ＬＵＸ　ＭＢ３０４５．　４台目修理記録

同時修理　ＭＢ３０４５．１台目、ＭＢ３０４５．２台目、ＭＢ３０４５．３台目、ＭＢ３０４５．５台目、ＭＢ３０４５．修理真空管　 ２０２４／１／３０到着　　３／２９完成

A．　修理前の状況 オークションにて ラックスの真空管アンプＭＢ３０４５を５台落札いたしました。 点検御願いします。 B．　原因 各部経年劣化。 出品者が通電確認しているので「真空管AMPの休眠トランスの水分抜き方法」は行わない。 Ｌ．　ＬＵＸ　ＧＸ１００−３．６　出力トランス点検 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。 正確には、交流電圧を入力し、各巻き線の出力電圧を点検する。 Ｔ．　バラック修理・バラック調整後測定 Ｃ．　修理状況 出力真空管「８０４５Ｇ」ソケット交換。 Miniature Tubes管ソケット交換。 電解コンデンサ交換。 整流ダイオード交換。 半固定ＶＲ交換。 配線手直し、補強。 各部ハンダ補正。 入力ＲＣＡ端子をテフロン絶縁ＲＣＡ端子に交換。 電源コンセントを３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。 ＳＰ接続端子交換。 出力トランス保護ヒューズ挿入。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。 ６５５０　Ｇｍ、ＩＰ測定。 付属１本目　「６５５０」　Ｇｍ測定＝１０５００μmho、ＩＰ＝１１３．８ｍＡ。 付属２本目　「６５５０」　Ｇｍ測定＝１１０００μmho、ＩＰ＝１１６．１ｍＡ。 ６ＦＱ７　Ｇｍ、ＩＰ測定。 付属１本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．３４ｍＡ。 　　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２０４０μmho、ＩＰ＝１０．６３ｍＡ。 付属２本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２８００μmho、ＩＰ＝１５．４０ｍＡ。 　　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２４００μmho、ＩＰ＝１６．９６ｍＡ。 １２ＡＵ７　Ｇｍ、ＩＰ測定。 付属「１２ＡＵ７」１本目ユニット１測定　Gm＝３０００μmho、Ｉｐ＝１４．７７ｍＡ。 　　「１２ＡＵ７」１本目ユニット２測定　Gm＝２８００μmho、Ｉｐ＝１３．８９ｍＡ。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 付属「１２ＡＸ７」ユニット１　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９４ｍＡ。 　　「１２ＡＸ７」ユニット２　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９２ｍＡ。 Ｄ．　使用部品 テフロン絶縁８ピンＵＳソケット　　　　２個。 タイト絶縁９ピンＭＴソケット　　　　　　４個。 電解コンデンサー　　　　　　　　　　　４個。 フイルムコンデンサ−　　　　　　　　１１個。 半固定ＶＲ　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　８個。 テフロン絶縁ＲＣＡ端子　　　　　　　　１個 ３Ｐインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 金メッキのＳＰ接続端子　　　　　　　３組６個。 抵抗　　　　　　　　　　　　　　　　　　２本。 ヒューズ（ブラケット込み）　　　　　１個。 Ｅ．　調整・測定 Ｇ．　修理費　　　　７３，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

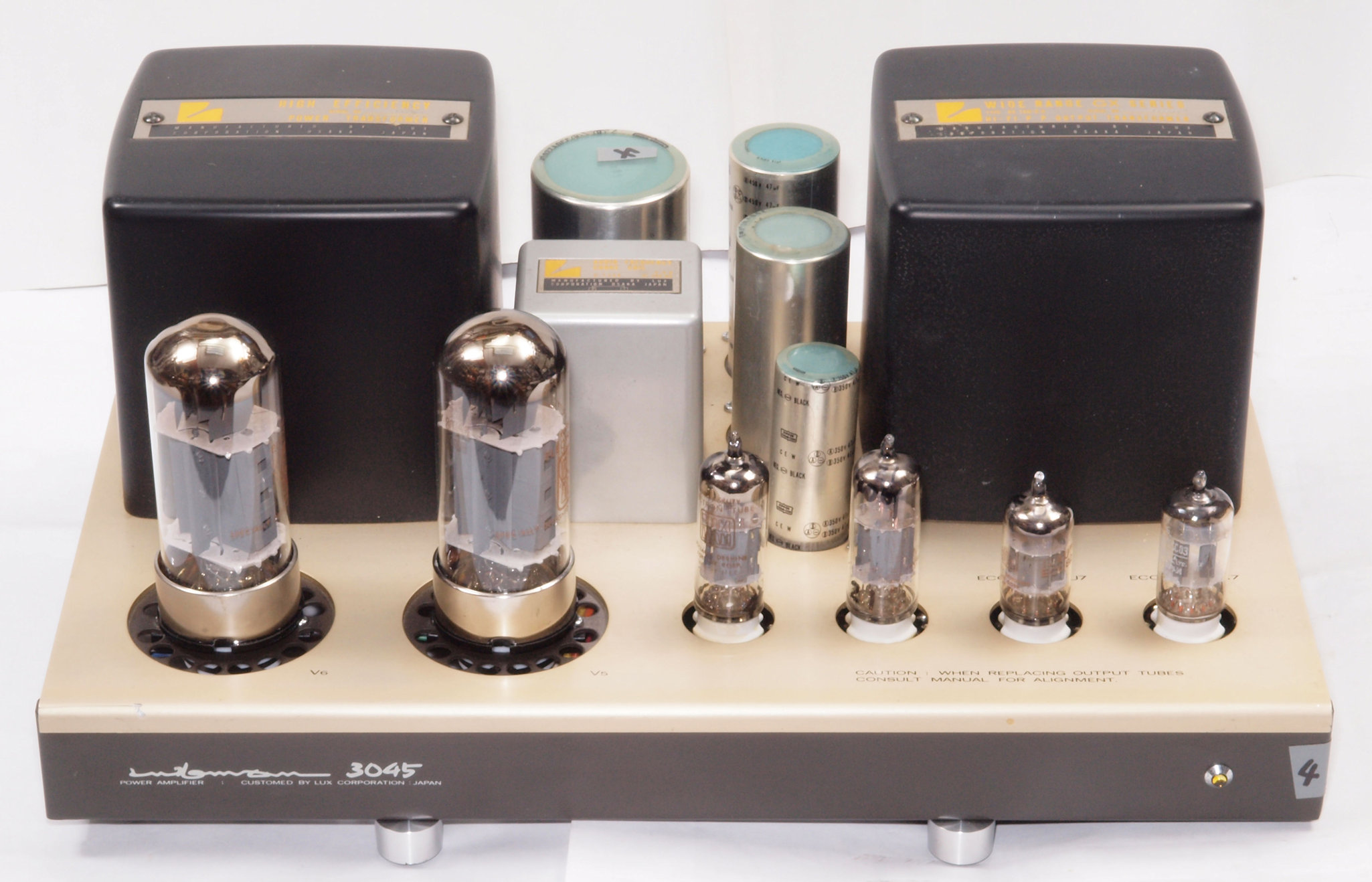

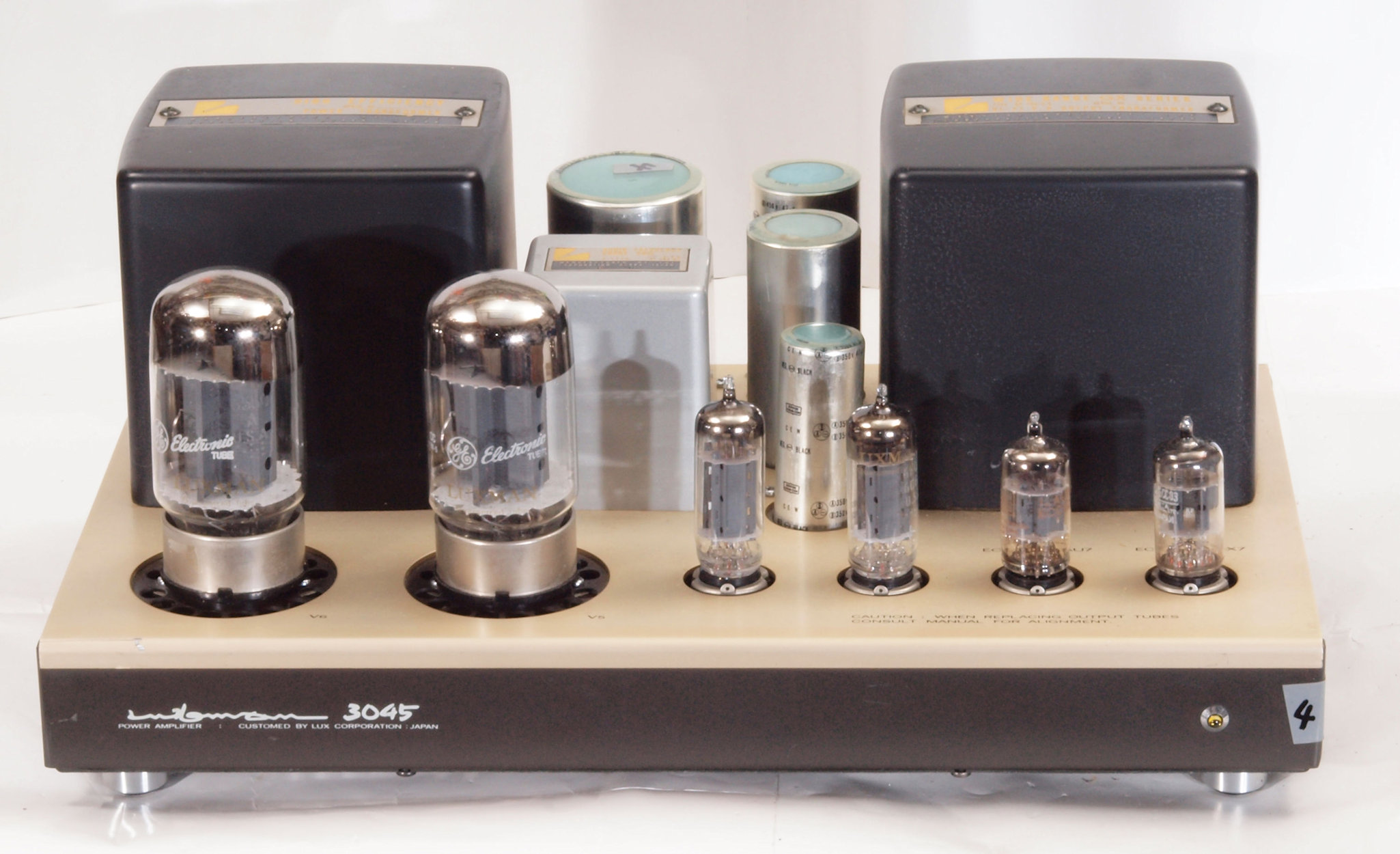

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

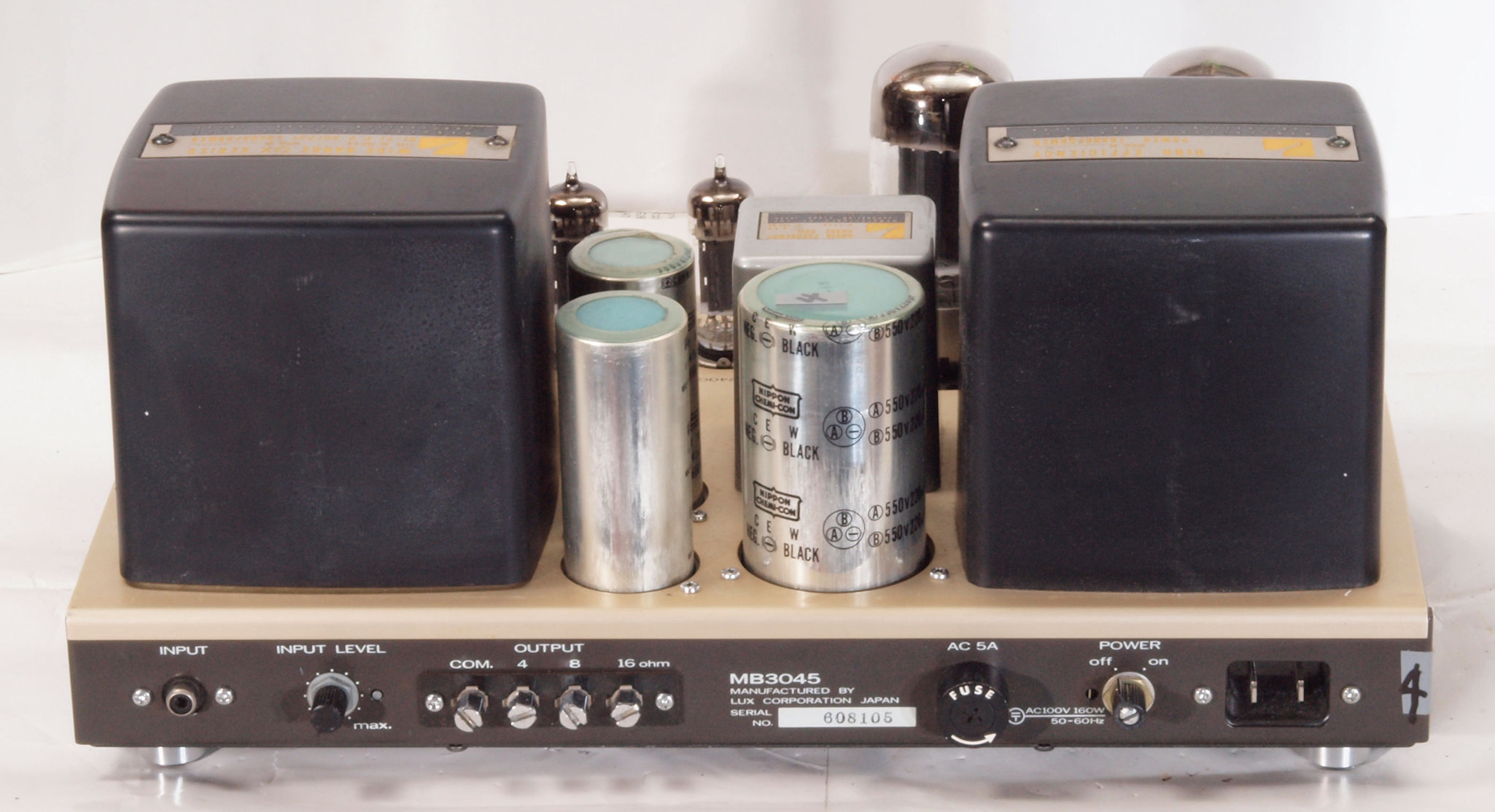

Ａ１３．　点検中　後から見る。

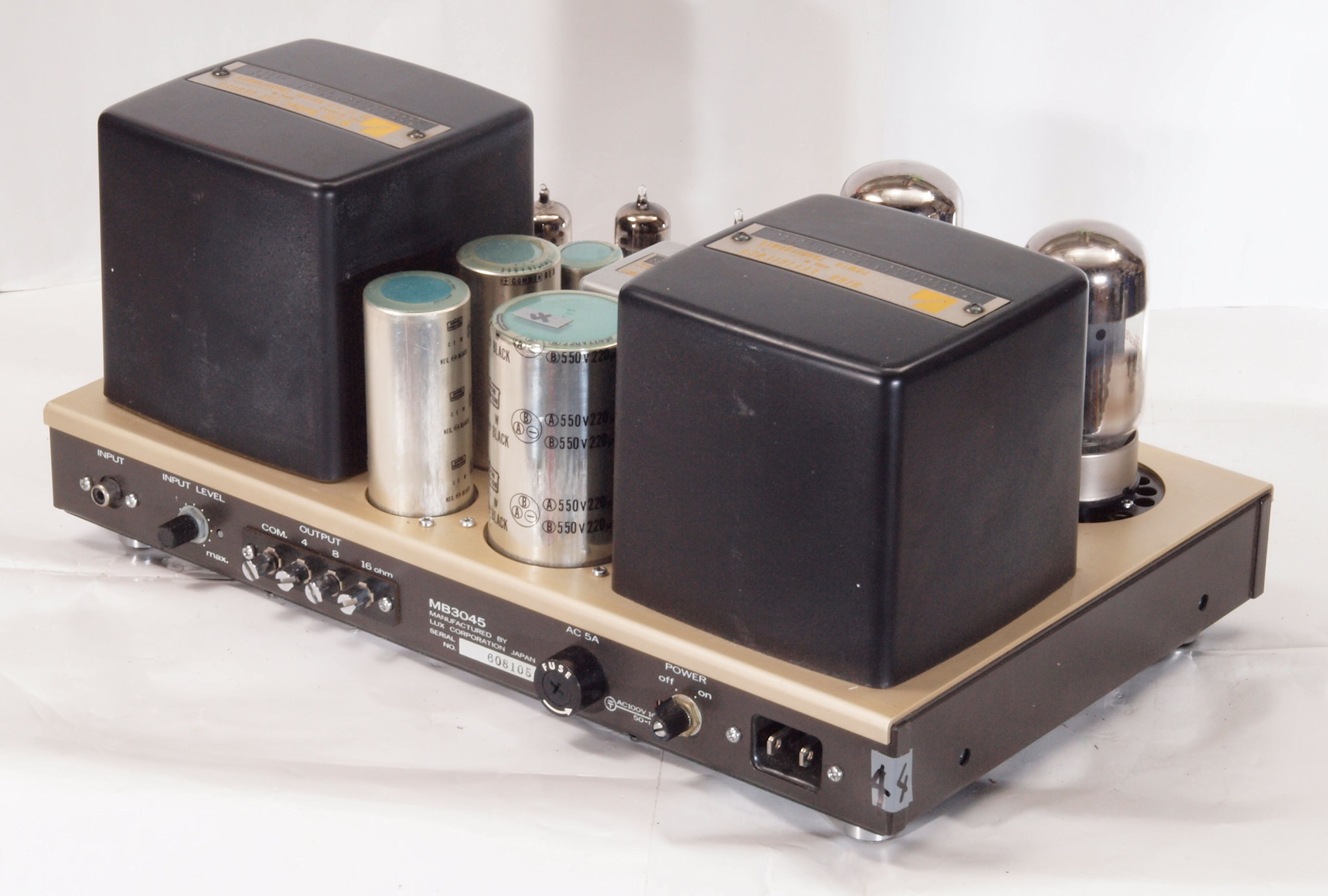

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

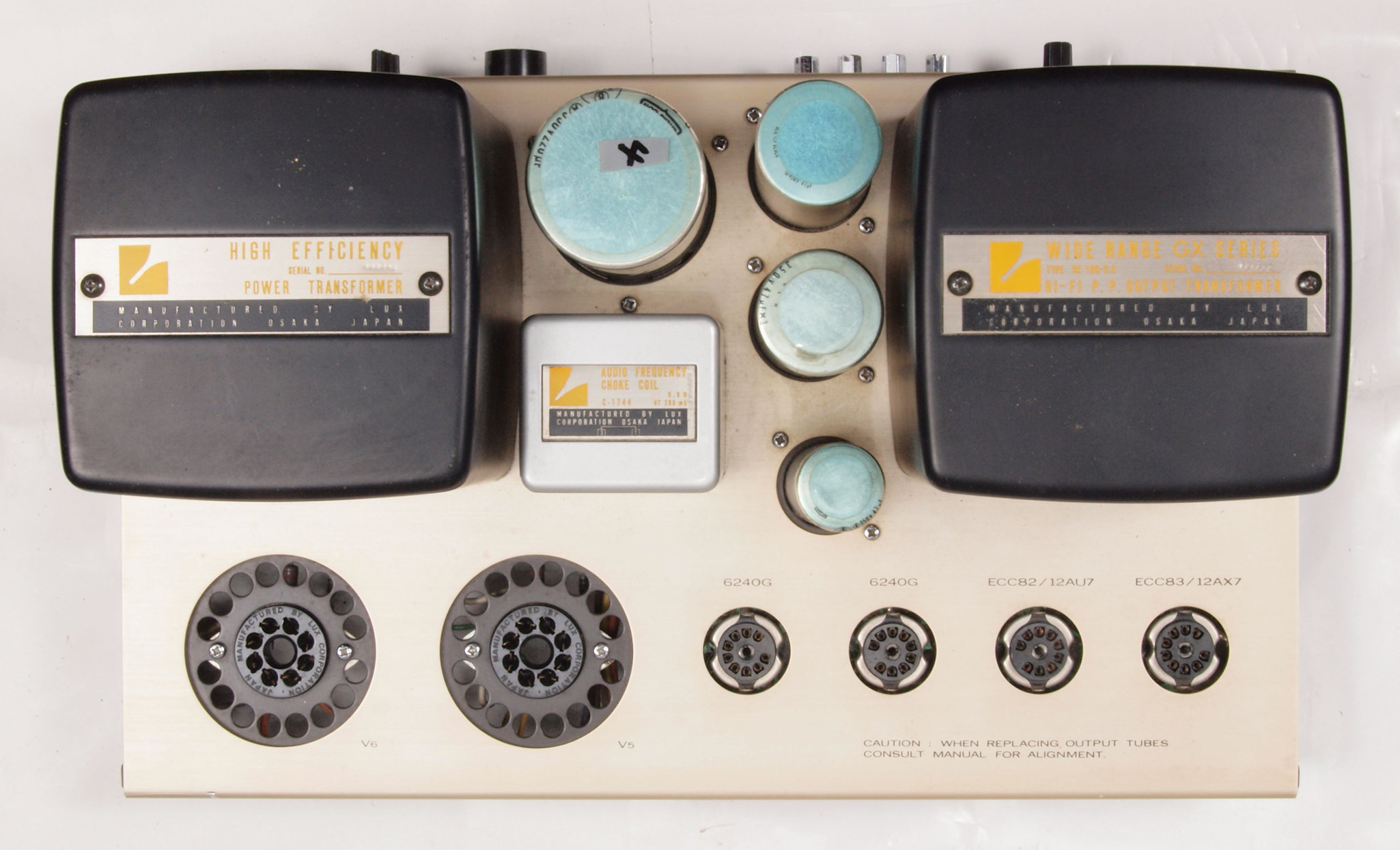

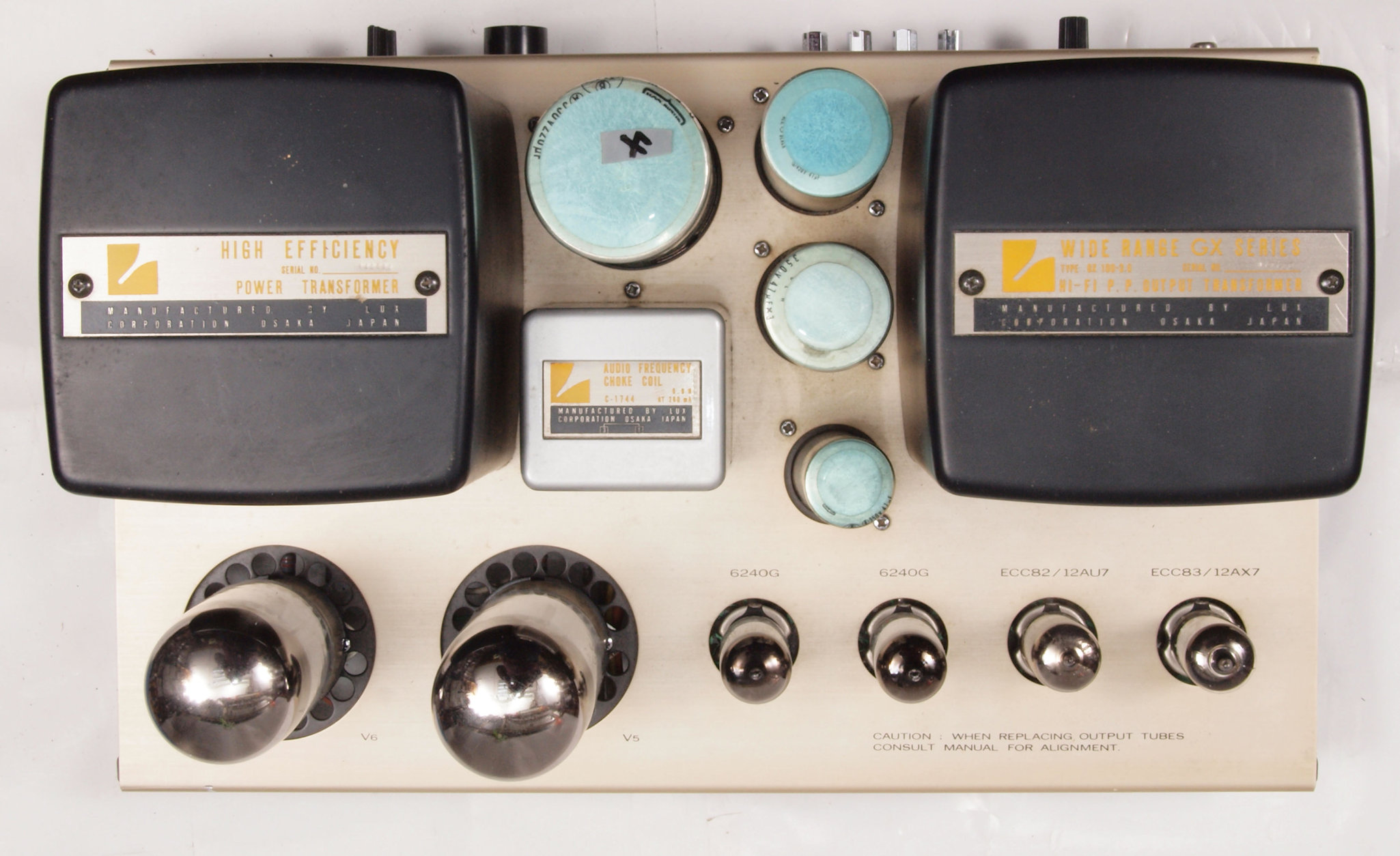

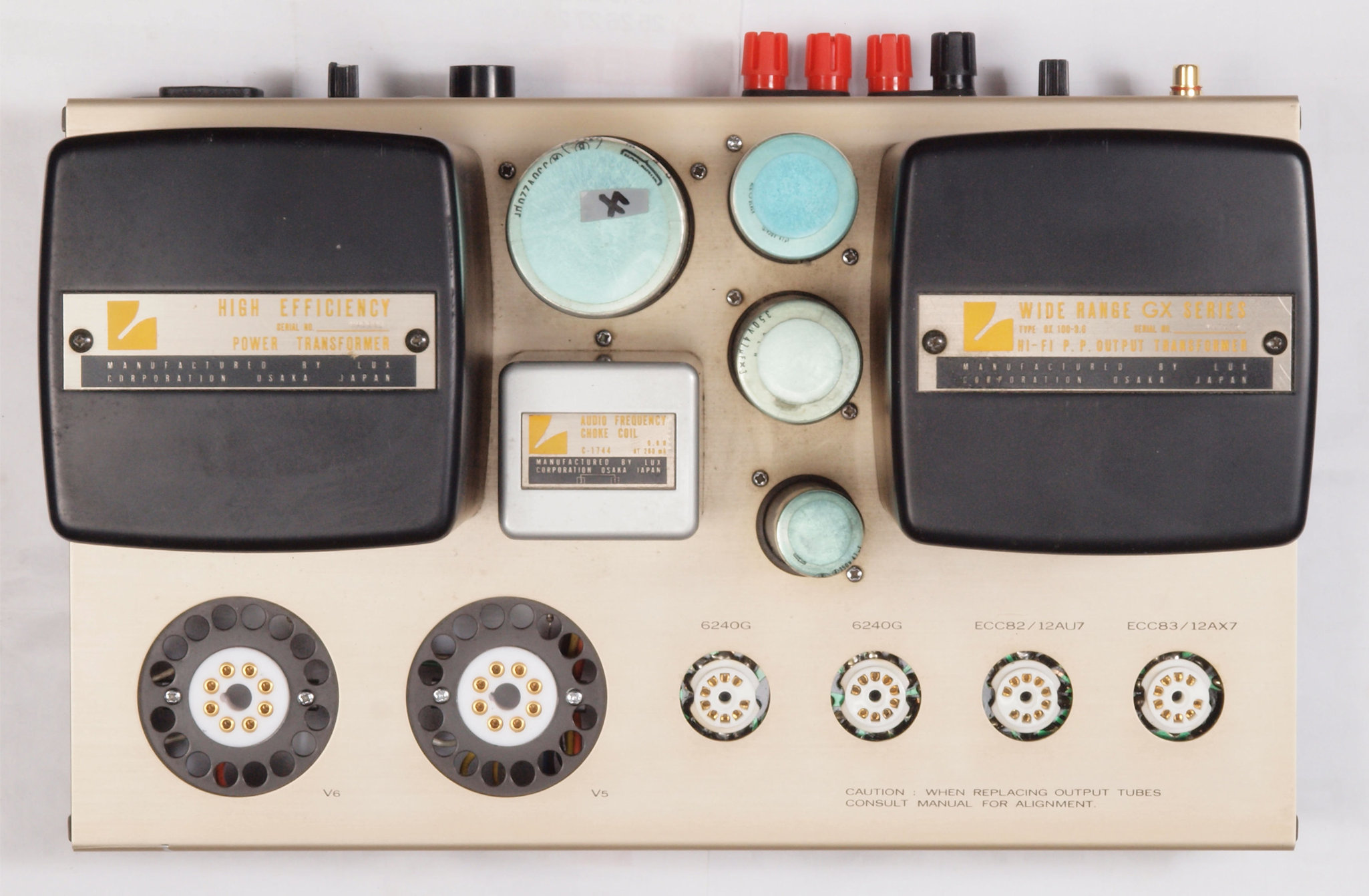

Ａ１６．　点検中　真空管を取り、上から見る。

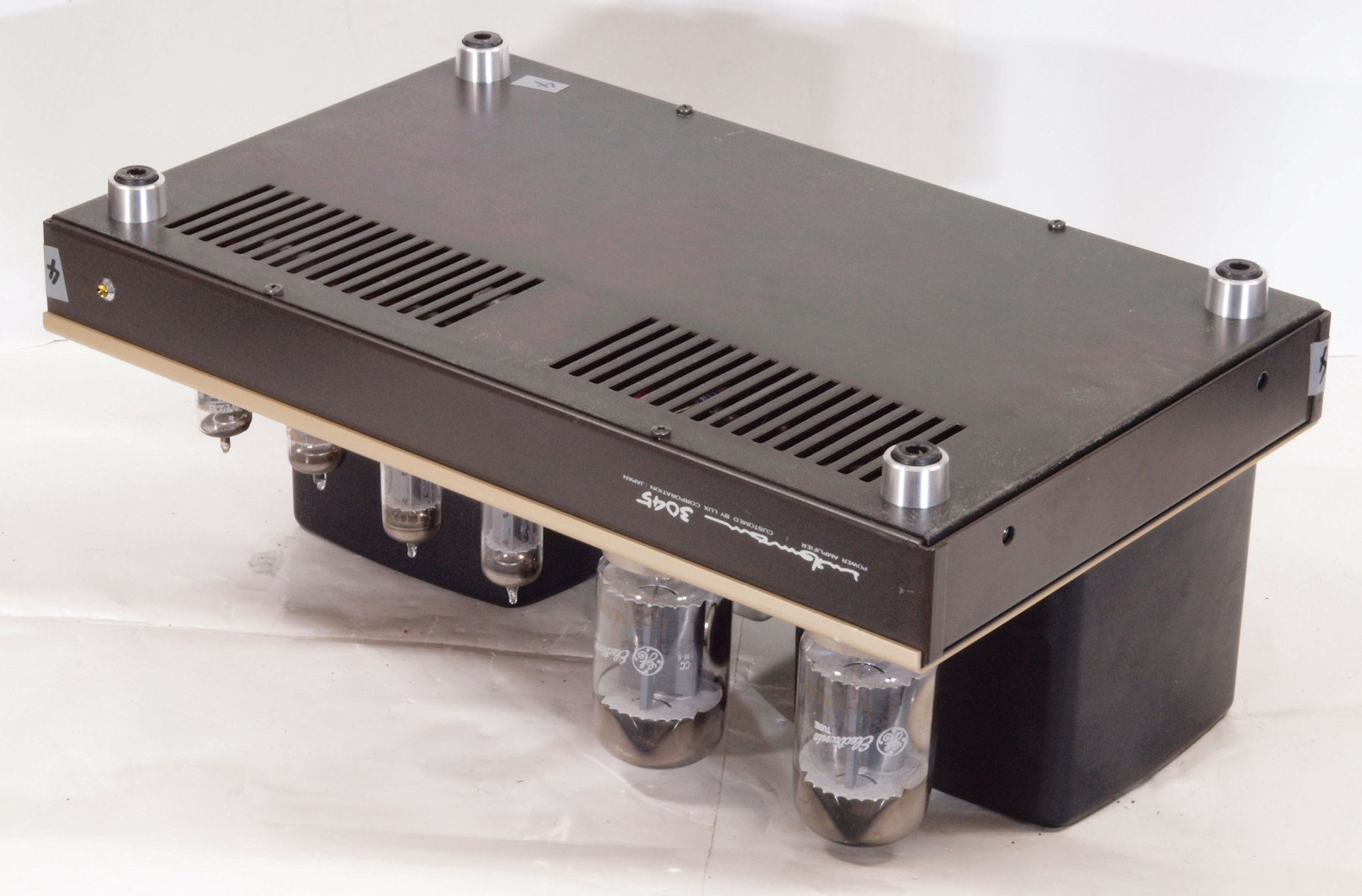

Ａ２１．　点検中　下前左から見る。

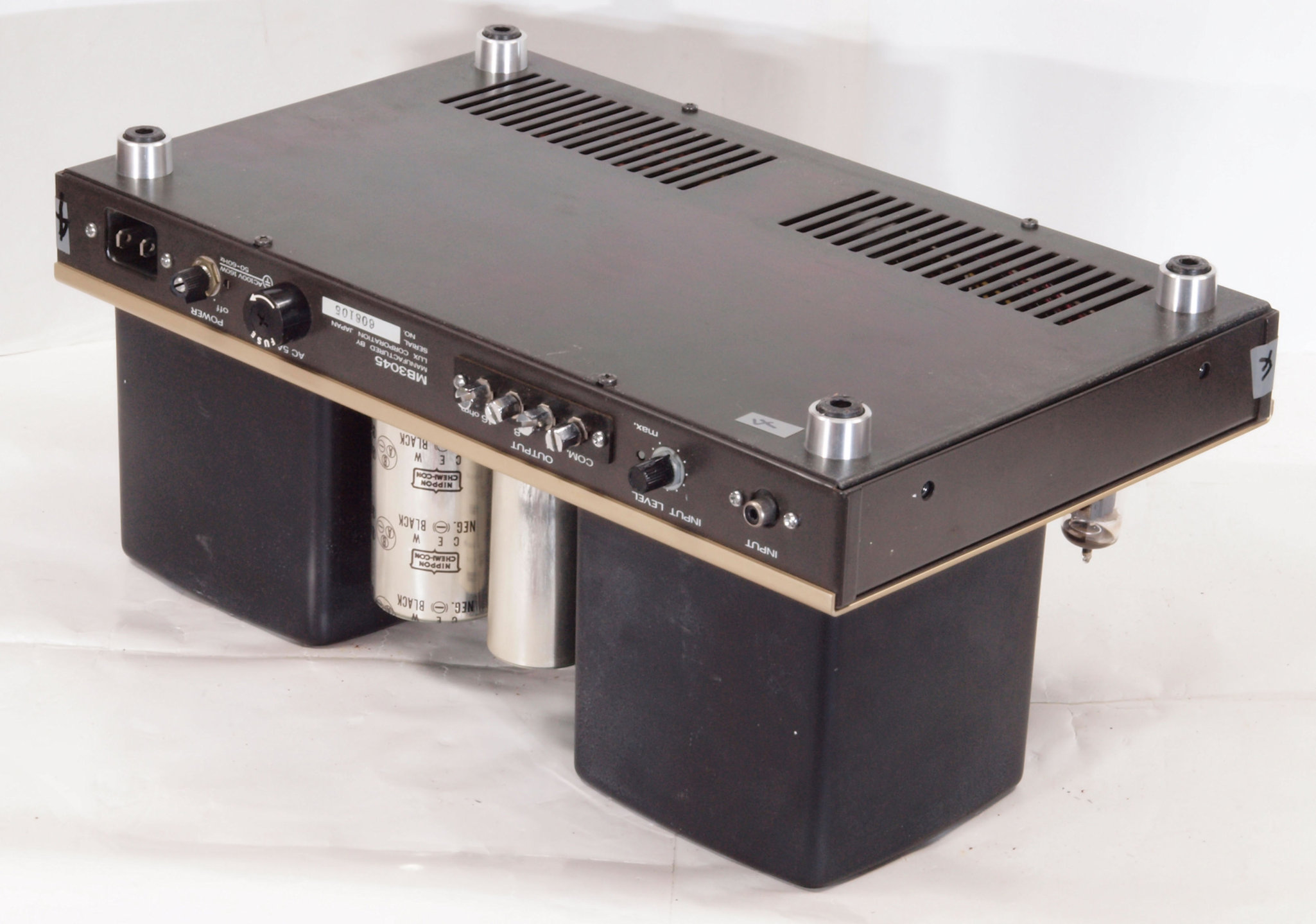

Ａ２２．　点検中　下後右から見る。

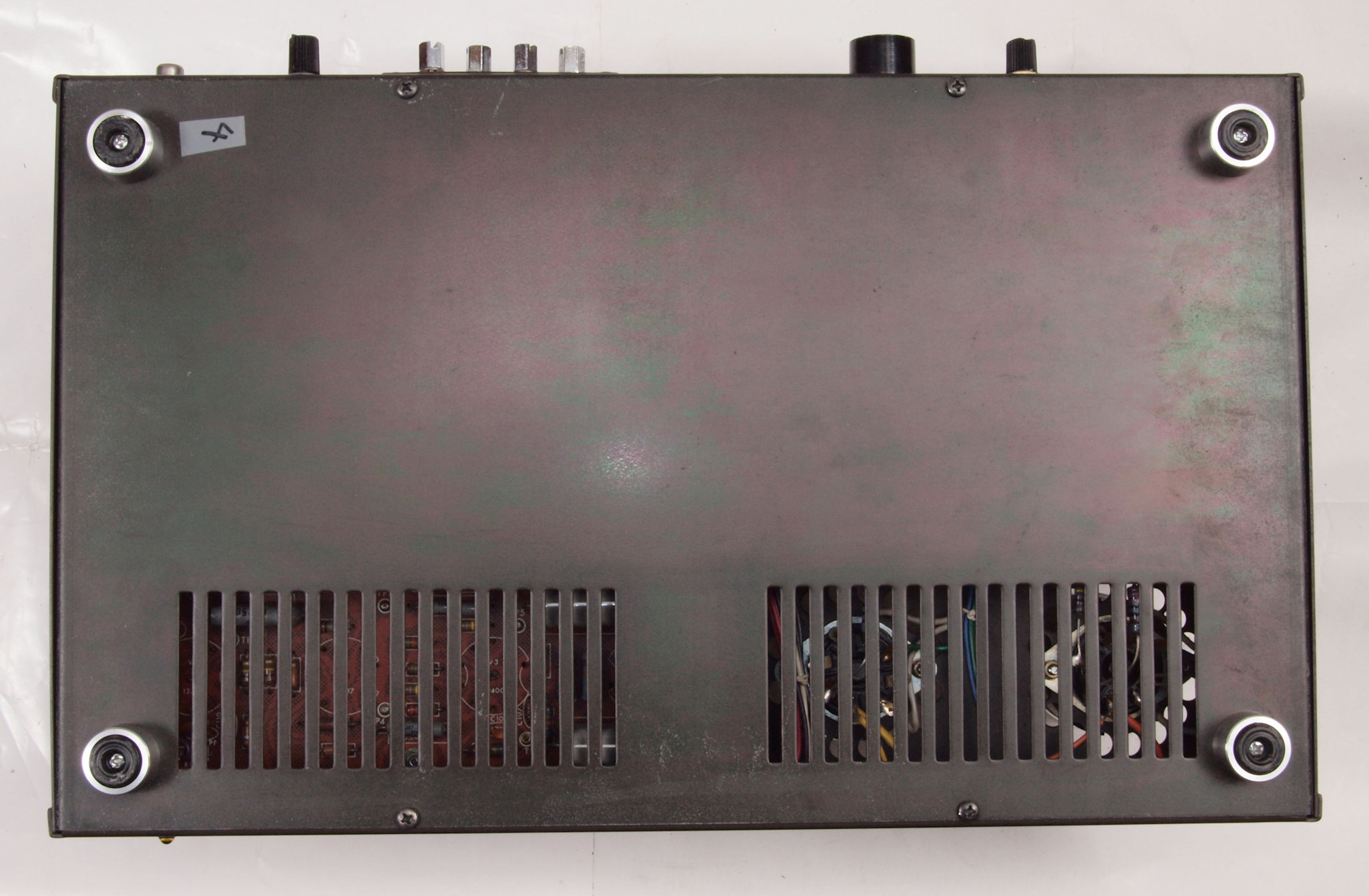

Ａ２３．　点検中　下から見る。

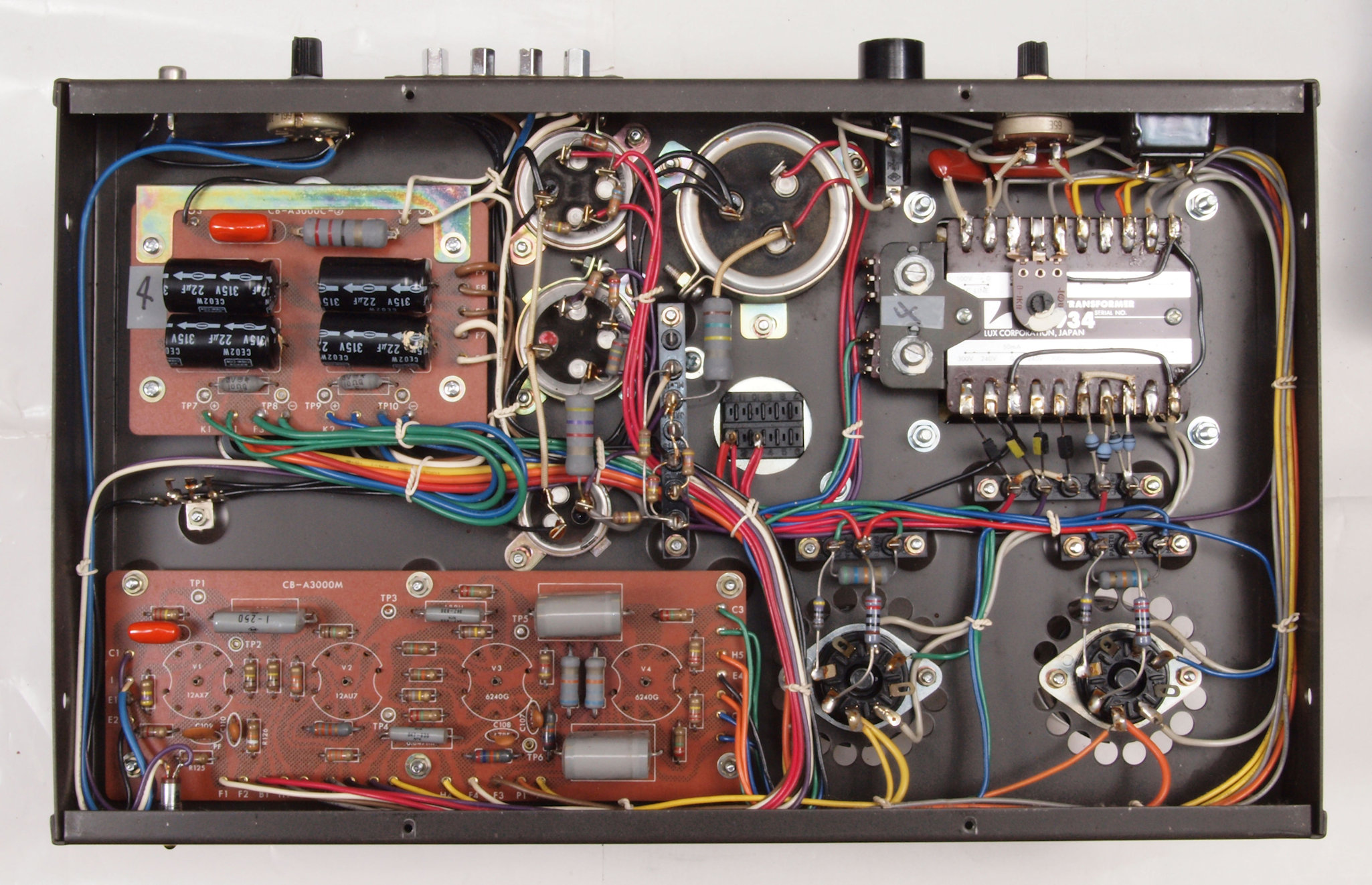

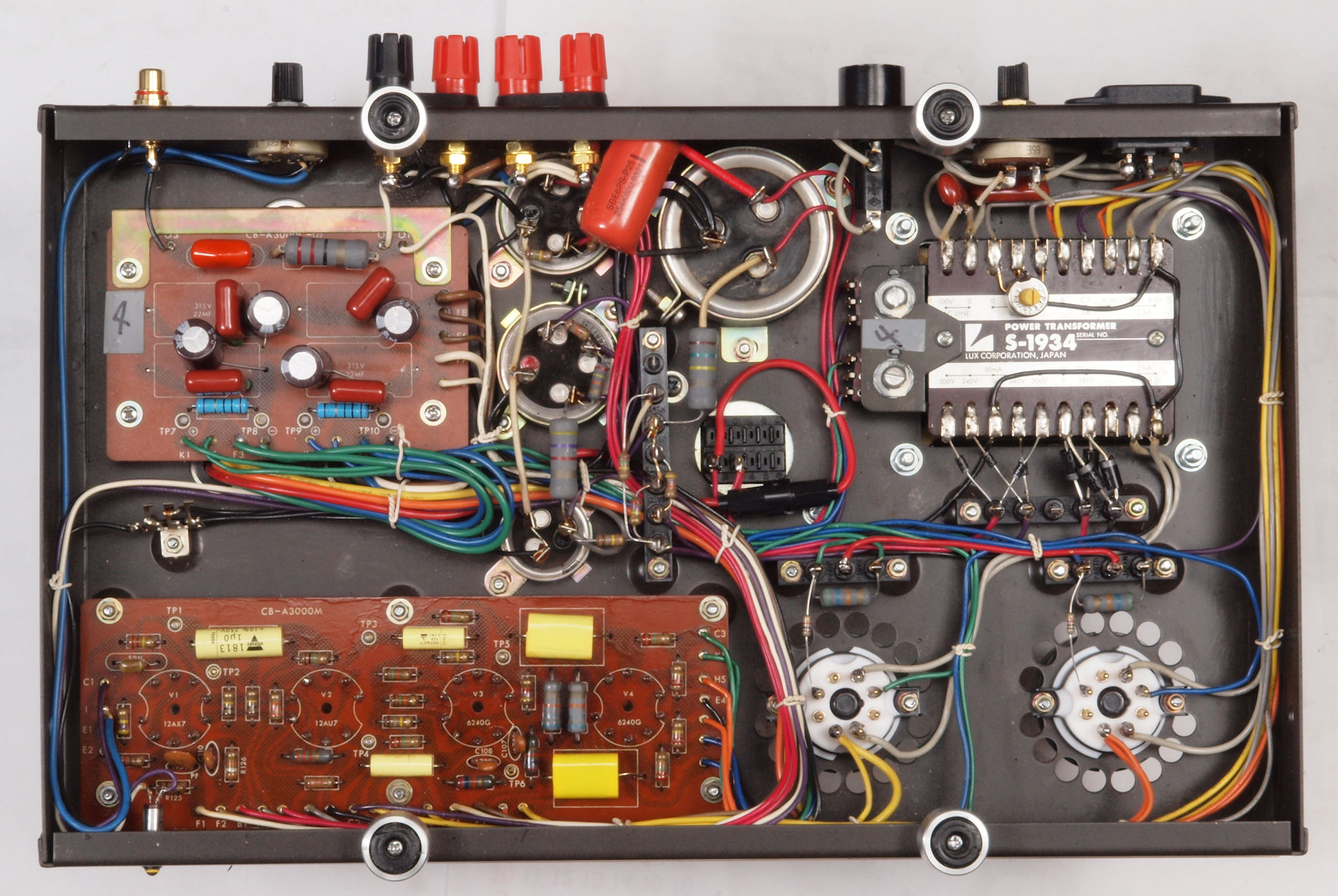

Ａ２４．　点検中　下蓋を取り、下から見る。

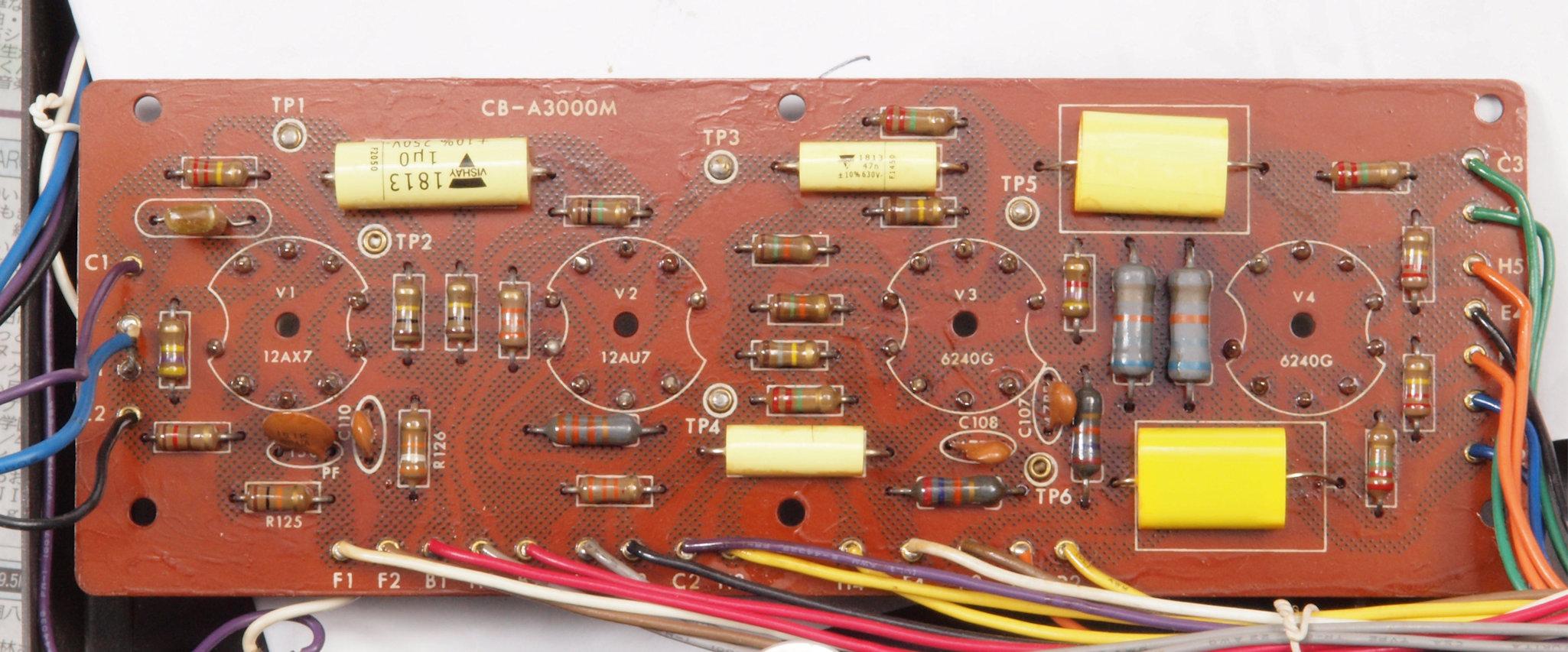

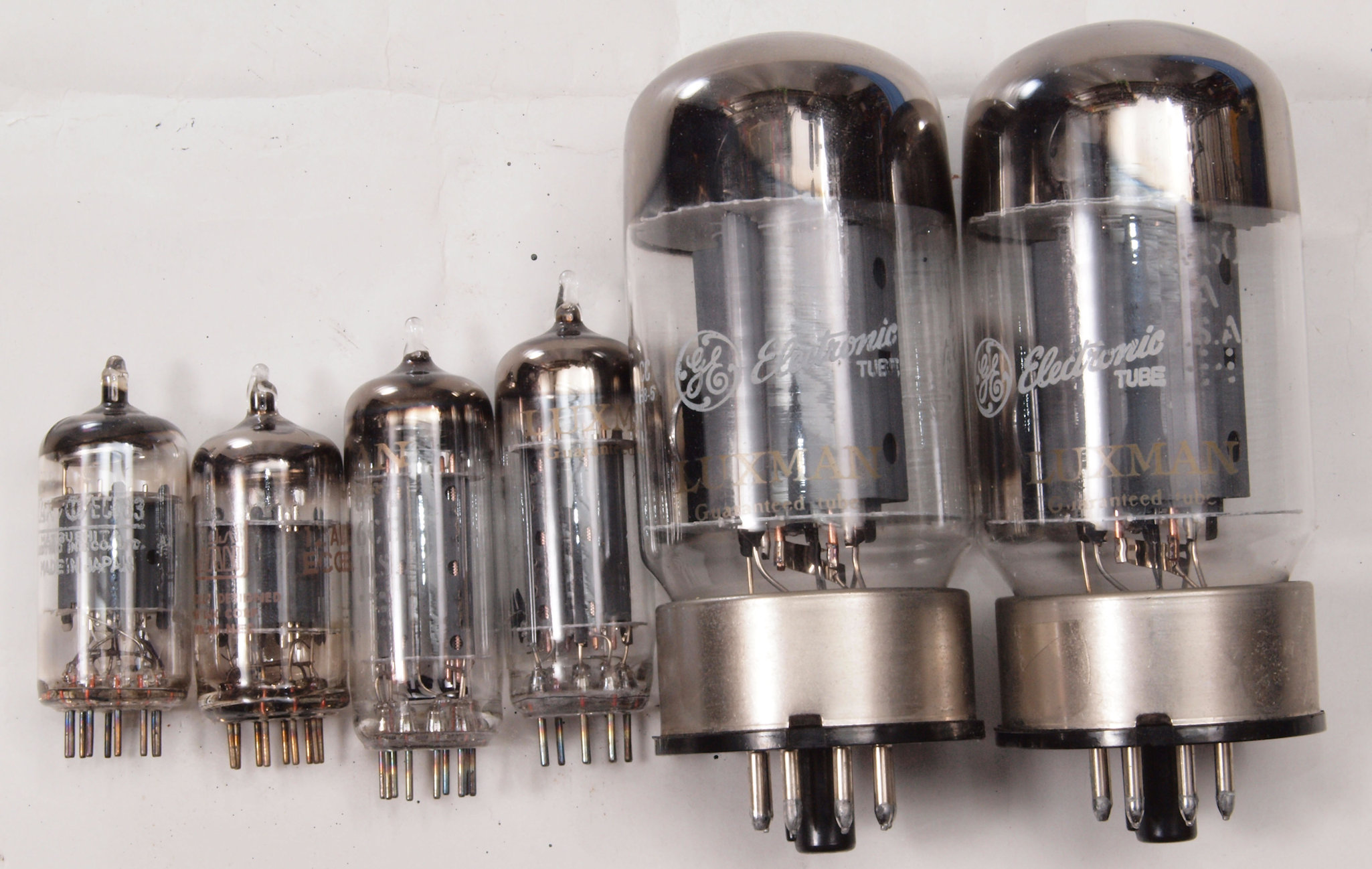

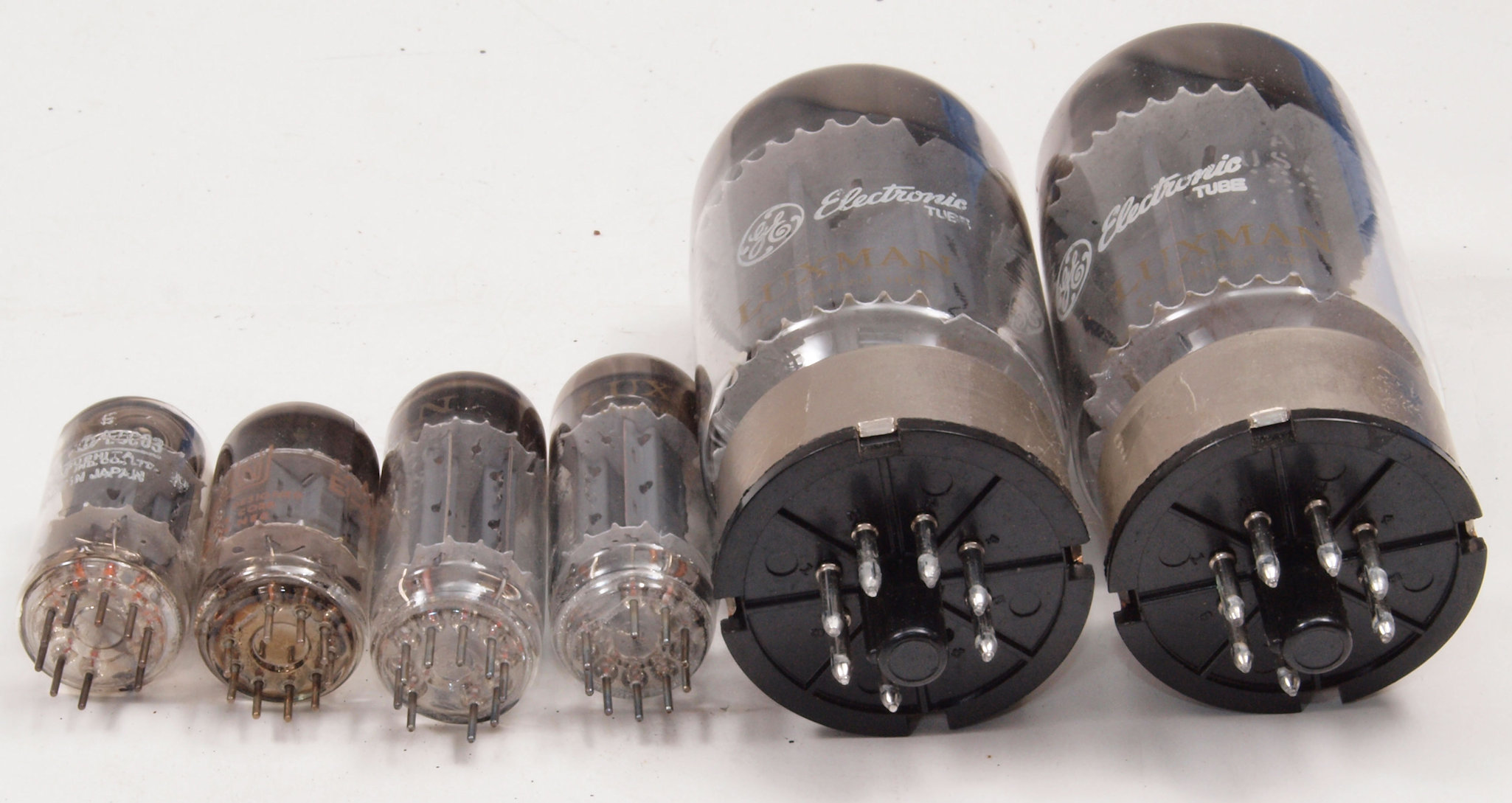

Ａ３１．　点検中　真空管。左から１２ＡＸ７、１２ＡＵ７、６ＦＱ７、６ＦＱ７、６５５０、６５５０

Ａ４１．　点検中　終段出力真空管ソケットを金メッキ端子テフロン絶縁製に２個交換。

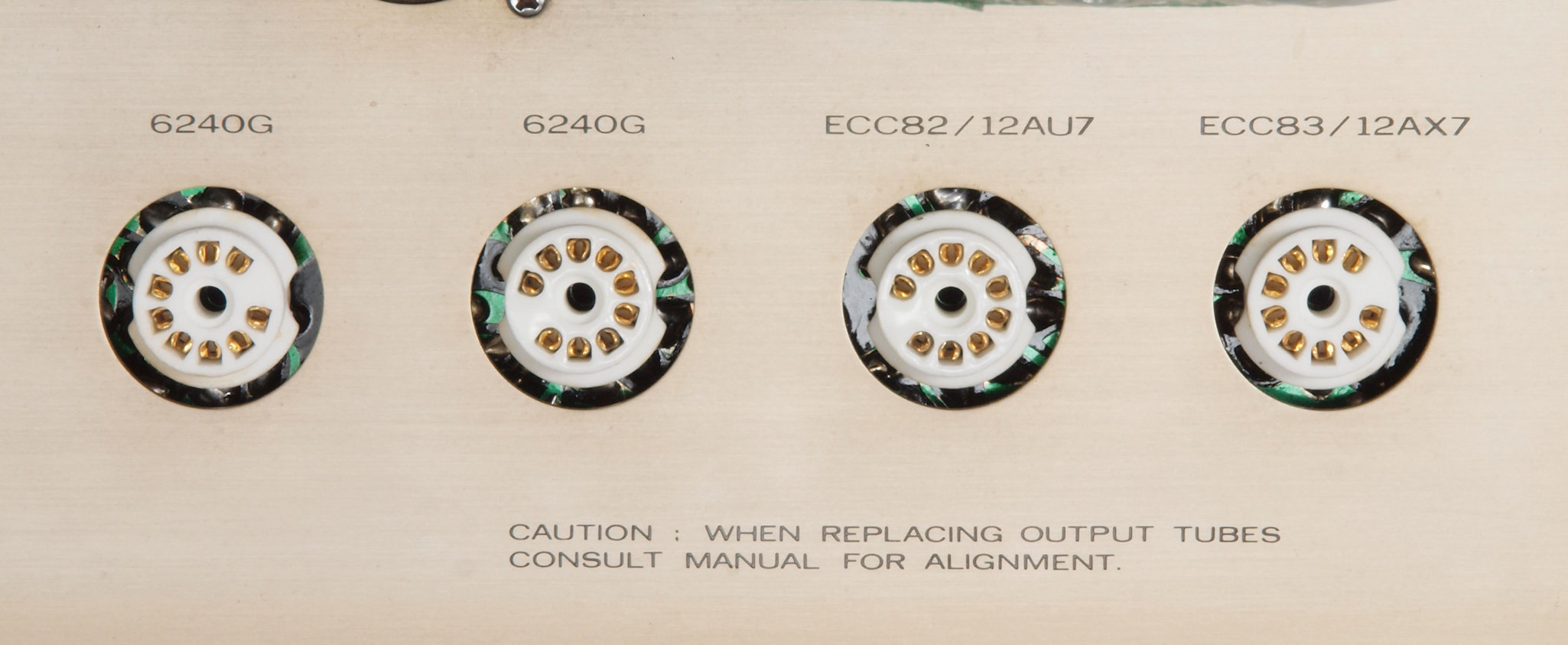

Ａ５１．　点検中　前段真空管ソケットを金メッキ端子タイト絶縁製に４個交換。

Ａ５２．　点検中　基板を外すのでフイルムコンデンサー６個交換。

Ａ６１．　点検中　整流ダイオード８個交換。ファストリカバリー対応。

Ａ７１．　点検中　ＳＰ接続端子交をバナナ対応に交換。裏に当て板製作が必要。写真は未加工なので曲がっています。

Ａ８１．　点検中　入力ＲＣＡ端子をテフロン絶縁製に交換。

Ａ９１．　点検中　電源プラグを３Ｐインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｌ．　ＬＵＸ　ＧＸ１００−３．６　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＬＵＸ　ＧＸ１００−３．６　の仕様。 　　１次プレート巻線インピーダンス＝０．９ｋΩ（ＰＡ−B−ＰＢ）。 　　２次インピーダンス＝１６Ω（最大）。 　　インピーダンス比＝０．９ｋΩ／１６Ω＝５６．２５、　巻き線比＝７．５。 　　２次１６Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、 　　１次巻線（ＰＡ−B−ＰＢ）電圧＝３７．５Ｖ。

Ｌ１．　点検中　出力トランス電圧測定。１次出力電圧＝４．９９９Ｖ×７．５＝３７．４９Ｖ。 左端＝１次プレート巻線（ＰＡ−B−ＰＢ）電圧＝３７．５４V。 左から２台目＝カソード巻線（ＫＡ−Ｅ−ＫＢ）間電圧＝３７．４３V。 真中＝ブーストラップ巻線（ＦＡ−Ｃ−ＦＢ）間電圧＝３７．０６V。 右端から２番目＝ＮＦ巻線（ＦＣ−Ｇ−ＦＤ）間電圧＝３６．９０V。 右端＝２次Ｃ巻線１６Ω端子にＡＣ４．９９９Ｖ／１０３３Ｈｚを入力。

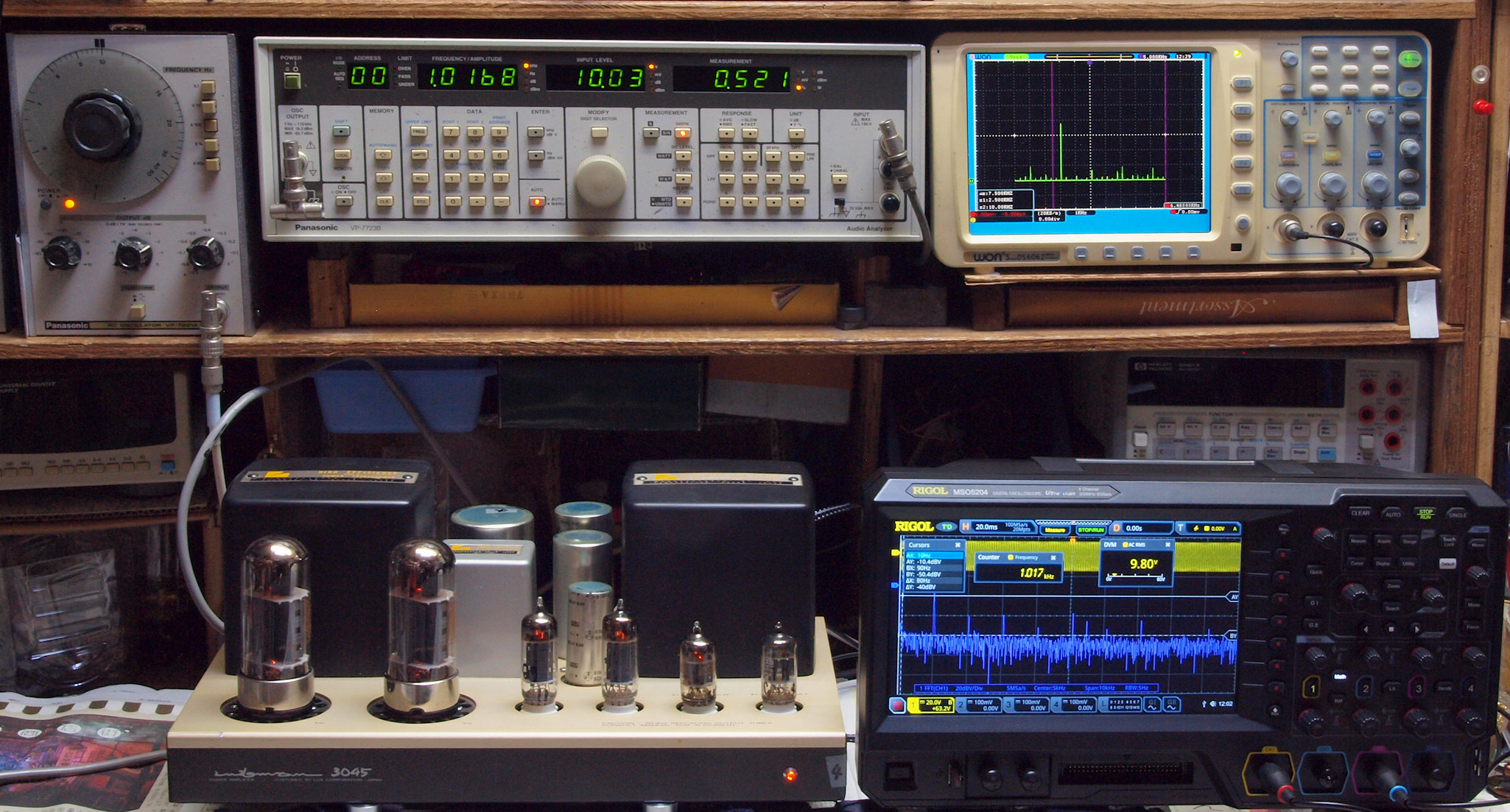

Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　左＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１．　１ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．１０５８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

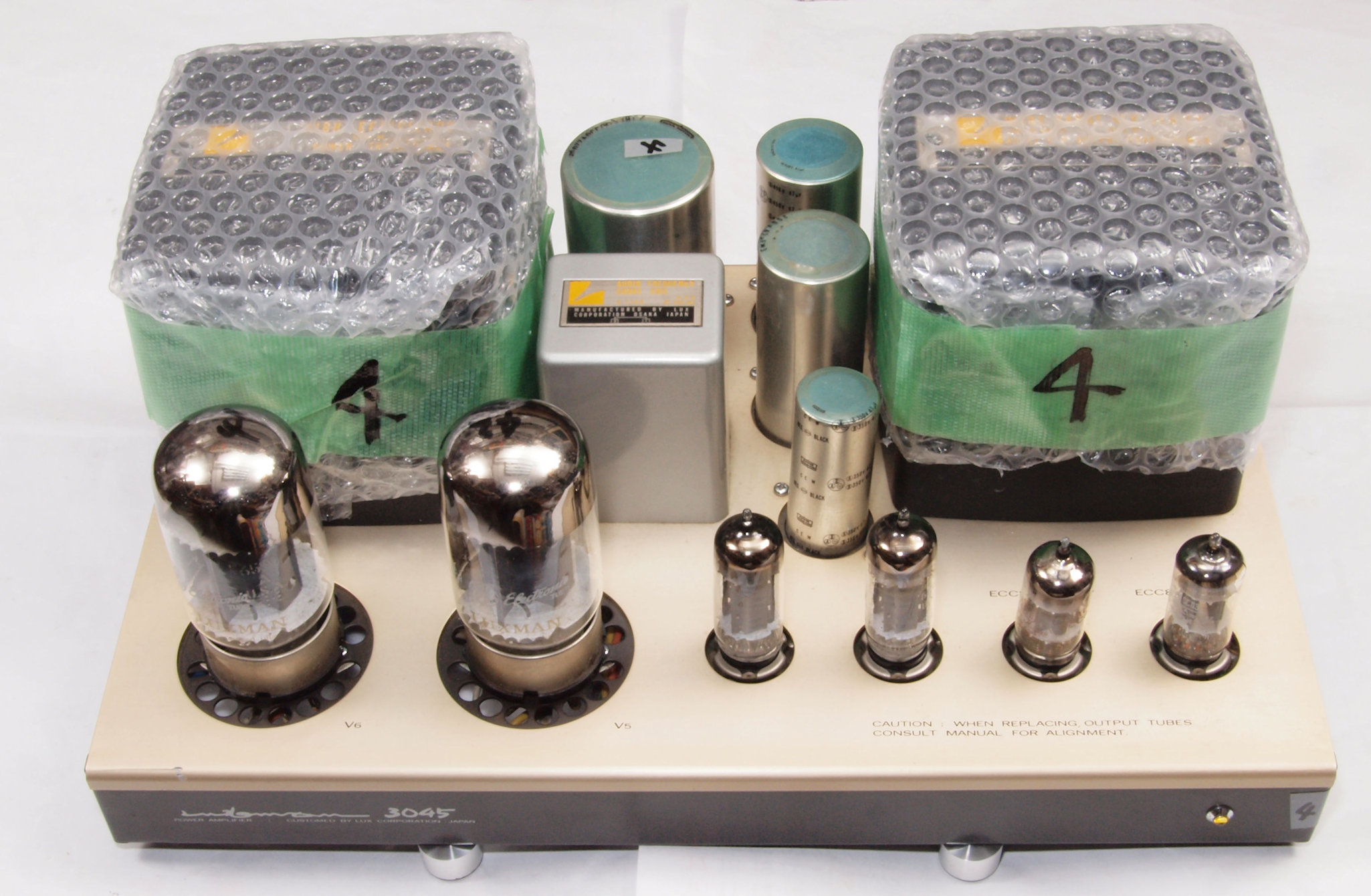

トランス類を保護する。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　前段ＡＭＰ基板。

Ｃ１２．　修理中　前段ＡＭＰ基板。真空管ソケットを外し、洗浄後。

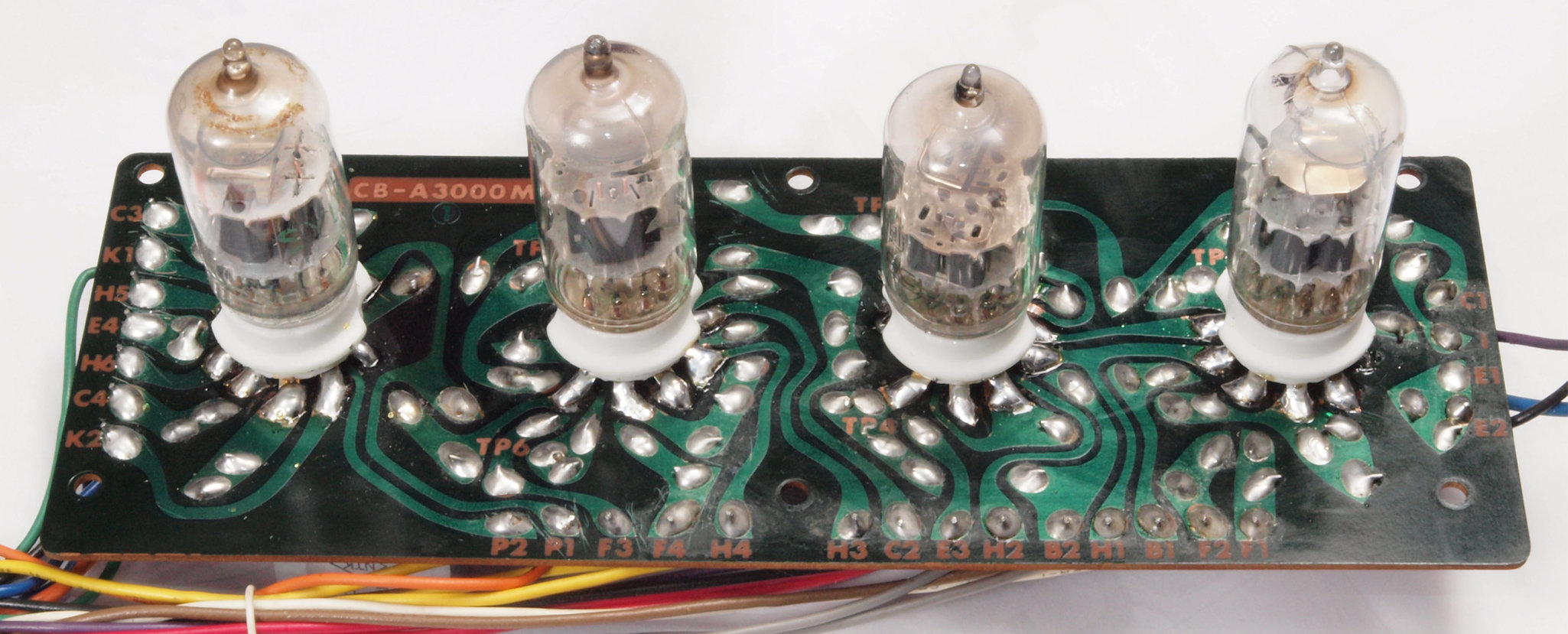

Ｃ１３．　修理中　　真空管ソケットの固定には空気管等を挿して行う。

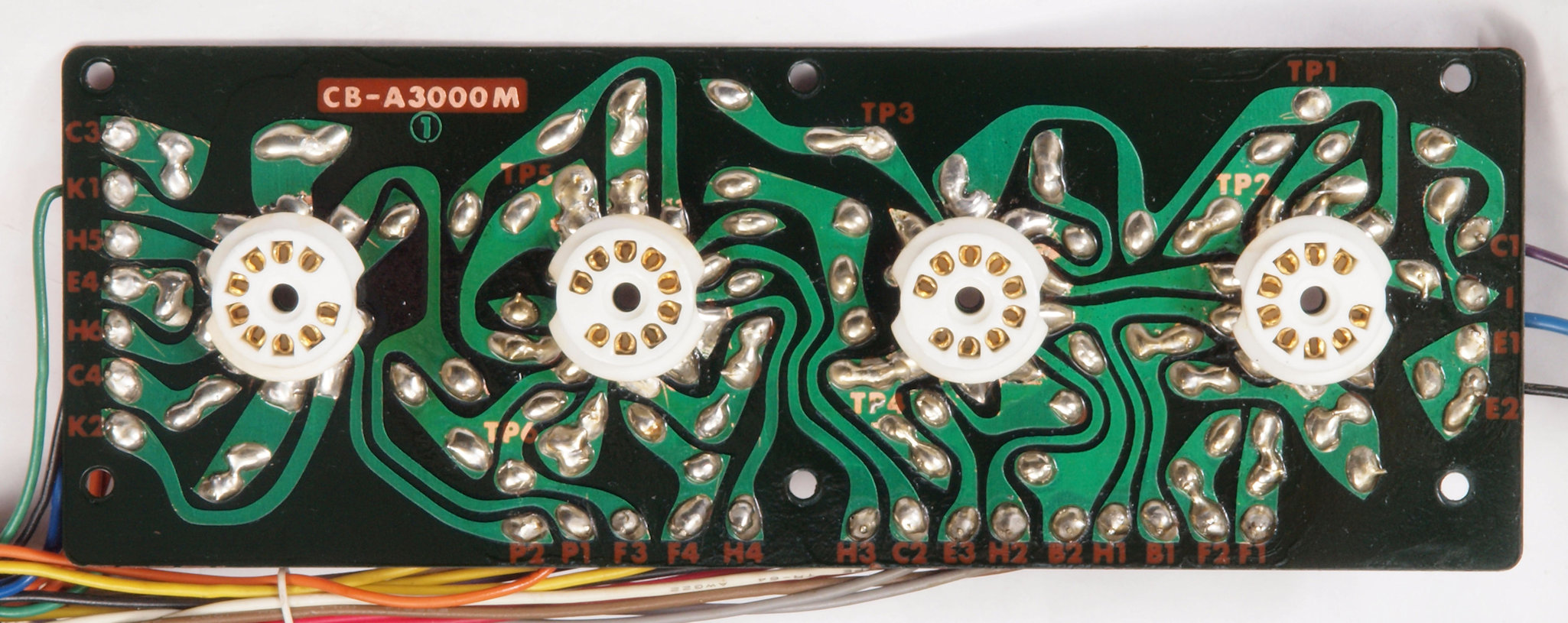

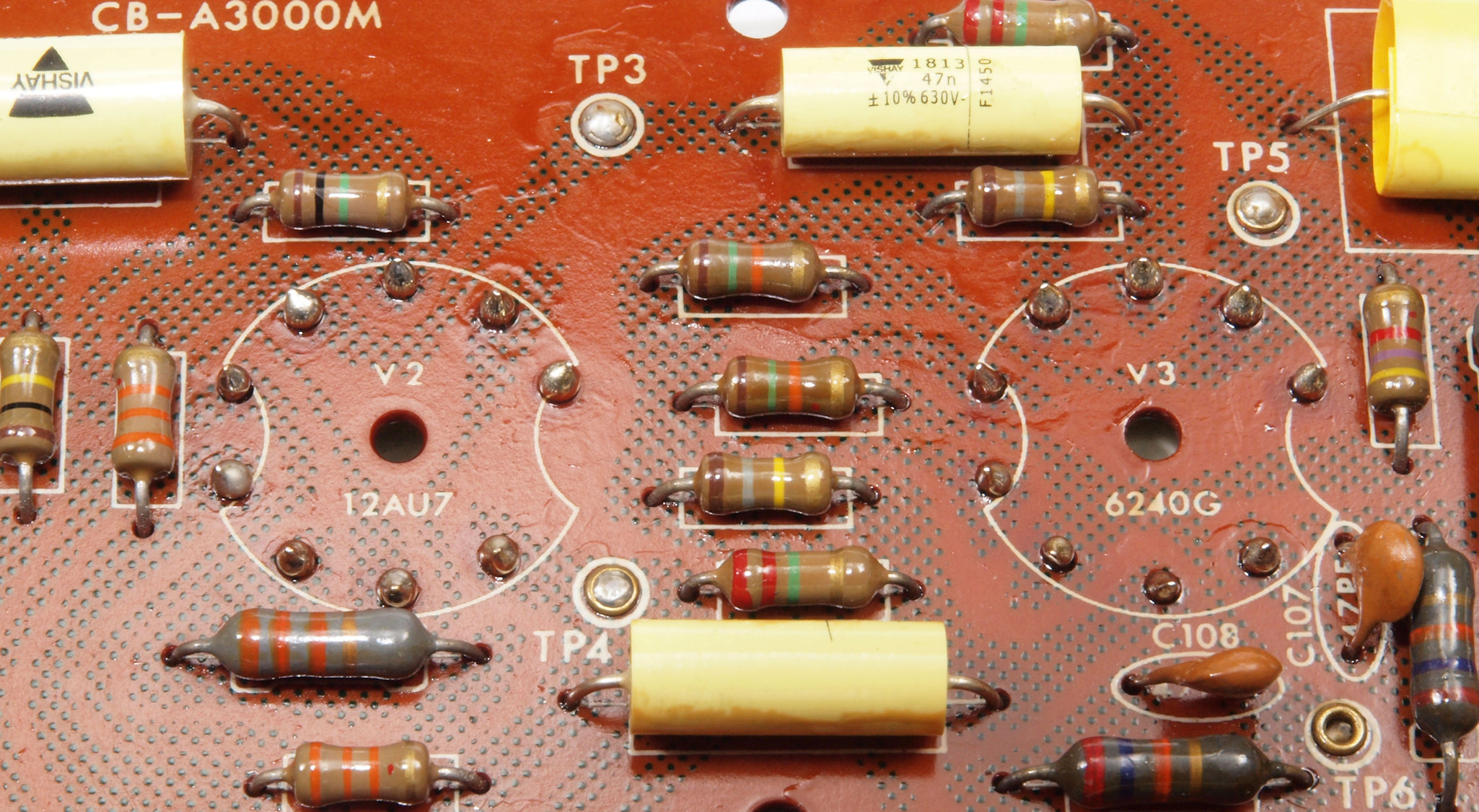

Ｃ１４．　修理後　前段ＡＭＰ基板。　タイト絶縁９ピンＭＴソケット４個交換。　半田を全部やり直す。

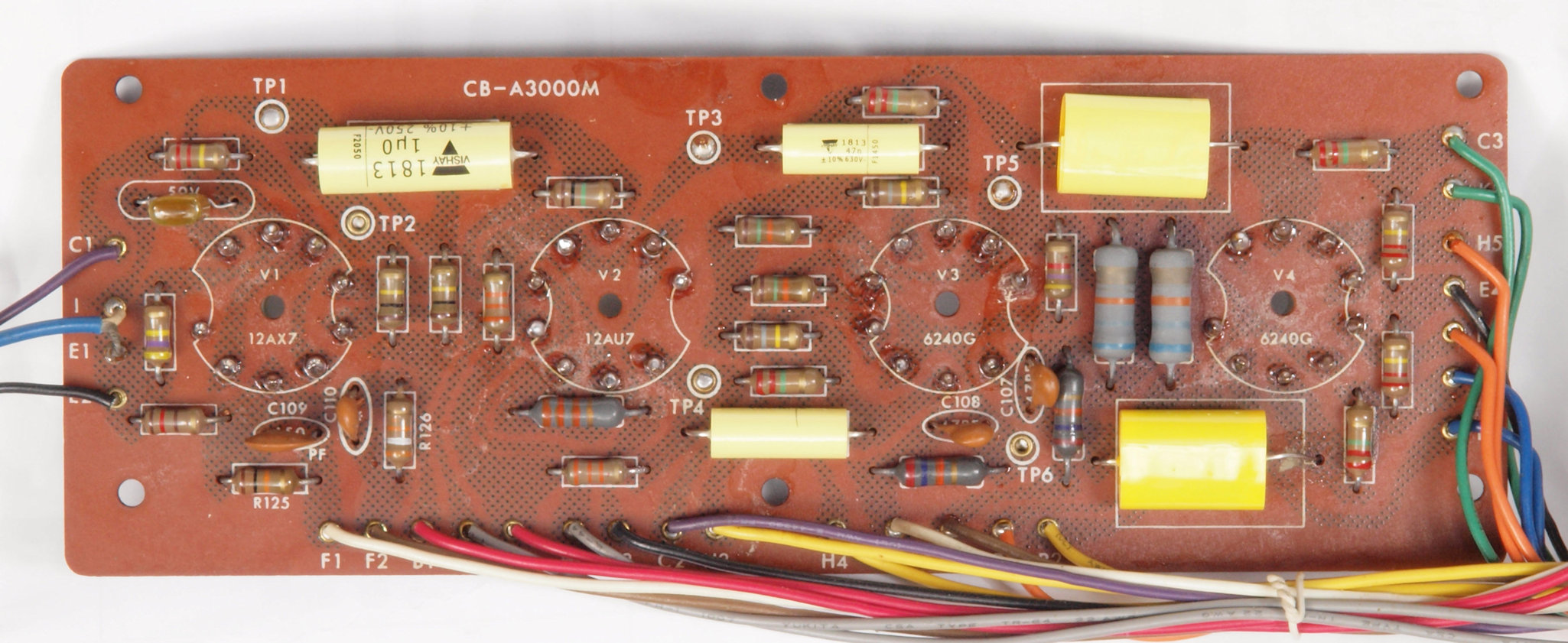

Ｃ１５．　完成前段ＡＭＰ基板。　洗浄後防材を塗る。

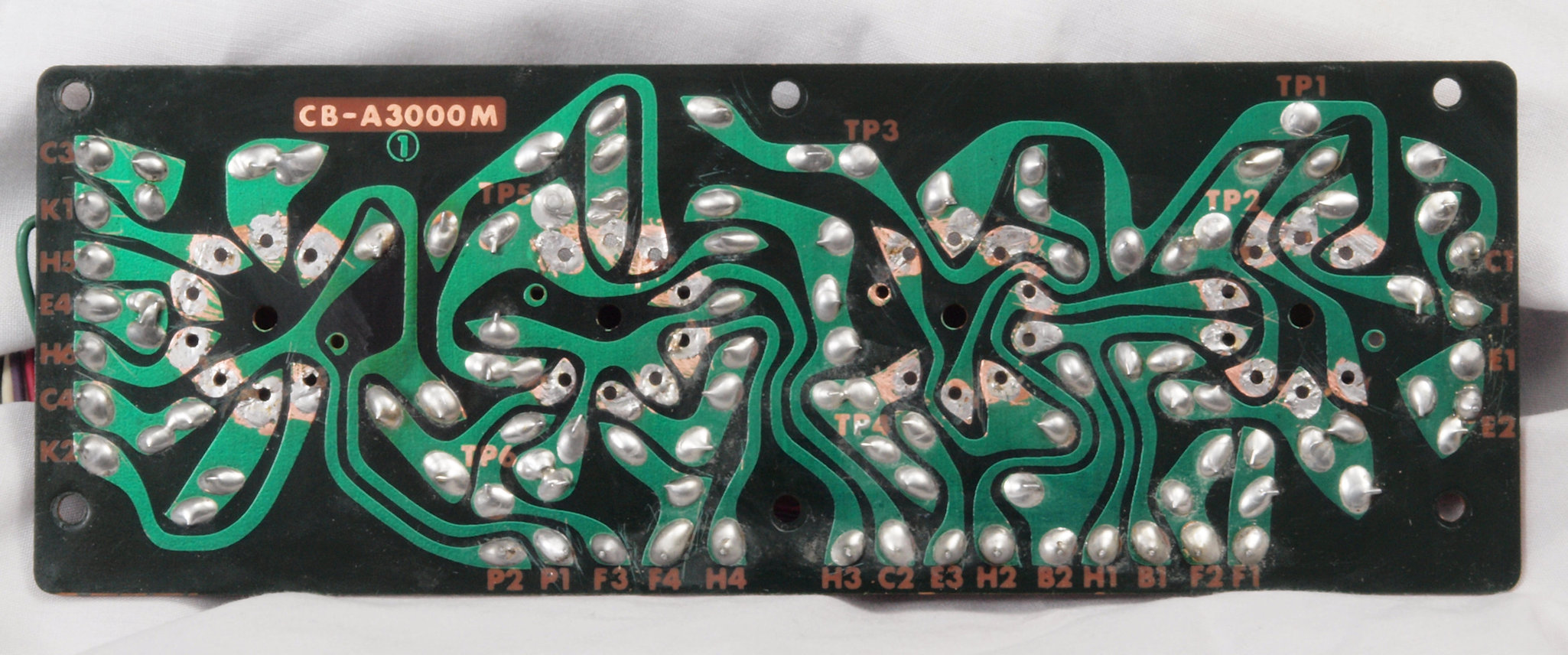

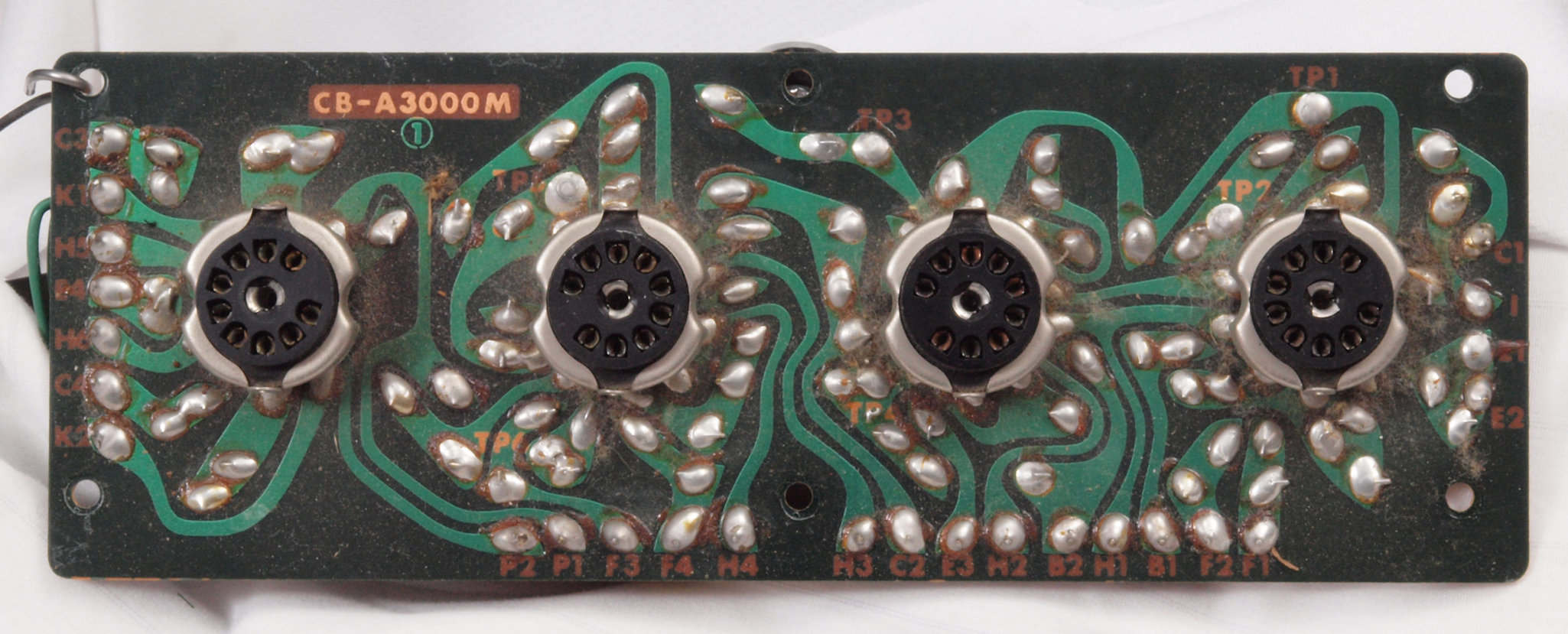

Ｃ１６．　修理前　前段ＡＭＰ基板裏。

Ｃ１７．　修理後　前段ＡＭＰ基板裏。フイルムコンデンサー６個交換。

Ｃ１８．　修理後　前段ＡＭＰ基板裏。　真空管ソケットの足をこちら側からもハンダを盛り固定する。

Ｃ１９．　完成前段ＡＭＰ基板裏。　洗浄後防材を塗る。

Ｃ１Ａ．　修理（交換）前　前段真空管ソケット。

Ｃ１Ｂ．　修理（交換）前　前段真空管ソケット。　金メッキ端子タイト絶縁製に交換。

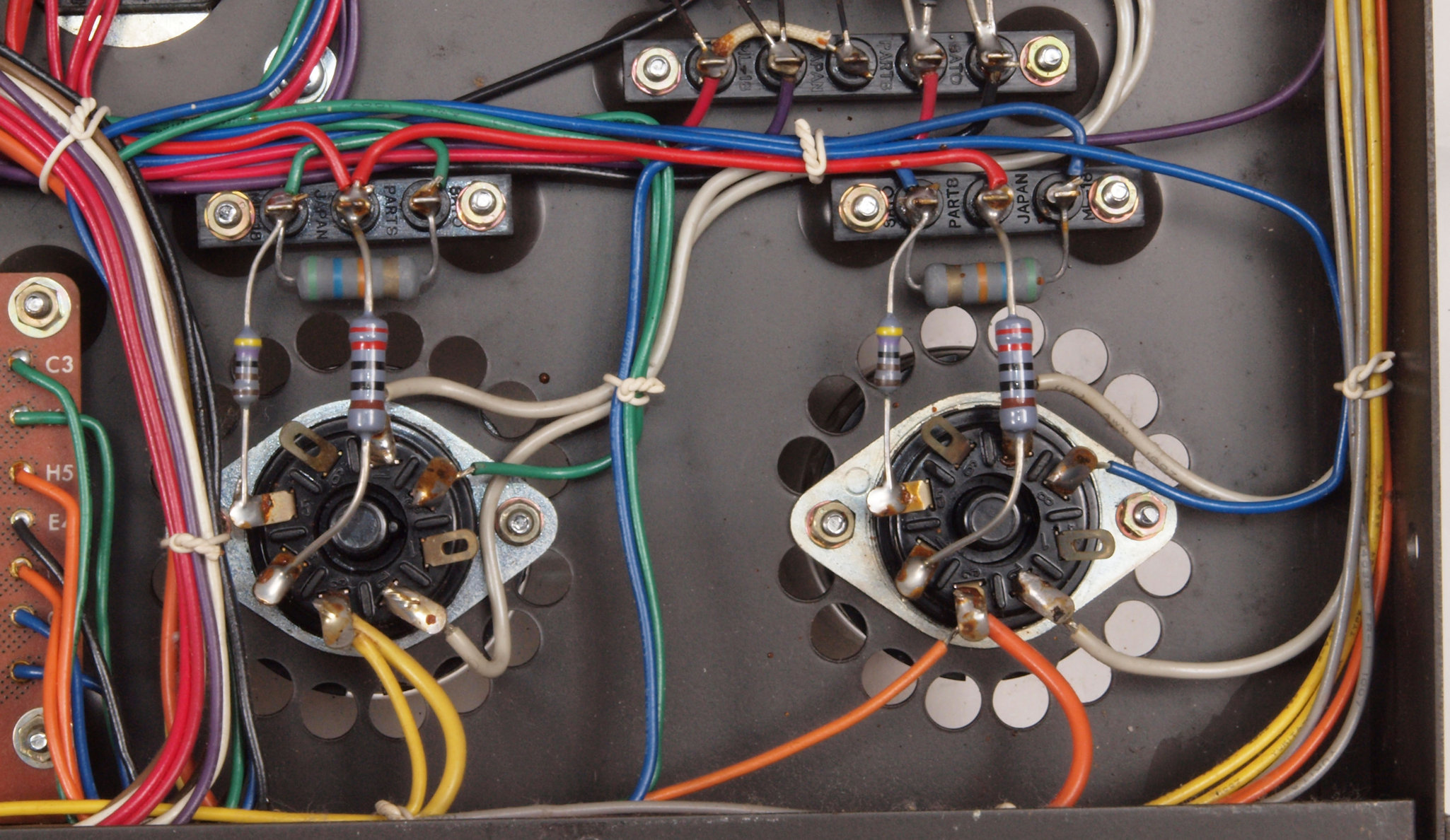

Ｃ２１．　修理（交換）前　出力真空管８０４５Ｇのソケット。

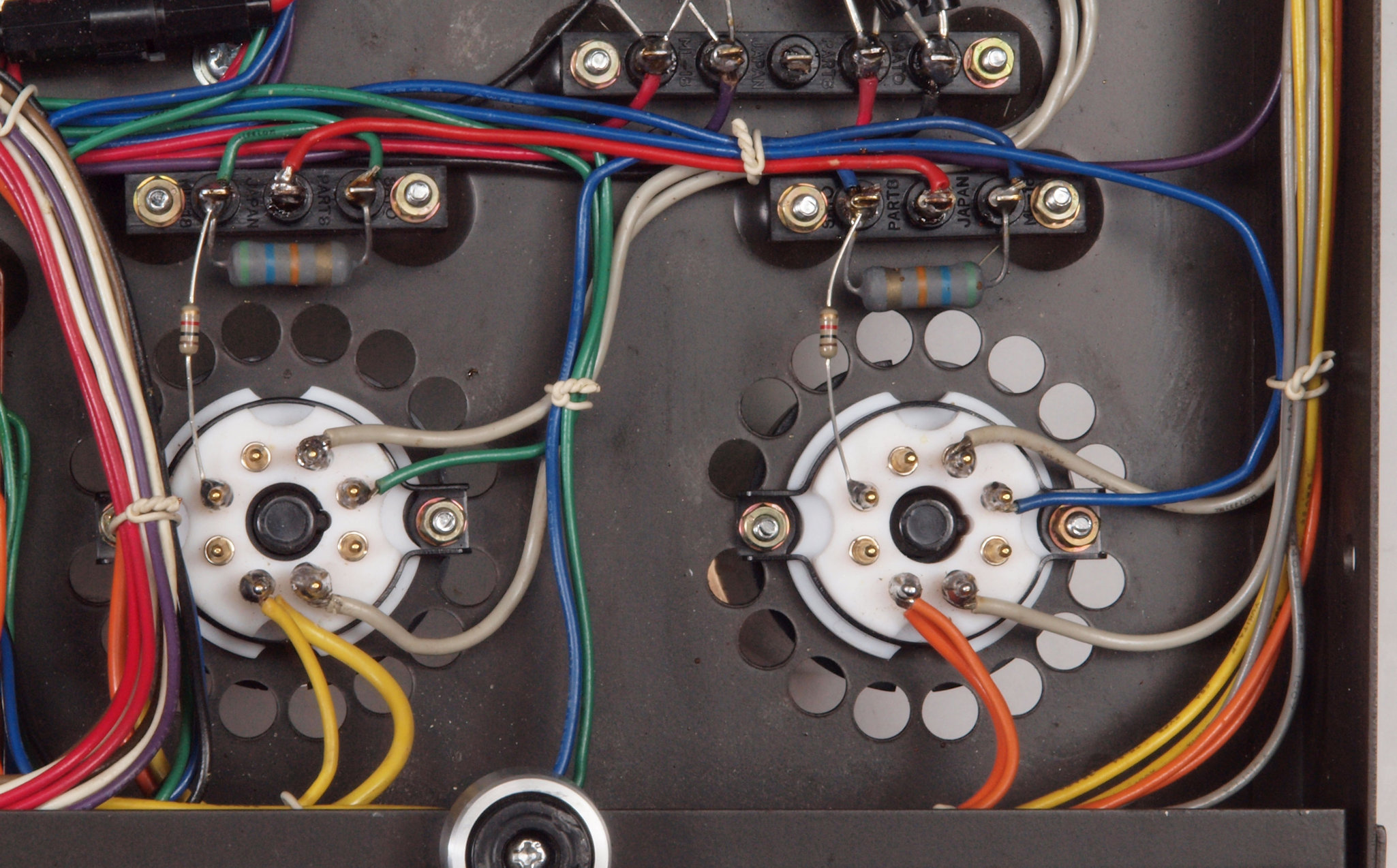

Ｃ２２．　修理（交換）後　出力真空管８０４５Ｇのソケット。

Ｃ２３．　修理（交換）前　出力真空管６５５０のソケット下周り。

Ｃ２４．　修理（交換）後　出力真空管８０４５Ｇのソケット下周り。　６５５０から８０４５Ｇに変更、抵抗２本交換、抵抗２本撤去。

Ｃ３１．　修理前　出力トランス下のフイルター基板。

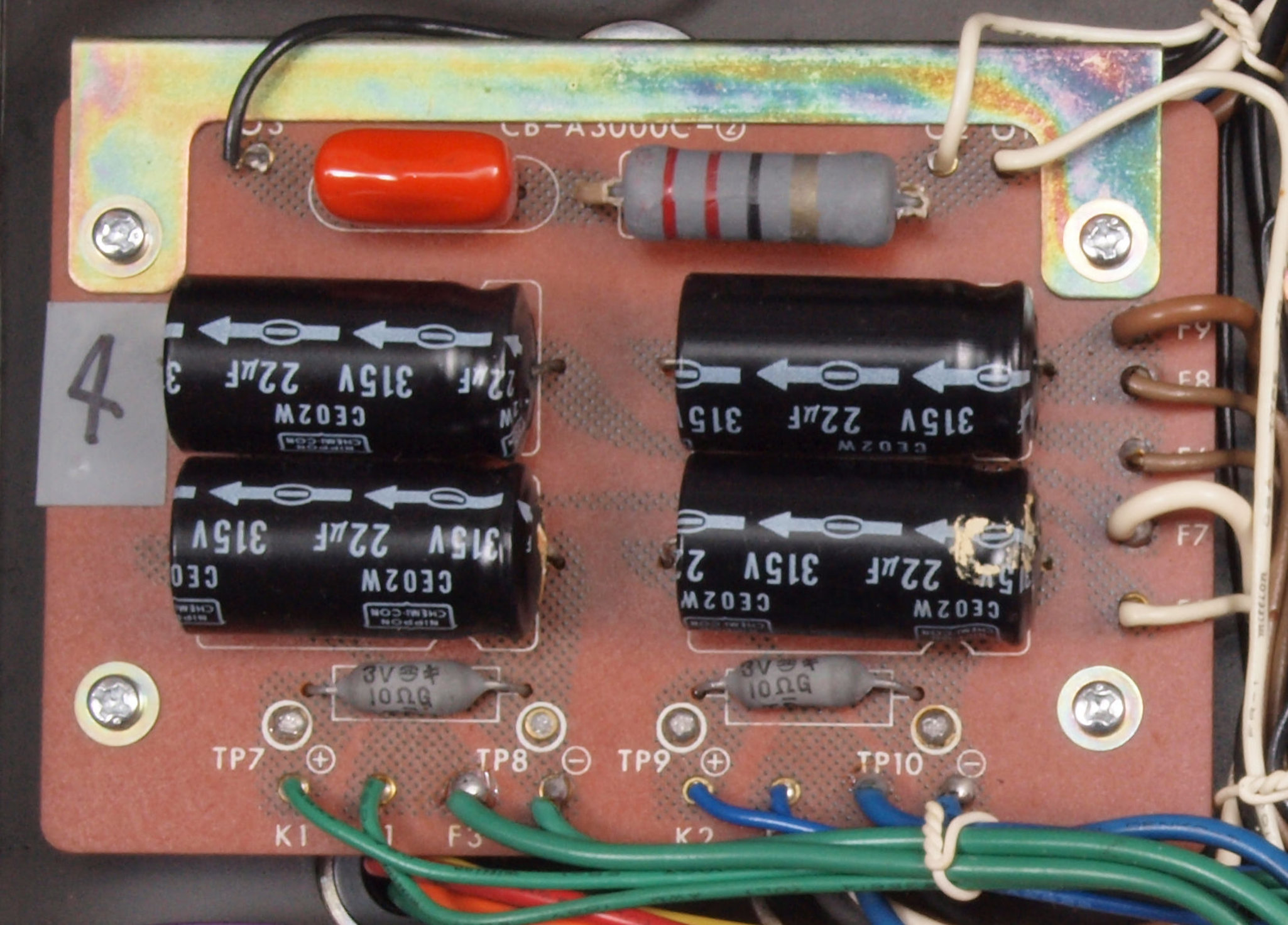

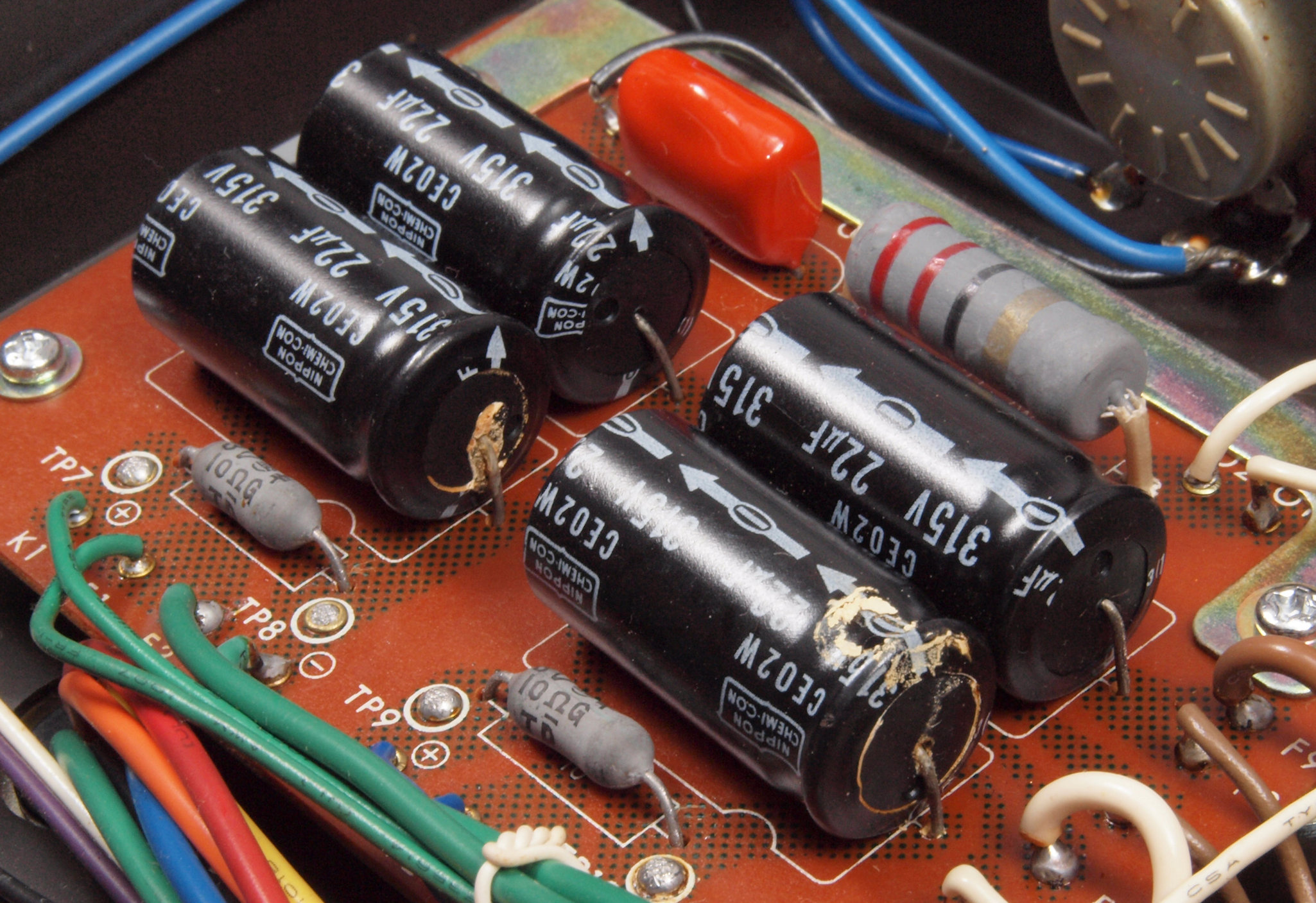

Ｃ３１２．　修理前　出力トランス下のフイルター基板。電解コンデンサー２個が液漏れしている。

Ｃ３２．　修理後　出力トランス下のフイルター基板。電解コンデンサー４個、抵抗２本交換。フイルムコンデンサー４個追加。

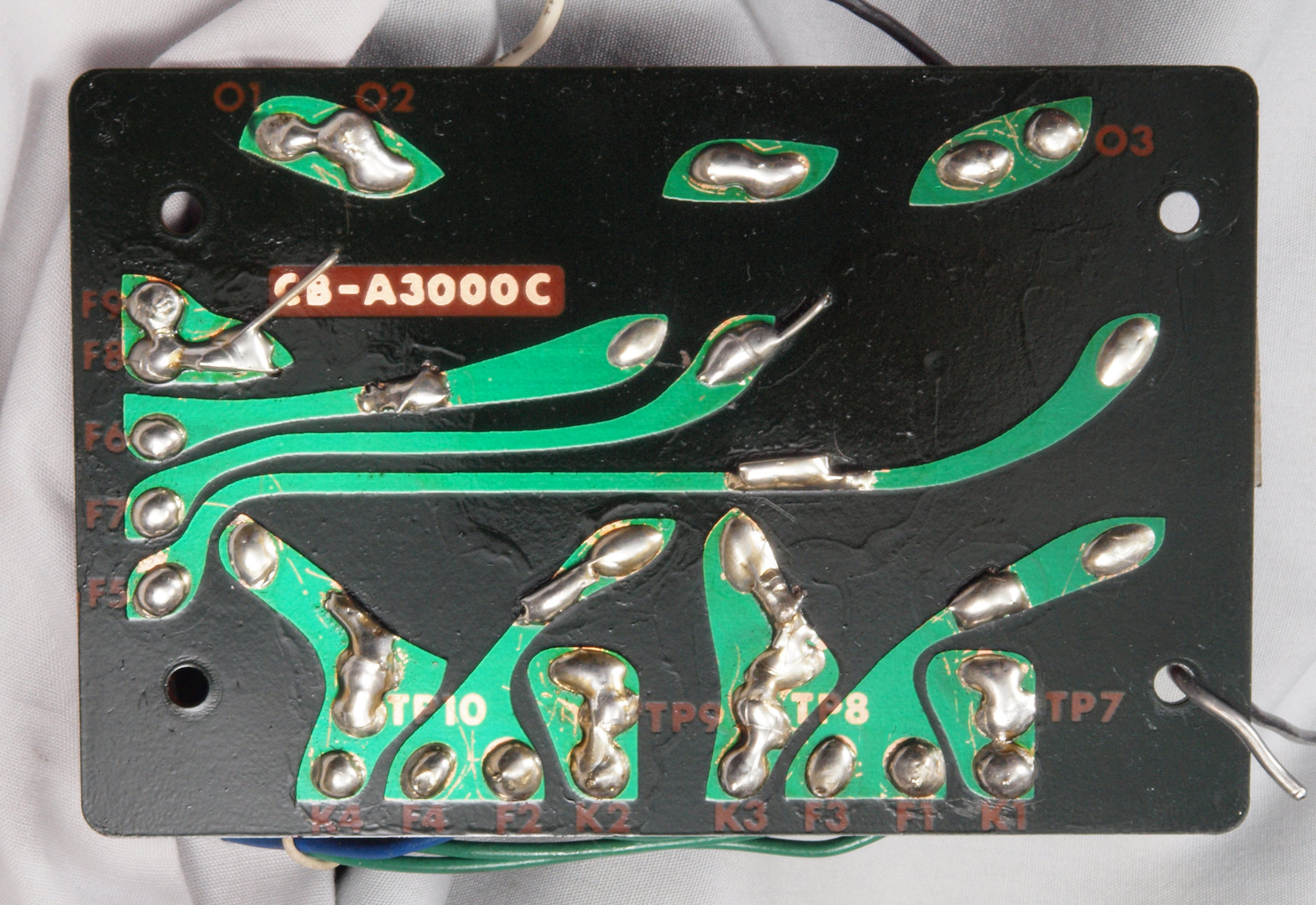

Ｃ３３．　修理前　出力トランス下のフイルター基板裏。

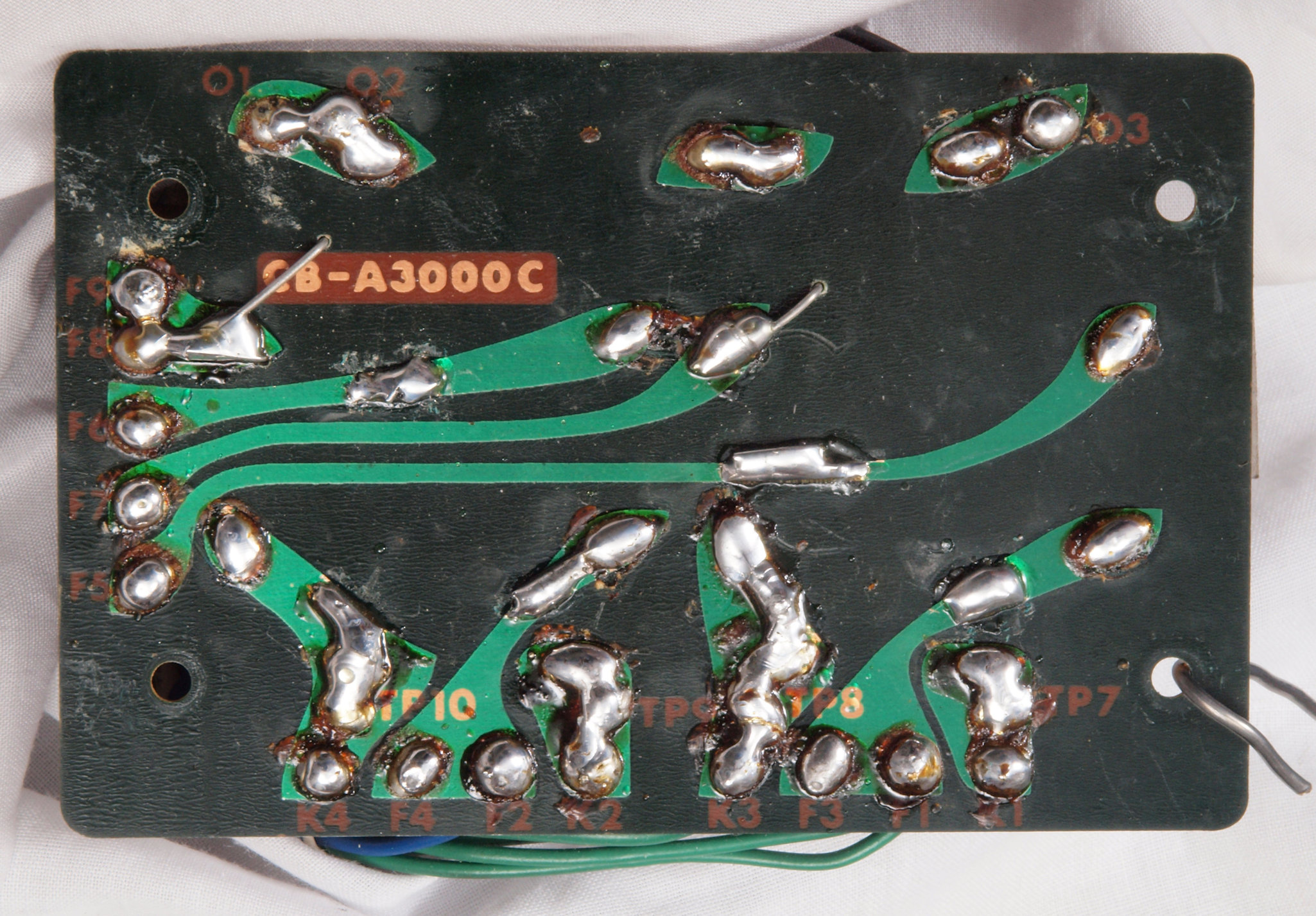

Ｃ３４．　修理後　出力トランス下のフイルター基板裏。　半田を全部やり直す。

Ｃ３５．　完成出力トランス下のフイルター基板裏。　洗浄後防湿材を塗る。

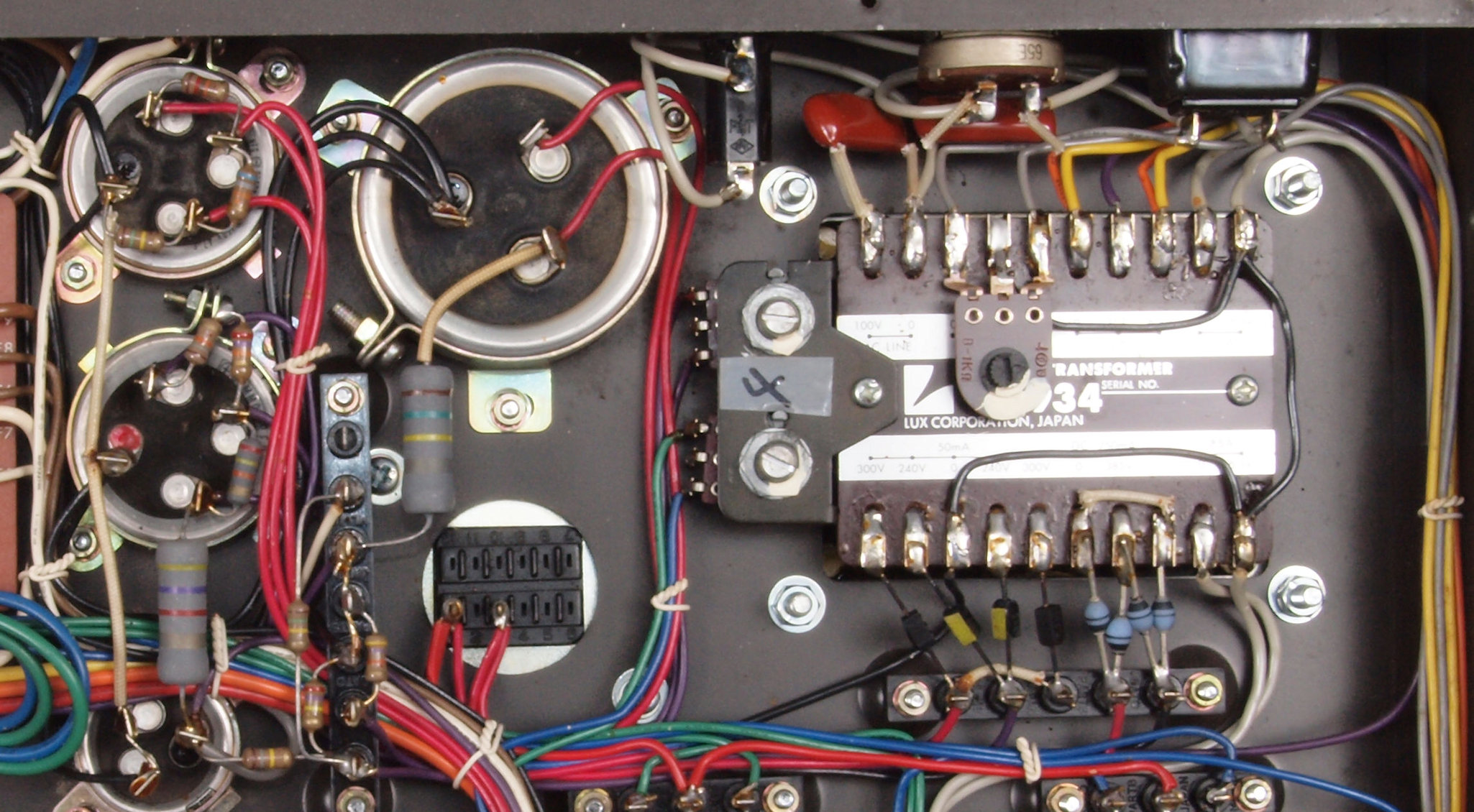

Ｃ４１．　修理前　電源トランス下、ブロック電解コンデンサー下付近。

Ｃ４２．　修理後　電源トランス下、ブロック電解コンデンサー下付近。

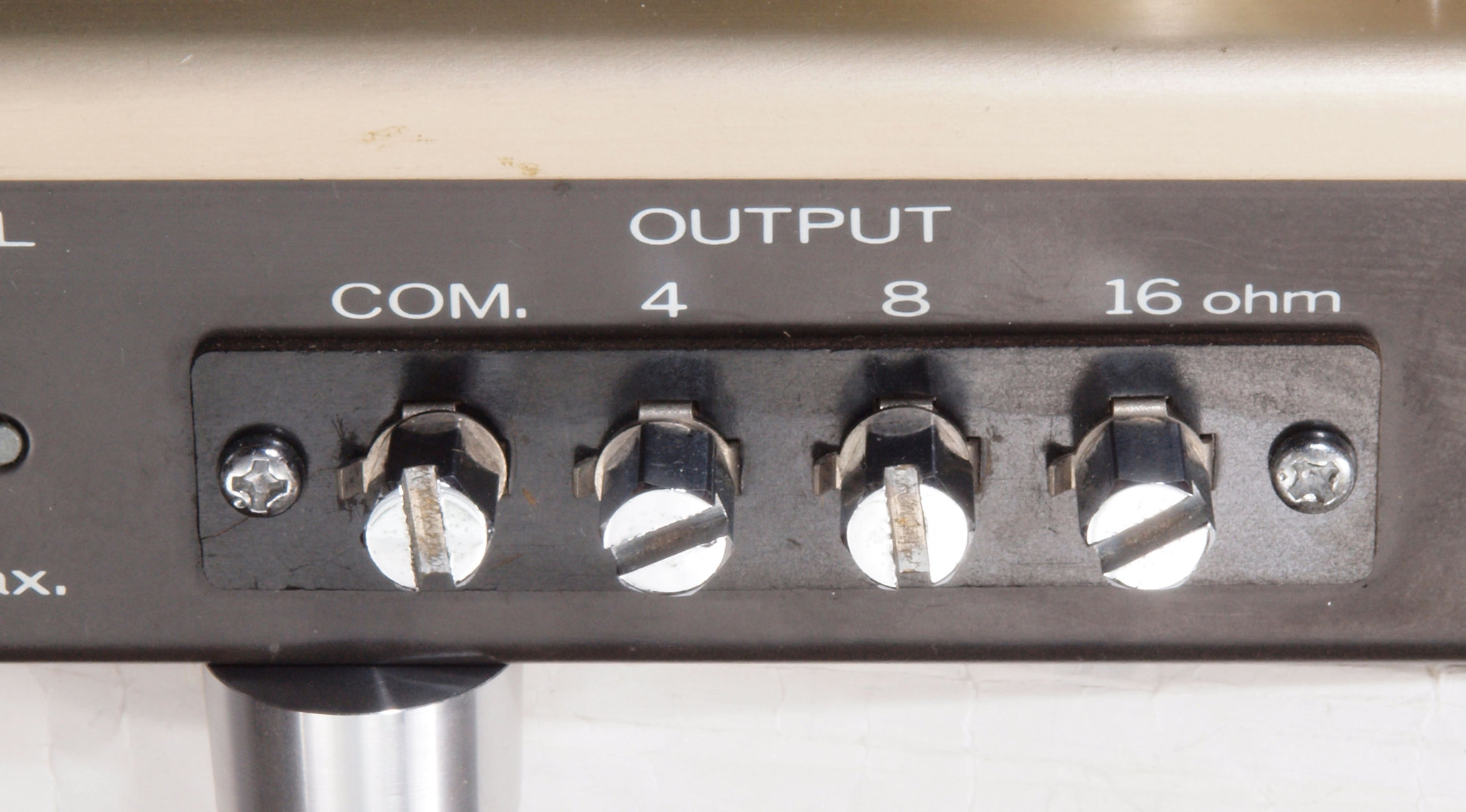

Ｃ５１．　修理前　ＳＰ接続端子。

Ｃ５２．　修理（交換）後　ＳＰ接続端子。金メッキ端子を選択、３個セットを２個セットにして色揃え！

Ｃ５３．　修理（交換）後　ＳＰ接続端子。通線穴は上下方向。

Ｃ５４．　修理中　ＳＰ接続端子。取り付け台に差し込んであるだけなので接着する。

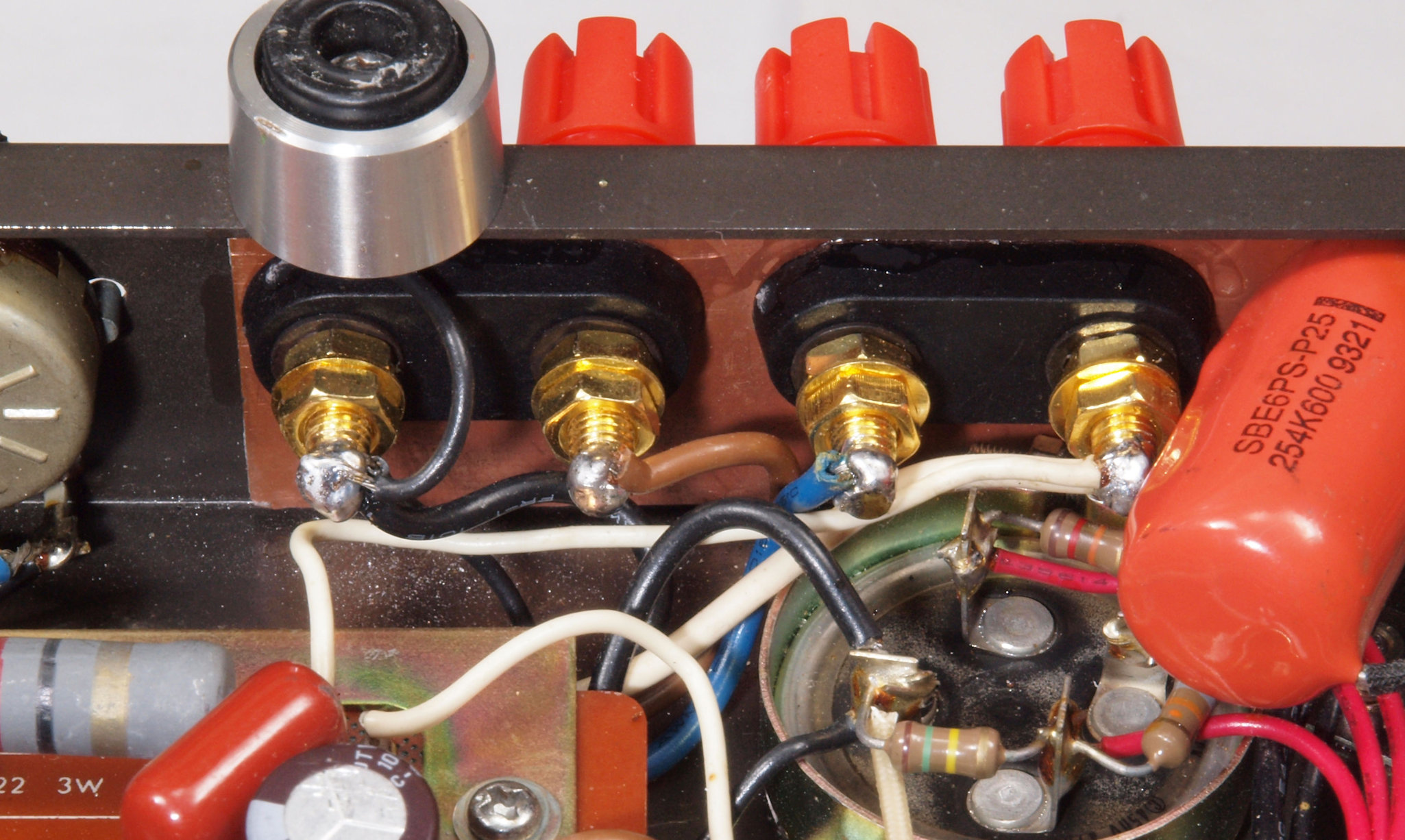

Ｃ５５．　修理中　ＳＰ接続端子裏側配線。

Ｃ６１．　修理前　入力ＲＣＡ端子。

Ｃ６２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

Ｃ７１．　電源プラグ。

Ｃ７２．　修理（交換）後　電源プラグを３Ｐインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｃ７３．　修理後　３Ｐインレット裏配線、しっかりアースを取る。

Ｃ８１．　修理後　出力トランス保護ヒューズ挿入。

Ｃ９１．　交換部品。

ＣＡ１　修理前　下から見る。

ＣＡ２　修理後　下から見る。

ＣＡ３　修理前　上から見る。

ＣＡ４　修理後　上から見る。

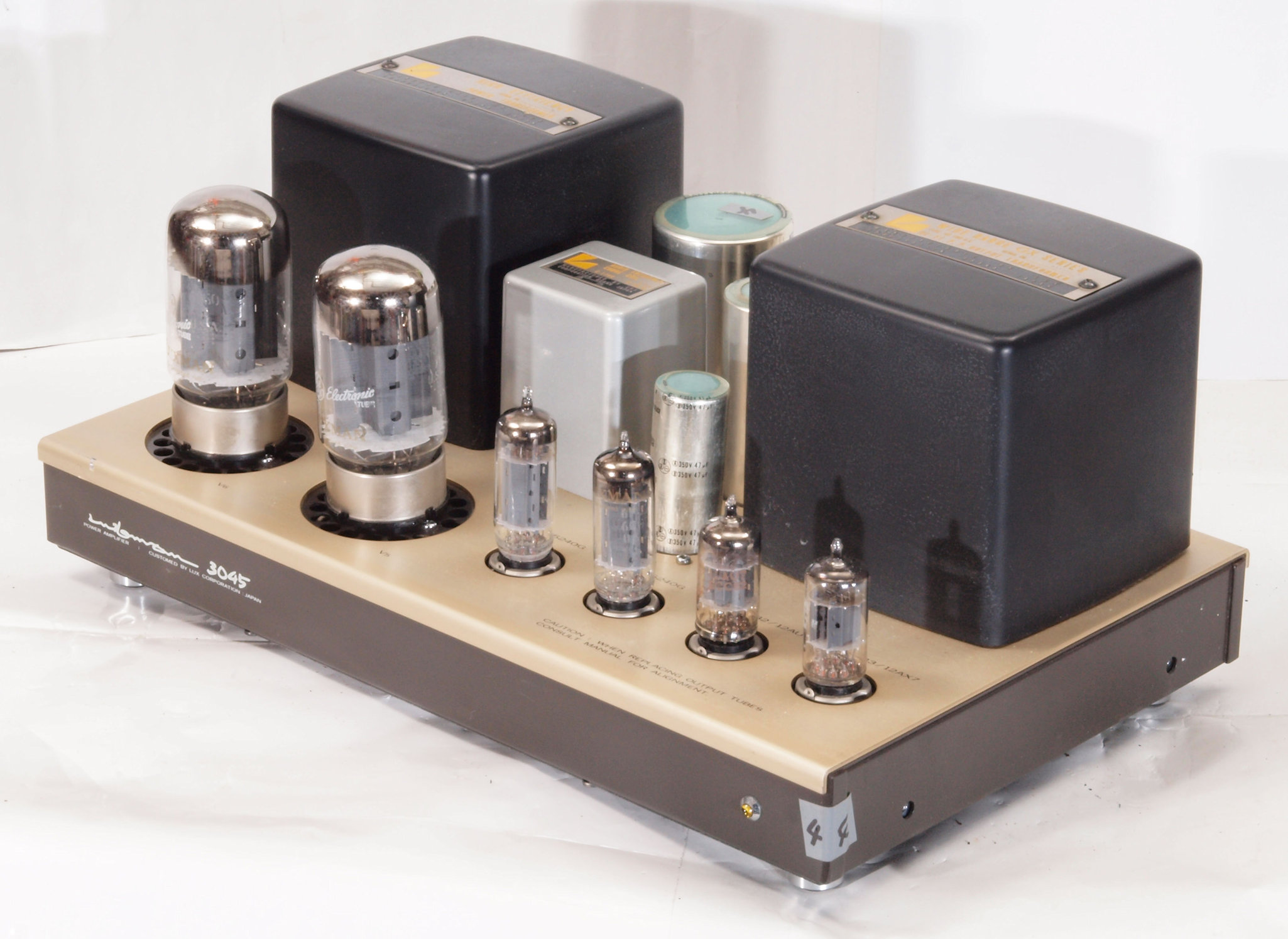

ＣＡ５　完成後　前上から見る。８０４５Ｇ２本、６２４０Ｇ２本、１２ＡＵ７、１２ＡＸ７。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　左＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．４６９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

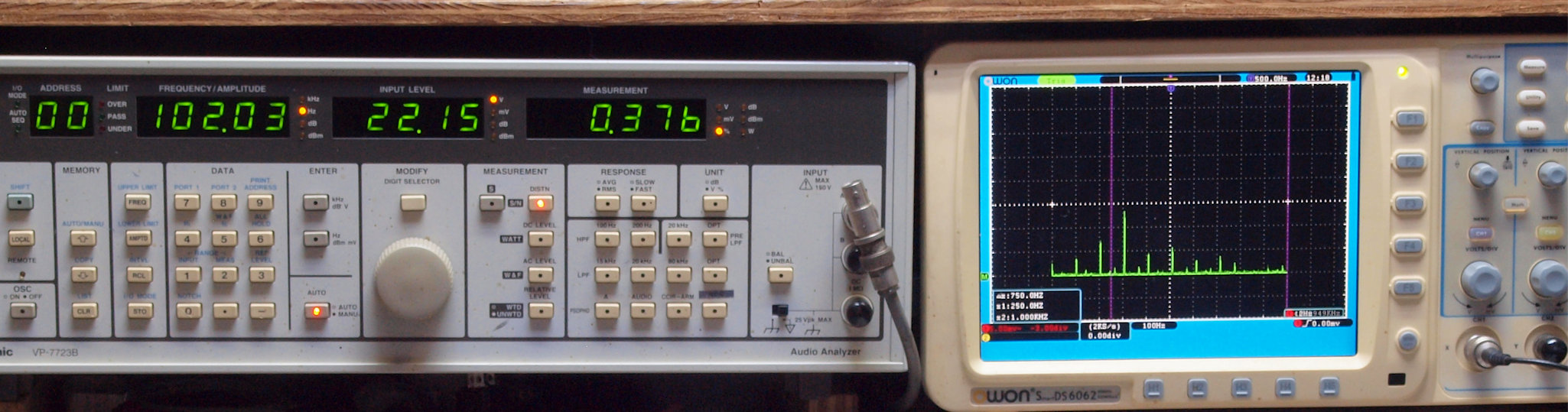

Ｅ２．　１００Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３７６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

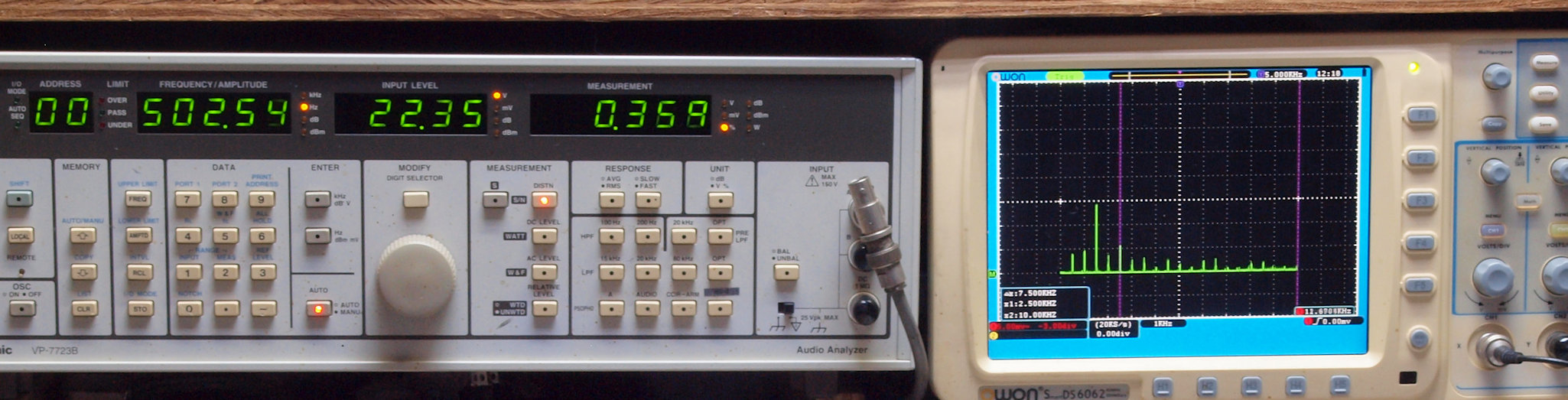

Ｅ３．　５００Ｈｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３５９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

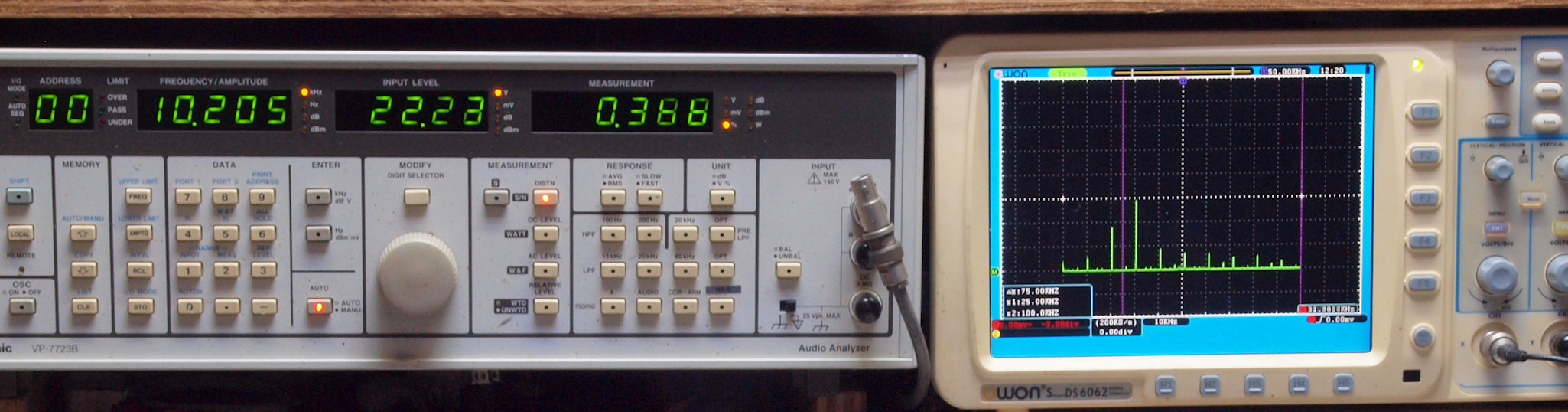

Ｅ４．　１ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３６６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

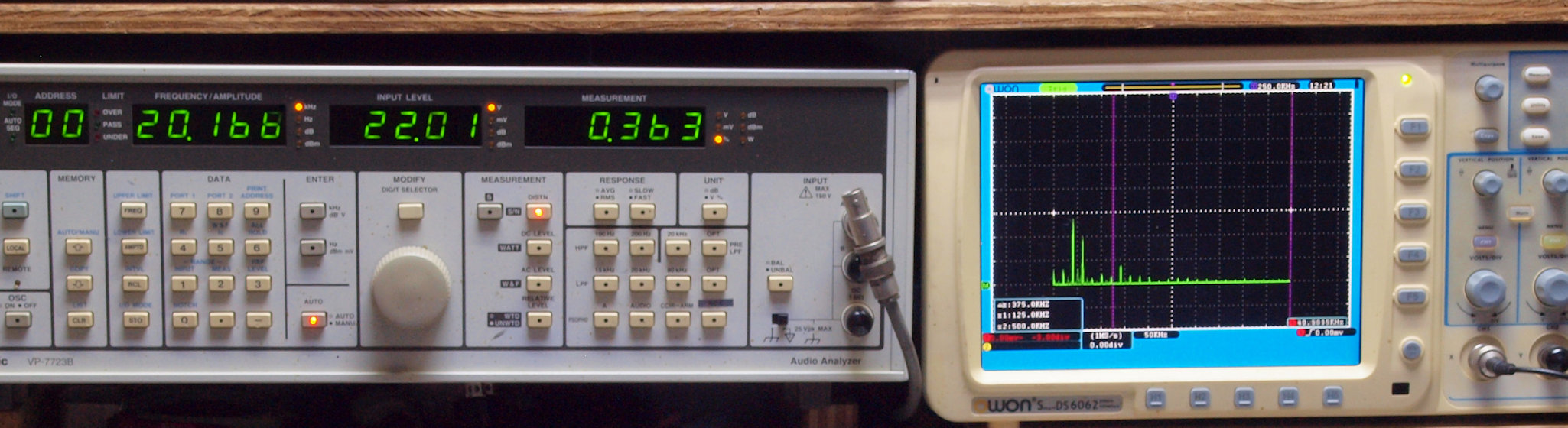

Ｅ７．　５０ｋＨｚ入力、ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．３６３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管　「６５５０」。 　　　　　真空管ハンドブック（規格表）の、 　　　　　　　「６５５０」相互コンダクタンス＝１１０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、ＩＰ＝１４０ｍＡ、Ｅｇ１＝−１４Ｖ」。

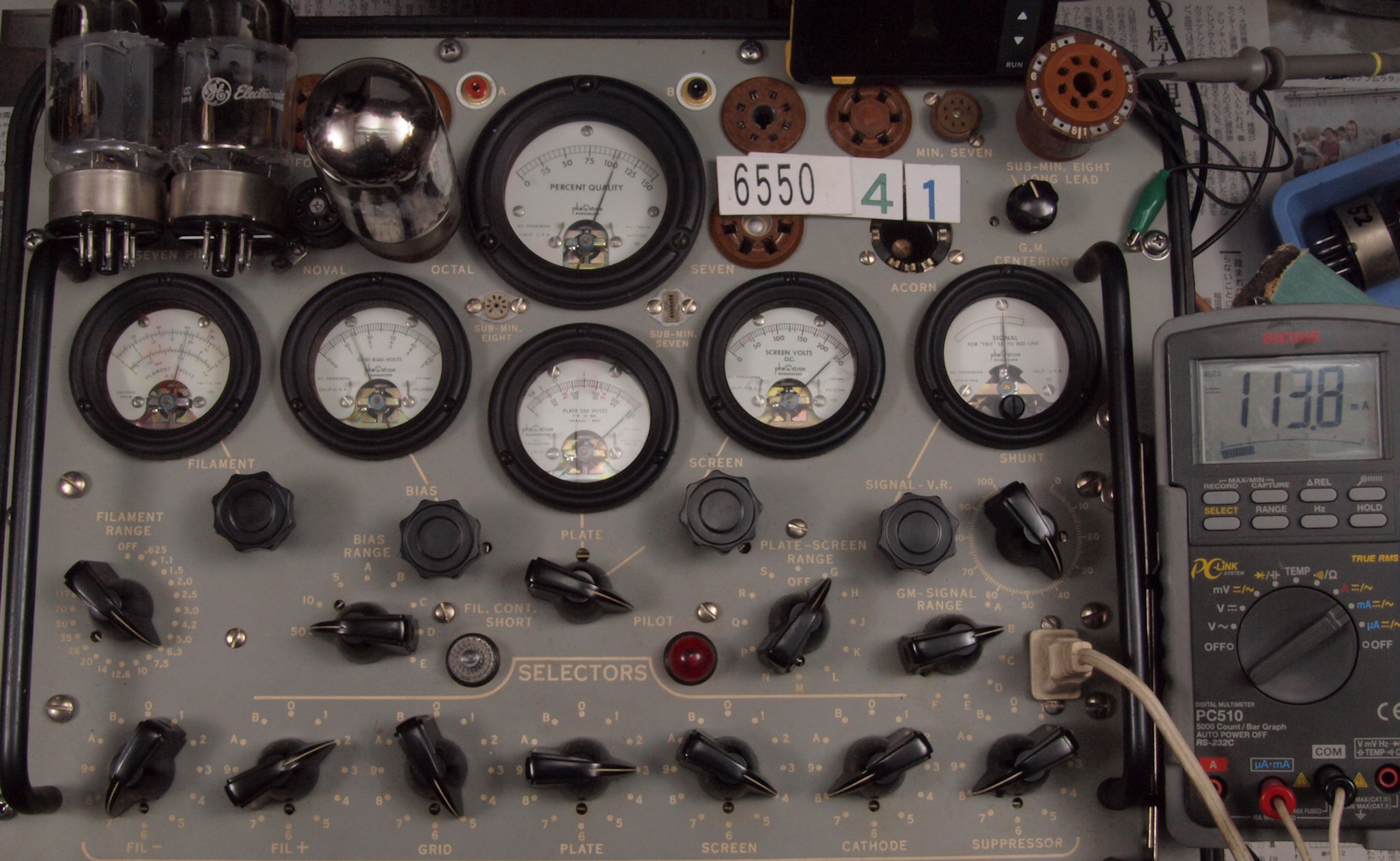

Ｕ１１．　付属１本目　「６５５０」。　Ｇｍ測定＝１０５００μmho、ＩＰ＝１１３．８ｍＡ。 　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−１４Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

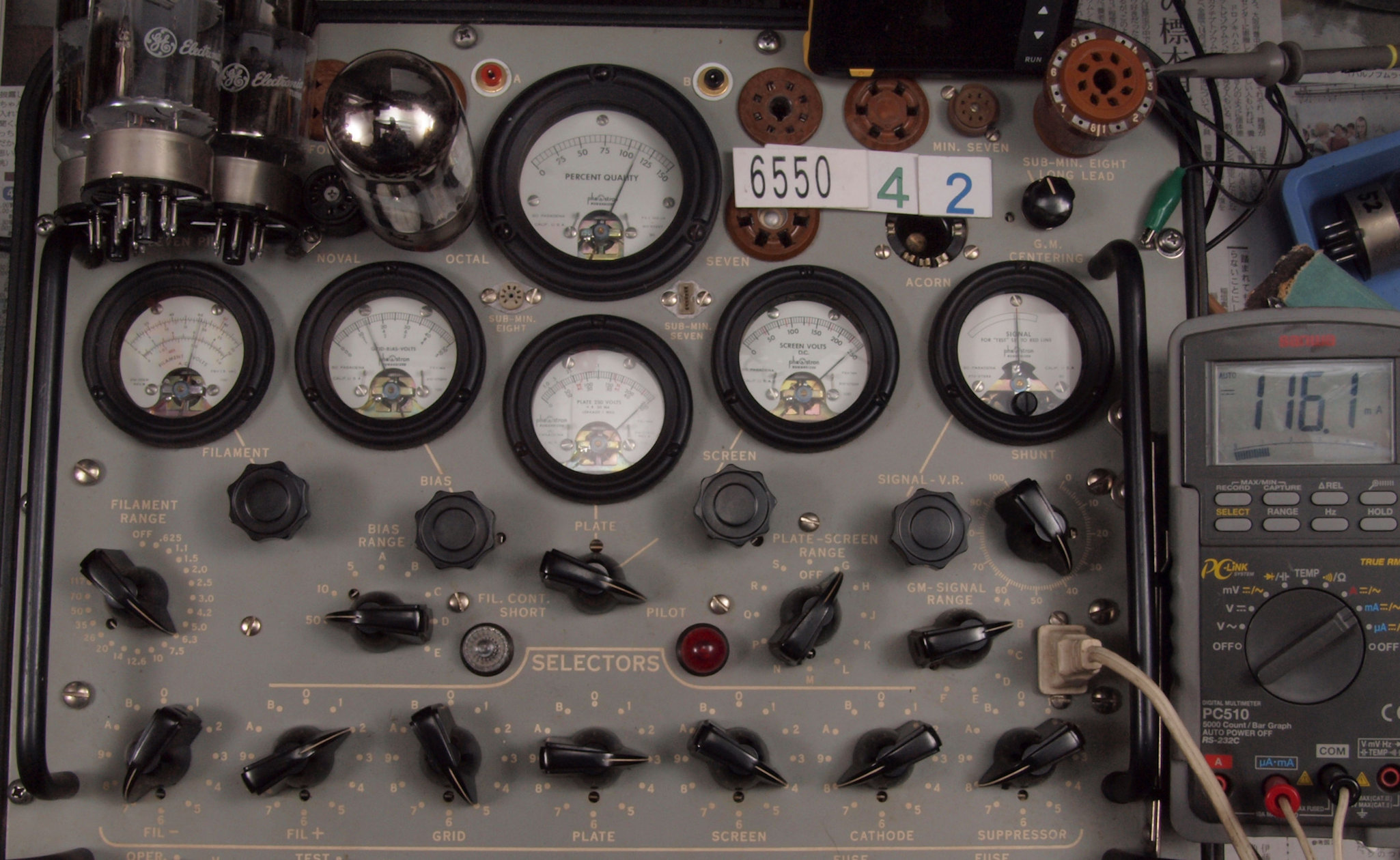

Ｕ１２．　付属２本目　「６５５０」。　Ｇｍ測定＝１１０００μmho、ＩＰ＝１１６．１ｍＡ。

Ｕ２．　付属真空管。　「６ＦＱ７」、２本。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　「６ＦＱ７」相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。

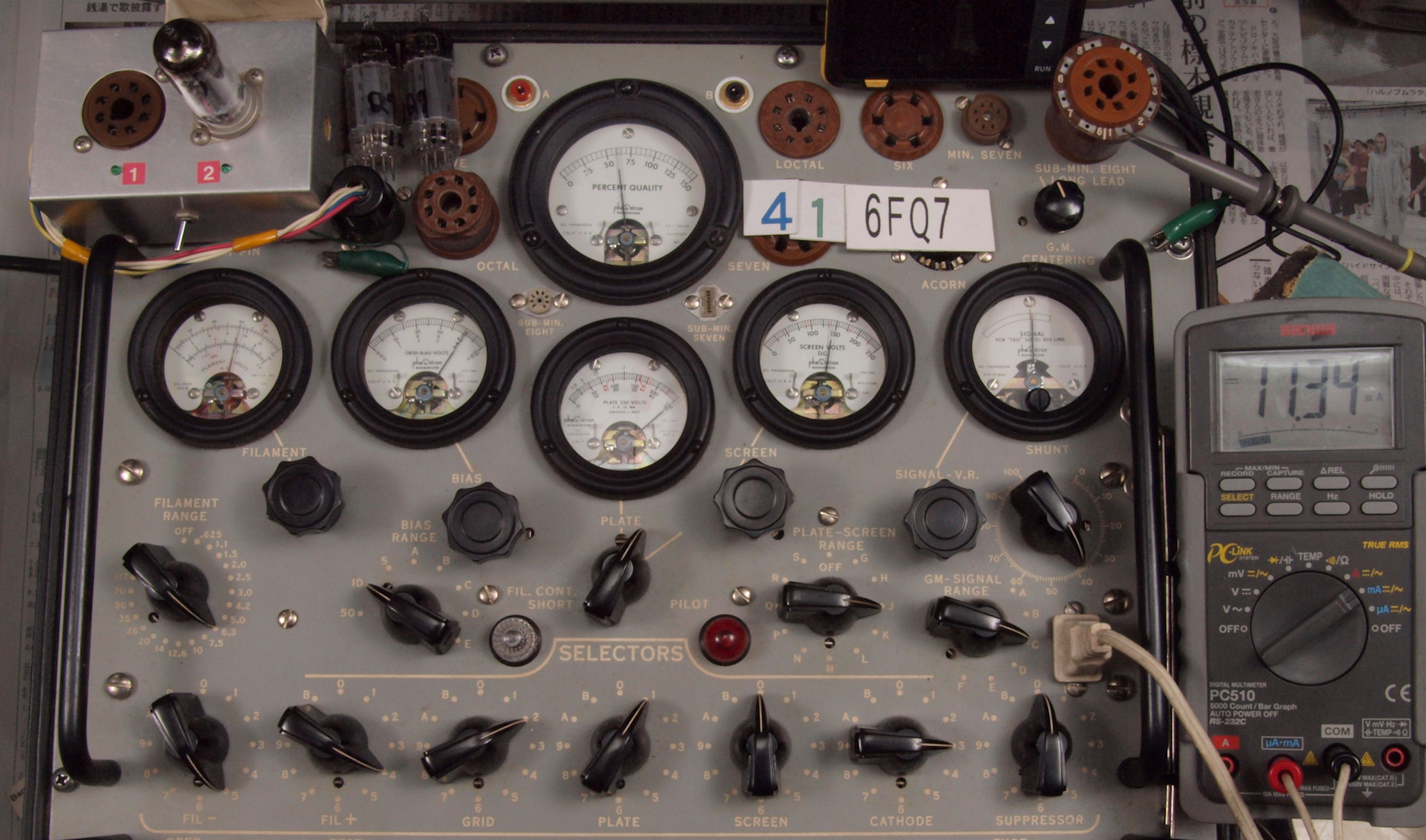

Ｕ２１．　付属１本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．３４ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

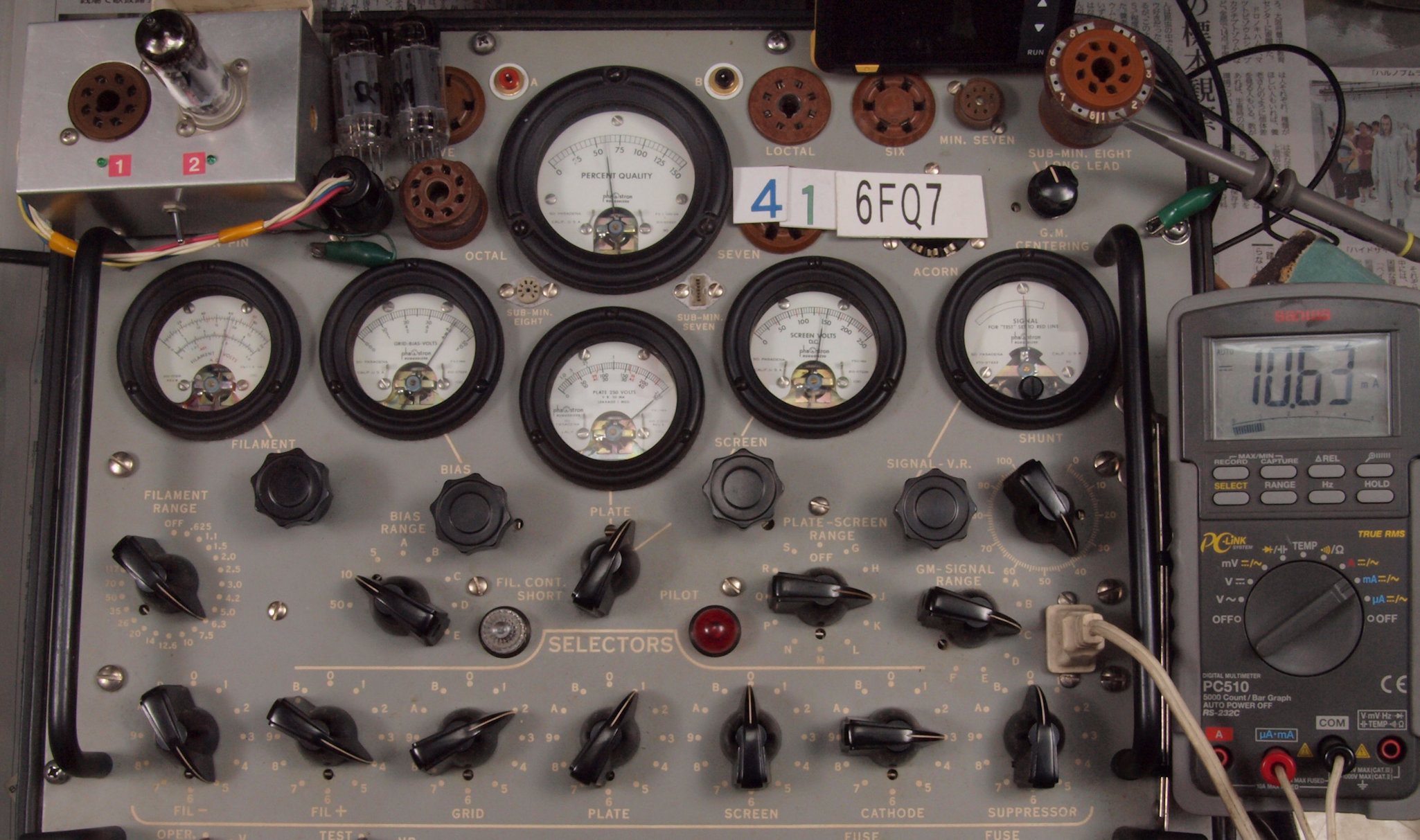

Ｕ２２．　付属１本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０４０μmho、ＩＰ＝１０．６３ｍＡ。

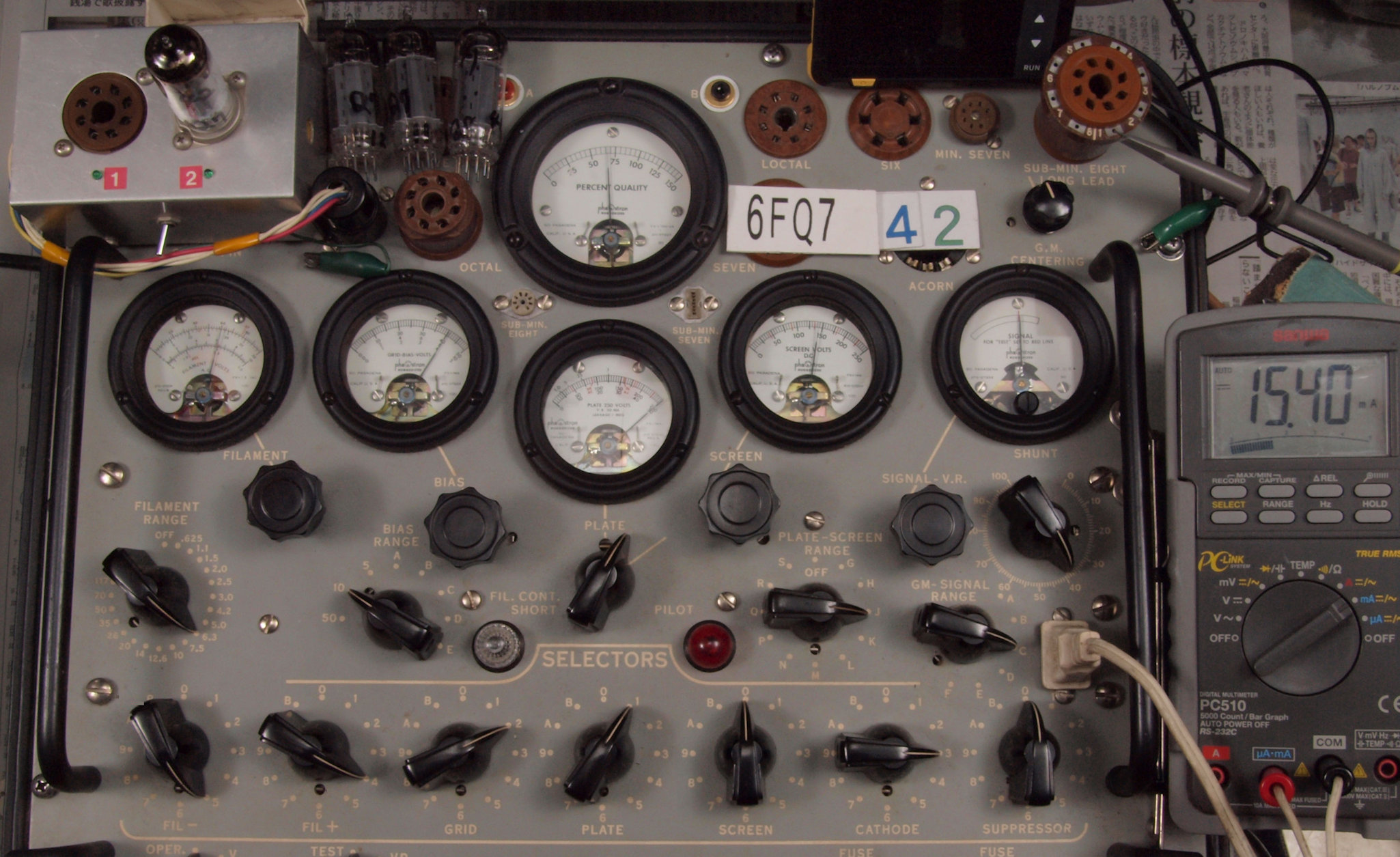

Ｕ２３．　付属２本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１５．４０ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

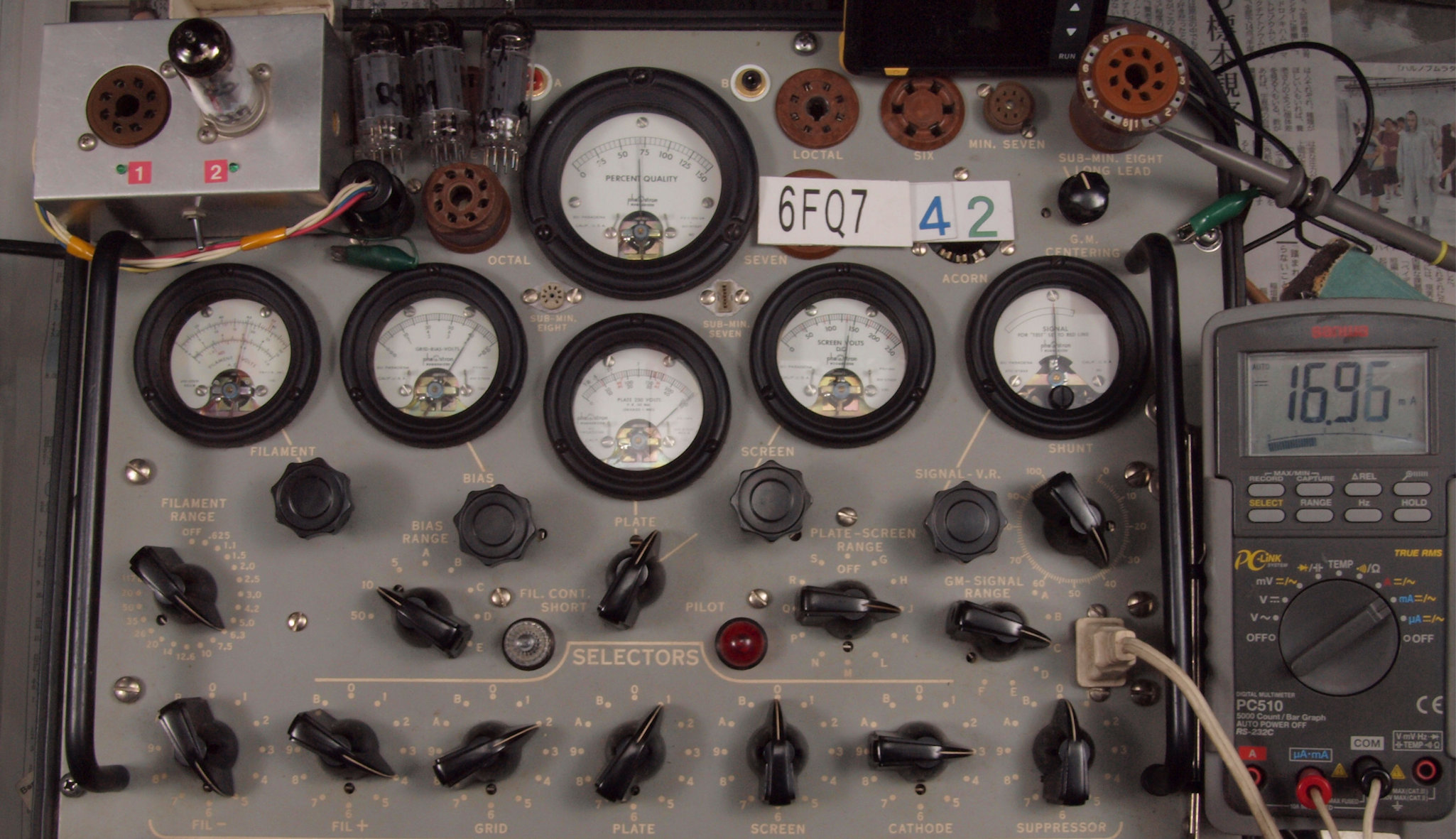

Ｕ２４．　付属２本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝１６．９６ｍＡ。

Ｕ３．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

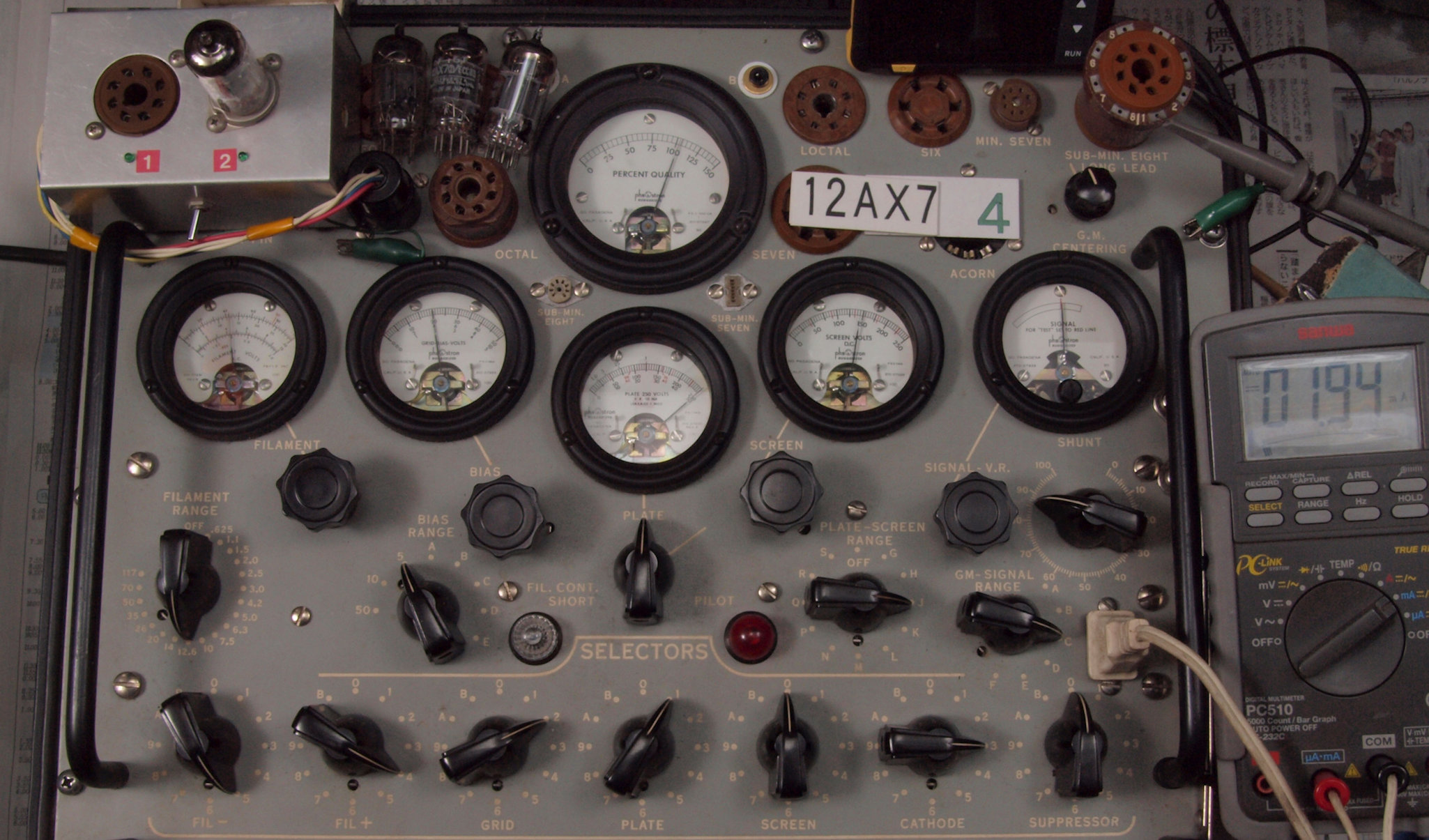

Ｕ３１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ３２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．９２ｍＡ。

Ｕ４．　付属真空管「１２ＡＵ７（ＥＣＣ８２）」。　 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

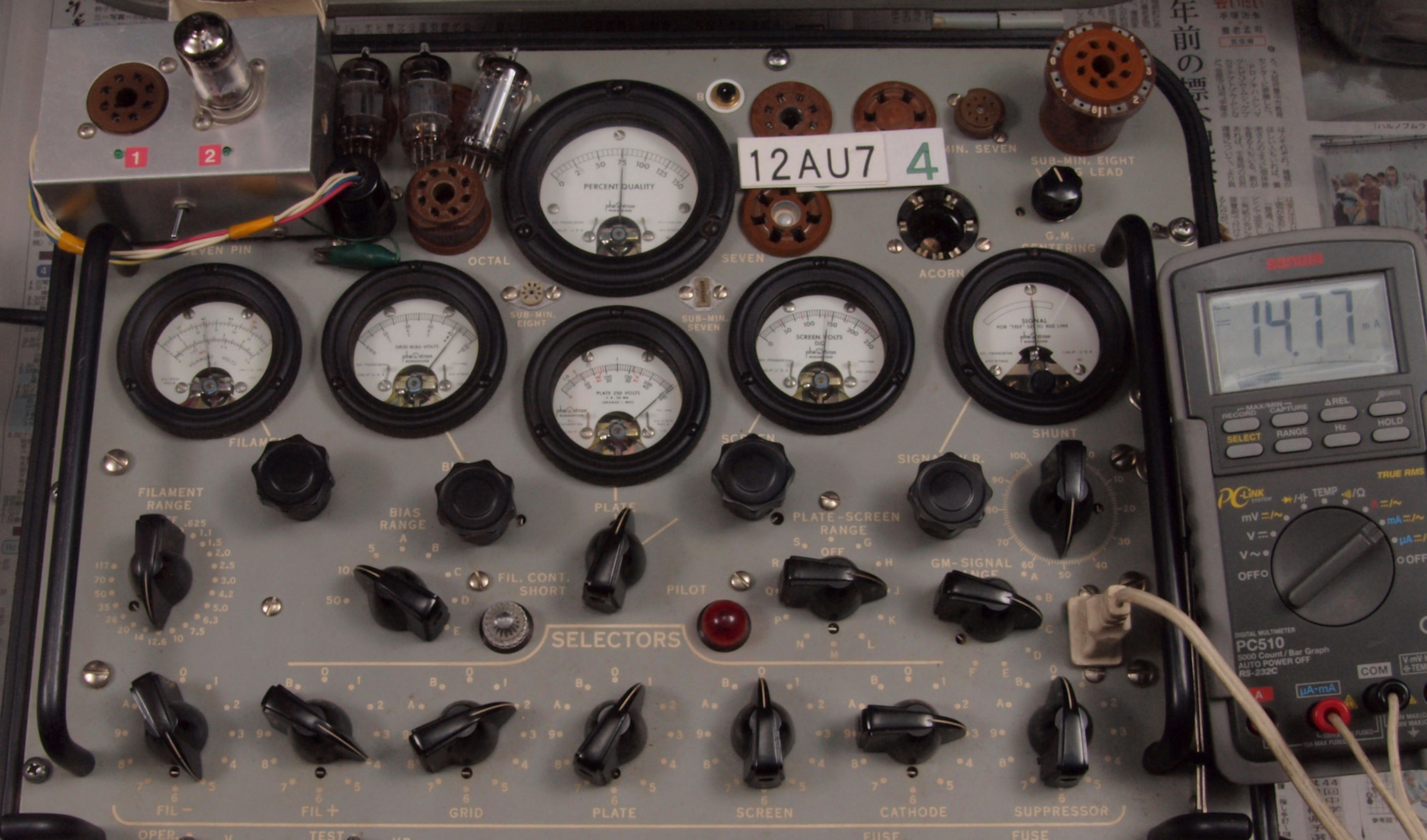

Ｕ４１． 付属真空管「１２ＡＵ７」１本目ユニット１測定。　Gm＝３０００μmho、Ｉｐ＝１４．７７ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

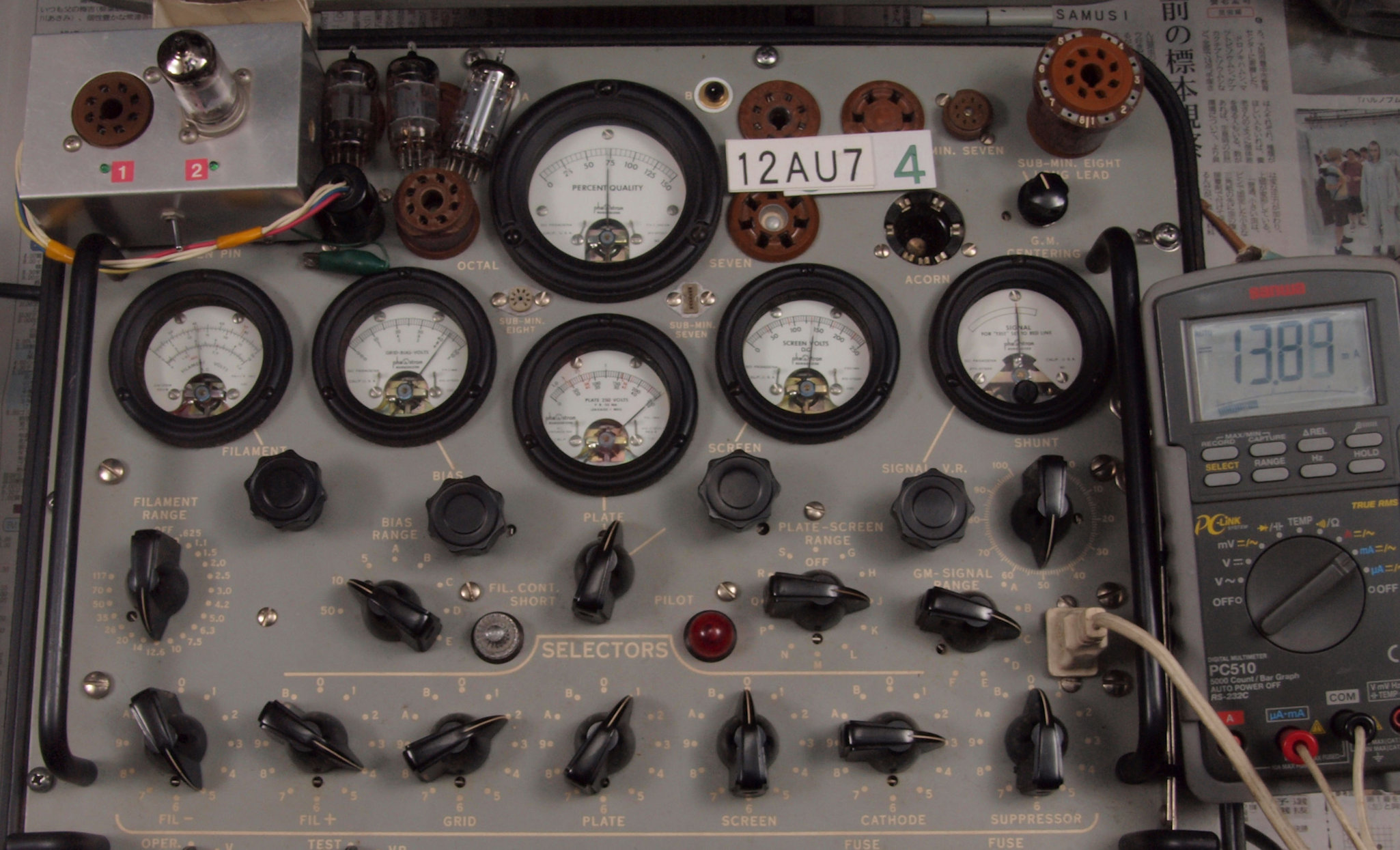

Ｕ４２．　付属真空管「１２ＡＵ７」１本目ユニット２測定。　Gm＝２８００μmho、Ｉｐ＝１３．８９ｍＡ。

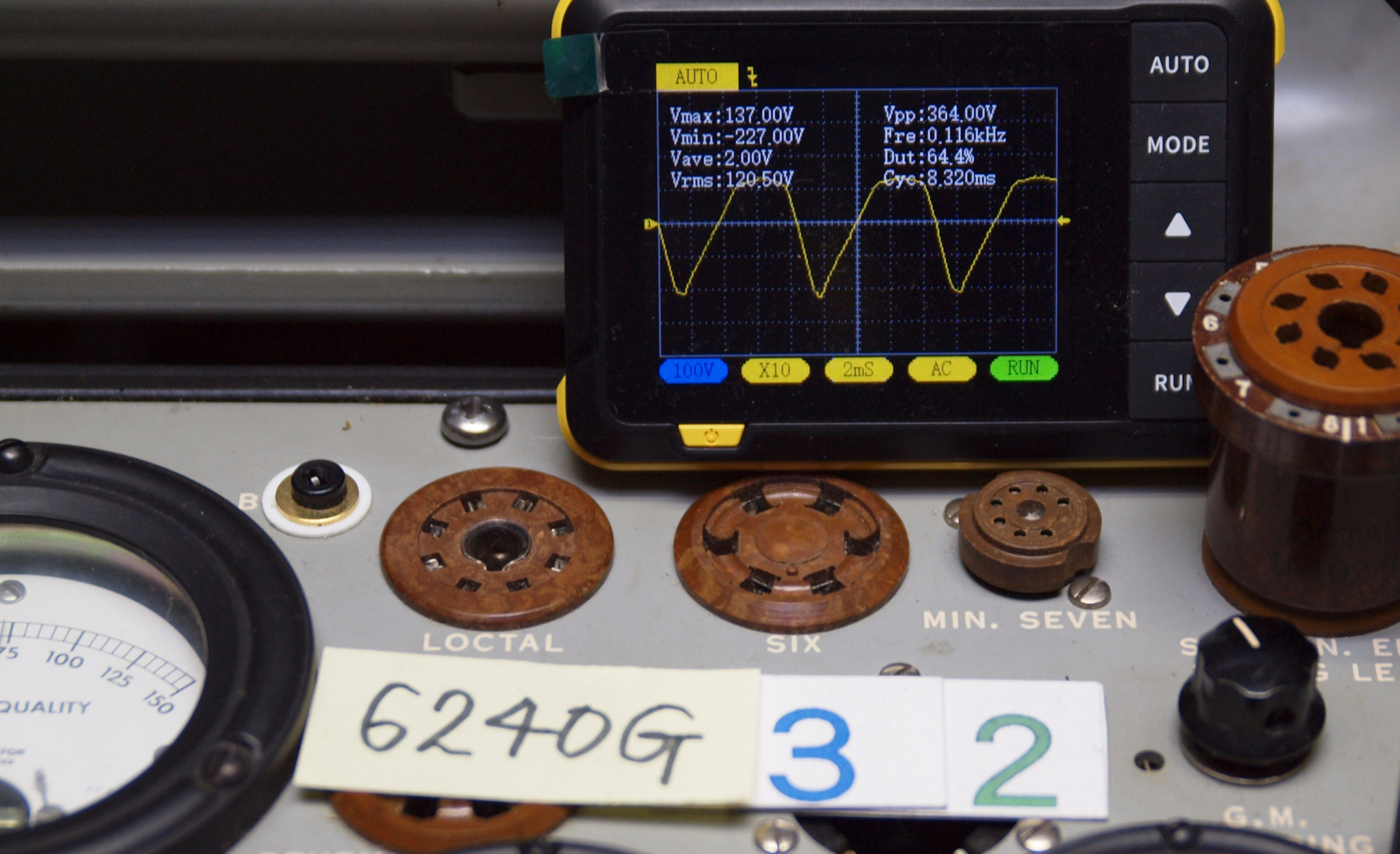

プレート電流波形を観測しながら測定する。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

型式 モノラルパワーアンプ ＭＢ３０４５ 連続実効出力 60W(4Ω、8Ω、16Ω) 全高調波歪率 0.2%以下(60W、1kHz) 0.3%以下(50W、20Hz〜20kHz) 0.05%以下(10W、1kHz) 混変調歪率 0.3%以下(50W、60Hz:7kHz＝4:1) 周波数特性 10Hz〜40kHz -1dB以内 入力感度 約800mV 入力インピーダンス 80kΩ 残留雑音 0.5mV以下 使用真空管 8045G＝2本 6240G＝2本 12AU7＝1本 12AX7＝1本 外形寸法 幅370x高さ170x奥行240mm 重量 16.0kg 価格 ￥128,000(1台、1976年7月発売)

８０４５Ｇ 付属規格表

６２４０Ｇ 付属規格表
