ＬＵＸ　ＭＢ３０４５．　２台目修理記録

同時修理　ＭＢ３０４５．１台目、ＭＢ３０４５．３台目、ＭＢ３０４５．４台目、ＭＢ３０４５．５台目、ＭＢ３０４５．修理真空管　 　　　　２０２４／１／３０到着　　4４／１１完成

A．　修理前の状況 オークションにて ラックスの真空管アンプＭＢ３０４５を５台落札いたしました。 点検御願いします。 B．　原因 各部経年劣化。 出品者が通電確認しているので「真空管AMPの休眠トランスの水分抜き方法」は行わない。 Ｌ．　ＬＵＸ　ＧＸ１００−３．６　出力トランス点検 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。 正確には、交流電圧を入力し、各巻き線の出力電圧を点検する。 Ｔ．　バラック修理・バラック調整後測定 Ｃ．　修理状況 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。 ＫＴ８８　Ｇｍ、ＩＰ測定。 付属１本目　「ＫＴ８８」　Ｇｍ測定＝１０８００μmho、ＩＰ＝１２５．７ｍＡ。 付属２本目　「ＫＴ８８」　Ｇｍ測定＝９５００μmho、ＩＰ＝１０８．５ｍＡ。 ６２４０Ｇ　Ｇｍ、ＩＰ測定。 付属１本目　「６２４０Ｇ」ユニット１　Ｇｍ測定＝１８００μmho、ＩＰ＝６．６９ｍＡ。 　　　　　　「６２４０Ｇ」ユニット２　Ｇｍ測定＝２０００μmho、ＩＰ＝７．４１ｍＡ。 付属２本目　「６２４０Ｇ」ユニット１　Ｇｍ測定＝１２００μmho、ＩＰ＝５．２４ｍＡ。 　　　　　　「６２４０Ｇ」ユニット２　Ｇｍ測定＝１４８０μmho、ＩＰ＝５．３６ｍＡ。 １２ＡＵ７　Ｇｍ、ＩＰ測定。 付属「１２ＡＵ７」１本目ユニット１測定　Gm＝３１００μmho、Ｉｐ＝１５．５４ｍＡ。 　　「１２ＡＵ７」１本目ユニット２測定　Gm＝３０００μmho、Ｉｐ＝１３．４８ｍＡ。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 付属「１２ＡＸ７」ユニット１　Ｇｍ測定＝３４５０μmho、ＩＰ＝２．３４ｍＡ。 　　「１２ＡＸ７」ユニット２　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１７ｍＡ。 Ｄ．　使用部品 Ｅ．　調整・測定 Ｇ．　修理費　　　２０，０００円　　　　見積・点検のみ。 　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

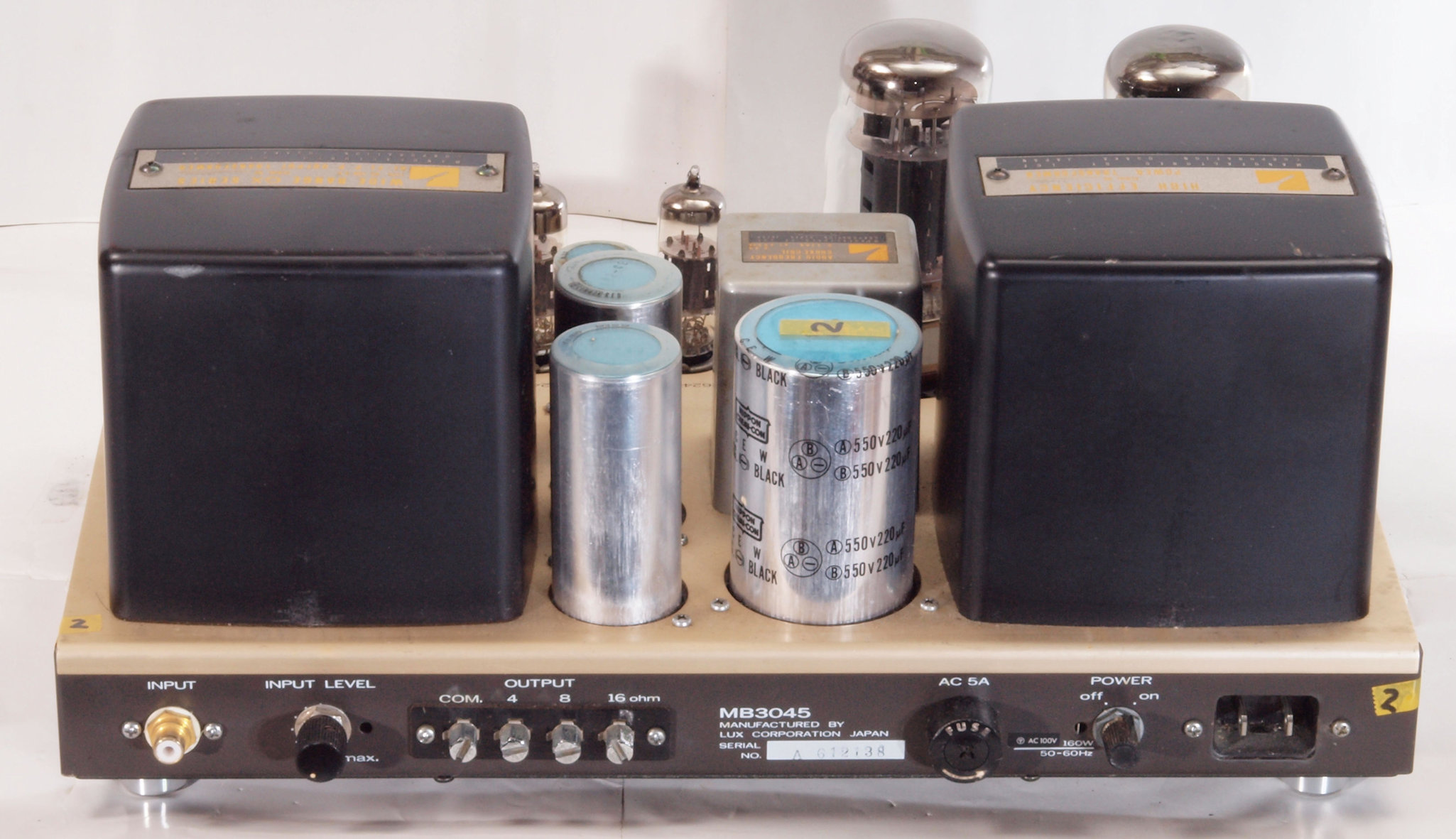

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　真空管を取り、上から見る。

Ａ２１．　点検中　下前左から見る。

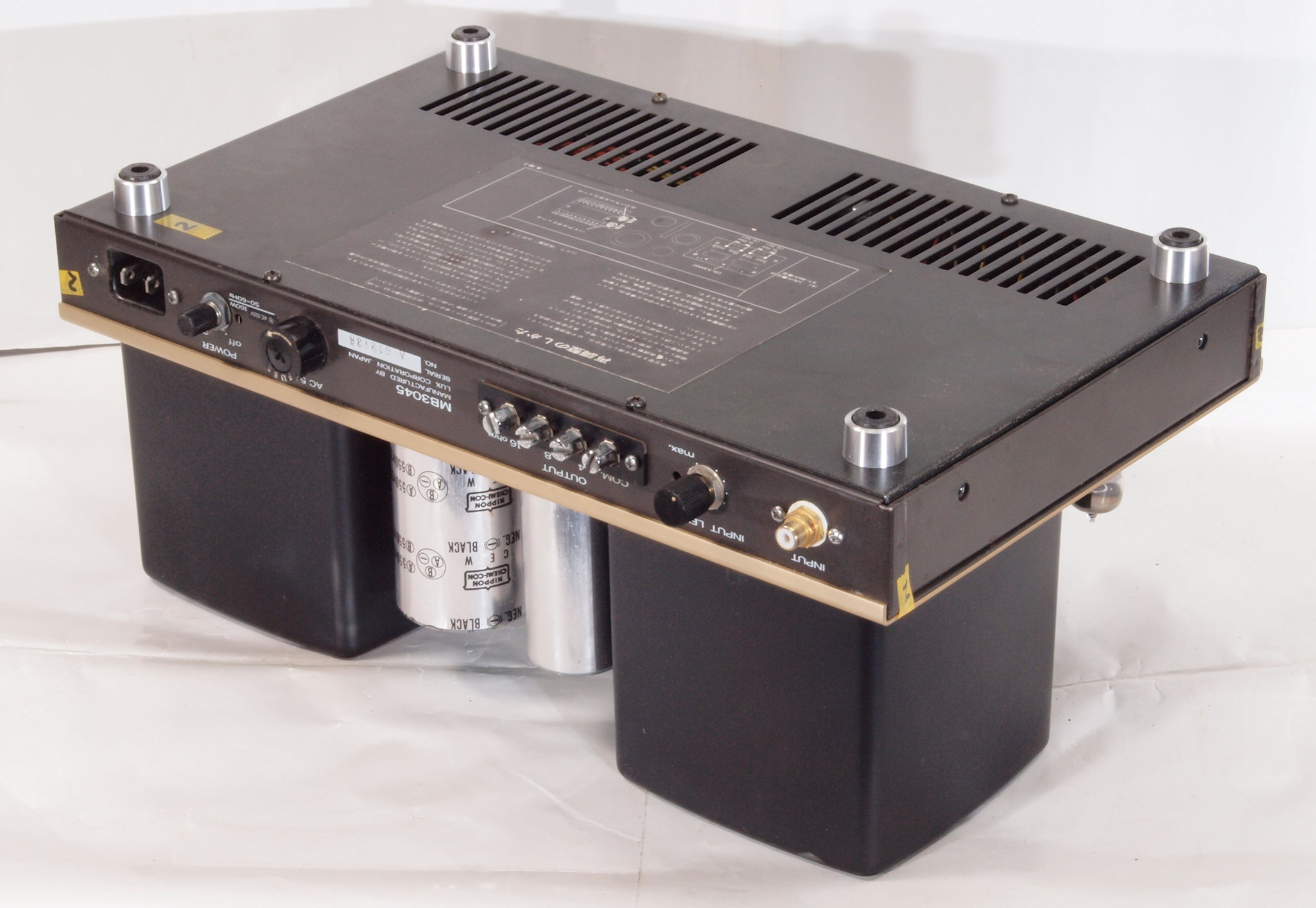

Ａ２２．　点検中　下後右から見る。

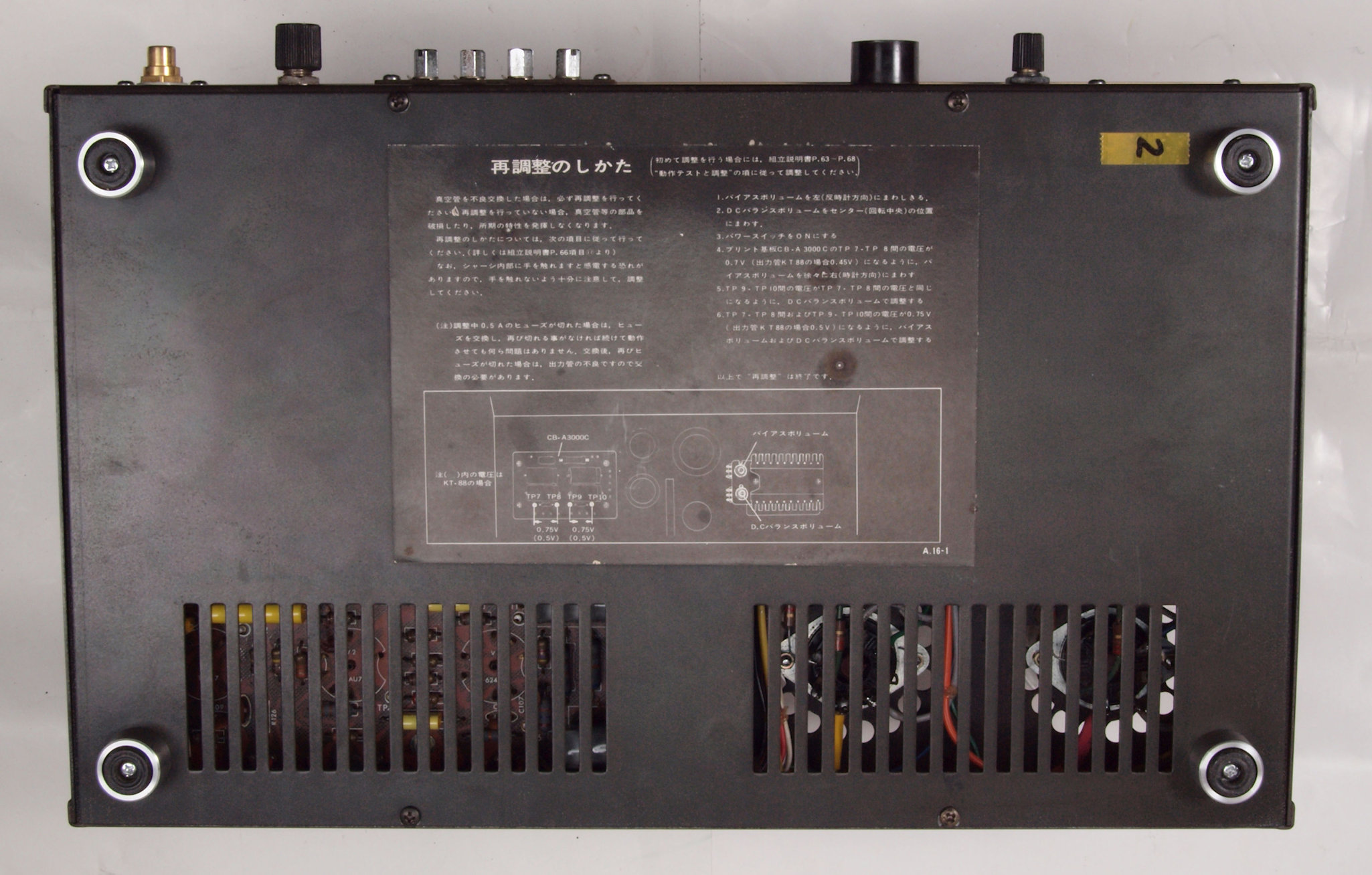

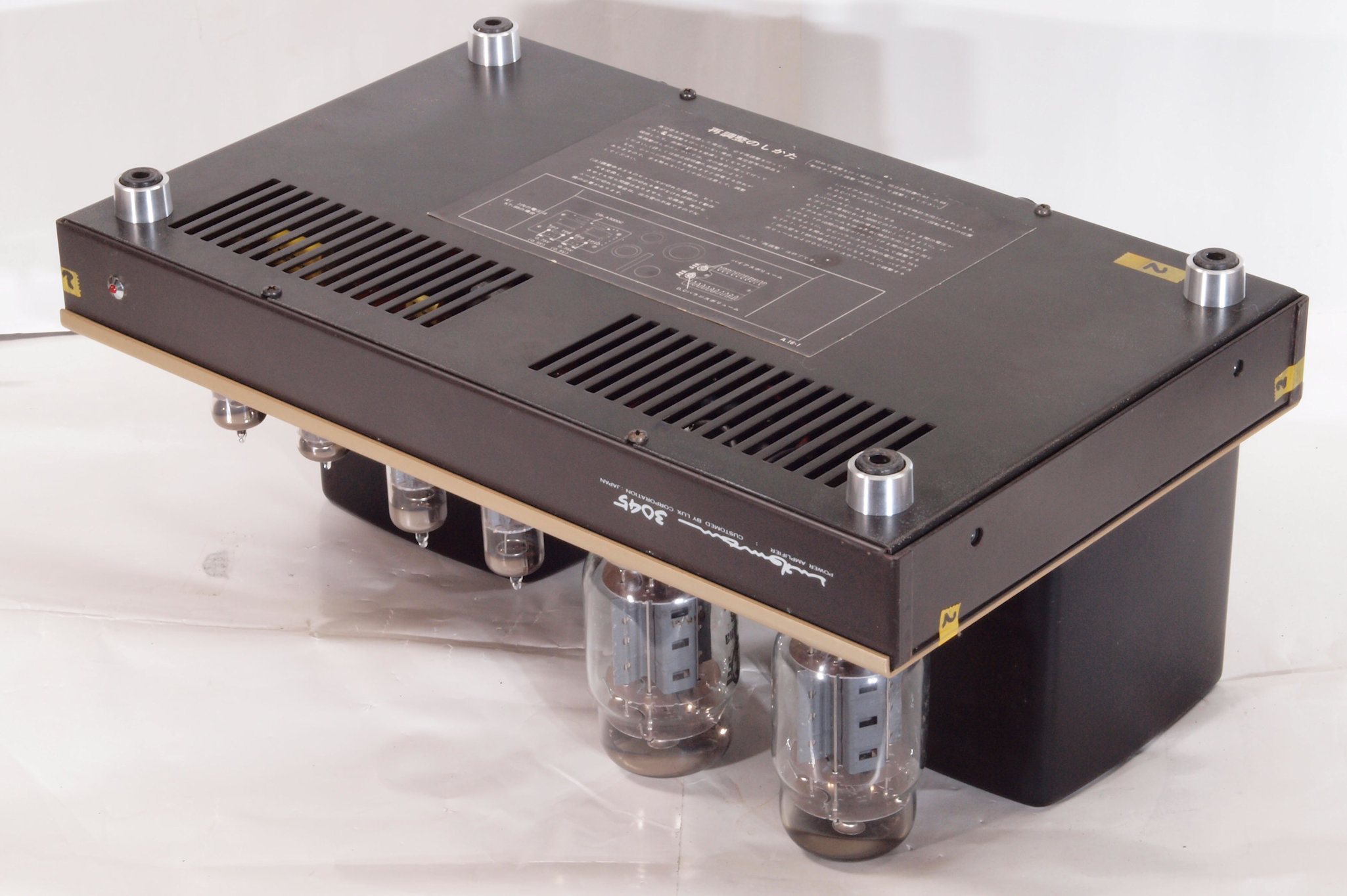

Ａ２３．　点検中　下から見る。下蓋表に「再調整のしかた」の表示あり。

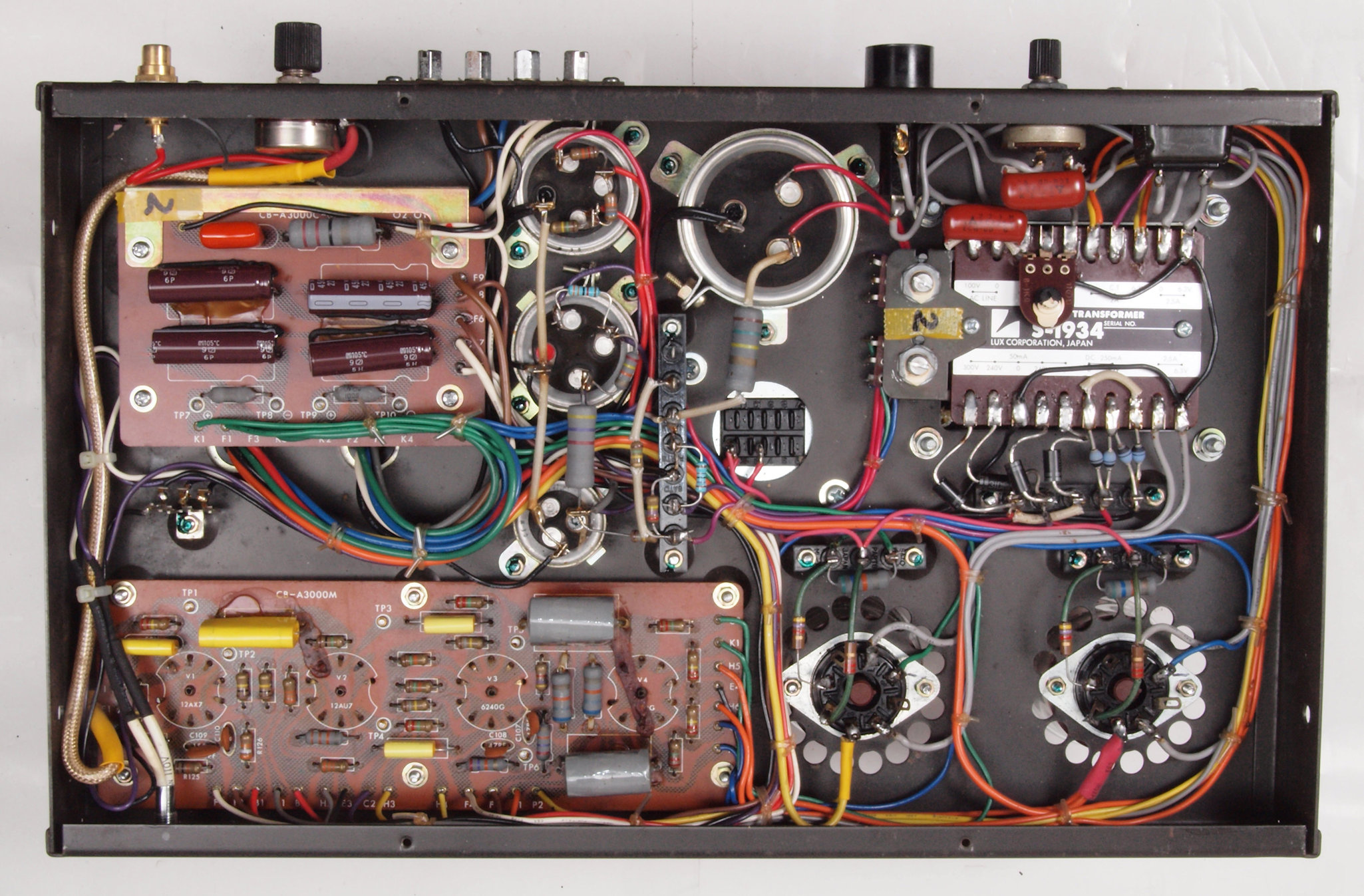

Ａ２４．　点検中　下蓋を取り、下から見る。　入力ＶＲ、入力ＲＣＡ端子、電解コンデンサー交換してある。

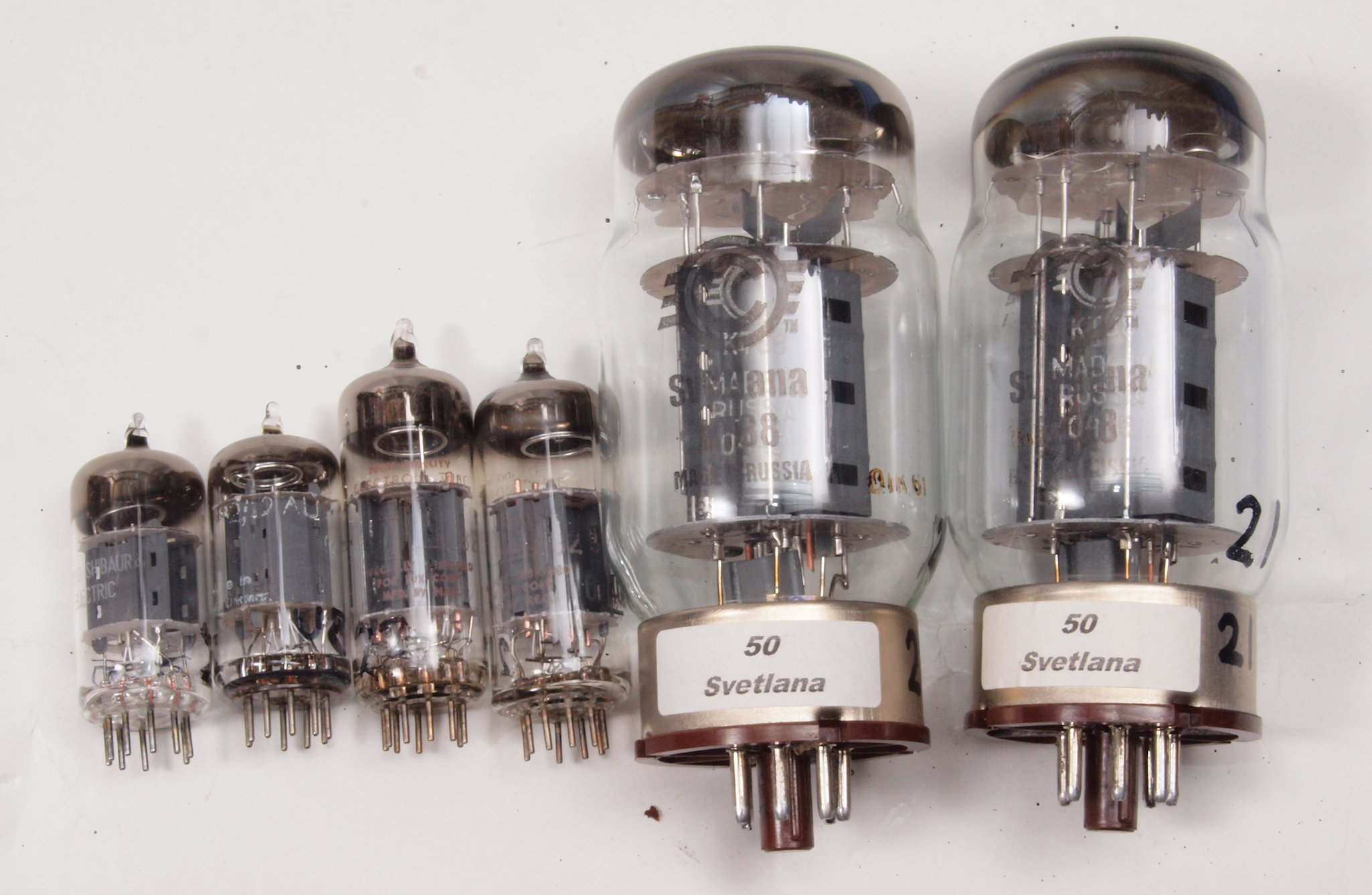

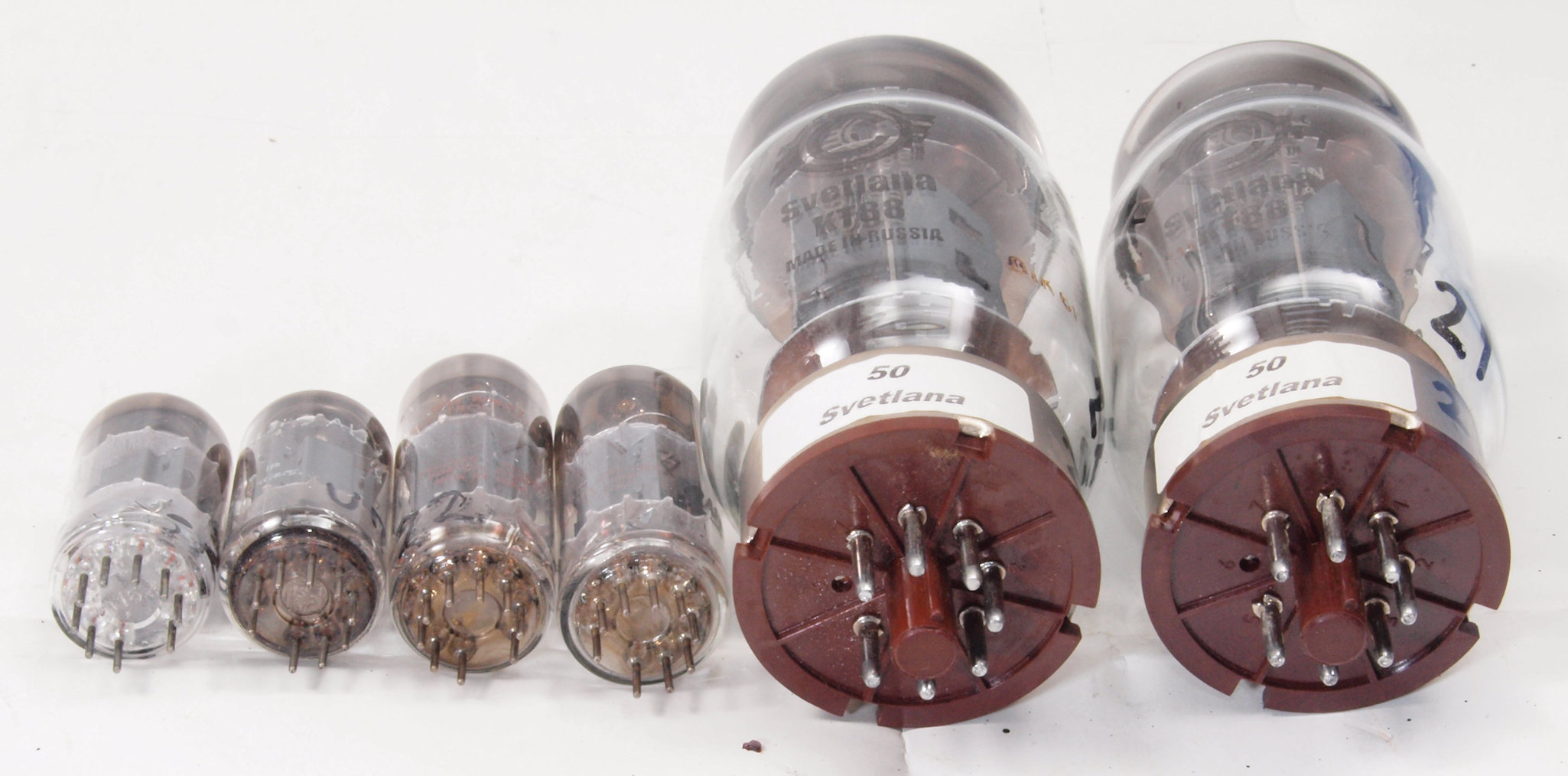

Ａ３１．　点検中　真空管。左から１２ＡＸ７、１２ＡＵ７、６ＦＱ７、６ＦＱ７、ＫＴ８８、ＫＴ８８

Ａ４１．　点検中　終段出力真空管ソケットを金メッキ端子テフロン絶縁製に２個交換。

Ａ５１．　点検中　前段真空管ソケットを金メッキ端子タイト絶縁製に４個交換。

Ａ５２．　点検中　基板を外すのでフイルムコンデンサー６個交換。

Ａ６１．　点検中　整流ダイオード８個交換。ファストリカバリー対応。

Ａ７１．　点検中　ＳＰ接続端子交をバナナ対応に交換。裏に当て板製作が必要。写真は未加工なので曲がっています。

Ａ８１．　点検中　入力ＲＣＡ端子をテフロン絶縁製に交換。

Ａ９１．　点検中　電源プラグを３Ｐインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｌ．　ＬＵＸ　ＧＸ１００−３．６　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　ＬＵＸ　ＧＸ１００−３．６　の仕様。 １次プレート巻線インピーダンス＝０．９ｋΩ（ＰＡ−Ｂ−ＰＢ）。 ２次インピーダンス＝１６Ω（最大）。 インピーダンス比＝０．９ｋΩ／１６Ω＝５６．２５、　巻き線比＝７．５。 ２次１６Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、 １次巻線（ＰＡ−Ｂ−ＰＢ）電圧＝３７．５Ｖ。

Ｌ１．　点検中　出力トランス電圧測定。１次出力電圧＝５．１０１Ｖ×７．５＝３８．２６Ｖ。 左端＝１次プレート巻線（ＰＡ−Ｂ−ＰＢ）電圧＝３８．３５V。 左から２台目＝カソード巻線（ＫＡ−Ｌ−ＫＢ）間電圧＝３８．２２V。 真右＝ブーストラップ巻線（ＦＡ−Ｃ−ＦＢ）間電圧＝３７．７３V。 右から２台目＝ＮＦ巻線（ＦＣ−Ｇ−ＦＤ）間電圧＝３８．９４V。 右端＝２次Ｃ巻線１６Ω端子にＡＣ５．１０１Ｖ／９９２．８Ｈｚを入力。

Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 左＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

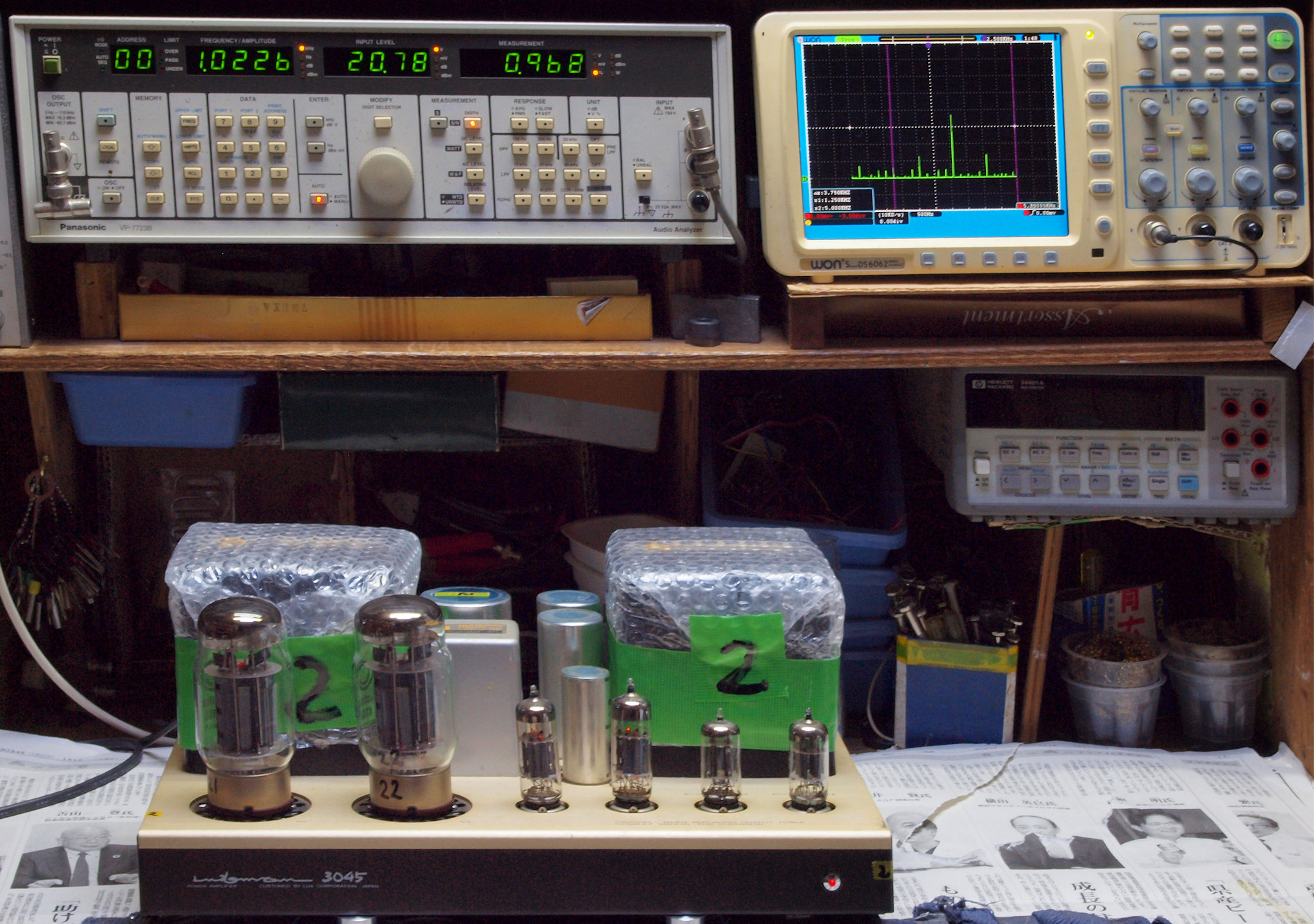

Ｔ１．　１ｋＨｚ入力、ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．９６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

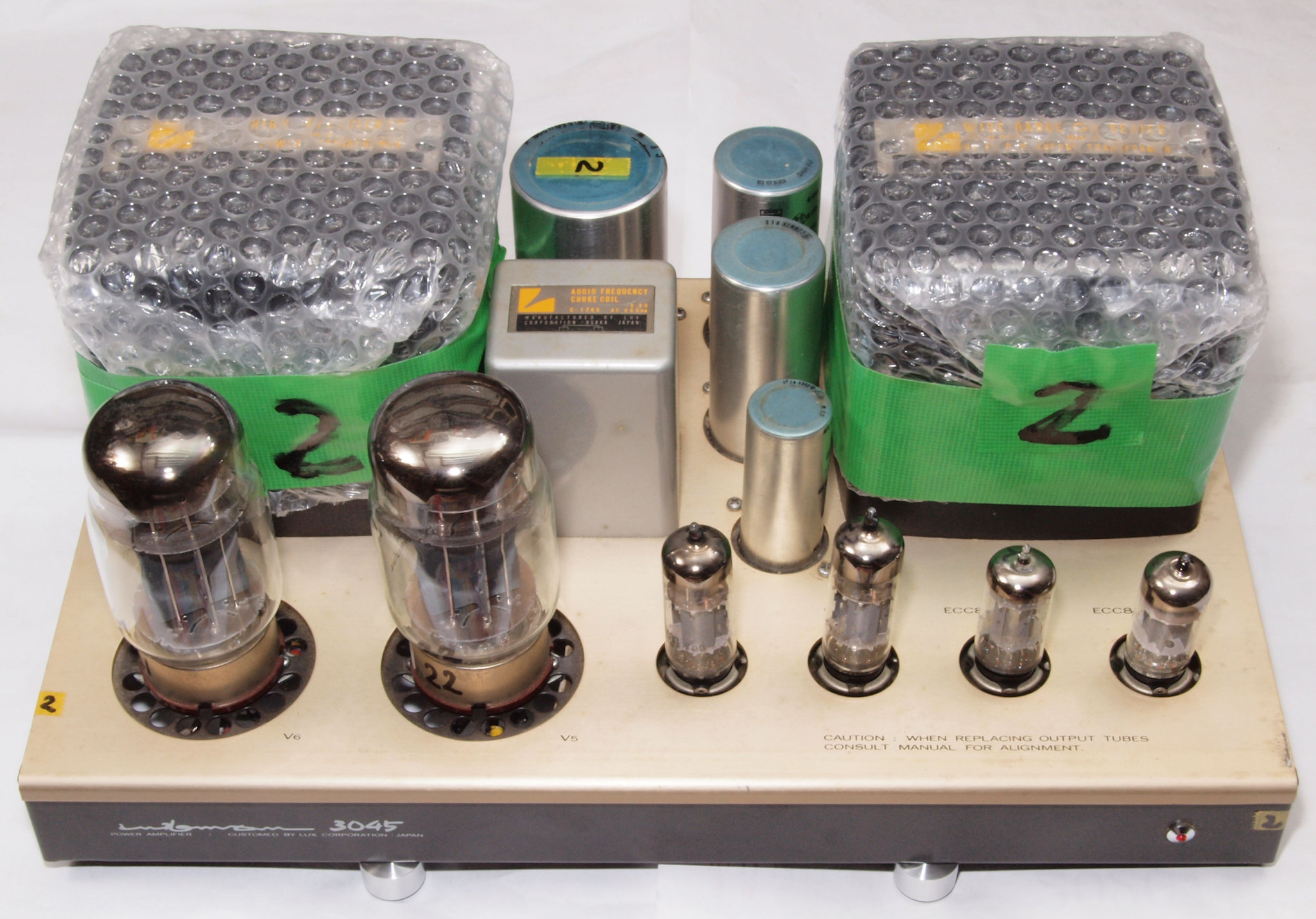

トランス類を保護する。

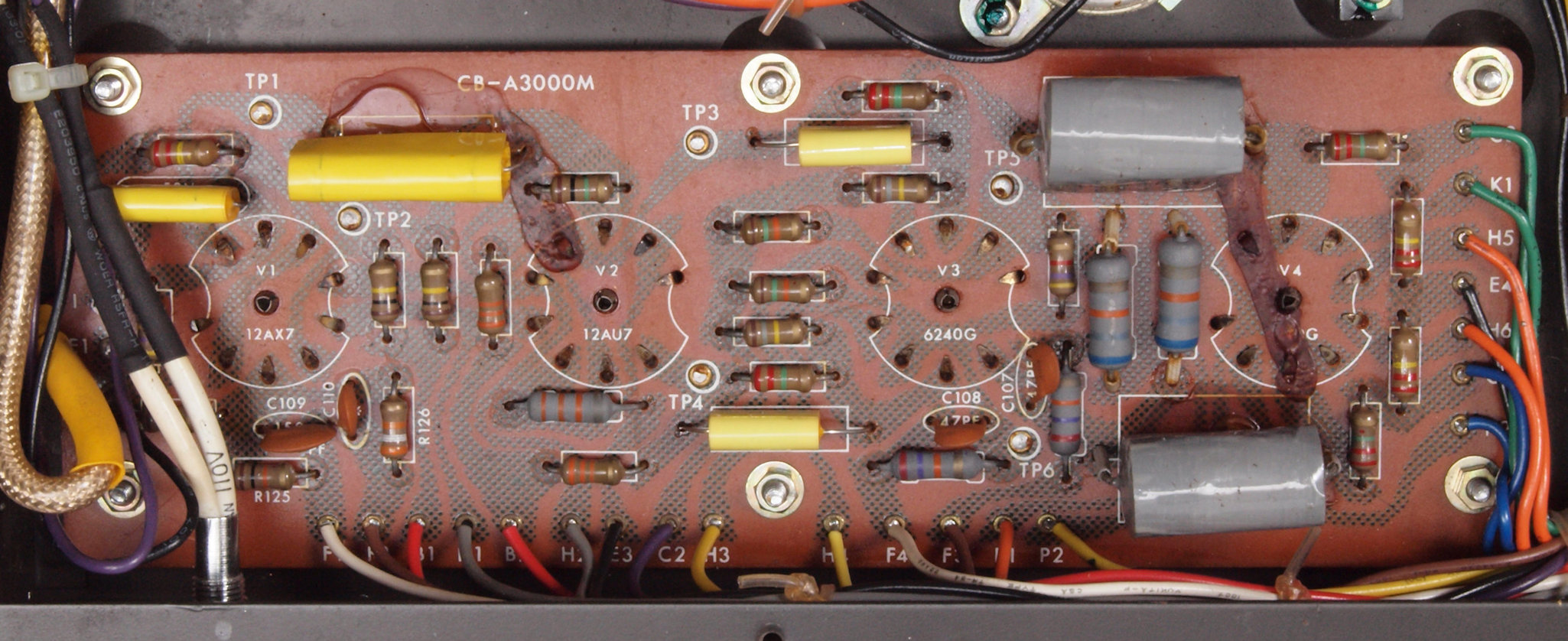

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　前段ＡＭＰ基板。

Ｃ１３．　修理前　前段ＡＭＰ基板裏。

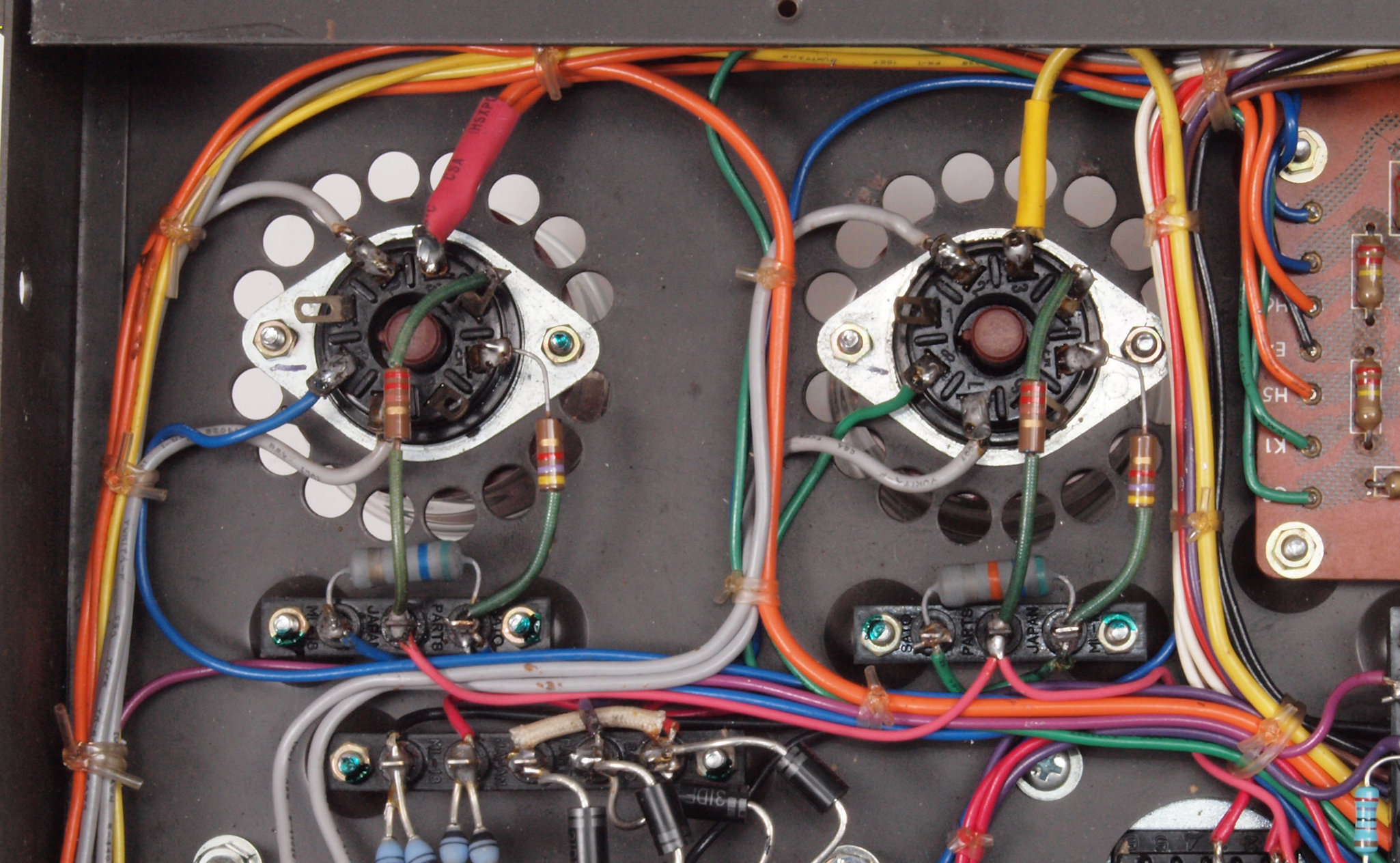

Ｃ２３．　修理（交換）前　出力真空管６５５０のソケット下周り。

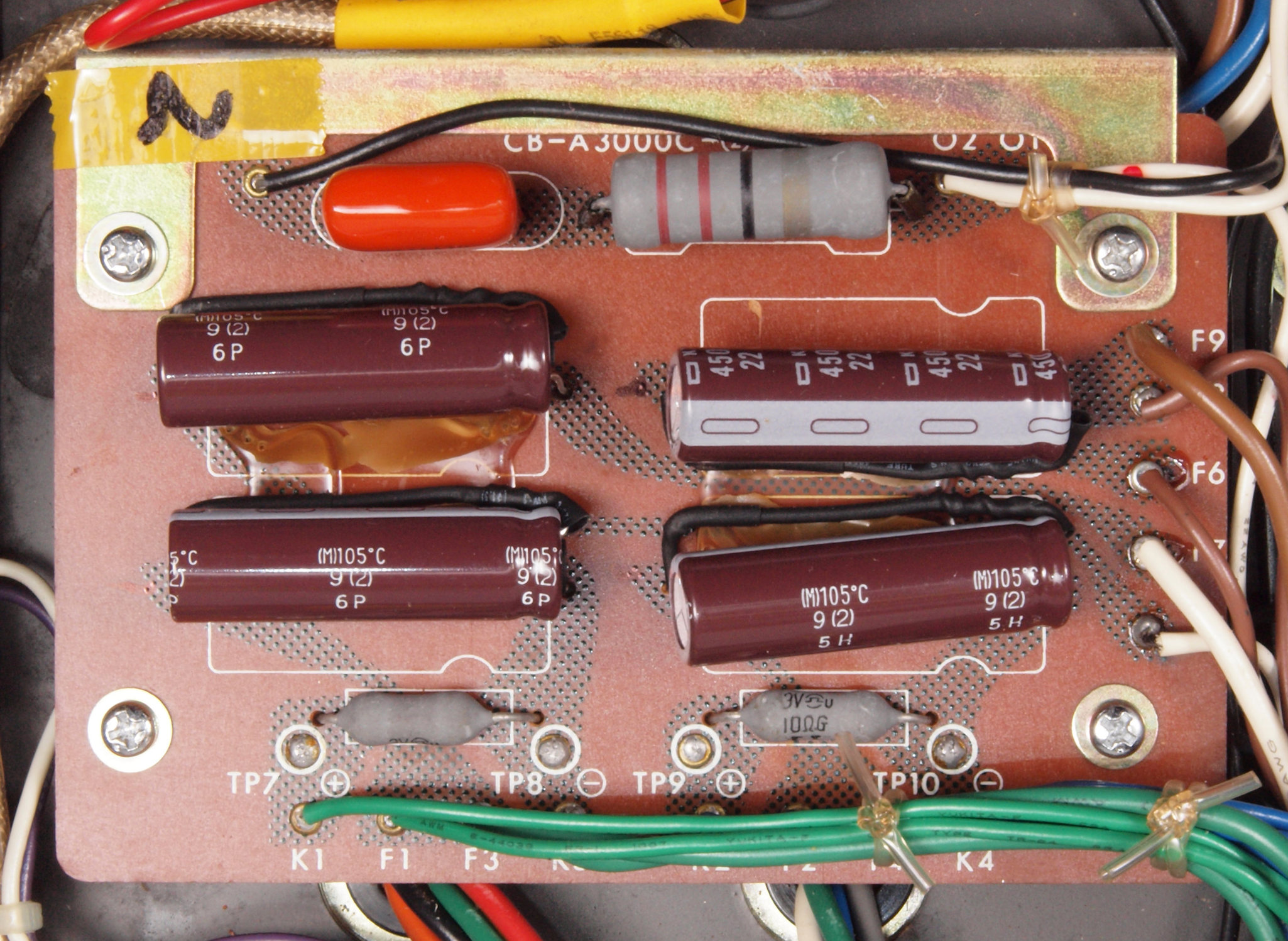

Ｃ３１．　修理前　出力トランス下のフイルター基板。電解コンデンサー４個交換してある。

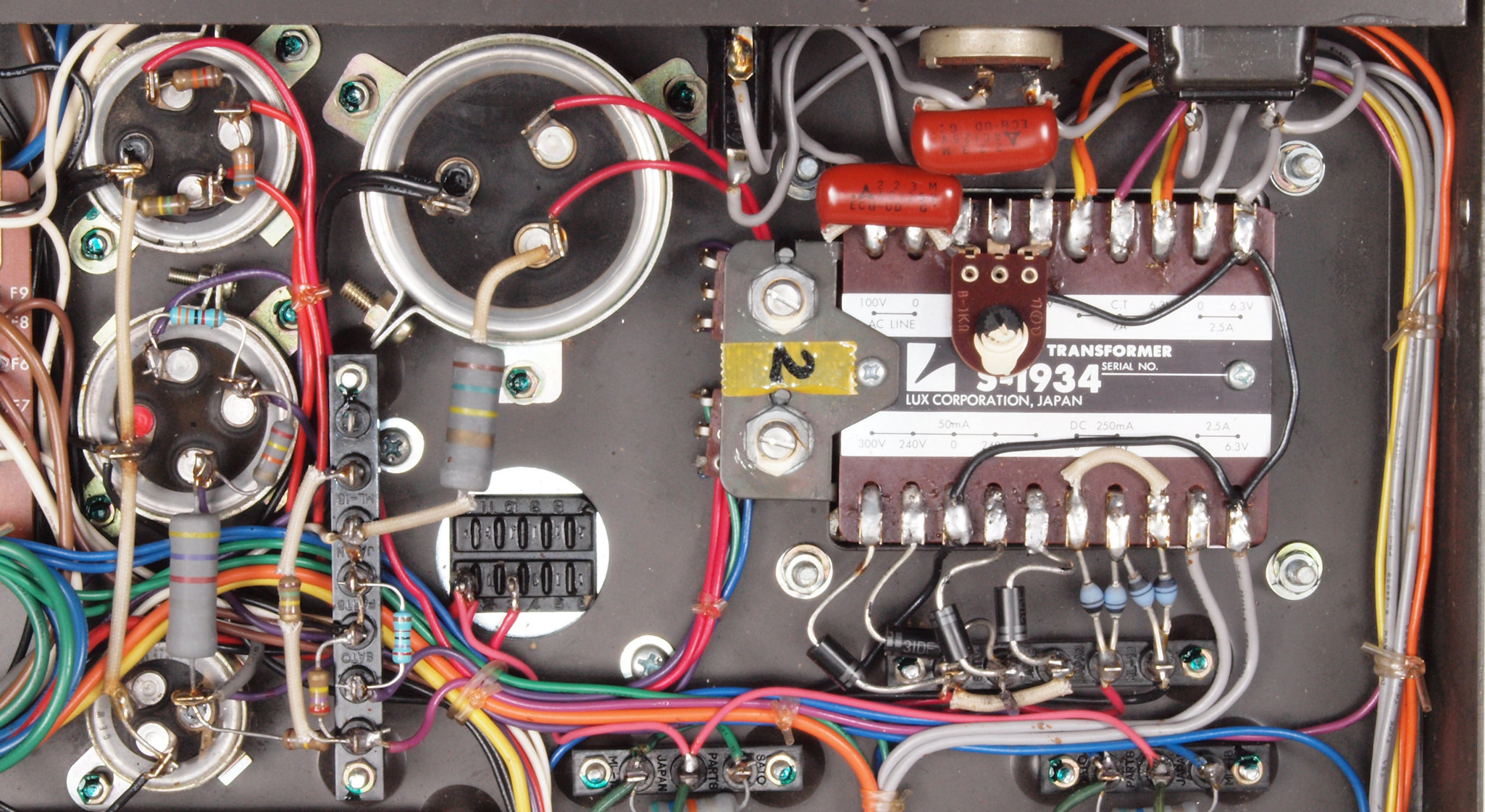

Ｃ４１．　修理前　電源トランス下、ブロック電解コンデンサー下付近。整流ダイオード８個交換してある。

Ｃ５１．　修理前　ＳＰ接続端子。

Ｃ６１．　修理前　入力ＲＣＡ端子。

Ｃ７１．　電源プラグ。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管　「ＫＴ８８」。 　　　　　真空管ハンドブック（規格表）の、 　　　　　　　「ＫＴ８８」相互コンダクタンス＝１１０００μmho「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、ＩＰ＝１４０ｍＡ、Ｅｇ１＝−１４Ｖ」。

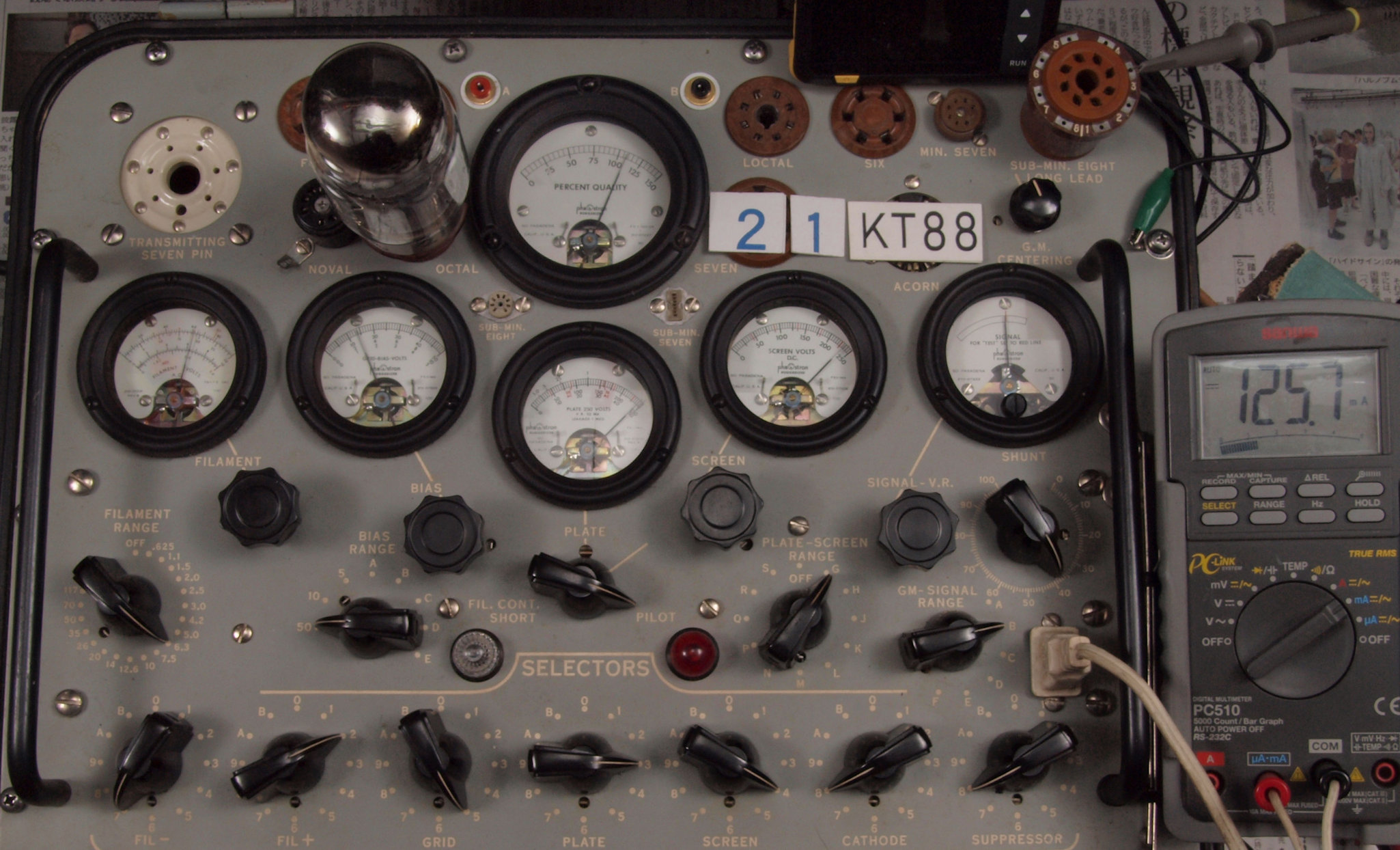

Ｕ１１．　付属１本目　「ＫＴ８８」。　Ｇｍ測定＝１０８００μmho、ＩＰ＝１２５．７ｍＡ。 　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝２５０Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−１４Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

Ｕ１２．　付属２本目　「ＫＴ８８」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１０８．５ｍＡ。

Ｕ２．　付属真空管。　「６２４０Ｇ」、２本。 　　　　ＬＵＸ６２４０Ｇの付属規格表から、６２４０Ｇ相互コンダクタンス＝３５００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝７ｍＡ、Ｅｇ１＝−５Ｖ」。

Ｕ２１．　付属１本目　「６２４０Ｇ」ユニット１。　Ｇｍ測定＝１８００μmho、ＩＰ＝６．６９ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝７ｍＡ、Ｅｇ１＝−５Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ２２．　付属１本目　「６２４０Ｇ」ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝７．４１ｍＡ。

Ｕ２３．　付属２本目　「６２４０Ｇ」ユニット１。　Ｇｍ測定＝１２００μmho、ＩＰ＝５．２４ｍＡ。 　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝７ｍＡ、Ｅｇ１＝−５Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ２４．　付属２本目　「６２４０Ｇ」ユニット２。　Ｇｍ測定＝１４８０μmho、ＩＰ＝５．３６ｍＡ。

Ｕ３．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

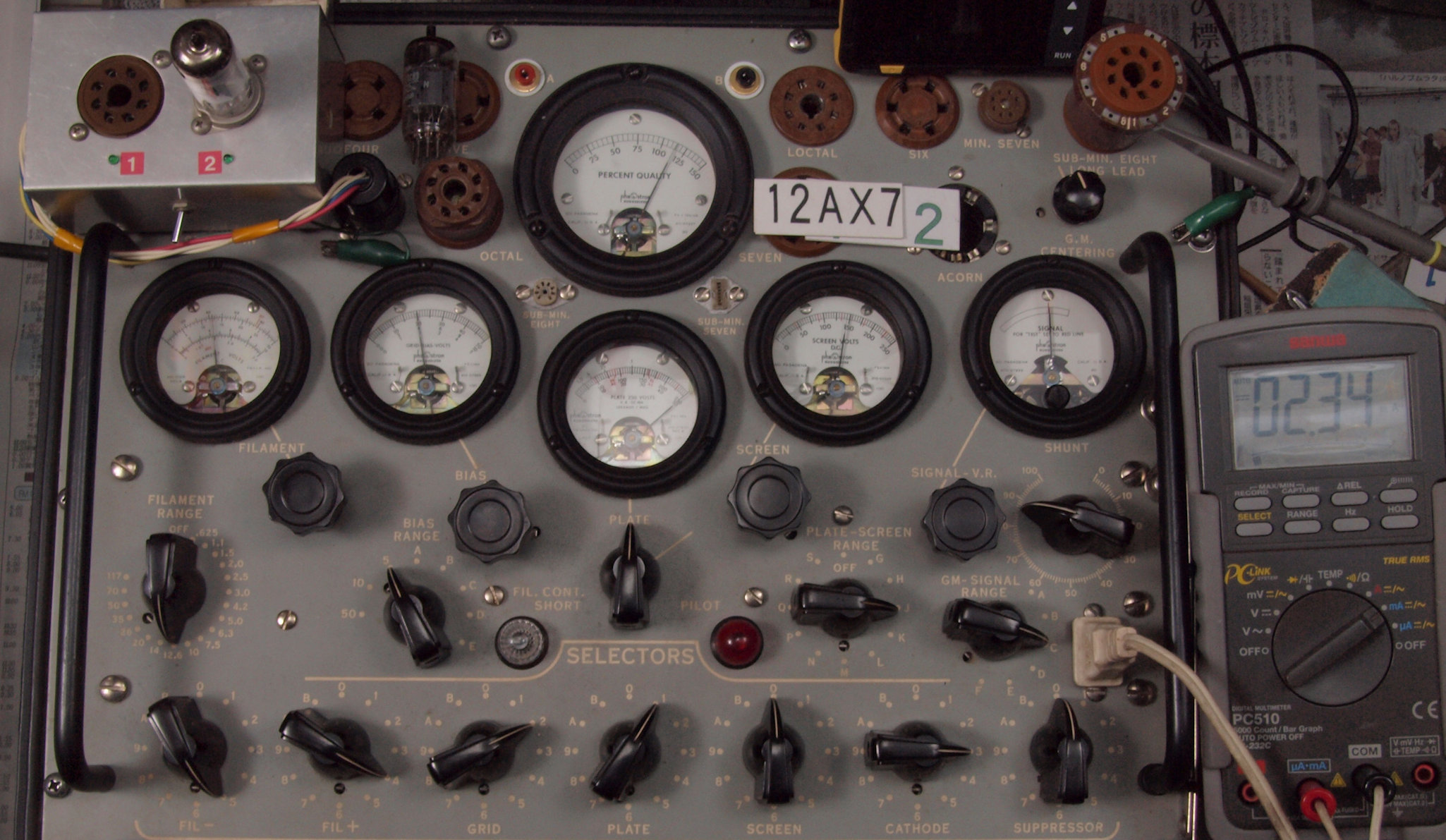

Ｕ３１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝３４５０μmho、ＩＰ＝２．３４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

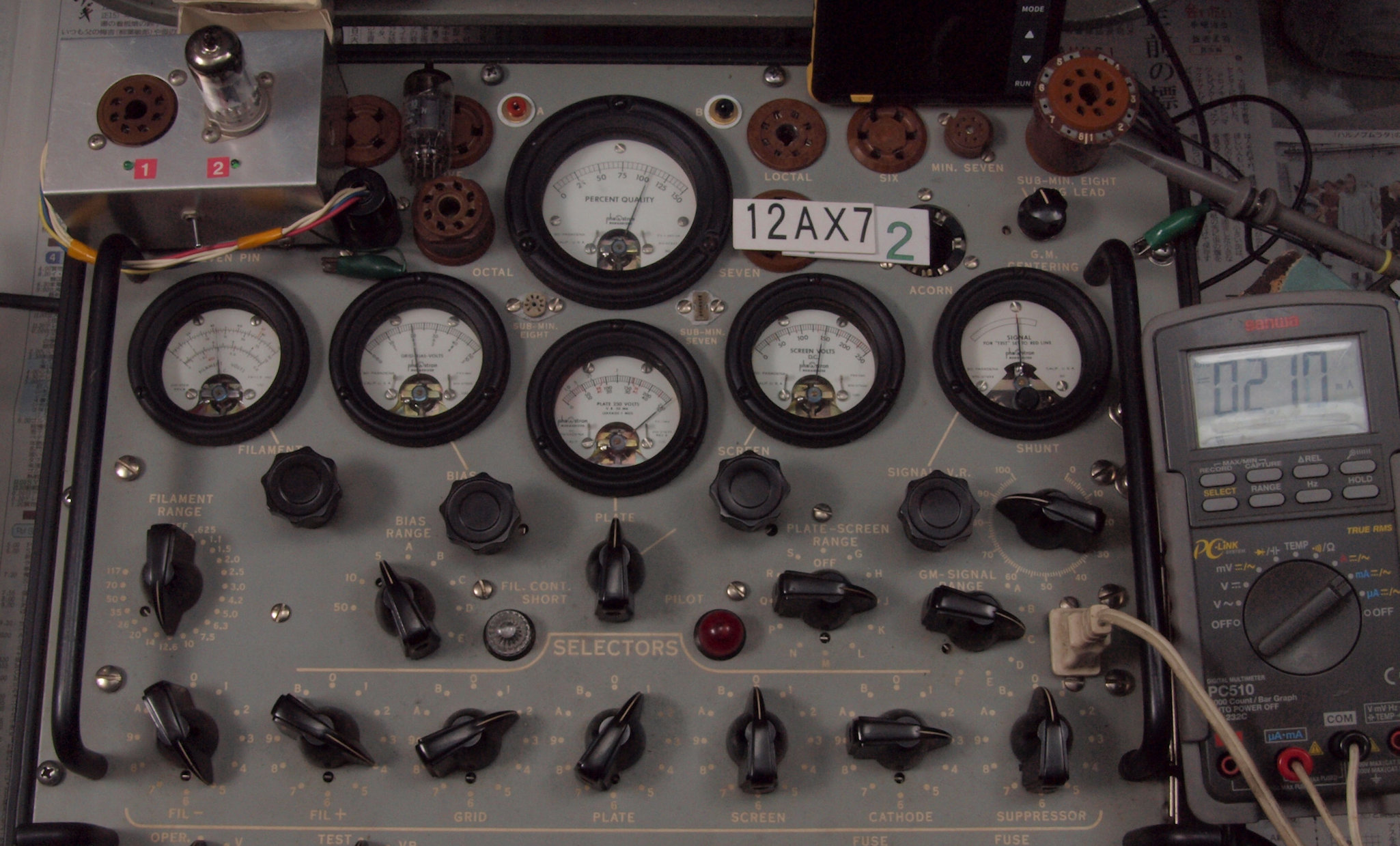

Ｕ３２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１７ｍＡ。

Ｕ４．　付属真空管「１２ＡＵ７（ＥＣＣ８２）」。　 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

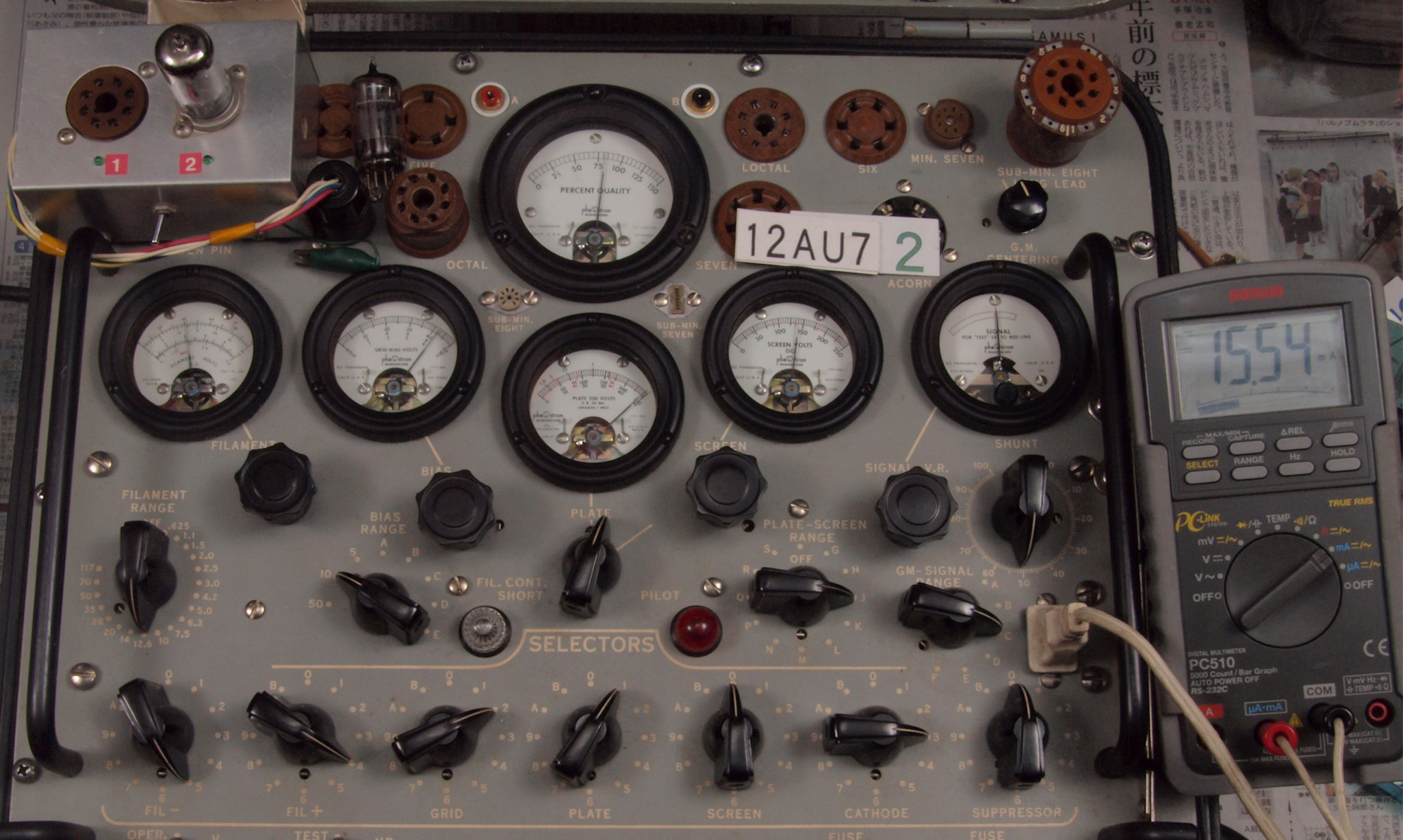

Ｕ４１． 付属真空管「１２ＡＵ７」１本目ユニット１測定。　Gm＝３１００μmho、Ｉｐ＝１５．５４ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

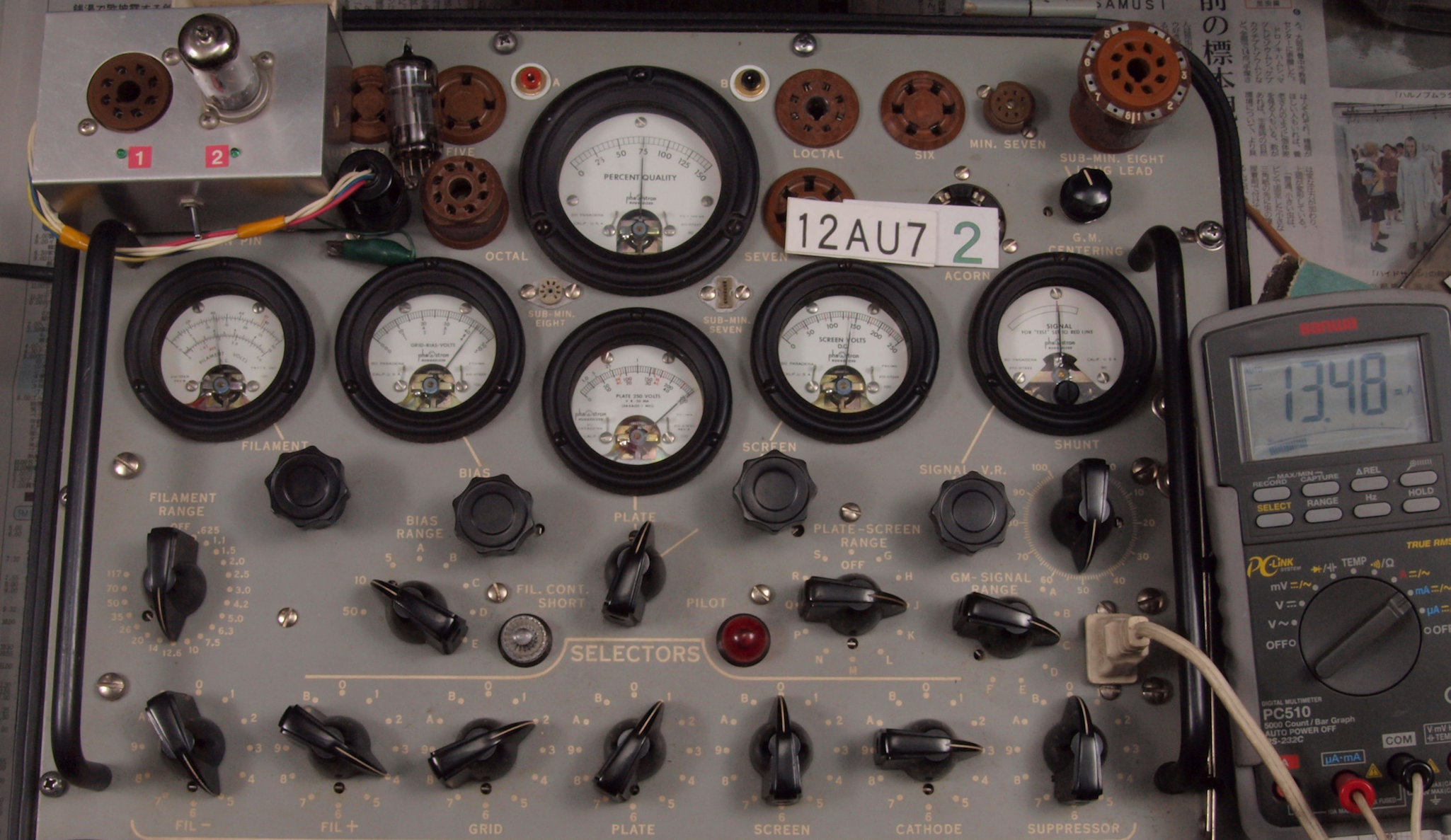

Ｕ４２．　付属真空管「１２ＡＵ７」１本目ユニット２測定。　Gm＝３０００μmho、Ｉｐ＝１３．４８ｍＡ。

プレート電流波形を観測しながら測定する。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

型式 モノラルパワーアンプ ＭＢ３０４５ 連続実効出力 60W(4Ω、8Ω、16Ω) 全高調波歪率 0.2%以下(60W、1kHz) 0.3%以下(50W、20Hz〜20kHz) 0.05%以下(10W、1kHz) 混変調歪率 0.3%以下(50W、60Hz:7kHz＝4:1) 周波数特性 10Hz〜40kHz -1dB以内 入力感度 約800mV 入力インピーダンス 80kΩ 残留雑音 0.5mV以下 使用真空管 8045G＝2本 6240G＝2本 12AU7＝1本 12AX7＝1本 外形寸法 幅370x高さ170x奥行240mm 重量 16.0kg 価格 ￥128,000(1台、1976年7月発売)

８０４５Ｇ 付属規格表

６２４０Ｇ 付属規格表
