真空管AMPの休眠トランスの水分抜き方法
長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
特に、古製品でケースに封入されている物は、詰め物に「アスファルトピッチ」が使用されているので、特に注意する。
1. Marantz 8B. 2台目       Marantz 8B. 2台目修理の様子はこちら
2. Marantz 7B. 2台目       Marantz 7B. 2台目修理の様子はこちら
3. LUXMAN A3500 5台目    LUXMAN A3500 5台目修理の様子はこちら
4. LUXMAN SQ-38FD. 5台目  LUXMAN SQ-38FD. 5台目修理の様子はこちら
51. QUADU & QUADU. 2台目    QUADU & QUADU. 2台目修理の様子はこちら
52. QUADU. 3台目 & QUADU. 4台目 QUADU. 3台目 & QUADU. 4台目修理の様子はこちら
53. QUAD22 & QUAD22. 2台目    QUAD22 & QUAD22. 2台目修理の様子はこちら
6. LUX A-3700U           LUX A-3700U.修理の様子はこちら
7. LUX A-3600           LUX A-3600.修理の様子はこちら
1. Marantz 8B. 2台目修理
           下2台が出力トランス用、上が電源トランス用    「Marantz 8B. 2台目修理の様子はこちら
           出力トランス用はPP端子間、電源トランスは両波高圧巻き線。
2. Marantz 7B. 2台目修理
         上が電源トランス1次巻き線用、下が両波高圧巻き線用
         「Marantz 7B. 2台目修理の様子はこちら

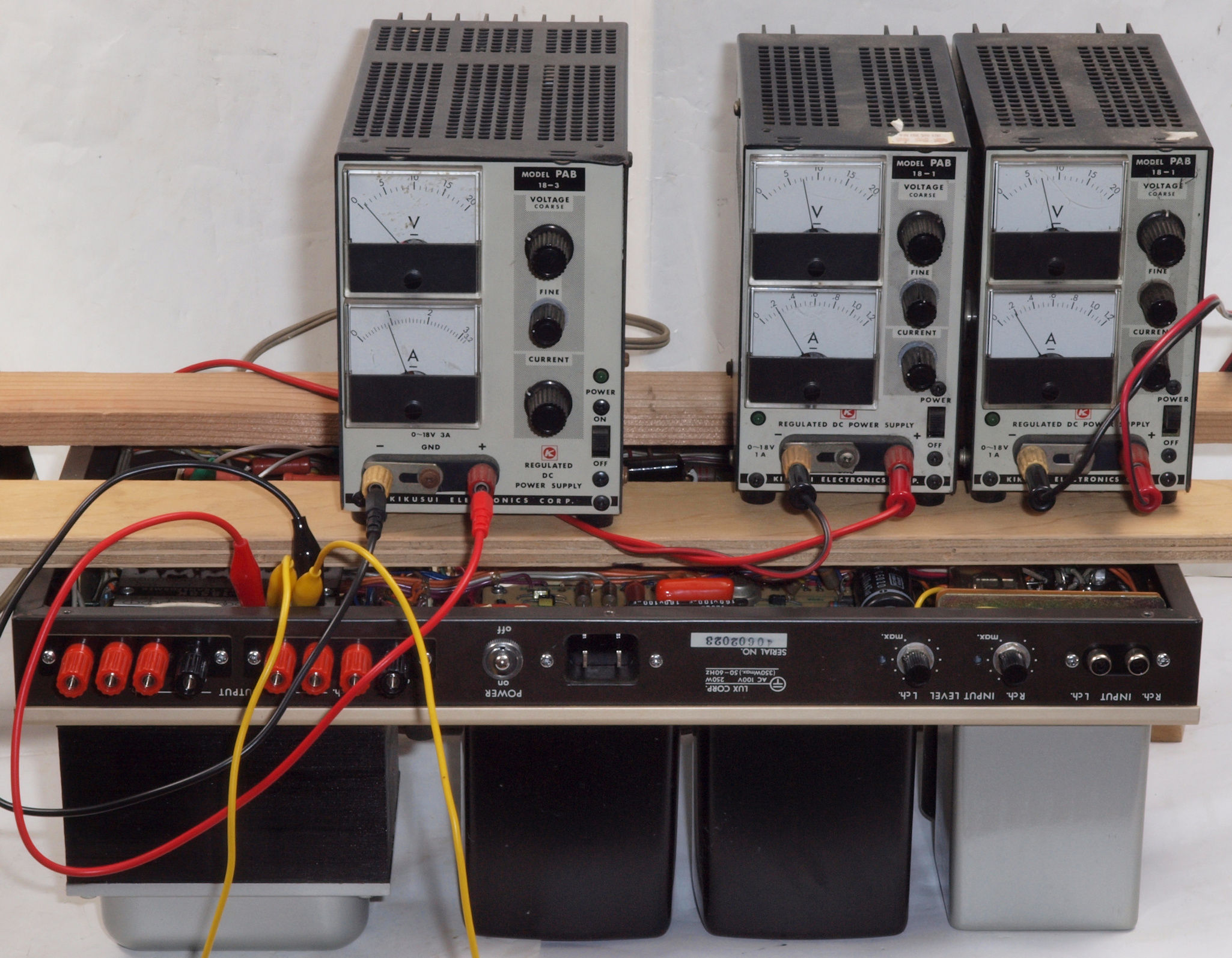

3. LUXMAN A3500 5台目修理
           出力トランス用+電源トランス用を通電している
           「LUXMAN A3500 5台目修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

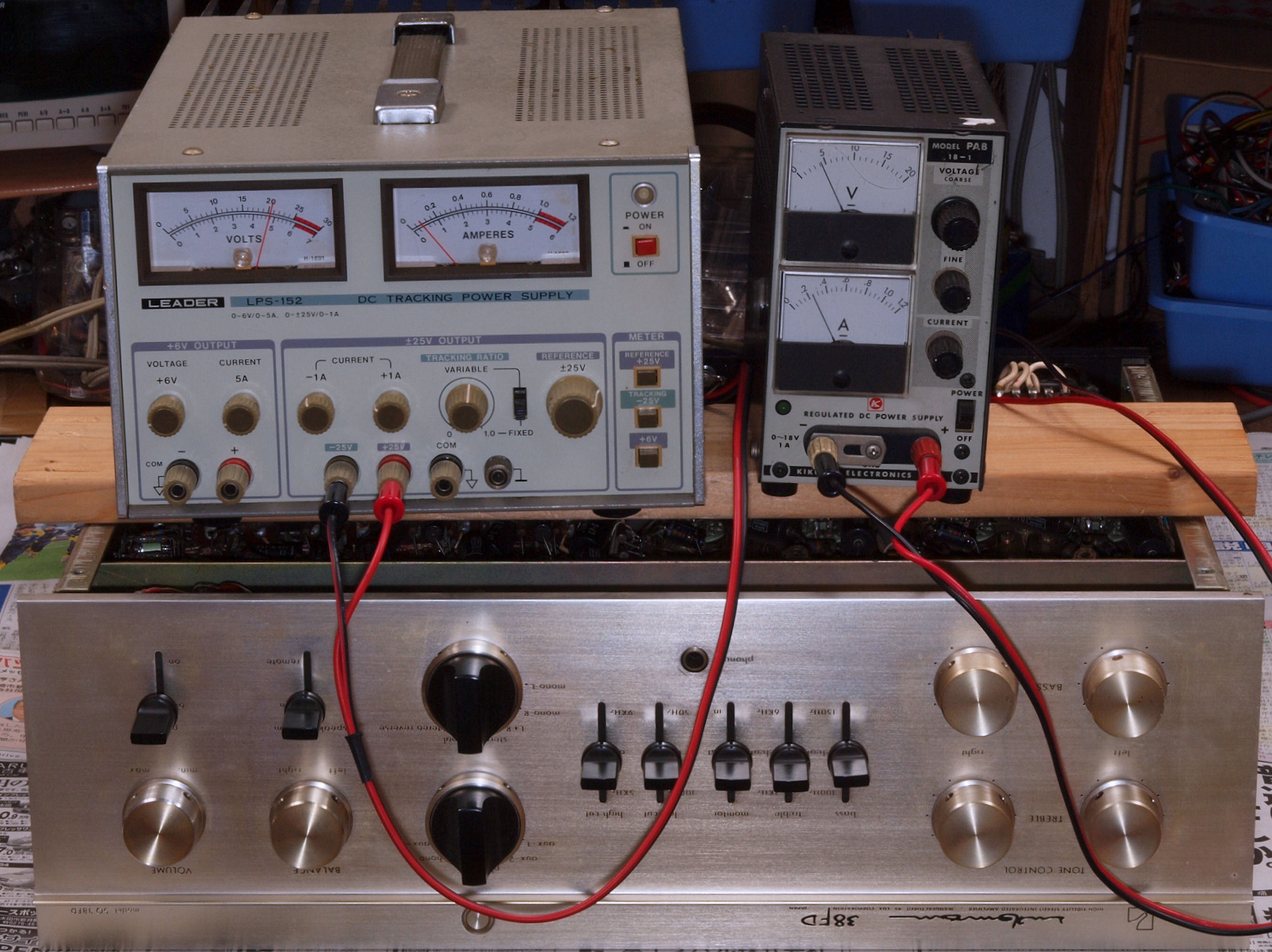

4. LUXMAN SQ-38FD. 5台目修理
           出力トランス用+電源トランス用を通電している。
           「LUXMAN SQ-38FD. 5台目修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。
51. QUADU & QUADU. 2台目修理
           出力トランス用+電源トランス用を通電している。
           「QUADU & QUADU. 2台目修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

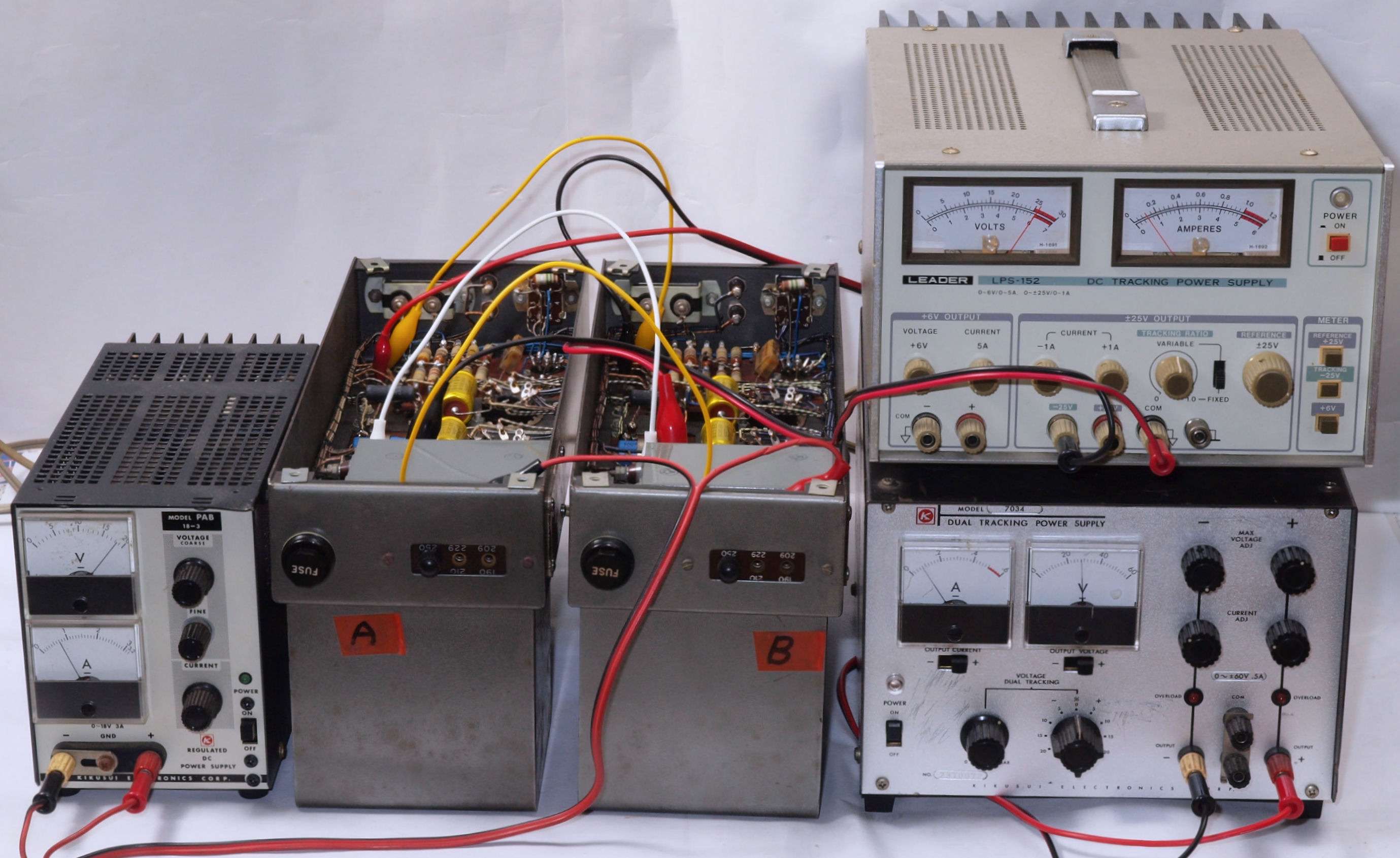

52. QUADU. 3台目 & QUADU. 4台目修理
           出力トランス用+電源トランス用を通電している。
           「QUADU. 3台目 & QUADU. 4台目修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

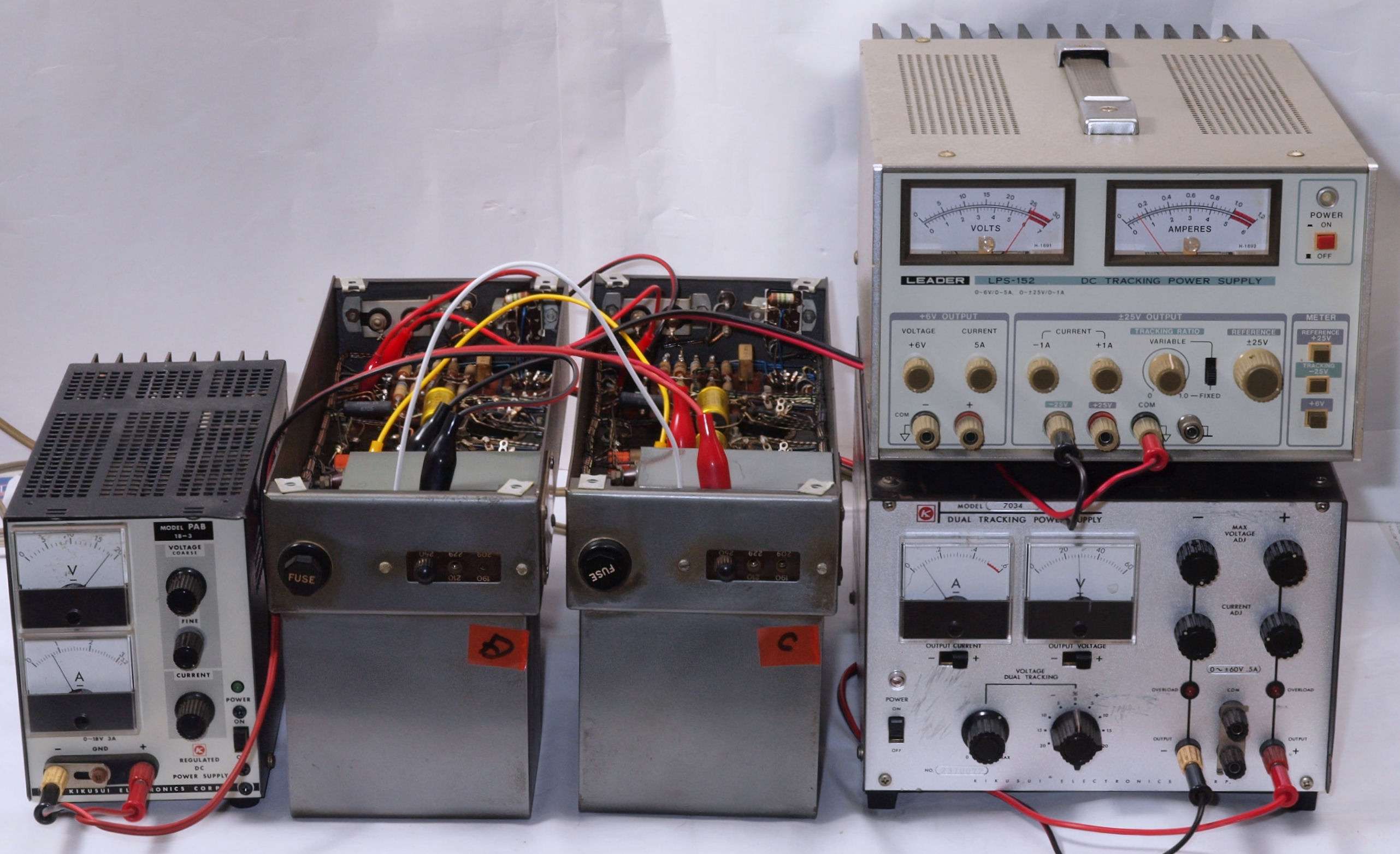

53. QUAD22 & QUAD22. 2台目修理
           ステップアップ(昇圧)トランスを通電している。
            「QUAD22 & QUAD22. 2台目修理の様子はこちら
            2台直列接続で、電源トランスは0〜240V端子間。
6. LUX A-3700U.修理     「LUX A-3700U.修理の様子はこちら
                        下2台=出力トランス2個へ、 上側=電源トランスへ。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
    出力トランス用はPP端子間、電源トランスは両波高圧巻き線。

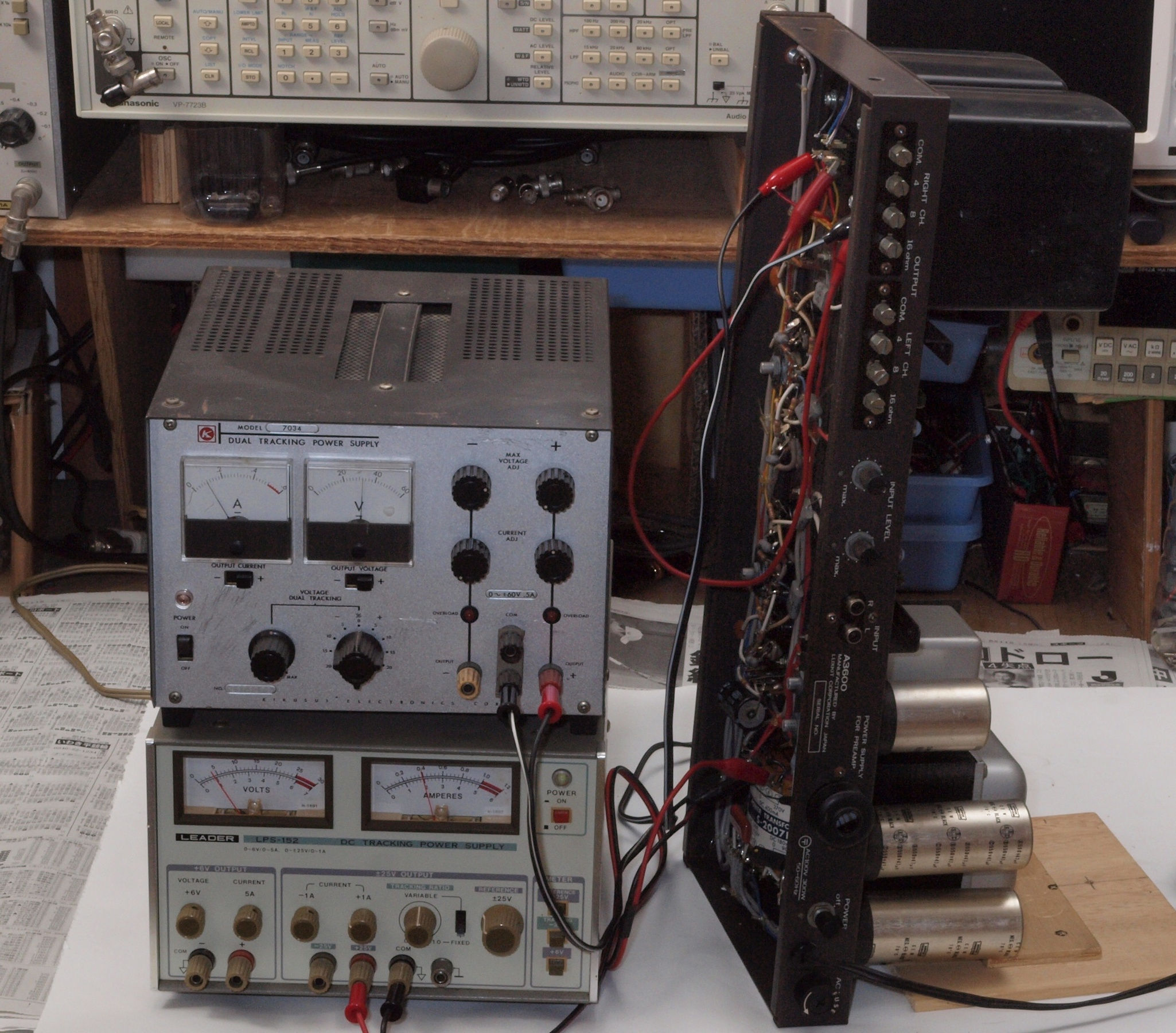

7. LUX A-3600.修理      「LUX A-3600.修理の様子はこちら
                        上側=出力トランス2個へ、 下側=電源トランスへ。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
    出力トランス用はPP端子間、電源トランスは高圧巻き線2組を直列接続にする。
  • 上の電源=左右出力トランス用、 下の電源=電源トランス用。
