ＹＡＭＡＨＡ　Ｂ－１．　１８台目修理記録
２０２３／７／３１．到着　　　９／５．完成　
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
    これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況
  • 以下に「＊＊＊オフ新潟＊＊＊リペアセンター」の修理履歴を記載します。
    • 2023.3.19 症状。時間経つとオーバーロード点灯、オーバーロード点滅後電源入らず。
      リペアセンター修理対応。
      トランジスタ（FET）、ダイオード、ヒューズ、半固定ボリューム、抵抗、電解コンデンサを交換しました。
      DCオフセット、バイアス電流を調整しました。
      時々症状、時間経過症状のため、長期間動作確認 テストを実施しました。
      交換部品名＝トランジスタ、ダイオード52個、ヒューズ、ヒートシンク6個 半固定ボリューム、抵抗11個、電解コンデンサ10個
    • 2023.7.1 症状。電源を入れたらLチャンネルからノイズが出てリレーが動作し、その後、音が出なくなった。
      故障前、背面のノーマルSWでは出力していたがダイレクトでは出力せず。
      リペアセンター修理対応。
      パワーFET電源ヒューズ断線交換後、いったん動作していましたが、 再度ヒューズが断線しパワーFET 2SK77 2個、電源トランジスタ2個が ショートしていました。
      未修理にて返却します。
  • 修理工房注記：

Ｂ．　原因・現状
  • 右側終段ＳＩＴ（静電誘導型トランジスター）焼損。
    電源出力ＴＲ基板ＴＲ（トランジスター）焼損。
    電源２基板故障。
    Ｒ側ドライブ基板故障。
    ＲＬドライブ基板、Ｆｉｌｔｅｒ基板のカードエッジコネクターが接点復活剤の塗布により炭化（接点の黒い所）が酸化されて入る。

Ｃ．　修理状況

Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　　　個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　個。
    半固定ＶＲ　　　　　　　　　　　　　　１２個。
    ＴＲ（トランジスター）　　　　　　　　　　　個。
    FET(Field Effect Transistor)　　　　　　個。
    ＳＰ接続リレー　　　　　　　　　　　　　　５個。
    温度検知器（サーモスタット）　　　　　２個。
    テフロン絶縁ＲＣＡ端子　　　　　　２組４個。
    ＳＰ接続端子ＷＢＴ０７６５（ＷＢＴ０７３５互換） １組４個。
    ラバロンＶＣＴ（3.5スケア）ケーブル　１．６ｍ。
    プラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）　１個。


Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　　　　　３１７，５００円　　「オーバーホール修理」。

Ｙ．　ユーザー宅の設置状況

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

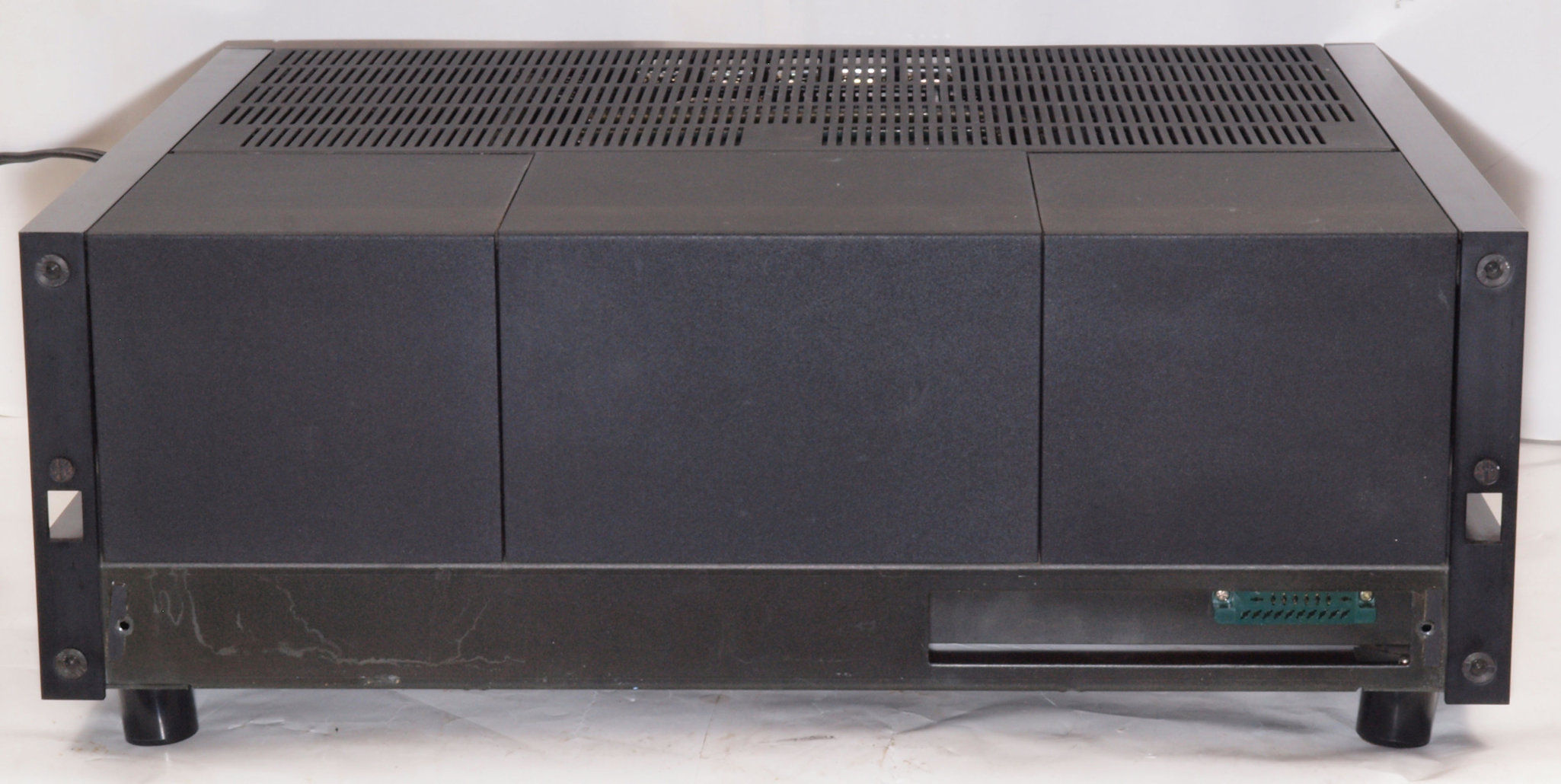

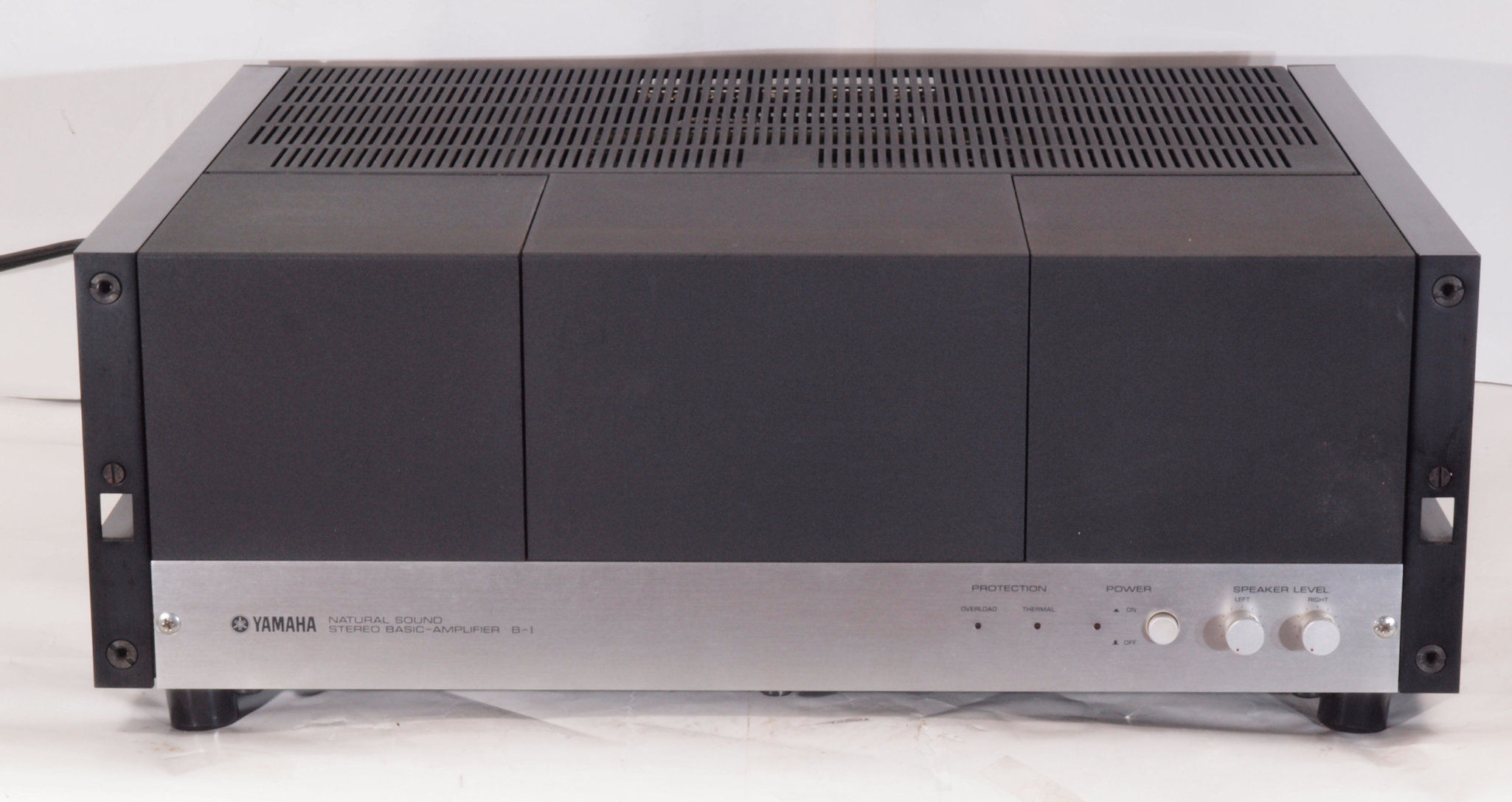

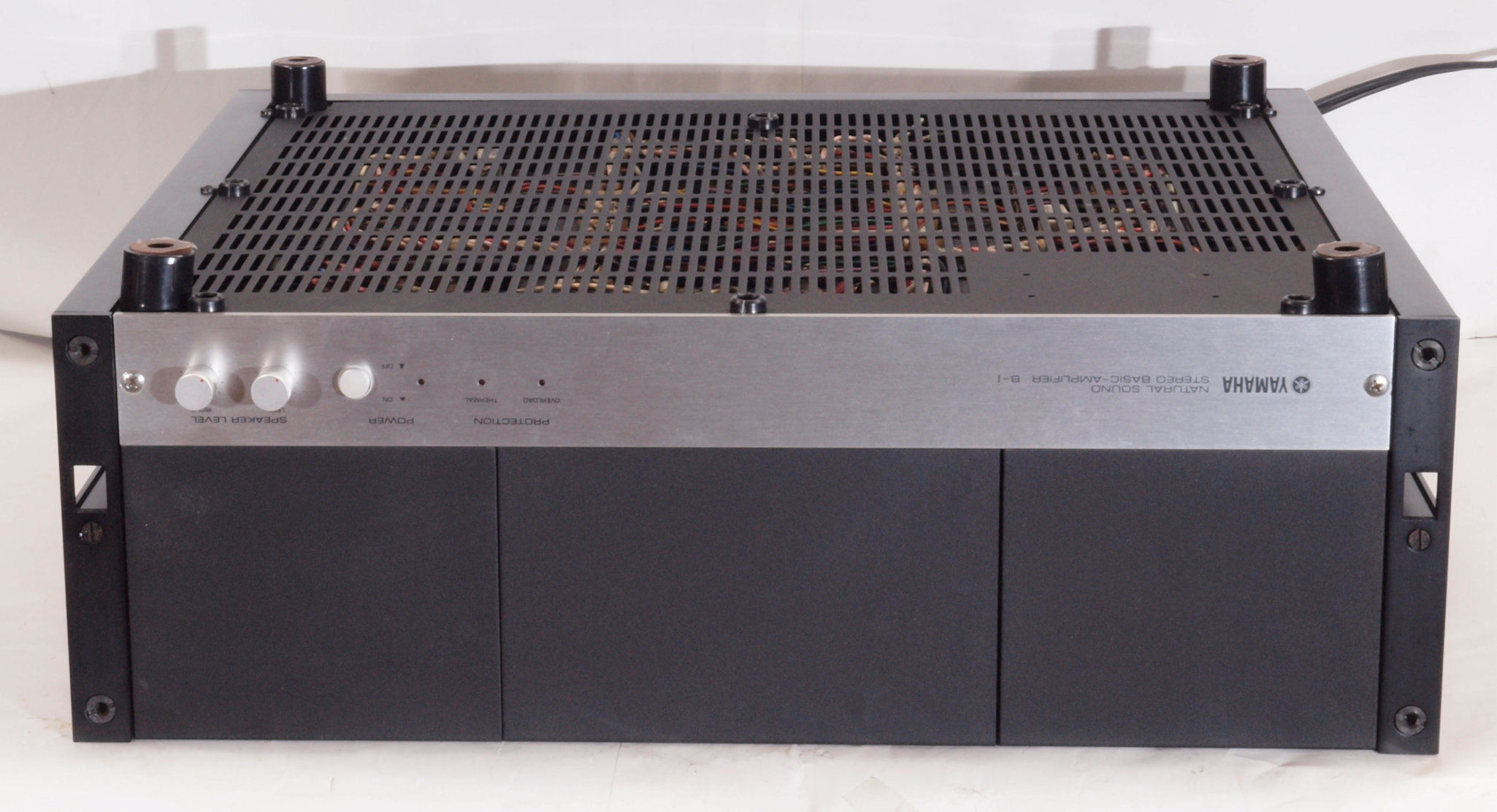

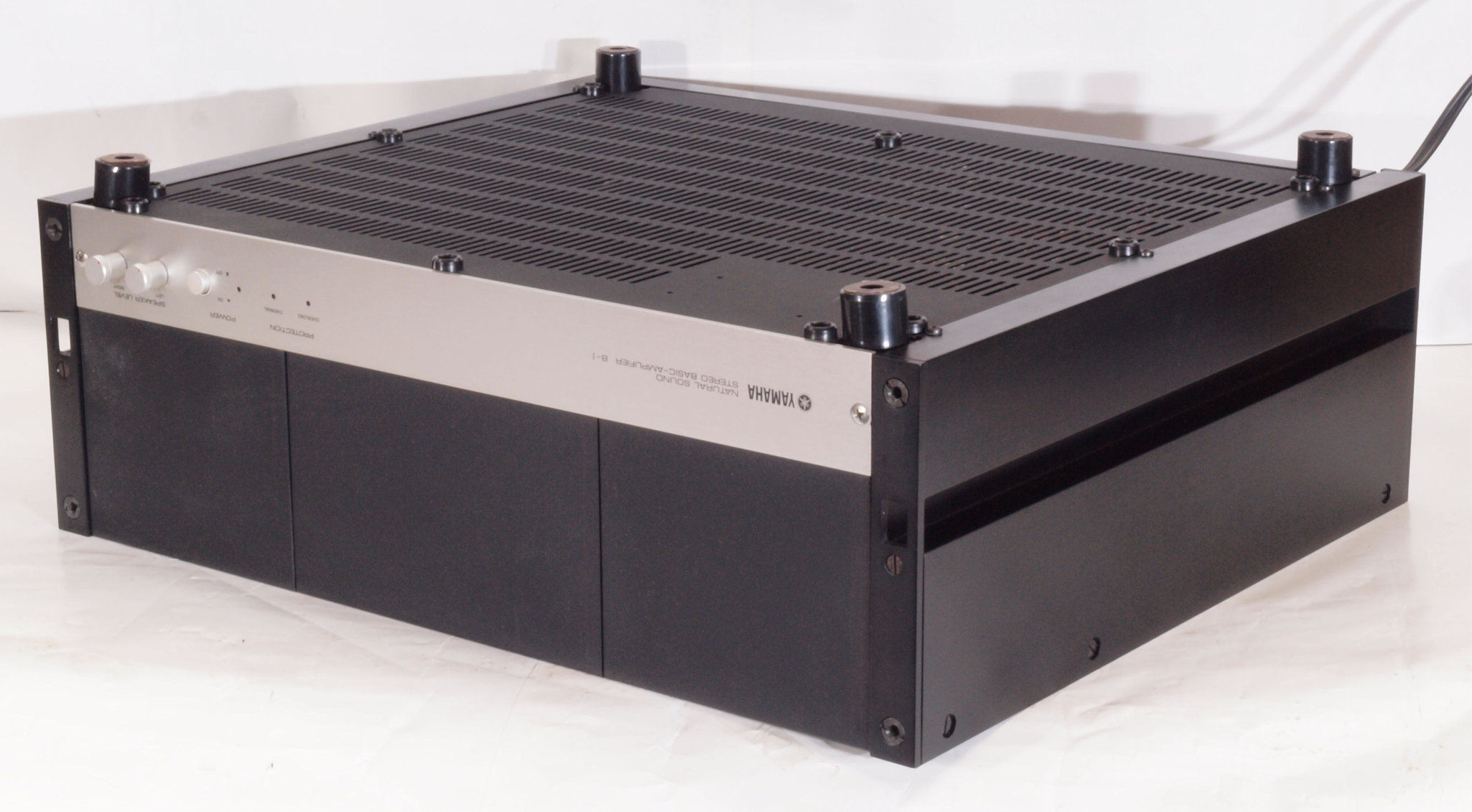

Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　操作パネルを取り前から見る。

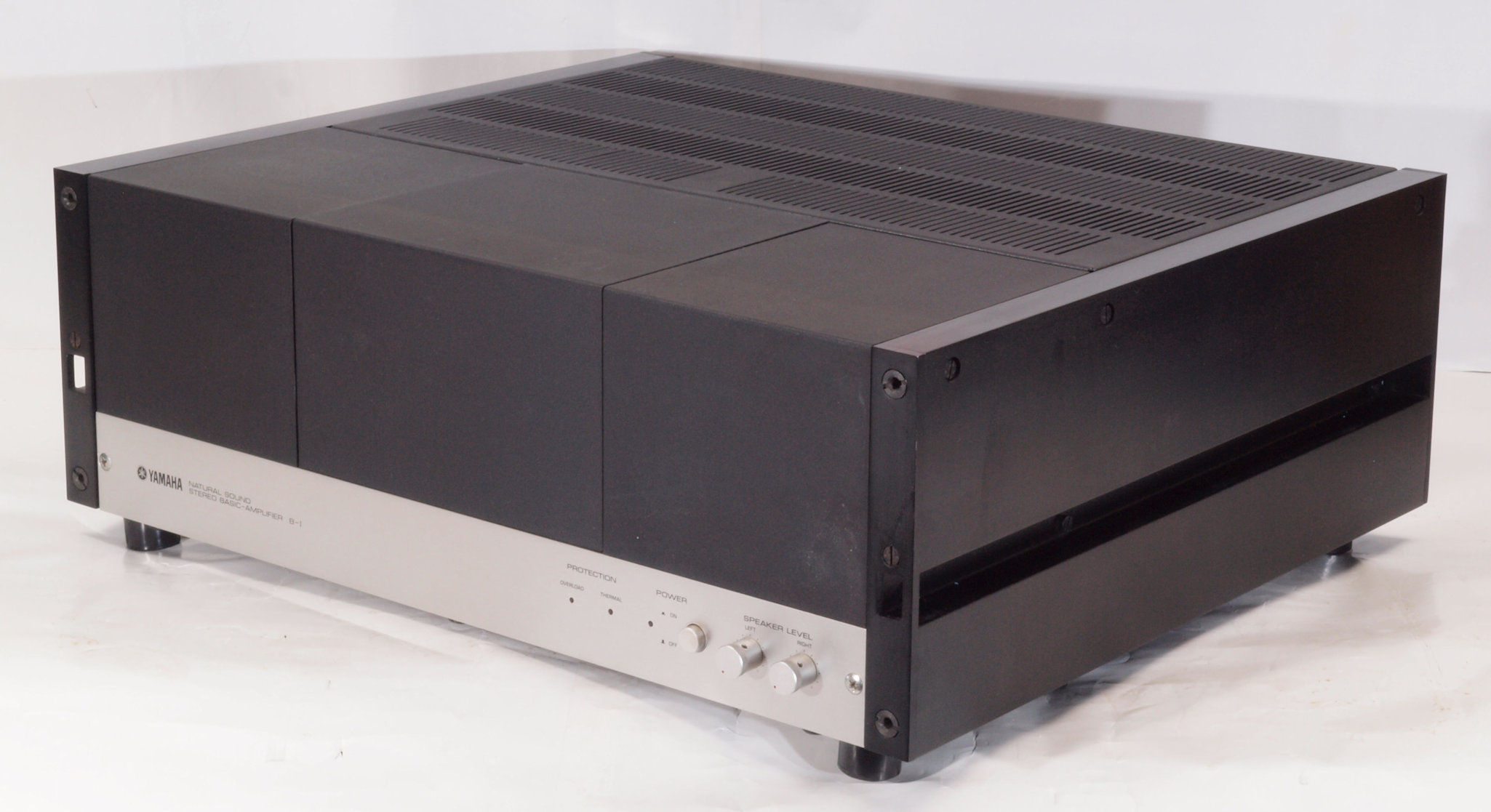

Ａ１３．　点検中、　前右から見る。

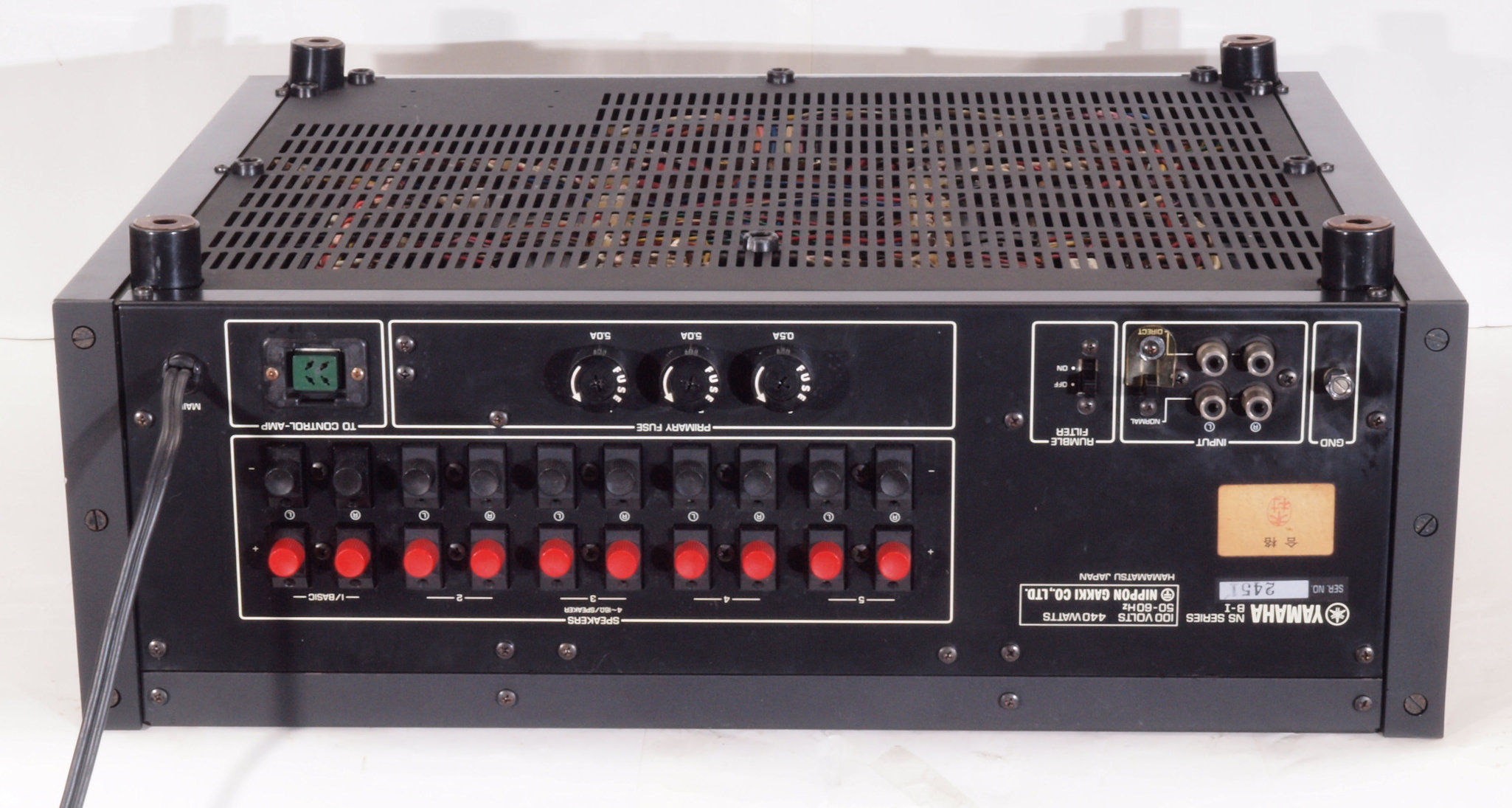

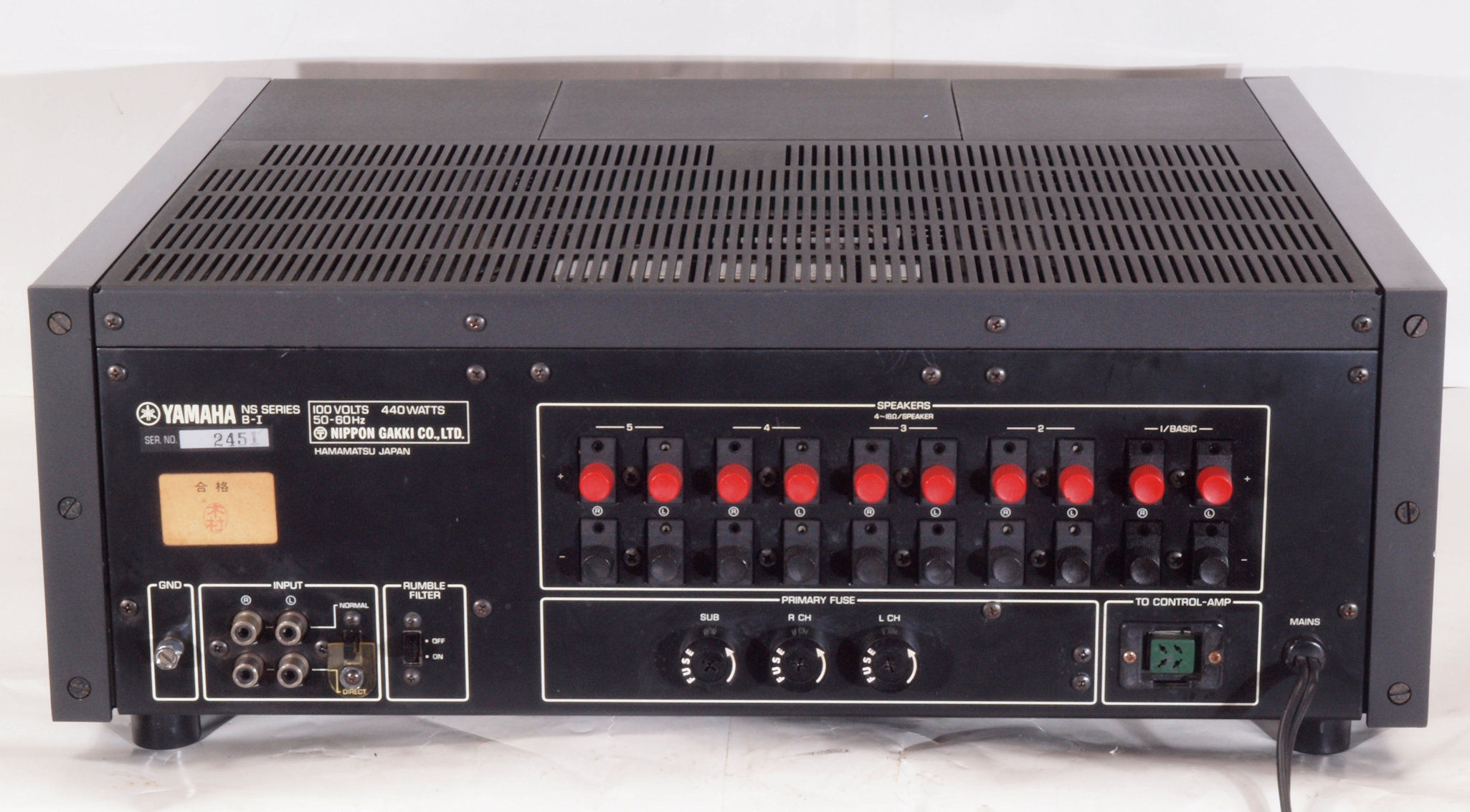

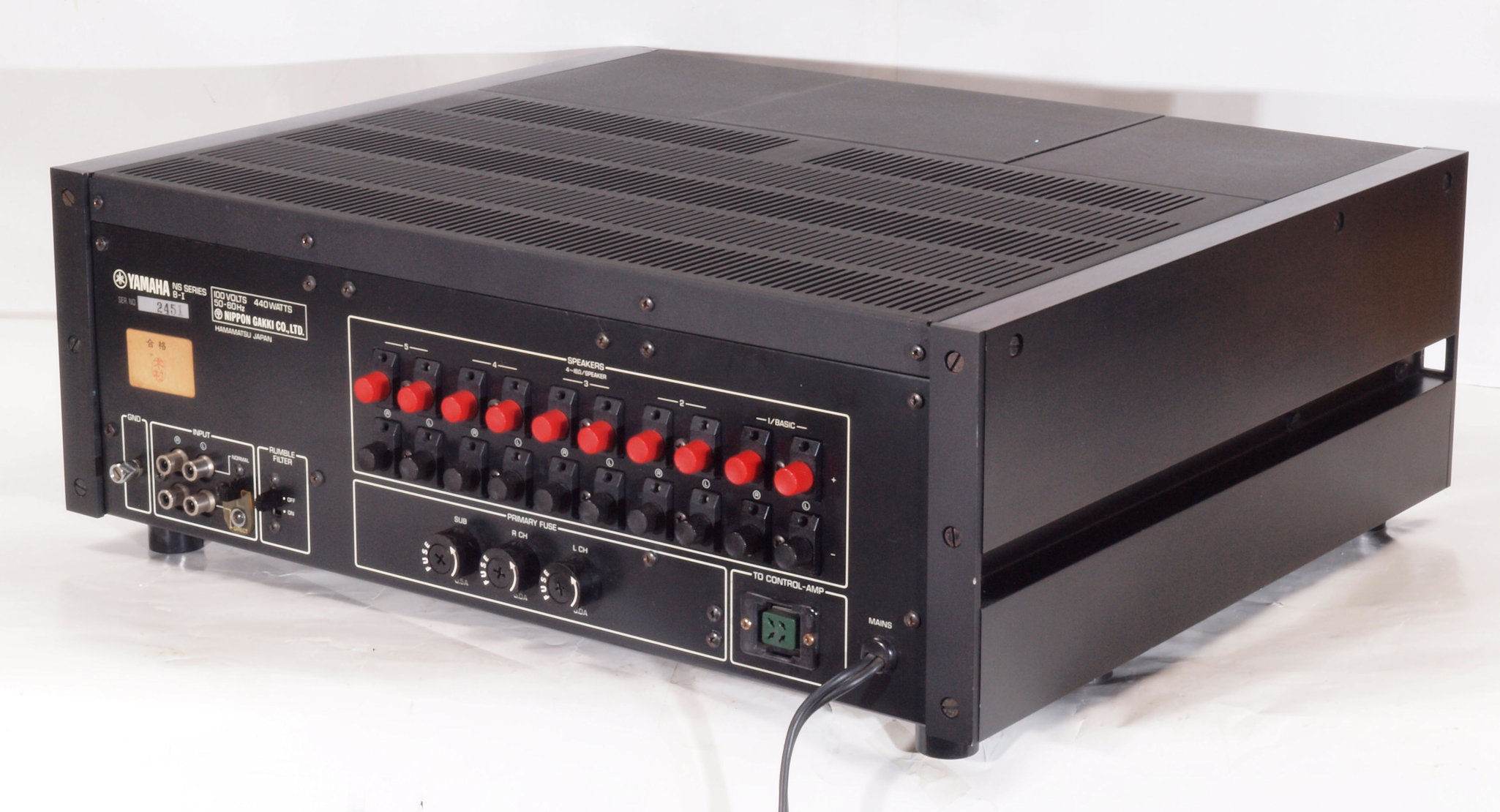

Ａ１４．　点検中、　後から見る。

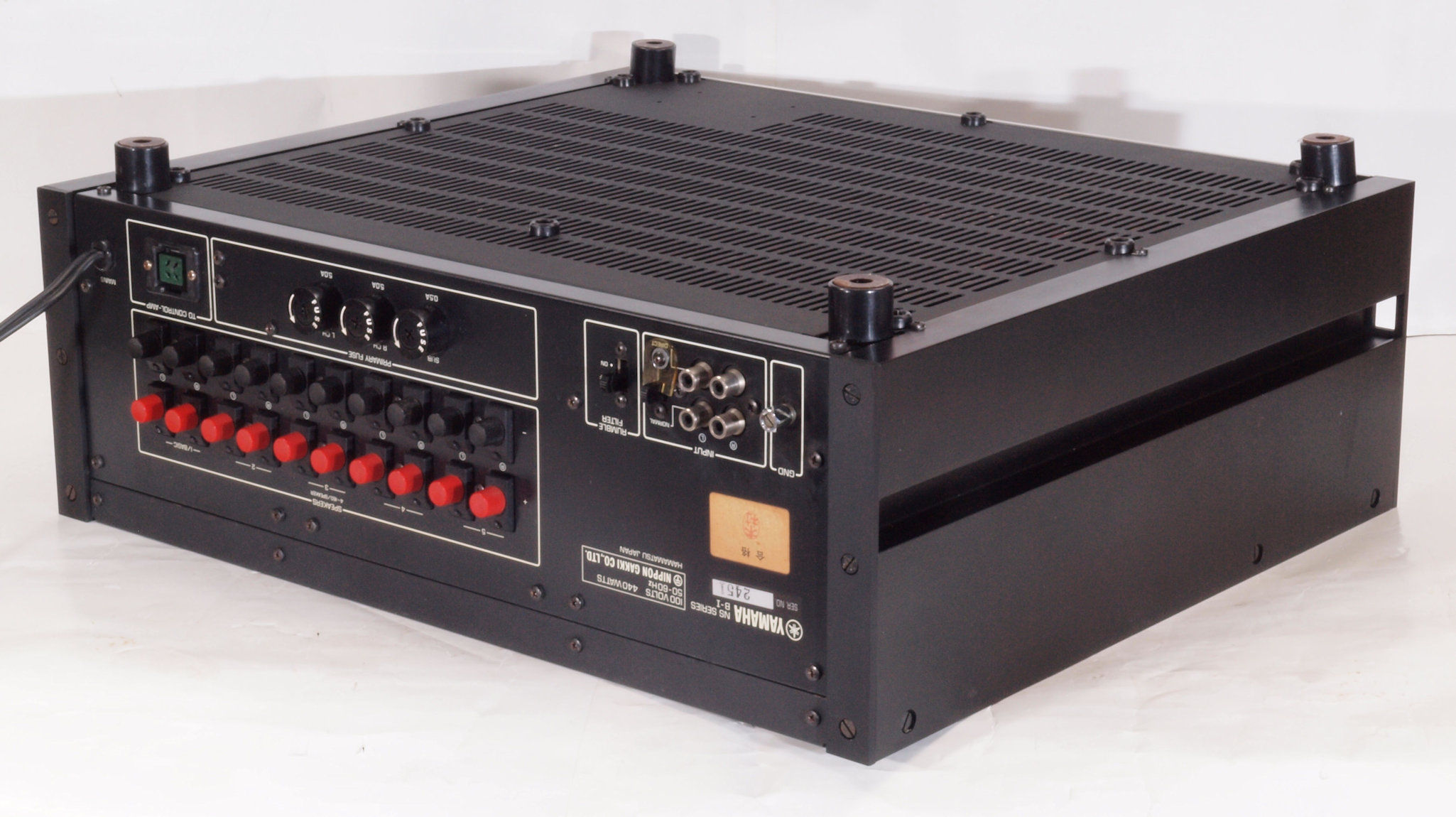

Ａ１５．　点検中、　後左から見る。
Ａ２１．　点検中、　上から見る。
Ａ２２．　点検中、　上蓋、左右パネルを取り上から見る。
Ａ２３．　点検中、　上蓋、左右パネルを取り上から見る。右ドライブ基板カードエッジコネクター絶縁不良、　接点復活剤の塗布により炭化（接点の黒い所）が酸化されて入る。隣との端子間で２７０Ｖの電位差がある所がある。
Ａ２４．　点検中、　上蓋、左右パネルを取り上から見る。左ドライブ基板カードエッジコネクター絶縁不良、　接点復活剤の塗布により炭化（接点の黒い所が酸化されて入る。隣との端子間で２７０Ｖの電位差がある所がある。
Ａ２５．　点検中、　上蓋、左右パネルを取り上から見る。フイルター基板カードエッジコネクター絶縁不良、　接点復活剤の塗布により炭化（接点の黒い所が酸化されて入る。

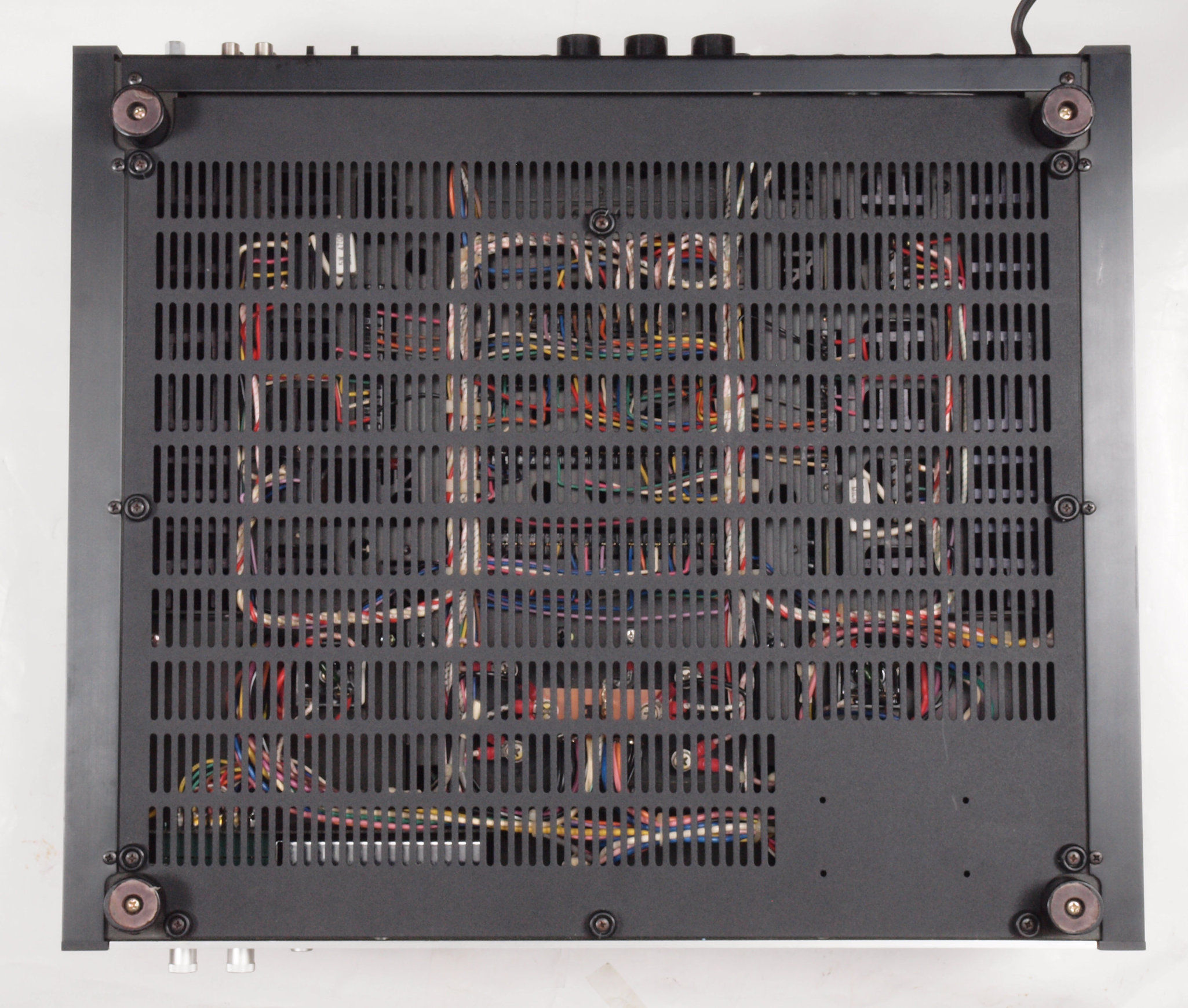

Ａ３１．　点検中、下前から見る。
Ａ３２．　点検中、下前左から見る。
Ａ３３．　点検中、下後から。
Ａ３４．　点検中、下後右から。
Ａ４１．　点検中、下から。

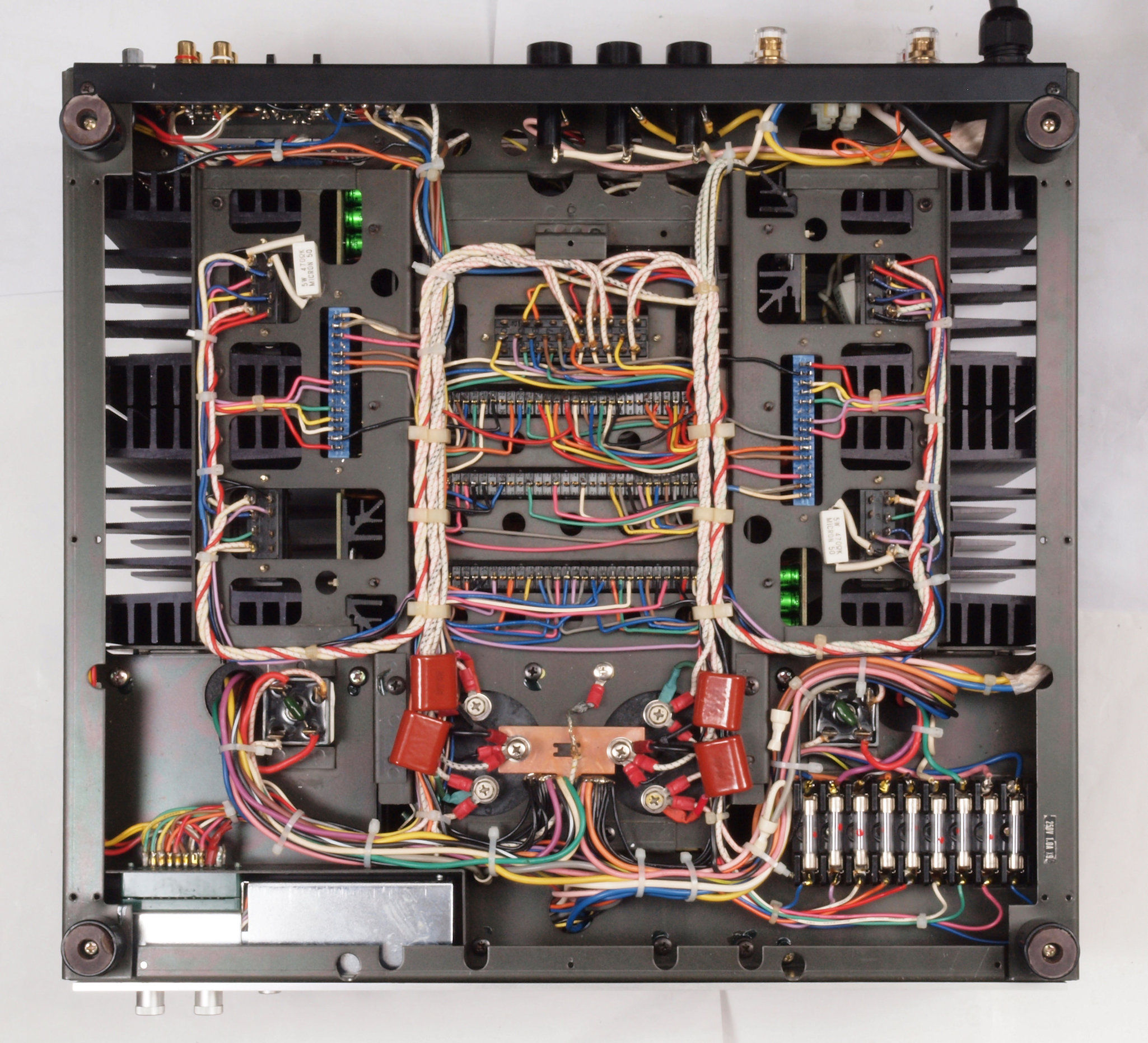

Ａ４２．　点検中、下蓋を取り、下から。
Ａ４３．　点検中、下蓋を取り、下から見る。　前右下足取り付け部。
Ａ４４．　点検中、下蓋を取り、下から見る。　前右下足が割れている。
Ａ４５．　点検中、下蓋を取り、下から見る。　前左下足取り付け部。
Ａ５１．　点検中、電源ブロック電解コンデンサー下。　液漏れ無く綺麗。

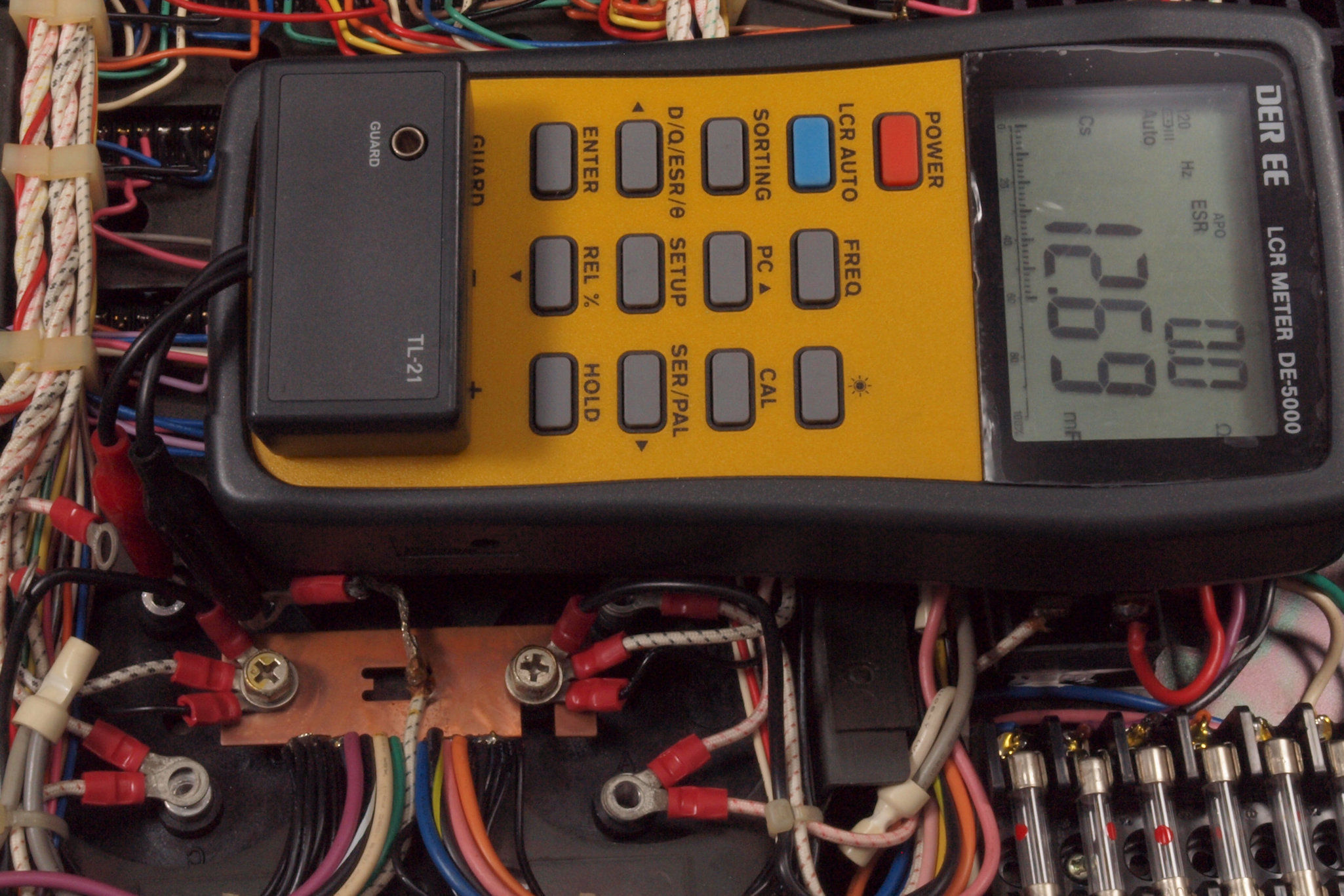

Ａ５２．　点検中、電源ブロック電解コンデンサー容量測定、　右側＋側＝１２６９０μ／１２０ＨＺ。

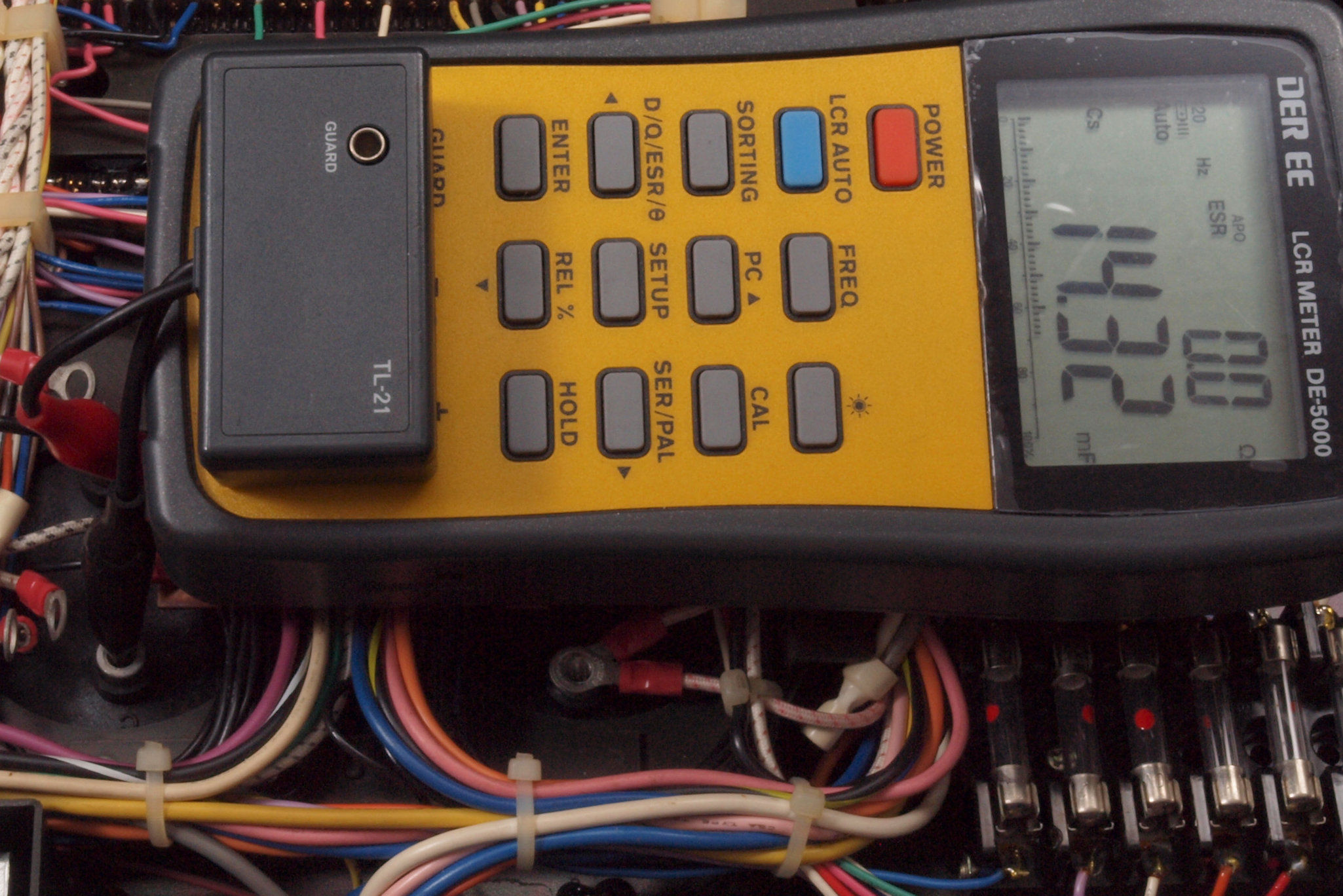

Ａ５３．　点検中、電源ブロック電解コンデンサー容量測定、　右側－側＝１４３２０μ／１２０ＨＺ／。

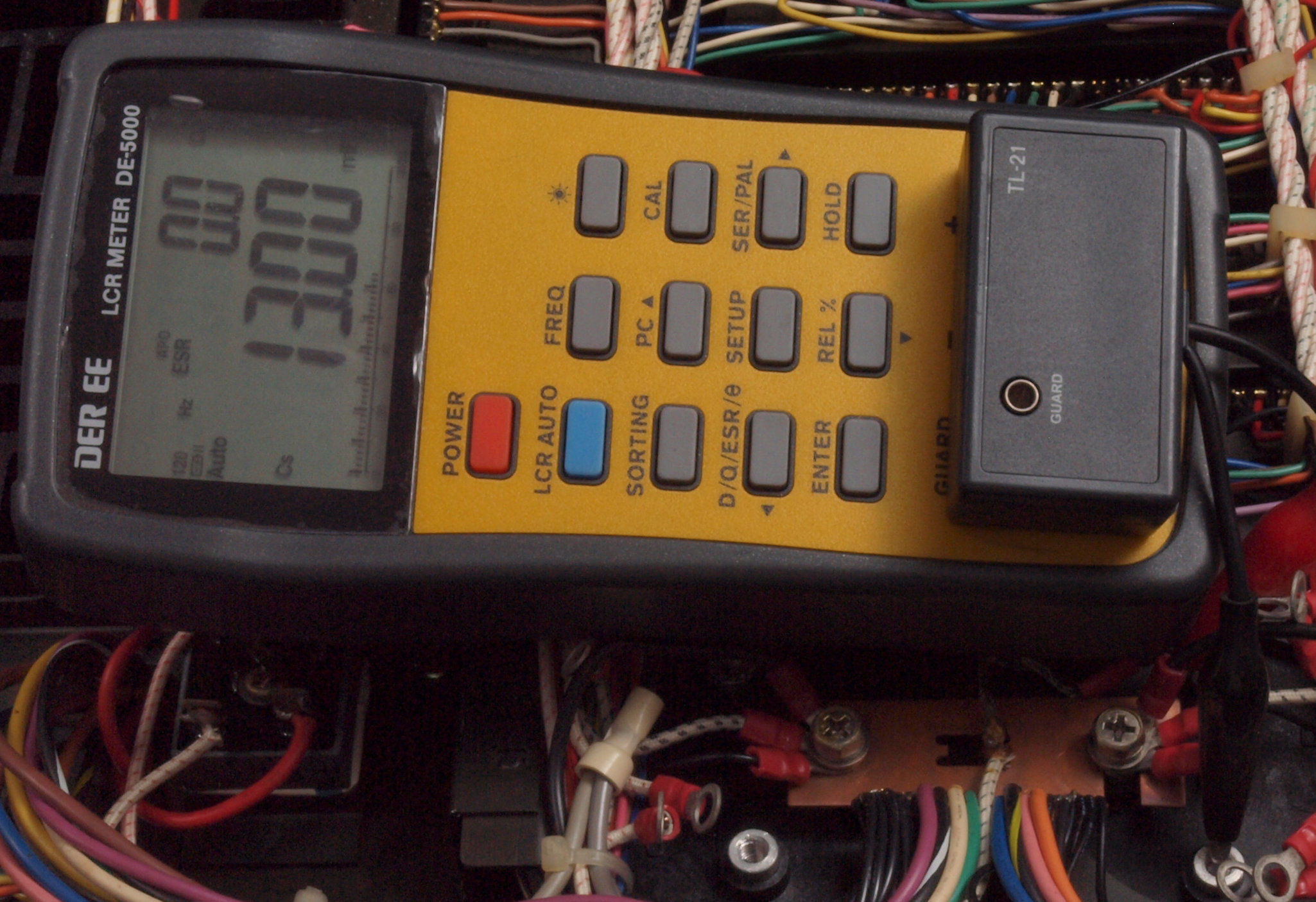

Ａ５４．　点検中、電源ブロック電解コンデンサー容量測定、　左側＋側＝１３０００μ／１２０ＨＺ。

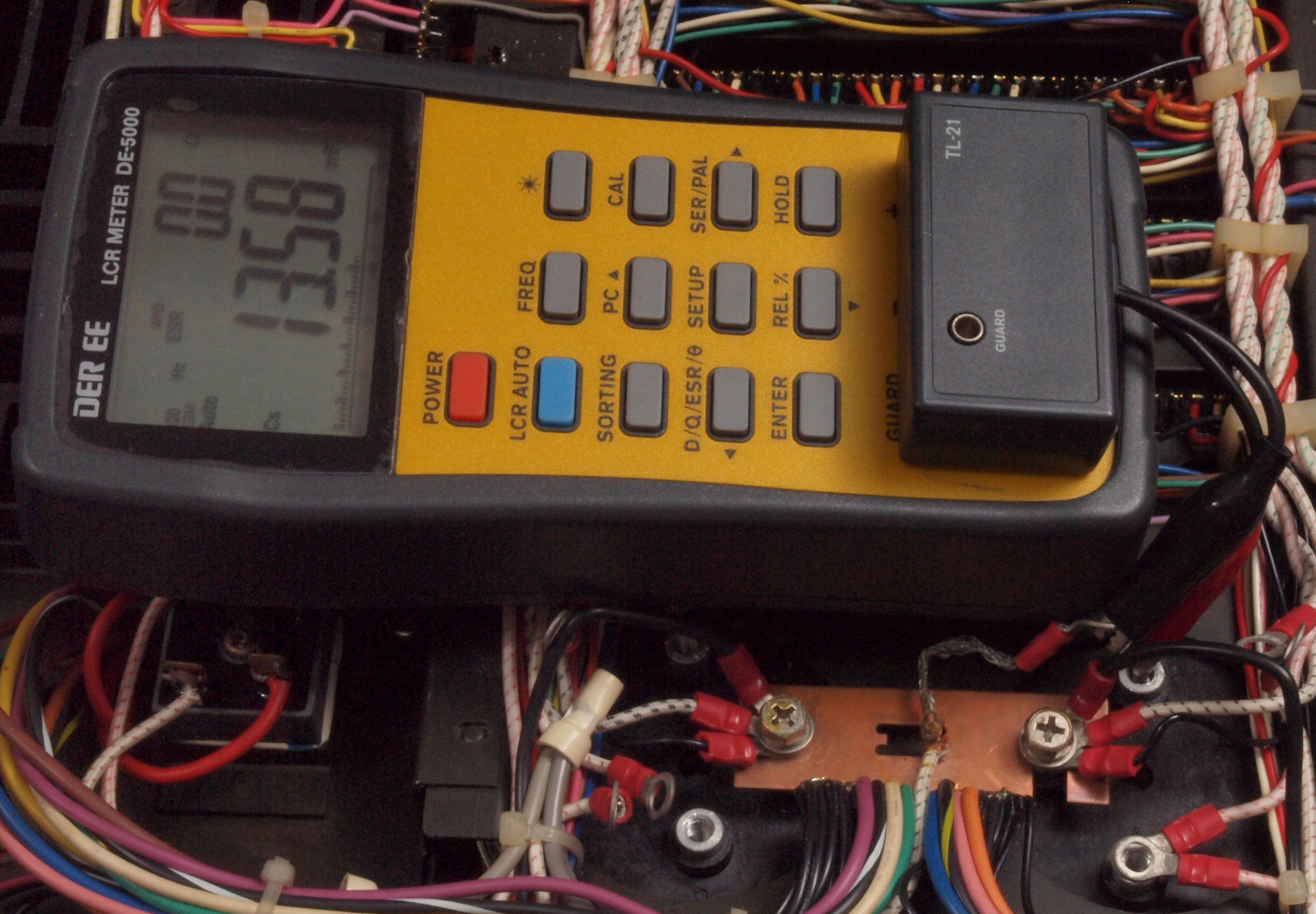

Ａ５５．　点検中、電源ブロック電解コンデンサー容量測定、　左側－側＝１３５８０μ／１２０ＨＺ。

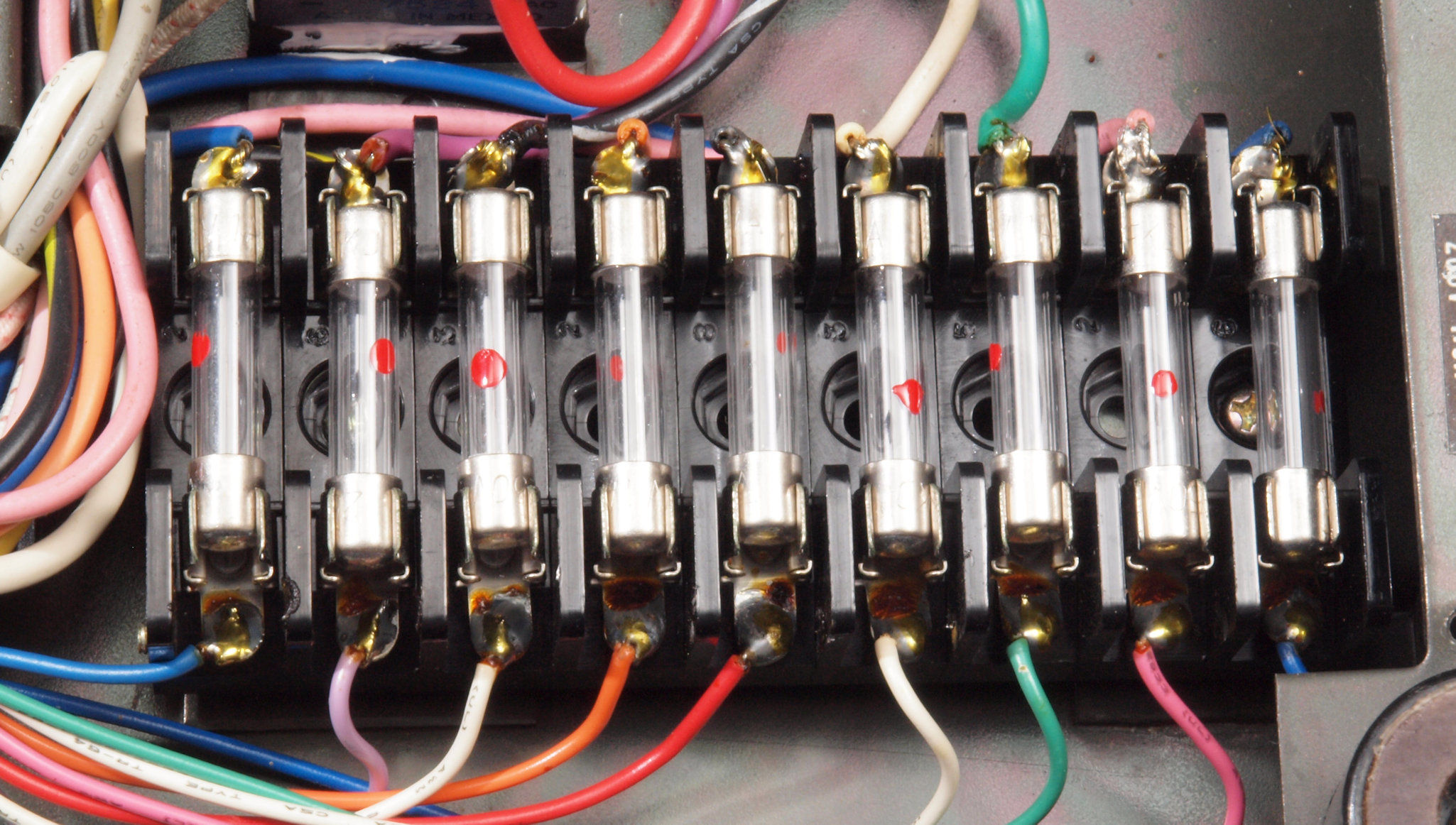

Ａ６１．　点検中、内部ヒューズ、交換無。
Ａ６２．　点検中、入力ＲＣＡ端子裏配線、修理履歴無。
Ａ７１．　点検中　入力ＲＣＡ端子。
Ａ７２．　点検中　入力ＲＣＡ端子、　テフロン絶縁ＲＣＡ端子と交換。

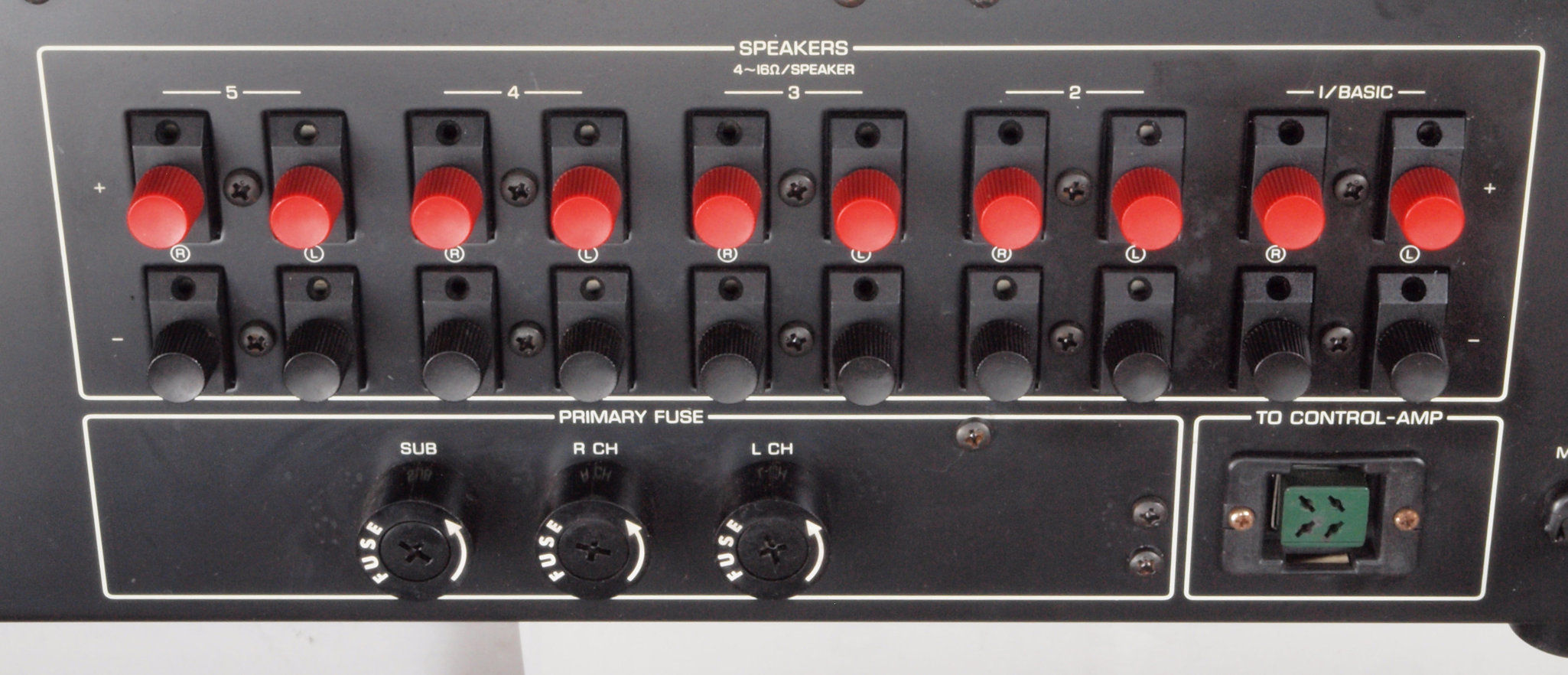

Ａ８１．　点検中　ＳＰ接続端子。
Ａ８２．　点検中　ＳＰ接続端子。間を開けて１組取り付け、他はメクラ。
Ａ８３．　点検中　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）使用。
Ａ９１．　点検中　電源コード取り付け。
Ａ９２．　点検中　電源ケーブル。　太い（3.5スケア）に交換。

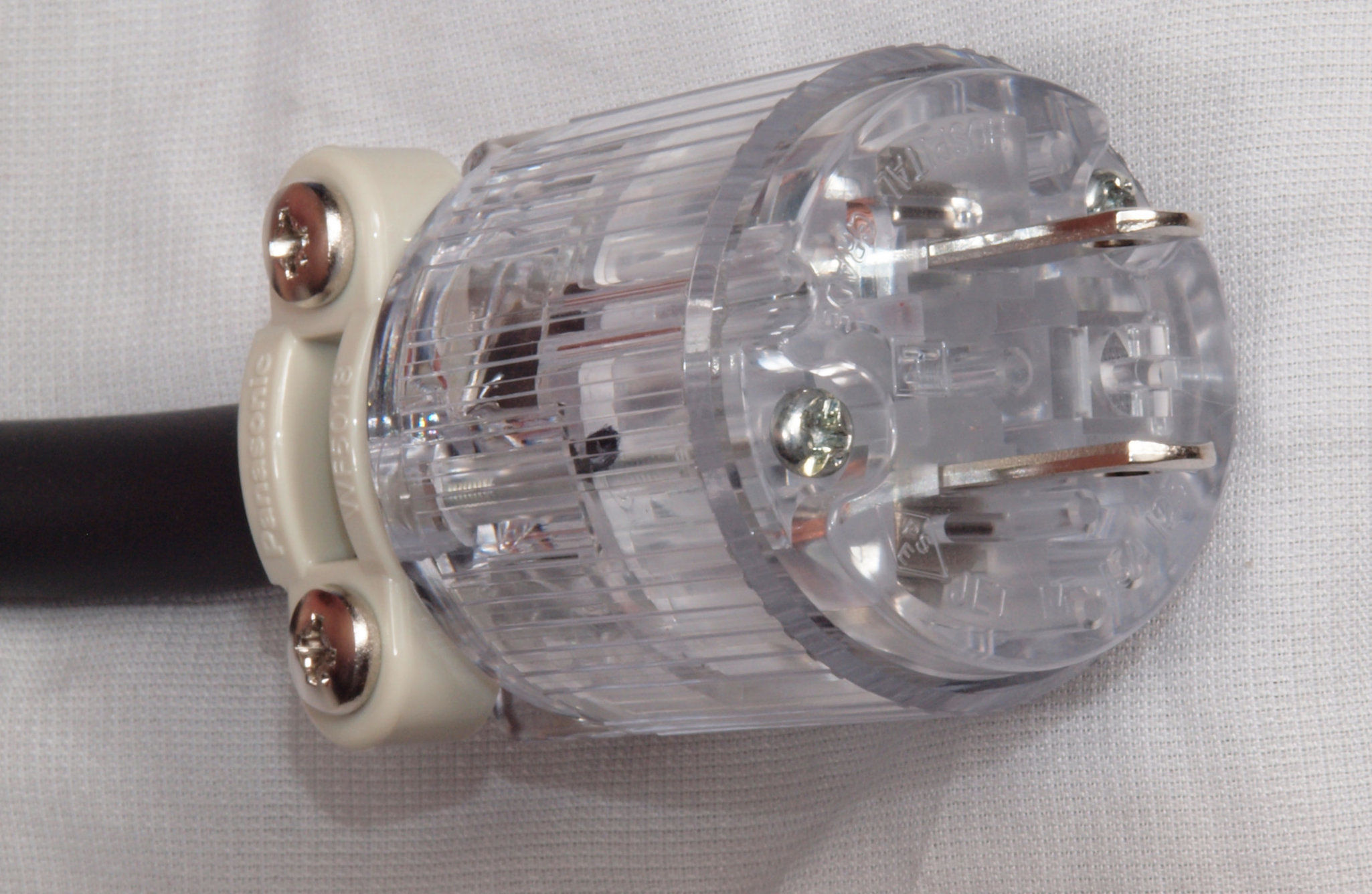

Ａ９３．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）。
Ａ９４．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

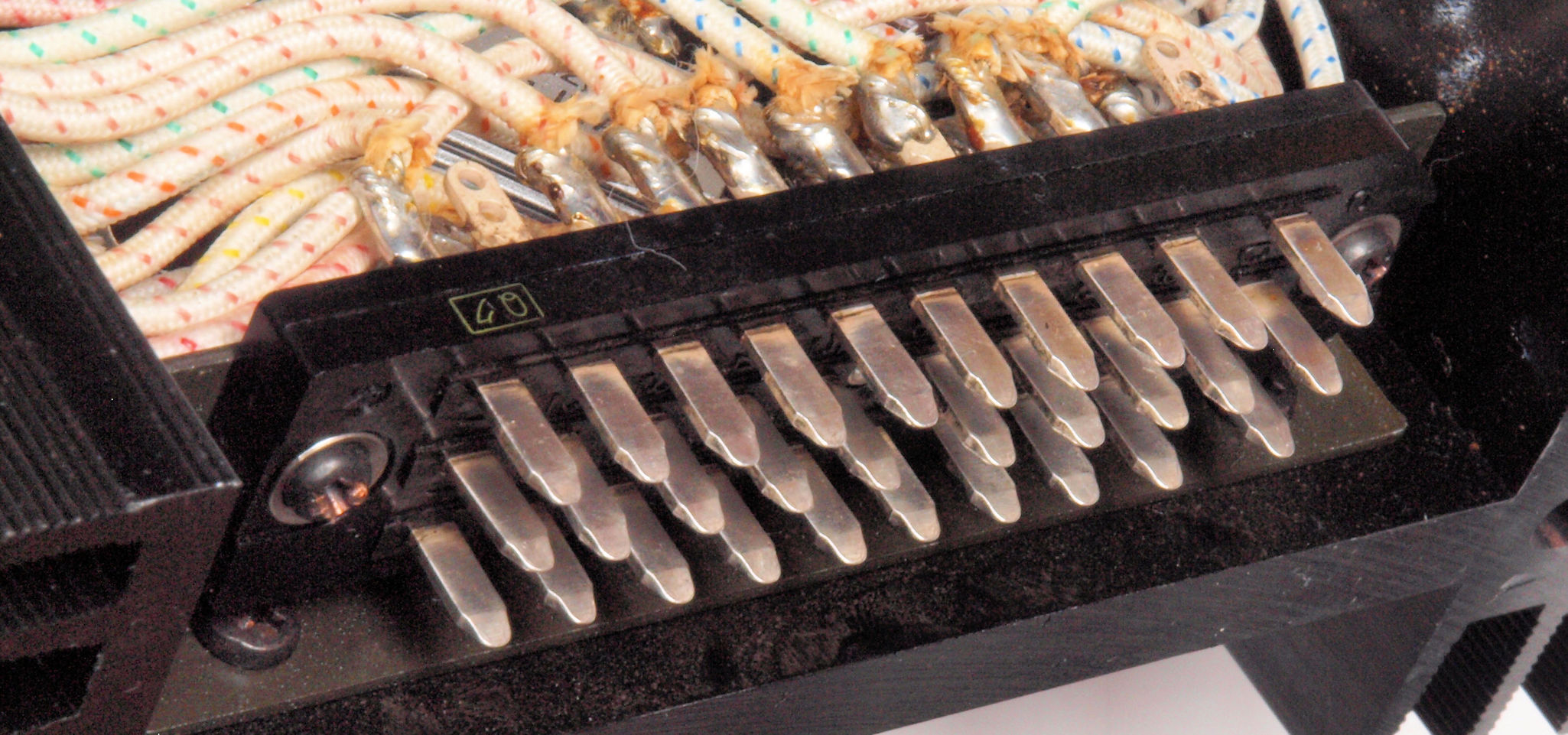

Ａ９５．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！
Ａ９６．　点検中　交換する黑色電源コード。　電気的性能や耐候性能は上記灰色と同じです。
Ｃ．　修理状況 。画像をクリックすると、大きく（横幅2050ドット）表示されます。

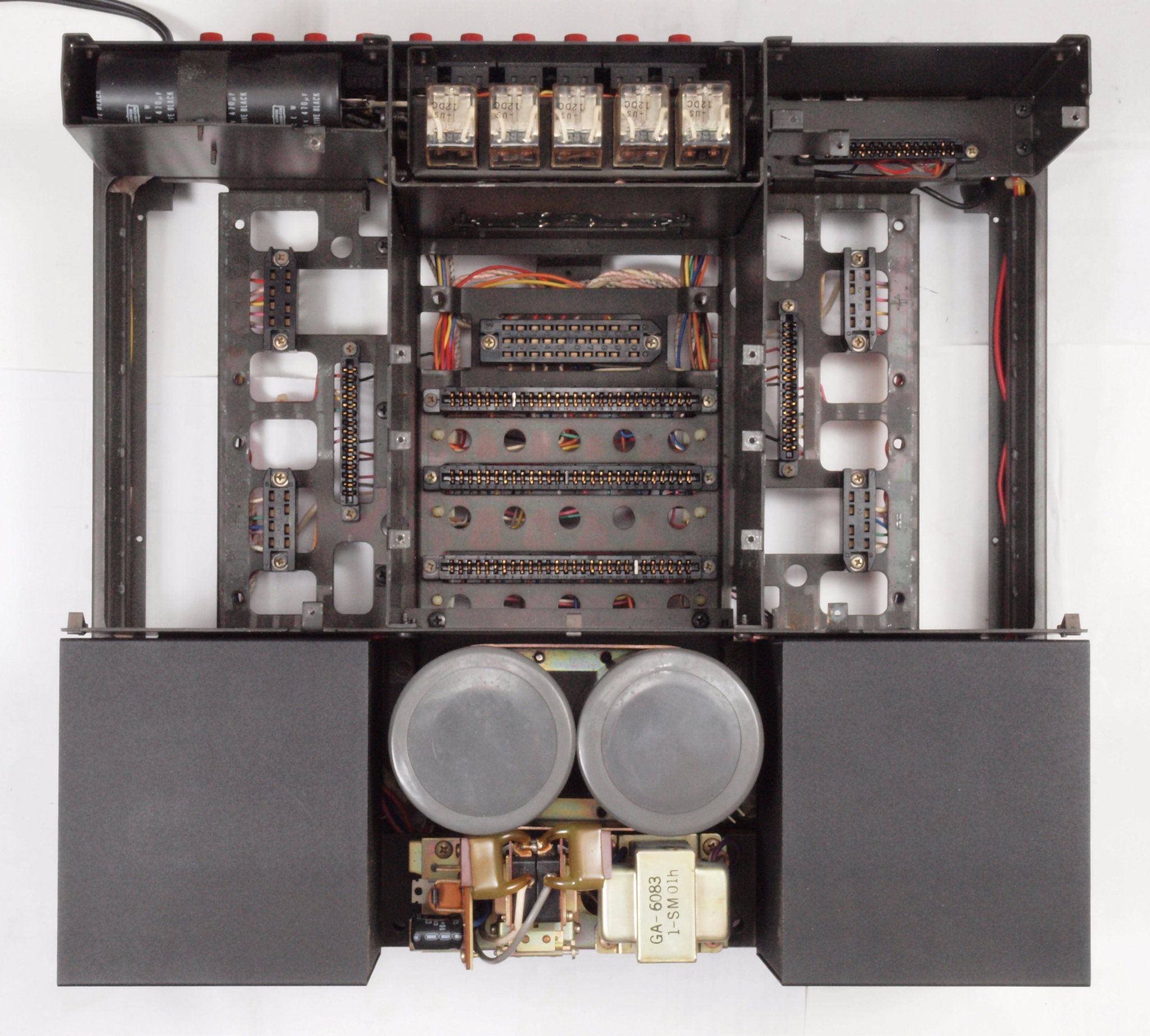

Ｃ０．　修理中　基板を外したシャーシ。
Ｃ１．　修理中　各基板（ドライブ基板２個）の修理・検査は専用器で行う。

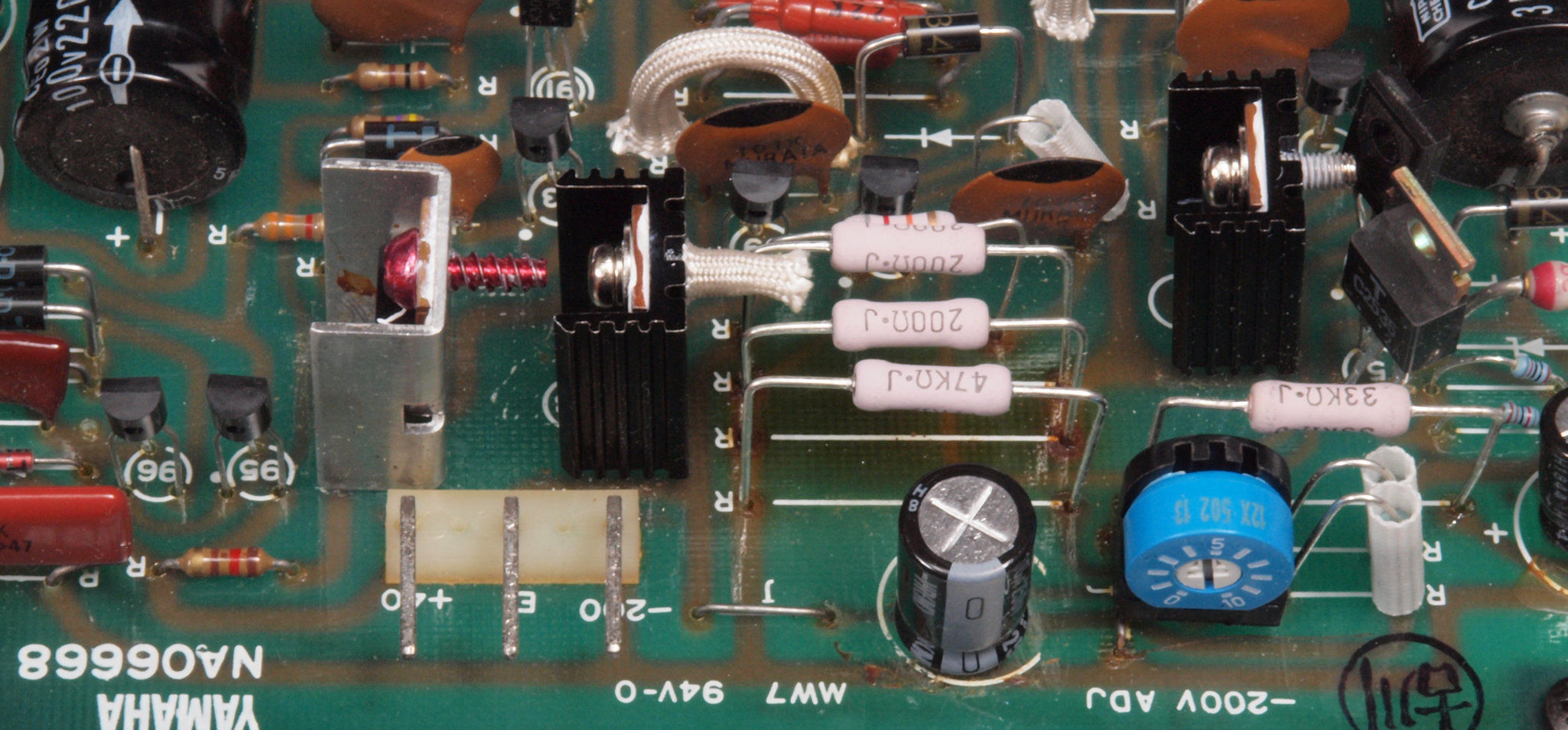

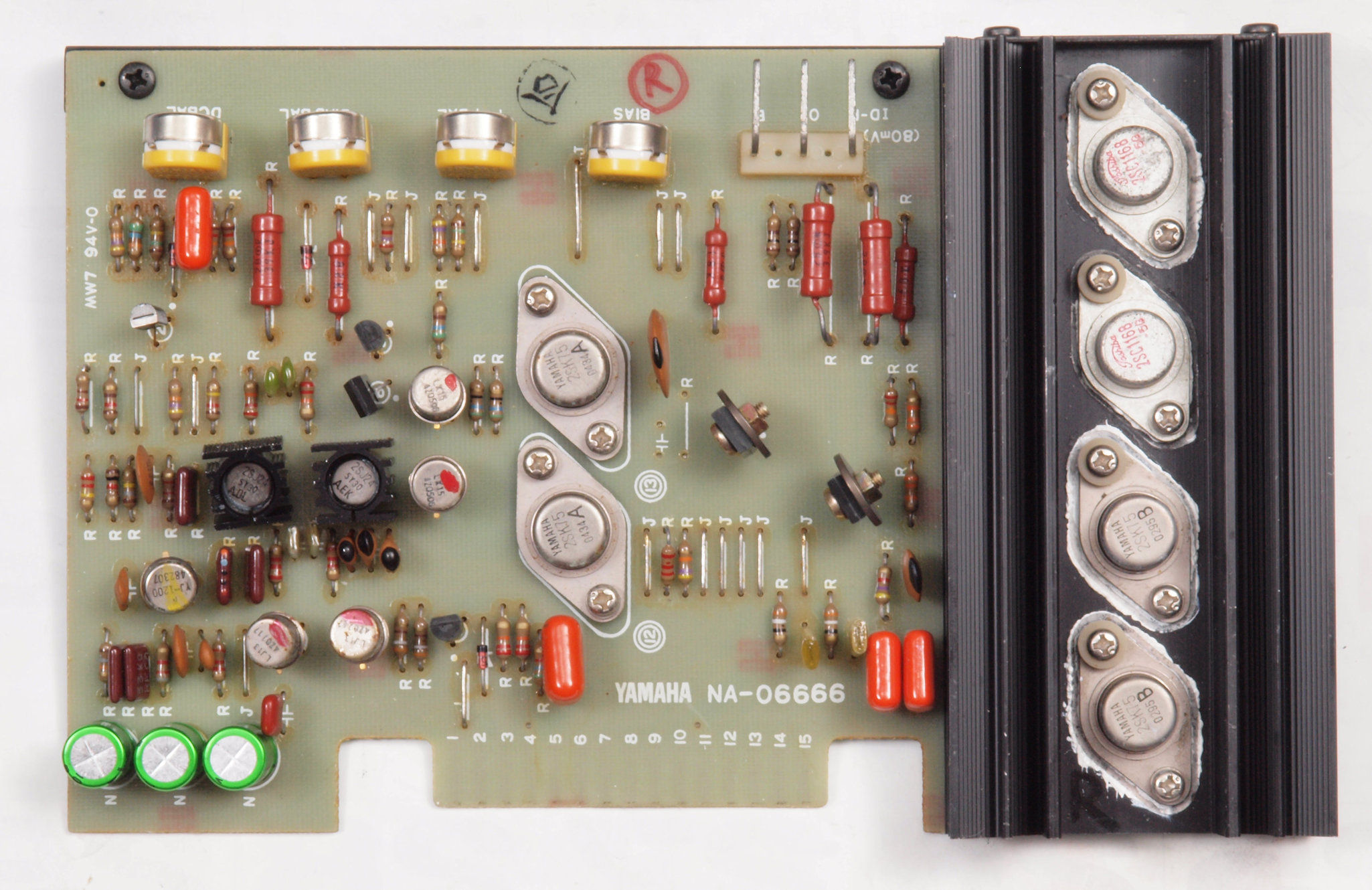

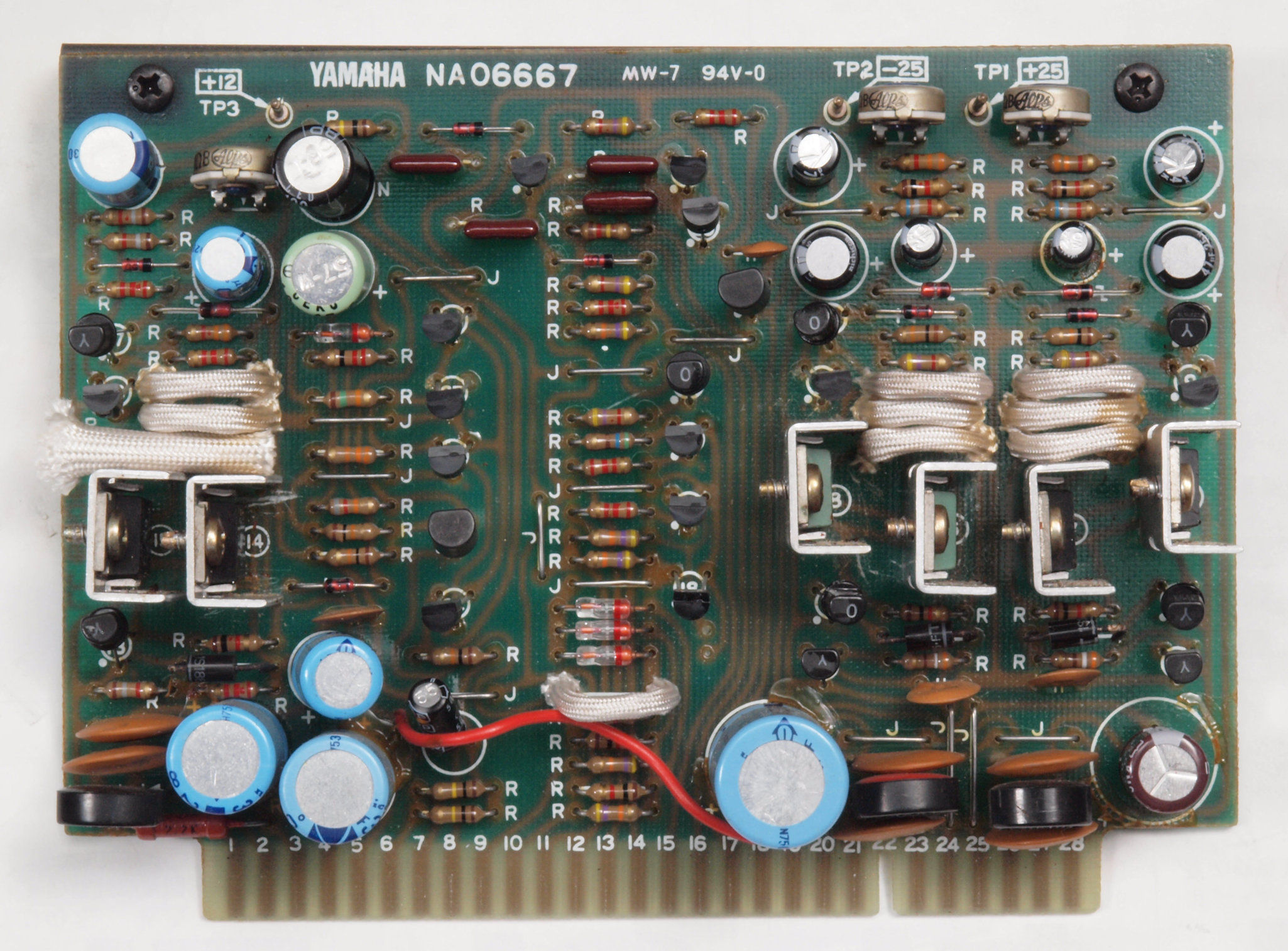

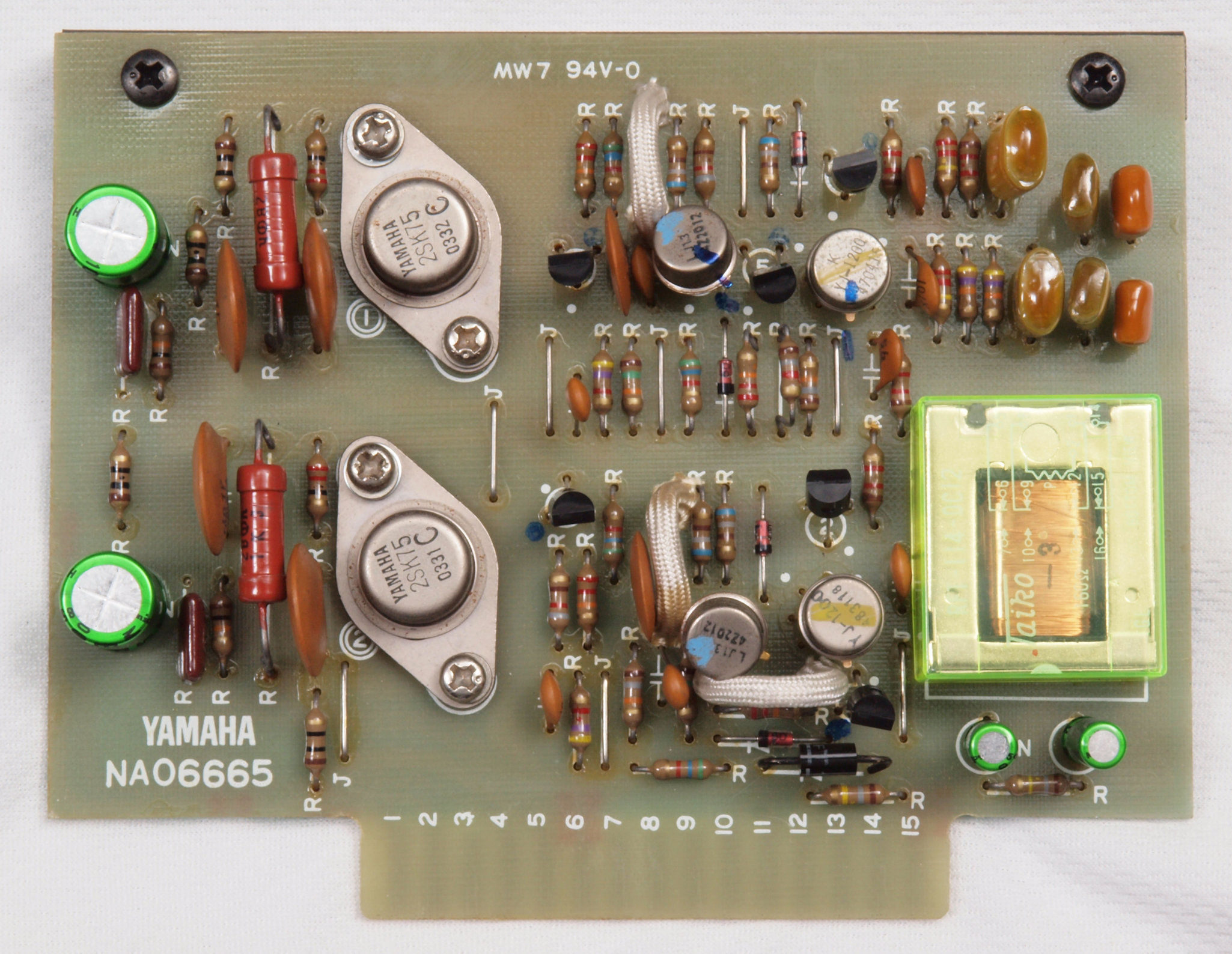

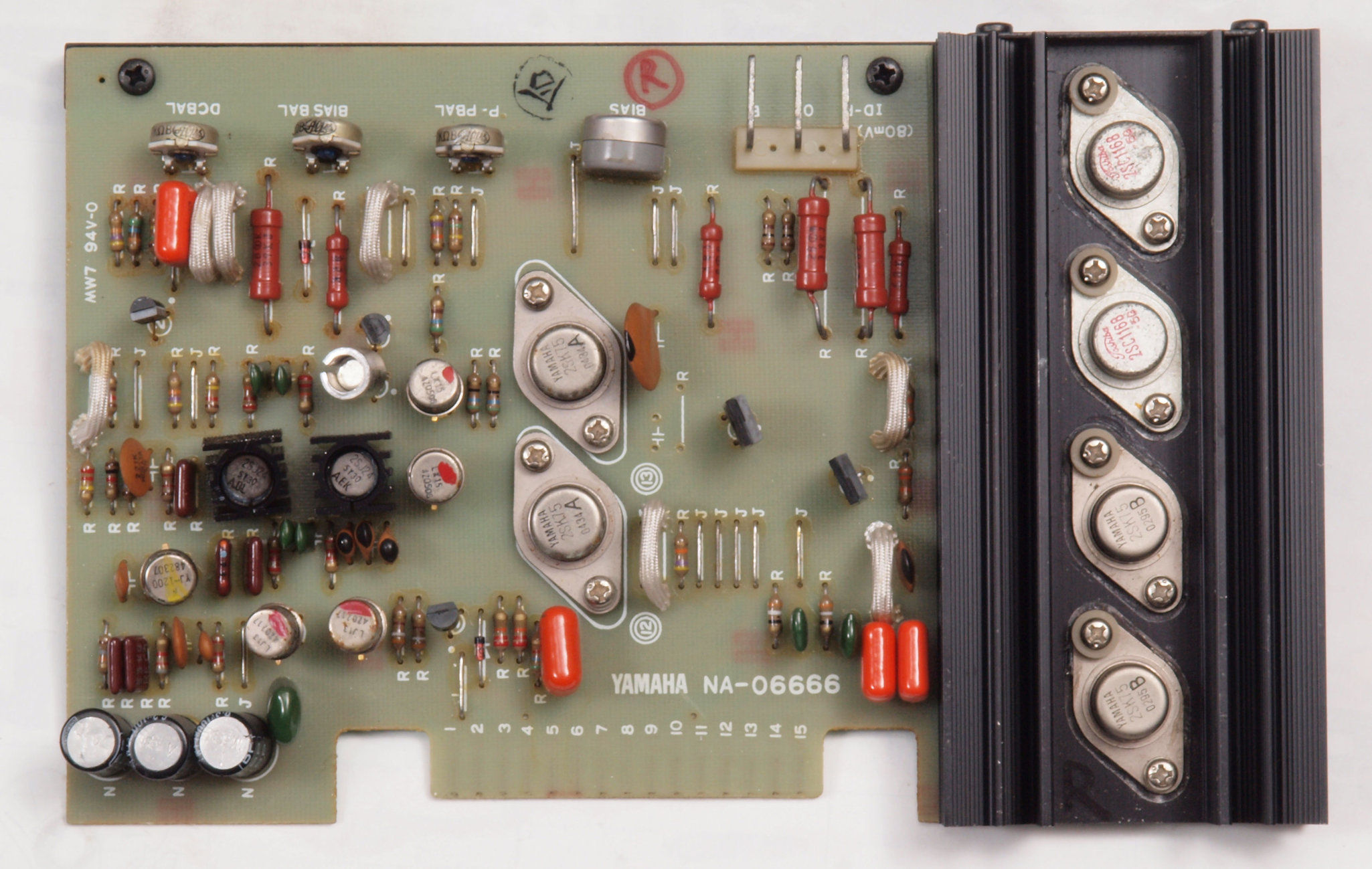

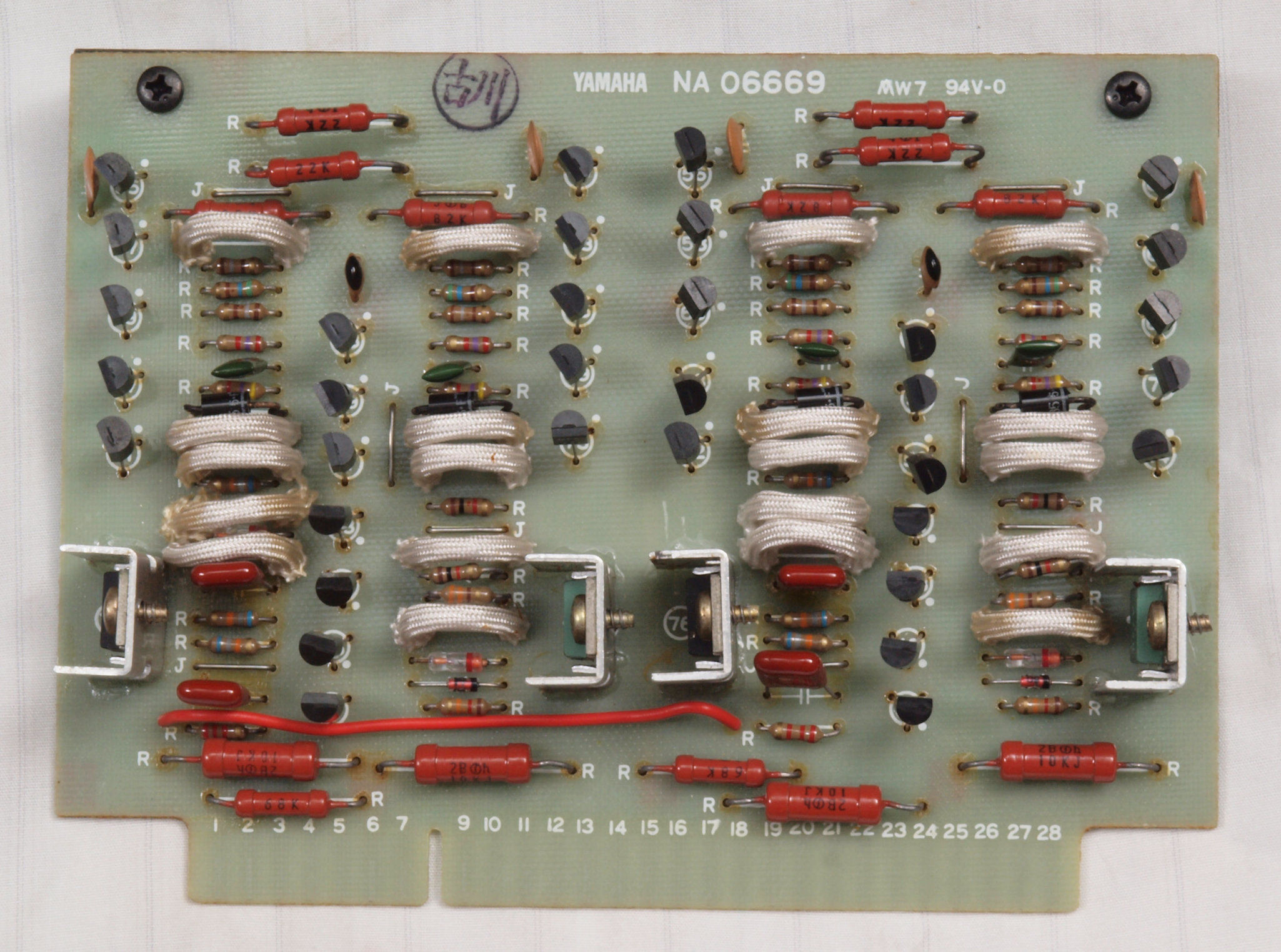

Ｃ１１．　修理前　Ｒ側ドライブ基板。１部ＴＲ（トランジスター）交換されている。

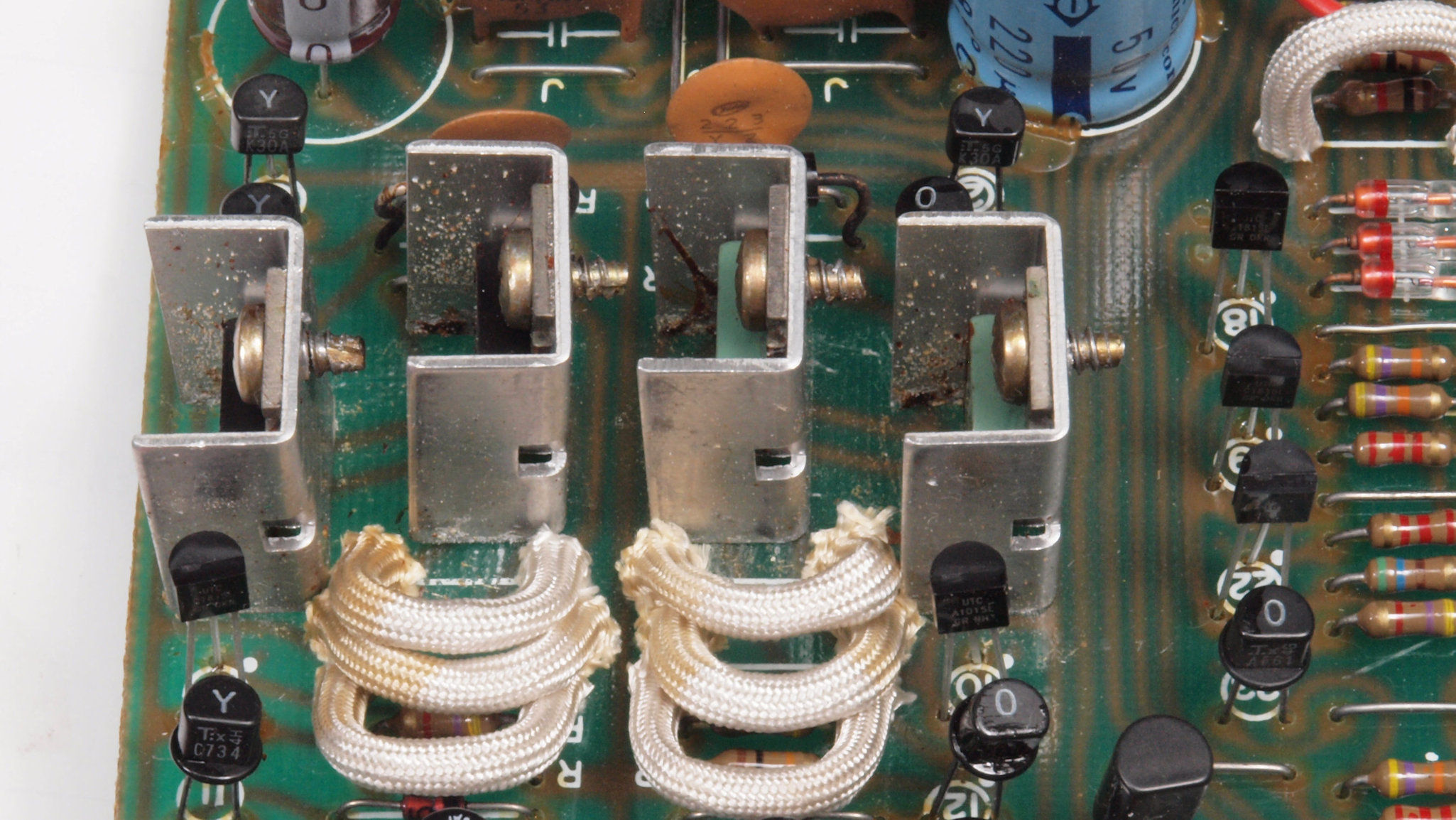

Ｃ１１２．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

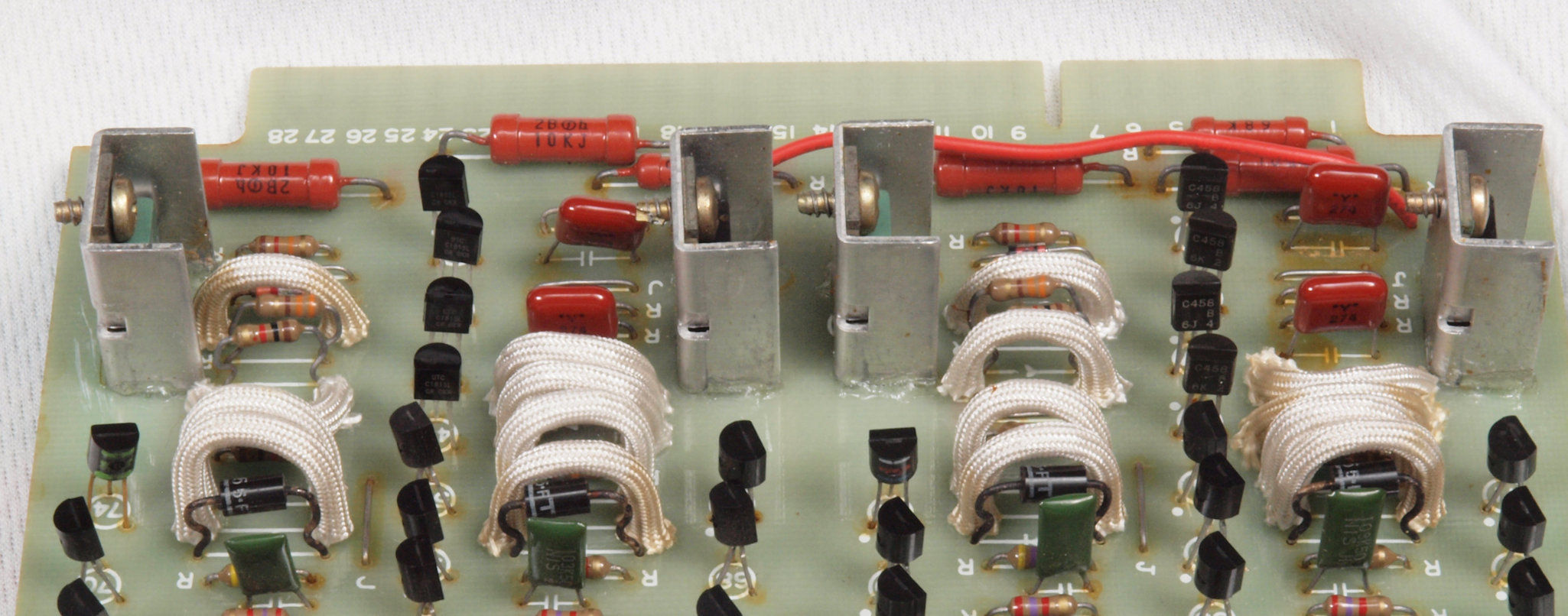

Ｃ１２．　修理後　Ｒ側ドライブ基板。フイルムコンデンサー３個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）３個交換

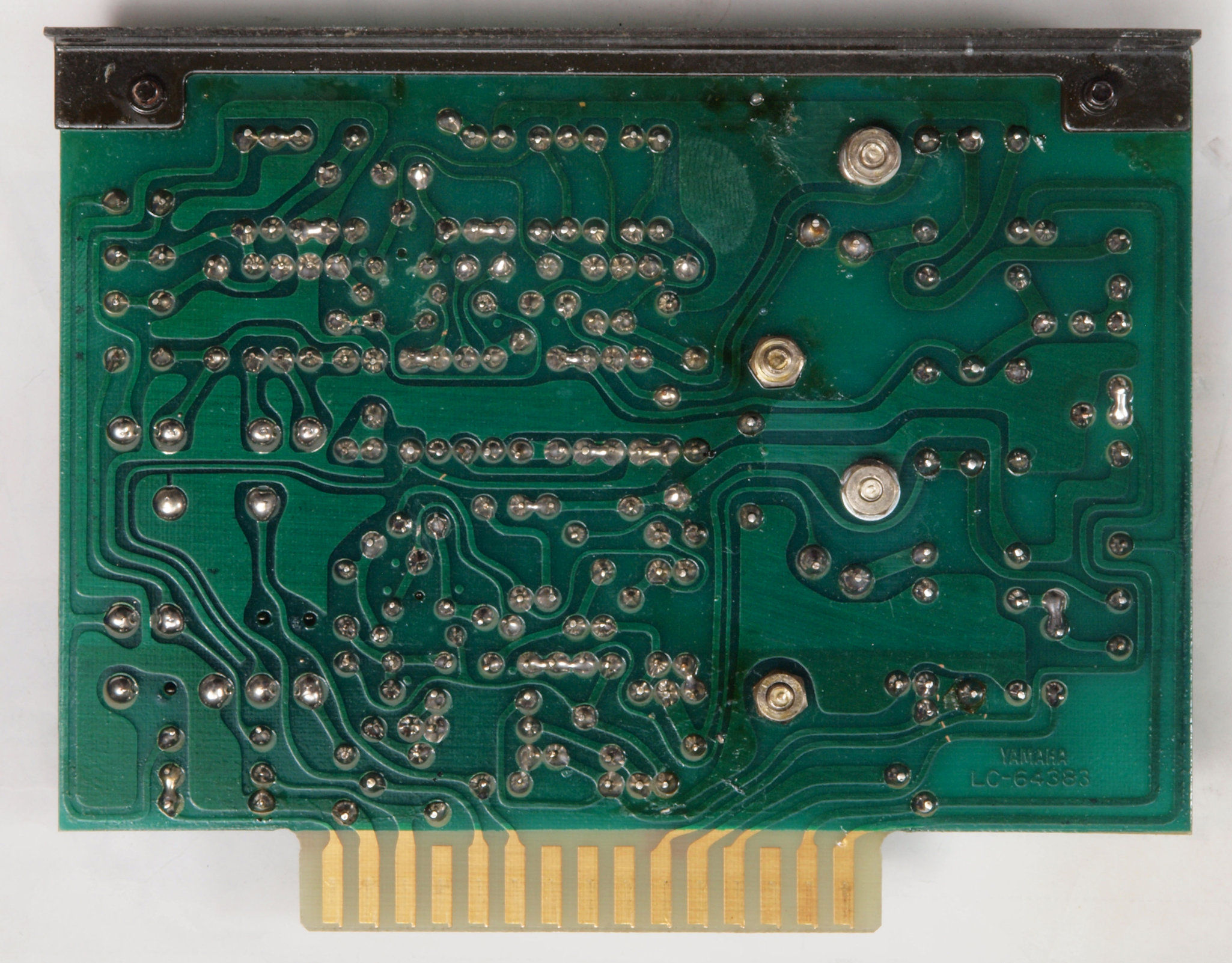

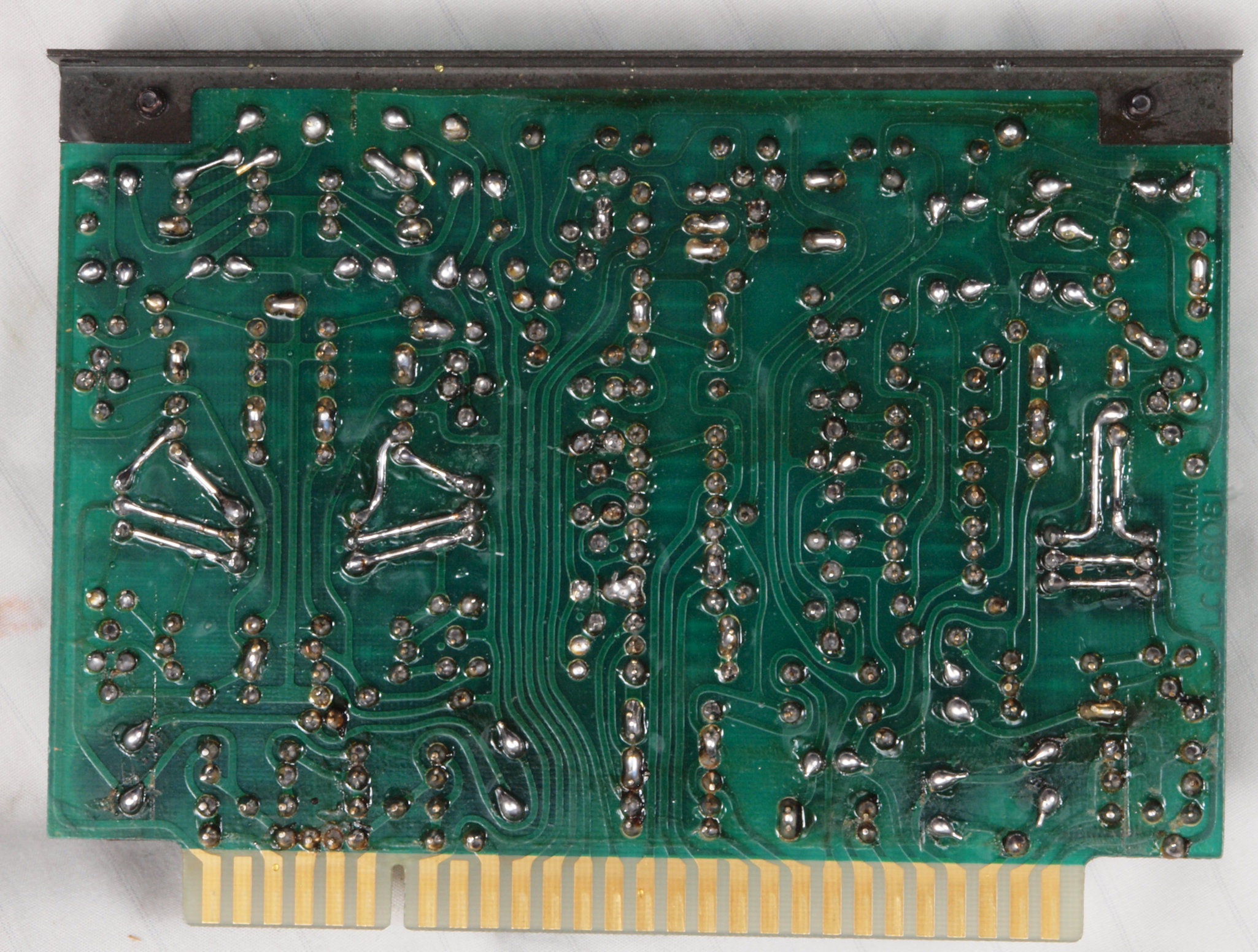

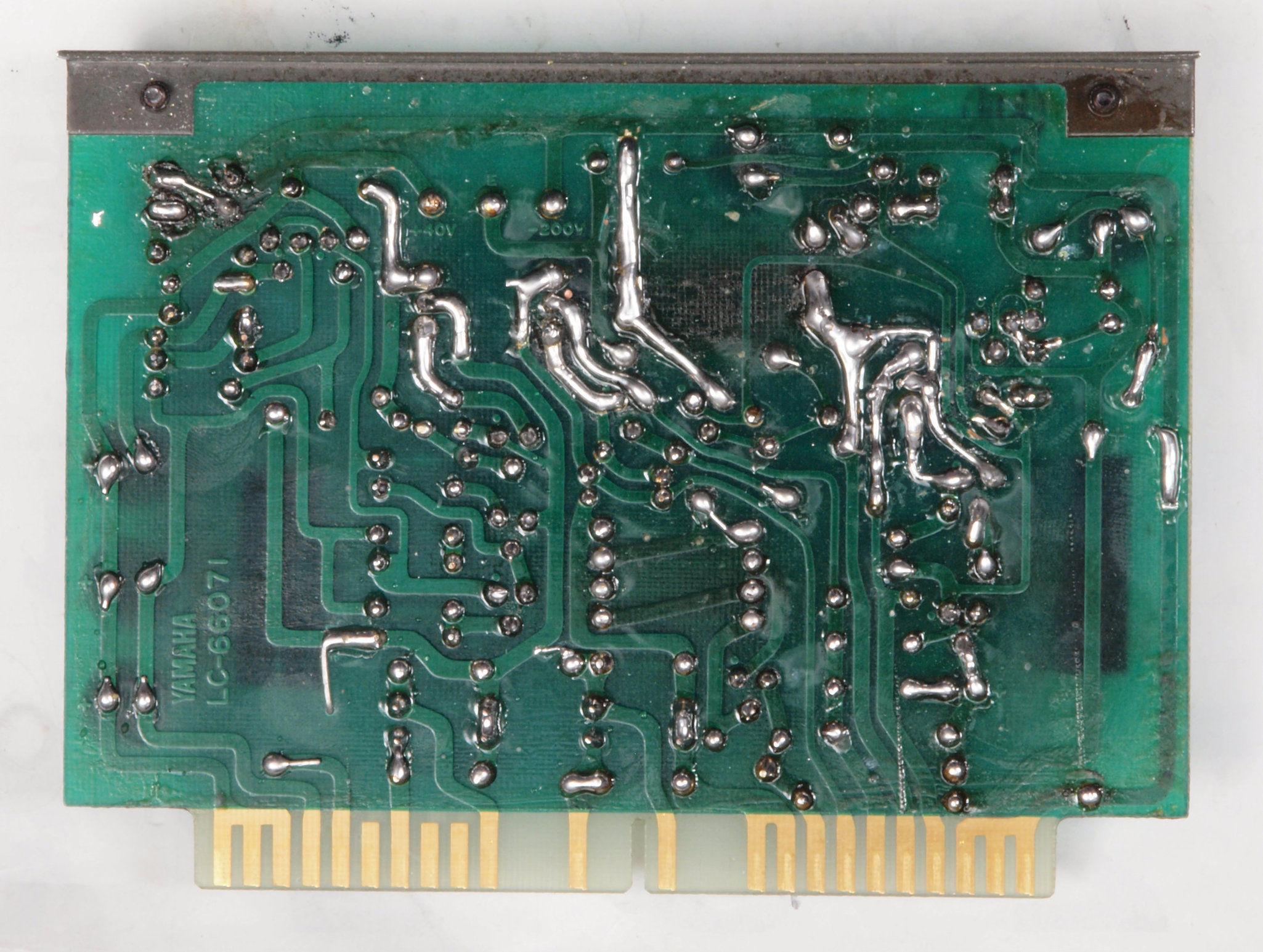

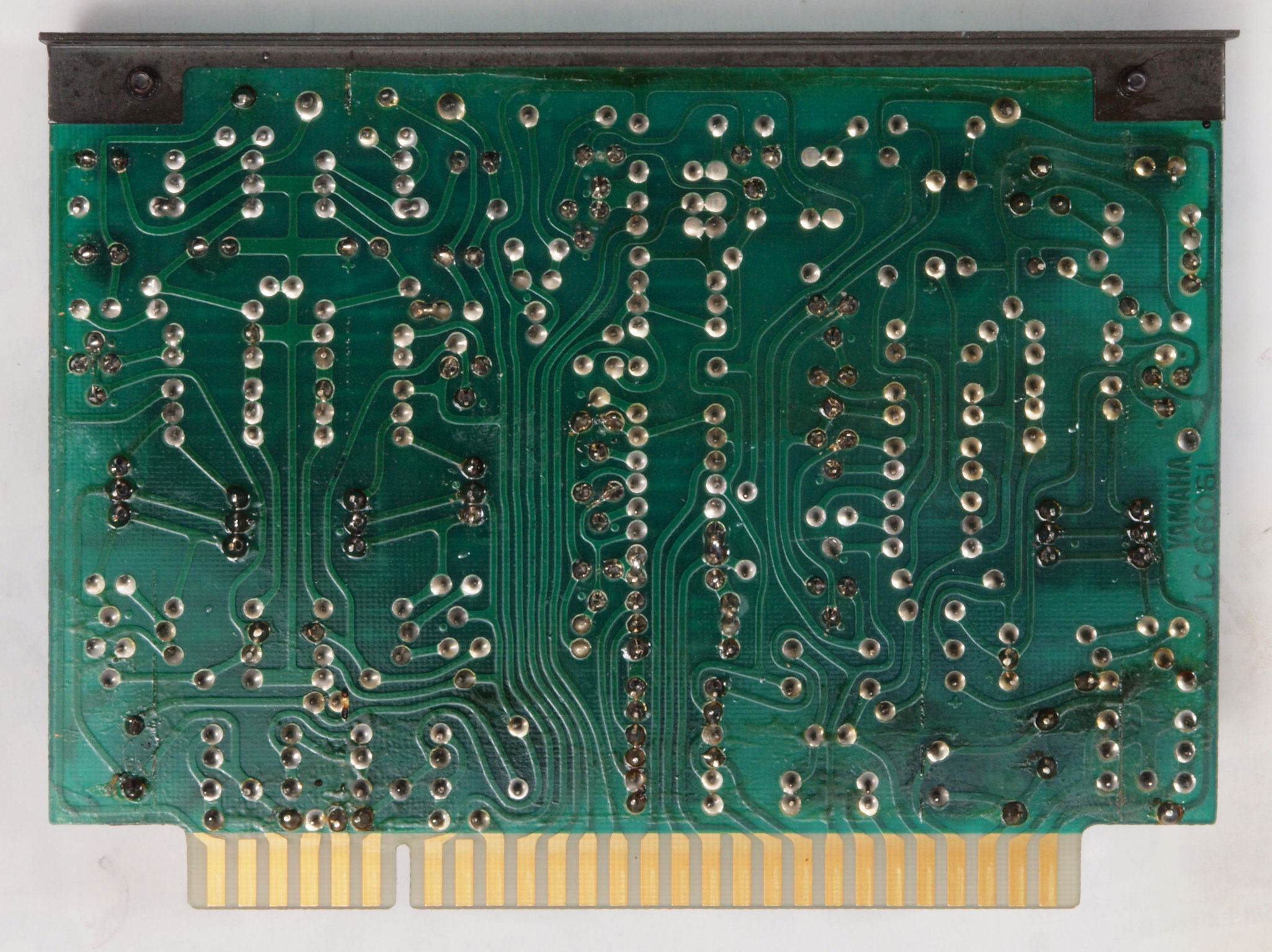

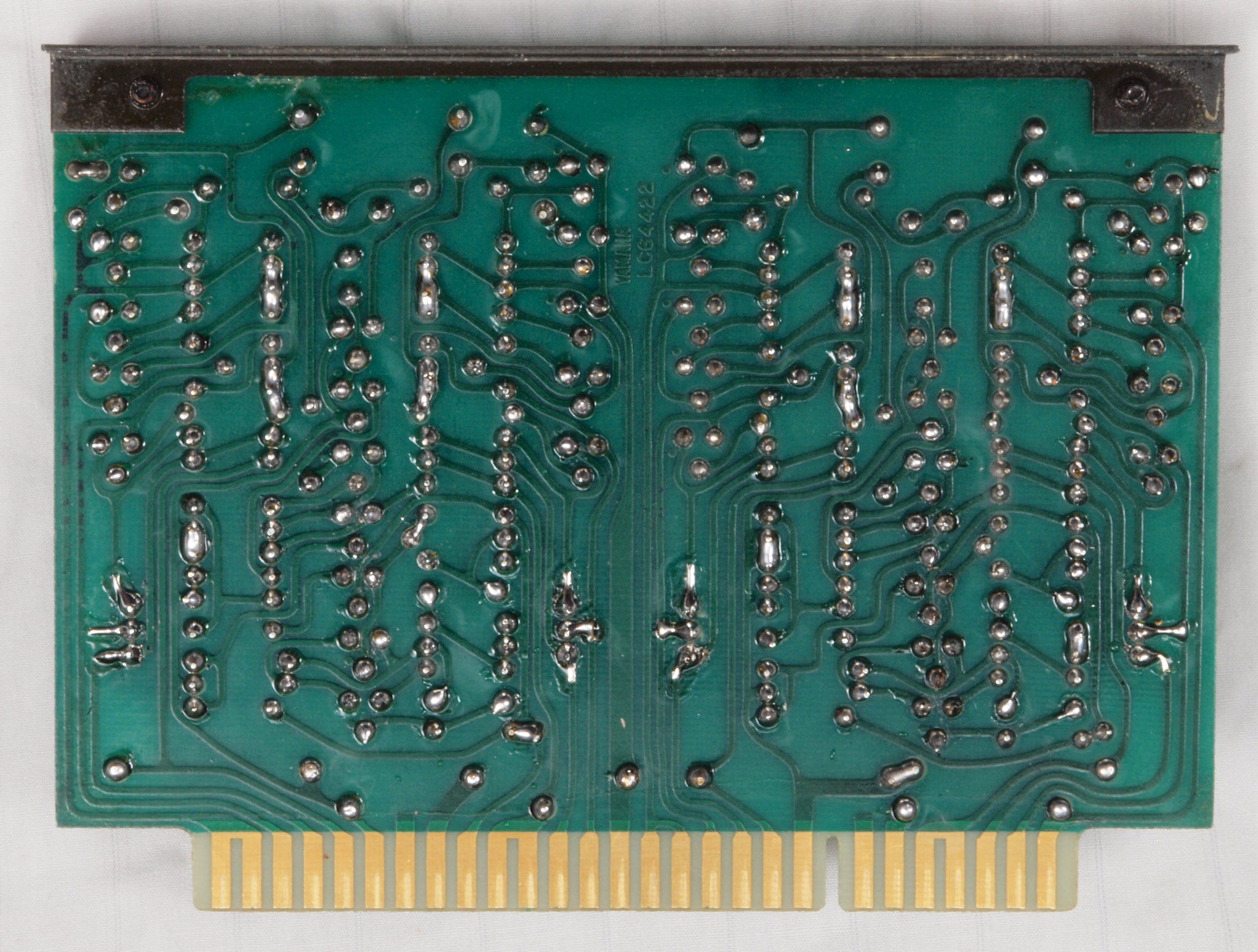

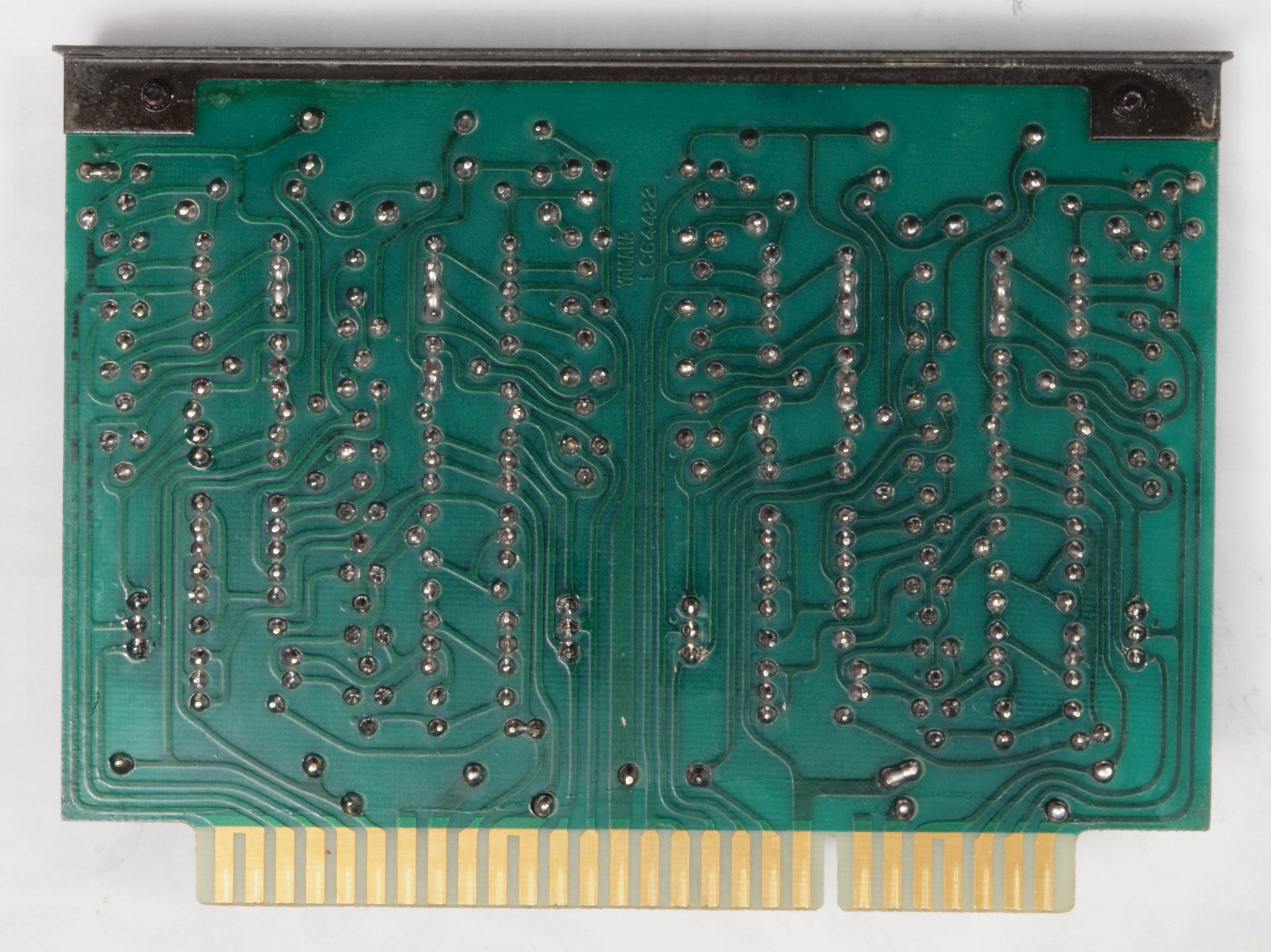

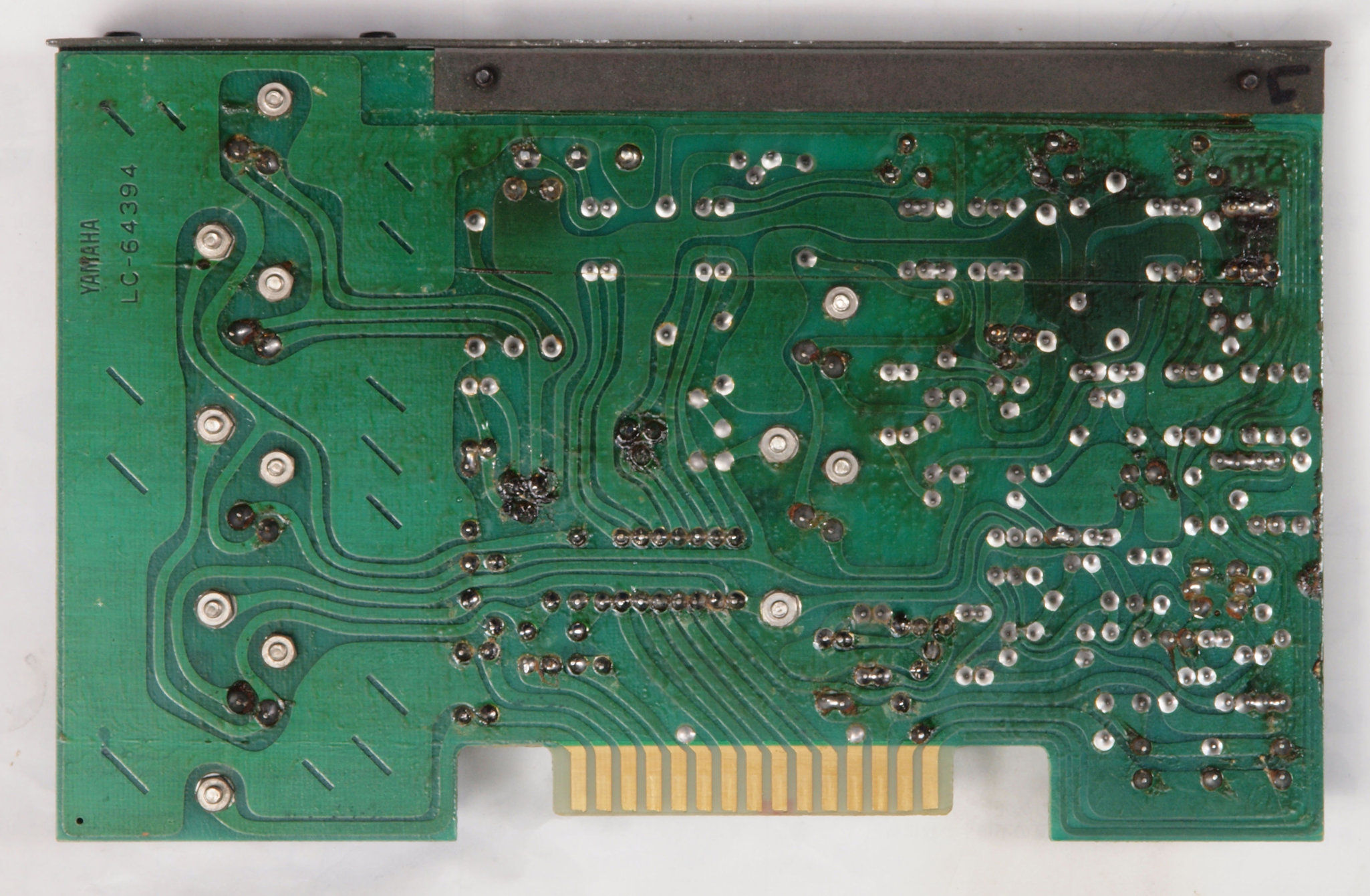

Ｃ１３．　修理前　Ｒ側ドライブ基板裏。　

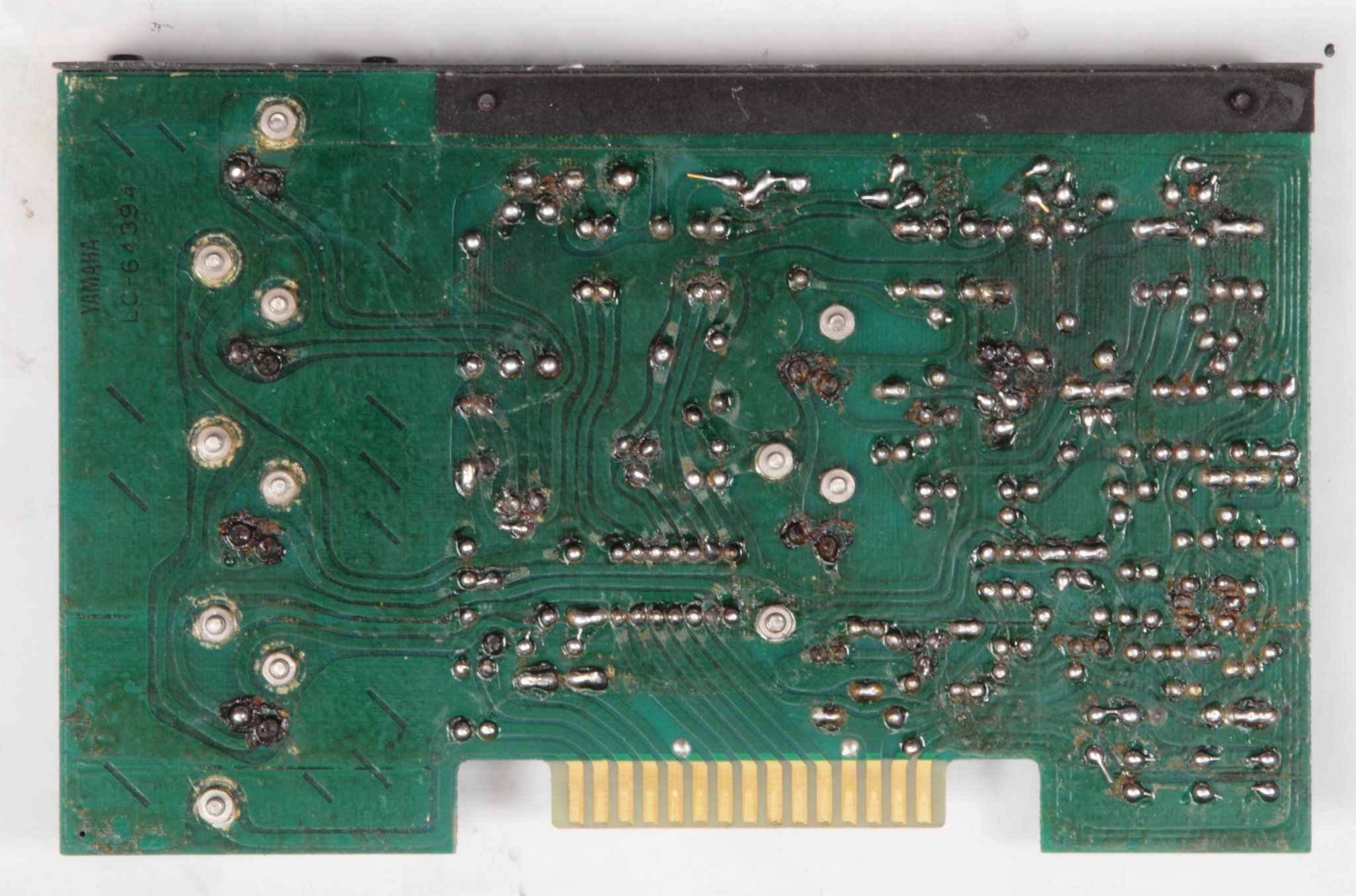

Ｃ１４．　修理後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。

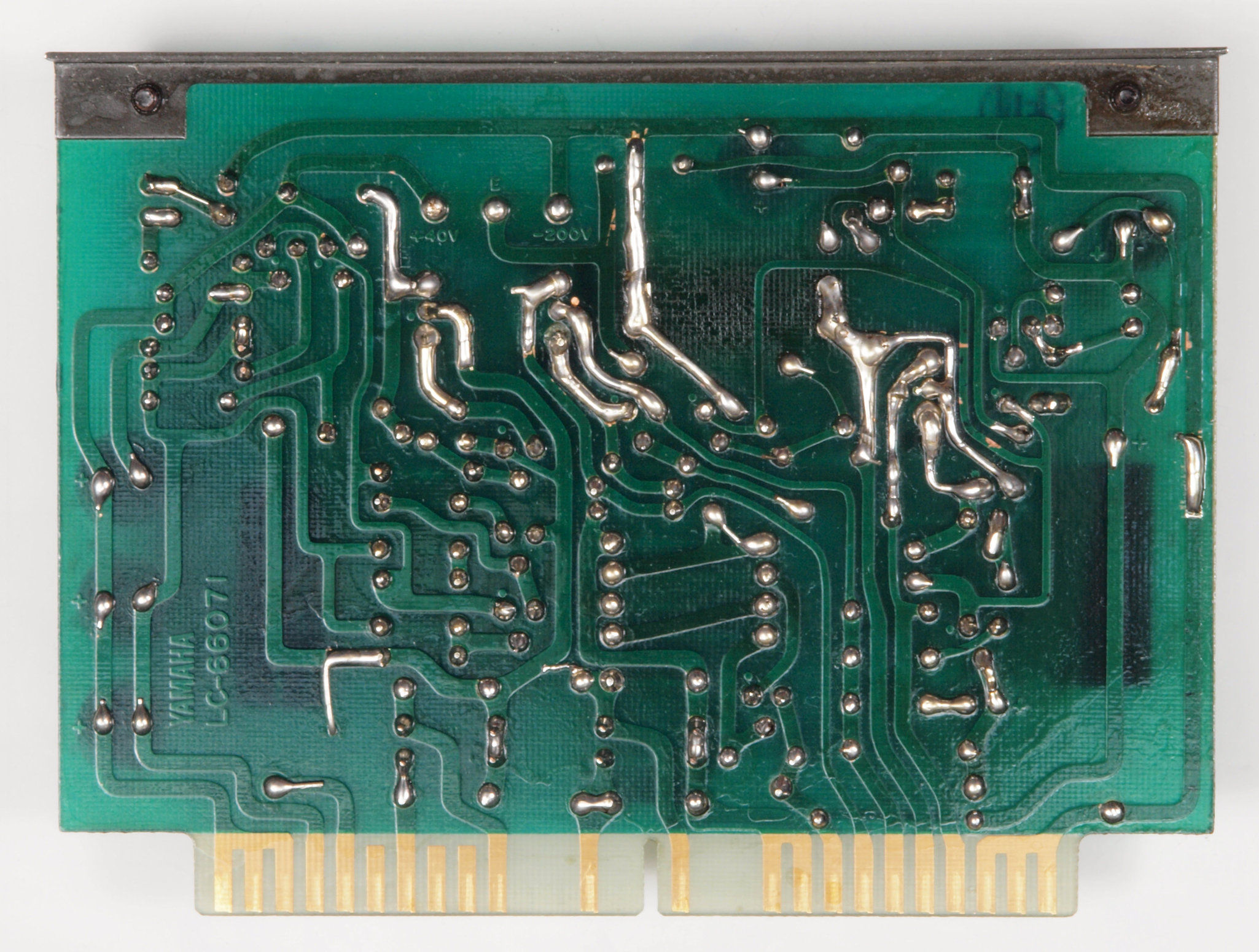

Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る。

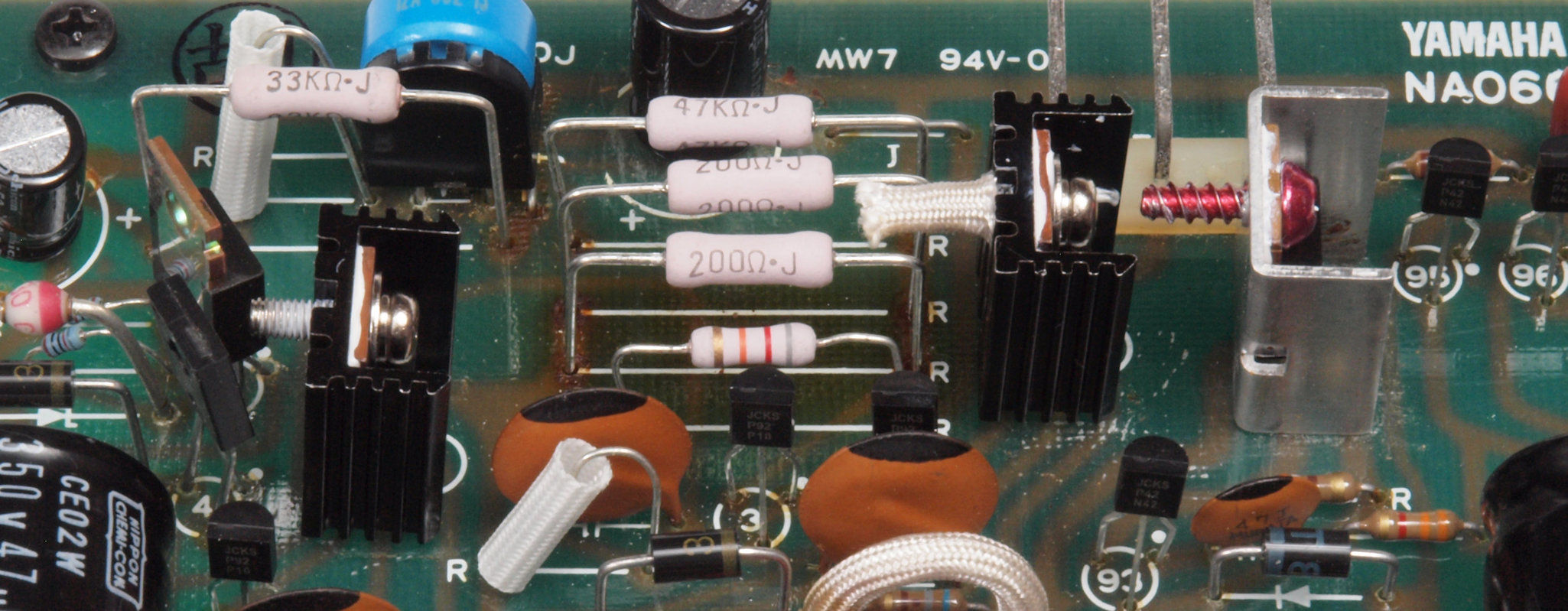

Ｃ２１．　修理前　Ｌ側ドライブ基板。１部ＴＲ（トランジスター）交換されている。
Ｃ２１２．　修理中　Ｌ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

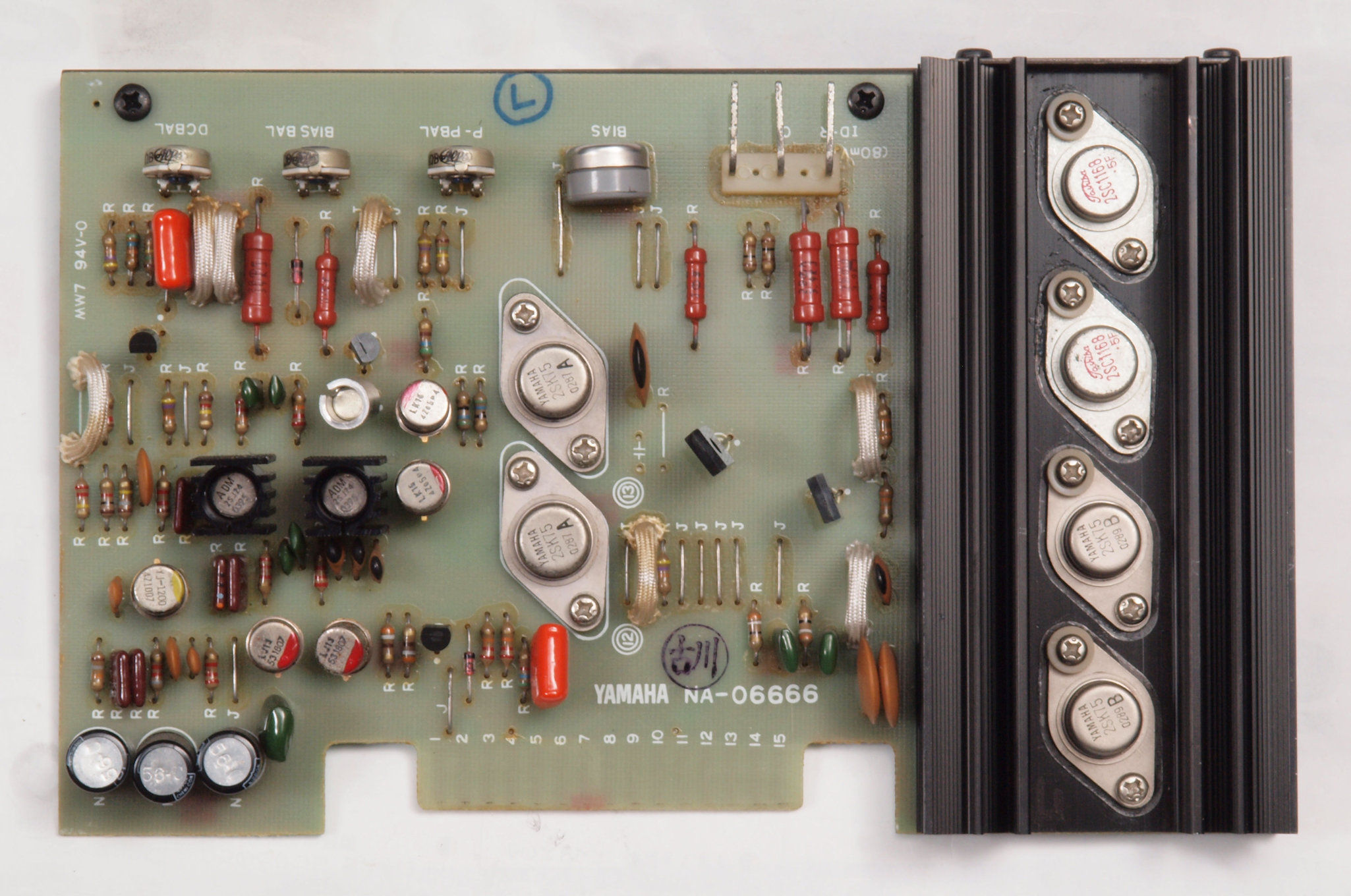

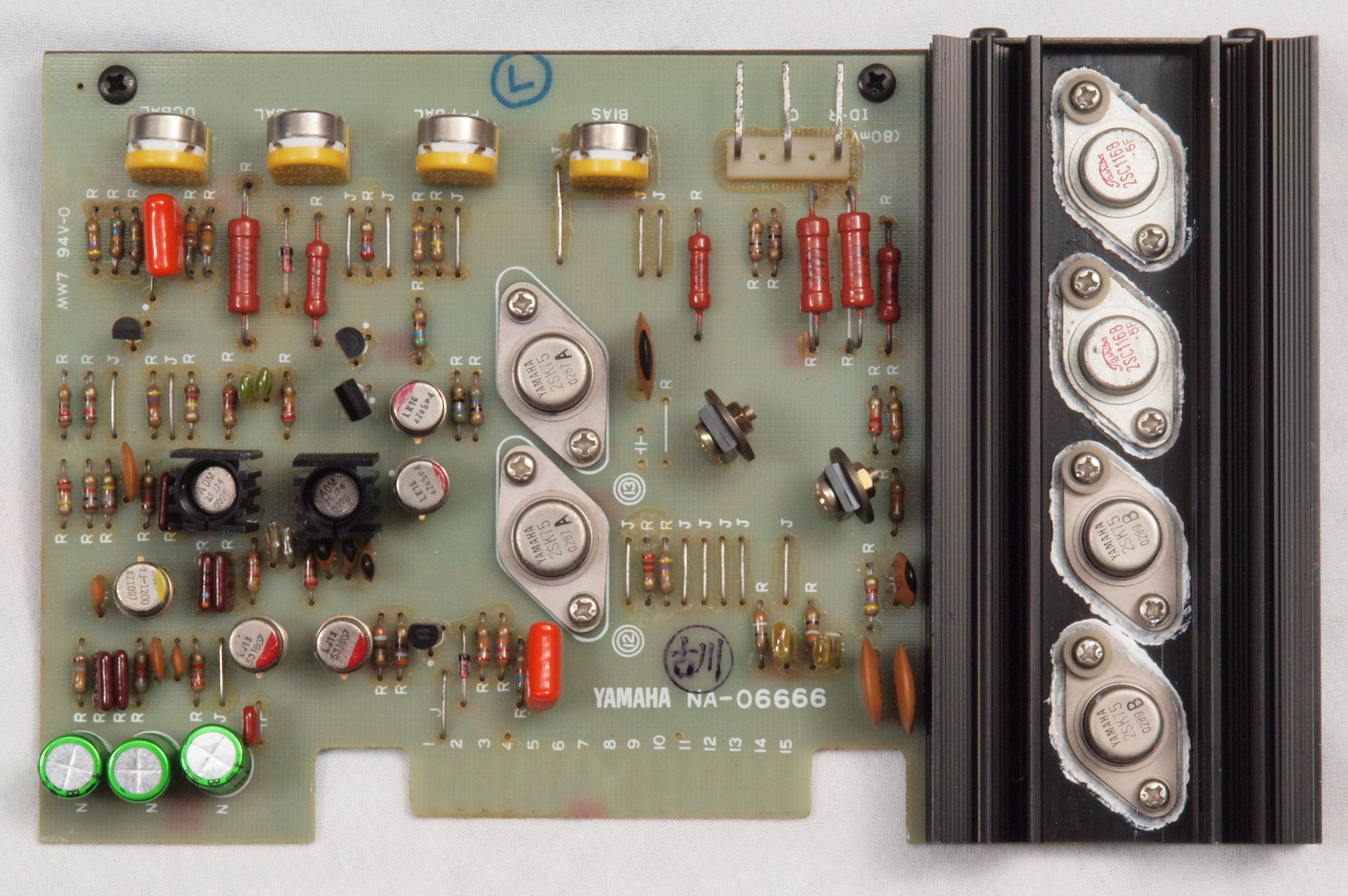

Ｃ２２．　修理後　Ｌ側ドライブ基板。　フイルムコンデンサー３個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）３個交換

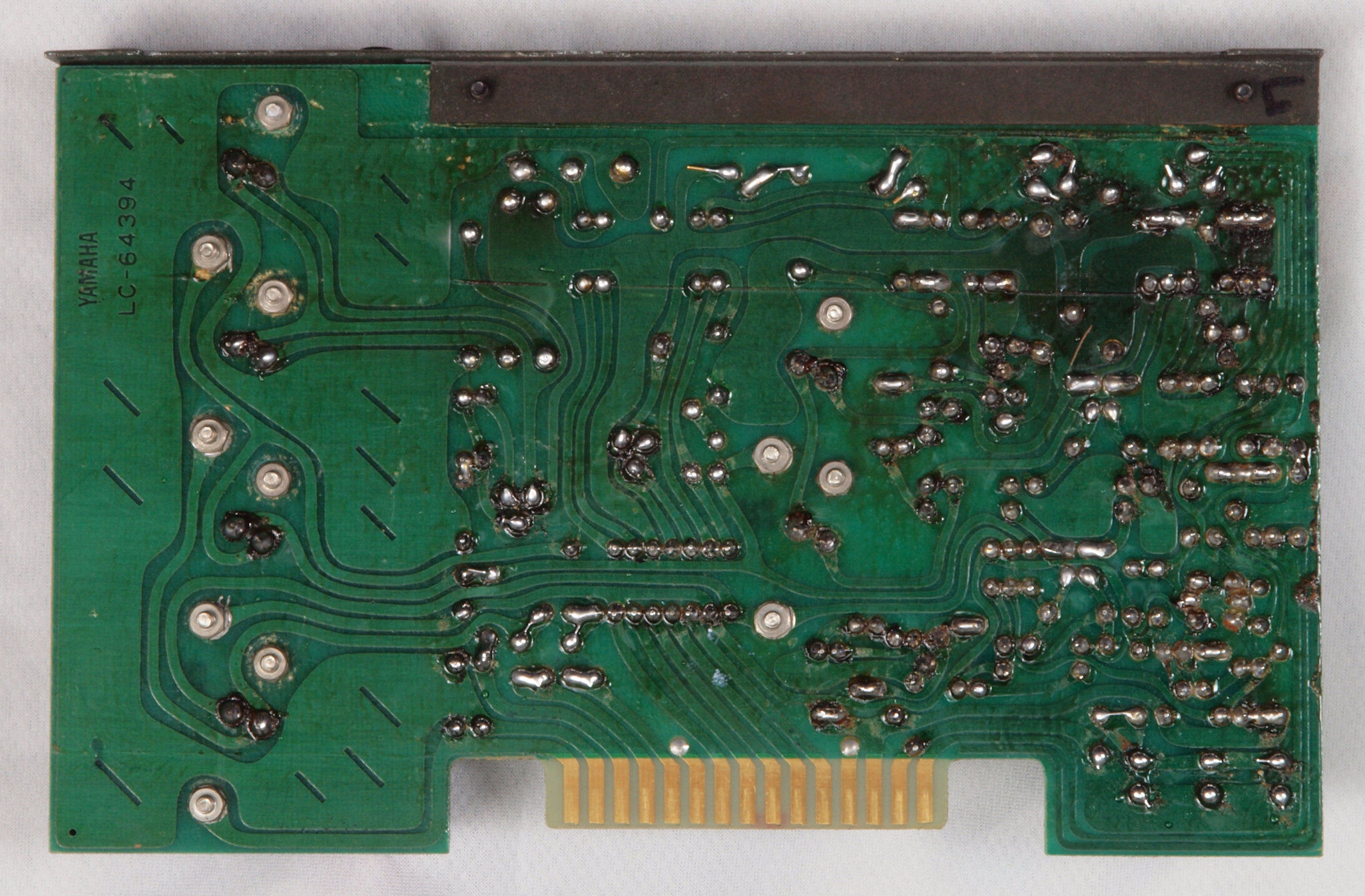

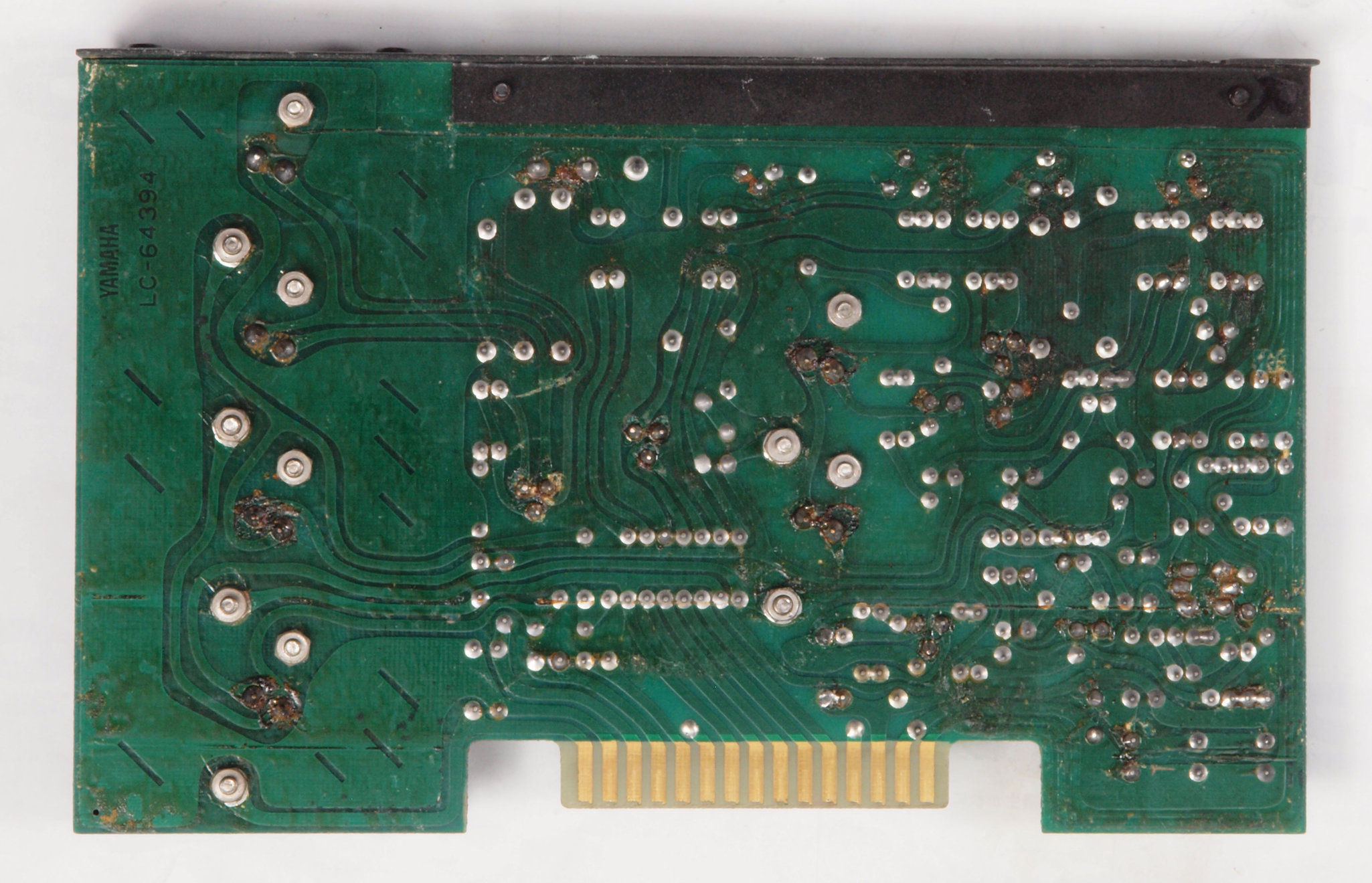

Ｃ２３．　修理前　Ｌ側ドライブ基板裏。　

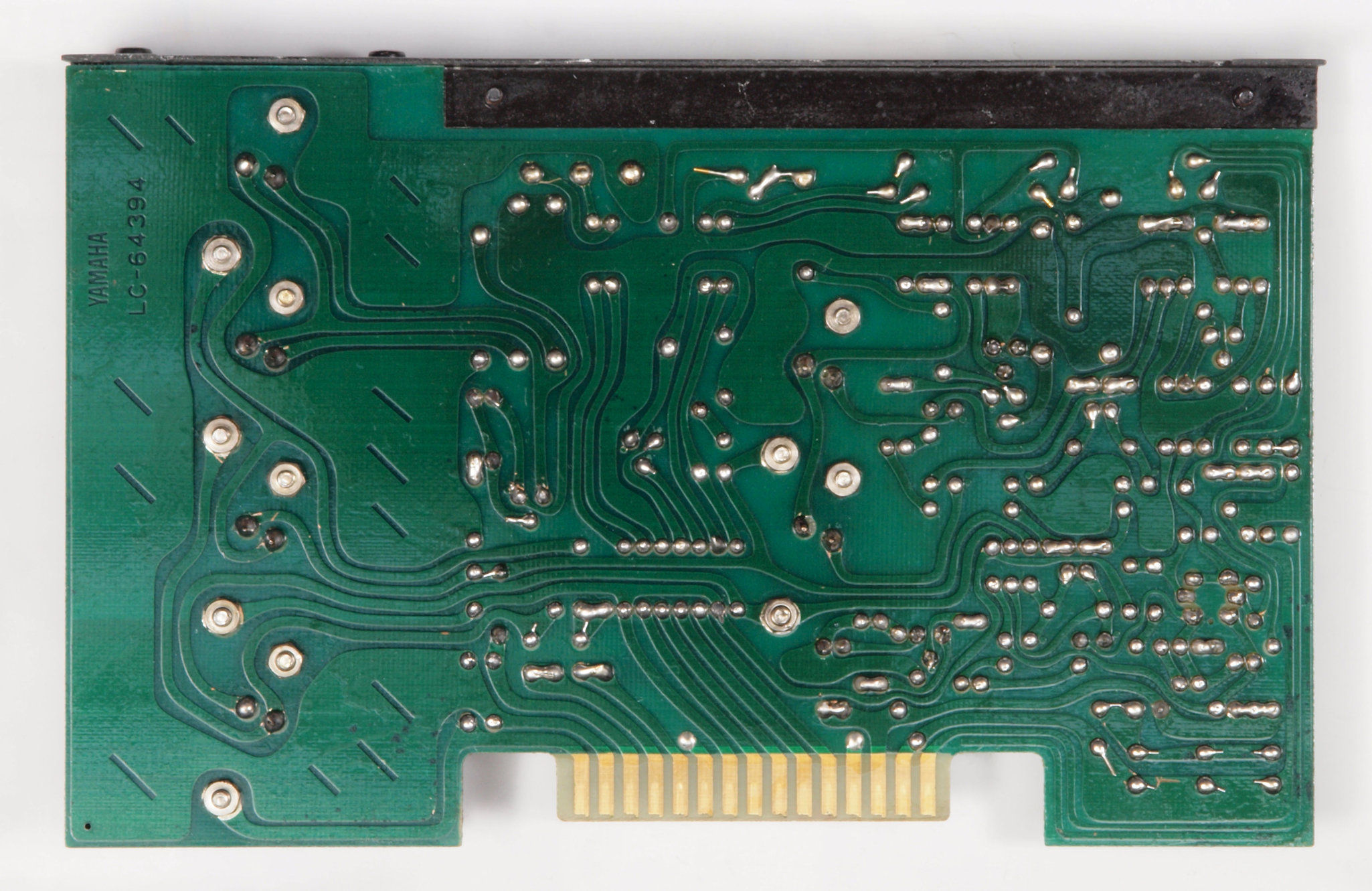

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。
Ｃ３０．　修理中　各基板（Ｆｉｌｔｅｒ基板、電源基板３個）の修理・検査は専用器で行う

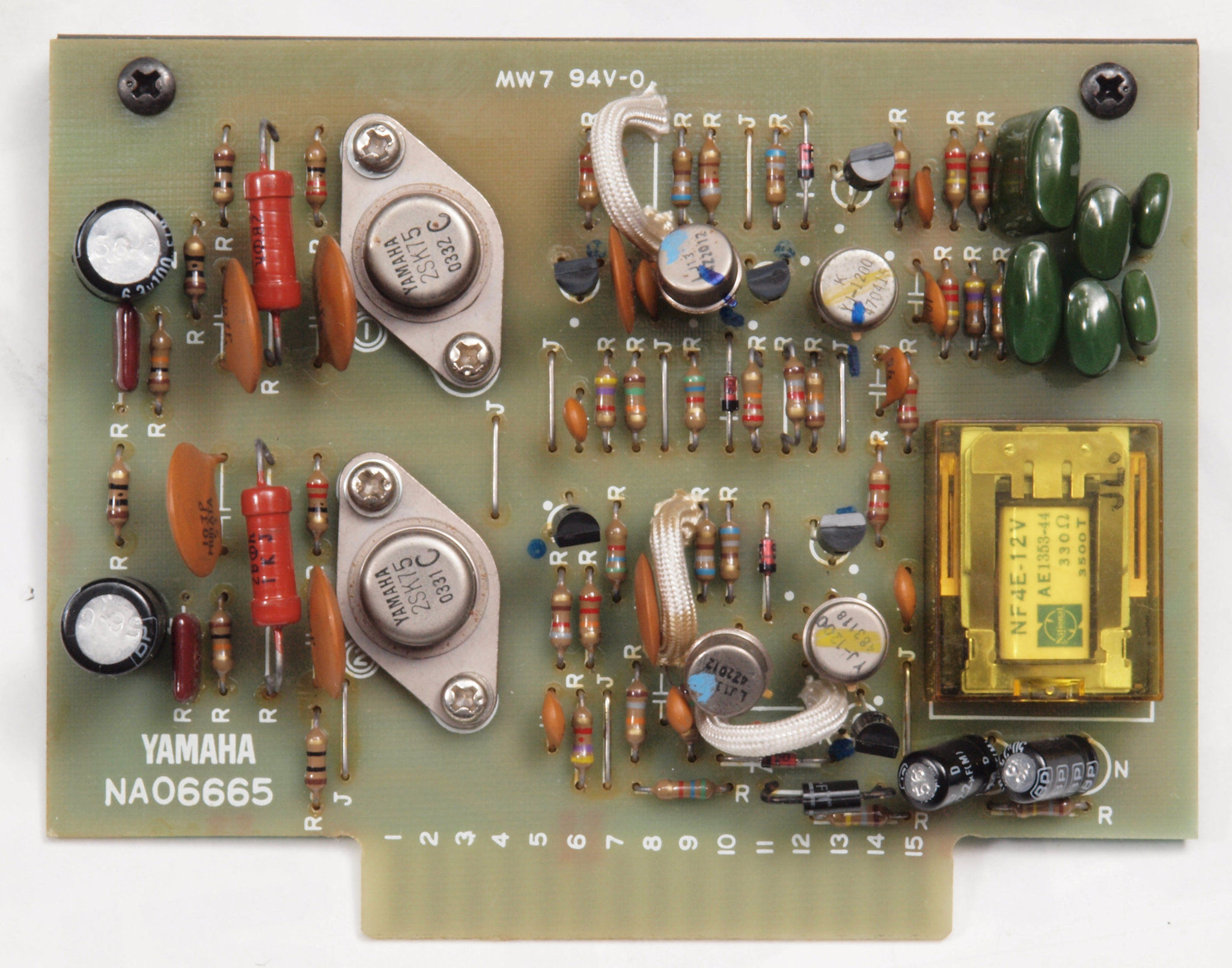

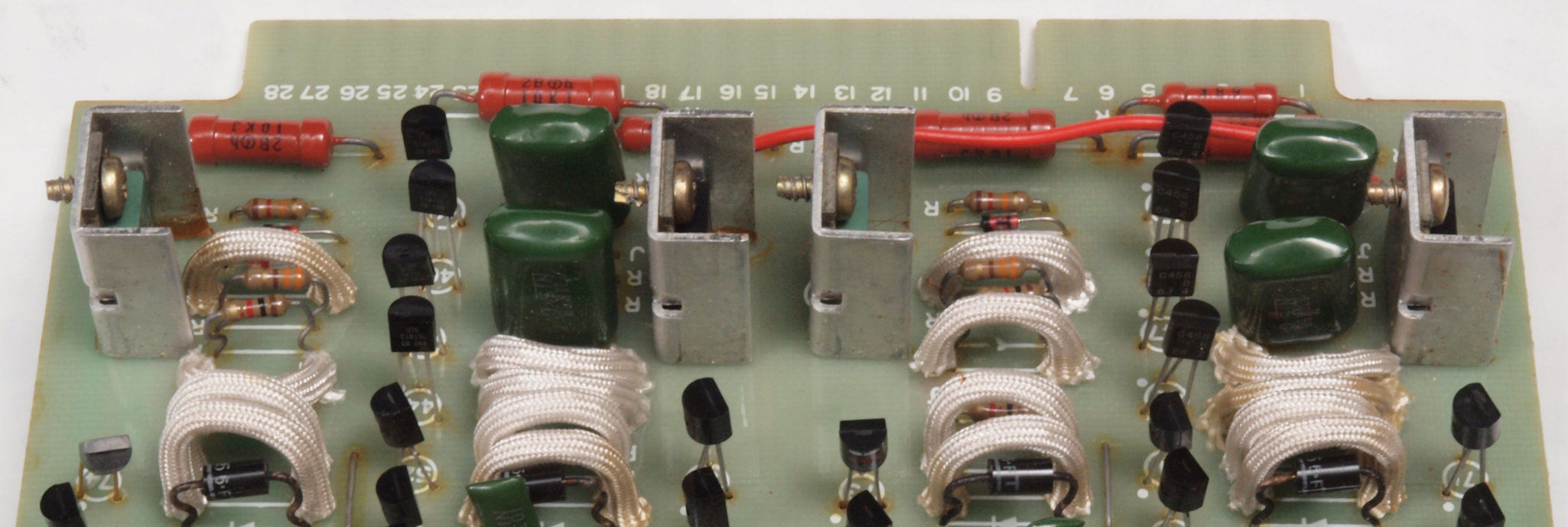

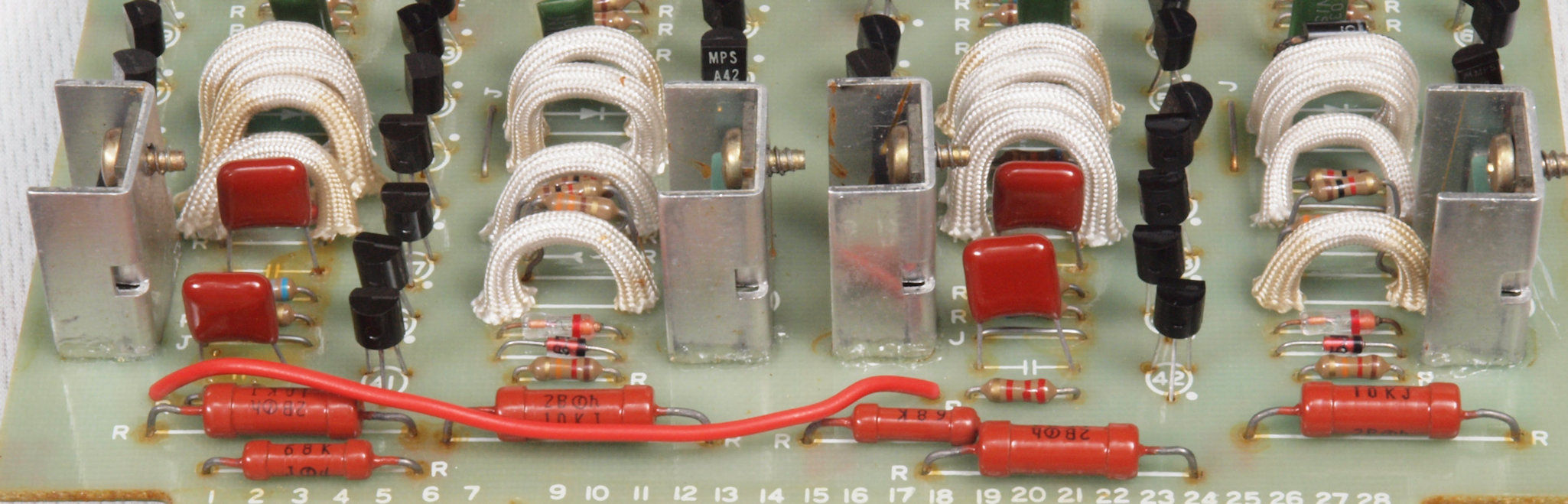

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板
Ｃ３３．　修理後　Ｆｉｌｔｅｒ基板　リレー１個、電解コンデンサー４個、フィルムコンデンサー６個 交換
Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏。
Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。

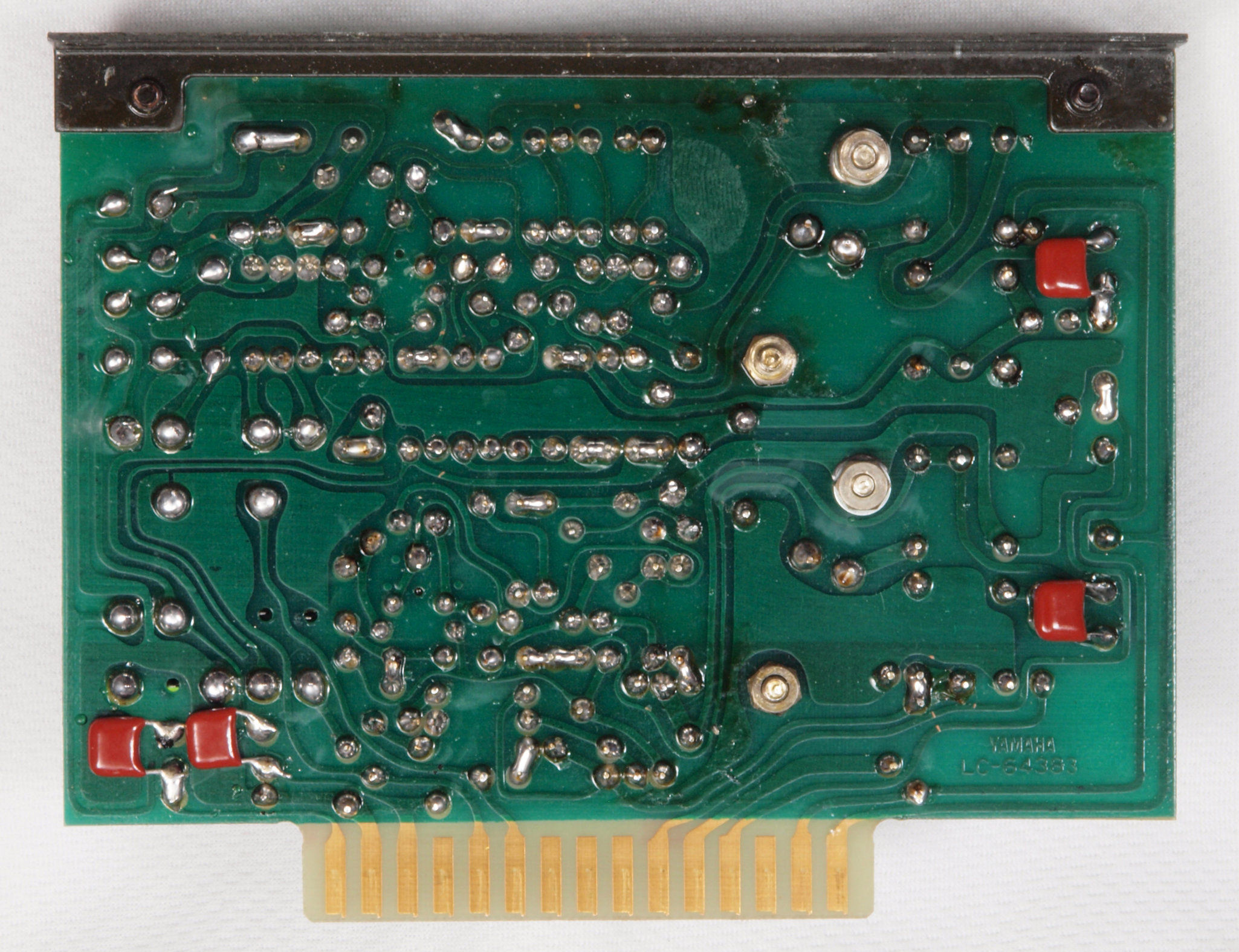

Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る。

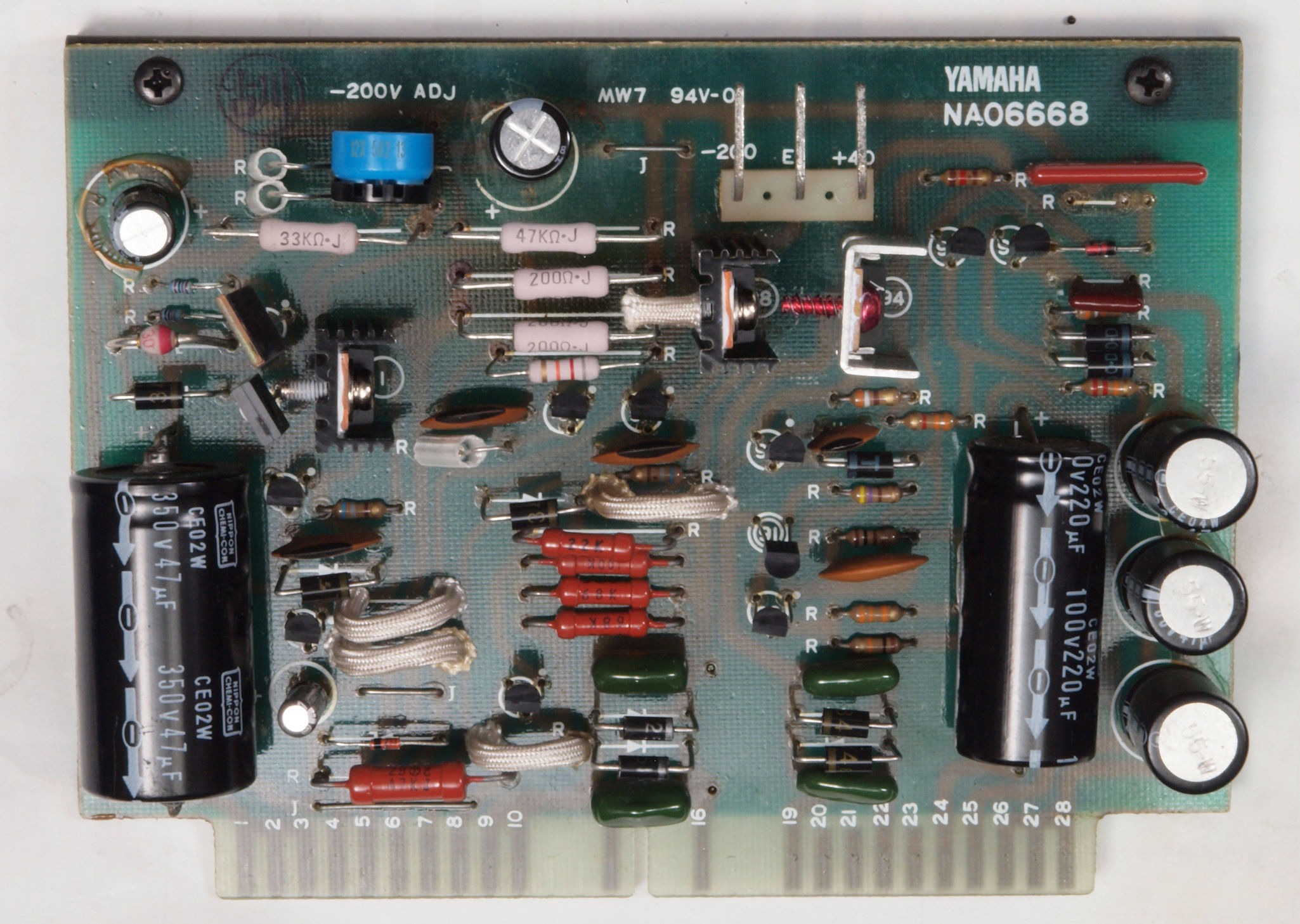

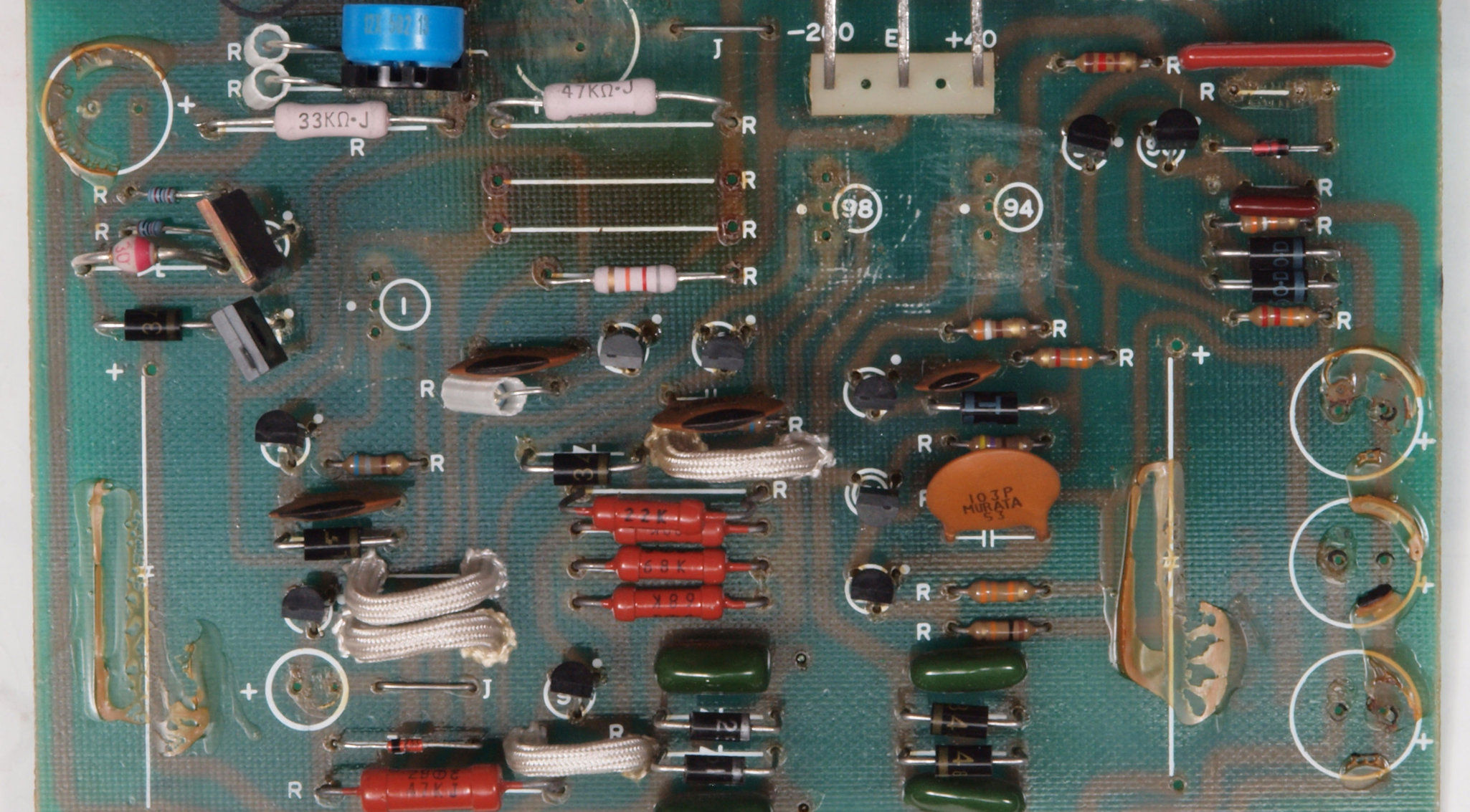

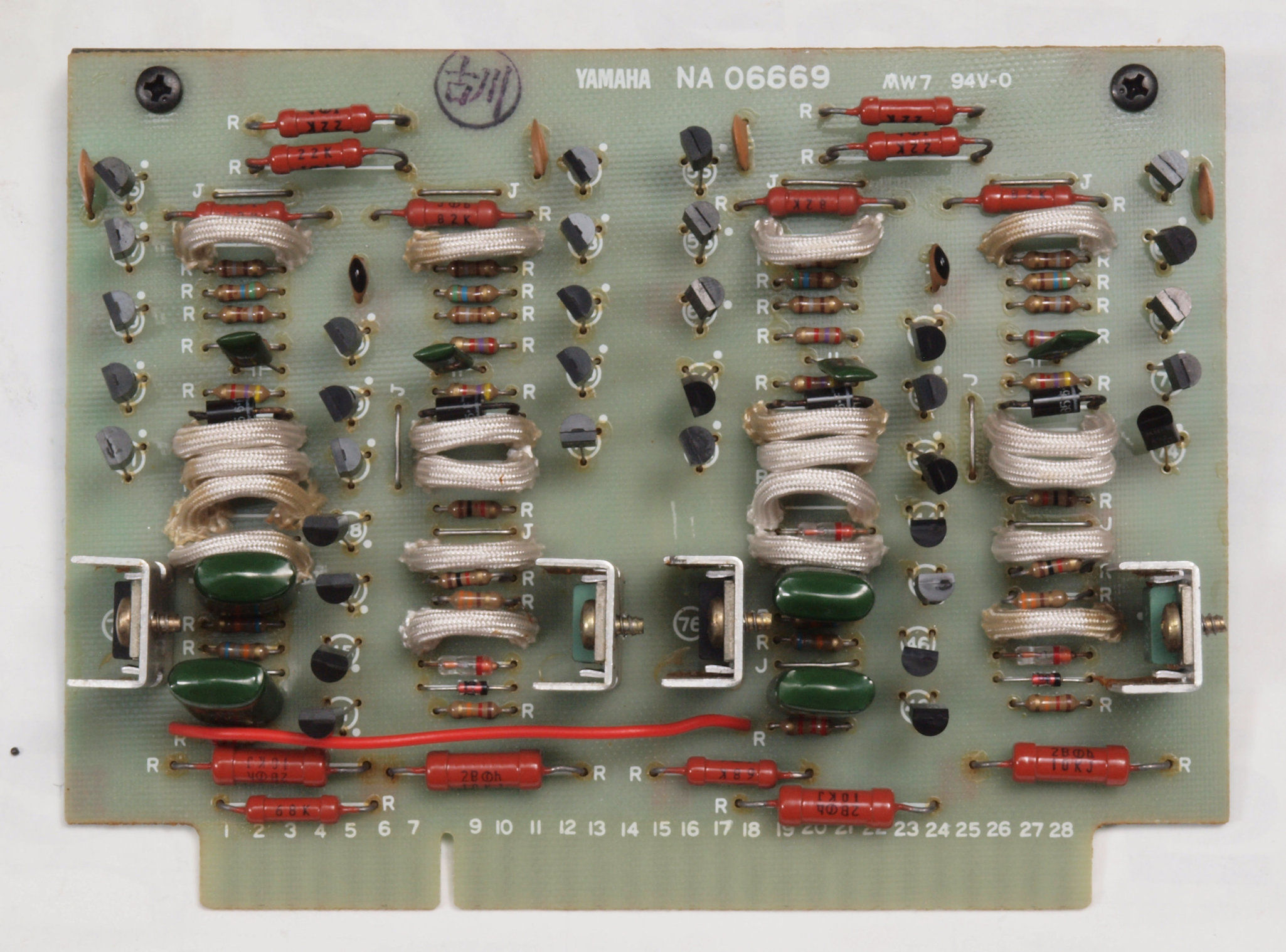

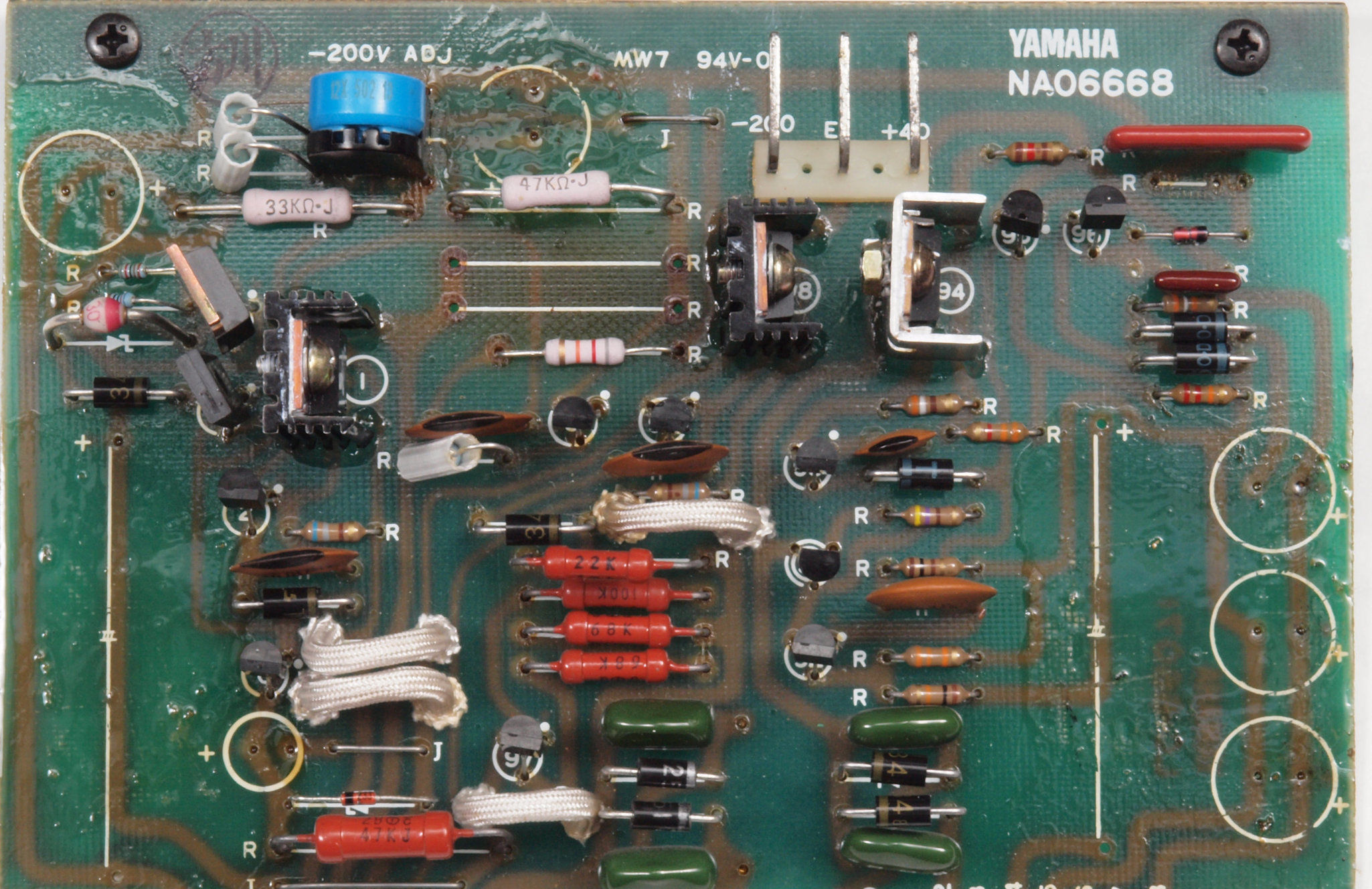

Ｃ４１．　修理前　電源１基板。１部トランジスター、抵抗が交換されている。

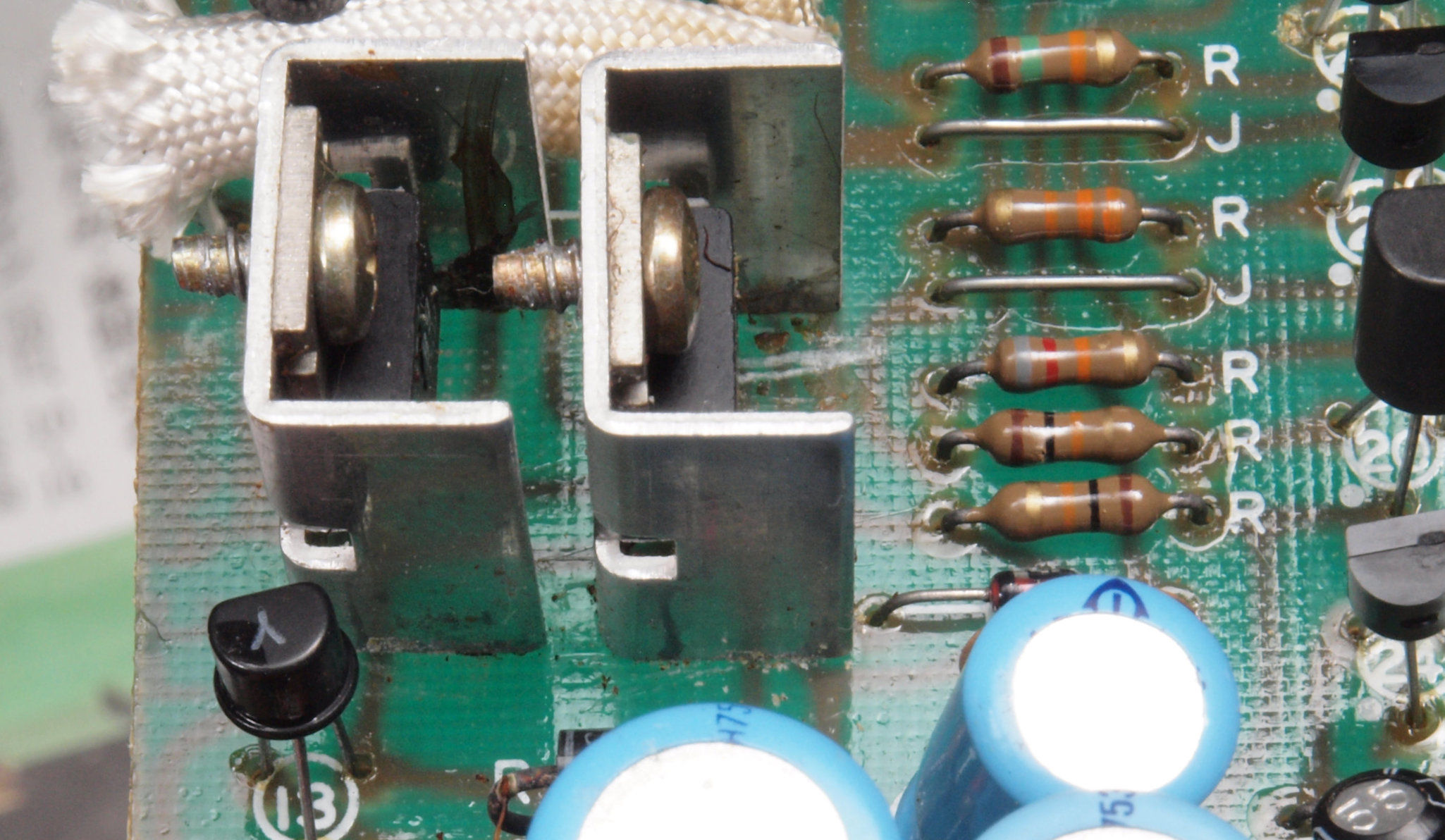

Ｃ４１２．　修理中　電源１基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ４１３．　修理中　電源１基板。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。ＴＲ（トランジスター）放熱器は基板に接着する。
Ｃ４２．　修理後　電源１基板　　電解コンデンサー８個、抵抗２個、ＴＲ（トランジスター）３個交換。

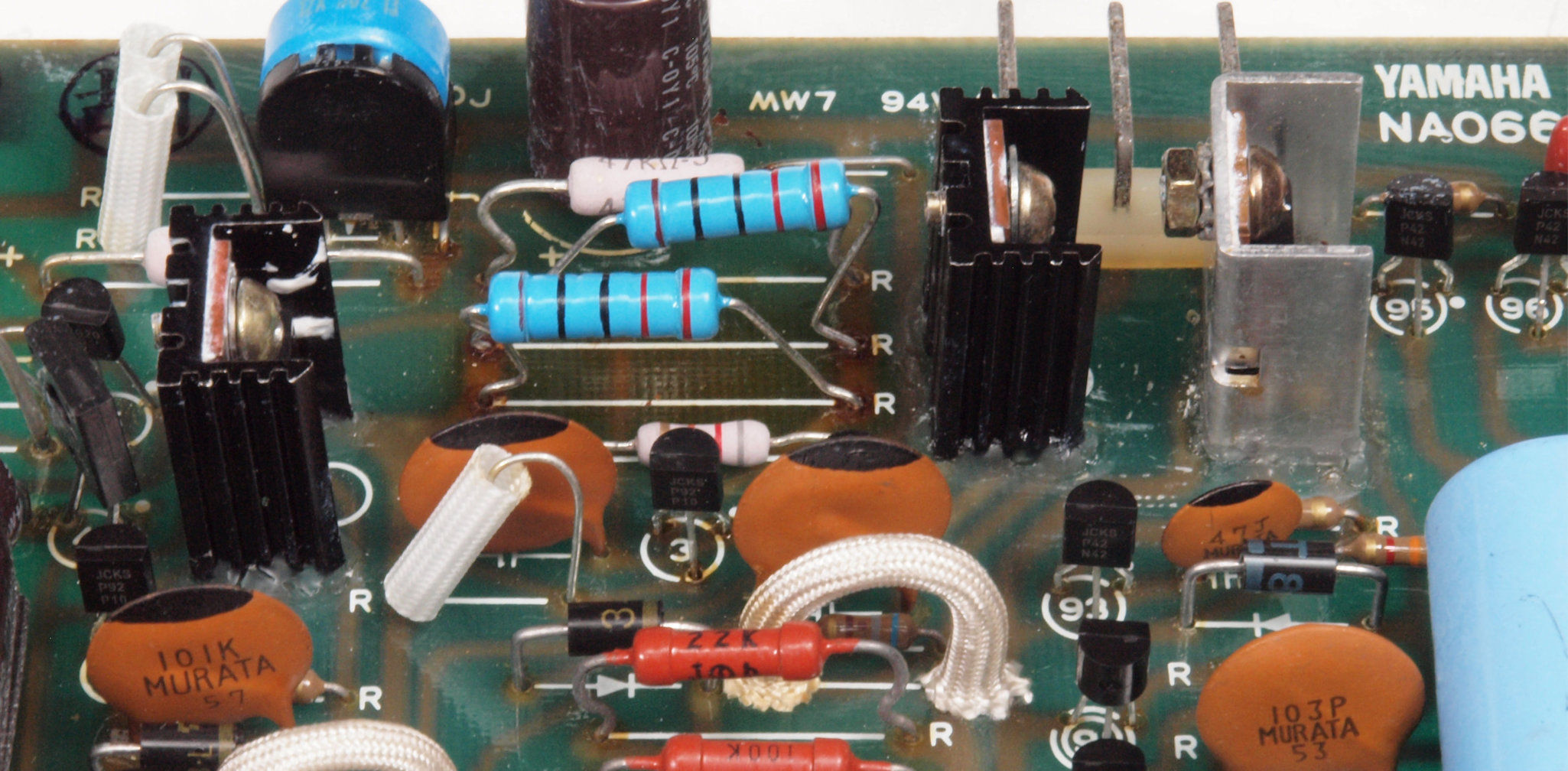

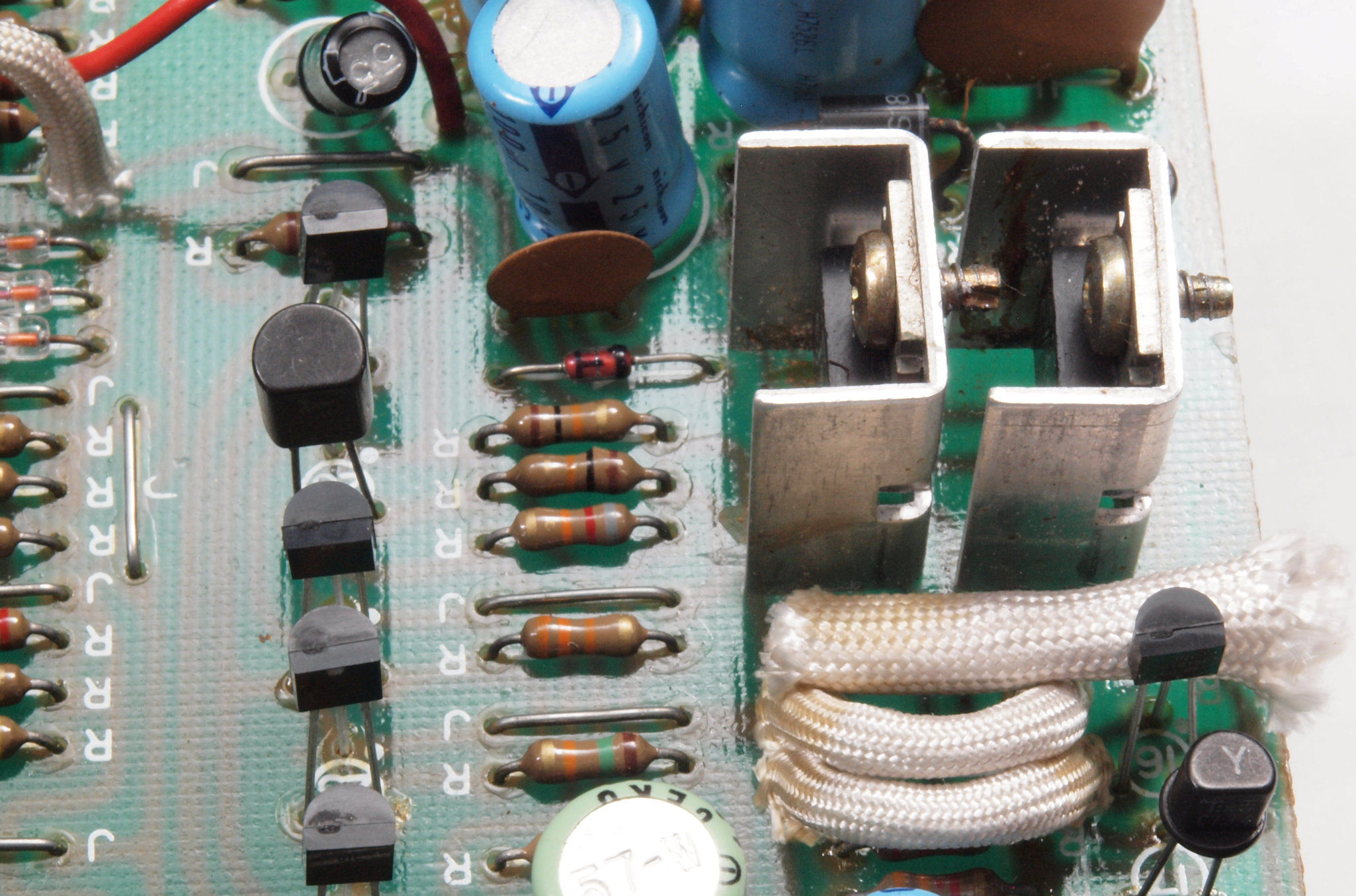

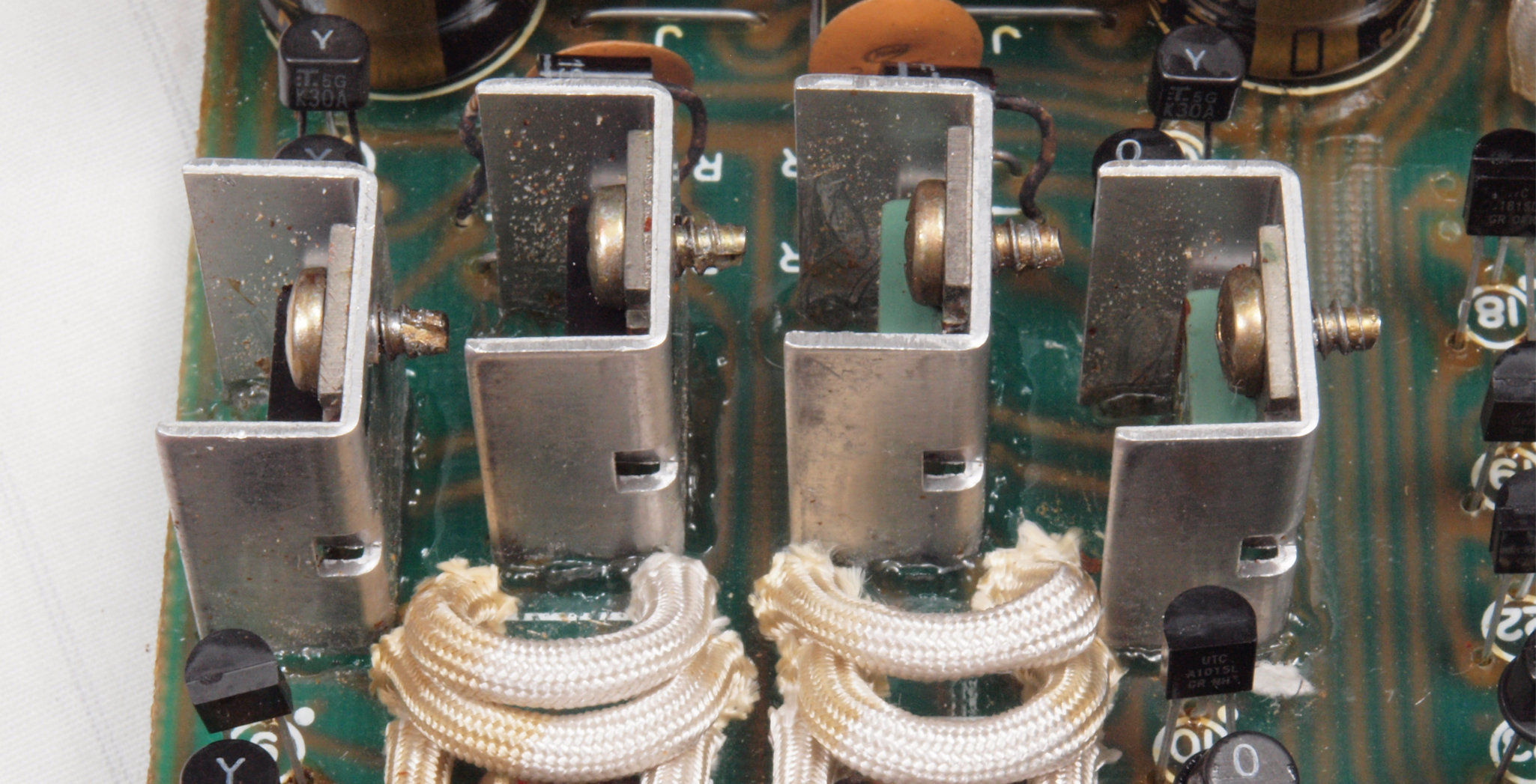

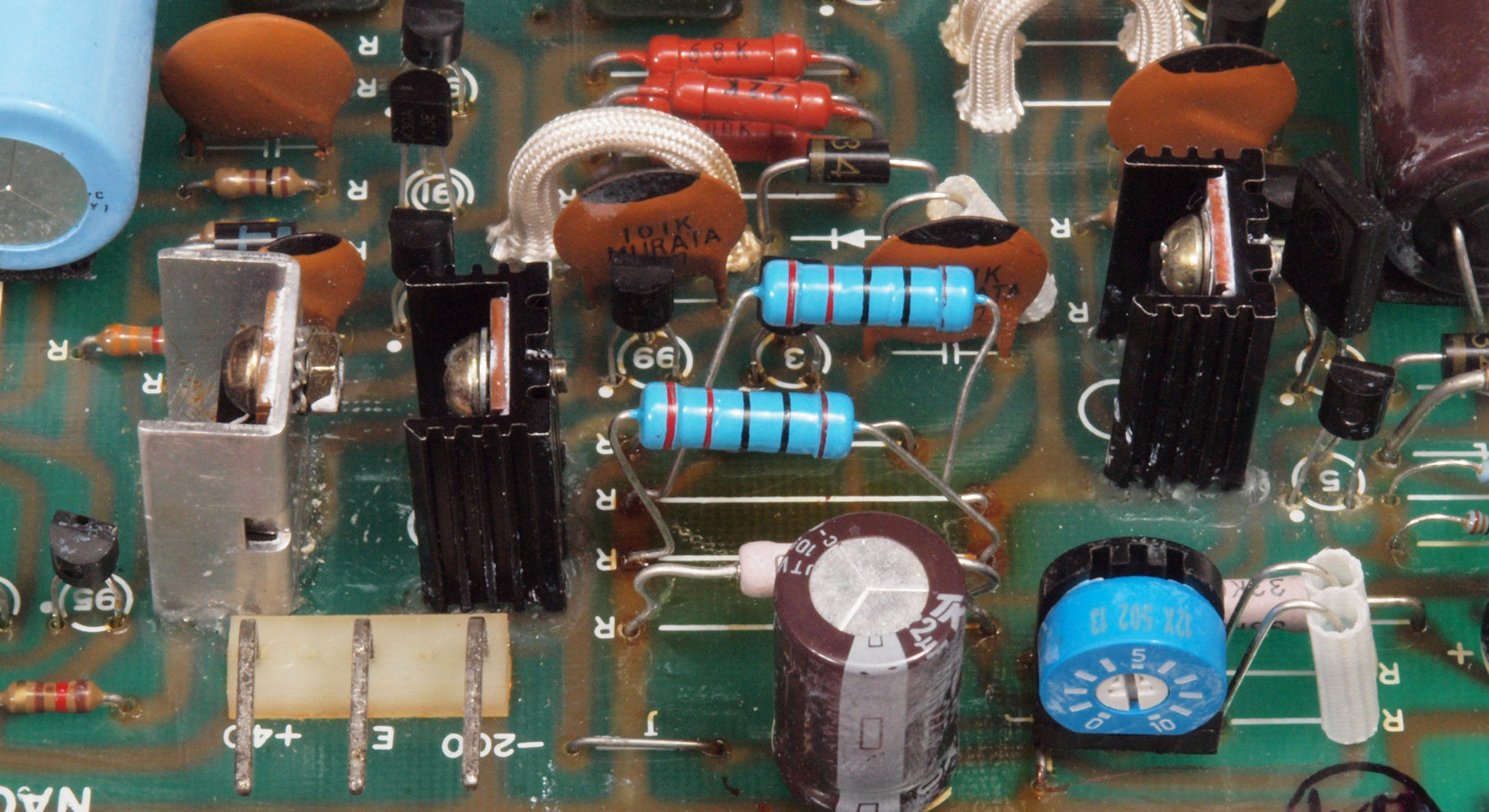

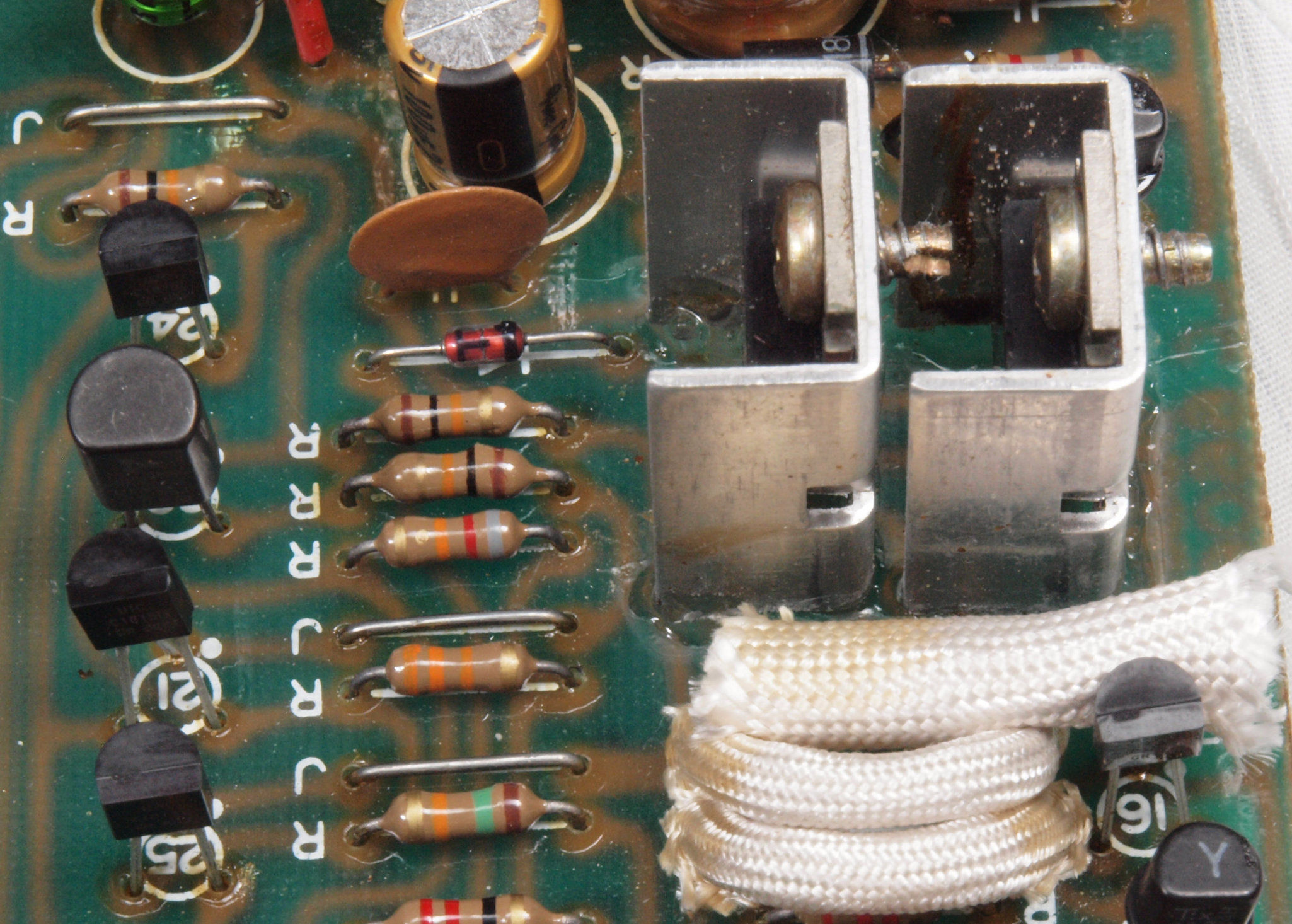

Ｃ４３．　修理前　電源１基板。ＴＲ（トランジスター）の放熱器周り。
Ｃ４４．　修理後　電源１基板。ＴＲ（トランジスター）の放熱器、放熱器をしっかり基板に接着する。放熱器へのＴＲ（トランジスター）固定ビス・ナット交換。
Ｃ４５．　修理前　電源１基板。ＴＲ（トランジスター）の放熱器、反対側。
Ｃ４６．　修理後　電源１基板。ＴＲ（トランジスター）の放熱器、反対側。放熱器をしっかり基板に接着する。放熱器へのＴＲ（トランジスター）固定ビス・ナット交換。
Ｃ４７．　修理前　電源１基板裏。

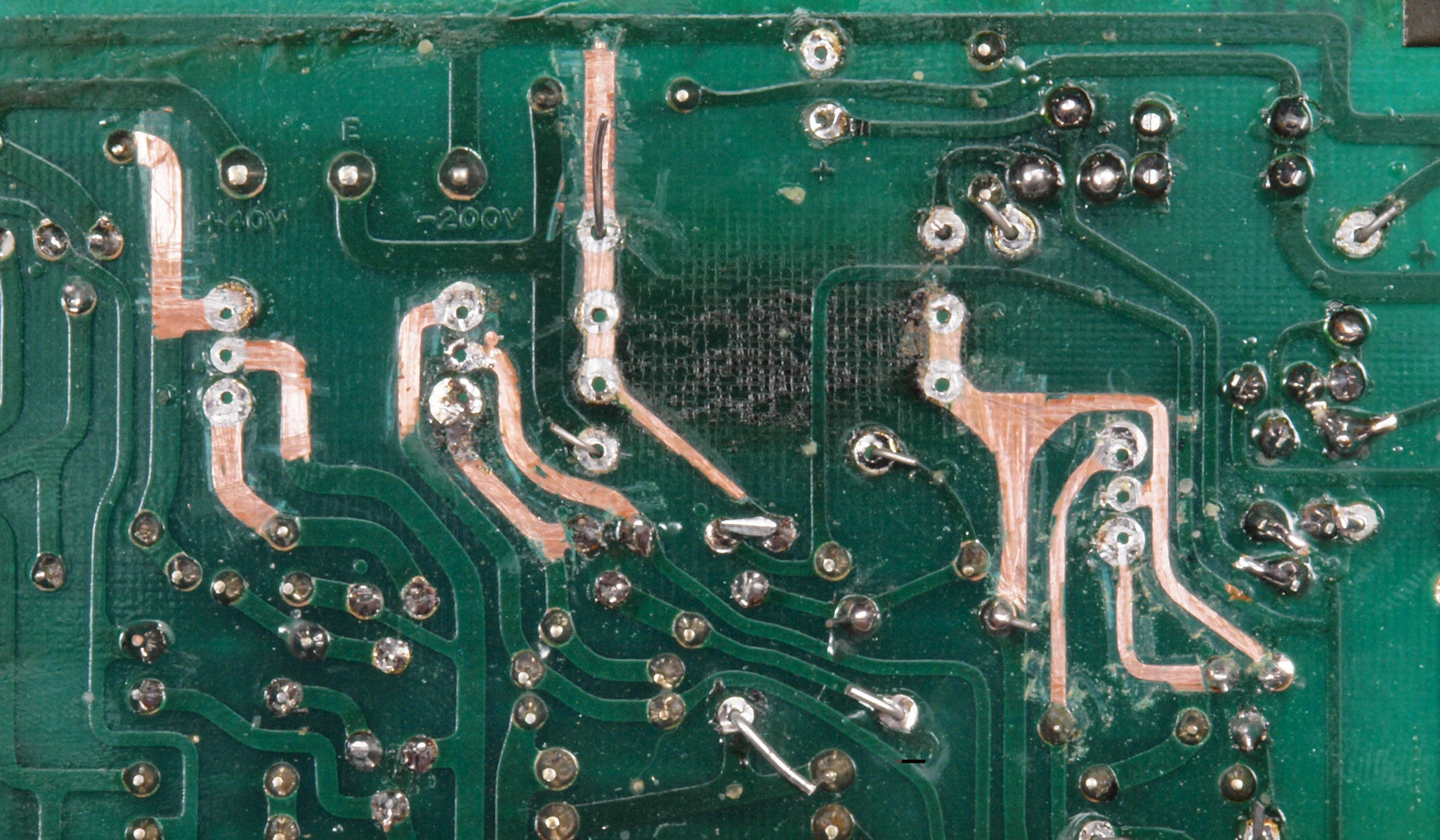

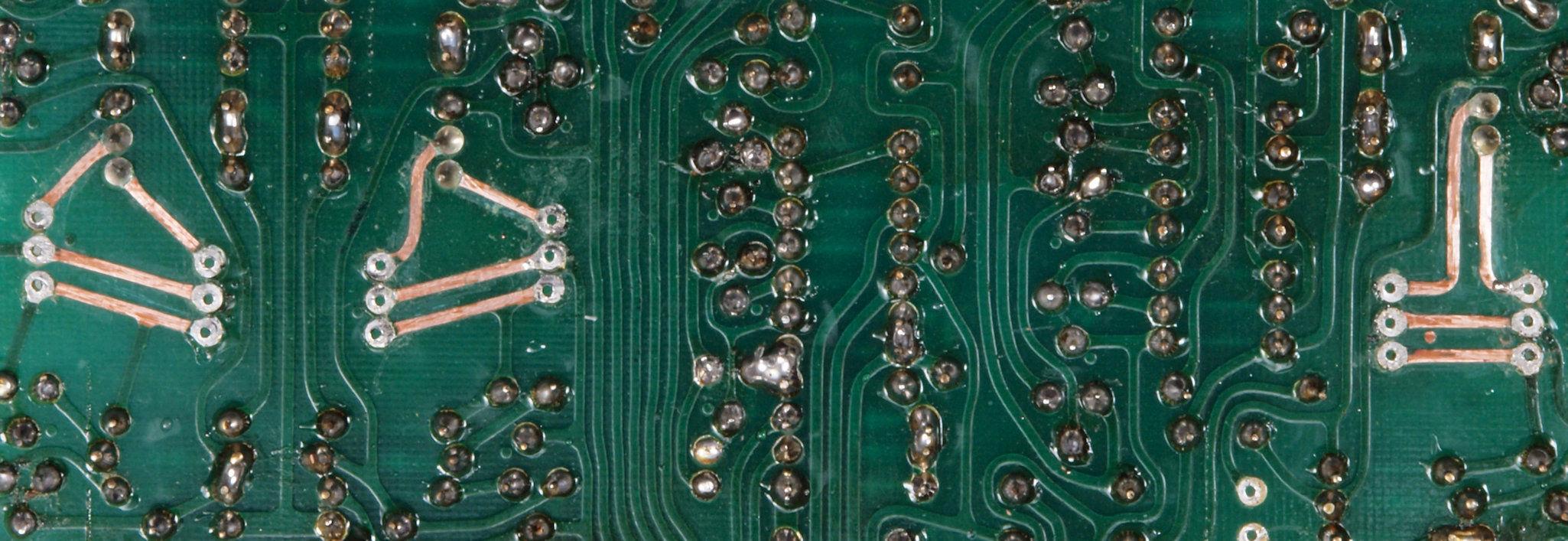

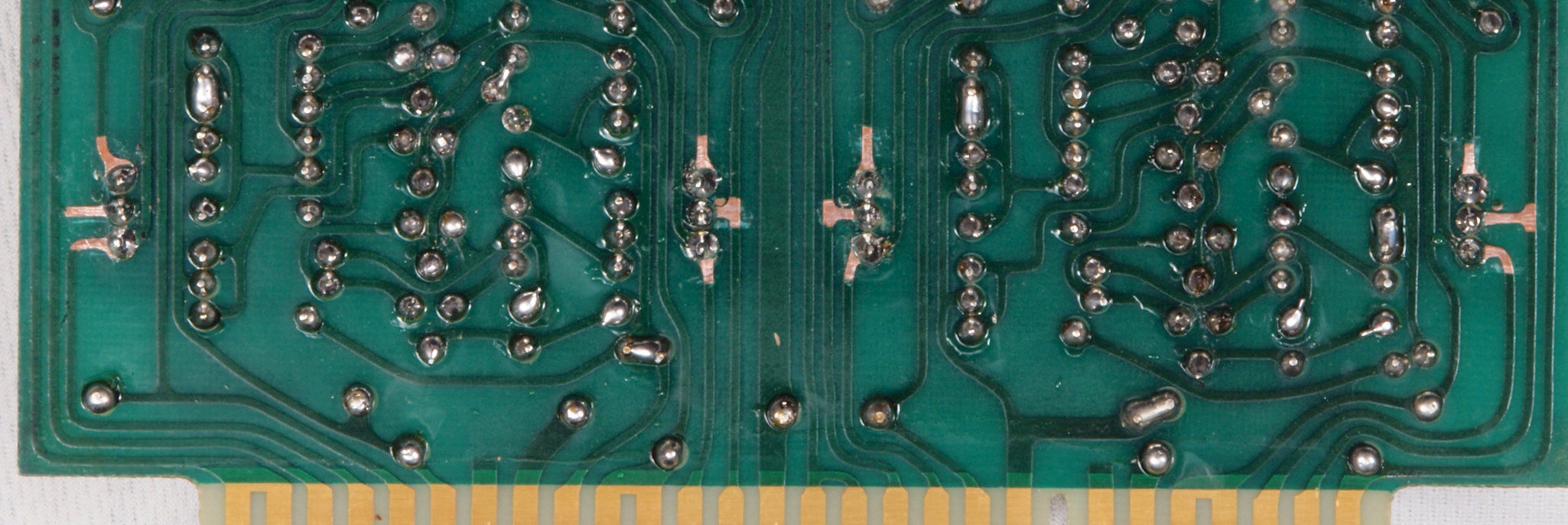

Ｃ４８．　修理中　電源１基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ４９．　修半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４Ａ．　完成電源１基板裏、洗浄後防湿材を塗る。

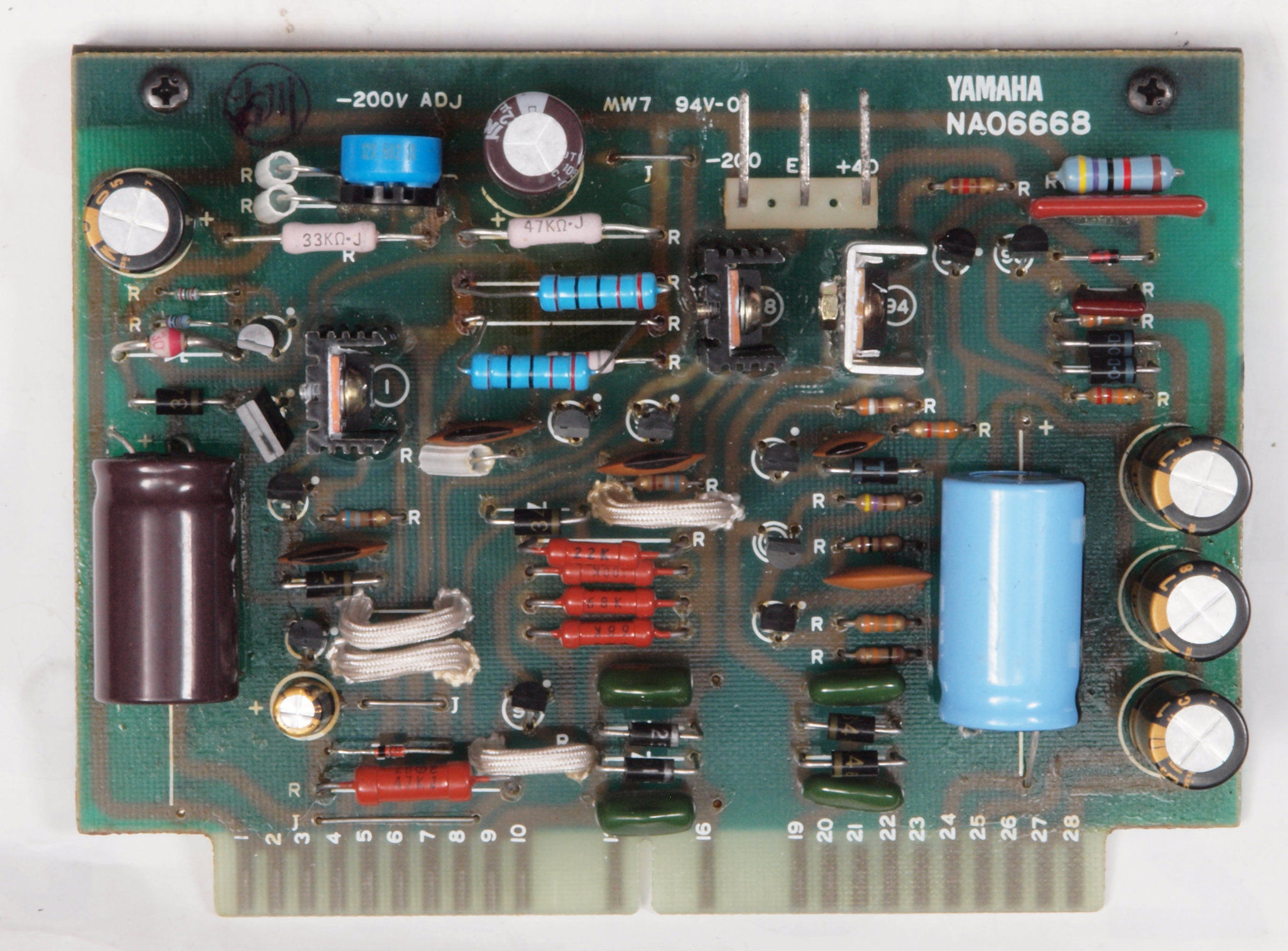

Ｃ５１．　修理前　電源２基板。１部トランジスターが交換されている。
Ｃ５２．　修理後　電源２基板。　フイルムコンデンサー４個交換

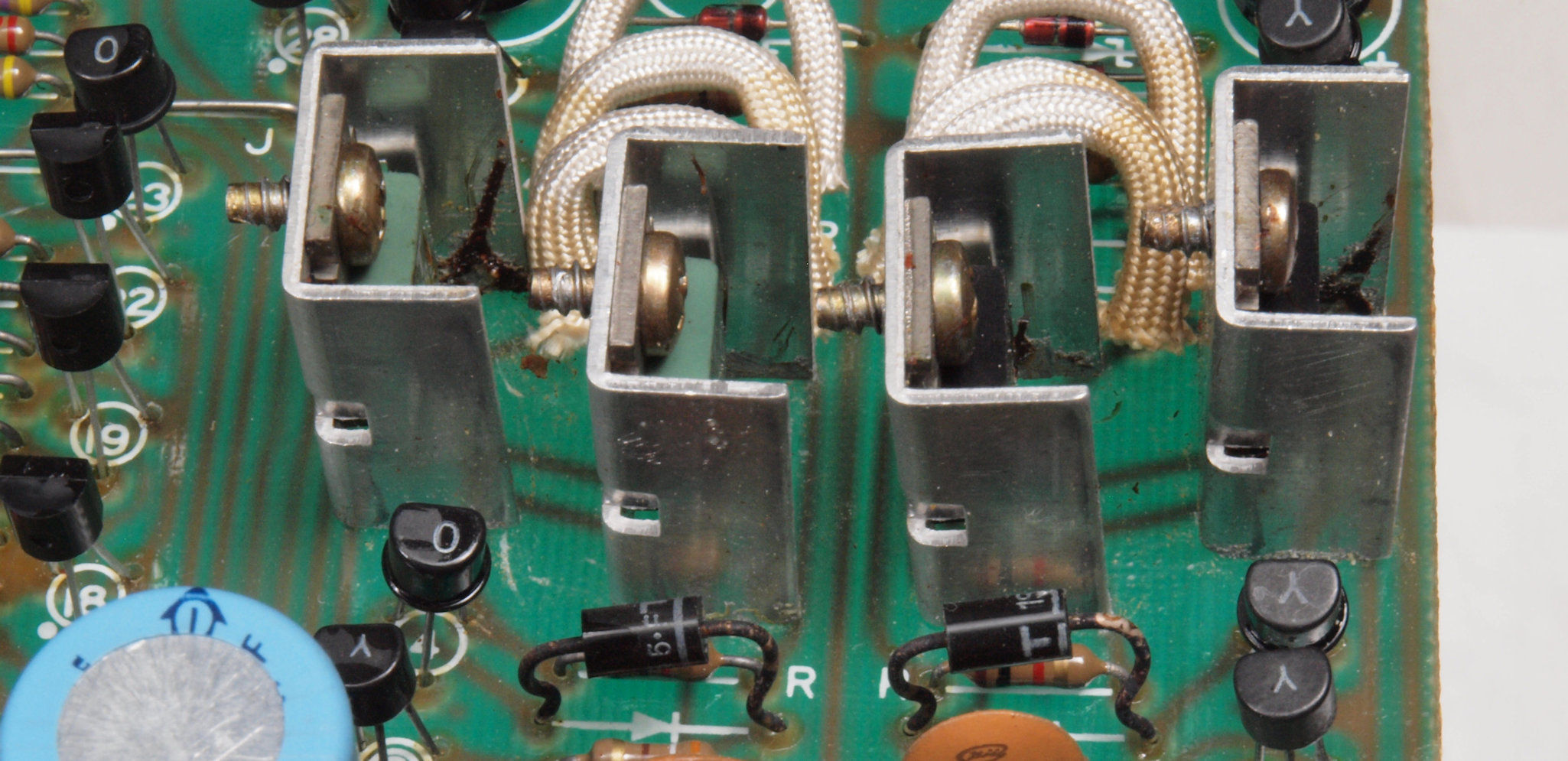

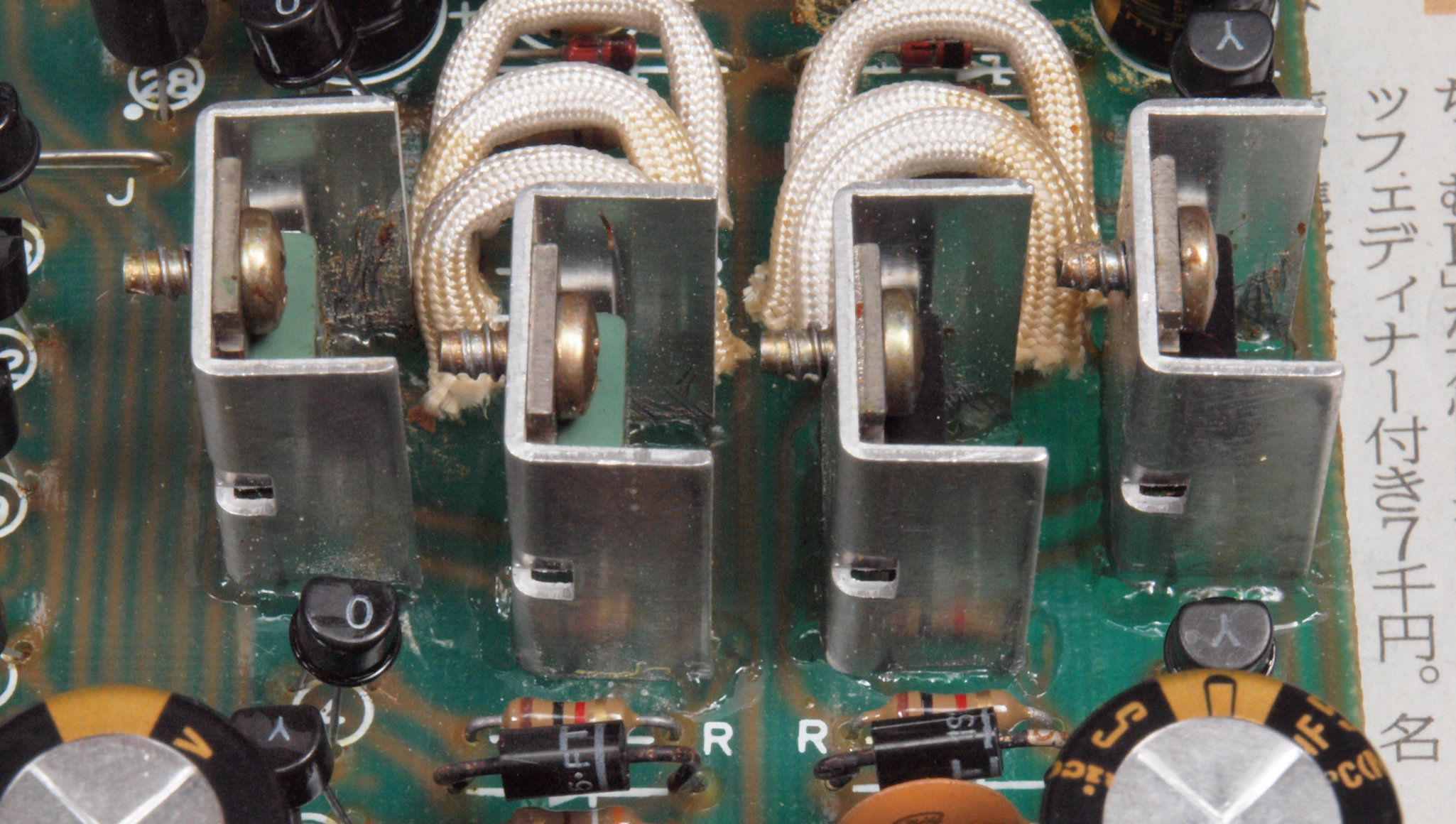

Ｃ５３．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器。

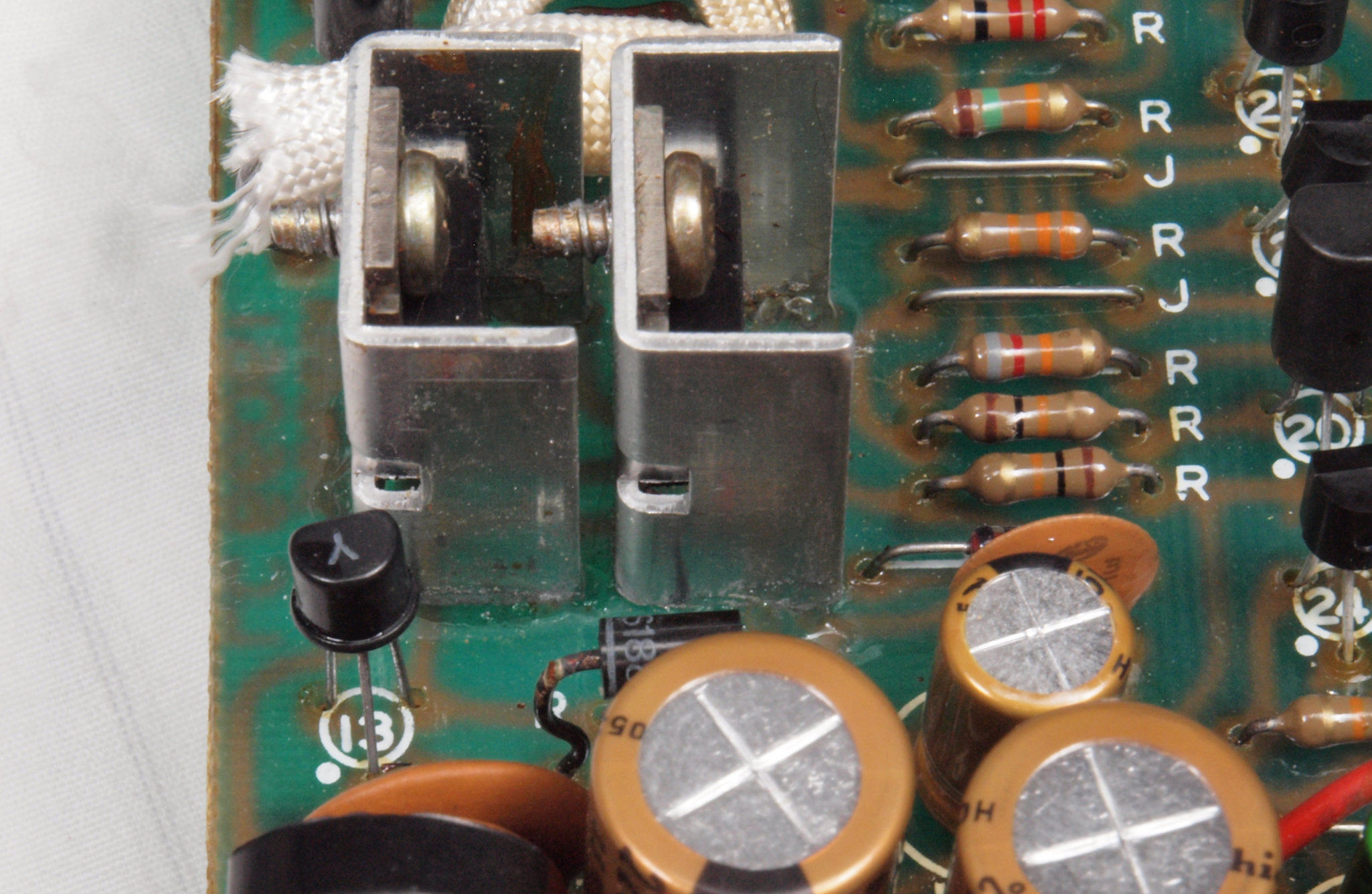

Ｃ５４．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器。　放熱器をしっかり基板に接着する。
Ｃ５５．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。
Ｃ５６．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり基板に接着する。

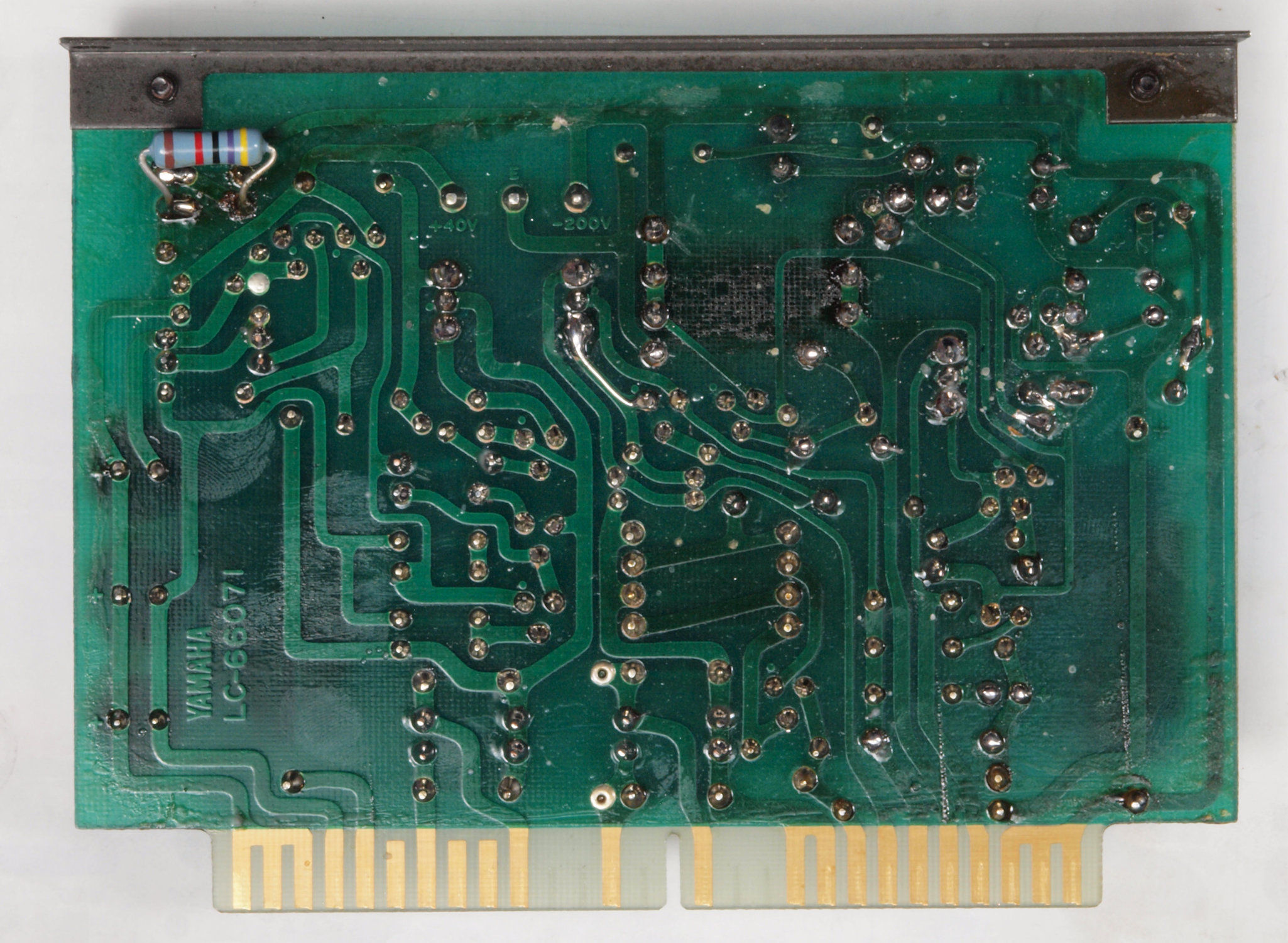

Ｃ５７．　修理前　電源２基板裏。
Ｃ５８．　修理中　電源２基板裏。放熱を良くする為、銅箔の半田面を広げる。

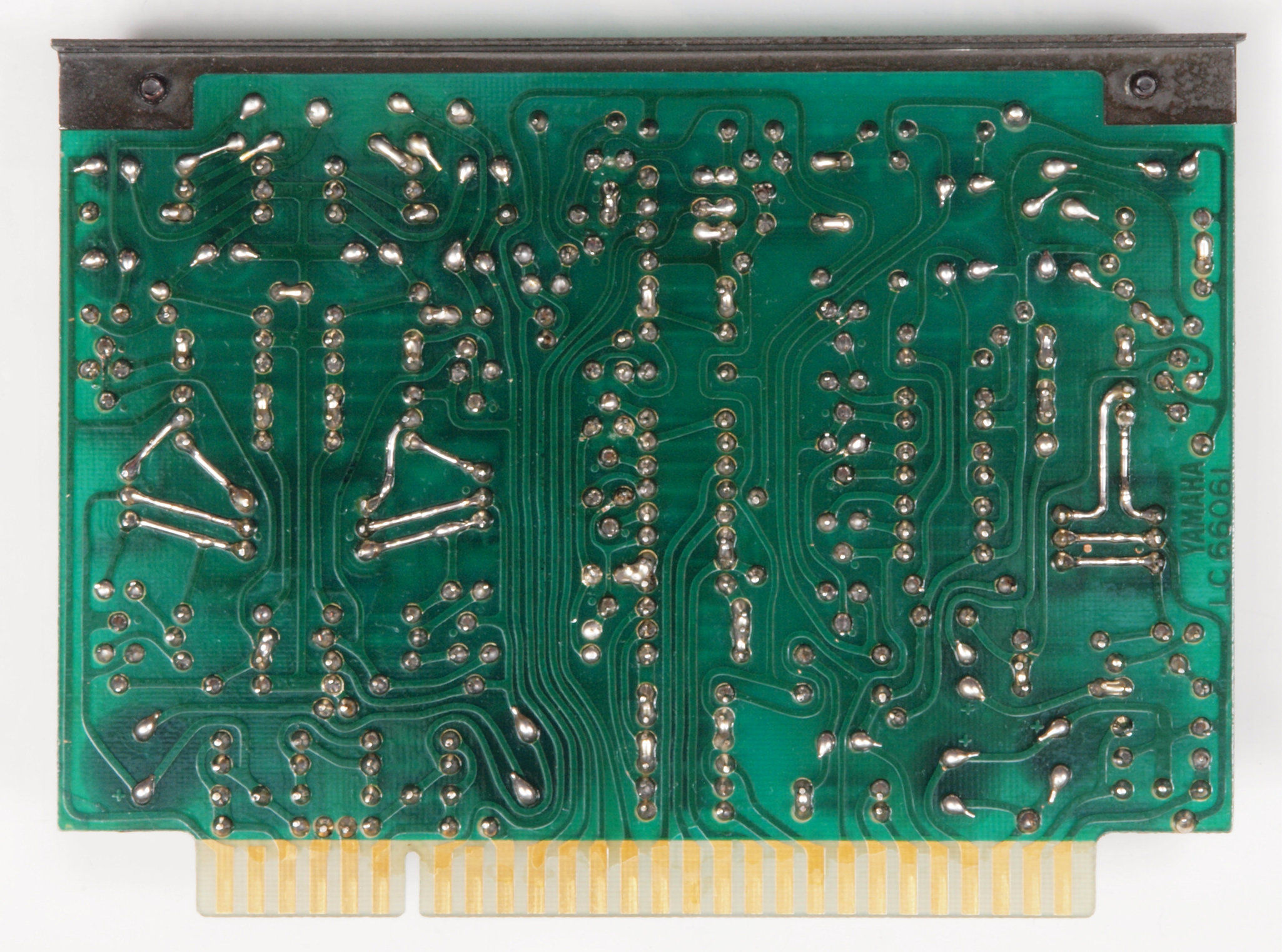

Ｃ５９．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５Ａ．　完成電源２基板裏、洗浄後防湿材を塗る。

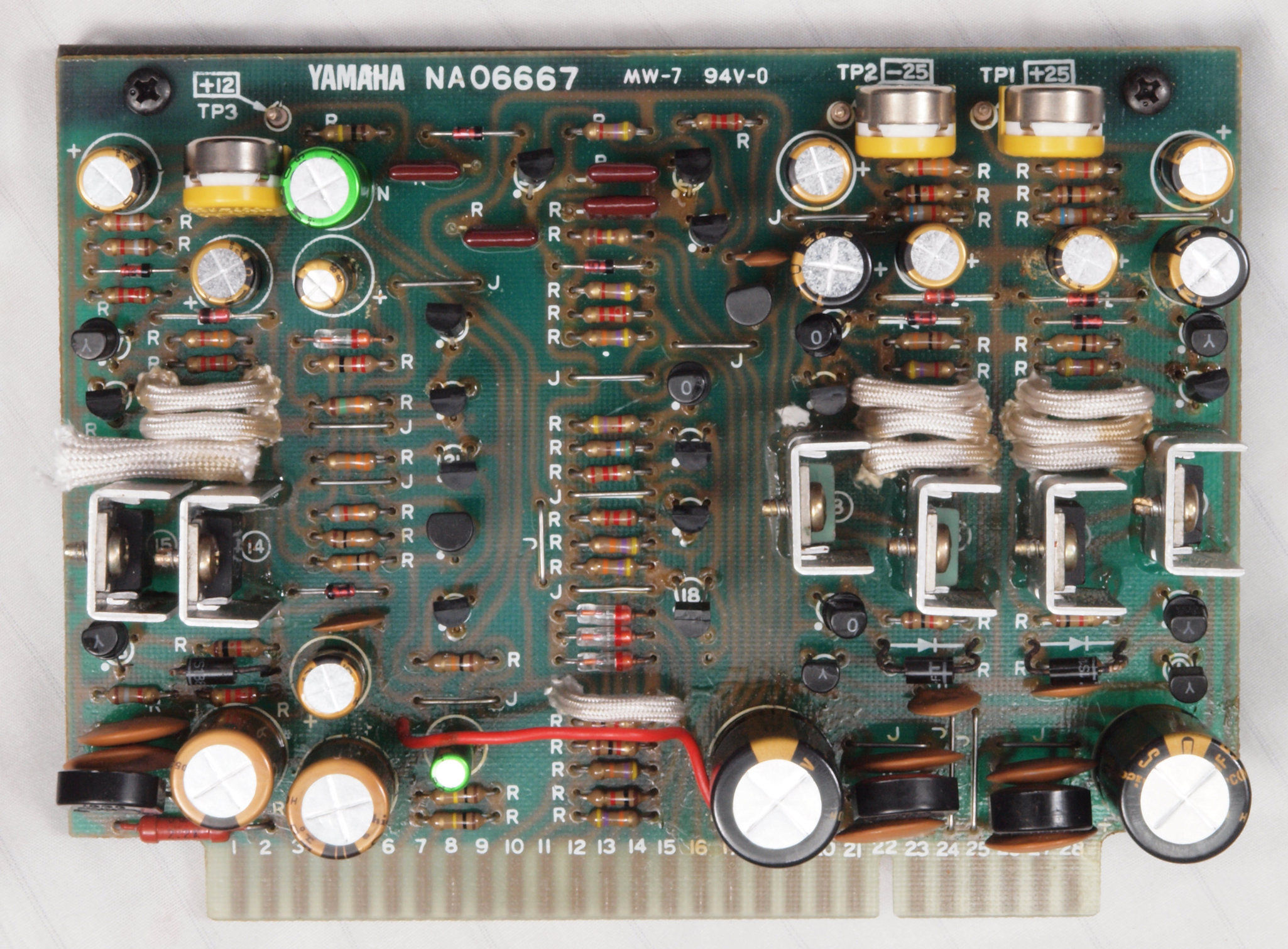

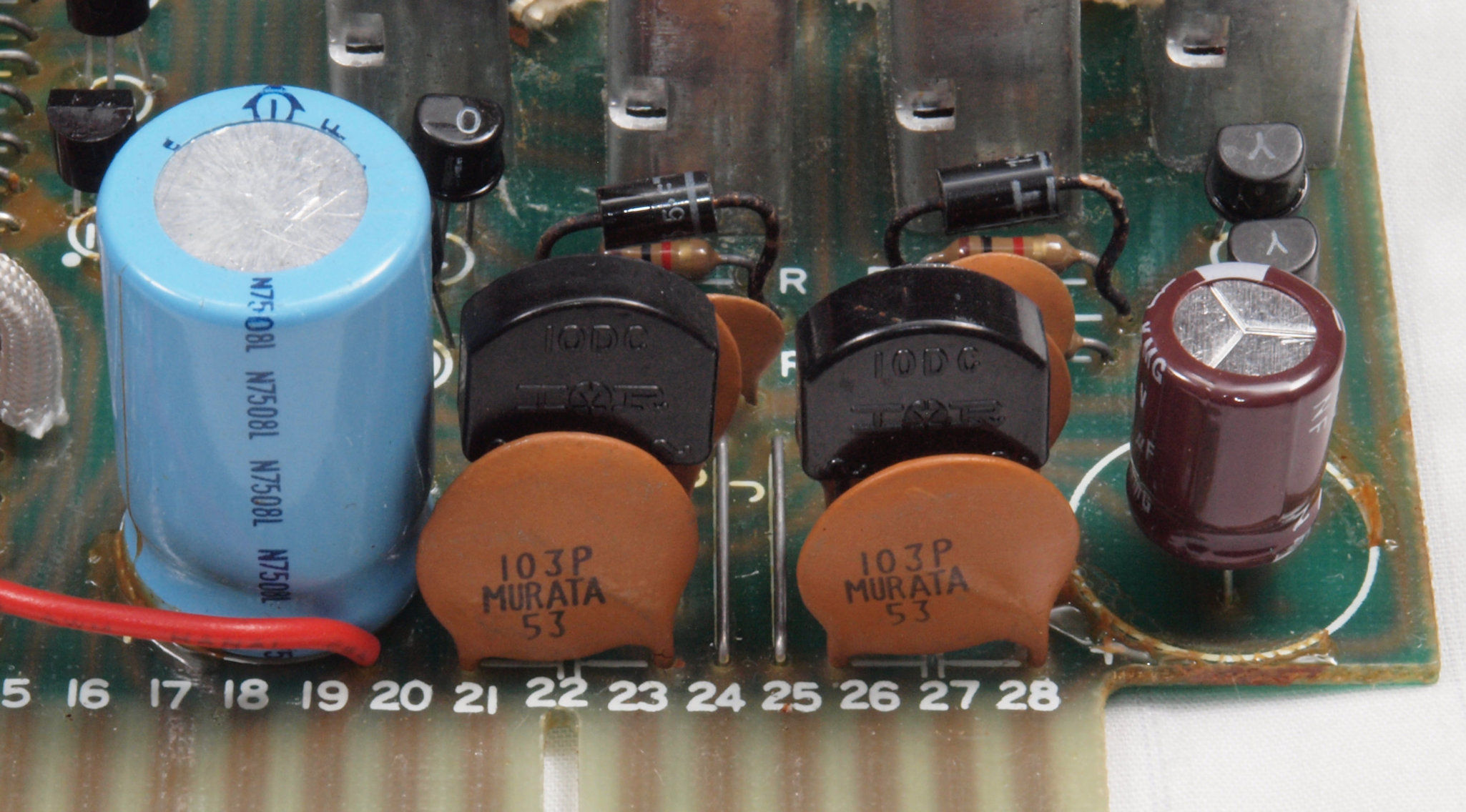

Ｃ６１．　修理前　電源３基板。
Ｃ６１２．　修理中　電源３基板、 ＋－２５Ｖ電源の電源コンデンサーが片方のみ交換されている。
Ｃ６１３．　修理中　電源３基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ６１４．　修理中　電源３基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ６２．　修理後　電源３基板　半固定ＶＲ３個、電解コンデンサー１６個交換。

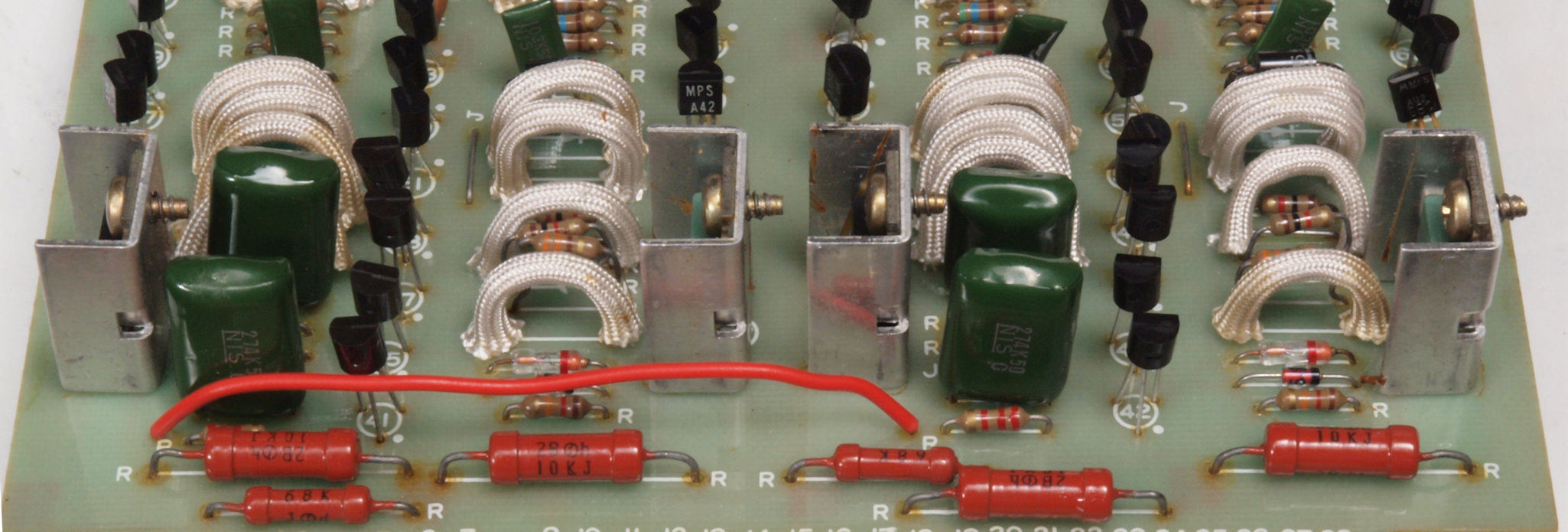

Ｃ６３．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器。
Ｃ６４．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器。　放熱器をしっかり基板に接着する。
Ｃ６５．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ６６．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり基板に接着する。
Ｃ６７．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器２。
Ｃ６８．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器２。　放熱器をしっかり基板に接着する。
Ｃ６９．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器２、反対側。
Ｃ６Ａ．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器２、反対側。　放熱器をしっかり基板に接着する。
Ｃ６Ｂ．　修理前　電源３基板裏。
Ｃ６Ｃ．　修理後　電源３基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ６Ｄ．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６Ｅ．　完成電源３基板裏、洗浄後防湿材を塗る。

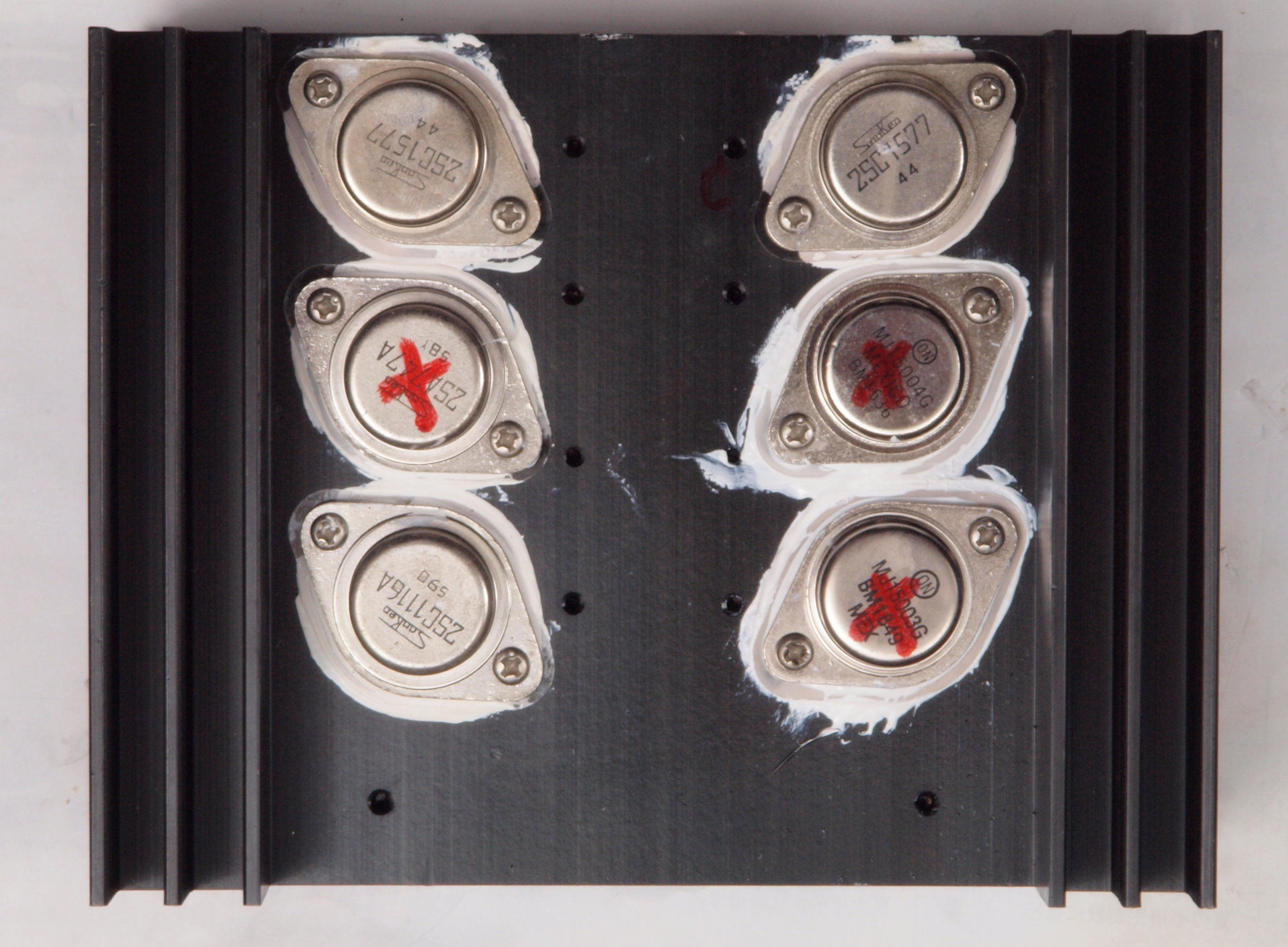

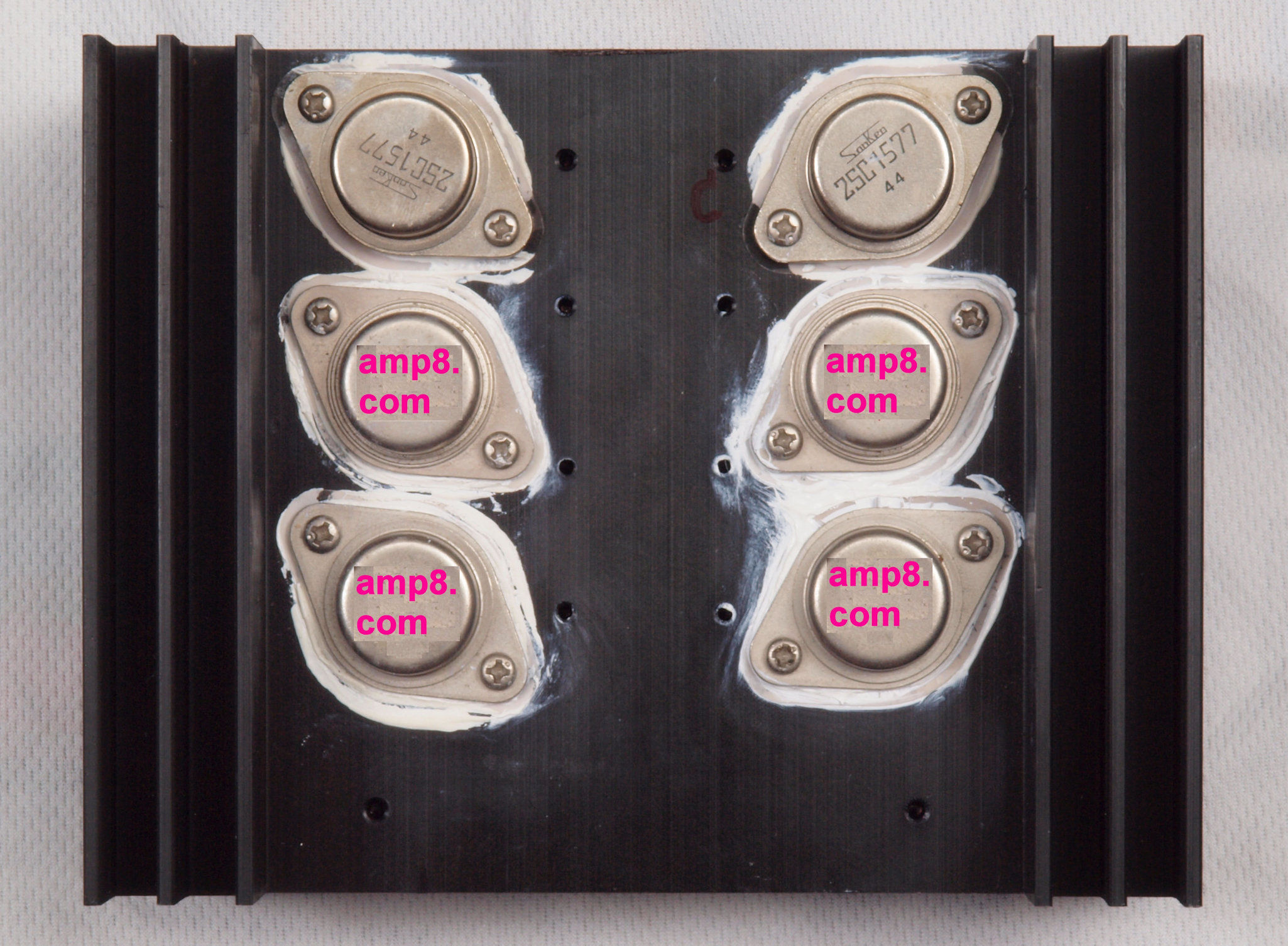

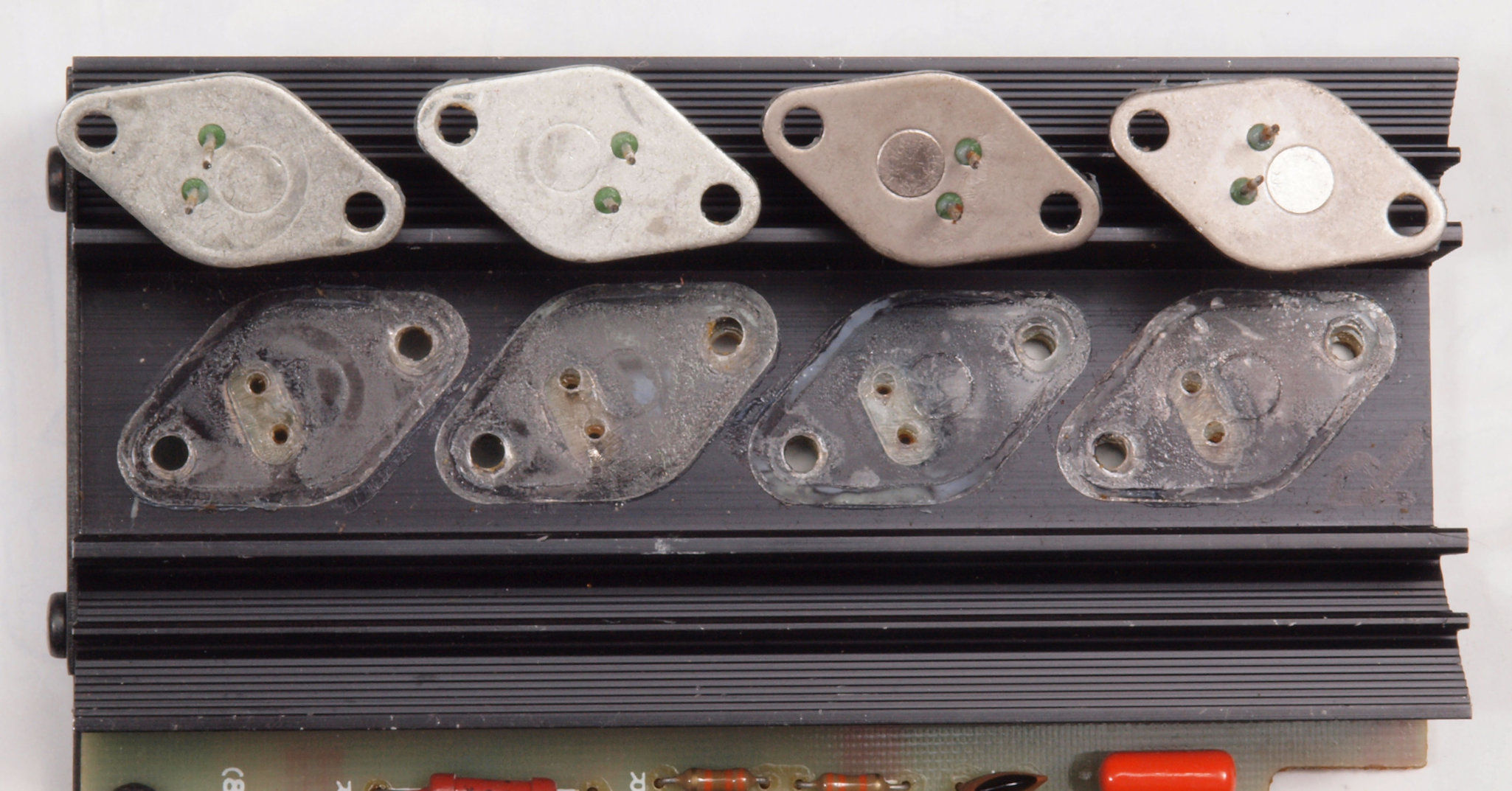

Ｃ７１．　修理前　電源出力ＴＲ基板。前回修理で交換した物を含み、ＴＲ（トランジスター）４個焼損。
Ｃ７２．　後　電源出力ＴＲ基板。　ＴＲ（トランジスター）４個交換。

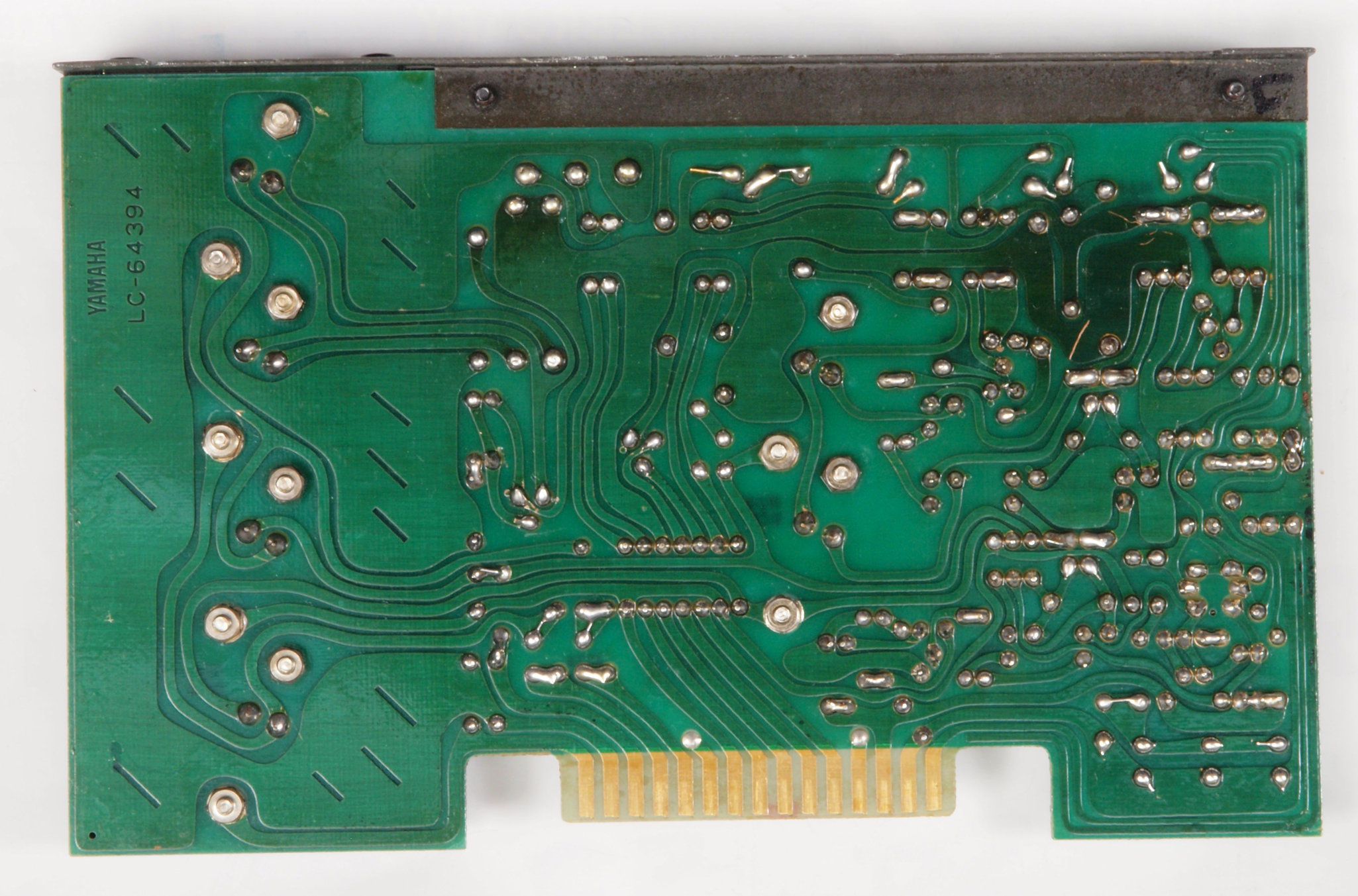

Ｃ７３．　修理前　電源出力ＴＲ基板裏。

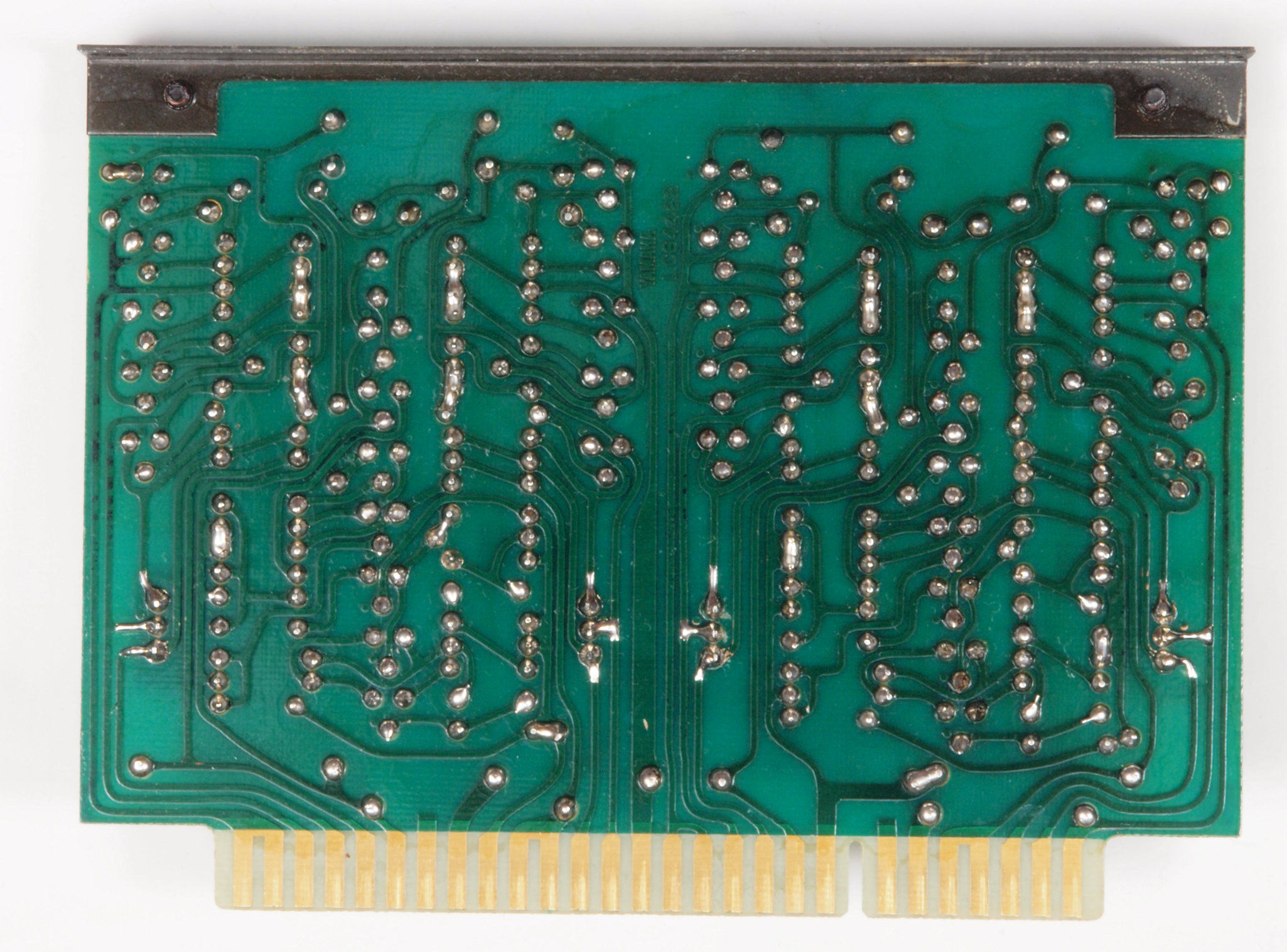

Ｃ７４．　完成電源出力ＴＲ基板裏。
Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足。綺麗です。

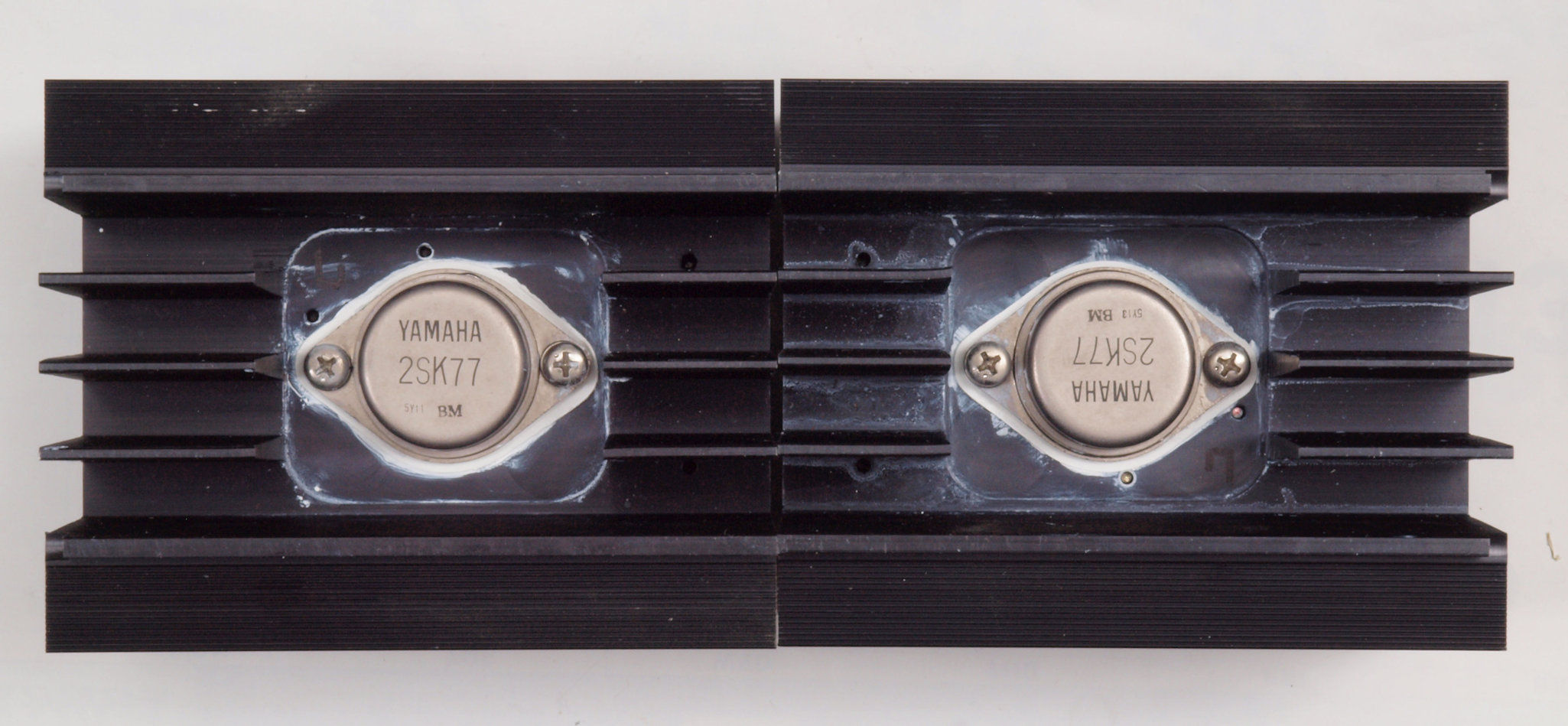

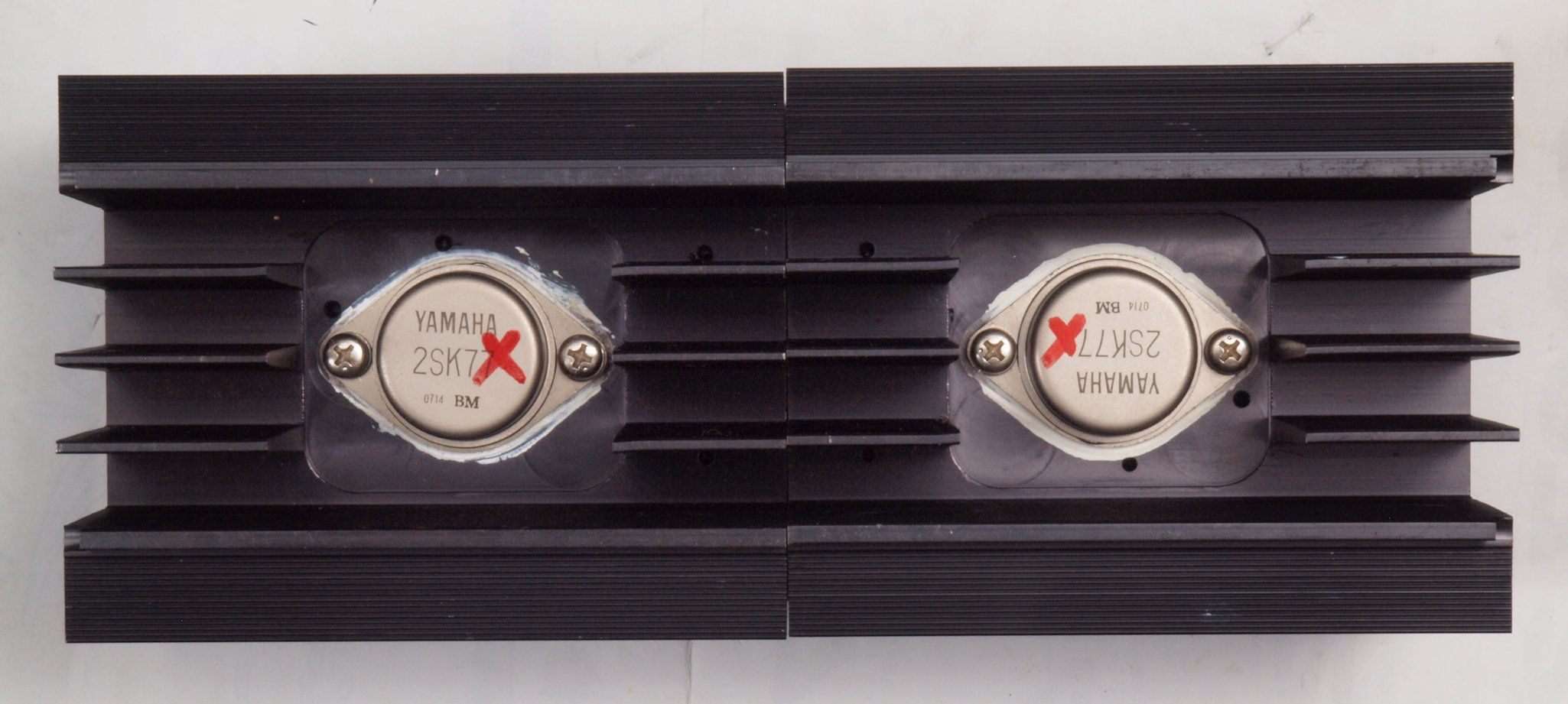

Ｃ８１．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝－側、右＝＋側。

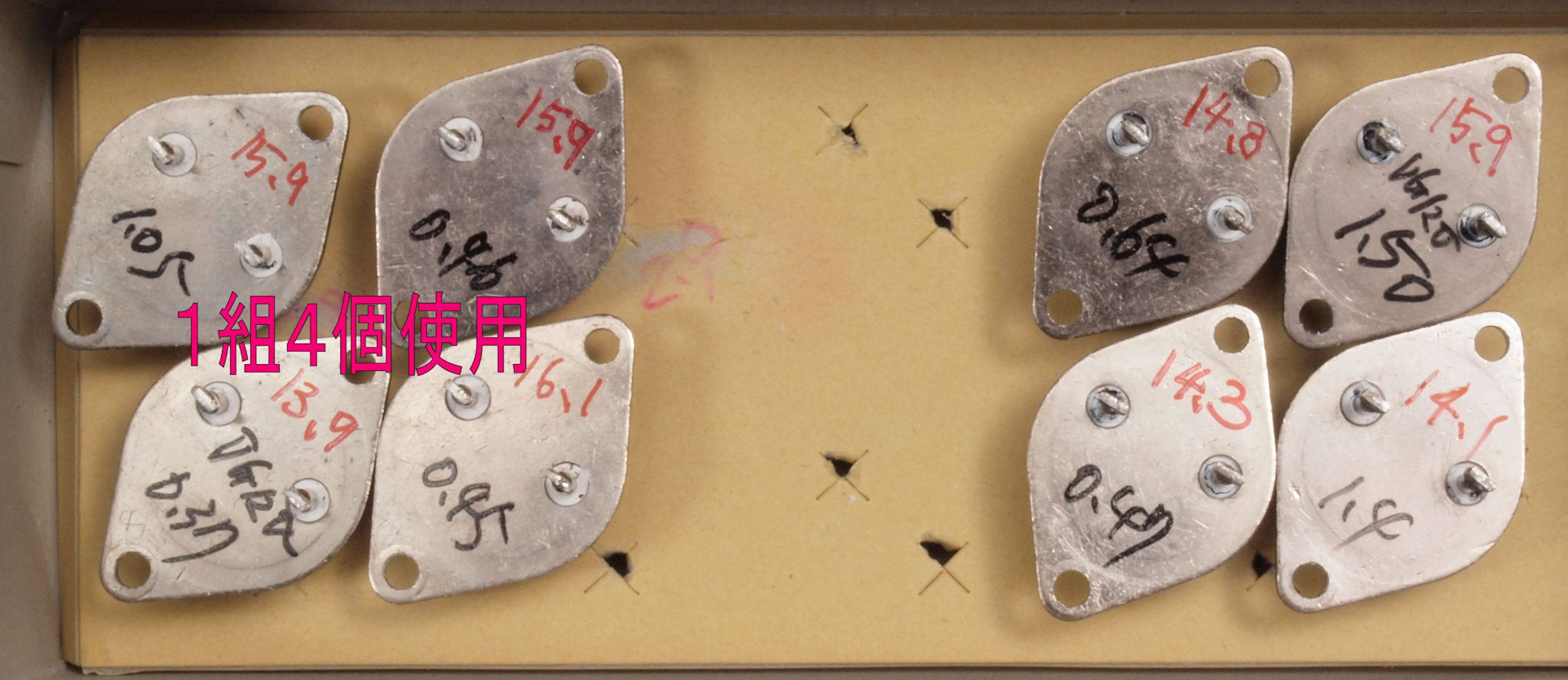

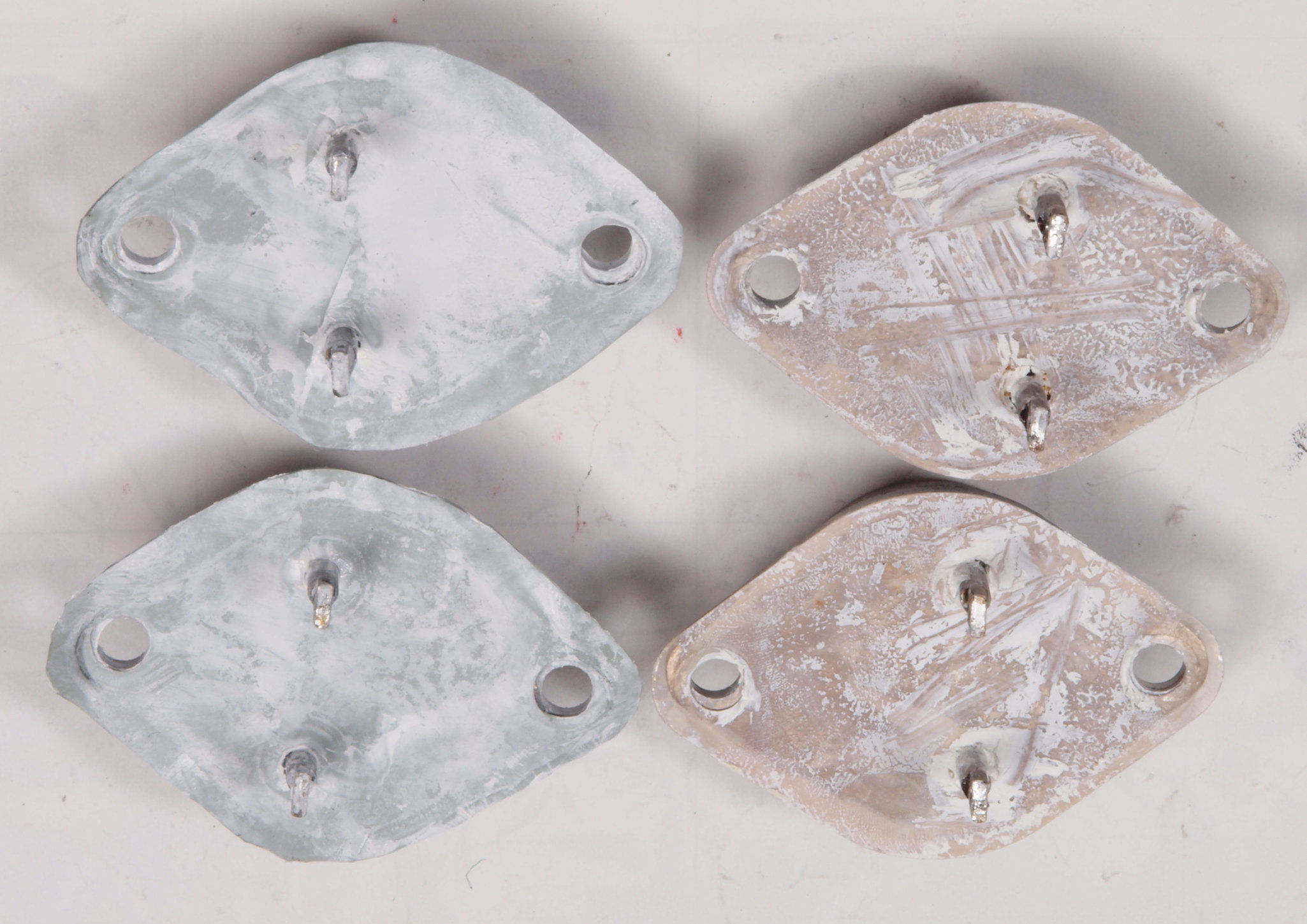

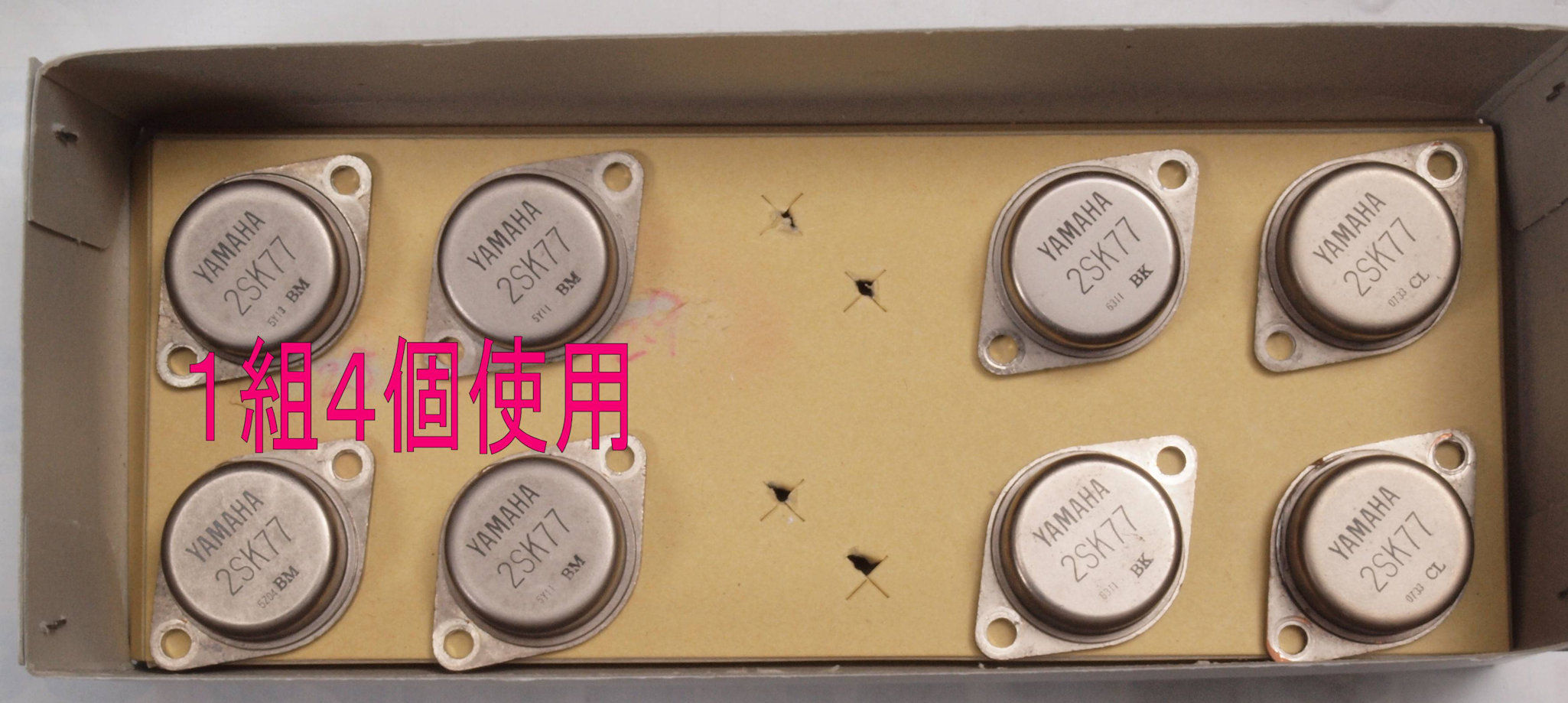

Ｃ８１２．　修理中　左４個が交換する静電誘導型トランジスター２ＳＫ７７。

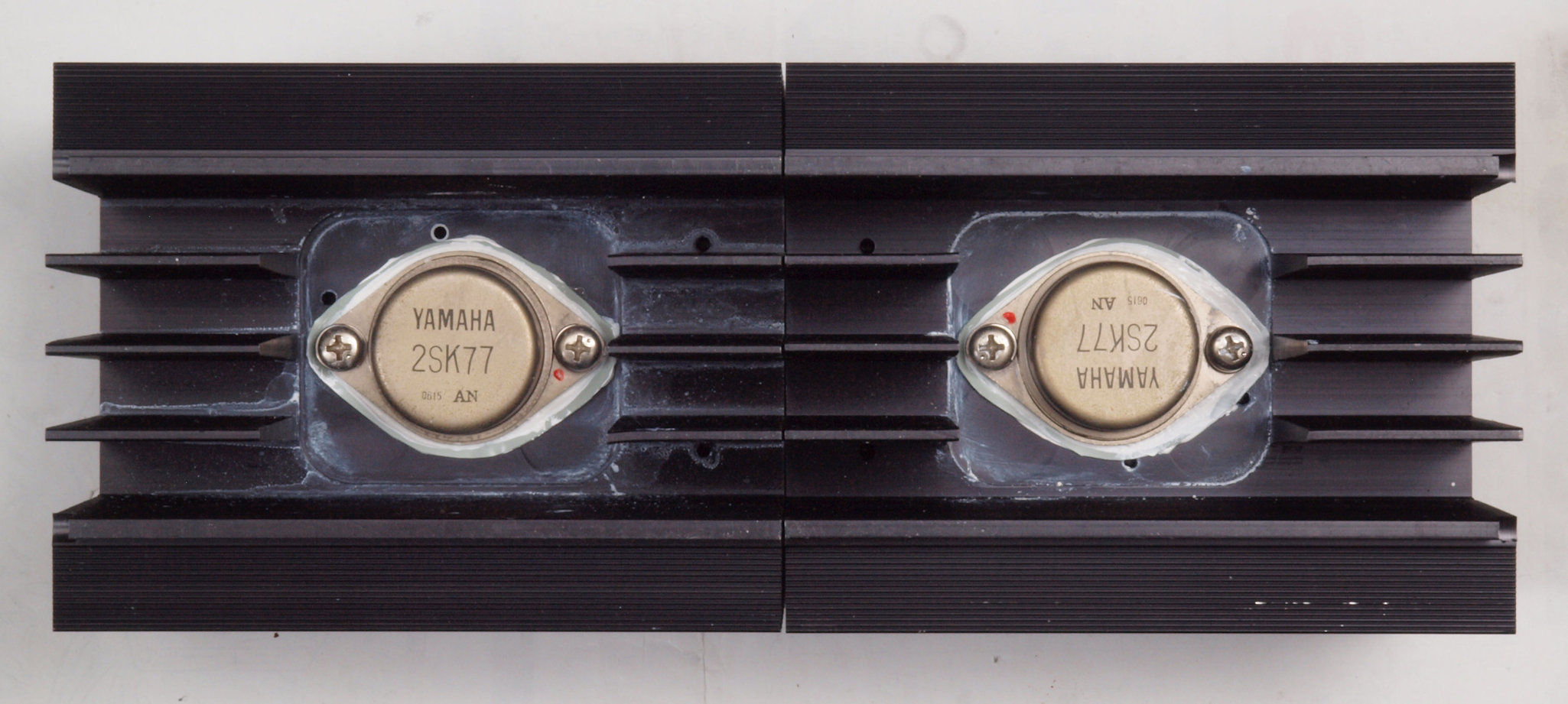

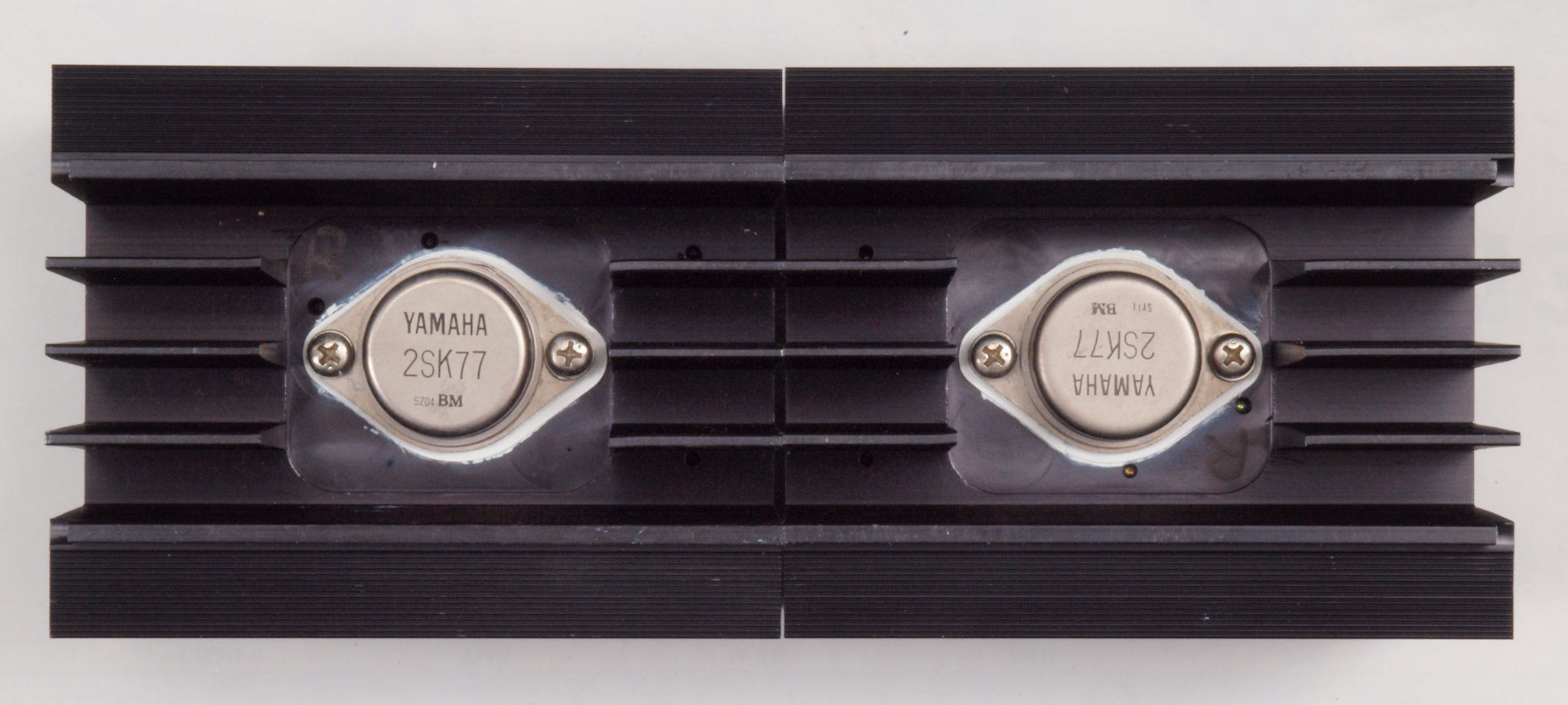

Ｃ８２．　修理（交換）後　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝－側、右＝＋側。

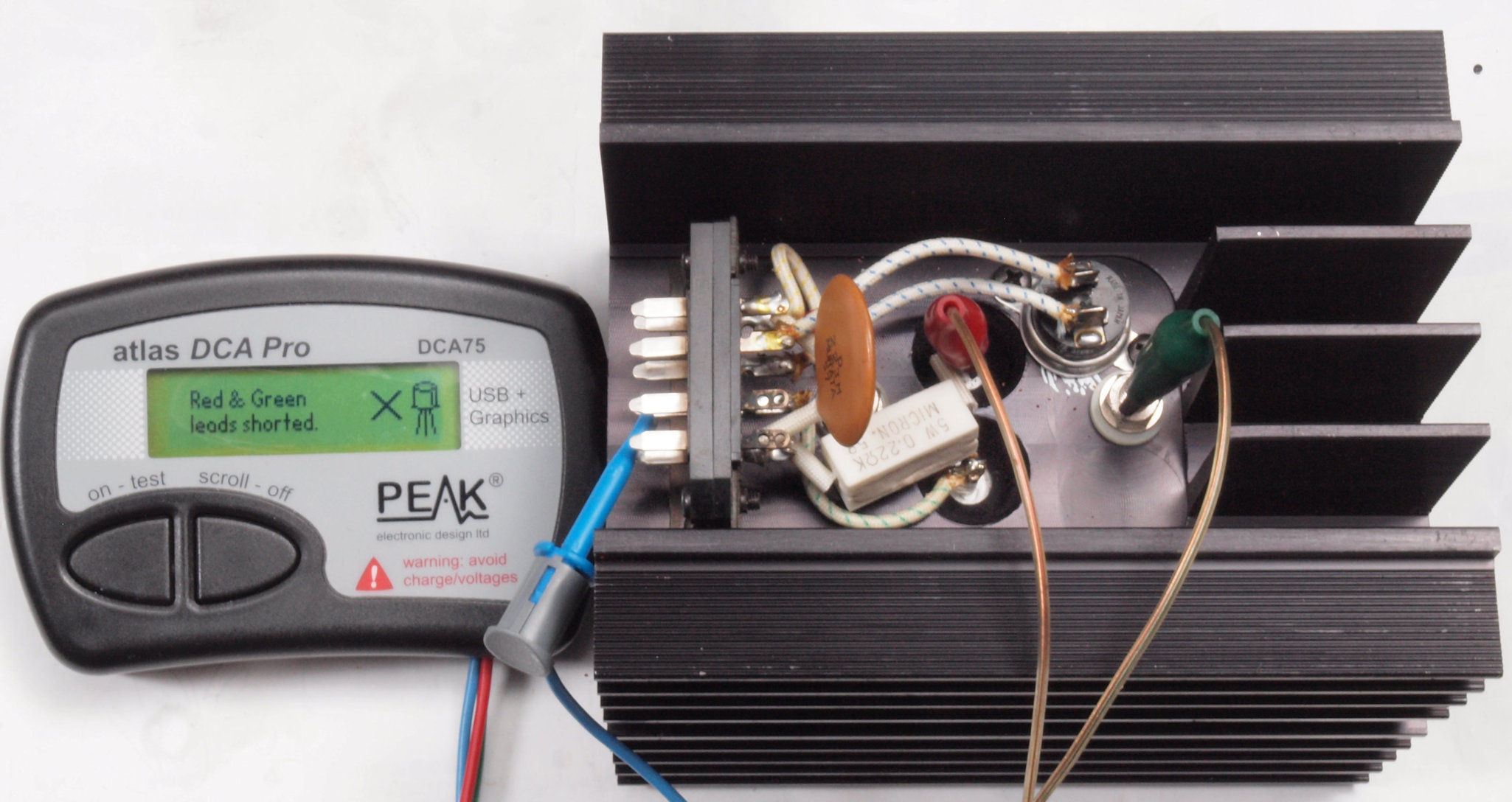

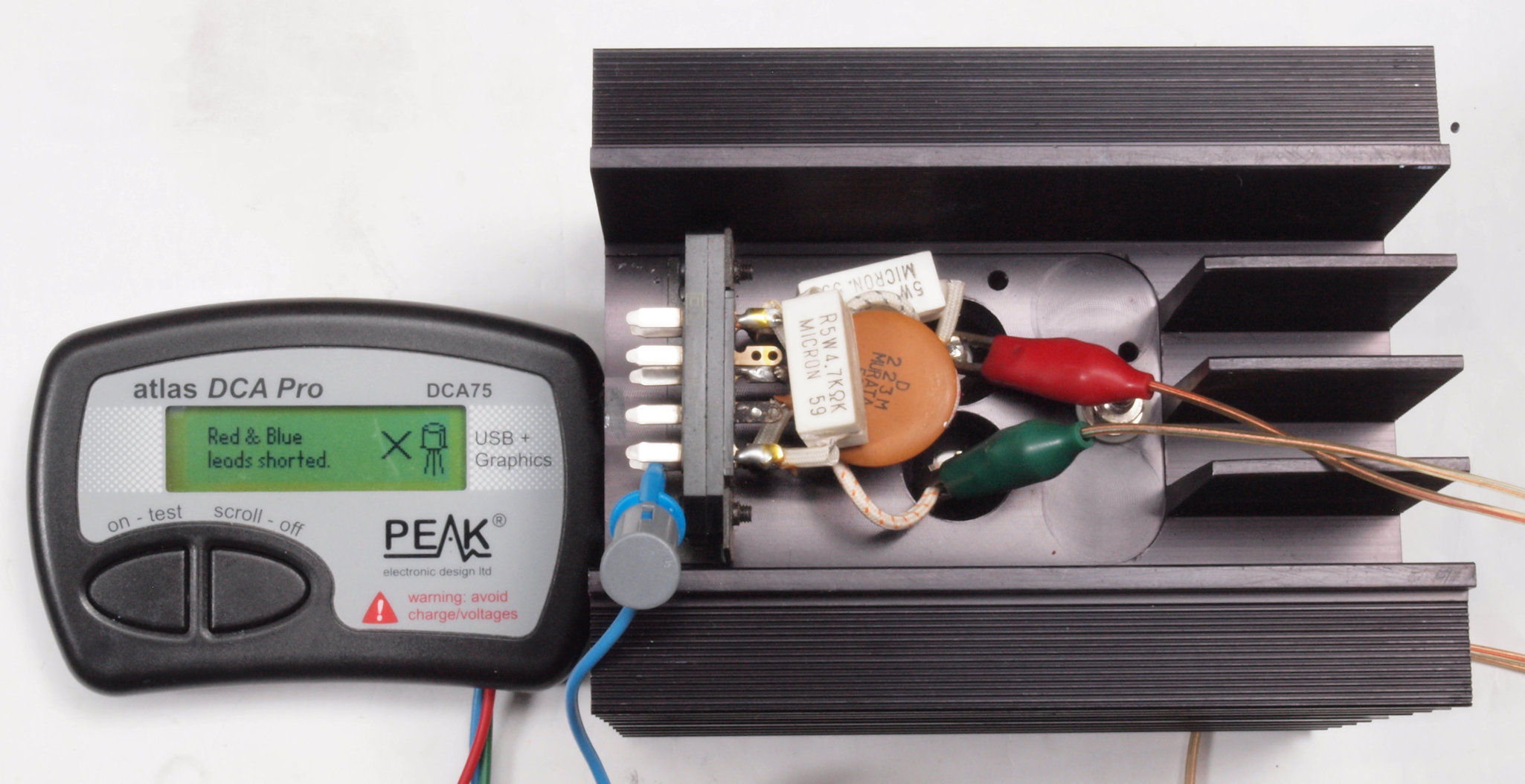

Ｃ８３．　修理中　右側終段出力ＳＩＴ静電誘導型トランジスター、＋側測定。
Ｃ８４．　修理中　右側終段出力ＳＩＴ静電誘導型トランジスター、－側測定。

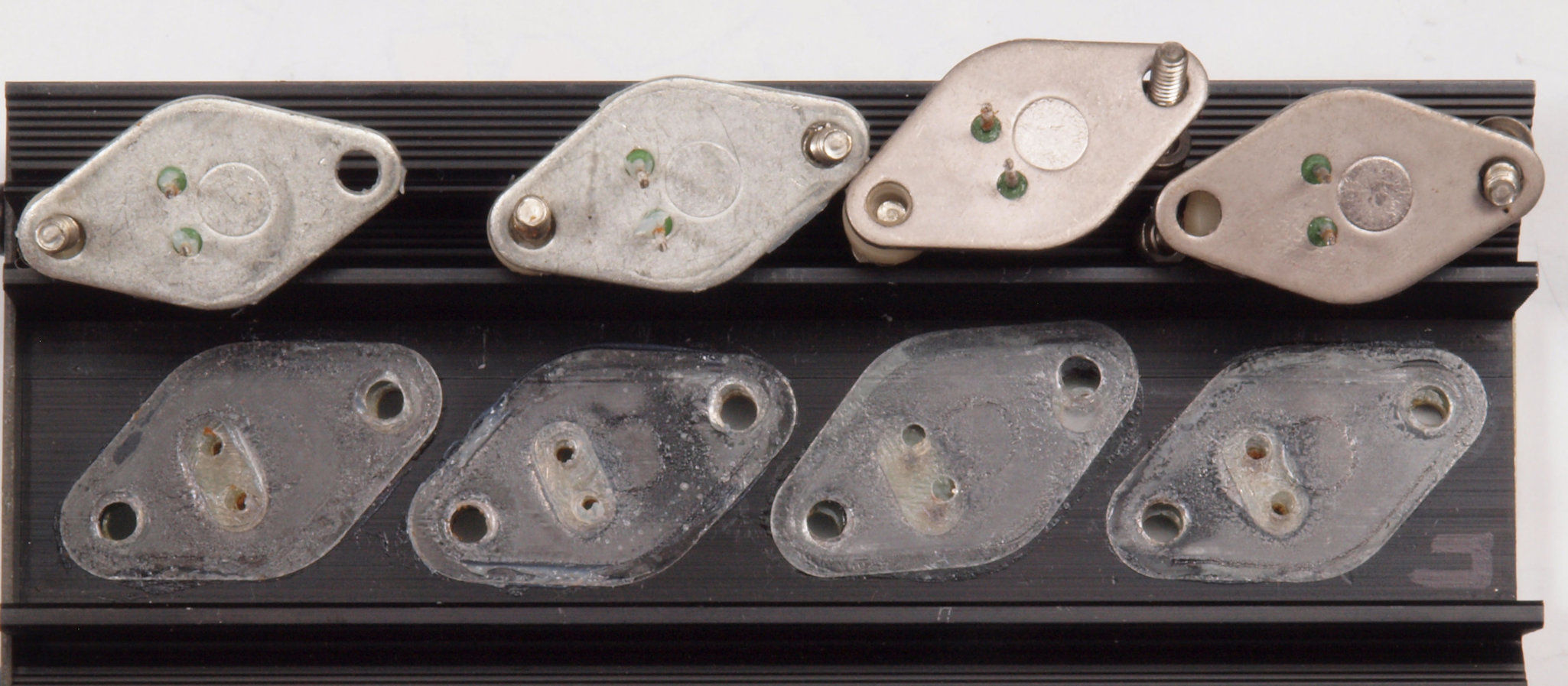

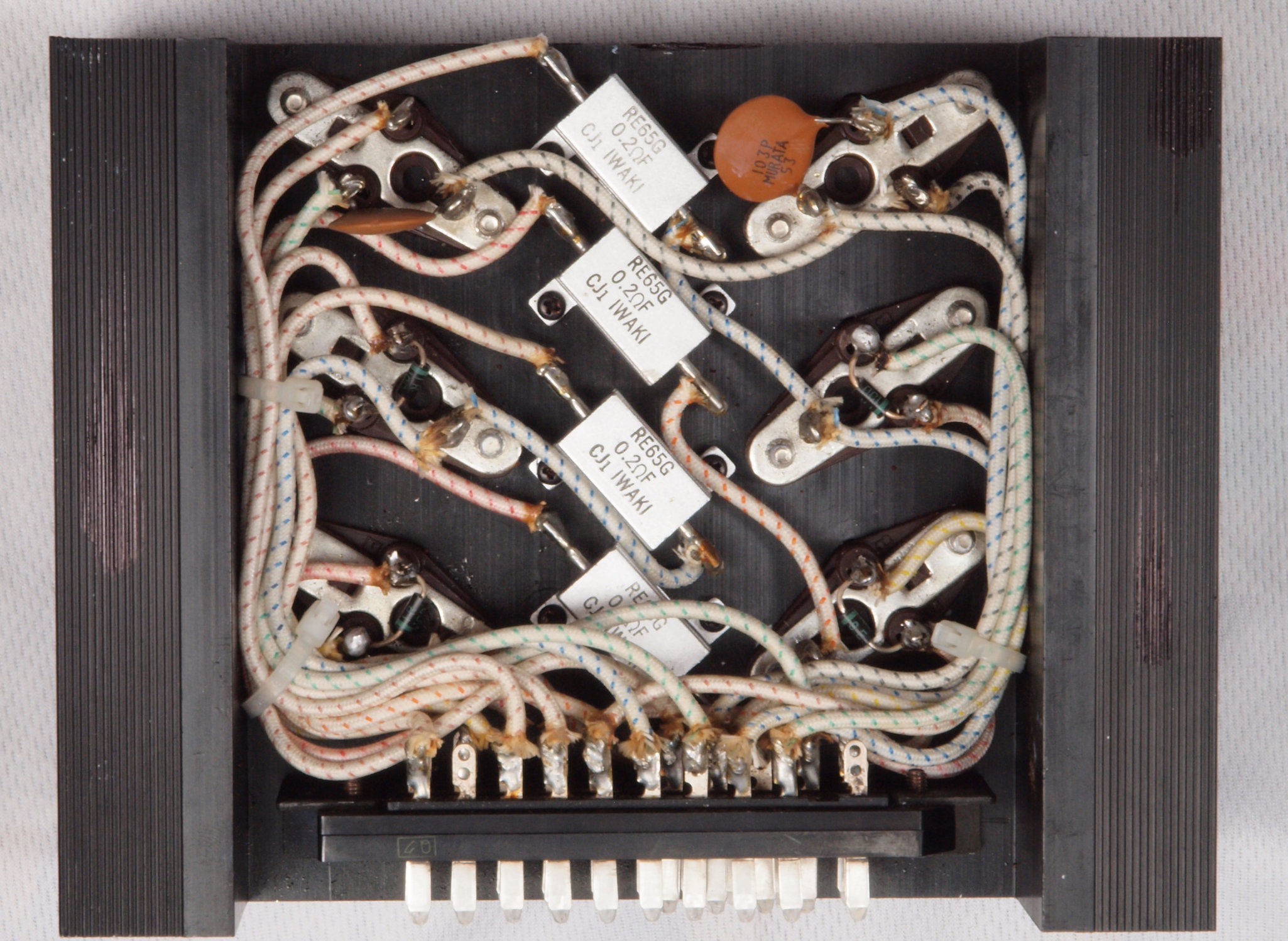

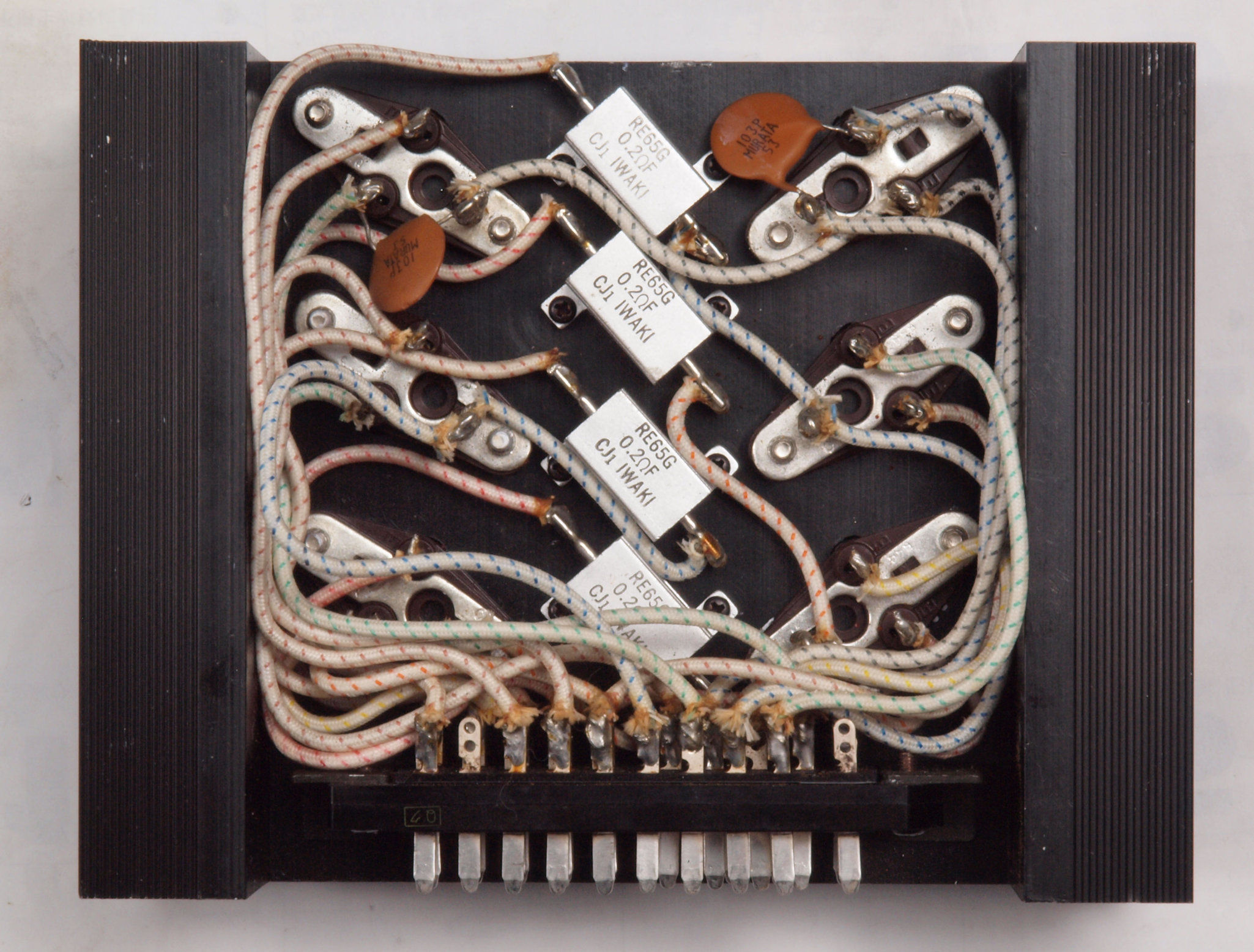

Ｃ８５．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側。

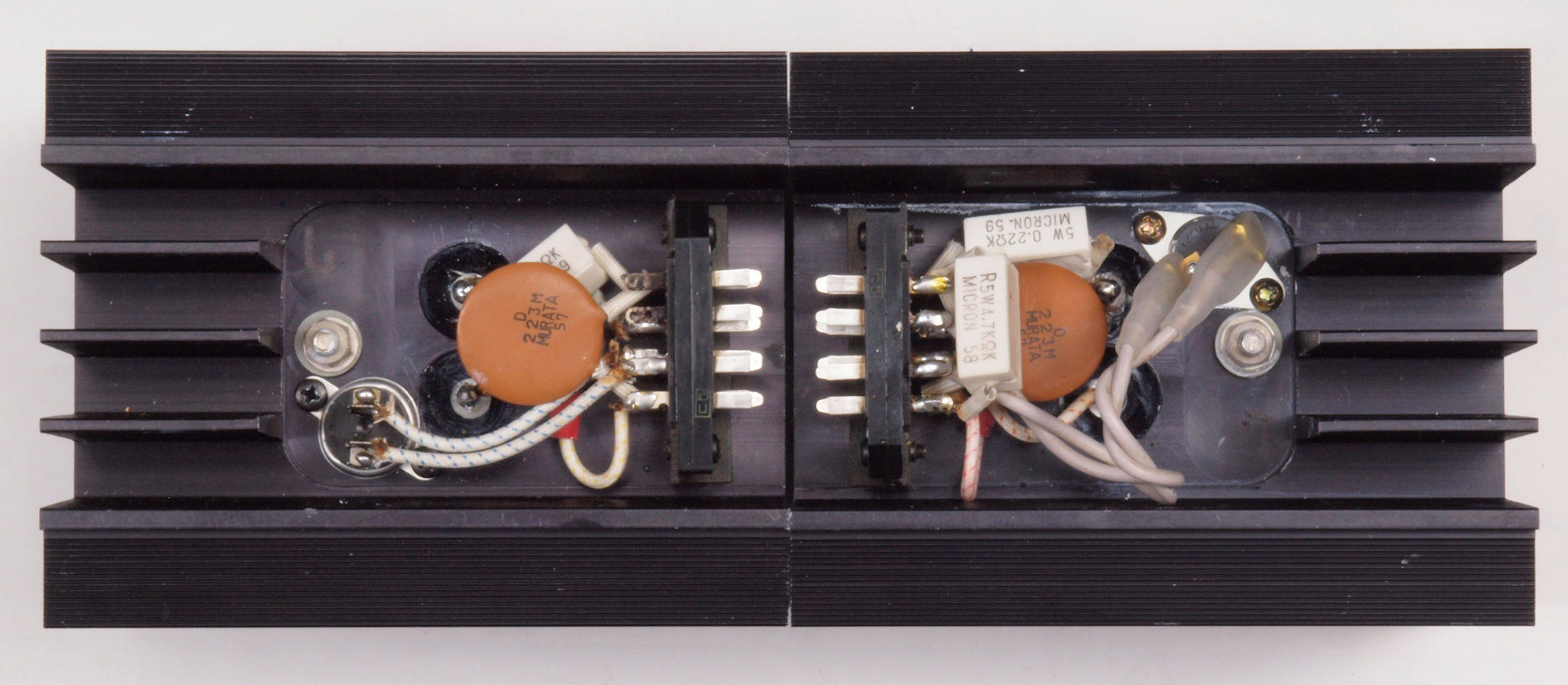

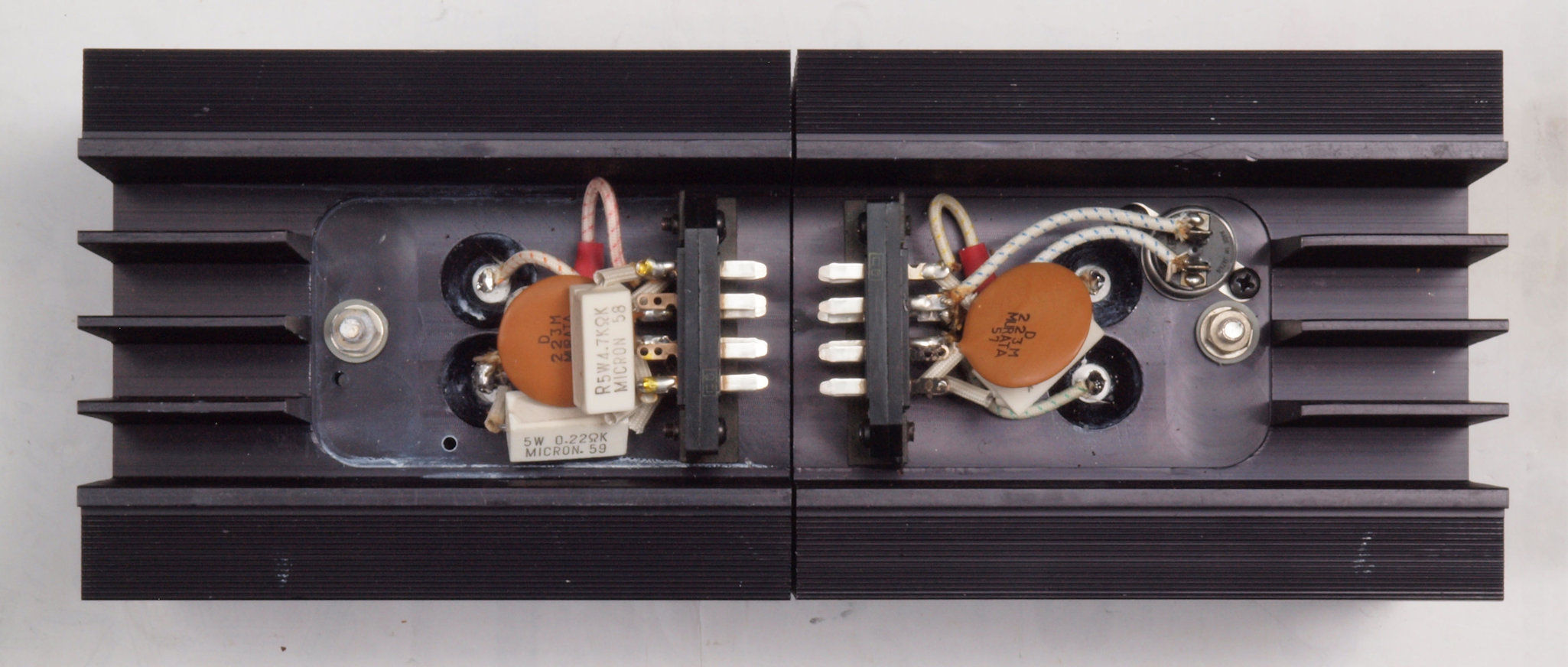

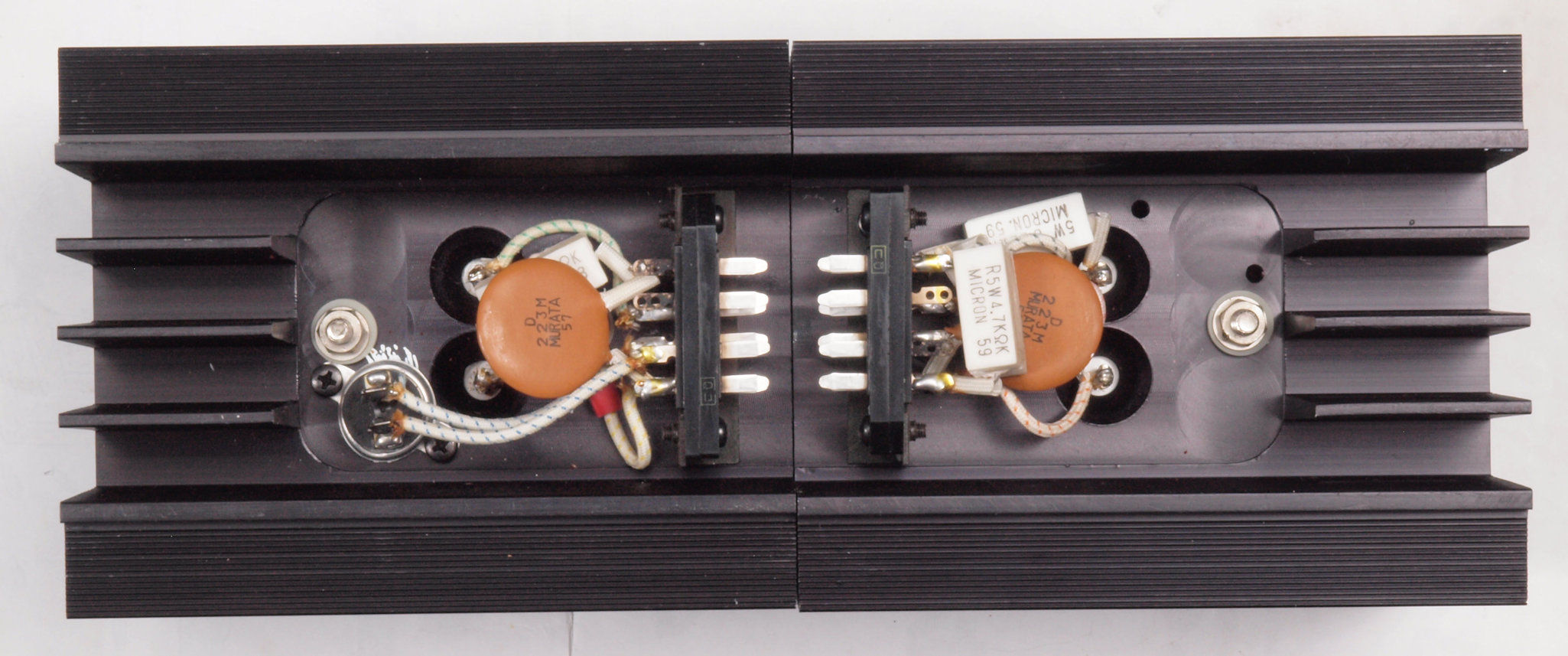

Ｃ８６．　修理（交換）後　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側、サーモスタット増設。

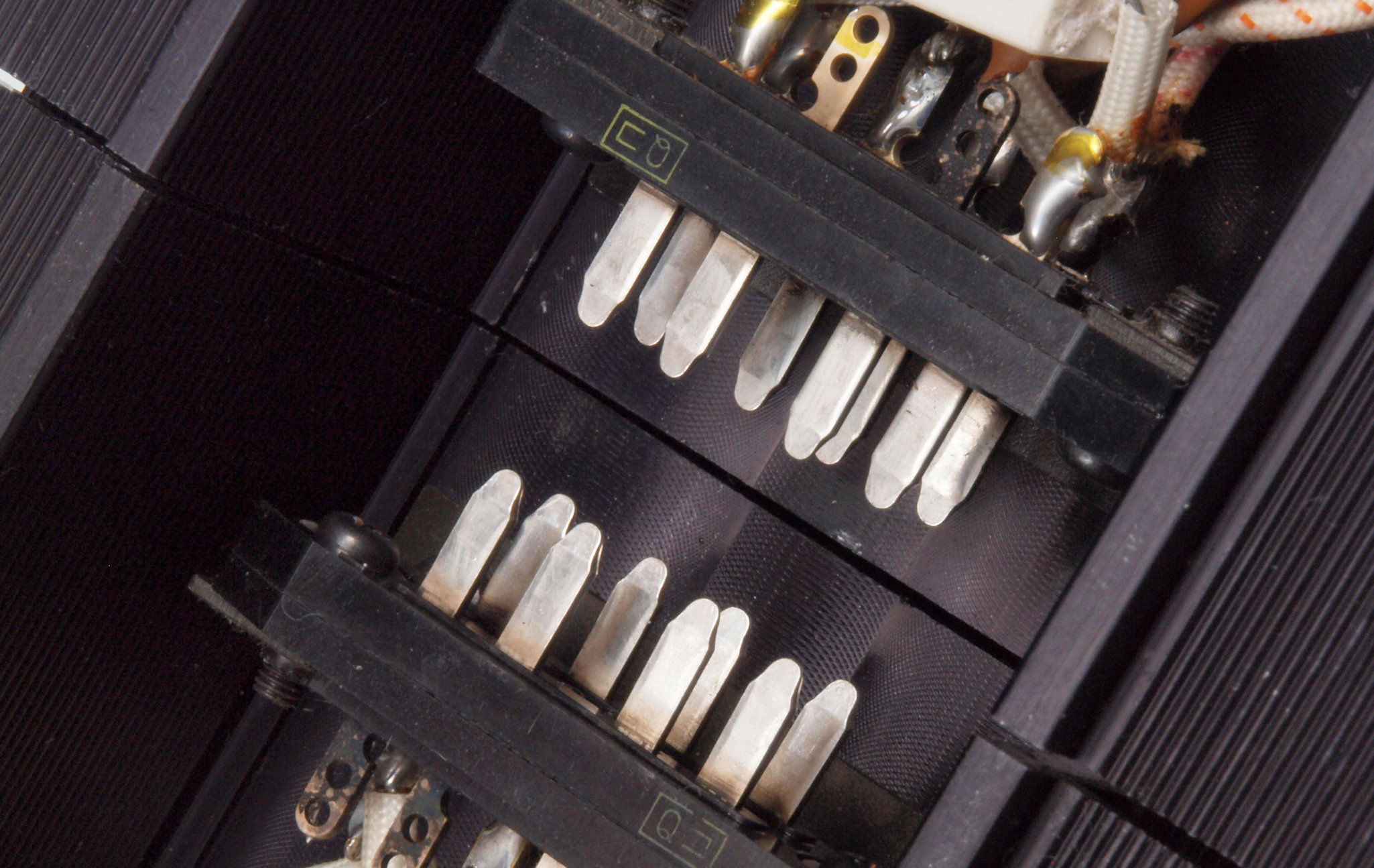

Ｃ８７．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７コネクター足。　左＝－側、右＝＋側。綺麗です。
Ｃ９１．　修理前　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝＋側、右＝－側。
Ｃ９２．　修理（交換）後　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝－側、右＝＋側。

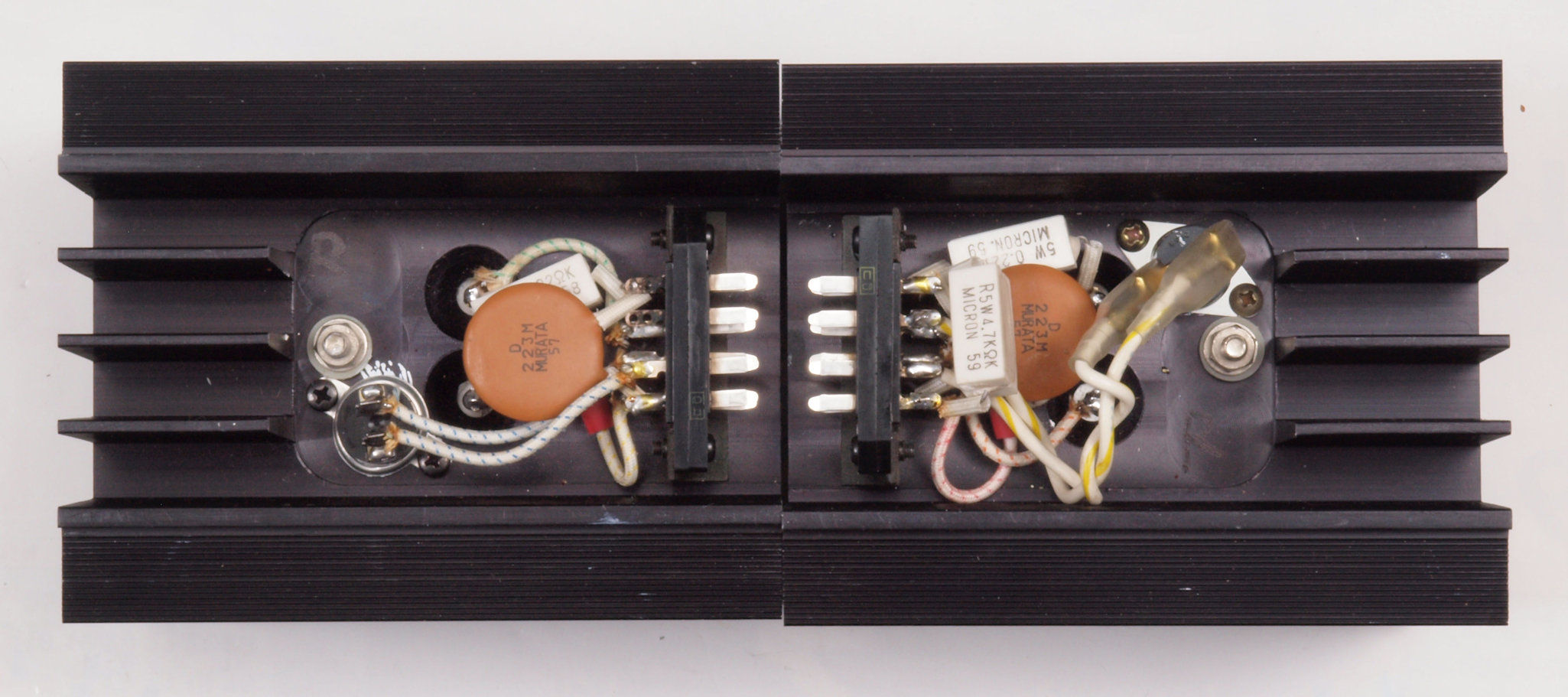

Ｃ９３．　修理前　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝＋側、右＝－側。
Ｃ９４．　修理（交換）後　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側、サーモスタット増設。
Ｃ９５．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７トランジスター足。　左＝側＋、右＝－側。綺麗です。

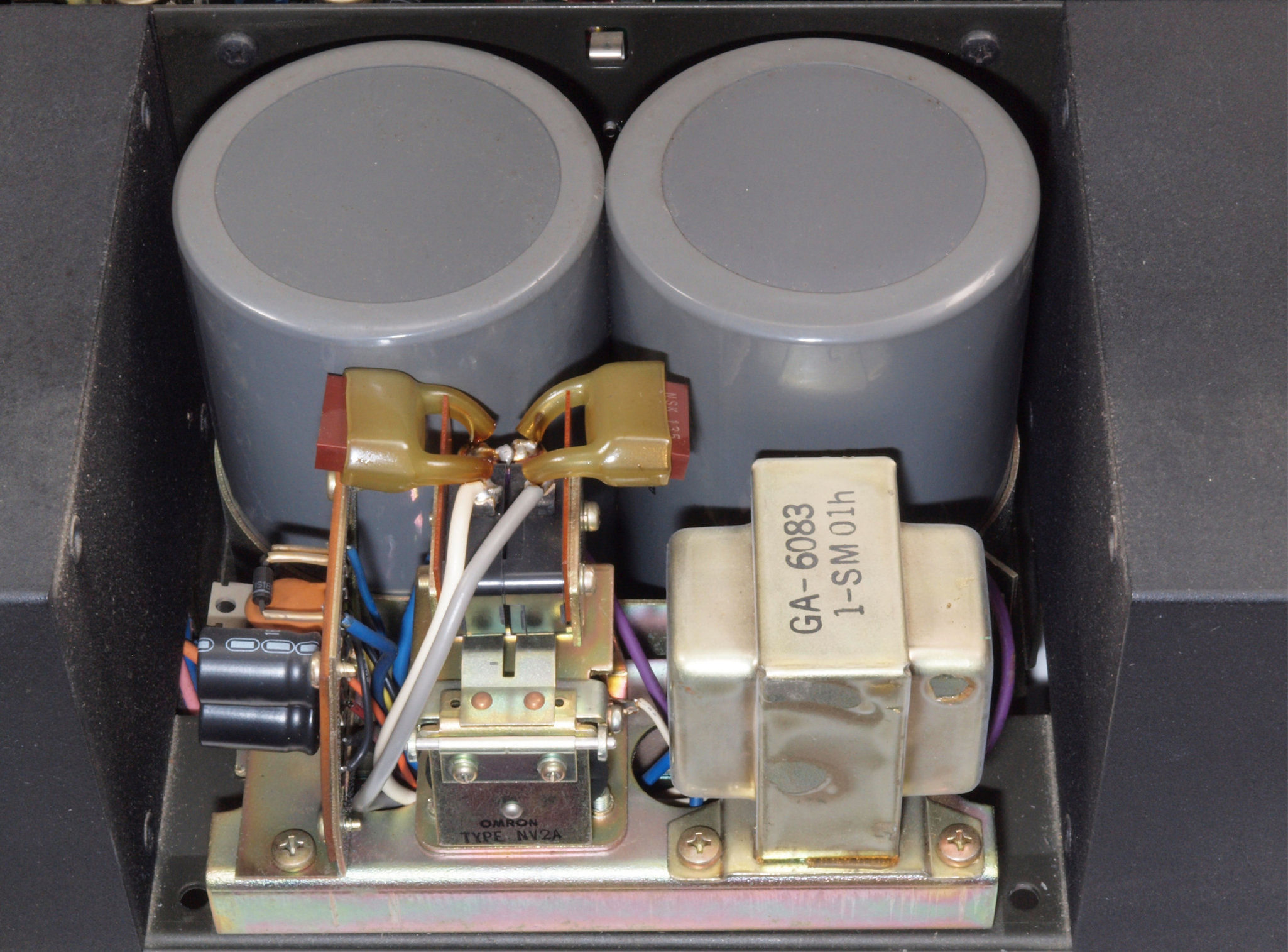

ＣＡ１．　修理前　電源投入回路周り。
ＣＡ２．　修理後　電源投入回路周り。突入電流抑制回路組込。お陰で１次ヒューズは４ＡでＯＫ。

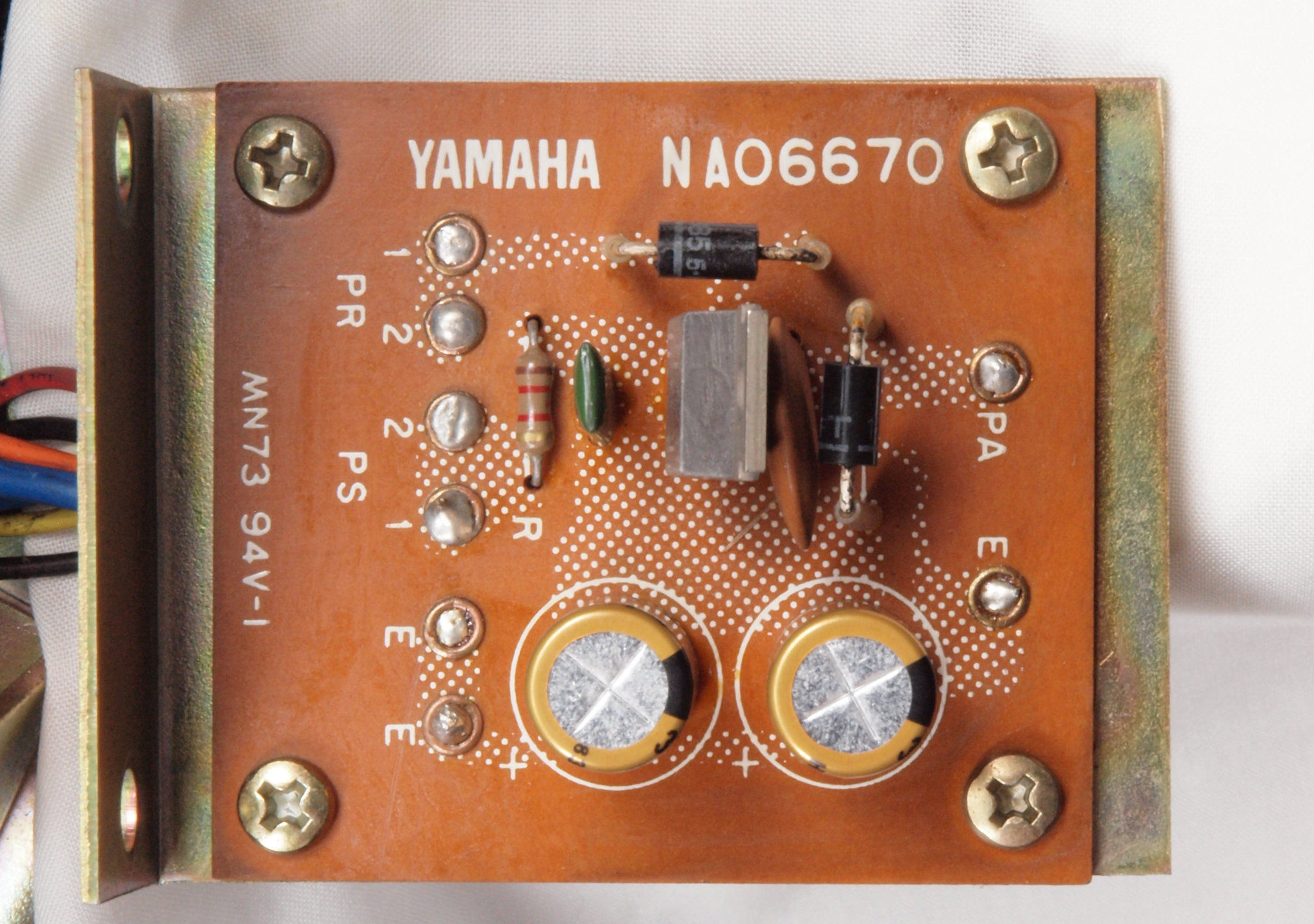

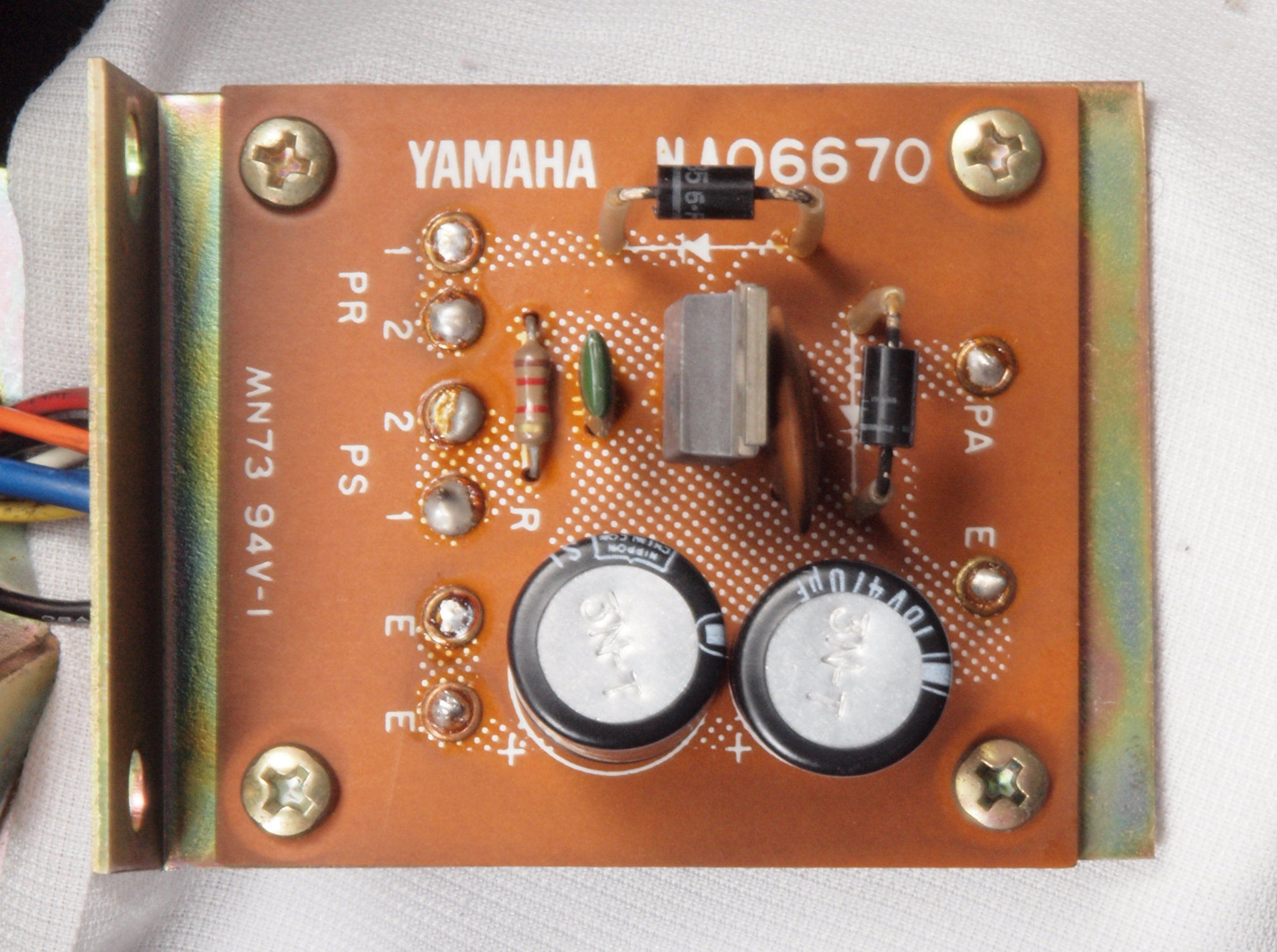

ＣＢ１．　修理前　　電源投入SW基板
ＣＢ２．　修理後　　電源投入SW基板　電解コンデンサー２個交換。

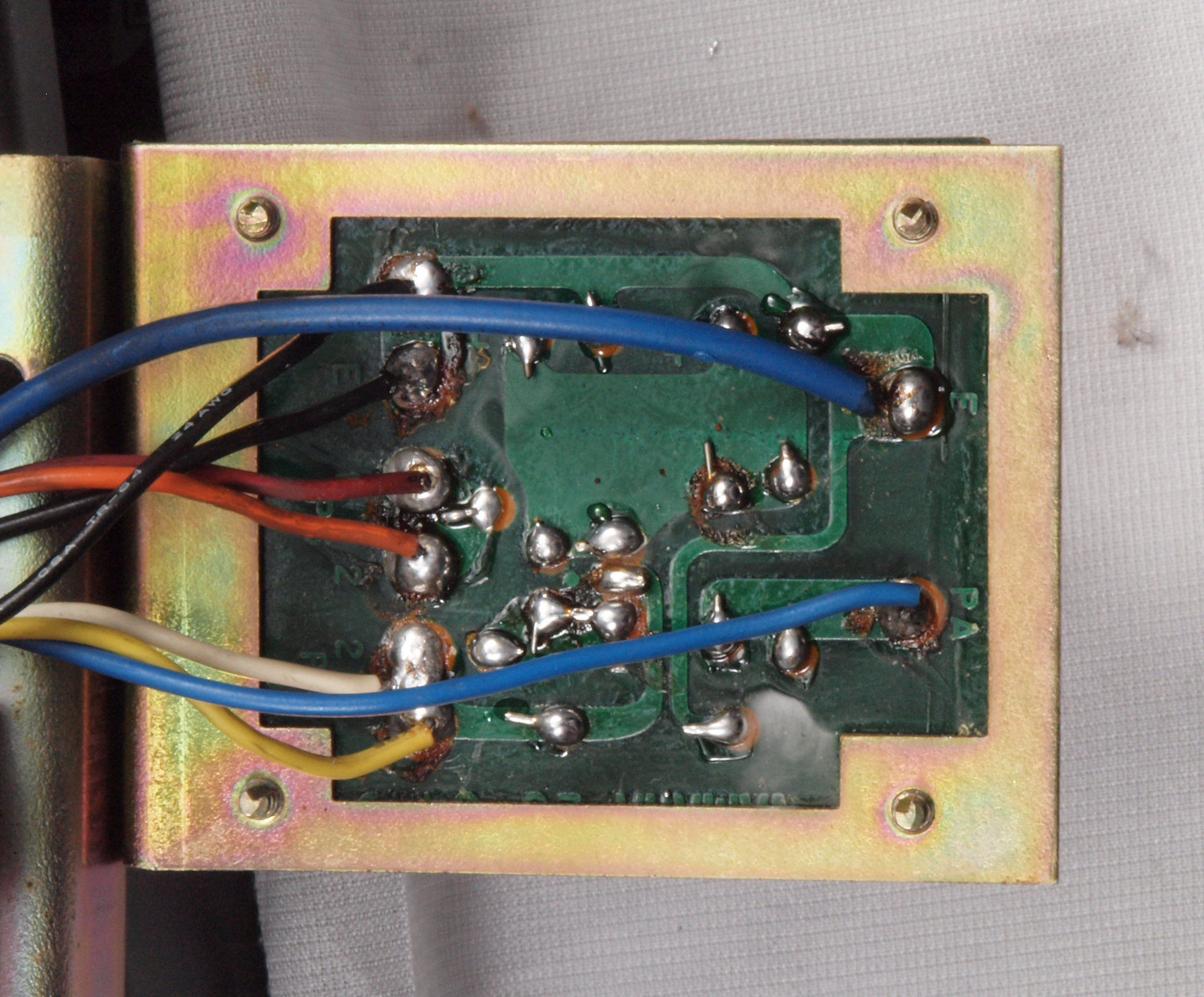

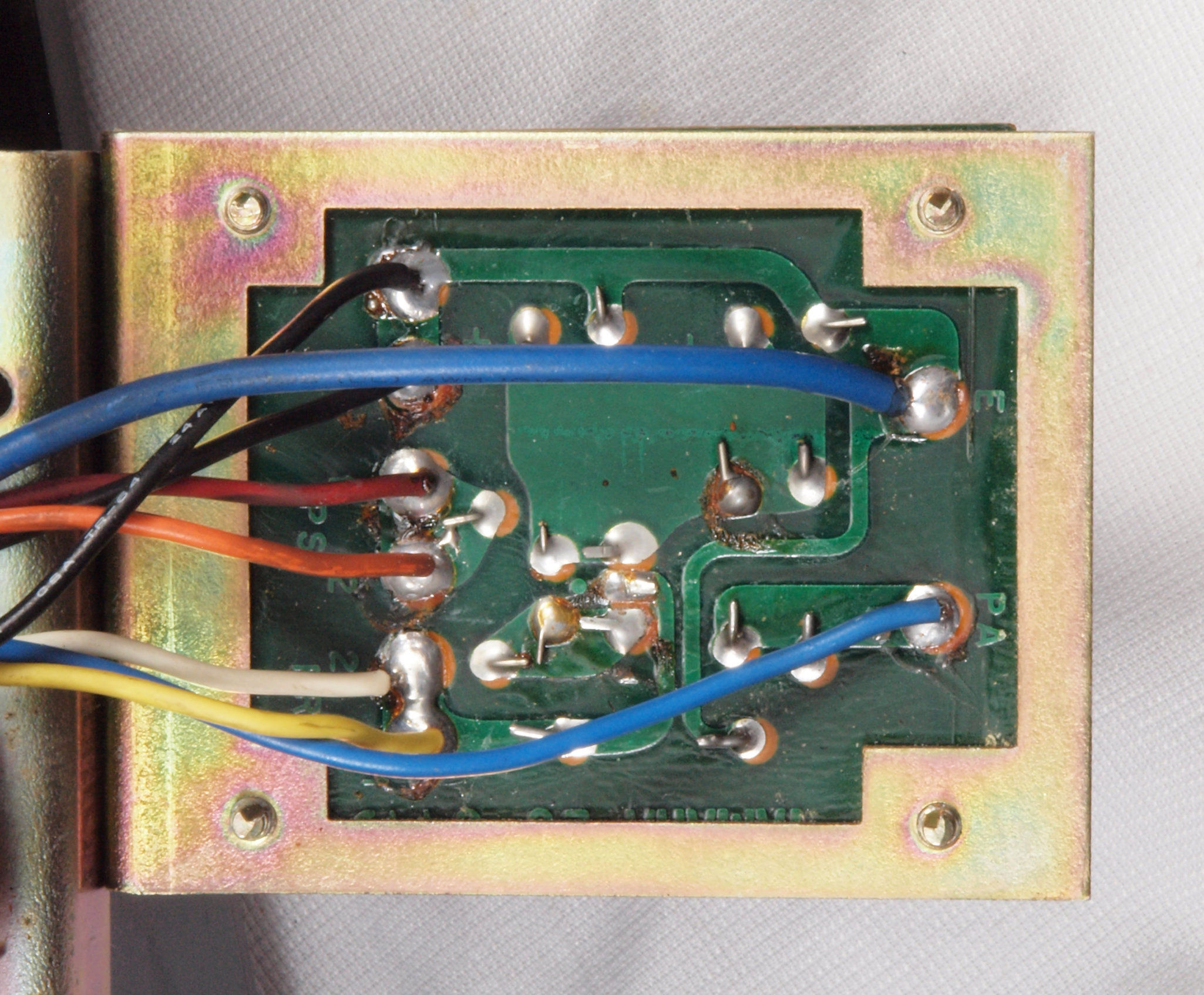

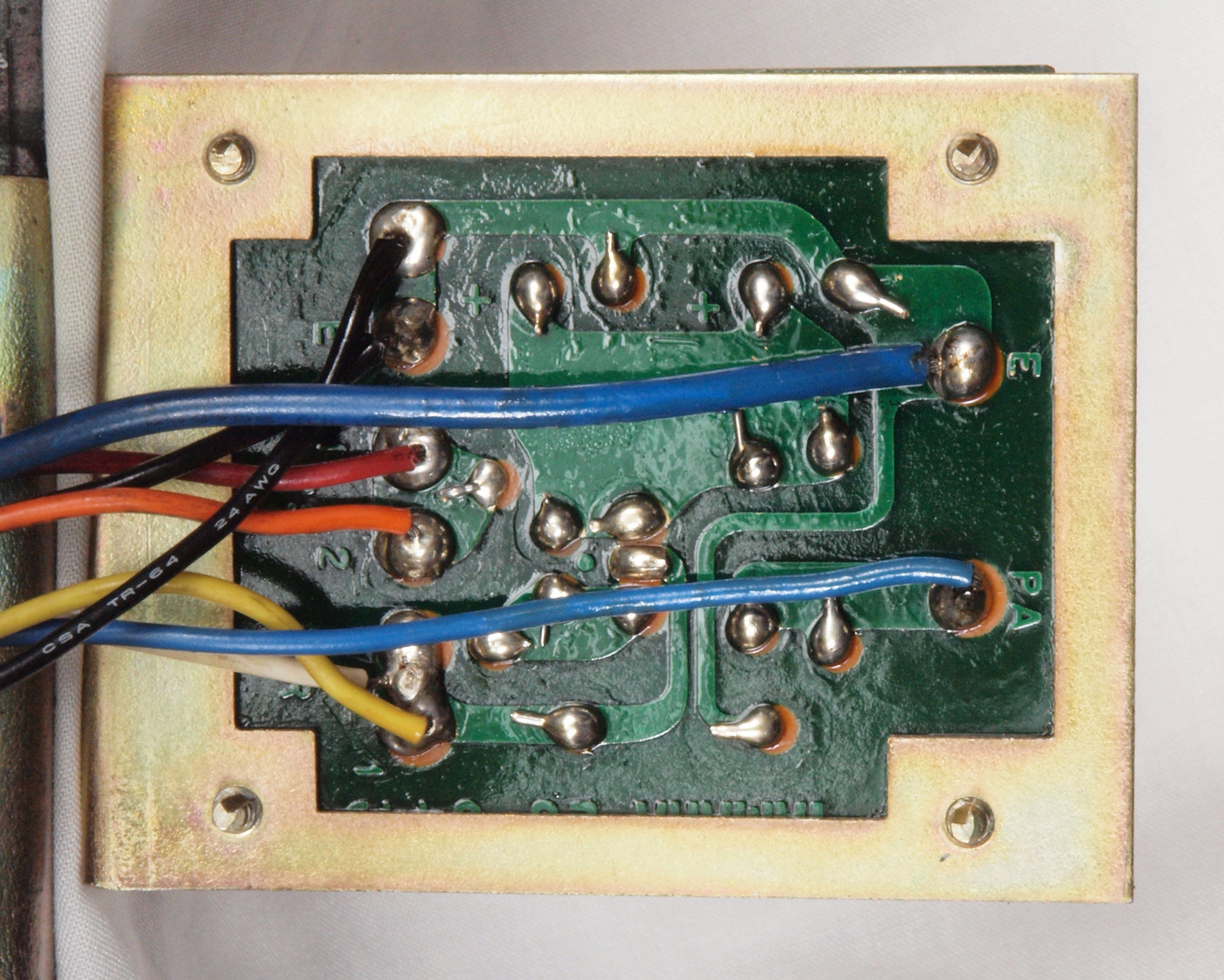

ＣＢ３．　修理前　電源投入SW基板裏。
ＣＢ４．　修理後　電源投入SW基板裏。　全ての半田をやり修す。
ＣＢ５．　完成電源投入SW基板裏、洗浄後防湿材を塗る。

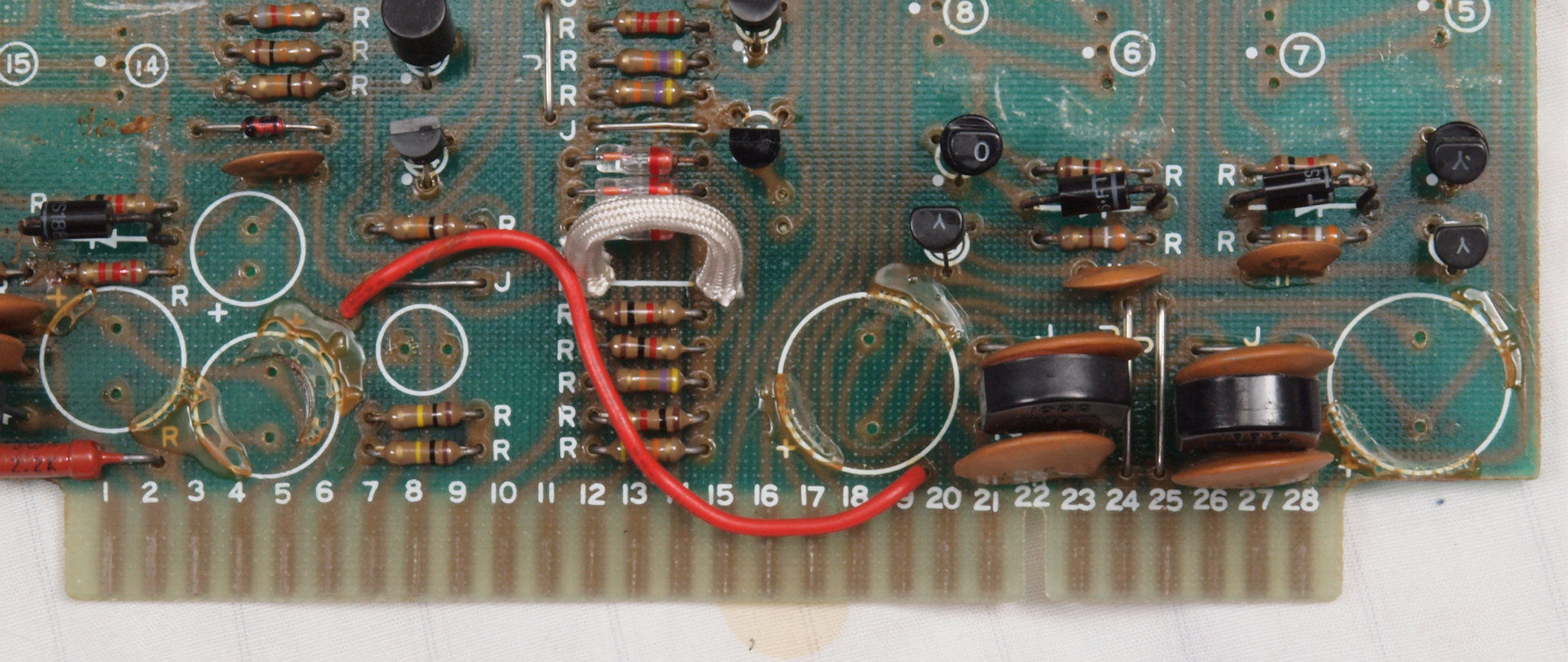

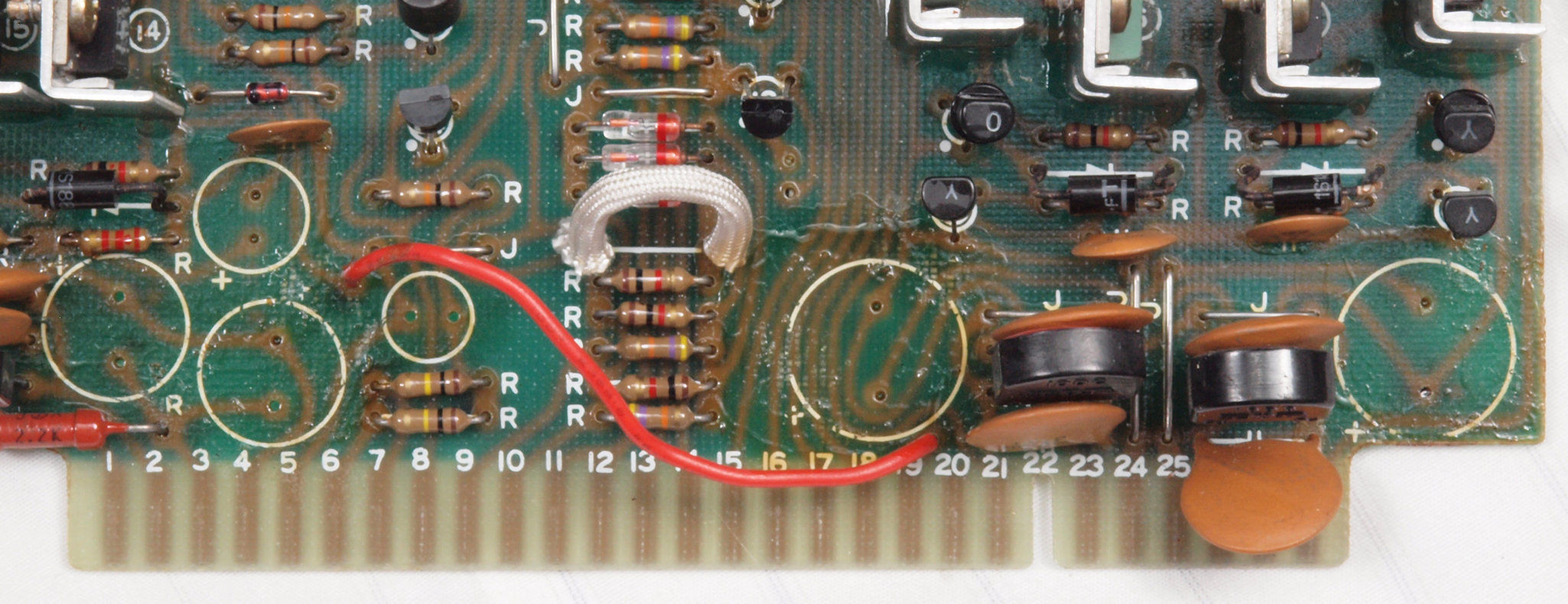

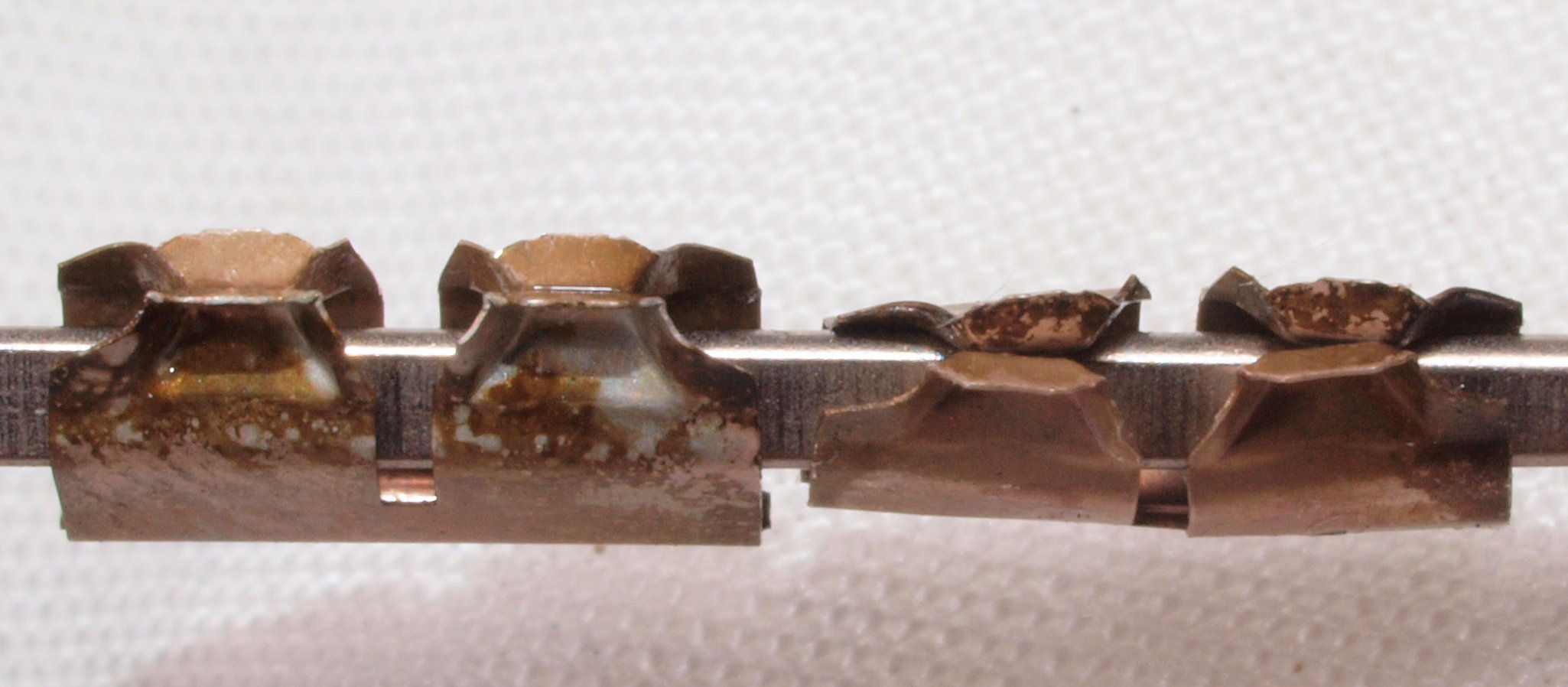

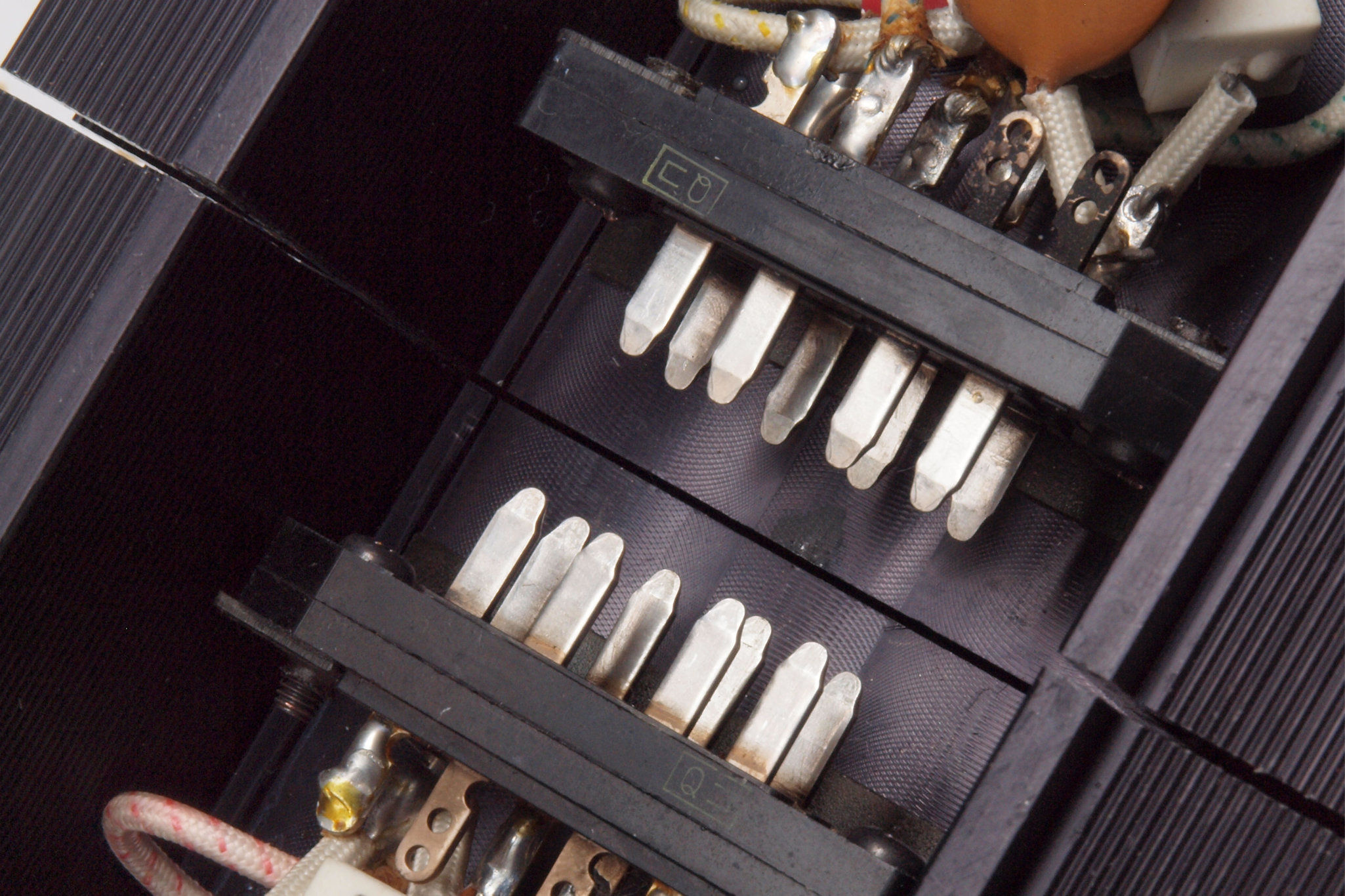

ＣＣ１．　修理前　右ドライブ基板カードエッジコネクター。　接点復活剤の塗布により炭化（接点の黒い所）が酸化されて入る。

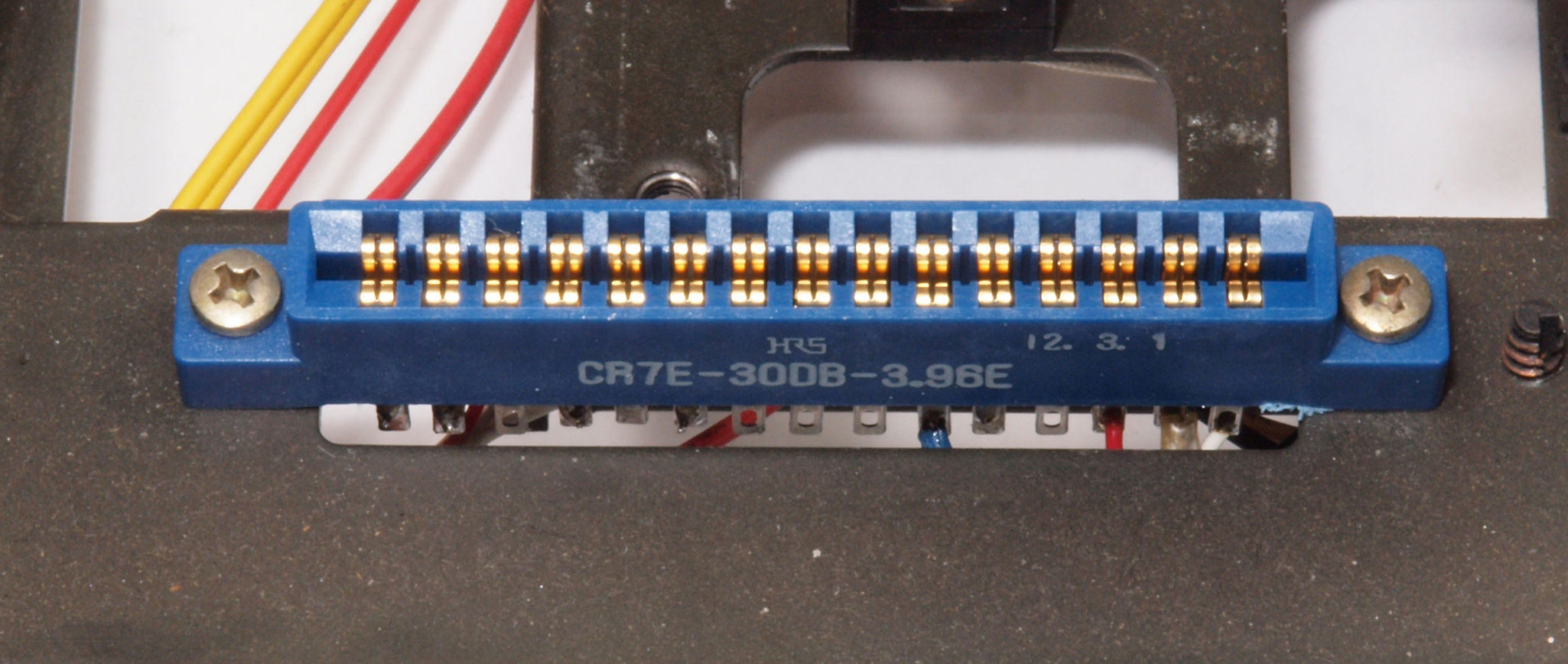

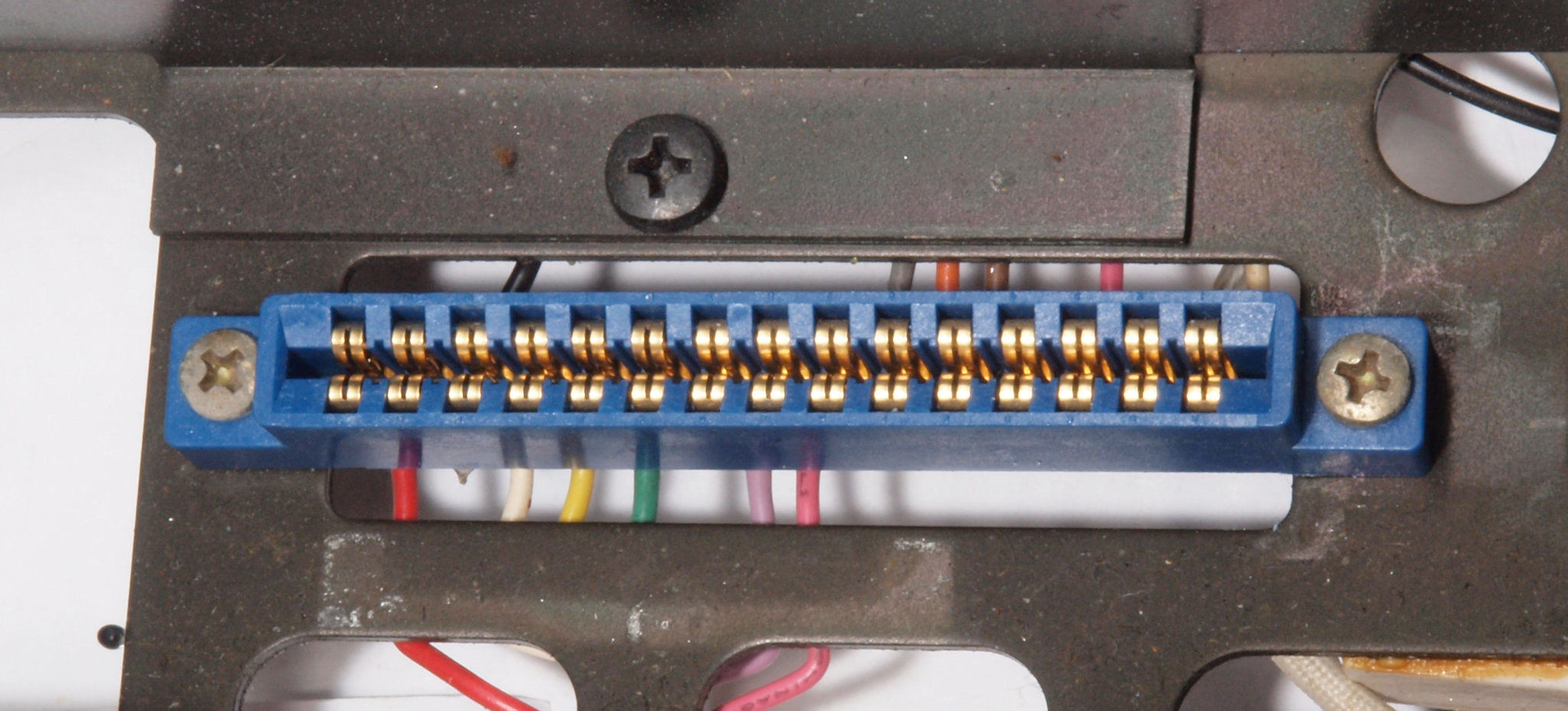

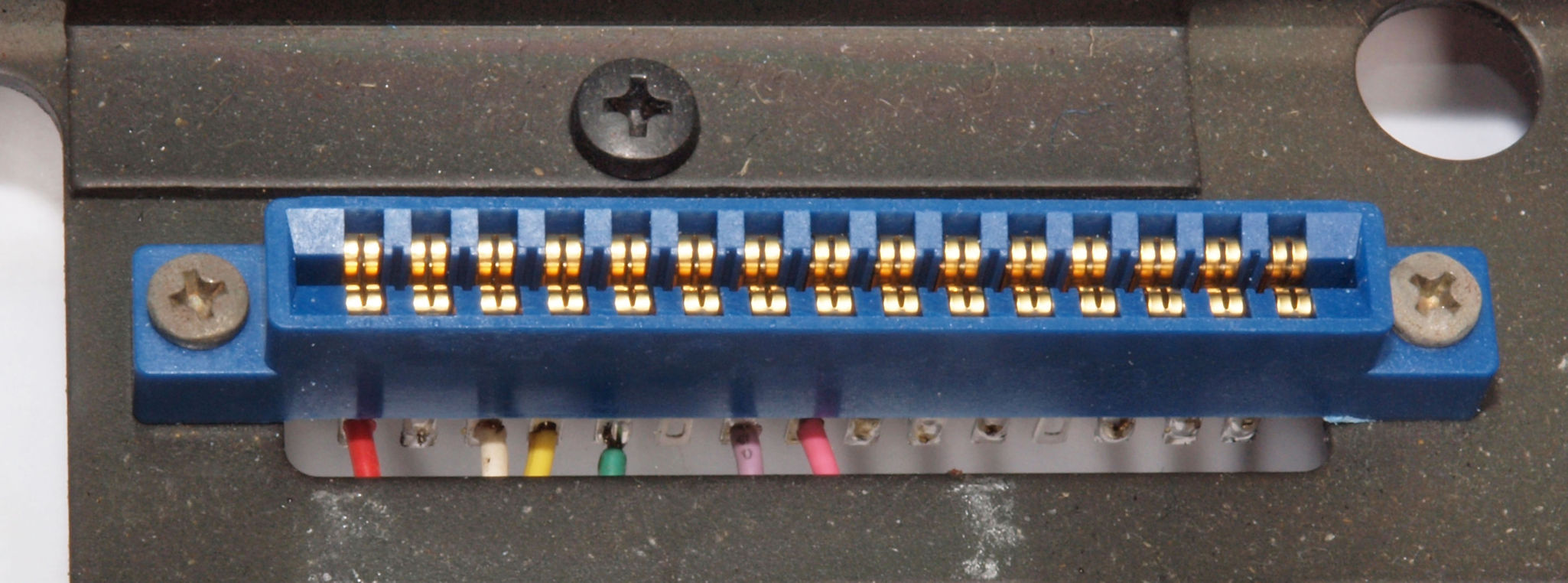

ＣＣ２．　修理（交換）後　右ドライブ基板カードエッジコネクター。
ＣＣ３．　修理前　左ドライブ基板カードエッジコネクター。　接点復活剤の塗布により炭化（接点の黒い所が酸化されて入る。
ＣＣ４．　修理（交換）後　左ドライブ基板カードエッジコネクター。
ＣＣ５．　修理前　フイルター基板カードエッジコネクター。　接点復活剤の塗布により炭化（接点の黒い所が酸化されて入る。
ＣＣ６．　修理（交換）後　フイルター基板カードエッジコネクター。

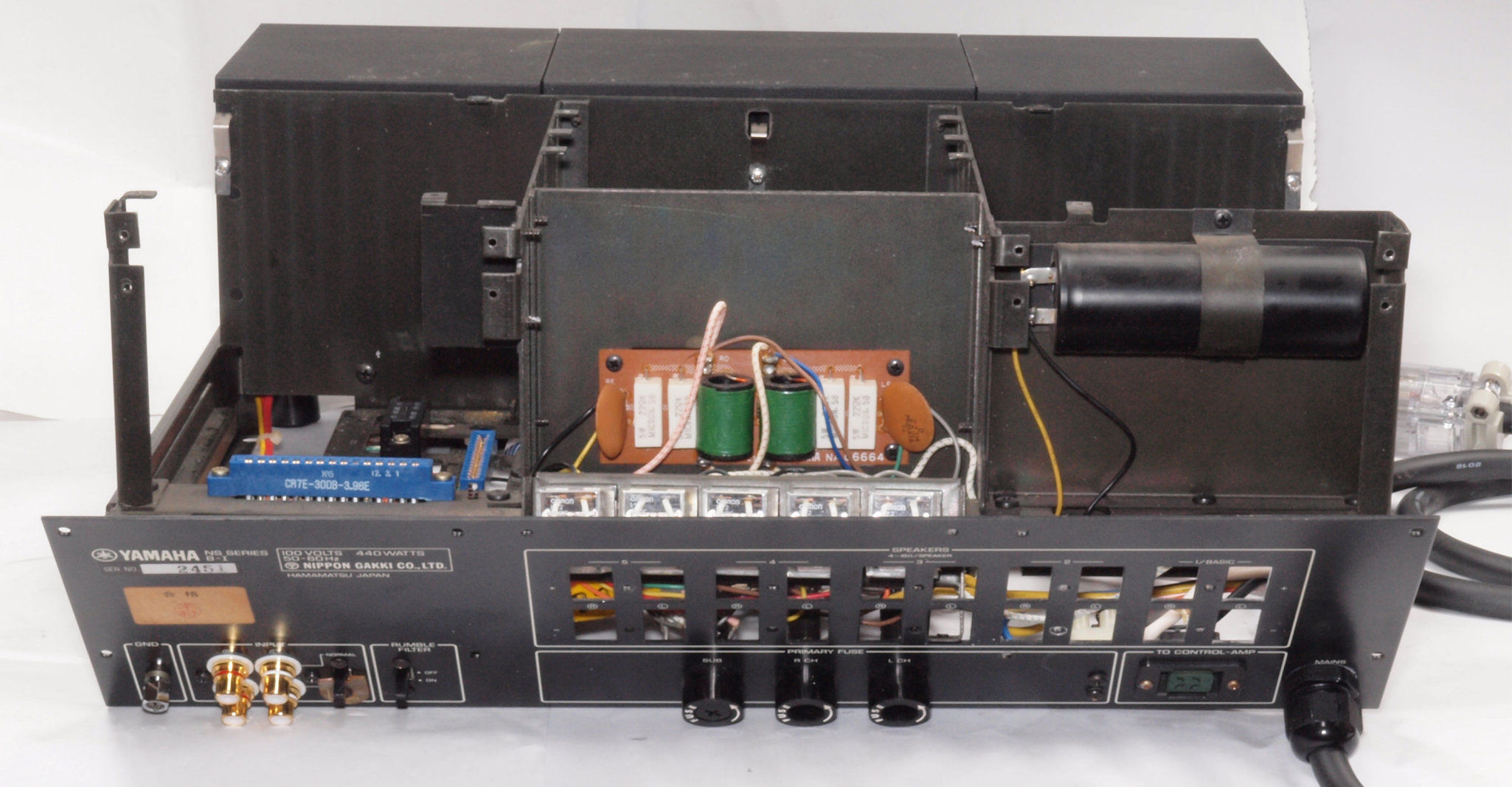

ＣＤ０．　後パネルを取り、傾けて修理中。

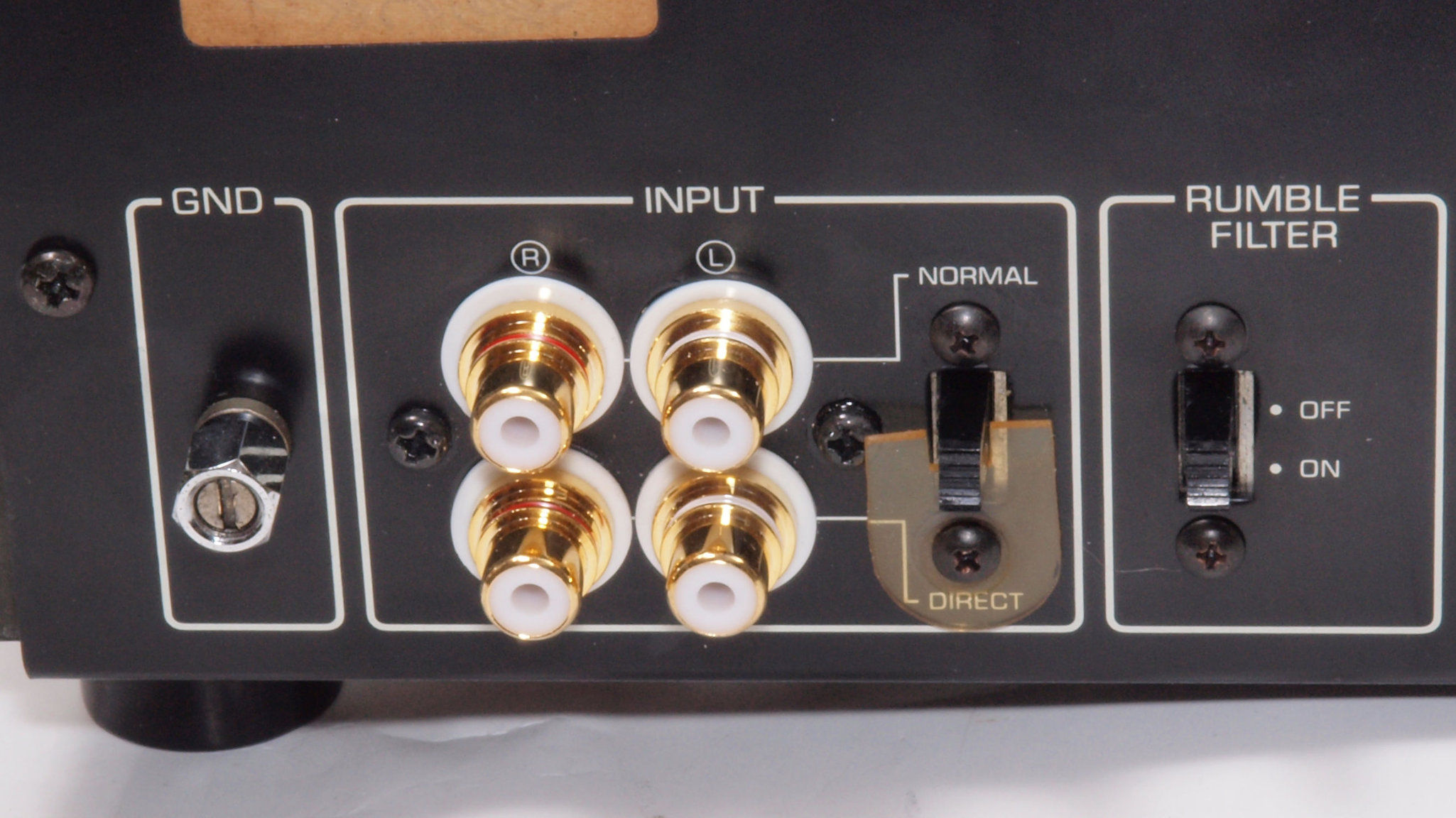

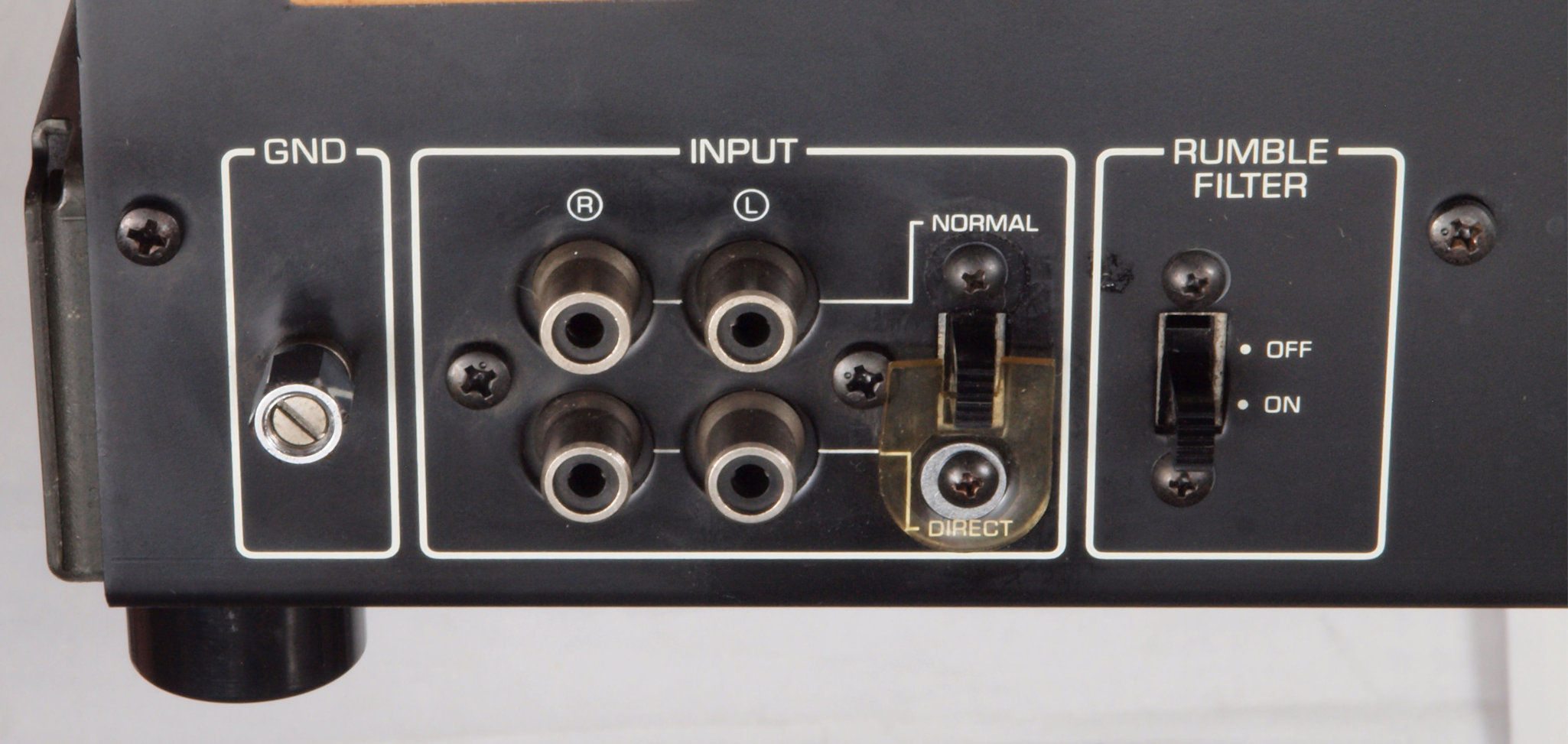

ＣＤ１．　修理前　入力ＲＣＡ端子。
ＣＤ２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

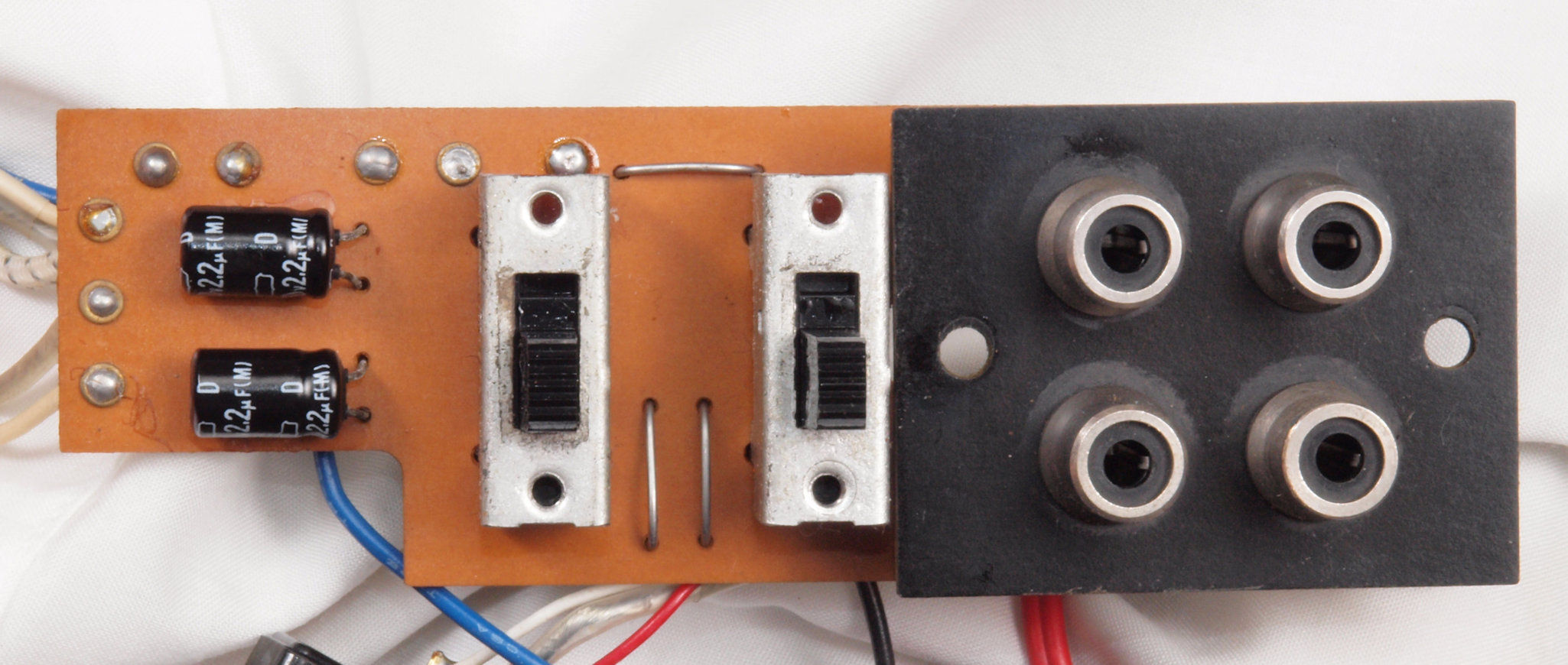

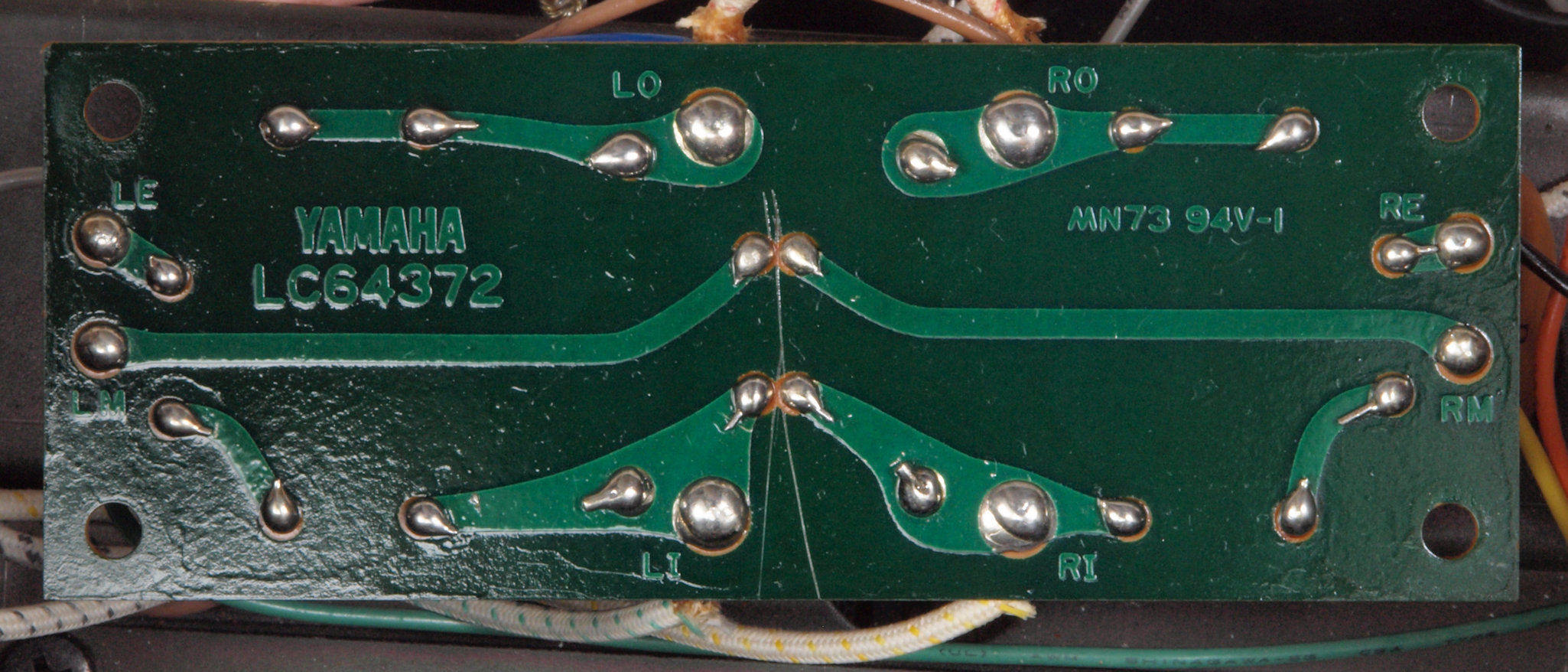

ＣＤ３．　修理前　ＲＣＡ端子基板。

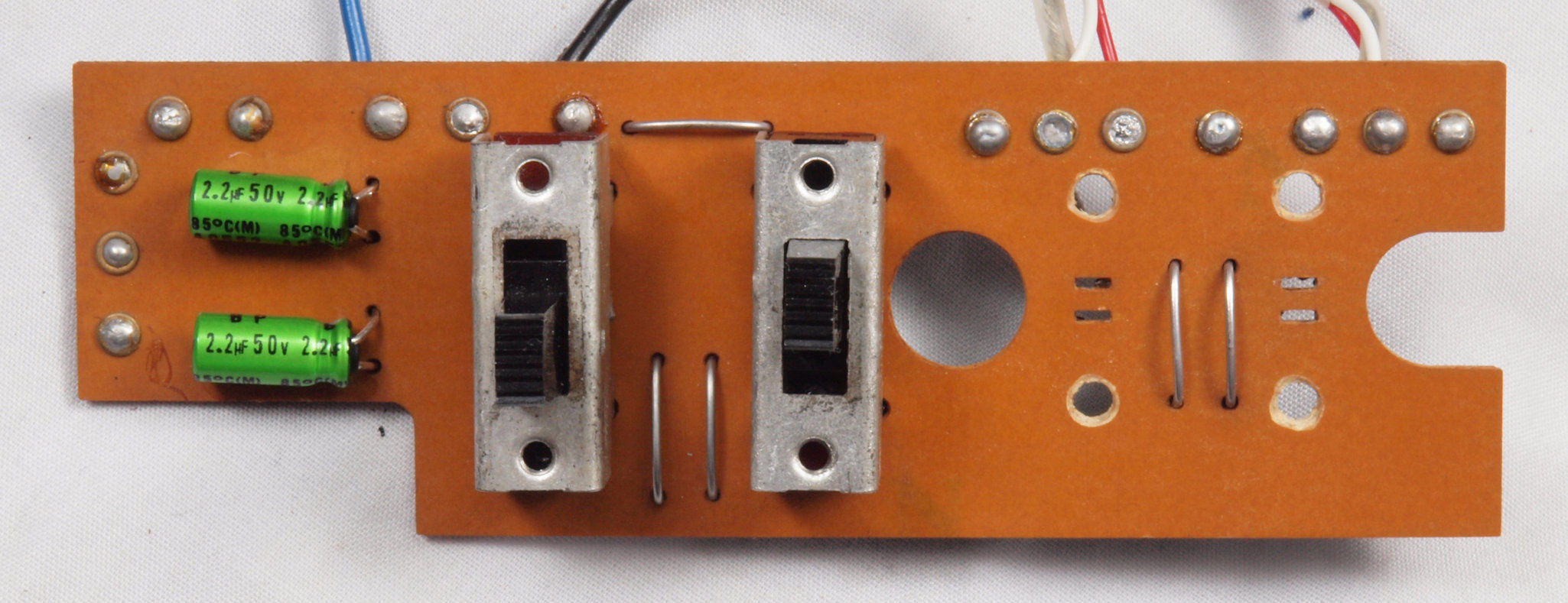

ＣＤ４．　修理後　ＲＣＡ端子基板。電解コンデンサー２個交換。

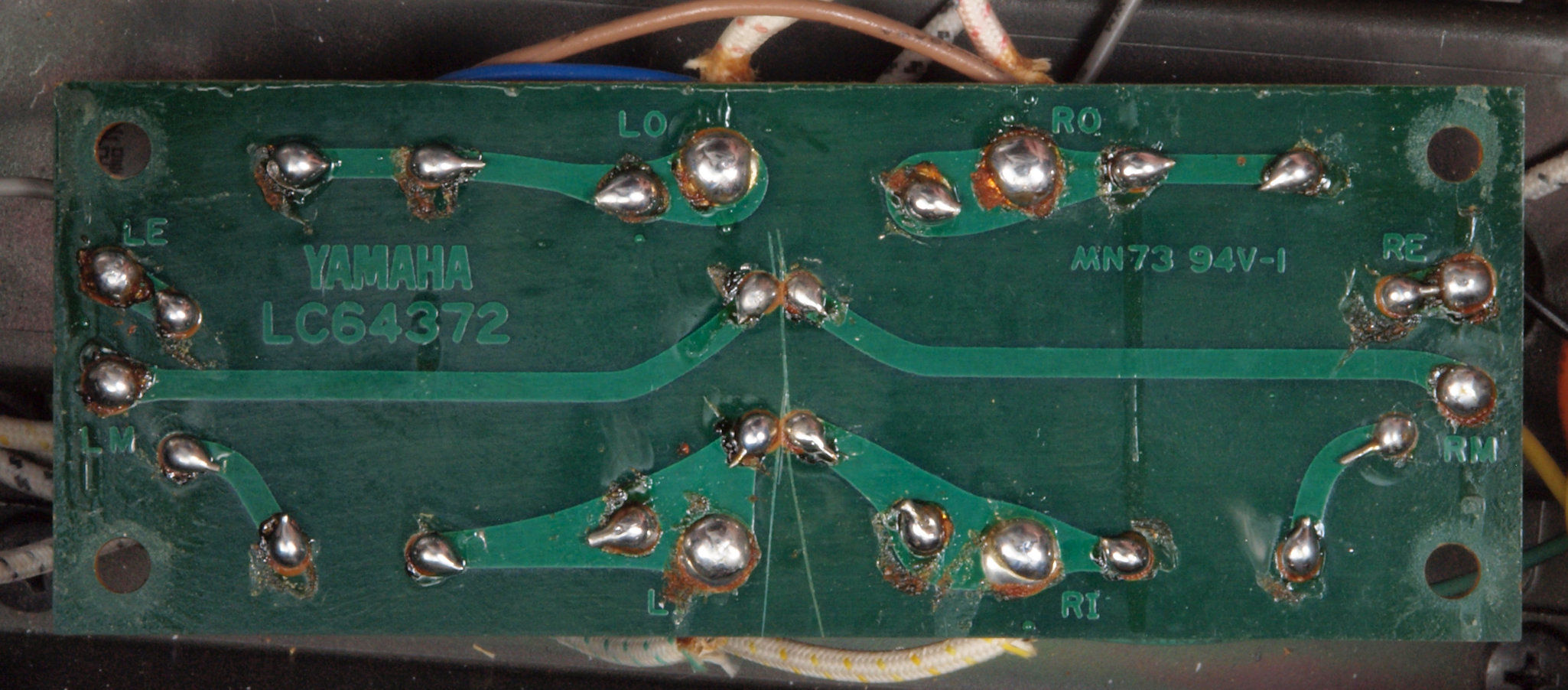

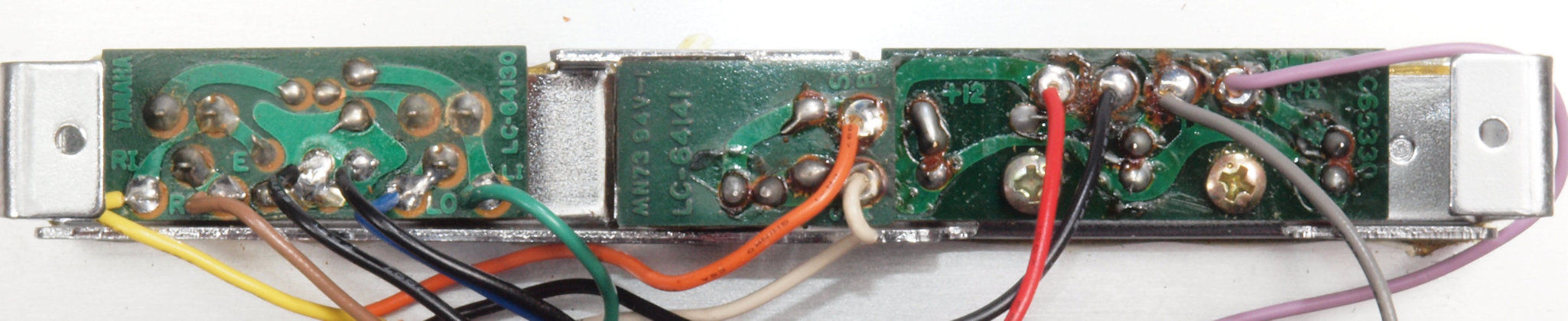

ＣＤ５．　修理前　ＲＣＡ端子基板裏。

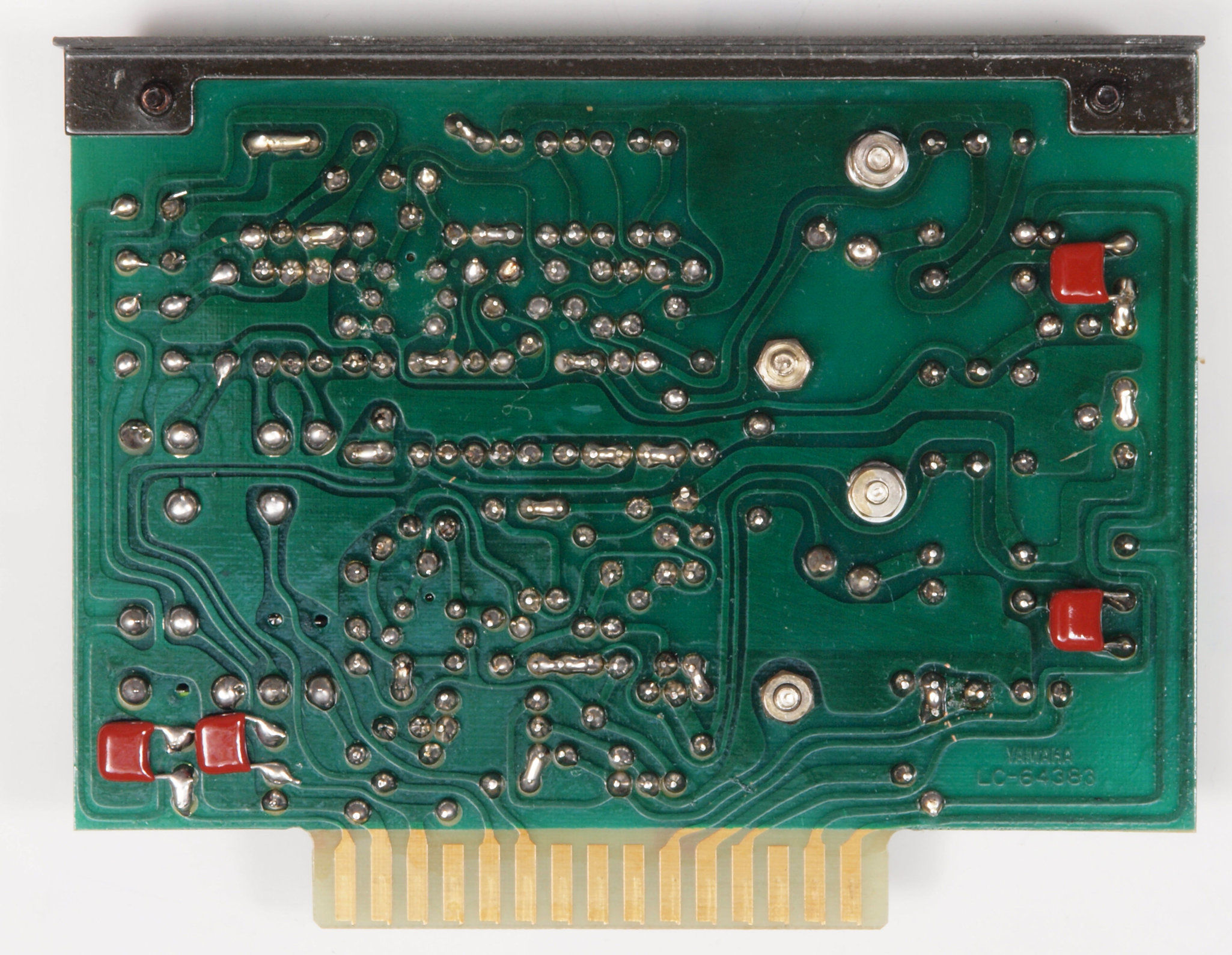

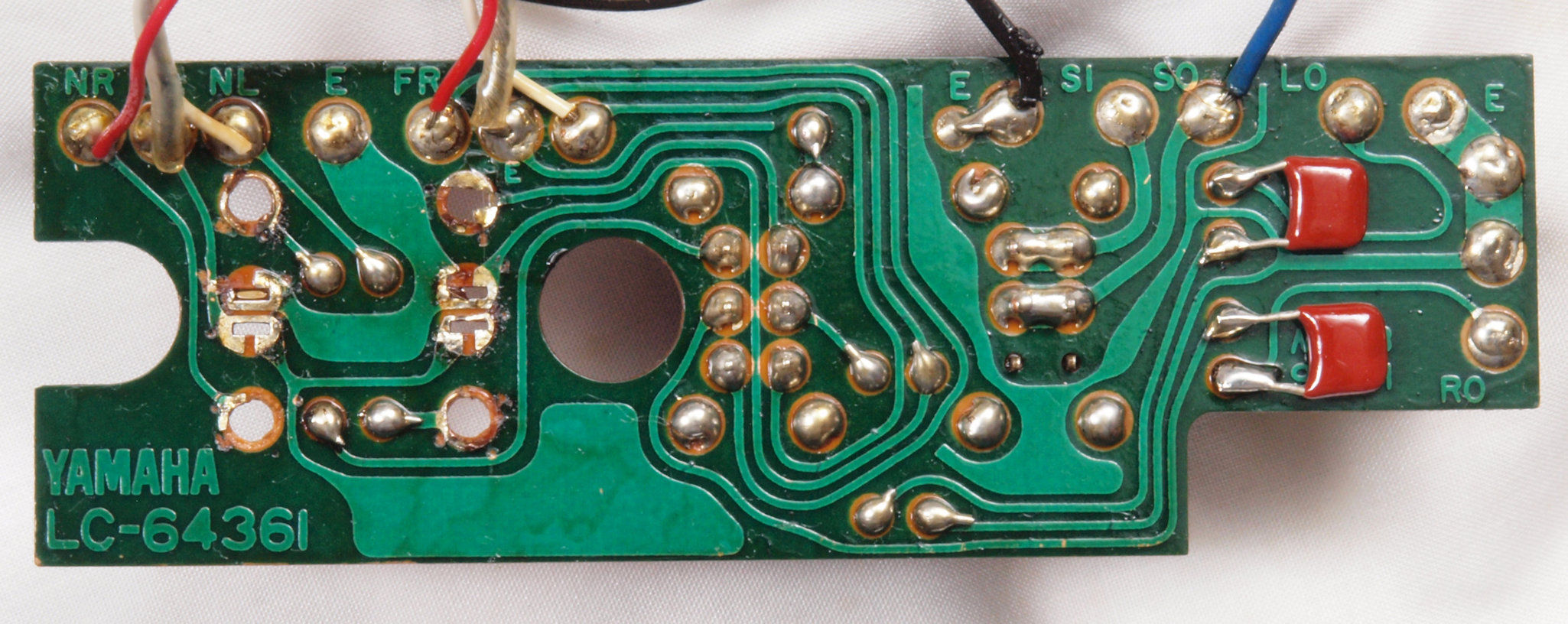

ＣＤ６．　修理後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＤ７．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る。
ＣＤ８．　完成ＲＣＡ端子基板取り付け。

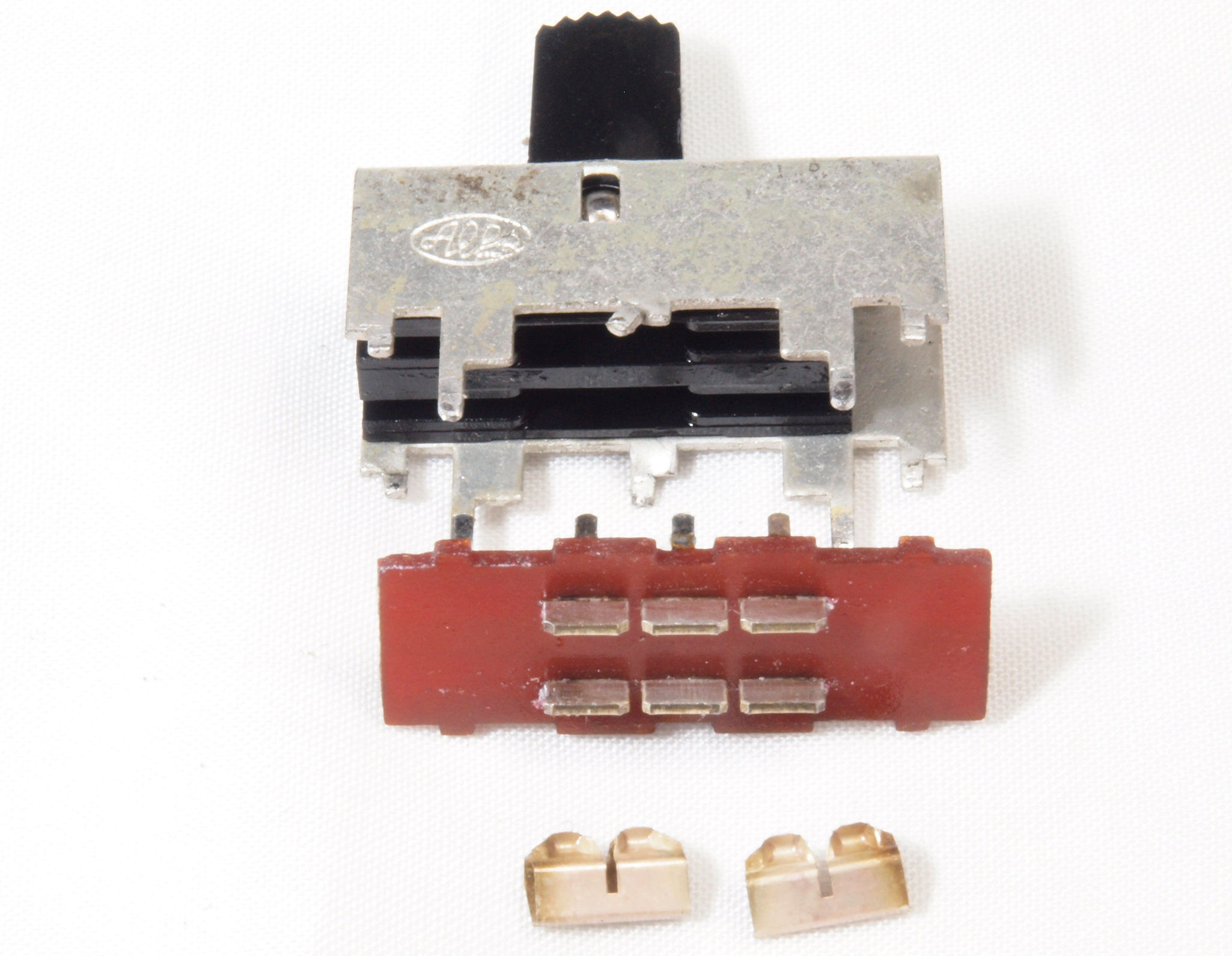

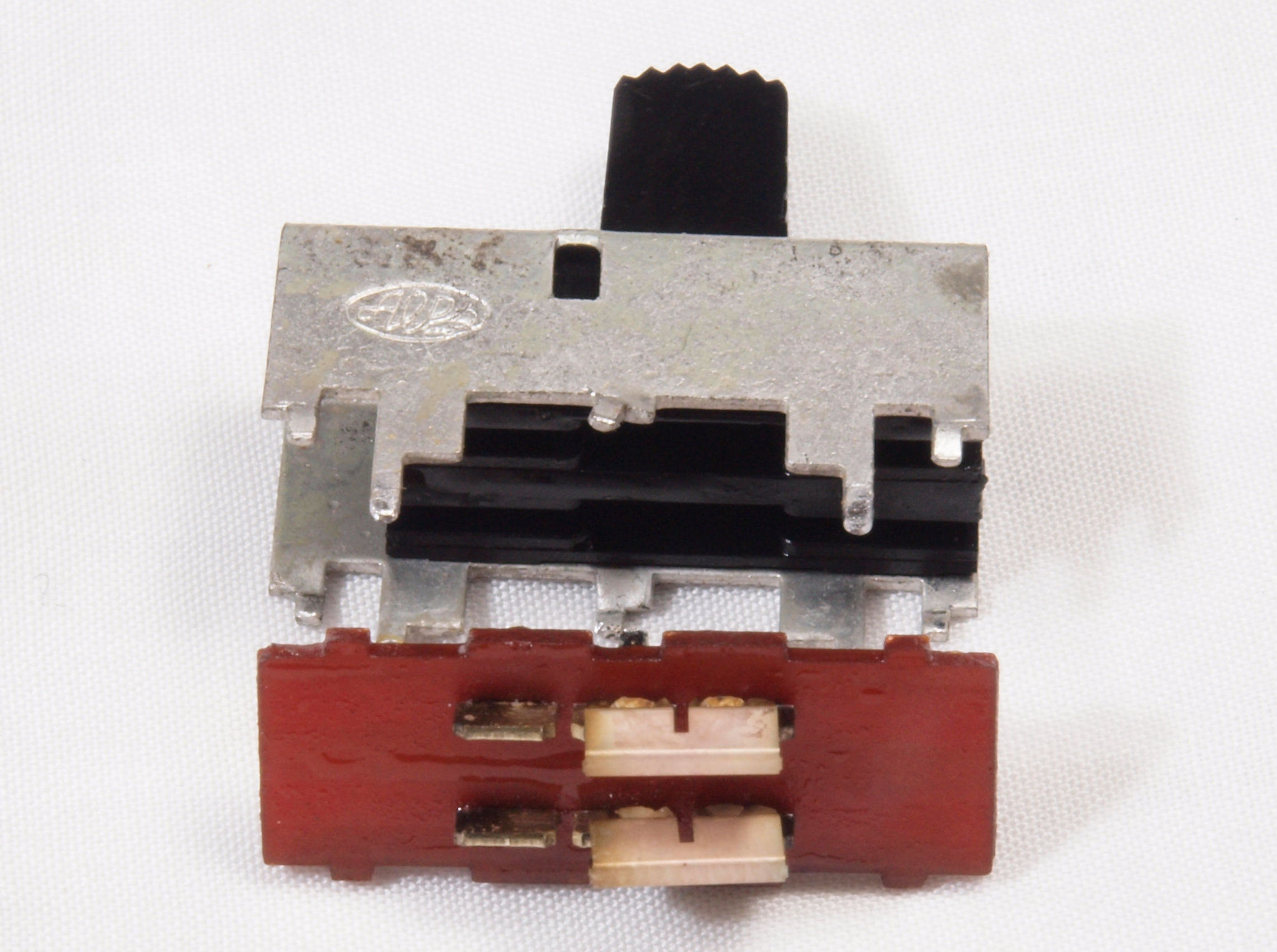

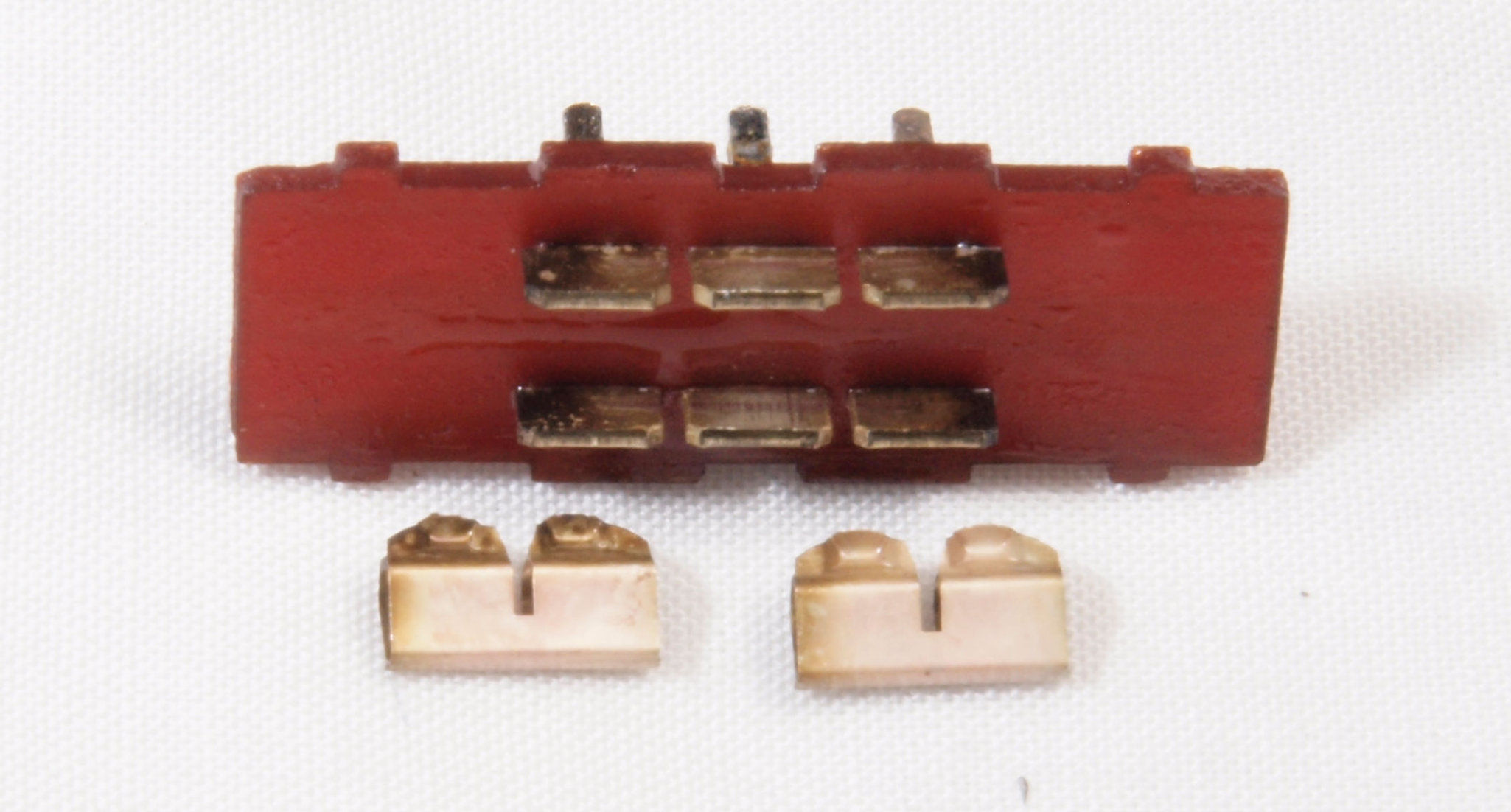

ＣＥ１．　修理中 入力切換SW（Normal/Direct）分解。修理済で接点綺麗！
ＣＥ２．　修理中 入力切換SW（Normal/Direct）可動接点が開いている。前回修理ミス！
ＣＥ３．　修理（清掃）後 入力切換SW（Normal/Direct）可動接点修理後。

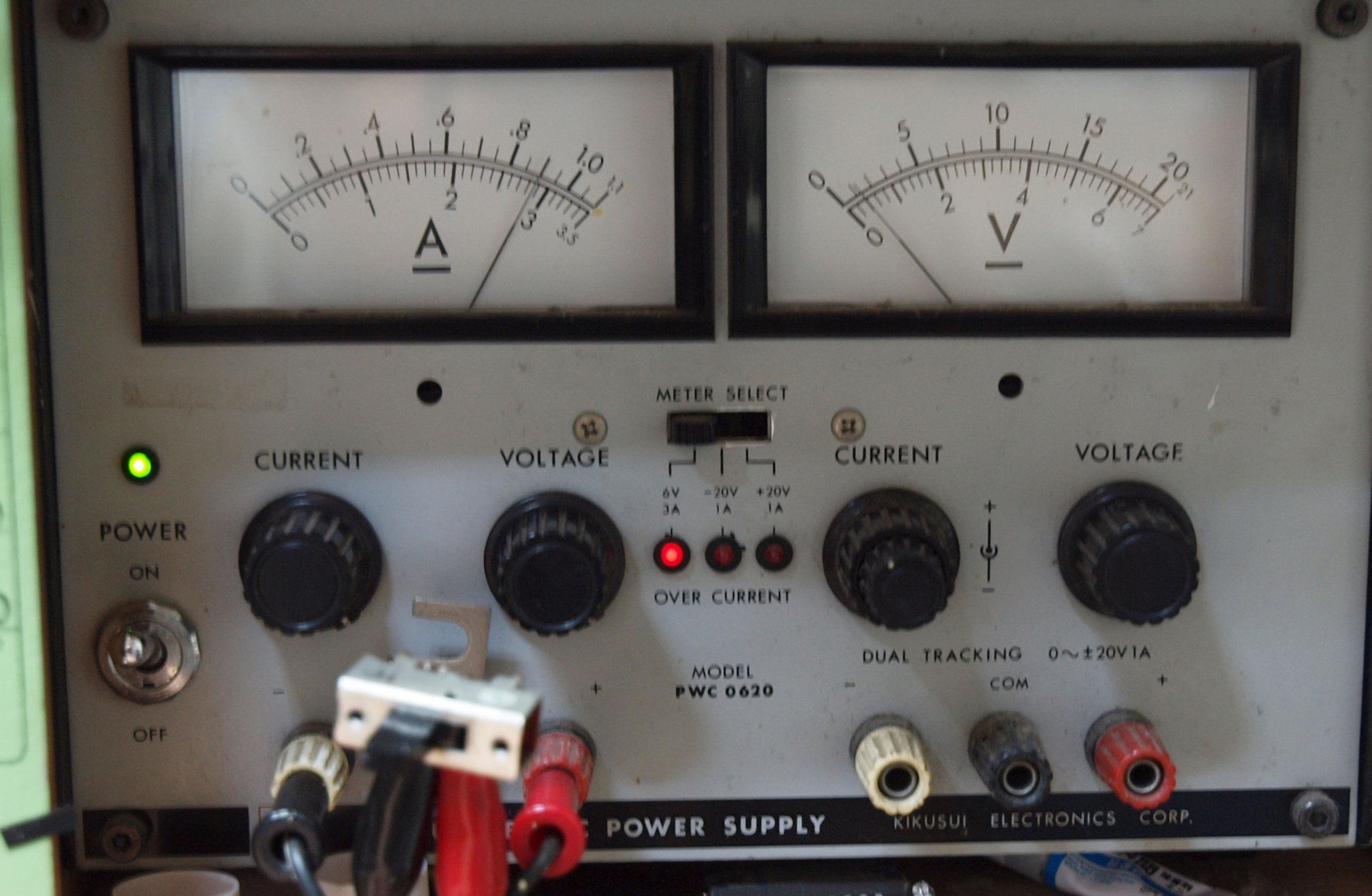

ＣＥ４．　修理（清掃）後 入力切換SW（Normal/Direct）、３Ａ位流し確認する。
ＣＥ５．　修理中 RumbleFilterSW（Normal/Direct）分解。
ＣＥ６．　修理中 RumbleFilterSW（Normal/Direct）接点。
ＣＥ７．　修理（清掃）後 RumbleFilterSW（Normal/Direct）接点清掃後。

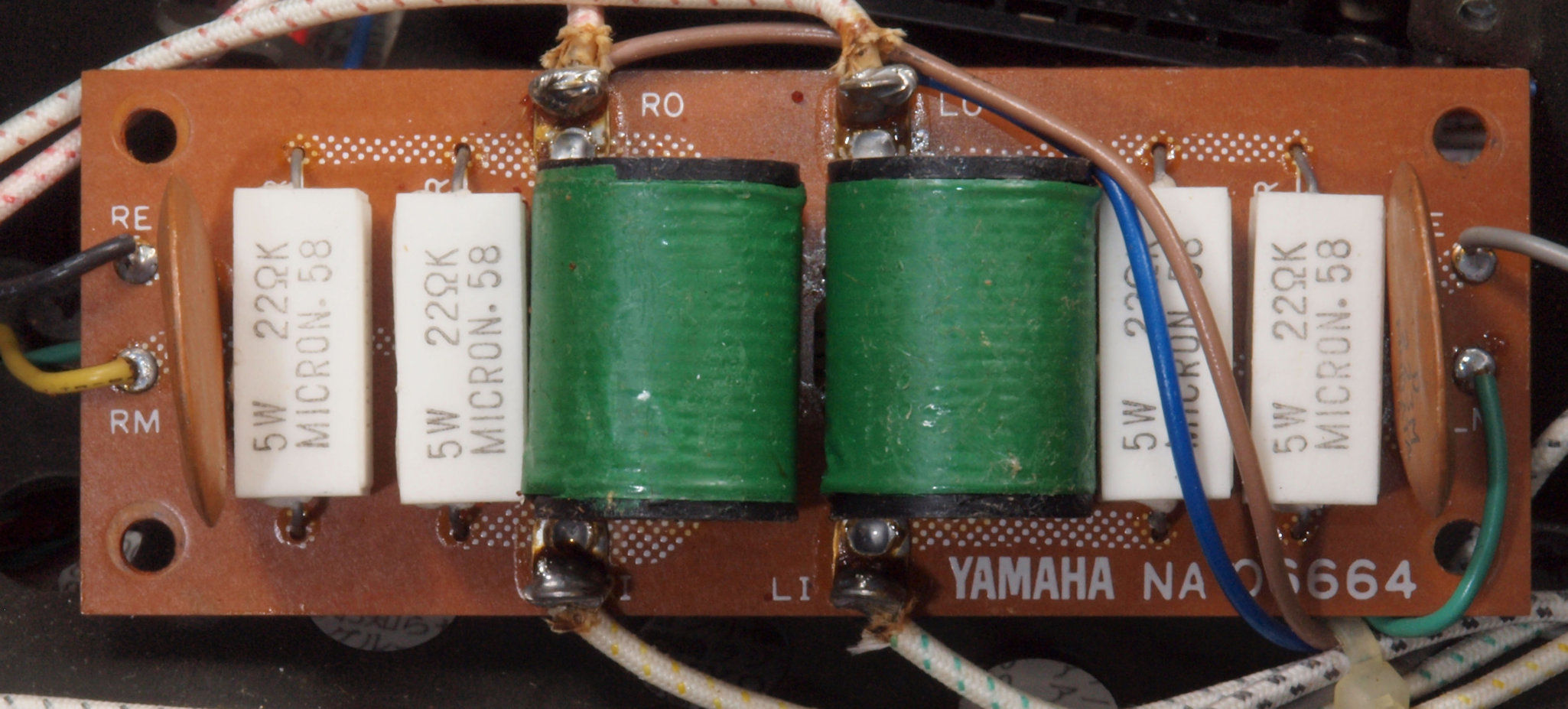

ＣＦ１．　修理前　出力フイルター基板。

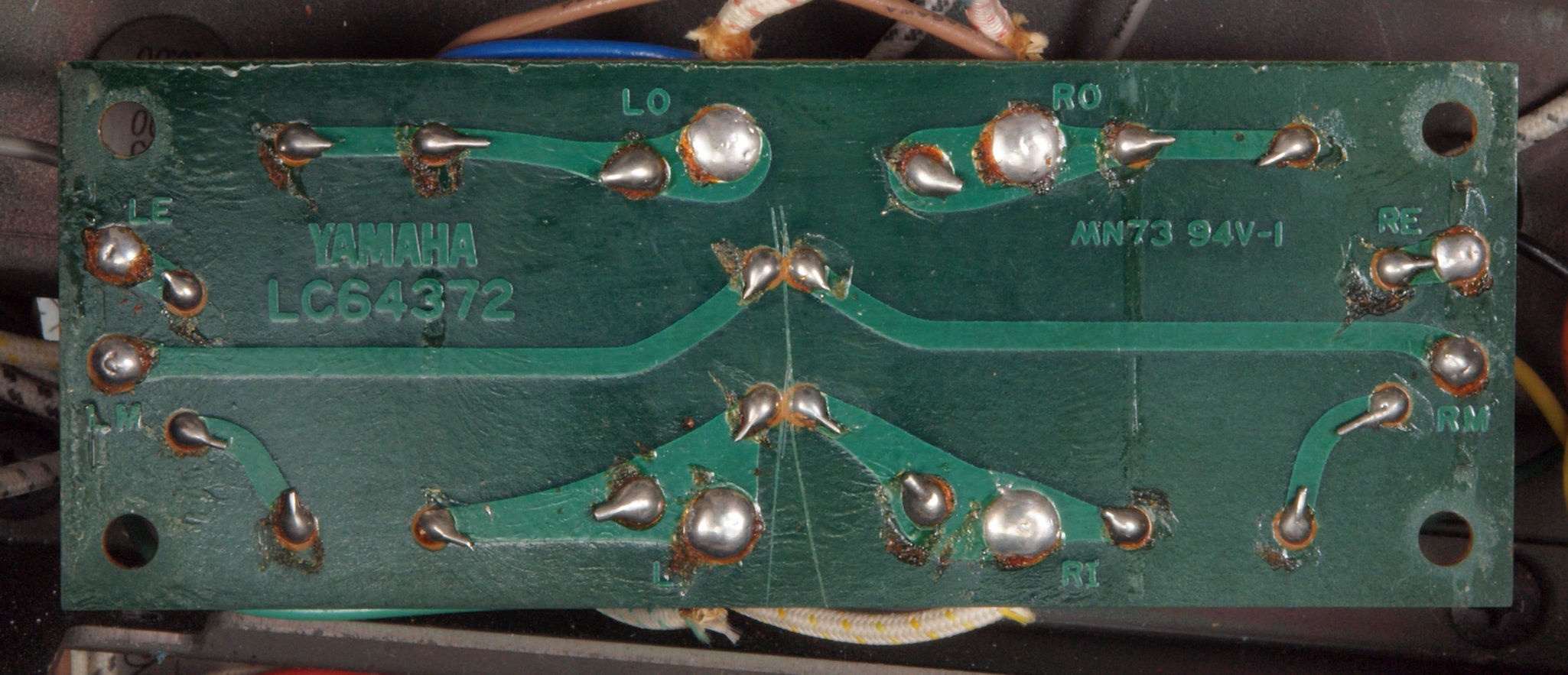

ＣＦ２．　修理前　出力フイルター基板裏。
ＣＦ３．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。
ＣＦ４．　完成出力フイルター基板裏。　半田補正・洗浄後防湿材を塗る。

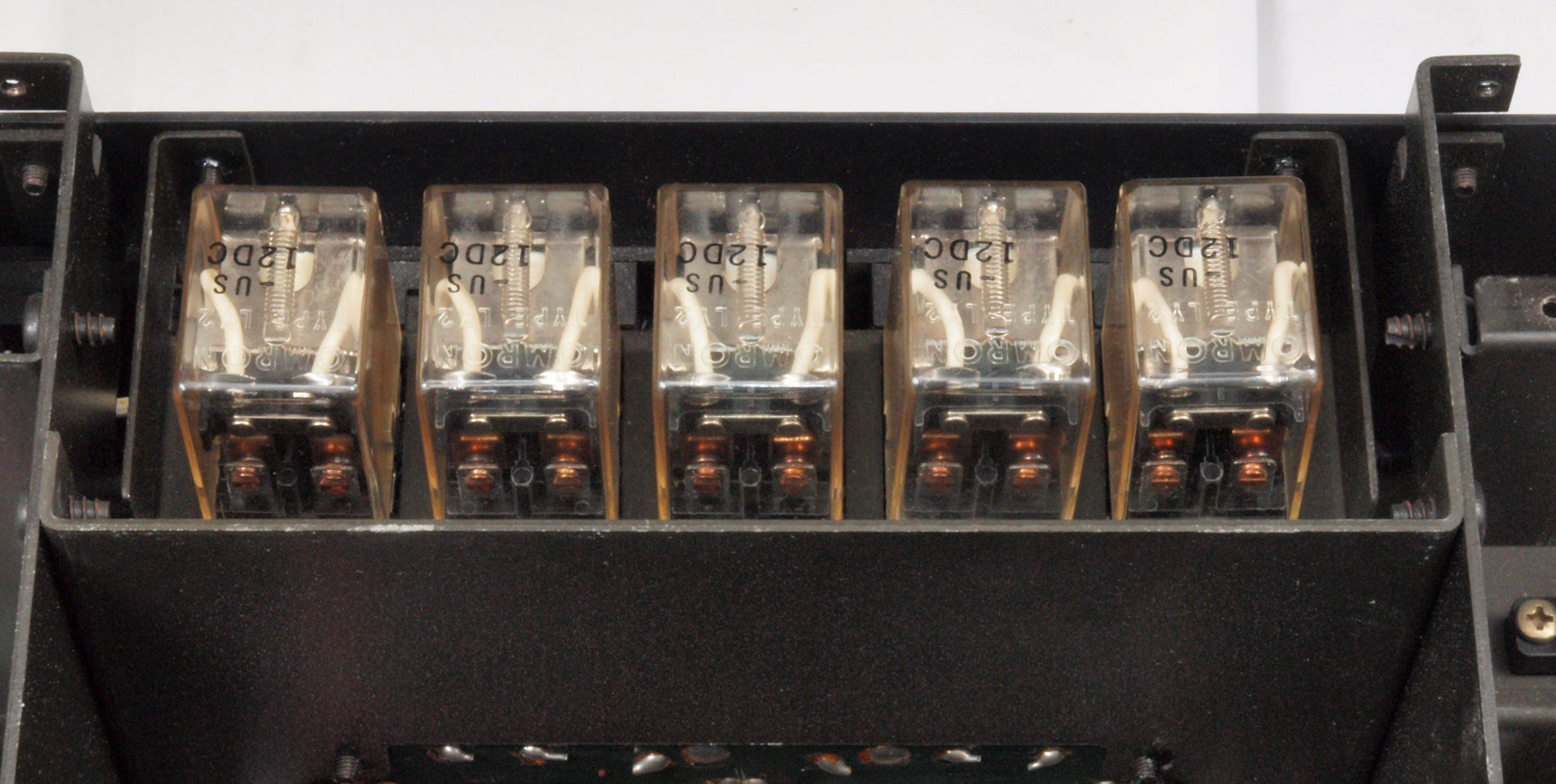

ＣＧ１．　修理前　ＳＰ接続リレー。

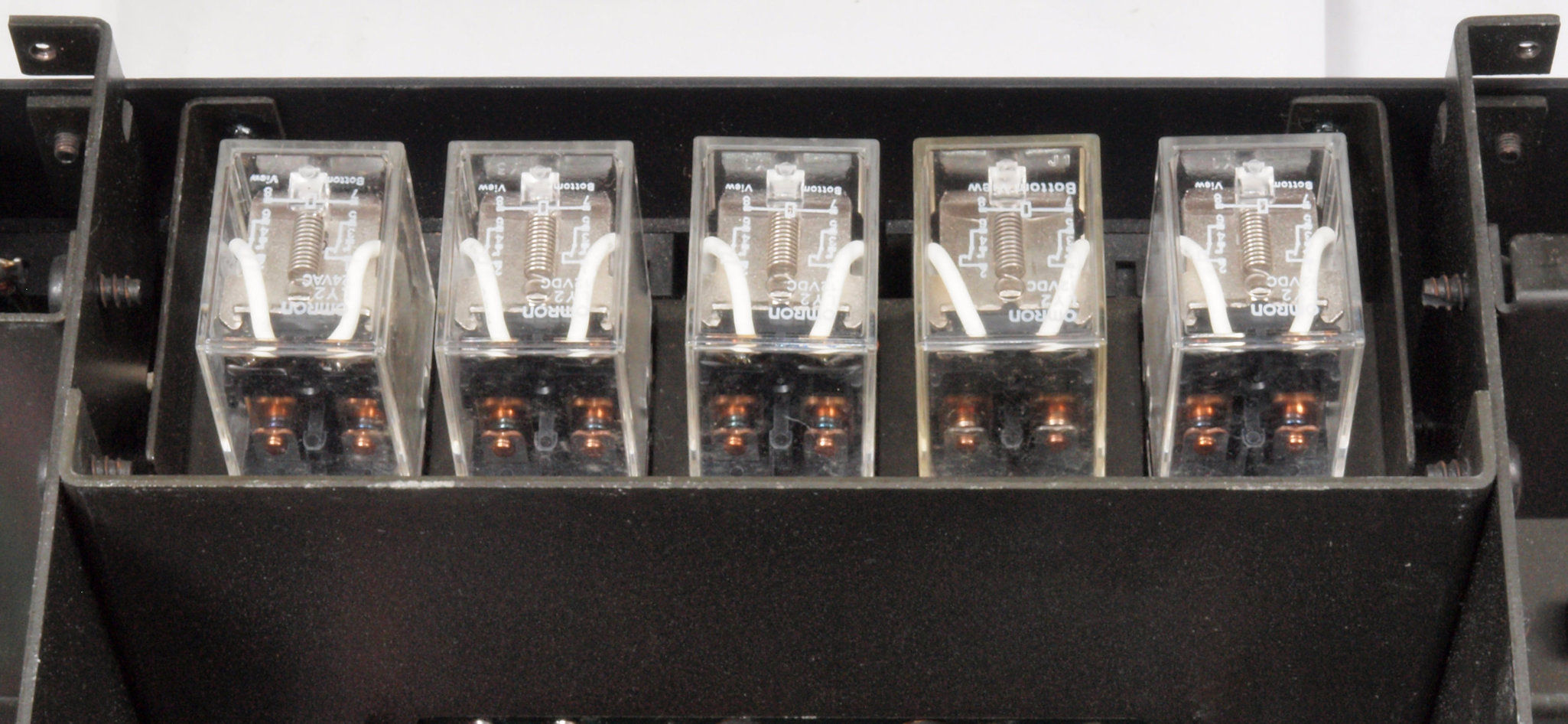

ＣＧ２．　修理前　ＳＰ接続リレー。　　リレー５個交換。使用するのは１個ですが入手難なので５個交換。
ＣＨ１．　修理前　ＳＰ接続端子。

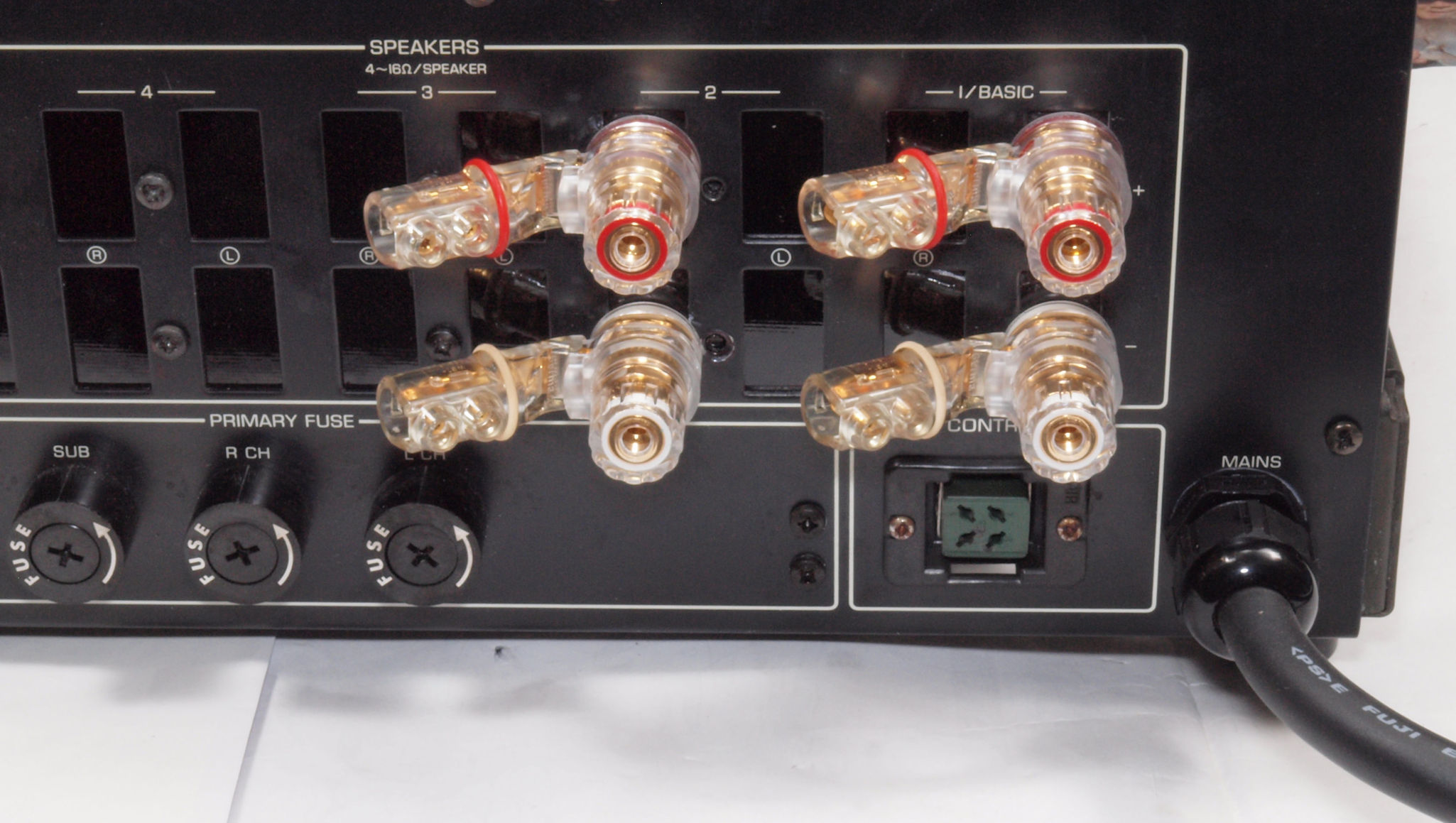

ＣＨ２．　修理（交換）後　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）使用。

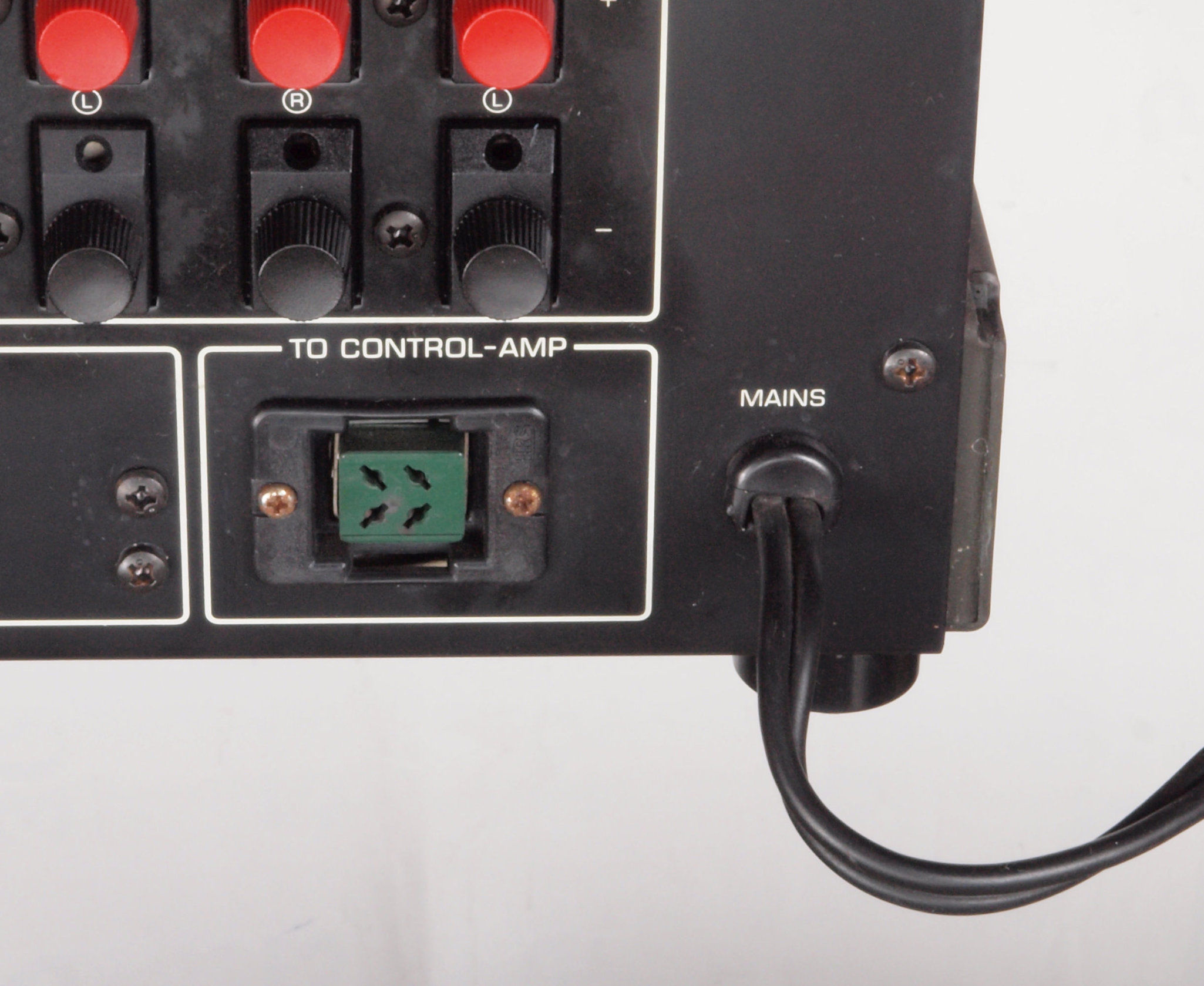

ＣＩ１．　修理前　　電源コード取り付け。

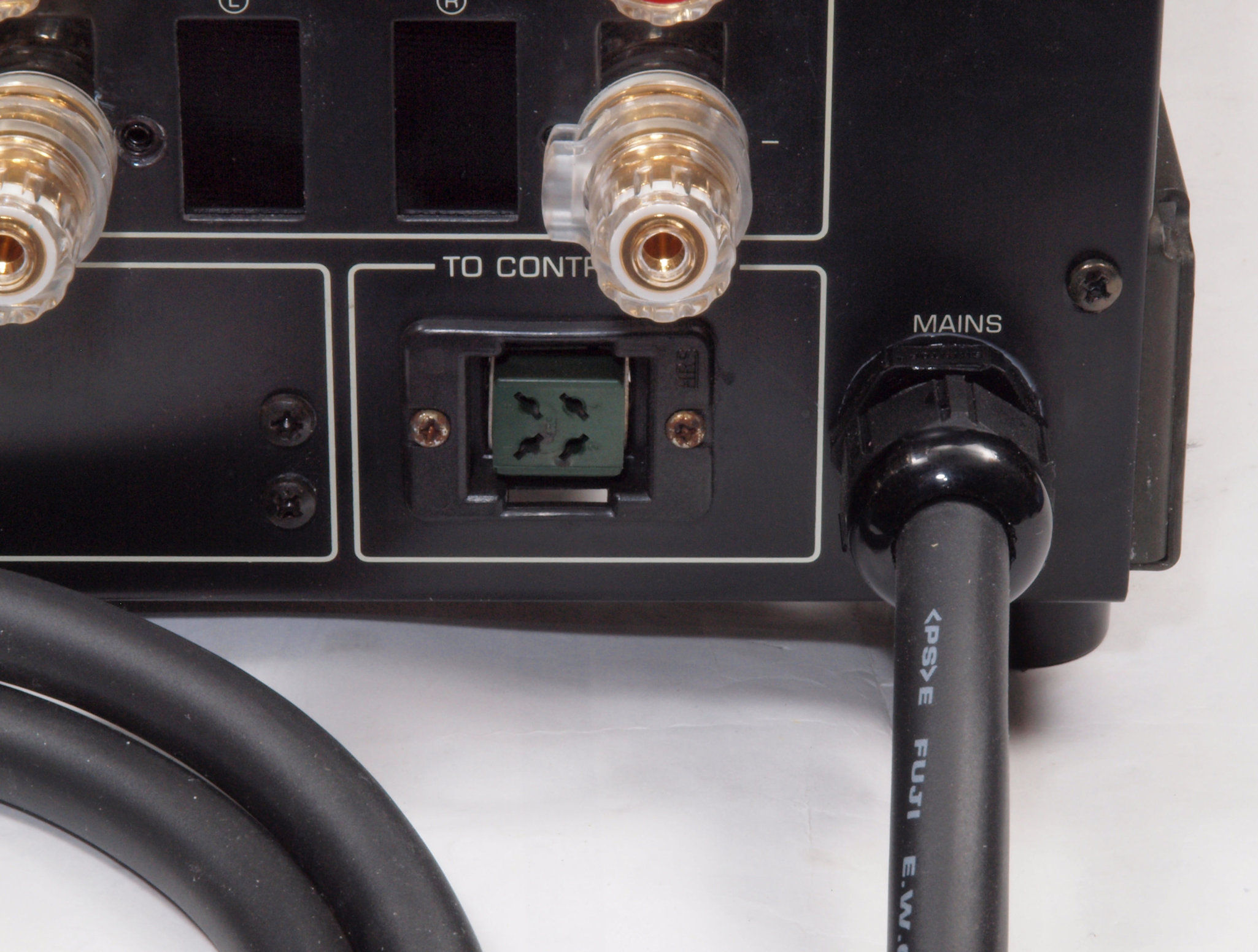

ＣＩ２．　修理（交換）後　　電源コード取り付け。

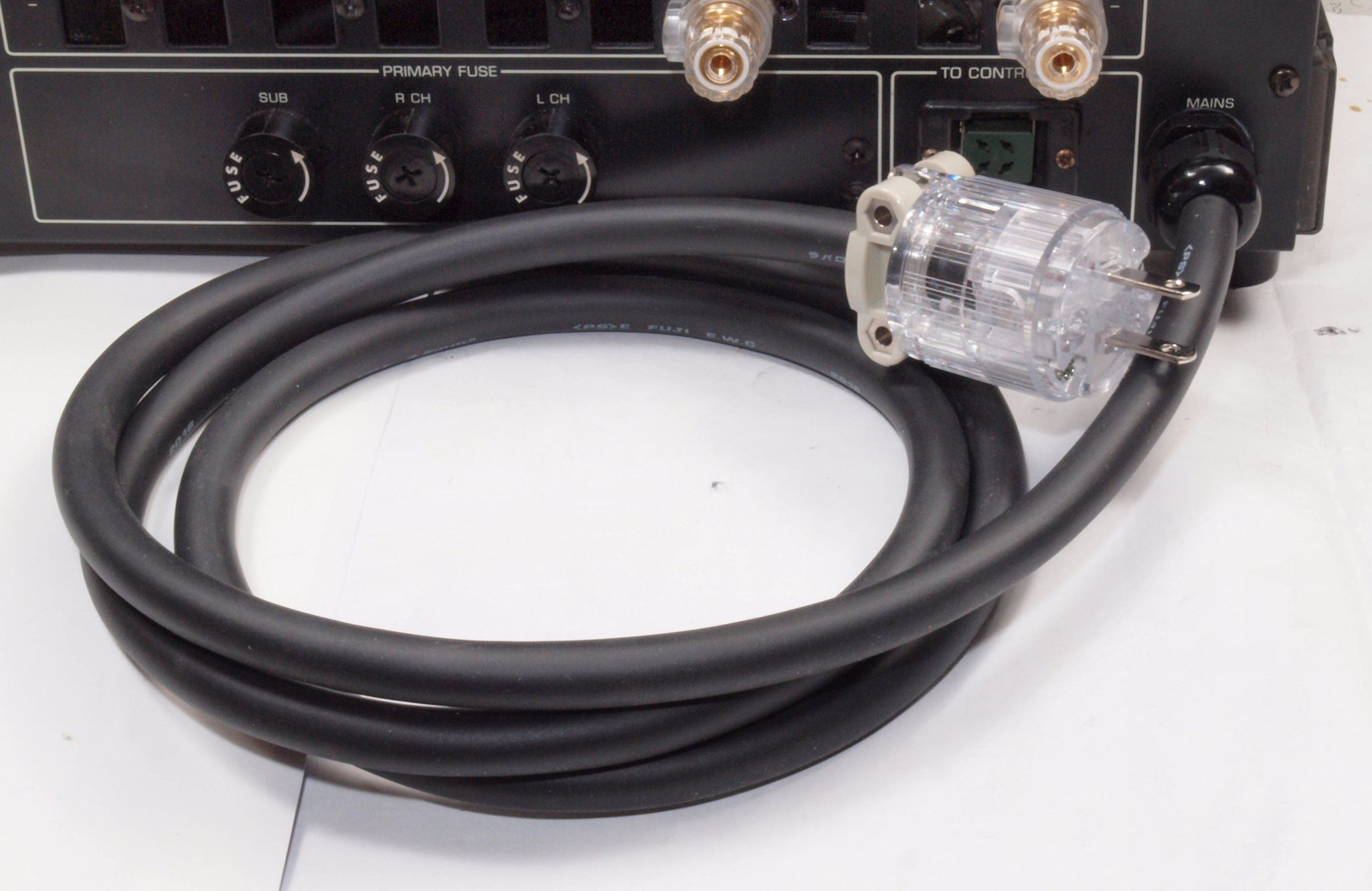

ＣＩ３．　完成　　電源コード交換。ソケットのアース端子が無いのはユーザーの要望、後付は簡単です。

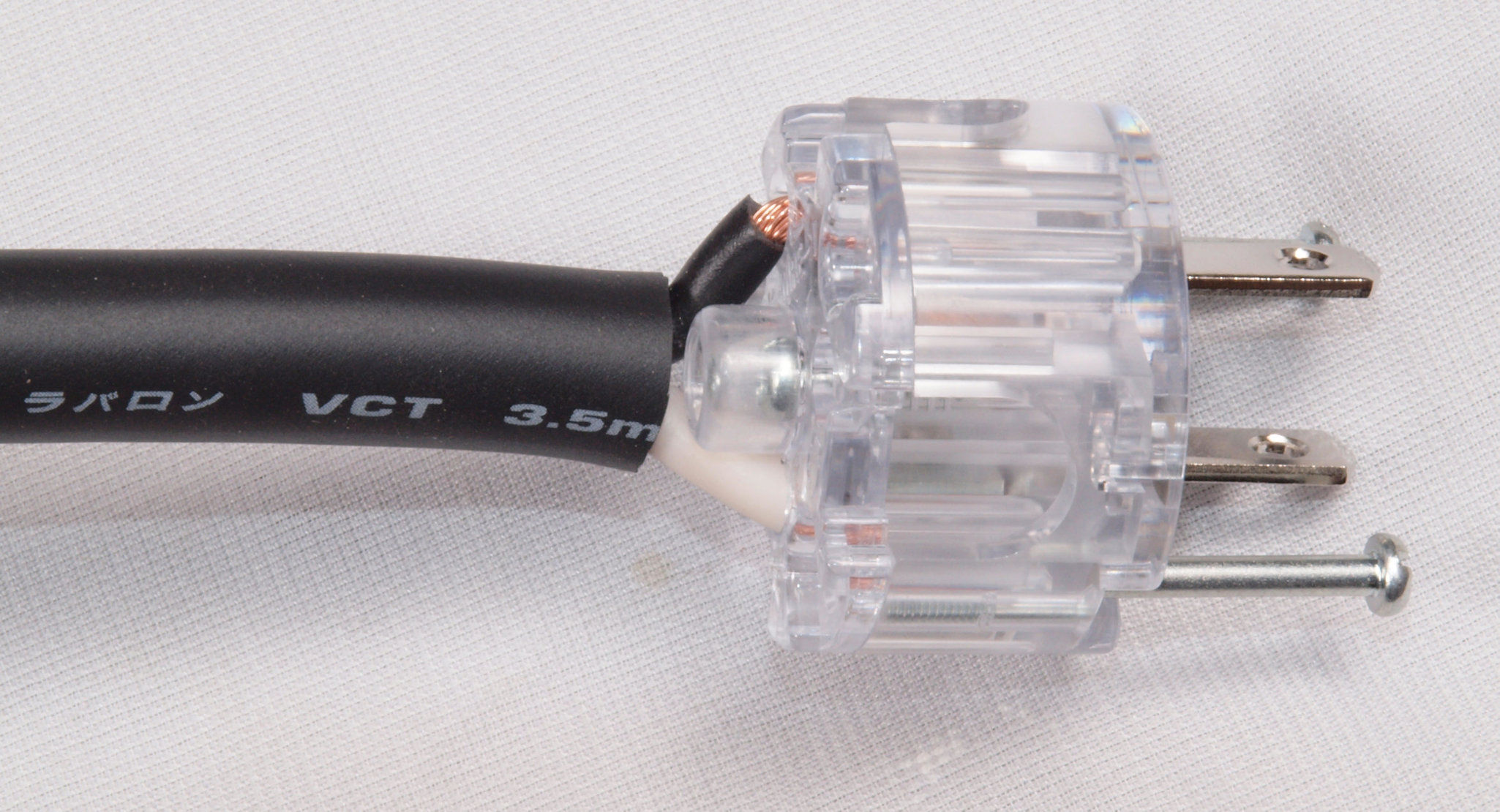

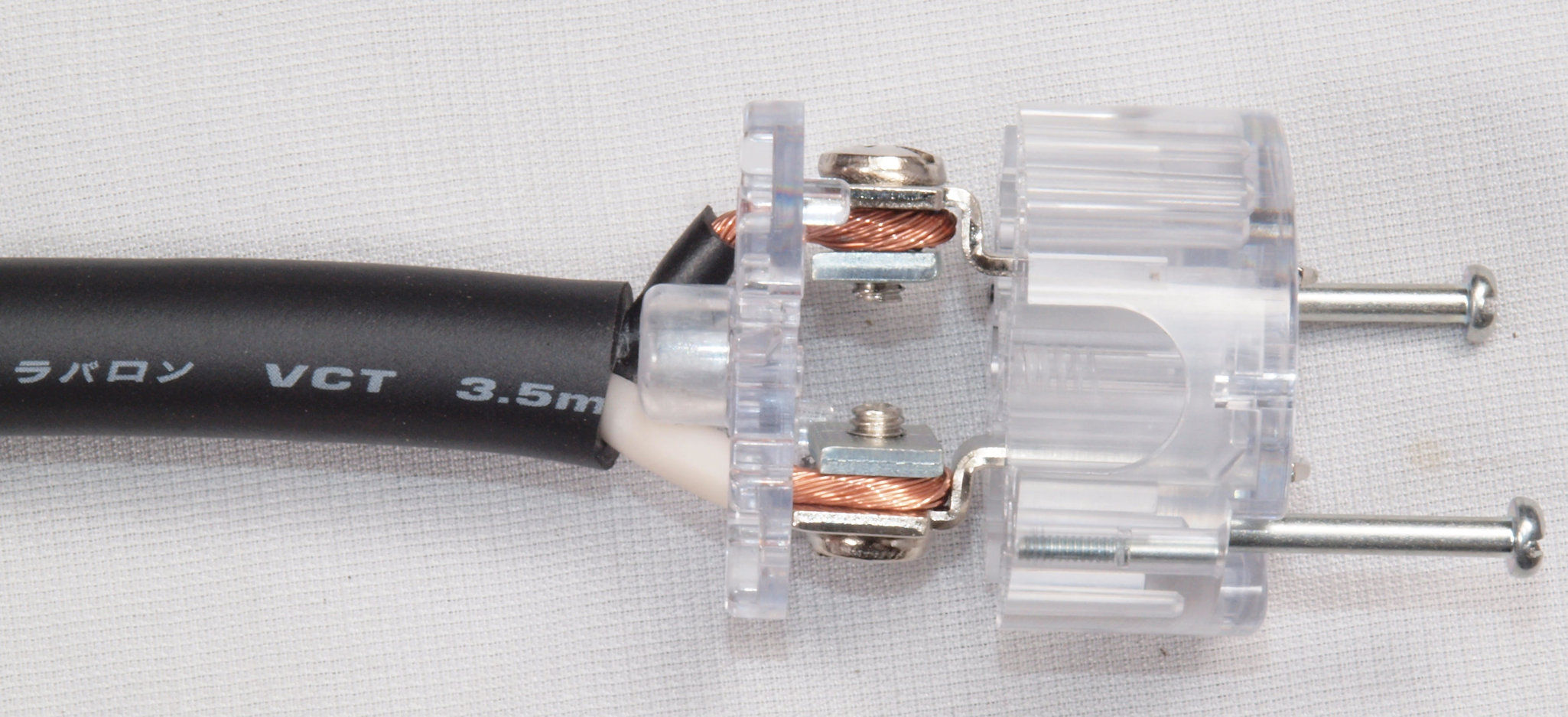

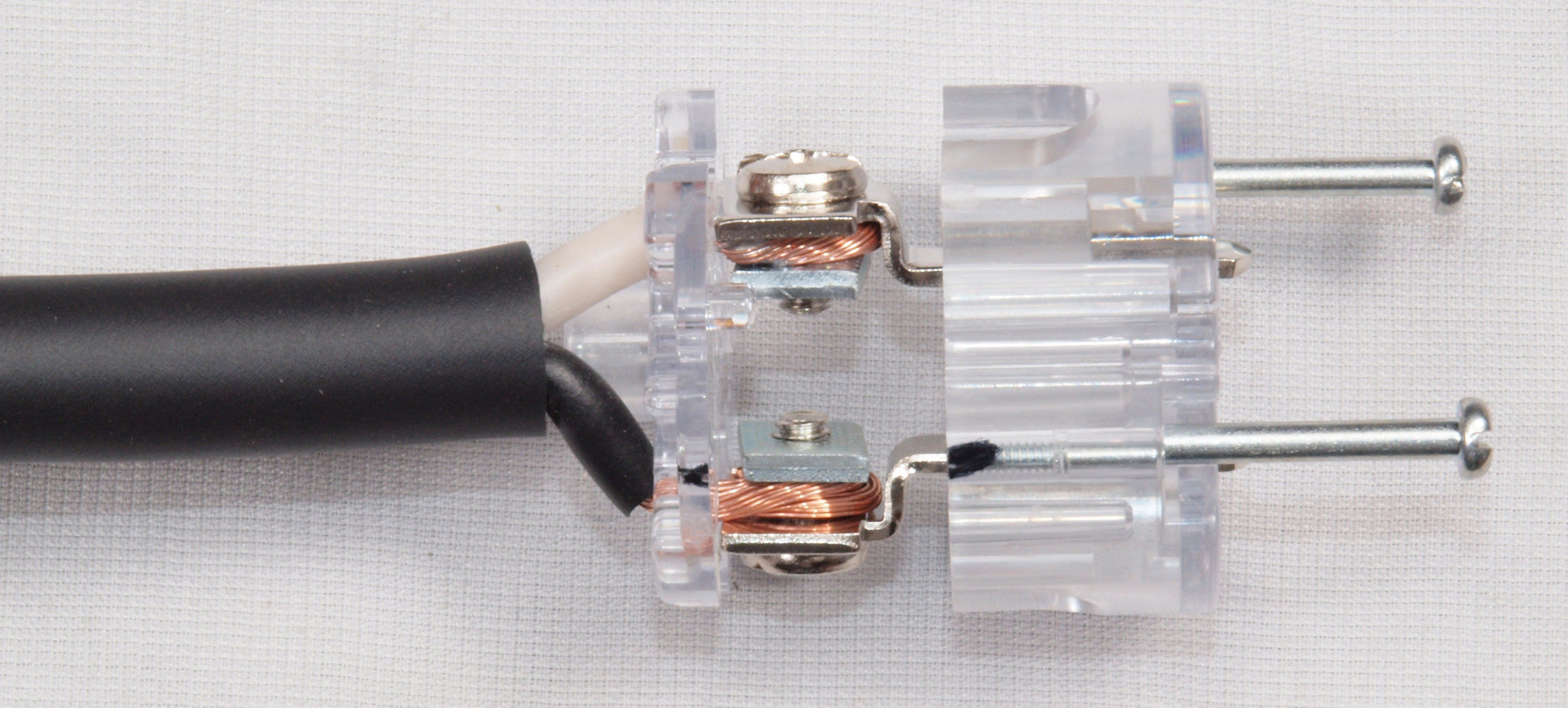

ＣＩ４．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。
　　　　　　　　　　　上の黑線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ５．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
　　　　　　　　　　　上の白線＝巻き付いた端側、　下の黑線＝挿入した側。止めビスは未締結です。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ６．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。
　　　　　　　　　　　上の黑線＝巻き付いた端側、　下の白線＝挿入した側。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ７．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
　　　　　　　　　　　上の白線＝巻き付いた端側、　下の黑線＝挿入した側。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

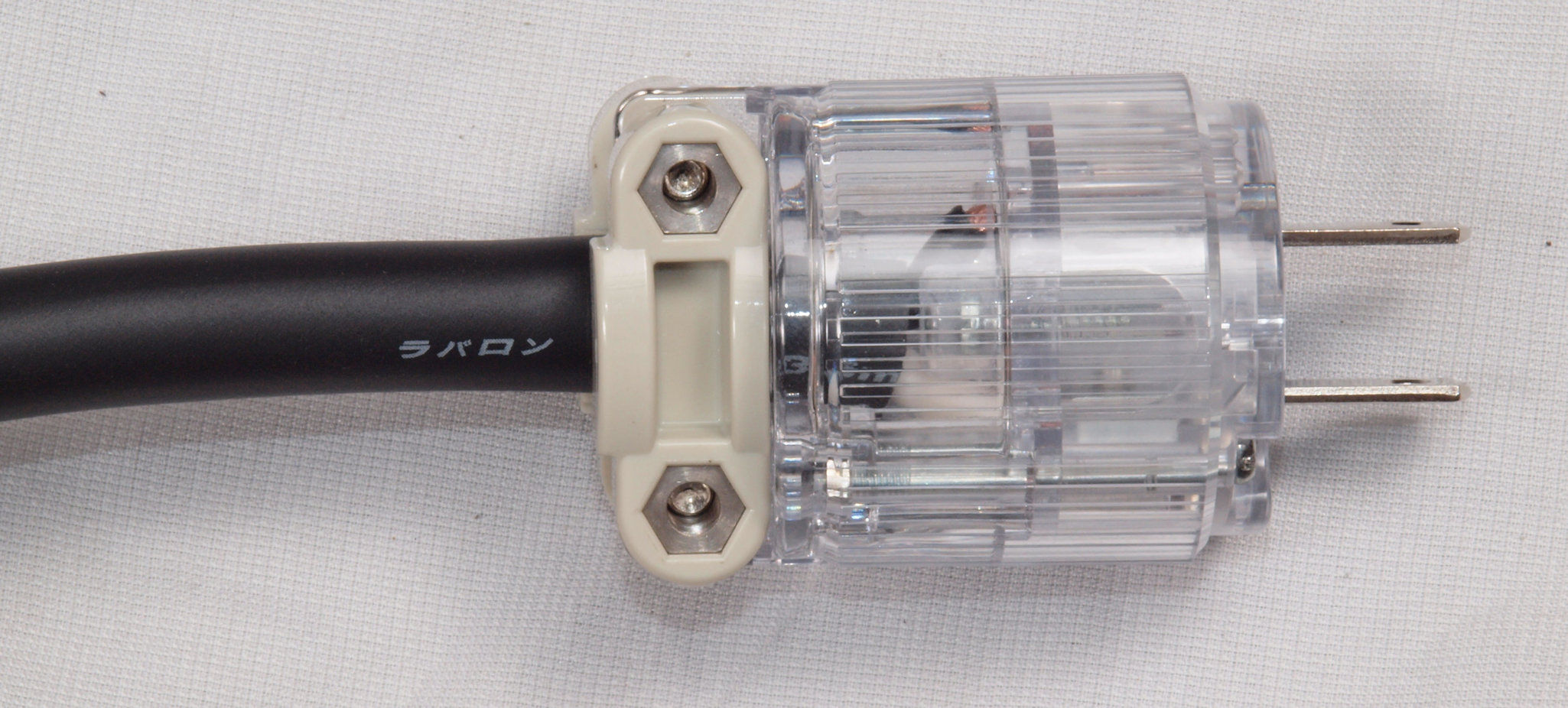

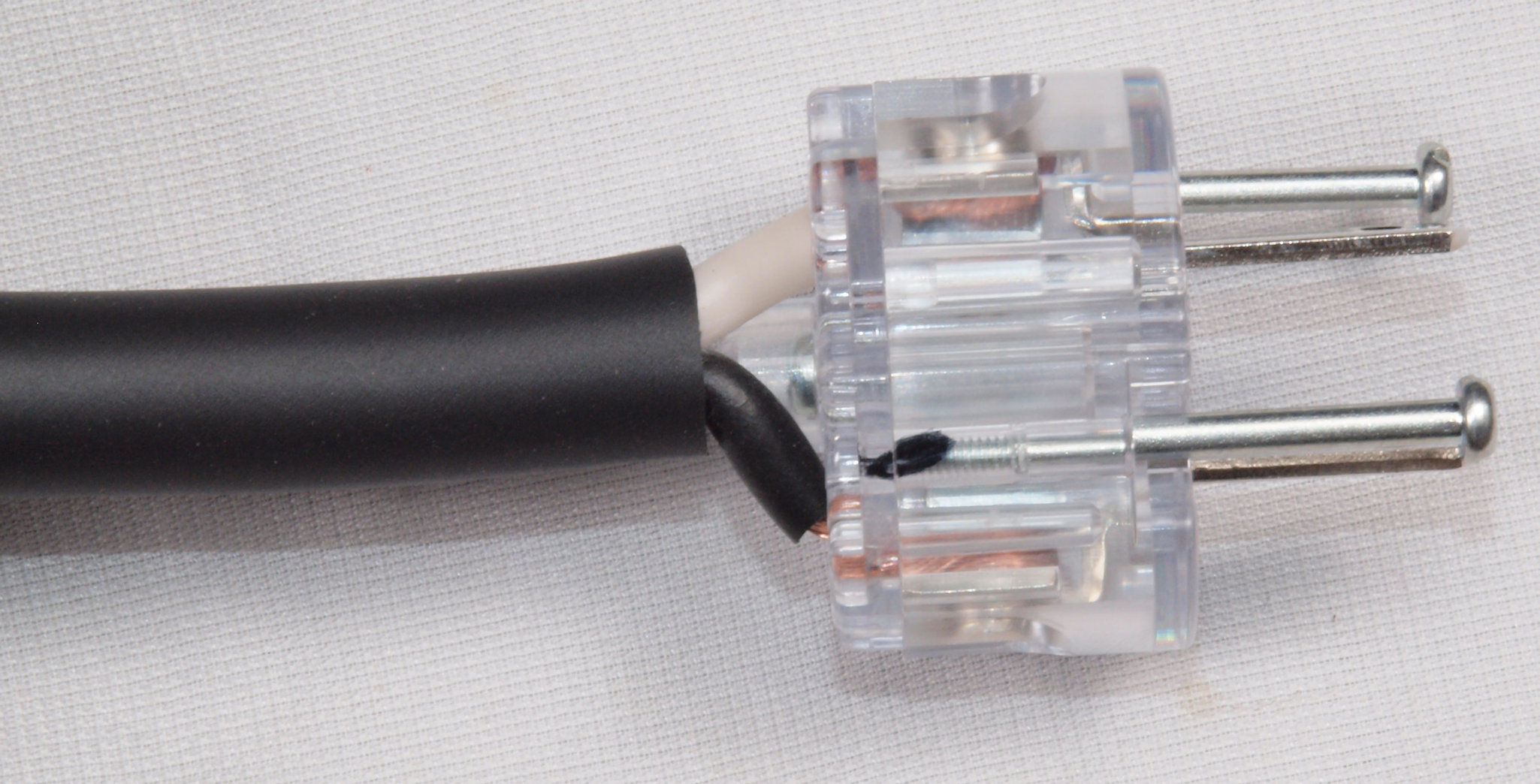

ＣＩ８．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。
ＣＩ９．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。

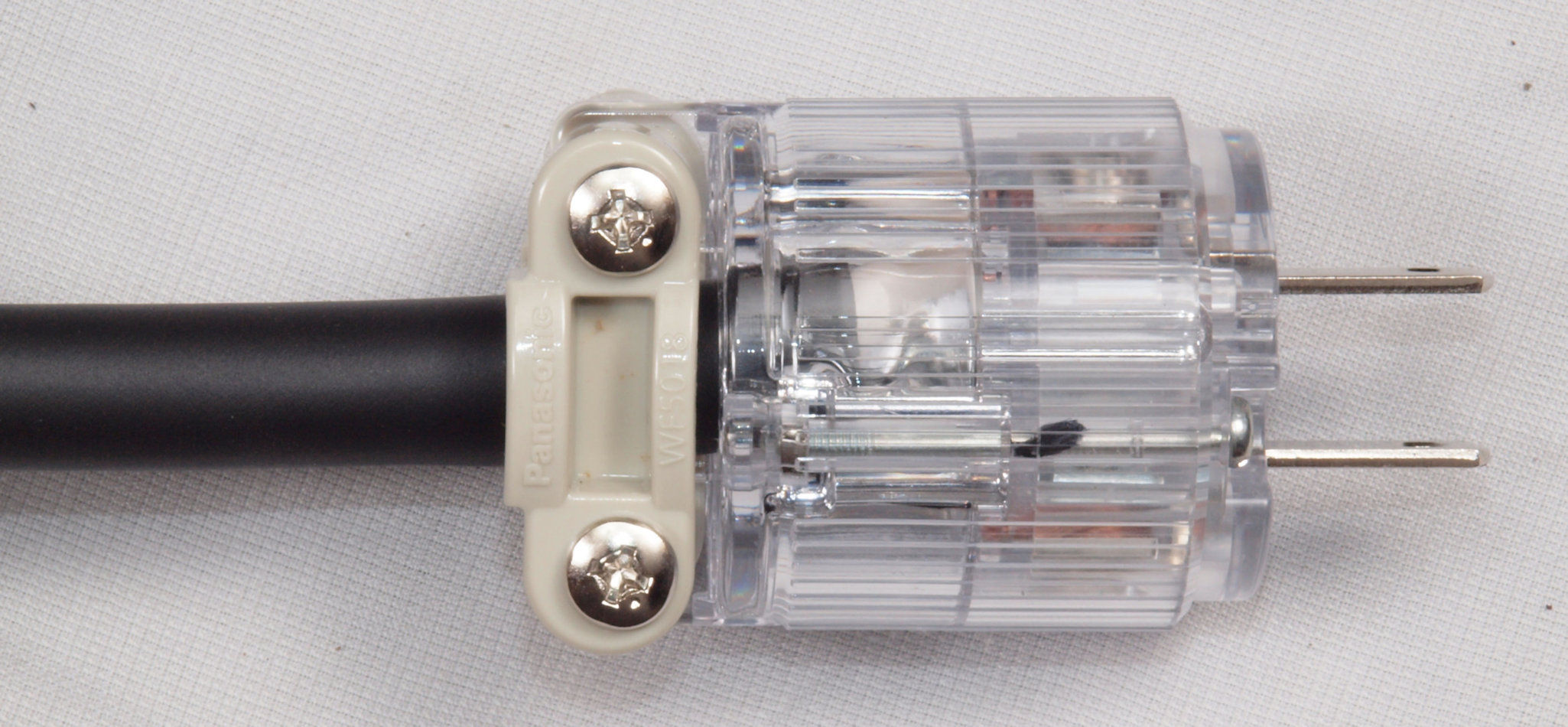

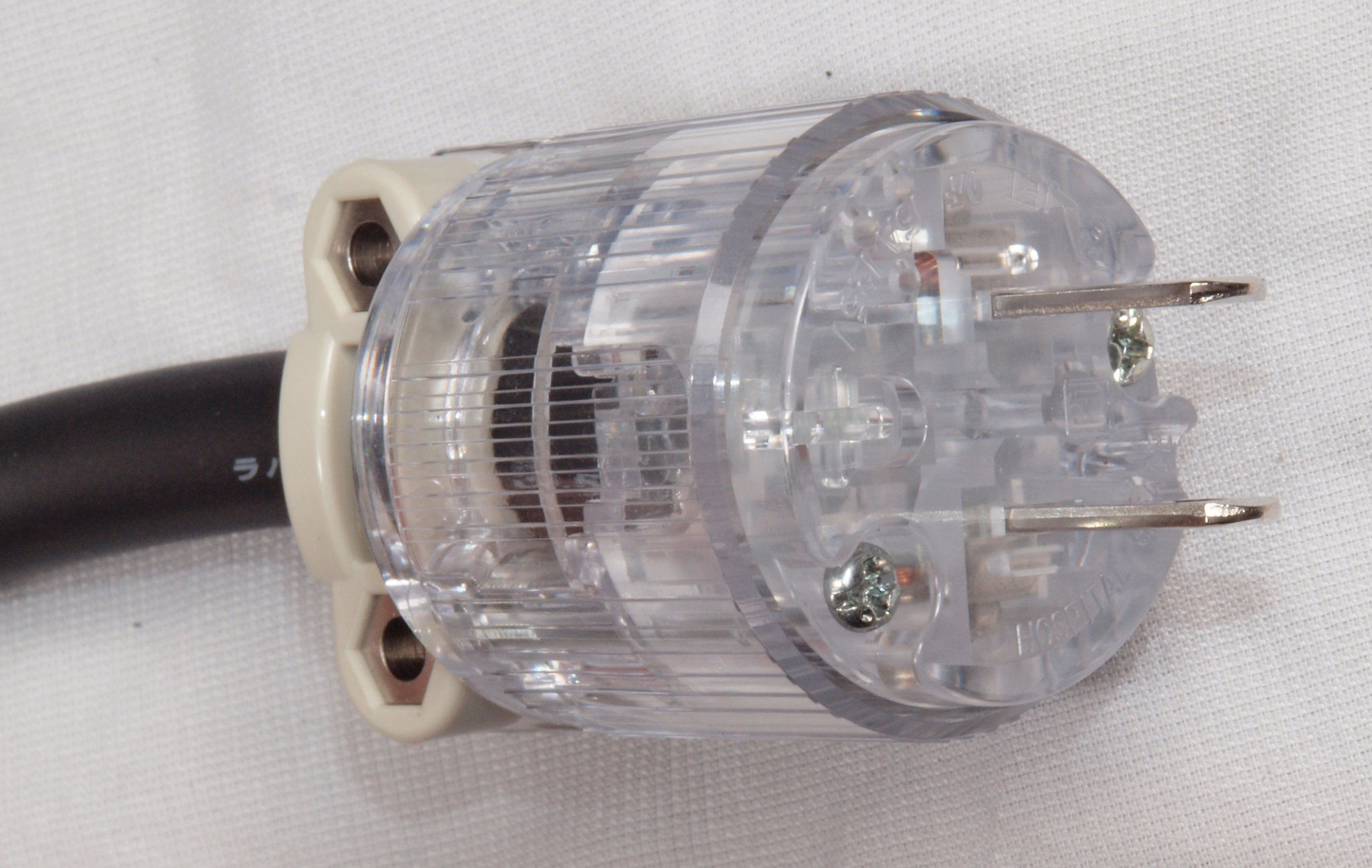

ＣＩＡ．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。ユーザーの要望でアース端子は外して有る。
ＣＩＢ．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。ユーザーの要望でアース端子は外して有る。

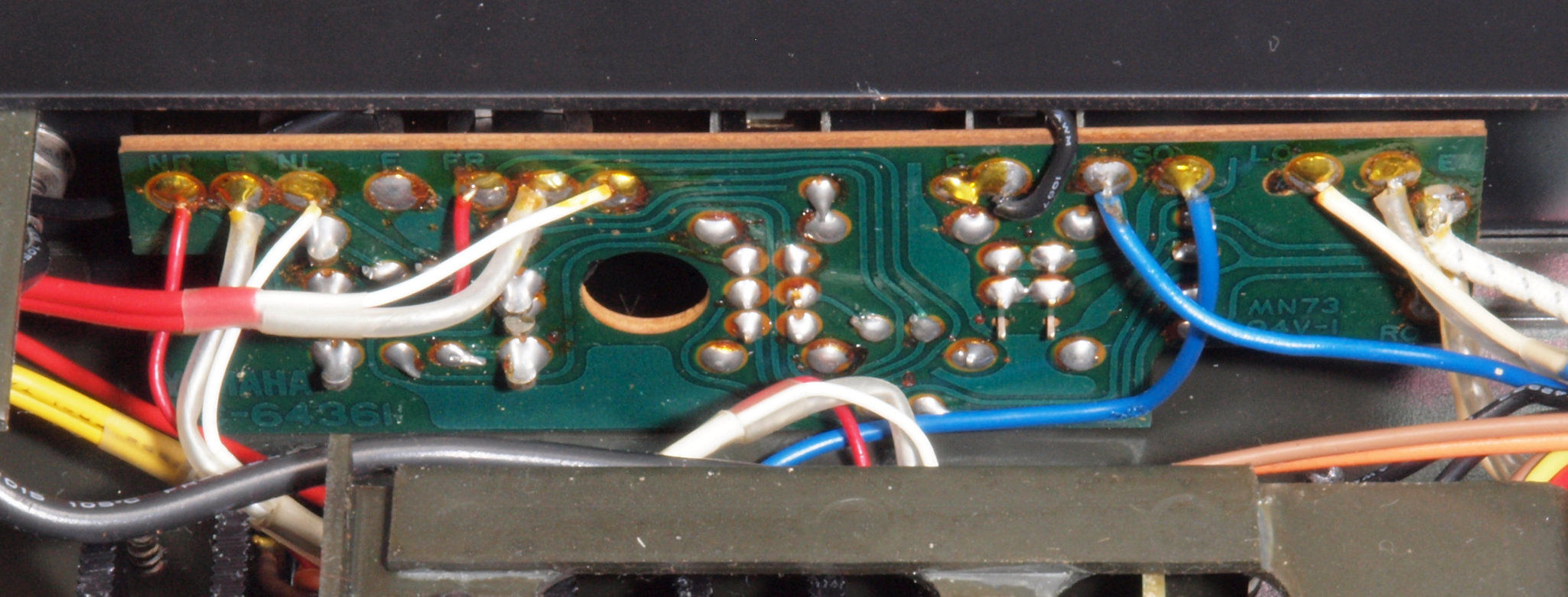

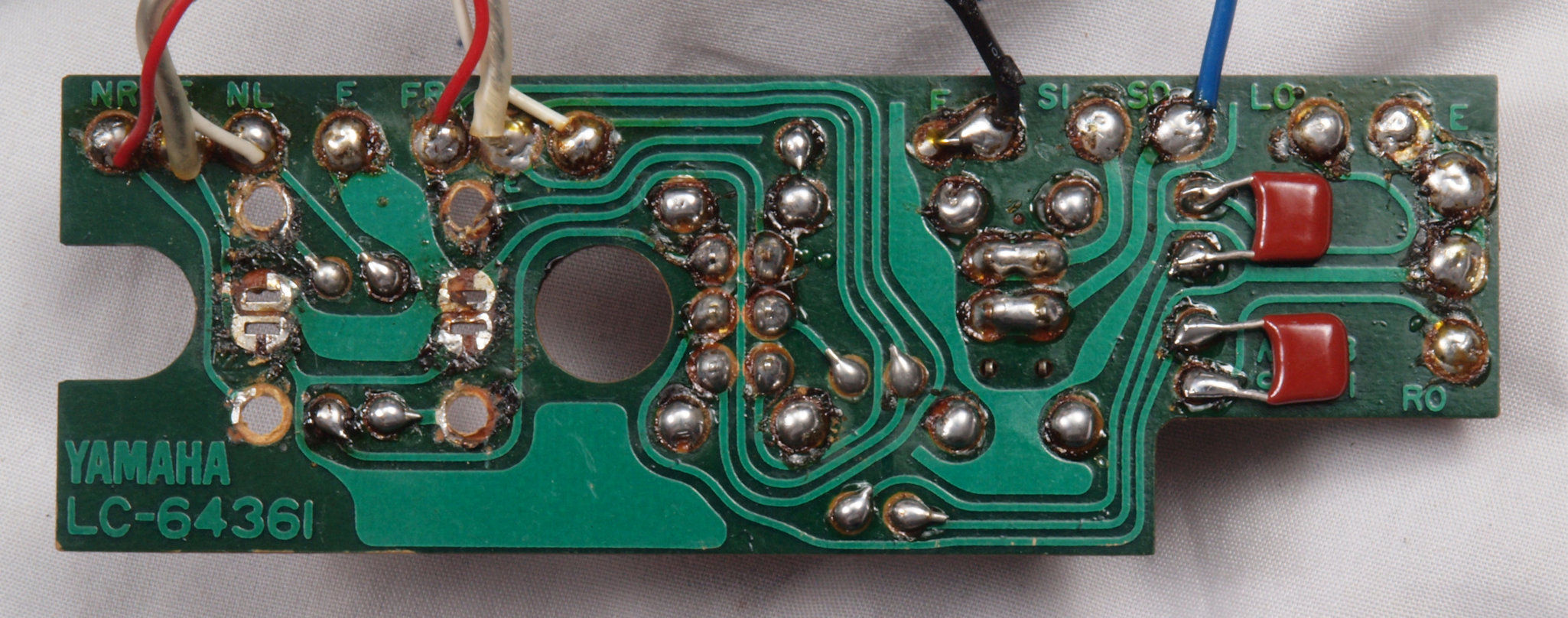

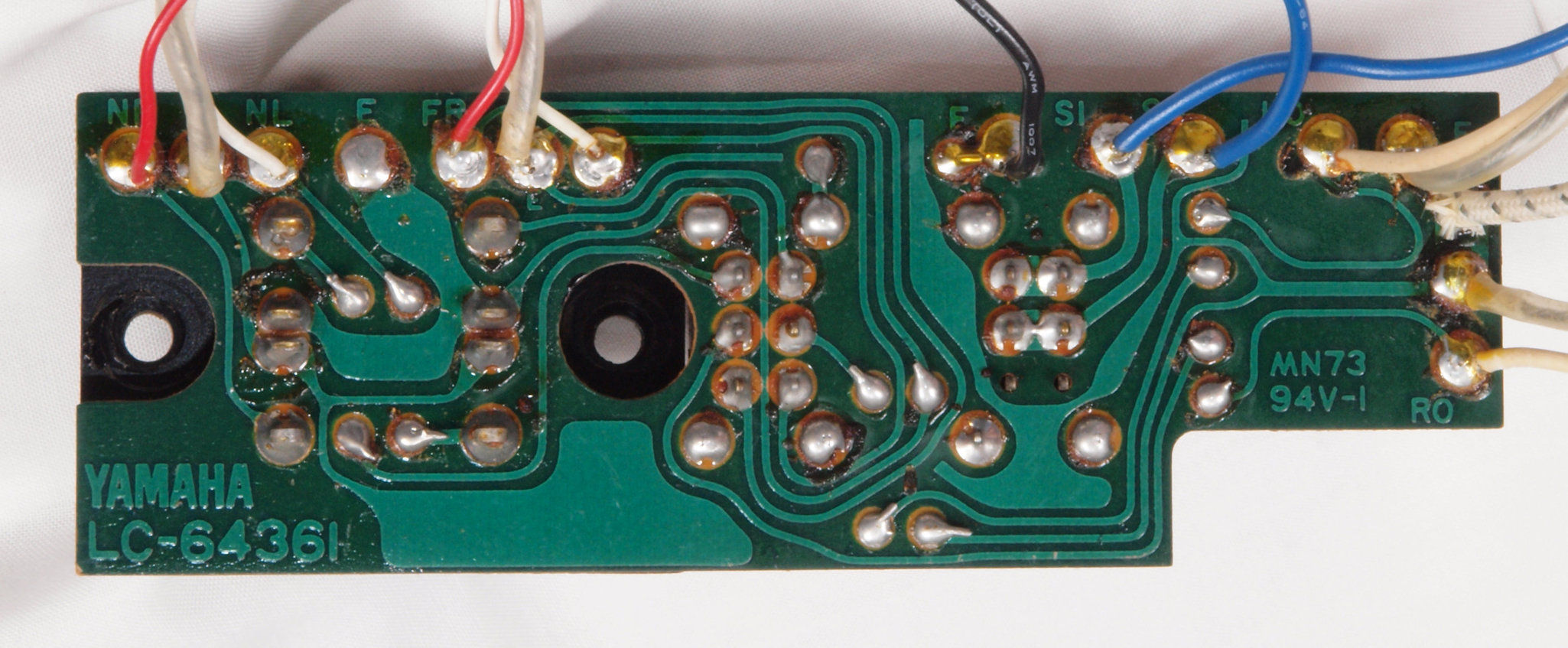

ＣＪ1．　修理前　前パネルＶＲ・電源ＳＷ基板裏

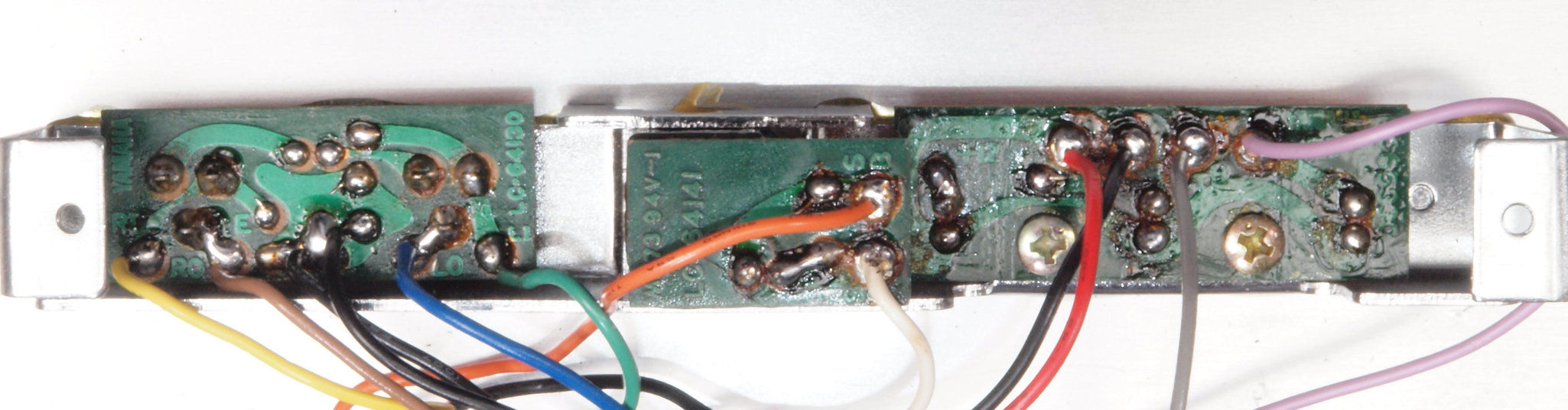

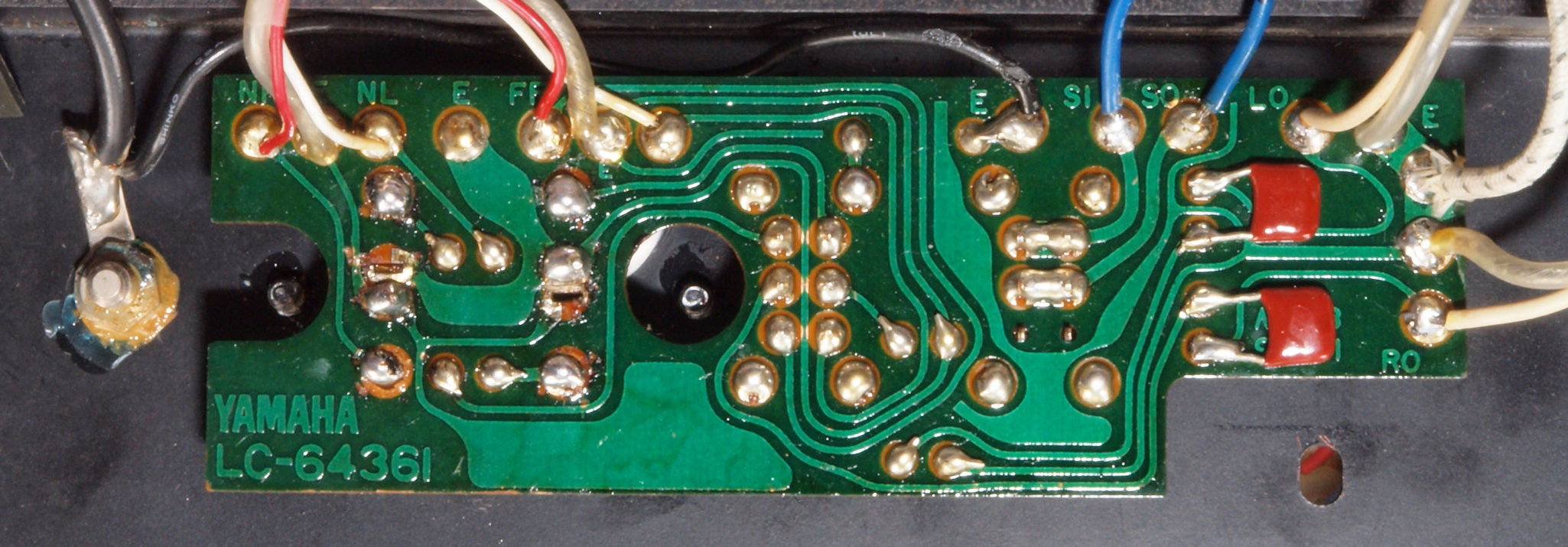

ＣＪ２．　修理（半田補正）後　前パネルＶＲ・電源ＳＷ基板裏。　全ての半田をやり修す。

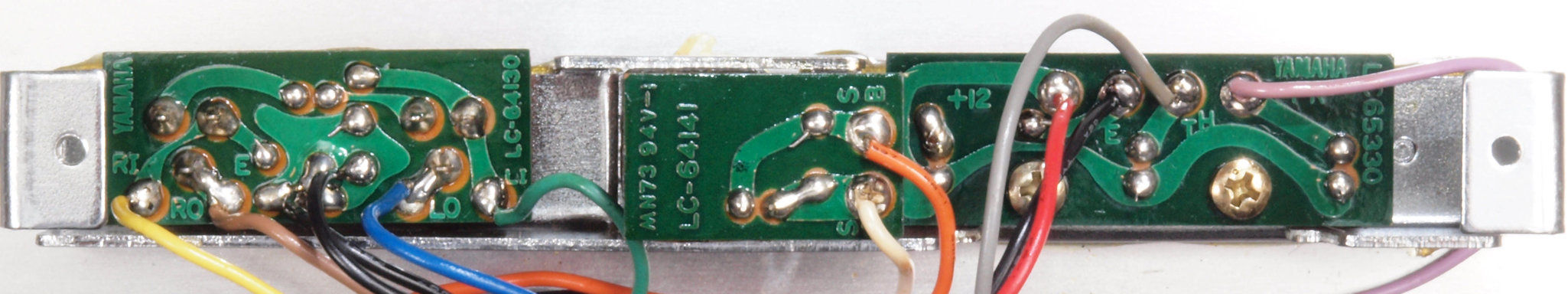

ＣＪ３．　完成前パネルＶＲ・電源ＳＷ基板裏、洗浄後防湿材を塗る
ＣＫ１．　修理中　前パネルコネクター受け端子点検。

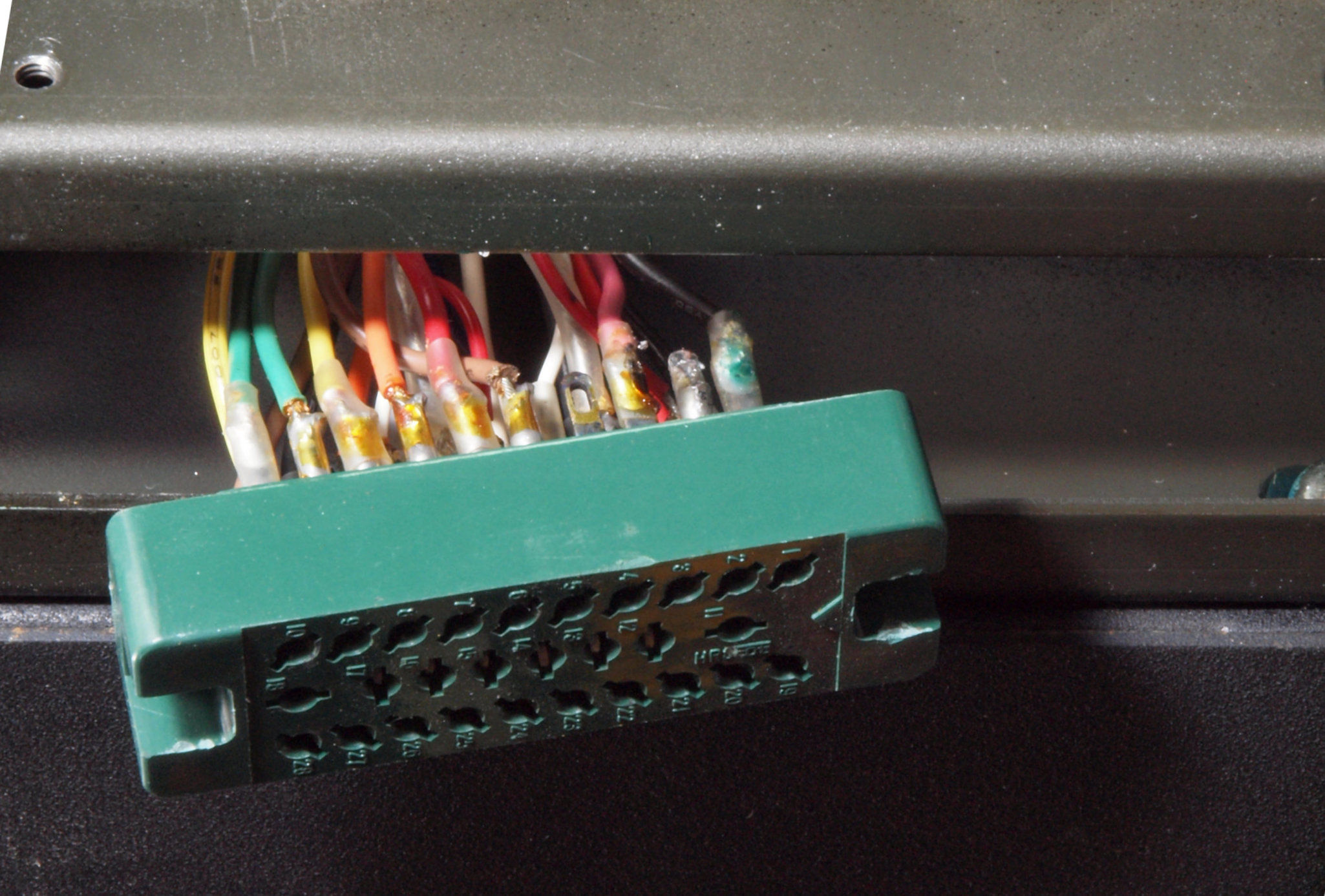

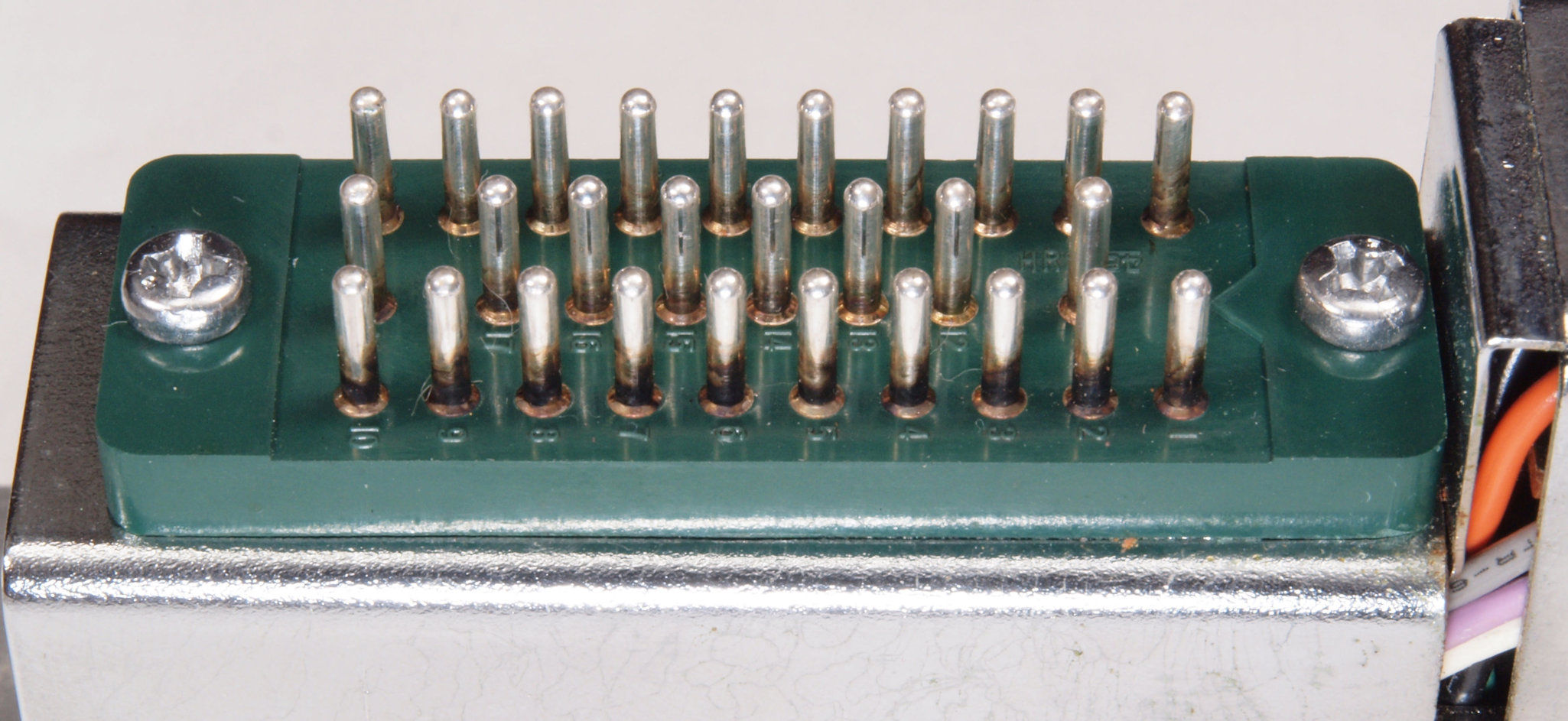

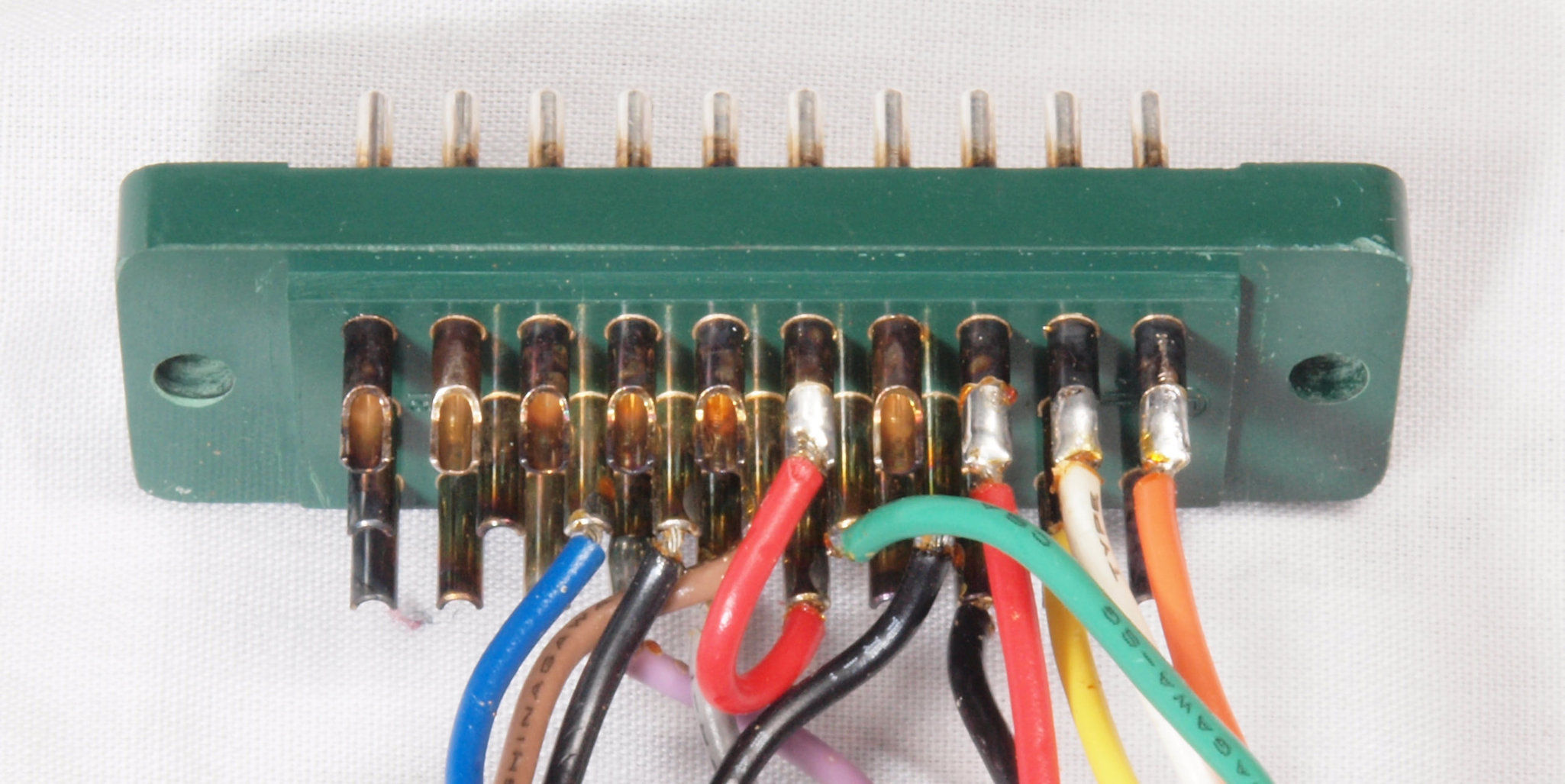

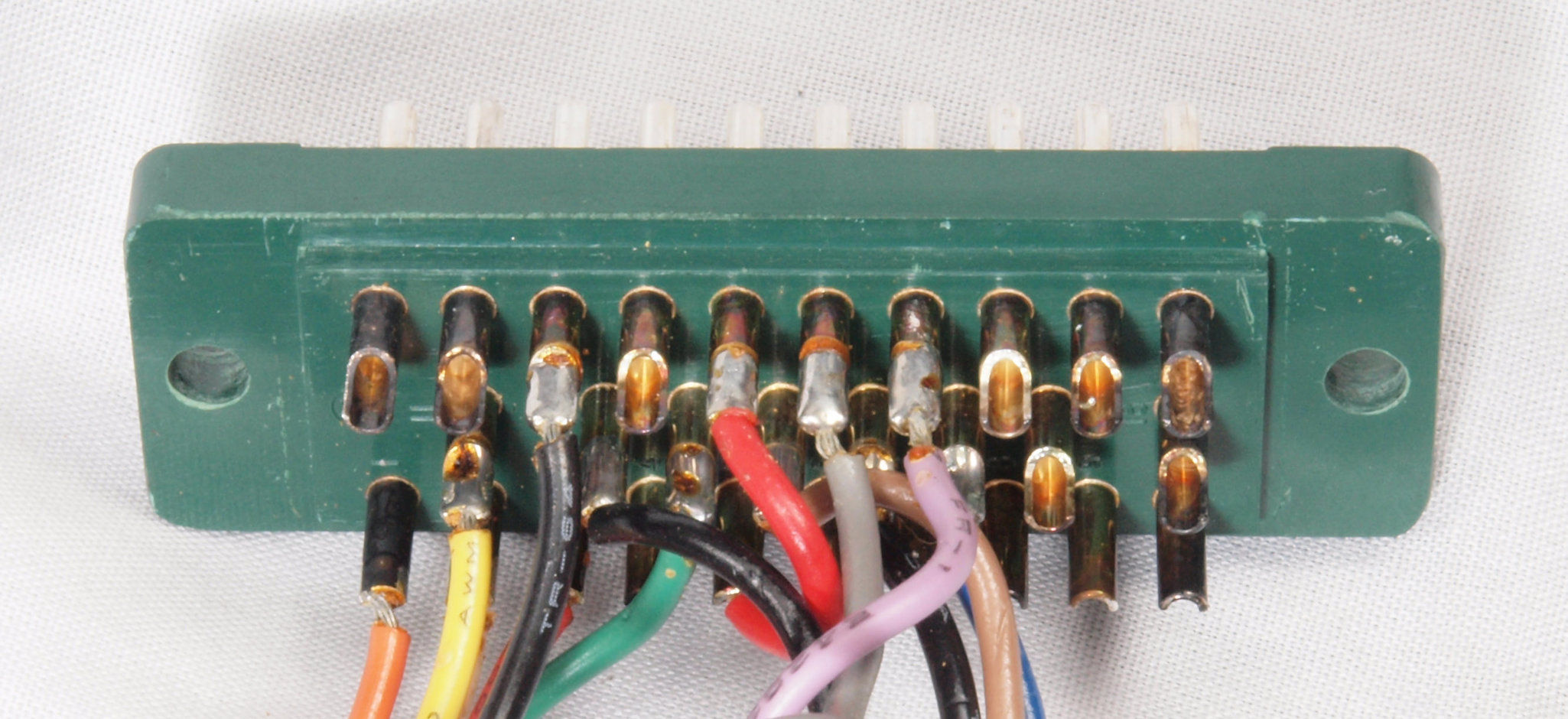

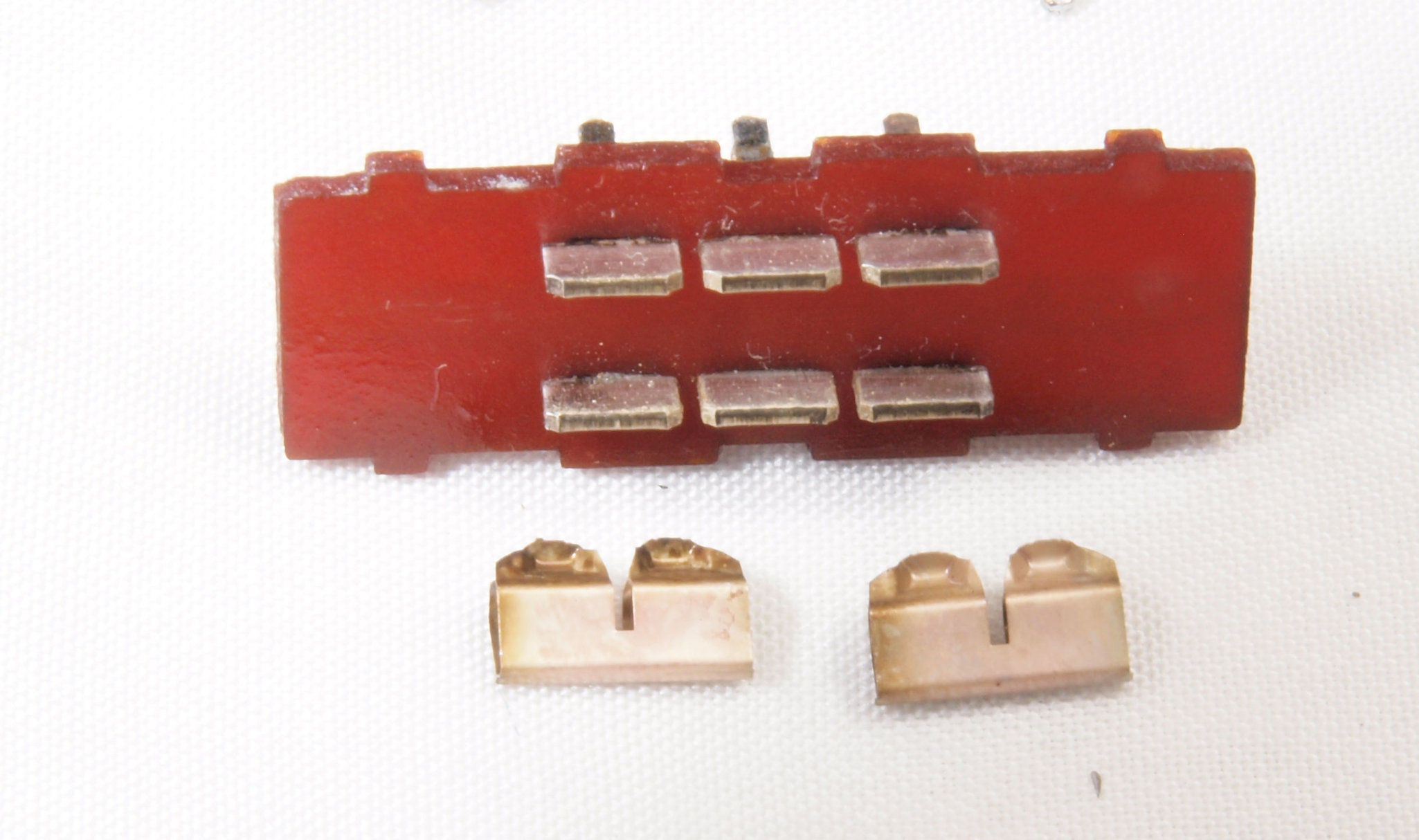

ＣＫ２．　修理前　前パネルコネクター端子。
ＣＫ３．　修理中　前パネルコネクター端子の配線点検。
ＣＫ４．　修理中　前パネルコネクター端子の配線点検、反対側。

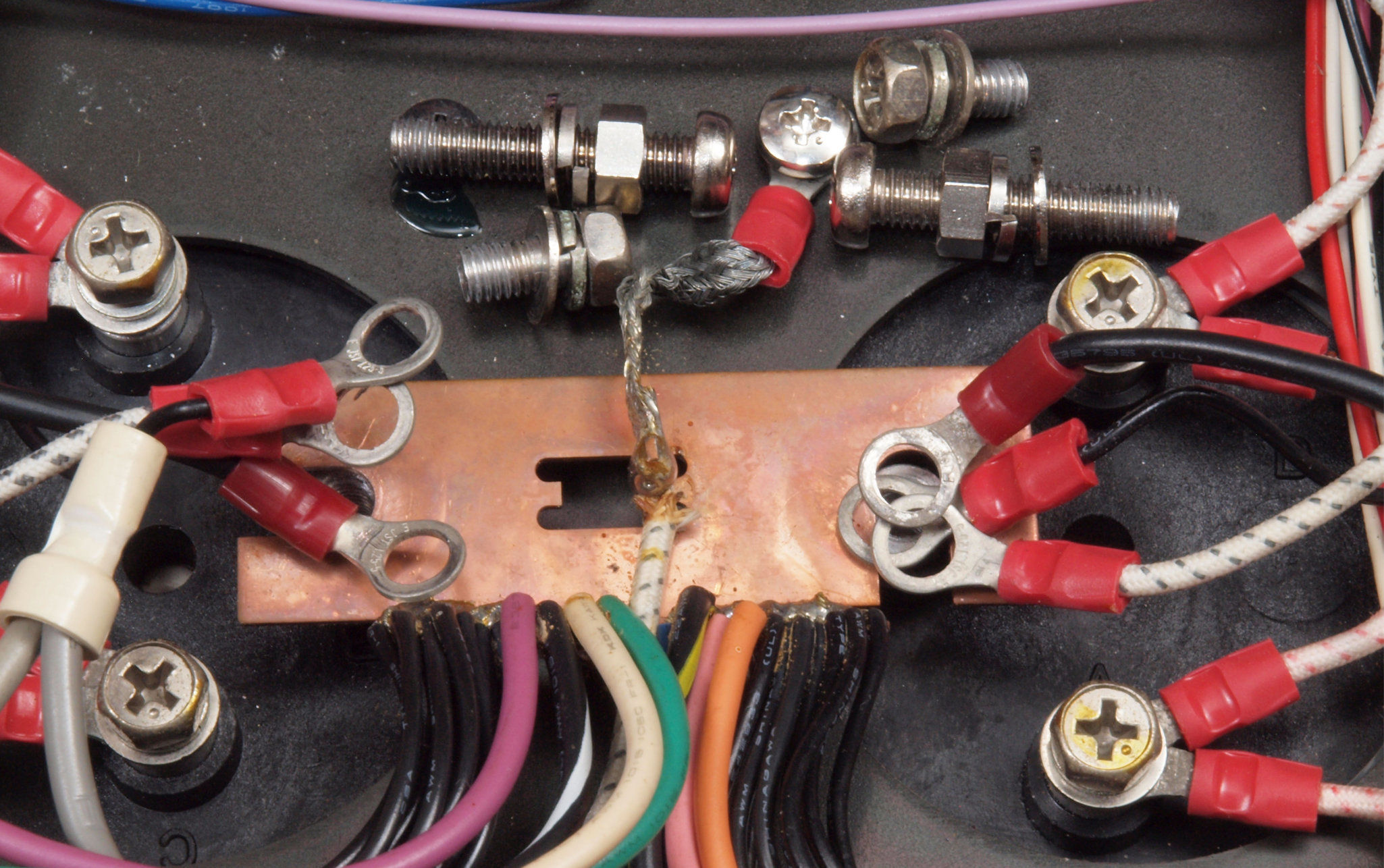

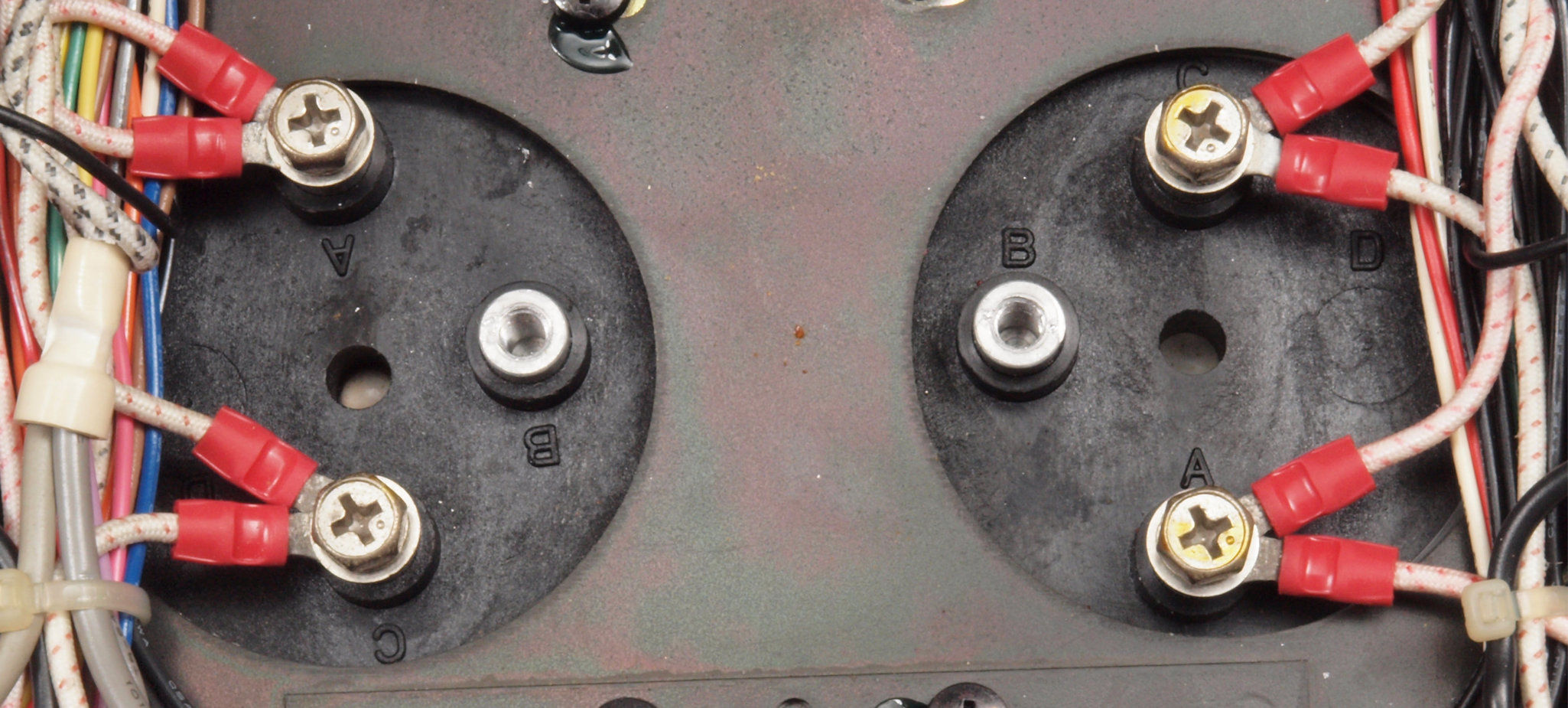

ＣＬ１．　修理前　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。

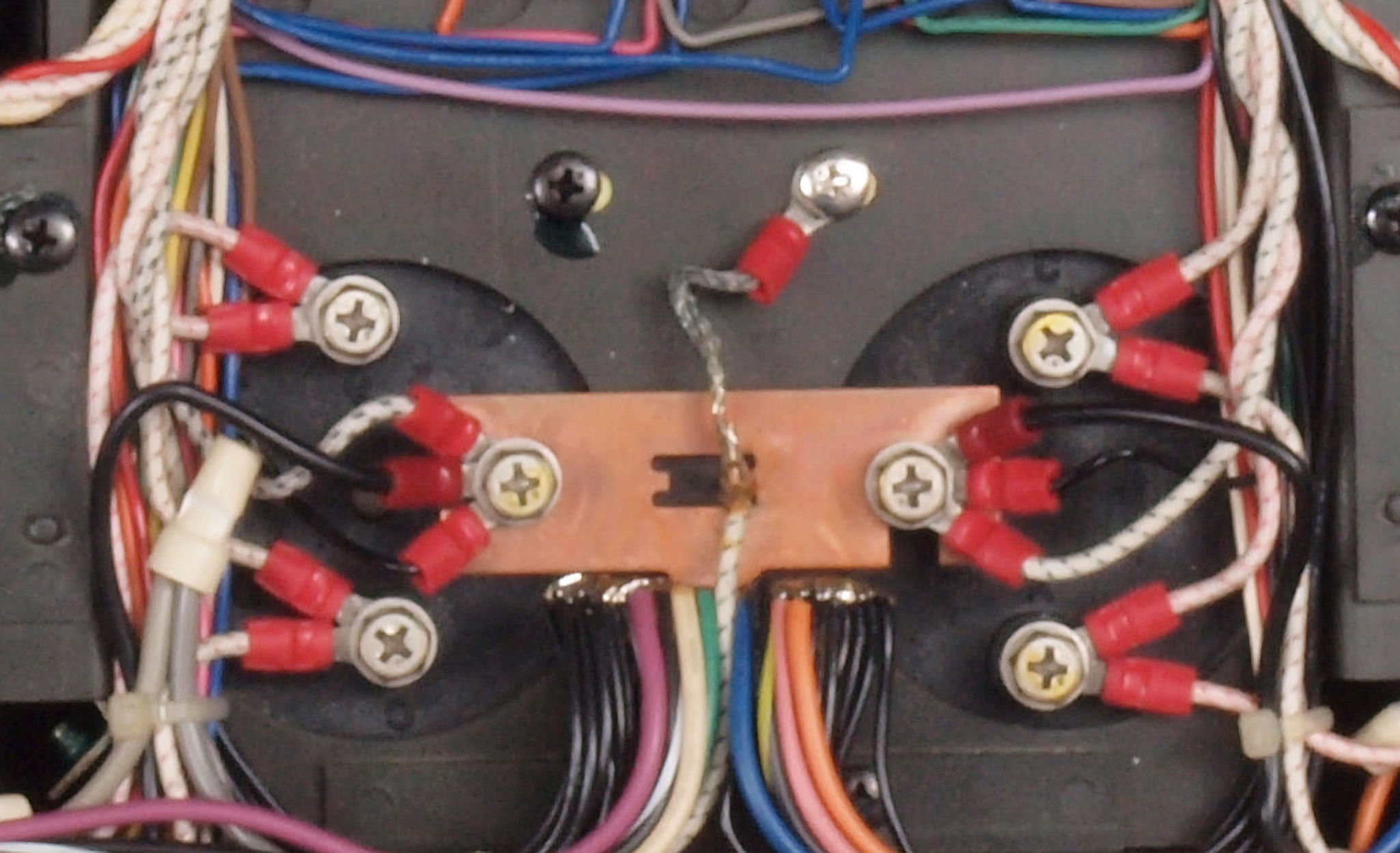

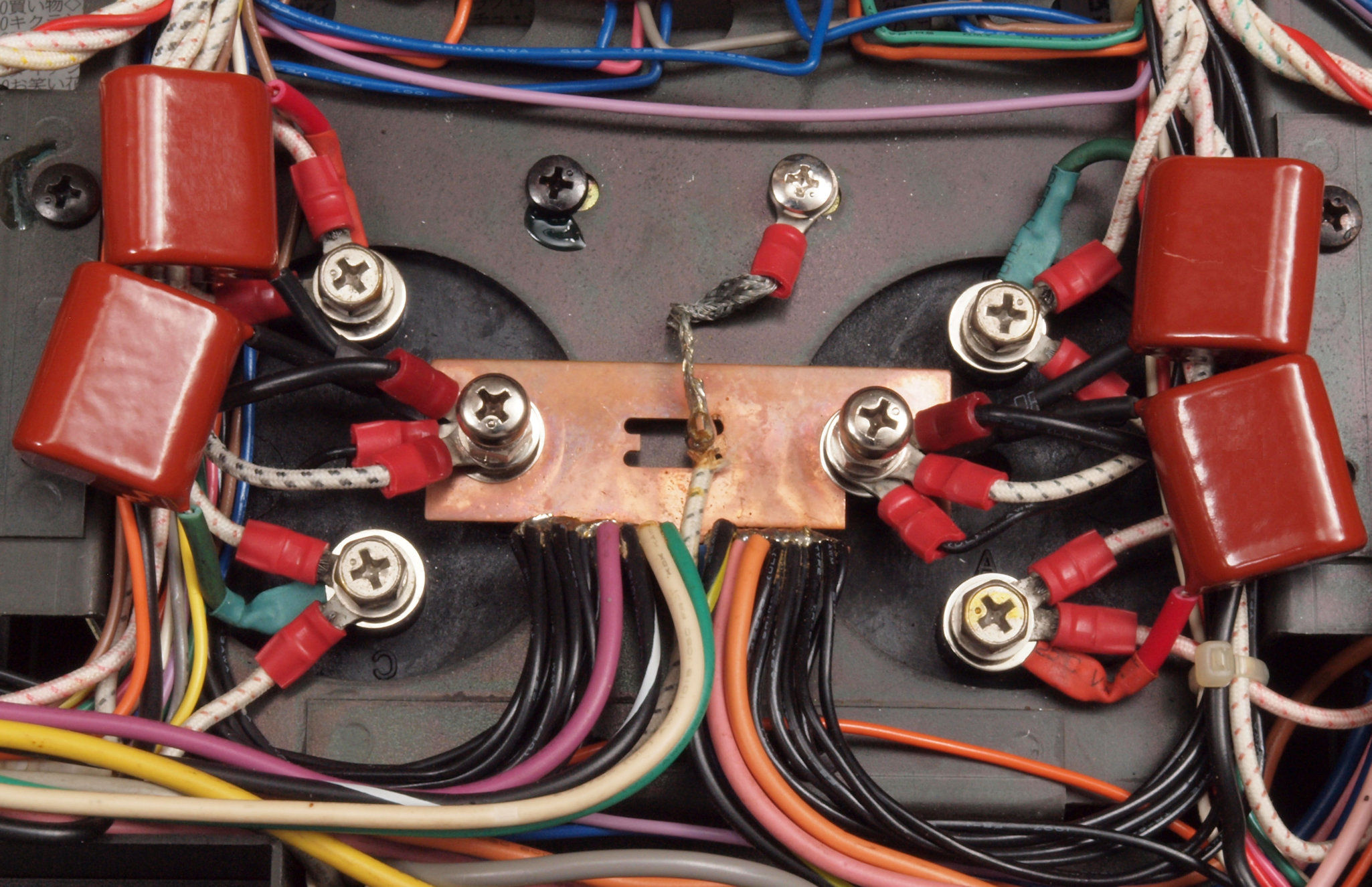

ＣＬ２．　修理後　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。フイルムコンデンサー４個追加、取り付けビス２個交換。

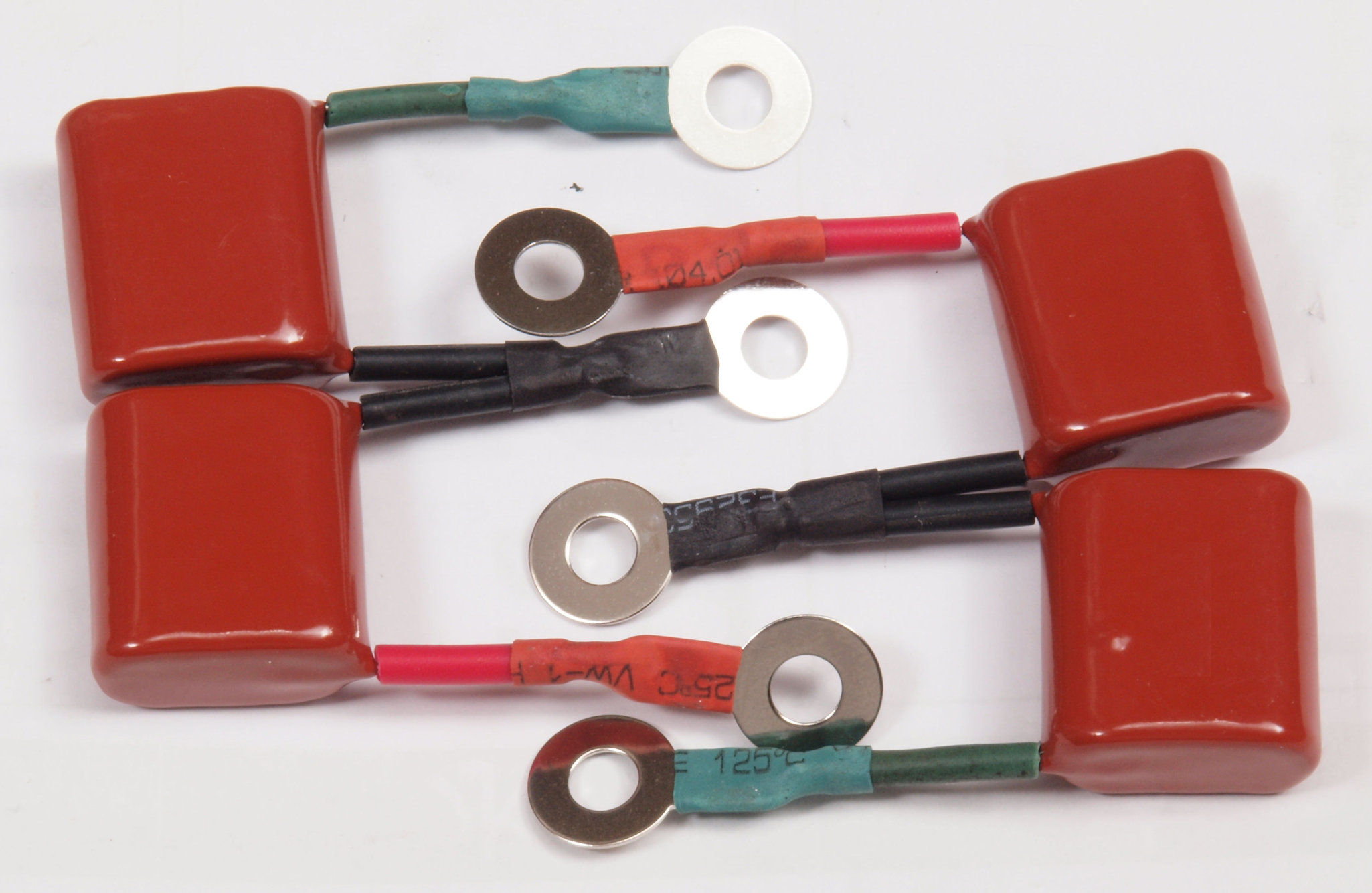

ＣＬ３．　修理中　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。フイルムコンデンサー４個。
ＣＬ４．　修理中　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。アース側取り付けビスが短すぎるので交換する。　電解コンデンサー端子に十分にビスを入れ、締結はナットで行う。
写真の様に２倍近く電解コンデンサー端子内に入る。電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用。

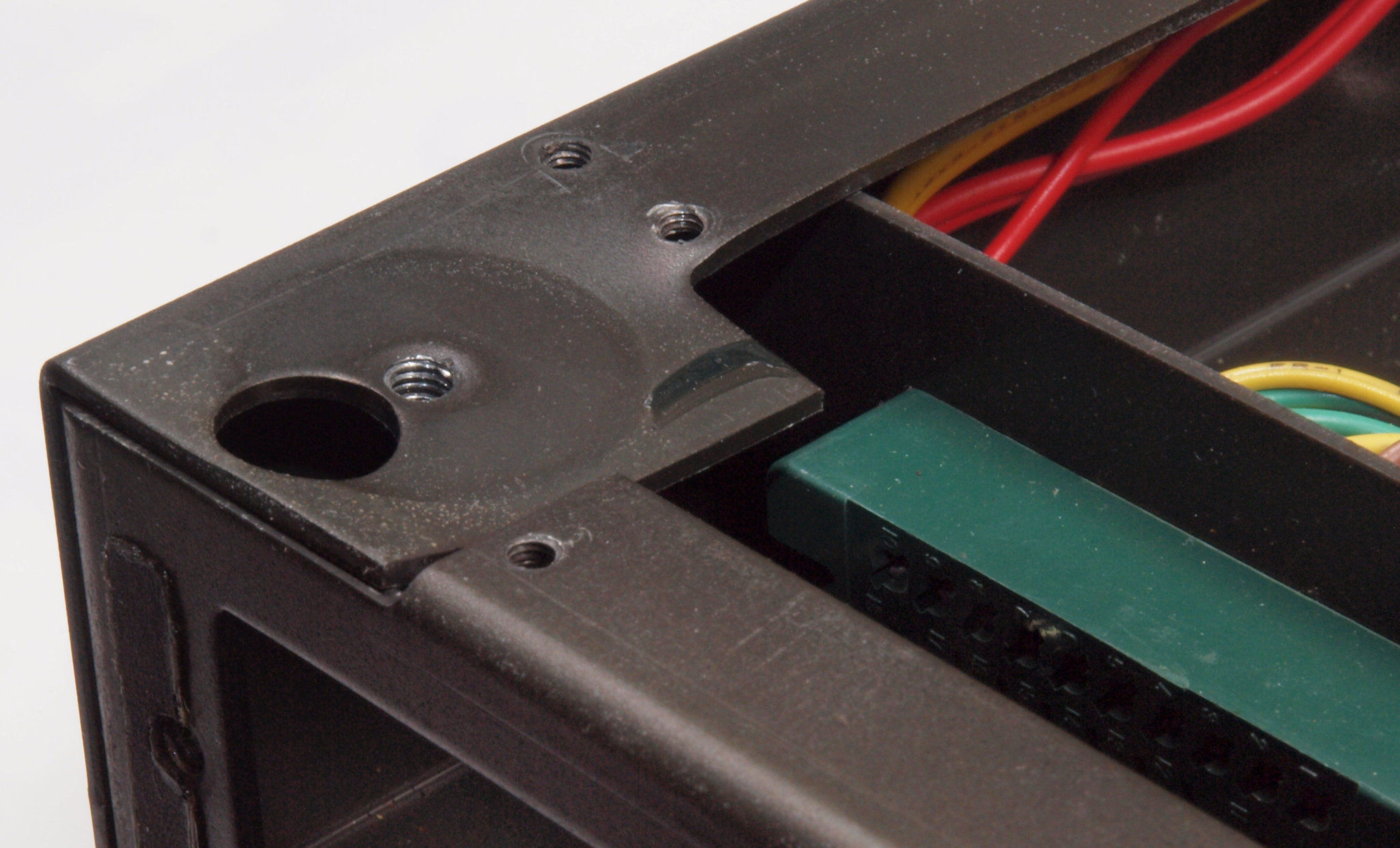

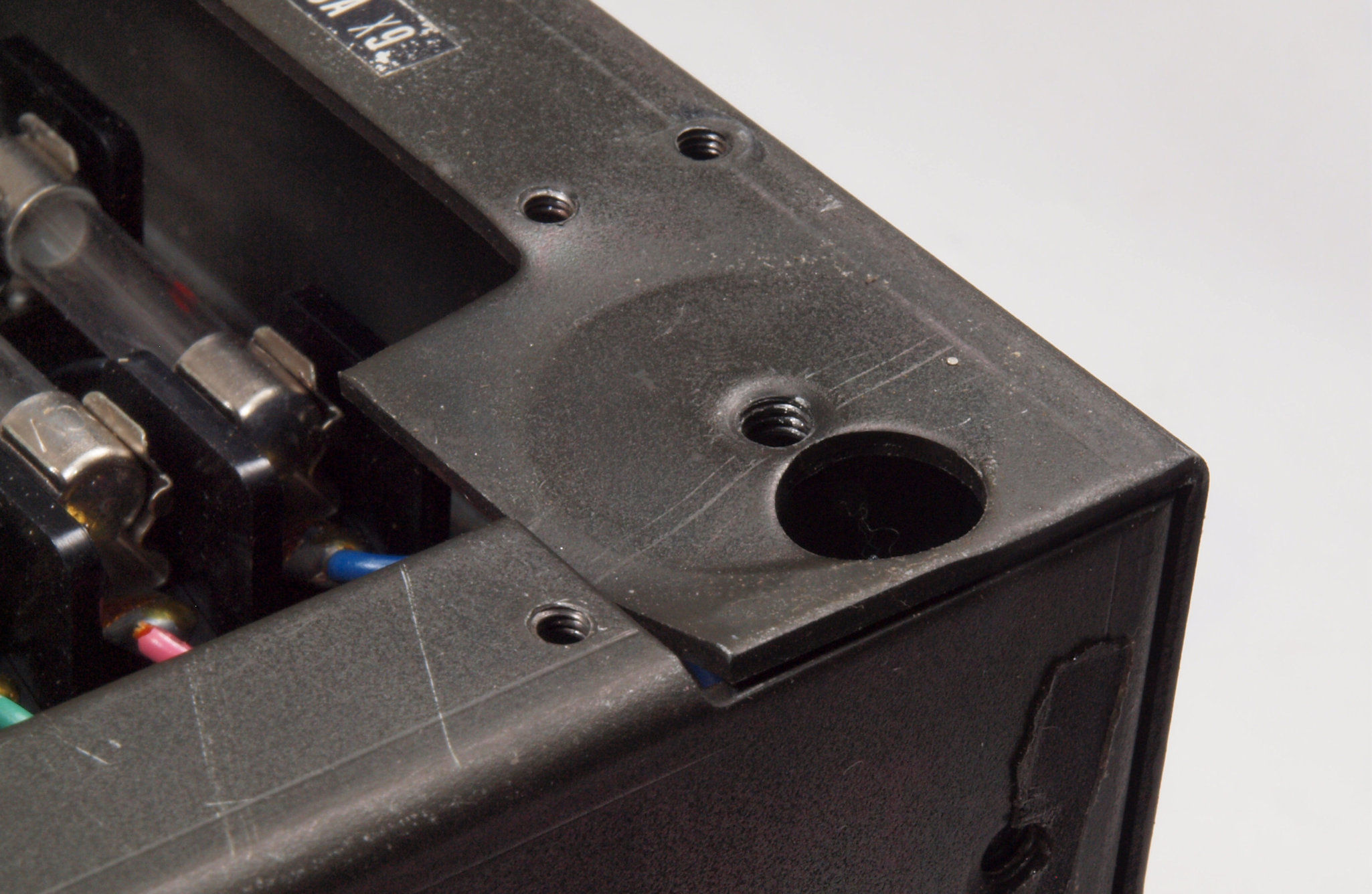

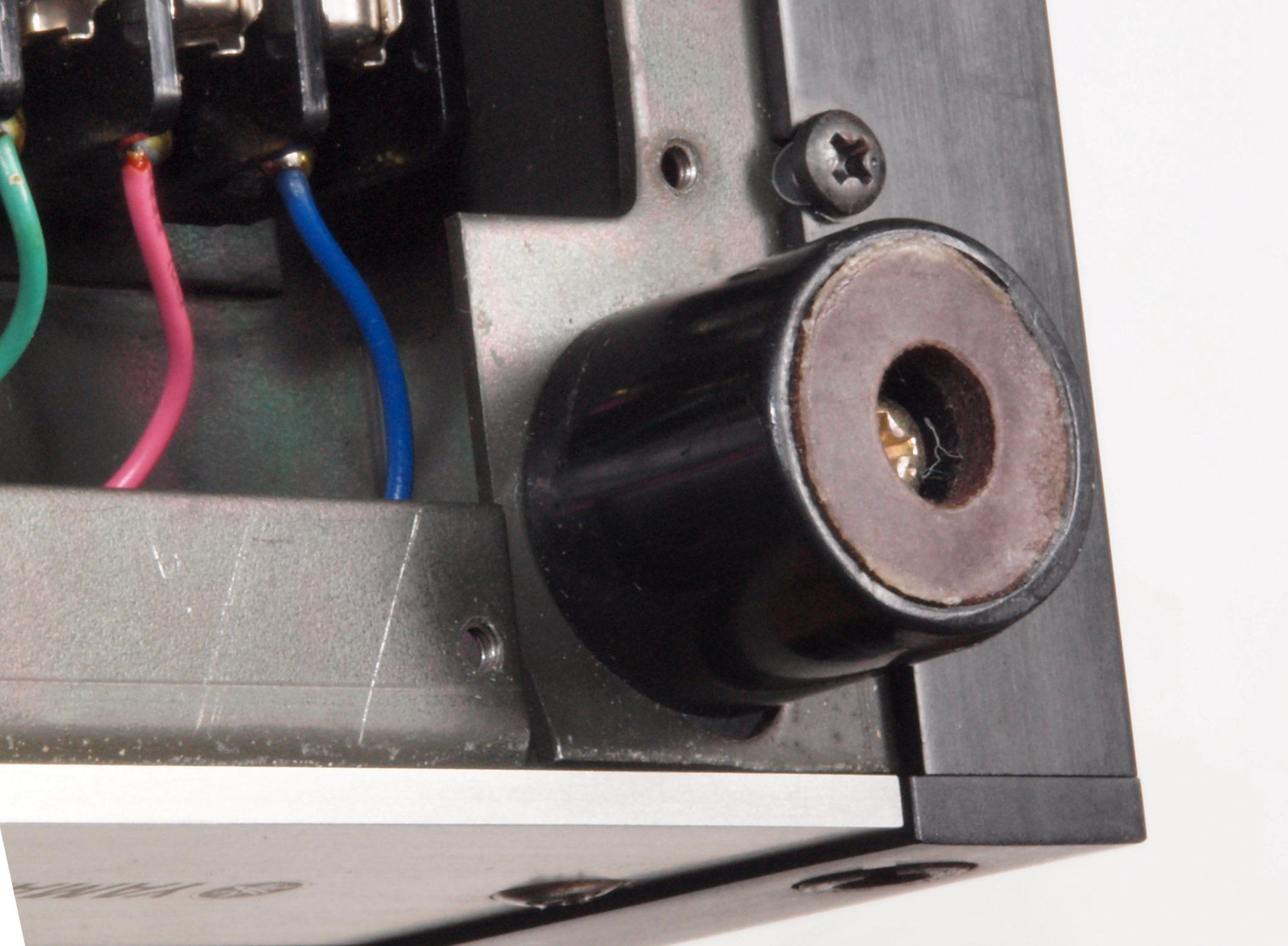

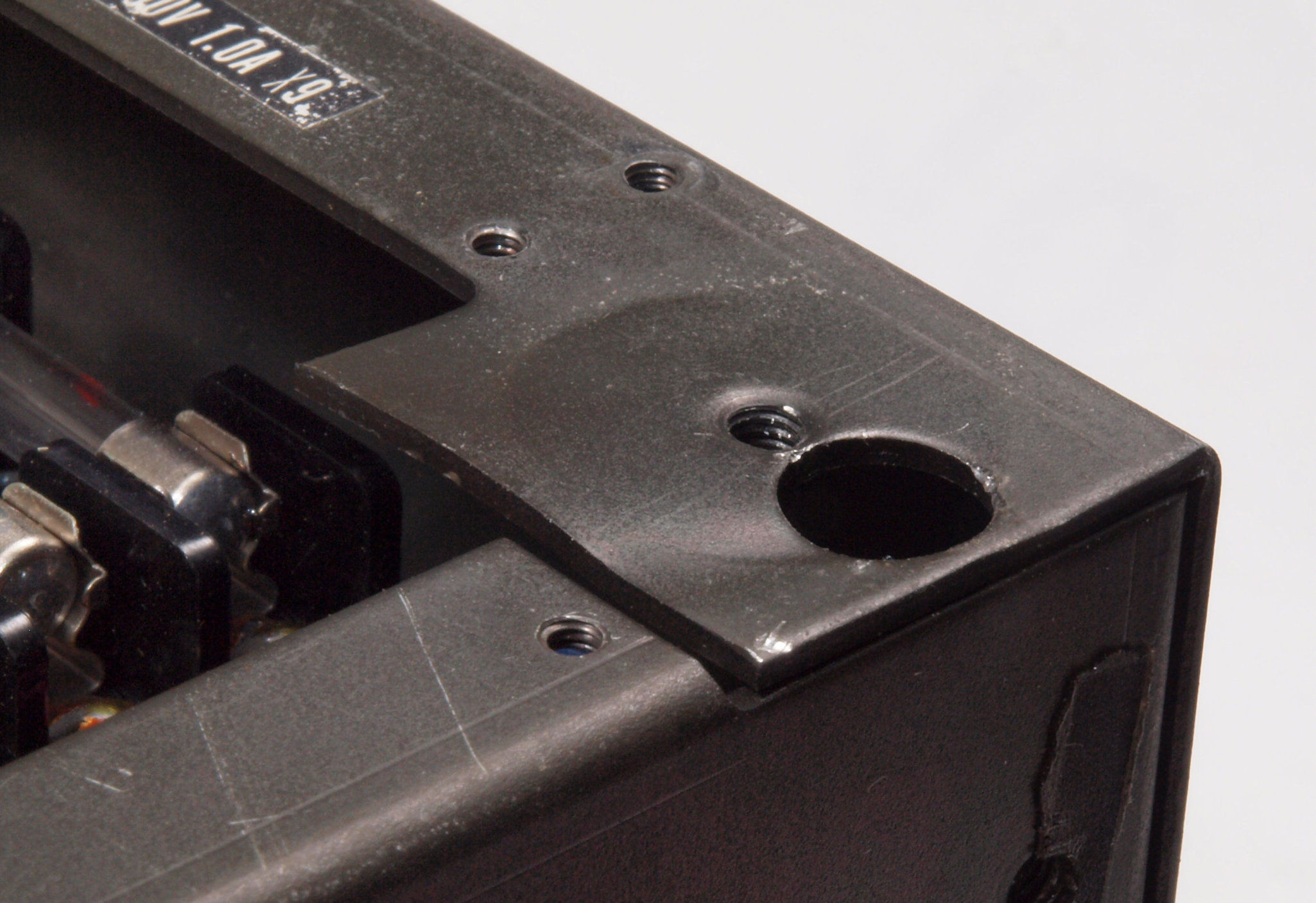

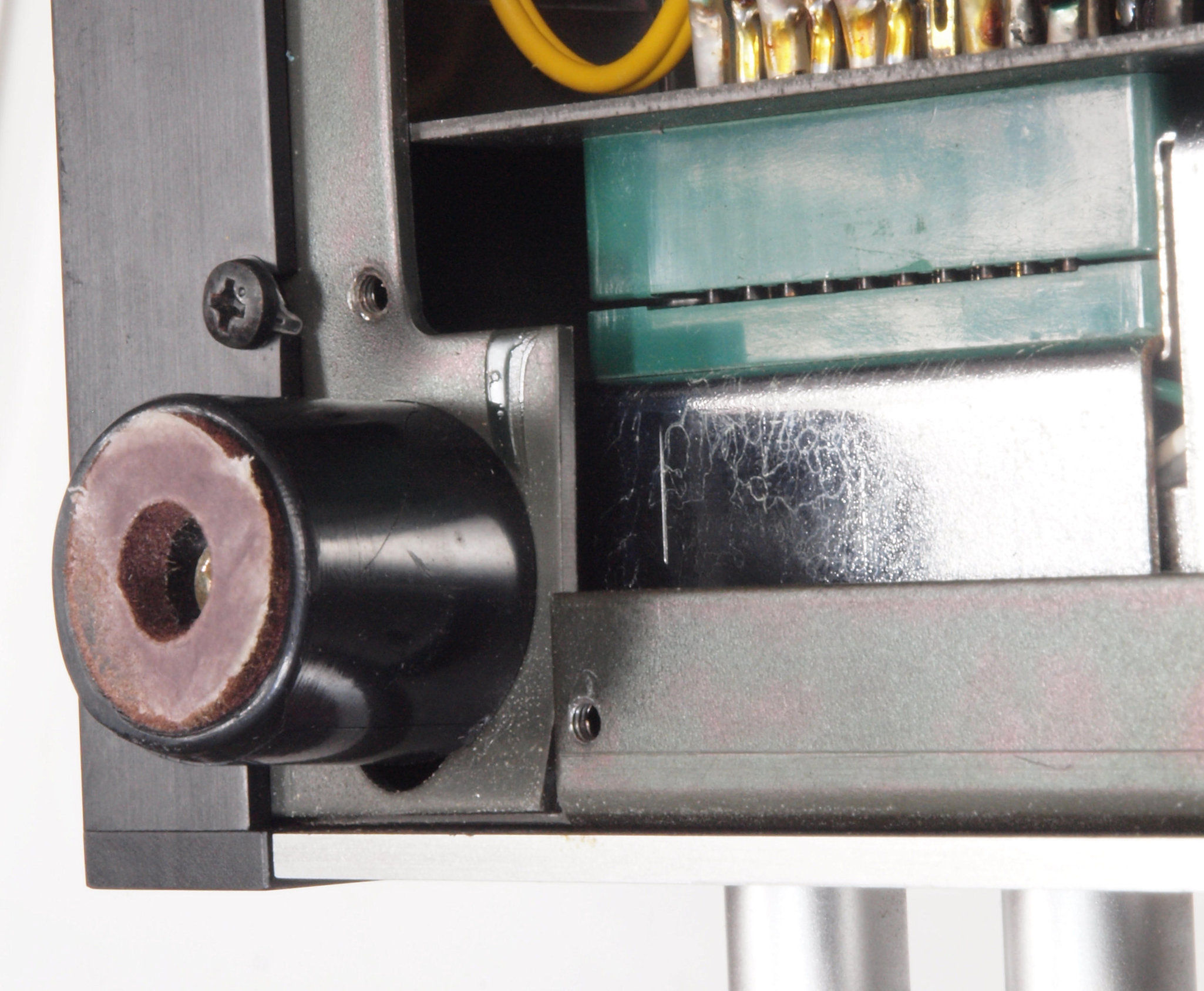

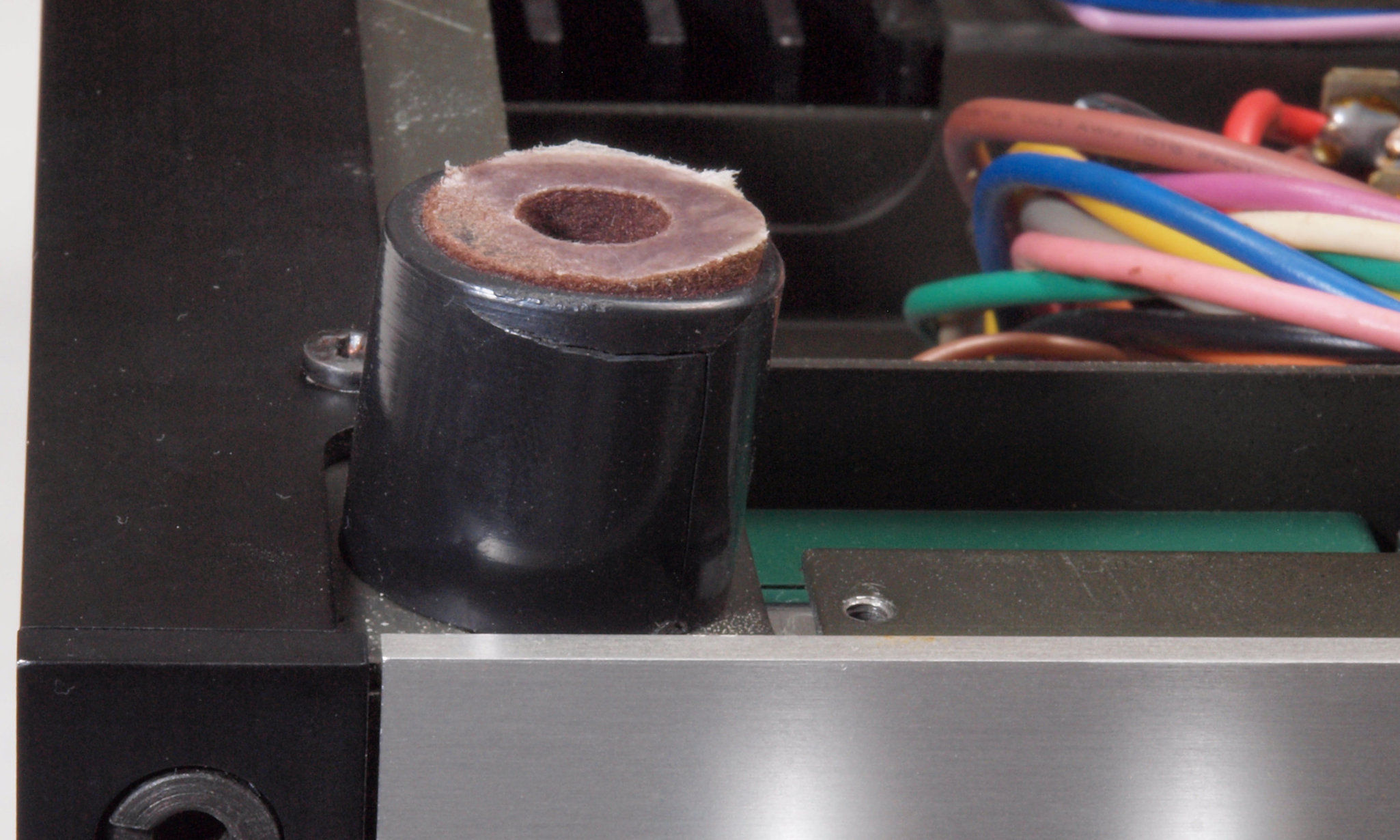

ＣＭ１．　修理前　前右下足取り付け部。

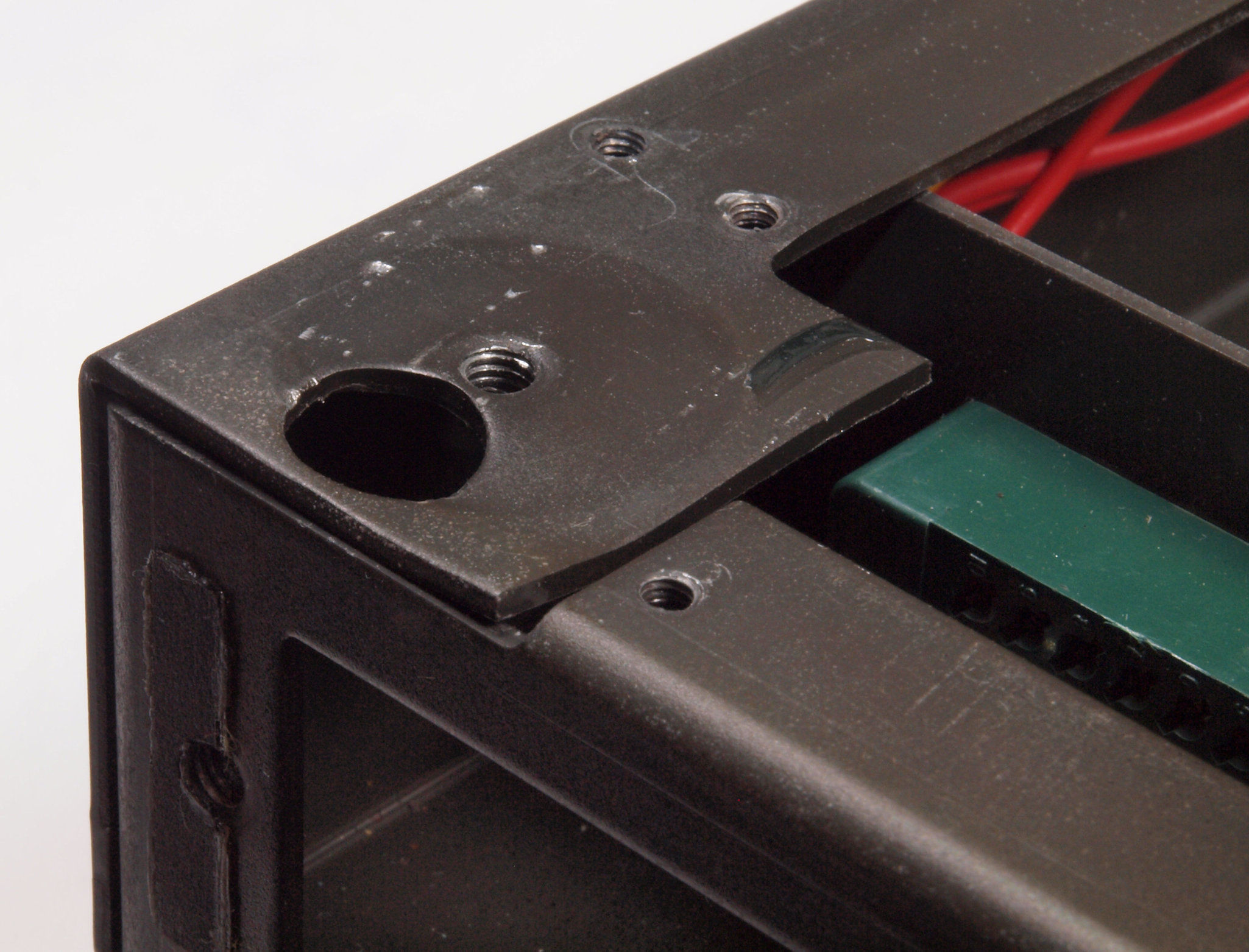

ＣＭ２．　修理中　前右下足取り付け部。
ＣＭ３．　修理後　前右下足取り付け部。
ＣＭ４．　修理前　前右下足が割れている。

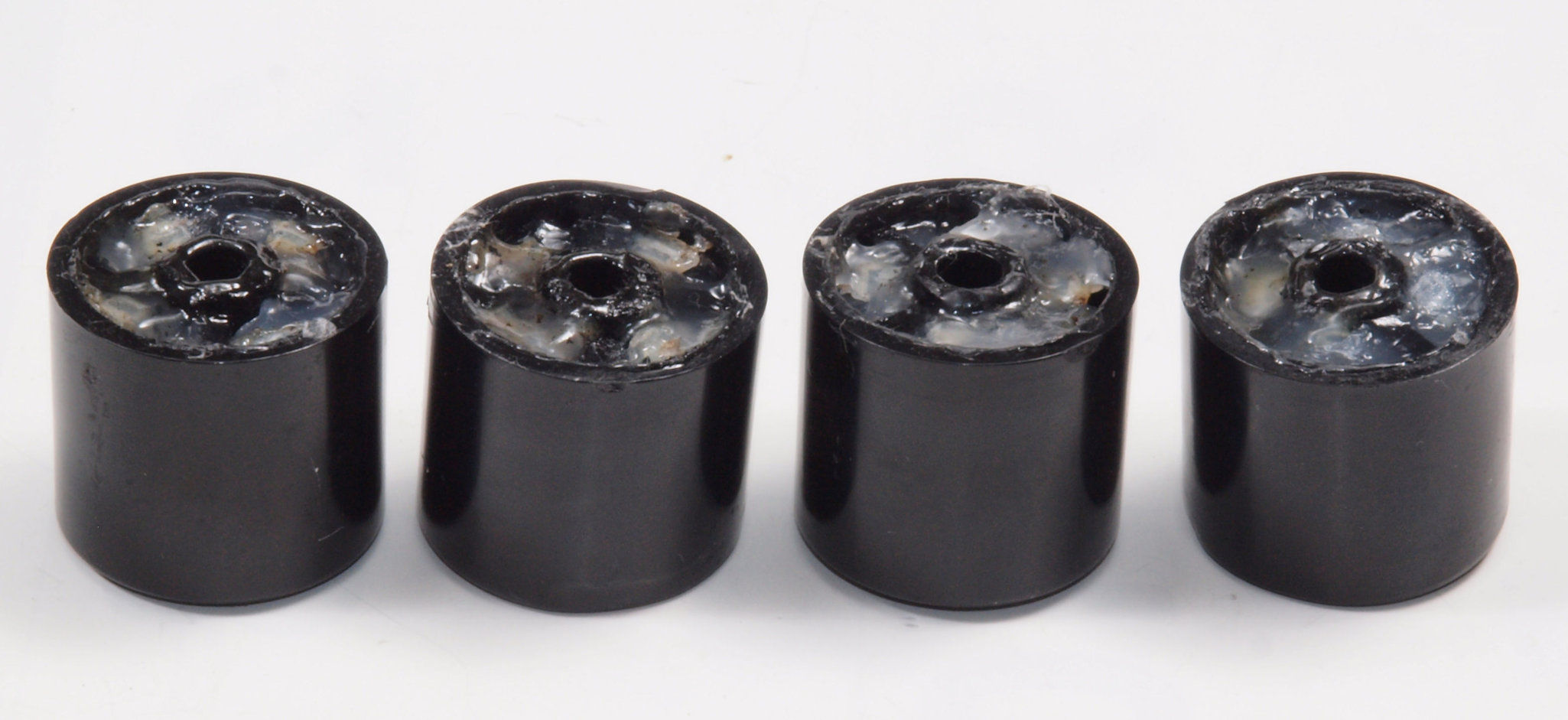

ＣＭ５．　修理後　ホットボンドを詰め、下足補強。
ＣＭ６．　修理前　前左下足取り付け部。
ＣＭ７．　修理中　前左下足取り付け部。
ＣＭ８．　修理後　前左下足取り付け部。

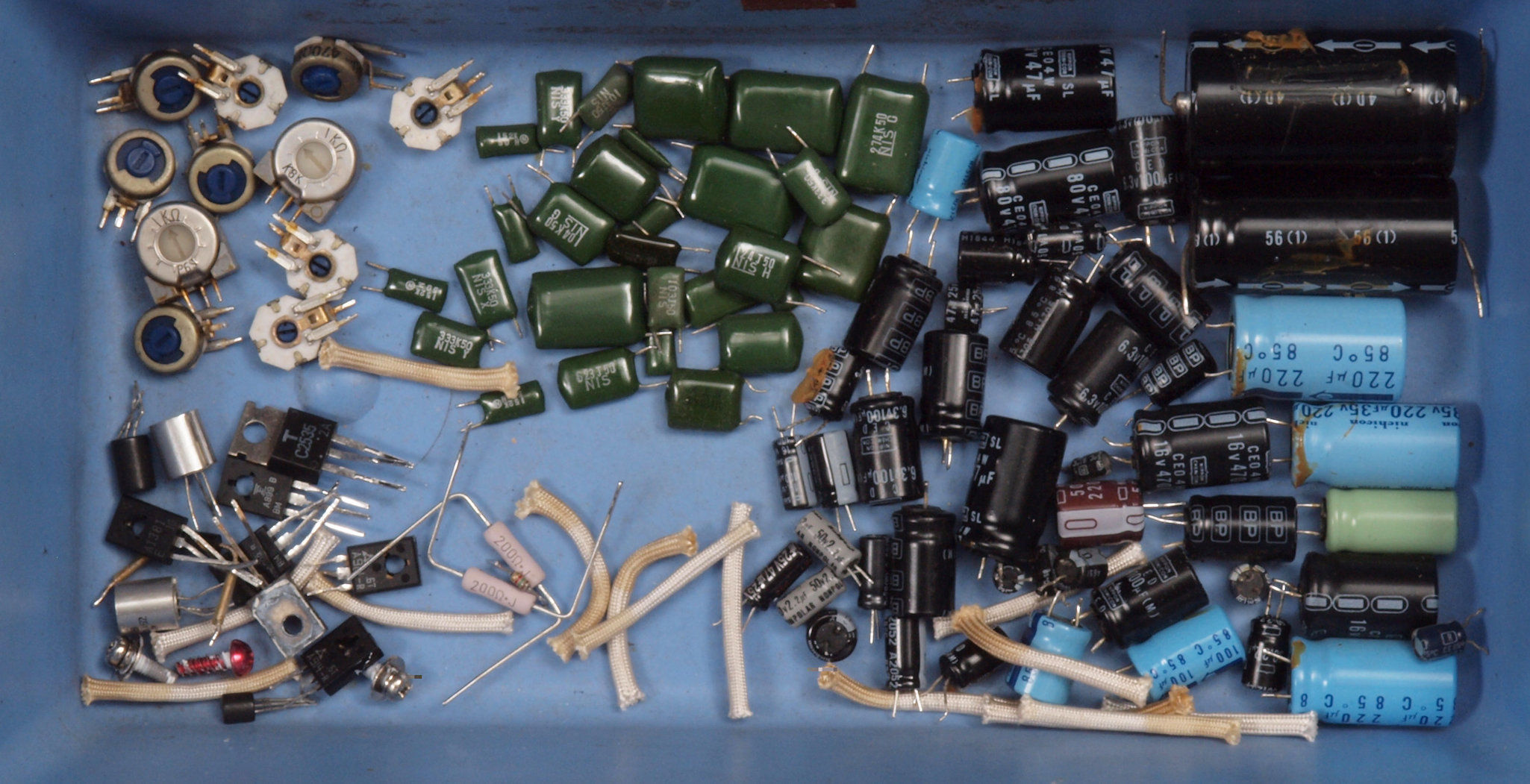

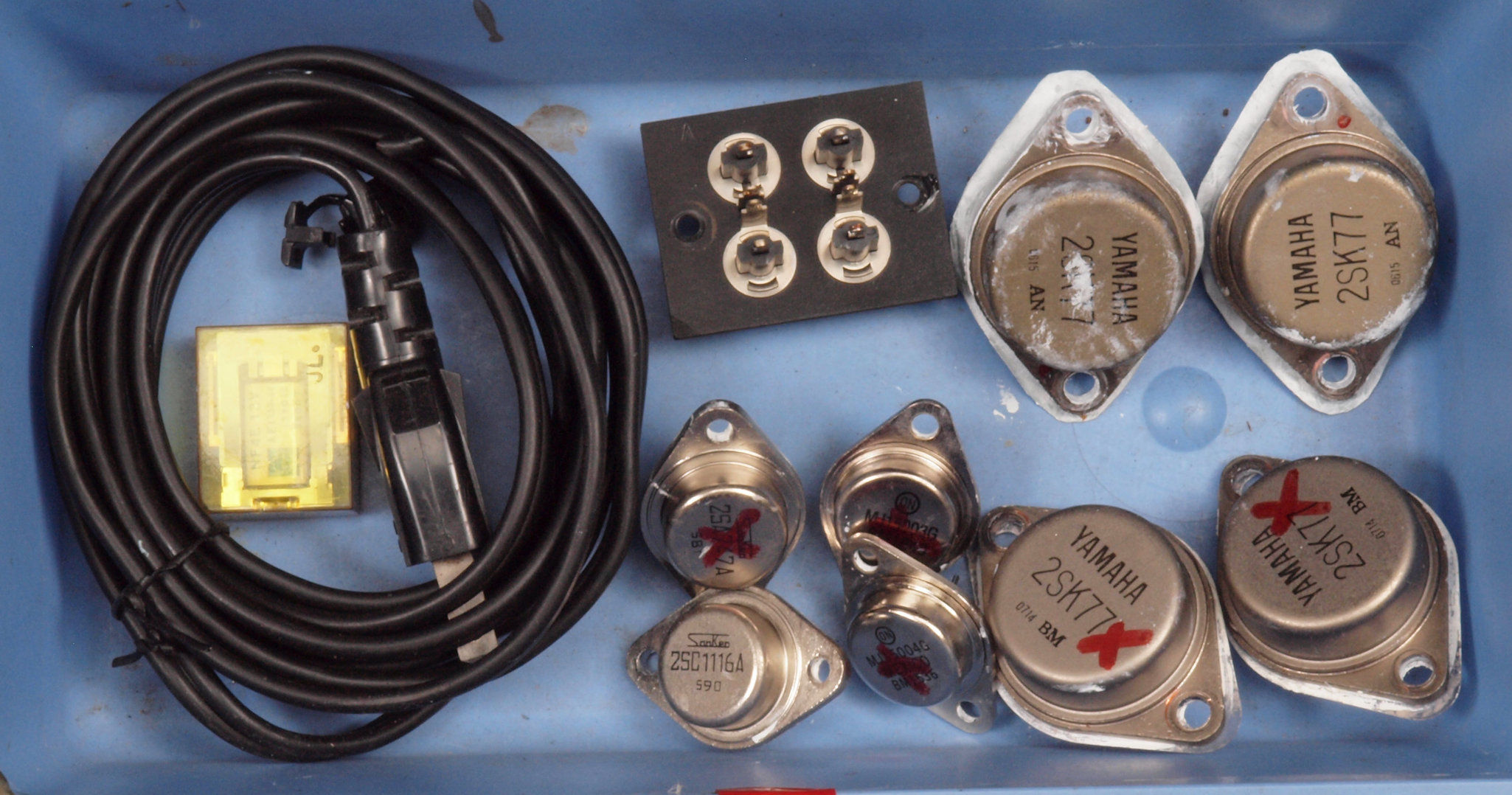

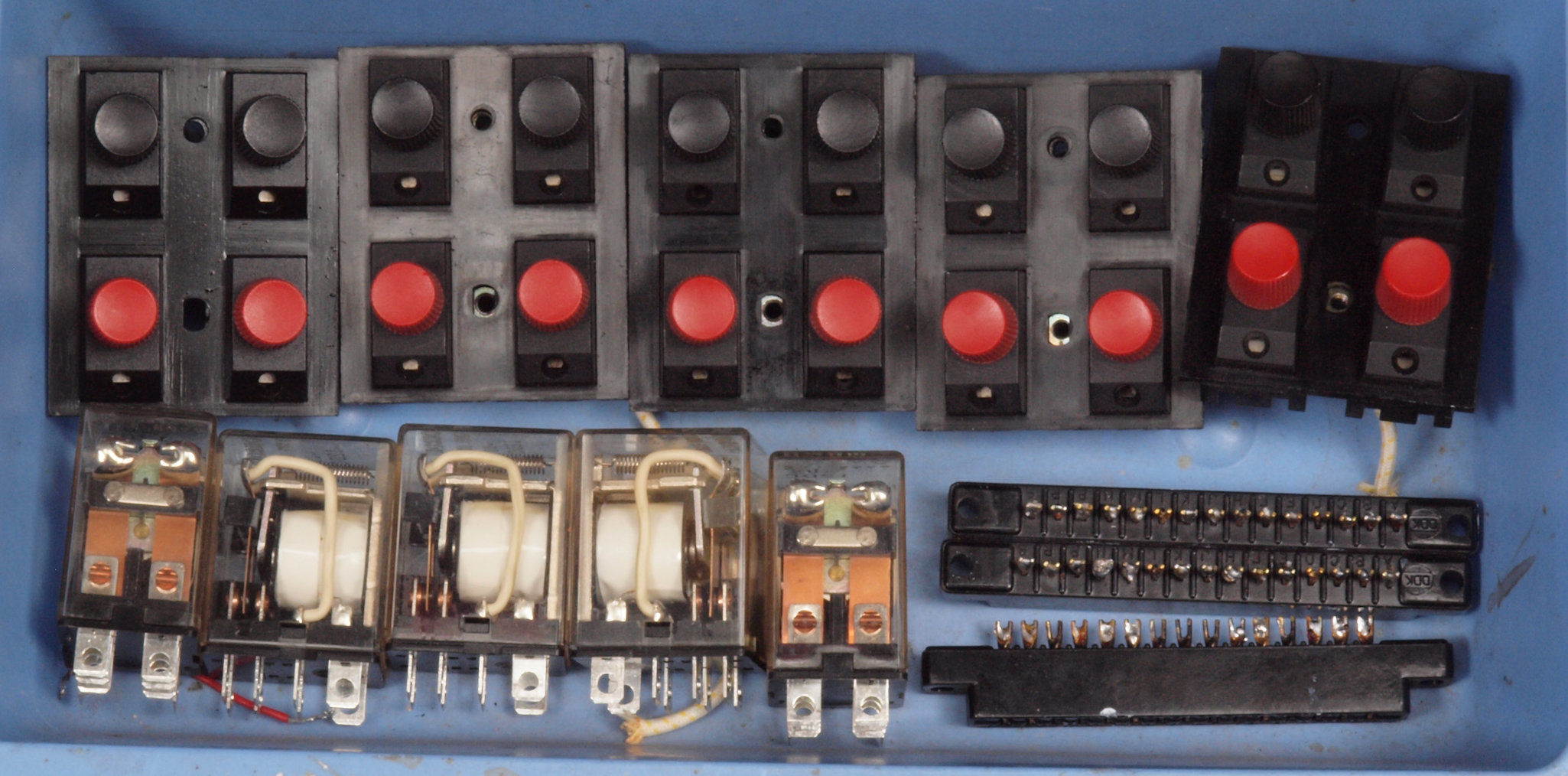

ＣＮ１．　交換部品。
ＣＮ２．　交換部品２。
ＣＮ３．　交換部品３。
ＣＮ４．　交換部品。　終段Ｖ－ＦＥＴ
ＣＯ１．　修理前　上から見る

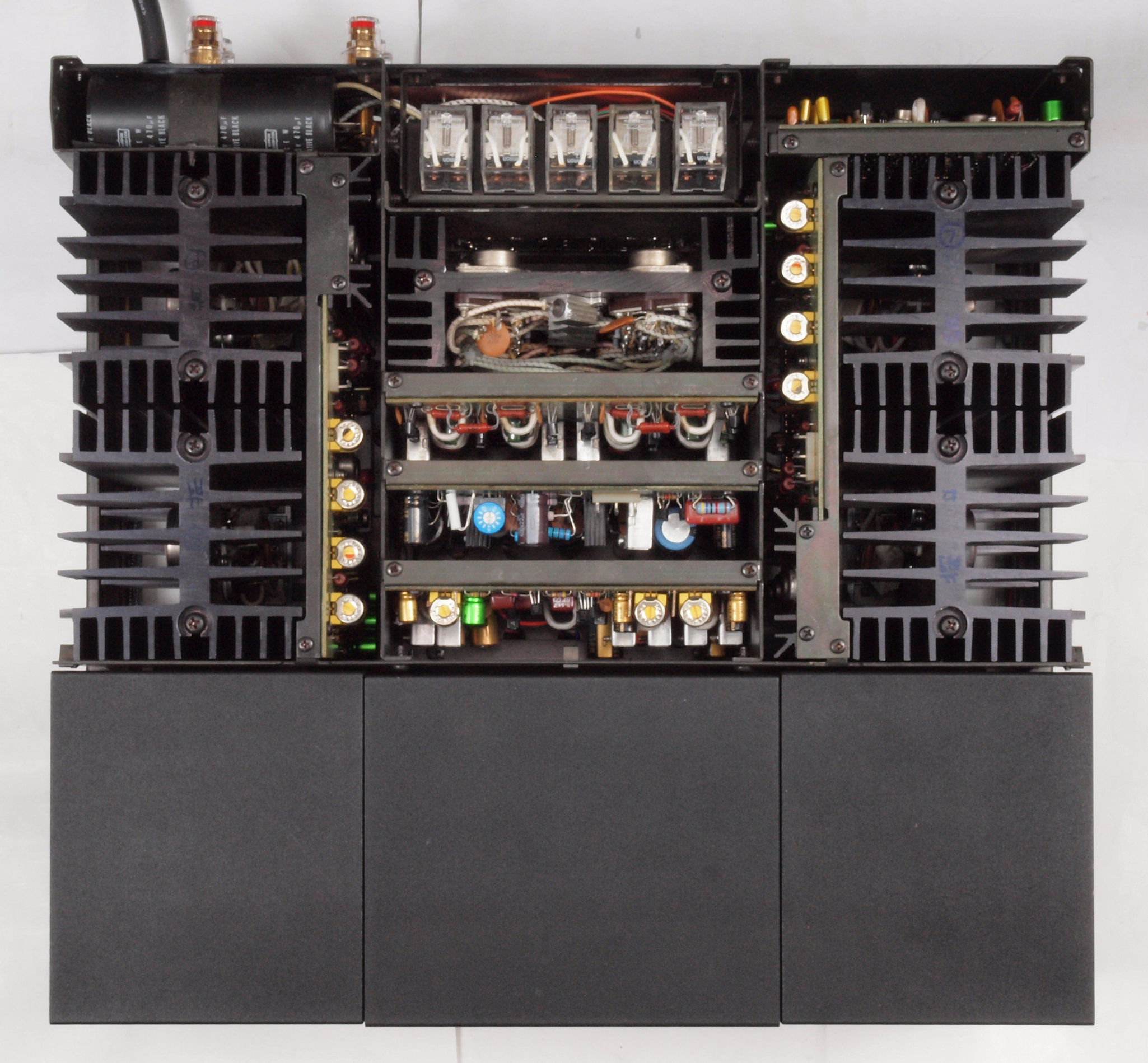

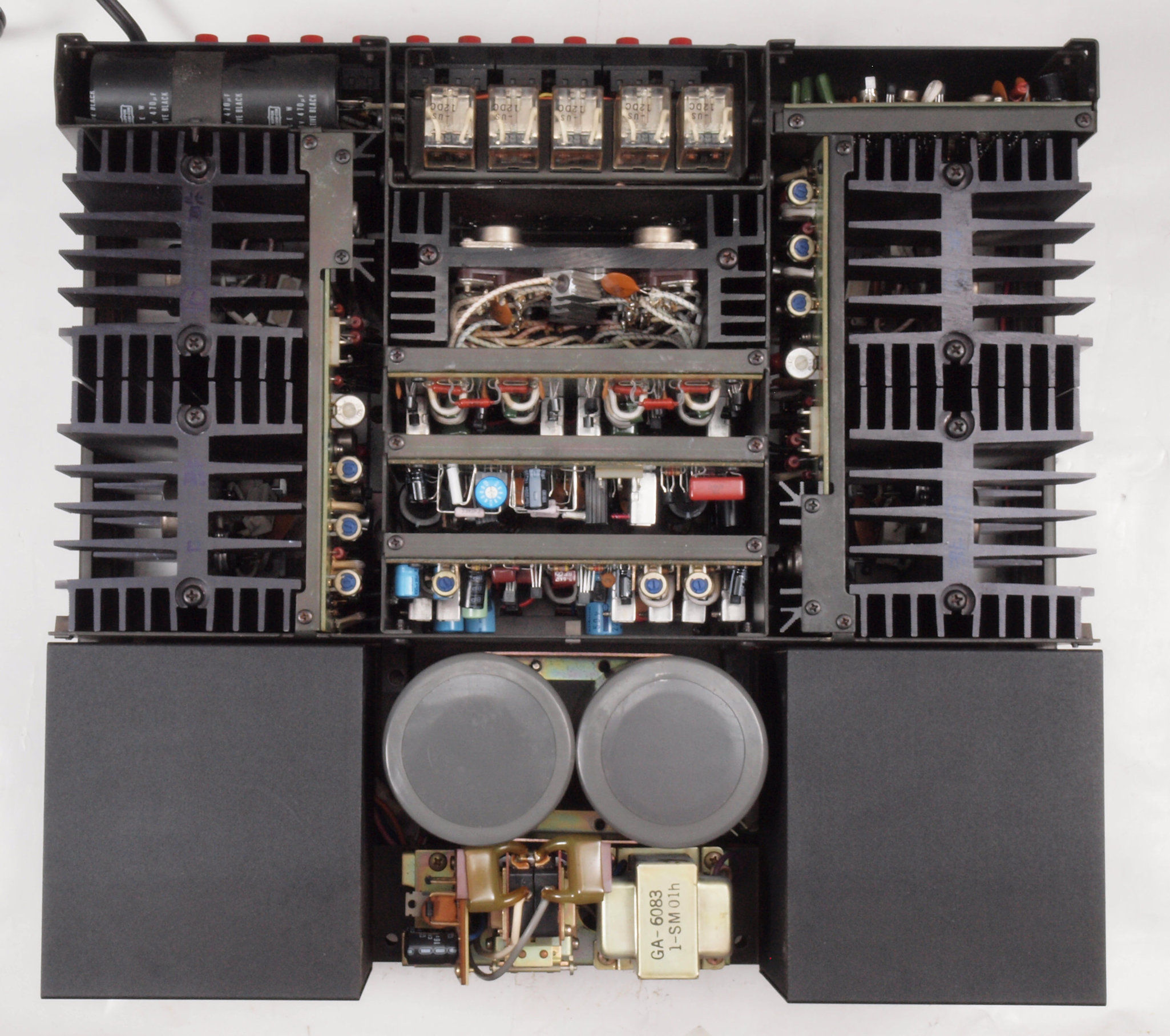

ＣＯ２．　修理後　上から見る
ＣＯ３．　修理前　下から見る
ＣＯ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

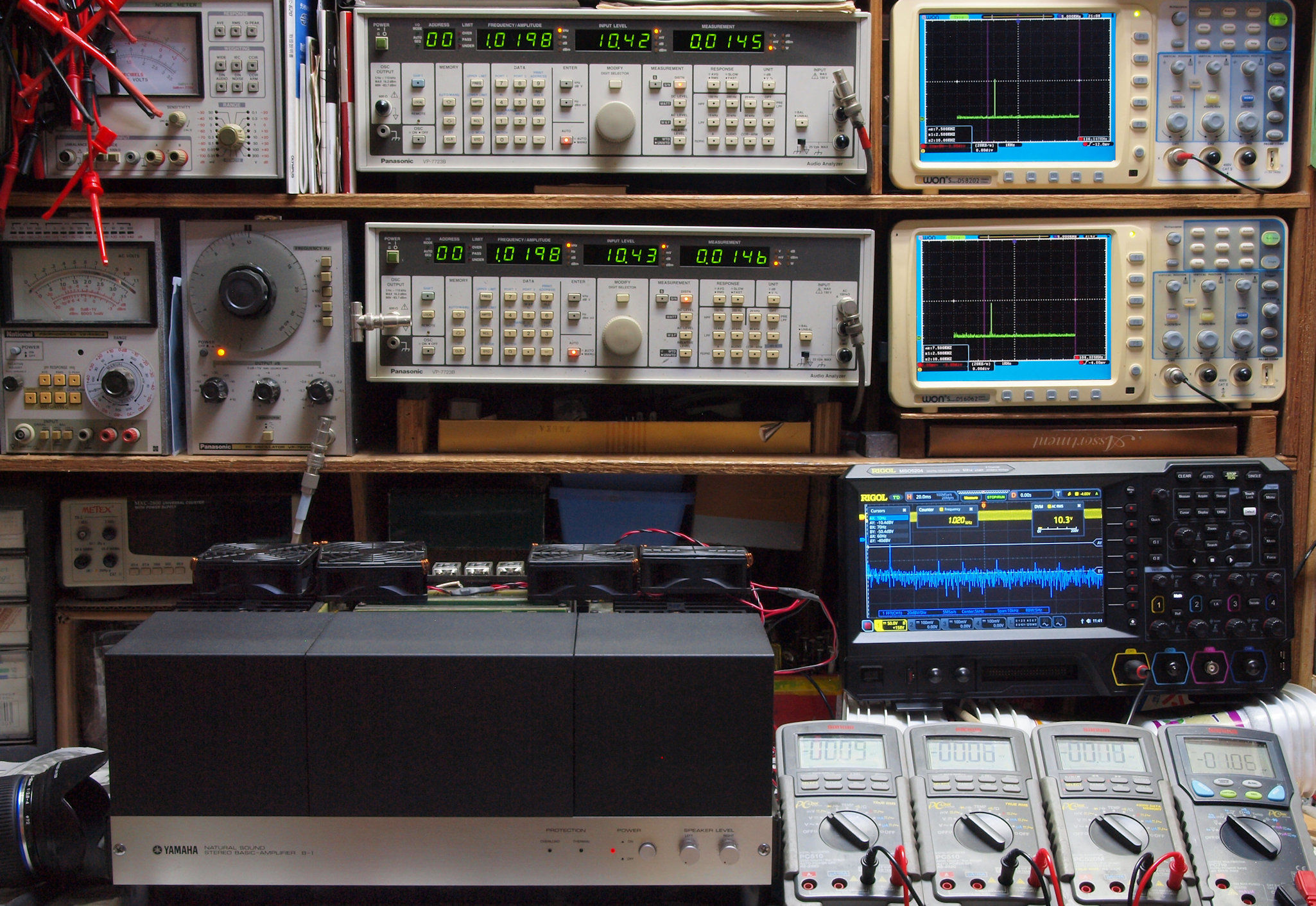

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこら。

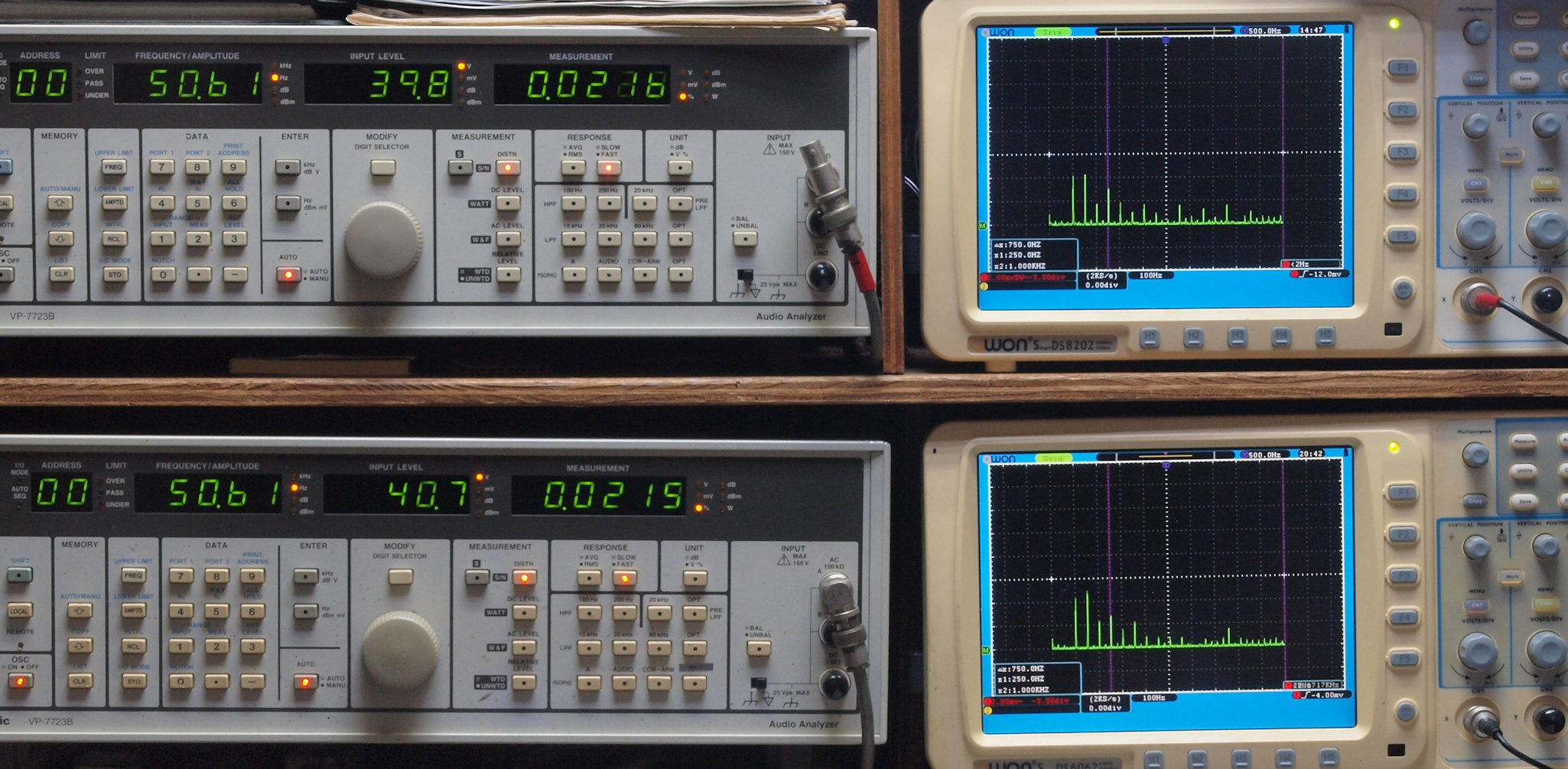

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１６％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

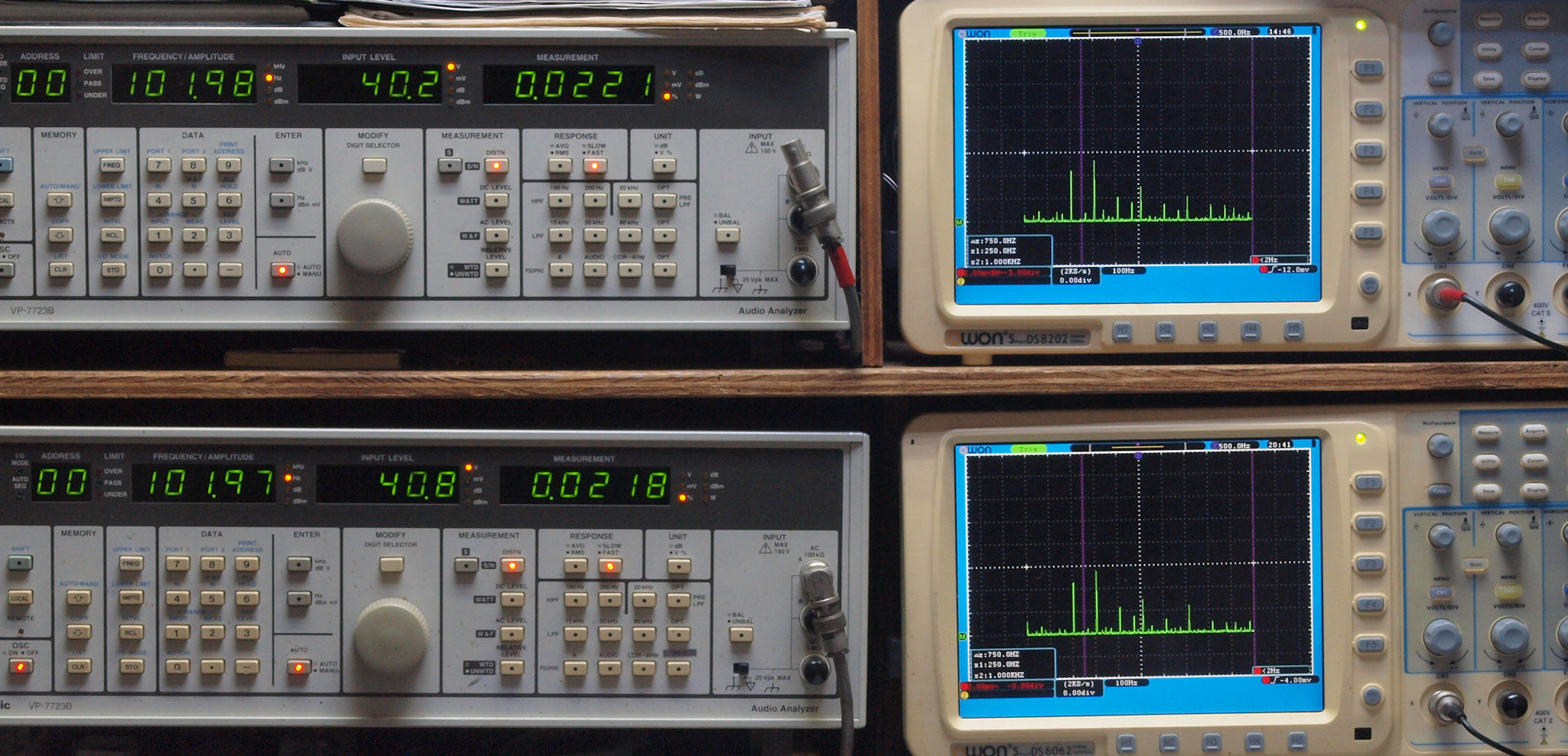

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２１％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

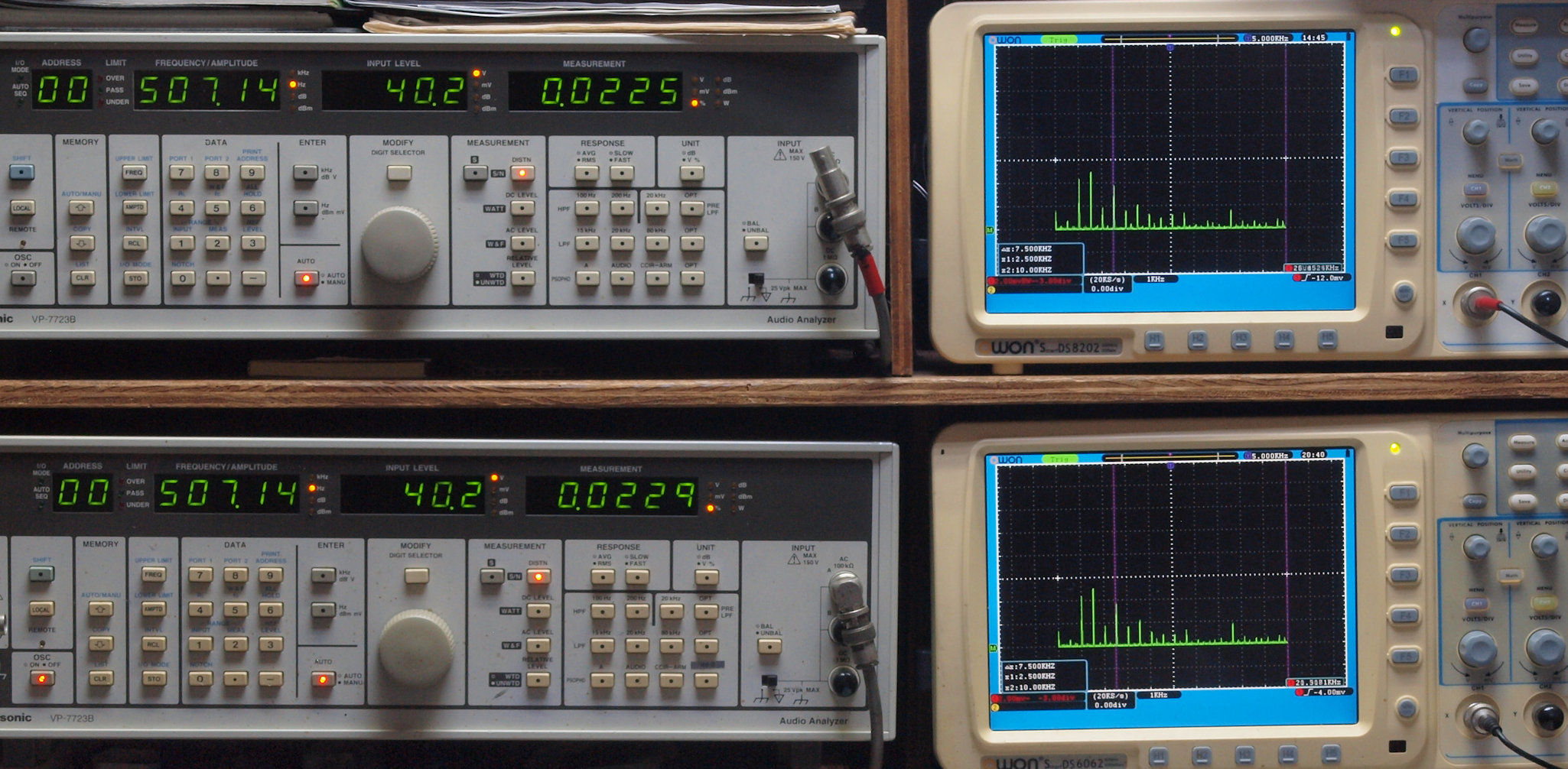

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２５％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

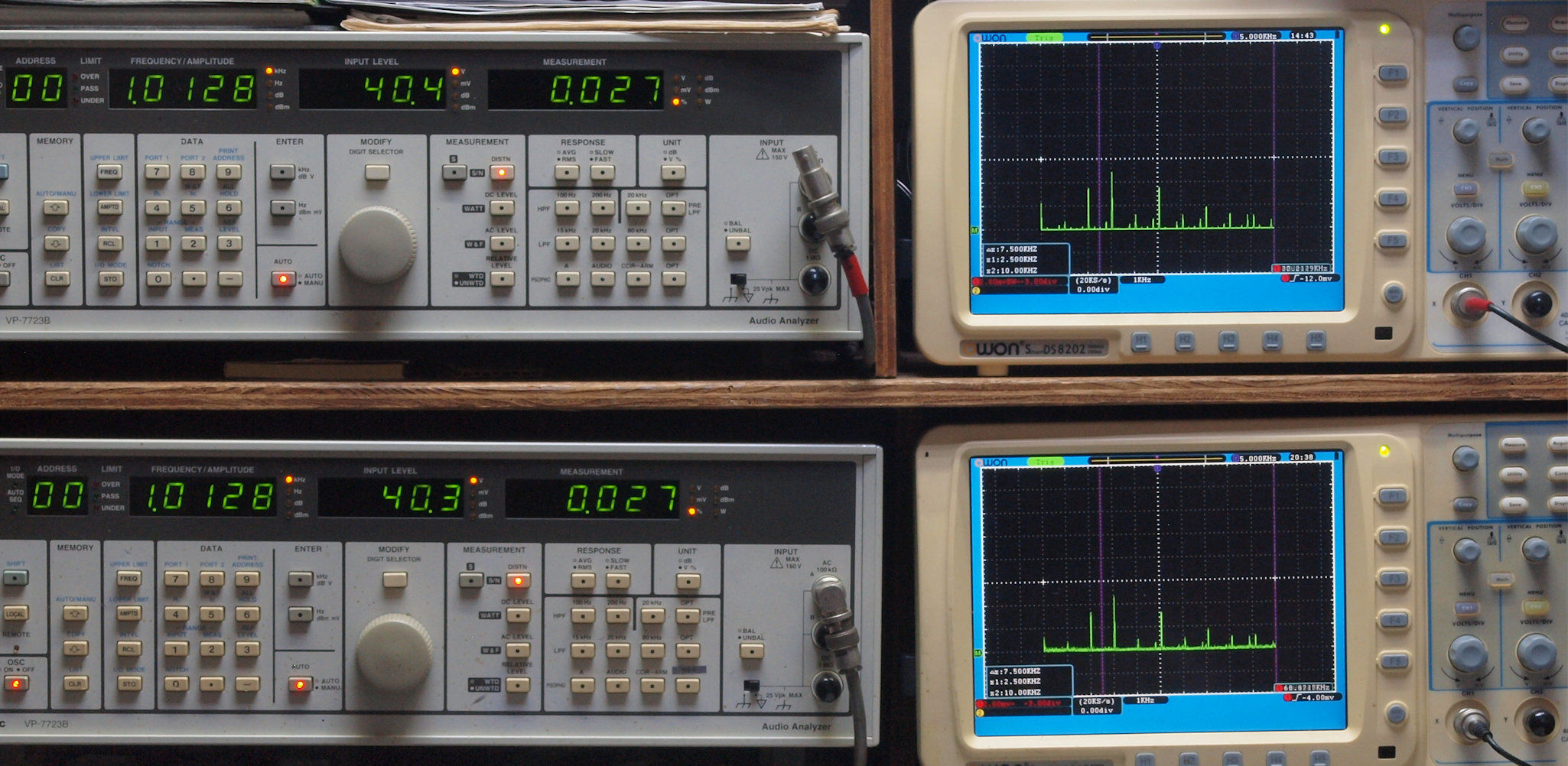

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２７％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

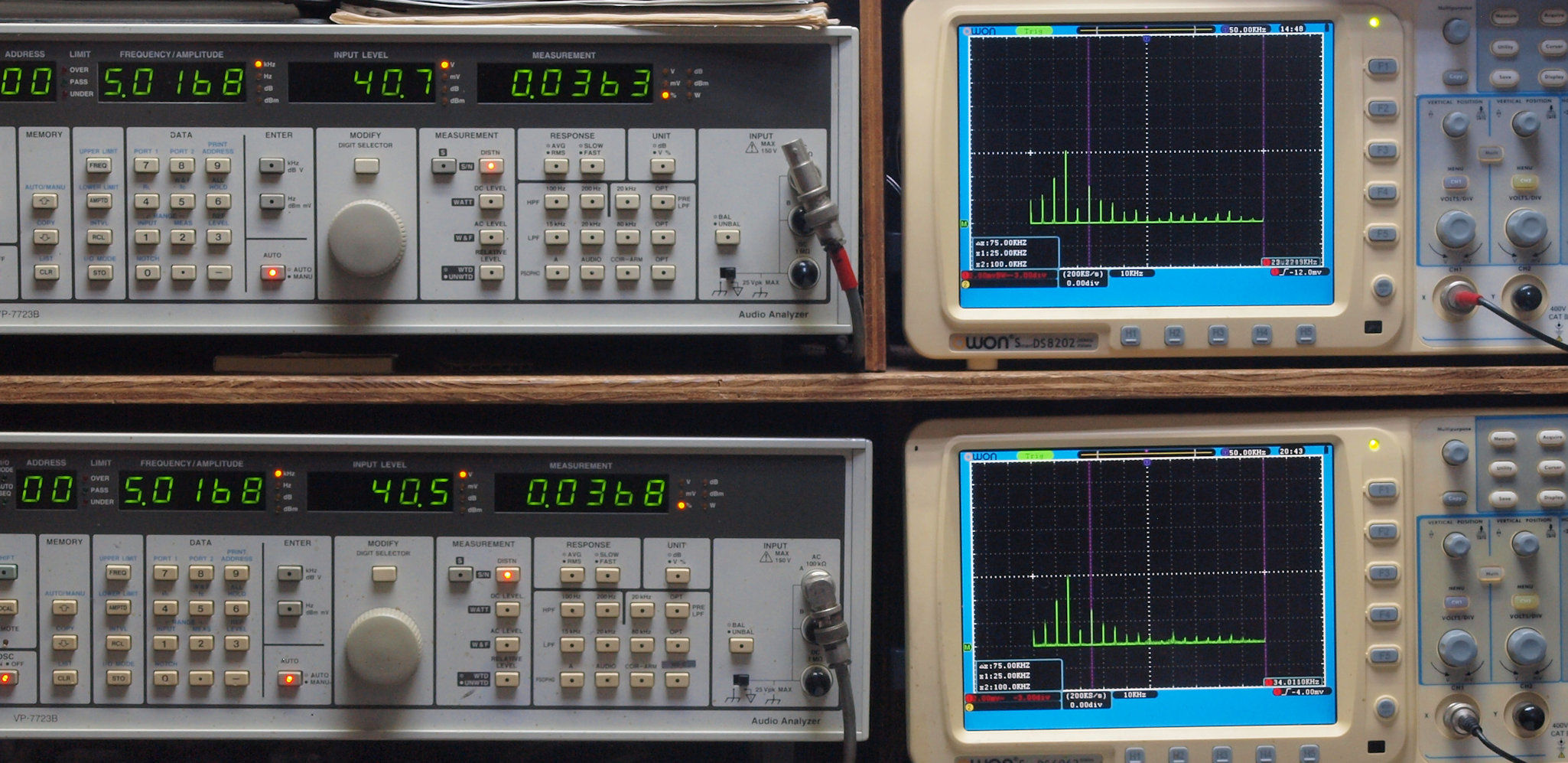

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３６３％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３６８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

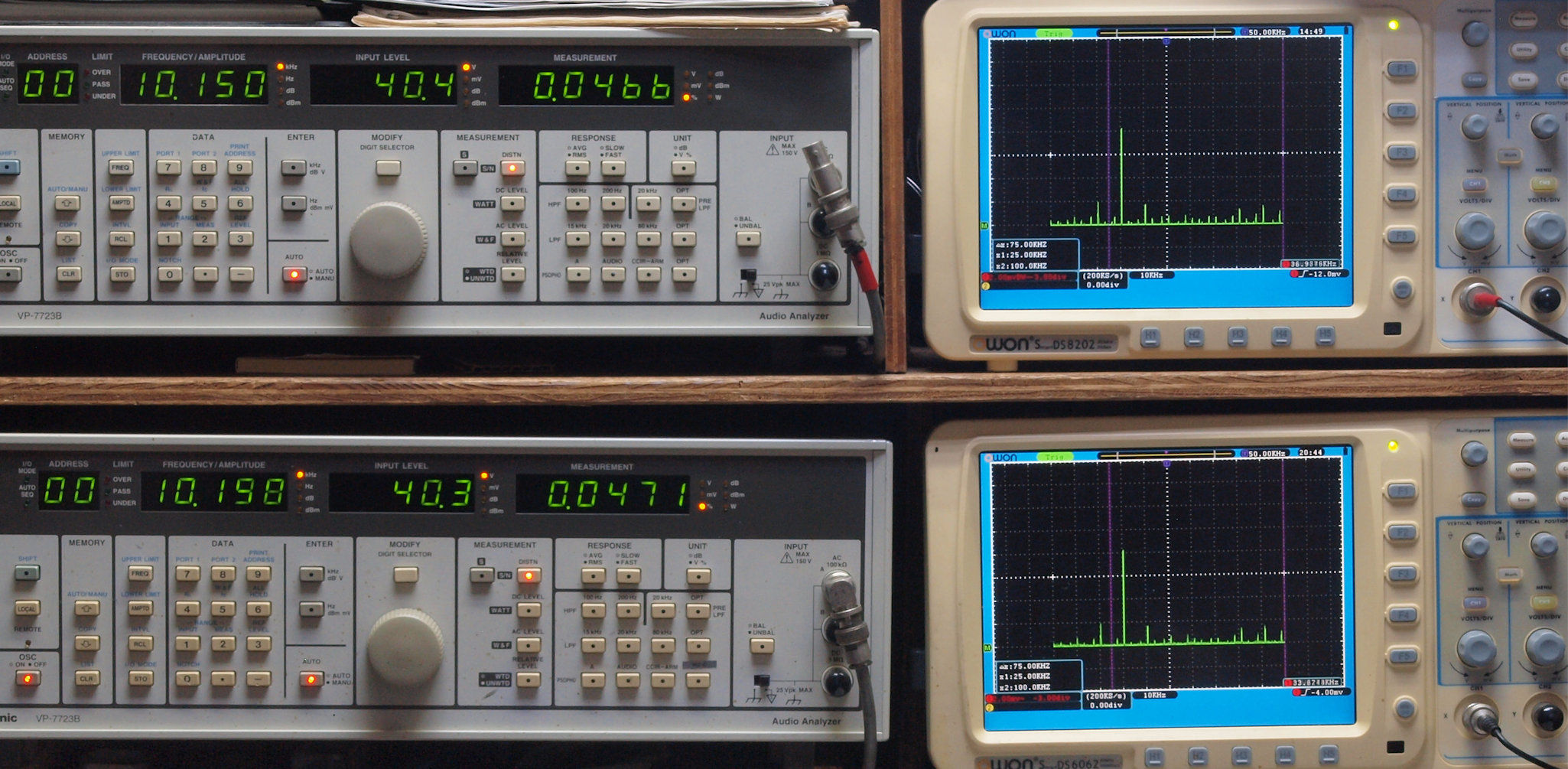

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４６６％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４７１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

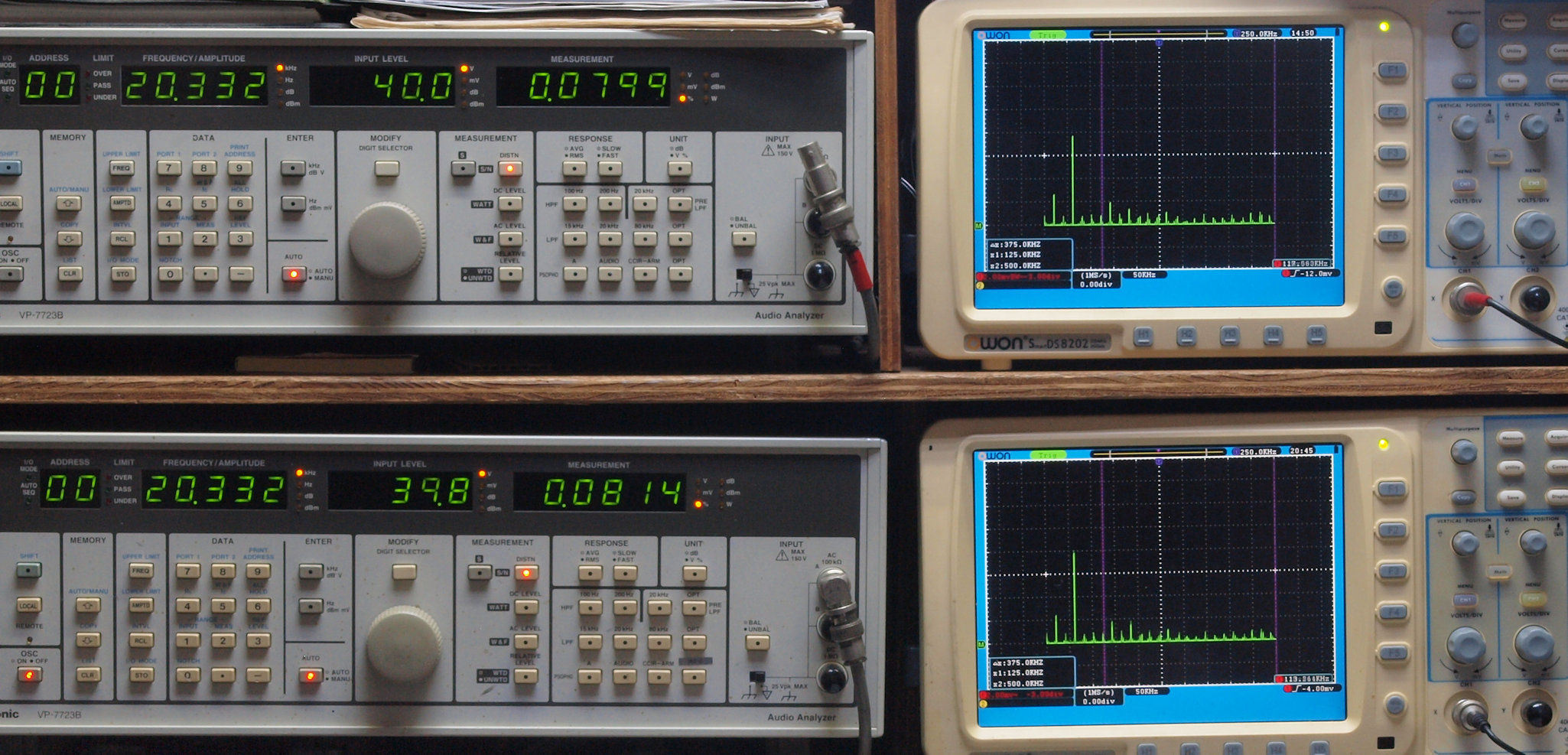

Ｅ１７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７９９％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０８１４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

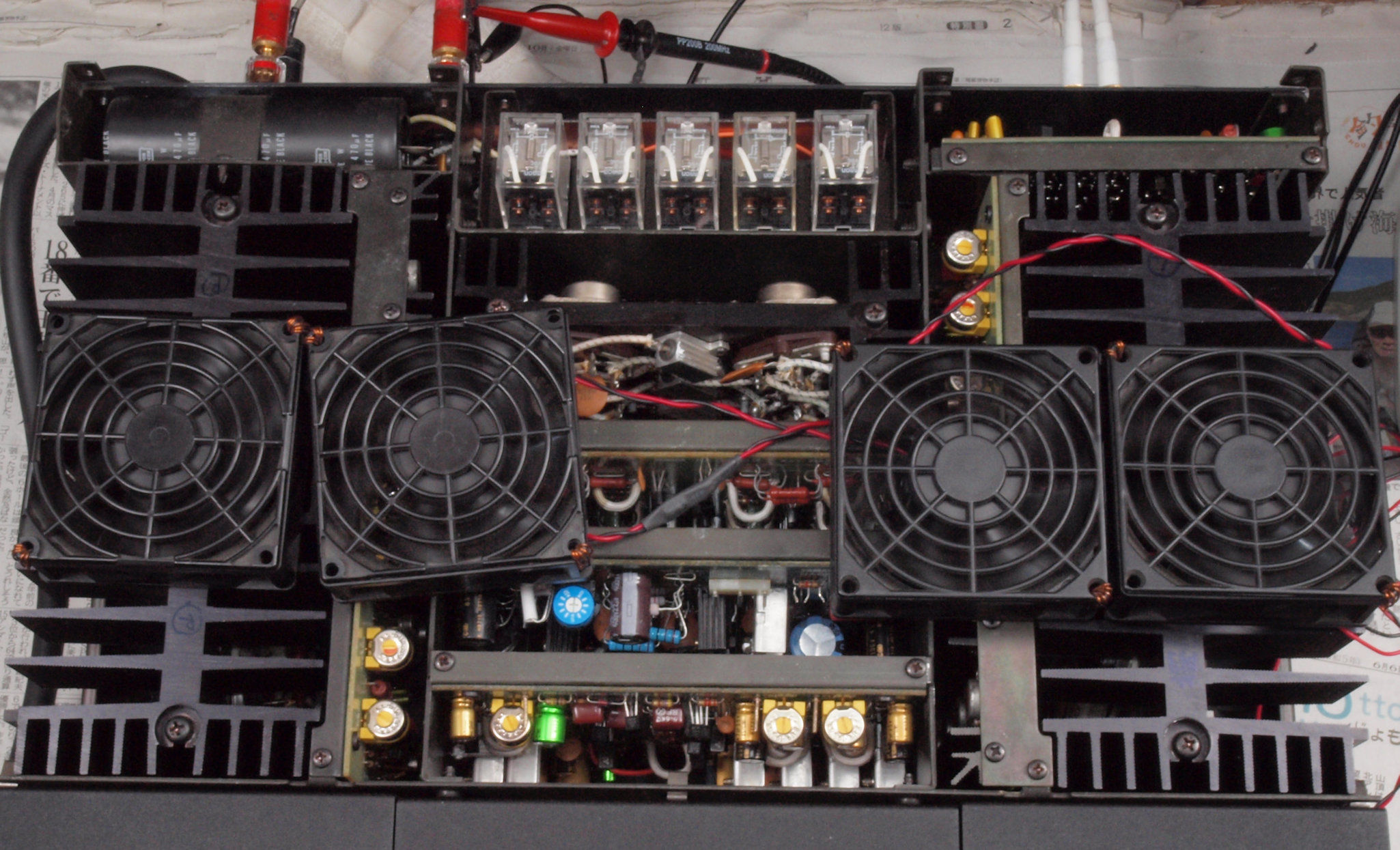

Ｅ２．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ～６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，－１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ－１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
ピークメーター部 －５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
　　　 　　　　　　　　y-b1-i52
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2023　Amp Repair Studio All right reserved.
