Accuphase　Ｃ−２００Ｘ．　３台目修理記録
過去のユーザー修理品　Ｐ−３００Ｘ　　２０１９／３／３０到着　　　　２０１９／５／７完成
Ｋ．　梱包の状況

Ａ．　修理前の状況
  • １６年ほど前にヤフオクにて個人の方から入手いたしました。
    ここ数年あまり使っておらず最近になって頻繁に使用し始めましたが、右側の音が出なくなりました。
    モードセレクタ（STEREO,REV,MONO,L,R)の動作がおかしく、またガリ音はあまりありませんが、
    メインボリュームも導通があまりよくないようです。
    下記希望です。
    • ACインレット「INLET-R」の取り付け。
    • RCA-テフロン絶縁製に交換。
  • 下記の様に、アキュフェーズ株式会社の修理費が、５〜１１万円（外税）です。
    よって、当方の修理費は、これを下まわる事はありません。
    又、修理者が修理に失敗した物は、メーカーは修理拒否が通常。
    アキュフェーズ(株)の修理方針。
    又保証は、修理製品を正常な使用状態において、万一1年以内に修理した箇所が原因で、再び故障した場合は無償で修理いたします。 」

Ｔ．　修理前点検測定

B．　原因
  • 各部経年劣化。
    オーバホール修理依頼。

Ｃ．　修理状況
Ｄ．　使用部品
  • ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　１２個。
    バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　４個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４４個 。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　１０個。
    密閉型制御リレー（窒素ガス封入）。　　　　　　　　　　　　４個。
    テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　　　　　１４組２８個。
    ３Pインレット　　　　　　FURUTECH　FI-10(R) ロジウムメッキ。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　１１個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    制御リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　　　　１７０，０００円。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｃ−２００Ｘ　の仕様（カタログ・マニアルより）
Ｋ．　梱包の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

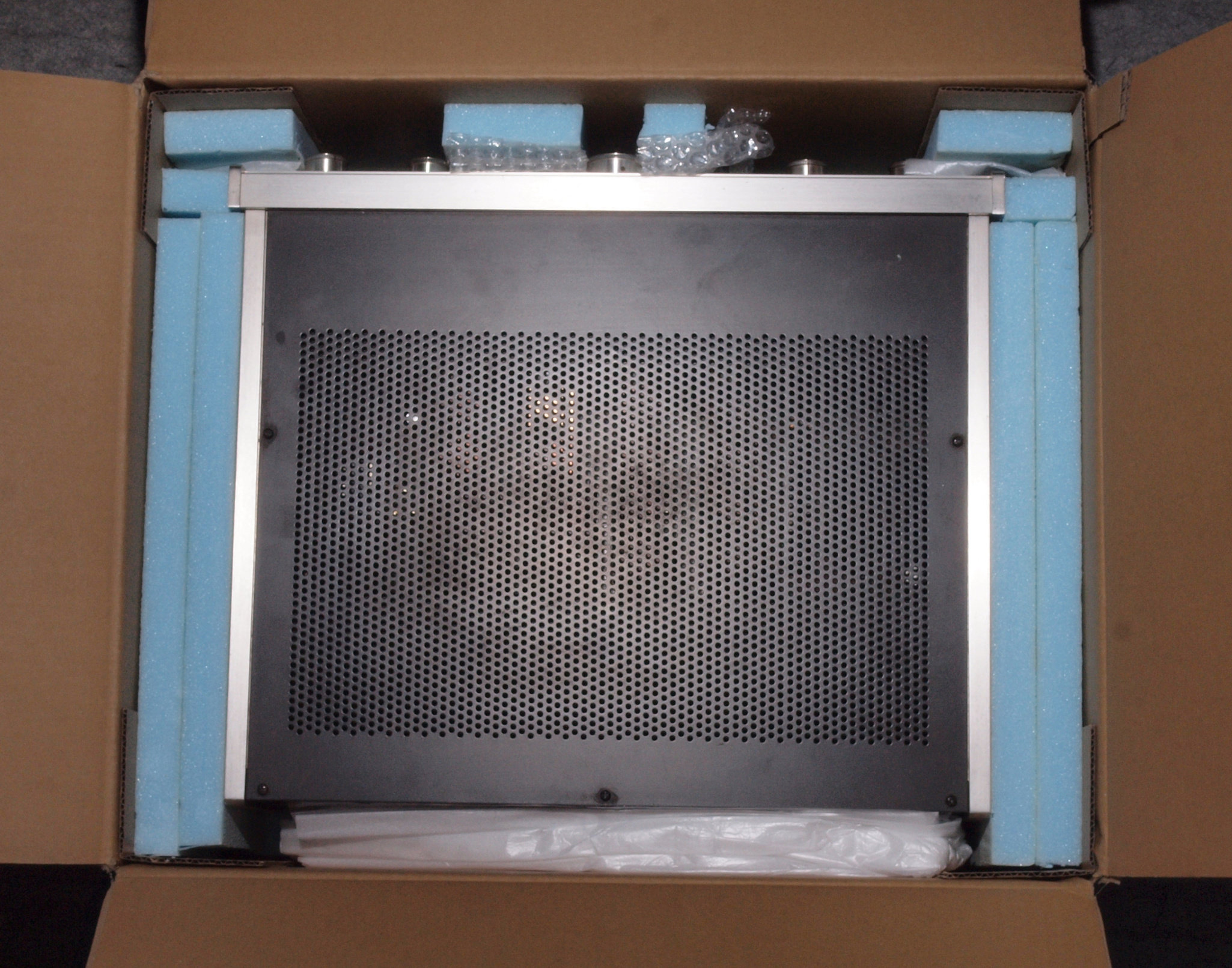

Ｋ１．　点検中　スタイロホームで上と４角を押さえてある。
Ｋ２．　点検中　ＡＭＰを４角でしっかり押さえてある。
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

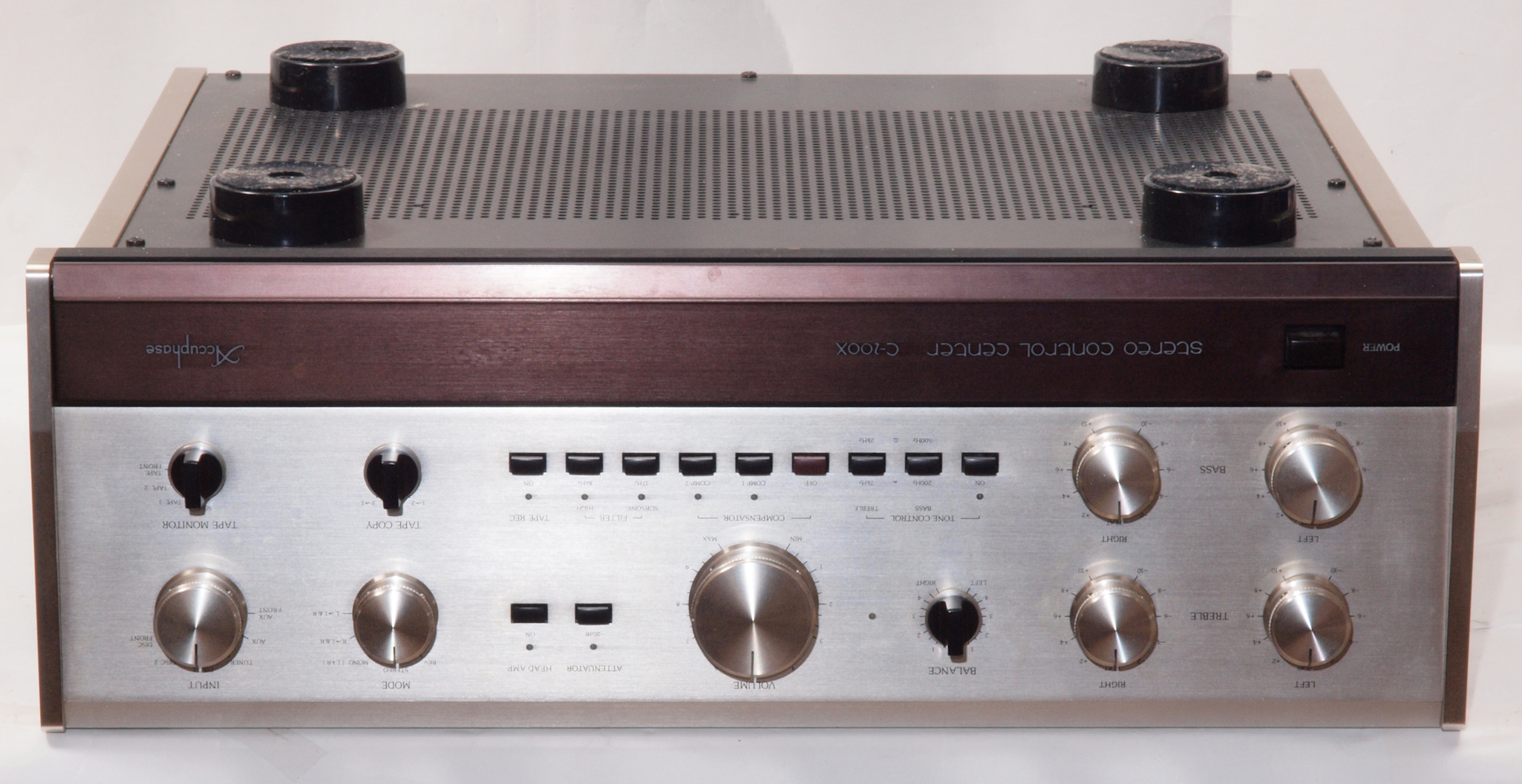

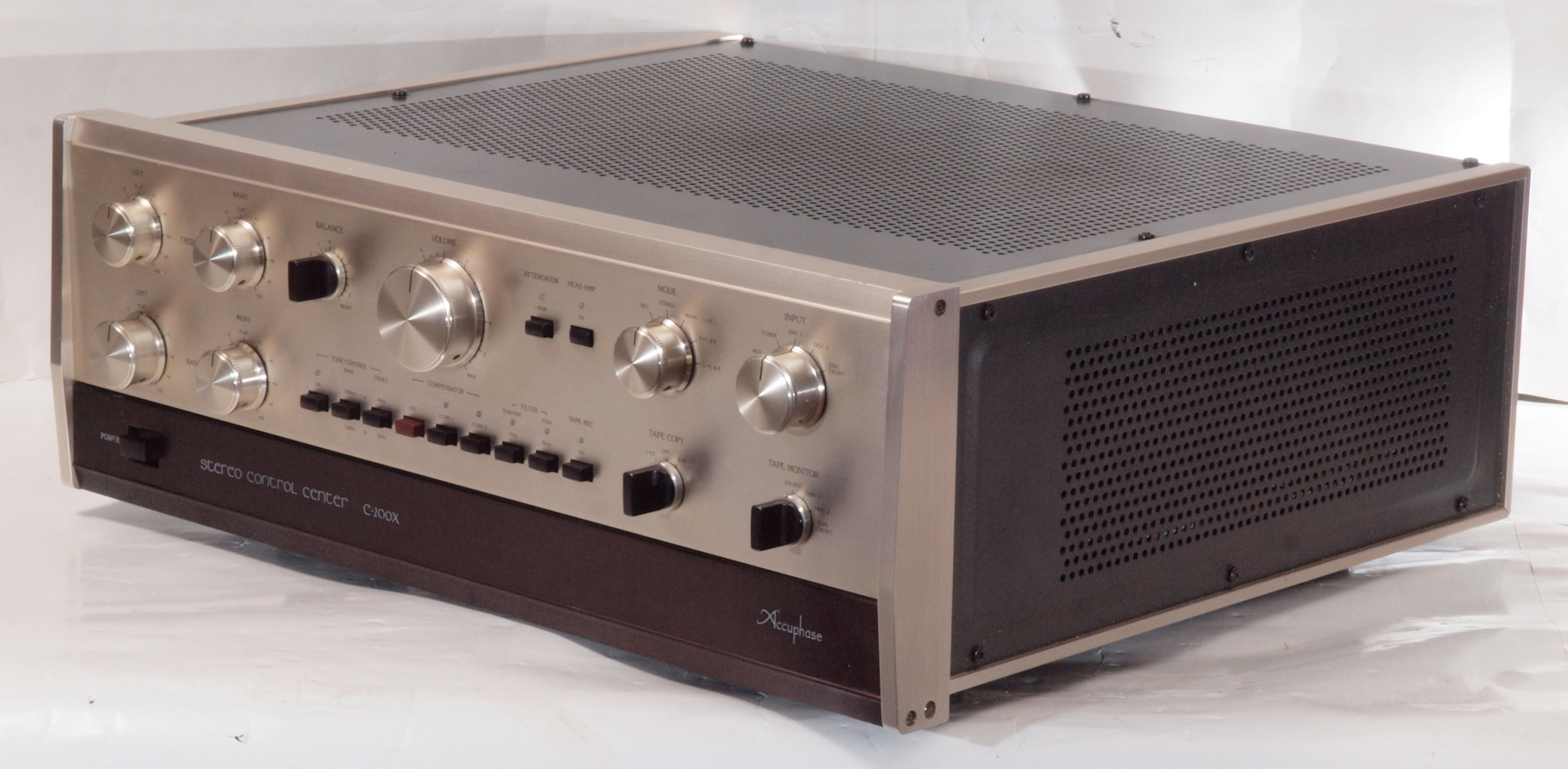

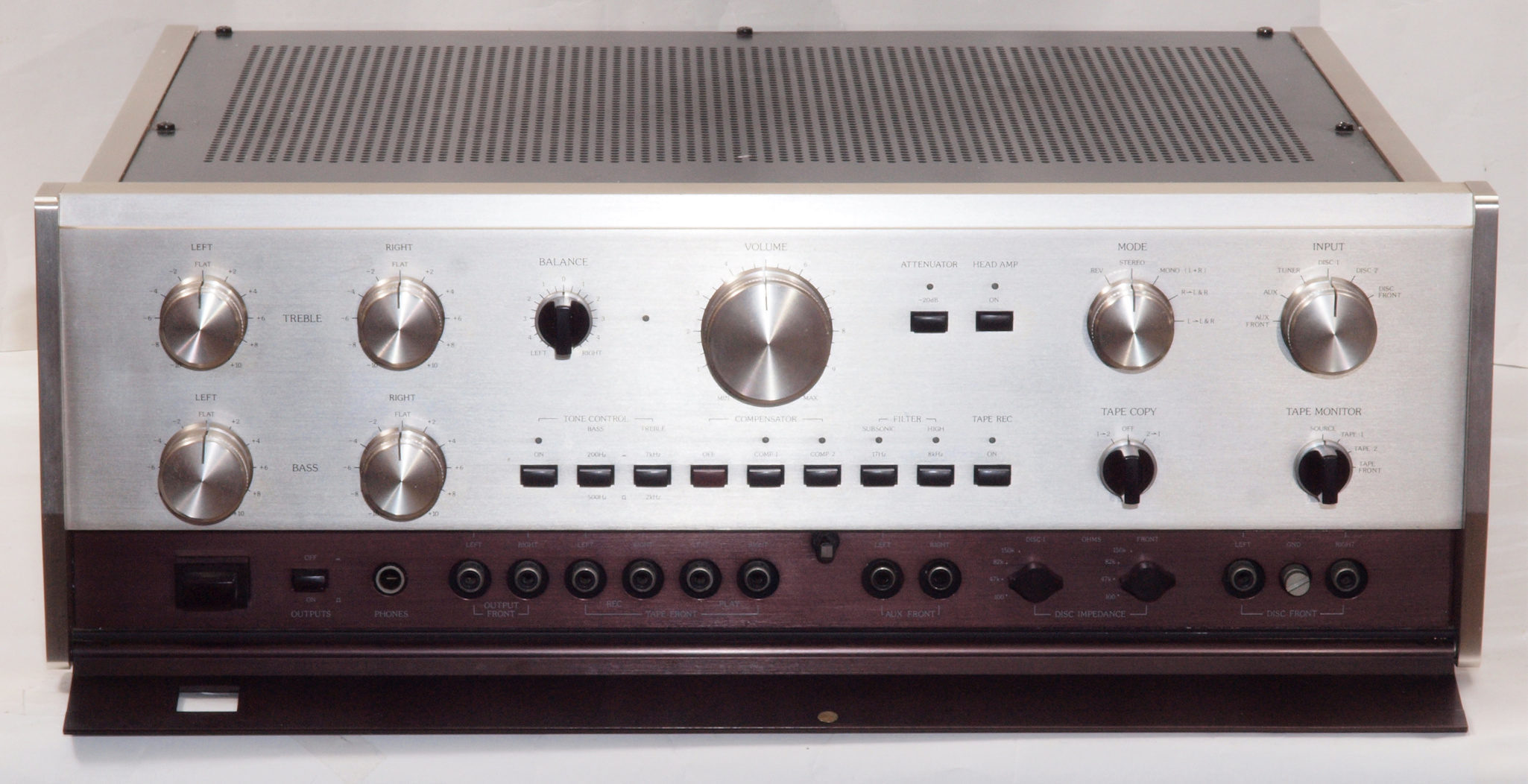

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前から見る。操作トレー開ける。
Ａ１３．　点検中　前右から見る

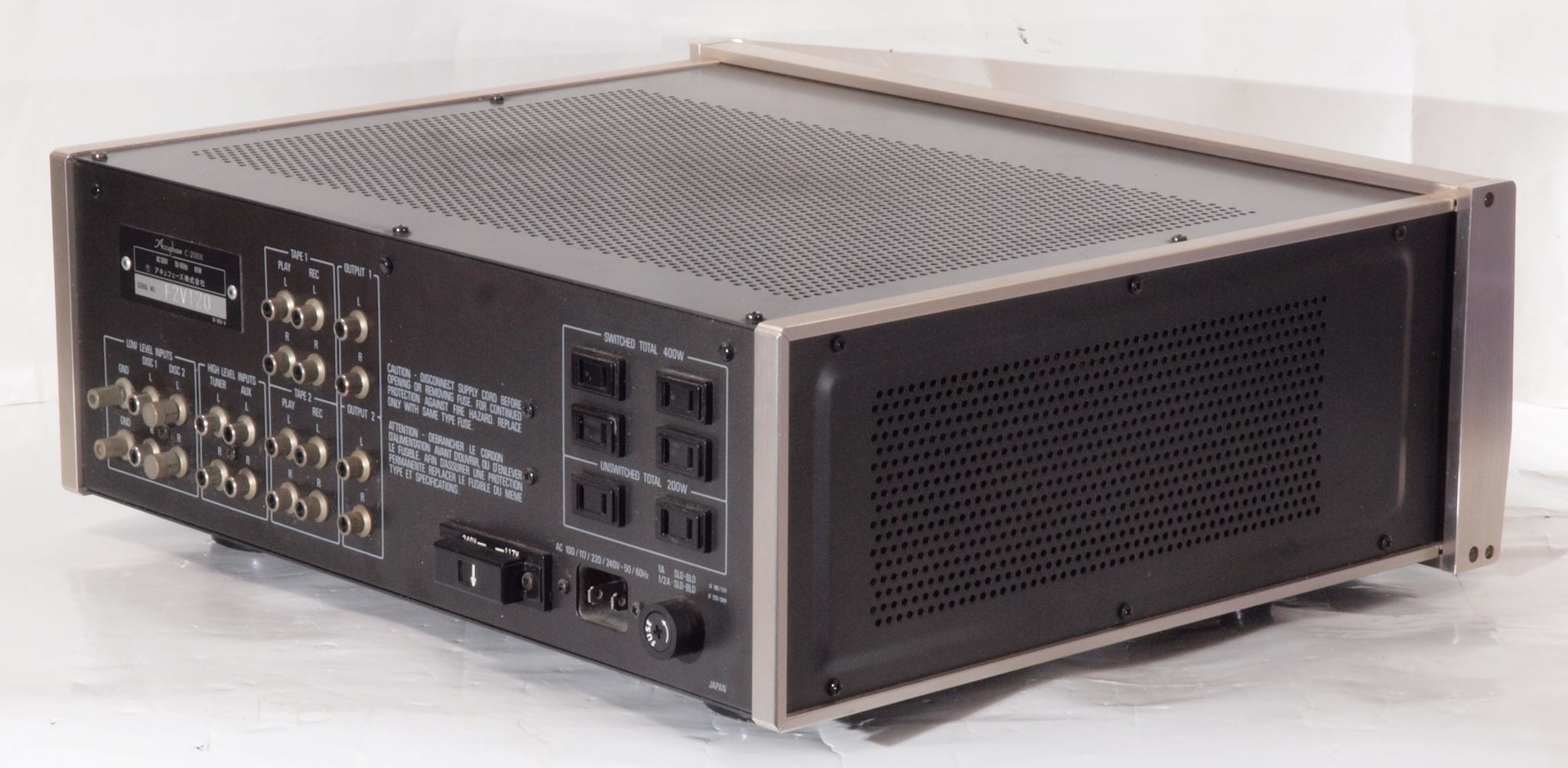

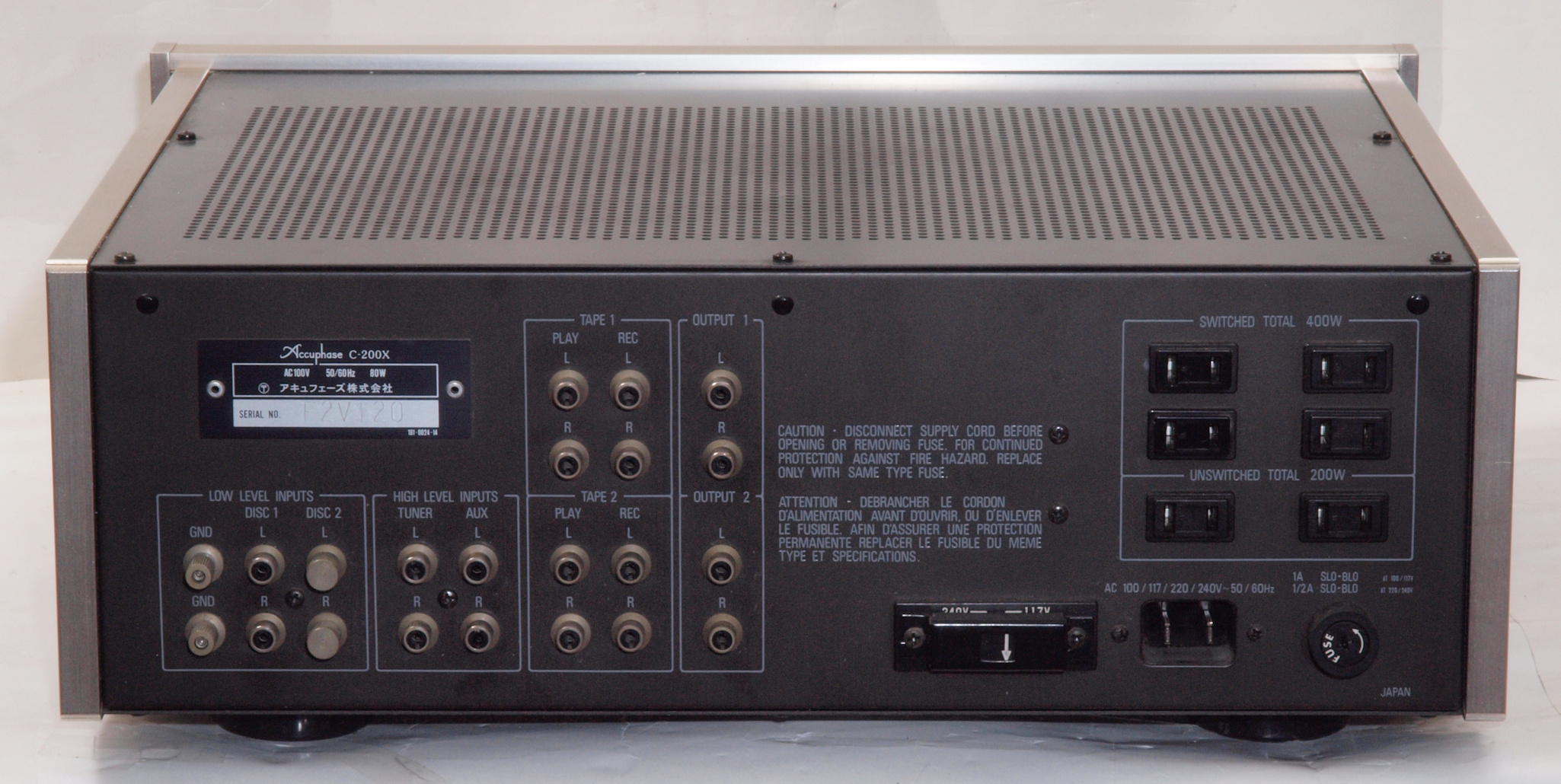

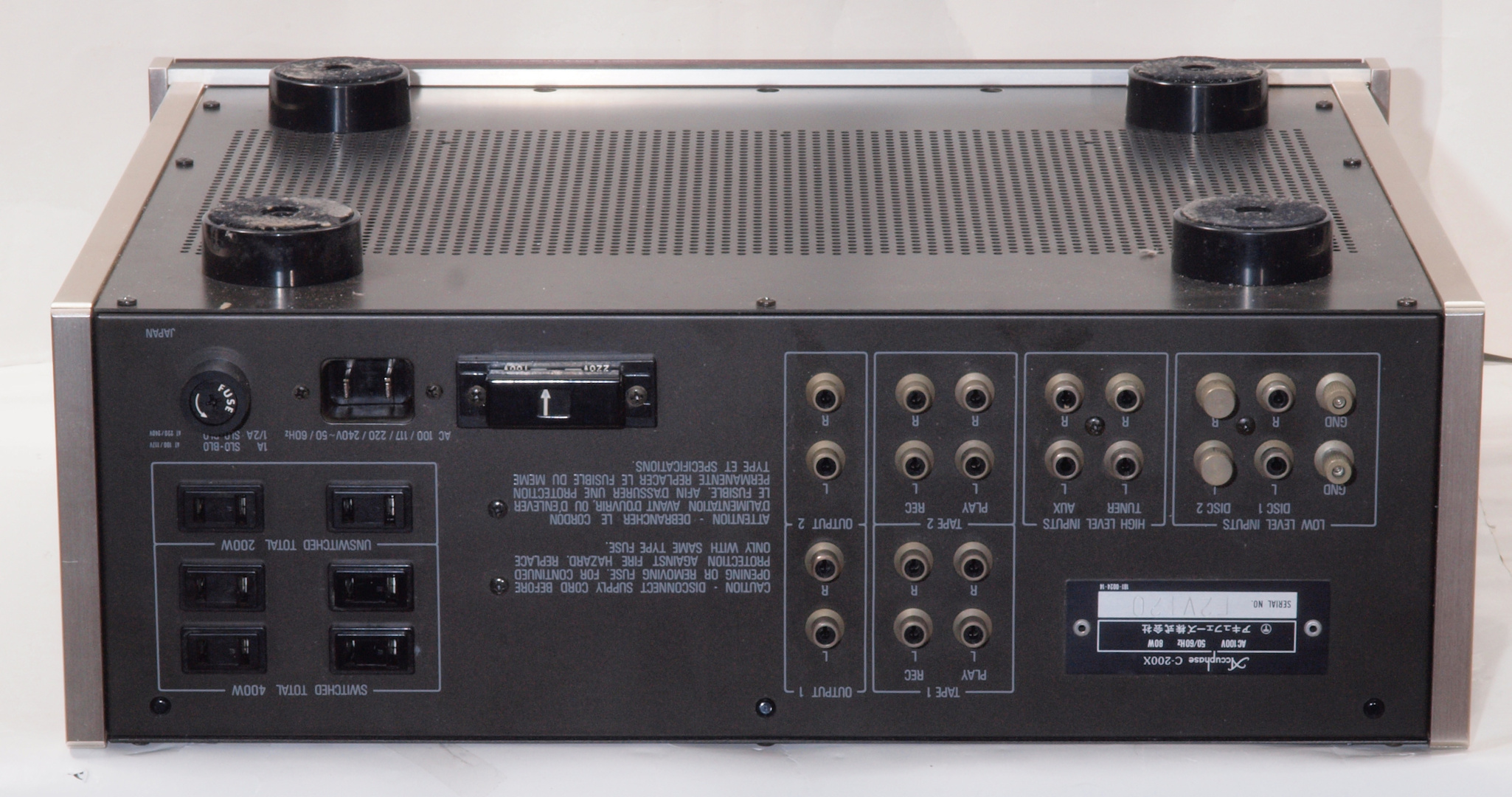

Ａ１４．　点検中　後から見る
Ａ１５．　点検中　後左から見る

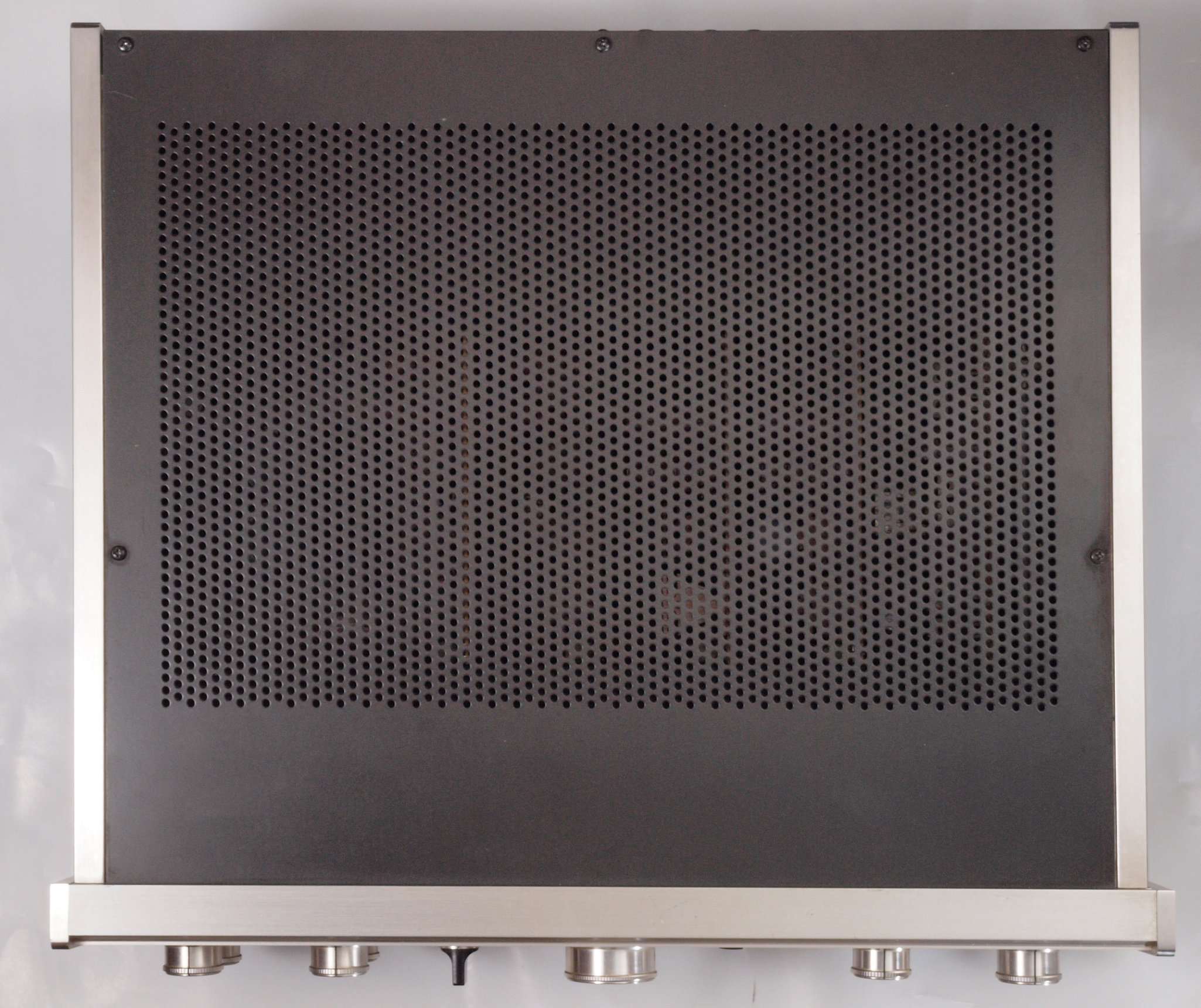

Ａ１６．　点検中　上から見る

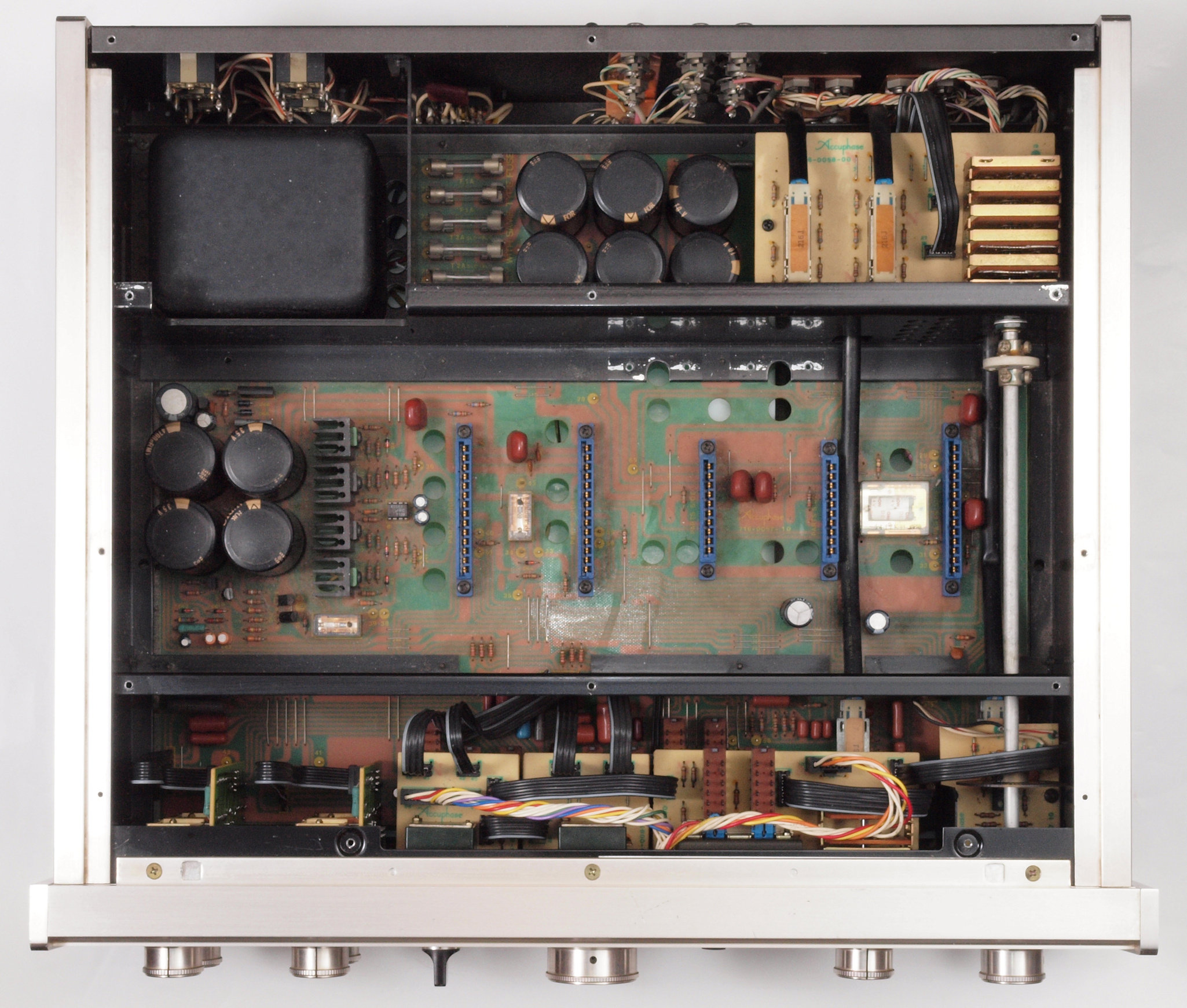

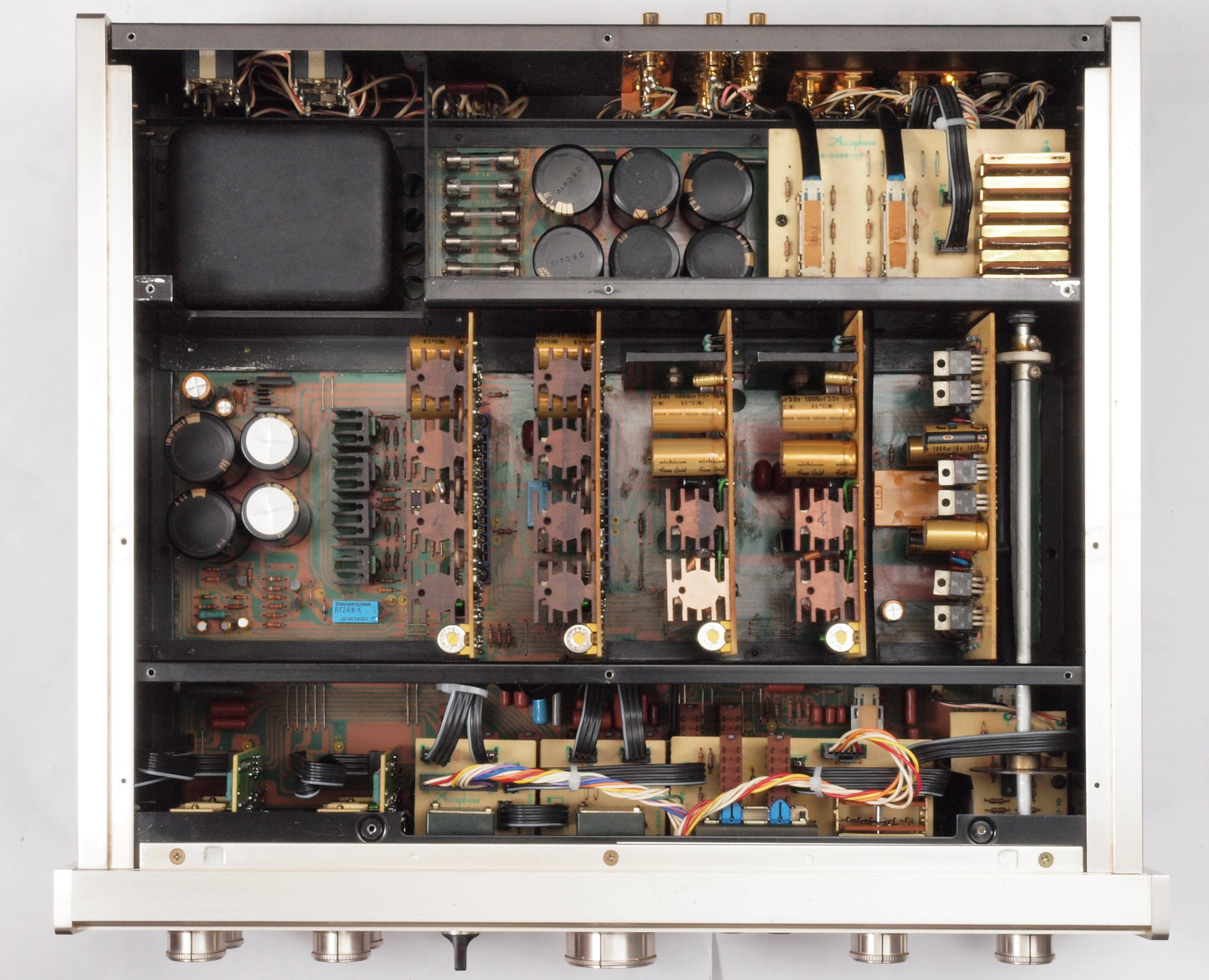

Ａ１７．　点検中　上蓋を外し。上から見る

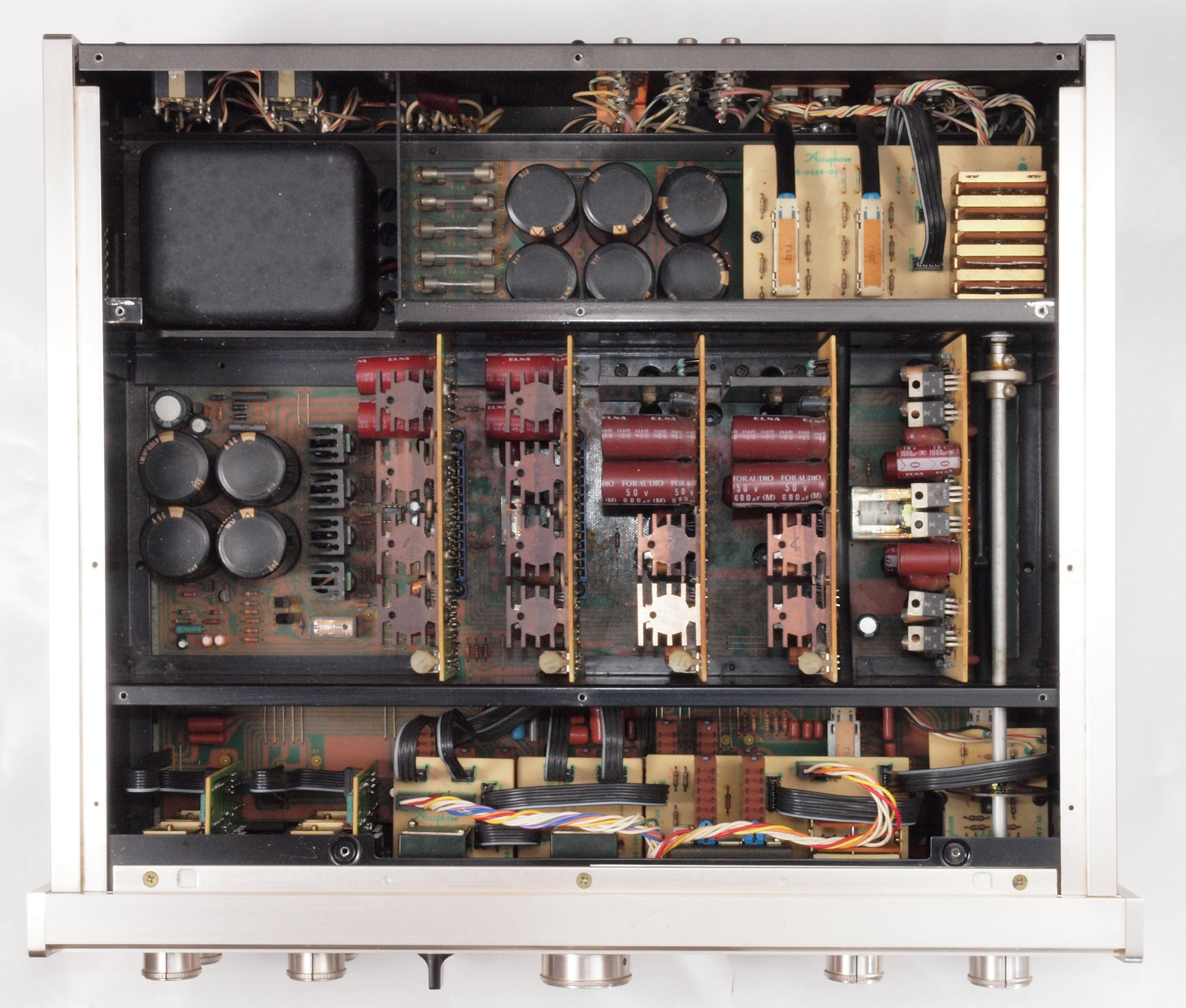

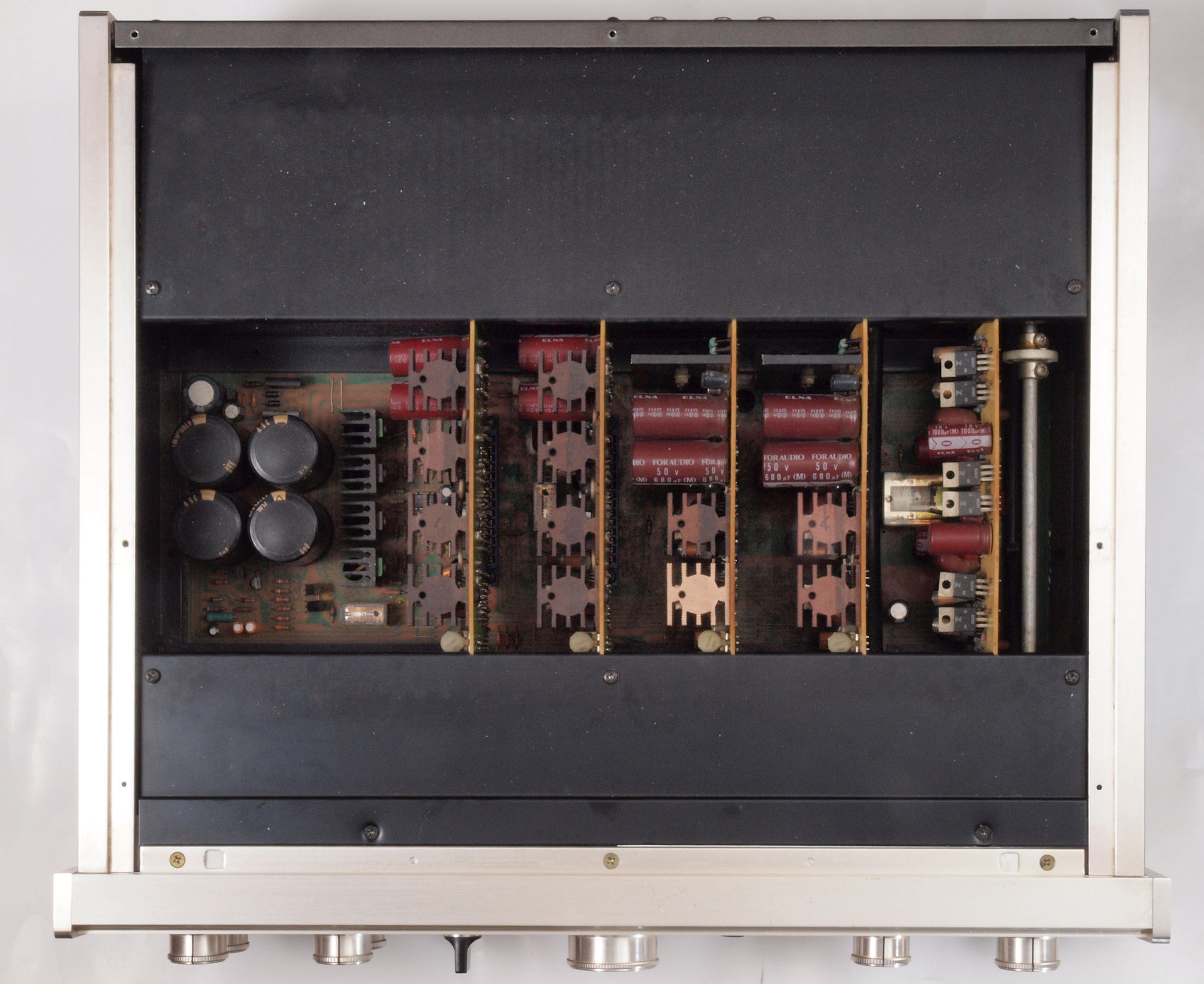

Ａ１８．　点検中　上蓋・シールドを外し。上から見る。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

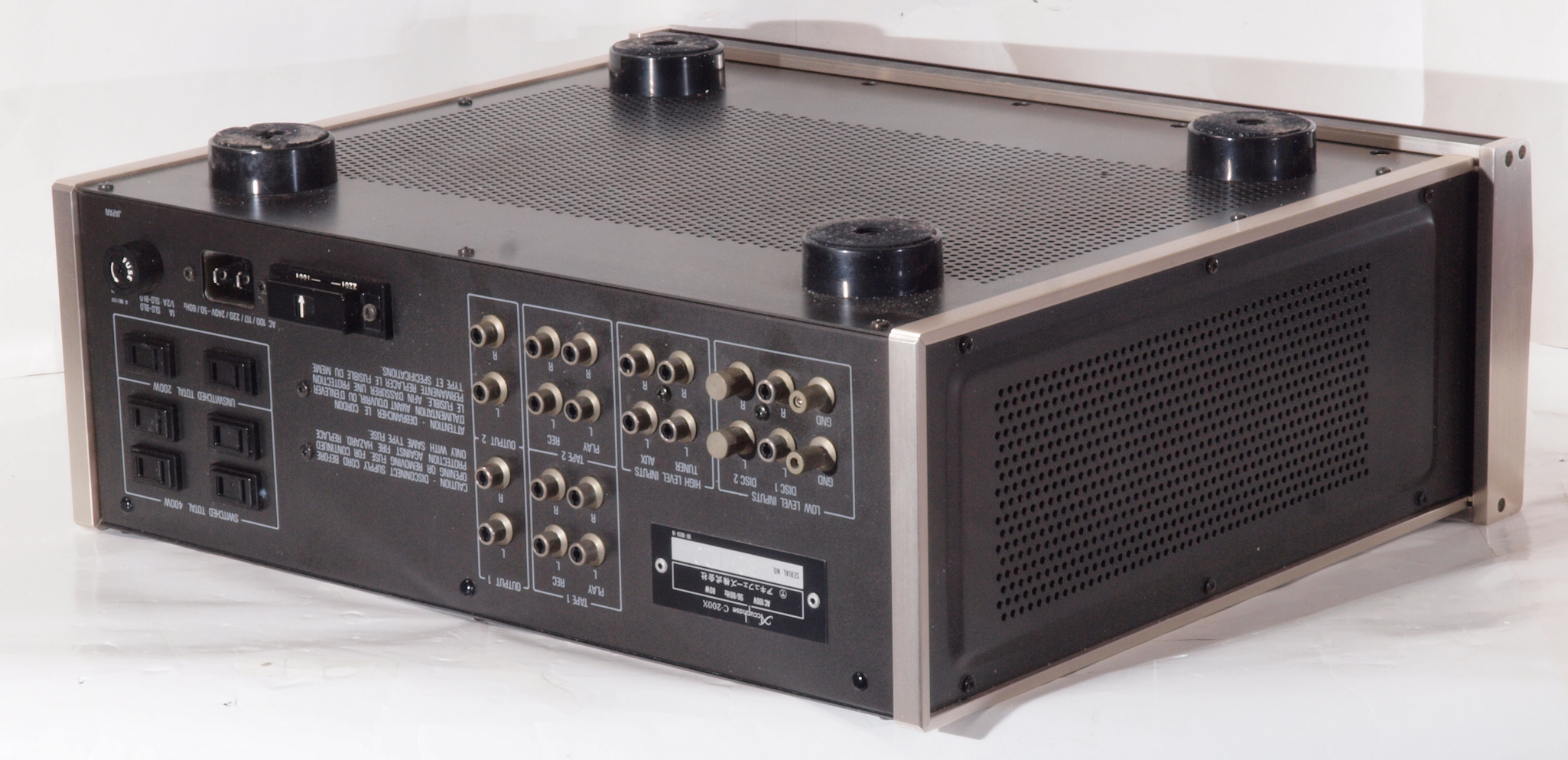

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

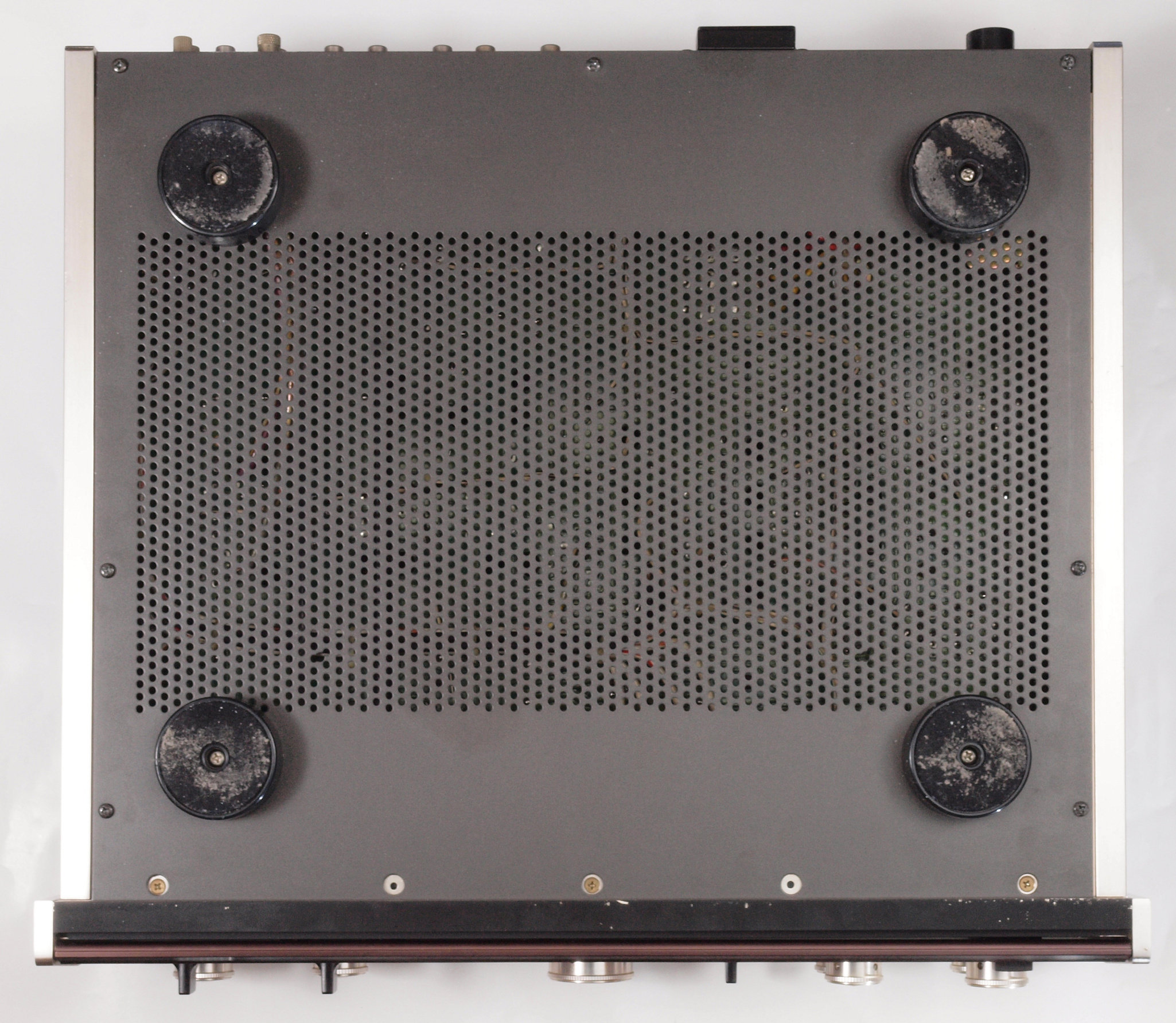

Ａ２５．　点検中　下から見る

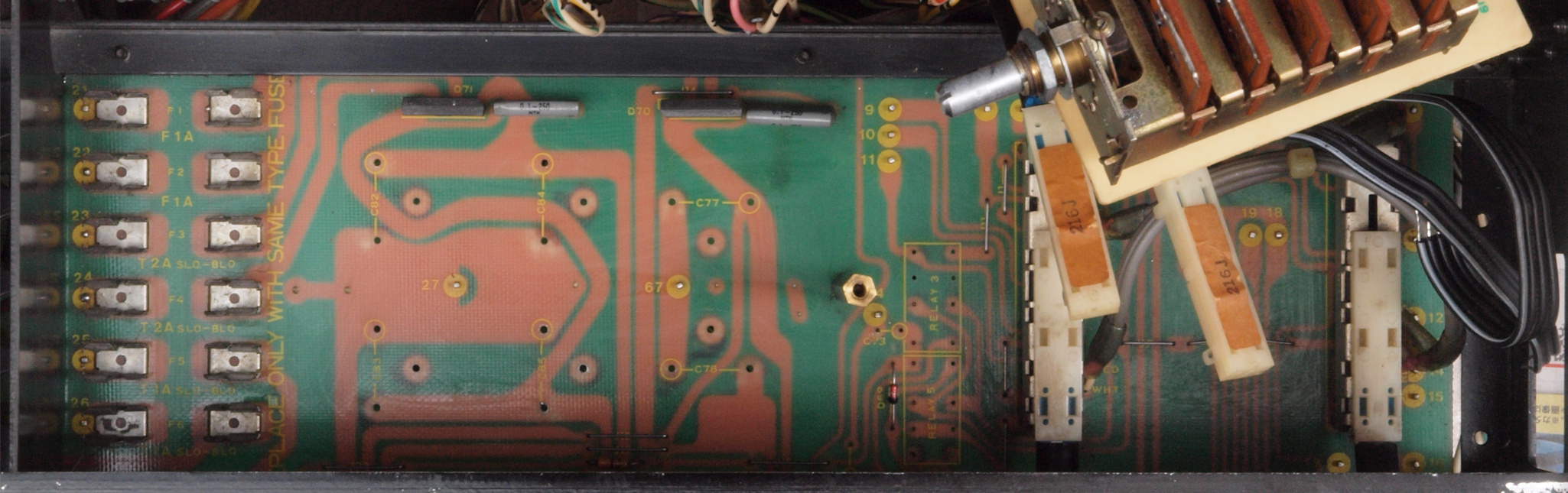

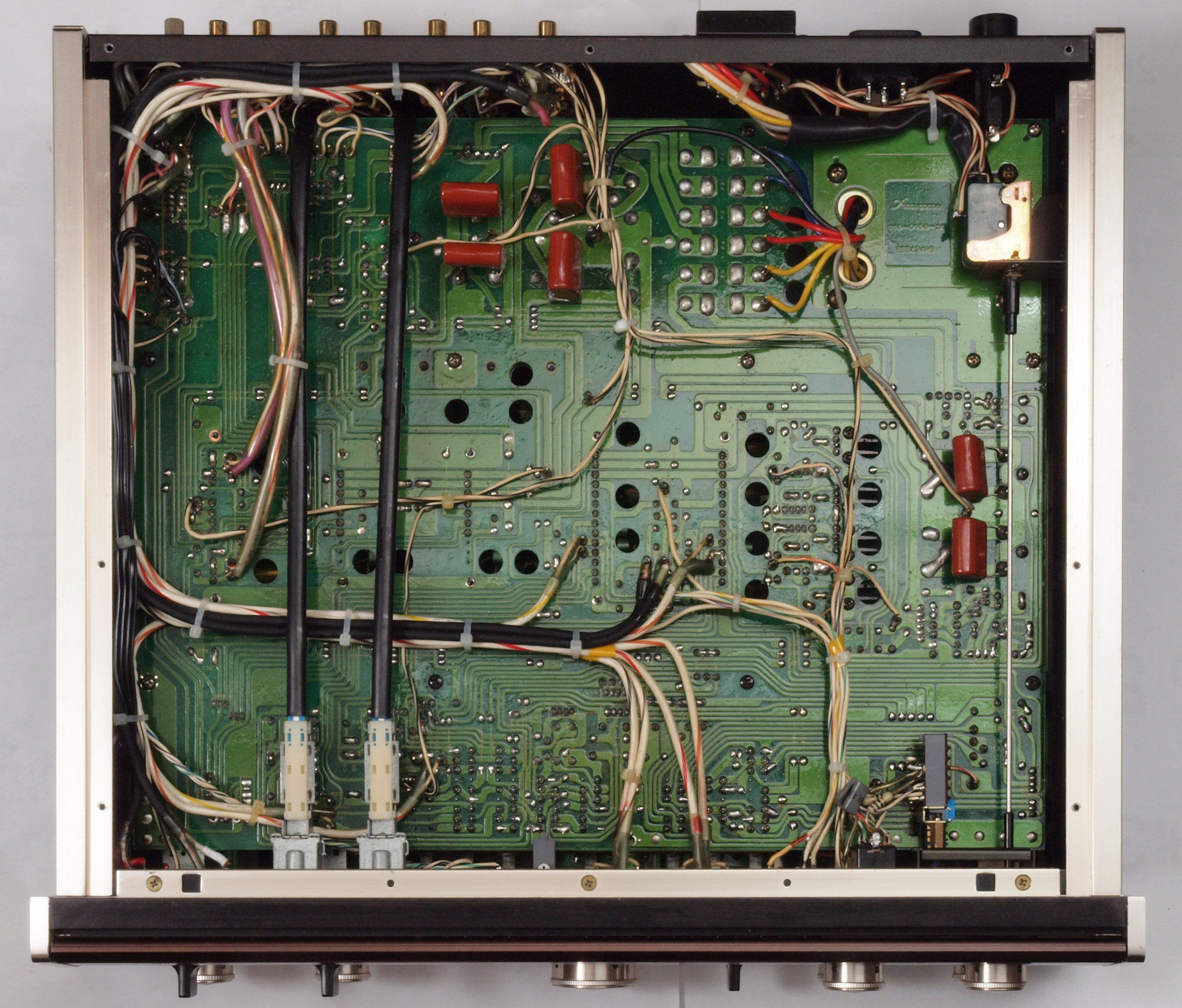

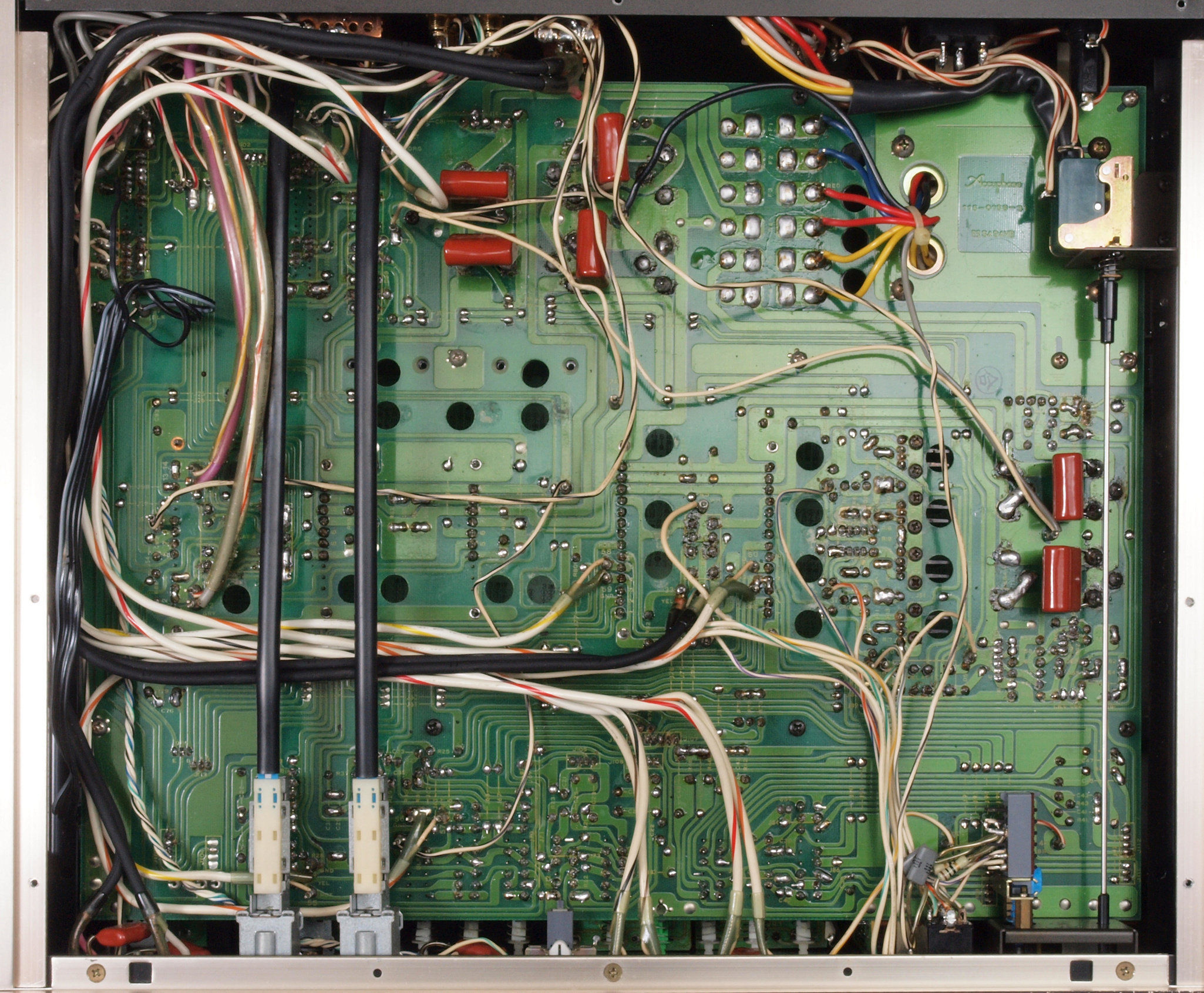

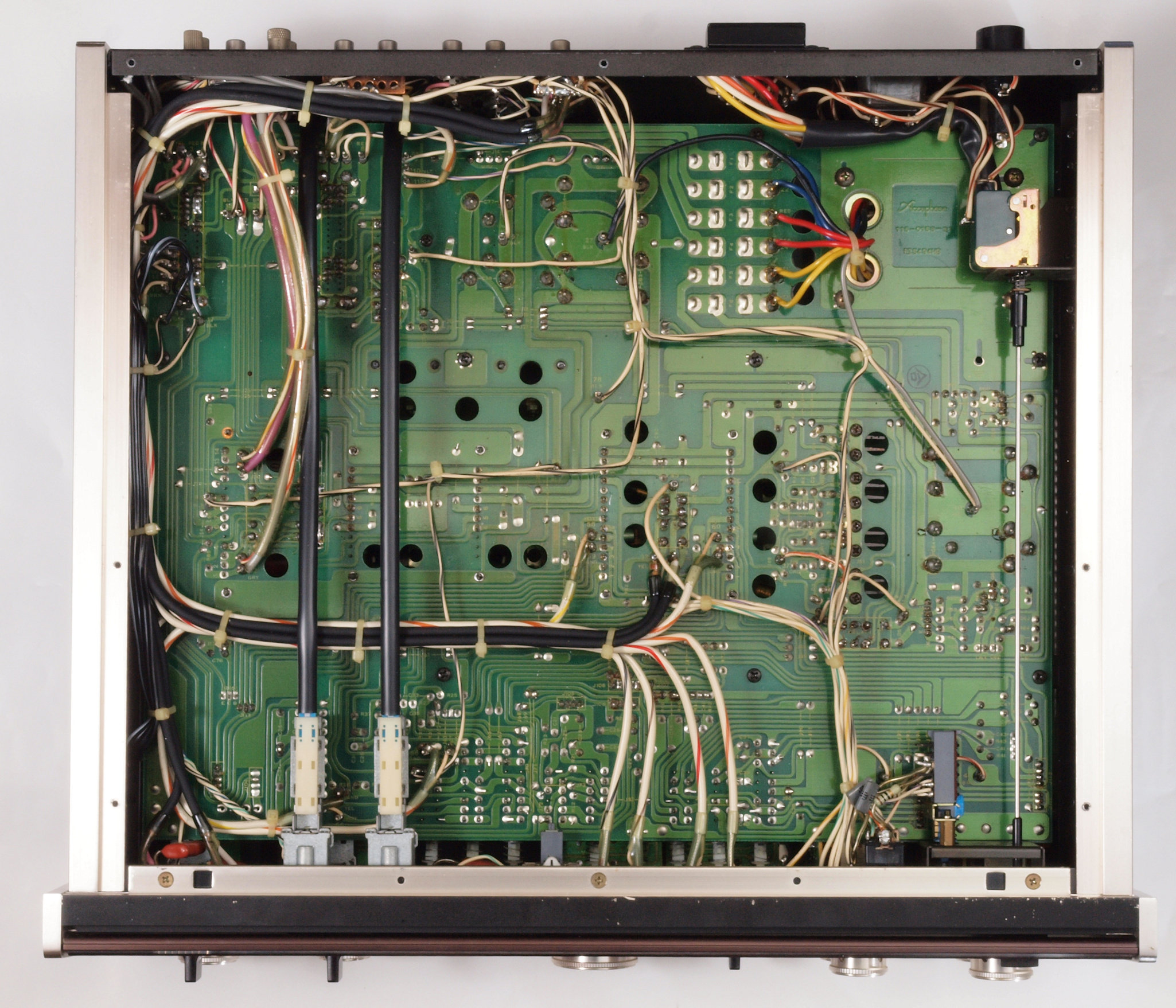

Ａ２６．　点検中　下蓋を取り、下から見る

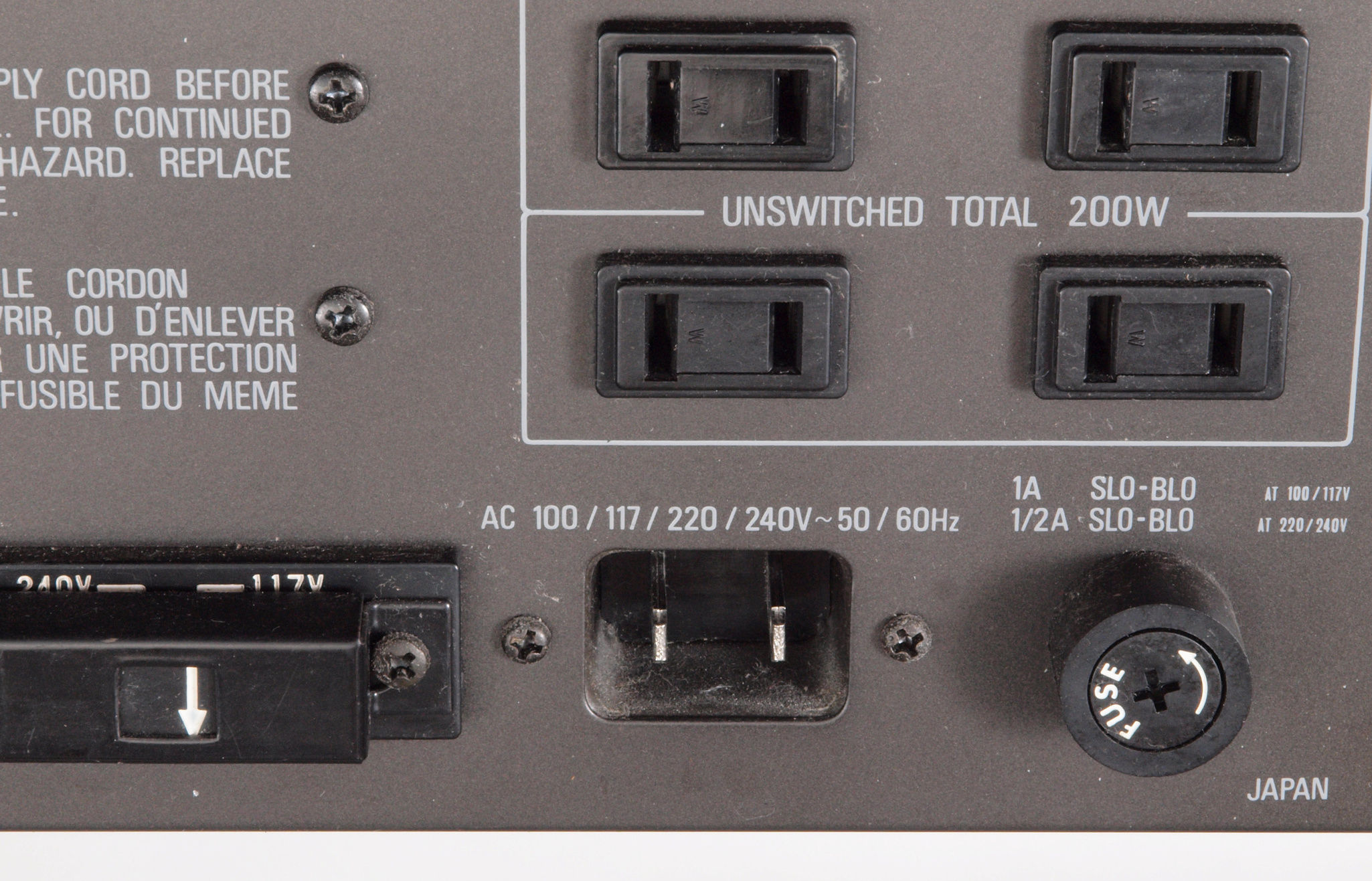

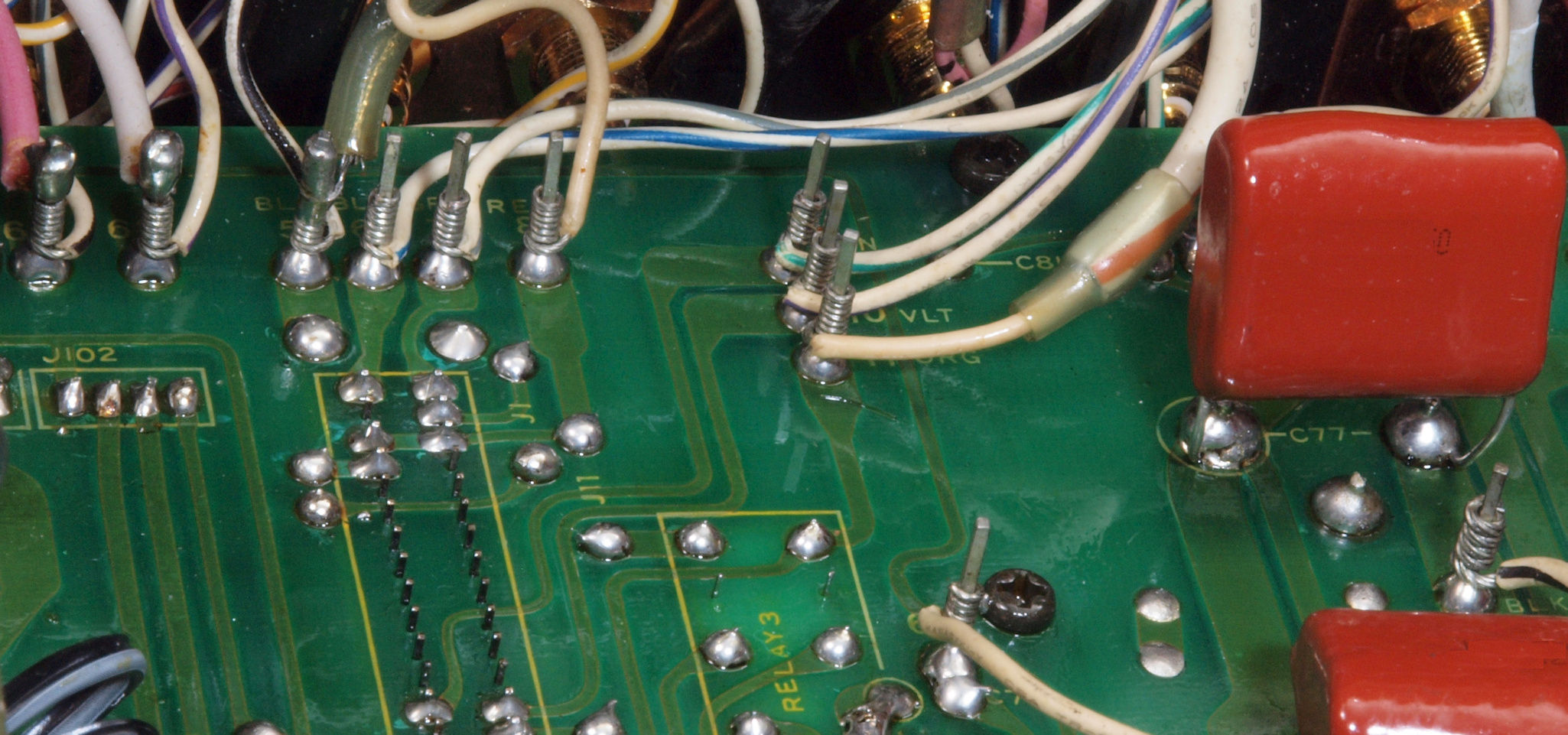

Ａ３１．　点検中　電源ソケット回り。
Ａ３２．　点検中　電源ソケット。　３Pインレットに交換。

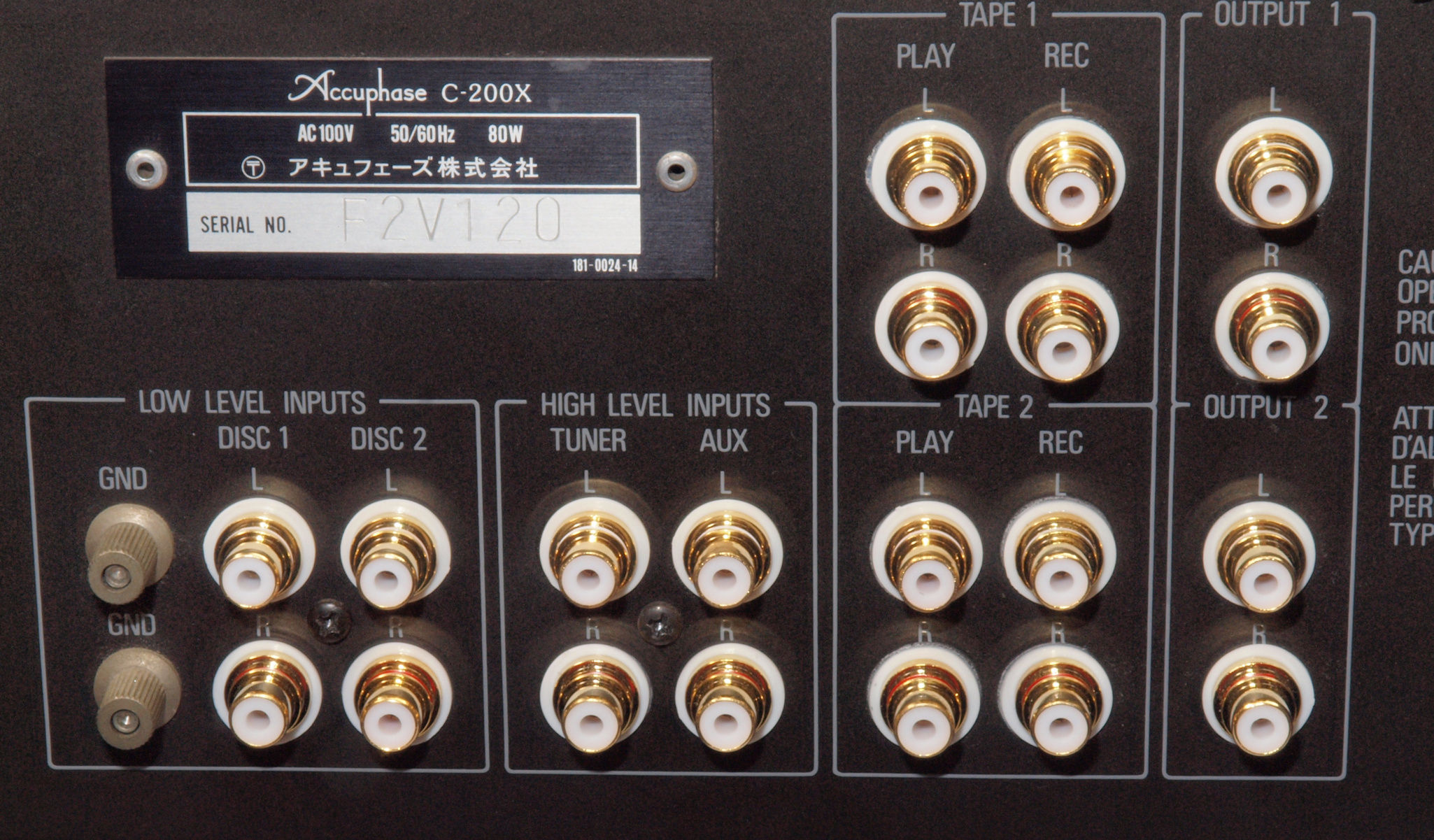

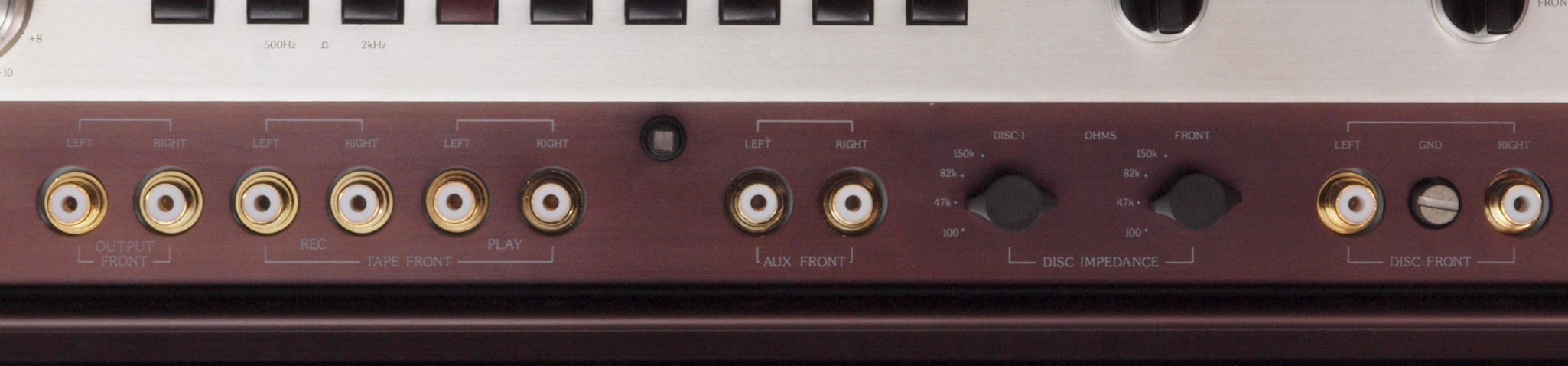

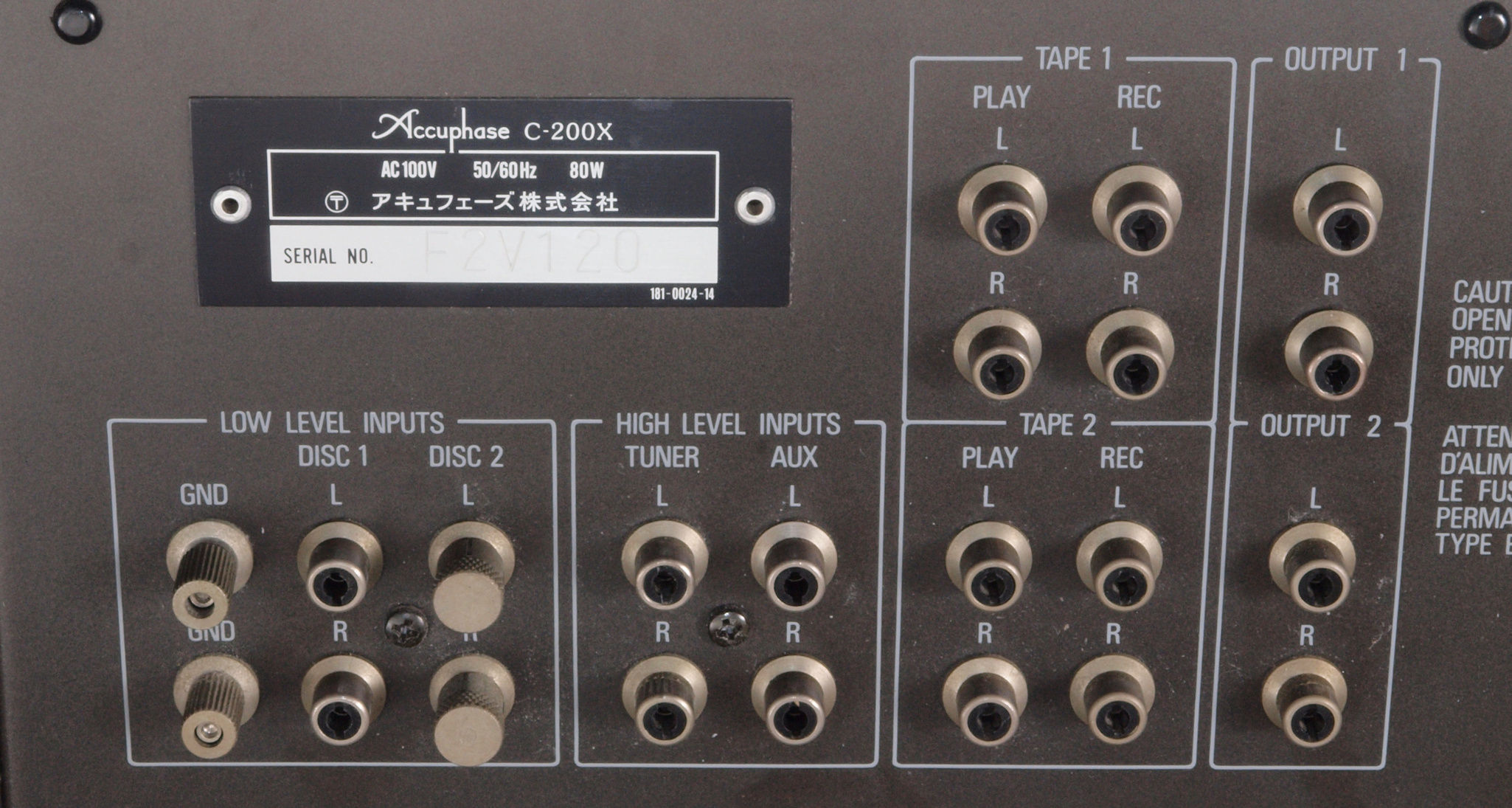

Ａ４１．　点検中　入出力端子郡
Ａ４２．　点検中　入出力端子郡。　テフロン絶縁製に交換。

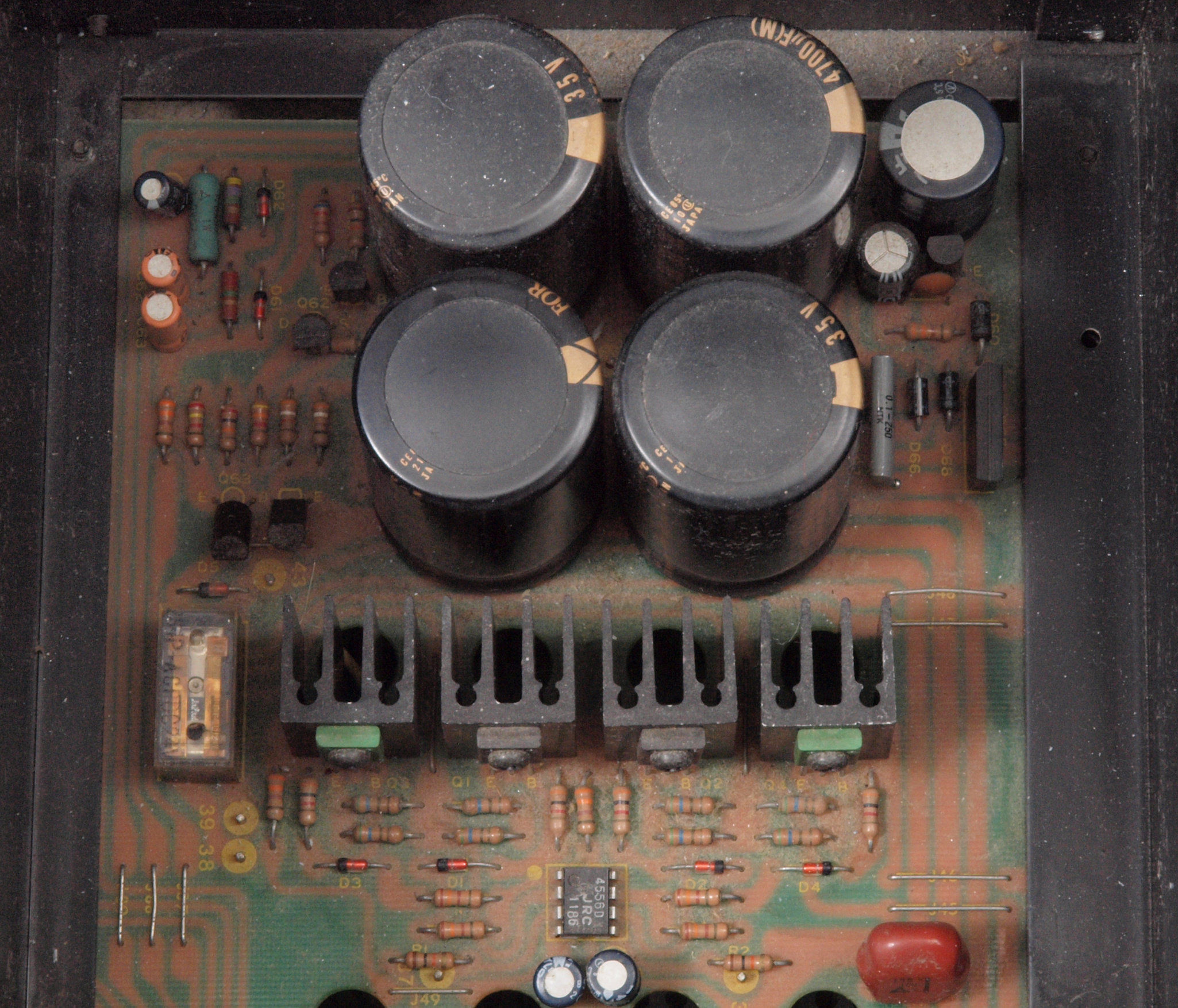

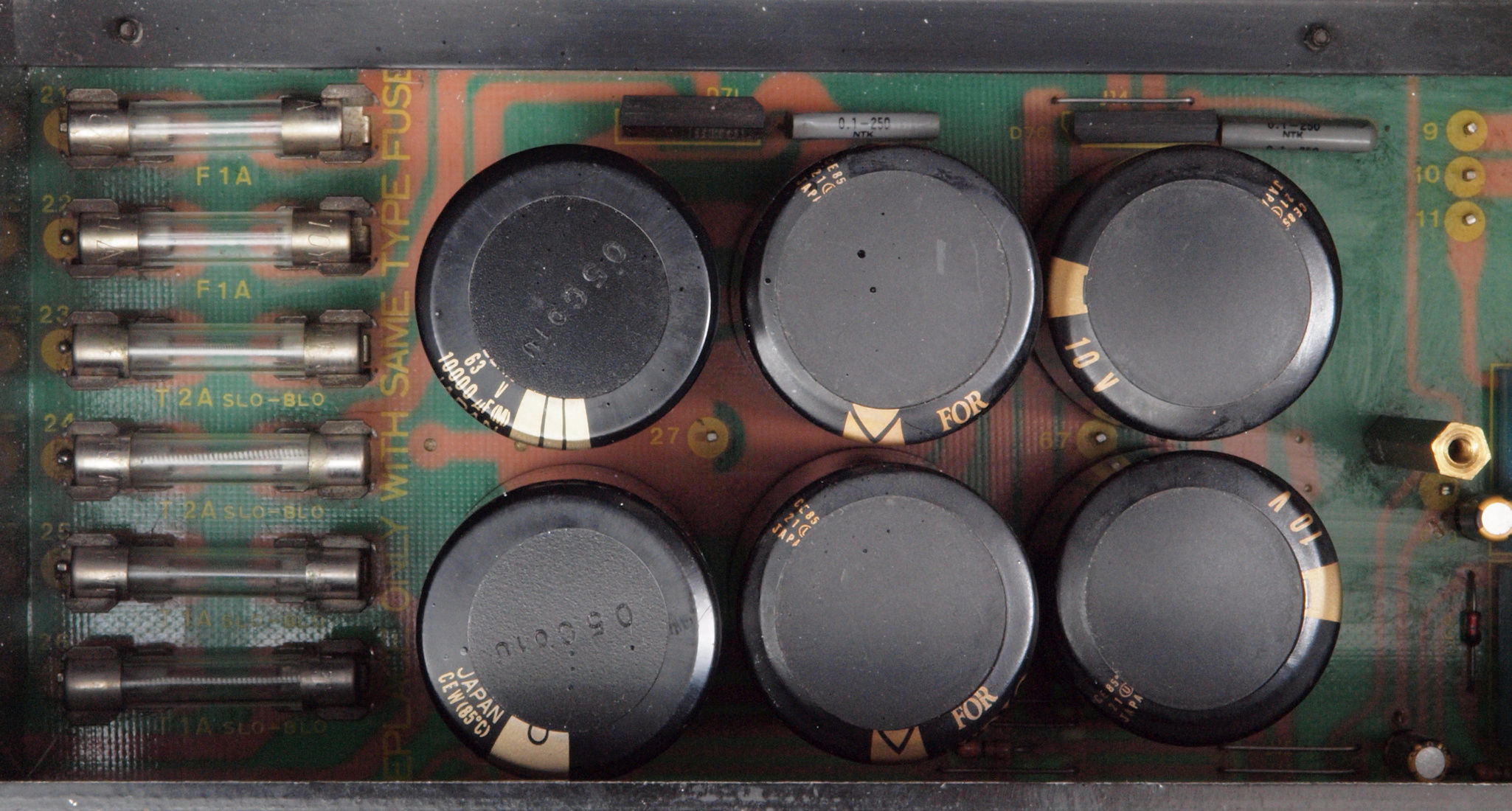

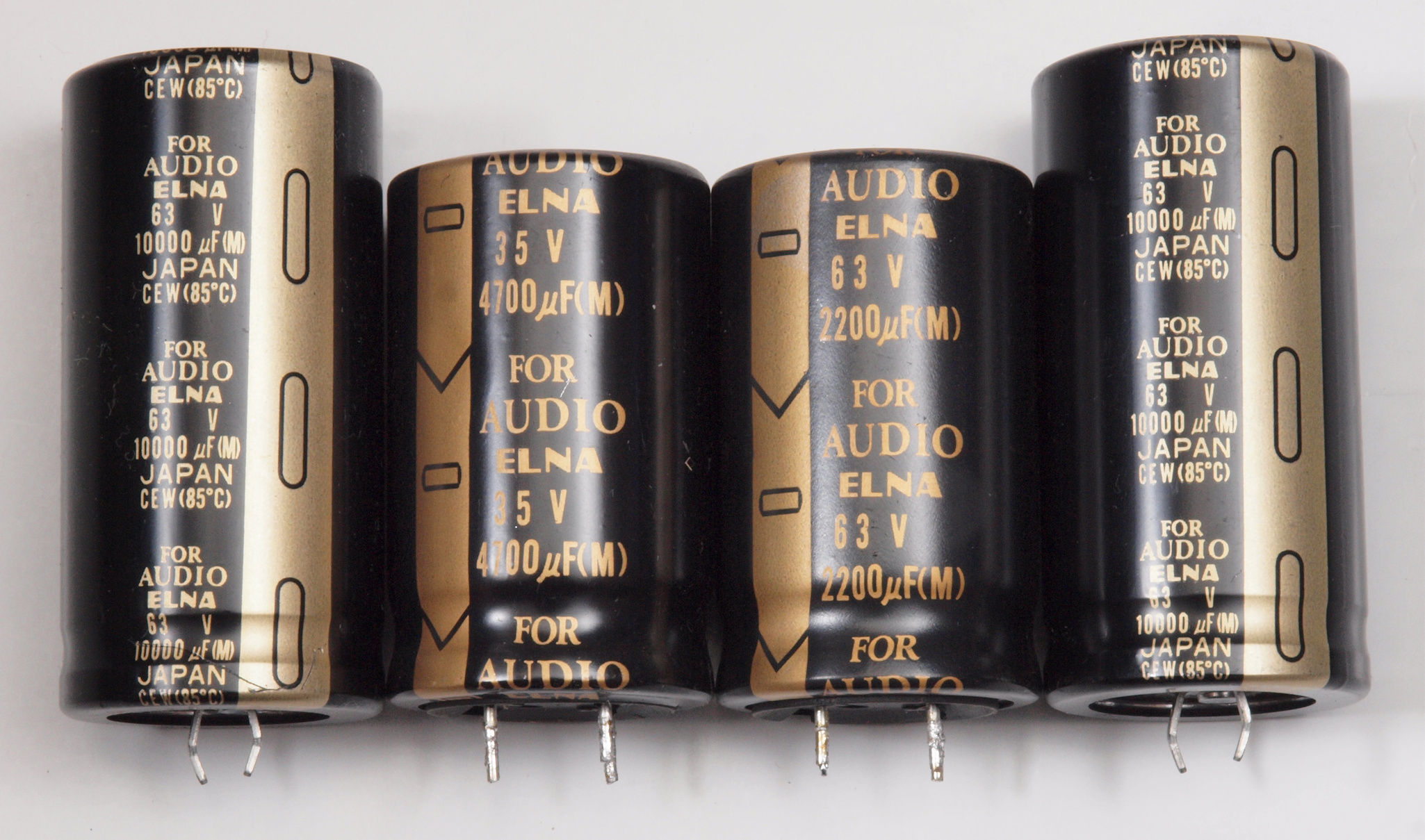

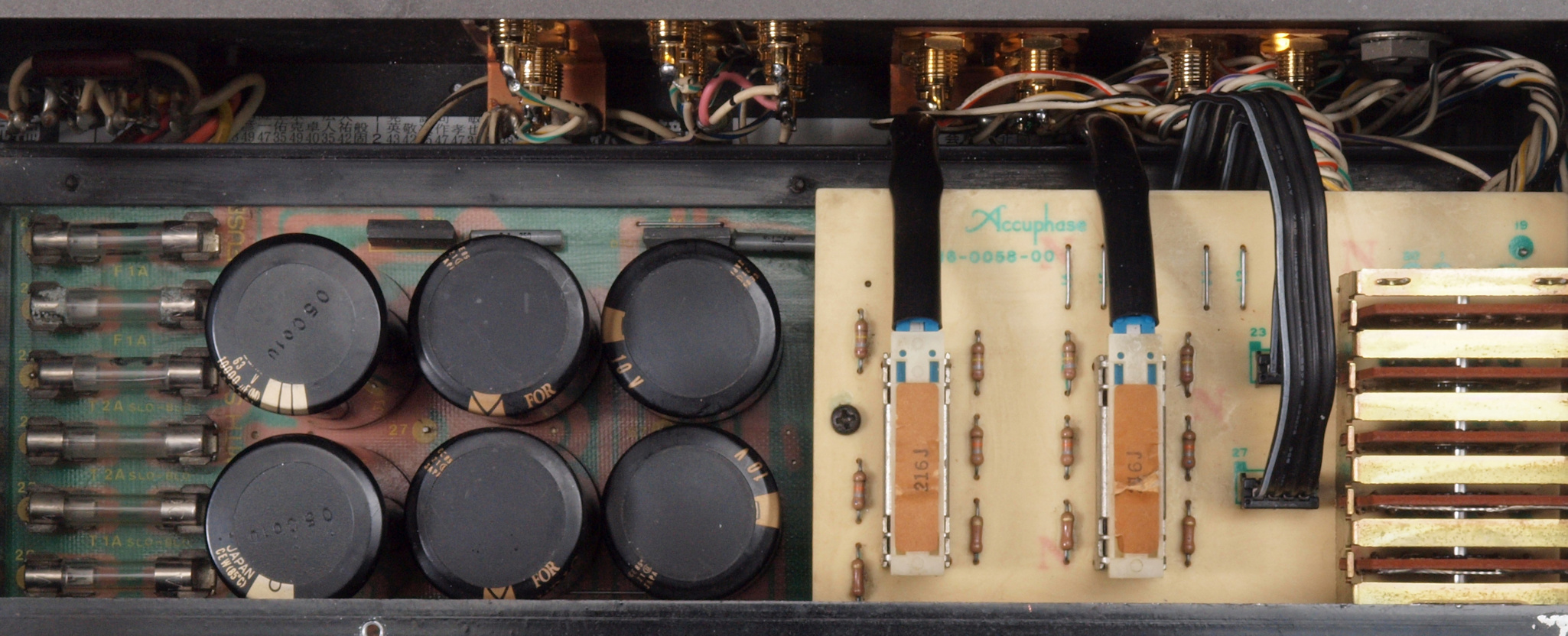

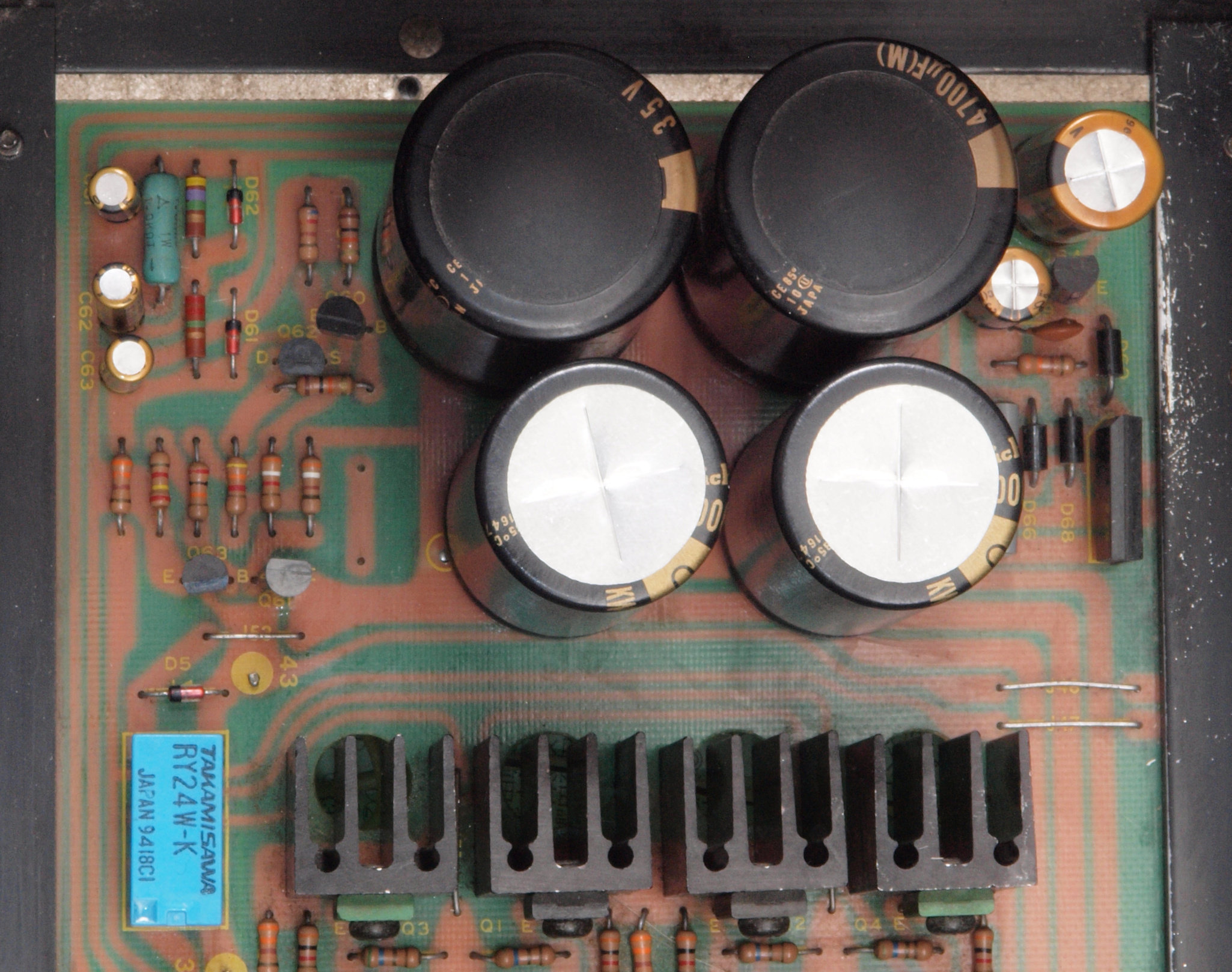

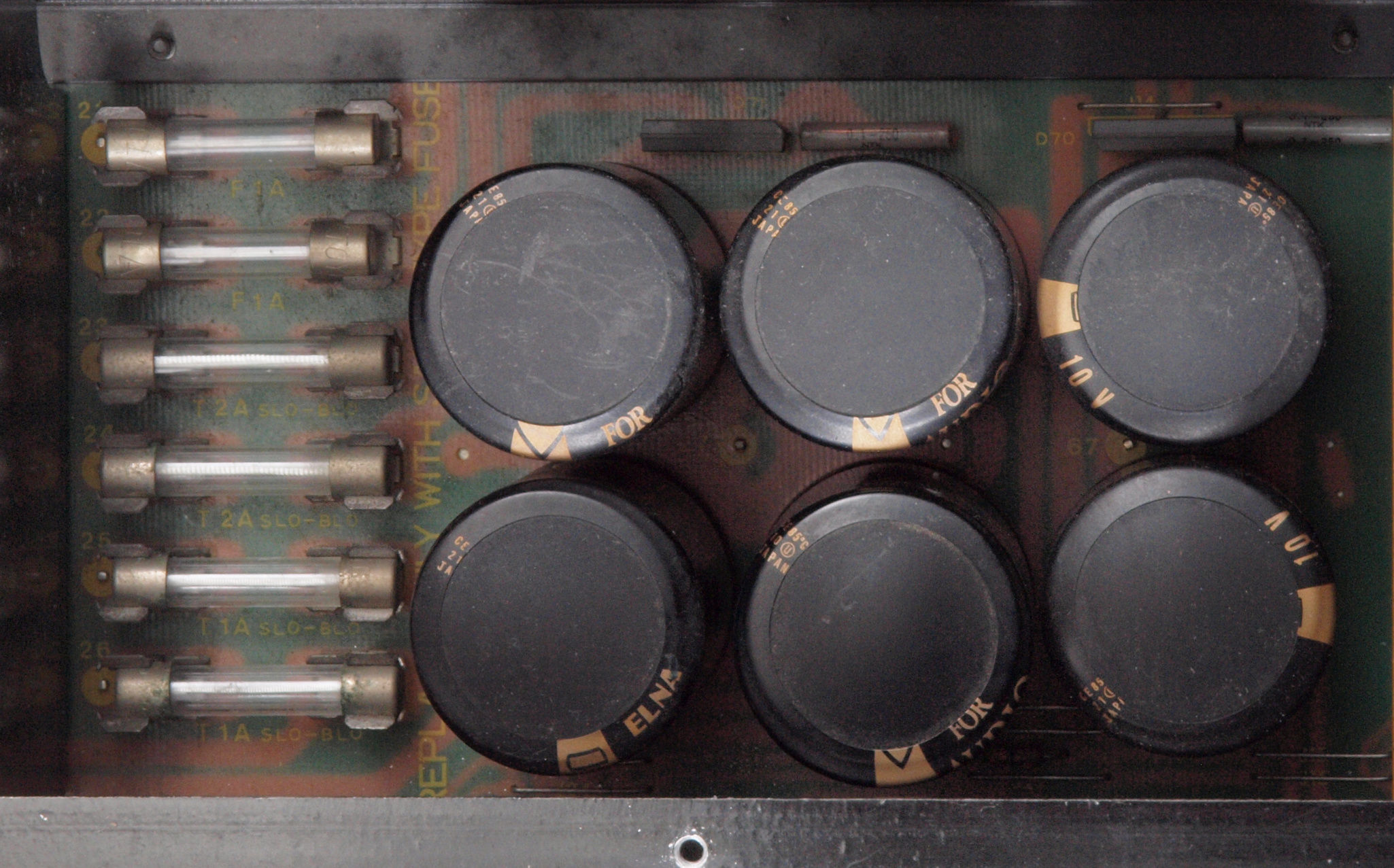

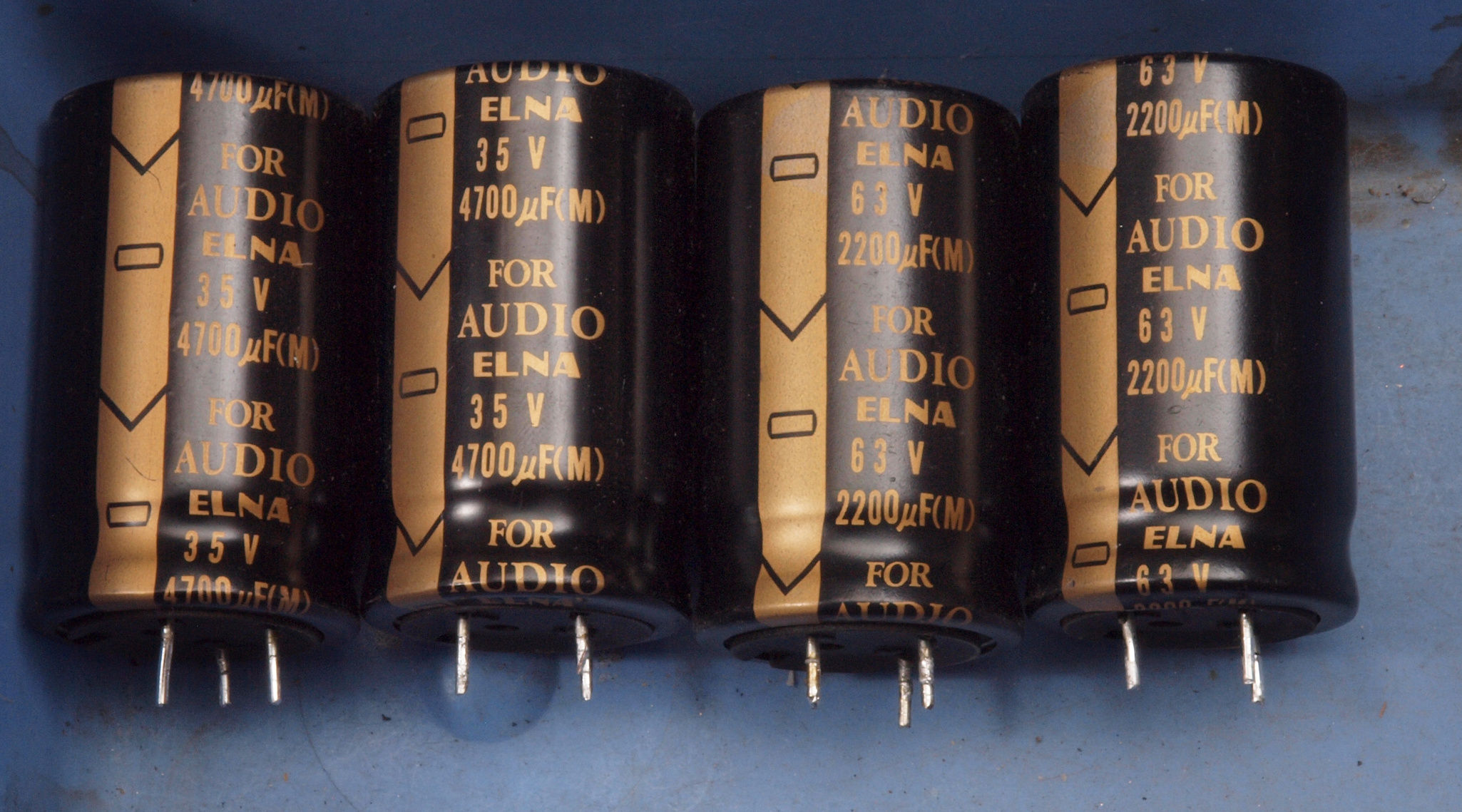

Ａ５１．　点検中　電源ブロック電解コンデンサー比較。
　　　　　　　中２個＝付いている物　４７００μ／３５Ｖ・２２００μ／６３Ｖ、　左右端＝交換する物　１００００μ／６３Ｖ。

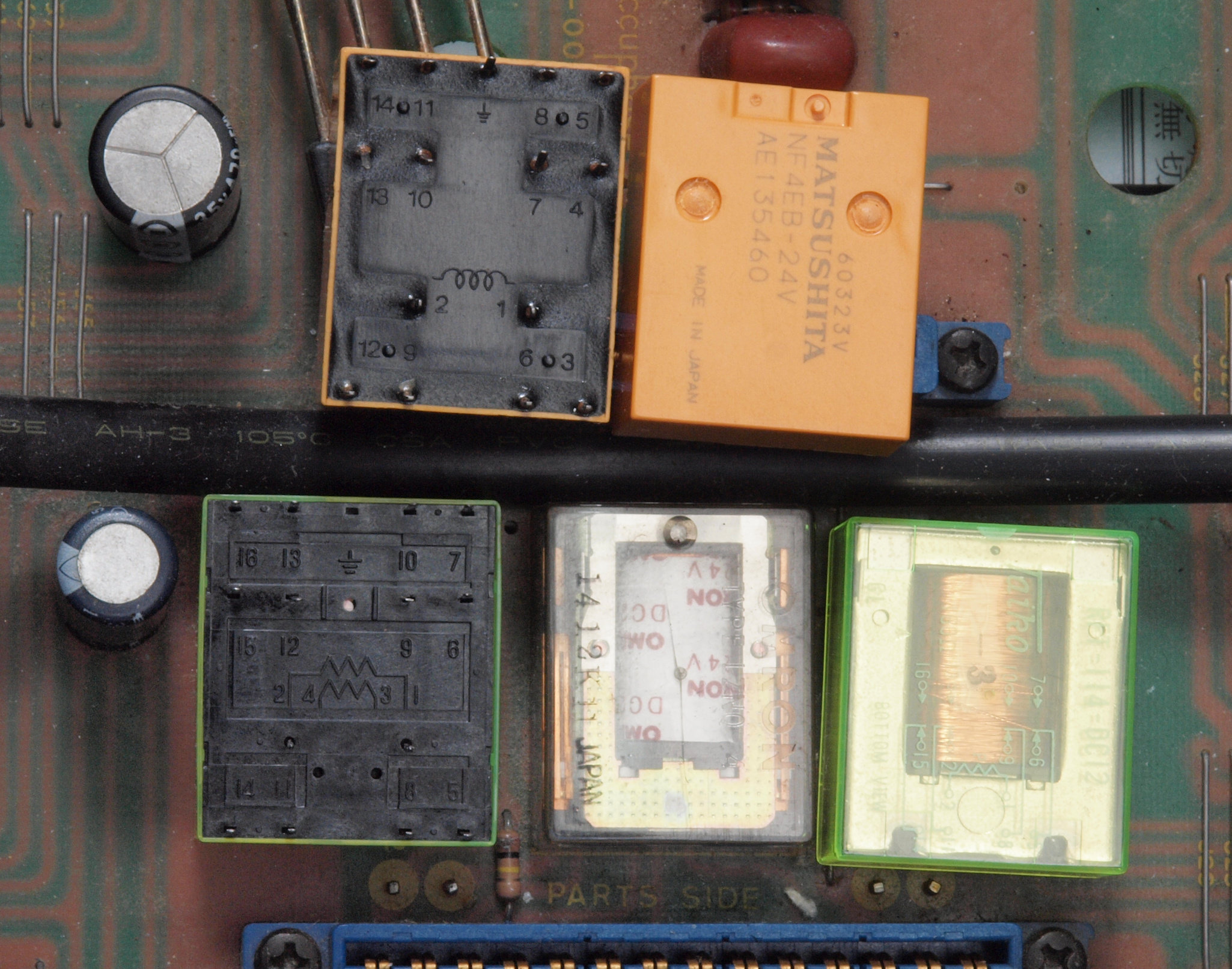

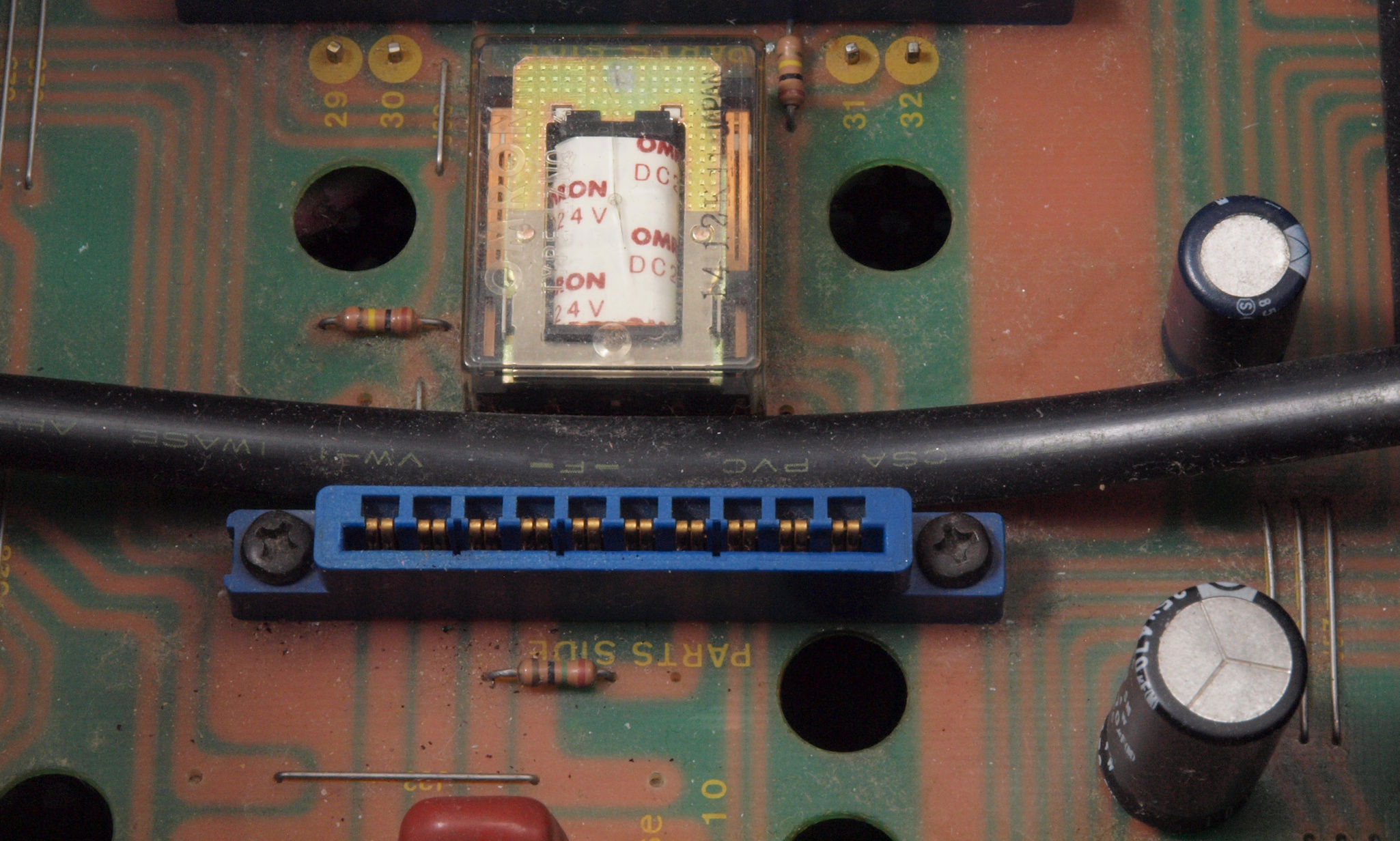

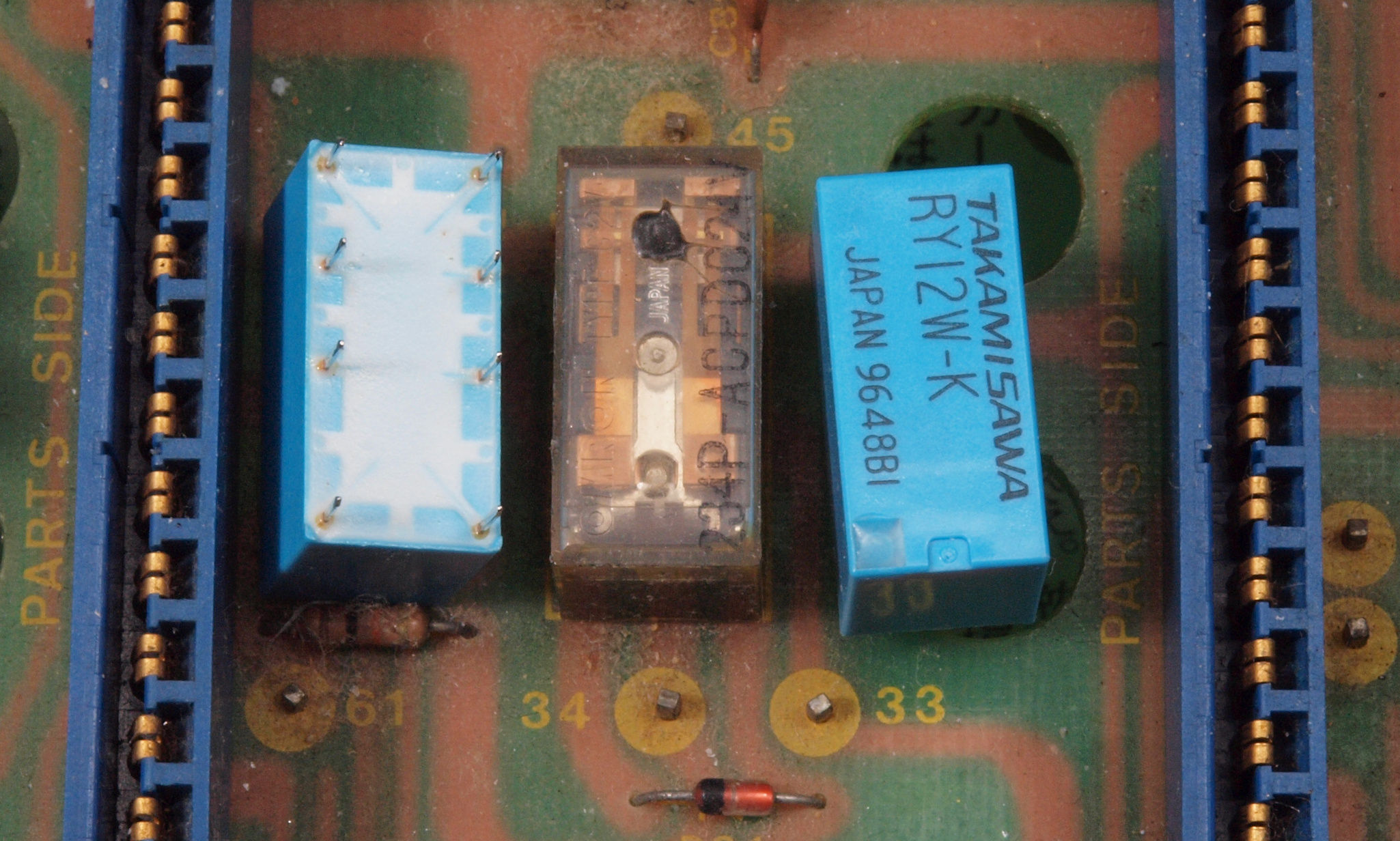

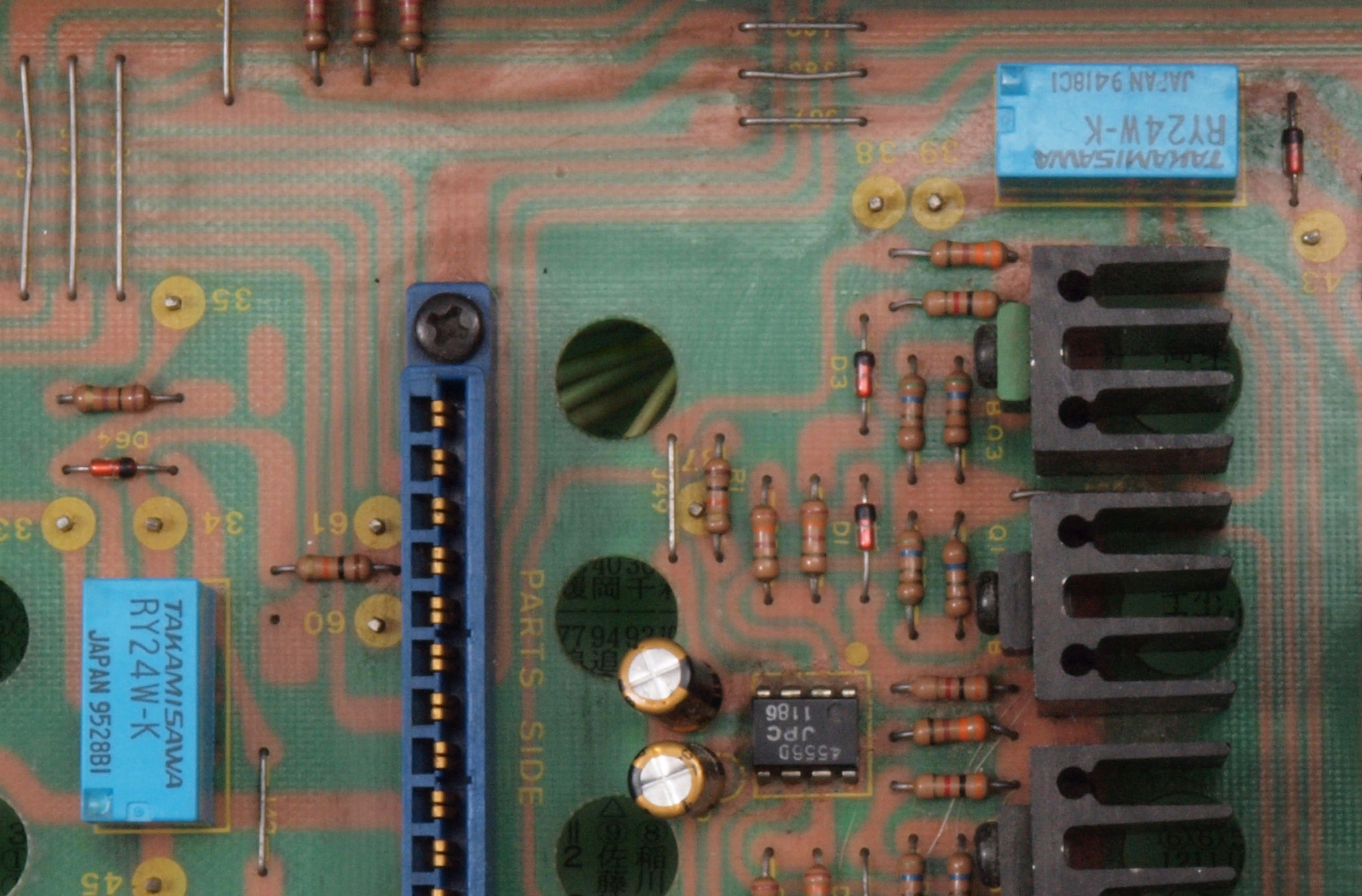

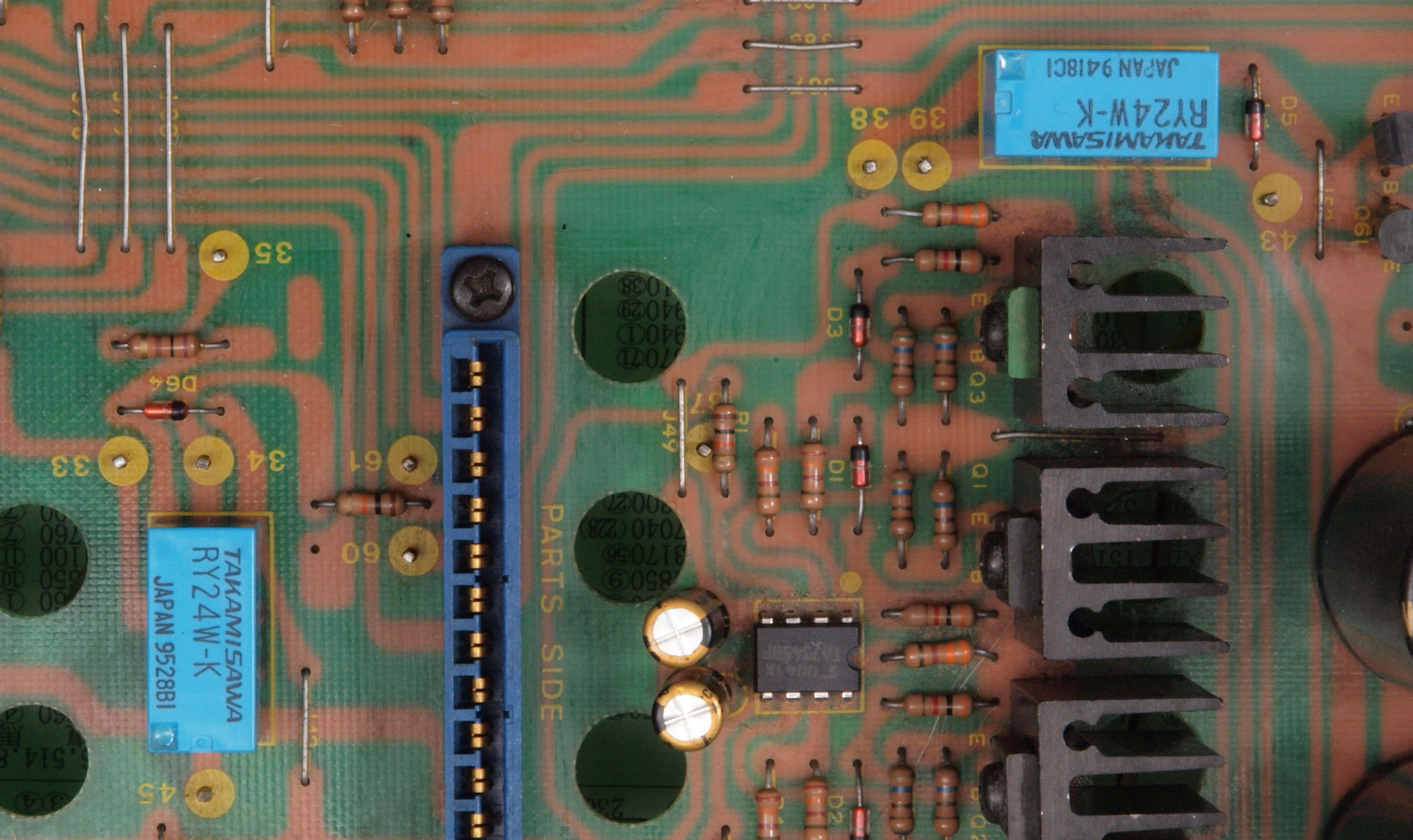

Ａ６１．　点検中　制御リレー比較。　中＝付いている開放型、　左右＝交換する密閉型（窒素ガス封入）。
Ａ６２．　点検中　MM/MC切替リレー比較。　下段中＝付いている開放型、　下左右＝交換可能な開放型。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　上２個＝入手難で高価な密閉型（窒素ガス封入）を選択する。

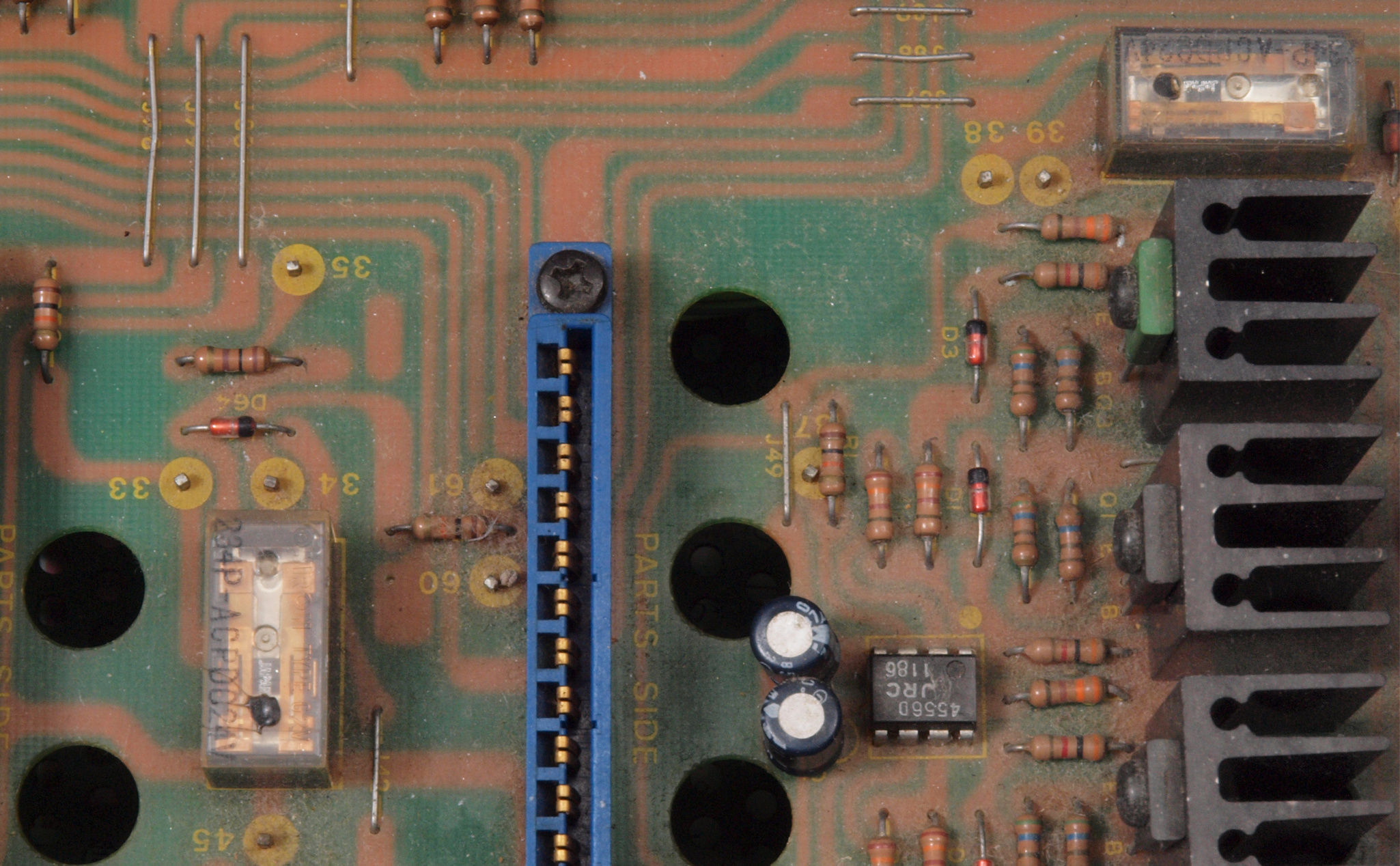

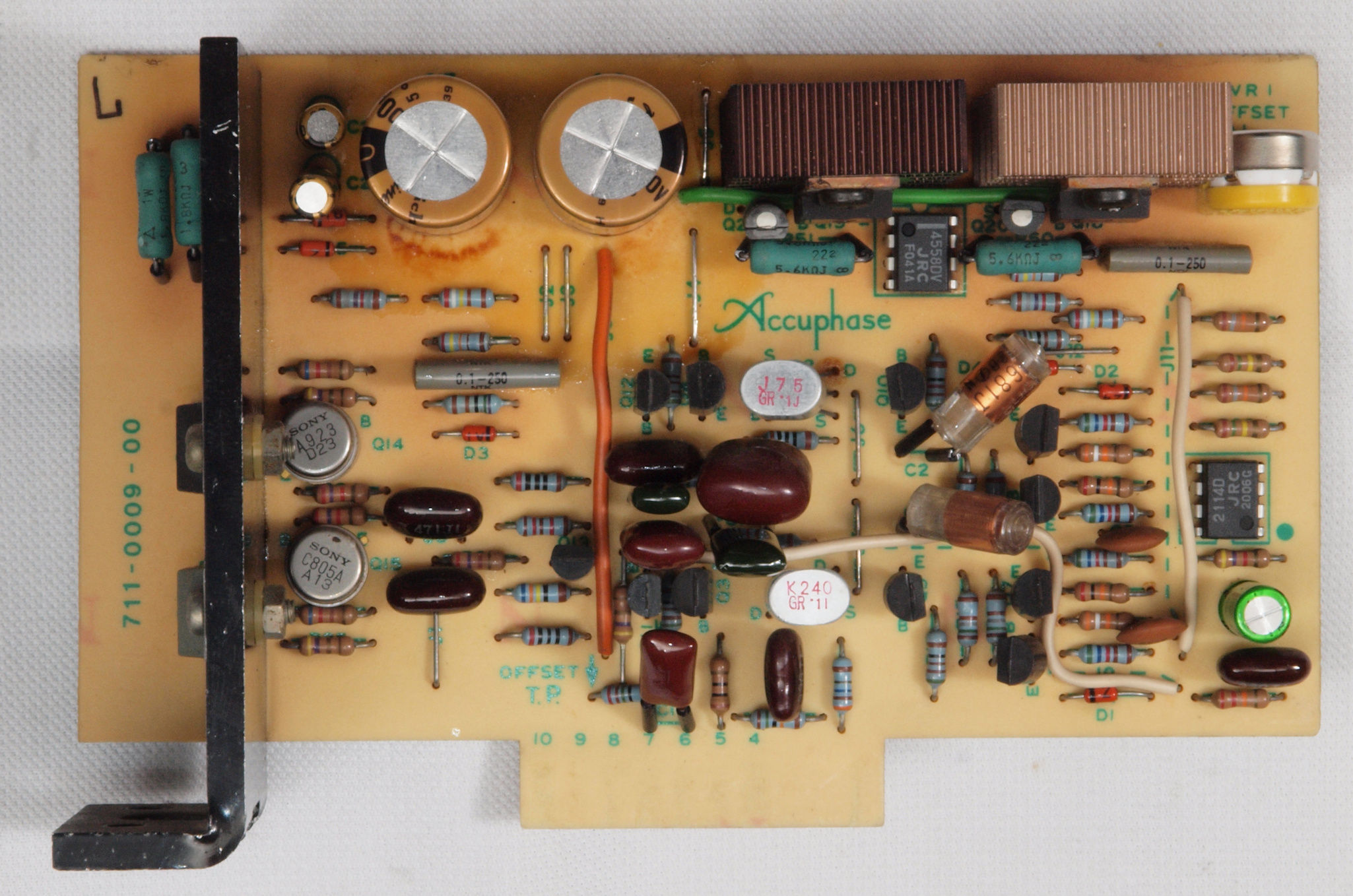

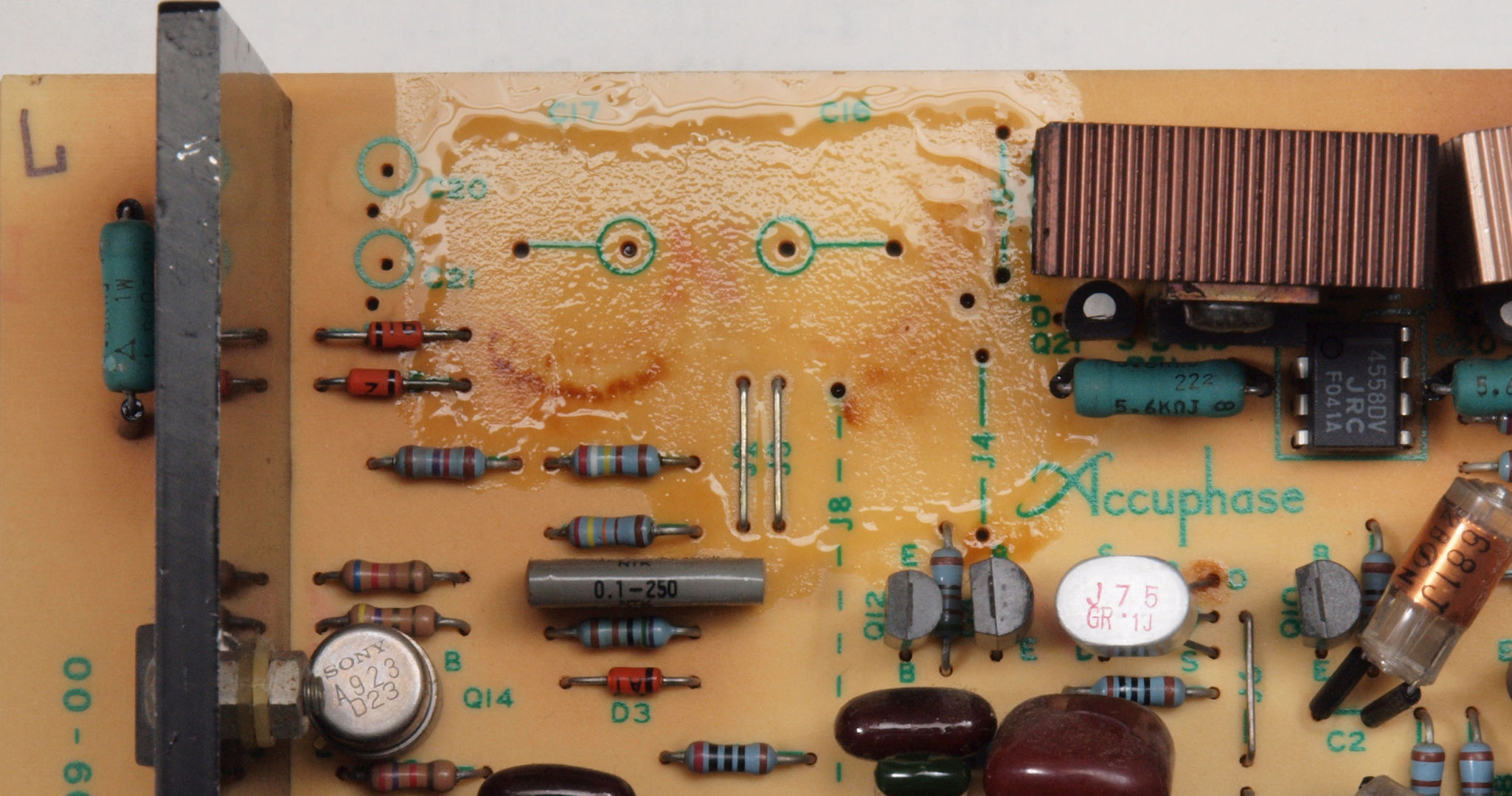

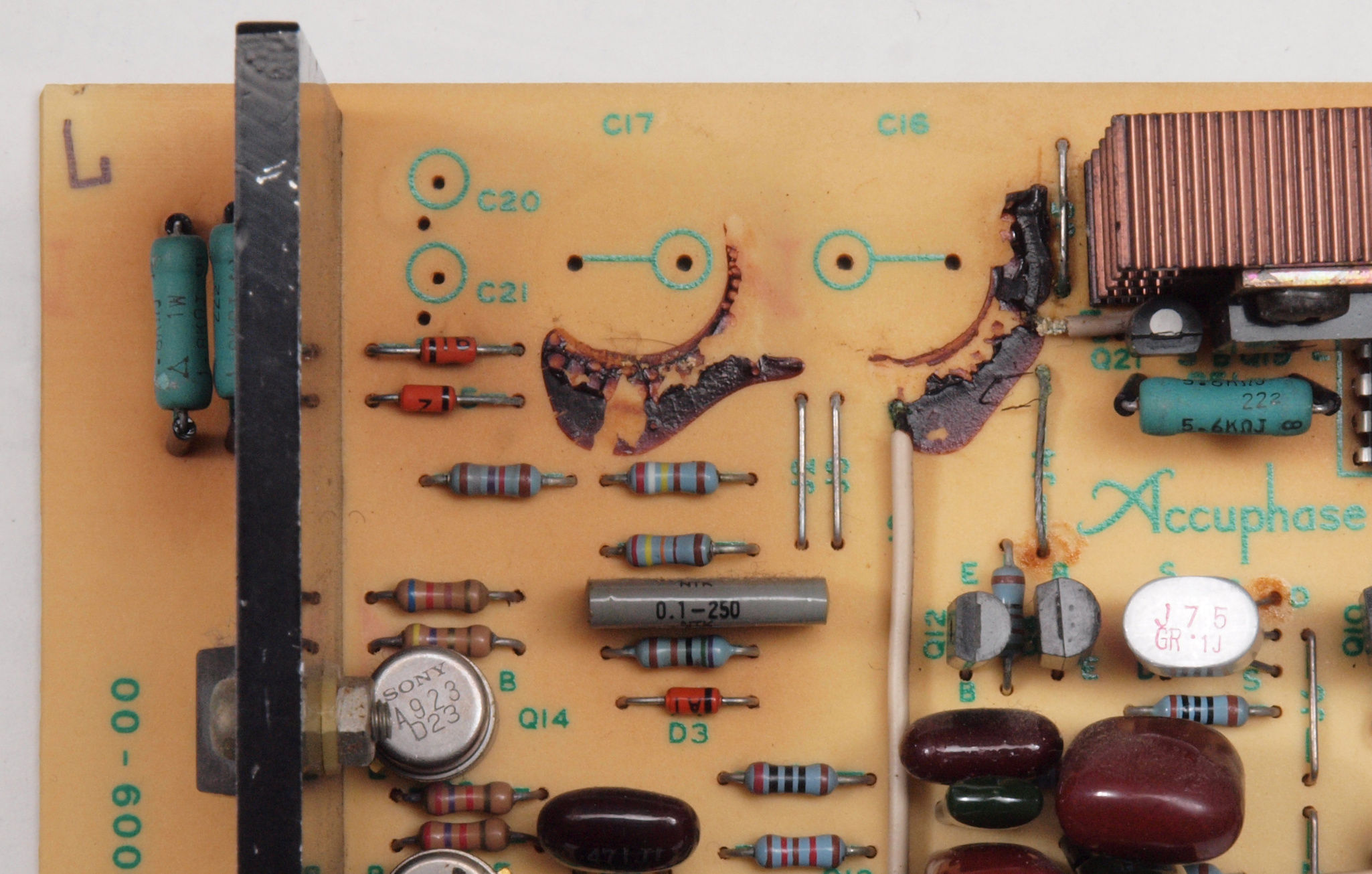

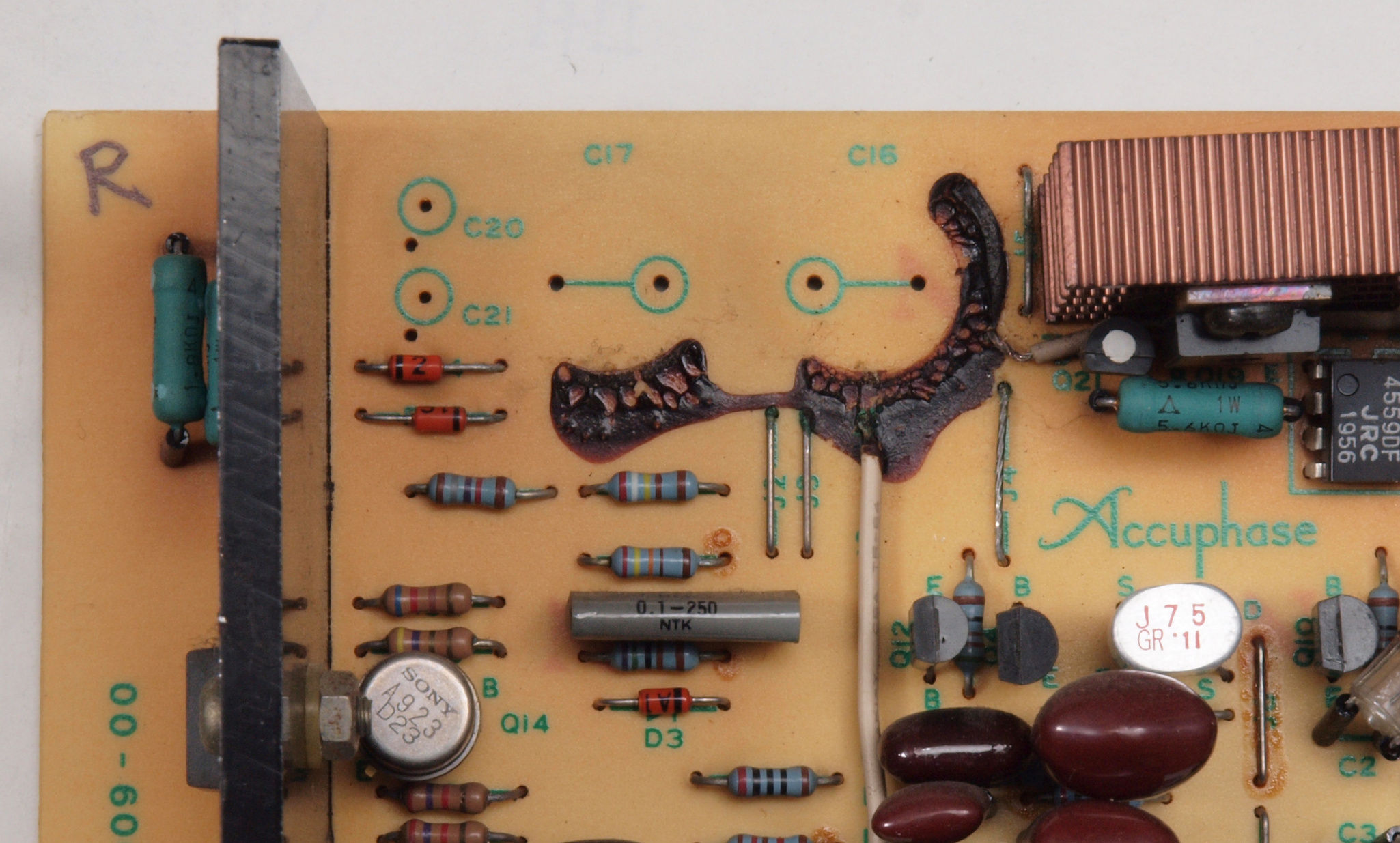

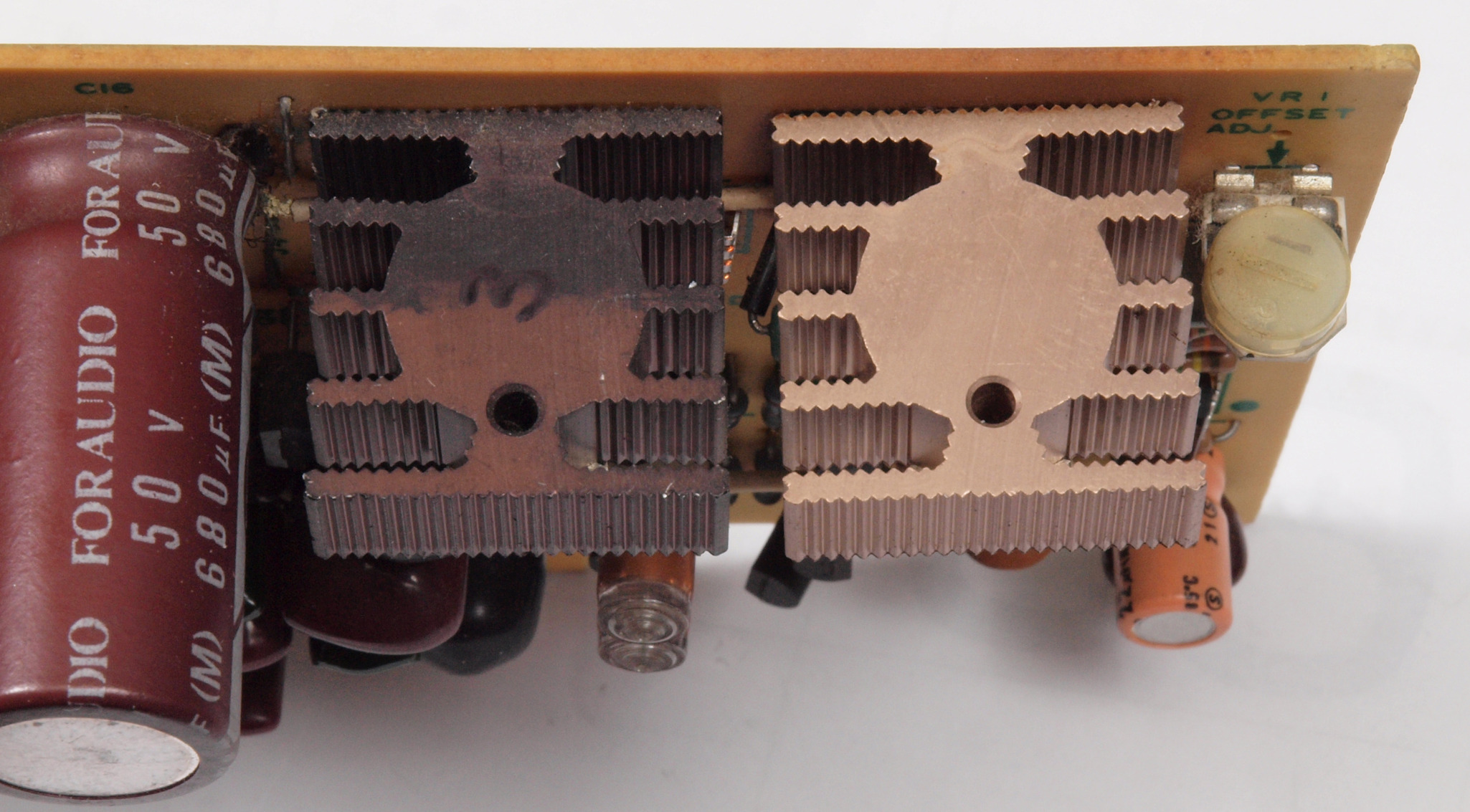

Ａ７１．　点検中　Ｌ側ＥＱ＿ＡＭＰ基板。　定電圧出力ＴＲ（トランジスター）放熱器の色が異なる、高温に焼けた。

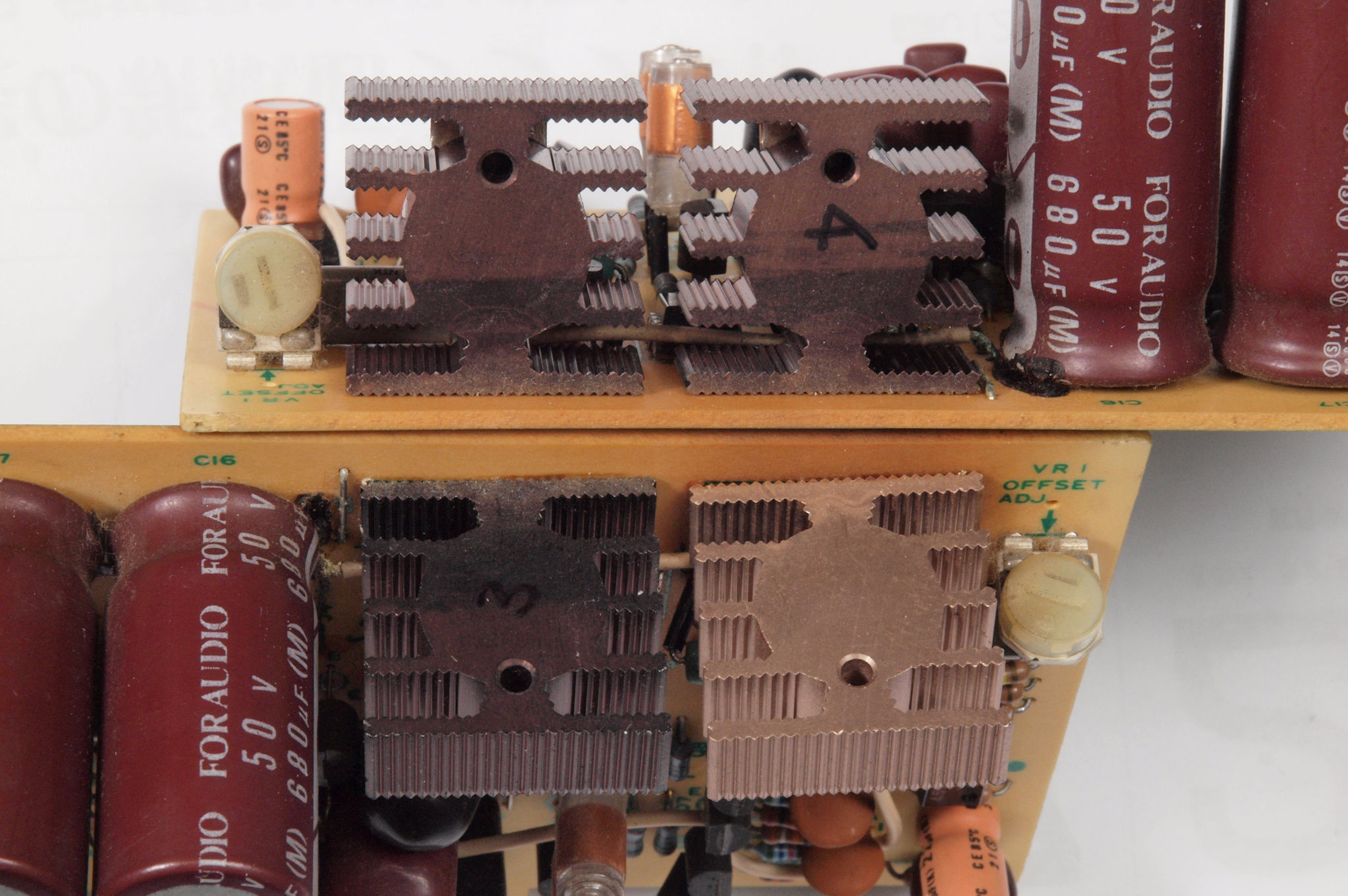

Ａ７２．　点検中　ＲＬ側ＥＱ＿ＡＭＰ基板。　終段出力ＴＲ（トランジスター）放熱器の比較。上＝Ｒ側、下＝Ｌ側

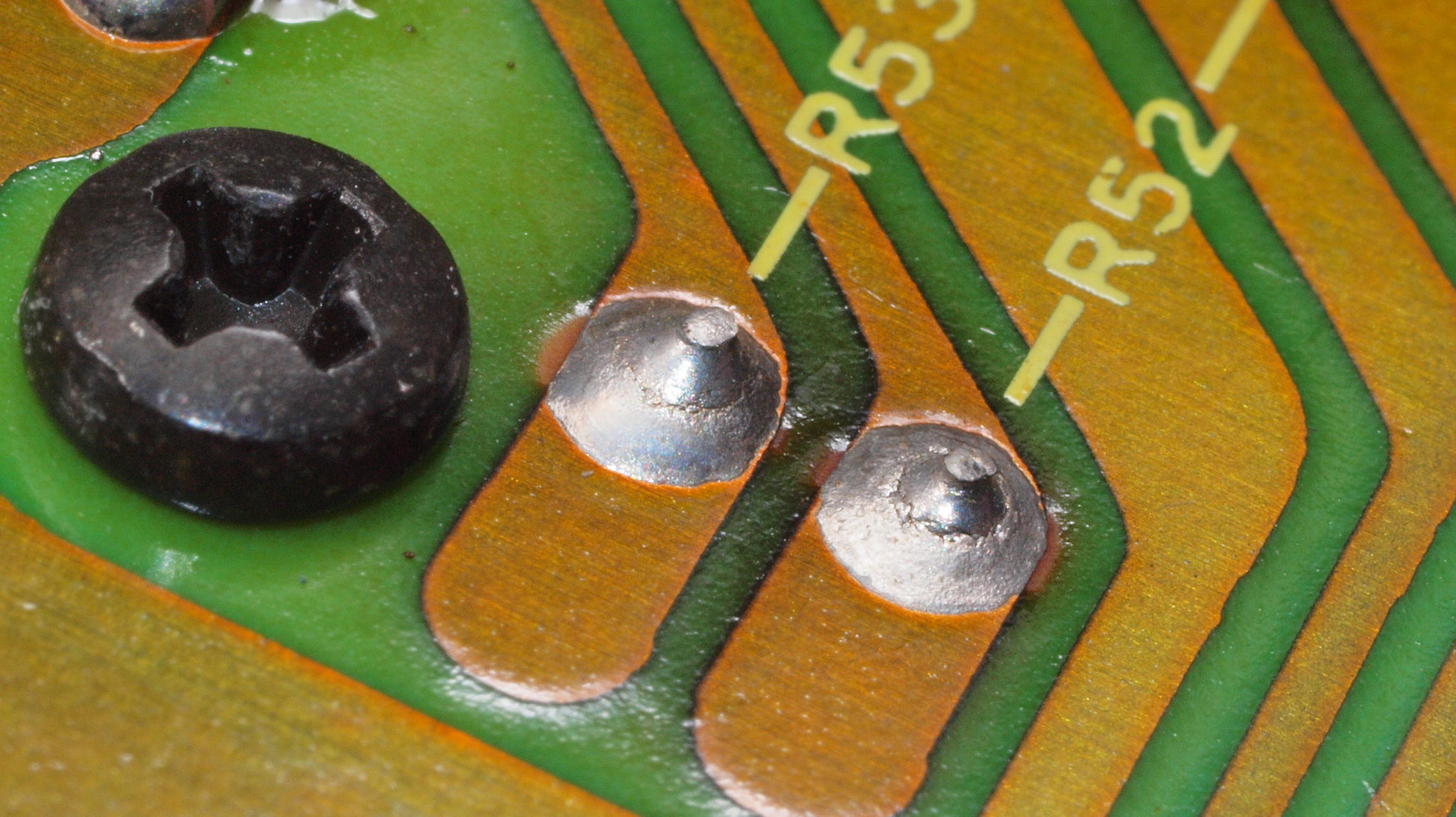

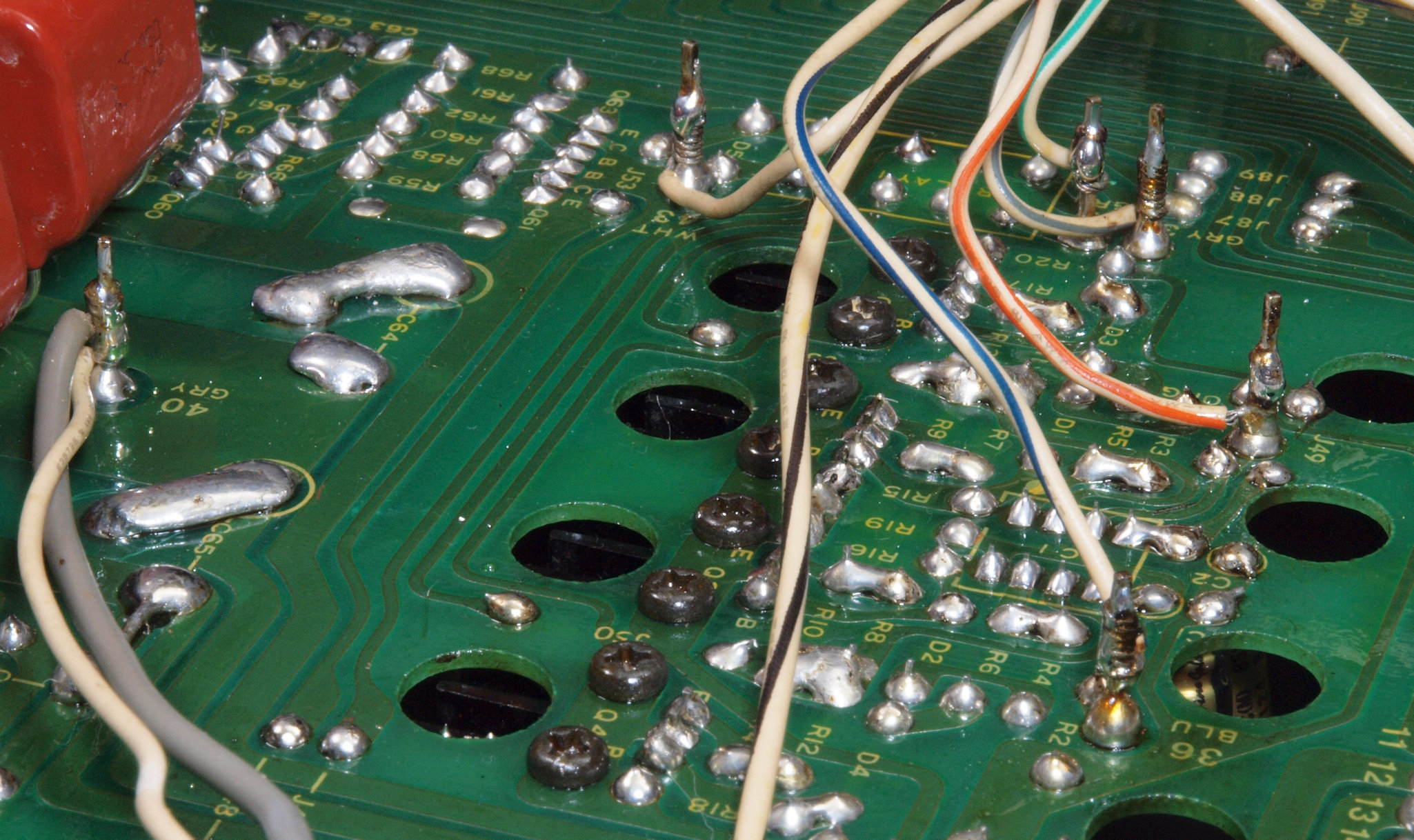

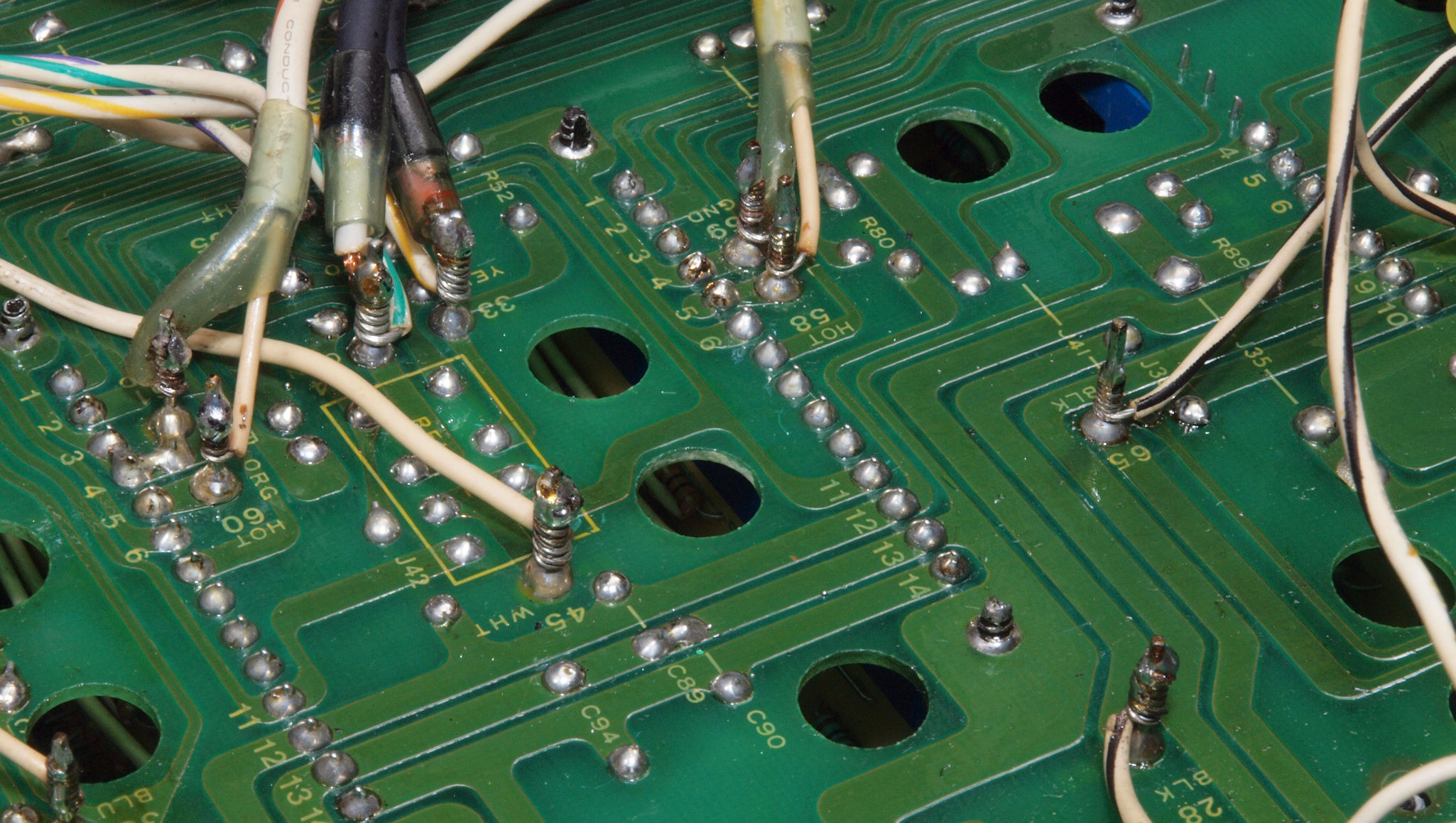

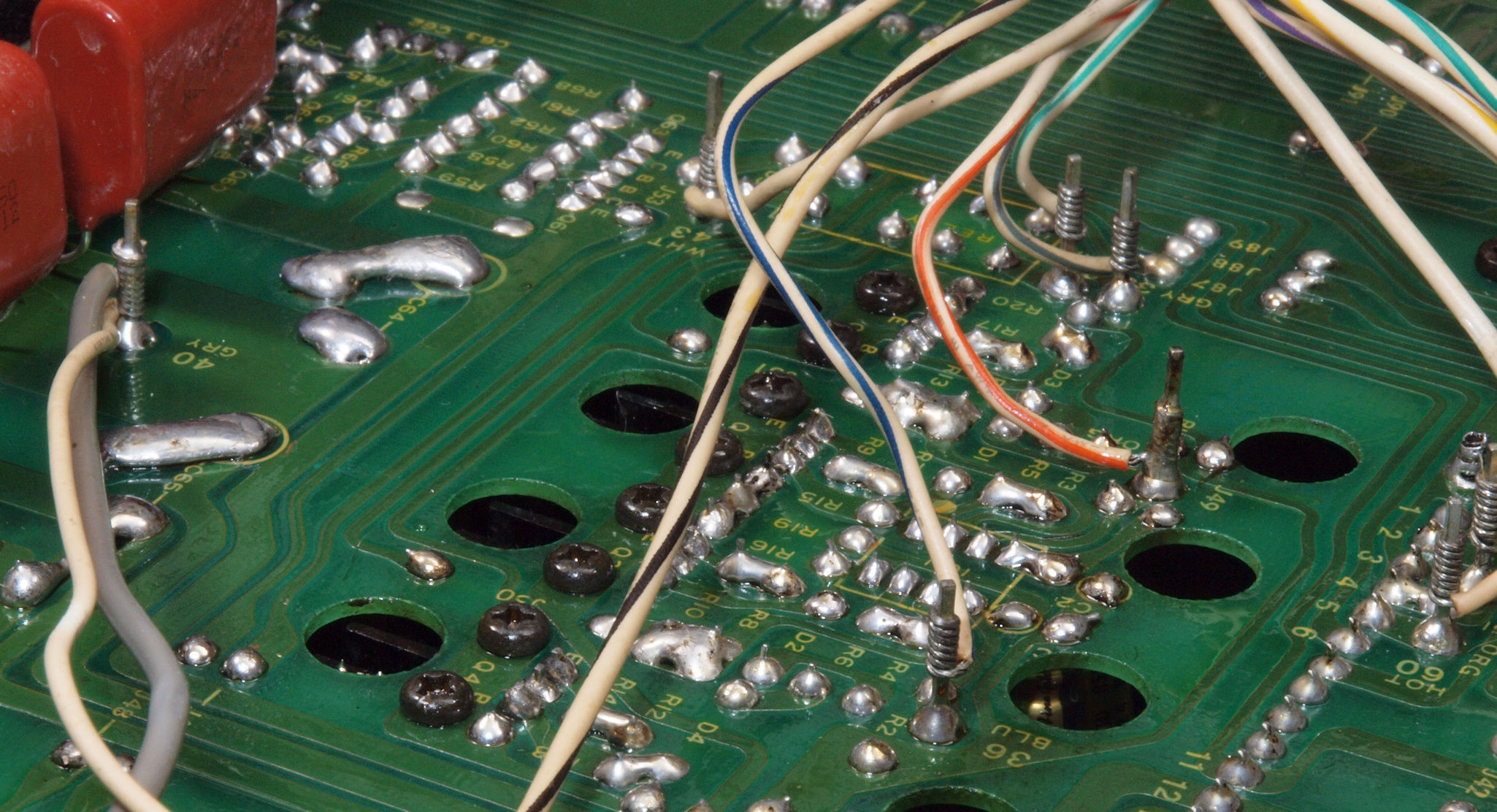

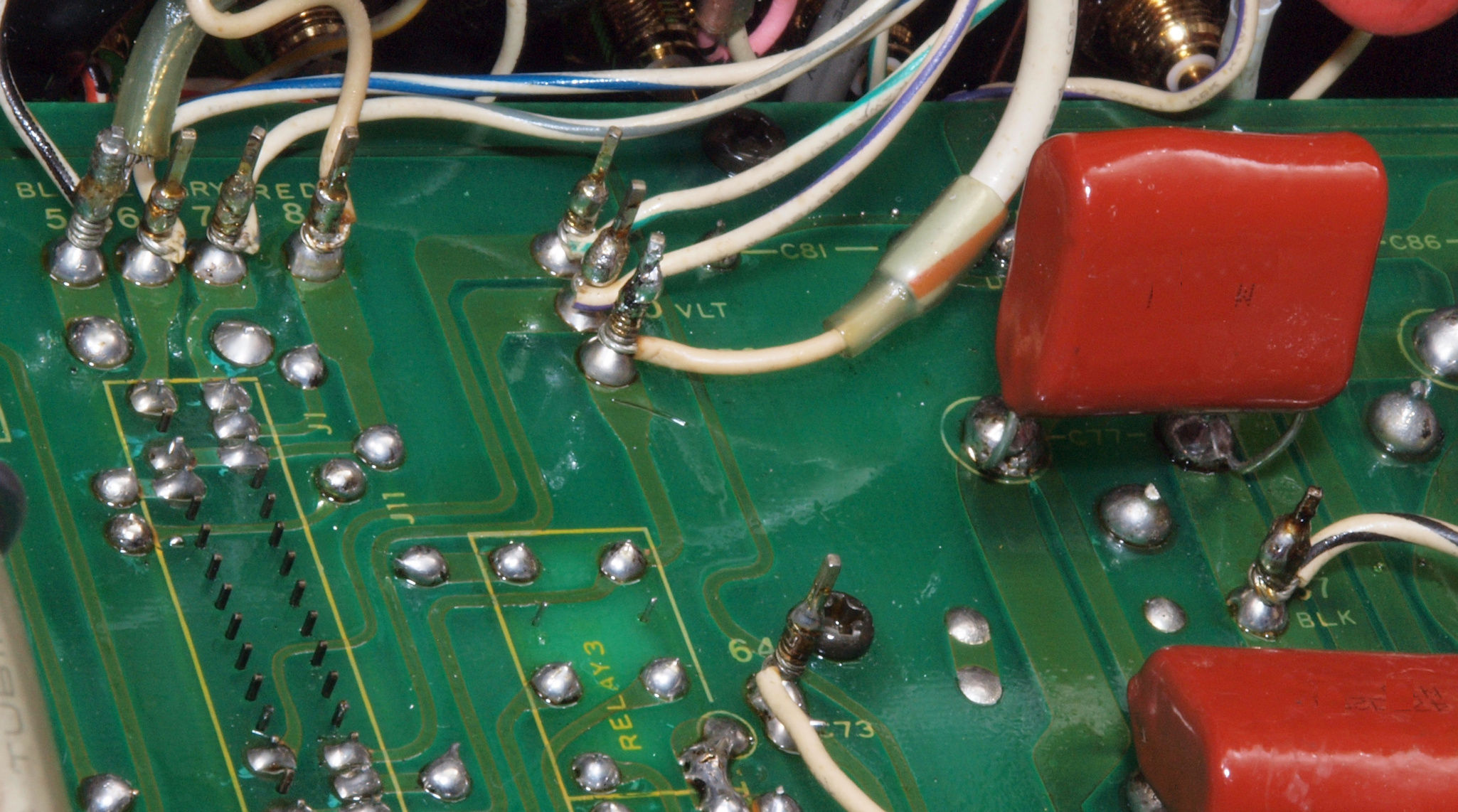

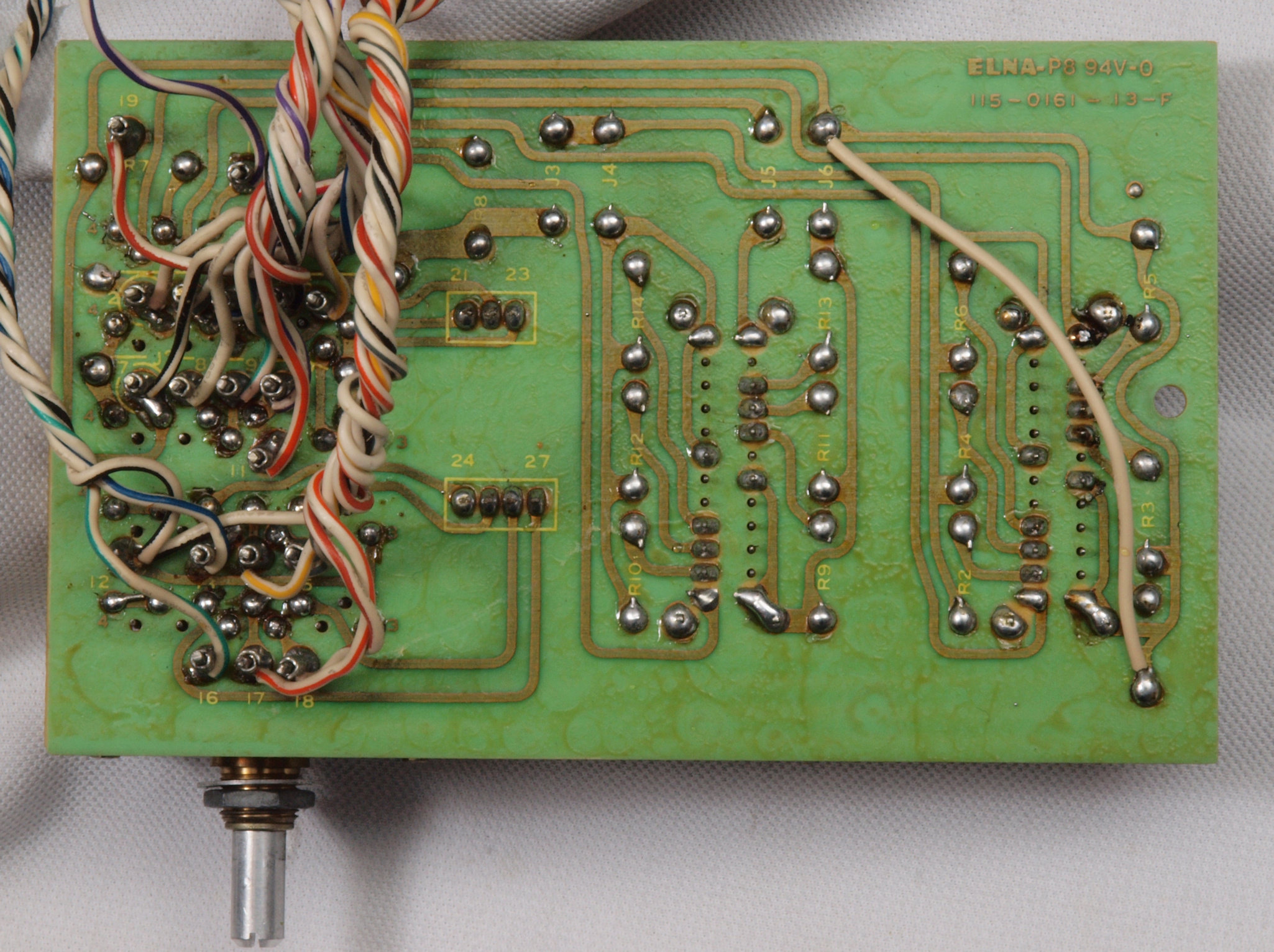

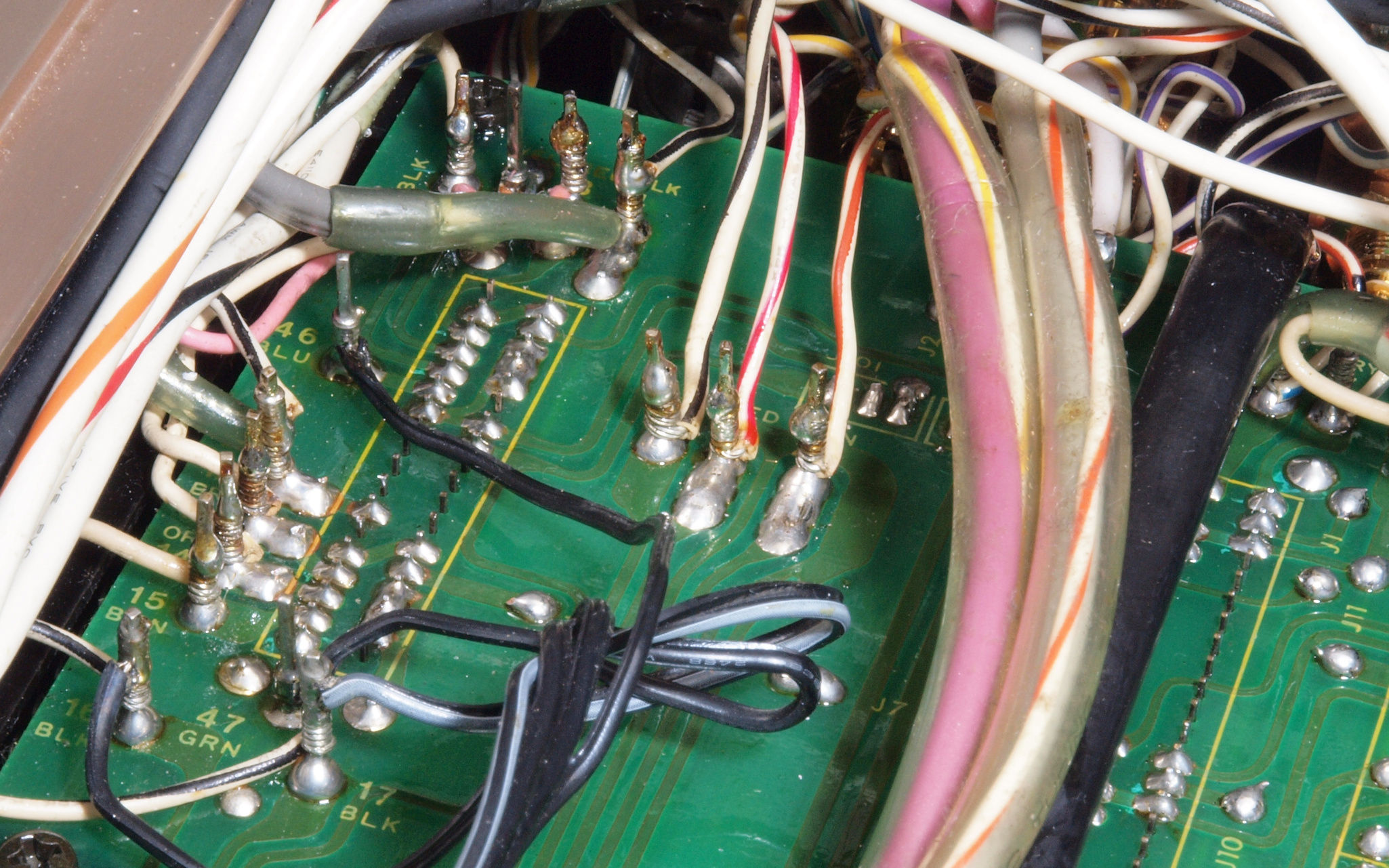

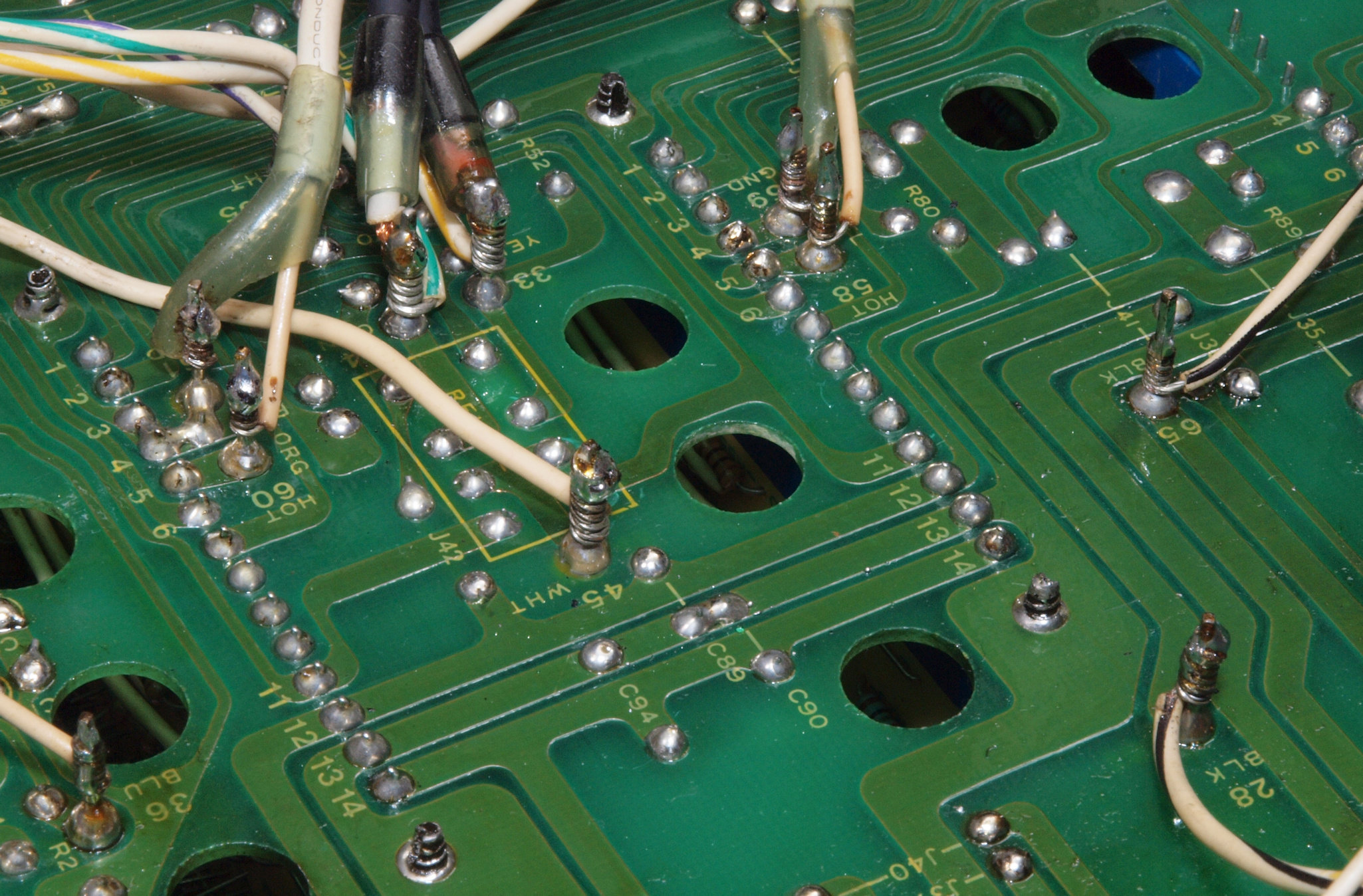

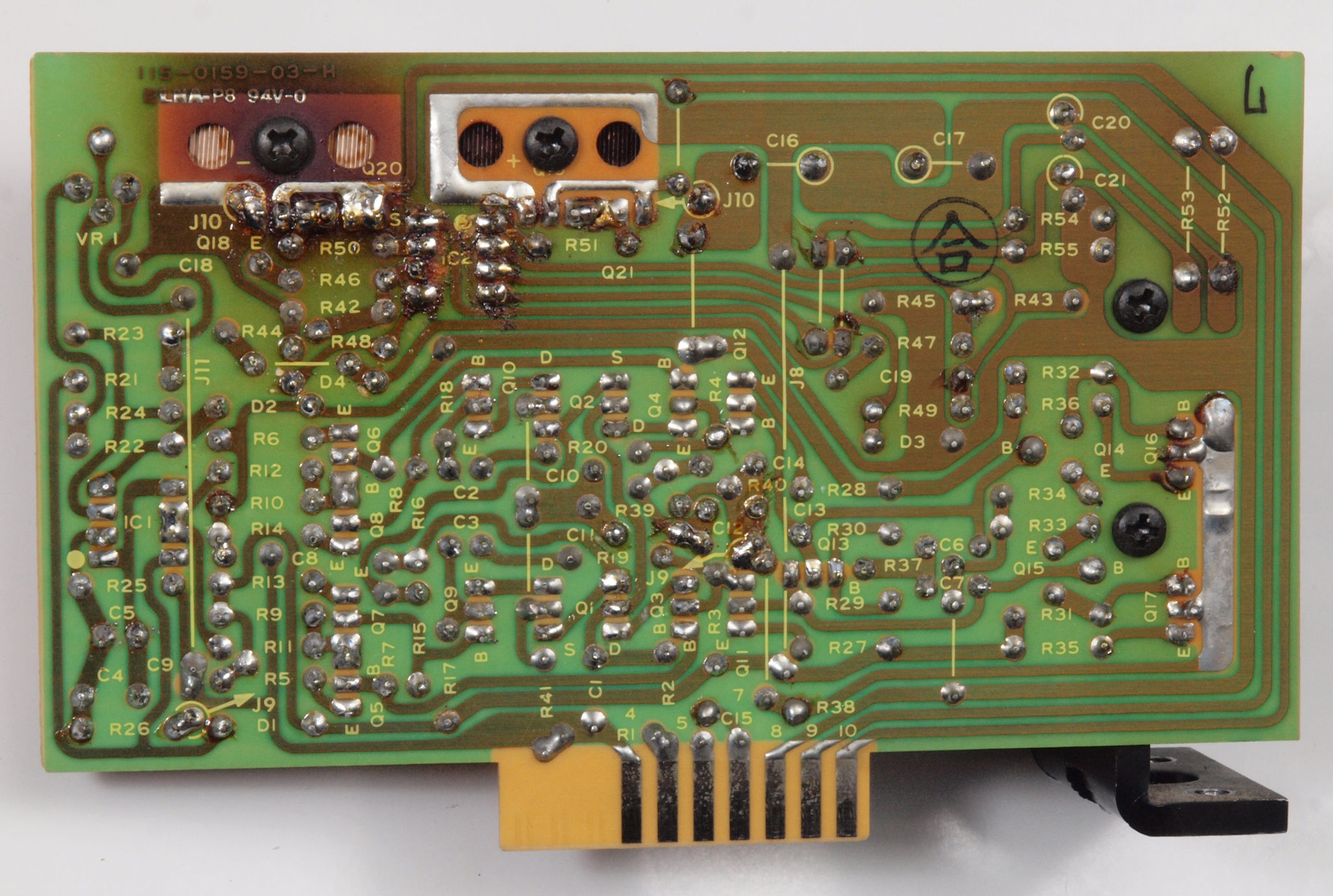

Ａ８１．　点検中　Ｒ側ＥＱ＿ＡＭＰ基板裏の半田不良予備郡。　手付け半田でも経年劣化には勝てない！

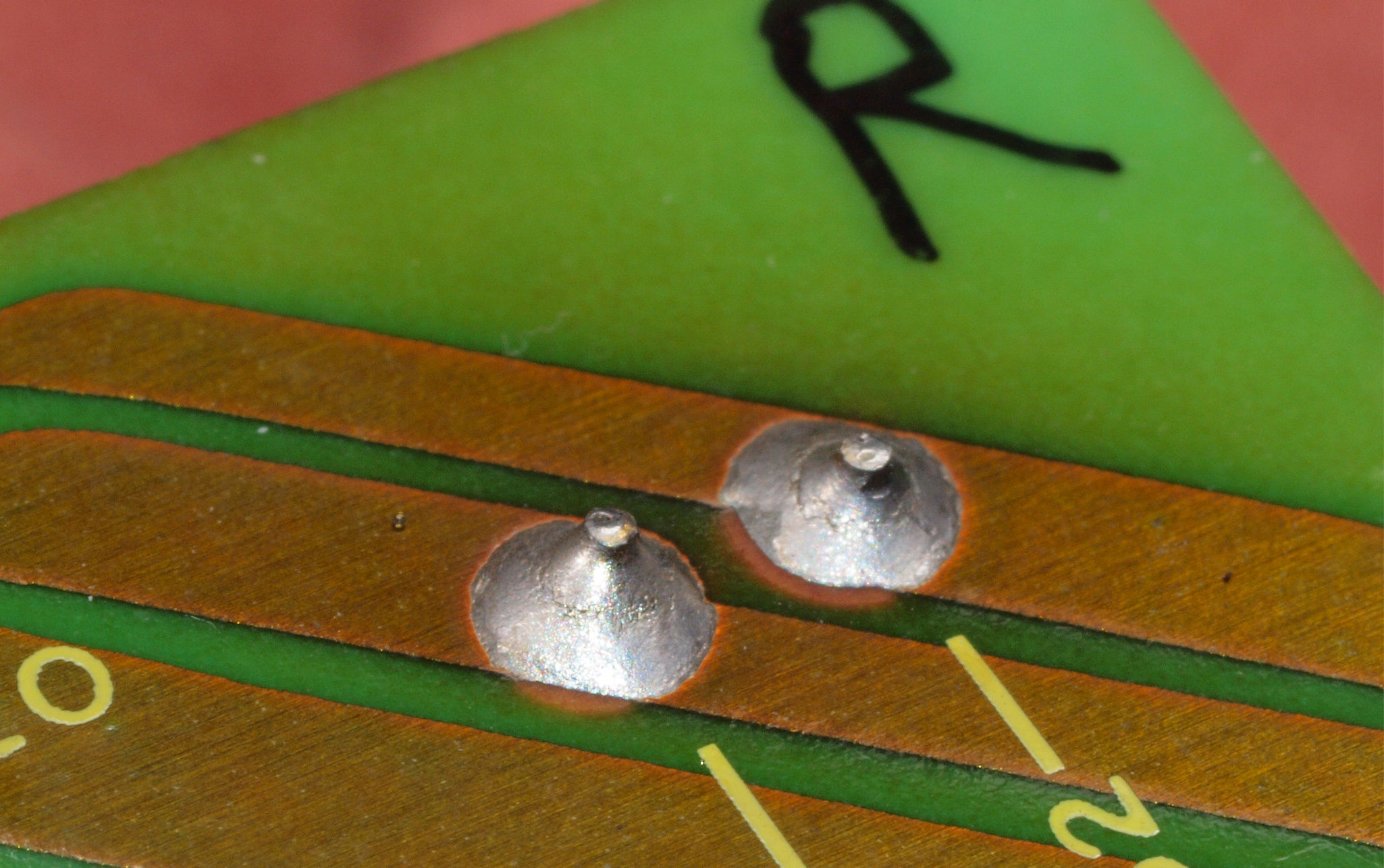

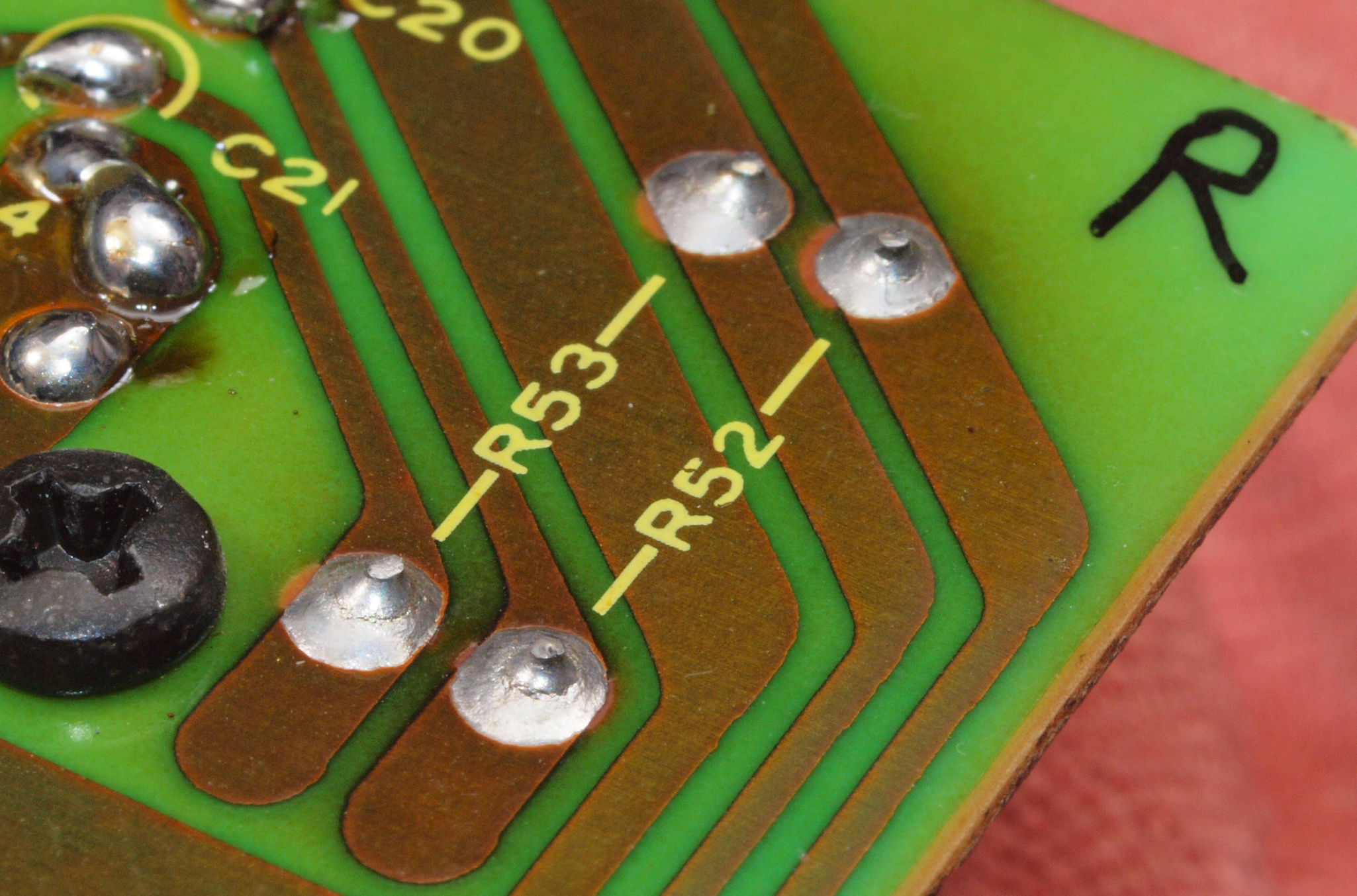

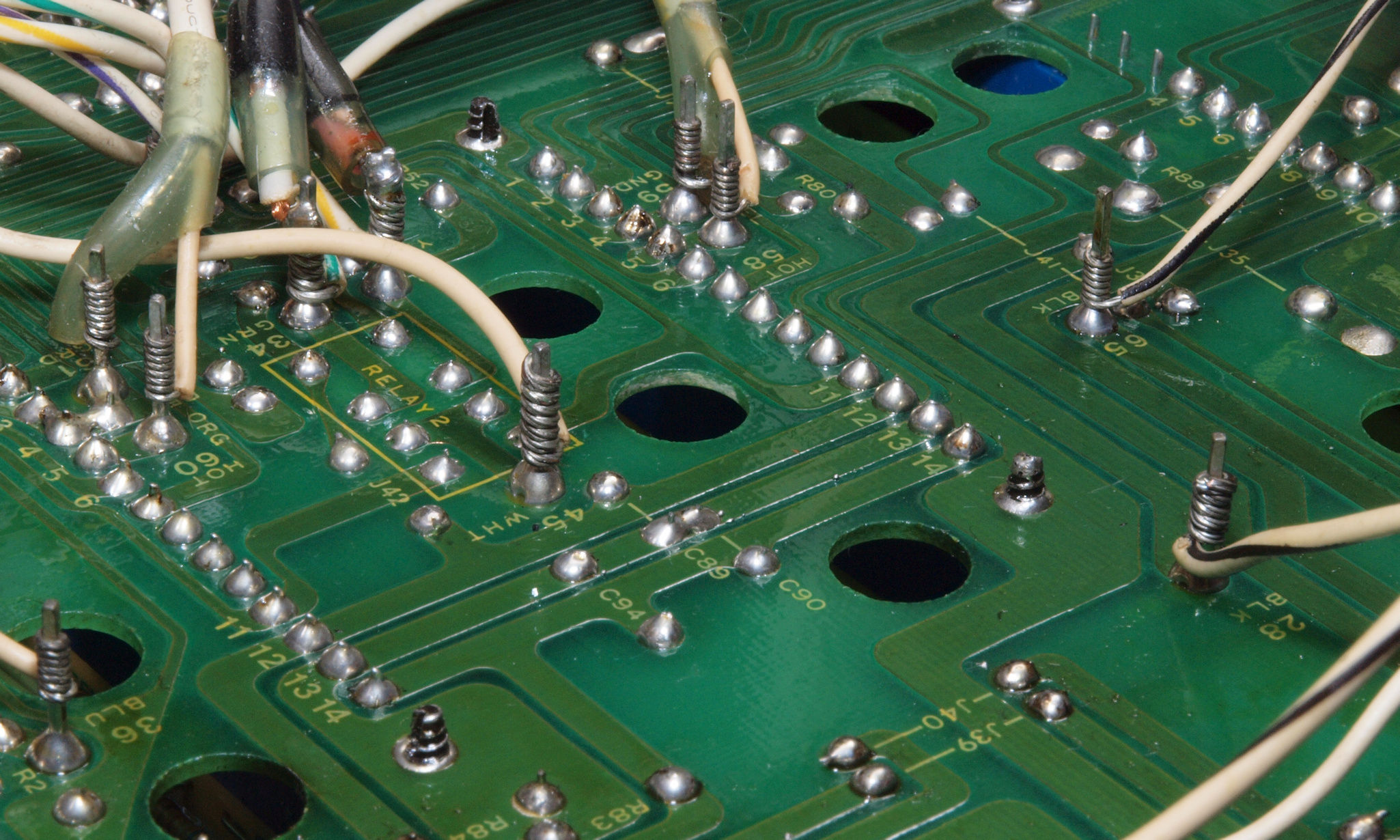

Ａ８２．　点検中　Ｒ側ＥＱ＿ＡＭＰ基板裏の半田不良予備郡、拡大。

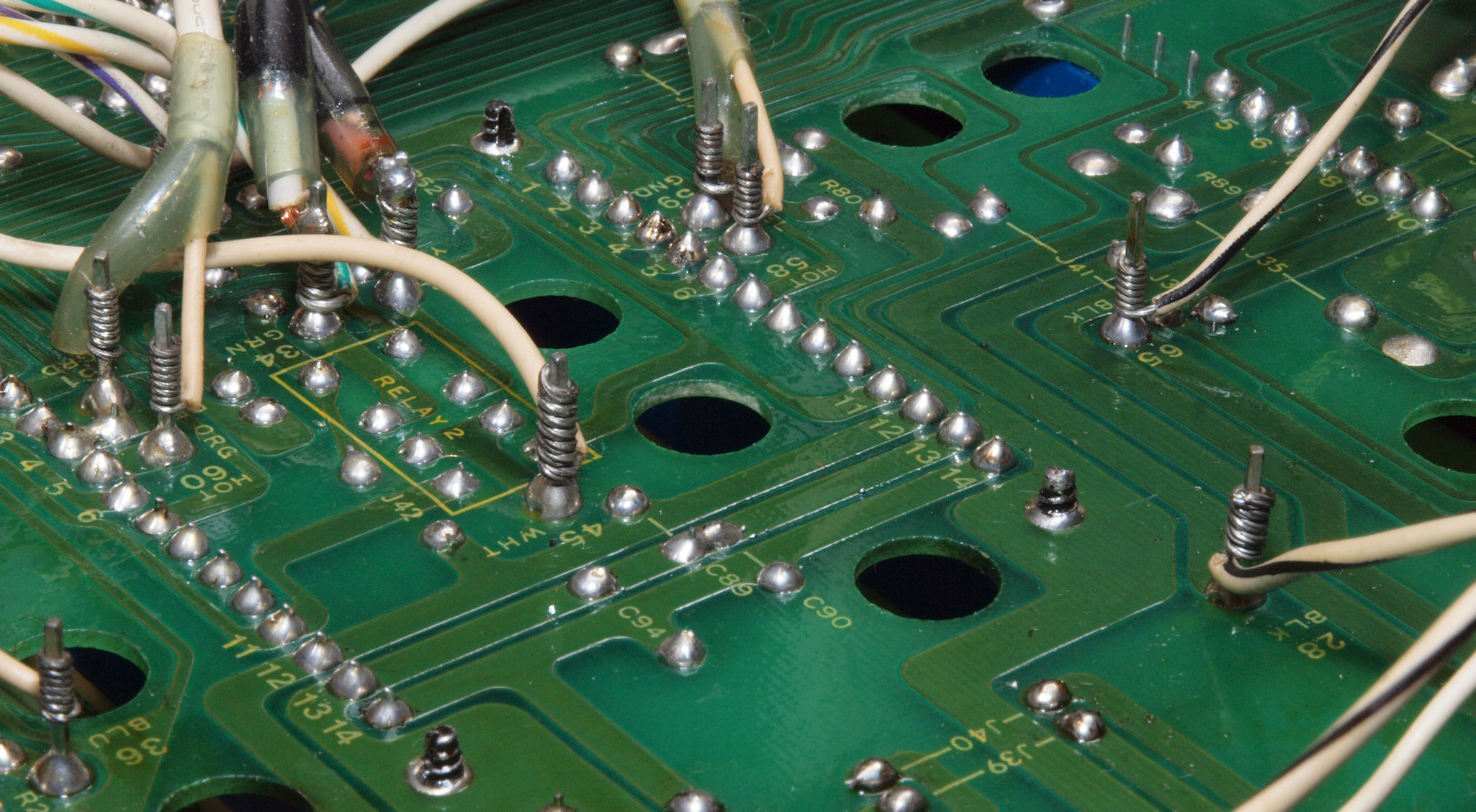

Ａ８３．　点検中　Ｒ側ＥＱ＿ＡＭＰ基板裏の半田不良予備郡、拡大２。

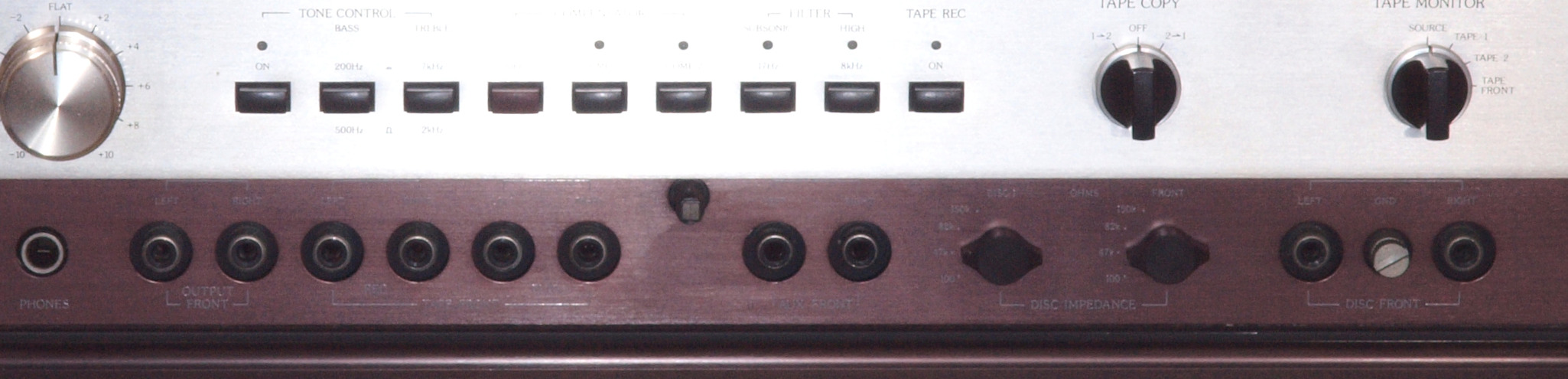

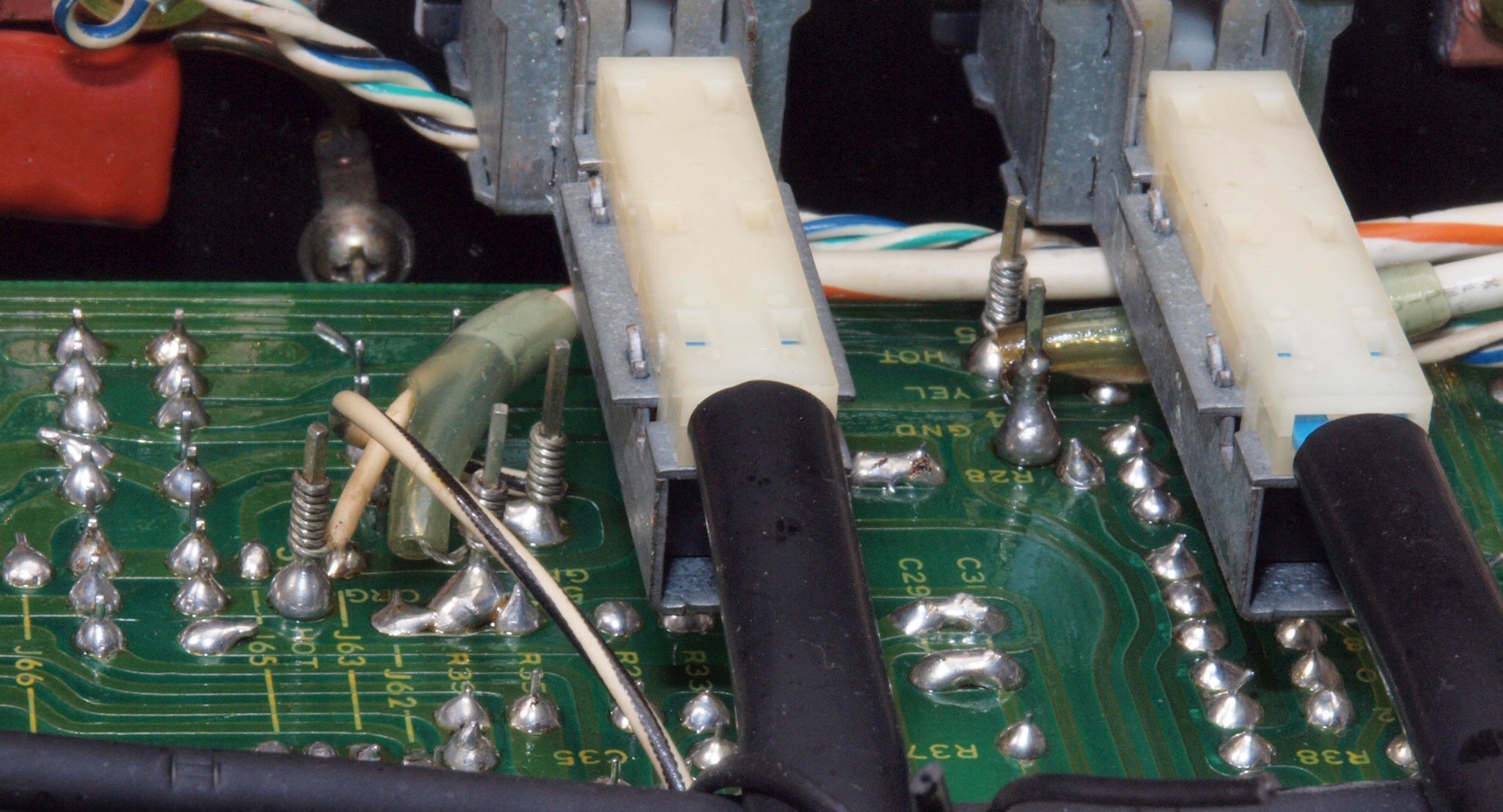

Ａ９１．　点検中　前パネルしたＲＣＡ端子交換。　４組８個有る。
Ａ９１．　点検中　前パネルしたＲＣＡ端子交換。　取り付け穴が大きく、当て板の製作が必要です。

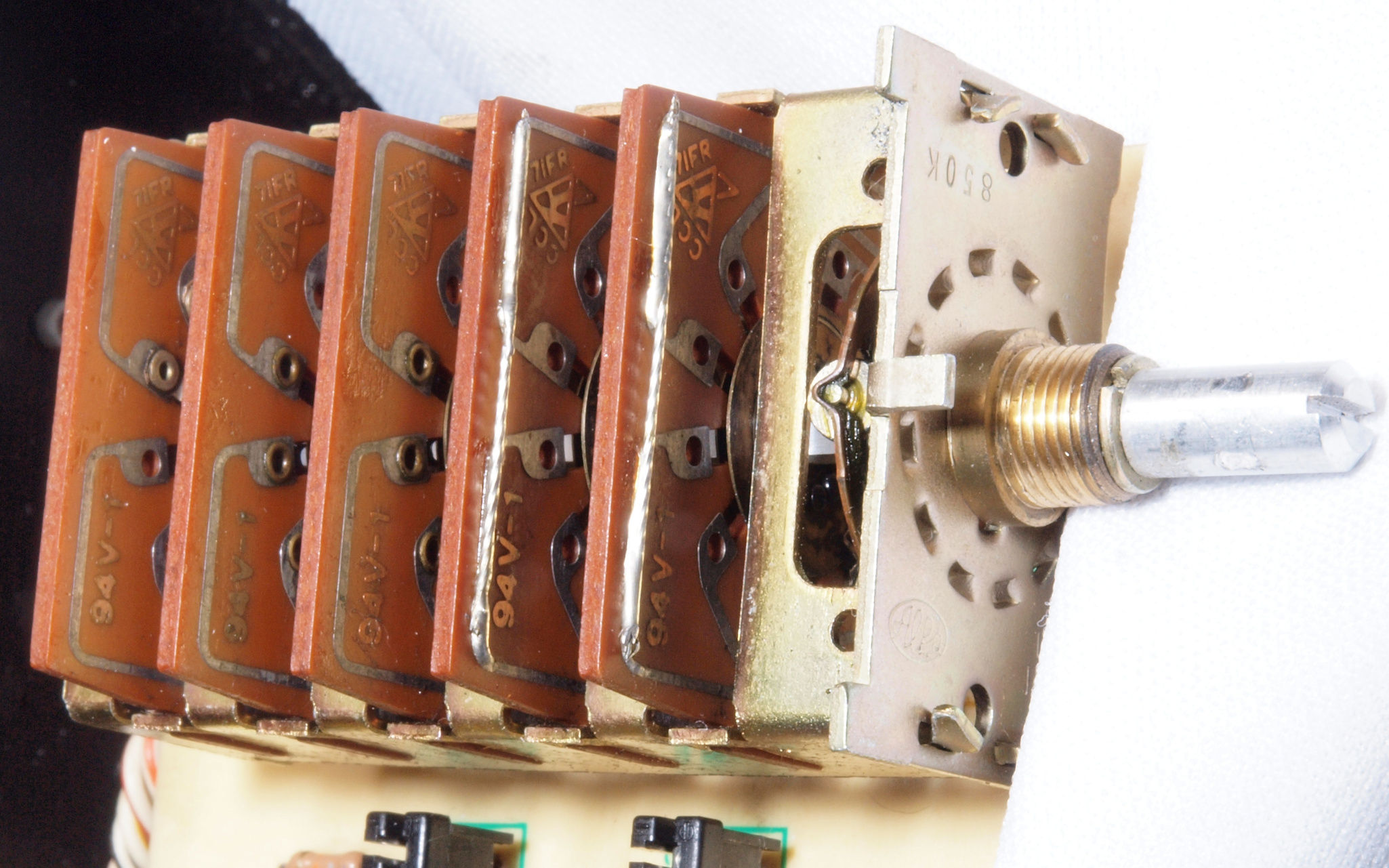

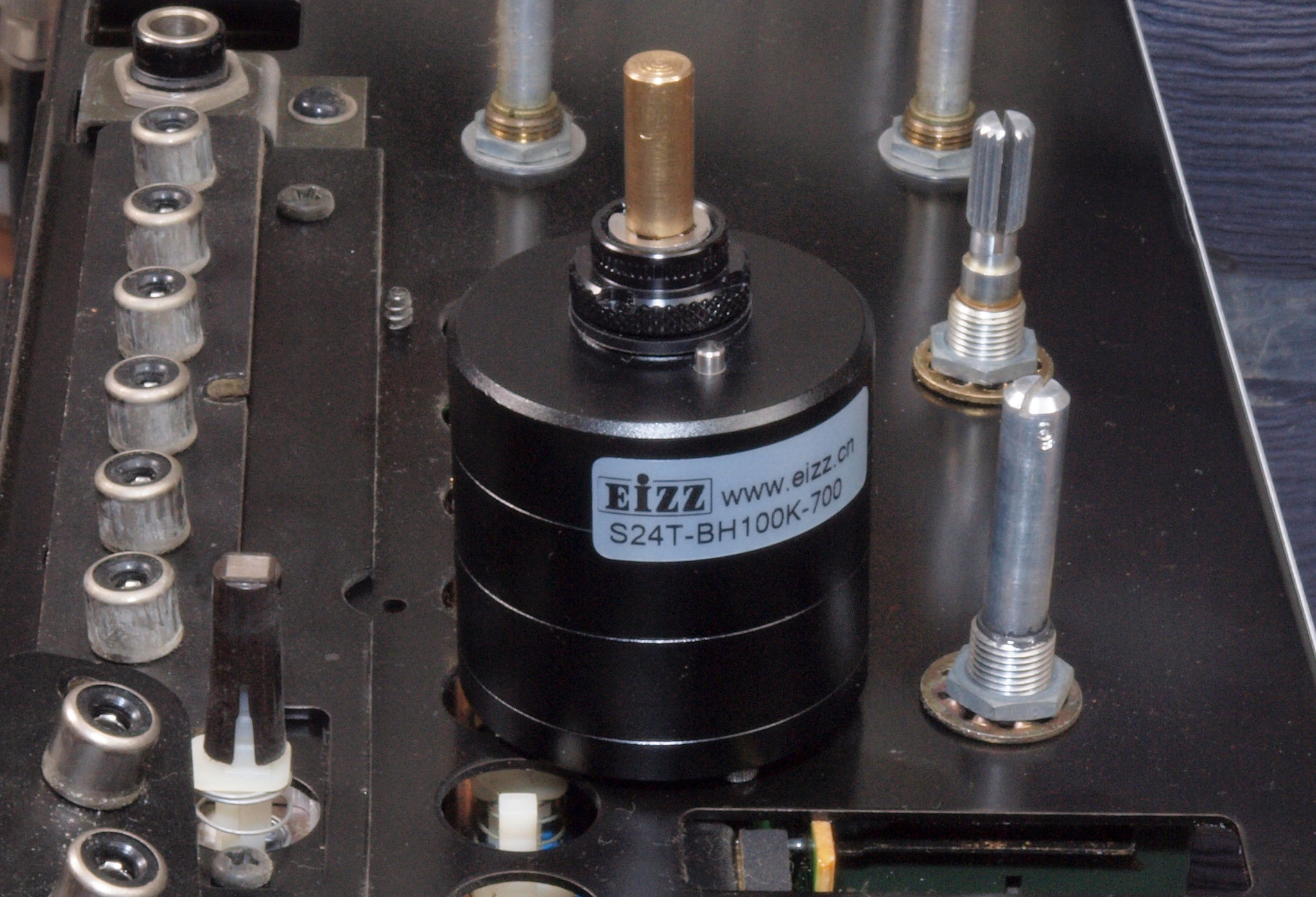

ＡＡ１．　点検中　メインＶＲは軸長が合わず交換不可。
Ｔ．　修理前点検測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ０．　出力・歪み率測定・調整。
　　　　「見方」。

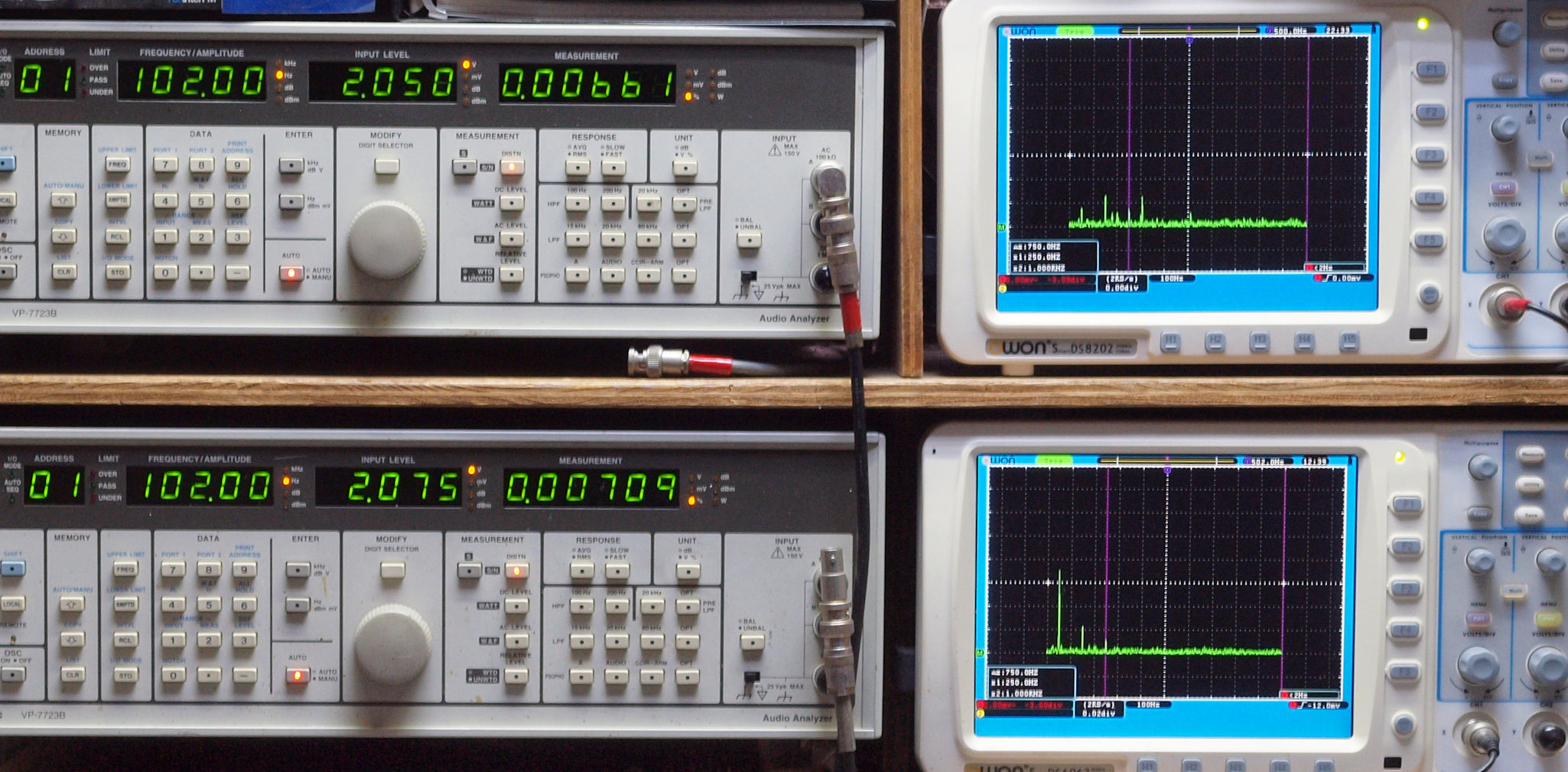

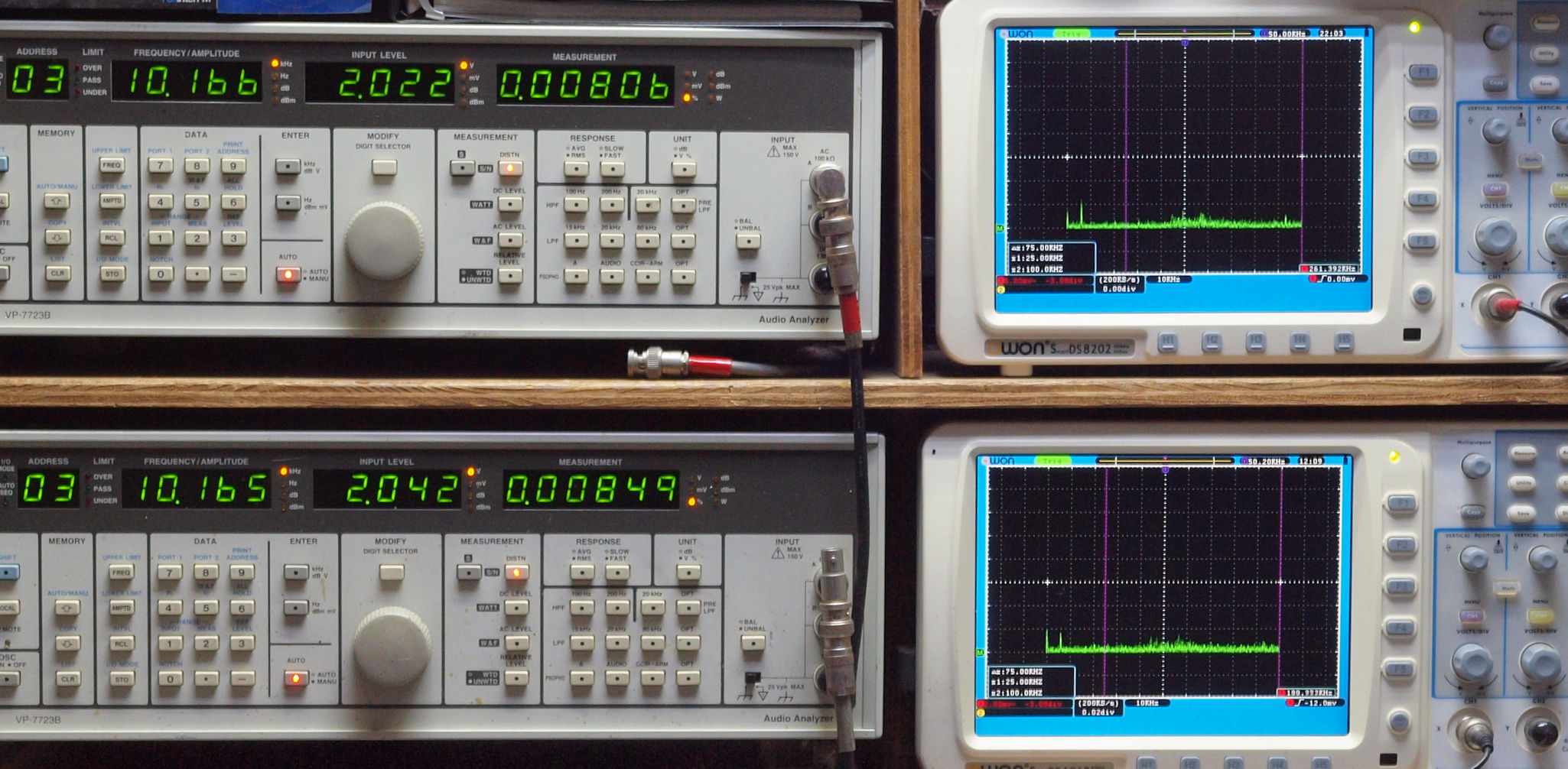

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

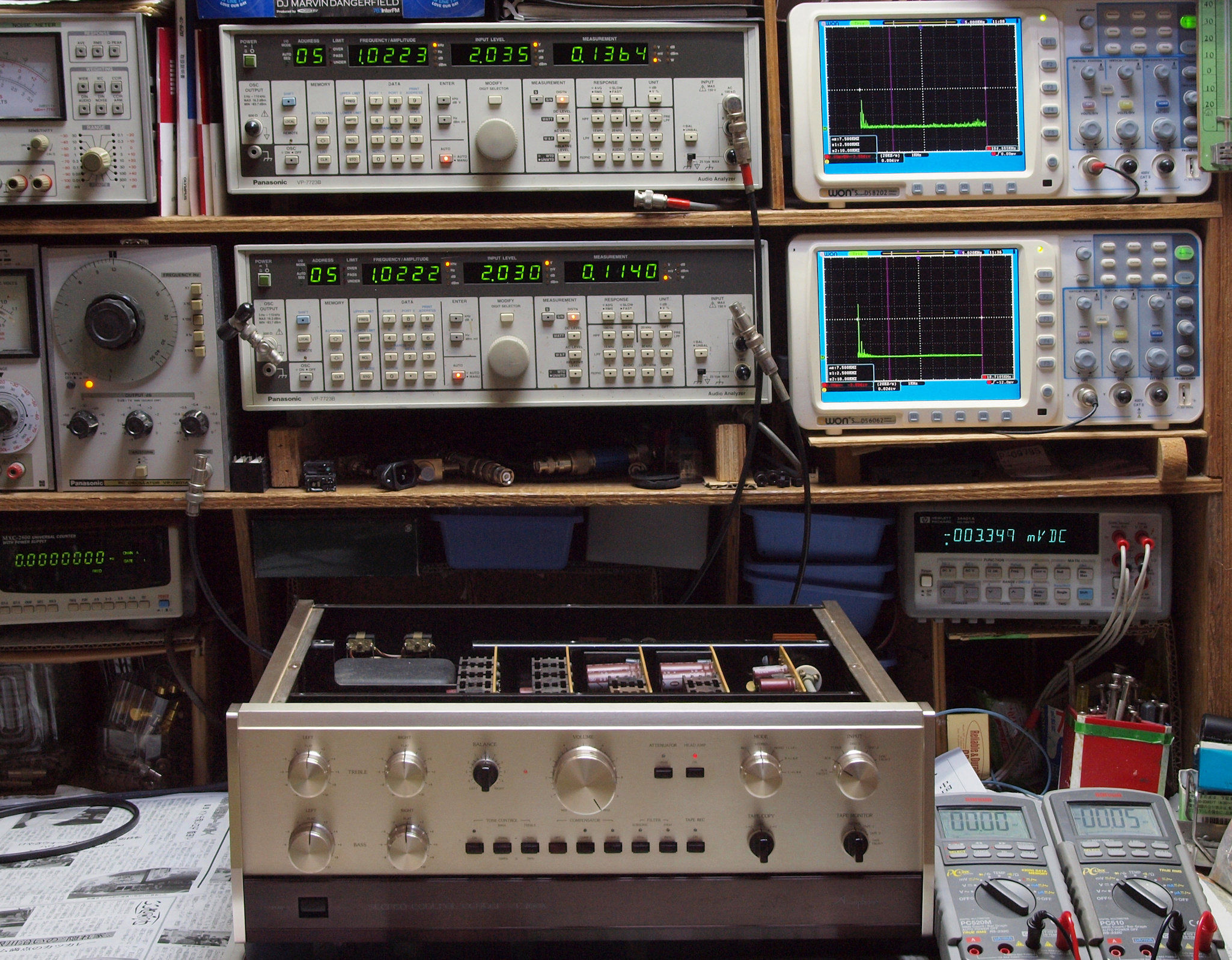

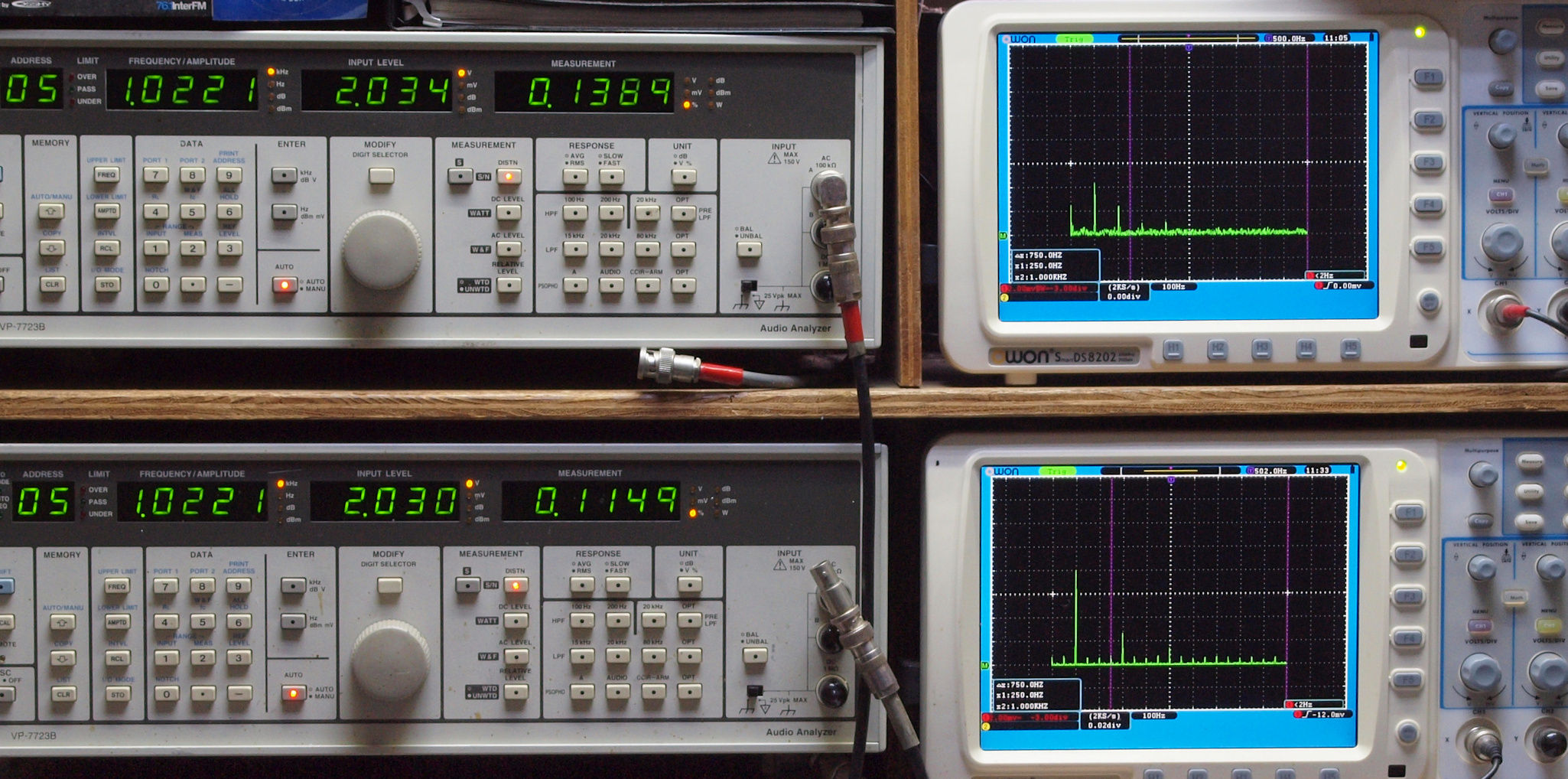

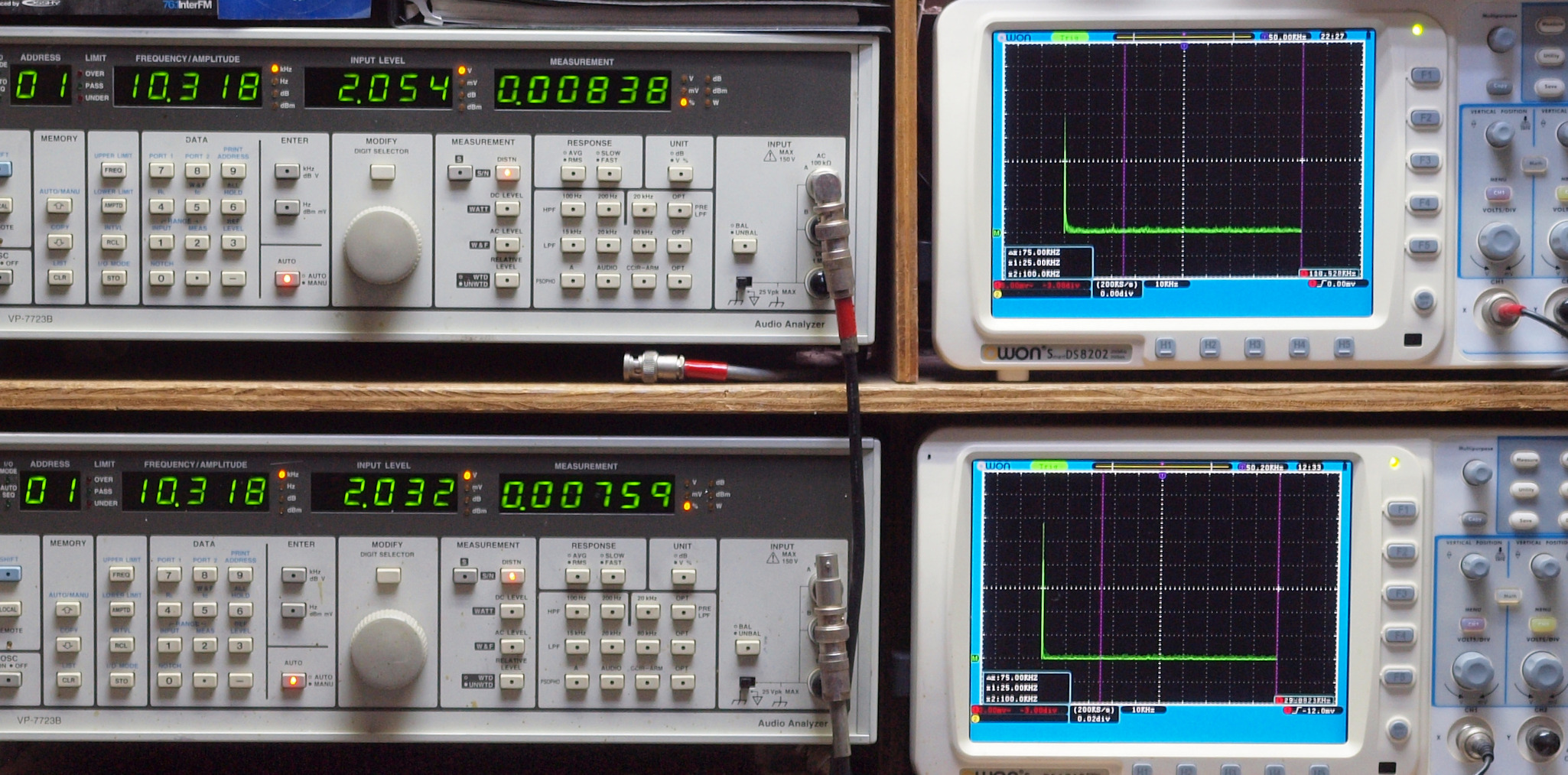

Ｔ１．　ＡＵＸ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．１３８９％歪み。
　　　　　　　　　　 　　　　 　 Ｌ側出力電圧２Ｖ出力、　０．１１４９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５0Ｈｚ、右＝１ｋＨｚ。

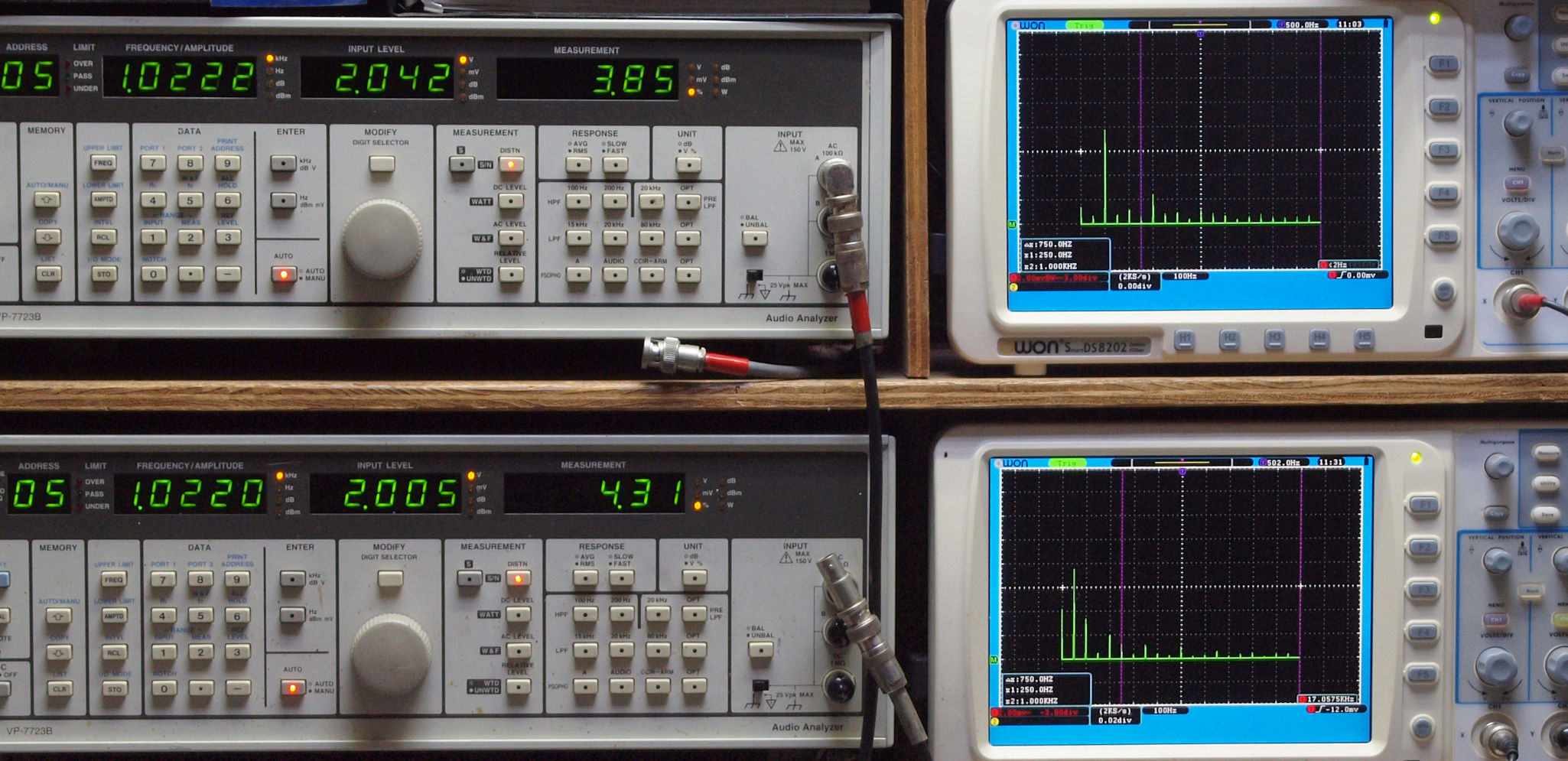

Ｔ２．　ＭＭ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　３．８５％歪み。
　　　　　　　　　　 　　　　　 Ｌ側出力電圧２Ｖ出力、　４．３１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５0Ｈｚ、右＝１ｋＨｚ。

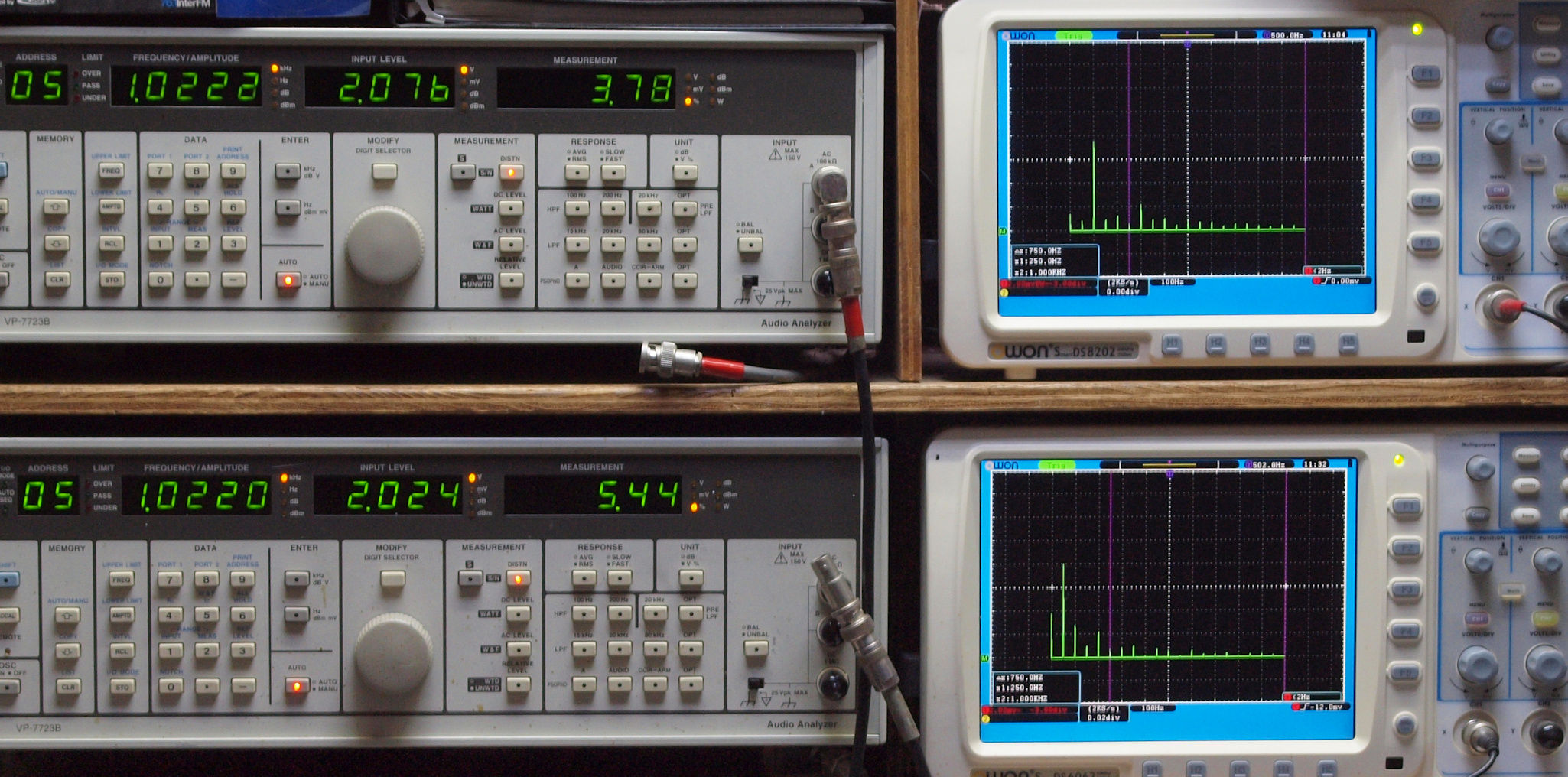

Ｔ３．　ＭＣ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　３．７８％歪み。
　　　　　　　　　　 　　　　　 Ｌ側出力電圧２Ｖ出力、　５．４４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５0Ｈｚ、右＝１ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

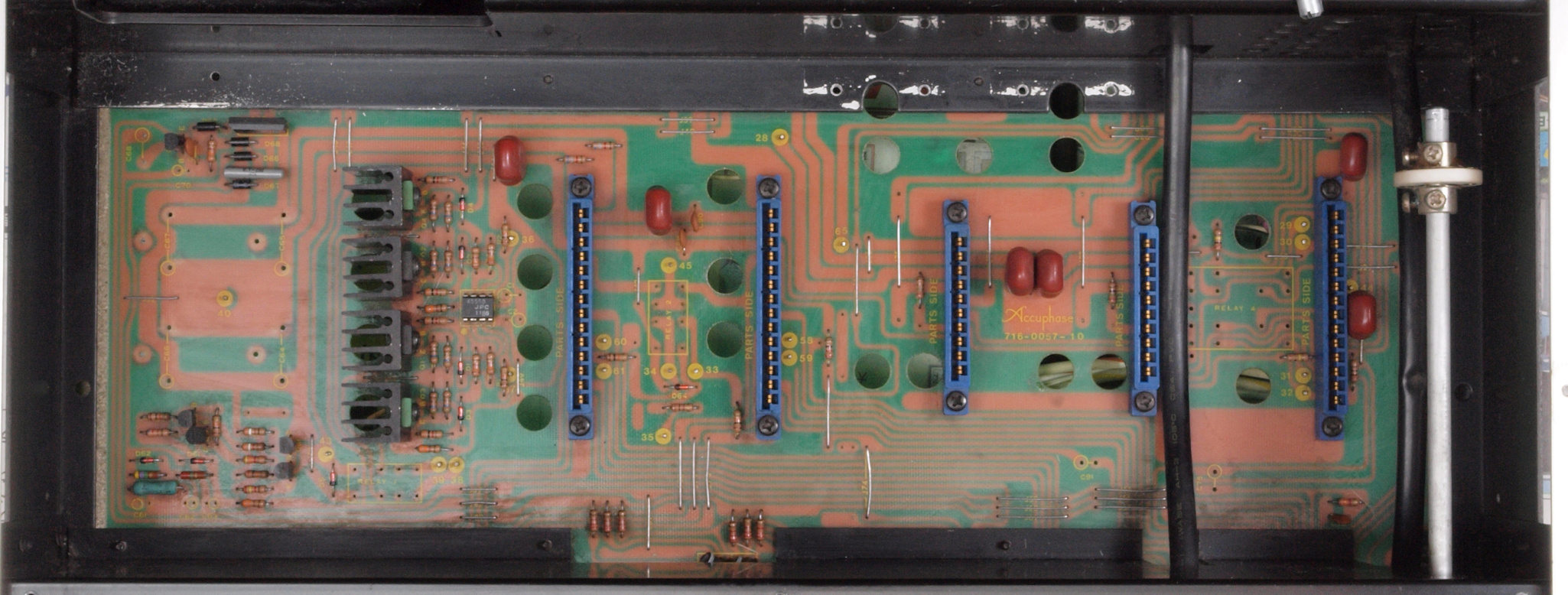

Ｃ１．　修理中　基板を外したシャーシ基板。

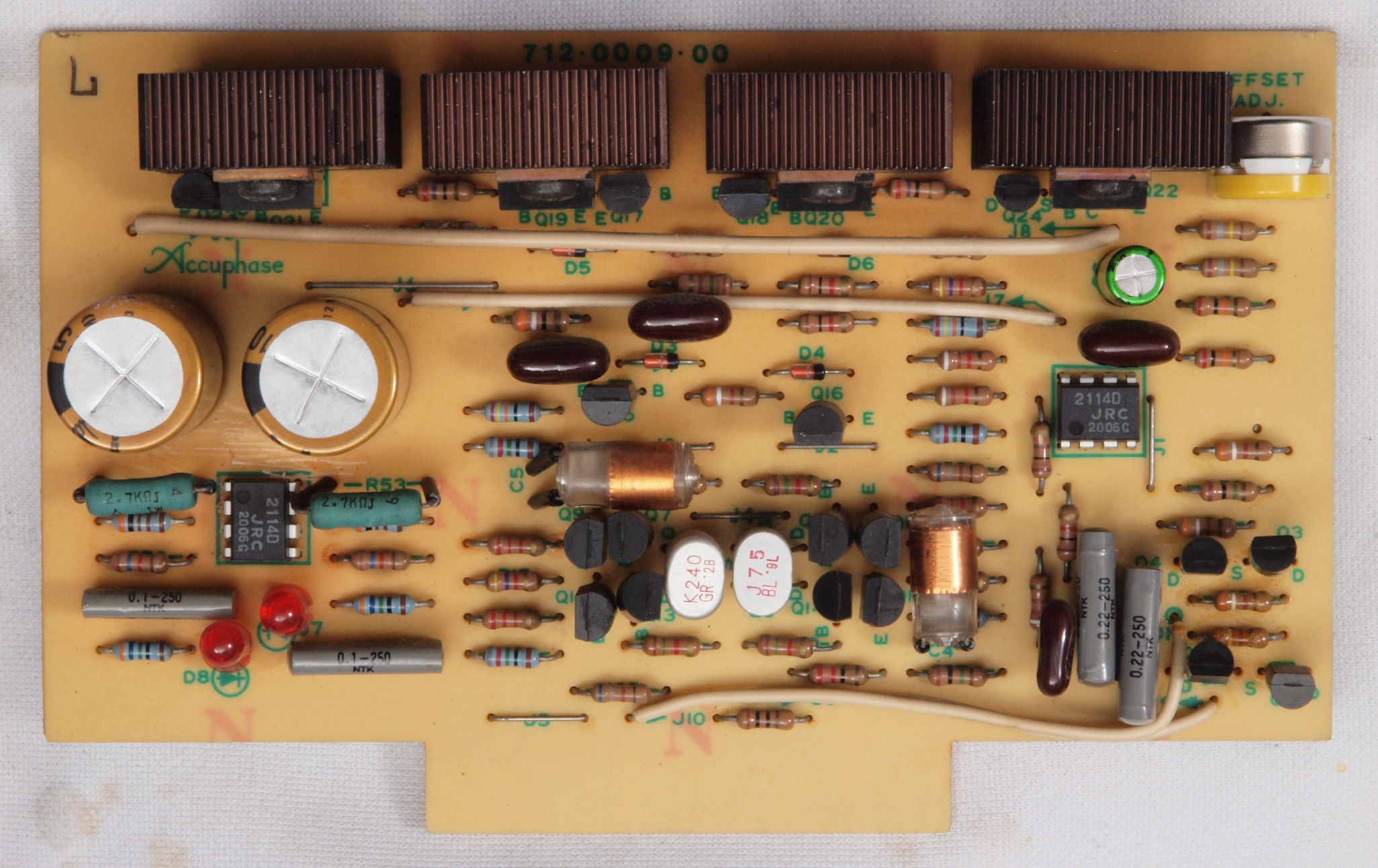

Ｃ１１．　修理前　ヘッドＡＭＰ基板
Ｃ１２．　修理後　ヘッドＡＭＰ基板。
　　　　　　　　　　　OP-AMP２個、電解コンデンサー４個、フイルムコンデンサー２個、初段ＴＲ（トランジスター）８個交換。
　　　　　　　　　　　フイルムコンデンサー２個追加。

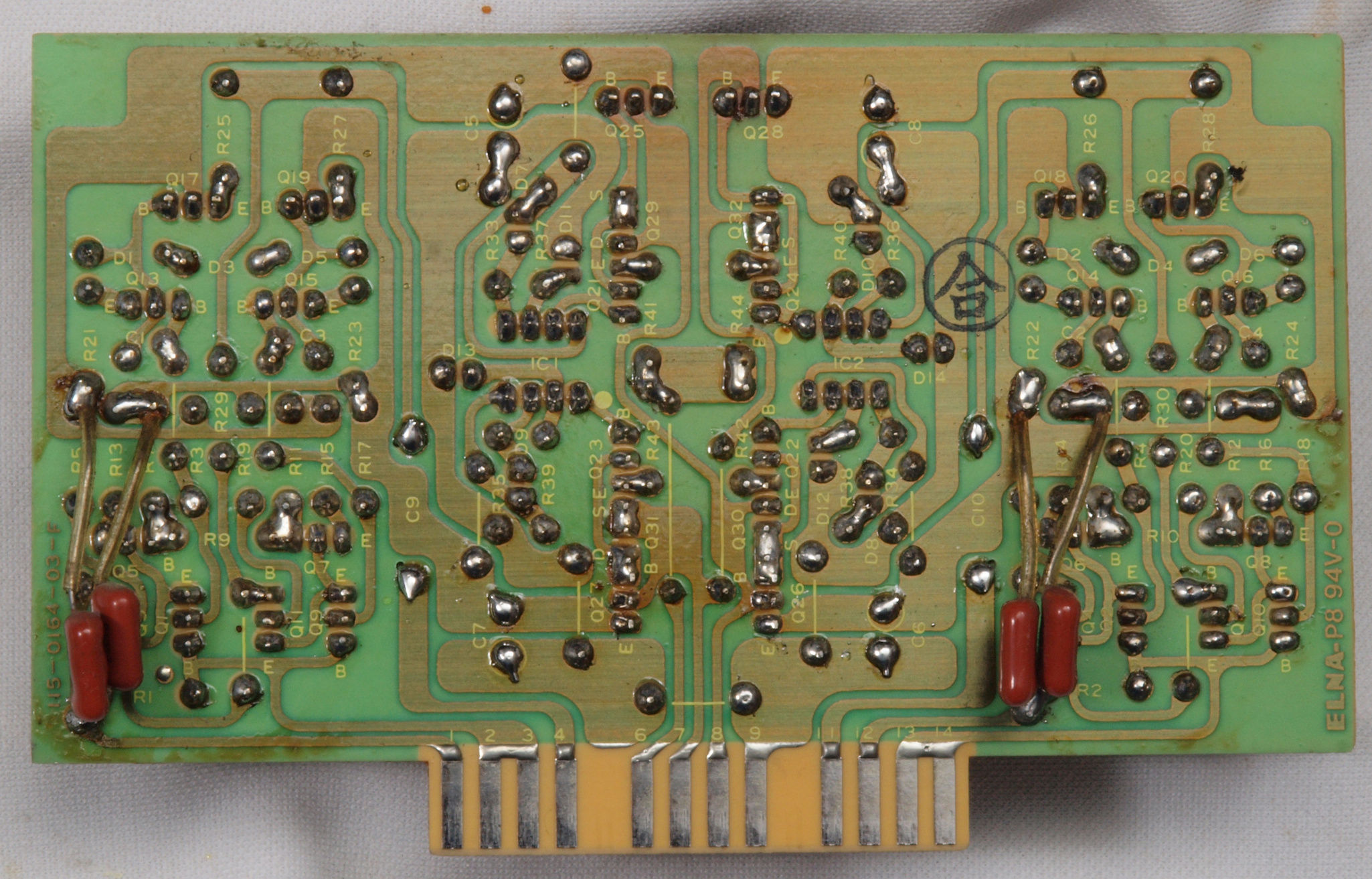

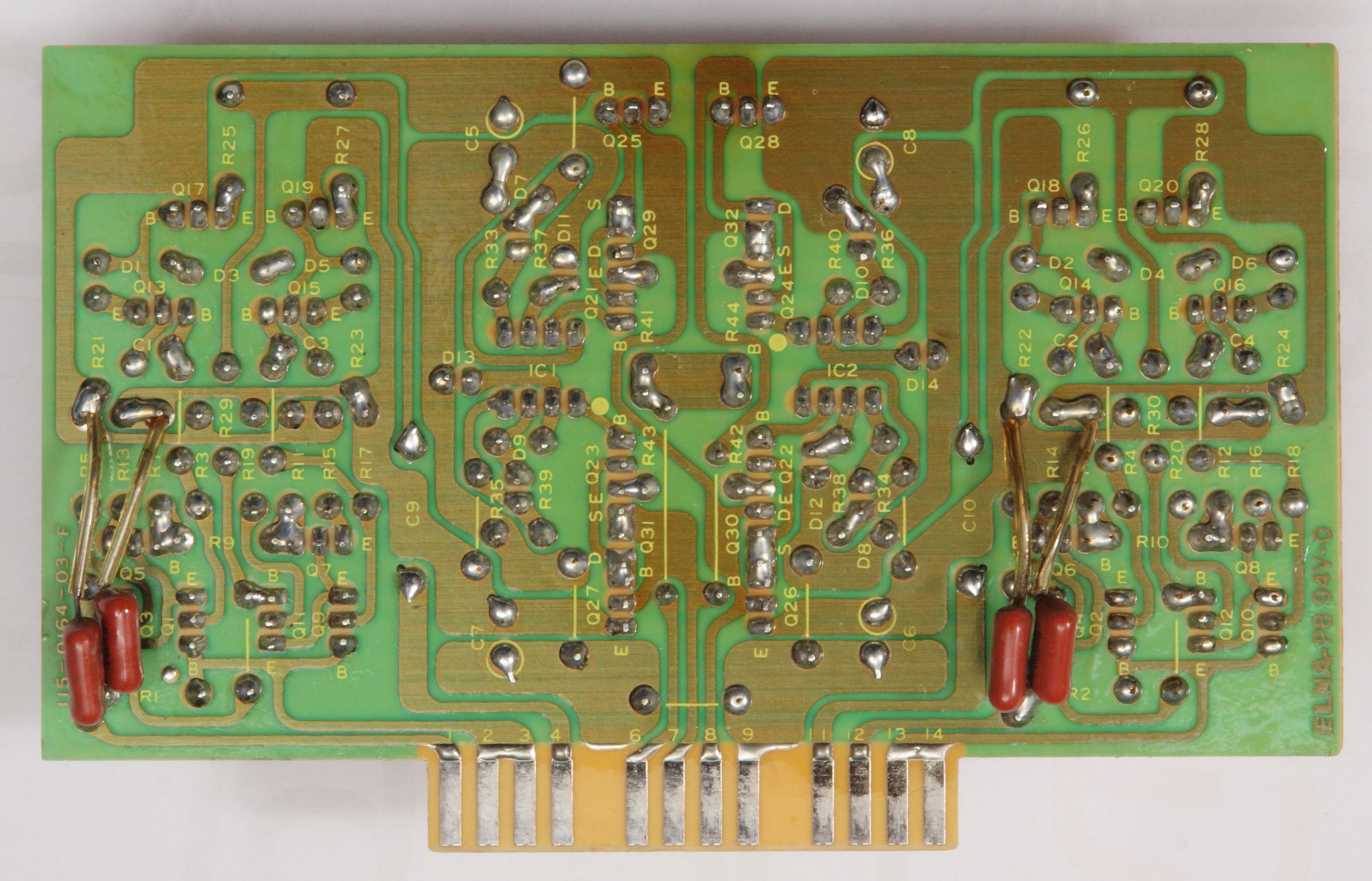

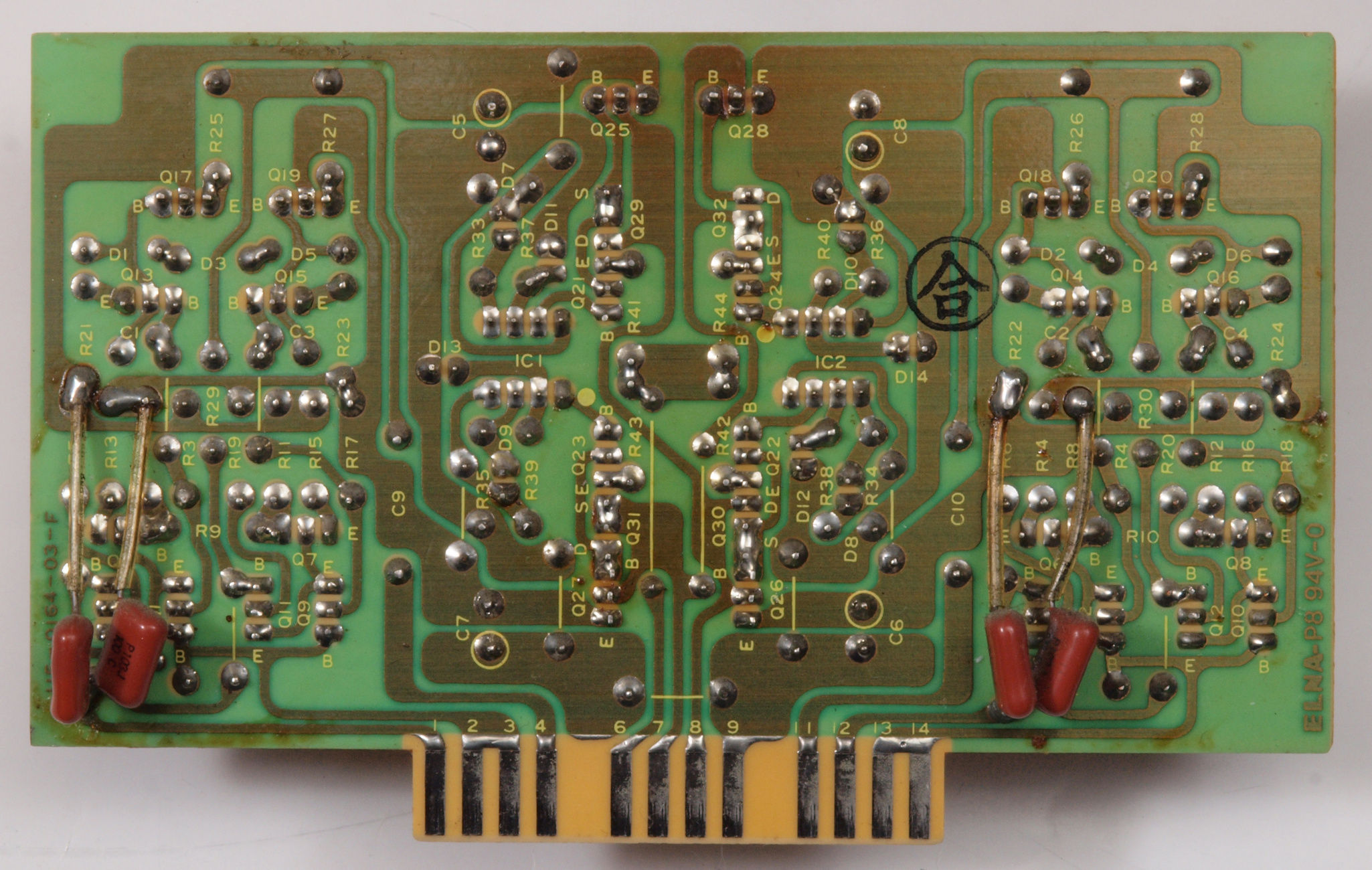

Ｃ１３．　修理前　ヘッドＡＭＰ基板裏
Ｃ１４．　修理（半田補正）後　ヘッドＡＭＰ基板裏。　半田を全部やり直す。
Ｃ１５．　完成ヘッドＡＭＰ基板裏、　洗浄後防湿材を塗る。

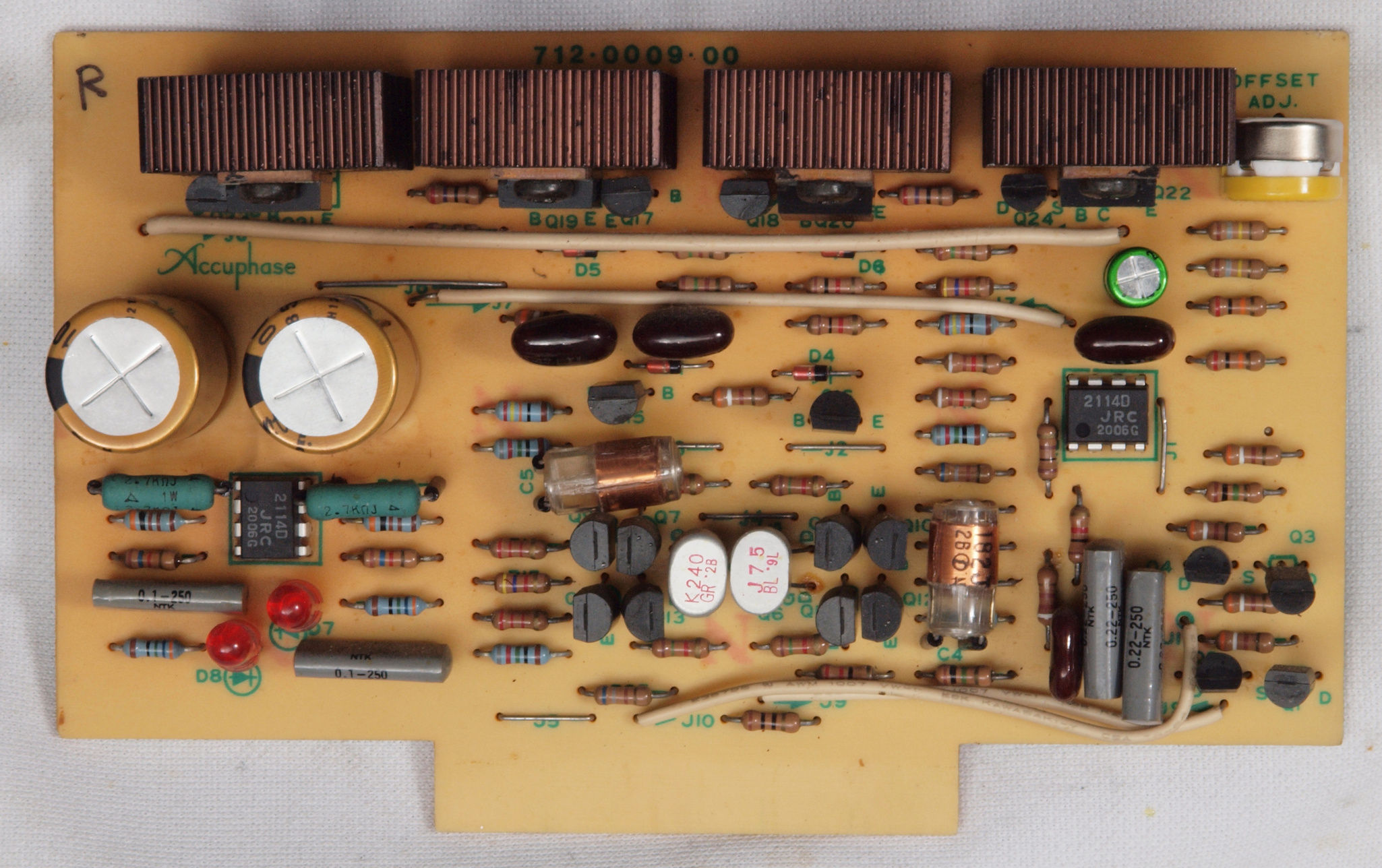

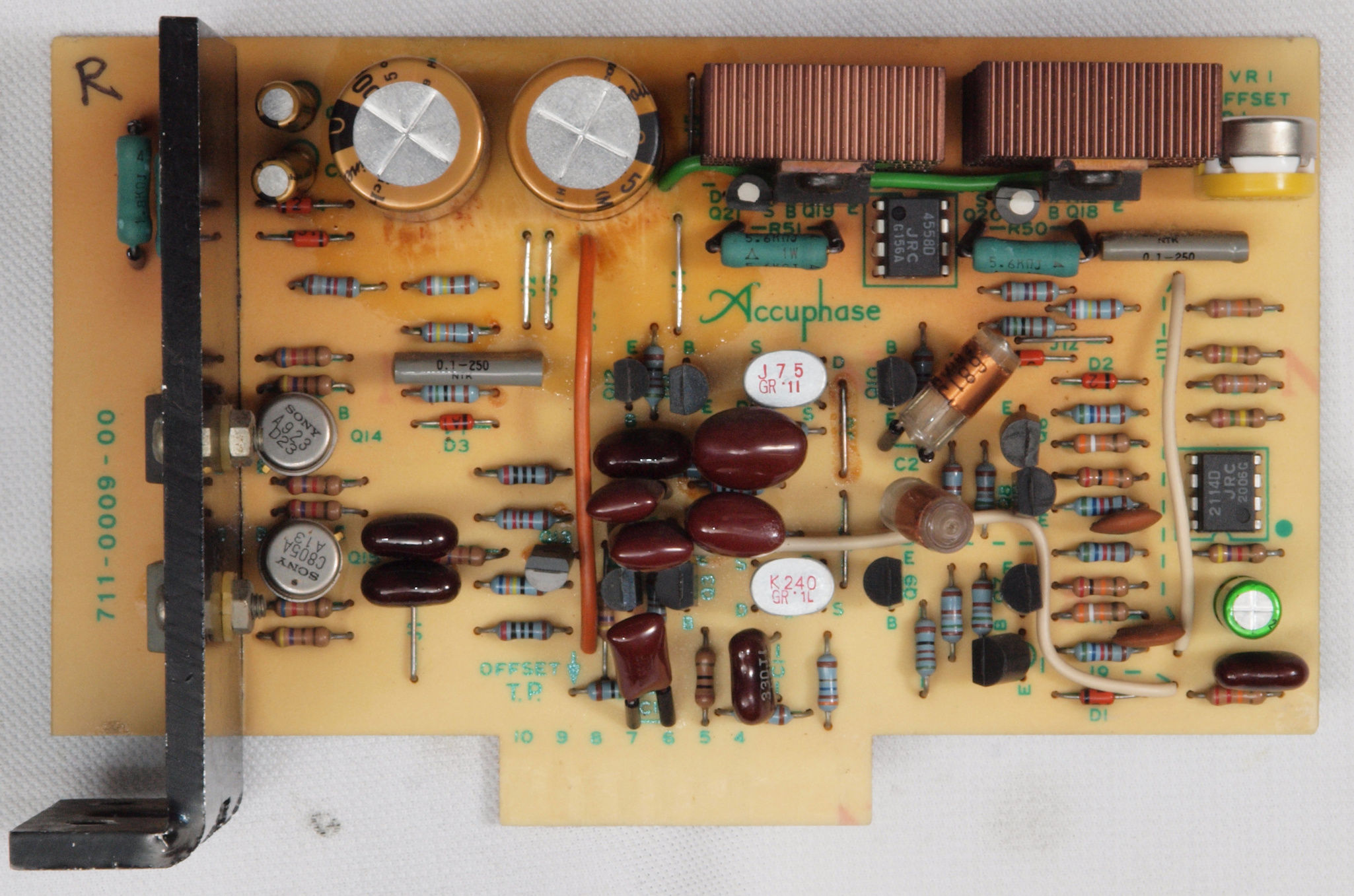

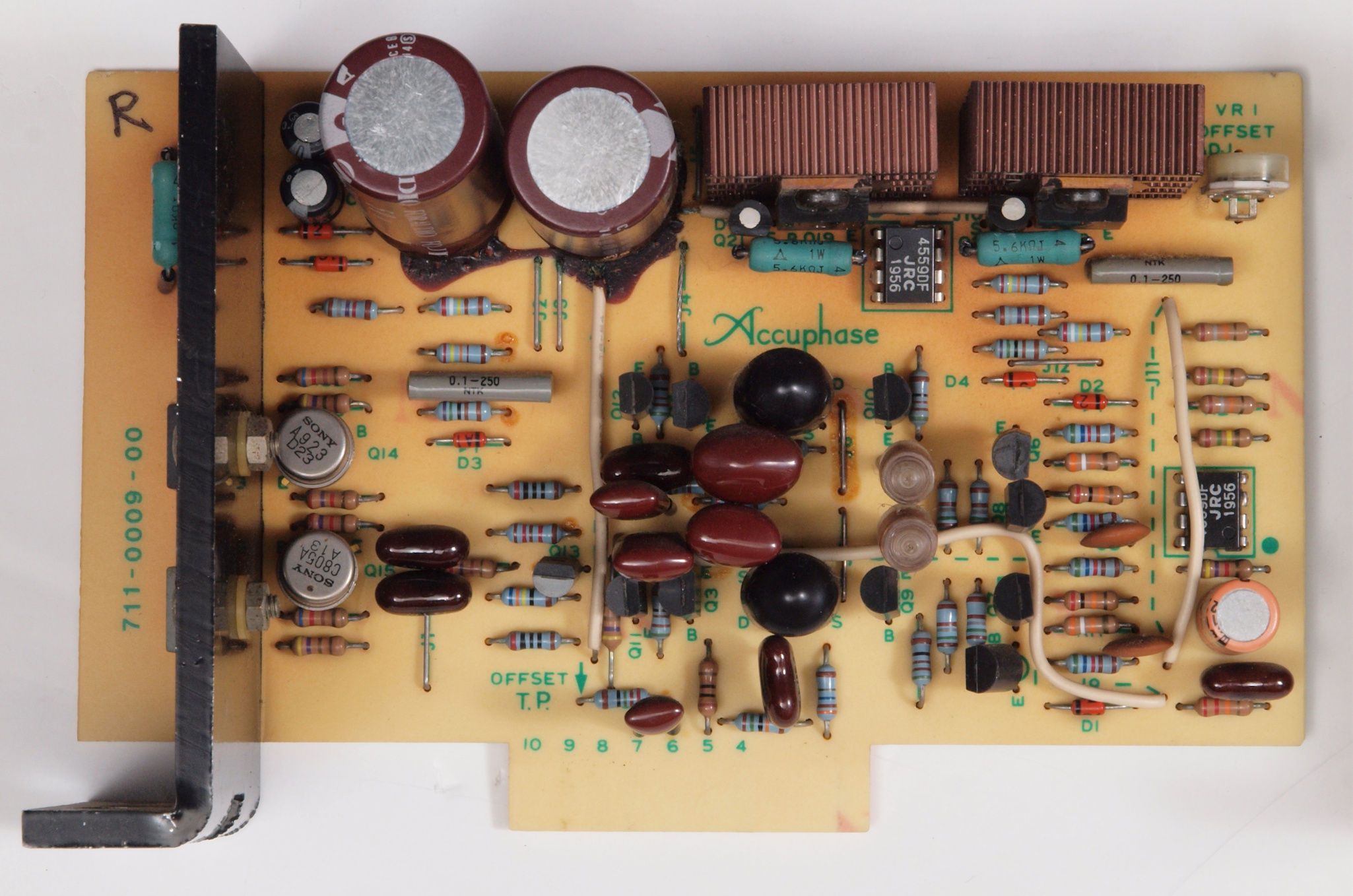

Ｃ２１．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板。

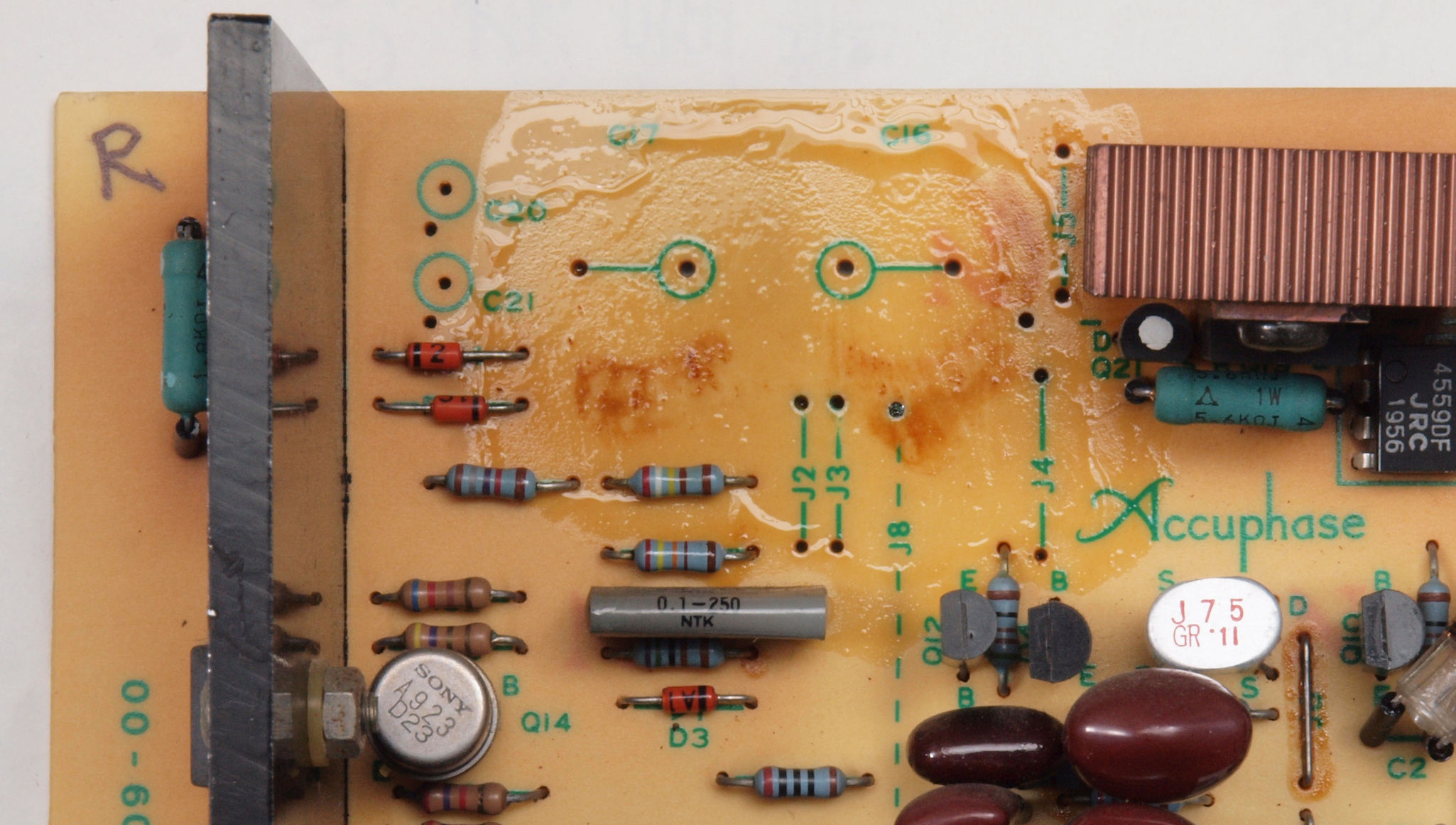

Ｃ２１２．　修理中　Ｒ側ＥＱ＿ＡＭＰ基板。　　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ２１３．　修理後　Ｒ側ＥＱ＿ＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

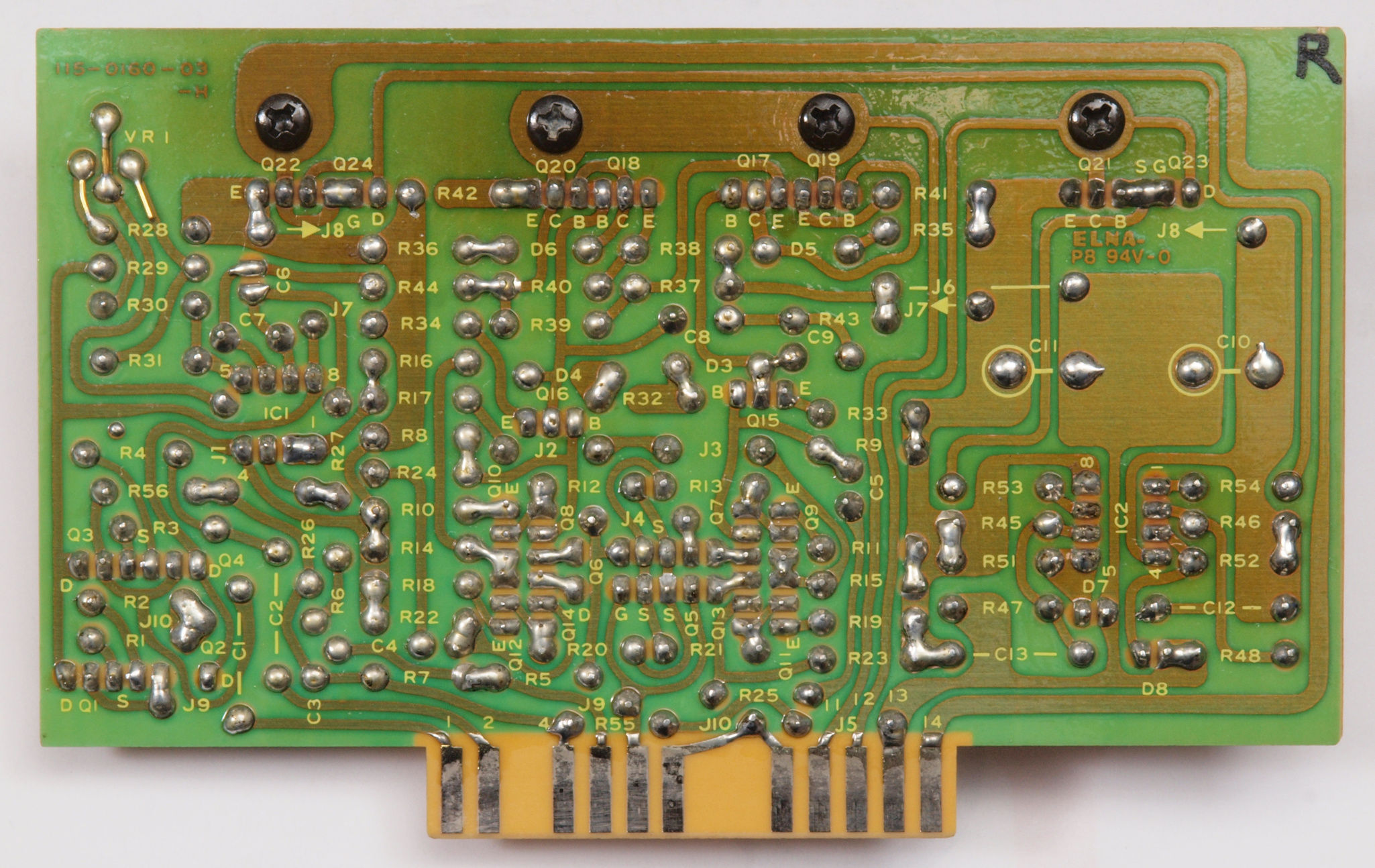

Ｃ２２．　修理後　Ｒ側ＥＱ＿ＡＭＰ基板。　半固定ＶＲ１個、OP-AMP２個、電解コンデンサー５個交換。

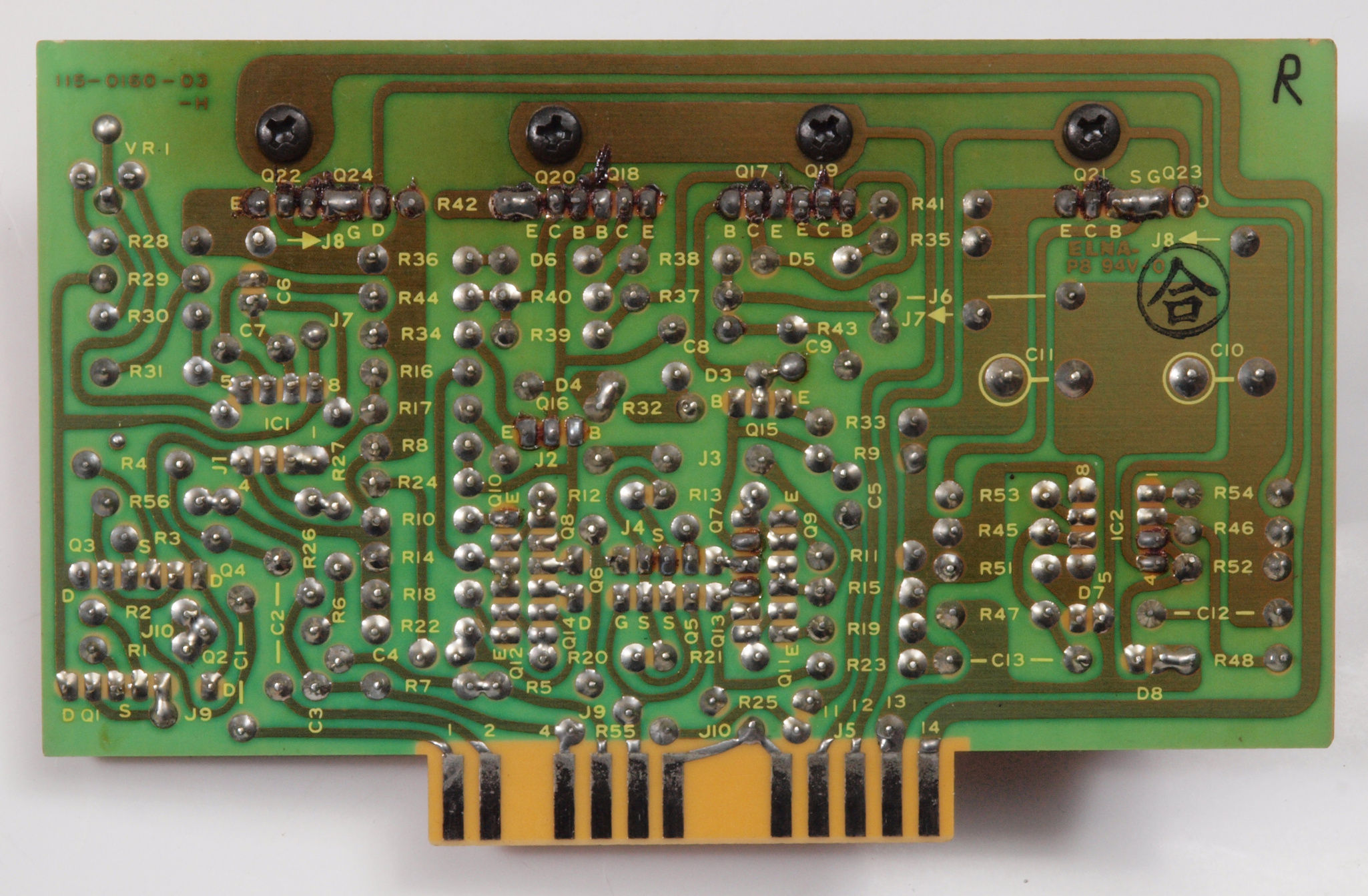

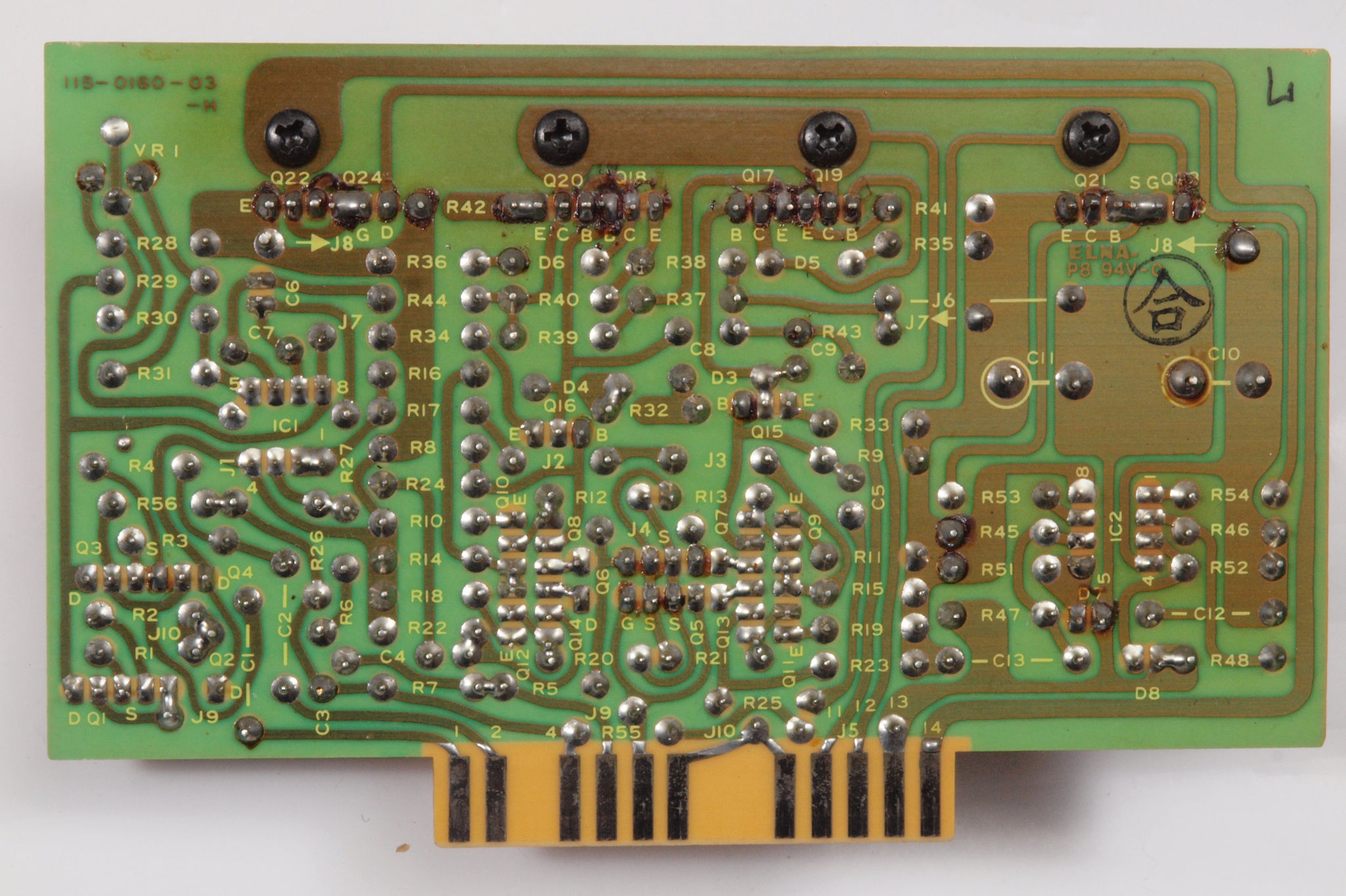

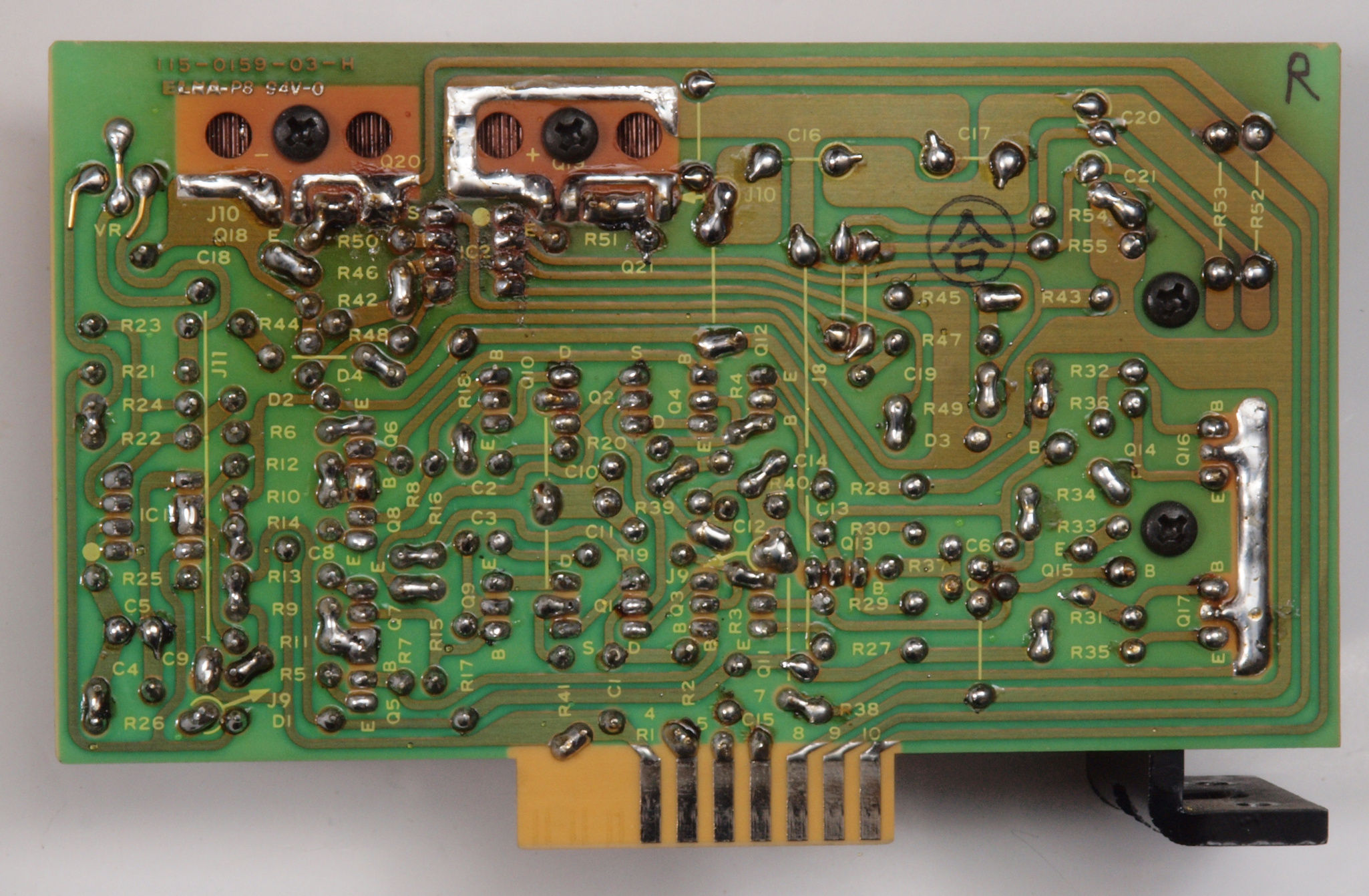

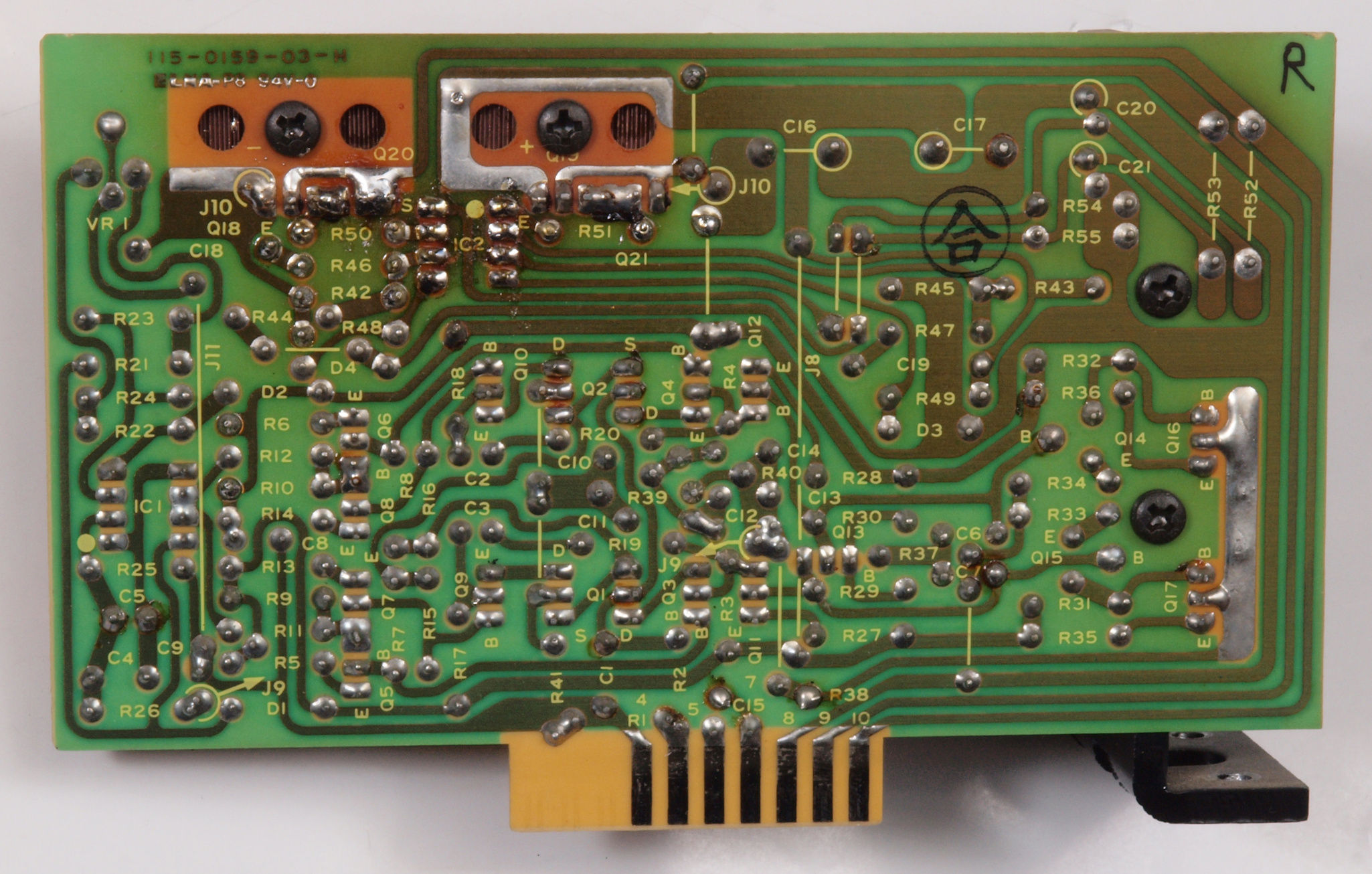

Ｃ２３．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏
Ｃ２３２．　修理中　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡、手付け半田でも経年劣化には勝てない！
Ｃ２３３．　修理中　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡、拡大。
Ｃ２３４．　修理中　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡、拡大２。

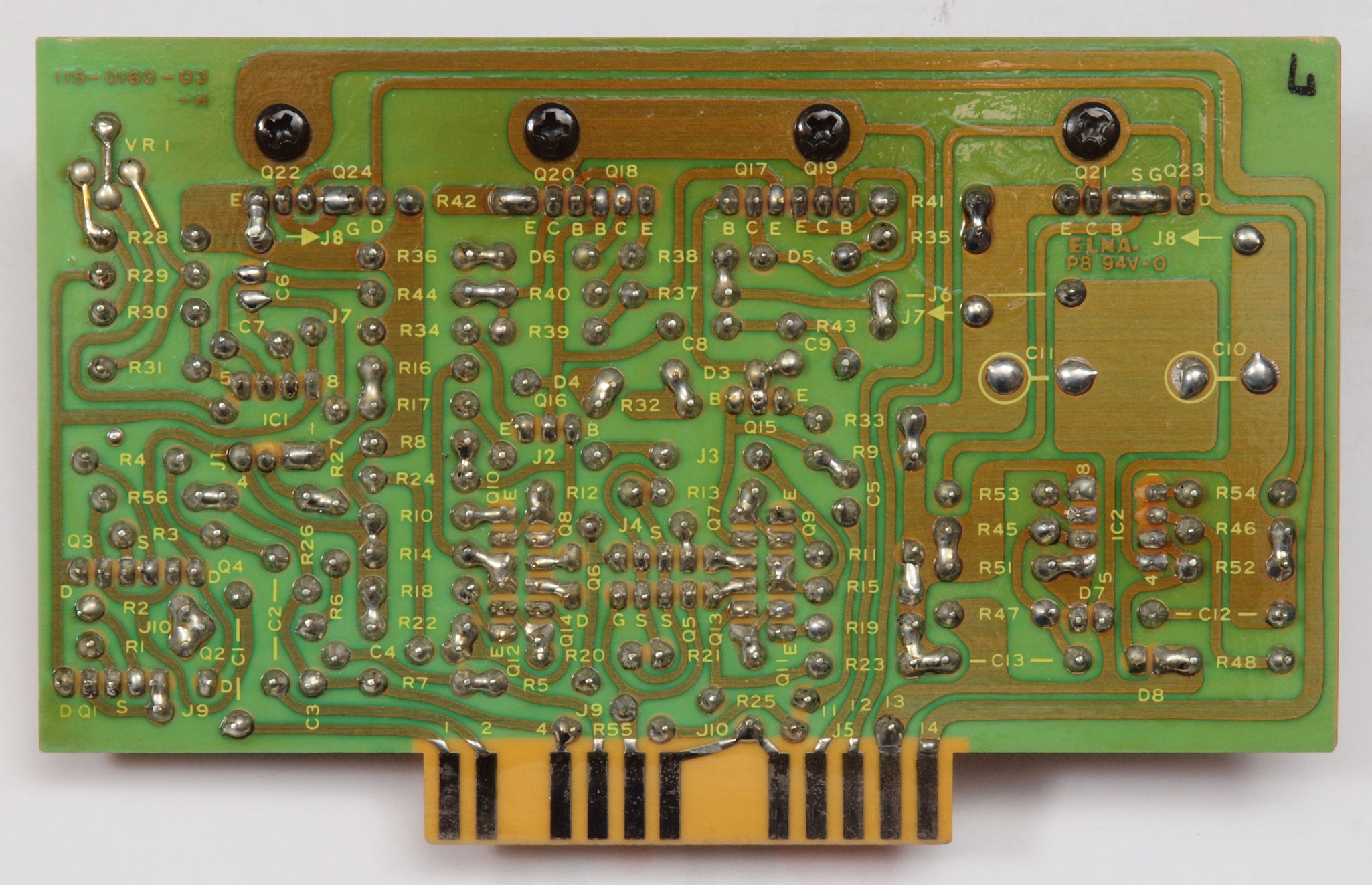

Ｃ２４．　修理（半田補正）後　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。

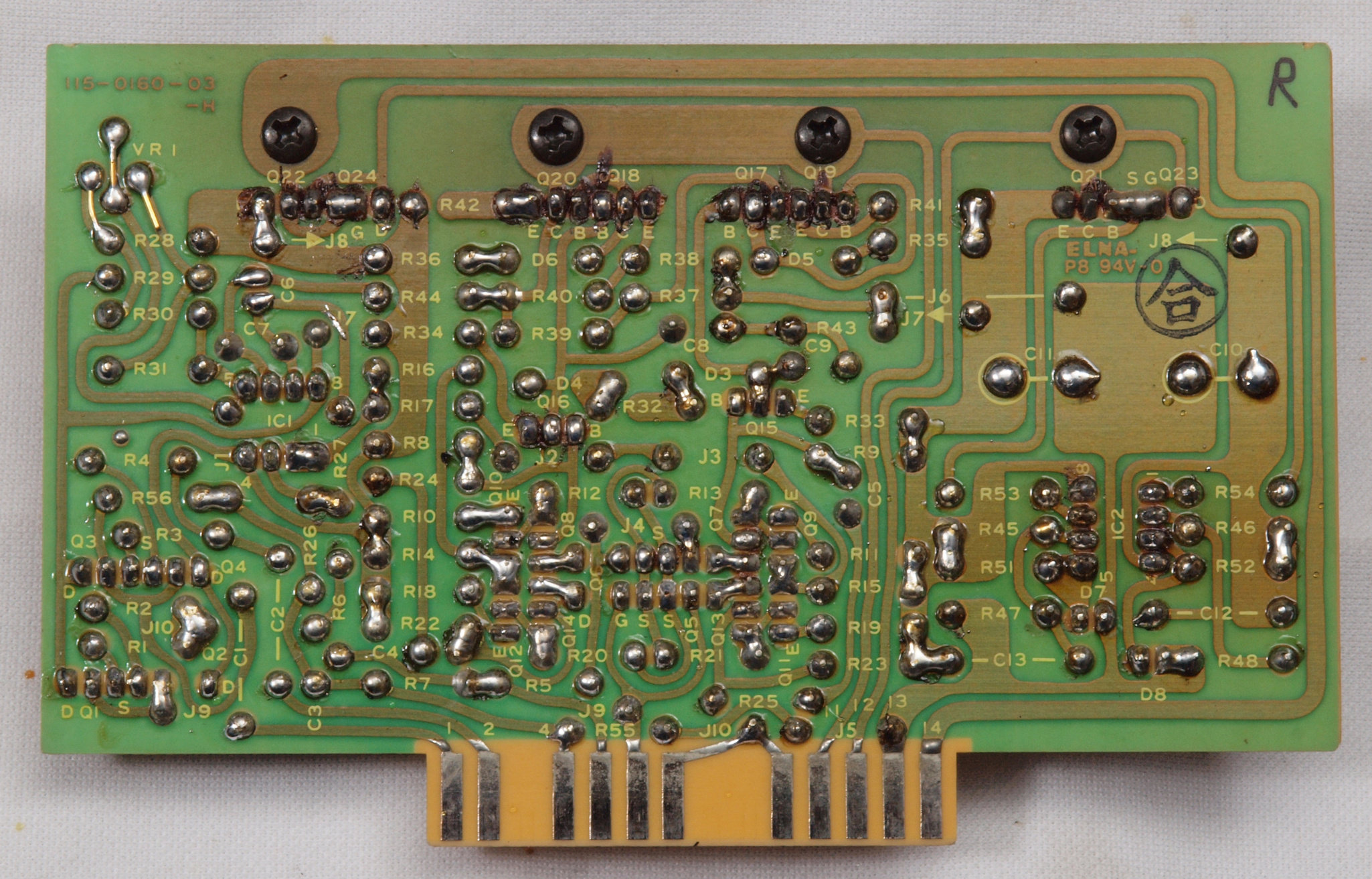

Ｃ２５．　完成Ｒ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ３１．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板
Ｃ３１２．　修理中　Ｌ側ＥＱ＿ＡＭＰ基板。　　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ３１３．　修理後　Ｌ側ＥＱ＿ＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ３２．　修理後　Ｌ側ＥＱ＿ＡＭＰ基板。　半固定ＶＲ１個、OP-AMP２個、電解コンデンサー５個交換。

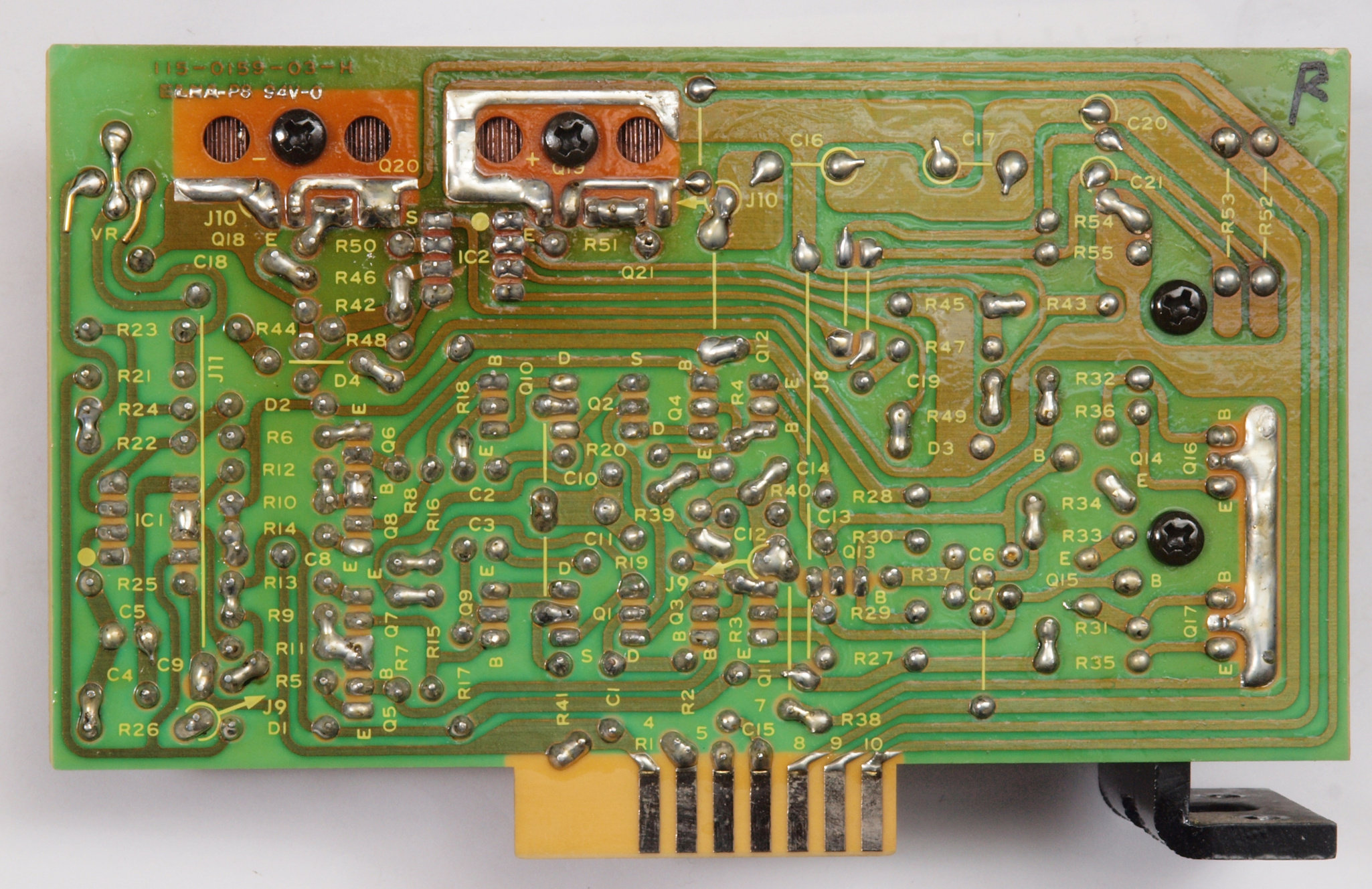

Ｃ３３．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板裏

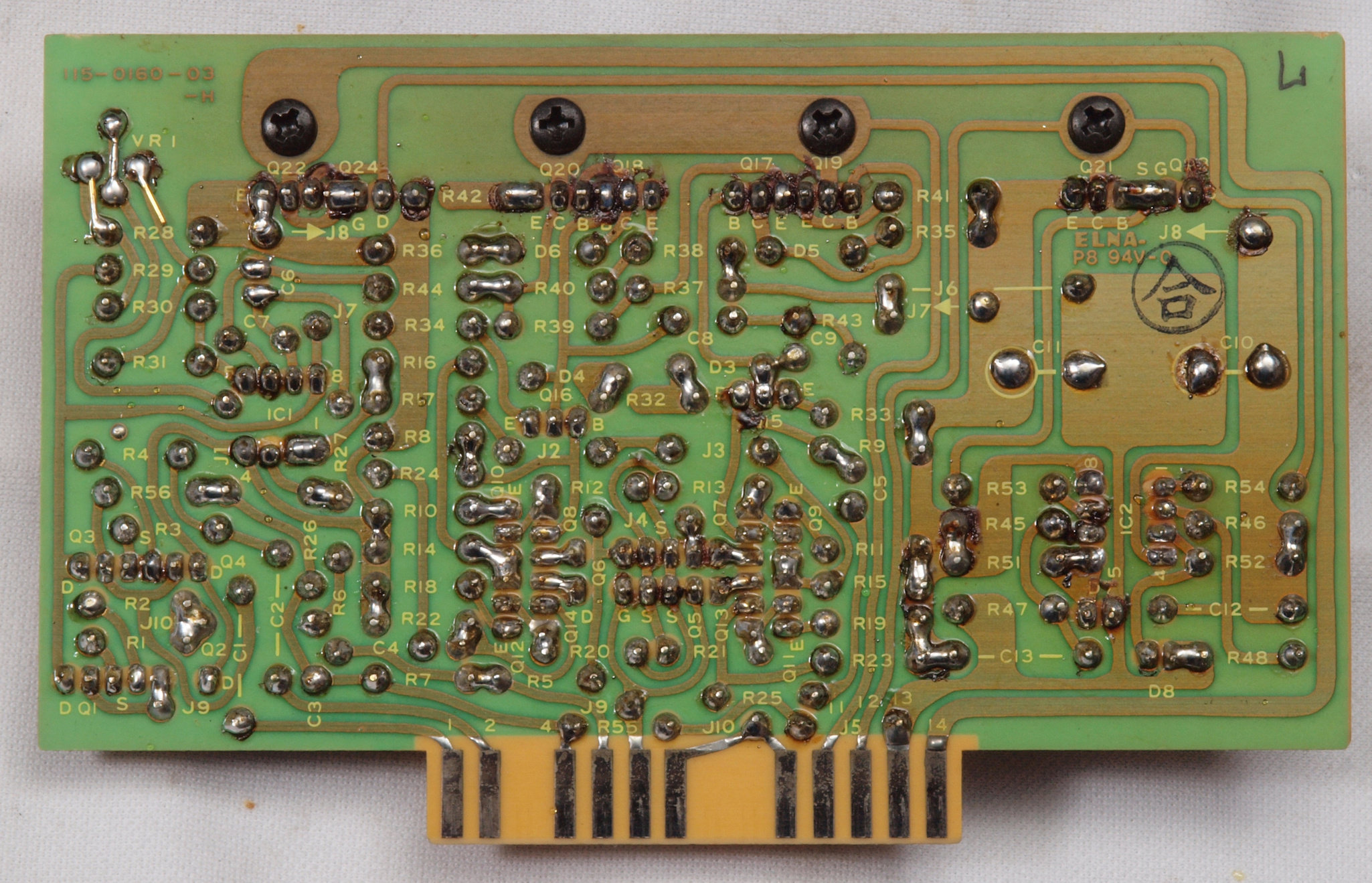

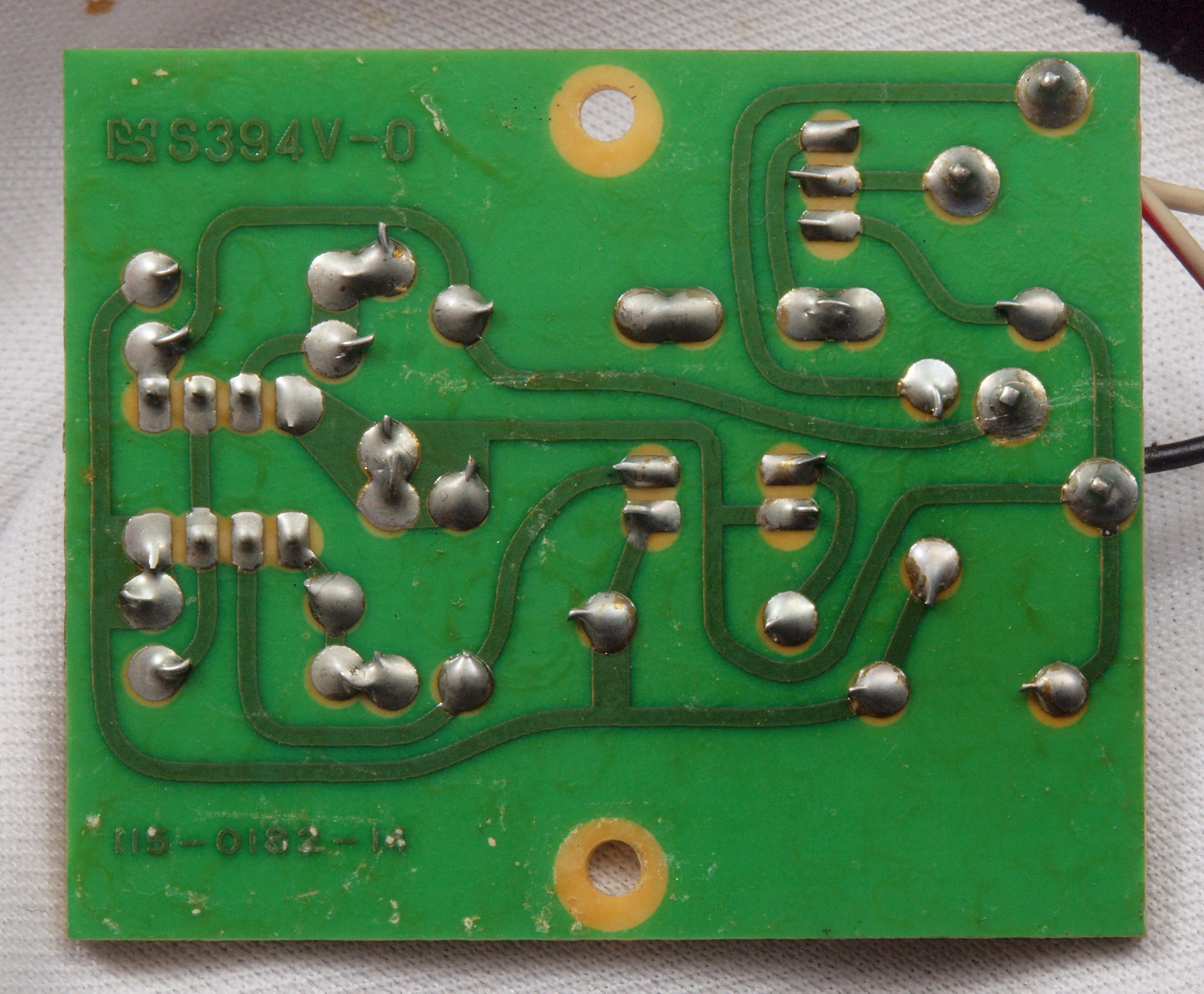

Ｃ３４．　修理（半田補正）後　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ３５．　完成Ｌ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

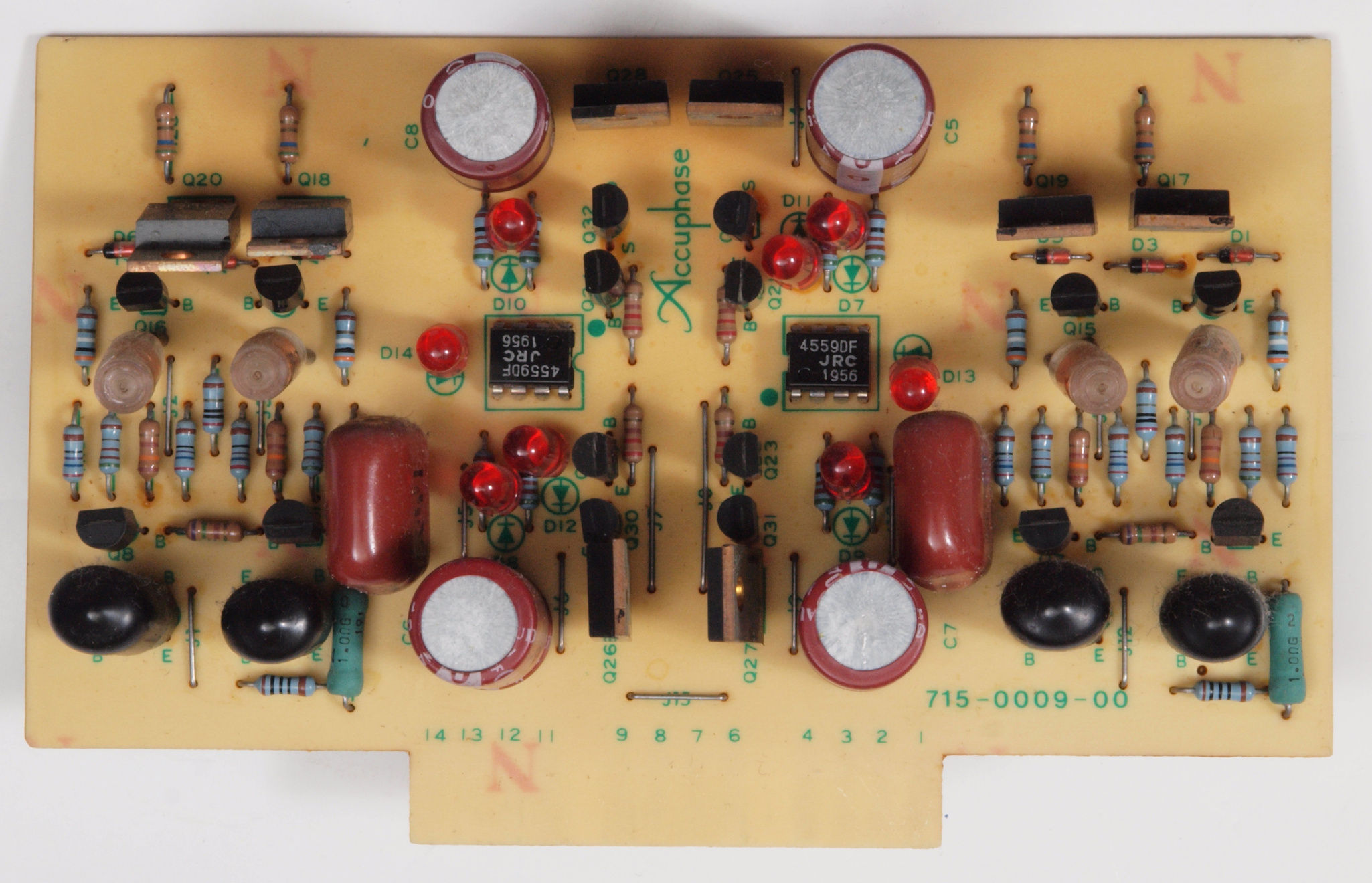

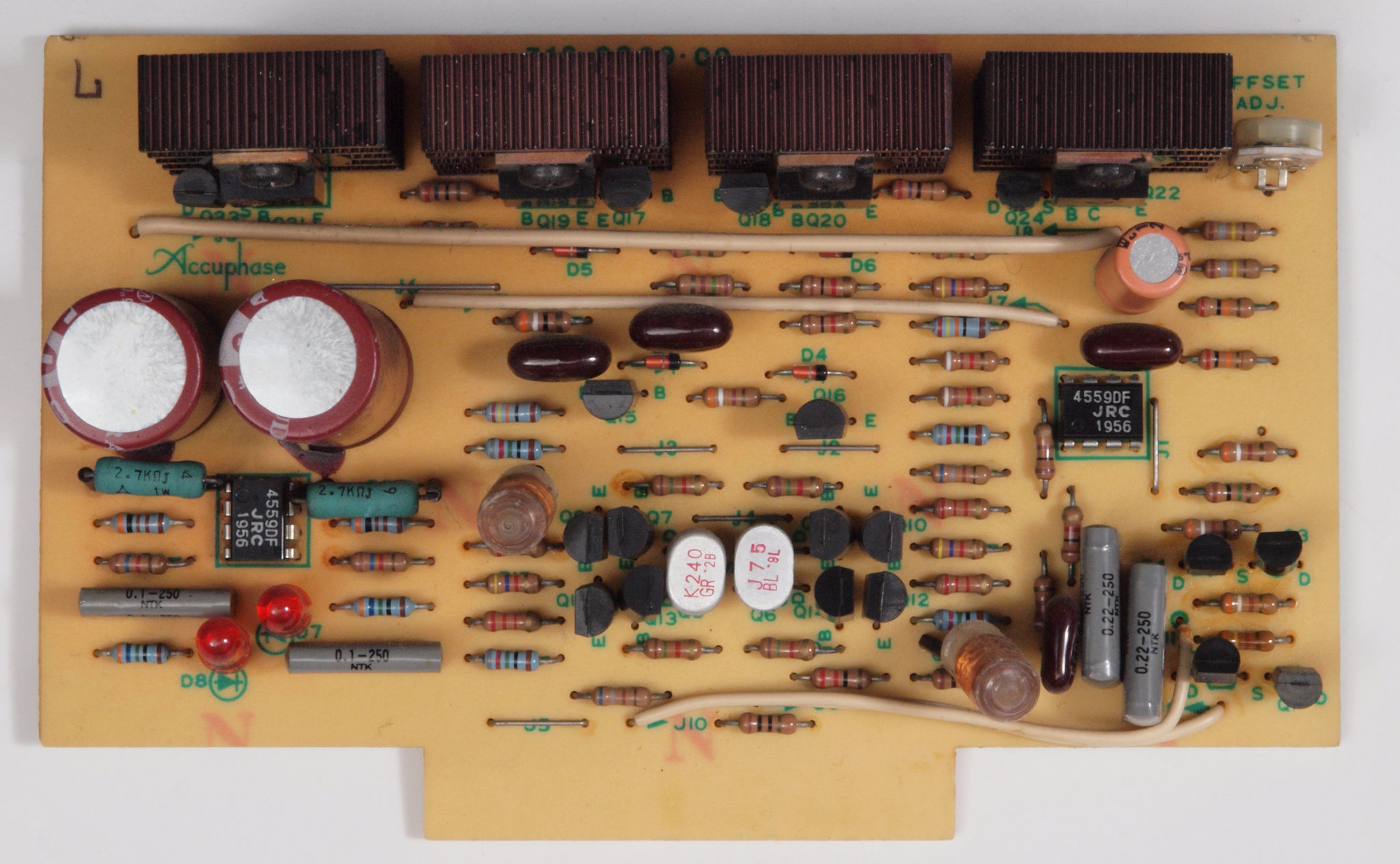

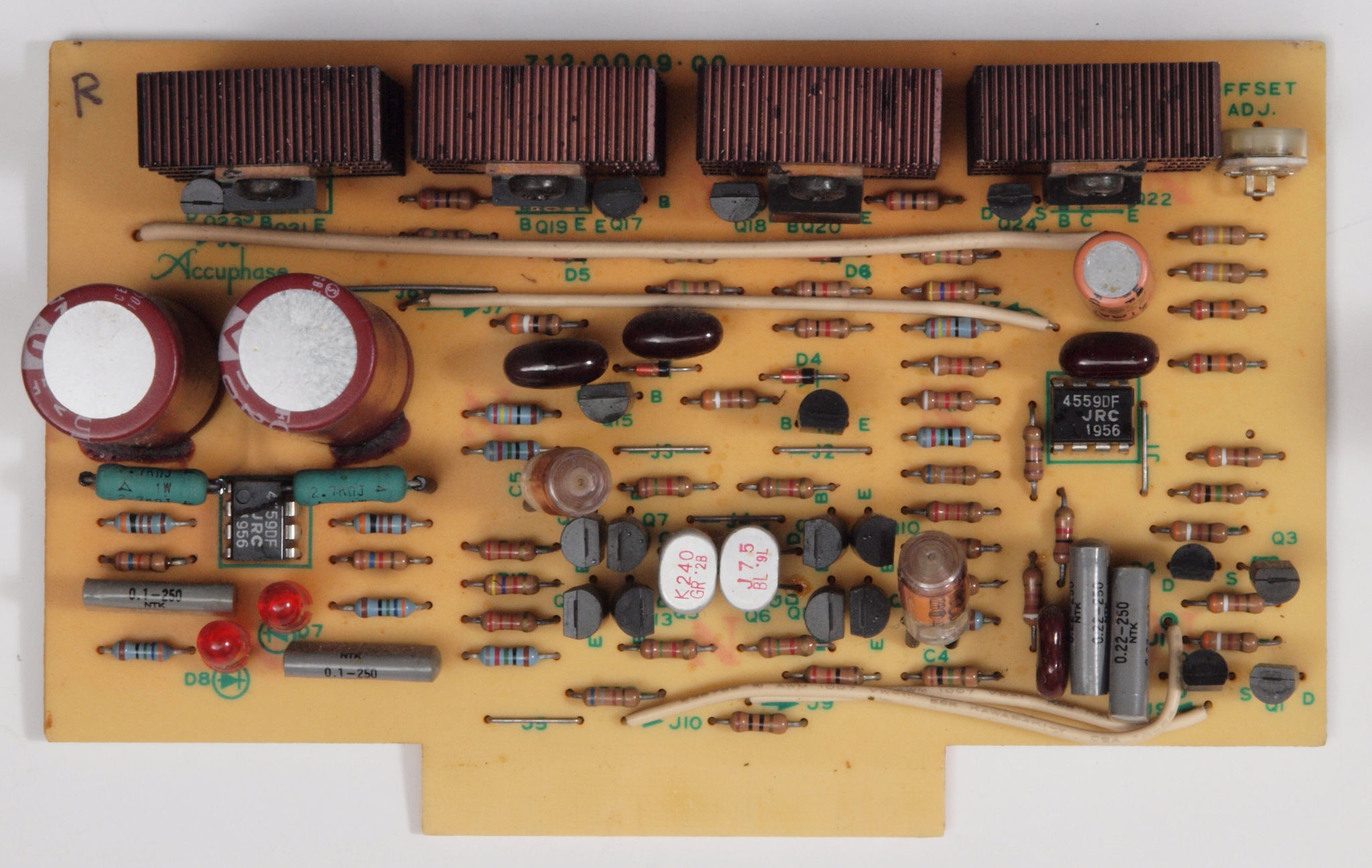

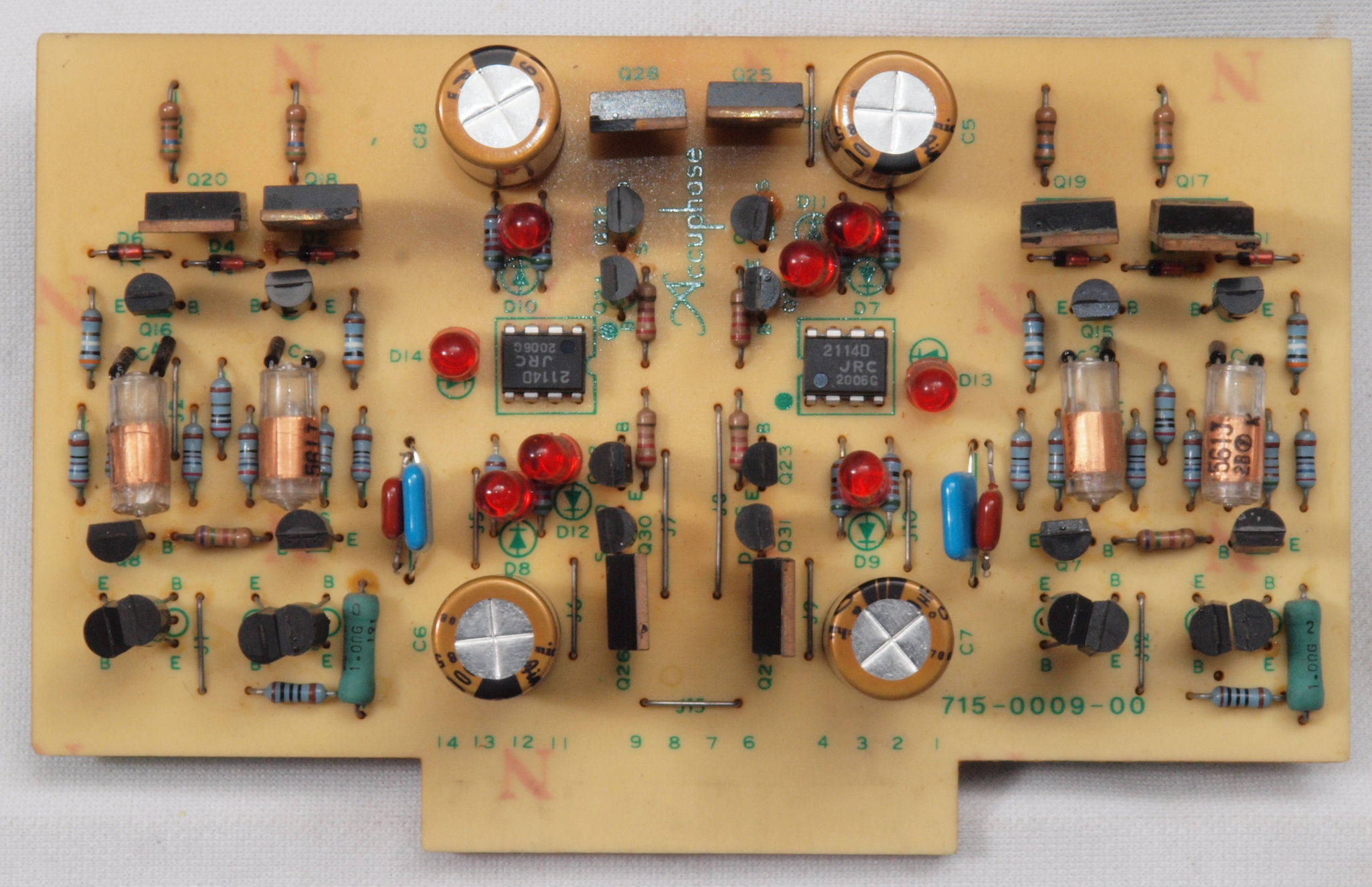

Ｃ４１．　修理前　Ｒ側出力ＡＭＰ基板
Ｃ４２．　修理後　Ｒ側出力ＡＭＰ基板。　OP-AMP２個、バランス調整用半固定ＶＲ１個、電解コンデンサー３個交換。
Ｃ４３．　修理前　Ｒ側出力ＡＭＰ基板裏
Ｃ４４．　修理（半田補正）後　Ｒ側出力ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ４５．　完成Ｒ側出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ５１．　修理前　Ｌ側出力ＡＭＰ基板
Ｃ５２．　修理後　Ｌ側出力ＡＭＰ基板。　OP-AMP２個、バランス調整用半固定ＶＲ１個、電解コンデンサー３個交換。
Ｃ５３．　修理前　Ｌ側出力ＡＭＰ基板裏
Ｃ５４．　修理（半田補正）後　Ｌ側出力ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ５５．　完成Ｌ側出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ６１．　修理前　メイン基板制御リレー。
Ｃ６２．　修理後　メイン基板制御リレー。　電解コンデンサー２個、制御リレー２個交換。

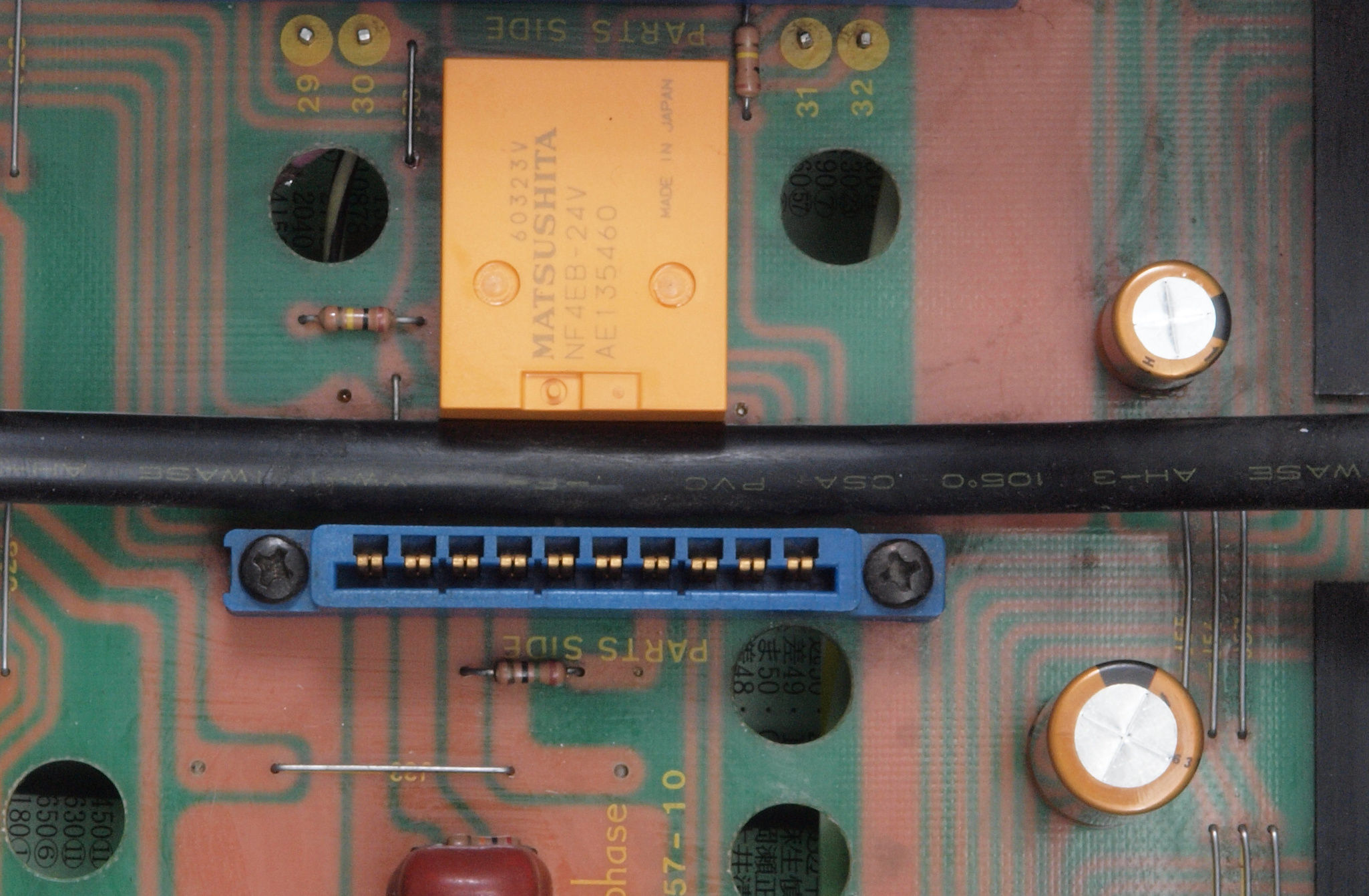

Ｃ７１．　修理前　メイン基板ＭＭ／ＭＣ入力切替リレー。
Ｃ７２．　修理後　メイン基板ＭＭ／ＭＣ入力切替リレー。　リレー１個、電解コンデンサー２個交換。

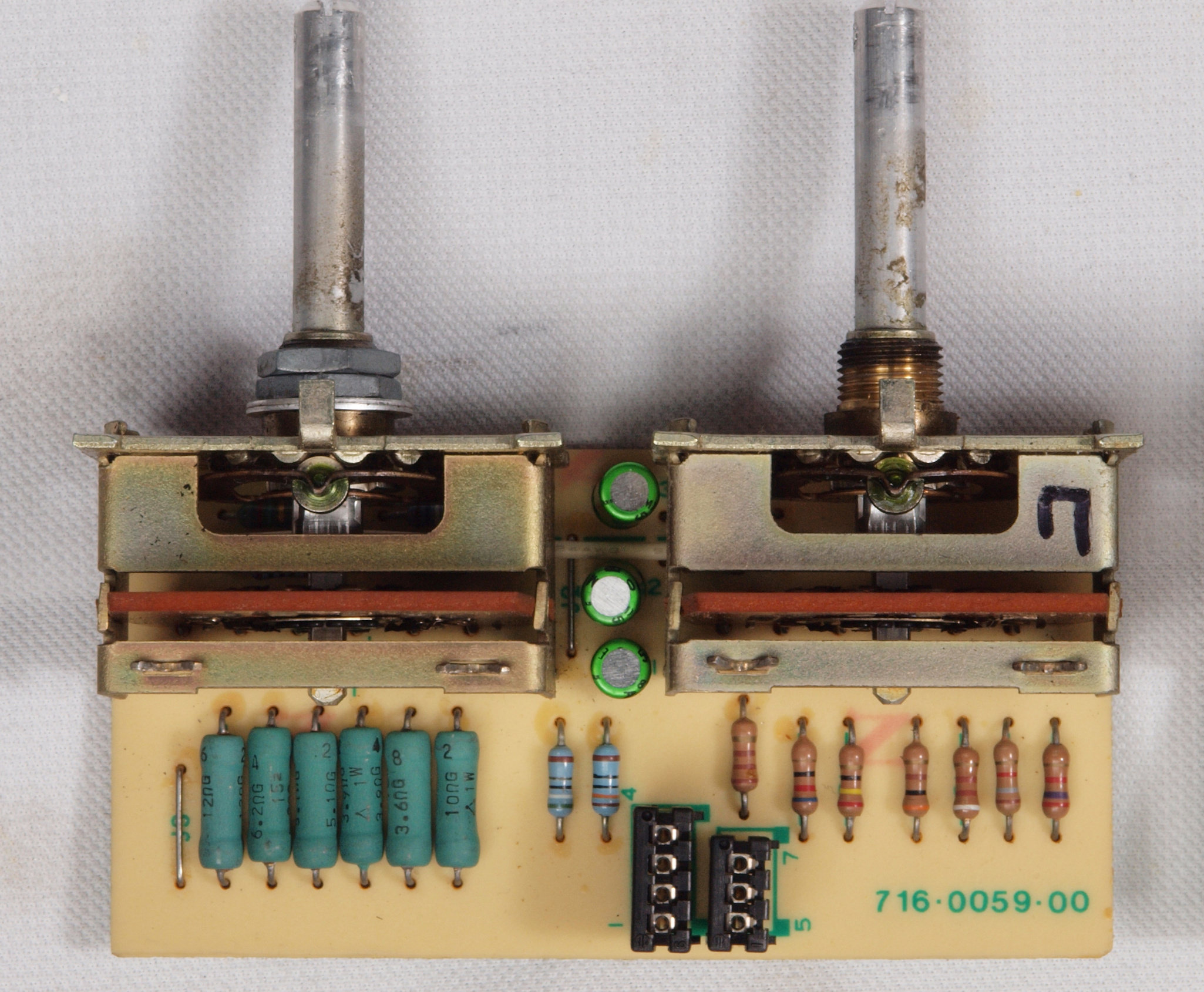

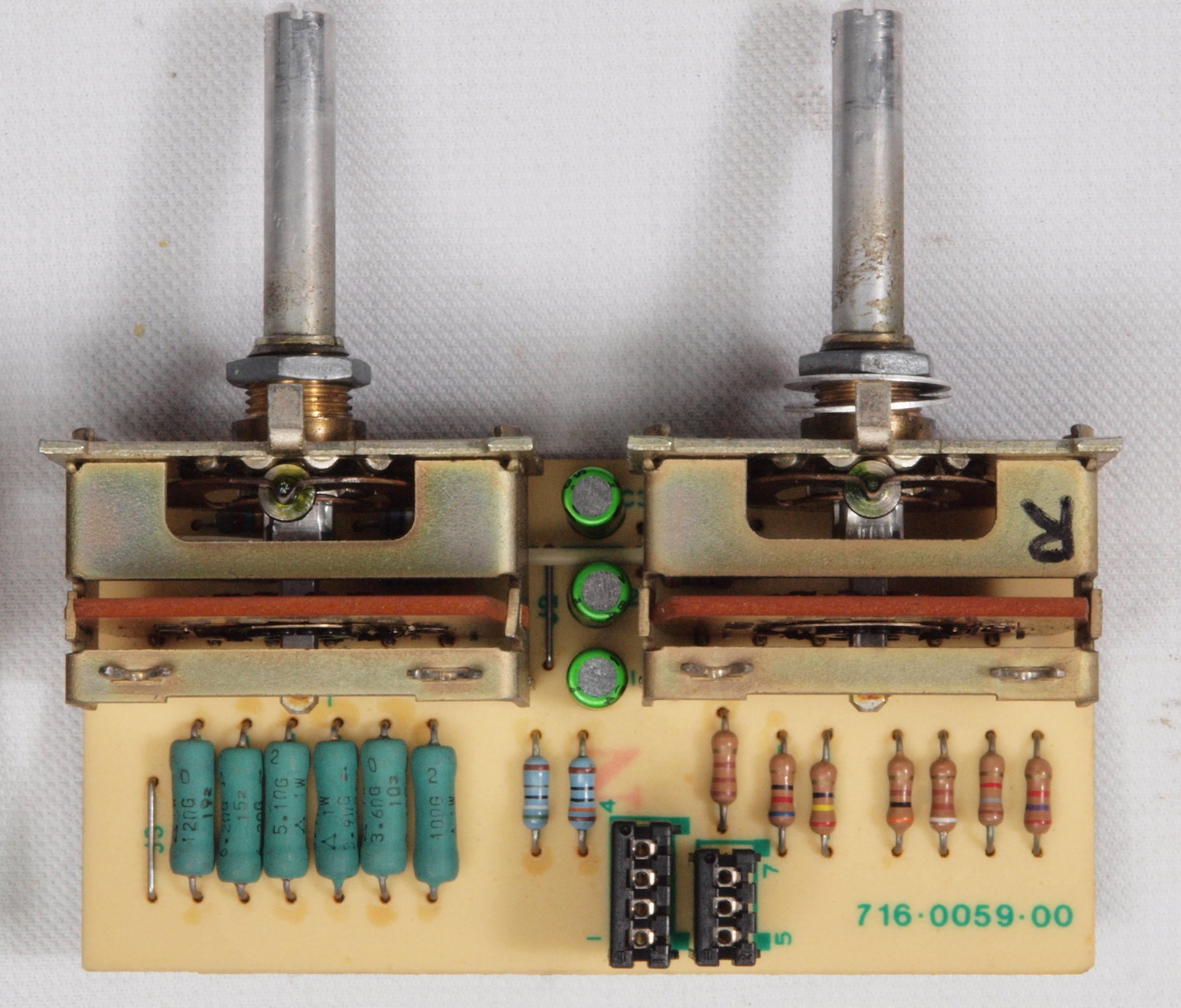

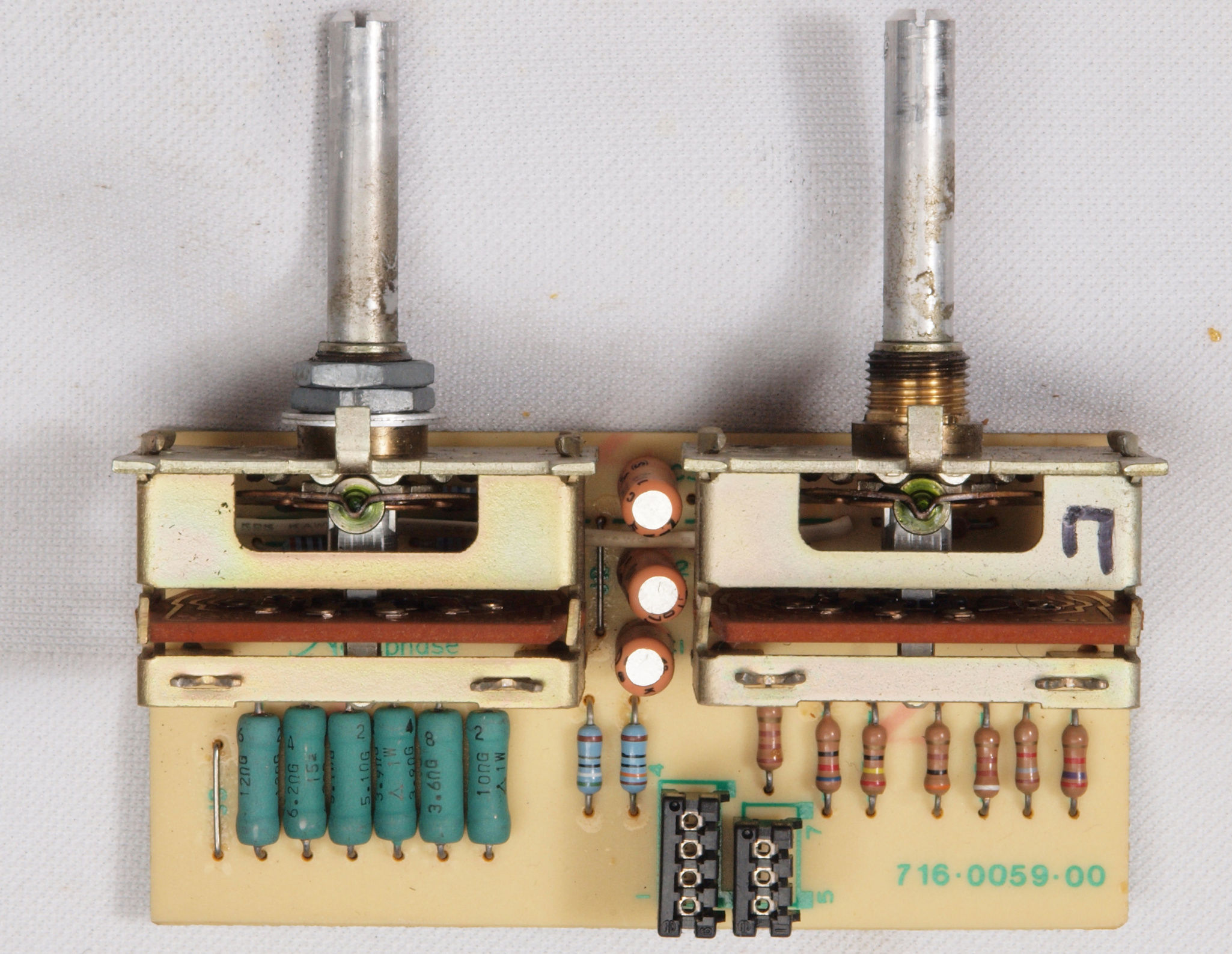

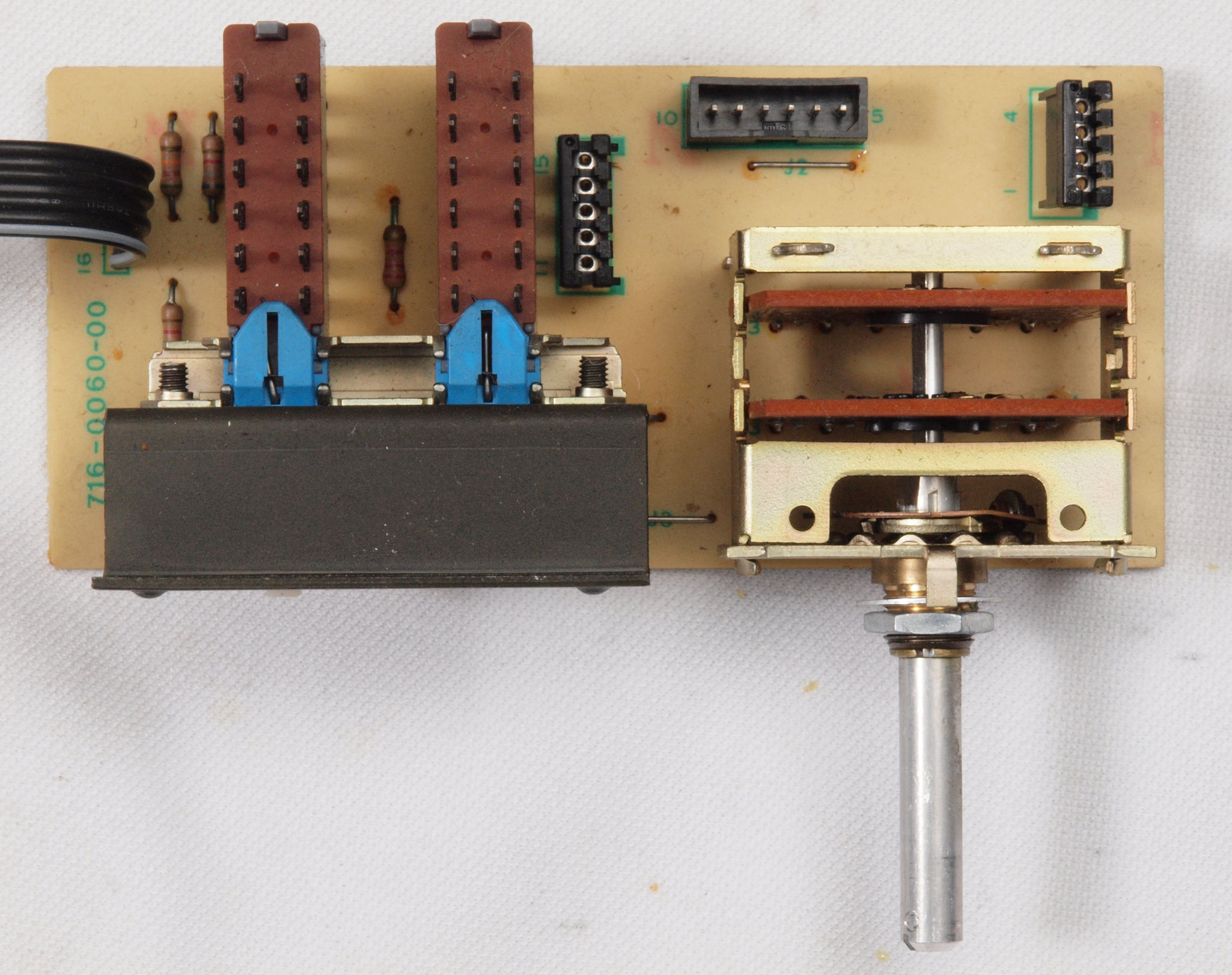

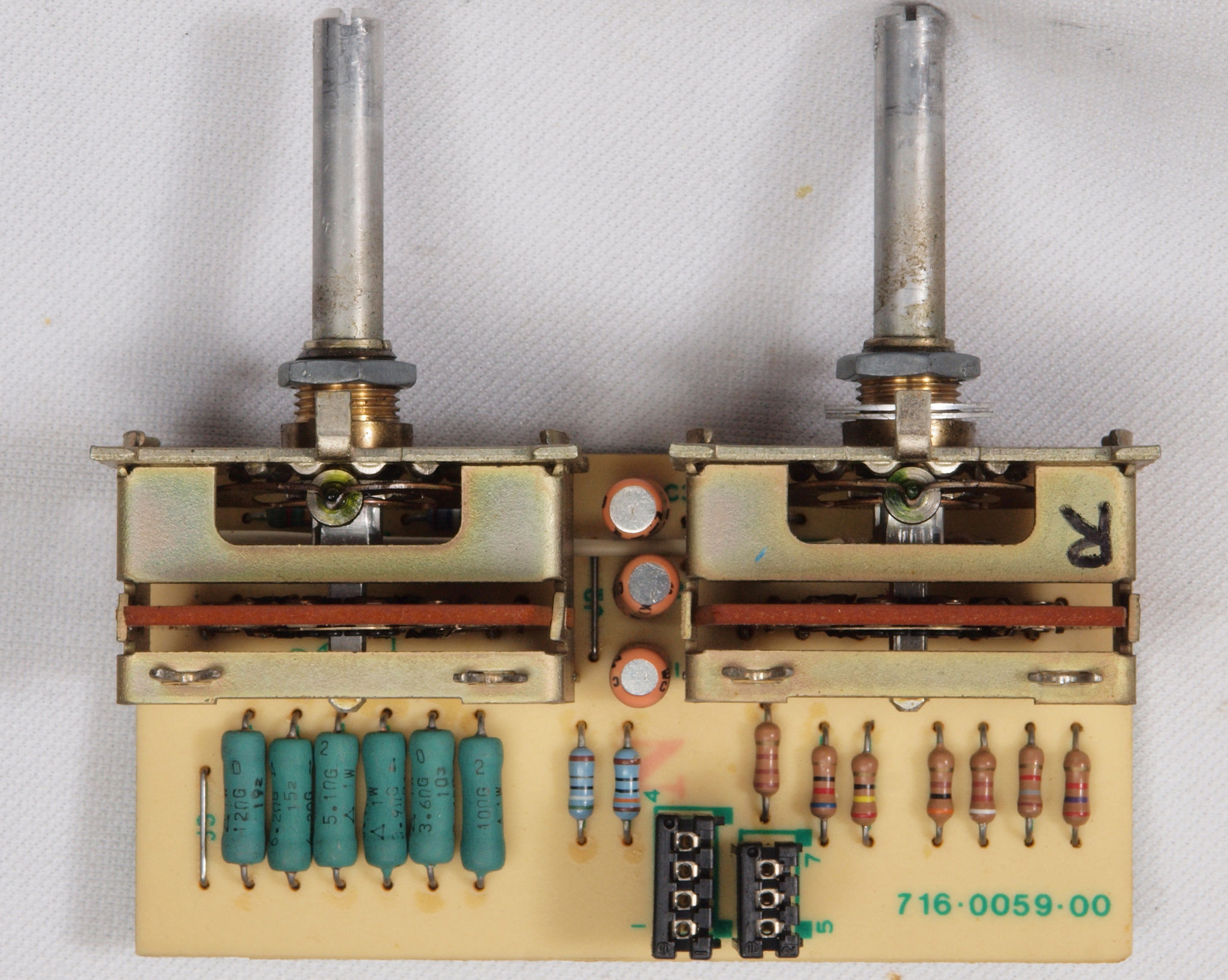

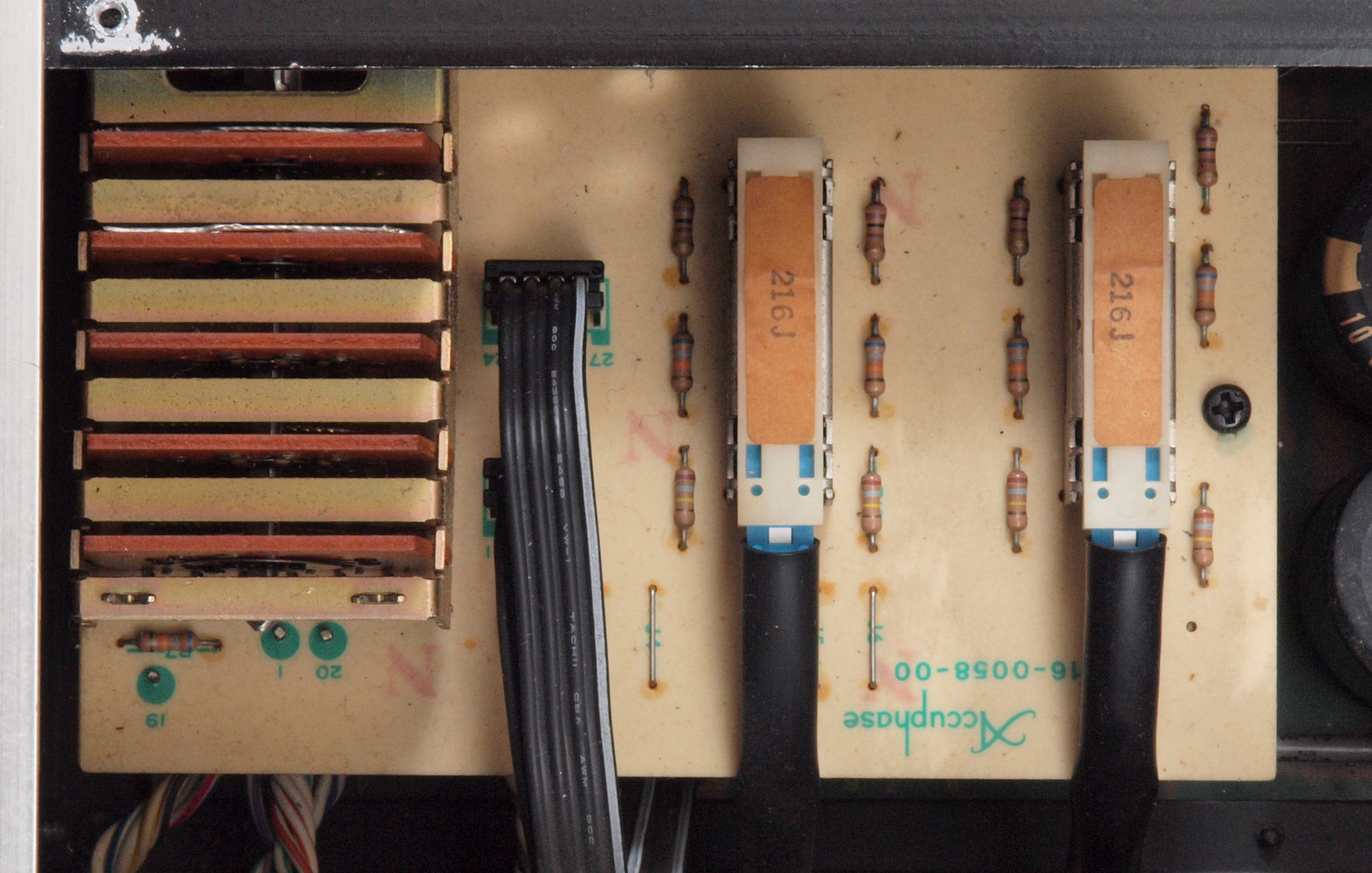

Ｃ８１．　修理前　入力切替ＳＷ基板。　右側ＳＷ２個はカートリッジ負荷抵抗切り替えＳＷ。
Ｃ８２．　修理後　入力切替ＳＷ基板。　洗浄後。
Ｃ８３．　修理前　入力切替ＳＷ基板裏。

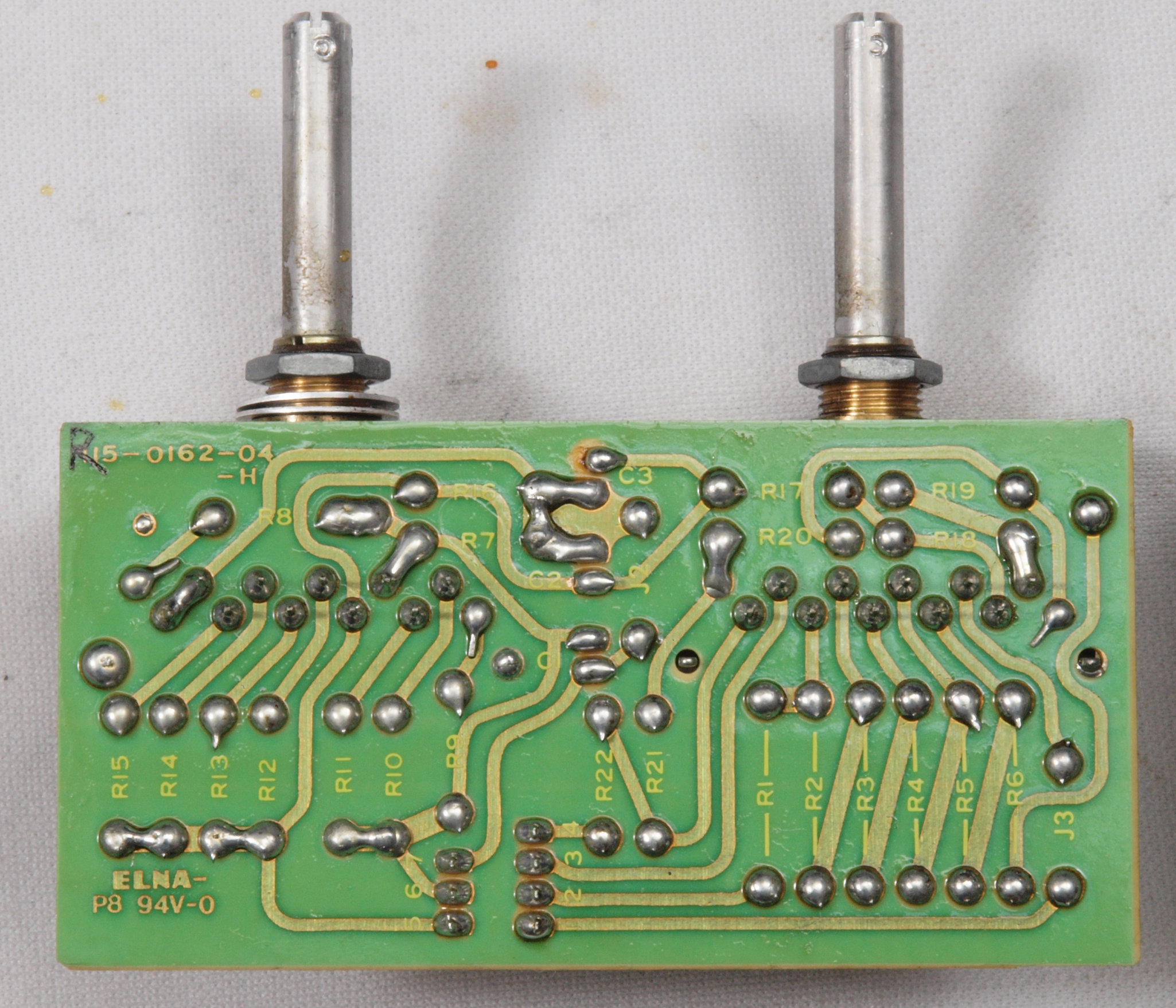

Ｃ８４．　修理（半田補正）後　入力切替ＳＷ基板裏。　半田を全部やり直す。
Ｃ８５．　完成入力切替ＳＷ基板裏。　洗浄後防湿材を塗る。
Ｃ８６．　入力切替ＳＷ、洗浄後。　治具も無く解体修理は危険。

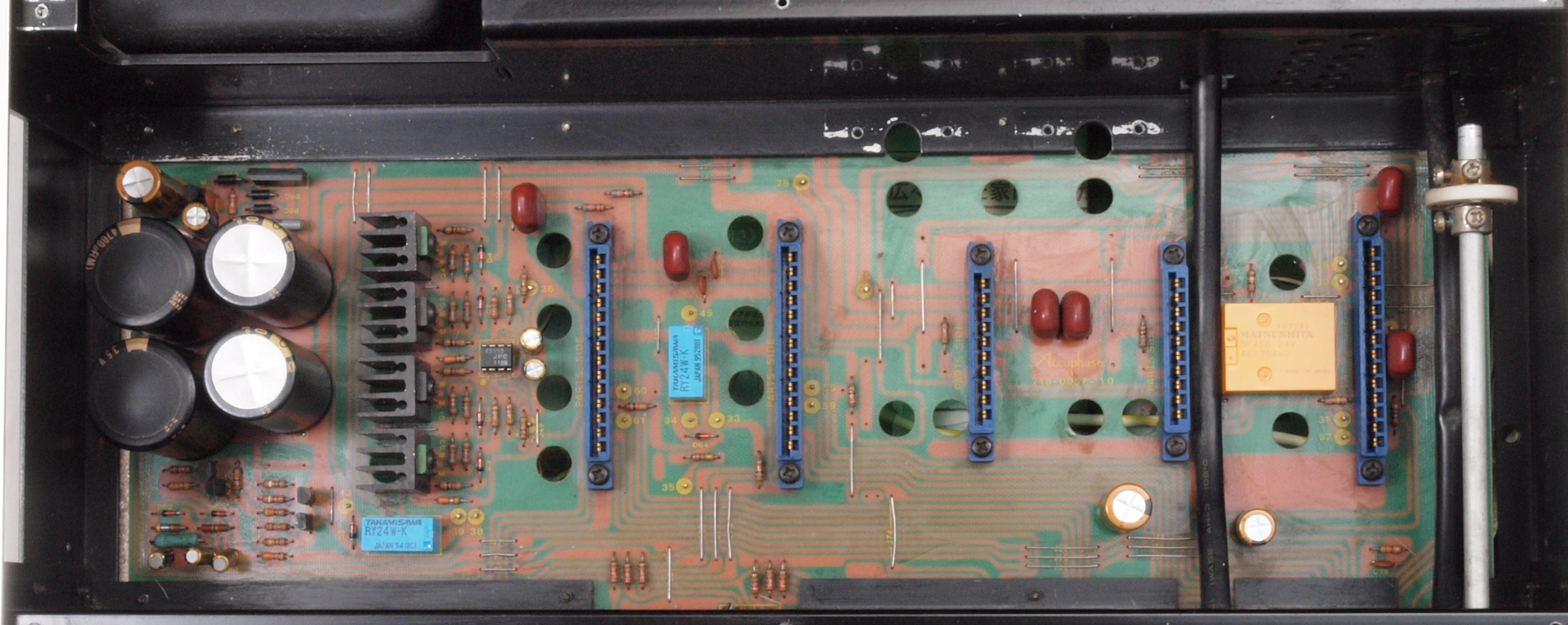

Ｃ９１．　修理中　メイン基板。 洗浄後。
Ｃ９２．　修理後　メイン基板。
Ｃ９３．　修理前　メイン基板電源。
Ｃ９４．　修理後　メイン基板電源基板。電解コンデンサー１１個、制御リレー２個、ＴＲ（トランジスター）４個換。
ＣＡ１．　修理中　メイン基板２。 洗浄後。
ＣＡ２．　修理後　メイン基板２。 洗浄後。
ＣＡ３．　修理前　メイン基板２。
ＣＡ４．　修理後　メイン基板２。
ＣＡ５．　修理前　メイン基板２、フイルター切り替えリレー。
ＣＡ６．　修理後　メイン基板２、フイルター切り替えリレー。
ＣＢ．　修理中　後パネルを外して修理中。
ＣＢ１．　修理前　電源ソケット。

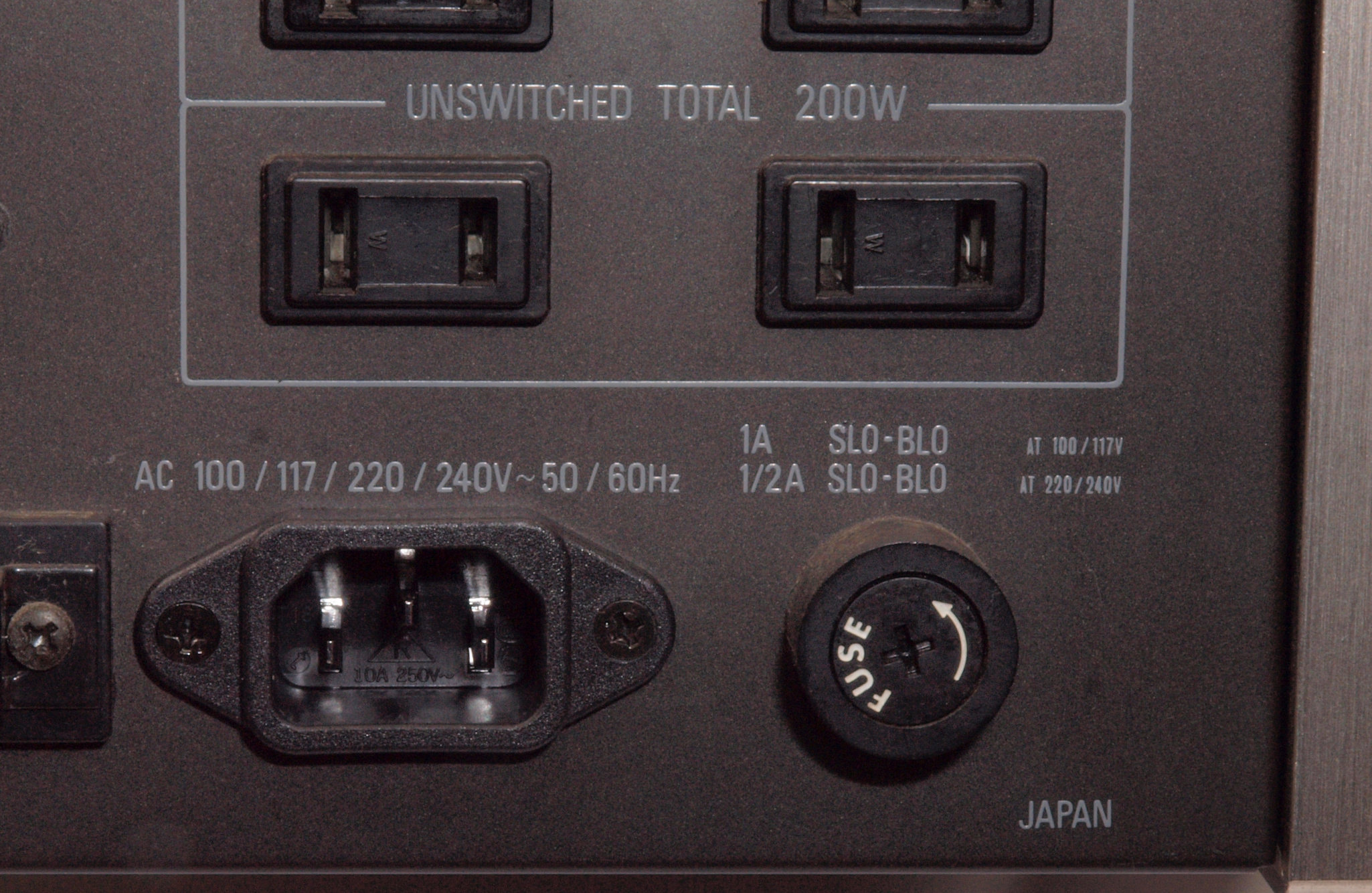

ＣＢ２．　修理（交換）後　電源ソケット。　３Pインレットに交換、　FURUTECH　FI-10(R) ロジウムメッキ。

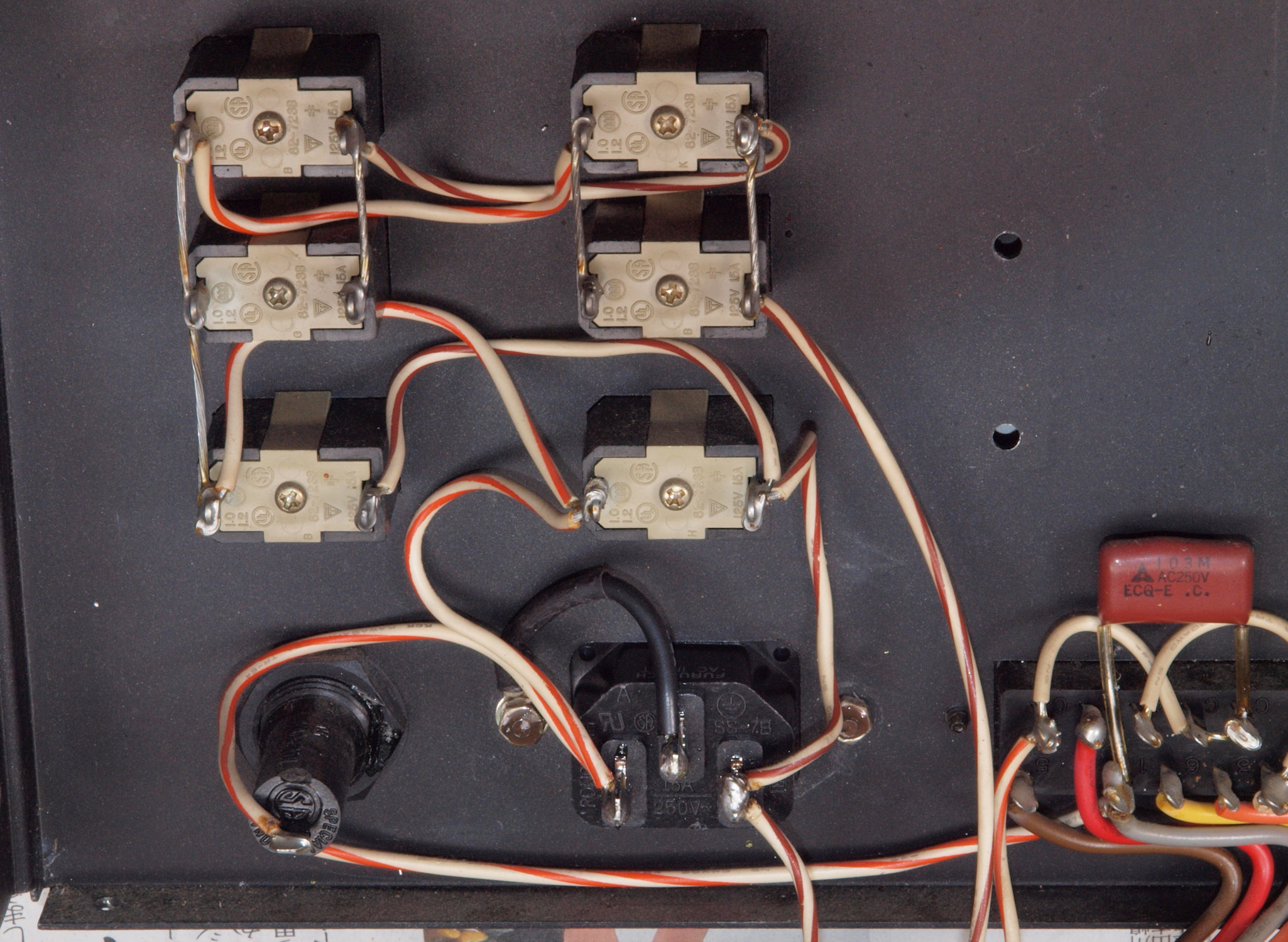

ＣＢ３．　修理（交換）後　電源ソケット、３Pインレット裏側回り配線。　アースはしっかり取る。

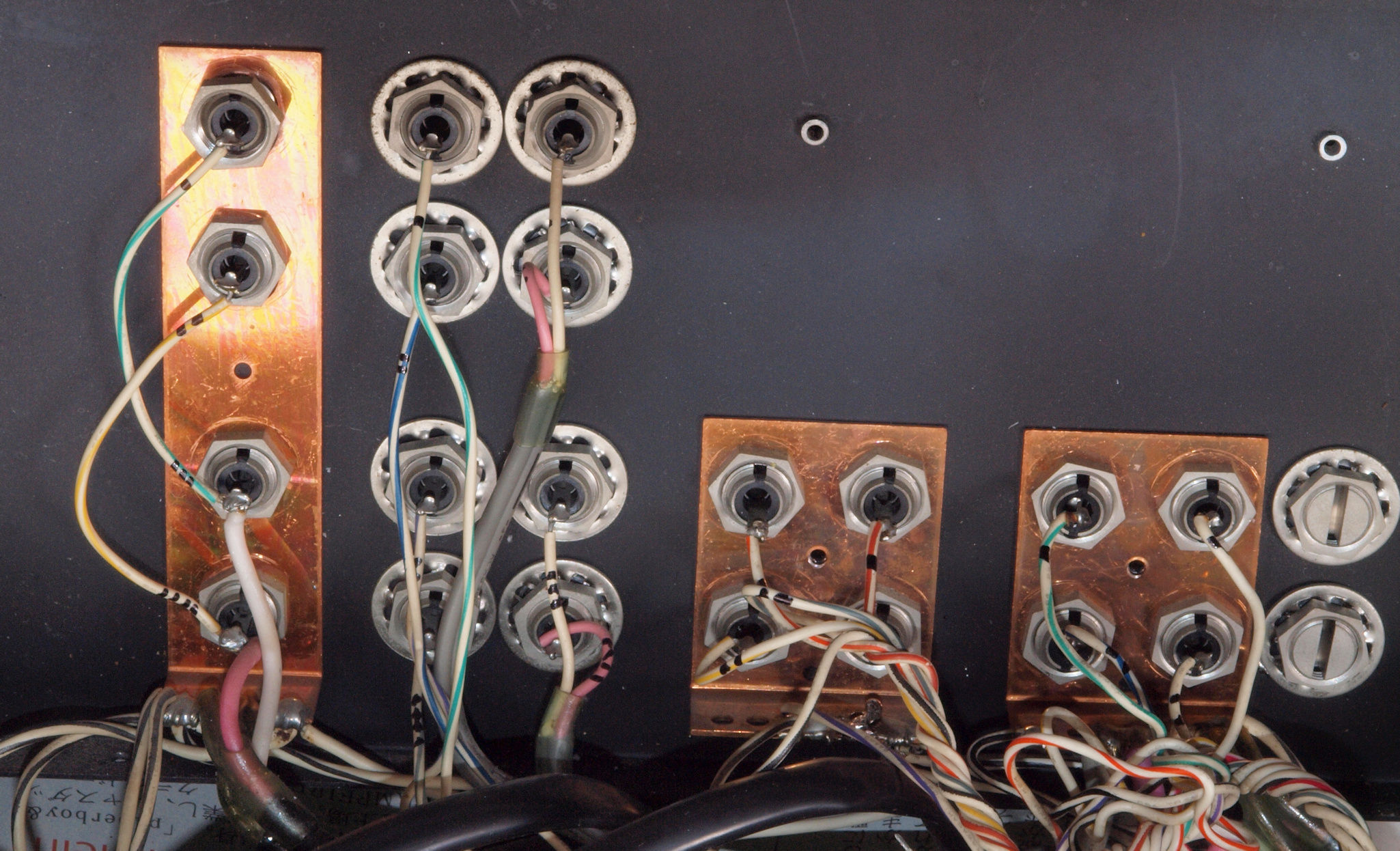

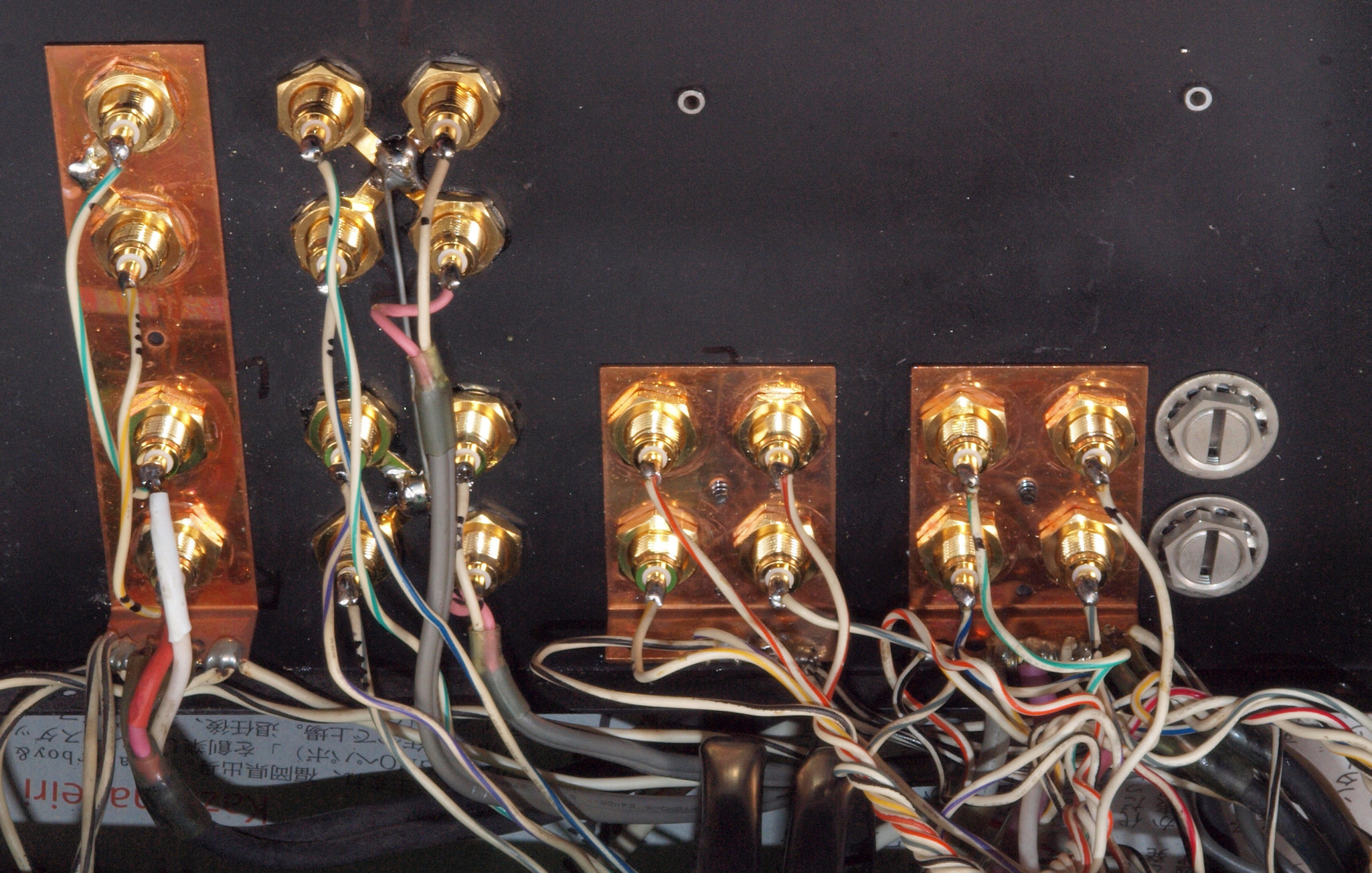

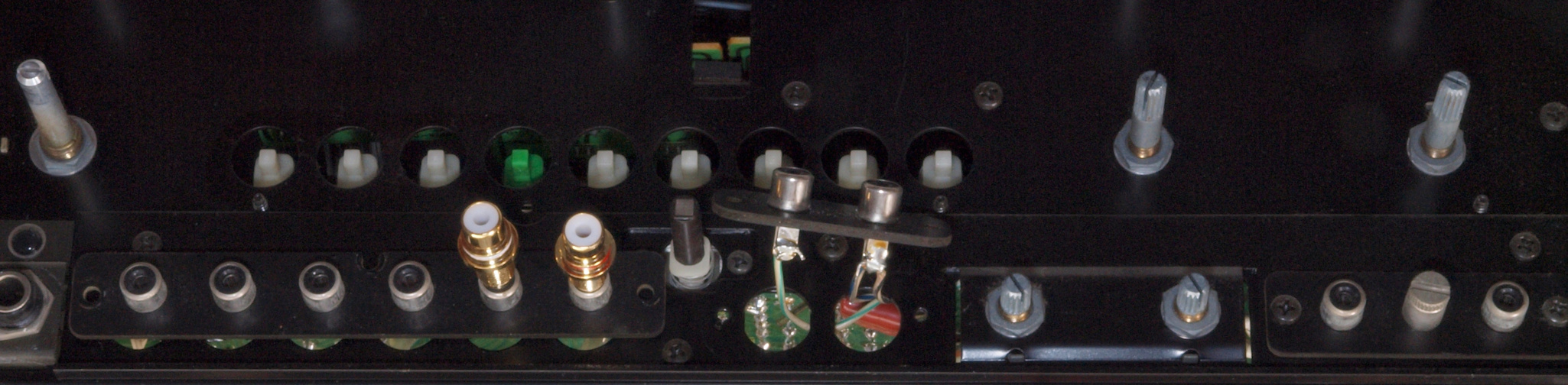

ＣＢ４．　修理前　　入出力端子郡

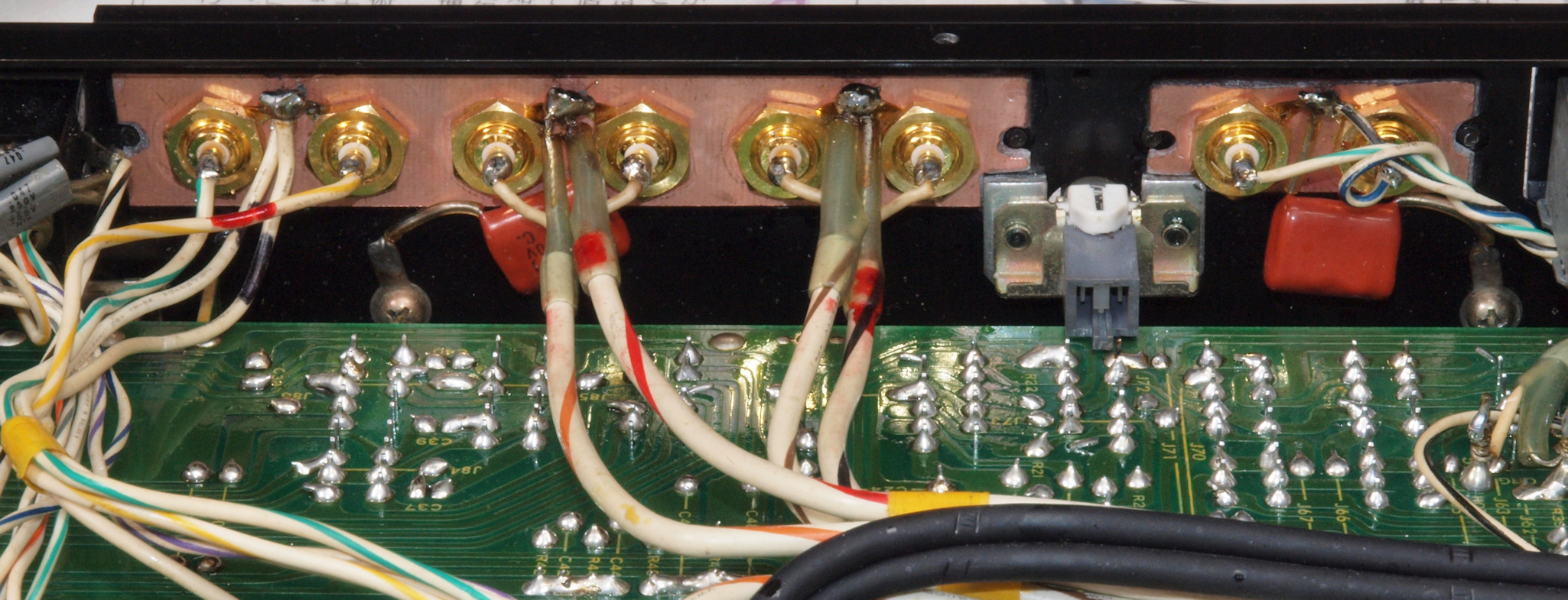

ＣＢ５．　修理（交換）後　　入出力端子郡。　太く重いケーブルを装着するので、接着剤で固定する。
ＣＢ６．　修理前　　入出力端子郡裏配線。アース銅板が付いている。
ＣＢ７．　修理（交換）後　　入出力端子郡裏配線。　太く重いケーブルを装着するので、ナットも接着剤で固定する。
　　　　　　　　　　　　　　　　　テープ入出力ＲＣＡ端子のアースもしっかり取る。

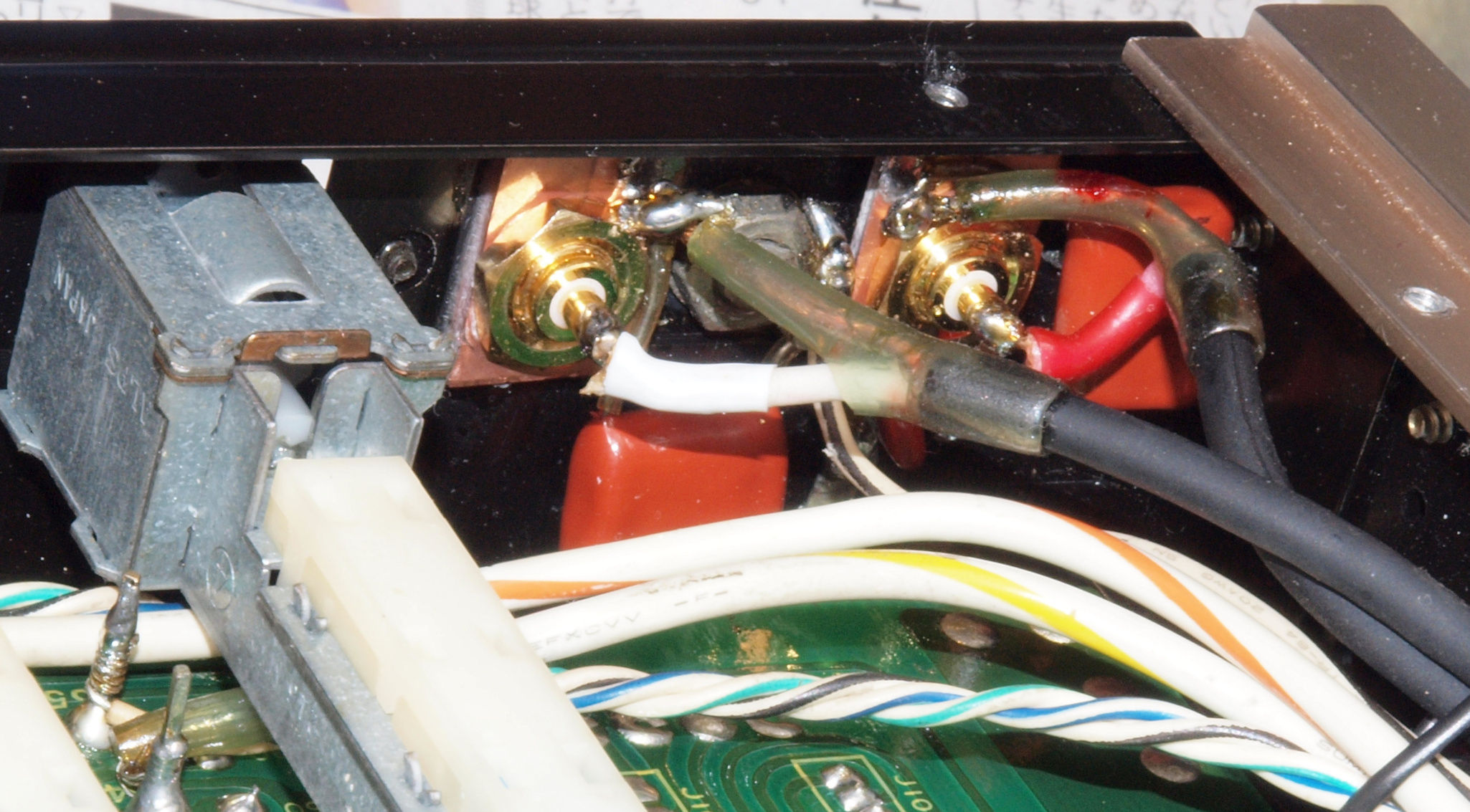

ＣＣ１．　修理前　前パネル下入出力ＲＣＡ端子郡。

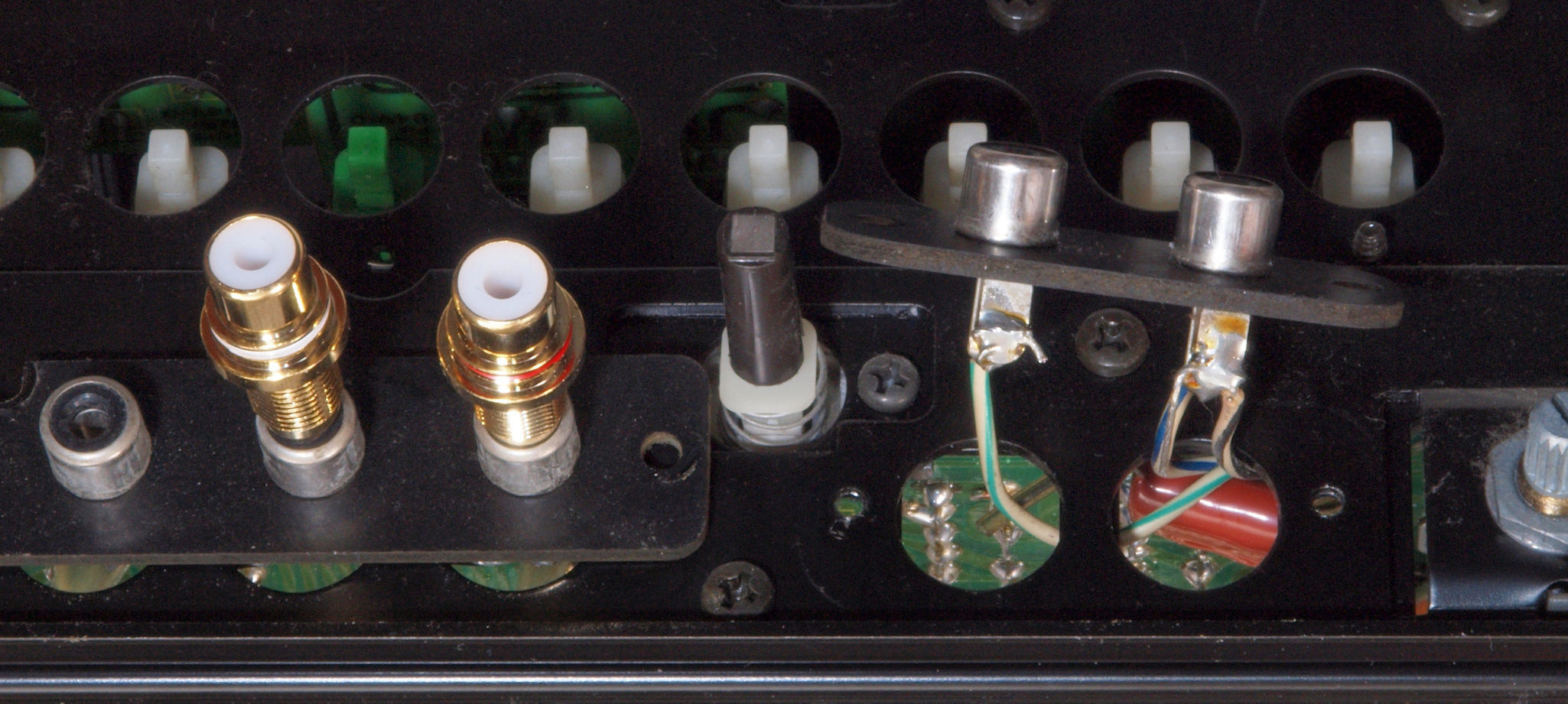

ＣＣ２．　修理中　前パネル下ＲＣＡ端子交換。　取り付け穴が大きく、当て板の製作が必要です。
ＣＣ３．　修理中　前パネル下ＲＣＡ端子交換。　取り付け穴が大きく、当て板の製作が必要です。
ＣＣ４．　修理（交換）後　　前パネル下入出力ＲＣＡ端子郡。　太く重いケーブルを装着するので、接着剤で固定する。
ＣＣ５．　修理（交換）後　　前パネル下入出力端子郡裏配線。太く重いケーブルを装着するので、ナットも接着剤で固定する。
ＣＣ６．　修理（交換）後　　前パネル下入出力端子郡裏配線。太く重いケーブルを装着するので、ナットも接着剤で固定する。

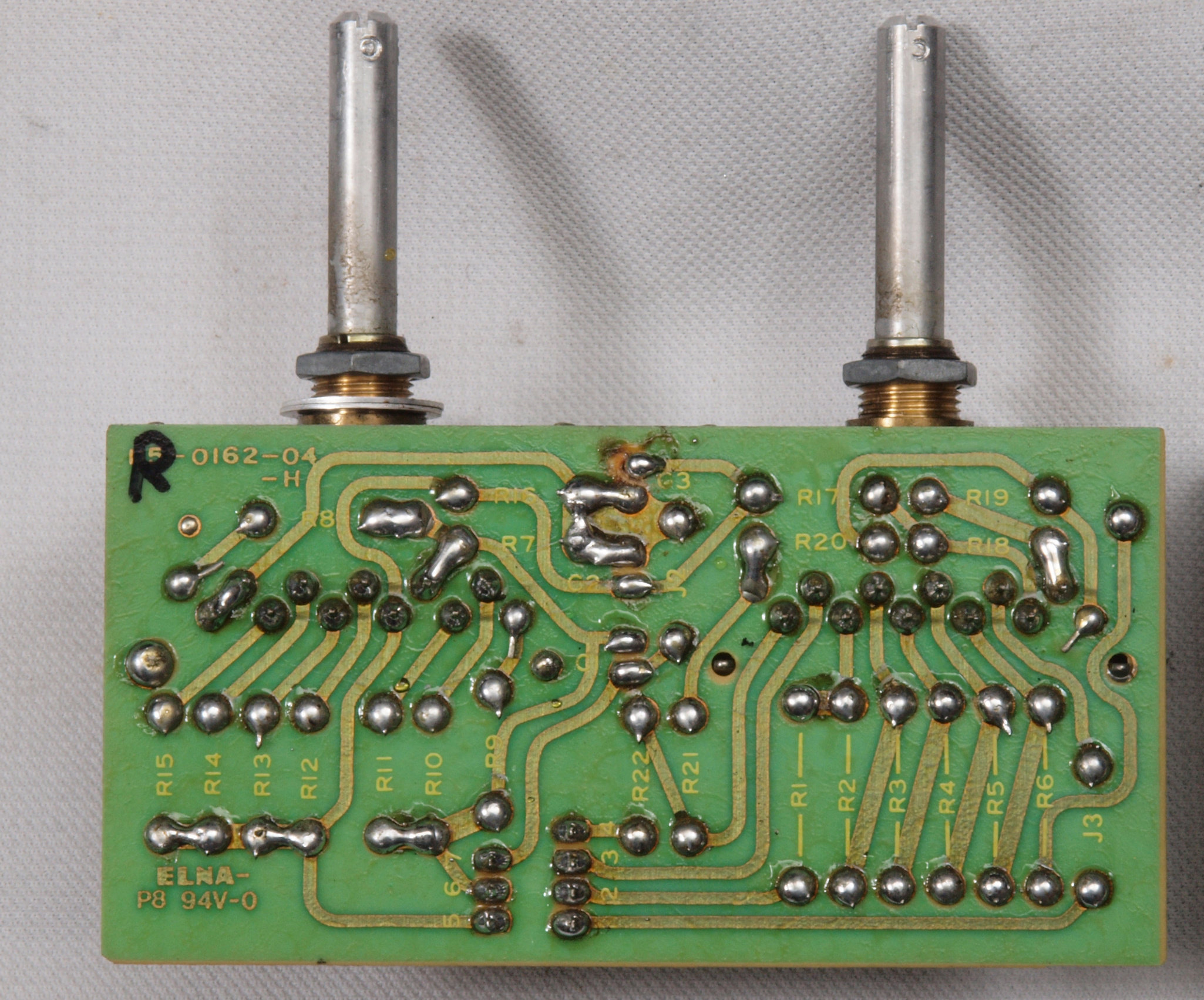

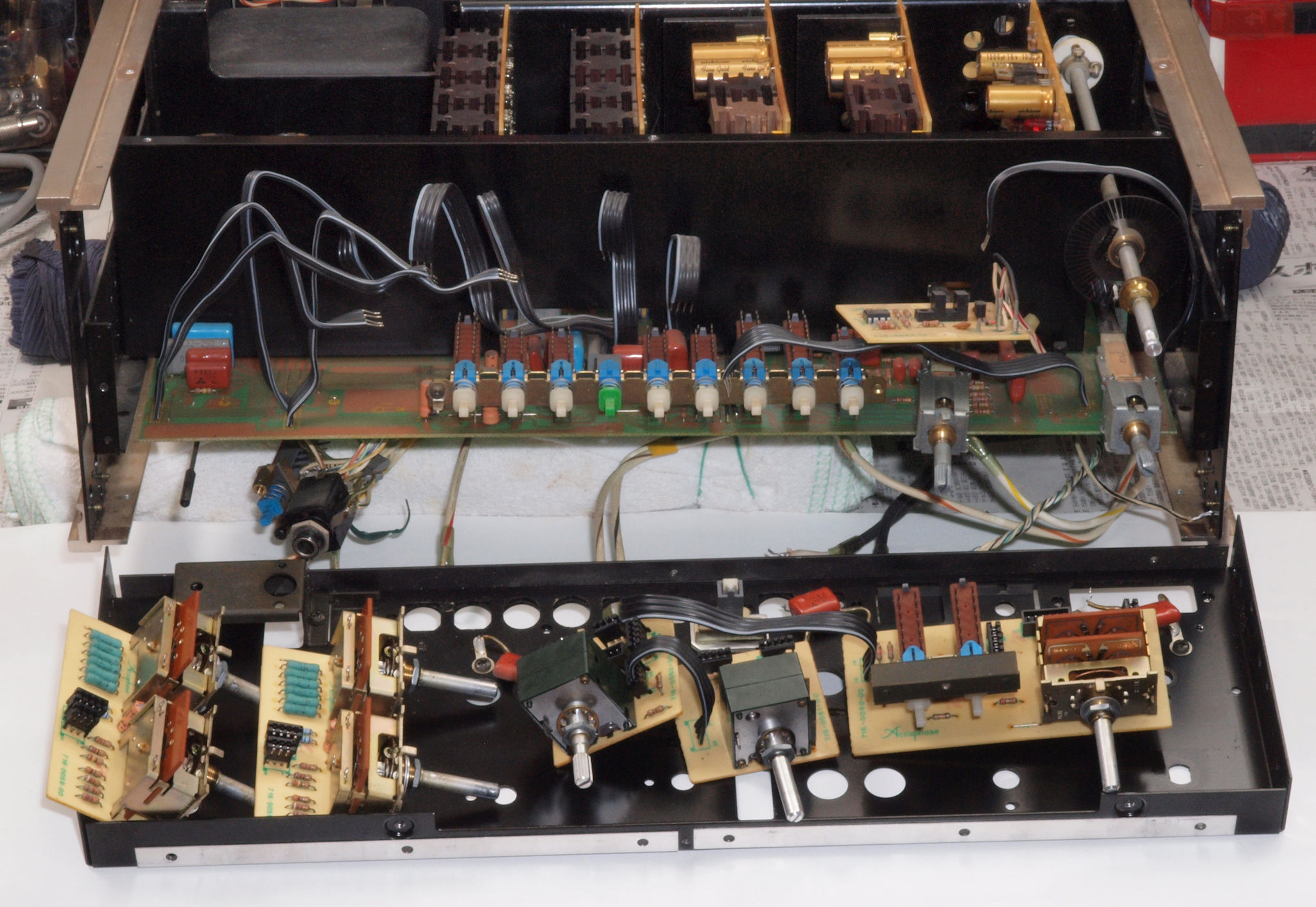

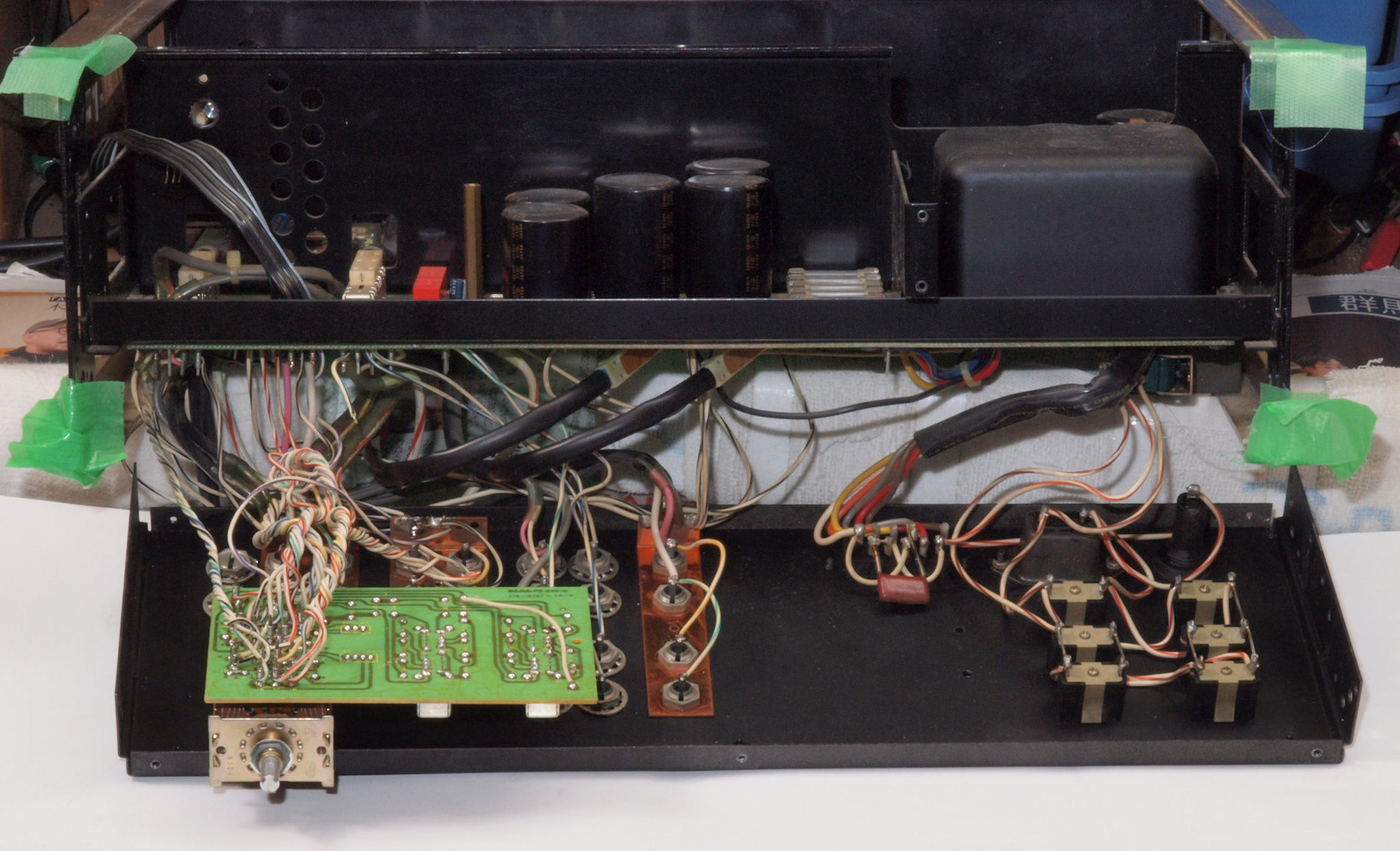

ＣＤ．　修理中　前パネルを外して修理中。
ＣＤ１．　修理前　Ｒ側トーンレベルＳＷ基板。
ＣＤ２．　修理後　Ｒ側トーンレベルＳＷ基板。　電解コンデンサー３個交換。
ＣＤ３．　修理前　Ｒ側トーンレベルＳＷ基板裏。

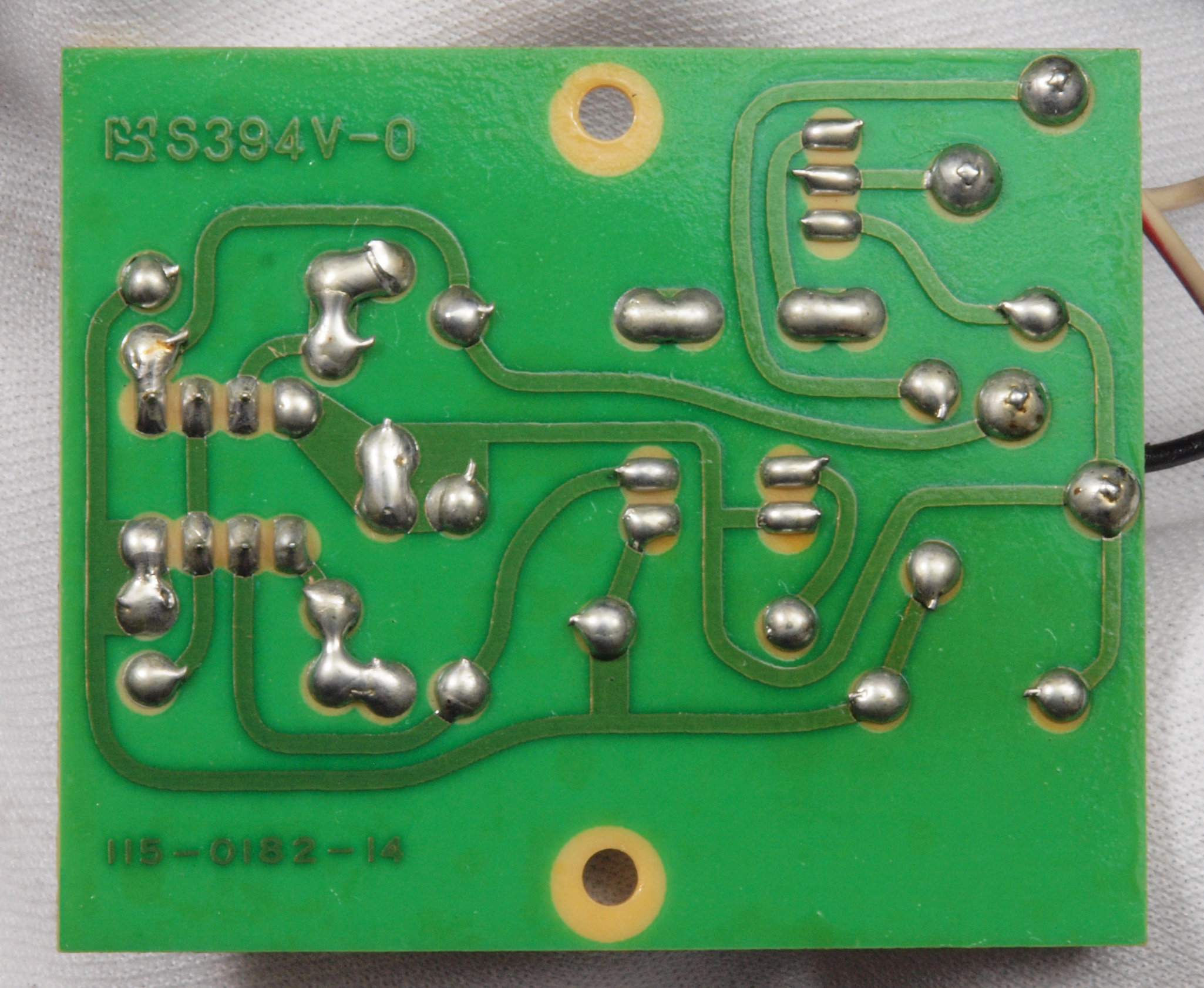

ＣＤ４．　修理（半田補正）後　Ｒ側トーンレベルＳＷ基板裏。　半田を全部やり直す。
ＣＤ５．　完成Ｒ側トーンレベルＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＤ６．　修理前　Ｌ側トーンレベルＳＷ基板。
ＣＤ７．　修理後　Ｌ側トーンレベルＳＷ基板。　電解コンデンサー３個交換。
ＣＤ８．　修理前　Ｌ側トーンレベルＳＷ基板裏。
ＣＤ９．　修理（半田補正）後　Ｌ側トーンレベルＳＷ基板裏。　半田を全部やり直す。
ＣＤＡ．　完成Ｌ側トーンレベルＳＷ基板裏。　洗浄後防湿材を塗る。

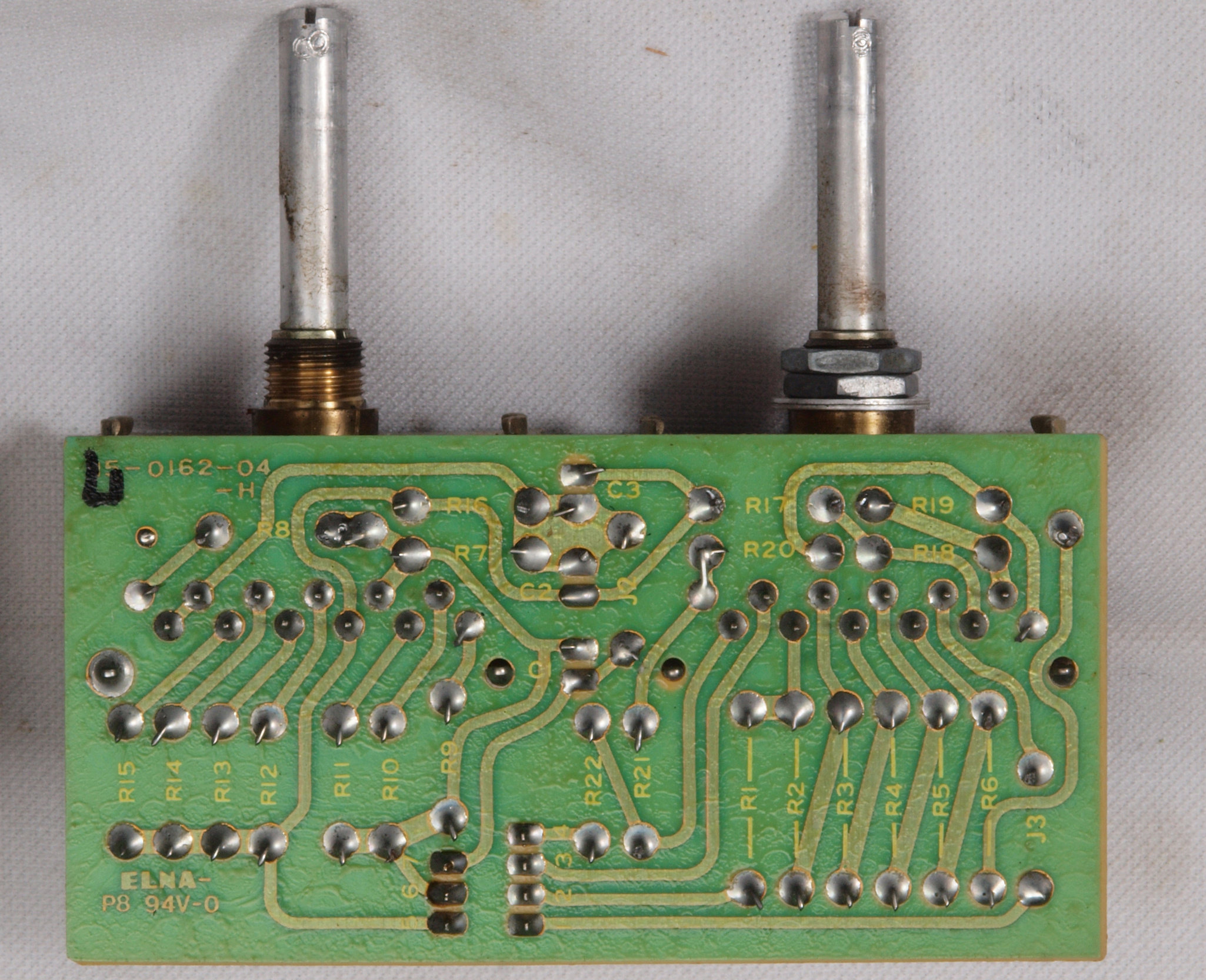

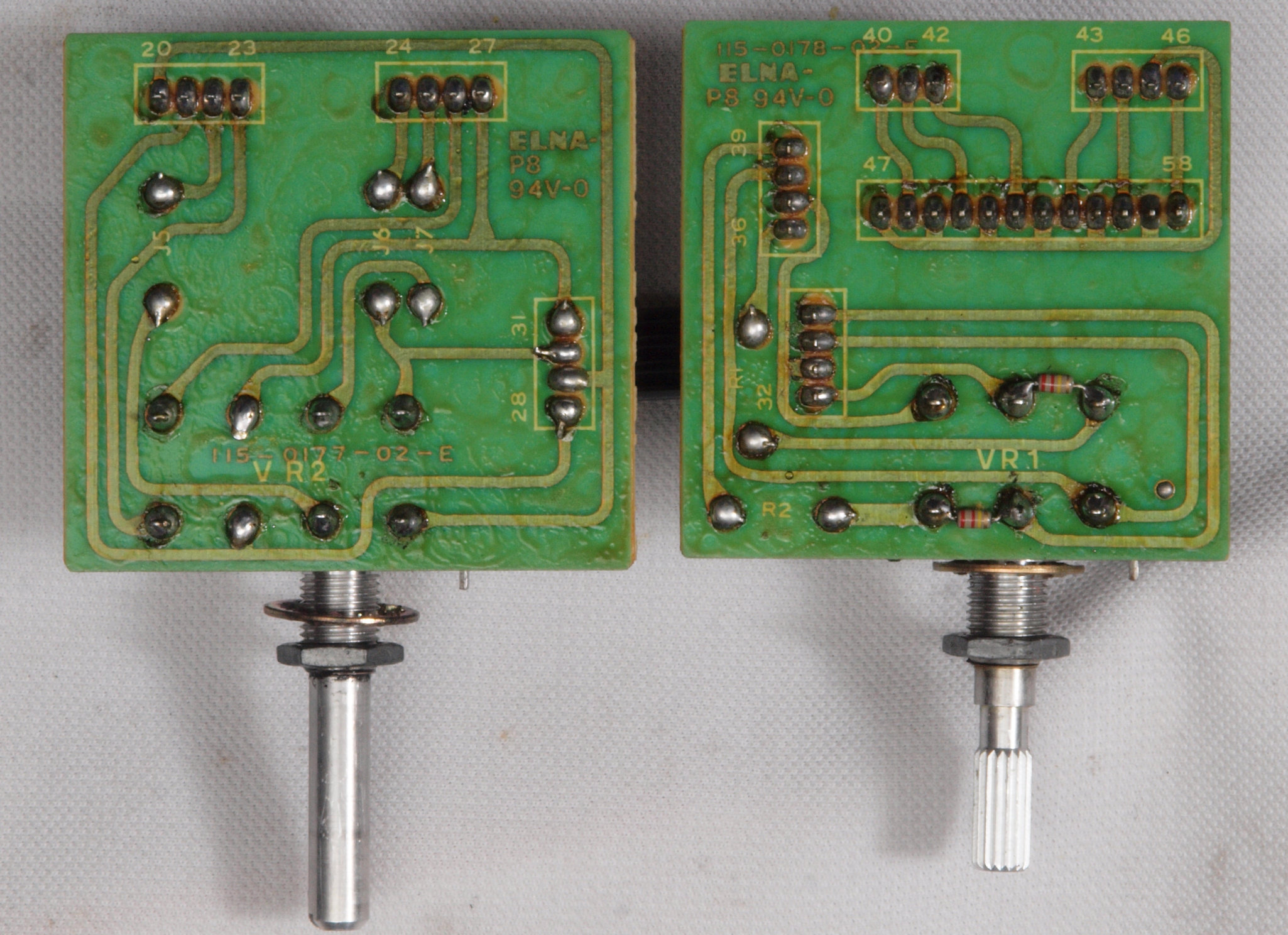

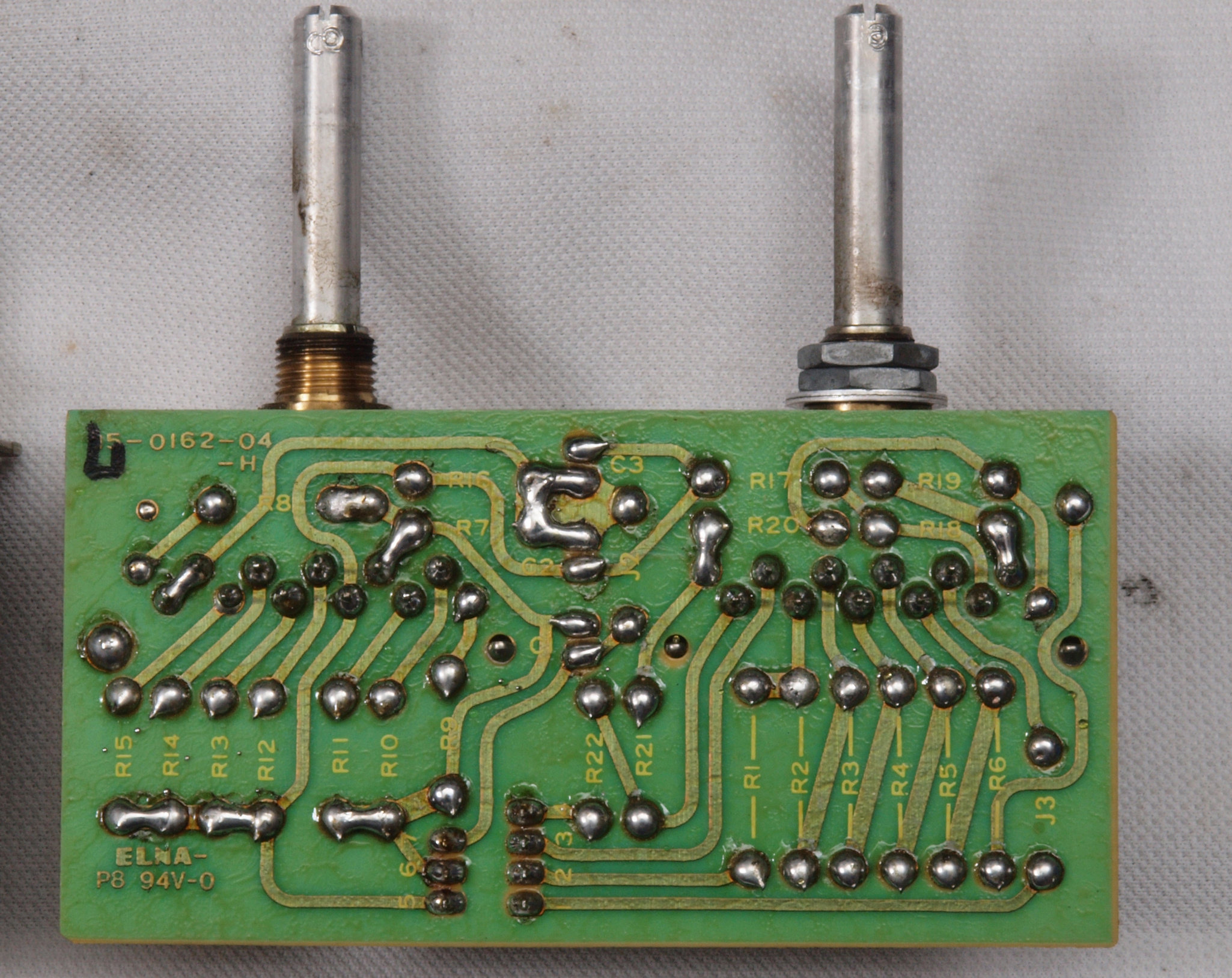

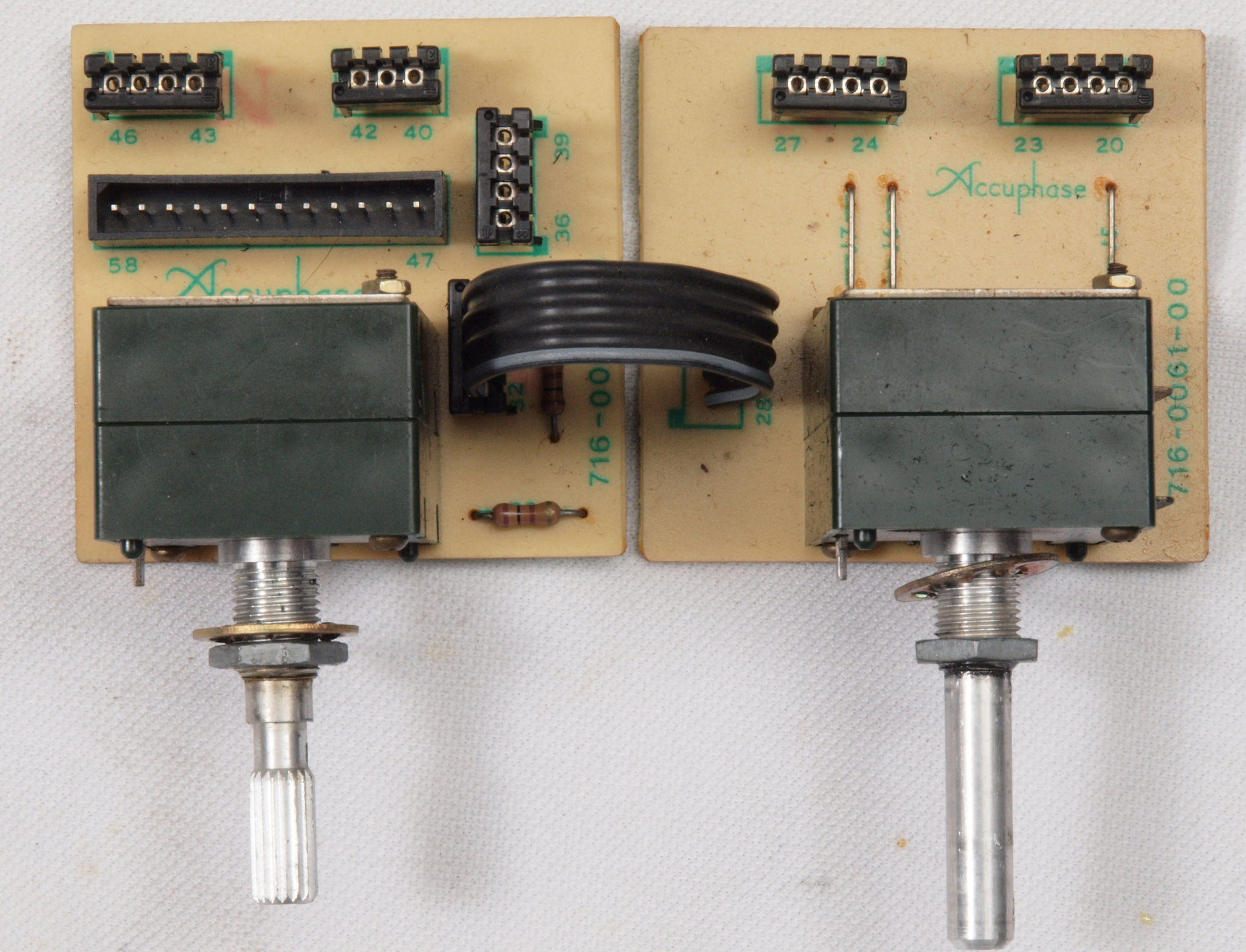

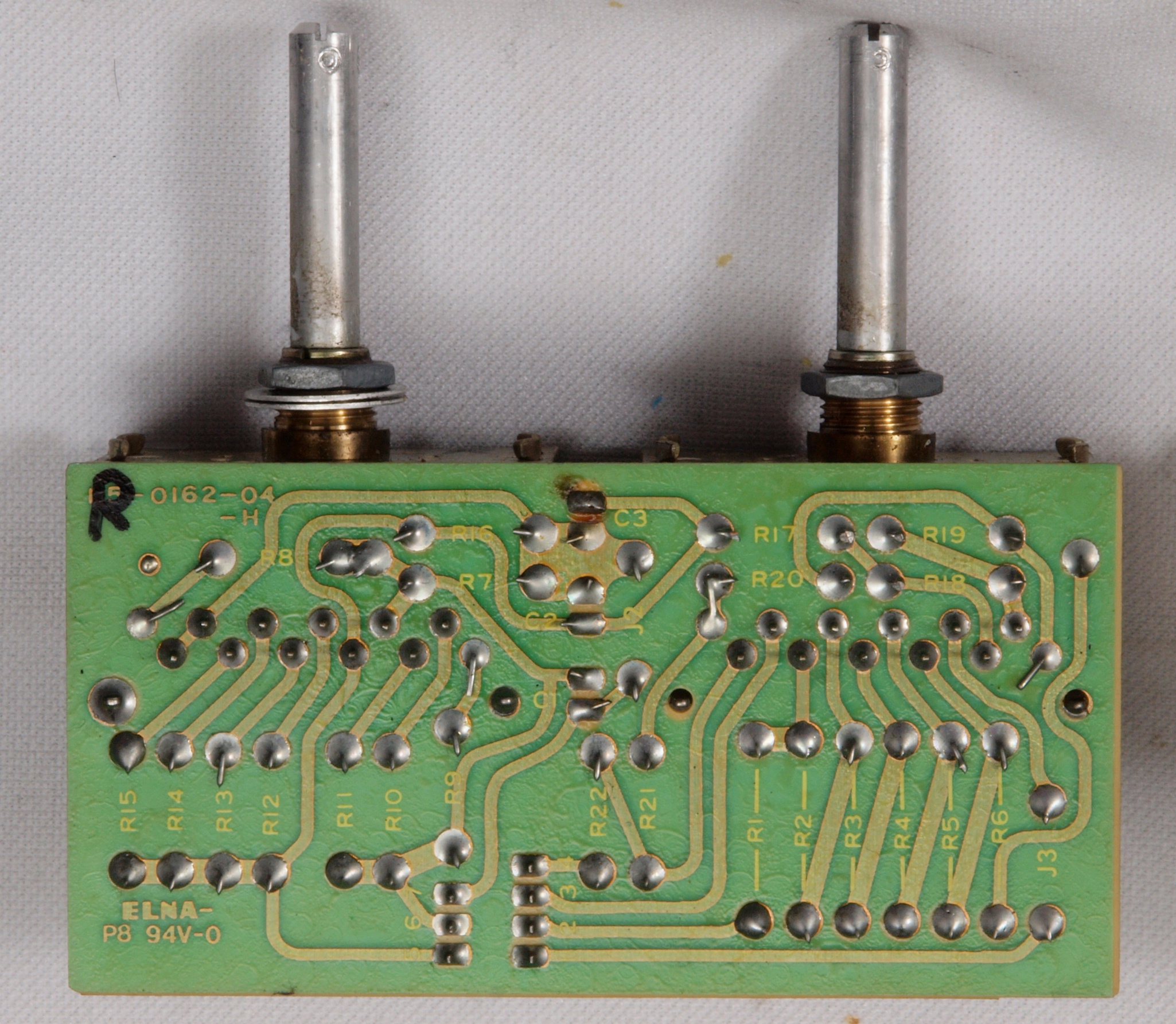

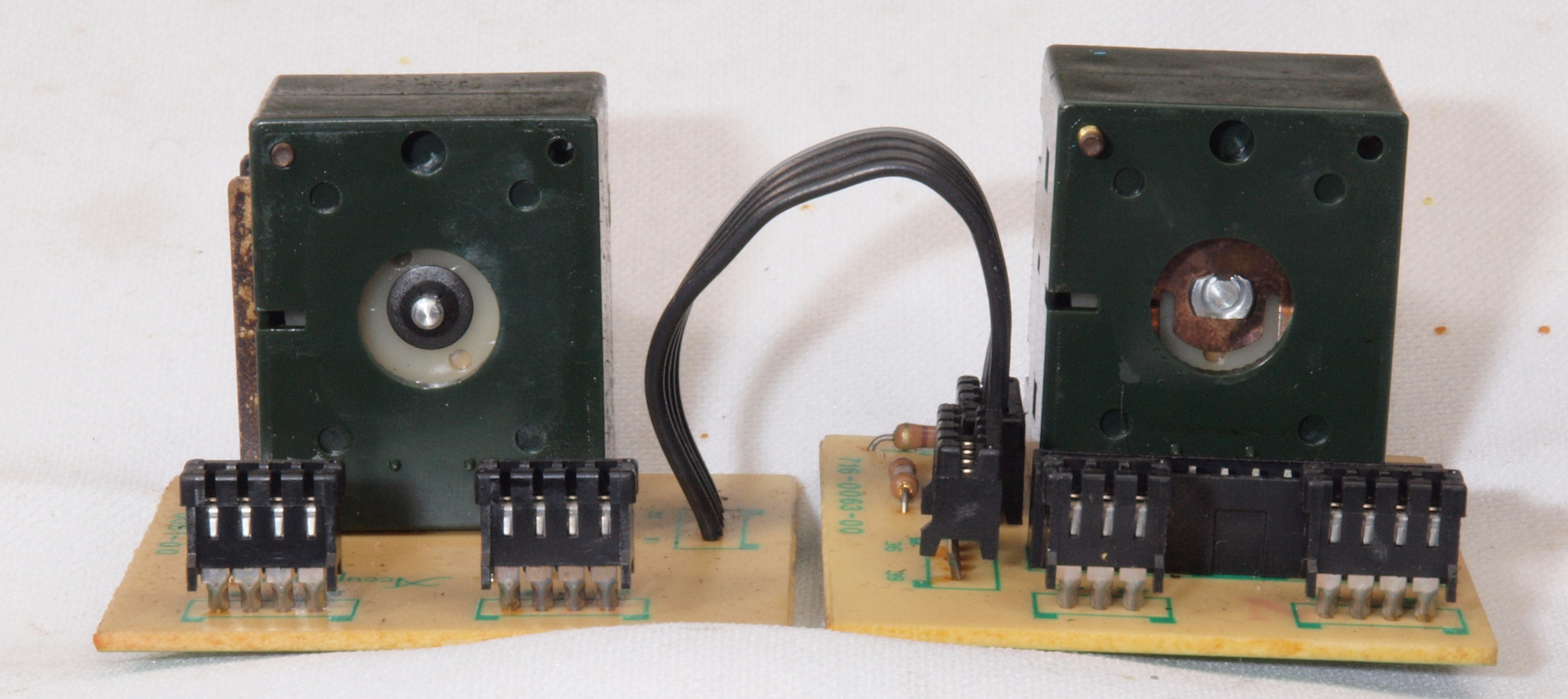

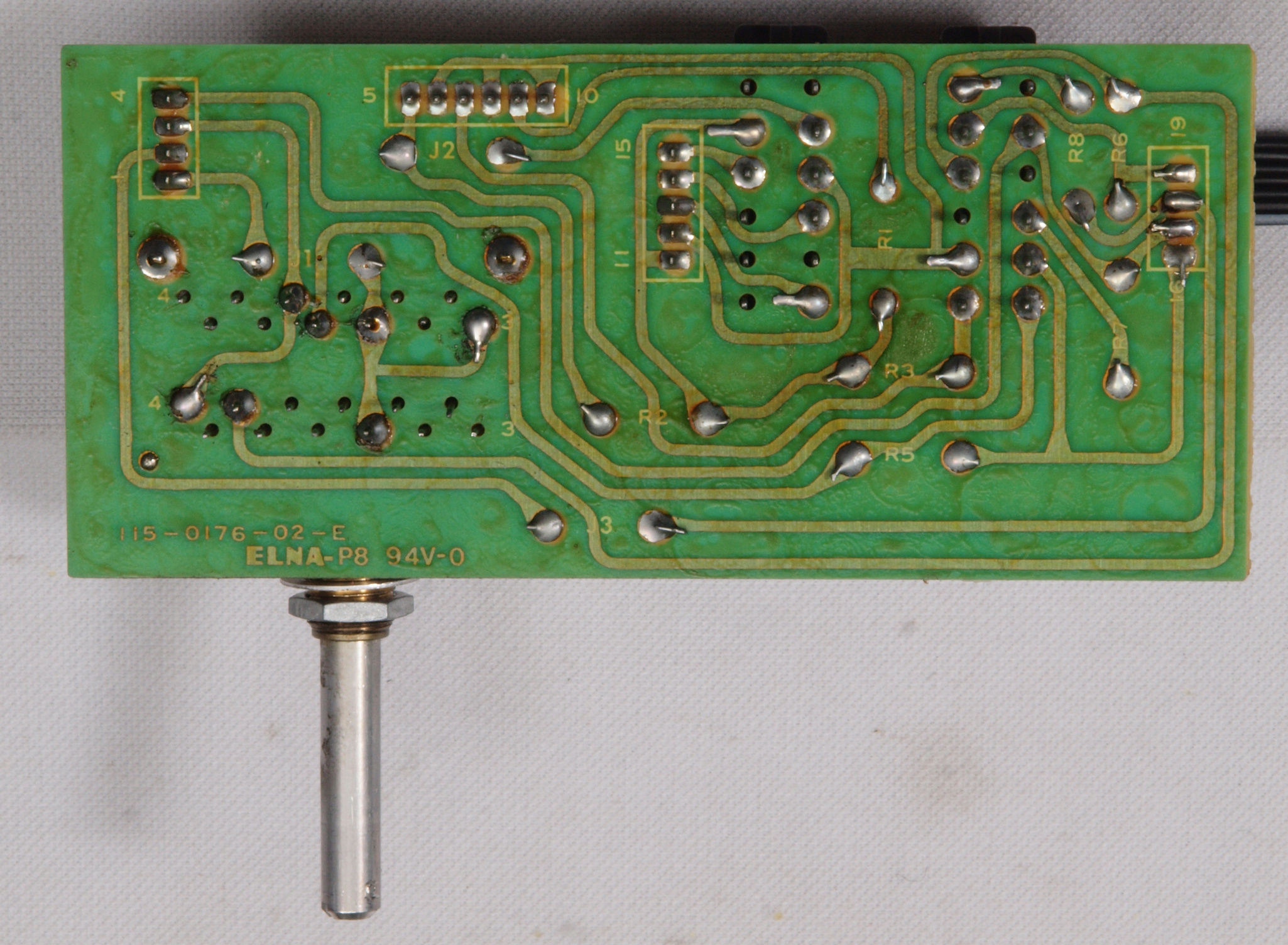

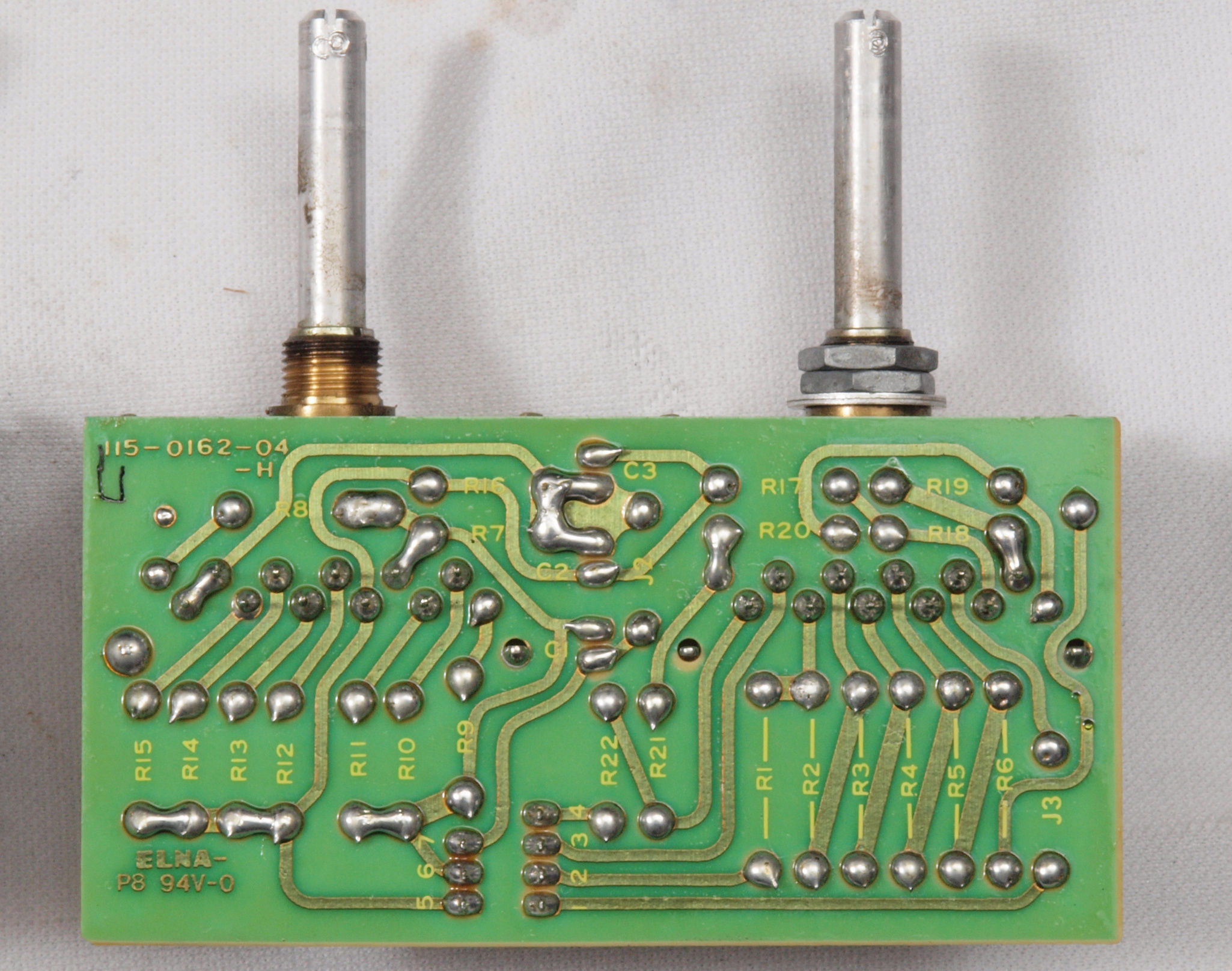

ＣＥ１．　修理前　メインＶＲ基板、バランスＶＲ基板。

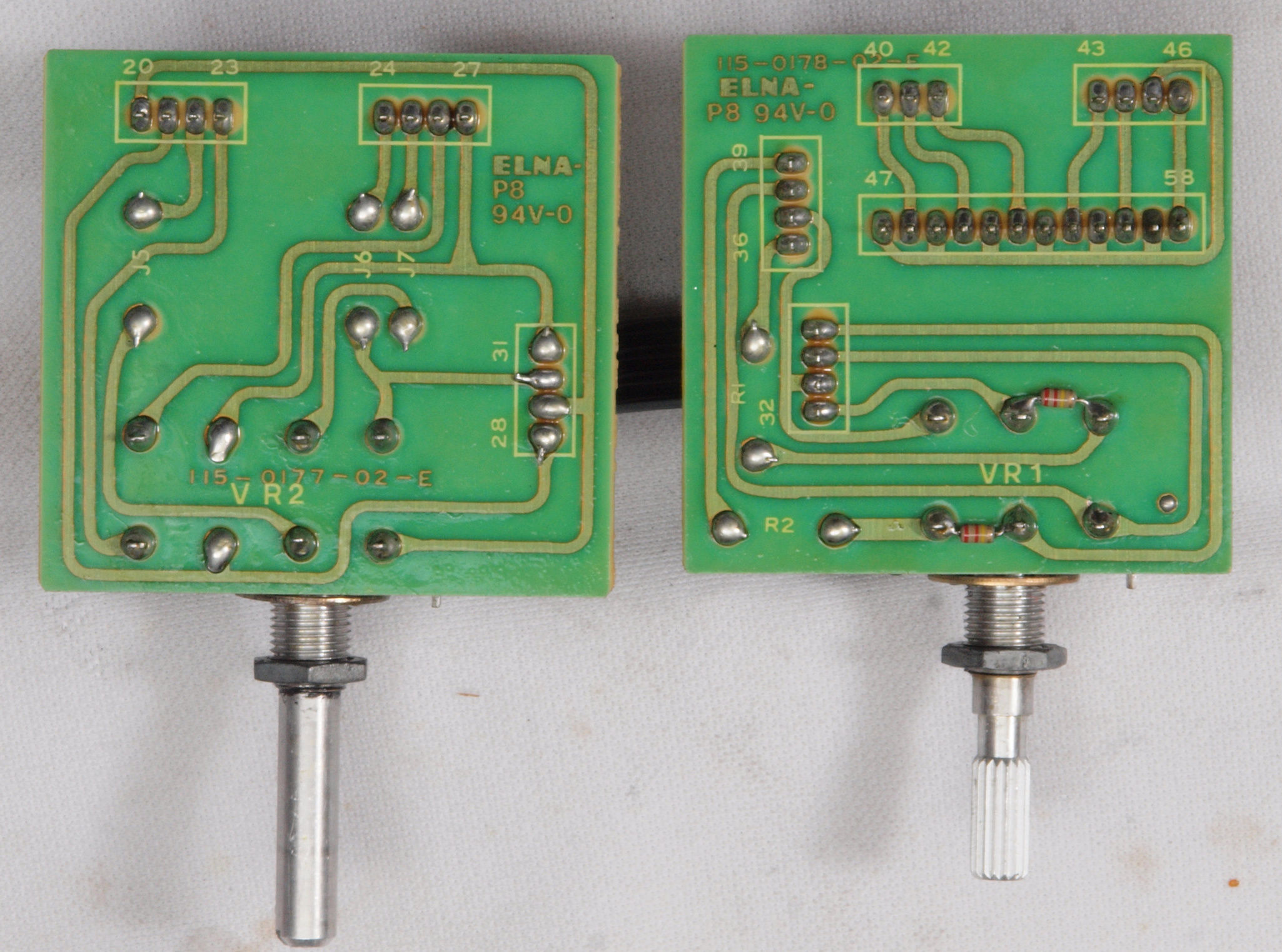

ＣＥ２．　修理前　メインＶＲ基板裏、バランスＶＲ基板裏。
ＣＥ３．　修理（半田補正）後　メインＶＲ基板裏、バランスＶＲ基板裏。　半田を全部やり直す。抵抗２個追加。
ＣＥ４．　完成メインＶＲ基板裏、バランスＶＲ基板裏。　洗浄後防湿材を塗る。

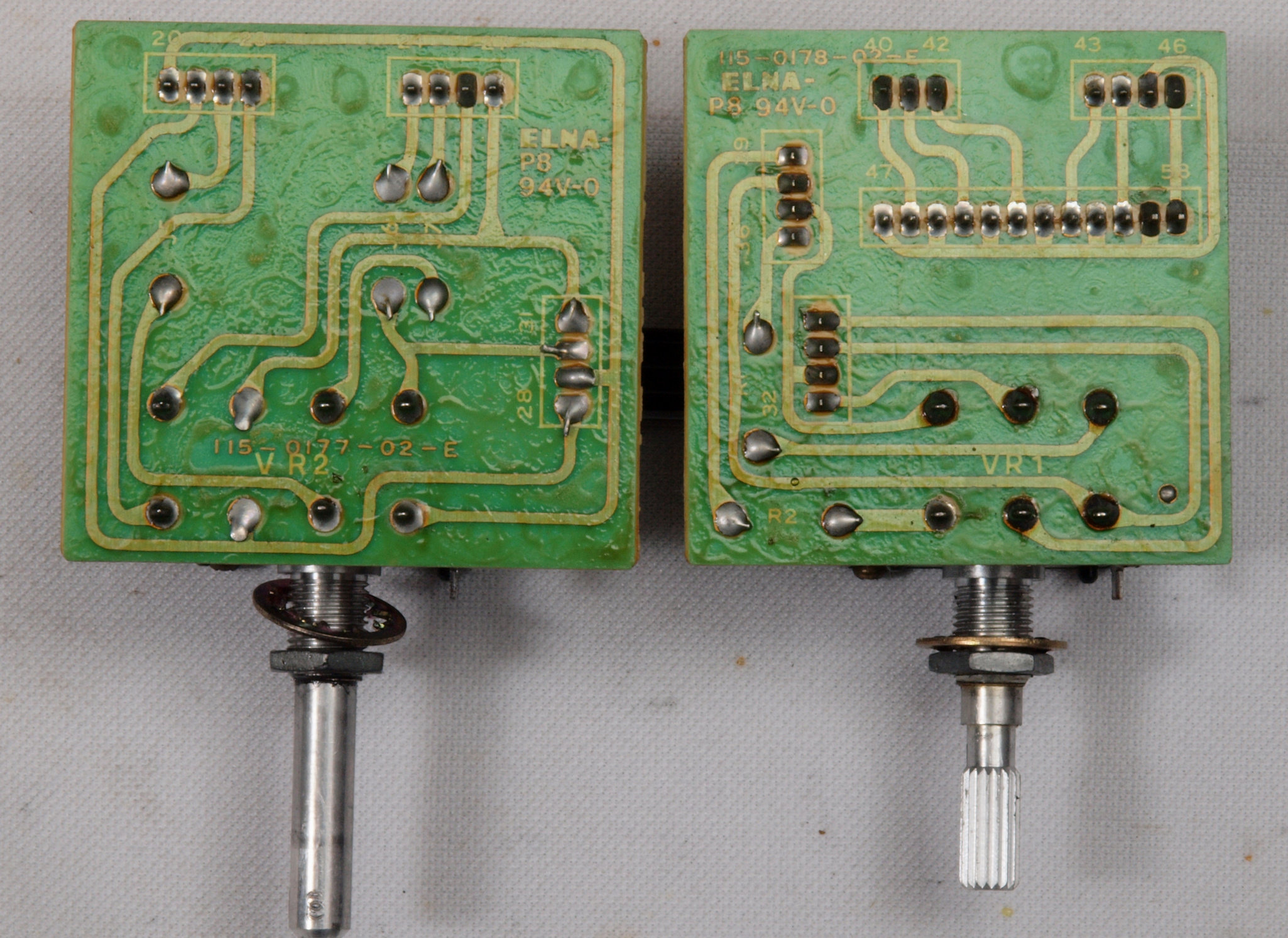

ＣＥ５．　修理中　メインＶＲ基板、バランスＶＲ基板。　カシメ構造なので分解はこれまで。
ＣＦ１．　修理前　モードＳＷ基板。

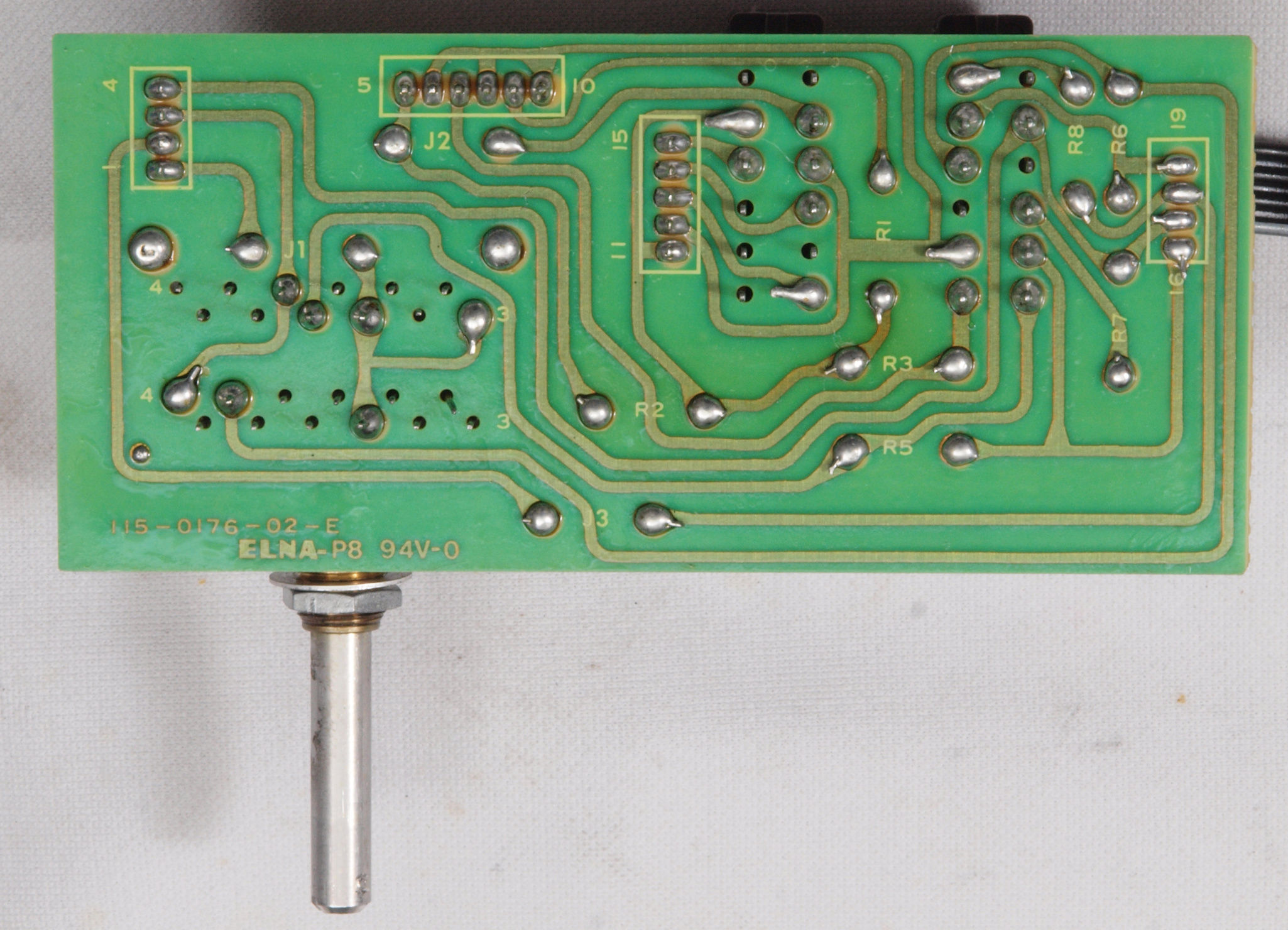

ＣＦ２．　修理前　モードＳＷ基板裏。

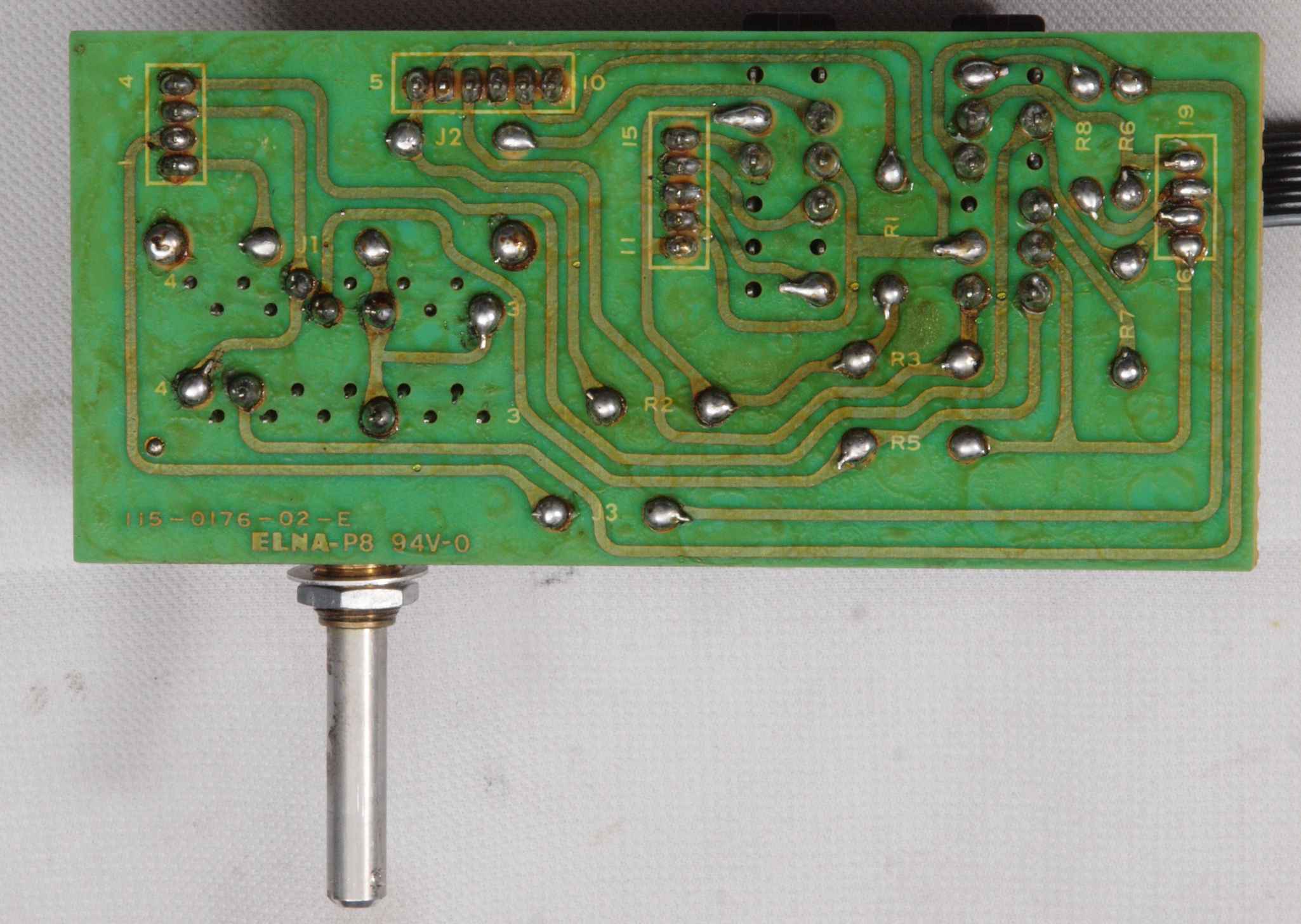

ＣＦ３．　修理（半田補正）後　モードＳＷ基板裏。　半田を全部やり直す。
ＣＦ４．　完成モードＳＷ基板裏、バランスＶＲ基板裏。　洗浄後防湿材を塗る。

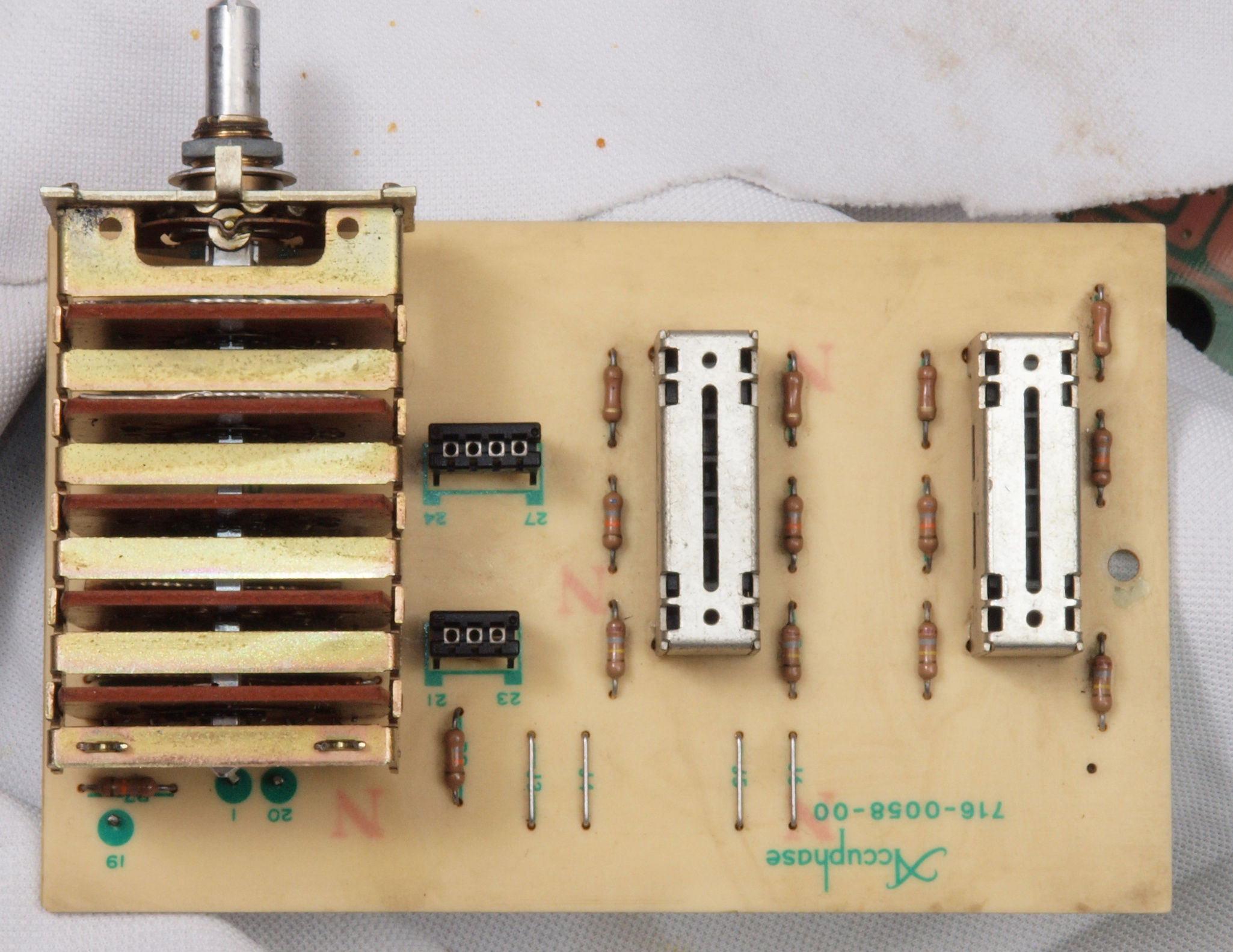

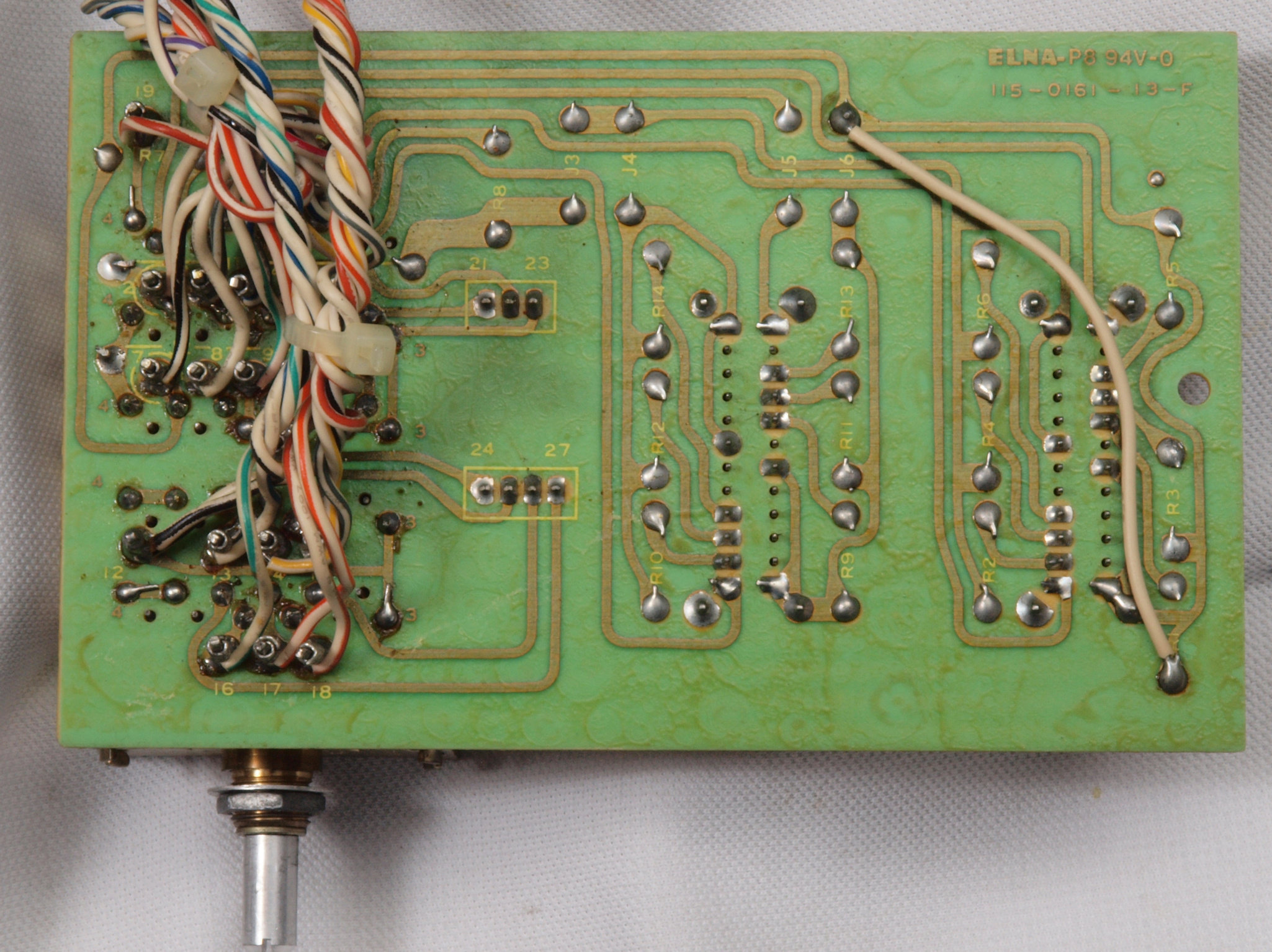

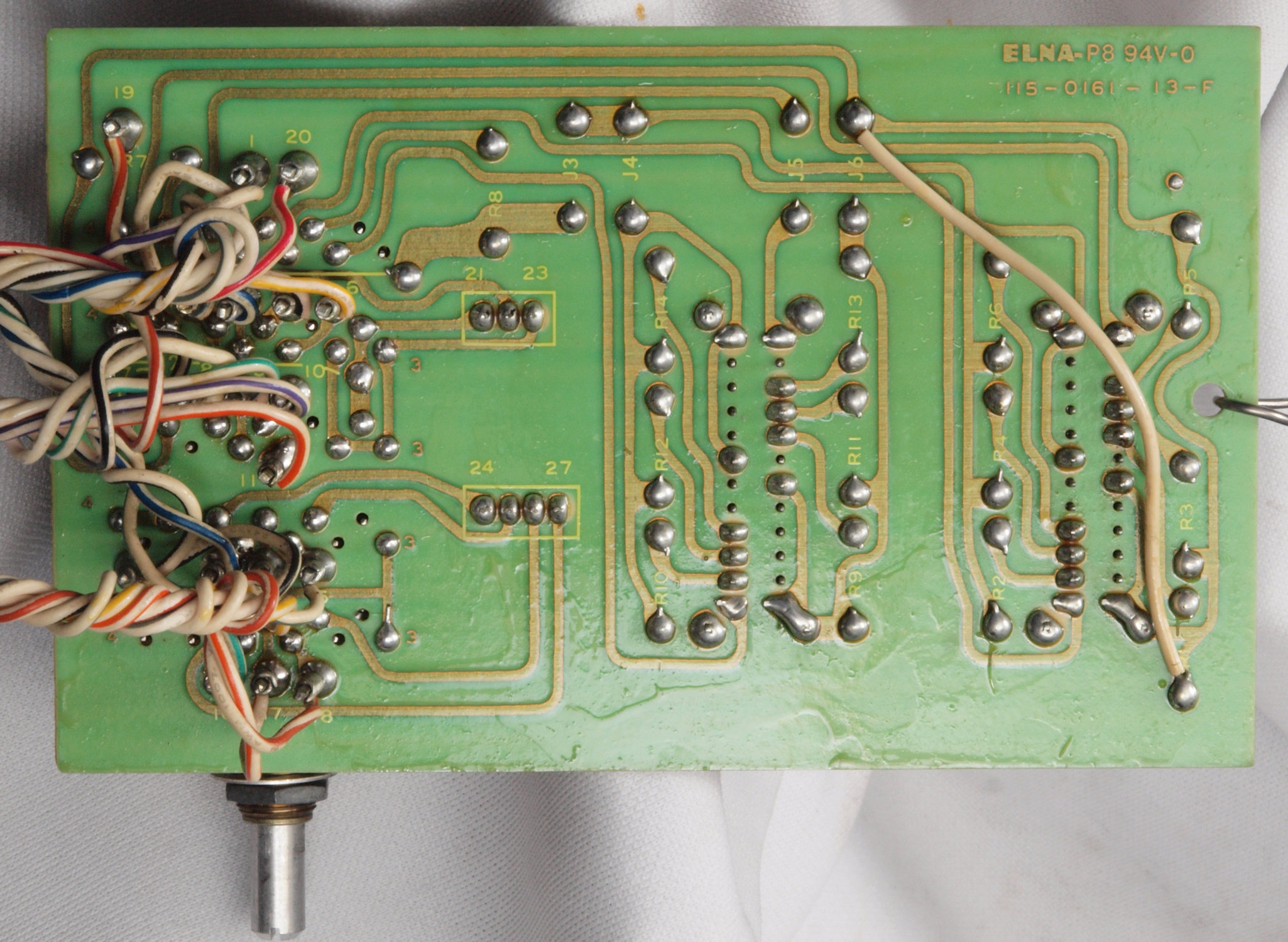

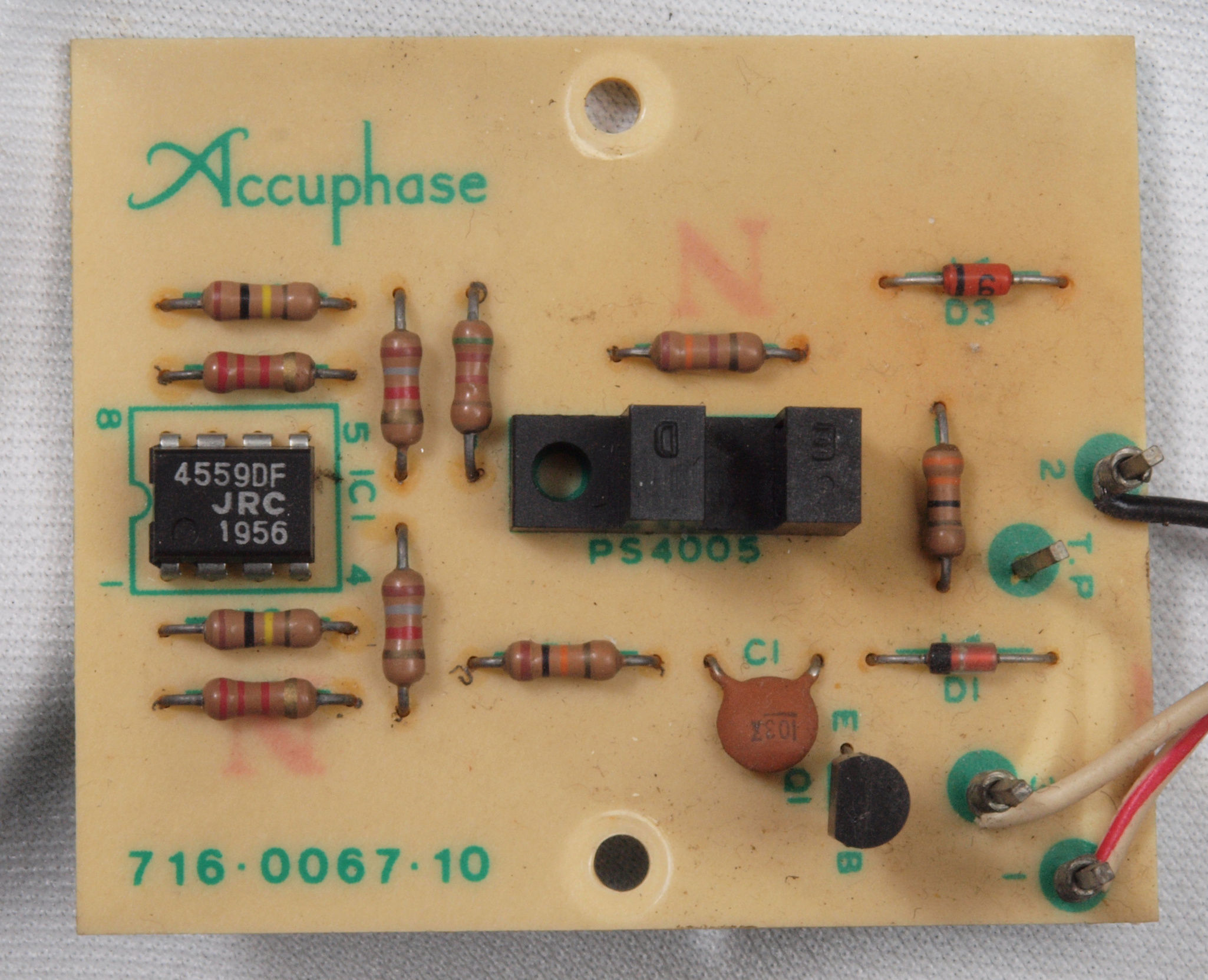

ＣＧ１．　修理前　入力切り替えＳＷ動作パルス基板。

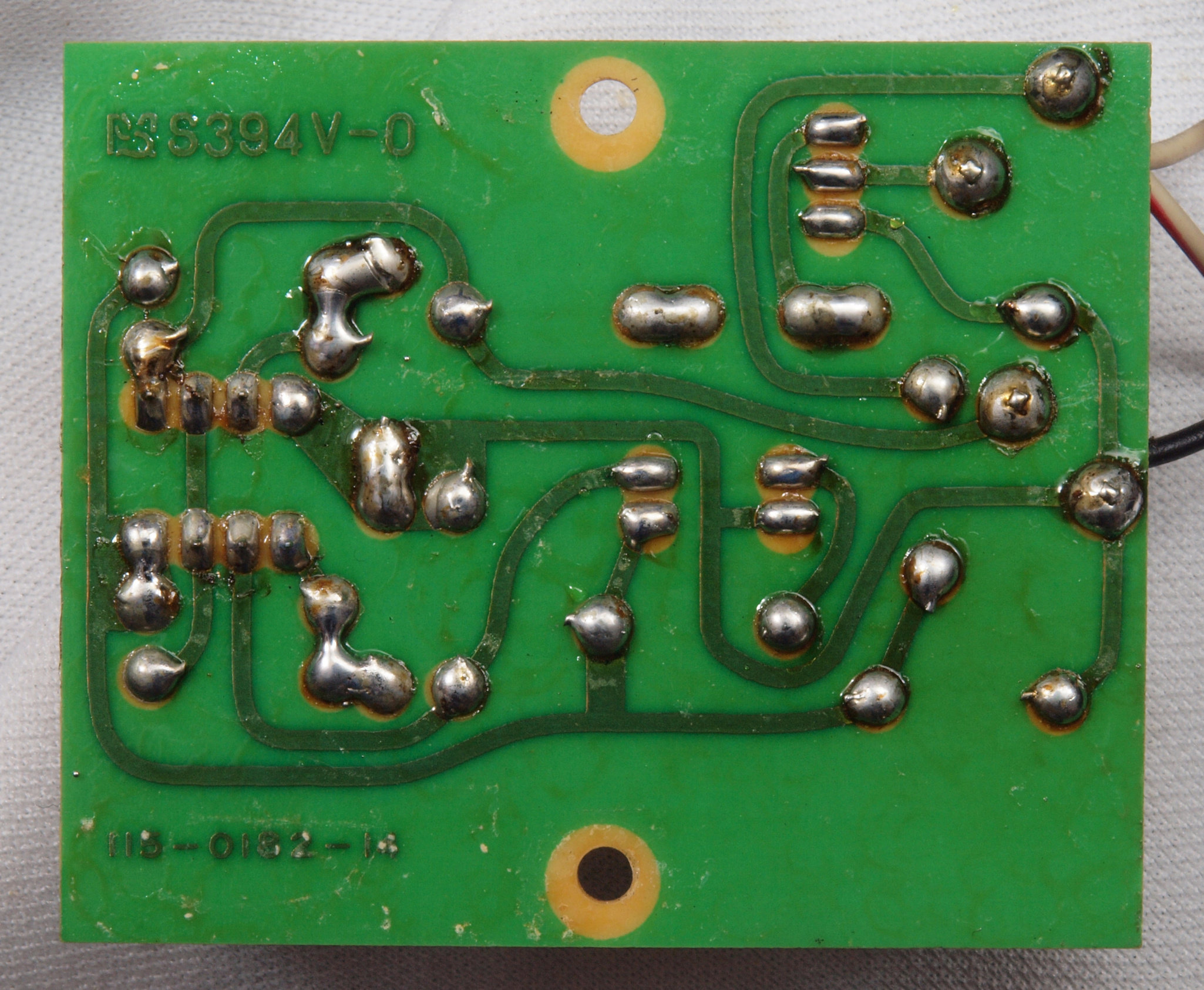

ＣＧ２．　修理前　入力切り替えＳＷ動作パルス基板裏。

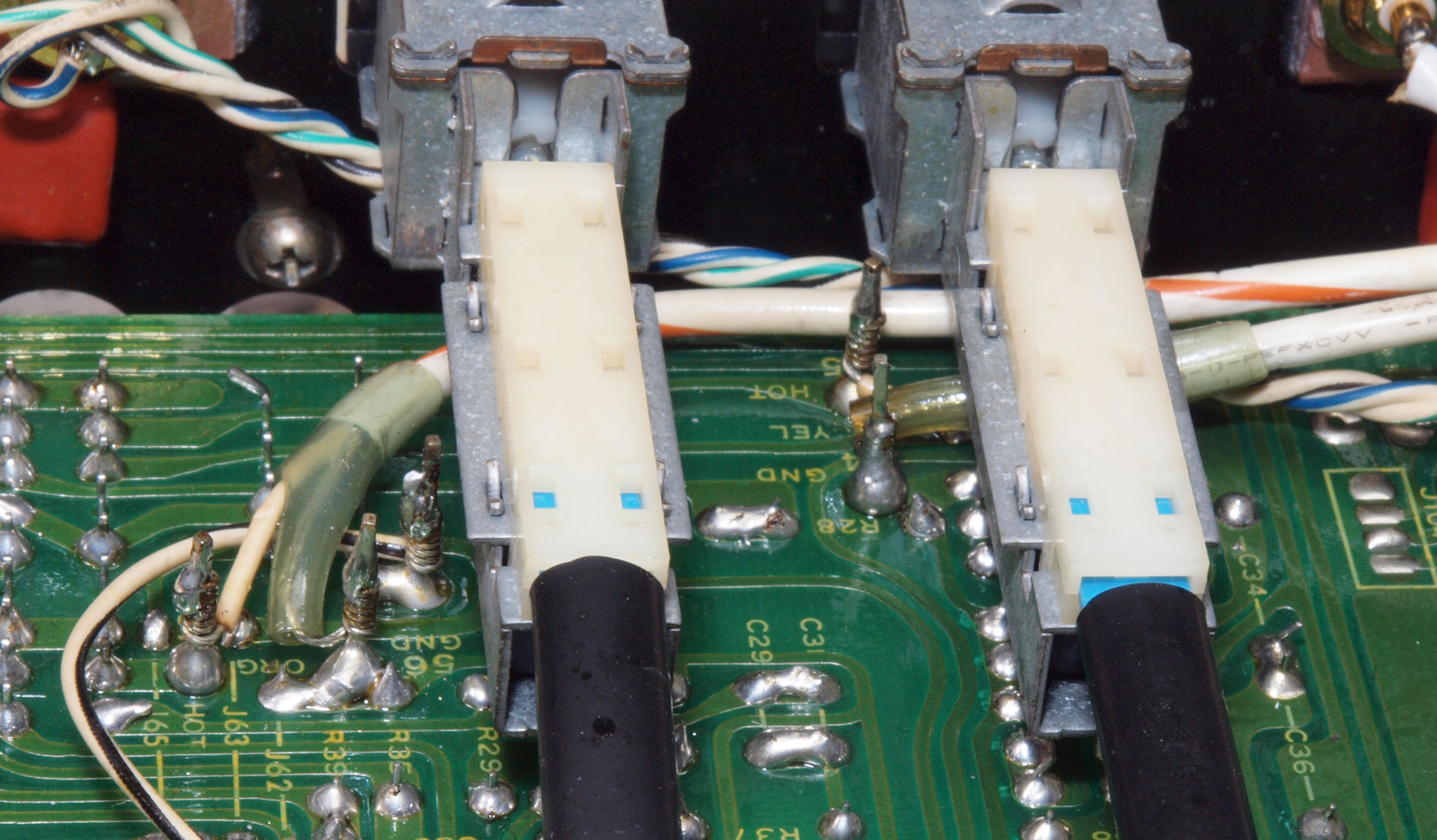

ＣＧ２２．　修理中　入力切り替えＳＷ動作パルス基板裏。曲げ方向不良。

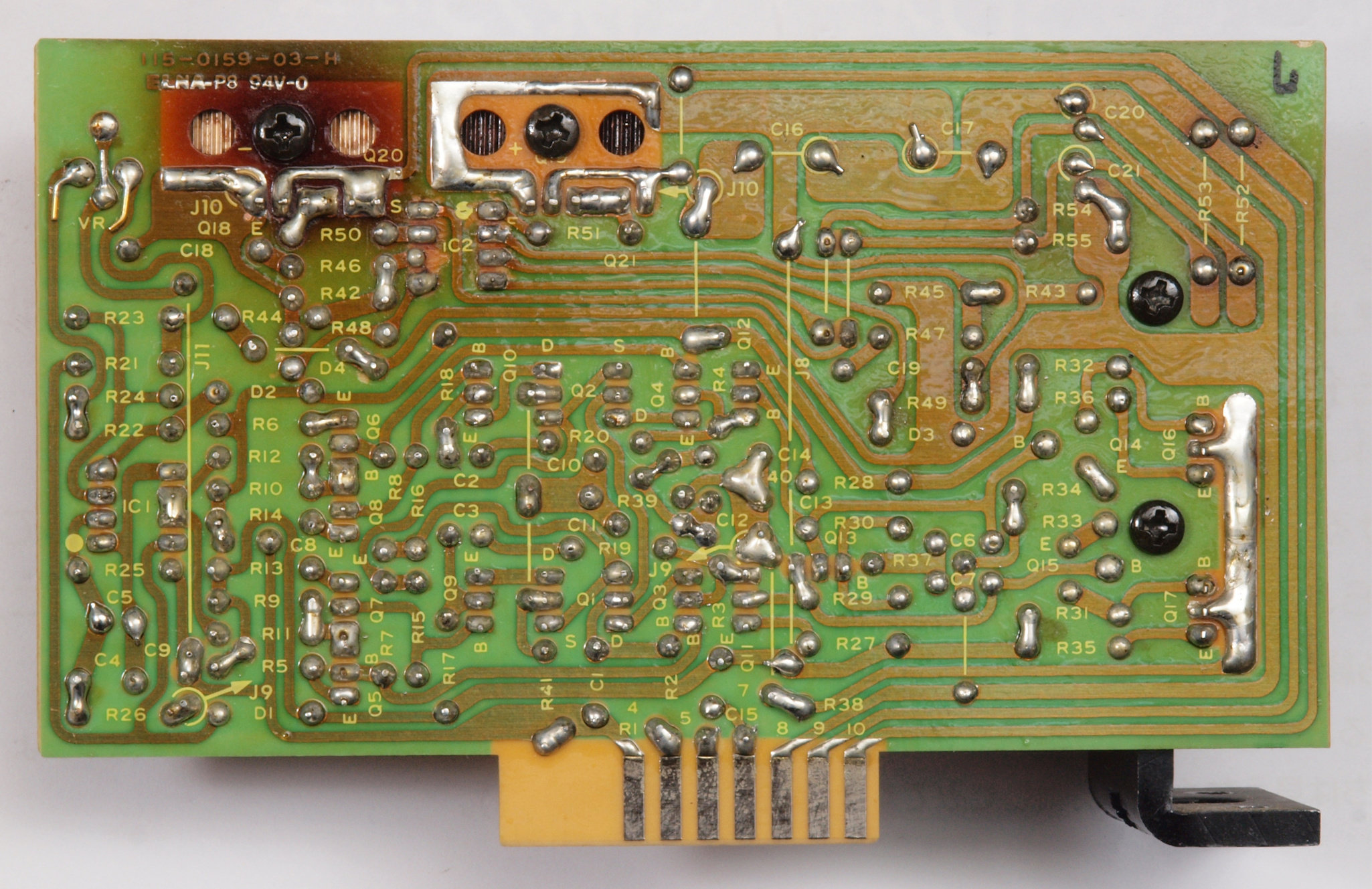

ＣＧ３．　修理（半田補正）後　入力切り替えＳＷ動作パルス基板裏。　半田を全部やり直す。
ＣＧ４．　完成入力切り替えＳＷ動作パルス基板裏、バランスＶＲ基板裏。　洗浄後防湿材を塗る。

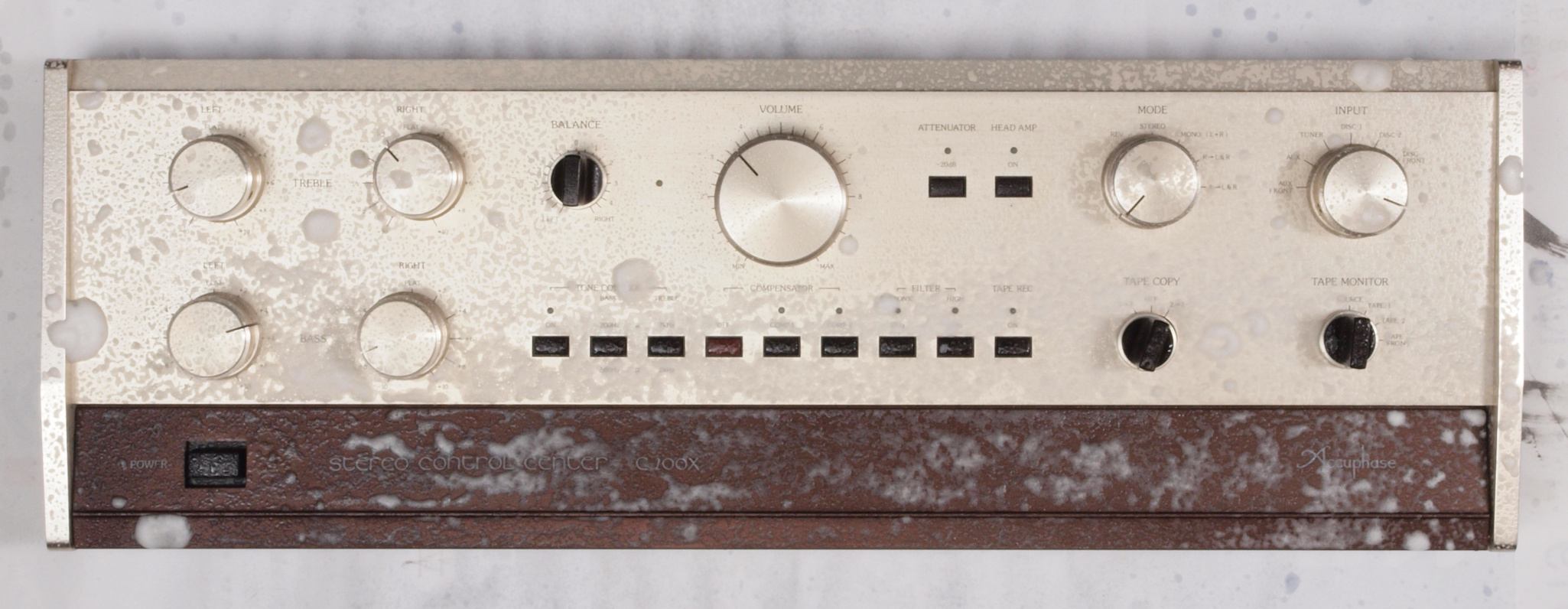

ＣＨ．　前パネル清掃中。

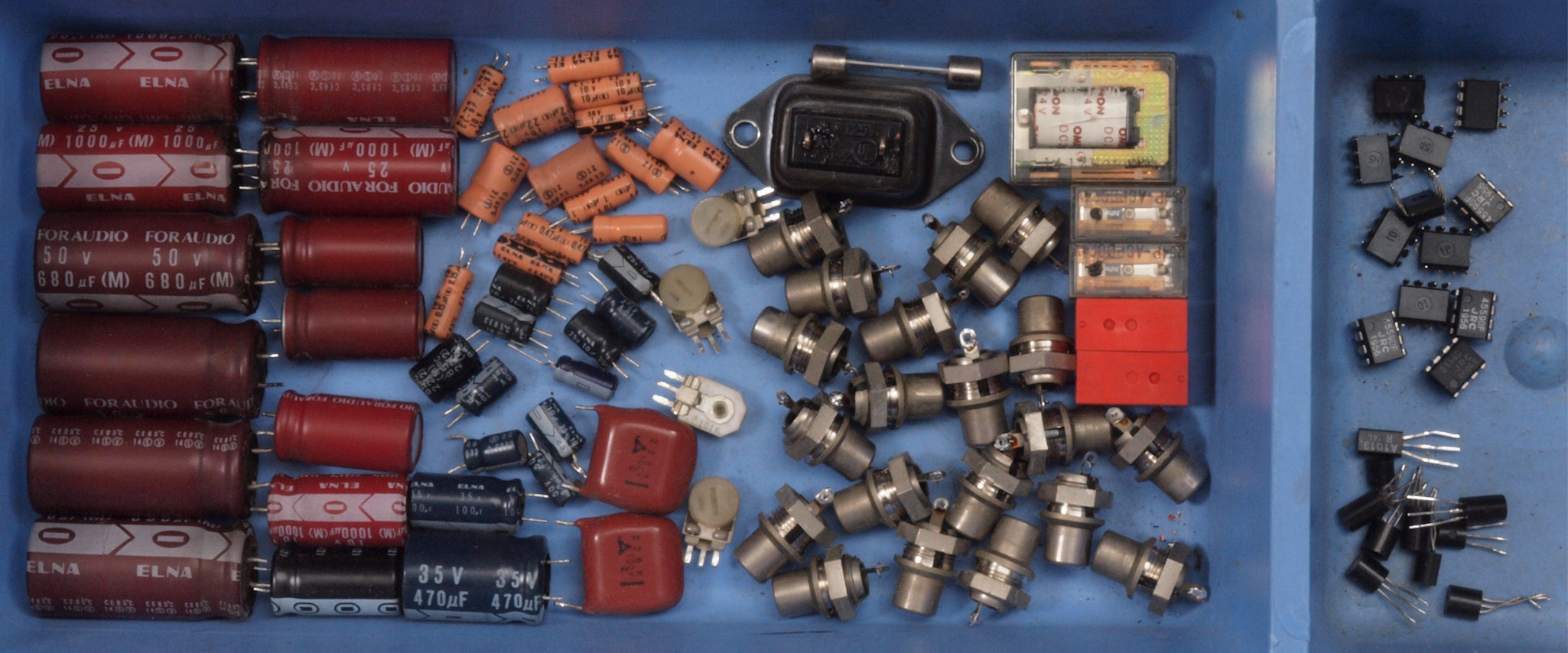

ＣＩ１．　交換した部品
ＣＩ２．　交換した部品
ＣＪ１．　修理前　上から見る。
ＣＪ２．　修理後　上から見る。
ＣＪ３．　修理前　下から見る
ＣＪ４．　修理中　下から見る、半田を全部やり直す。フイルムコンデンサー６個追加。
ＣＪ５．　修理後　下から見る

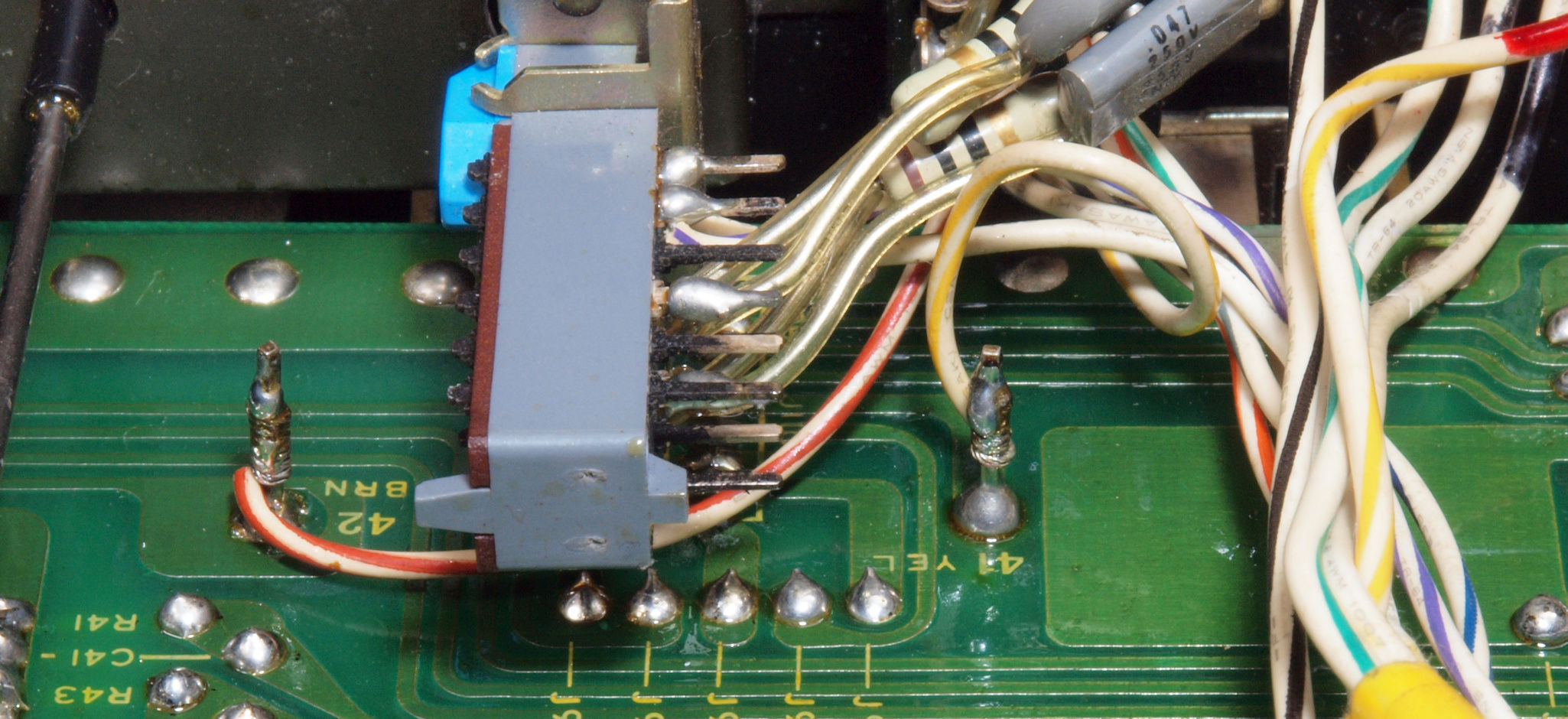

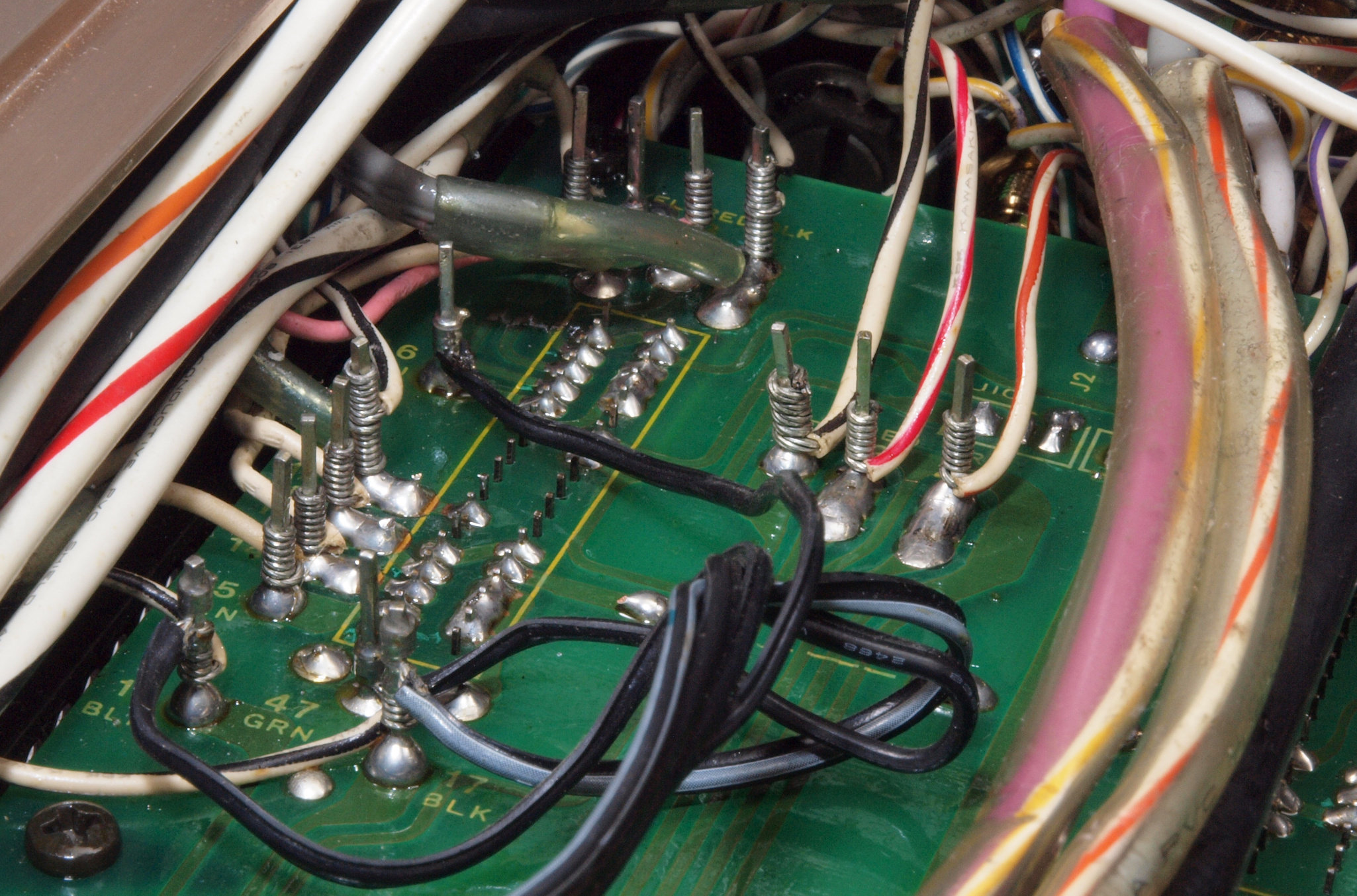

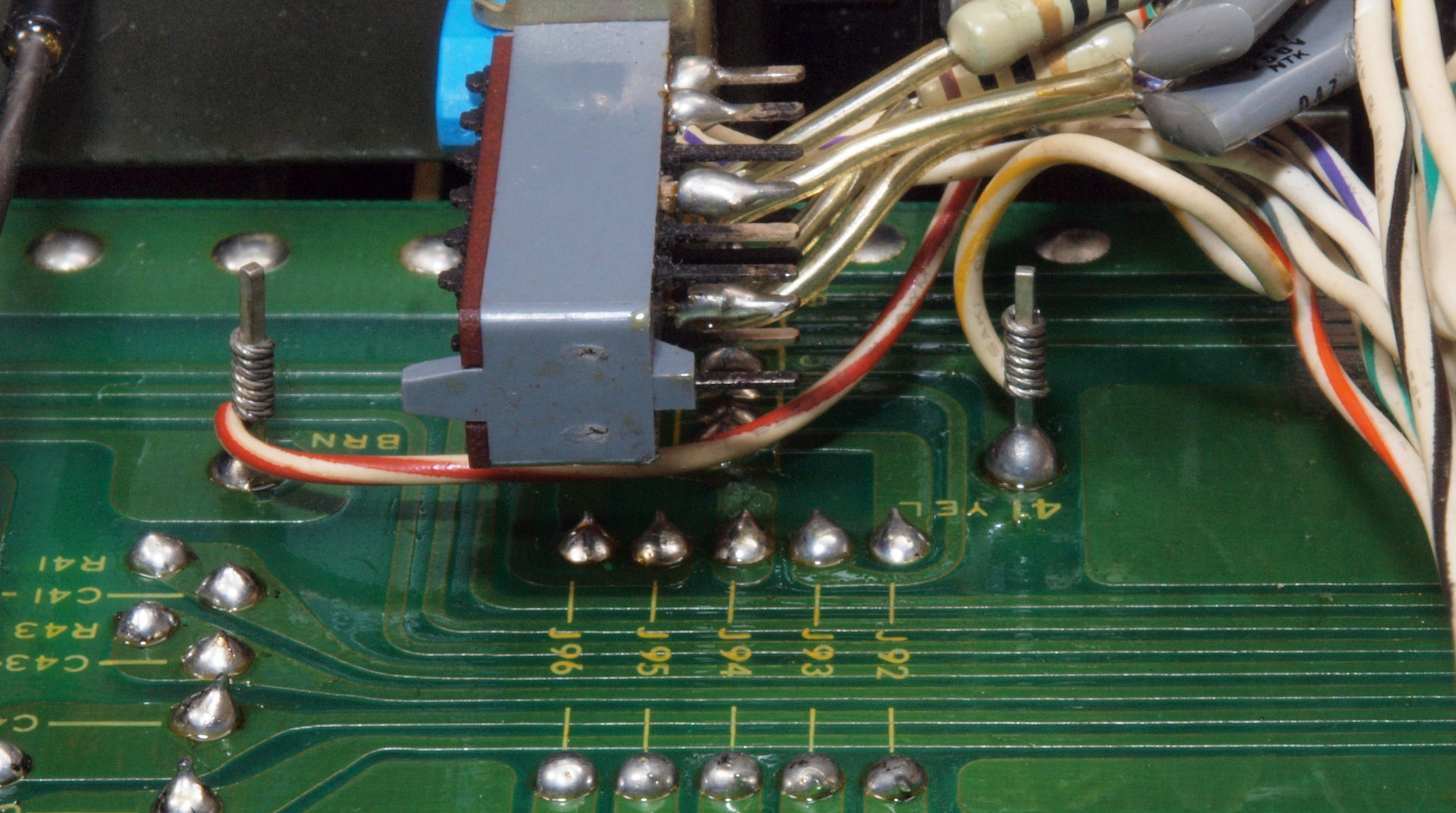

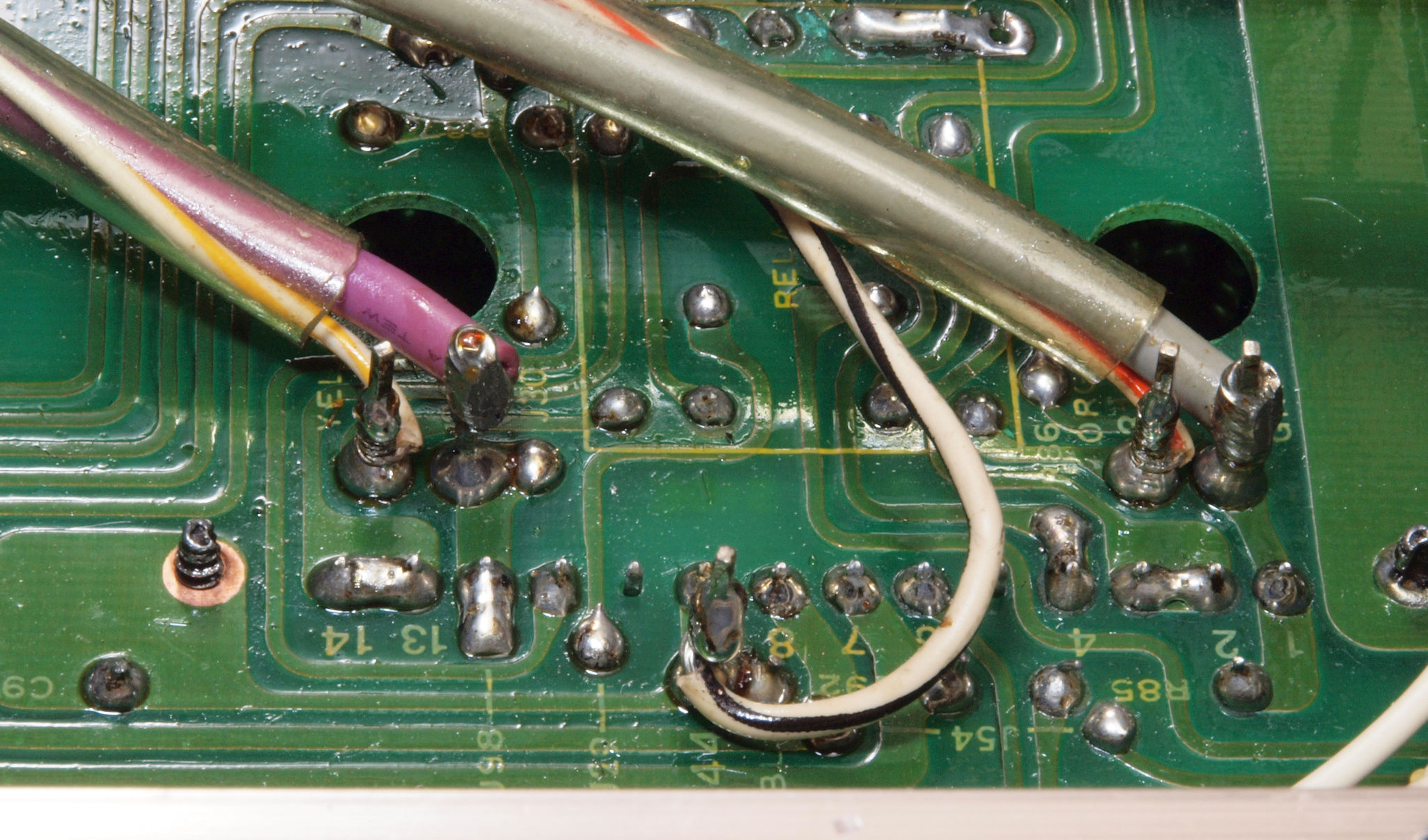

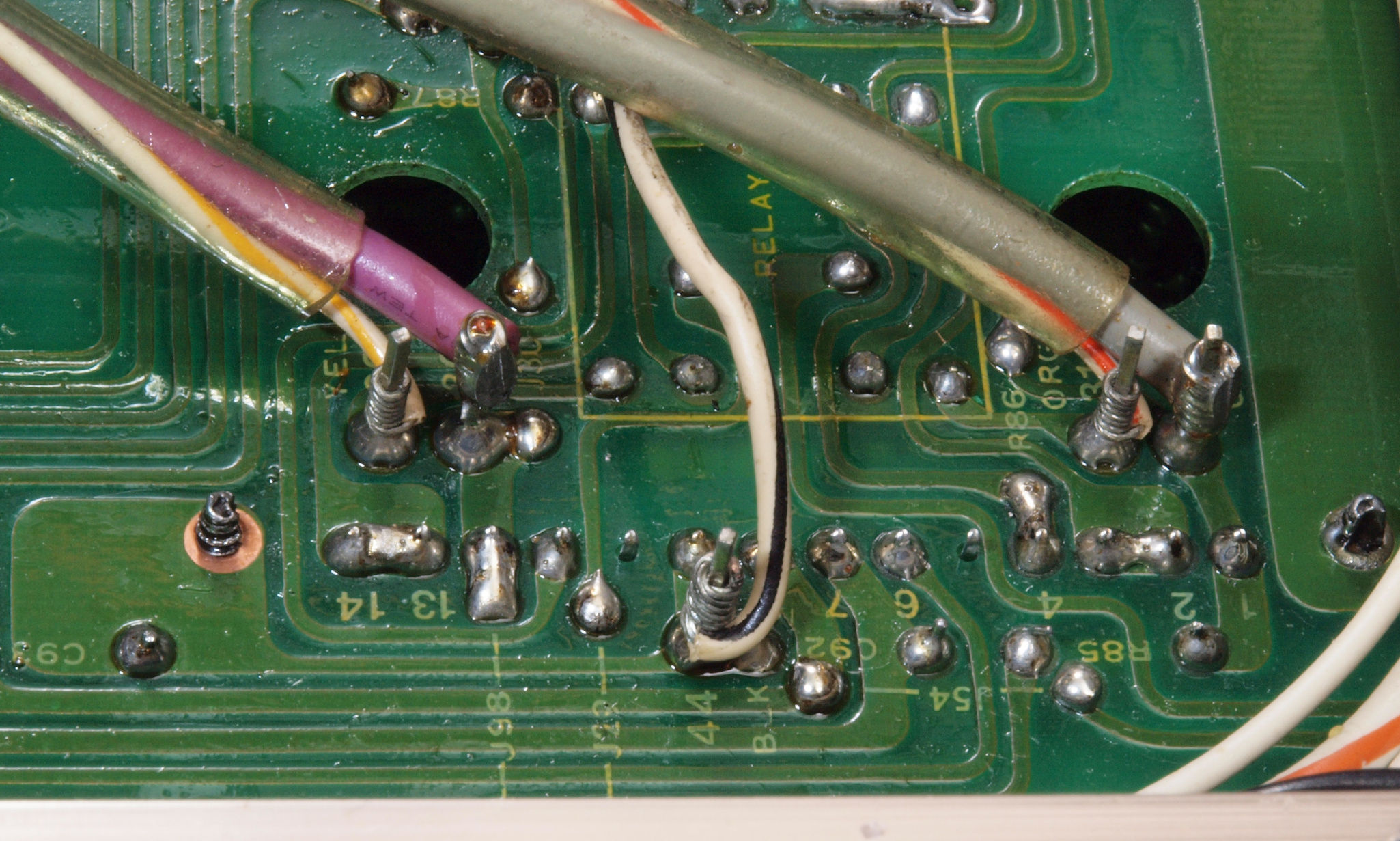

ＣＫ１．　修理前　基板下のラッピング。
ＣＫ２．　修理後　基板下のラッピング２。　念の為、半田を浸み込ませる。
ＣＫ３．　修理前　基板下のラッピング３。
ＣＫ４．　修理後　基板下のラッピング３。　念の為、半田を浸み込ませる。
ＣＫ５．　修理前　基板下のラッピング４。
ＣＫ６．　修理後　基板下のラッピング４。　念の為、半田を浸み込ませる。
ＣＫ７．　修理前　基板下のラッピング５。
ＣＫ８．　修理後　基板下のラッピング５。　念の為、半田を浸み込ませる。
ＣＫ９．　修理前　基板下のラッピング６。
ＣＫＡ．　修理後　基板下のラッピング６。　念の為、半田を浸み込ませる。
ＣＫＢ．　修理前　基板下のラッピング７。
ＣＫＣ．　修理後　基板下のラッピング７。　念の為、半田を浸み込ませる。
ＣＫＤ．　修理前　基板下のラッピング８。
ＣＫＥ．　修理後　基板下のラッピング８。　念の為、半田を浸み込ませる。
ＣＫＦ．　修理前　基板下のラッピング９。
ＣＫＪ．　修理後　基板下のラッピング９。　念の為、半田を浸み込ませる。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

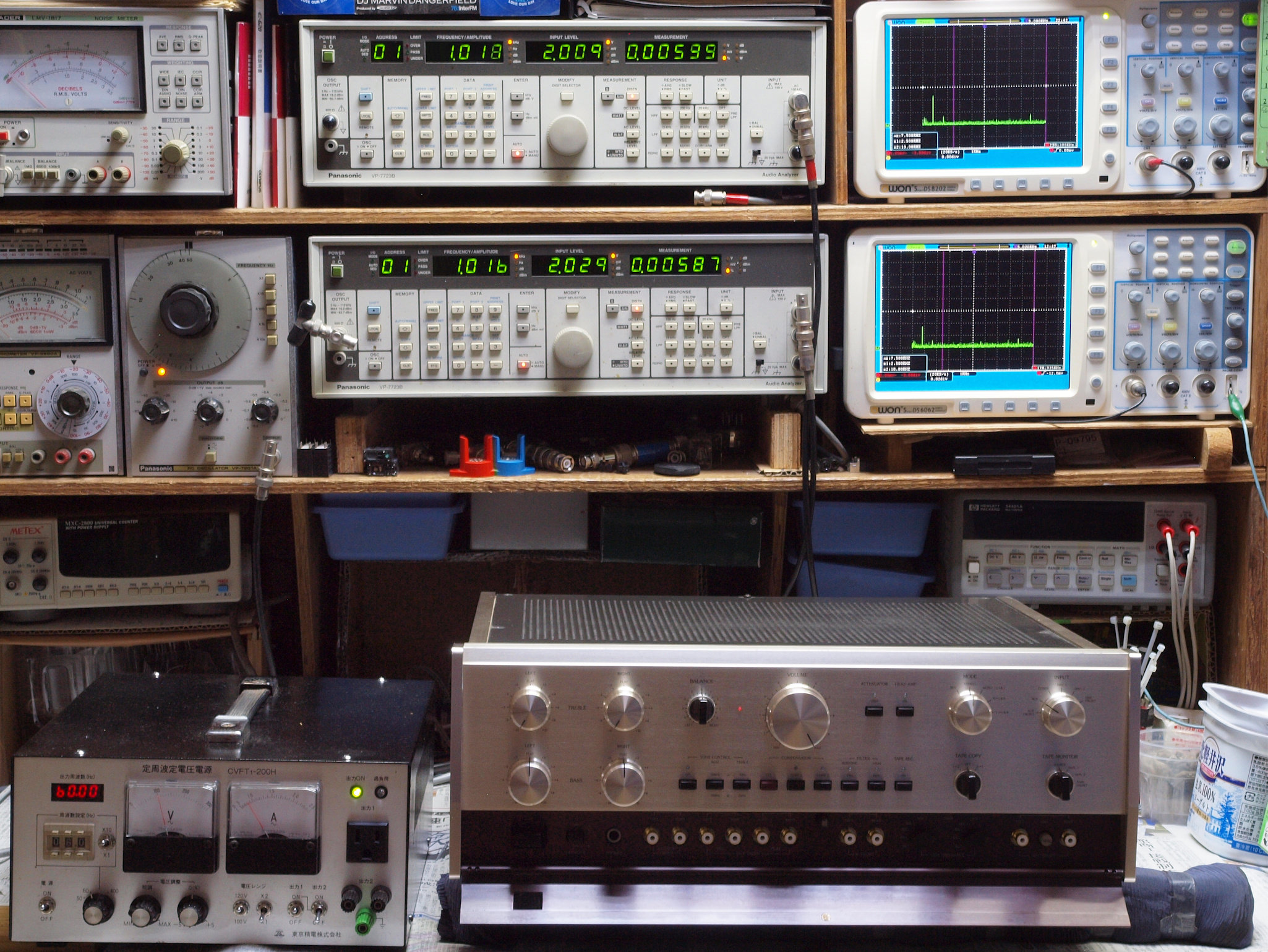

Ｅ０．　出力・歪み率測定・調整。ＡＣ１００Ｖ、６０ＨＺで測定。
　　　　「見方」。

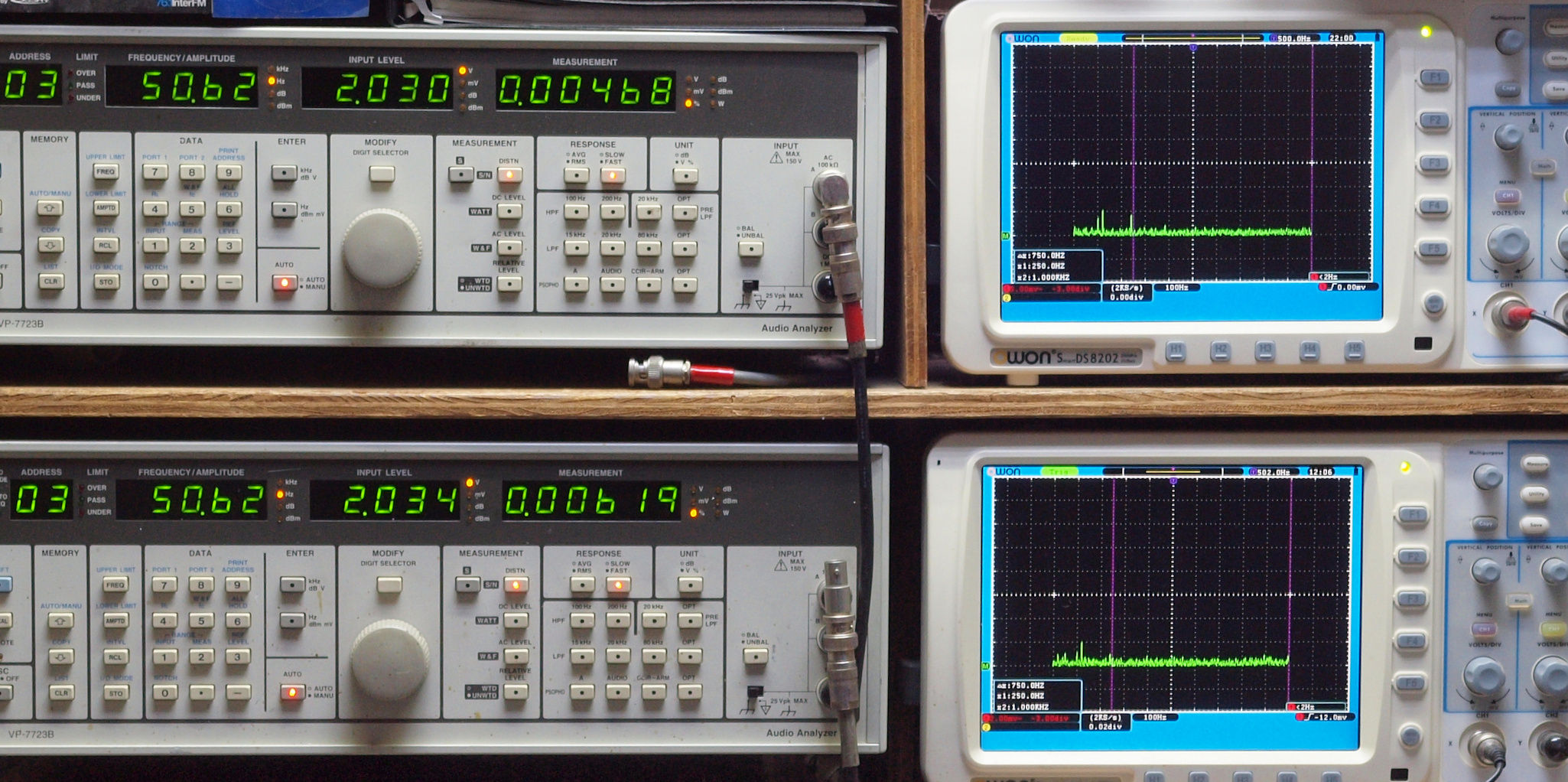

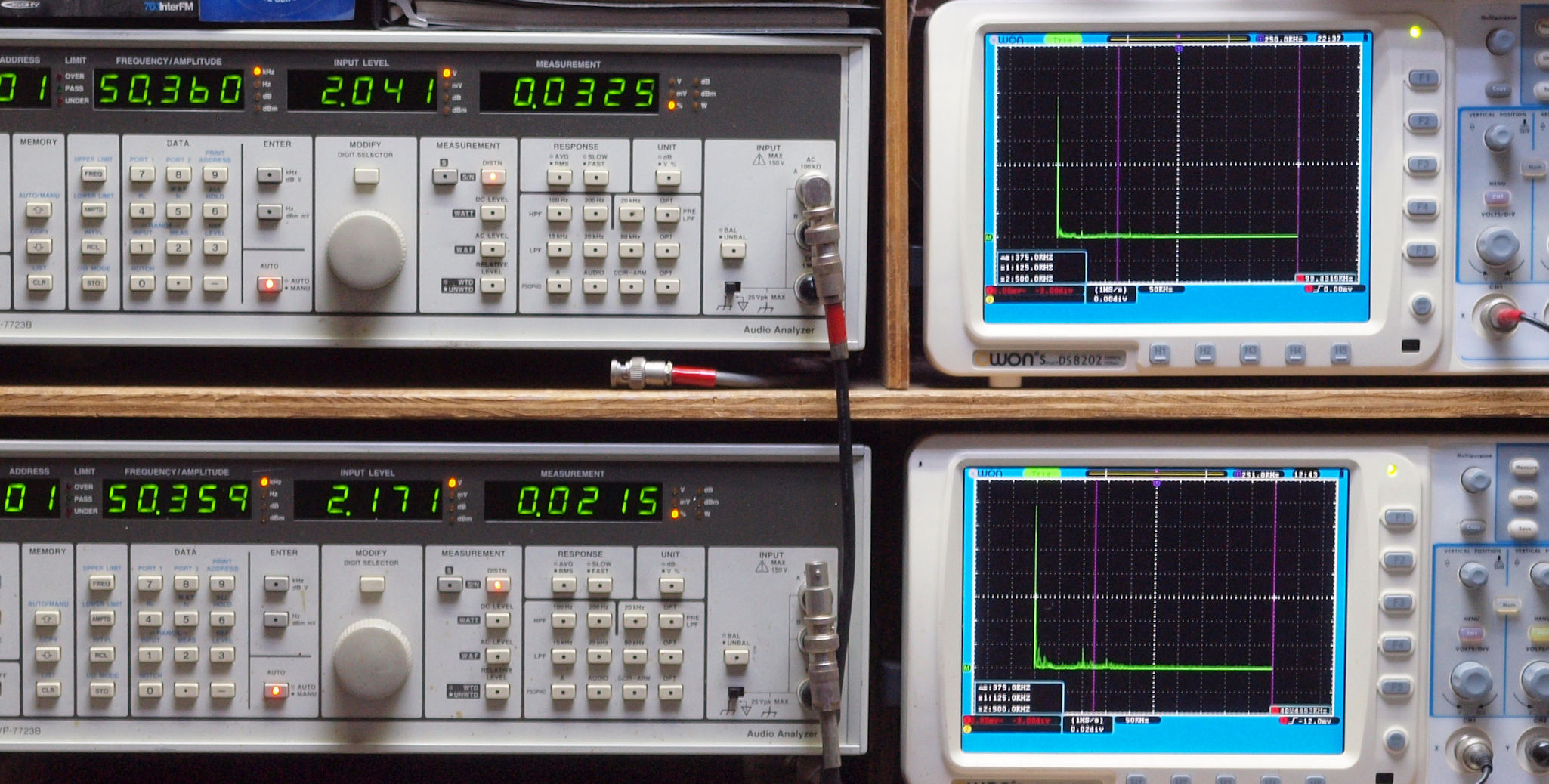

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
　　　左下は定周波数・定電圧交流電源CVFT1-200H.　４台目
Ｅ１１．　ＡＵＸ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４６８％歪み。
　　　　　　　　　　　　 　　　　　Ｌ側出力電圧２Ｖ、　０．００６１９％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　ＡＵＸ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４５６％歪み。
　　　　　　　　　　　　 　　　　　 　Ｌ側出力電圧２Ｖ、　０．００５５２％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

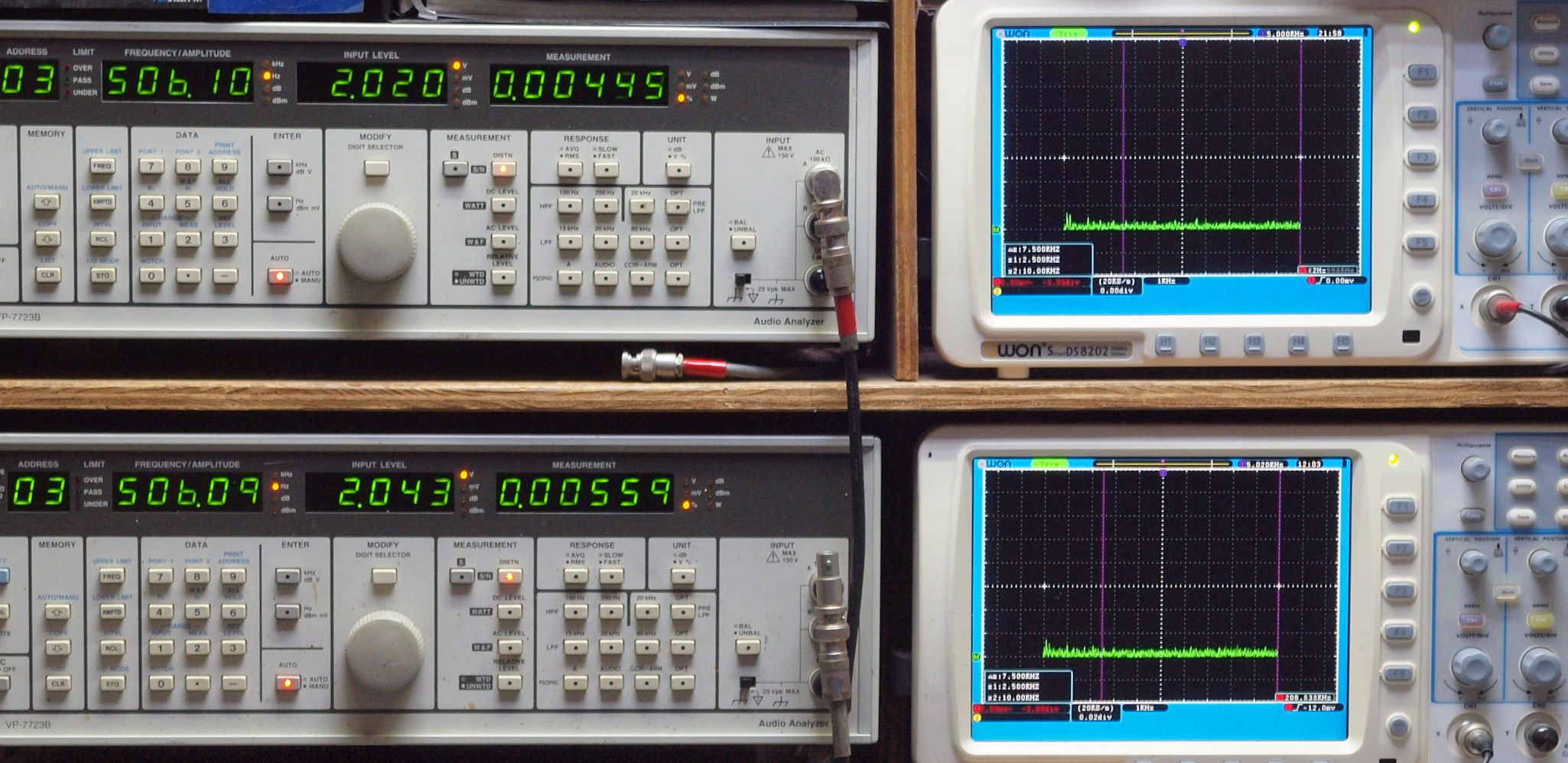

Ｅ１３．　ＡＵＸ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４４５％歪み。
　　　　　　　　　　　　 　　　　 　　Ｌ側出力電圧２Ｖ、　０．００５５９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

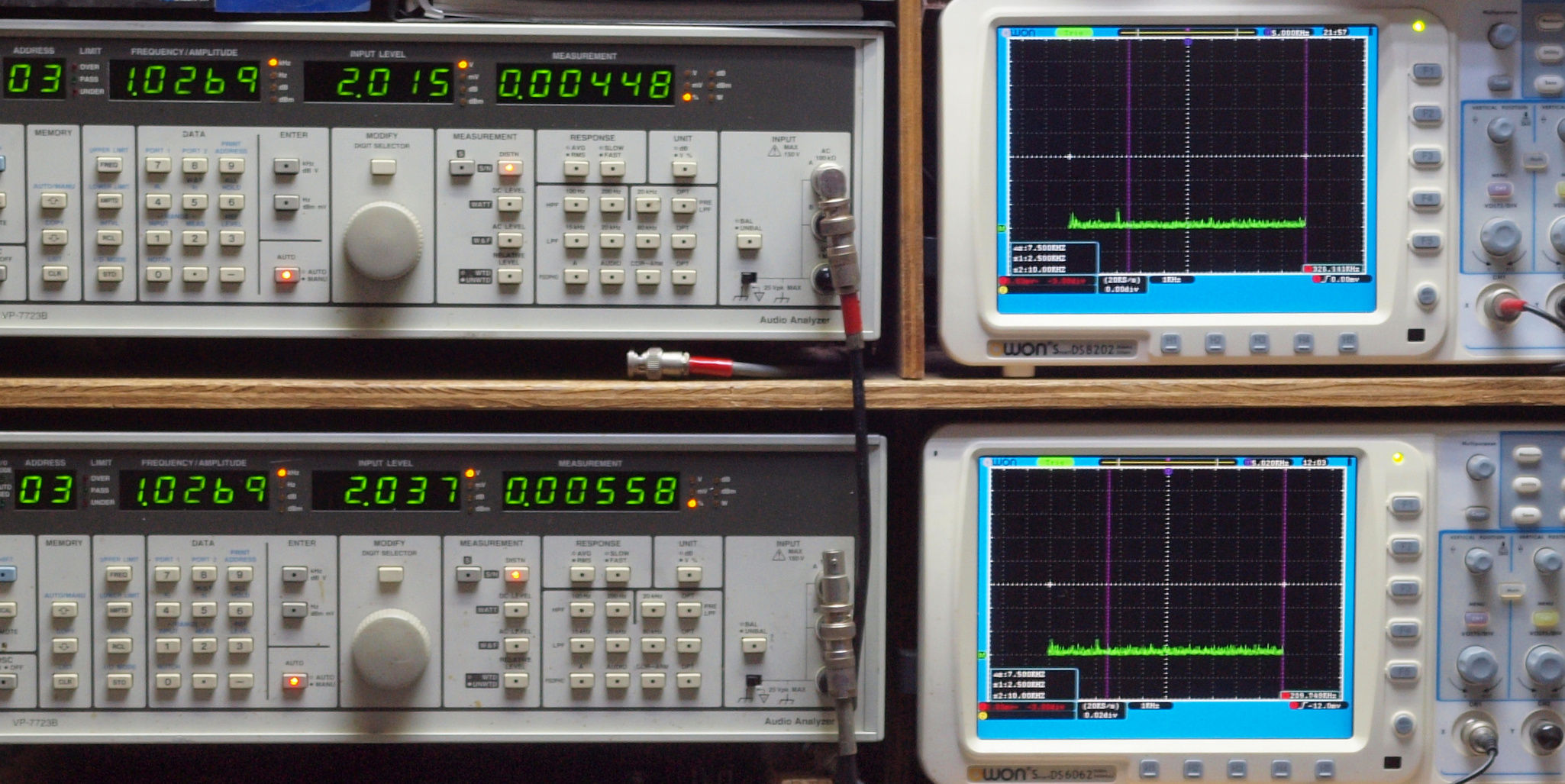

Ｅ１４．　ＡＵＸ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４４８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５５８％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

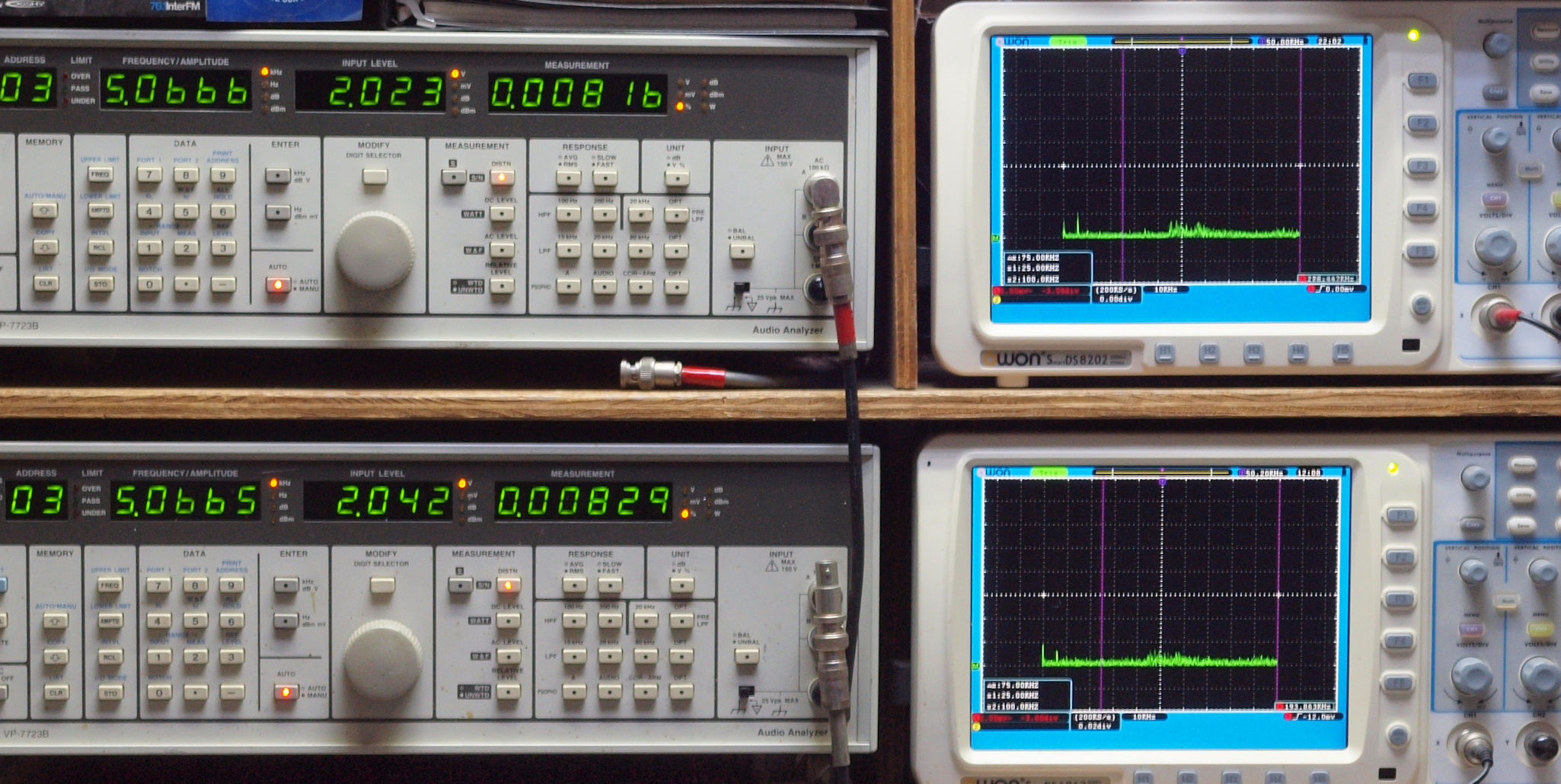

Ｅ１５．　ＡＵＸ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８１６％歪み。
　　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．００８２９％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　ＡＵＸ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８０６％歪み。
　　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧２Ｖ、　０．００８４９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

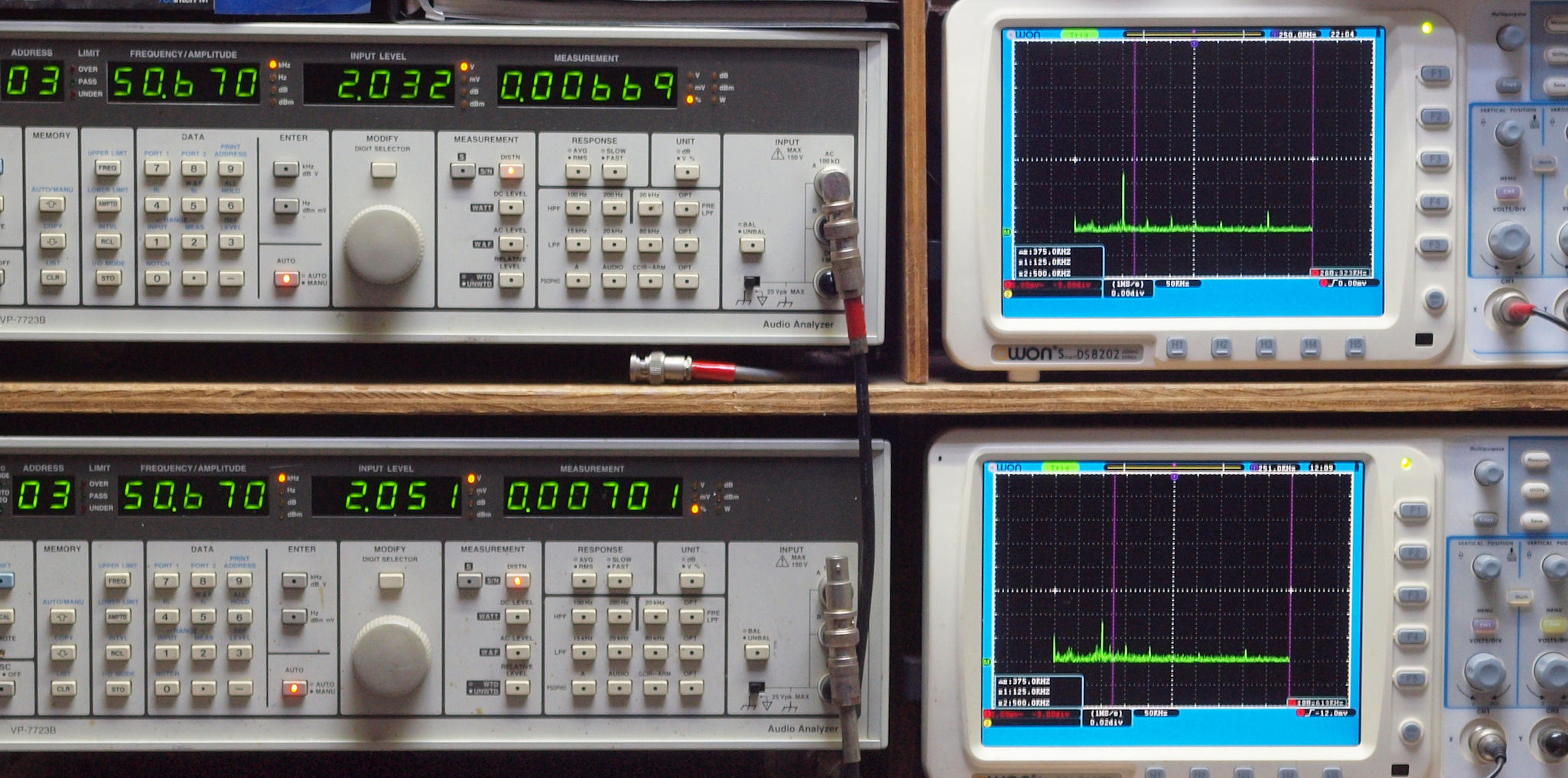

Ｅ１７．　ＡＵＸ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６６９％歪み。
　　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧２Ｖ、　０．００７０１％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

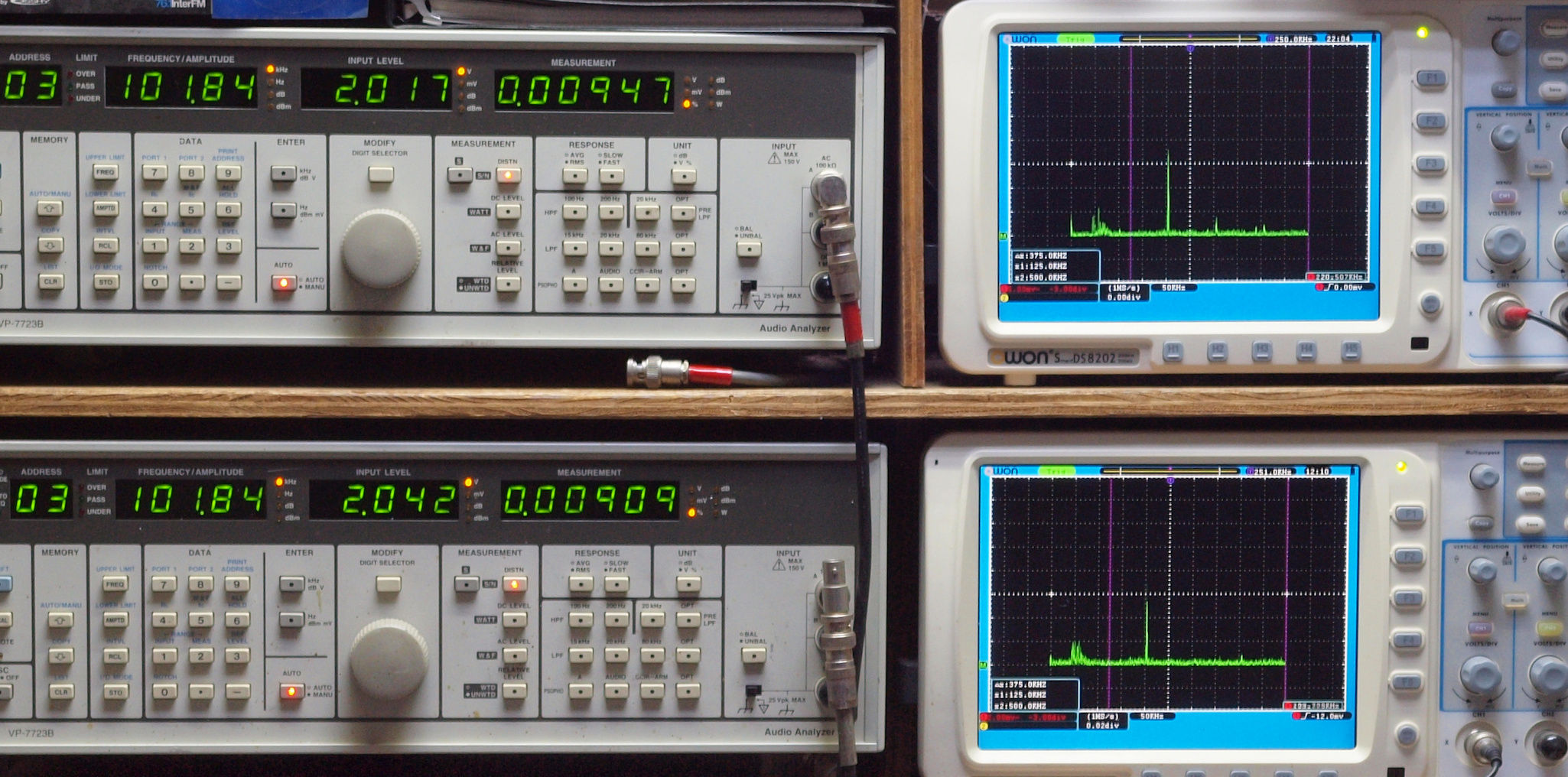

Ｅ１８．　ＡＵＸ、１００ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００９４７％歪み。
　　　　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．００９０９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２１．　ＭＭ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７２７％歪み。
　　　　　　　　　　　 　　　　 　Ｌ側出力電圧２Ｖ、　０．００７８４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

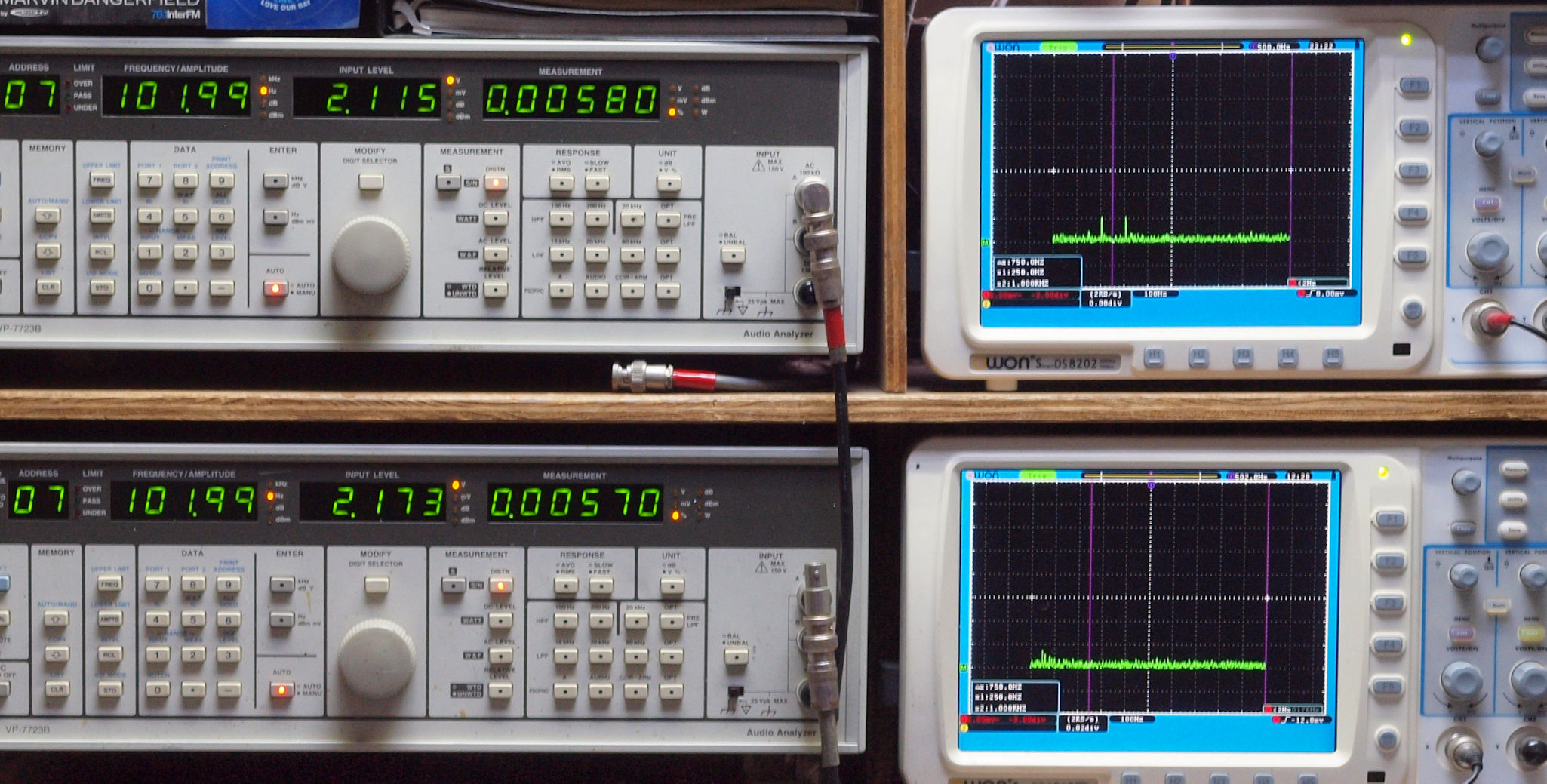

Ｅ２２．　ＭＭ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００５８０％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５７０％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＭＭ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７４１％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００７８８％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

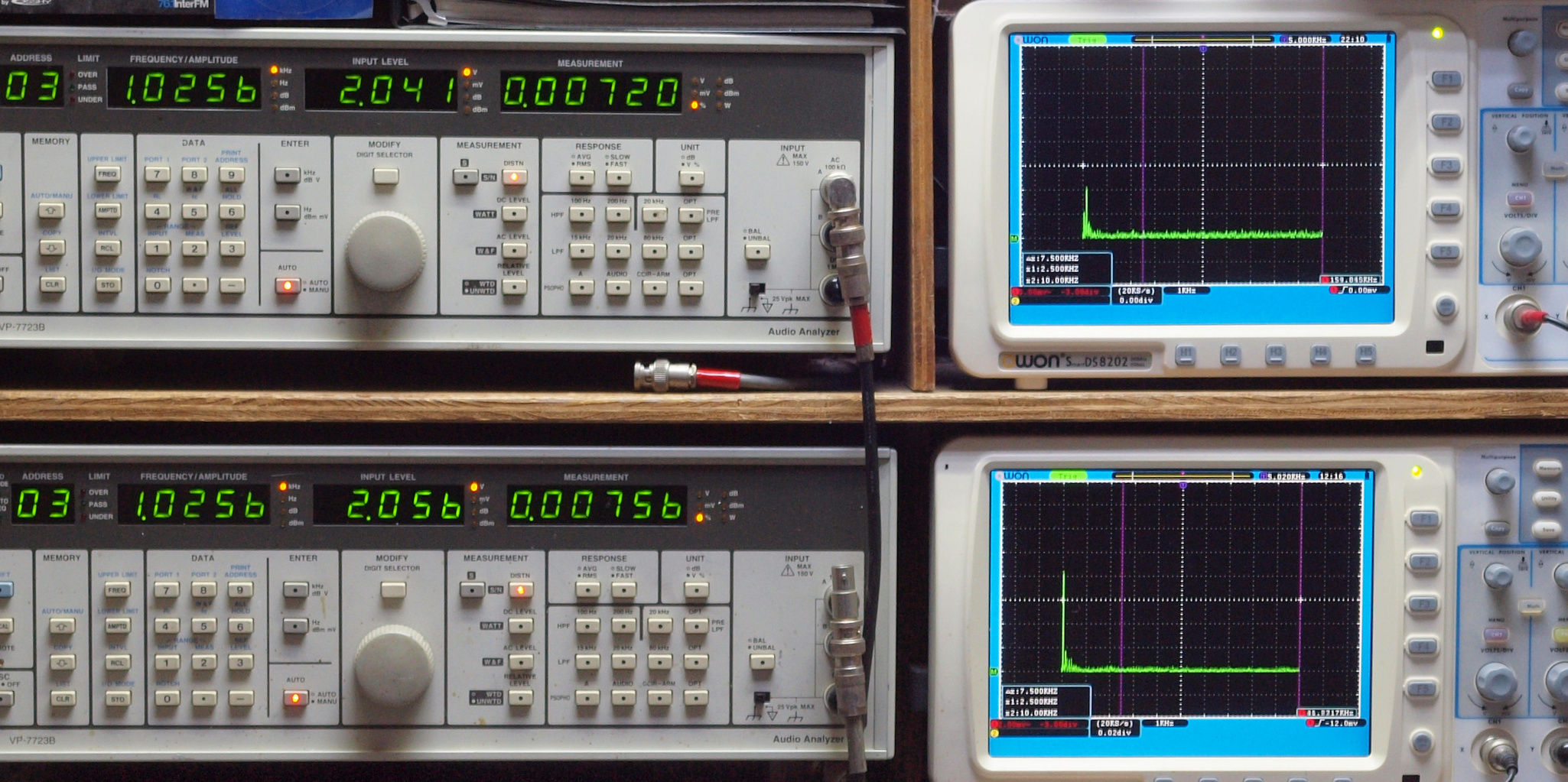

Ｅ２４．　ＭＭ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７２０％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００７５６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

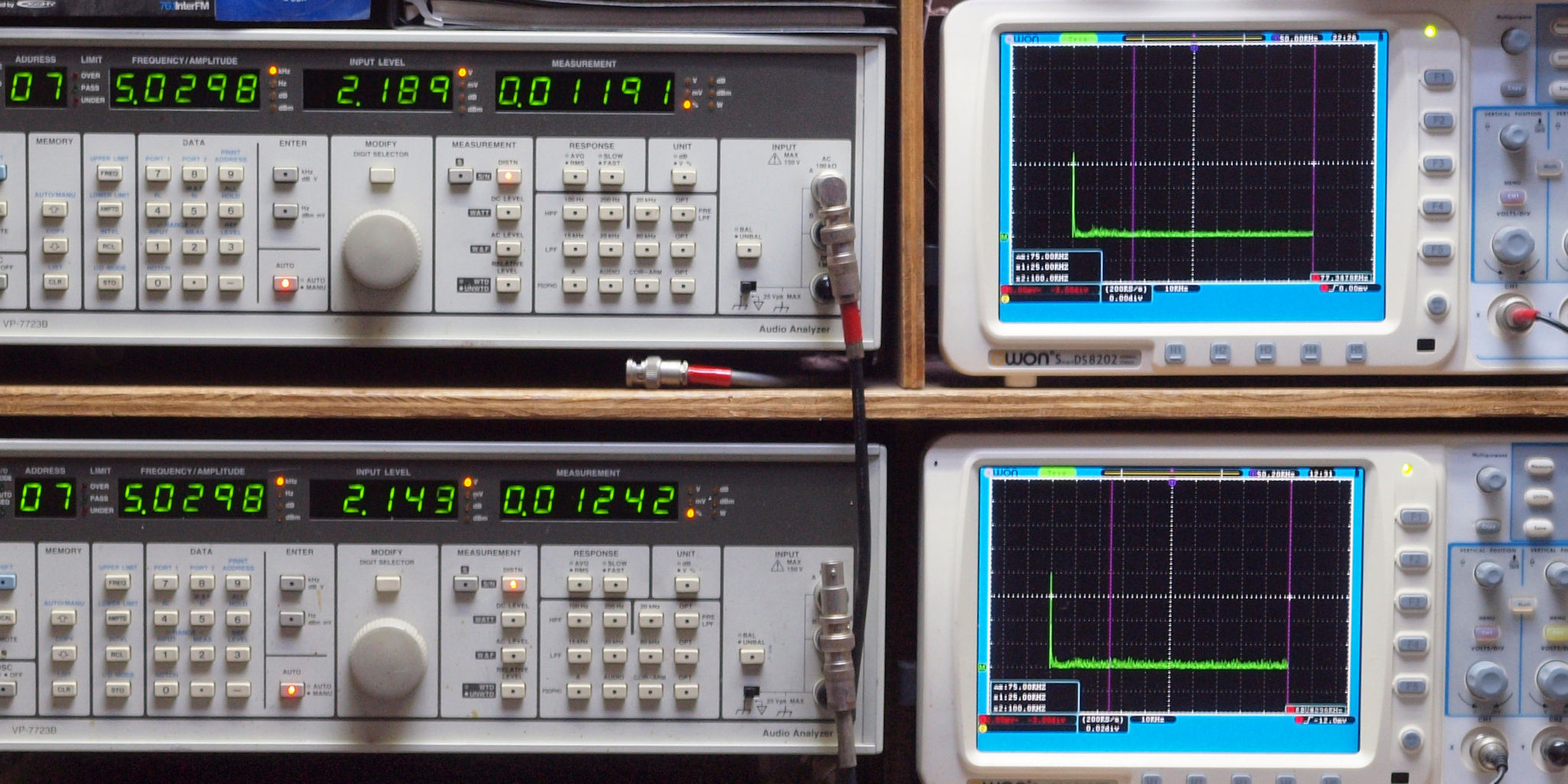

Ｅ２５．　ＭＭ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１１９１％歪み。
　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２４２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　ＭＭ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８３８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００７５９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

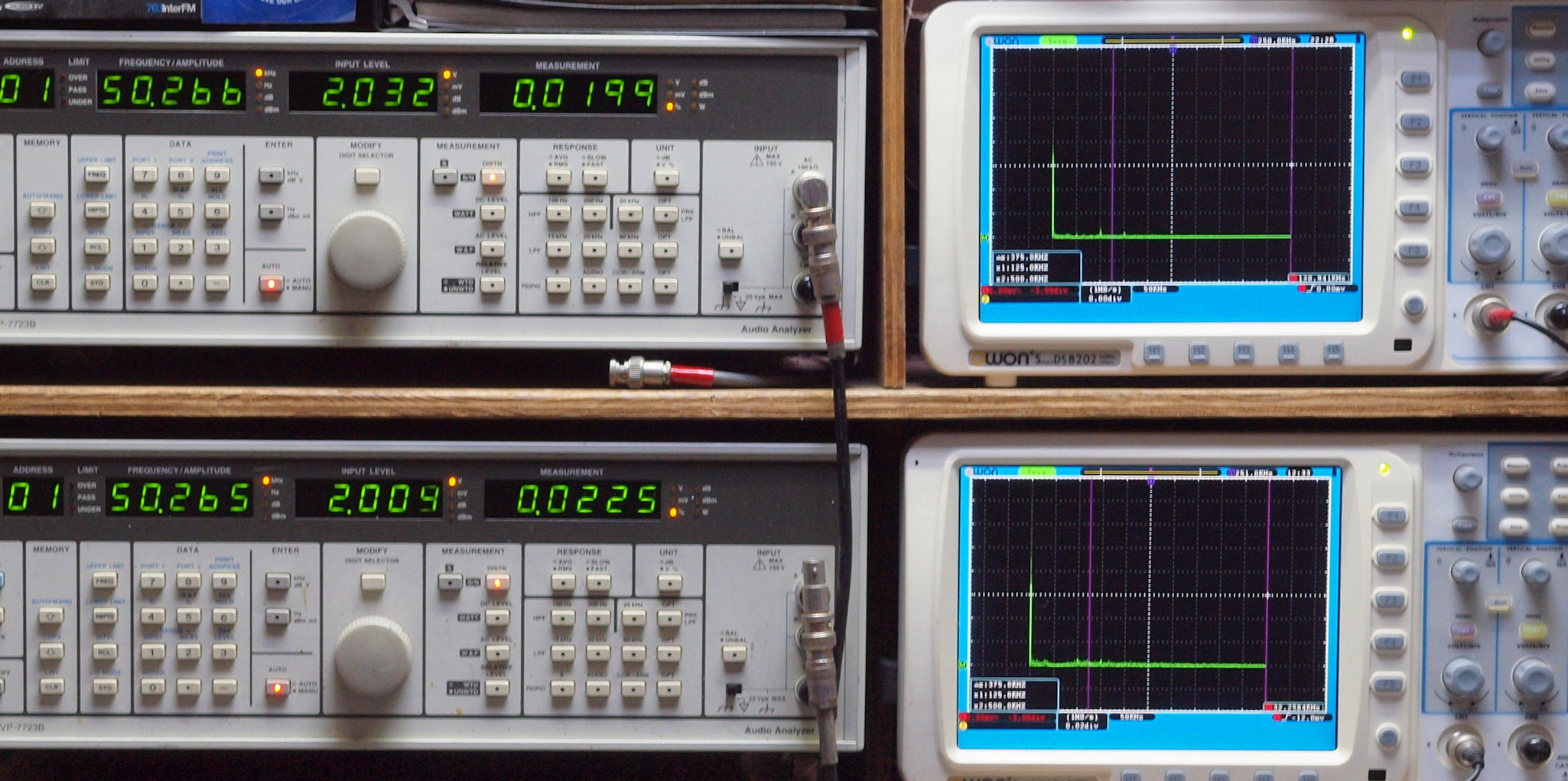

Ｅ２７．　ＭＭ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１９９％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０２２５％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

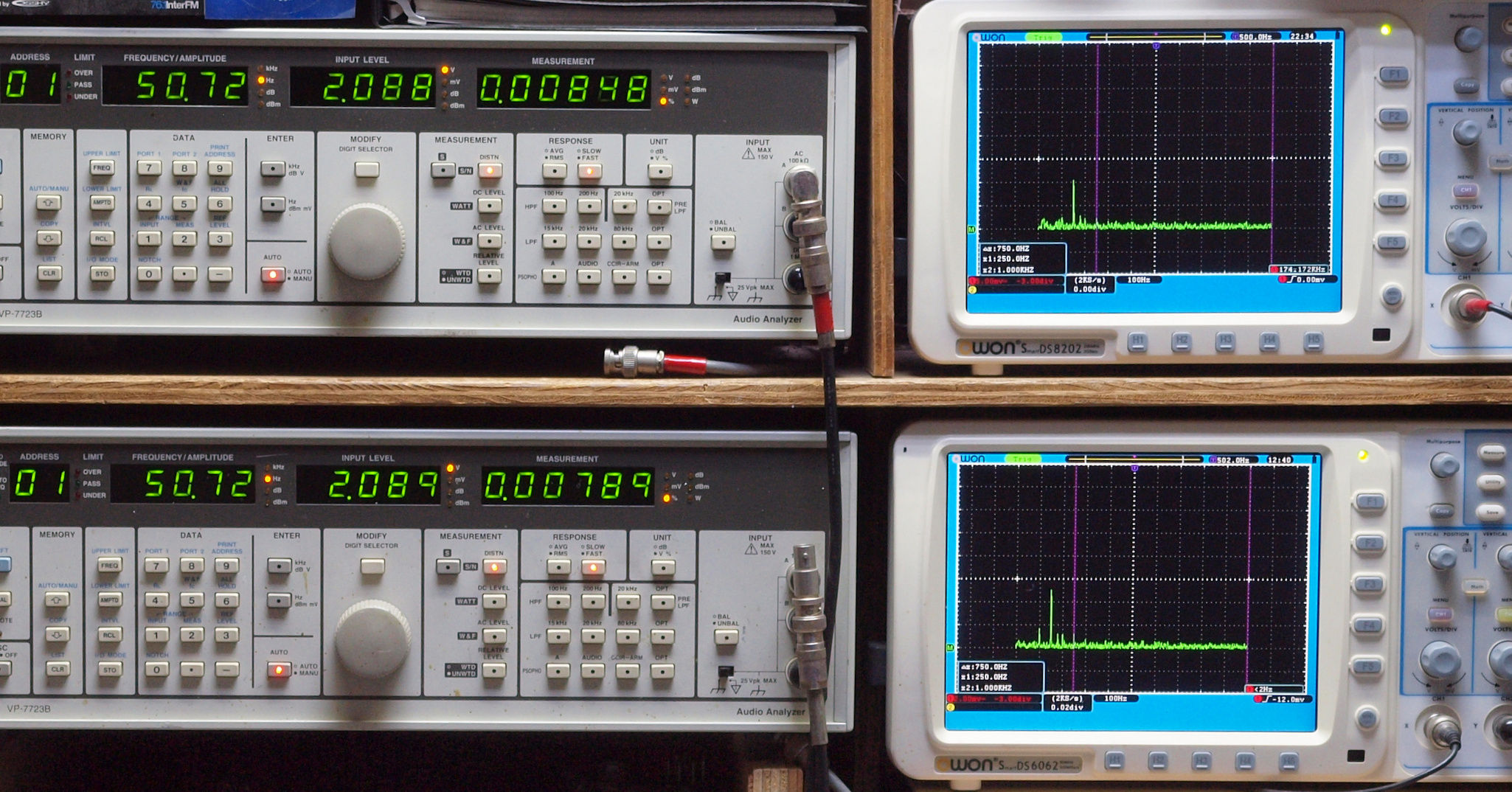

Ｅ２１．　ＭＣ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８４８％歪み。
　　　　　　　　　　　　 　　　 　Ｌ側出力電圧２Ｖ、　０．００７８９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　ＭＣ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６６１％歪み。
　　　　　　　　　　　　 　 　　　　Ｌ側出力電圧２Ｖ、　０．００７０９％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

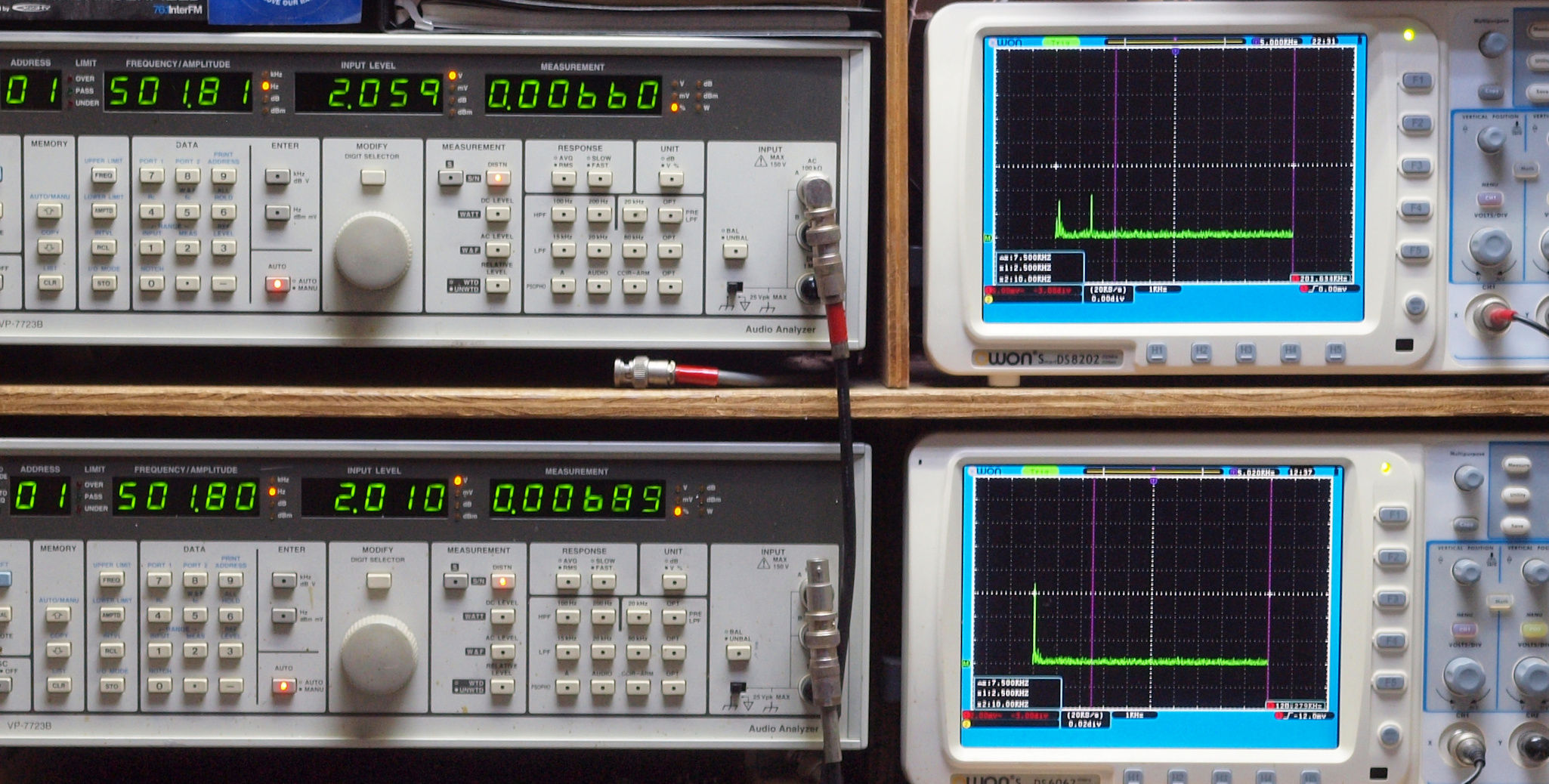

Ｅ２３．　ＭＣ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６６０％歪み。
　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧２Ｖ、　０．００６８９％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

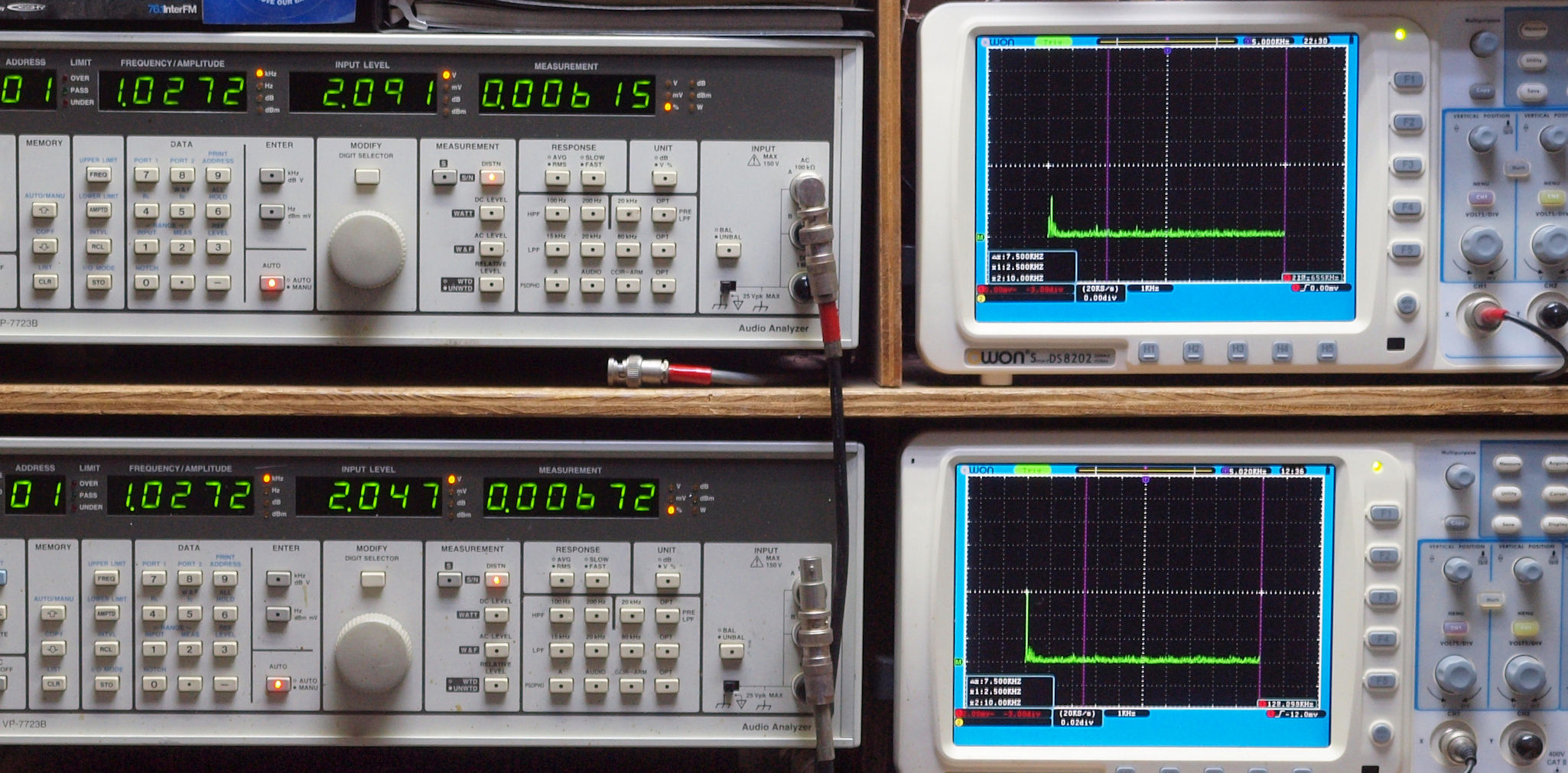

Ｅ２４．　ＭＣ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６１５％歪み。
　　　　　　　　 　　 　　　　　　Ｌ側出力電圧２Ｖ、　０．００６７２％歪み。
　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　ＭＣ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６７０％歪み。
　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．００６３８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

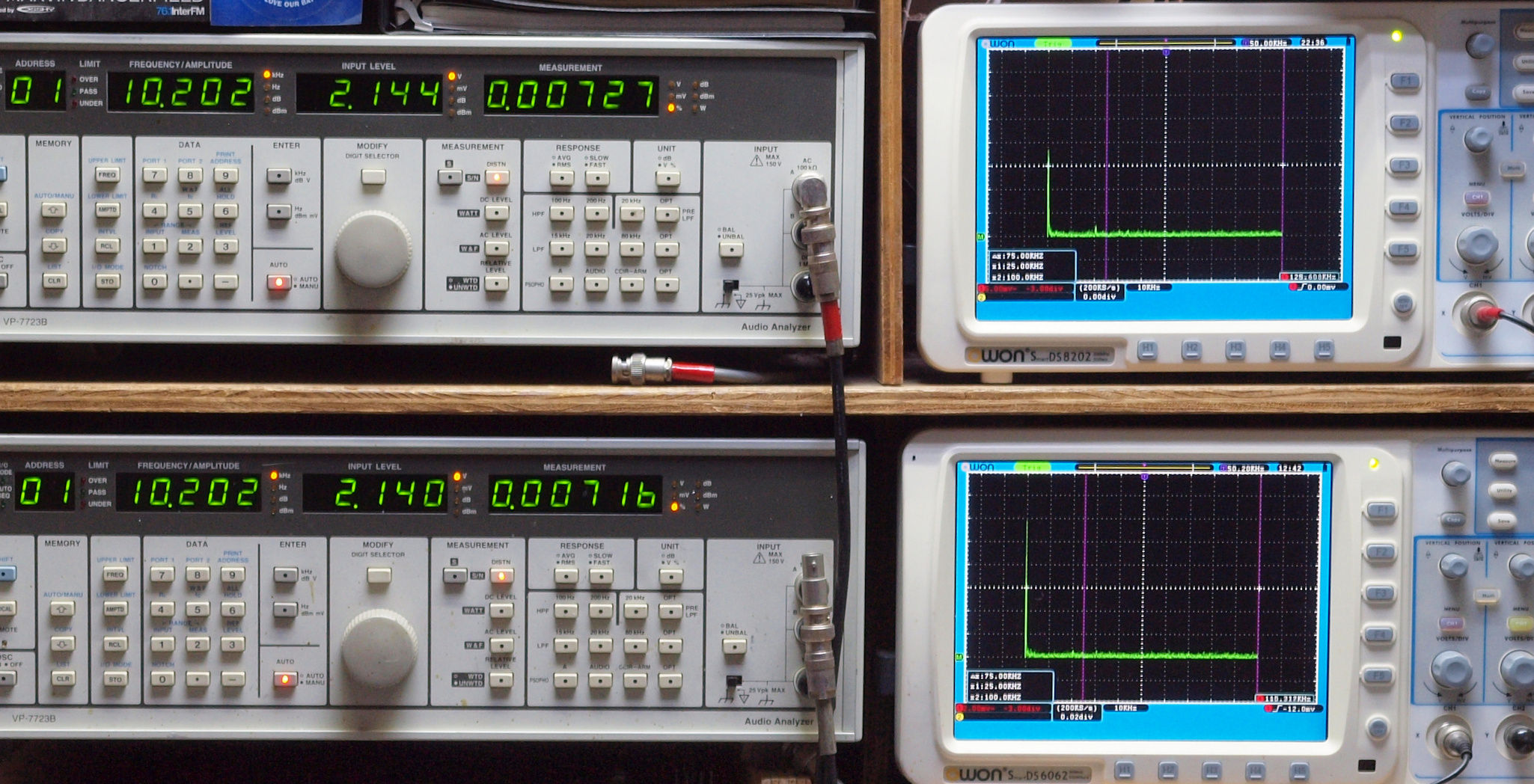

Ｅ２６．　ＭＣ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７２７％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００７１６％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　ＭＣ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３２５％歪み。
　　　　　　　　　　　 　　　　　　Ｌ側出力電圧２Ｖ、　０．０２１５％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｆ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

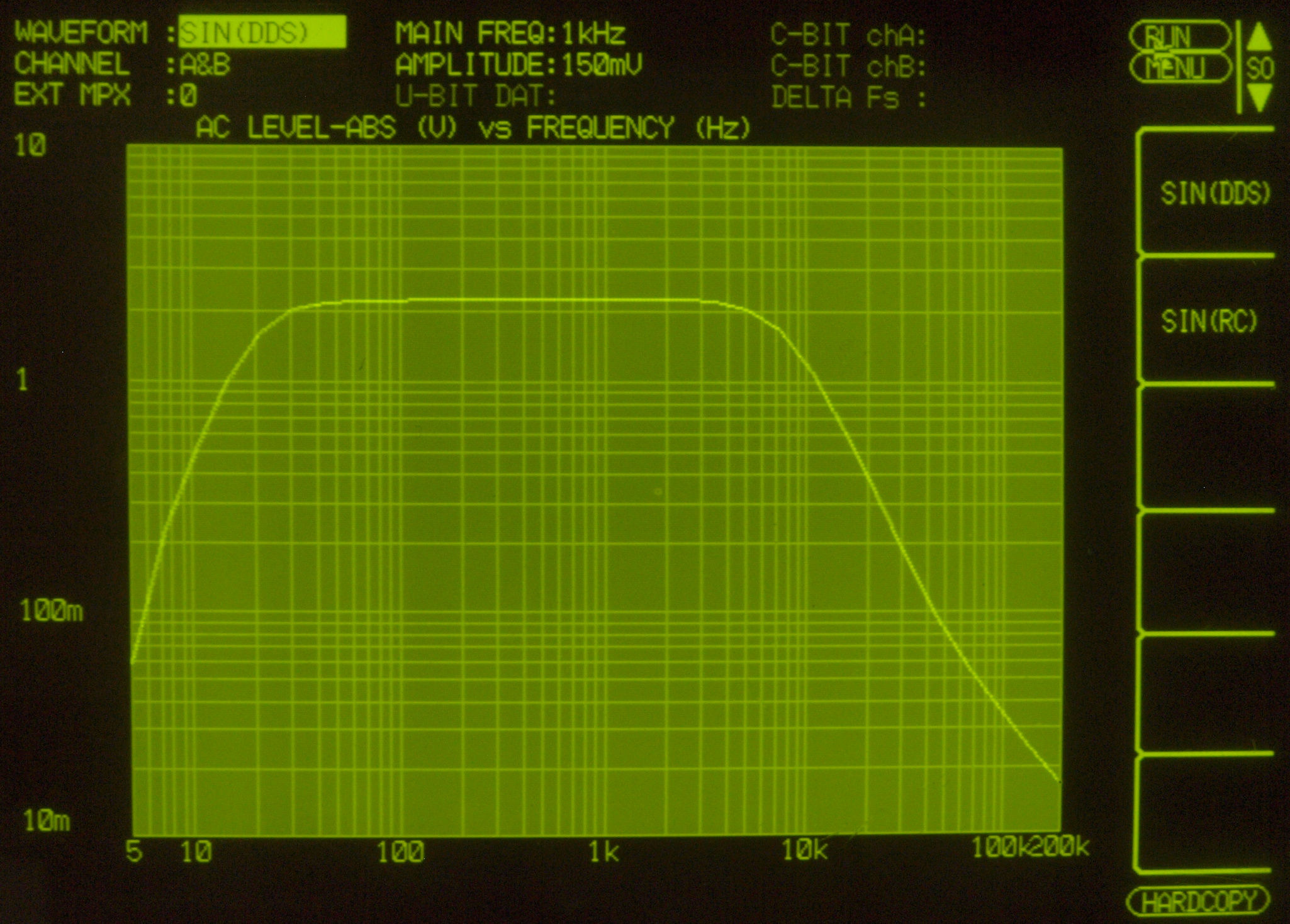

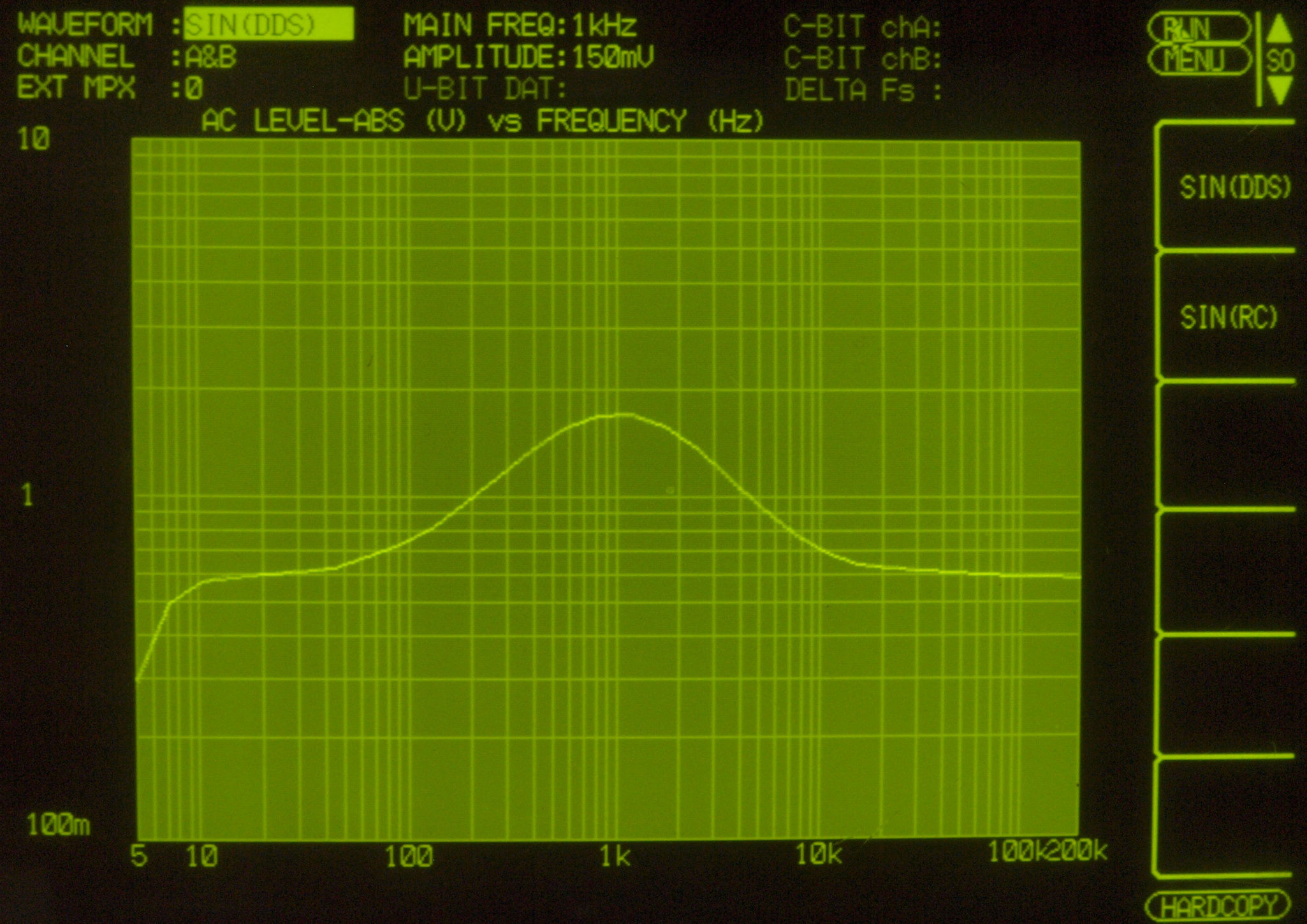

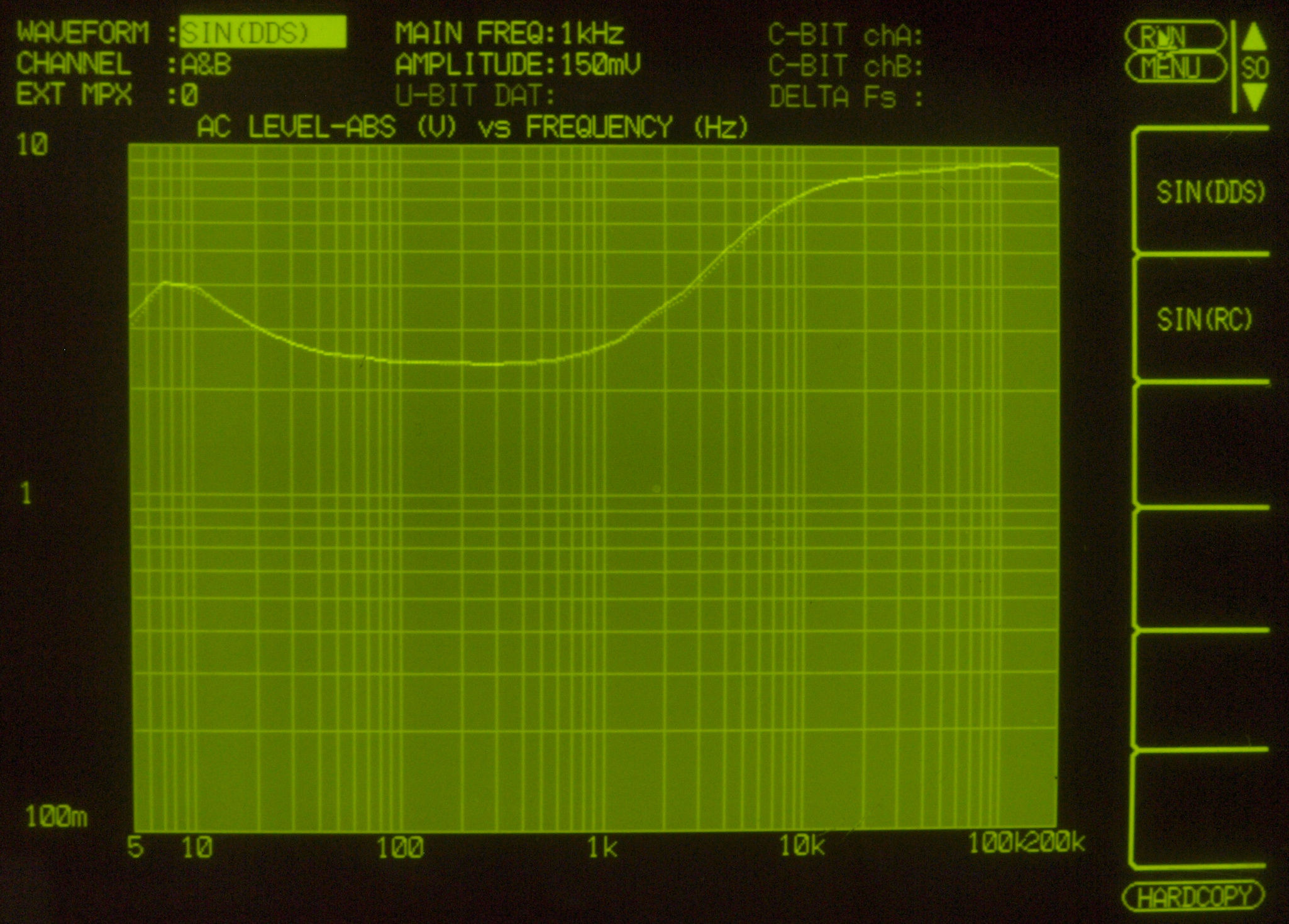

Ｆ２１．　入出力特性測定（AUX入力）
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａＦ、平均で２Ｖ出力。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

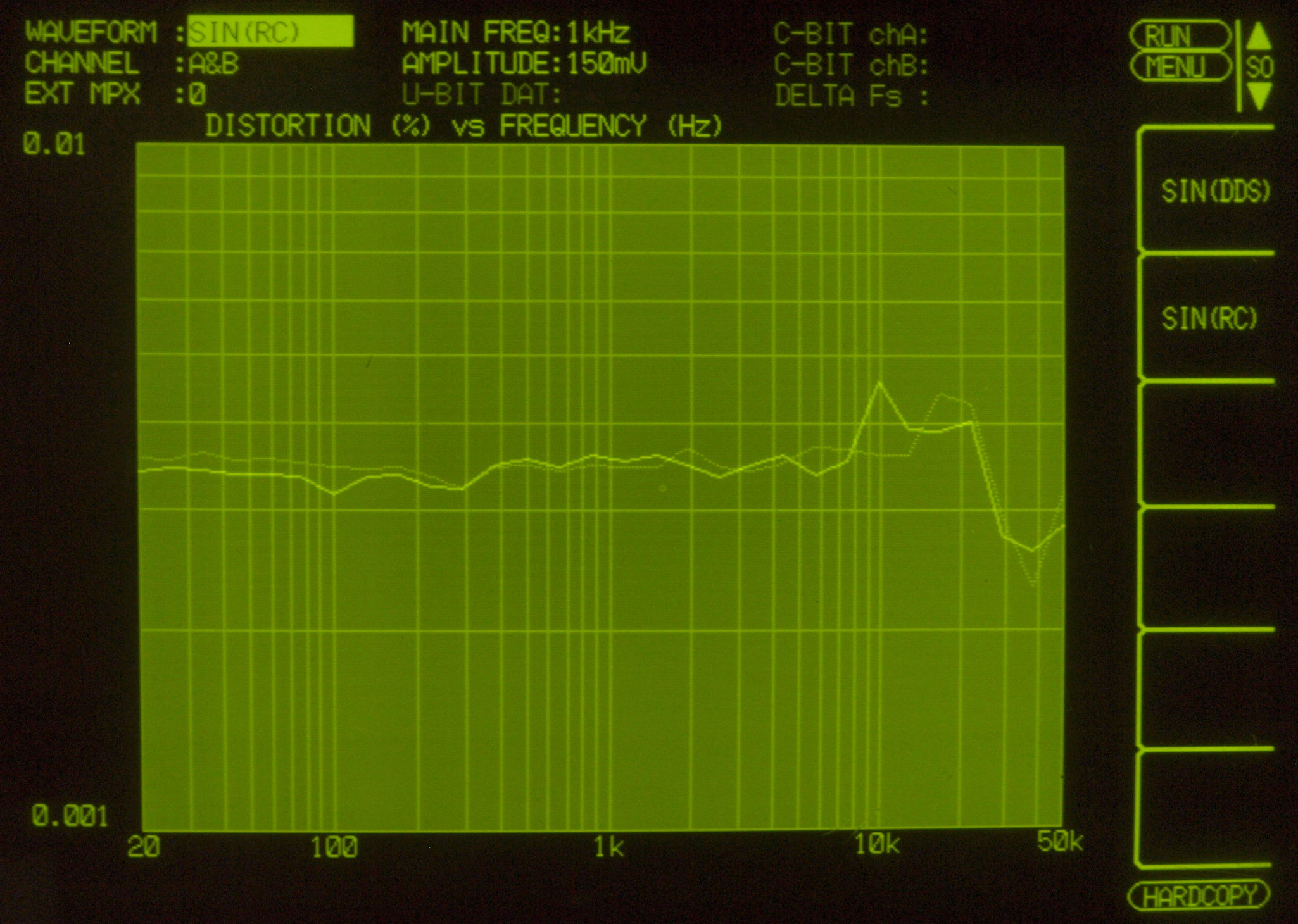

Ｆ２２．　歪み率特性測定（AUX入力）
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

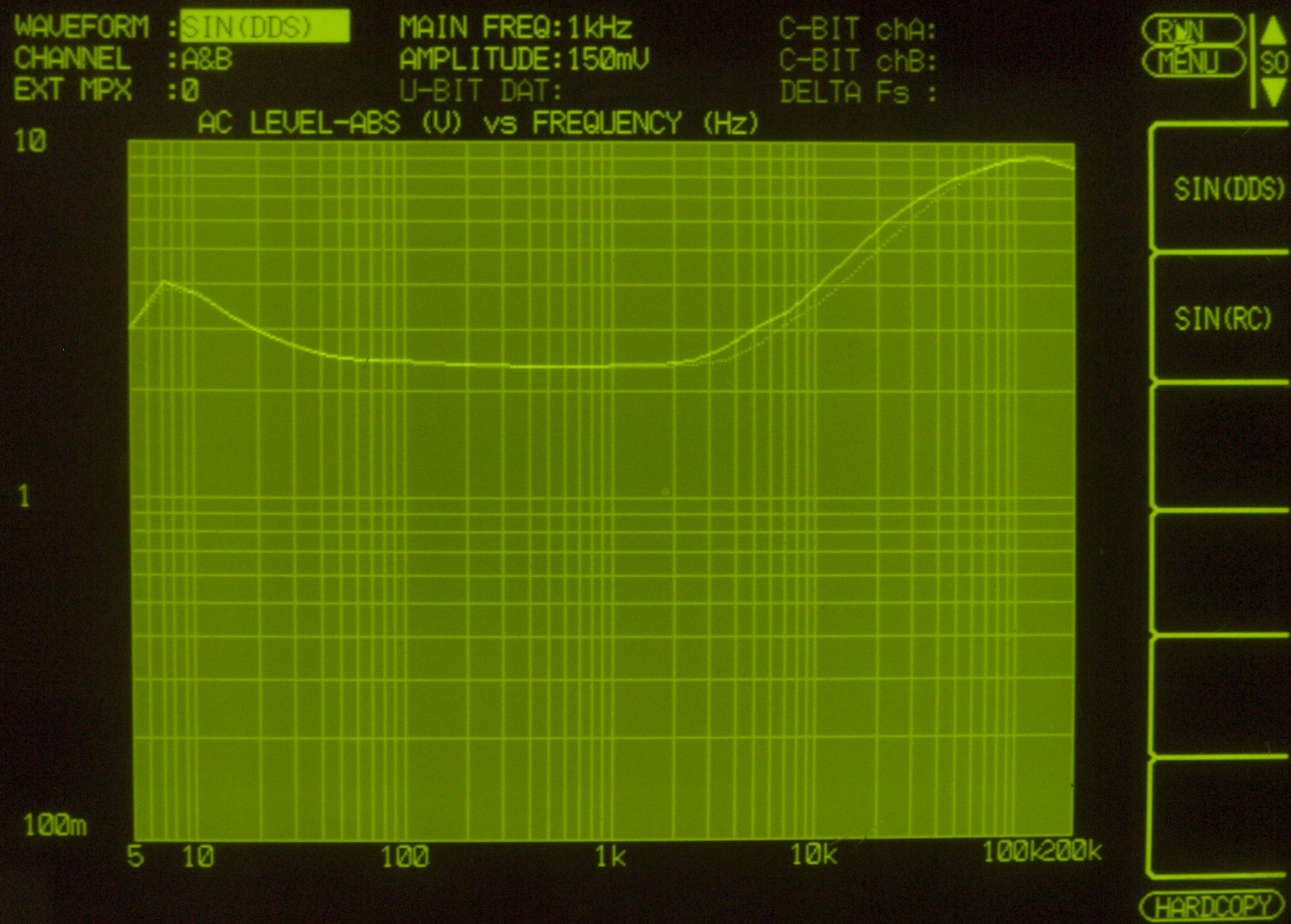

Ｆ２３．　入出力特性測定（AUX入力）、　ＢＡＳＳ（200Hz）　＆　ＴＲＥＢＬＥ（7kHz）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２４．　入出力特性測定（AUX入力）、　ＢＡＳＳ（200Hz）　＆　ＴＲＥＢＬＥ（7kHz）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２５．　入出力特性測定（AUX入力）、　ＢＡＳＳ（500Hz）　＆　ＴＲＥＢＬＥ（2kHz）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２６．　入出力特性測定（AUX入力）、　ＢＡＳＳ（500Hz）　＆　ＴＲＥＢＬＥ（2kHz）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２７．　入出力特性測定（AUX入力）、　サブソニックフィルター17Hz、ハイフィルター8kHz　ＯＮ。
　　　　　　　　　　　　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

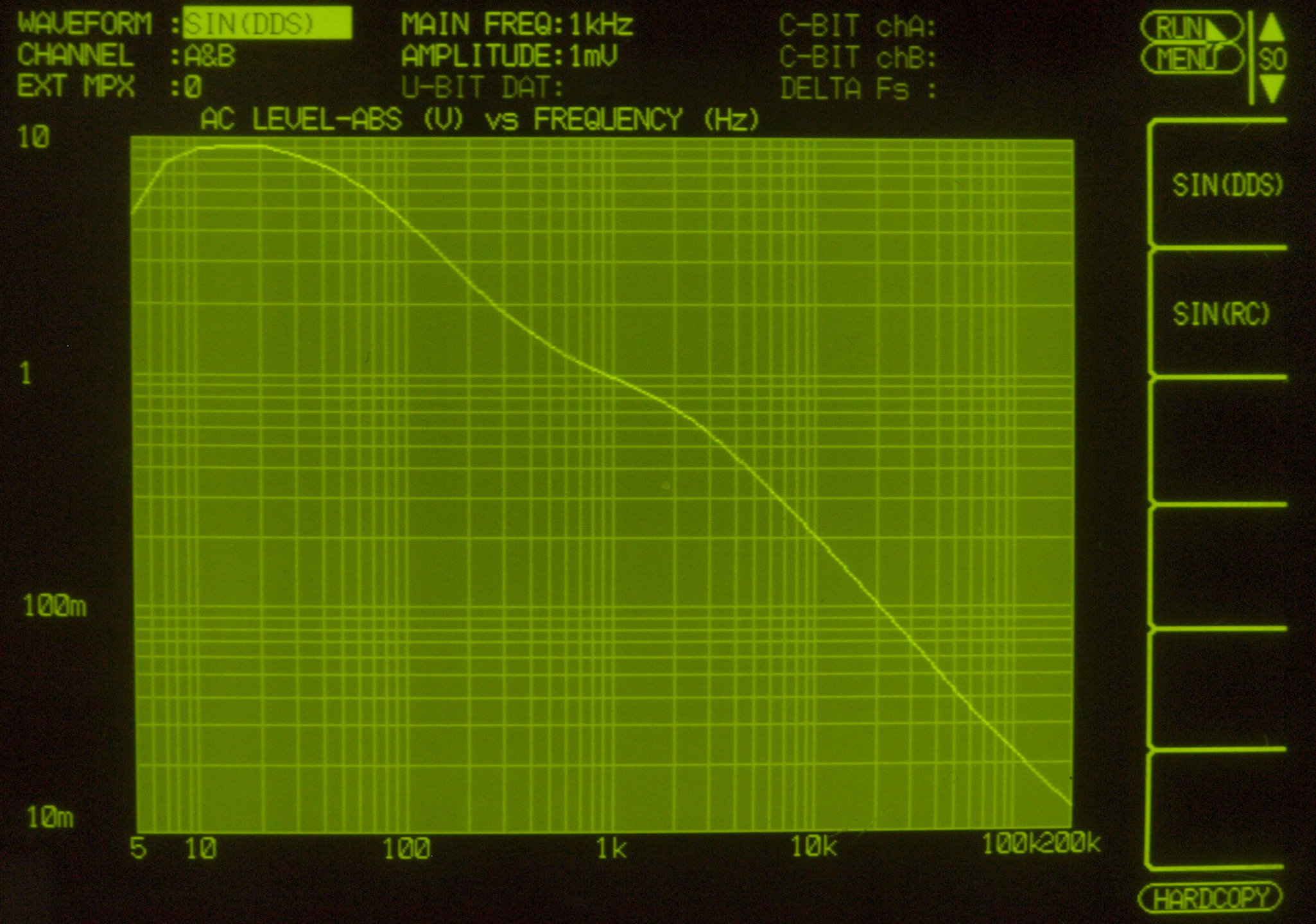

Ｆ３１．　入出力特性測定（MM入力）。
　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３２．　入出力特性測定（ＭＣ入力）。
　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

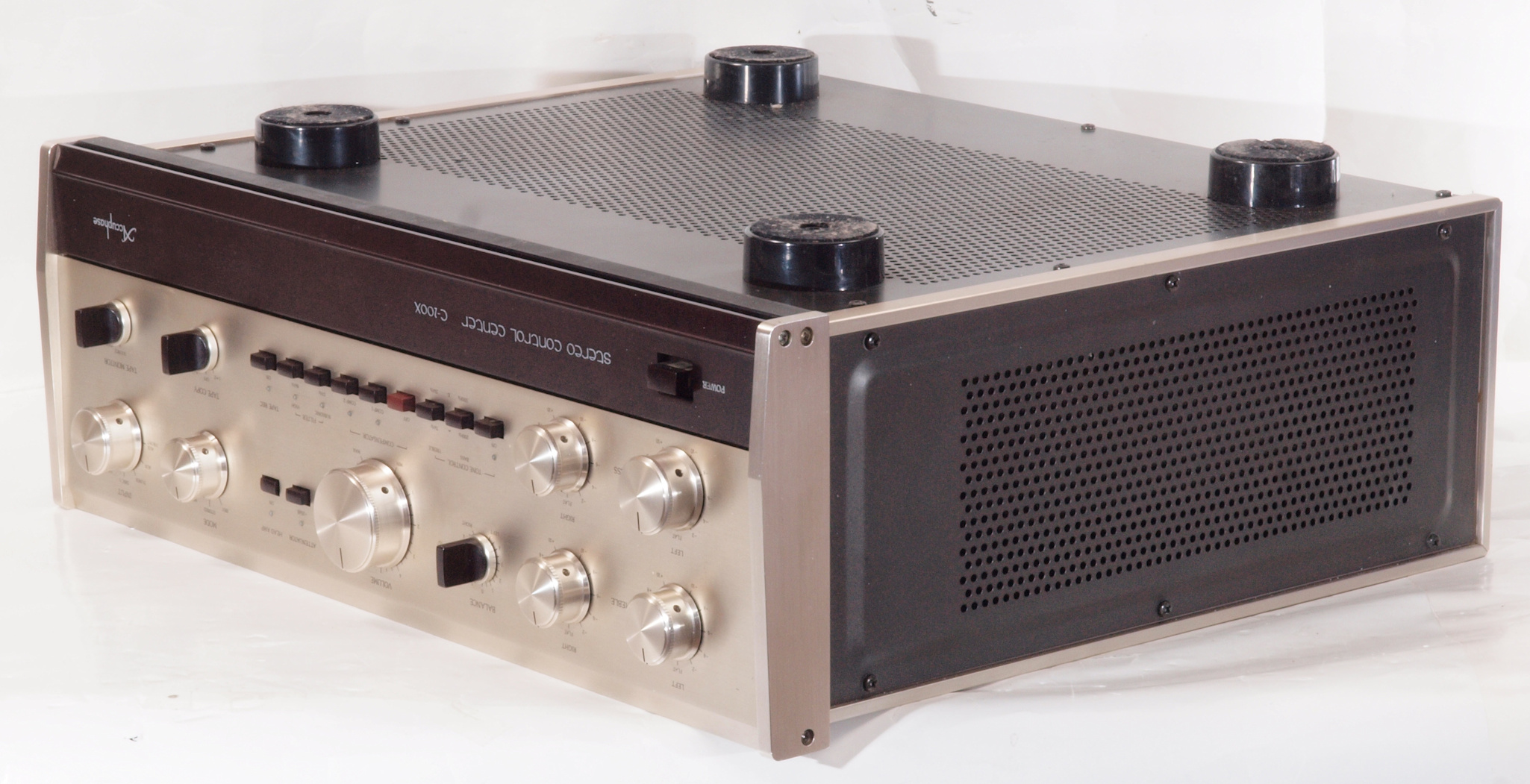

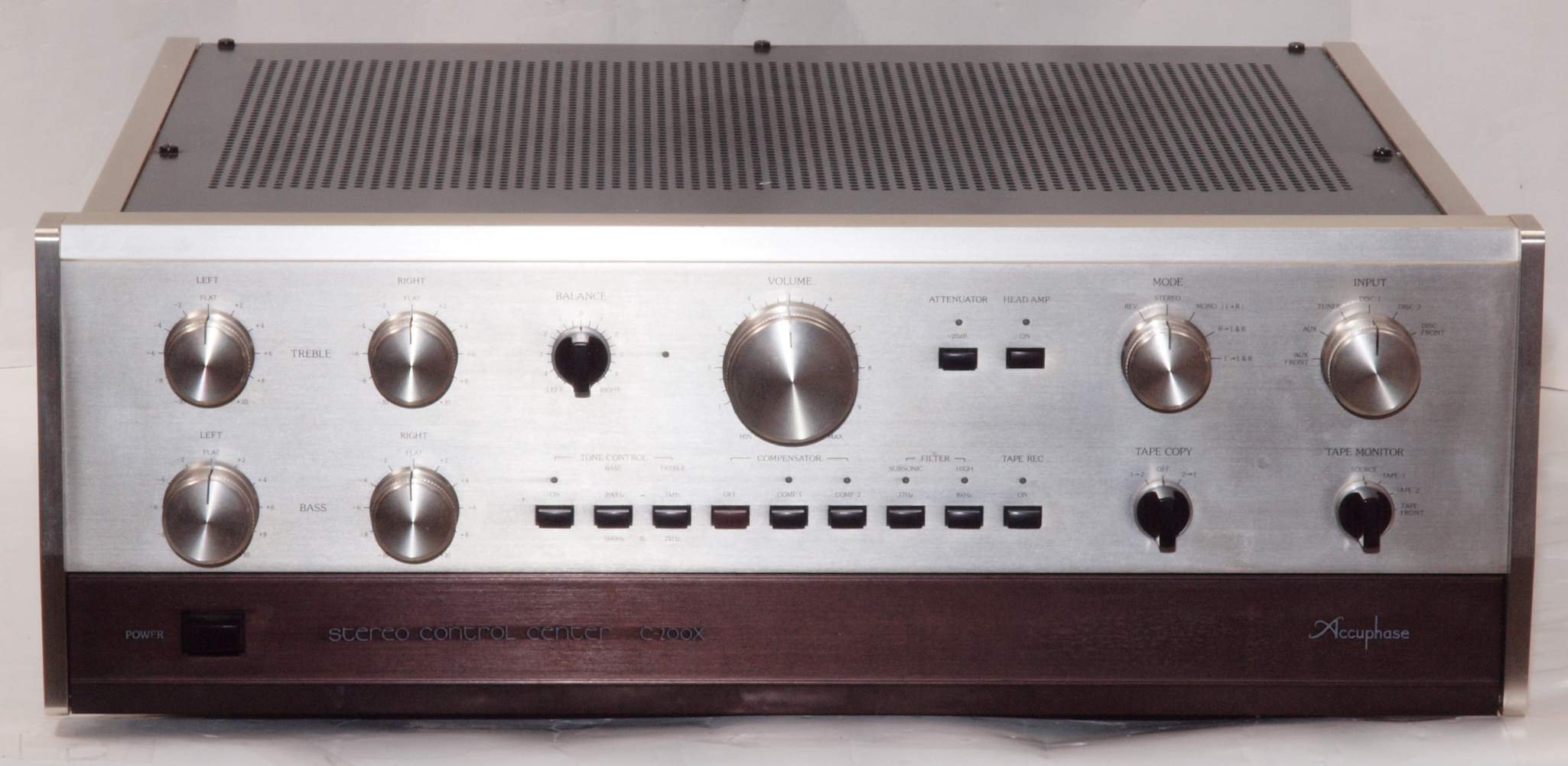

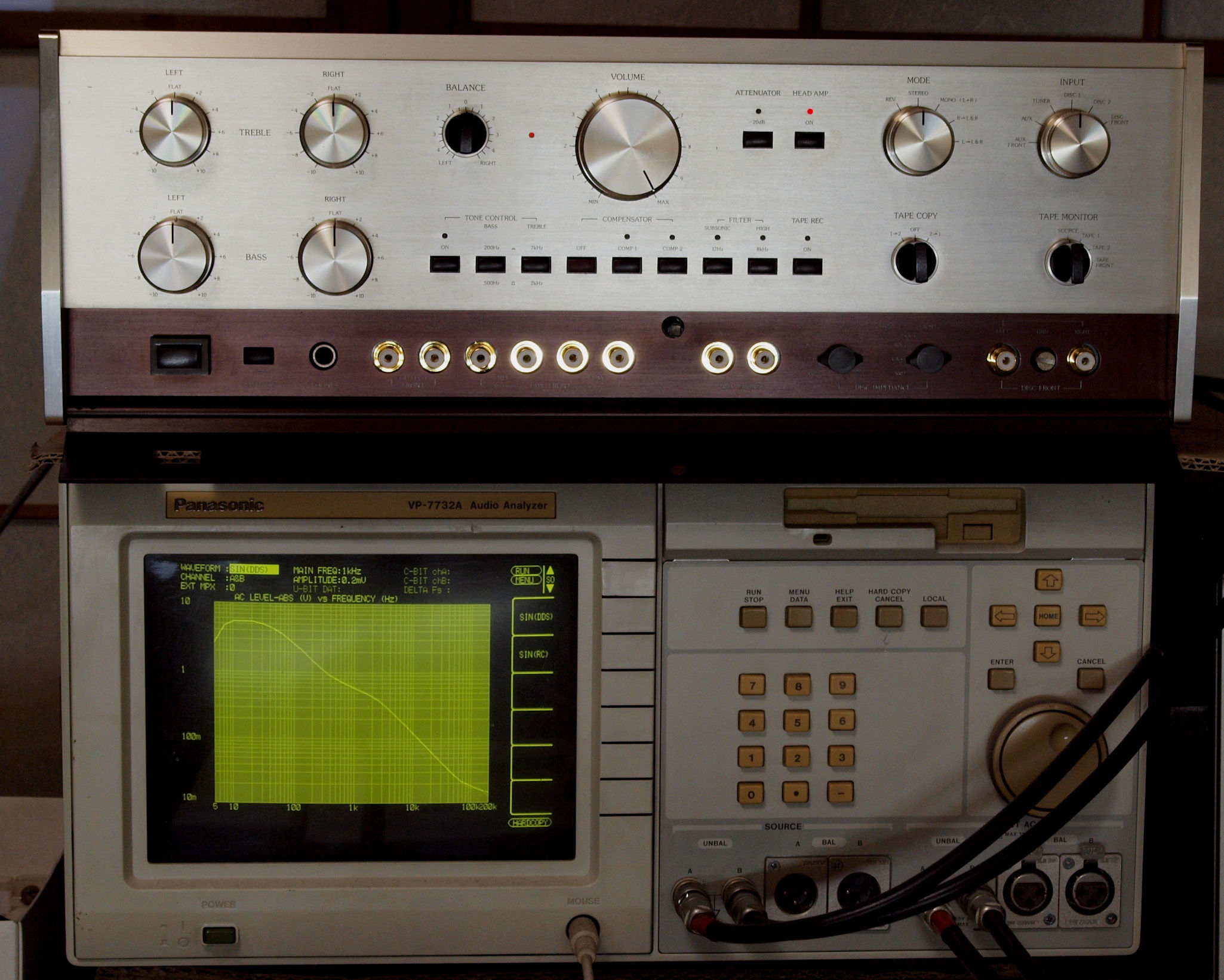

Ｙ１．　設置状況、　正面から見る。
Ｓ．　Ｃ−２００Ｘ　の仕様（マニアル・カタログより）
型式 ステレオコントロールセンター　　Ｃ−２４０
周波数特性(新IHF) highlevel=20Hz〜20kHz +0 -0.2dB、　disc=20Hz〜20kHz ±0.2dB
全高調波歪率(新IHF) 0.005%以下(20Hz〜20kHz)
入力感度/インピーダンス
(定格出力/新IHF0.5V出力)		 disc1、discFront MM=2.0mV/0.5mV/100、47k、82k、150kΩ(head amp off)
disc2 MM=2.0mV/0.5mV/47kΩ(head amp off)
disc MC=0.1mV/0.025mV/100Ω(head amp on)
tuner、aux、tape play=126mV/31.5mV/47kΩ
定格出力/インピーダンス output=2.0V/2Ω、　tape rec=126mV/200Ω(disc入力時)
ヘッドホン端子 出力インピーダンス=0.3Ω、　出力=0.25W(8Ω、1kHz、歪率0.01%)
S/N disc(head amp off)=85dB(定格入力、入力ショート、A補正)、82dB(新IHF)
disc(head amp on)=72dB(定格入力、入力ショート、A補正)、74dB(新IHF)
tuner、aux、tape play=110dB(定格入力、入力ショート、A補正)88dB(新IHF)
入力換算雑音 disc(head amp off)=-139dBV、　disc(head amp on)=-152dBV
tuner、aux、tape play=-128dBV
最大出力レベル 10V(歪率0.005%以下、20Hz〜20kHz)
disc最大入力 head amp off=400mVrms、　head amp on=20mVrms　(1kHz、歪率0.005%以下)
最小負荷インピーダンス output=1kΩ、　tape rec=10kΩ
ゲイン tuner、aux、tape play→tape rec=0dB、output=24dB
disc(head amp off)→tape rec=36dB、output=60dB(head amp on時=+26dB)
トーンコントロール
11接点ロータリースイッチ
によるステップ式		 ターンオーバー周波数、低音=200Hz、500Hz、高音=2kHz、7kHz
低音、500Hz=±10dB(100Hz)、2dBステップ、200Hz=±10dB(35Hz)、2dBステップ
高音、2kHz=±10dB(10kHz)、2dBステップ、7kHz=±10dB(35kHz)、2dBステップ
ラウドネスコンペンセーター comp1=+3dB(100Hz)、　comp2=+10dB(100Hz)、+5dB(20kHz)=(Volume -30dB)
フィルター サブソニックフィルター=17Hz、-12dB/oct、　ハイフィルター=8kHz -12dB/oct
アッテネーター -20dB
使用半導体 トランジスタ=102個、　FET=29個、　IC=11個、　ダイオード=50個
電源 AC100V/117V/220V/240V、50Hz/60Hz
消費電力 80W
外形寸法(脚含む) 通常時=幅445x高さ160x奥行373mm
ウッドケース装着時=幅466x高さ190x奥行385mm
重量 13.4kg
価格 ￥270,000(1980年6月発売)、　￥280,000(1983年1月改定)
別売 ウッドーケース A-8 (￥16,000)
　　　 　　　　　　　　　　　　　　　　　　　c200x_34v
ここに掲載された写真は、修理依頼者の機器を撮影した物です、その肖像権・版権・著作権等は、放棄しておりません。写真・記事を無断で商用利用・転載等することを、禁じます。
　　Copyright(C) 2020　Amp Repair Studio All right reserved.
