YAMAHA B−1. 7台目修理記録
画像をクリックすると、大きく(横幅2050ドット)表示されます。        平成24年7月18日到着  8月2日完成
寸評
  • ヤマハがOEMで作らせたFETが使用されております(写真C81〜C96)。
    これの代替えは大変です、2〜3個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる(熱センサーが働く)、「ポップ」ノイズ出る、電源OFF時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「4台目B−1」の様に終段SIT(静電誘導型トランジスター)が死にました!
    問題は、終段SIT(静電誘導型トランジスター)ブロックに温度感知サーミスタが付いていますが、動作が100%では有りません。
    温度感知して作動(多分80度C)しても、終段SIT(静電誘導型トランジスター)に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力 節約の為、電源コードを抜いて下さい。
A. 修理完成後の外観

B. 原因・現状
  • 備品として購入(オークションでジャンク品での出品)。
    軽微な、不良があるが動作可能。
    初期型。

C. 修理状況
  • 電解コンデンサー交換。
    ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
    半固定VR交換。
    劣化TR(トランジスター)交換劣化。
    入力切り替えリレー交換。
    SP接続リレー交換。
    終段SIT(静電誘導型トランジスター)温度検知器(サーモスタット75度Cで切断)増設。
    電源コードを取り、3Pインレット取り付け。
    SP接続端子交換。
    RCA端子交換。
    初期型なので操作回路電源トランス1次側フューズ増設。

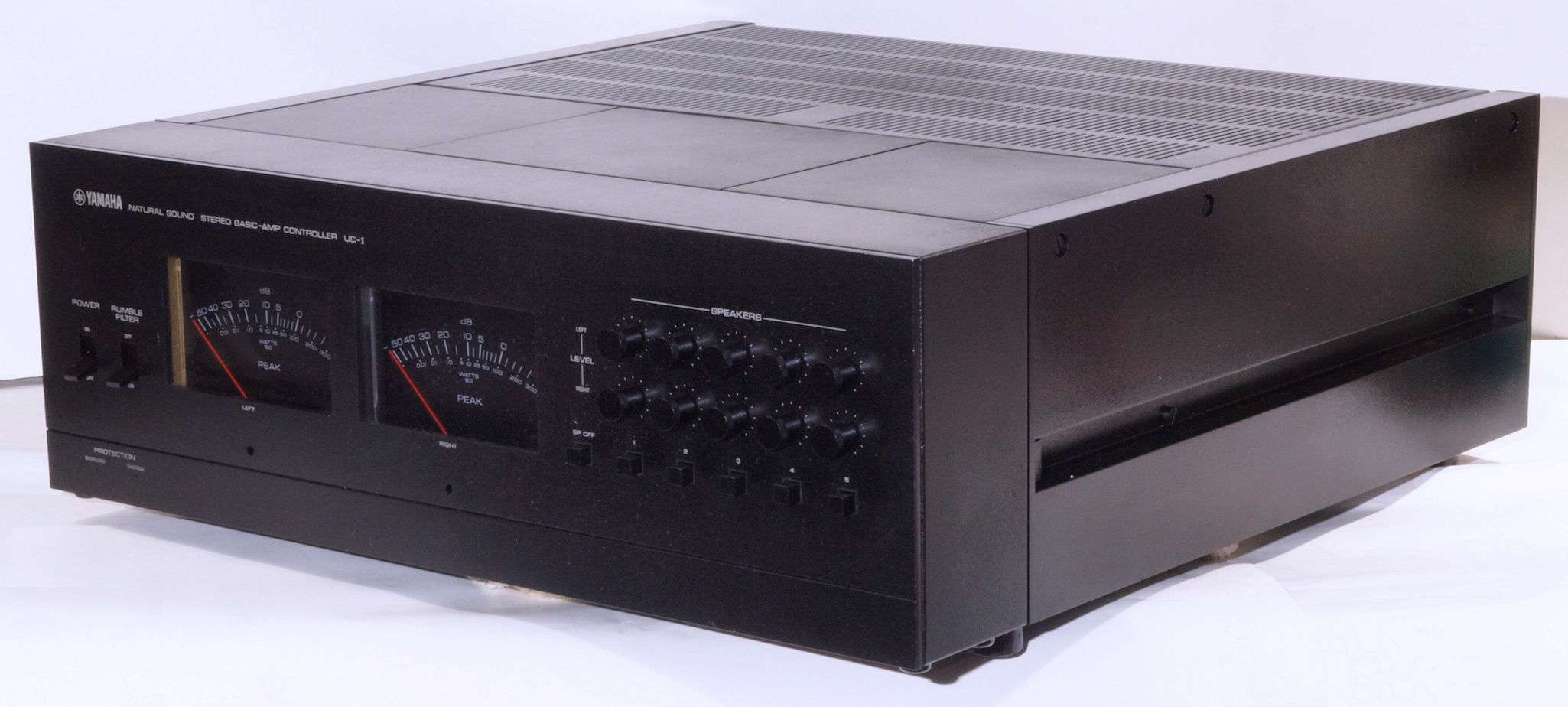

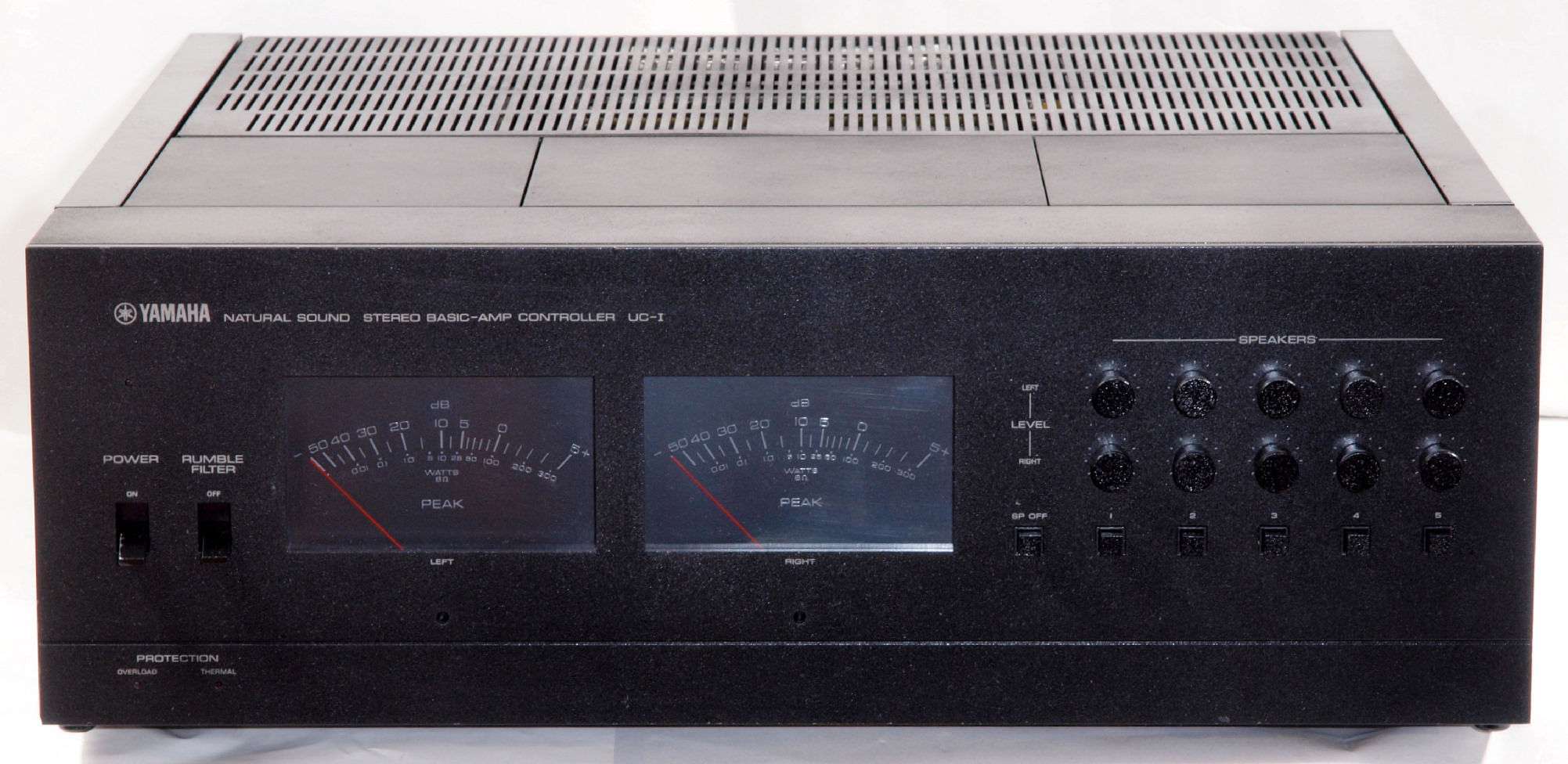

UC. UC−1 修理 別ファイルが開きます。

P. 上下パネル、左右パネル、後パネル、ビスの塗装 別ファイルが開きます。

D. 使用部品
  • 電解コンデンサー         38個(ニチコン・ミューズ使用)。
    フイルム・コンデンサー            24個。
    半固定VR                   12 個。
    TR(トランジスター)              27個。
    リレー                       1個。
    SP接続リレー                  5個。
    3Pインレット                     1個 FURUTECH製FURUTECH FI-10(R) ロジウムメッキ。
    温度検知器(サーモスタット)           2個。
    SP接続端子                    5組10個。
    RCA端子交換                   2組4個。

E. 調整・測定

G. 販売価格      650,000円

S. YAMAHA B−1 の仕様(マニアルより)

U. YAMAHA UC−1 の仕様(マニアルより)

A. 修理完成後の外観
A11. 修理完成後、 前から見る。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A12. 修理完成後、 前右から見る。

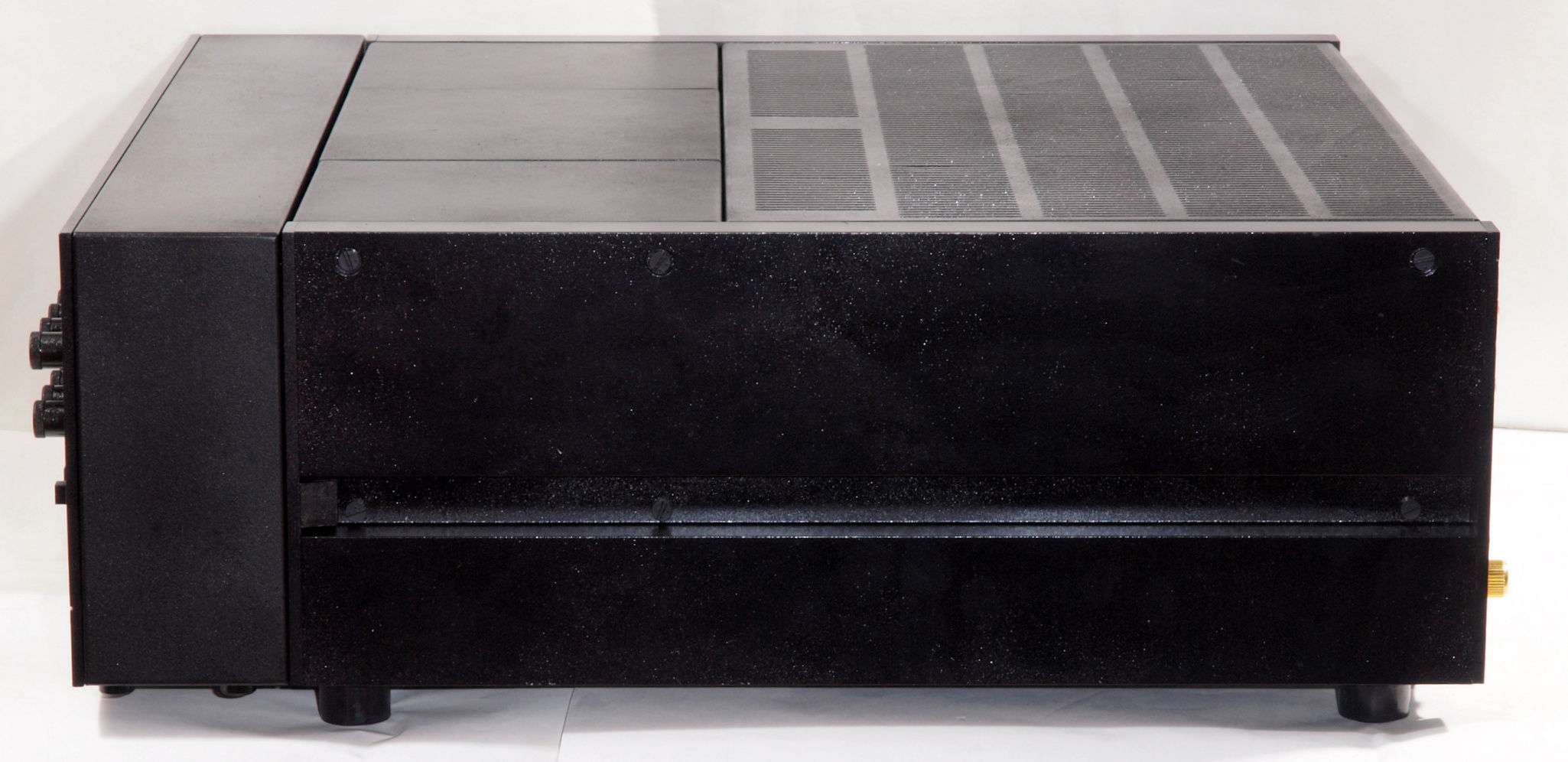

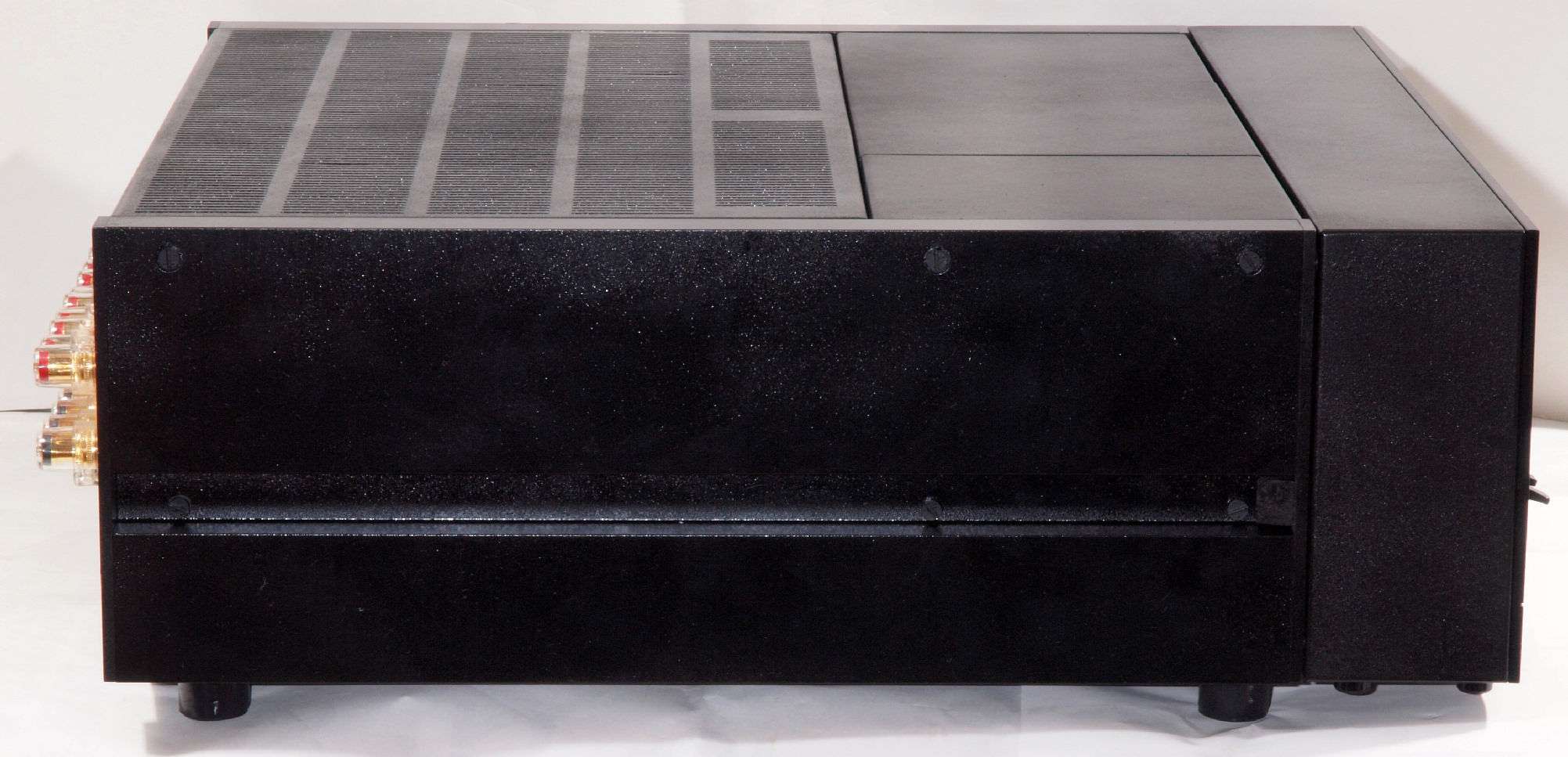

A13. 修理完成後、 右から見る。

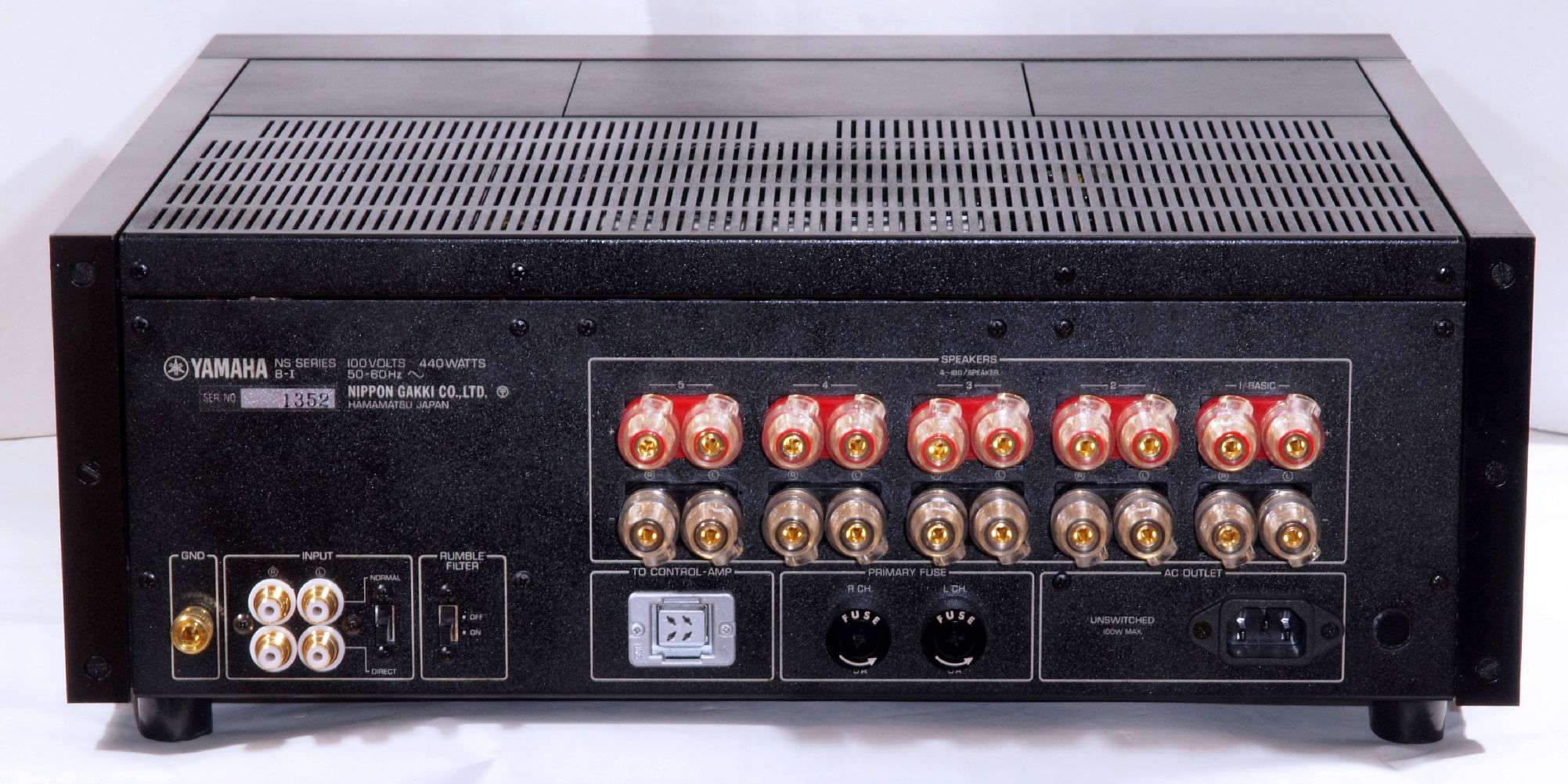

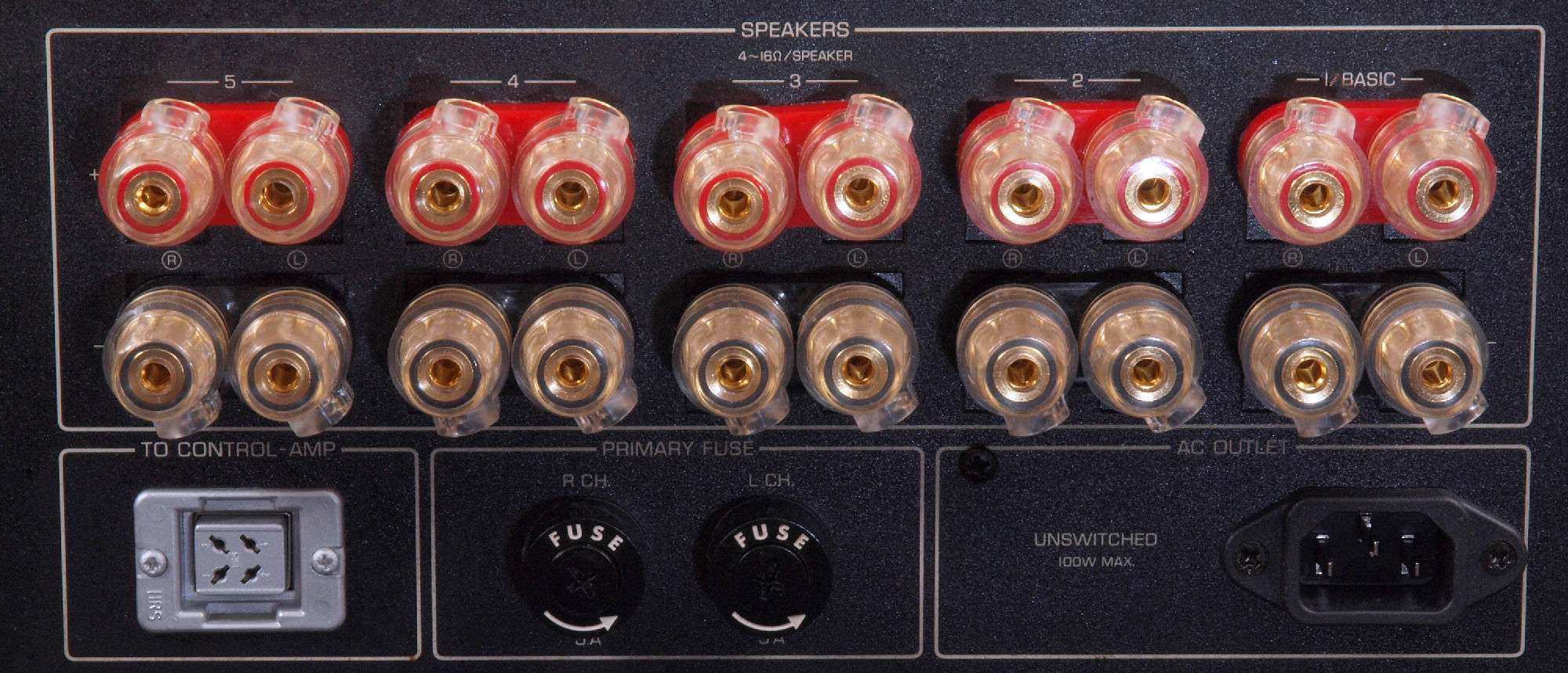

A14. 修理完成後、 後から見る。
A15. 修理完成後、 後左から見る。
A16. 修理完成後、 左から見る。
A21. 修理完成後、 上から見る

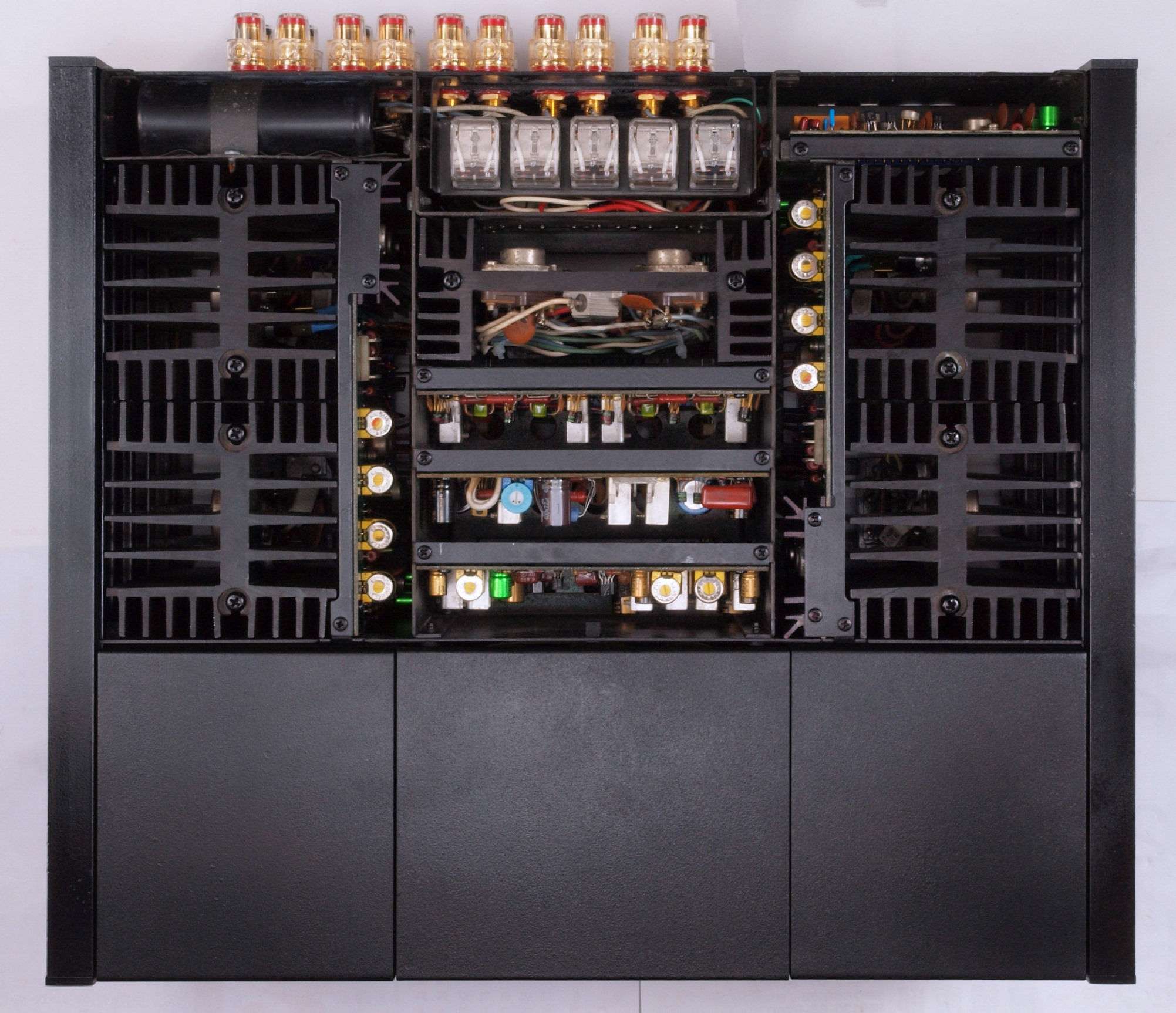

A22. 修理完成後、 上蓋を取り上から見る。

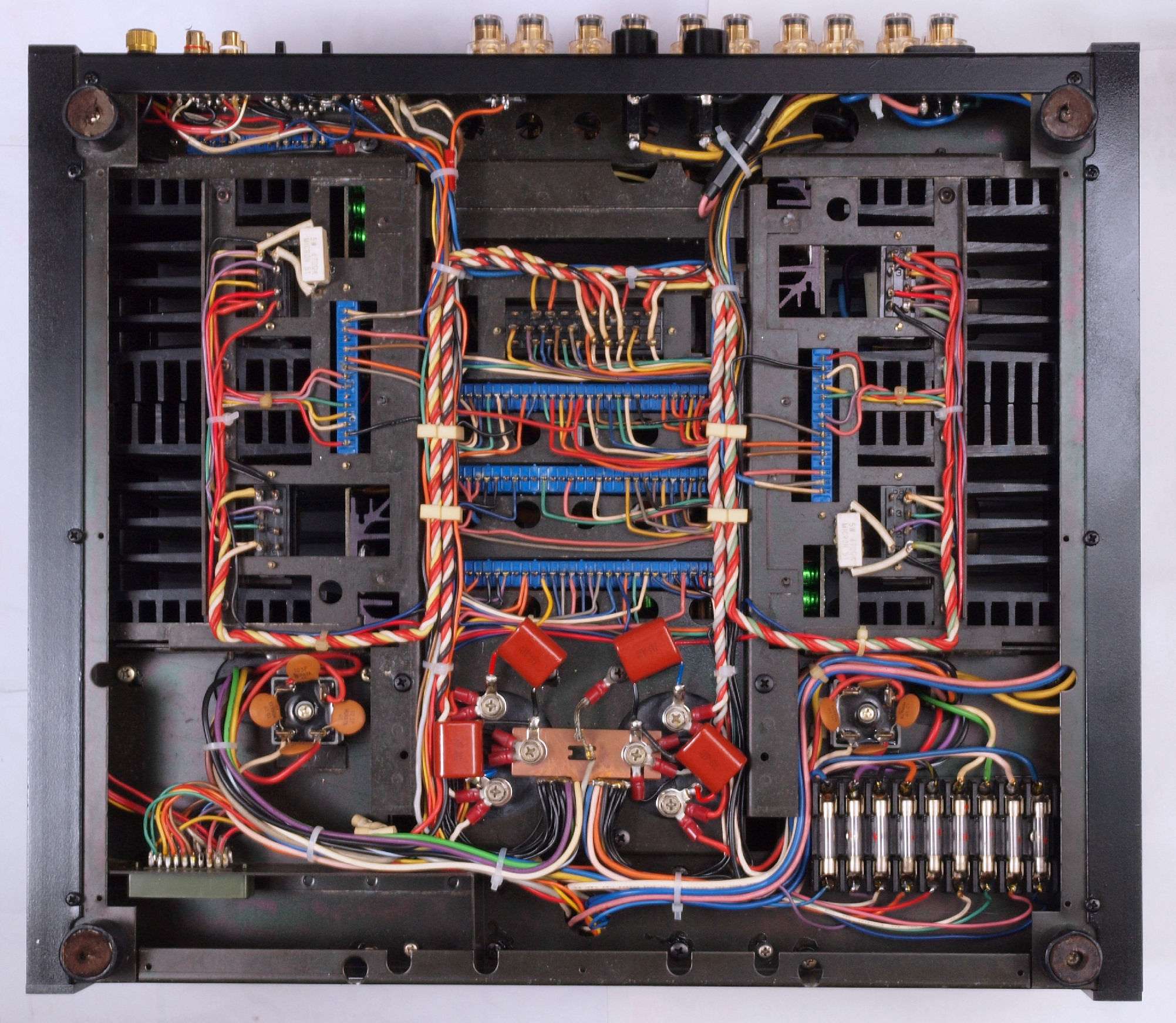

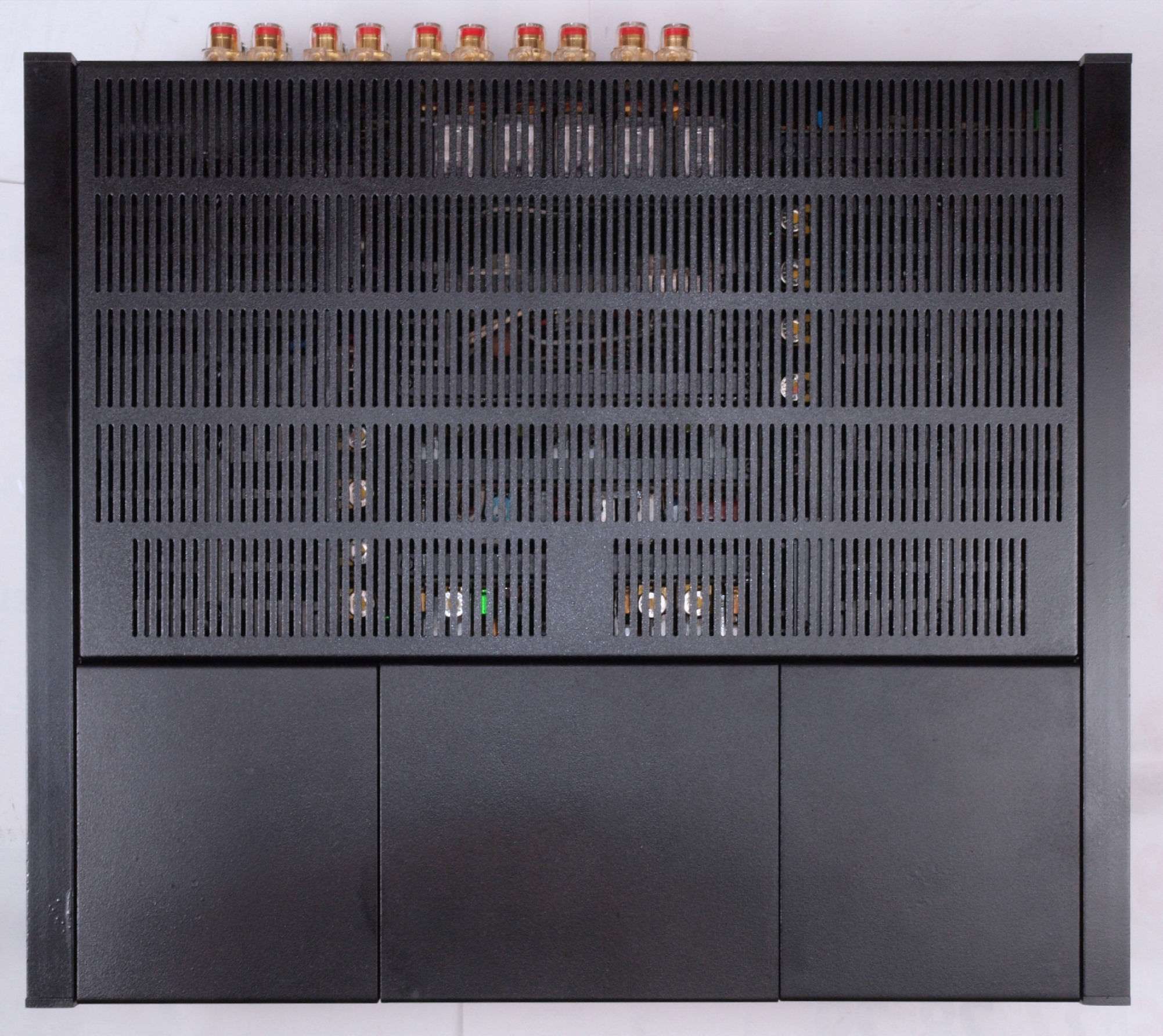

A31. 修理完成後、 下から見る。

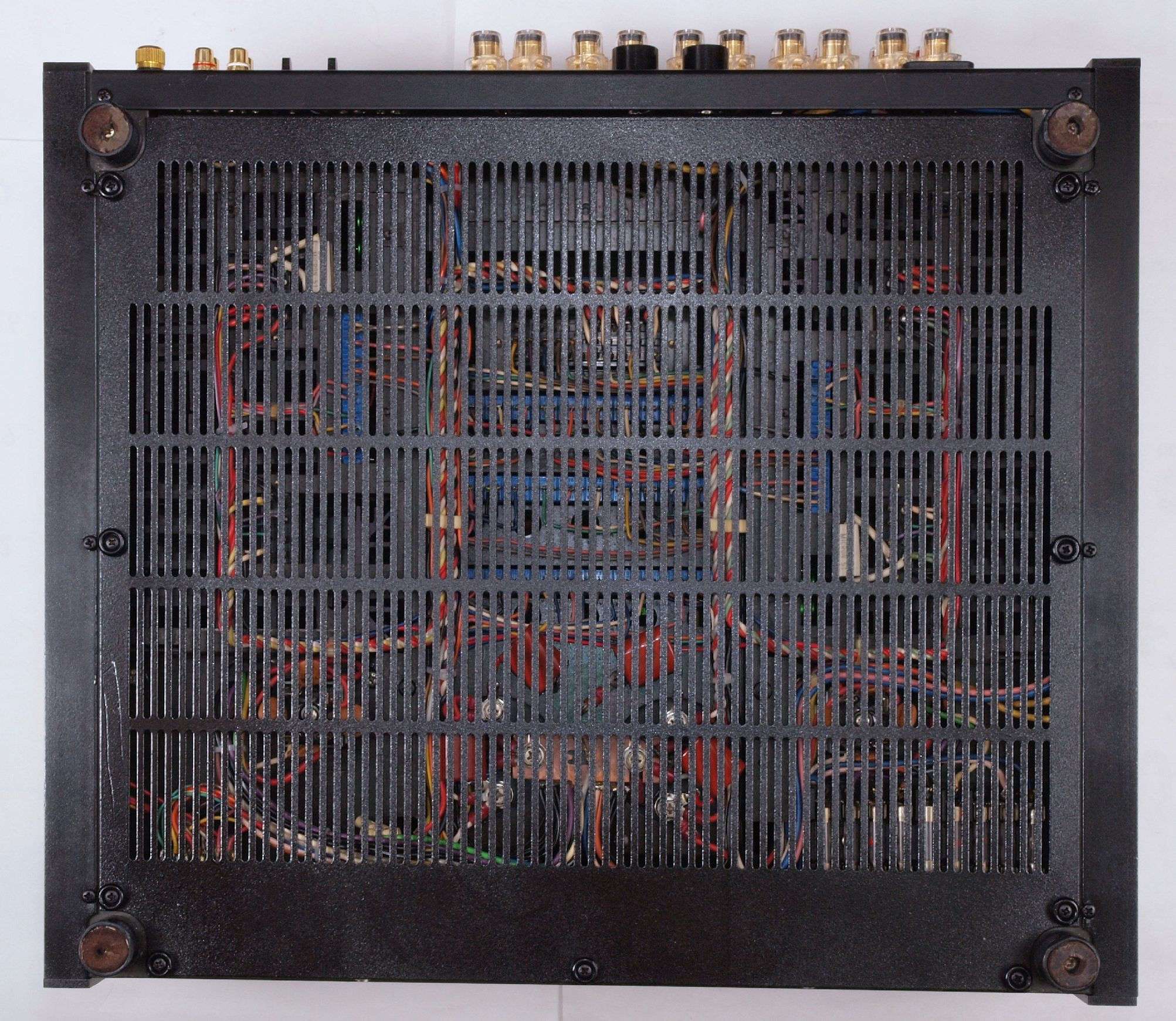

A32. 修理完成後、 下蓋を取り、下から見る。
C. 修理状況
C1. 修理中 基板を外したシャーシ。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

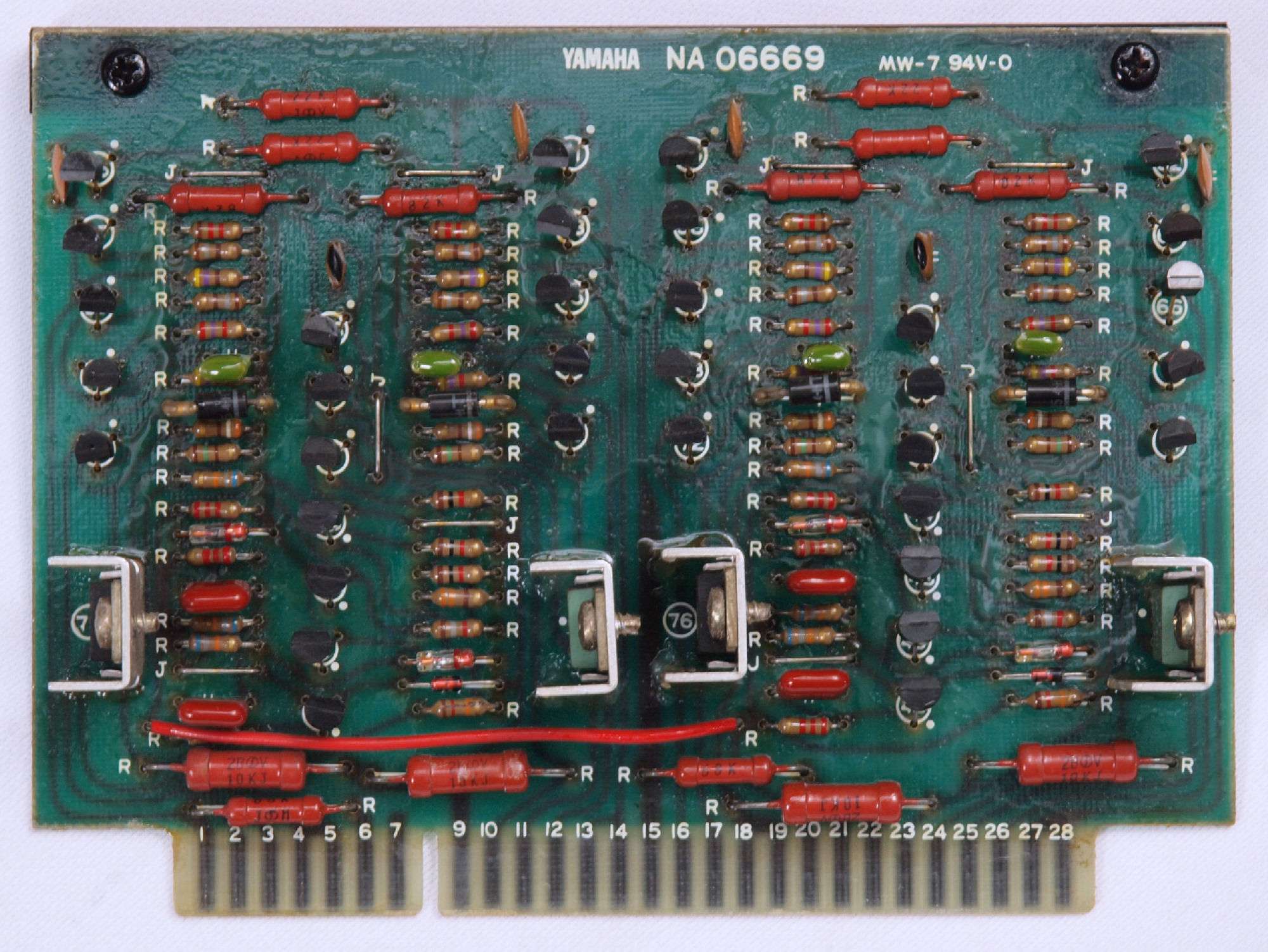

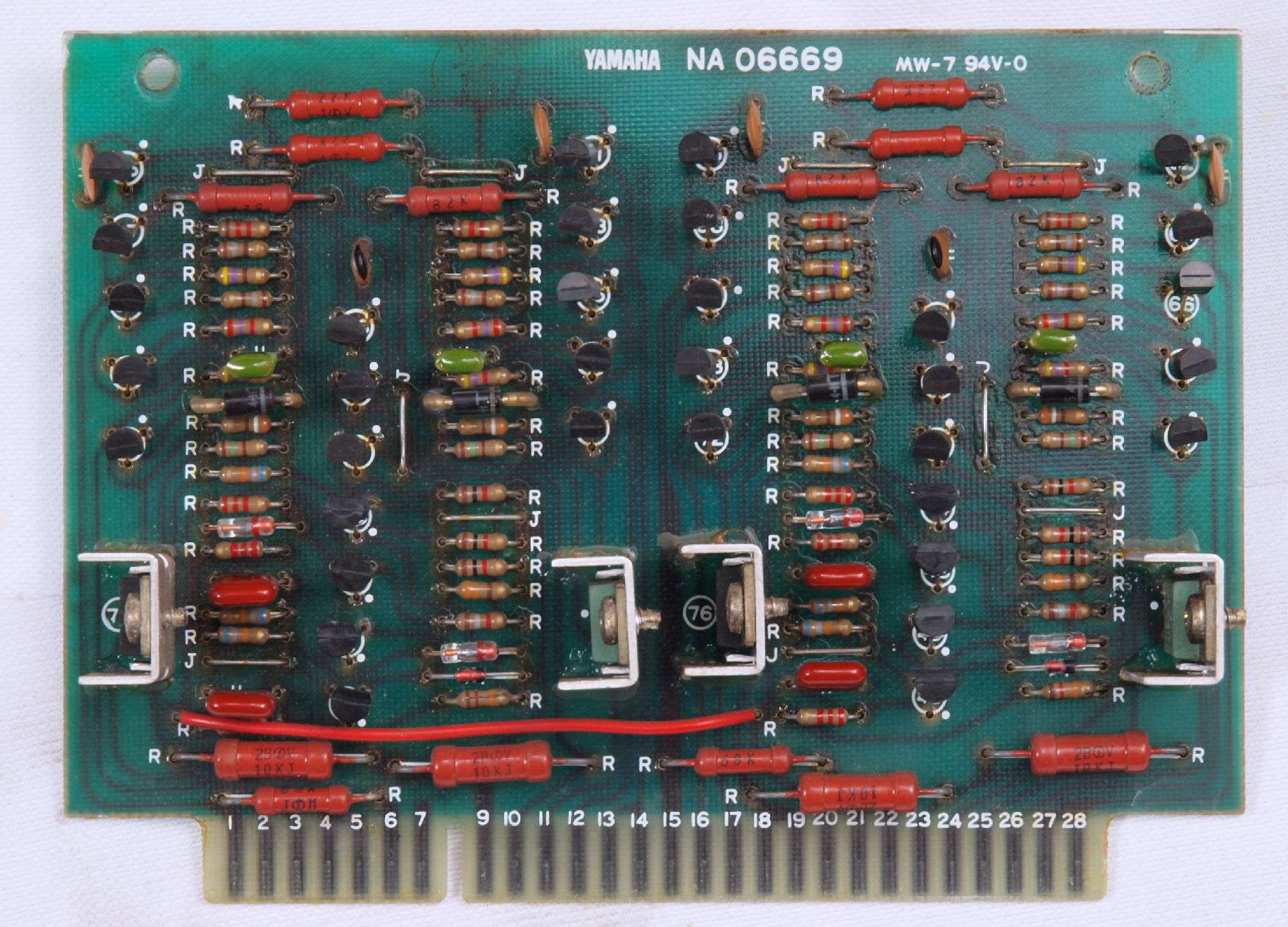

C11. 修理前 R側ドライブ基板

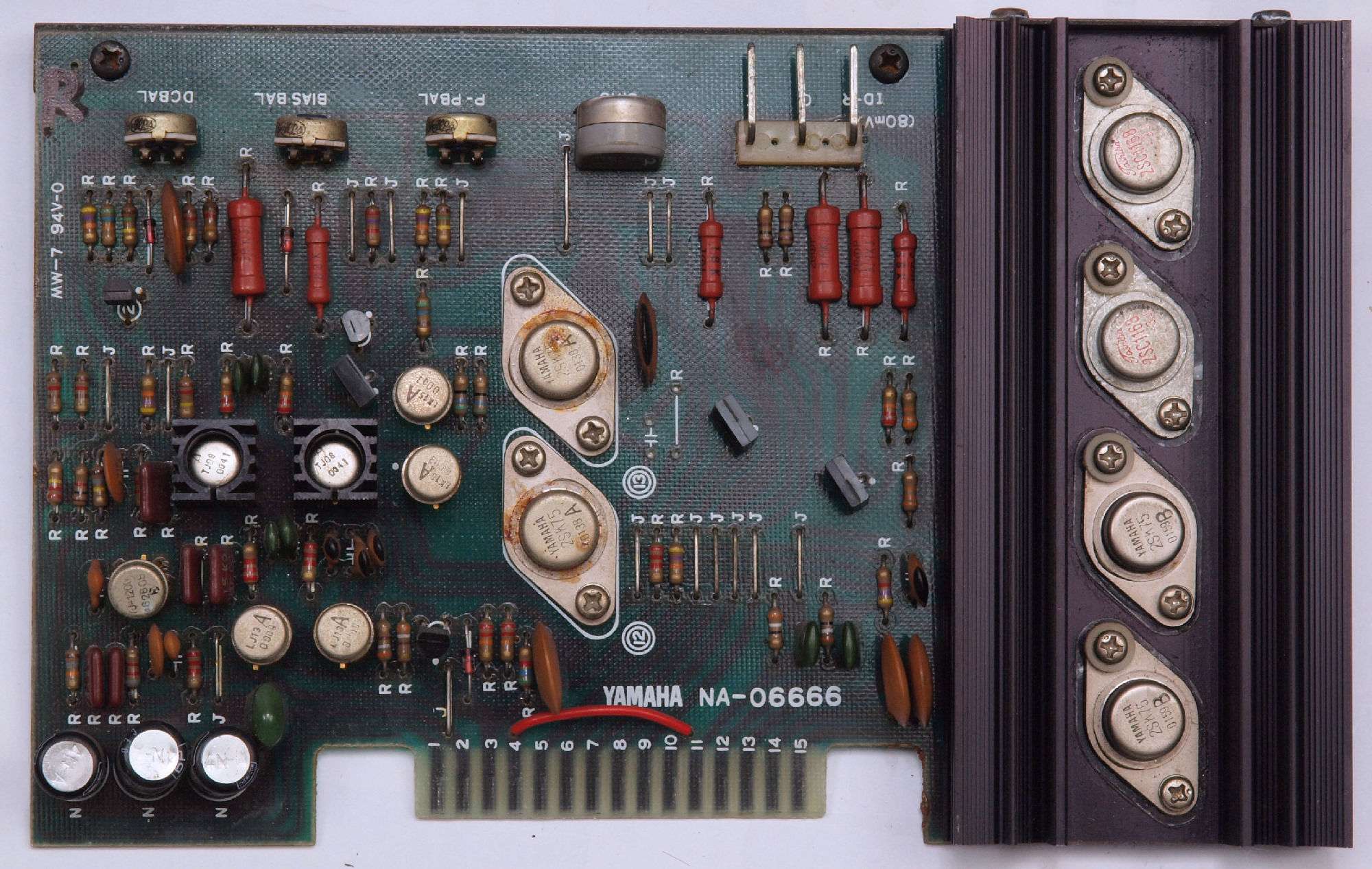

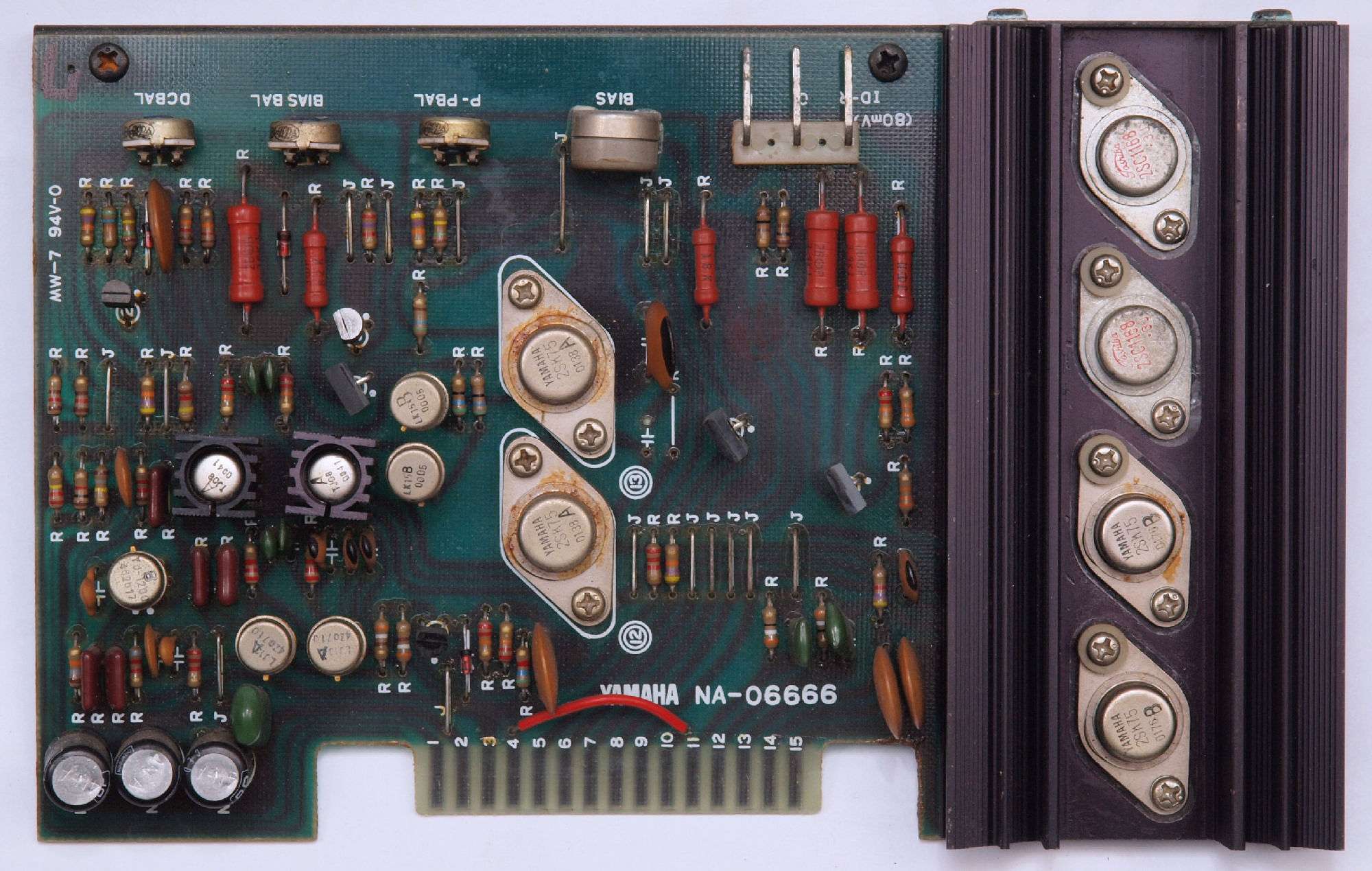

C112. 修理前 R側ドライブ基板、出力FET(電解トランジスター)とTR(トランジスター)

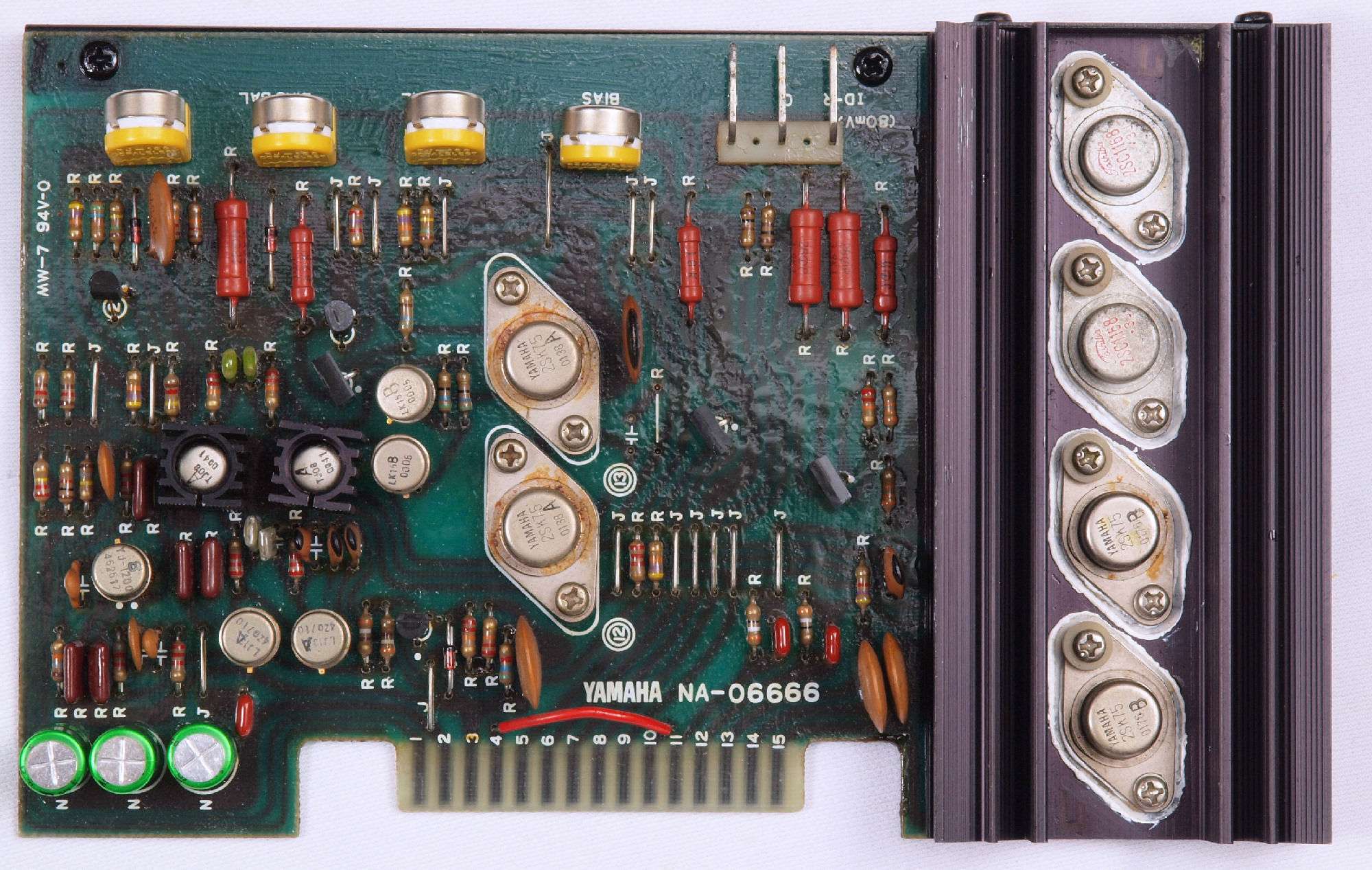

C113. 修理後 R側ドライブ基板、出力FET(電解トランジスター)とTR(トランジスター)

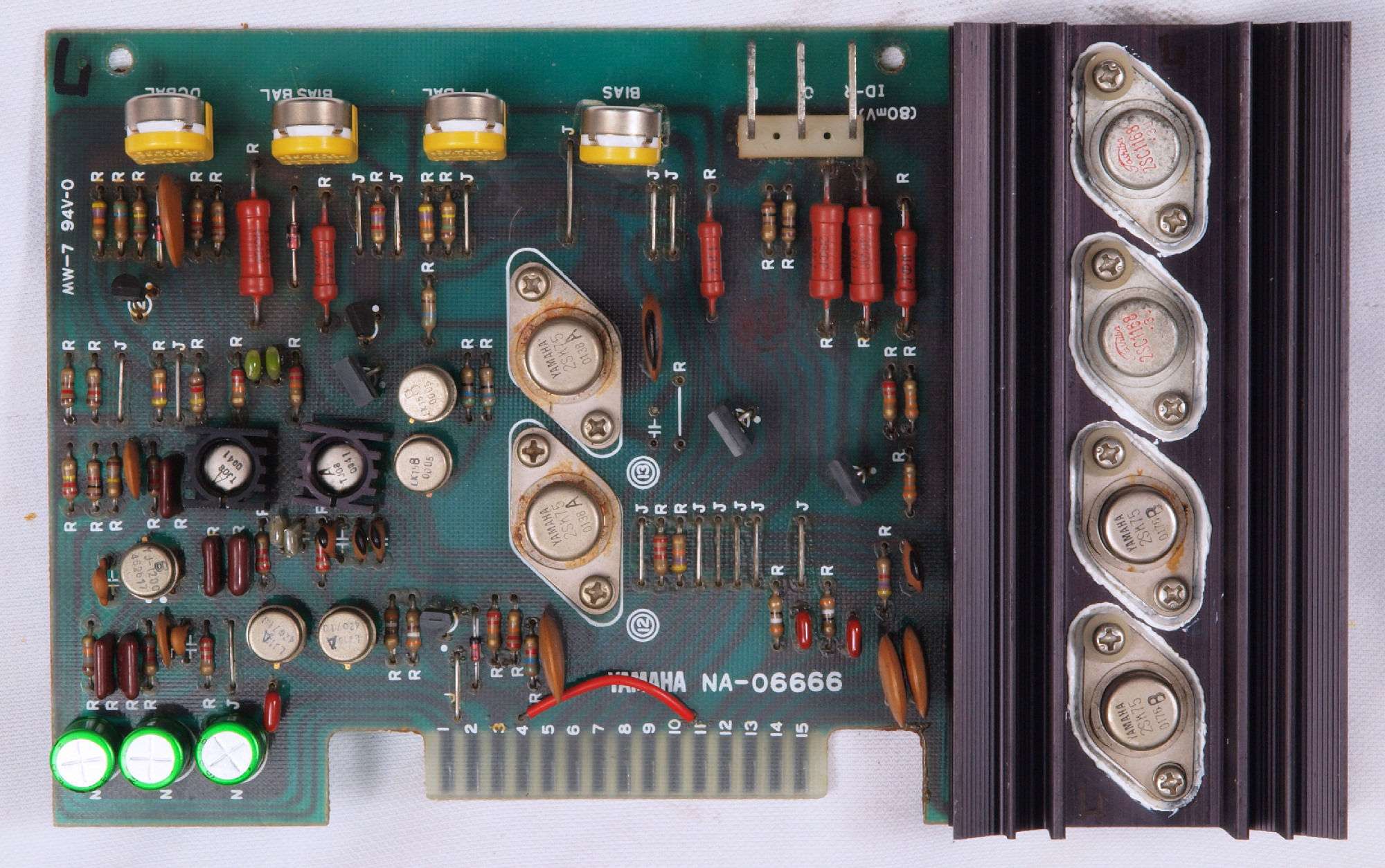

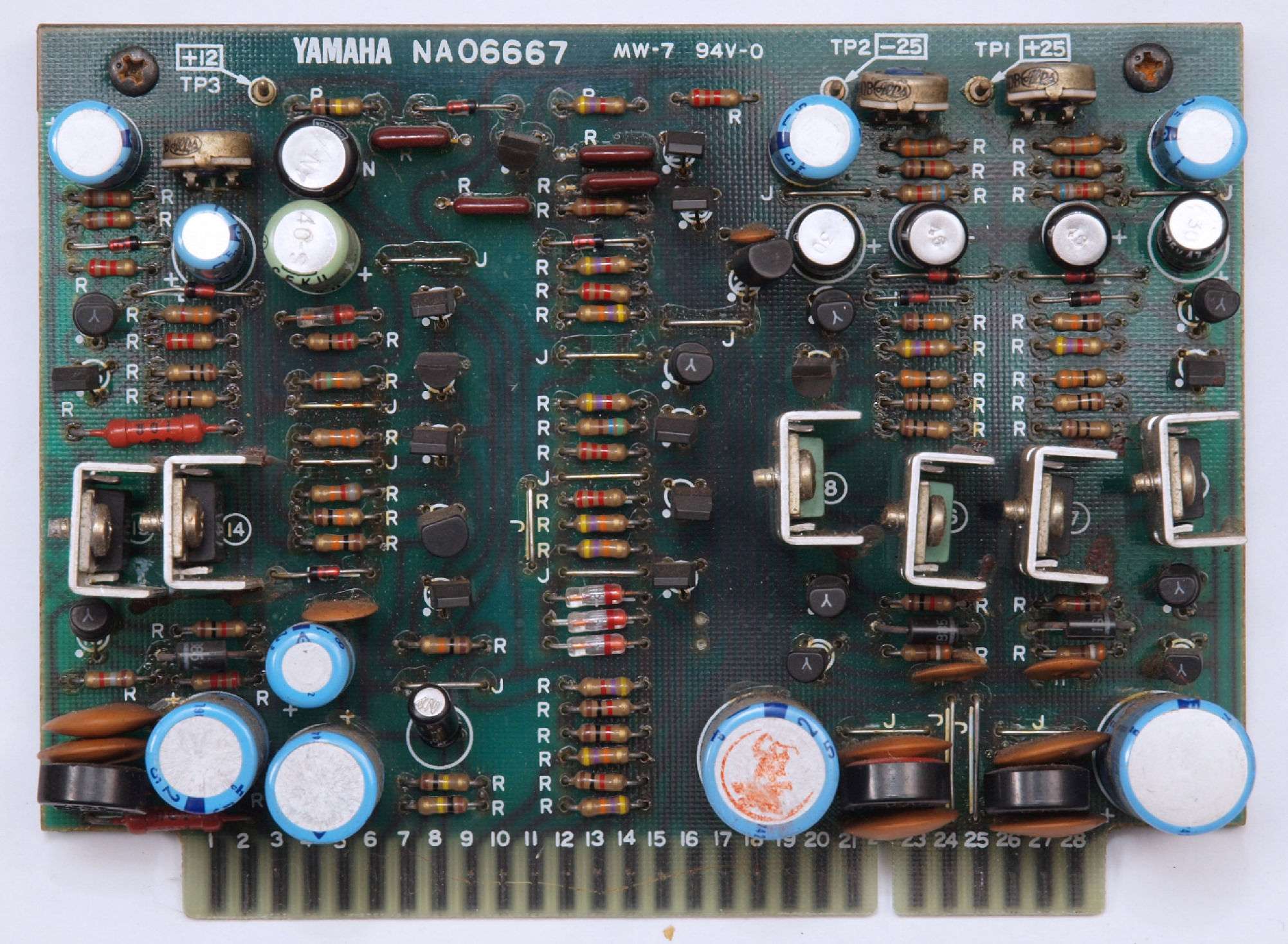

C12. 修理後 R側ドライブ基板  半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換。
C122. 完成R側ドライブ基板 洗浄後防湿材を塗る

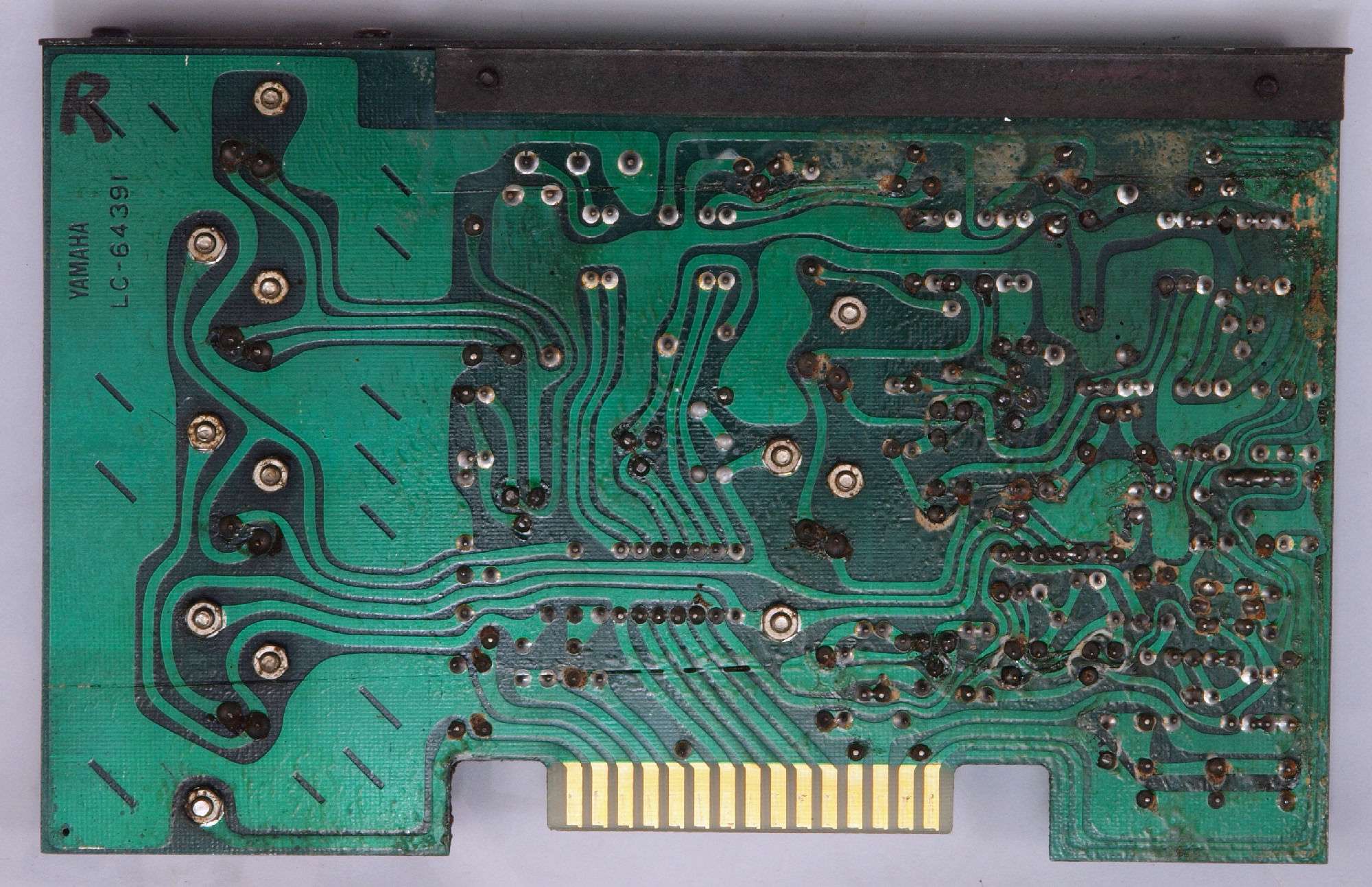

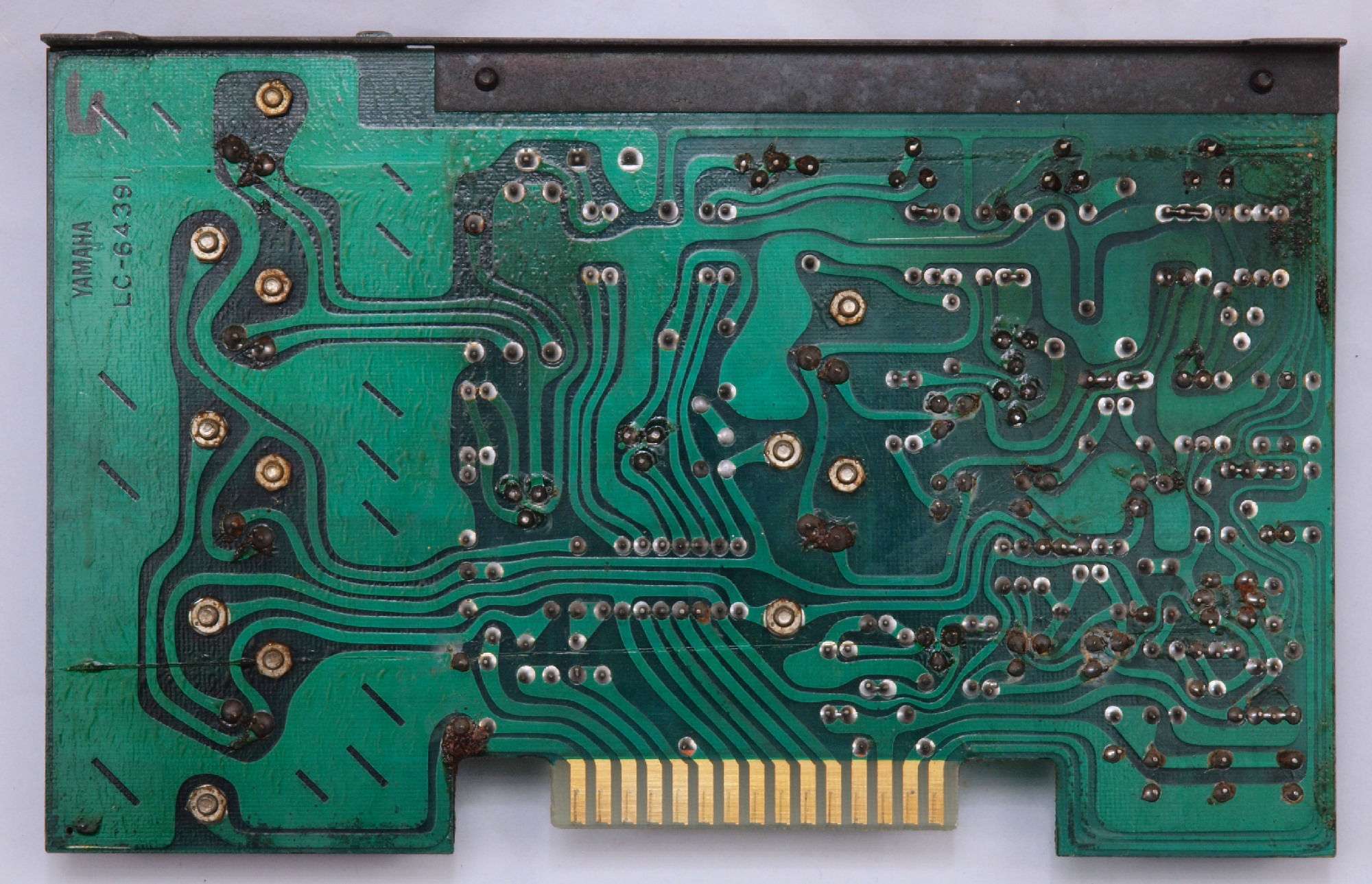

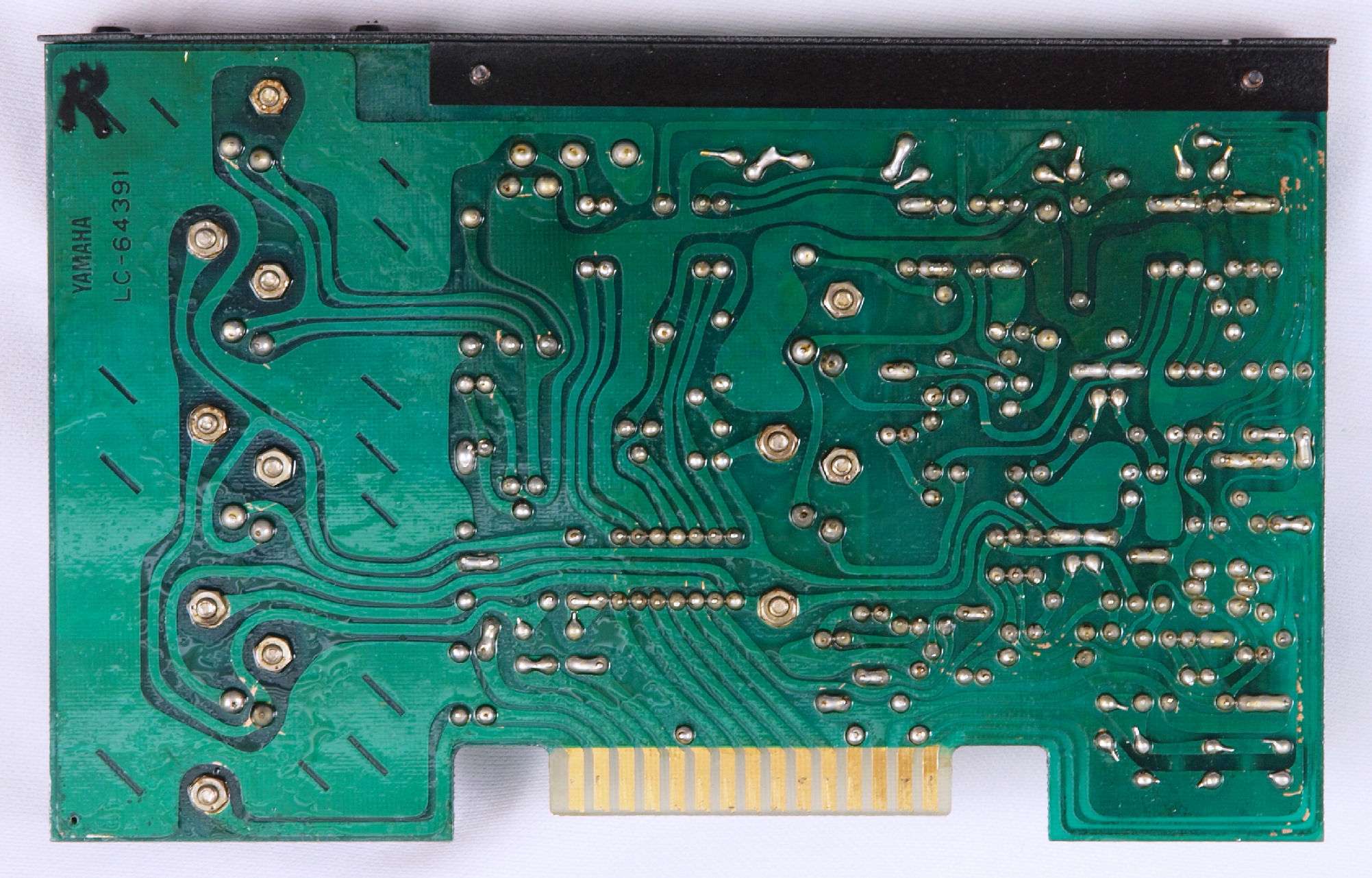

C13. 修理前 R側ドライブ基板裏
C14. 修理(半田補正)後 R側ドライブ基板裏。 全ての半田をやり修す。
C16. 完成R側ドライブ基板裏 洗浄後防湿材を塗る
C21. 修理前 L側ドライブ基板
C212. 修理前 R側ドライブ基板、出力FET(電解トランジスター)とTR(トランジスター)
C213. 修理前 R側ドライブ基板、出力FET(電解トランジスター)とTR(トランジスター)
C22. 修理後 L側ドライブ基板  半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換。
C222. 完成L側ドライブ基板 洗浄後防湿材を塗る
C23. 修理前 L側ドライブ基板裏
C24. 修理(半田補正)後 L側ドライブ基板裏。 全ての半田をやり修す。
C25. 完成L側ドライブ基板裏 洗浄後防湿材を塗る

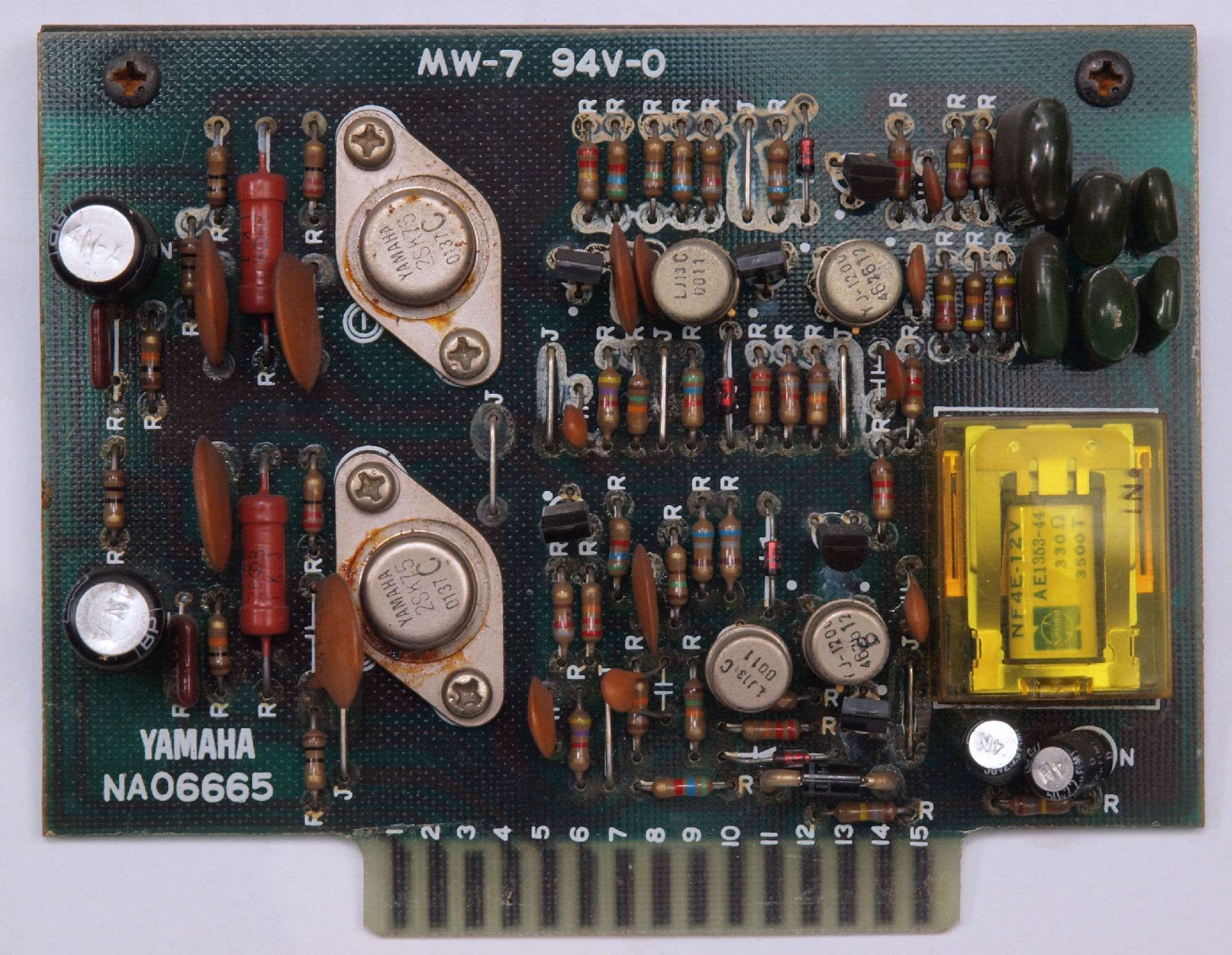

C31. 修理前 Filter基板
C32. 修理後 Filter基板 電解コンデンサー4個、リレー1個、フィルムコンデンサー6個交換。
C322. 完成Filter基板、洗浄後防湿材を塗る、調整時、TR(トランジスター)4個交換。

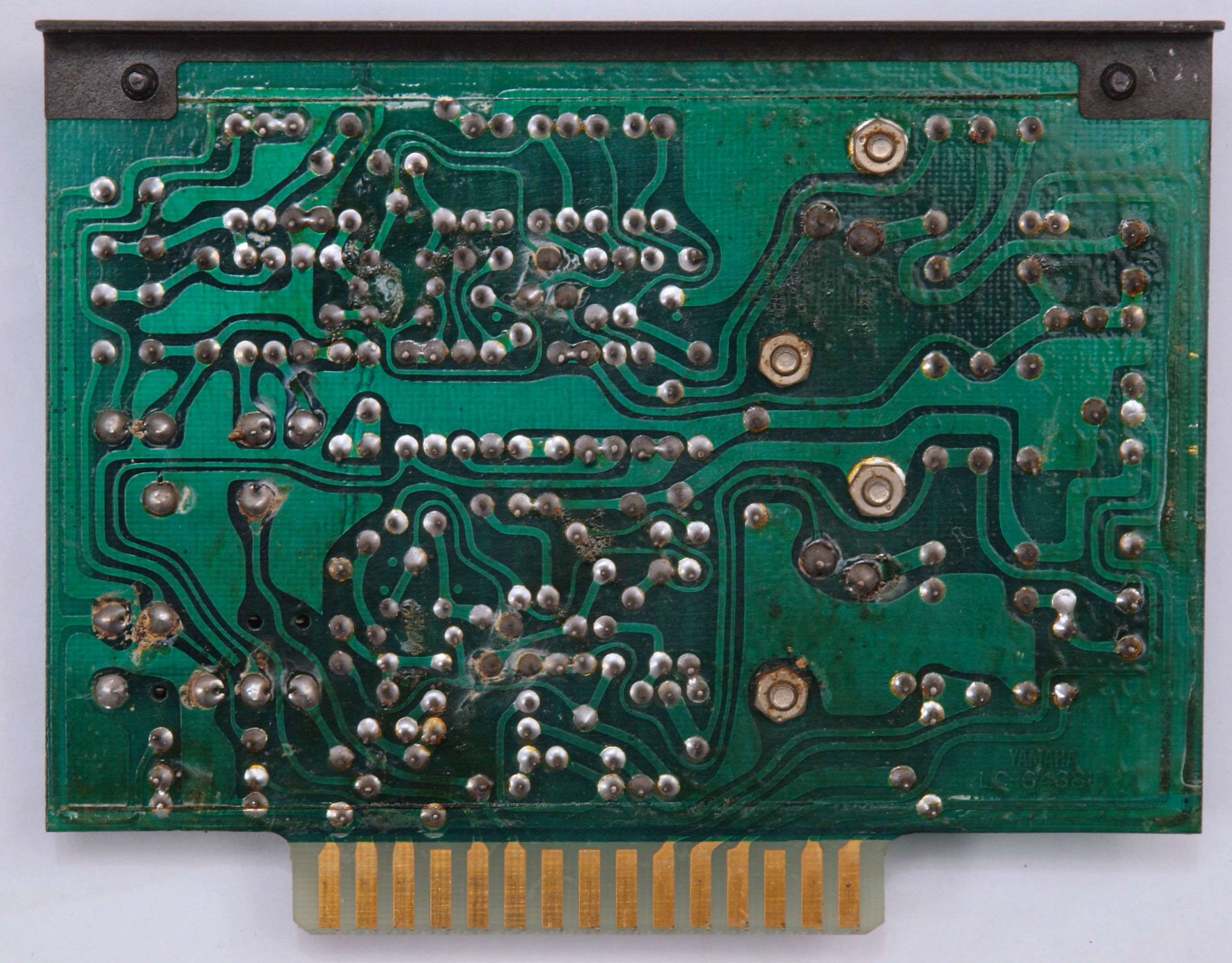

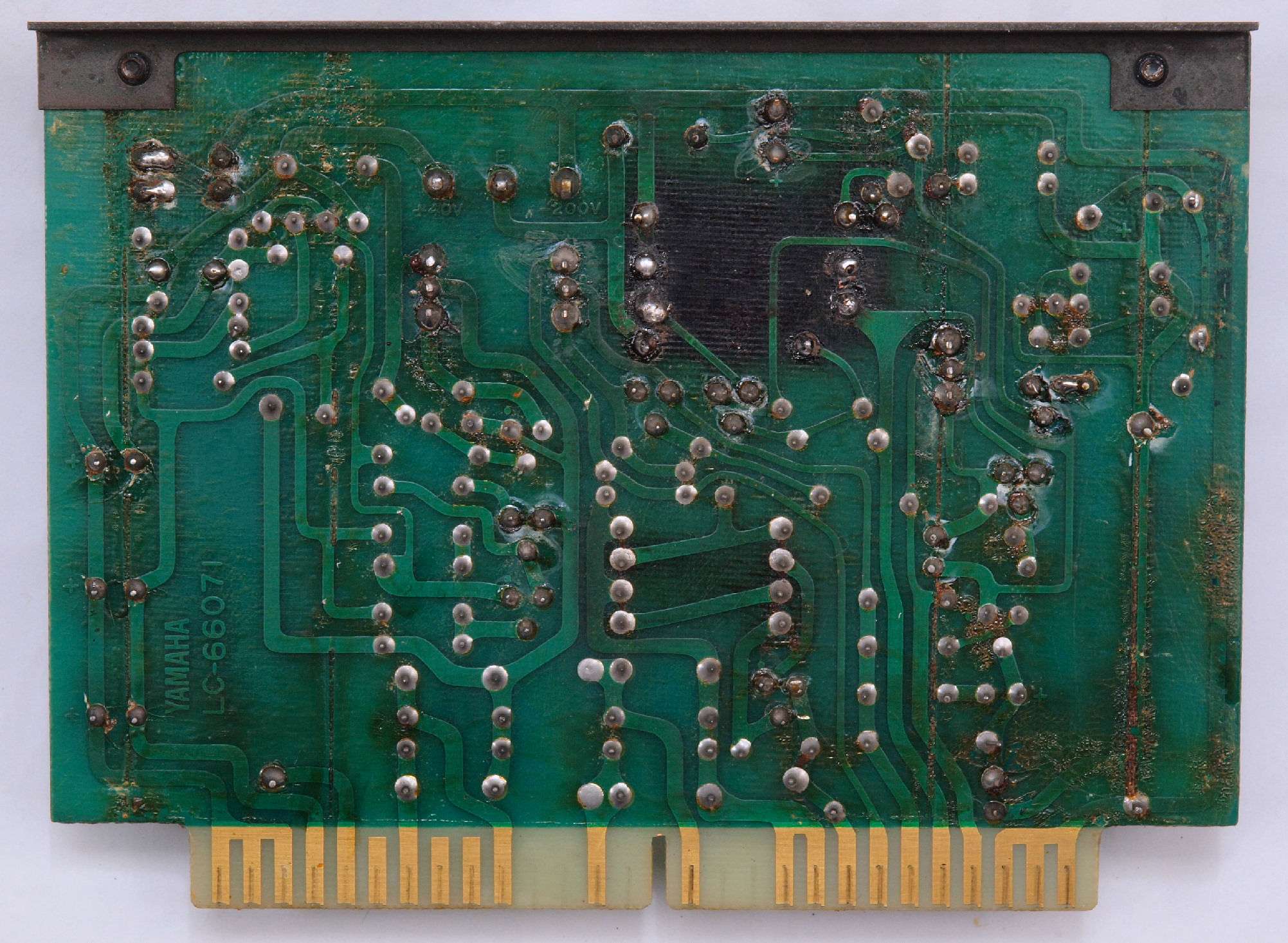

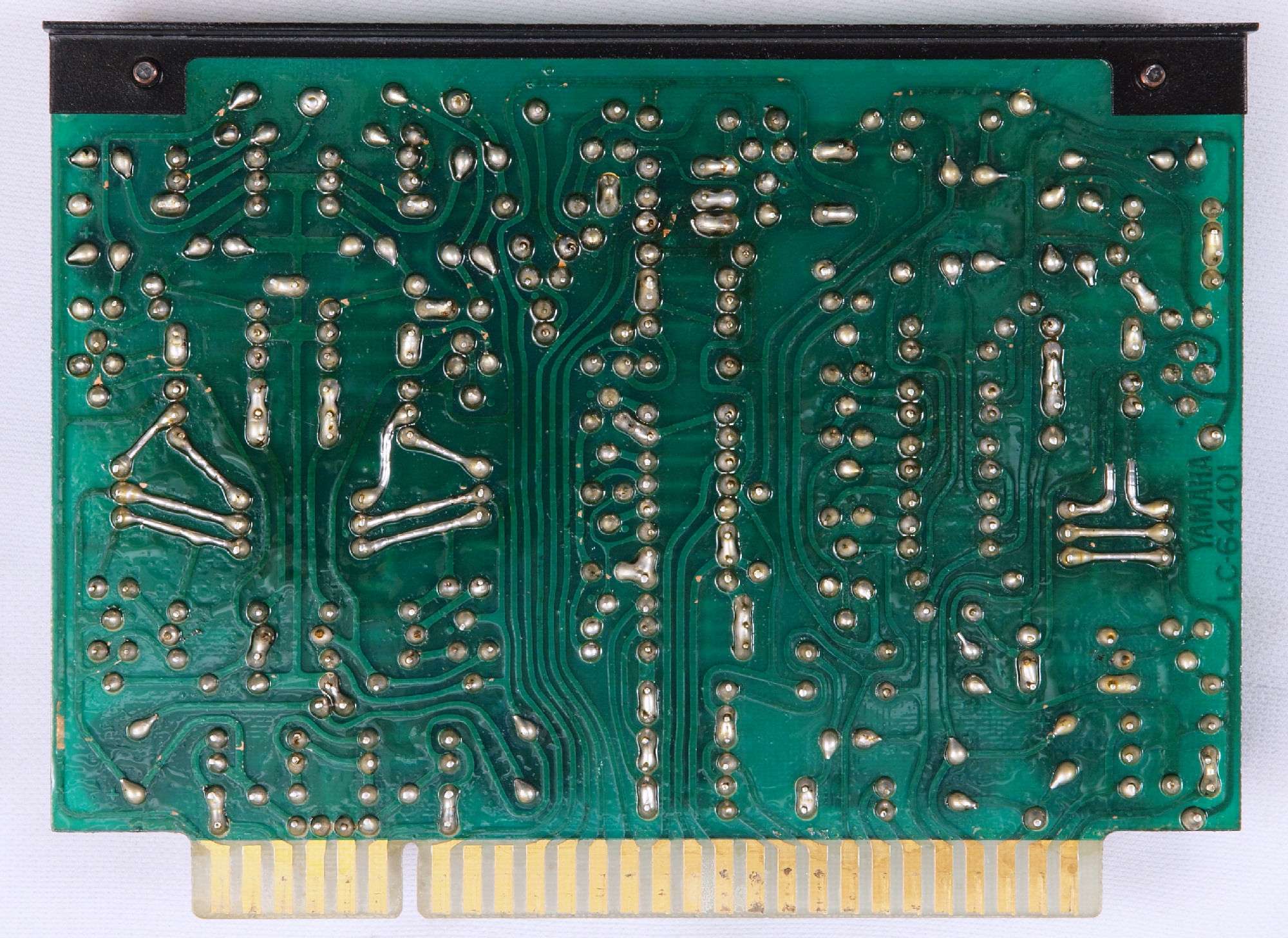

C34. 修理前 Filter基板裏

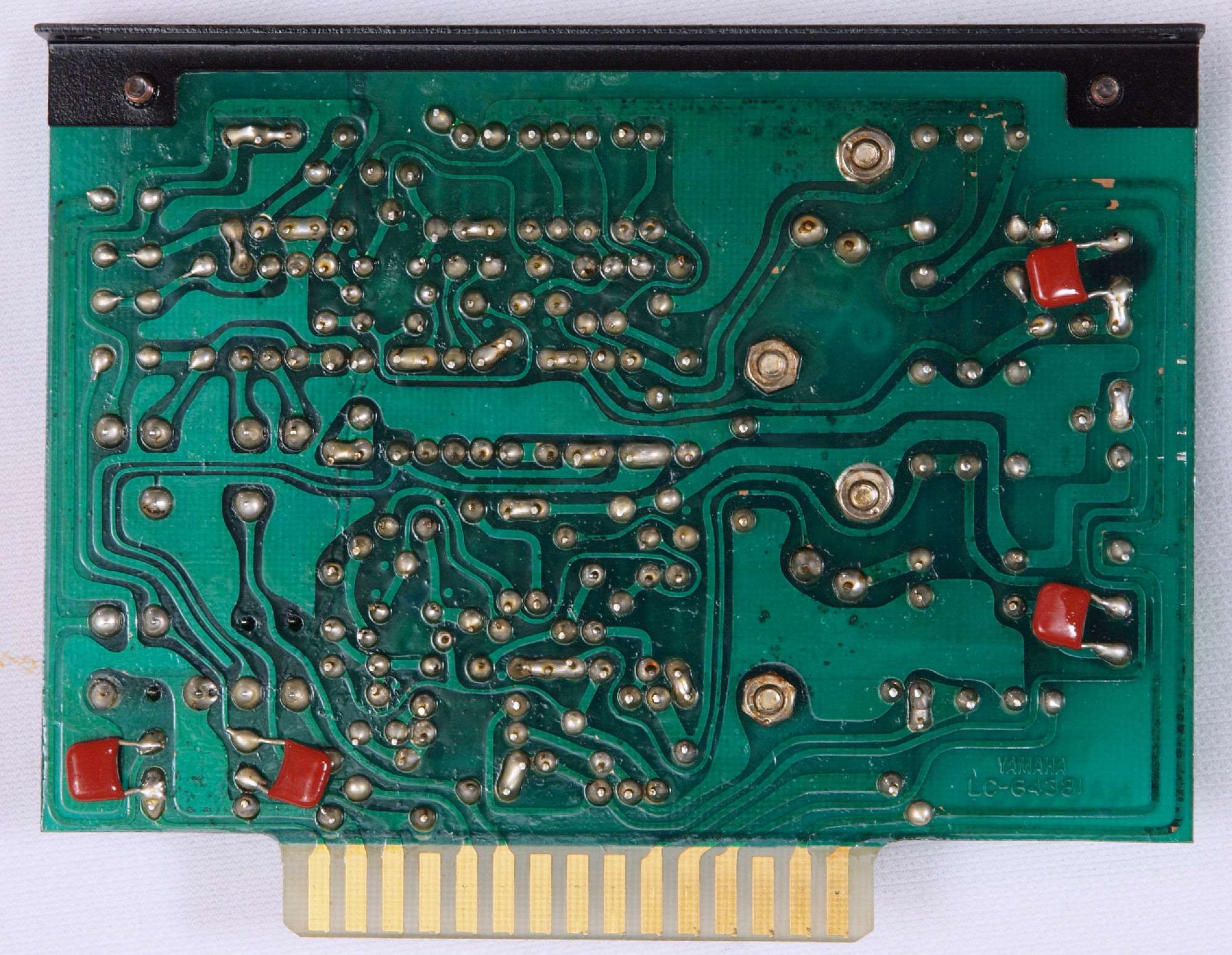

C35. 修理(半田補正)後 Filter基板裏、フィルムコンデンサー4個追加。 全ての半田をやり修す。
C37. 完成Filter基板裏、洗浄後防湿材を塗る

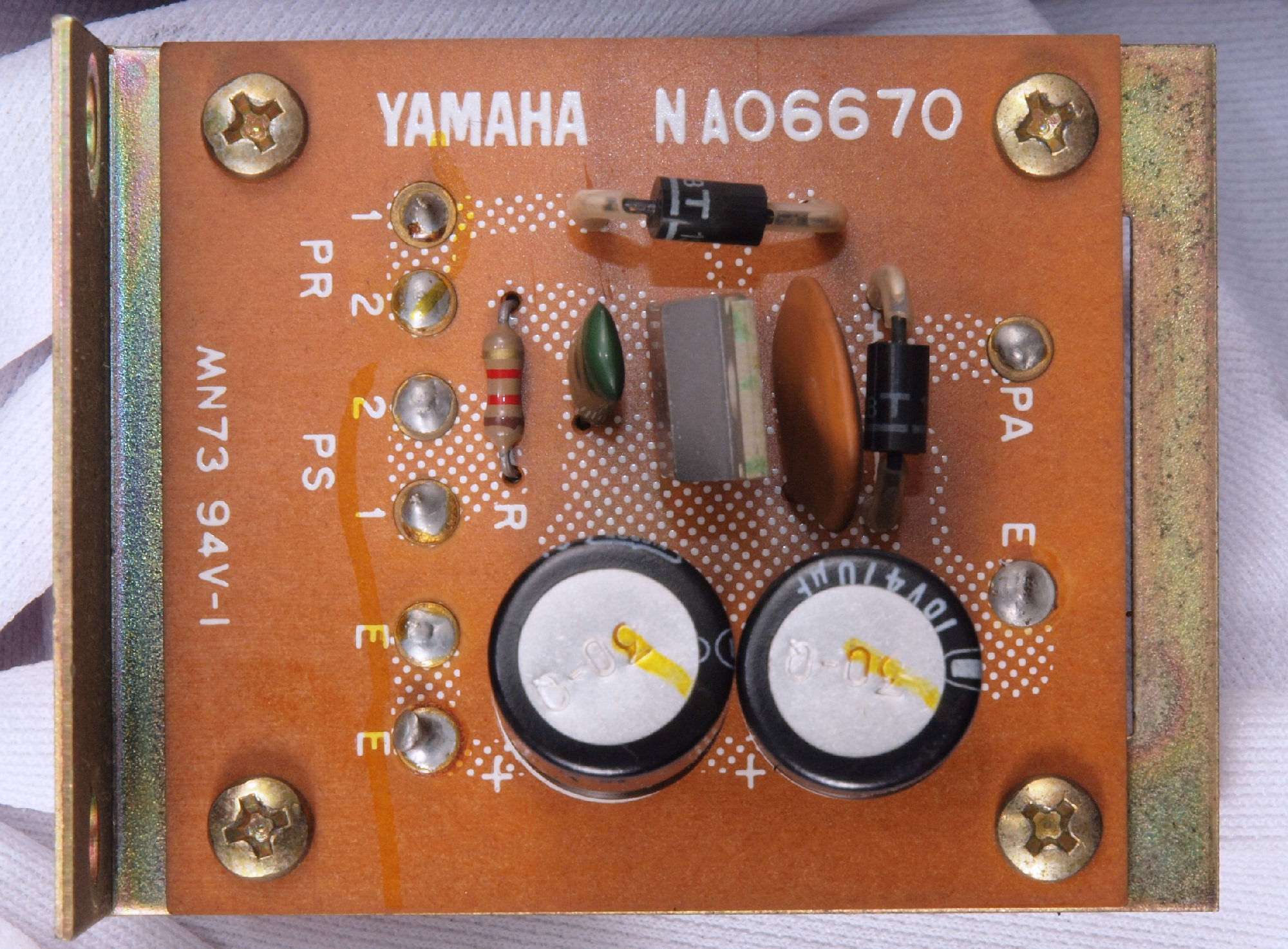

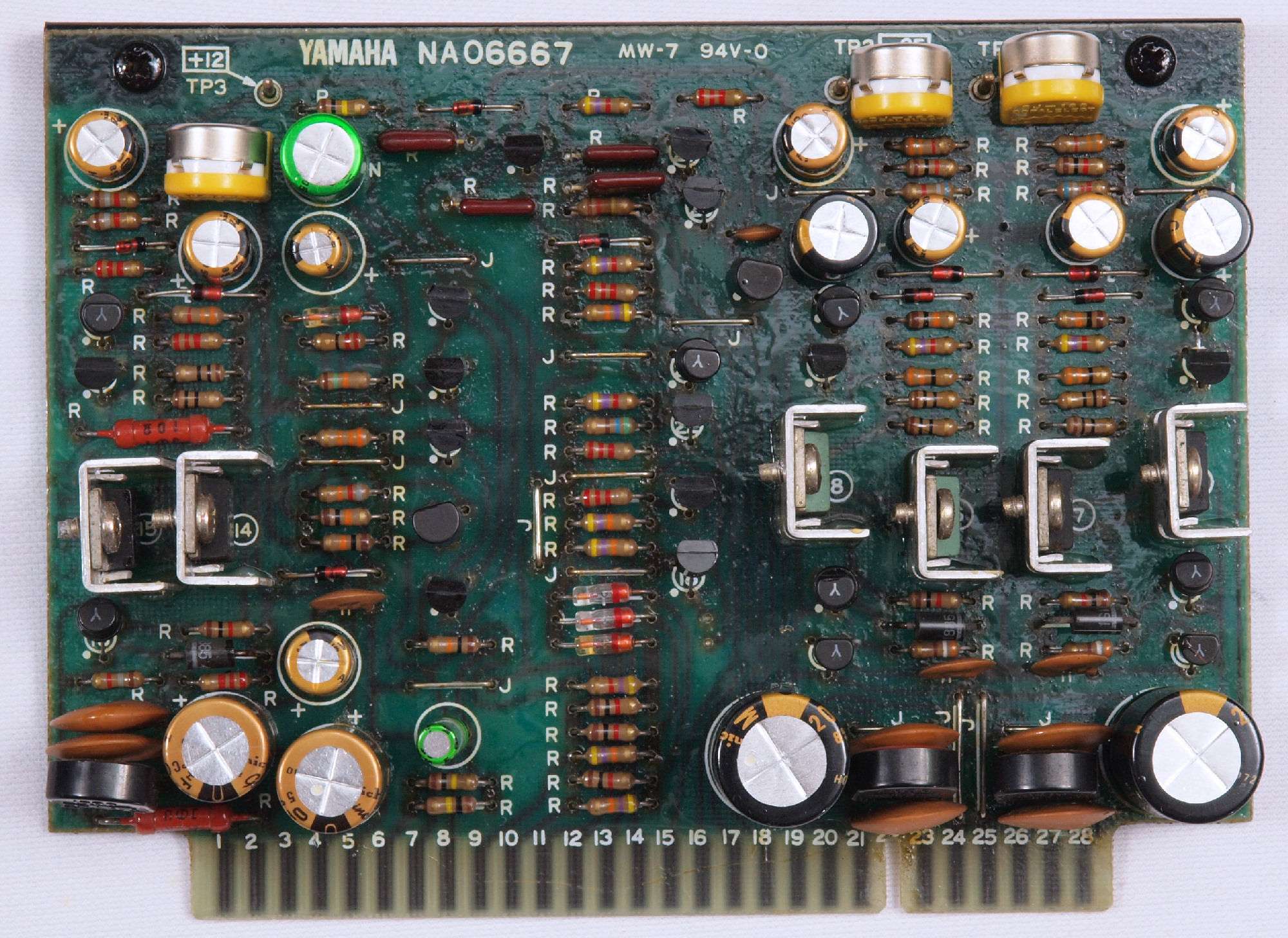

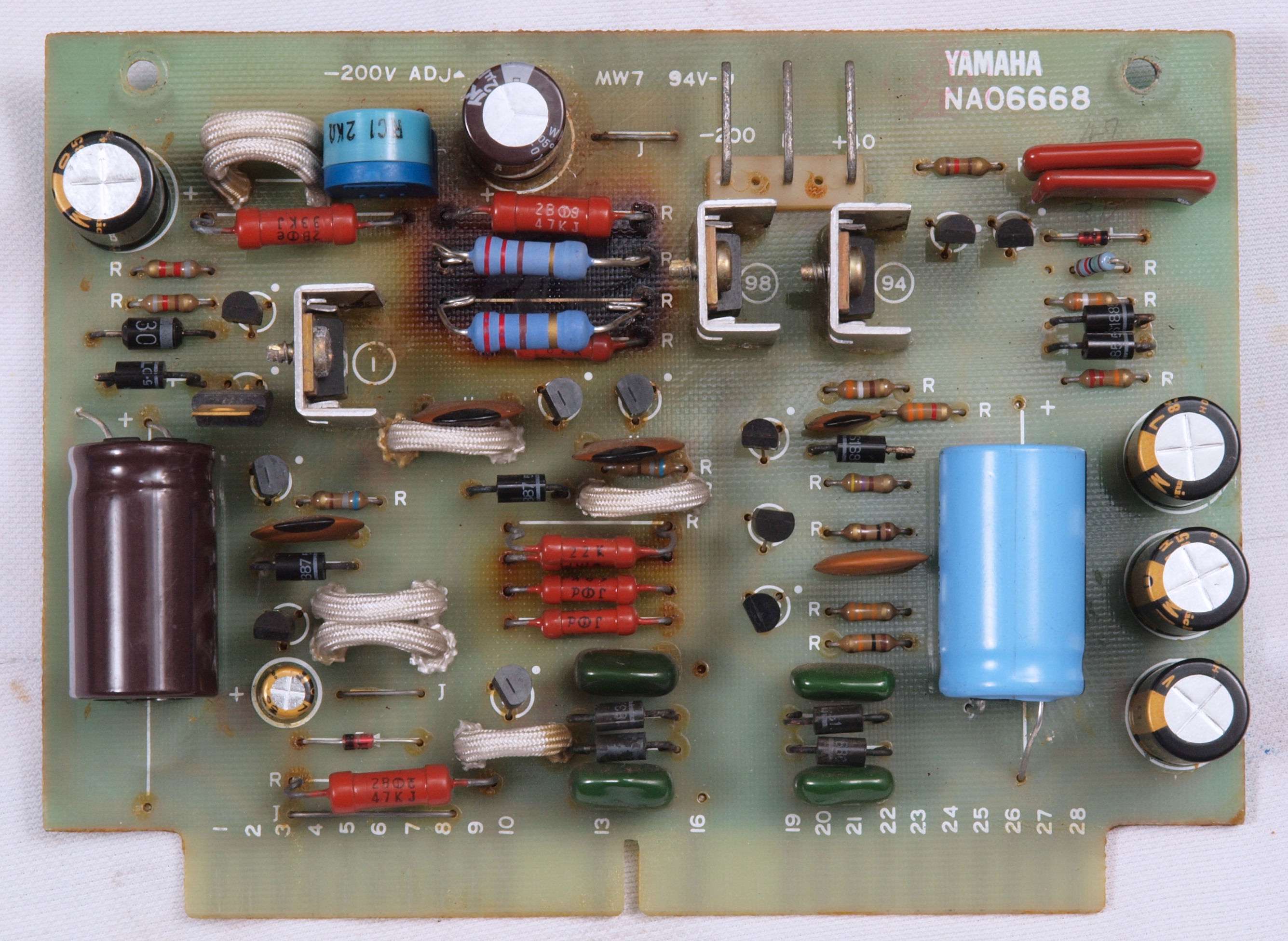

C41. 修理前 電源1基板

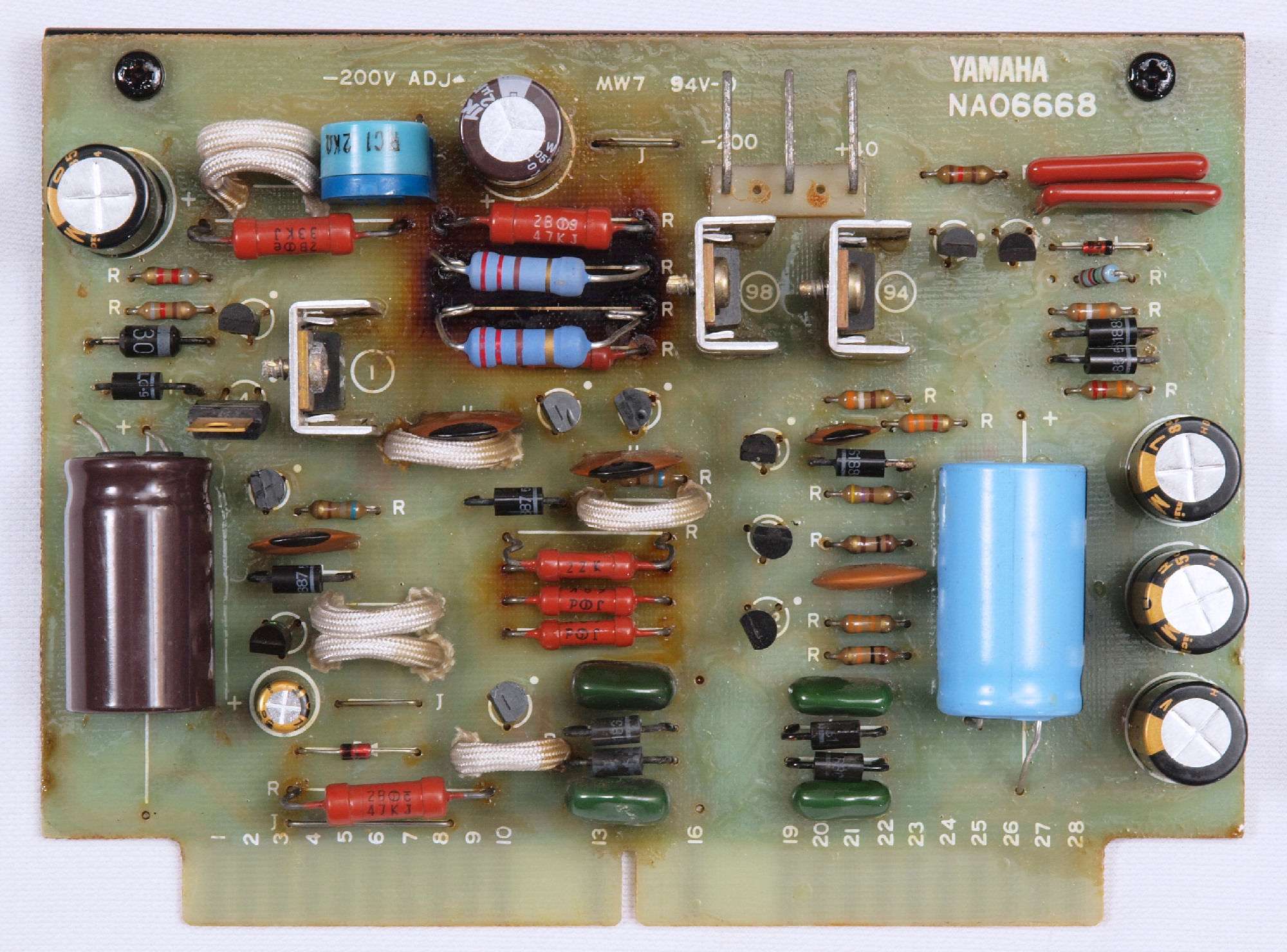

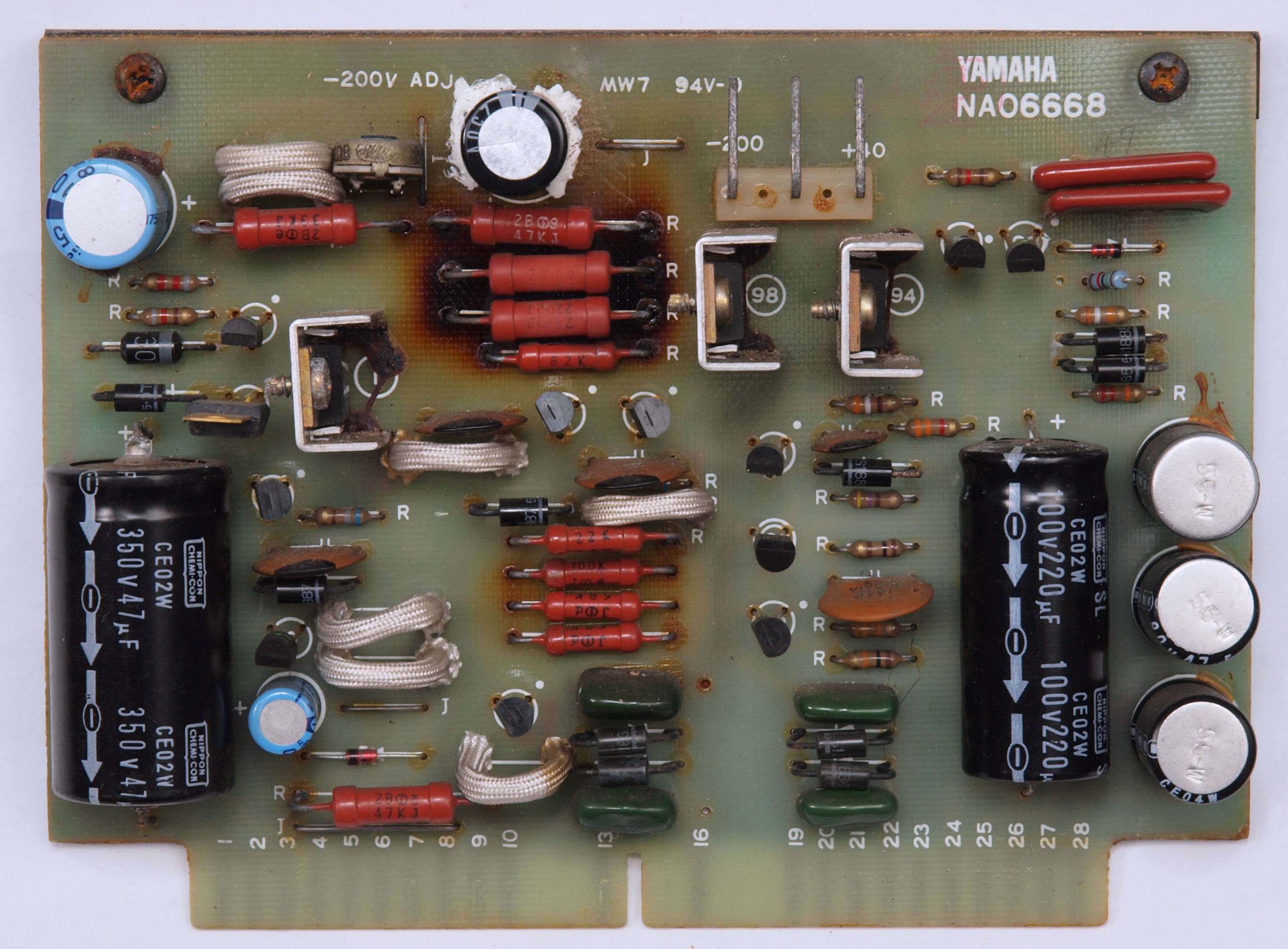

C42. 修理後 電源1基板  半固定VR1、電解コンデンサー8個、抵抗2個 交換
C422. 完成電源1基板、洗浄後防湿材を塗る

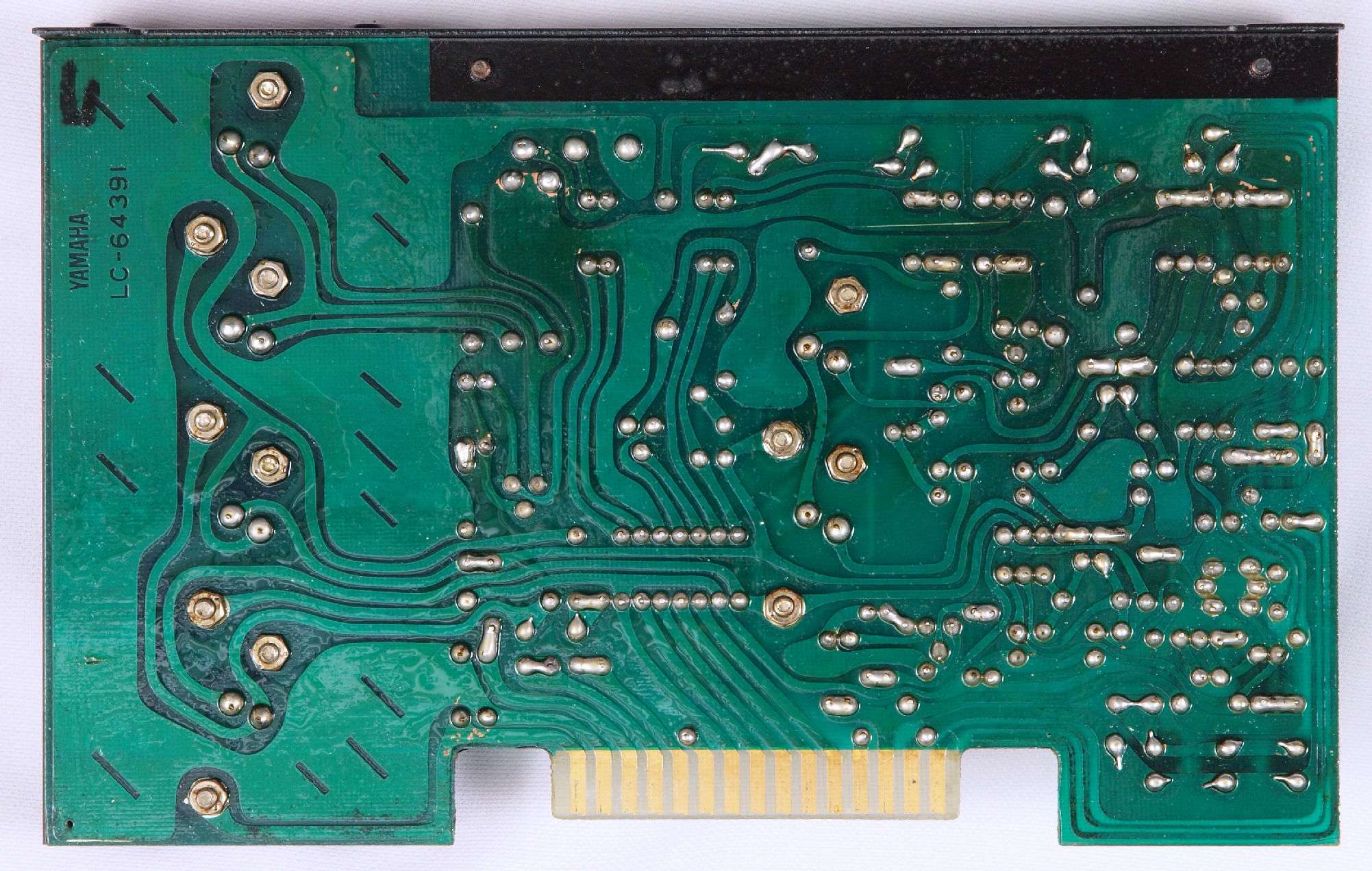

C43. 修理前 電源1基板裏

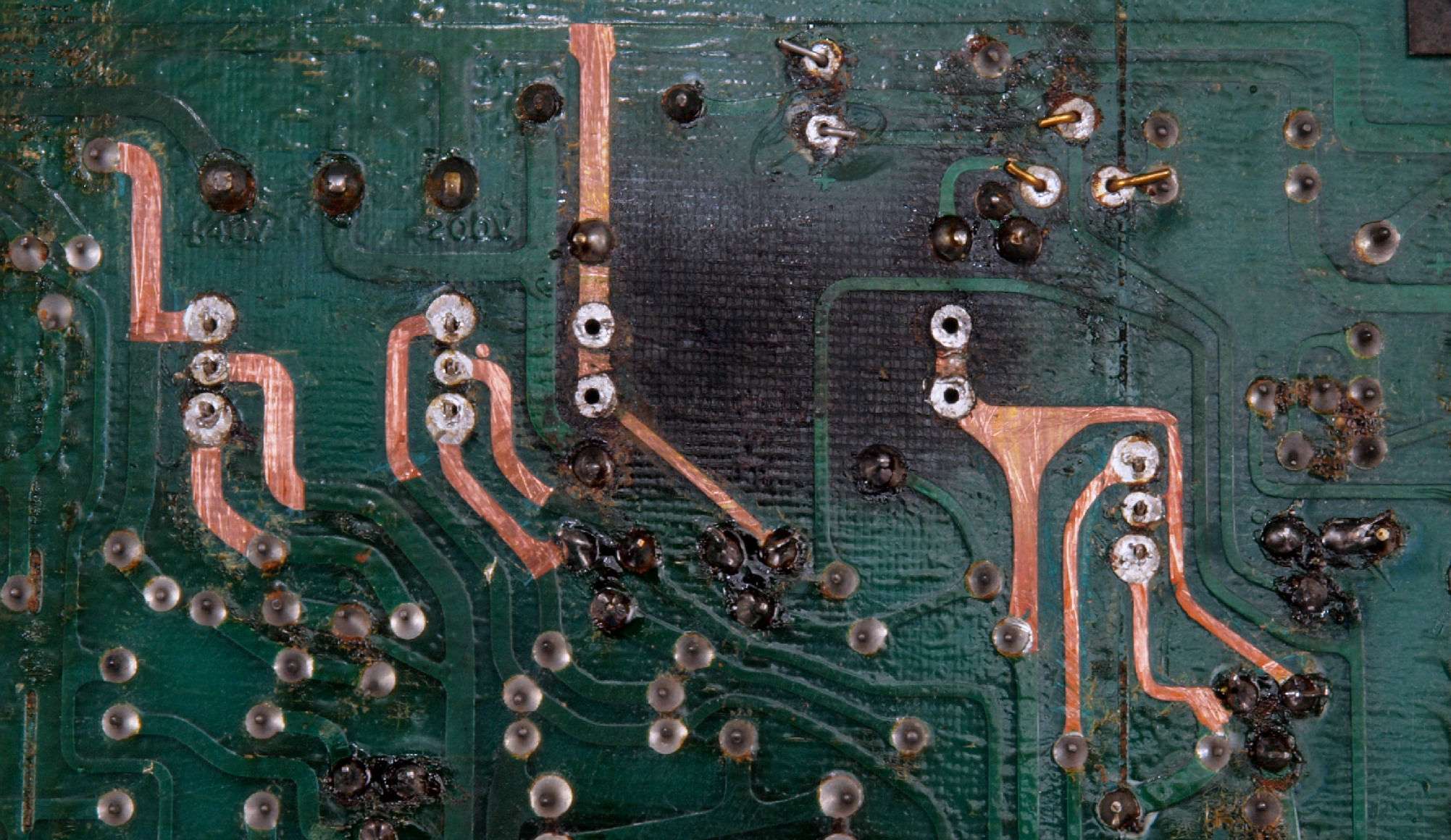

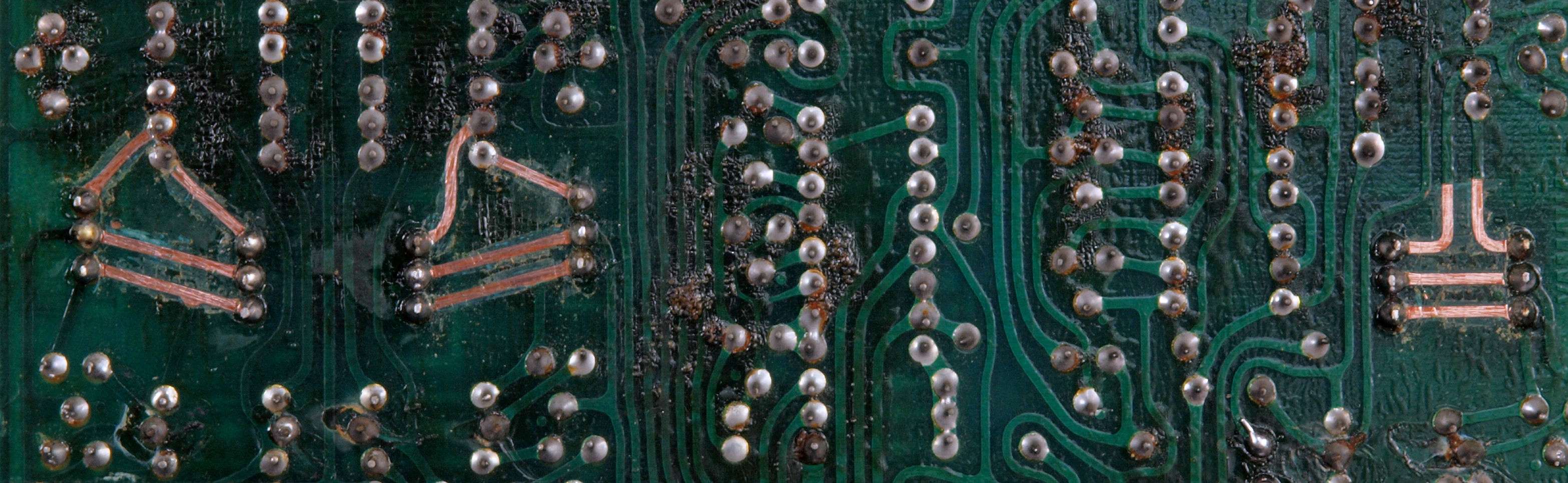

C432. 修理前 電源1基板裏、 銅箔を広げる。
C44. 修理(半田補正)後 電源1基板裏。 全ての半田をやり修す。
C46. 完成電源1基板裏、洗浄後防湿材を塗る
C51. 修理前 電源2基板
C52. 修理後 電源2基板  TR(トランジスター)12個、半固定VR3、電解コンデンサー16個 交換
C522. 完成電源2基板、洗浄後防湿材を塗る
C53. 修理前 電源2基板裏
C532. 修理前 電源2基板裏、 銅箔を広げる。
C54. 修理(半田補正)後 電源2基板裏。 全ての半田をやり修す。
C56. 完成電源2基板裏、洗浄後防湿材を塗る

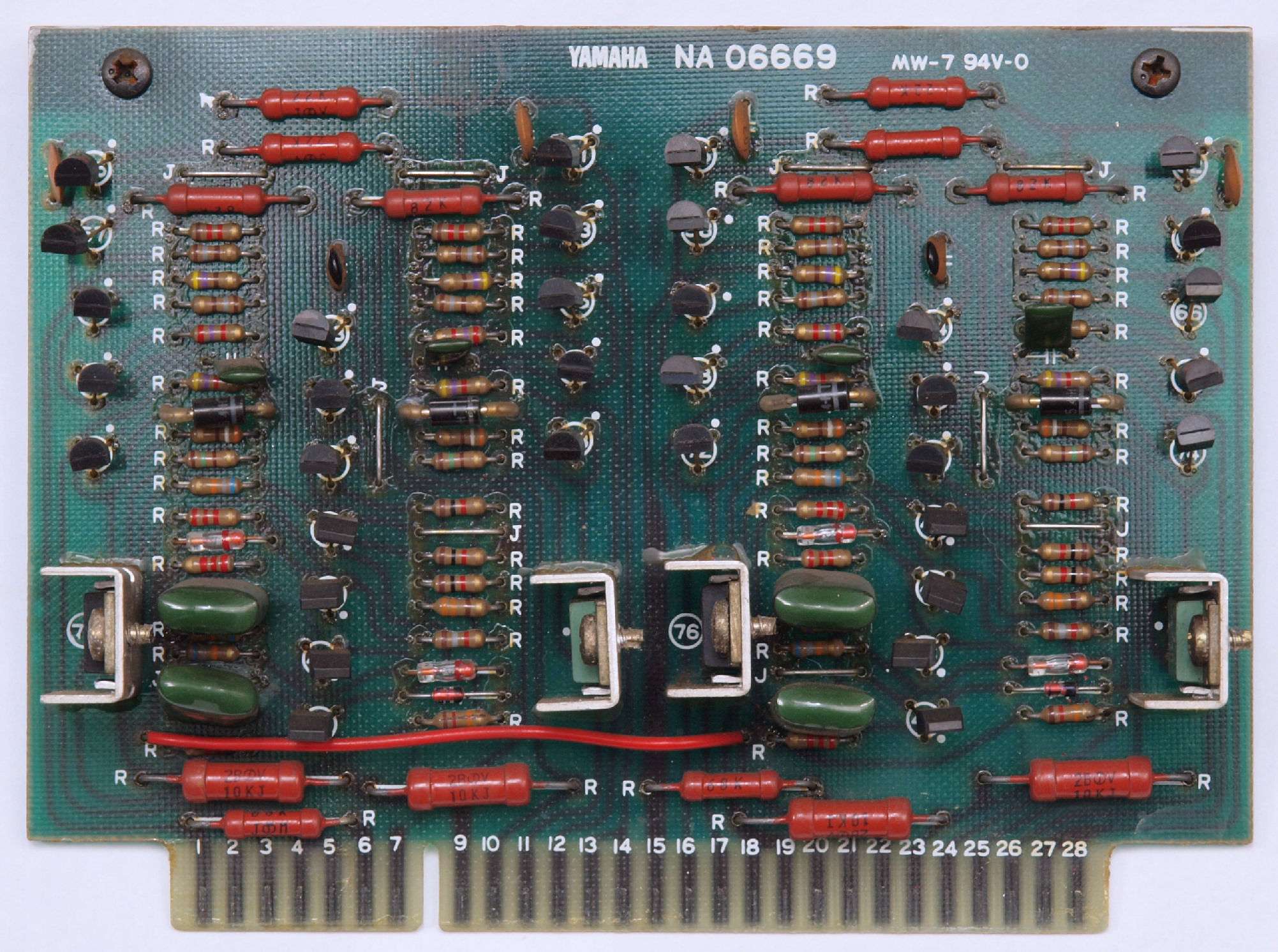

C61. 修理前 電源3(プロテクト)基板

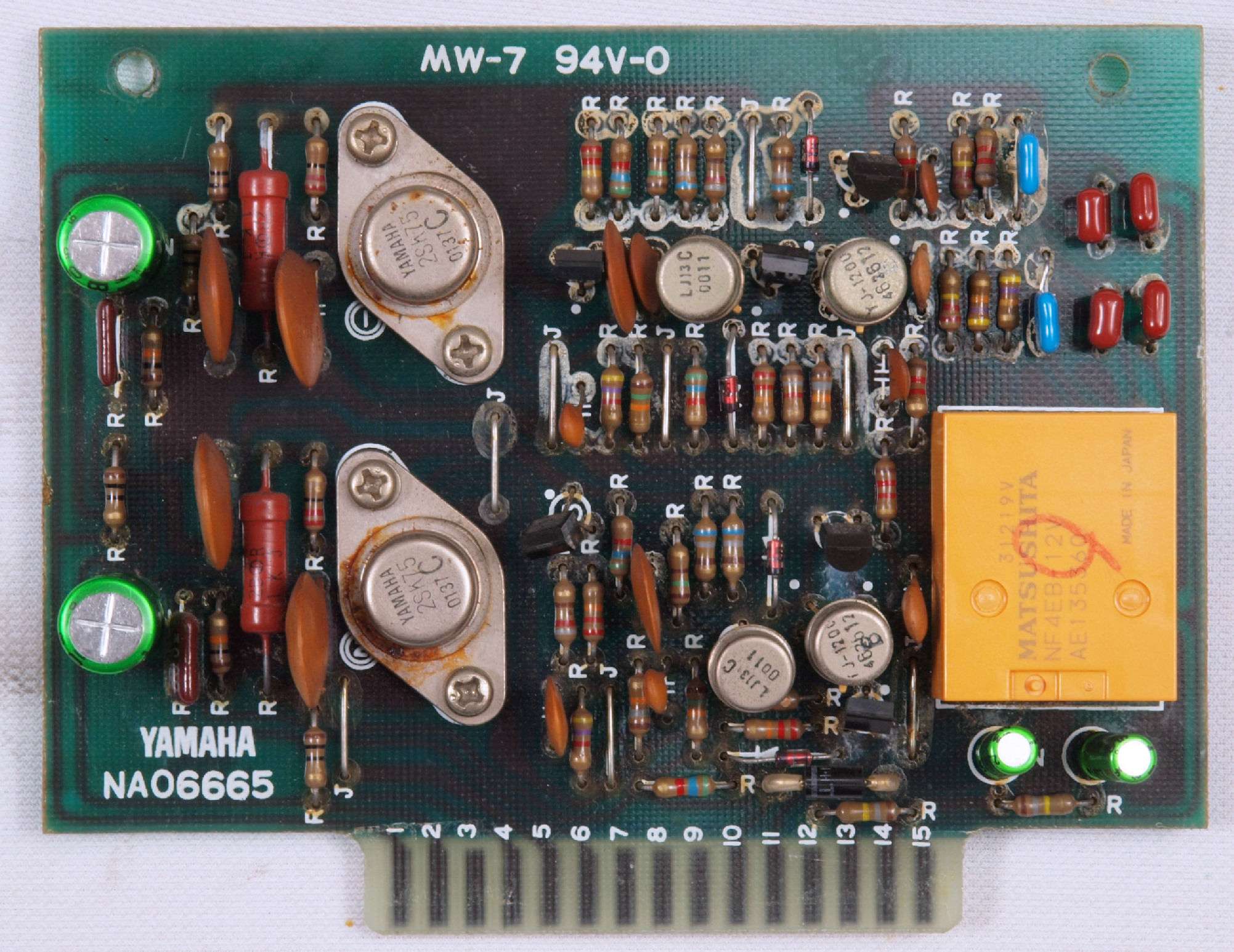

C62. 修理後 電源3(プロテクト)基板  TR(トランジスター)8個、フィルムコンデンサー8個交換。
C622. 完成電源3(プロテクト)基板、洗浄後防湿材を塗る

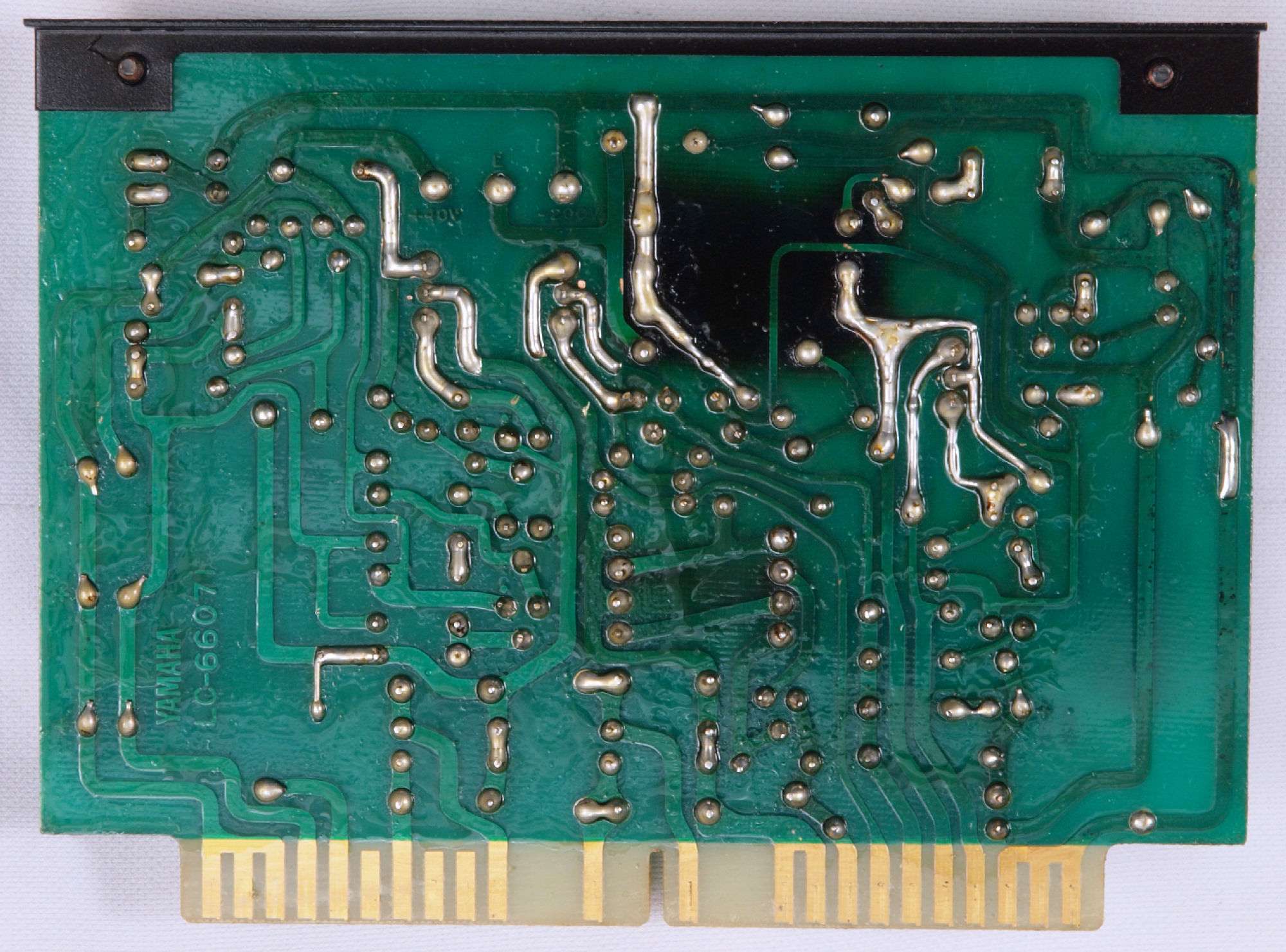

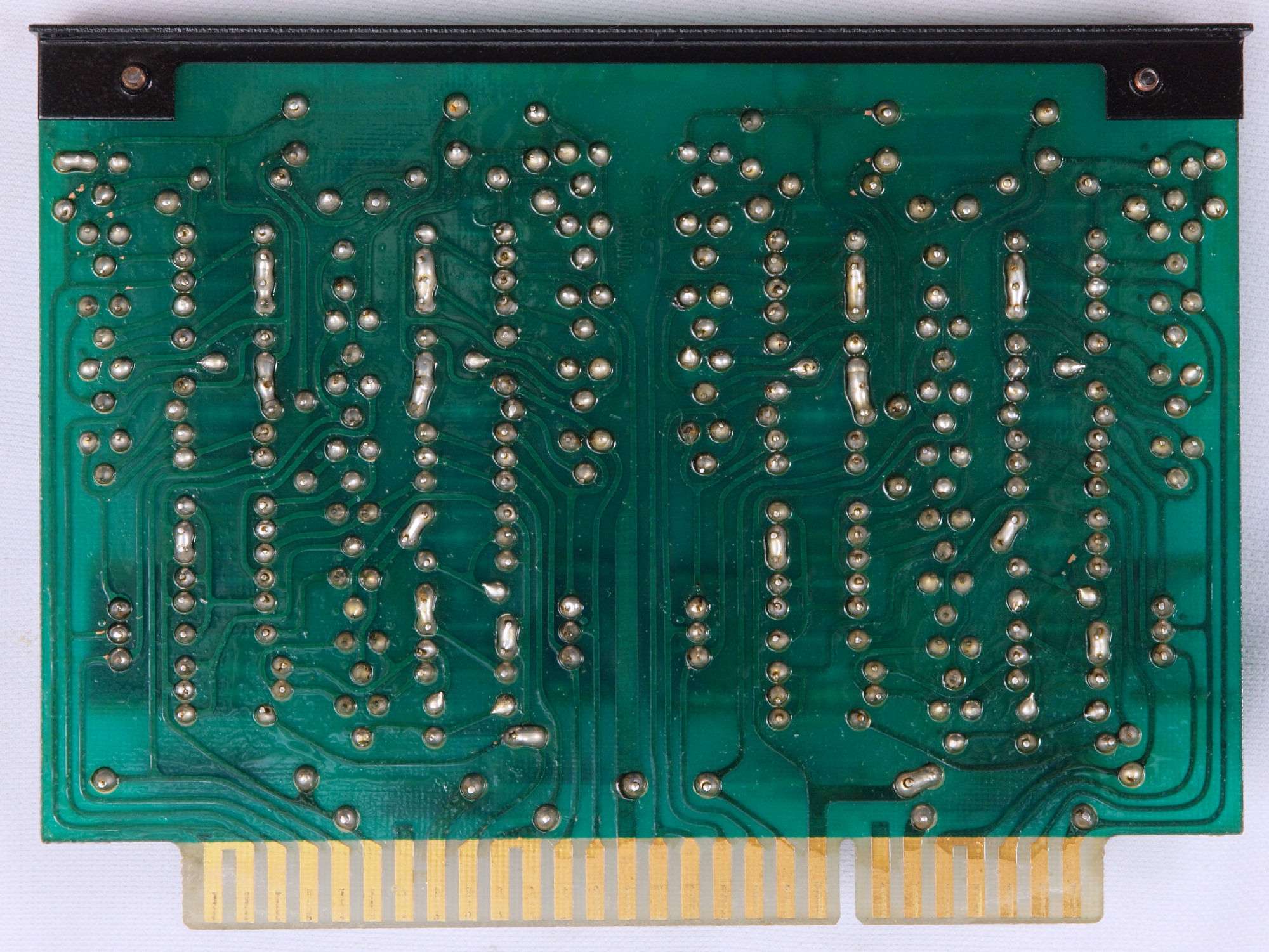

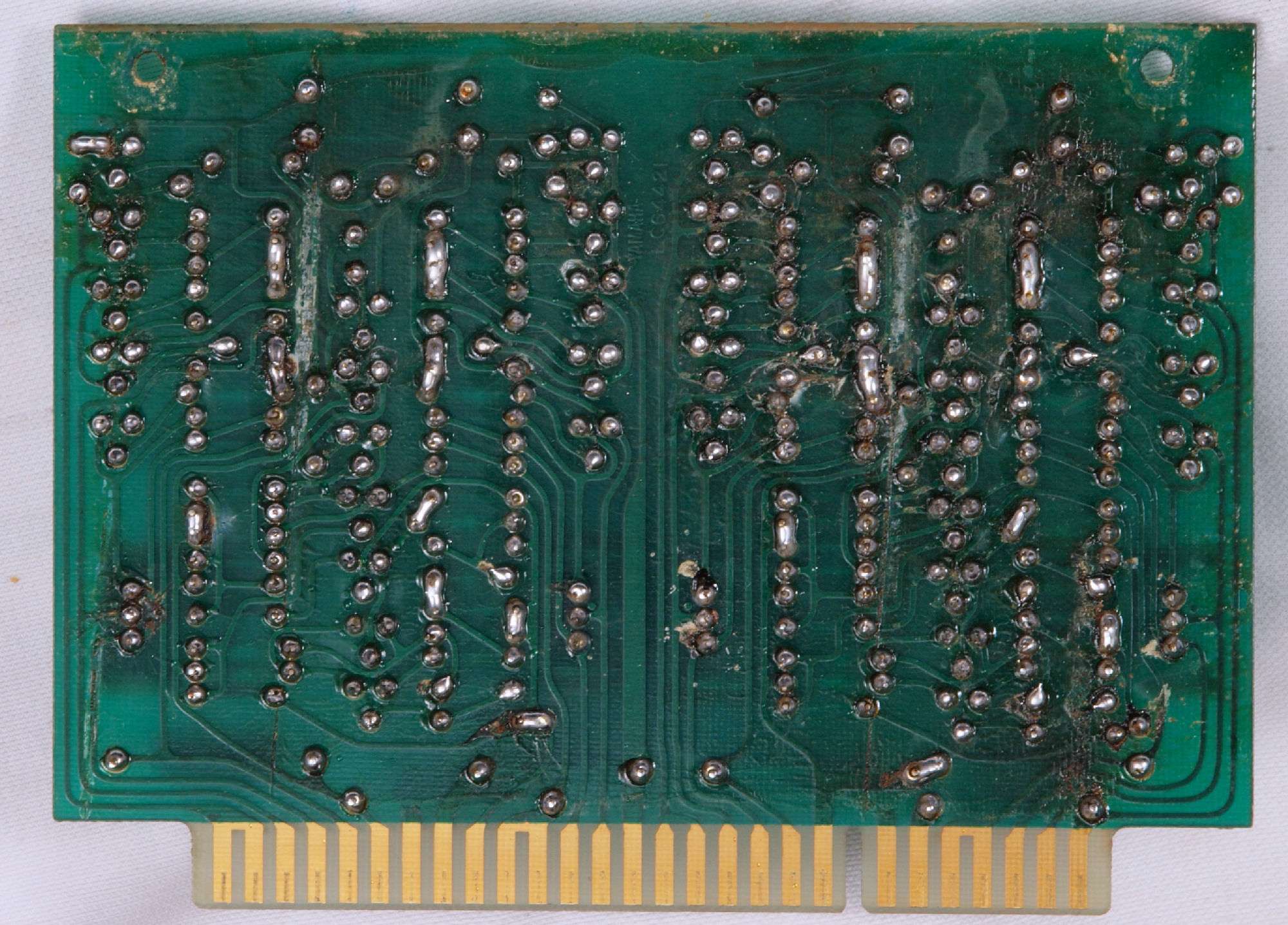

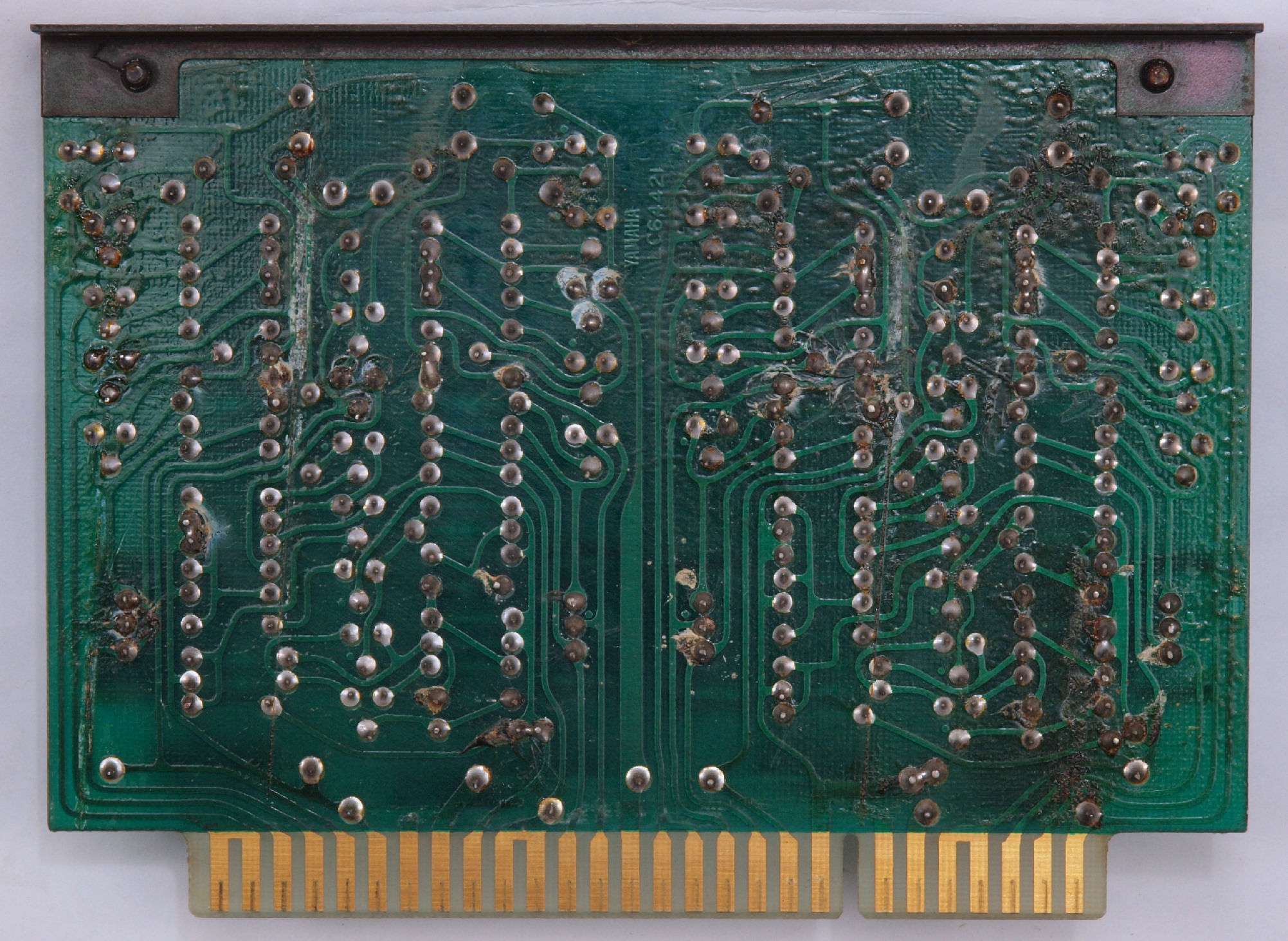

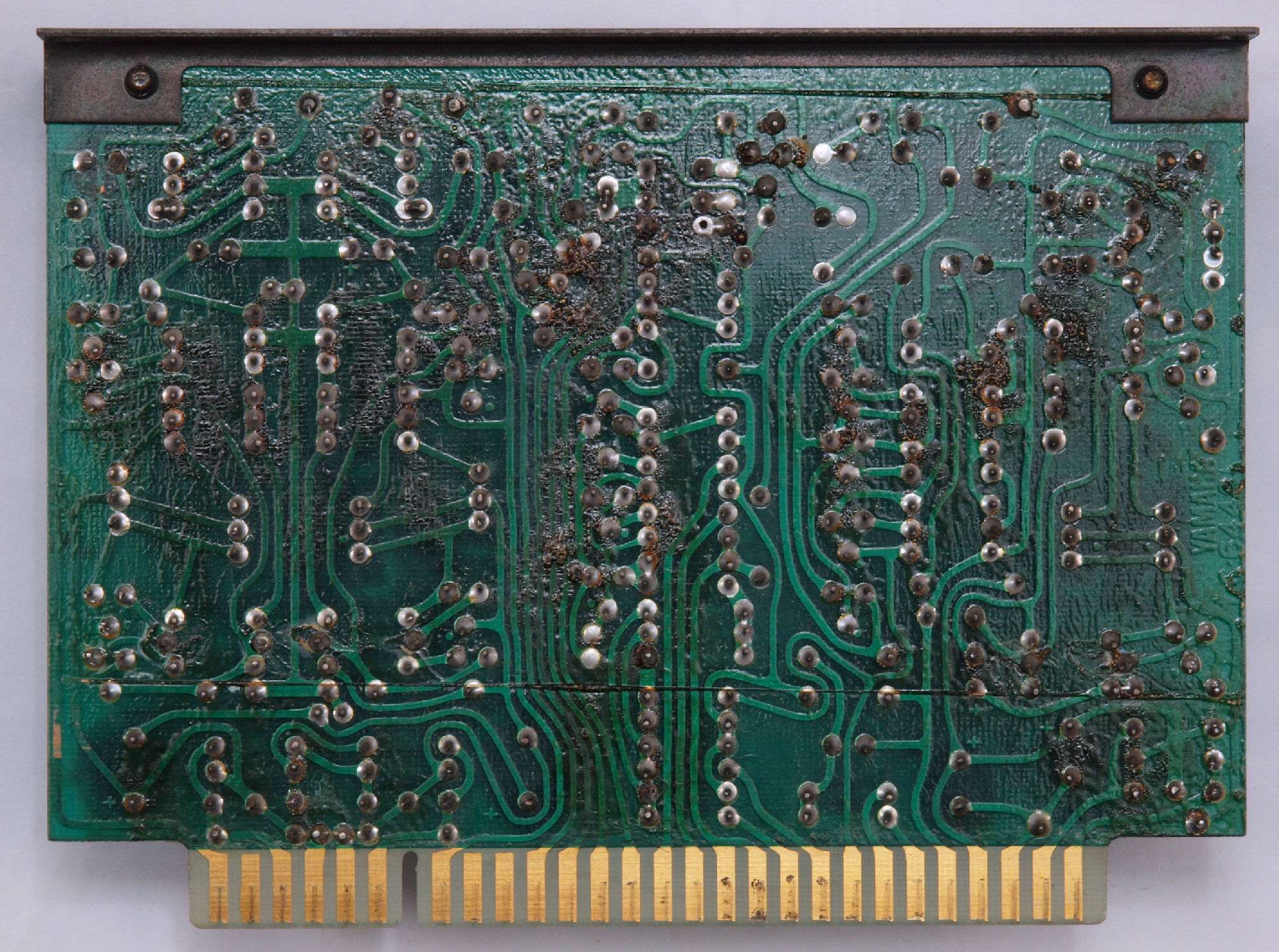

C63. 修理前 電源3(プロテクト)基板裏
C64. 修理(半田補正)後 電源3(プロテクト)基板裏。 全ての半田をやり修す。
C66. 完成電源3(プロテクト)基板裏、洗浄後防湿材を塗る

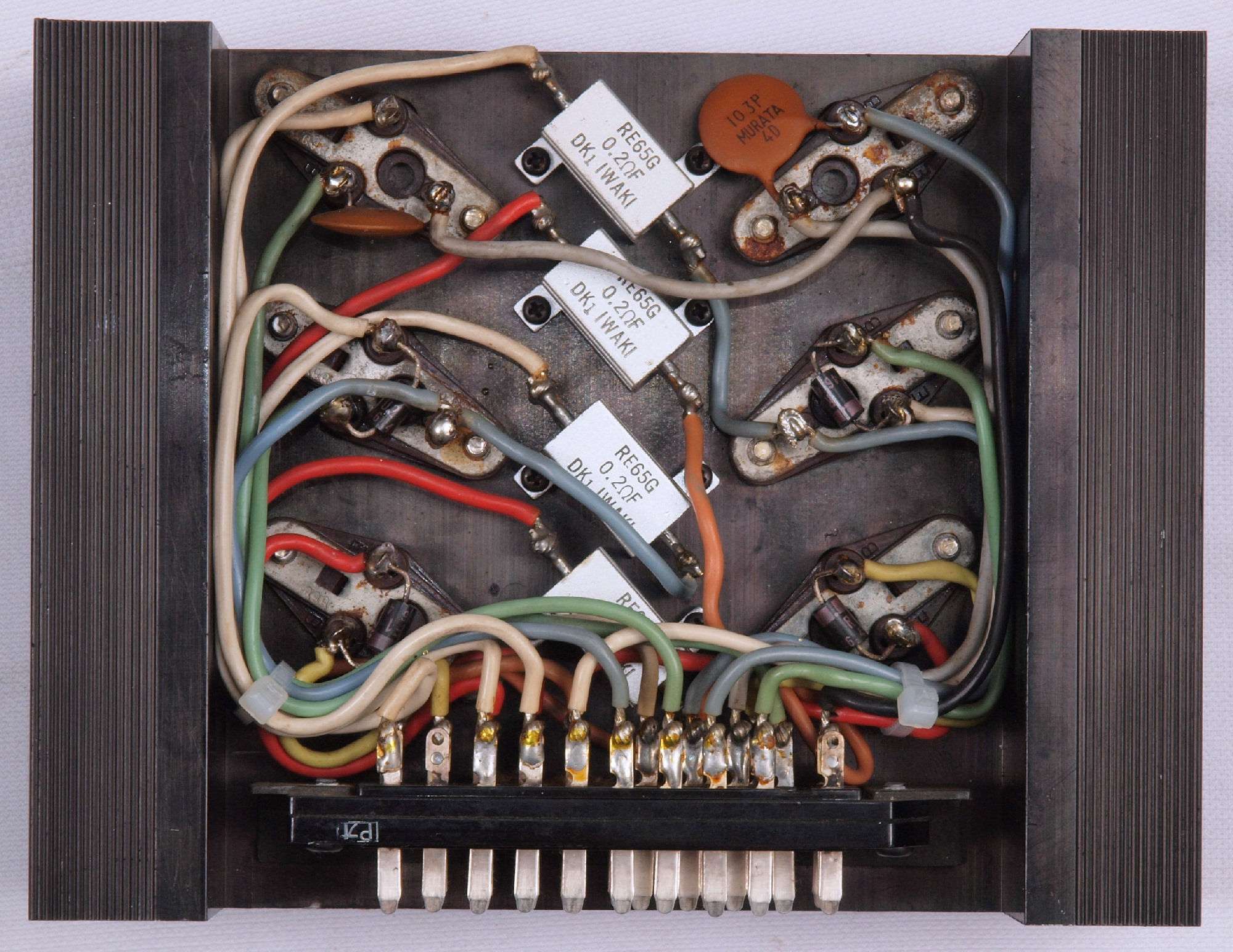

C71. 修理前 電源出力TR基板

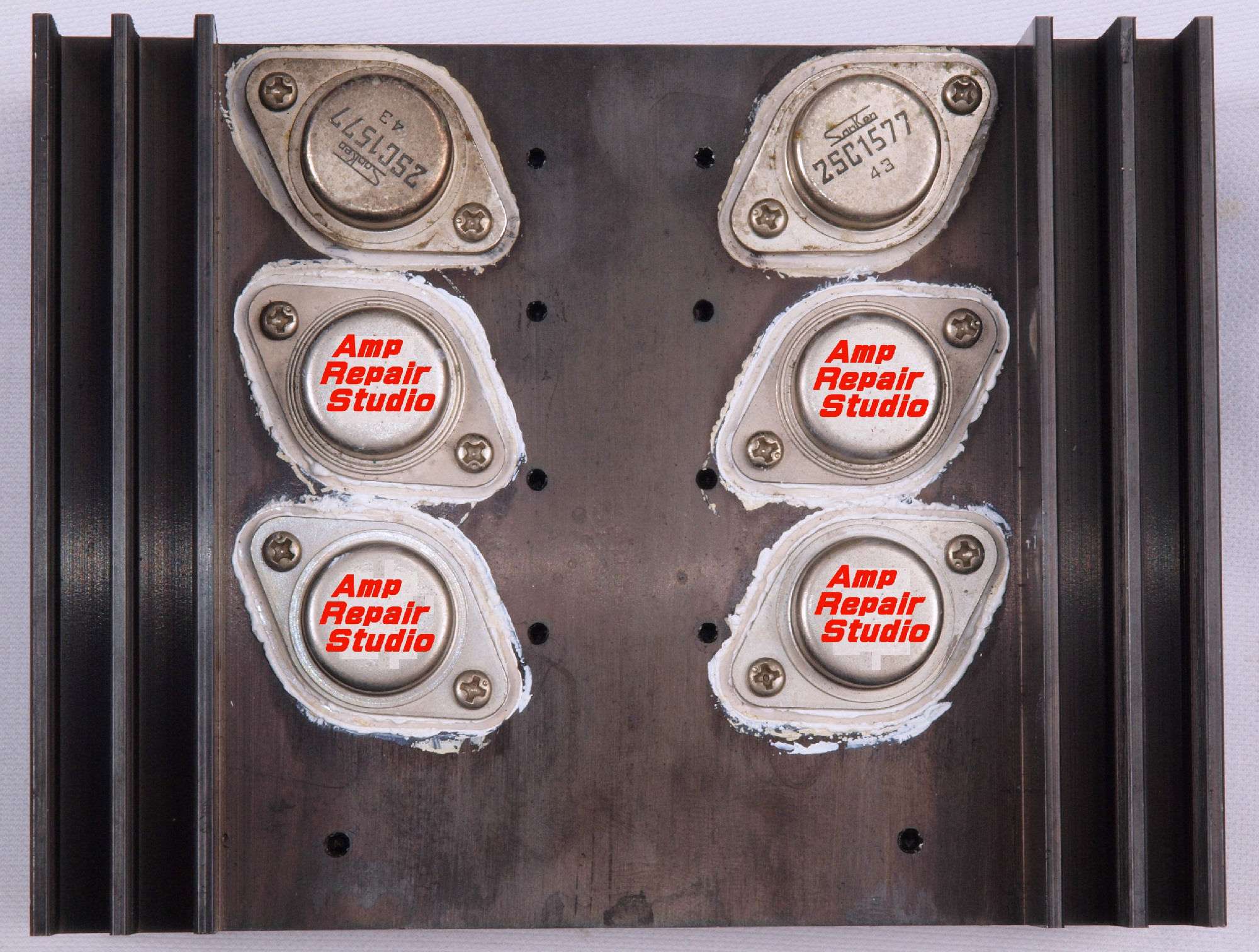

C72. 修理後 電源出力TR基板、TR(トランジスター)4個交換、交換TR(トランジスター)名前はマスキングしました。
C73. 修理前 電源出力TR基板裏

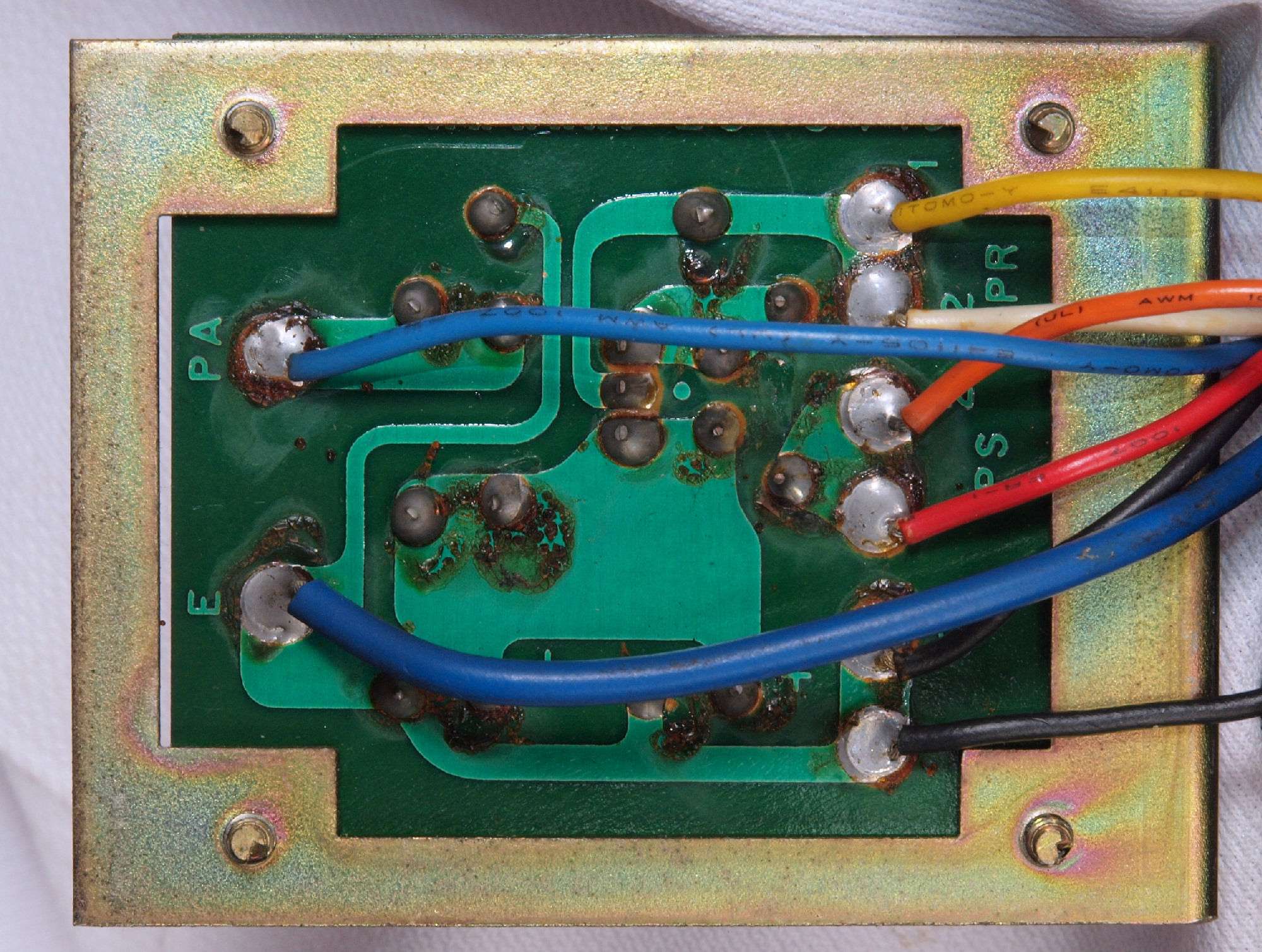

C74. 完成電源出力TR基板裏、ダイオード4個追加。

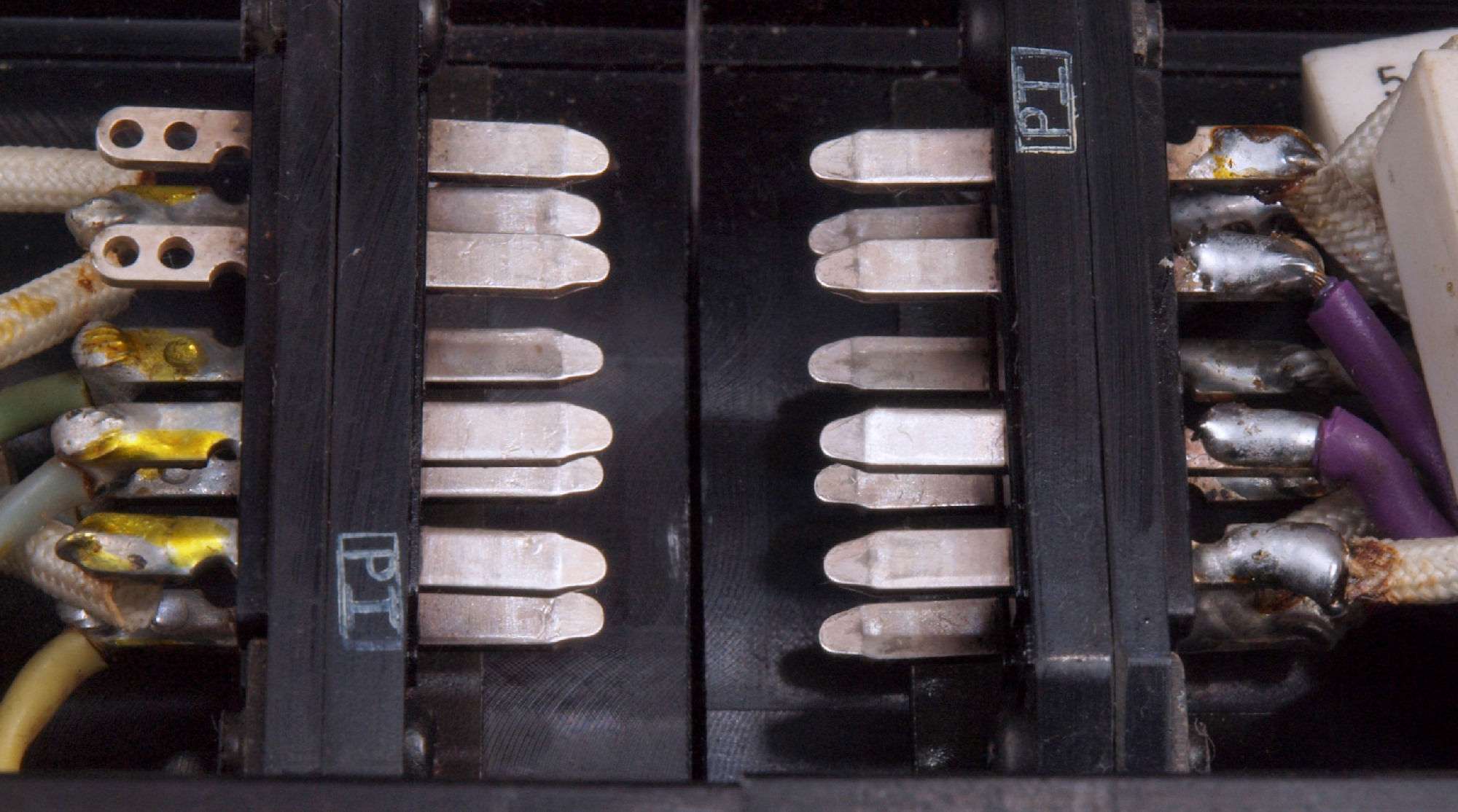

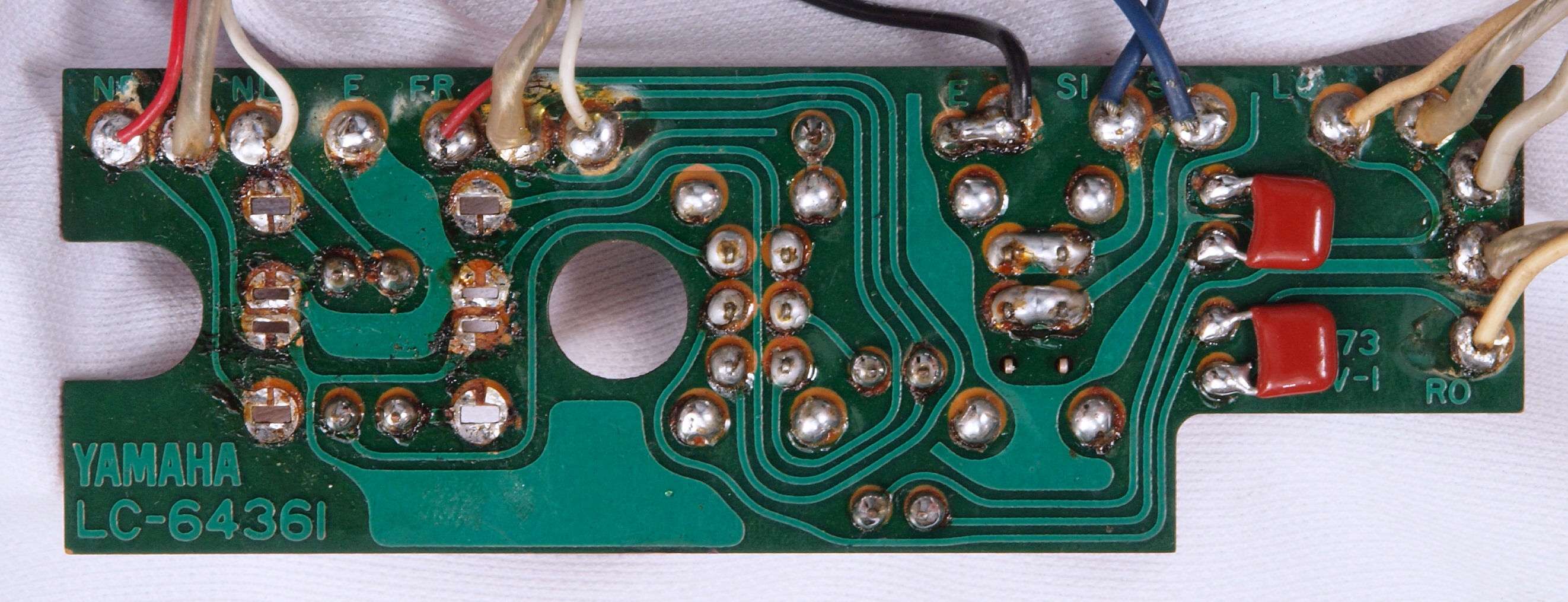

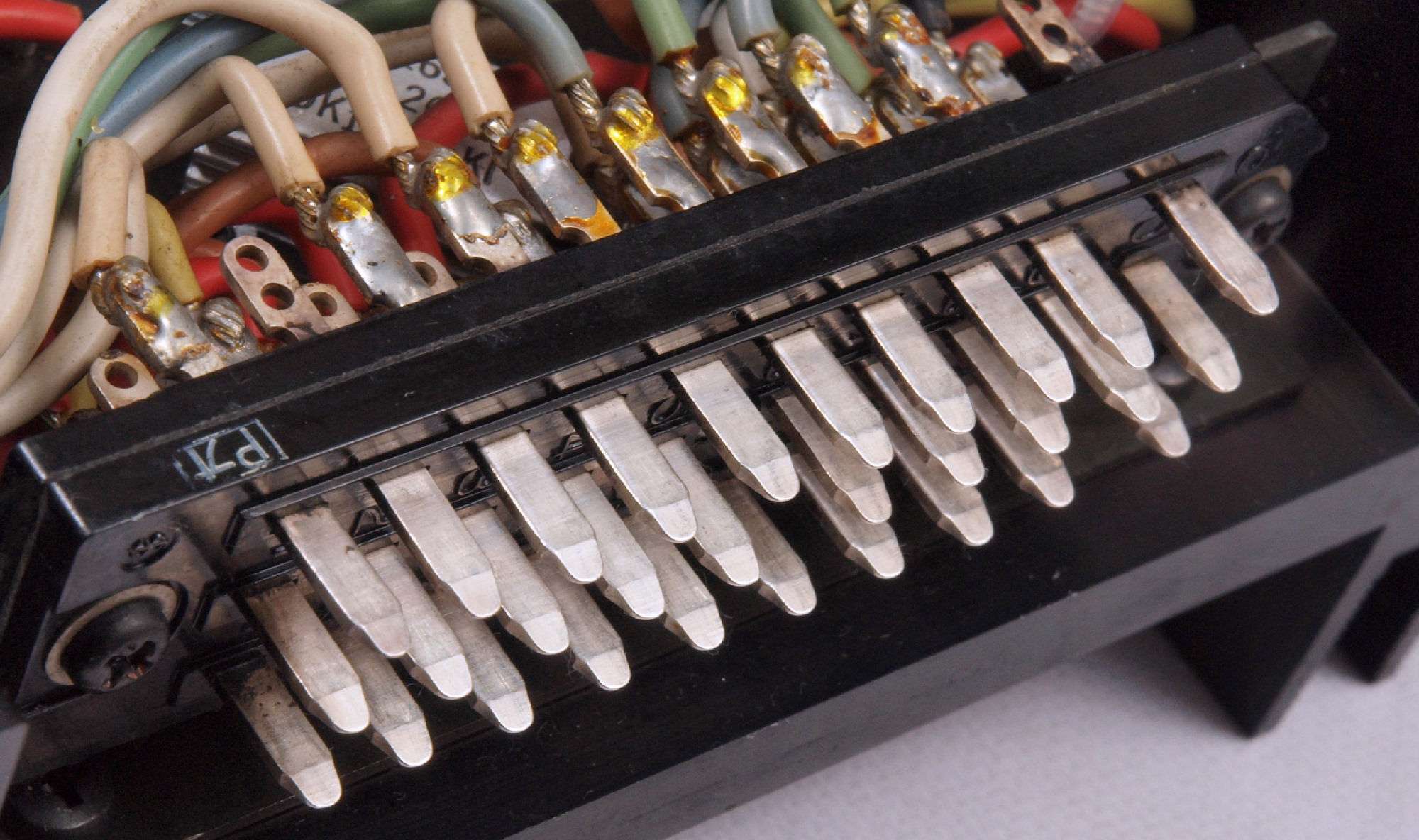

C75. 修理前 電源出力TR基板コネクター足
C76. 修理(清掃)後 電源出力TR基板コネクター足

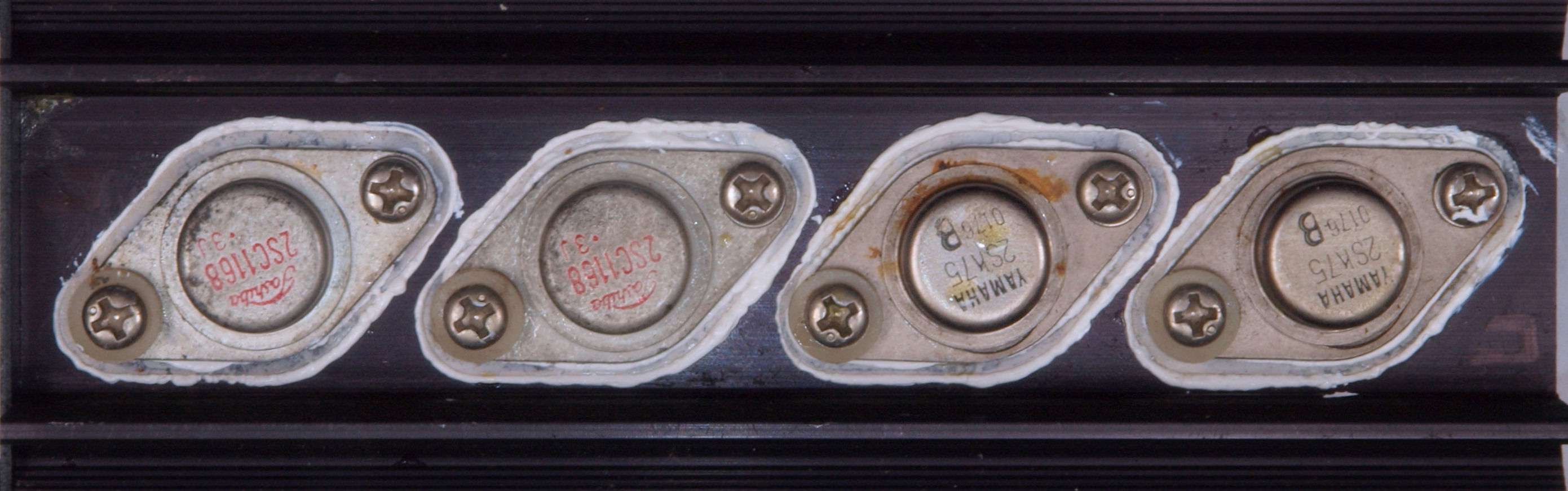

C81. 修理前 R側終段出力SIT(静電誘導型トランジスター)

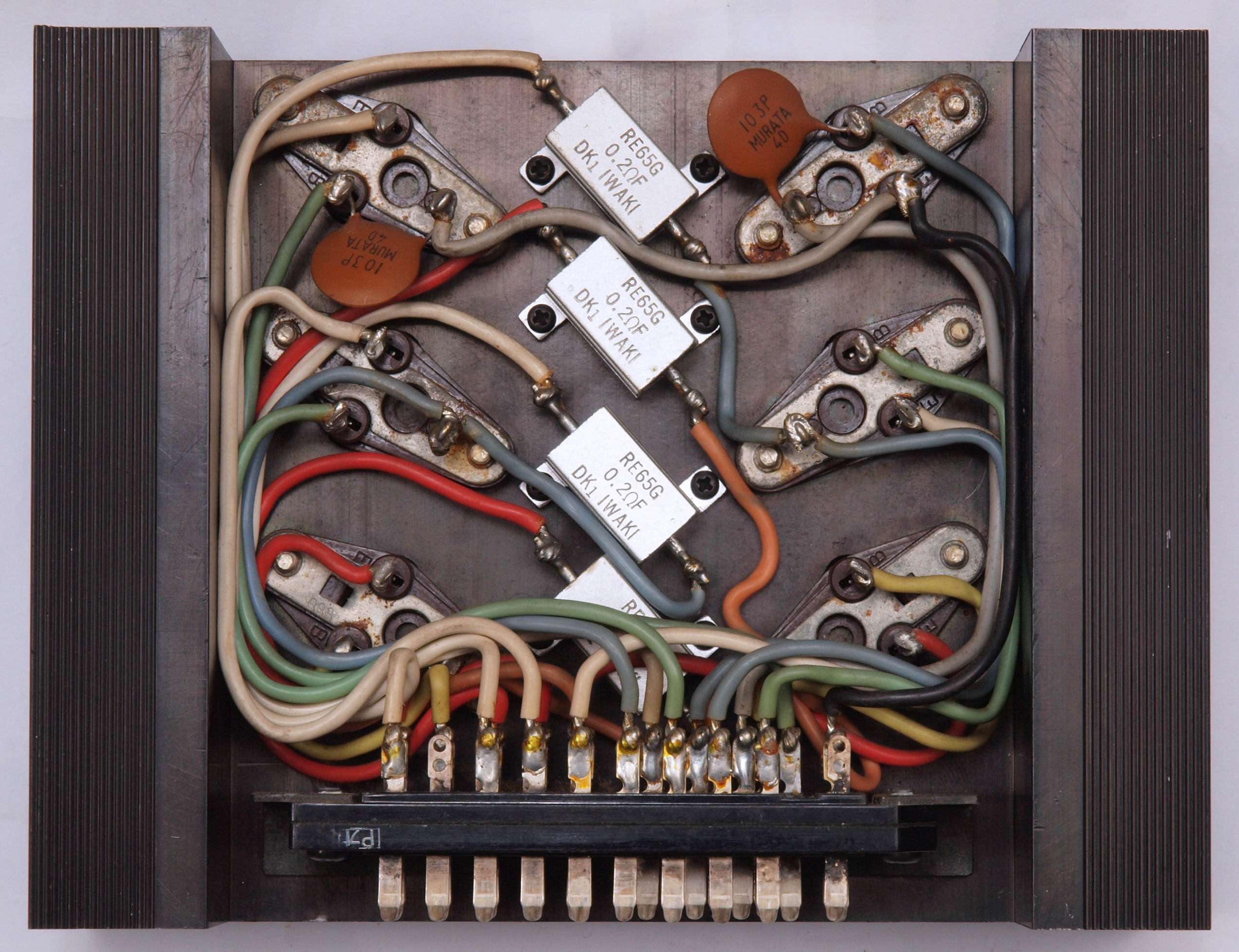

C83. 修理前 R側終段出力SIT(静電誘導型トランジスター)裏

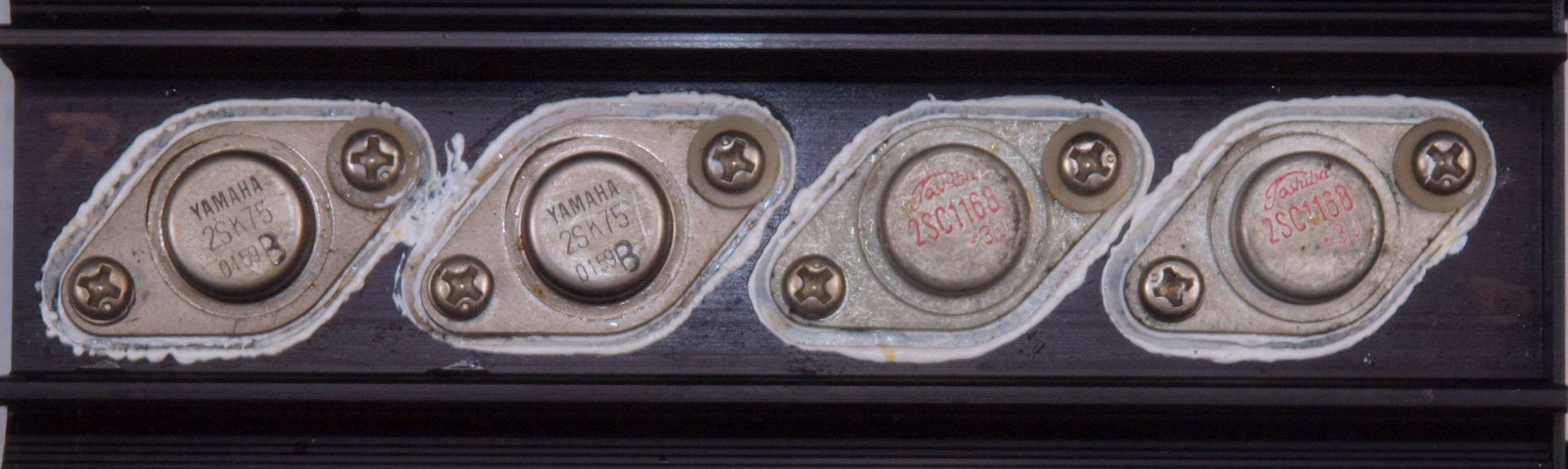

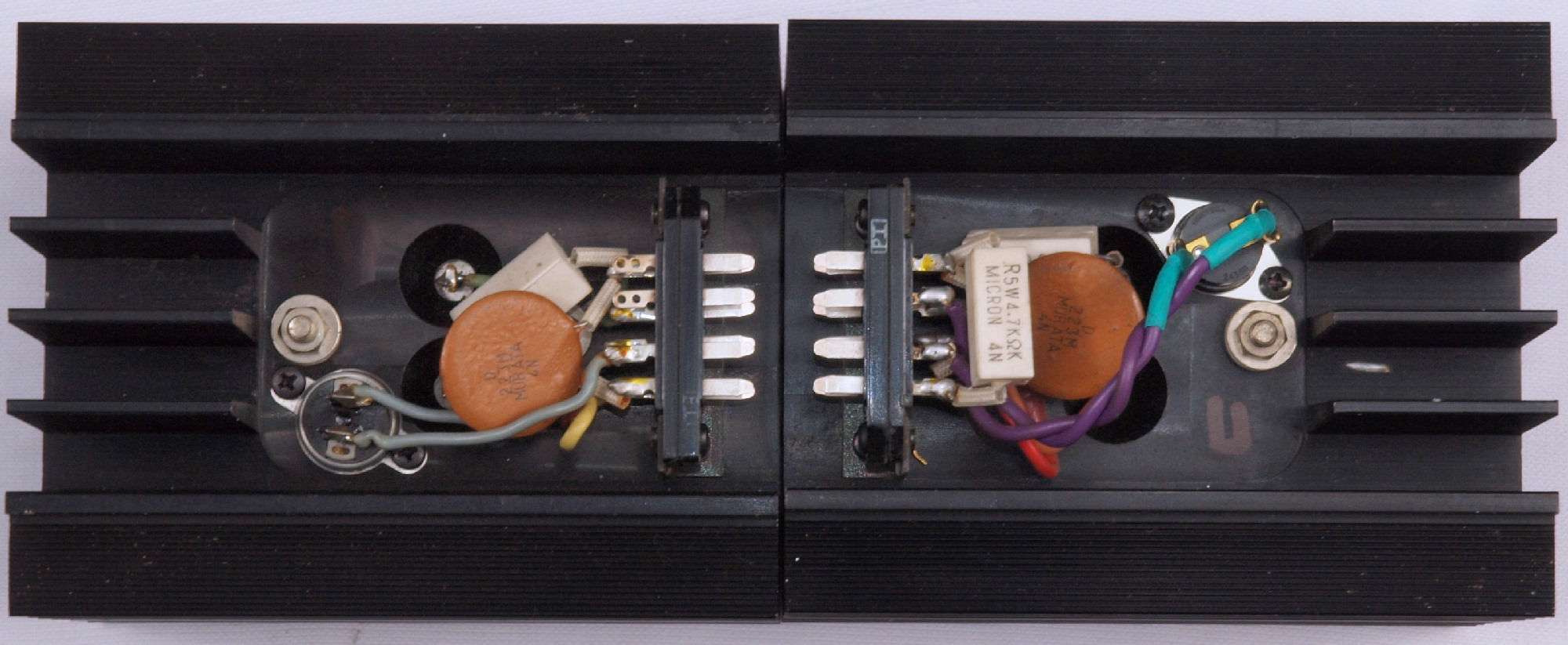

C84. 修理後 R側終段出力SIT(静電誘導型トランジスター)裏、サーモスタット増設。

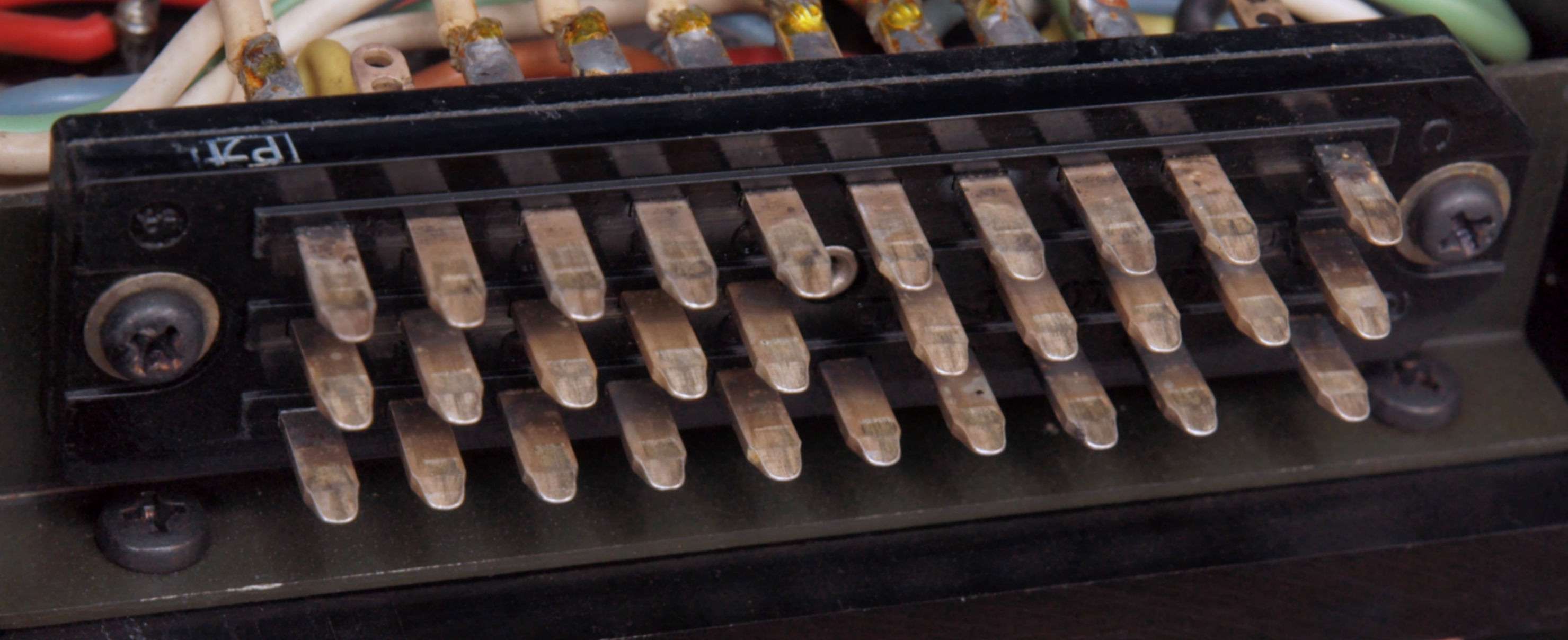

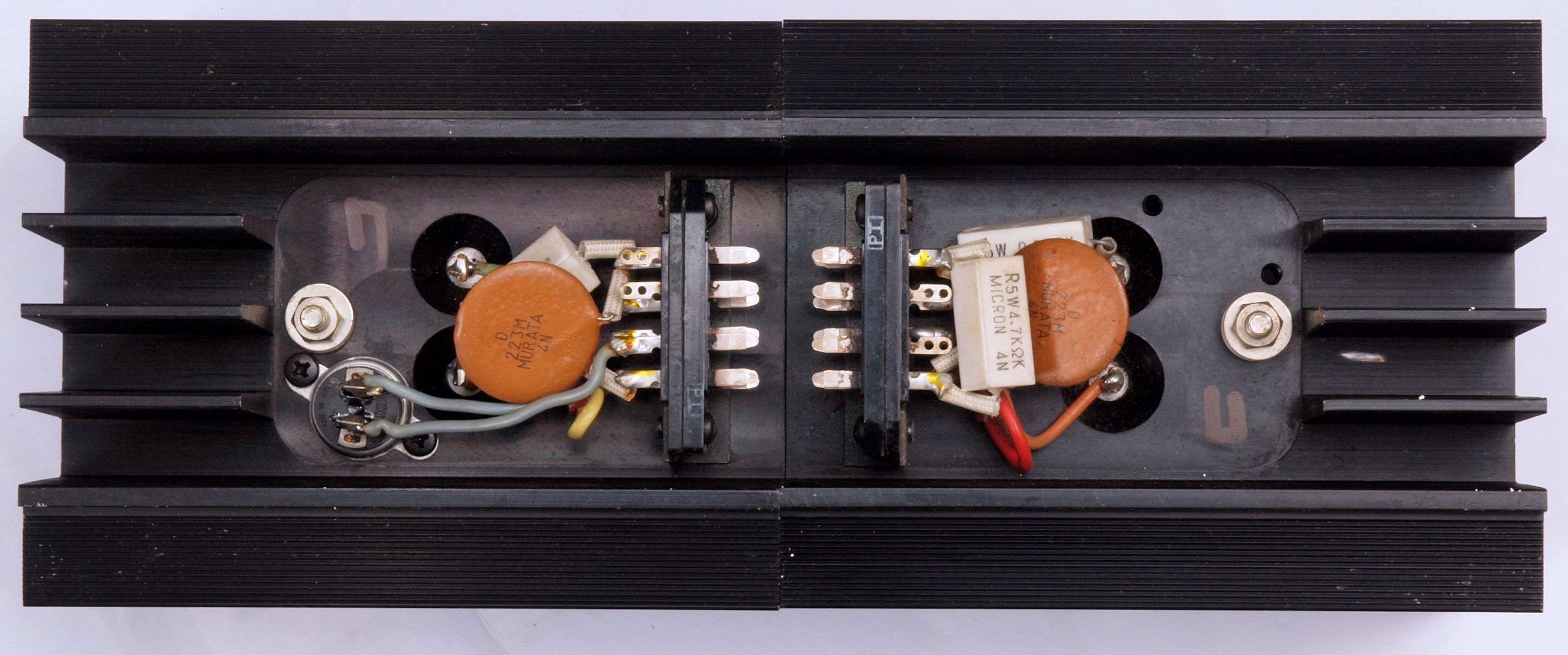

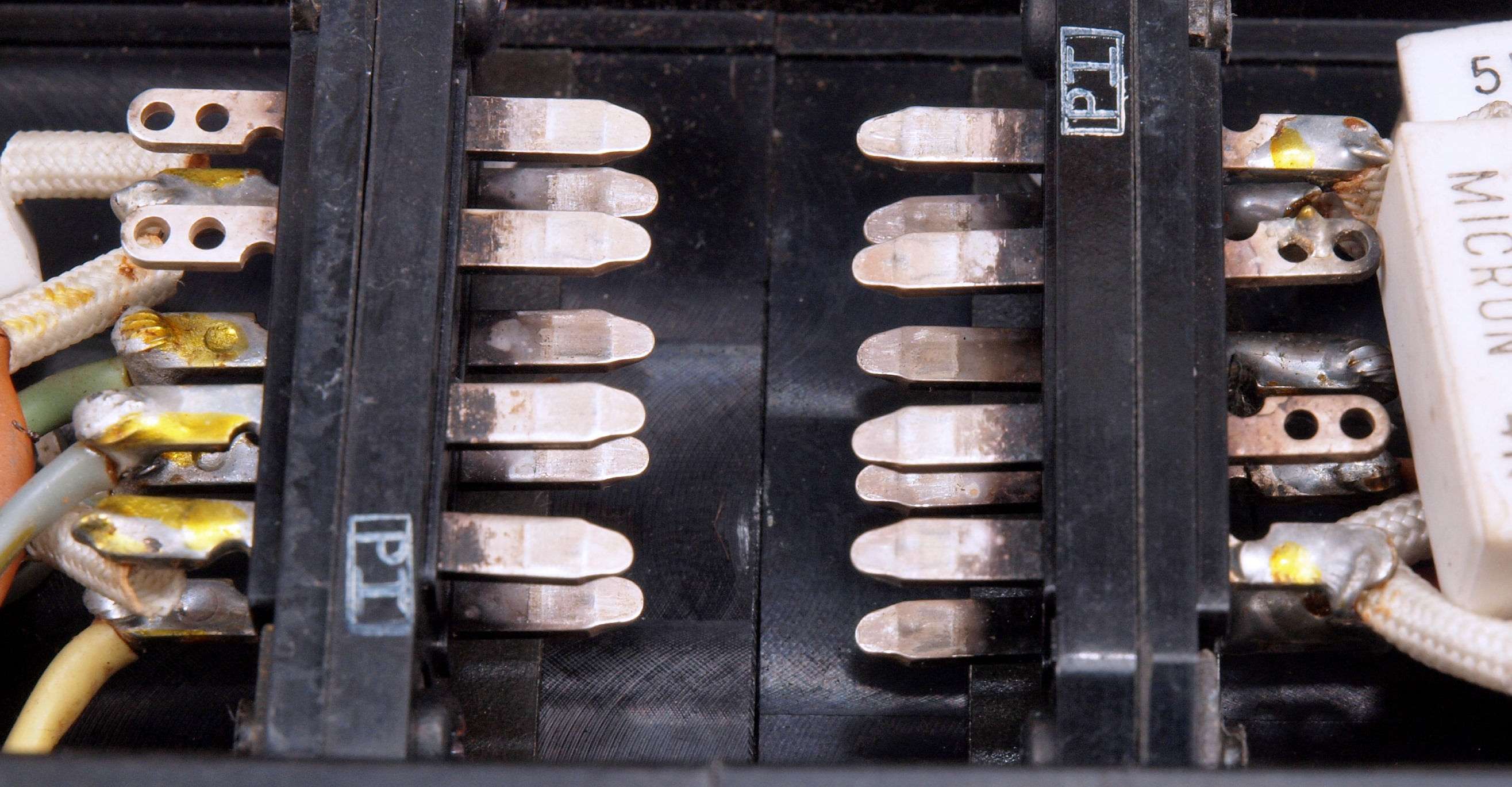

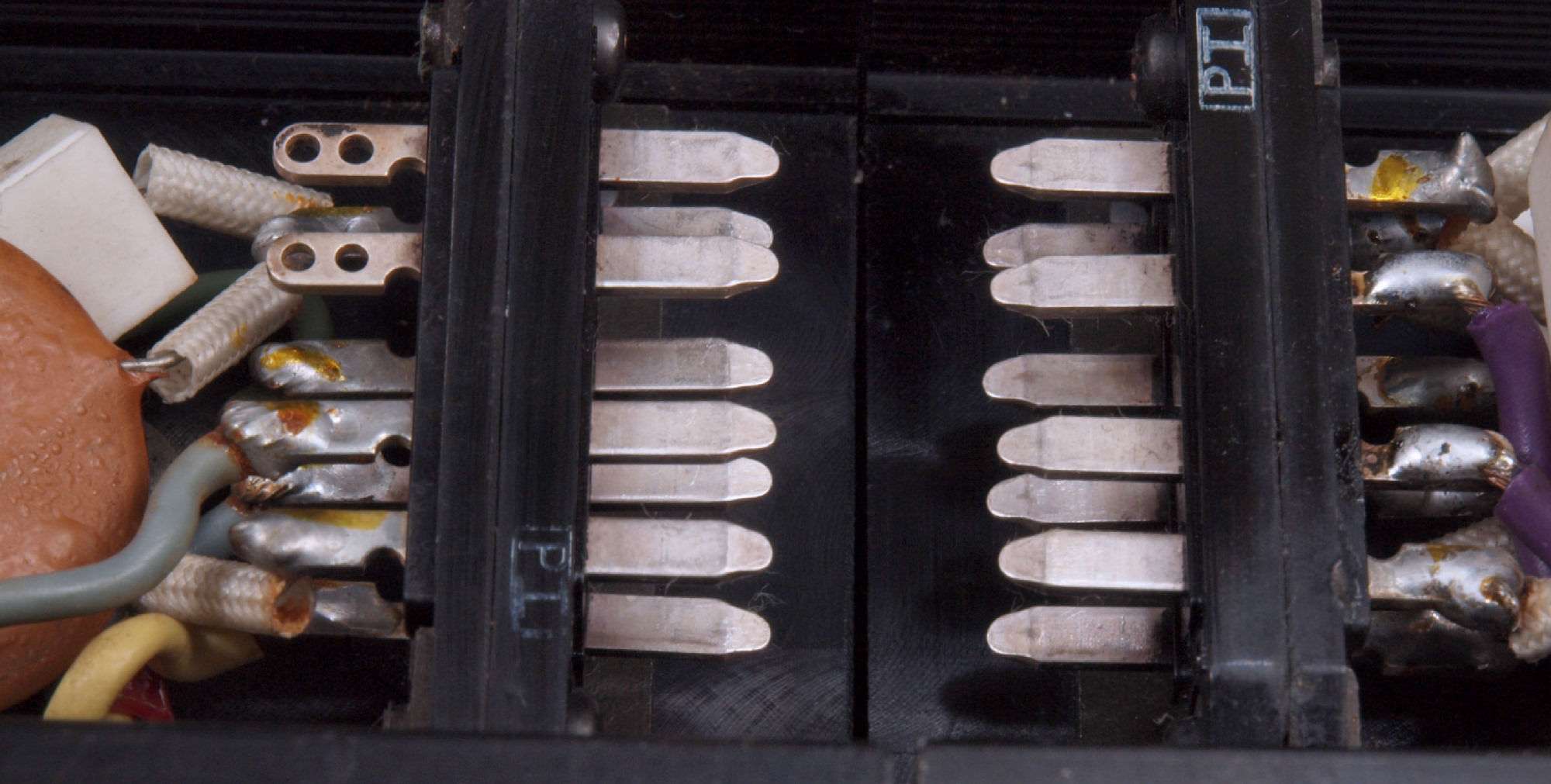

C85. 修理前 R側終段出力SIT(静電誘導型トランジスター)コネクター足
C86. 修理(清掃)後 R側終段出力SIT(静電誘導型トランジスター)コネクター足

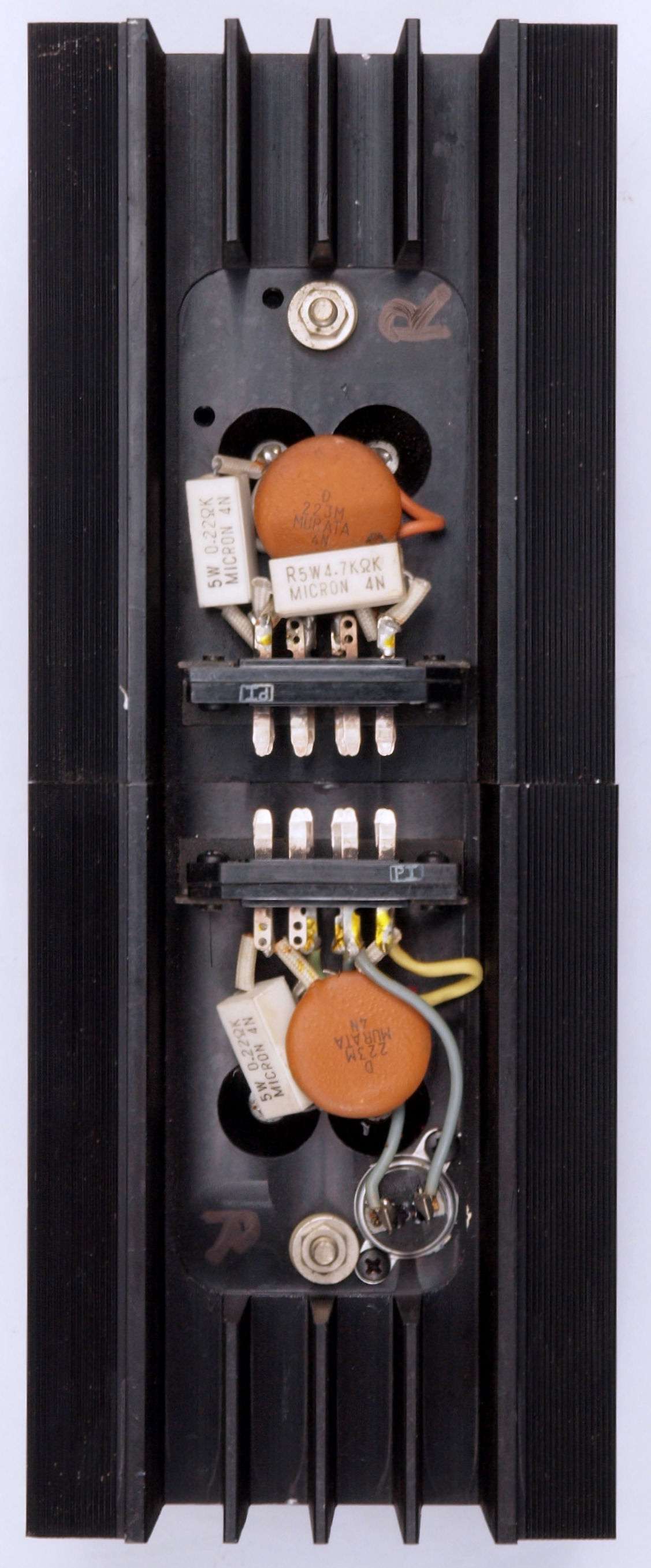

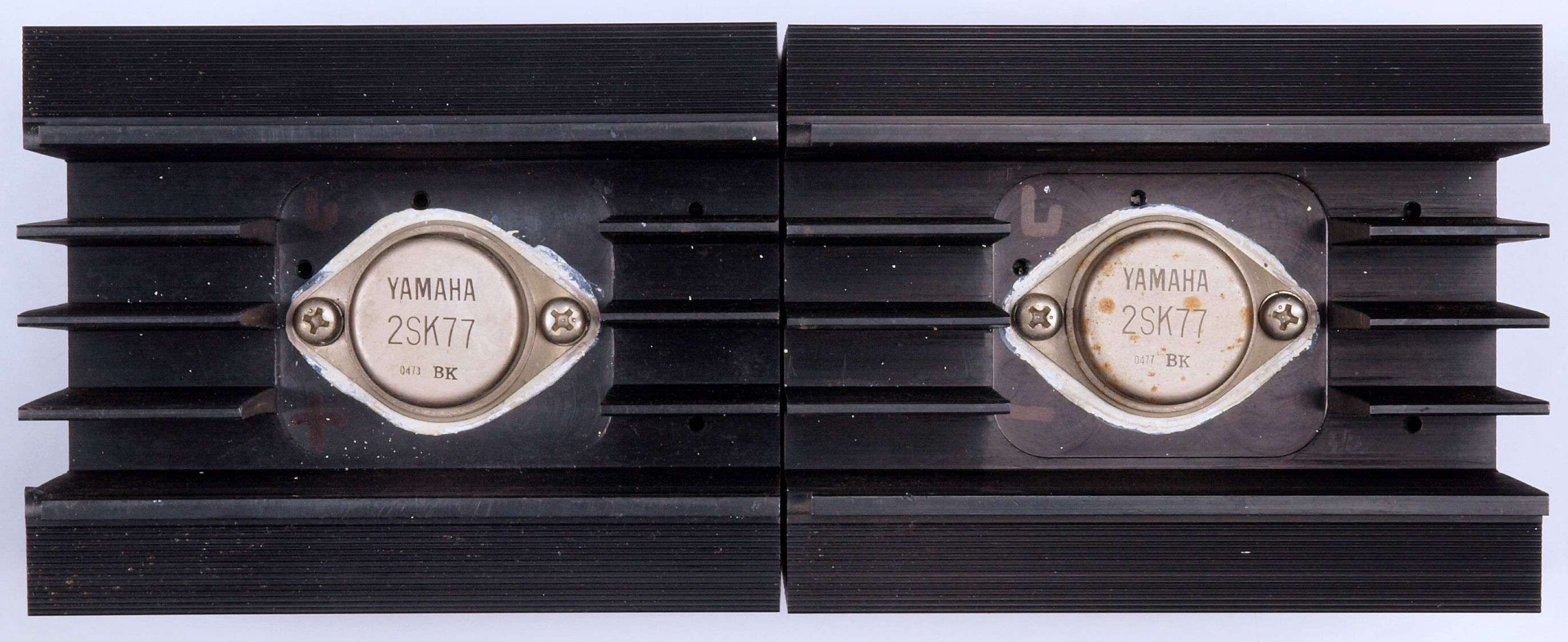

C91. 修理前 L側終段出力SIT(静電誘導型トランジスター)
C93. 修理前 L側終段出力SIT(静電誘導型トランジスター)裏

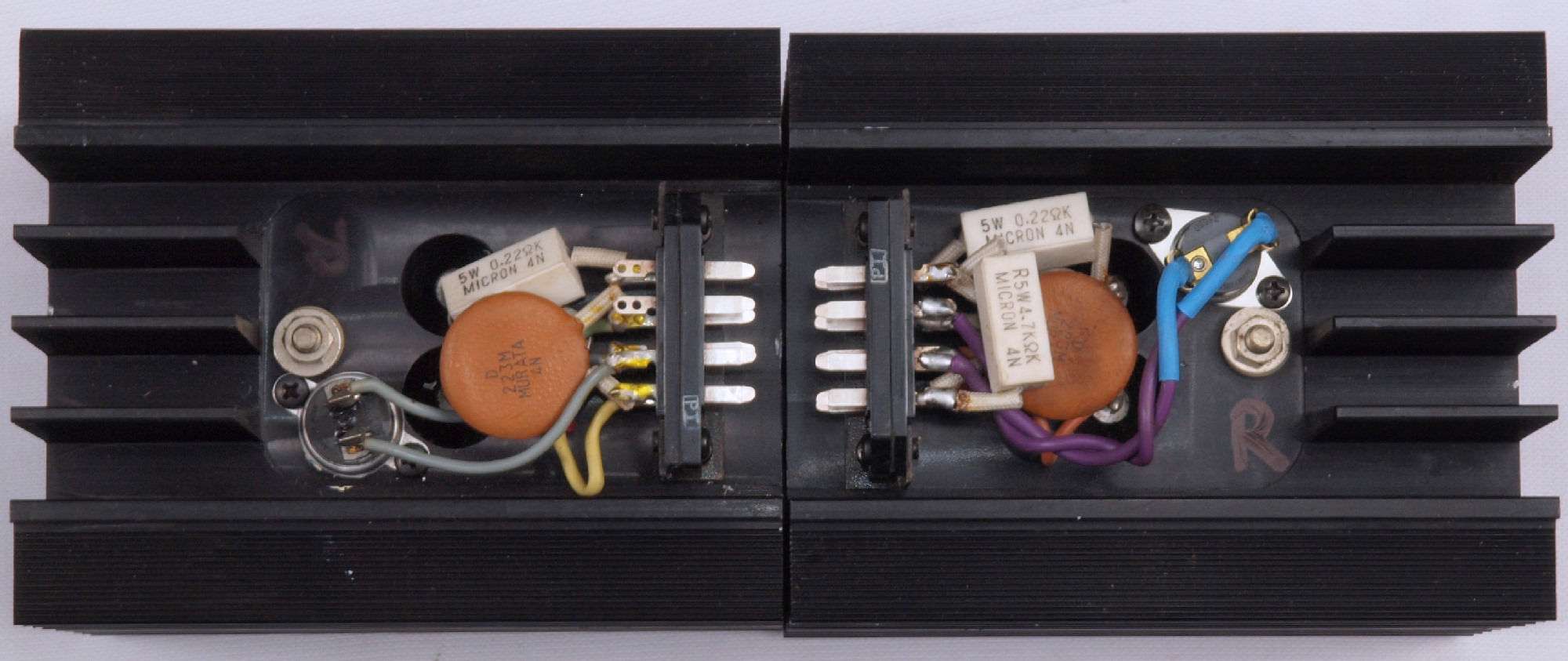

C94. 修理後 L側終段出力SIT(静電誘導型トランジスター)裏、サーモスタット増設。
C95. 修理前 L側終段出力SIT(静電誘導型トランジスター)コネクター足
C96. 修理(研磨)後 L側終段出力SIT(静電誘導型トランジスター)コネクター足

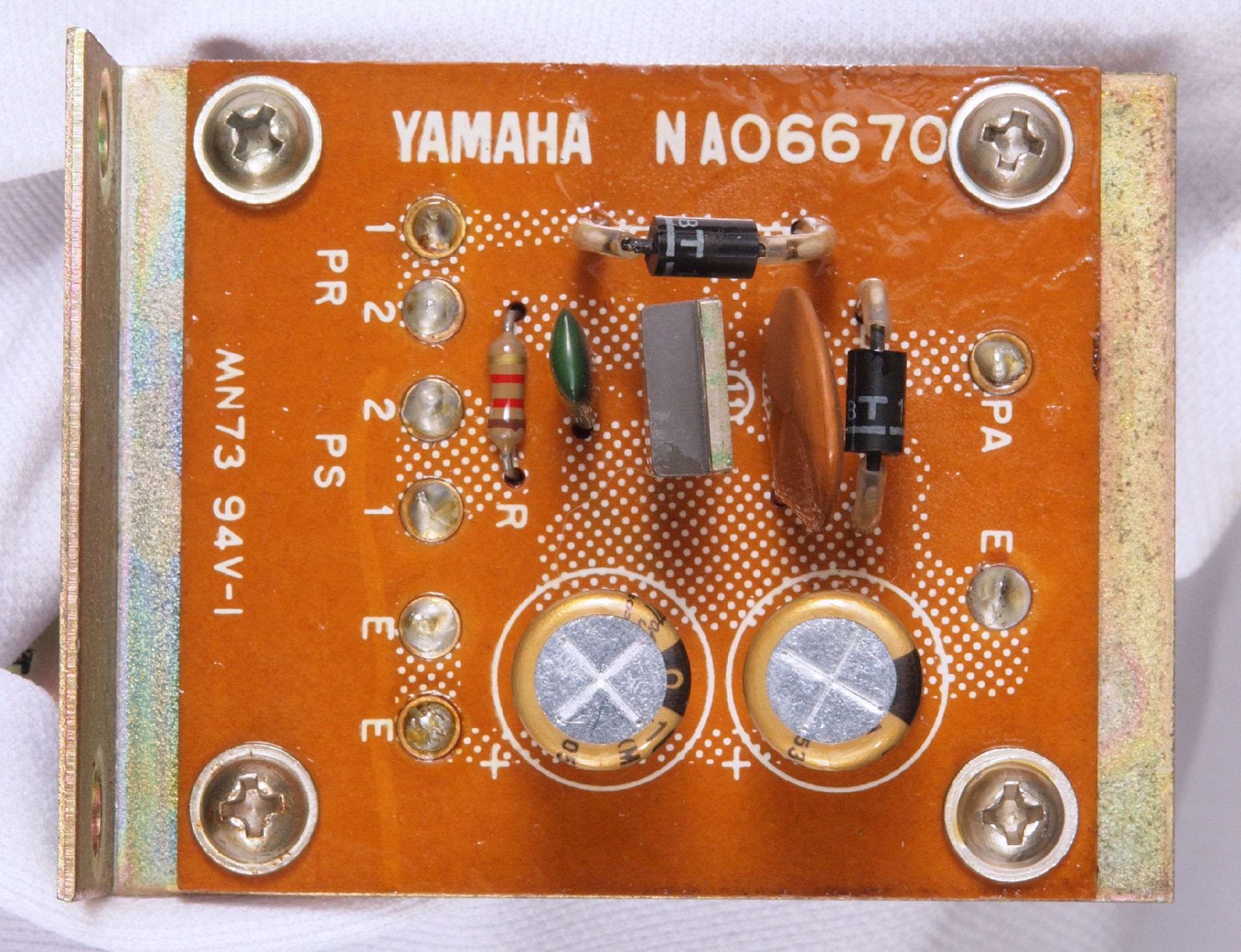

CA1. 修理前  電源投入SW基板
CA2. 修理後  電源投入SW基板 電解コンデンサー2個交換
CA3. 修理前 電源投入SW基板裏
CA4. 修理(半田補正)後 電源投入SW基板裏。 全ての半田をやり修す。
CA5. 完成電源投入SW基板裏、洗浄後防湿材を塗る

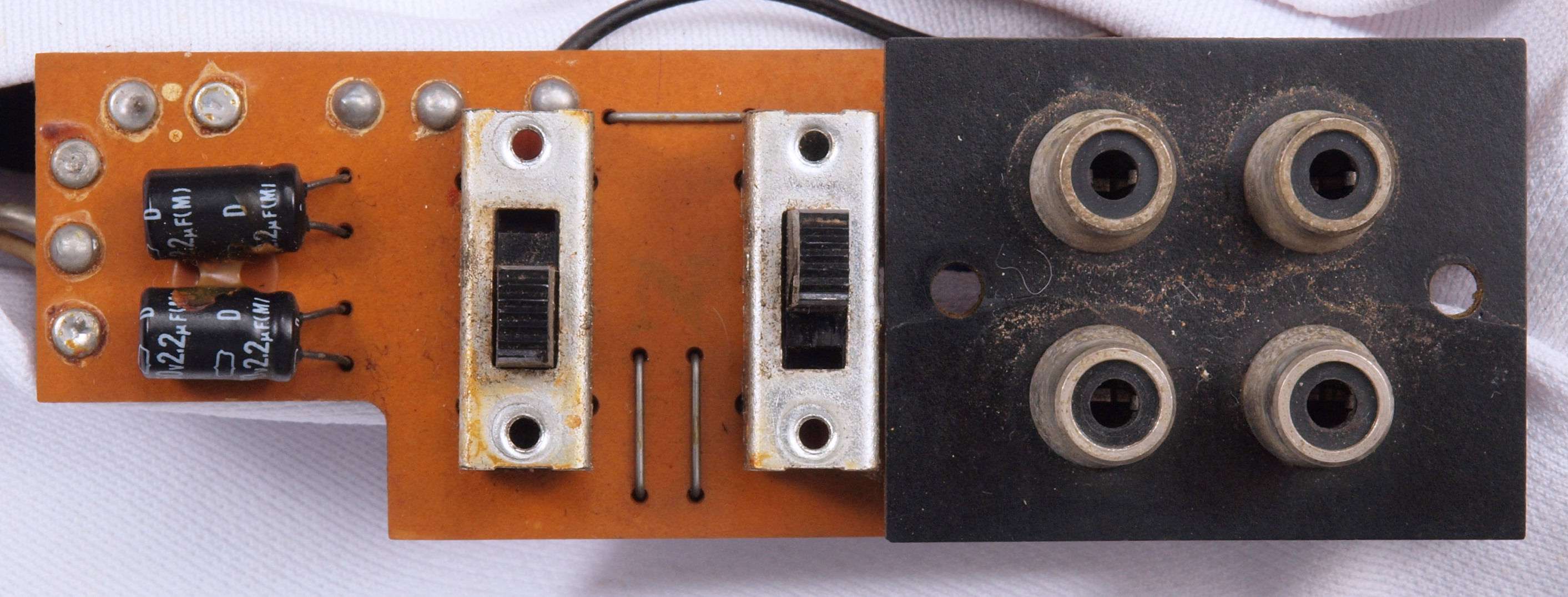

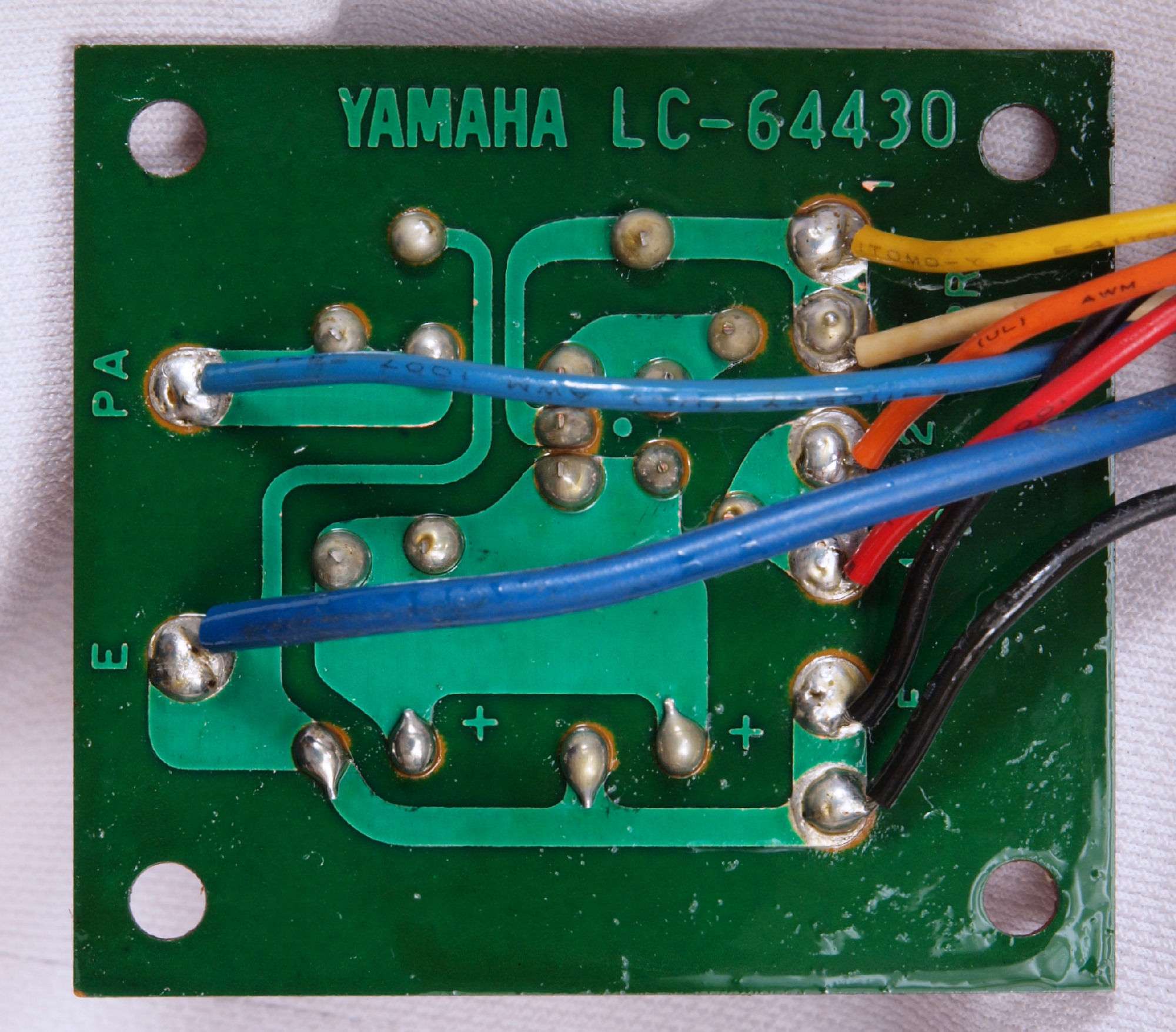

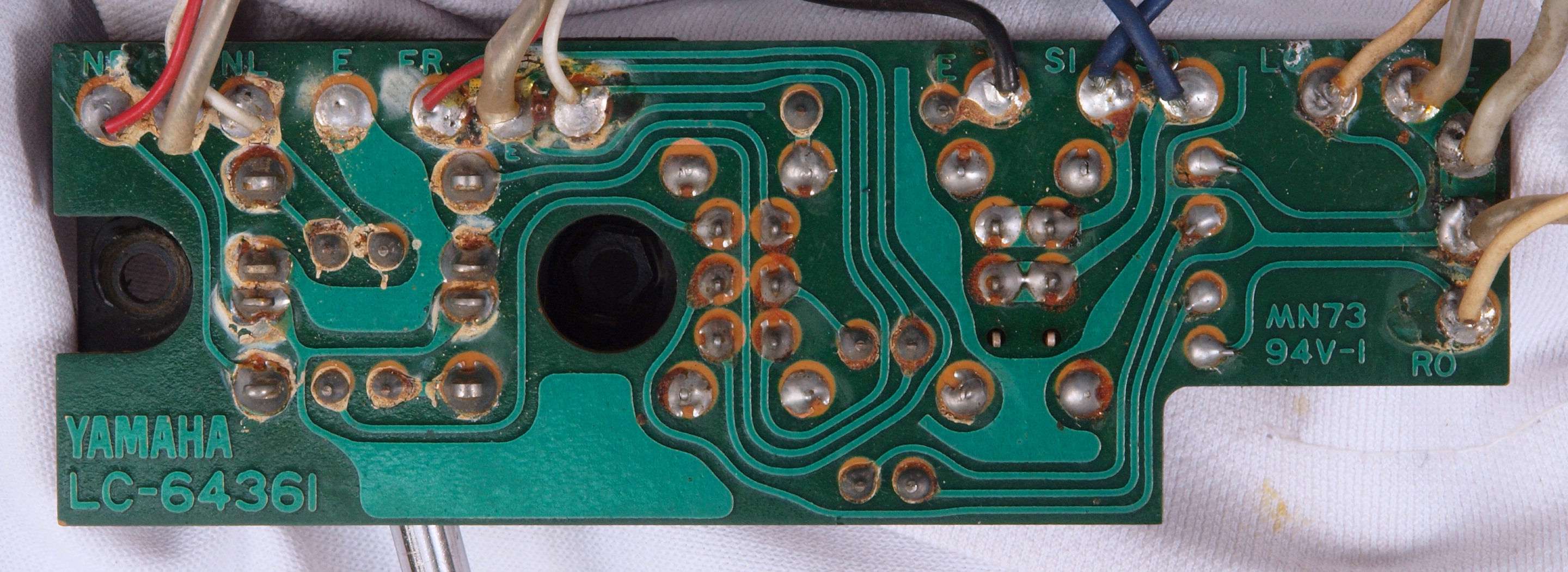

CB1. 修理前 RCA端子基板
CB2. 修理後 RCA端子基板 電解コンデンサー2個交換

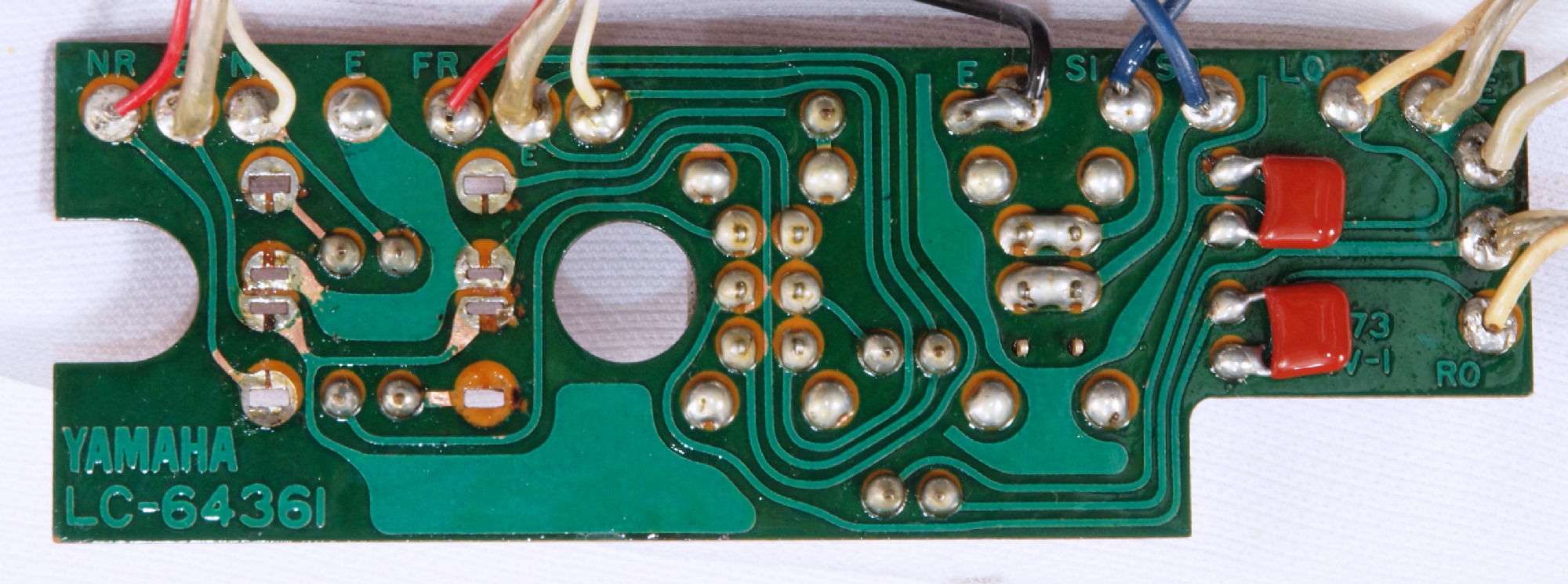

CB3. 修理前 RCA端子基板裏
CB4. 修理(半田補正)後 RCA端子基板裏、フイルムコンデンサー2個追加。 全ての半田をやり修す。
CB5. 完成RCA端子基板裏、洗浄後防湿材を塗る

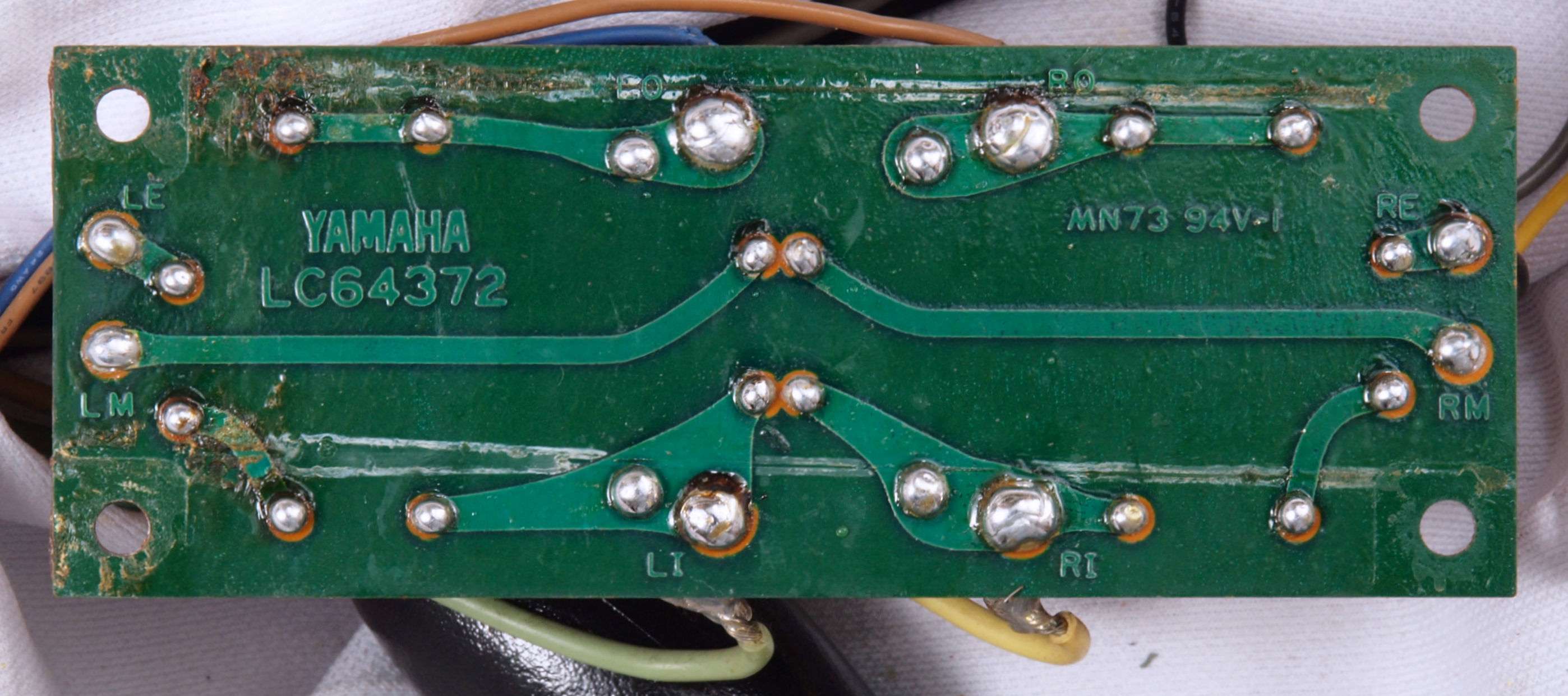

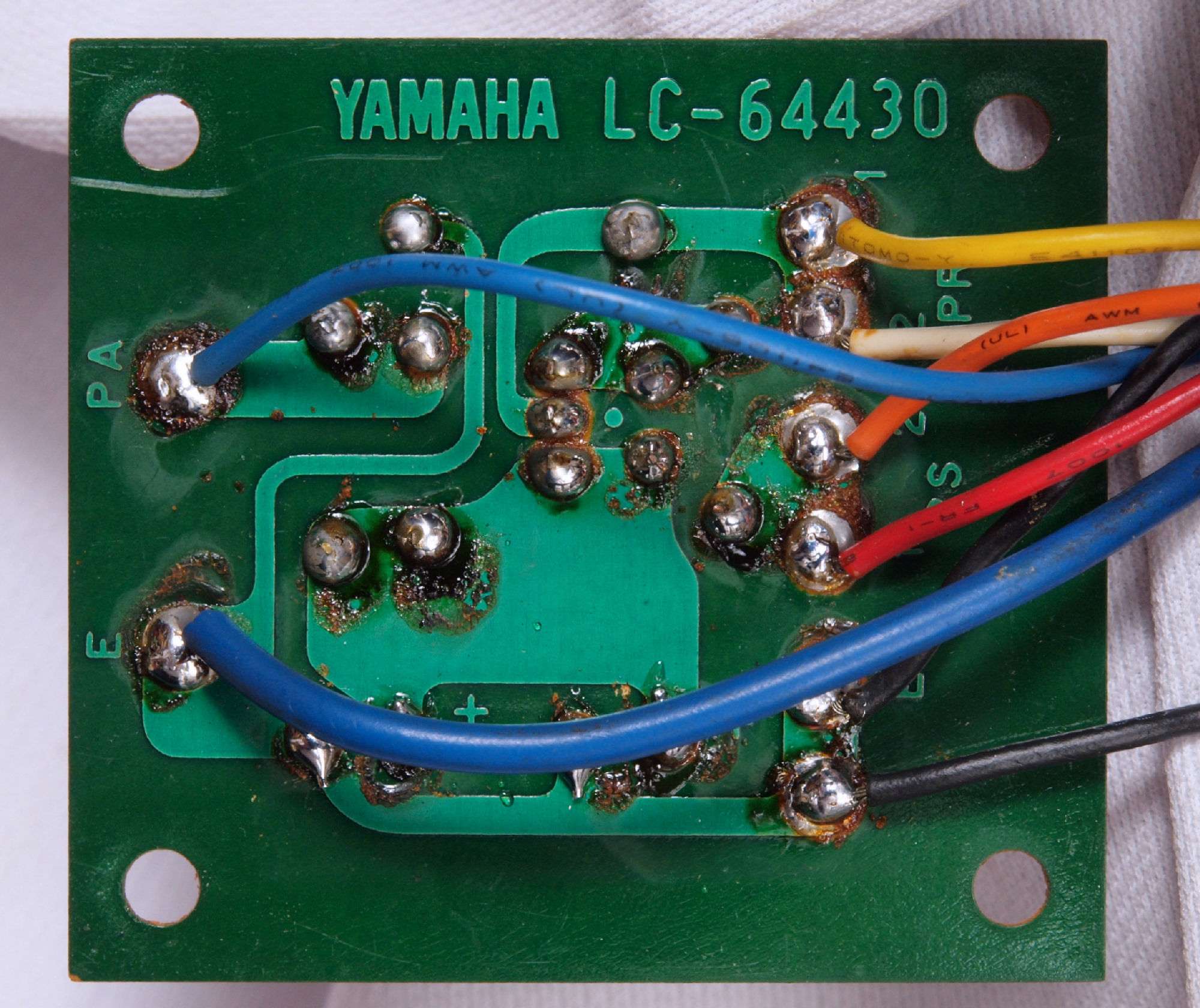

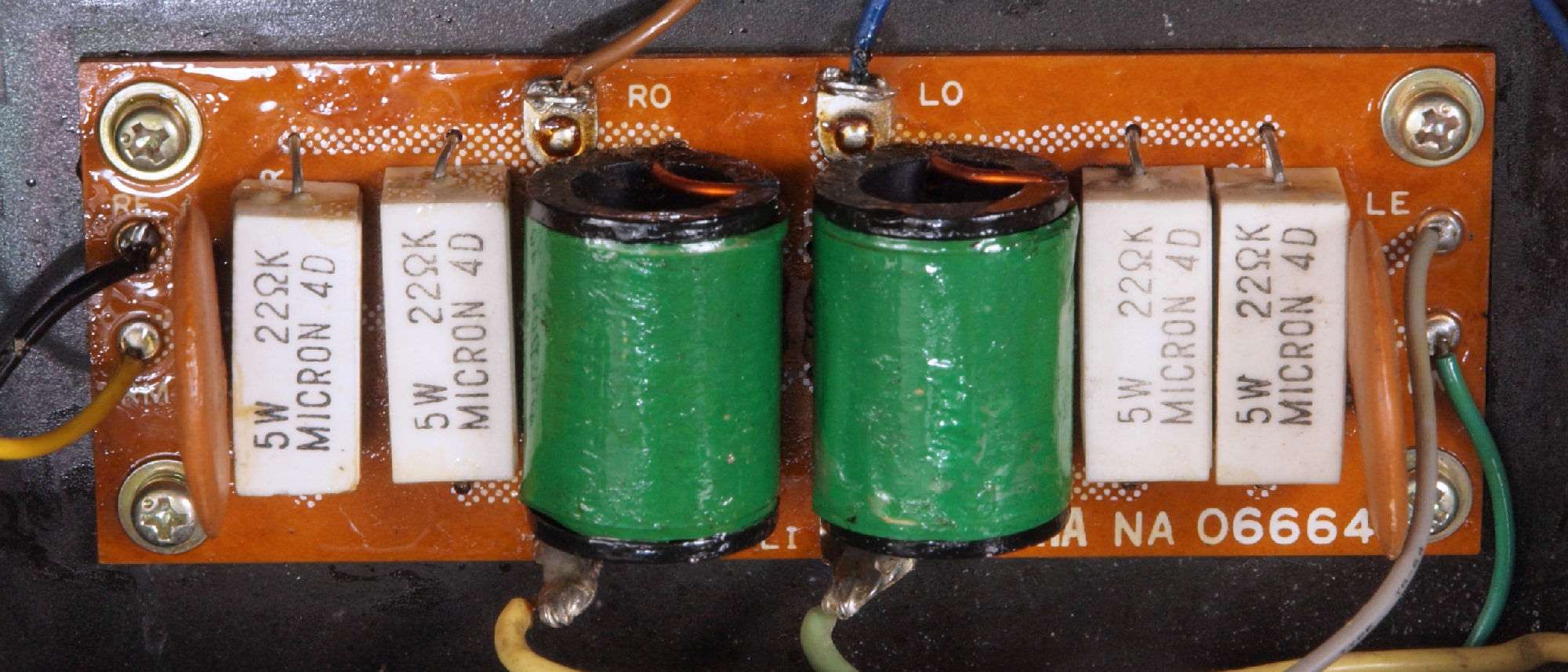

CC1. 修理前 出力フイルター基板

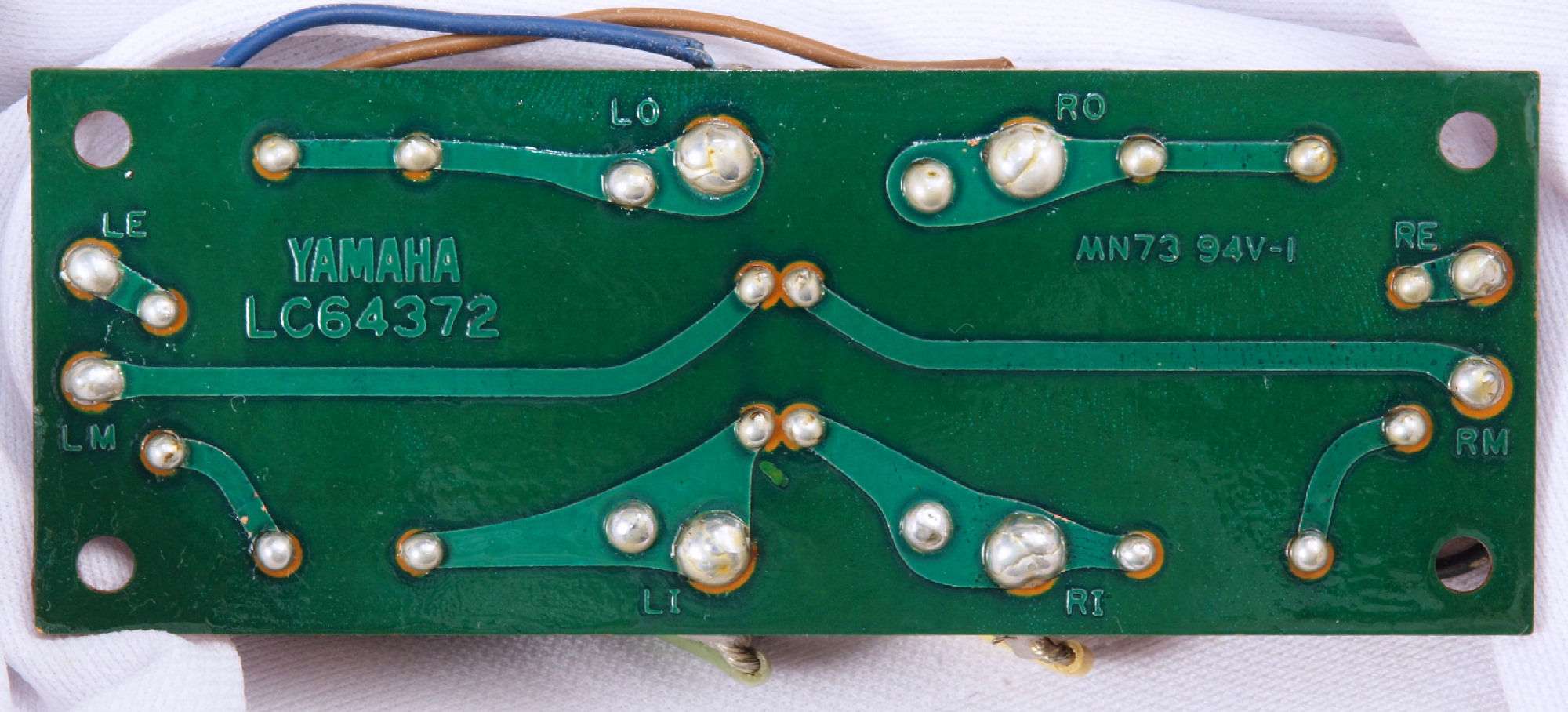

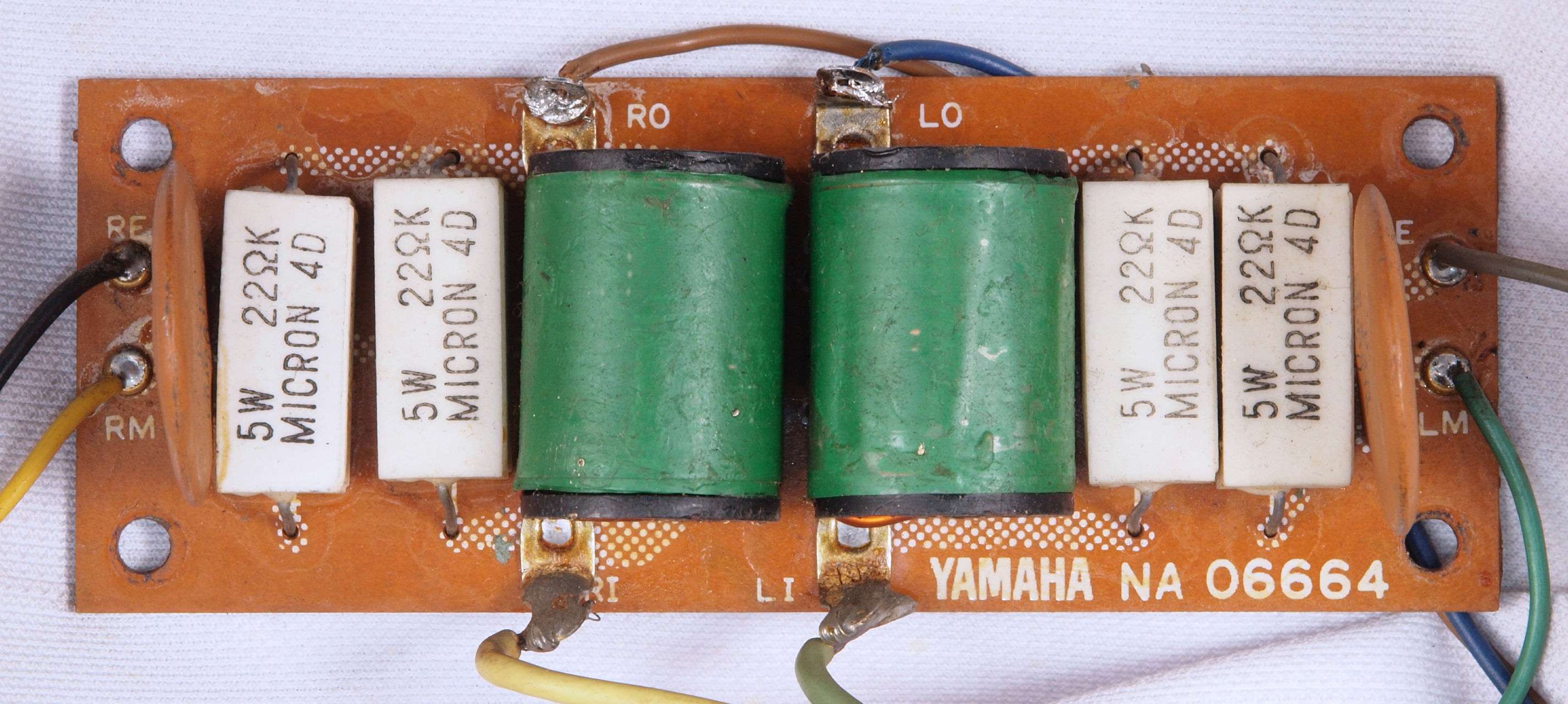

CC2. 修理後 出力フイルター基板
CC3. 修理前 出力フイルター基板裏
CC4. 修理(半田補正)後 出力フイルター基板裏。 全ての半田をやり修す。
CC5. 完成出力フイルター基板裏、洗浄後防湿材を塗る

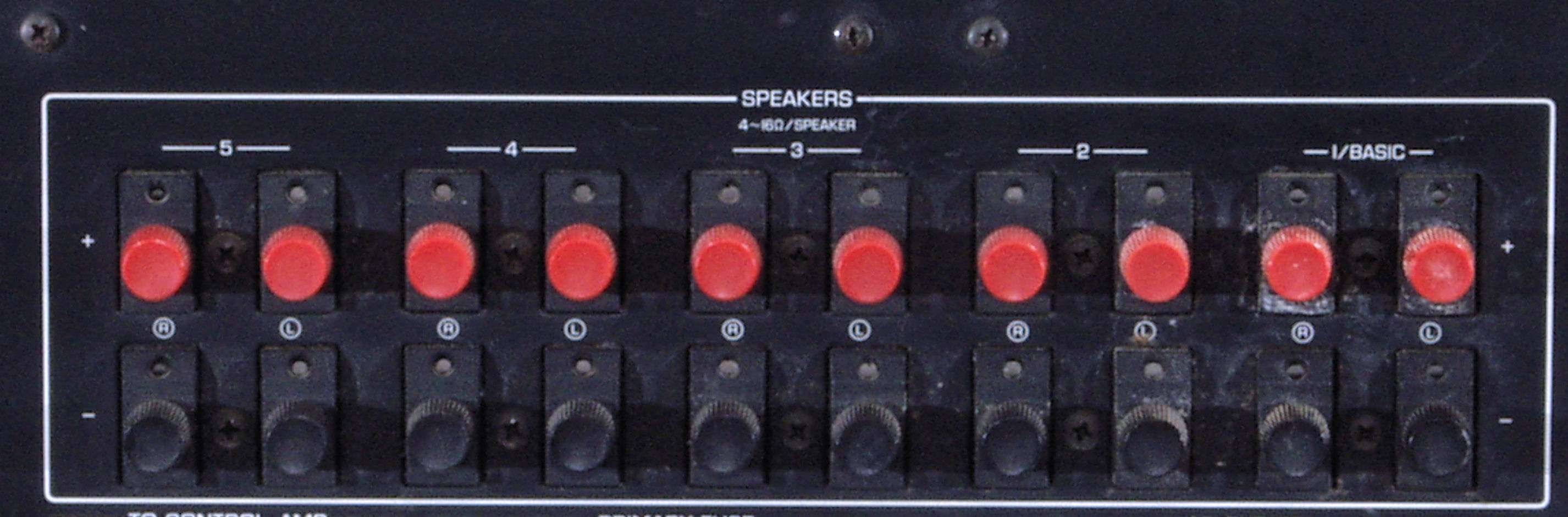

CD1. 修理前 SP接続端子
CD2. 修理(交換)後 SP接続端子
CD3. 修理前 RCA端子、アース端子。
CD4. 修理(交換後)後 RCA端子、アース端子。
CD5. 修理前 電源コード取り付け。
CD3. 修理後 3Pインレット取り付け。
                         使用する3PインレットはFURUTECH製FURUTECH FI-10(R) ロジウムメッキ。

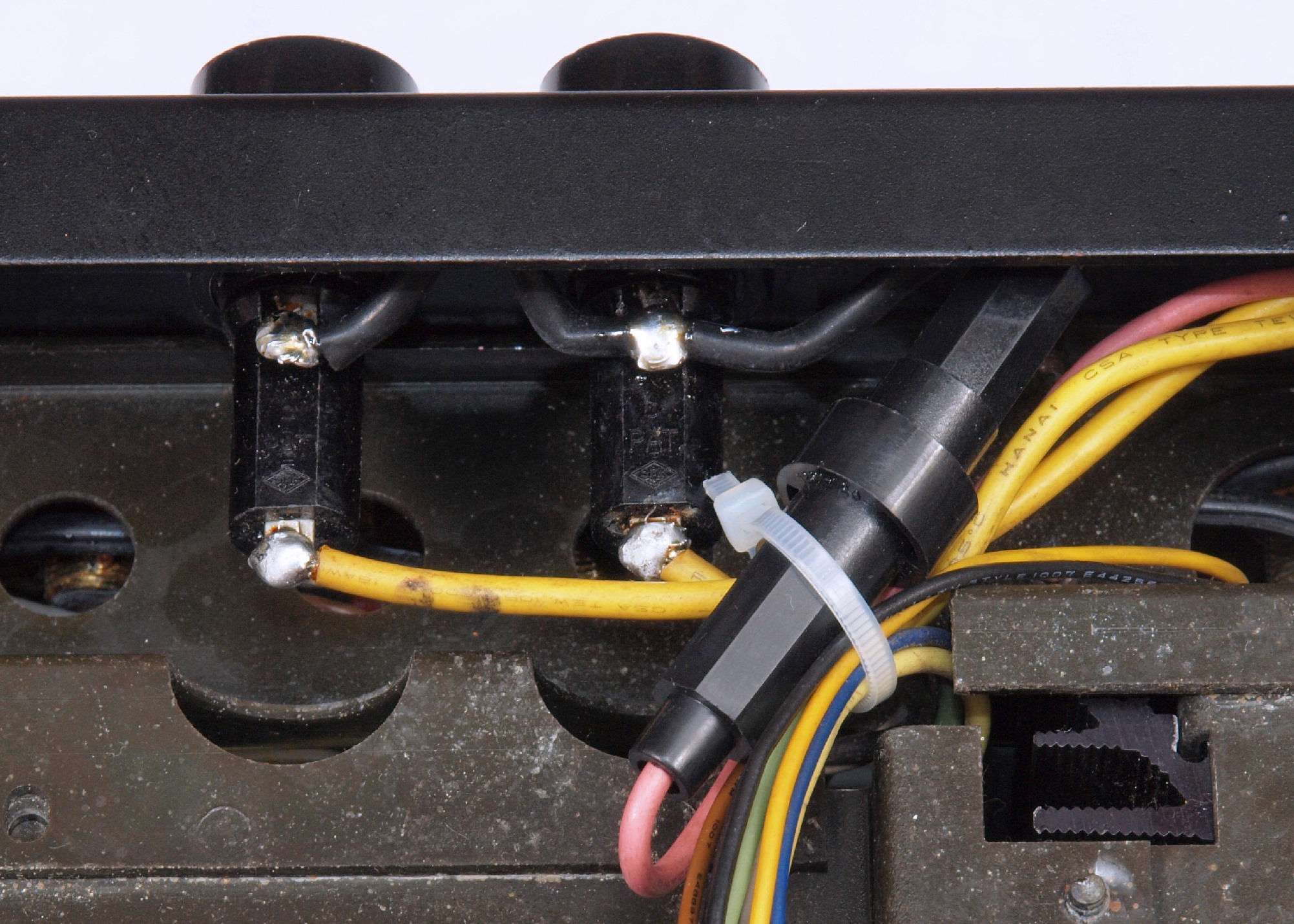

CD4. 修理後 この「B−1」は初期型なので、操作回路電源の1次フューズが未装着なので、取り付ける。

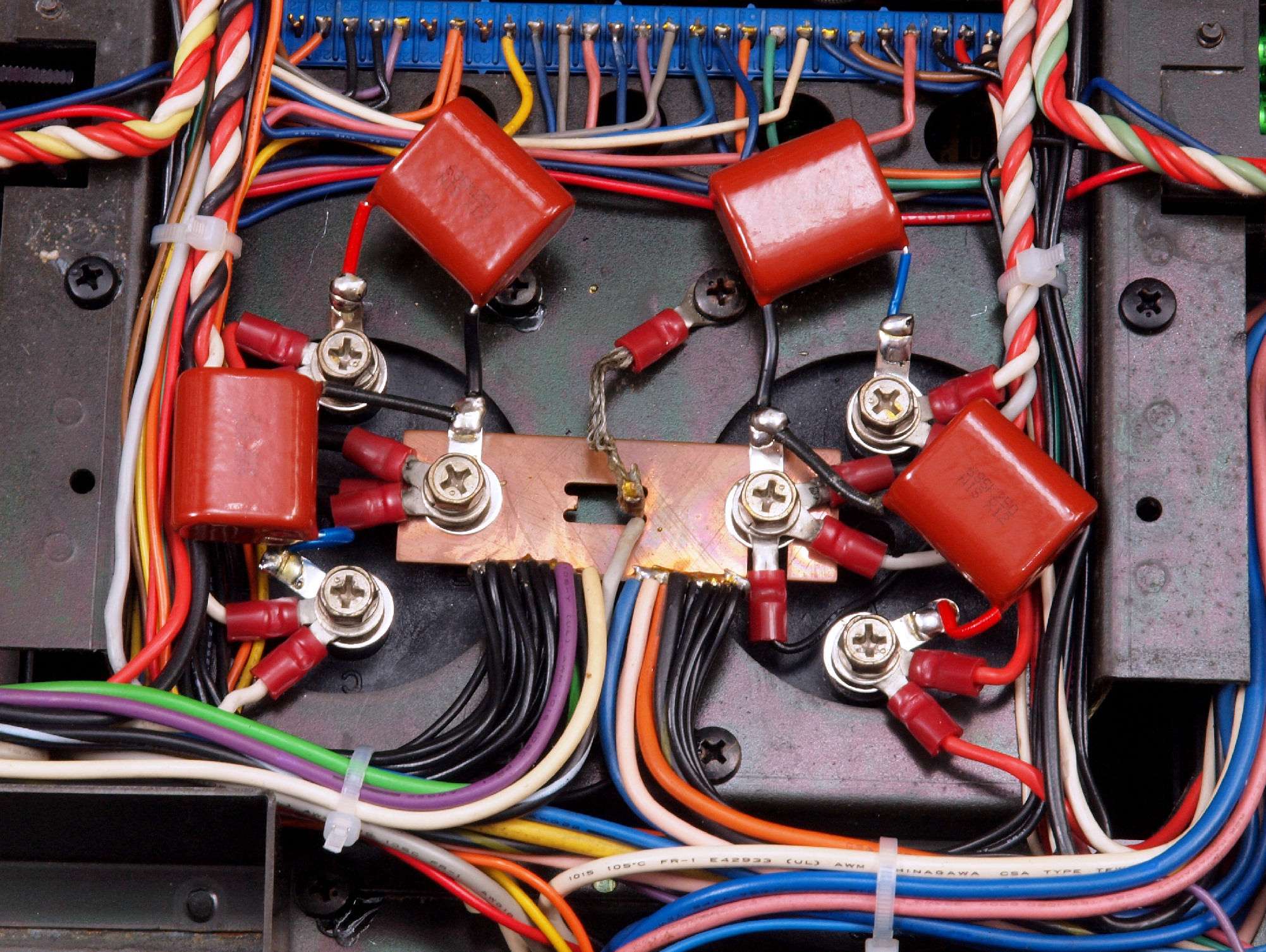

CD5. 修理後 フイルムコンデンサー増設

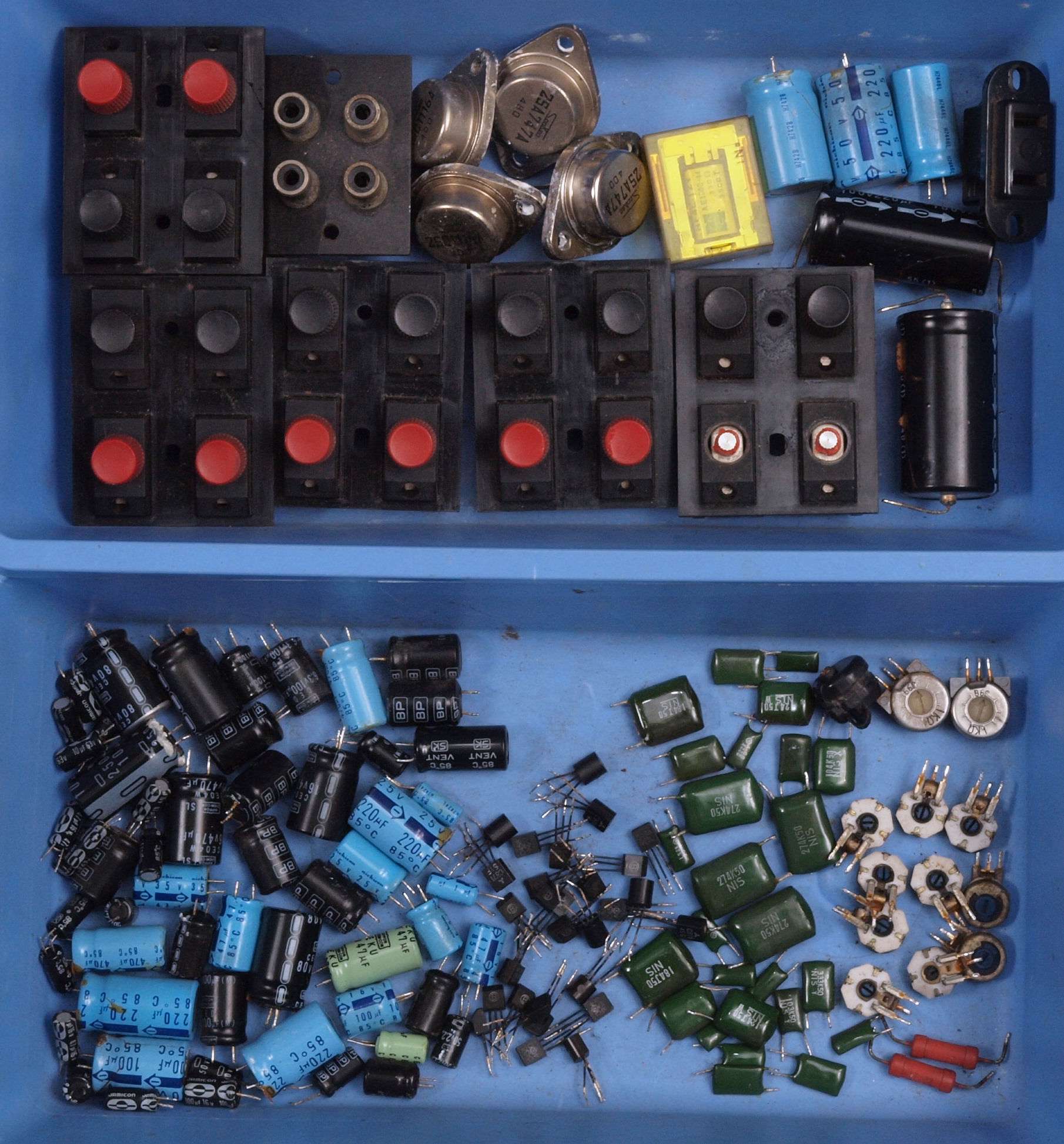

CE1. 交換部品

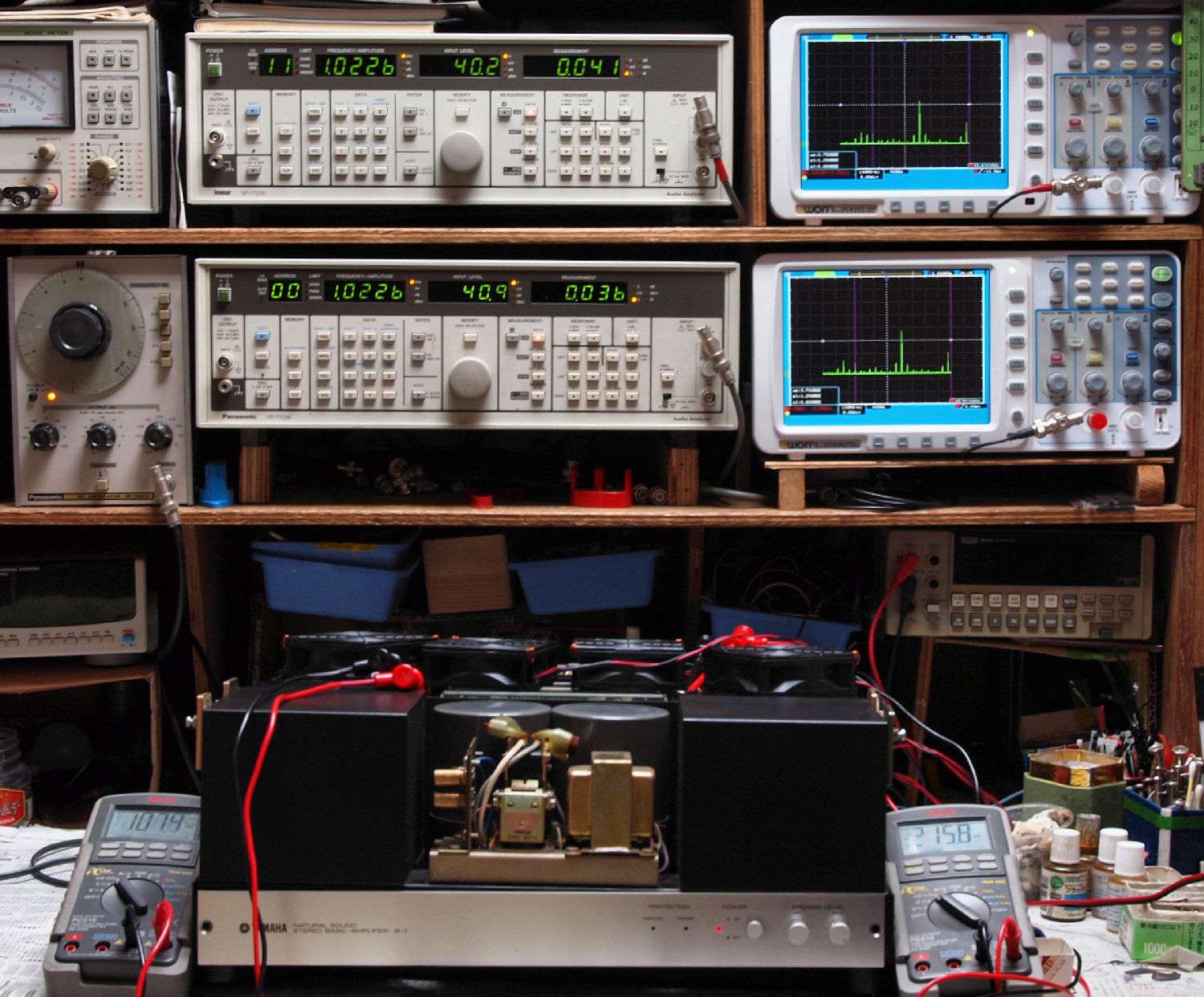

E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

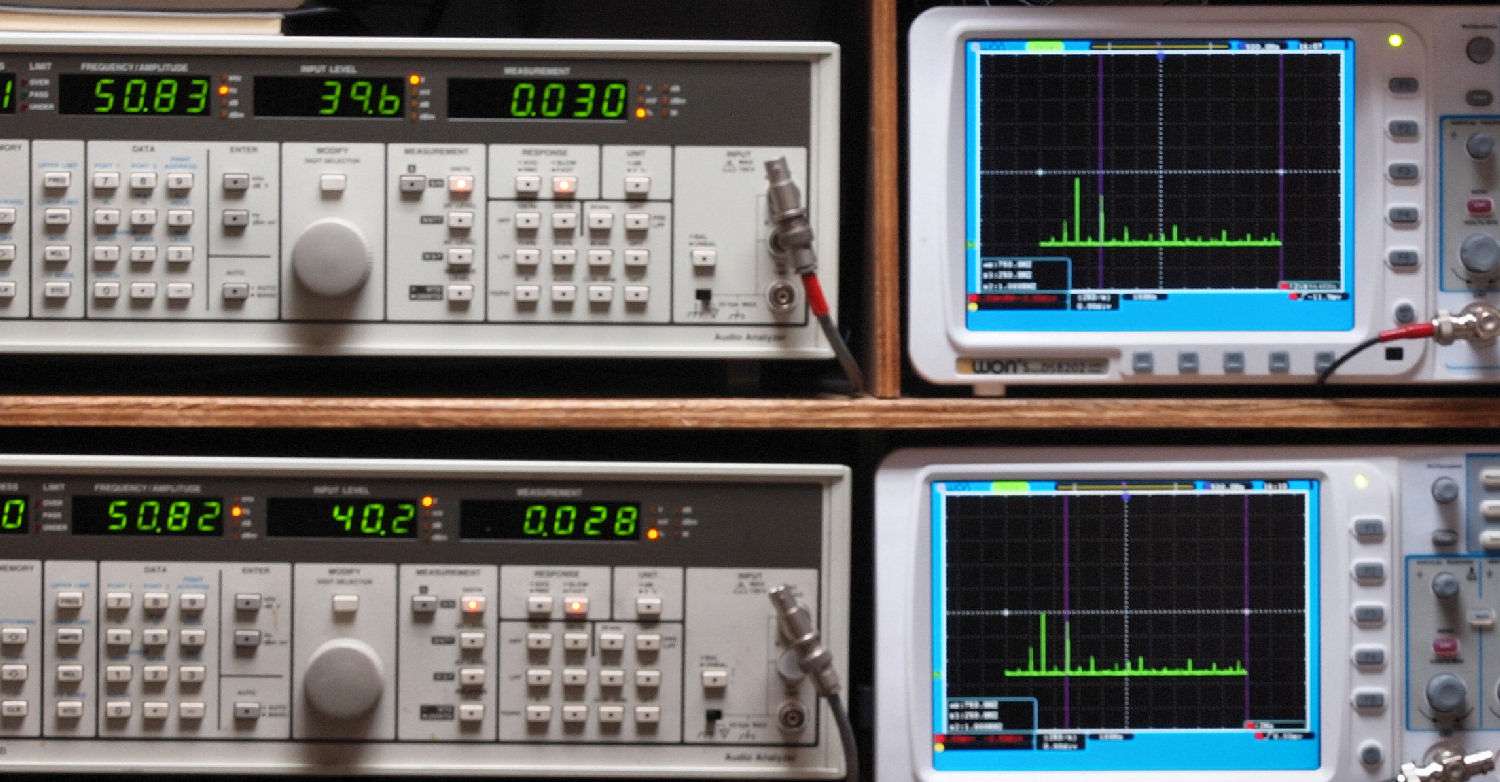

E21. 50Hz入力、R側SP出力電圧40V=200W出力 0.030%%歪み。
              L側SP出力電圧40V=200W出力 0.028%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

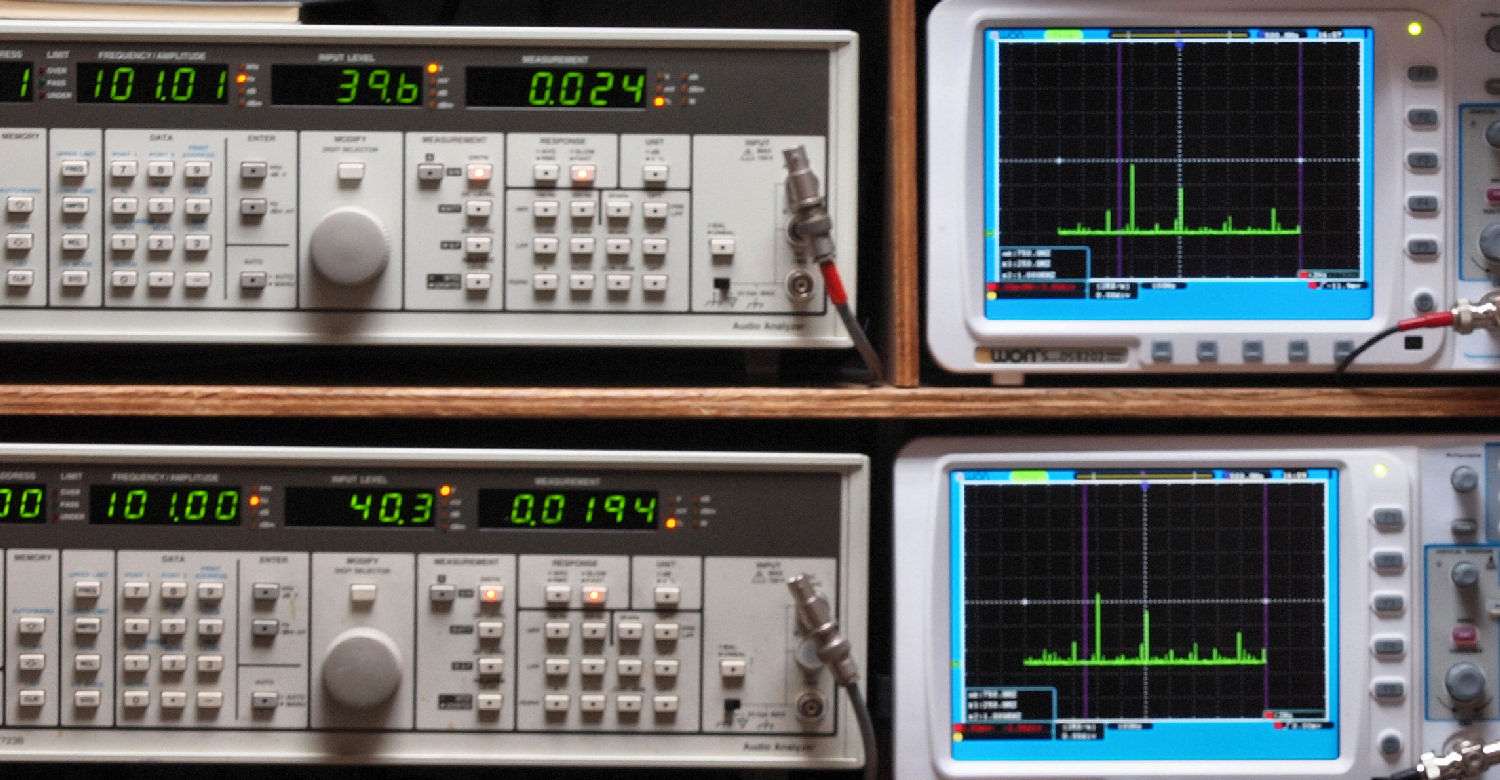

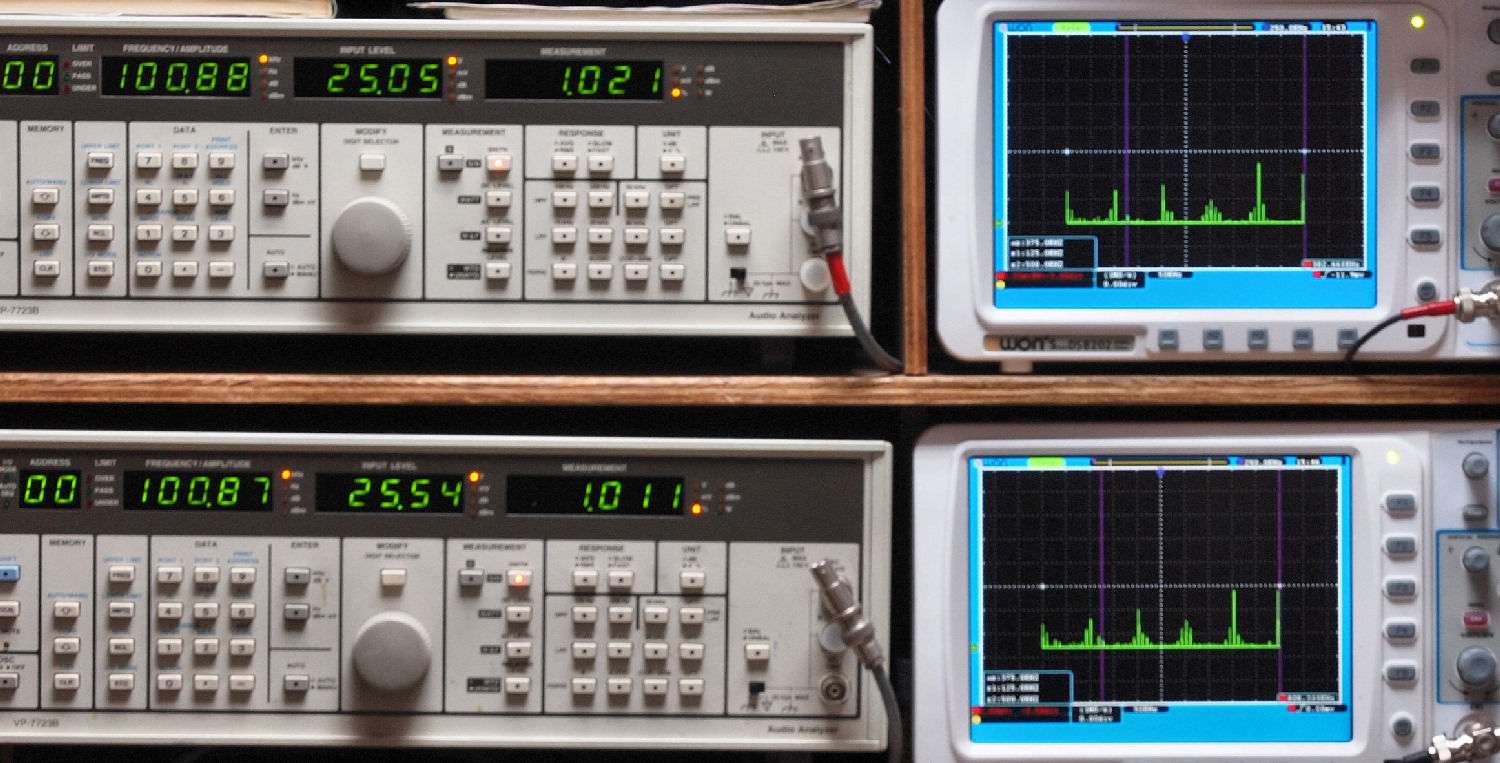

E22. 100Hz入力、R側SP出力電圧40V=200W出力 0.024%歪み。
               L側SP出力電圧40V=200W出力 0.019%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. 500Hz入力、R側SP出力電圧40V=200W出力 0.025%歪み。
               L側SP出力電圧40V=200W出力 0.021%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. 1kHz入力、R側SP出力電圧40V=200W出力 0.030%歪み。
              L側SP出力電圧40V=200W出力 0.025%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

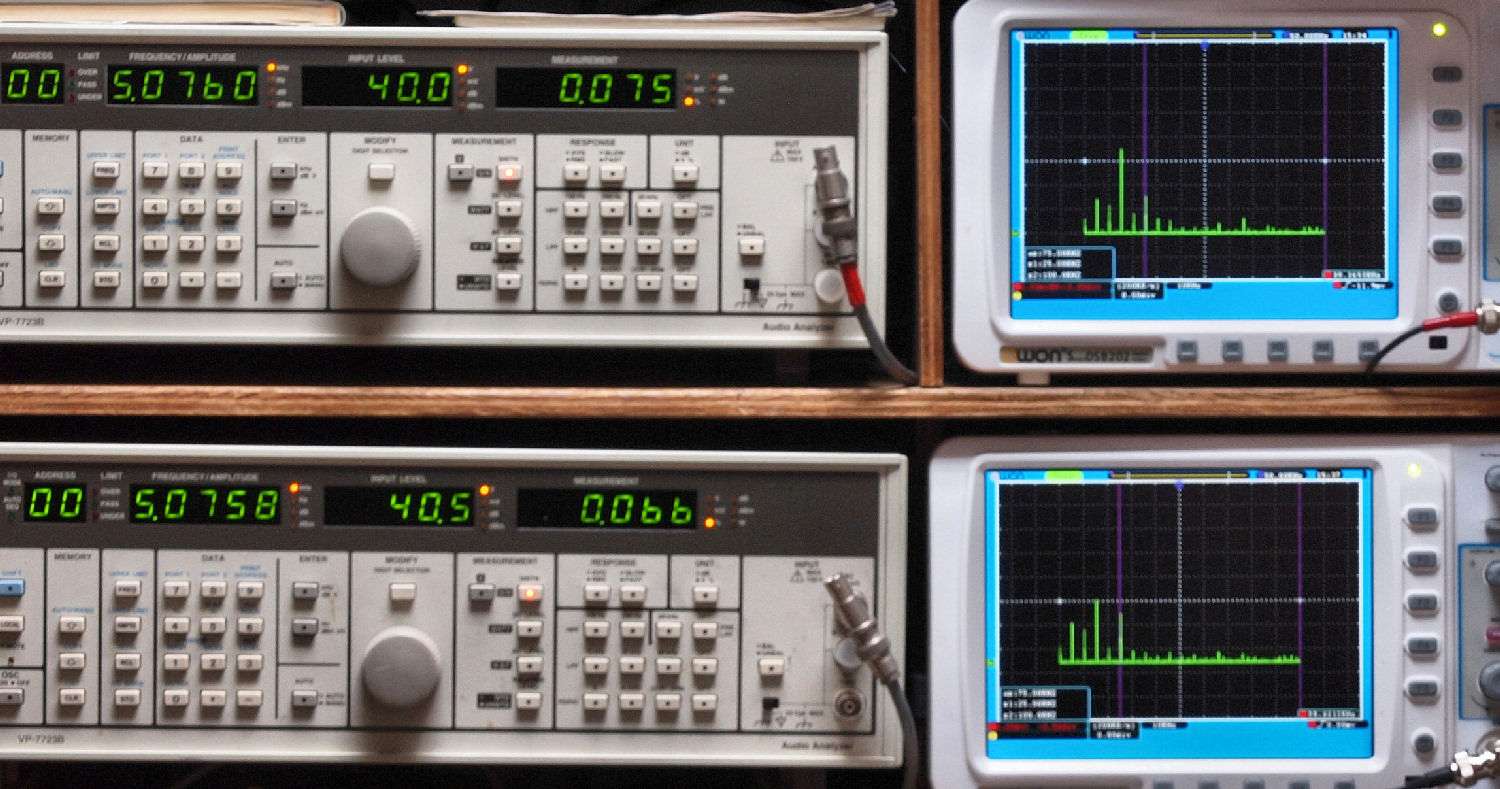

E25. 5kHz入力、R側SP出力電圧40V=200W出力 0.075%歪み。
              L側SP出力電圧40V=200W出力 0.066%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E26. 10kHz入力、R側SP出力電圧40V=200W出力 0.17%歪み。
               L側SP出力電圧40V=200W出力 0.16%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. 50kHz入力、R側SP出力電圧38V=180W出力 0.75%歪み。
               L側SP出力電圧39V=190W出力 0.76%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E28. 100kHz入力、R側SP出力電圧25V=78W出力 1%歪み。
                L側SP出力電圧26V=84W出力 1%歪み。
               「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
              この当たりから、フイルターが効いてきます。

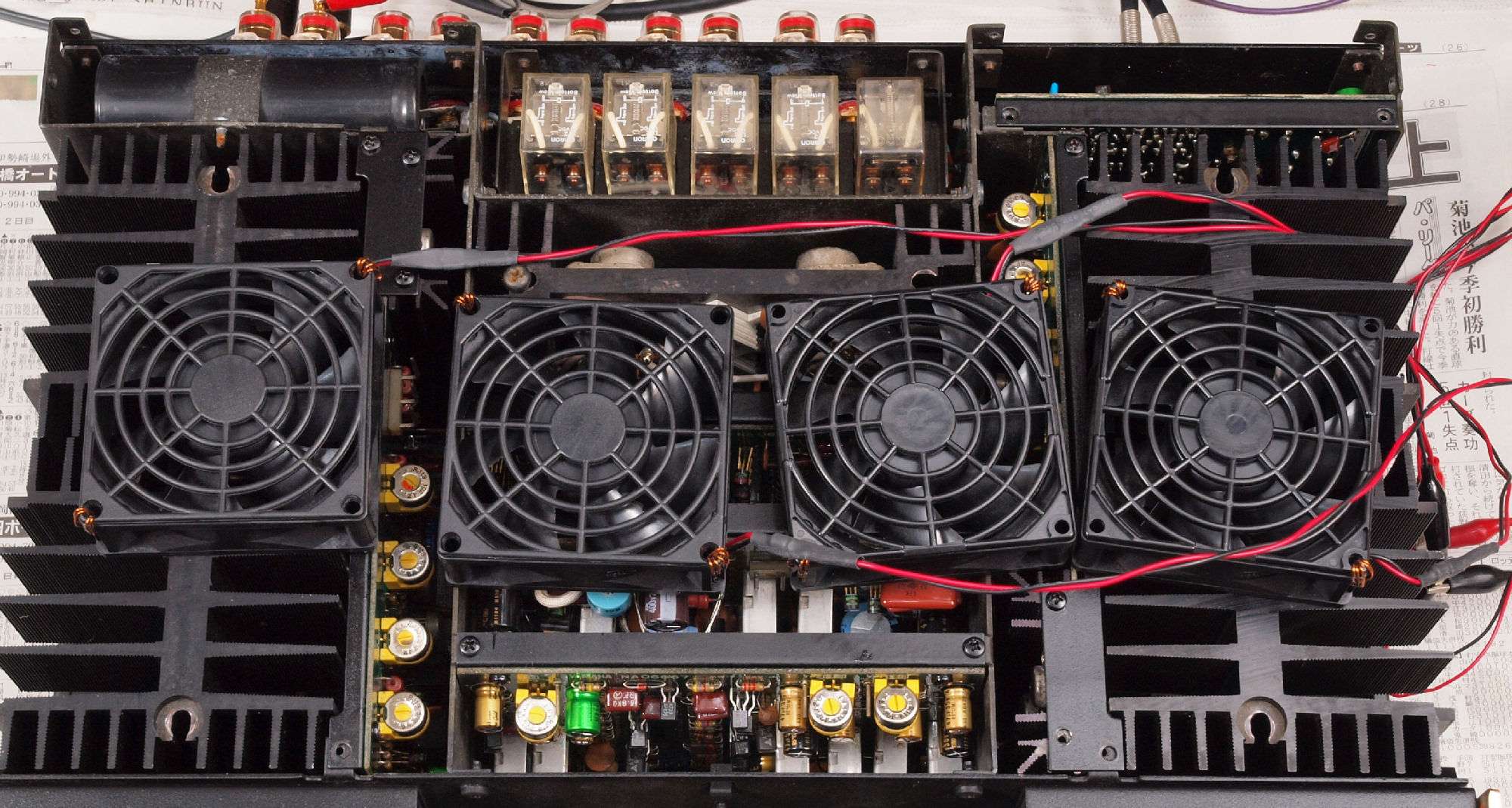

E3. フルパワー出力なので、 24V高速フアンが全回転でクーリング。
E5. 24時間エージング、 左は「SQ-38FD. 5台目
S. YAMAHA B−1 の仕様(マニアルより)
型式 ステレオ・パワーアンプ B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 L・R独立のトランス及びケミコン(15,000μF×2)×両ch
ダイナミックパワー 360W(8Ω)、(1kHz,歪0.1%)
実効出力 150W+150W(8Ω/4Ω共)、(両ch,20〜20,000Hz,歪み0.1%)
160W+160W(8Ω/4Ω共)、(両ch,1kHz,歪み0.1%)
パワーバンド幅 5Hz〜50kHz(8Ω)、(IHF,歪み0.5%)
ダンピングファクター 80(8Ω)、(両ch,100W時,8Ω)
全高調波歪率 0.02%(1kHz),0.06%(20kHz)、(両ch,100W時,8Ω)
0.02%(1kHz),0.03%(20kHz)、(両ch,1W時,8Ω)
混変調歪率 0.04%、(70Hz:7kHz=4:1,100W,8Ω)
周波数特性 5Hz〜100kHz(+0,−1dB)、(1W,8Ω)
入力インピーダンス 100kΩ
入力感度 775mV
レベル可変幅 18dB(775mV〜6V)
残留雑音 0.3mV
SN比 100dB
ランブルフィルターfc 10Hz,−12dB/oct
入力端子 NORMAL-DIRECT(SW切換)
出力端子 1-2-3-4-5(UC−1使用時)
(B-1単体の場合は1のみ)
付属回路 オーバーロード・インジケーター
パワーFET(電解トランジスター)保護回路(自動復帰・純電子式過電流保護回路)
スピーカー保護回路(電圧検出リレー駆動方式)
サーマルインジケーター(温度上昇検出保護回路)
ランブルフィルタースイッチ
主な使用半導体 FET(電解トランジスター)=39個
TR(トランジスター)=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W(電気用品取締法による表示)
寸法 460W×150H×390Dmm
重量 37kg
別売品 専用アダプター UC-1
価格 335,000円(1974年当時)
U. YAMAHA UC−1 の仕様(マニアルより)
ピークメーター部 −50dB〜+5dBまで表示するピークVUメーターとメータードライブ回路
スピーカー切換部 5組のスピーカー切換SWと左右独立レベルコントロールボリューム
その他 パワーインジケーター,オーバーロードインジケーター,サーマルインジケーター
B-1との接続 直接B-1前面に実装,または,別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト,梨地仕上げ
寸法 460W×150(+5)H×83(+50)Dmm
重量 5.5kg
別売品 専用コネクターコード
価格 5万円(1974年当時)
