YAMAHA B-1

ＹＡＭＡＨＡ　Ｂ－１．　２台目修理記録

平成１８年１１月１５日到着　　１２月１２日完成

寸評

ヤマハがＯＥＭで作らせたＶ－ＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
温度感知して作動（多分８０度Ｃ）しても、手段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
改造方法は修理の中にヒント有り。
長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況

数年前にヤフーのオークションで購入したものです。しばらくは、凄まじいまでの高音質に圧倒されていましたが、
徐々に音がくもるようになってからは、聞かずに放置しておりました。

Ｂ．　原因・現状

現在プロテクト外ずれない。
経年変化による劣化。

Ｃ．　修理状況

大型を除く、全電解コンデンサー交換。
ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
半固定ＶＲ交換。
劣化ＴＲ（トランジスター）交換。
入力切り替えリレー交換。

D．　使用部品

オーディオ用電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）
フイルム・コンデンサー　　　　　　　　　　　２４個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　１２個。
ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
リレー　　　　　　　　　　　　　　　　　　　　　　　１個。

Ｅ．　調整・測定

F．　修理費（改造費）　　１１０，０００円　オーバーホール修理。
＞＞

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

Ａ．　修理前の状況
Ａ１．　修理前見積り点検中、上から見る

Ａ２．　修理前見積り点検中、下から見る

Ａ３．　修理前見積り点検中、Ｒ側整流ダイオードが交換されている、半田屑がそのまま！

Ｃ．　修理状況

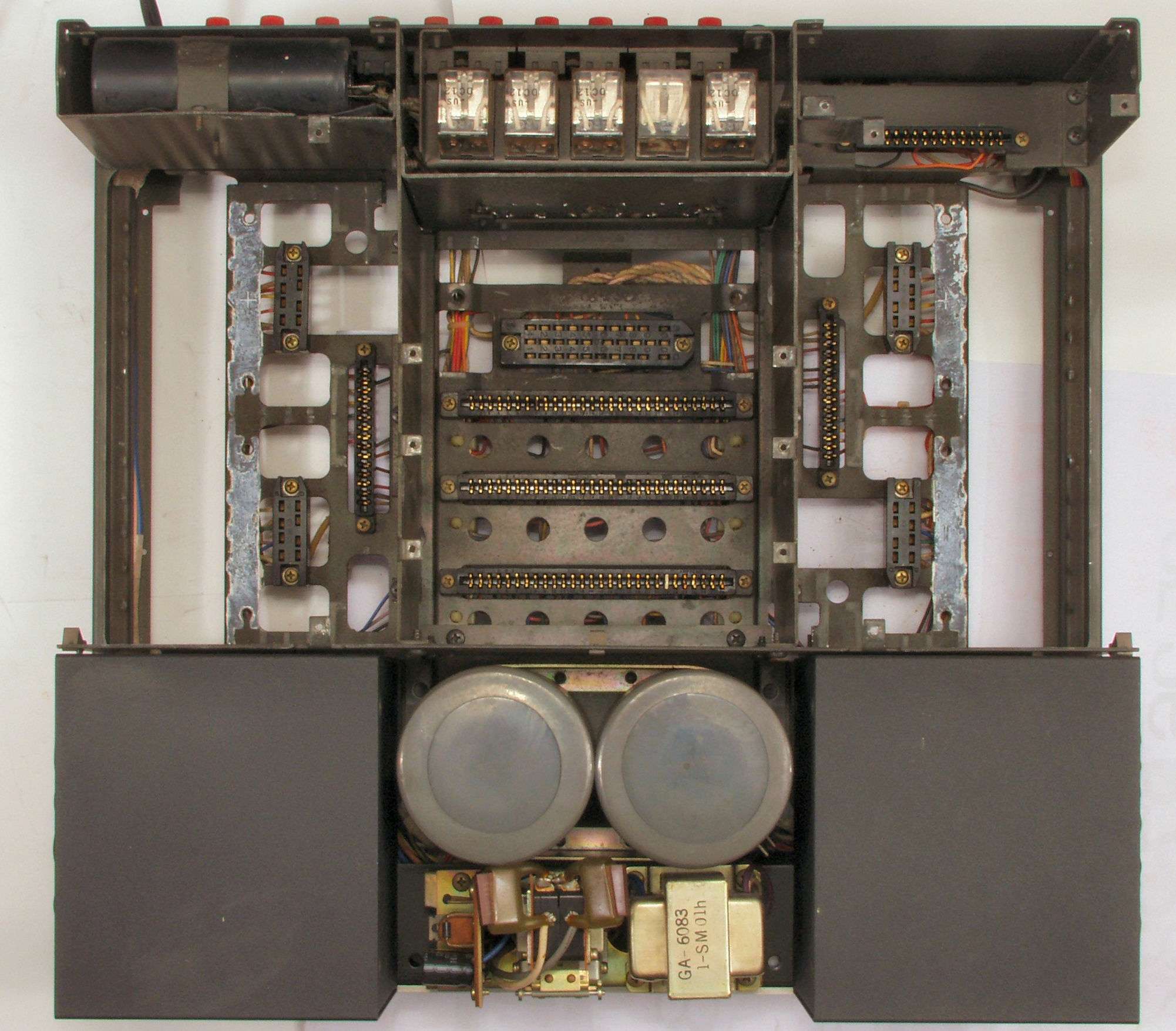

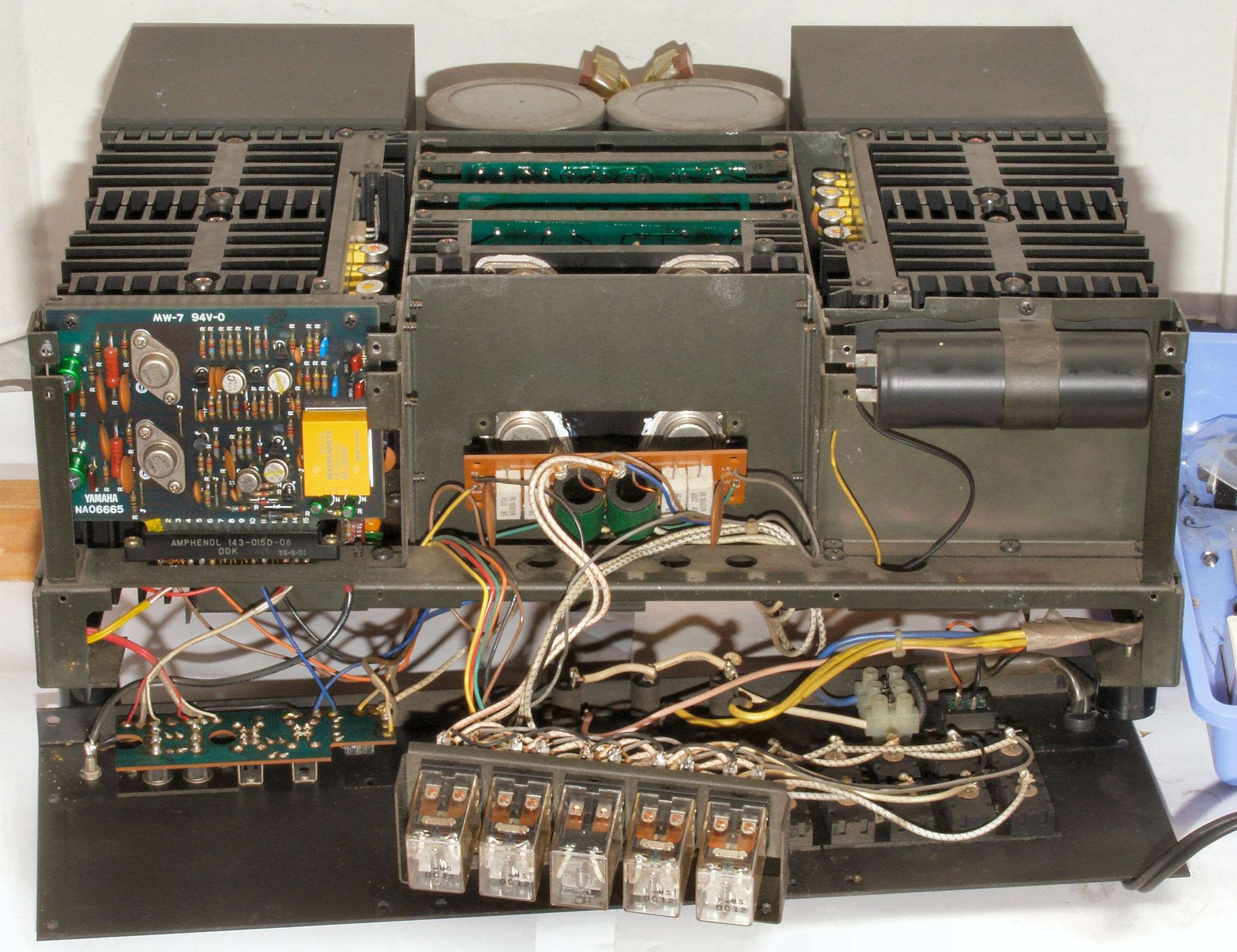

Ｃ１．　修理中　基板を外したシャーシ

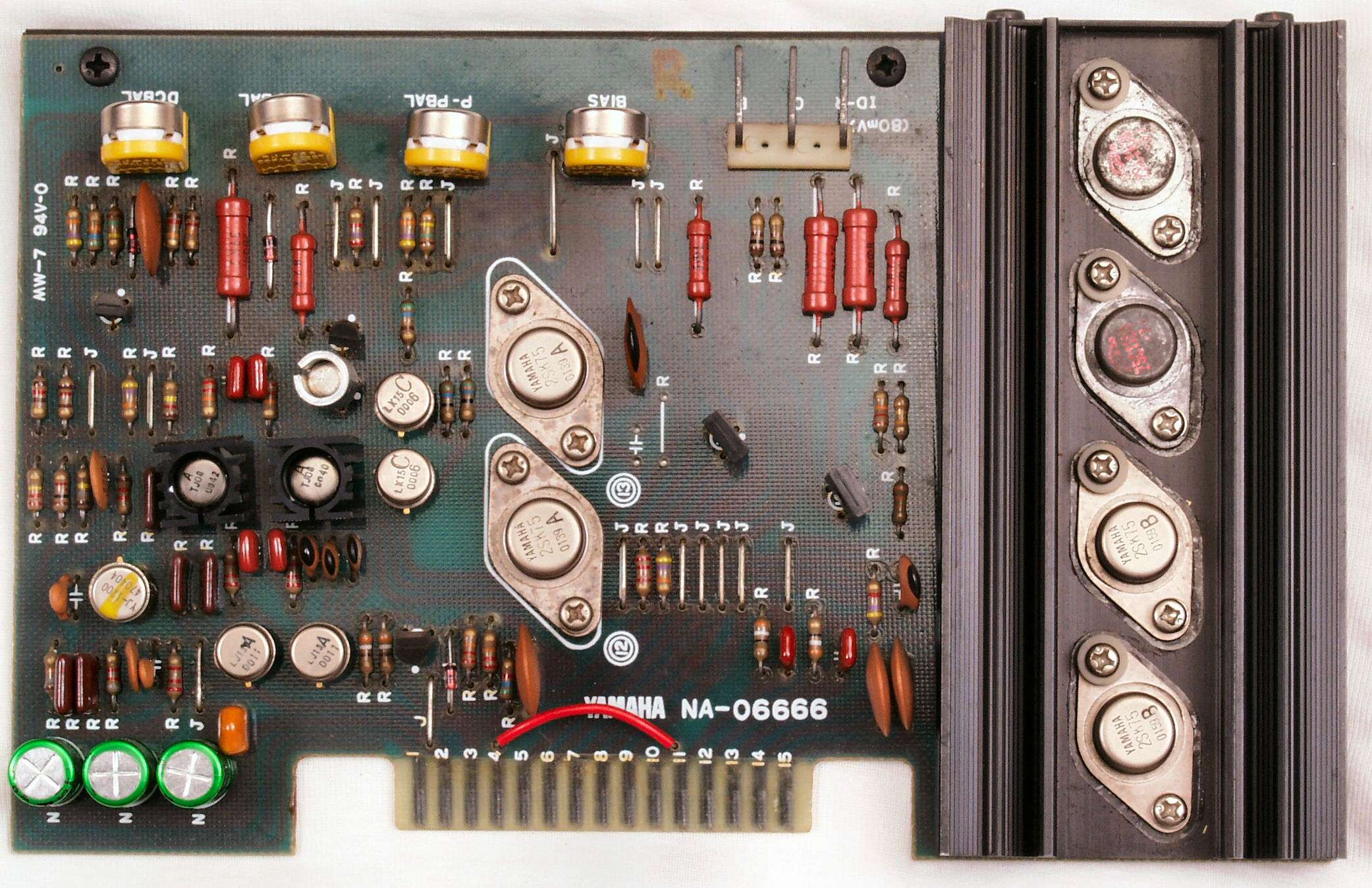

Ｃ１Ａ．　修理前　Ｒ側ドライブ基板

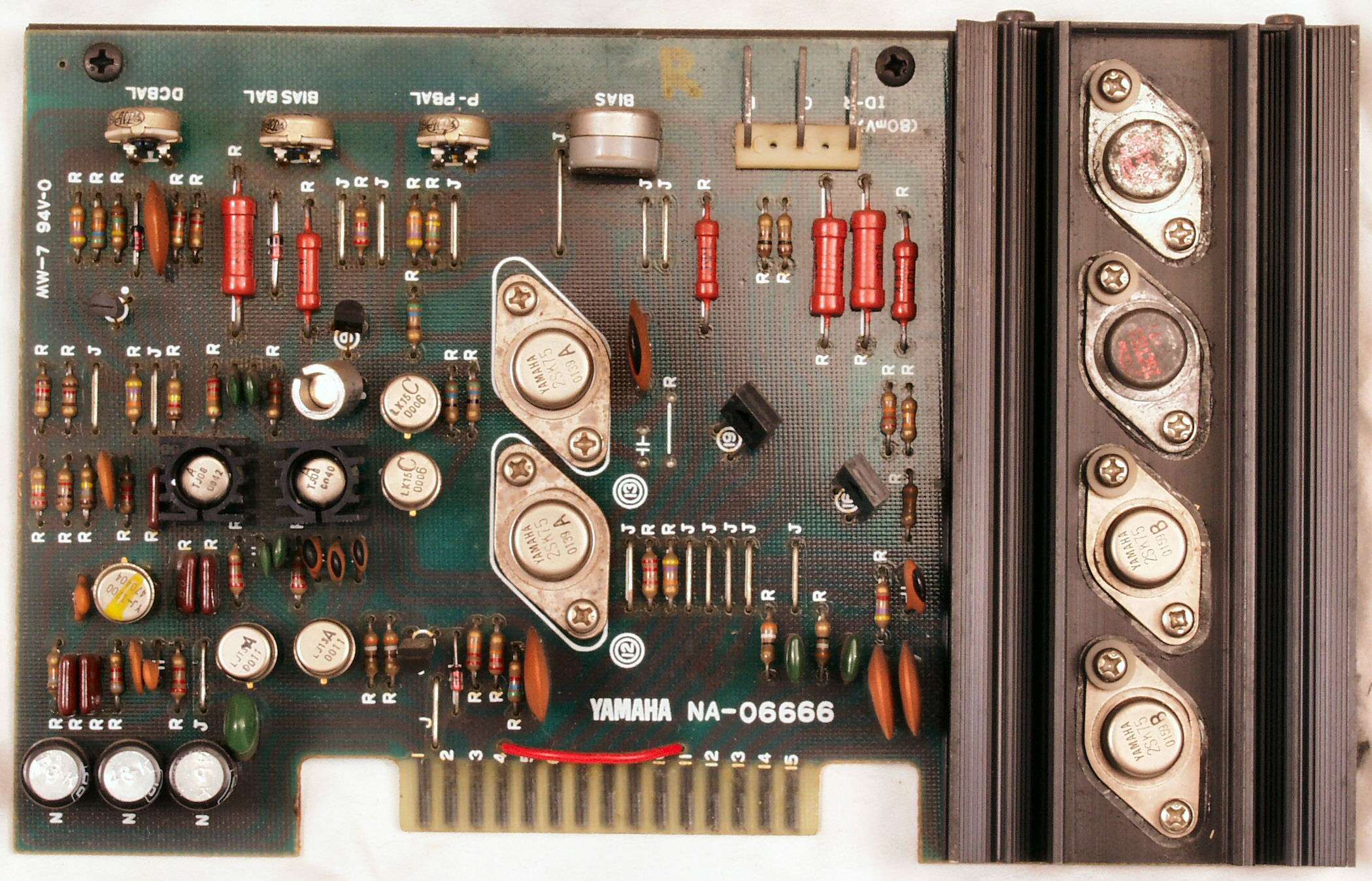

Ｃ１Ｂ．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

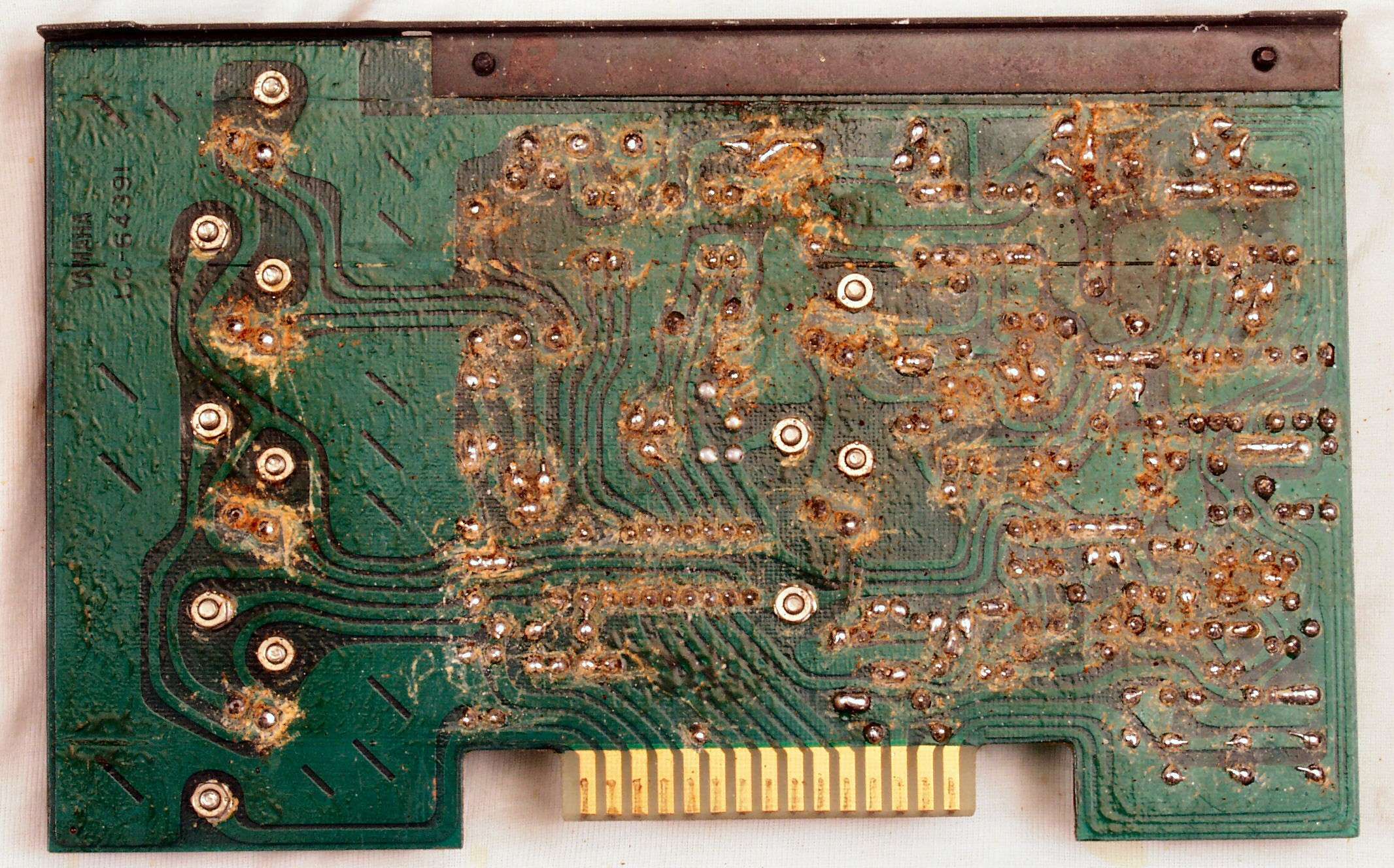

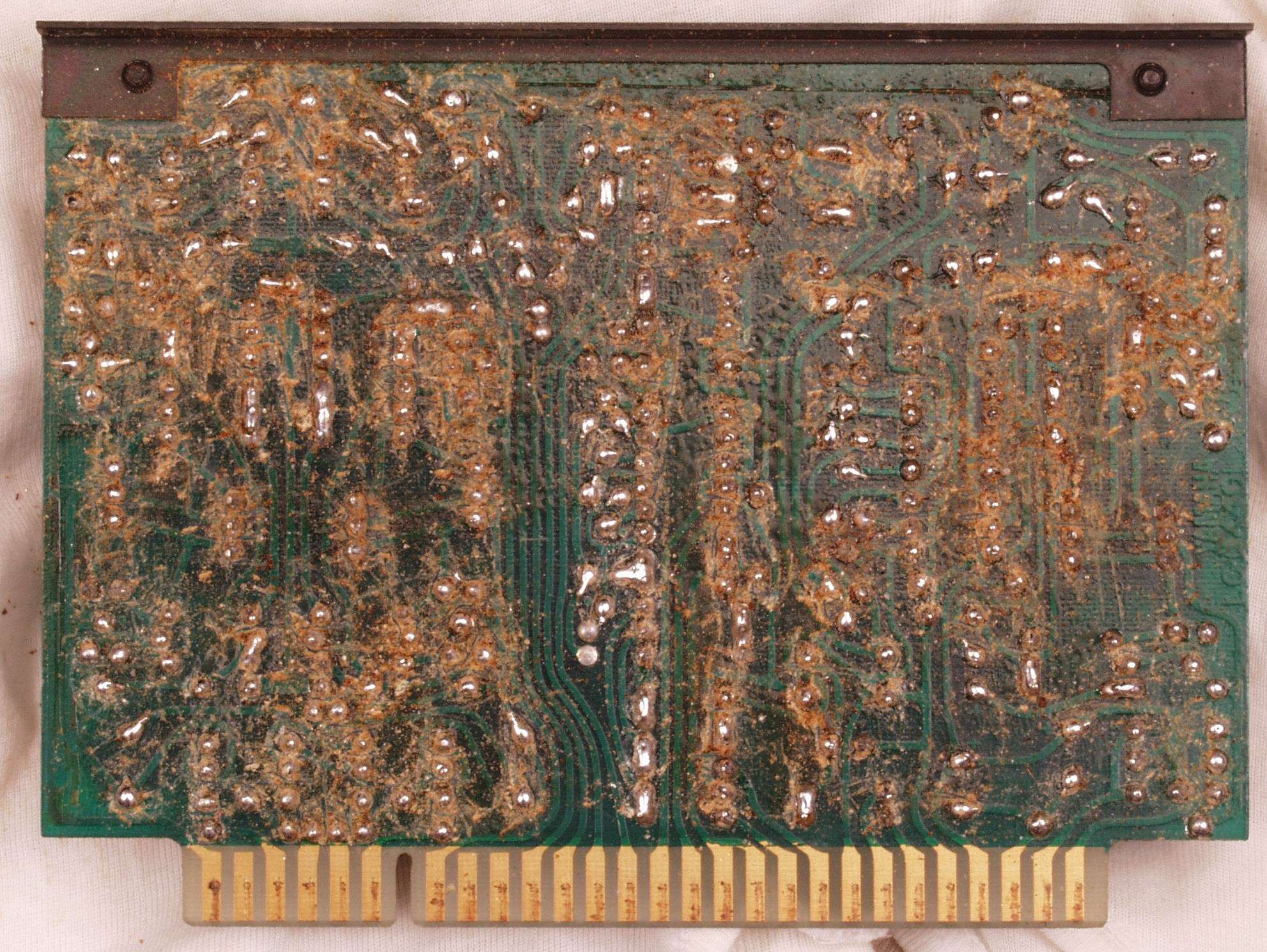

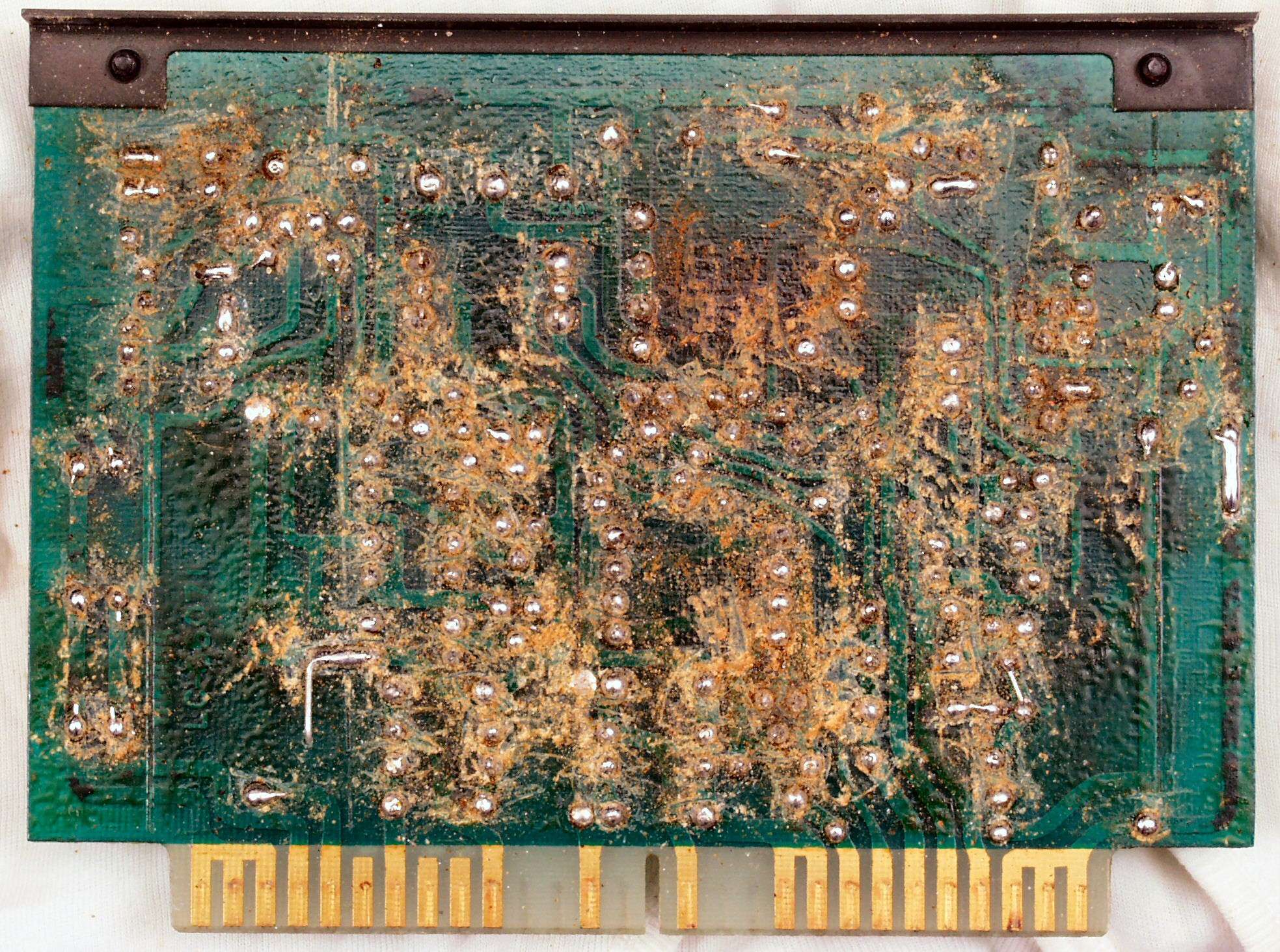

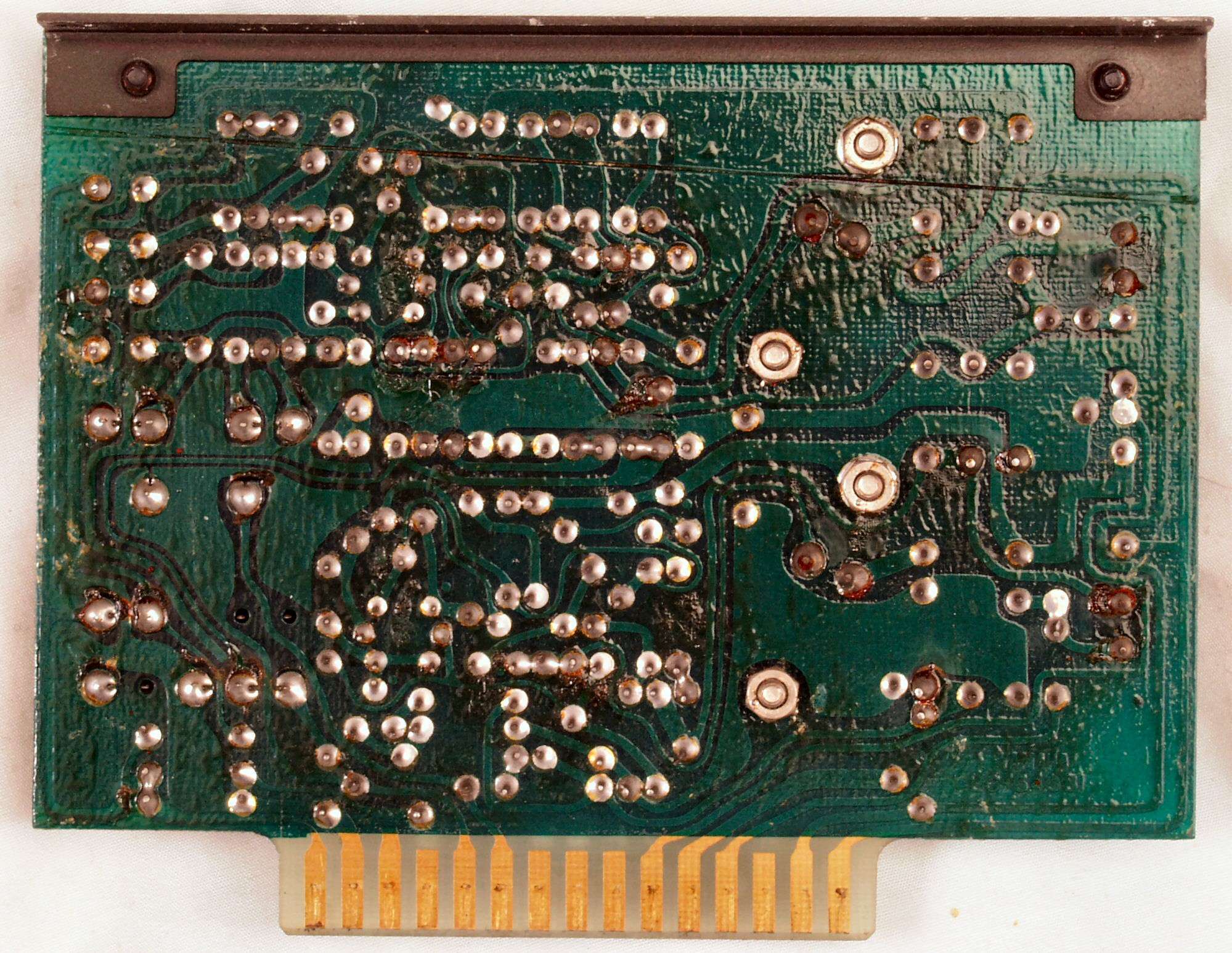

Ｃ１Ｃ．　修理前　Ｒ側ドライブ基板裏

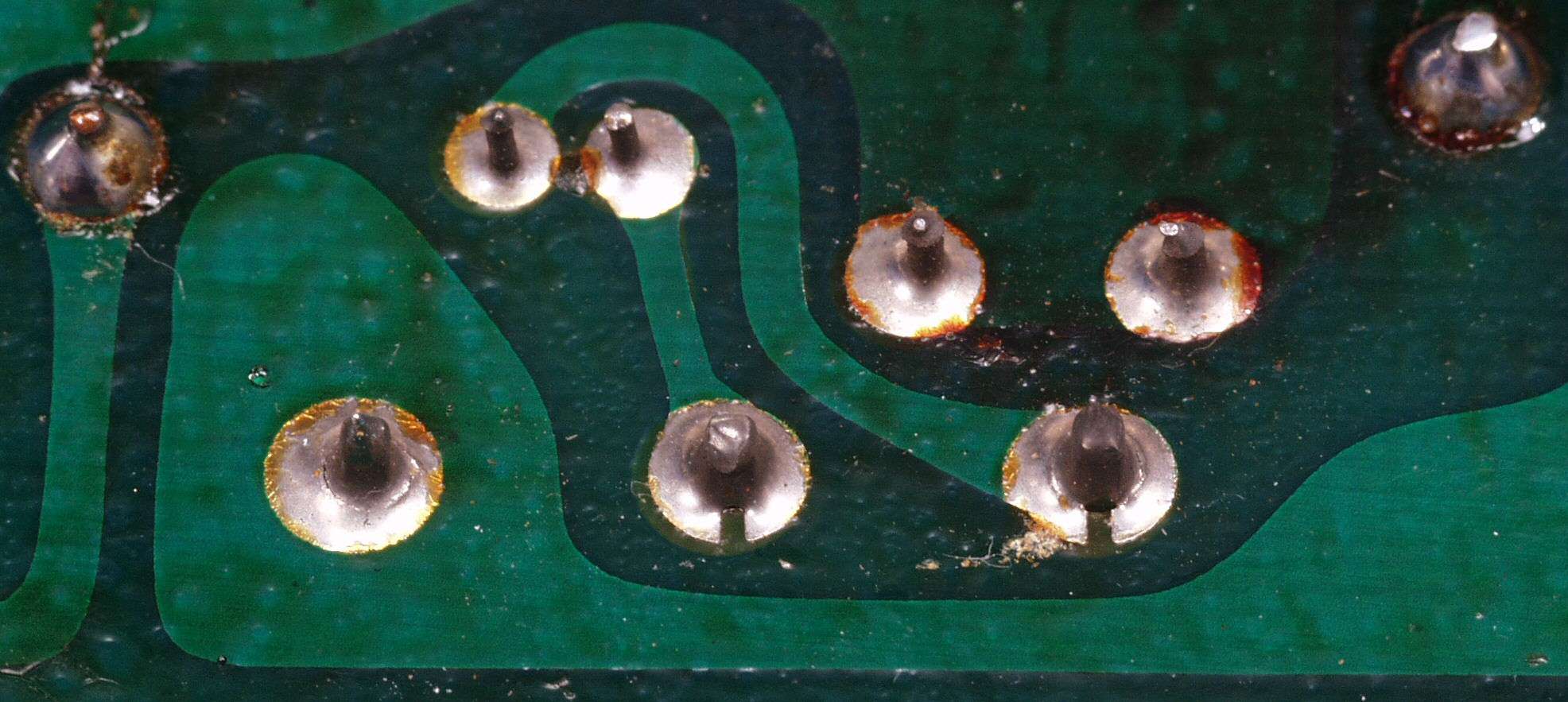

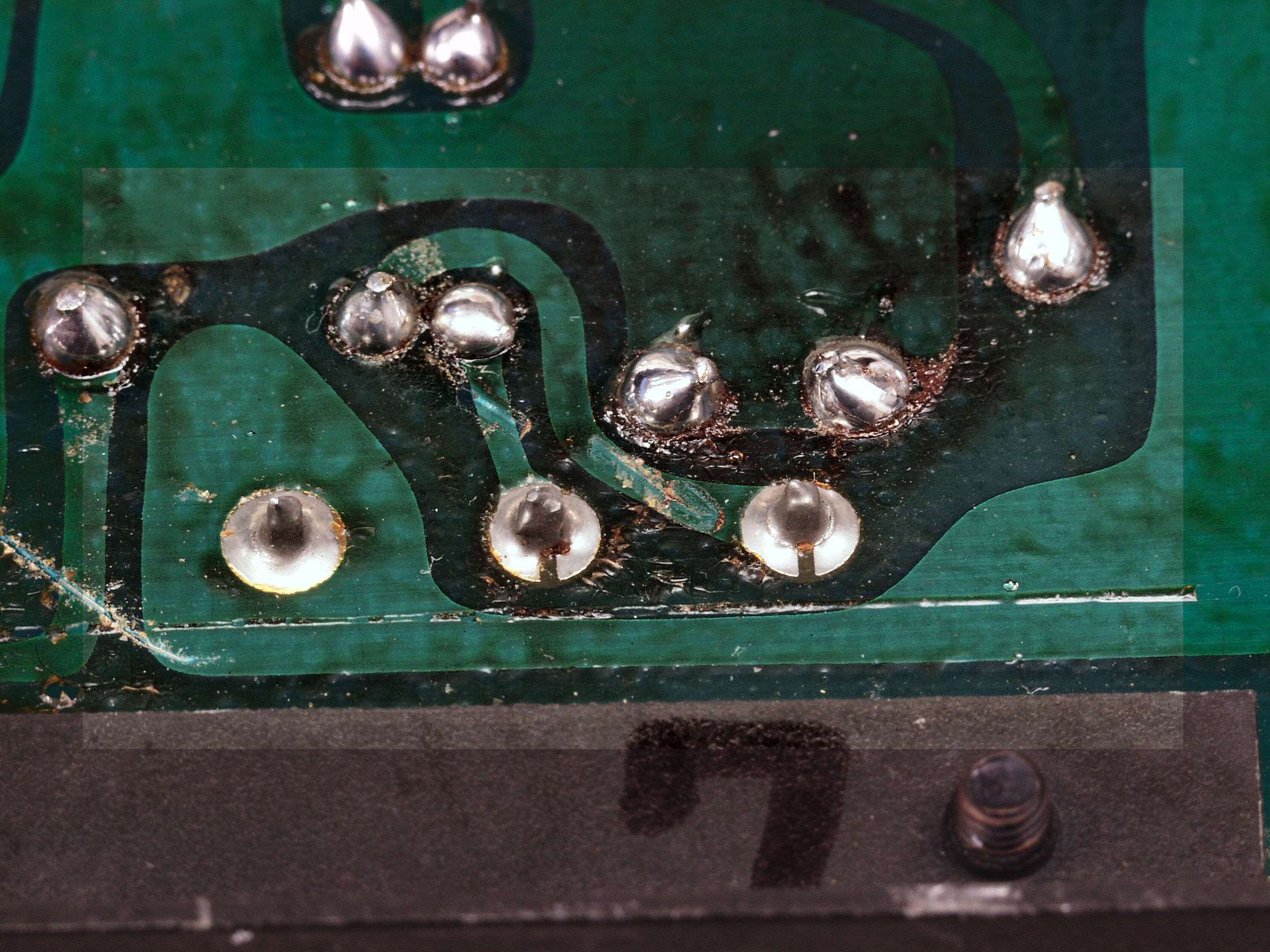

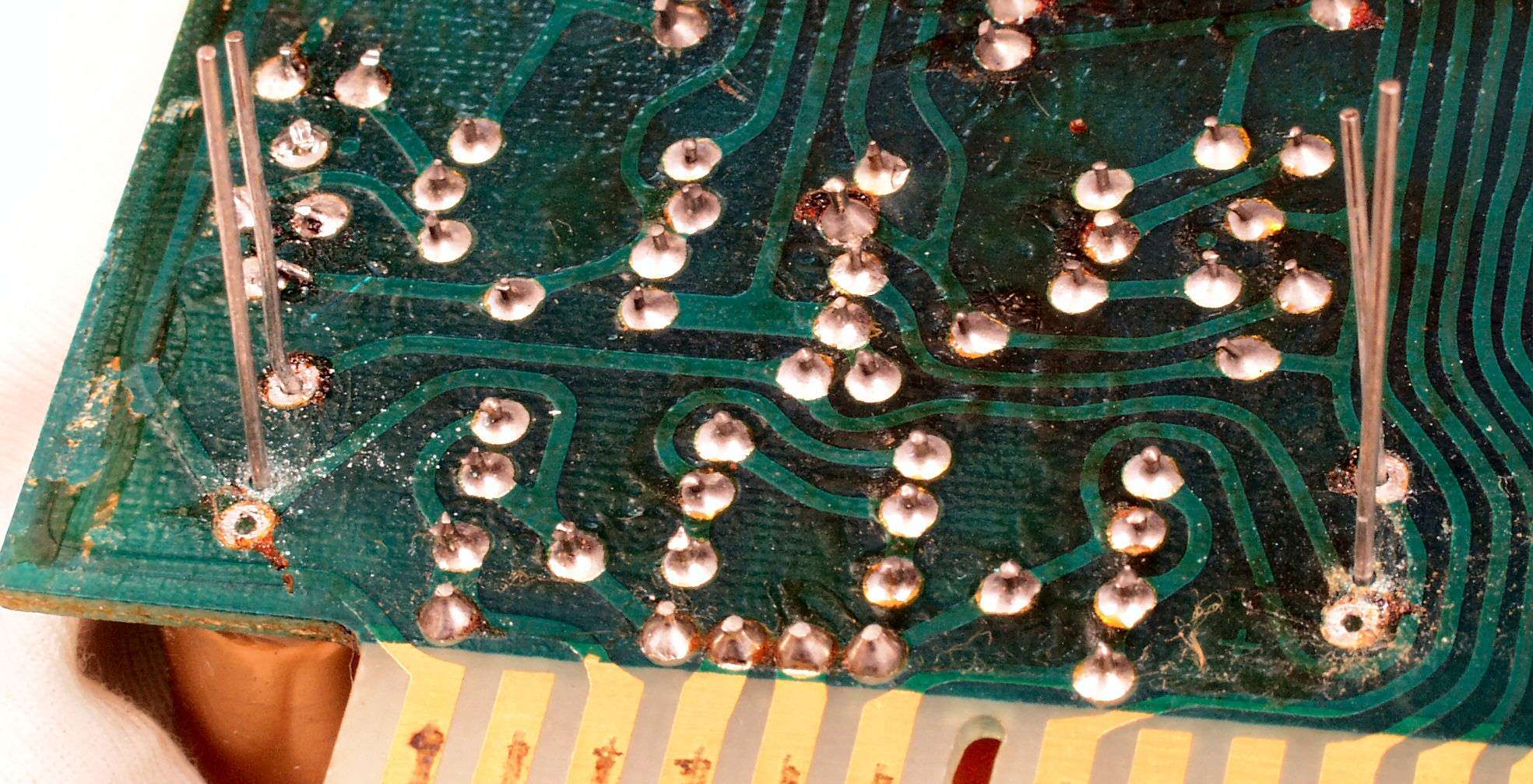

Ｃ１Ｃ１．　修理中　Ｒ側ドライブ基板裏　半田不良ｹ所
　　　　　　　　　　　　　　　このＡＭＰの基板は、銅箔が薄く、半田の糊代も少ないので、半田不良になり安い。

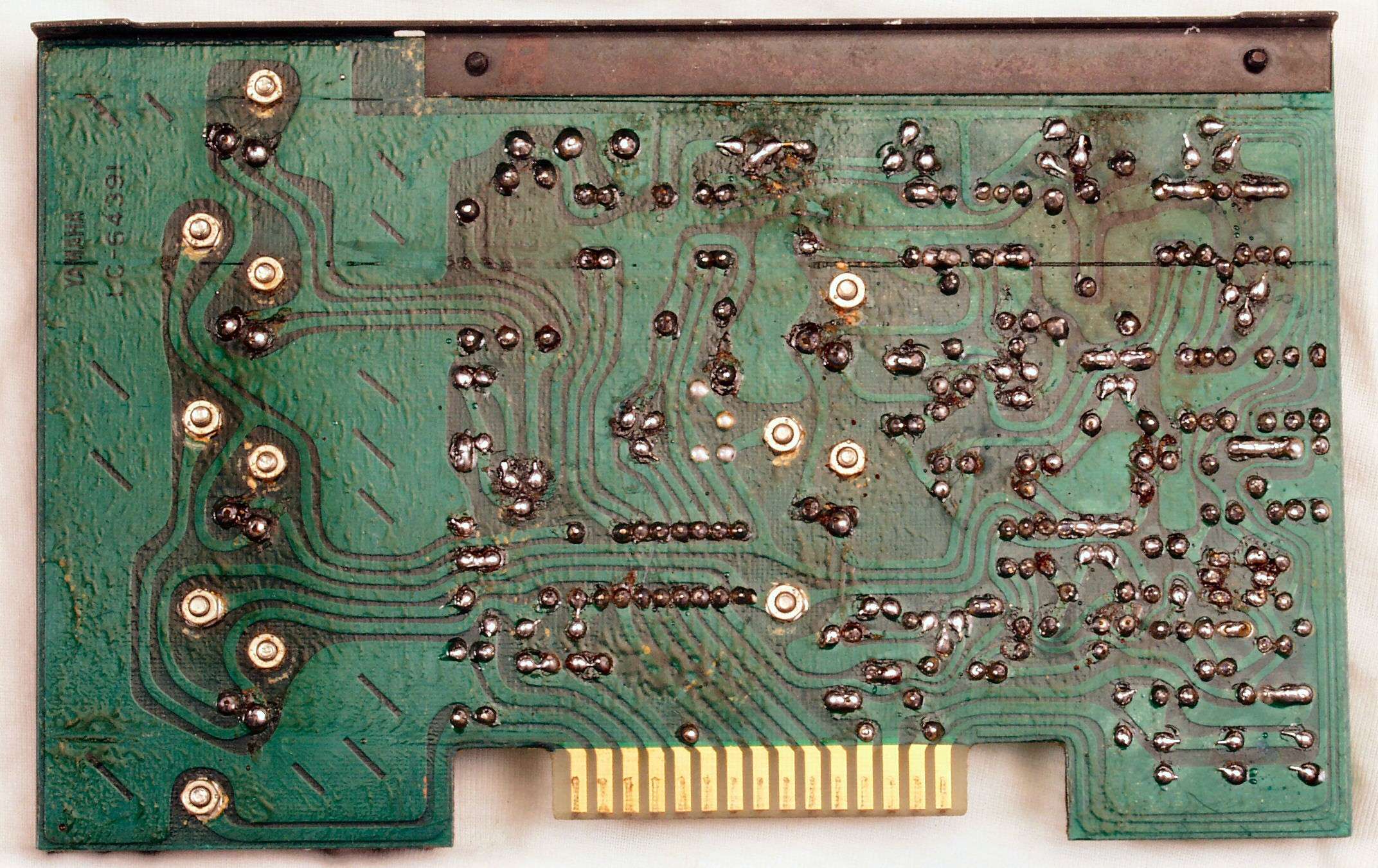

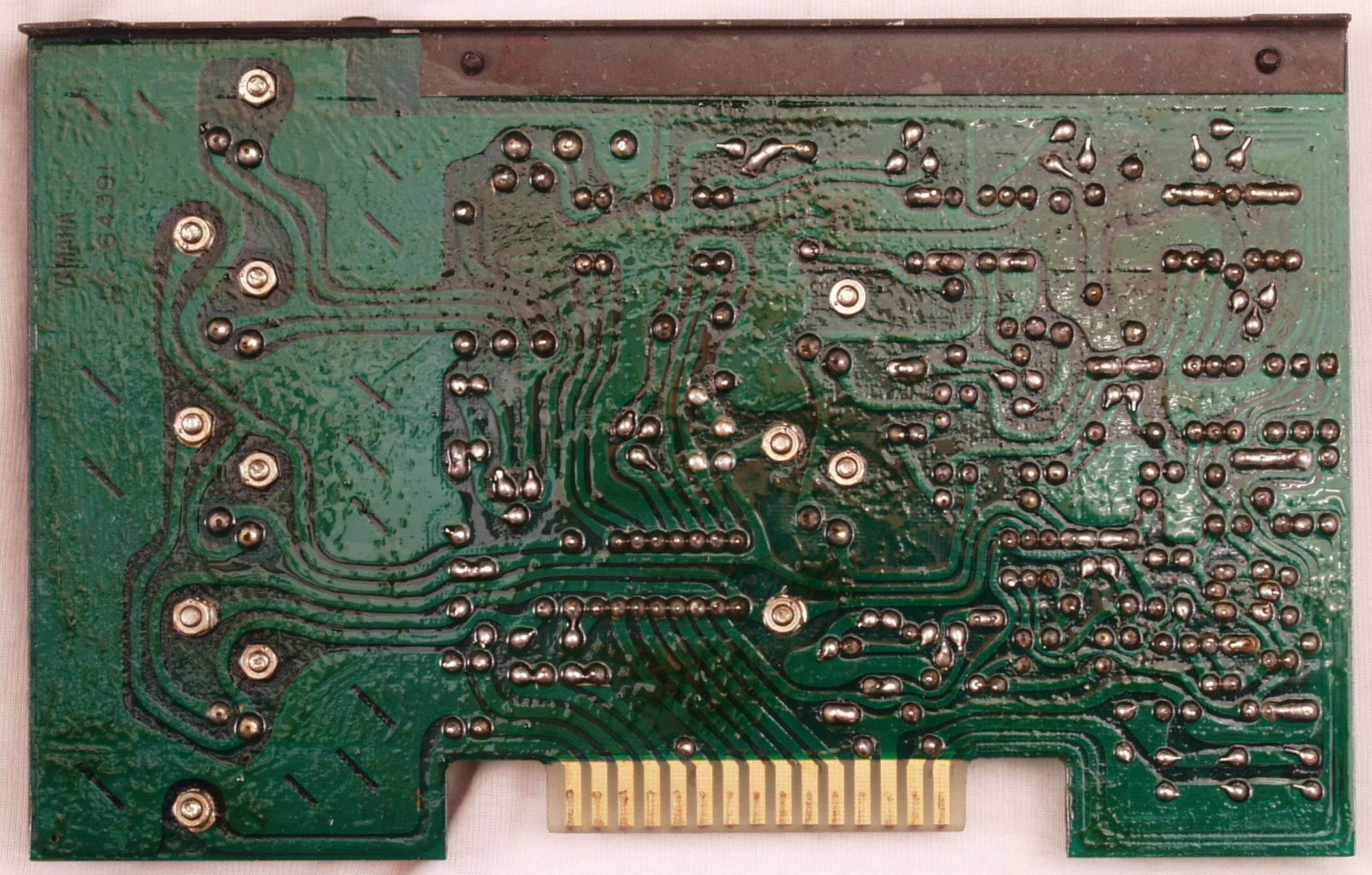

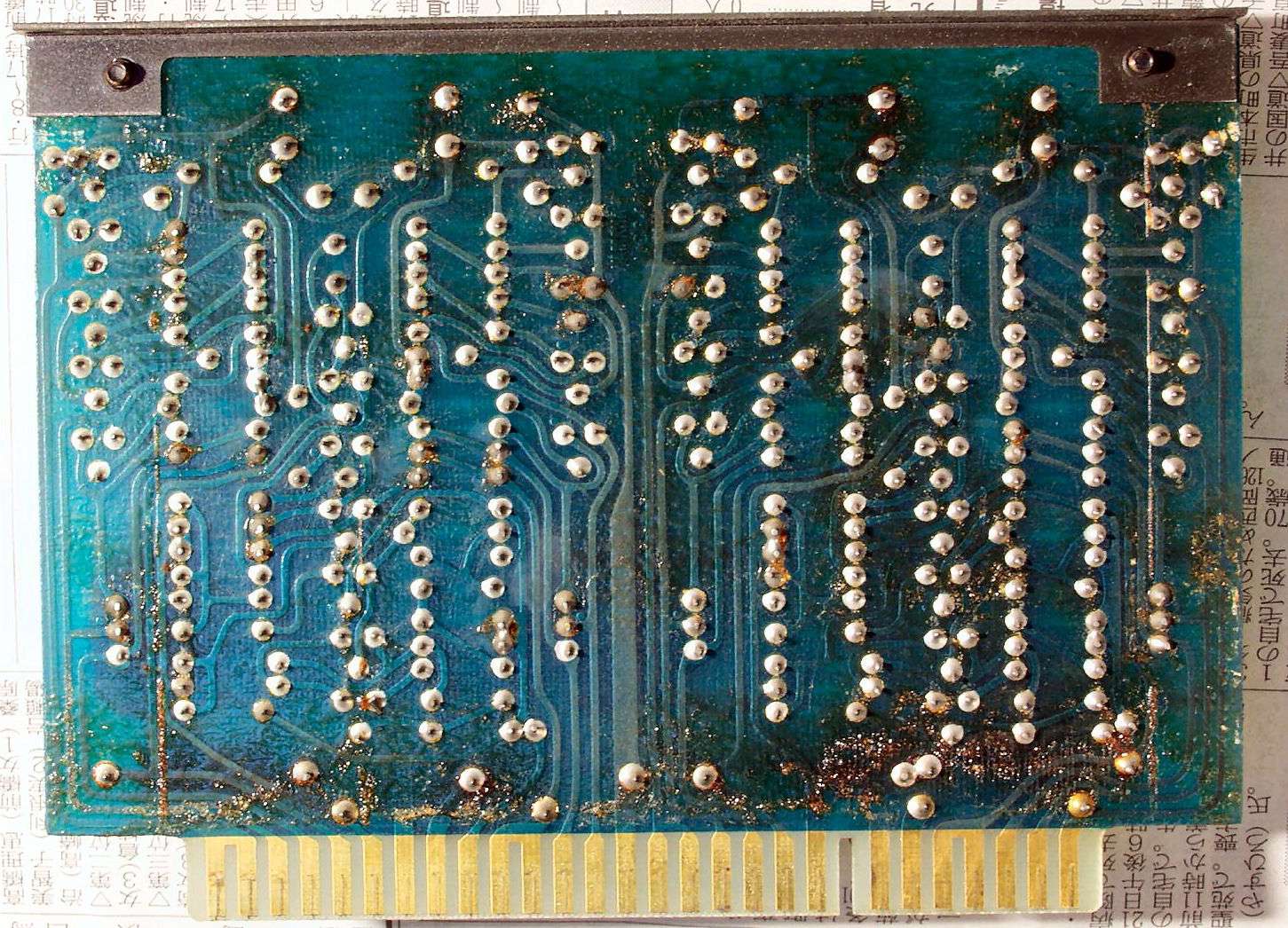

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。

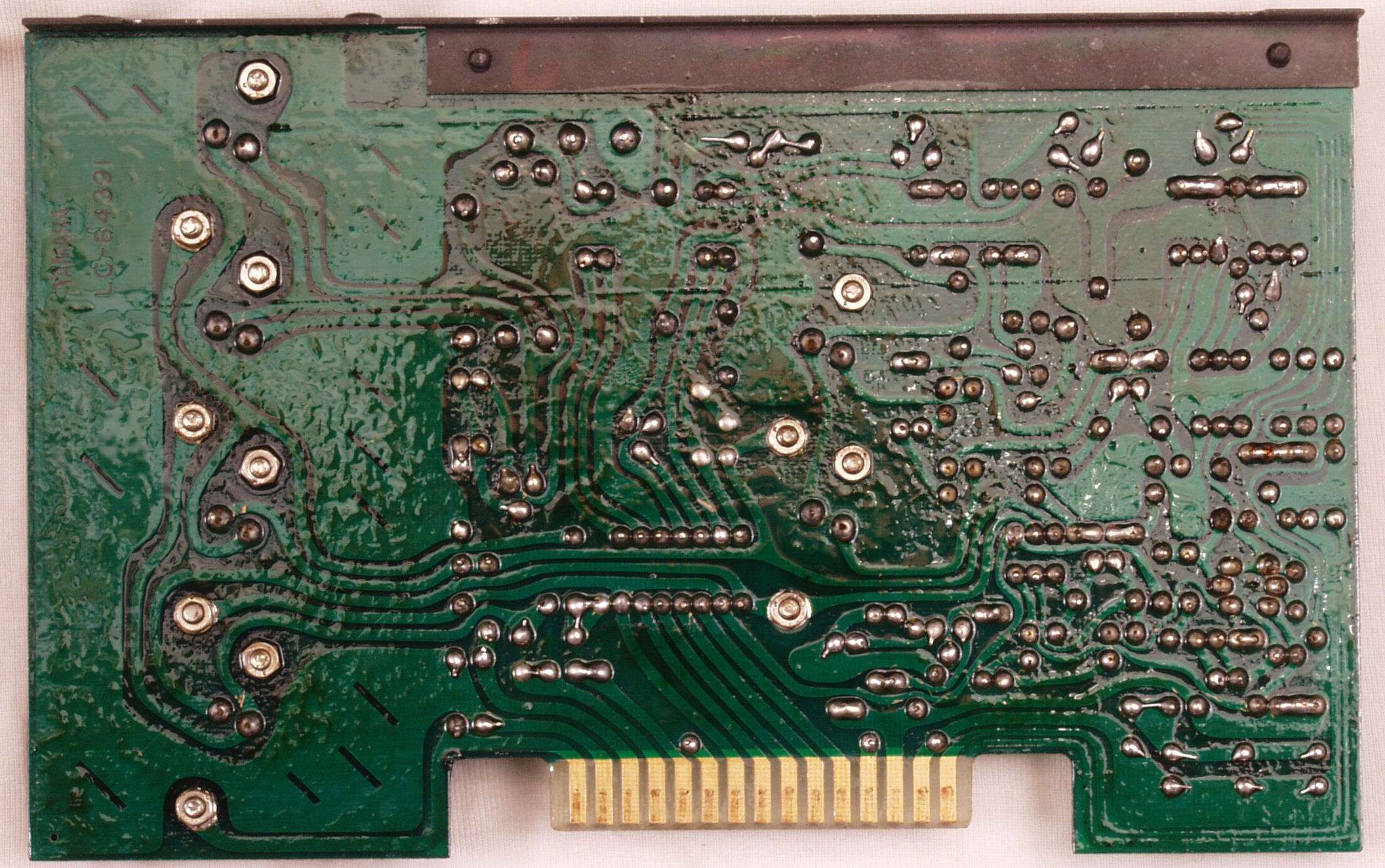

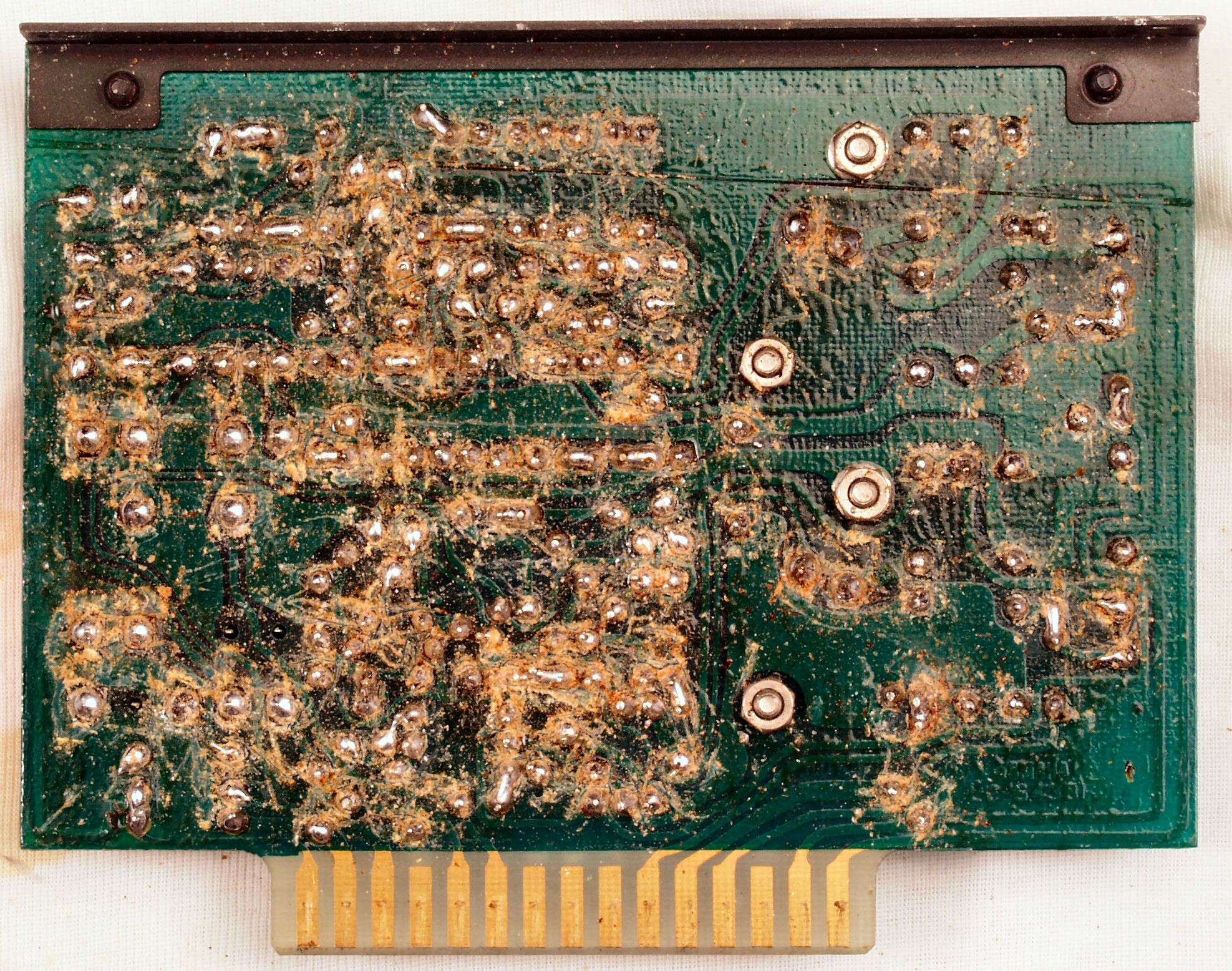

Ｃ１Ｅ．　修理中　Ｒ側ドライブ基板裏　　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

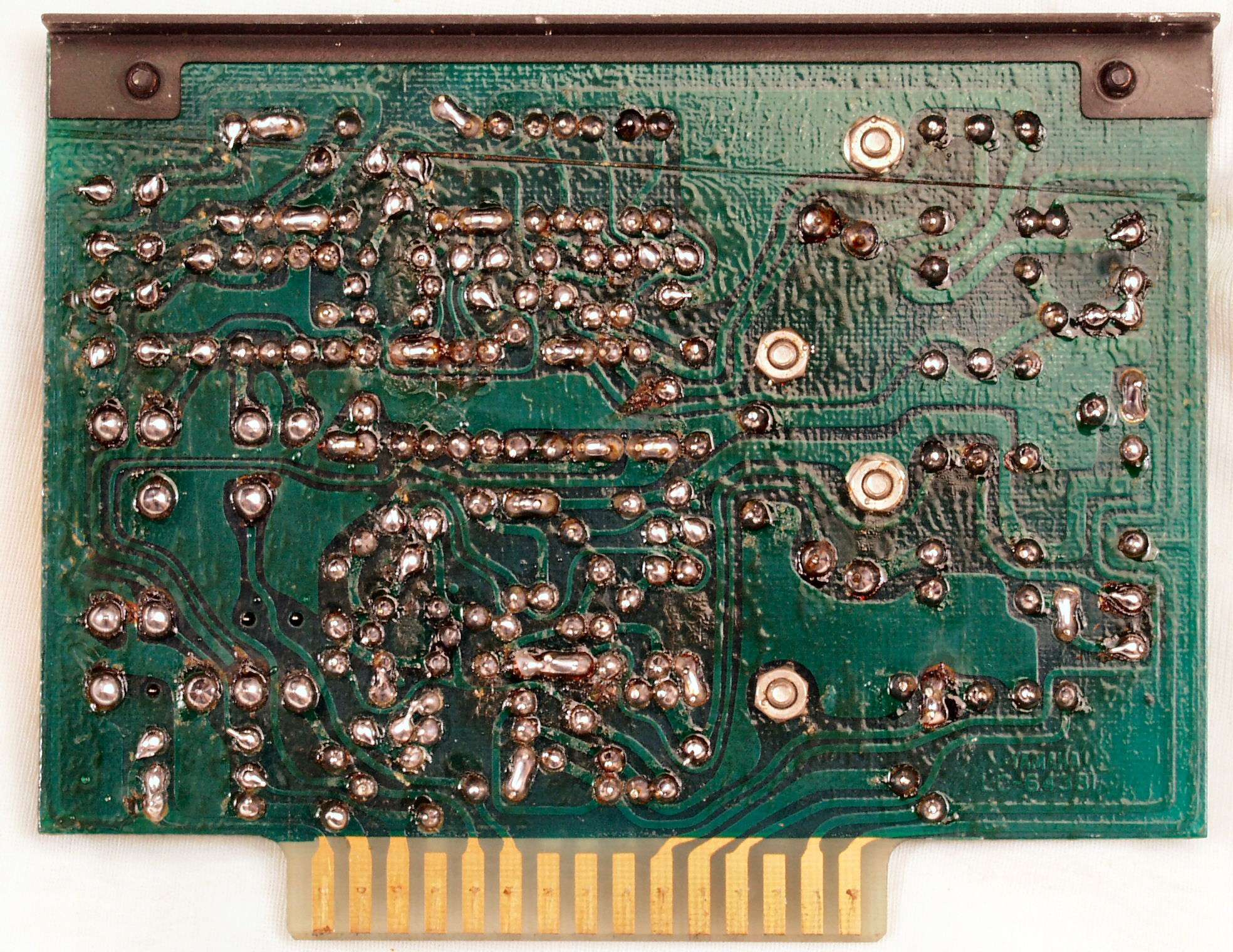

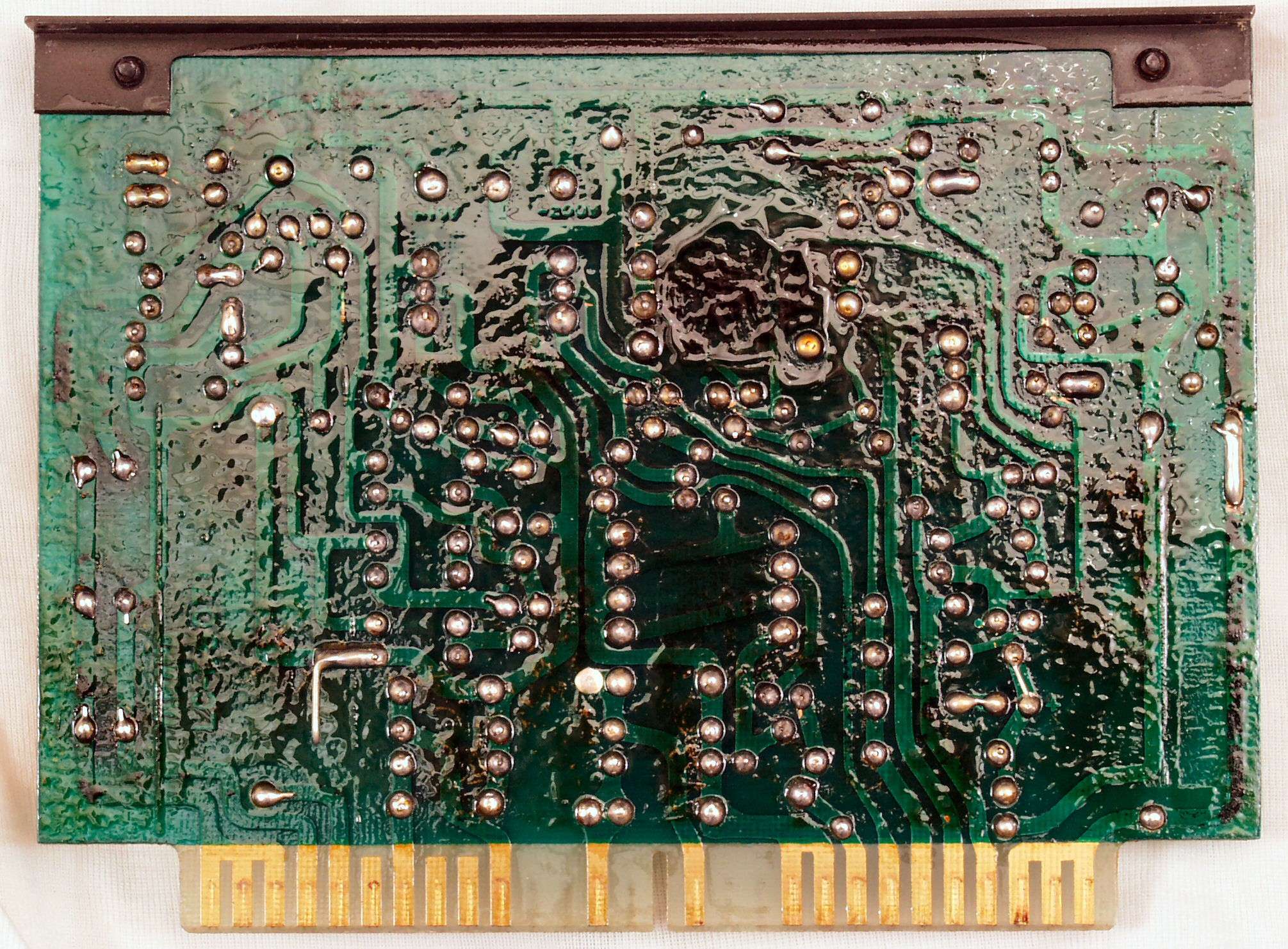

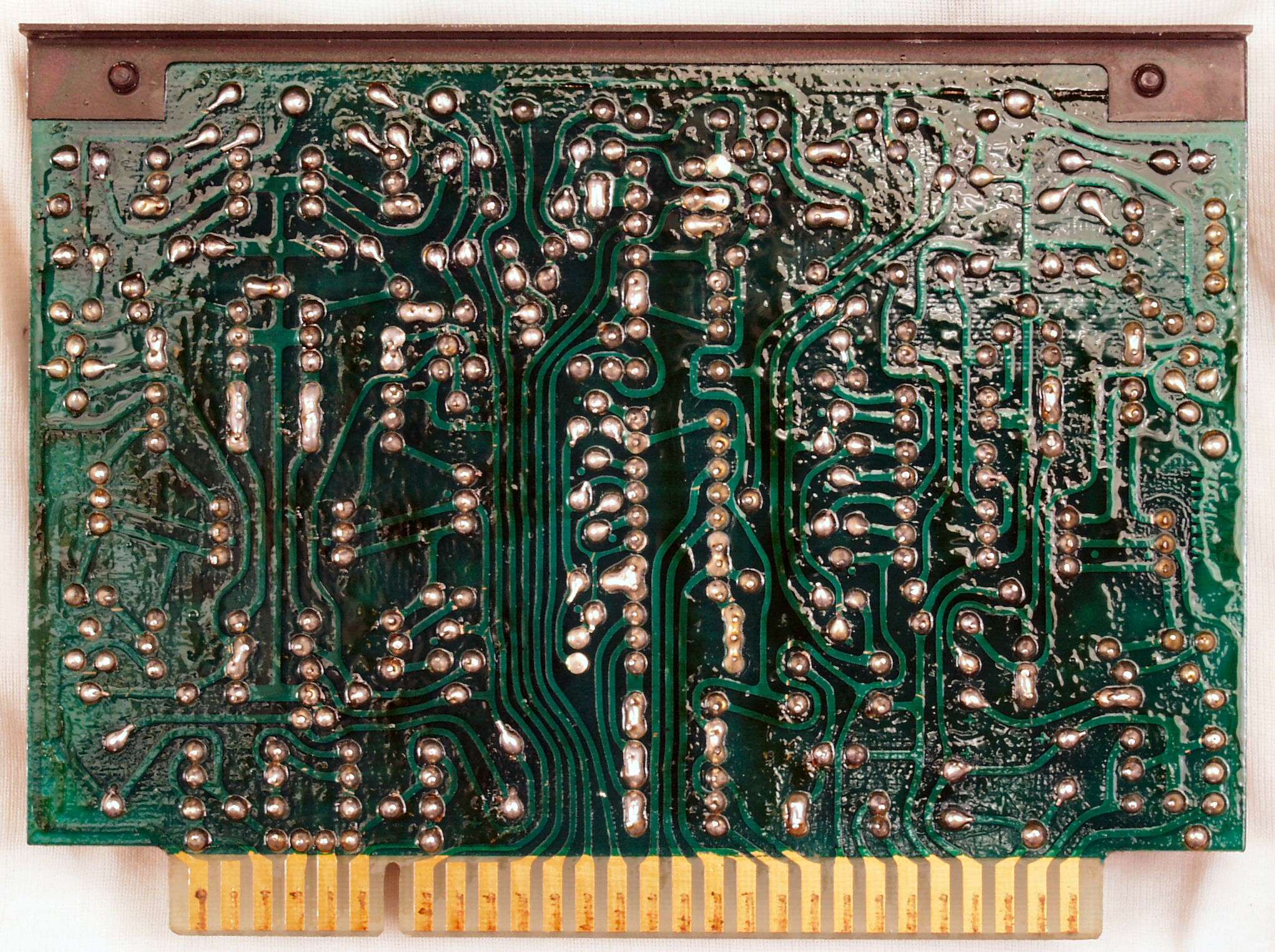

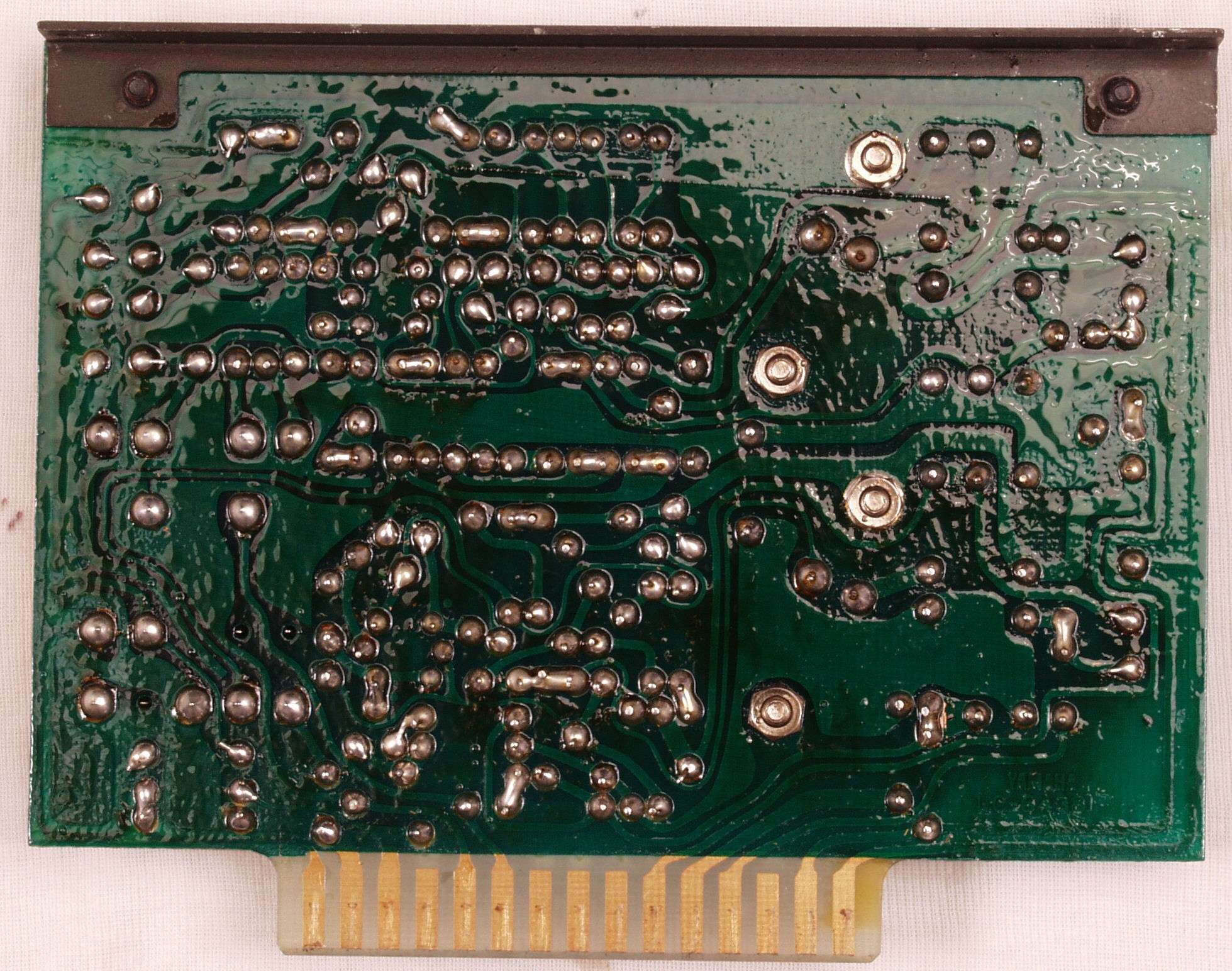

Ｃ１Ｆ．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る

Ｃ２Ａ．　修理前　Ｌ側ドライブ基板

Ｃ２Ｂ．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

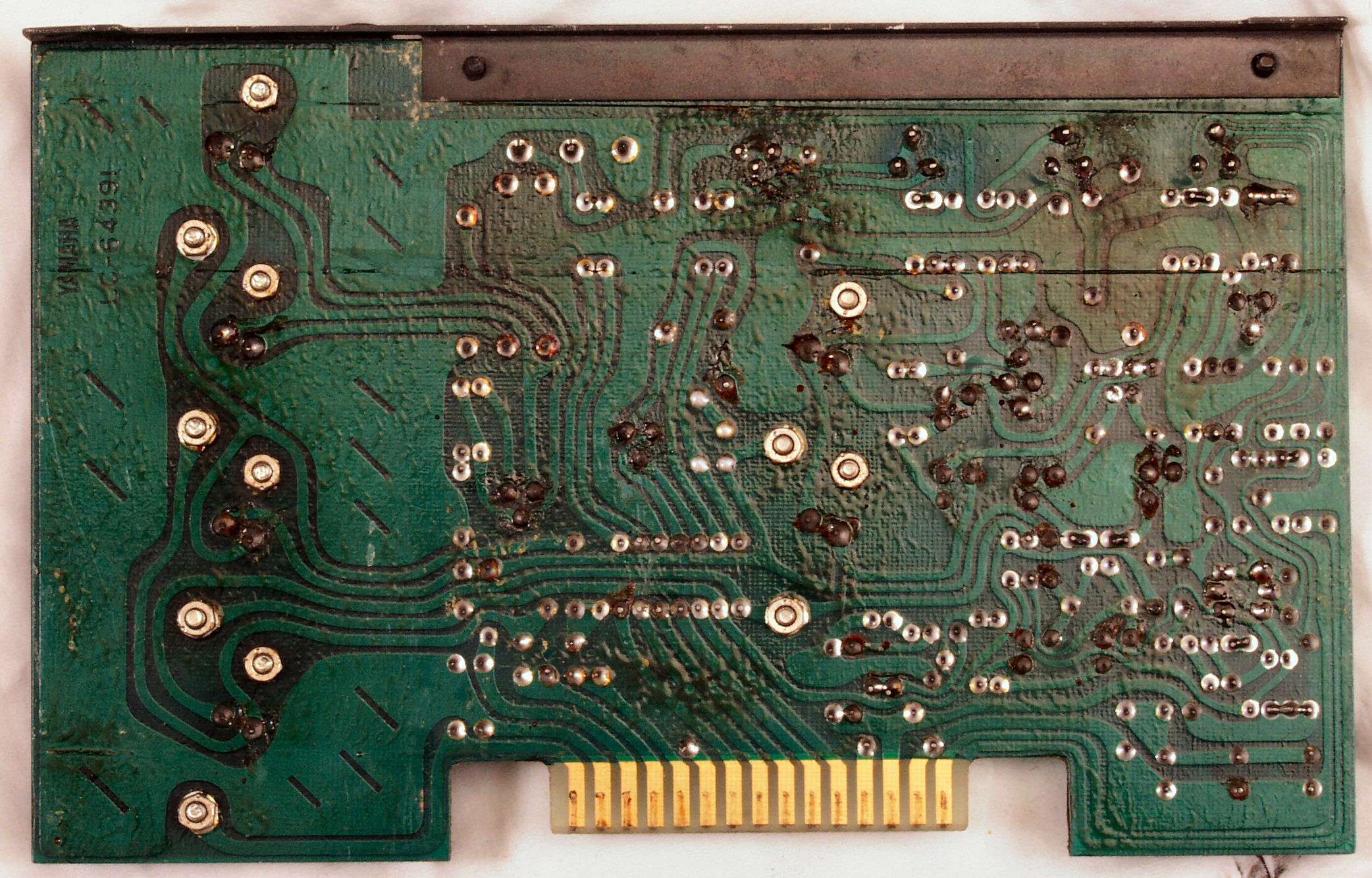

Ｃ２Ｃ．　修理前　Ｌ側ドライブ基板裏

Ｃ２Ｃ１．　修理（半田補正）中　Ｌ側ドライブ基板裏　半田不良ｹ所
　　　　　　　　　　　　　　　このＡＭＰの基板は、銅箔が薄く、半田の糊代も少ないので、半田不良になり安い。

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。

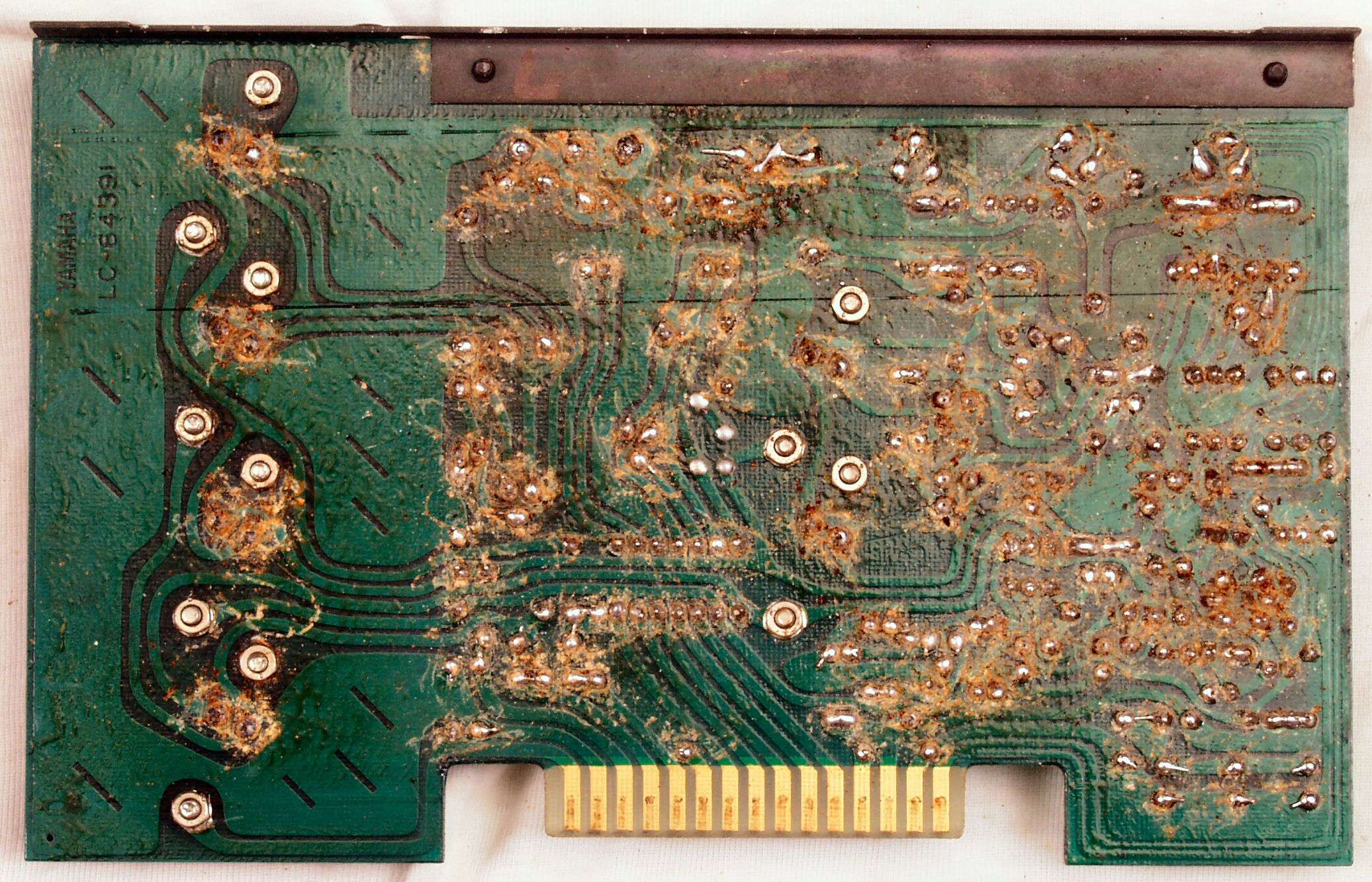

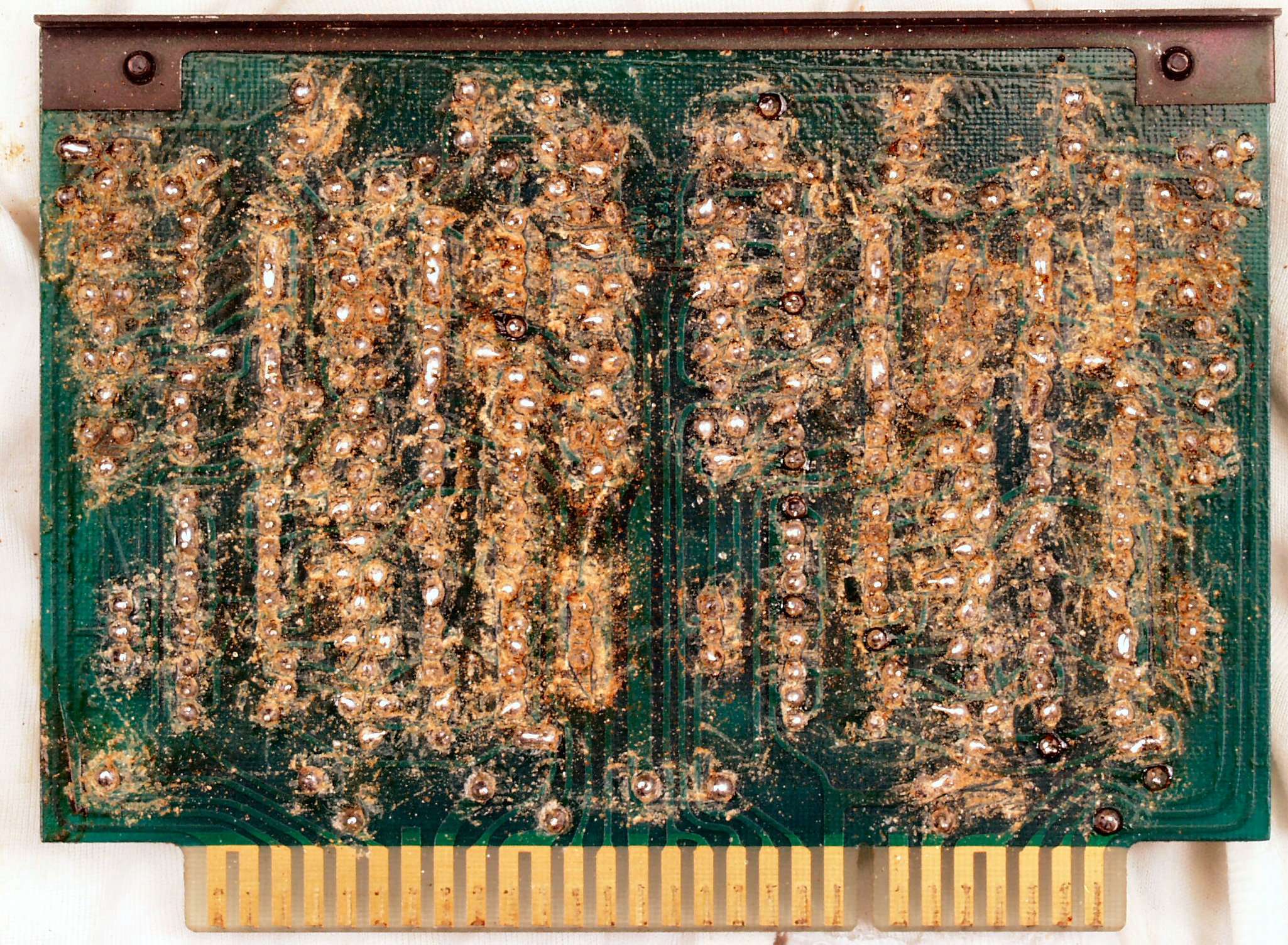

Ｃ２Ｅ．　修理中　Ｌ側ドライブ基板裏　　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ２Ｆ．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

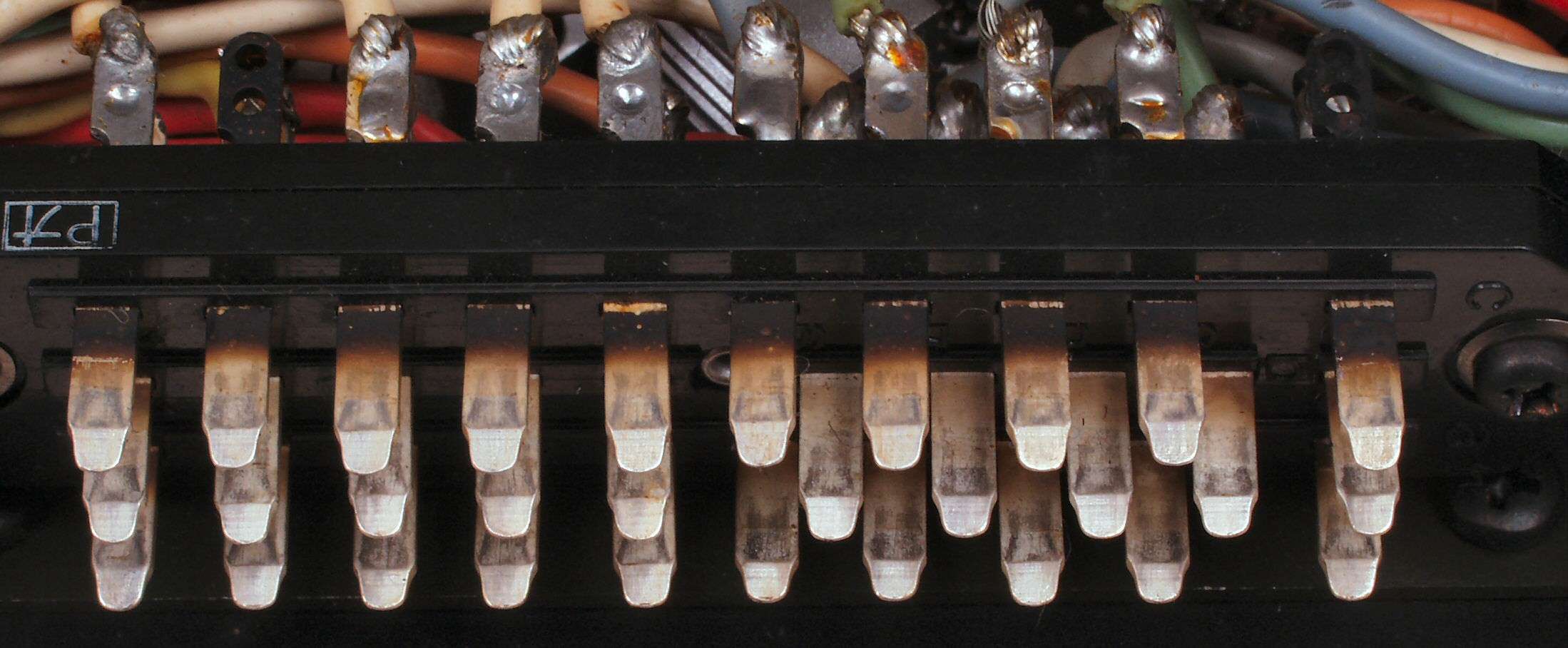

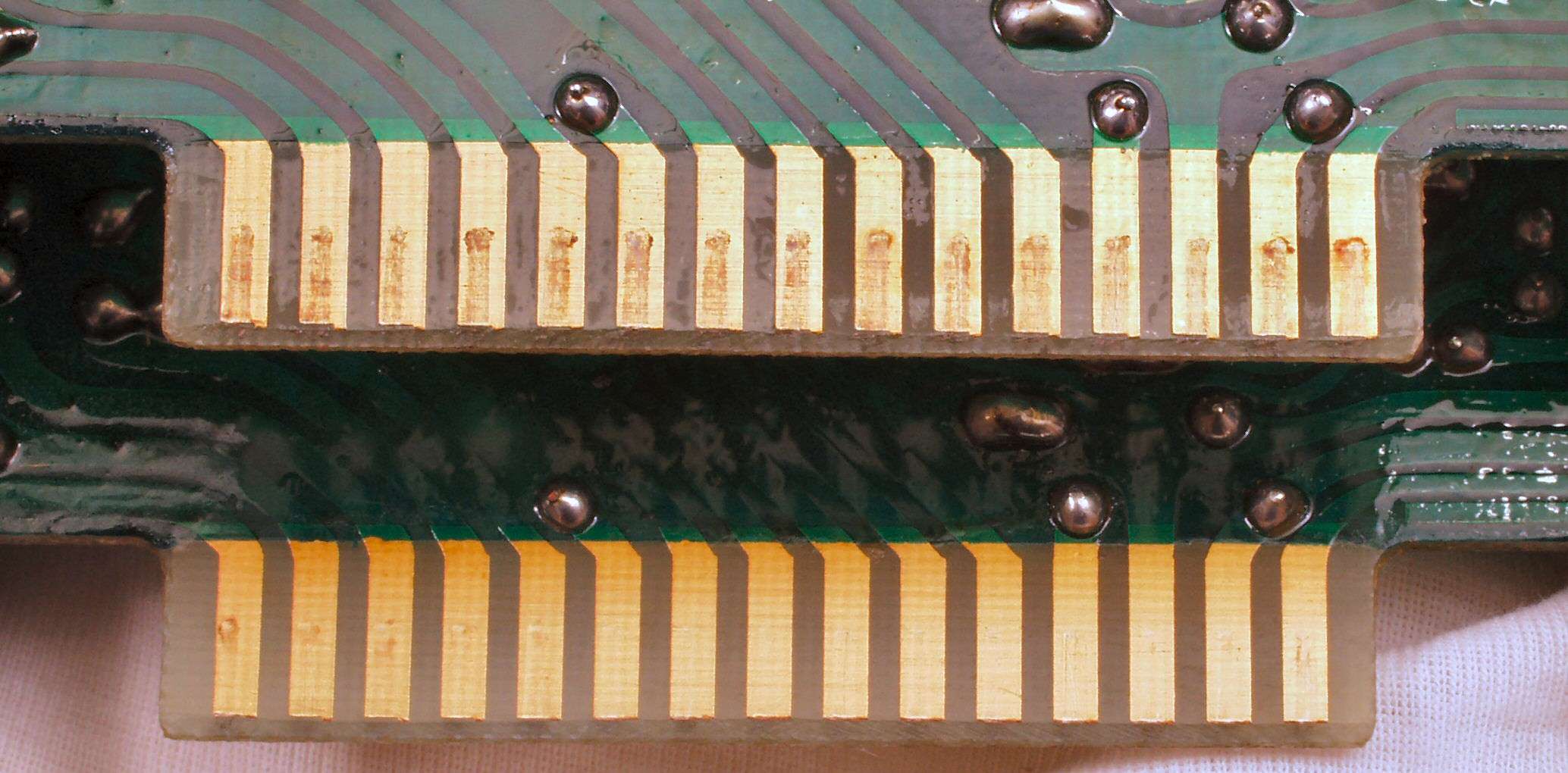

Ｃ２Ｇ．　修理（洗浄）後のドライブ基板コネクター足、上＝前、下＝後

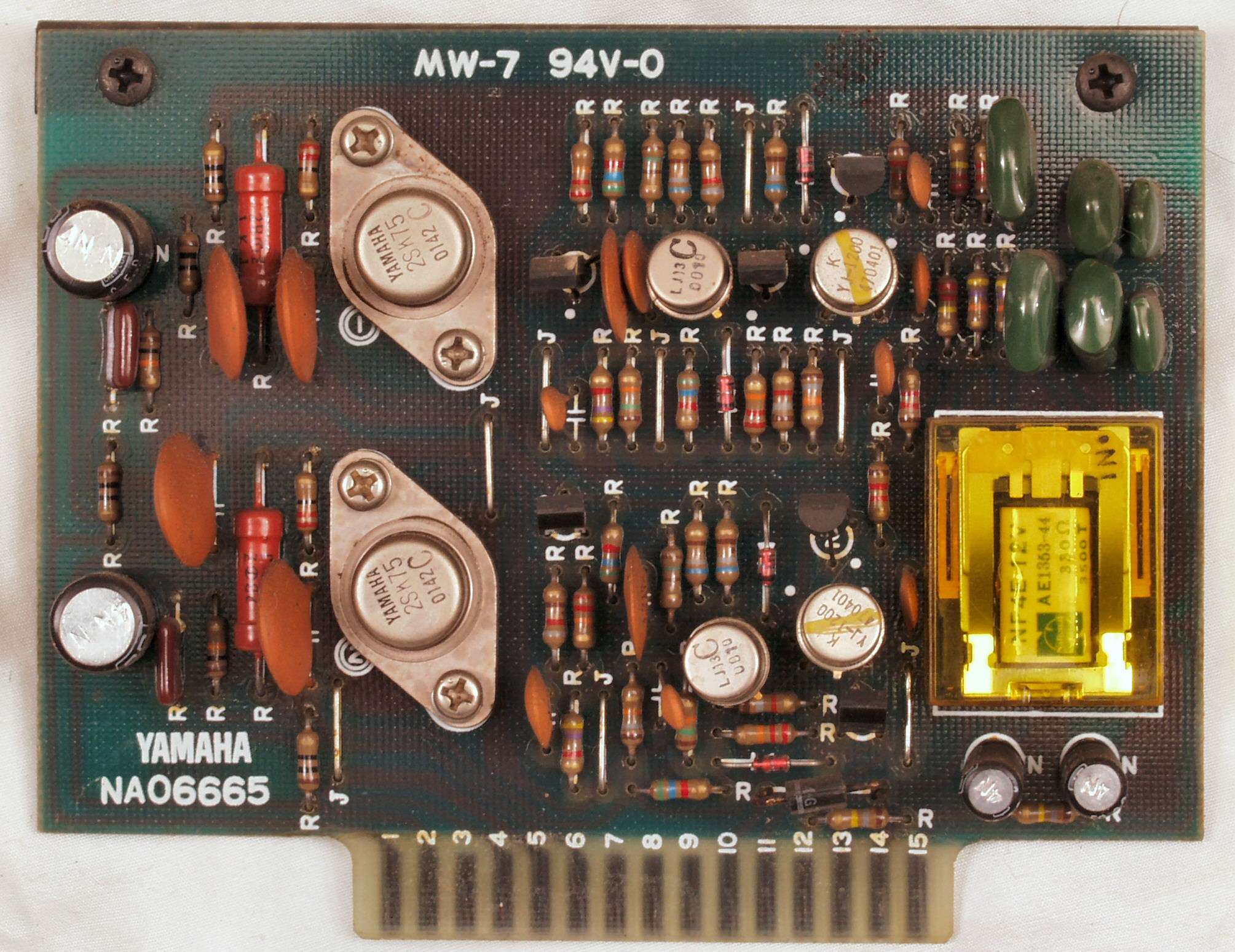

Ｃ３Ａ．　修理前　Ｆｉｌｔｅｒ基板

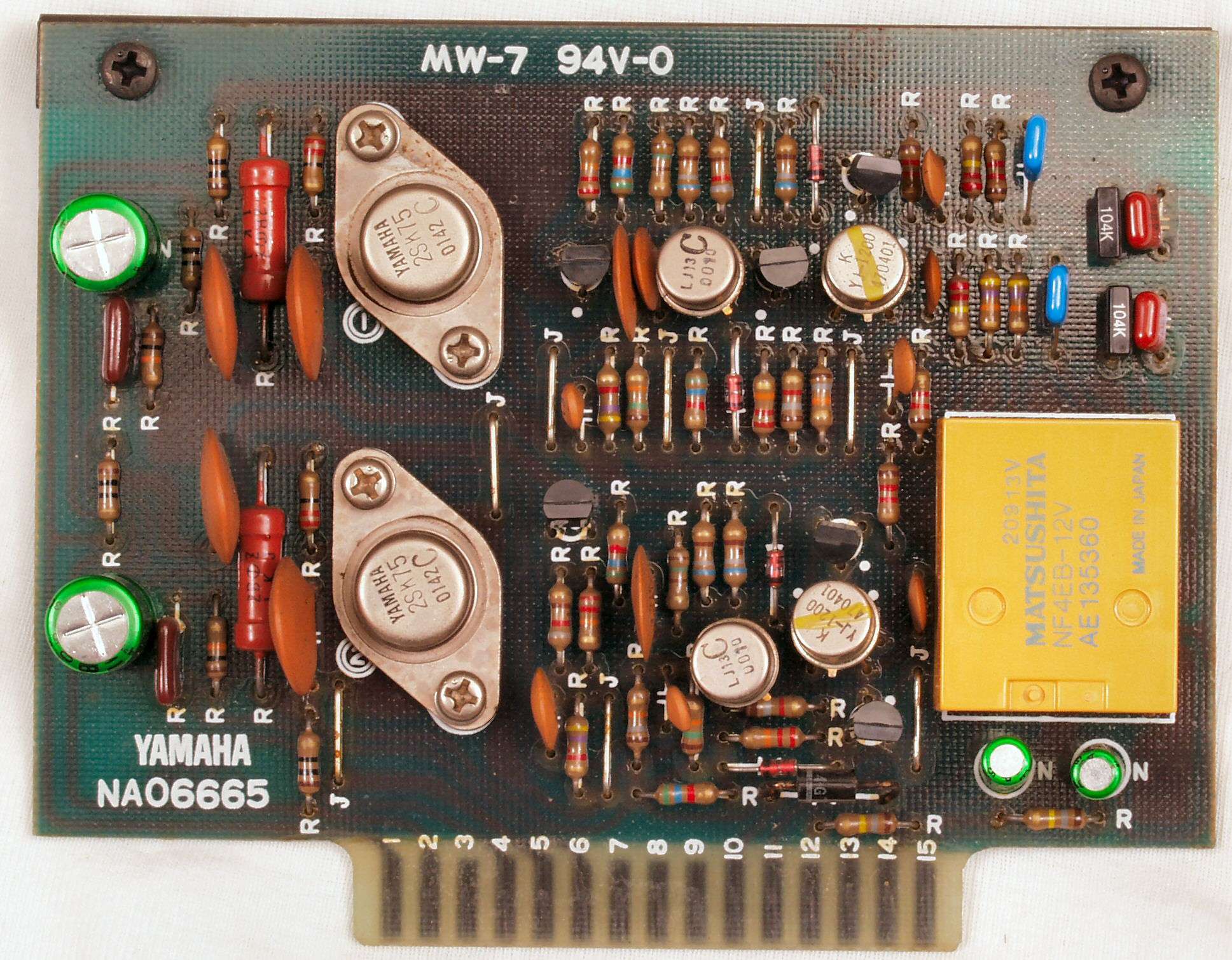

Ｃ３Ｂ．　修理後　Ｆｉｌｔｅｒ基板　ＴＲ（トランジスター）６個、リレー、電解コンデンサー４個、フィルムコンデンサー６個交換

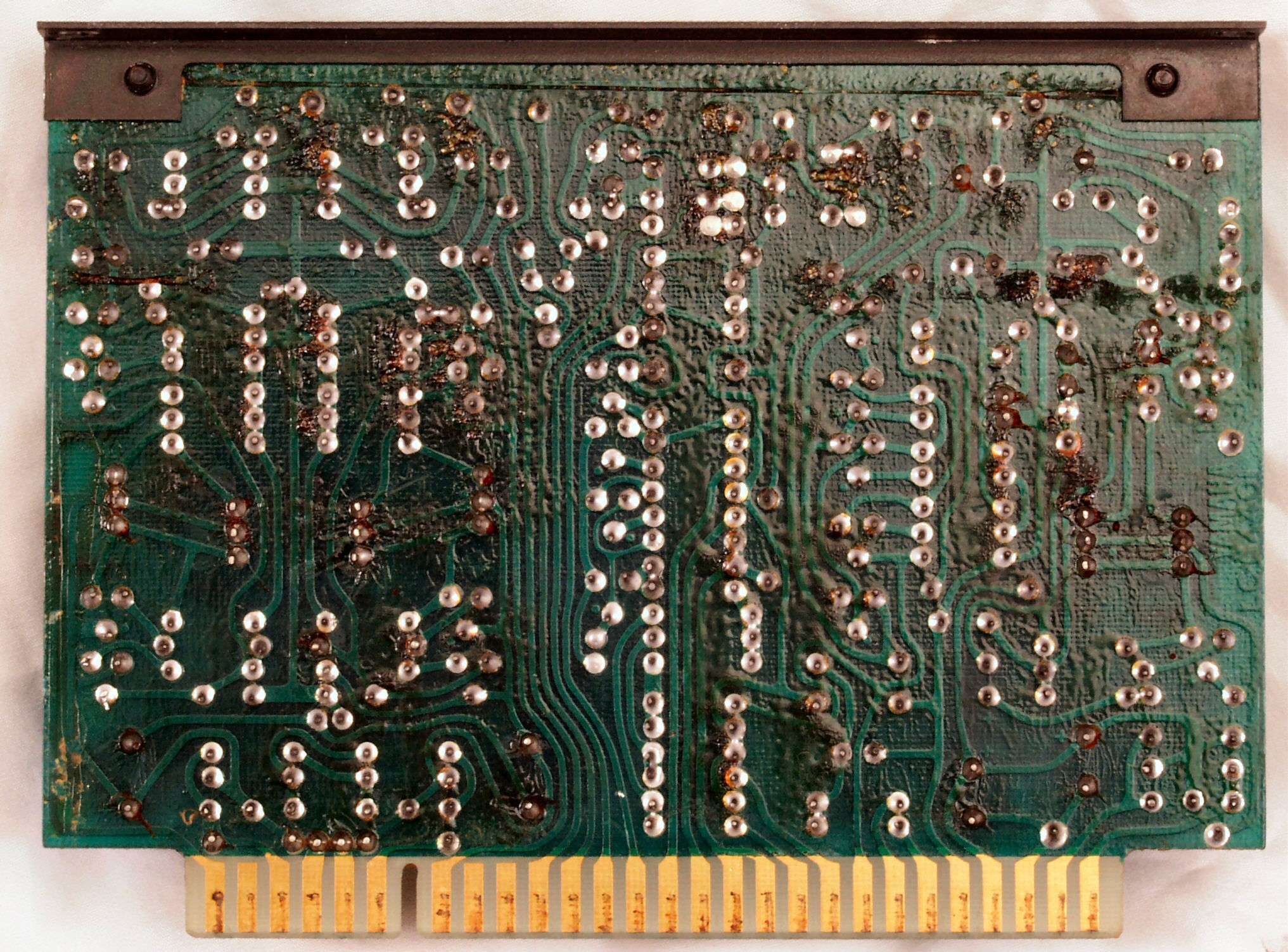

Ｃ３Ｃ．　修理前　Ｆｉｌｔｅｒ基板裏

Ｃ３Ｄ．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏。　全ての半田をやり修す。

Ｃ３Ｅ．　修理中　Ｆｉｌｔｅｒ基板裏　　不要な半田フラックスを落とす、単純で面倒くさい長時間の作業

Ｃ３Ｆ．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

Ｃ４Ａ．　修理前　電源１基板　この基板は他の物より、バージョンが新しい。

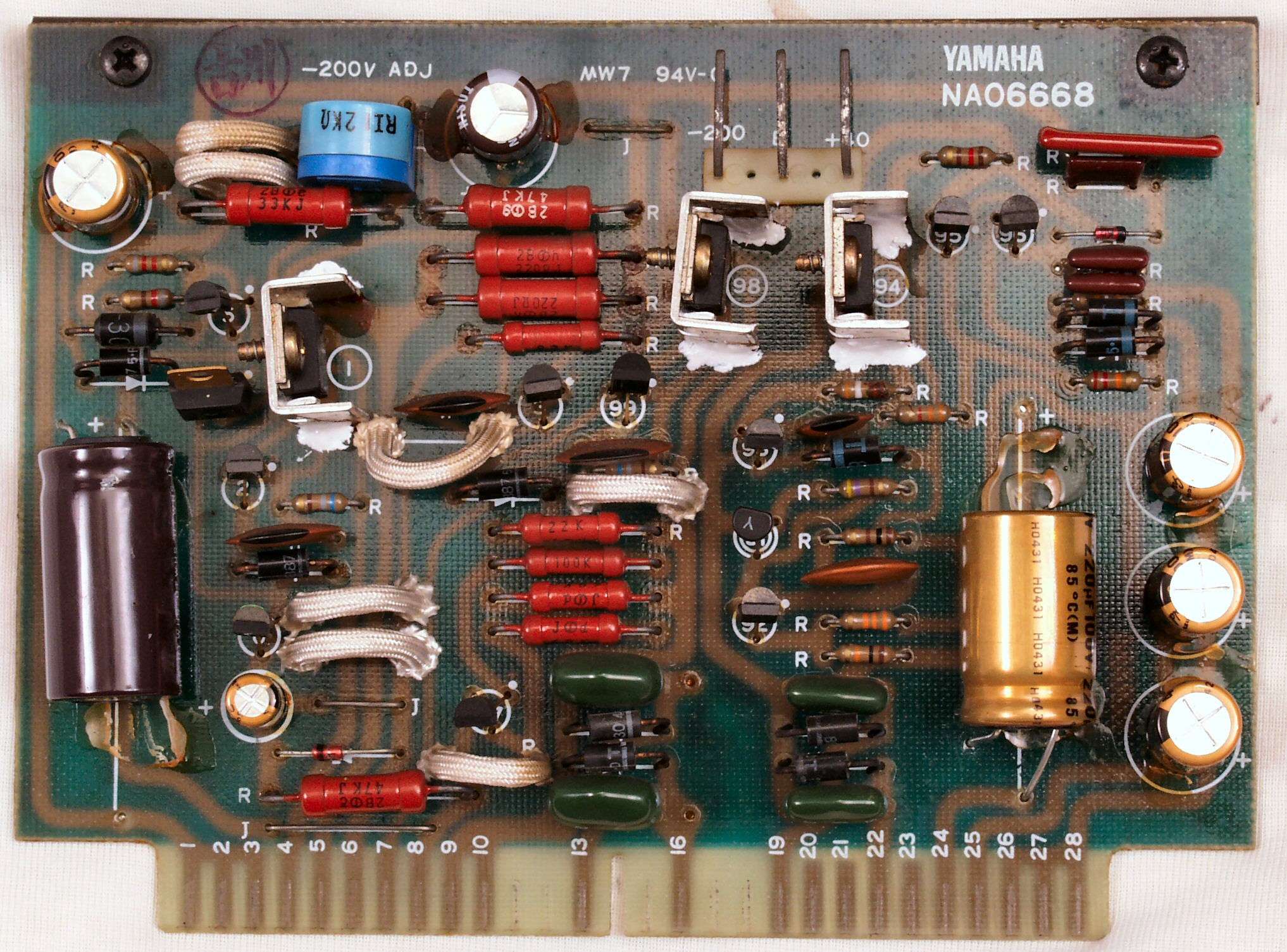

Ｃ４Ｂ．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個交換

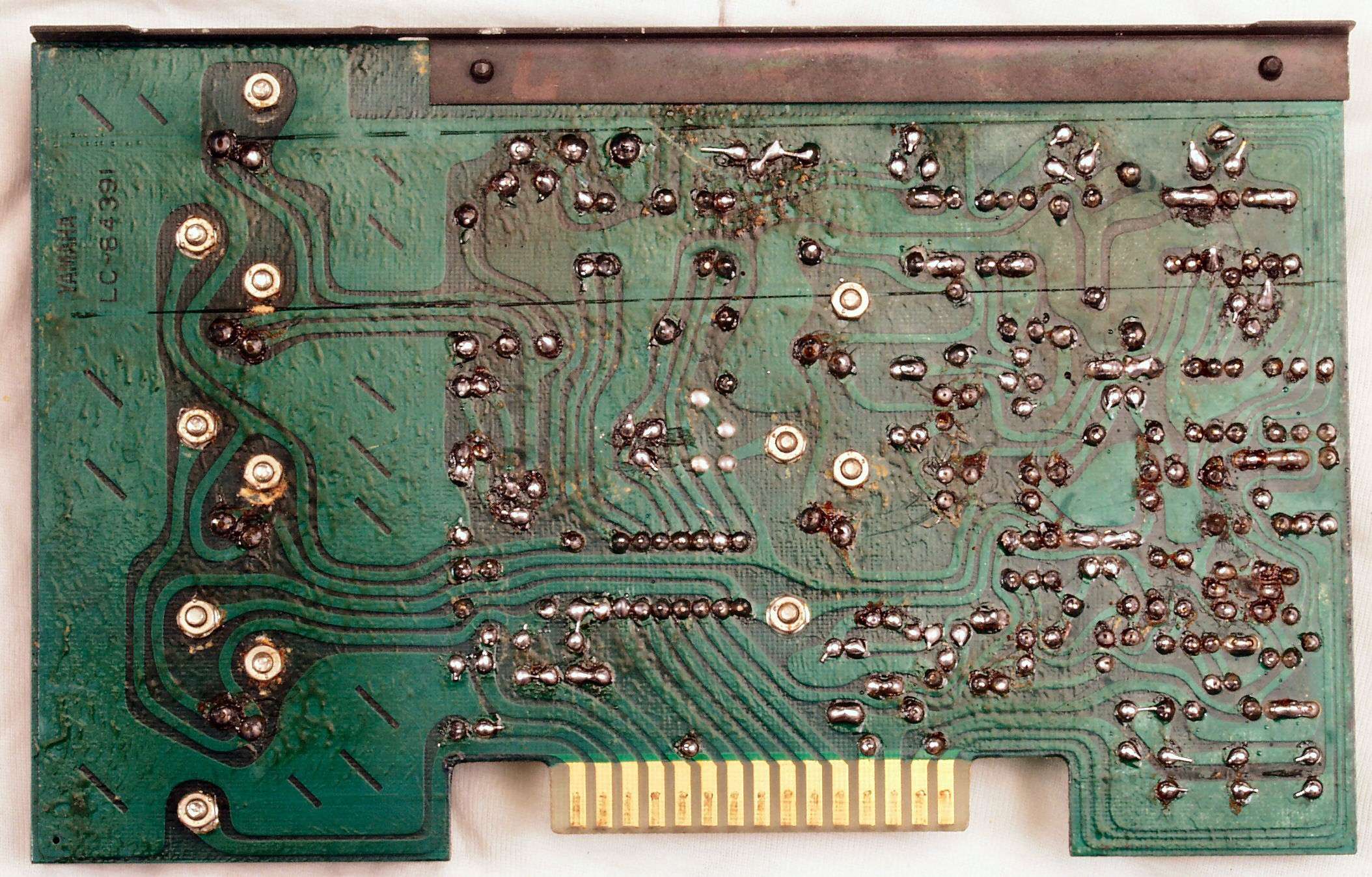

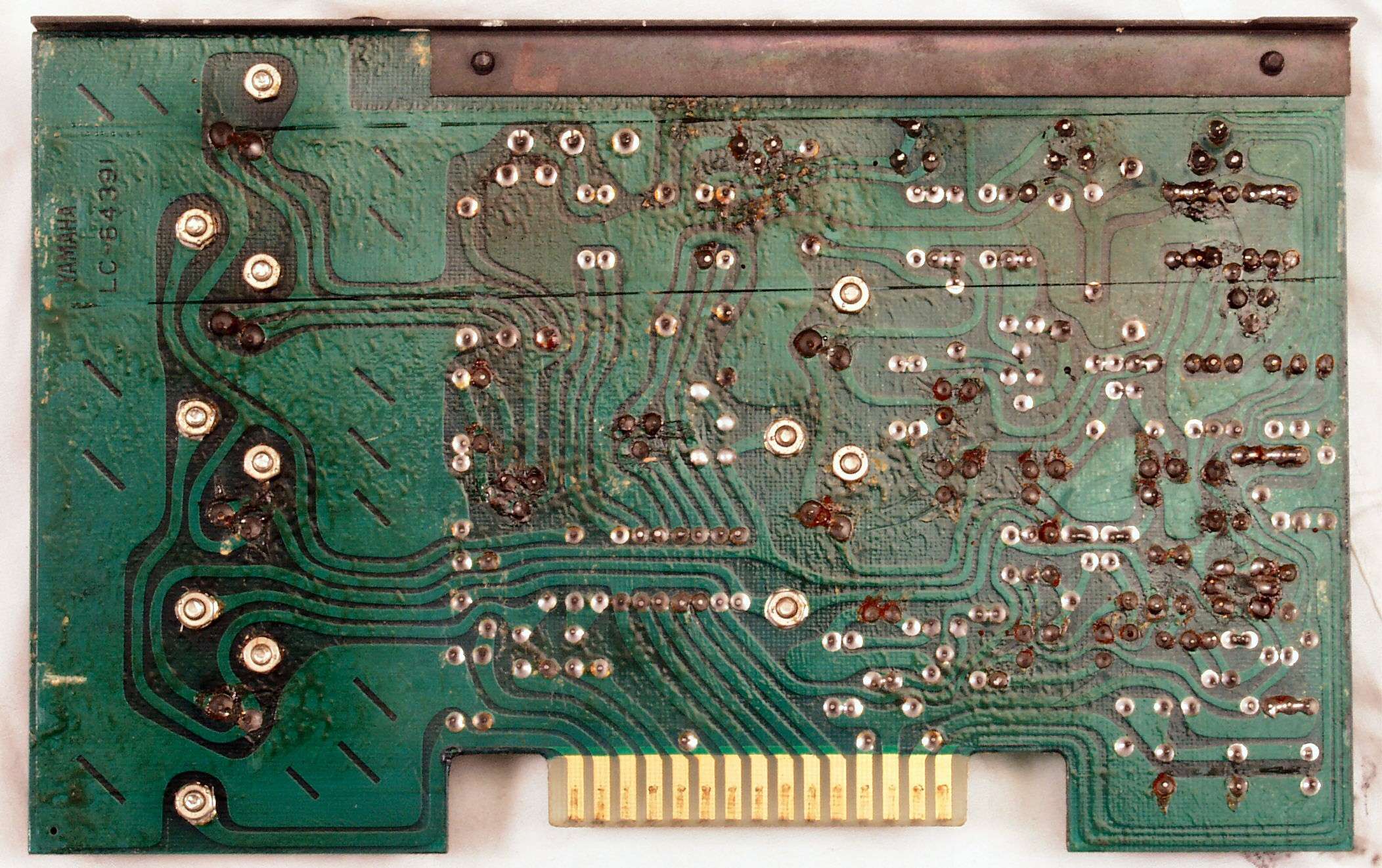

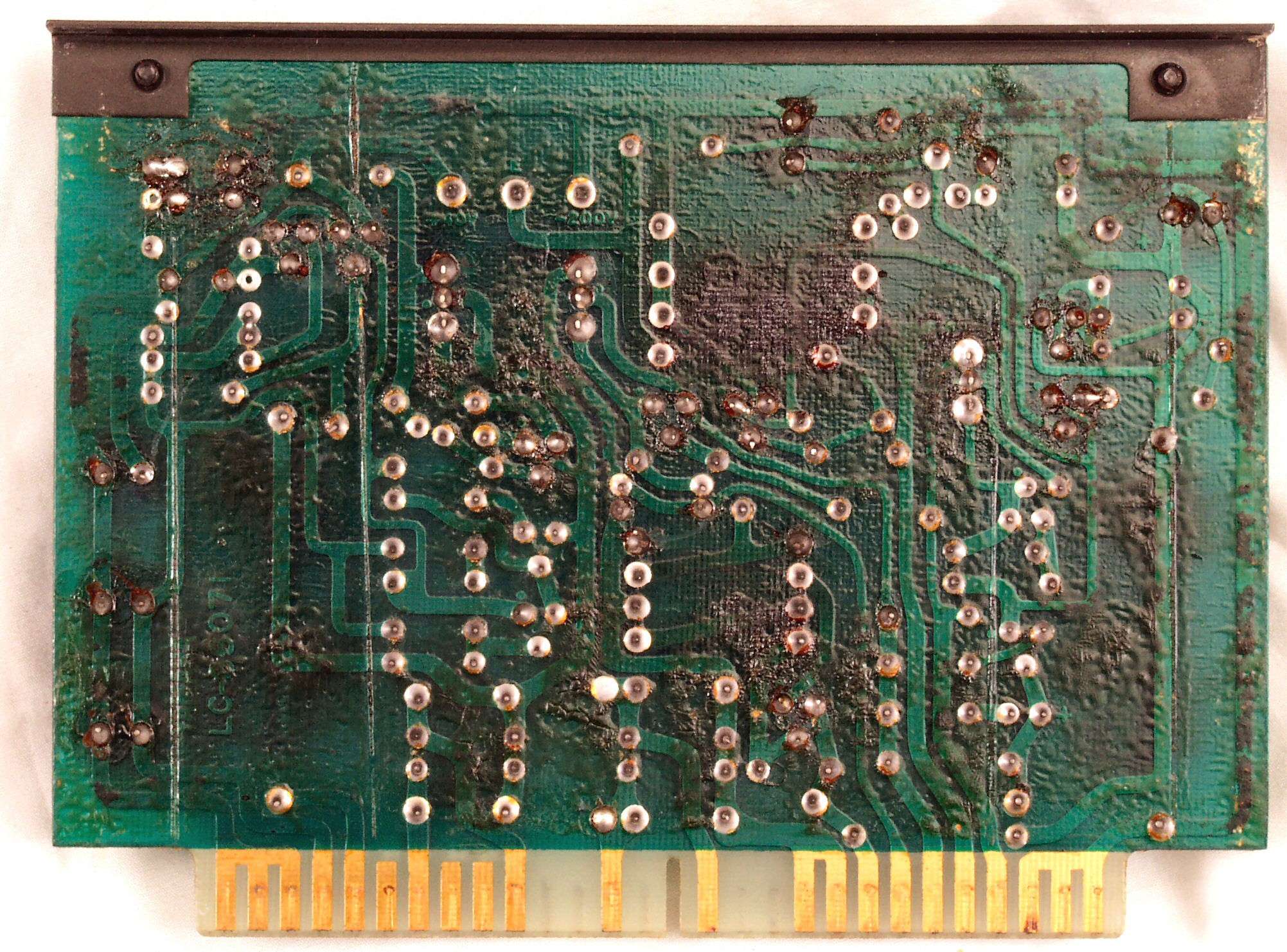

Ｃ４Ｃ．　修理前　電源１基板裏

Ｃ４Ｄ．　修理（半田補正）後＋不要な半田フラックスを落とした電源１基板裏

Ｃ４Ｅ．　完成電源１基板裏、洗浄後防湿材を塗る

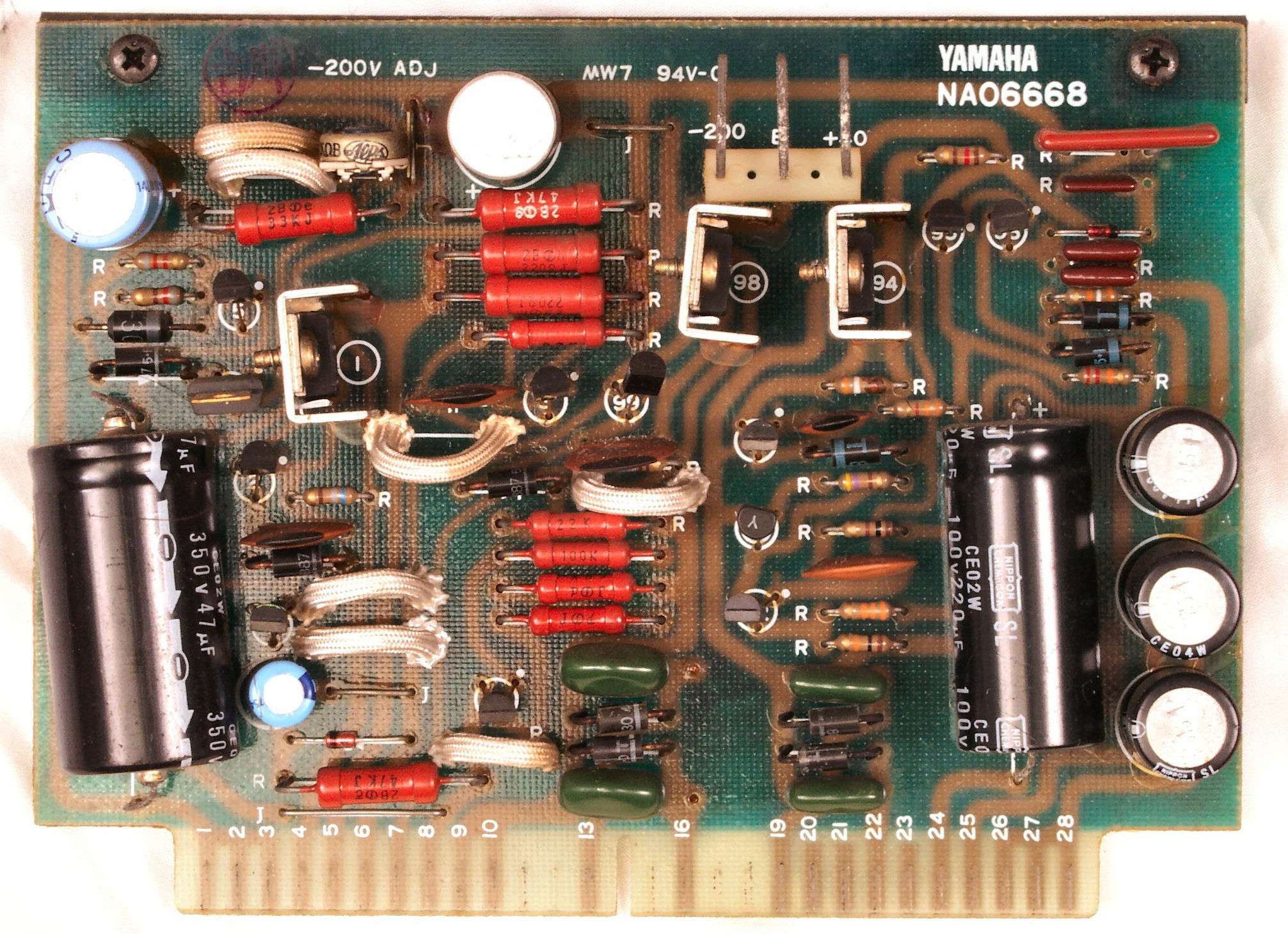

Ｃ５Ａ．　修理前　電源２基板

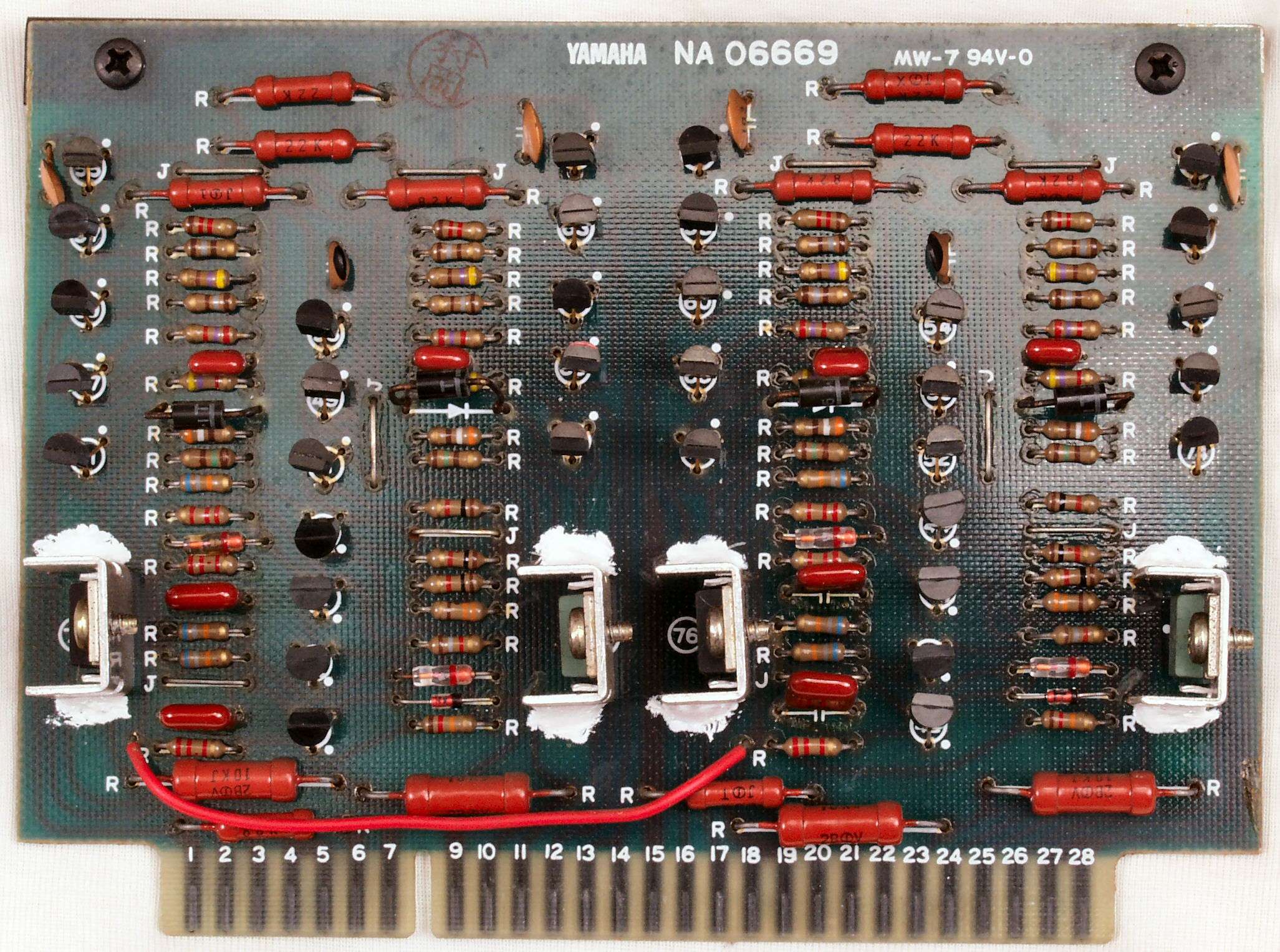

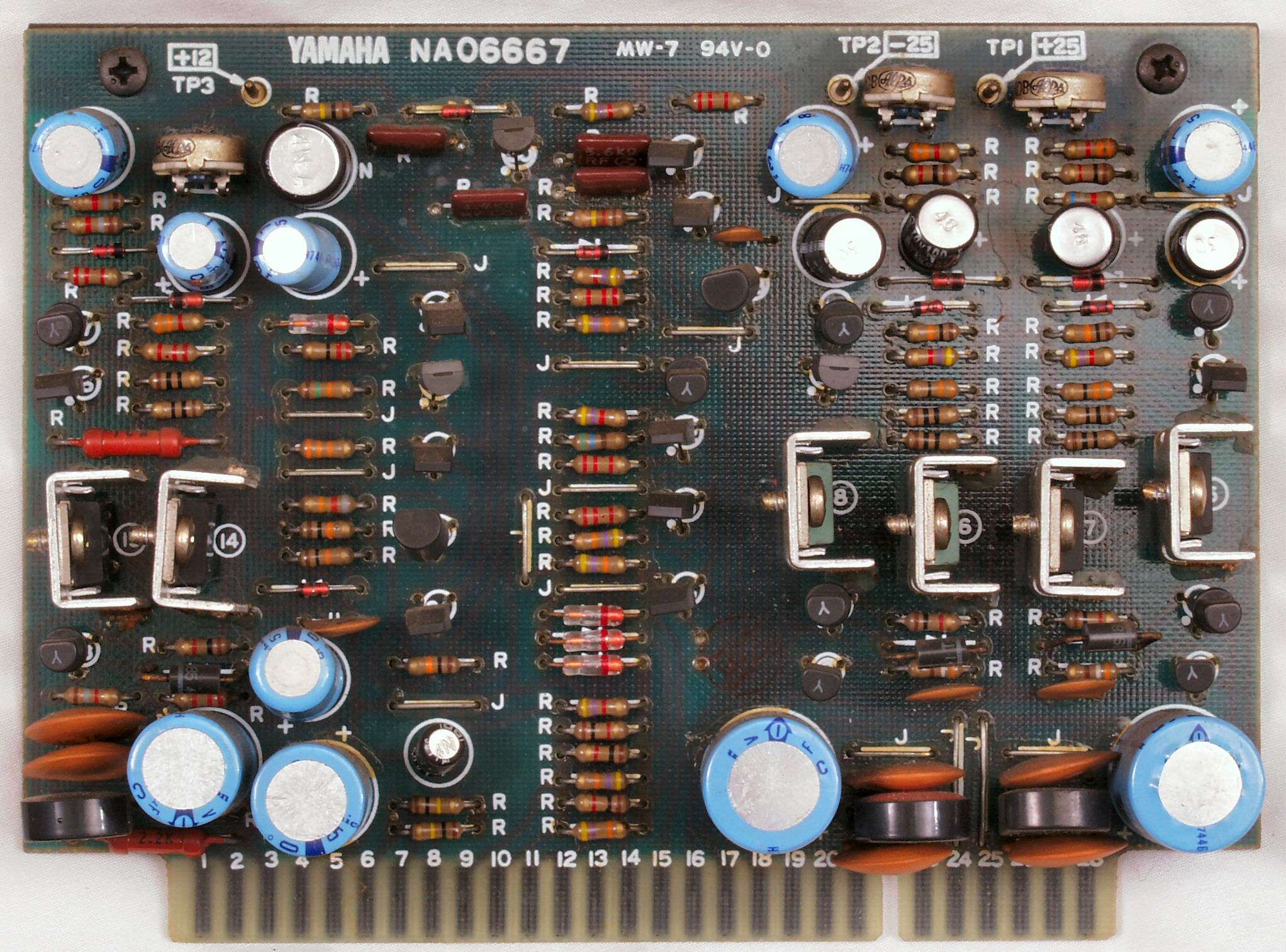

Ｃ５Ｂ．　修理後　電源２基板　　ＴＲ（トランジスター）１０個、半固定ＶＲ３、電解コンデンサー１６個交換

Ｃ５Ｃ．　修理前　電源２基板裏

Ｃ５Ｃ１．　修理中　電源２基板裏　交換する電解コンデンサーの足のピッチが異なるので穴あけする

Ｃ５Ｄ．　修理（半田補正）後＋不要な半田フラックスを落とした電源２基板裏

Ｃ５Ｅ．　完成電源２基板裏、洗浄後防湿材を塗る

Ｃ６Ａ．　修理前　電源３基板

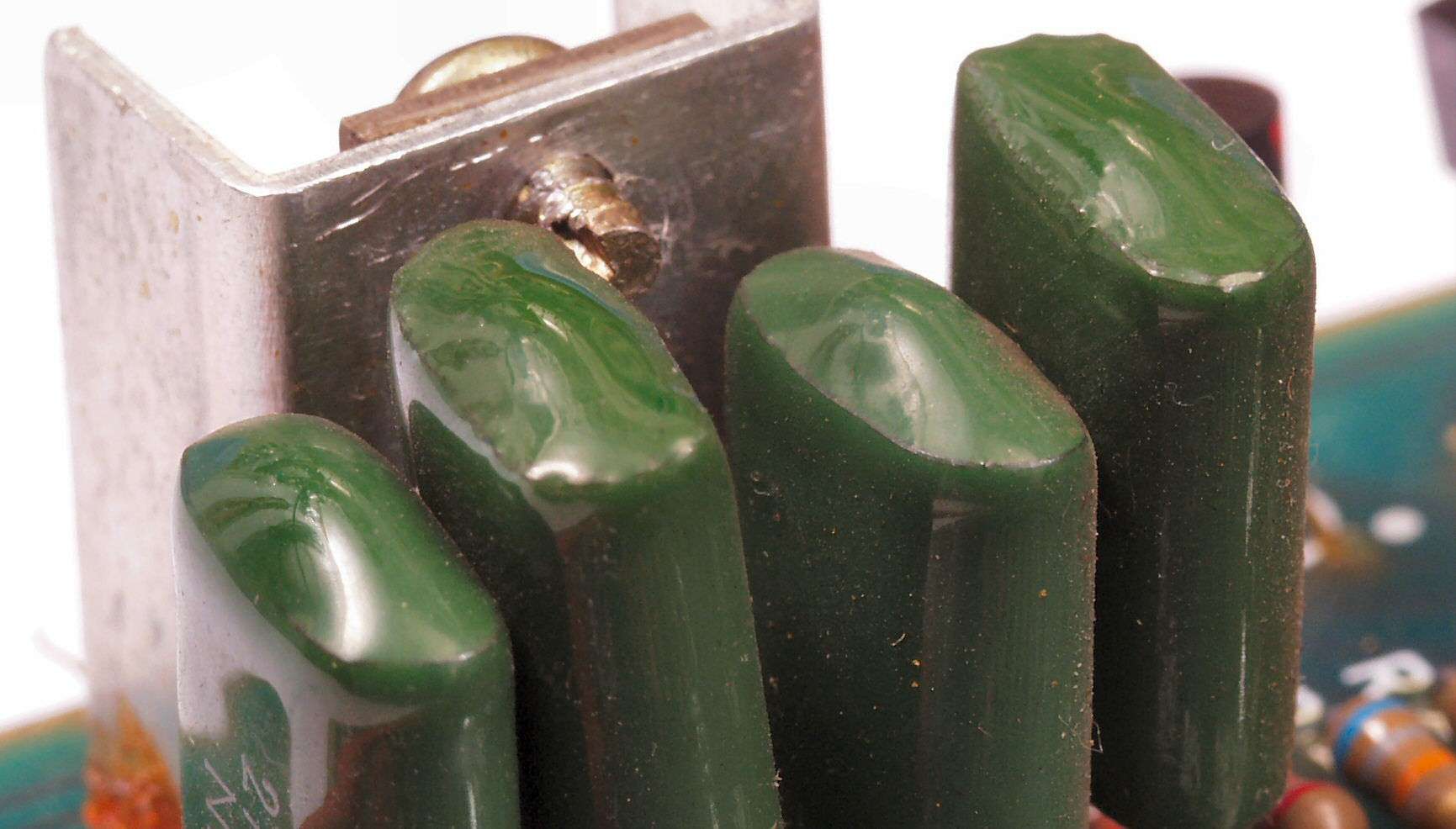

Ｃ６Ａ１．　修理中　電源３基板、外装にヒビが入り始めたので交換する。このタイプはいずれこうなる＜＜こちら参照＞＞

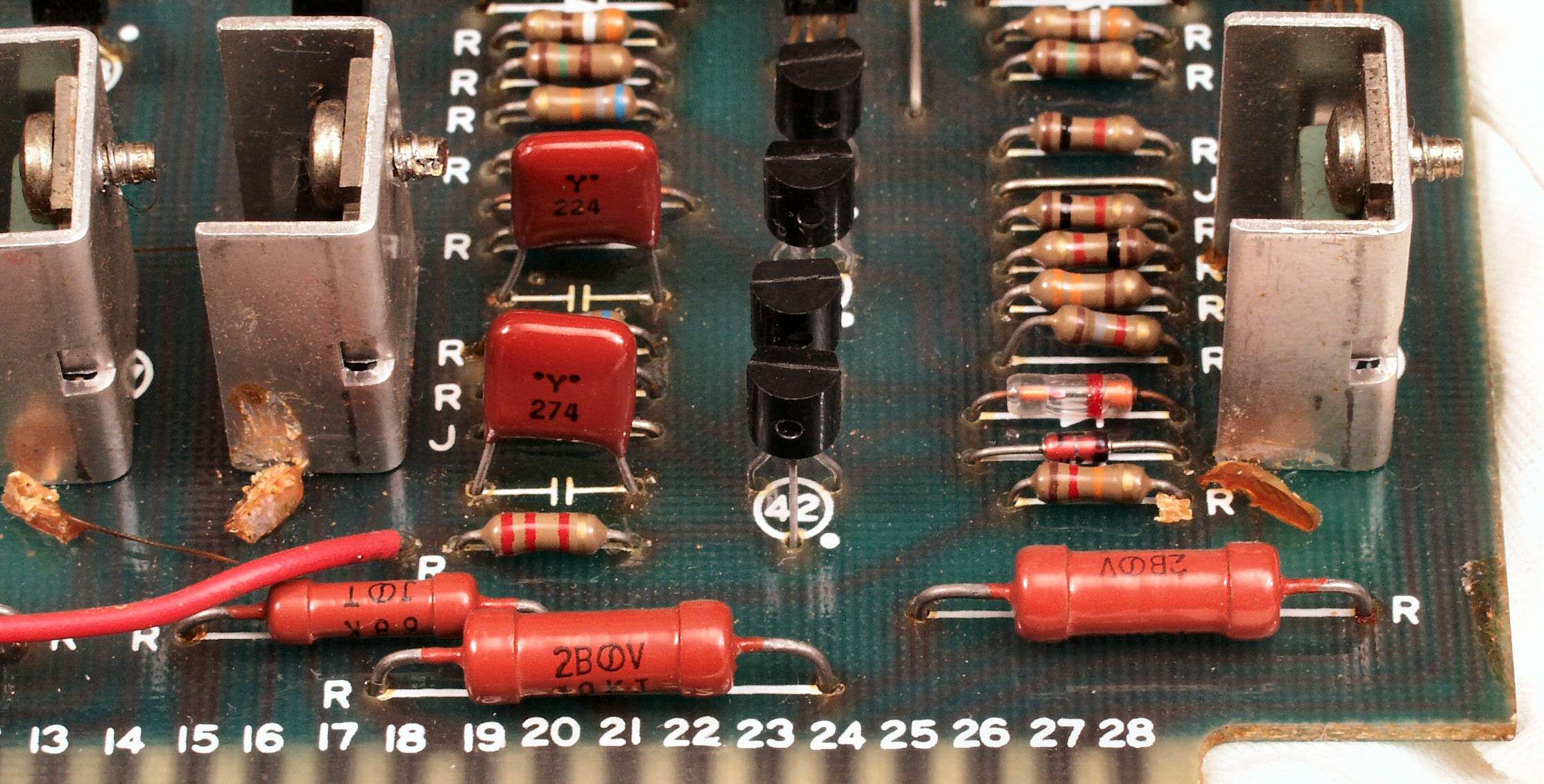

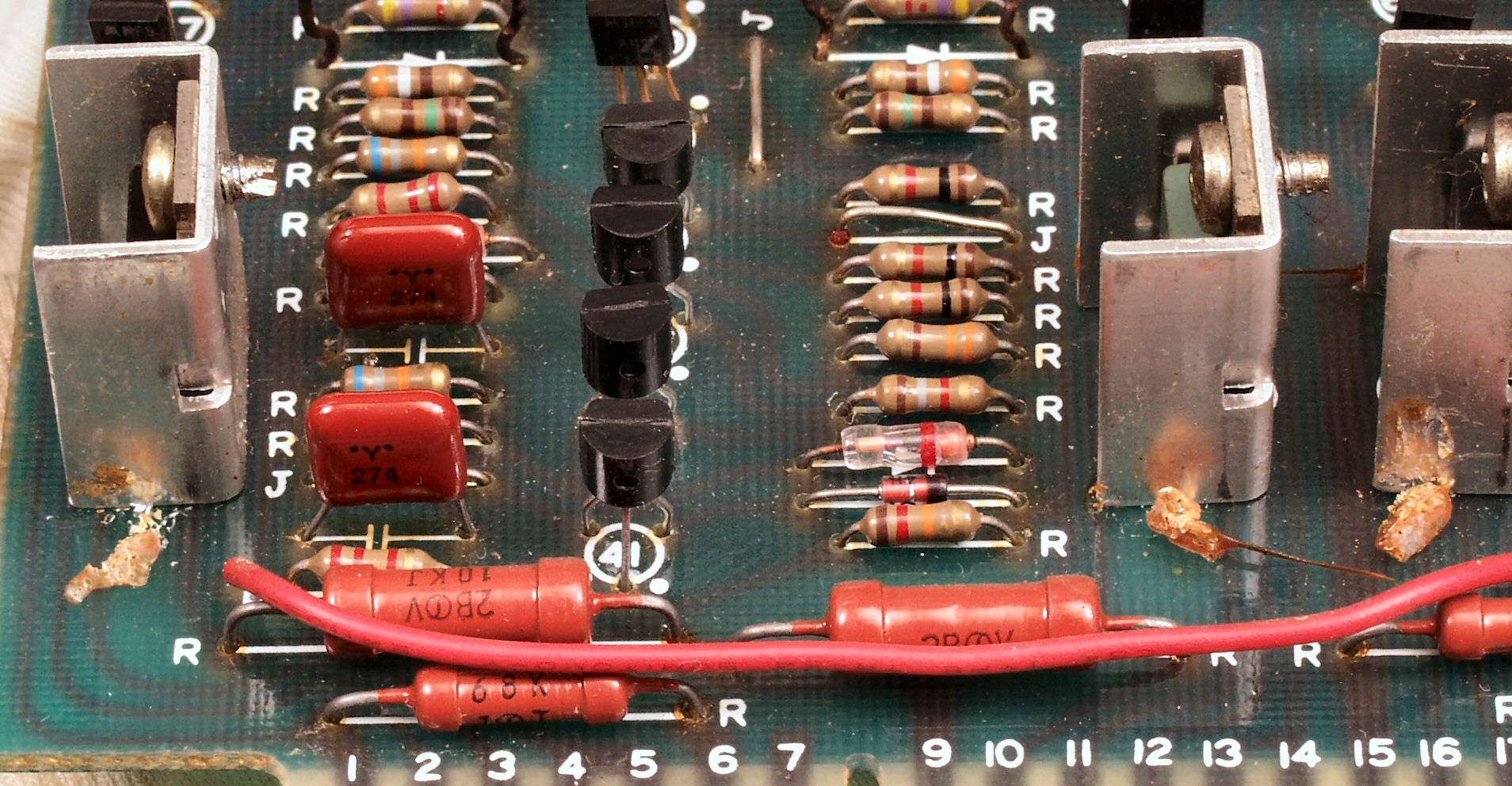

Ｃ６Ａ２．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器の接着が劣化して機能していない。Ｌ側

Ｃ６Ａ３．　修理後　電源３基板。Ｌ側

Ｃ６Ａ４．　修理中　電源３基板、ＴＲ（トランジスター）の放熱器の接着が劣化して機能していない。Ｒ側

Ｃ６Ａ４．　修理後　電源３基板。Ｒ側

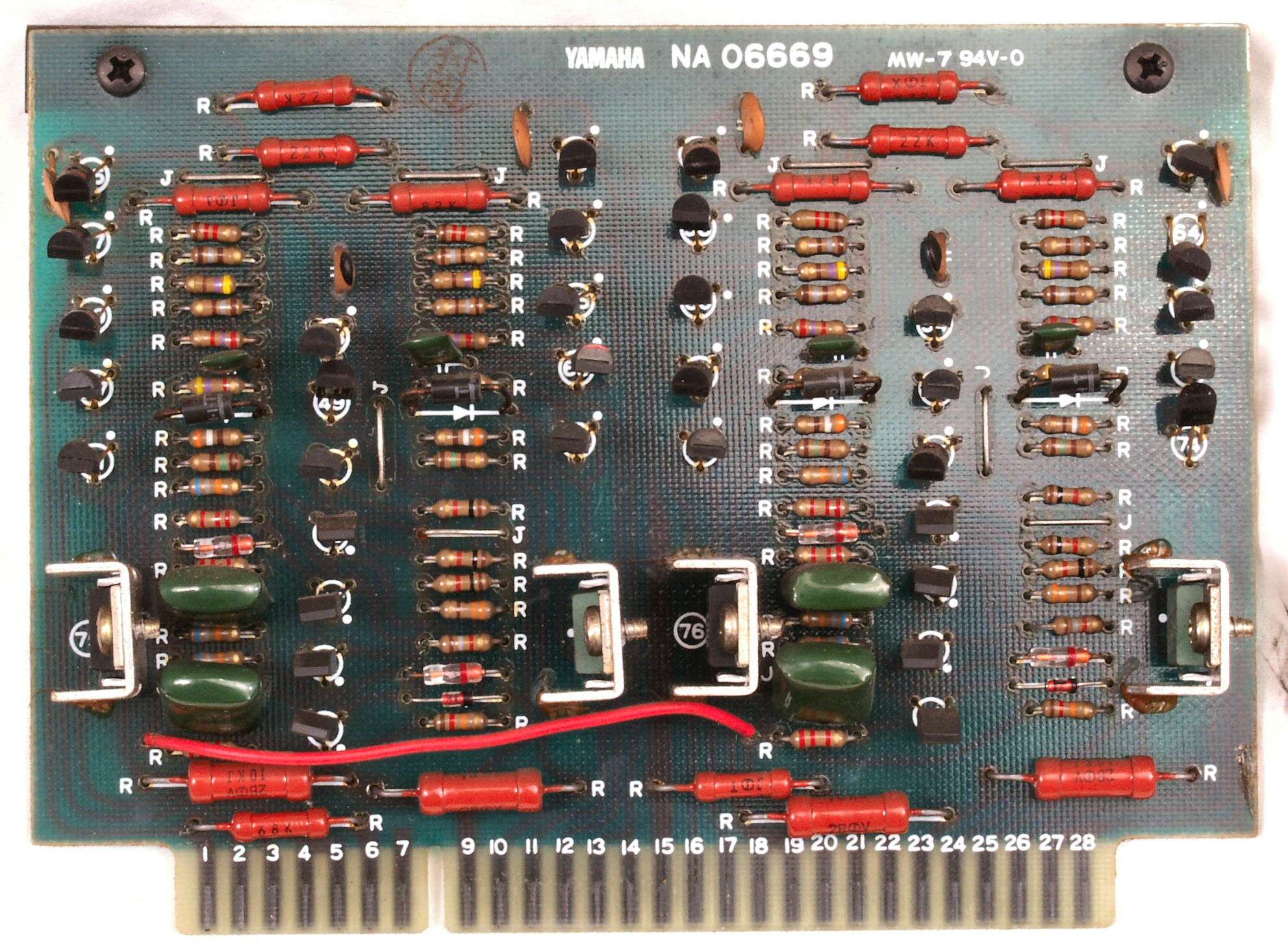

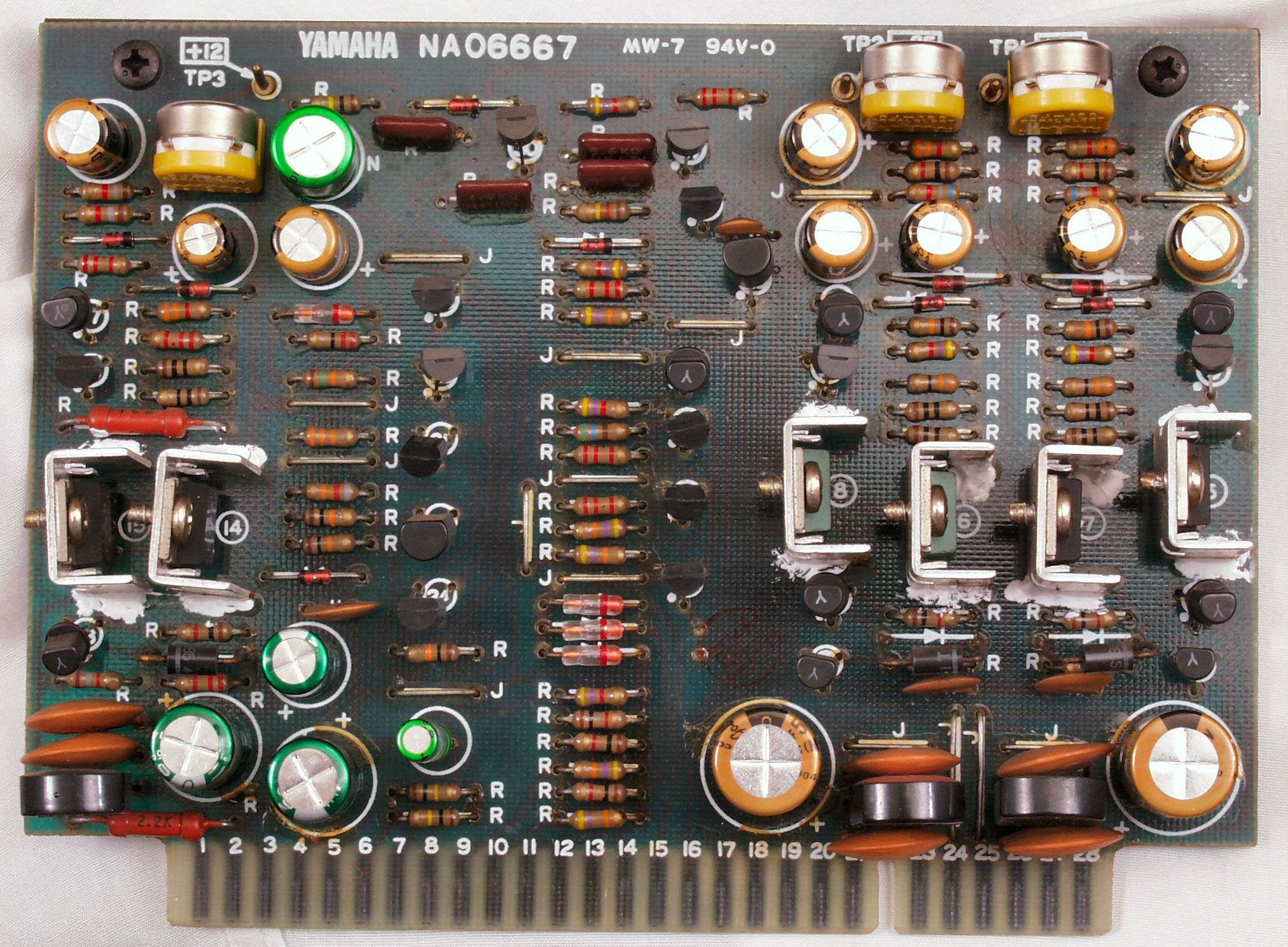

Ｃ６Ｂ．　修理後　電源３基板　　ＴＲ（トランジスター）９個、フィルムコンデンサー８個交換

Ｃ６Ｃ．　修理前　電源３基板裏（写真紛失の為、参考）

Ｃ６Ｄ．　修理（半田補正）後＋不要な半田フラックスを落とした電源３基板裏

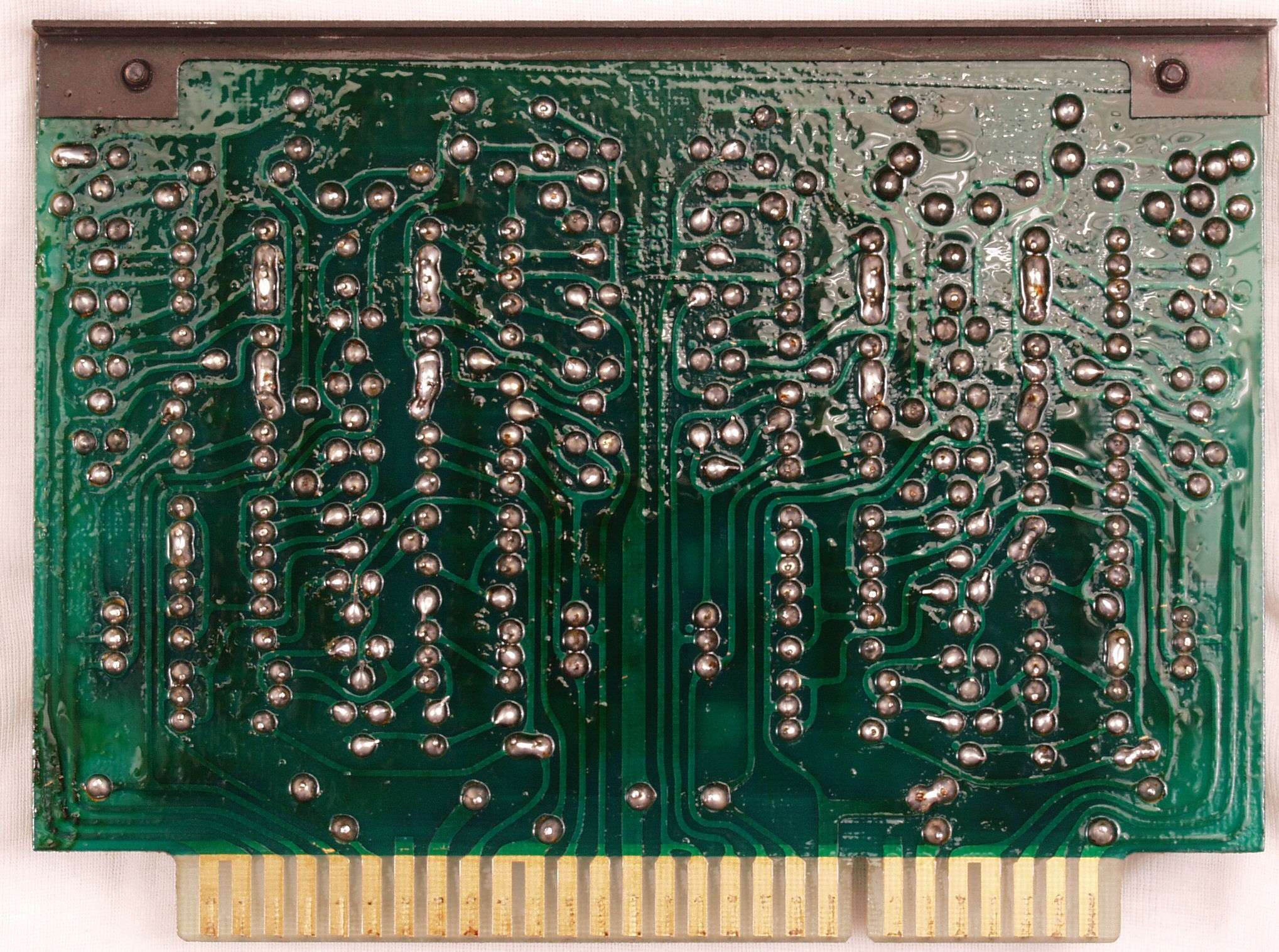

Ｃ６Ｅ．　完成電源３基板裏、洗浄後防湿材を塗る

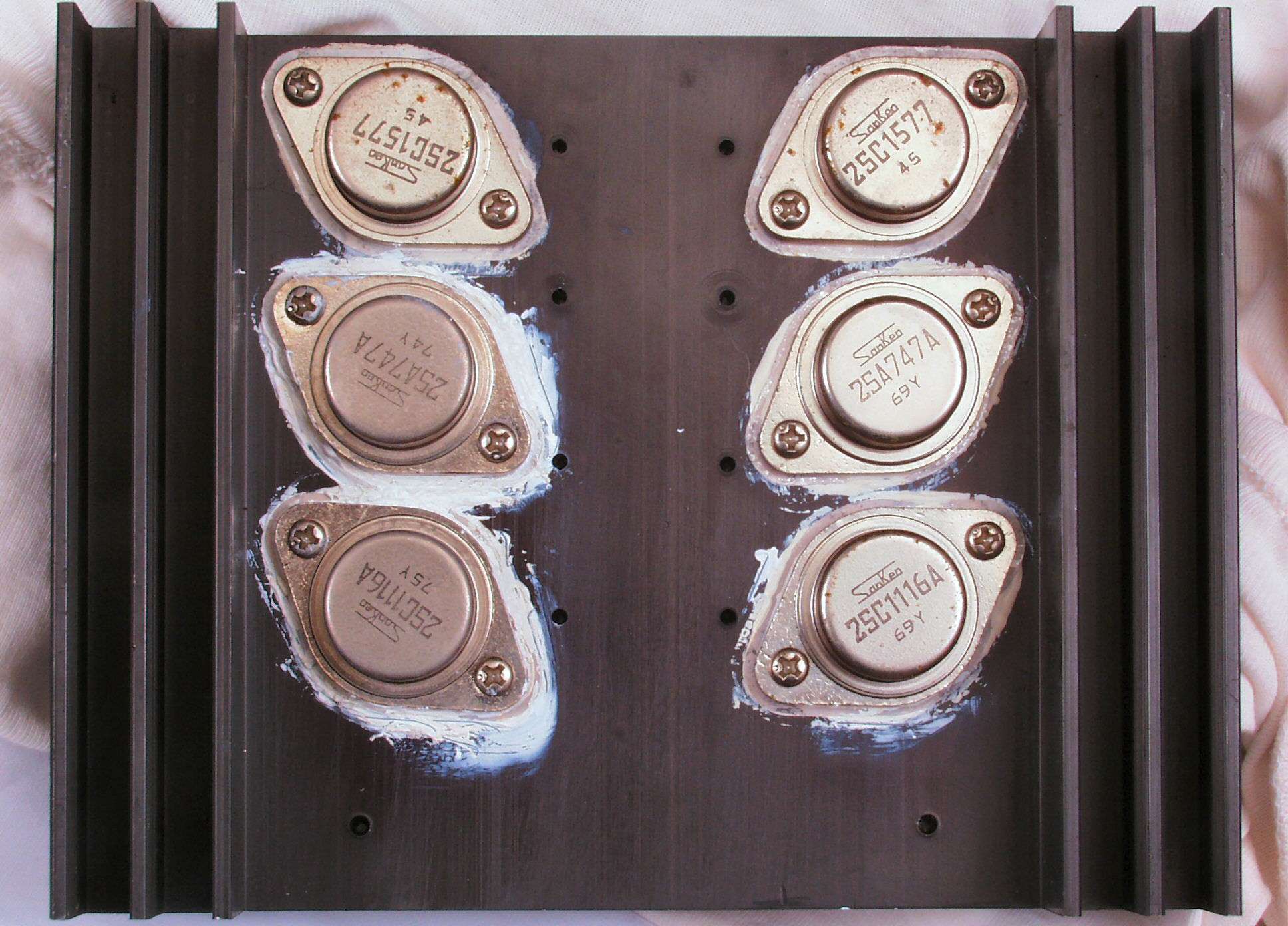

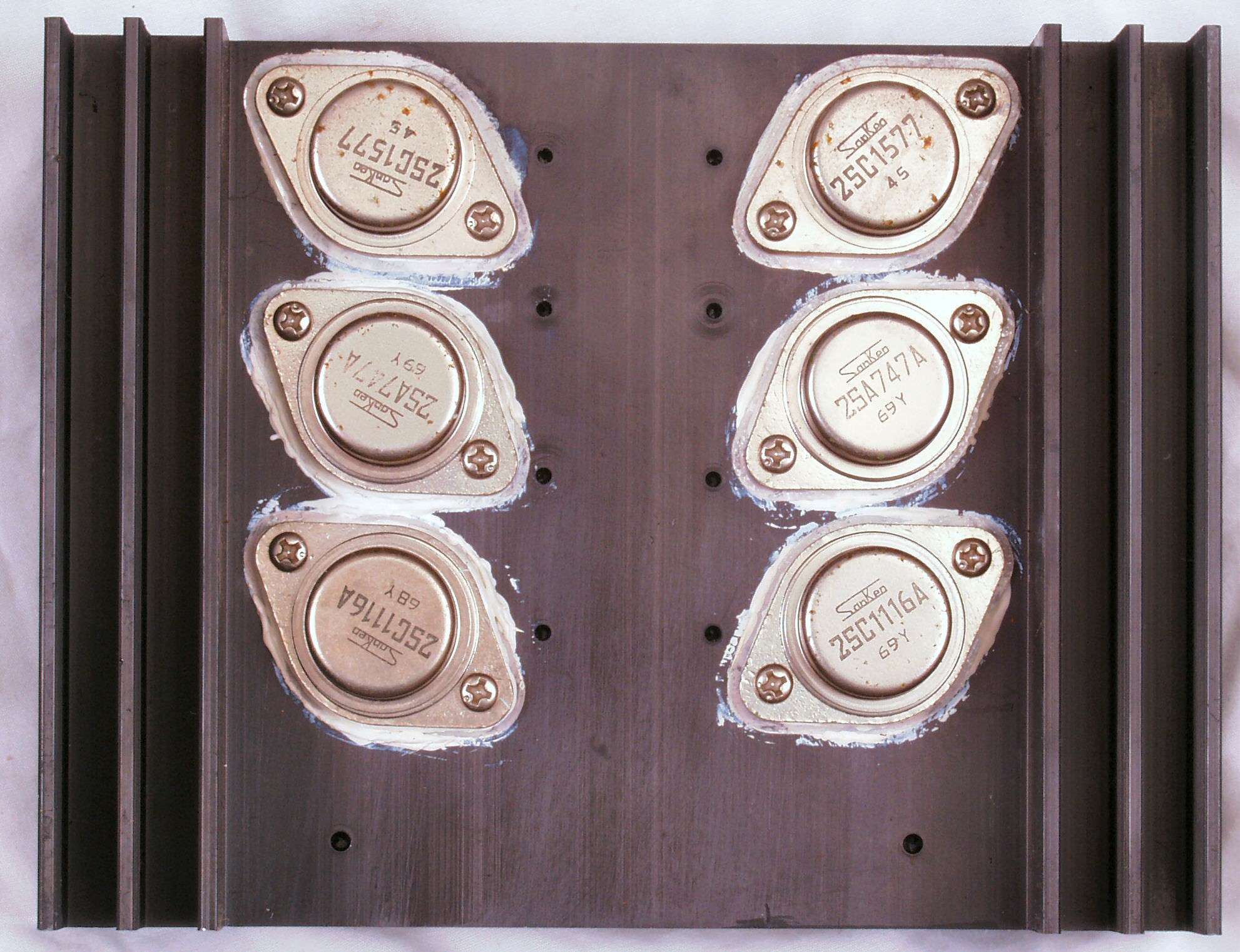

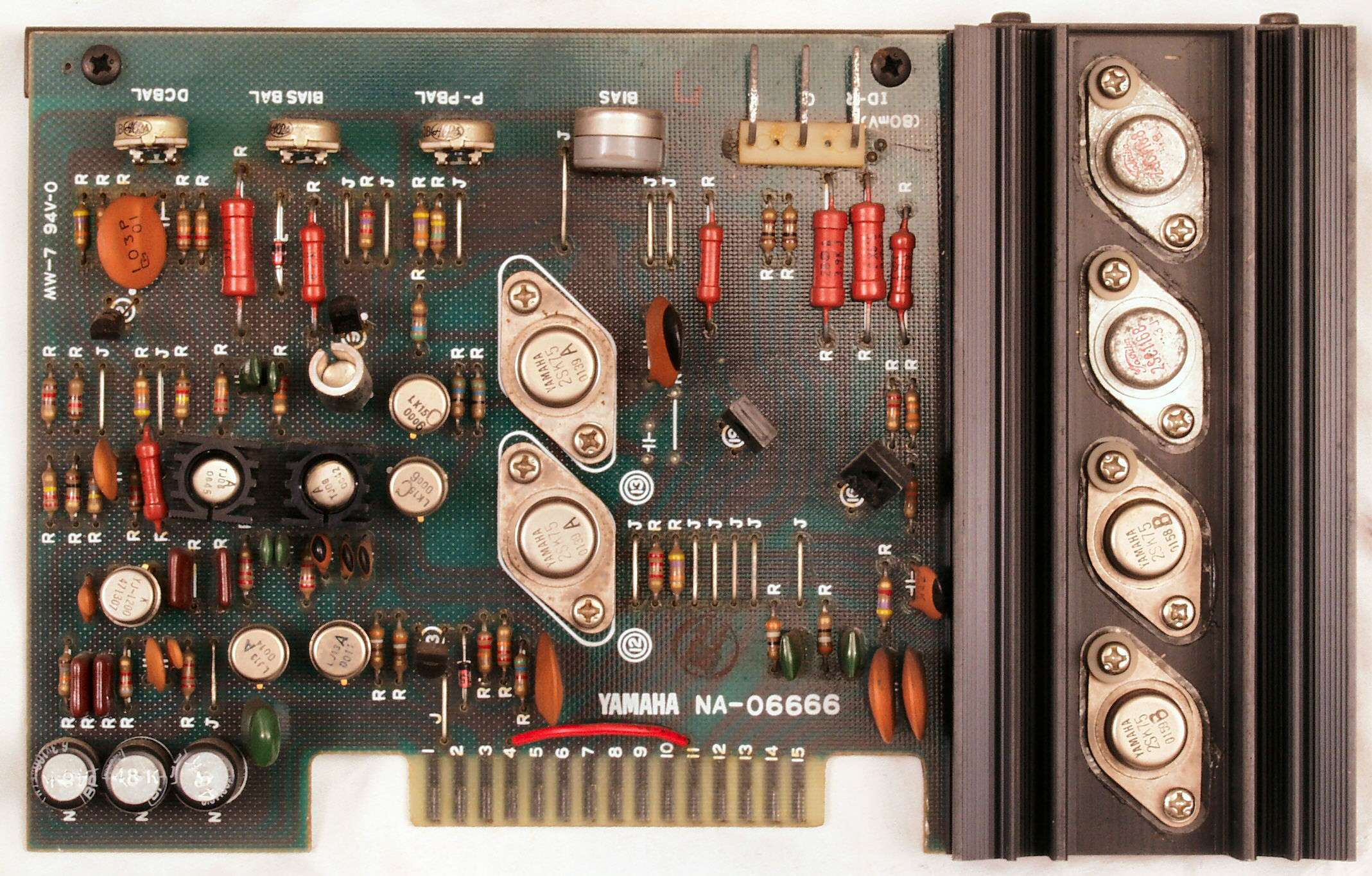

Ｃ７Ａ．　修理前　電源出力ＴＲ基板　２個交換の後あり

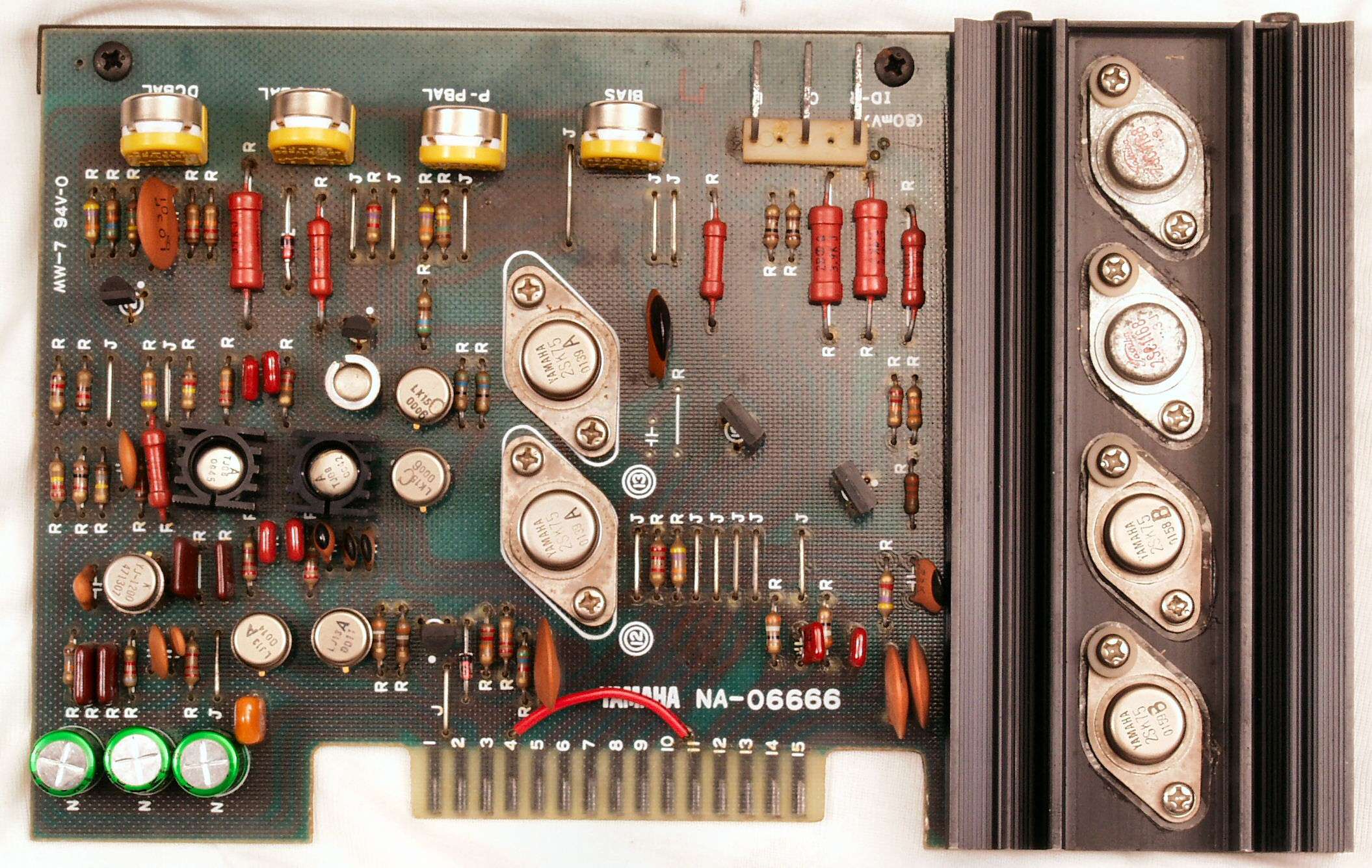

Ｃ７Ｂ．　修理後　電源出力ＴＲ基板　左側のＴＲ（トランジスター）２個交換。　他は増締めしておく

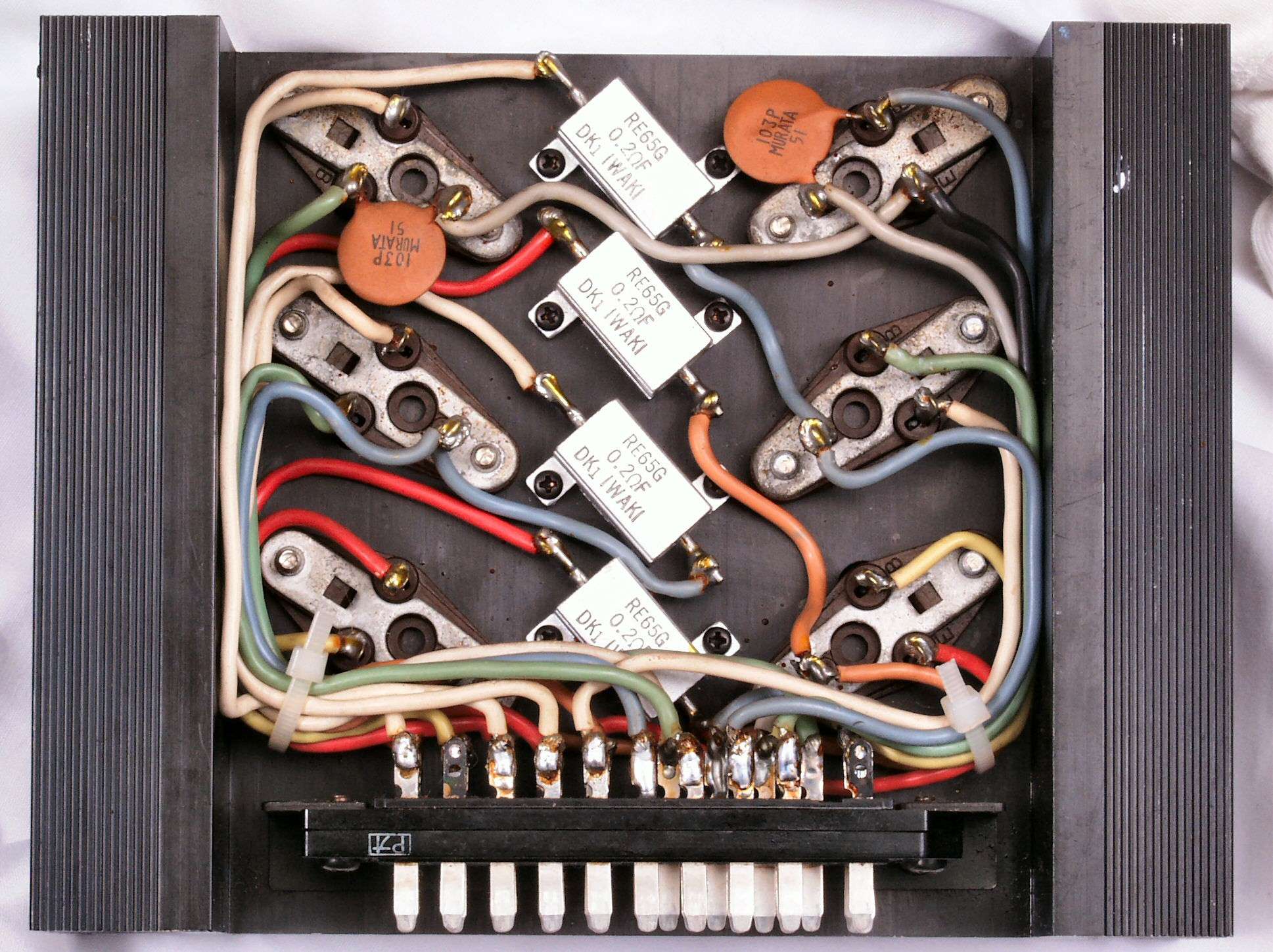

Ｃ７Ｃ．　修理前　電源出力ＴＲ基板裏

Ｃ７Ｄ．　修理（半田補正）後　電源出力ＴＲ基板裏

Ｃ７Ｅ．　修理前　電源出力ＴＲ基板コネクター足

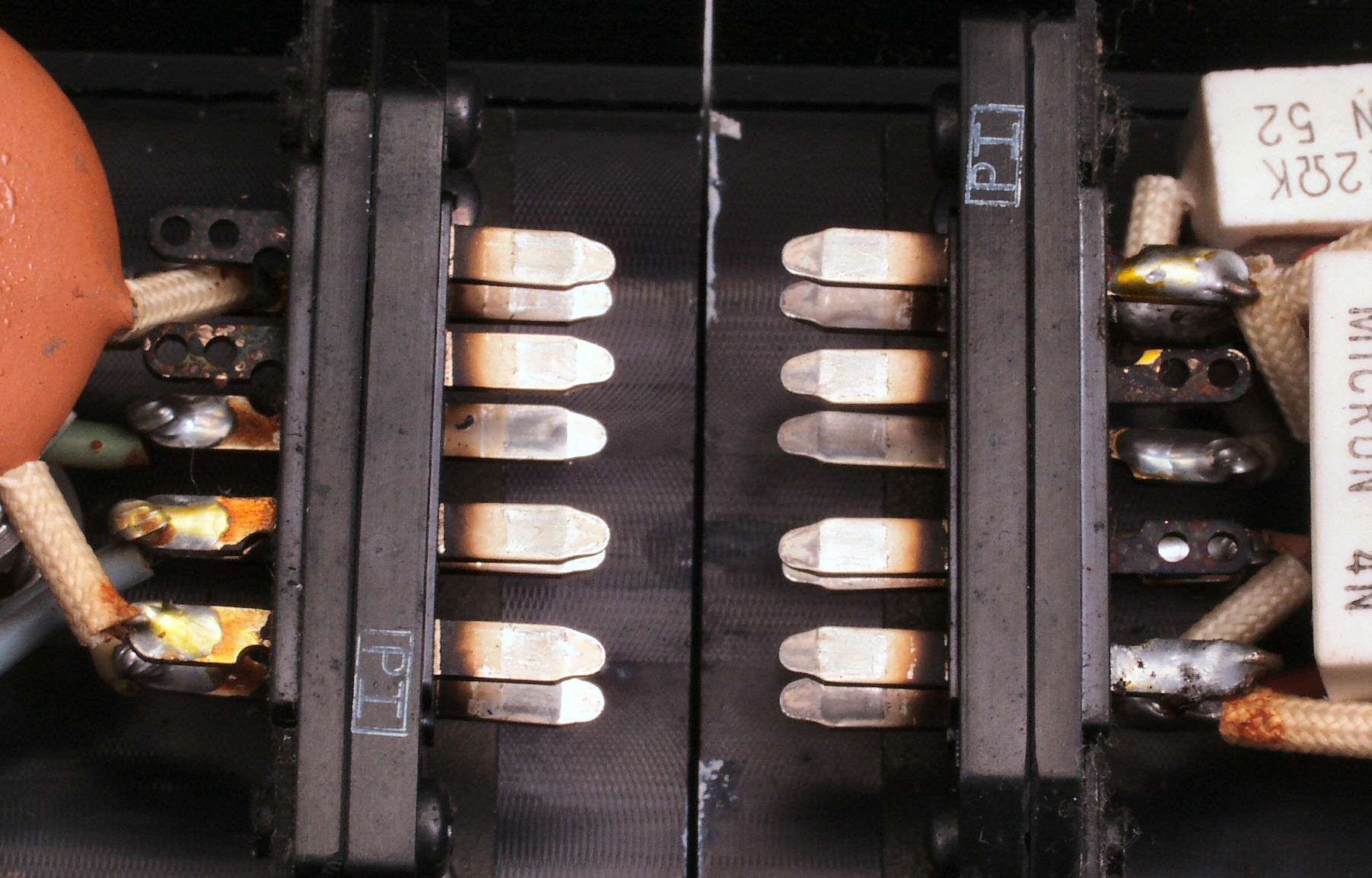

Ｃ７Ｆ．　修理（洗浄）後　電源出力ＴＲ基板コネクター足

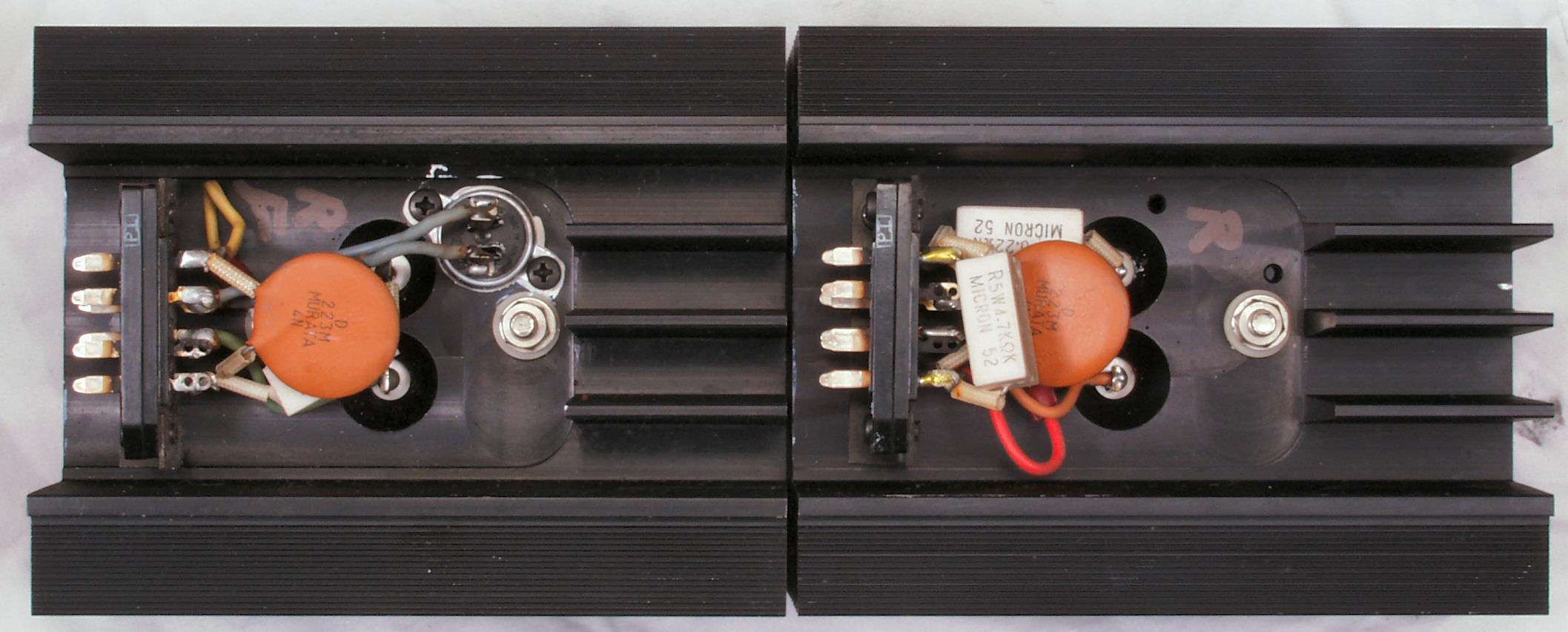

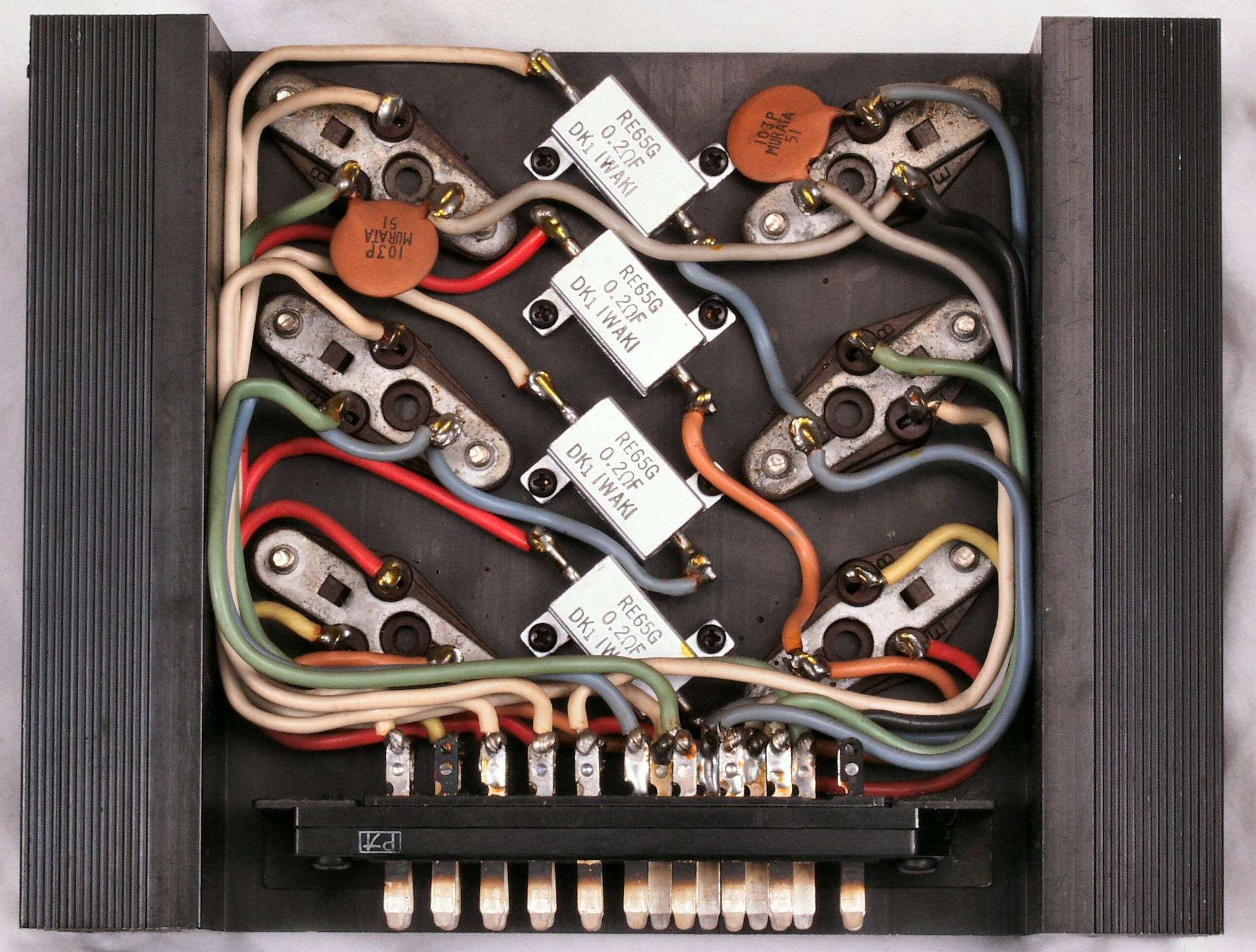

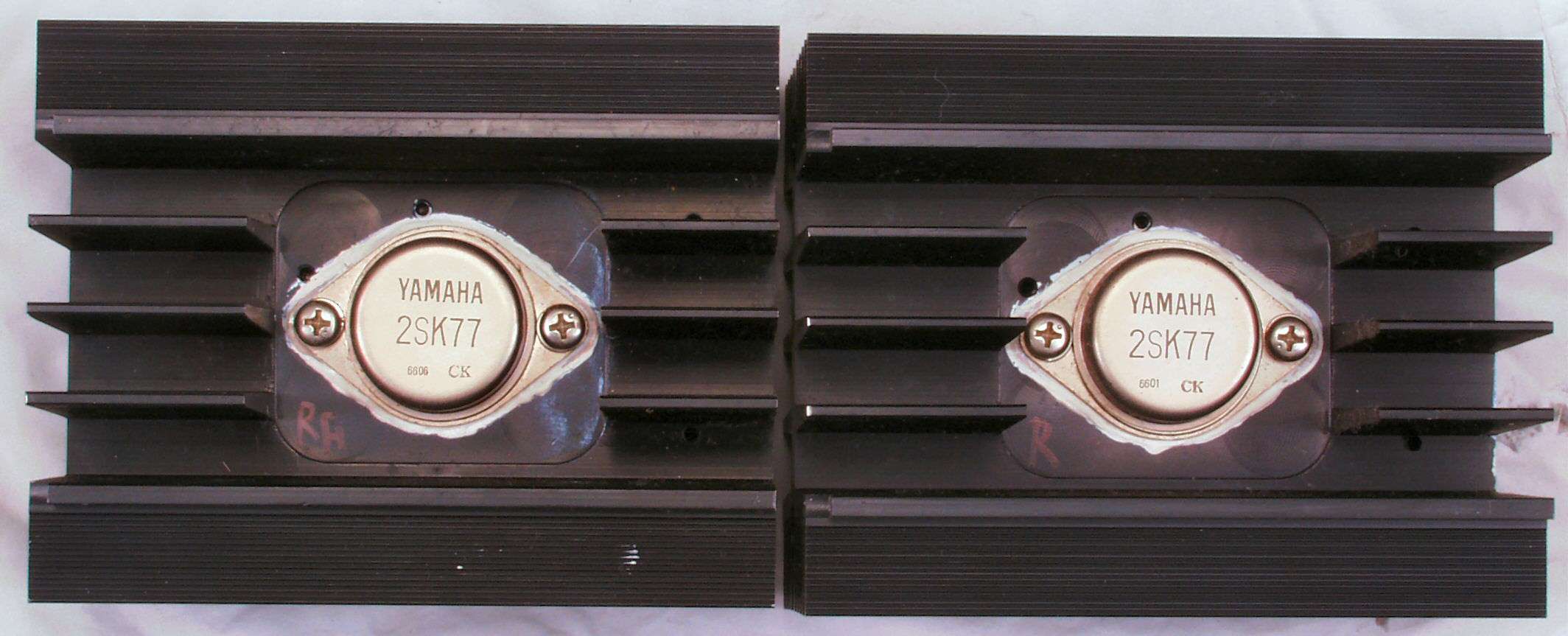

C８Ａ．　修理前　Ｒ側終段出力FET(Field Effect Transistor)

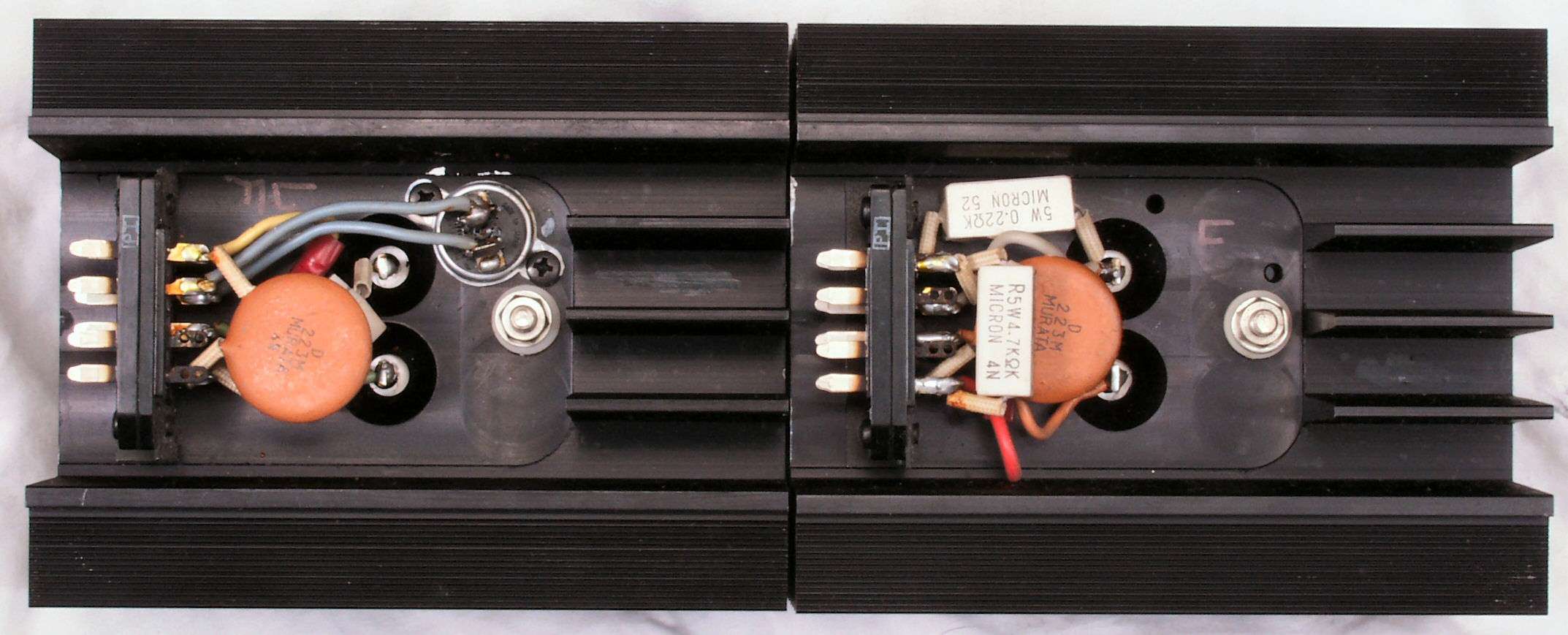

C８Ｂ．　修理前　Ｒ側終段出力FET(Field Effect Transistor)裏

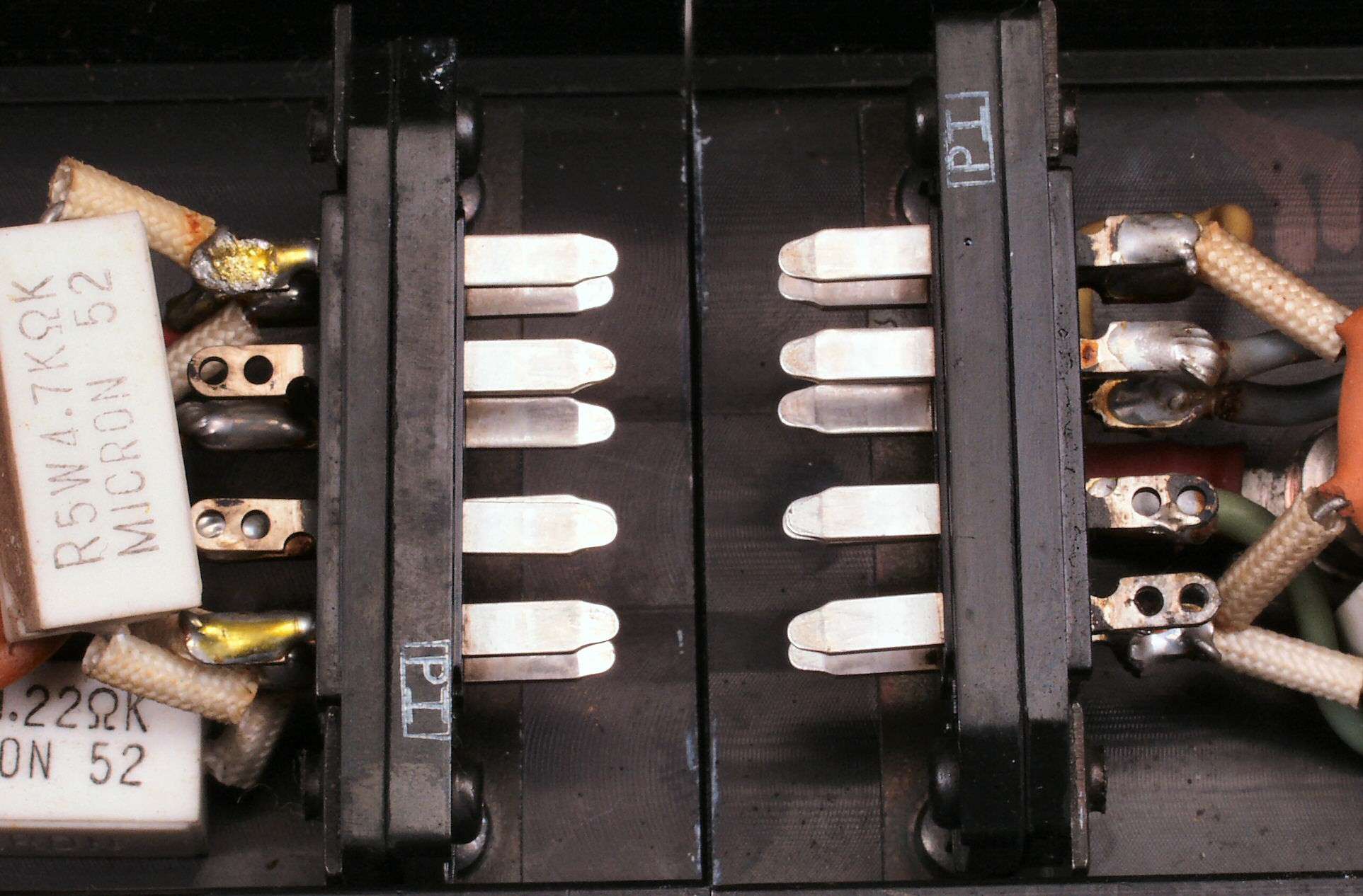

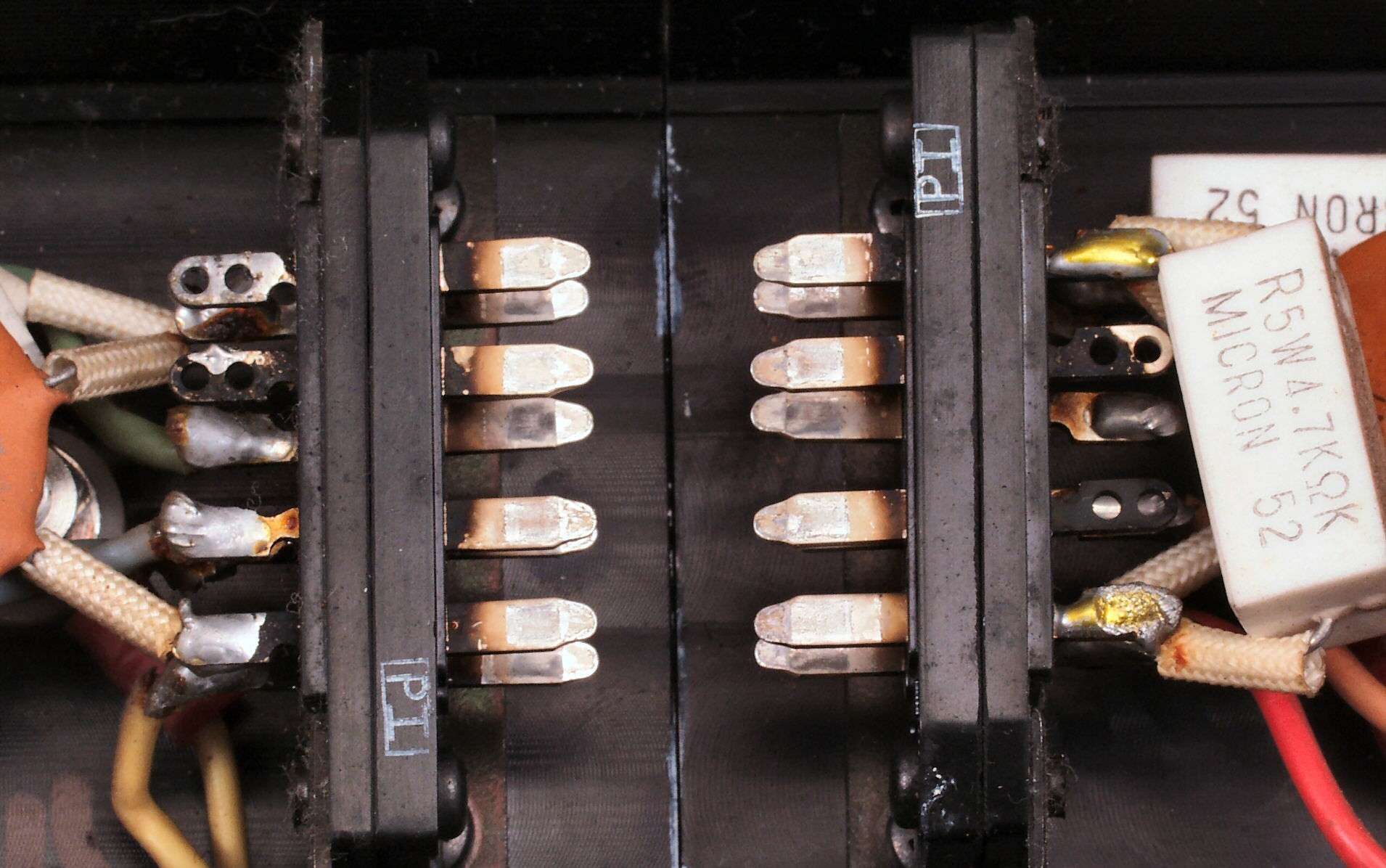

Ｃ８Ｃ．　修理前　Ｒ側終段出力FET(Field Effect Transistor)コネクター足

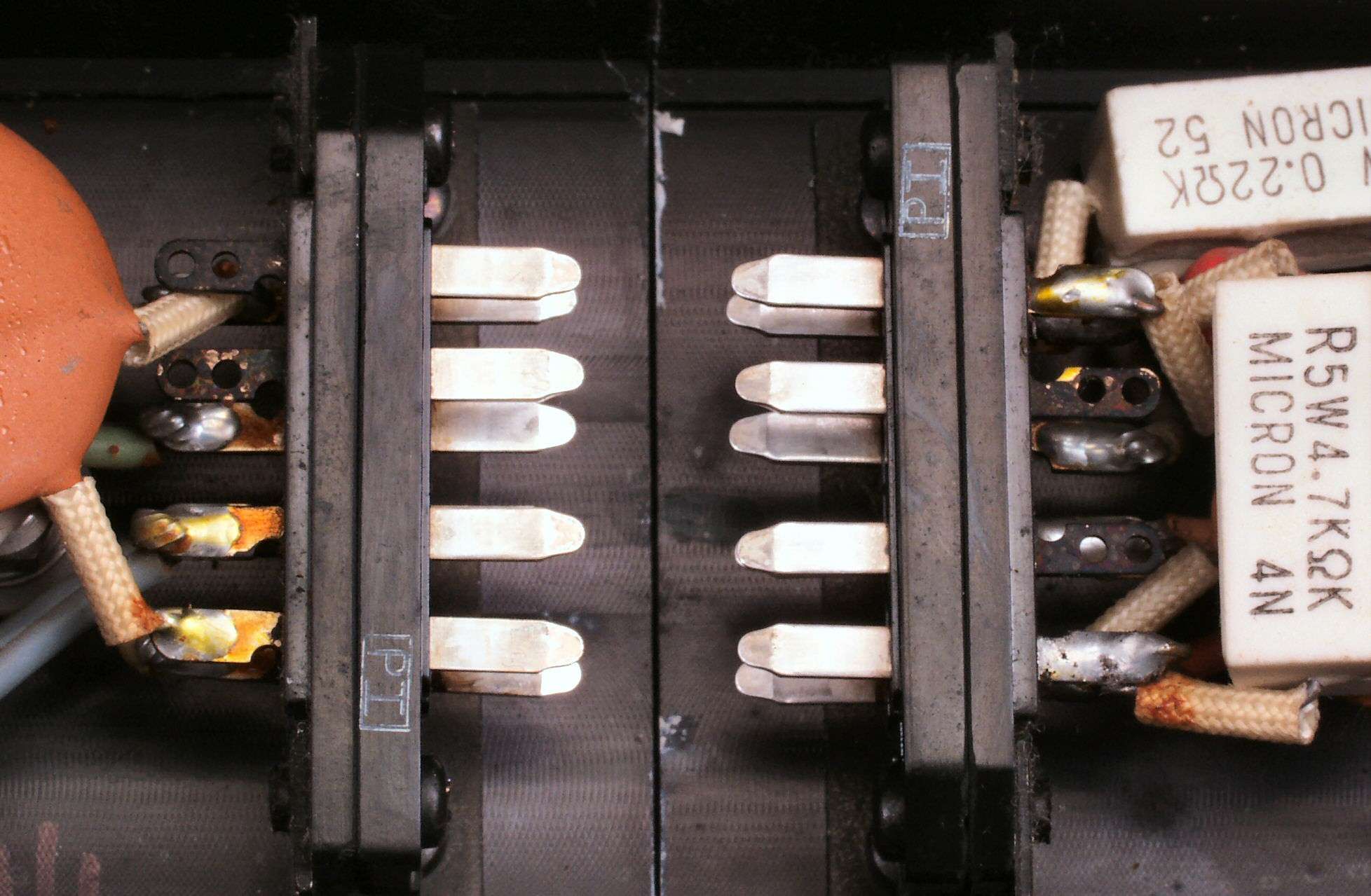

Ｃ８Ｄ．　修理（洗浄）後　Ｒ側終段出力FET(Field Effect Transistor)コネクター足

C９Ａ．　修理前　Ｌ側終段出力FET(Field Effect Transistor)

C９Ｂ．　修理前　Ｌ側終段出力FET(Field Effect Transistor)裏

Ｃ９Ｃ．　修理前　Ｌ側終段出力FET(Field Effect Transistor)コネクター足

Ｃ９Ｄ．　修理（洗浄）後　Ｌ側終段出力FET(Field Effect Transistor)コネクター足

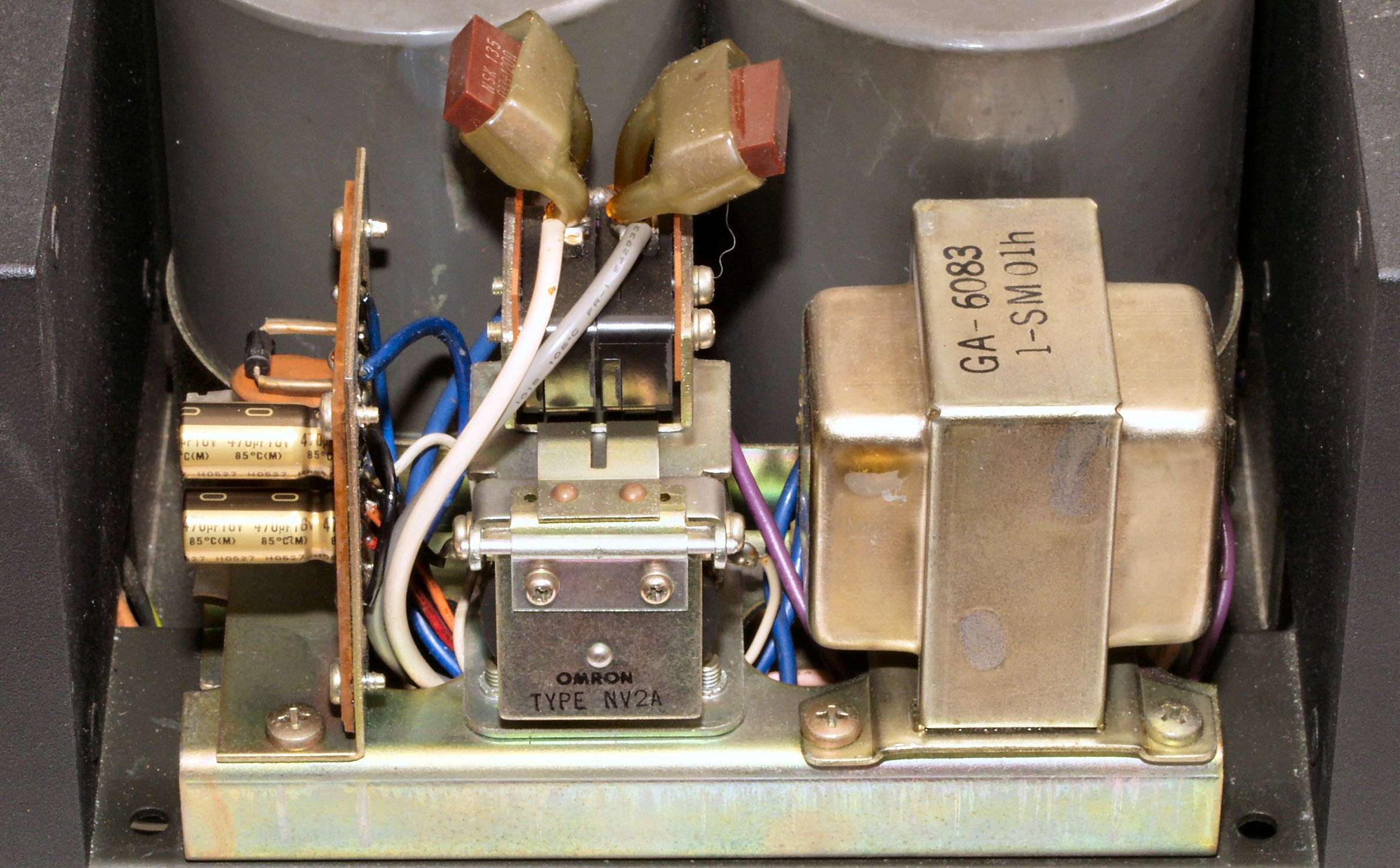

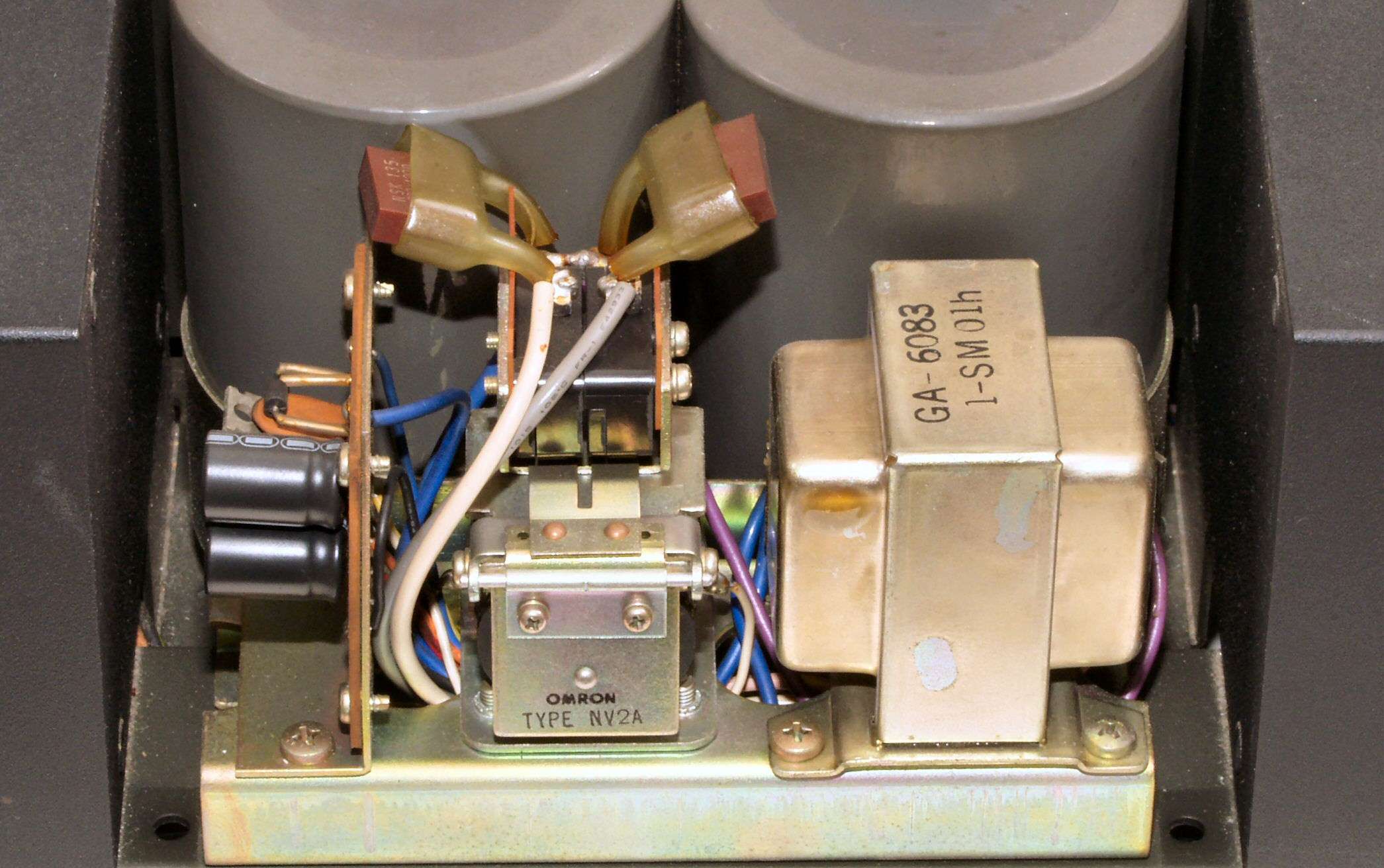

CＡＡ．　修理前　　電源投入SW回路

CＡＢ．　修理後　　電源投入SW回路　電解コンデンサー２個交換

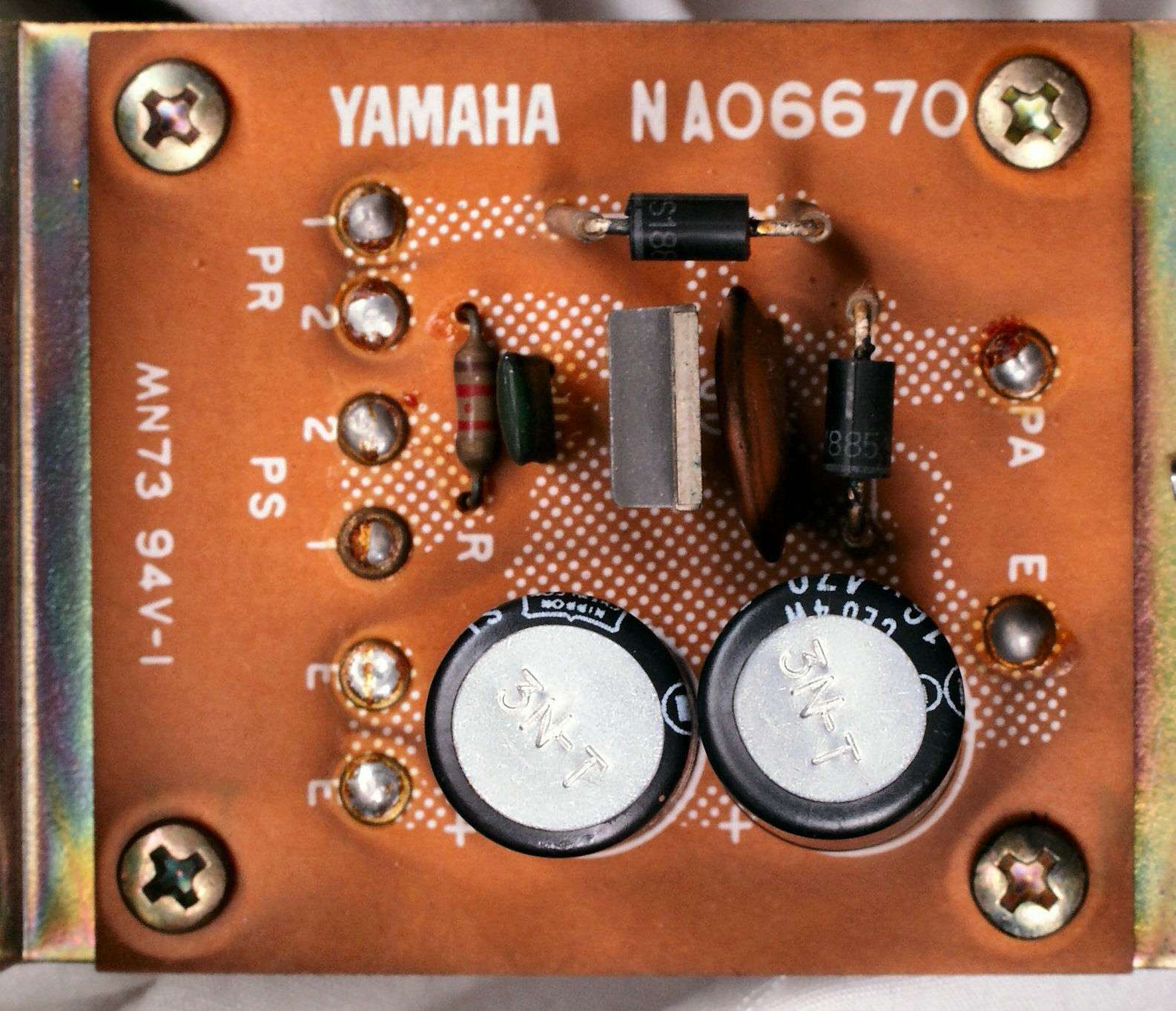

CＡＣ．　修理前　　電源投入SW基板

CＡＤ．　修理後　　電源投入SW基板　電解コンデンサー２個交換

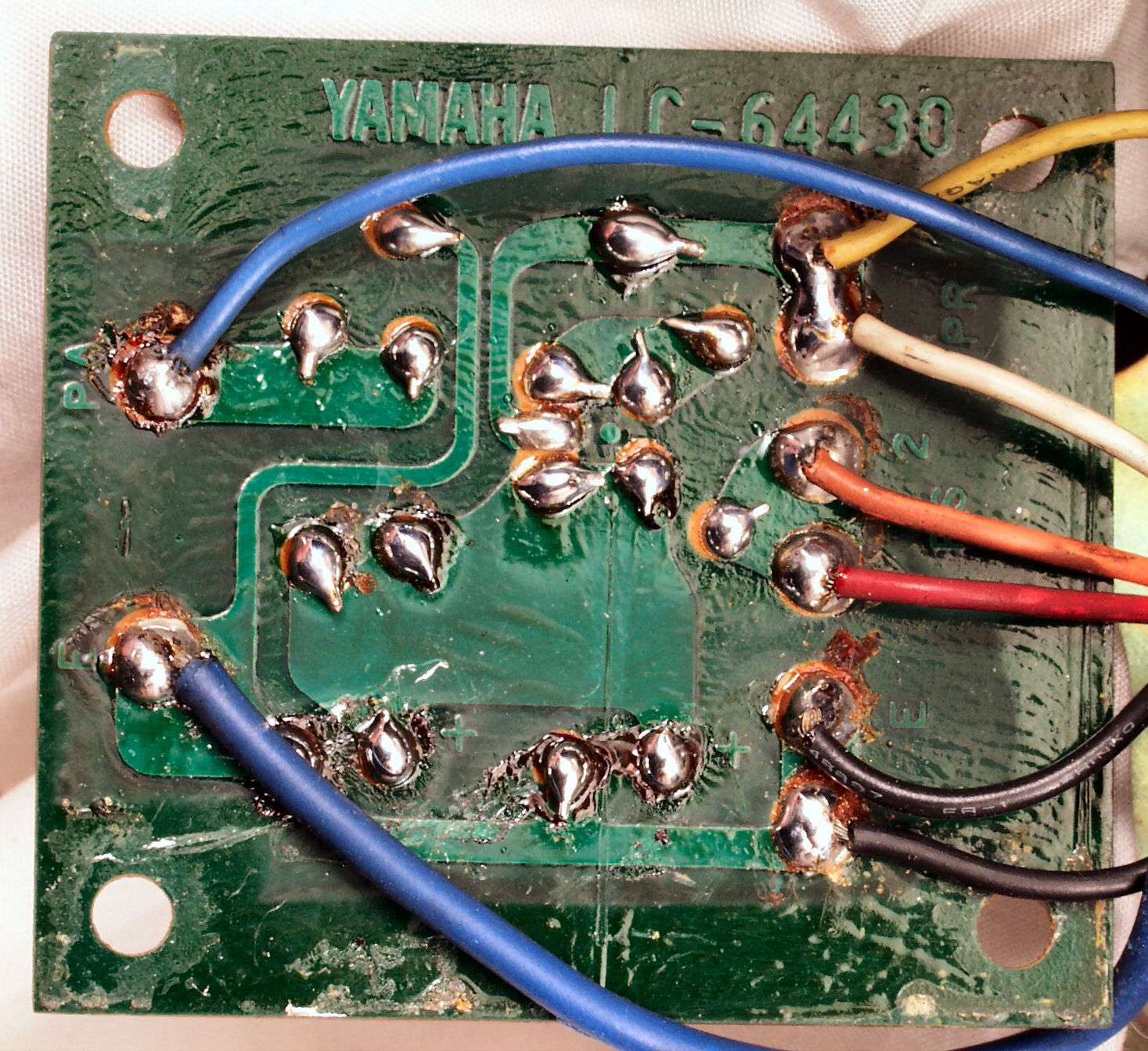

CＡＥ．　修理前　電源投入SW基板裏

CＡＦ．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。

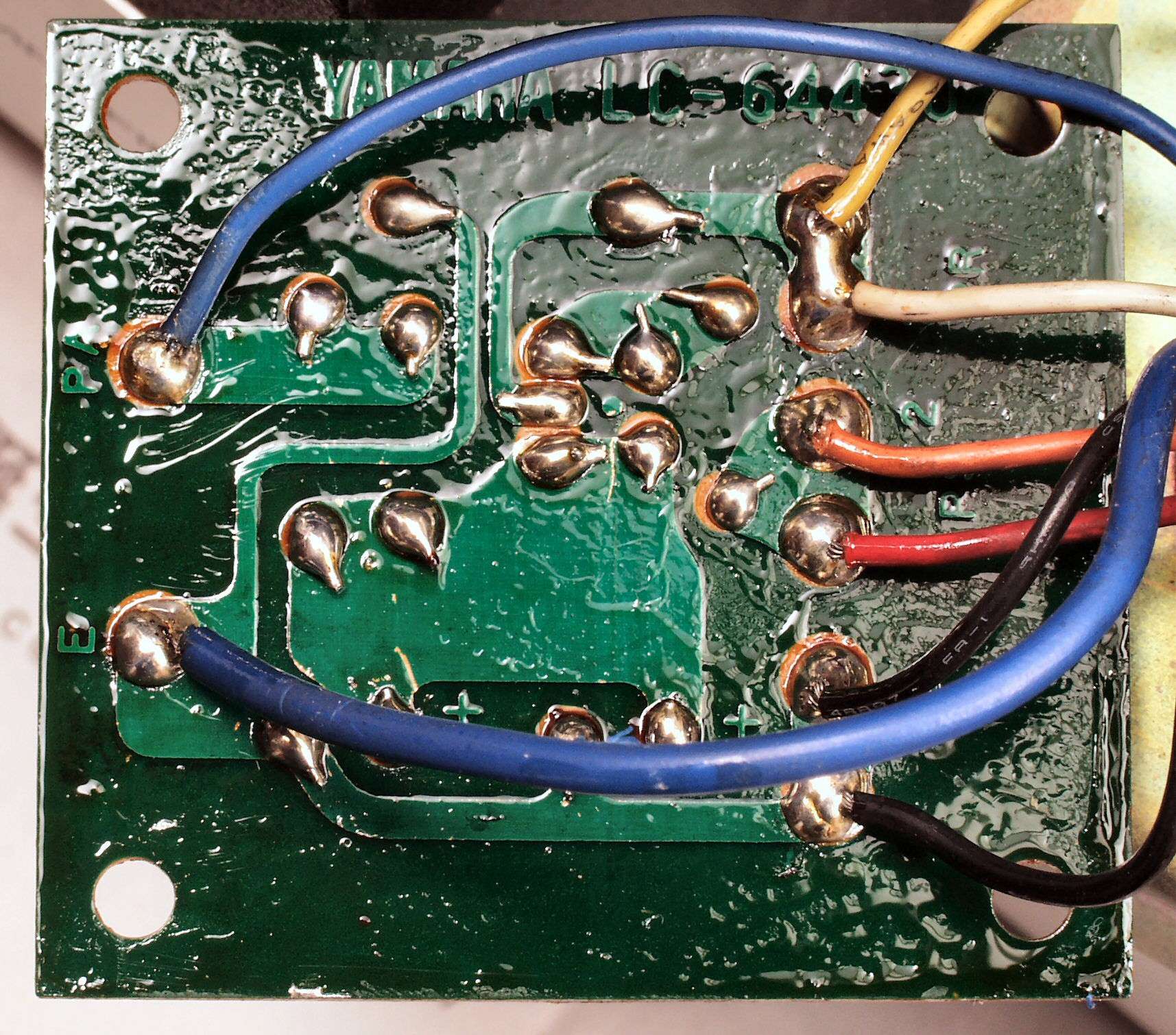

CＡＧ．　完成電源投入SW基板裏、洗浄後防湿材を塗る

ＣＢ．　後パネルを取り修理中

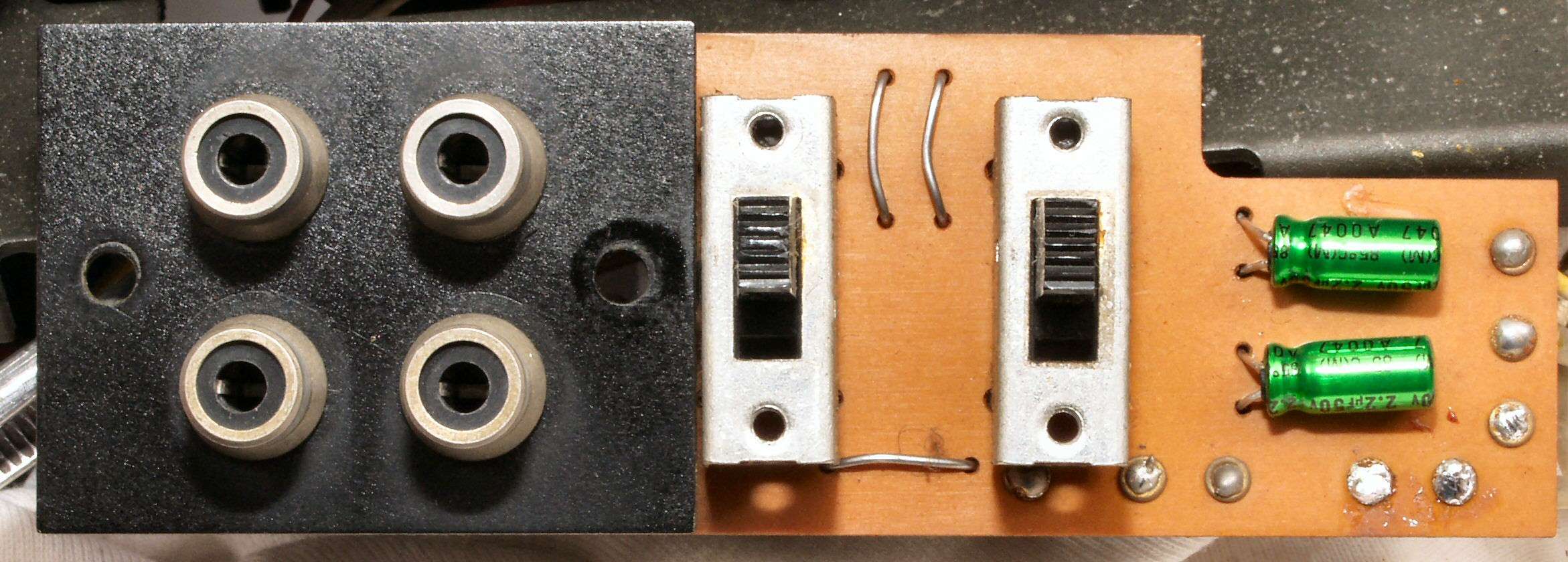

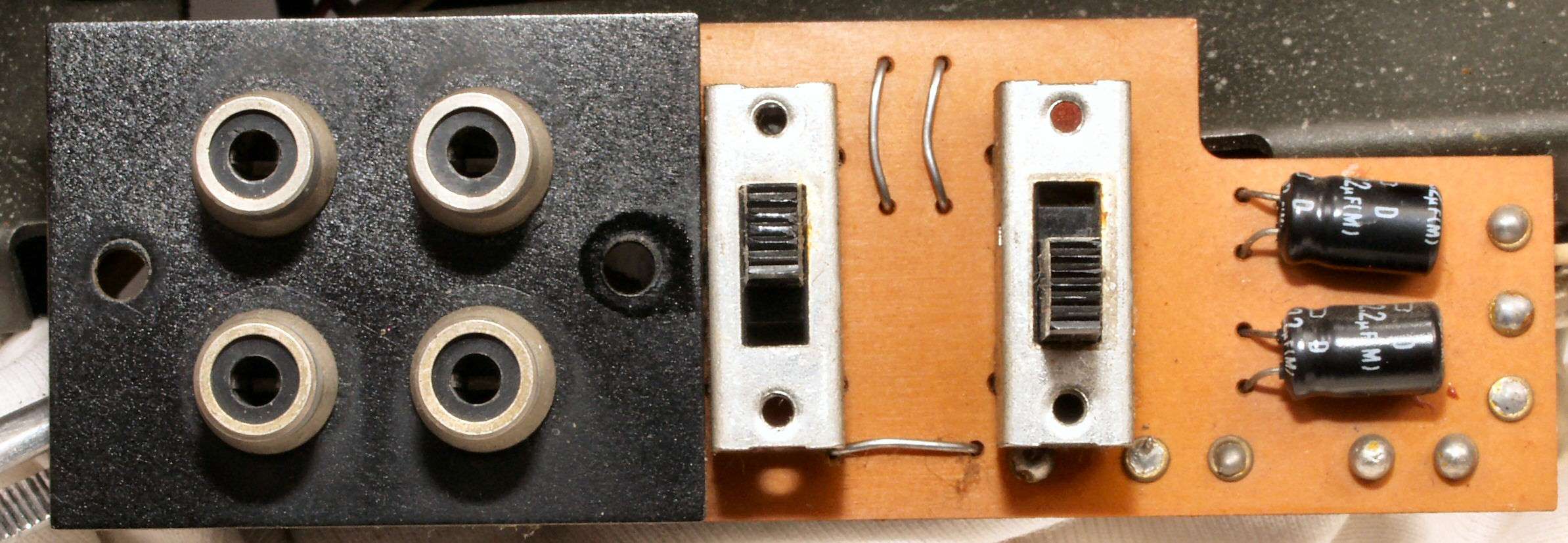

ＣＢＡ．　修理前　ＲＣＡ端子基板

ＣＢＢ．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換

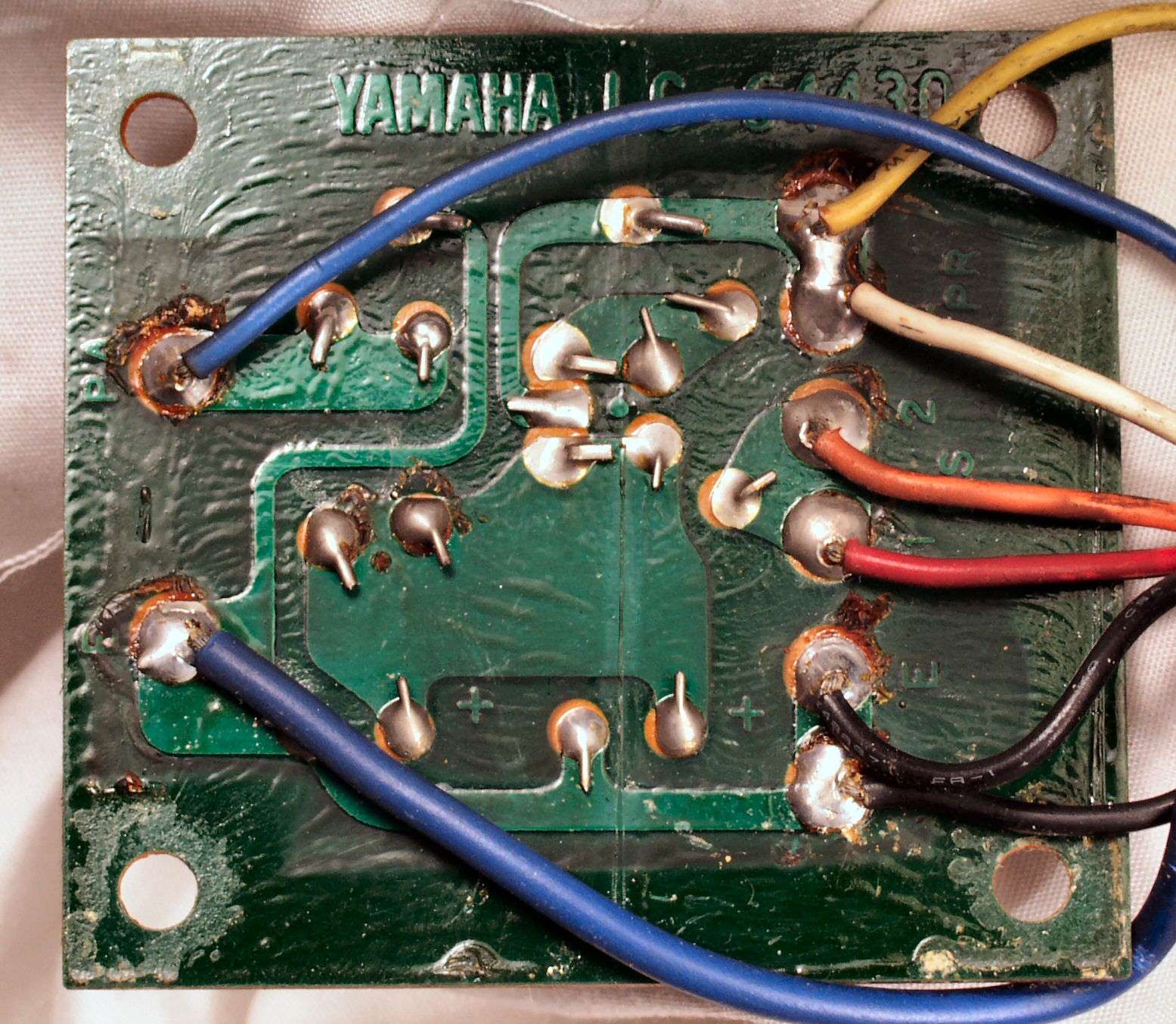

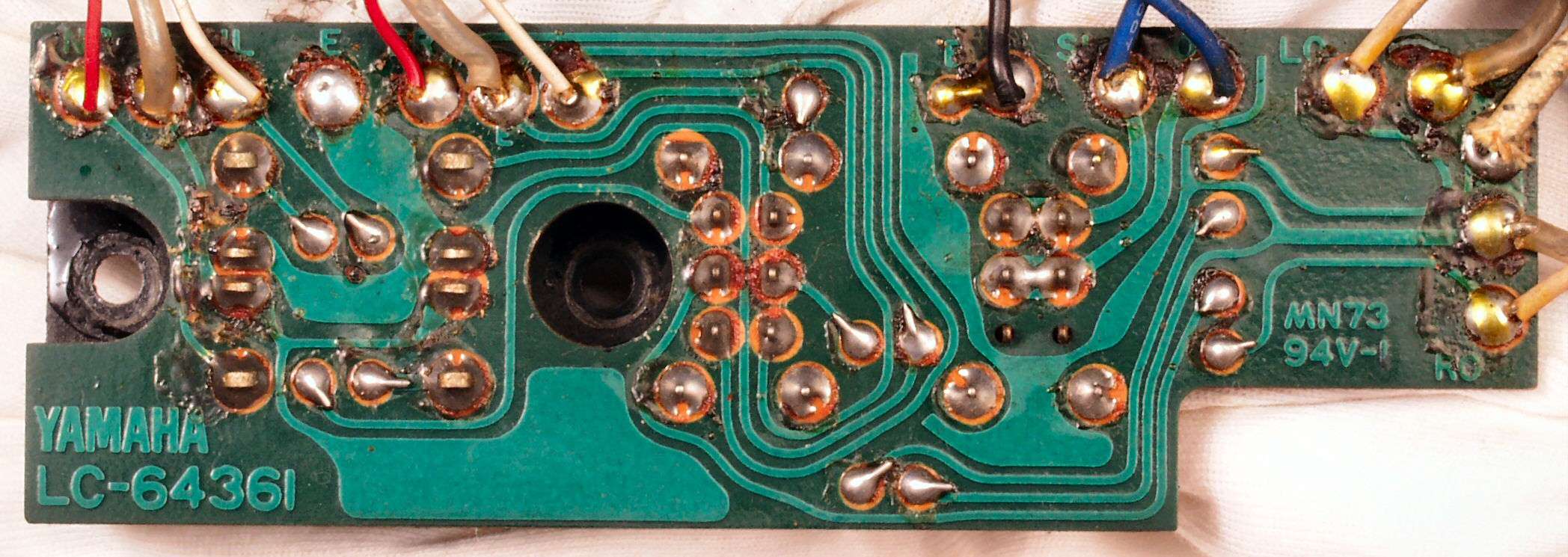

ＣＢＣ．　修理前　ＲＣＡ端子基板裏

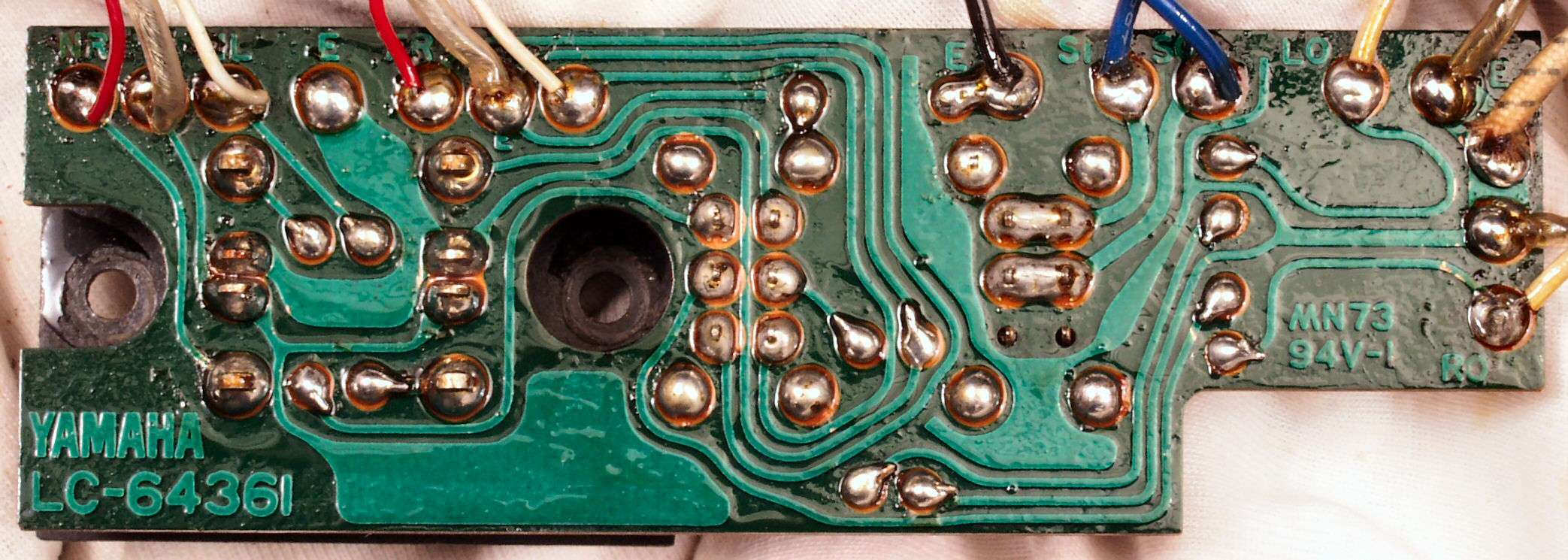

ＣＢＤ．　修理（半田補正）後　ＲＣＡ端子基板裏。　全ての半田をやり修す。

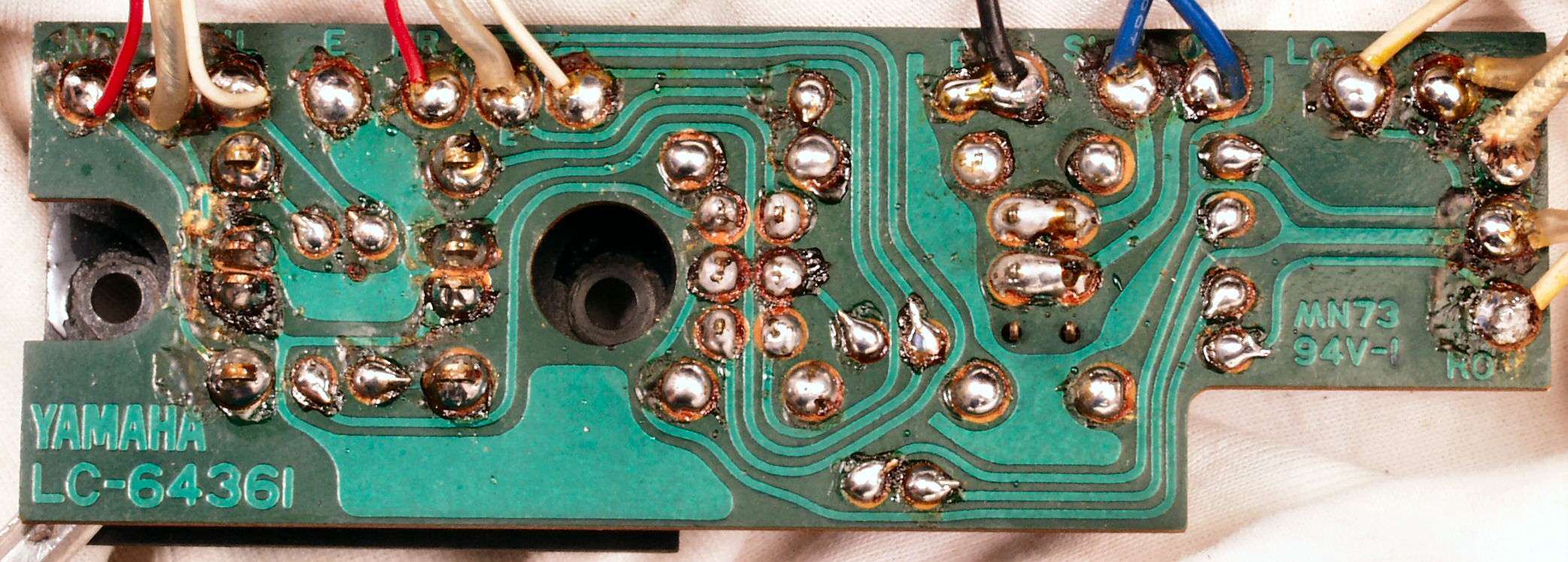

ＣＢＥ．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

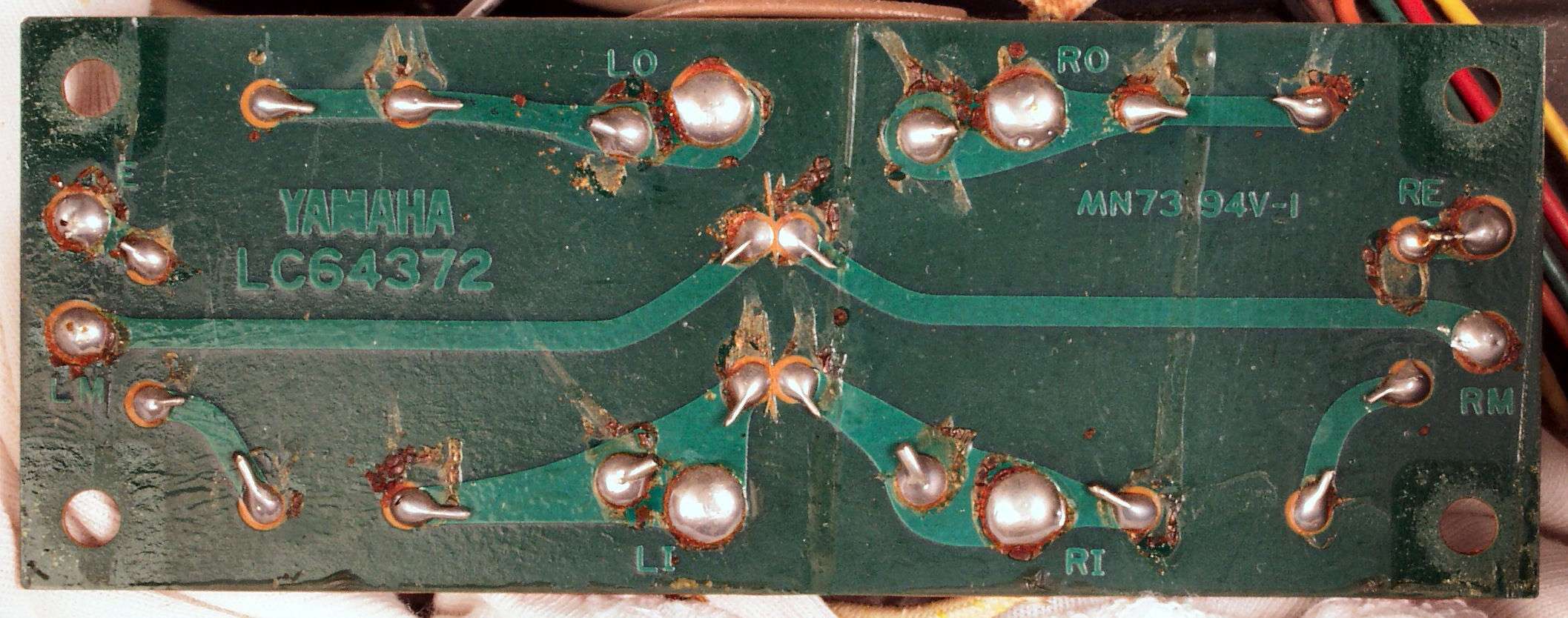

ＣＣＡ．　修理前　出力フイルター基板

ＣＣＢ．　修理前　出力フイルター基板裏

ＣＣＣ．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。

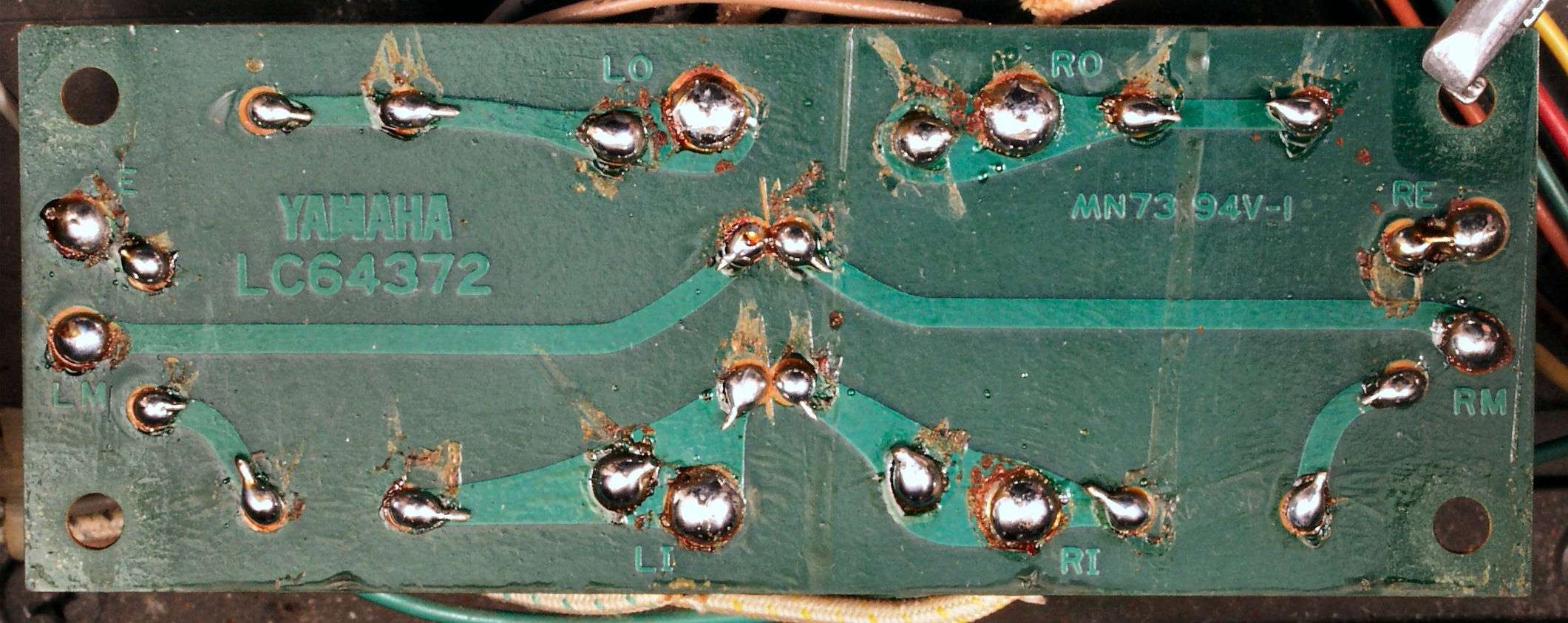

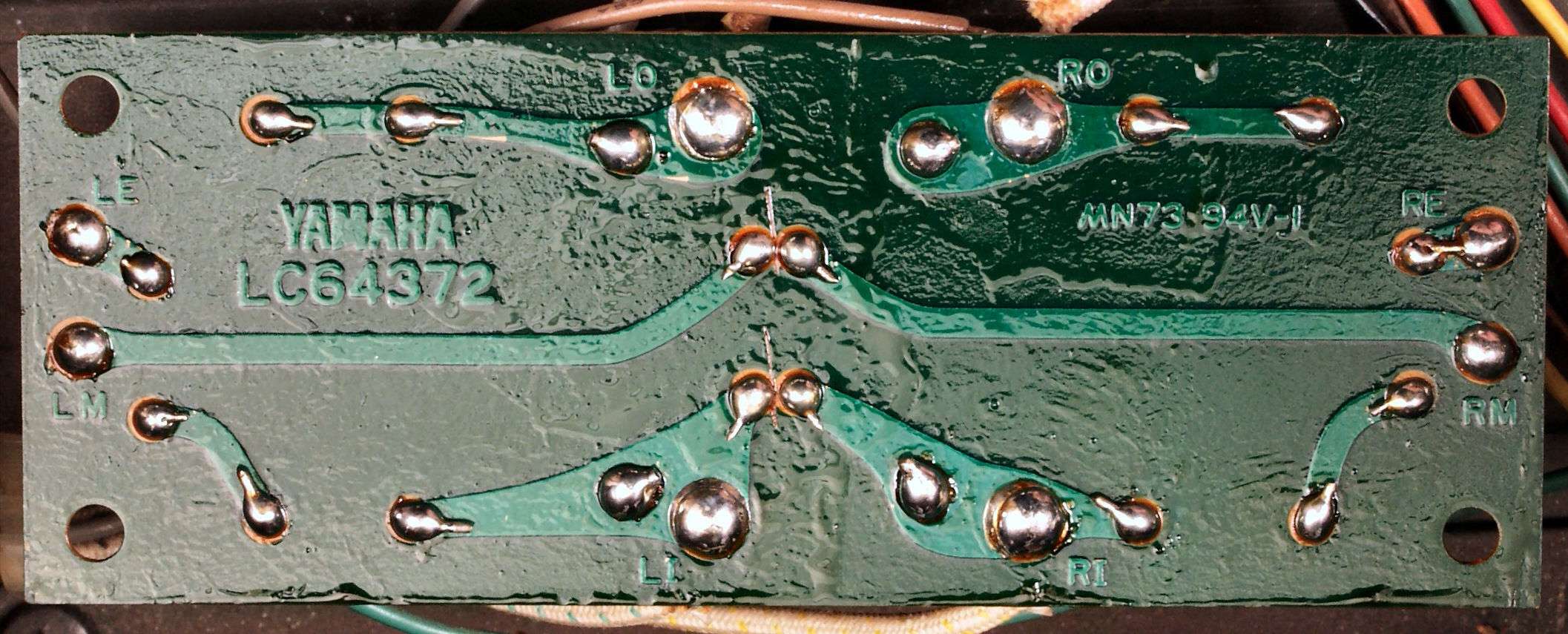

ＣＣＤ．　完成出力フイルター基板裏、洗浄後防湿材を塗る

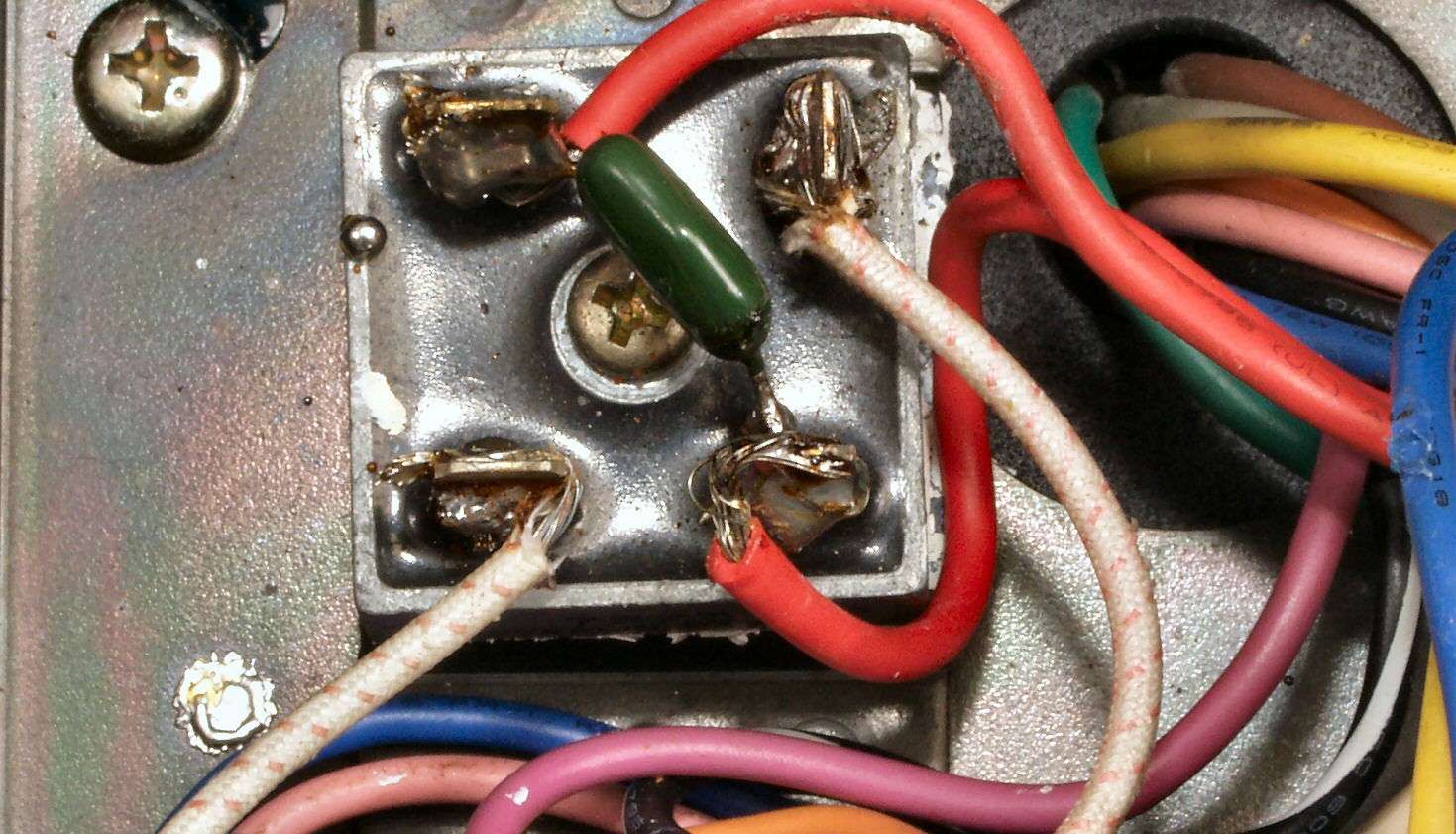

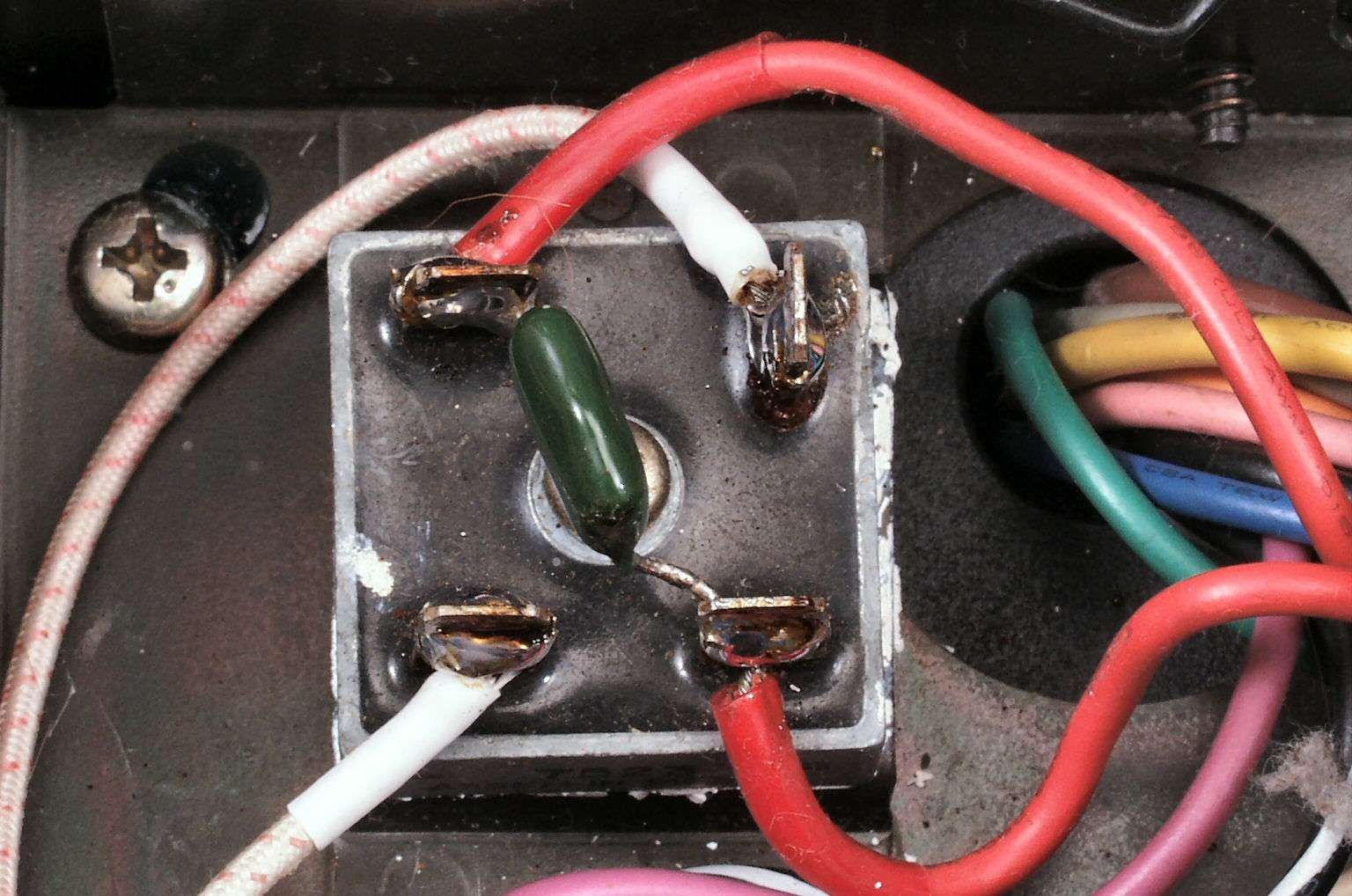

ＣＤＡ．　修理前　Ｒ側整流ダイオードが交換されている、半田屑がそのまま！

ＣＤＢ．　修理後　Ｒ側整流ダイオード

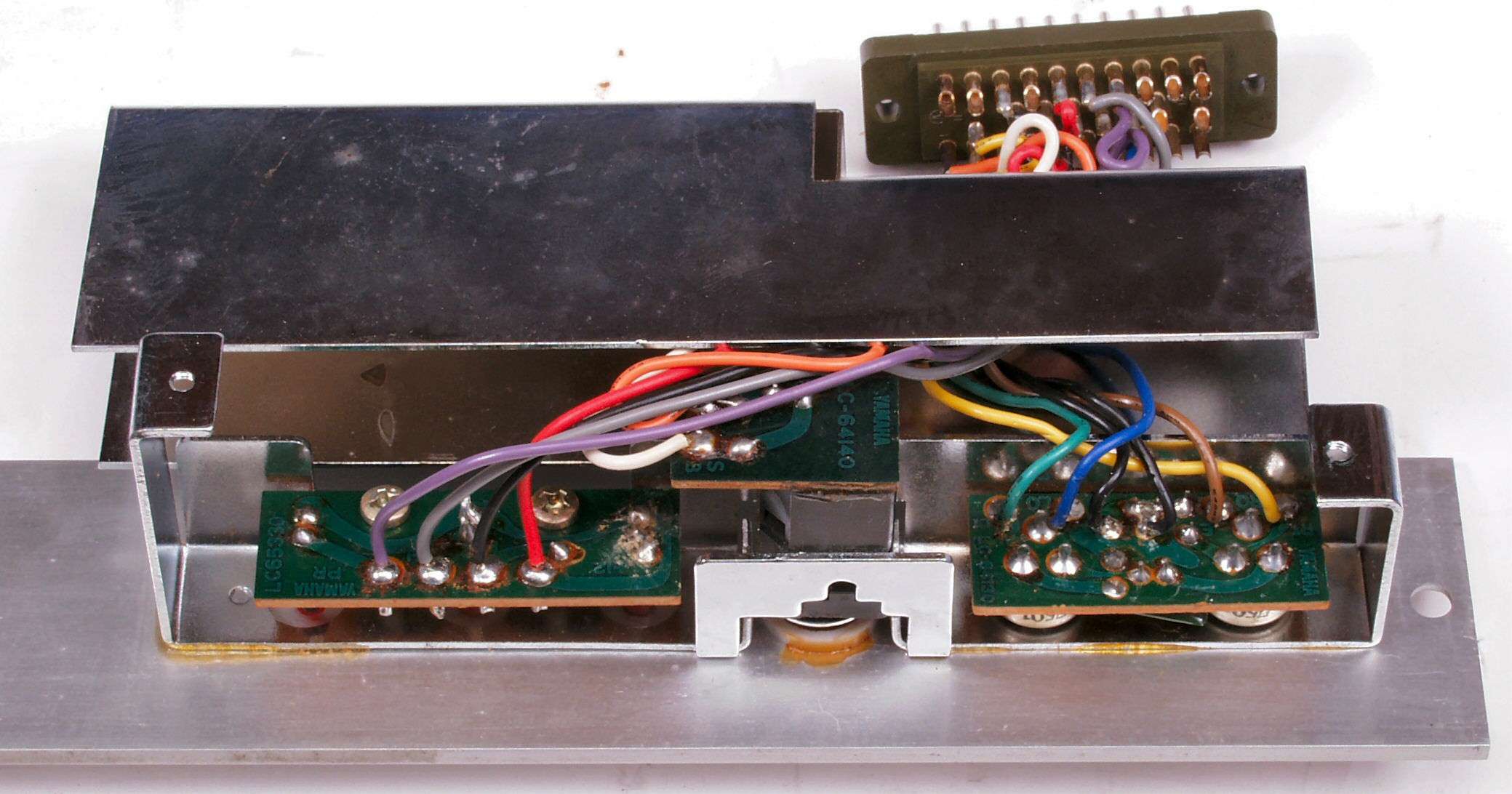

ＣＥＡ．　前パネルＶＲ・電源ＳＷ点検

ＣＥＢ．　パネル清掃

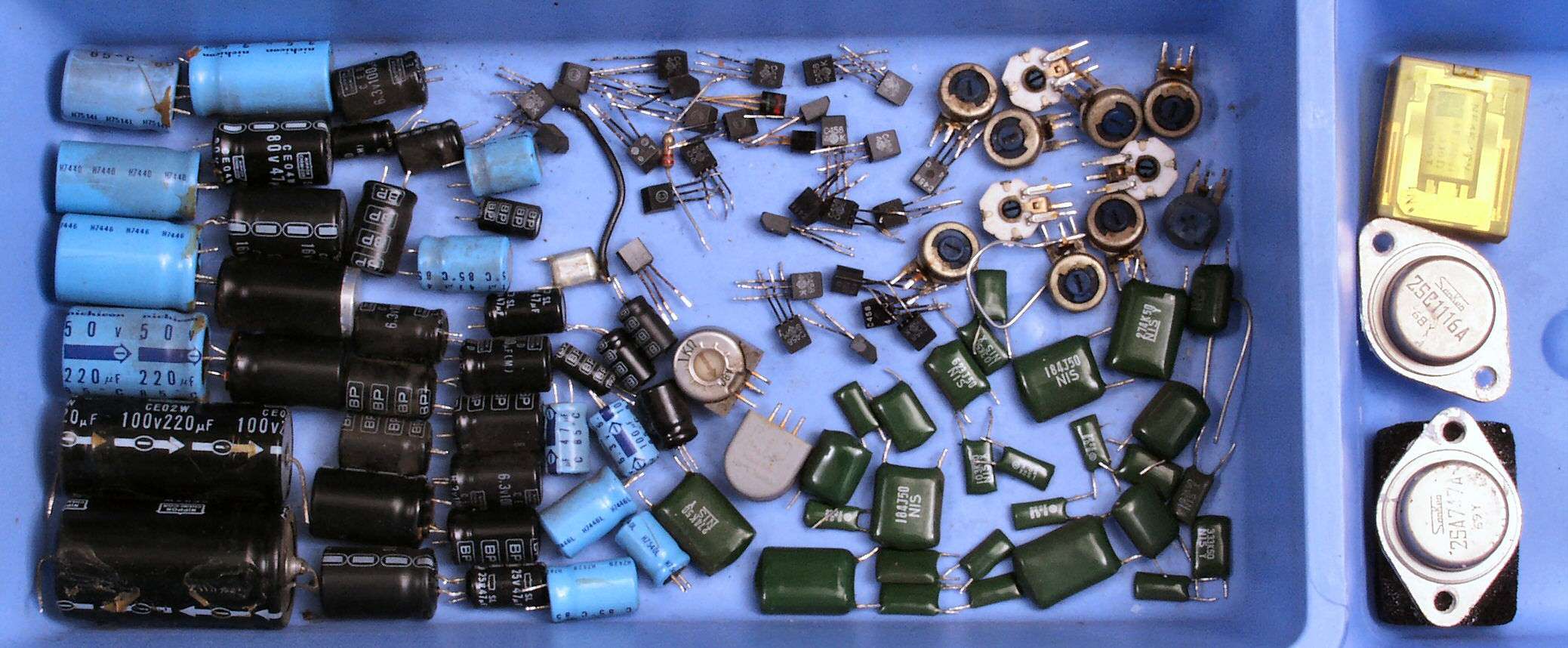

CＦＡ．　交換部品

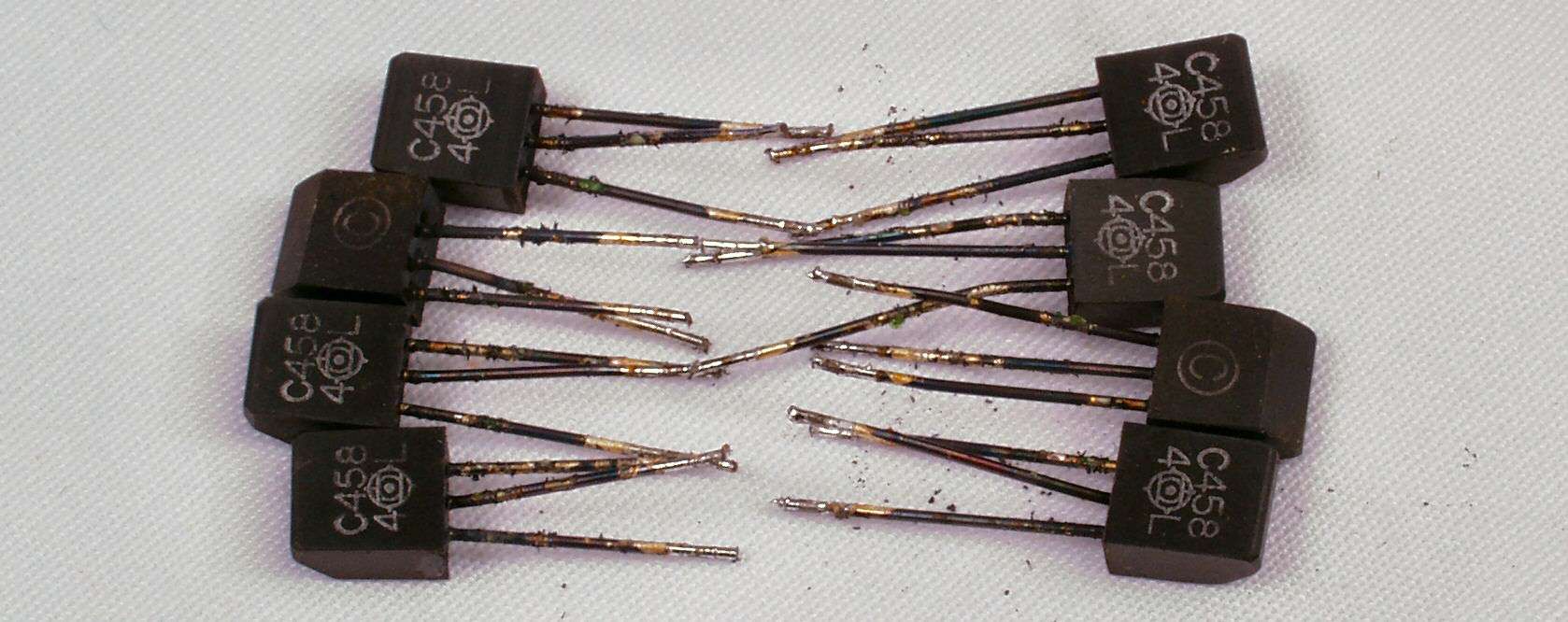

CＦＢ．　交換したＴＲ（トランジスター）、長年の使用で、足が腐食し、毛羽立っている

CＦＣ．　交換したＴＲ（トランジスター）、長年の使用で、足が腐食し、毛羽立っている

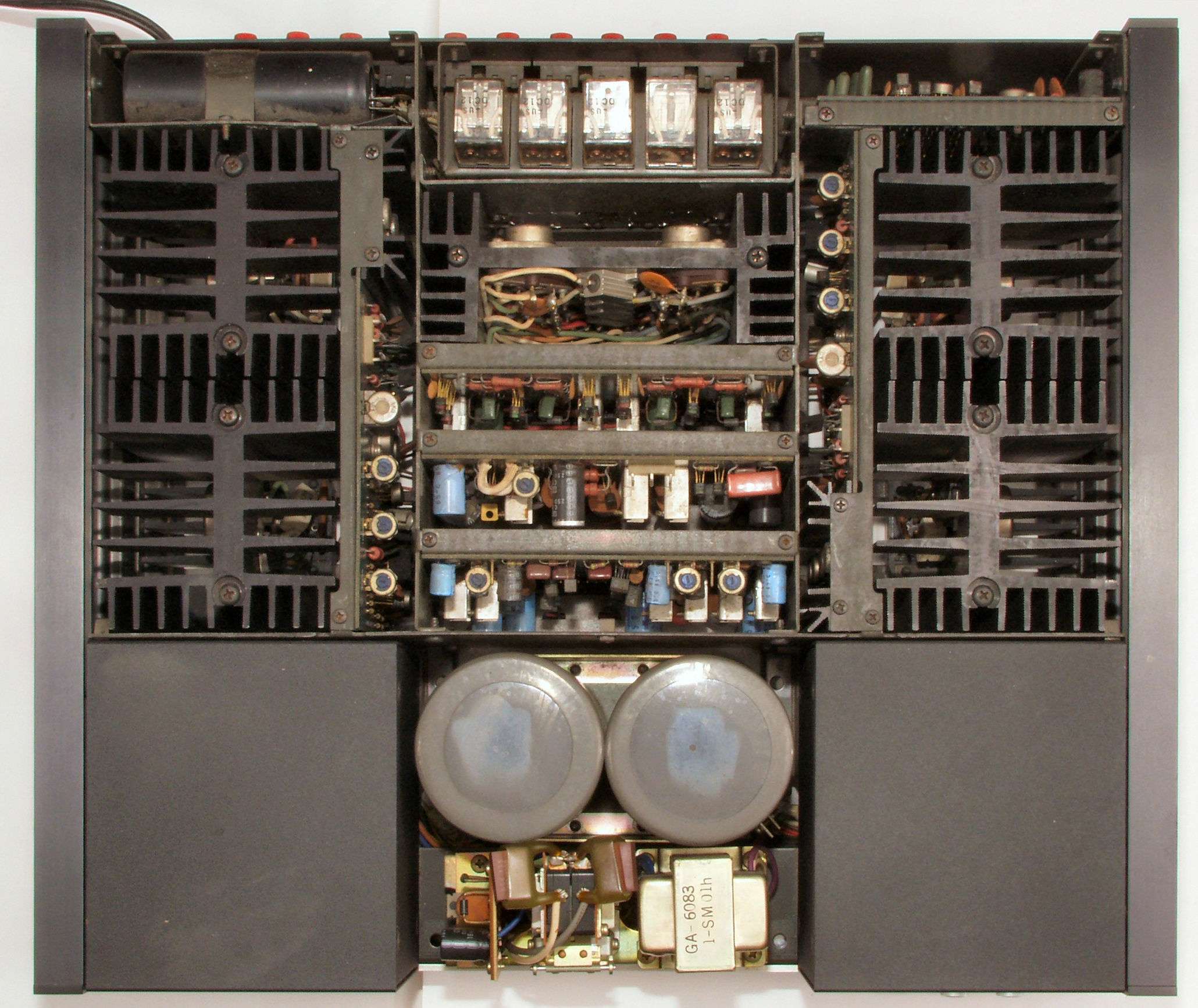

ＣＧＡ．　修理前　上から見る

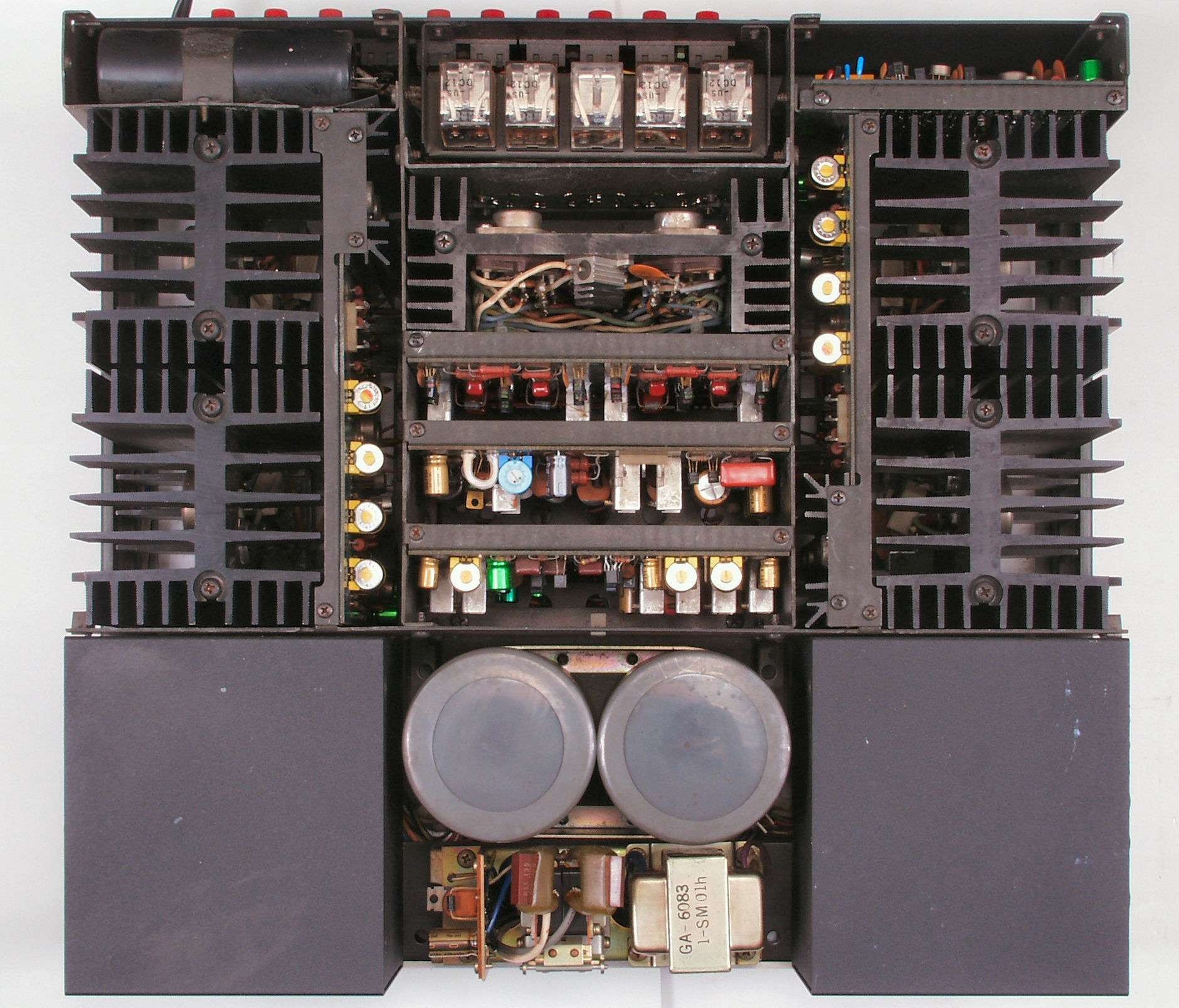

ＣＧＢ．　修理後　上から見る

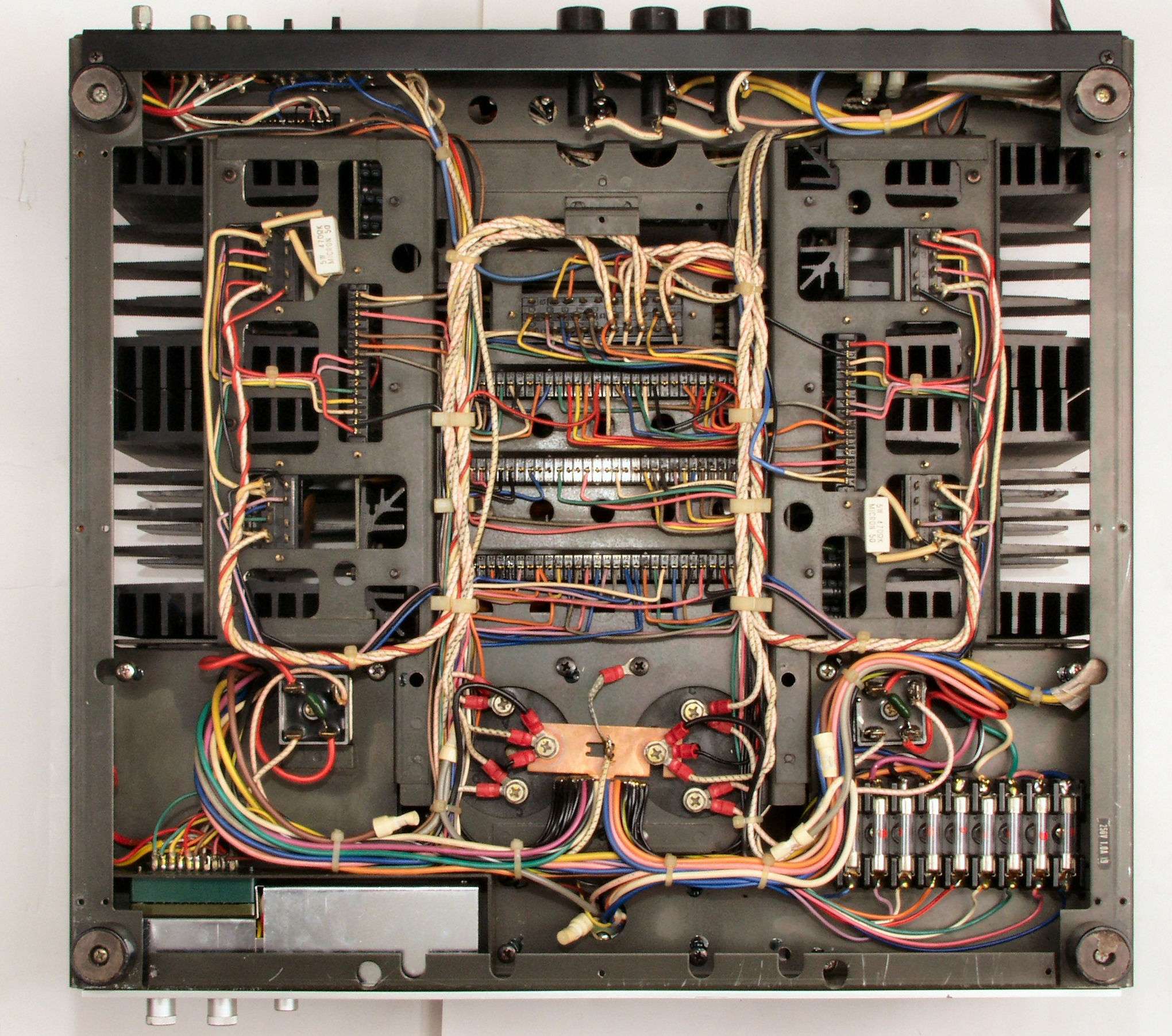

ＣＧＣ．　修理前　下から見る

ＣＧＤ．　修理後　下から見る

Ｅ．　調整・測定

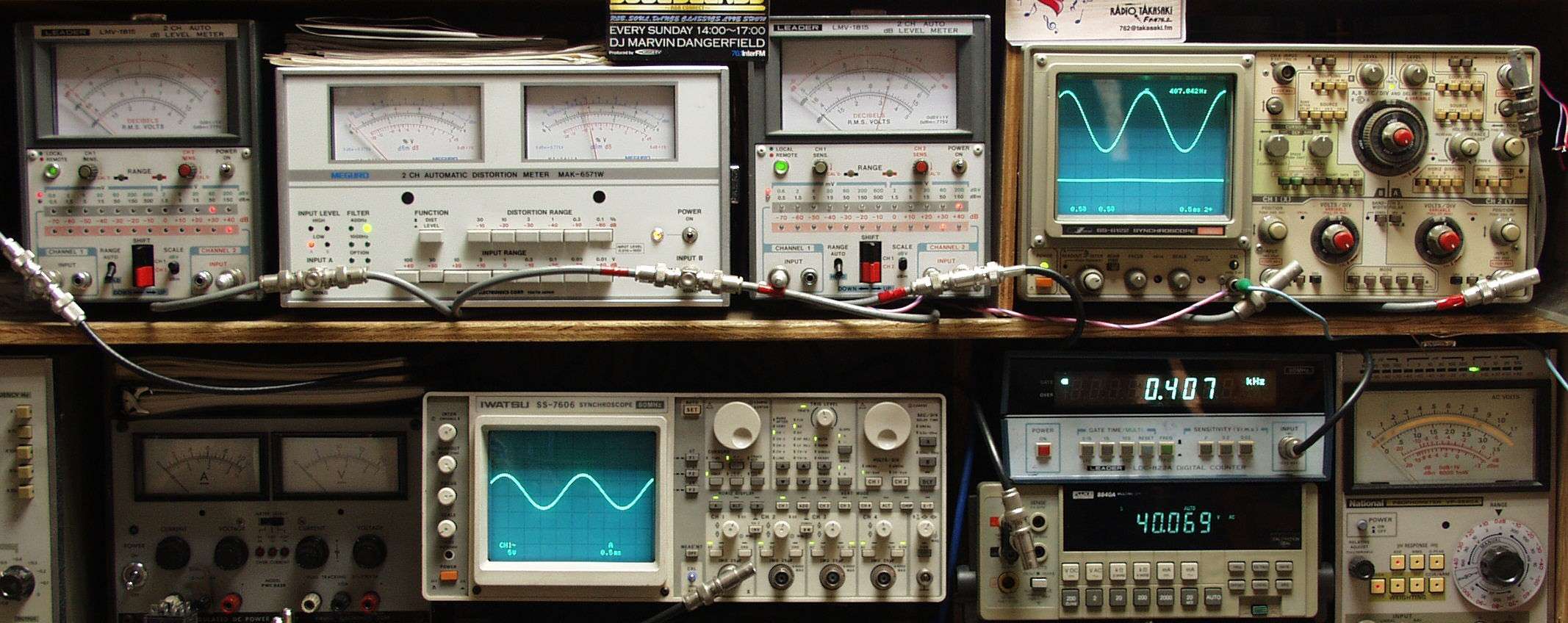

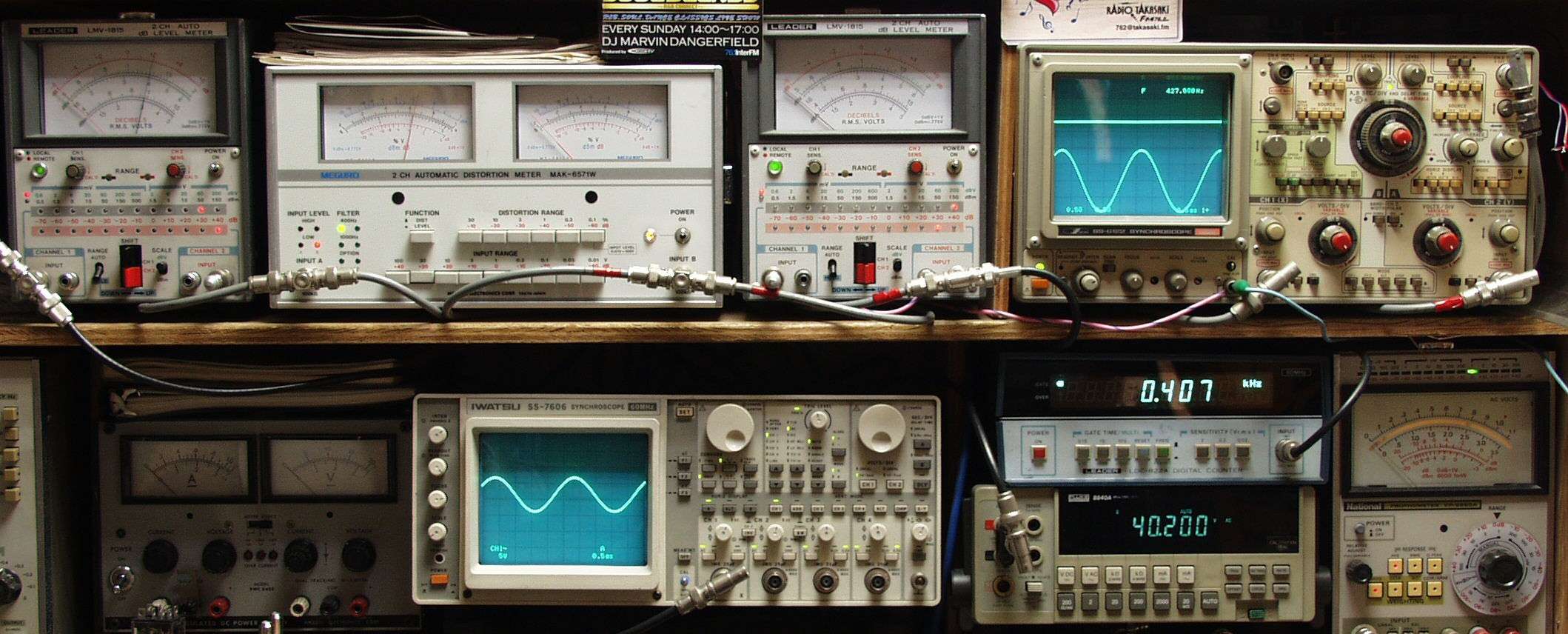

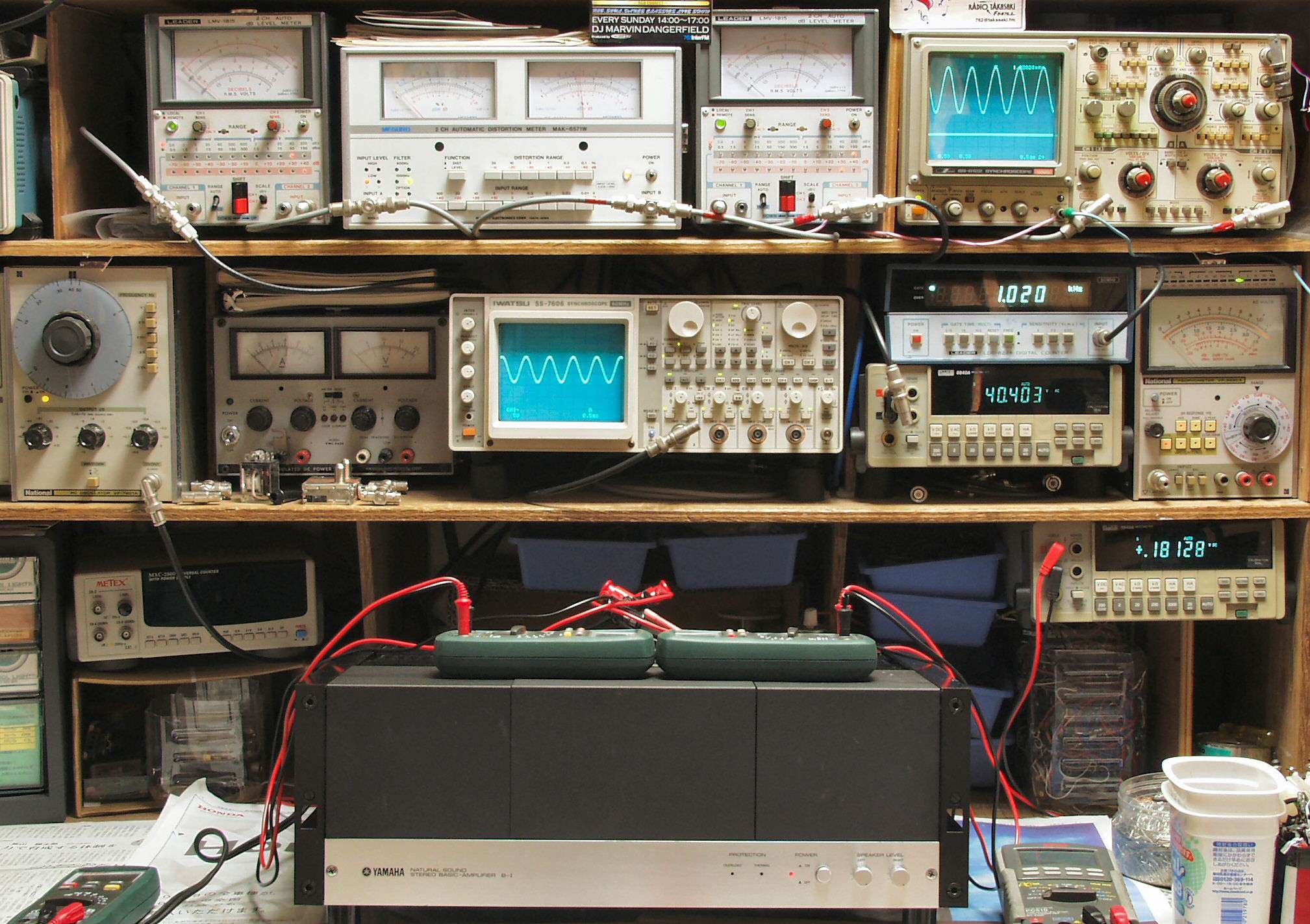

Ｅ１．　出力・歪み率測定
　　　　＜見方＞
　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）
　　　下中右上＝周波数計
　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定
　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用
　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用
　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ２Ａ．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ２Ｂ．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０７％歪み　１０００ＨＺ

Ｅ３Ａ．　Ｒ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０５％歪み　４００ＨＺ

Ｅ３Ｂ．　Ｌ側、ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０６％歪み　４００ＨＺ

Ｅ４．　２４時間エージング

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　

型式	ステレオ・パワーアンプ　B-1
回路方式	シングルプッシュプルOCL、SEPP回路
パワー段用電源	Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー	３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力	１５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅	５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター	８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率	０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率	０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性	５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス	１００ｋΩ
入力感度	７７５ｍＶ
レベル可変幅	１８dB（７７５ｍＶ～６Ｖ）
残留雑音	０．３ｍＶ
ＳＮ比	１００dB
ランブルフィルターｆｃ	１０Ｈｚ，－１２dB／ｏｃｔ
入力端子	ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子	１-２-３-４-５（ＵＣ－１使用時）（Ｂ-１単体の場合は１のみ）
付属回路	オーバーロード・インジケーターパワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）スピーカー保護回路（電圧検出リレー駆動方式）サーマルインジケーター（温度上昇検出保護回路）ランブルフィルタースイッチ
主な使用半導体	FET(Field Effect Transistor)=39個ＴＲ（トランジスター）=113個、 LED=3個、ツェナーダイオード=7個、ダイオード=64個
電源	AC100V、50Hz/60Hz
定格消費電力	440W（電気用品取締法による表示）
寸法	４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量	３７ｋｇ
別売品	専用アダプター　ＵＣ-1
価格	３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

ピークメーター部	－５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部	５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他	パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続	直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ	ブラックアルマイト，梨地仕上げ
寸法	４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量	５．５ｋｇ
別売品	専用コネクターコード
価格	５万円（１９７４年当時）
