ＹＡＭＡＨＡ　Ｂ３．　３台目修理記録
　　同時修理　ＬＵＸ　Ｃ−５０００Ａ　Ｂ３．４台目　　　　　　２０２４／２／１７到着　　　完成　
Ａ．　修理前の状況
  • オークションで購入しましたが、工場出荷時の仕様に戻すサービスをお願いしたいと思っています。
    1つは正常に動作し、もう1つは通電のみが保証されています。
    一つ一つ点検して傷があれば修理し、消耗したコンデンサーなどの部品を交換してもらいたいと思います。
  • 出品者の商品説明。
    ヤマハのステレオパワーアンプ B-3です。 取扱説明書のコピーもお付けいたします。
    年数を経ておりますので、全体的に使用感が出ております。
    外観の雰囲気や詳細は画像も併せてご確認ください。
    音出しも確認済みです。
    年代物ですので完璧な動作の保証は出来かねますが、お探しの方がおられましたらよろしくお願いします。


Ｔ． バラック修理後調整・測定。

Ｂ．　原因・現状
  • 各部経年劣化多し。
    足黒ＴＲ（トランジスター）多数あり。


Ｃ．　修理状況
D．　使用部品
  • 電解コンデンサー　　　　　　　　　　　１５個。
    フイルム・コンデンサー　　　　　　　　４個。
    FET(Field Effect Transistor)　　　　　２個。
    ＴＲ（トランジスター）　　　　　　　　　　３８個。
    半固定ＶＲ　　　　　　　　　　　　　　　 ６個。
    リレ−　　　　　　　　　　　　　　　　　　２個。
    テフロンシート　　　　　　　　　　　　８枚。
    ３Ｐインレット　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ使用。
    ヒューズブラケット　　　　　　　　　　　４個。
    ヒューズ　　　　　　　　　　　　　　　　　４本。


Ｅ．　調整・測定
　　　ＢＴＬ接続　測定・調整。

F．　修理費　　１２５，０００円　　　オーバーホール修理。。
　　　　　　　　　　但し、最終測定時に結果が悪くて、終段Ｖ−ＦＥＴ交換費用は別途。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ｂ３　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

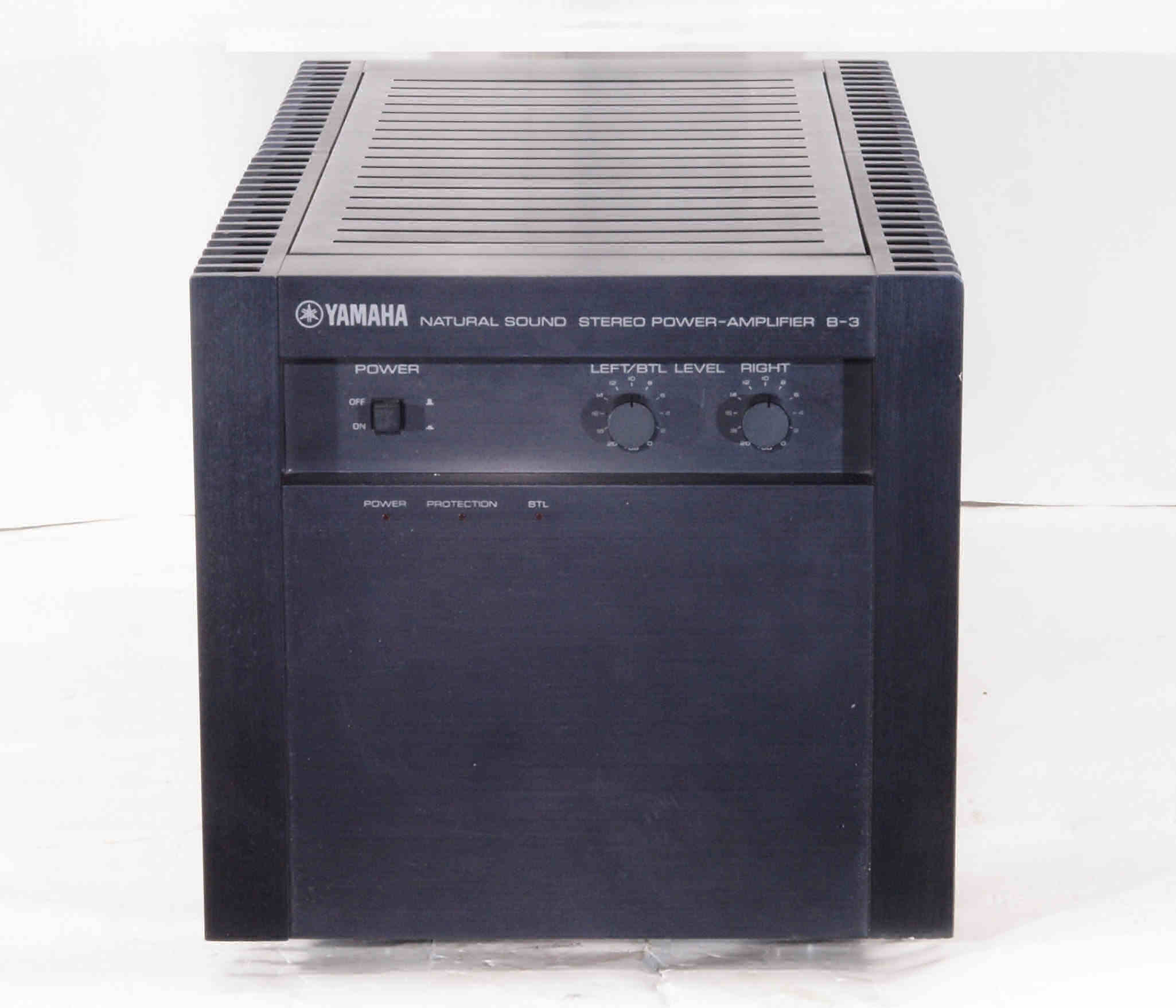

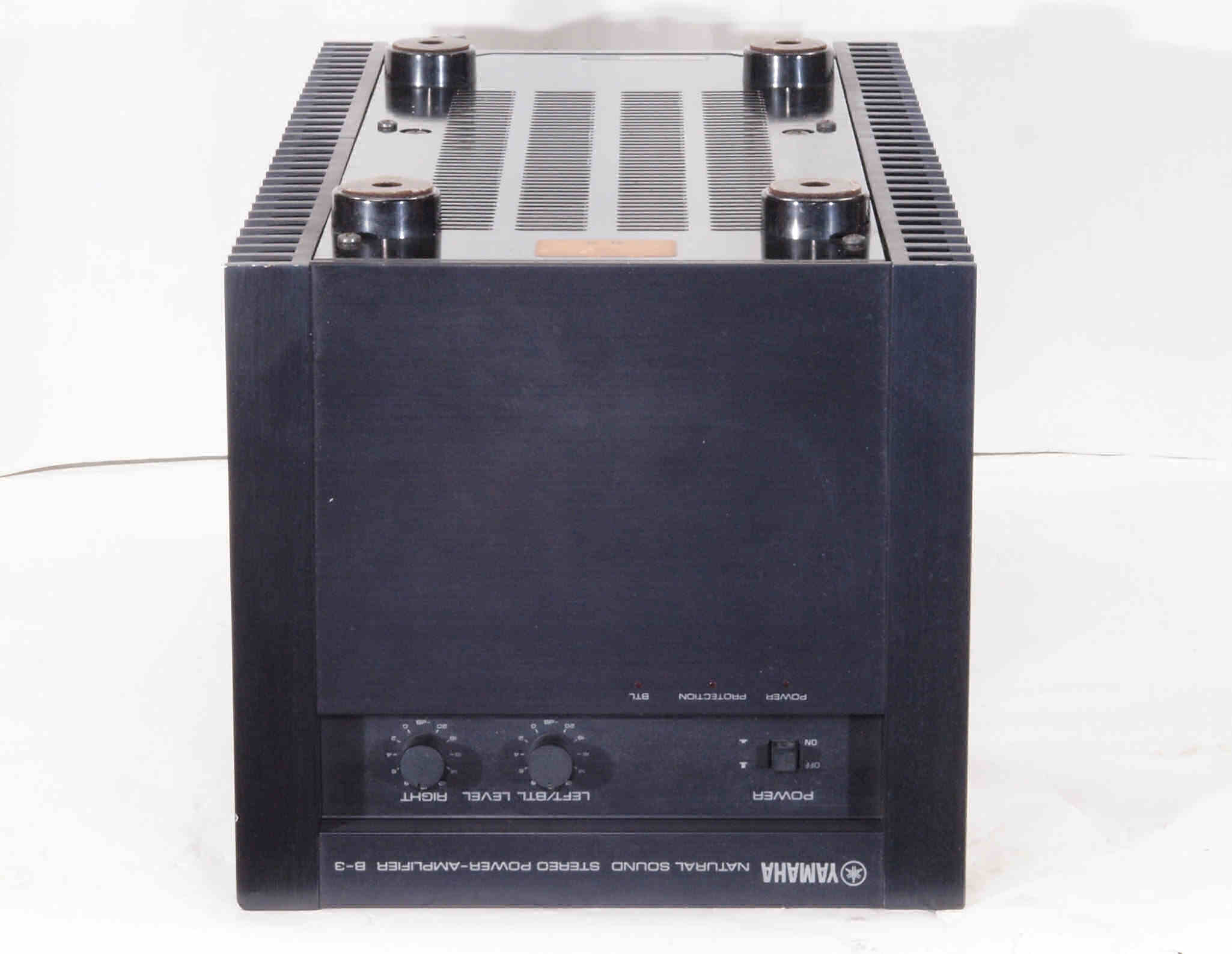

Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る。

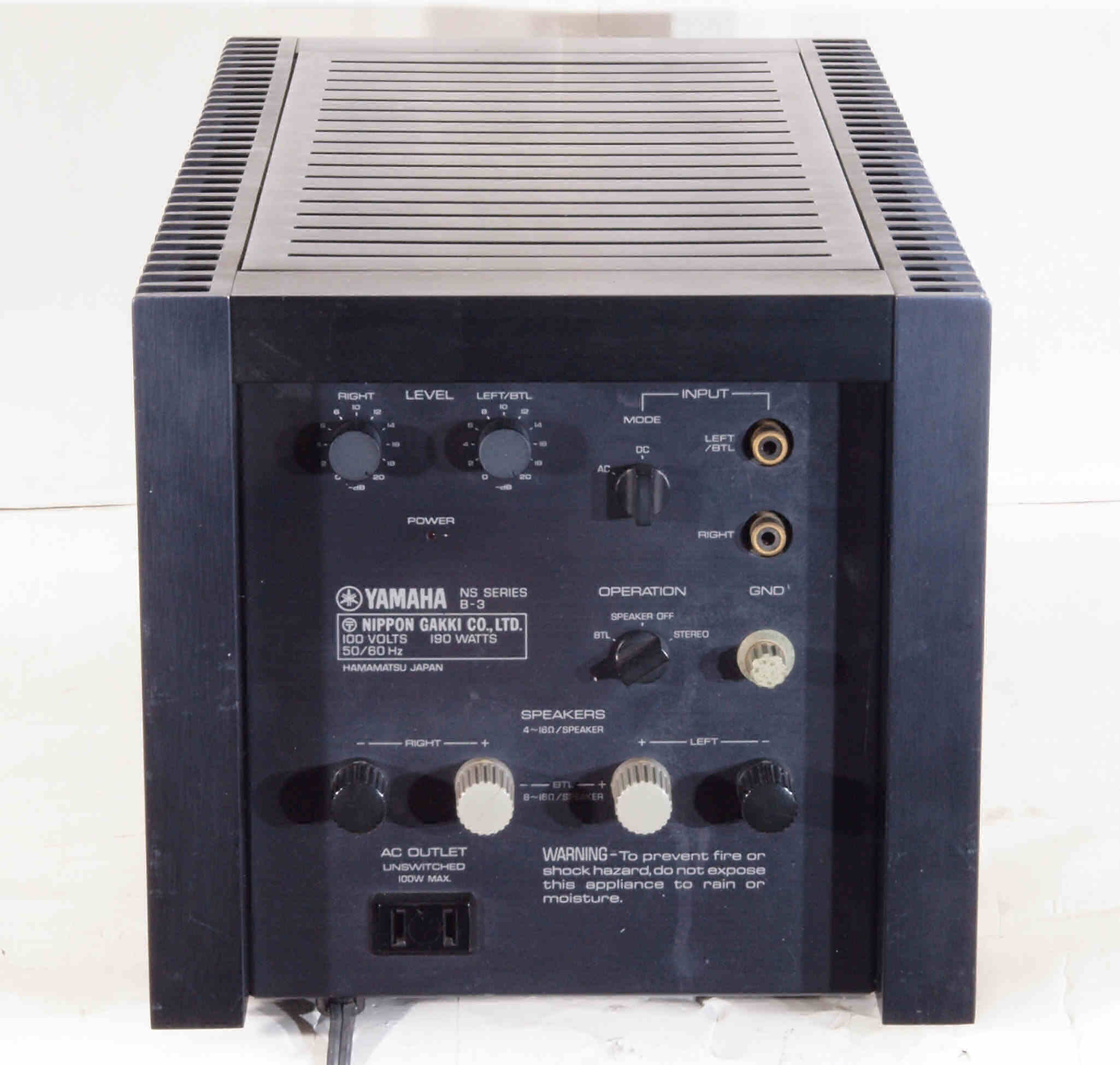

Ａ１３．　点検中　後から見る。

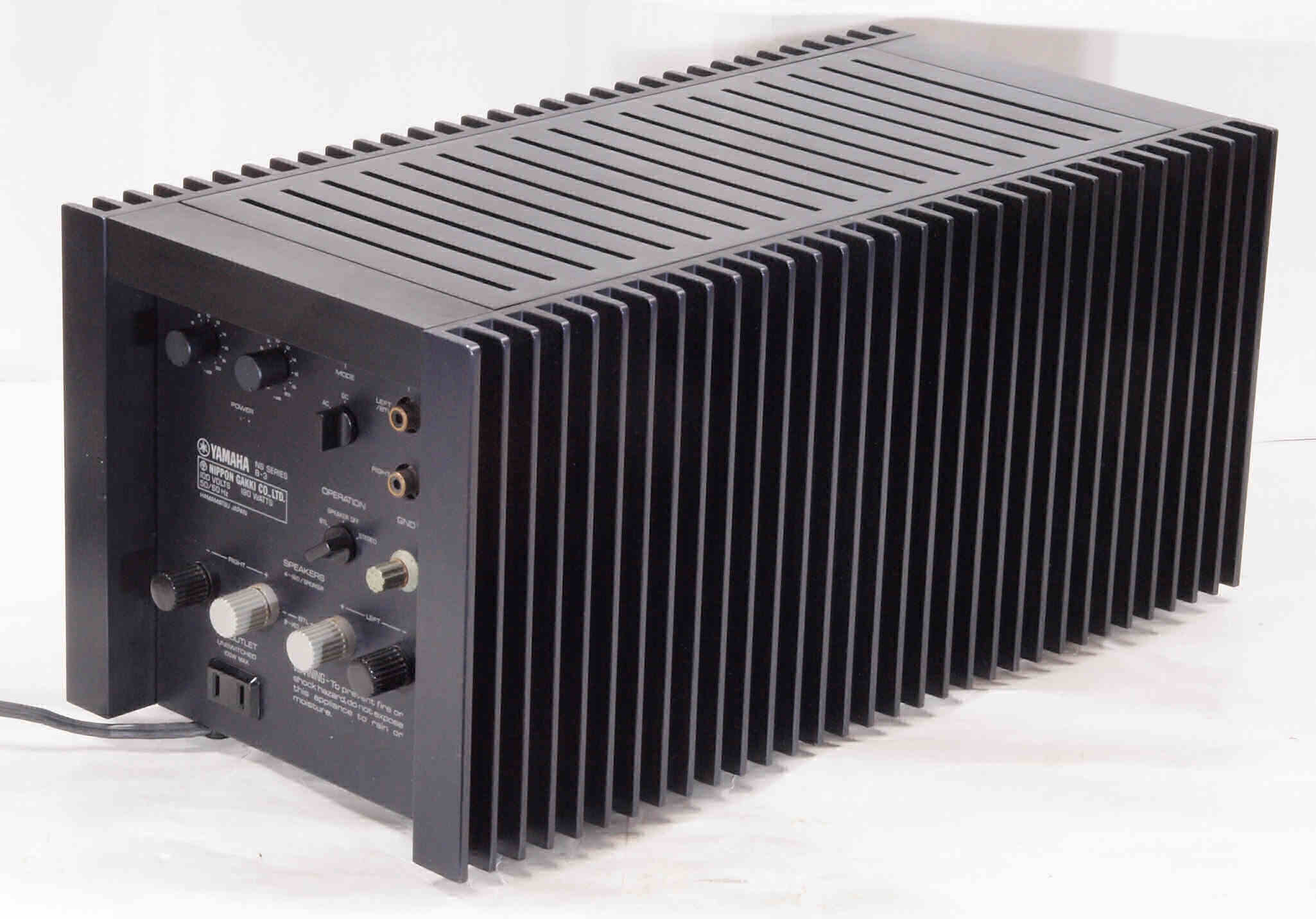

Ａ１４．　点検中　後左から見る。

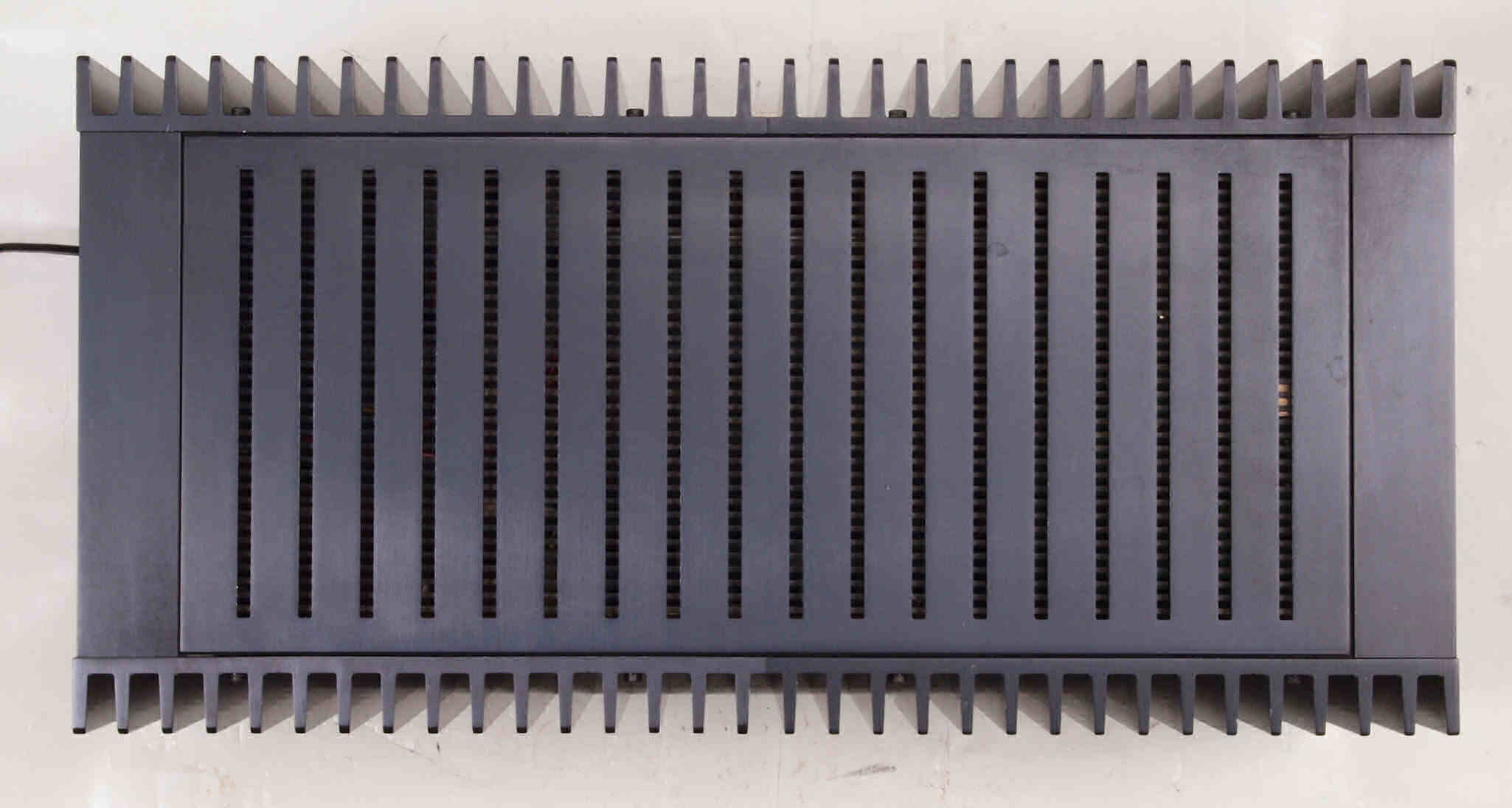

Ａ１５．　点検中　上から見る。
Ａ１６．　点検中　上パネﾙを取り、上から見る。少し埃があるが綺麗。

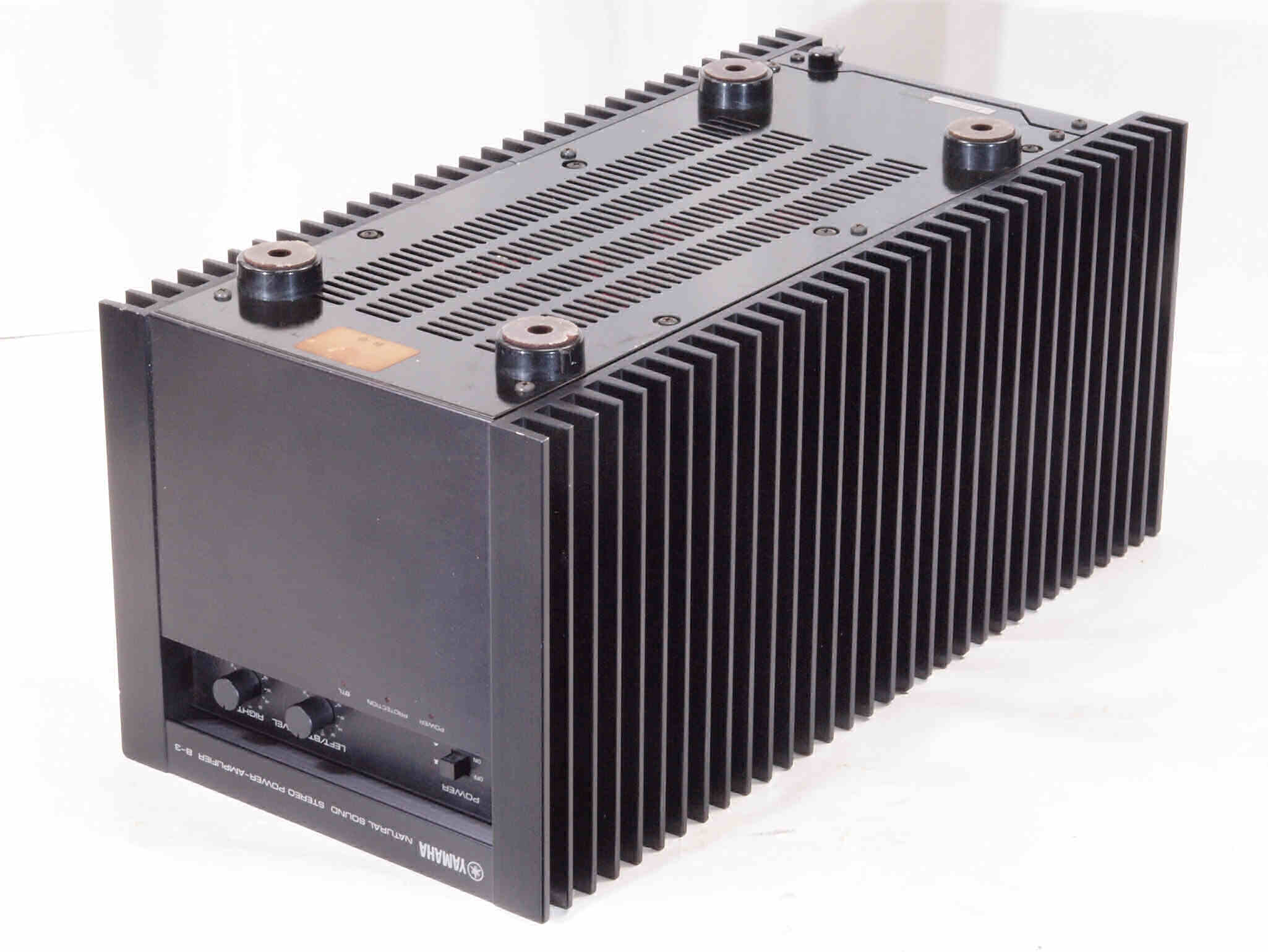

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

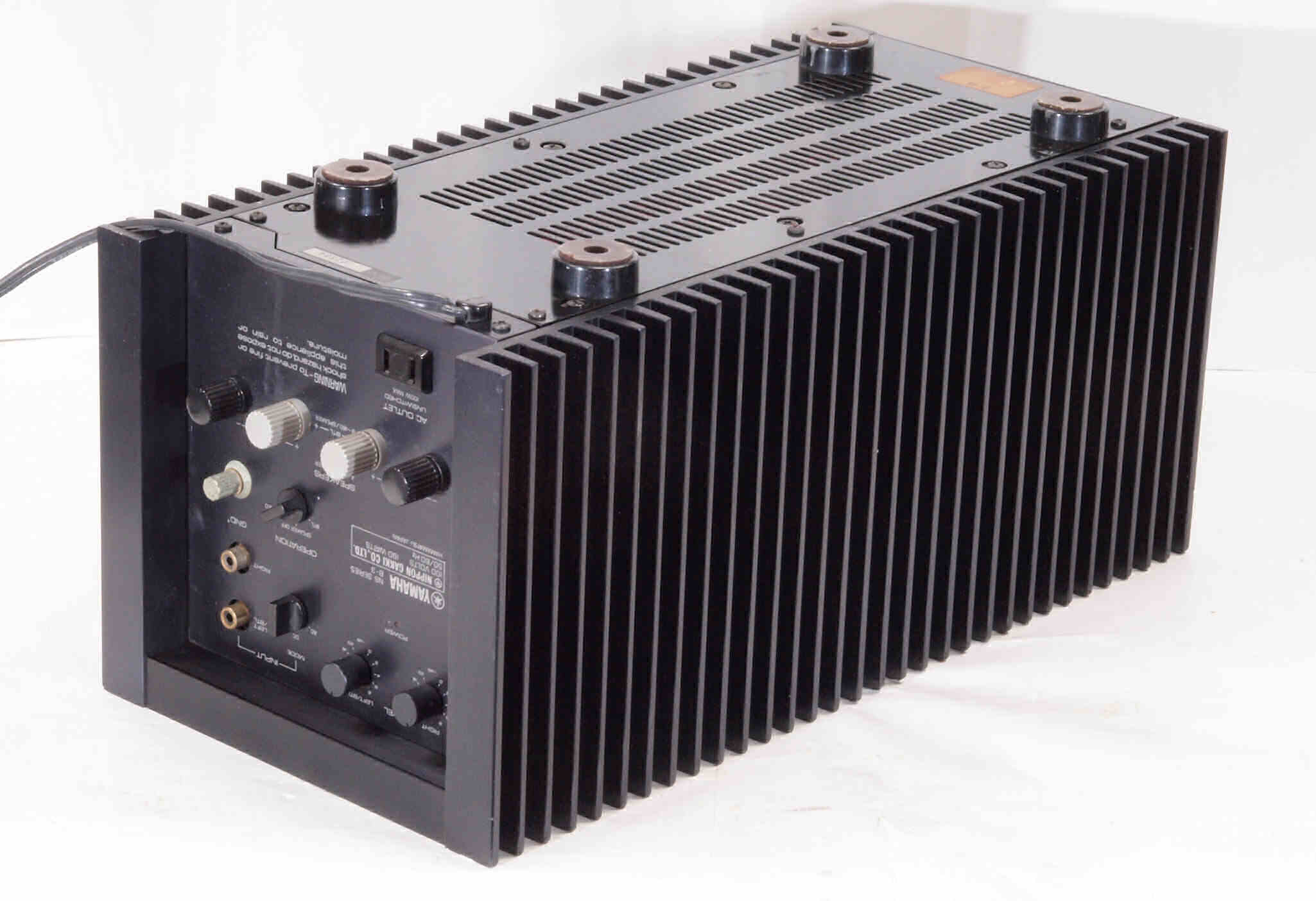

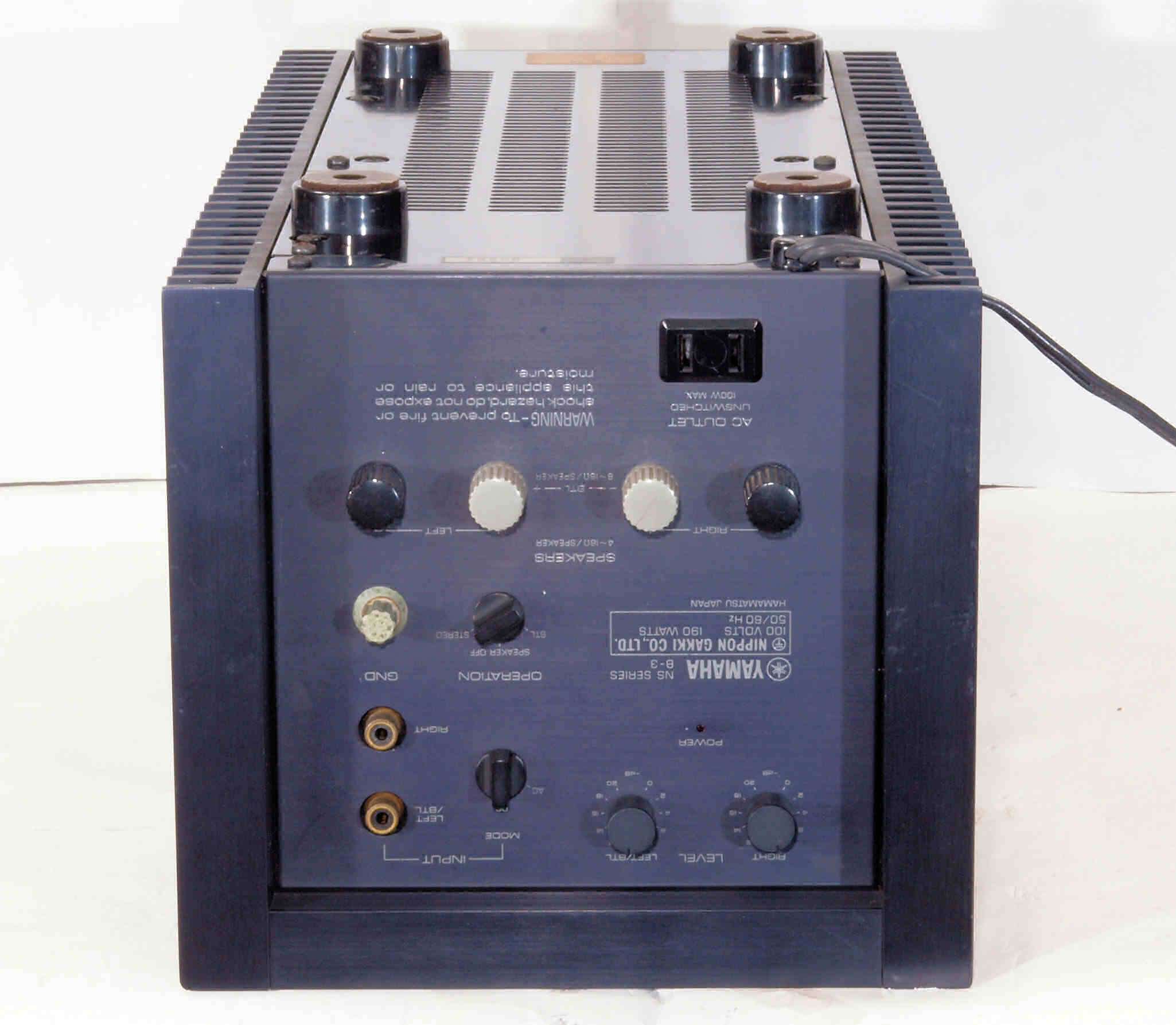

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

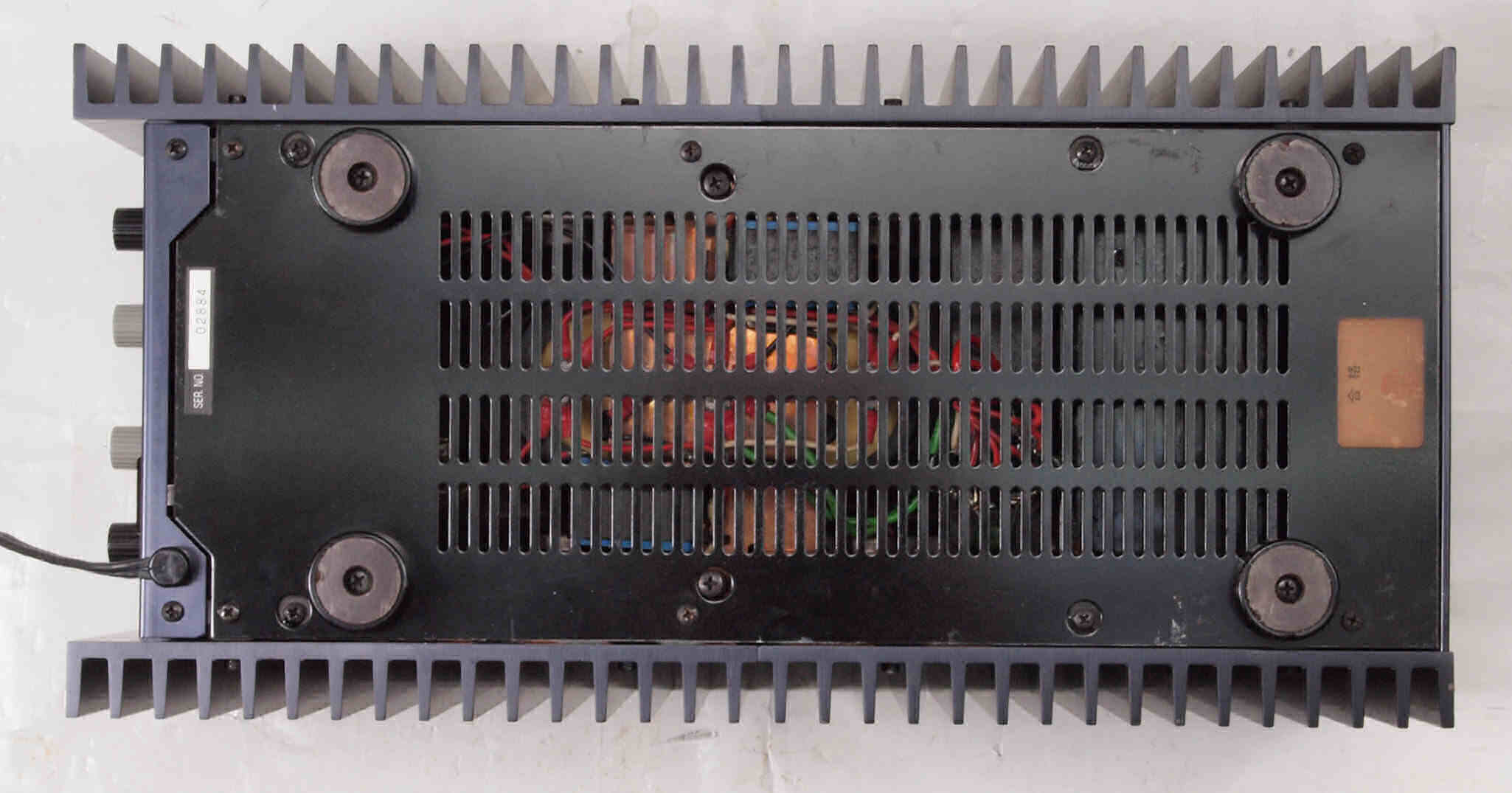

Ａ２５．　点検中　下から見る。

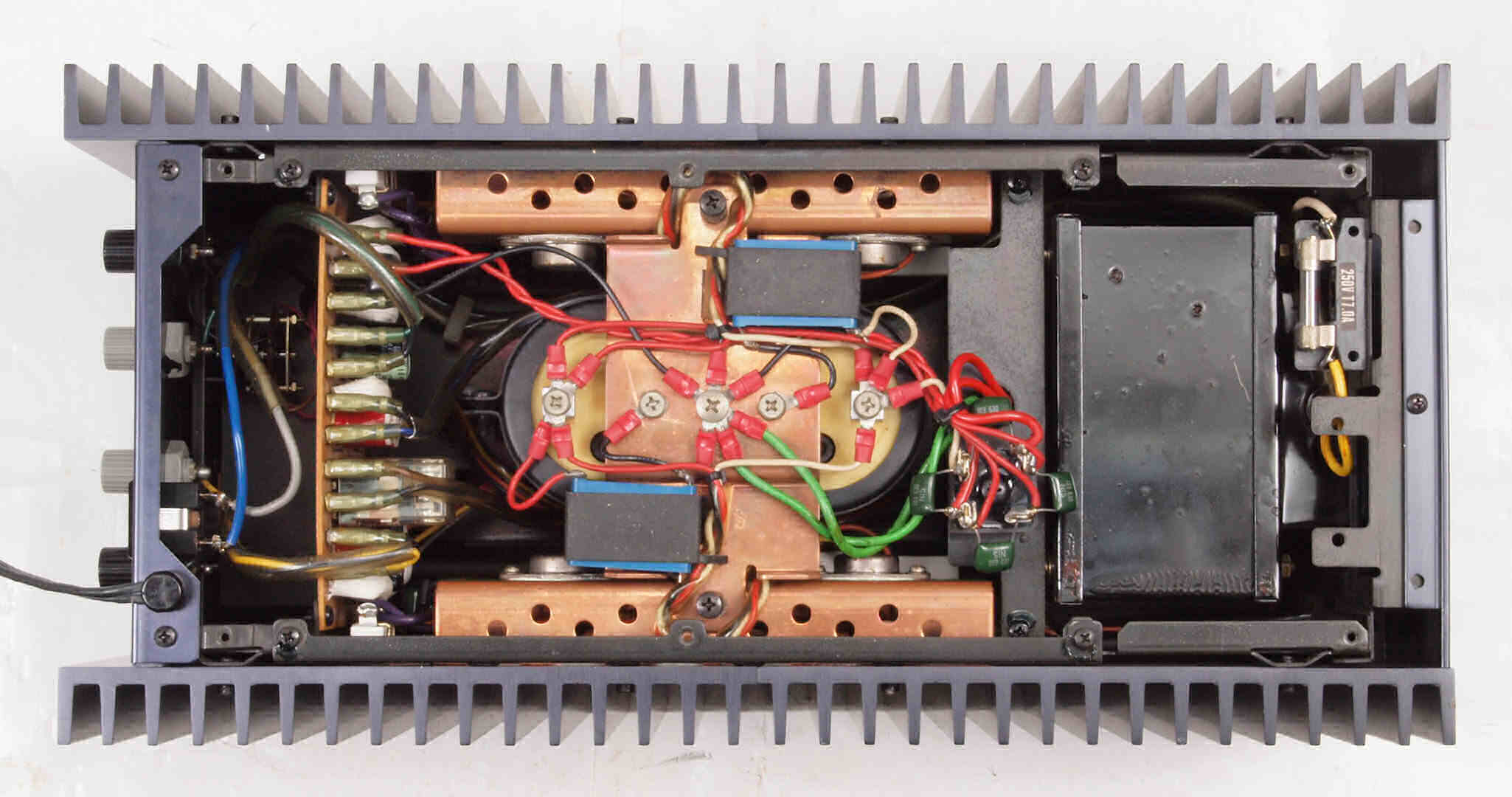

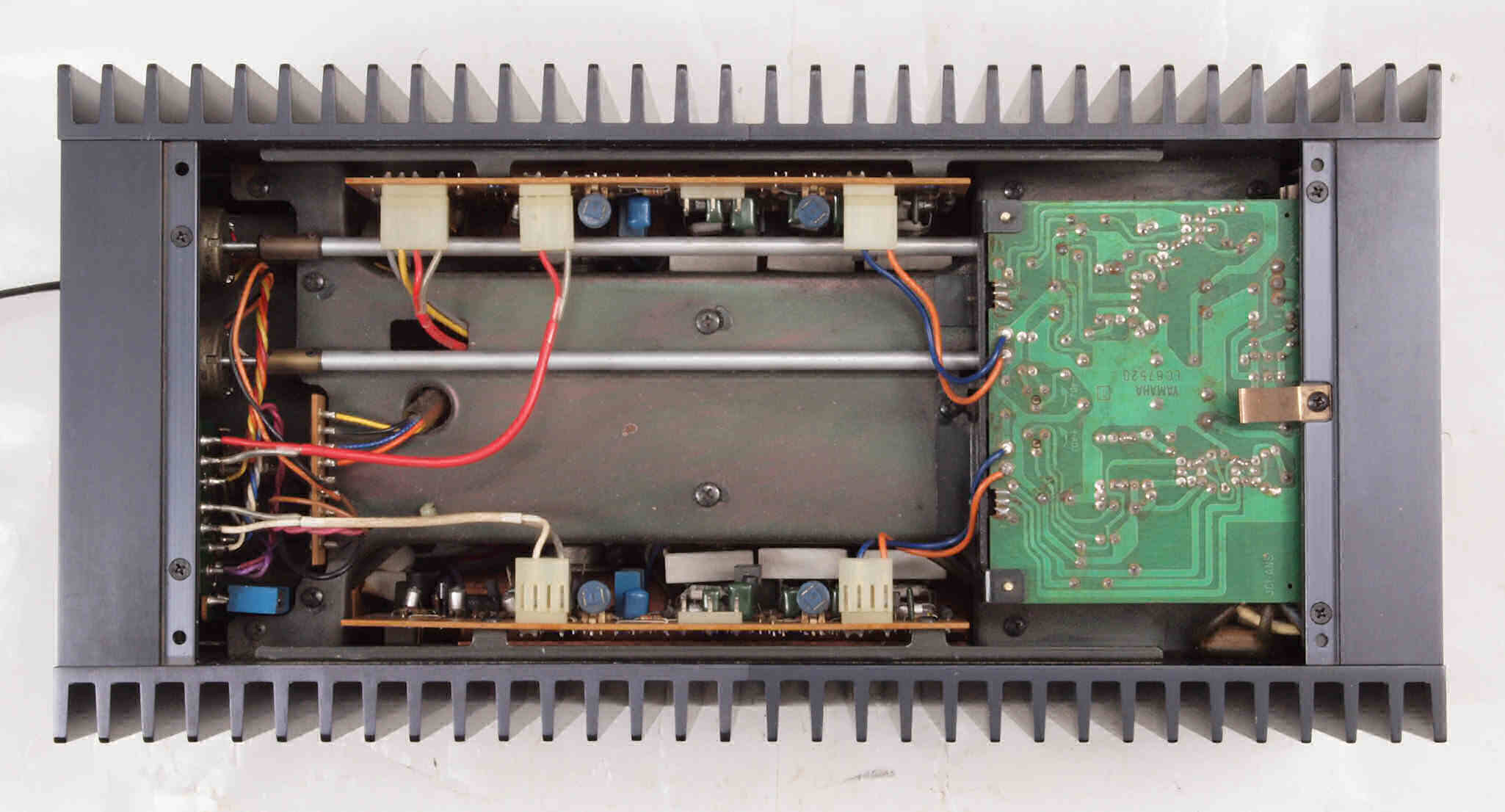

Ａ２６．　点検中　上・下パネﾙを取り、下から見る
Ａ３１．　点検中　電源コード取り付け。
Ａ３２．　点検中　電源コードをとり、３Pインレットに交換可能。 　FURUTECH　FI-10(R) ロジウムメッキ使用。
　　　　　　　　　　　取り付け場所どちらか選択出来ます。右＝新しい場所に新設、左＝ＡＣコンセントと交換可能。

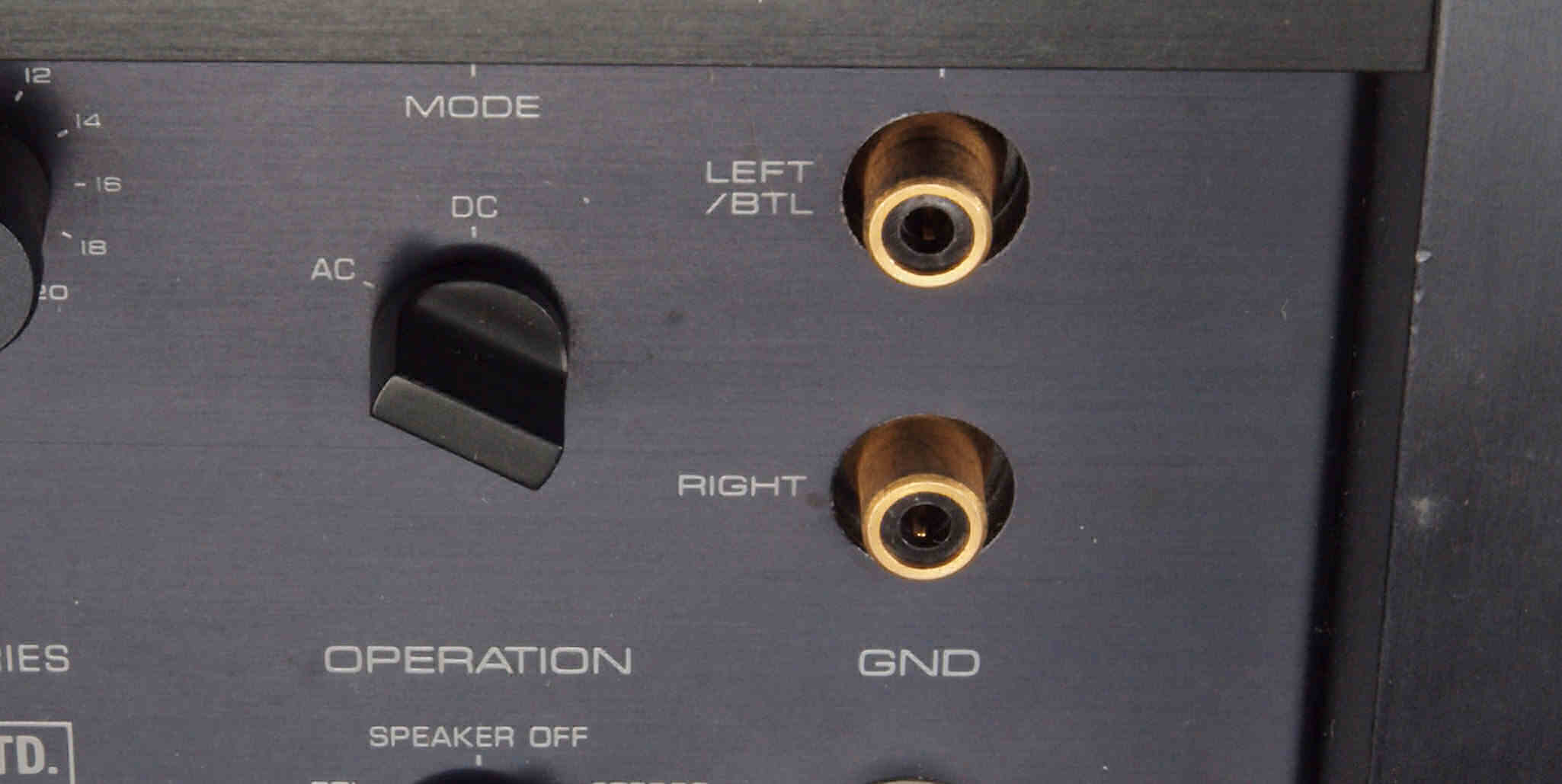

Ａ４１．　点検中　後から見る。　入力ＲＡＣ端子。

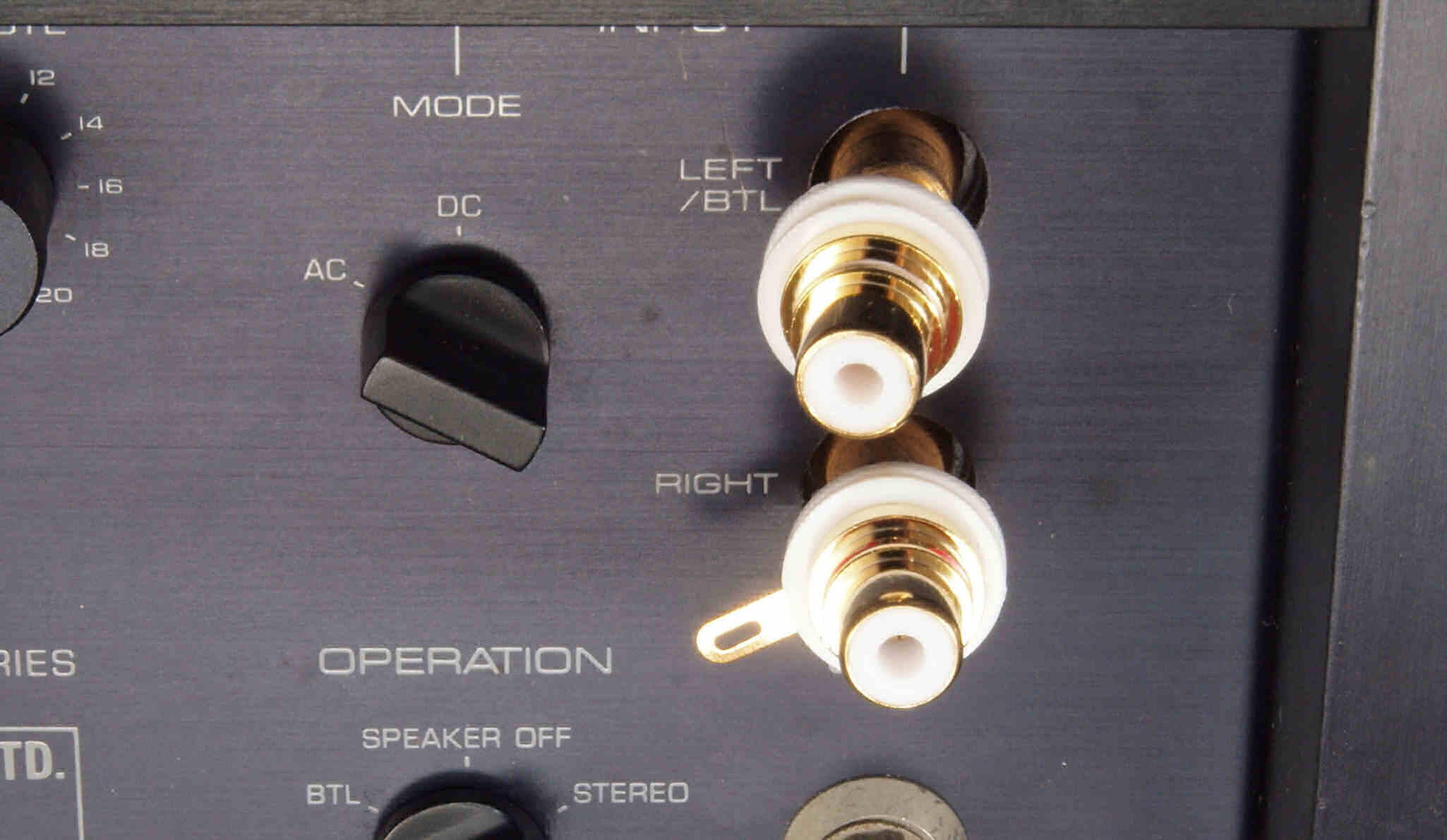

Ａ４２．　点検中　後から見る。　入力ＲＡＣ端子、テフロン絶縁ＲＣＡ端子に交換可能。
Ａ４３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ４４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ４５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

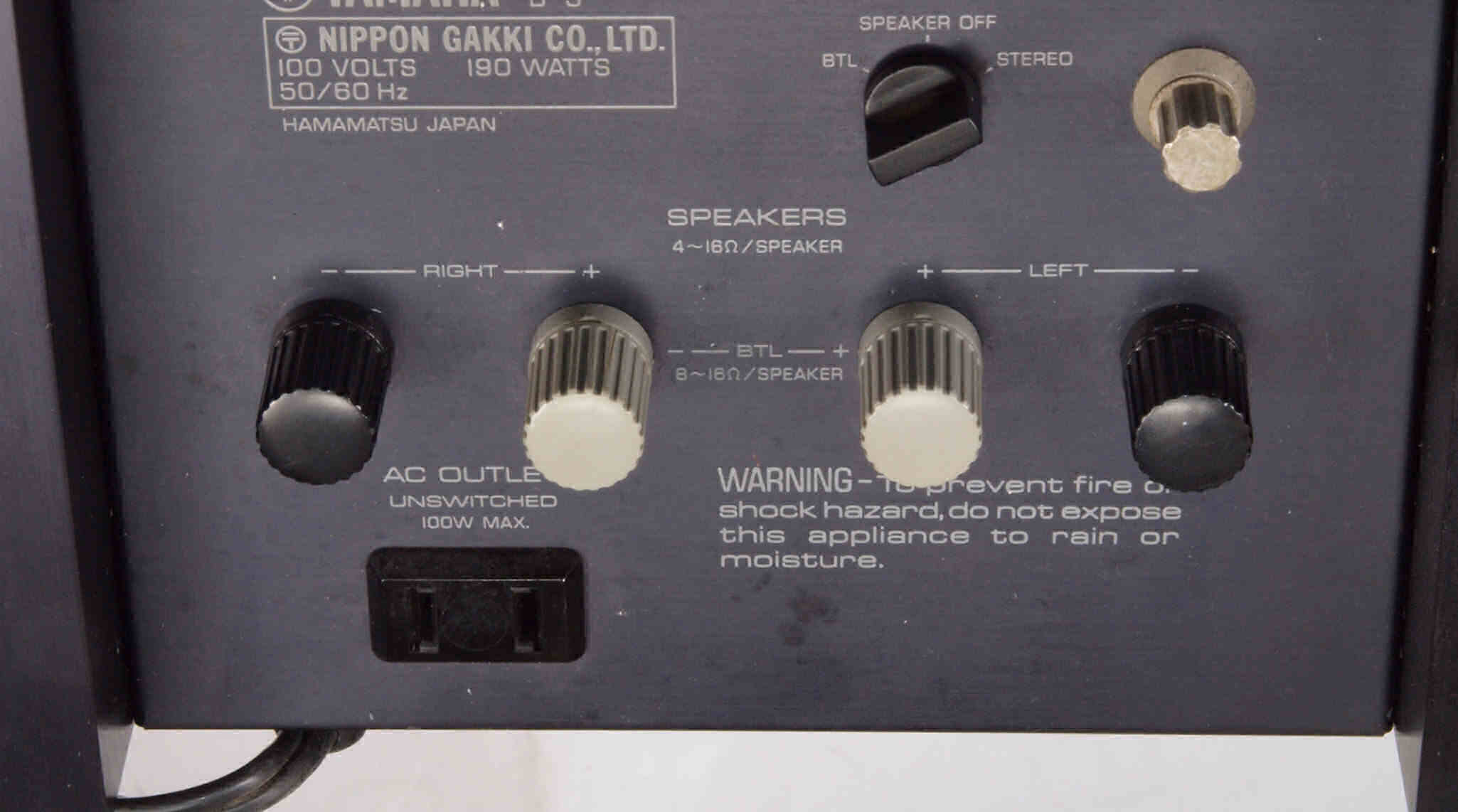

Ａ５１．　点検中　ＳＰ接続端子。

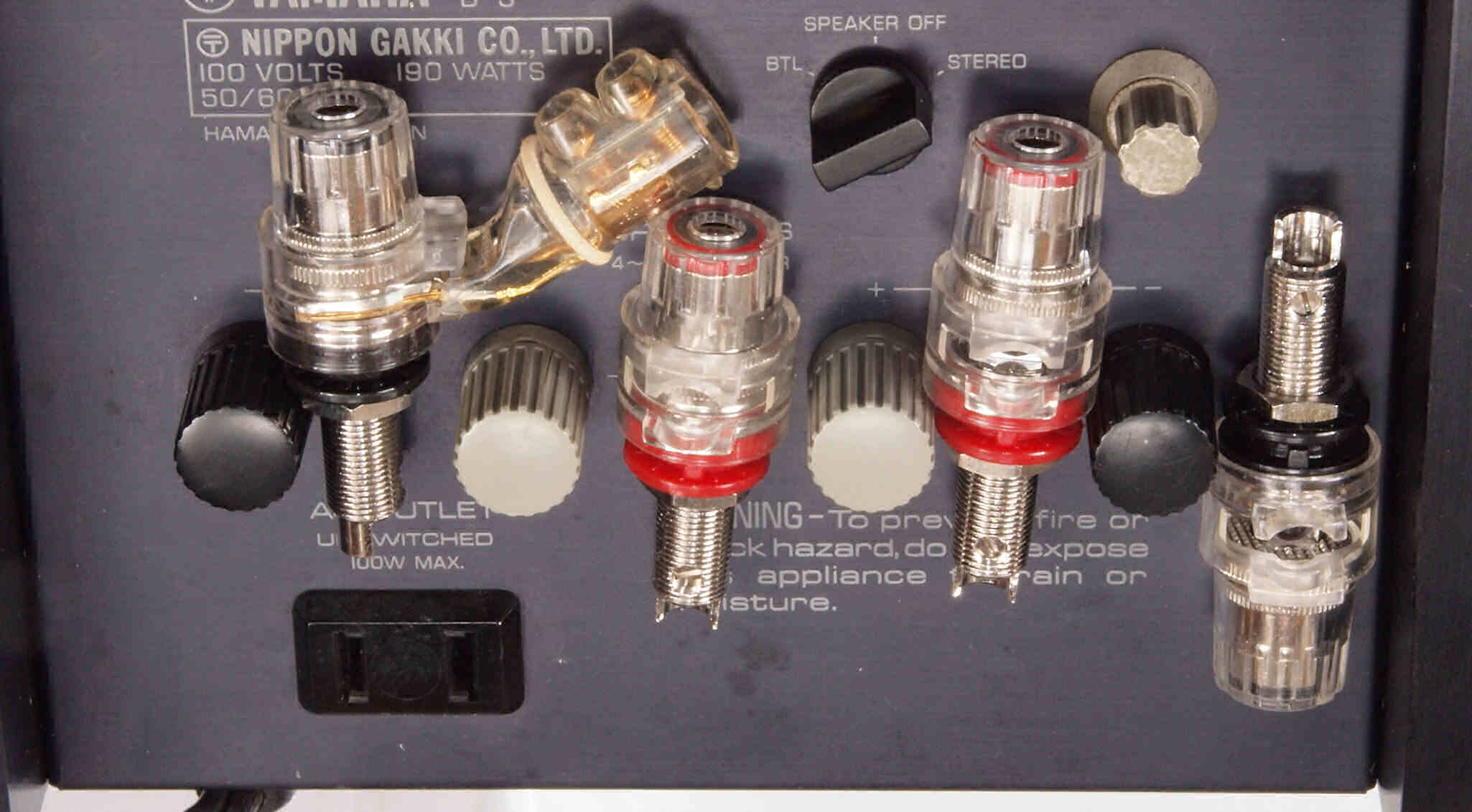

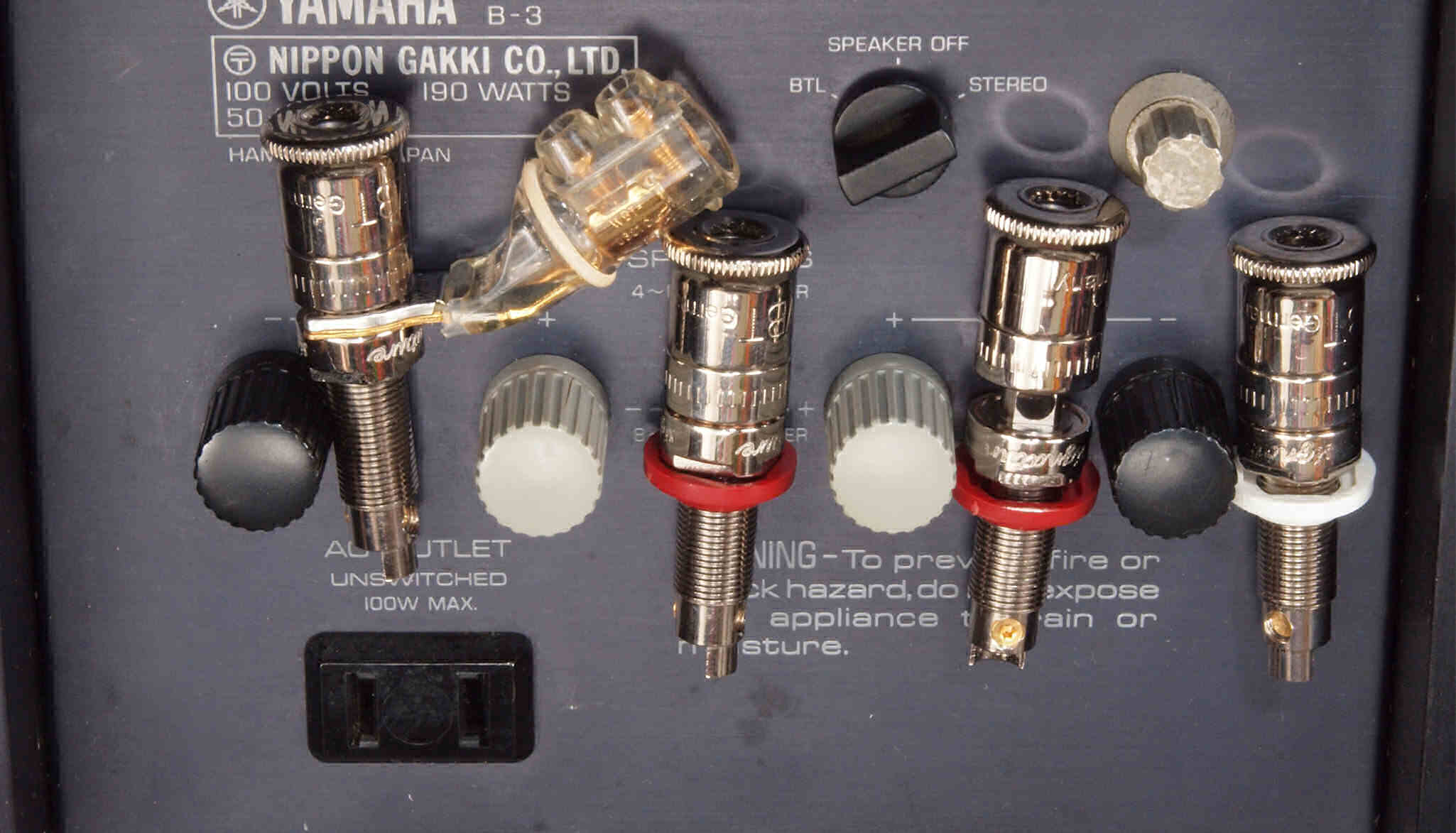

Ａ５２．　点検中　ＳＰ接続端子。ＷＢＴ−０７３０ＰＬに交換可能。
Ａ５３．　点検中　ＳＰ接続端子。　手持ちロジウムメッキ製に交換可能。
Ｔ．　 バラック修理後調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこら。

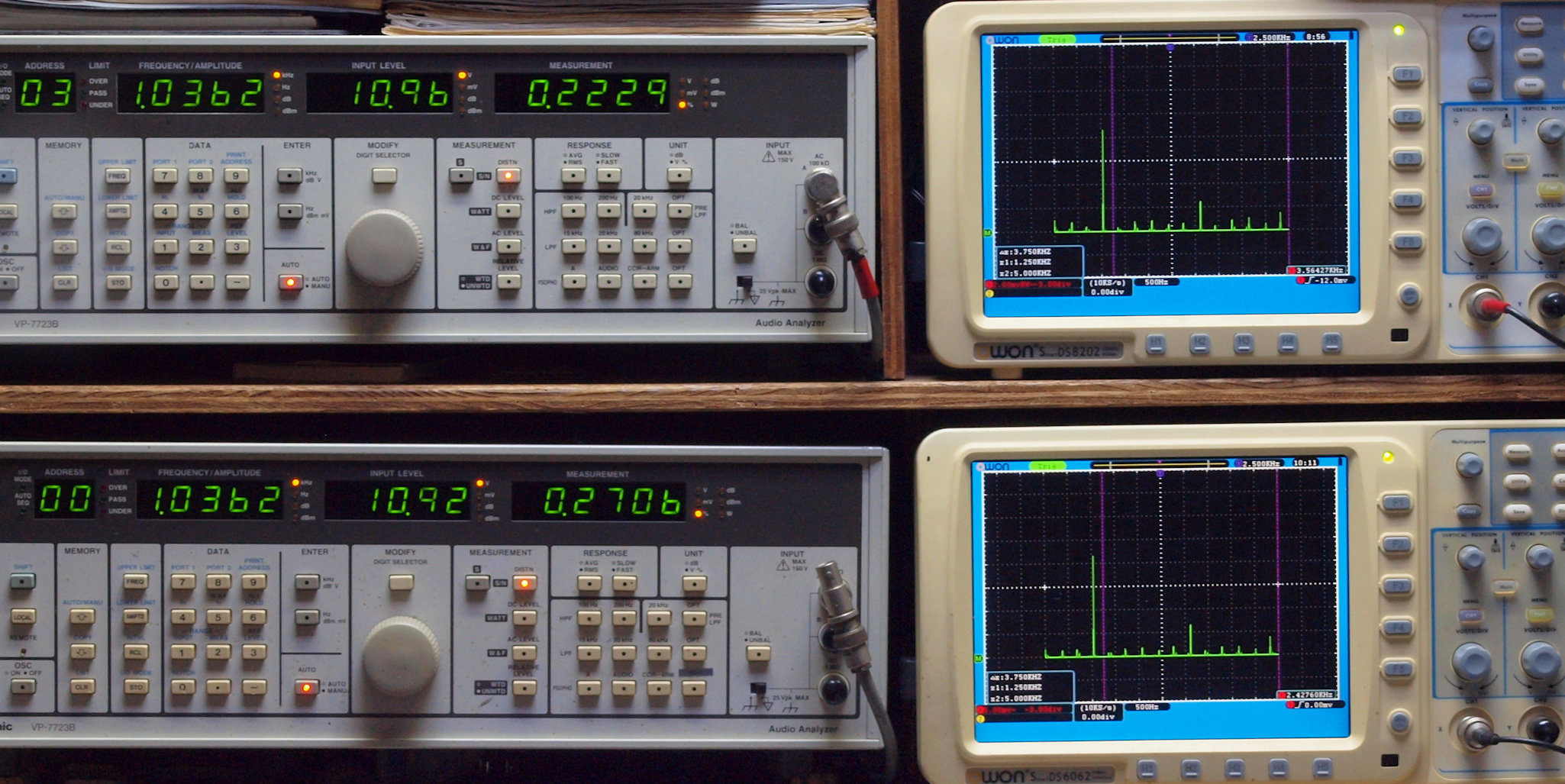

Ｔ１．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１１Ｖ＝１５Ｗ出力　０．２２２９％歪み。
　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１１Ｖ＝１５Ｗ出力　０．２７０６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

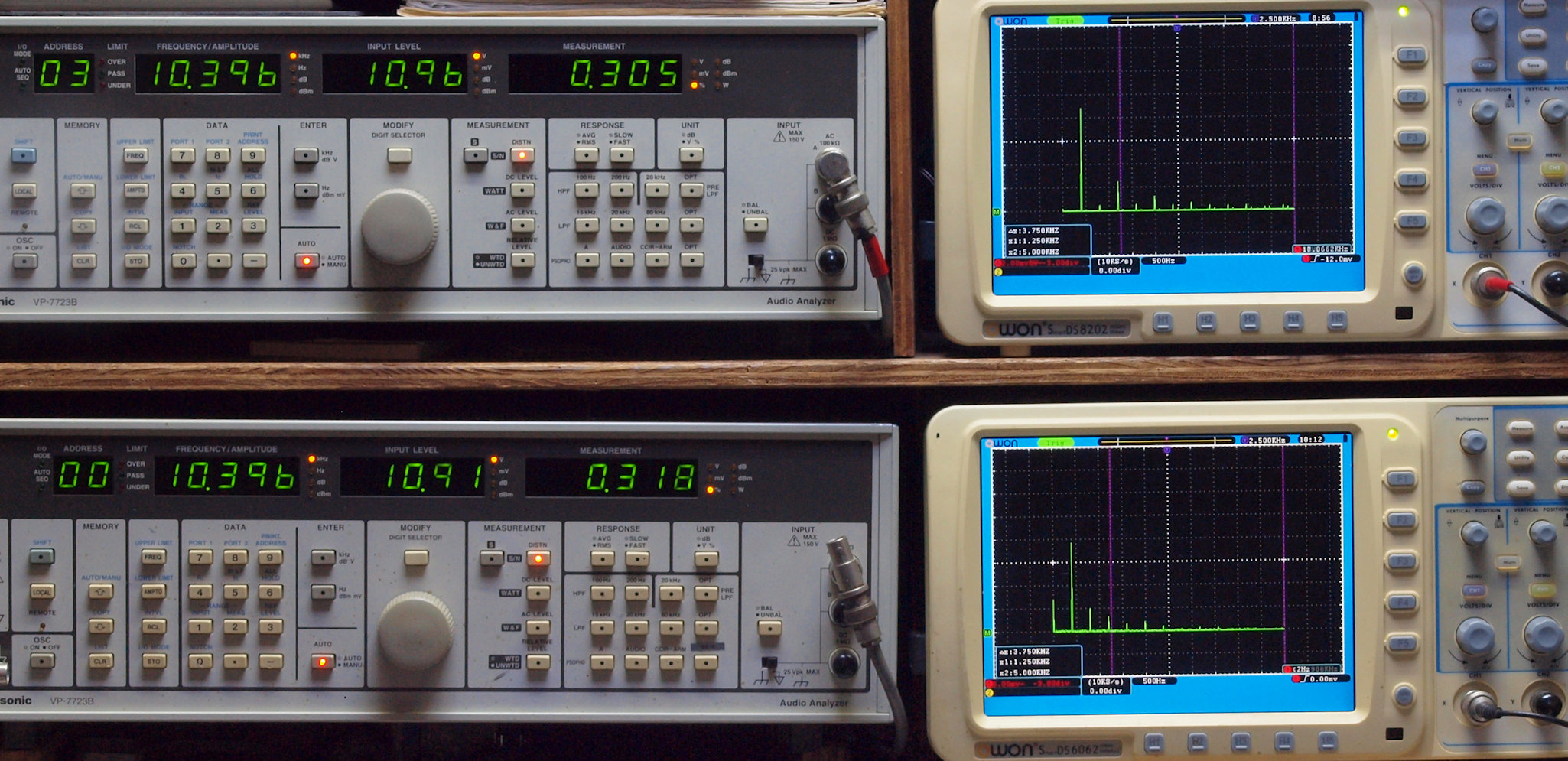

Ｔ２．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１１Ｖ＝１５Ｗ出力　０．３０５％歪み。
　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１１Ｖ＝１５Ｗ出力　０．３１８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　基板を外したシャーシ。
Ｃ２．　修理中　基板を外したシャーシ、反対側。

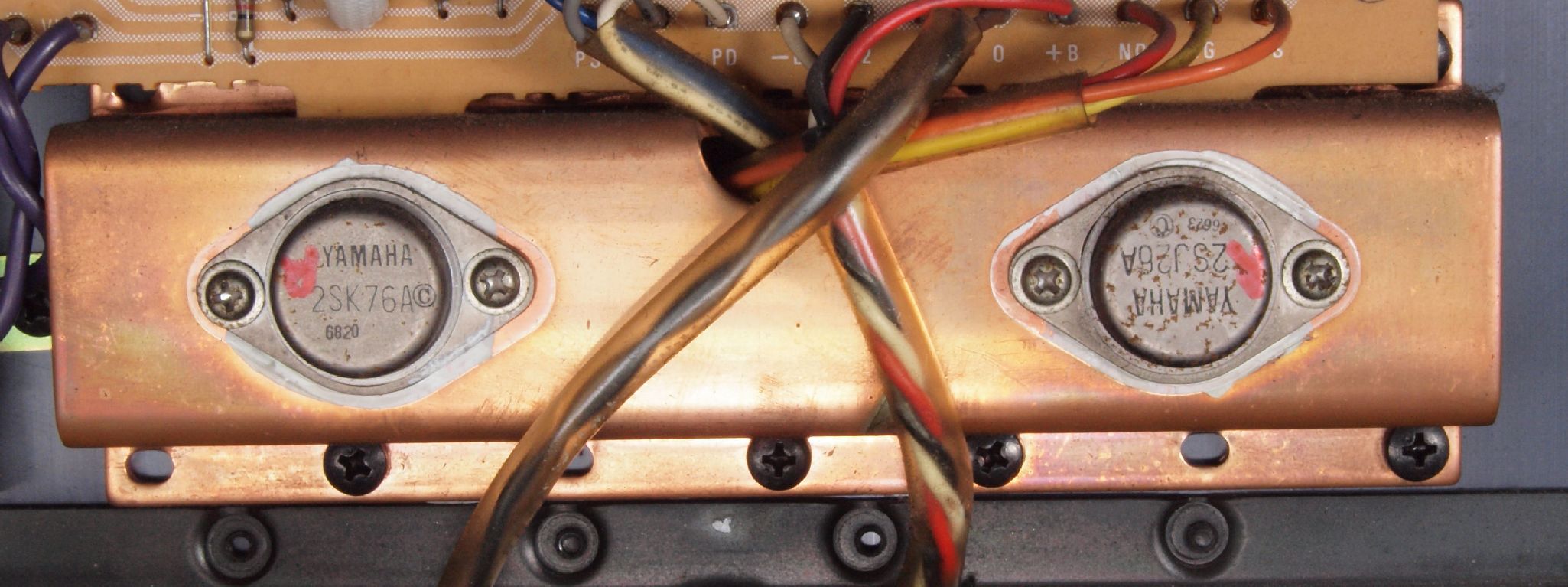

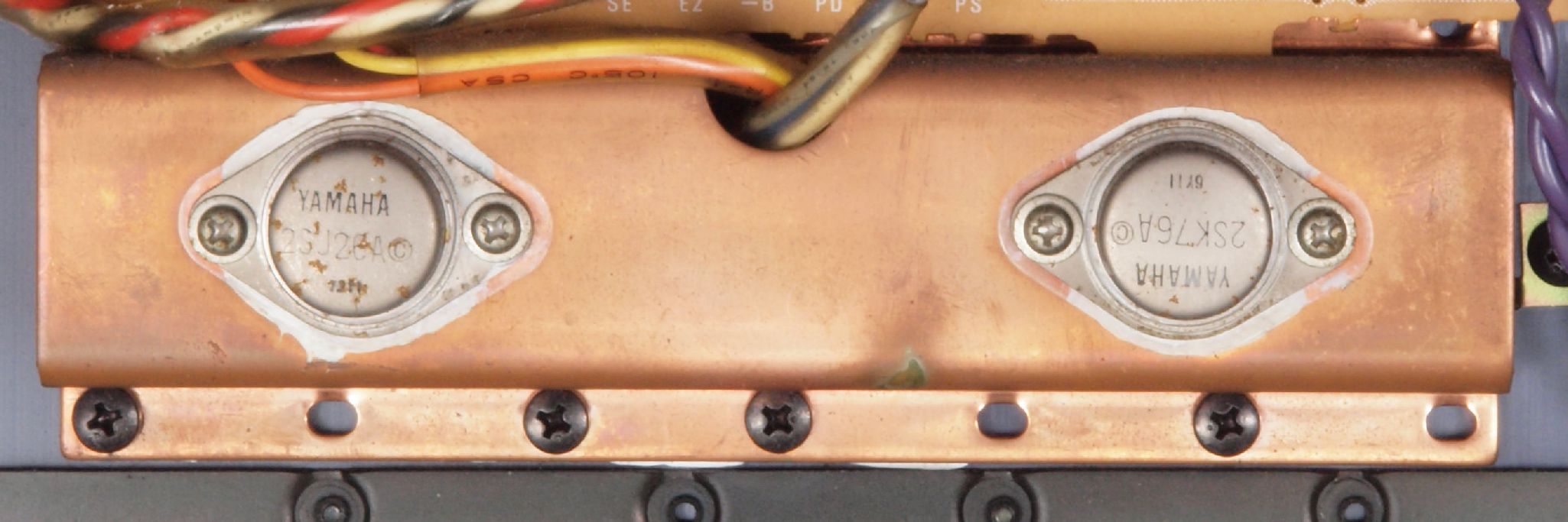

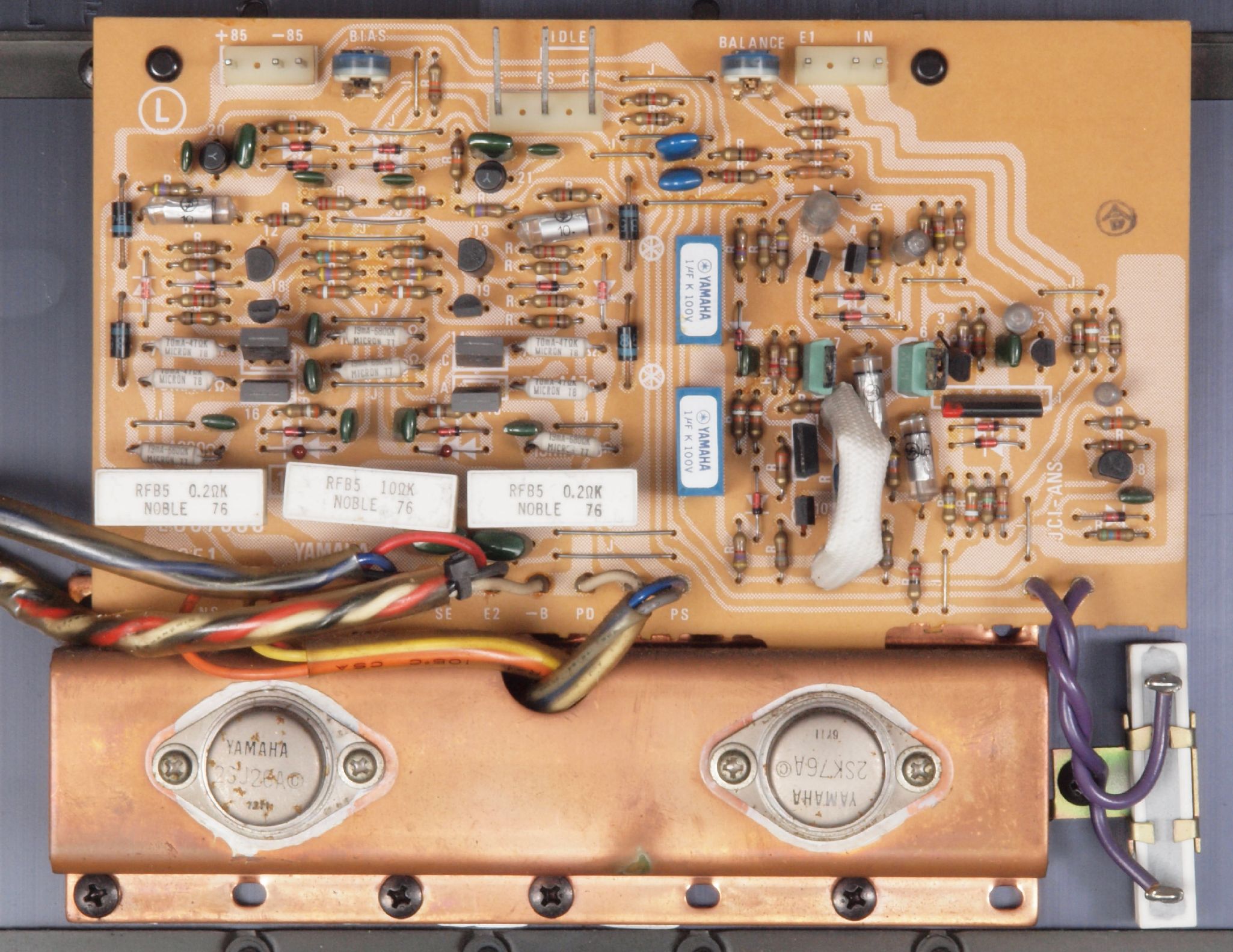

Ｃ１１．　修理前　Ｒ側終段ブロック
Ｃ１２．　修理後　Ｒ側終段ブロック

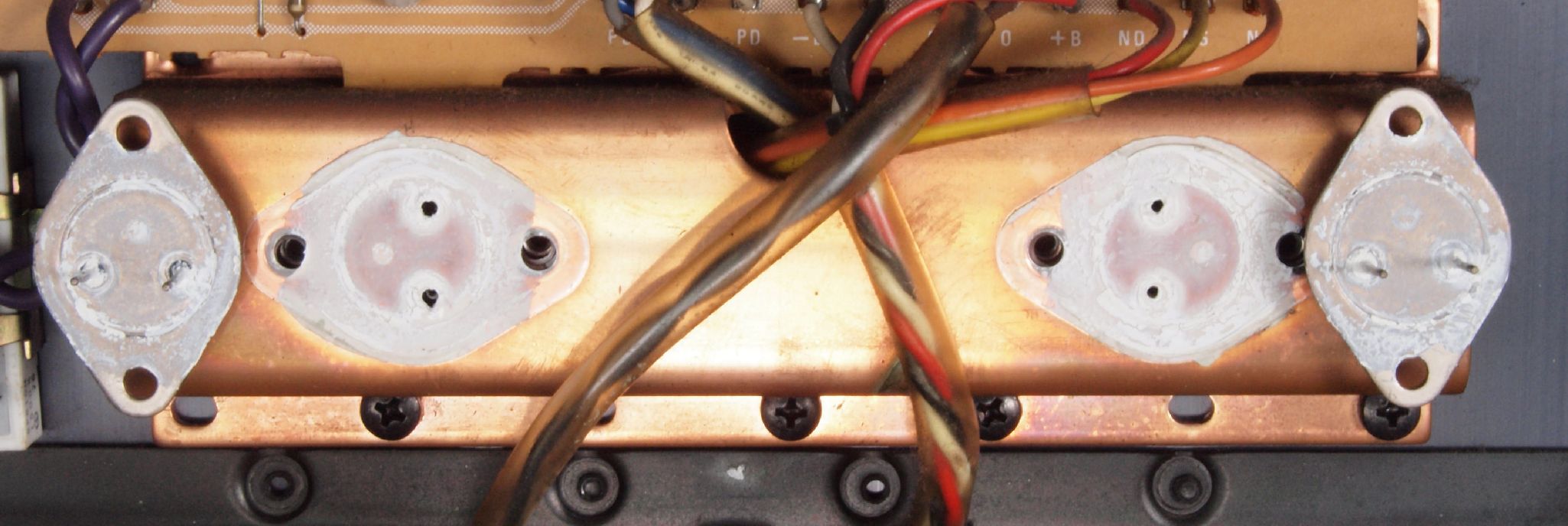

Ｃ１３．　修理中　Ｒ側終段ＳＩＴ（静電誘導型トランジスター）のマイカー板の放熱シリコン。

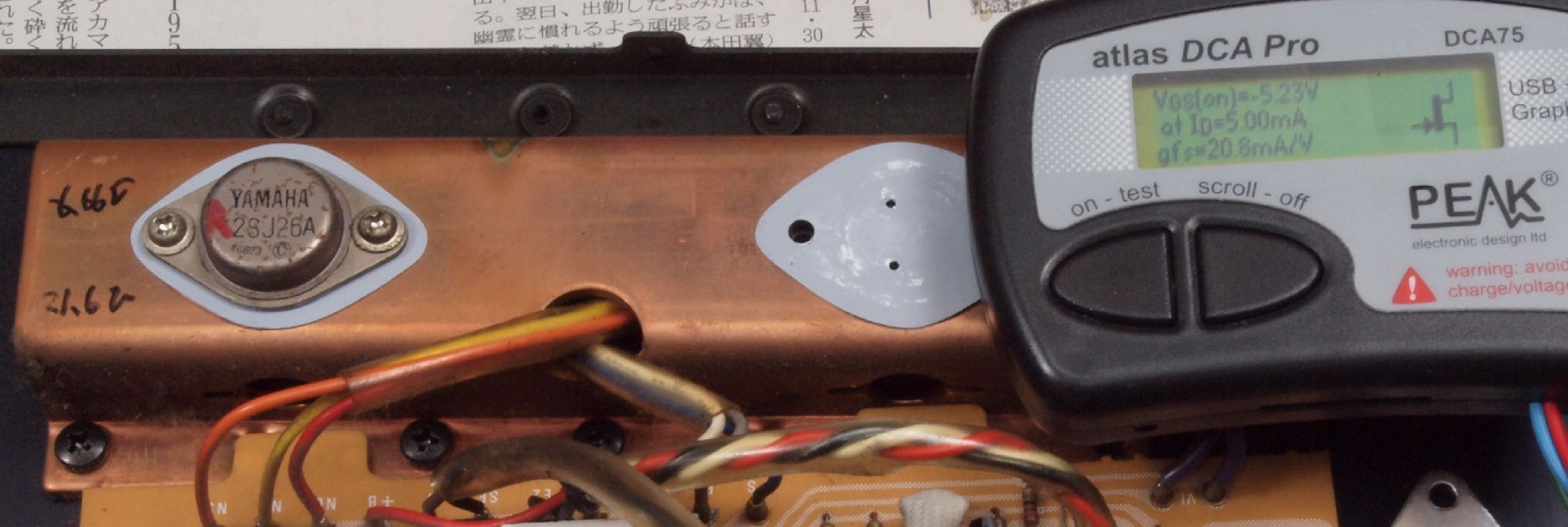

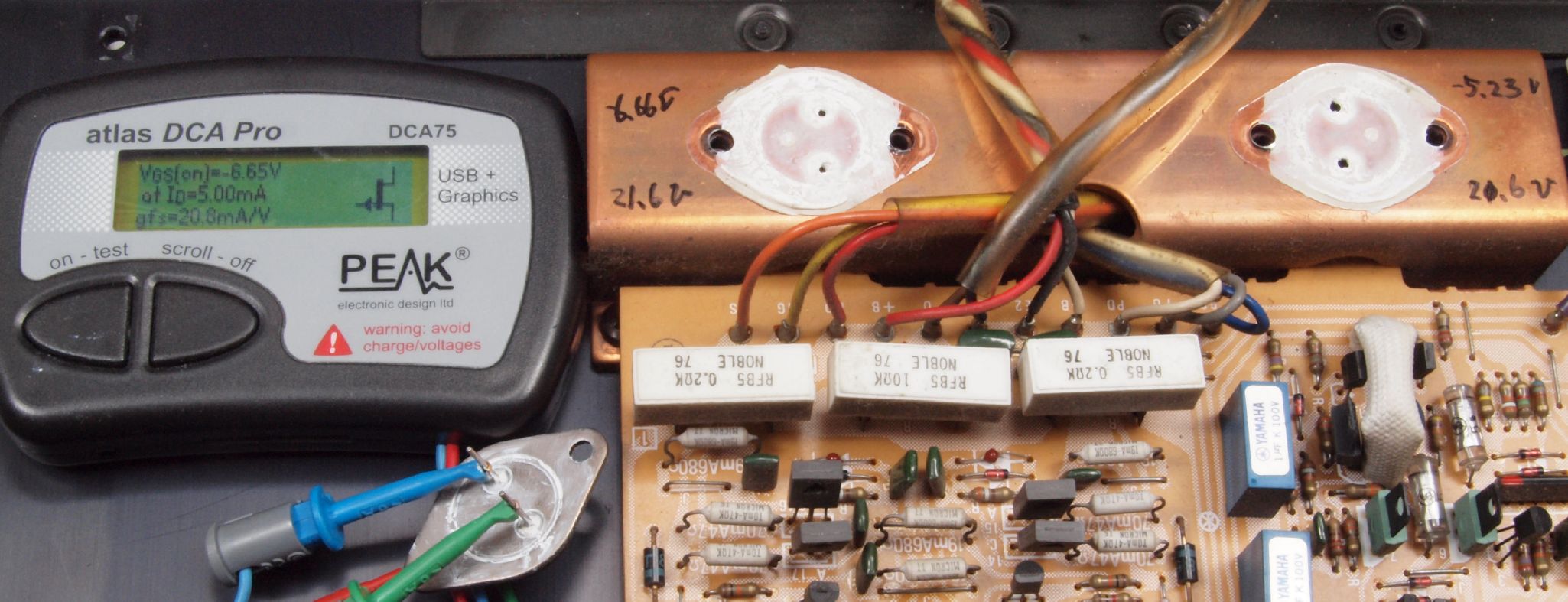

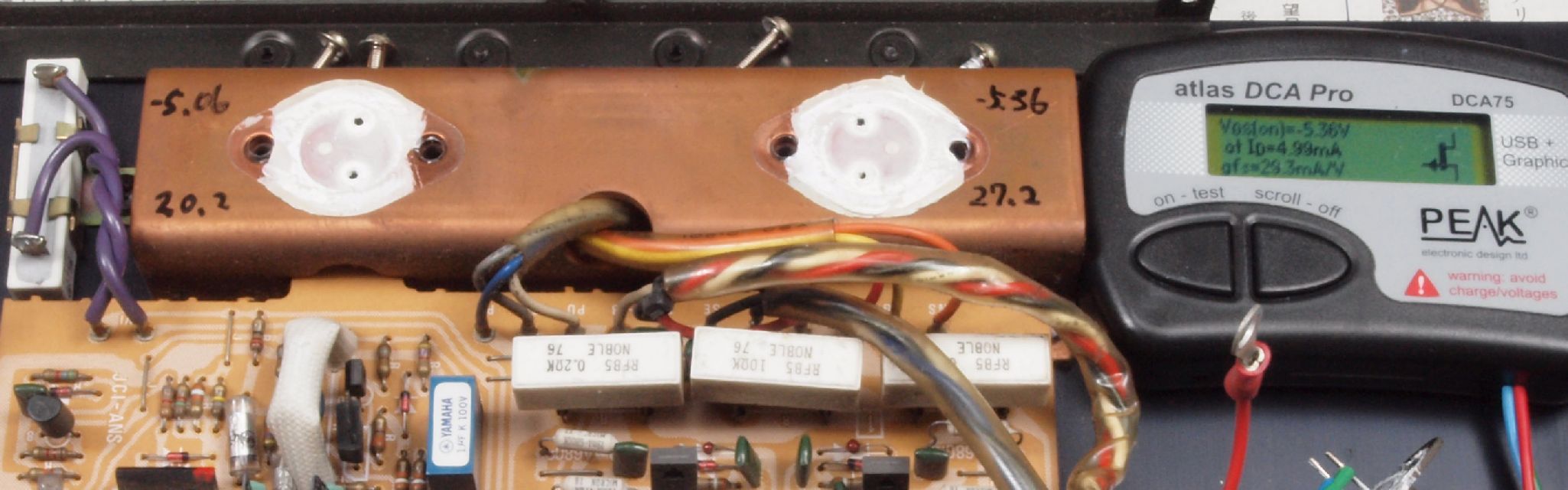

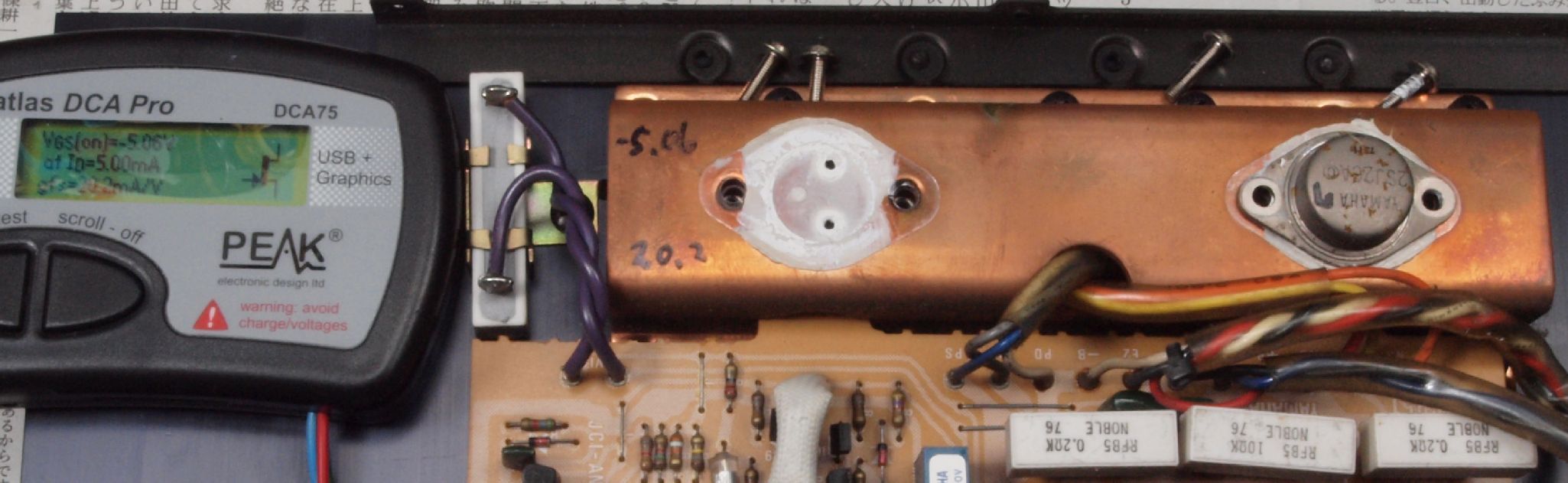

Ｃ１４．　修理（測定）中　Ｒ側ＳＩＴ（静電誘導型トランジスター）測定。
Ｃ１５．　修理（交換）後　Ｒ側ＳＩＴ（静電誘導型トランジスター）をテフロンシートに交換。

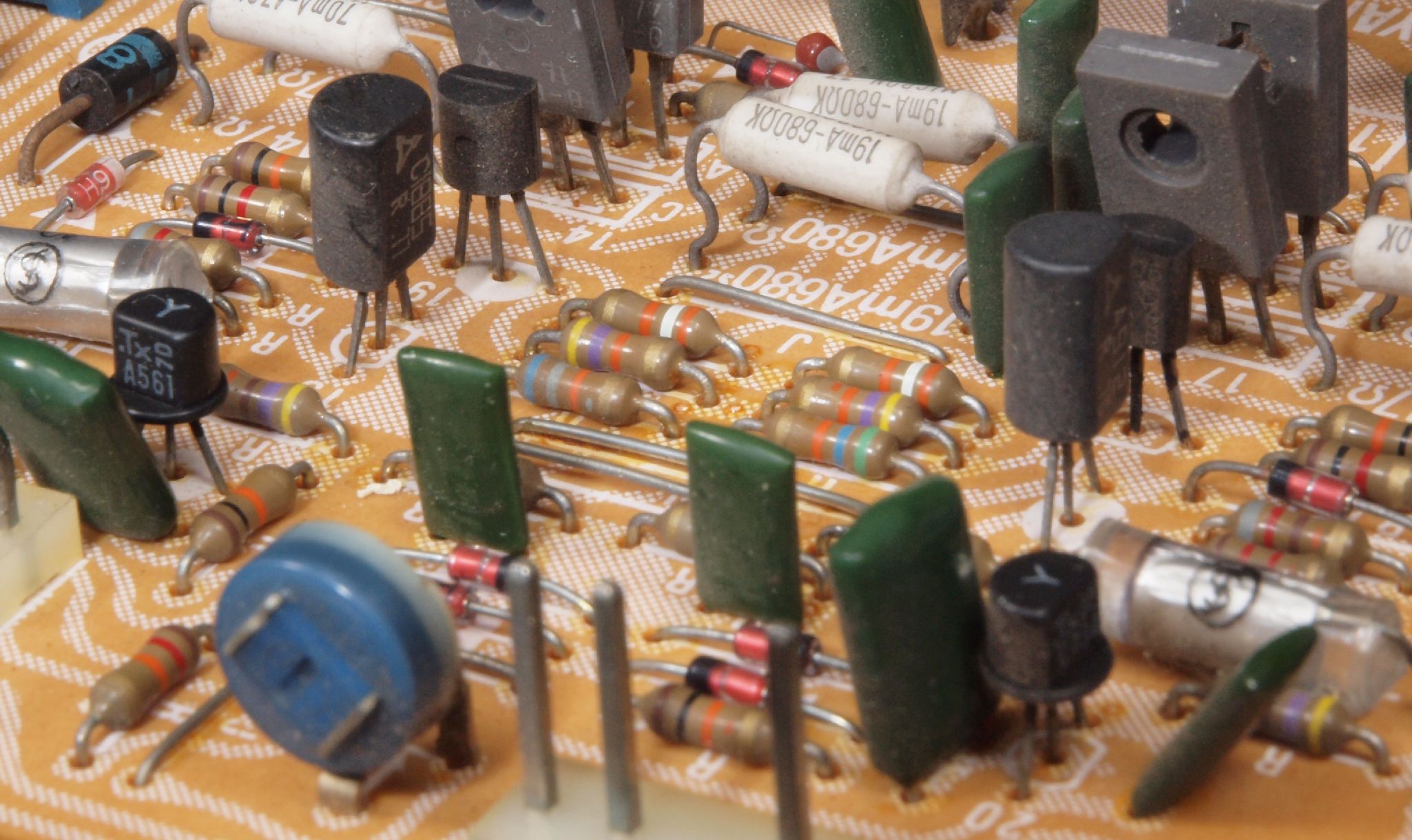

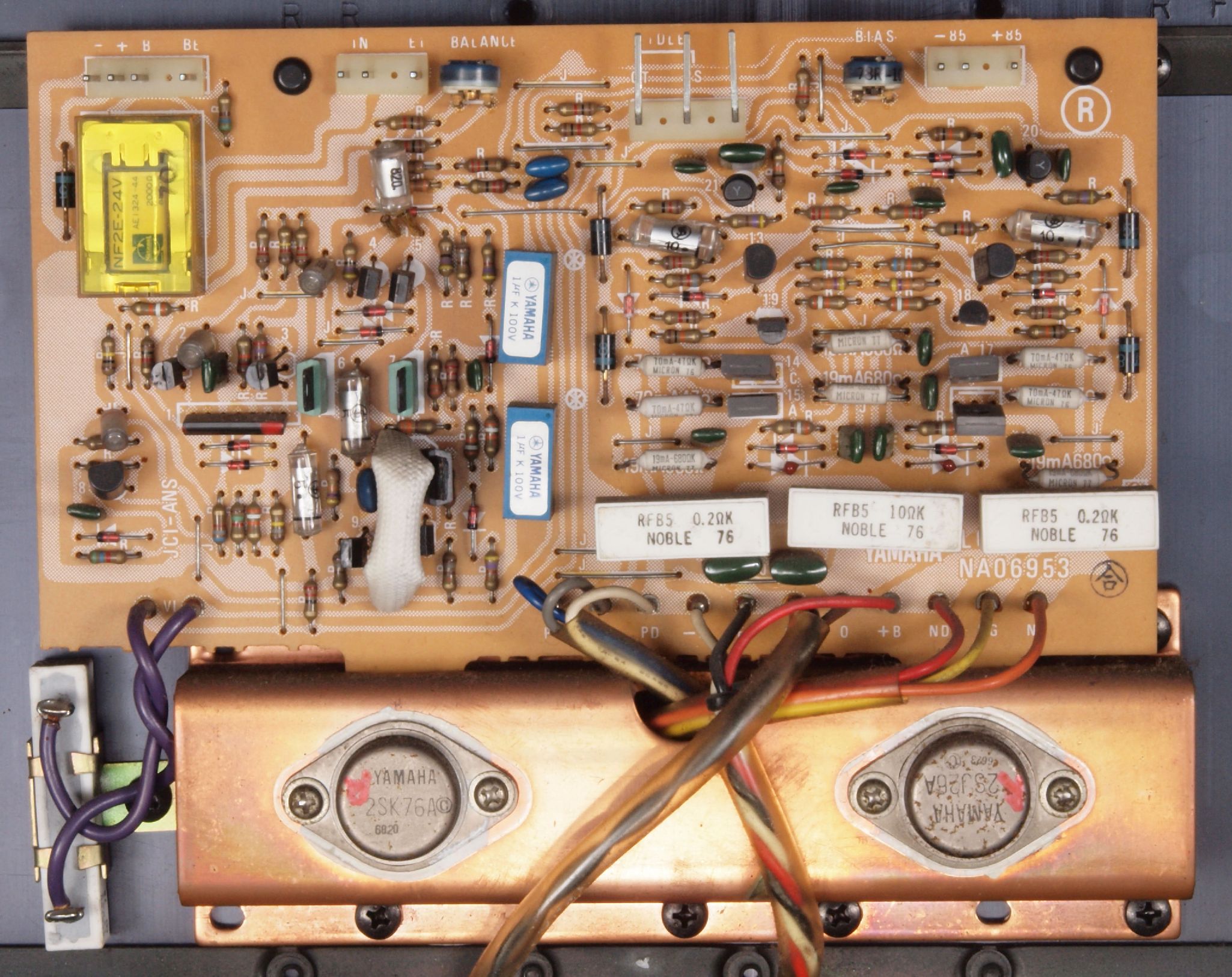

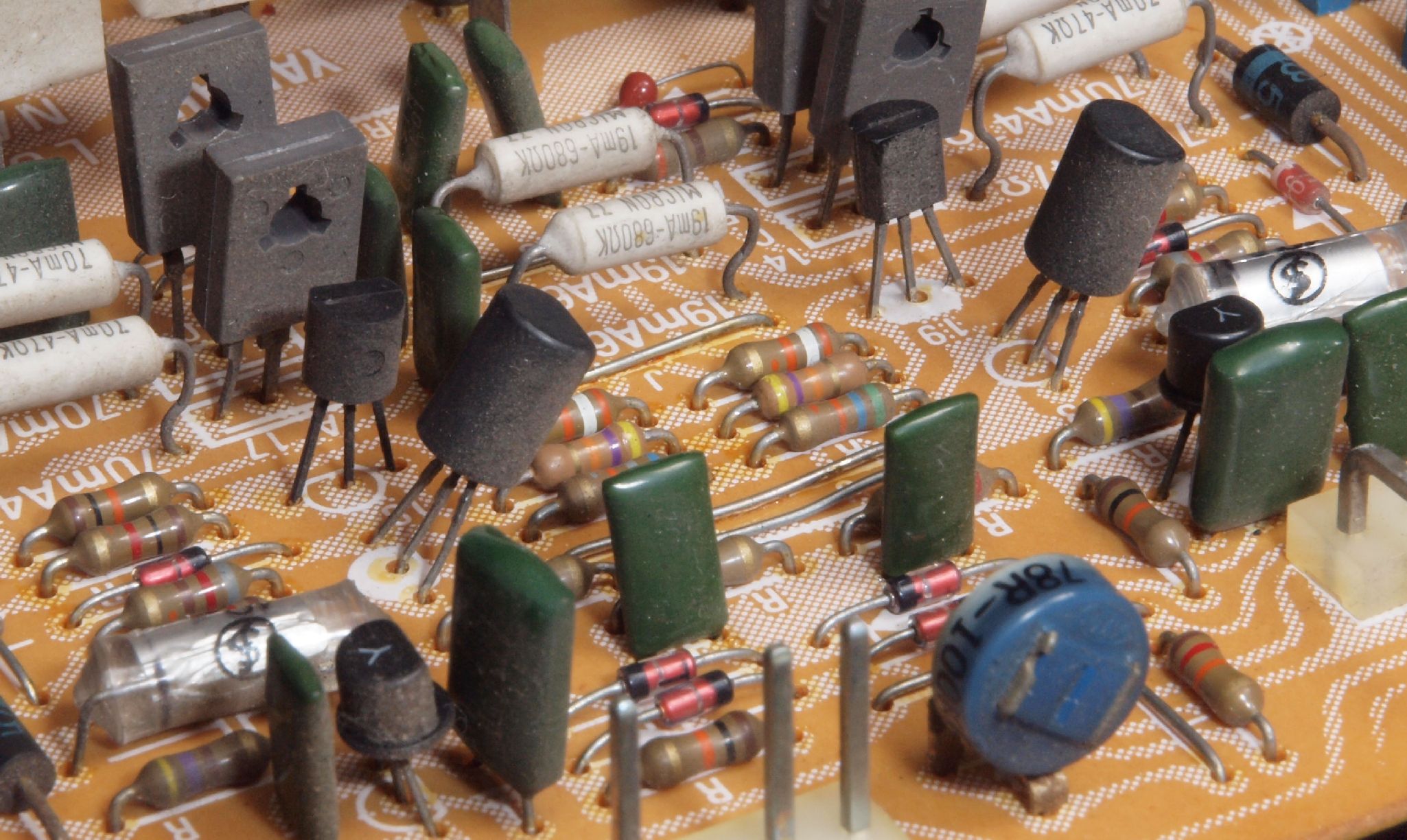

Ｃ１６．　修理前　Ｒ側終段基板。

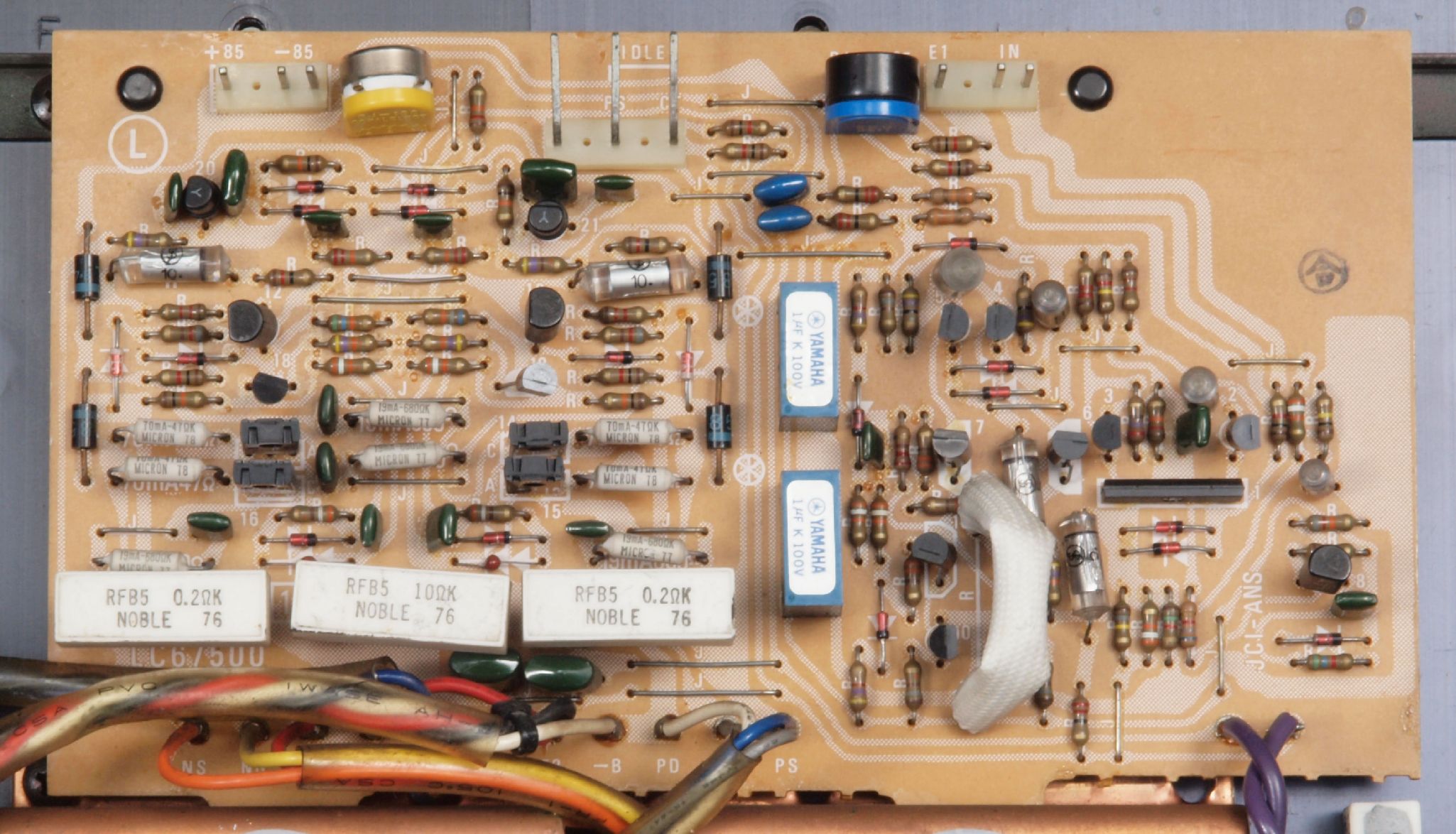

Ｃ１７．　修理後　Ｒ側終段基板。ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１５個、半固定ＶＲ２個、フィルムコンデンサー２個、リレー１個交換。

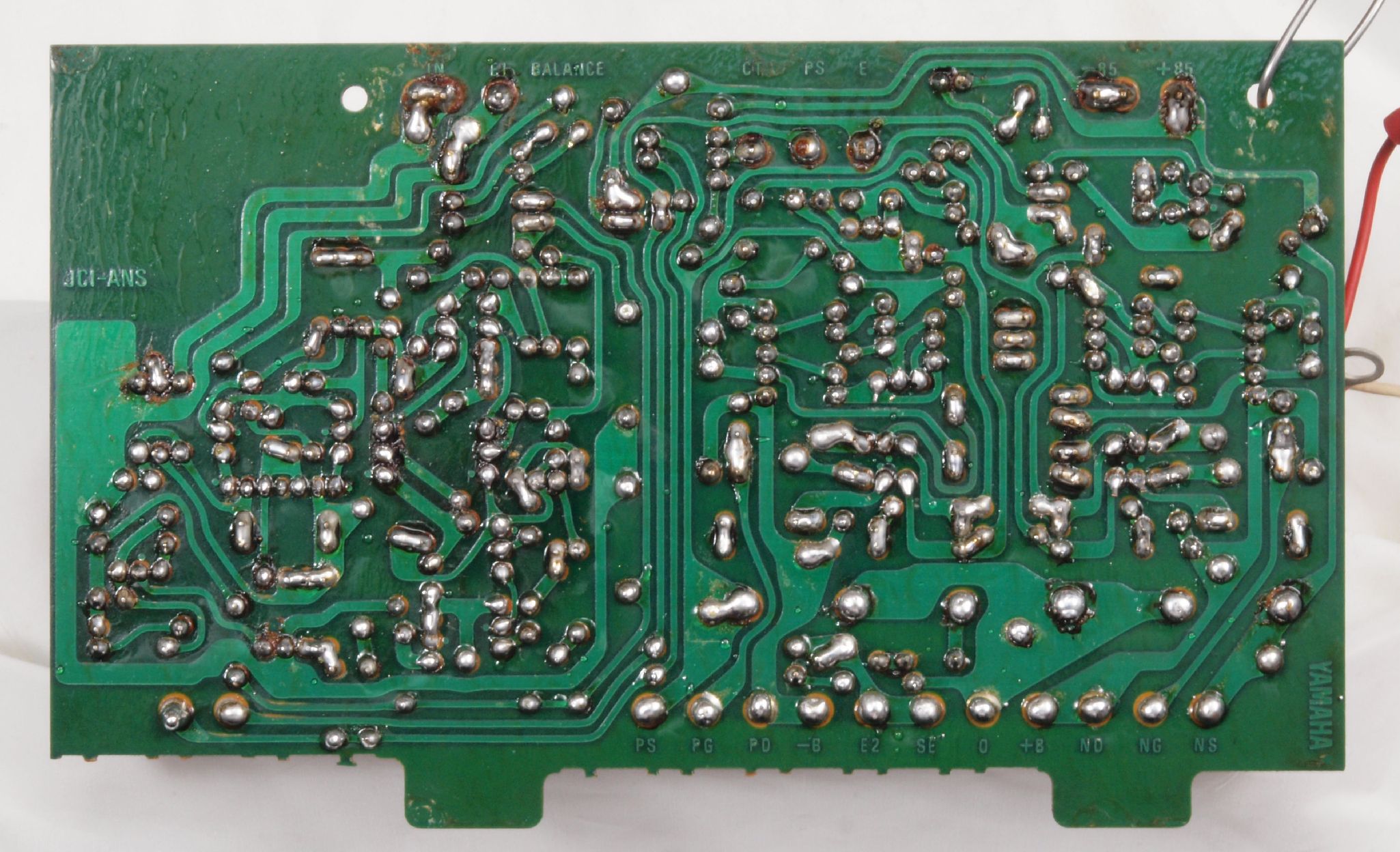

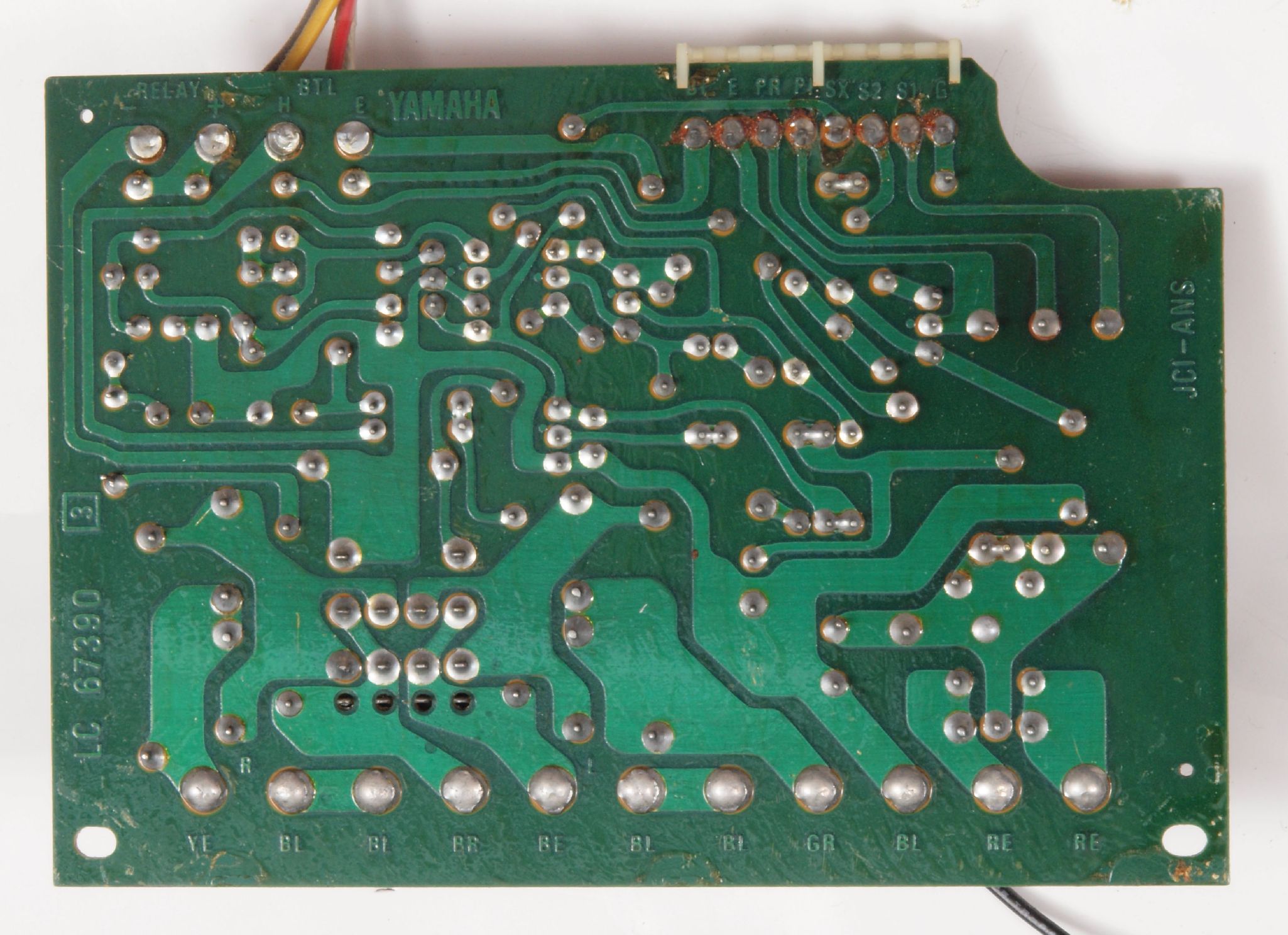

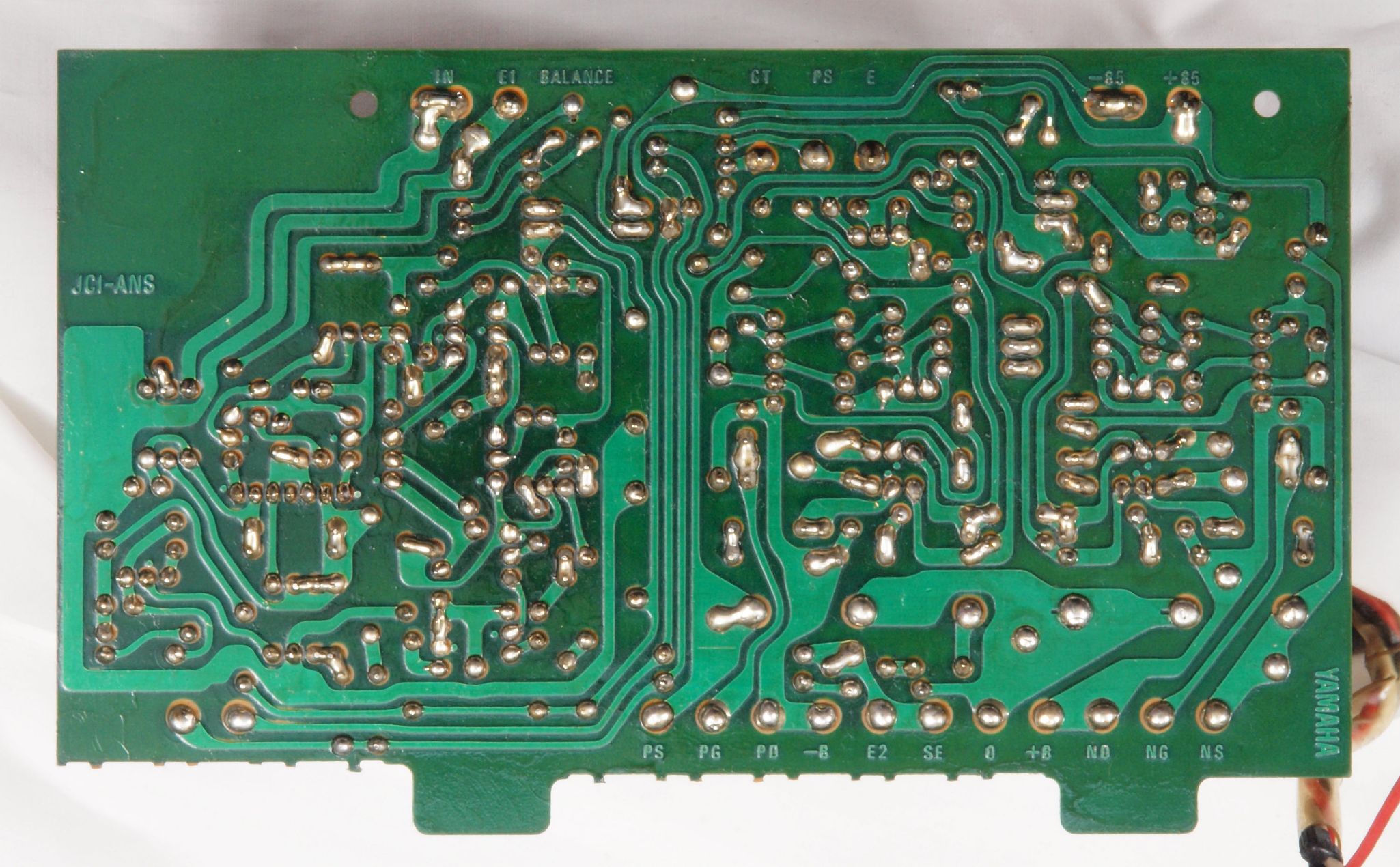

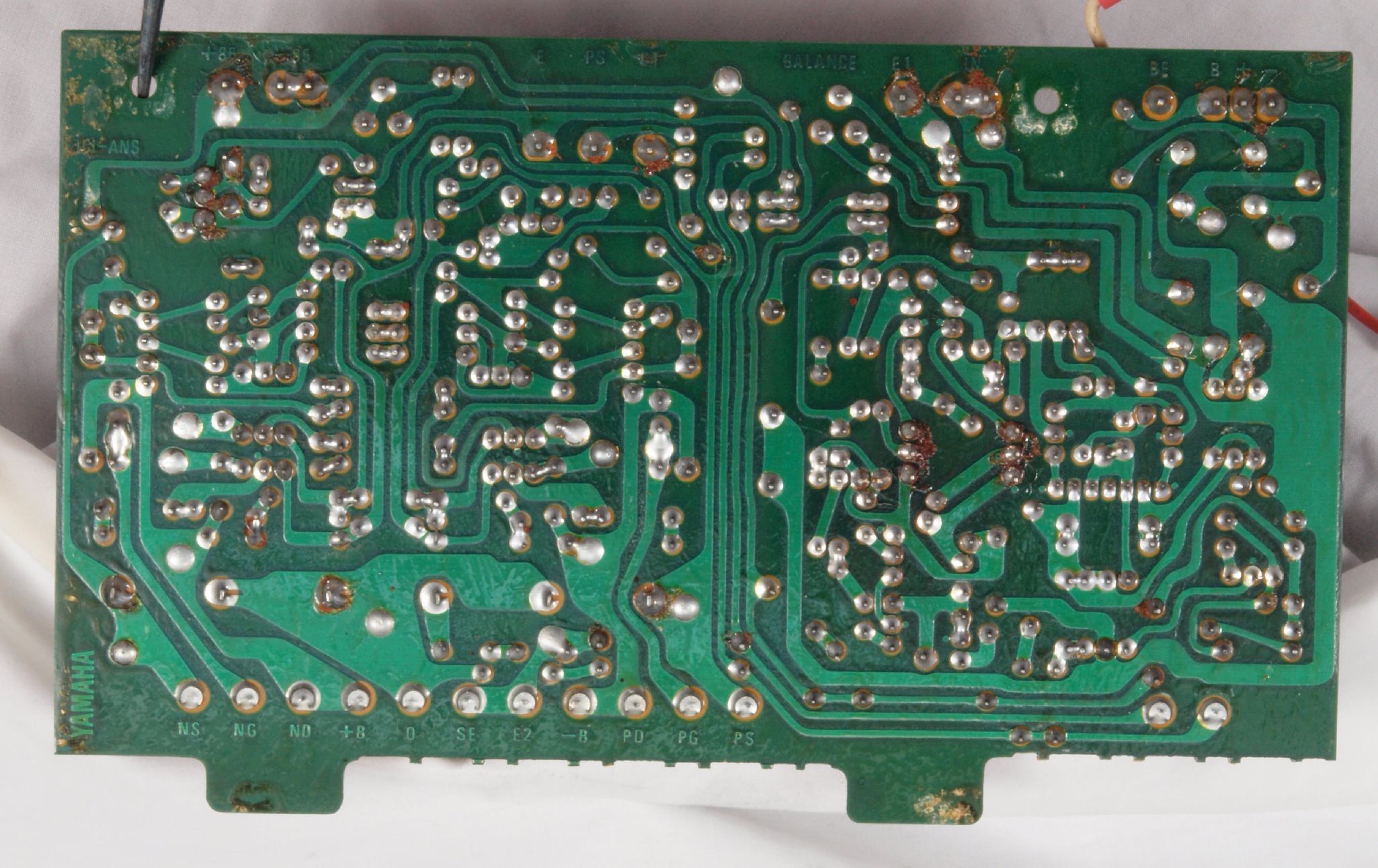

Ｃ１８．　修理前　Ｒ側終段基板裏
Ｃ１９．　修理（半田補正）後　Ｒ側終段基板裏、半田を全部やり直す。
Ｃ１Ａ．　完成Ｒ側終段基板裏、　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｌ側終段ブロック
Ｃ２２．　修理後　Ｌ側終段ブロック
Ｃ２３．　修理中　Ｌ側ＳＩＴ（静電誘導型トランジスター）のマイカー板の放熱シリコン。
Ｃ２４．　修理（測定）中　Ｌ側ＳＩＴ（静電誘導型トランジスター）測定中。
Ｃ２５．　修理（交換）後　Ｌ側ＳＩＴ（静電誘導型トランジスター）をテフロンシートに交換。

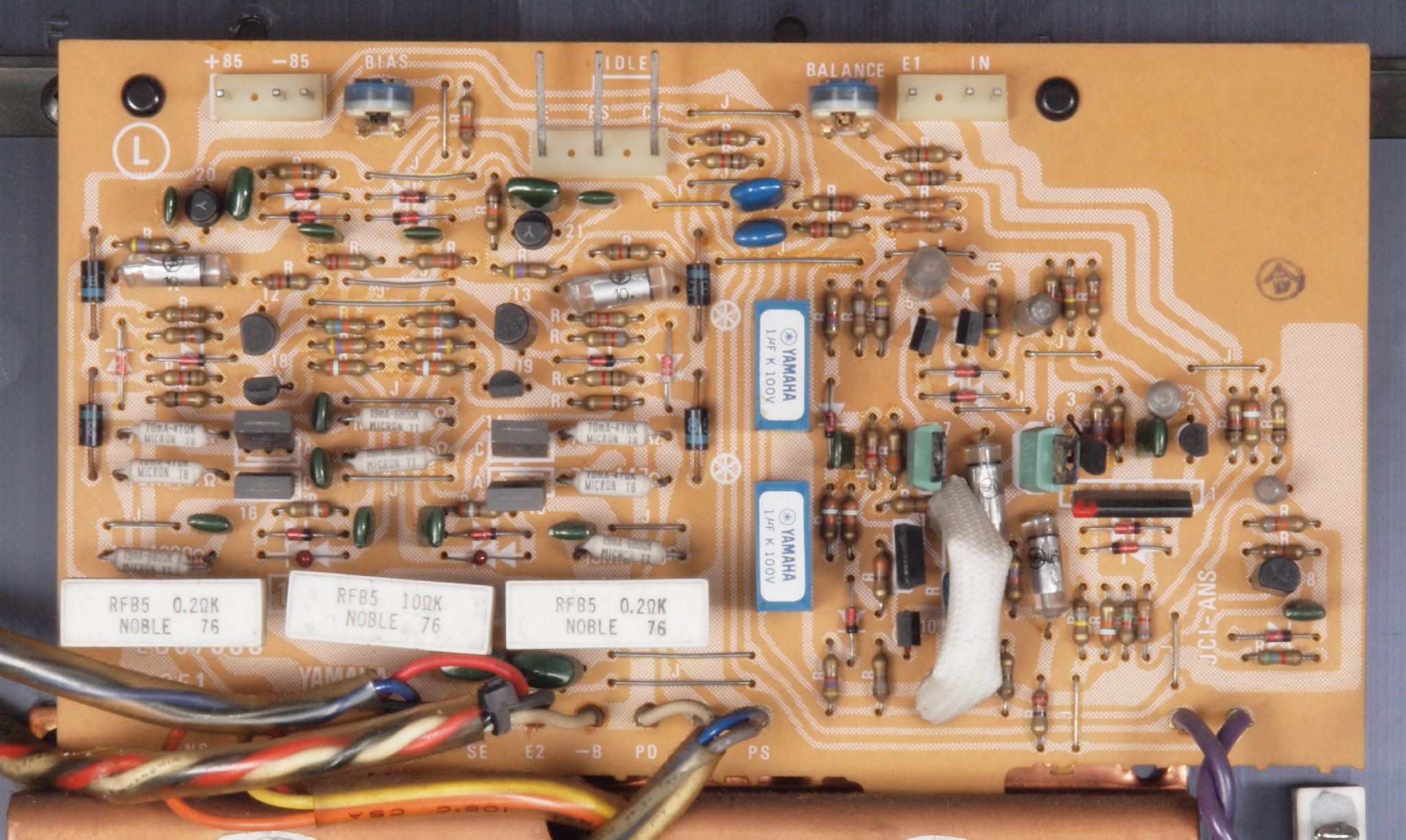

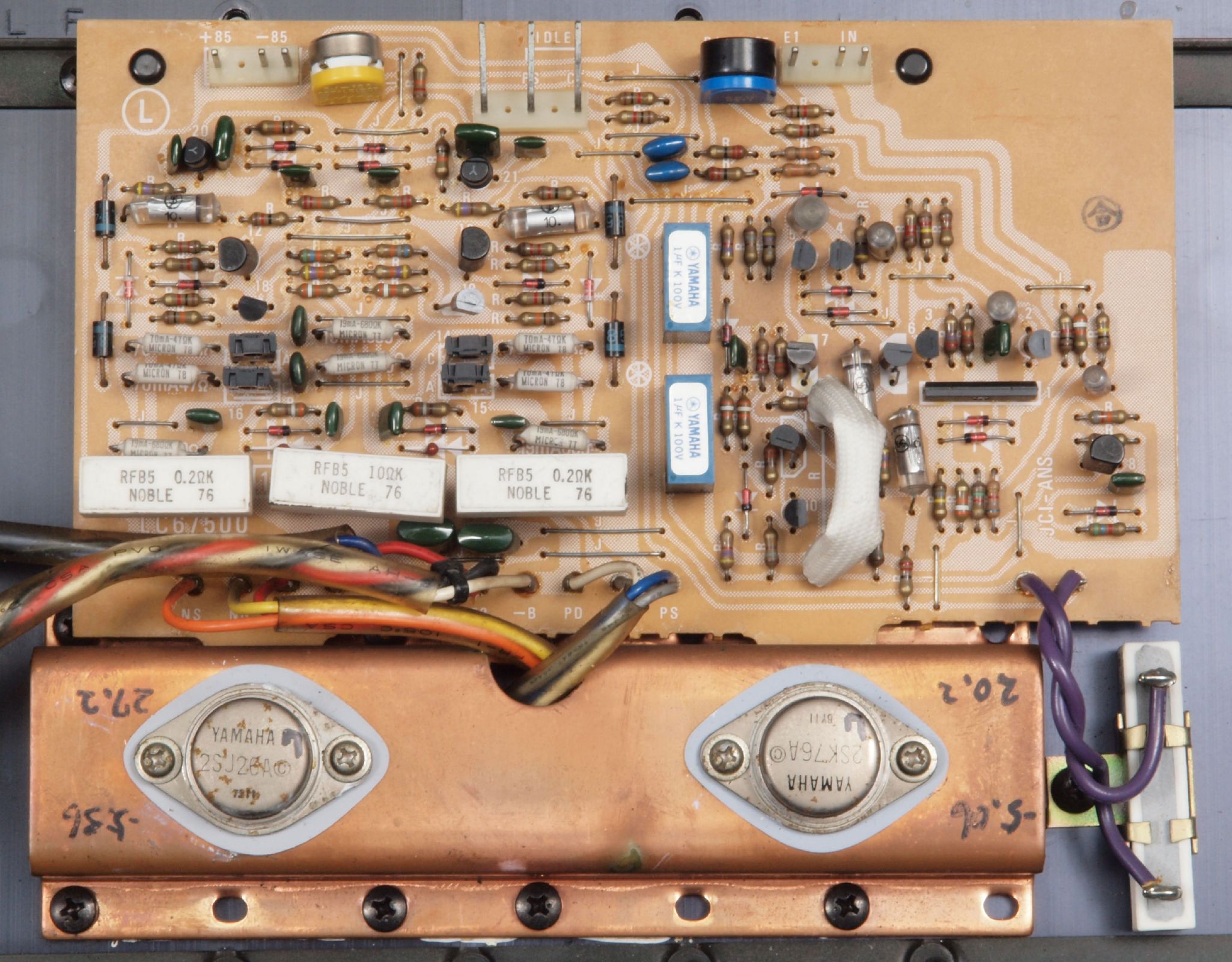

Ｃ２６．　修理前　Ｌ側終段基板
Ｃ２７．　修理後　Ｌ側終段基板。ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１５個、半固定ＶＲ２個、フィルムコンデンサー２個交換。
Ｃ２８．　修理前　Ｌ側終段基板裏

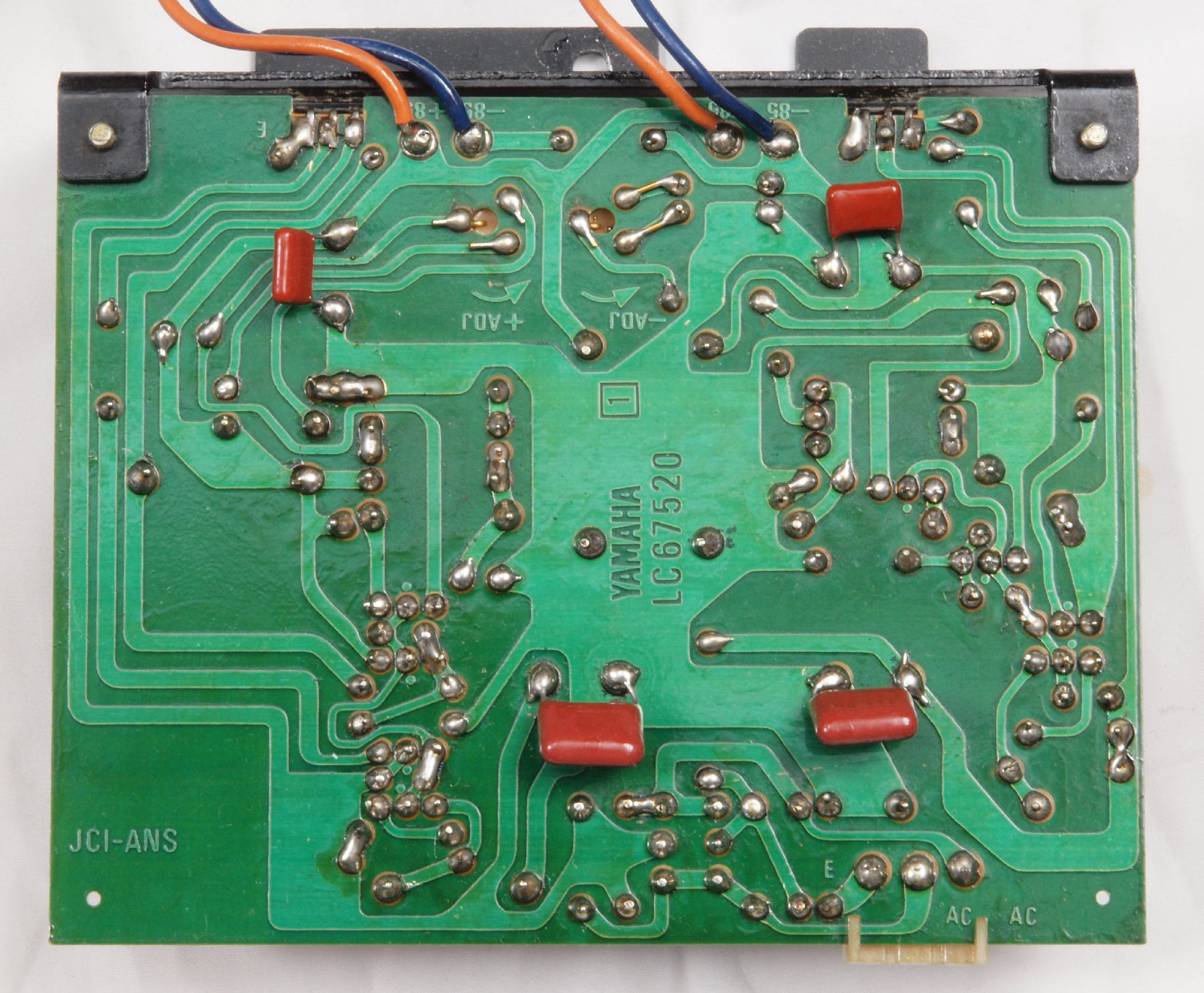

Ｃ２９．　修理（半田補正）後　Ｌ側終段基板裏、半田を全部やり直す。
Ｃ２Ａ．　完成Ｌ側終段基板裏、　洗浄後防湿材を塗る。

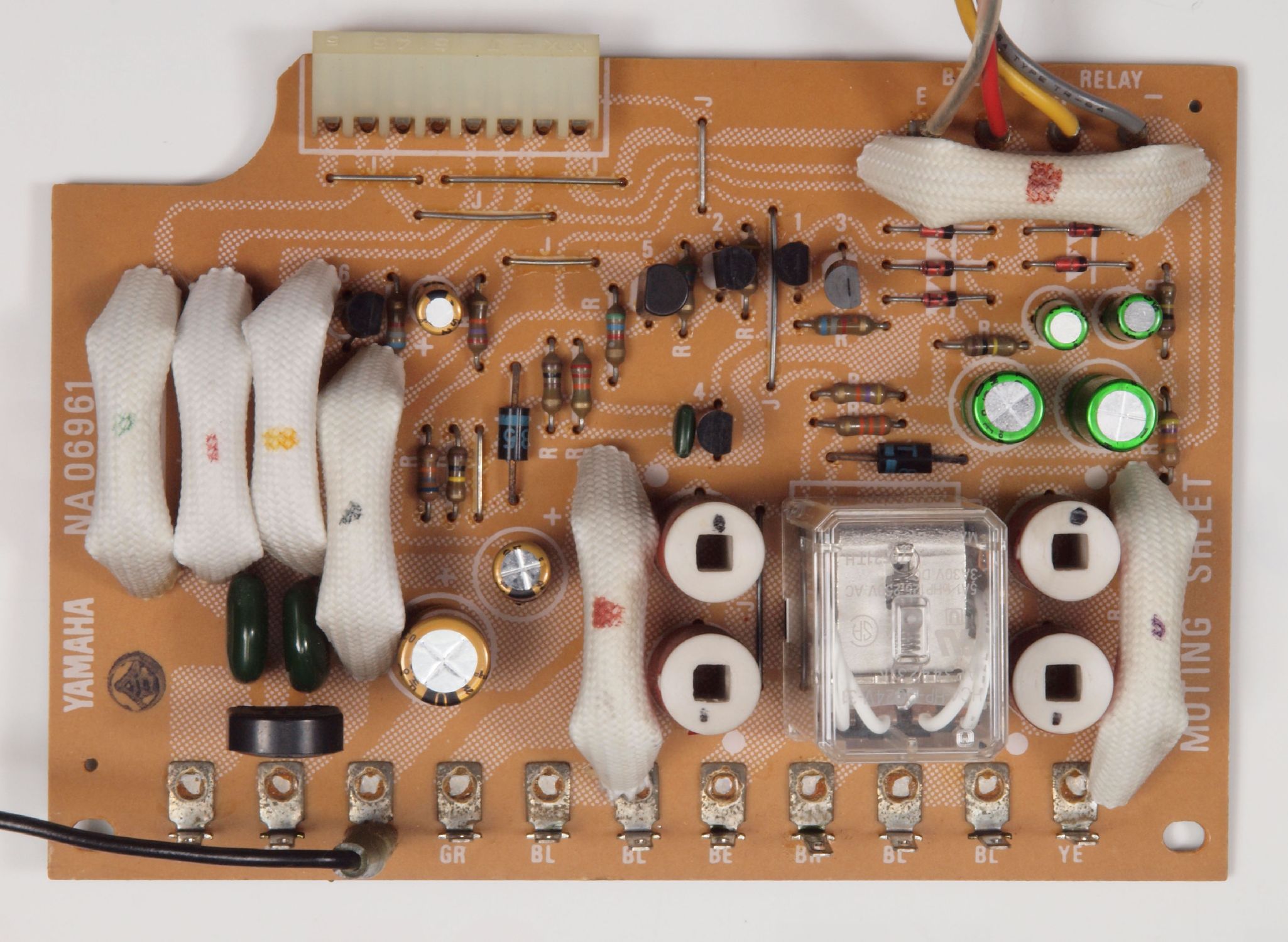

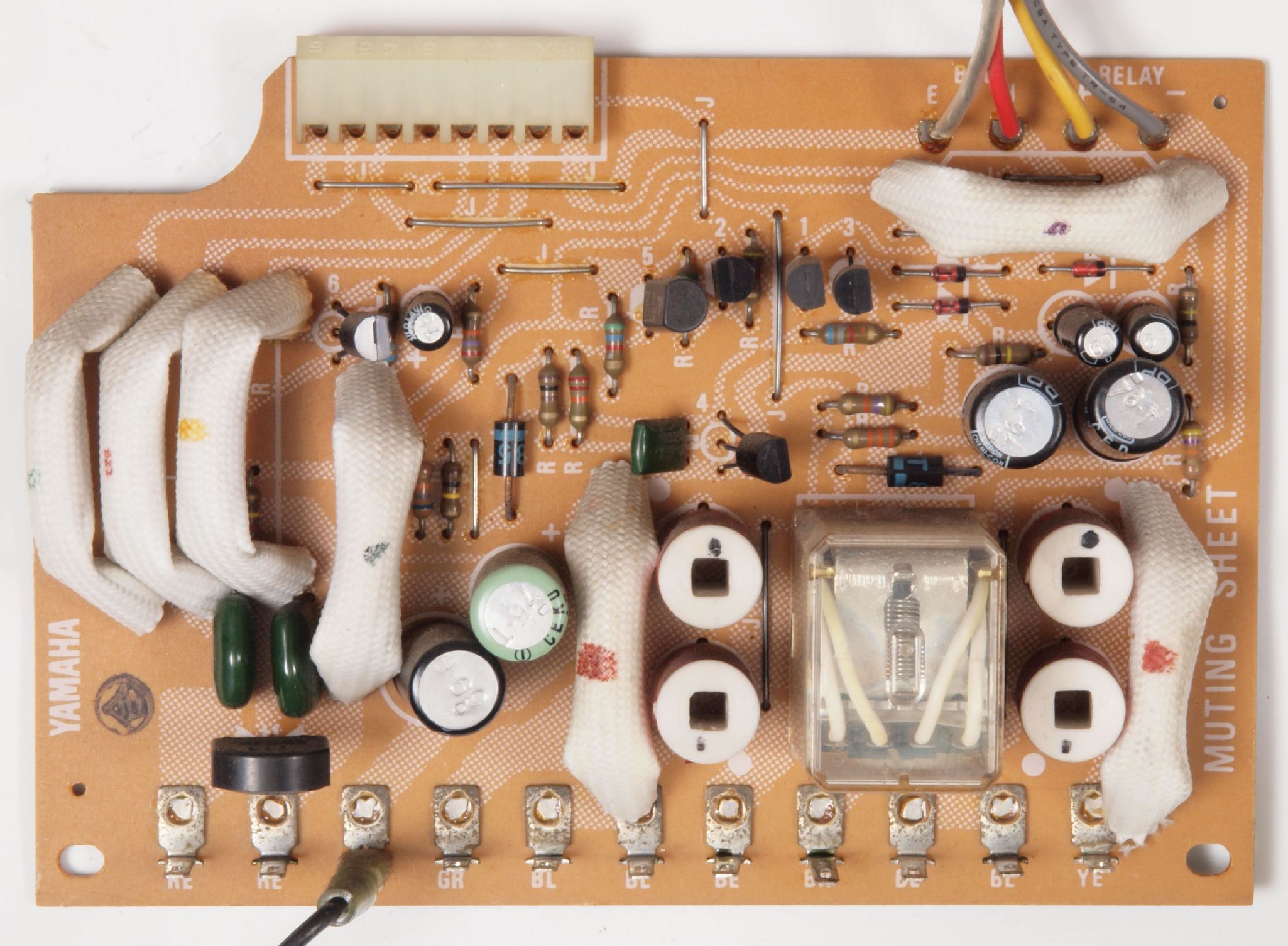

Ｃ３１．　修理前　プロテクト基板
Ｃ３２．　修理中　プロテクト基板。耐熱チューブ内の抵抗点検。

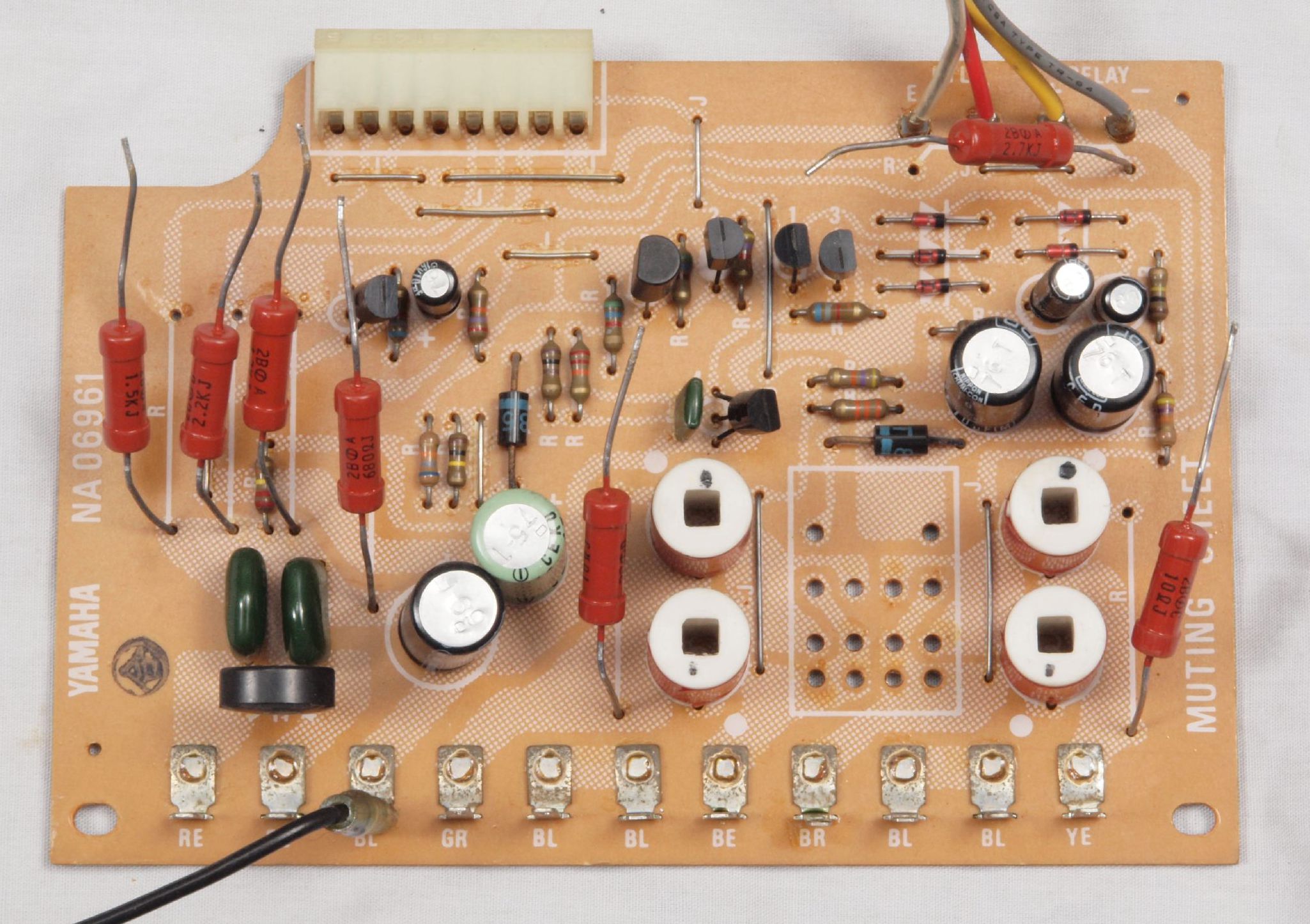

Ｃ３２．　修理後　プロテクト基板。　ＴＲ（トランジスター）４個、リレー１個、電解コンデンサー７個交換。

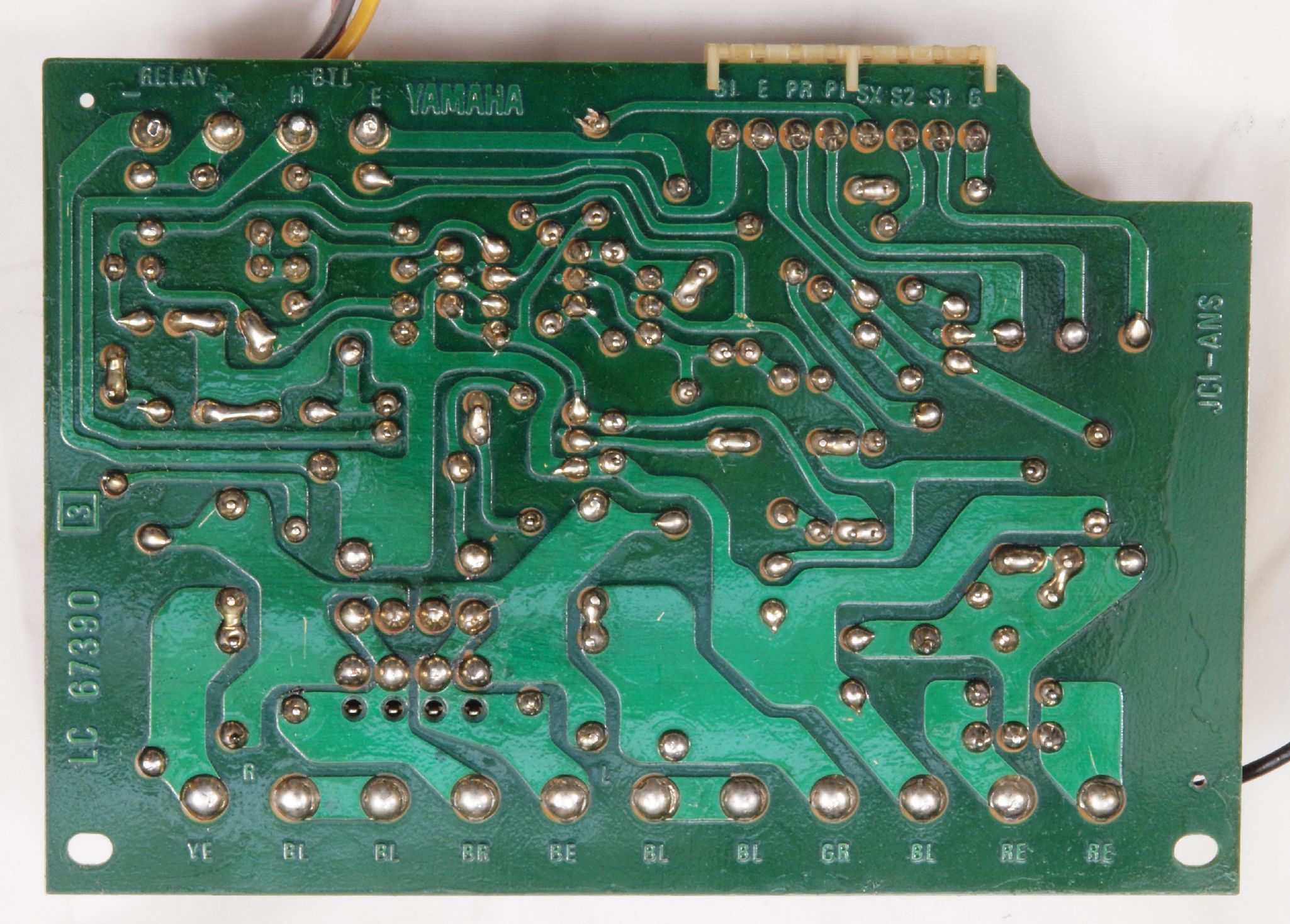

Ｃ３３．　修理前　プロテクト基板裏

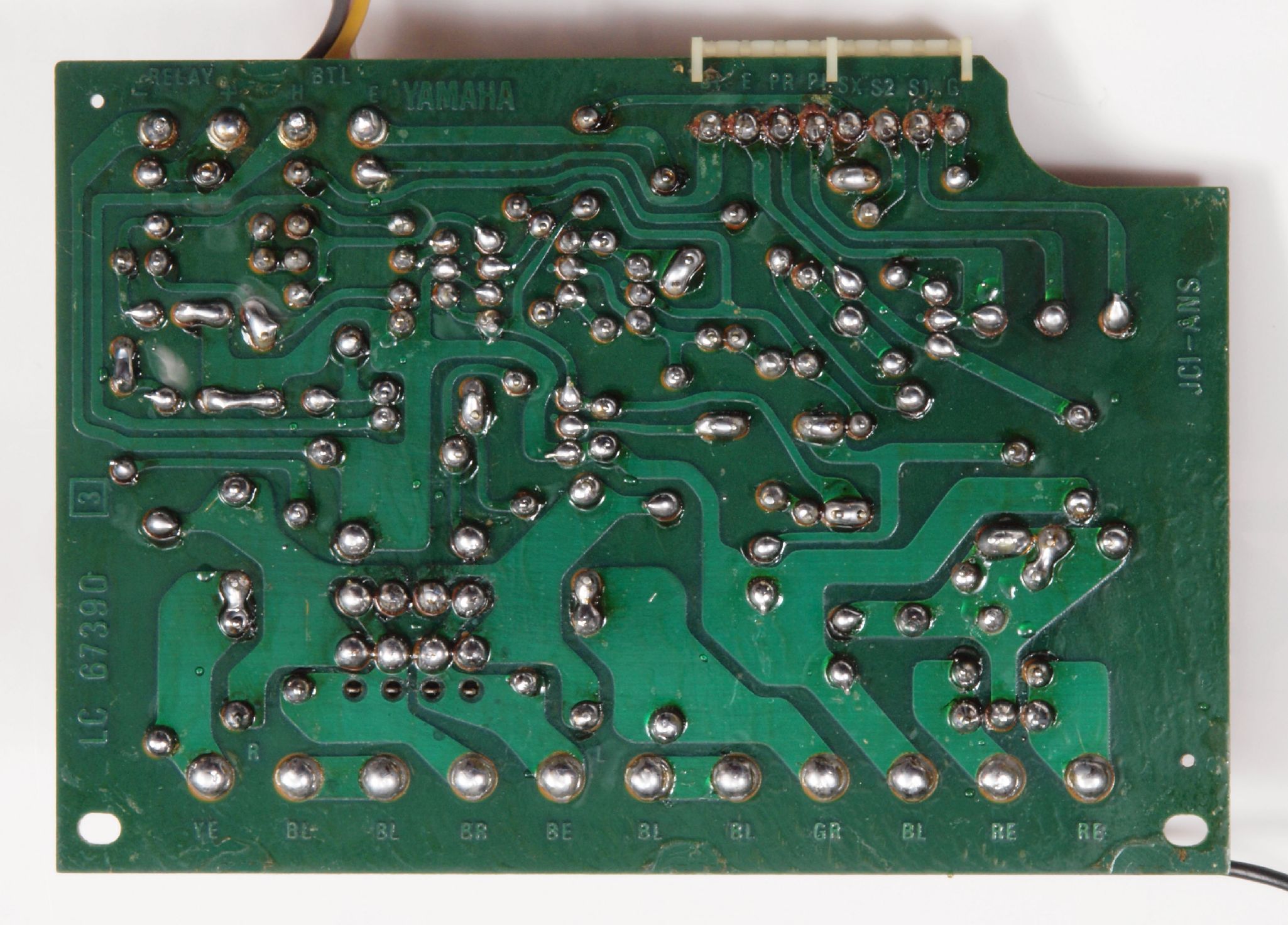

Ｃ３４．　修理（半田補正）後　プロテクト基板裏、半田を全部やり直す。
Ｃ３５．　完成プロテクト基板裏、　洗浄後防湿材を塗る。

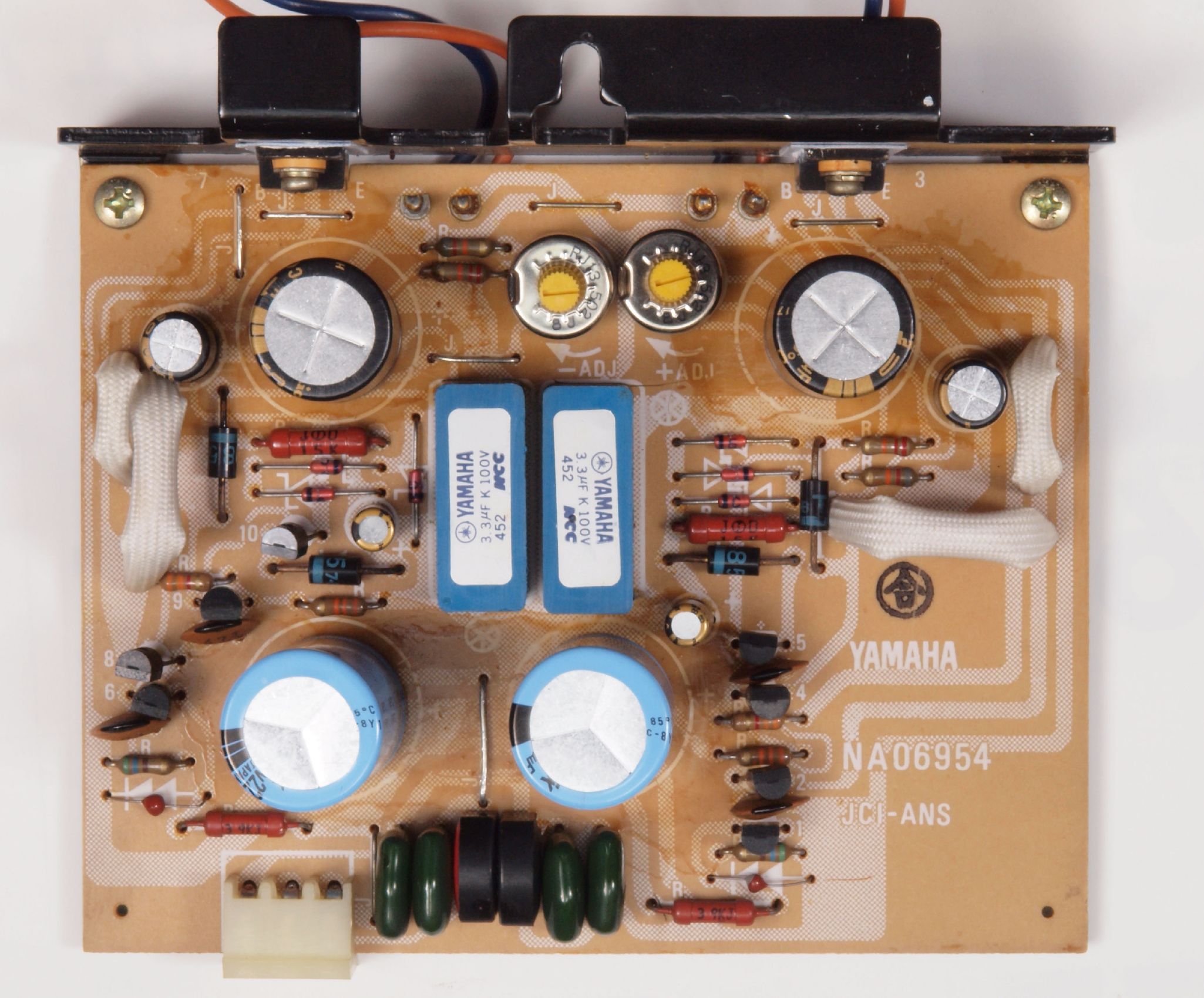

Ｃ４１．　修理前　定電圧基板
Ｃ４２．　修理中　定電圧基板　電解コンデンサー固定のトルエン溶媒の接着剤。
Ｃ４３．　修理後　定電圧基板　電解コンデンサー固定のトルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ４４．　修理中　定電圧基板　耐熱チューブ内の抵抗点検。

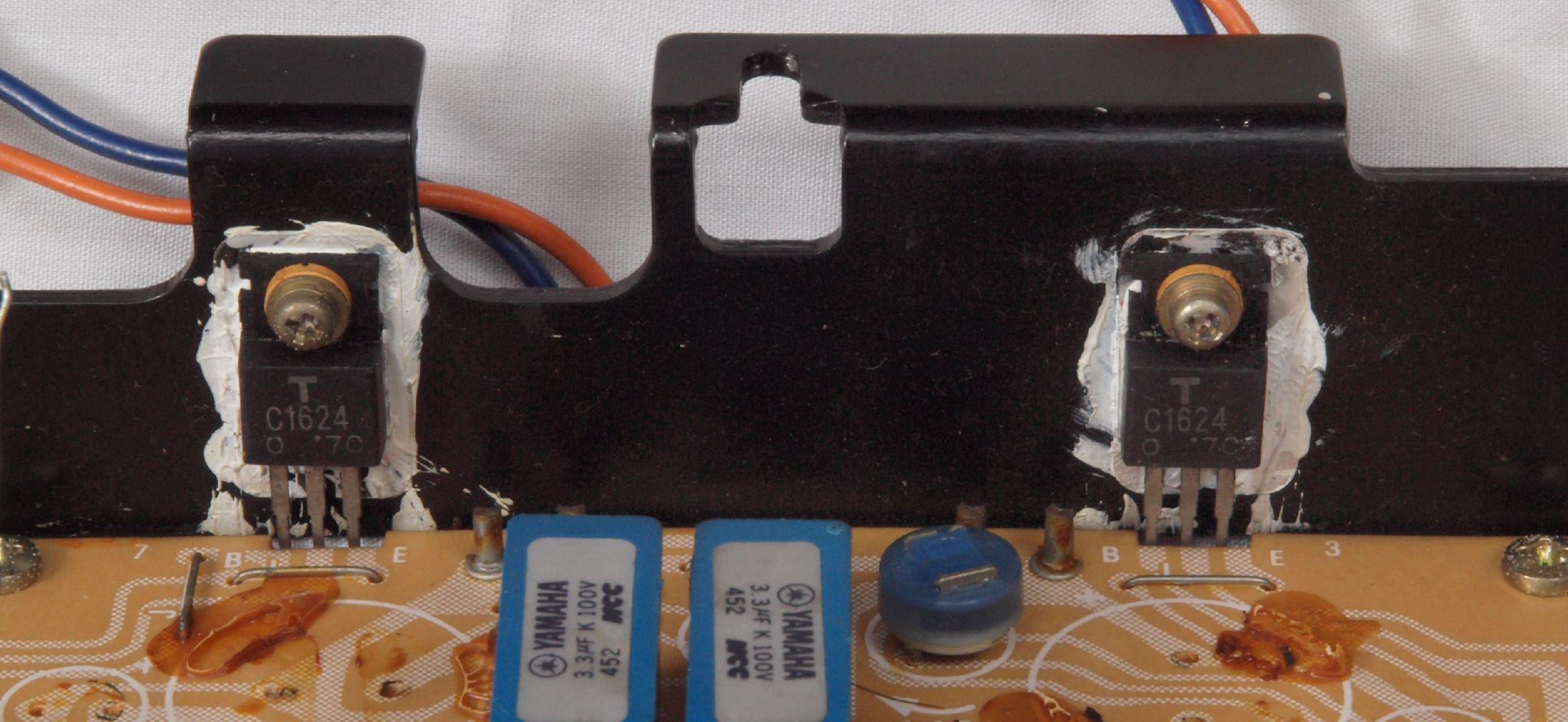

Ｃ４５．　修理前　定電圧基板　ＴＲ（トランジスター）のマイカー。

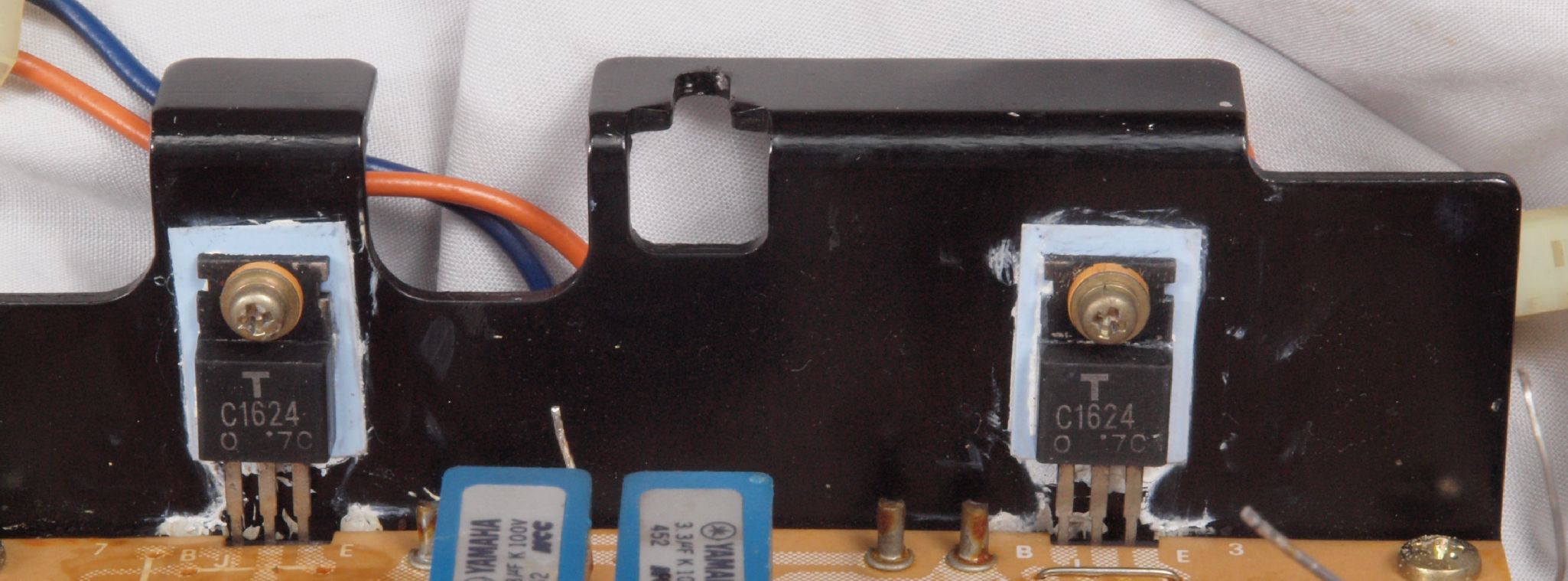

Ｃ４６．　修理（交換）後　定電圧基板　ＴＲ（トランジスター）のテフロンシート。

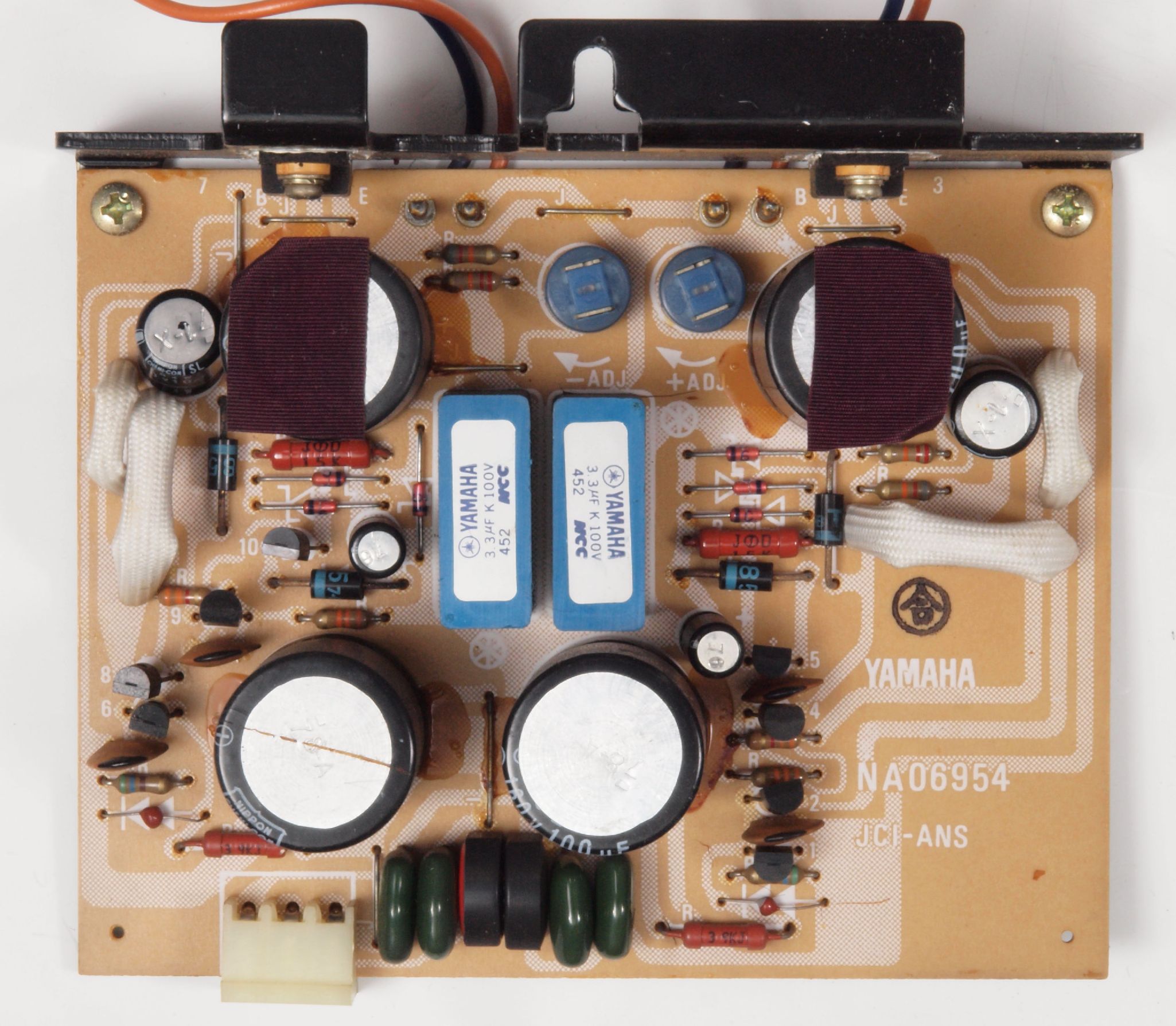

Ｃ４７．　修理後　定電圧基板。　半固定VR２個、ＴＲ（トランジスター）４個、電解コンデンサー８個交換。

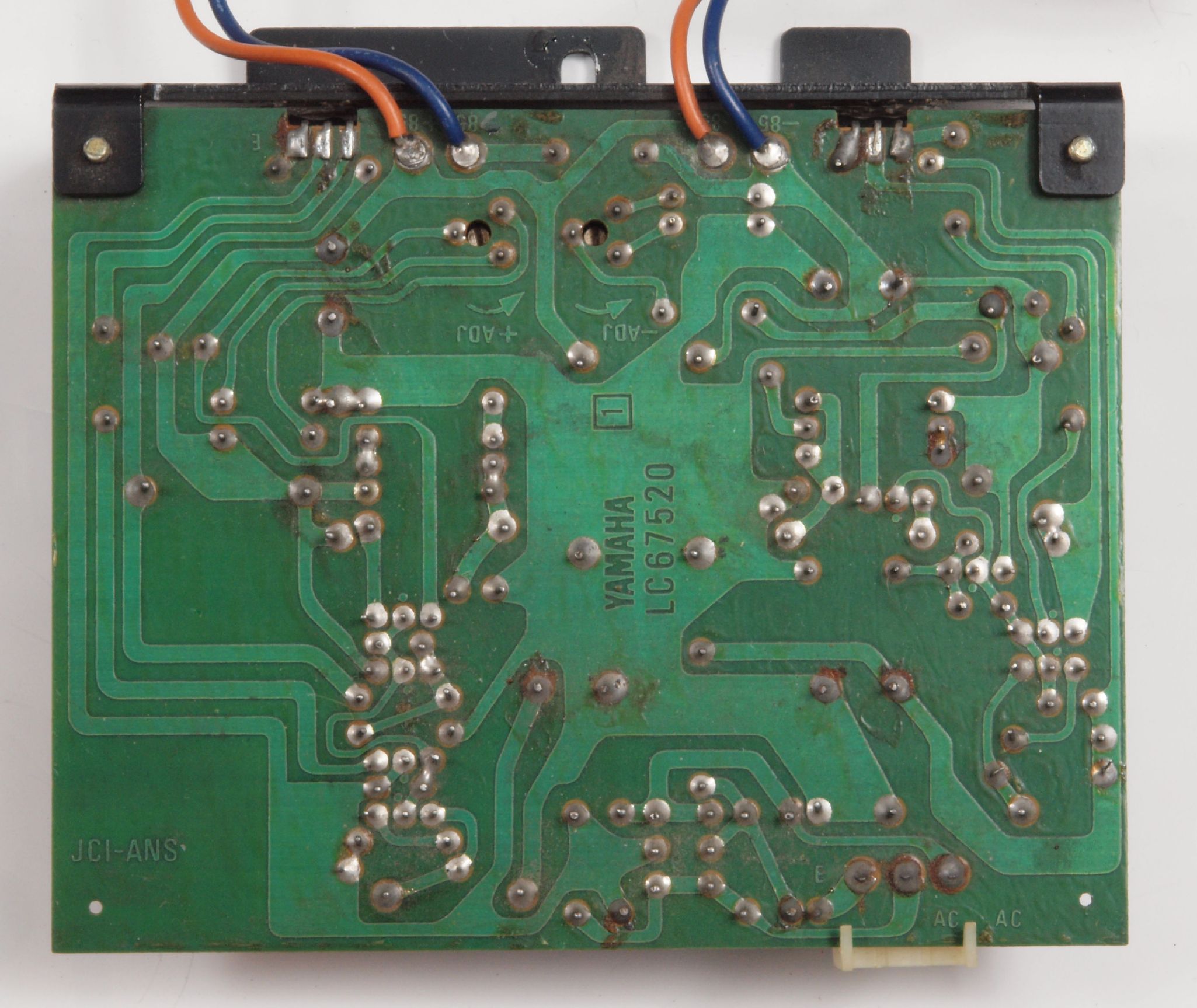

Ｃ４８．　修理前　定電圧基板裏、銅箔に腐食あり。

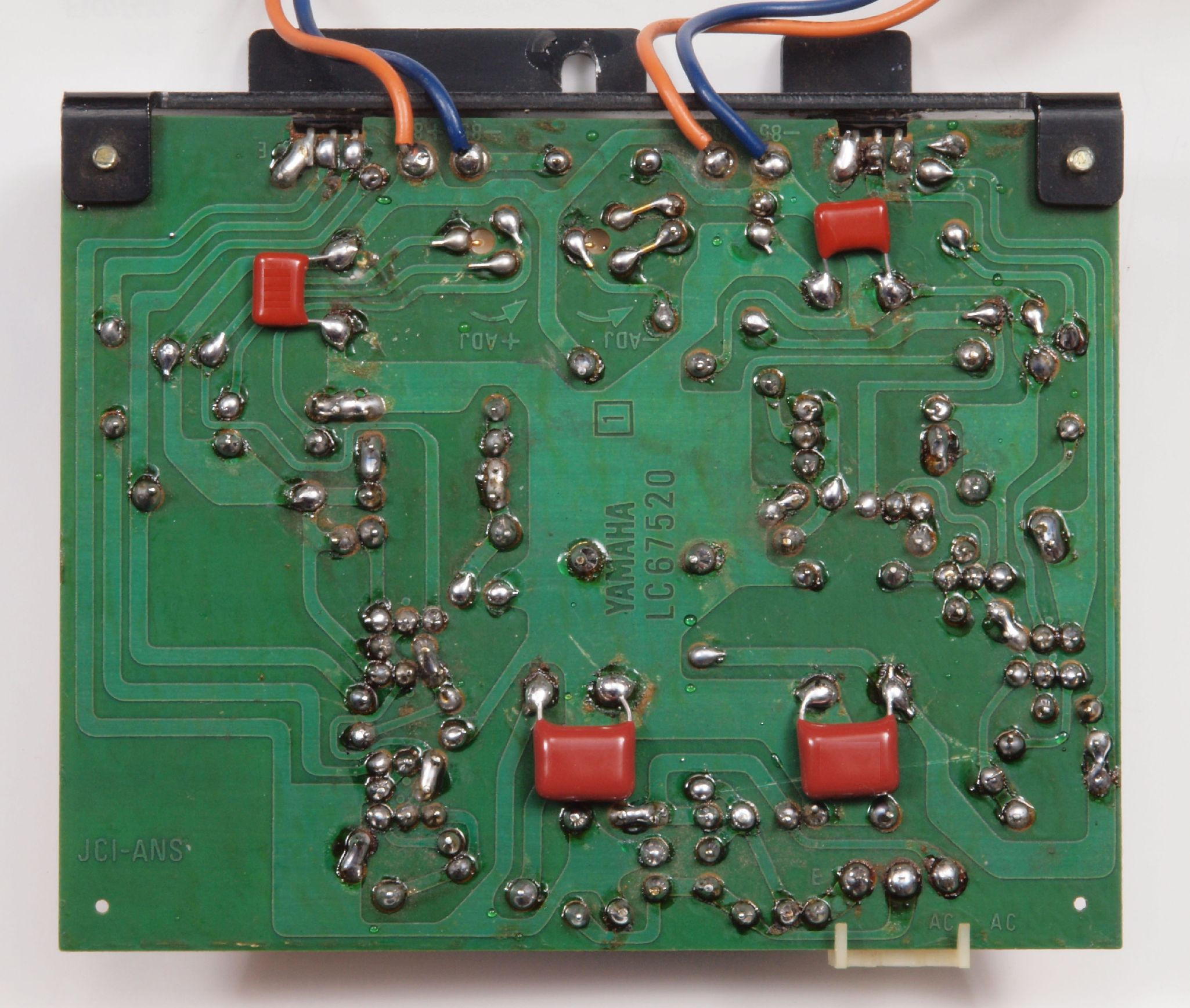

Ｃ４９．　修理（半田補正）後　定電圧基板裏、半田を全部やり直す。
Ｃ４Ａ．　完成定電圧基板裏、　洗浄後防湿材を塗る。

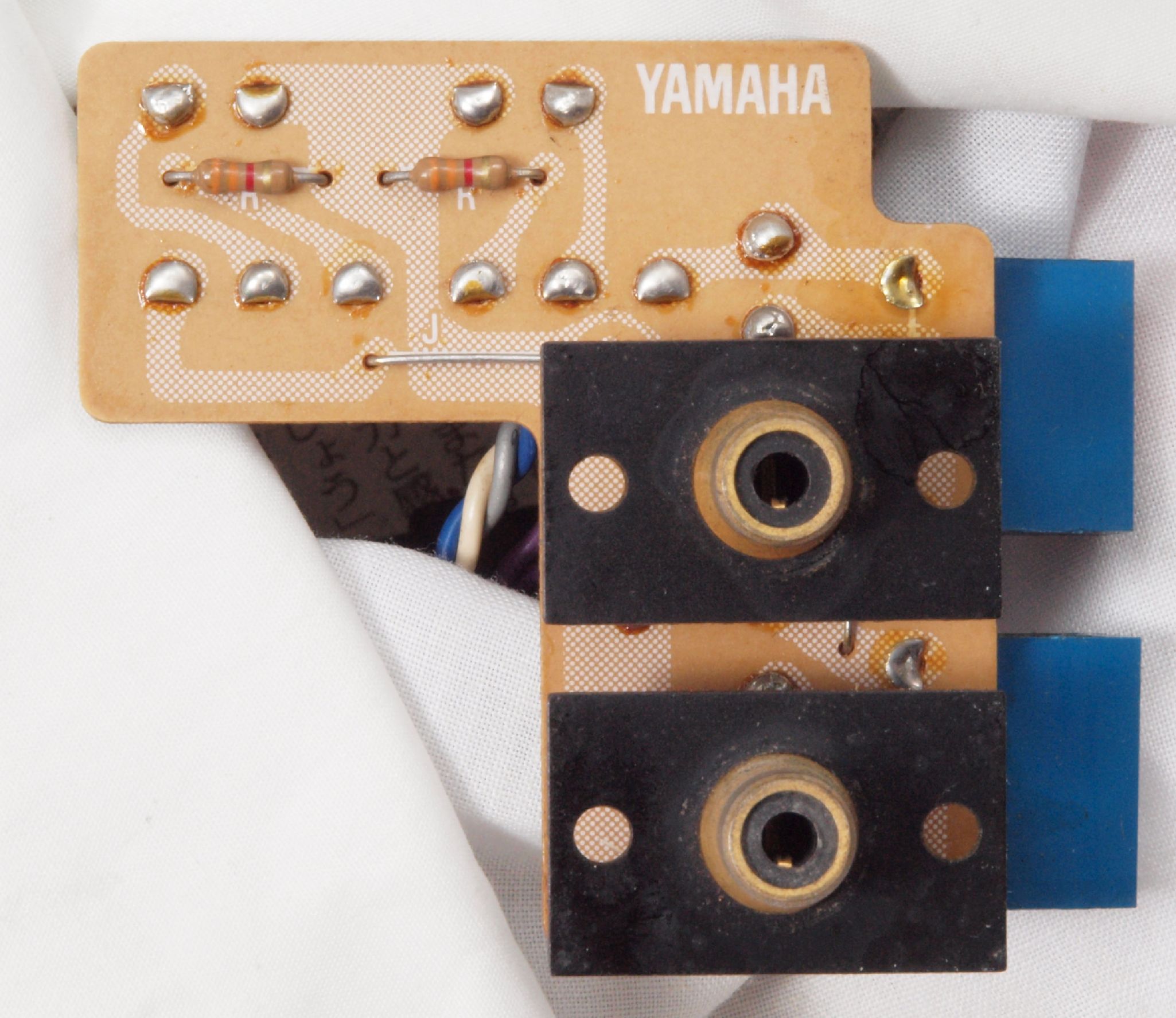

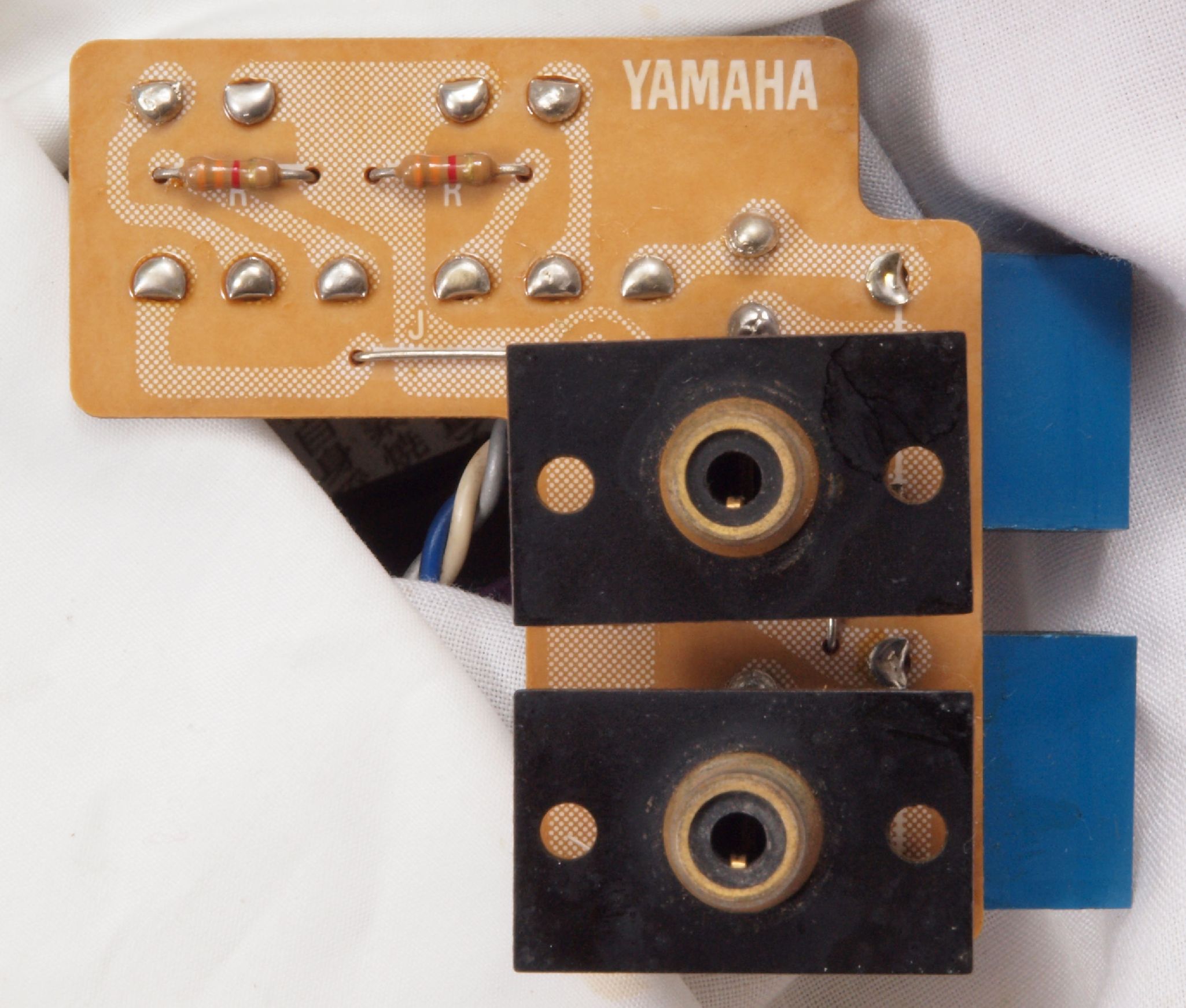

Ｃ５１．　修理前　入力ＲＣＡ端子基板。
Ｃ５３．　修理（半田補正）後　入力ＲＣＡ端子基板、半田を全部やり直す。
Ｃ５４．　完成入力ＲＣＡ端子基板、　洗浄後防湿材を塗る。
Ｃ５５．　修理前　入力ＲＣＡ端子基板裏。
Ｃ５６．　修理（半田補正）後　入力ＲＣＡ端子基板裏、半田を全部やり直す。
Ｃ５７．　完成入力ＲＣＡ端子基板裏、　洗浄後防湿材を塗る。

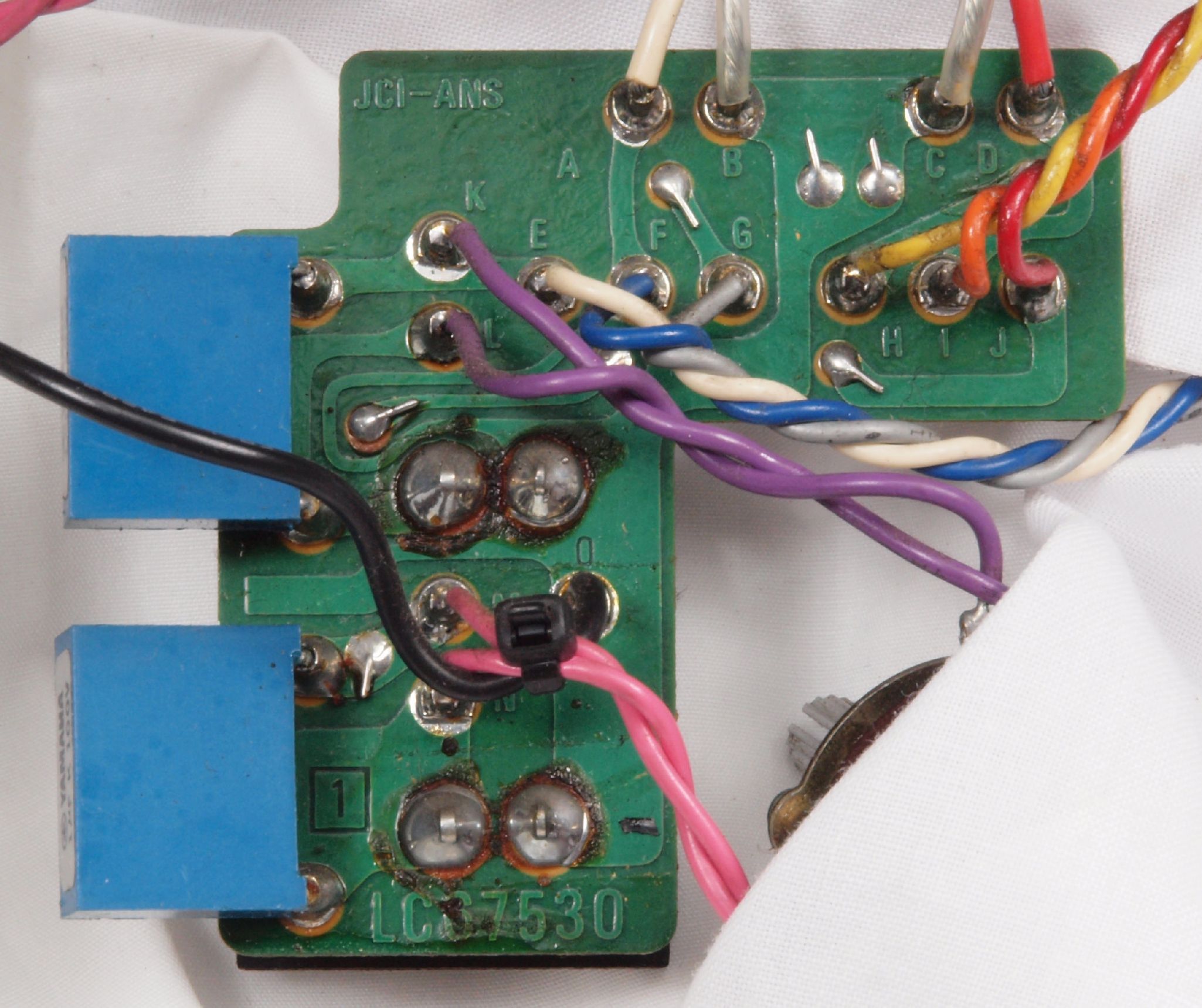

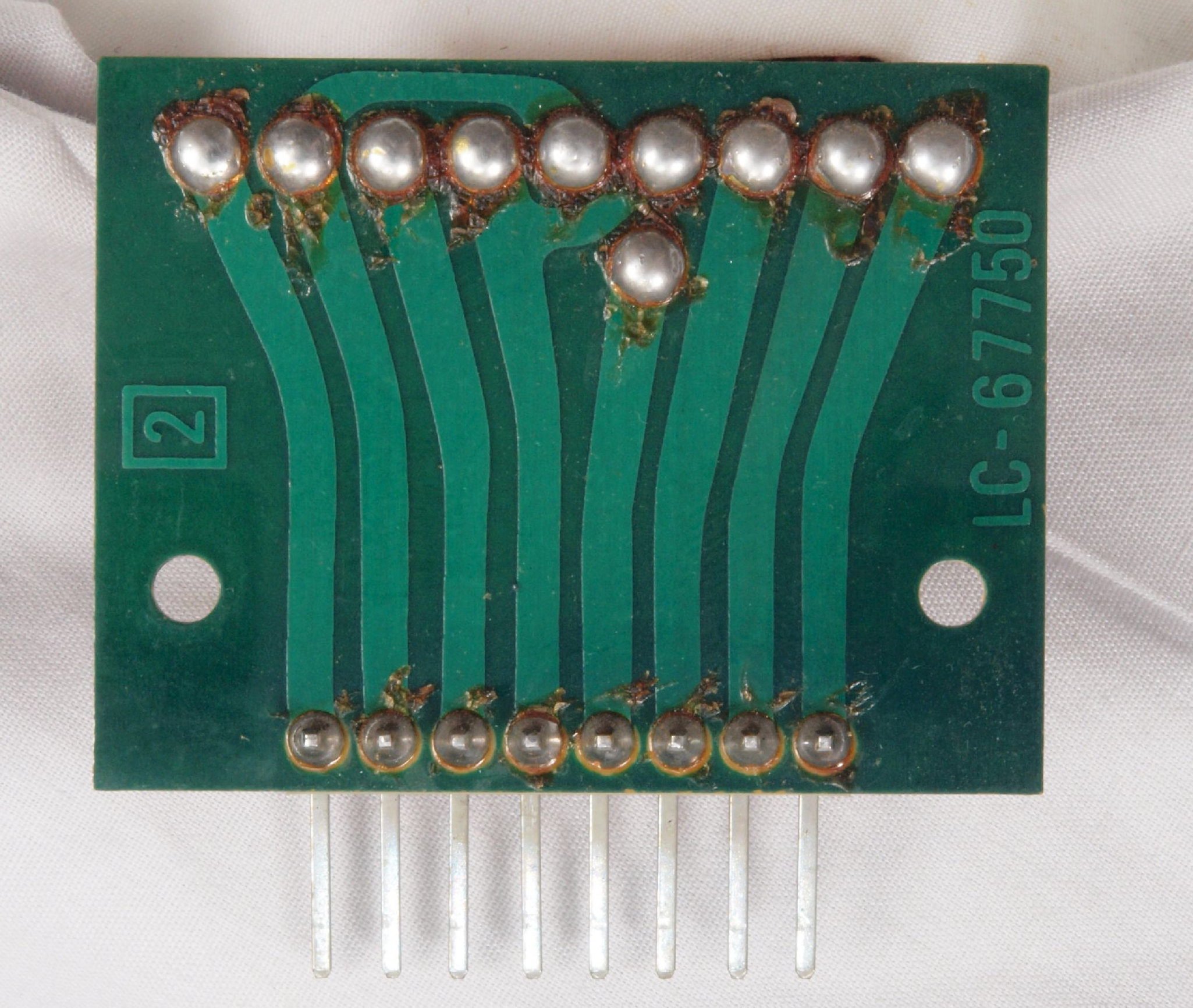

Ｃ６１．　修理前　ジョイント基板裏。

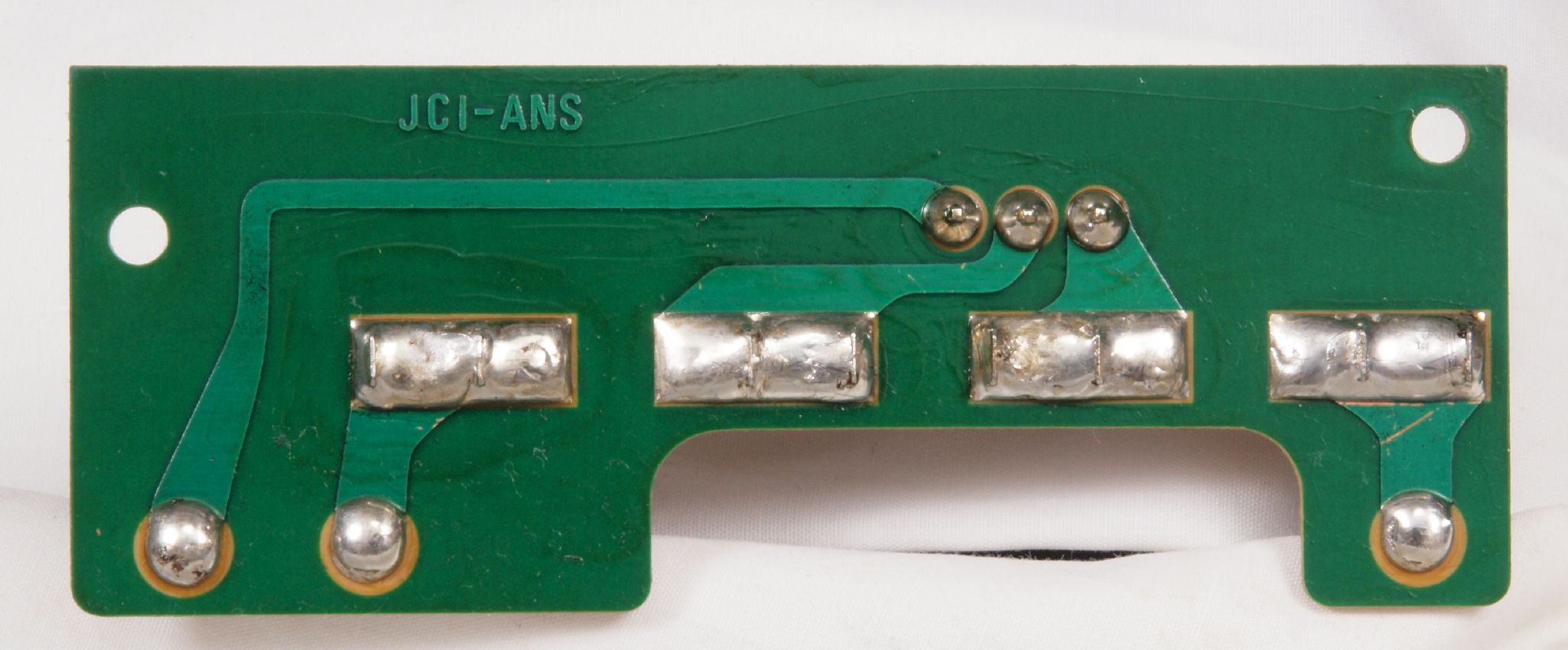

Ｃ６２．　修理（半田補正）後　ジョイント基板裏、半田を全部やり直す。
Ｃ６３．　完成ジョイント基板裏、　洗浄後防湿材を塗る。

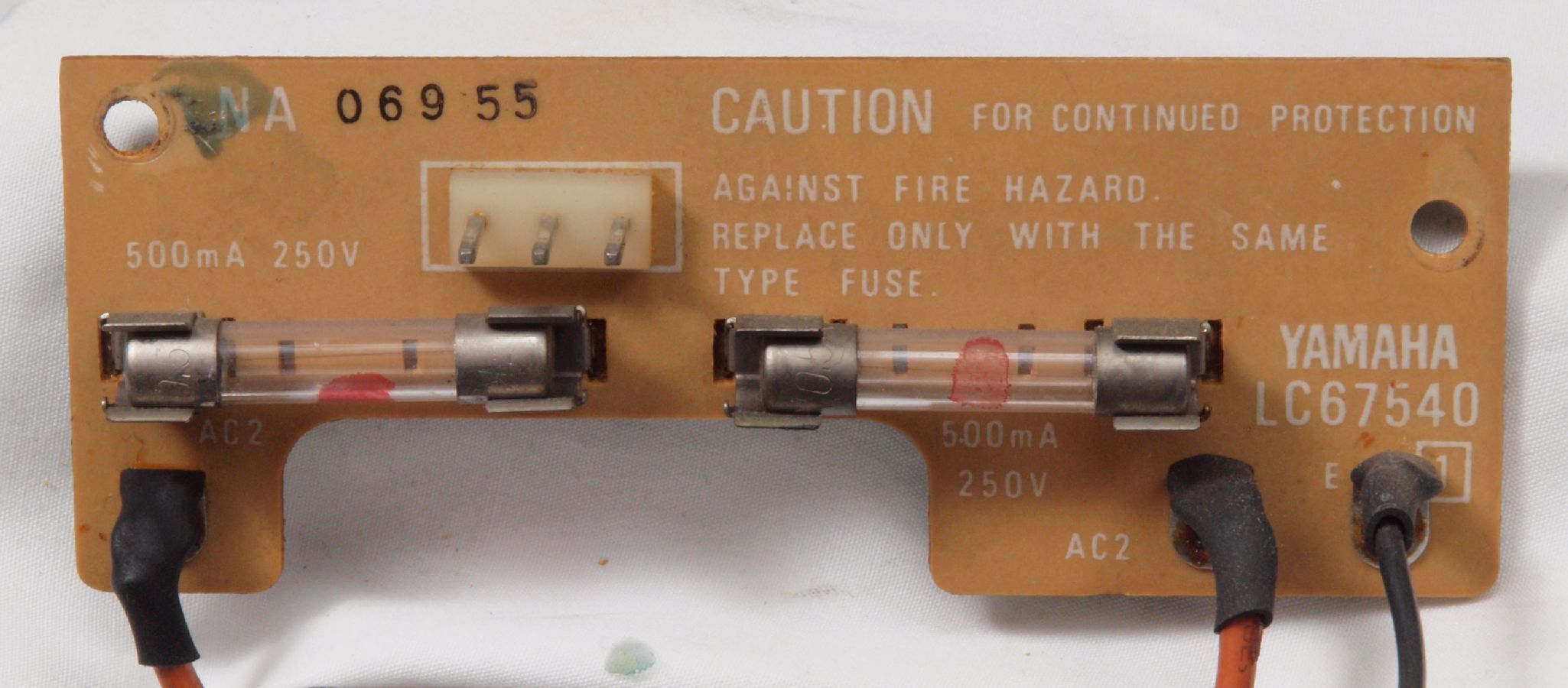

Ｃ７１．　修理前　ヒューズ基板。

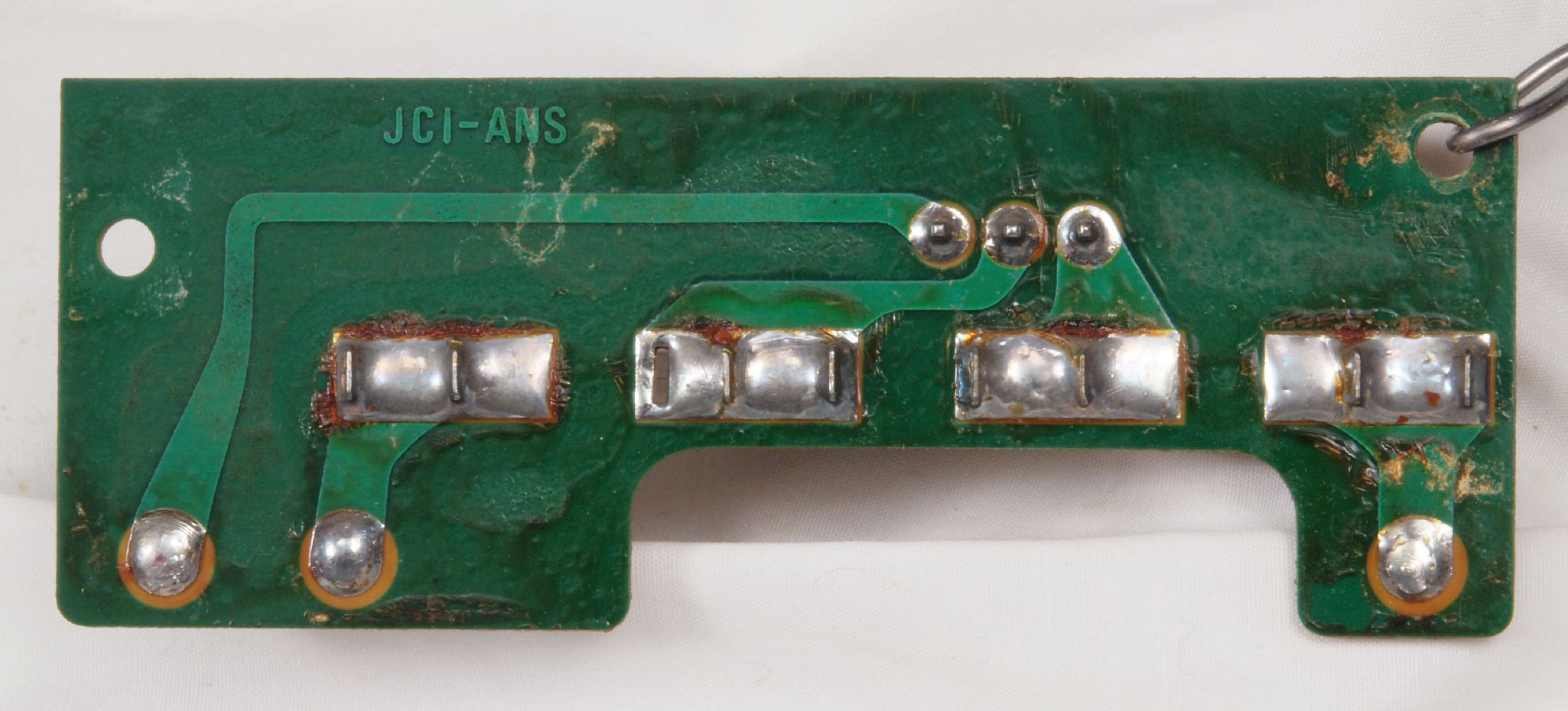

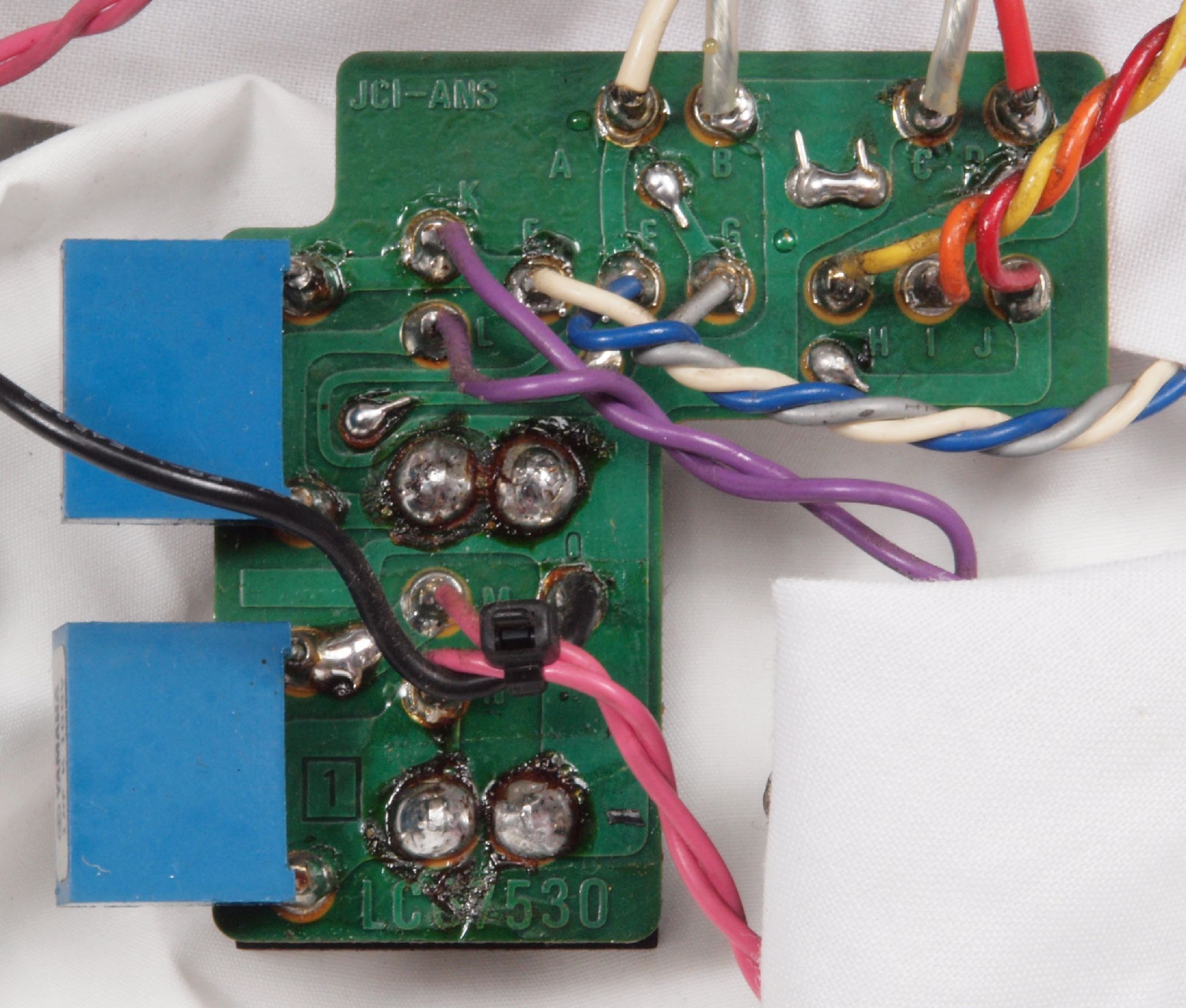

Ｃ７２．　修理前　ヒューズ基板裏

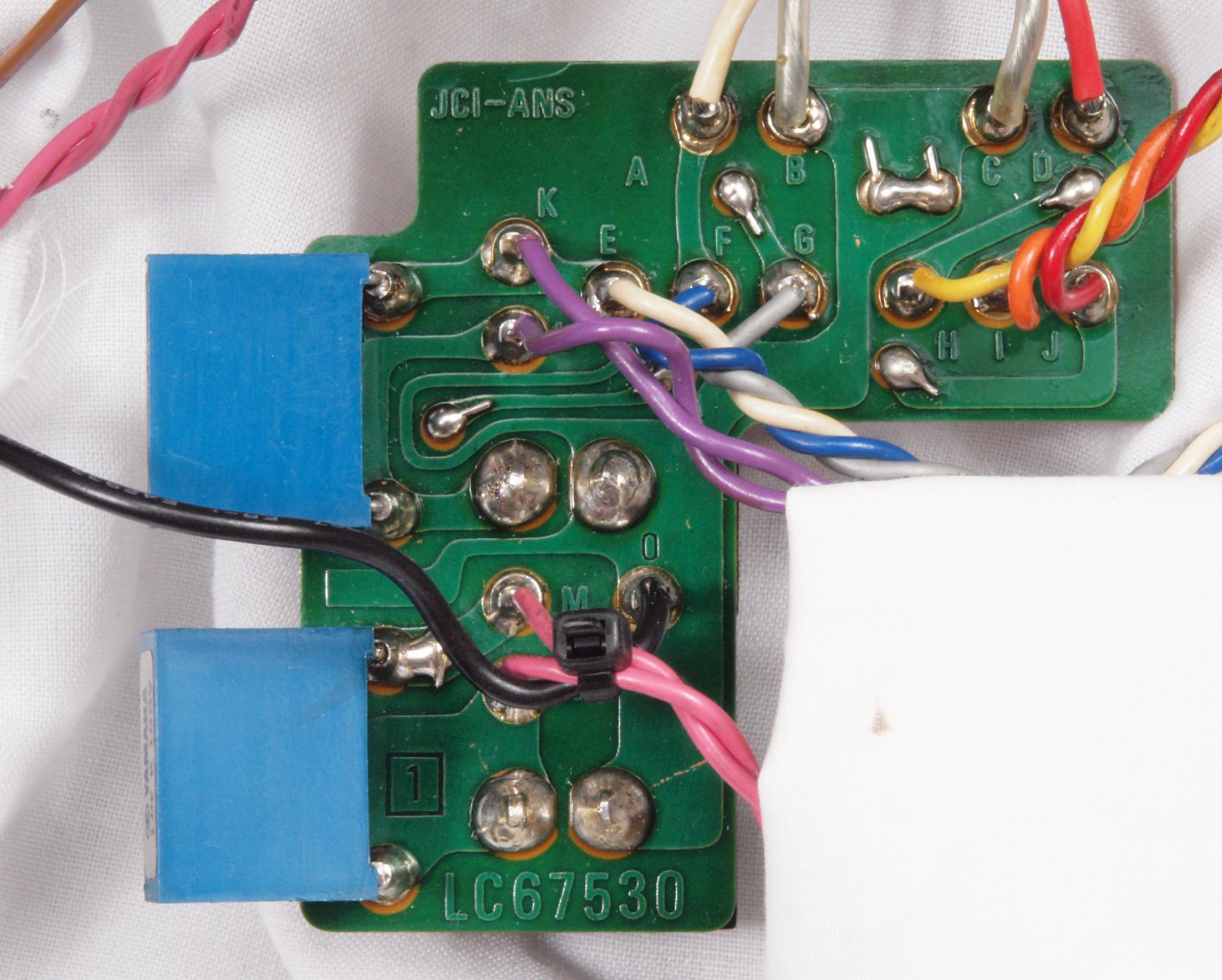

Ｃ７３．　修理（半田補正）後　ヒューズ基板裏、半田を全部やり直す。
Ｃ７４．　完成ヒューズ基板裏、　洗浄後防湿材を塗る。

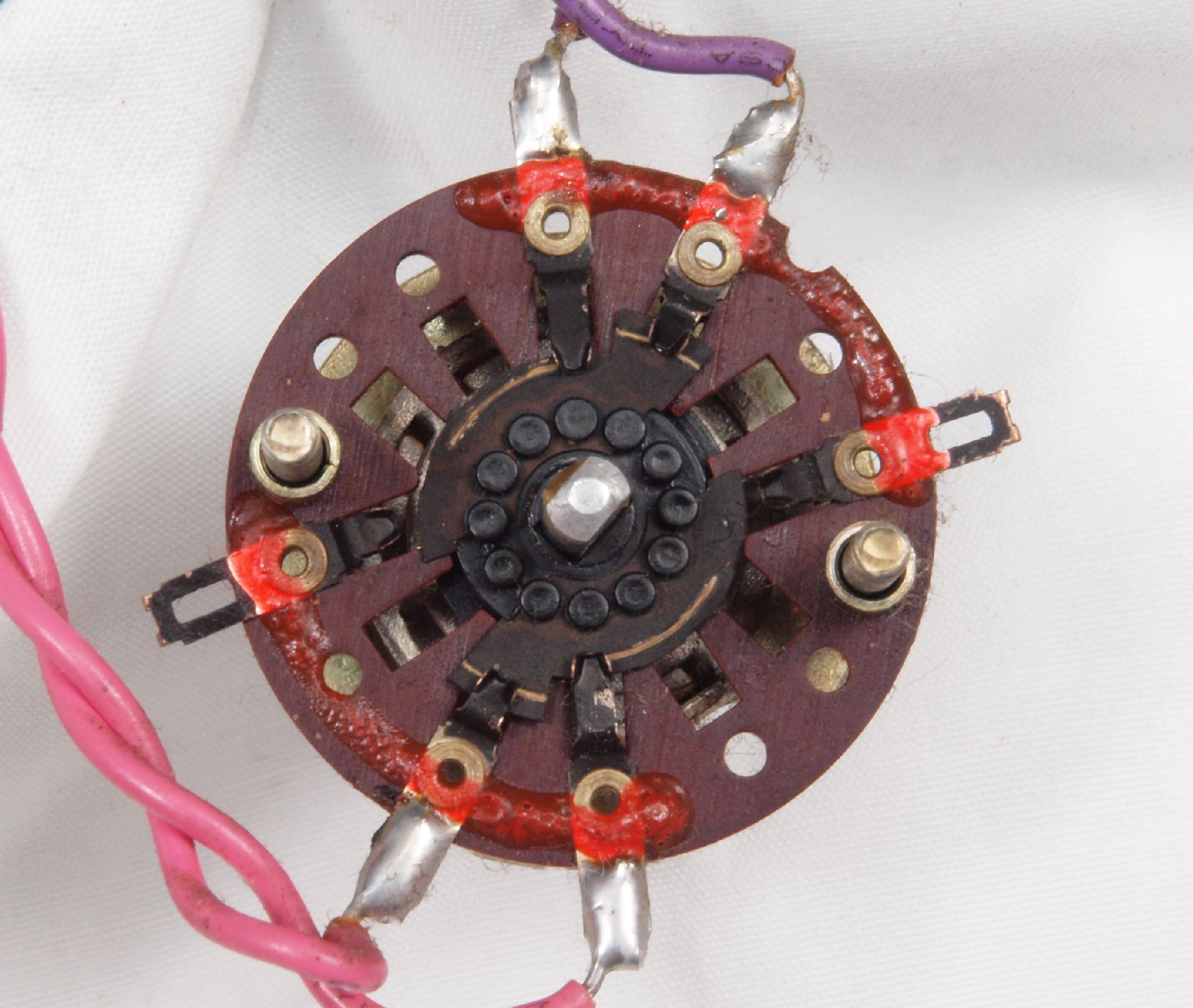

Ｃ８１．　修理前　入力ＳＷ。
Ｃ８２．　修理中　入力ＳＷ。
Ｃ８３．　修理（清掃）後　入力ＳＷ。

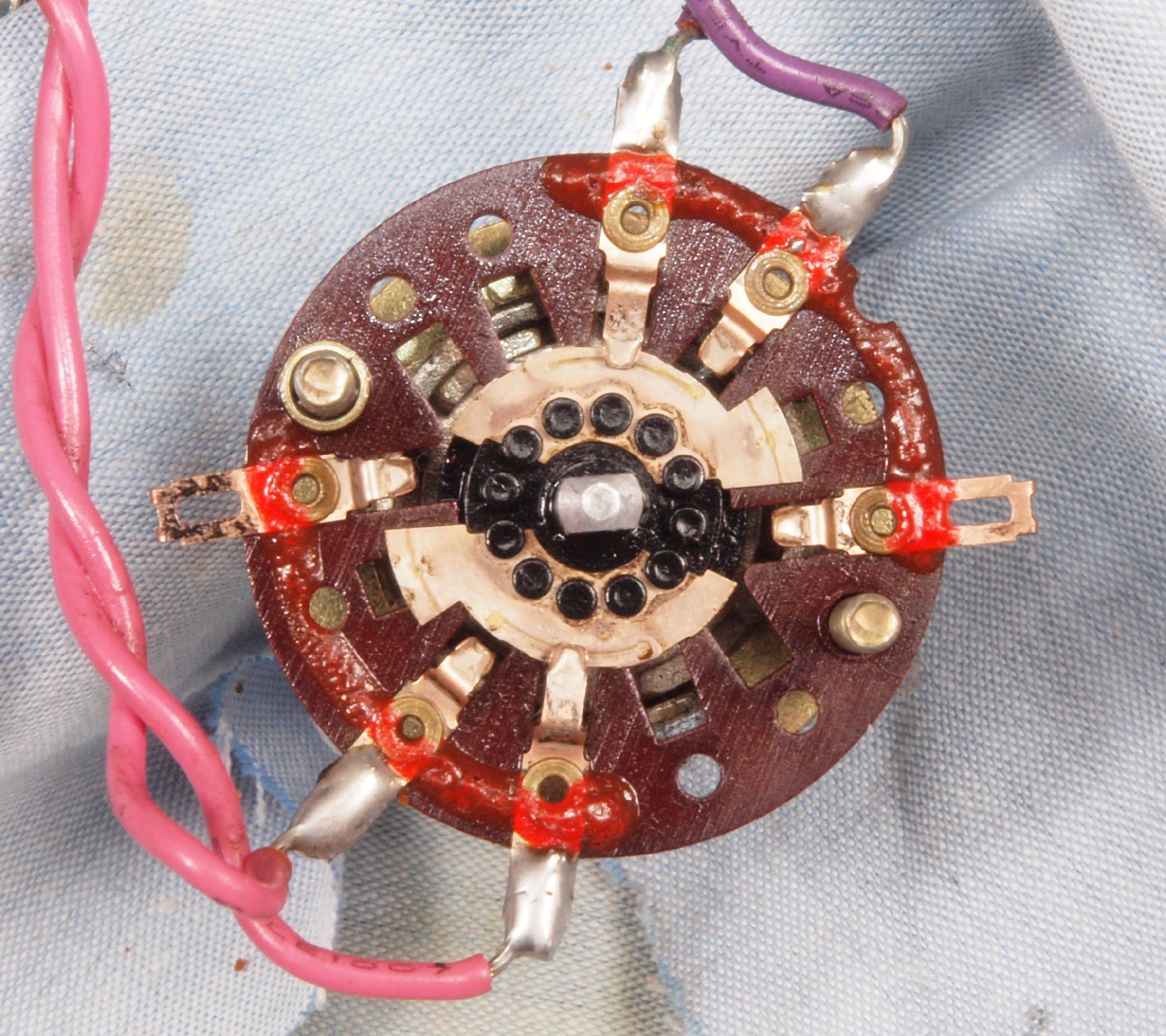

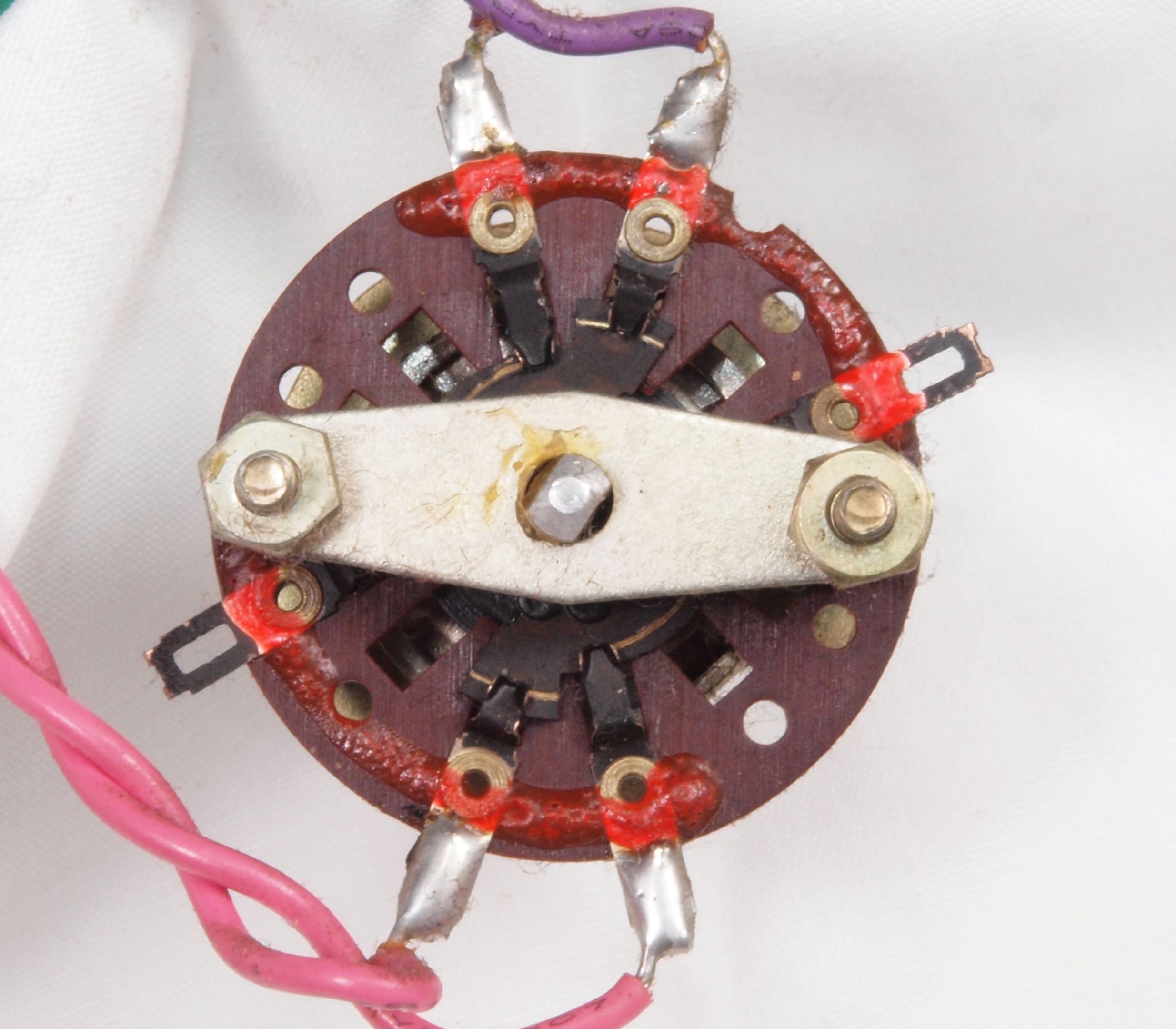

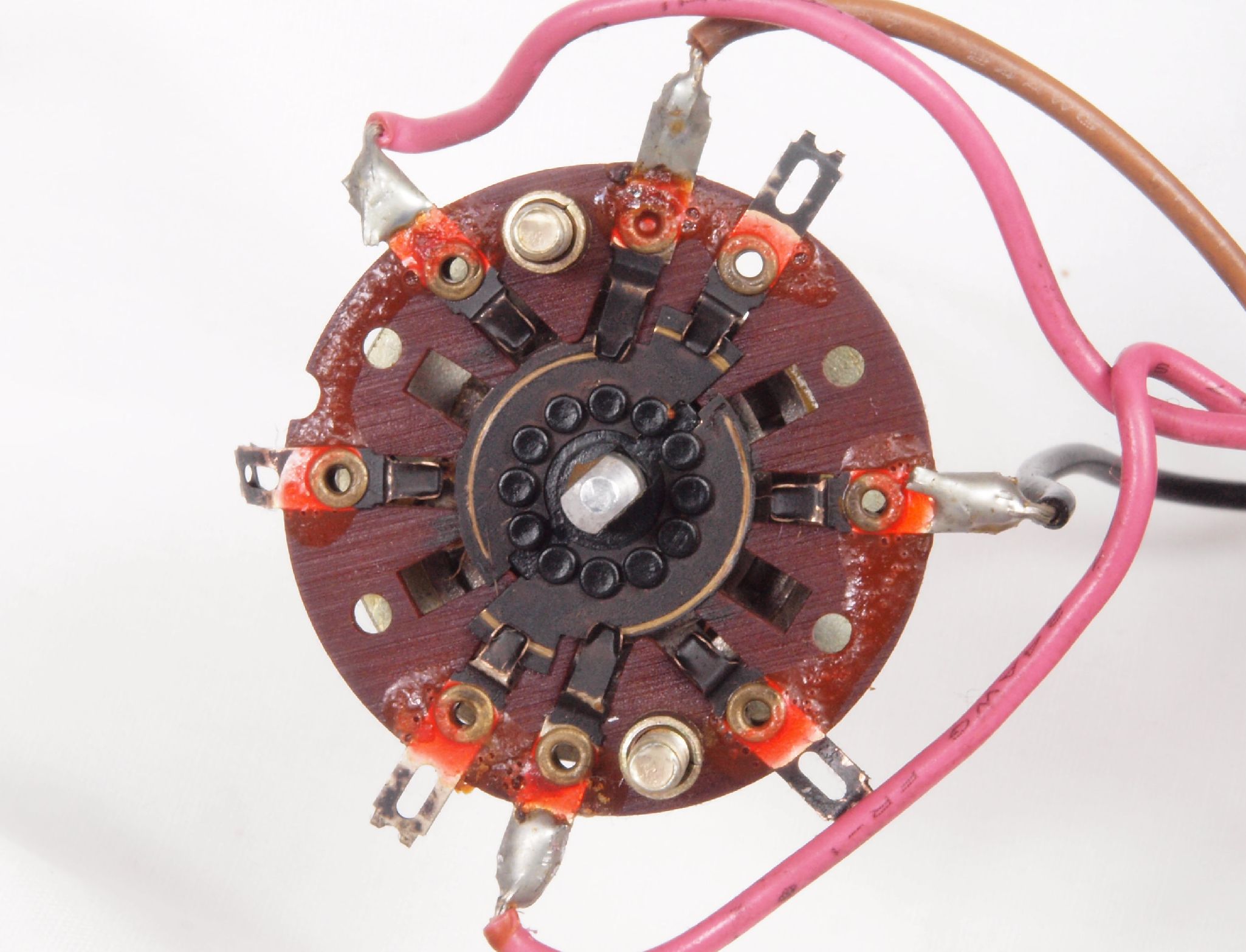

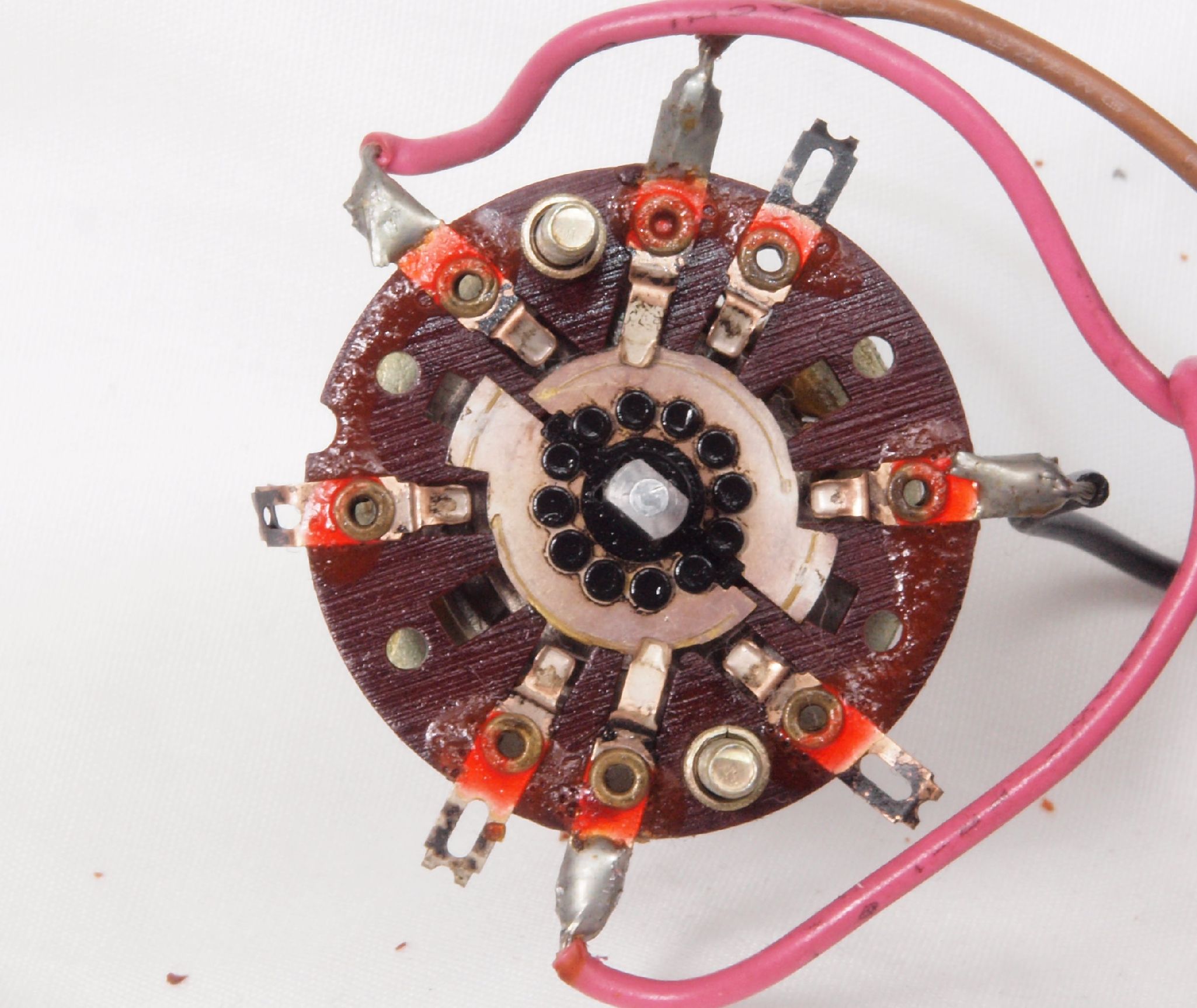

Ｃ９１．　修理中　モードＳＷ。
Ｃ９２．　修理中　モードＳＷ。
Ｃ９３．　修理（清掃）後　モードＳＷ。

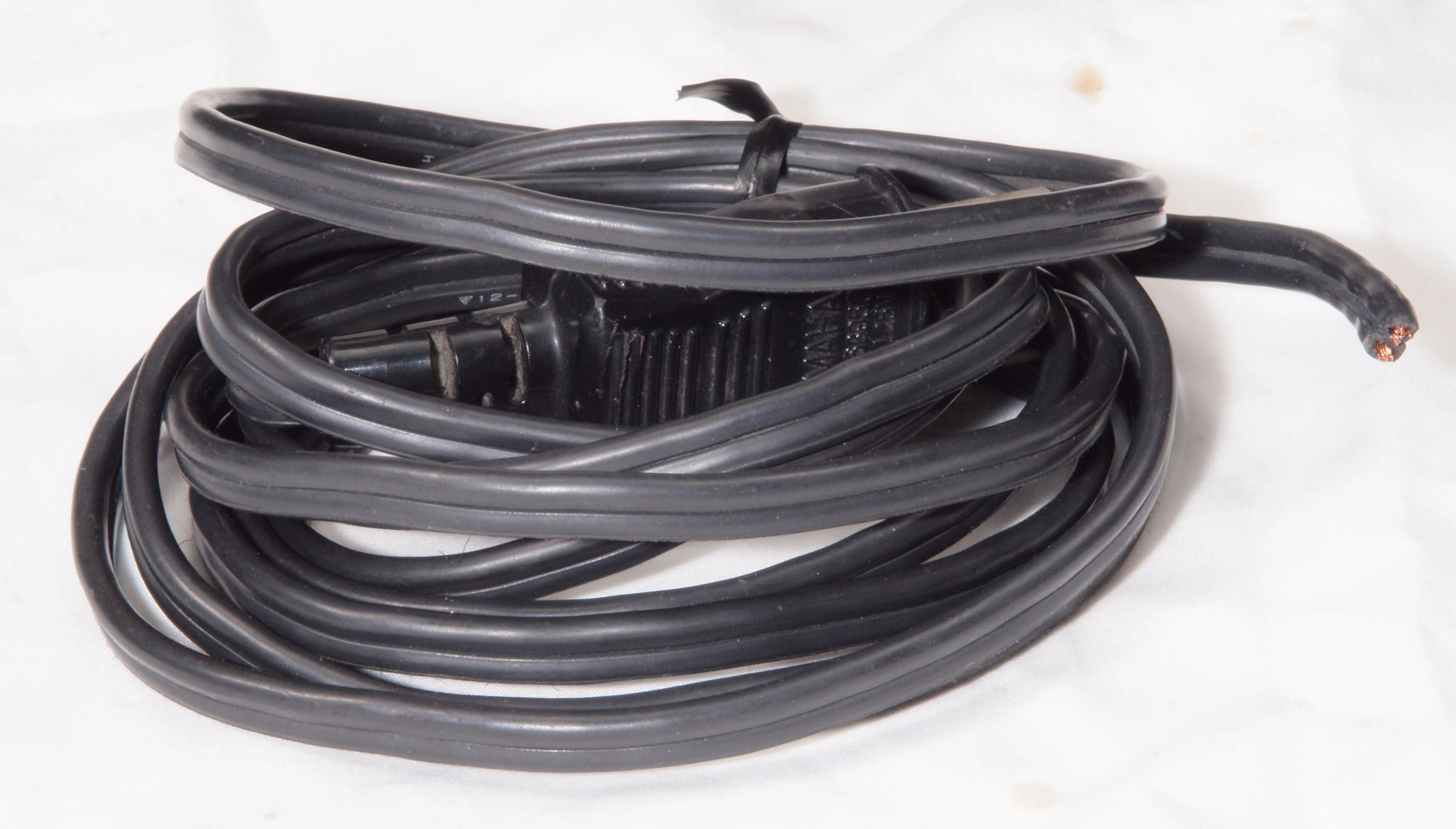

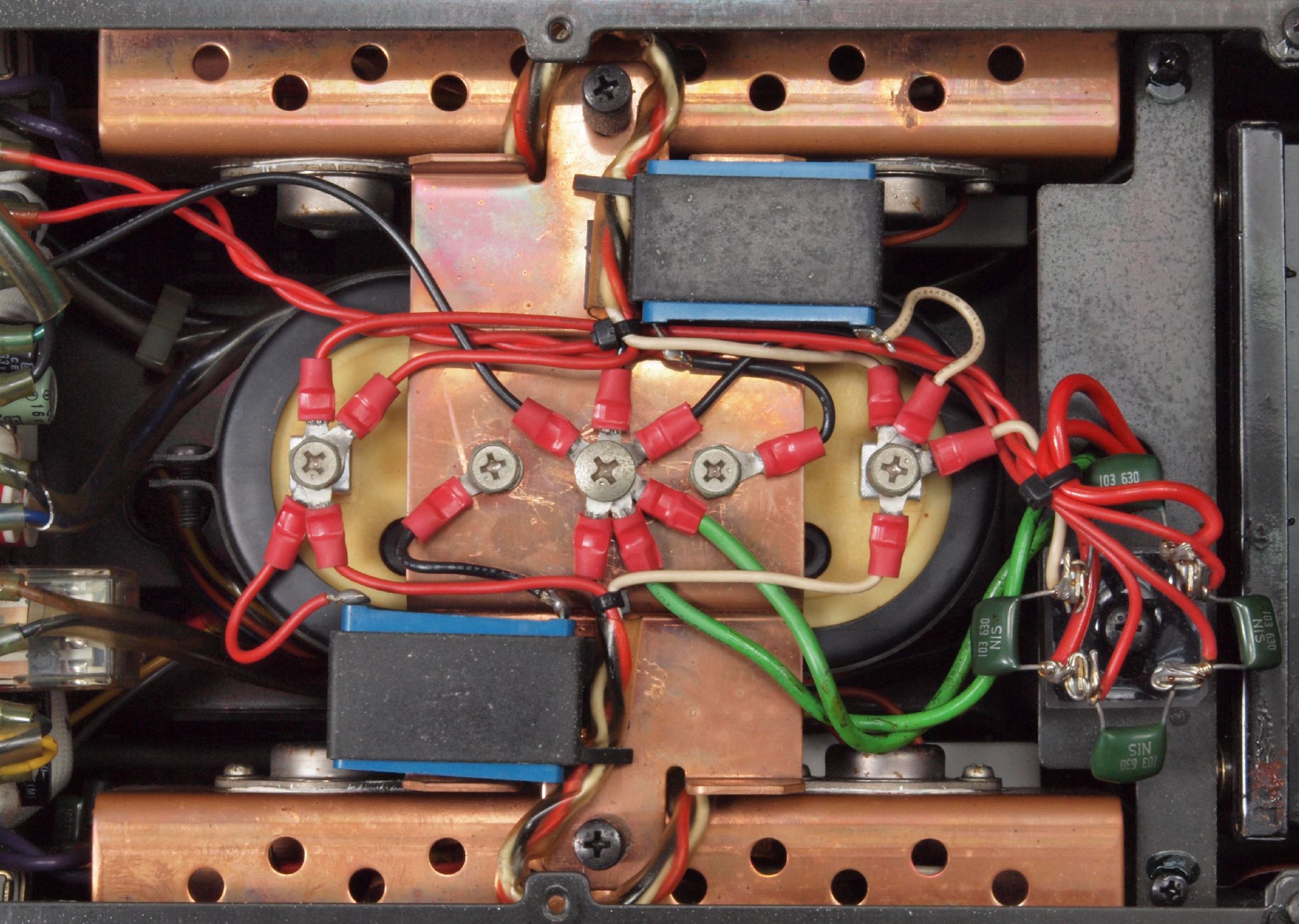

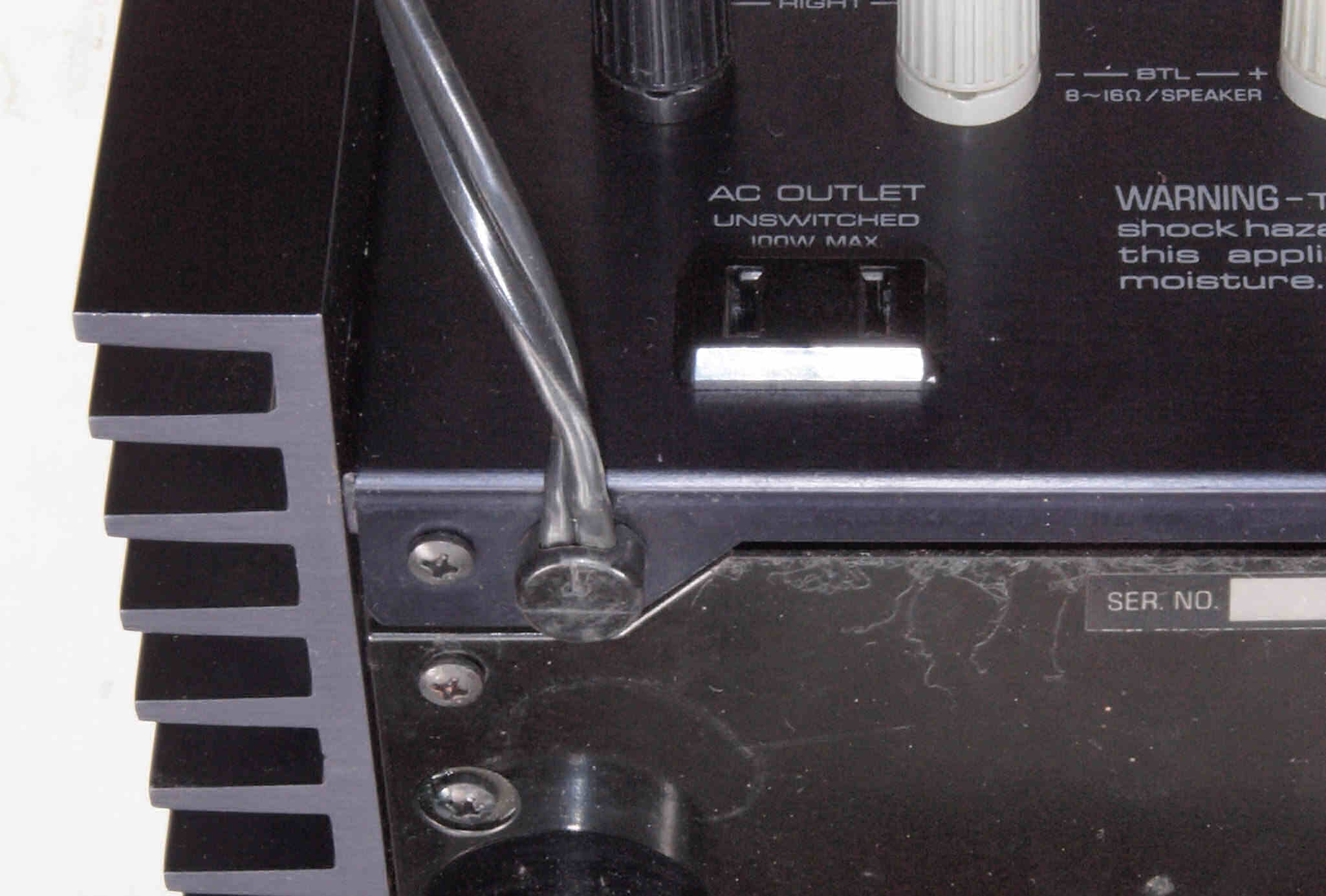

ＣＡ１．　修理前　電源コード取り付け。
ＣＡ２．　修理中　３Ｐインレット取付位置。

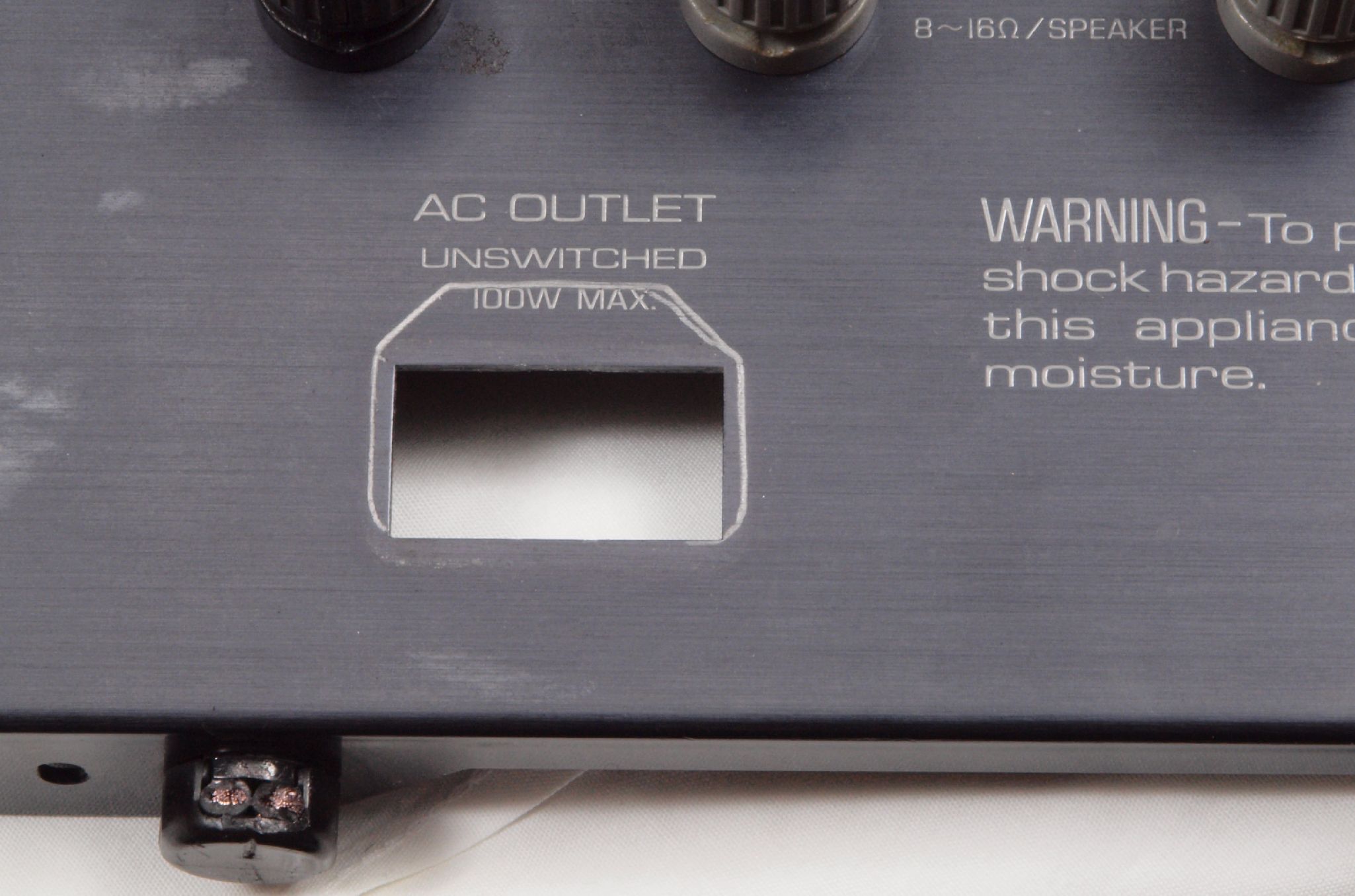

ＣＡ３．　修理中　３Ｐインレット取付穴。

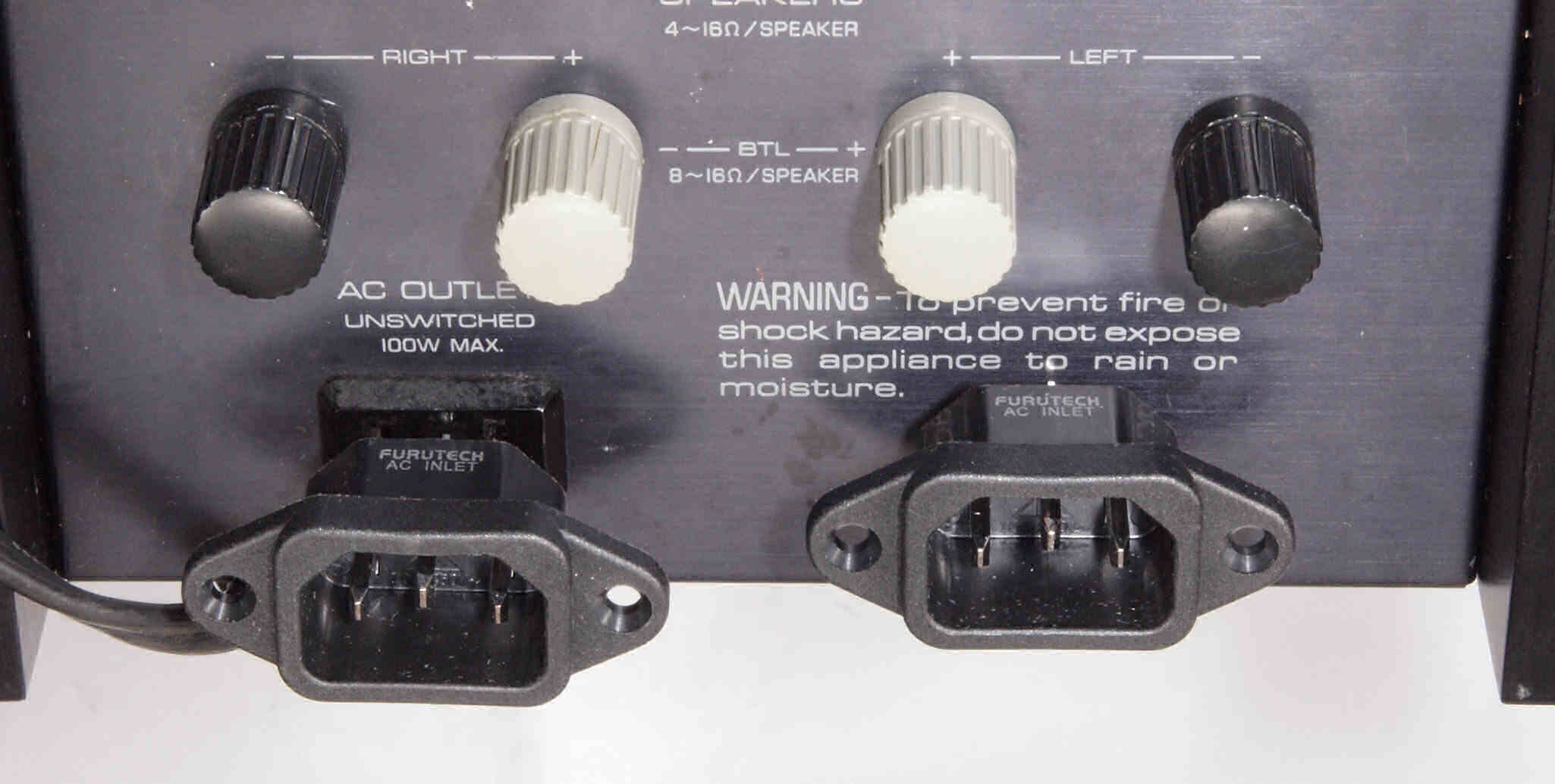

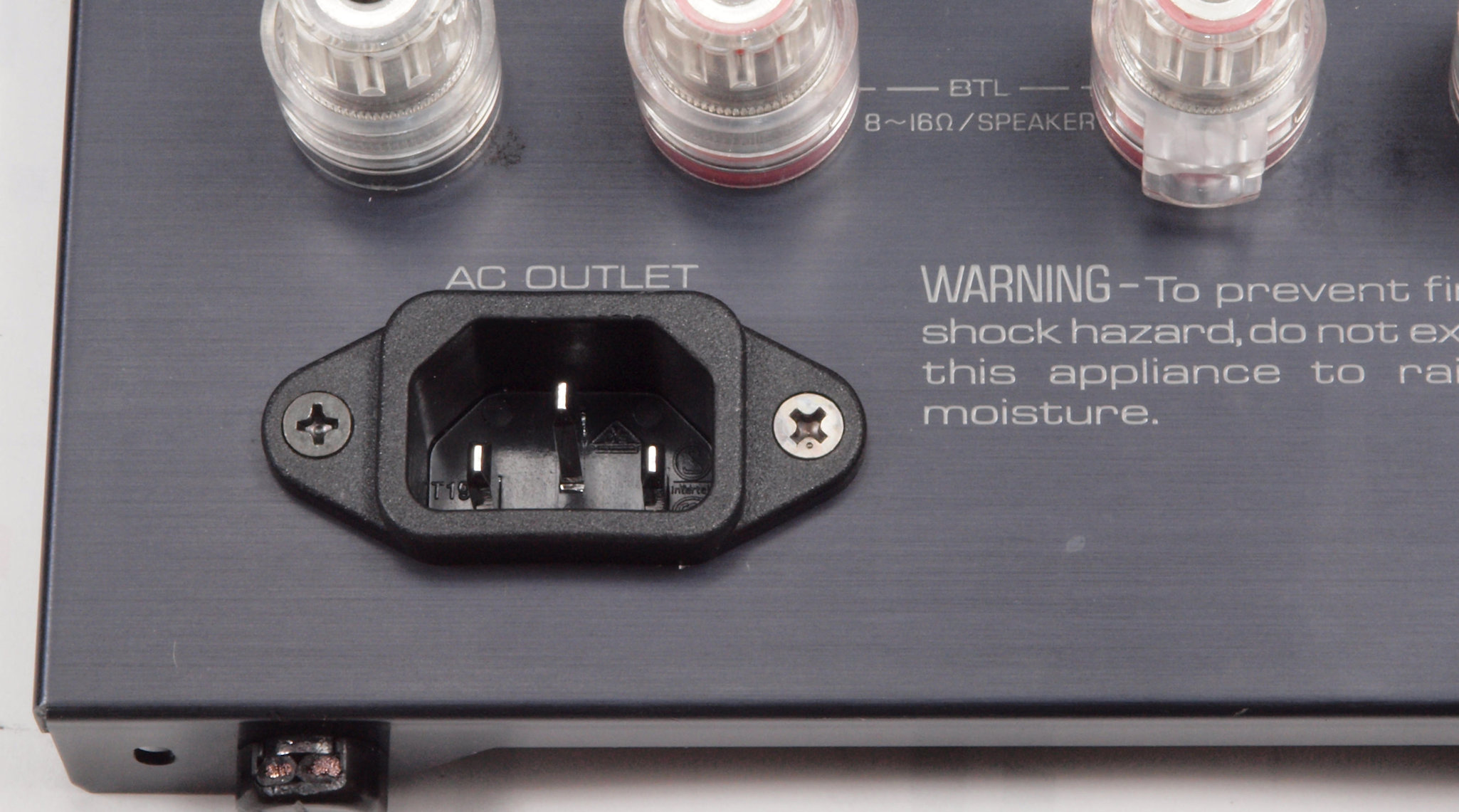

ＣＡ４．　修理後　電源コードをとり、３Pインレットに交換。 　FURUTECH　FI-10(R) ロジウムメッキ使用。

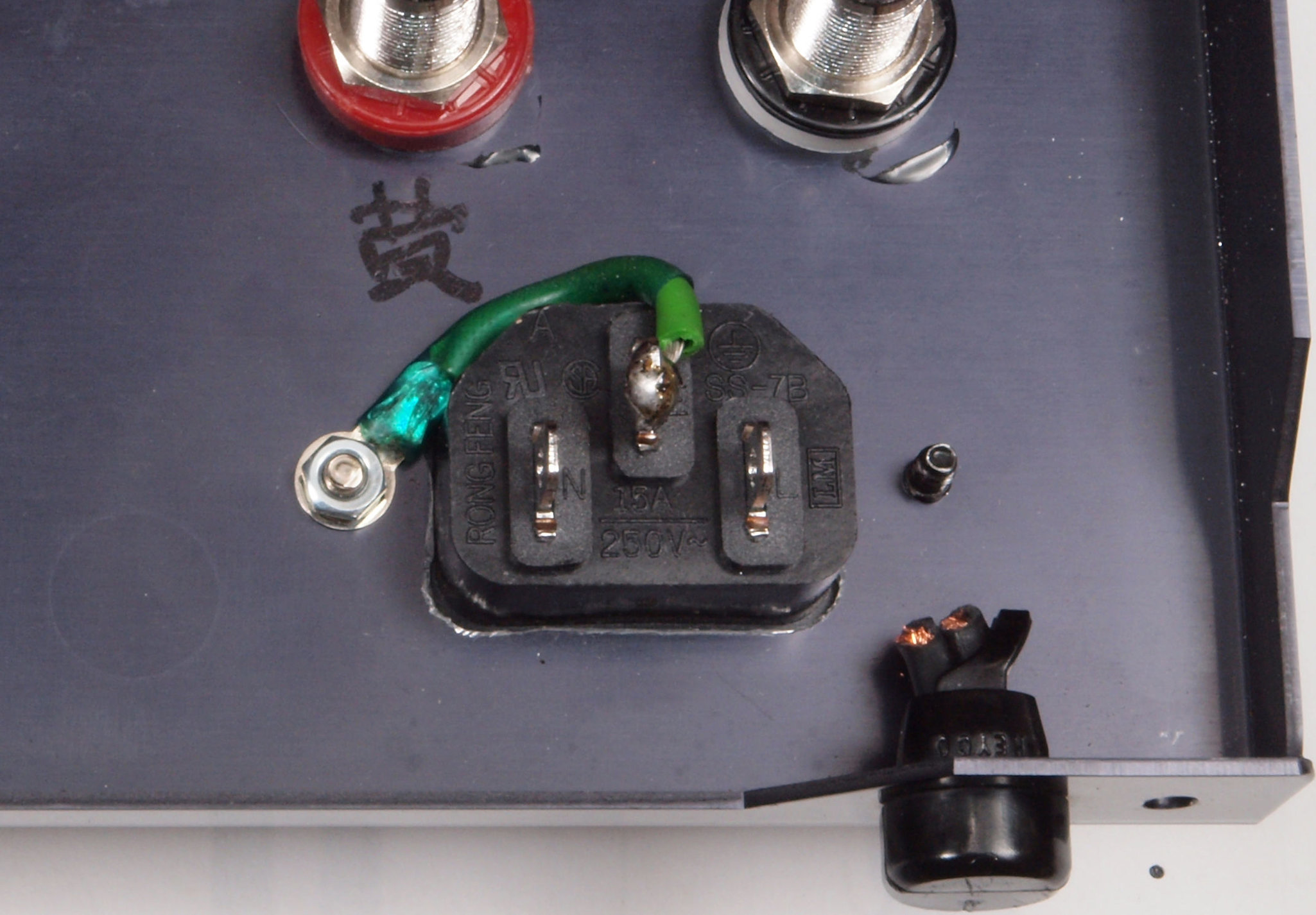

ＣＡ５．　修理後　３Pインレット裏配線。しっかりとアース取る。

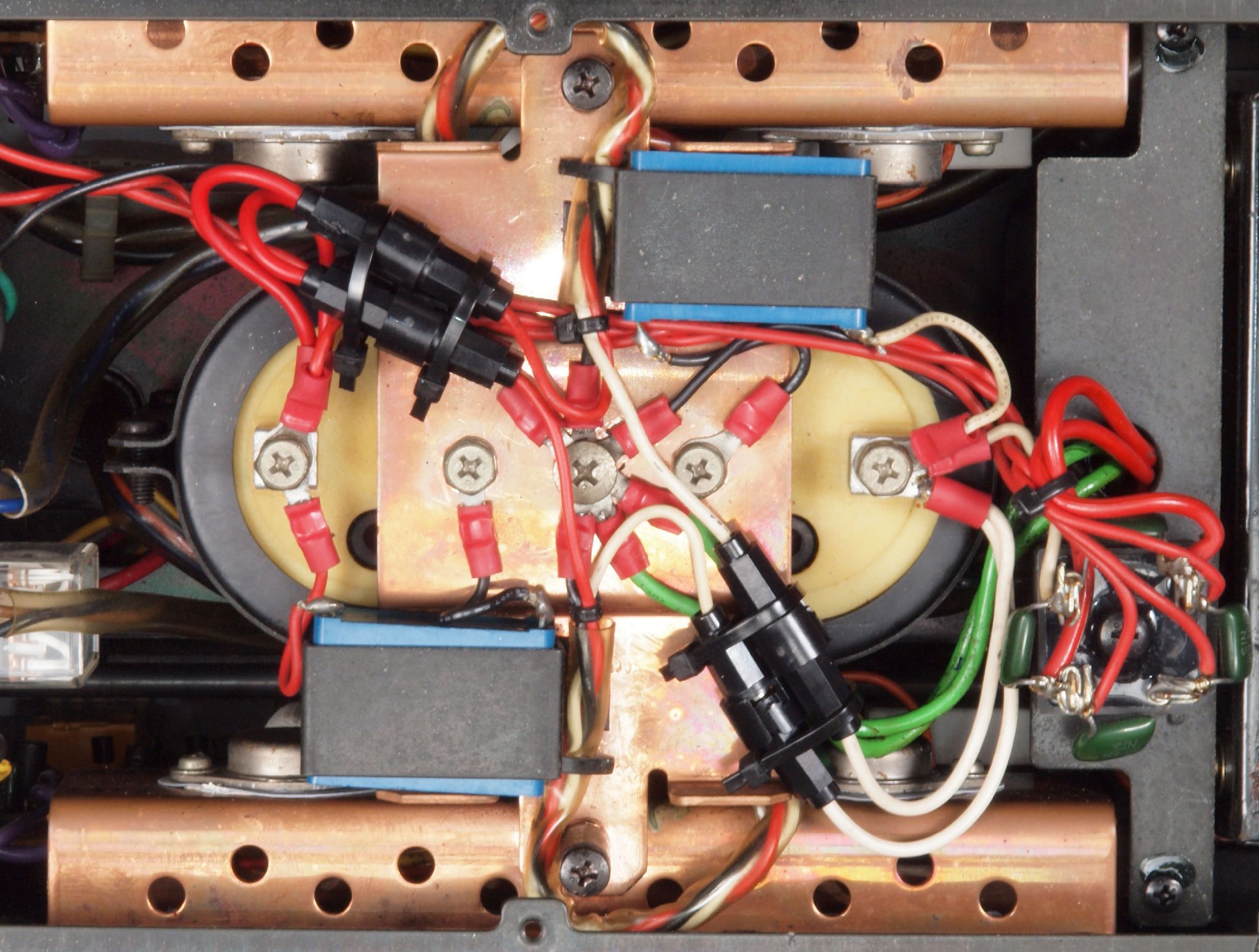

ＣＢ１．　修理後　終段Ｖ−ＦＥＴの電源供給にヒューズ挿入。
　　　　　　　　　　　終段Ｖ−ＦＥＴの保護は電源トランス１次側ヒューズ（７Ａ）のみです。
　　　　　　　　　　　１００Ｖ×７Ａ＝７００ＶＡ、終段Ｖ−ＦＥＴの供給電圧は４２Ｖ。
　　　　　　　　　　　出力は７０Ｗ／８Ω、その時の電流は７０Ｗ＝ｉＡ×ｉＡ×８Ω、ｉ＝３Ａ。

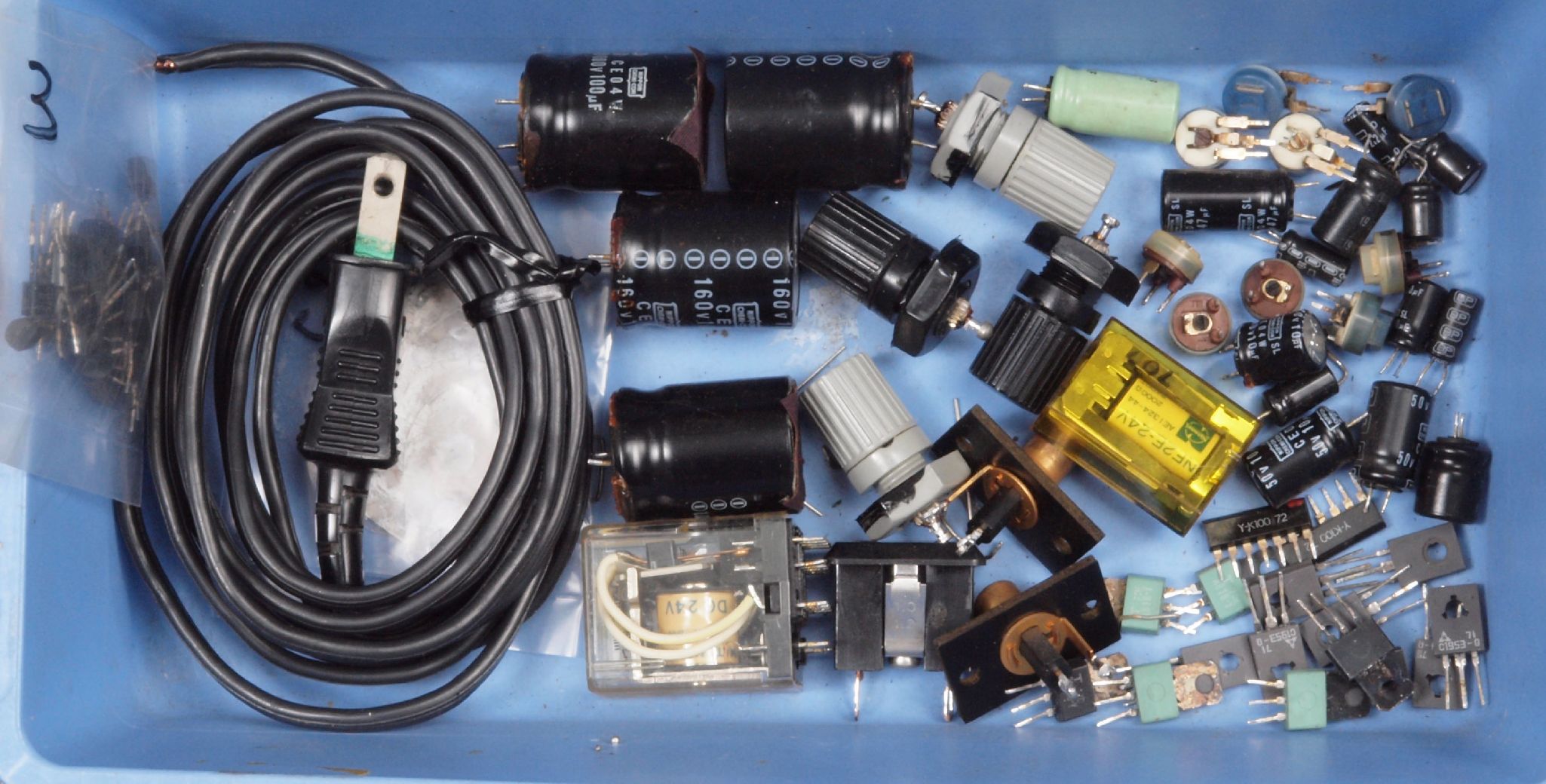

ＣＣ１．　交換部品

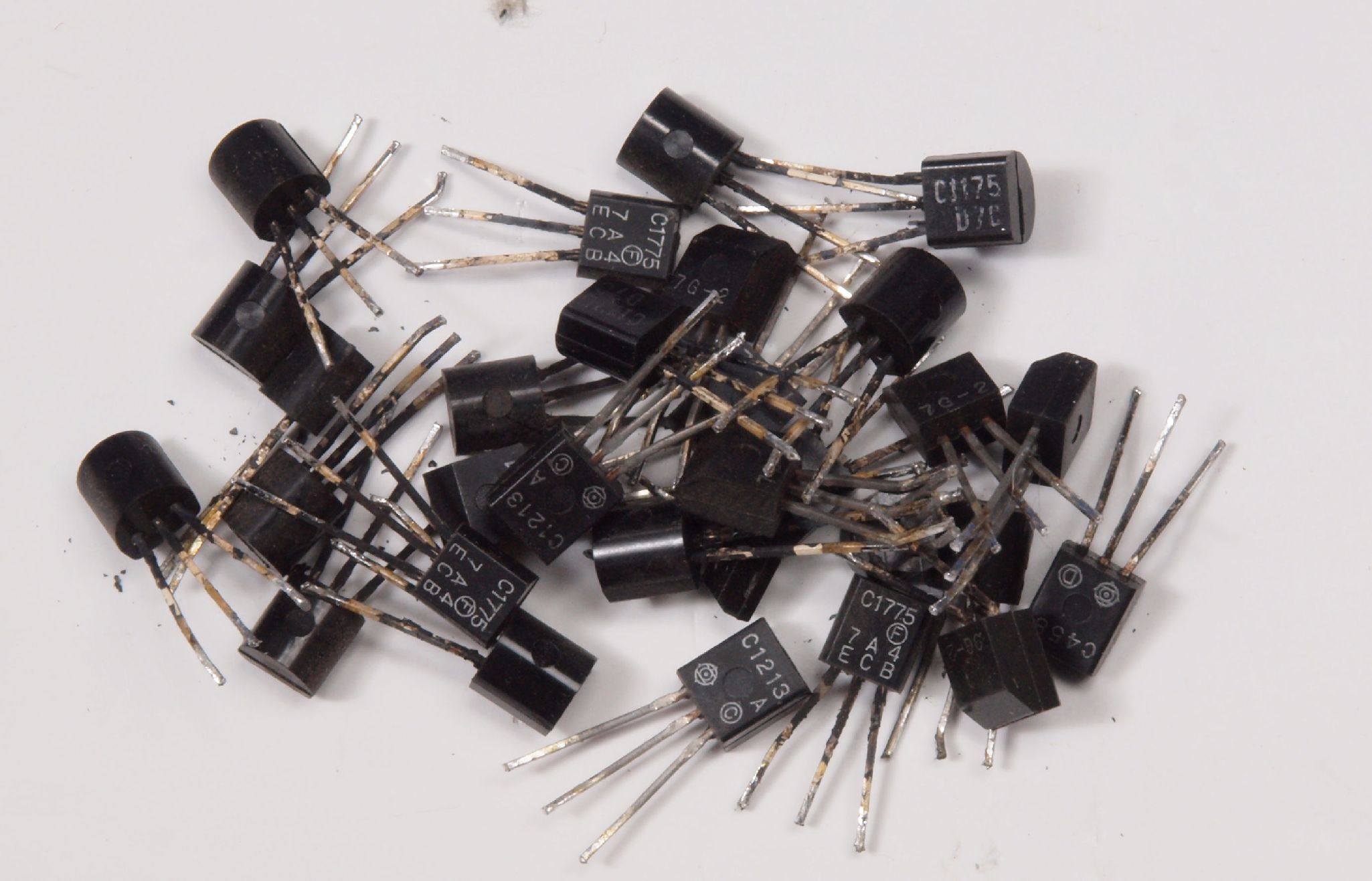

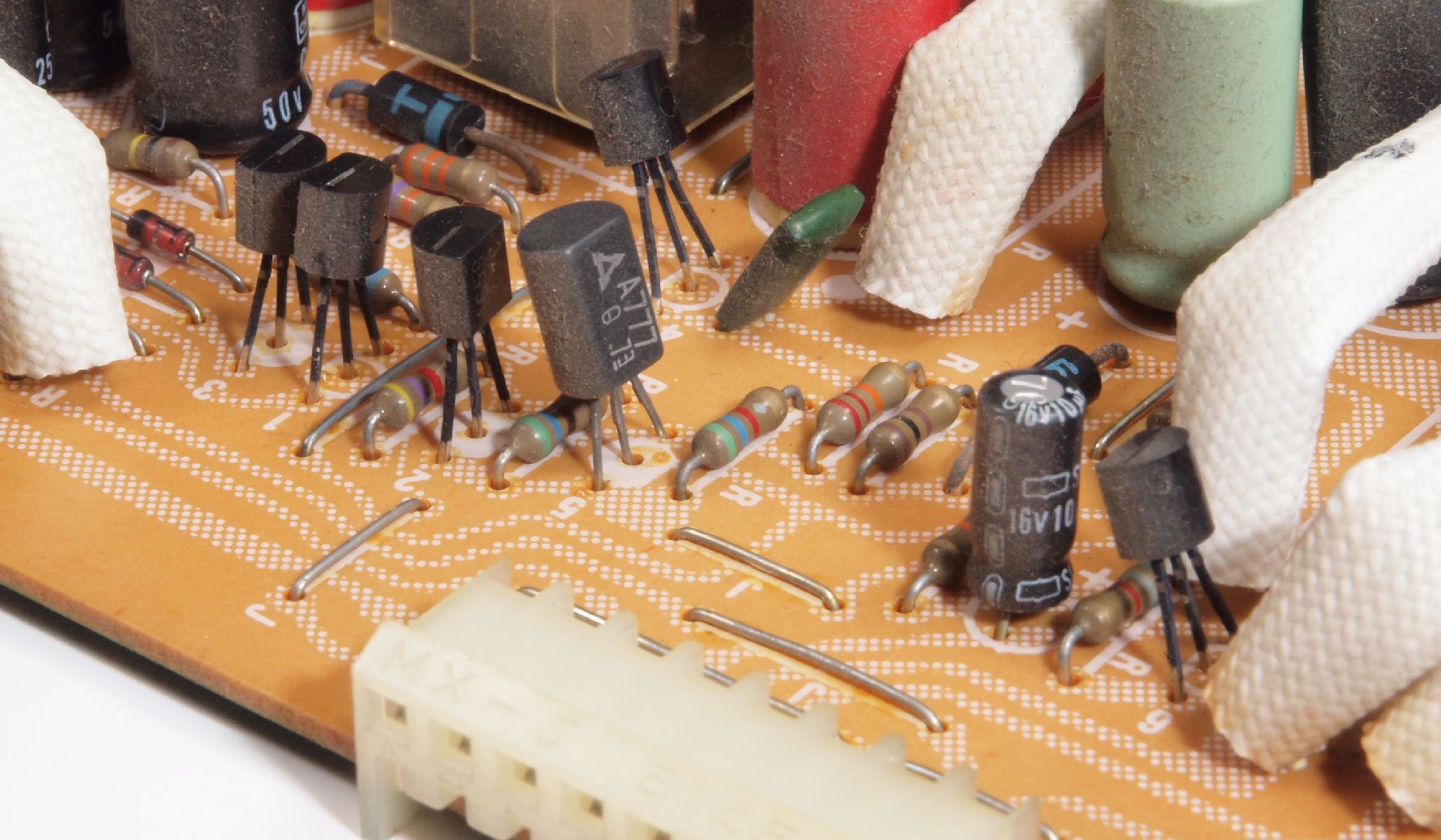

ＣＣ２．　交換部品。　足黒ＴＲ（トランジスター）等。
ＣＤ１．　修理前　上から見る
ＣＤ２．　修理後　上から見る
ＣＤ３．　修理前　下から見る
ＣＤ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

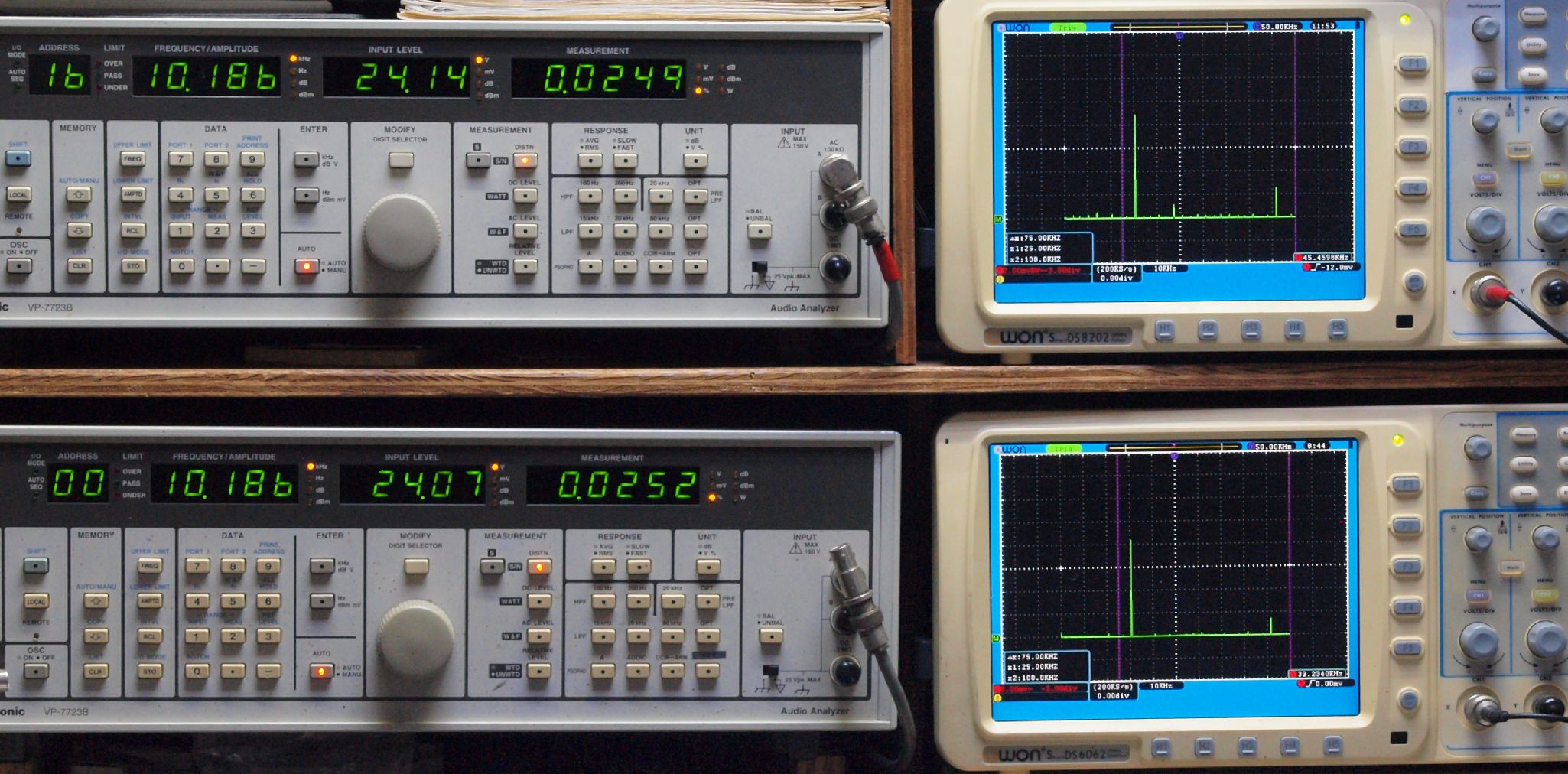

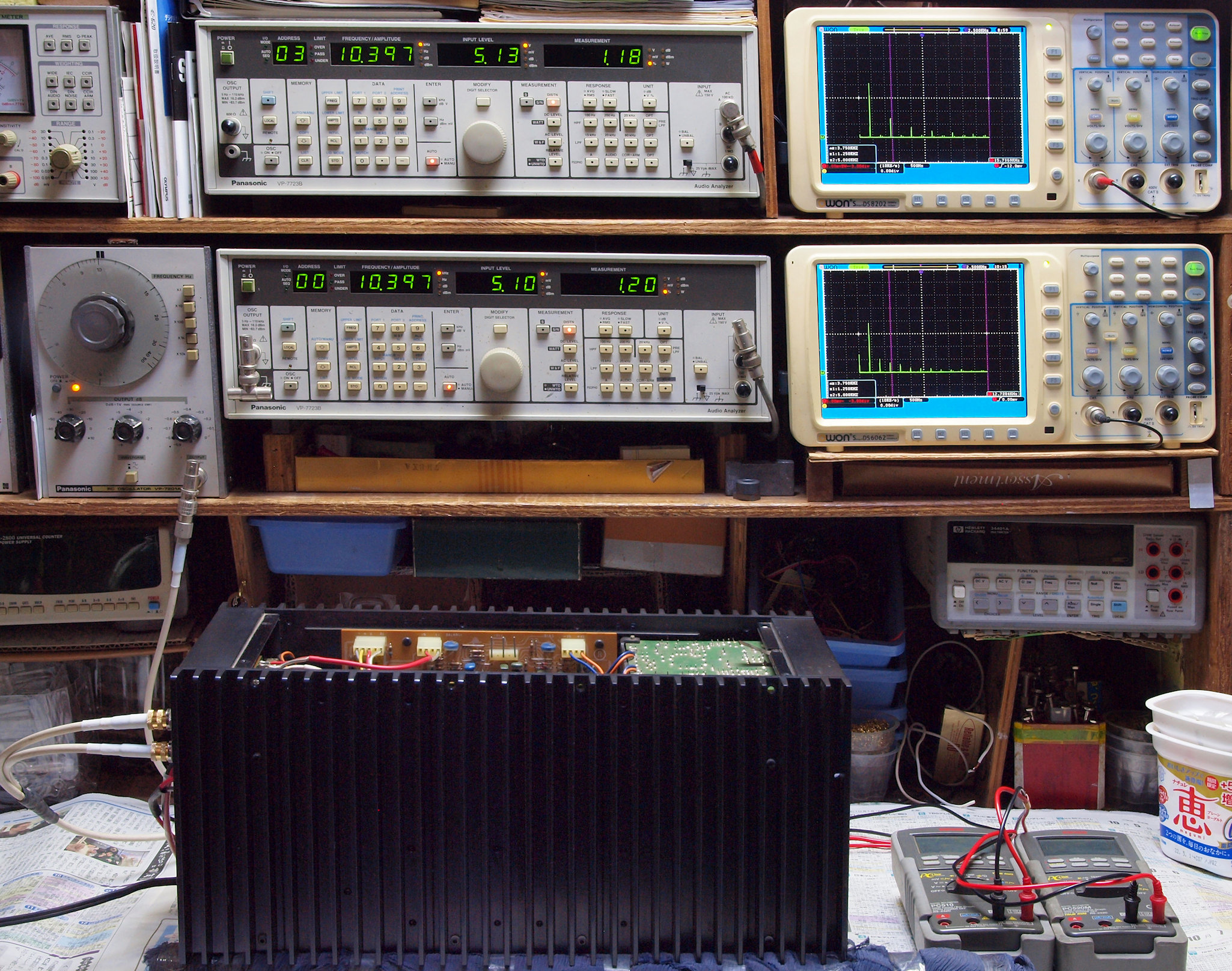

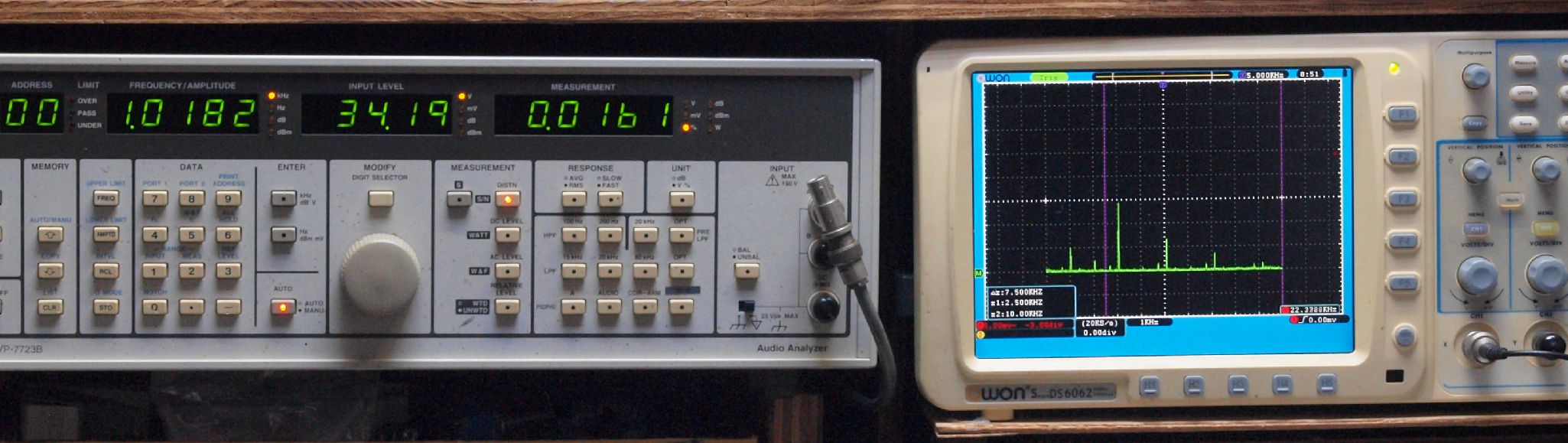

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこら。

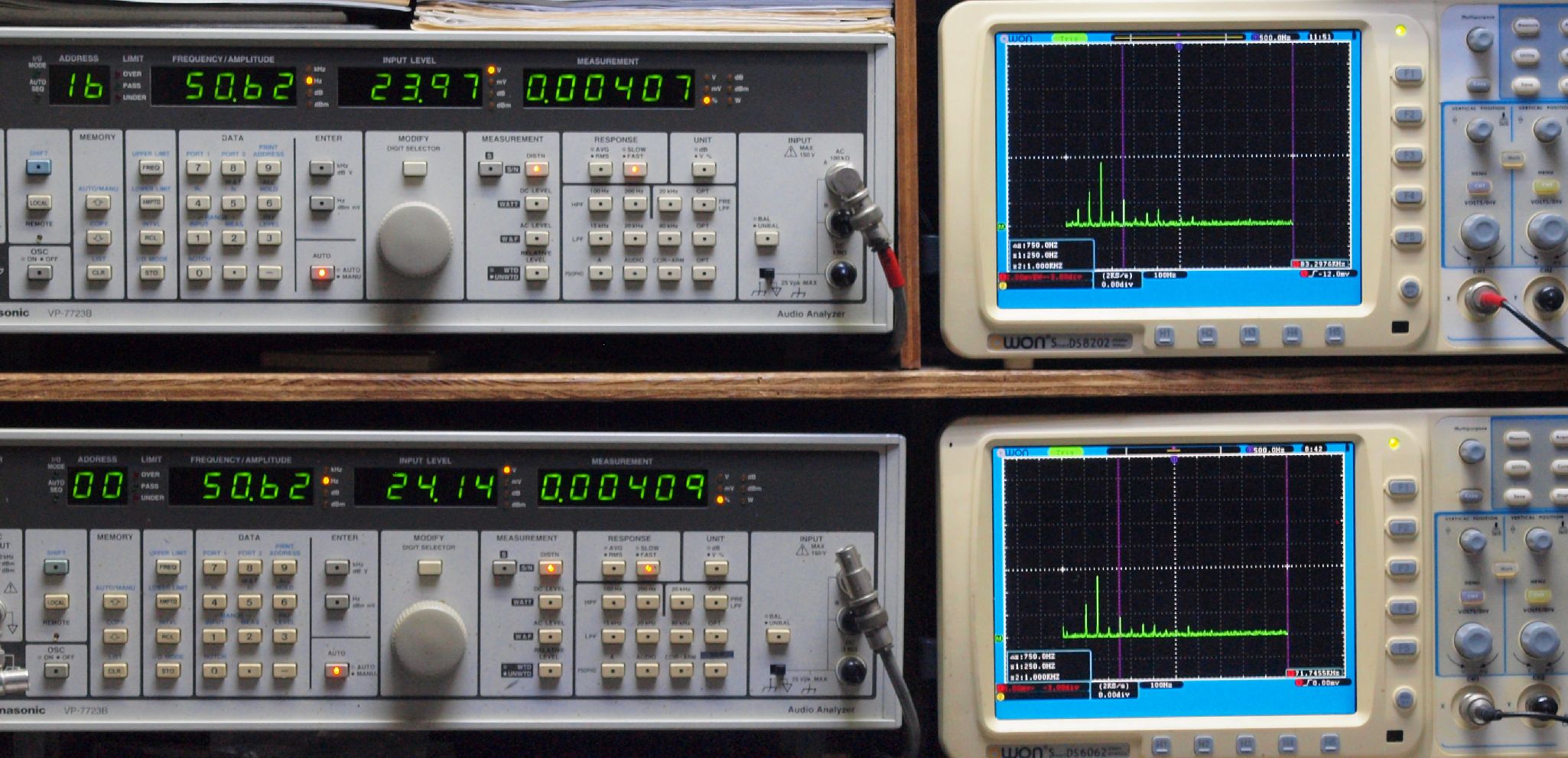

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００３２３％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００３８２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００７５１％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００７０８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

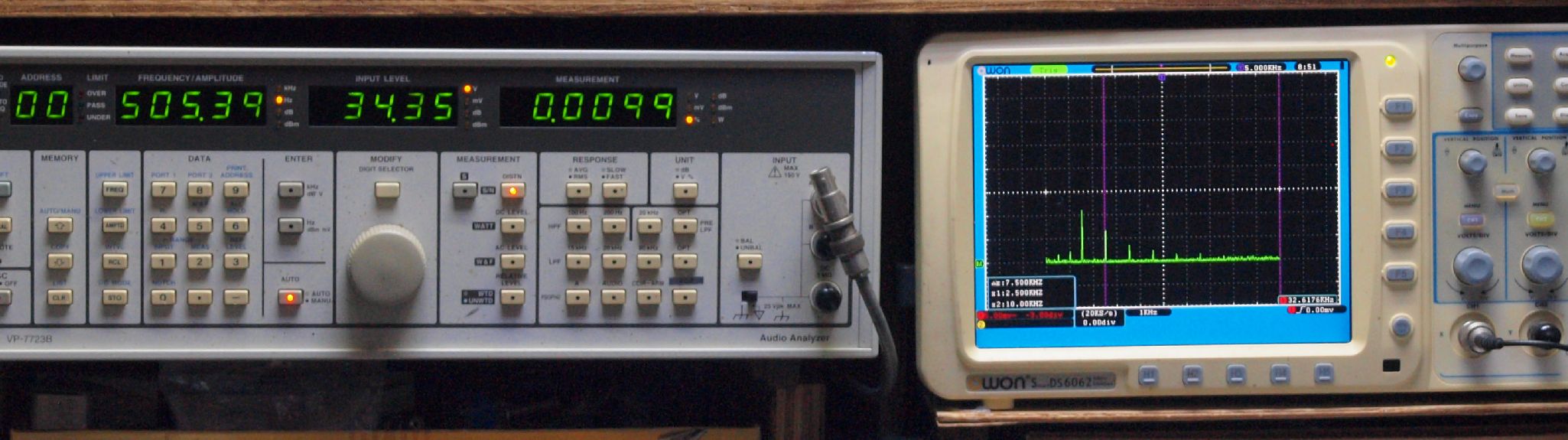

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１８９％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００８９８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１９８％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１０５７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２６９％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１９８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２６９％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２２０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．０２４９％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．０２２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２．　ＢＴＬ接続　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

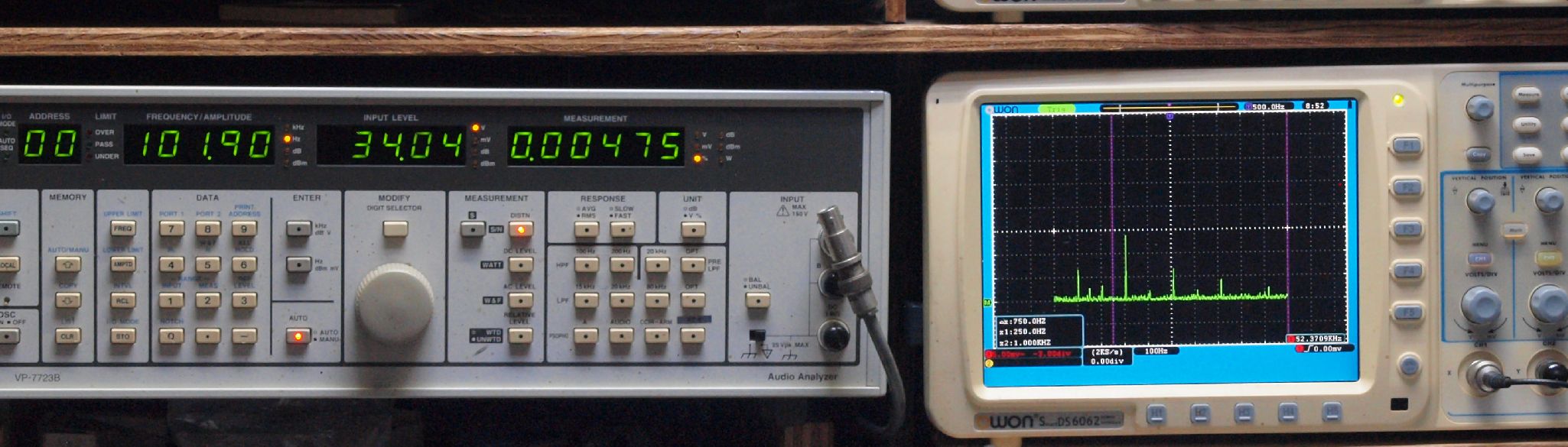

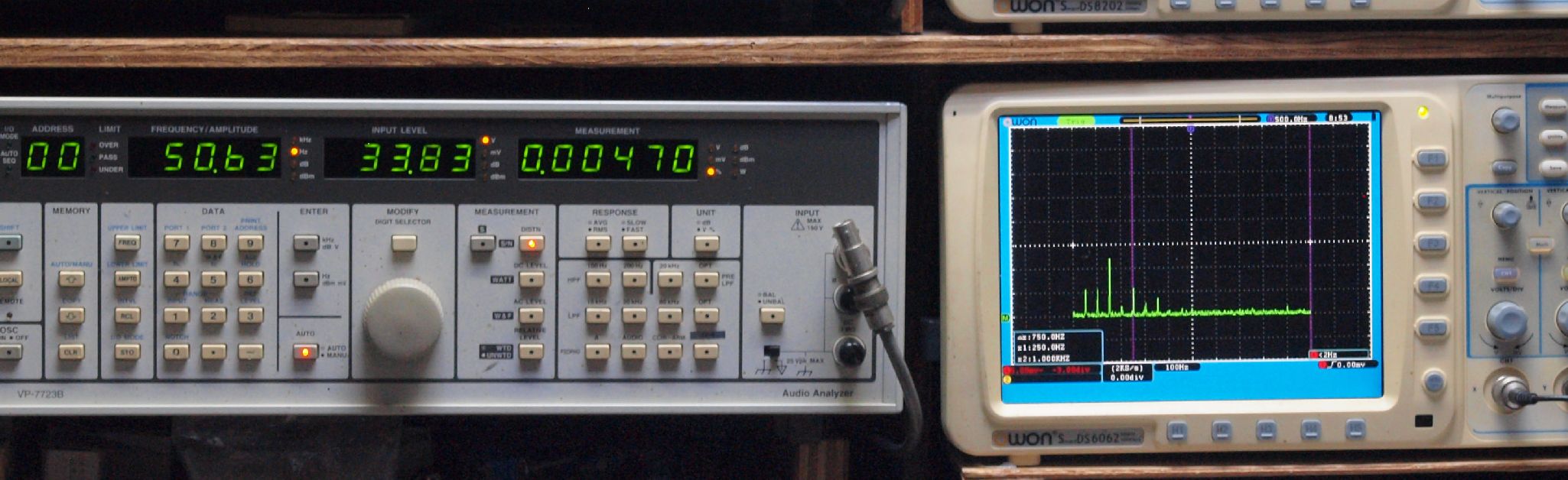

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０１９８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０２７７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０４１５歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０４１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

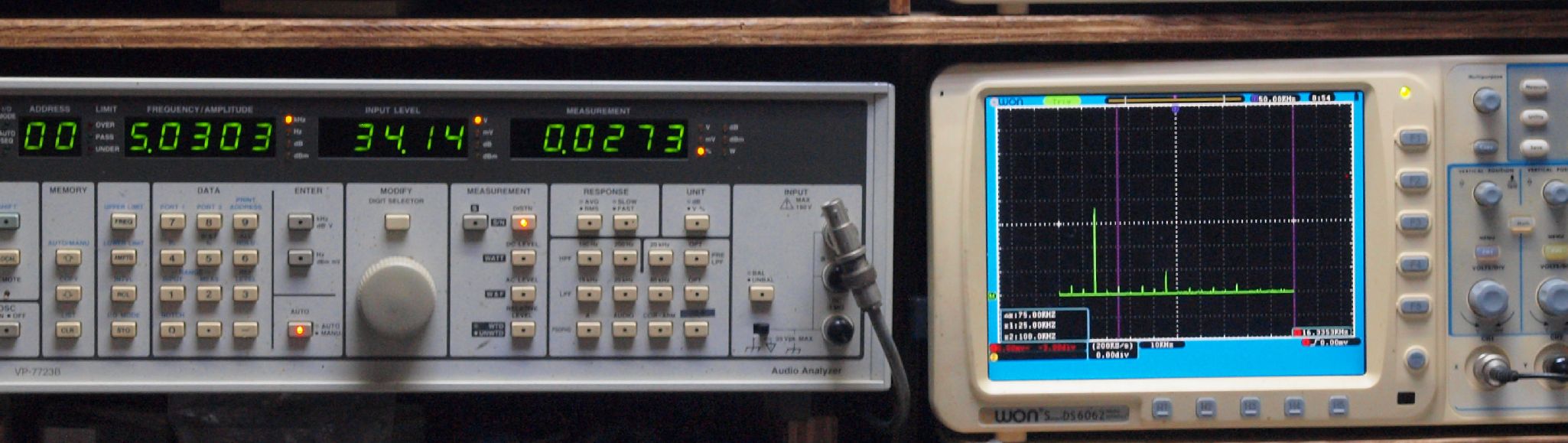

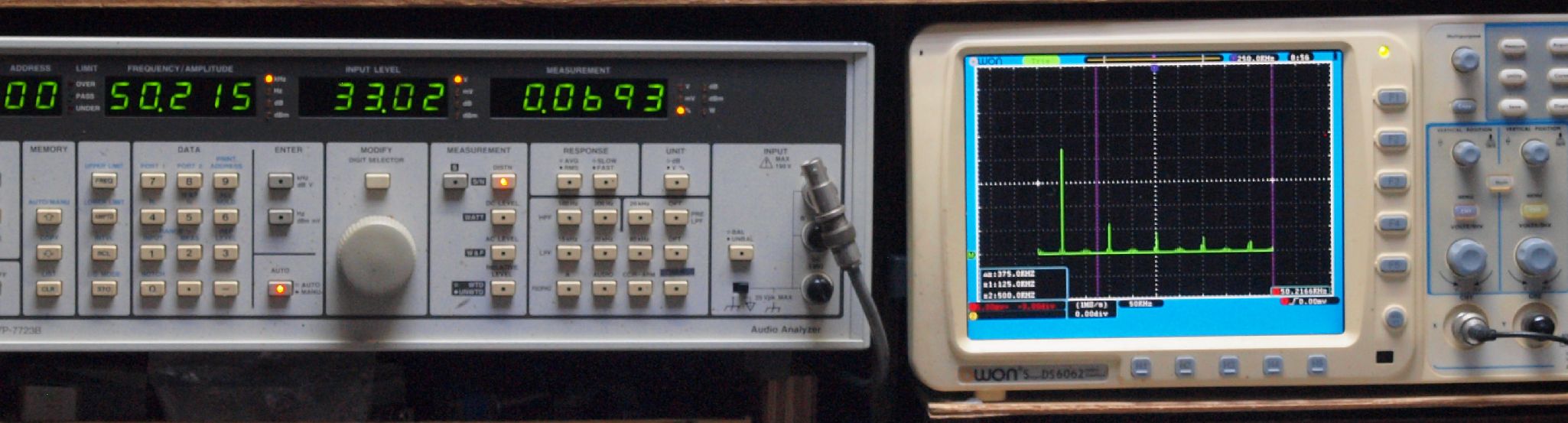

Ｅ２５．　５ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０７０３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０１４７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　５０ｋＨｚ入力、ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力　０．００１２６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ｂ３　の仕様（カタログ・マニアルより）
型式 ステレオパワーアンプ
実効出力(20Hz〜20kHz) Normal
  • 4Ω＝70W+70W(歪0.03%)、8Ω＝70W+70W(歪0.03%)、
    16Ω＝45W+45W(歪0.03%)
BTL
  • 8Ω＝140W(歪0.05%)、16Ω＝140W(歪0.05%)
パワーバンド幅(8Ω) Normal＝5Hz〜100kHz以上(歪0.05%、-3dB)
BTL＝5Hz〜70kHz(歪0.1%、-3dB)
ダンピングファクター(1kHz) Normal＝80
BTL＝55
高調波歪率(8Ω、20Hz〜20kHz) Normal＝0.007%以下(35W)
BTL＝0.05%以下(70W)
混変調歪率(8Ω、50Hz＝7kHz＝4＝1、35W) Normal＝0.007%以下
BTL＝0.03%以下
周波数特性(8Ω、1W) Normal(DC)＝DC〜100kHz +0 -1dB
BTL(DC)＝DC〜100kHz +0 -2dB
Normal(AC)＝10Hz +0 -2dB〜100kHz +0 -1dB
入力感度/インピーダンス Normal＝1V/25kΩ
BTL＝0.707V/25kΩ
SN比(IHF-Aネットワーク、入力ショート) 118dB以上
残留ノイズ(Volume max、入力ショート) 100μV以下
セパレーション(Volume max、
入力ショート、RL=8Ω出力ch70W)		 90dB以上(1kHz)
85dB以上(20kHz)
電源 AC100V、50Hz/60Hz
定格消費電力 190W
外形寸法 幅200x高さ193x奥行407mm
重量 16.2kg
価格 ￥200,000(1977年頃)
