ＭＩＣＲＯＳＥＩＫＩ ＲＹ-２２００修理記録．
過去の修理品ＹＡＭＡＨＡ　Ｂ３．３台目、　ＹＡＭＡＨＡ　Ｂ３．４台目、ＬＵＸ　Ｃ−５０００Ａ
　同時修理　ＲＸ−２０００　　　　　　　　２０２４／９／到着　　９／３０完成　
Ａ．　修理前の点検状況．

Ｃ．　修理状況．
  • オーバーホール修理。

Ｃ．　使用部品

Ｆ．　修理費　５０，０００円　オ−バ−ホ−ル修理。
　　　　　　　　　３台目からの、お馴染みさん価格。

Ｙ．　ユーザー宅の設置状況

Ｓ．　MICRO SEIKI　ＲＹ−２２００　の仕様（マニアル・カタログより）
Ａ．　修理前の点検状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

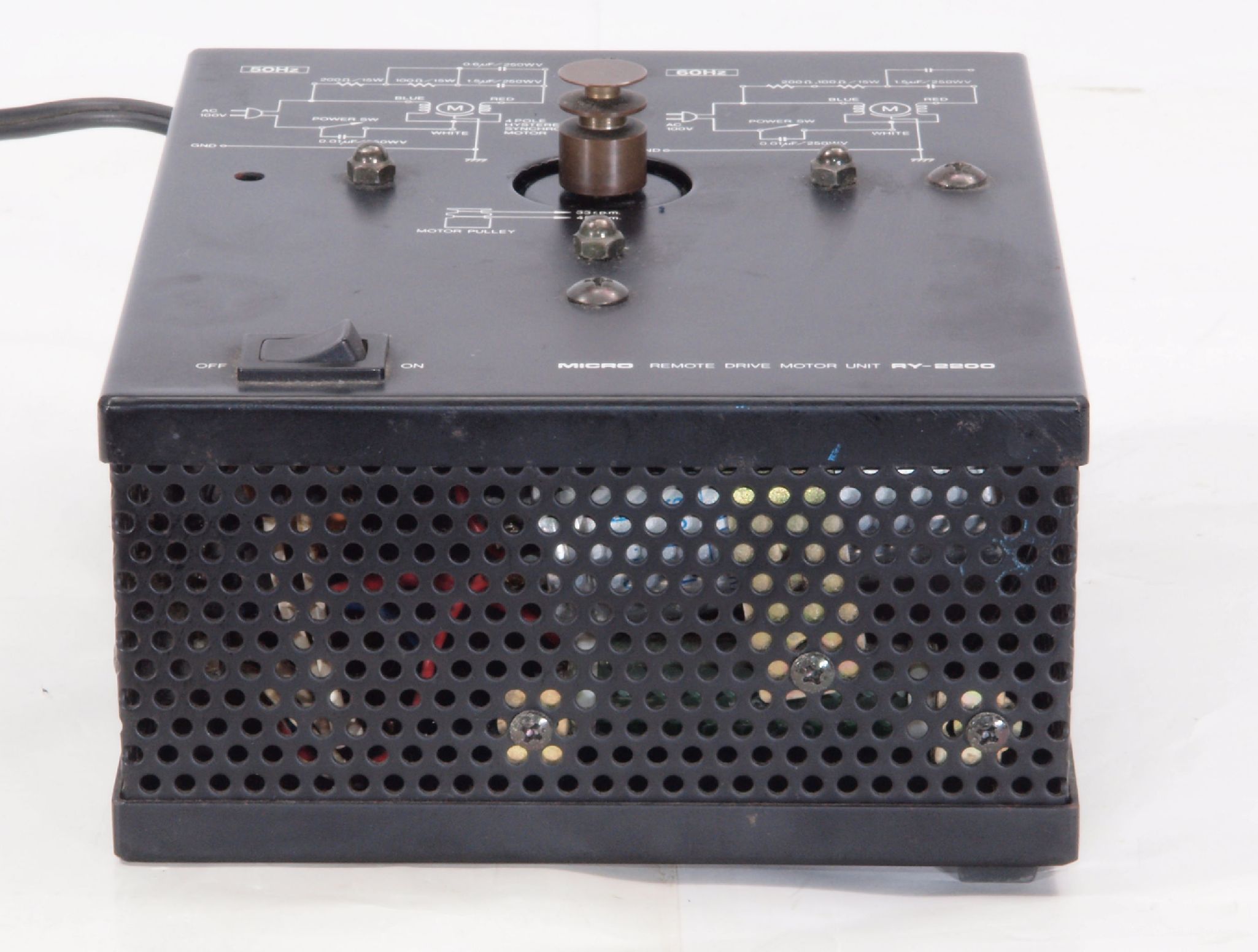

Ａ１１．　点検中　前から見る、６０Ｈｚ専用。

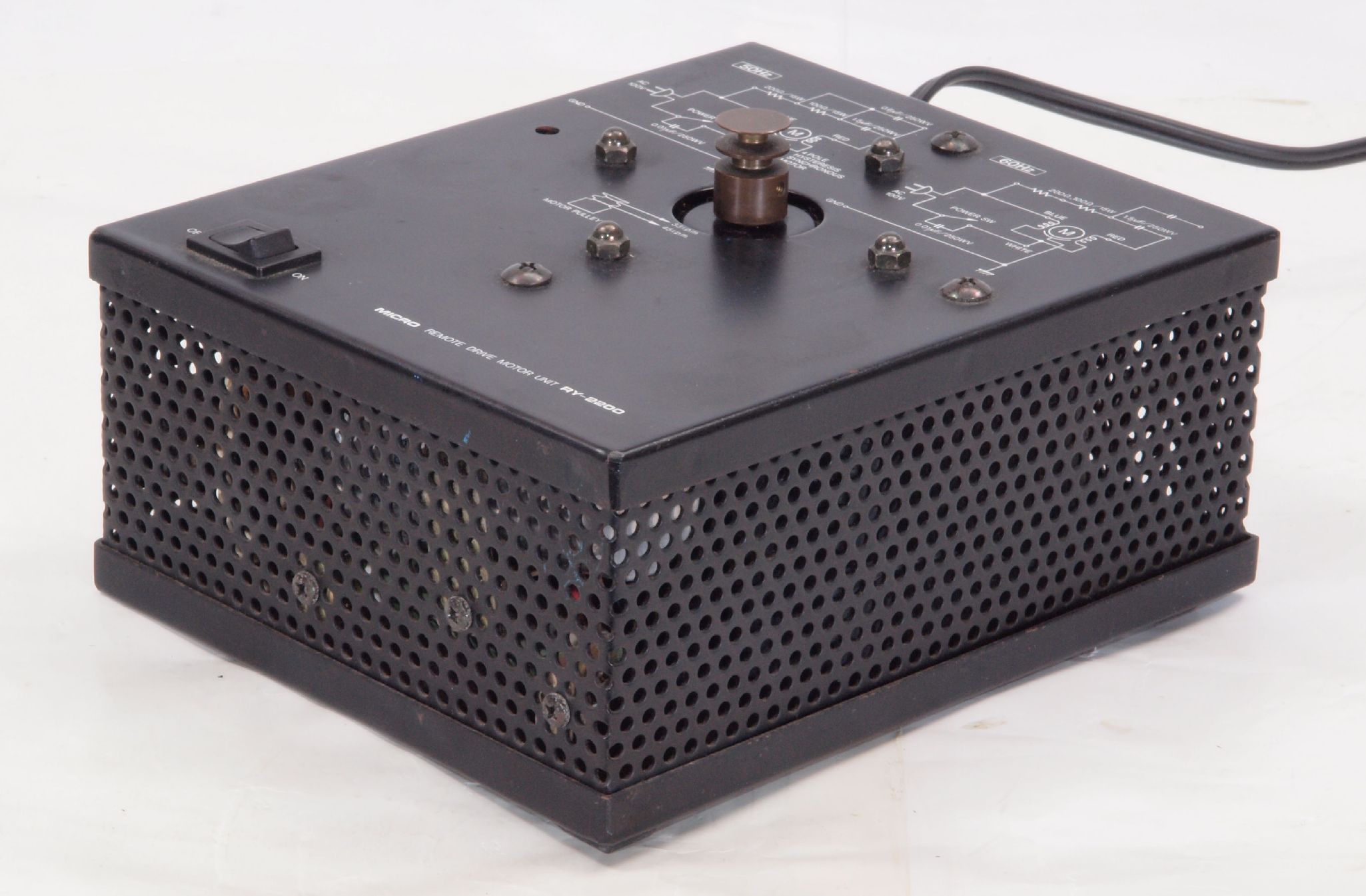

Ａ１２．　点検中　前右から見る

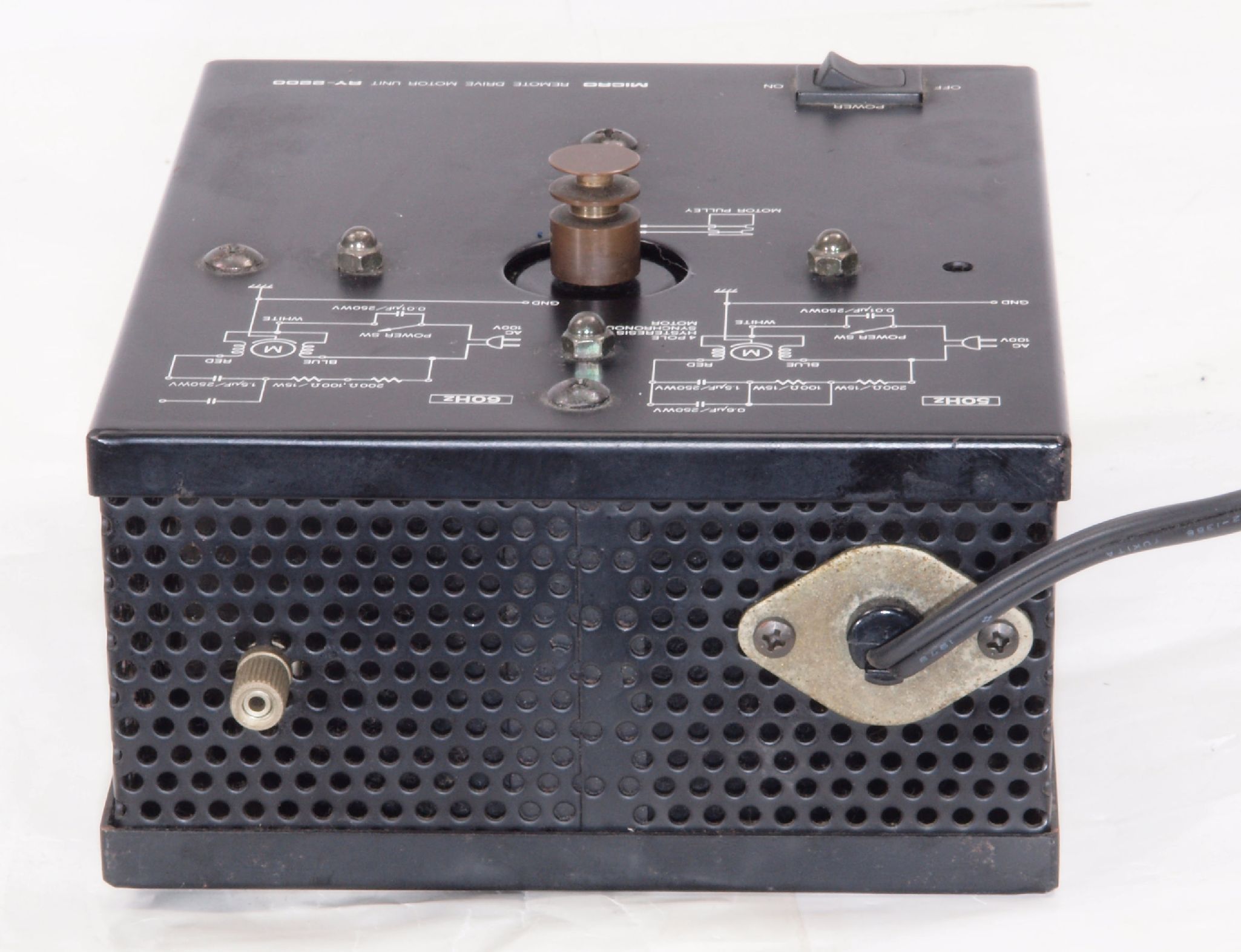

Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る

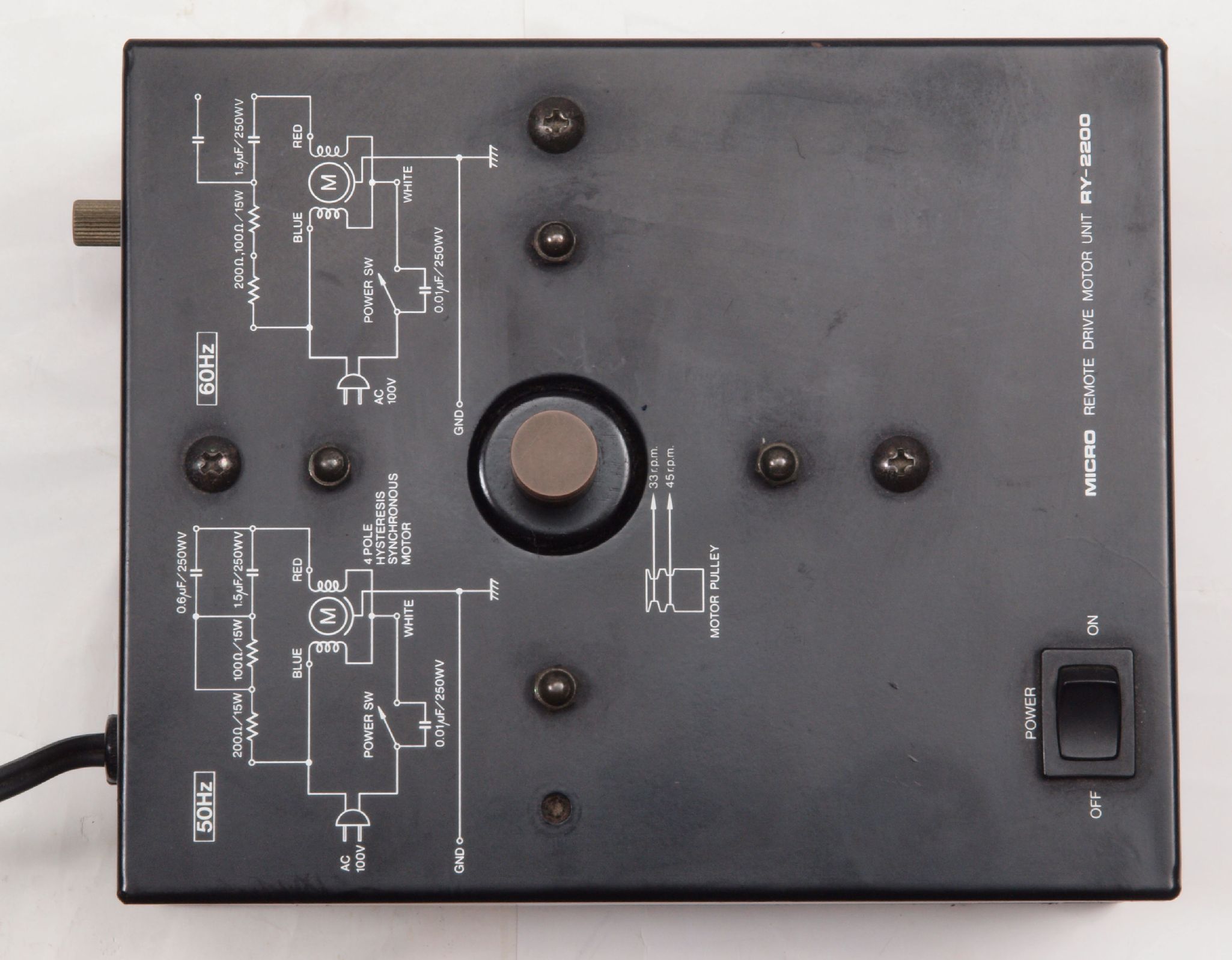

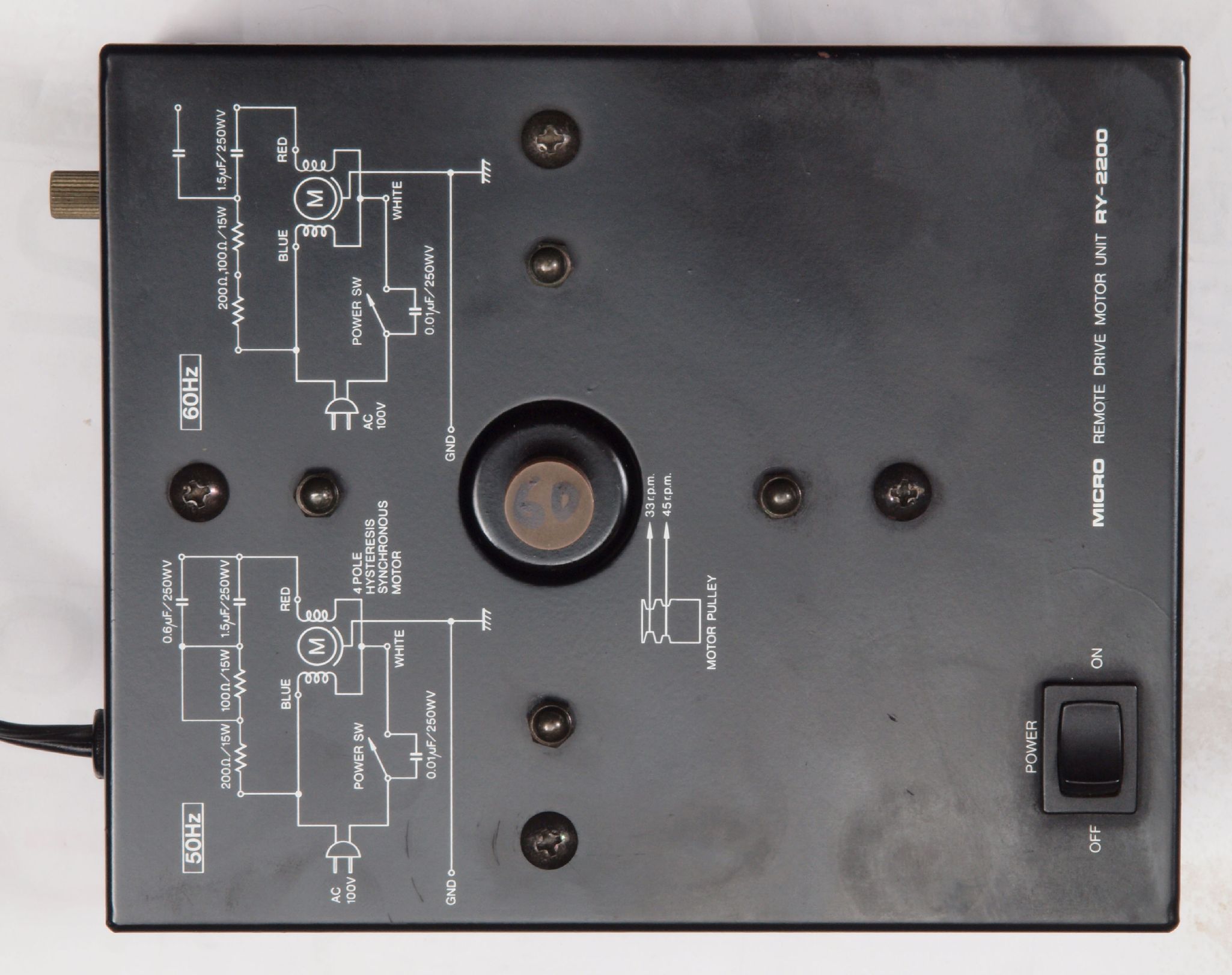

Ａ１５．　点検中　上から見る
Ａ１５２．　点検中　上から見る。躯体止めビスが１本無。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

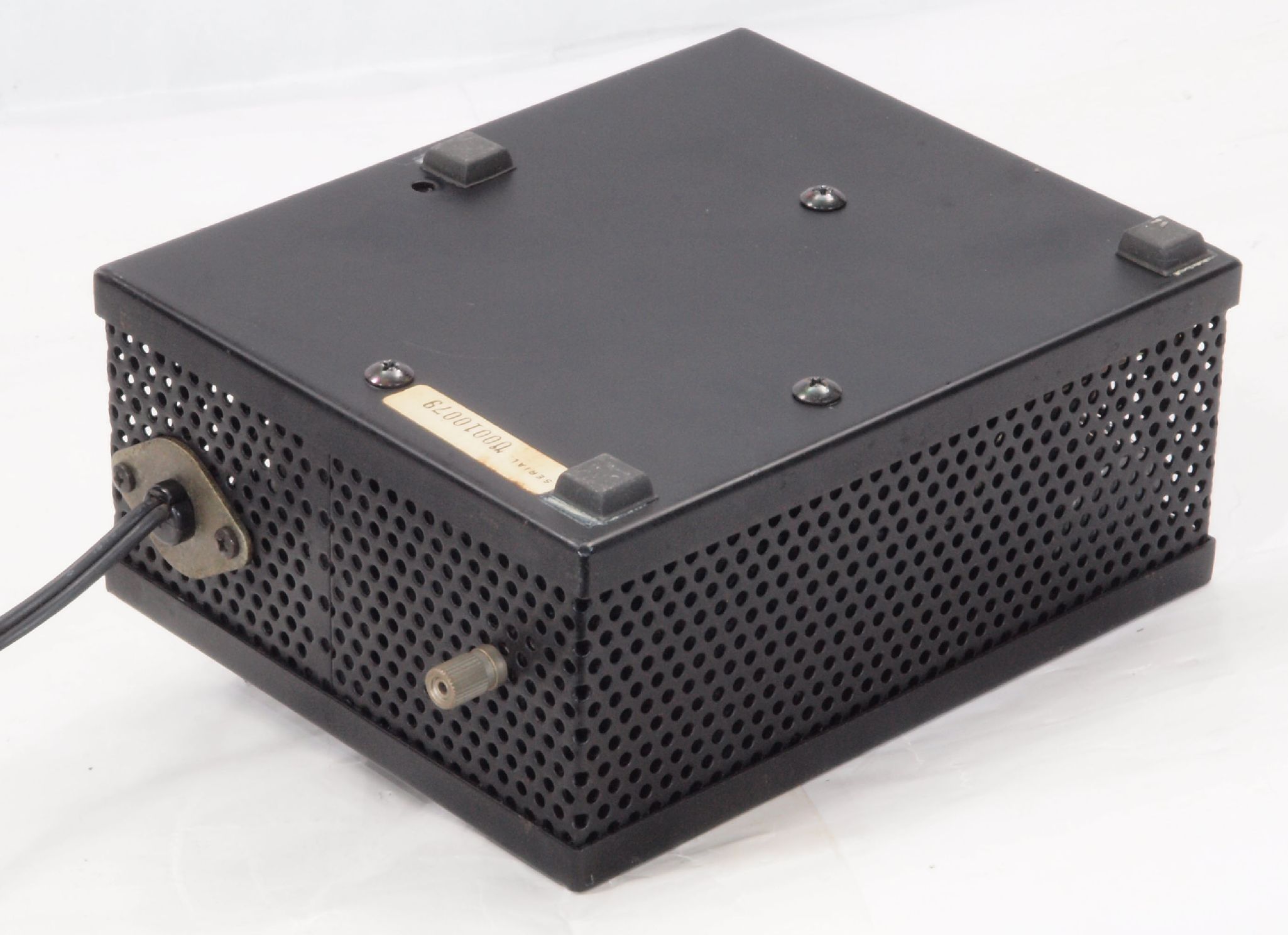

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

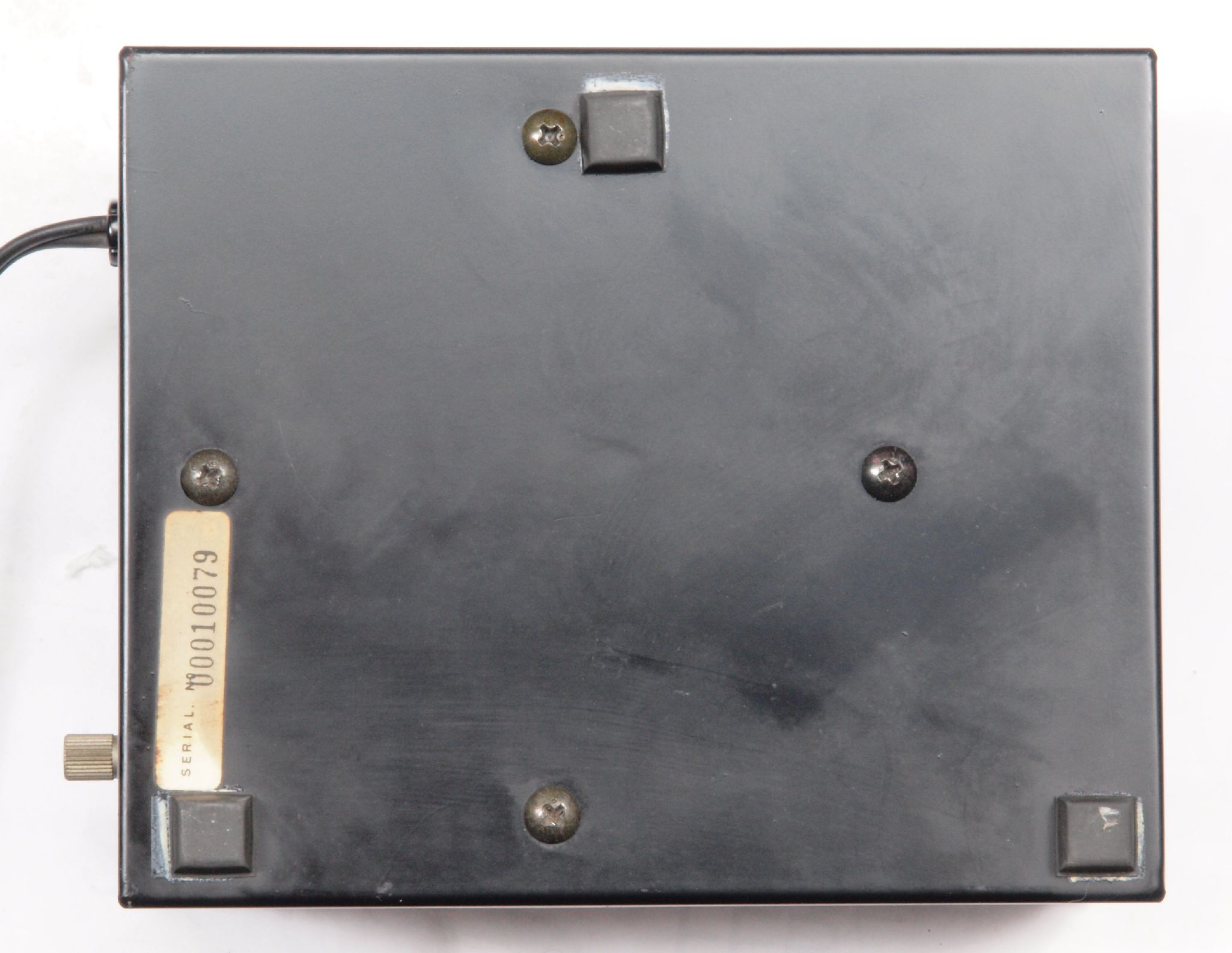

Ａ２５．　点検中　下から見る
Ａ２５２．　点検中　下から見る。躯体止めビスが１本無。
Ａ３１．　点検中　下蓋を取り、下から見る。オイルが滲み出している。

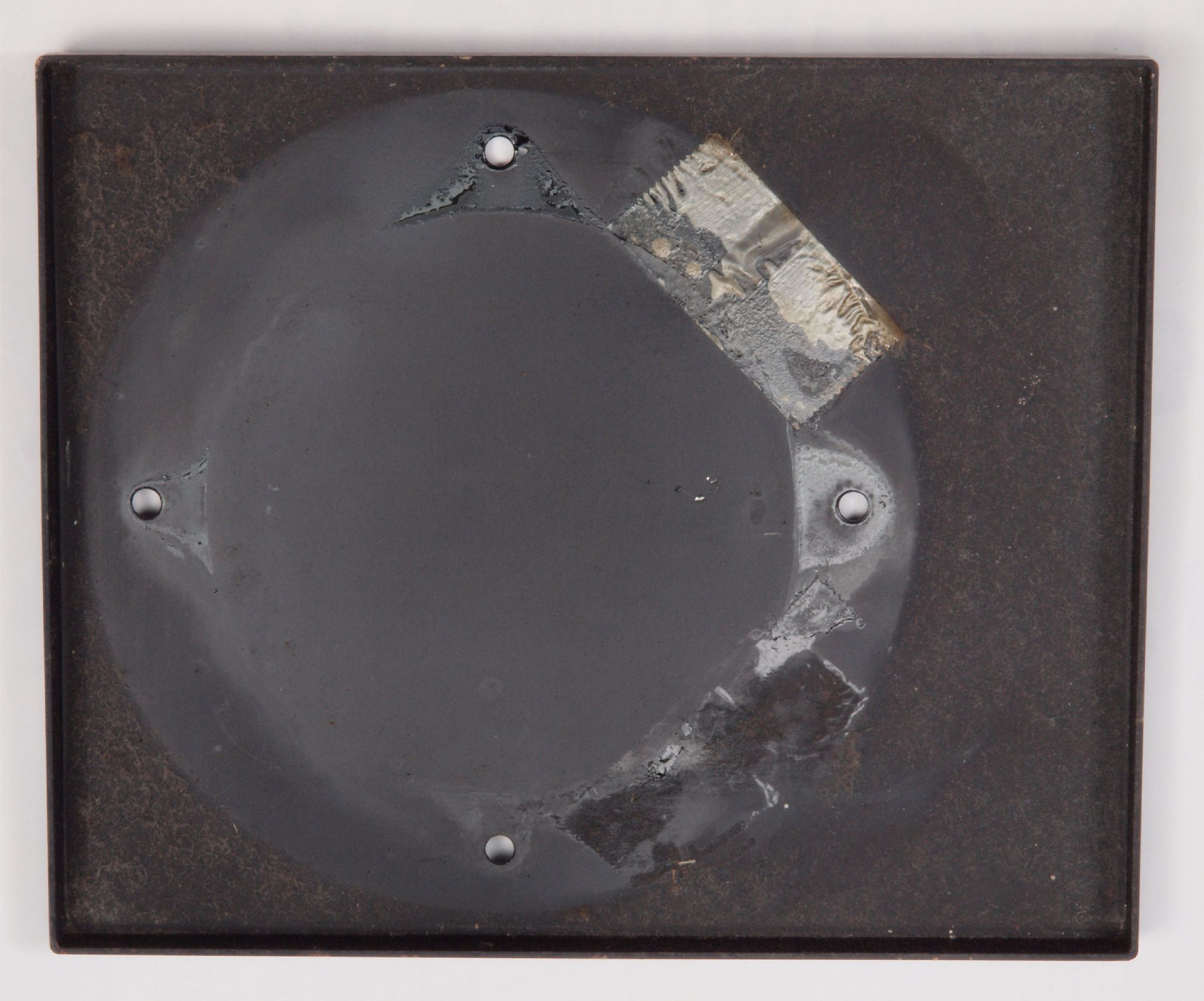

Ａ３２．　点検中　下蓋裏見る。オイルが滲み出している。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

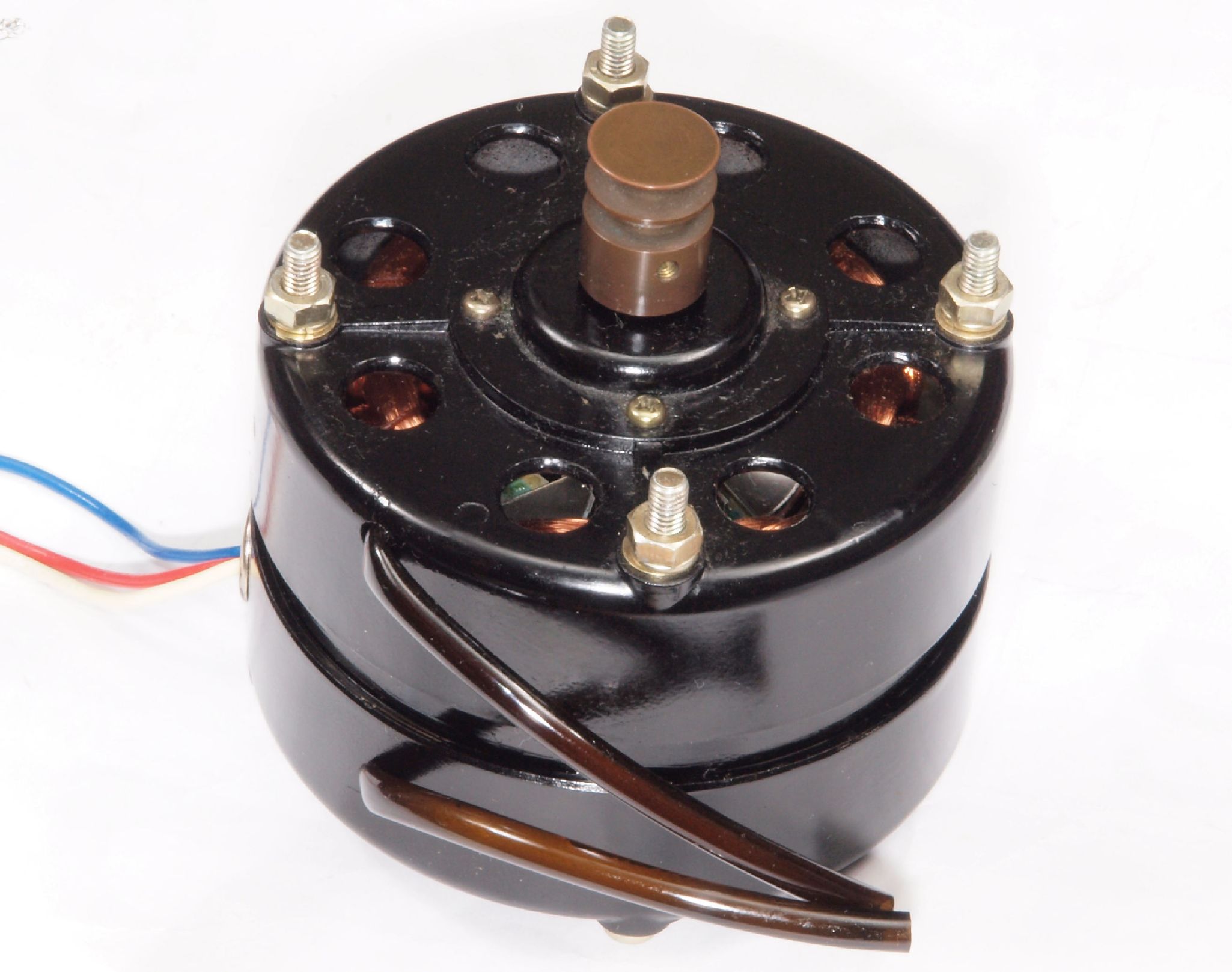

Ｃ１１．　修理前　モータ取出す、上から見る。

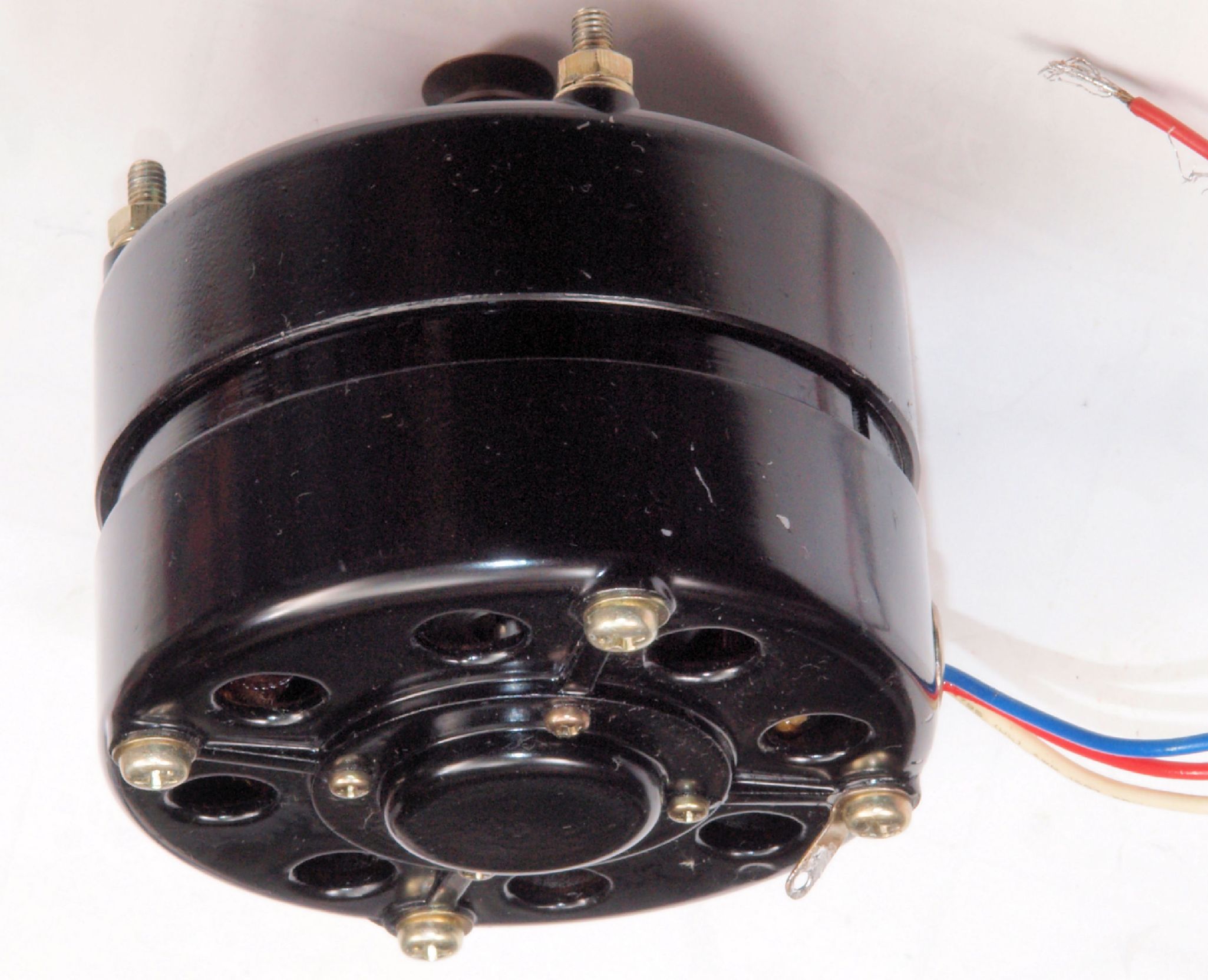

Ｃ１２．　修理中　モータ取出す、下から見る。

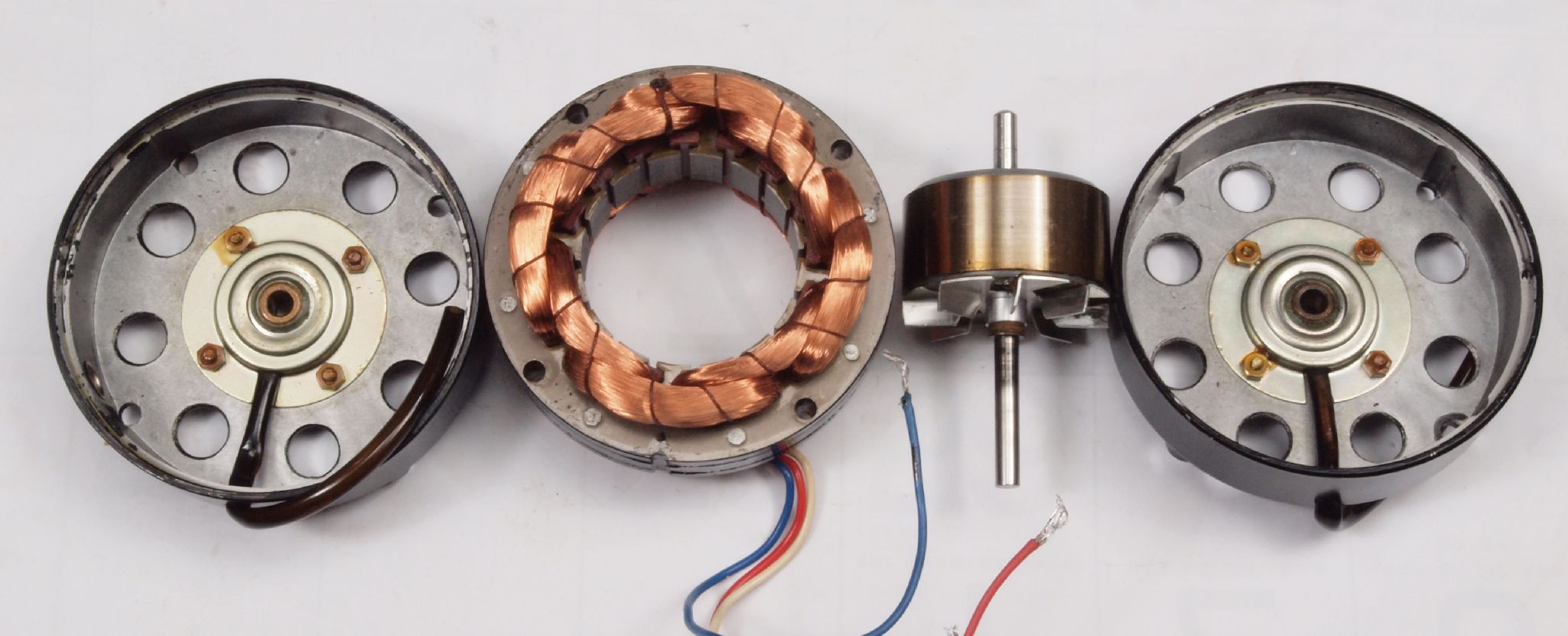

Ｃ１３．　修理中　モータを分解する。
Ｃ１４．　修理中　回転子。

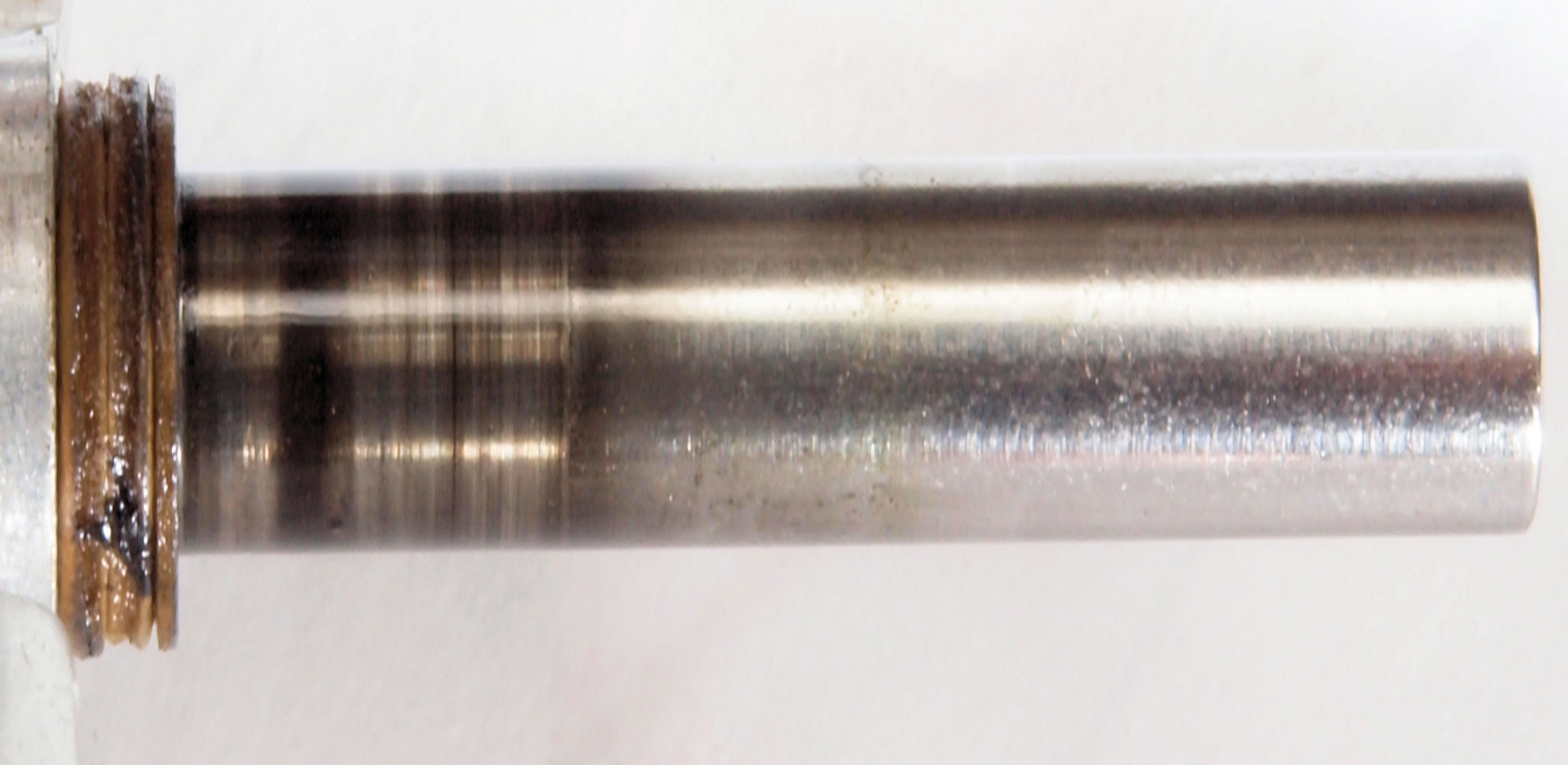

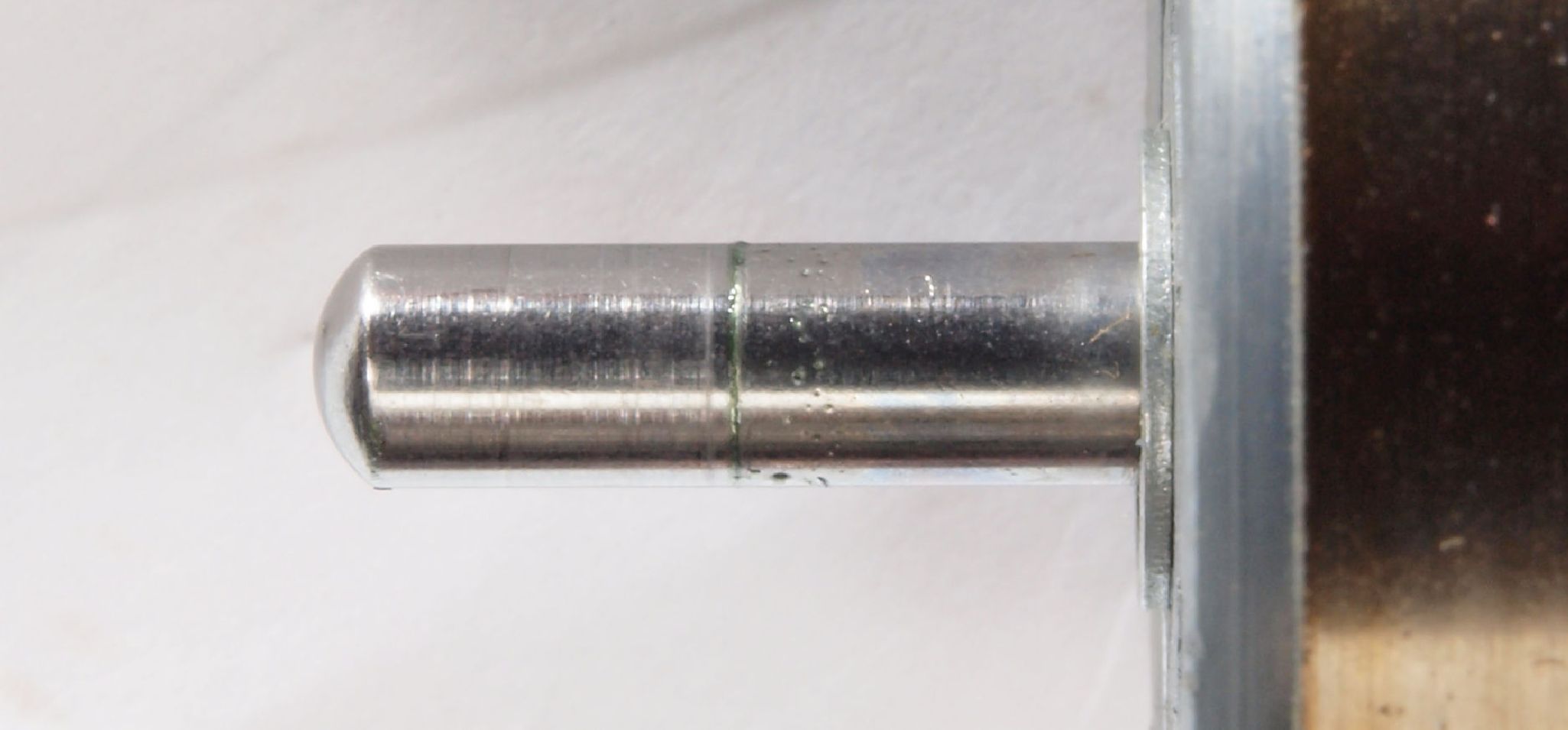

Ｃ１５．　修理前　回転子上軸。　オイル切れで高熱になり、変色しています。キズ多い。
Ｃ１６．　修理中　回転子上軸､拡大。　オイル切れで高熱になり、変色しています。キズ多い。

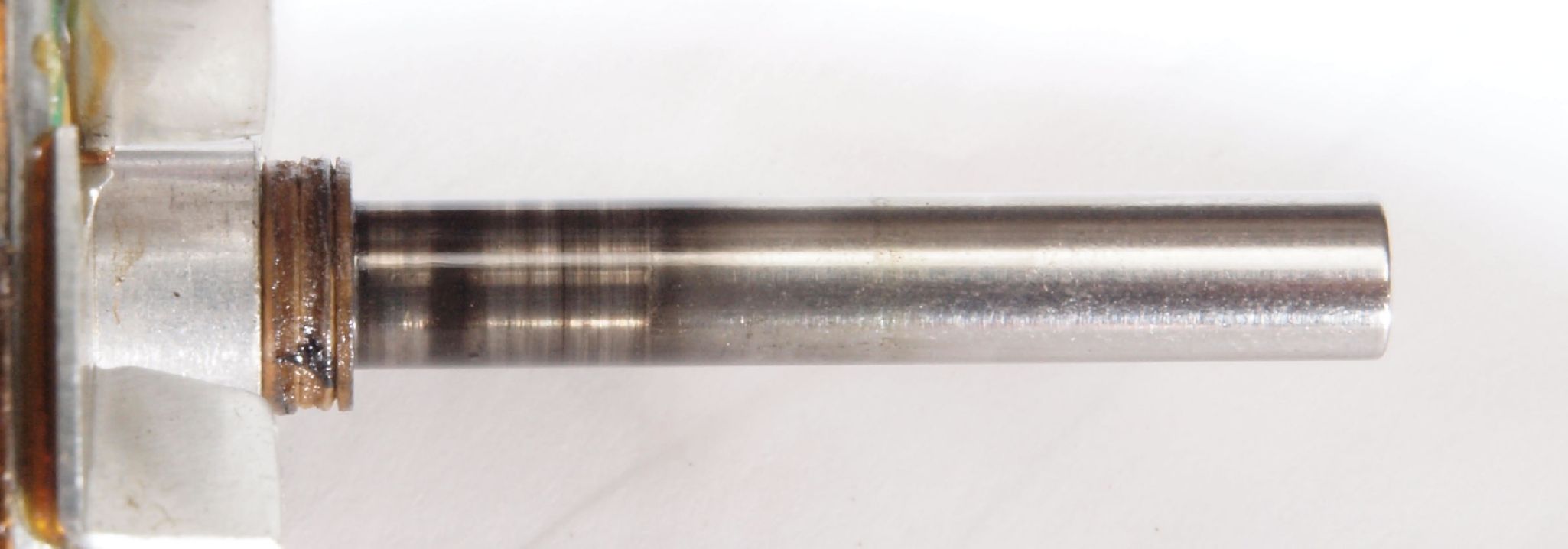

Ｃ１７．　修理中　回転子下軸。　オイル切れで、キズ多い。
Ｃ１８．　修理中　回転子下軸。　オイル切れで、キズ多い。

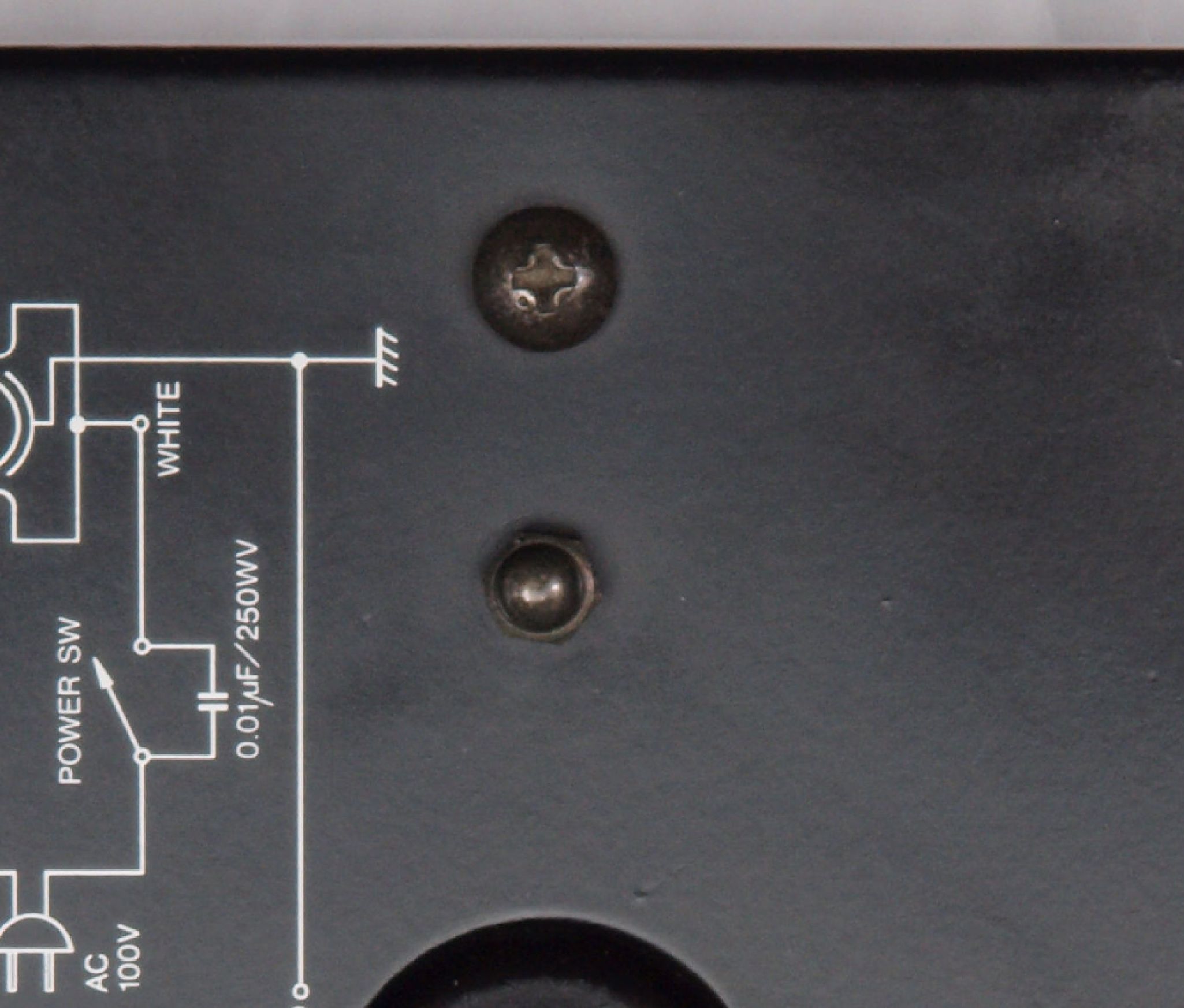

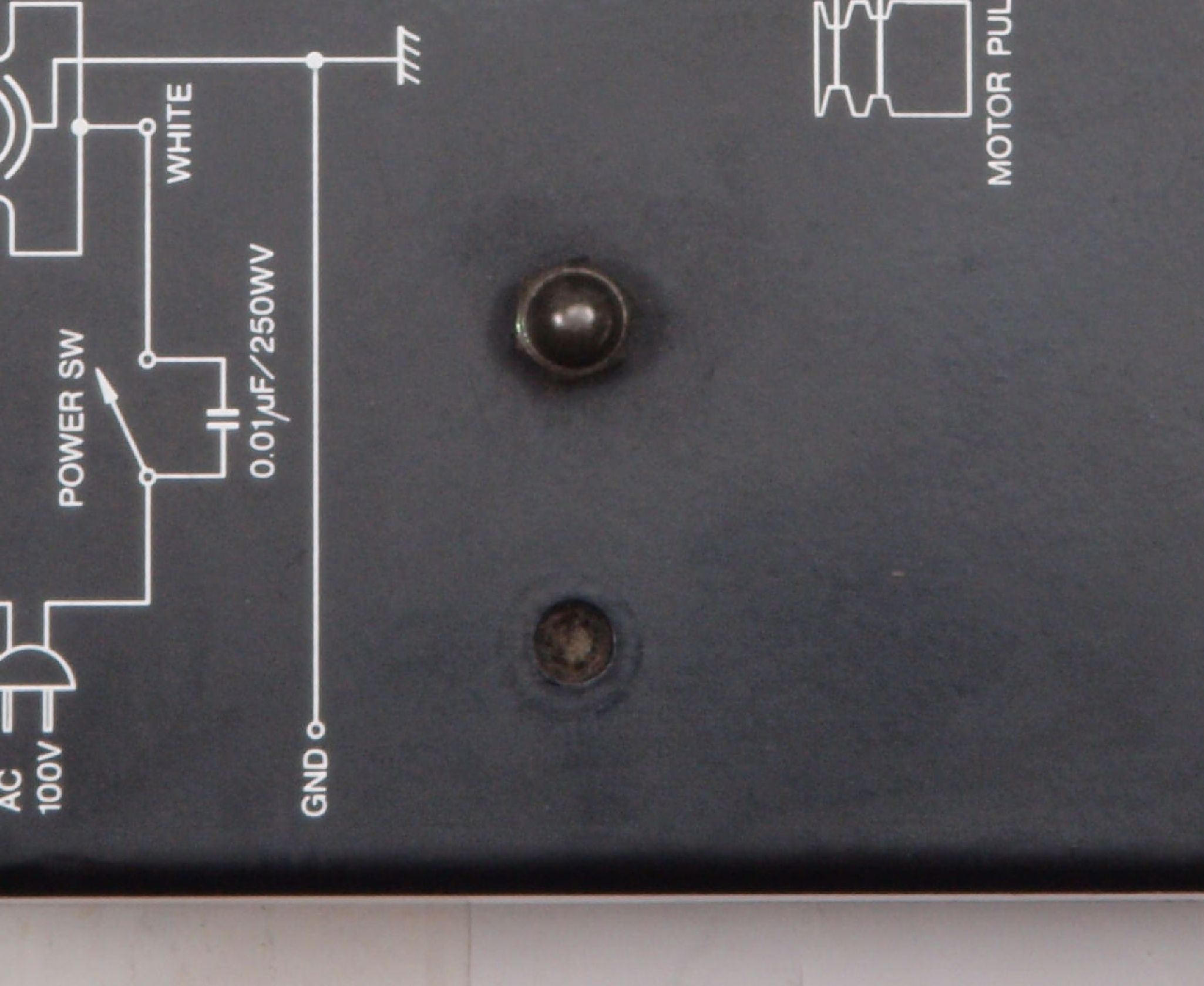

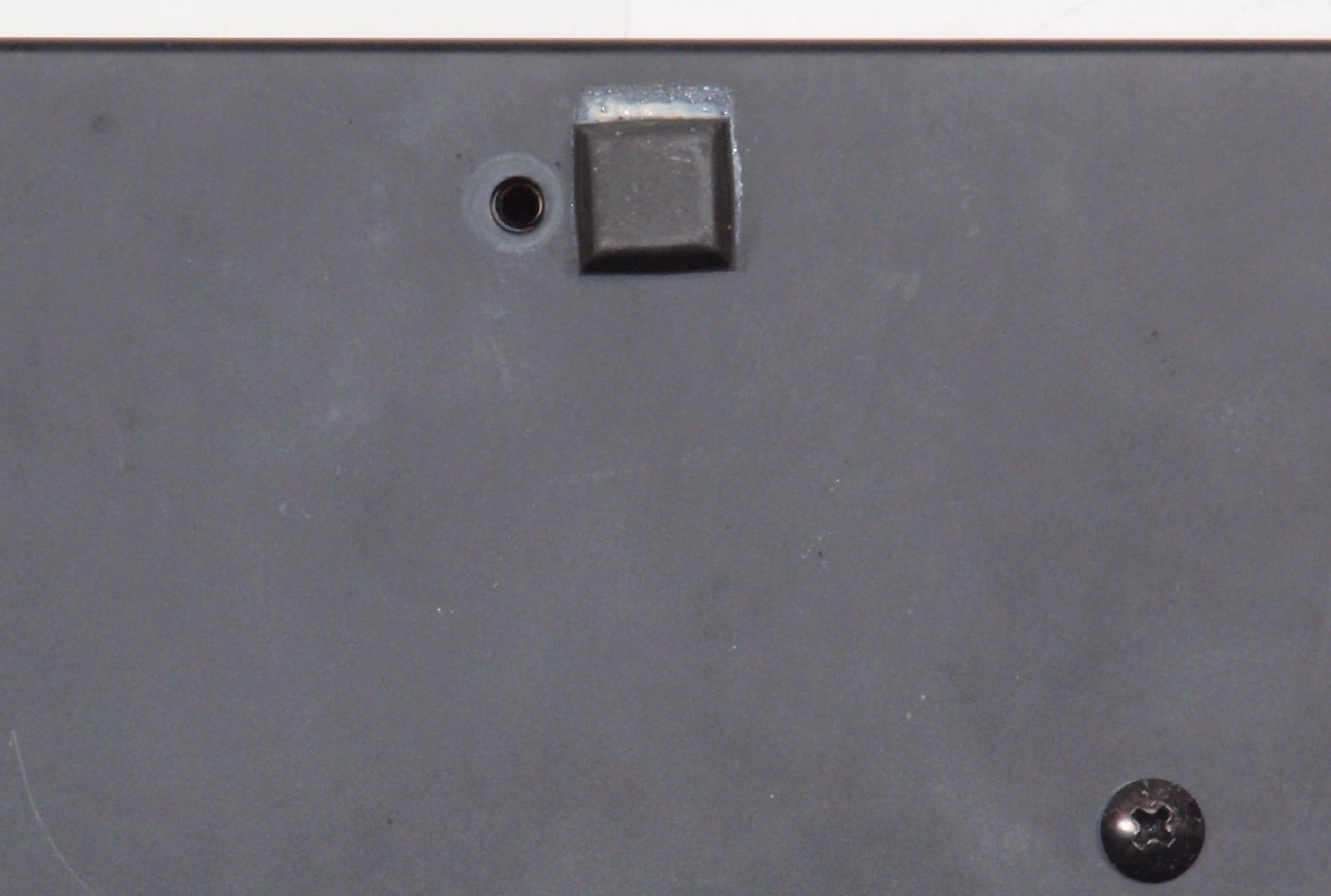

Ｃ２１．　修理前　躯体止めビスが１本無。

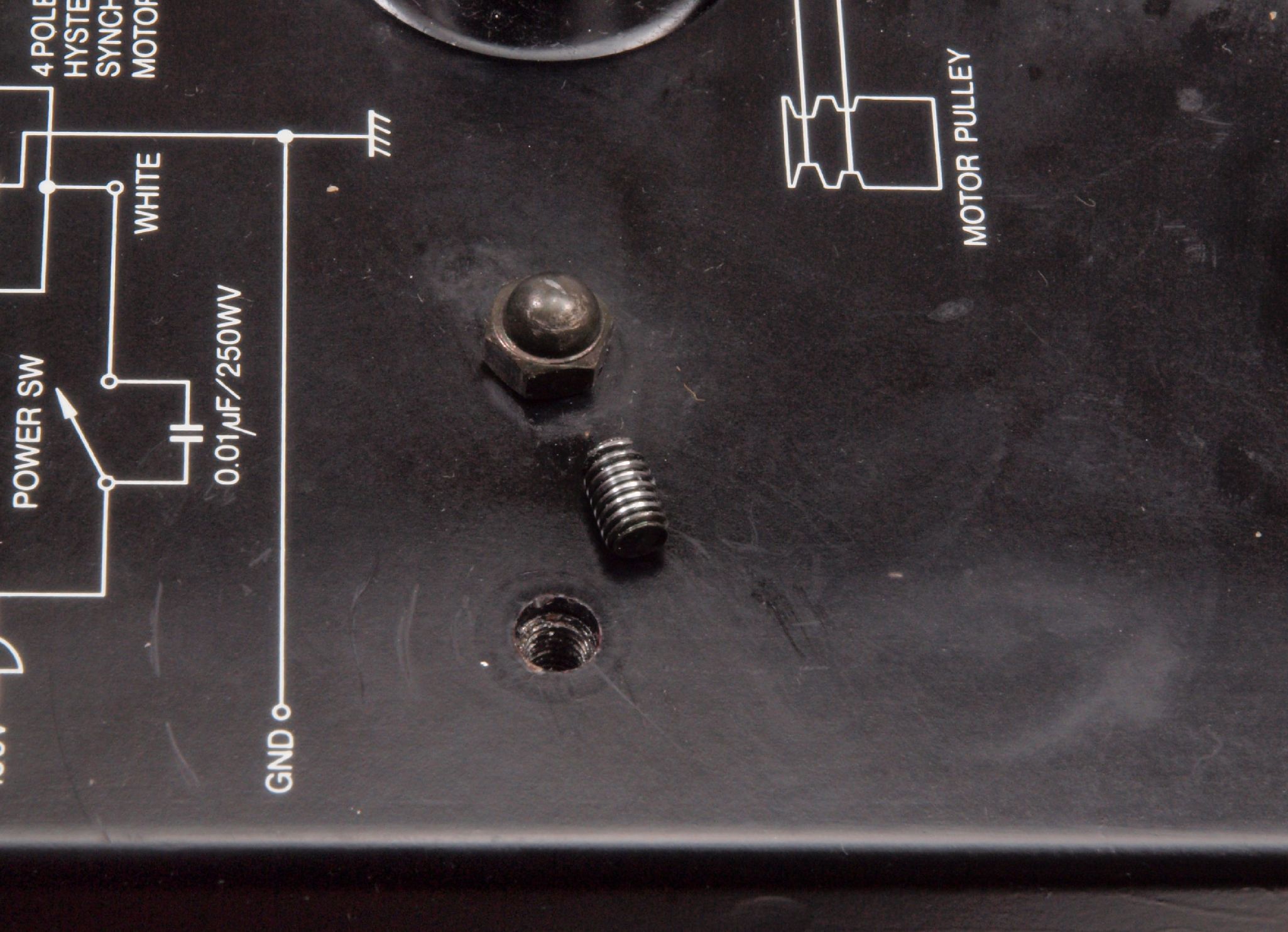

Ｃ２２．　修理中　躯体止めビスが１本無。ビスを馬鹿力でネジ切った。

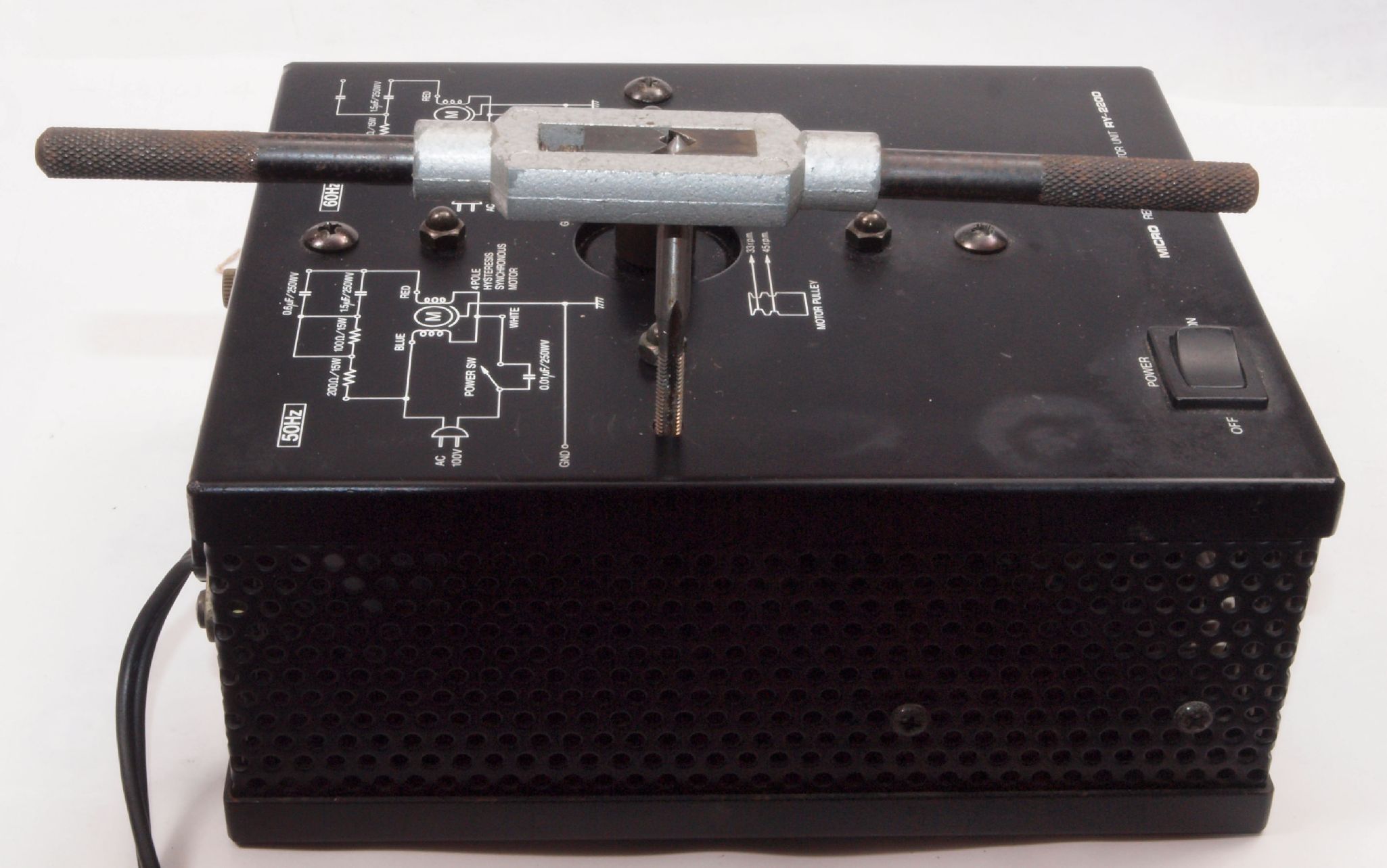

Ｃ２３．　修理中　躯体止めビスが１本無。念の為タップを立てる。
Ｃ２４．　修理後　躯体止めビス。

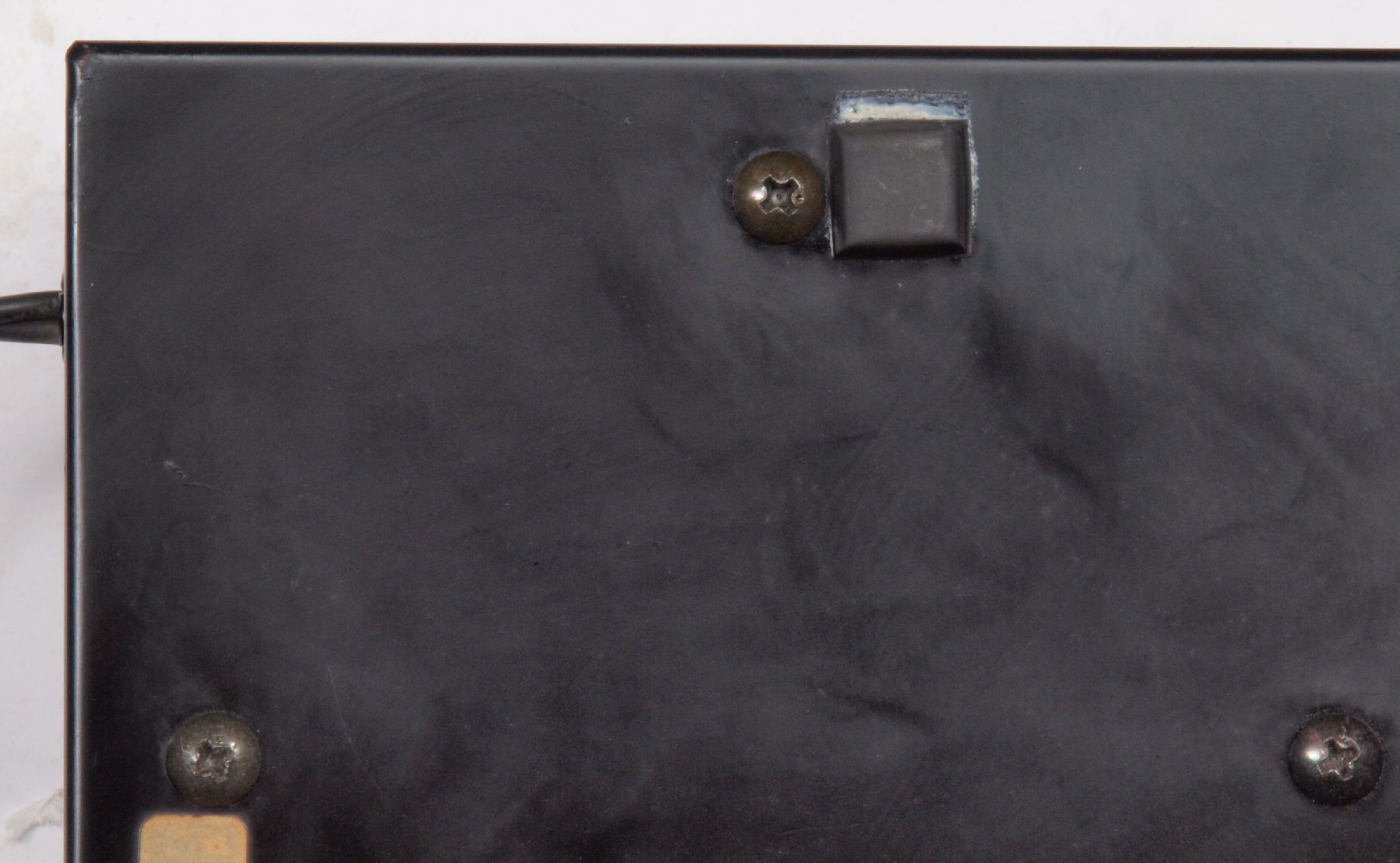

Ｃ３１．　修理前　下から見る。躯体止めビスが１本無。
Ｃ３２．　修理後　躯体止めビス。

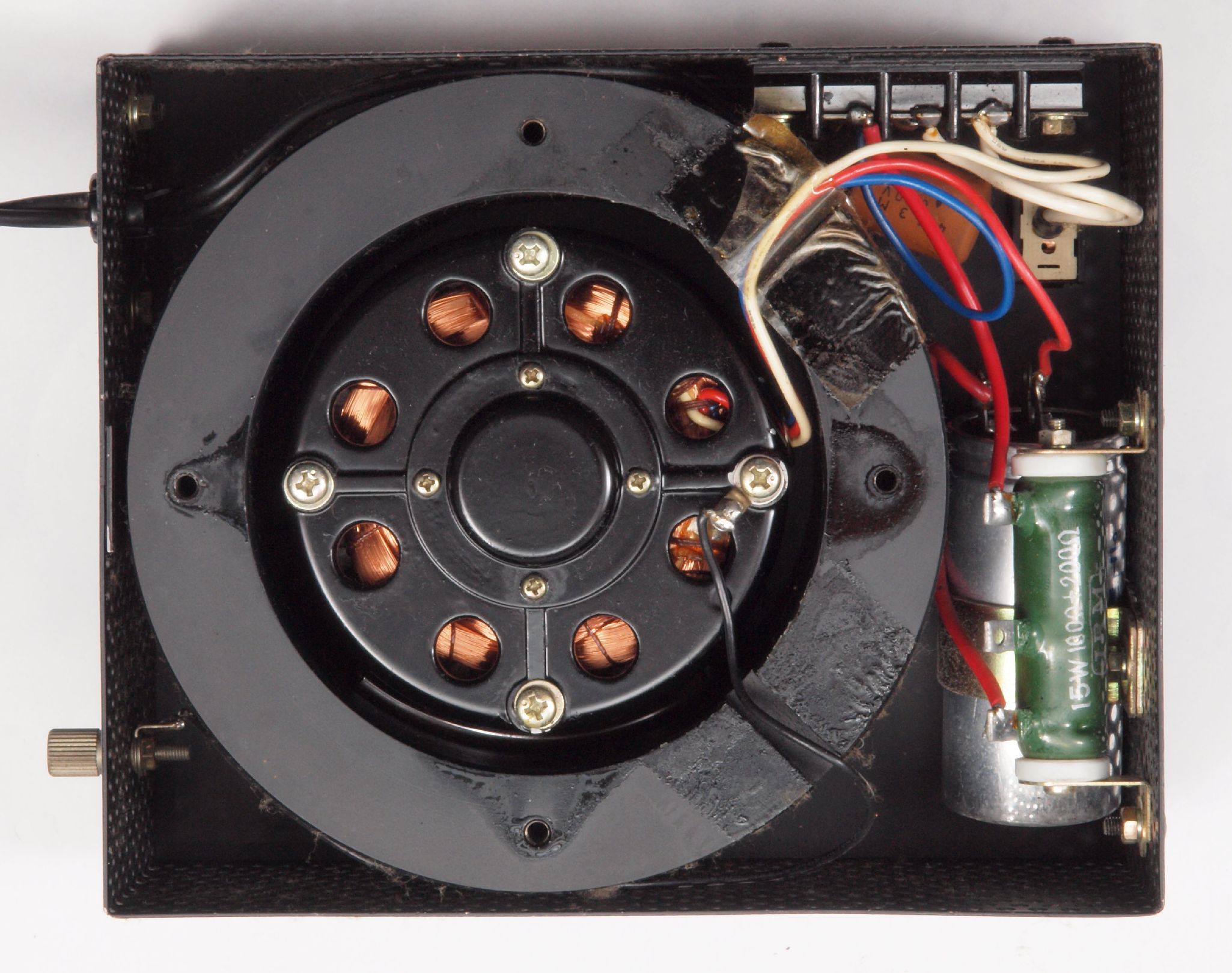

Ｃ４１．　修理前　下から見る

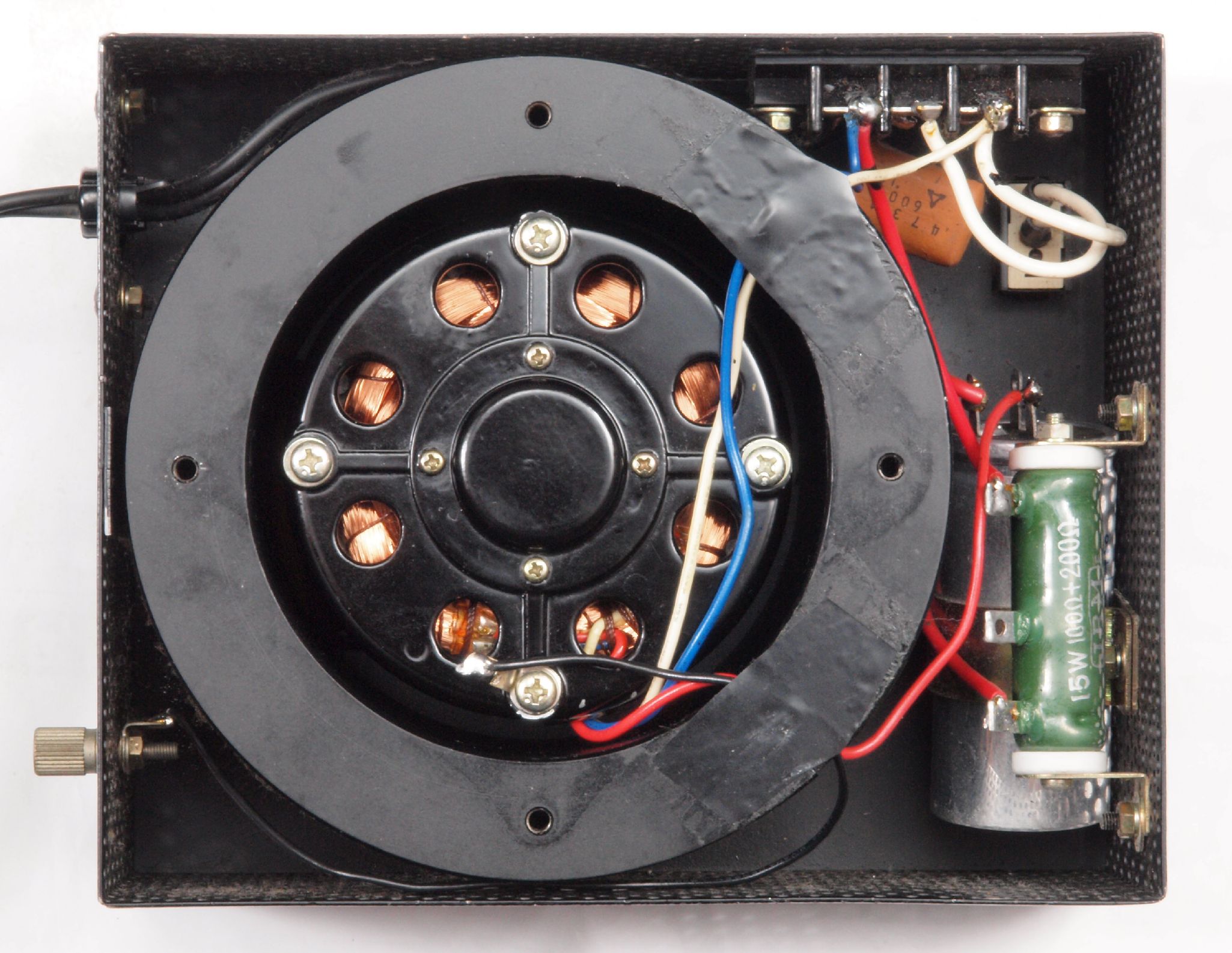

Ｃ４２．　修理前　下から見る。モーターを９０度回転して取り付ける。
Ｃ４３．　修理前　下蓋し、下から見る
Ｃ４４．　修理後　下蓋し、下から見る
Ｃ４５．　修理前　上から見る
Ｃ４６．　修理後　上から見る
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。設置場所はタイ王国「Kingdom of Thailand」。
Ｓ．　MICRO SEIKI　ＲＹ−２２００　の仕様（マニアル・カタログより）
型式 ターンテーブルユニット/モーターユニット
ターンテーブルユニットRX-2000の仕様
ターンテーブル 31cm砲金製(RT-2000G)、8kg
慣性モーメント 1,300kg・cm2
外形寸法 幅532x高さ175x奥行440mm
重量 21kg(本体13kg、ターンテーブル8kg)
モーターユニットRY-2200の仕様
駆動モーター 4極ヒステリシスシンクロナス型
プーリー 31cm駆動時に33・1/3、45rpmが得られる形状
電源 AC100V、50Hz/60Hz別仕様
外形寸法 幅140x高さ170x奥行950mm
重量 5.5kg
その他
別売 アームマウント A-1200シリーズ(￥10,000)
アームレスト用ベース RB-5(￥2,500)
備考
アームマウント A-1200シリーズ
　　A-1201: Micro MA-505X、S、707
Audio Craft AC-300mkII
SAEC WE-407/23
Technics EPA-99
　　A-1202: SAEC WE-308N、308SX
　　A-1203: FR FR-64、64S、14
　　A-1204: FR FR-24II、54
Denon DA-303、305、307、309、401
　　A-1205: Micro MA-505XII、SII、808X
Audio Craft AC-3000MC
　　A-1206: SME 3009SII、SIII
その他
RB-5: アームレスト用
※上記以外のアームはマウントの特別加工が必要
価格 RX-2000:￥130,000(1980年頃) RY-2200:￥28,000(1980年頃)
