Goldmund JOB 500．　２台目修理記録

黄色テープは識別の為　同時修理Goldmund JOB 500. 　　　　　２０２３／７／１１持込　　１１／１１完成

Ａ．　修理前の状況。 オーバーホール修理 Ｔ．　修理前測定 Ｂ．　原因。 各部経年劣化。 左側アンプでノイズ発生。 Ｃ．　修理状況。 大型を除く、全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 Ｄ．　使用部品。 電解コンデンサーオーディオコンデンサー使用）　　　　　６個。 Ｅ．　調整・測定。 Ｆ．　修理費　　５０，０００円　　　　　近いので特別に通常修理。 　　　　　　　　　　　　　　　　　　　　　　　　特別にＨＰ製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Goldmund JOB 500 の仕様（マニアル・カタログより）

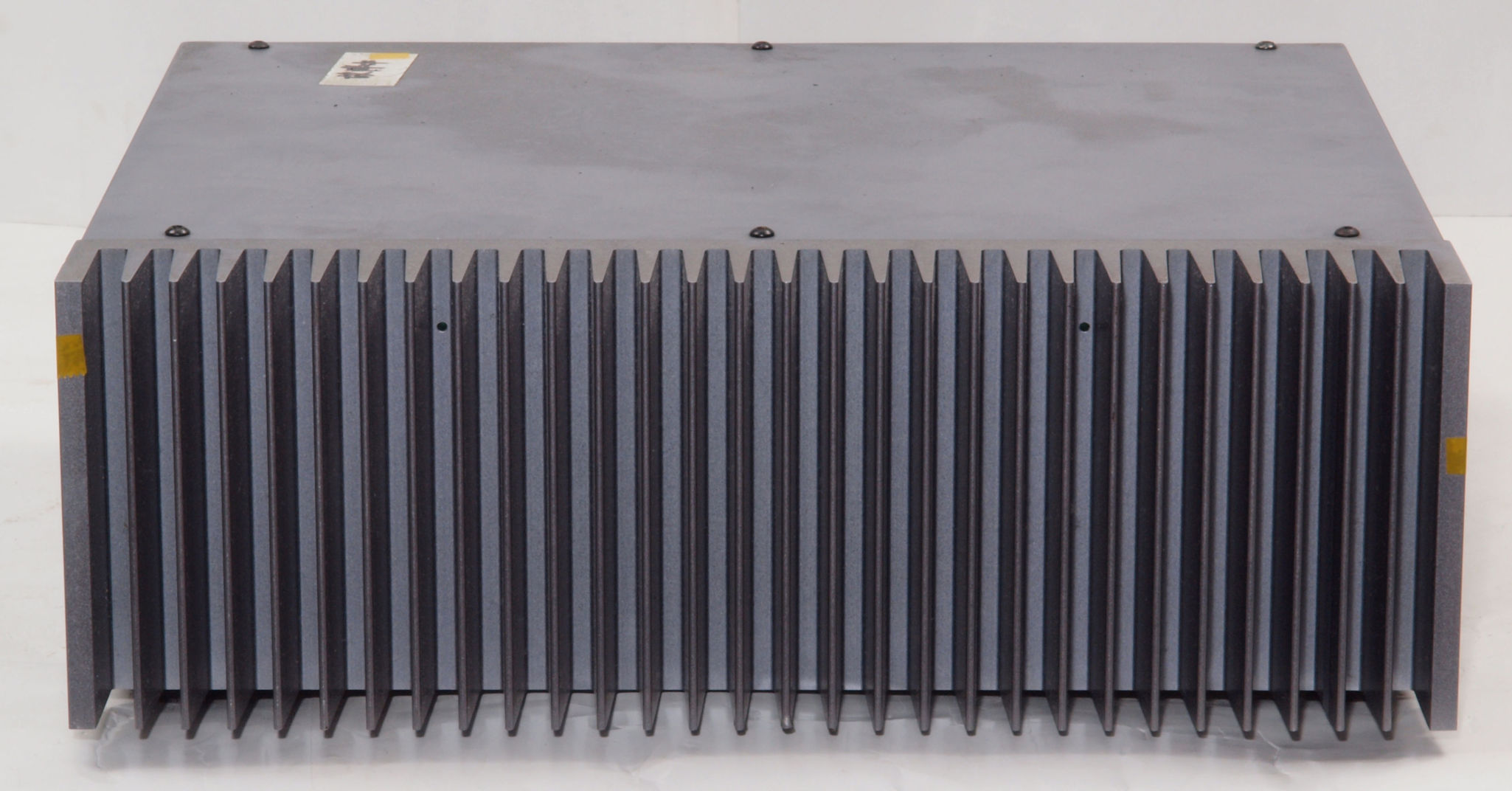

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

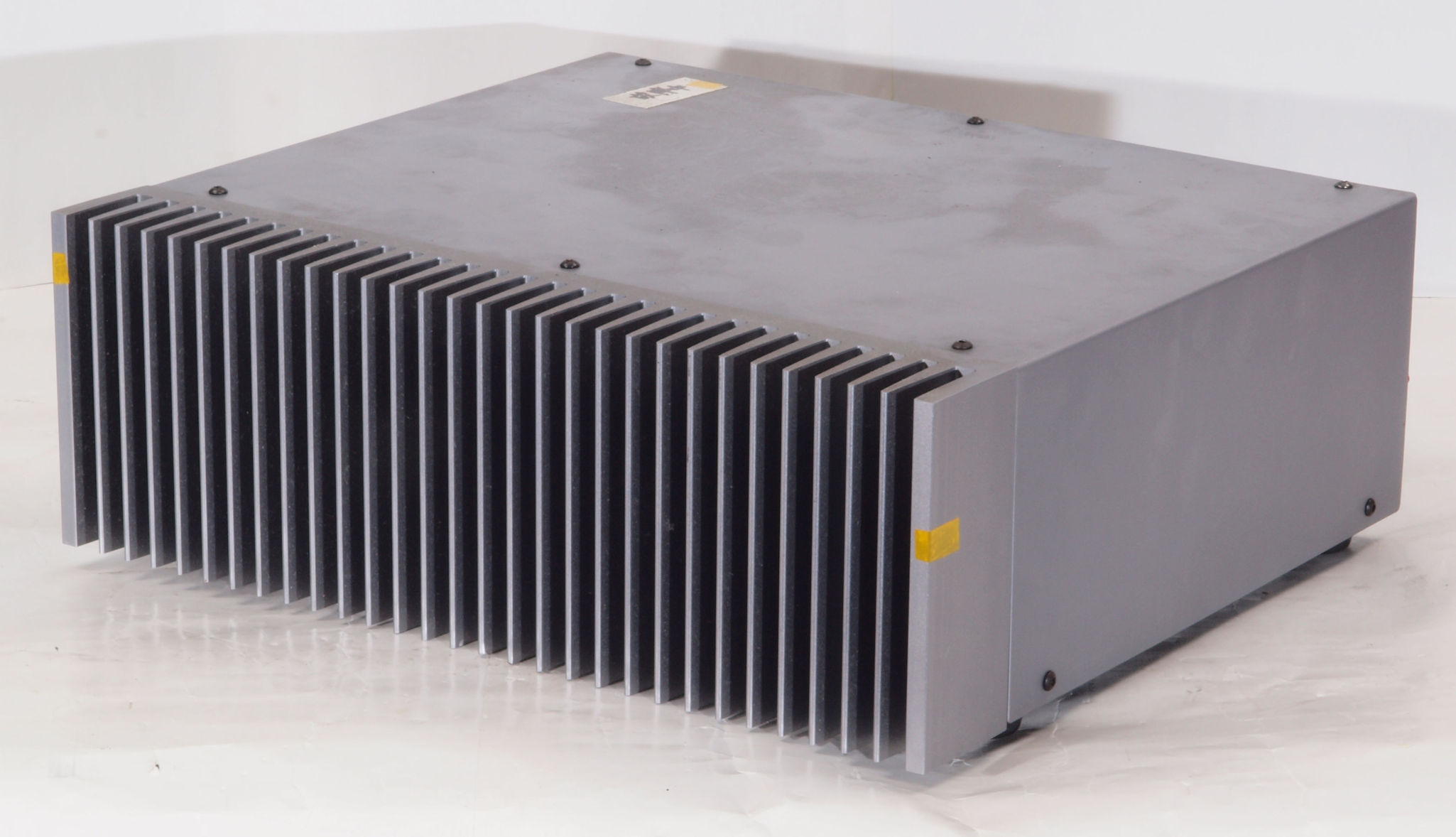

Ａ１２．　点検中　前右から見る。

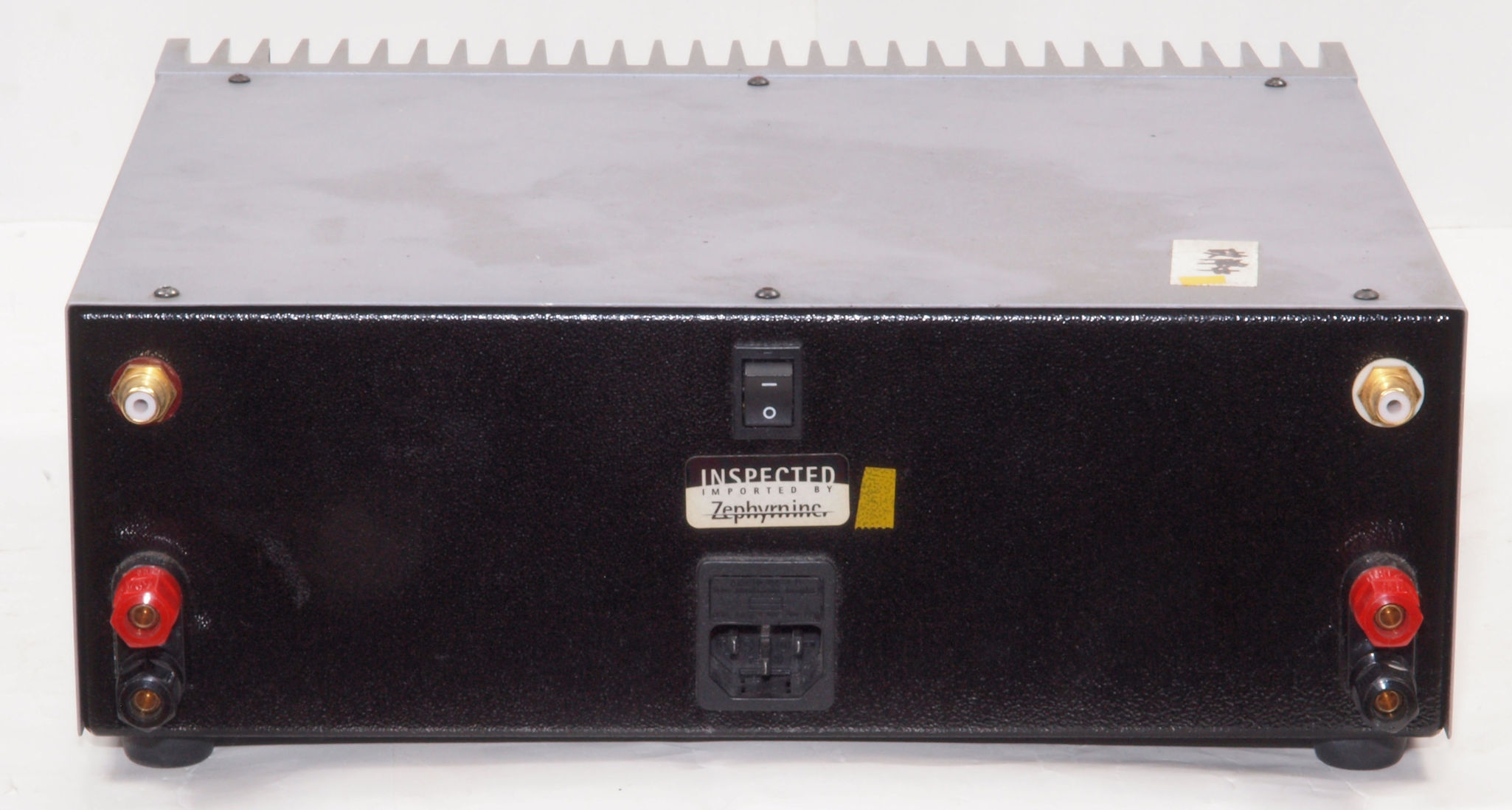

Ａ１３．　点検中　後から見る。

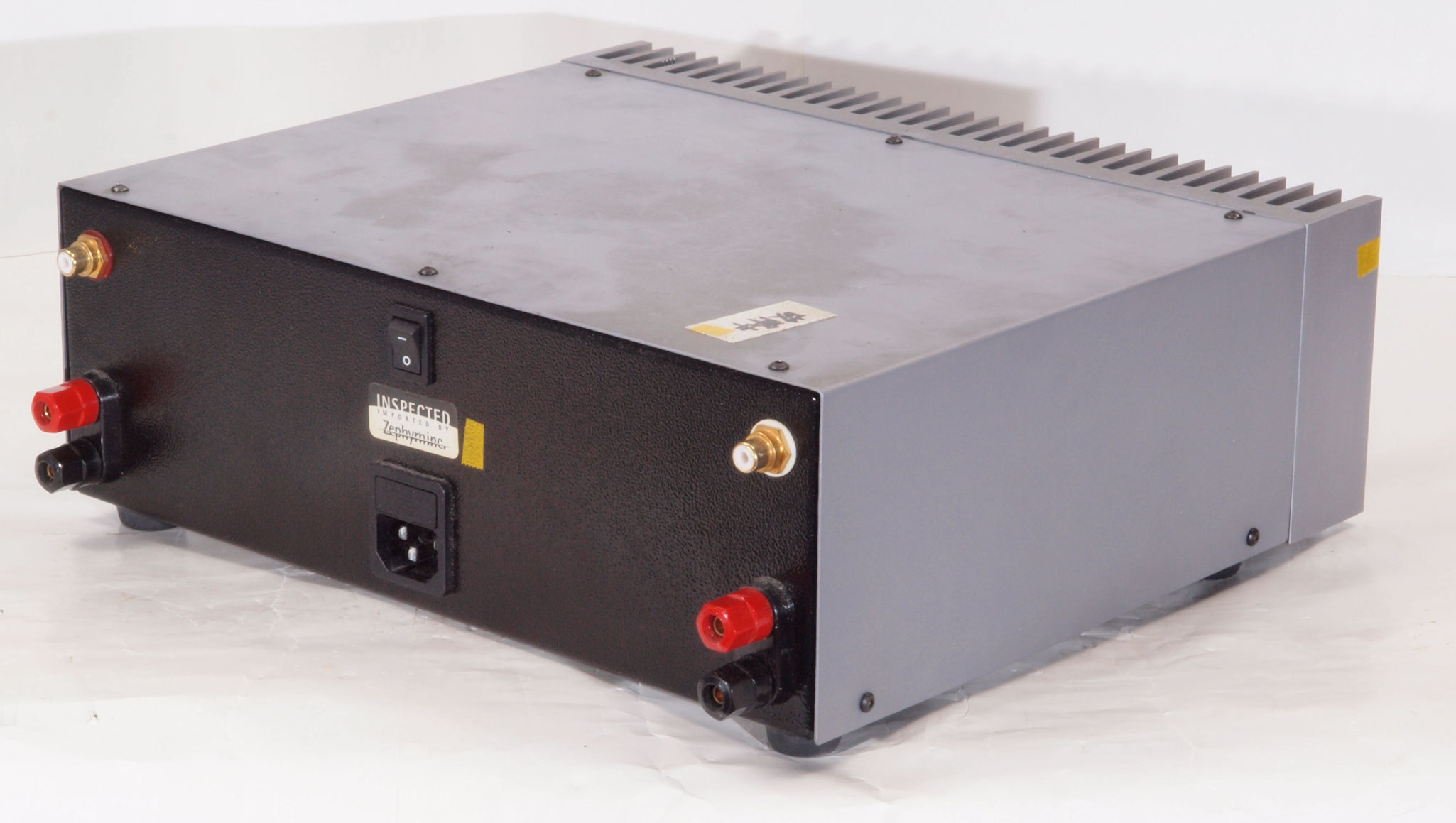

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

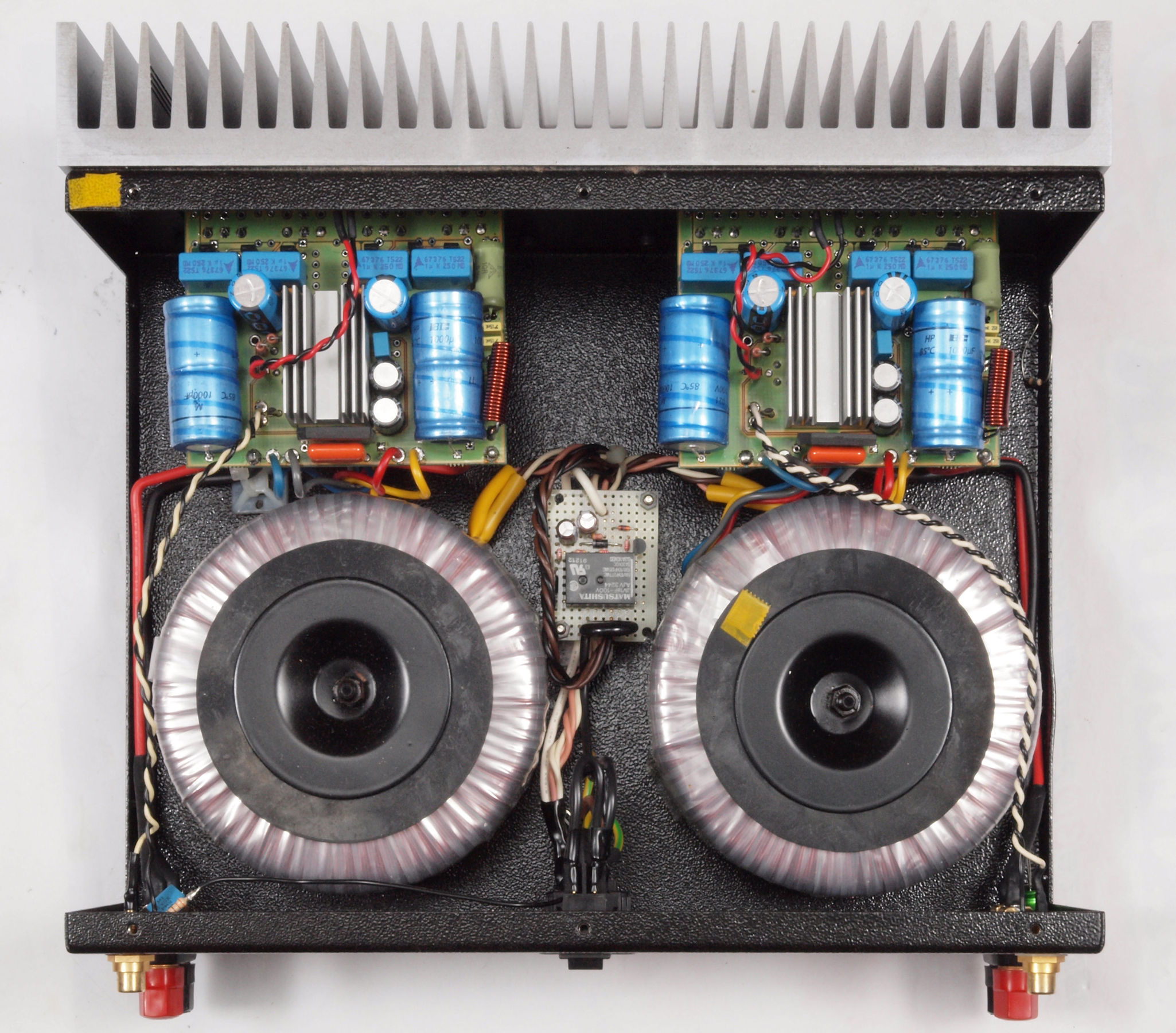

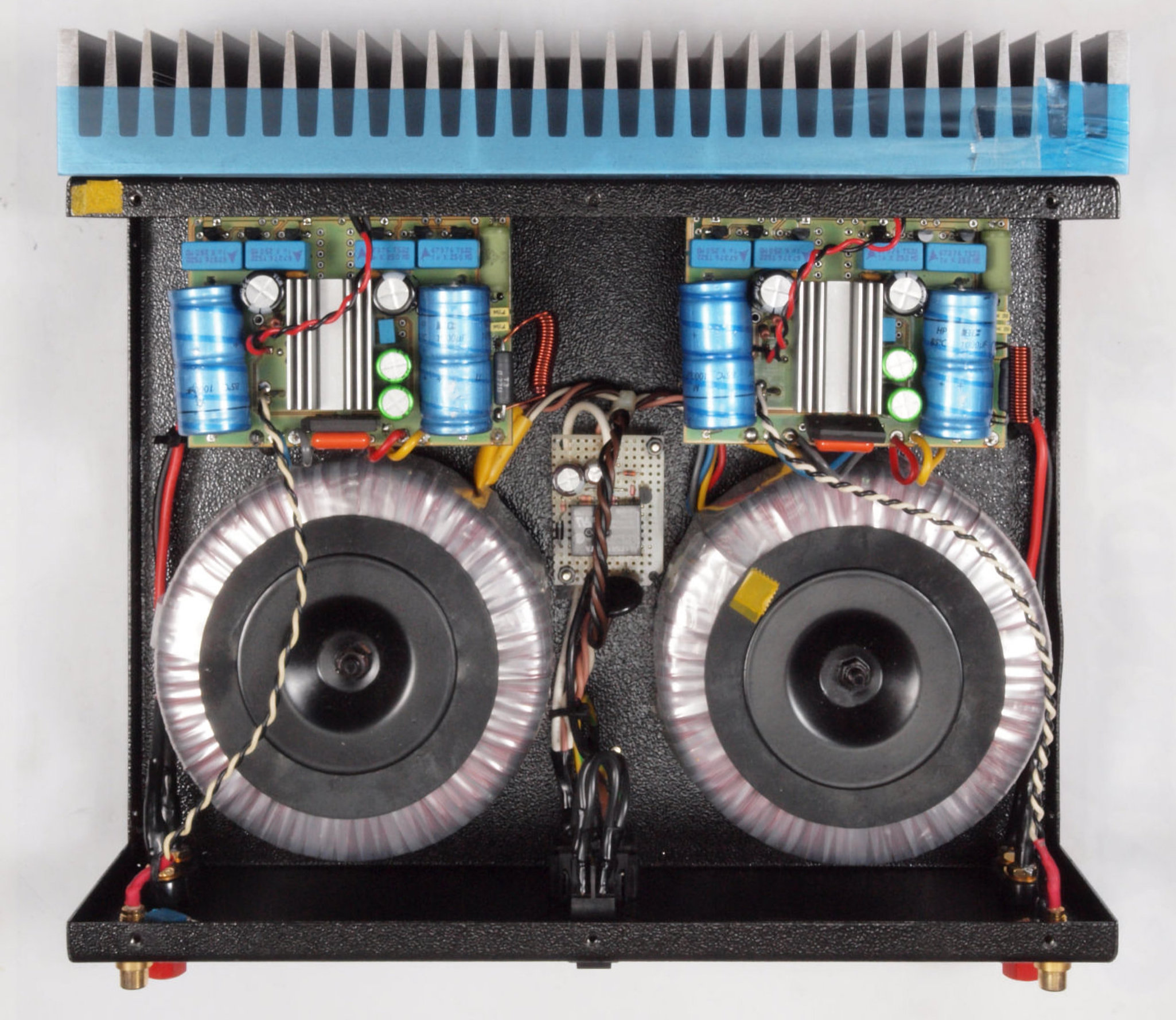

Ａ１６．　点検中　上蓋を取り、上から見る。

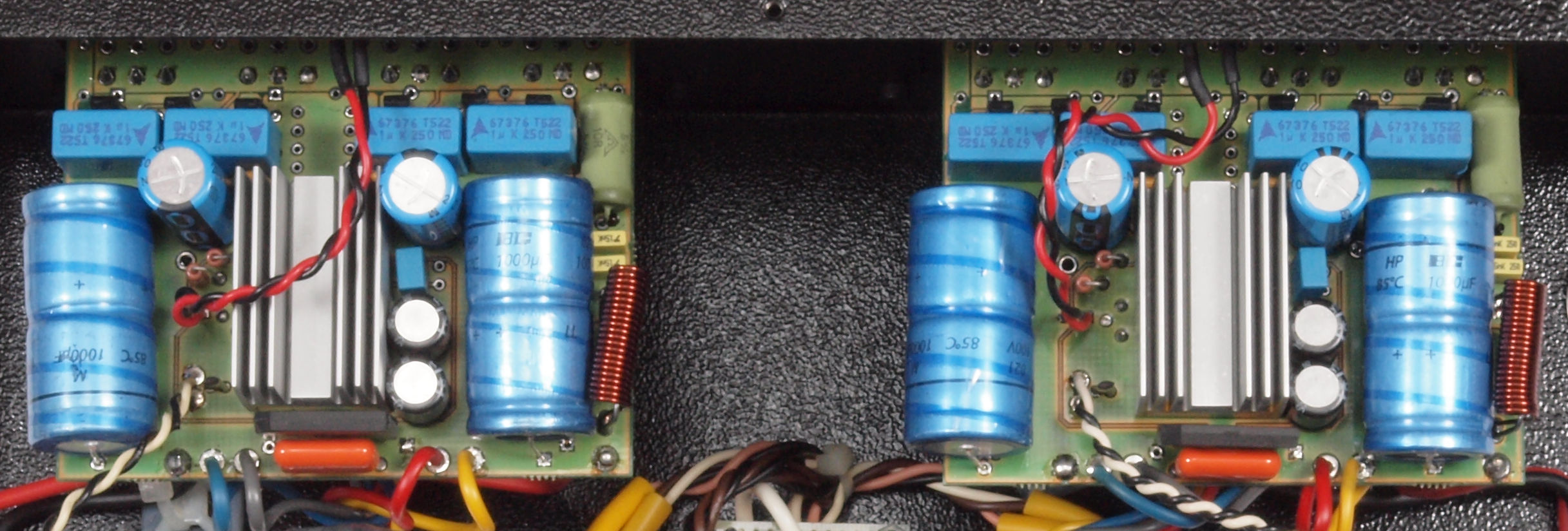

Ａ１７．　点検中　左右アンプ基板見る。

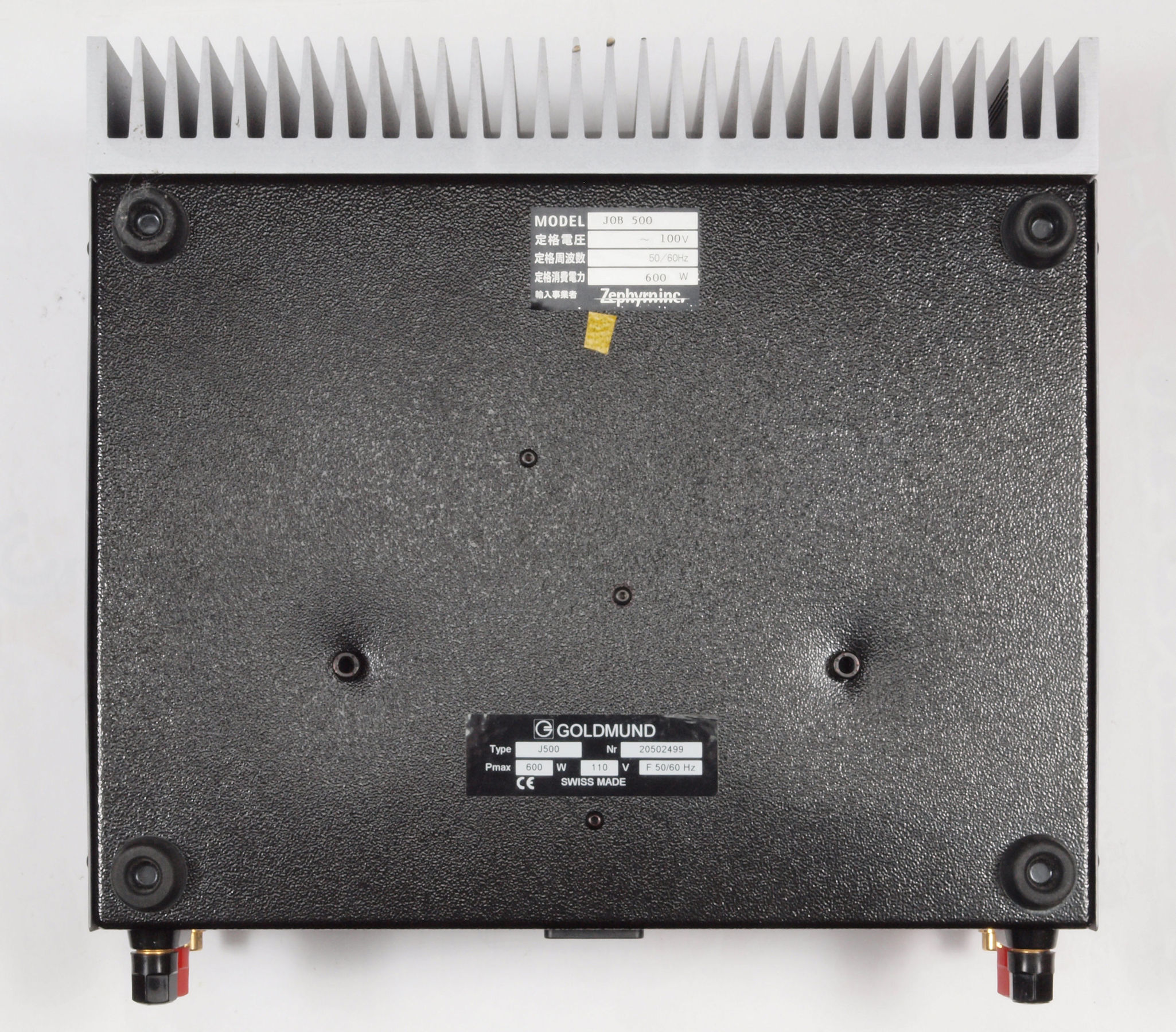

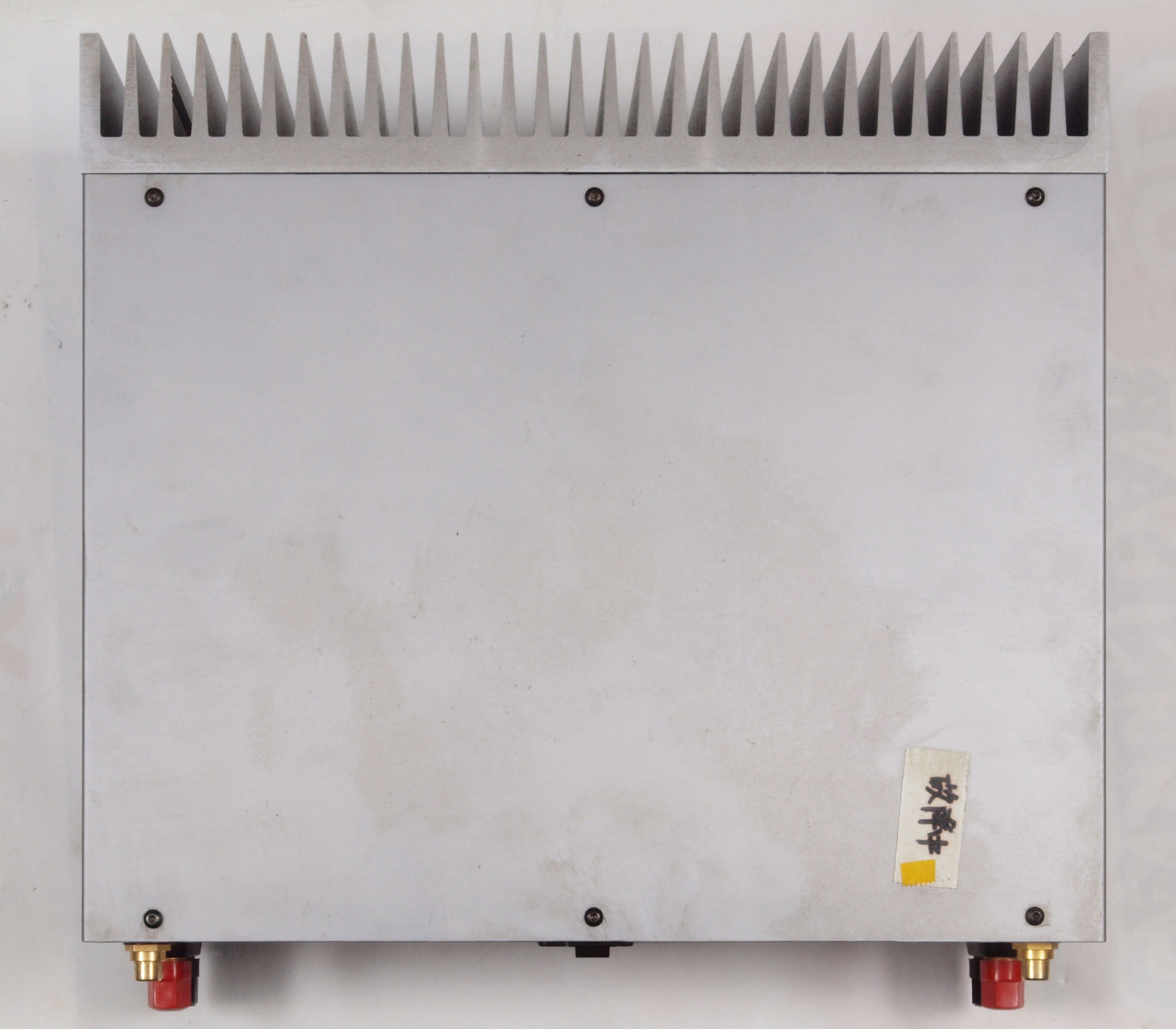

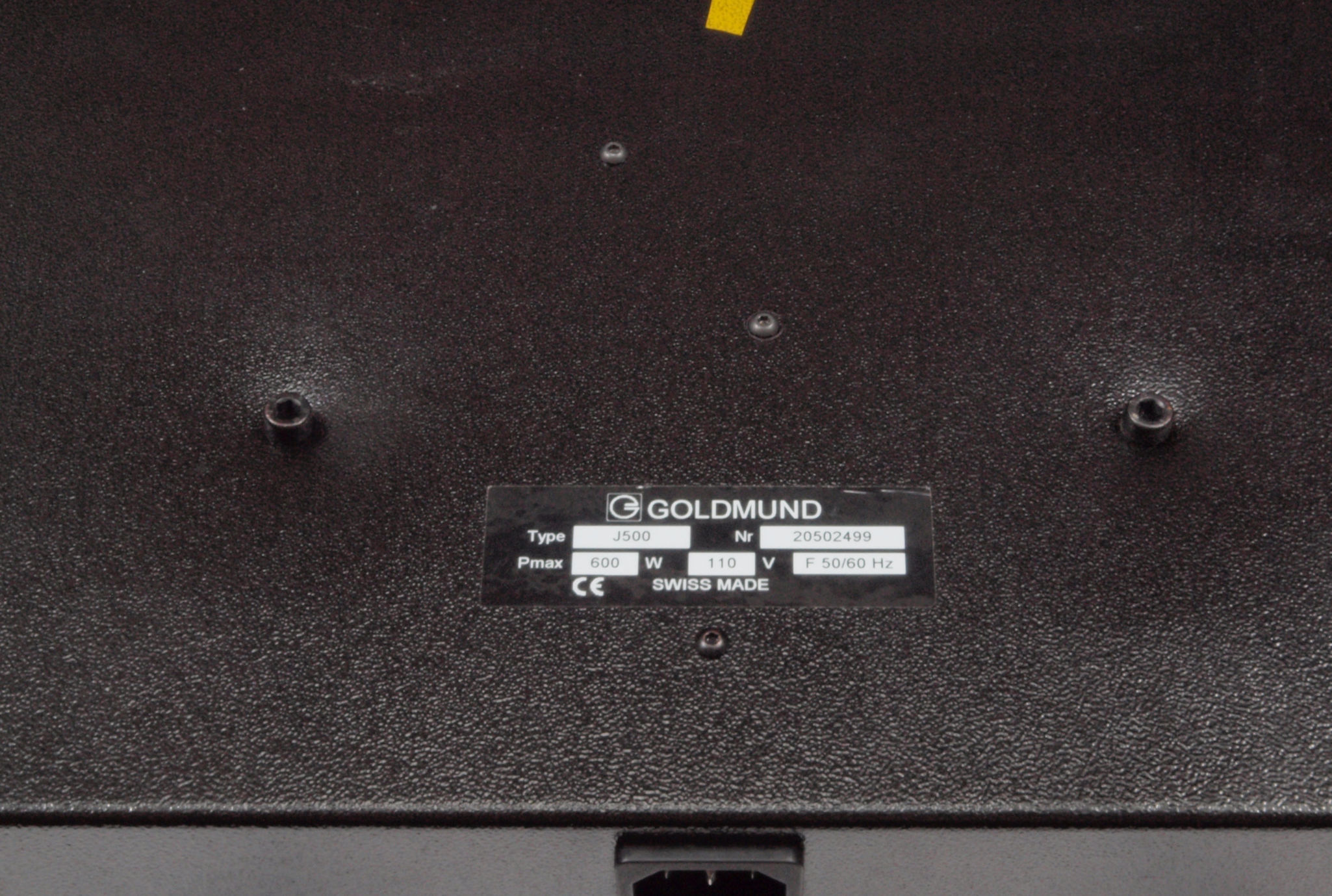

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下から見る、　左右トランス固定ビス周りが凹んでいる。

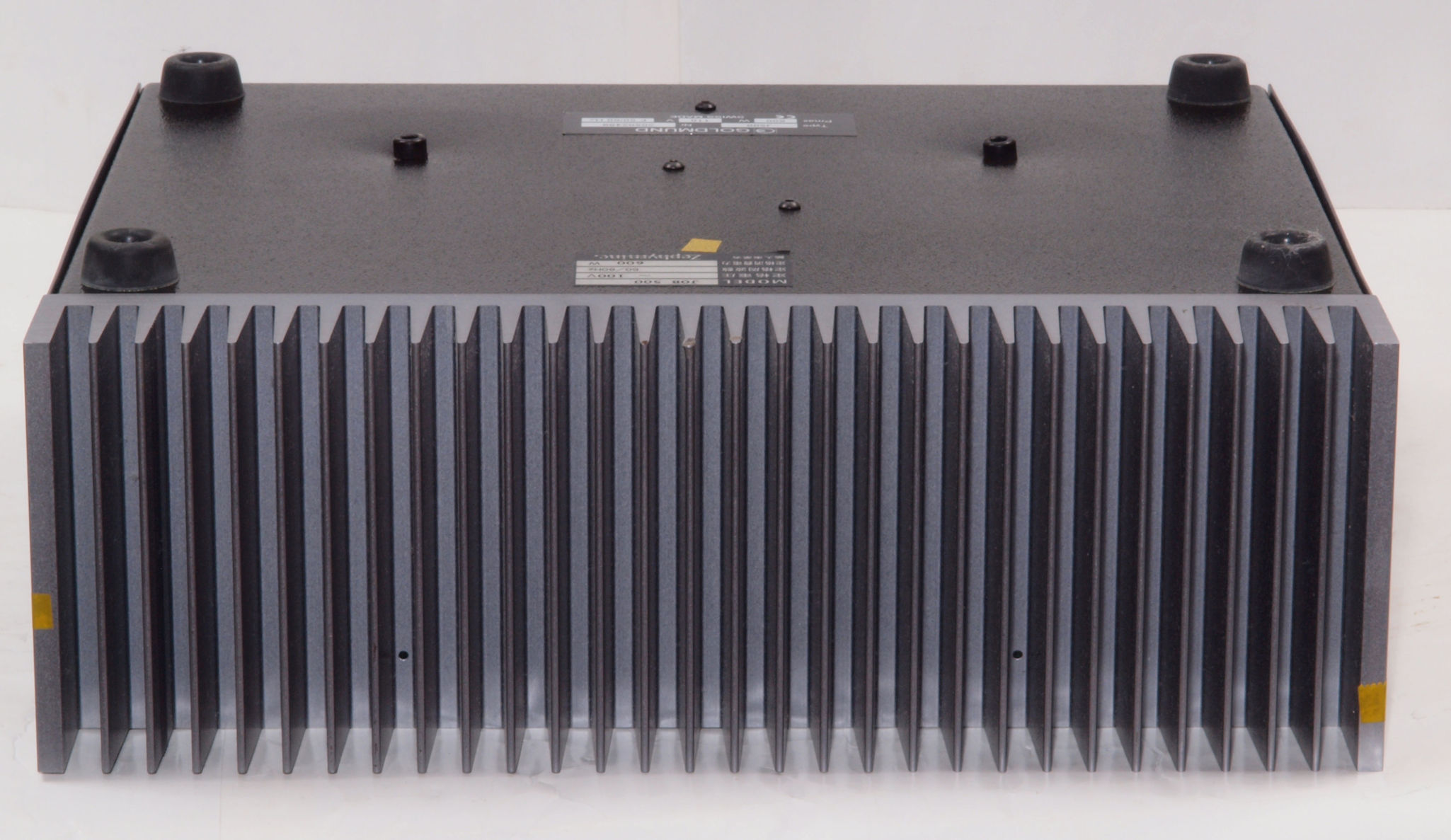

Ａ２３．　点検中　下前から見る

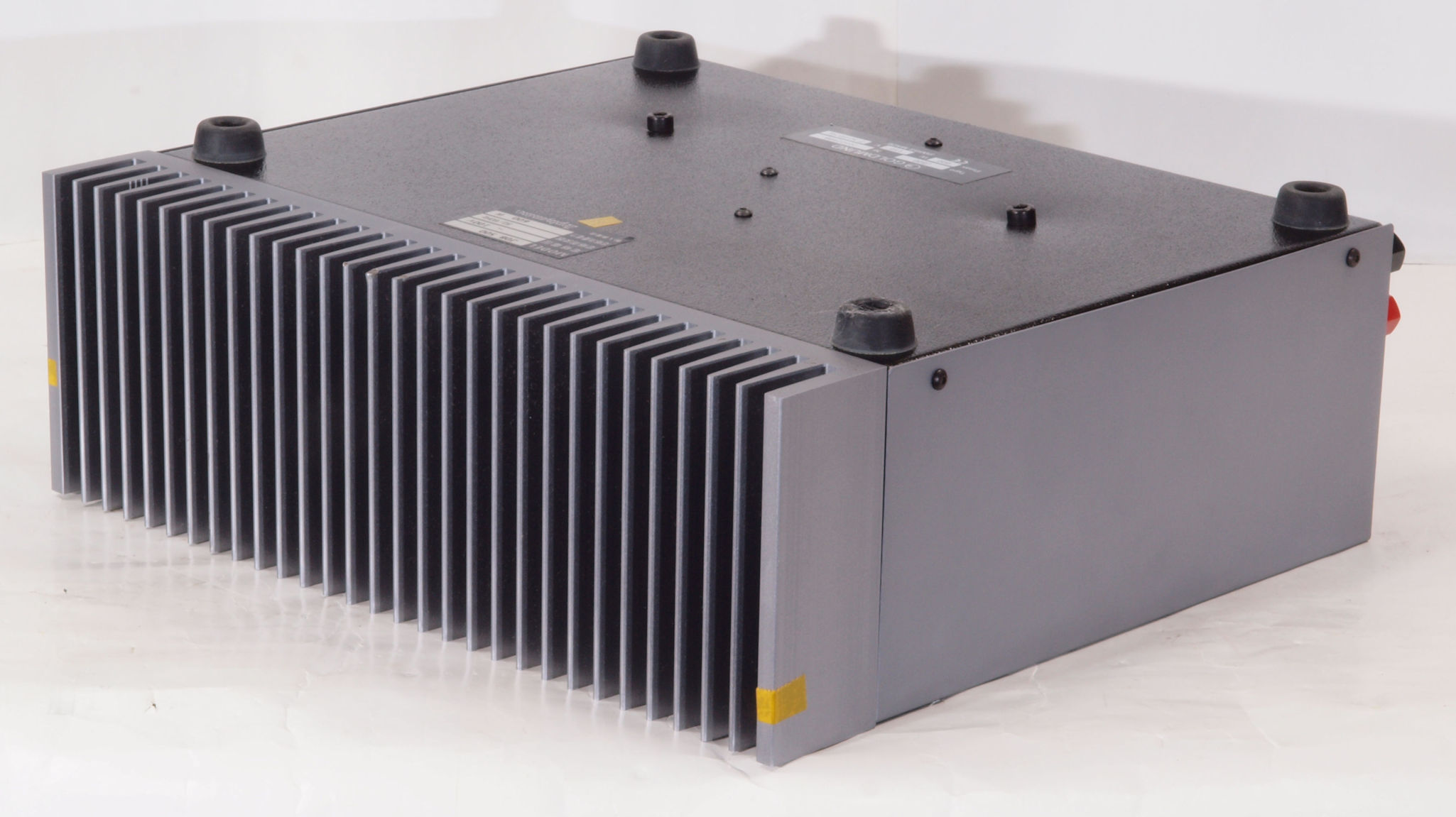

Ａ２４．　点検中　下前左から見る

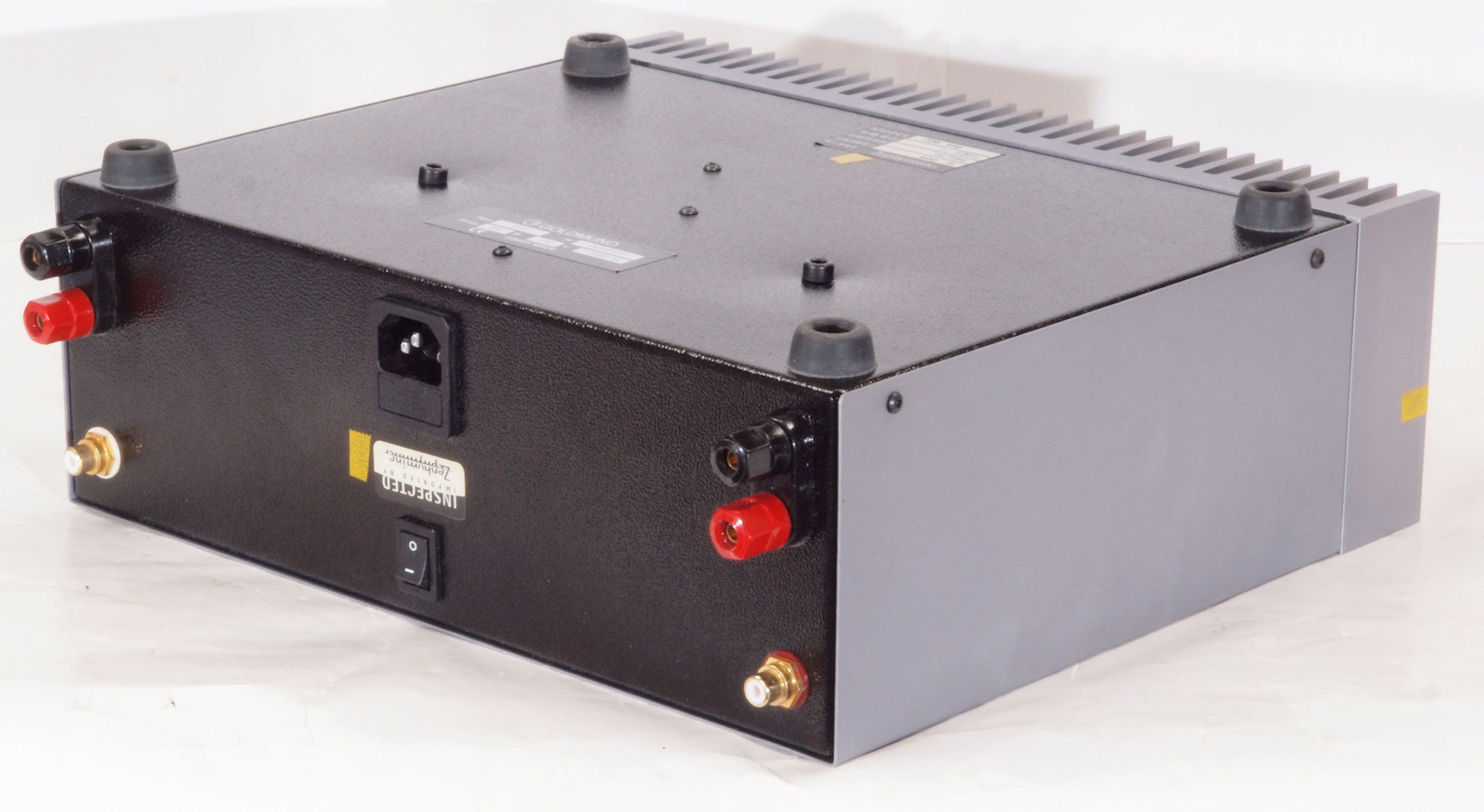

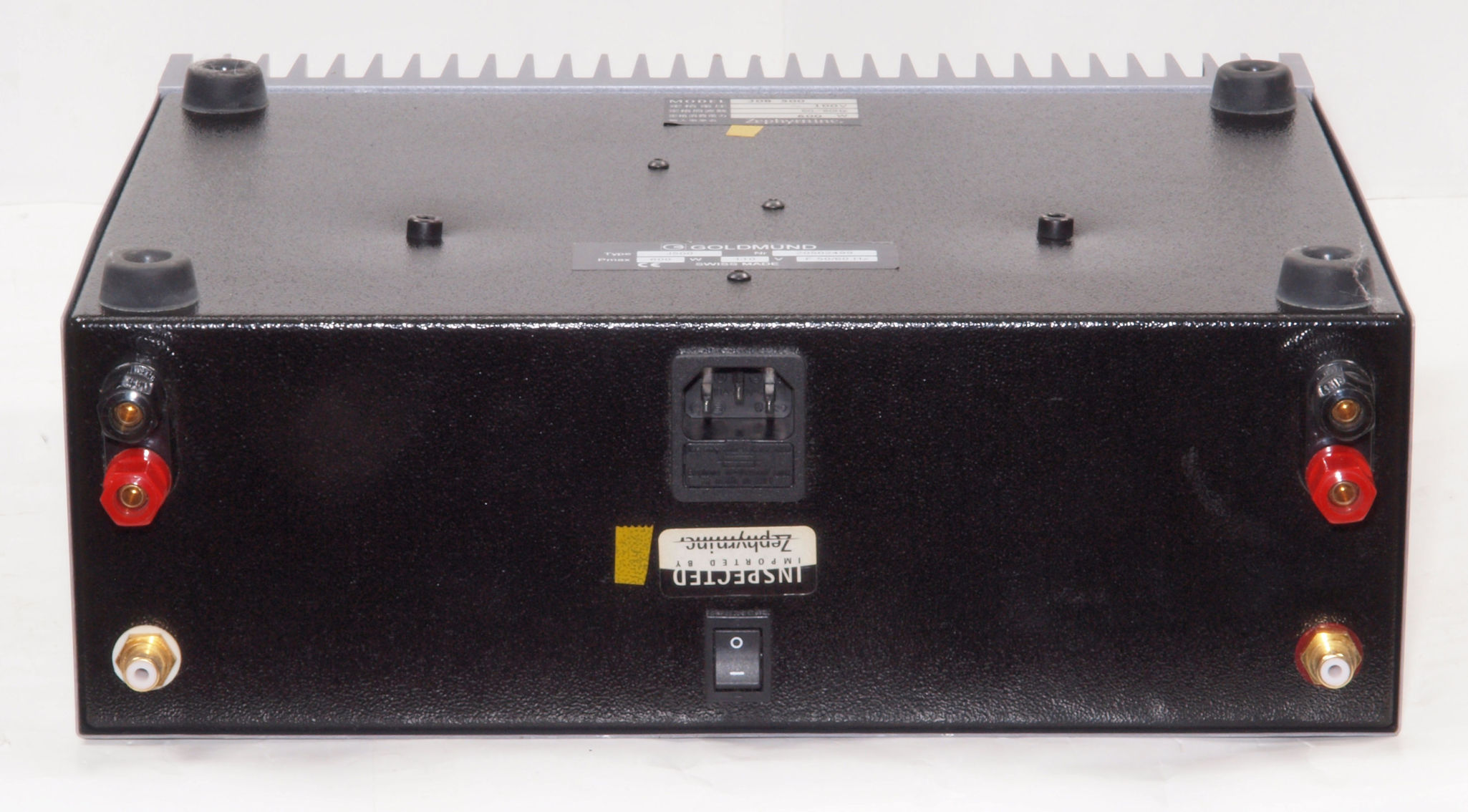

Ａ２５．　点検中　下後から見る

Ａ２６．　点検中　下後右から見る

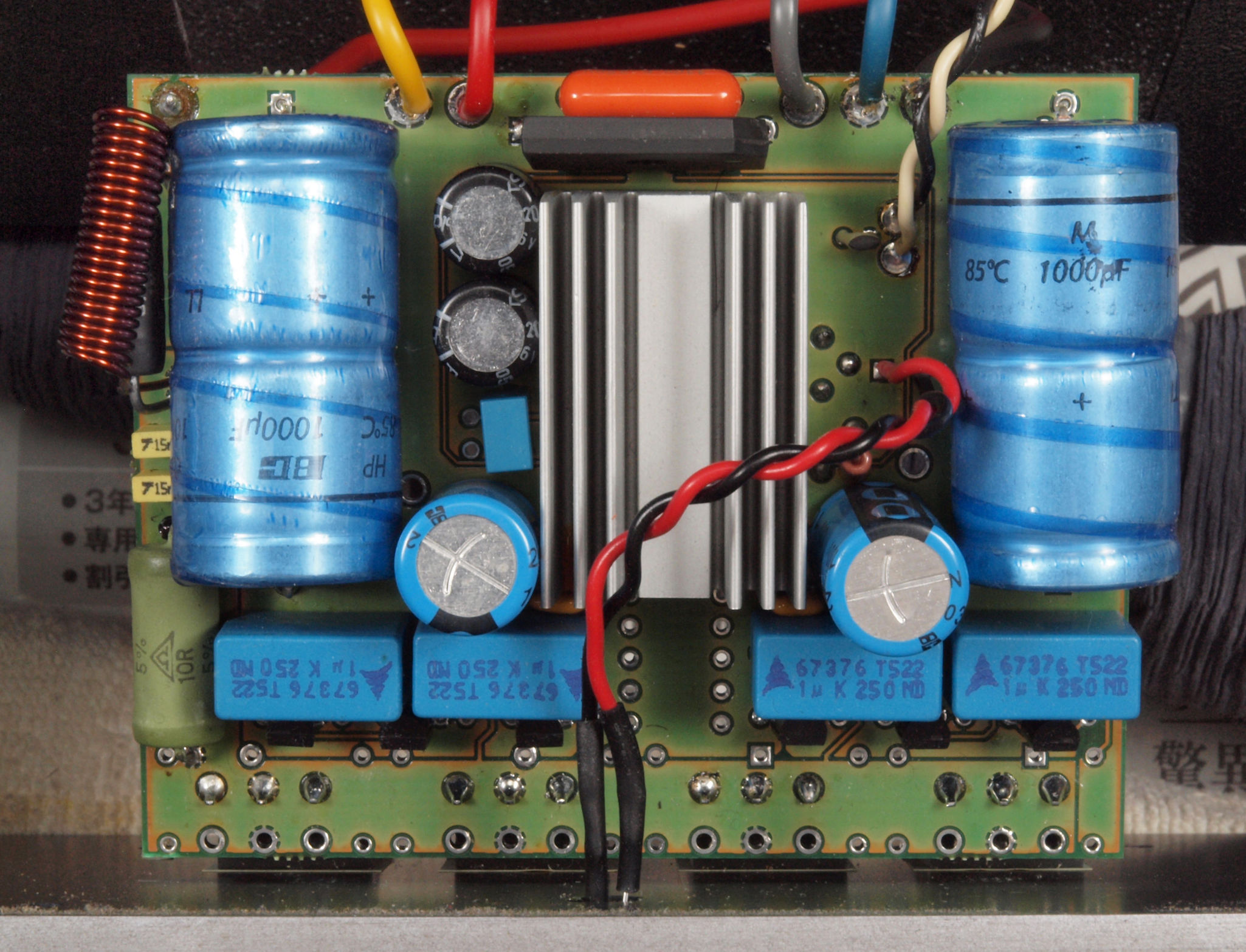

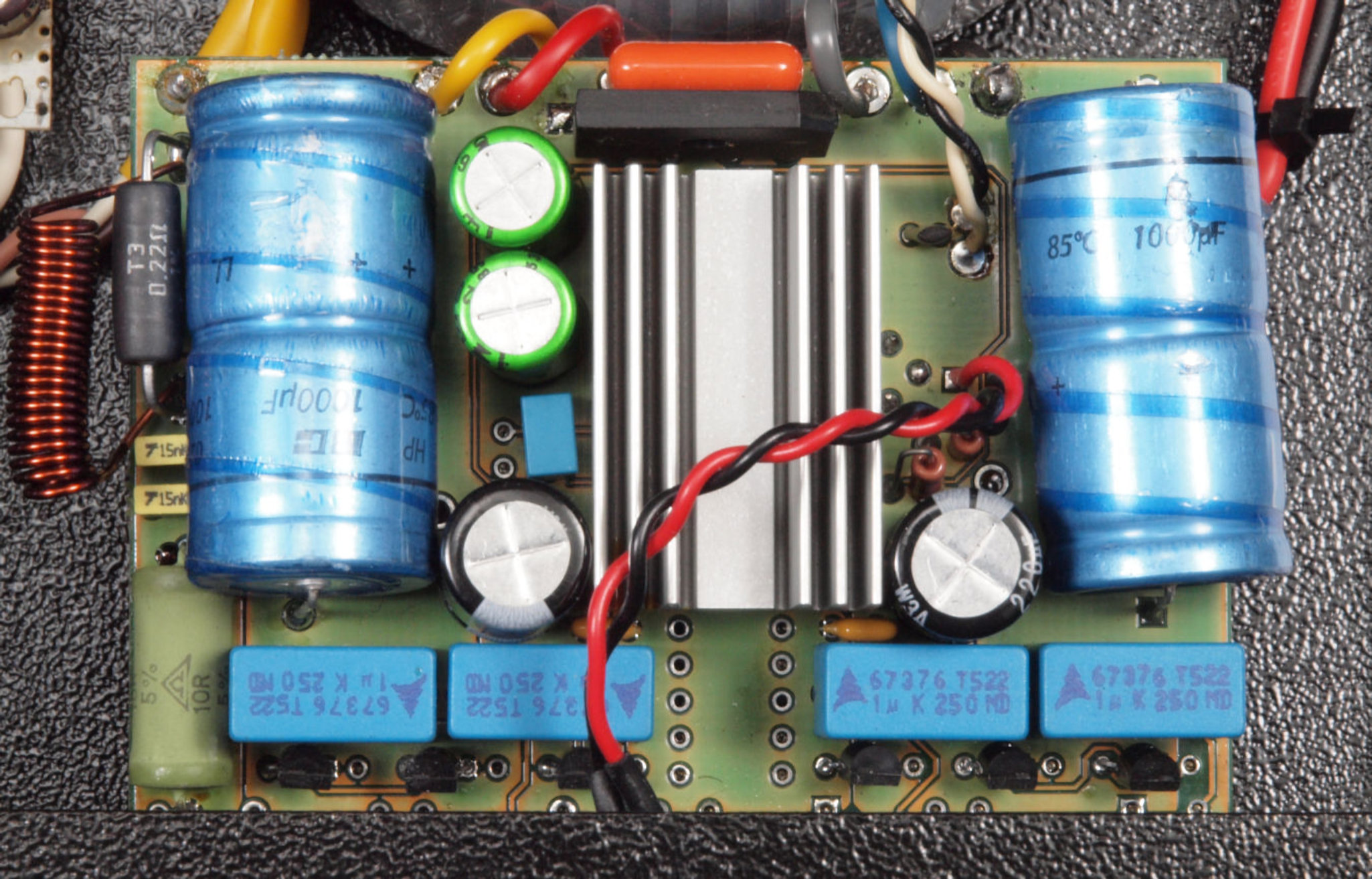

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　右アンプ基板。

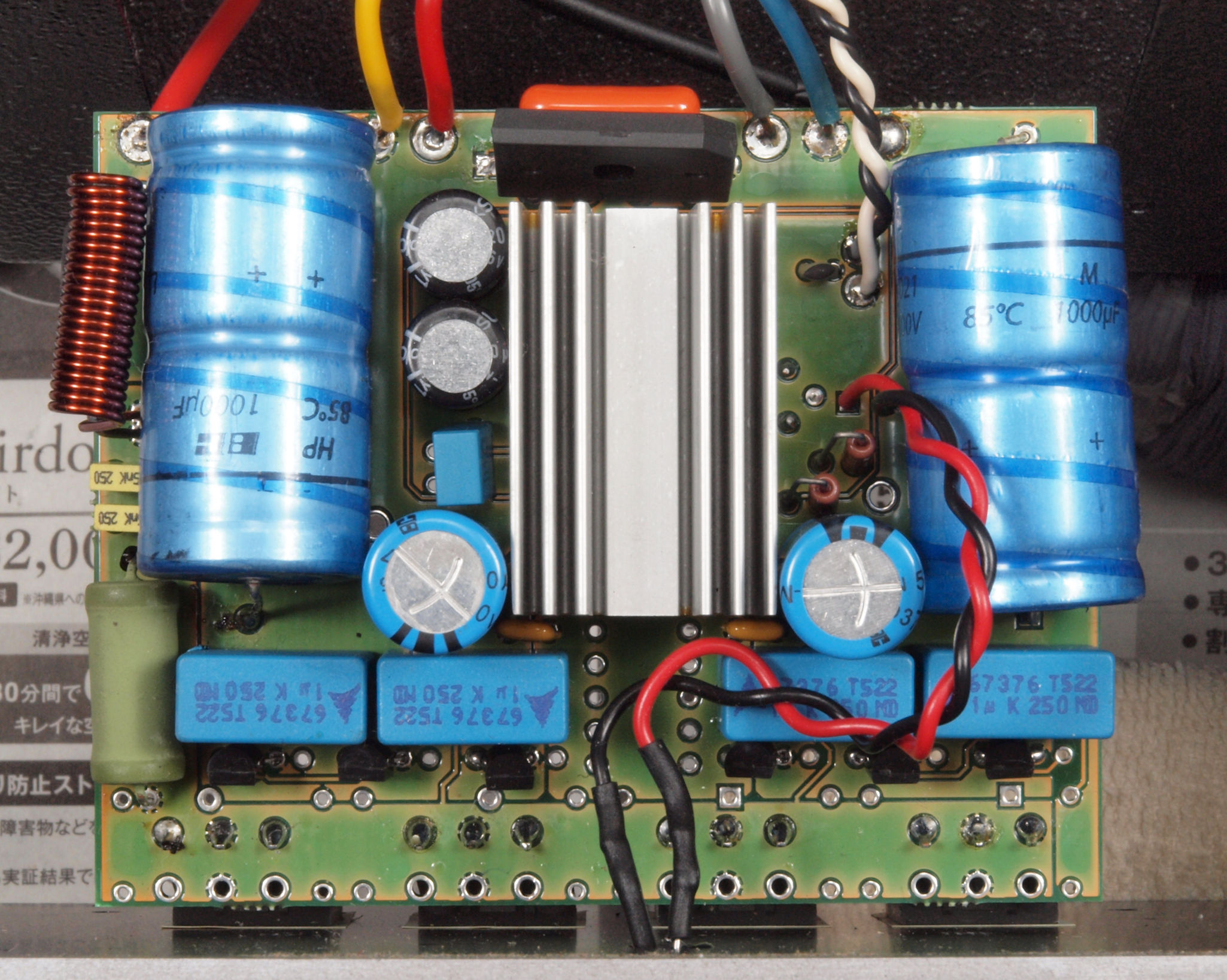

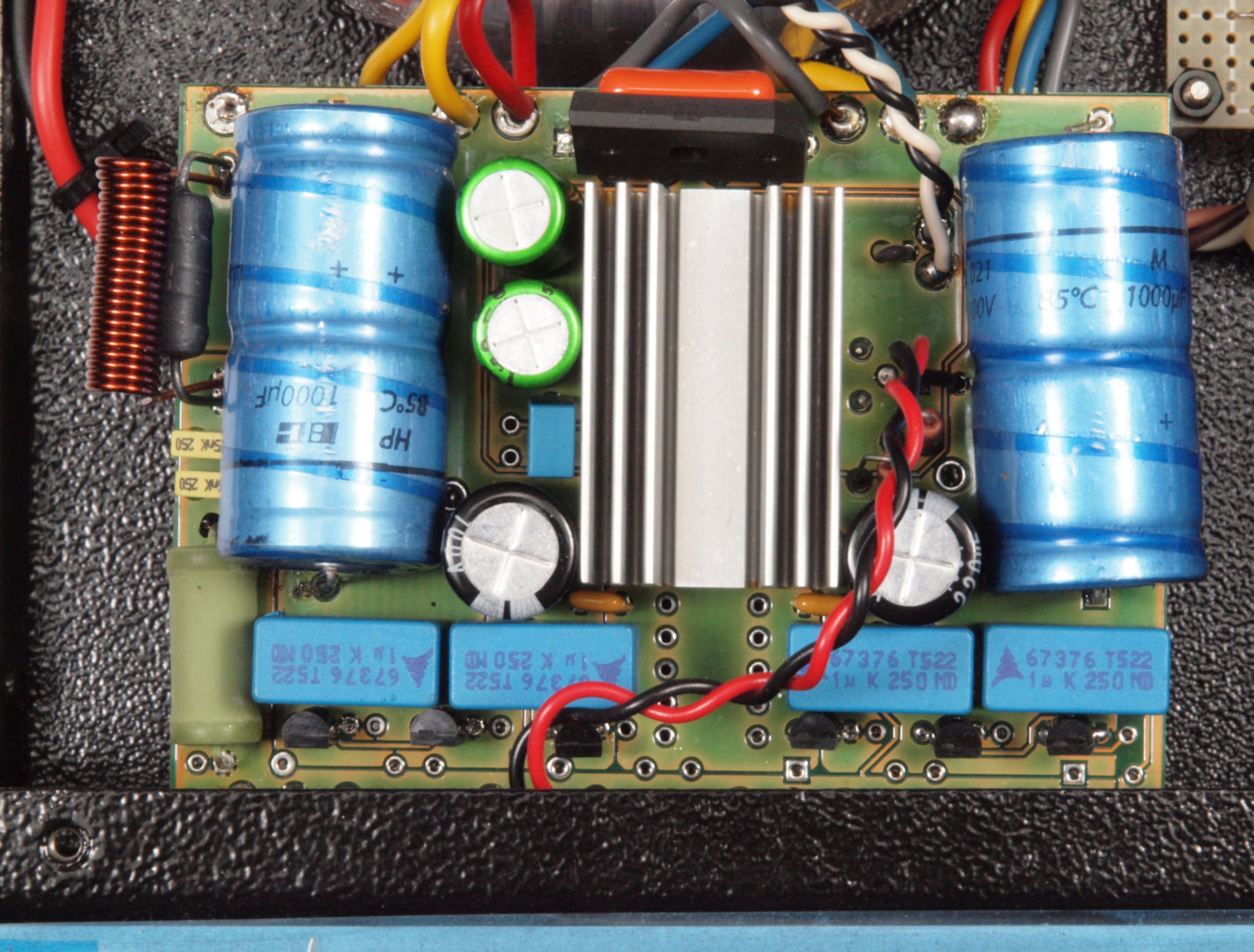

Ｃ１２．　修理後　右アンプ基板　電解コンデンサー４個交換。

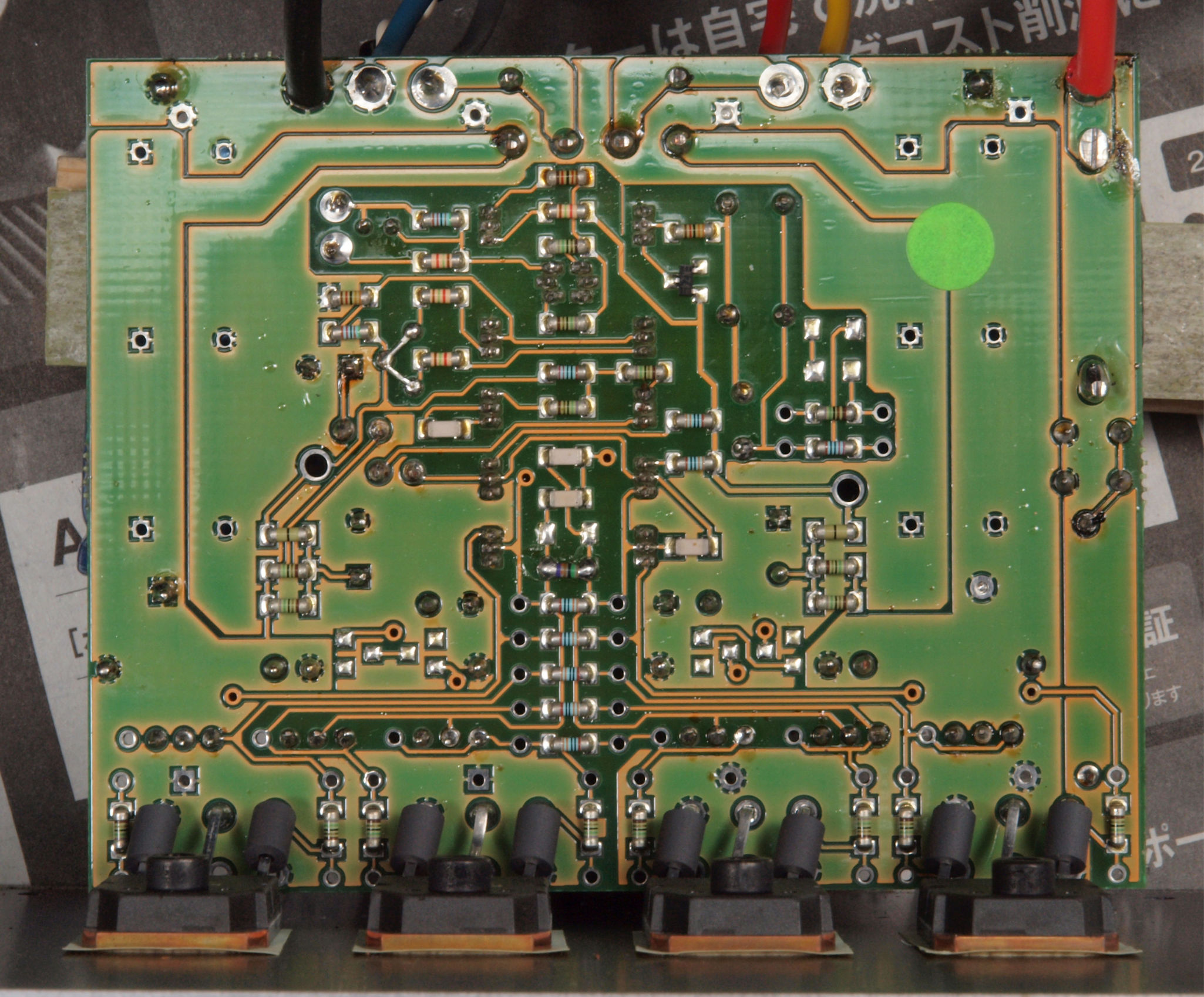

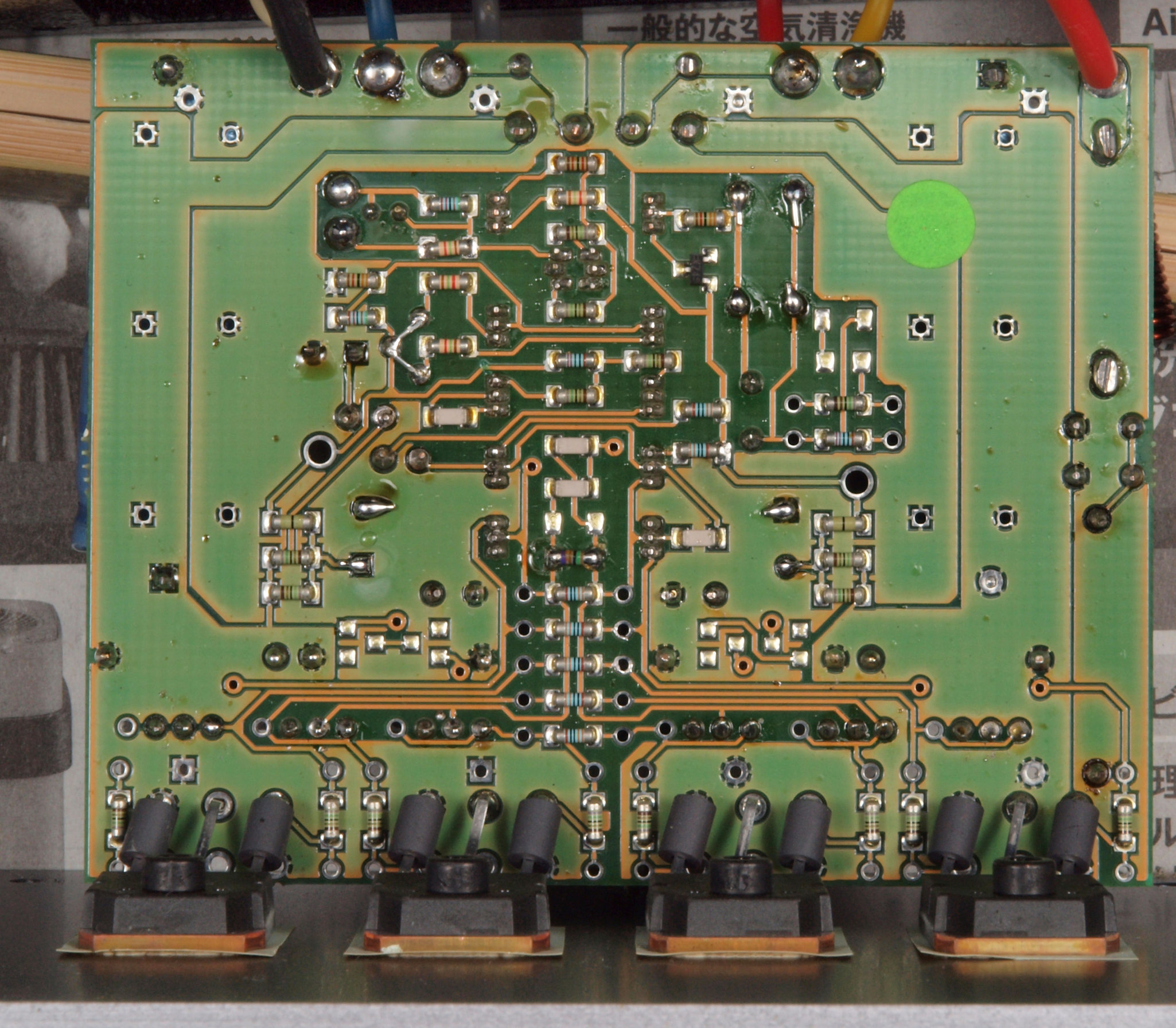

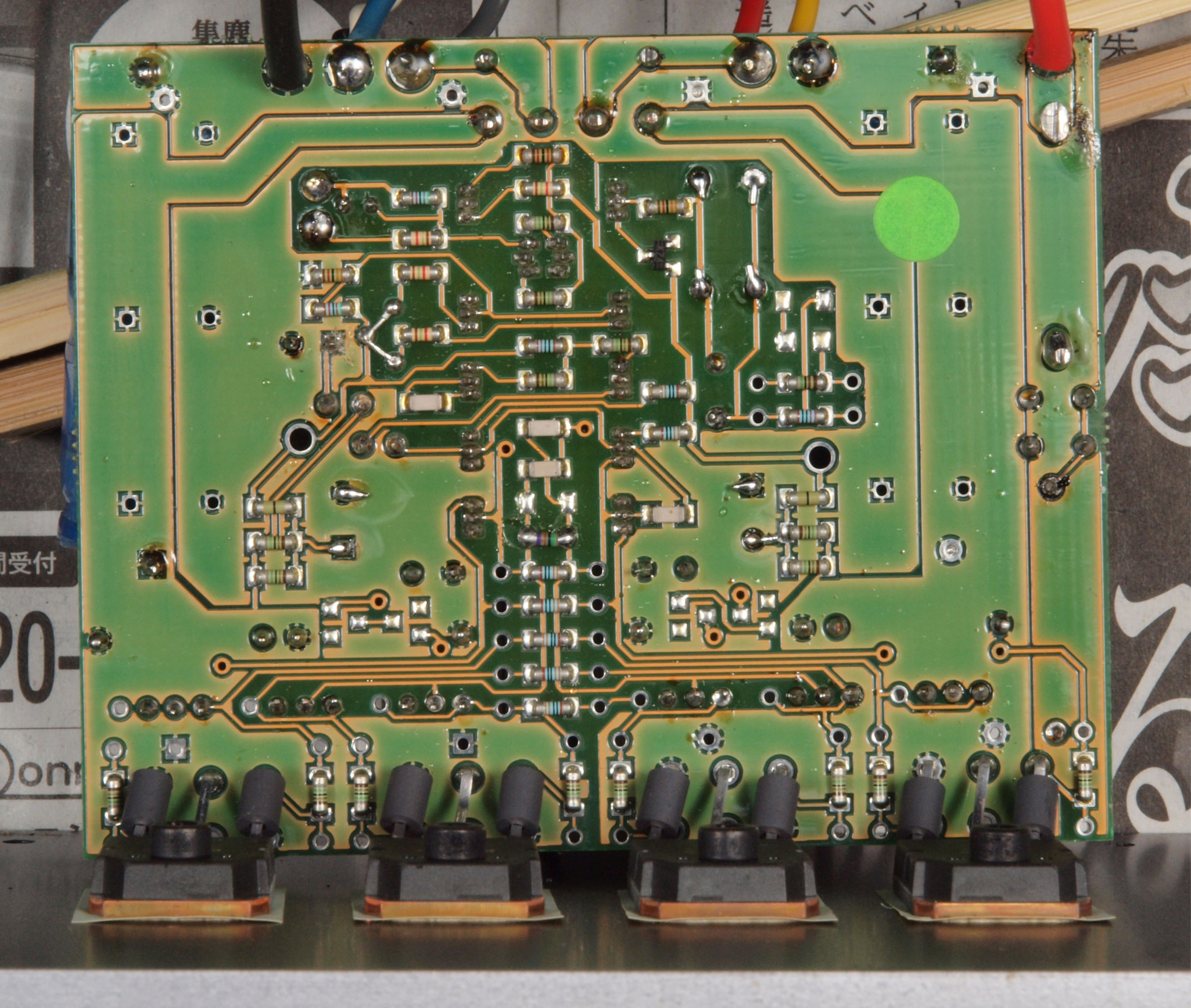

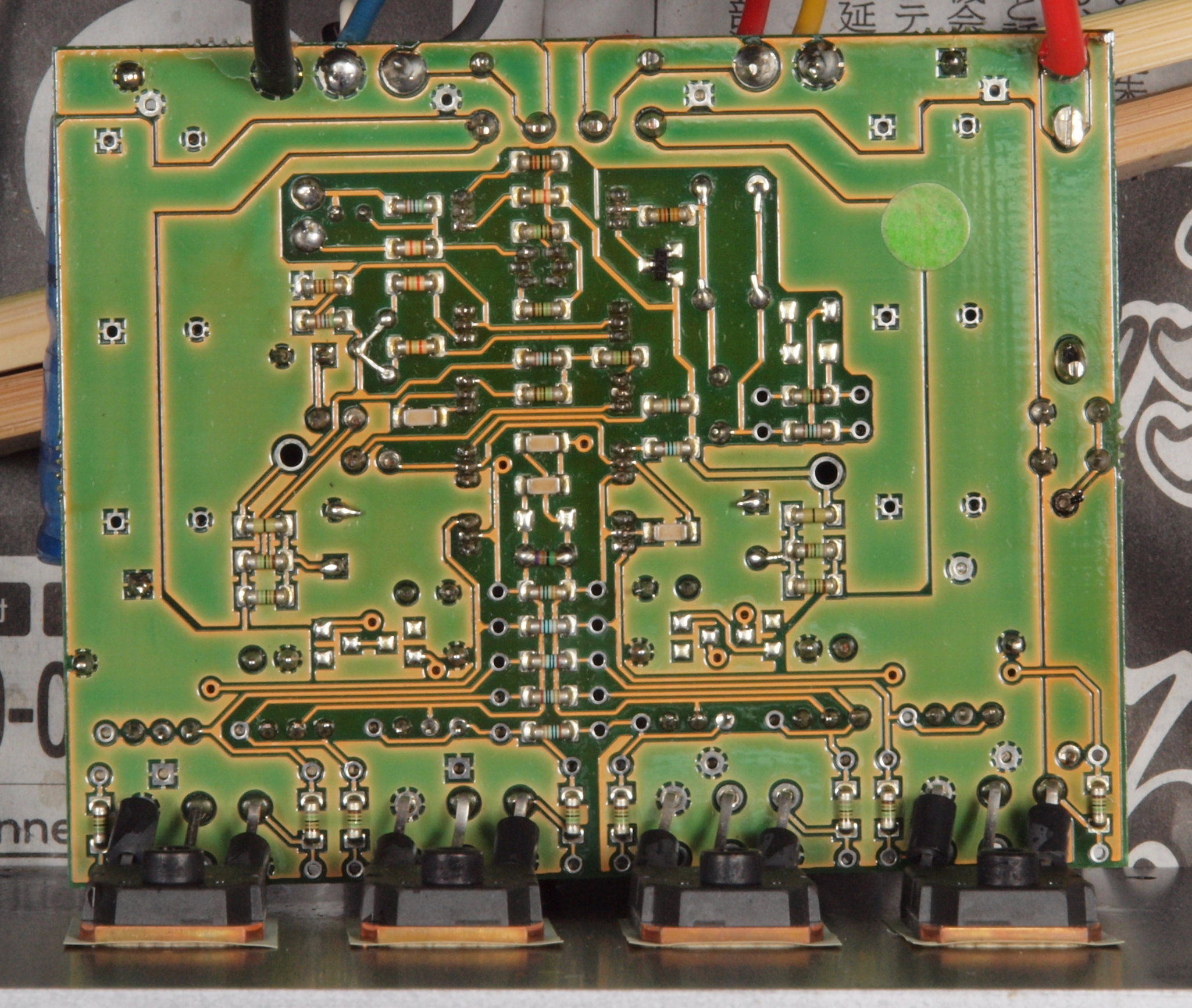

Ｃ１３．　修理前　右アンプ基板裏。

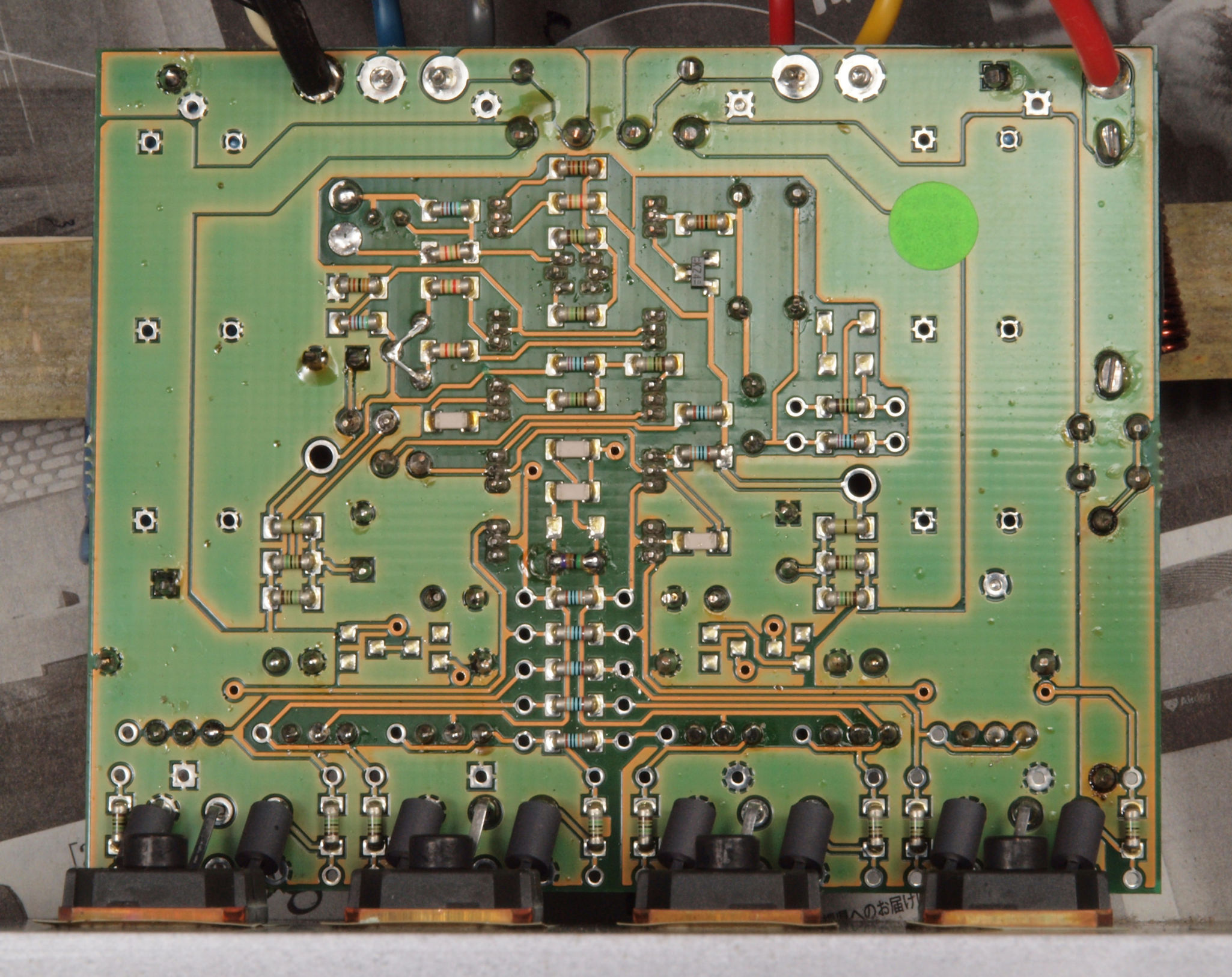

Ｃ１４．　修理（半田補正）後　右アンプ基板裏、　半田を全部やり直す。

Ｃ１５．　完成右アンプ基板裏　洗浄後コーテング材を塗る

Ｃ２１．　修理前　左アンプＡ基板。

Ｃ２２．　修理後　左アンプ基板　電解コンデンサー４個交換。

Ｃ２３．　修理前　左アンプ基板裏。

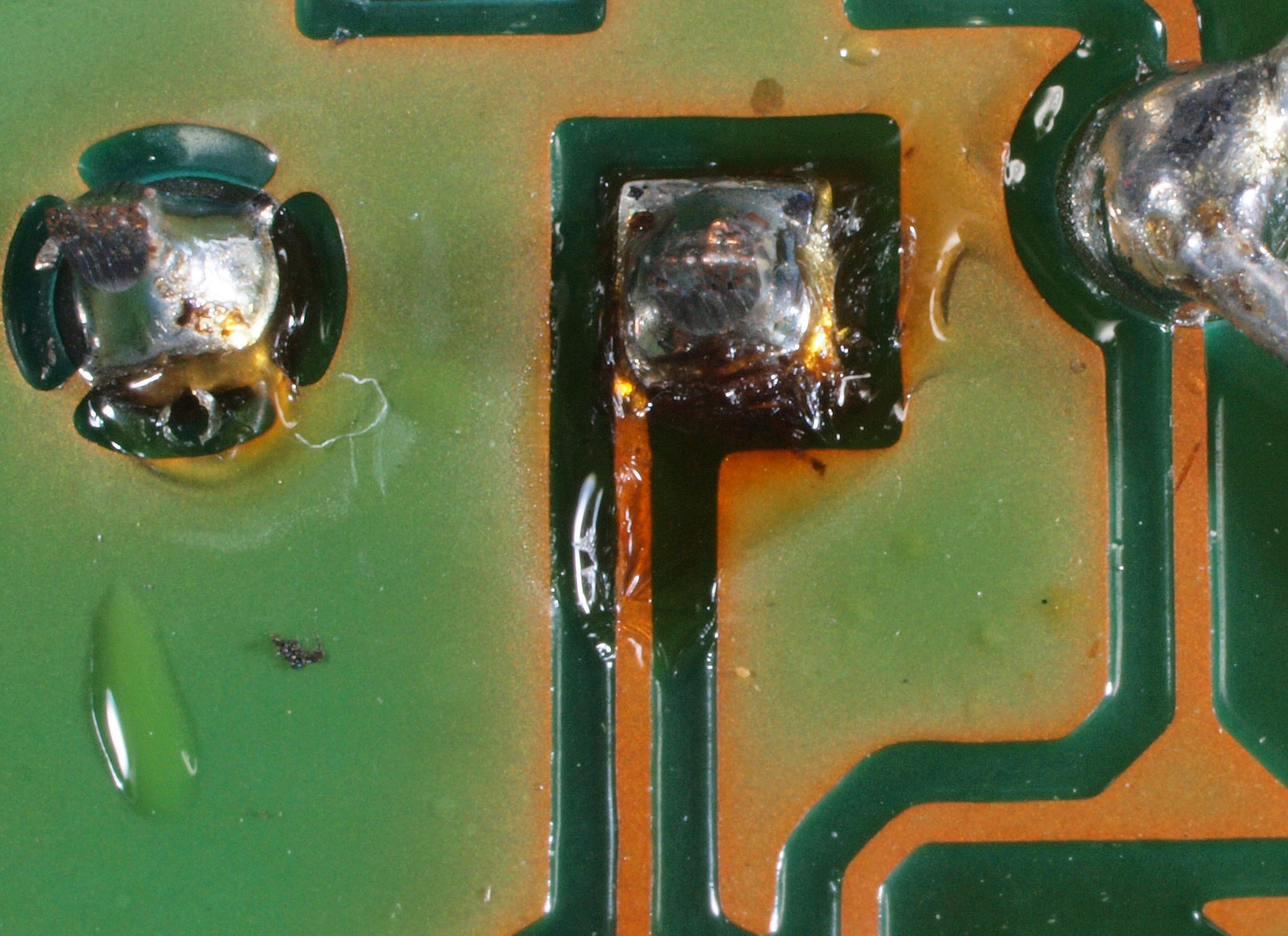

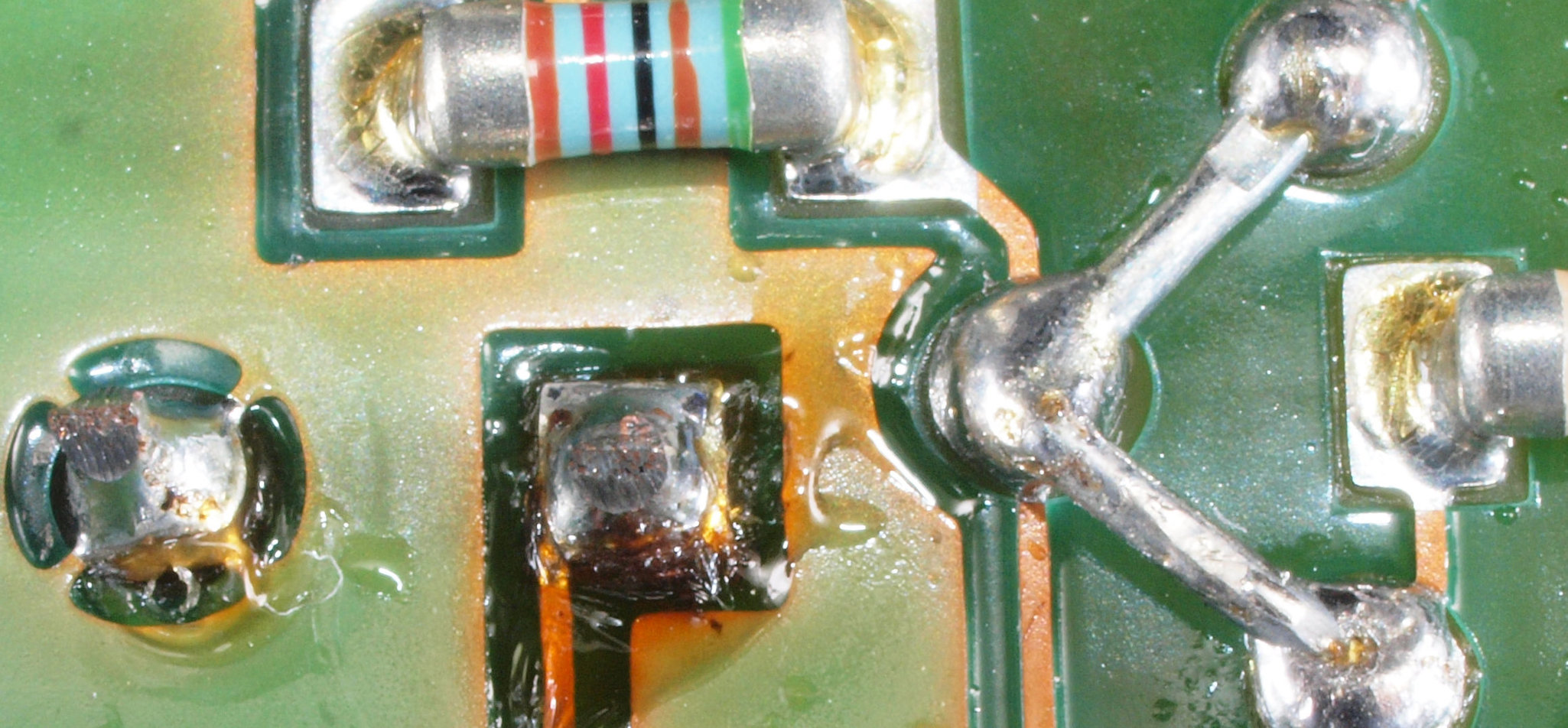

Ｃ２３２．　修理中　左アンプ基板裏。ハンダブリッジヶ所。

Ｃ２３３．　修理中　左アンプ基板裏。ハンダブリッジヶ所２。

Ｃ２４．　修理（半田補正）後　左アンプ基板裏、　半田を全部やり直す。

Ｃ２５．　完成左アンプ基板裏　洗浄後コーテング材を塗る。

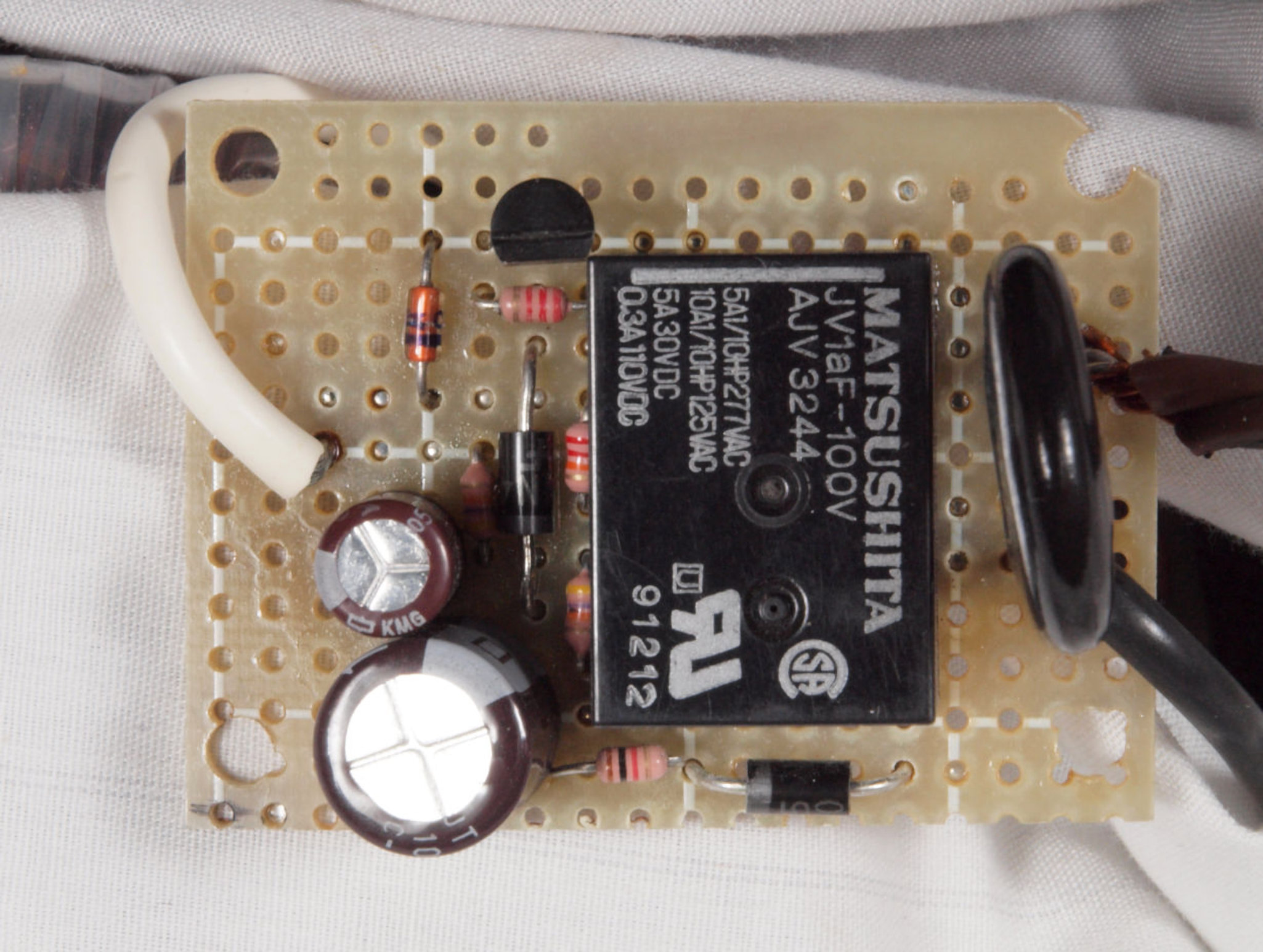

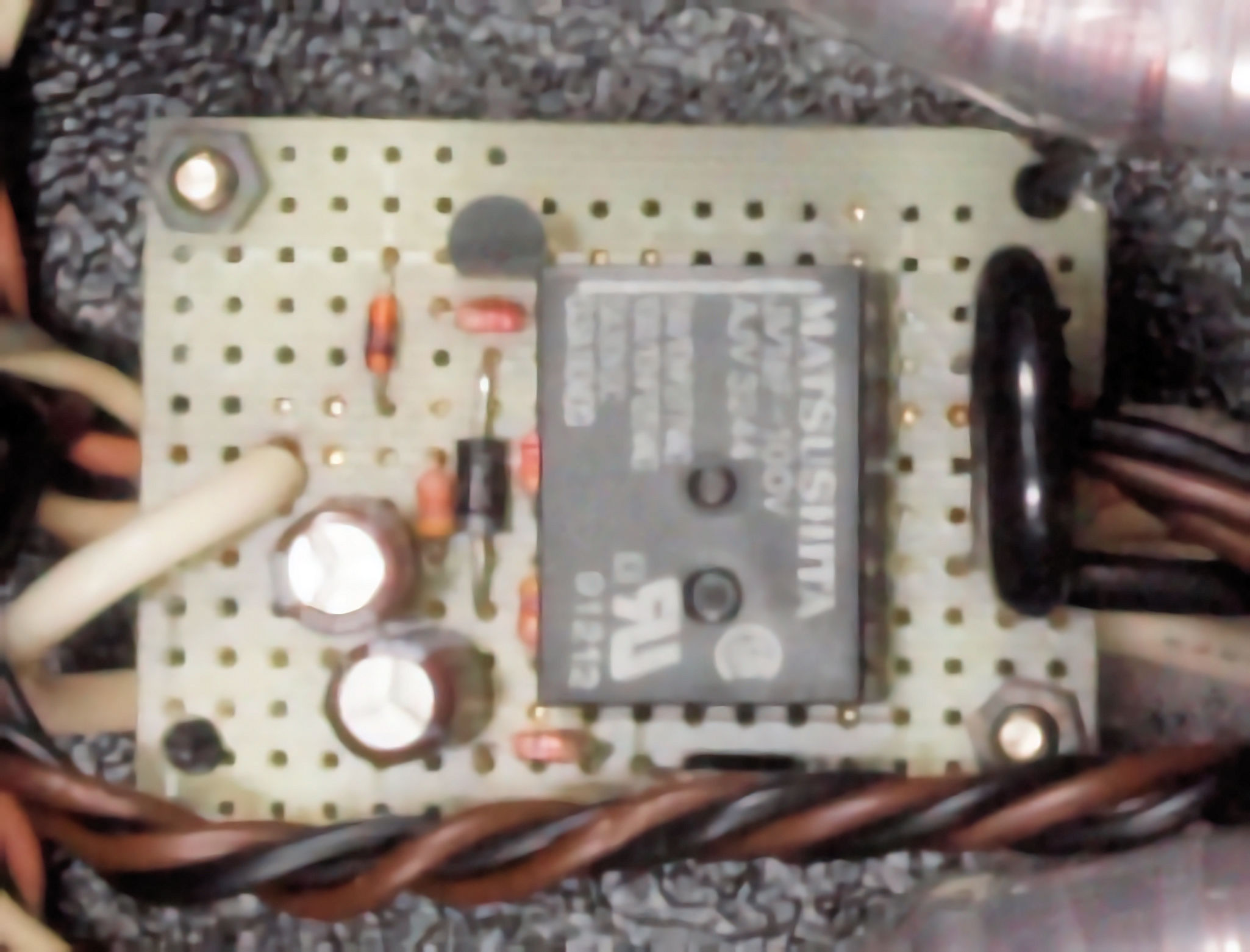

Ｃ３１．　修理前　突入電流抑制回路基板。

Ｃ３２．　修理後　突入電流抑制回路基板　電解コンデンサー２個交換。

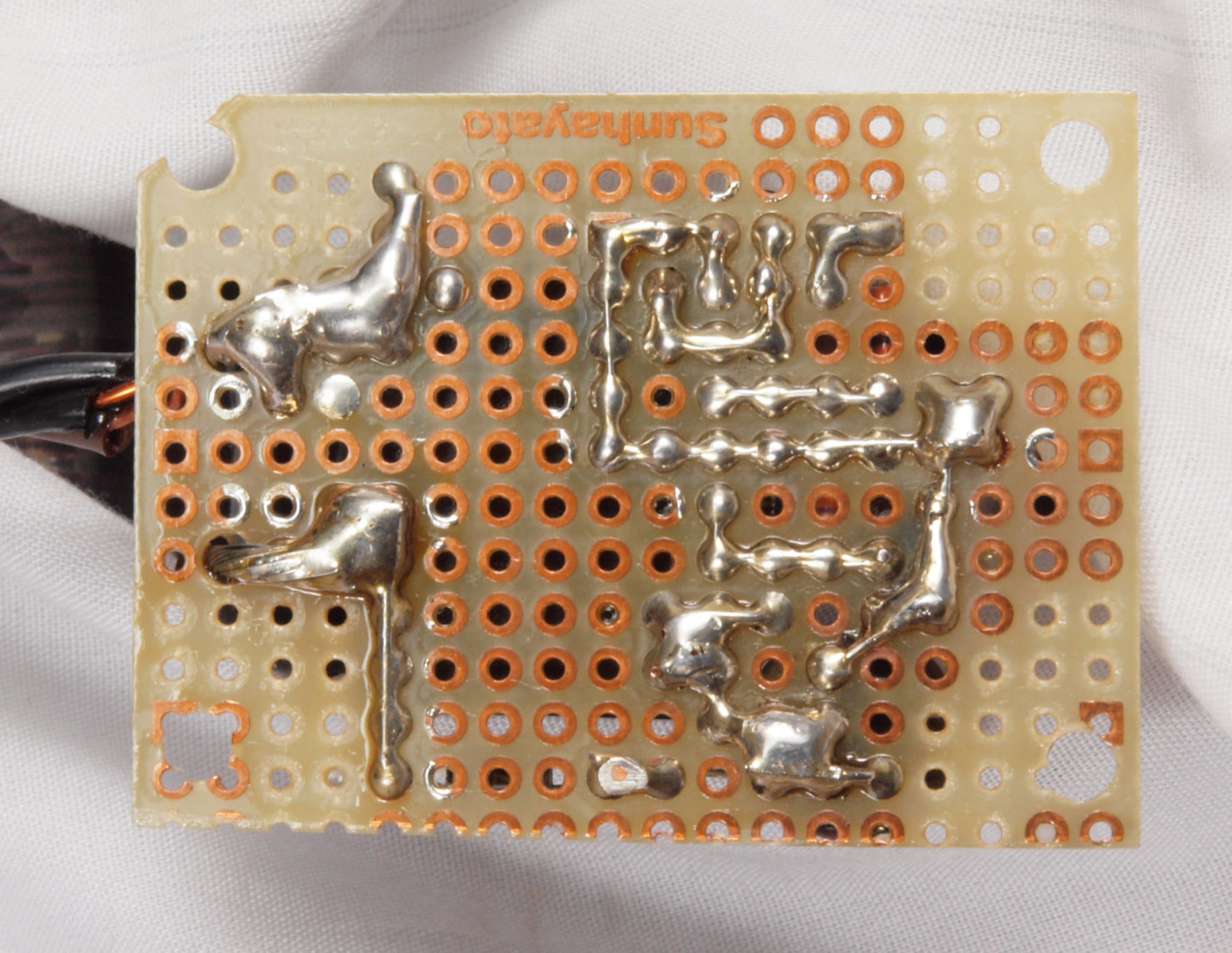

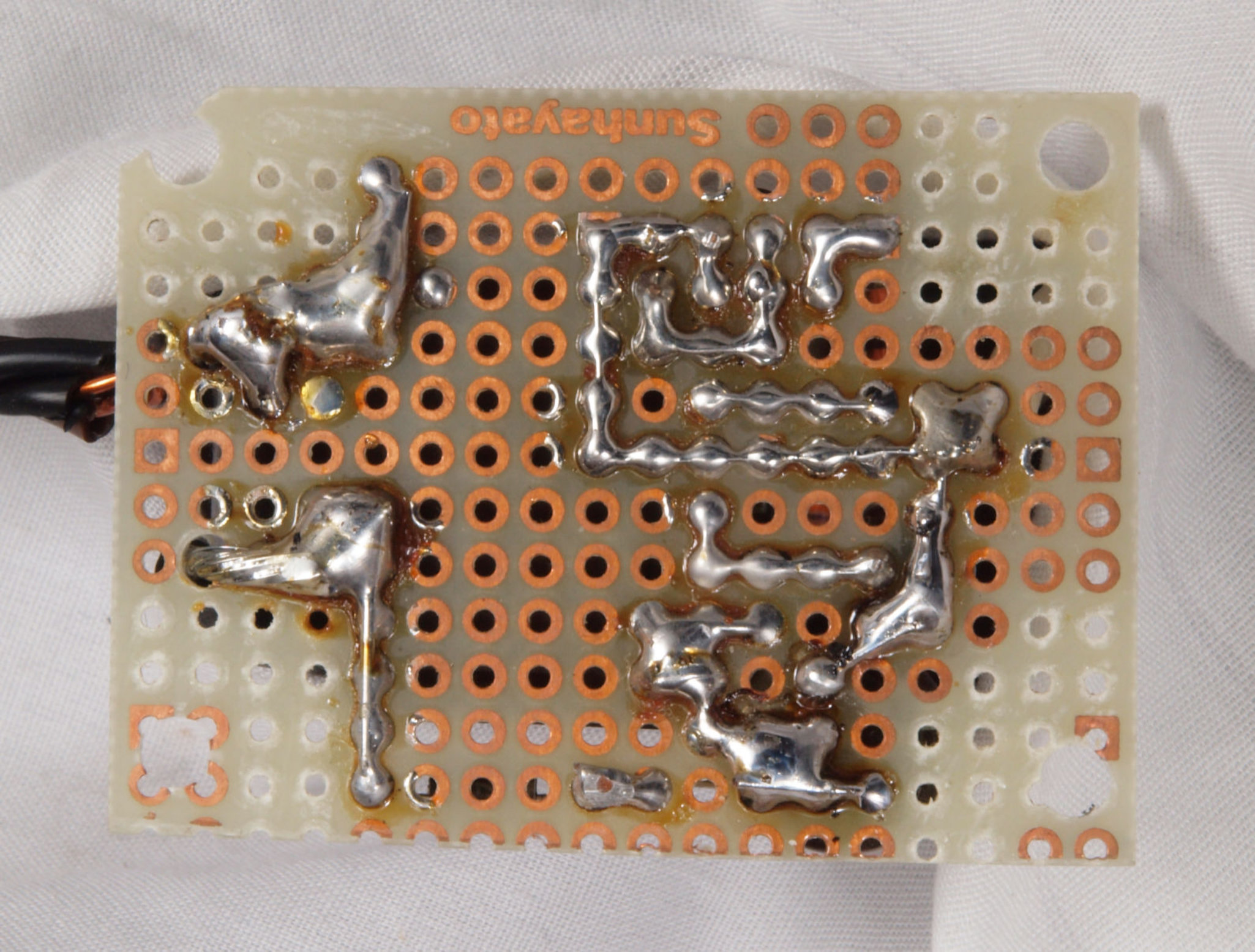

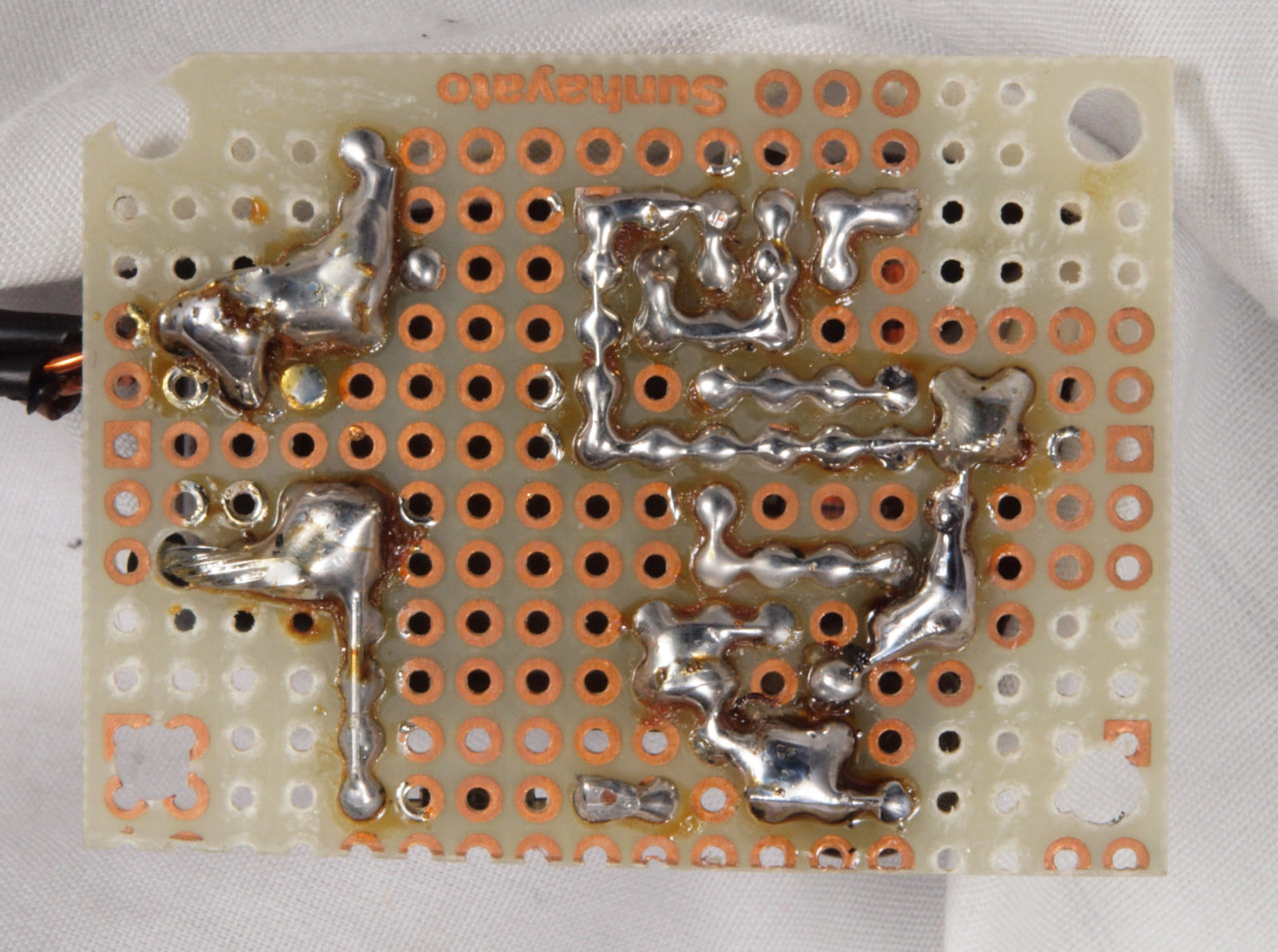

Ｃ３３．　修理前　突入電流抑制回路基板裏。

Ｃ３４．　修理（半田補正）後　突入電流抑制回路基板裏。

Ｃ３５．　完成突入電流抑制回路基板裏　洗浄後コーテング材を塗る。

Ｃ４１．　交換部品。１台目と一緒

Ｃ５１．　修理前　上から見る

Ｃ５２．　修理後　上から見る

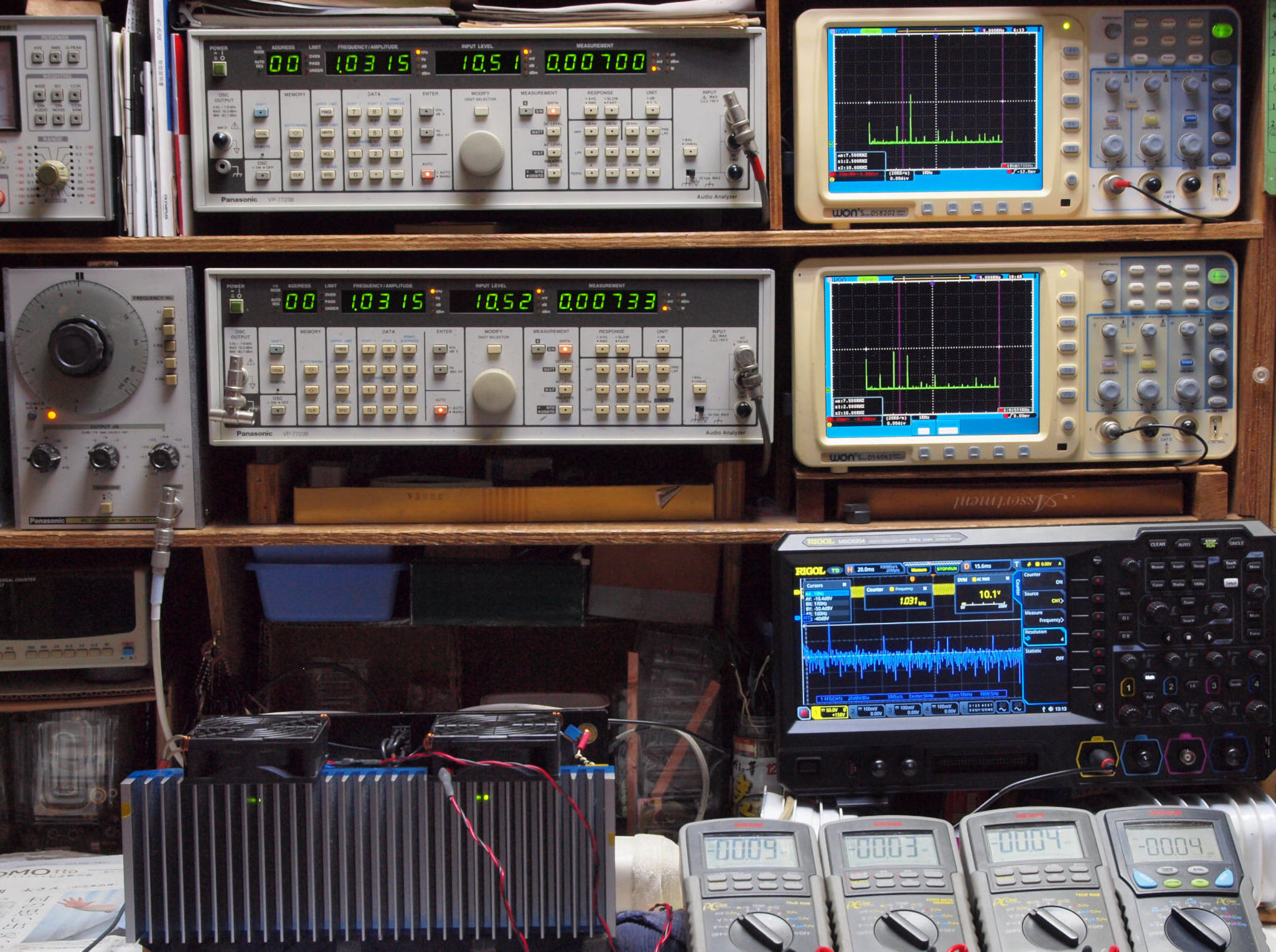

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

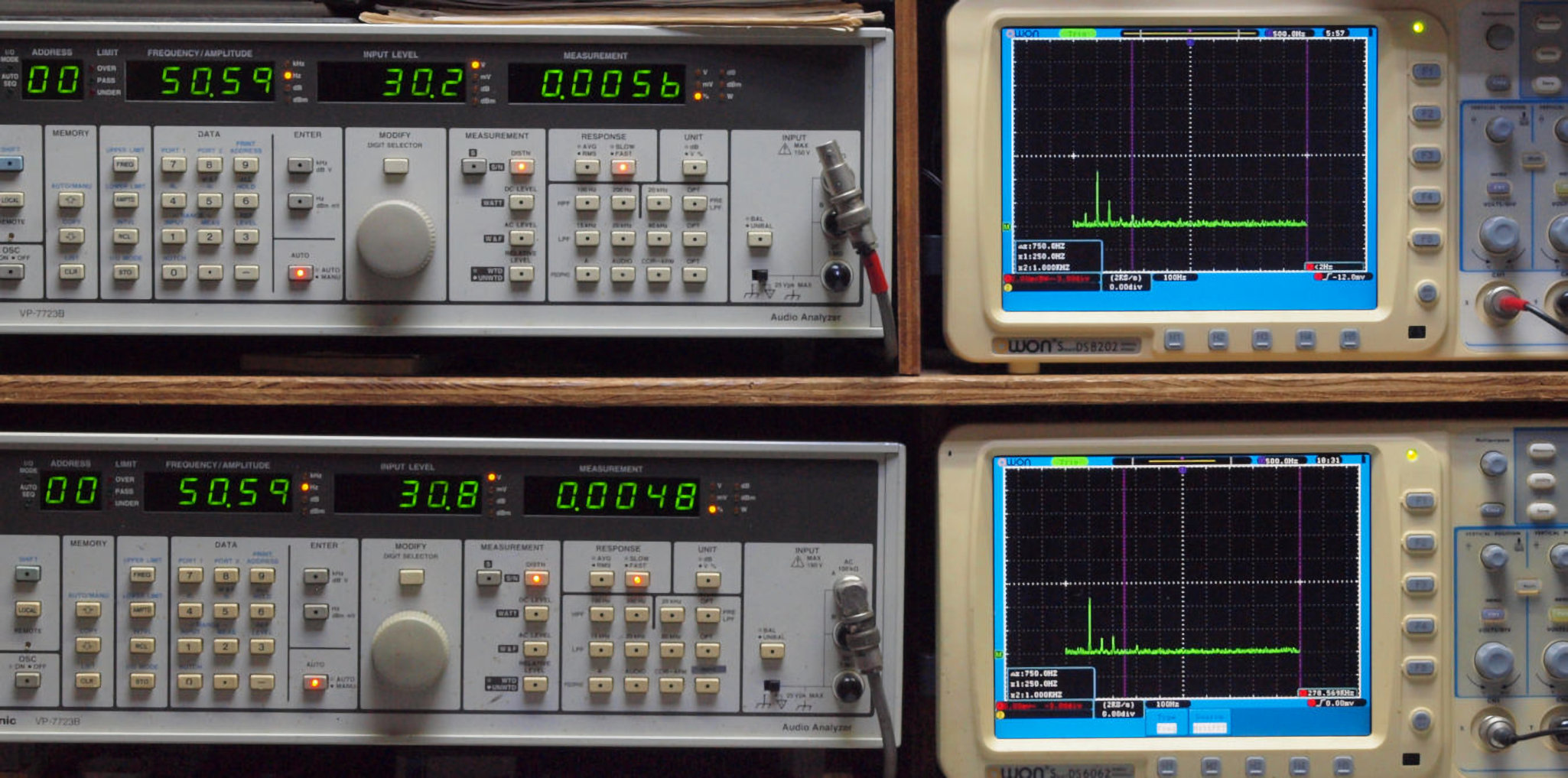

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００５６％歪み。 　　　　　　　 　 　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００４８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

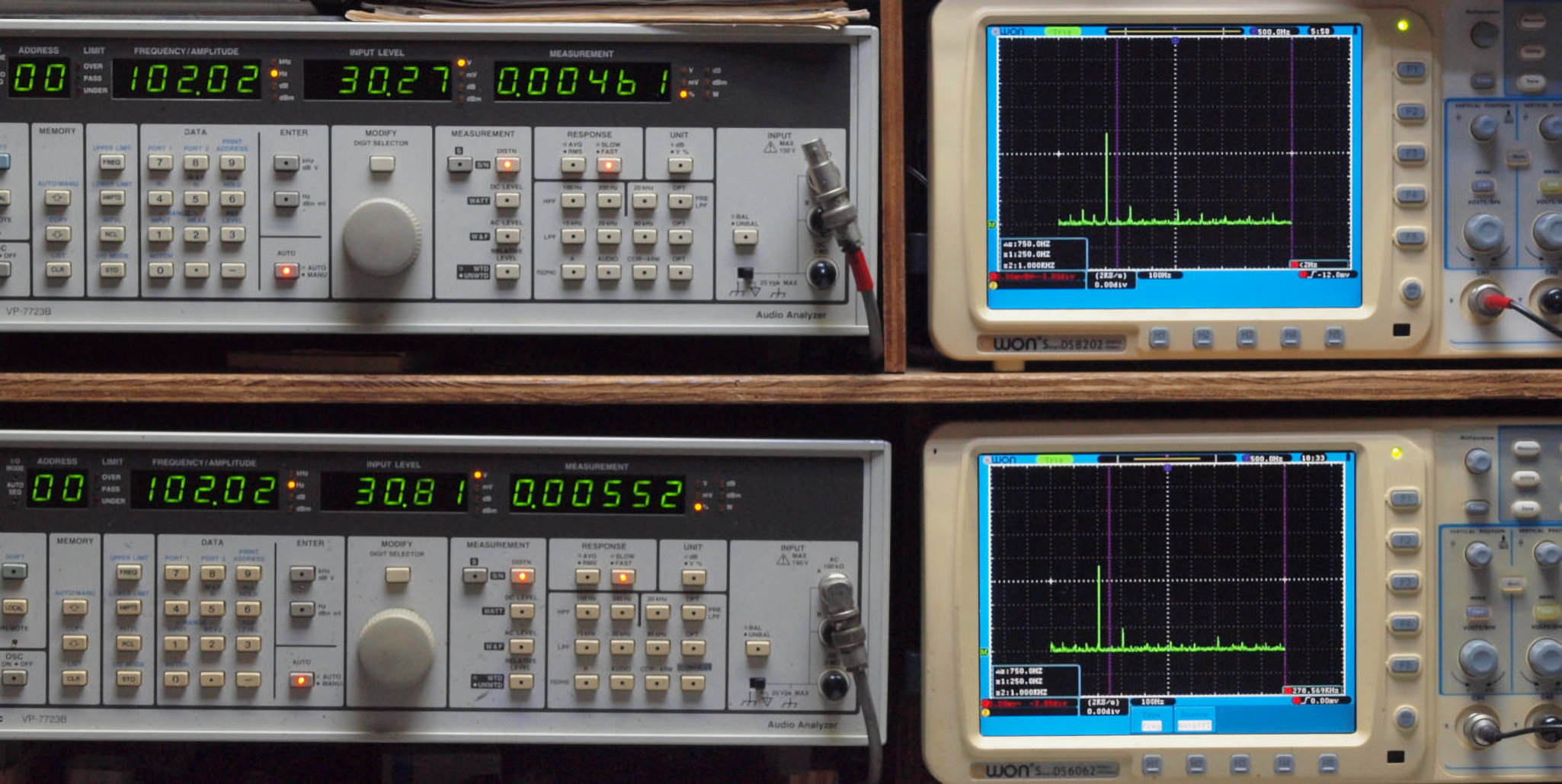

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００４６１％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００５５２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

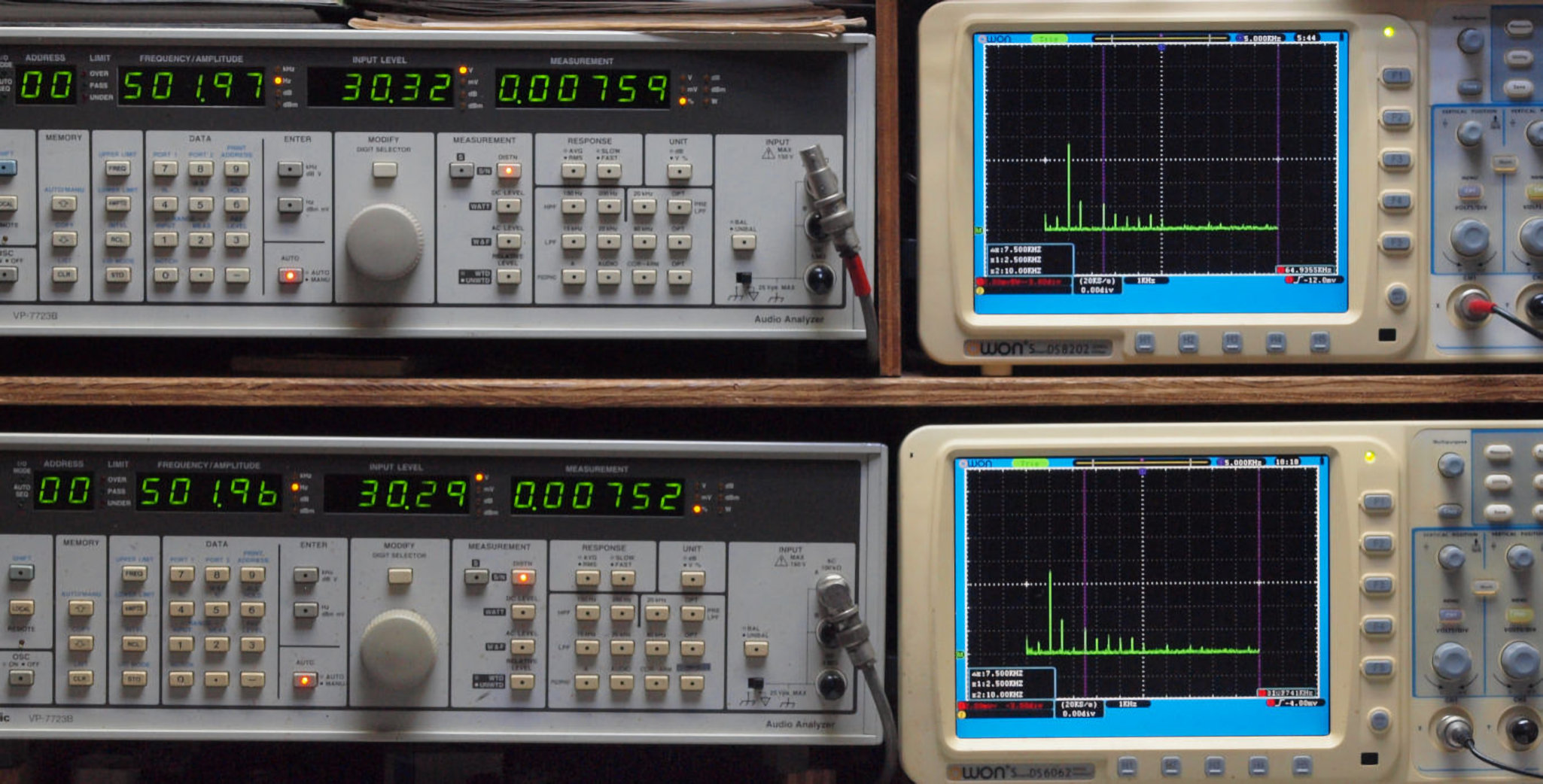

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００７５９％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．００７５２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

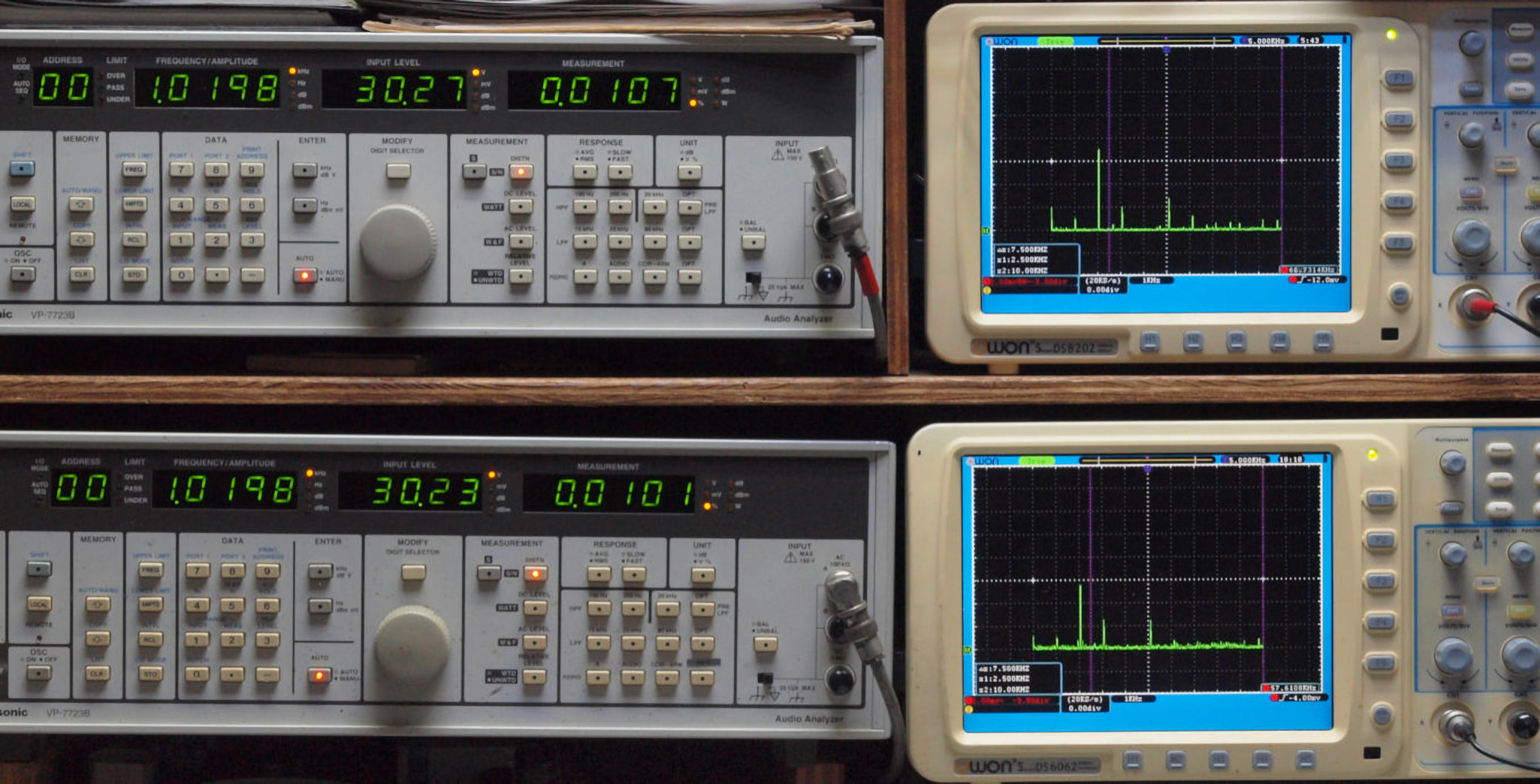

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０１０７％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０１０１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０１８４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０２５７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

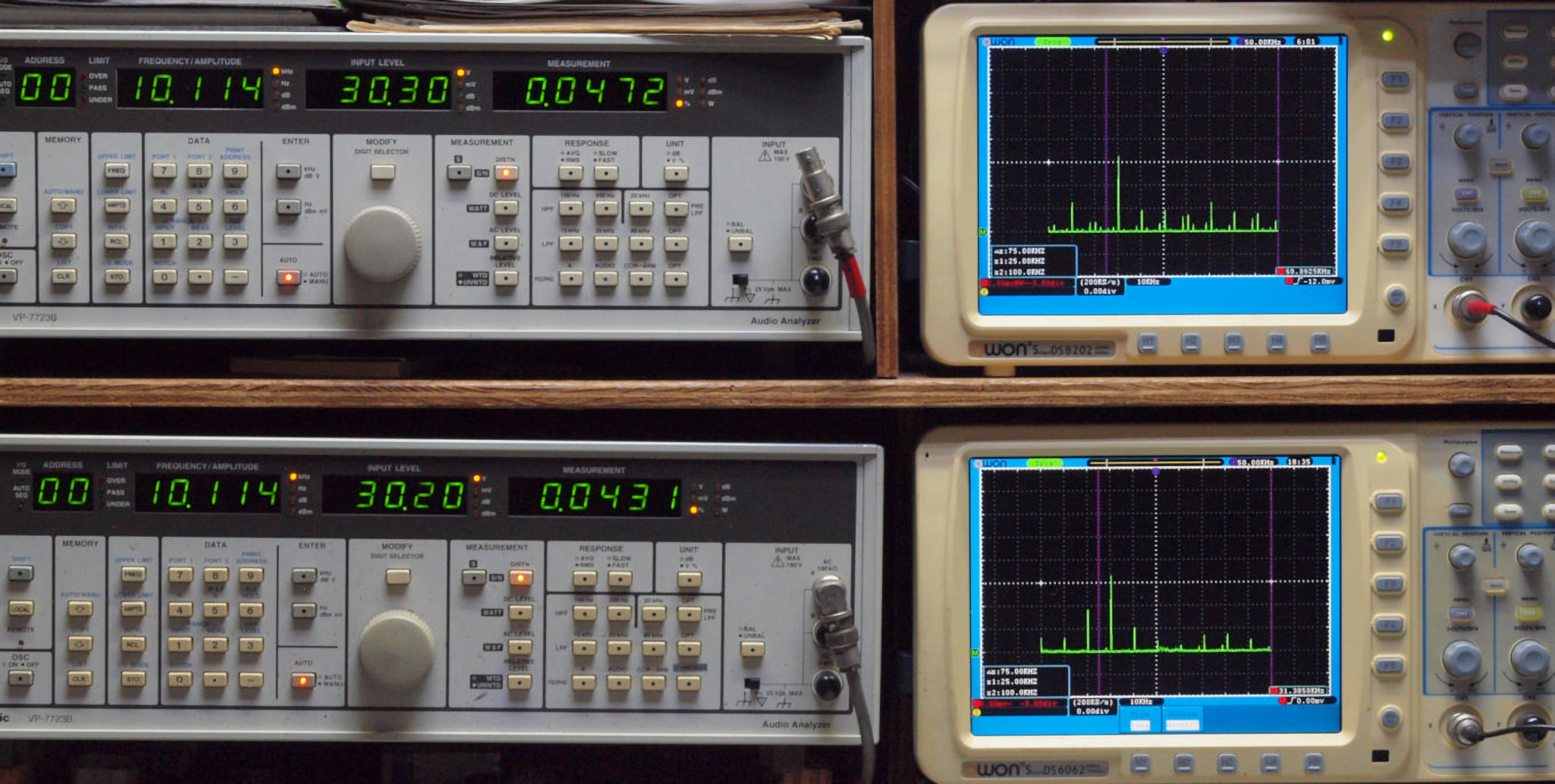

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０４７２％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．０４３１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

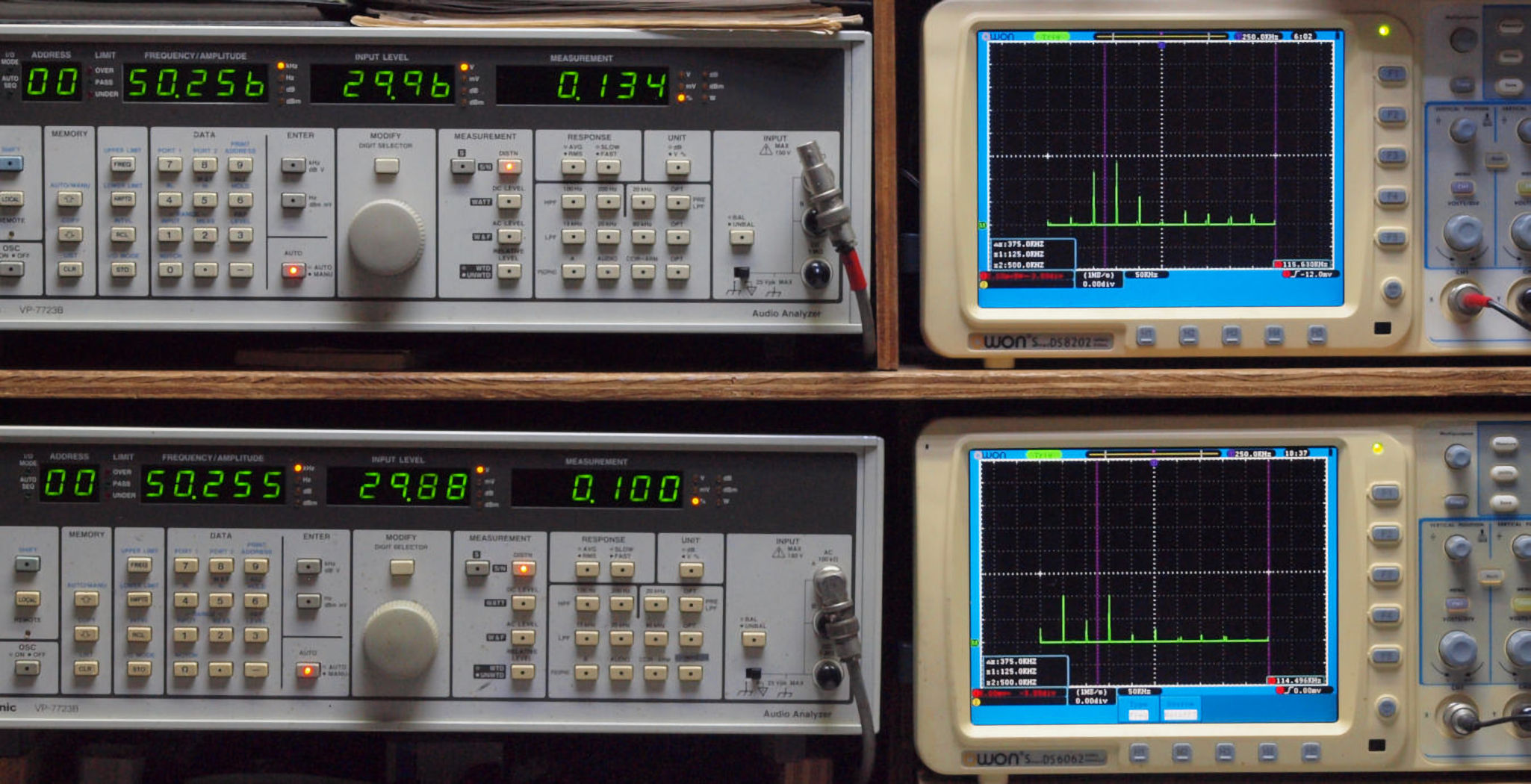

Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．１３４％歪み。 　　　　　 　　 　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ、　０．１００％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

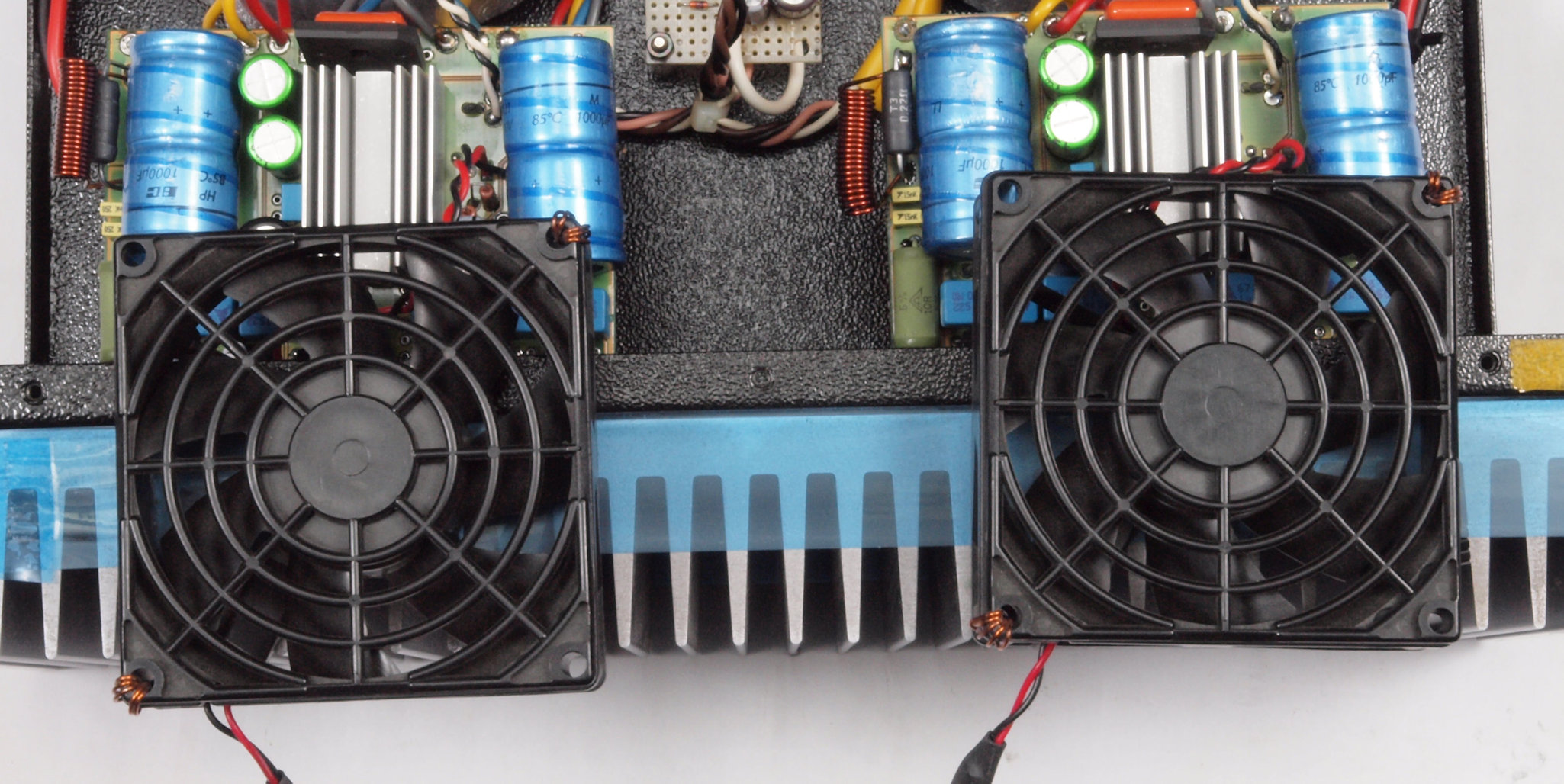

Ｅ２１．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　Goldmund JOB 500 の仕様（マニアル・カタログより）

型式 メインアンプ Goldmund JOB 500 POWER 200 W RMS (2 - 8 Ohms). 300 W RMS on 8 Ohms lNPUT SENSITiVITY 1.4 V/50kOhms POWER SuPPLY Nominal line voltage= 117 or 234 V+/- 15 Maximum power consumption= 600W. SIZE AND WEIGHT W300×H100×D260mm. Weight=9kg 発売時期 2002年発売 定価 504,000円

job500-215
