Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　６台目修理記録

平成２４年７月５日到着　　　平成２５年１月１０日完成

*Ｂ−２３０１Ｌ. 6台目*Ｃ−２３０１Ｌ. 2台目*Ｅ−０６*ＱＵＡＤ　４４. 7台目*ＳＡ−１２. 2台目*ＳＡ−５．１*ＳＹ−Λ８８�U. 3台目*ＴＡ−Ｄ８８ユーザ

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません このＡＭＰは、ＤＣ入力しかなく、バランスの崩れたプリＡＭＰを繋ぐと、過大入力となります 詳しくはここを参照してください

Ａ．　修理前の状況 私のパワーアンプは真空管アンプが中心のマルチのため、この夏の関電の節電に協力 するためには夏場仕様のパワーアンプ（トランジスタパワーアンプ）にする必要があります。 そこで手持ちのアンプでは不足するアンプをYafooのオークションで物色したところ、外観はあまり 良くないのですが、完動品のサンスイB-2301Lの出品がありましたので8.5万円で購入。 右ＣＨのＶＵメータ上部に剥離があります。 『スピーカー端子の交換＋オーバーホール』依頼 。 Ｔ．　修理前点検測定 Ｂ．　原因 終段供給電源の電解コンデンサー劣化により、歪み多い。 Ｃ．　修理状況 ＲＬバイアス・バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 配線手直し、補強。 電源関係の「ブチルゴム巻・銅箔スチロールコンデンサー」の交換。 ＳＰ端子　ＷＢＴ−０７０２　に交換。 初段ＦＥＴ（電界効果トランジスター）交換。 Ｄ．　使用部品 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　１０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　７６個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　１１個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 SP接続、ＷＢＴ−０７０２」　　　　　　　　　　　　　　　　　　　　２組４個。 ＦＥＴ（電界効果トランジスター） Ｅ．　調整・測定 Ｆ．　修理費　　１２３，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０１L　の仕様（マニアル・カタログより）

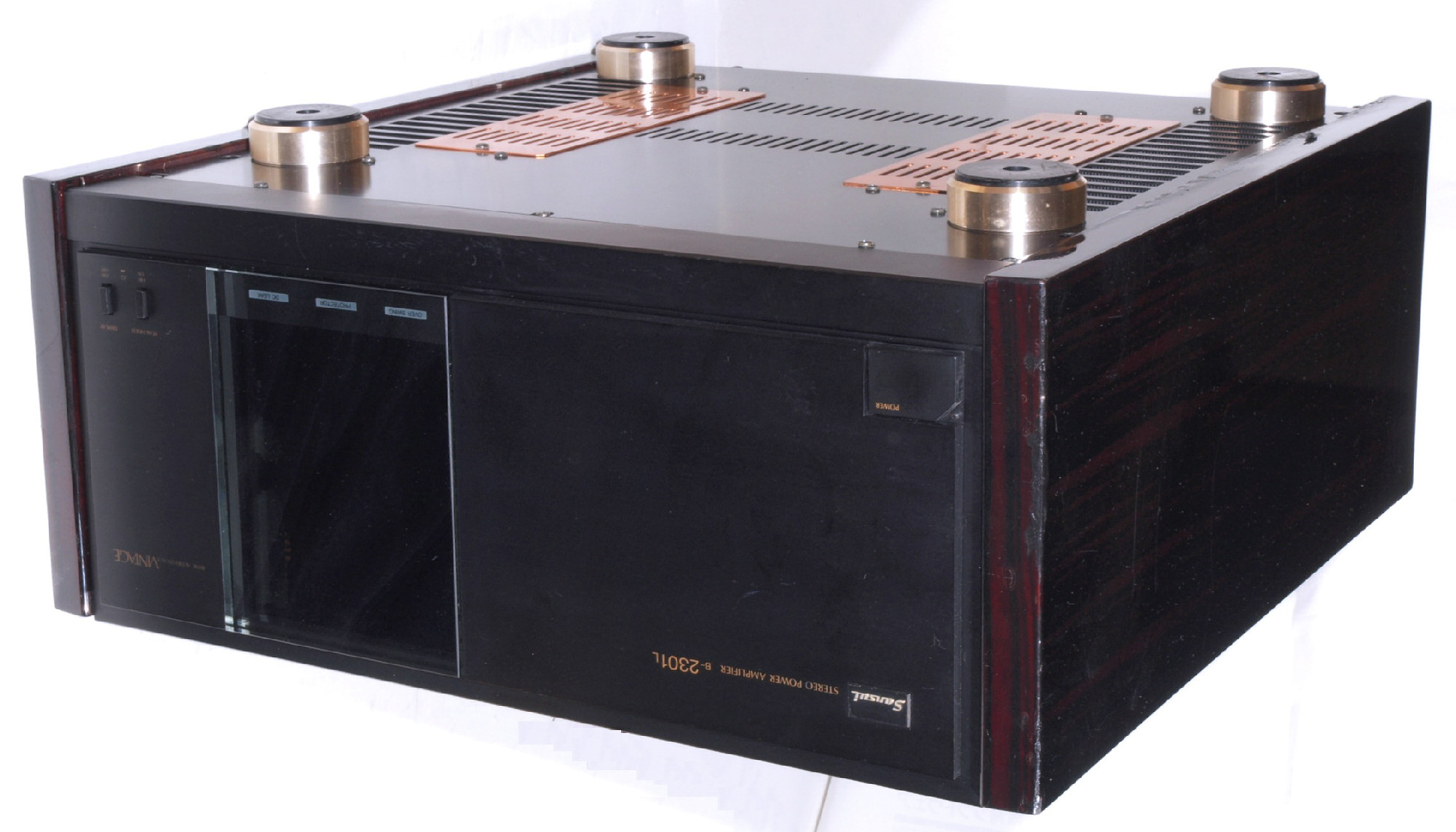

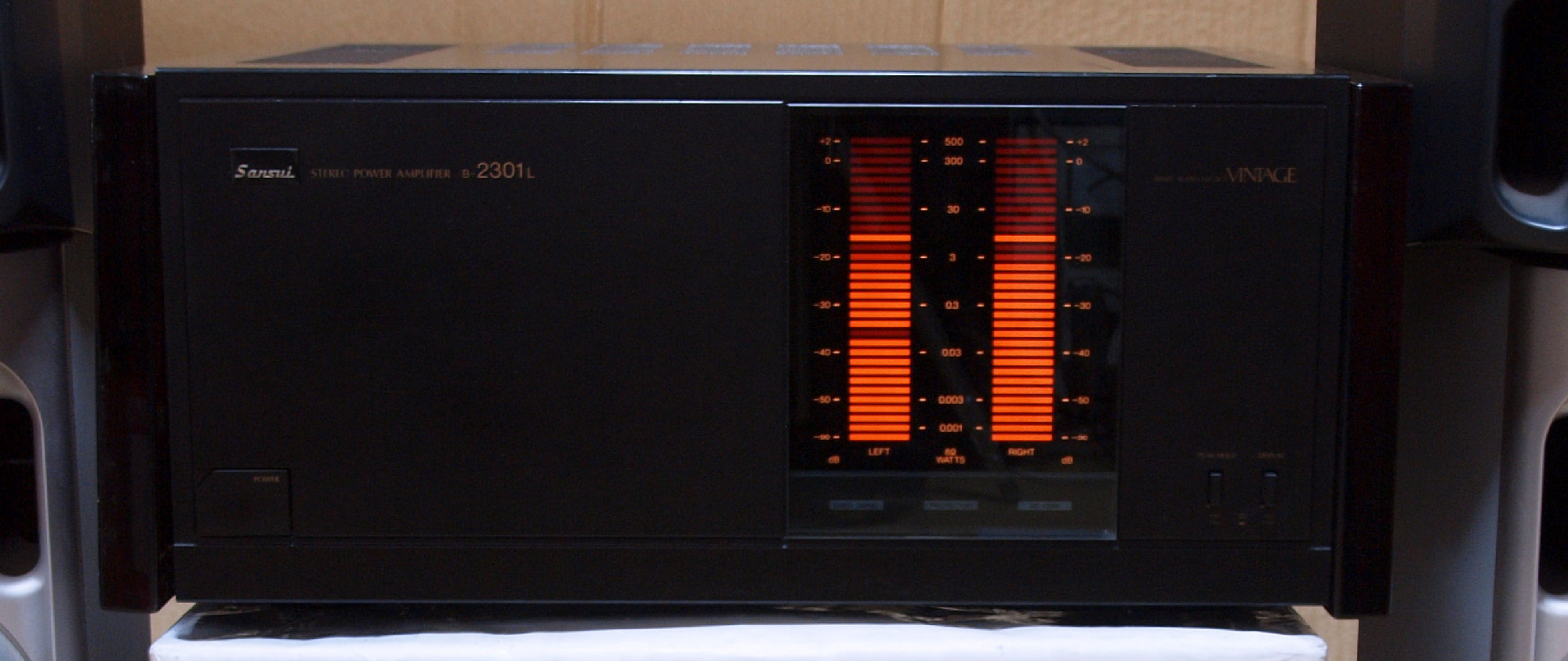

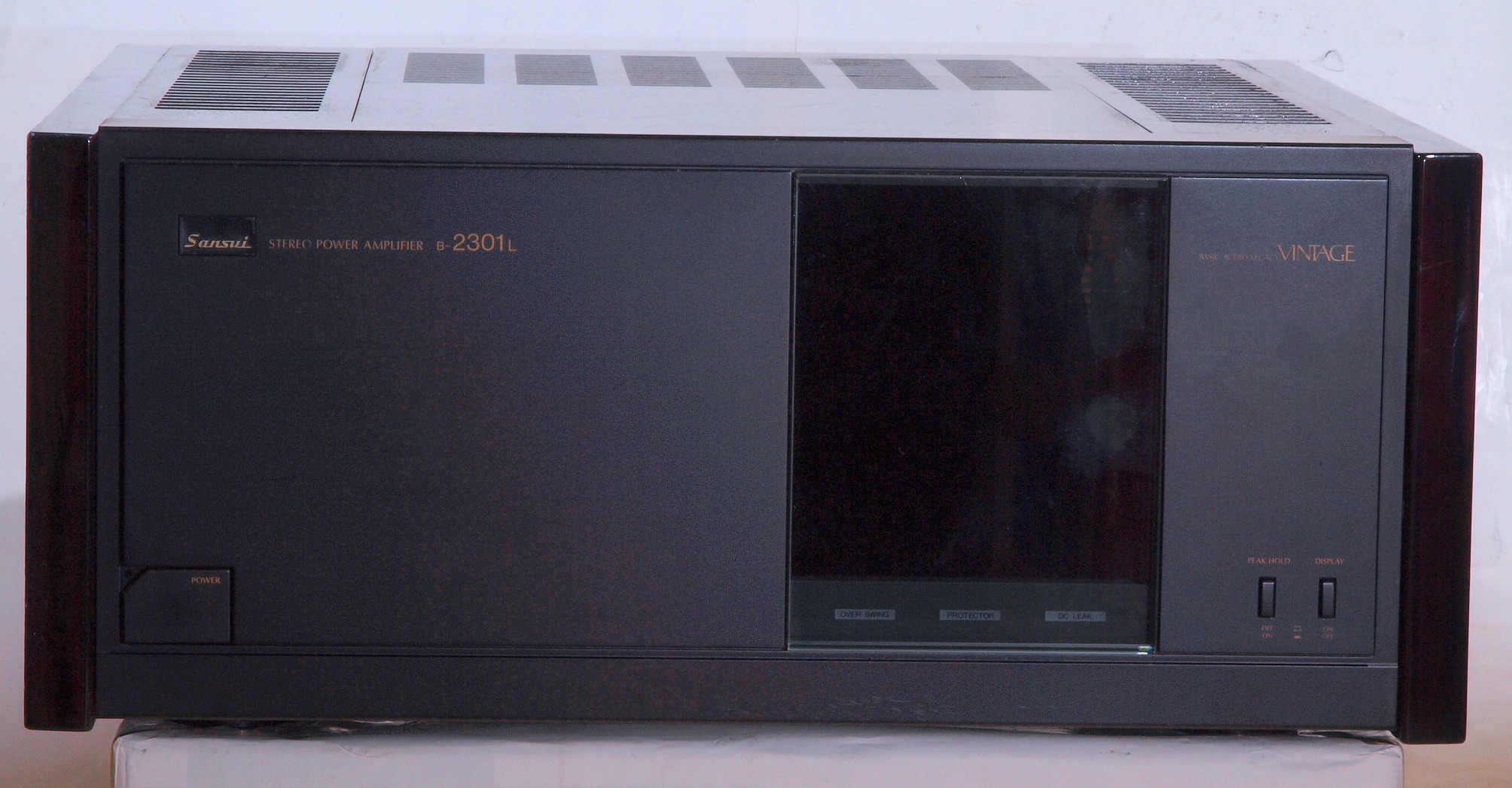

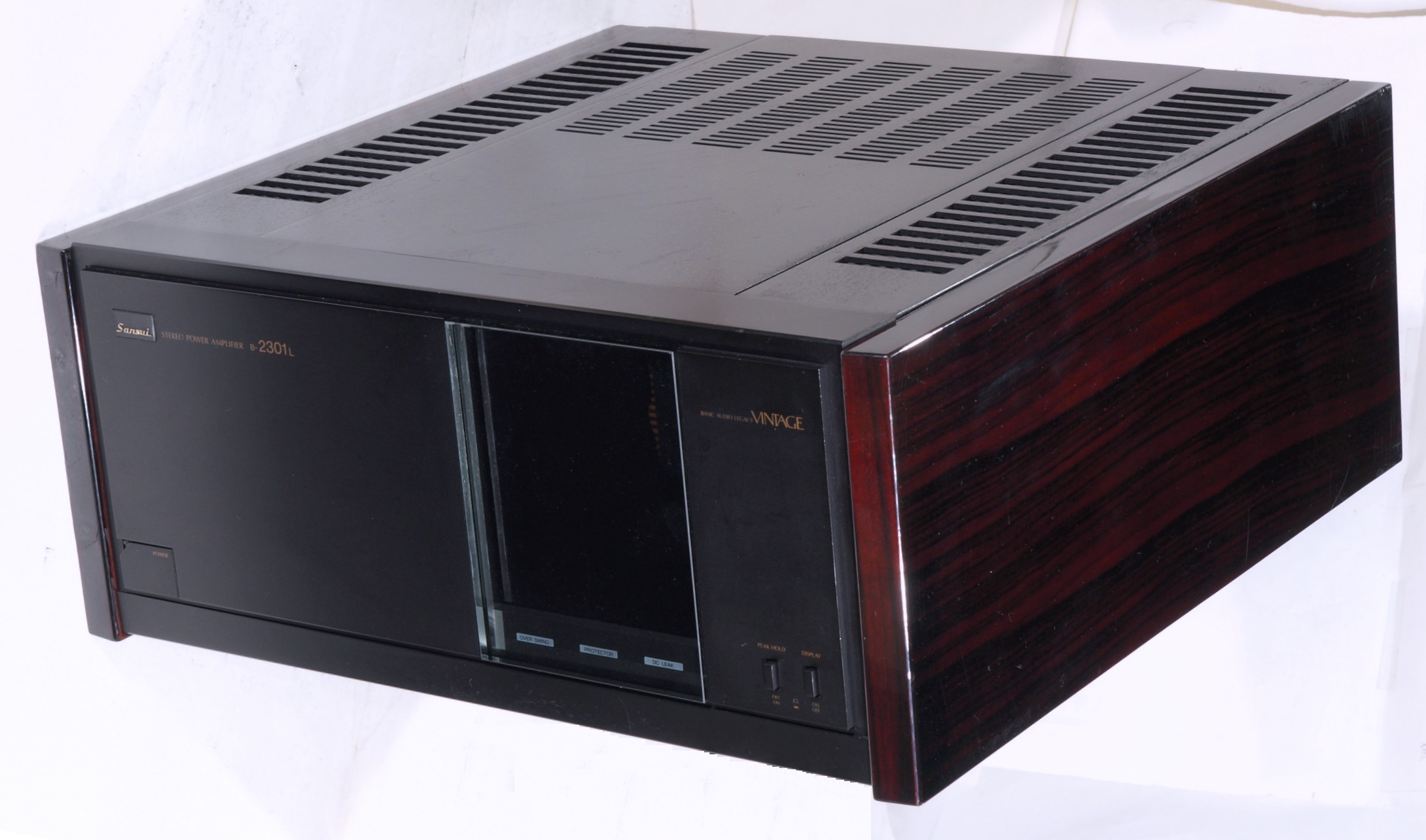

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　重いので、何時も撮影するデスクに設置できず、玄関上がり間で撮影しました。ストロボが少なく綺麗に撮影出来ません！ 　　　特に、サイドパネルはデコラ（表に貼られた透明の樹脂）の底の部分に光が反射して写ります。 Ａ１１．　点検中　前から見る

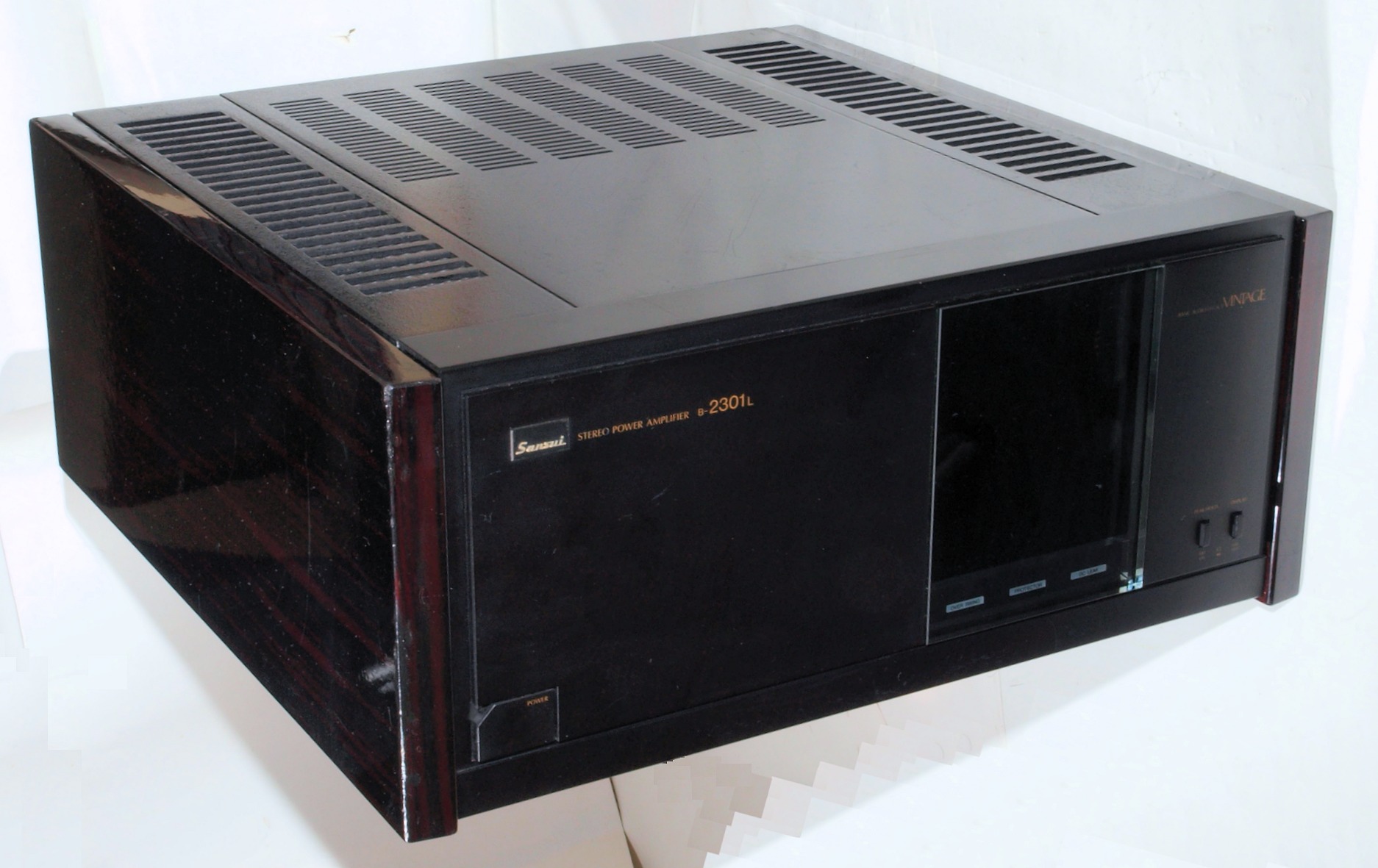

Ａ１２．　点検中　前右から見る

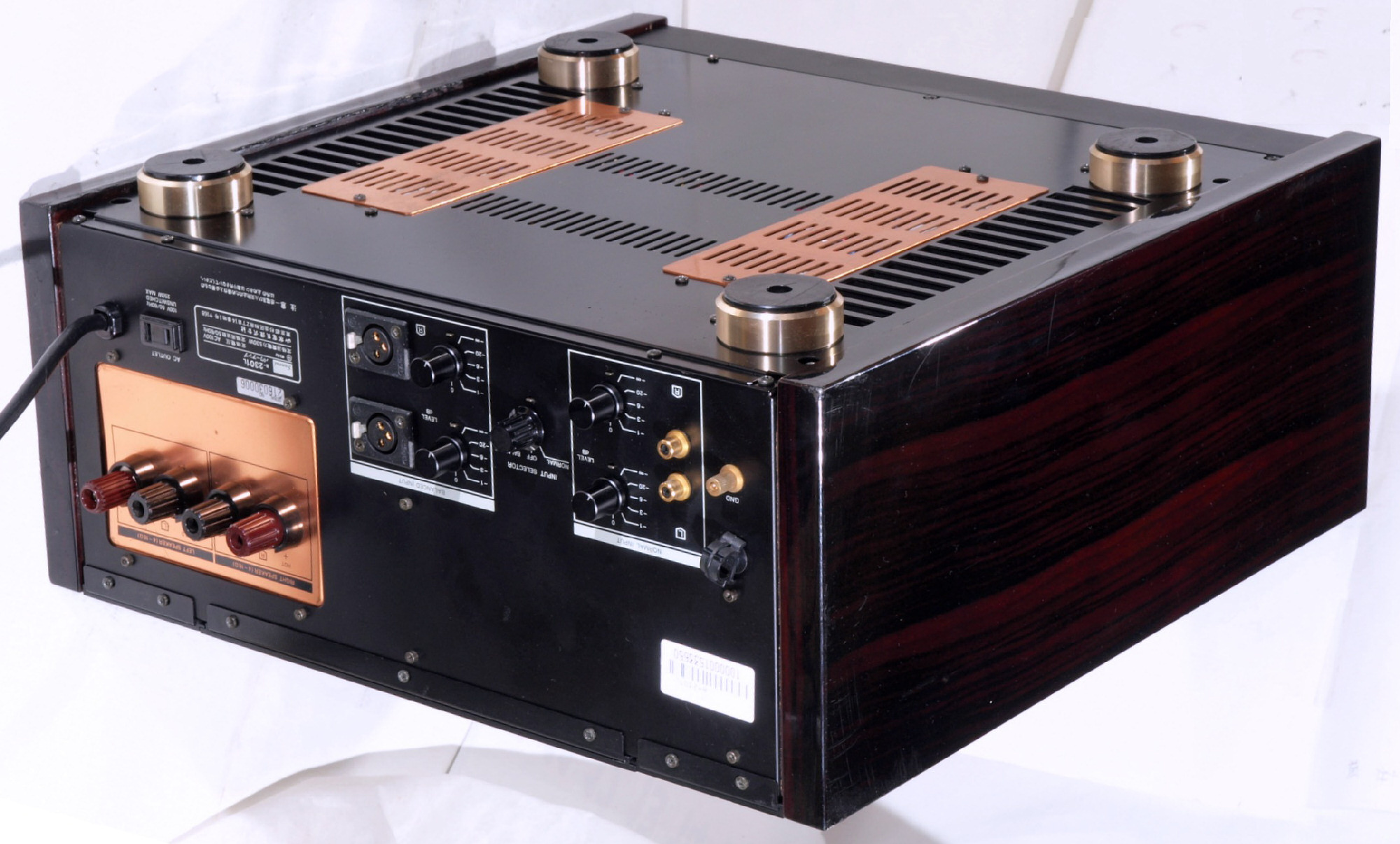

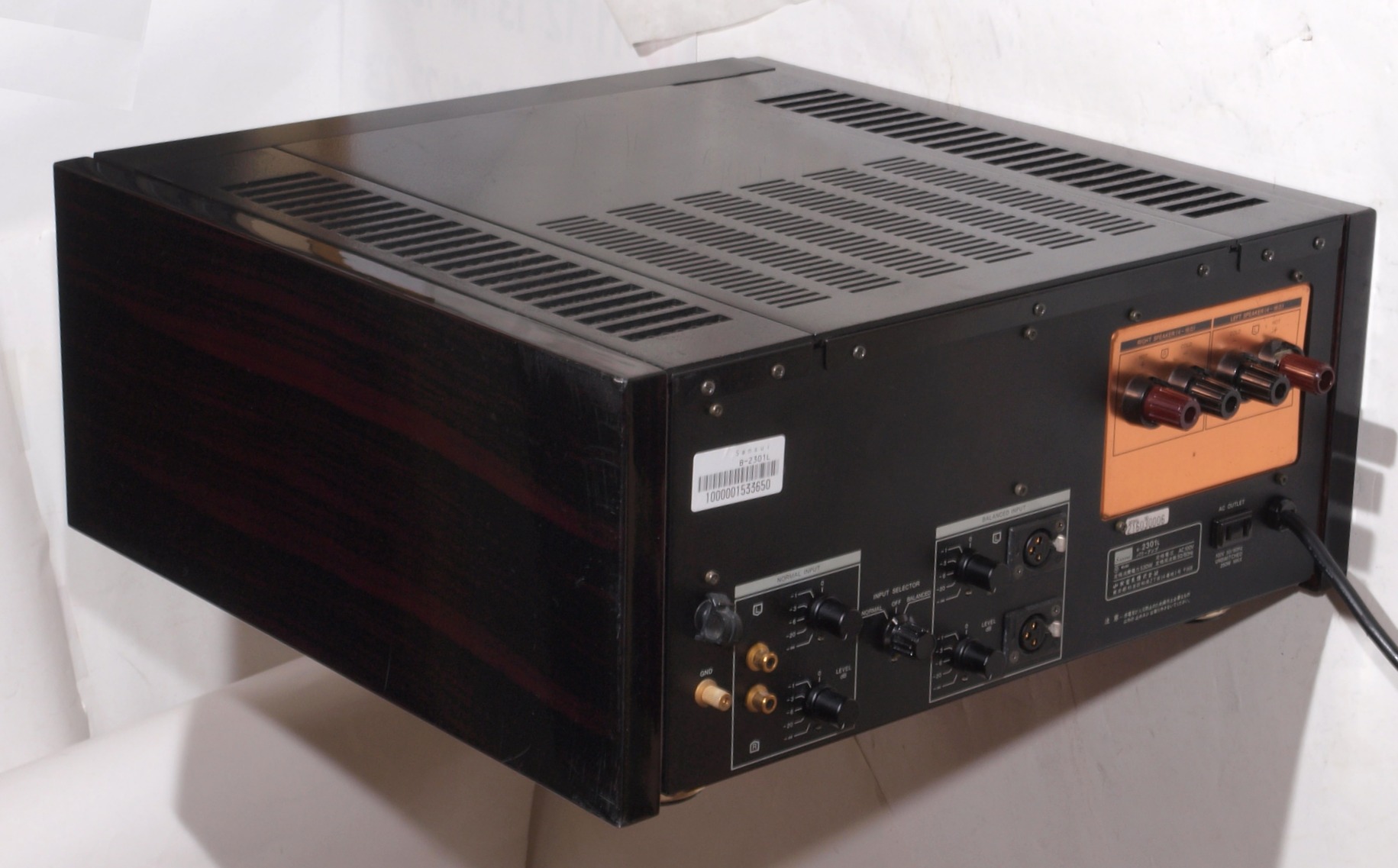

Ａ１３．　点検中　後右から見る

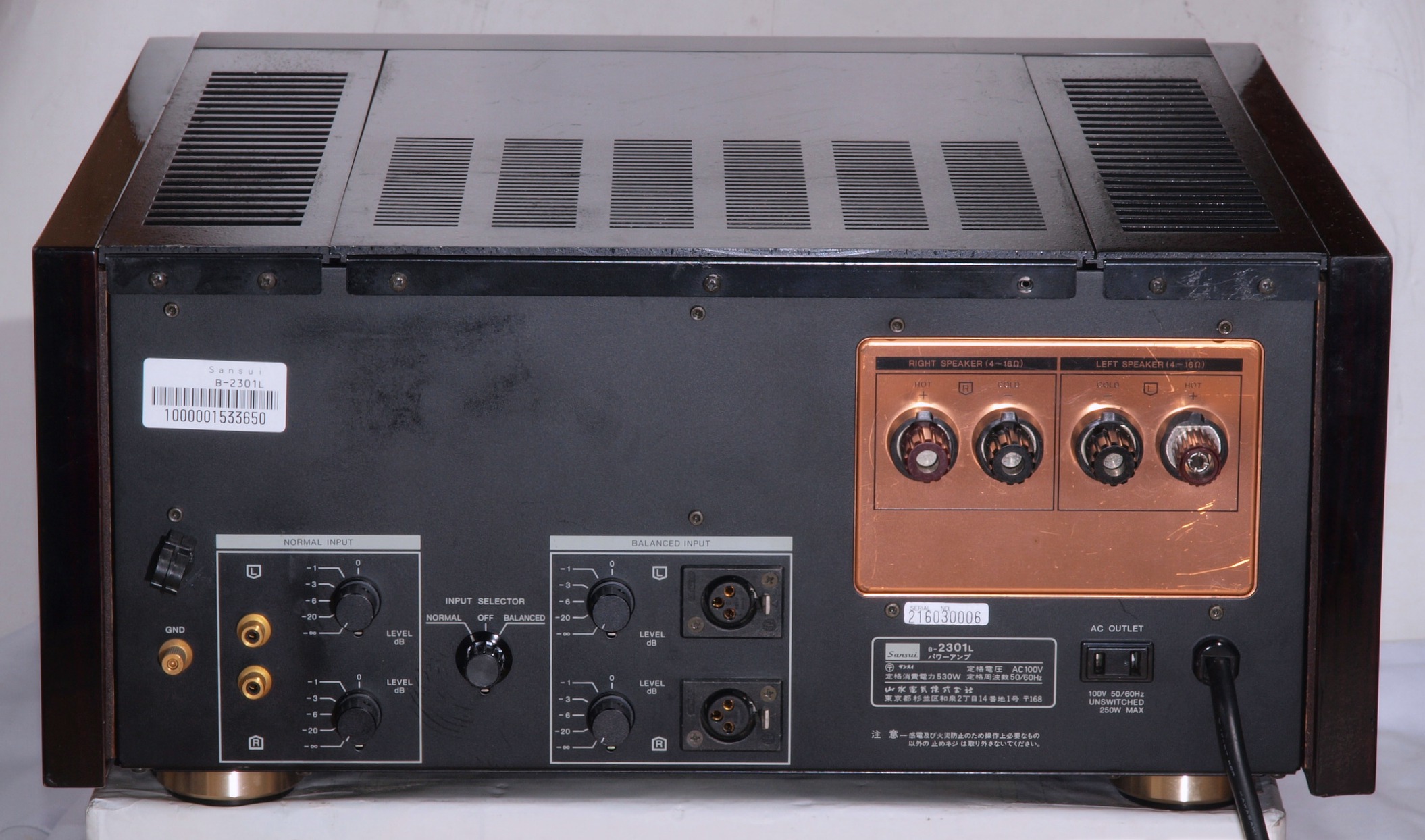

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　前左から見る

Ａ１７．　点検中　上から見る

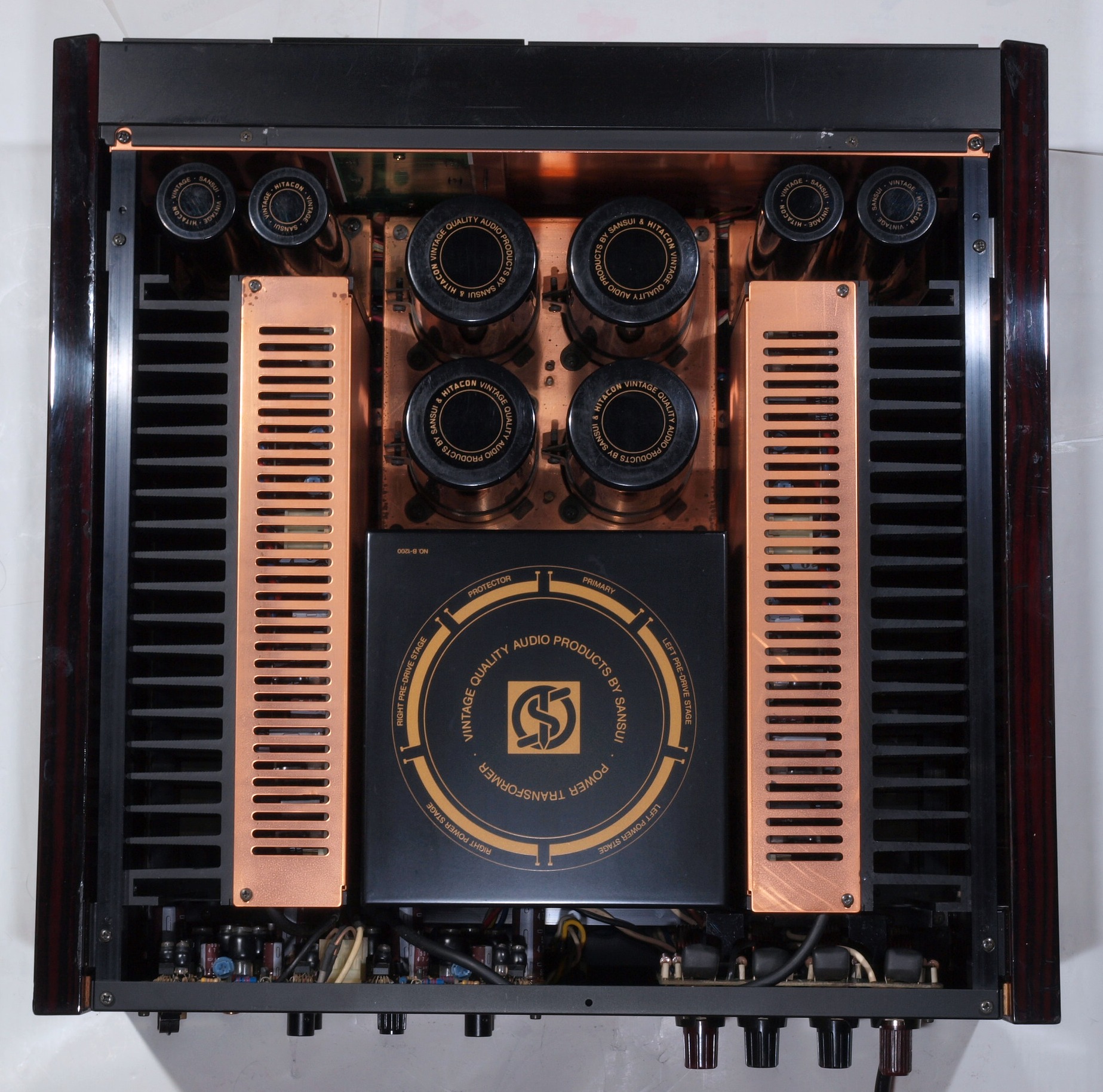

Ａ１８．　点検中　上蓋を外し、上から見る

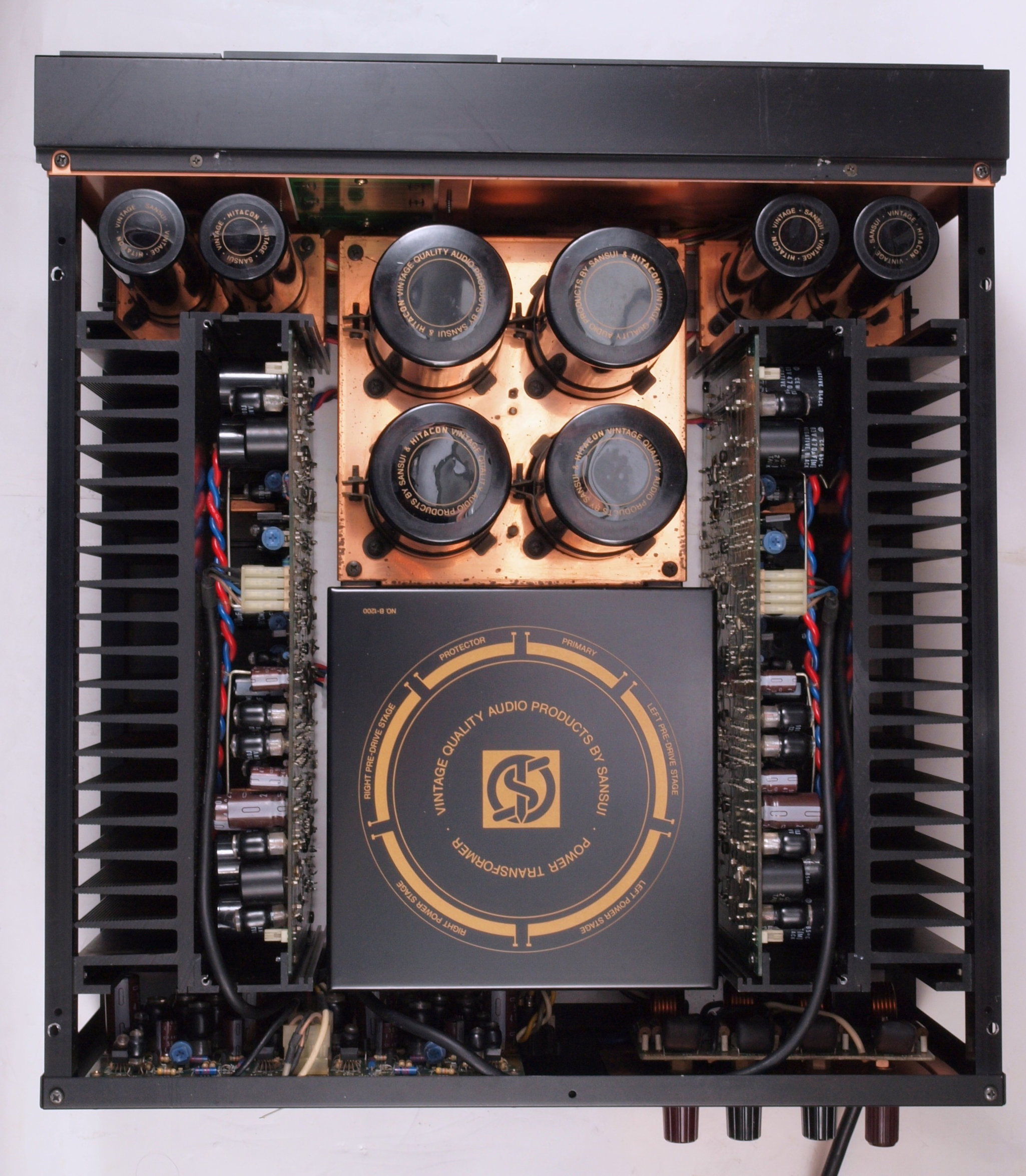

Ａ１９．　点検中　上蓋・前パネル・シールドを外し、上から見る

Ａ１Ａ．　点検中　上下蓋、左右パネル、前パネル、シールドを外し、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

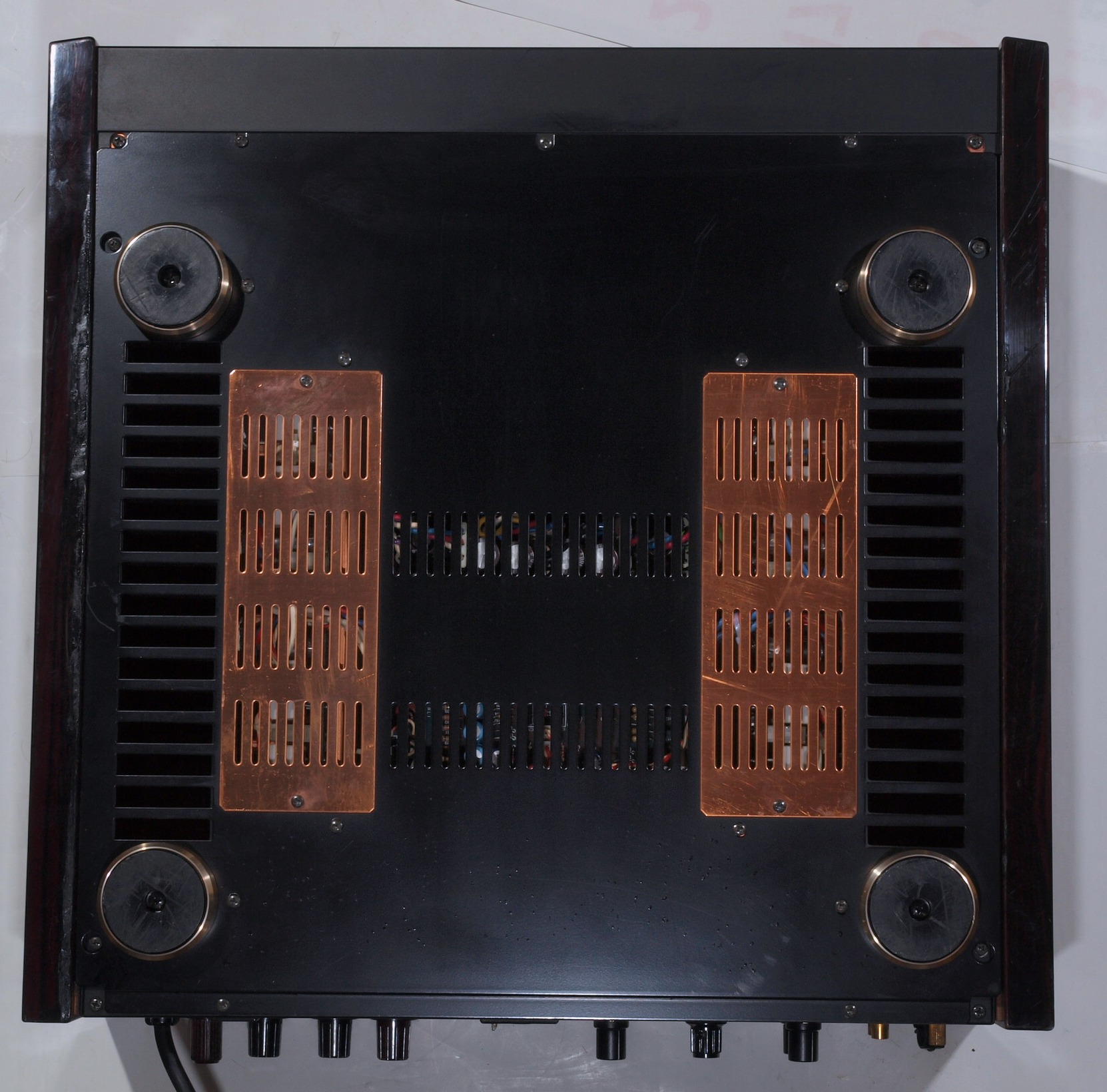

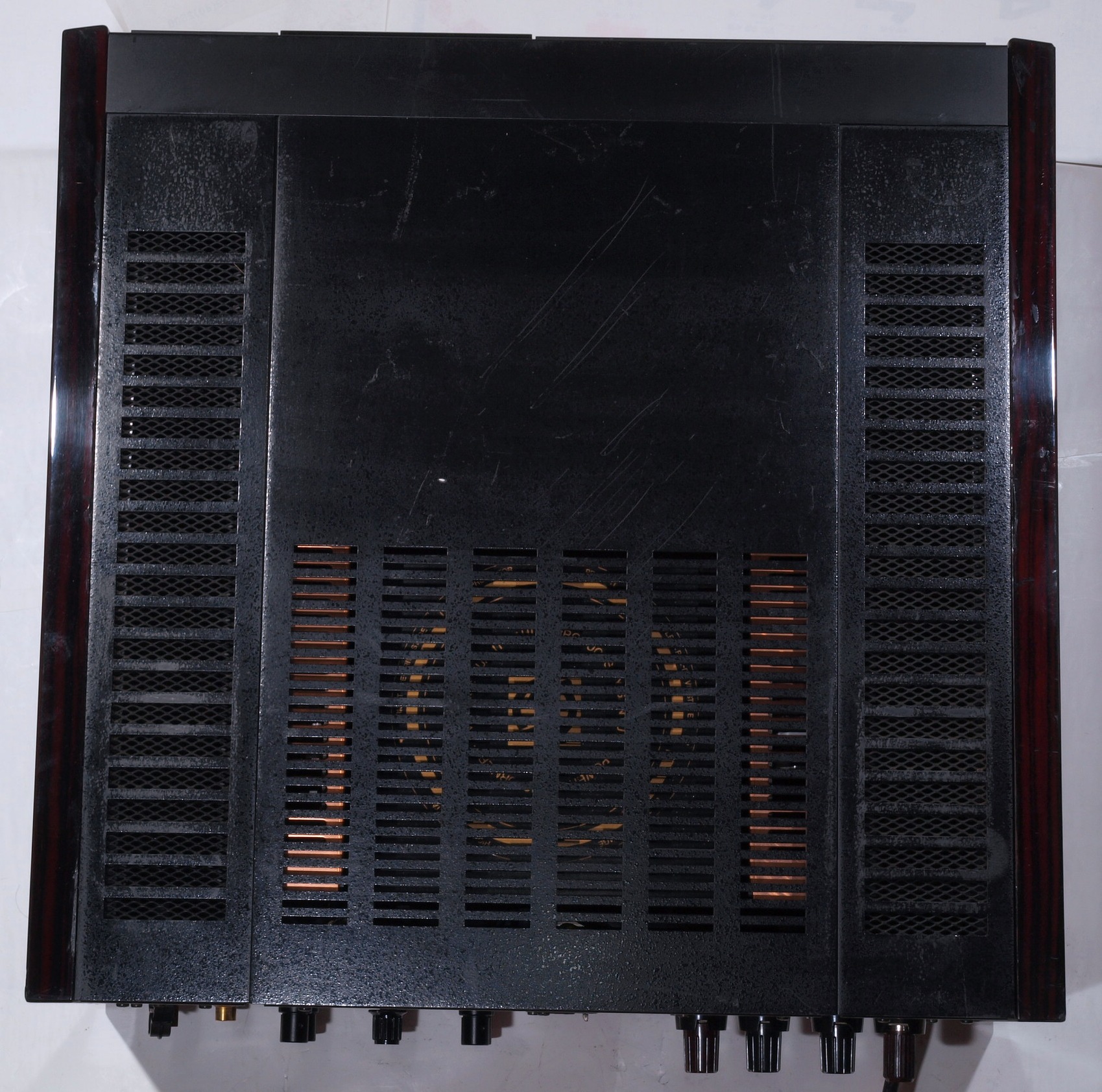

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下蓋を外し、下から見る

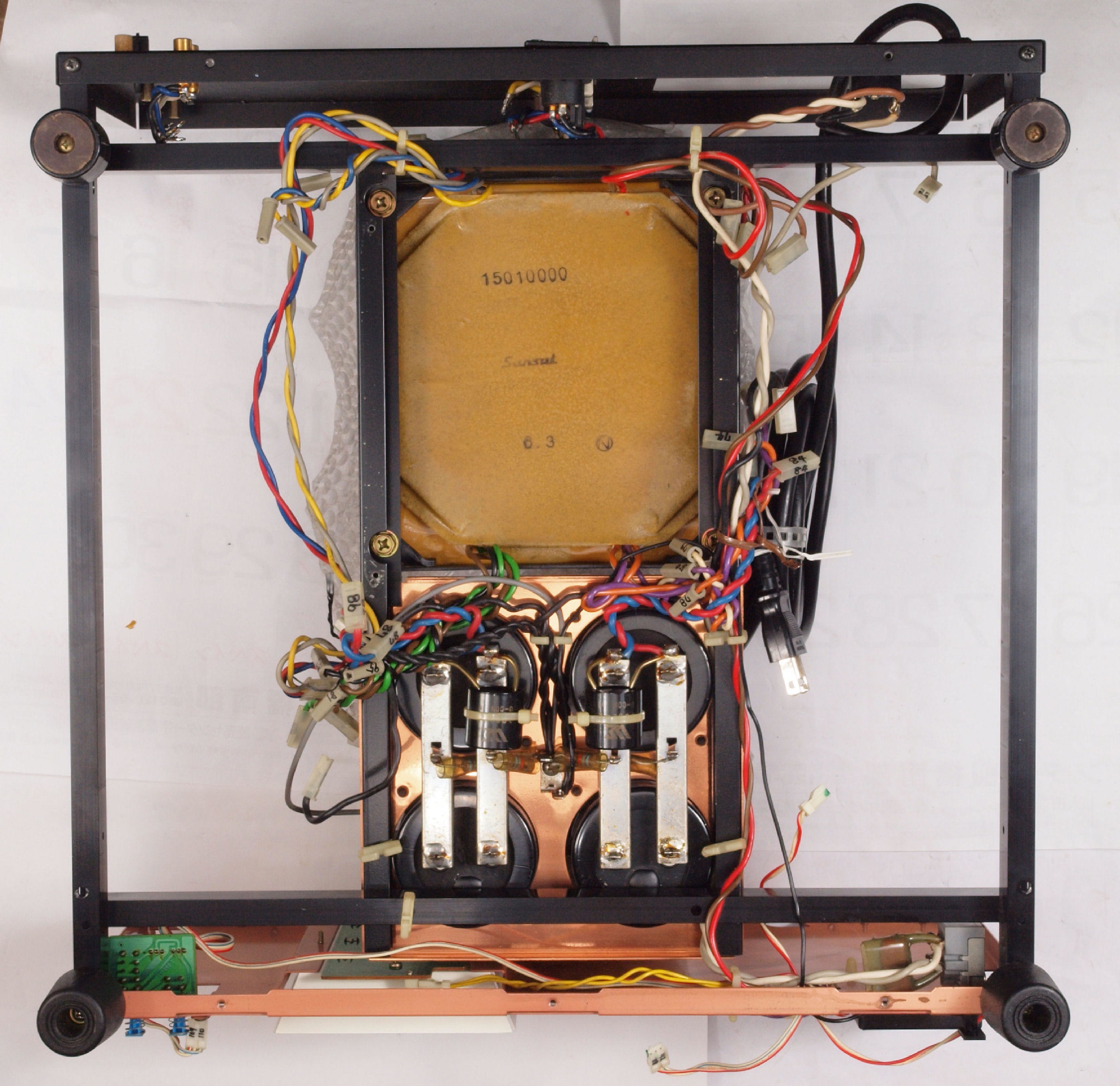

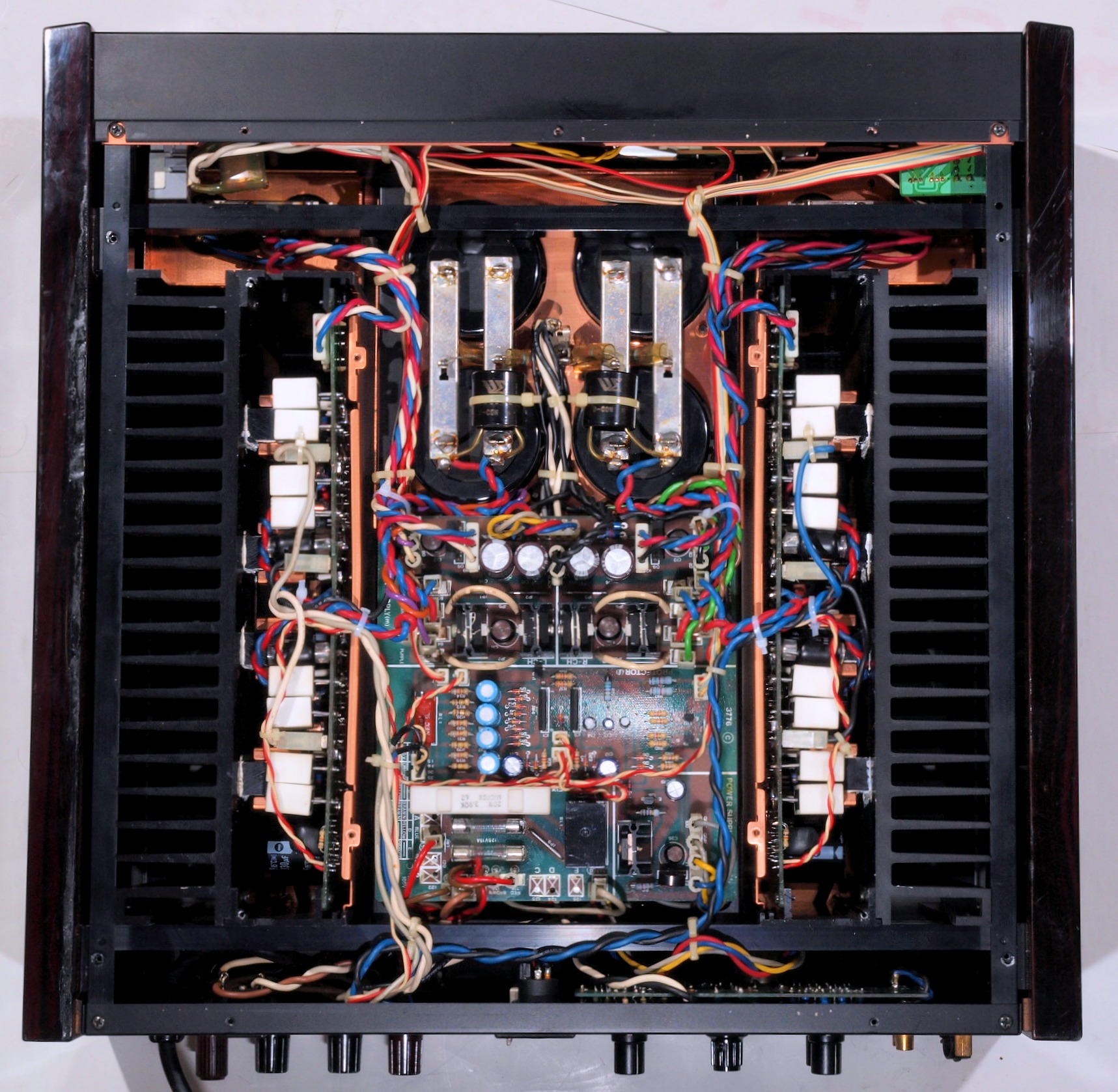

Ａ３１．　点検中　上下蓋、左右パネル、前パネル、シールドを外し、下から見る

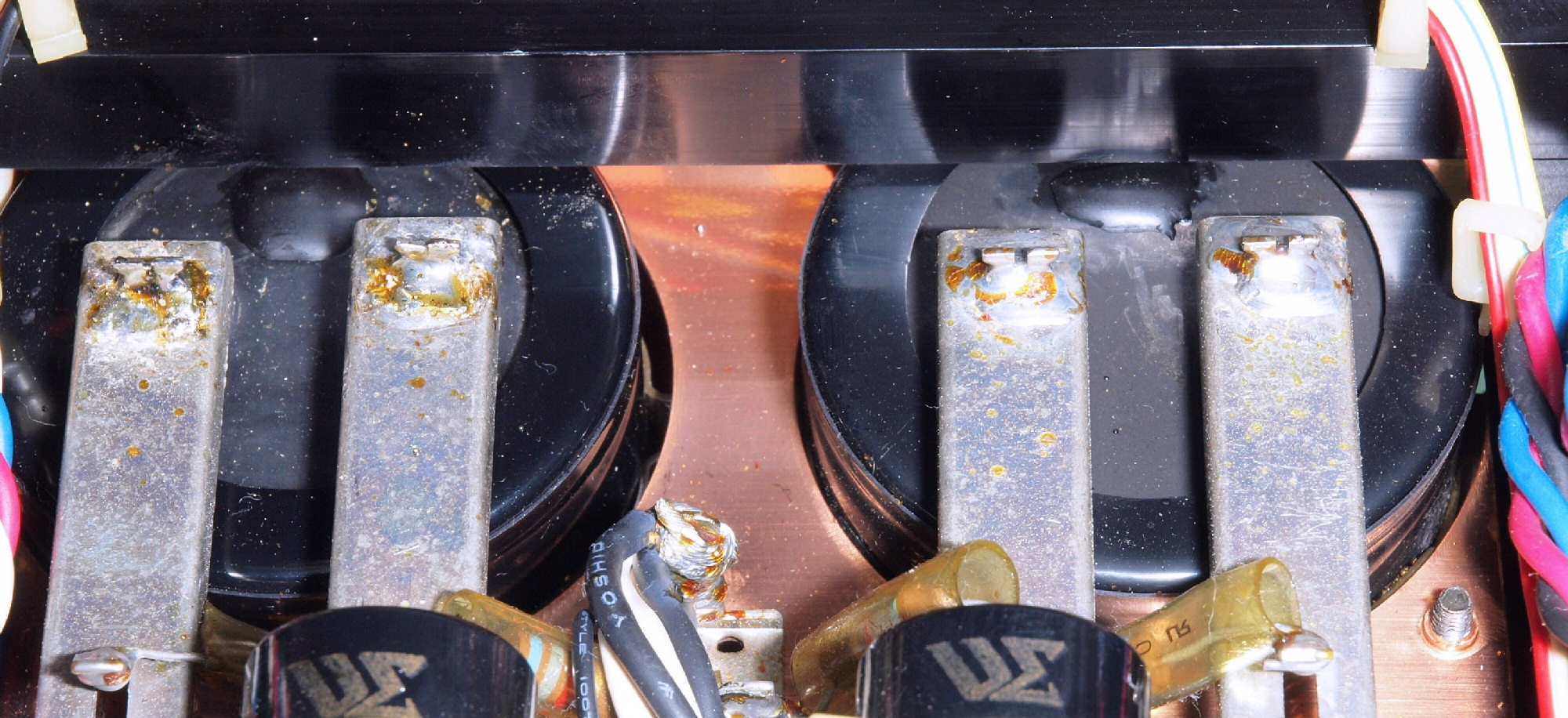

Ａ３２．　点検中　終段供給電源の電解コンデンサー液漏れ？　により、吐出口を塞ぐ！

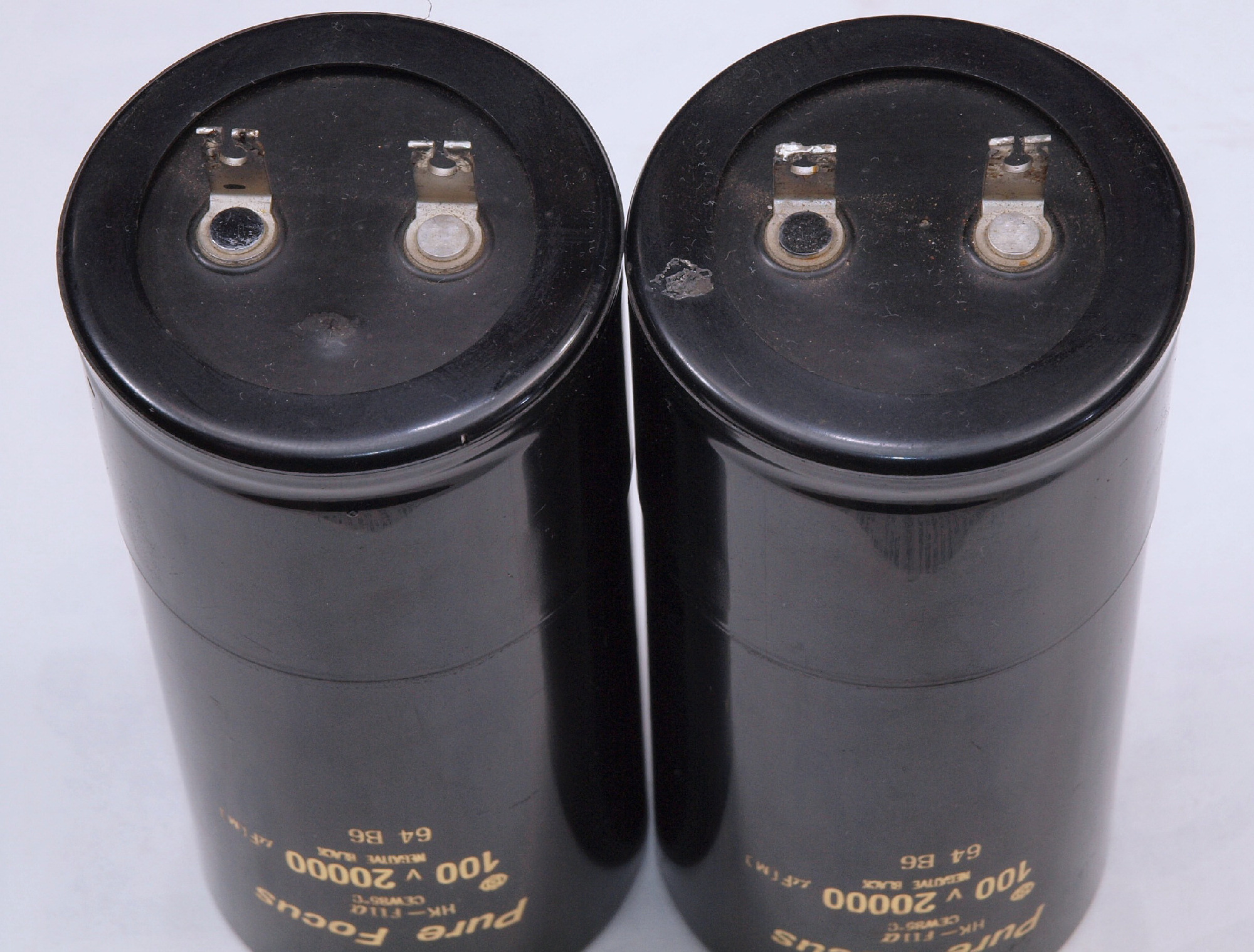

Ａ３３．　点検中　比較の為、手持ち「終段供給電源の電解コンデンサー」

Ａ３４．　点検中　幾たびかの輸送の衝撃で、曲がった「右側ドライブ供給電源の電解コンデンサー」

Ａ３４．　点検中　幾たびかの輸送の衝撃で、曲がった「左側ドライブ供給電源の電解コンデンサー」

Ａ３５．　点検中　前パネル「ＬＣＤ_ＶＵメータ」の劣化？

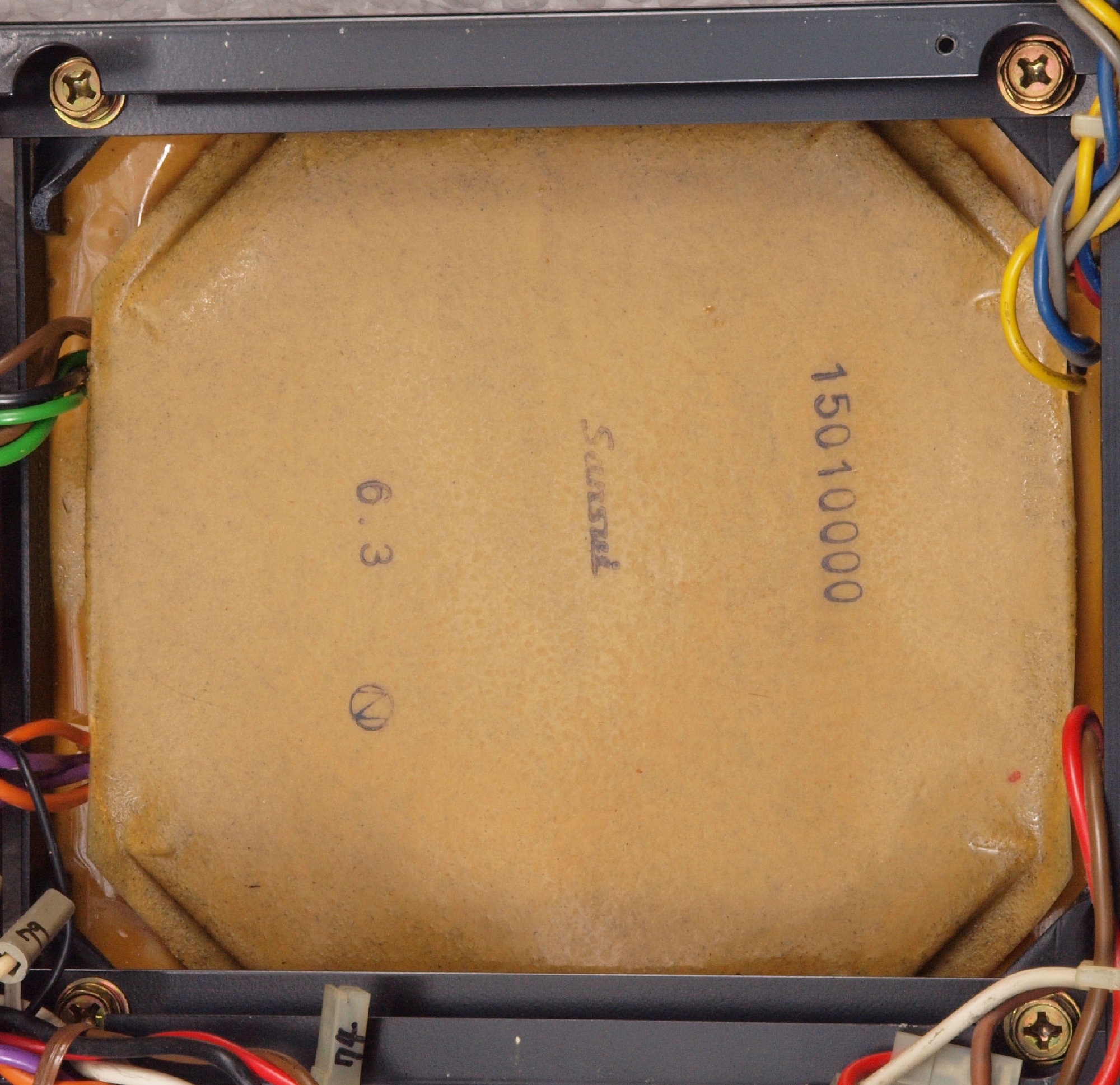

Ａ７．　点検中　電源トランスの詰め物、焼けも無く、綺麗です。

Ａ９１．　点検中　入力ＶＲ基板へのＲＣＡ端子からの配線、　何回も取り外したのか？　しかも銅箔側に半田付け！

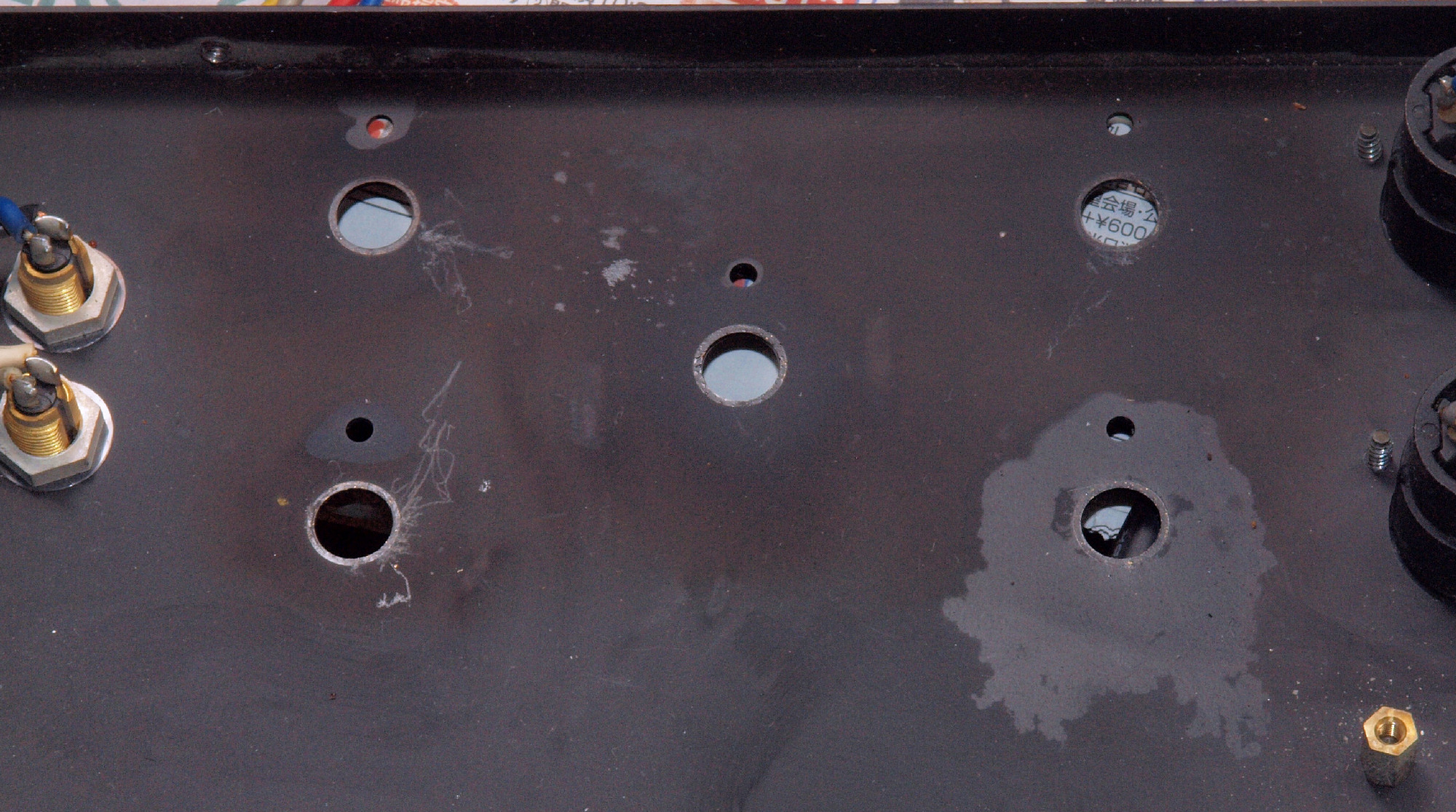

Ｃ９２．　点検中　入力ＶＲ取り付け裏パネル、多量の接点復活材使用の跡が残る

Ａ９３．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　 右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　このＡＭＰでは、２パラで使用していますが、片側はアークにさらされ、２倍にはなりません。

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

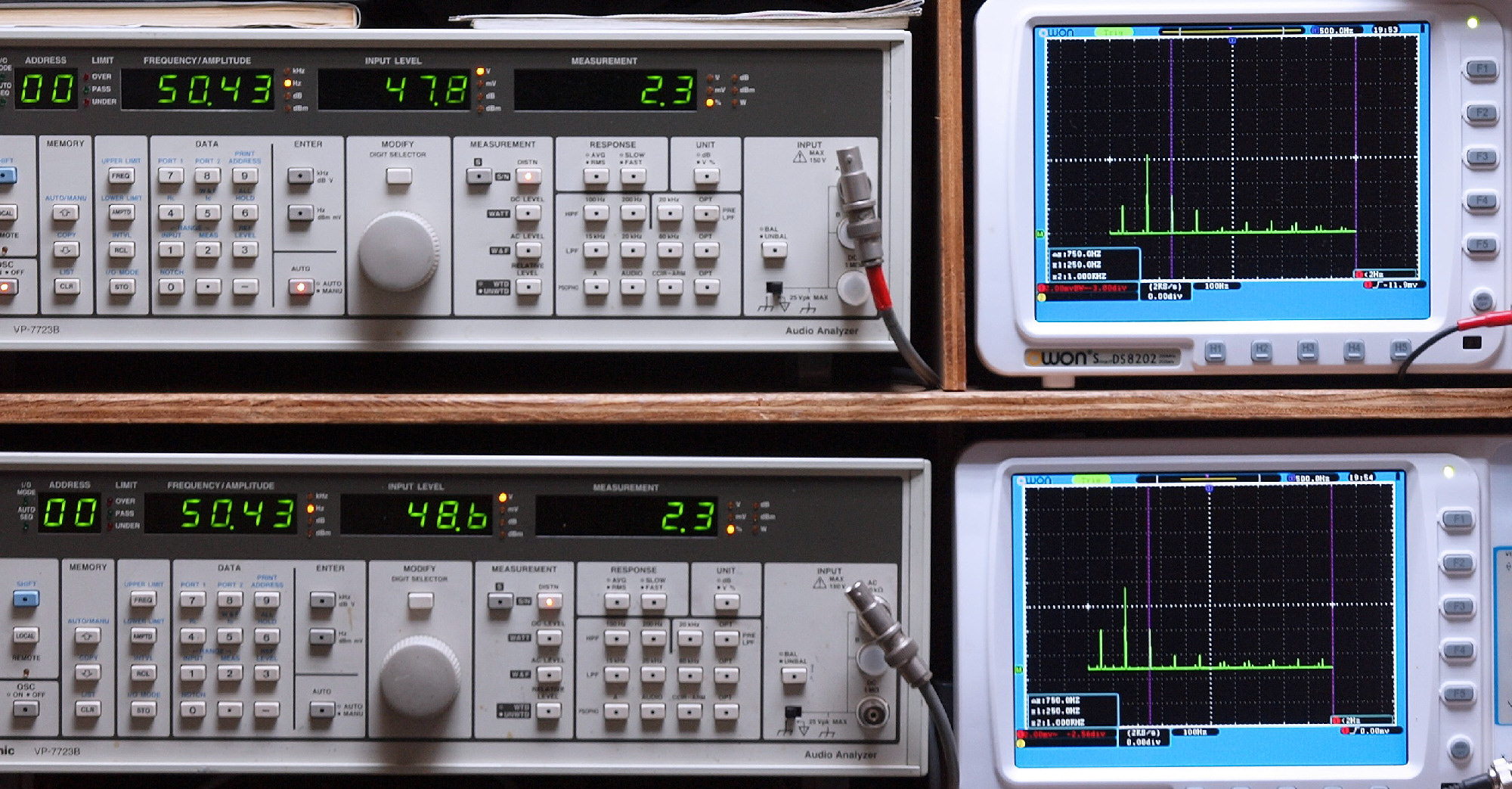

Ｔ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　２．３％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　２．３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

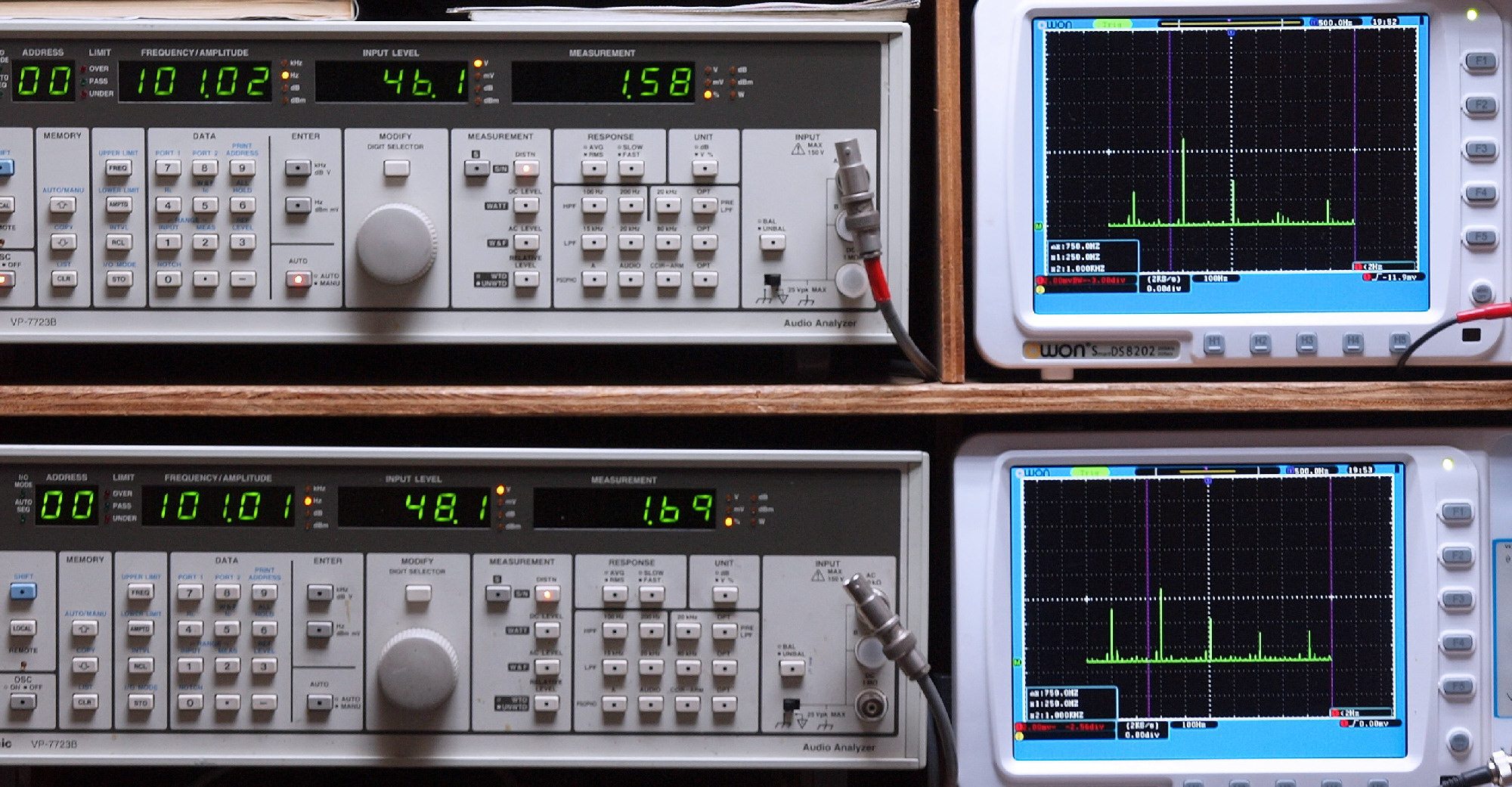

Ｔ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６５Ｗ出力、　１．５８％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　１．６９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　２．２％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　２．１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

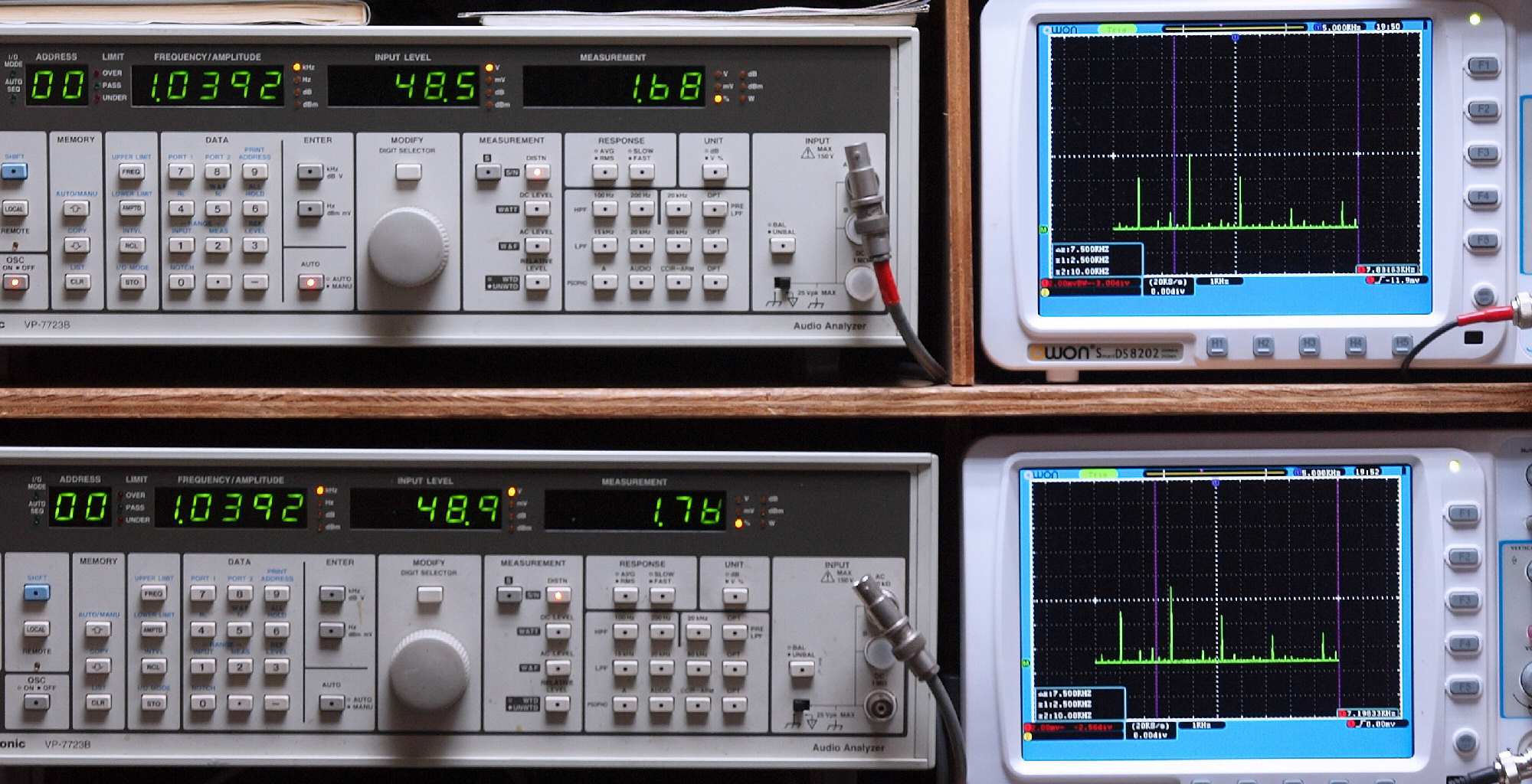

Ｔ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　１．６８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　１．７８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

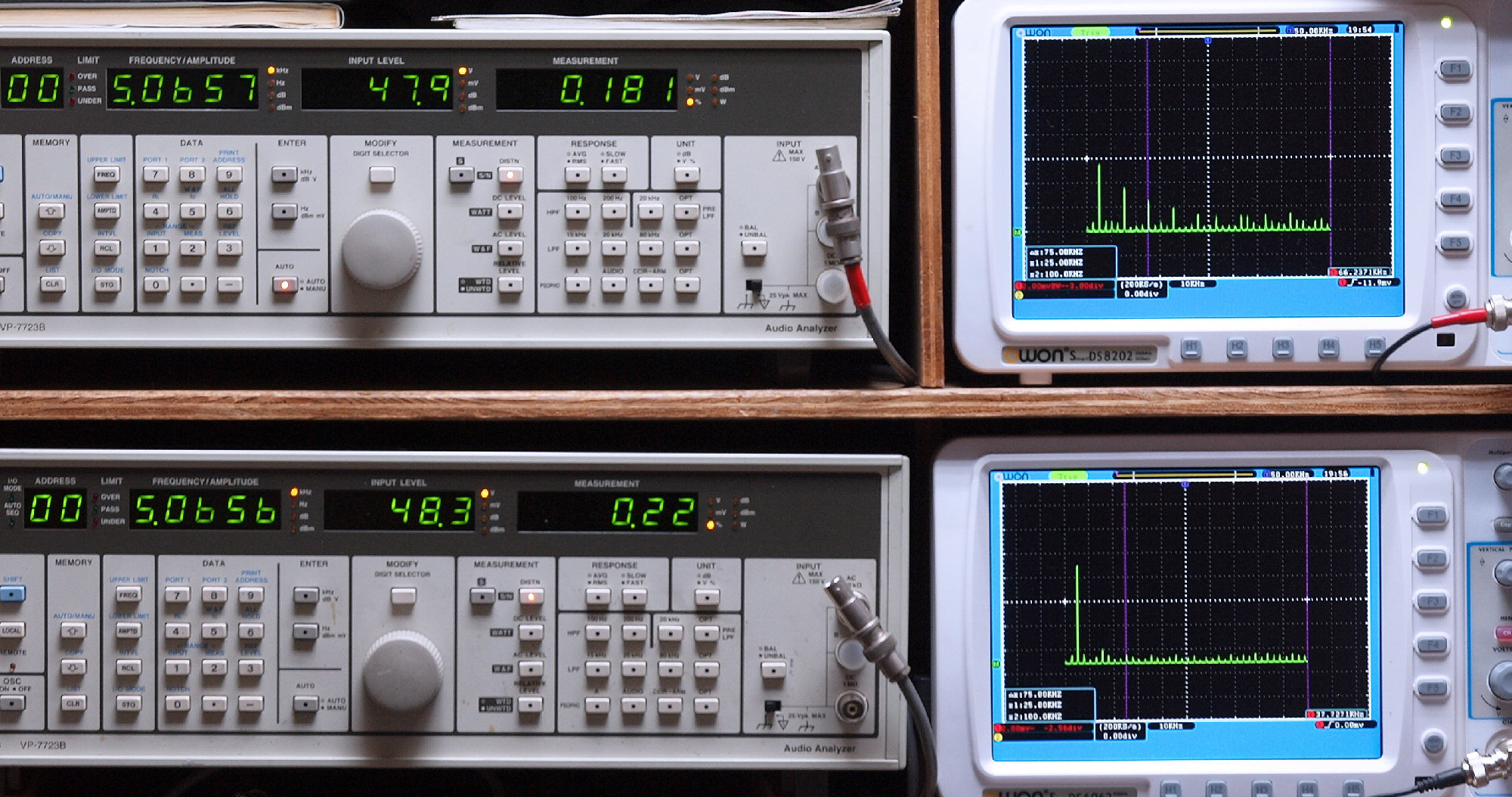

Ｔ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　０．１８１％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　０．２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

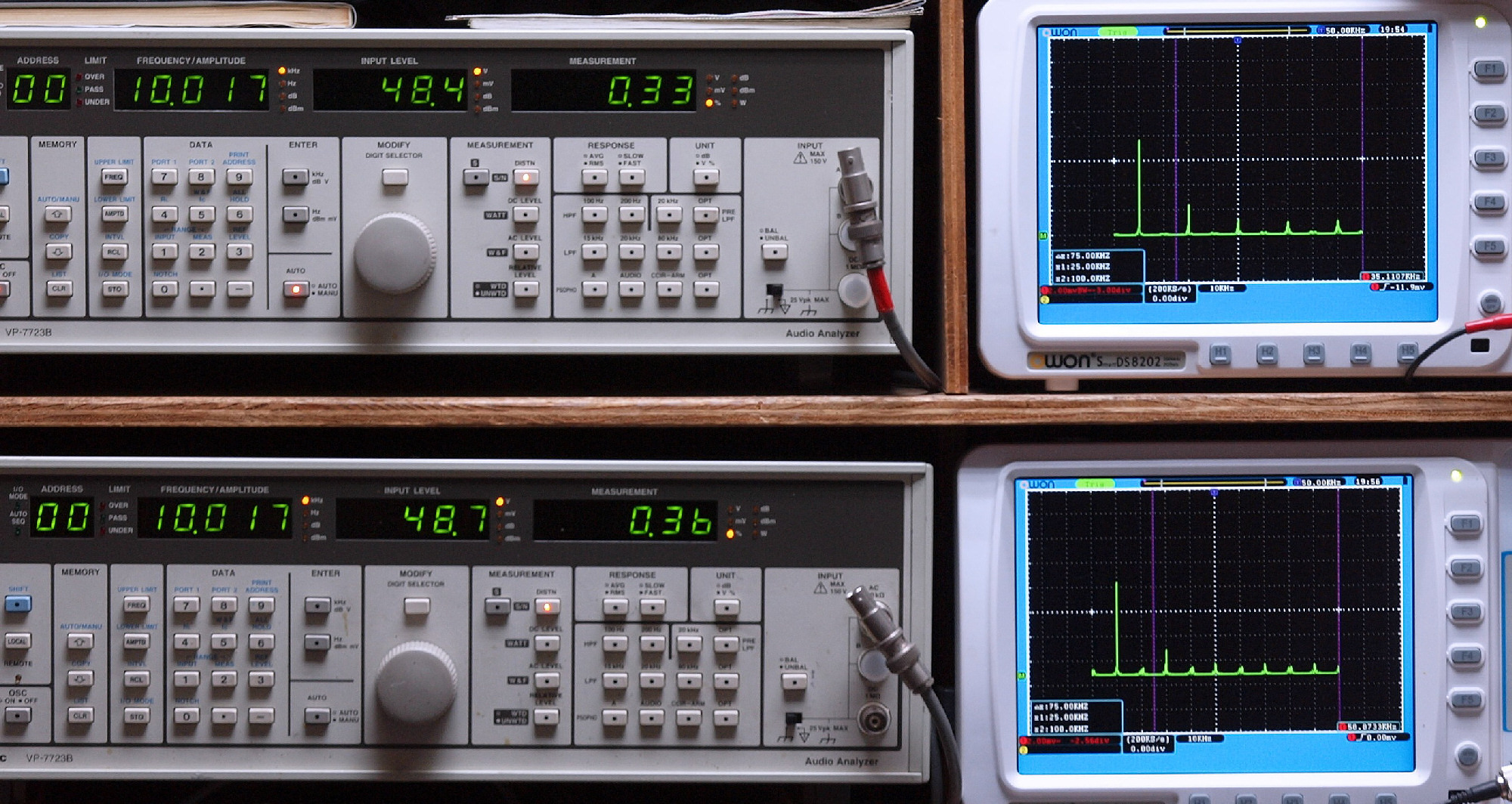

Ｔ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力、　０．３３％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．３６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

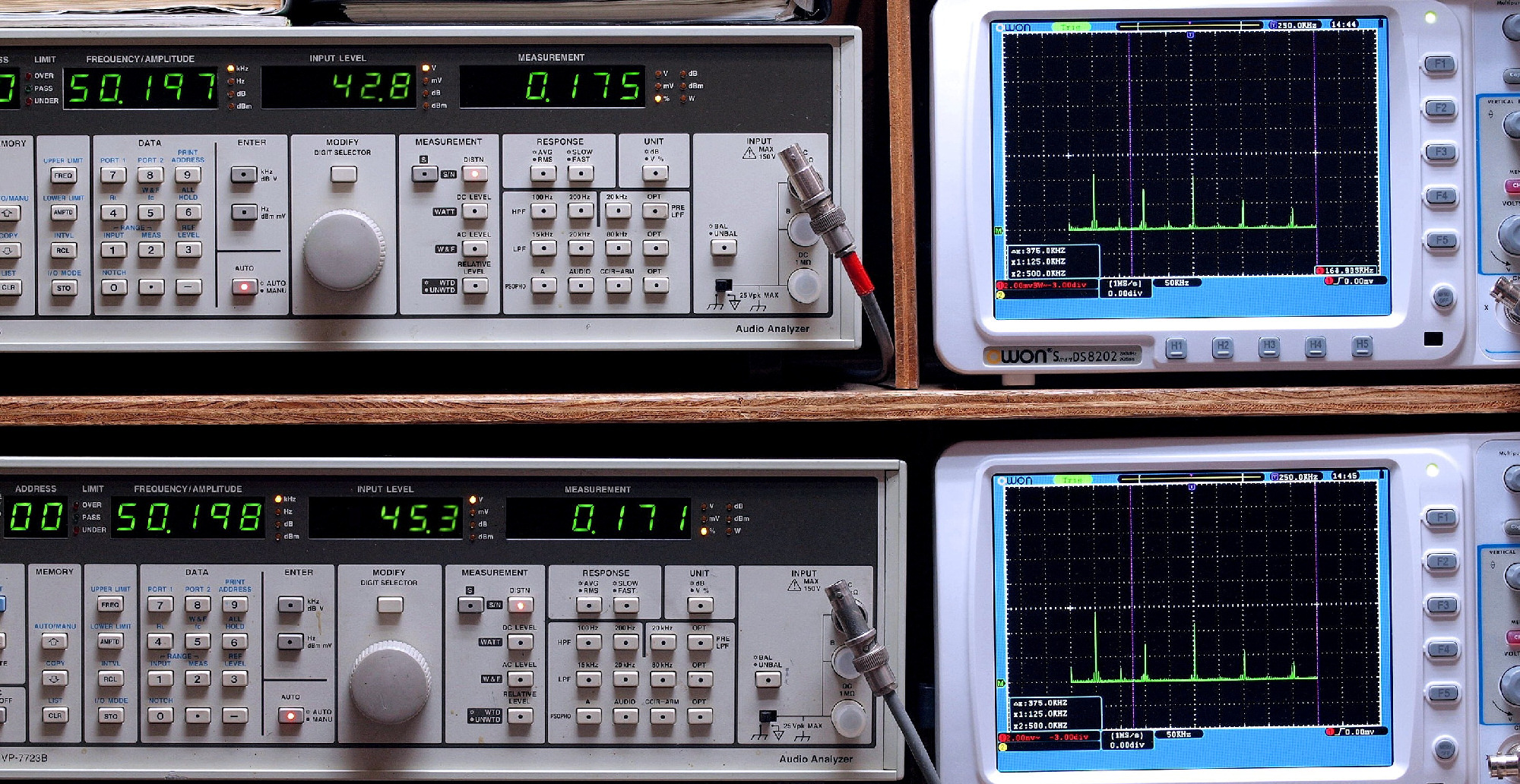

Ｔ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４３Ｖ＝２３１Ｗ出力、　０．１７５％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．１７１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

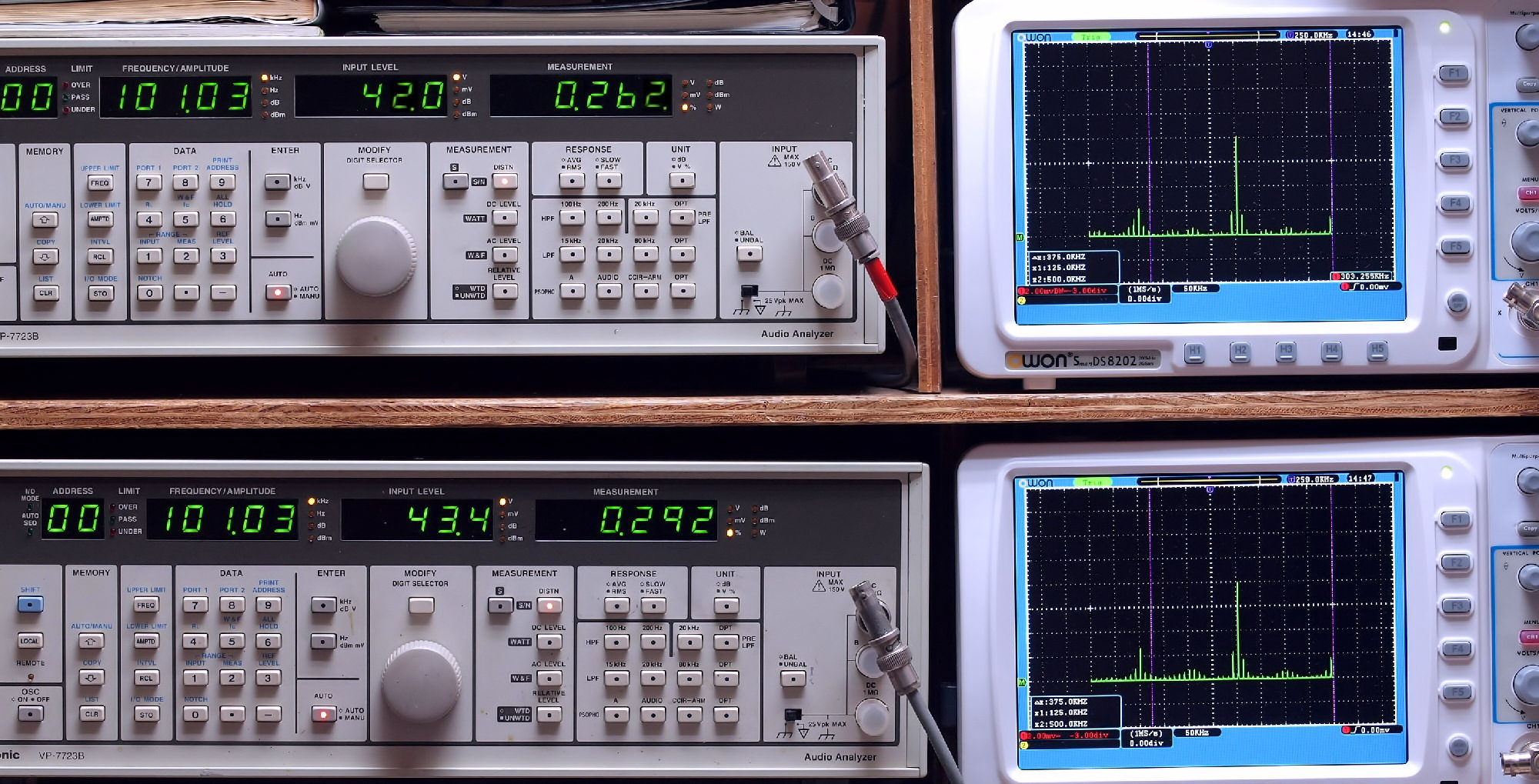

Ｔ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．２６２％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４３Ｖ＝２３１Ｗ出力、　０．２９２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

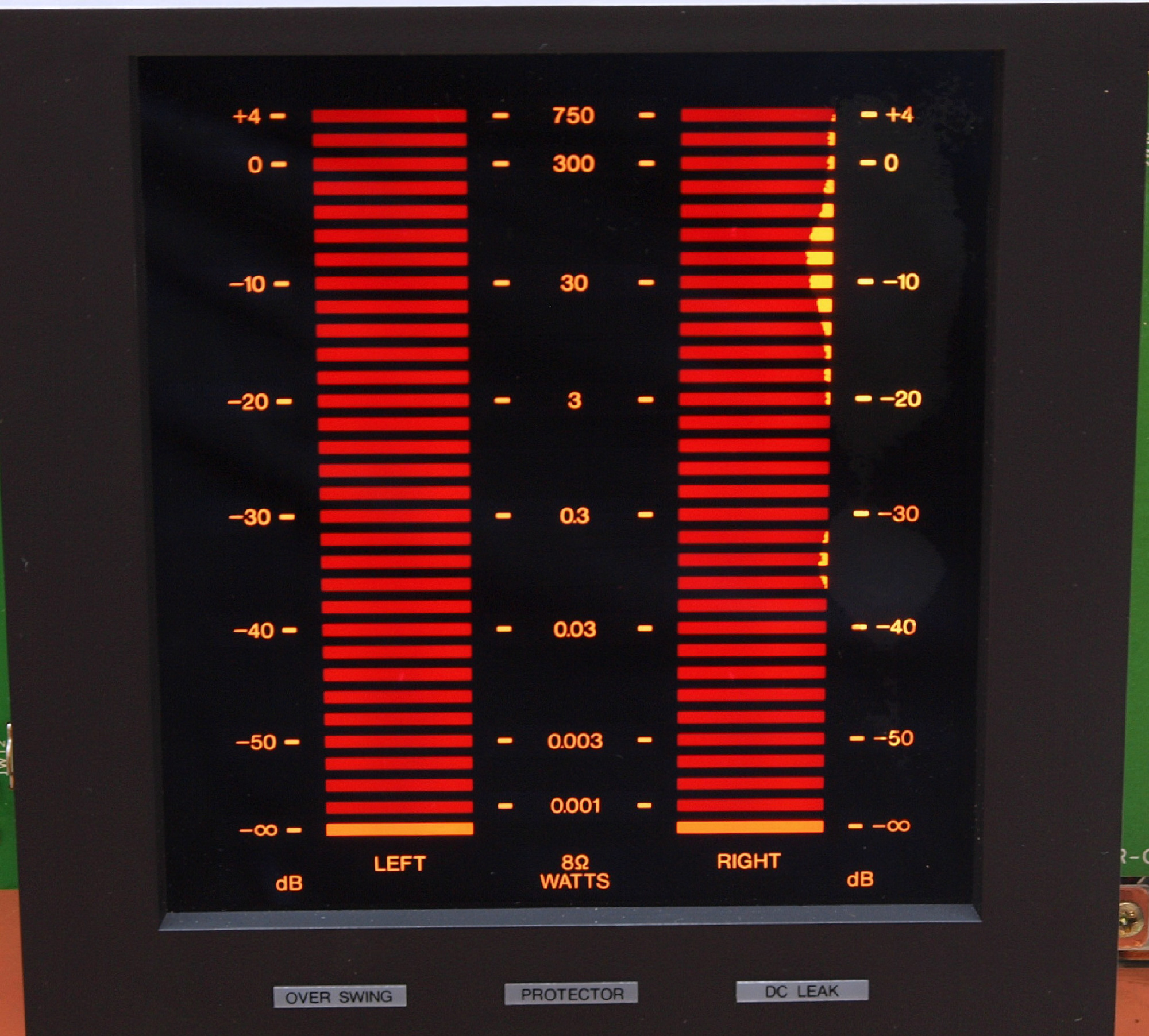

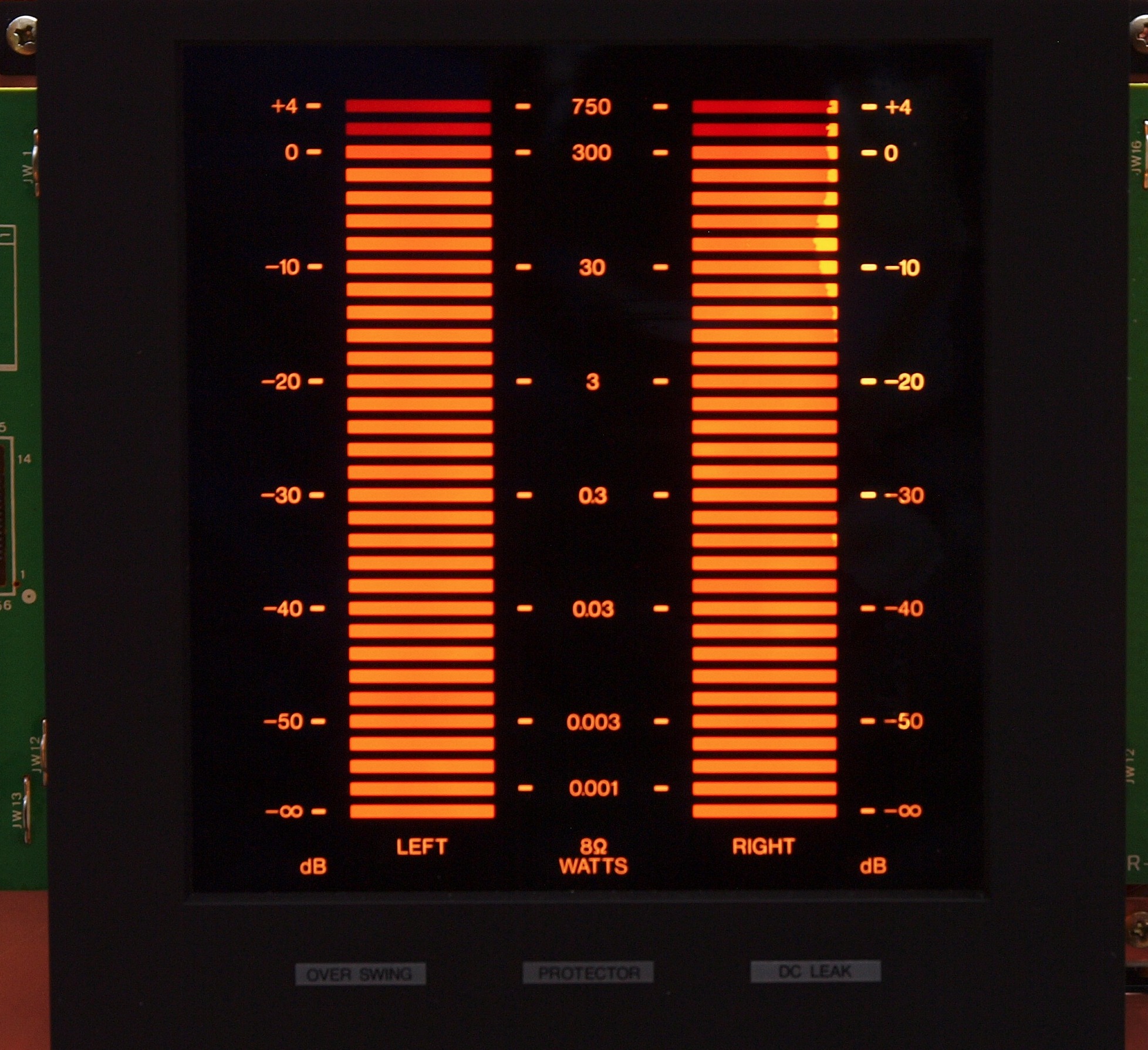

Ｔ３．　その時のＶＵ−ＬＣＤ表示、右側表示にカケが始まっている、広がらないと良いのですが？

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｃ１０．　修理中　シャーシを反転するので、ＲＬ終段ＡＭＰブロックを取り外し、電源トランス・ブロック電解コンデンサーの保護の為、ウエスを巻き付けた所。

Ｃ１０２．　修理中　シャーシを反転した所。

Ｃ１１．　修理前　Ｒ側ＡＭＰブロック

Ｃ１１２．　修理前　Ｒ側ＡＭＰブロック、　反対側。

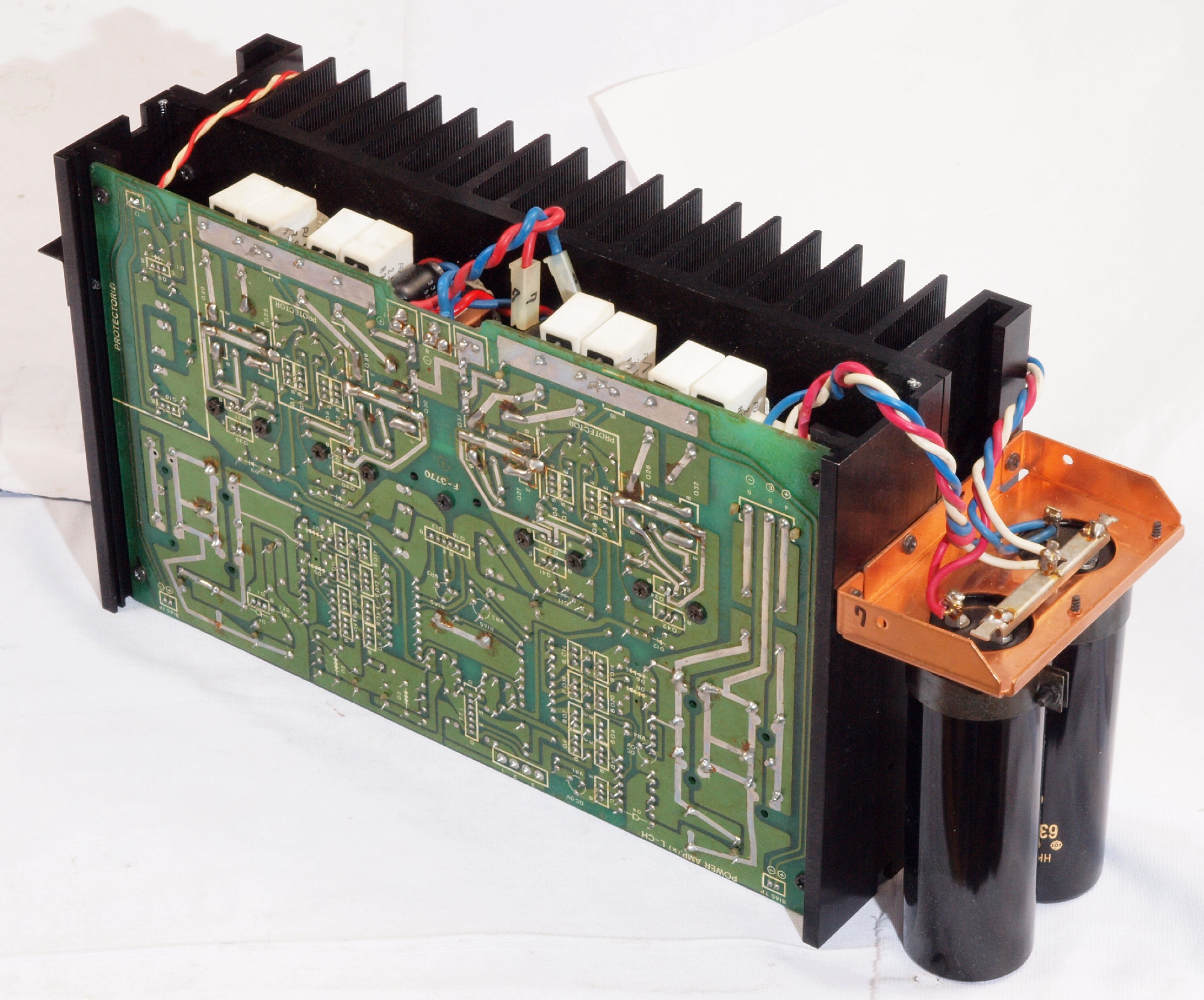

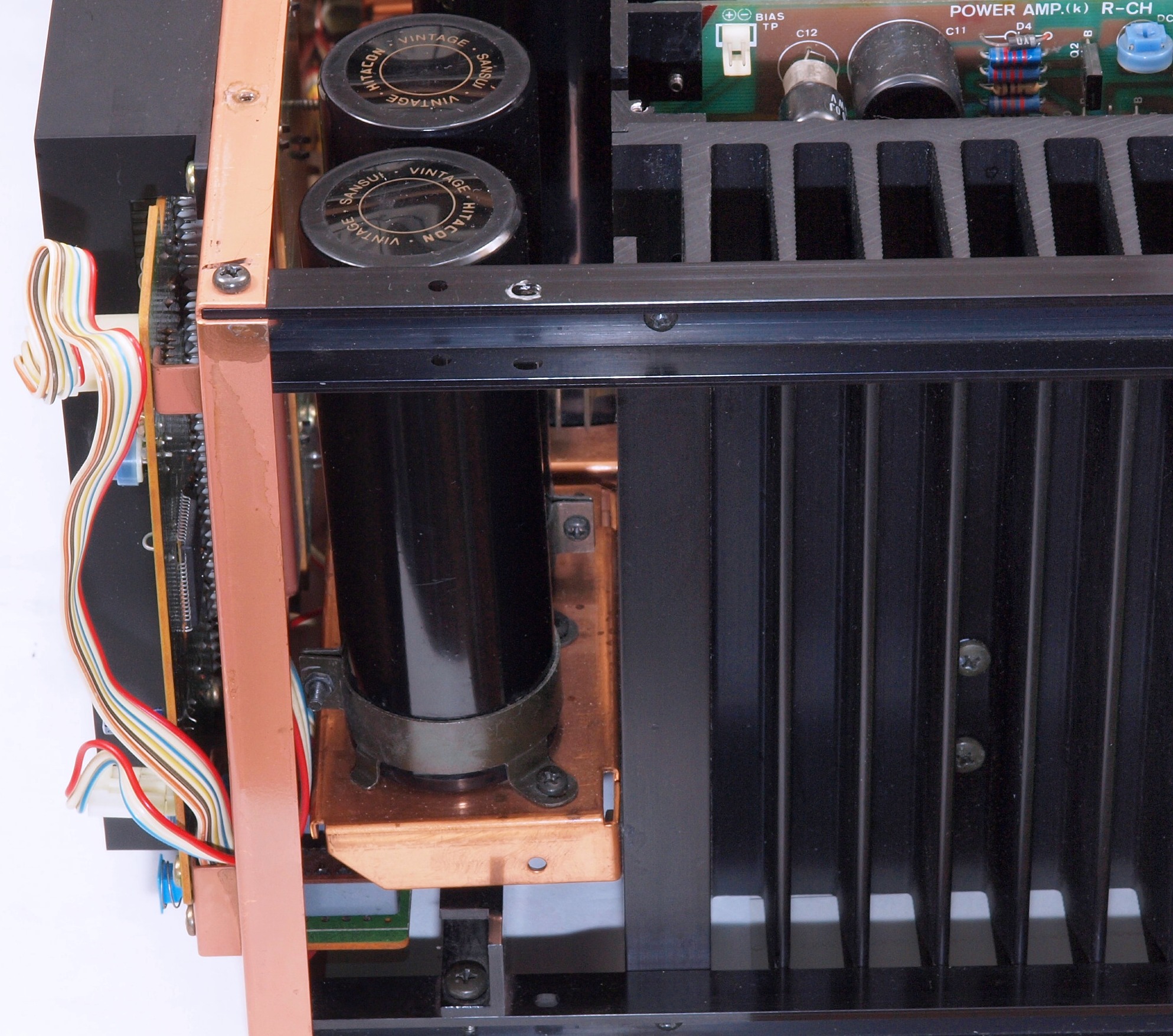

Ｃ１１３．　修理中　Ｒ側ＡＭＰブロック、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ１１４．　修理後　Ｒ側ＡＭＰブロック、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ１１５．　修理中　Ｒ側ＡＭＰブロック、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ１１６．　修理後　Ｒ側ＡＭＰブロック、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板

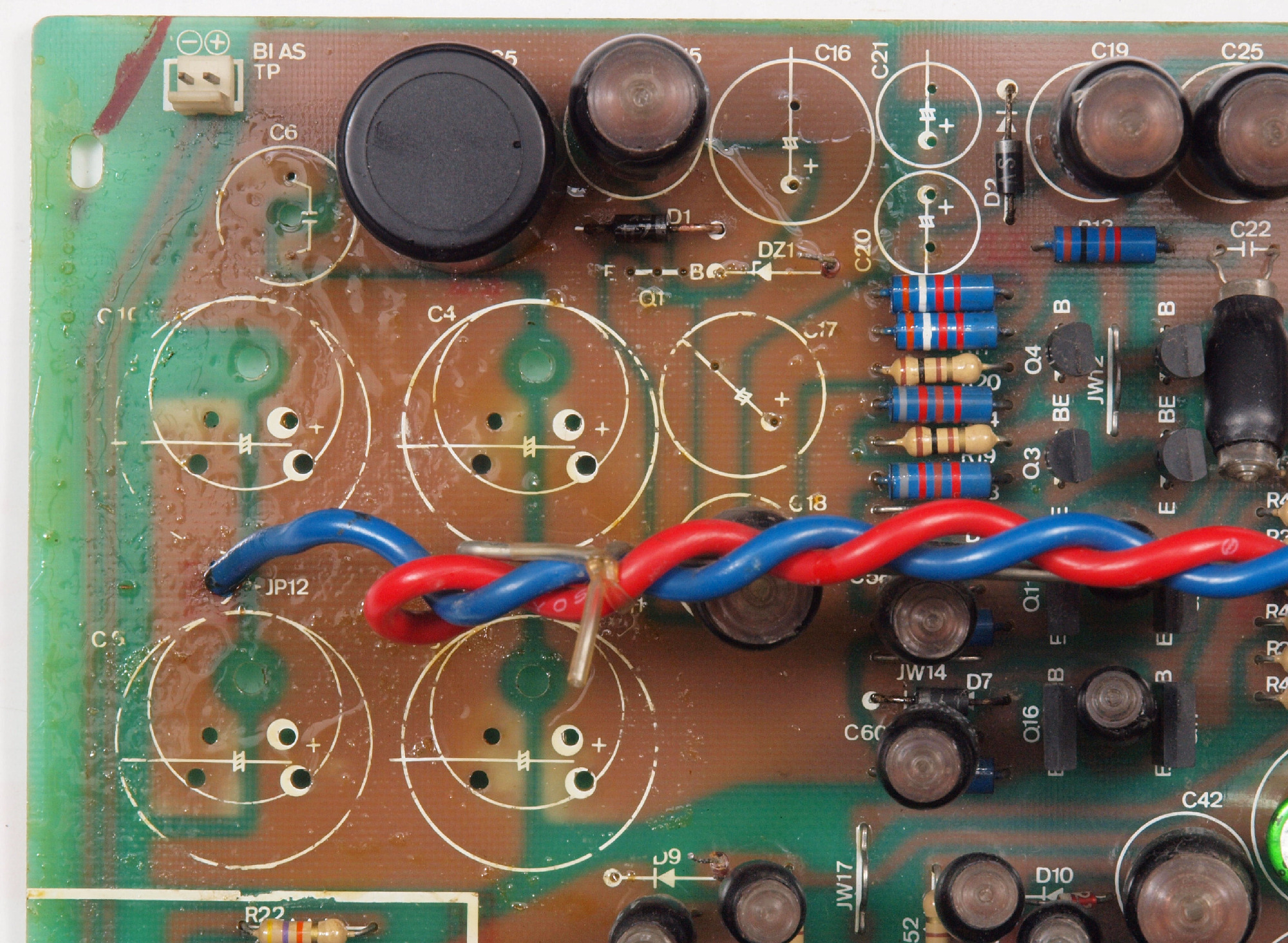

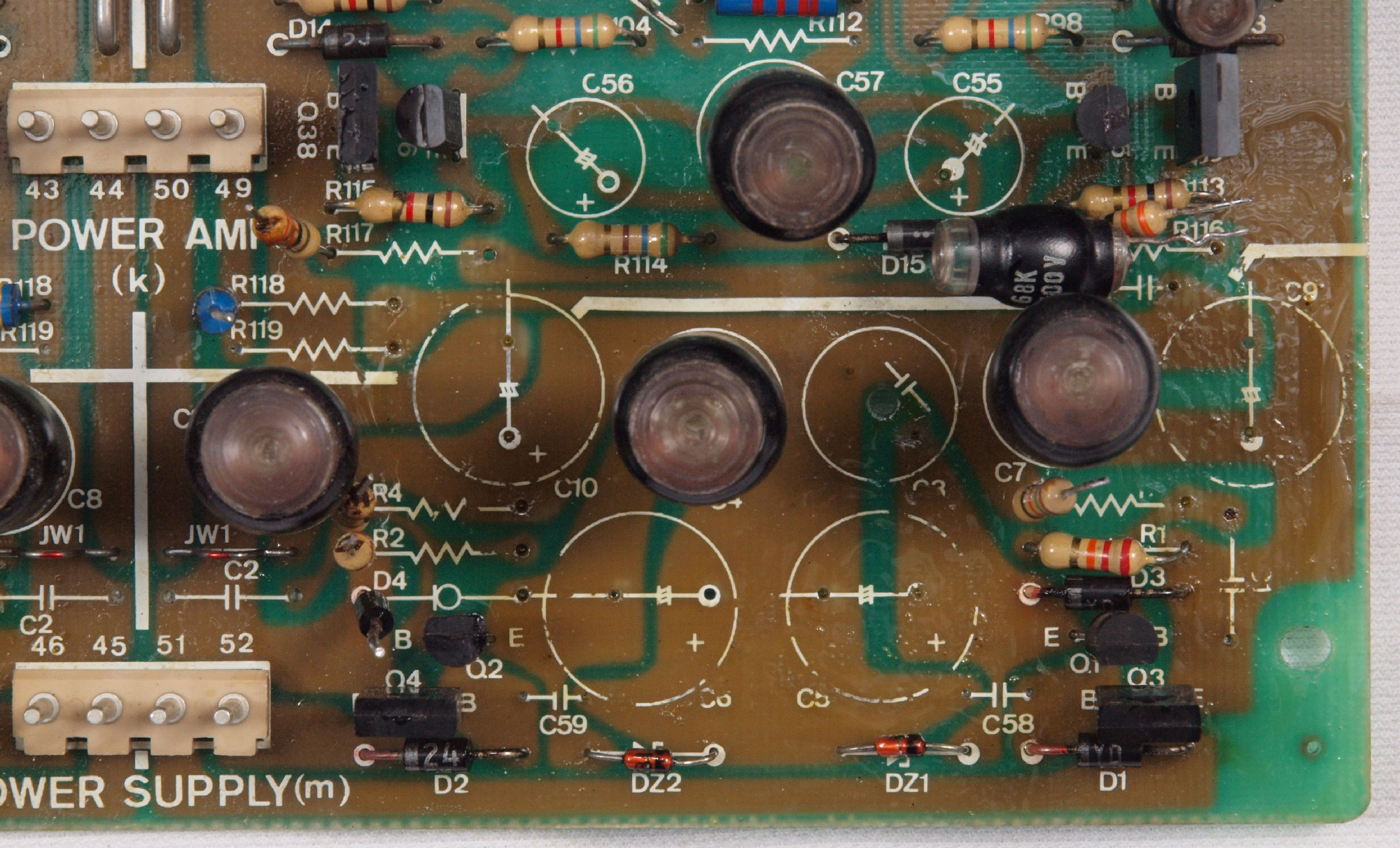

Ｃ１３２．　修理中　Ｒ側ＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３３．　修理後　Ｒ側ＡＭＰ基板、電解コンデンサー固定用の接着材を取き、防湿材を塗る。

Ｃ１３４．　修理中　Ｒ側ＡＭＰ基板、電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３５．　修理後　Ｒ側ＡＭＰ基板、電解コンデンサー固定用の接着材２を取り除き、防湿材を塗る。

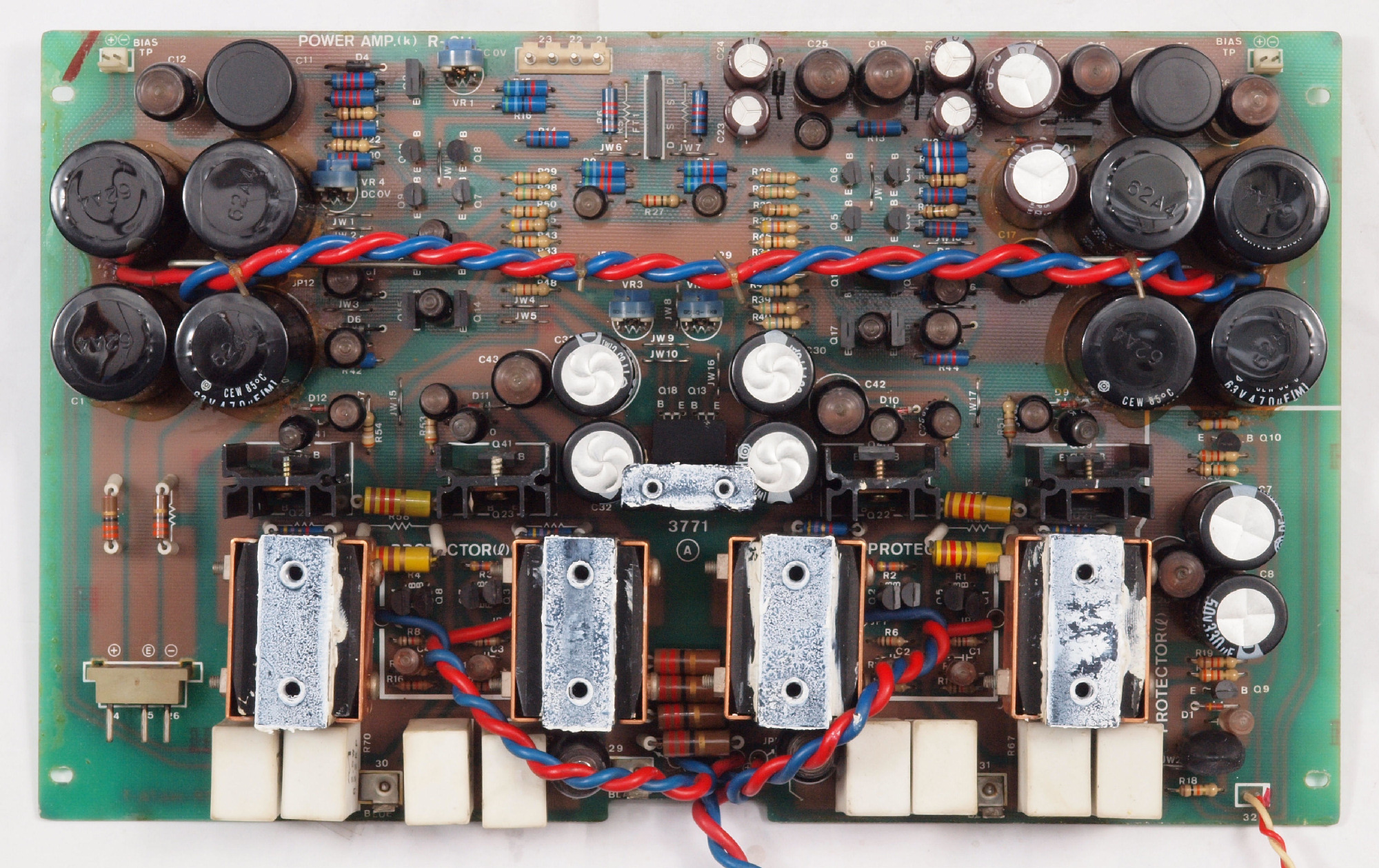

Ｃ１４．　修理後　Ｒ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー１６個交換。

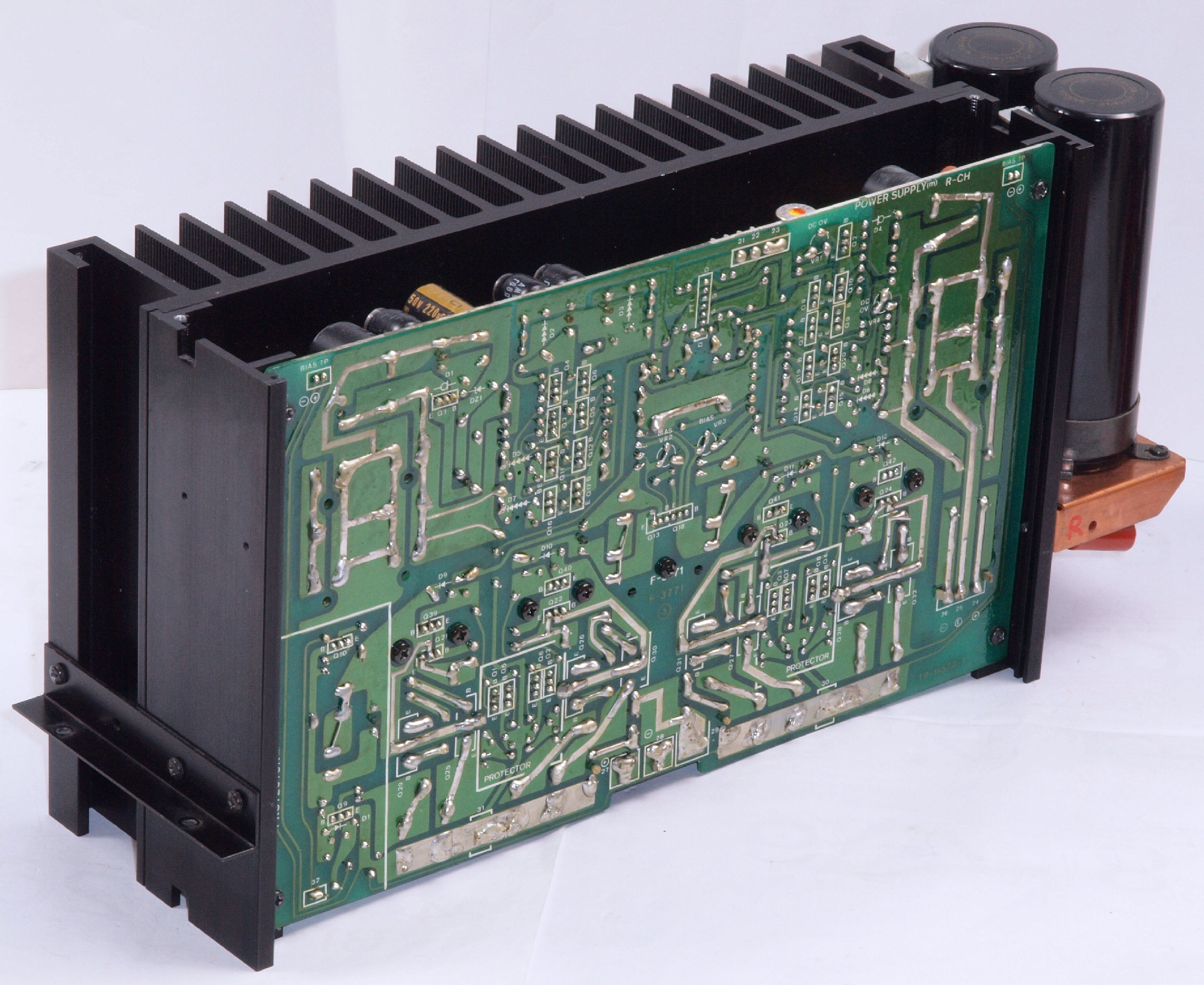

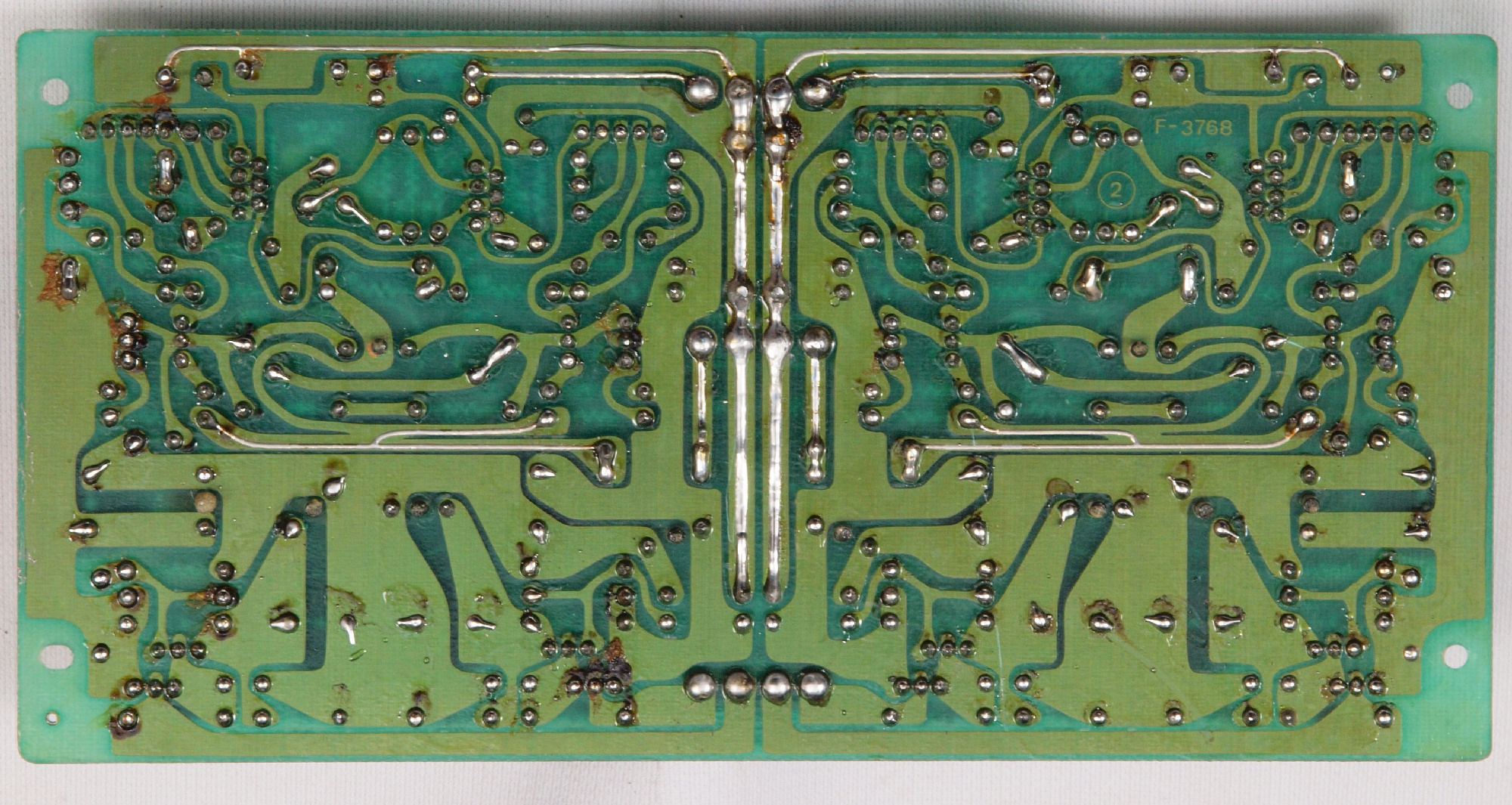

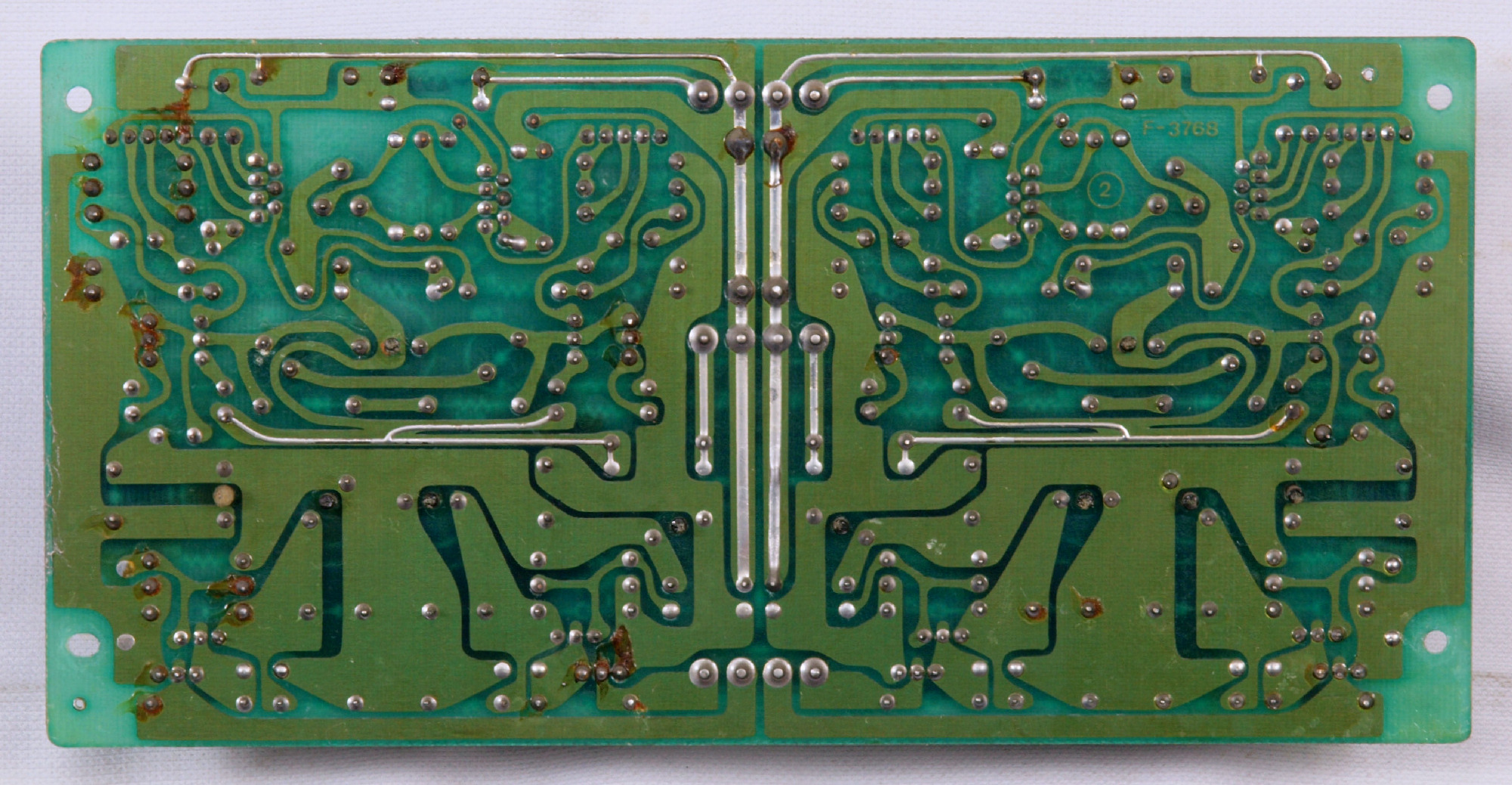

Ｃ１５．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ１５２．　修理中　Ｒ側ＡＭＰ基板裏、　半田不良予備郡。

Ｃ１６．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１８．　完成Ｒ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

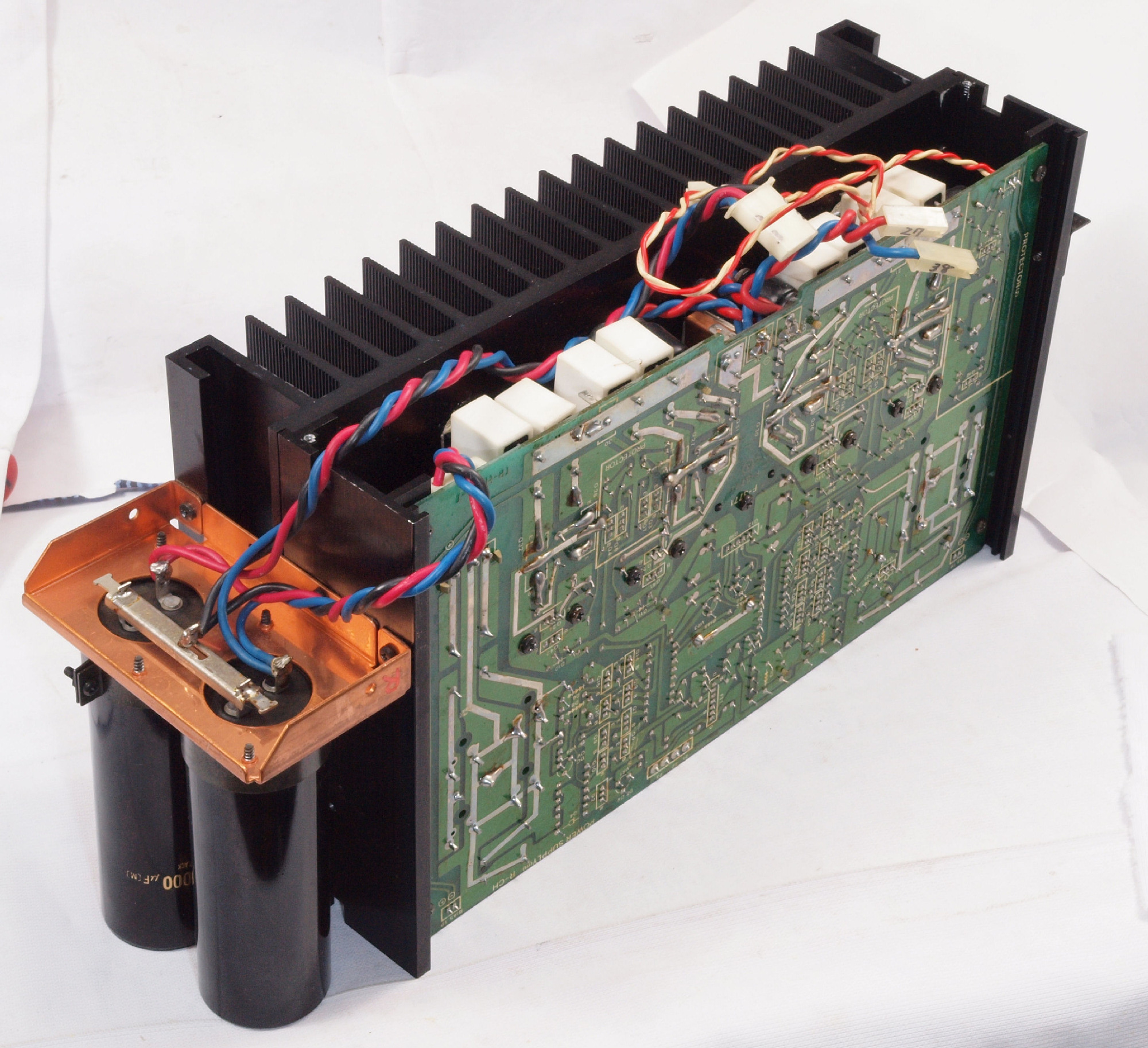

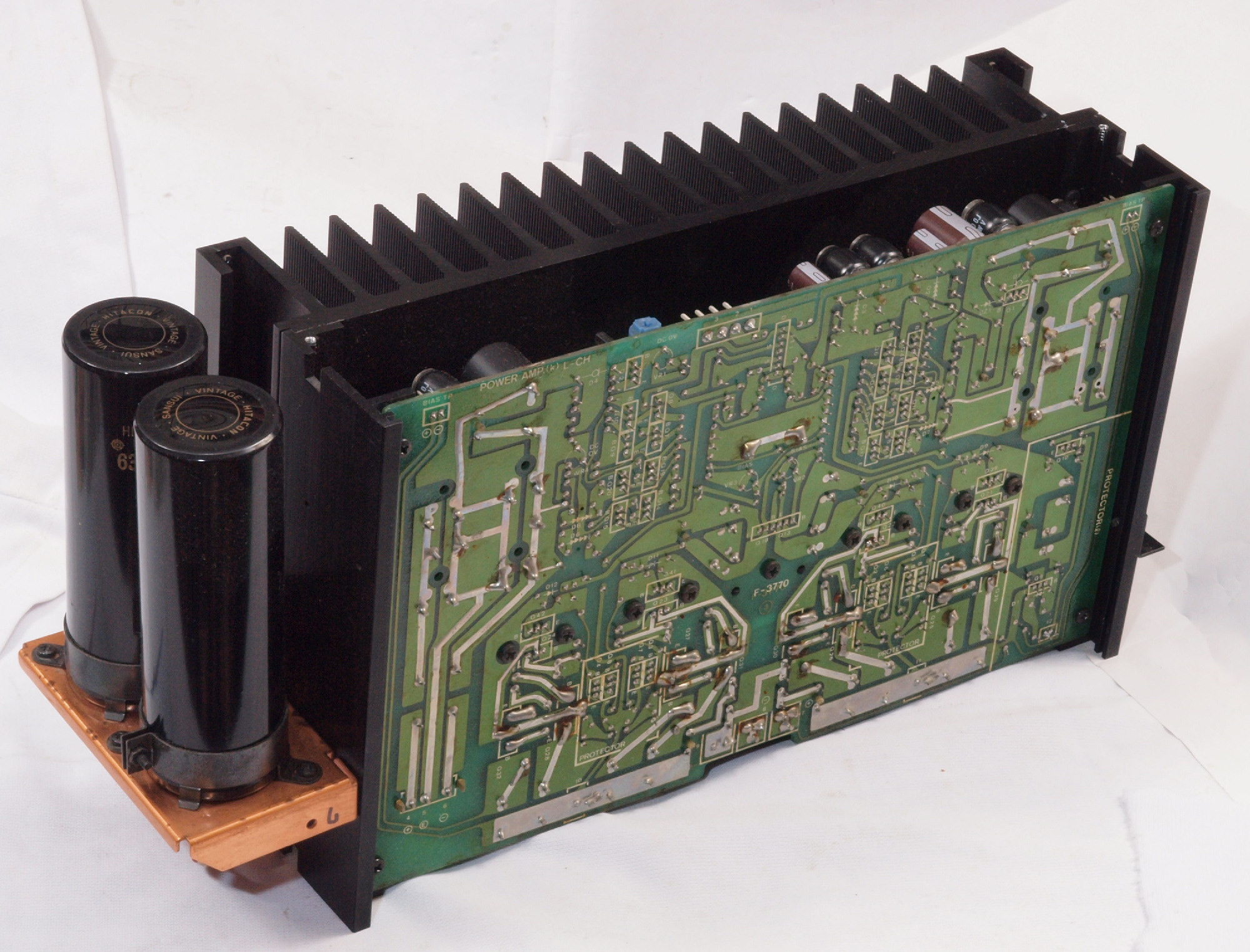

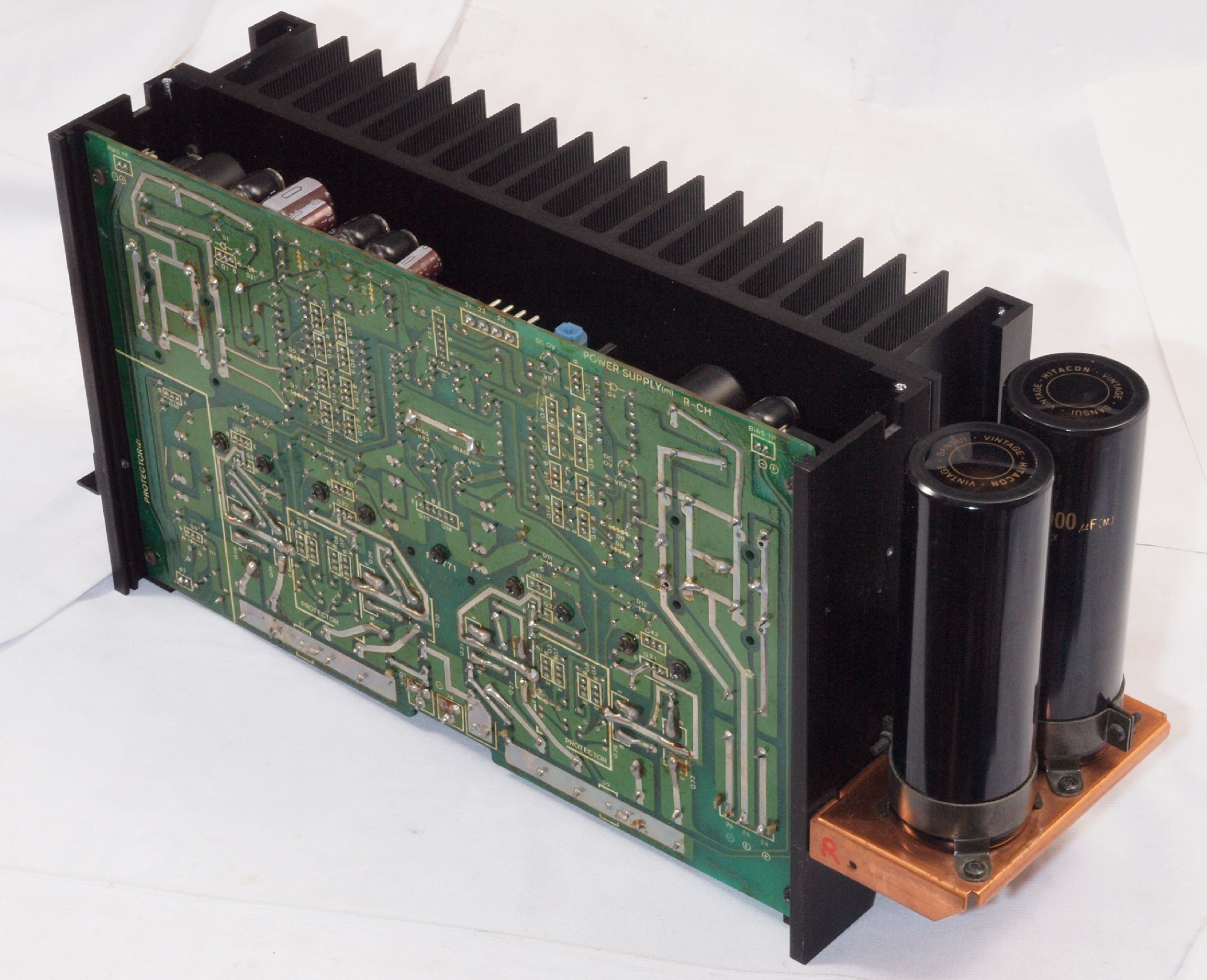

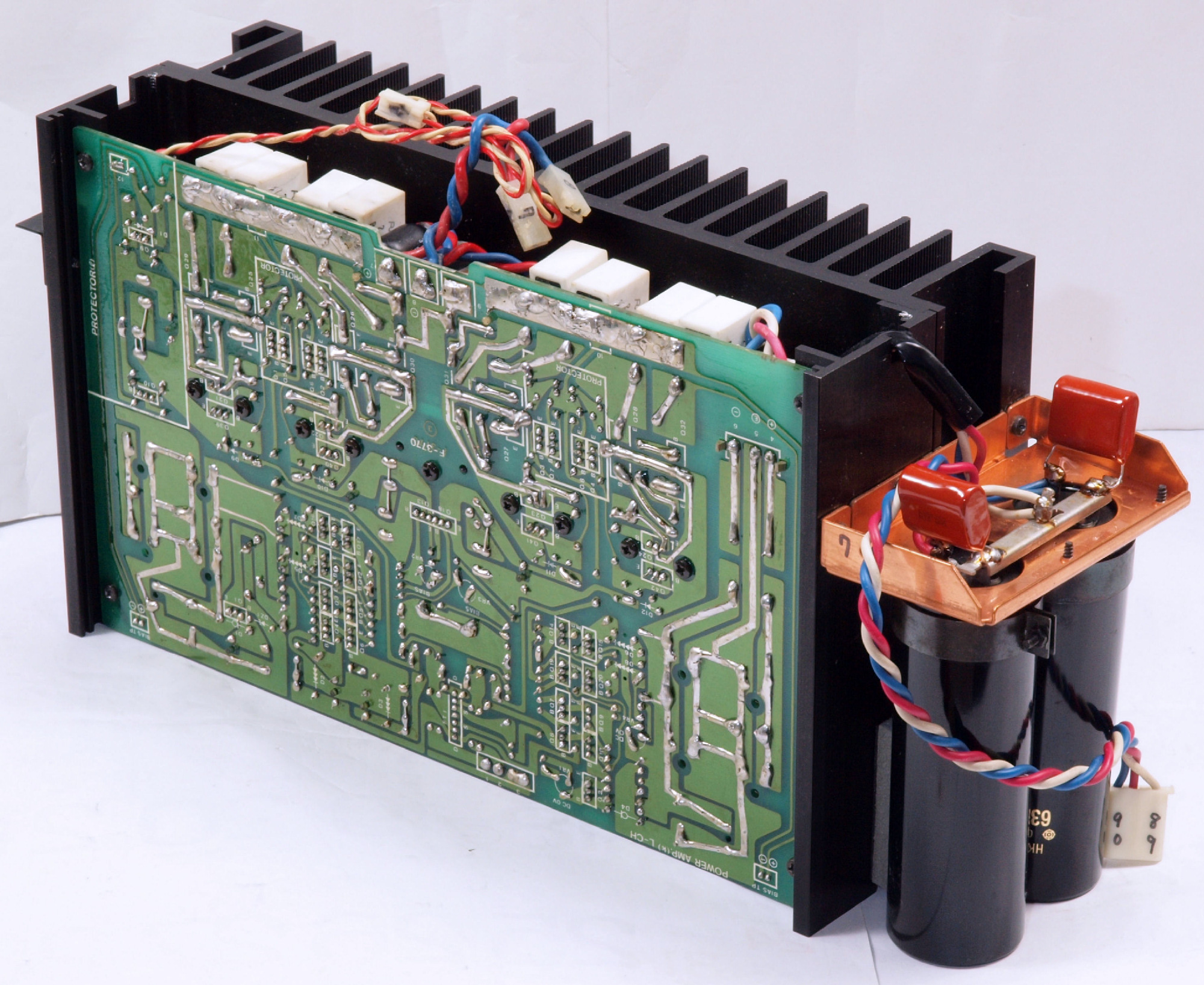

Ｃ１９．　修理後　Ｒ側ＡＭＰブロック

Ｃ１Ａ．　修理後　Ｒ側ＡＭＰブロック２

Ｃ２１．　修理前　L側ＡＭＰブロック

Ｃ２１２．　修理前　Ｌ側ＡＭＰブロック、　反対側。

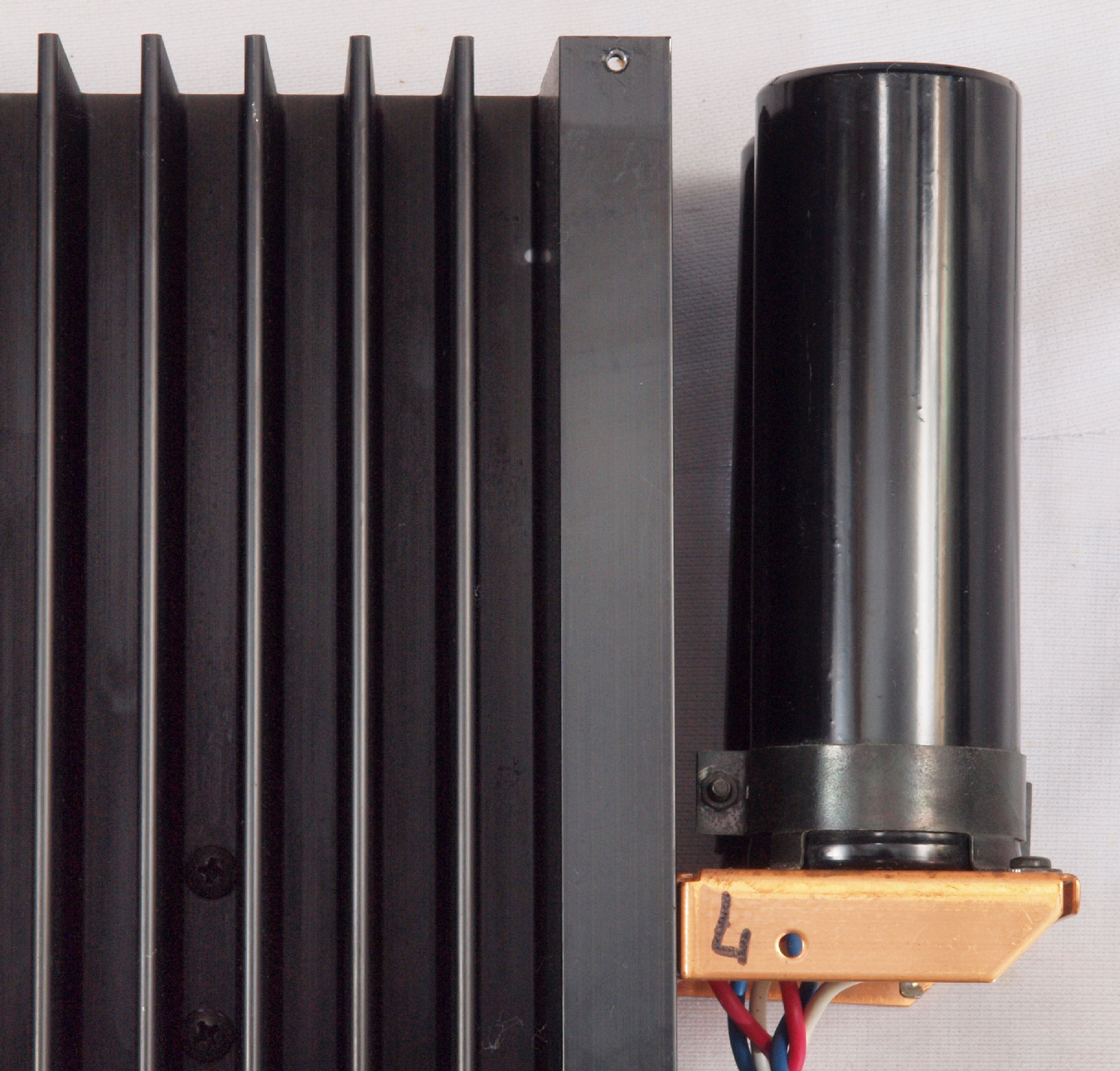

Ｃ２１３．　修理中　Ｌ側ＡＭＰブロック、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ２１４．　修理後　Ｌ側ＡＭＰブロック、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ２１５．　修理中　Ｌ側ＡＭＰブロック、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ２１６．　修理後　Ｌ側ＡＭＰブロック、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板

Ｃ２３２．　修理中　ＬＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３３．　修理後　Ｌ側ＡＭＰ基板、電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ２３４．　修理中　Ｌ側ＡＭＰ基板、電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３５．　修理後　Ｌ側ＡＭＰ基板、電解コンデンサー固定用の接着材２を取り除き、防湿材を塗る。

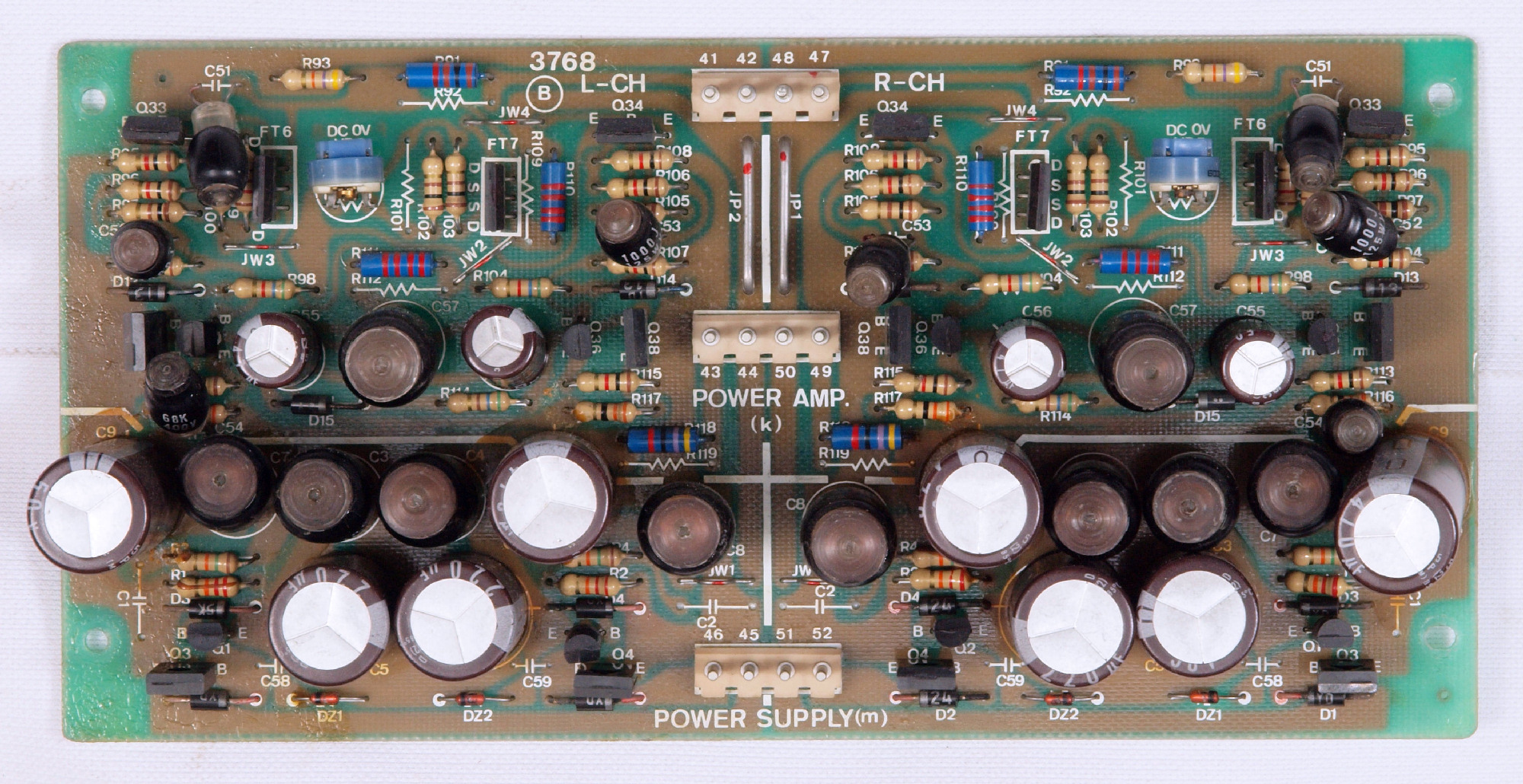

Ｃ２４．　修理後　Ｌ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー１６個交換。

Ｃ２５．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２６．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏。　半田を全部やり直す。

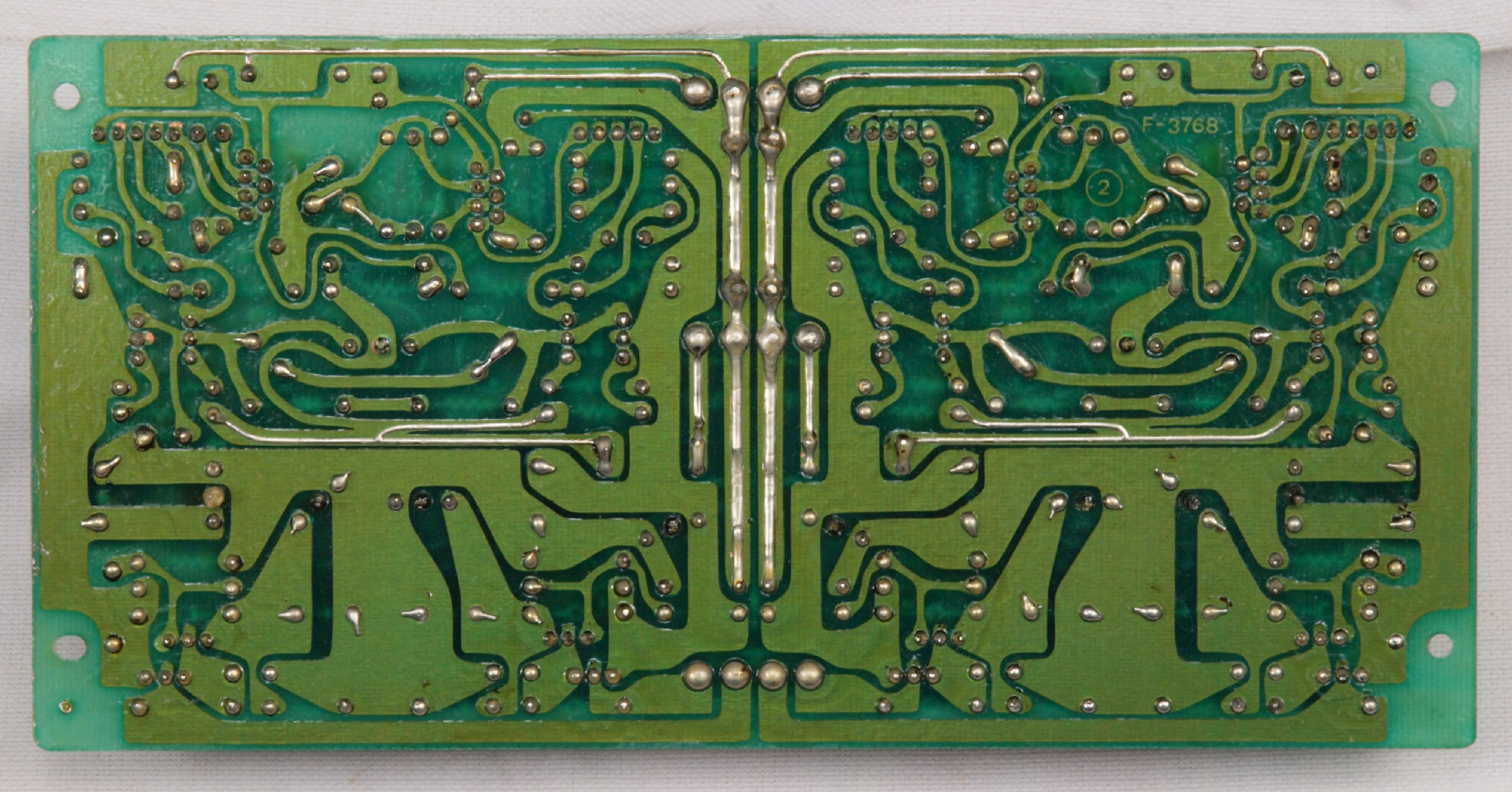

Ｃ２８．　完成Ｌ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

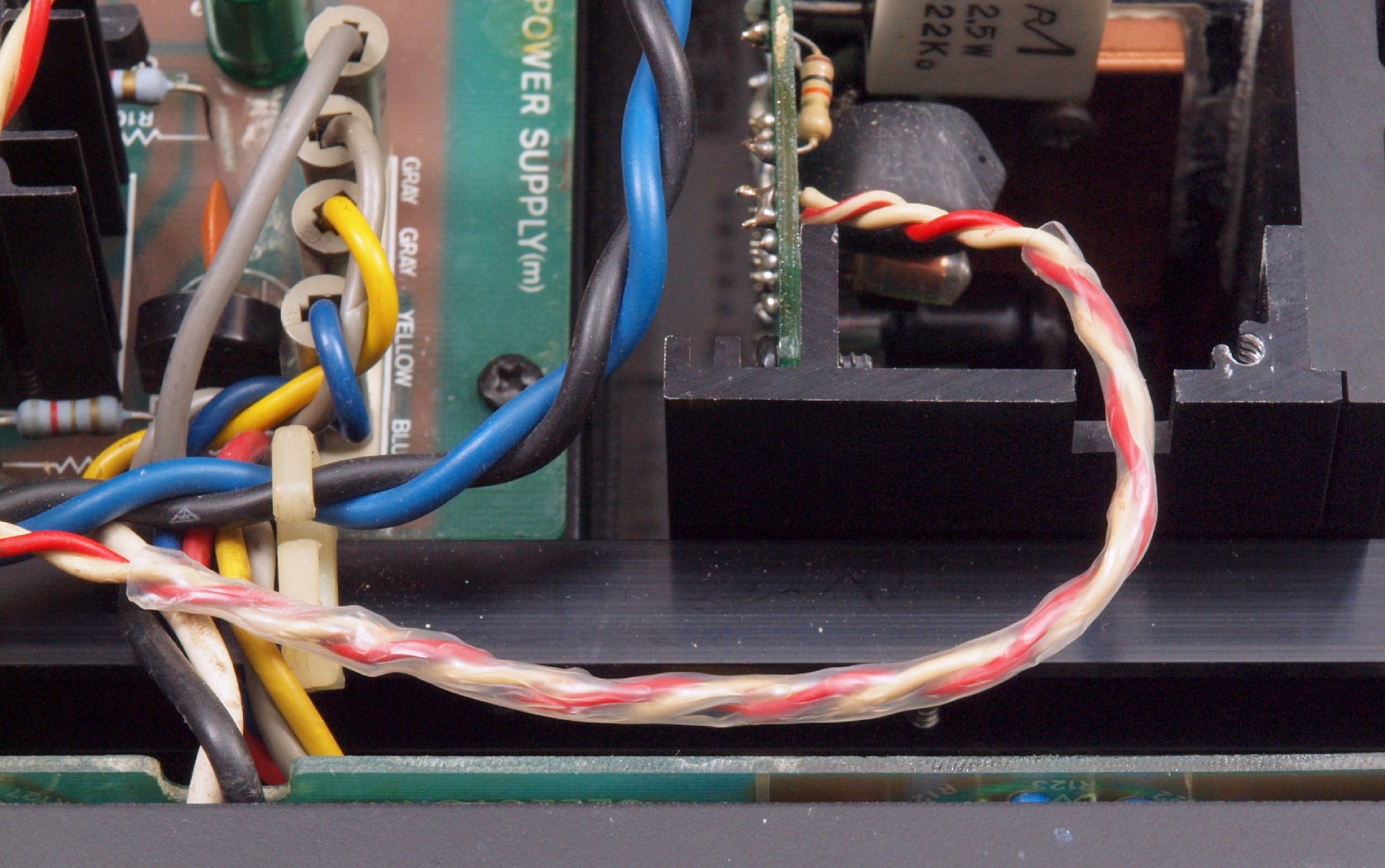

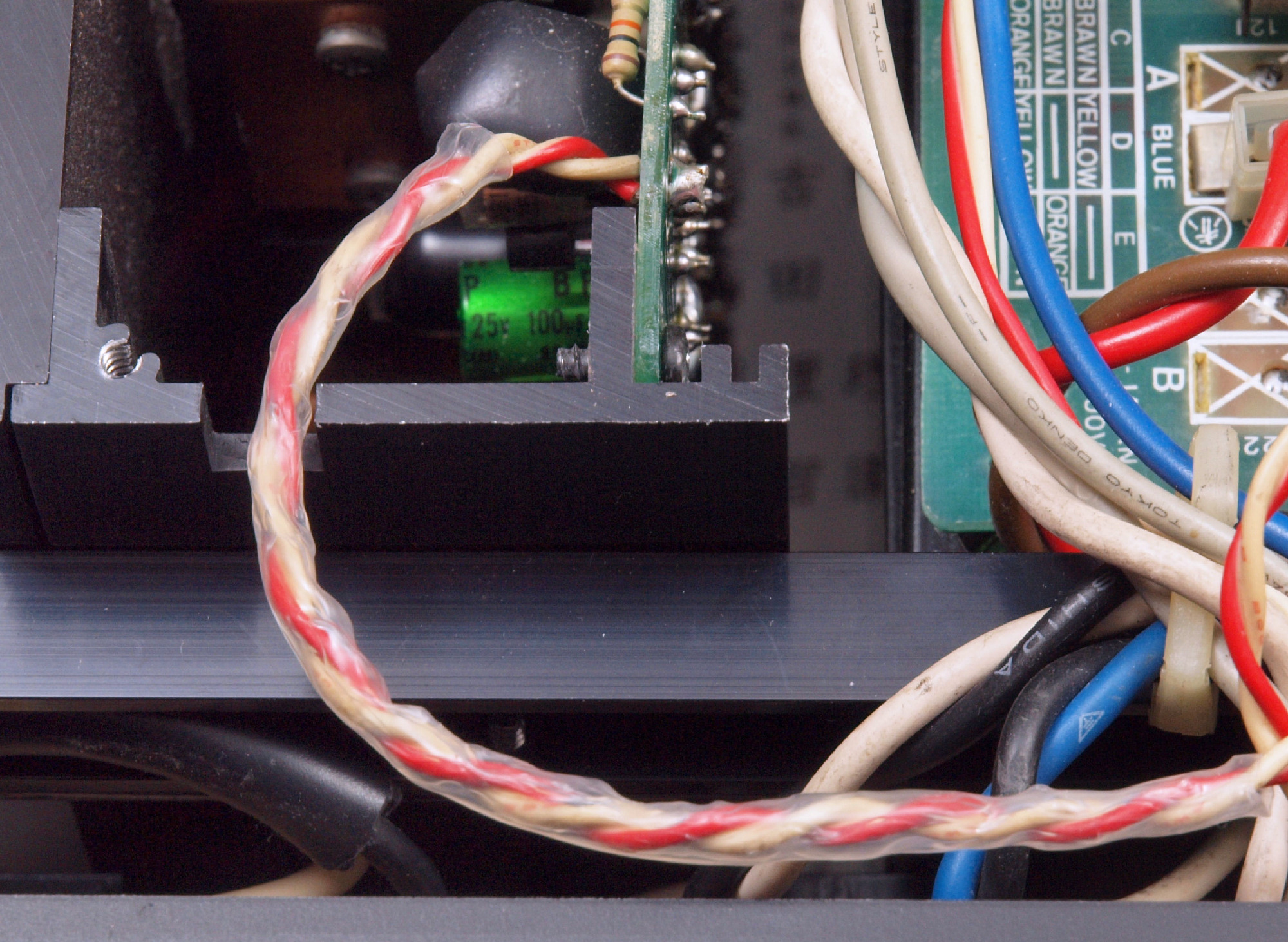

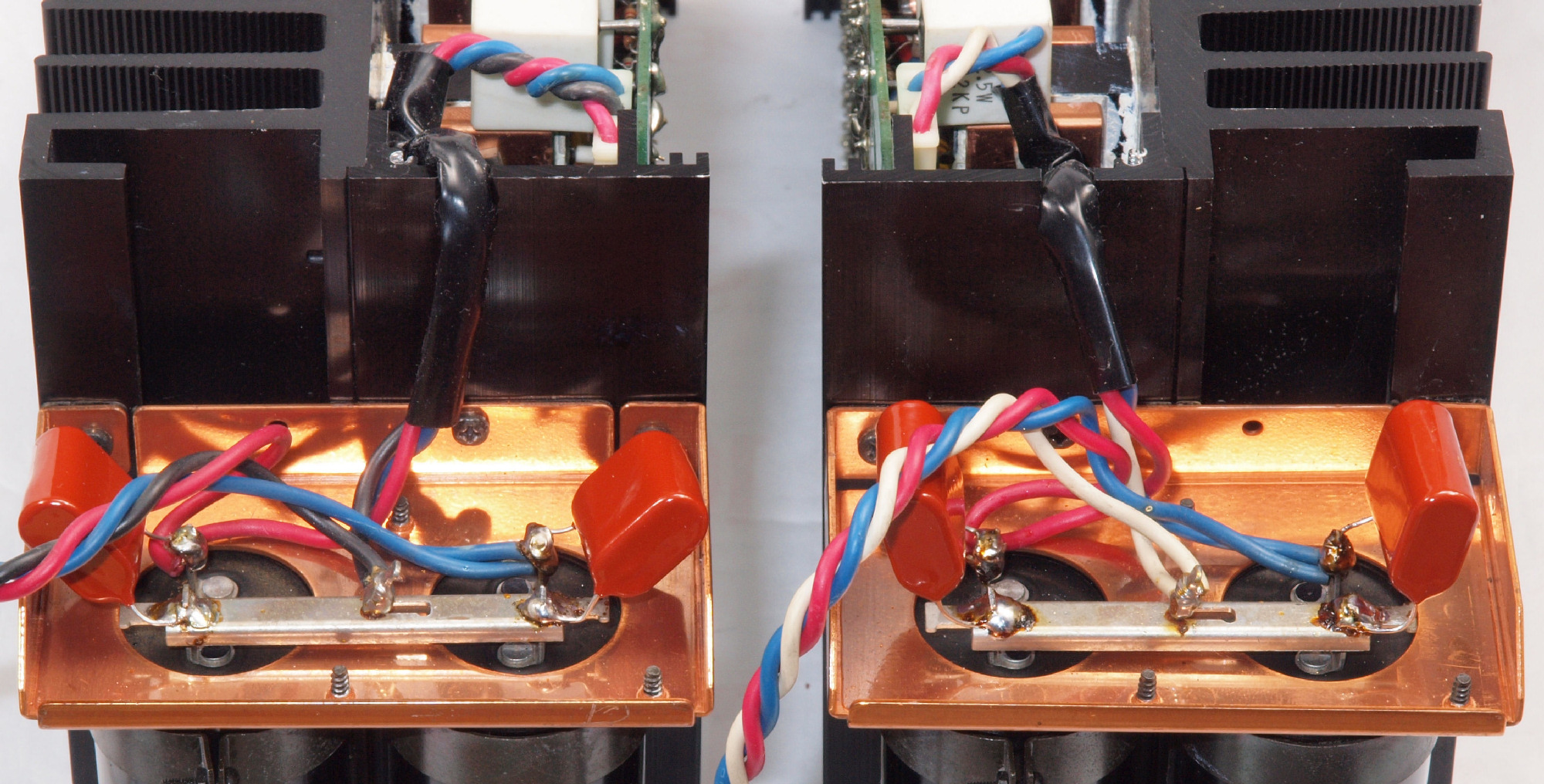

Ｃ２９．　修理後　引きだし電源電線を保護する。

Ｃ２Ａ．　修理後　引きだし電線を保護する、右側。

Ｃ２Ａ２．　修理後　引きだし電線を保護する、左側。

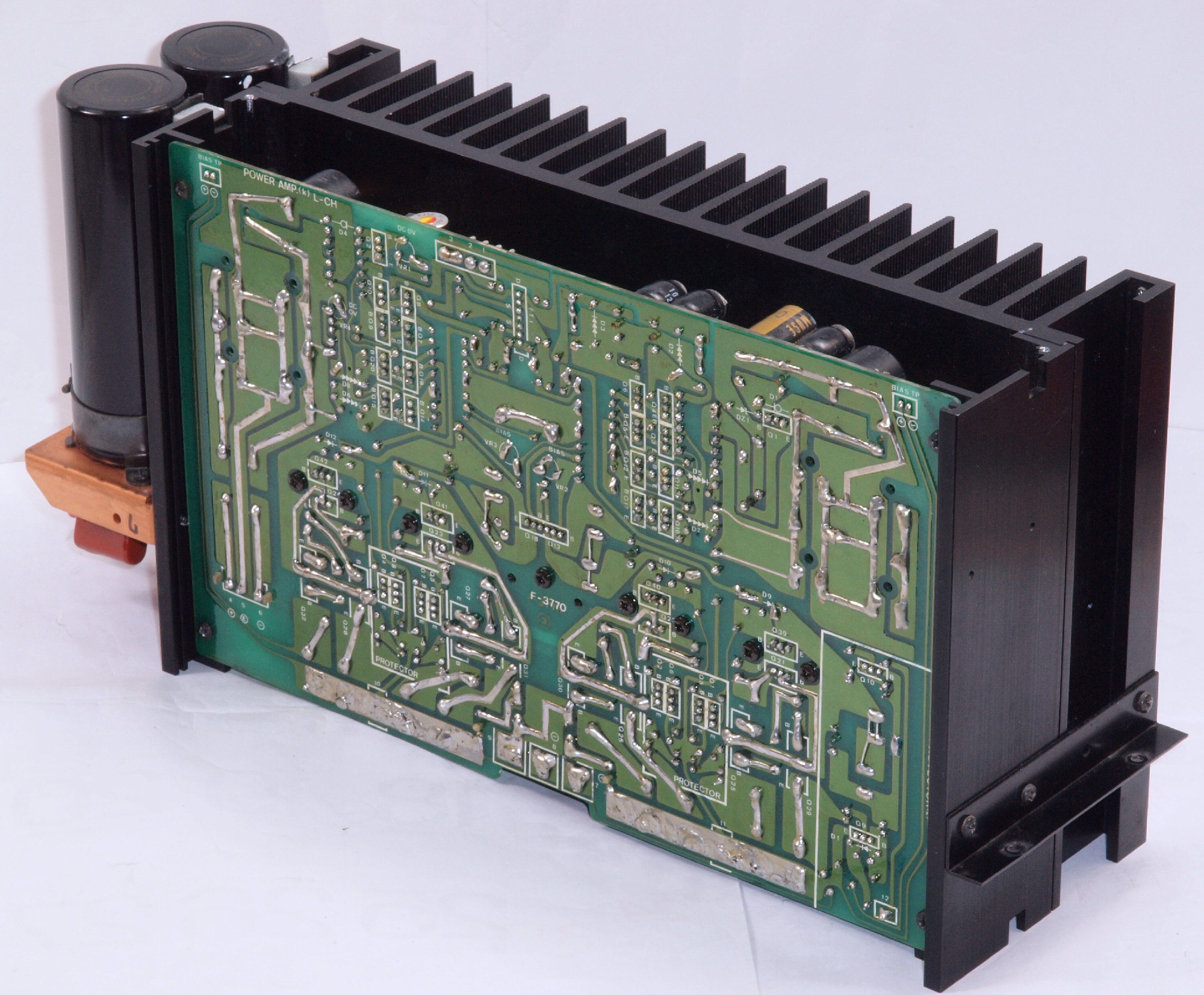

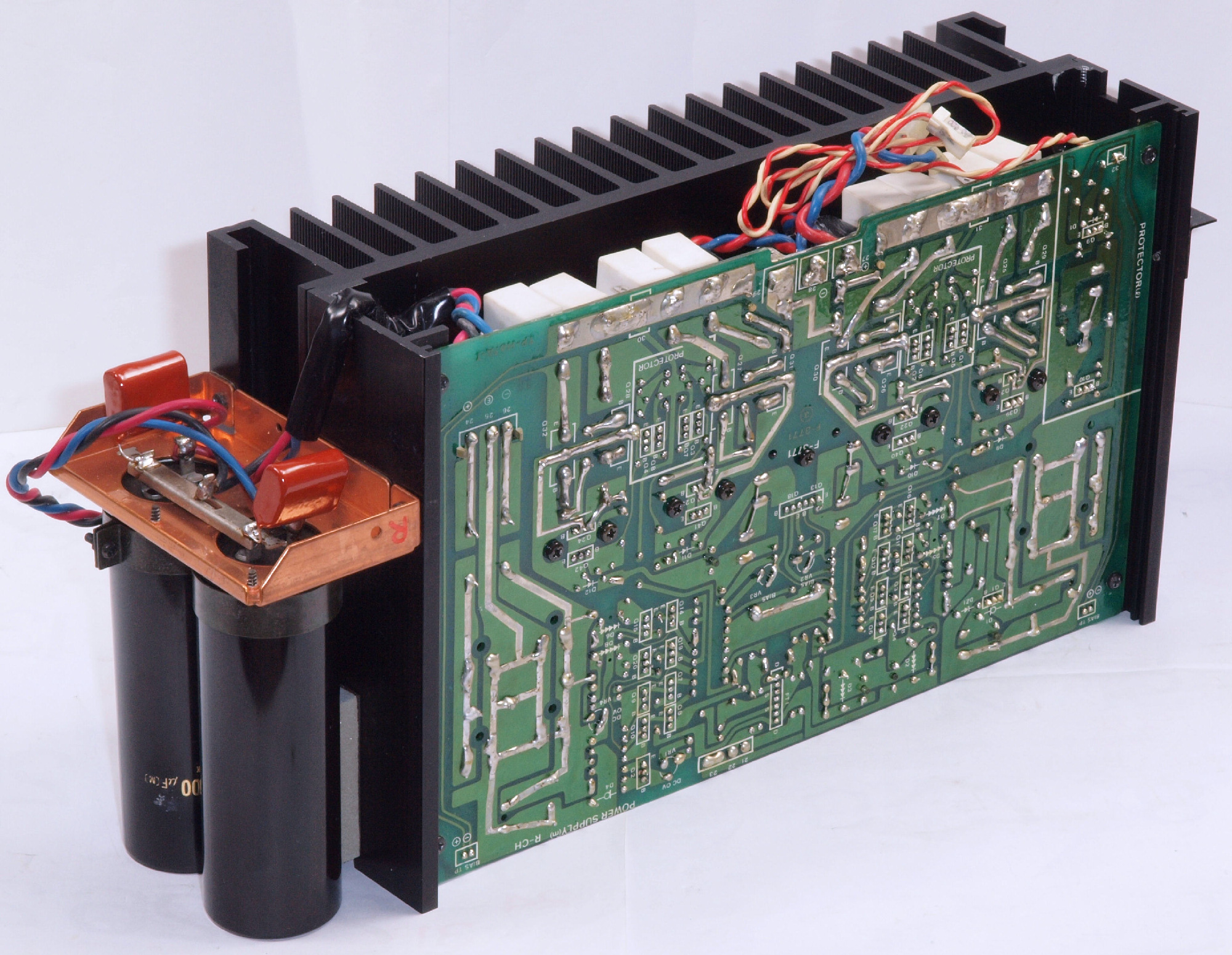

Ｃ２Ｂ．　完成Ｌ側ＡＭＰブロック。

Ｃ２Ｃ．　完成Ｌ側ＡＭＰブロック２。

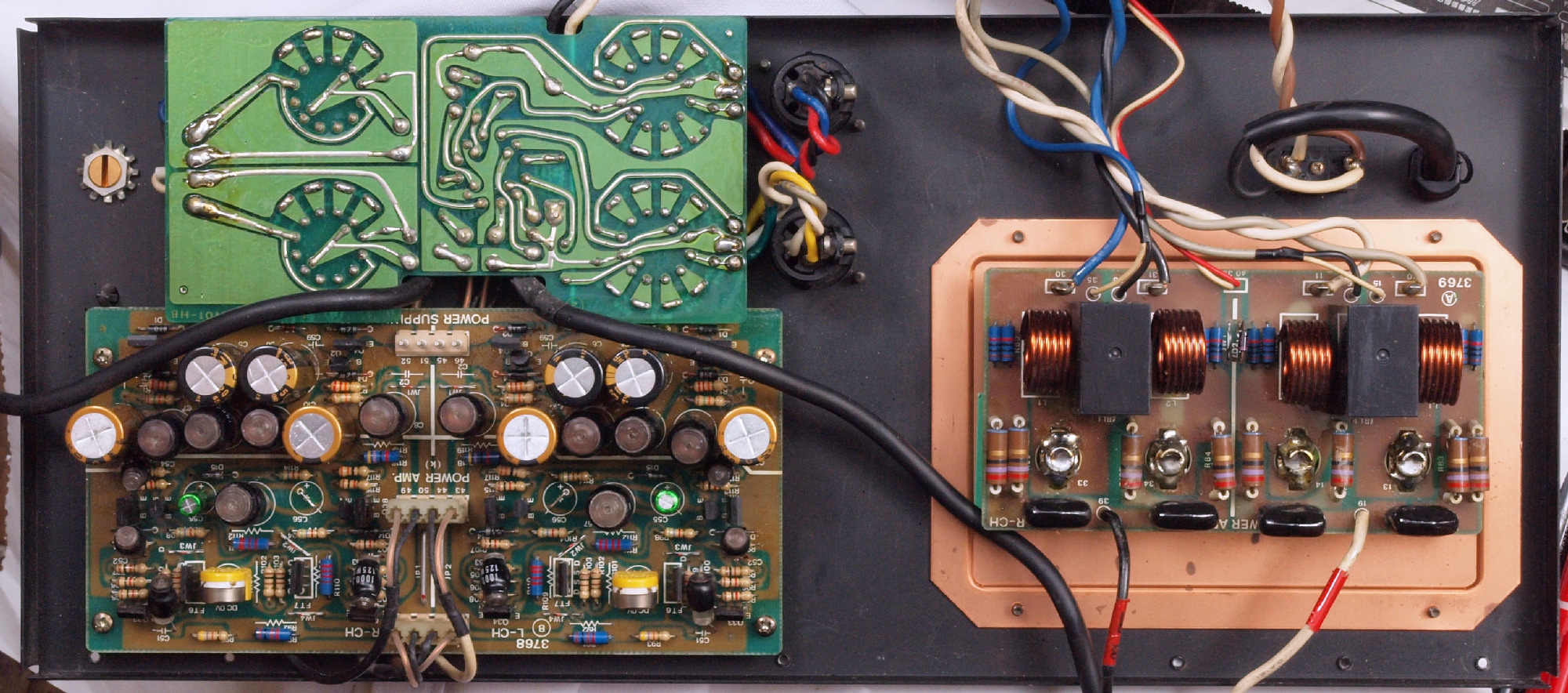

Ｃ３１．　修理前　電源・プロテクト基板

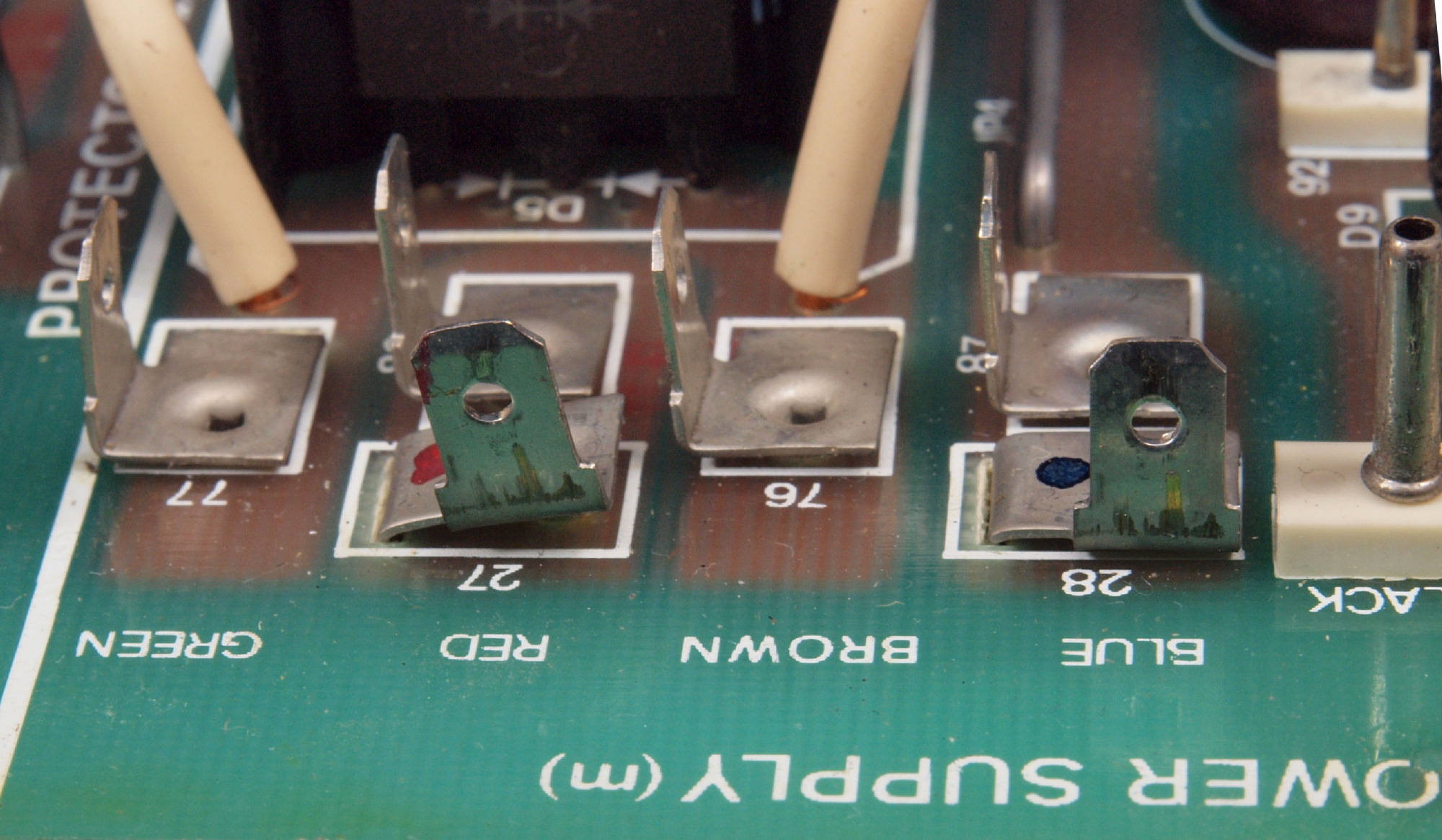

Ｃ３１２．　修理中　電源・プロテクト基板、修理の時、何回も取り外し・取り付けを繰り返したのか？　浮いた端子。

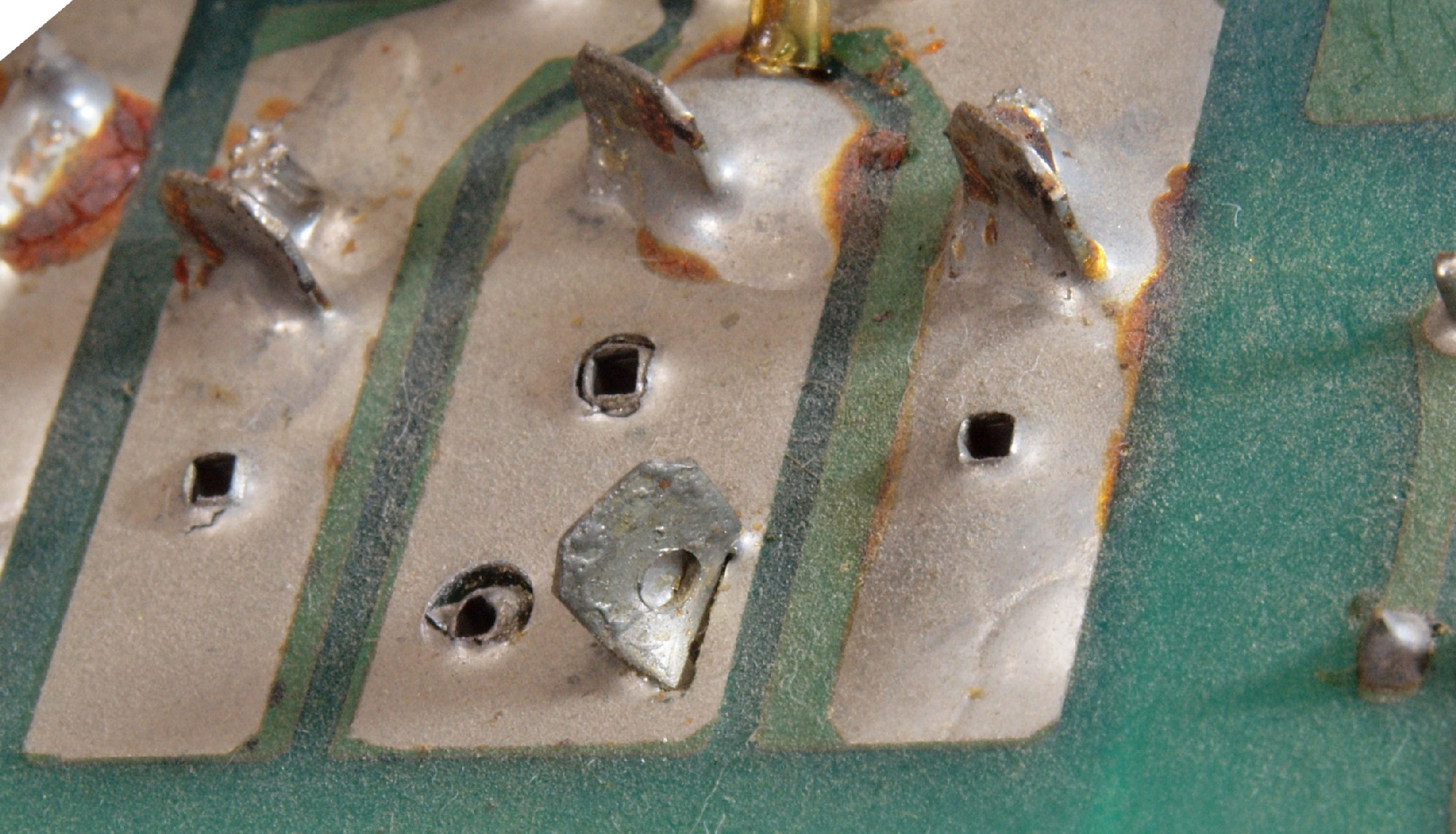

Ｃ３１３．　修理中　電源・プロテクト基板、浮いた端子の裏側、　半田不良？

Ｃ３２．　修理後　電源・プロテクト基板　電解コンデンサー１４個、フイルムコンデンサー７個、電源投入リレー１個交換 　　　　　　　　　　　　　　　短絡事故を起こす、「ブチルゴム巻・銅箔スチロールコンデンサー」はセラミックコンデンサーに交換する。 　　　　　　　　　　　　　　　　　　　　　　　　　詳しくは、こちら参照

Ｃ３３．　修理前　電源・プロテクト基板裏、　基板裏付け部品は、表へ移動する。

Ｃ３４．　修理（半田補正）後　電源・プロテクト基板裏。　半田を全部やり直す。

Ｃ３６．　完成電源・プロテクト基板裏　洗浄後防湿材を塗る

Ｃ４１．　修理前　入力AMP基板

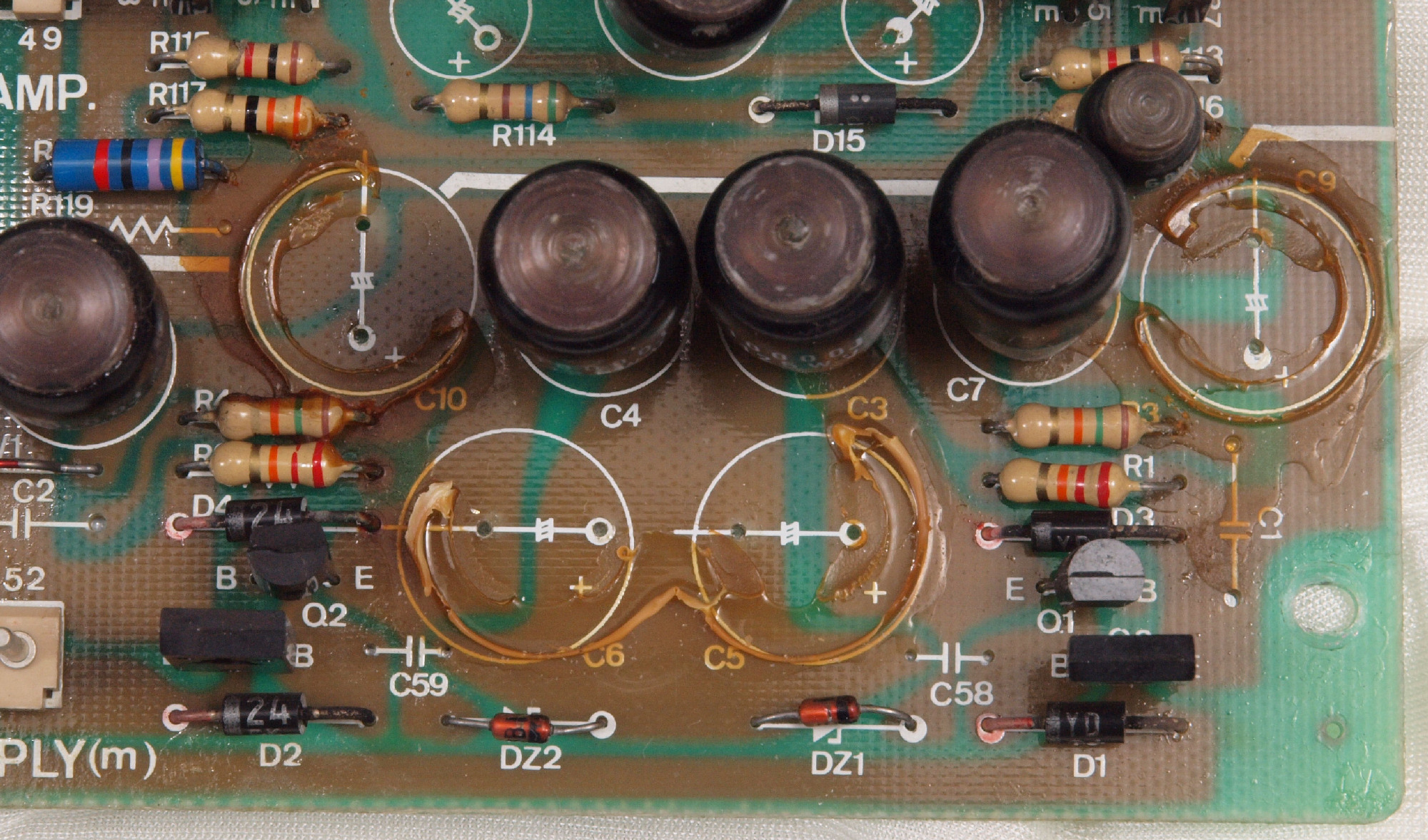

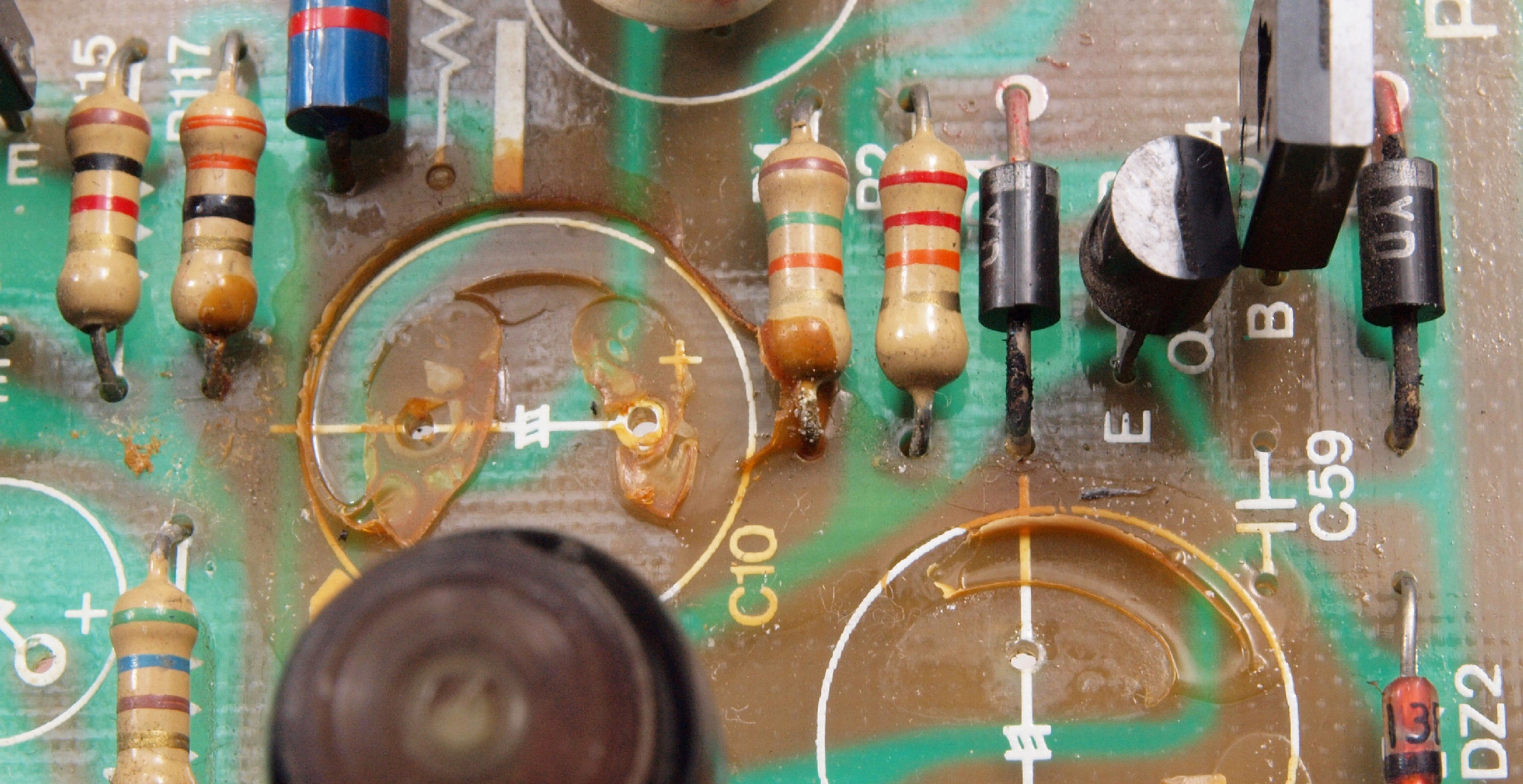

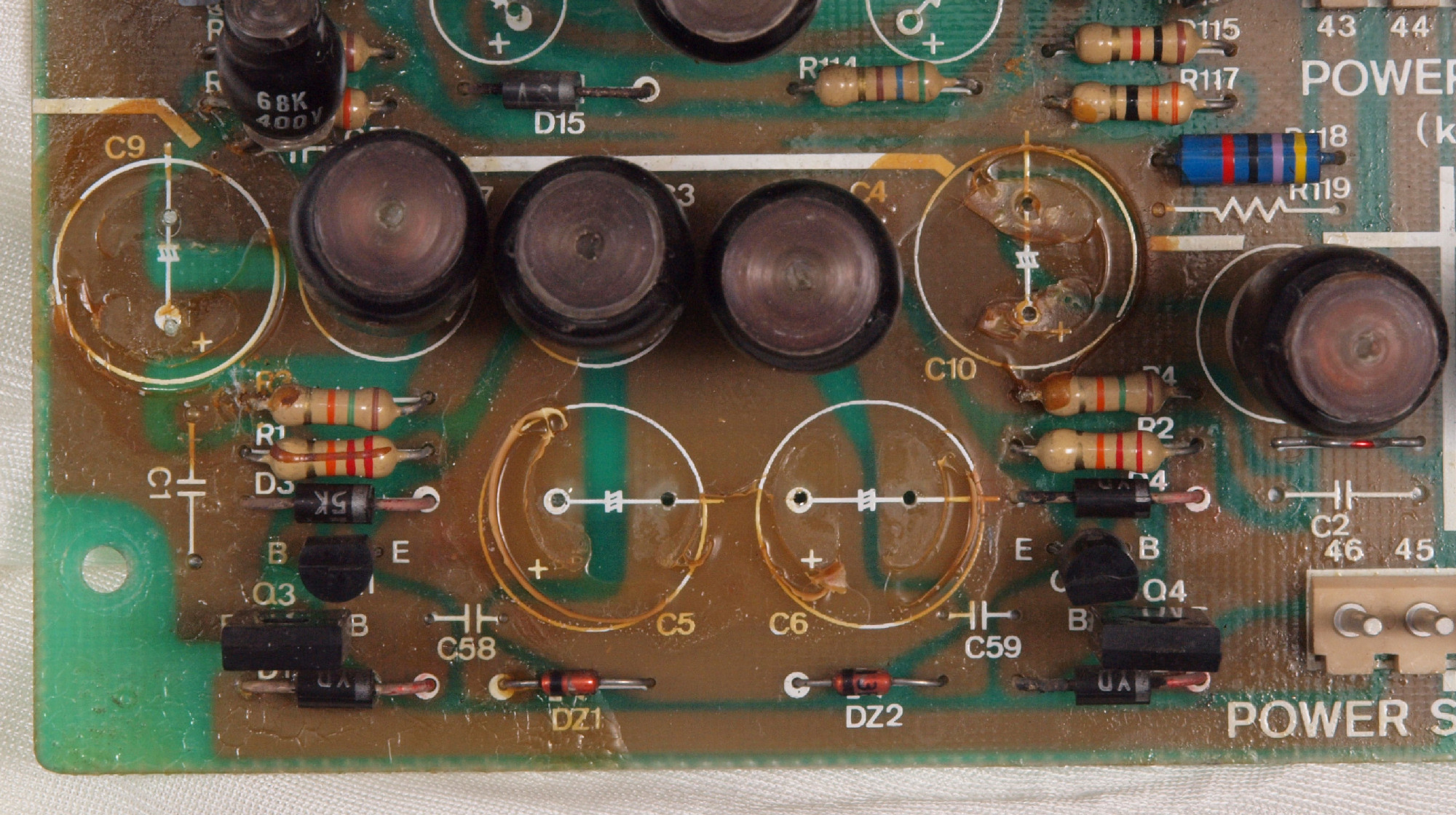

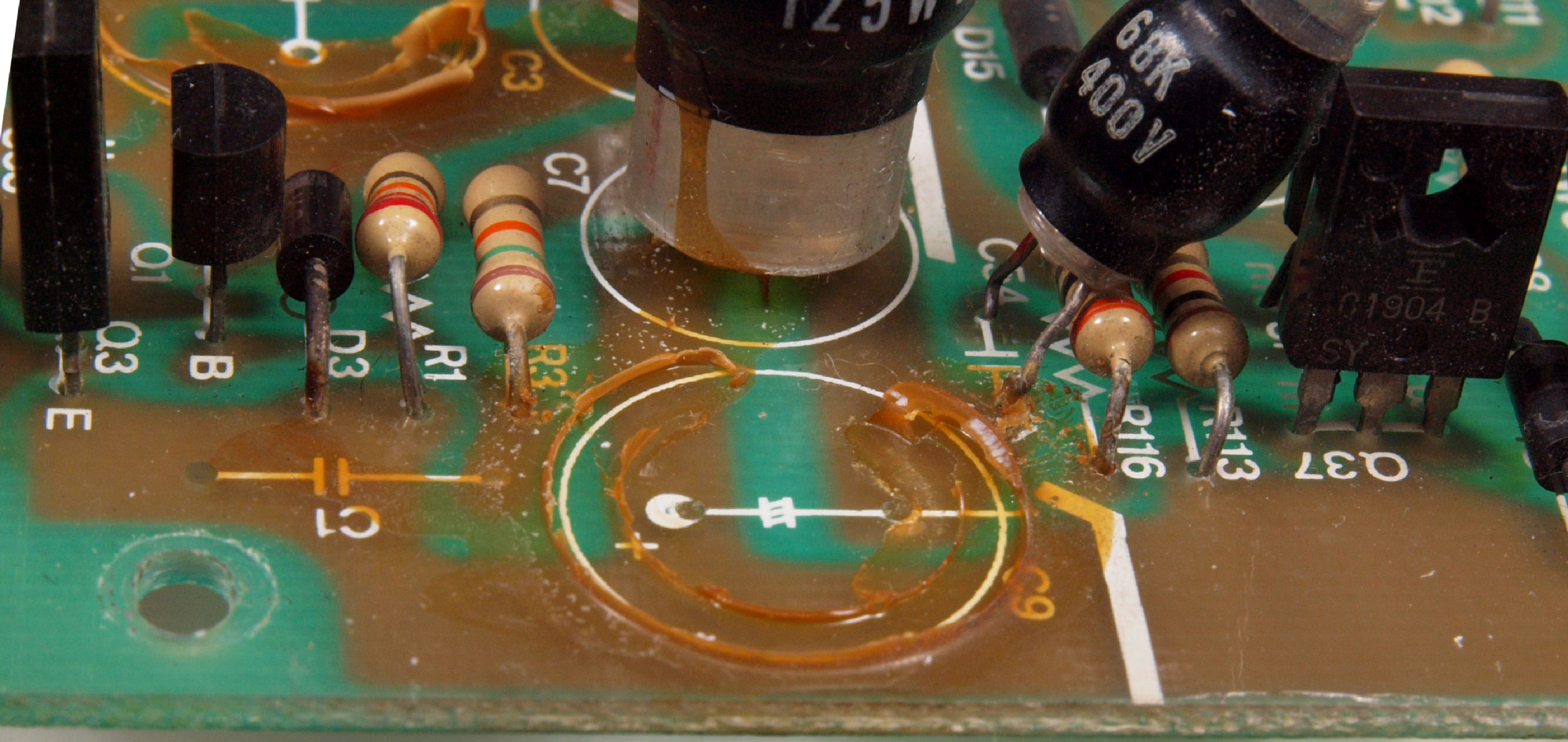

Ｃ４１２．　修理中　入力AMP基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

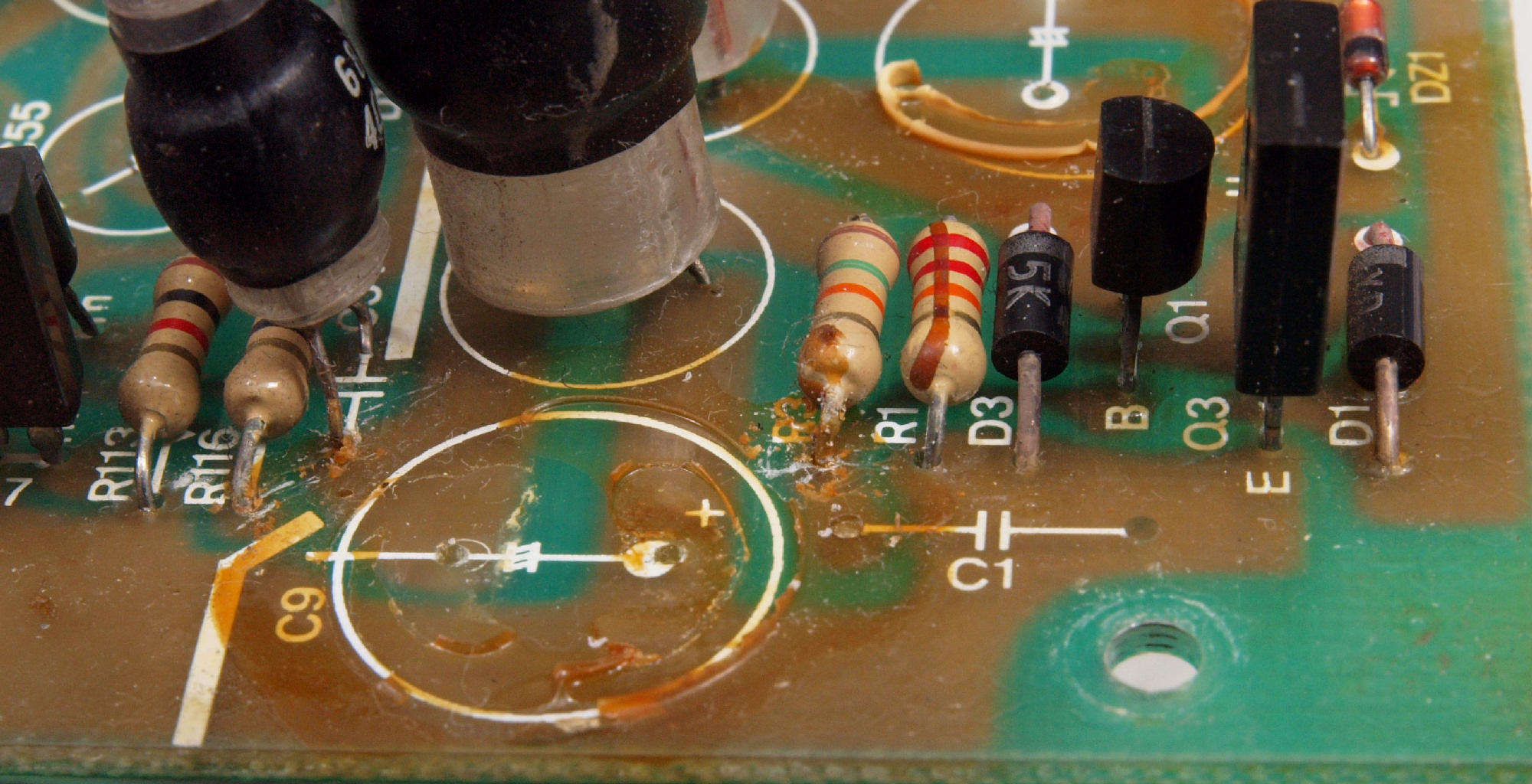

Ｃ４１３．　修理中　入力AMP基板、電解コンデンサー固定用の接着材が部品の足を腐食する。

Ｃ４１４．　修理中　入力AMP基板、電解コンデンサー固定用の接着材が部品の足を腐食する２。

Ｃ４１５．　修理後　入力AMP基板、電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ４１６．　修理中　入力AMP基板、電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ４１７．　修理中　入力AMP基板、電解コンデンサー固定用の接着材が部品の足を腐食する３。

Ｃ４１８．　修理中　入力AMP基板、電解コンデンサー固定用の接着材が部品の足を腐食する４。

Ｃ４１９．　修理後　入力AMP基板、電解コンデンサー固定用の接着材２を取り除き、防湿材を塗る。

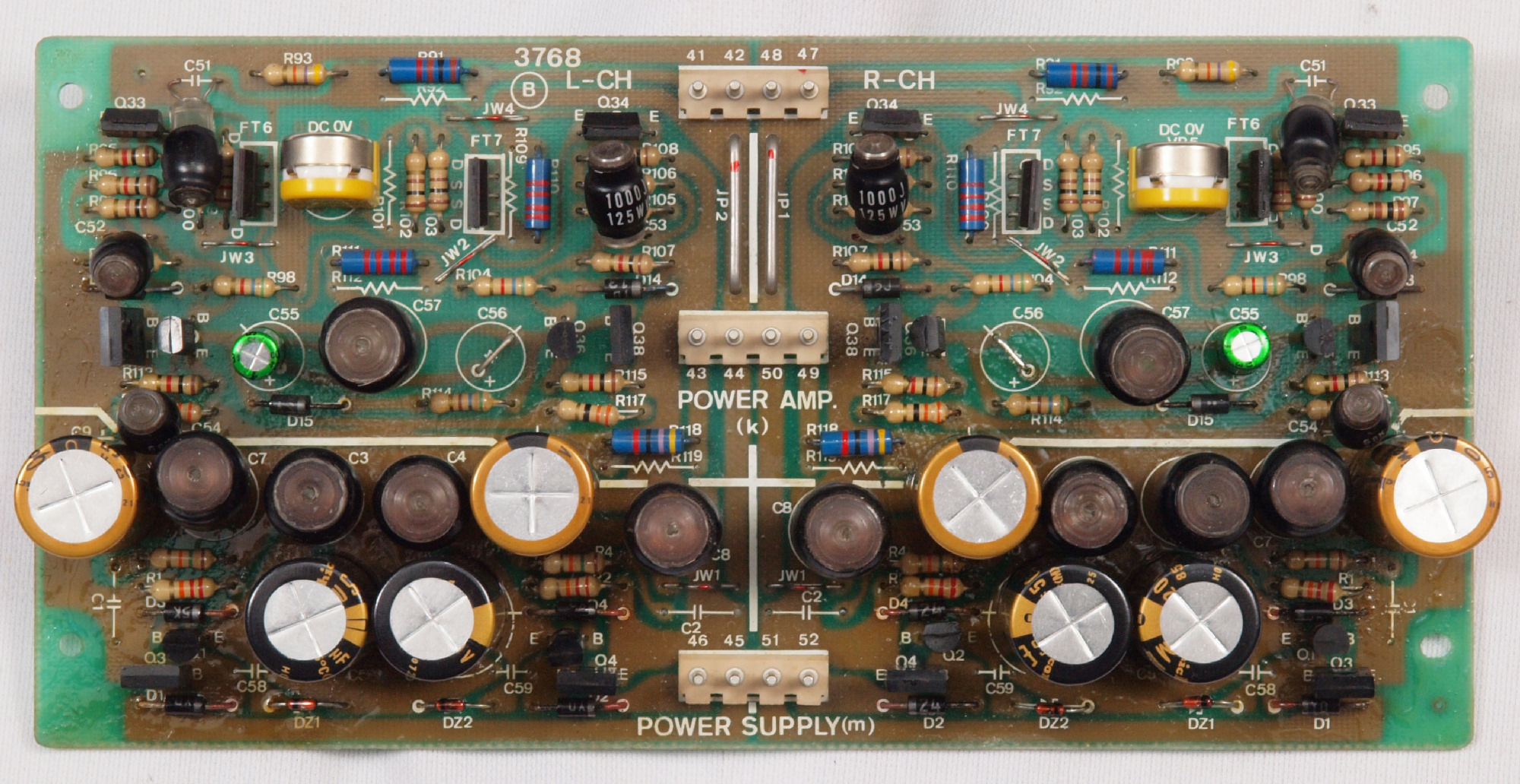

Ｃ４2．　修理後　入力AMP基板　電解コンデンサー１２個、半固定VR２個交換

Ｃ４3．　修理前　入力ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　入力ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ４5．　完成入力ＡＭＰ基板裏　洗浄後防湿材を塗る

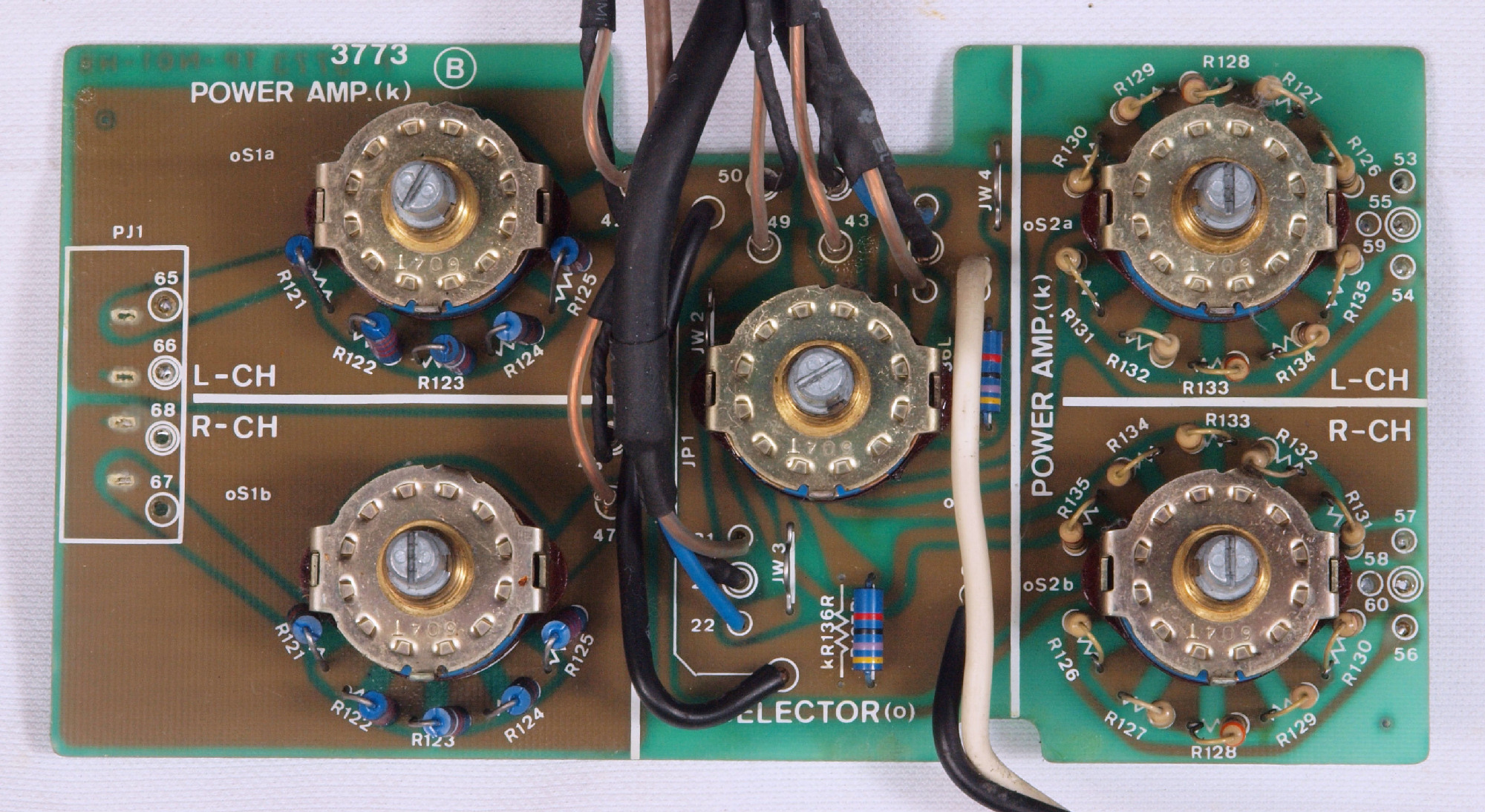

Ｃ5１．　修理前　入力ＶＲ基板

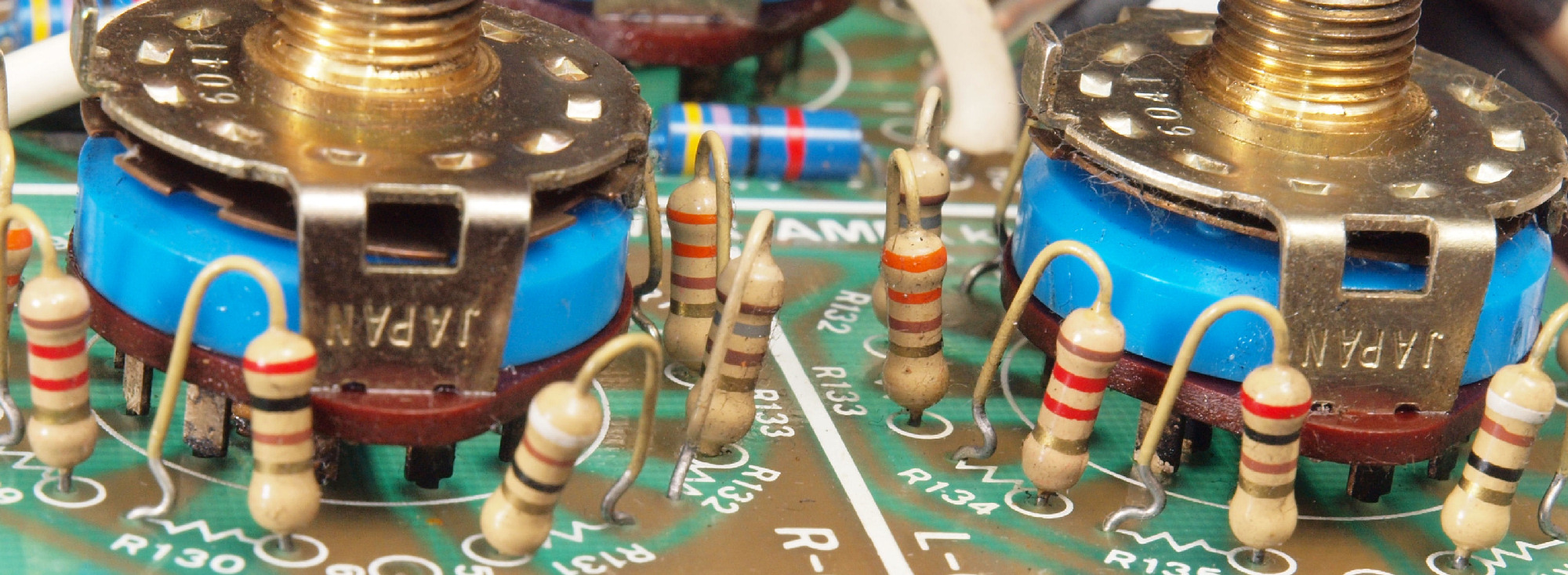

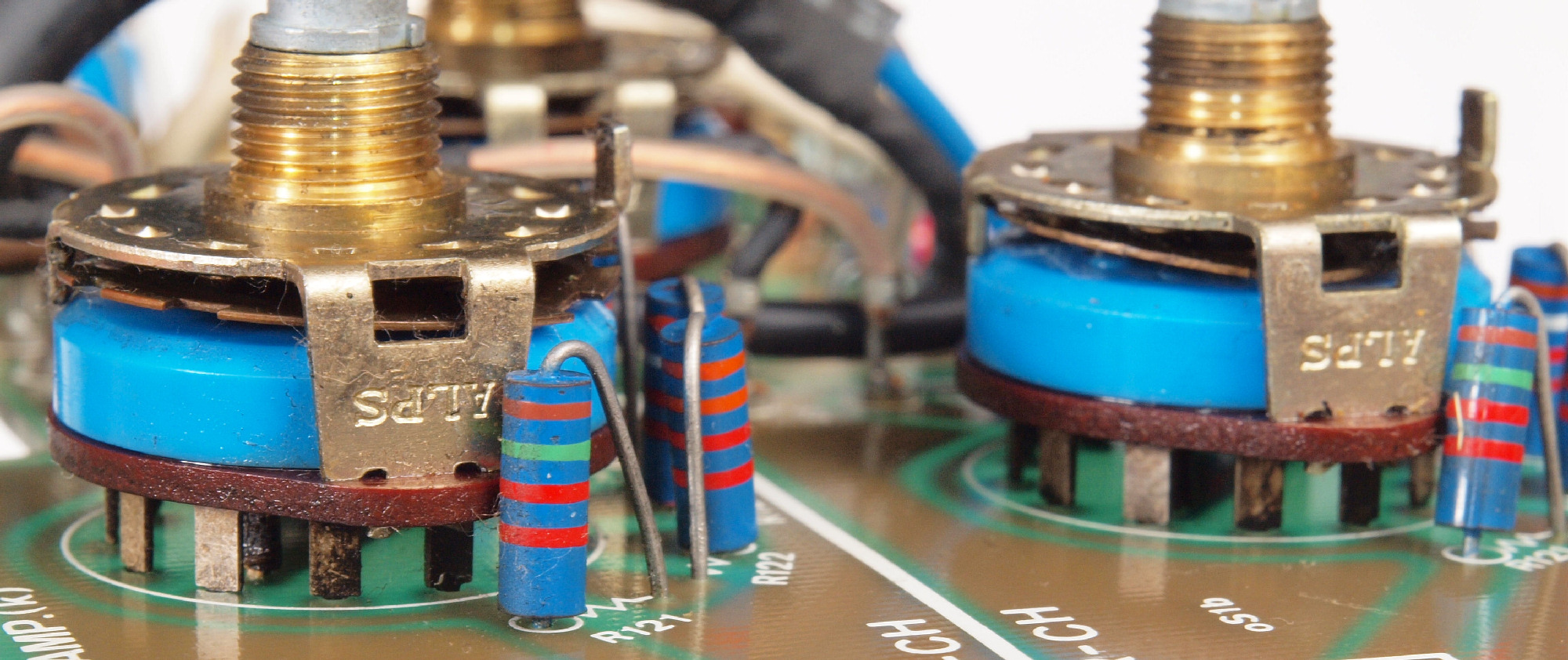

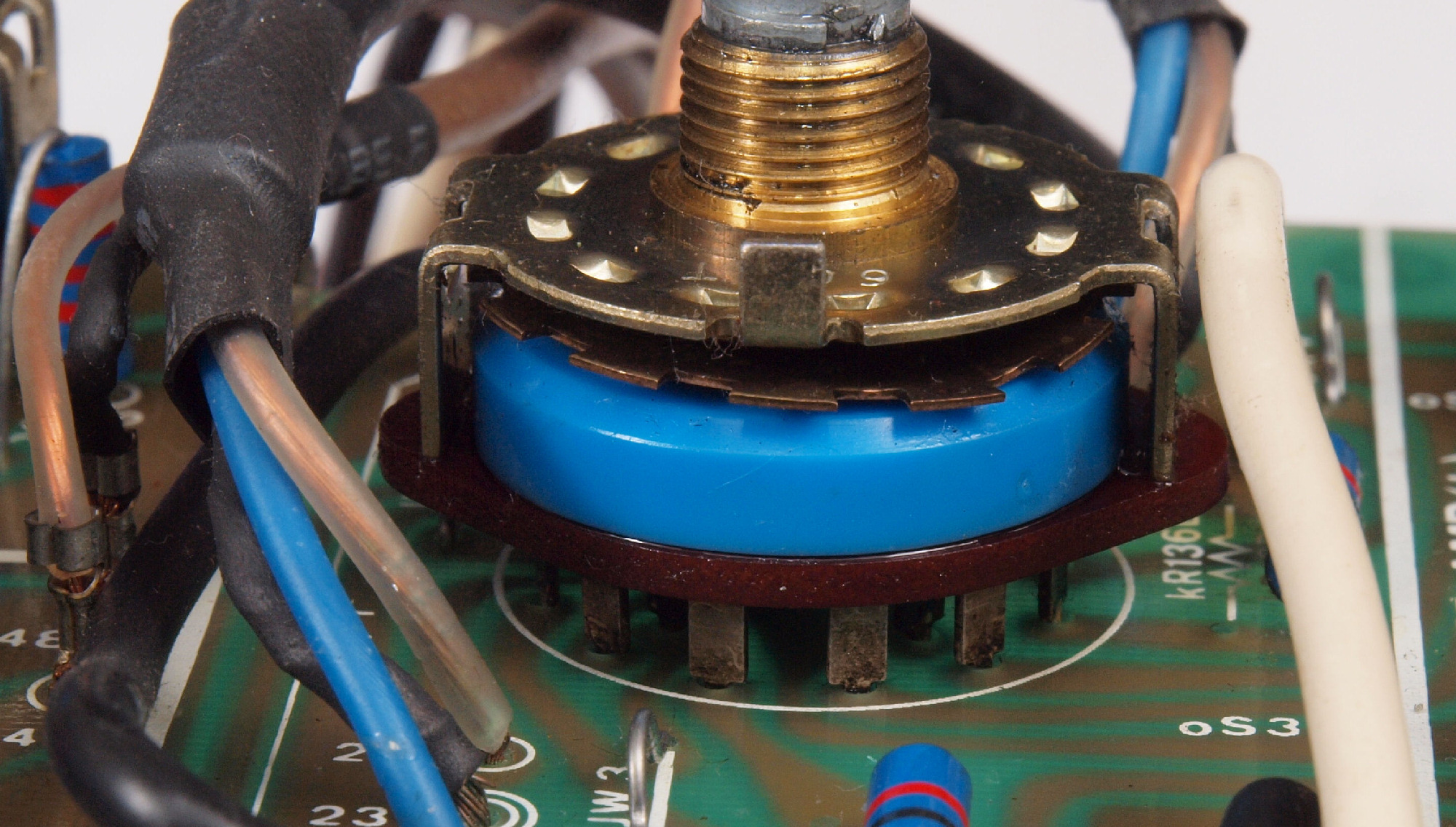

Ｃ5１１．　修理中　入力ＶＲ基板、　ＳＷには接点復活剤が軸までも多量に注入されている。 　　　　　　　　　　　　　　　これだけ使用されると、軸の潤滑剤のグリスが溶け出し、接点に皮膜を作り、接点不良になる。

Ｃ5１２．　修理中　入力ＶＲ基板、　ＳＷ２には接点復活剤が軸までも多量に注入されている。 　　　　　　　　　　　　　　　これだけ使用されると、軸の潤滑剤のグリスが溶け出し、接点に皮膜を作り、接点不良になる。

Ｃ5１3．　修理中　入力ＶＲ基板、　ＳＷ３には接点復活剤が軸までも多量に注入されている。 　　　　　　　　　　　　　　　これだけ使用されると、軸の潤滑剤のグリスが溶け出し、接点に皮膜を作り、接点不良になる。

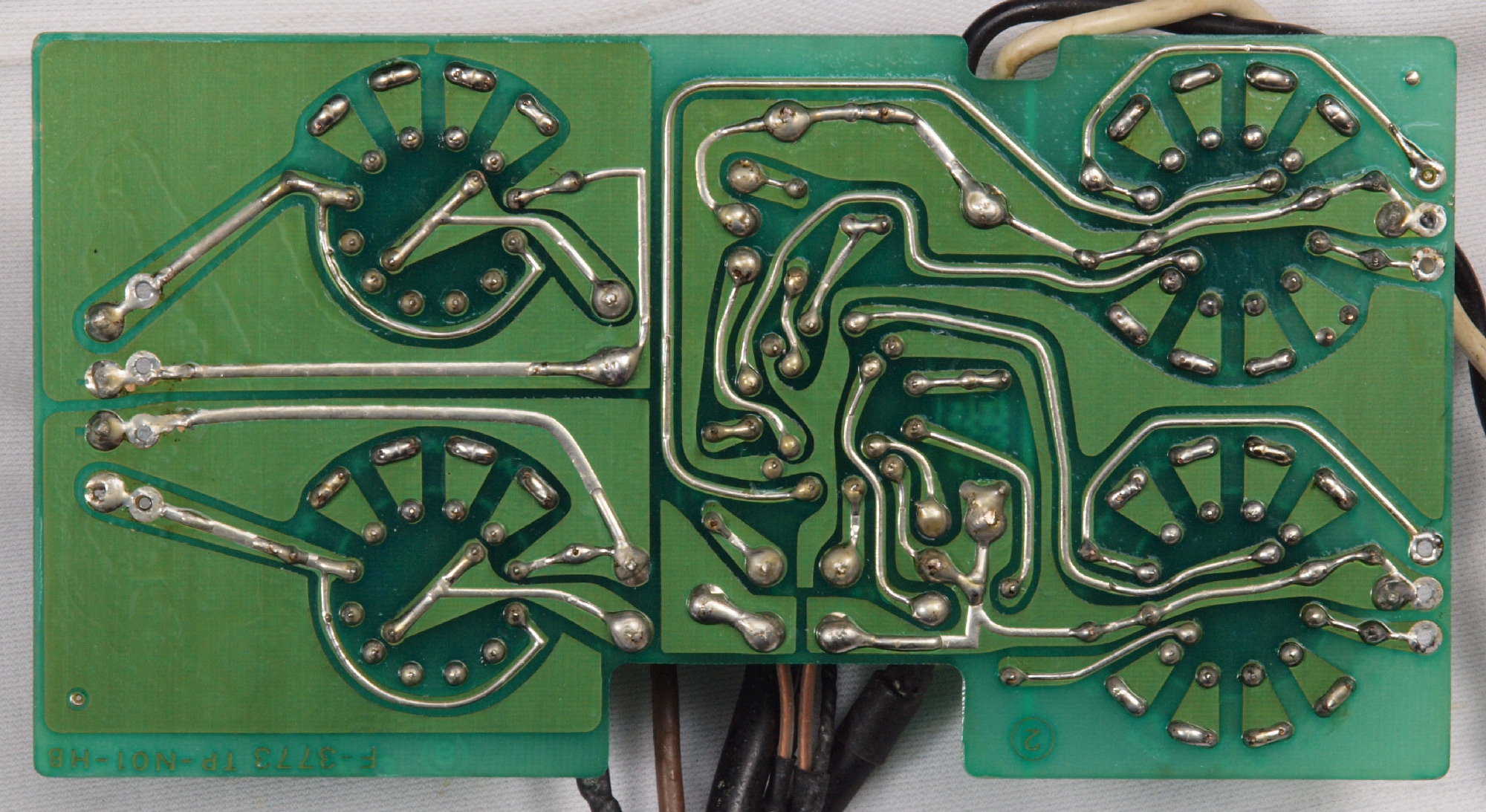

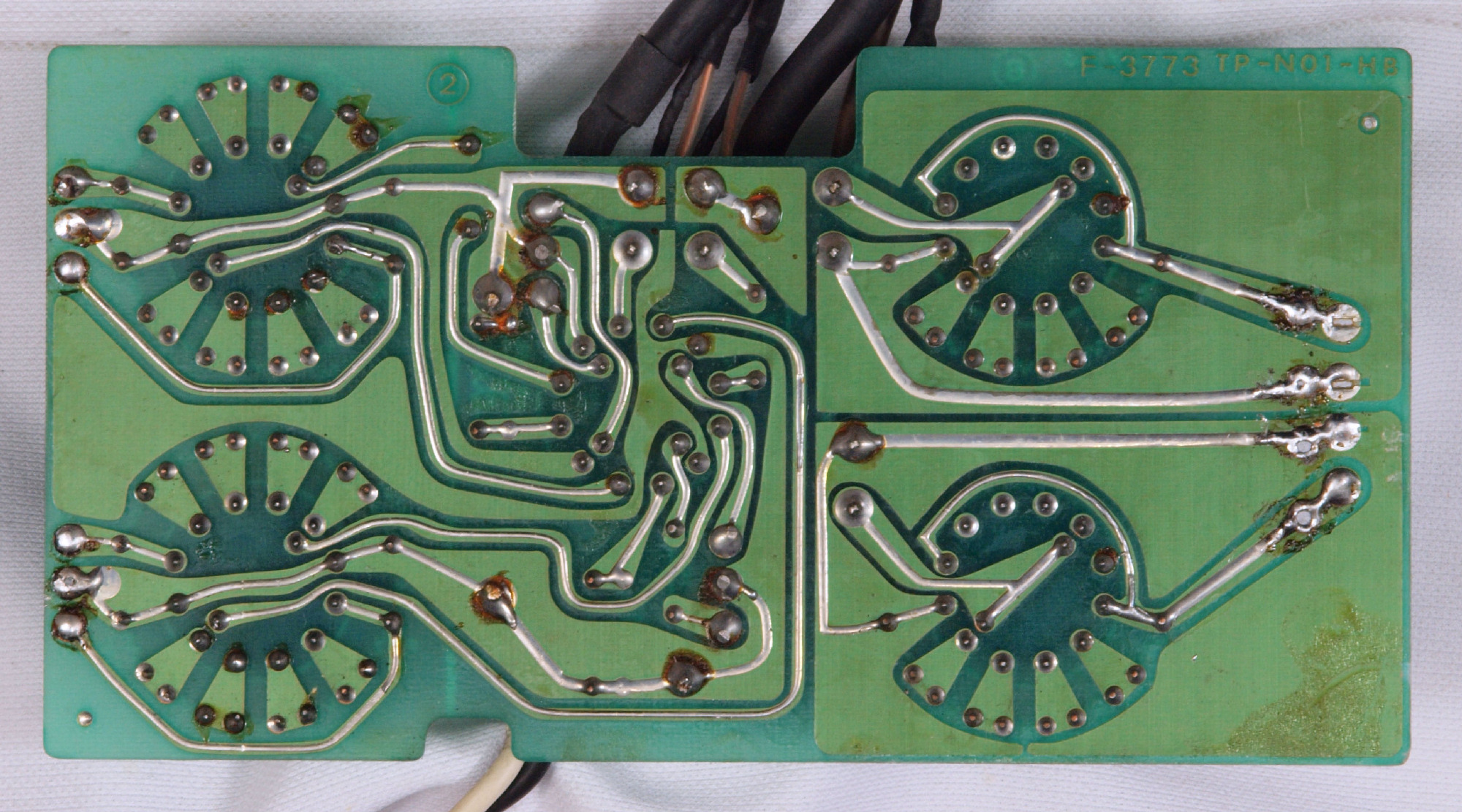

Ｃ5３．　修理前　入力ＶＲ基板裏

Ｃ5４．　修理（半田補正）後　入力ＶＲ基板裏。　半田を全部やり直す。

Ｃ5６．　完成入力ＶＲ基板裏　洗浄後防湿材を塗る

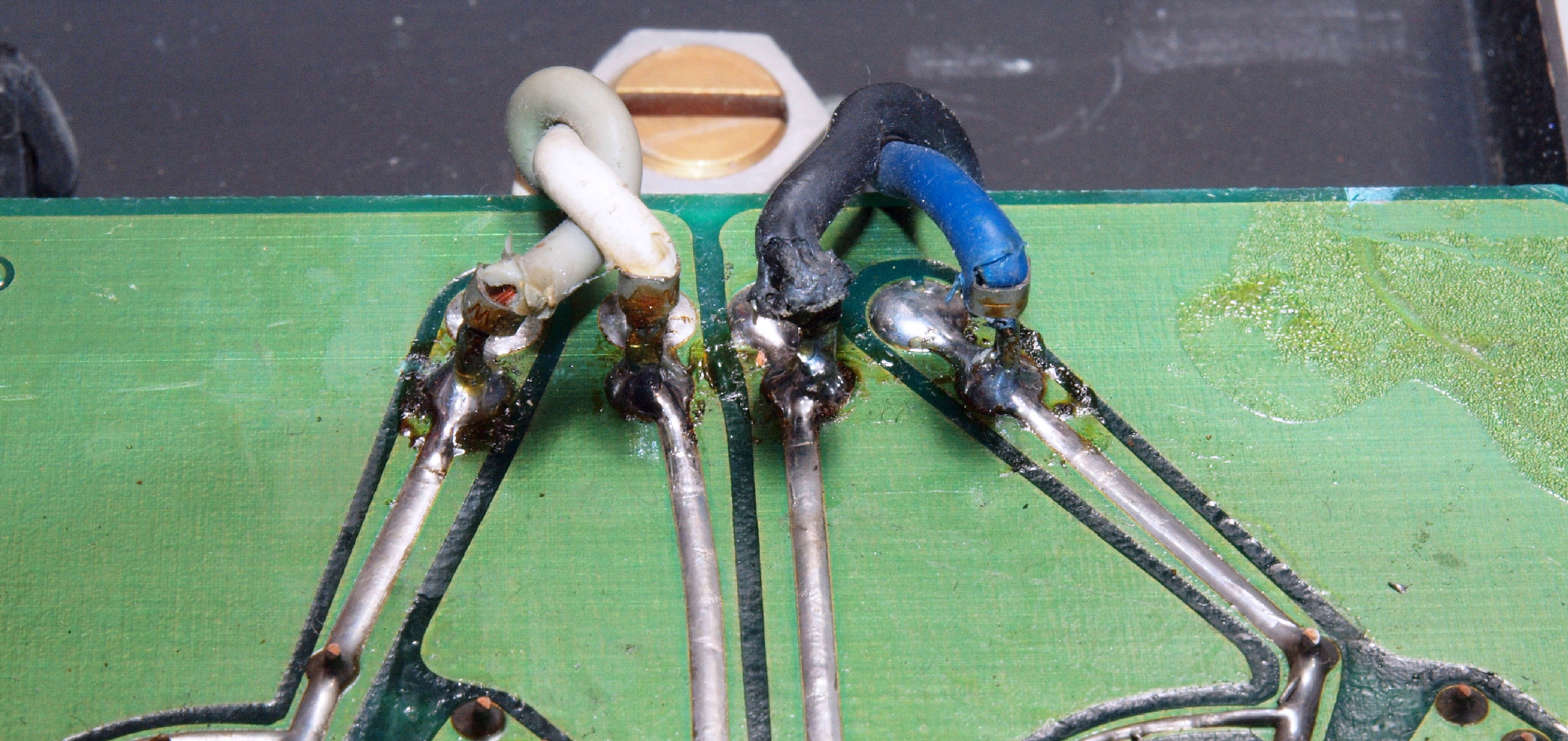

Ｃ５７．　修理前　入力ＶＲ基板へのＲＣＡ端子からの配線、　何回も取り外したのか？　しかも銅箔側に半田付け！

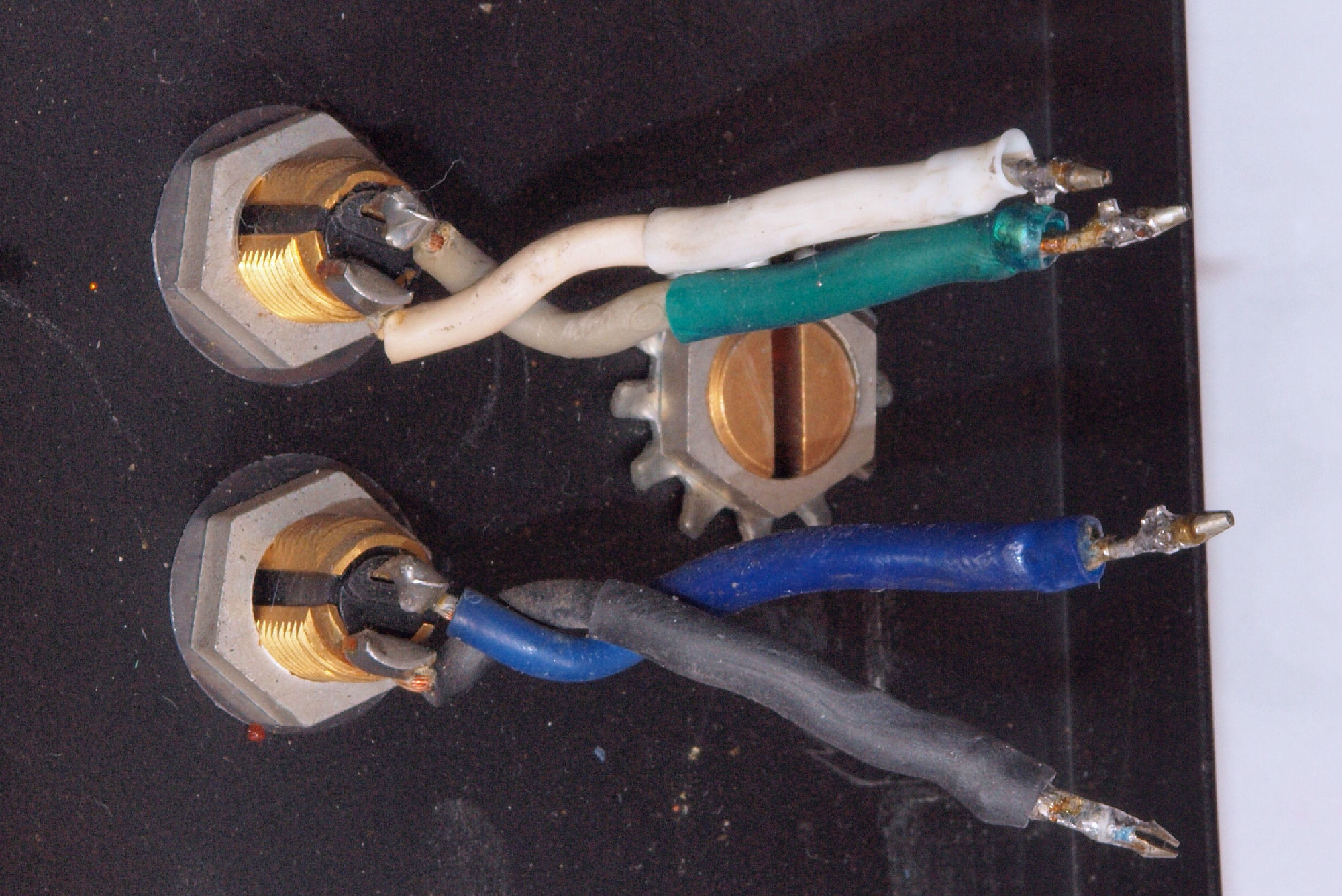

Ｃ５８．　修理中　入力ＶＲ基板へのＲＣＡ端子からの配線の端子を絶縁補強する。

Ｃ５９．　修理中　入力ＶＲ基板へのキャノン端子からの配線の端子を絶縁補強する。

Ｃ５Ａ．　完成　後パネル裏。

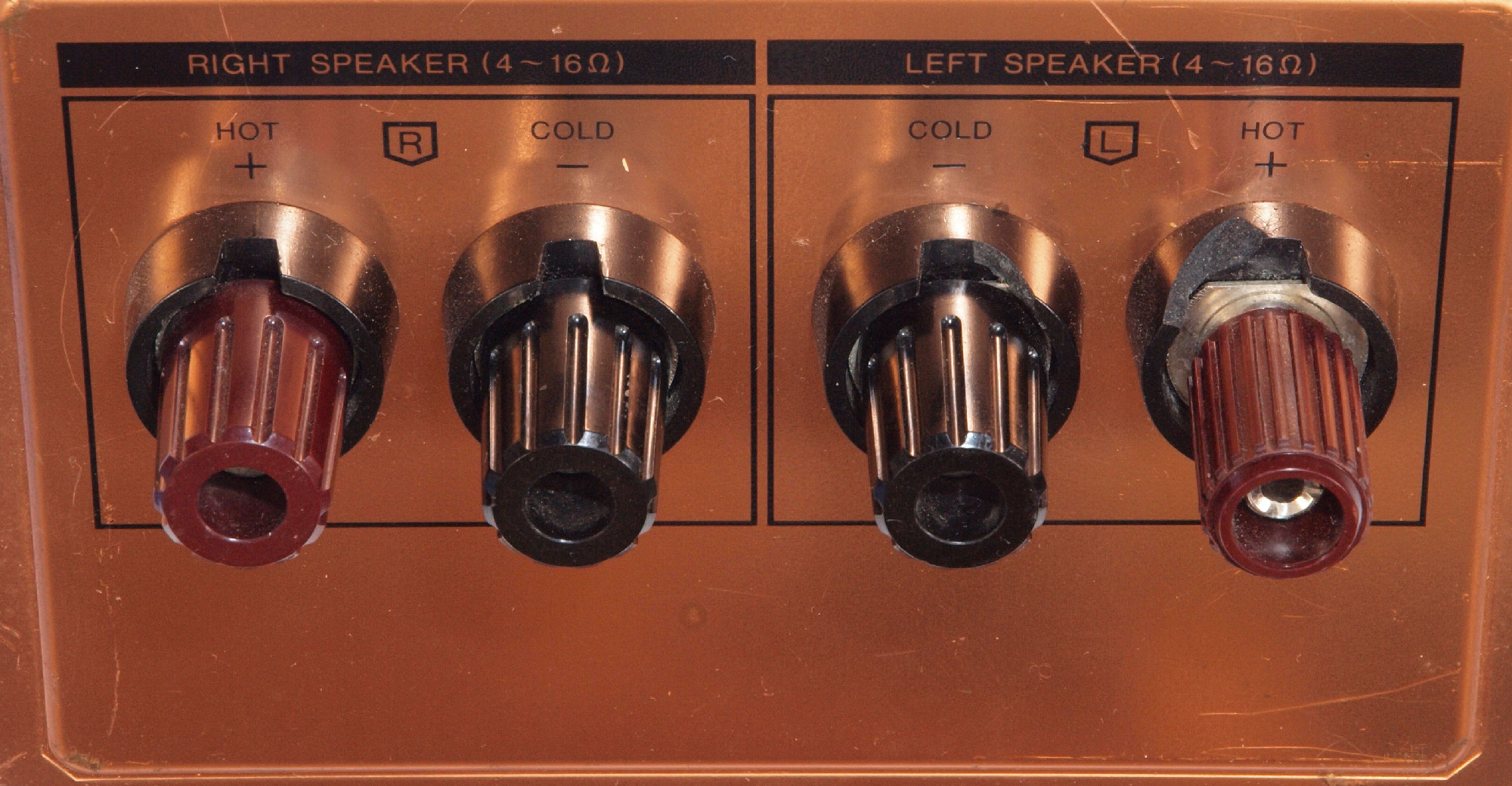

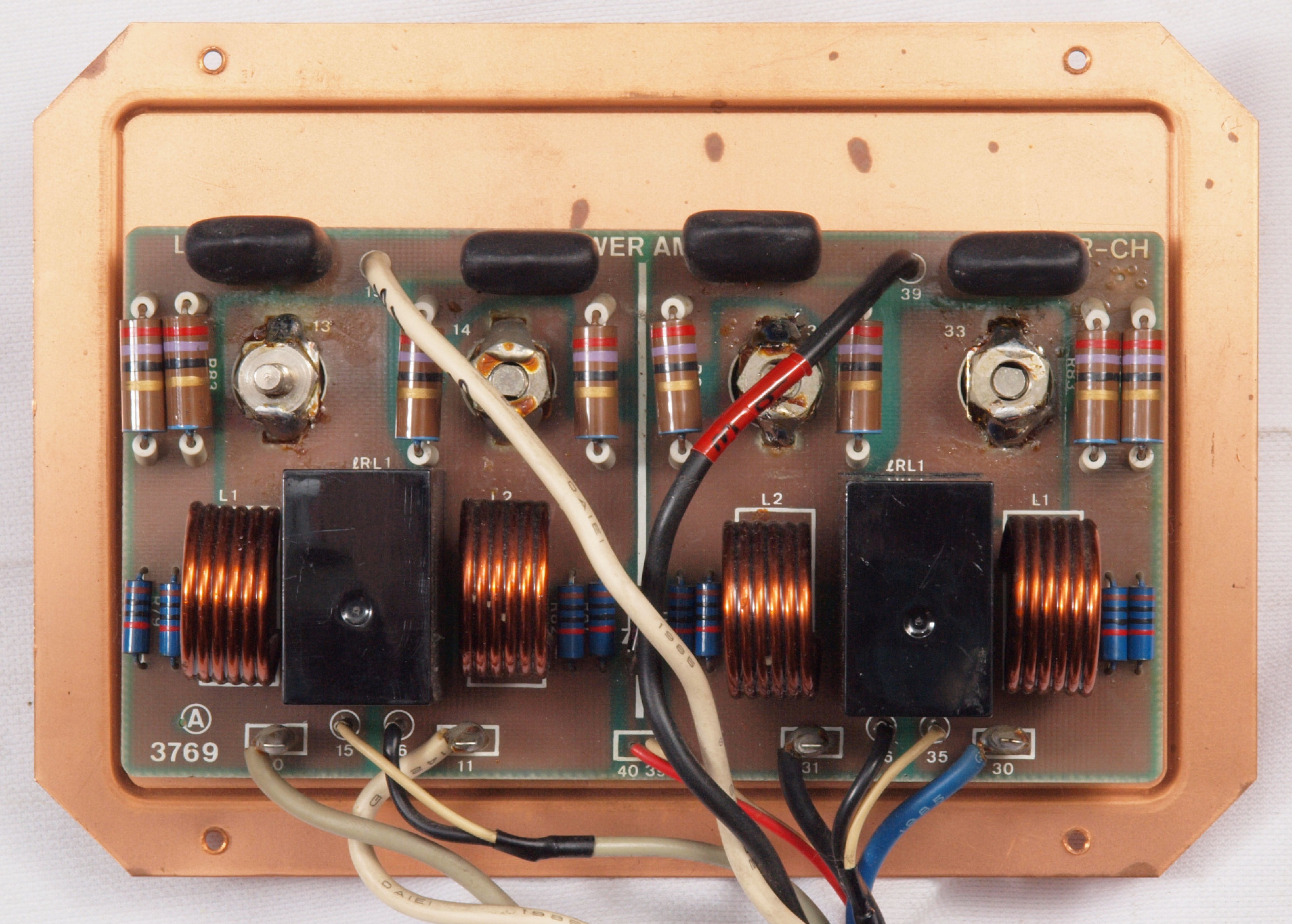

Ｃ６０．　修理中　ＳＰ接続端子ブロック

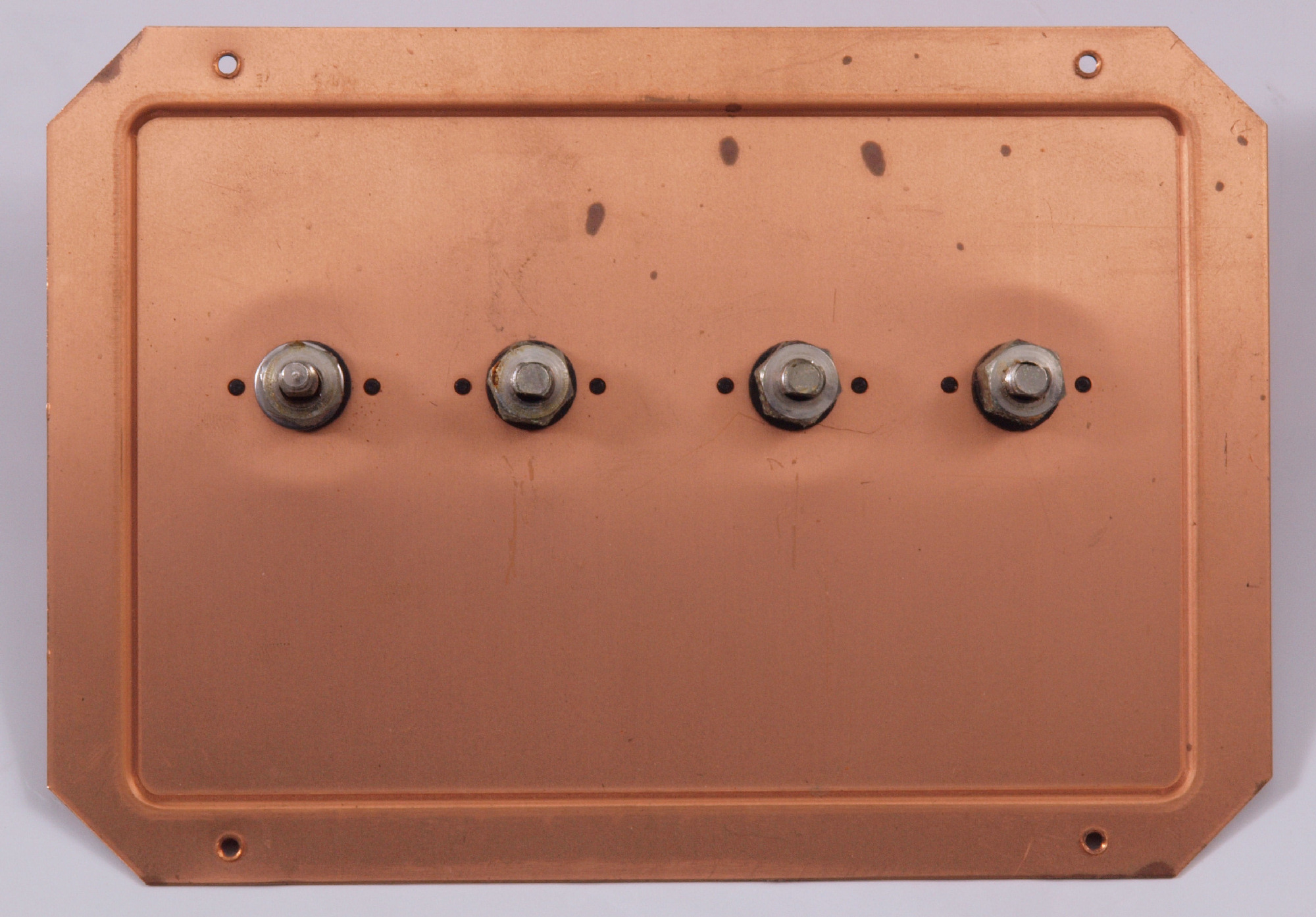

Ｃ６０２．　修理中　ＳＰ接続端子取り付け板裏、少し凹みあり。

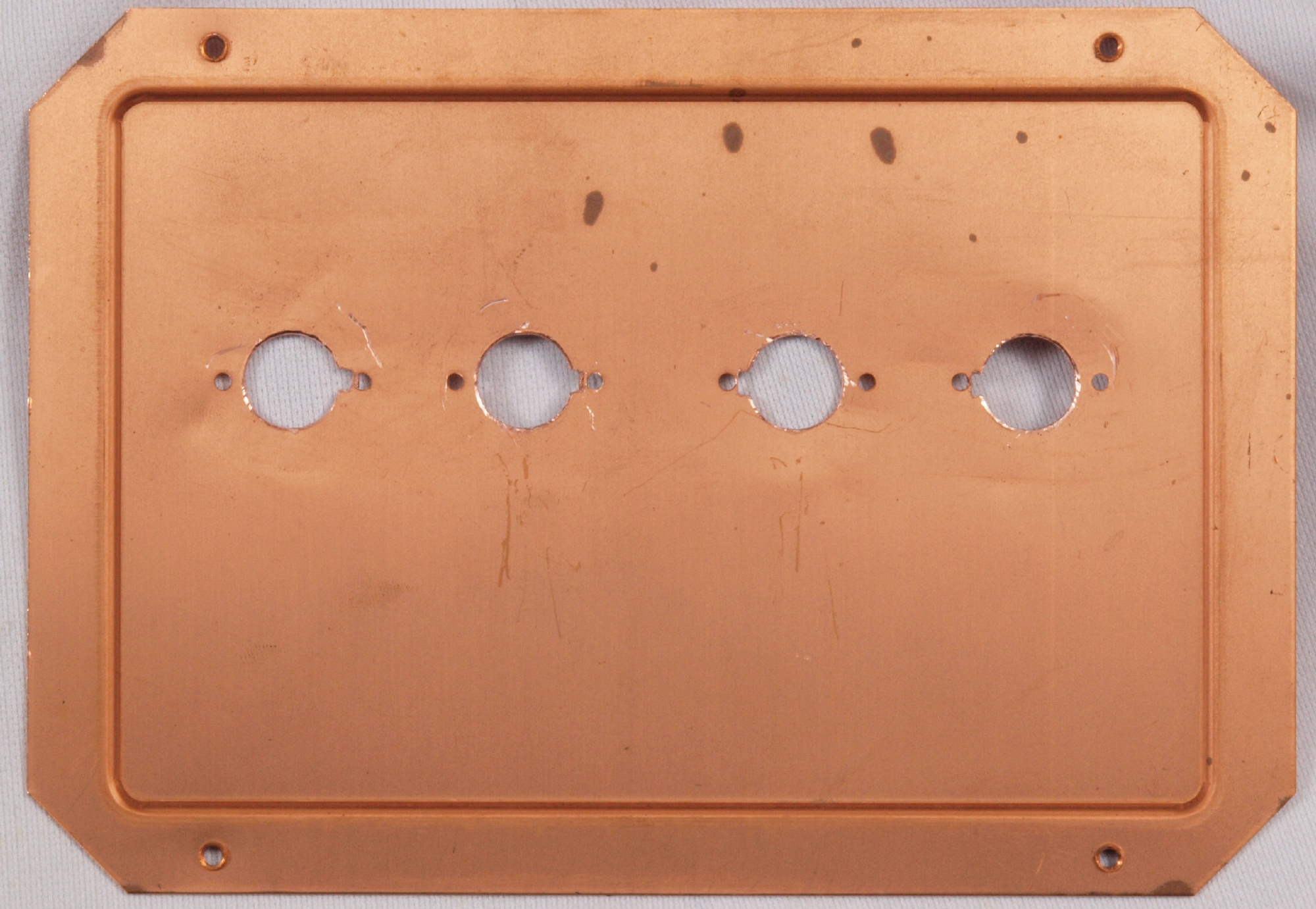

Ｃ６０３．　修理中　ＳＰ接続端子取り付け板裏の穴加工。

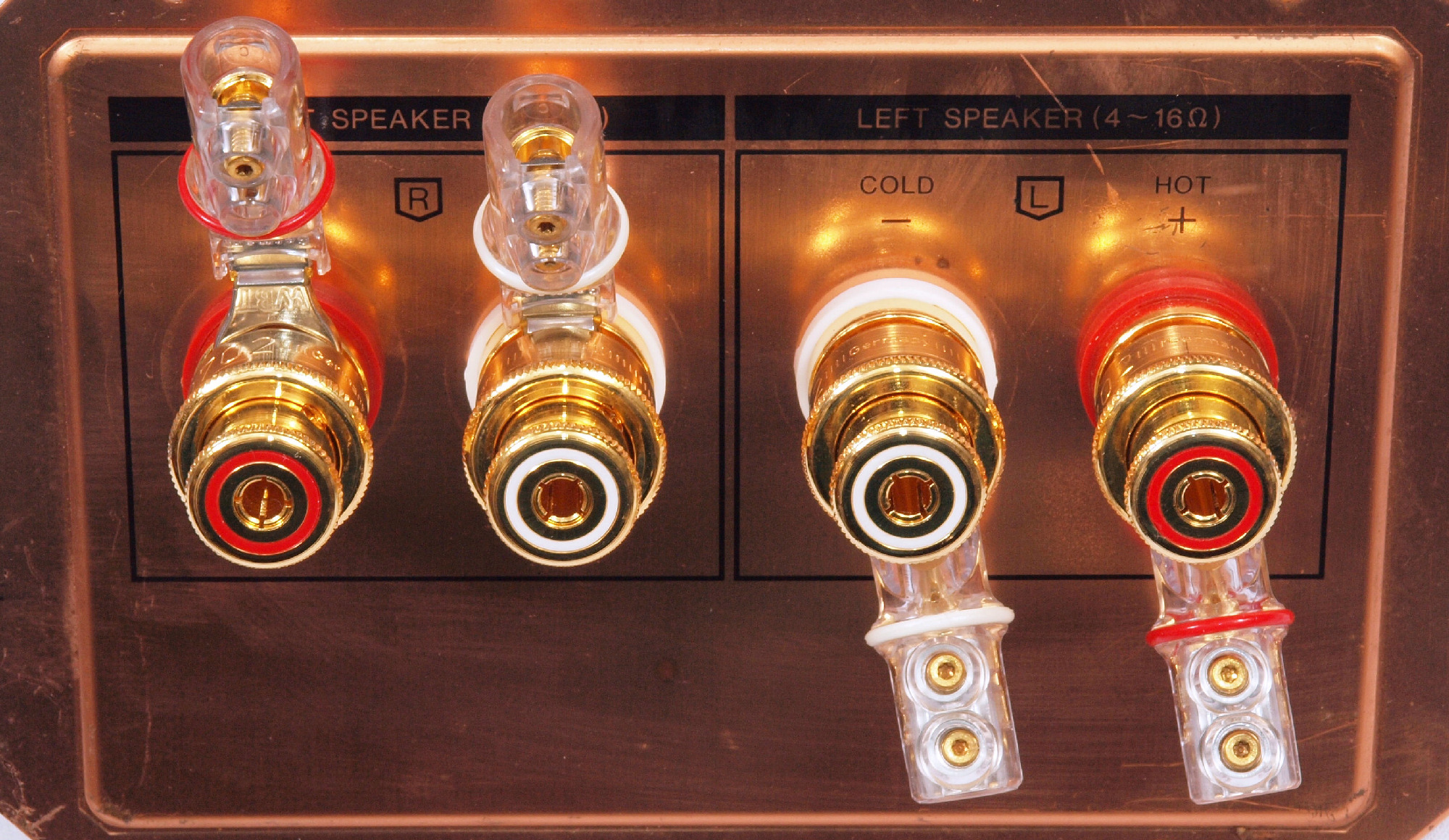

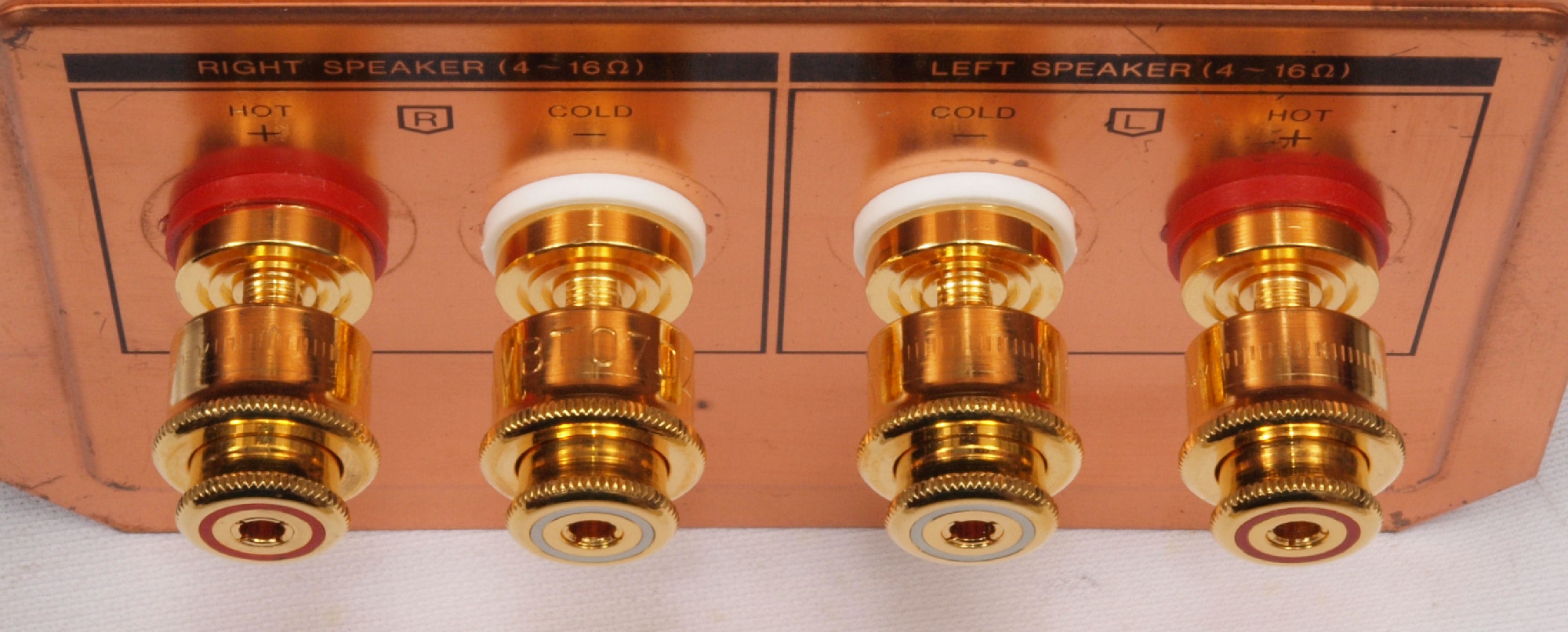

Ｃ６０４．　修理後　ＳＰ接続端子ブロック、端子４個交換、　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２　使用。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Y型端子はサンドイッチスベードWBT-0661Cu

Ｃ６０５．　修理後　ＳＰ接続端子ブロック、　ユーザの希望で、下記の向きに取り付け「Ｙラグのみ使用の為」

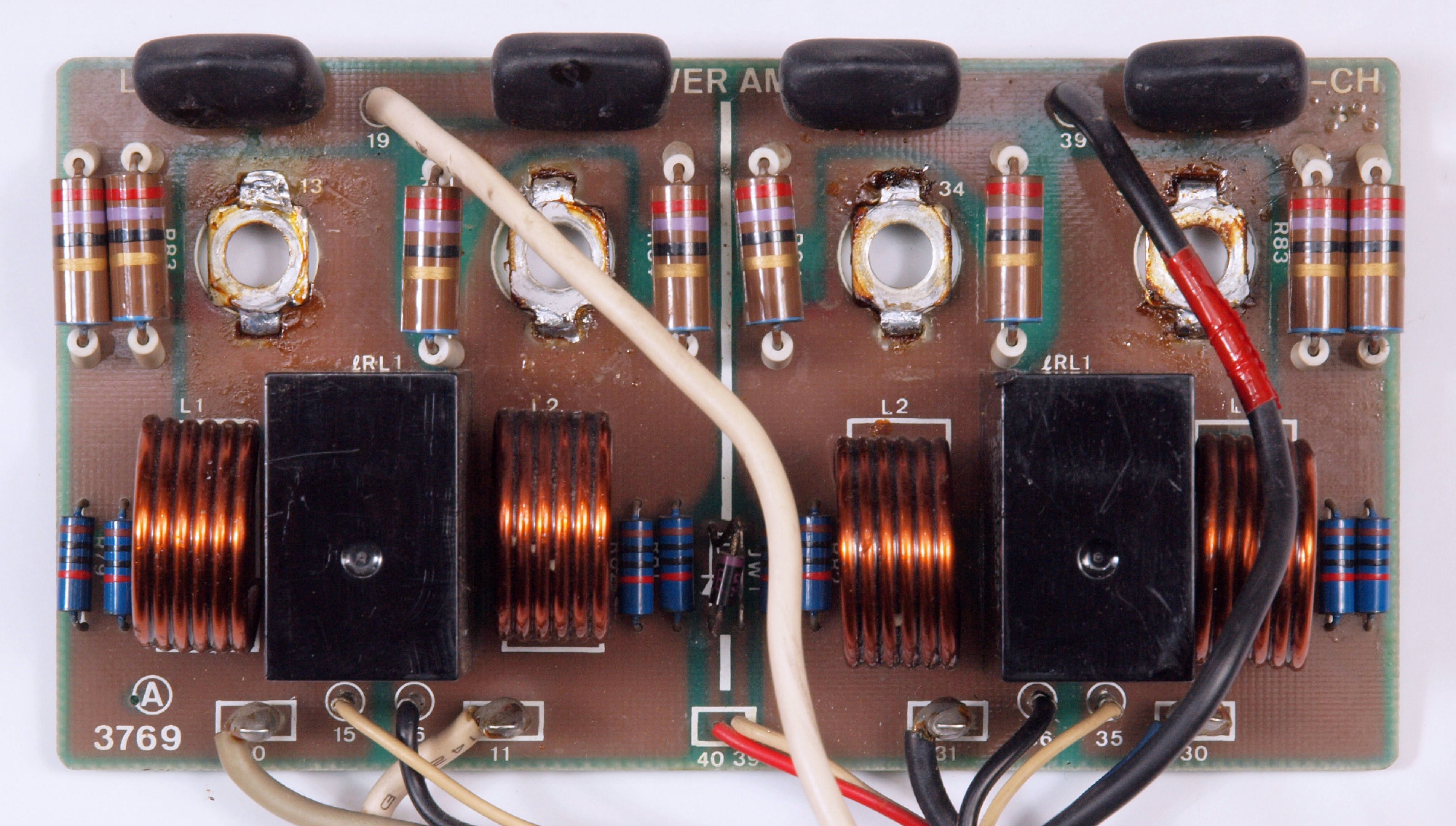

Ｃ６１．　修理前　ＳＰ接続リレー基板

Ｃ６２．　修理後　接続リレー基板、リレ２個交換。

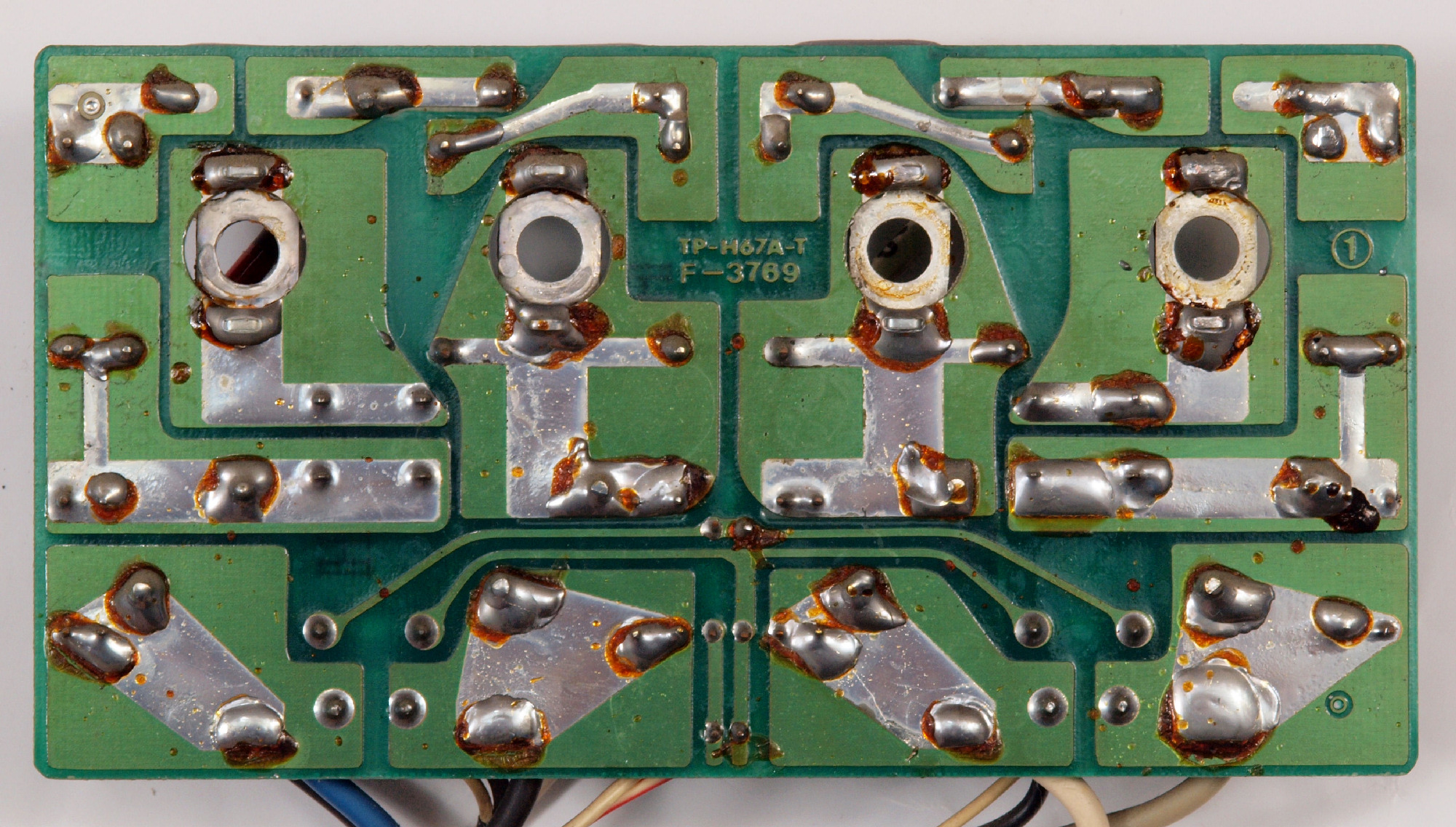

Ｃ６３．　修理前　接続リレー基板裏

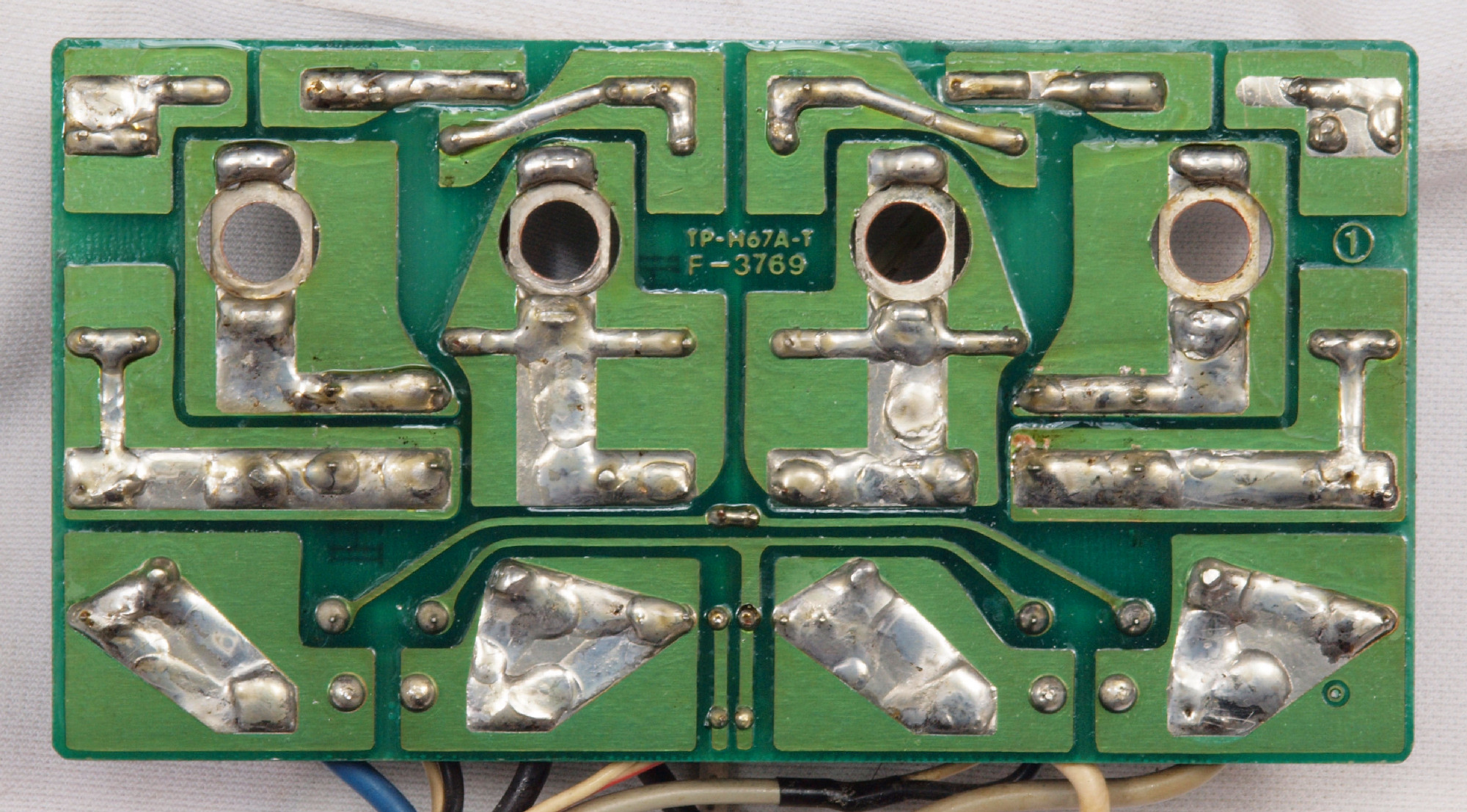

Ｃ６４．　修理（半田補正）後　接続リレー基板裏。　半田を全部やり直す。

Ｃ６５．　完成Ｌ−ＳＰ接続リレー基板裏　洗浄後防湿材を塗る

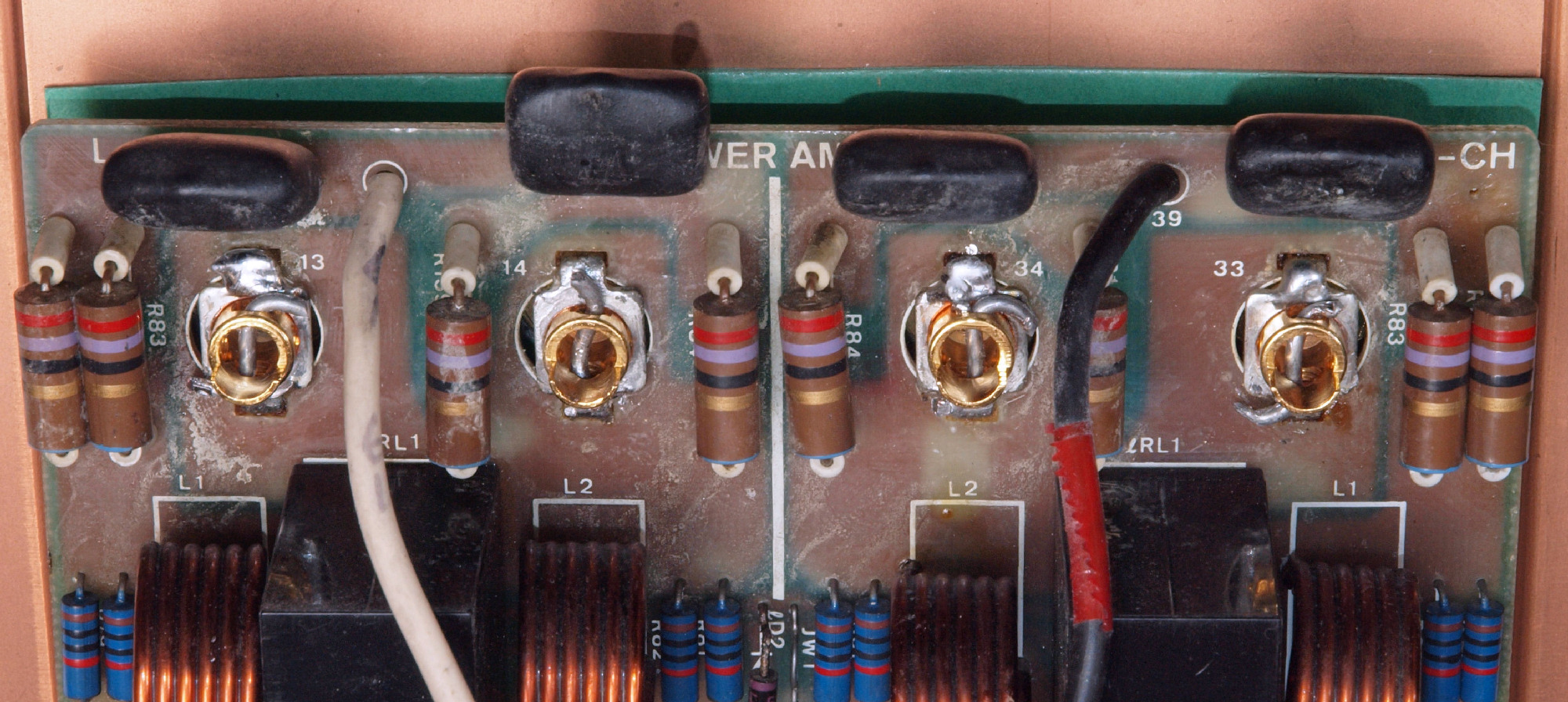

Ｃ６７．　修理前　ＳＰ接続端子ブロック裏、　ＳＰ接続端子の止めネジは半田固定

Ｃ６８．　修理中　ＳＰ接続端子ブロック裏、　ＳＰ接続端子を錫メッキ線で固定する。

Ｃ６９．　完成　ＳＰ接続端子ブロック裏、　 　　　　　　　　　　　　　　　　　　　　　　　　　　さらに半田を流し込み固定する。使用する半田は錫の含有量が低い堅い物。

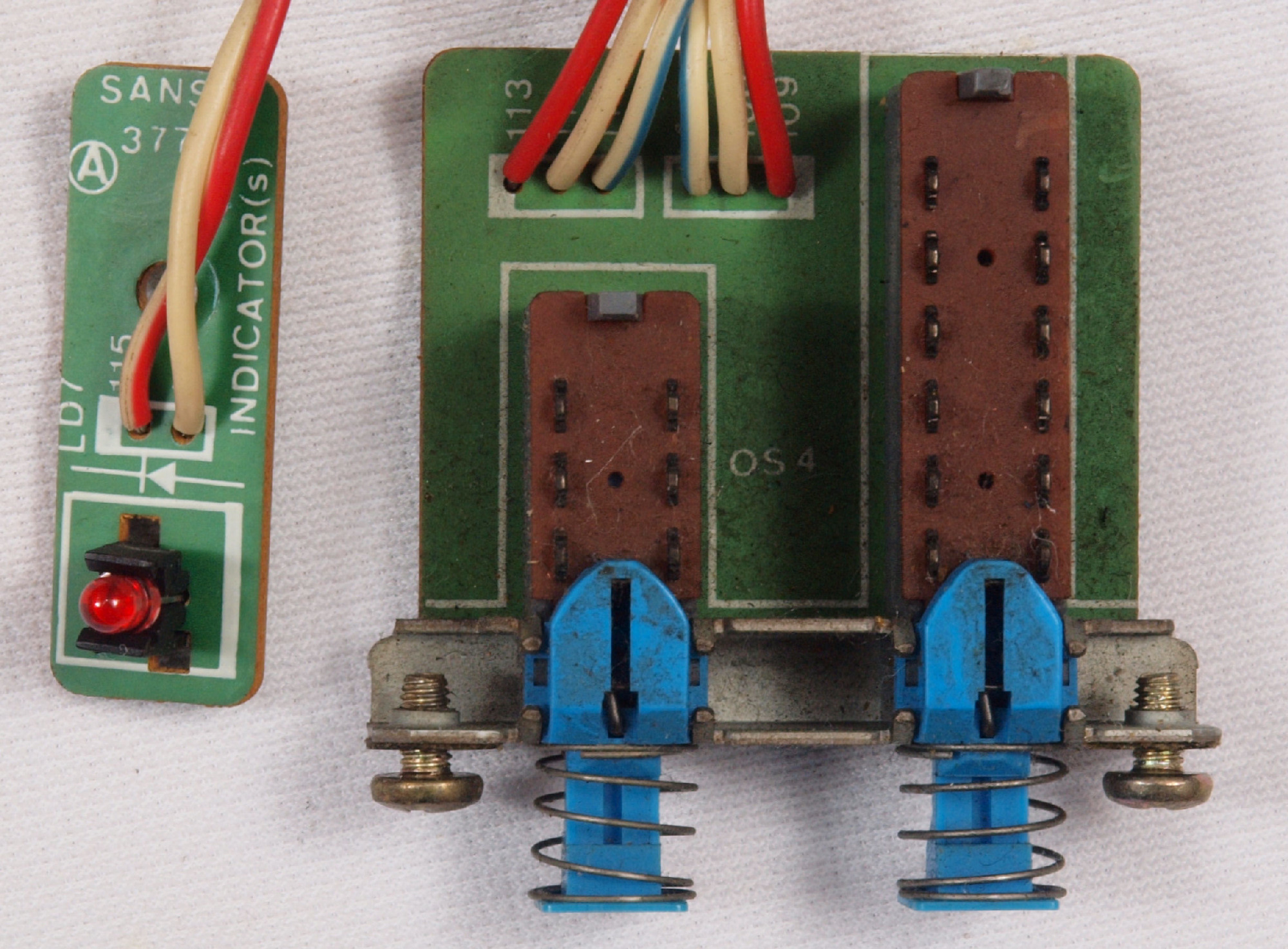

Ｃ７１．　修理前　電源表示ＬＥＤ基板・モードＳＷ基板

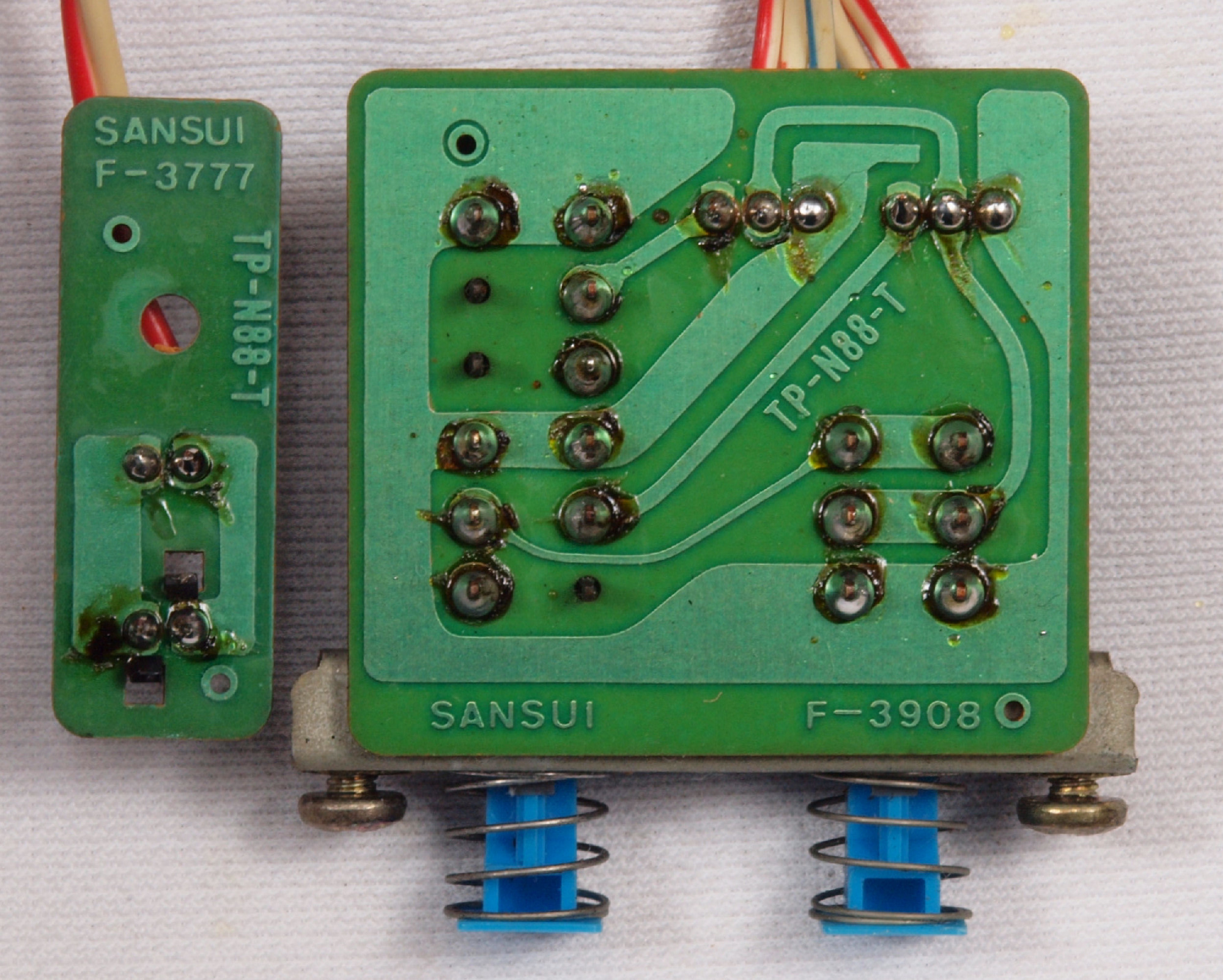

Ｃ７２．　修理前　電源表示ＬＥＤ基板裏・モードＳＷ基板裏

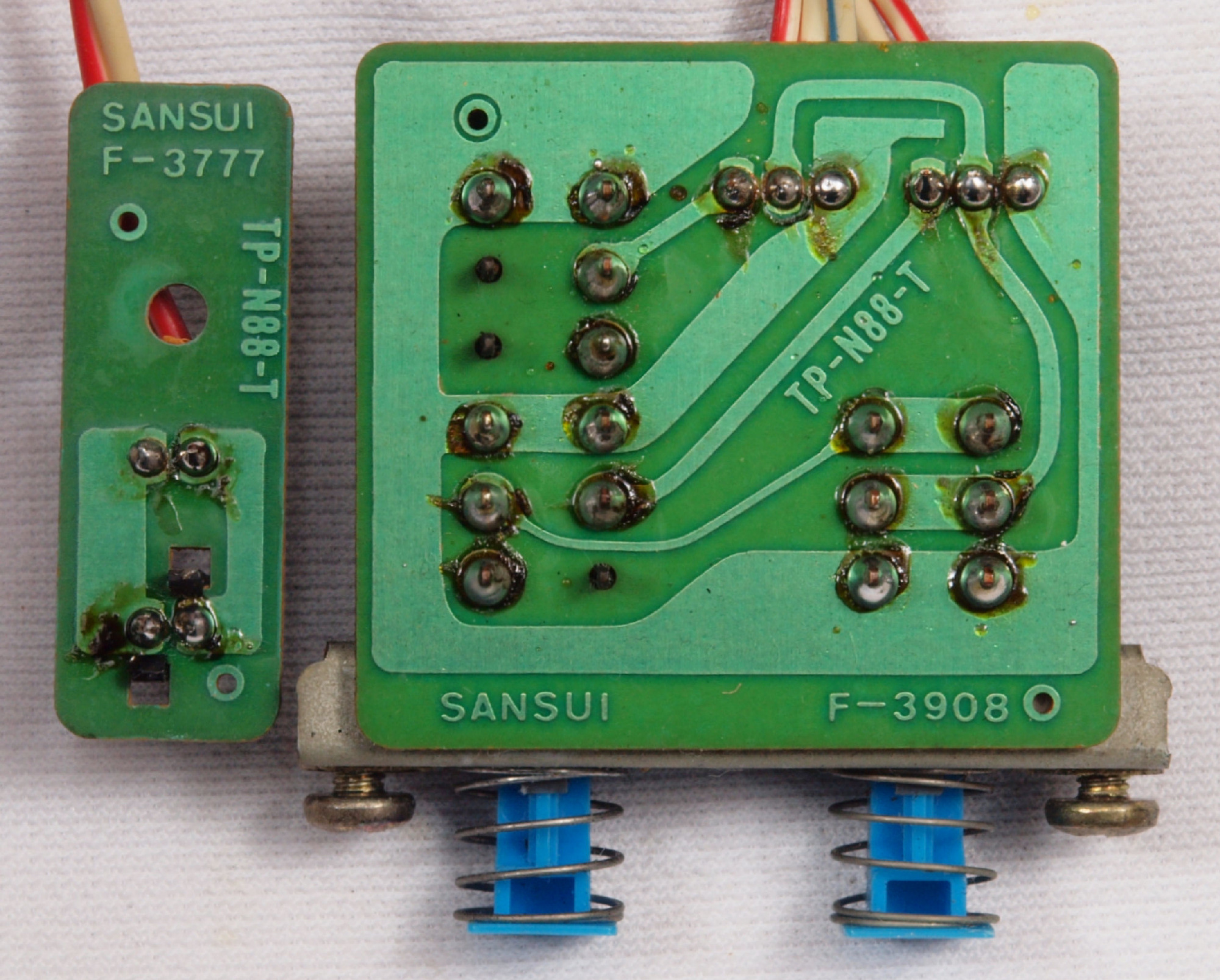

Ｃ７３．　修理（半田補正）後　電源表示ＬＥＤ基板裏・モードＳＷ基板裏。　半田を全部やり直す。

Ｃ７４．　完成電源表示ＬＥＤ基板裏・モードＳＷ基板裏　洗浄後防湿材を塗る

Ｃ８０１．　修理前　ＶＵメータ

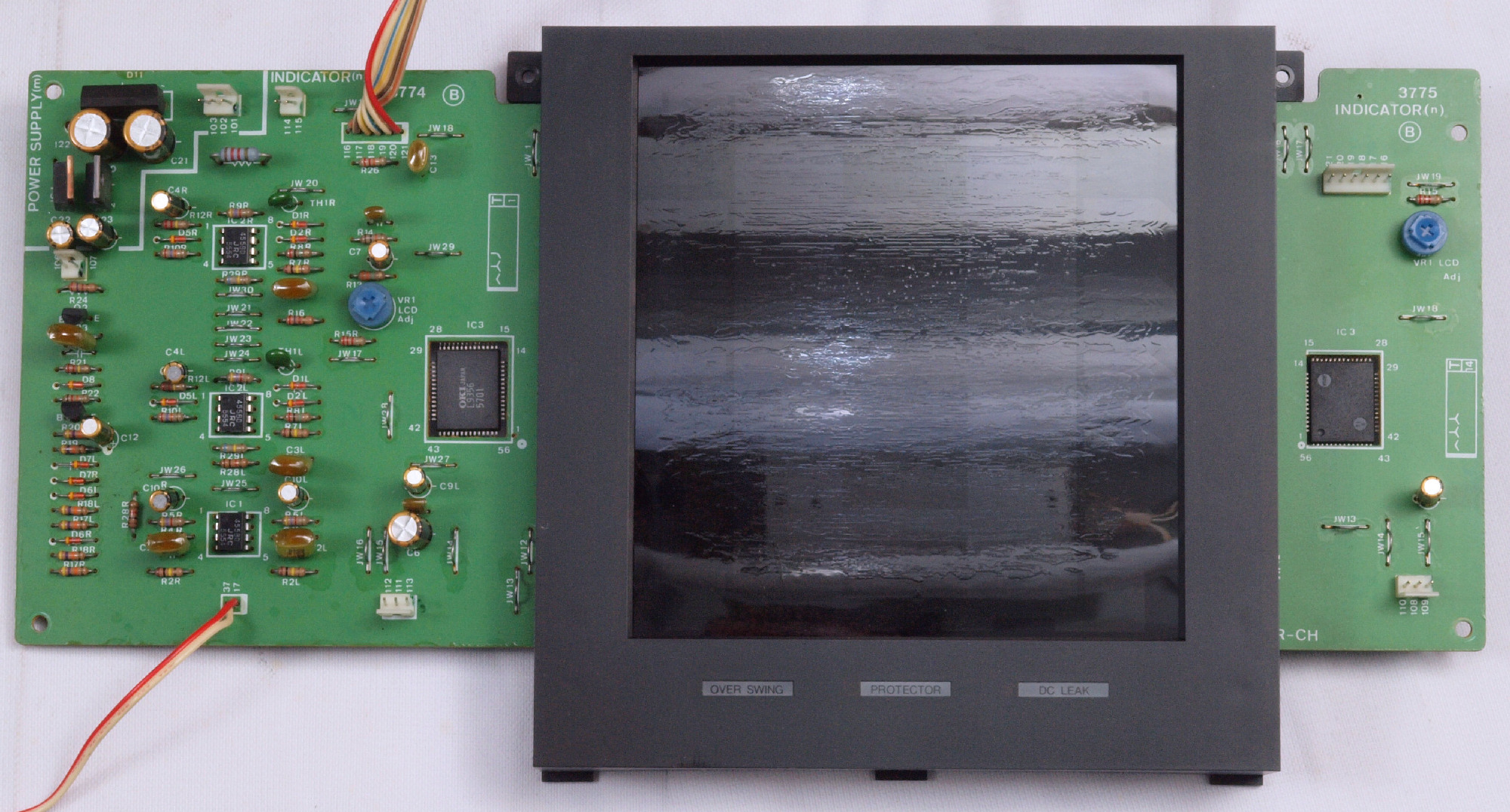

Ｃ８０２．　完成ＶＵメータ

Ｃ８０３．　修理前　ＶＵメータ裏

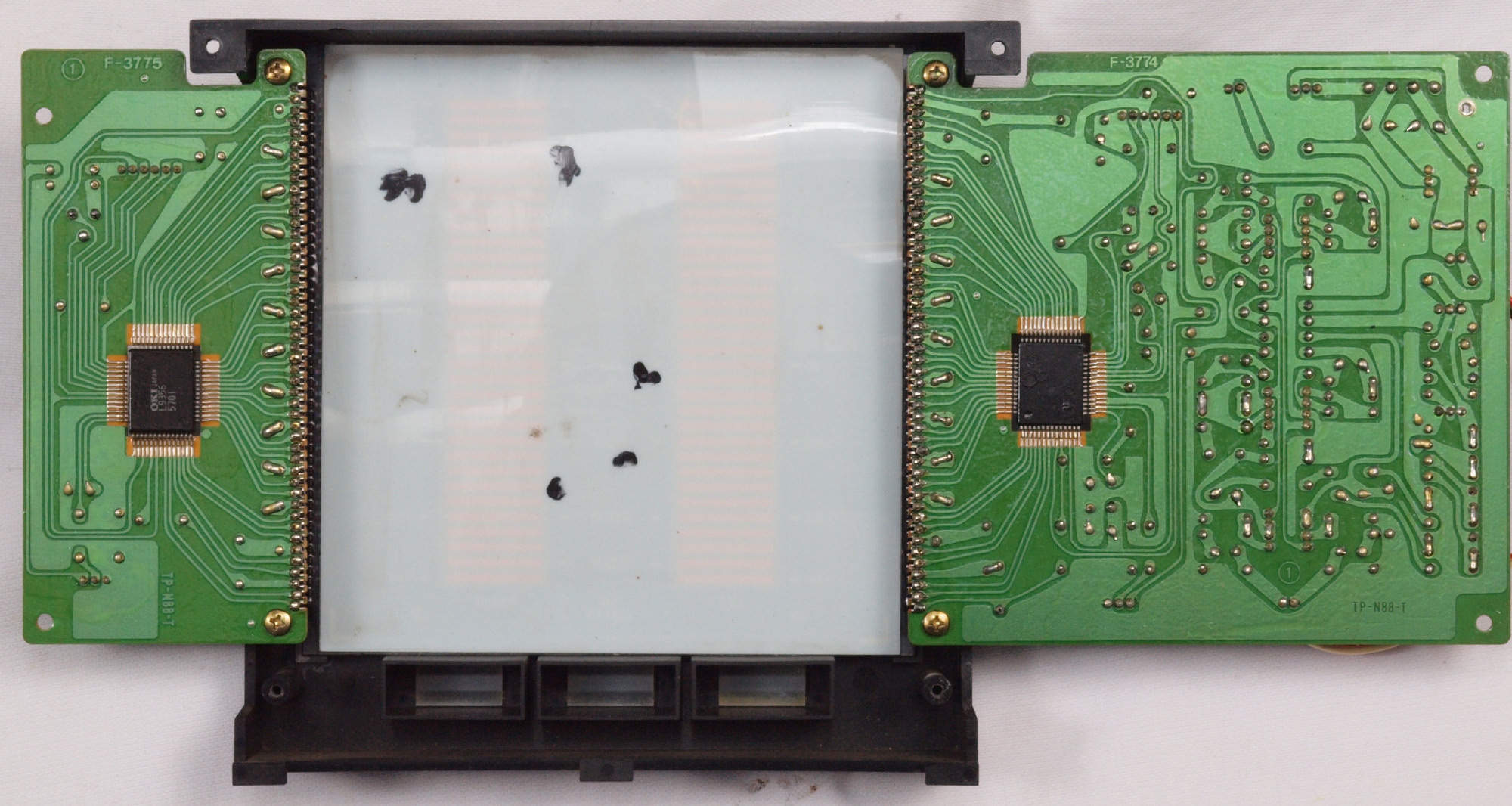

Ｃ８０４．　完成ＶＵメータ裏

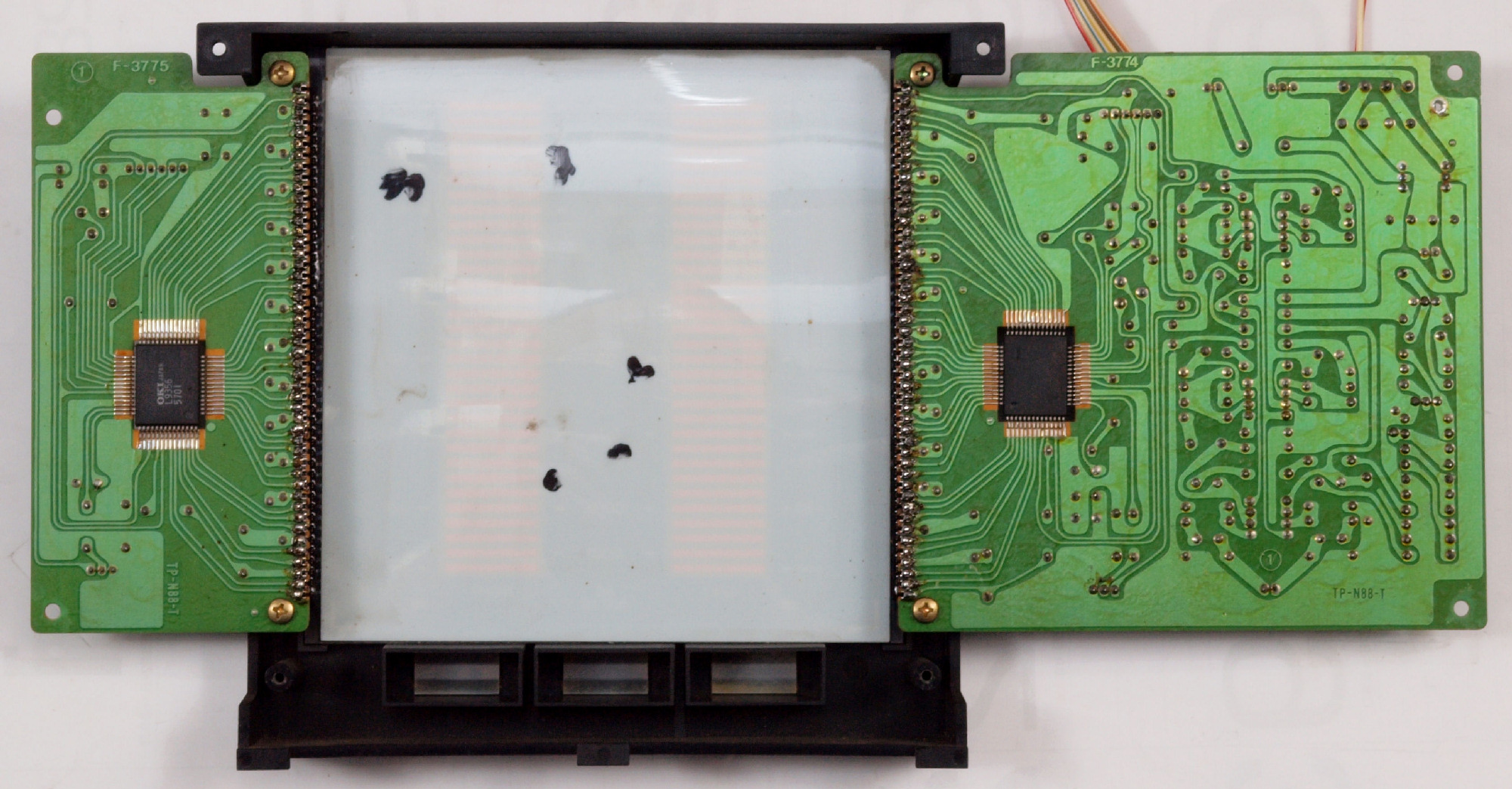

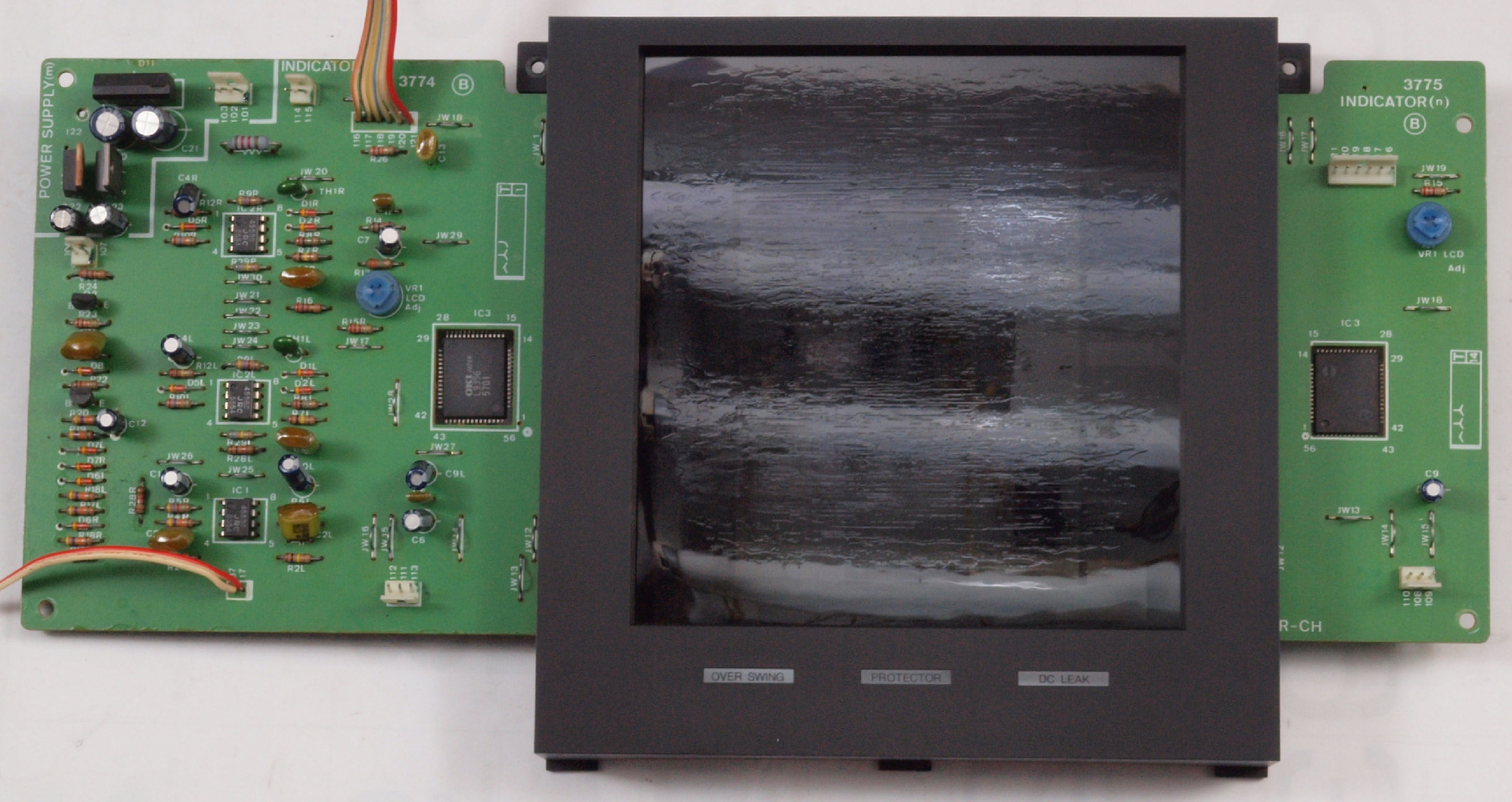

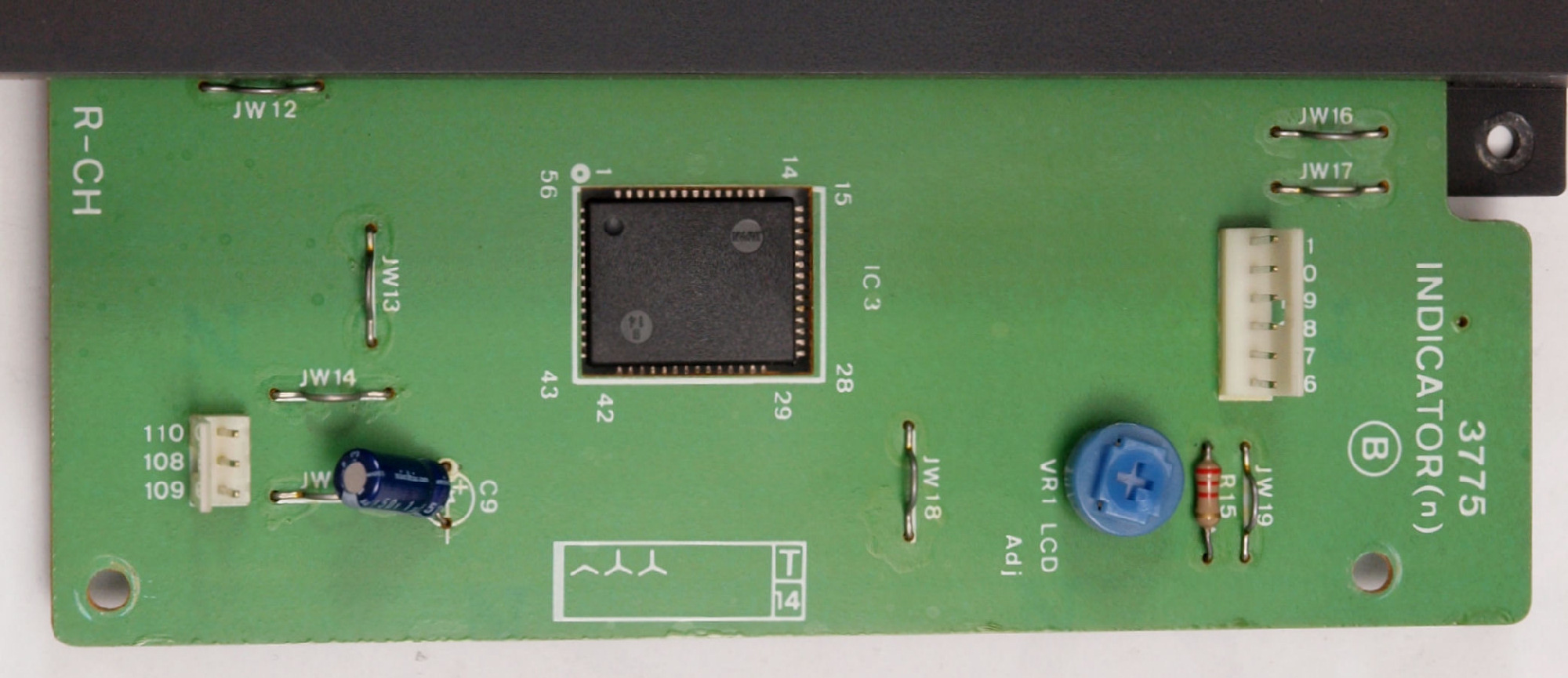

Ｃ８１１．　修理前　ＶＵメータ基板１

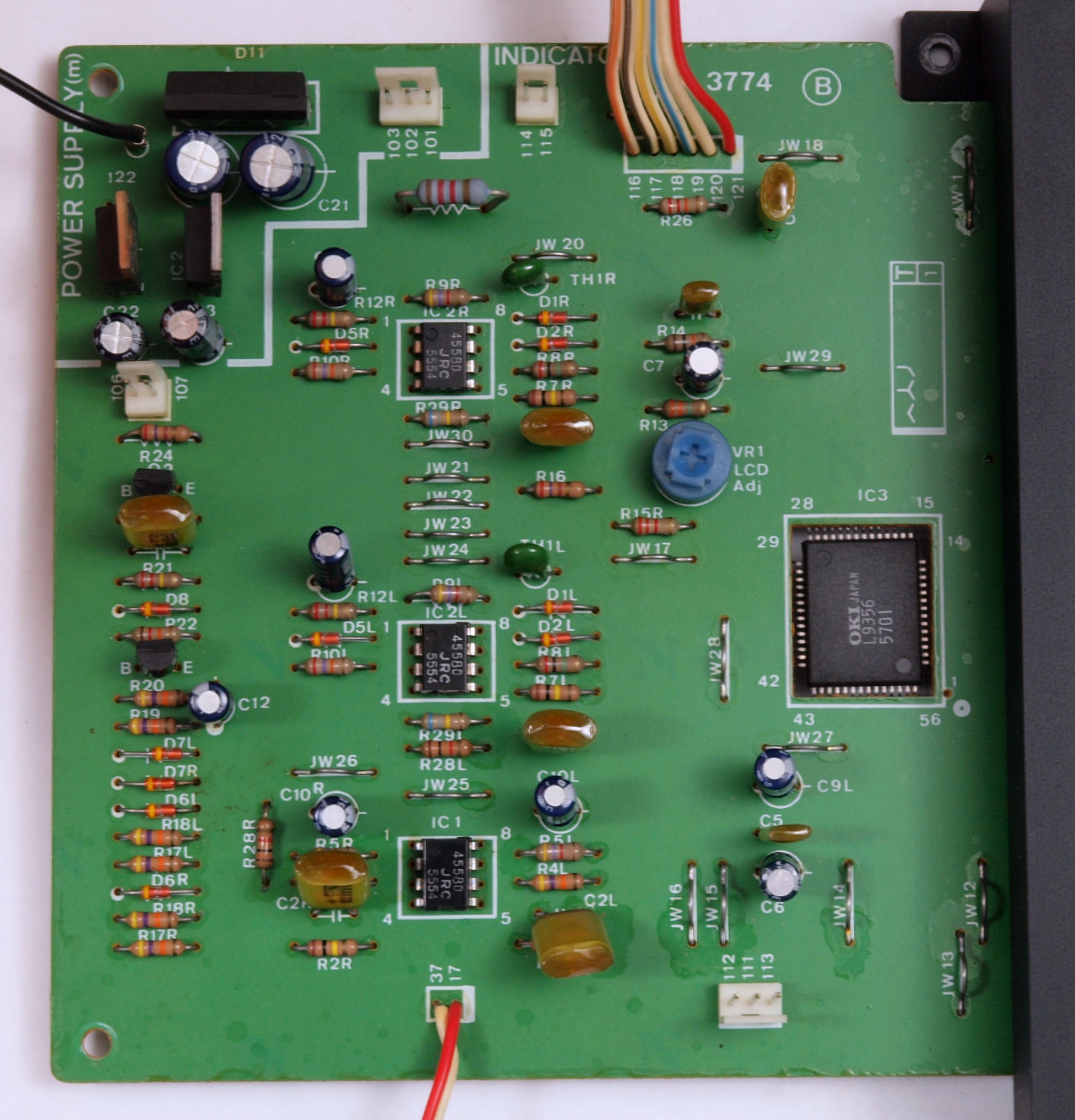

Ｃ８１２．　修理後　ＶＵメータ基板１　電解コンデンサー１2個交換

Ｃ８１３．　修理前　ＶＵメータ基板１裏、　基板裏付け部品は、表へ移動する。

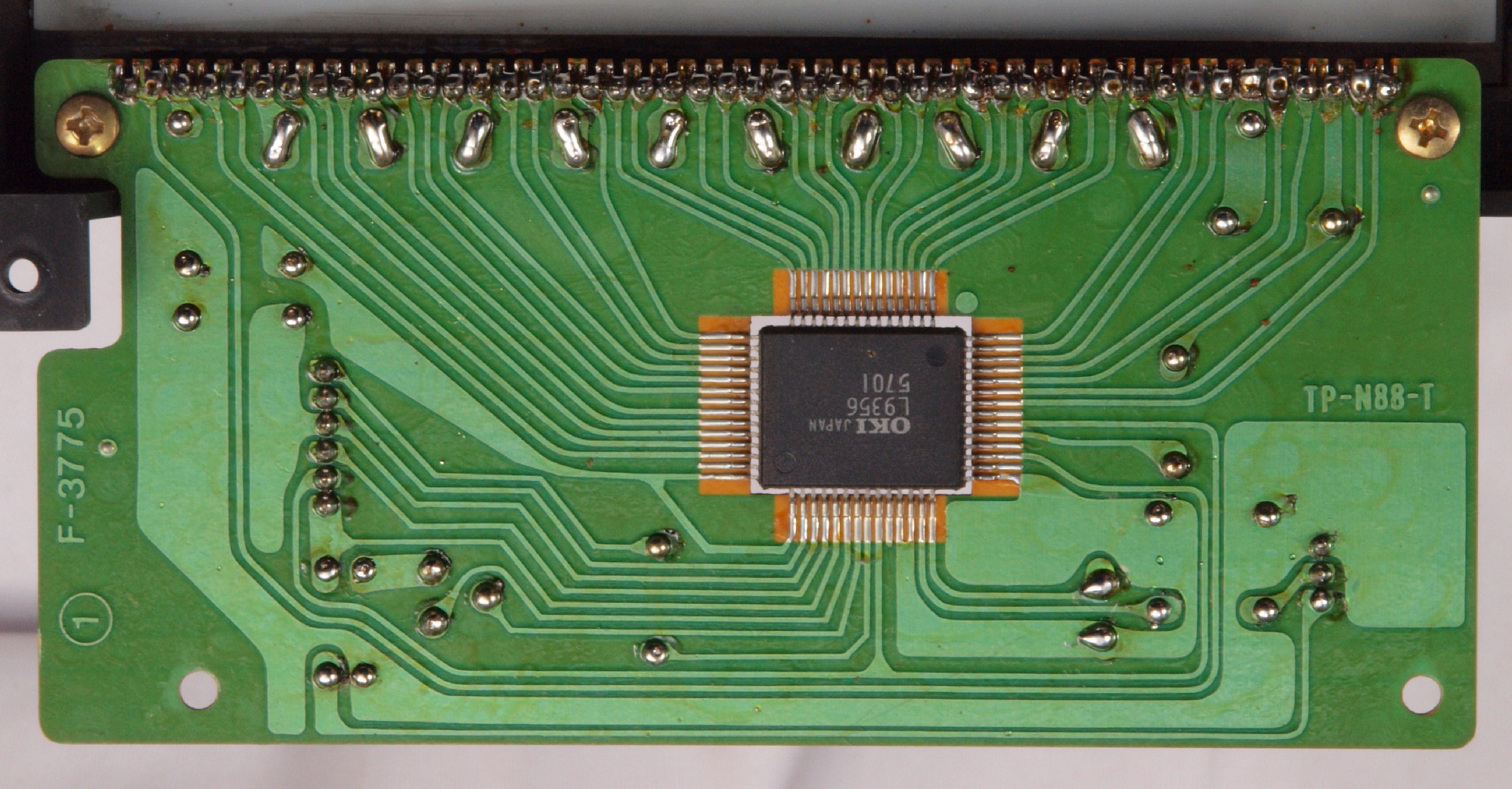

Ｃ８１４．　修理（半田補正）後　ＶＵメータ基板１裏。　半田を全部やり直す。

Ｃ８１５．　完成ＶＵメータ基板１裏　洗浄後防湿材を塗る

Ｃ８２１．　修理前　ＶＵメータ基板２

Ｃ８２２．　修理後　ＶＵメータ基板２　電解コンデンサー１個交換

Ｃ８２３．　修理前　ＶＵメータ基板２裏

Ｃ８２４．　修理（半田補正）後　ＶＵメータ基板２裏。　半田を全部やり直す。

Ｃ８２５．　完成ＶＵメータ基板２裏　洗浄後防湿材を塗る

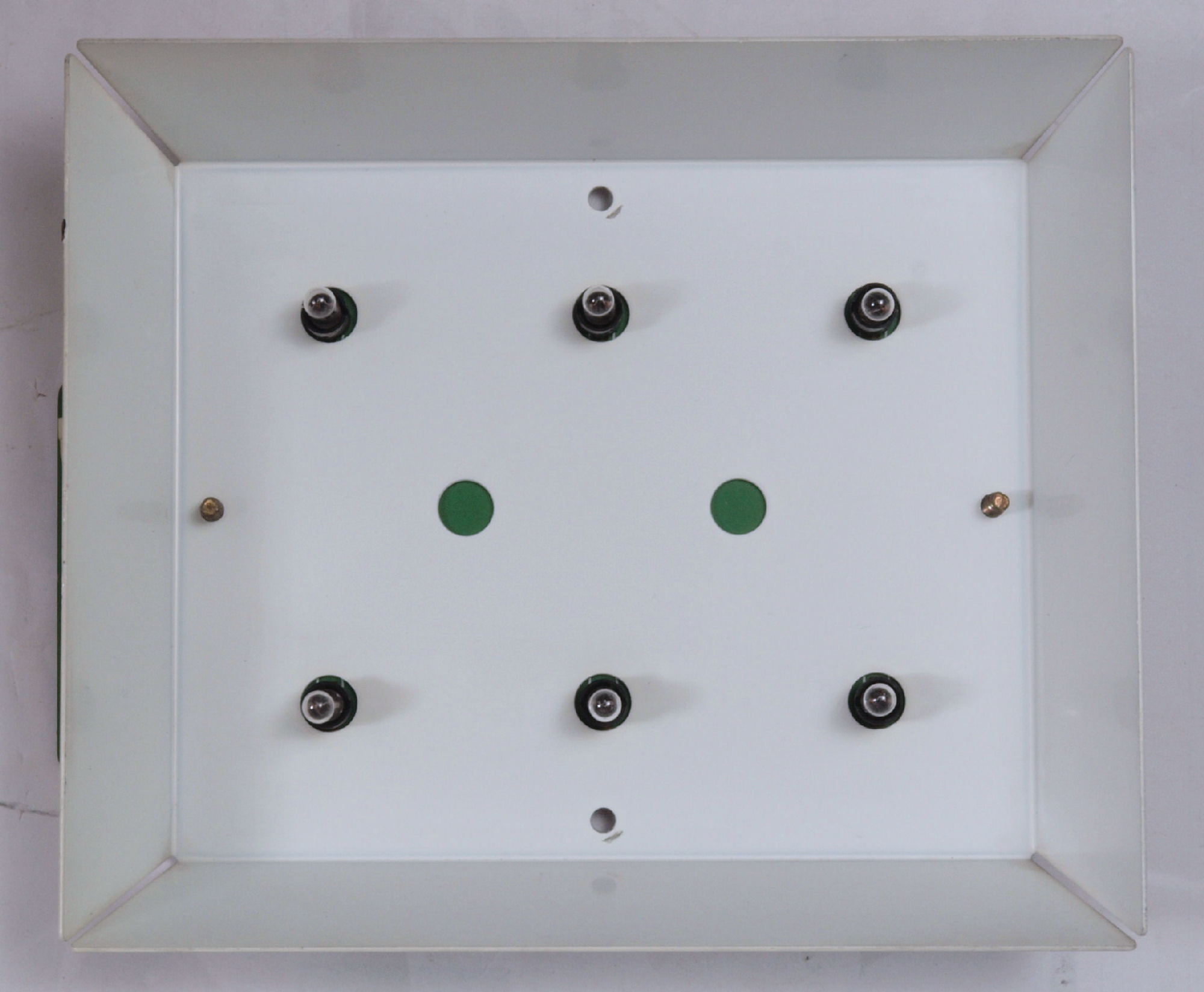

Ｃ８３１．　修理中　ＶＵメータバックランプ、綺麗です。

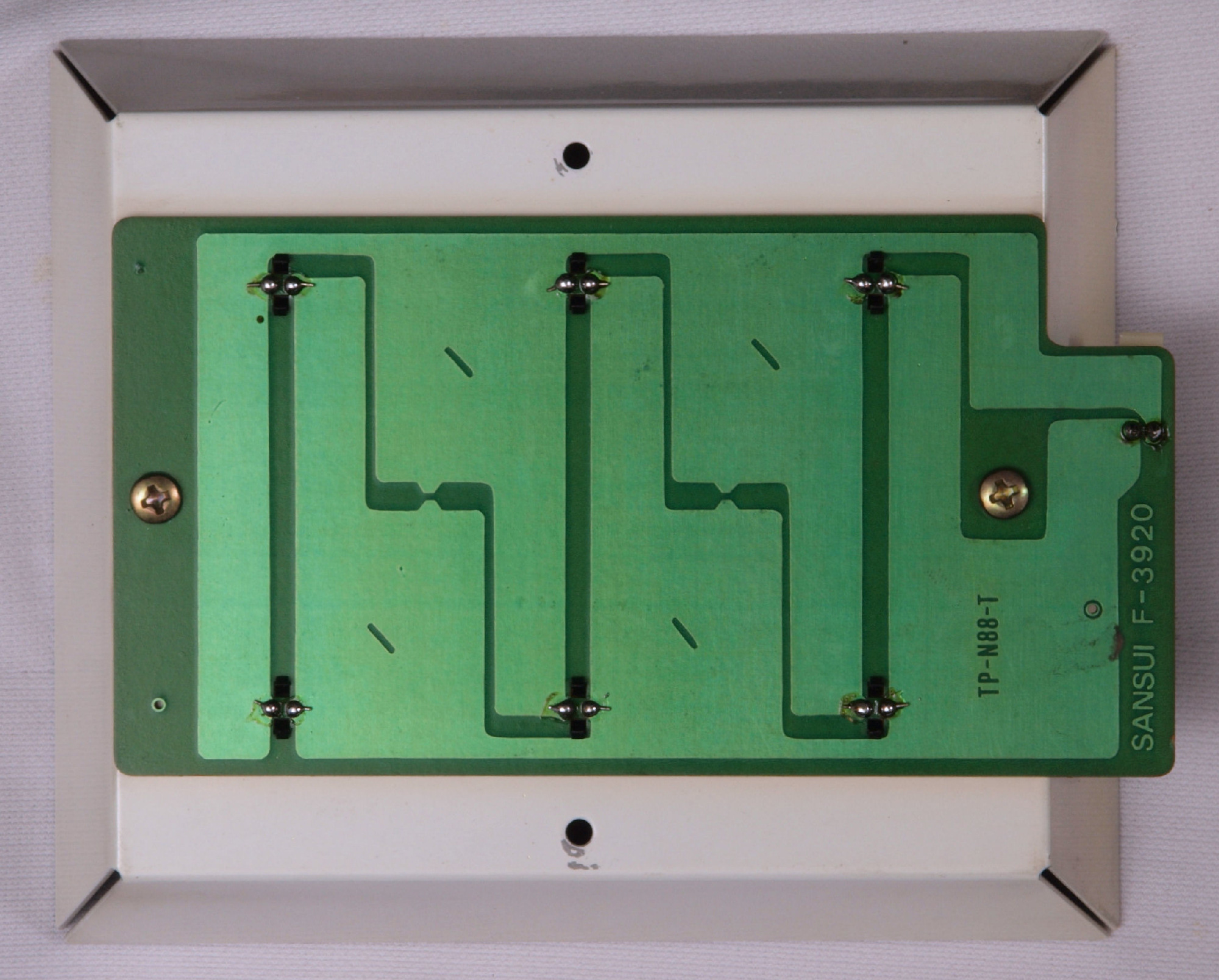

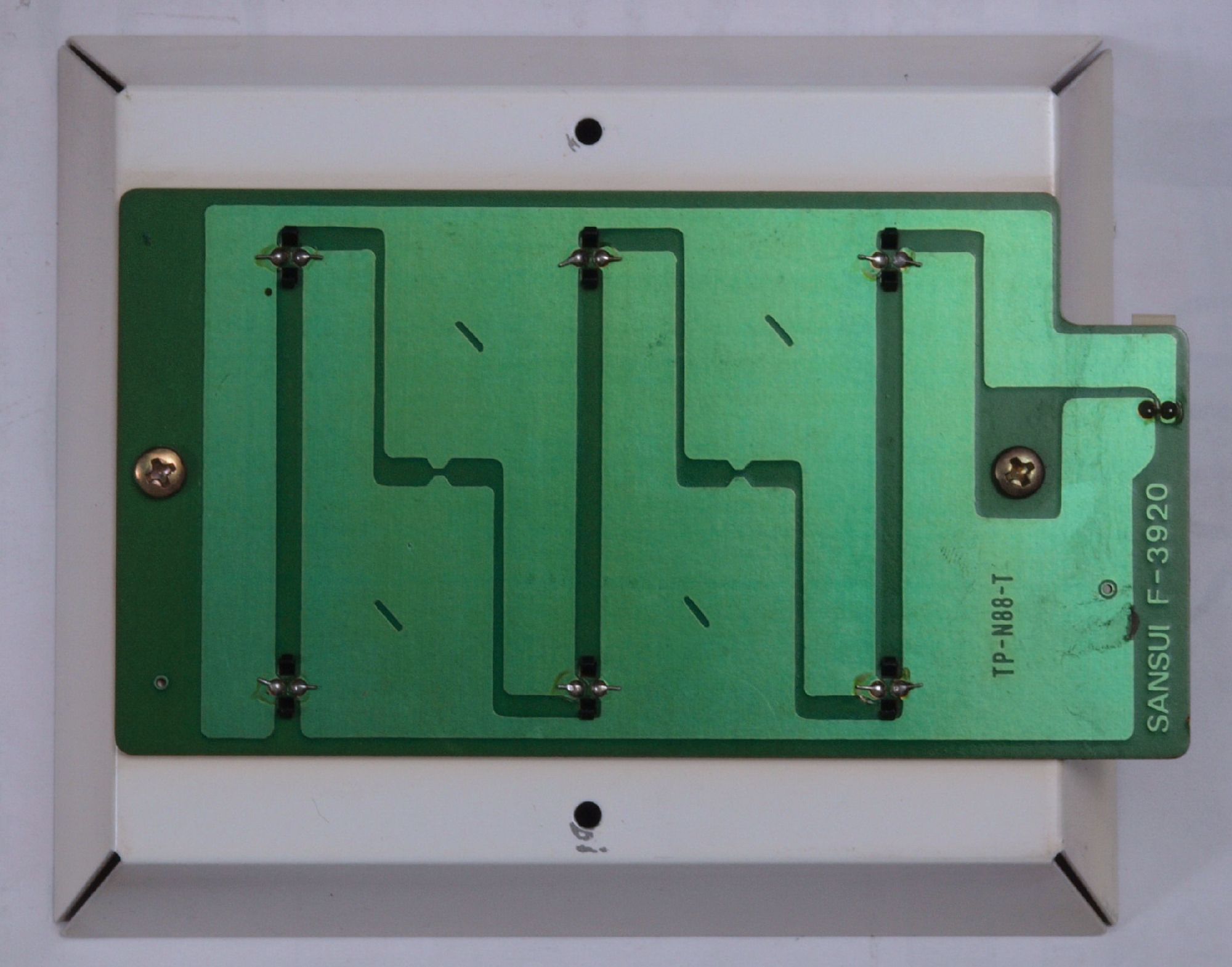

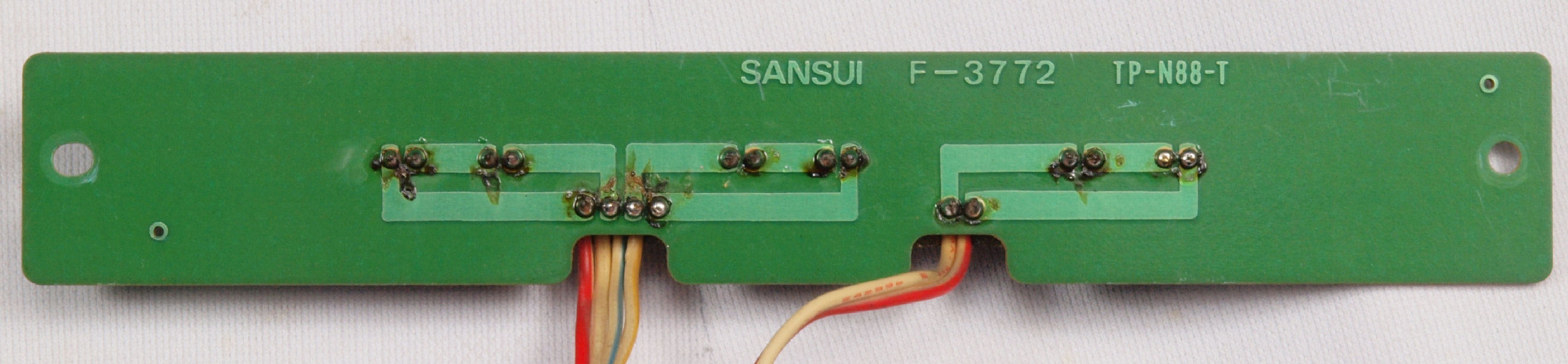

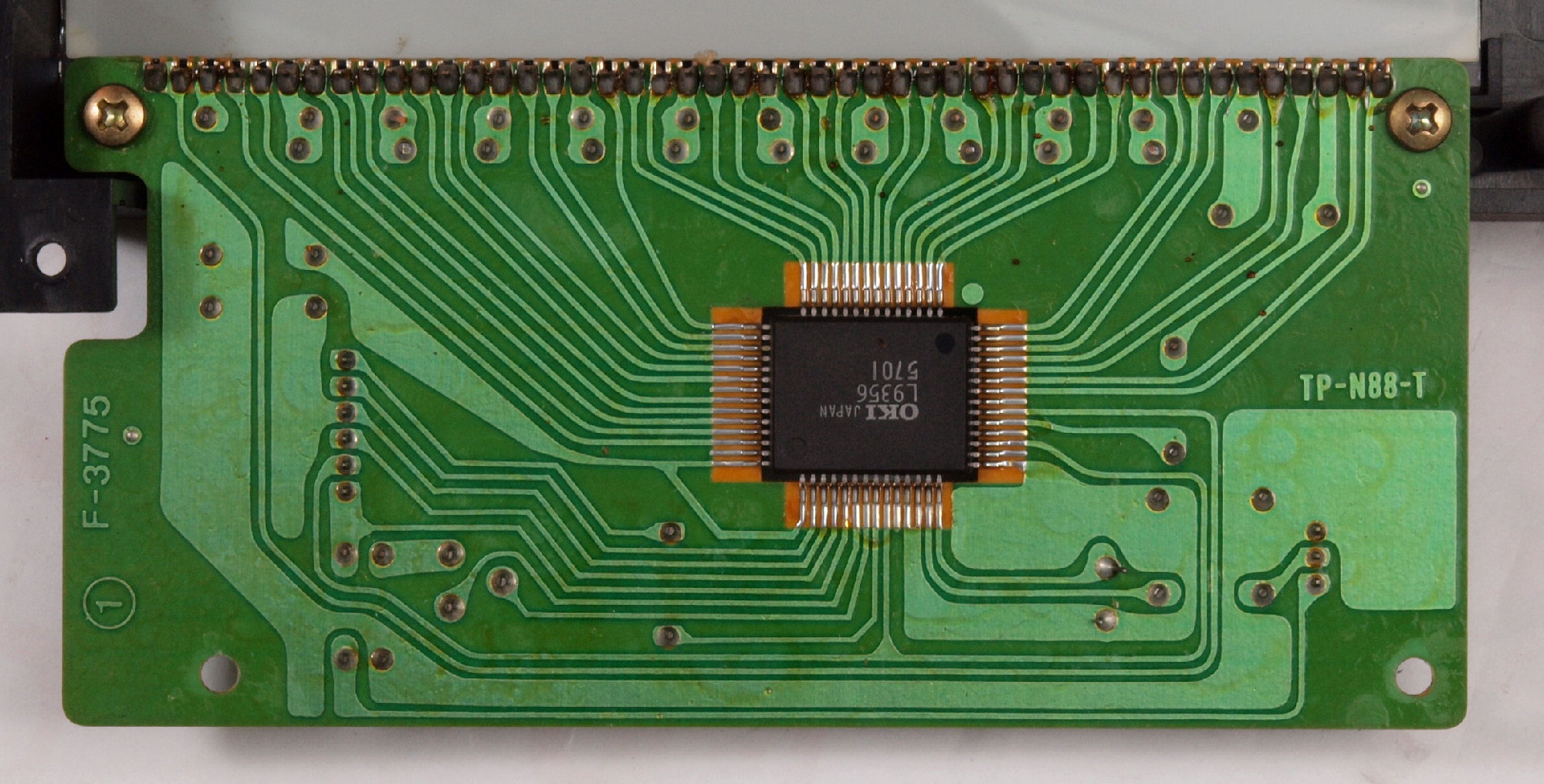

Ｃ８３２．　修理前　ＶＵメータランプ基板裏

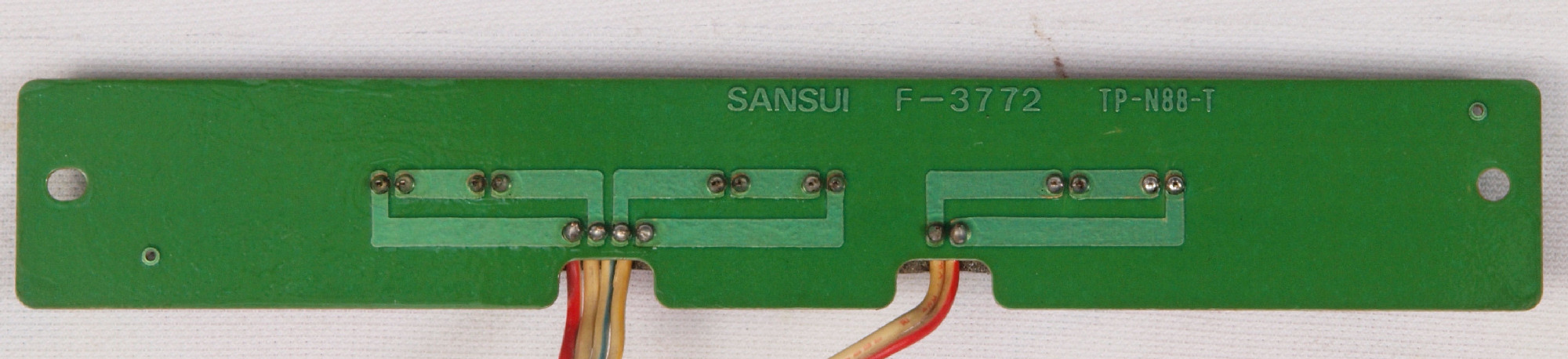

Ｃ８３３．　修理（半田補正）後　ＶＵメータランプ基板裏。　半田を全部やり直す。

Ｃ８３４．　完成ＶＵメータランプ基板裏　洗浄後防湿材を塗る

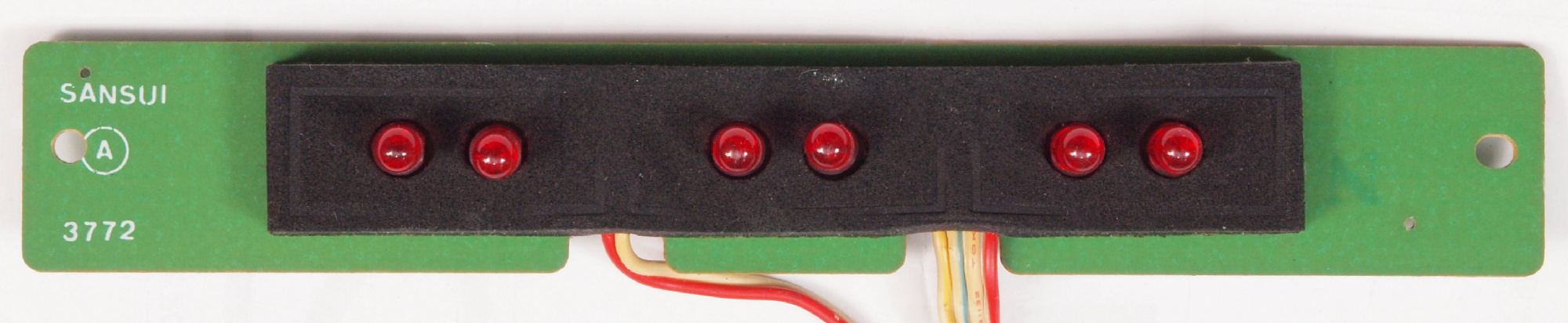

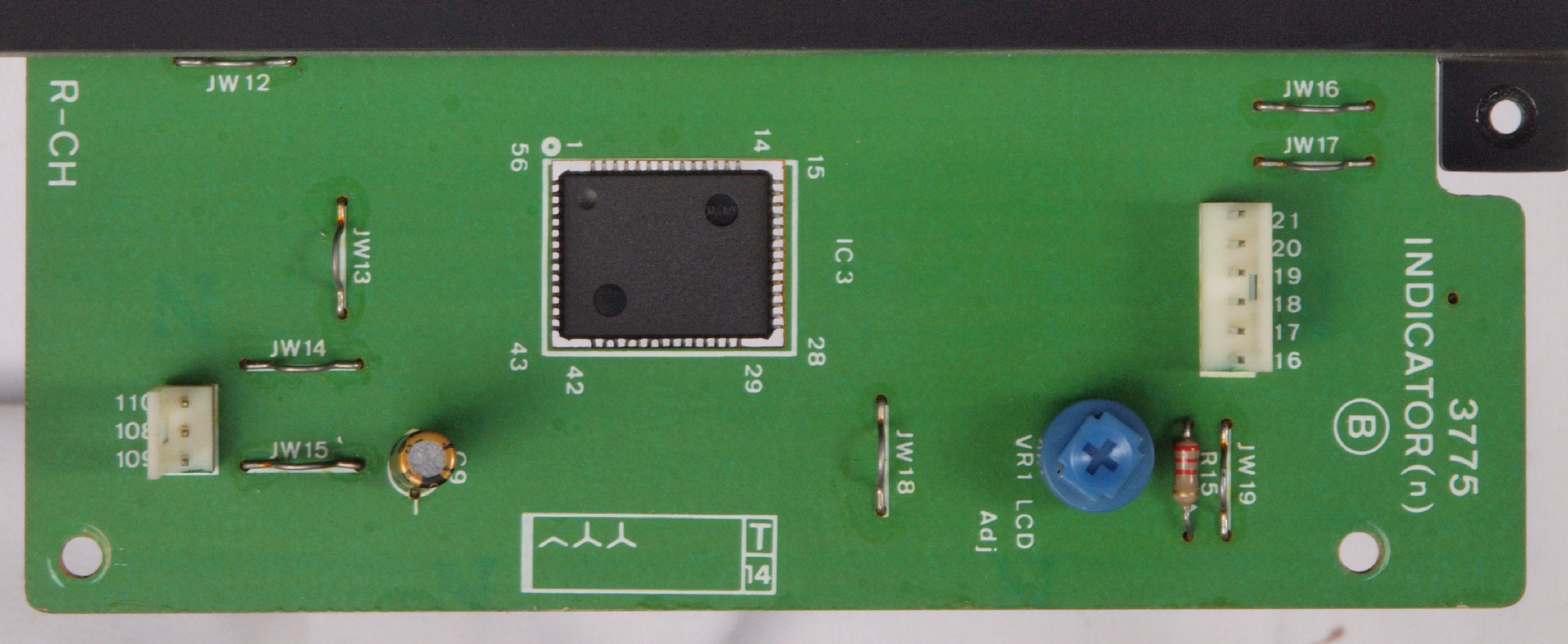

Ｃ８４１．　修理中　ＬＥＤ表示基板

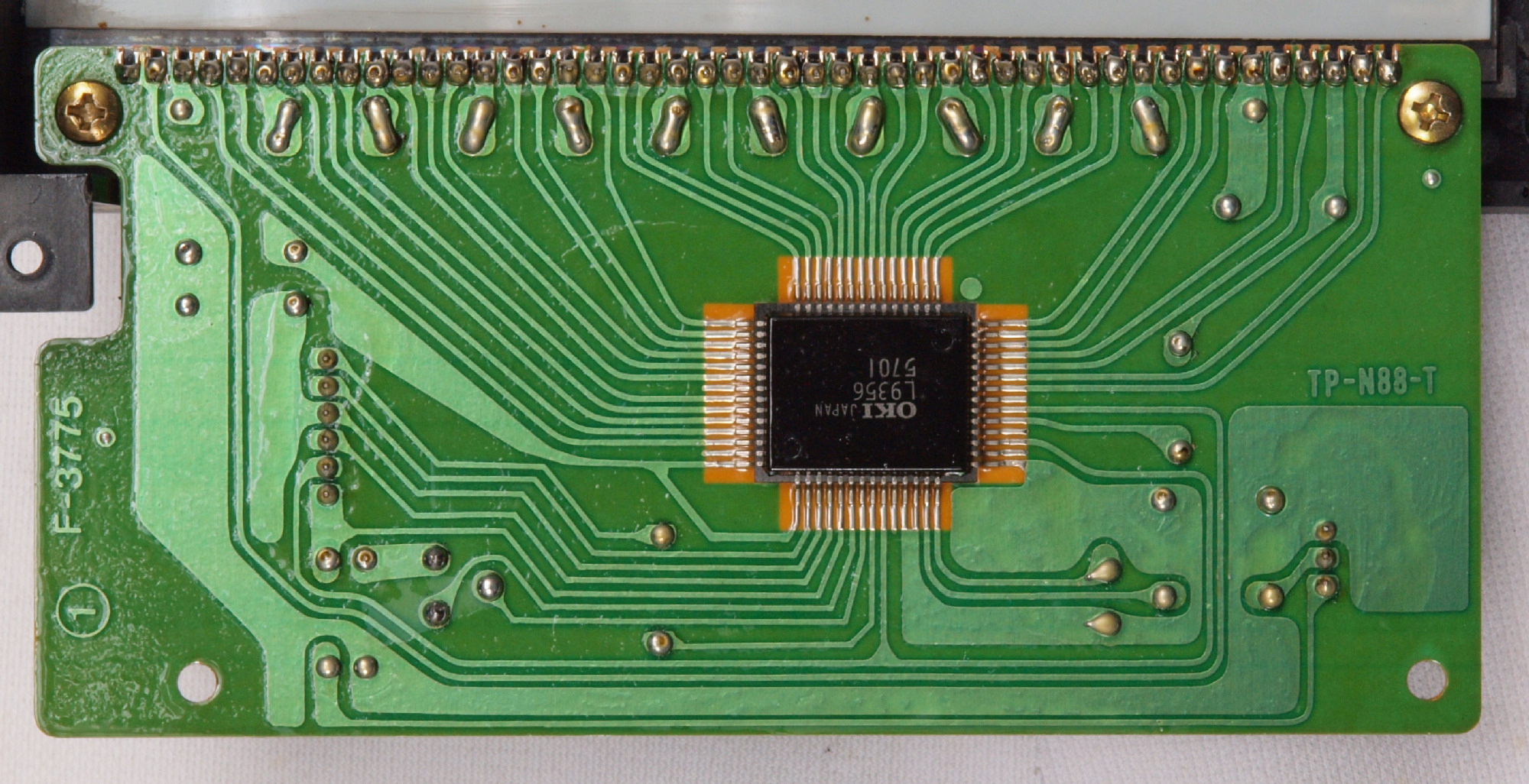

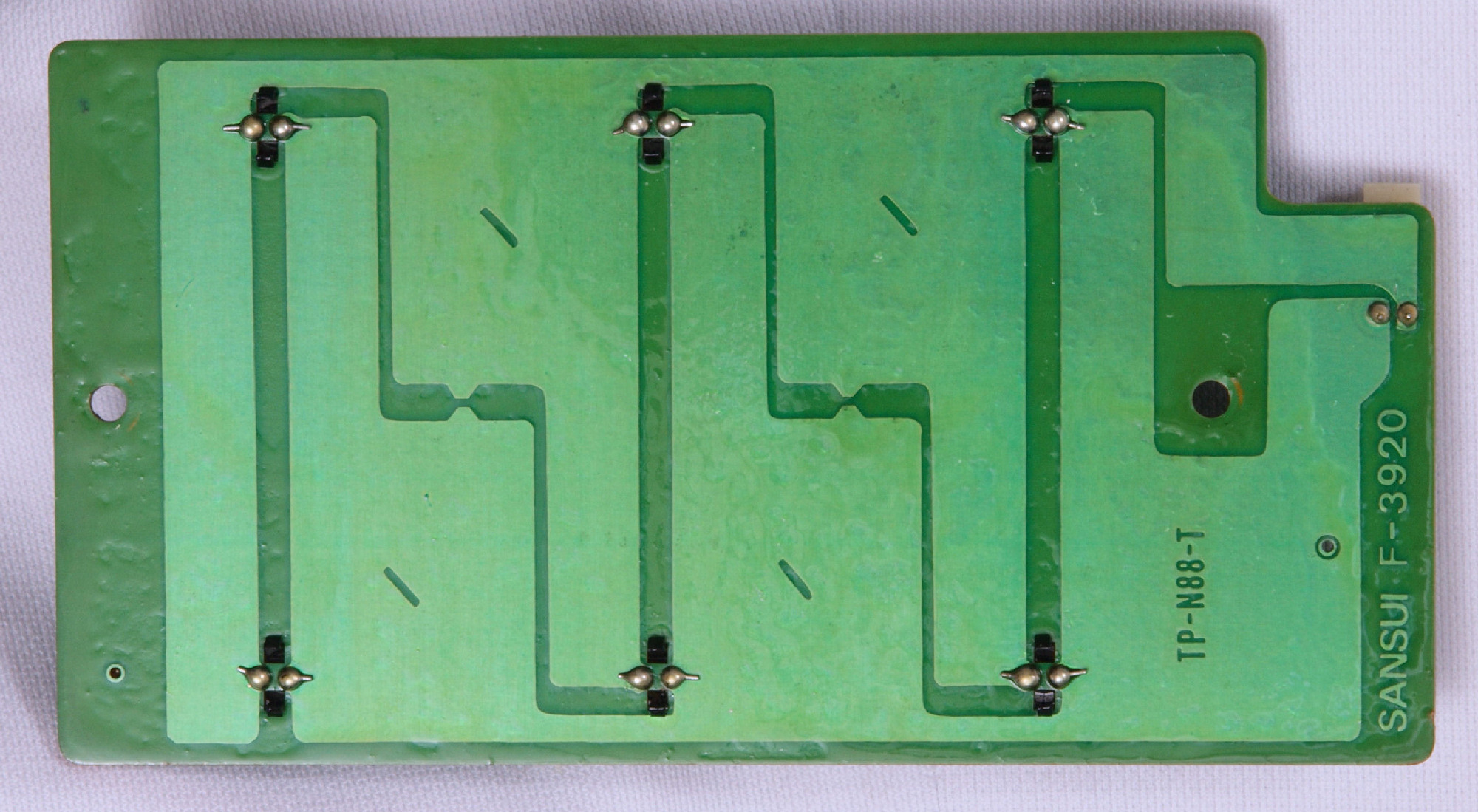

Ｃ８４２．　修理前　ＬＥＤ表示基板裏

Ｃ８４３．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ８４５．　完成ＬＥＤ表示基板裏　洗浄後防湿材を塗る

Ｃ９１．　修理前　電源ブロック電解コンデンサー周り

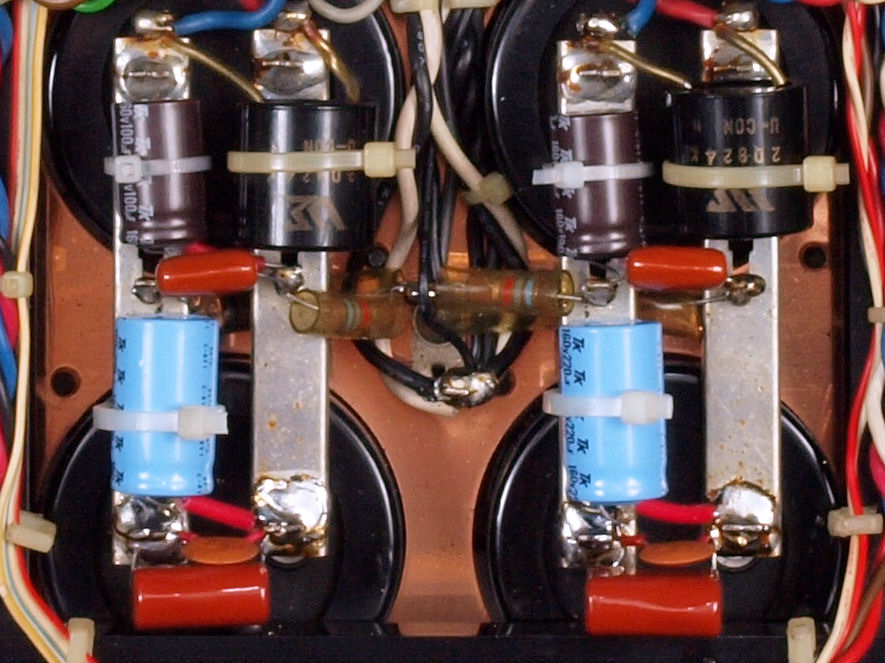

Ｃ９２．　修理後　電源ブロック電解コンデンサー周り、　Ｂ−２３０２Ｖと同じく、電解コンデンサー４個、フイルムコンデンサー４個、セラックコンデンサー２個追加。

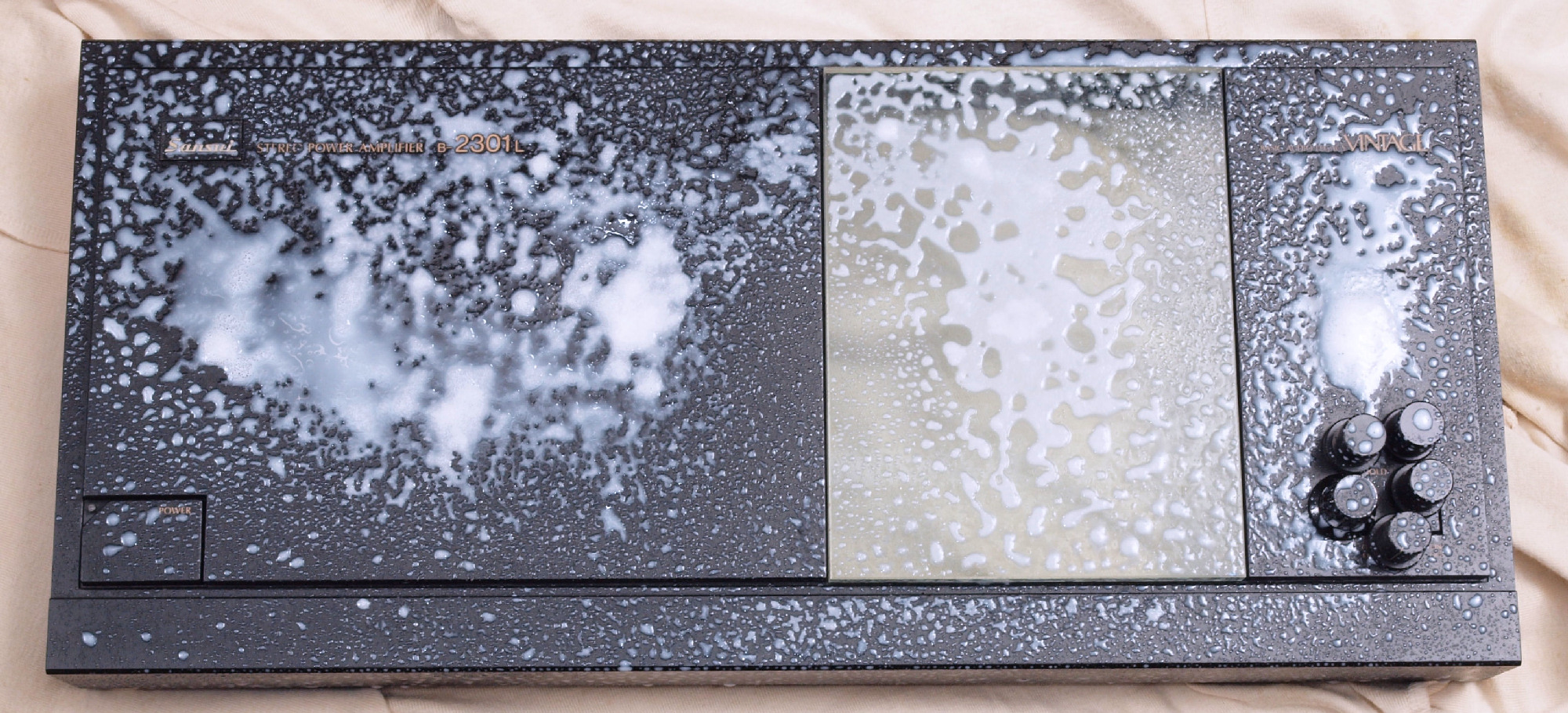

ＣＢ．　修理中　パネル・ツマミ清掃。

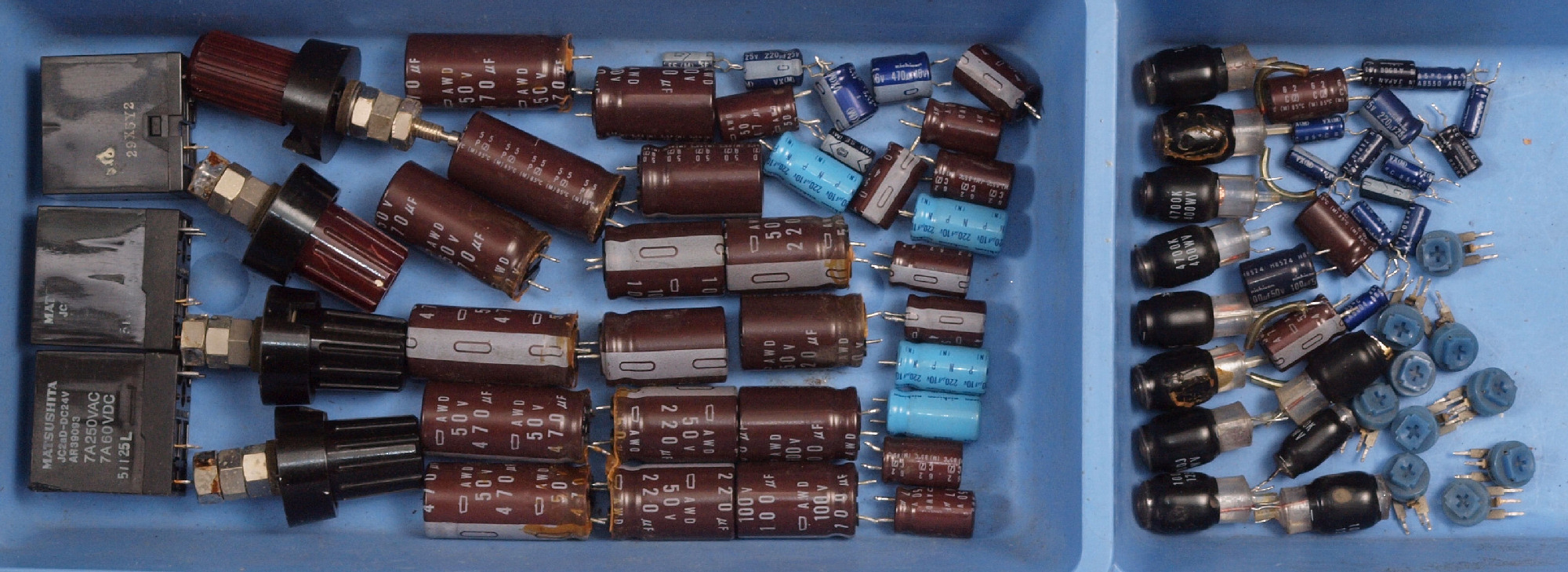

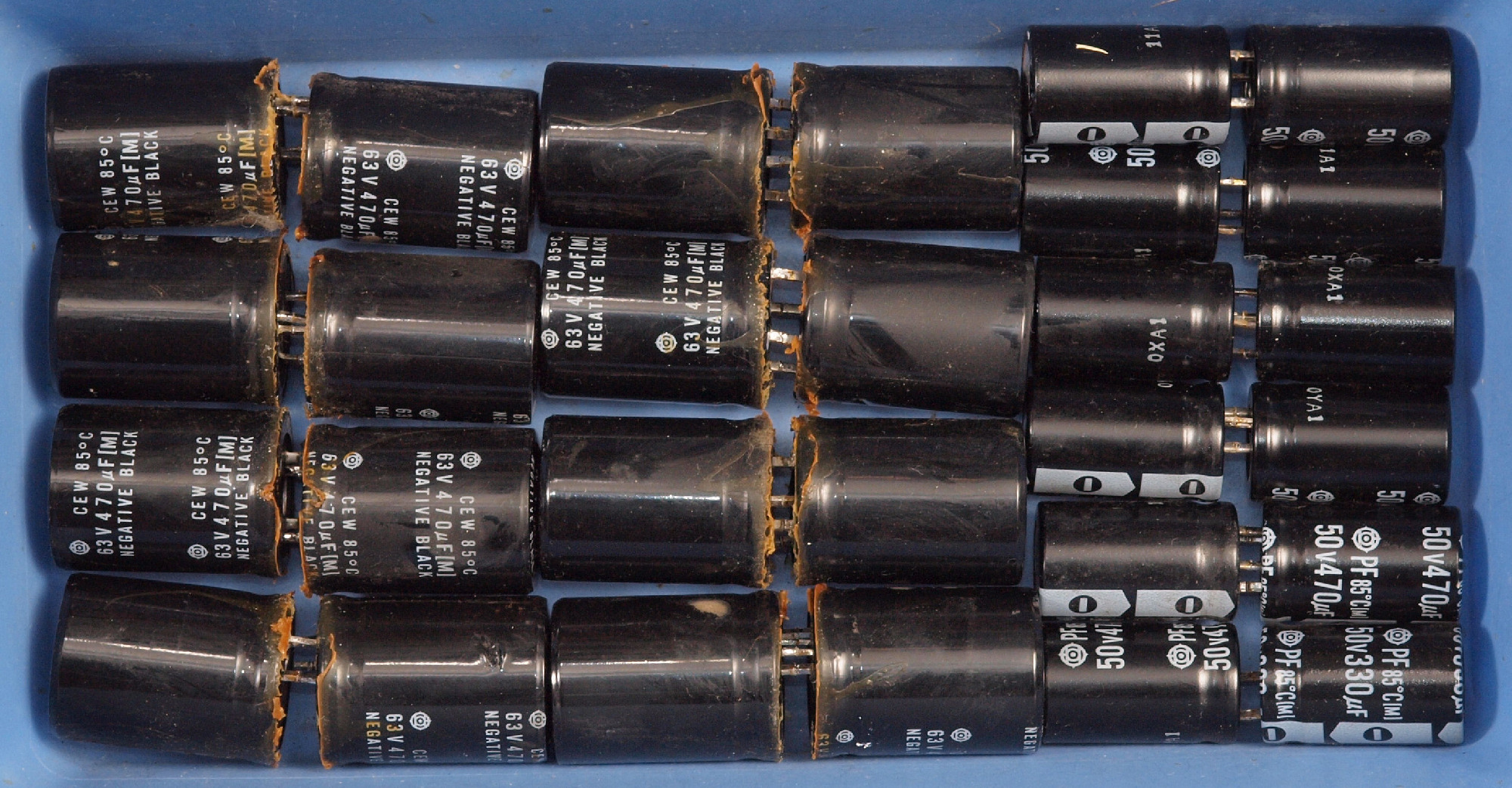

ＣＣ１．　交換した部品１

ＣＣ２．　交換した部品２

ＣＣ１．　修理前　上から見る

ＣＣ２．　修理後　上から見る

ＣＣ３．　修理前　下から見る

ＣＣ４．　修理後　下から見る

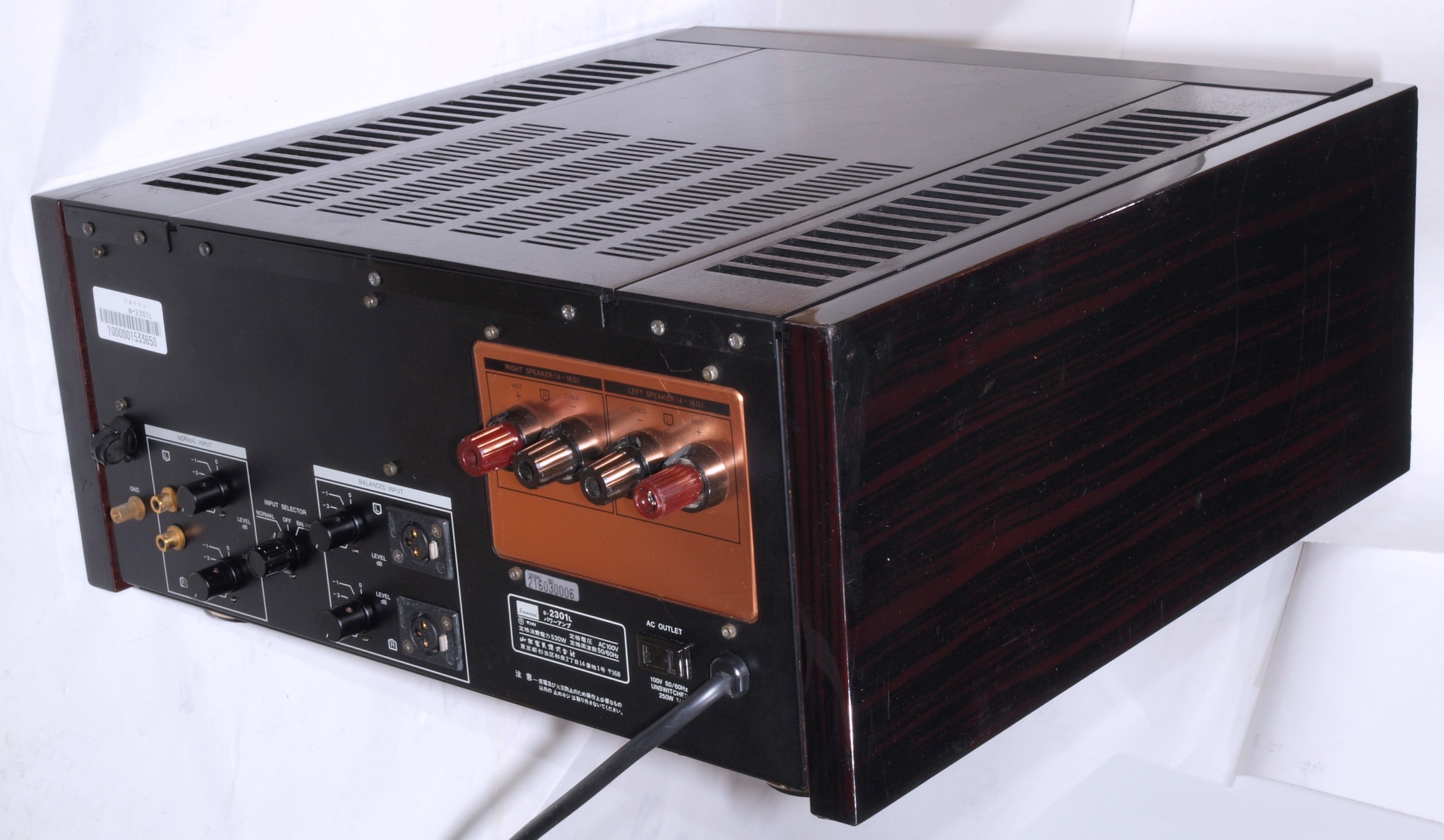

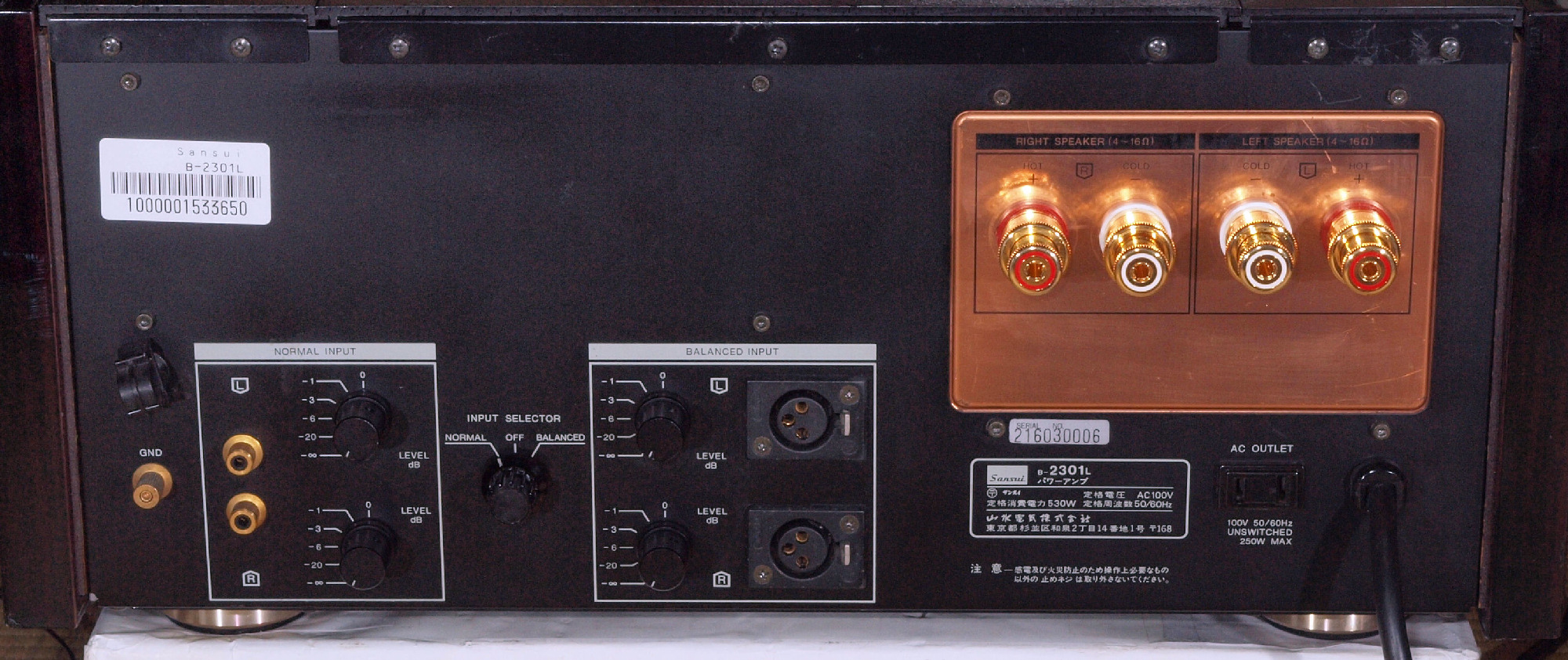

ＣＣ５．　修理後　後から見る

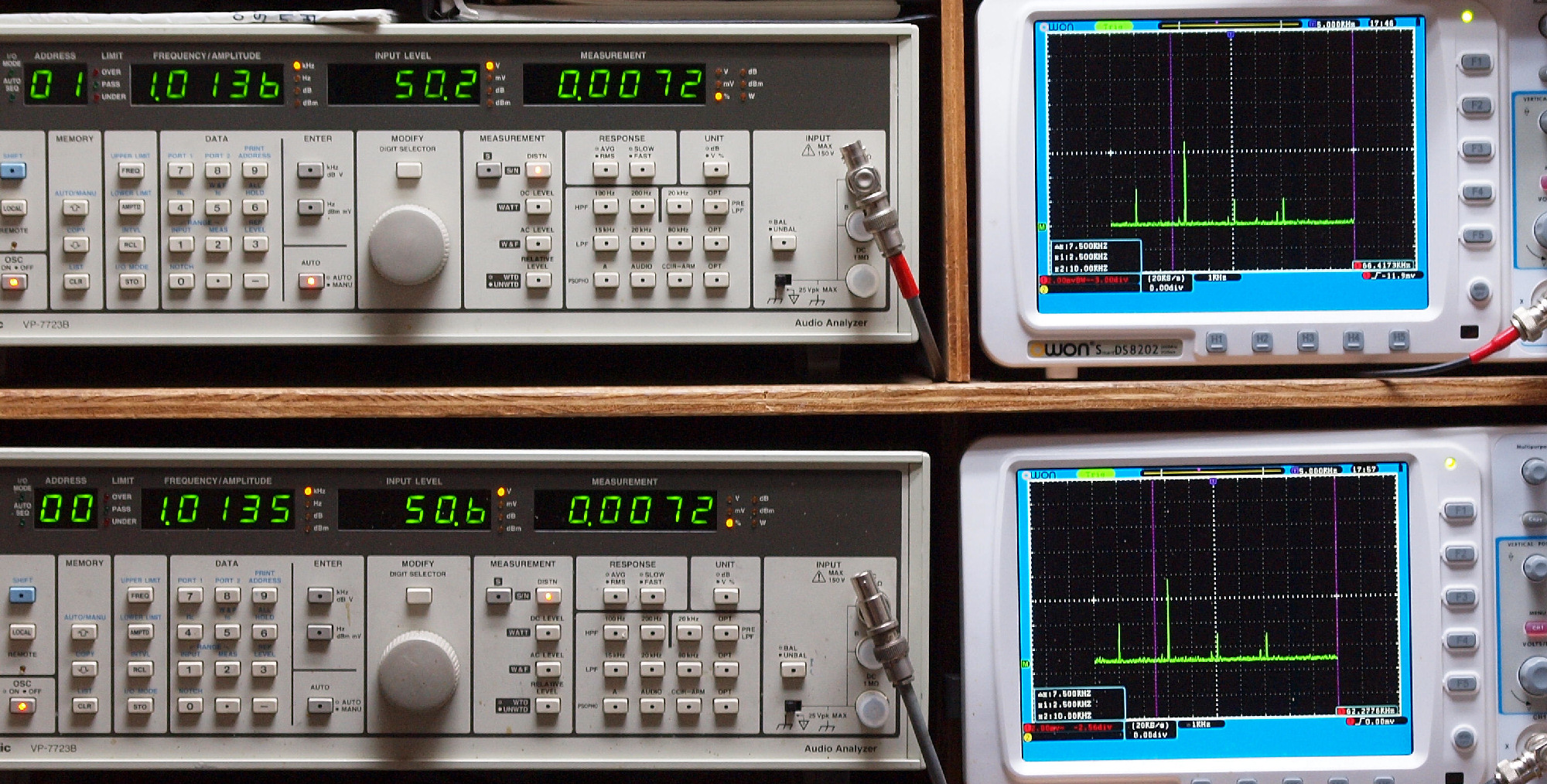

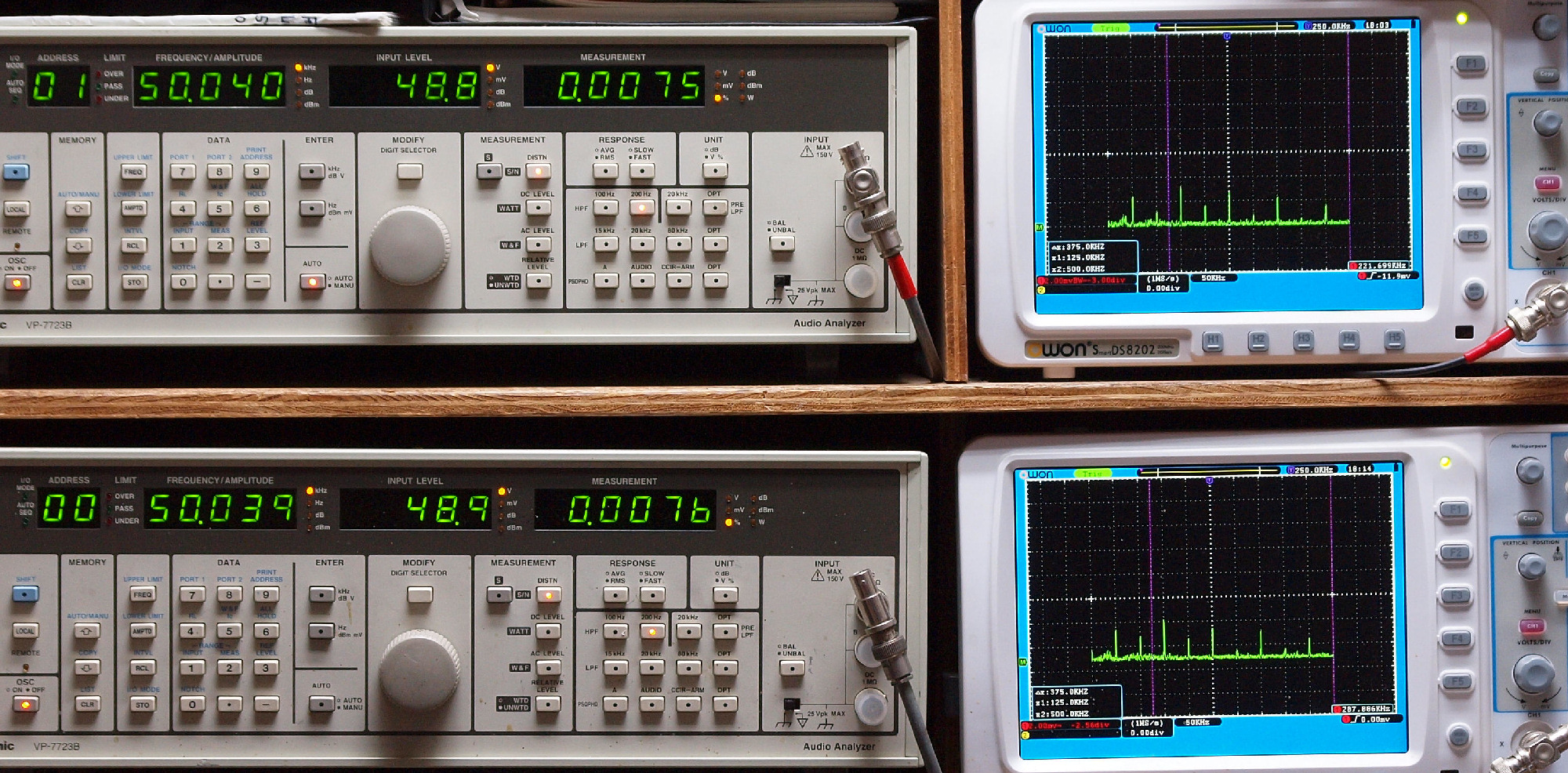

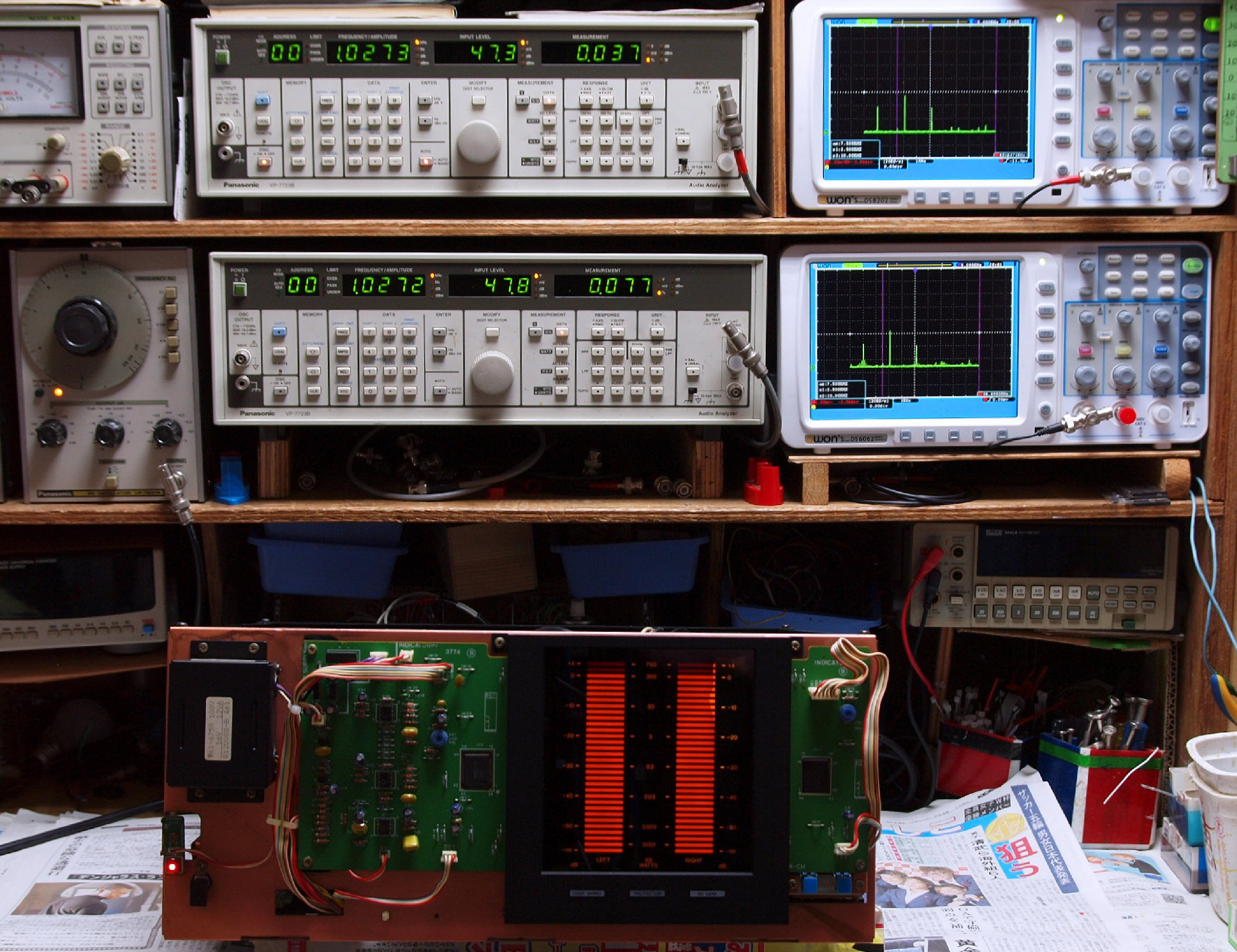

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００３歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．００３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００３％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．００３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．００５％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力、　０．００５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．００７％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力、　０．００７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

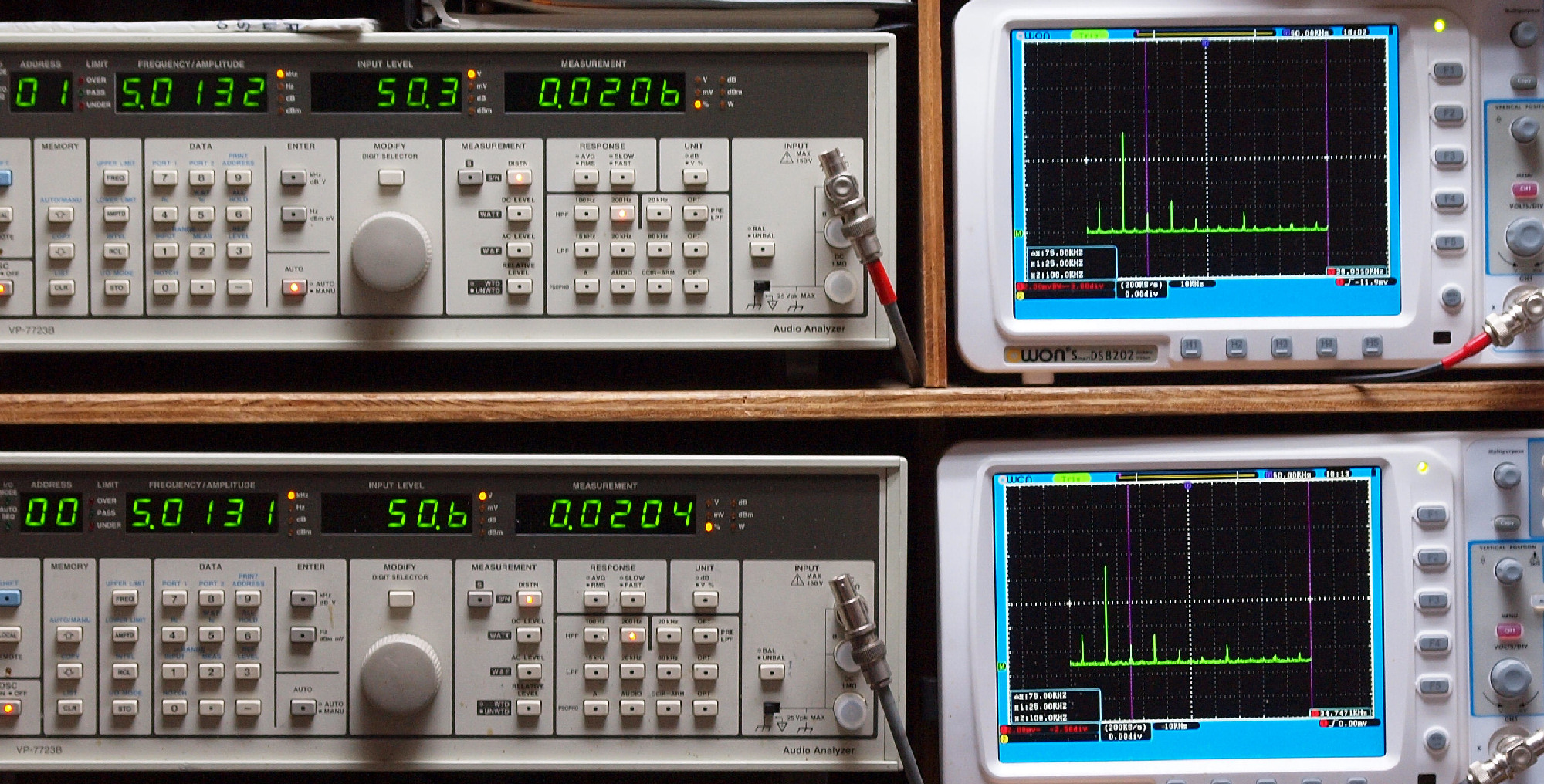

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力、　０．０２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．０３％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５０Ｖ＝３１３Ｗ出力、　０．０３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０８歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ３．　その時のＶＵ−ＬＣＤ表示

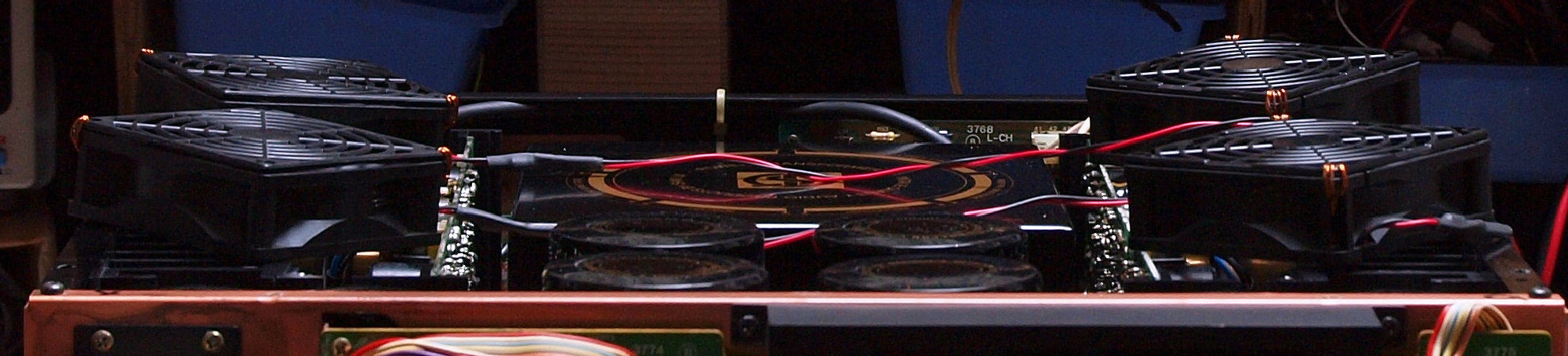

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ７．　引き続き２４時間エージング。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｙ１．　設置状況.

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０１L　の仕様（マニアルより）

型式 ステレオパワーアンプ　Ｂ-２３０１ 定格出力 ３００Ｗ＋３００Ｗ（８Ω，２０Ｈｚ〜２０ｋＨｚ） ５５０Ｗ＋５５０Ｗ（４Ω，１ｋＨｚ） 全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ） 混変調歪率 ０．００３％以下（６０Ｈｚ：７ｋＨｚ＝４：１） 周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−３dB） Ｓ／Ｎ比 １２０dB スルーレイト ±３００Ｖ／μｓ ライズタイム ０．５μｓ 入力 １Ｖ（１５ｋΩ）Ｎｏｒｍａｌ／２Ｖ（１０ｋΩ）Ｂａｌａｎｃｅｄ ＴＩＭ歪 測定限界以下 エンベロープ歪み 測定限界以下 定格消費電力 ６３０Ｗ（定格、電気用品取締法による） 寸法 ４７４Ｗ×２１５Ｈ×４９８Ｄmm 重量 ３７ｋｇ 価格 470,000(1982年発売)
