Ｓａｎｓｕｉ　ＡＵ−９５００．　１７台目　修理記録

２０２１／１２／１４．持込　　　２０２２／３／１７完成

Ａ．　修理前の状況 フォノイコライザー部分に故障が起きているようです。 時々音が出なくなったり、ブン、ブン？ボーンボーン？のような大きな雑音が出ます。 プレーヤーを接続しているフォノ１から、何も接続していないフォノ２に切り換えても同様の雑音がします。 接続していないフォノ２に切り換えても同様の雑音がします。 AU-9500は、1972年に私の高校入学記念に父が買ってくれたものです。 ここ20年くらいはたまに音出しのような状況でしたが、丁寧に扱ってきました。 丁寧に扱っていても、使っていない端子部分がさびのようなくたびれがでています。 ボリューム類、モノ・ステレオ切り替え、入力セレクタは、ガリを感じ接触不良のようになることもありますが、 つながるので、気にせず使っています。 クリーニングやパーツがあってりして改善できればしたいです。 フォノイコライザーを使わず外付のイコライザーを使えば内蔵のものよりよいのかもしれませんが、 持っている機能が使えないのは寂しくあり、修理ができればしたいと思っています。 仕事をリタイヤし、ステレオを聞く時間ができたので動かしてみたのですが、 どれもこれも思いのほか、経年劣化していました。 アンプは最初フォノイコライザー部分と気付かず 「おまえもついに逝ったか」と寂しくなり、仕方ないので安いアンプを買いました。 それをつないだりしているときに、 他の入力では音が出るとわかり、これは修理に出してみようかと思ったのです。 今の機械に買い換えたほうが、すべてよくなるとは思うのですが、馴染んだ古臭い音が落ち着きます。 たとえがめちゃくちゃになりますが、私のオートバイ趣味と似ています。 今のバイクのほうが性能はすべて優れていますが、ガラクタでも昔から乗っているバイクに乗ると落ち着くという感じです。 イコライザー以外で、ボリュームやスイッチ、コンデンサなど50年経ったパーツで交換したほうがよいものが多いことは承知していますが、 私の耳で気にならない部分は、古いまま残していただけませんでしょうか。 スイッチ(スピーカー切り替え)をさわったり、ボリュームをさわったりすると、接触の悪いところもありますが、がまんできないことはありません。 私の家は関越高速の中ノ島見附インターそばですので、実機をもって伺うことも簡単です。 前橋までな２時間ちょっとです。 B．　原因 各部経年劣化。 ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 調整用半固定ＶＲ交換。 １部劣化（足黒）ＴＲ（トランジスター）交換。 配線手直し、補強。 各部、半田補正。 大型を除く全電解コンデンサー交換（オーディオコンデンサー使用）。 １部フイルムコンデンサー交換・追加。 ＳＰ接続リレー交換。 終段ＴＲ（トランジスター）放熱用絶縁マイカーをテフロンシートに交換。 ＴＯＮＥ−ＳＷ分解・清掃。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　１６個。 フイルムコンデンサー　　　　　　１３個。 オーディオ用電解コンデンサー　　５３個。 テフロンシート　　　　　　　　　８枚。 リレー　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　１本。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　１１０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

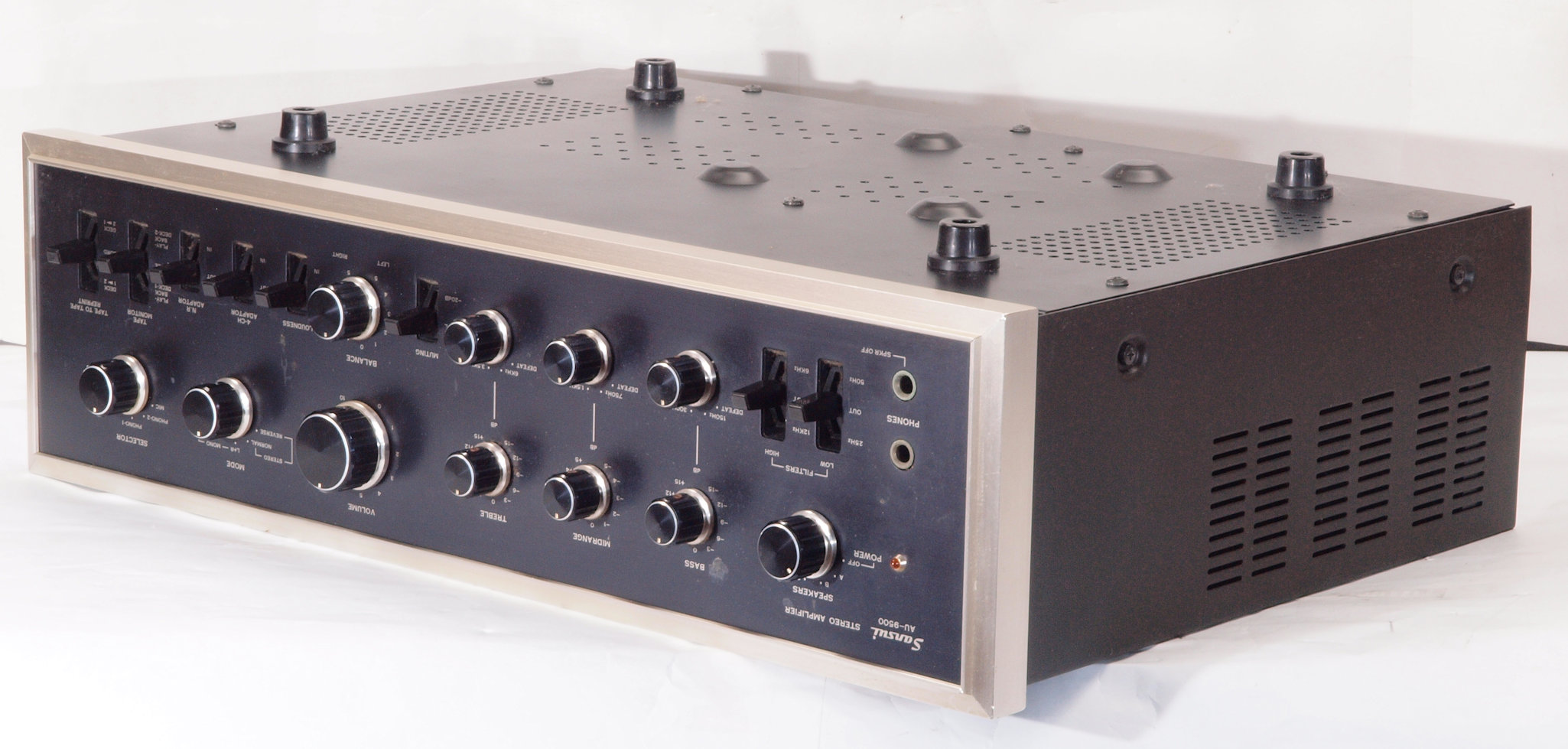

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

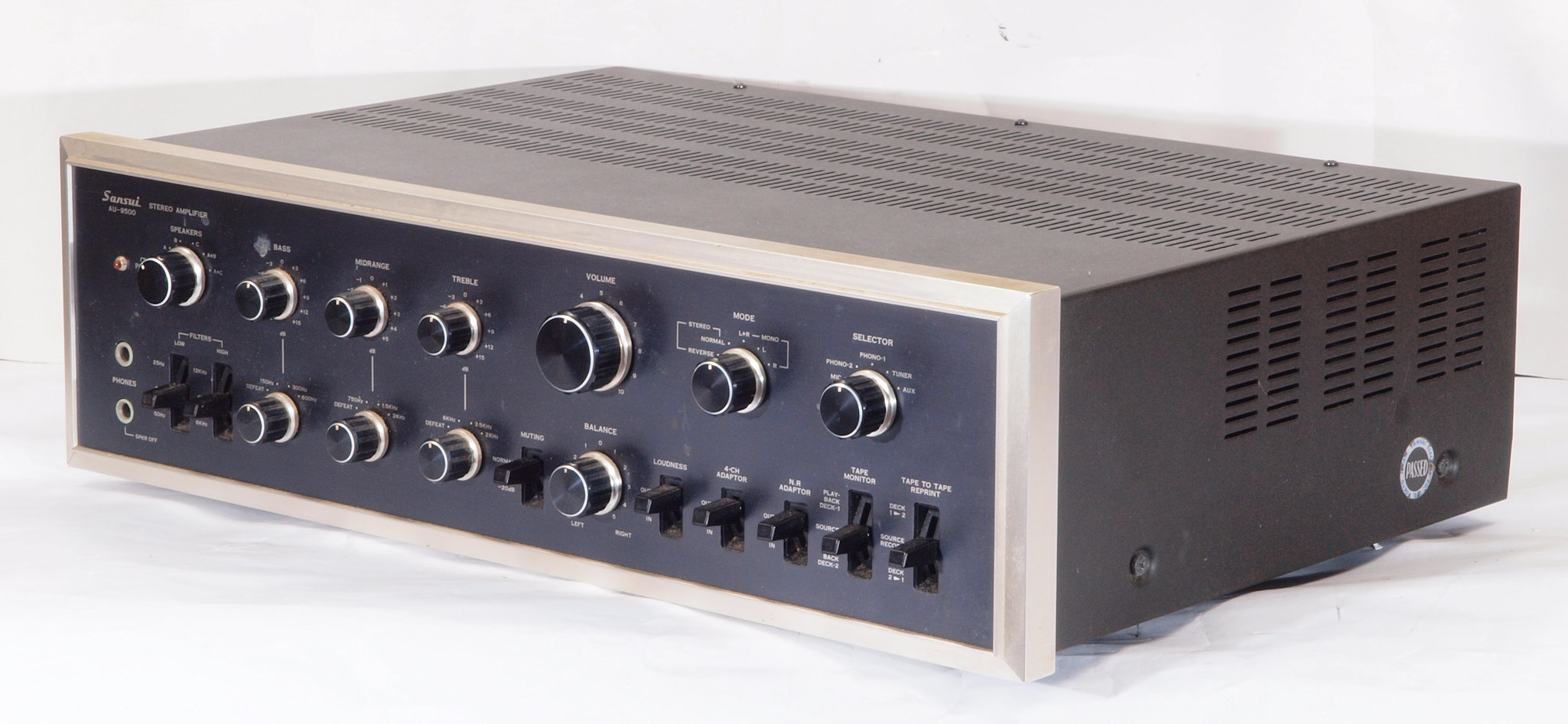

Ａ１２．　点検中、　前右から見る。

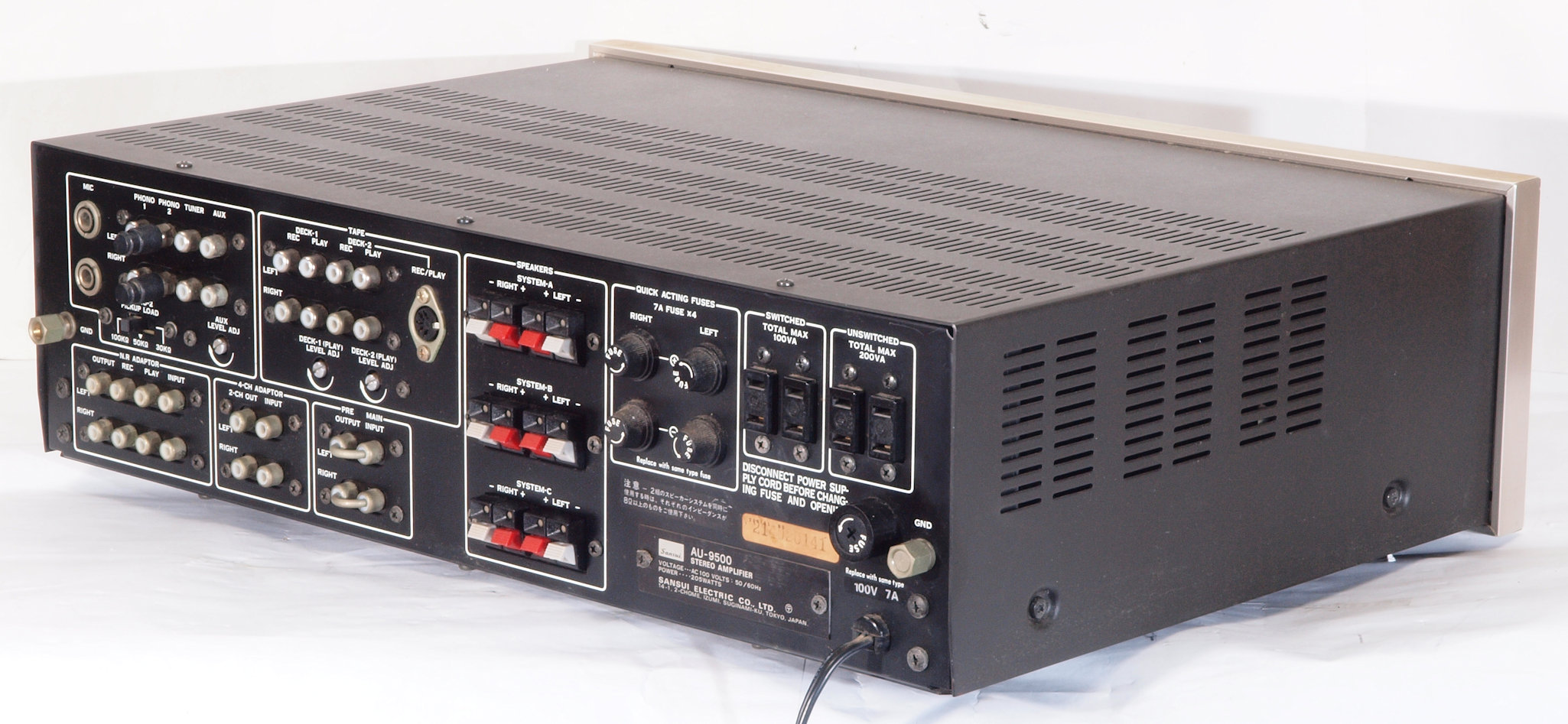

Ａ１３．　点検中　後から見る

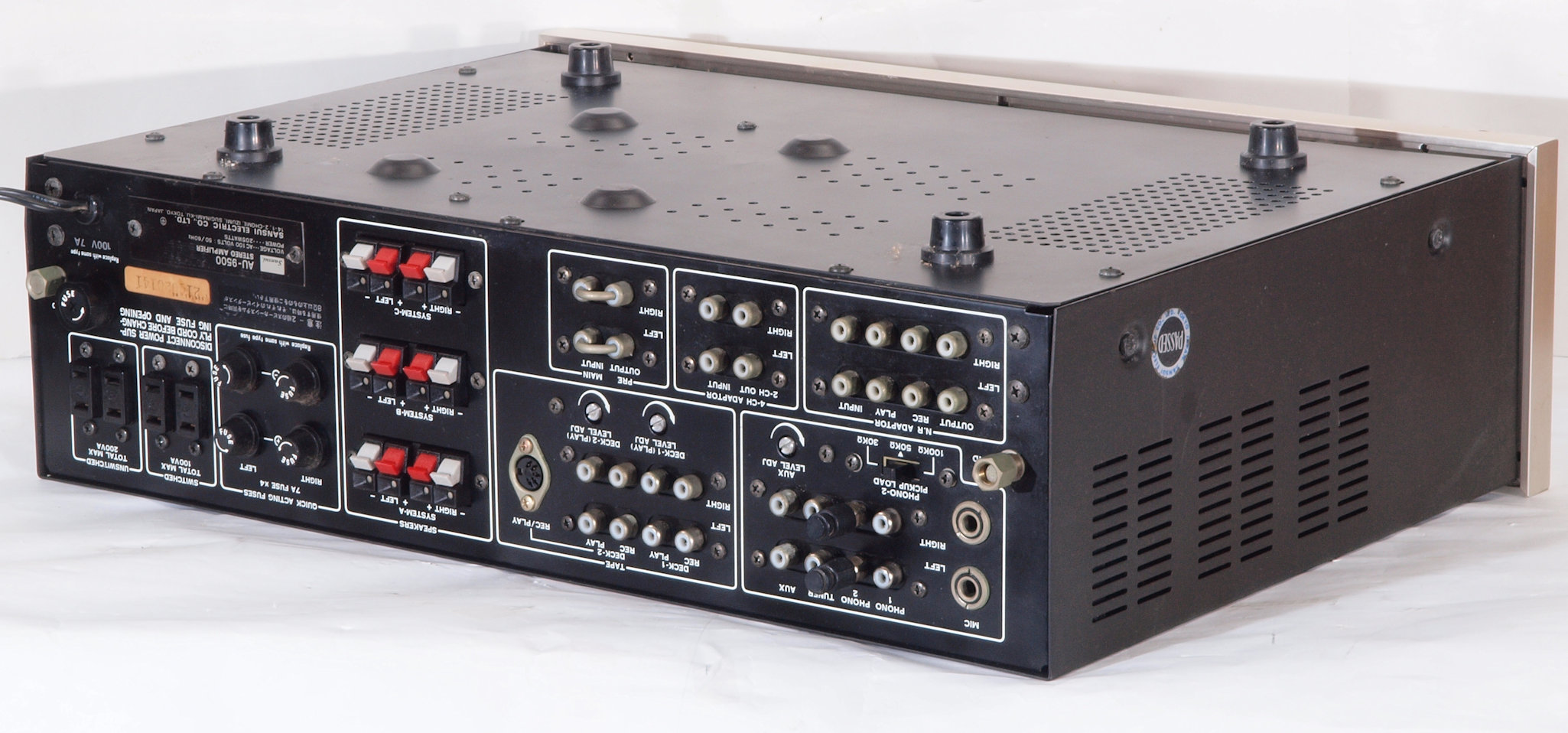

Ａ１４．　点検中、　後左から見る。

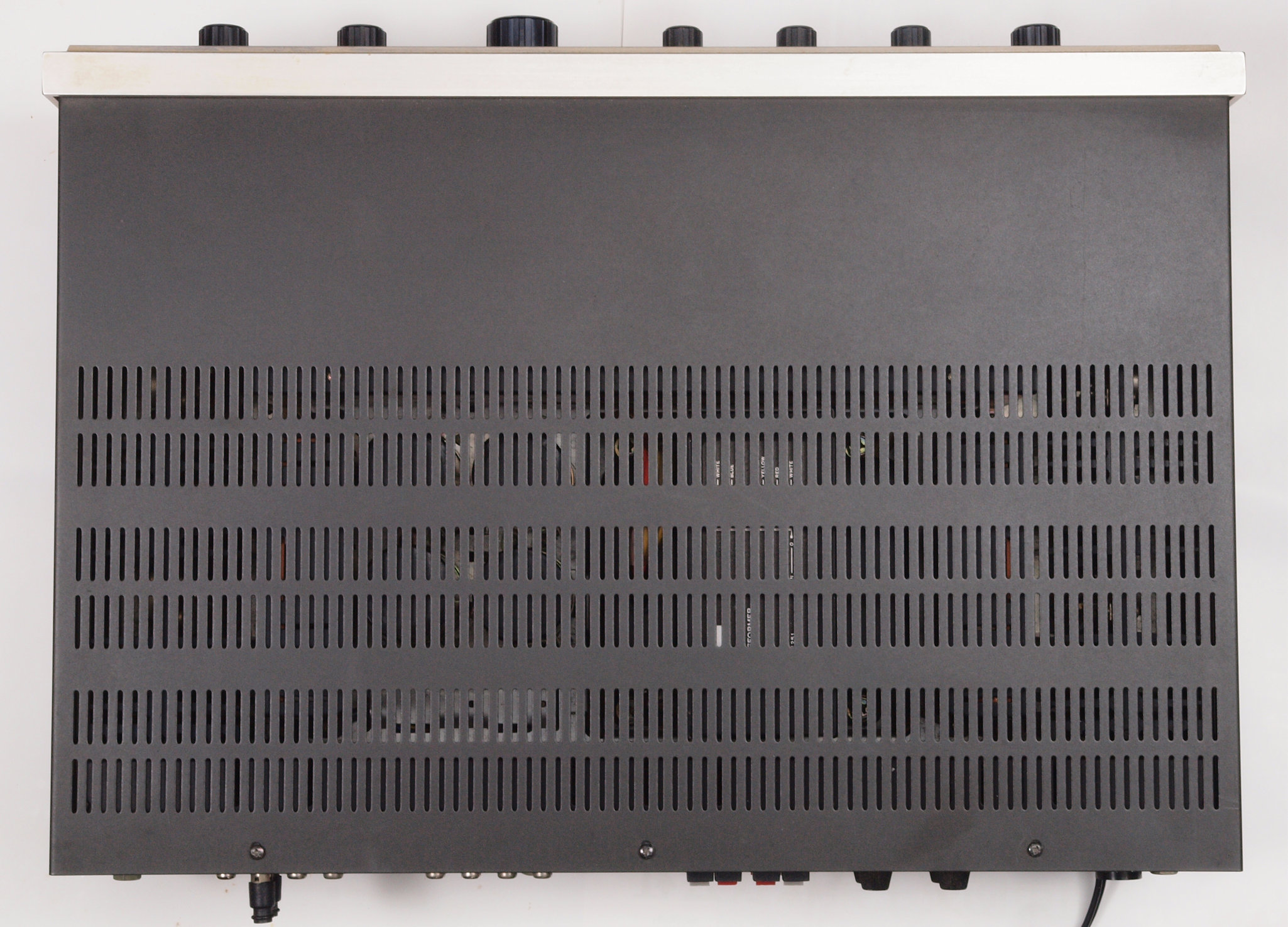

Ａ２１．　点検中、　上から見る

Ａ２２．　点検中　上蓋を取り、上から見る

Ａ２３．　点検中　上蓋・シールドを取り、上から見る

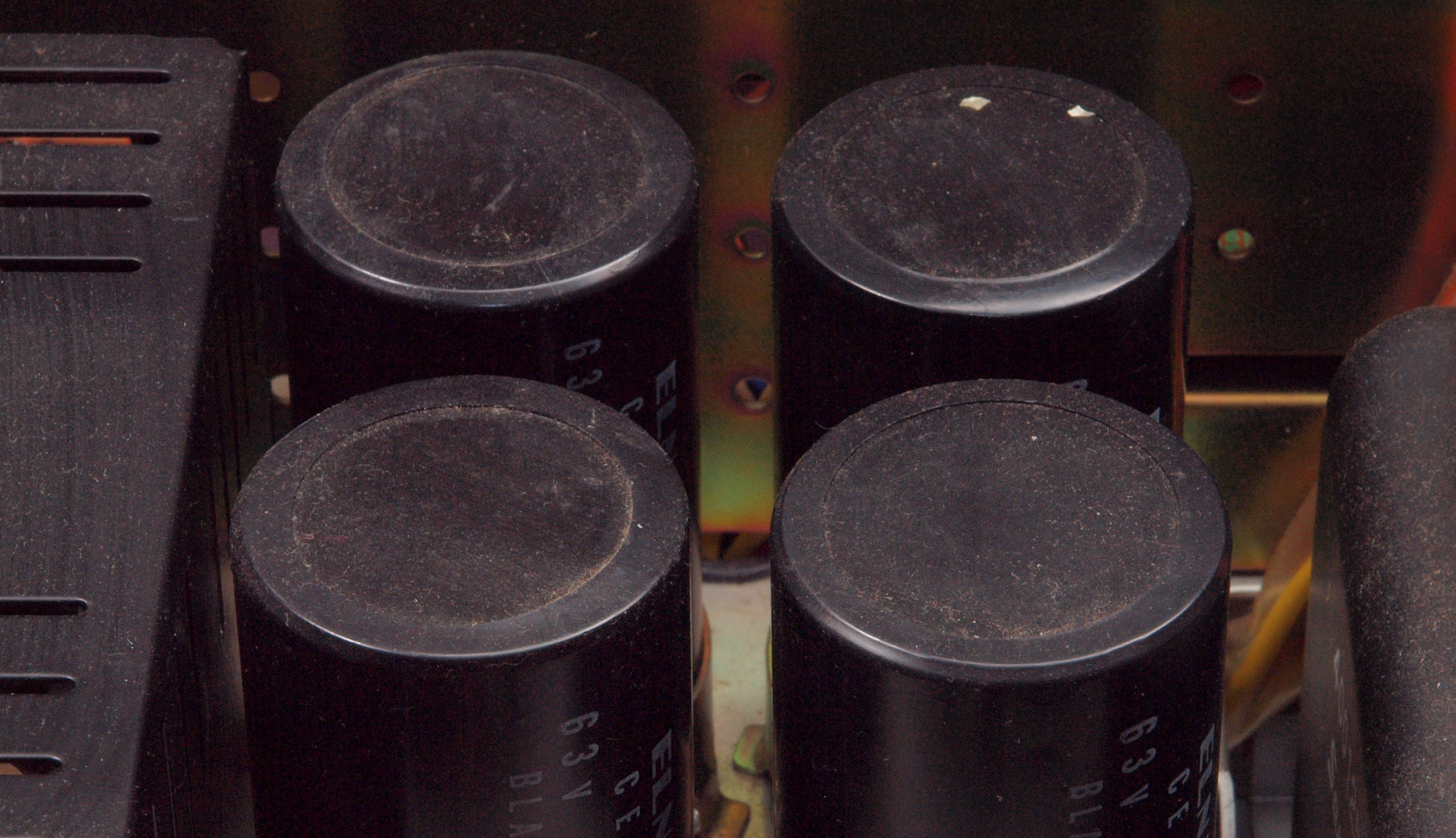

Ａ２４．　点検中　上蓋・シールドを取り、上から見る。　電源ブロック電解コンデンサーの頭の膨らみ無。

Ａ３１．　点検中、　下前から見る。

Ａ３２．　点検中、　下前左から見る。

Ａ３３．　点検中、　下後から見る。

Ａ３４．　点検中、　下後右から見る。

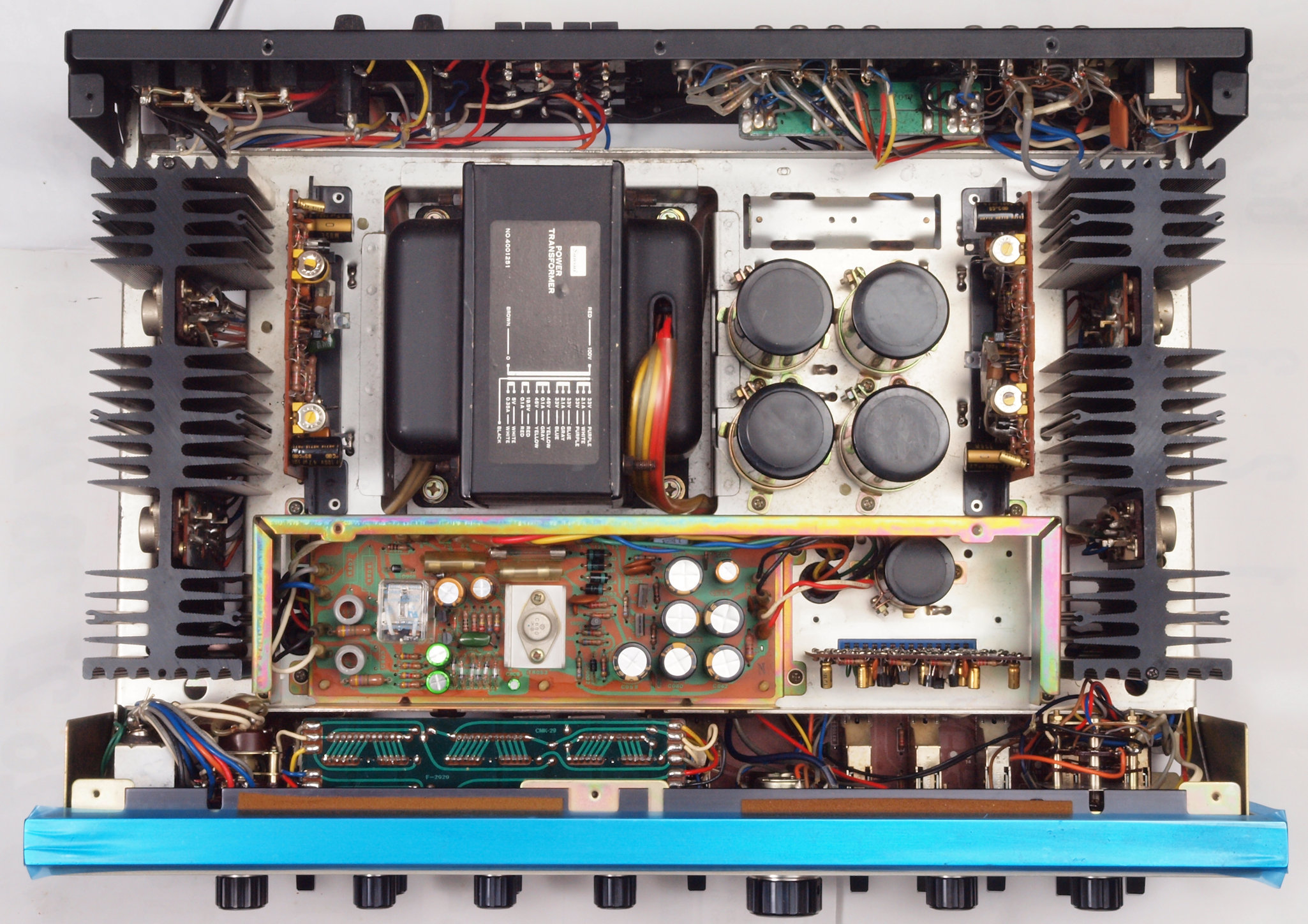

Ａ４１．　点検中、　下から見る。

Ａ４２．　点検中　下蓋を取り、下から見る

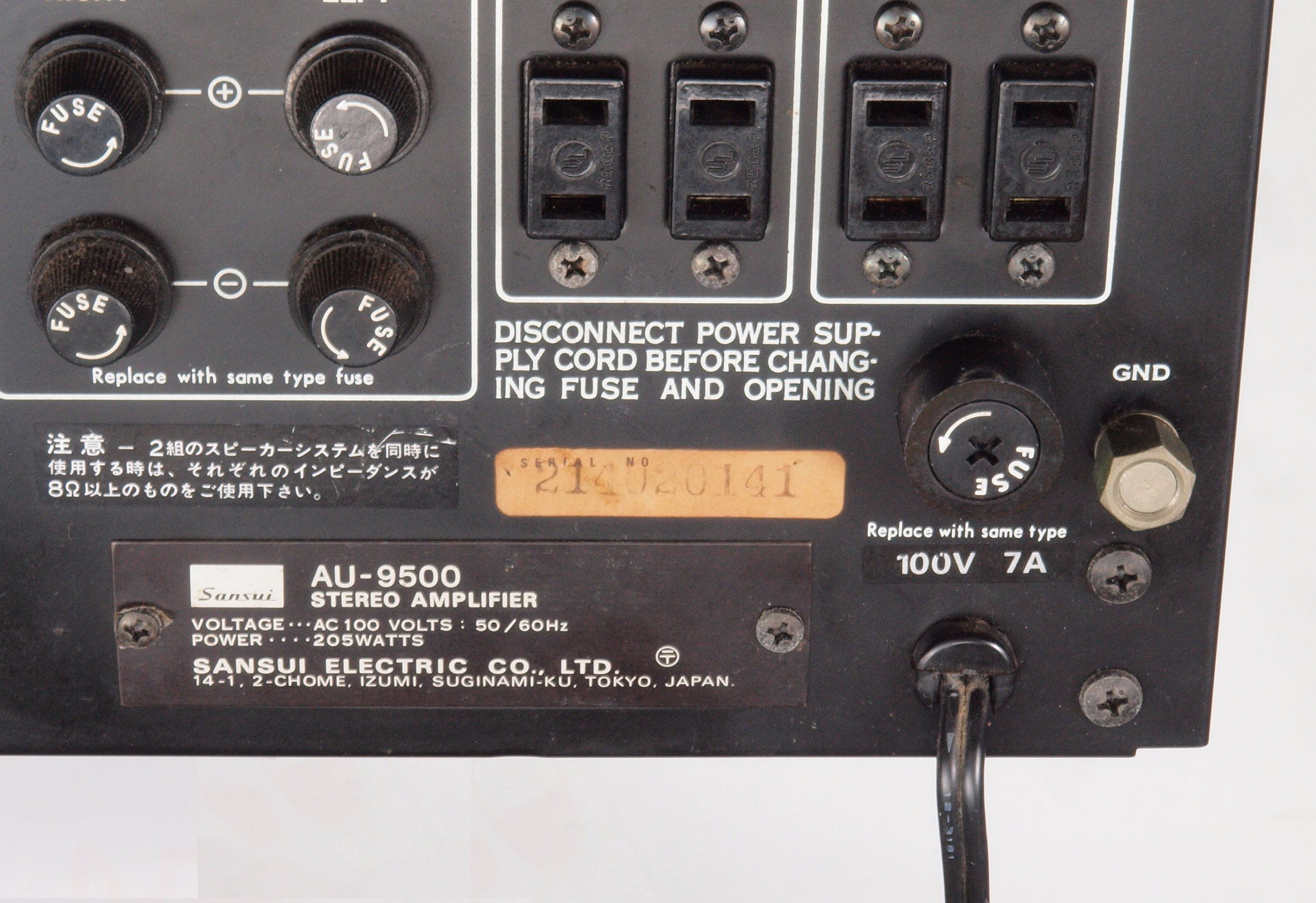

Ａ５１．　点検中　電源コード取り付け。

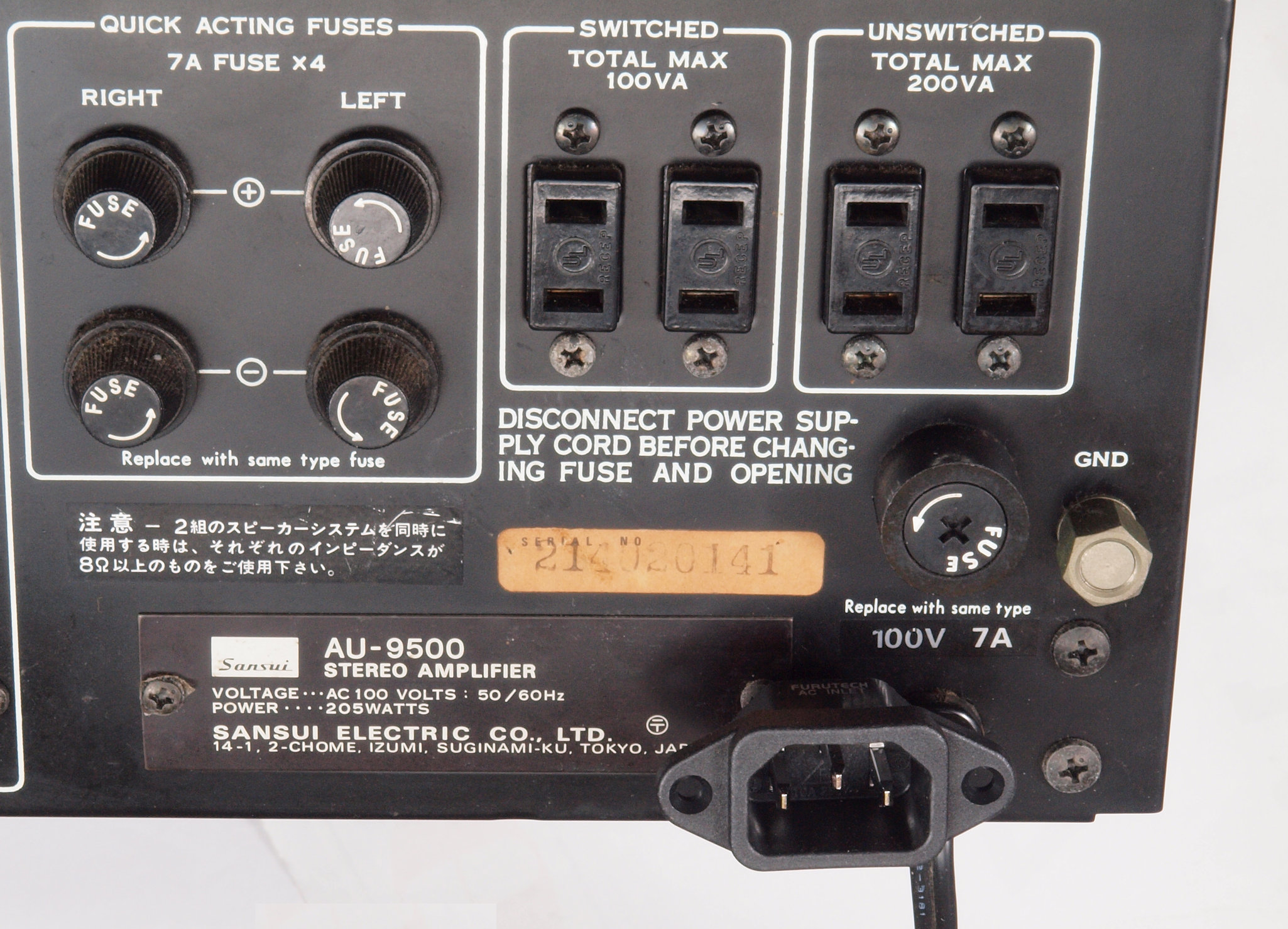

Ａ５２．　点検中　電源コードをとり、３Pインレットに交換可能。今回見送り。　FURUTECH　FI-10(R) ロジウムメッキ使用。

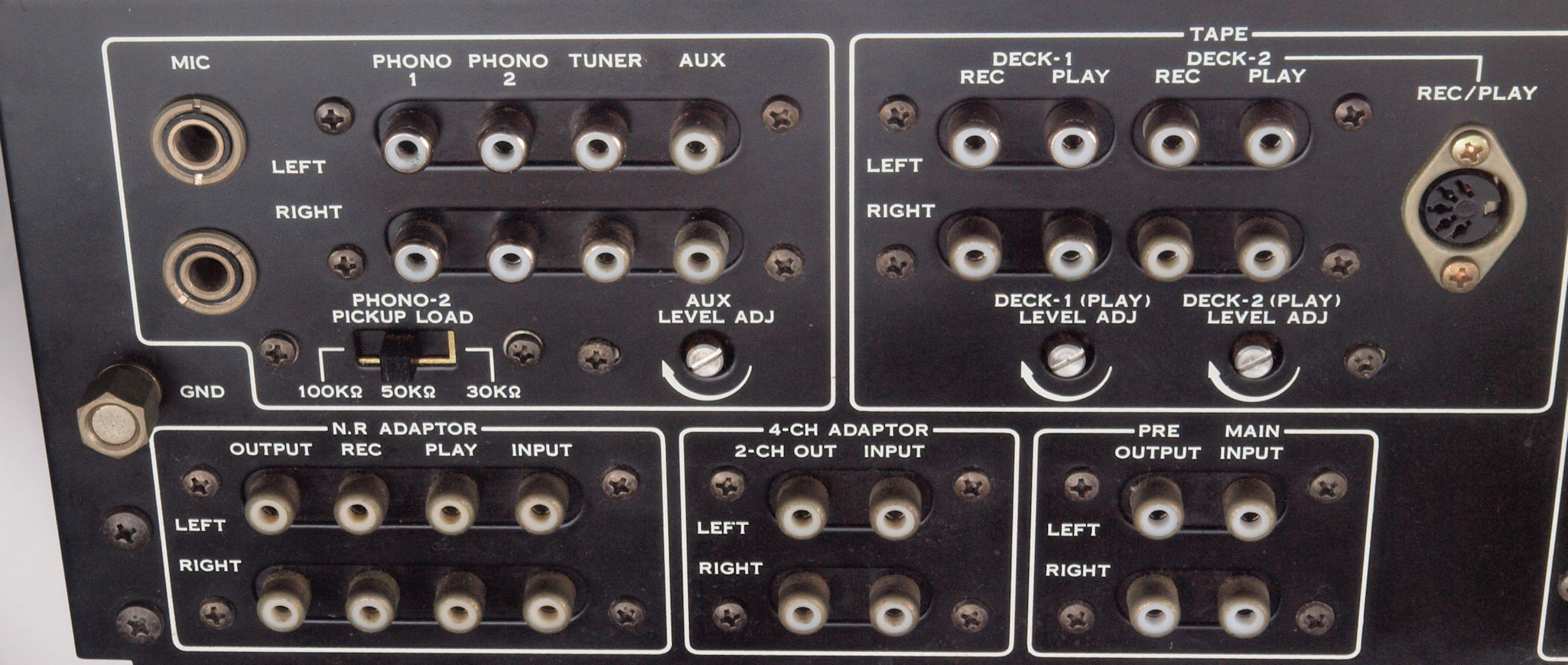

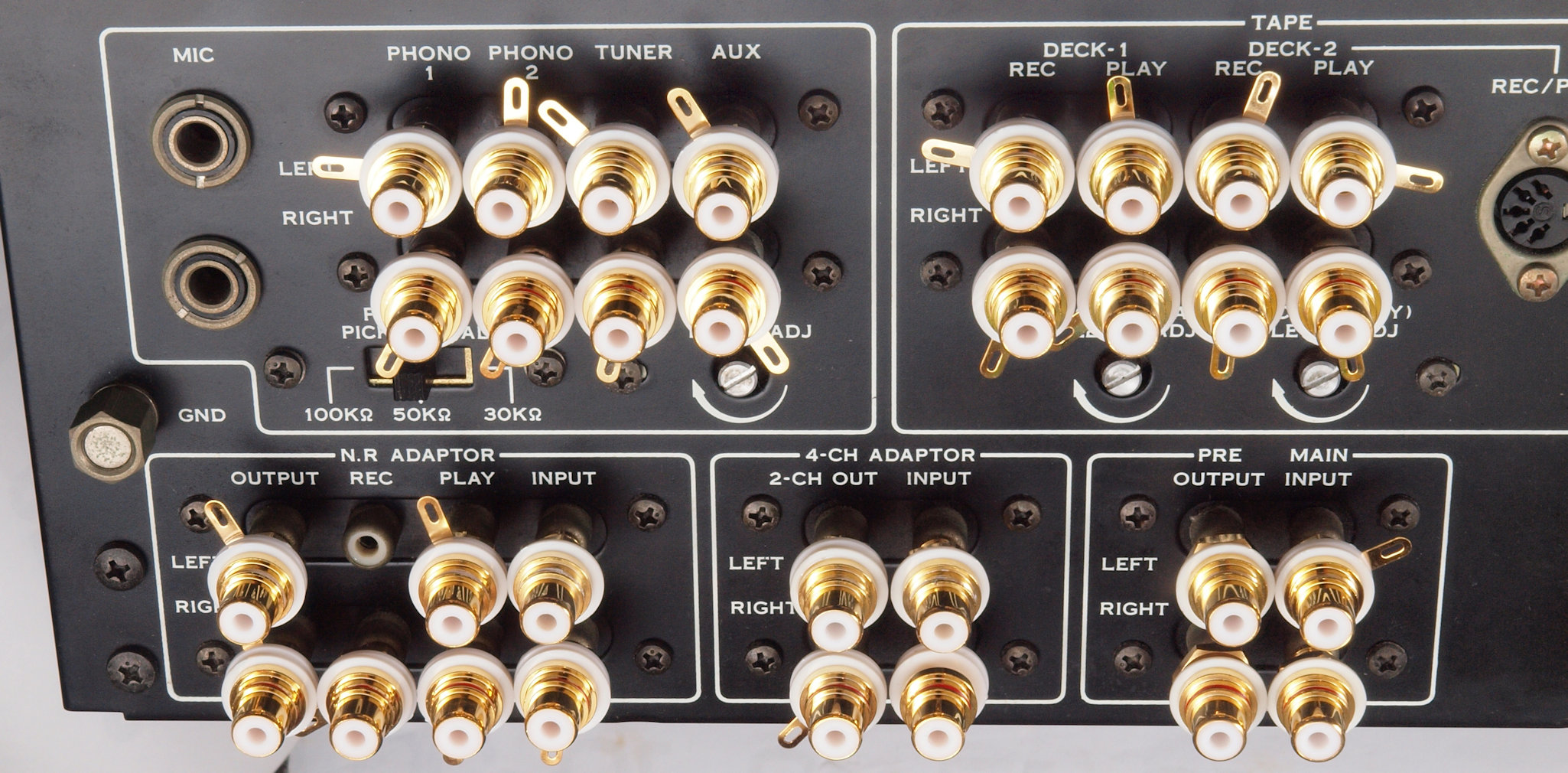

Ａ６１．　点検中　入出力ＲＡＣ端子郡。

Ａ６２．　点検中　入出力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換可能。今回見送り。

Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

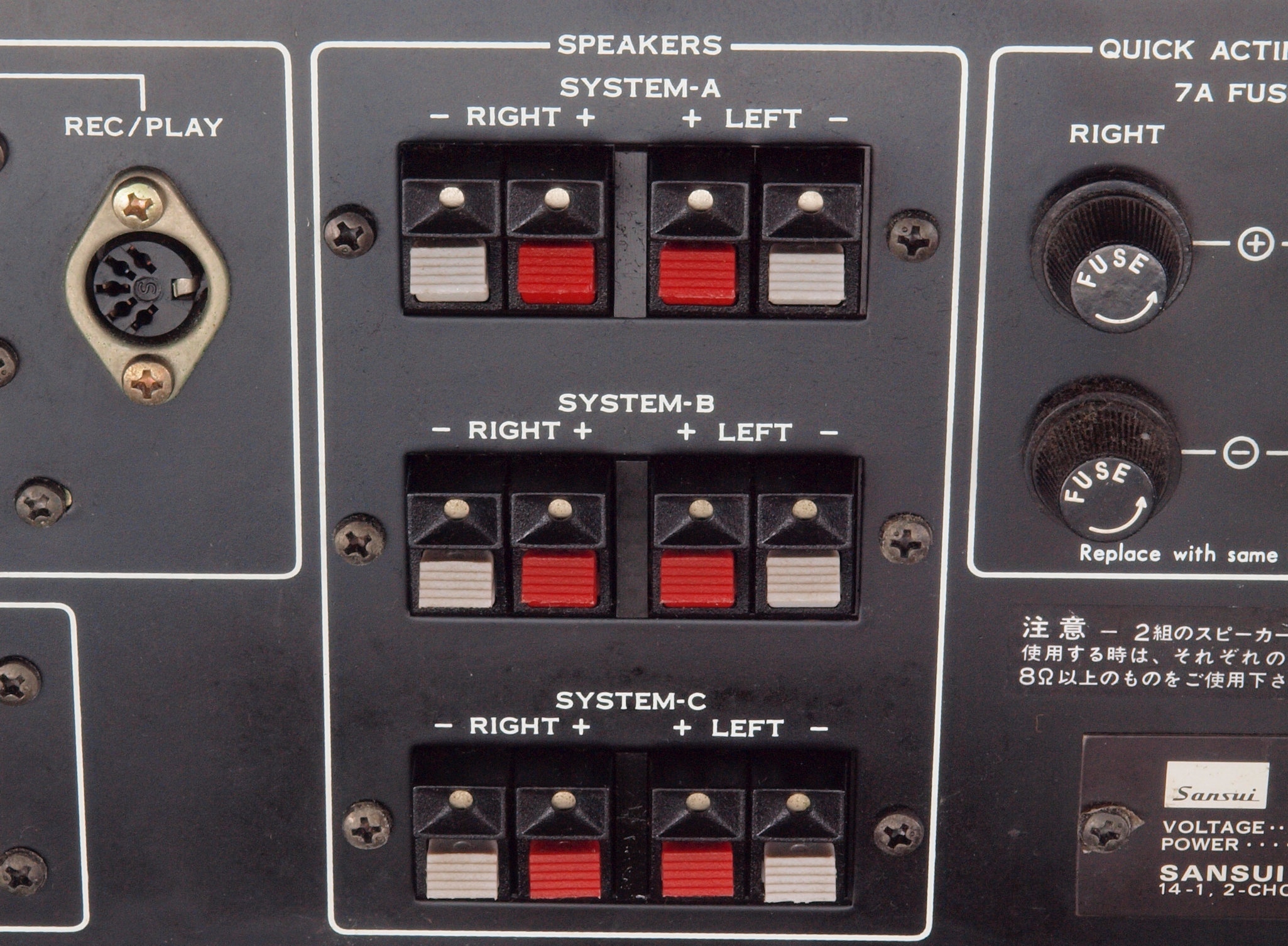

Ａ７１．　点検中　ＳＰ接続端子。

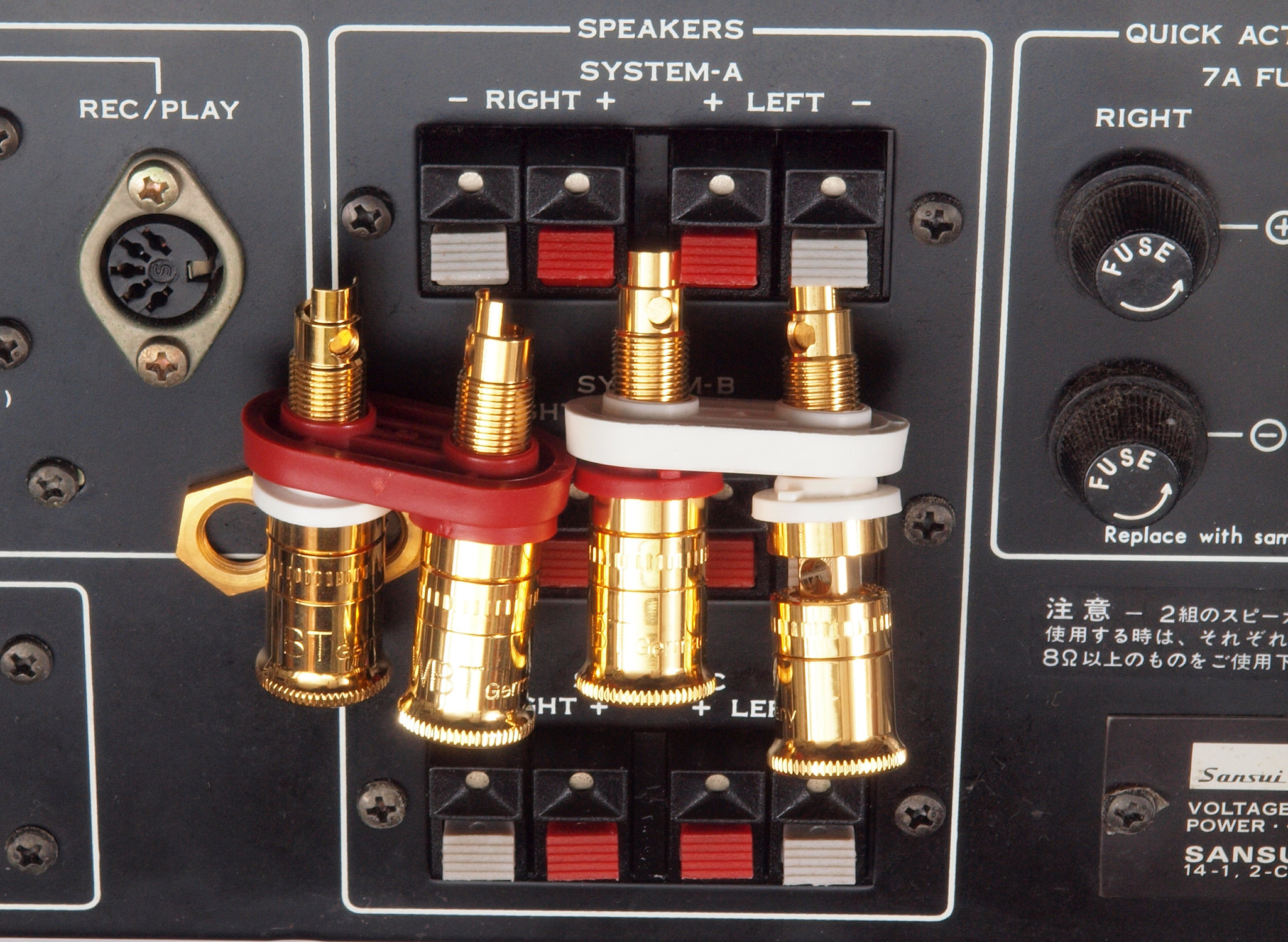

Ａ７２．　点検中　ＳＰ接続端子。　ＷＢＴ−０７３０に交換可能。今回見送り。

Ａ８１．　点検中　使用する電解コンデンサーの比較。 　　　　　　　　　　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります 　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ

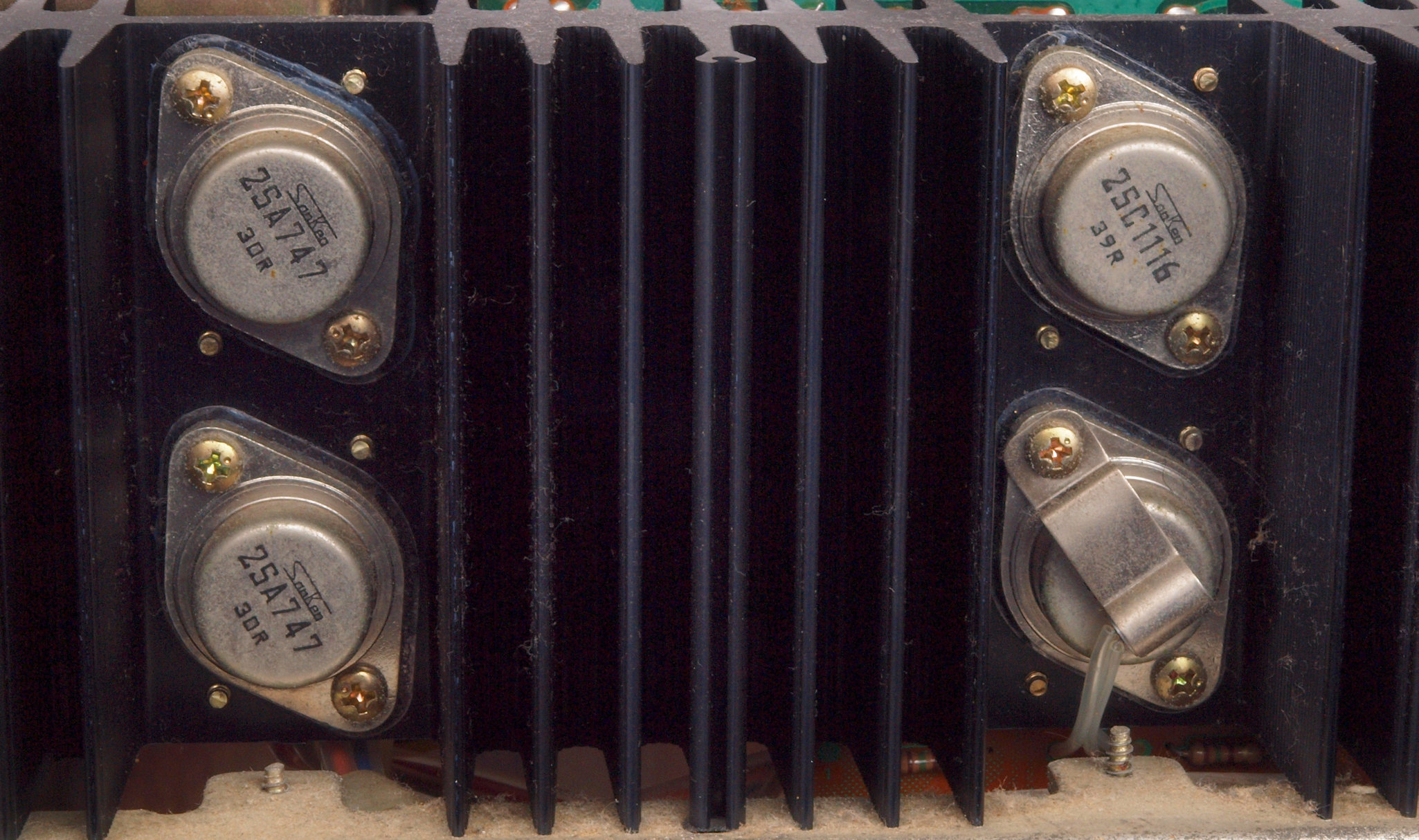

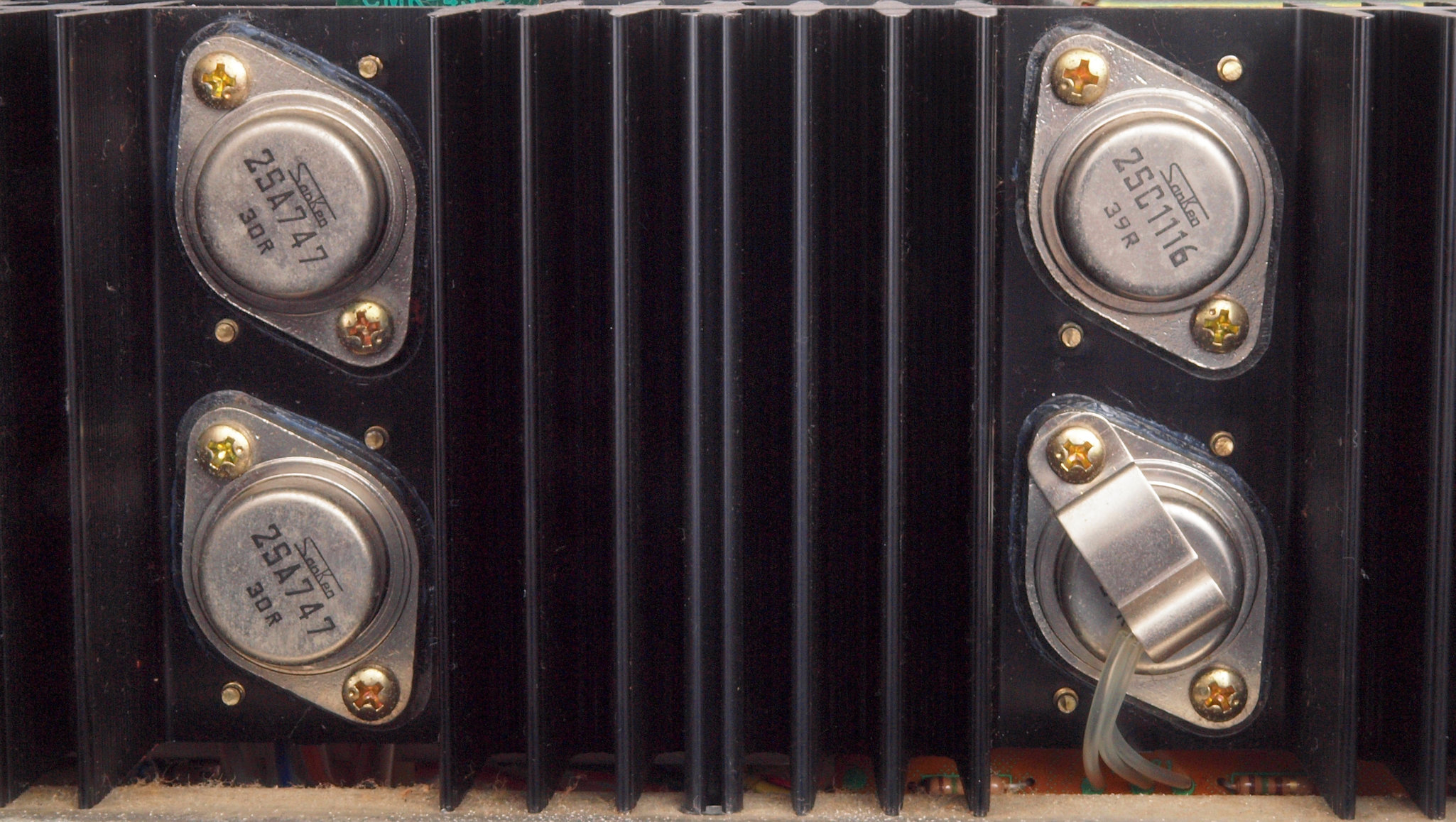

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側　終段トランジスター。

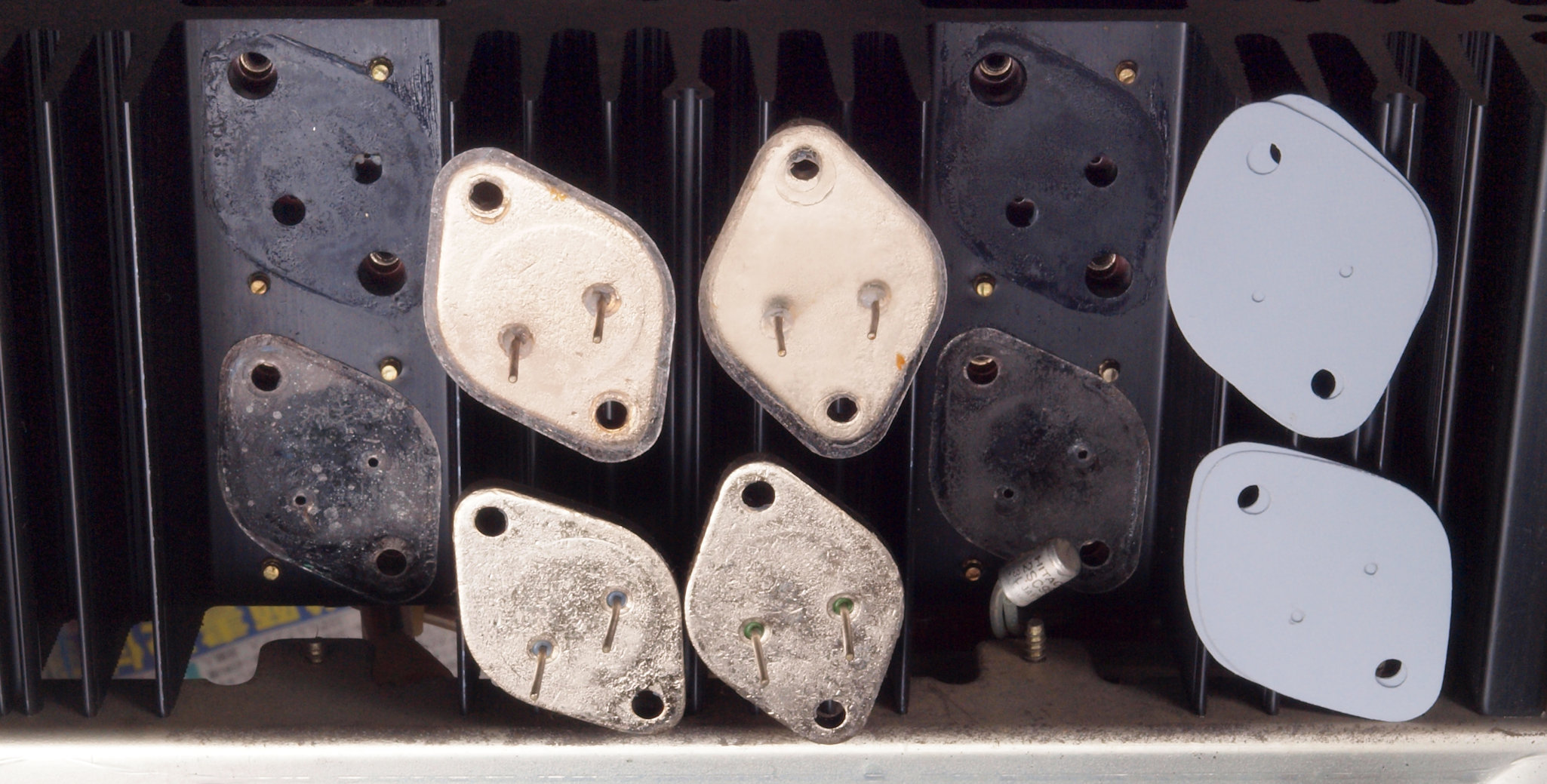

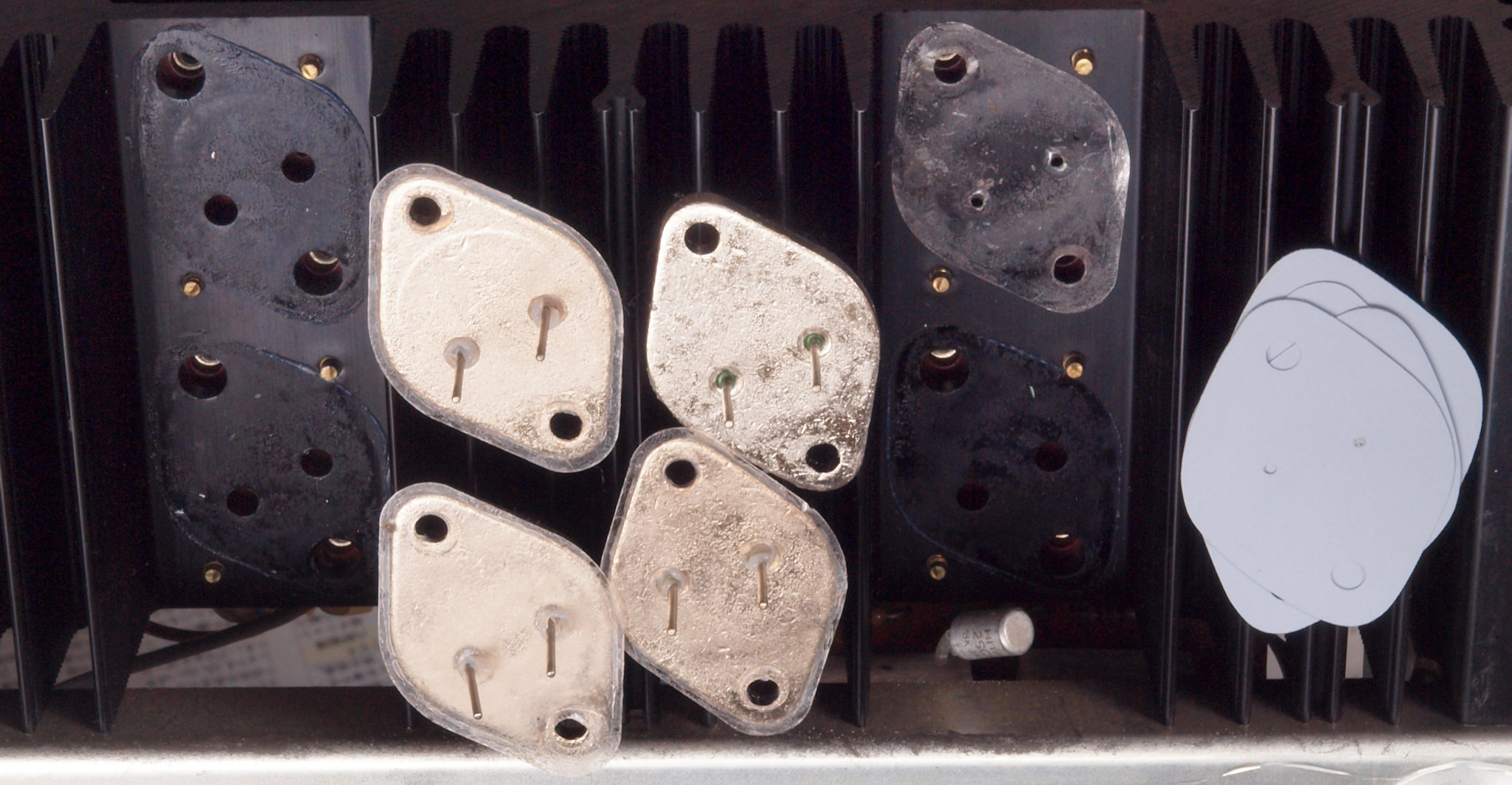

Ｃ１２．　修理中　Ｒ側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。

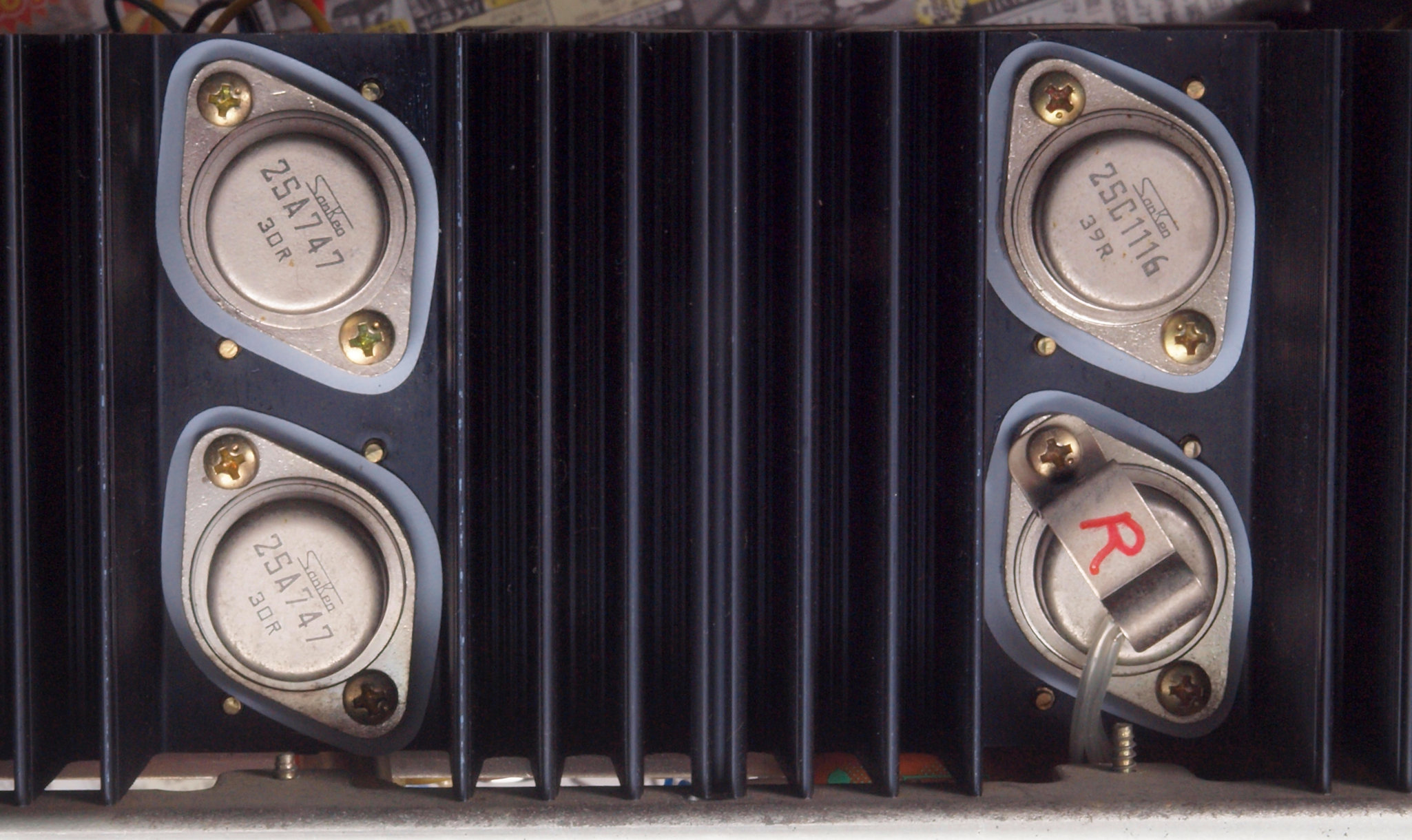

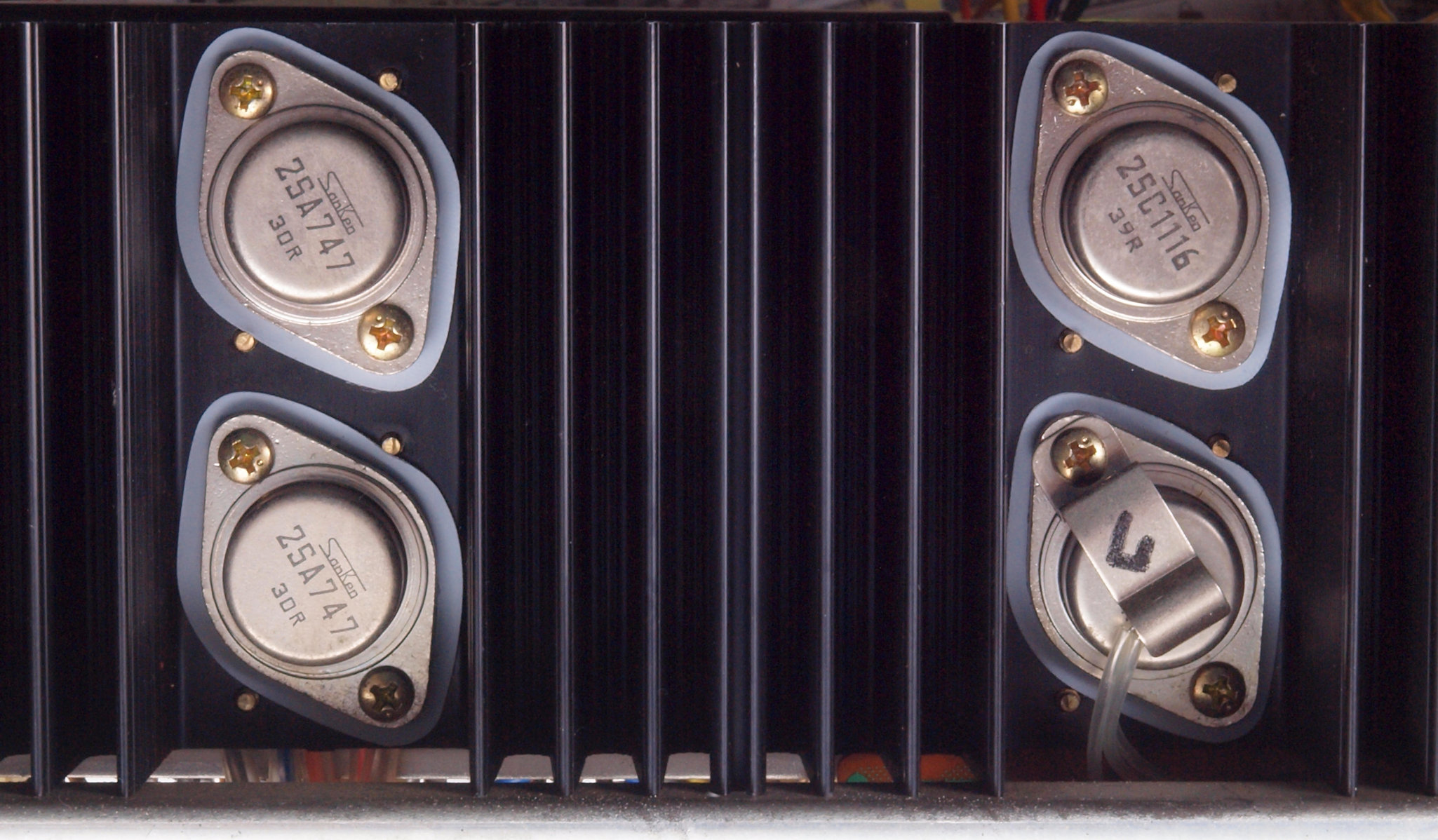

Ｃ１３．　修理後　Ｒ側　終段トランジスター

Ｃ１４．　修理前　Ｌ側　終段終段トランジスター。

Ｃ１５．　修理中　L側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。

Ｃ１６．　修理後　Ｌ側　終段終段トランジスター

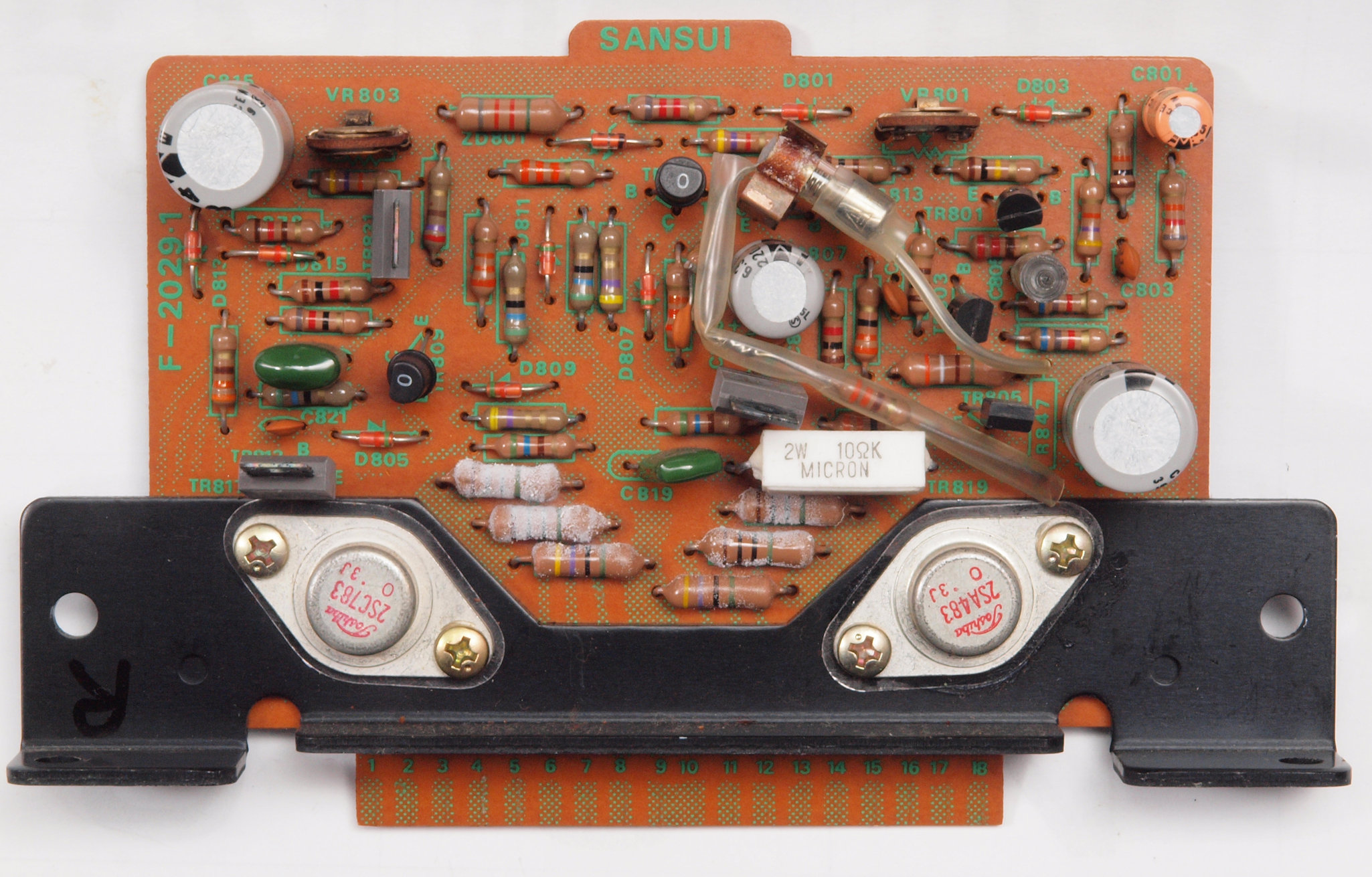

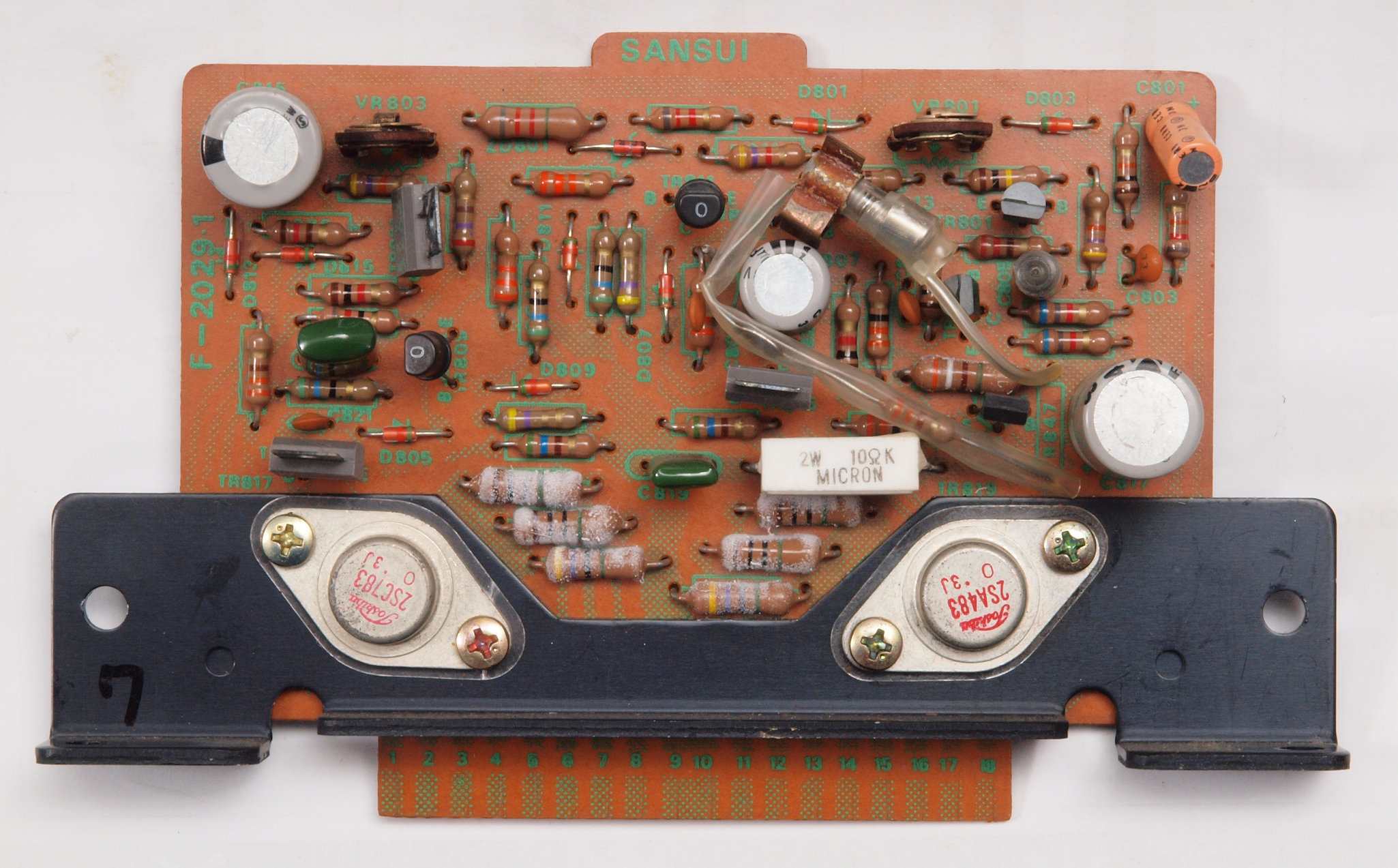

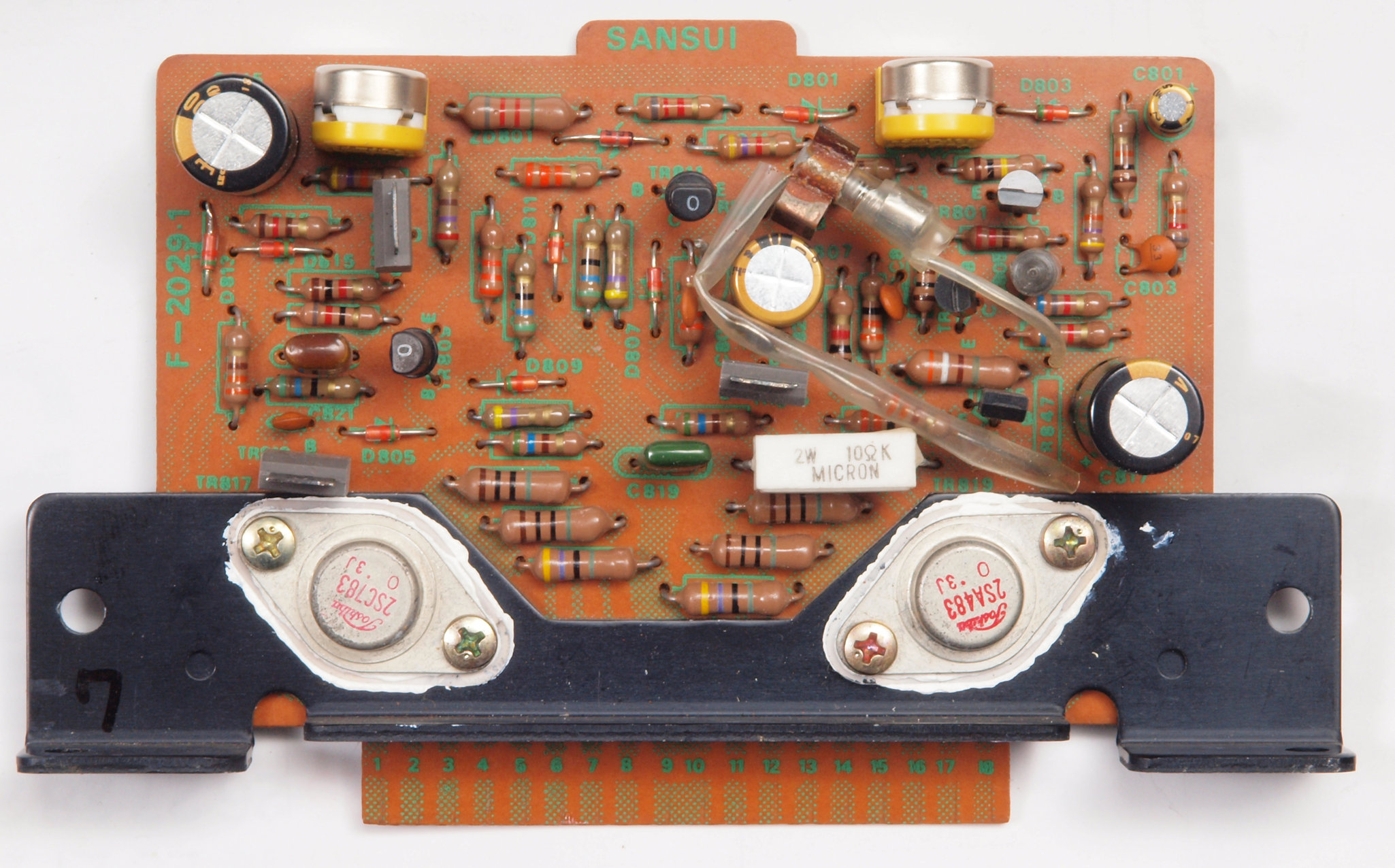

Ｃ２１．　修理前　Ｒ側終段基板。　ＴＲ（トランジスター）が２個交換されている。

Ｃ２１２．　修理前　Ｒ側終段基板。　抵抗に塩分が結晶？

Ｃ２１２．　修理中　Ｒ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。

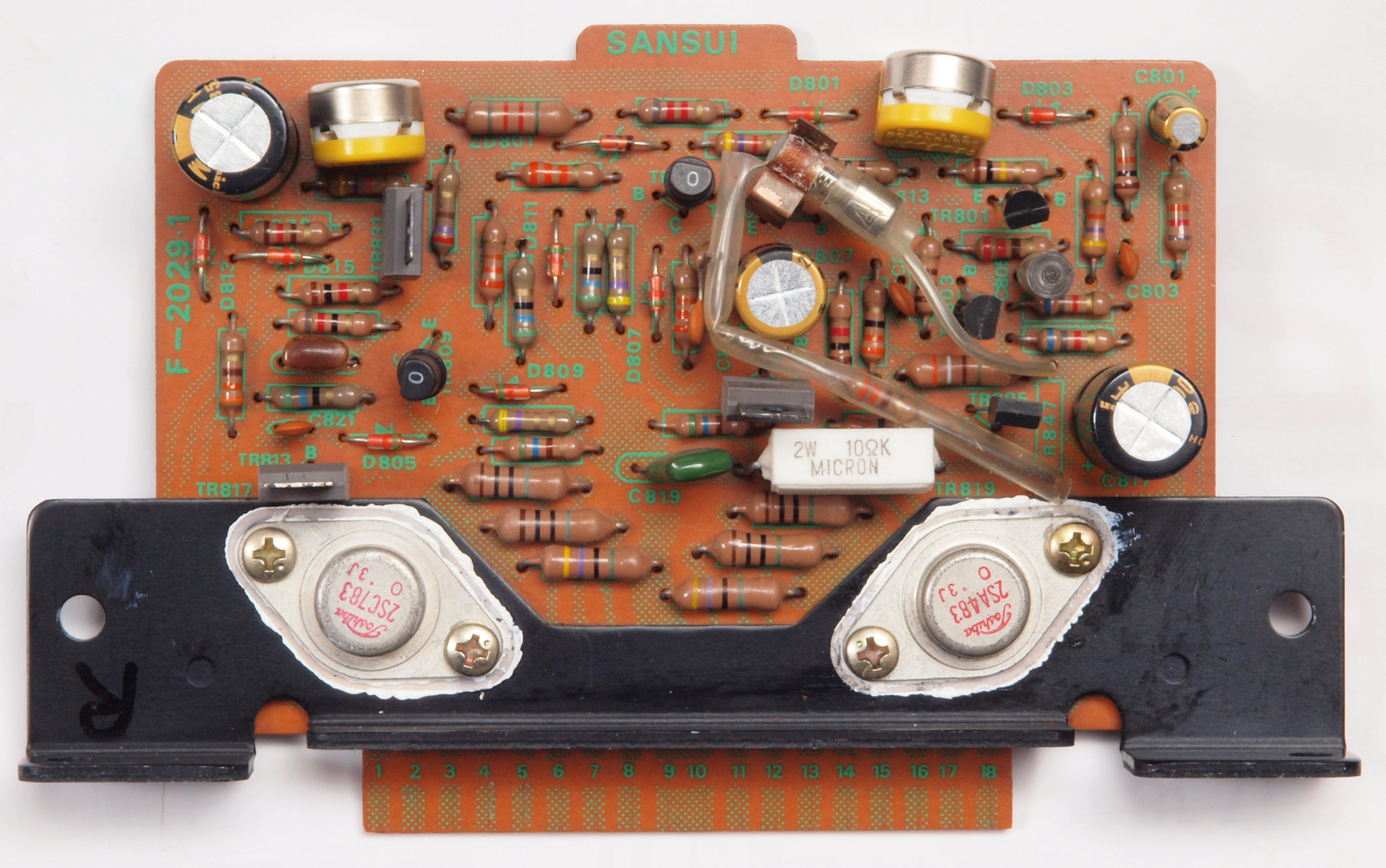

C２２．　修理後　Ｒ側終段基板。　半固定ＶＲ２個、電解コンデンサー４個交換 　　　　　　　　　　　　　　　　　　　　ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。

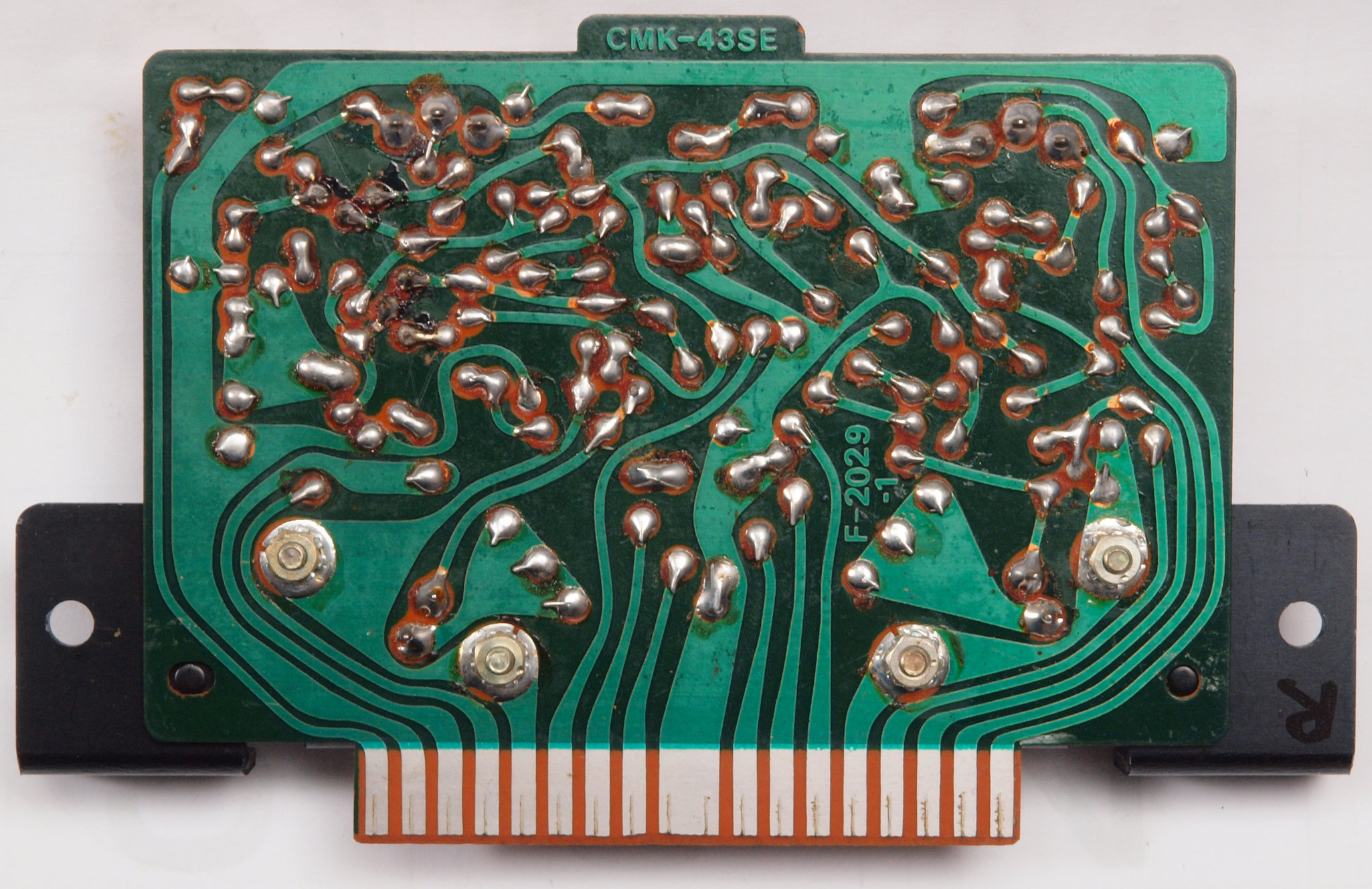

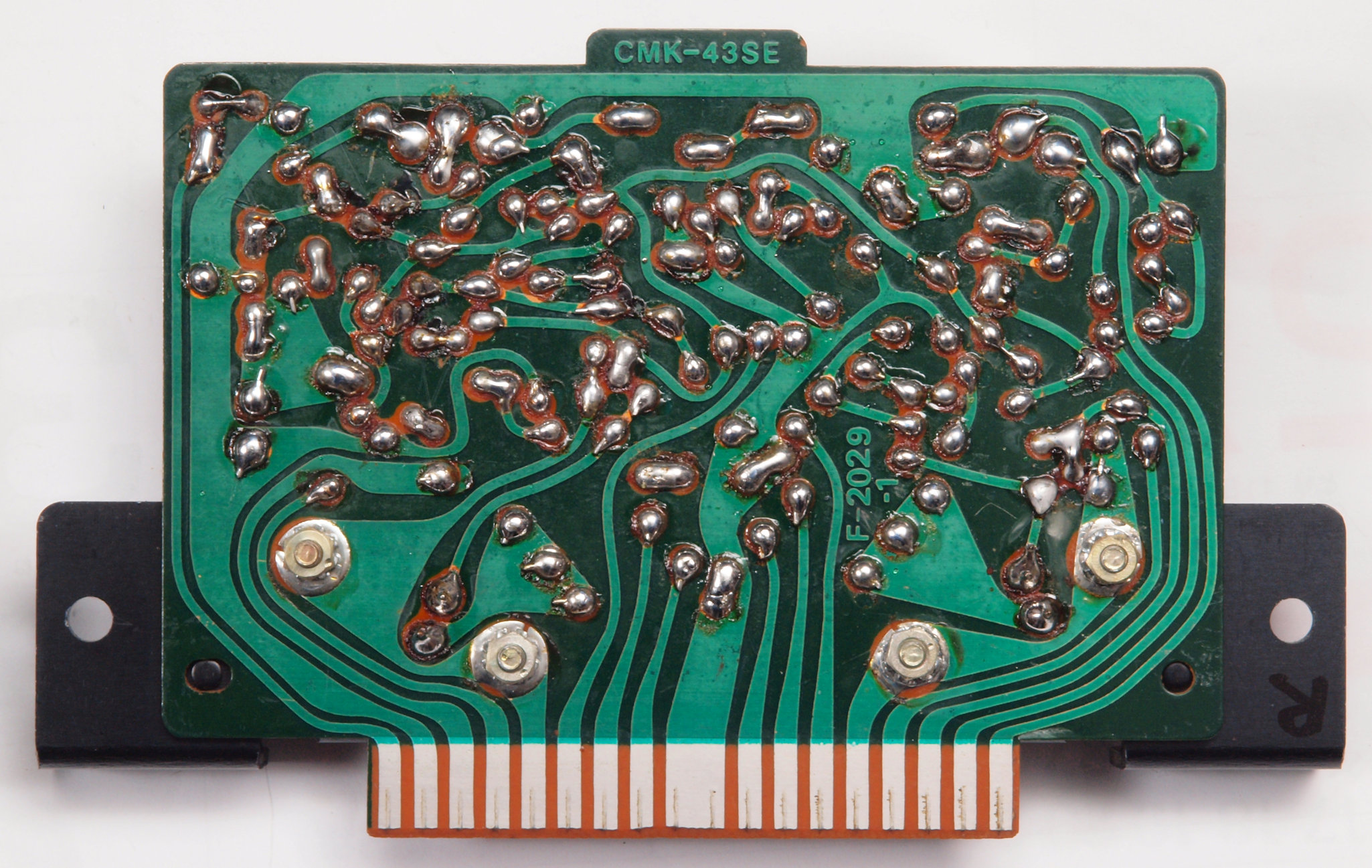

Ｃ２３．　修理前　Ｒ側終段基板裏

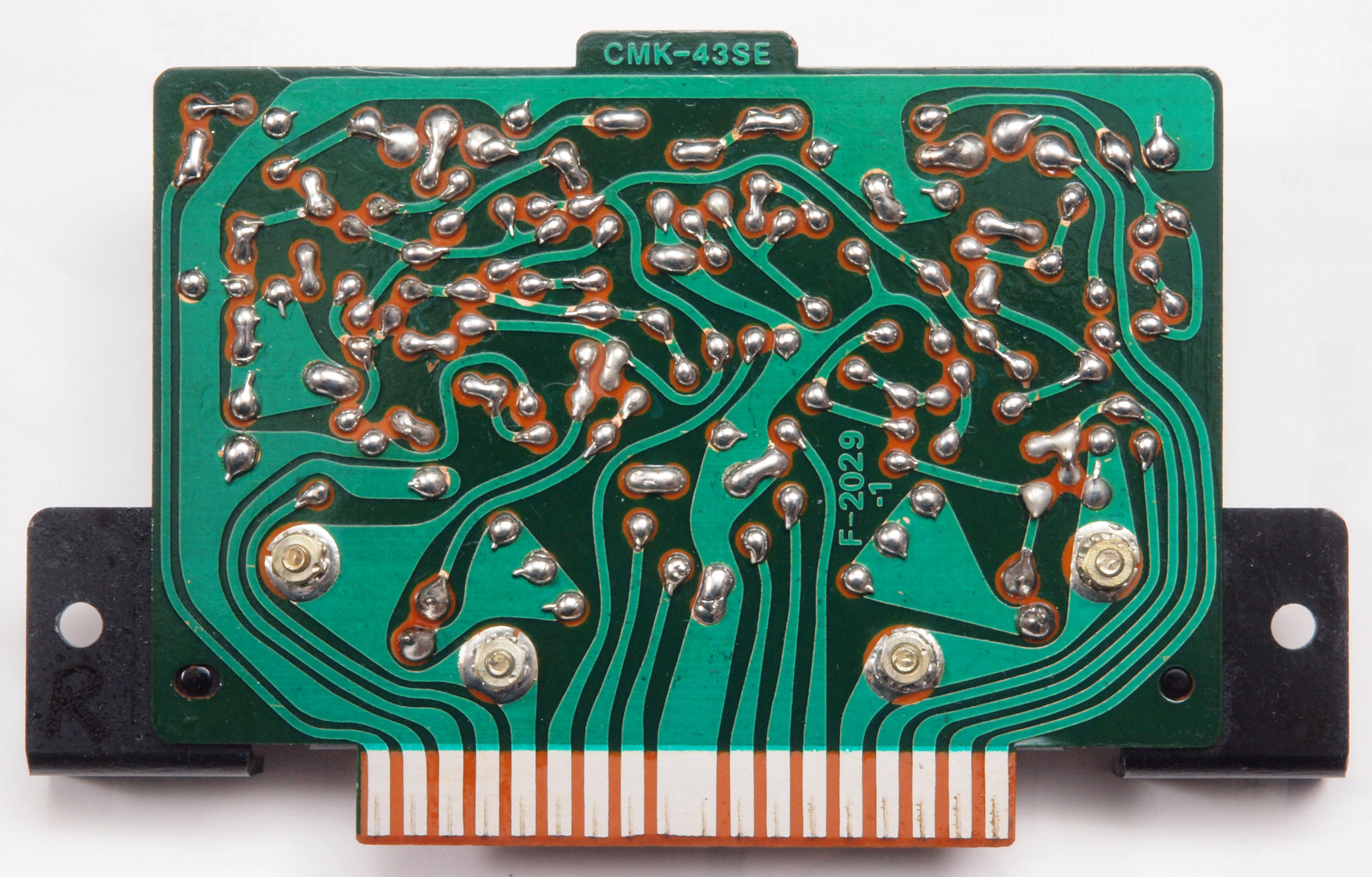

Ｃ２４．　修理後（半田補正）後　Ｒ側終段基板裏　全ての半田をやり直す

Ｃ２５．　完成Ｒ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ３１．　修理前　Ｌ側終段基板。　ＴＲ（トランジスター）が２個交換されている。

Ｃ３１２．　修理前　Ｌ側終段基板。　抵抗に塩分が結晶？

Ｃ３１２．　修理中　Ｌ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。

Ｃ３２．　修理後　Ｌ側終段基板。　半固定ＶＲ２個、電解コンデンサー４個交換。 　　　　　　　　　　　　　　　　　　　　ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。

Ｃ３３．　修理前　Ｌ側終段基板裏

Ｃ３４．　修理後（半田補正）後　Ｌ段基板裏　全ての半田をやり直す

Ｃ３５．　完成　Ｌ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ４１．　修理前　整流・プロテクト基板

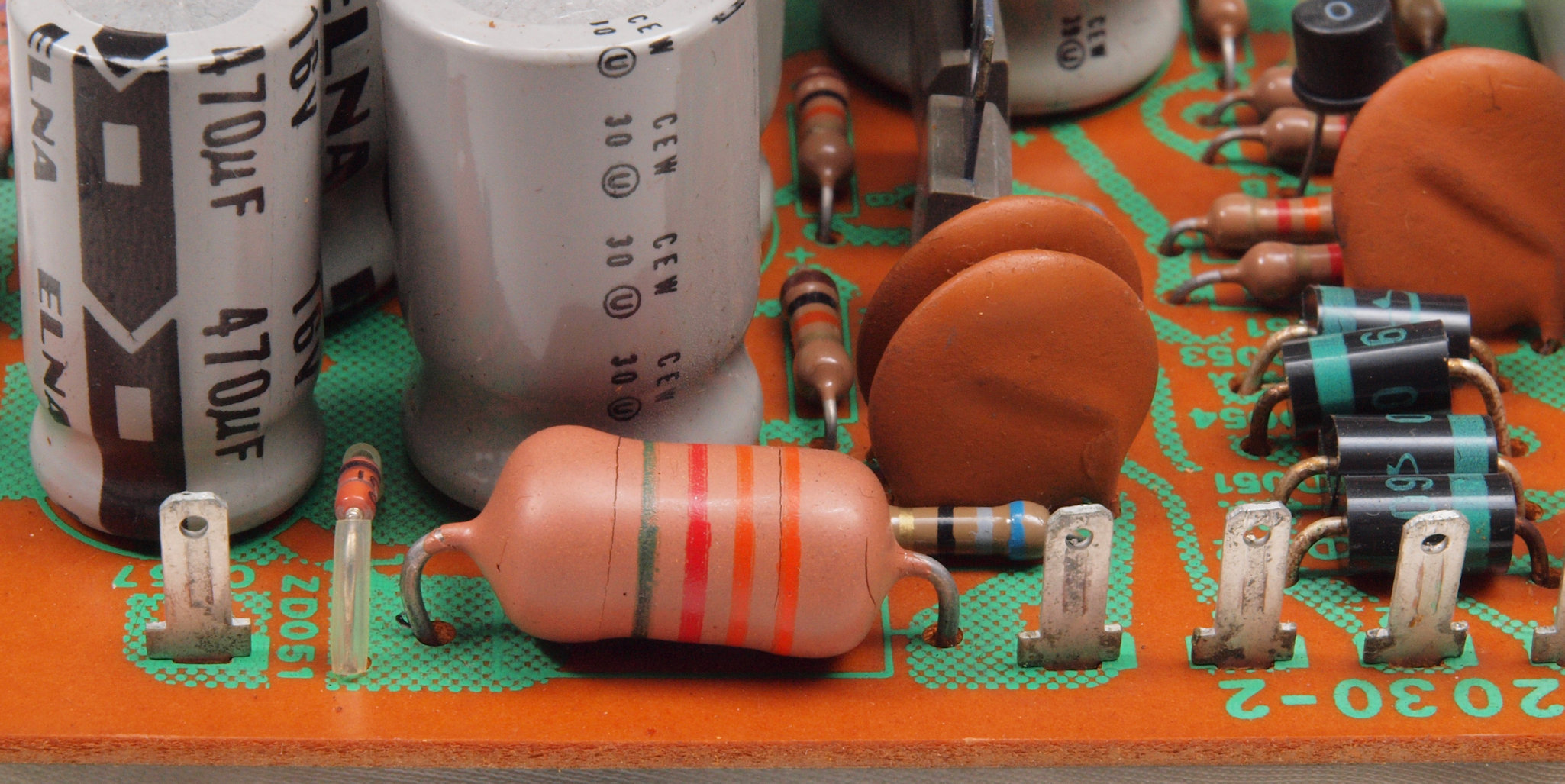

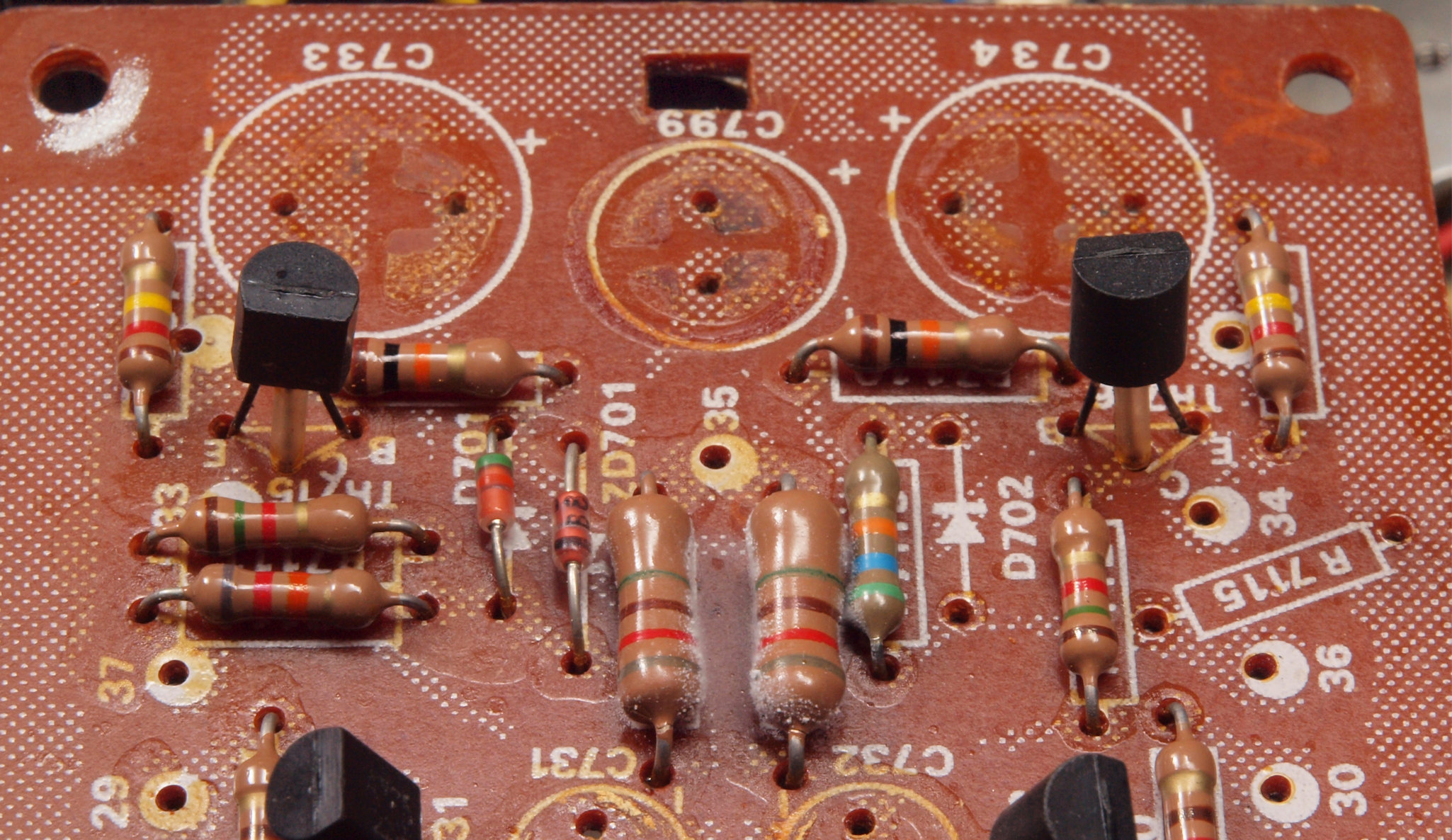

Ｃ４１２．　修理前　整流・プロテクト基板。　抵抗にヒビ割れ。

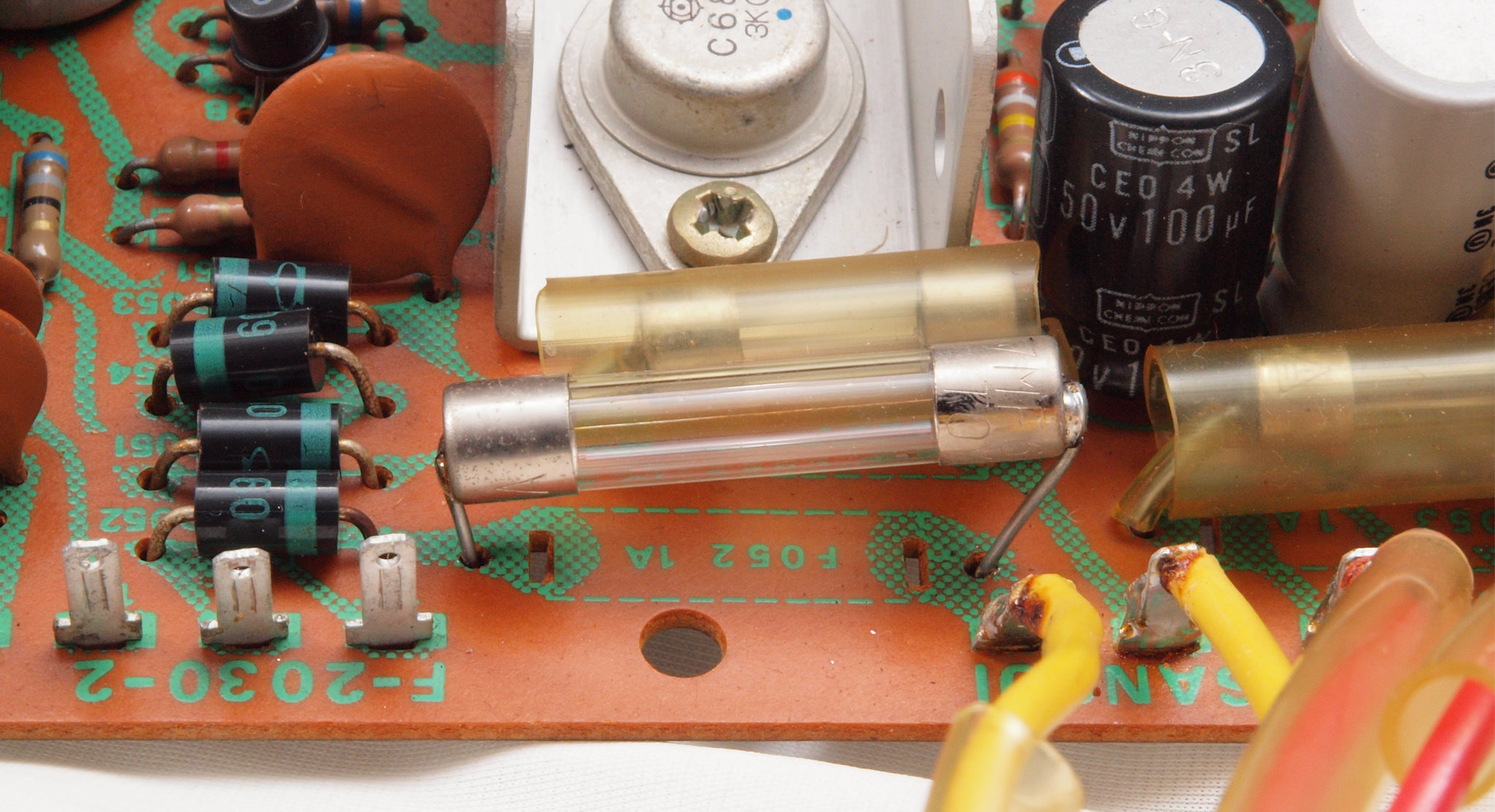

Ｃ４１３．　修理前　整流・プロテクト基板。　ダイオード４本、ヒューズ１本が交換されている。

Ｃ４２．　修理後　整流・プロテクト基板　　ＳＰ接続リレー、電解コンデンサー１２個、ＴＲ（トランジスター）２個、抵抗１本交換

Ｃ４３．　修理前　整流・プロテクト基板裏

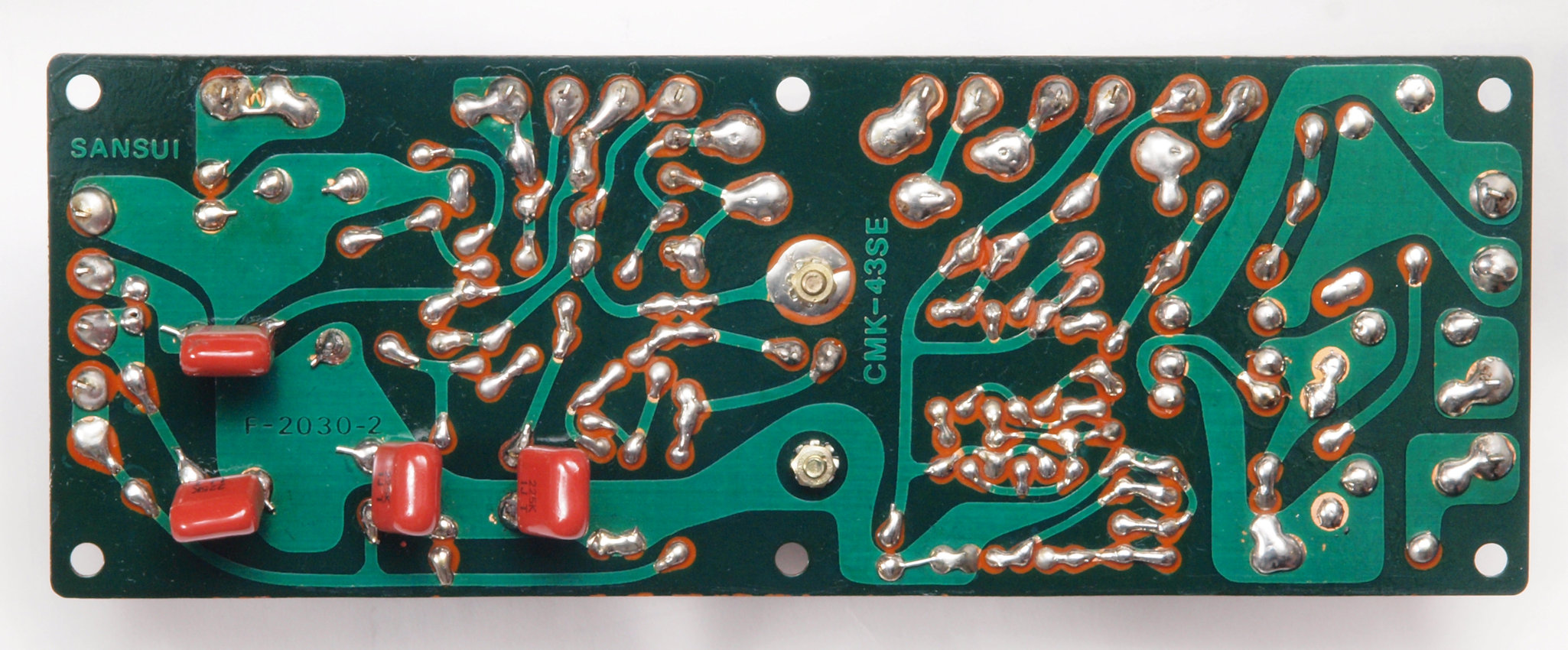

Ｃ４４．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す。フイルムコンデンサー４個追加。

Ｃ４５．　完成　整流・プロテクト基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

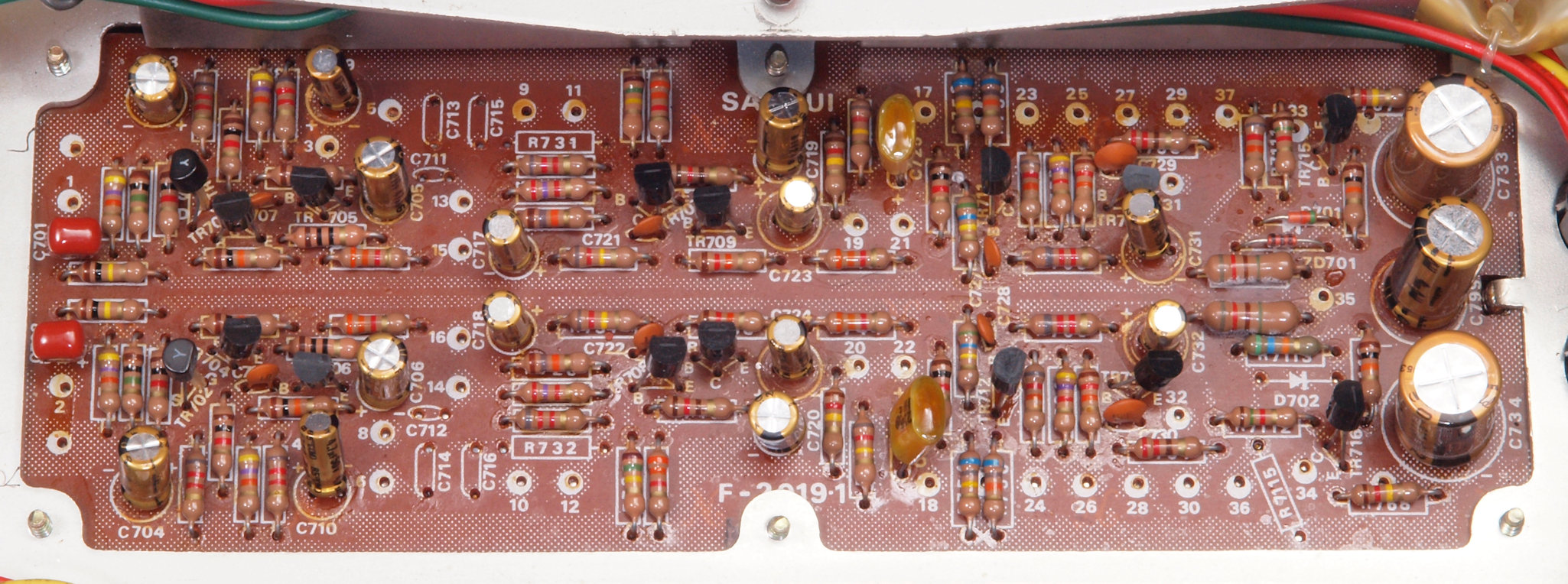

Ｃ５１．　修理前　コントロール基板

Ｃ５１２．　修理中　コントロール基板。　抵抗に塩分が結晶？

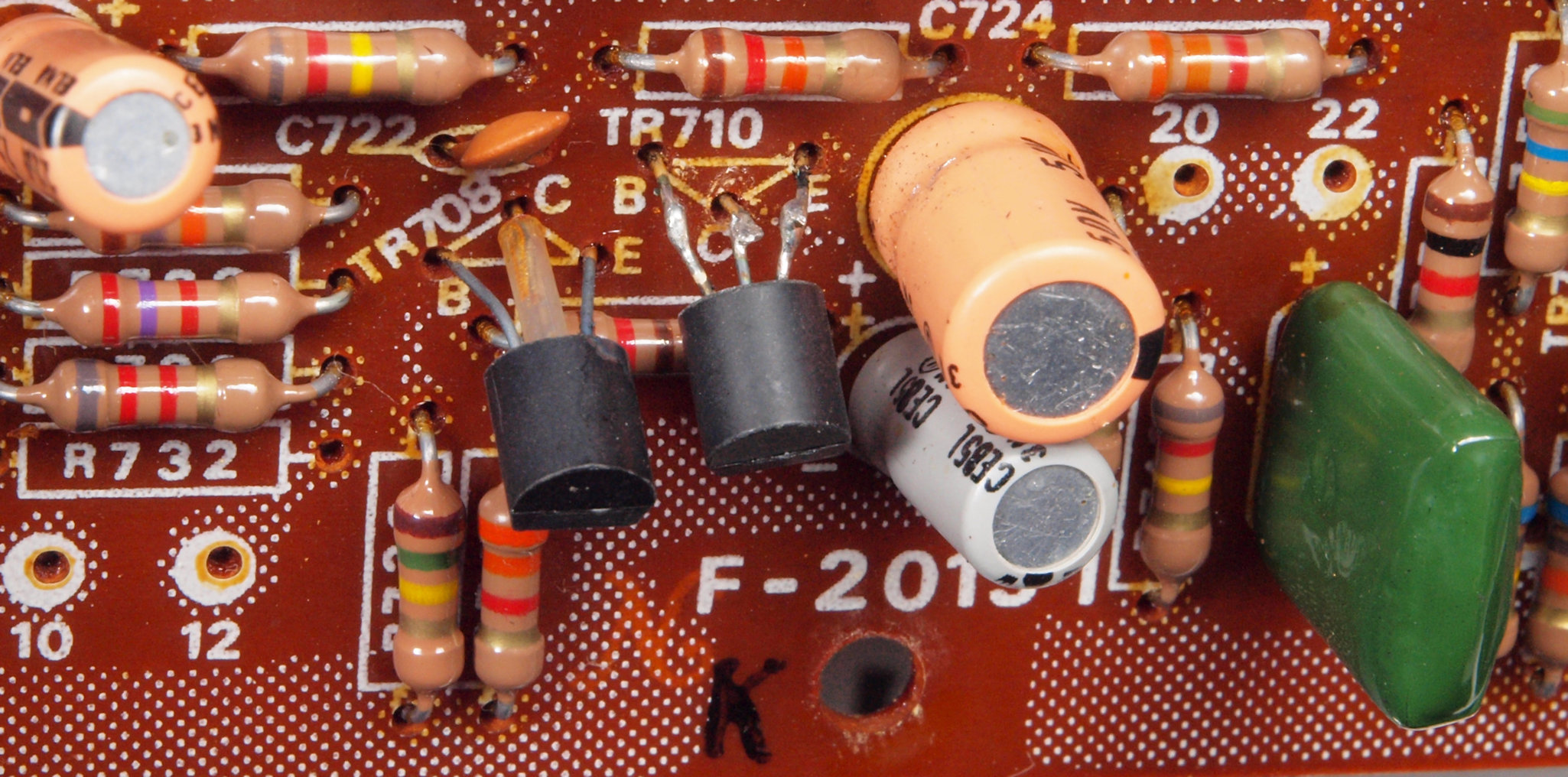

Ｃ５１３．　修理中　コントロール基板。　足を継ぎ足しでＴＲ（トランジスター）交換。

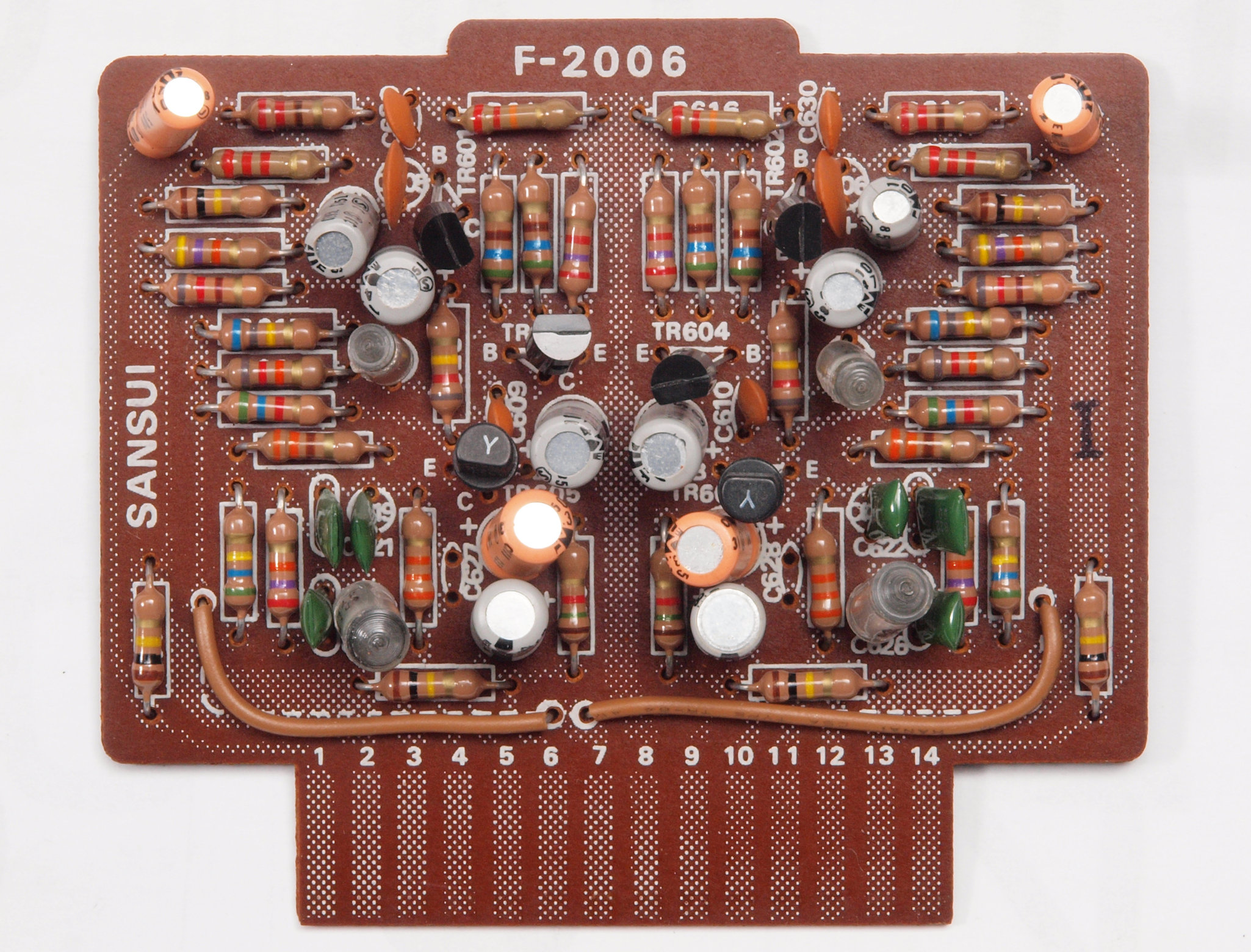

Ｃ５２．　修理後　コントロール基板。　ＴＲ（トランジスター）１４個、電解コンデンサー１７個、フイルムコンデンサー４個交換

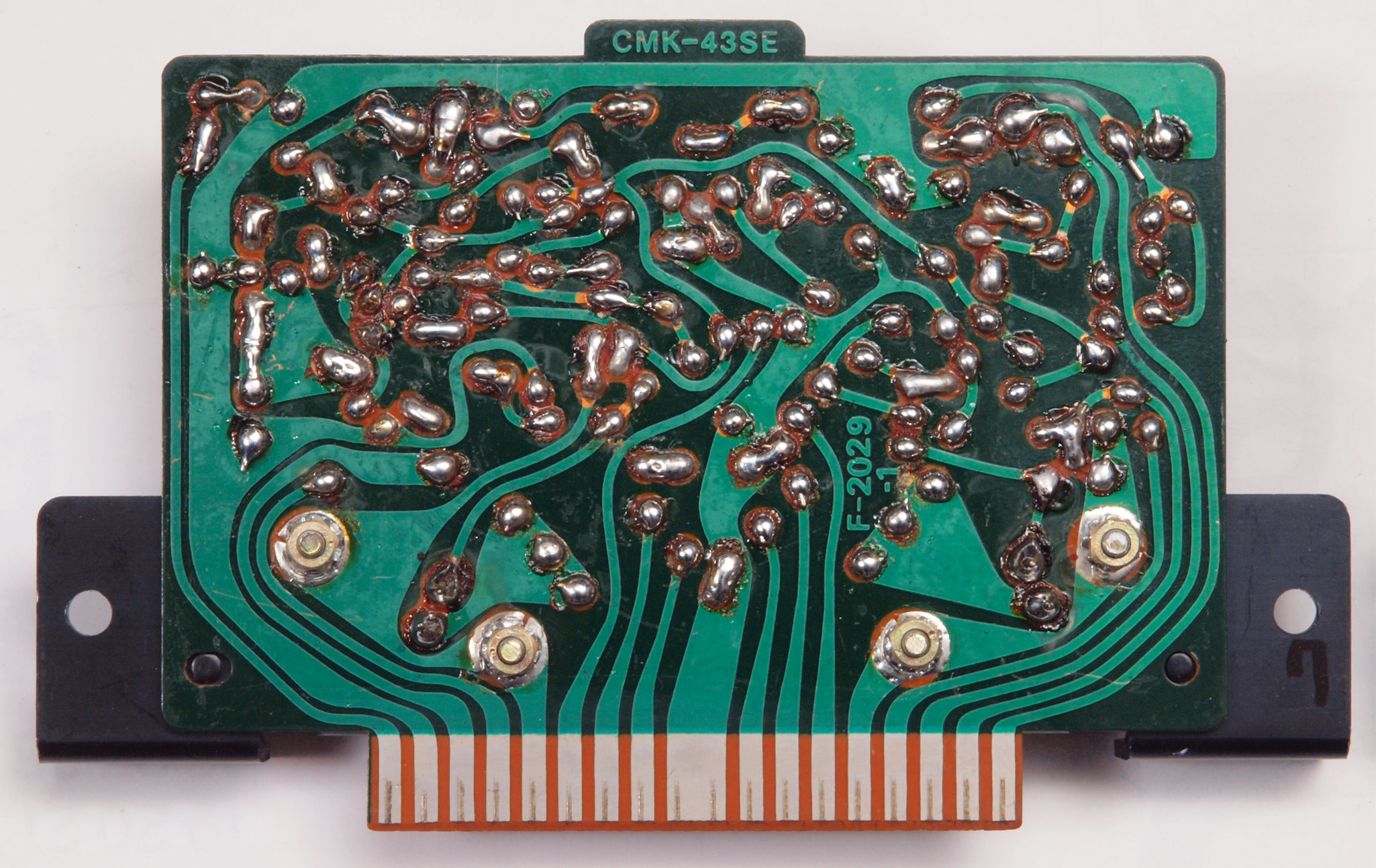

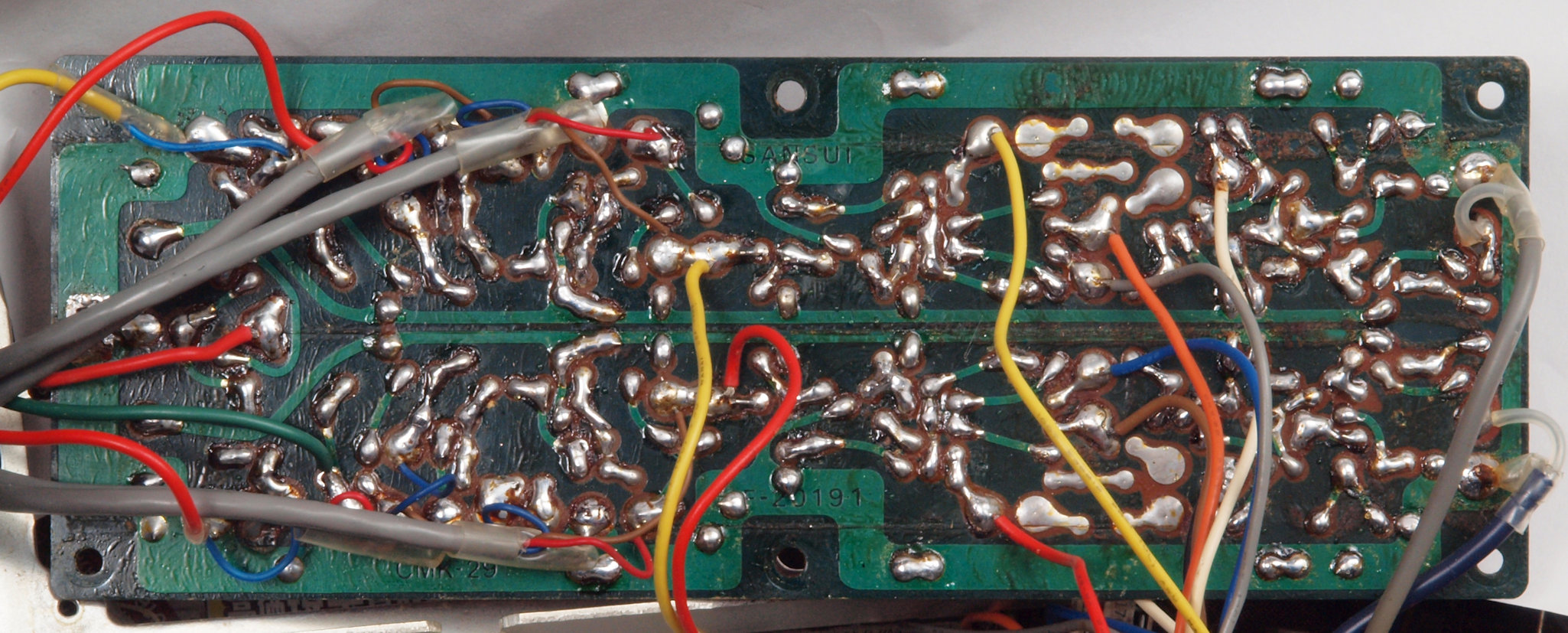

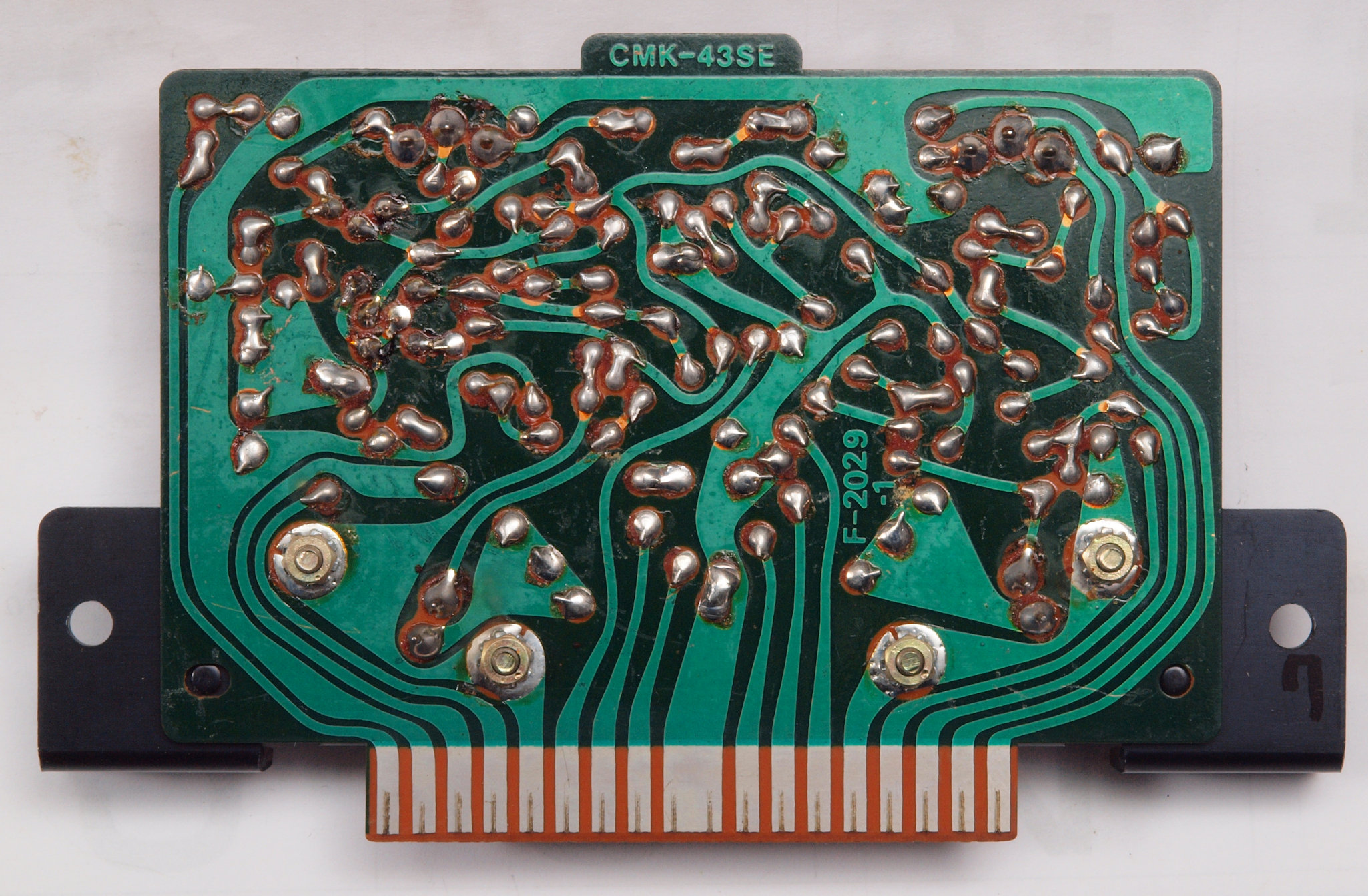

Ｃ５３．　修理前　コントロール基板裏

Ｃ５４．　修理後（半田補正）後　コントロール基板裏　全ての半田をやり直す

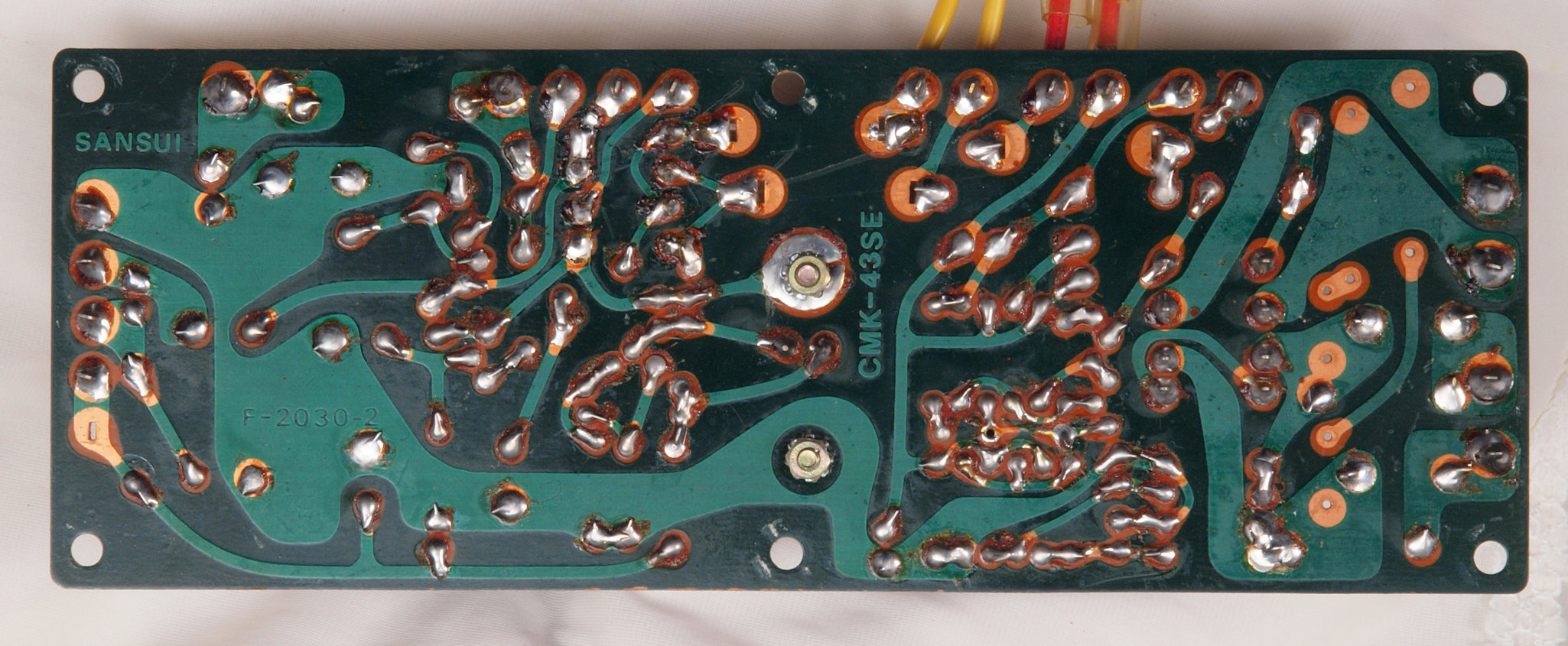

Ｃ５５．　完成　コントロール基板裏完成　不要なフラックスを取り洗浄し、コート液を塗布。

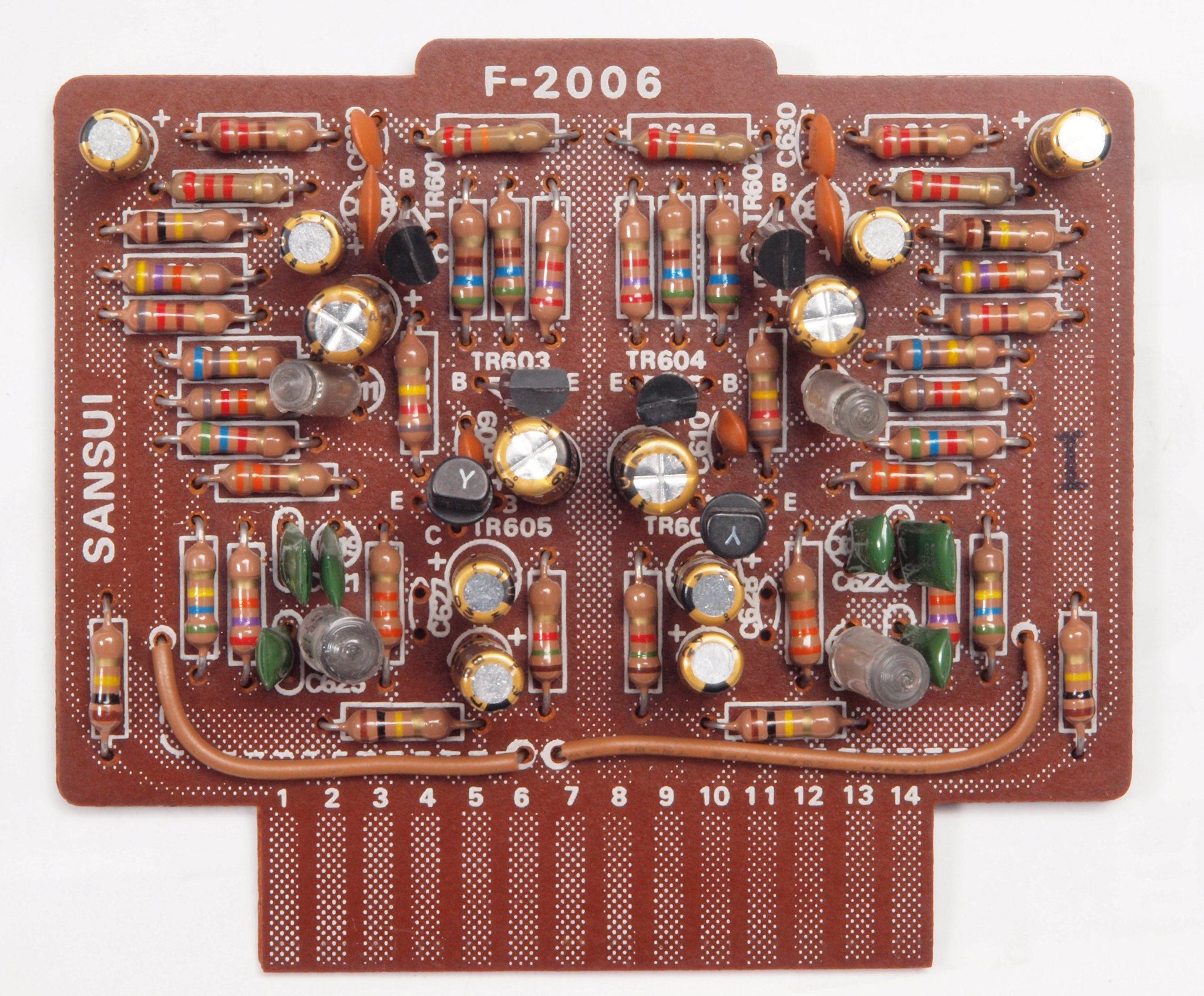

Ｃ６１．　修理前　EQ−ＡＭＰ基板。　ＴＲ（トランジスター）が４個交換されている。

Ｃ６２．　修理後　EQ−ＡＭＰ基板。　電解コンデンサー１２個交換

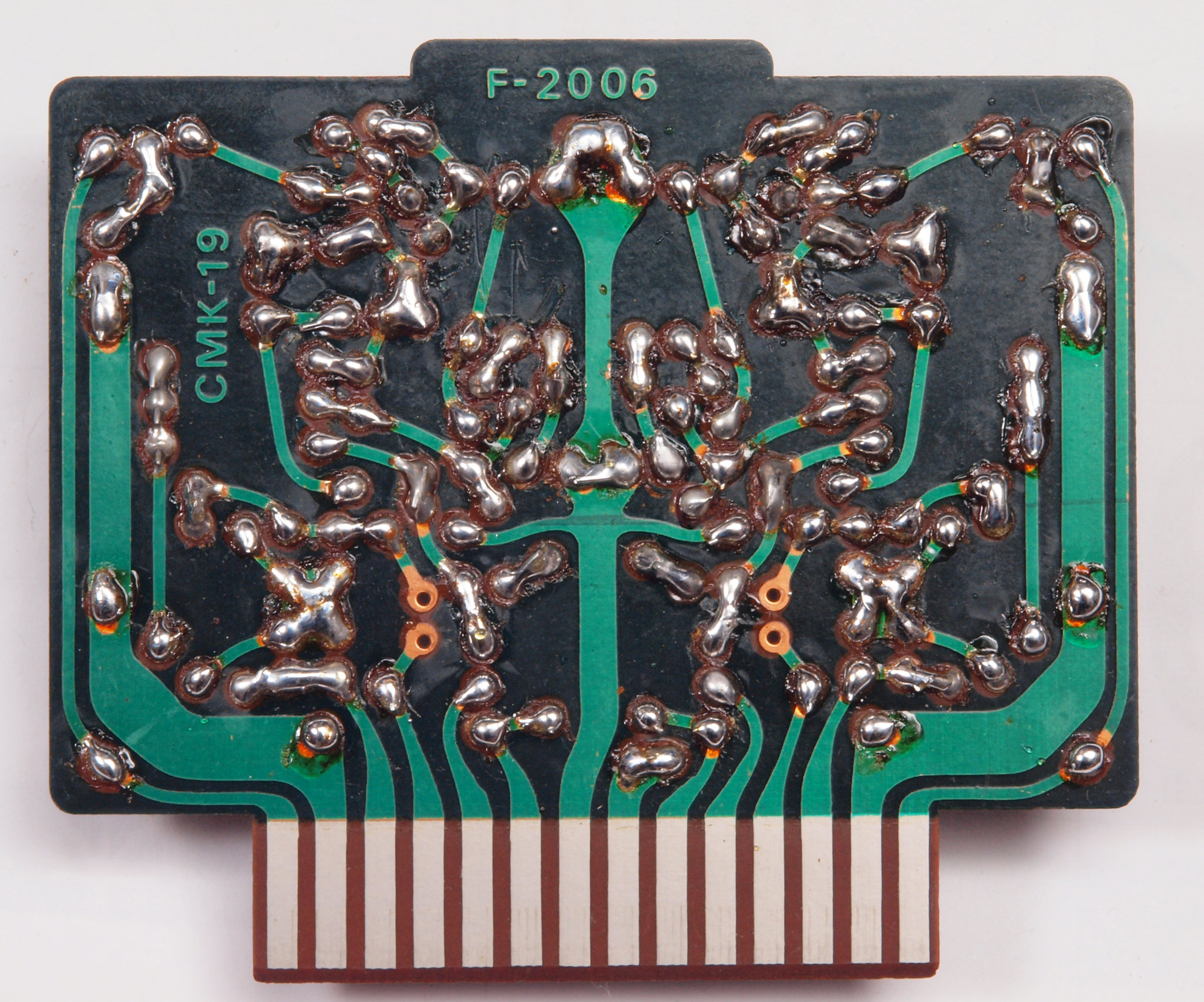

Ｃ６３．　修理前　EQ−ＡＭＰ基板裏

Ｃ６４．　修理後（半田補正）後　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す

Ｃ６５．　完成　ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

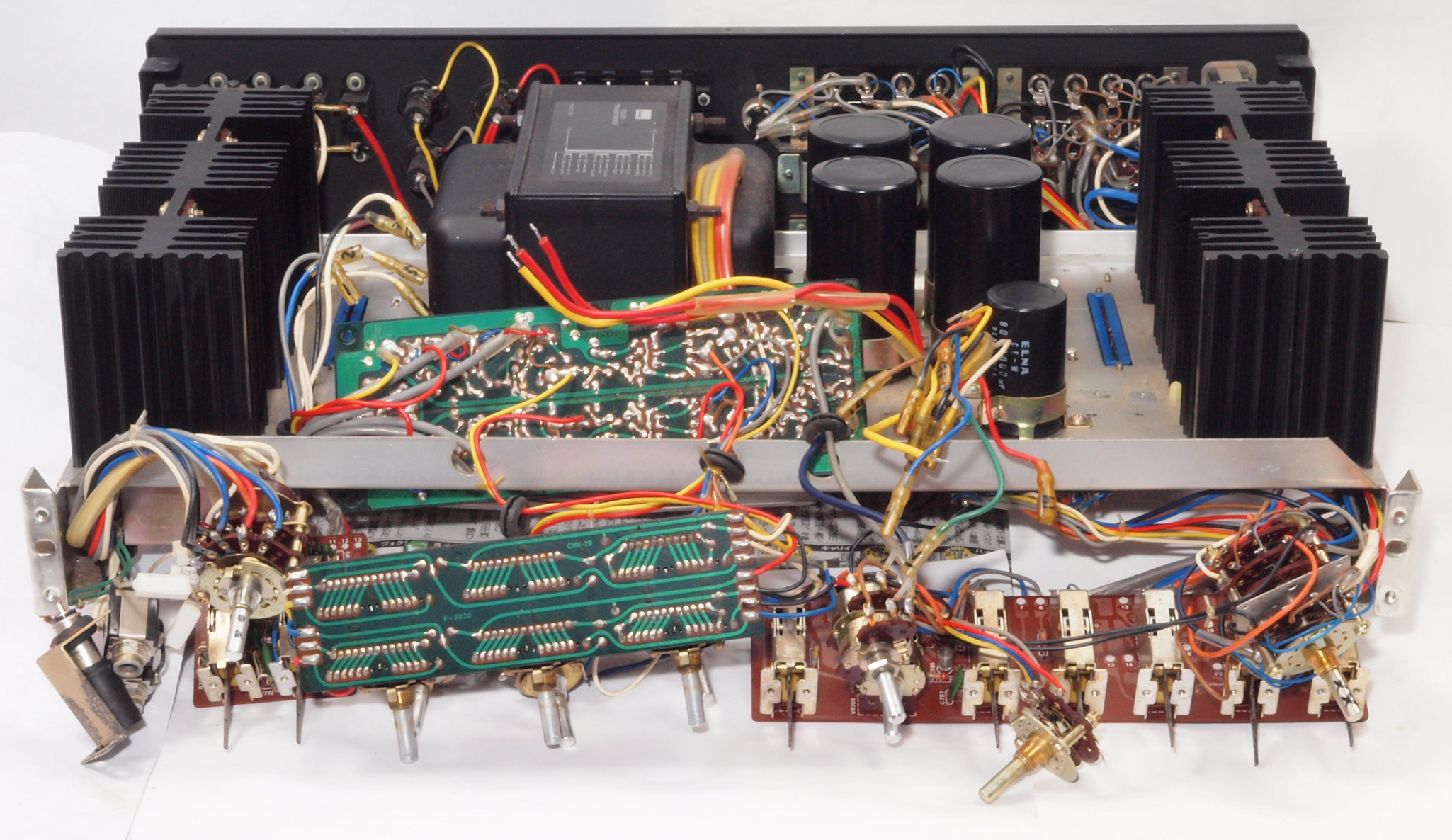

Ｃ７．　修理中　前面パネルを外す方が、作業がしやすい

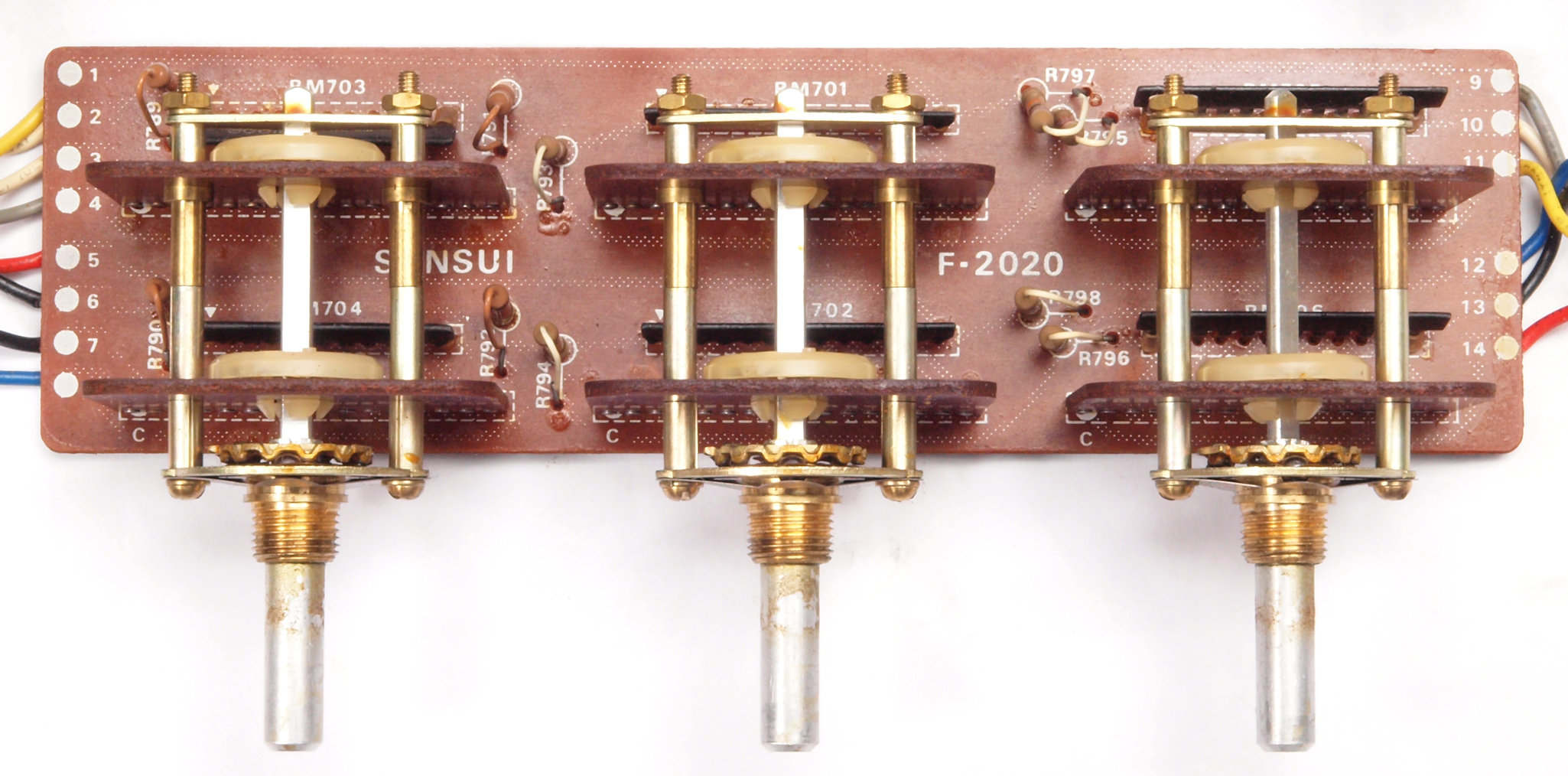

Ｃ７１．　　修理前　ＴＯＮＥ−ＶＲ基板

Ｃ７２．　修理中　ＴＯＮＥ−ＶＲ基板。基板銅箔が酸化している。

Ｃ７３．　修理中　ＴＯＮＥ−ＶＲ基板。　左＝清掃後、右２個＝清掃前。

Ｃ７４．　修理（清掃）後　ＴＯＮＥ−ＶＲ基板。

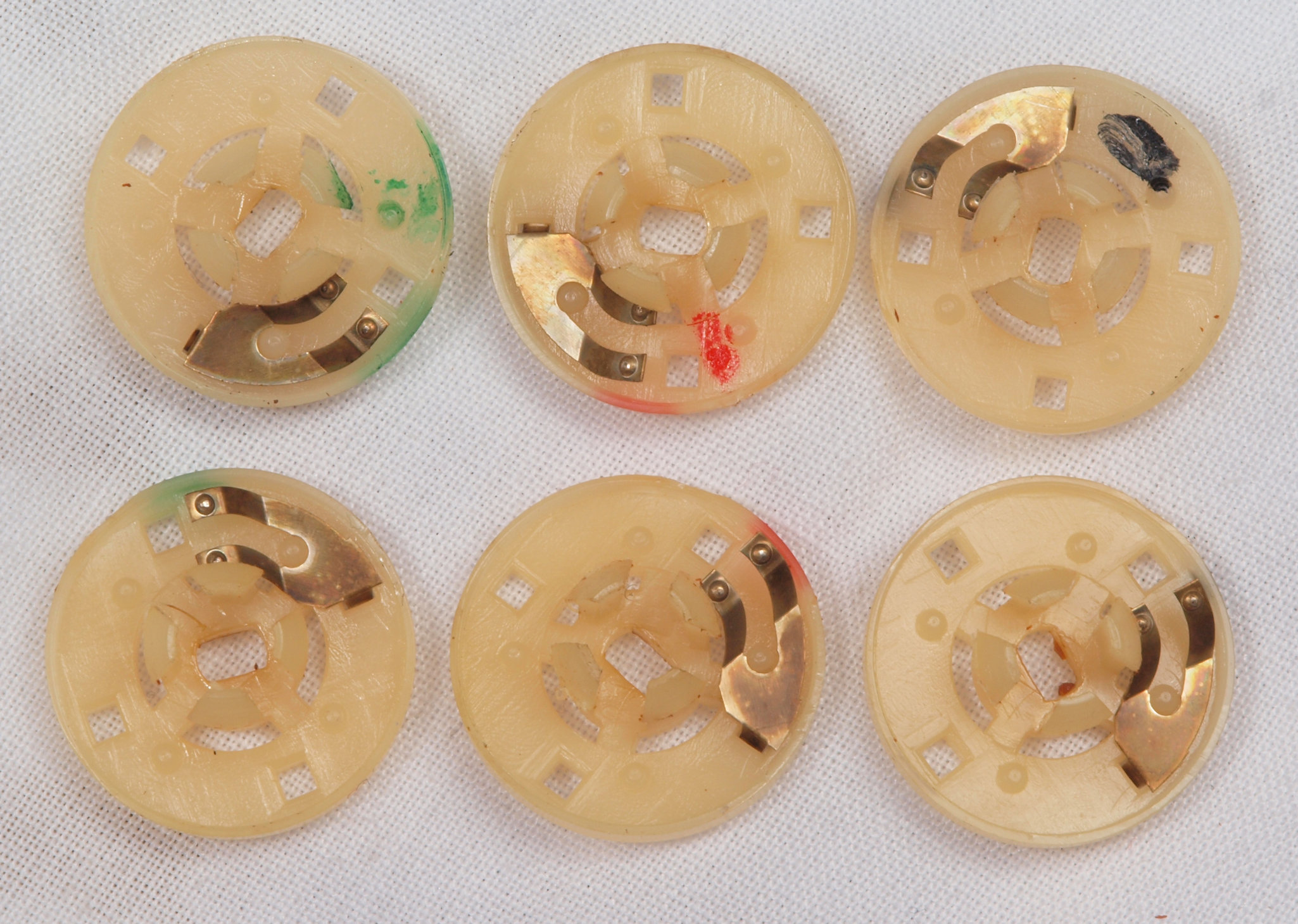

Ｃ７５．　修理（清掃）中　ＴＯＮＥ−ＶＲ基板。接点ローター。

Ｃ７６．　完成　ＴＯＮＥ−ＶＲ基板。写真紛失、下記はＡＵ−９５００．　１６台目参考。

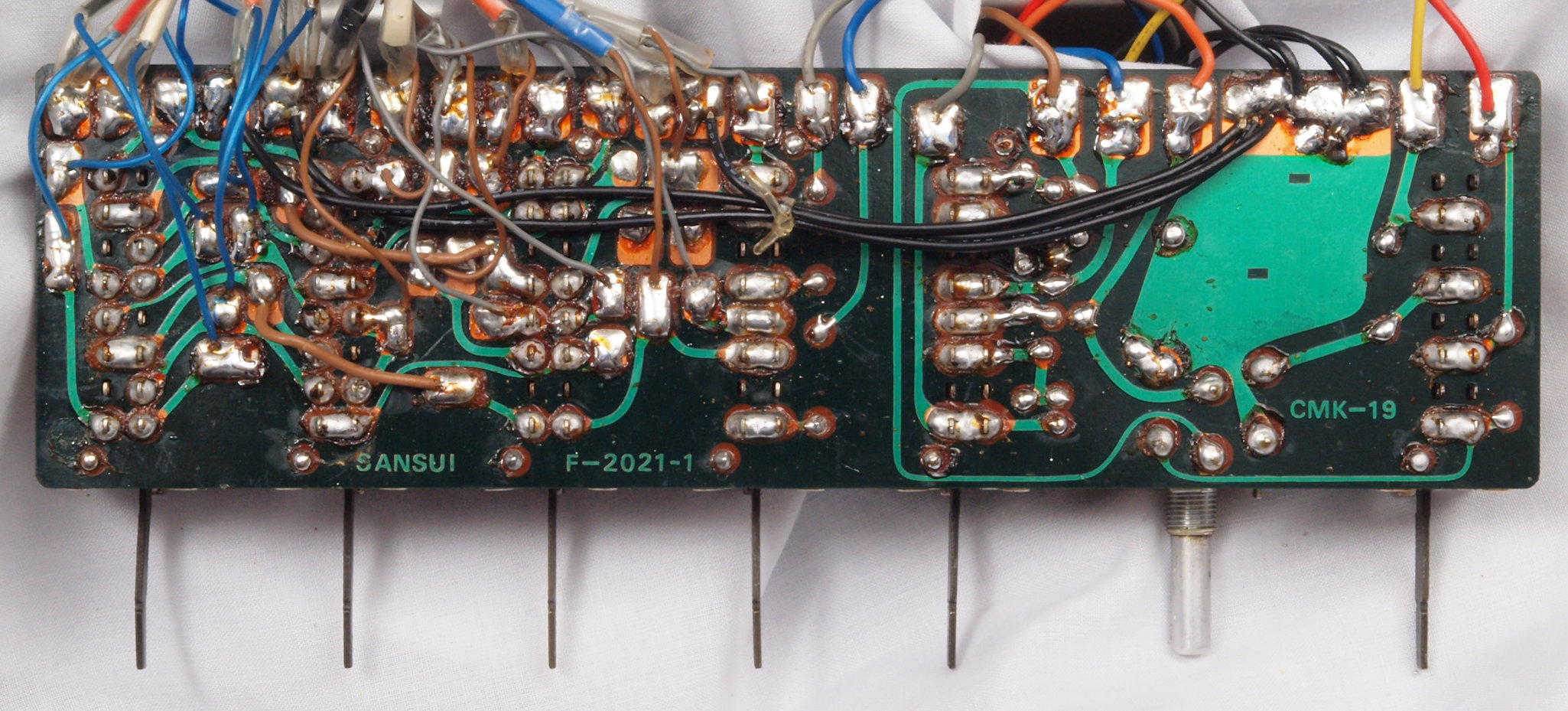

Ｃ７７．　修理前　ＴＯＮＥ−ＶＲ基板裏

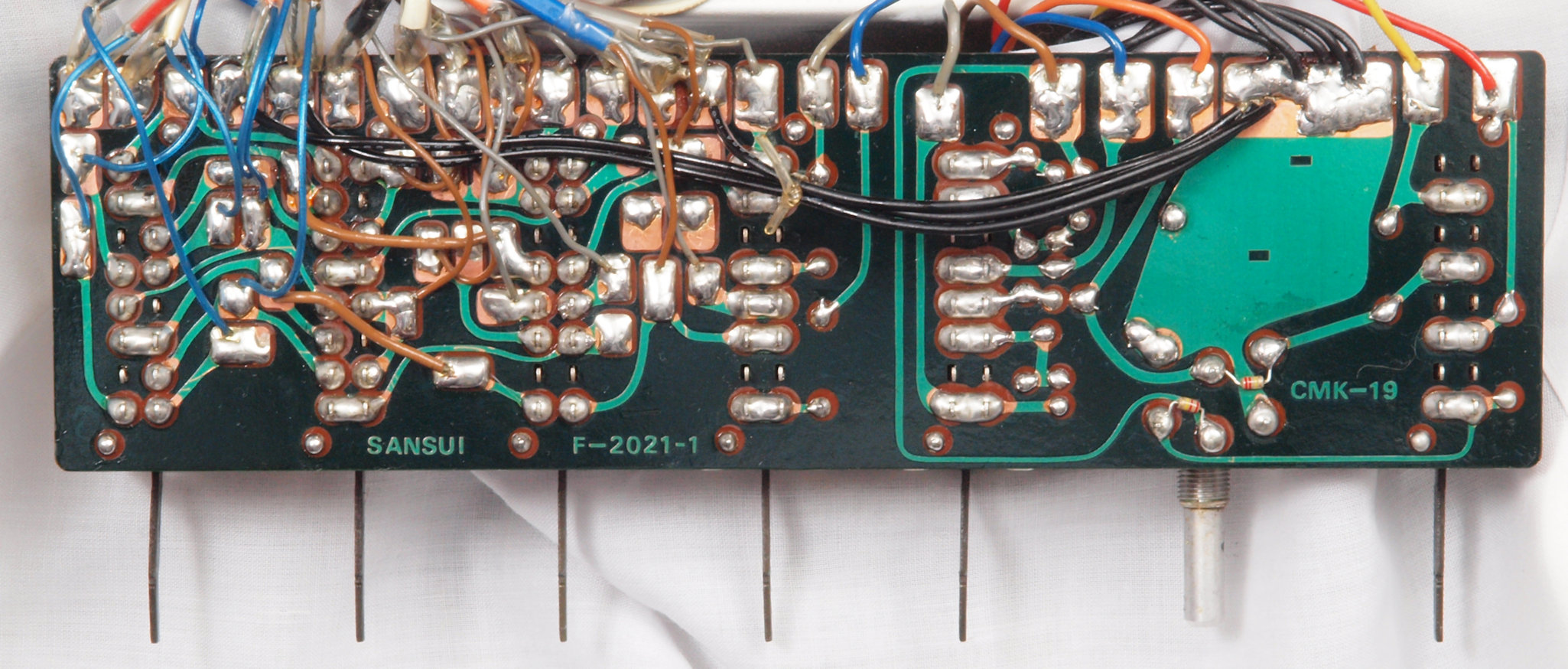

Ｃ７８．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板裏　全ての半田をやり直す

Ｃ７９．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄し、コート液を塗布。

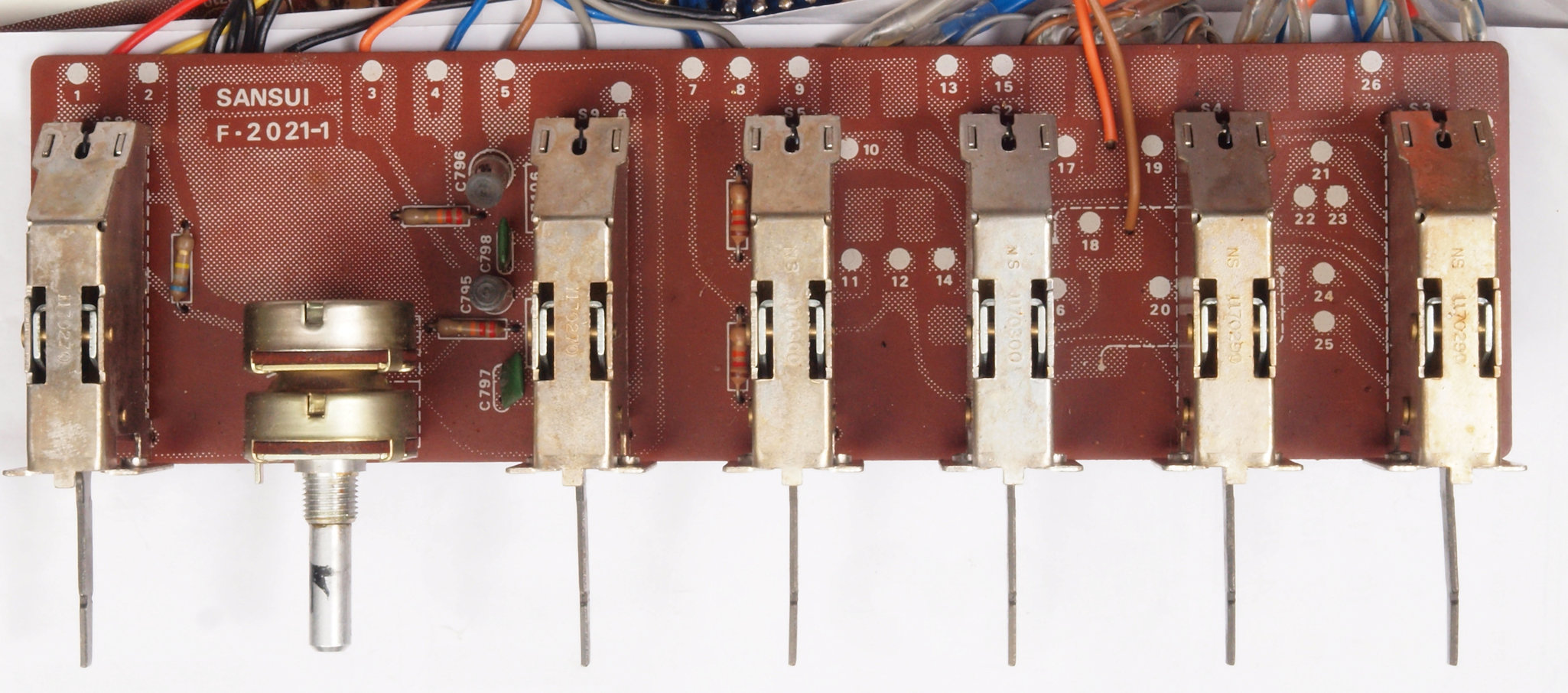

Ｃ８１．　修理前　ＳＷ基板

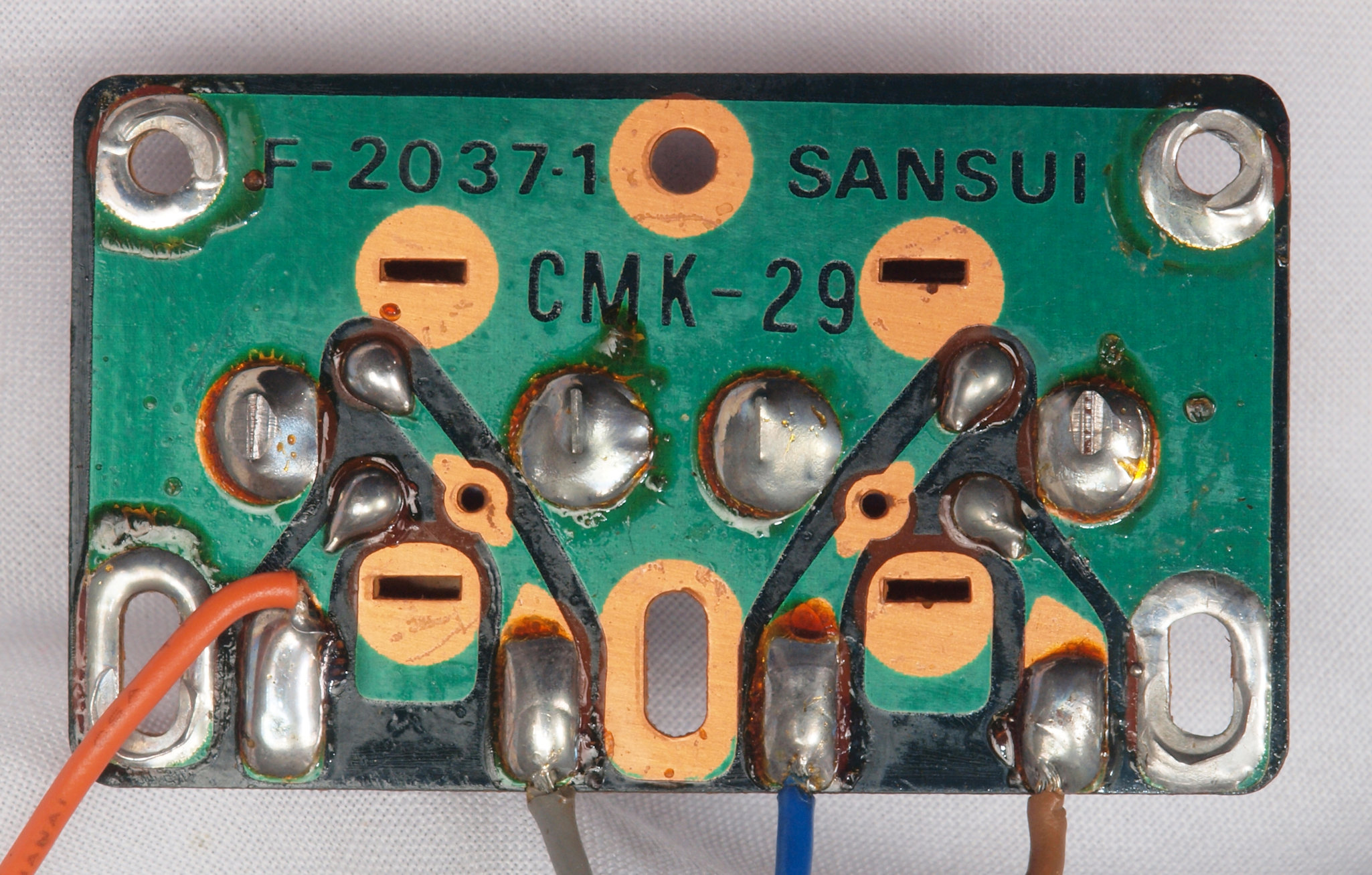

Ｃ８２．　修理前　　ＳＷ基板裏、手付けなので劣化は非常に少ない

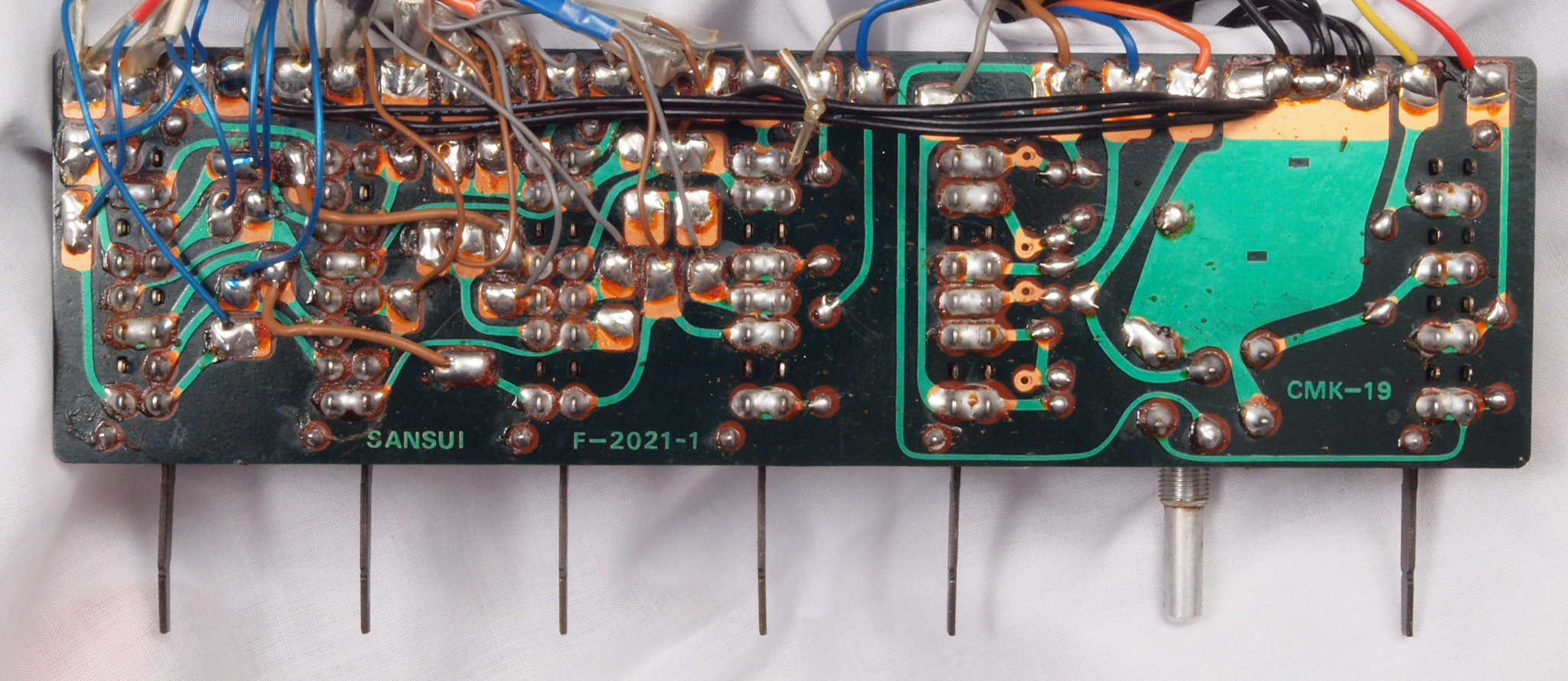

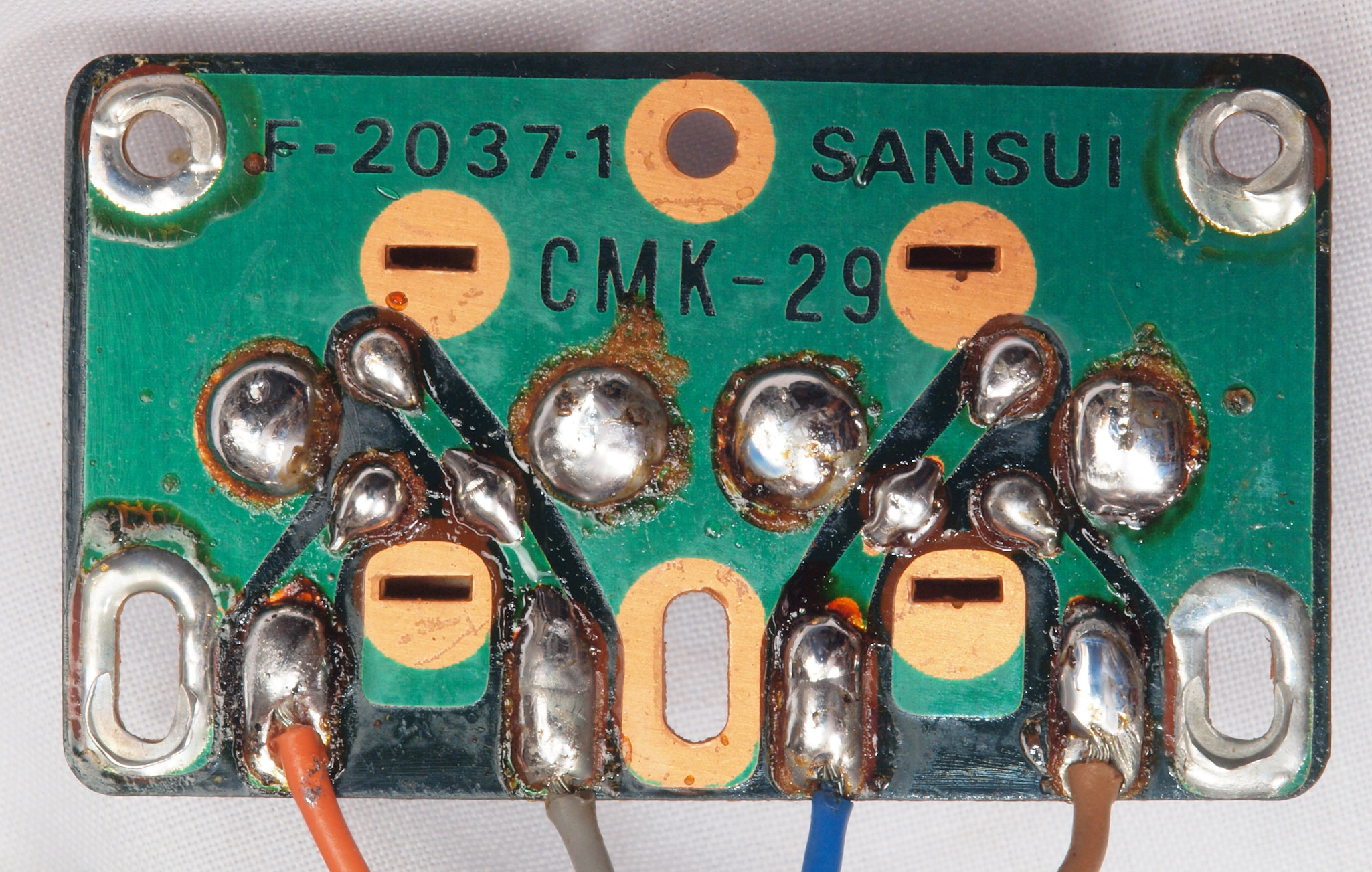

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏　全ての半田をやり直す

Ｃ８４．　完成ＳＷ基板裏　洗浄し、コート液を塗布。

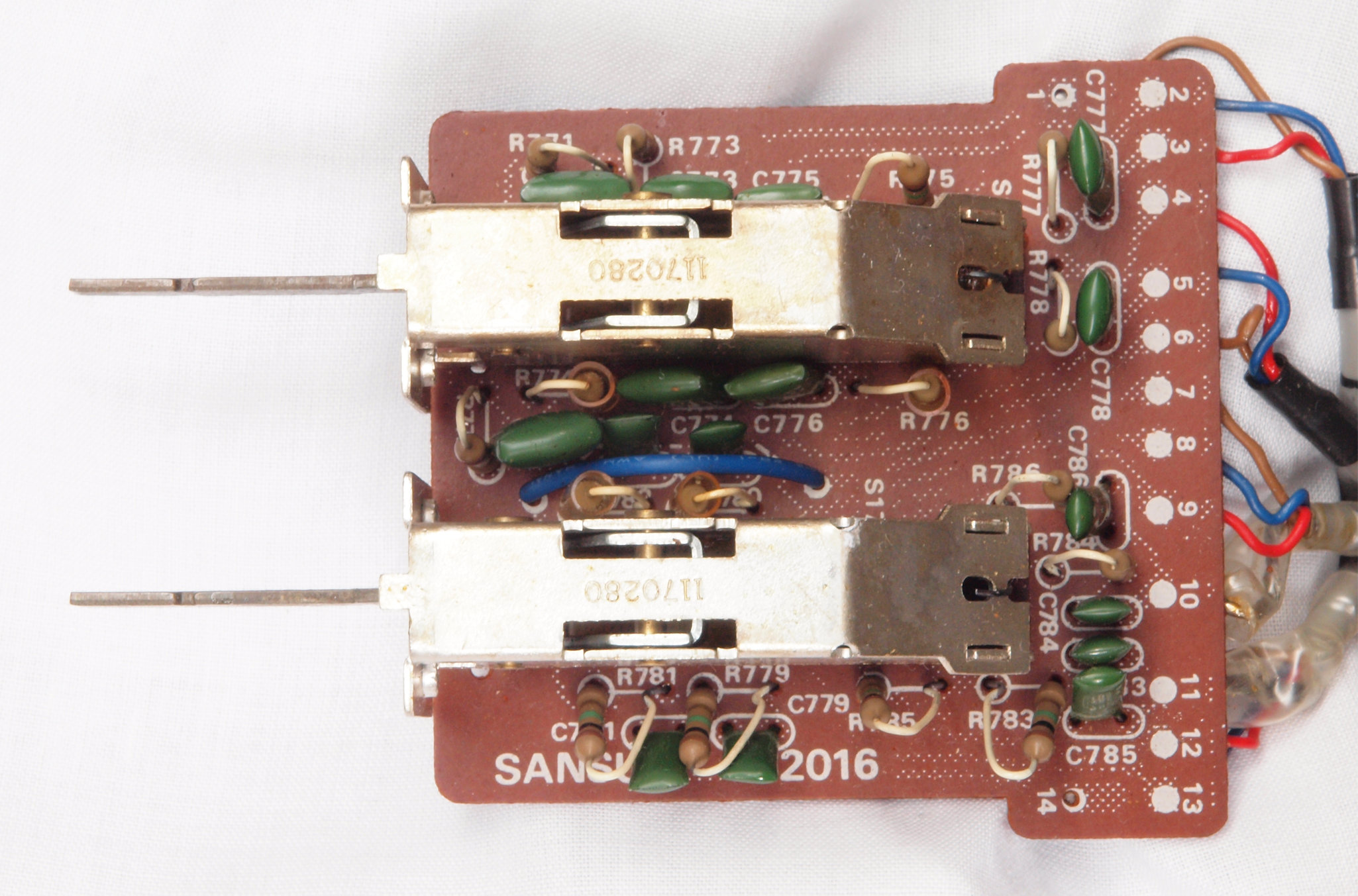

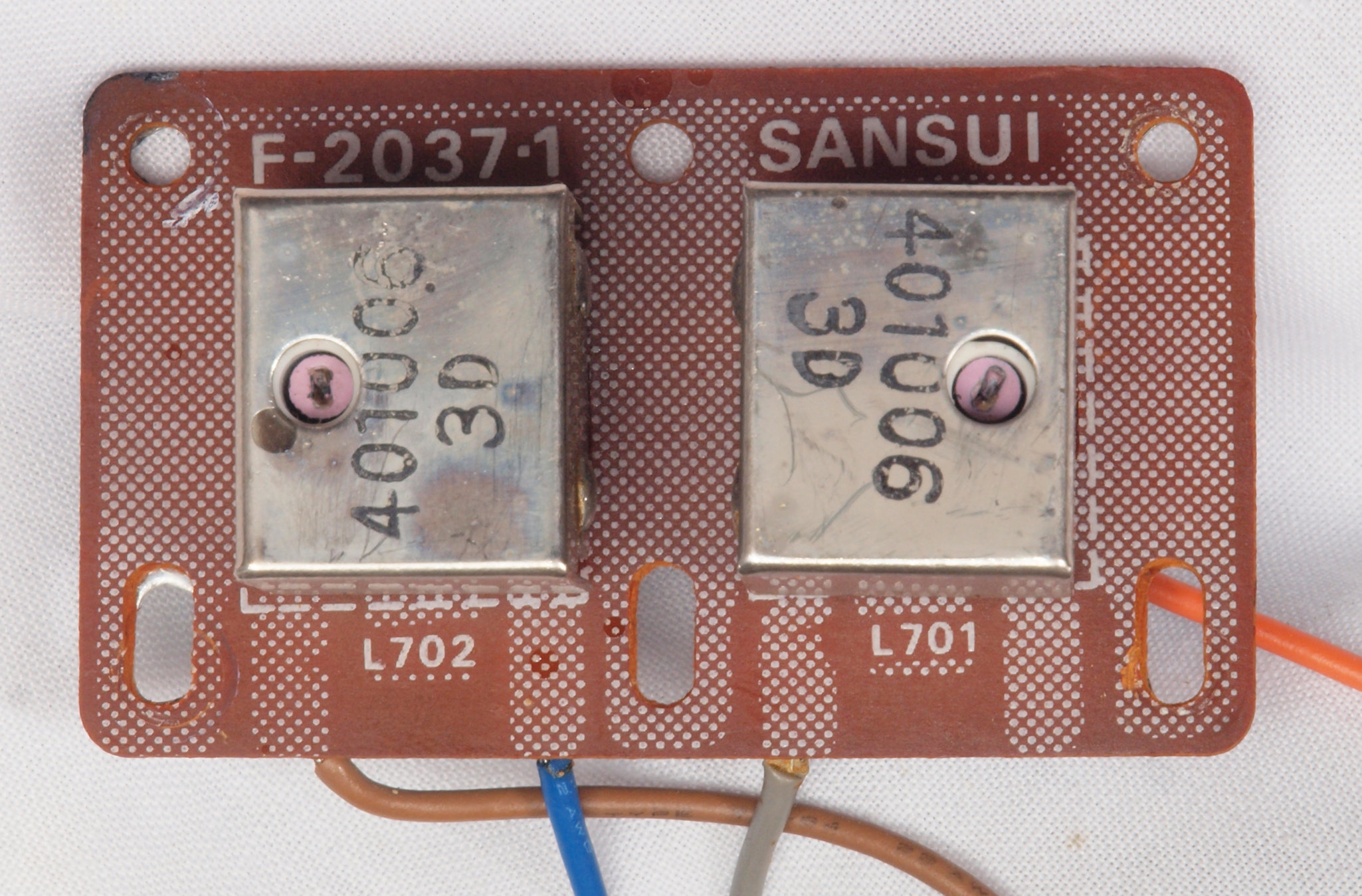

Ｃ９１．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板

Ｃ９２．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板裏

Ｃ９３．　修理（半田補正）後　ＦＩＬＴＥＲＳ−ＳＷ基板裏　全ての半田をやり直す

Ｃ９４．　完成ＦＩＬＴＥＲＳ−ＳＷ基板裏　洗浄し、コート液を塗布。

ＣＡ１．　修理前　Ｍｏｄｅ−ＳＷの接点

ＣＡ２．　修理後　Ｍｏｄｅ−ＳＷの接点。 　　　　　　　　　　　　　　一般的な接点復活材ではこの程度です。但し、強いのは基板を犯す物が有るので注意！ 　　　　　　　　　　　　　　粗い研磨材でキズを付けると、接触面積が減るので注意する。

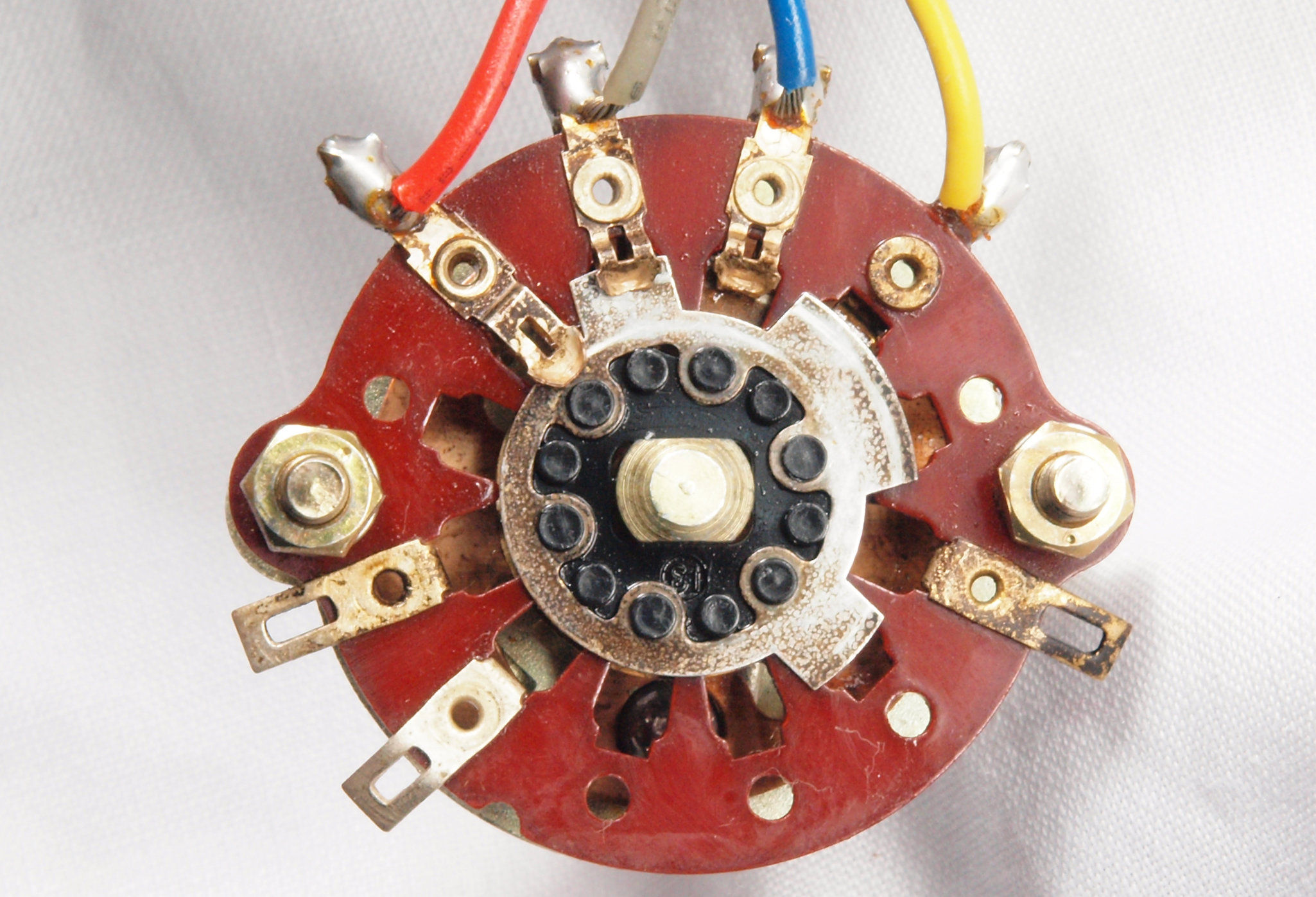

ＣＢ１．　修理前　ＳＥＬＥＣＴＯＲ−ＳＷの接点

ＣＢ２．　修理（洗浄）後　ＳＥＬＥＣＴＯＲ−ＳＷの接点

ＣＣ１．　修理前　ＢＡＳＳ−ＳＷの接点

ＣＣ２．　修理（洗浄）後　ＢＡＳＳ−ＳＷの接点

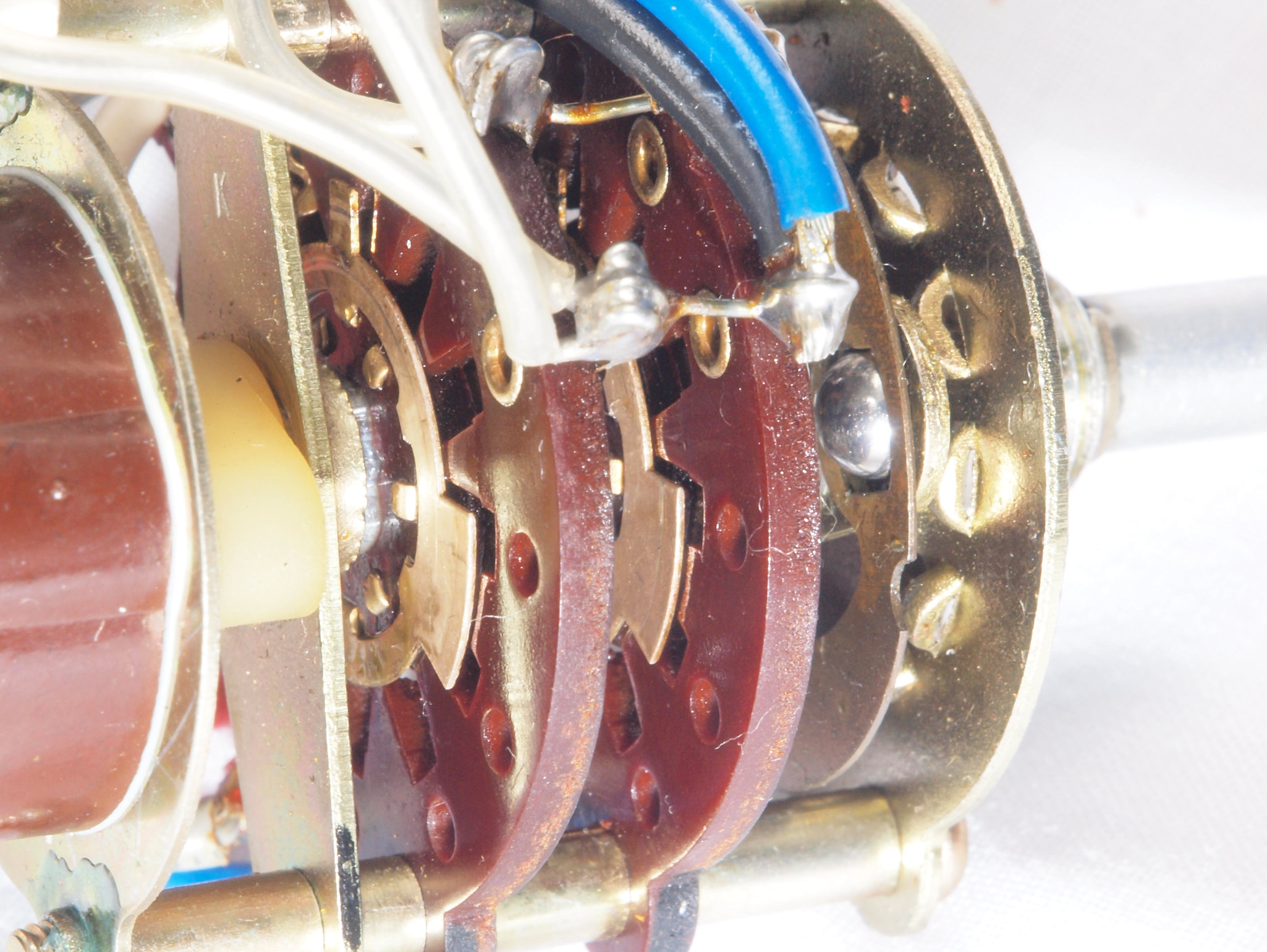

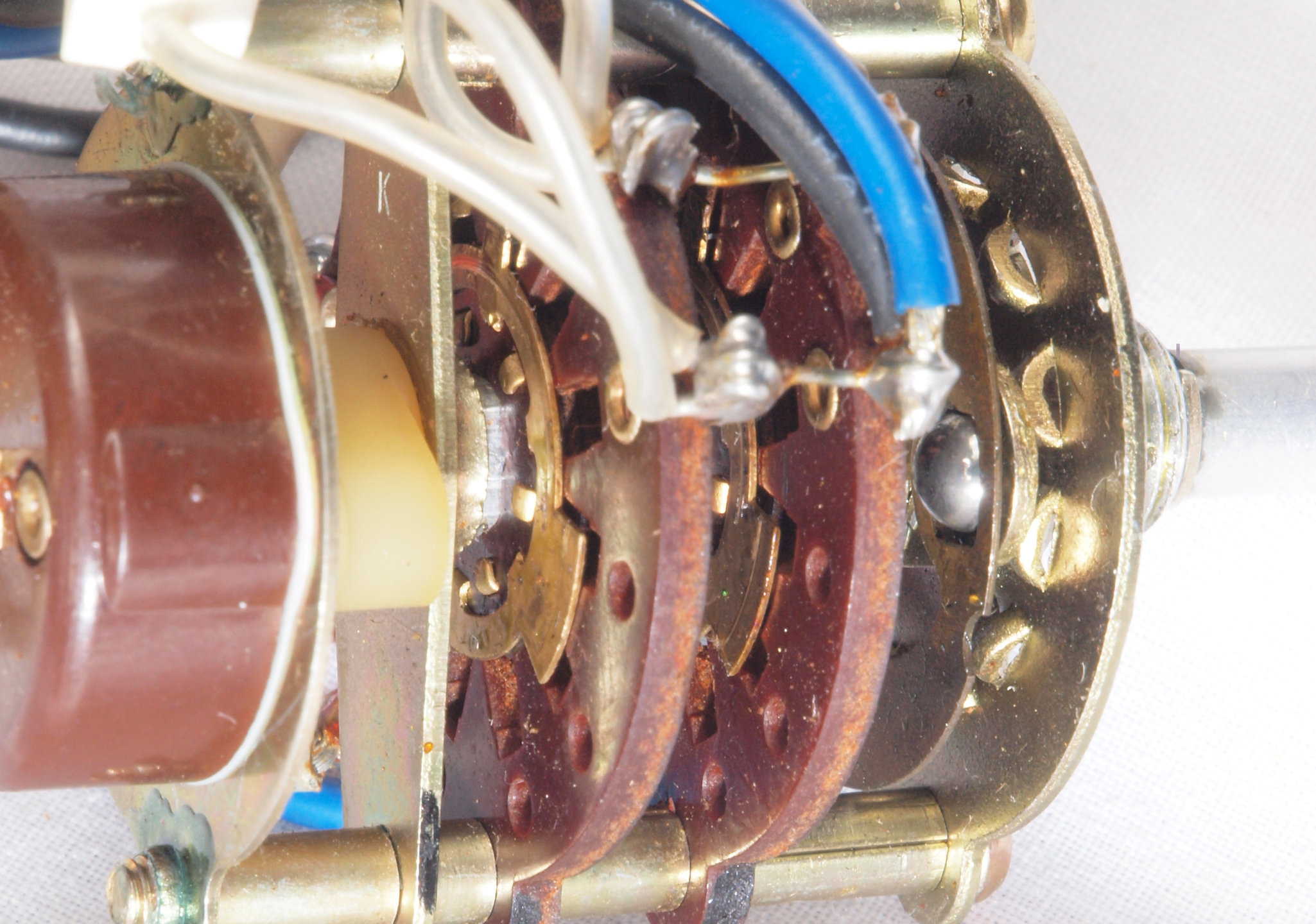

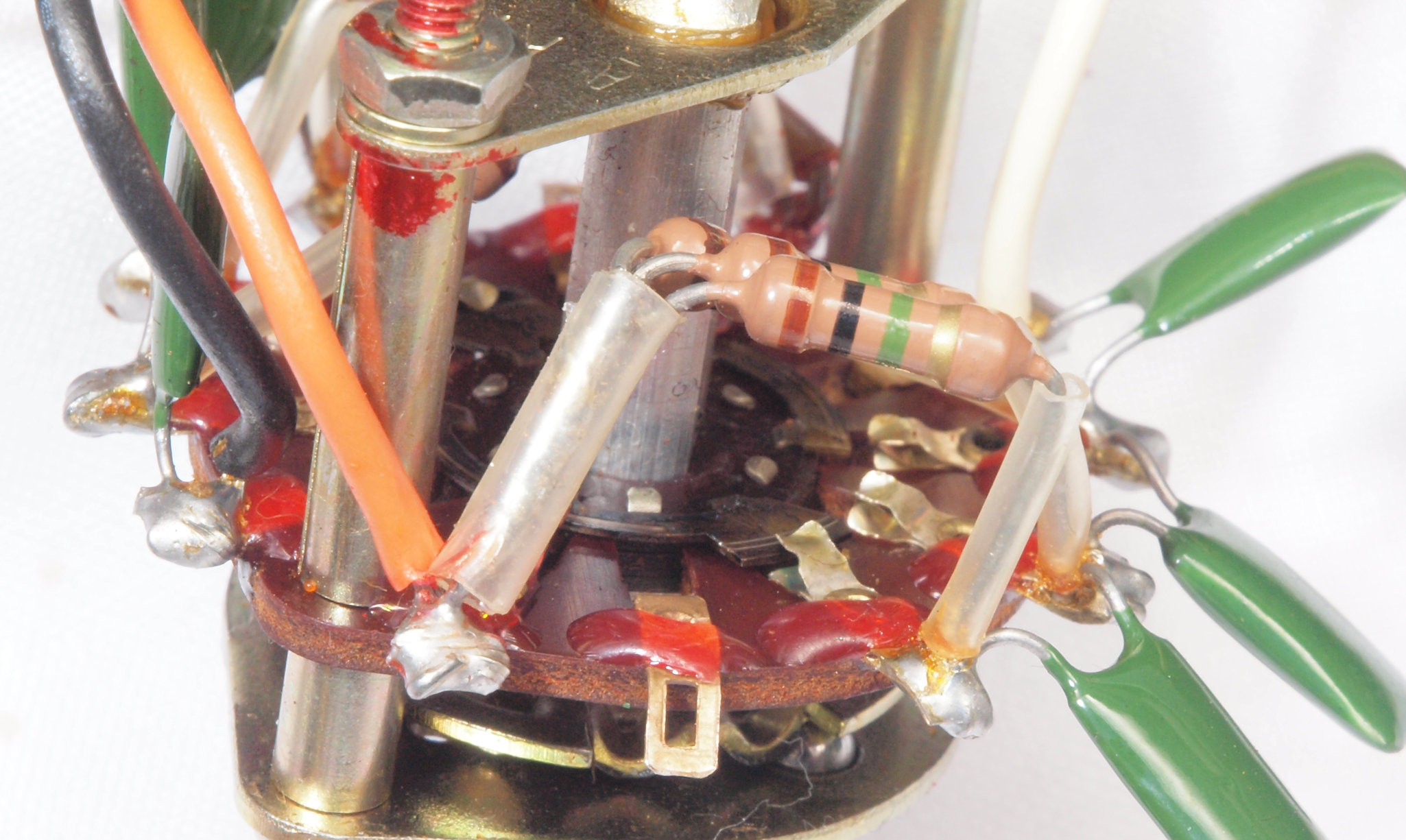

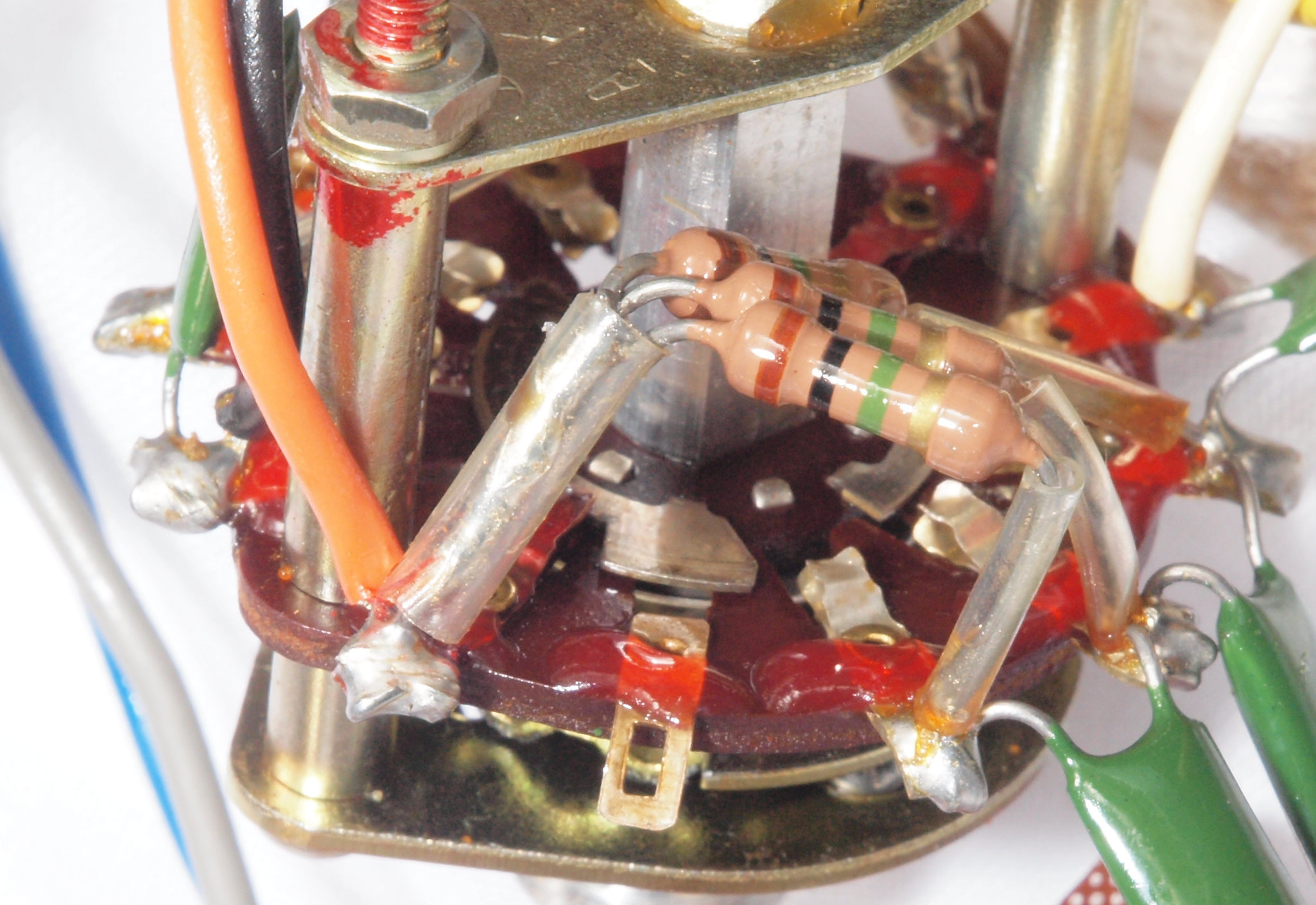

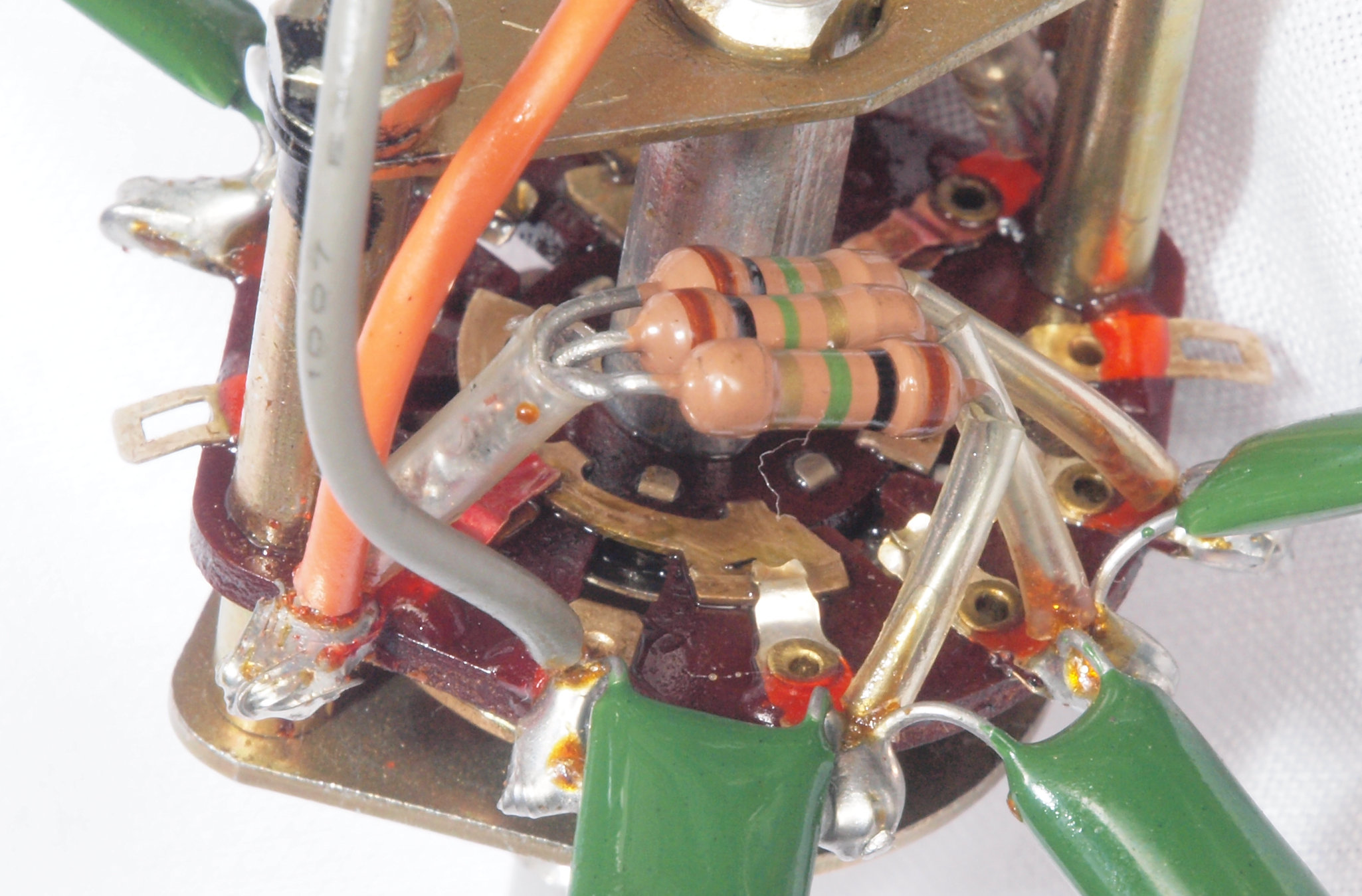

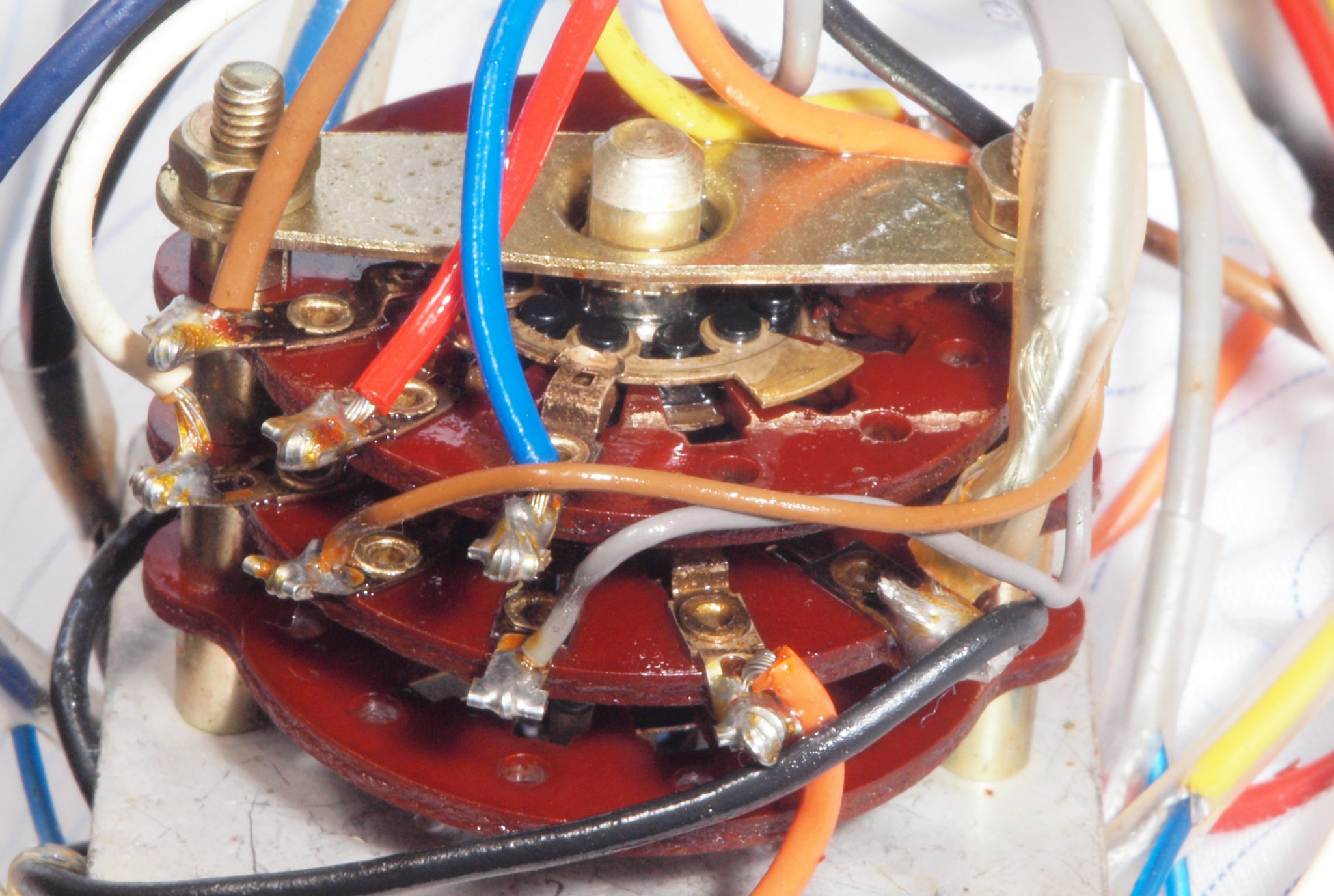

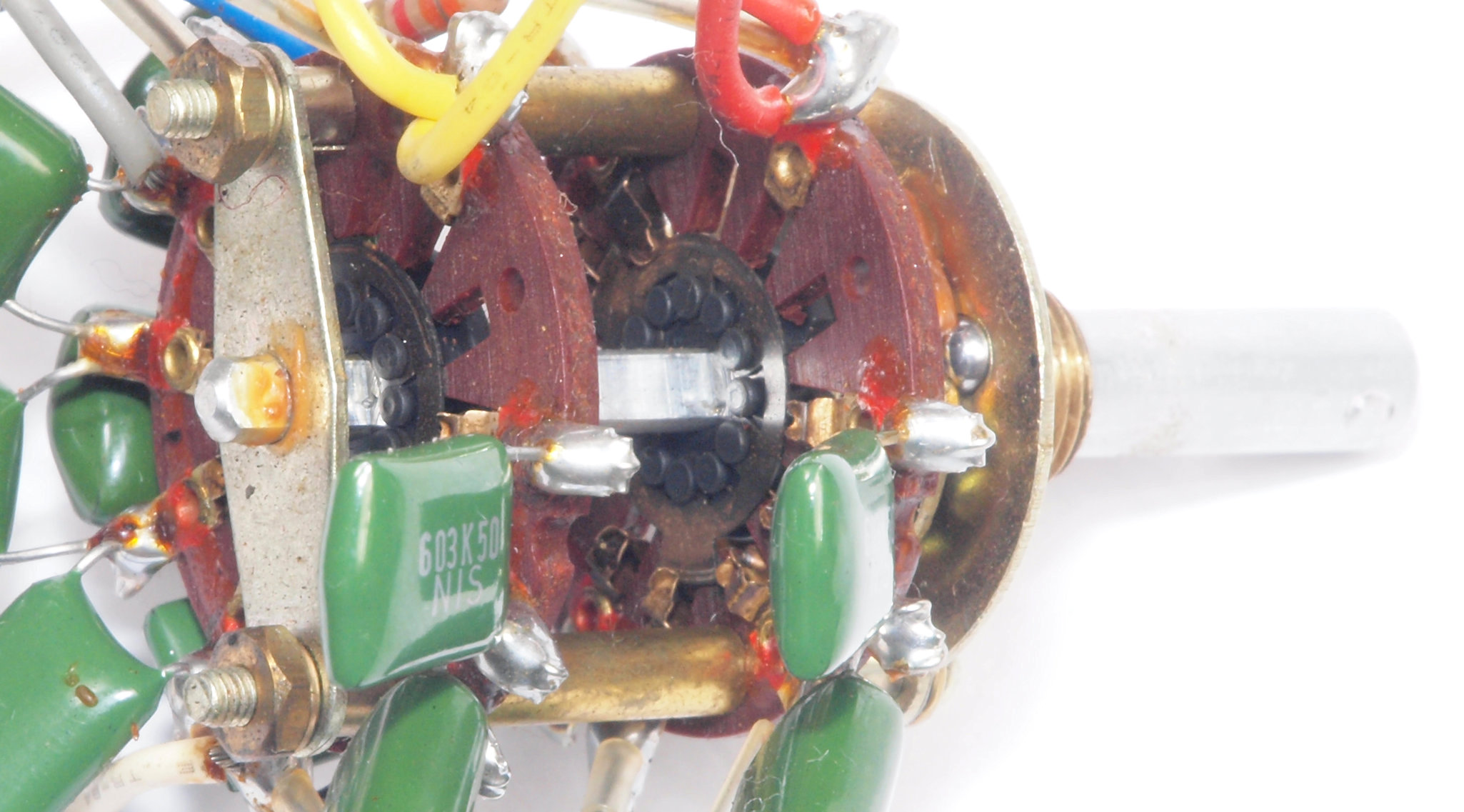

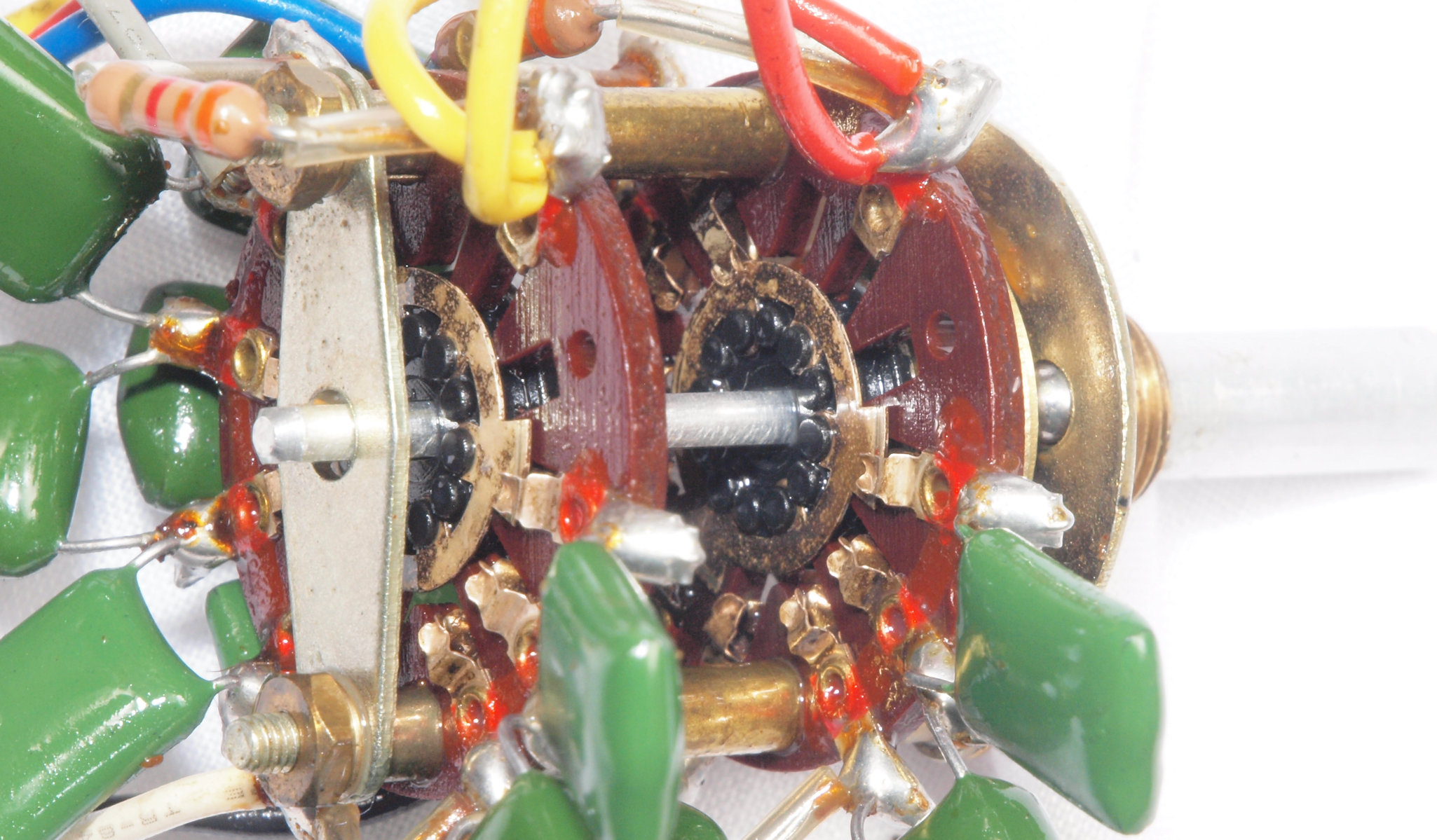

ＣＤ１．　修理中　ＭＩＤＲＡＮＧＥ−ＳＷ

ＣＤ２．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点

ＣＤ３．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点

ＣＤ４．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点２

ＣＤ５．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点２

ＣＤ６．　修理中　ＭＩＤＲＡＮＧＥ−ＳＷ基板。

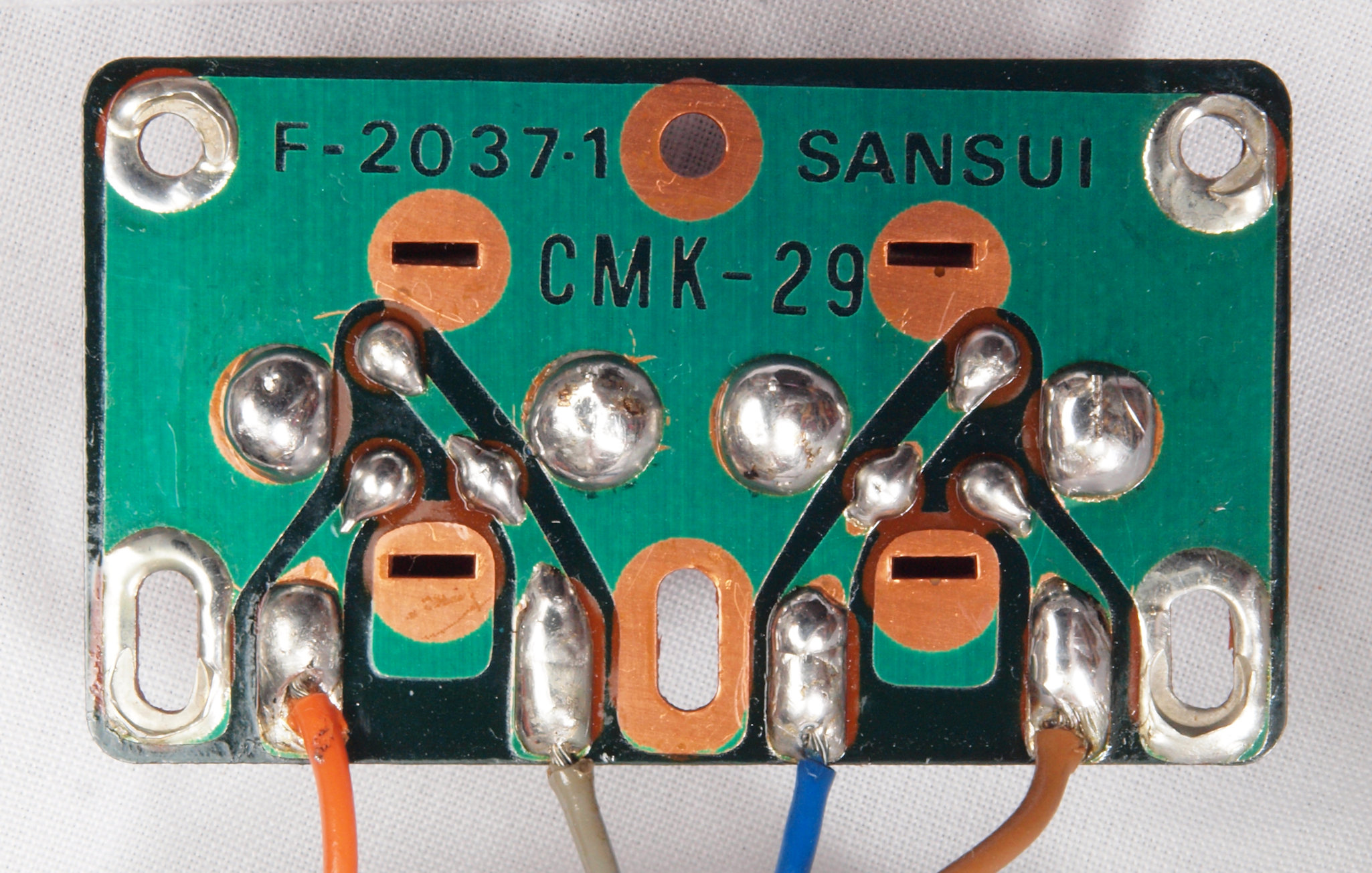

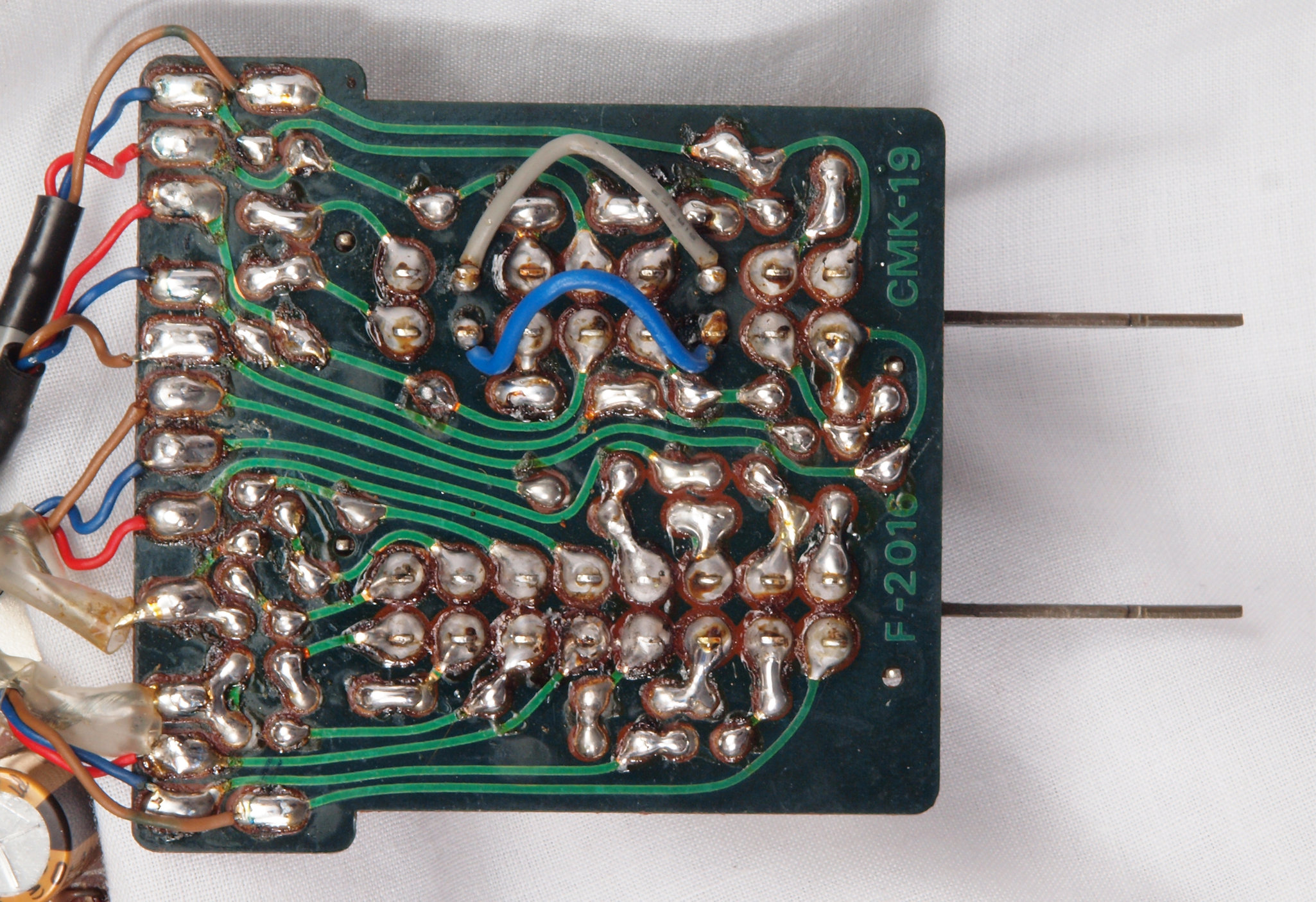

ＣＤ７．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。

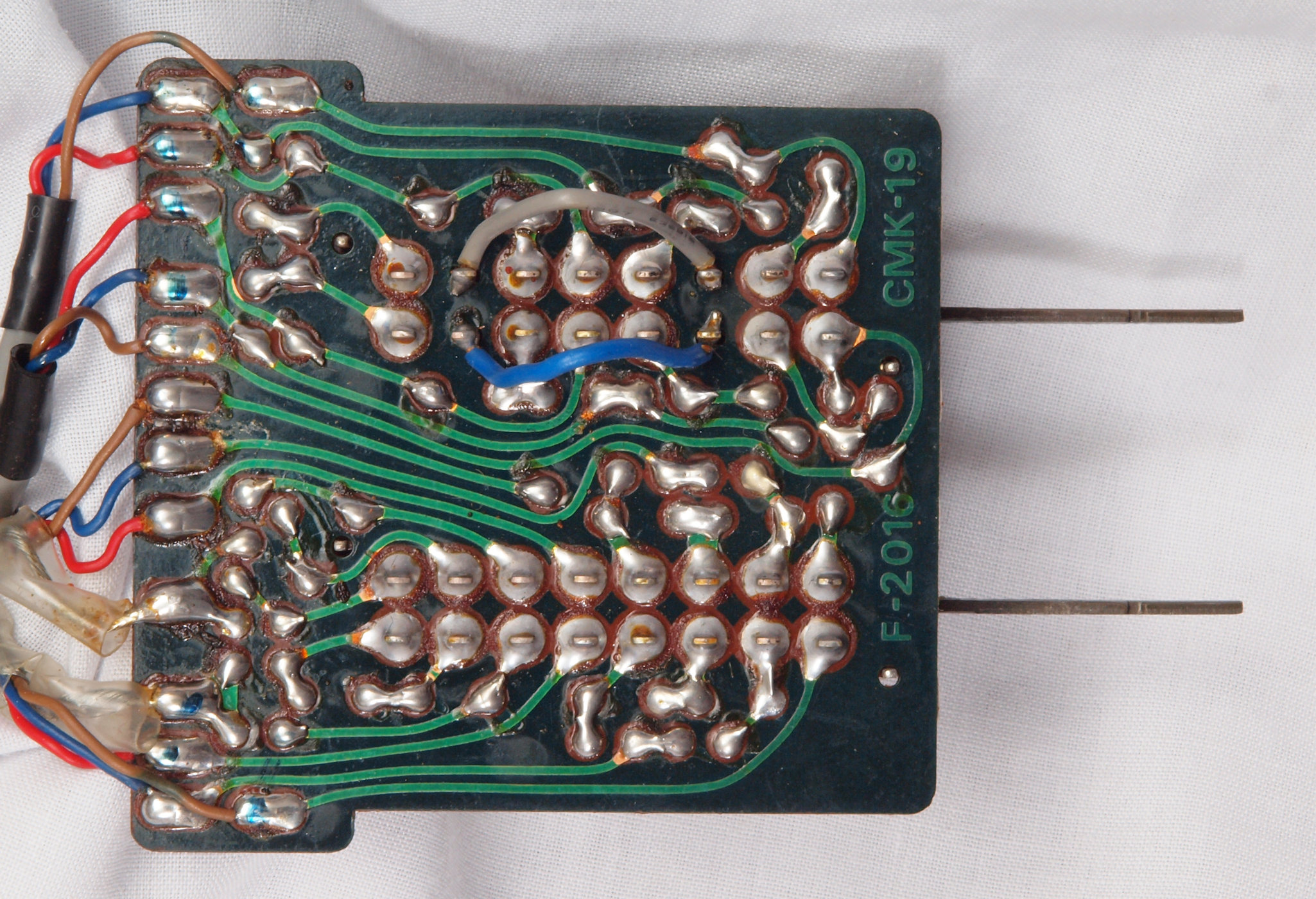

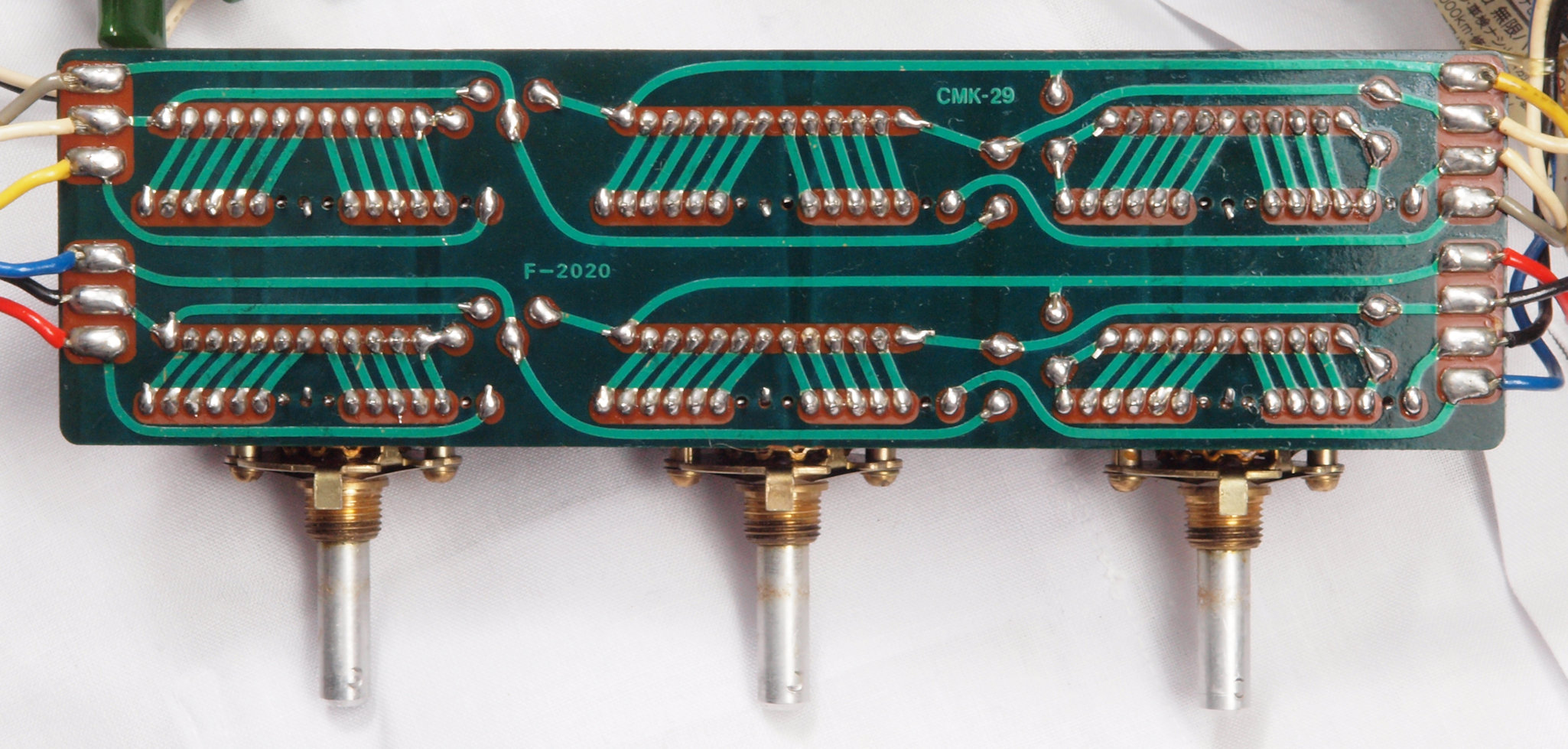

ＣＤ８．　修理（半田補正）後　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。全ての半田をやり直す。

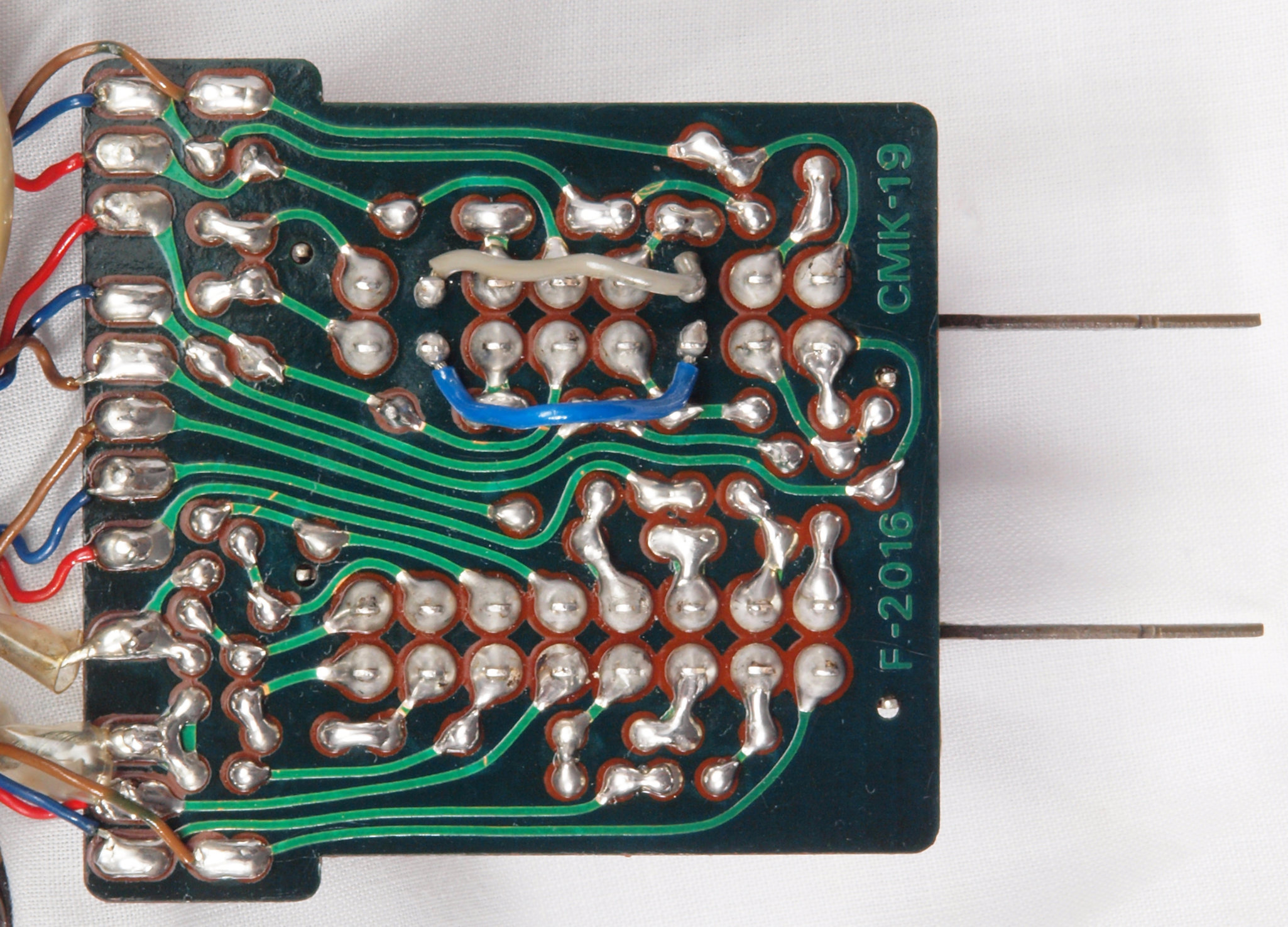

ＣＤ９．　完成ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。不要なフラックスを取り洗浄し、コート液を塗布。

ＣＥ１．　修理前　ＳＰ切り替えＳＷ。

ＣＥ２．　修理（洗浄）後　ＳＰ切り替えＳＷ。　大電流が流れるので、接点洗浄剤を使用する。

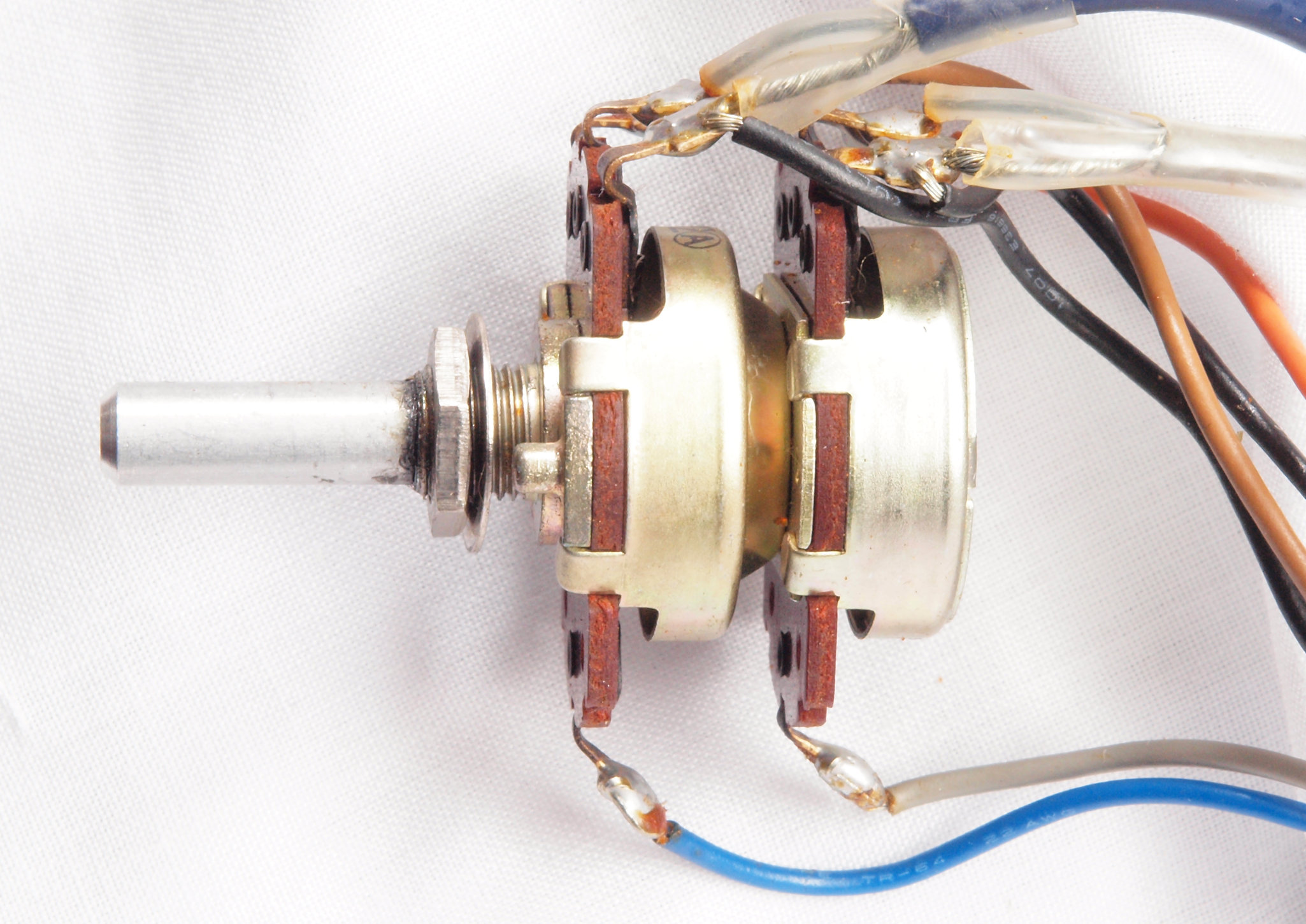

ＣＦ１．　修理（洗浄）中　メインＶＲ。　ラウドネスのタップが有るので交換不可。

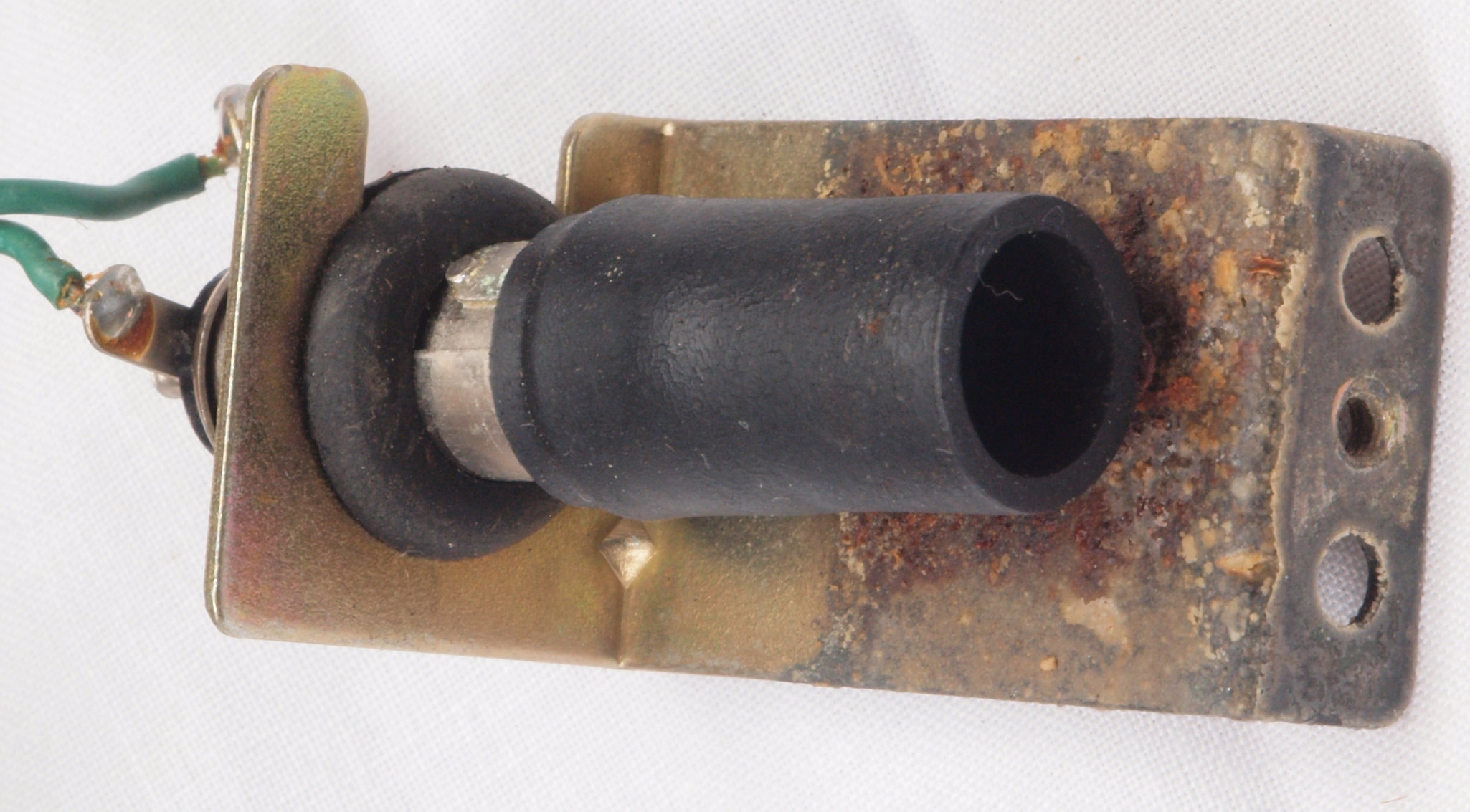

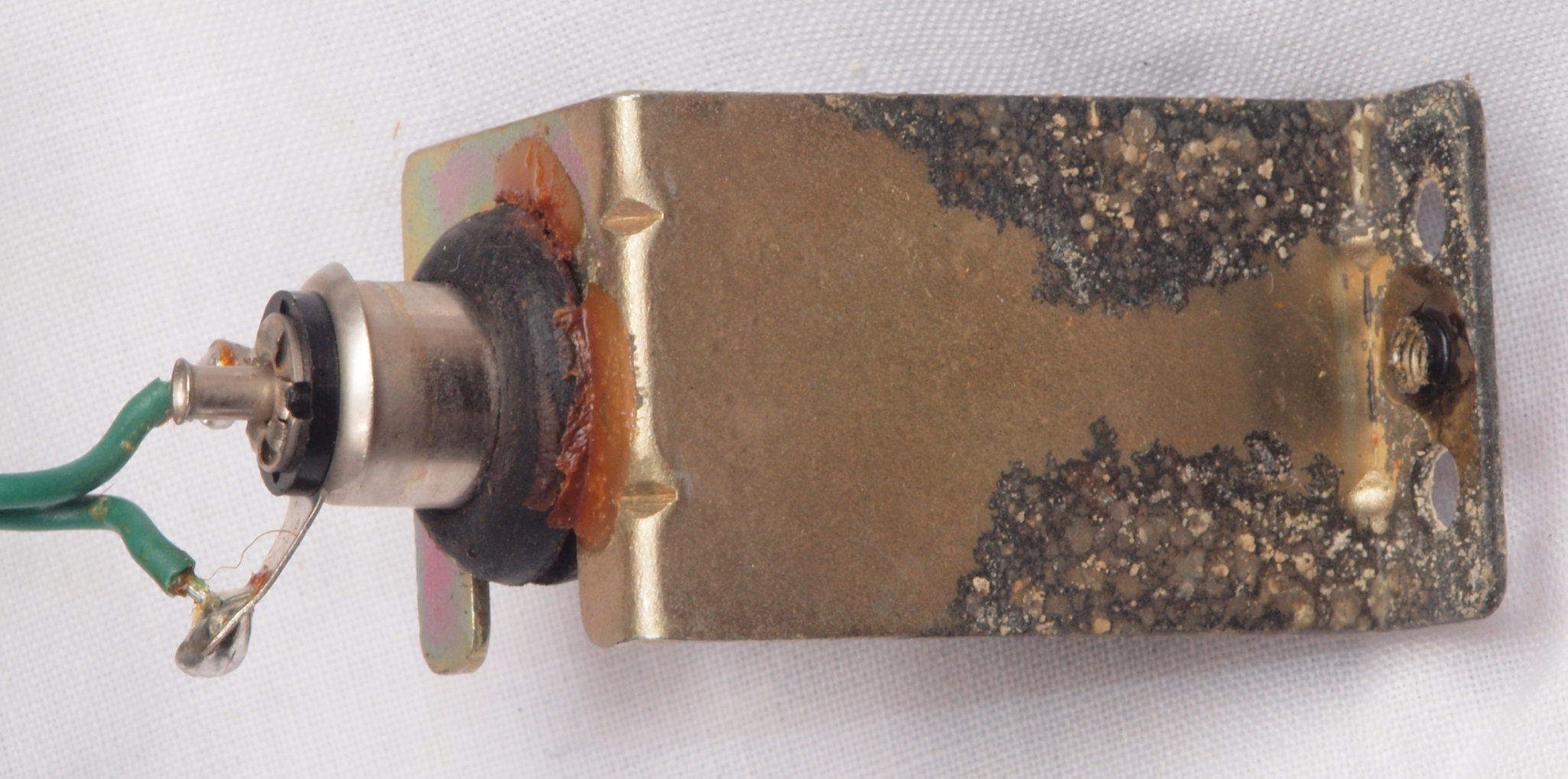

ＣＦ２．　修理中　電源表示パイロットランプ。取り付けブラケットが錆びている。

ＣＦ３．　修理中　電源表示パイロットランプ、反対側。取り付けブラケットが錆びている。

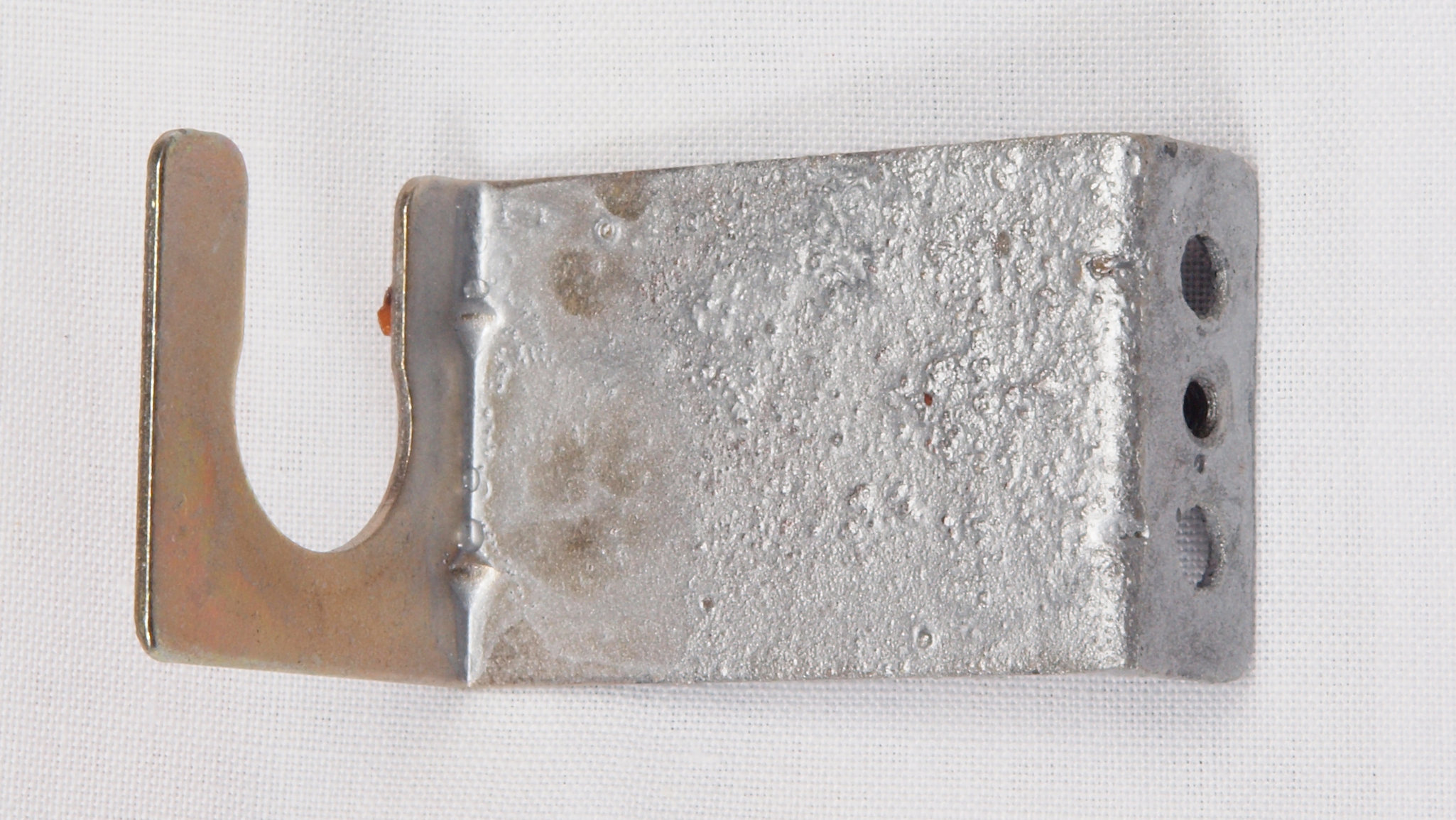

ＣＦ４．　修理中　電源表示パイロットランプ取り付けブラケット。軽くサビ止め塗装する。

ＣＦ５．　修理中　電源表示パイロットランプ取り付けブラケット、反対側。軽くサビ止め塗装する。

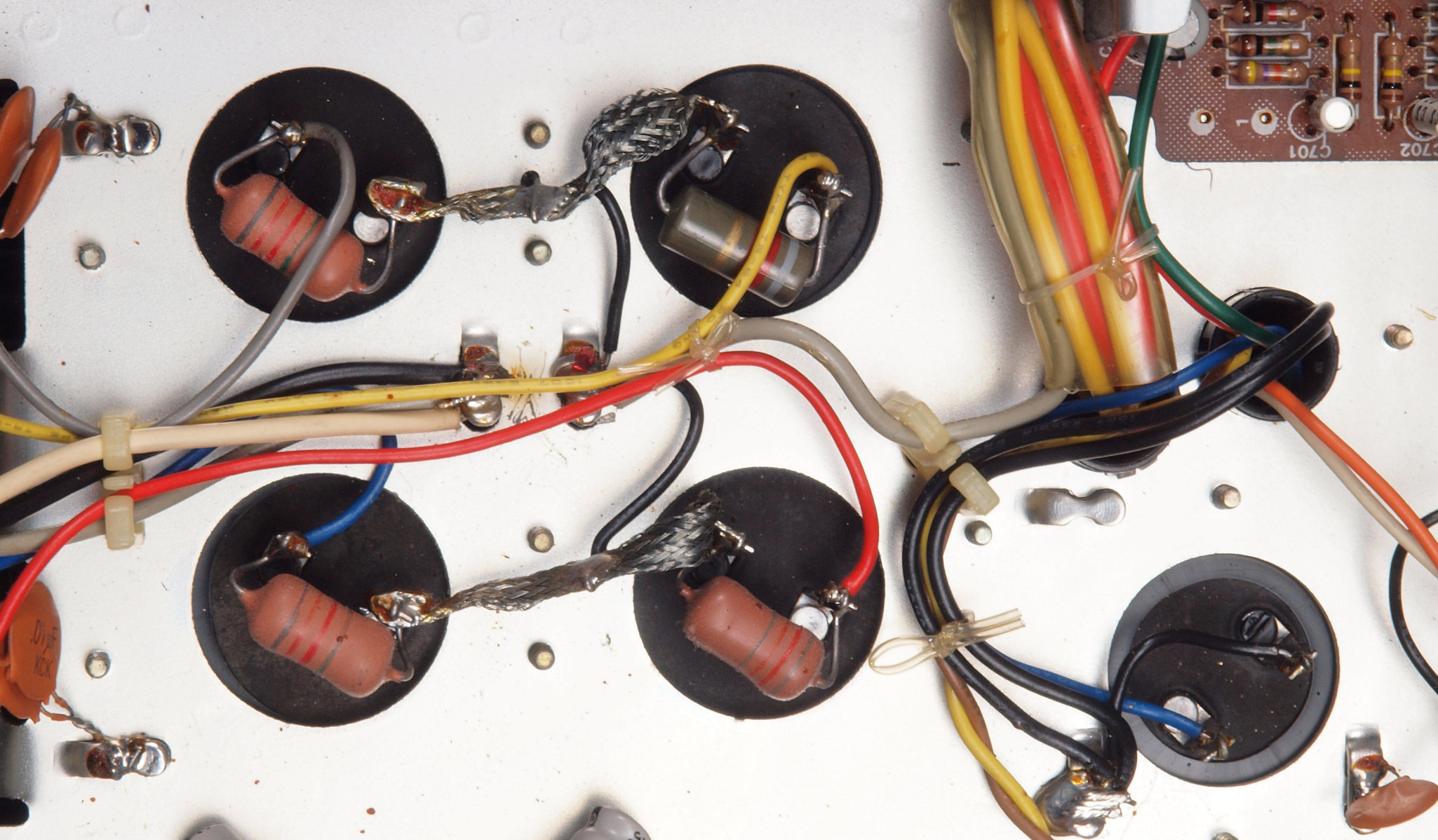

ＣＧ１．　修理前　電源ブロック電解コンデンサー下周り。

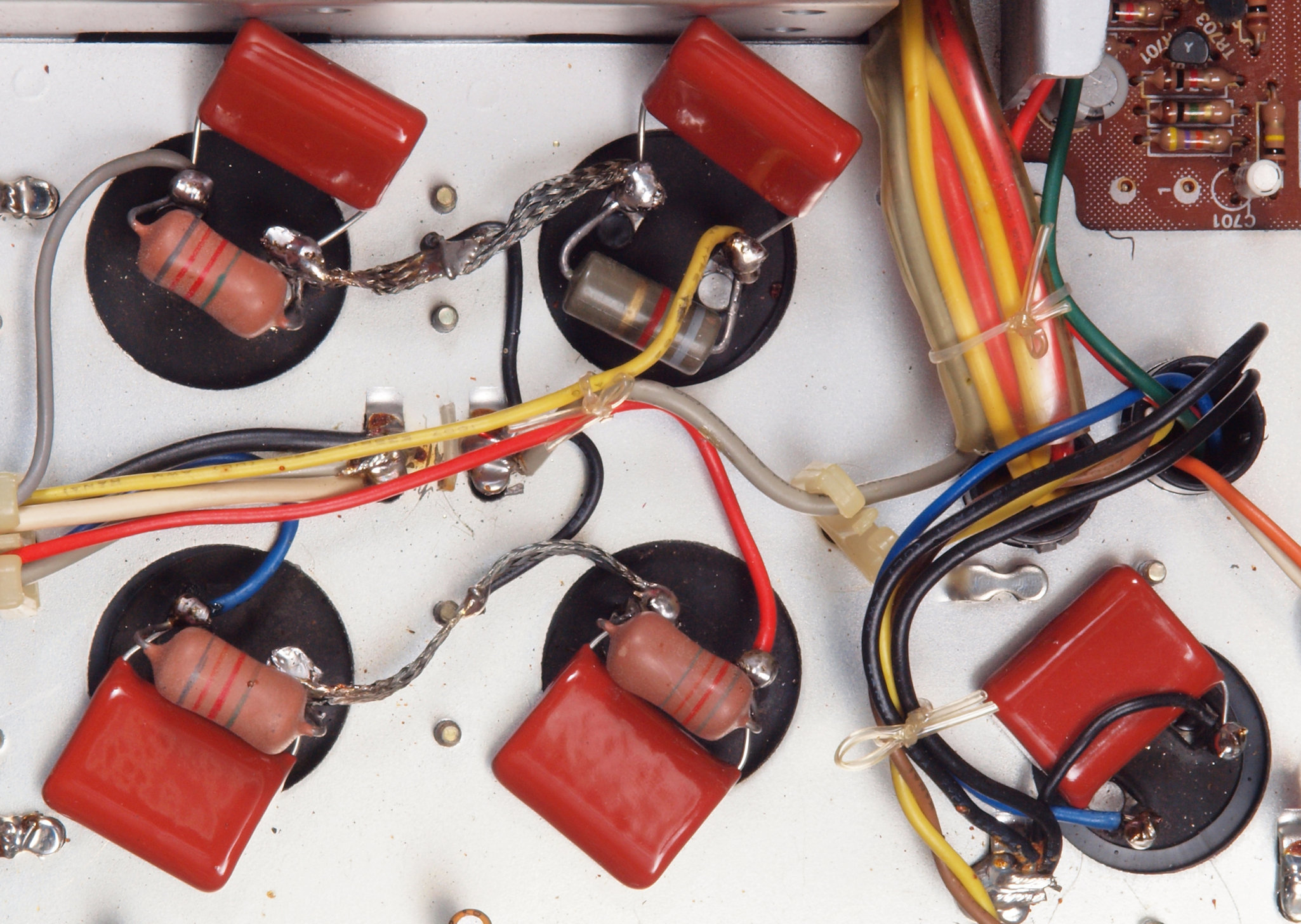

ＣＧ２．　修理後　電源ブロック電解コンデンサー下周り。　フイルムコンデンサー５個追加。

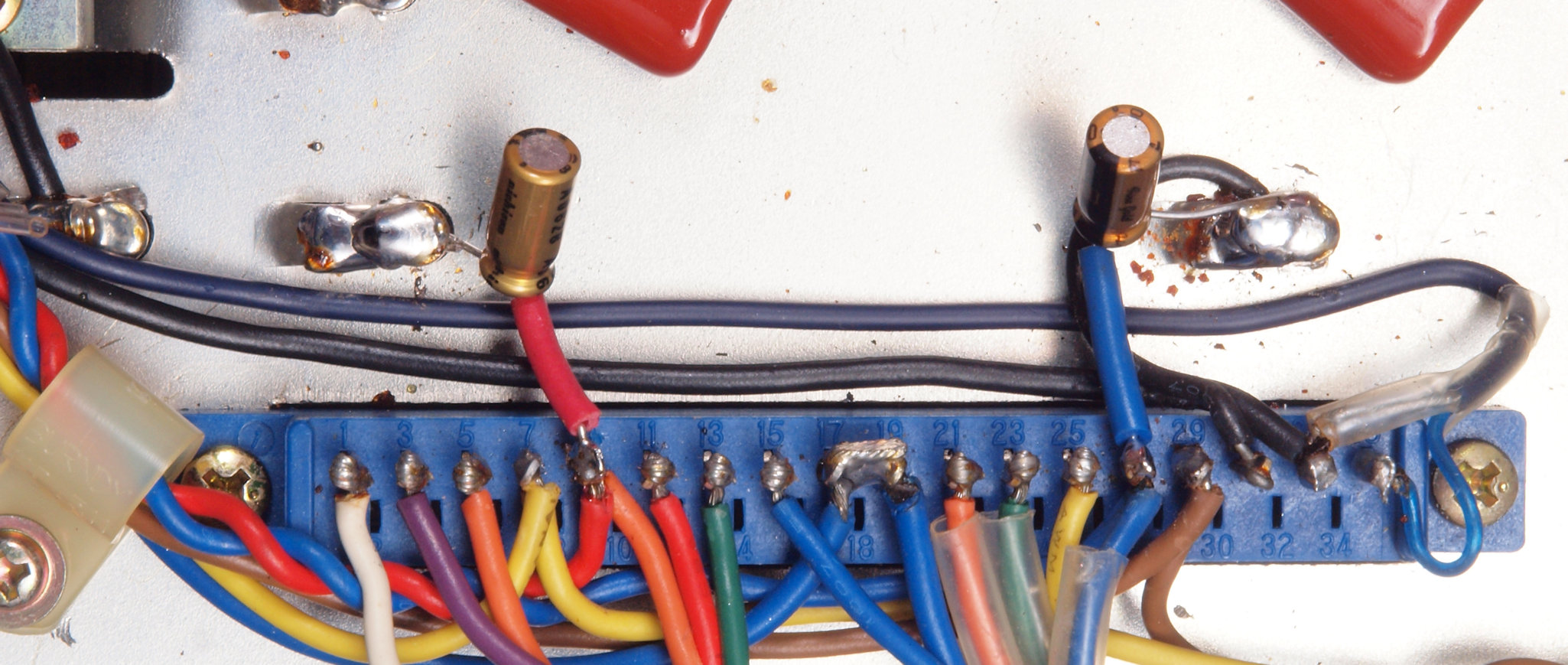

ＣＨ１．　修理前　　Ｒ側終段基板コネクタ下電解コンデンサー。

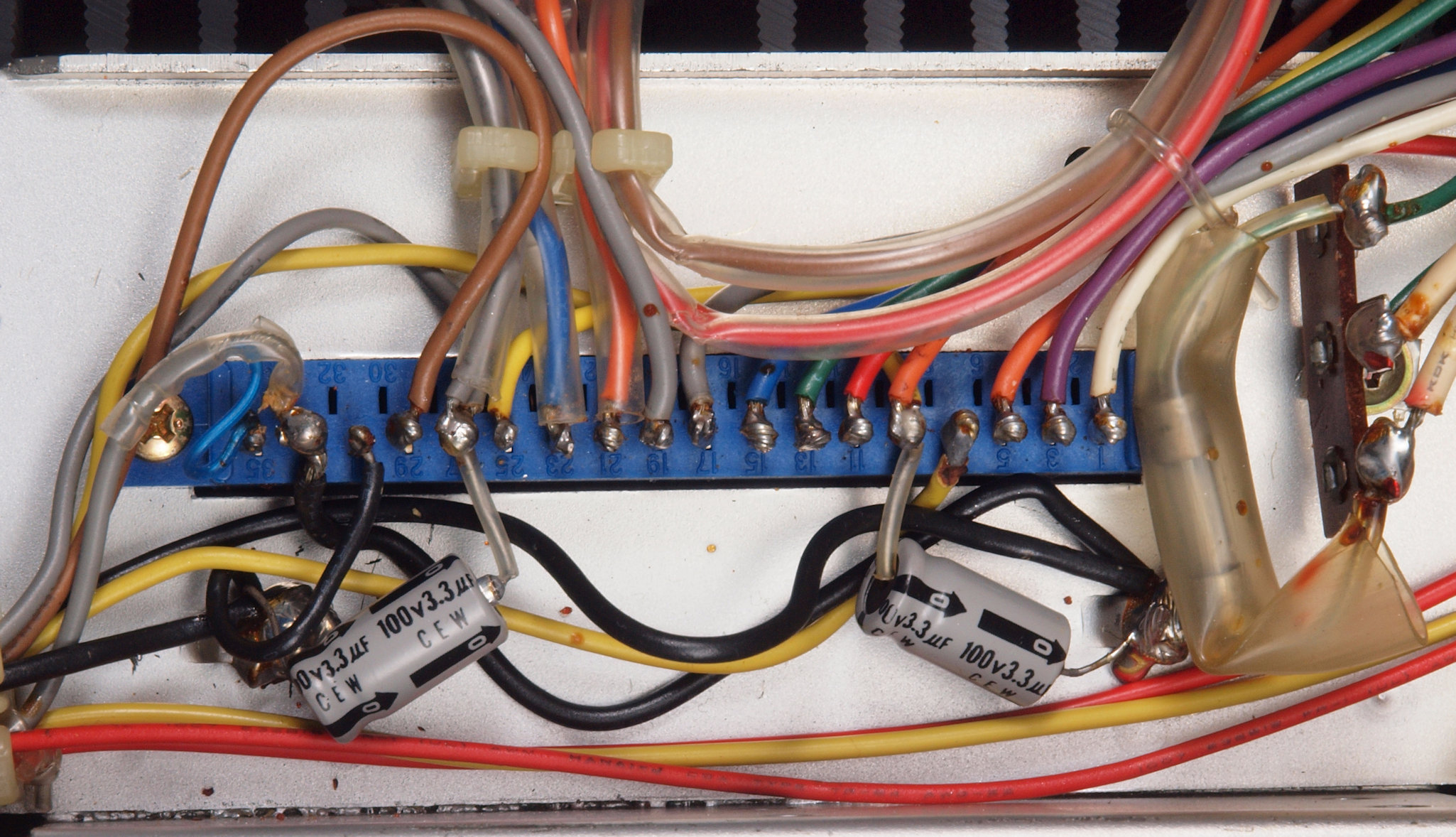

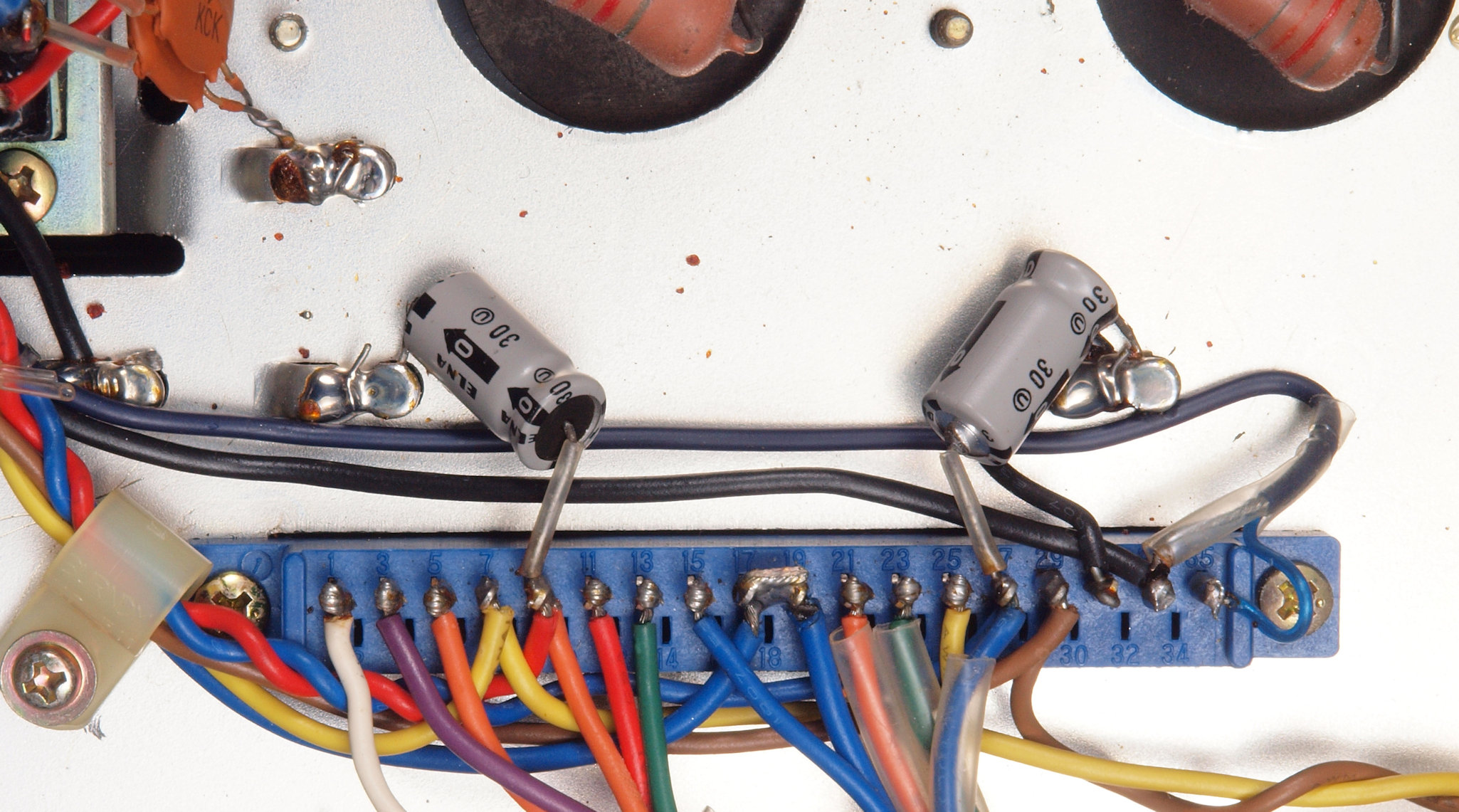

ＣＨ２．　修理後　　Ｒ側終段基板コネクタ下電解コンデンサー。電解コンデンサー２個交換。

ＣＨ３．　修理前　　Ｌ側終段基板コネクタ下電解コンデンサー。

ＣＨ４．　修理後　　Ｌ側終段基板コネクタ下電解コンデンサー。電解コンデンサー２個交換。

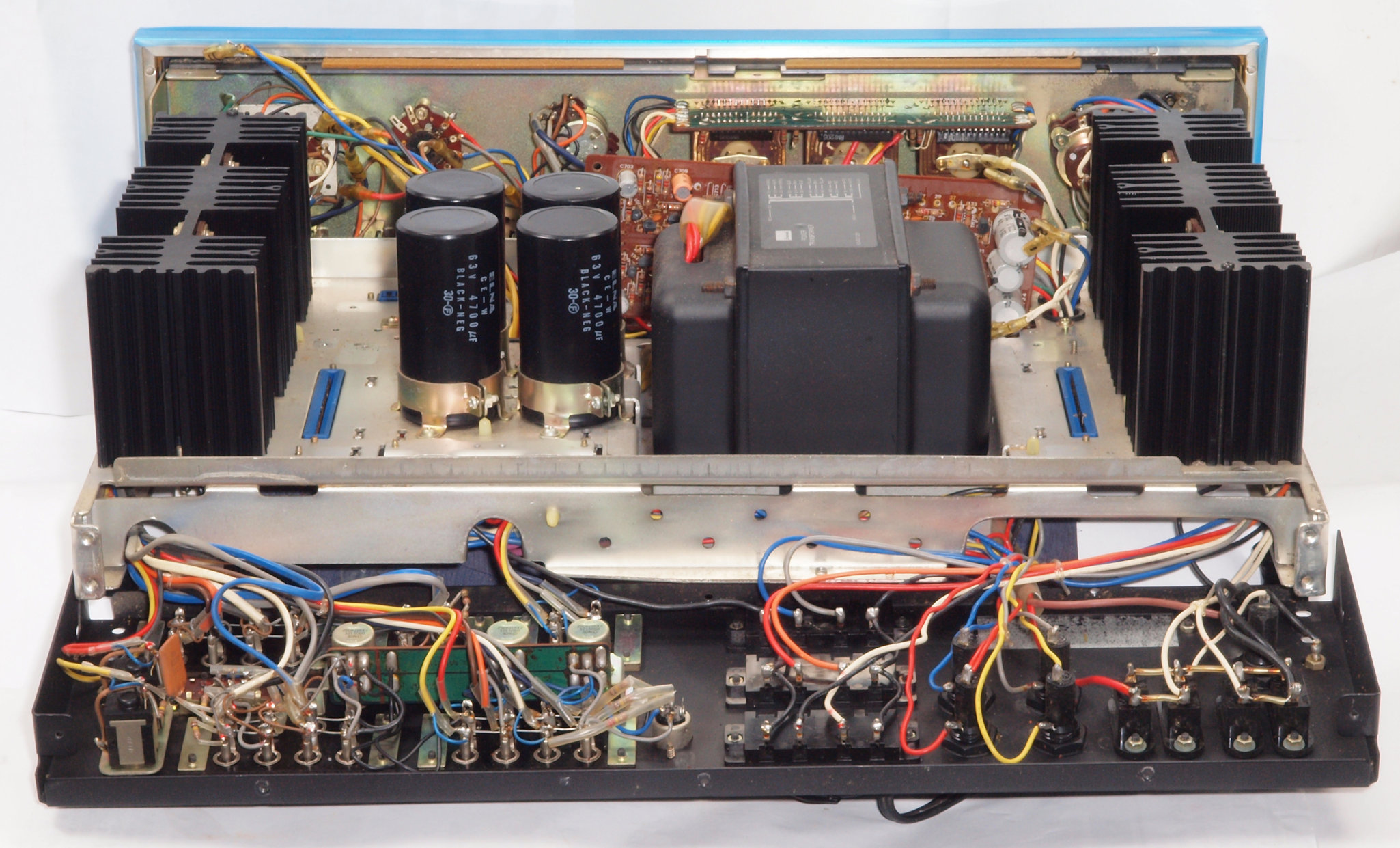

ＣＩ１．　後パネルを外し、修理中

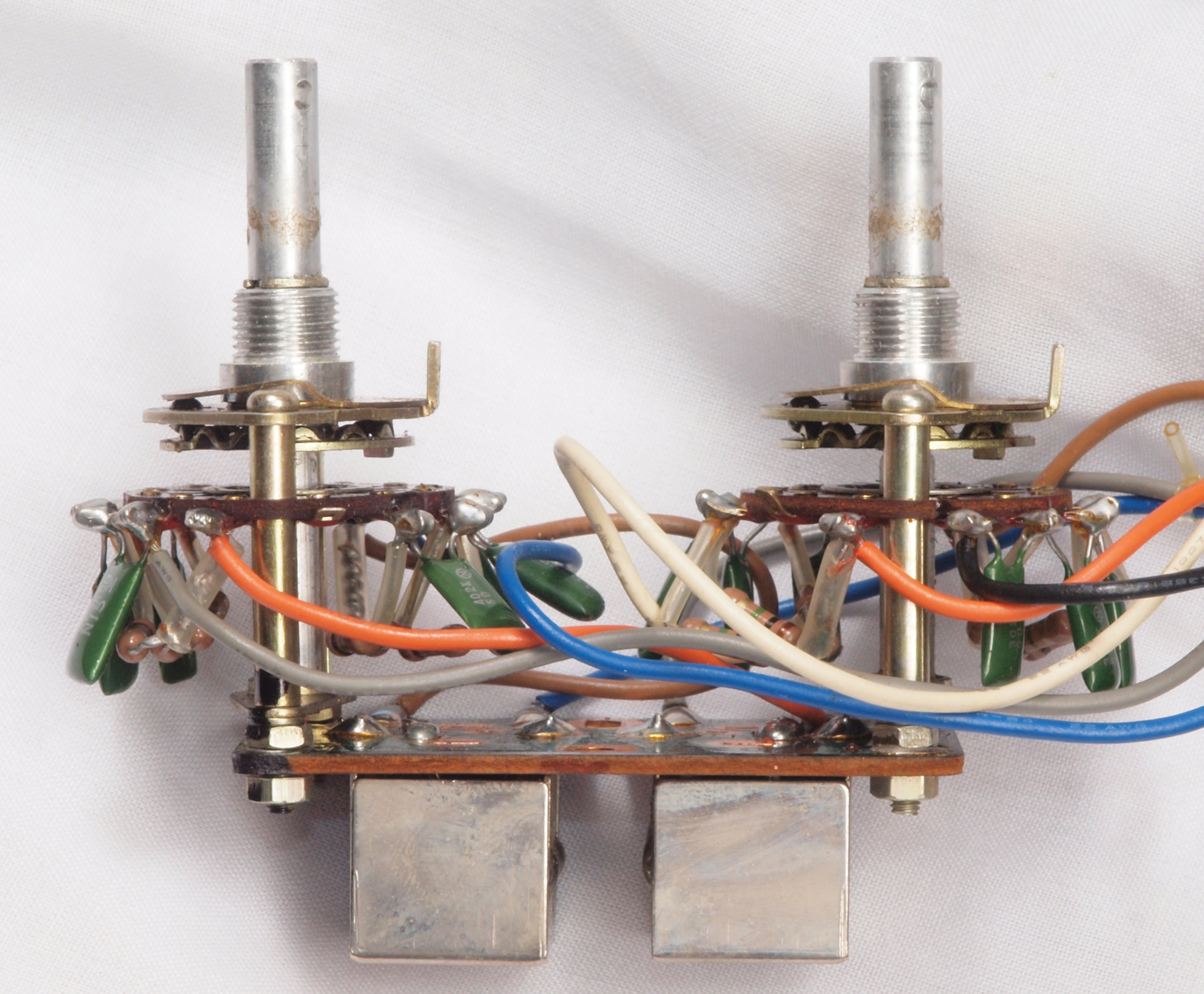

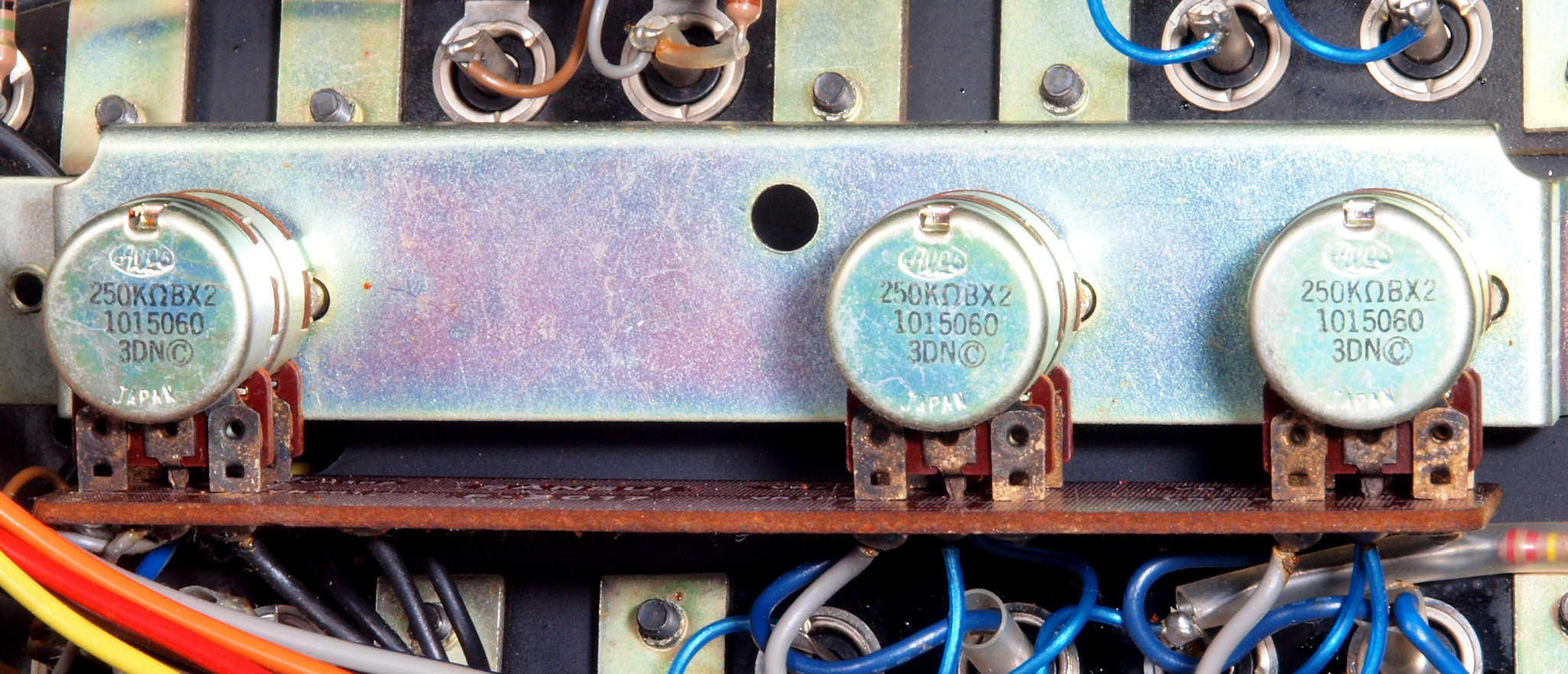

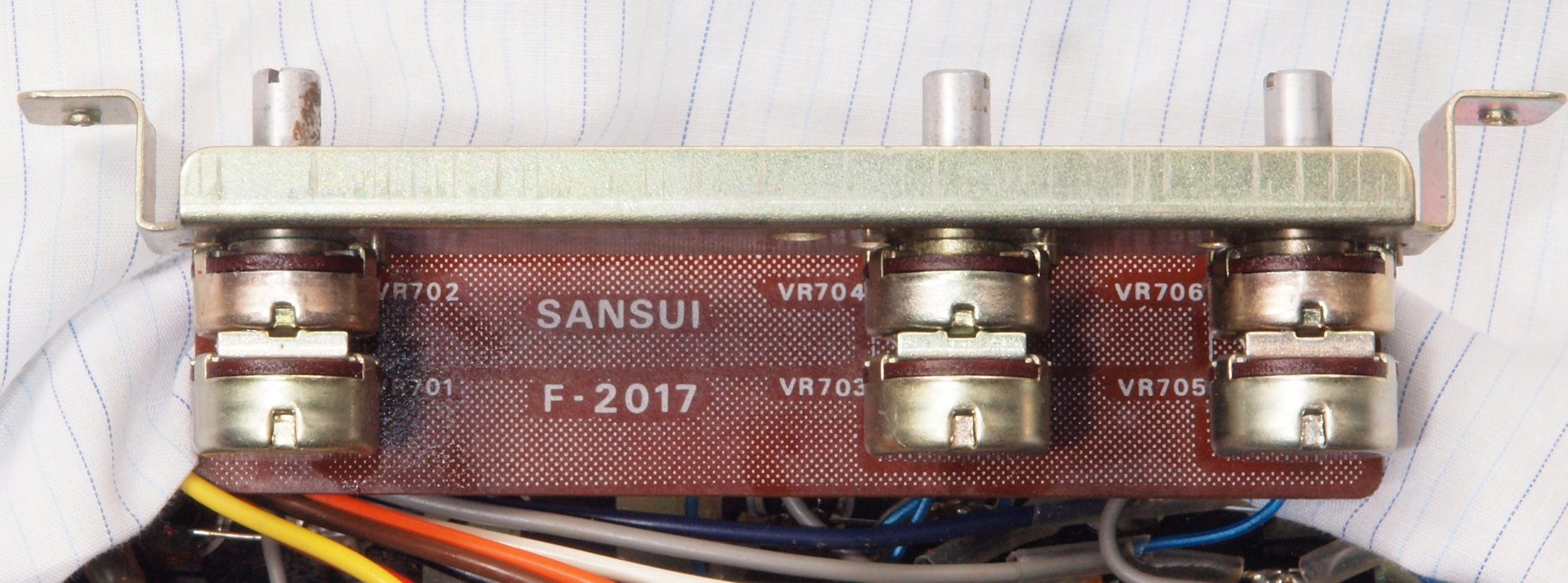

ＣＪ１．　修理前　ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ。

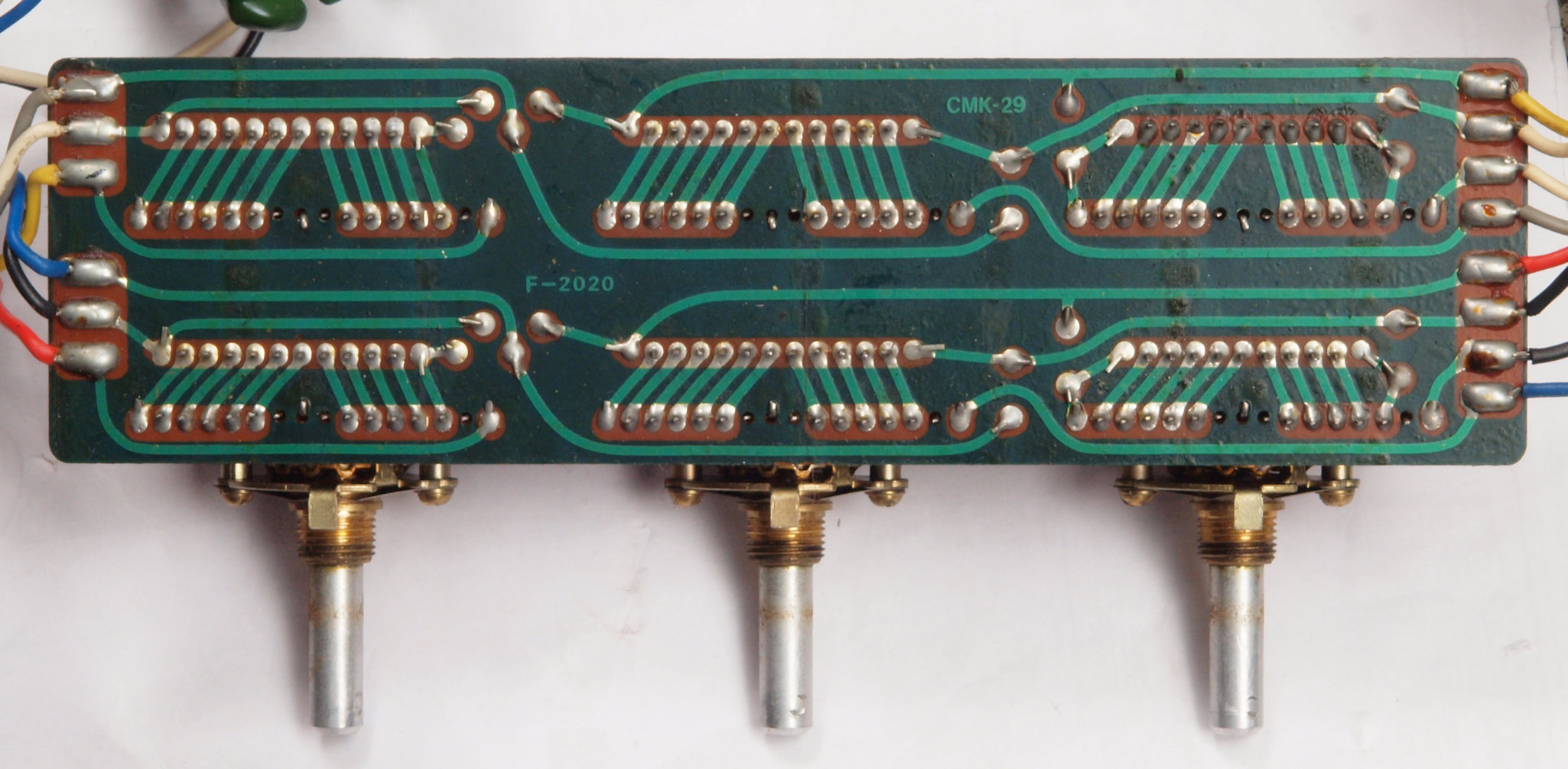

ＣＪ２．　修理中（洗浄）中　ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板裏。軸を上に向けて洗浄する。

ＣＭ１．　パネル清掃

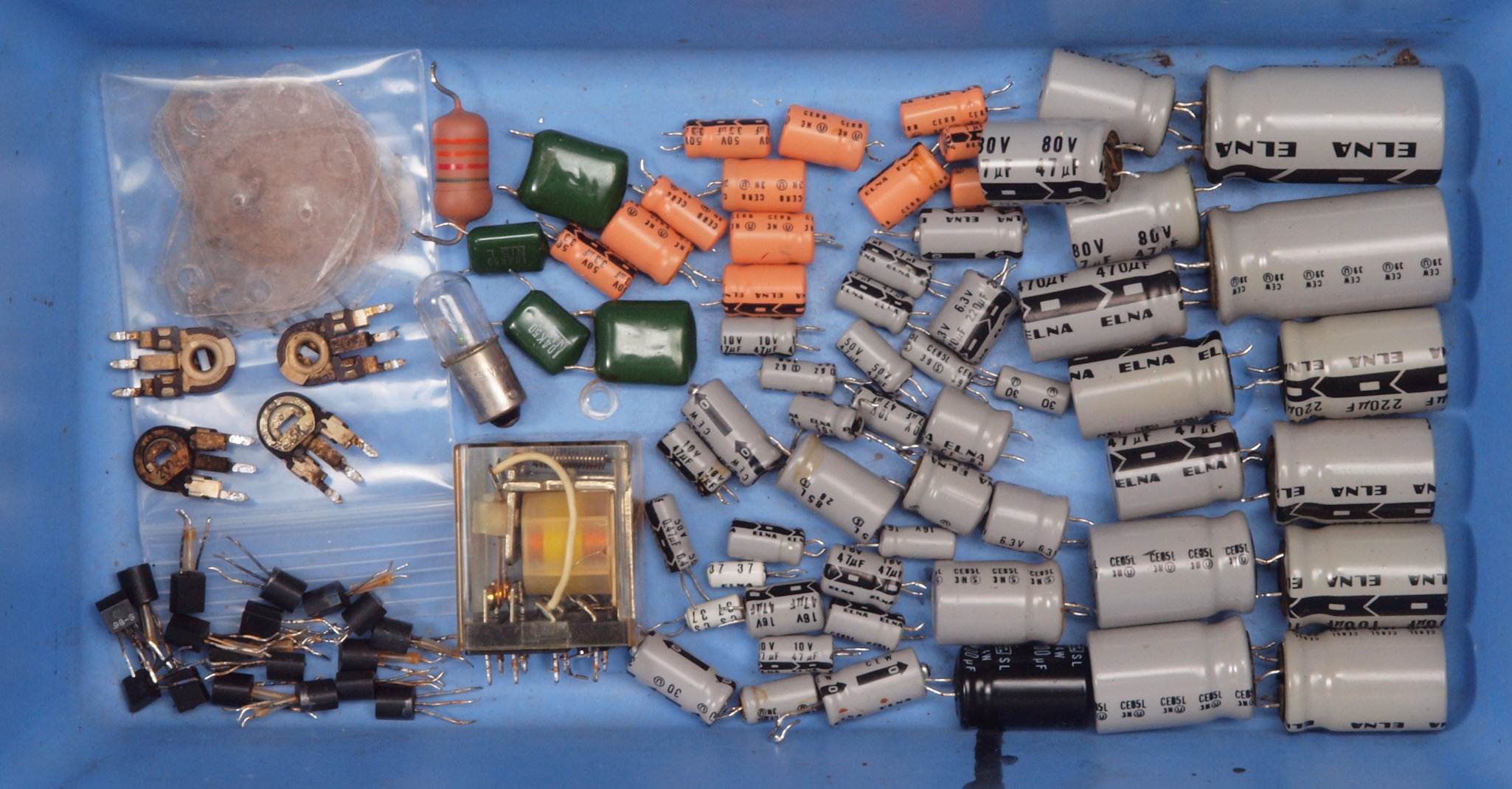

ＣＮ１．　交換部品

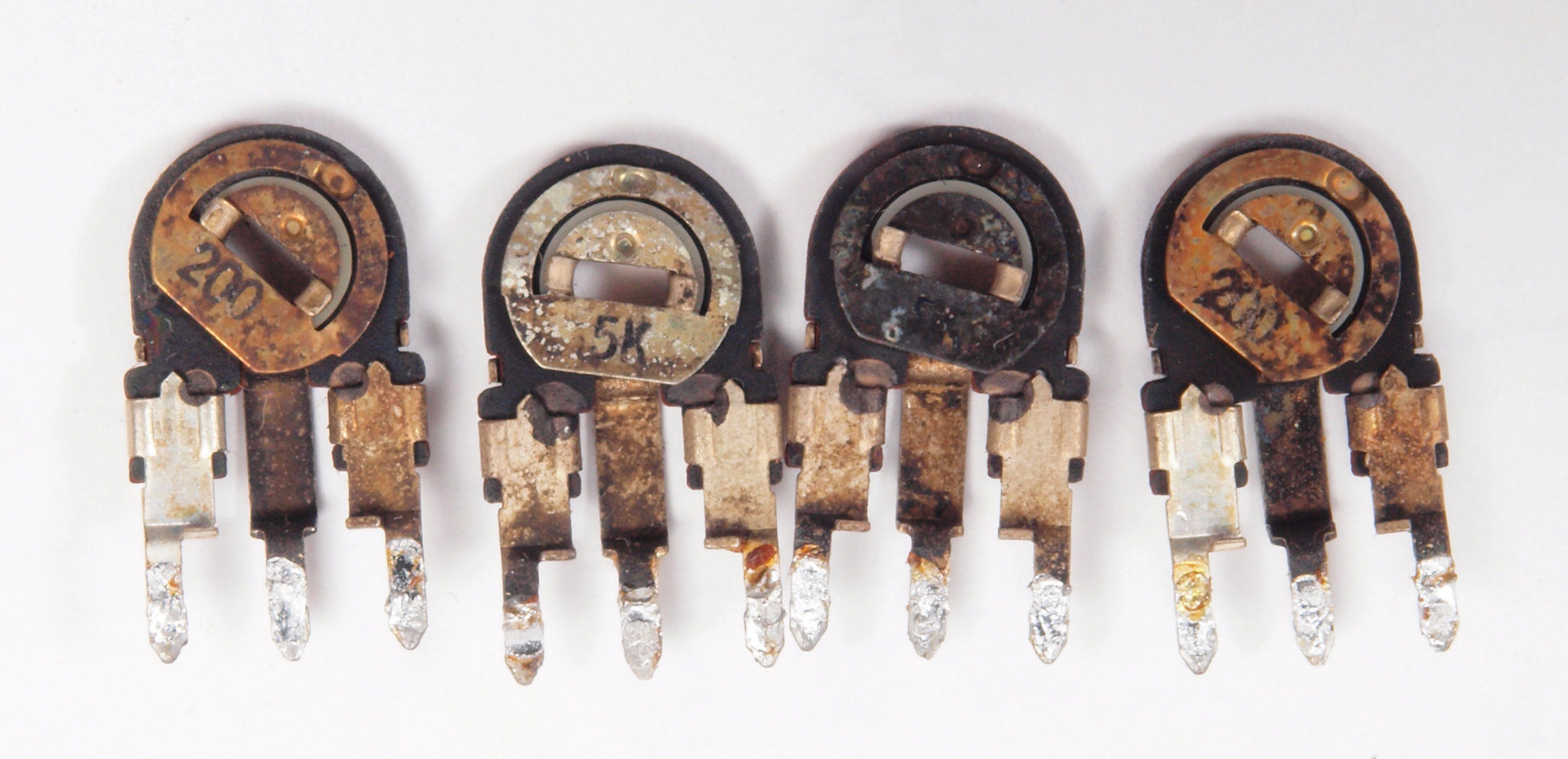

ＣＮ２．　交換部品　酸化した半固定ＶＲ。

ＣＮ３．　交換部品　足黒ＴＲ（トランジスター）。

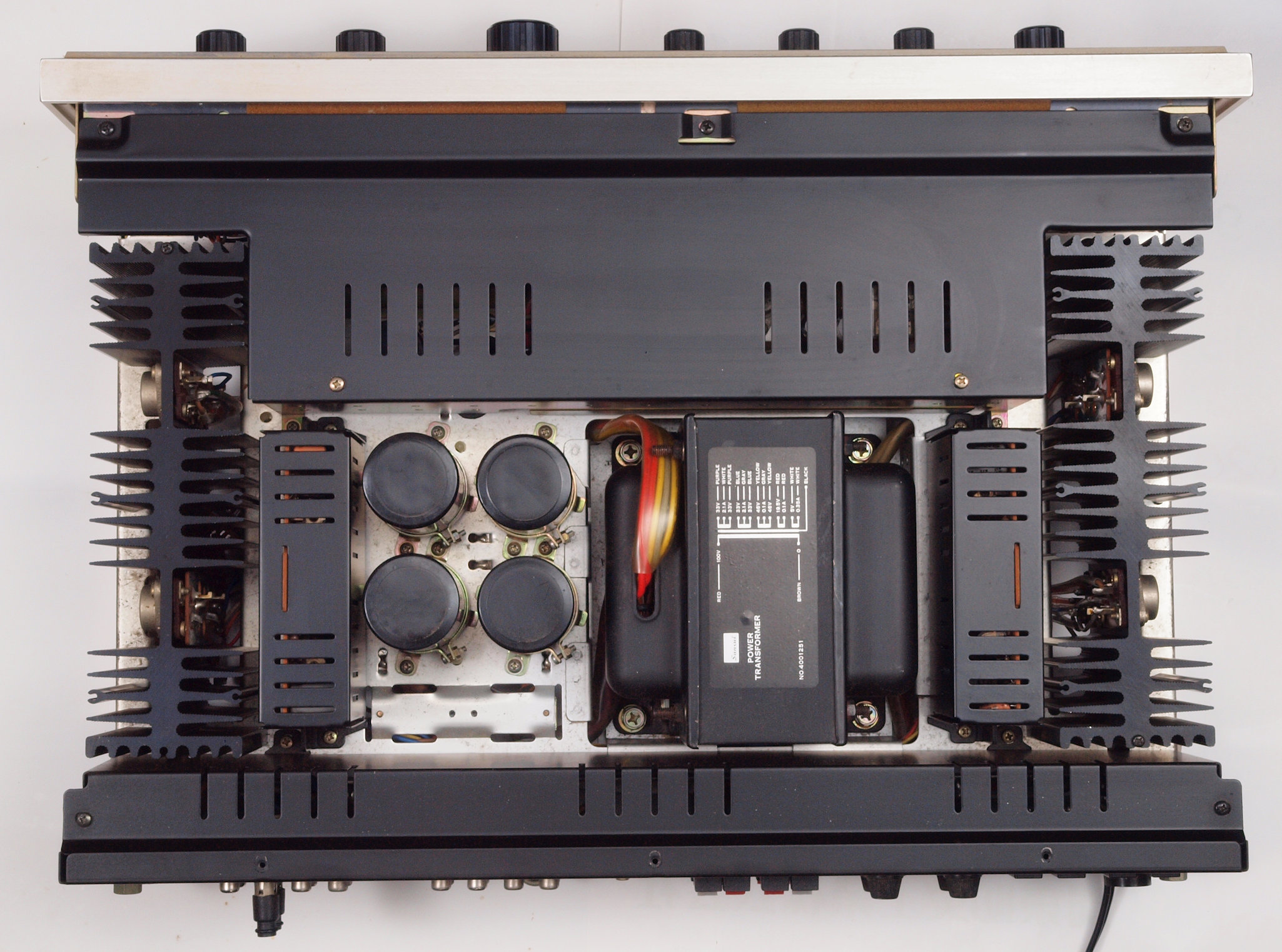

ＣＫ１．　修理前　上から見る

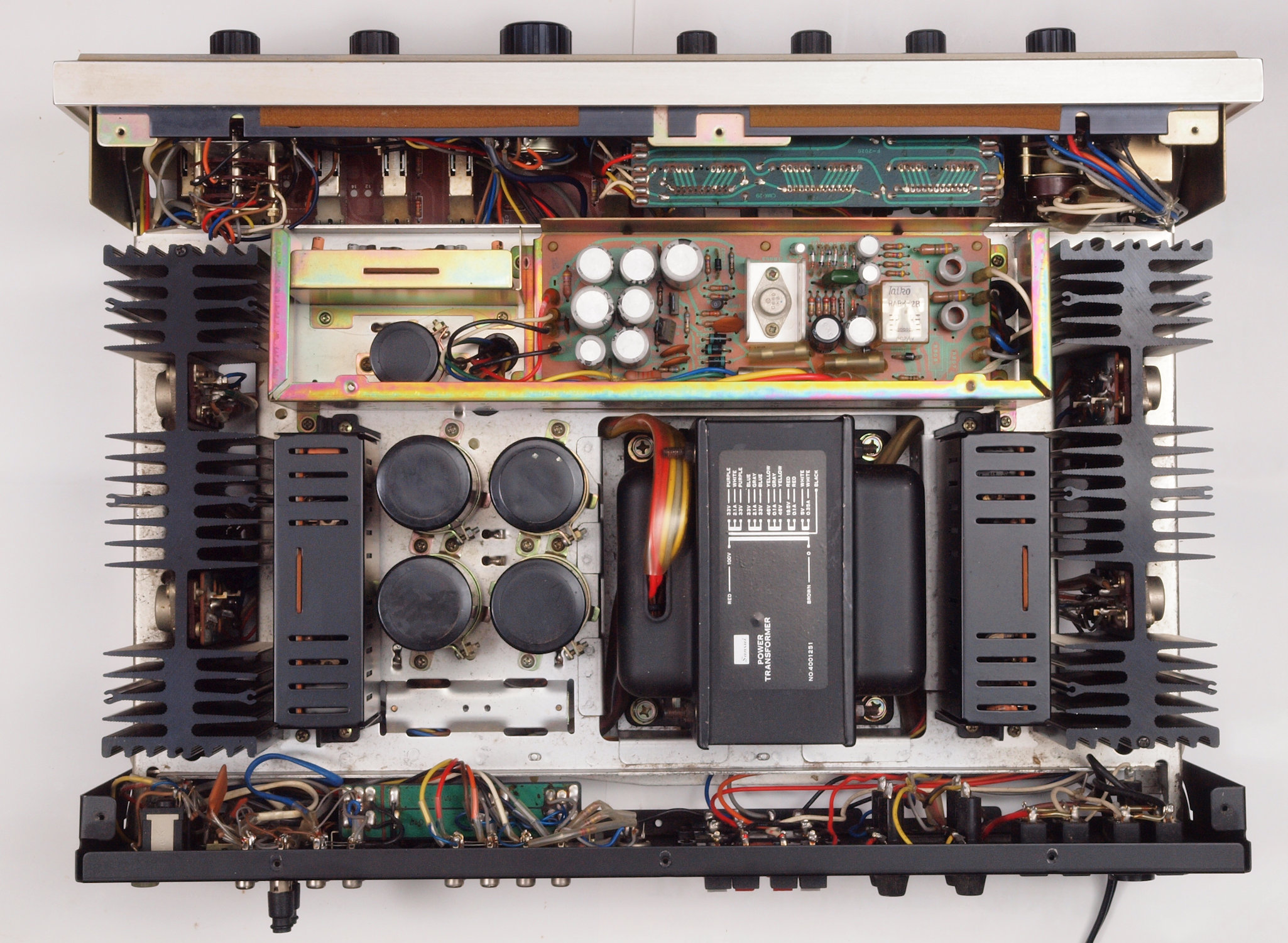

ＣＫ２．　修理後　上から見る

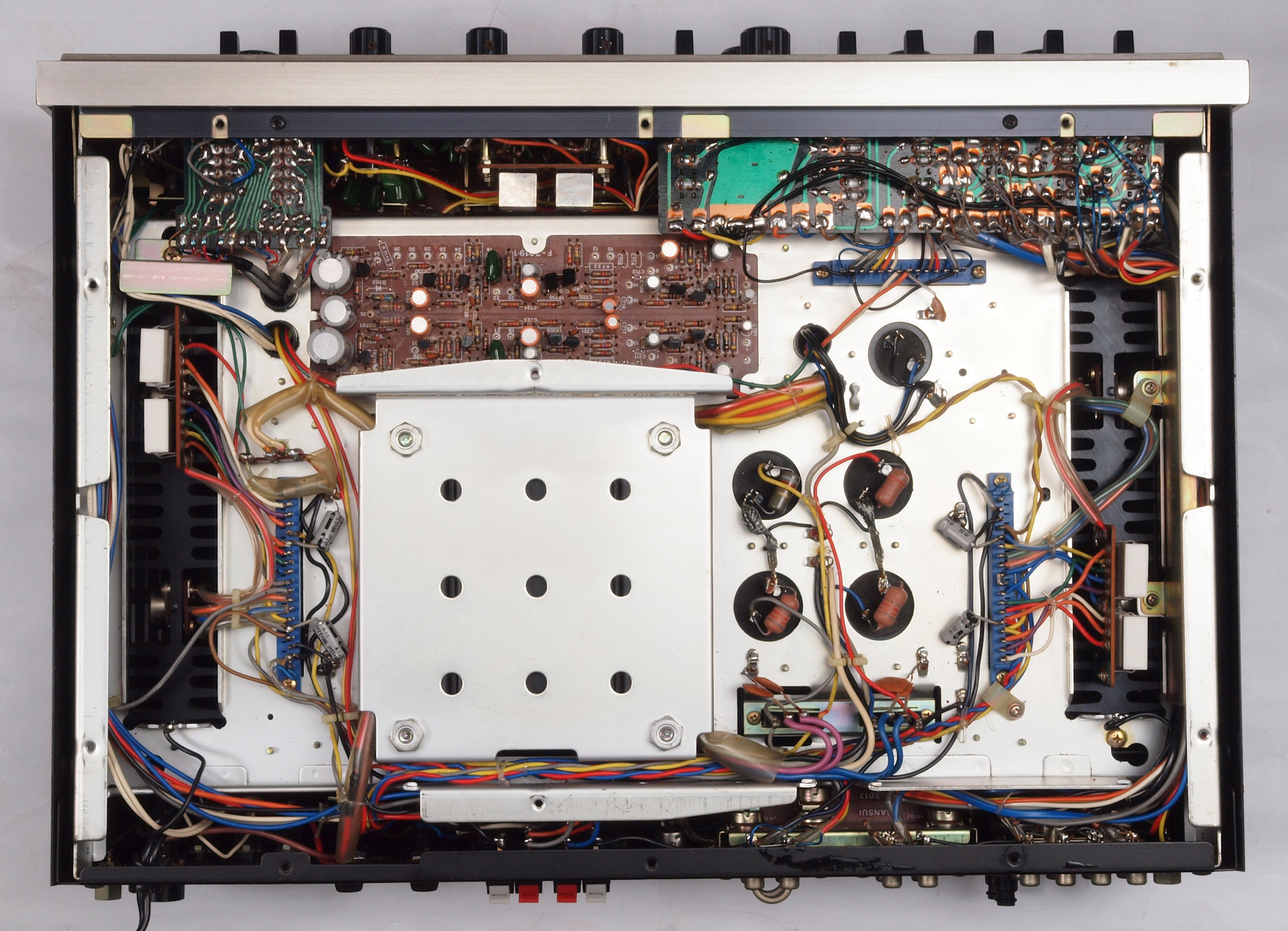

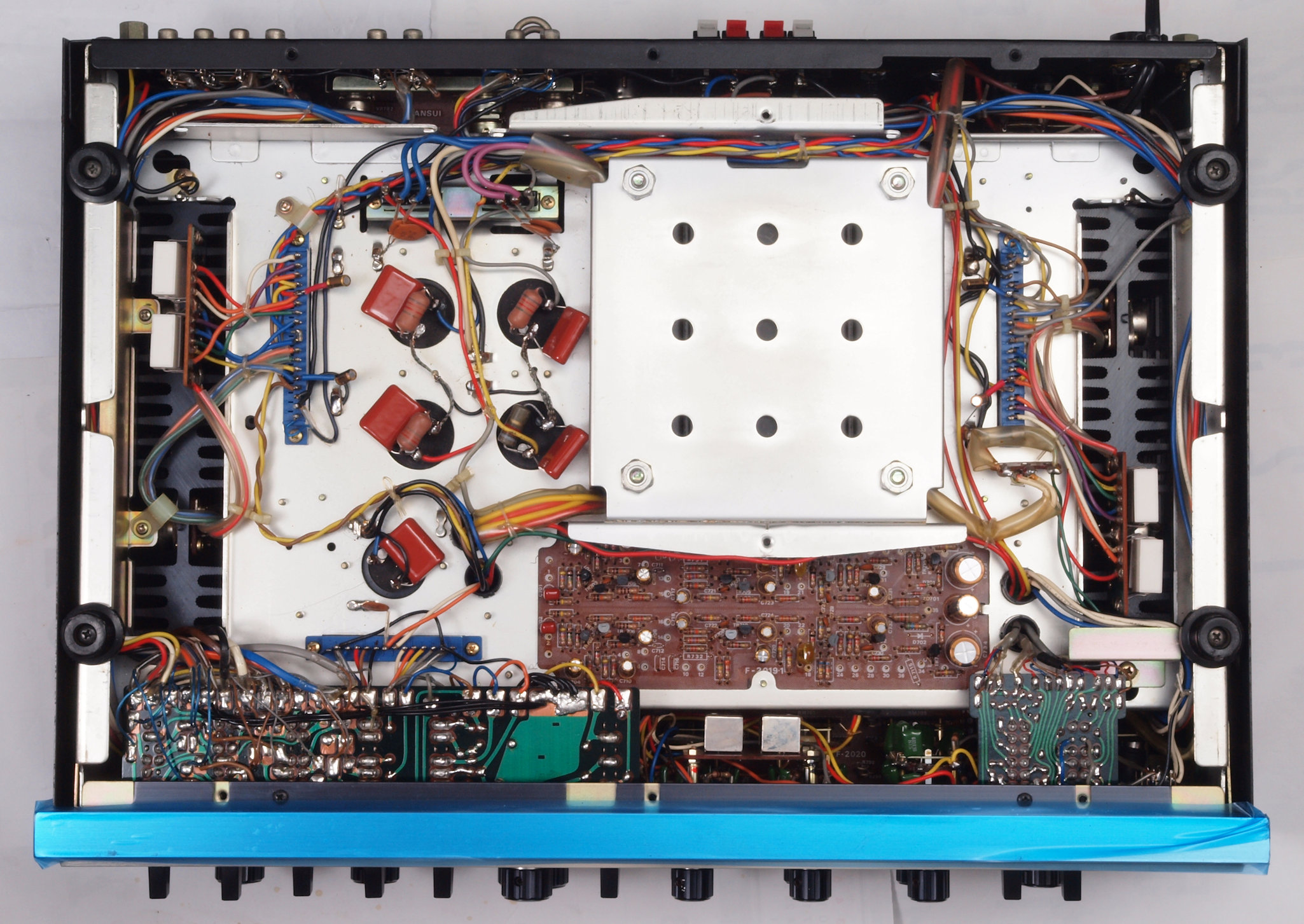

ＣＫ３．　修理前　下から見る

ＣＫ４．　修理後　下から見る

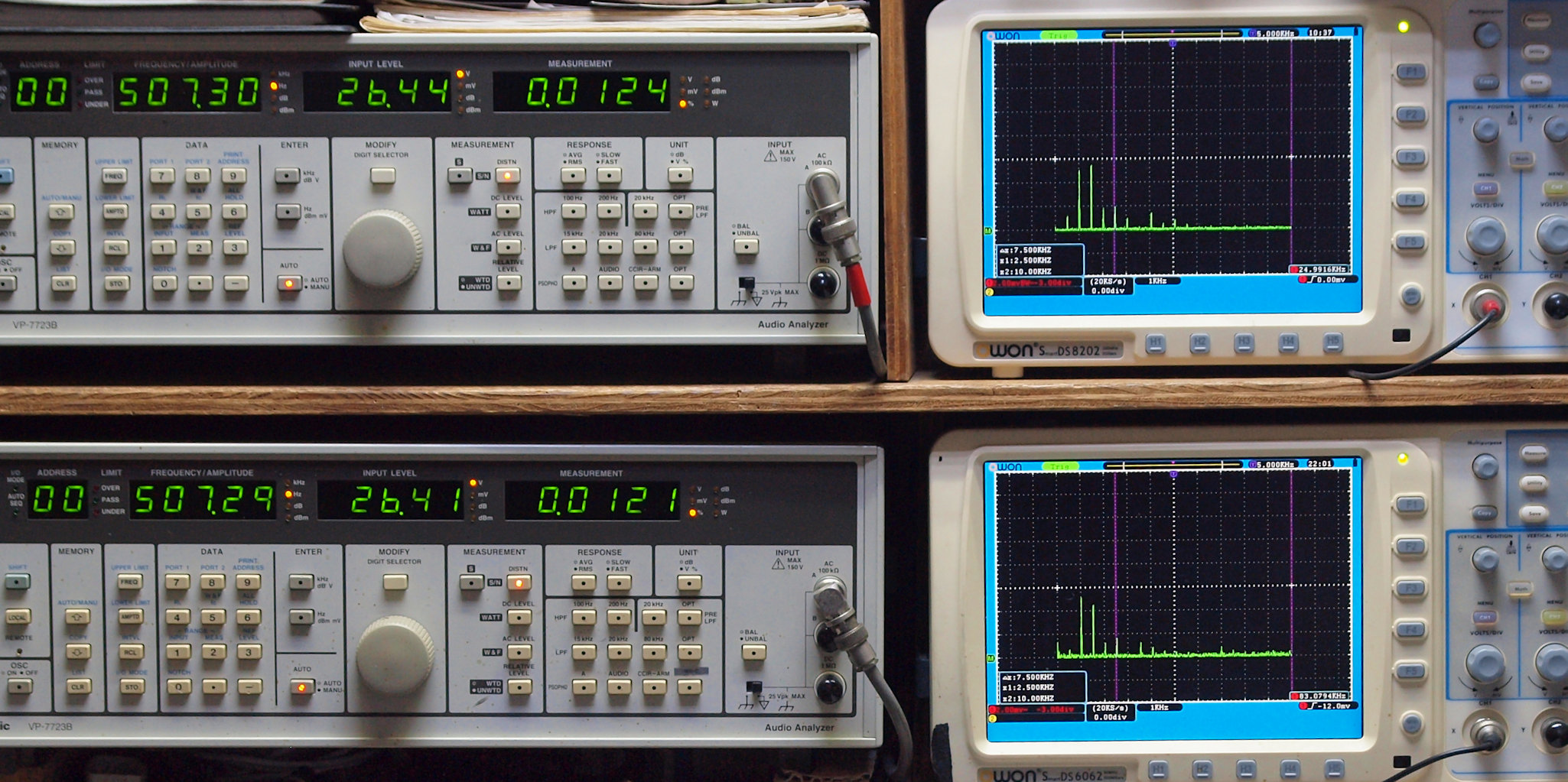

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２１５％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１９７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１３７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

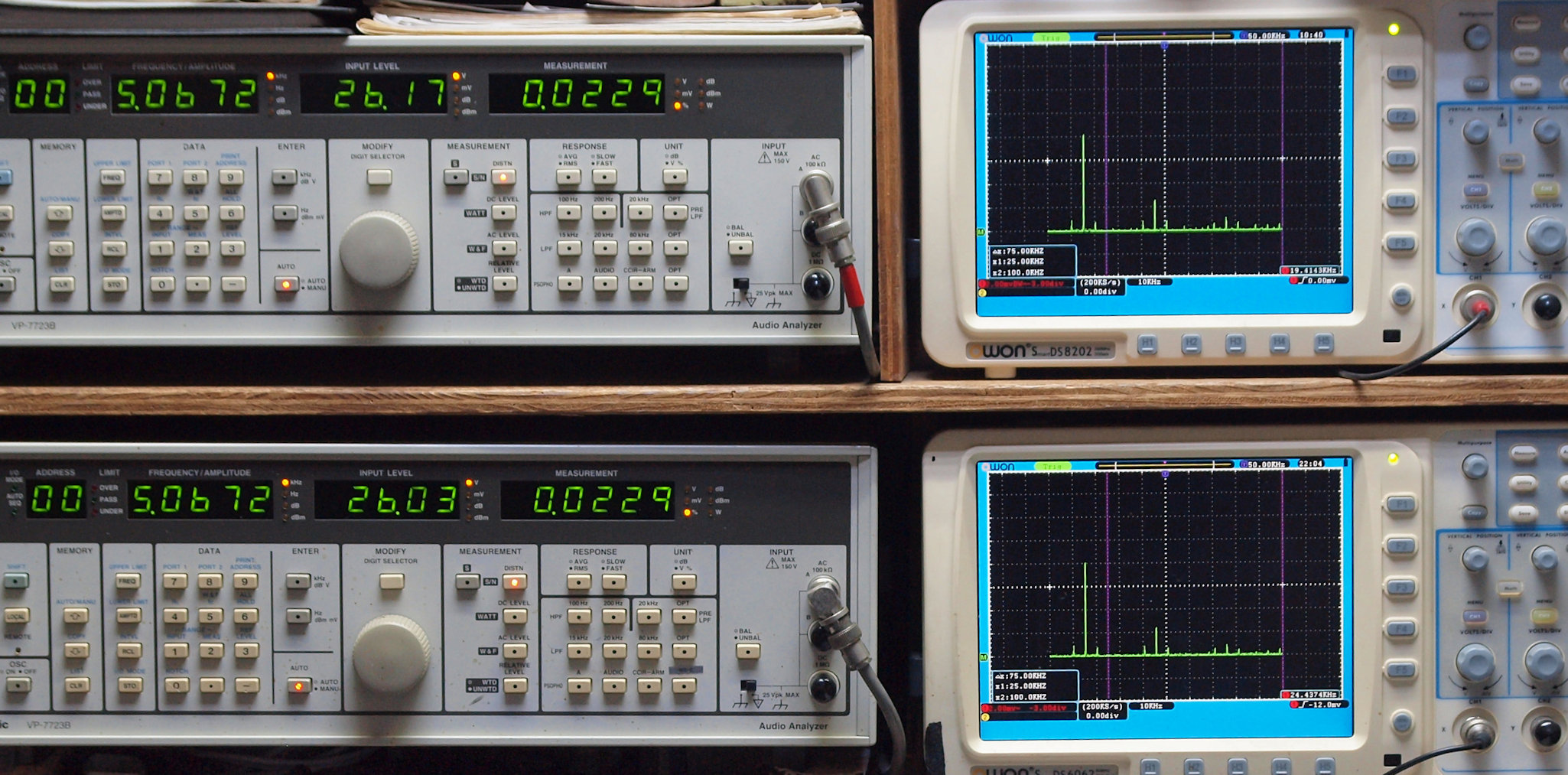

Ｅ５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６９％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

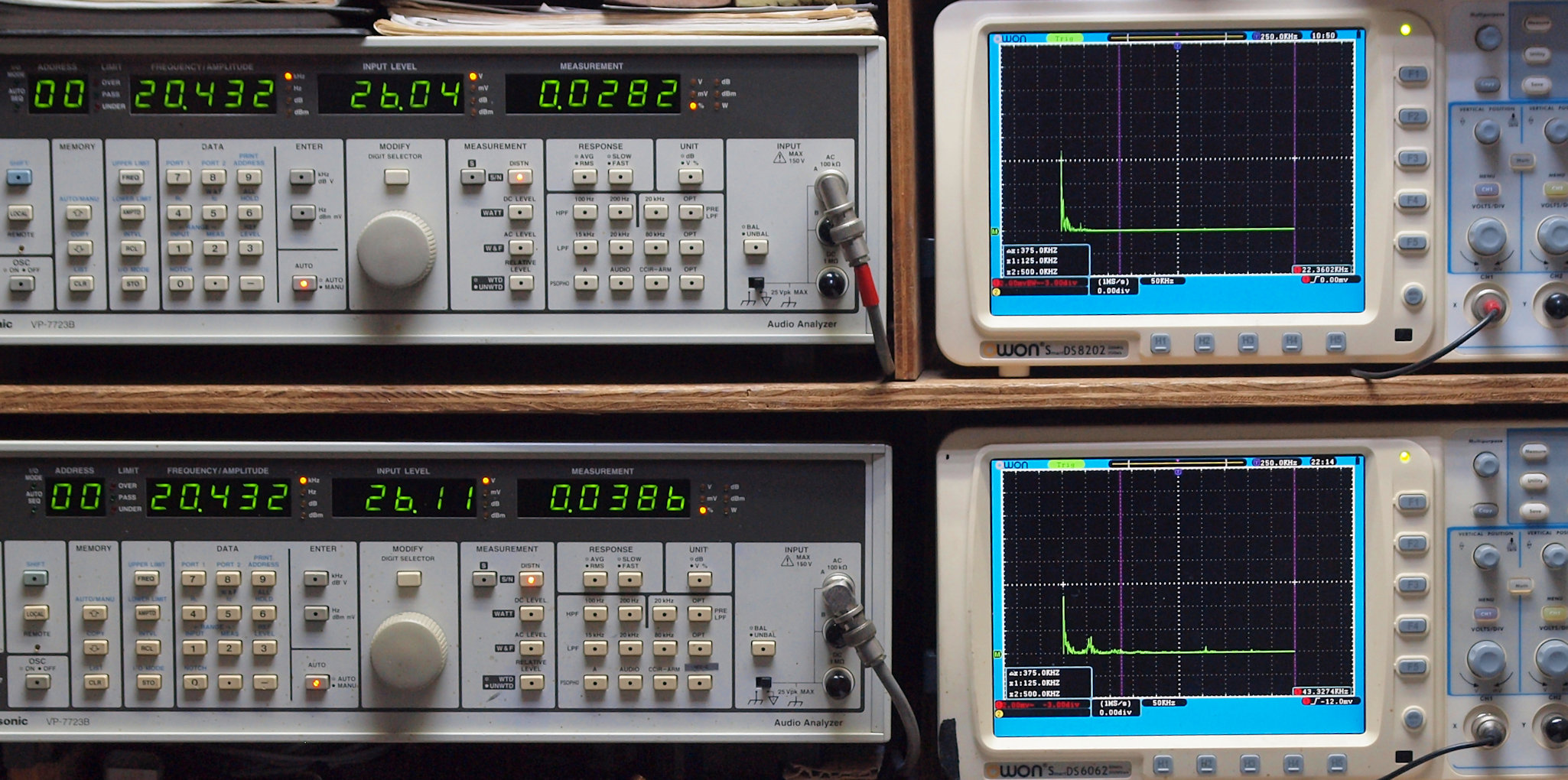

Ｅ７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２８２％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３８６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

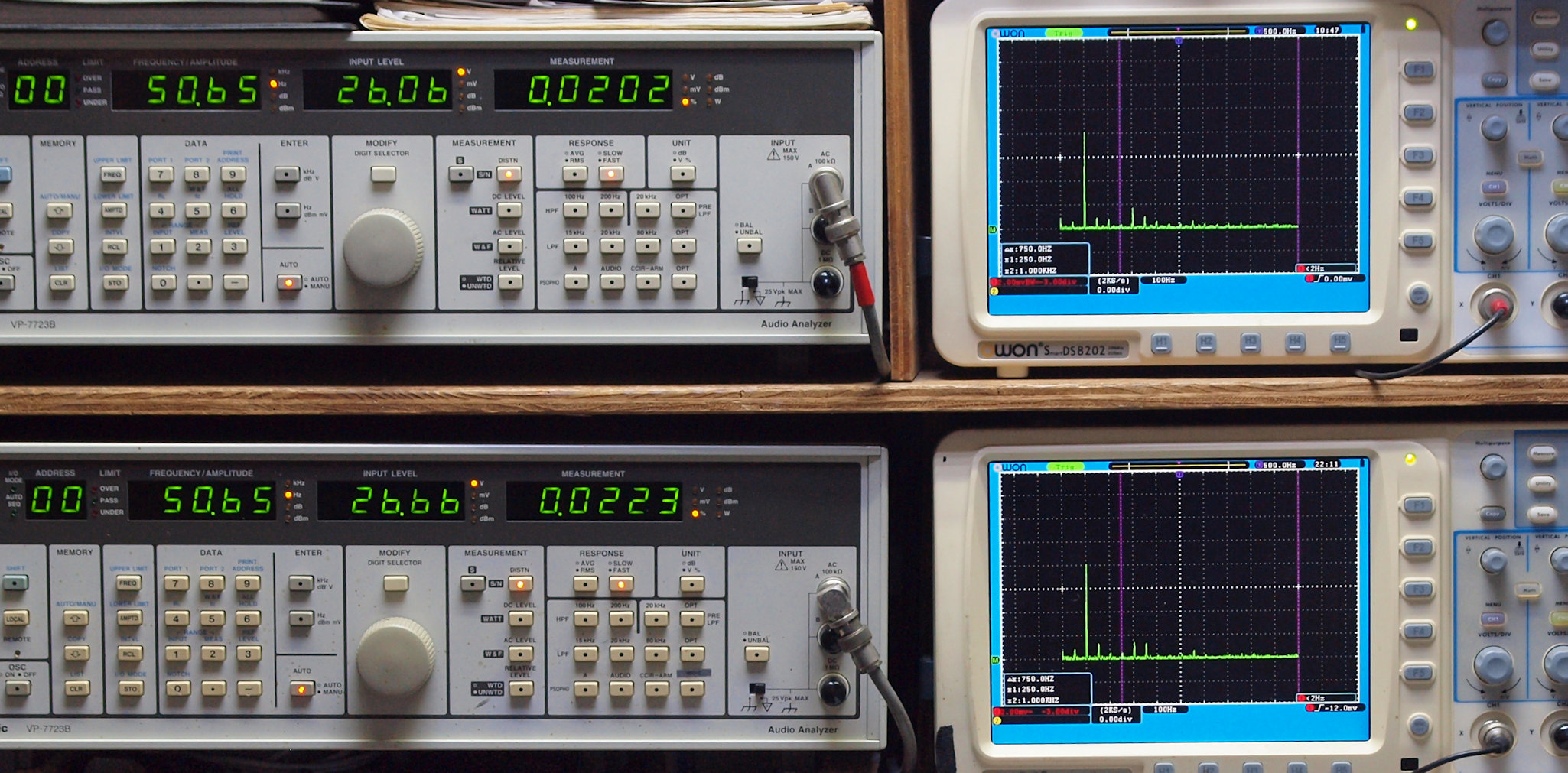

Ｅ１１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２０２％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２２３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２１％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１３１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１５２％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１８６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３５８％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０３６９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

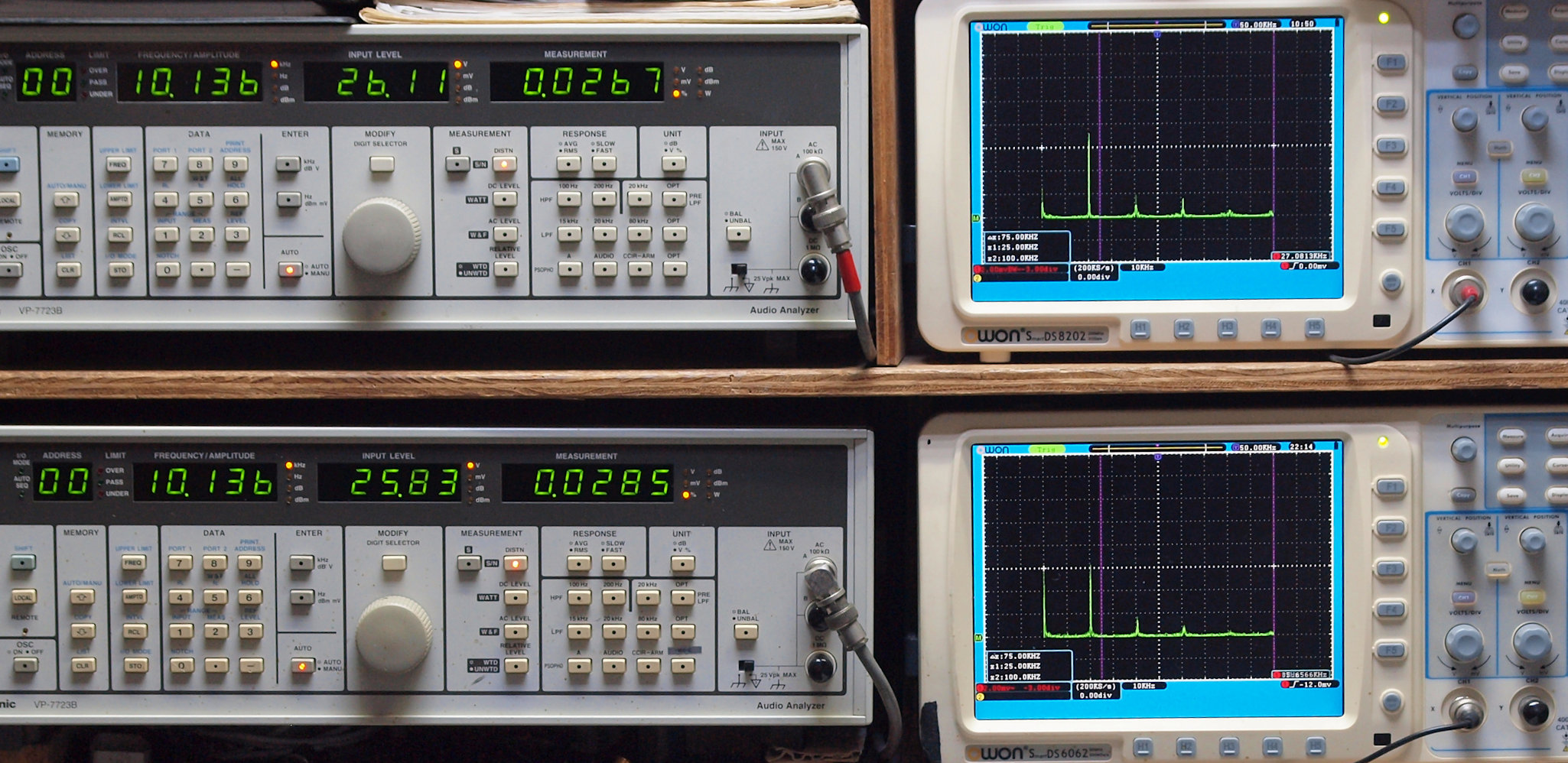

Ｅ１６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２６７％歪み。 　　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２８５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０２９９％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０４１８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ９．　引き続き２４時間エージング、　右は　ＳＨＡＲＰ　ＳＭ−ＳＸ１００．　７台目　です

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ-９５００　 定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W 全高調波歪率（定格出力） 0.1％以下 混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE） パワーバンドウィズ（IHF） 5Hz〜40kHz 周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時） ダンピングファクター 50（8Ω） 入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ. 出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V. クロストーク（定格出力 1kHz） Phono1、2=50dB以上 ハム及びノイズ（IHF） Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上. トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ. ラウドネス（ボリューム -30dB） 50Hz：+10dB. 10kHz：+8dB. ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）. ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）. 使用半導体 トランジスタ：58 FET：2 ダイオード：37 定格消費電力 205W（最大550VA） 外形寸法 幅500×高さ140×奥行347mm 重量 23.3kg 価格 １２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.　 特色。 チャンネル独立電源供給方式を採用 小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって ０．１％以下の低歪率を実現 全帯域にわたって低歪率（０．１％以下）を保証 高安定度を可能にした左右チャンネル独立電源供給方式 パラレル・プッシュプル回路による低歪率，大出力のパワー段 正確な過渡応答。 透明で高品位な音質。 許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジ カレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路 ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.） 上昇，下降点の変えられるトーン・セレクター ２段切換のハイ・フィルター，ロー・フィルター テープリプリントも自由自在 ４チャンネル時代に対処した４ＣＨアダプター回路 ノイズ・リダクション（Ｎ.Ｒ.）アダプター 　接続回路 スピーカーシステムは３系統接続可能 ３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子 プリ，メインアンプ部は，単独使用可能 ミューティングスイッチ
