KENWOOD D−3300t 修理記録
同時修理BL−111. 8台目  平成29年4月23日持込   4月27日完成
A. 修理前の状況
  • 普段からFM放送をよく聴くのですが、先日使用中に突然ディスプレイが表示されなくなり、 電源のon-offを繰り返しているうちに電源自体も入らなくなりました。


B. 原因
  • 経年変化による劣化。
    電源電解コンデンサーの液漏れによる周辺部品不良。


C. 修理状況
  • 電解コンデンサー交換。
    電源部回り部品交換。


D. 使用部品
  • 電解コンデンサー(オーディオコンデンサー使用)        6個。
    ダイオード                                1個。
    抵抗                                    1個。


G. 修理費  25,000円、  通常修理。

Y. ユーザー宅の設置状況

S. KENWOOD D−3300t の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

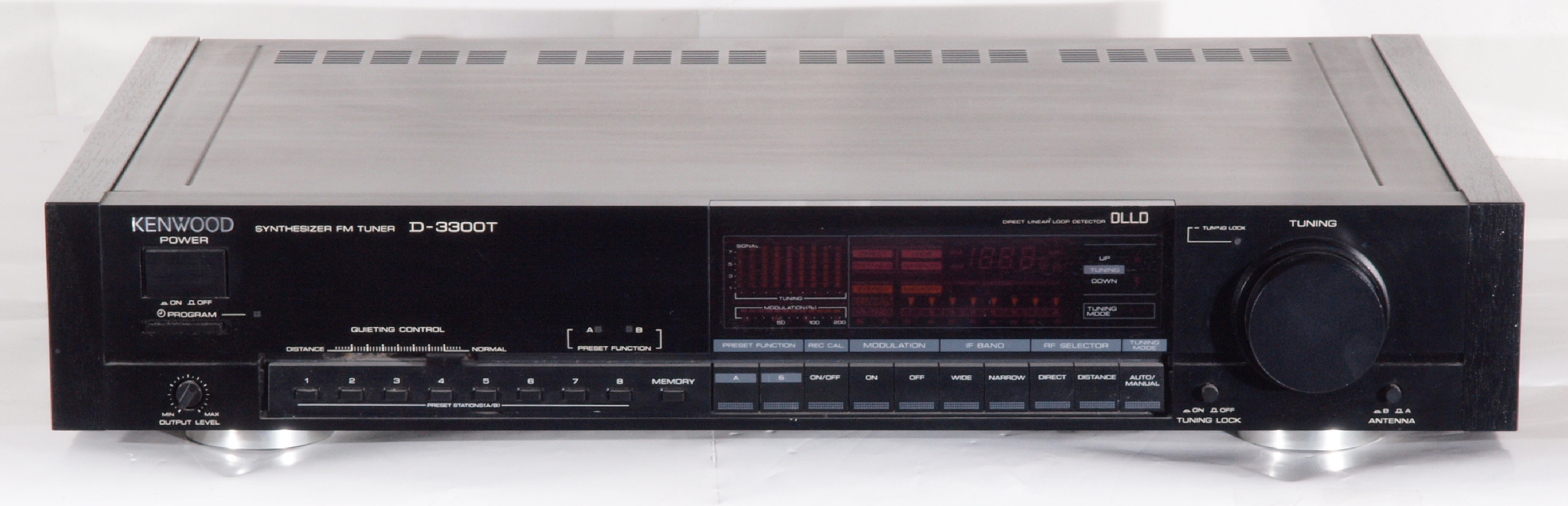

A11. 点検中 前から見る
A12. 点検中 前右から見る

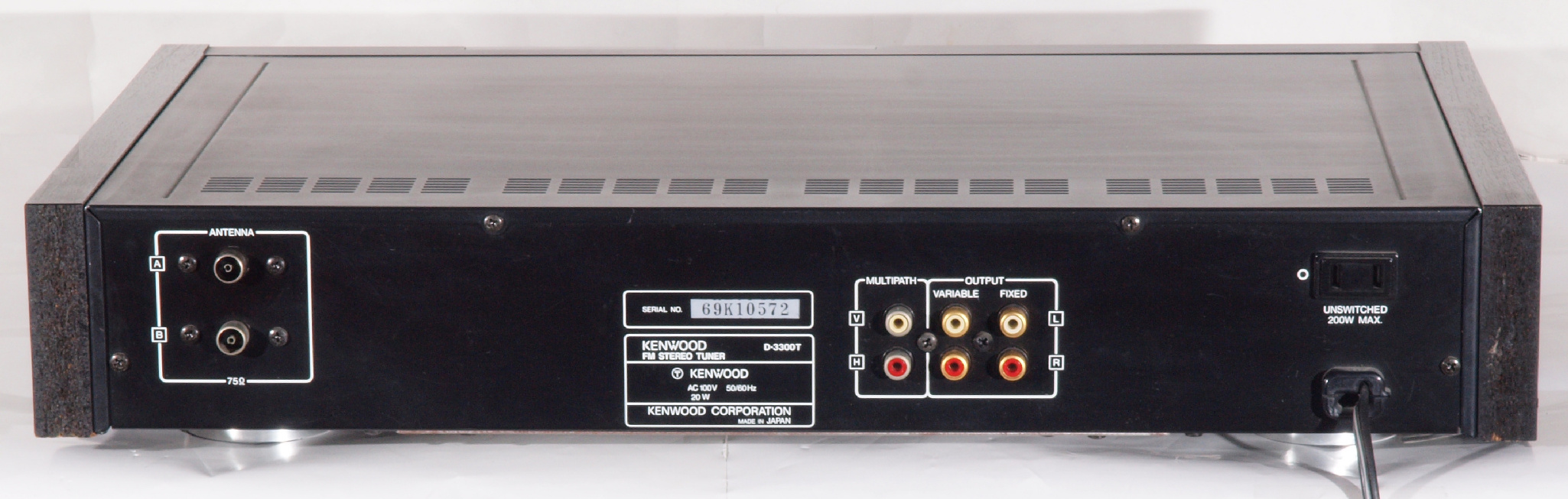

A13. 点検中 後から見る

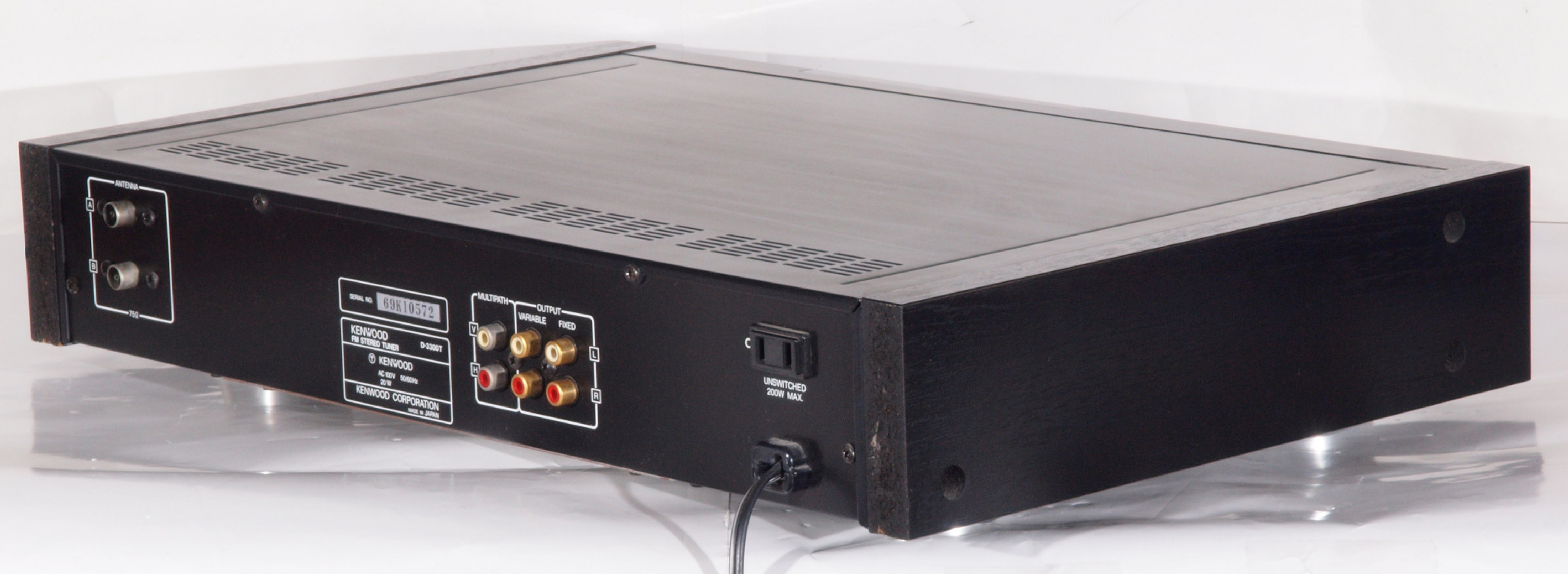

A14. 点検中 後左から見る
A15. 点検中 上から見る
A16. 点検中 上ケースを取り、上から見る。

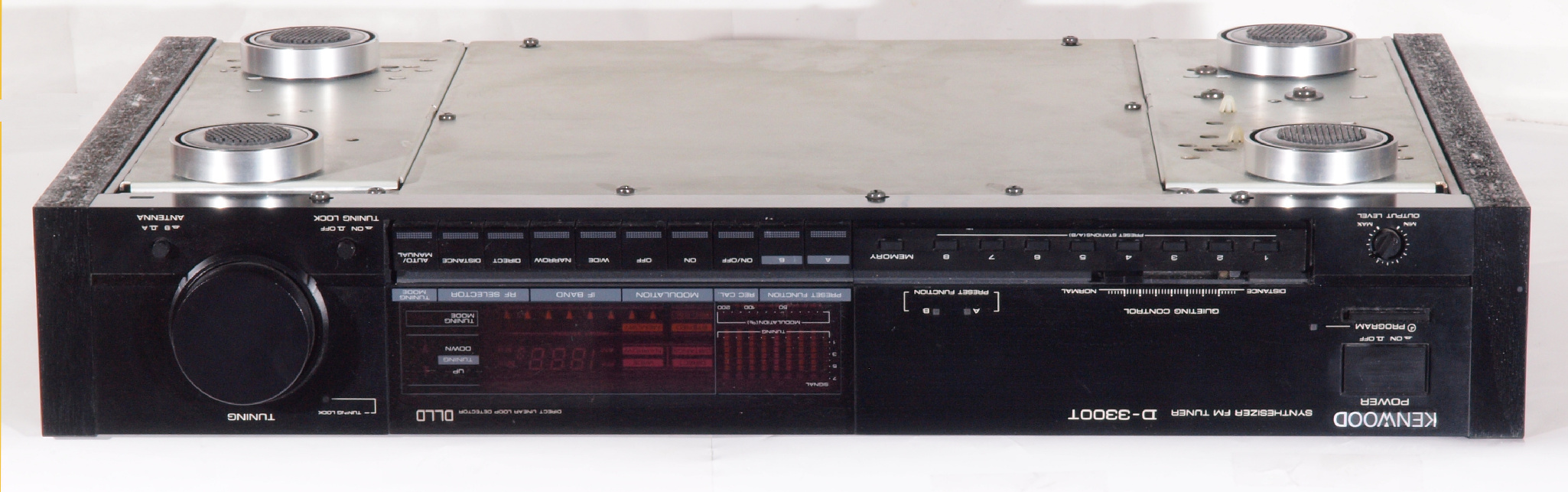

A21. 点検中 下前から見る

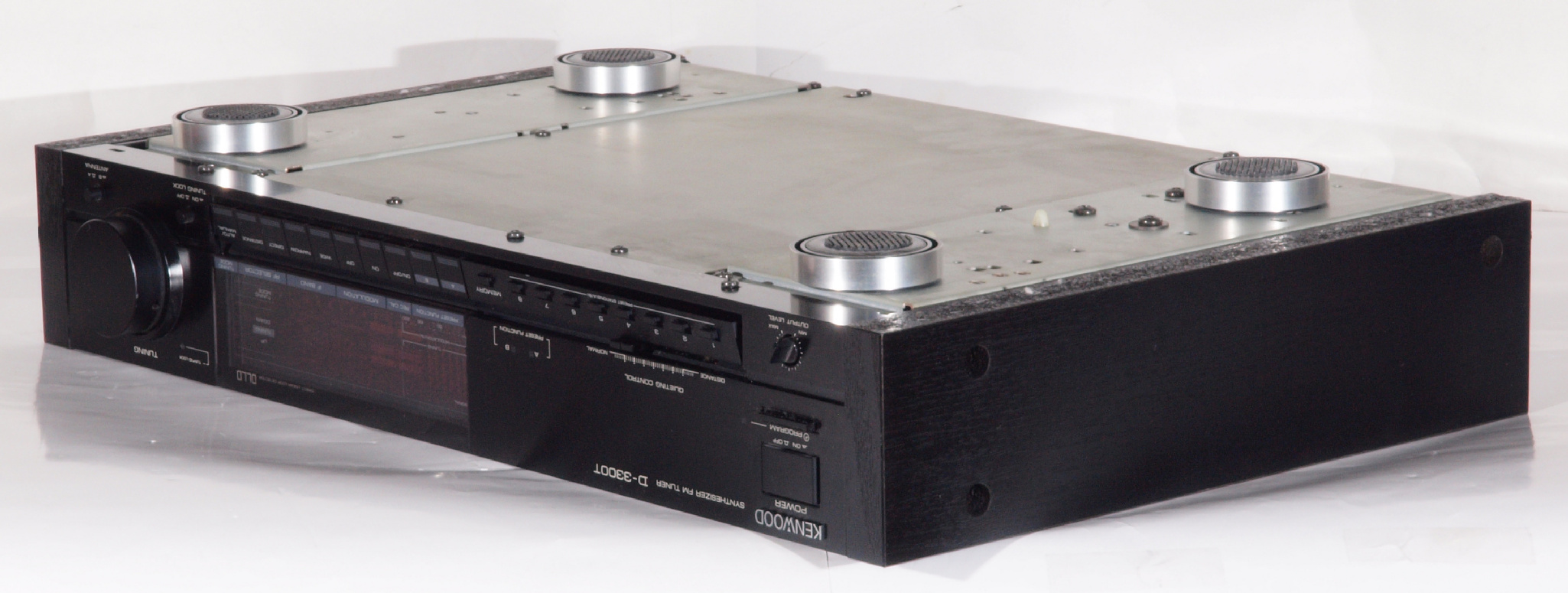

A22. 点検中 下前左から見る

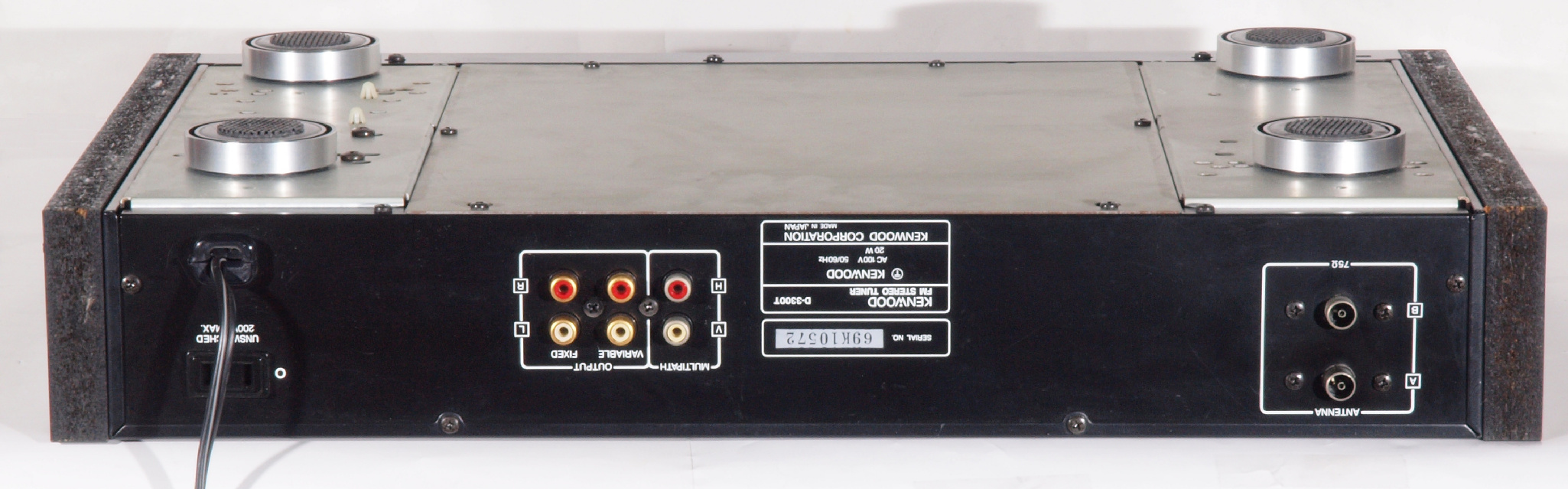

A23. 点検中 下後から見る

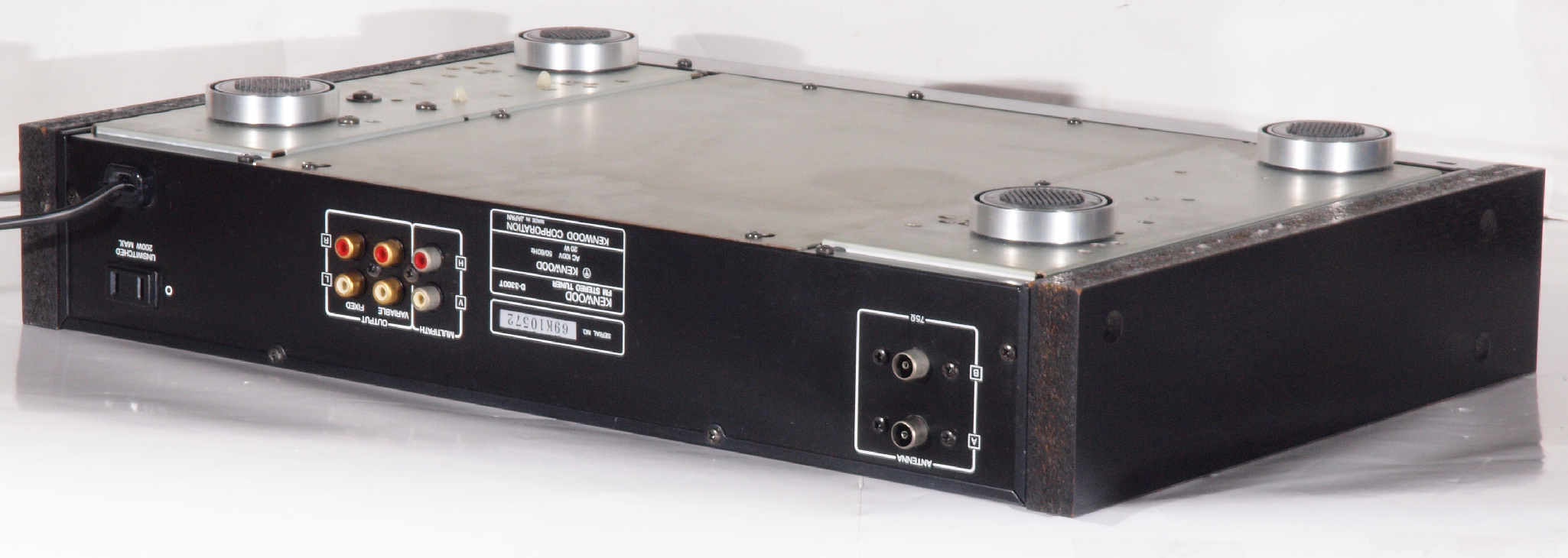

A24. 点検中 下後右から見る

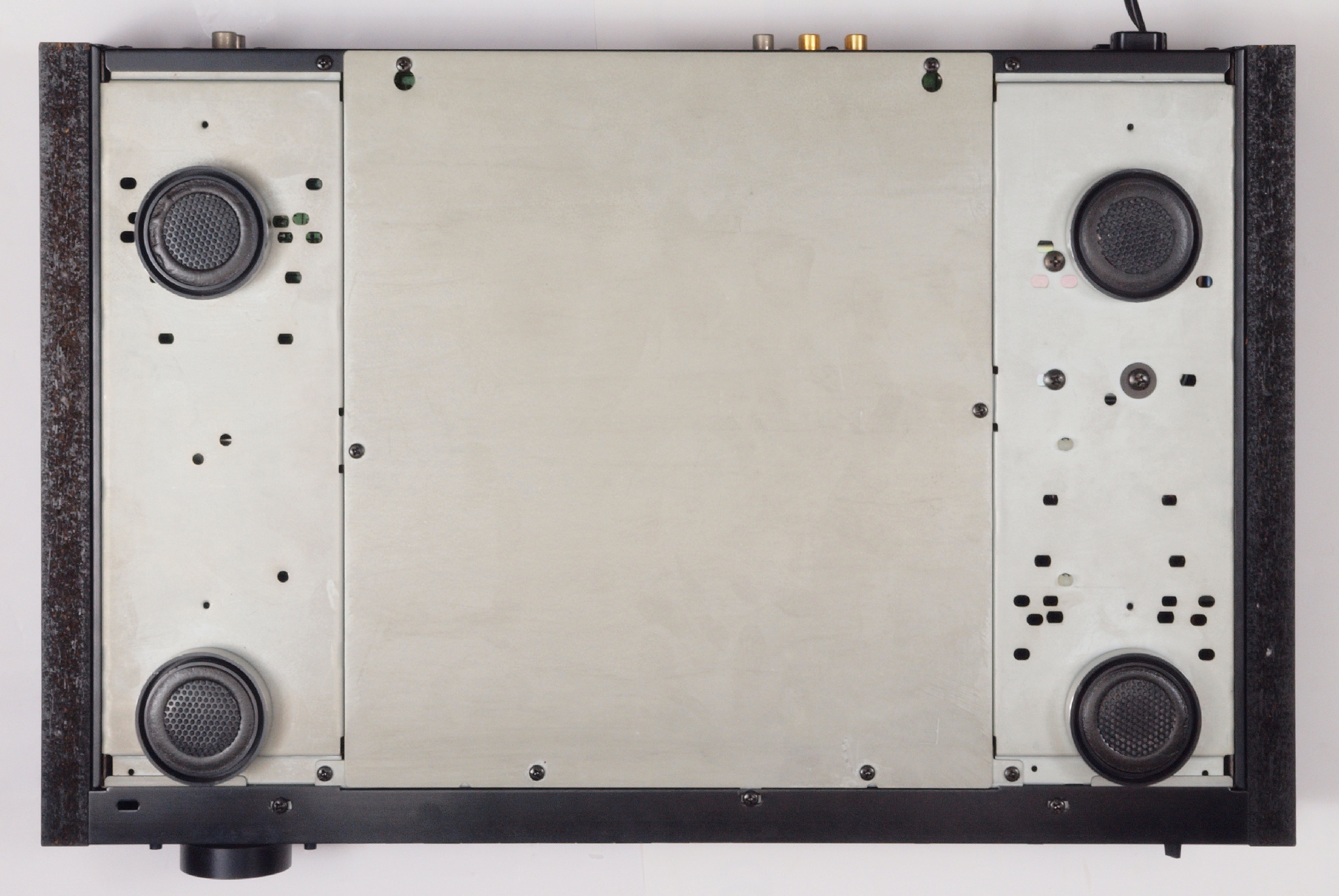

A25. 点検中 下から見る
A26. 点検中 下蓋を取り、下から見る。
A27. 点検中 電源電解コンデンサーの液漏れ跡。

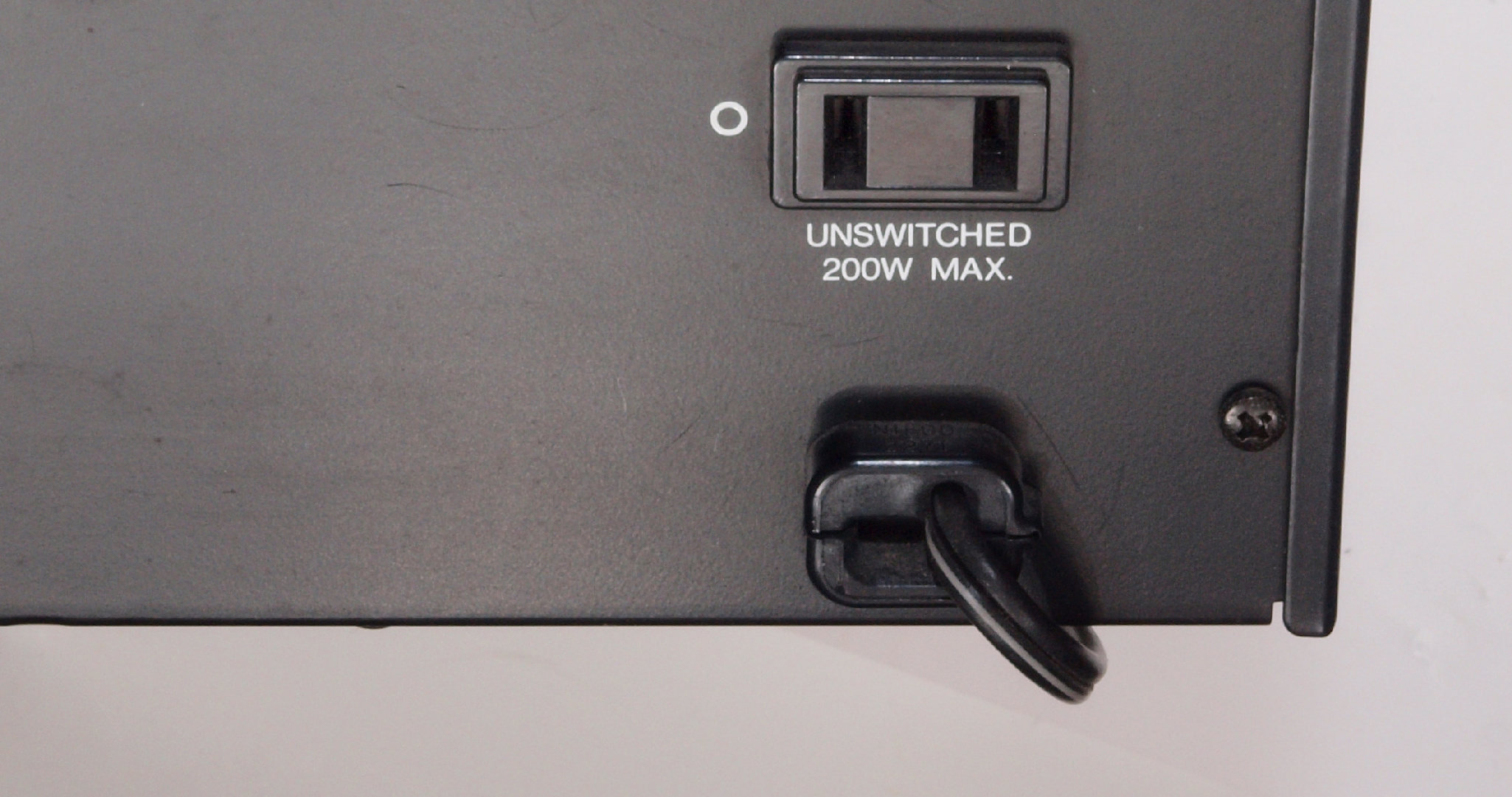

A31. 点検中 電源コード。 3Pインレットに交換可能。FURUTECH製FURUTECH FI-10(R) ロジウムメッキ。

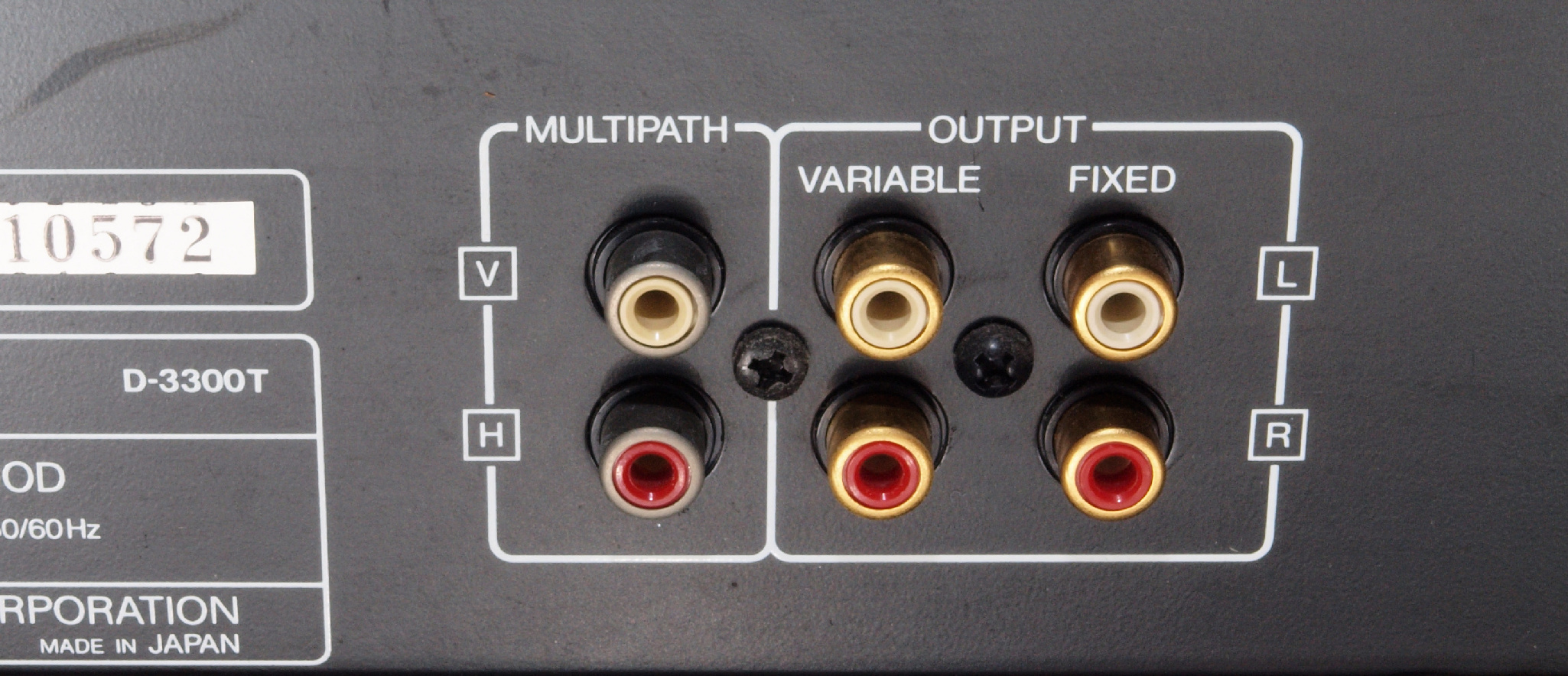

A32. 点検中 出力RCA端子。 テフロン絶縁型と交換可能。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C11. 修理前 電源部
C12. 修理中 電源部。 電解コンデンサー固定するトルエン溶媒の接着剤。
C13. 修理中 電源部。  トルエン溶媒の接着剤を取り去り、コートを塗布後。
C14. 修理後 電源部
C21. 修理前 コントロール基板裏
C22. 修理(半田補正)後 コントロール基板裏

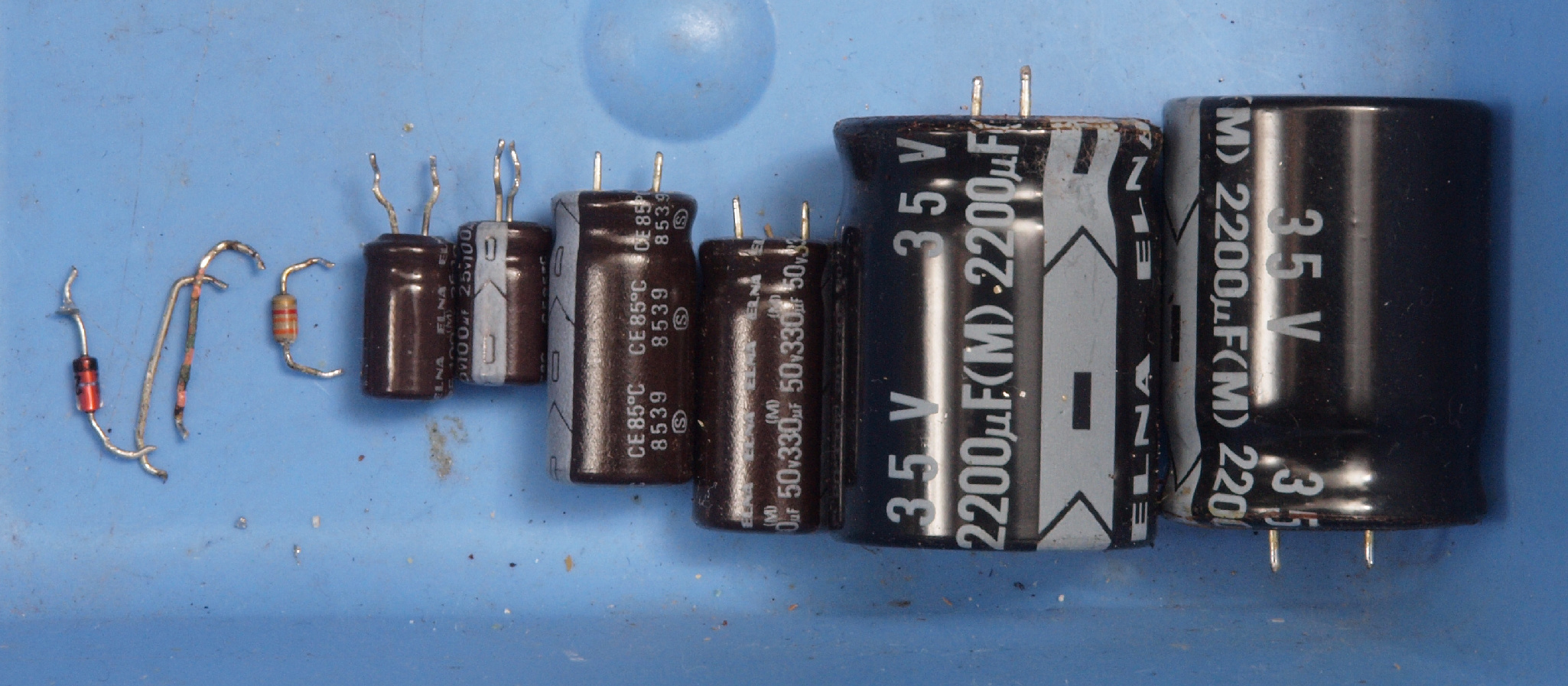

C31. 交換部品
Y1. ユーザー宅へ設置。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
Y1. 設置状況。  右は同時修理BL−111. 8台目
Y2. 設置状況。 右は同時修理 KenWoodD−3300t
Y3. 設置状況。 左中段は、過去の修理 SansuiAU−α907i MOS Ltd. 4台目
S. KENWOOD D−3300t の仕様(マニアル・カタログより)
型式 FMステレオチューナー D−3300t
受信周波数範囲 76MHz〜90MHz
アンテナインピーダンス 75Ω不平衡
感度(75Ω) Distance:0.95μV/10.8dBf
Direct:10μV/31.2dBf
SN比50dB感度 Distance=mono:1.8μV/16.2dBf、stereo:24μV/38.8dBf
Direct=mono:18μV/36.3dBf、stereo:240μV/58.8dBf
高調波歪率(100%変調) Wide
mono=100Hz:0.006%、1kHz:0.004%、50Hz〜10kHz:0.009%
stereo=100Hz:0.009%、1kHz:0.007%、50Hz〜10kHz:0.03%
Narrow
mono=100Hz:0.02%、1kHz:0.01%、50Hz〜10kHz:0.02%
stereo=100Hz:0.03%、1kHz:0.02%、50Hz〜10kHz:0.1%
SN比(100%変調、85dBf入力) mono:100dB、stereo:92dB
キャプチャーレシオ Wide:0.8dB、Narrow:2.0dB
実効選択度(IHF) Wide:70dB、Narrow:100dB
ステレオセパレーション Wide=1kHz:71dB、50Hz〜10kHz:60dB、15kHz:50dB
Narrow=1kHz:60dB、50Hz〜10kHz:50dB、15kHz:45dB
周波数特性 20Hz〜15kHz ±0.5dB
イメージ妨害比(84MHz) 90dB
IF妨害比(84MHz) 110dB
スプリアス妨害比(84MHz) 100dB
AM抑圧比(65.2dBf) 70dB
サブキャリア抑圧比 75dB
出力レベル/インピーダンス
FM(1kHz、100%変調)
固定出力:0.6V/2.3kΩ
可変出力:1.2V/1kΩ
電源電圧 AC100V、50Hz/60Hz
定格消費電力(電気用品取締法) 20W
外形寸法 幅475×高さ88.5×奥行327mm
重量 6.0kg
付属 T型アンテナ、アンテナアダプター、両ピンコード
価格 140,000(1986年発売)
