Mcintosh MC275. 7台目修理記録
平成25年3月13日到着   6月25日完成
A. 修理前の状況
  • オークションでの購入品です、落札価格500,000円。
    3週間程度の使用です。
    3週間程度の間コンセント差込時に何度か接触の悪い様な音を聞きましたがよくわかないうち、
    最終的にコンセント差込んで真空管の点灯を確認、15分後気が付いたときには消えていました。
    再度差込直し点灯し消えることもなく音楽が聞けましたが、2日後コンセント差込時内部から、
    小さなパッシと音がし真空管の点灯もなく使用できなくなりました。


B. 原因
  • 経年劣化

C. 修理状況
  • 終段(KT−88)ソケット交換。
  • 前段MT管ソケット交換。
  • ブロック電解コンデンサー交換。
  • フイルムコンデンサー交換。
  • 配線手直し、補強。
  • SP接続端子交換。
  • ブロック電解コンデンサー交換。
  • 電源コード交換。

U. TubeTester HickokTV−2B/Uによる付属真空管測定
V. TubeTester HickokTV−2B/Uによる購入真空管測定、 購入先
D. 使用部品
  • テフロン製USソケット                4個。
    タイト製MTソケット                  7個。
    電解コンデンサー                  11個。
    フイルムコンデンサー                18個。
    SP接続端子                      2個。
    ブロック電解コンデンサー「TMC」          2本。
    ブロック電解コンデンサー「ユニコン」        2本。
    電源コード                        1本。
    抵抗                           8個

E. 調整・測定

F. 修理費   148,000円    オーバーホール修理
                         但し、真空管は別途

S. Mcintosh MC275 の仕様(マニアル・カタログより)

このクラスのKT−88は良質な物を選択すること。
又、前段12AZ7/12AT7と直結なので、こちらも同様の配慮が必要。


A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

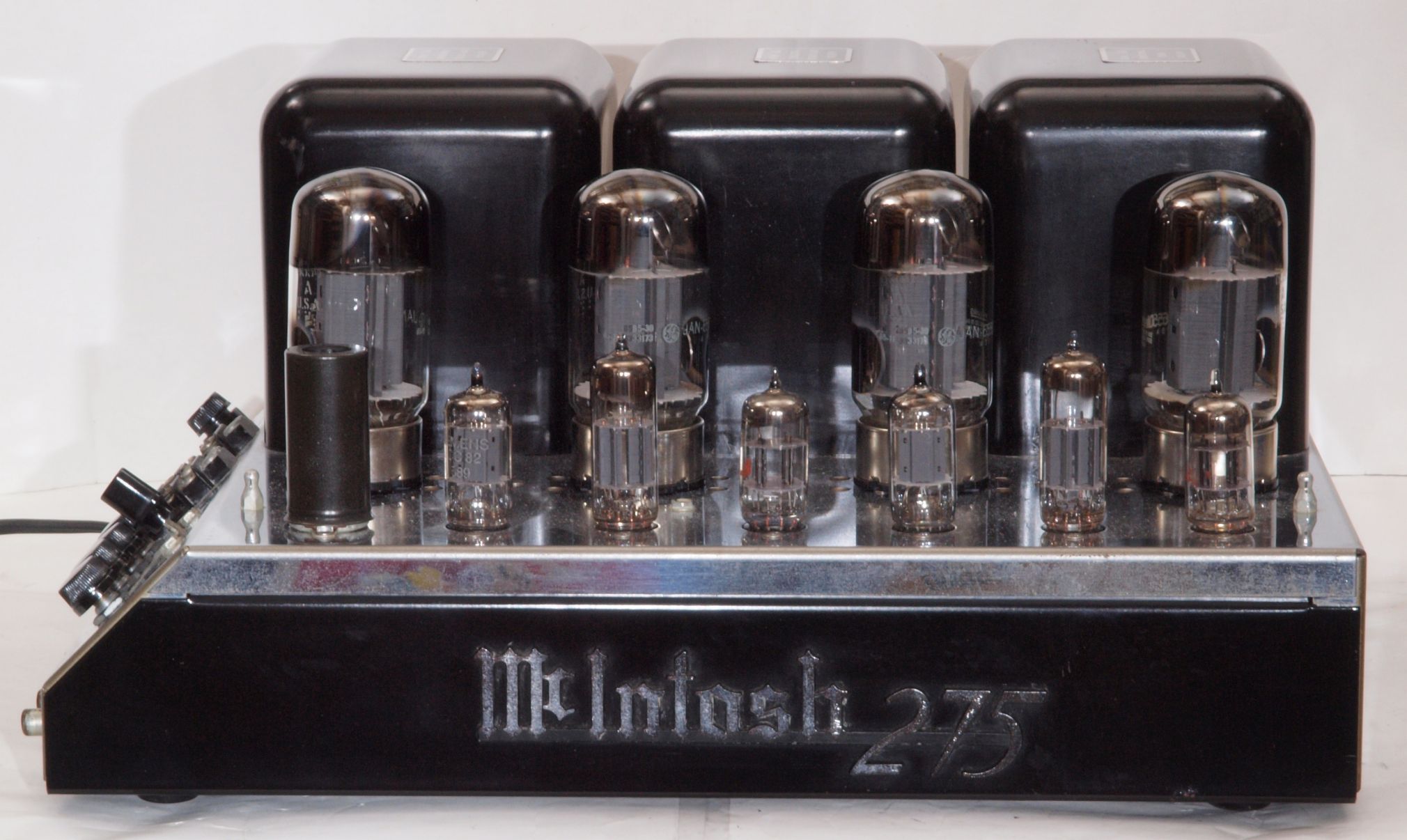

A11. 点検中 前から見る

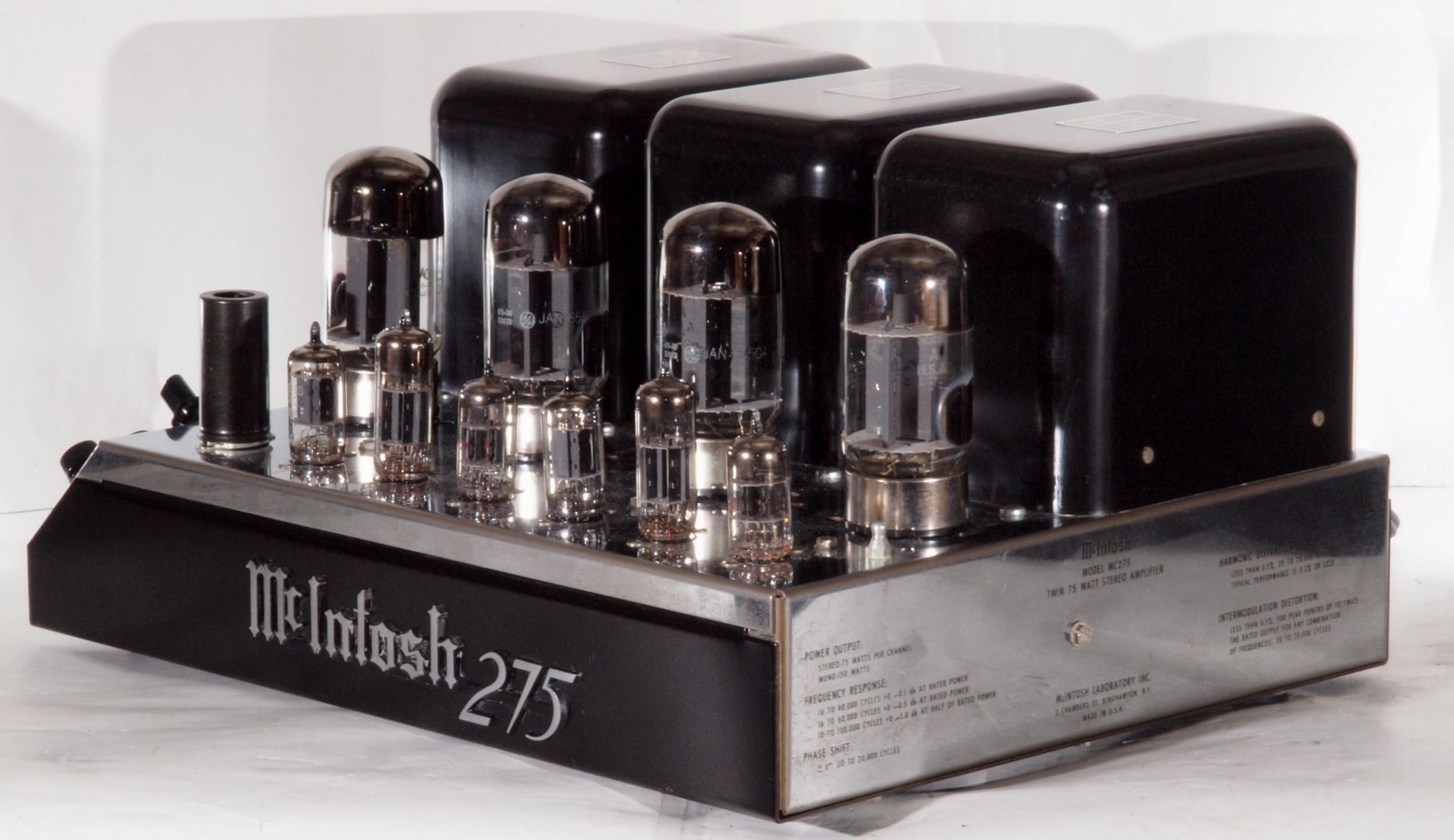

A12. 点検中 前右から見る

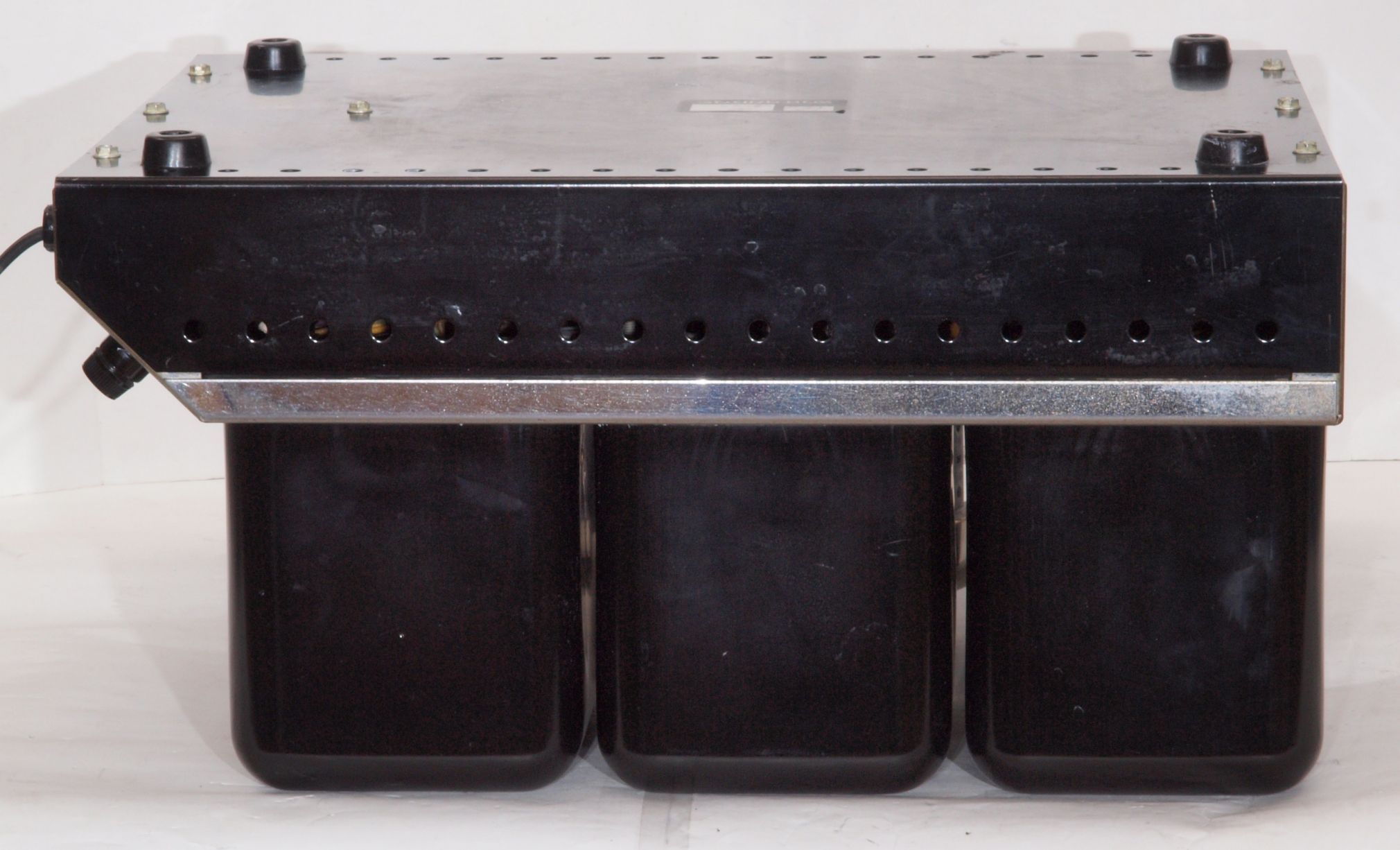

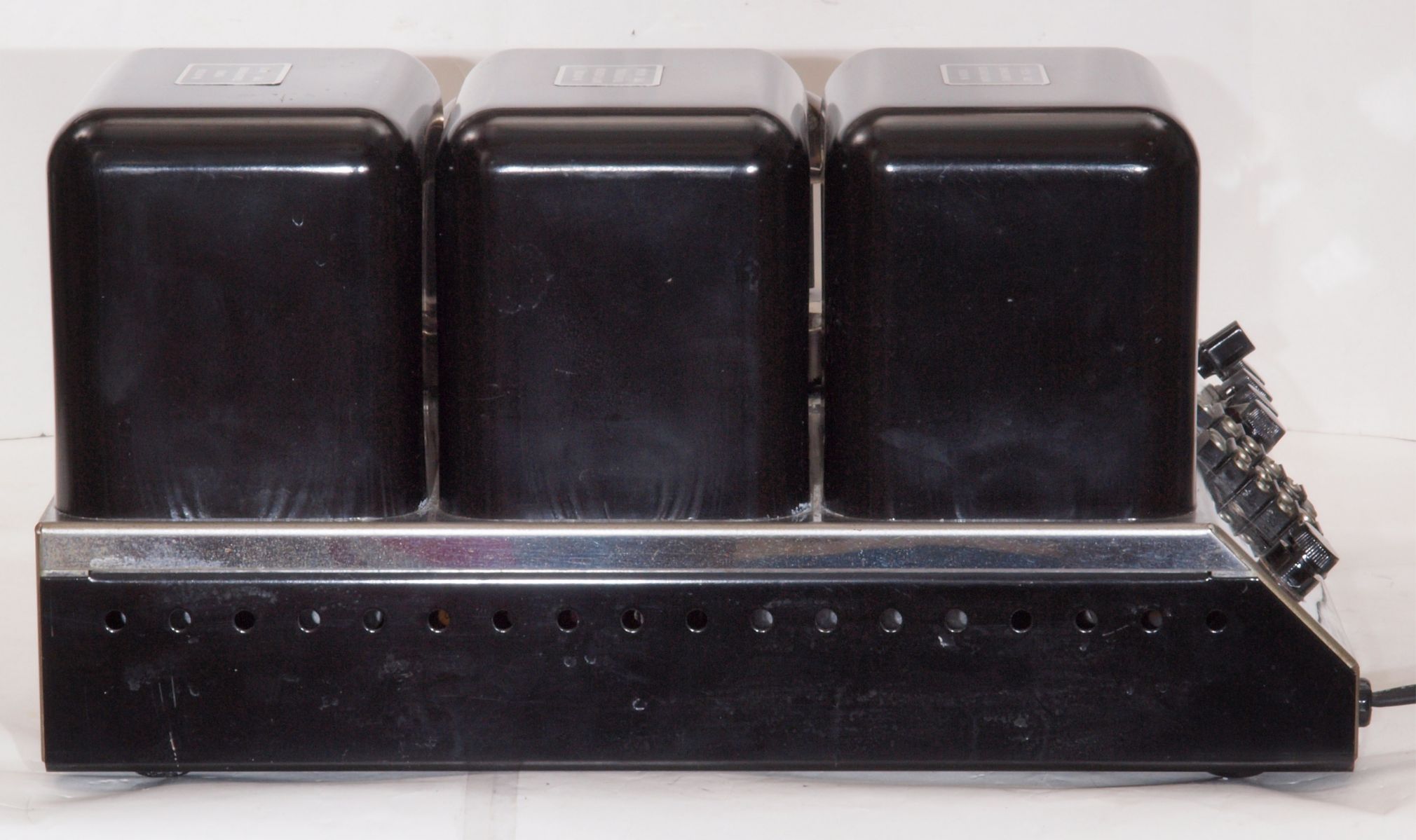

A14. 点検中 後から見る

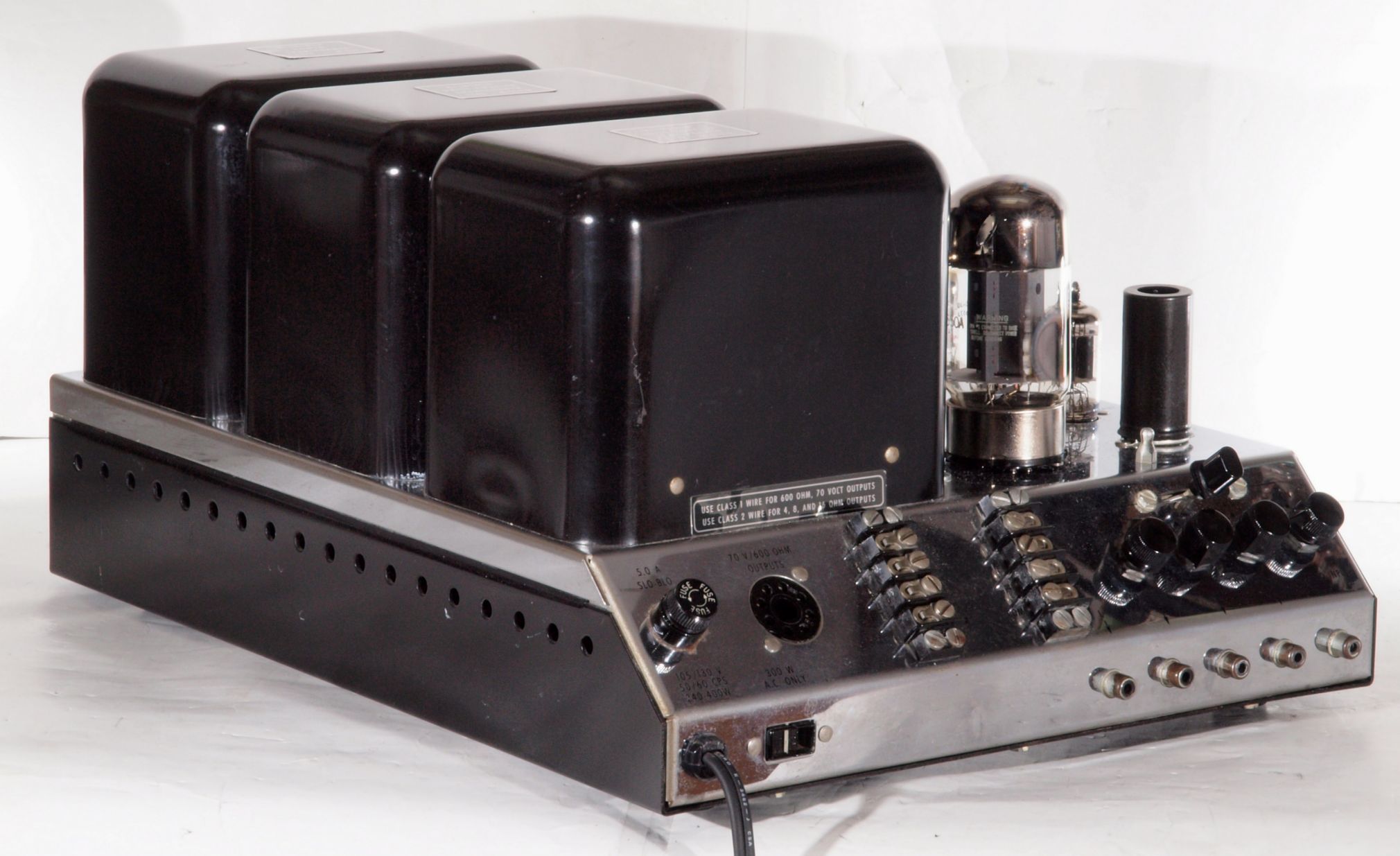

A15. 点検中 後右から見る

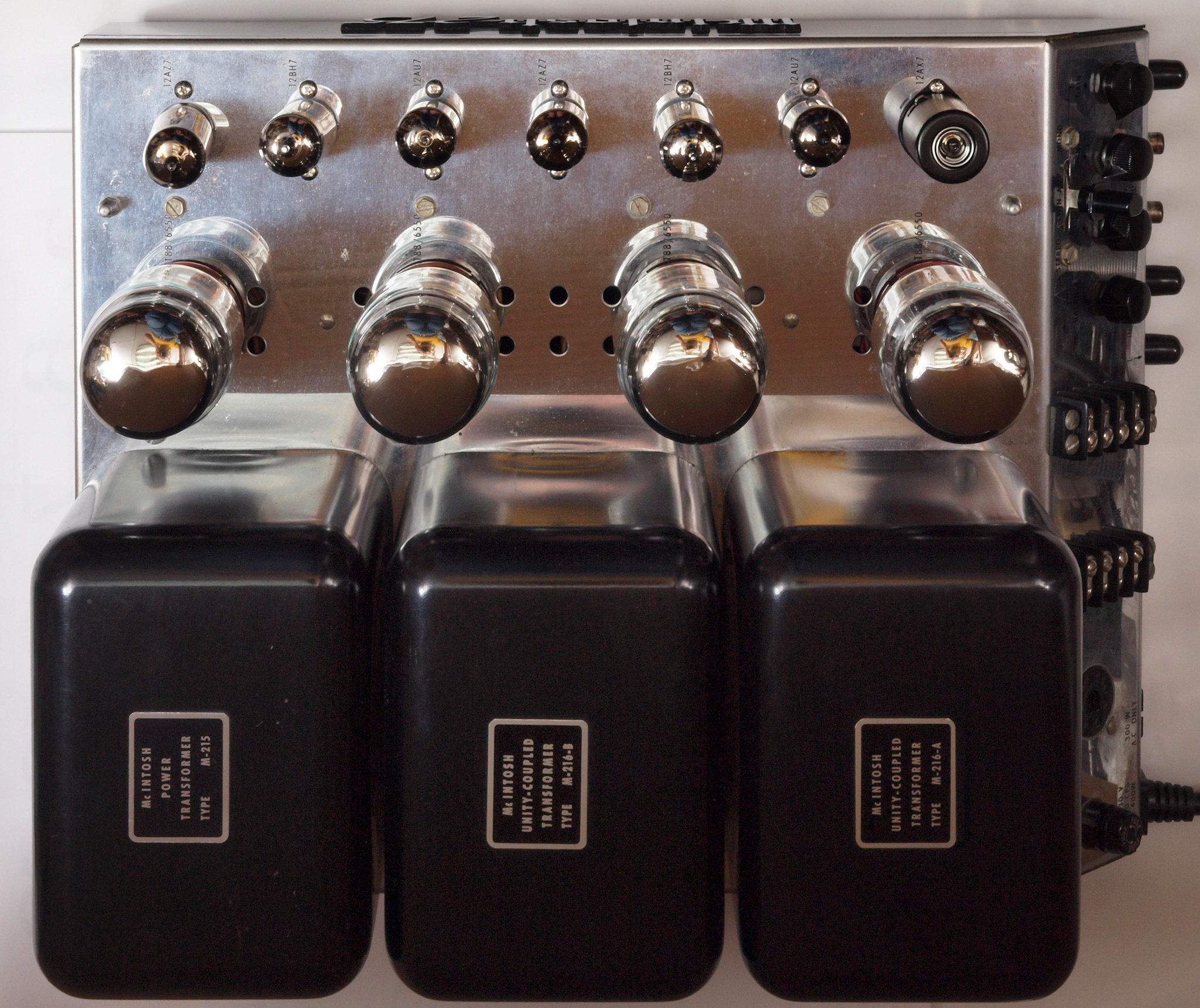

A21. 点検中 上から見る
A22. 点検中 真空管を抜き、上から見る

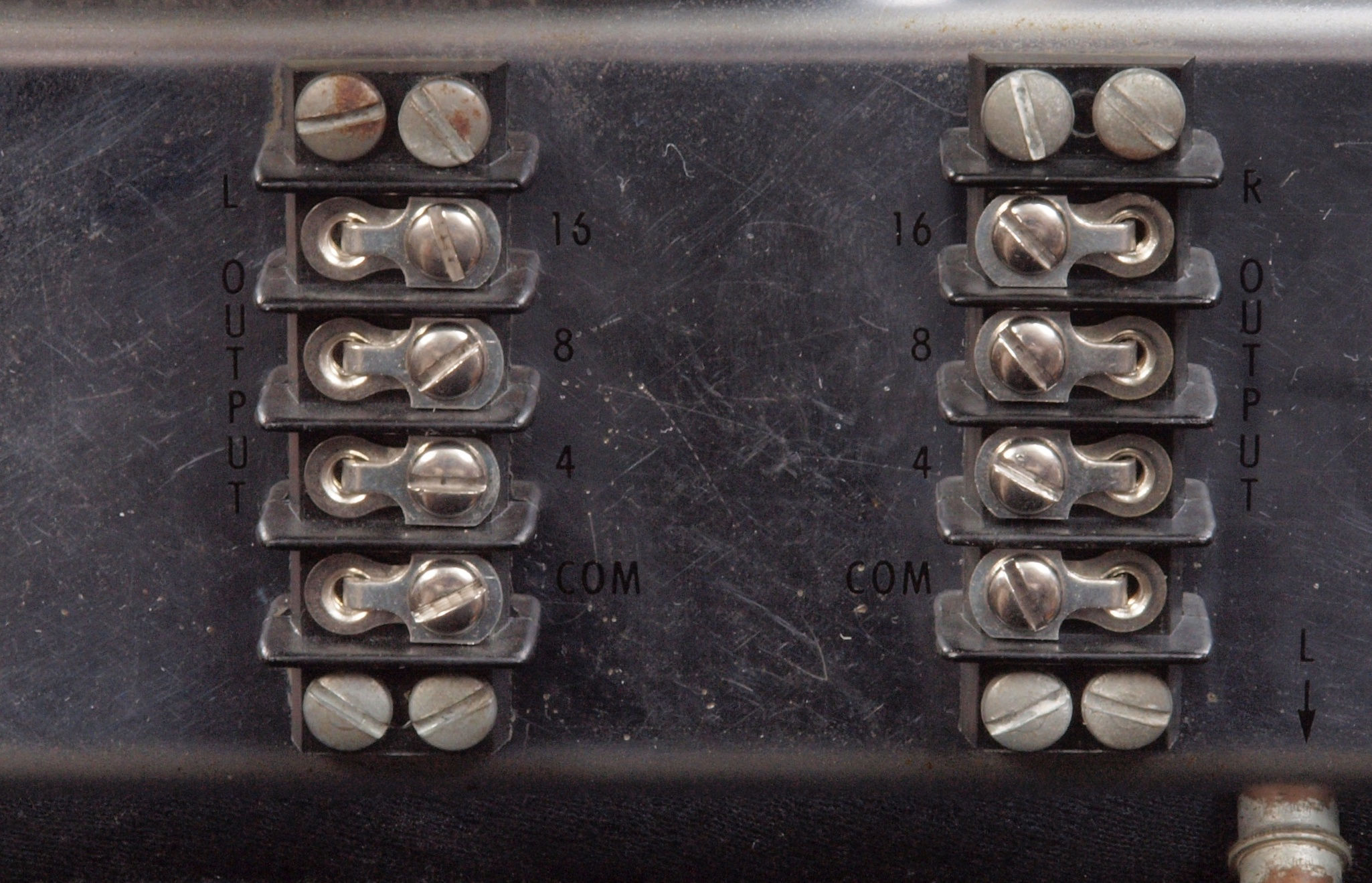

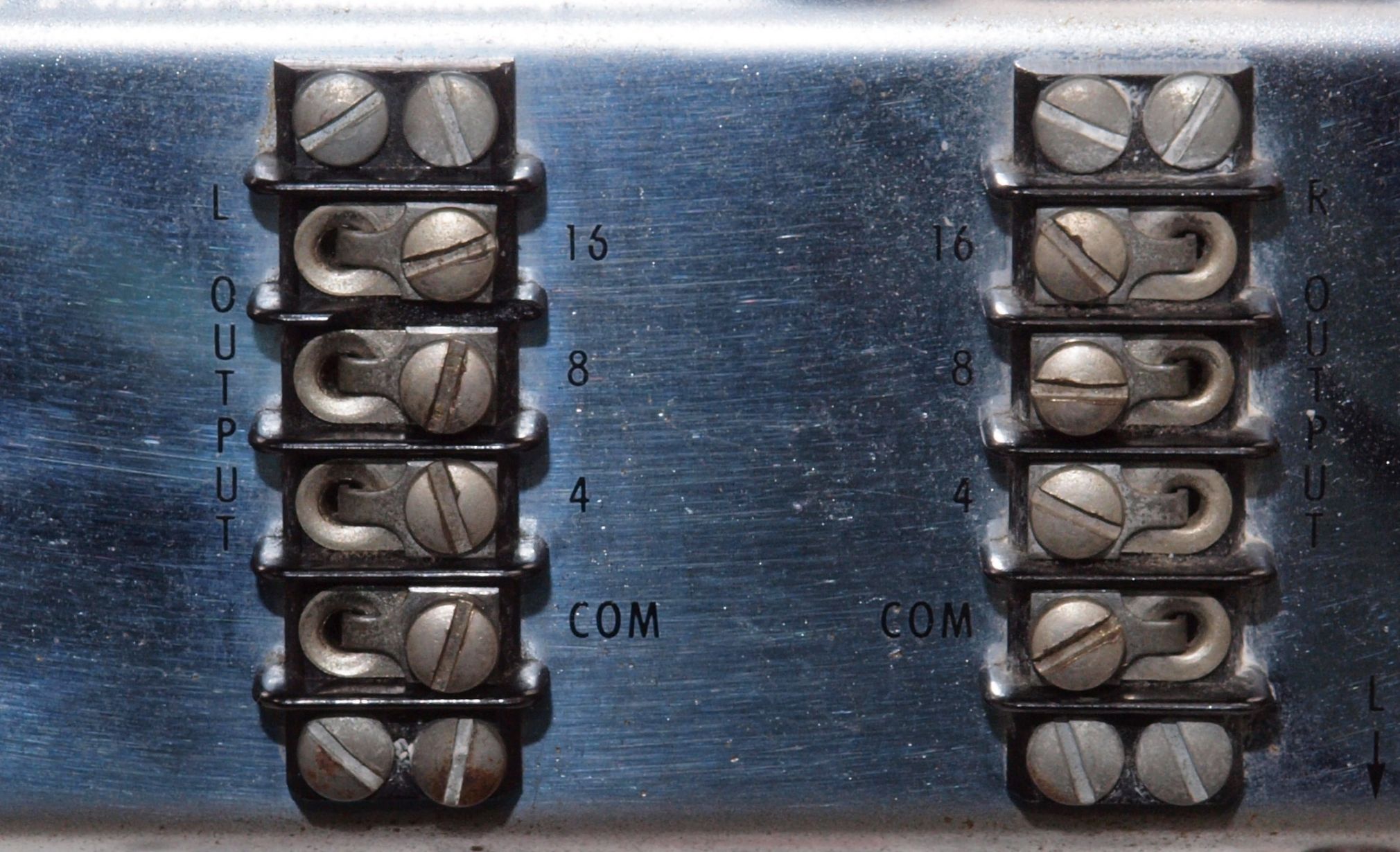

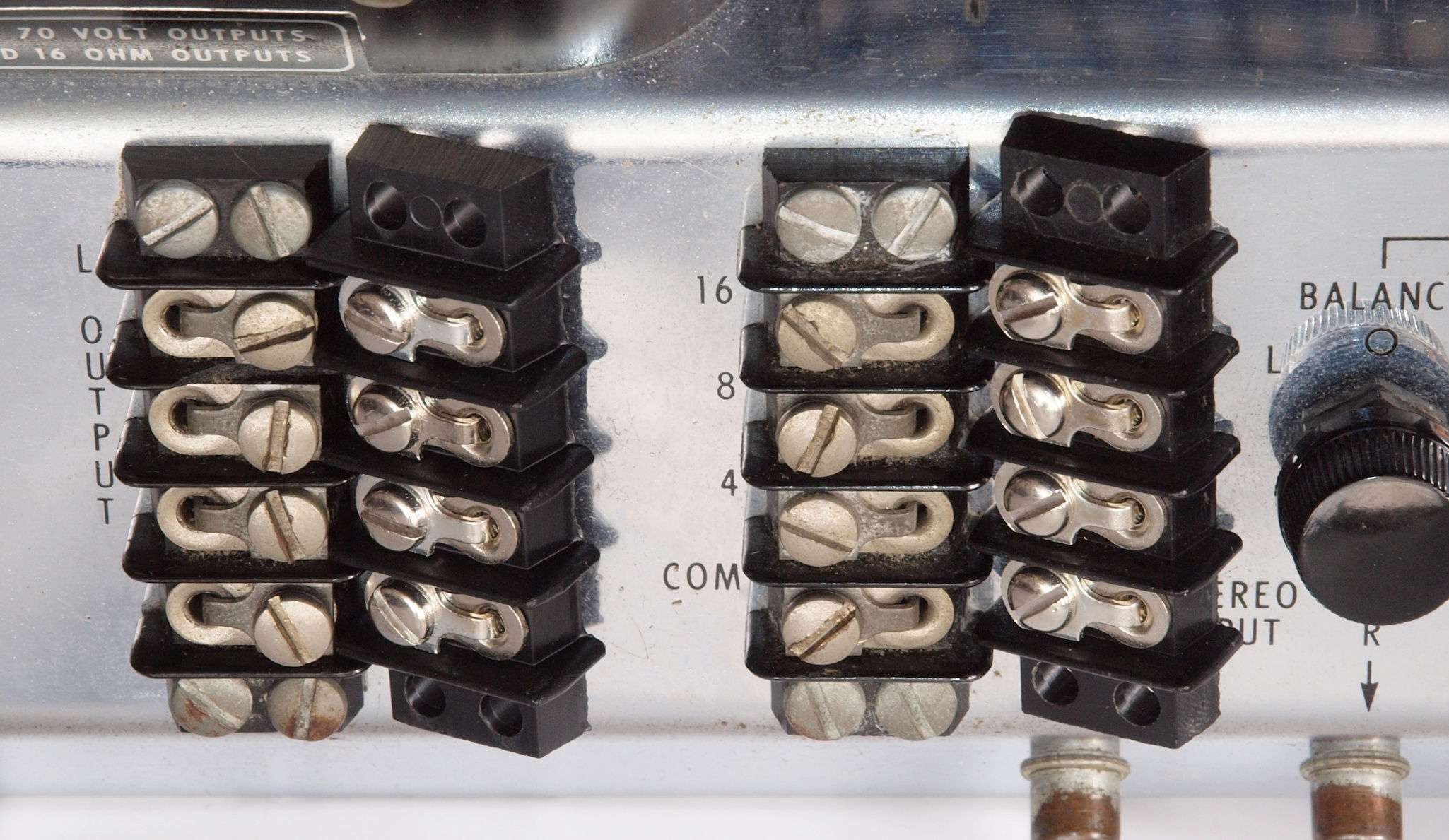

A23. 点検中 SP接続端子
A24. 点検中 新品に交換。

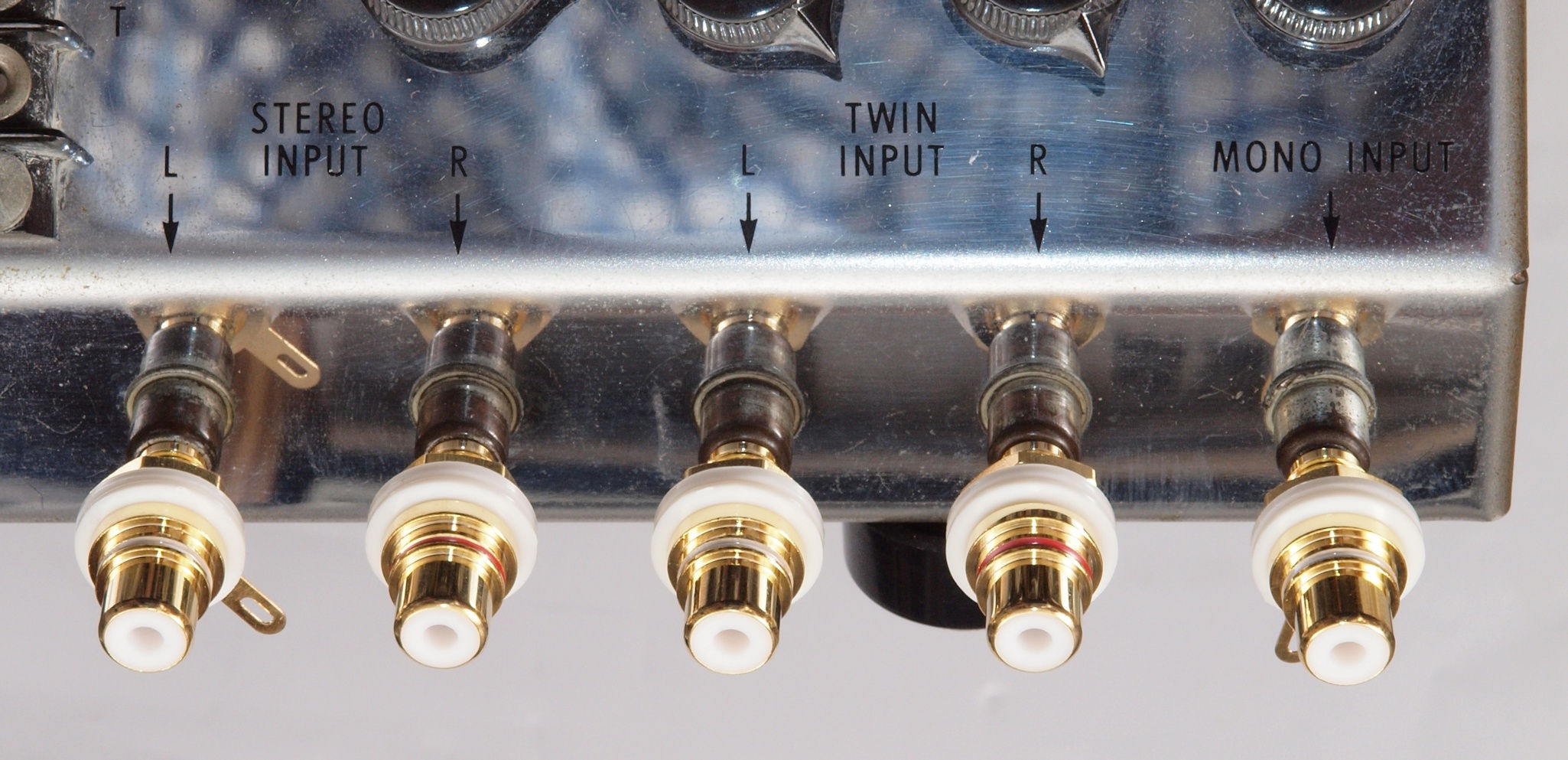

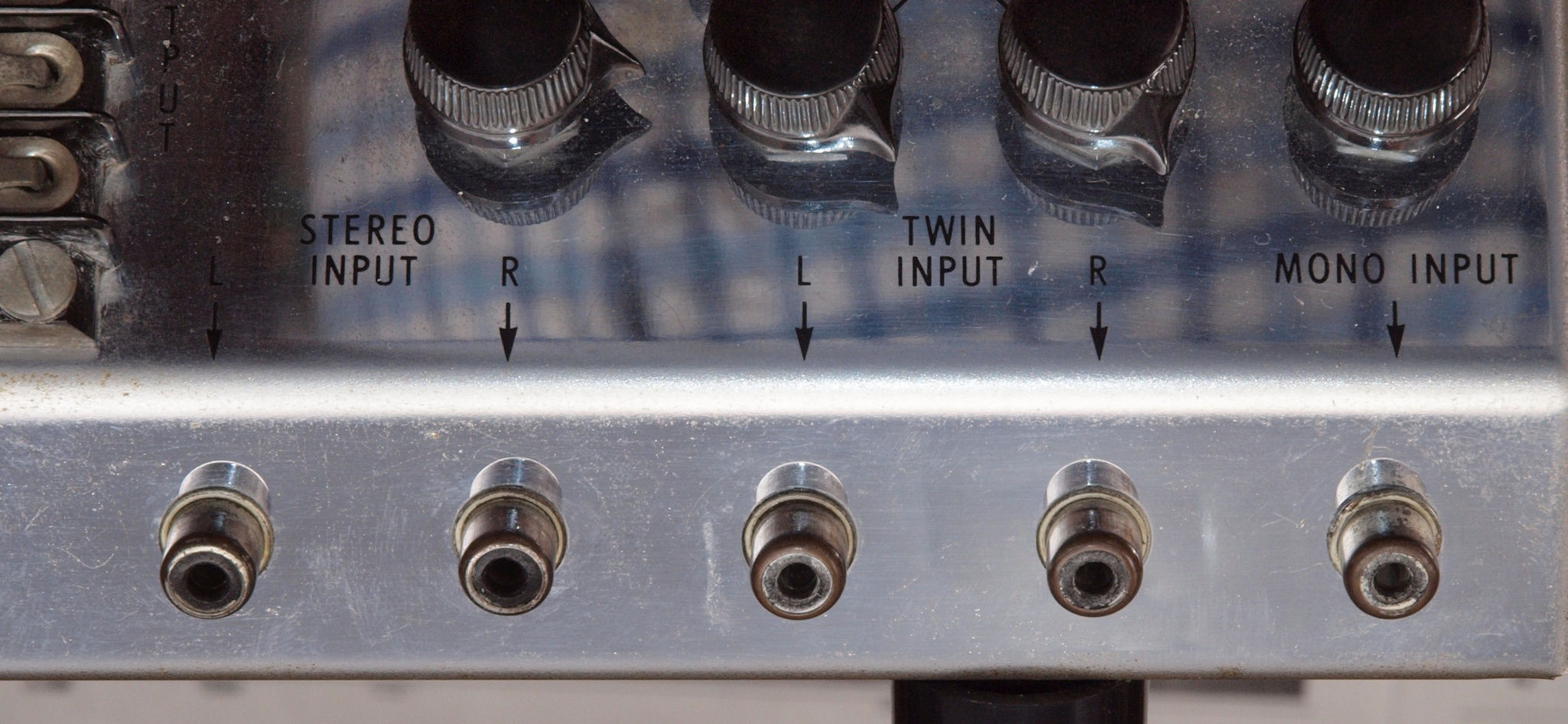

A25. 点検中 入力RCA端子。
A26. 点検中 入力RCA端子、 テフロン絶縁製に交換可能。
A27. 点検中 電源コードは交換されている、ブシュもキズが付いている。

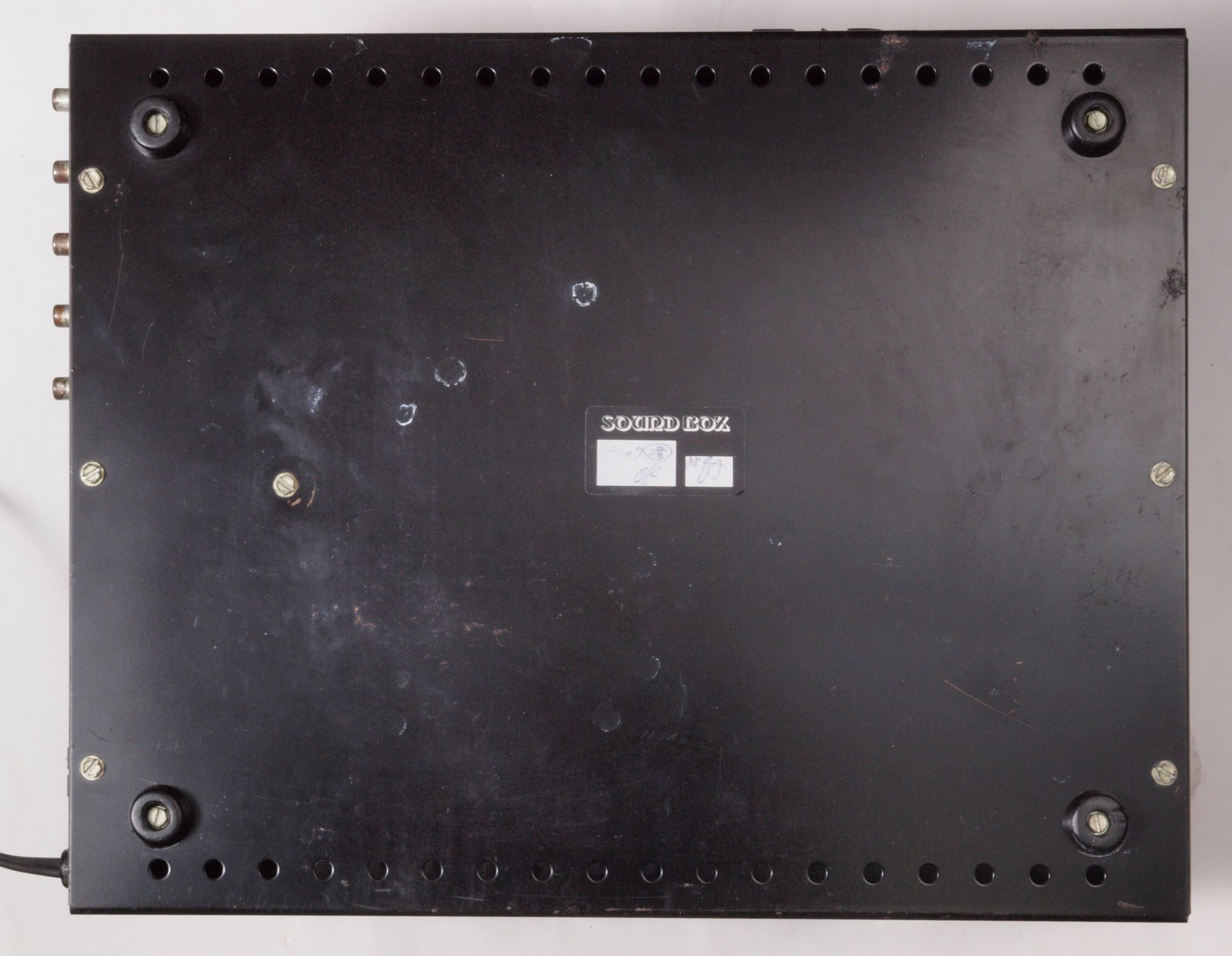

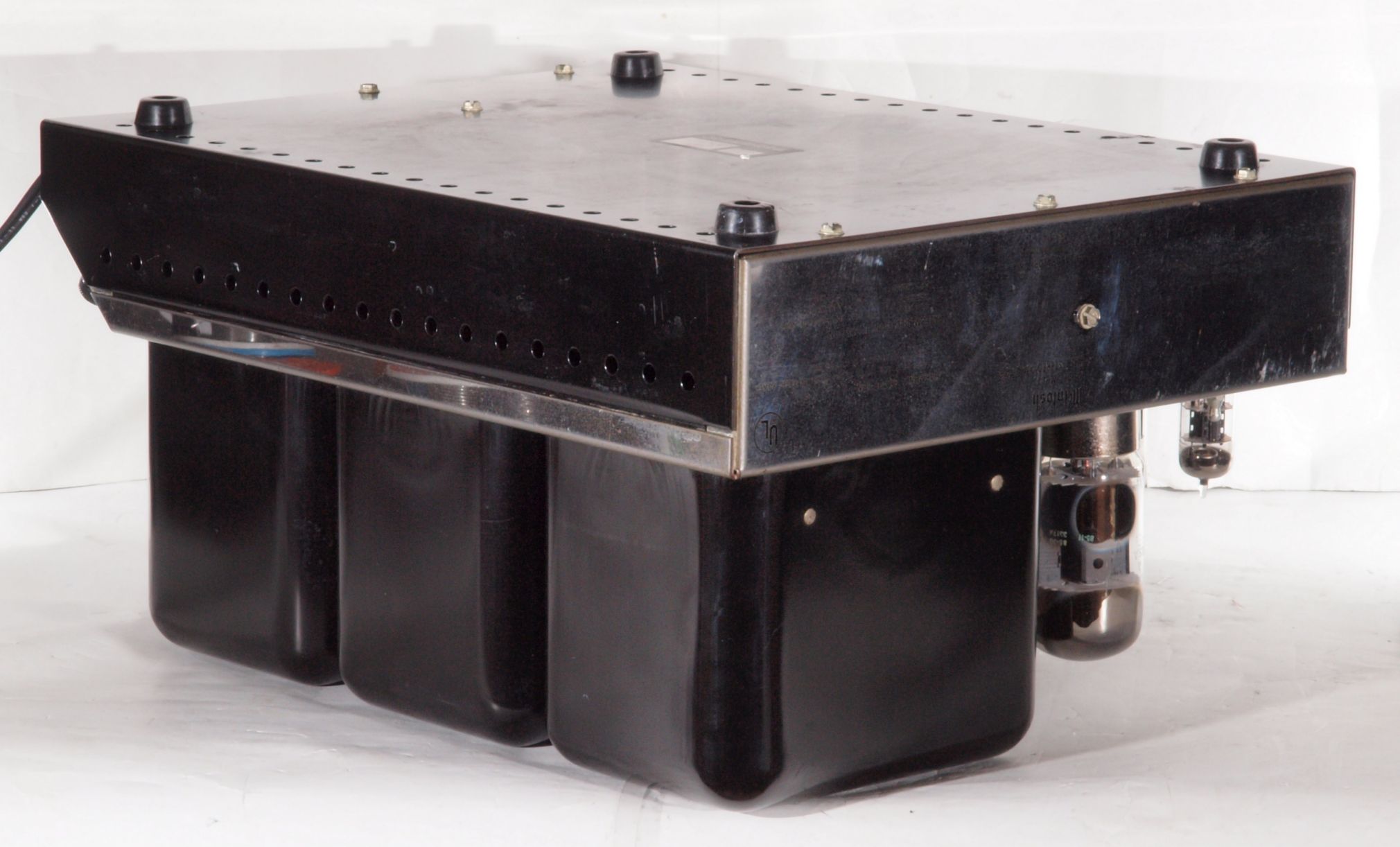

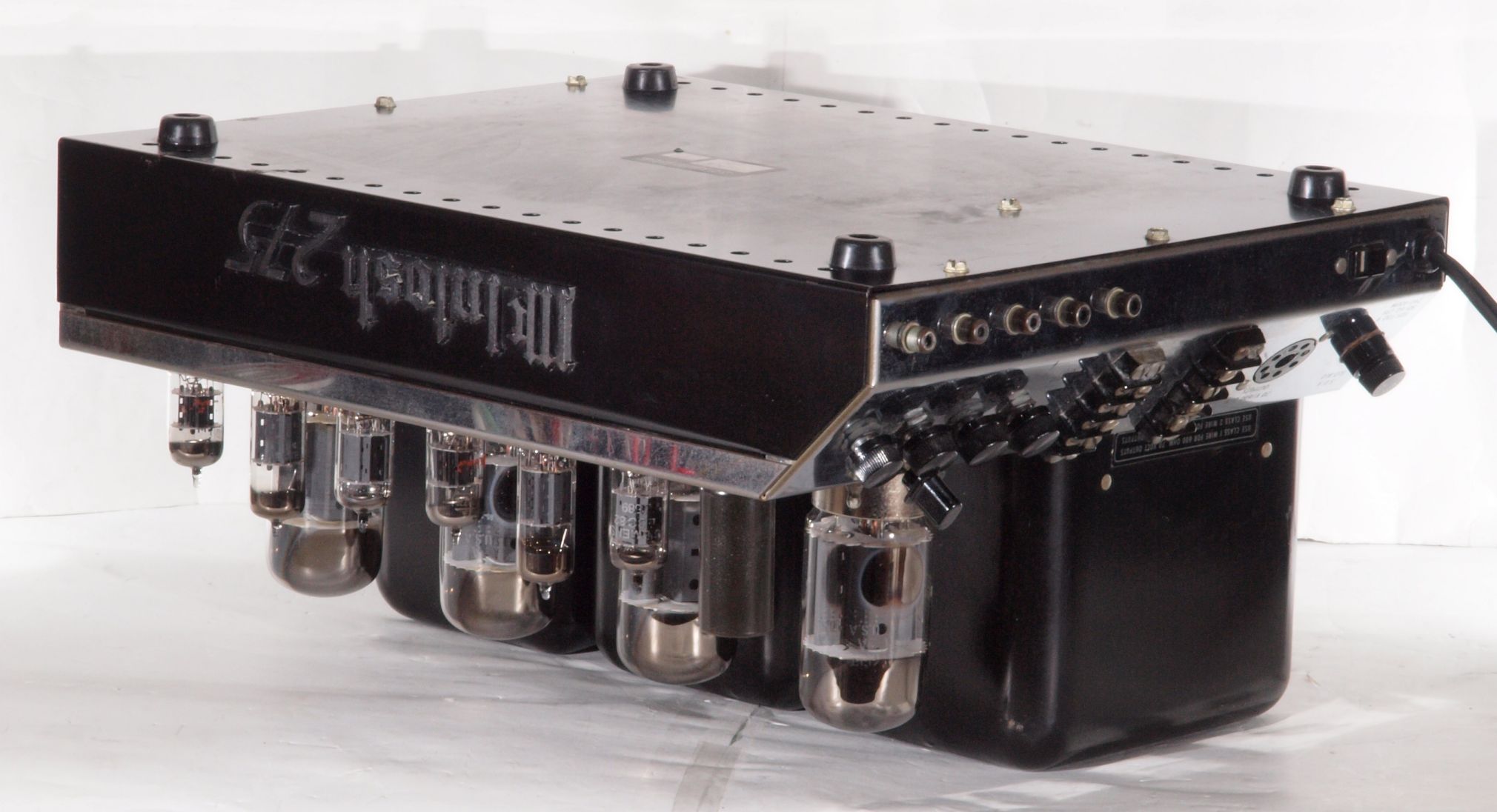

A31. 点検中 下から見る

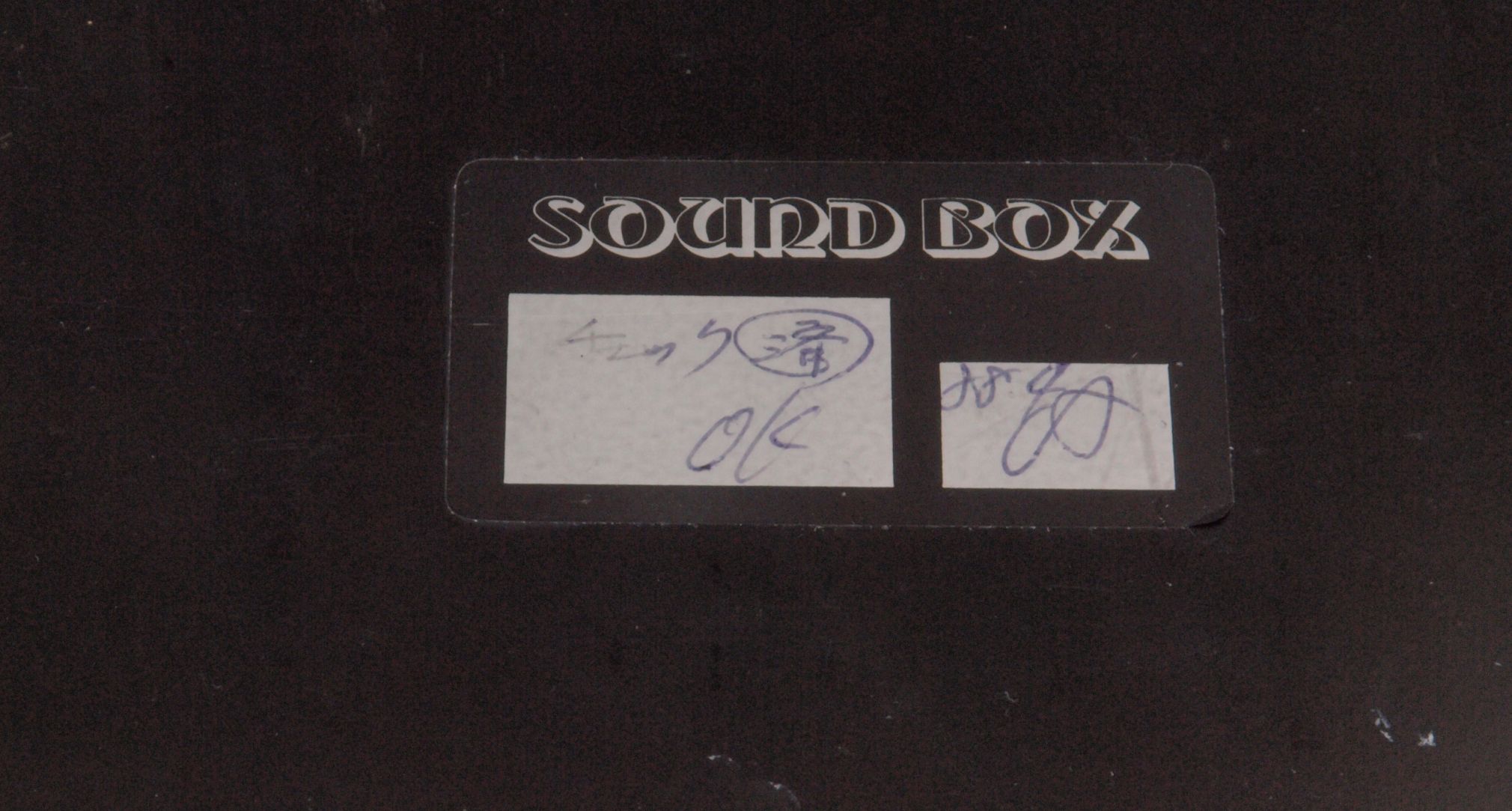

A312. 点検中 下から見る。 修理ラベル、1988年4月。

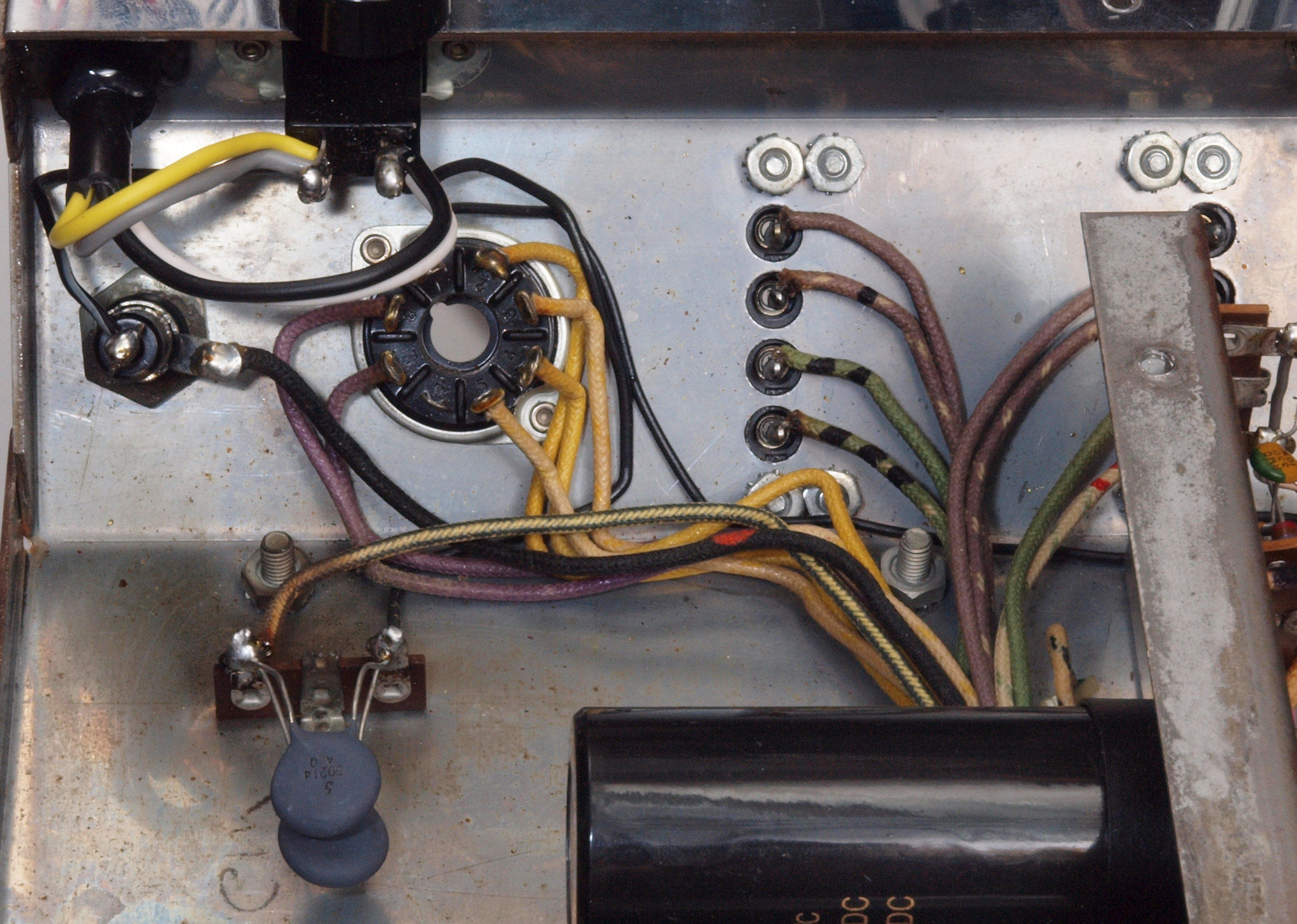

A32. 点検中 下ケースを取り下から見る
A322. 点検中  下ケースを取り下から見る。  KT88のスクリーン抵抗が交換されている。
A323. 点検中  下ケースを取り下から見る。  電源抵抗が交換されている。

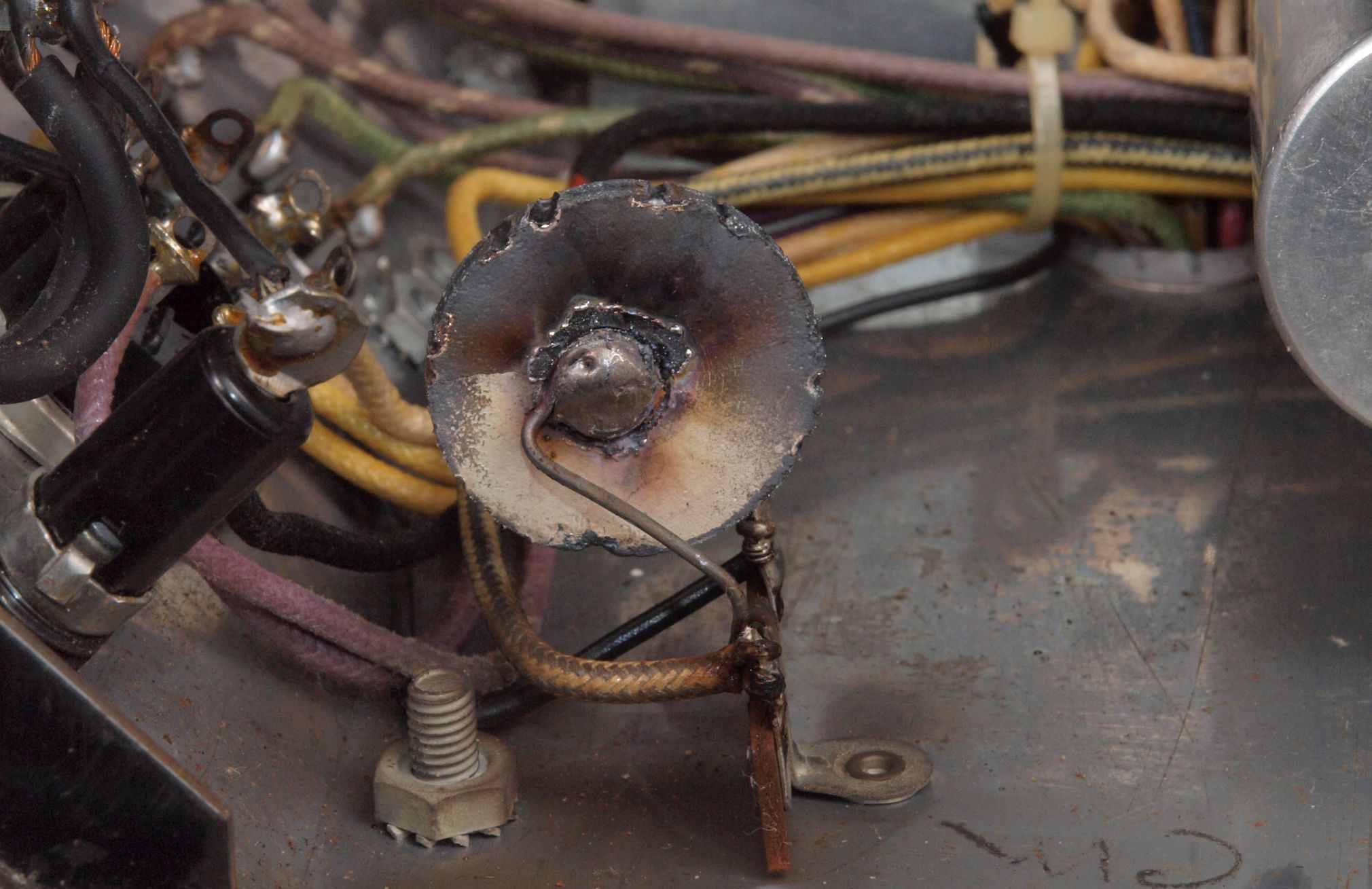

A324. 点検中  下ケースを取り下から見る。  突入電流抑制サーミスタが焼き切れている。
A33. 点検中 下前から見る
A34. 点検中 下前右から見る
A35. 点検中 下後から見る
A36. 点検中 下後左から見る

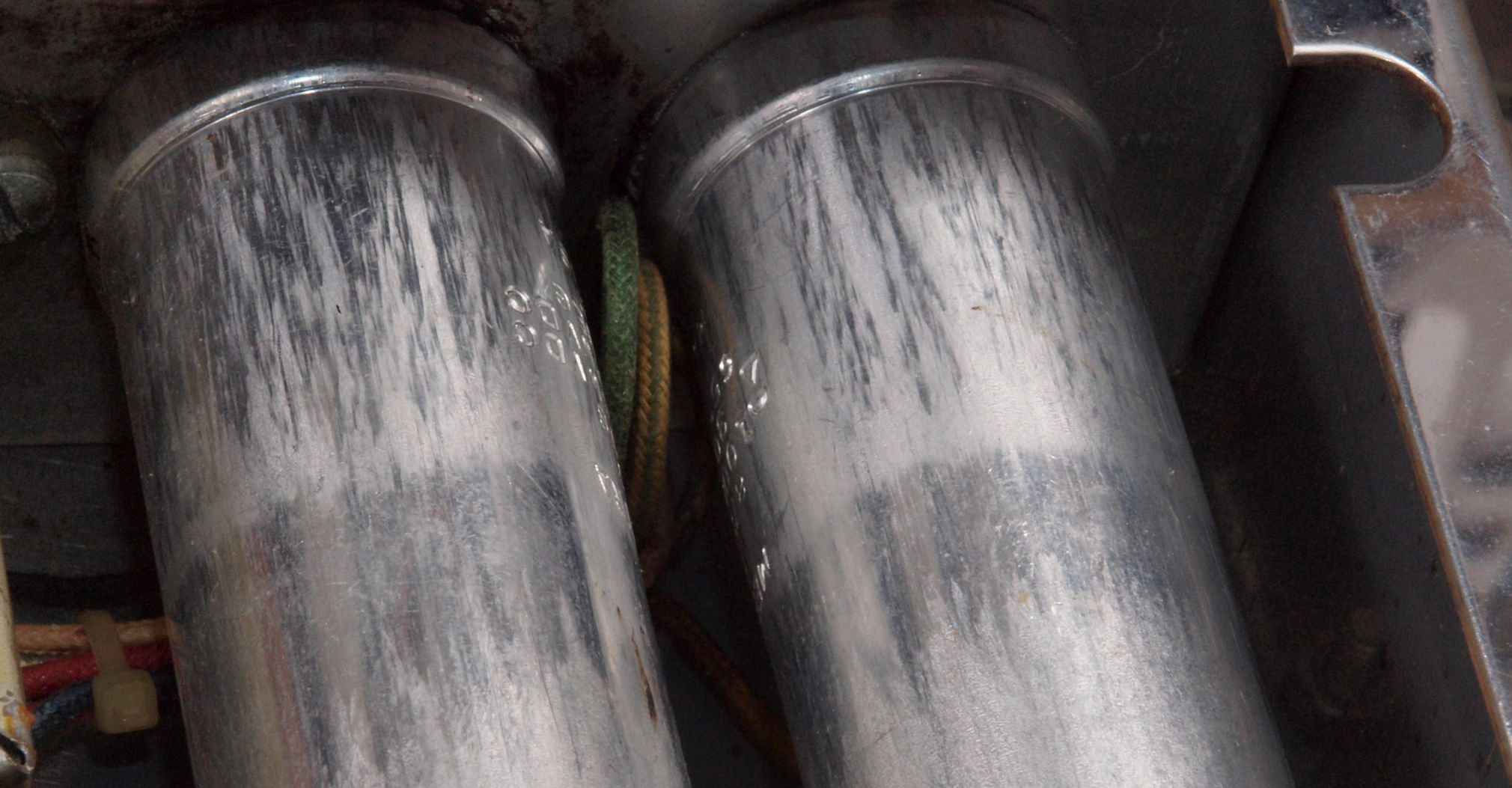

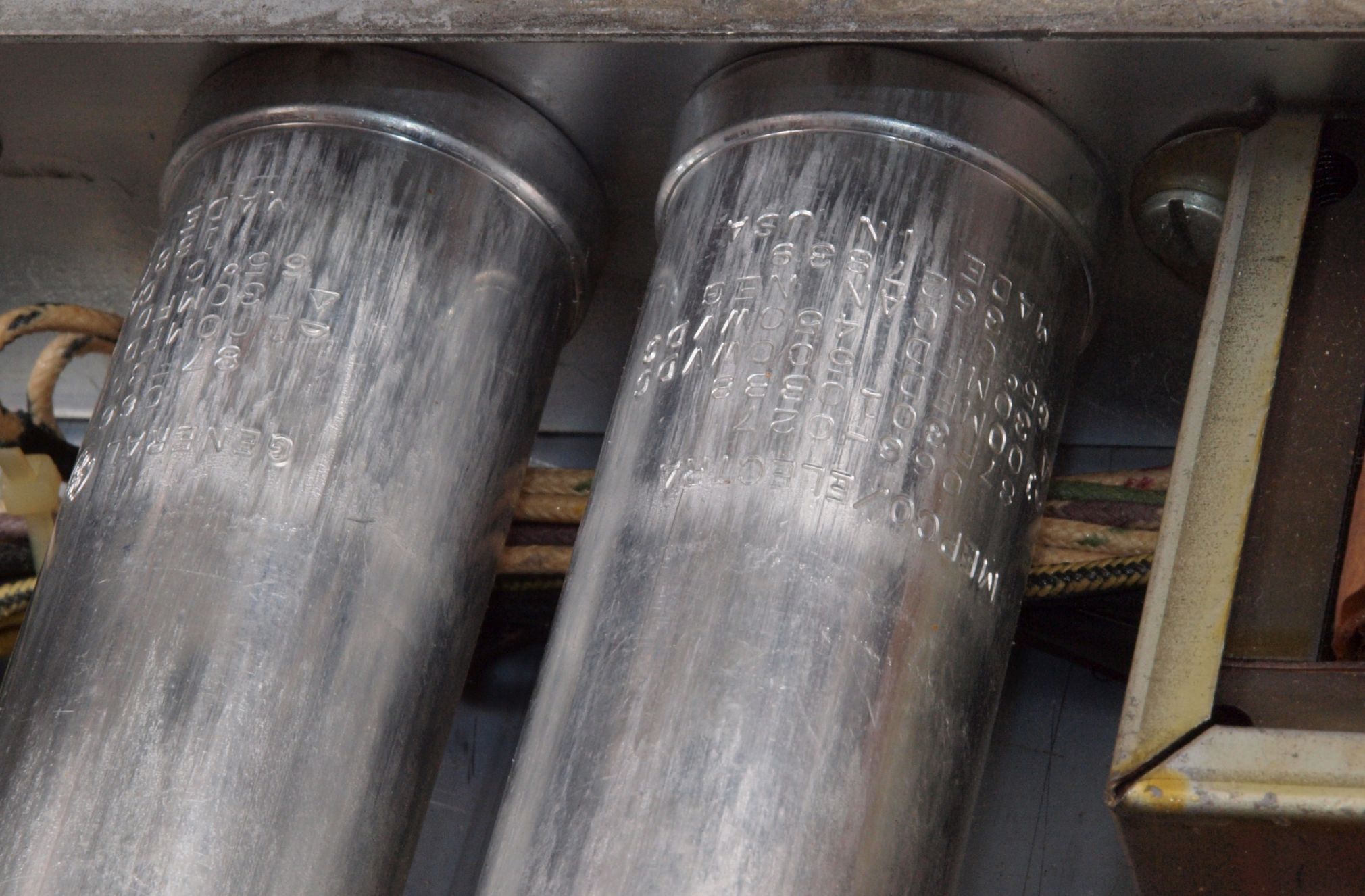

A41. 点検中 電源ブロック電解コンデンサーC1,C2。 刻印文字の所が少し膨らんでいる。
A42. 点検中 電源ブロック電解コンデンサーC3,C4。 刻印文字の所が少し膨らんでいる。
A43. 点検中 整流に使用する電解コンデンサー。 下記から選択可能で混在可能です。
  • 上=TMC製 100uF+100uF/500V AUDIO電解コンデンサー、 2本選択。
    中=ELNA製 100uF+100uF/ 500V AUDIO電解コンデンサー、製造中止品で委託品=高値。
    下=UNICON製 100uF+100uF/500V AUDIO電解コンデンサー、 2本選択。

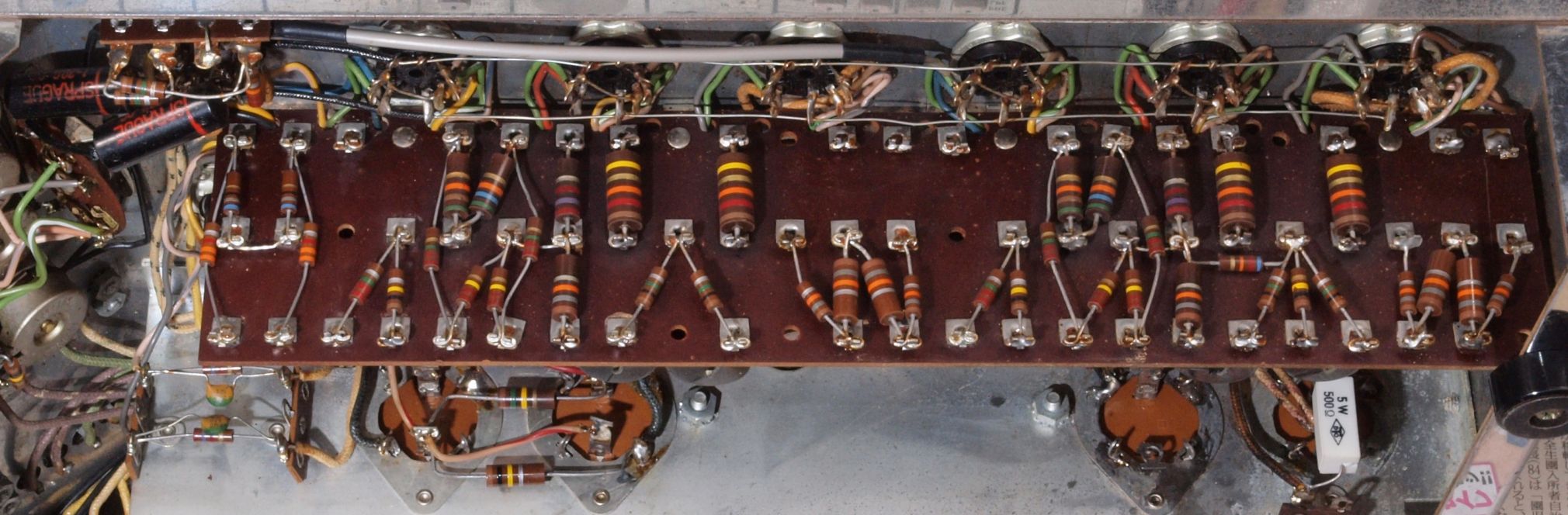

A51. 点検中 基板裏。
A52. 点検中 基板。
A53. 点検中 整流基板。
A61. 点検中 真空管ソケット。
A62. 点検中 真空管ソケット。

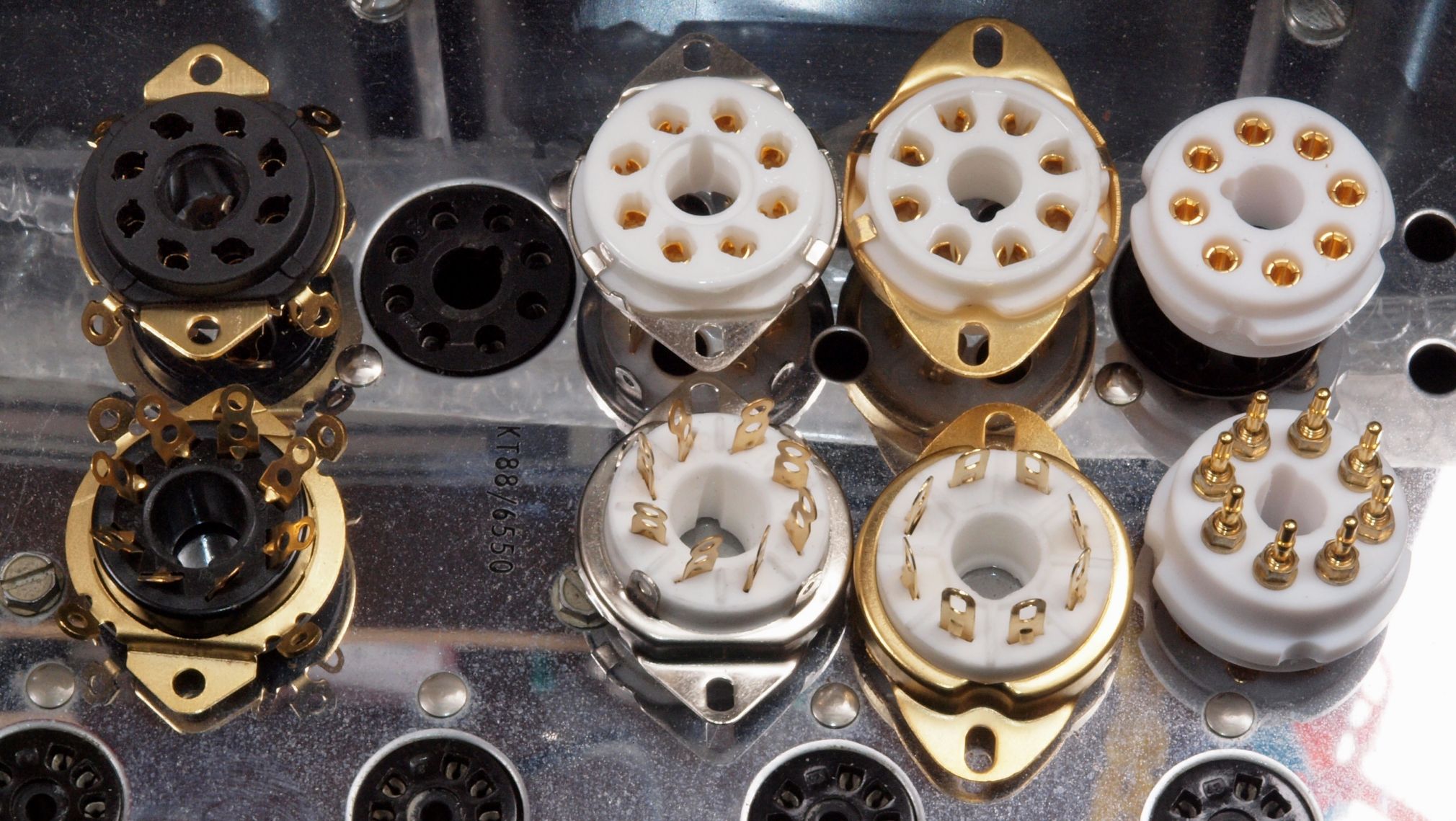

A63. 点検中 KT−88のUSソケットの比較。 下記4種類から選択可能。
  • 左=ベークライト製、
    右側3個は径が大きく、穴加工が必要です、ステンレス製シャシなので、ドリルの消耗が早いです。
    中2個はステアータイト製
    右端=テフロン絶縁製、6割になっている、中国製?これを、選択。

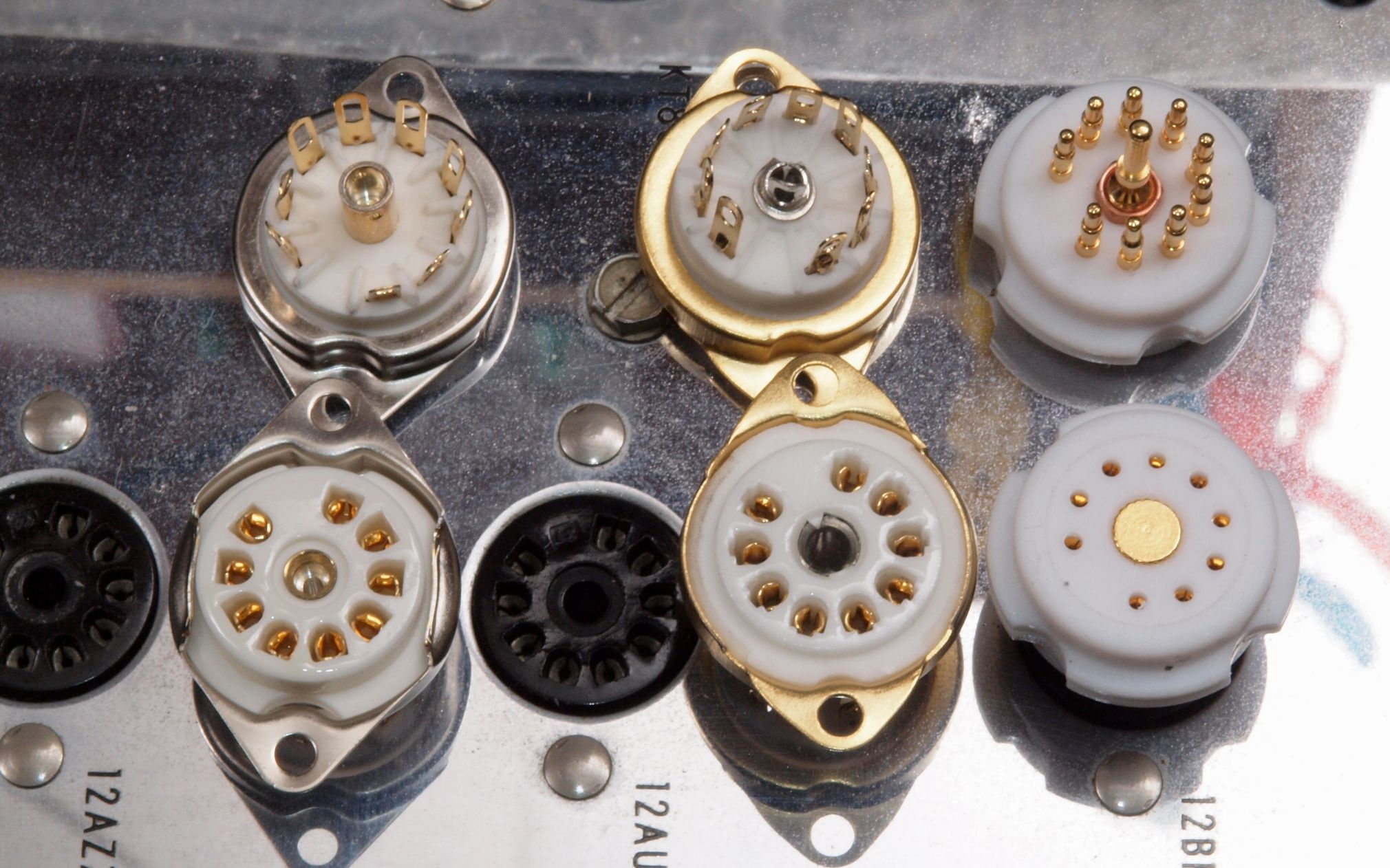

A64. 点検中 MT9ピンソケットの比較。。 下記3種類から選択可能。
  • 左と右中ははステアータイト製、 これを選択。
    右端=テフロン絶縁製、6割になっている、中国製? 上はテフロン絶縁製。
        径が大きく、穴加工が必要です、ステンレス製シャシなので、ドリルの消耗が早いです。

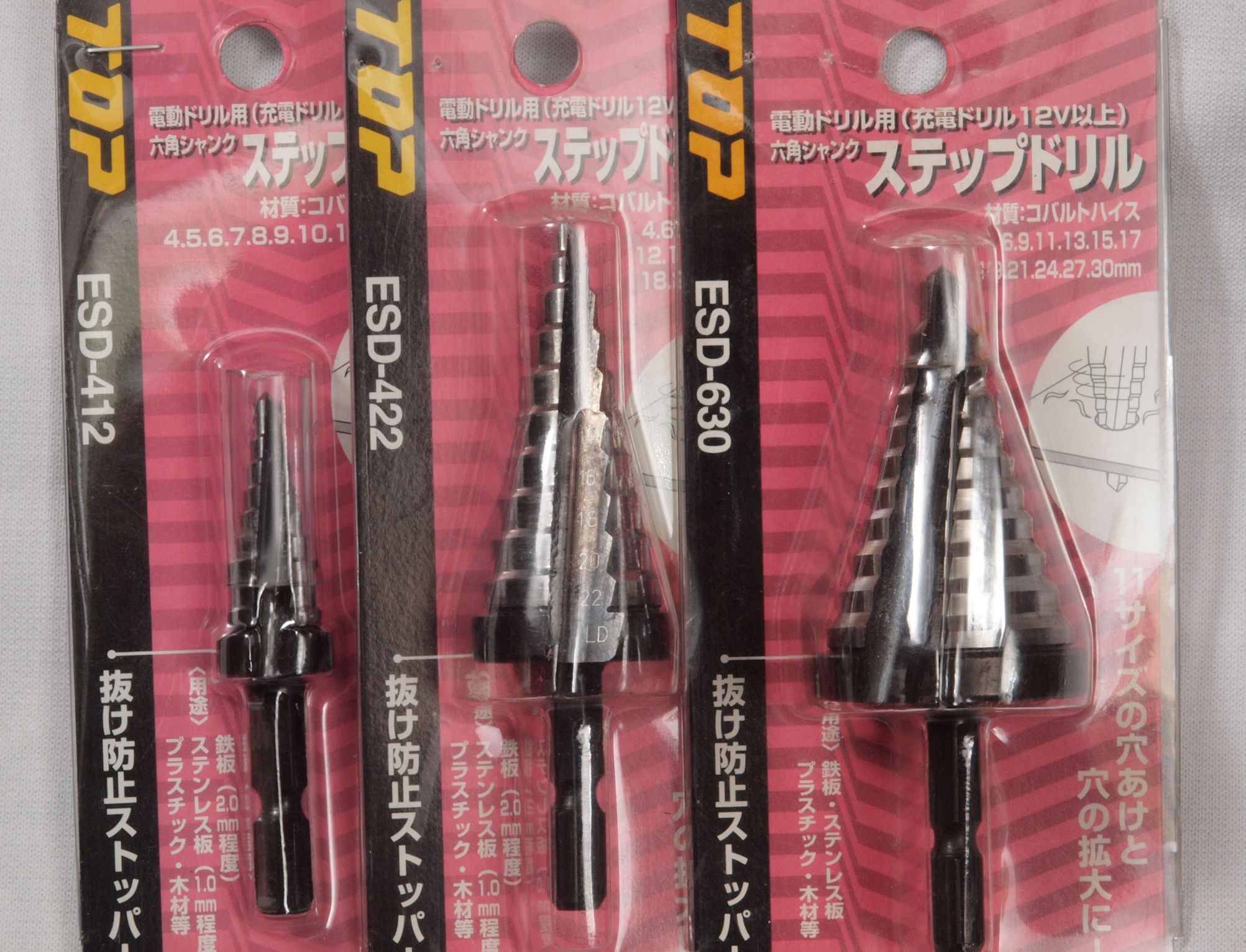

A65. 点検中 真空管ソケット穴の加工に使用するステップドリル。
  • ソケットの径が異なるので、ステンレス対応のステップドリルが必要。
    ESD−630=23,330円、ESD−422=12,160円、ESD−412=7,570円。

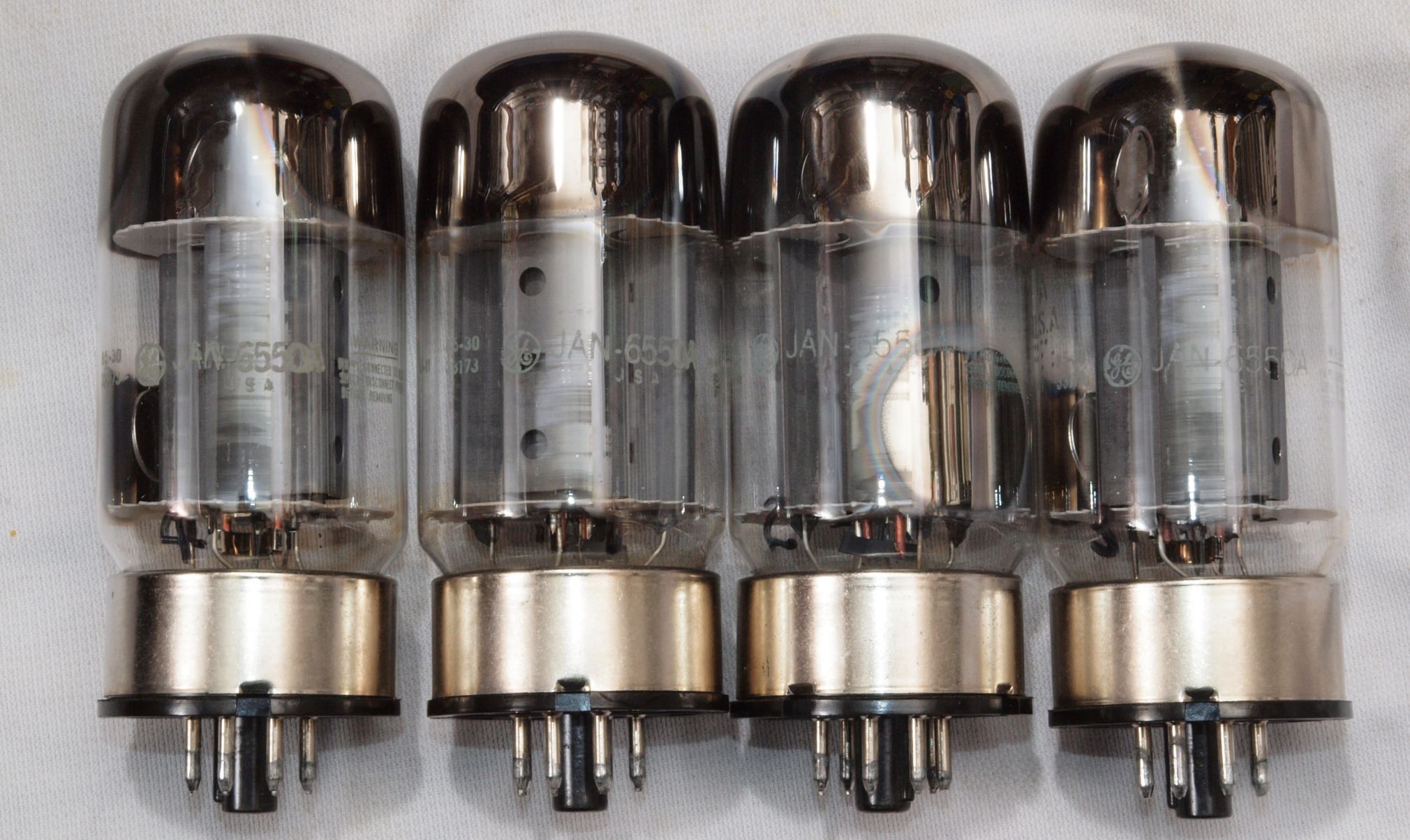

A71. 点検中 終段出力真空管 6550。 袴が緩んでガタガタ。

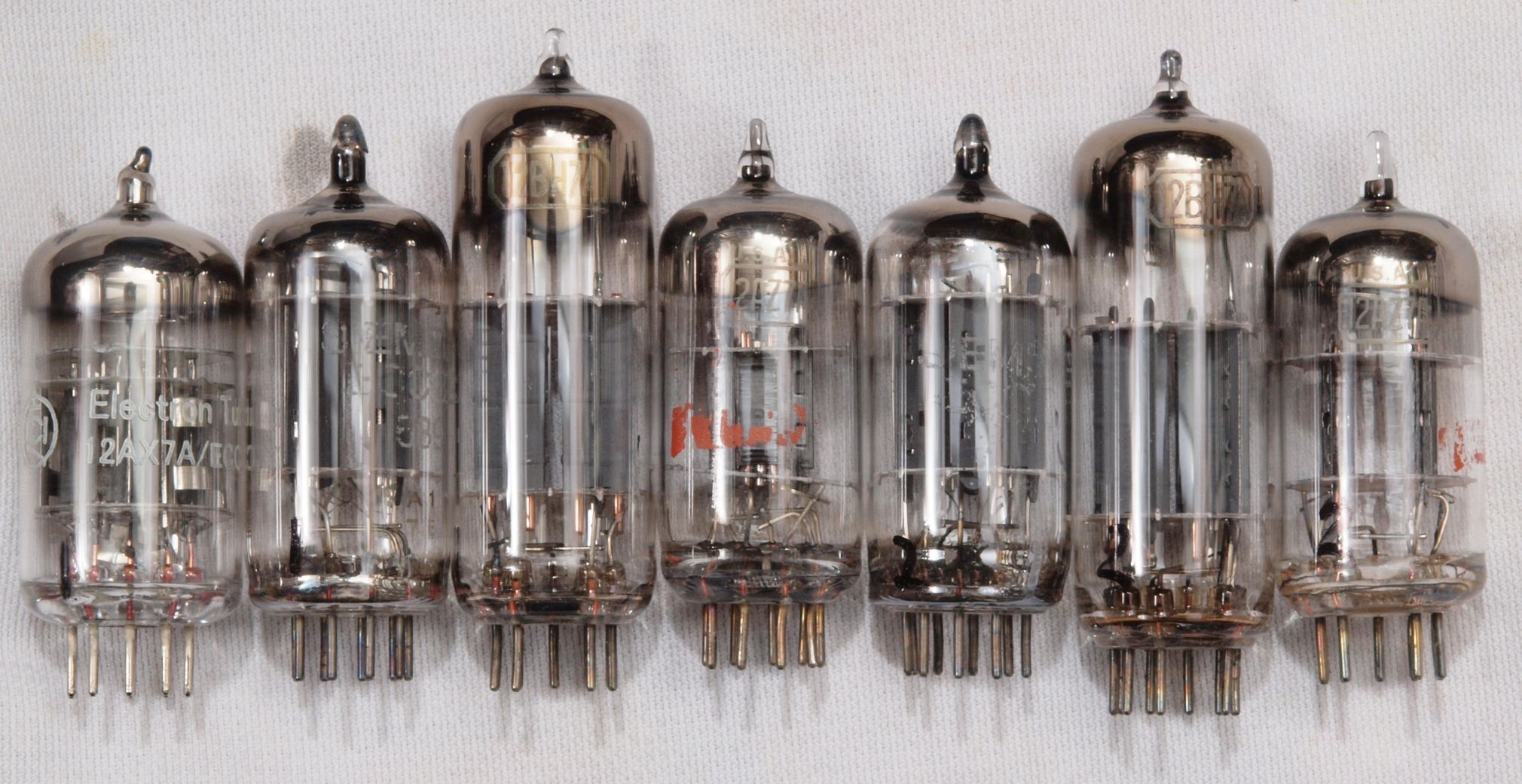

A72. 点検中 前段真空管。 左から、12AX7,ECC82,12BH7,12AZ7A、ECC82,12BH7,12AZ7A。

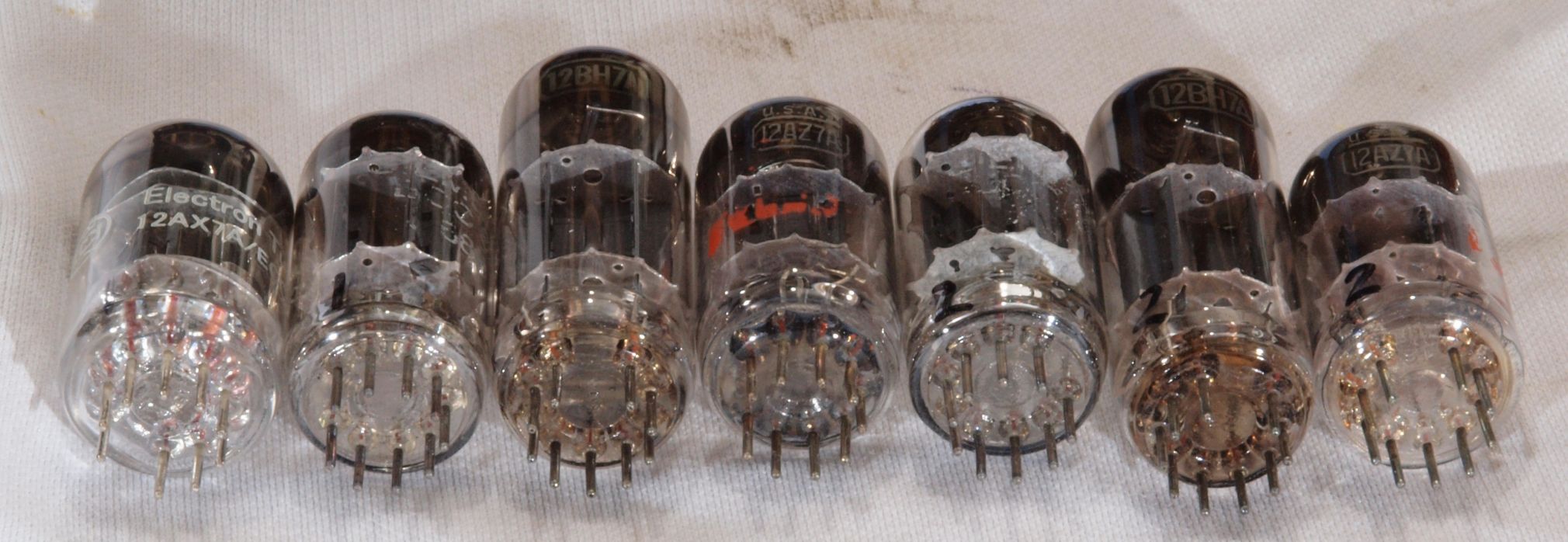

A73. 点検中 前段真空管、下から見る。
                     左から、12AX7,ECC82,12BH7,12AZ7A、ECC82,12BH7,12AZ7A。
C.修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

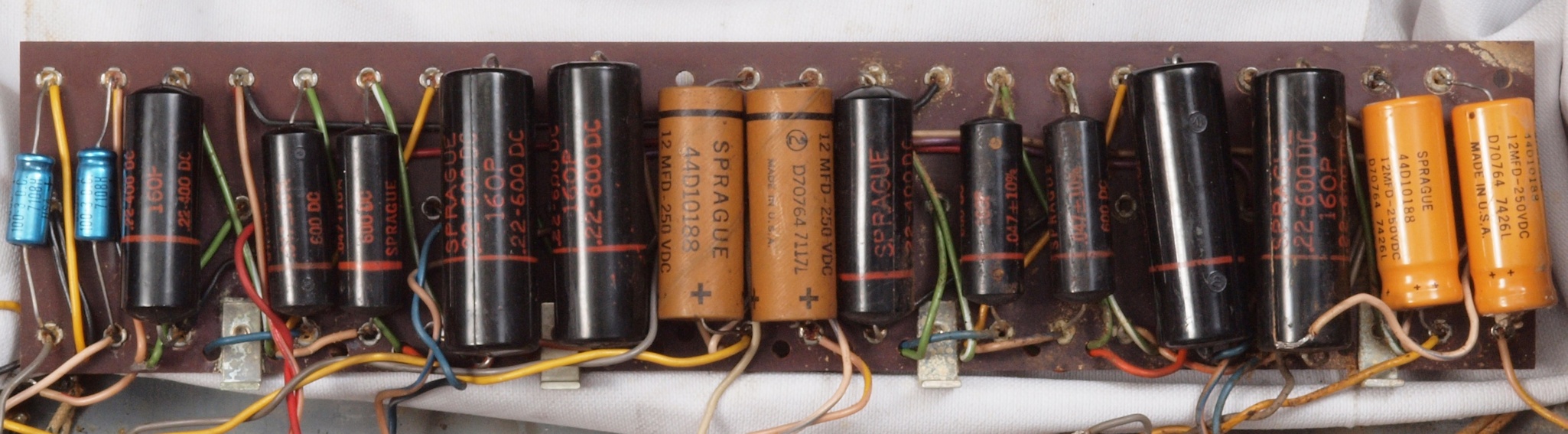

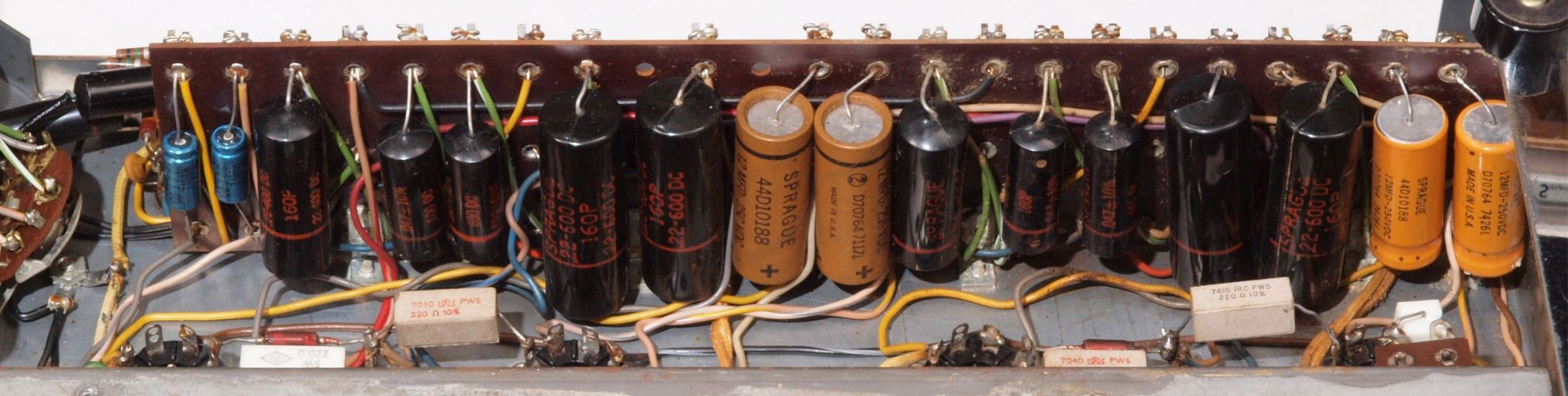

C11. 修理前 基板
C12. 修理中 基板、 電解コンデンサーを取り外す。黄色い所は電解コンデンサーの液漏れ跡!

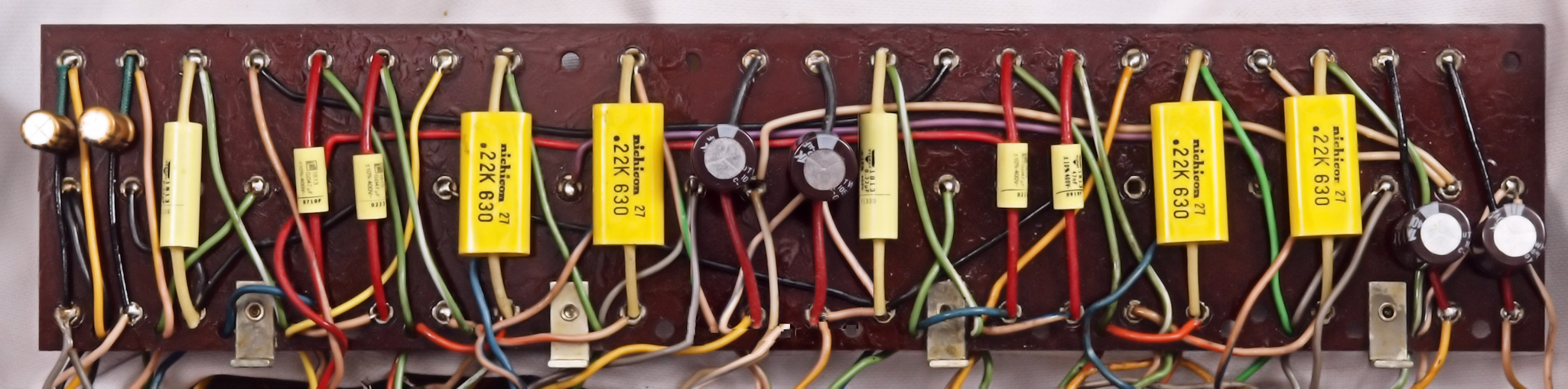

C13. 修理中 基板、 洗浄してから、電解コンデンサー6個、フイルムコンデンサー10個交換。

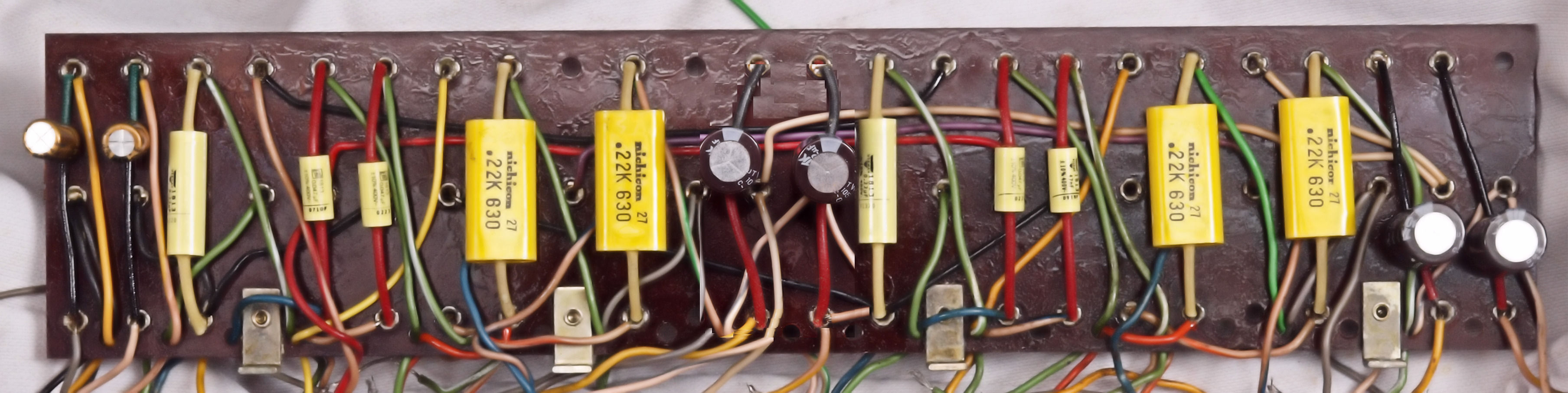

C14. 修理(ハンダ補正)後  基板、 鳩目に、半田を流し込み、固定する。

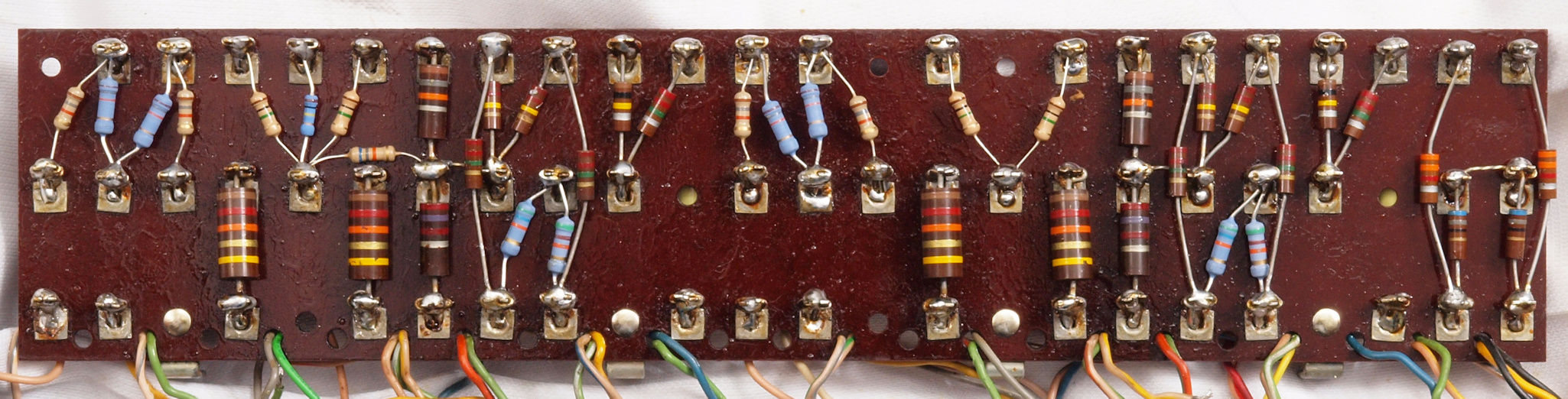

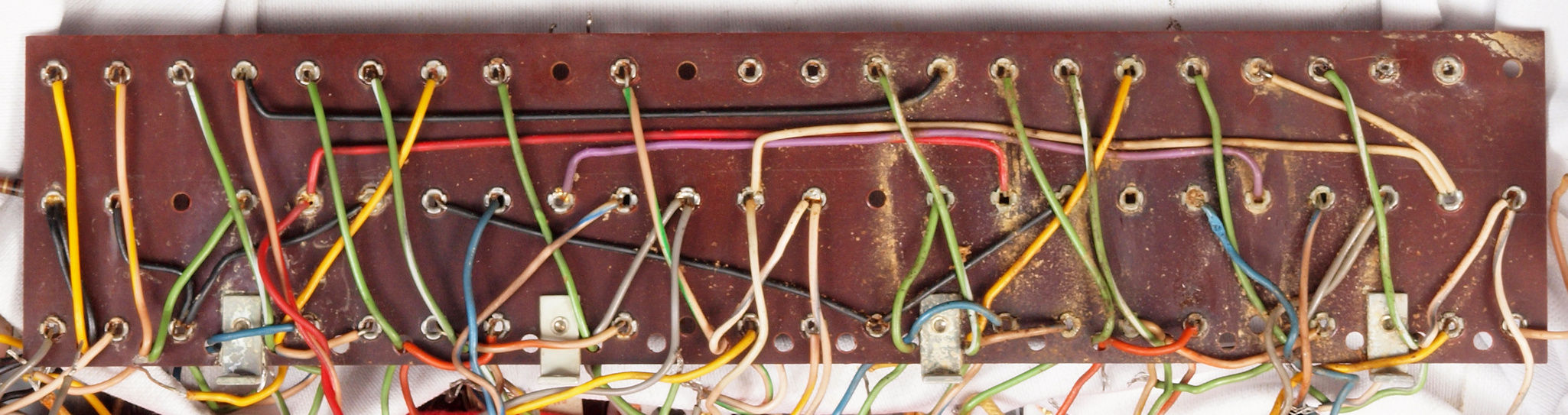

C15. 修理前  基板裏

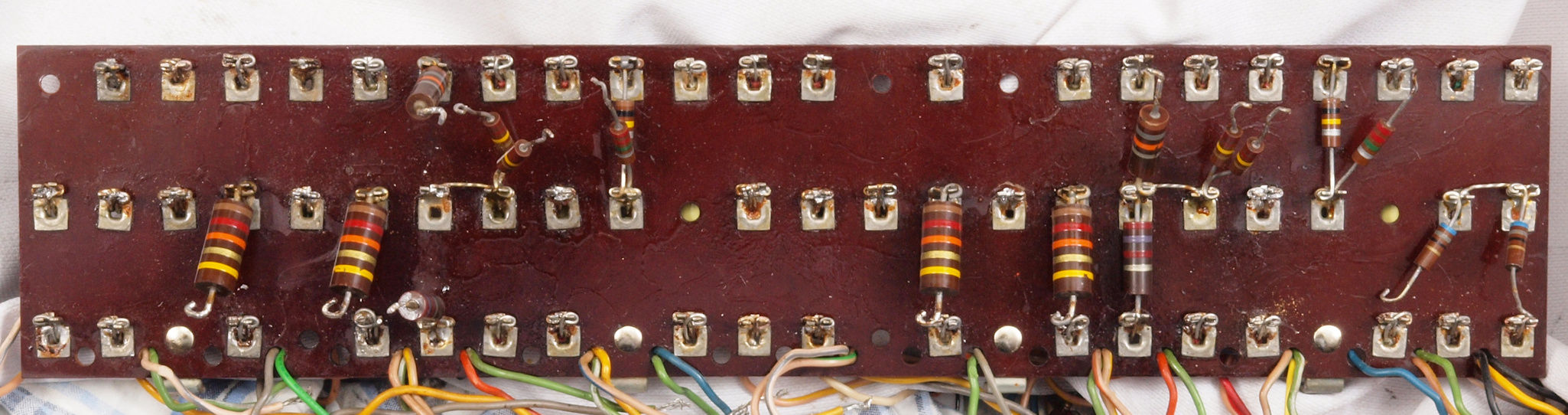

C16. 修理中 基板、 抵抗を測定し、不良品は取り除く。

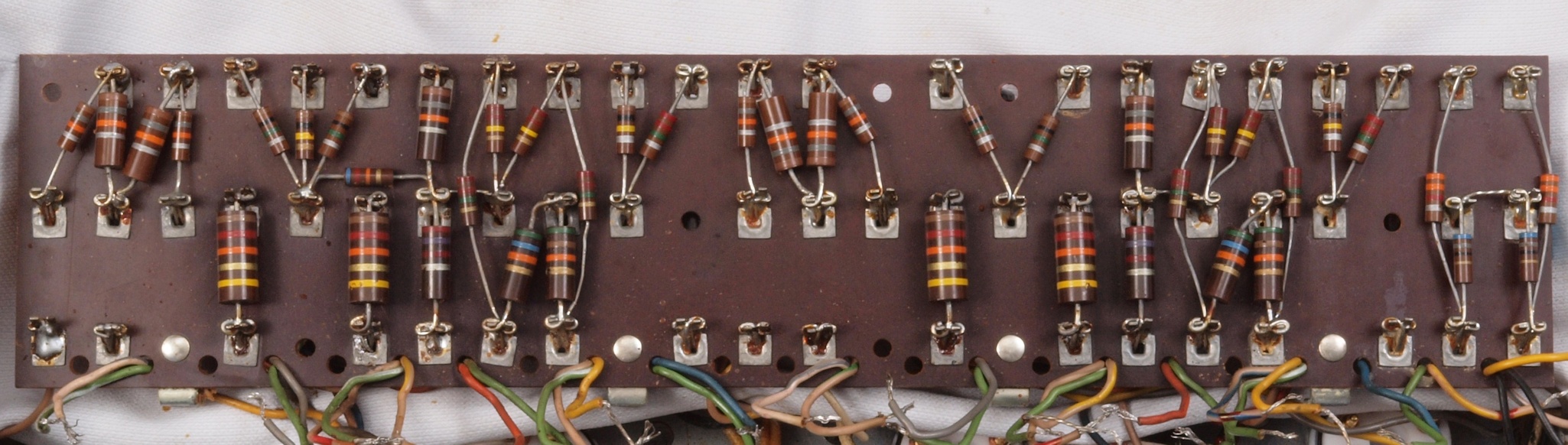

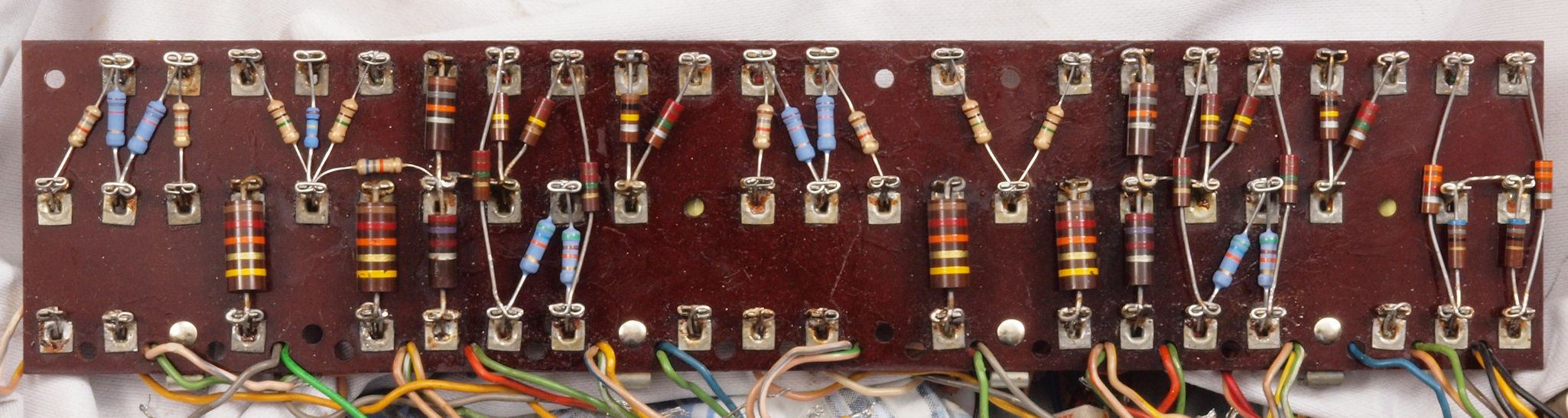

C17. 修理(交換)中  基板裏、 抵抗18個交換
                  配線をしっかりと巻き付ける、半田が無くても固定され、しっかり導通がある。
C18. 修理後  基板裏、 半田を流し込み、固定する。

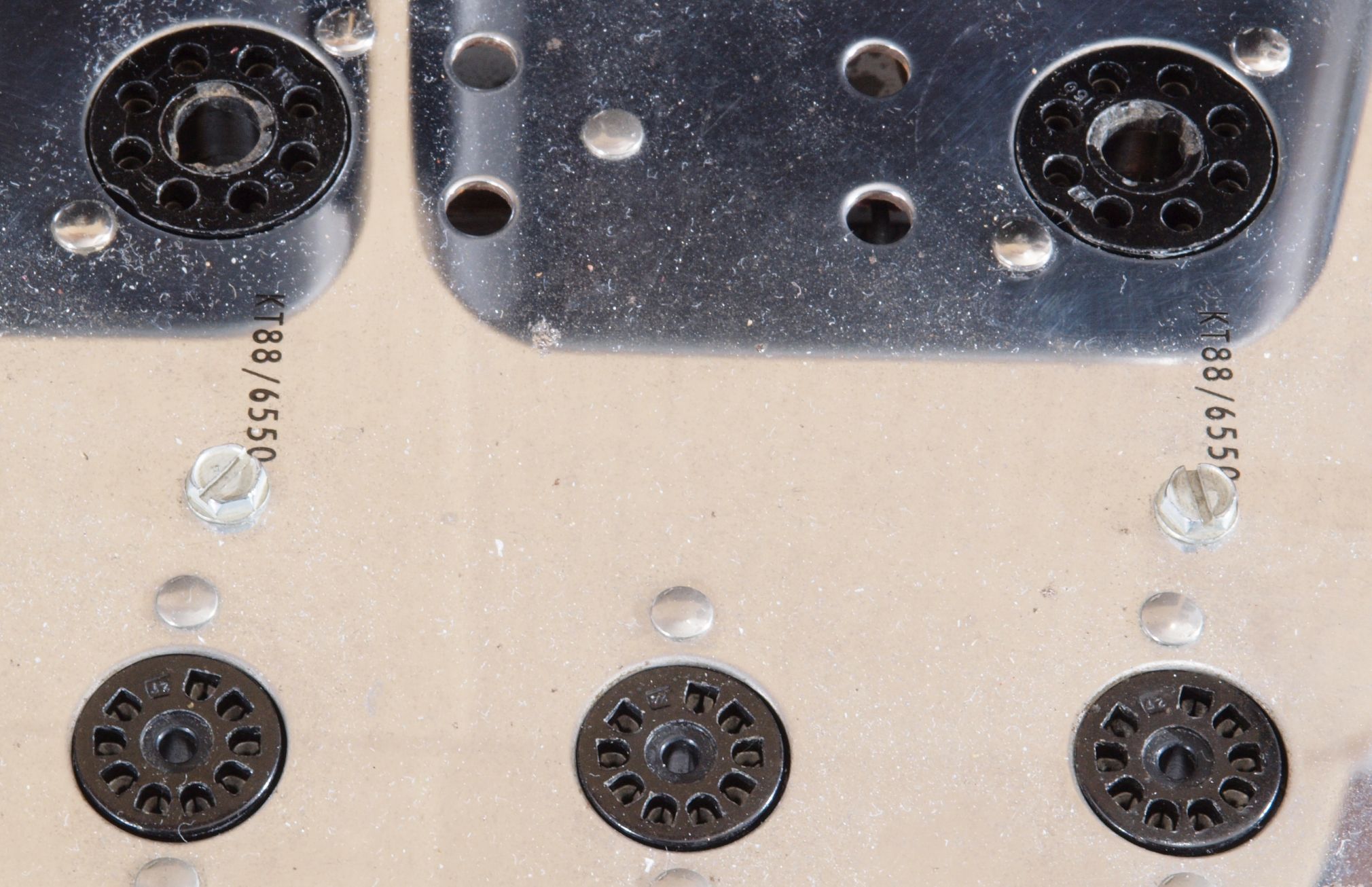

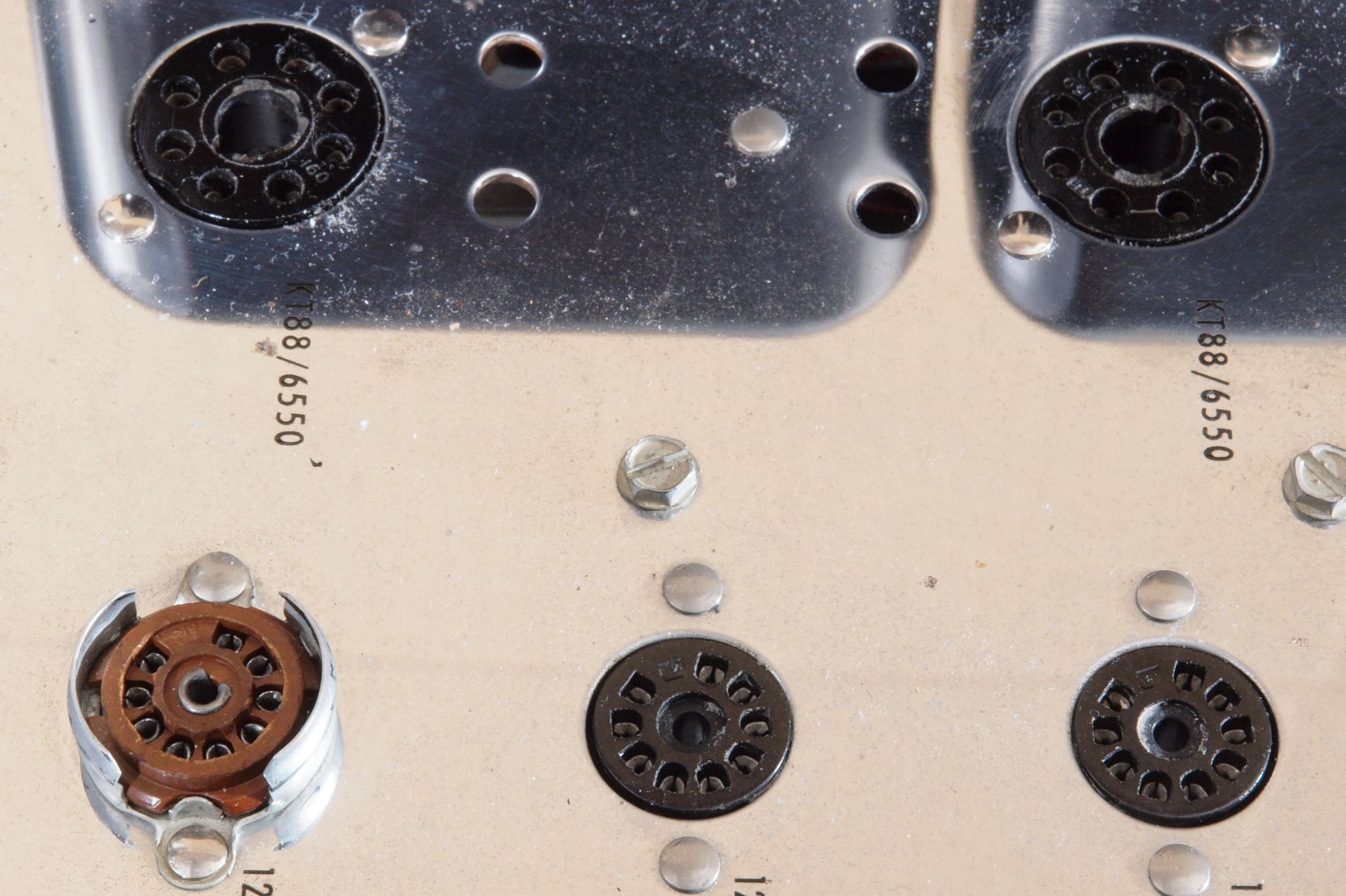

C21. 修理前 KT−88、 MTソケット

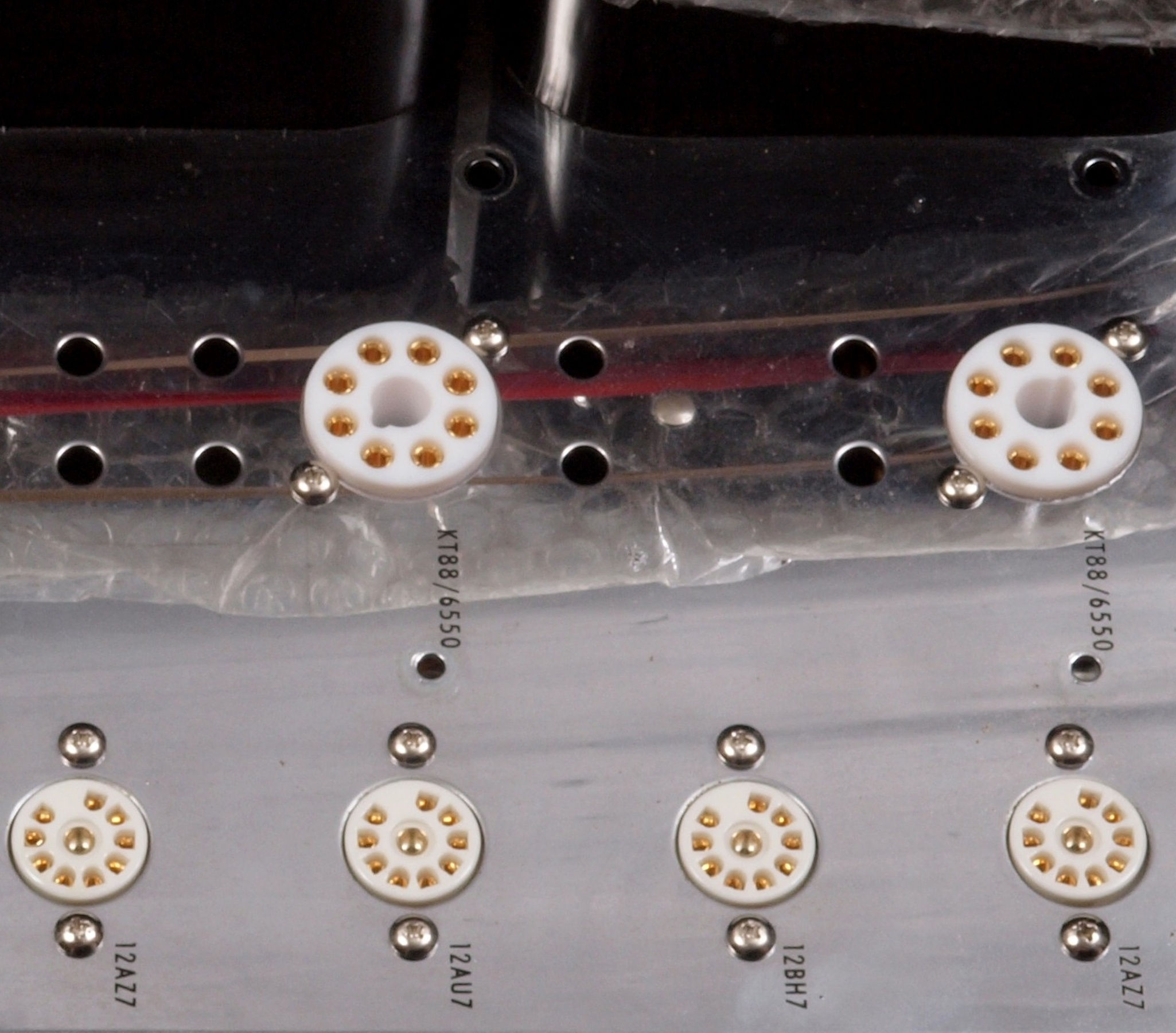

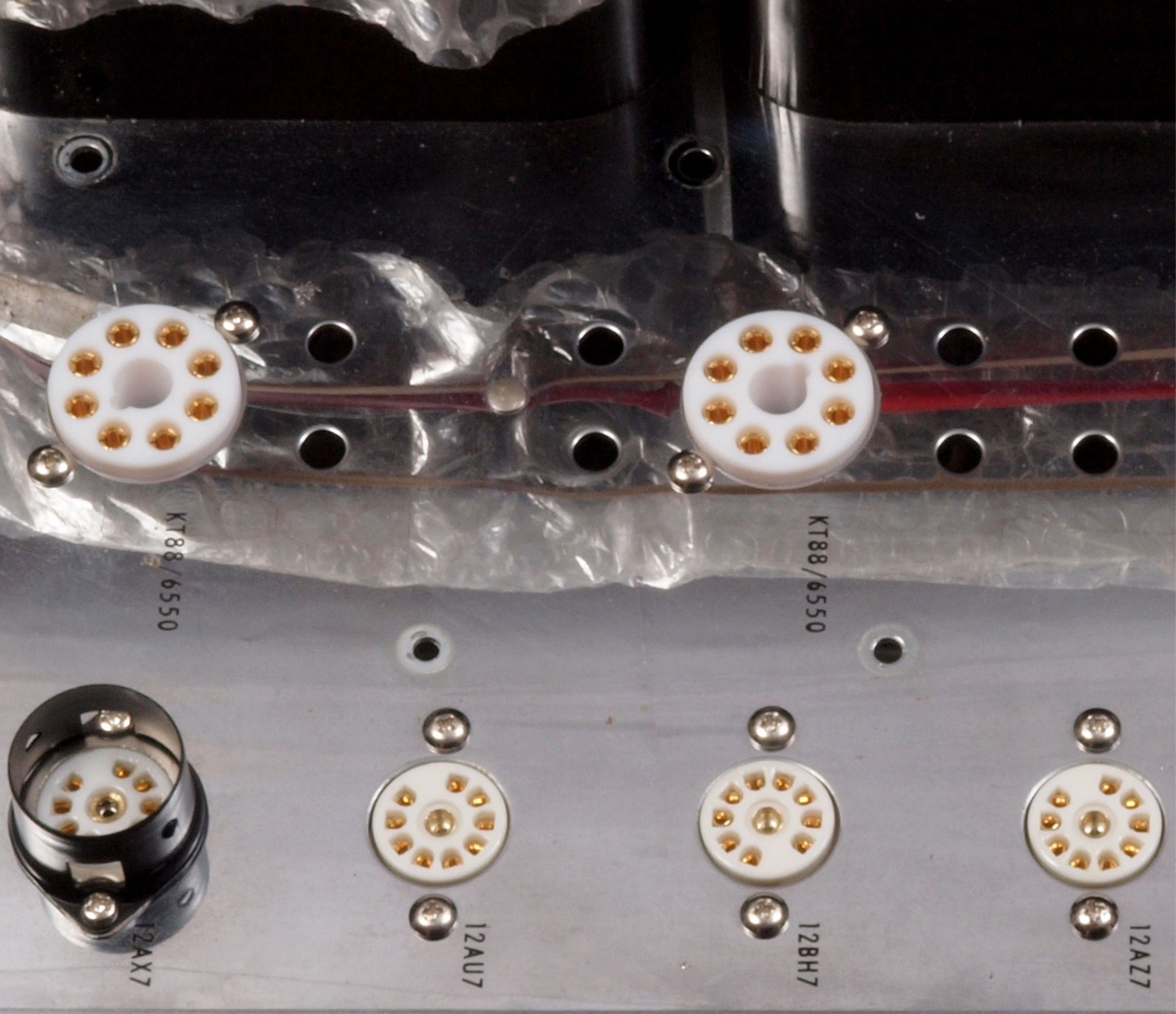

C22. 修理後 KT−88、 MTソケット。穴径を大きくし、テフロン製USソケットを取り付ける
C24. 修理前 KT−88、 MTソケット2
C25. 修理後 KT−88、 MTソケット2。穴径を大きくし、テフロン製USソケットを取り付ける

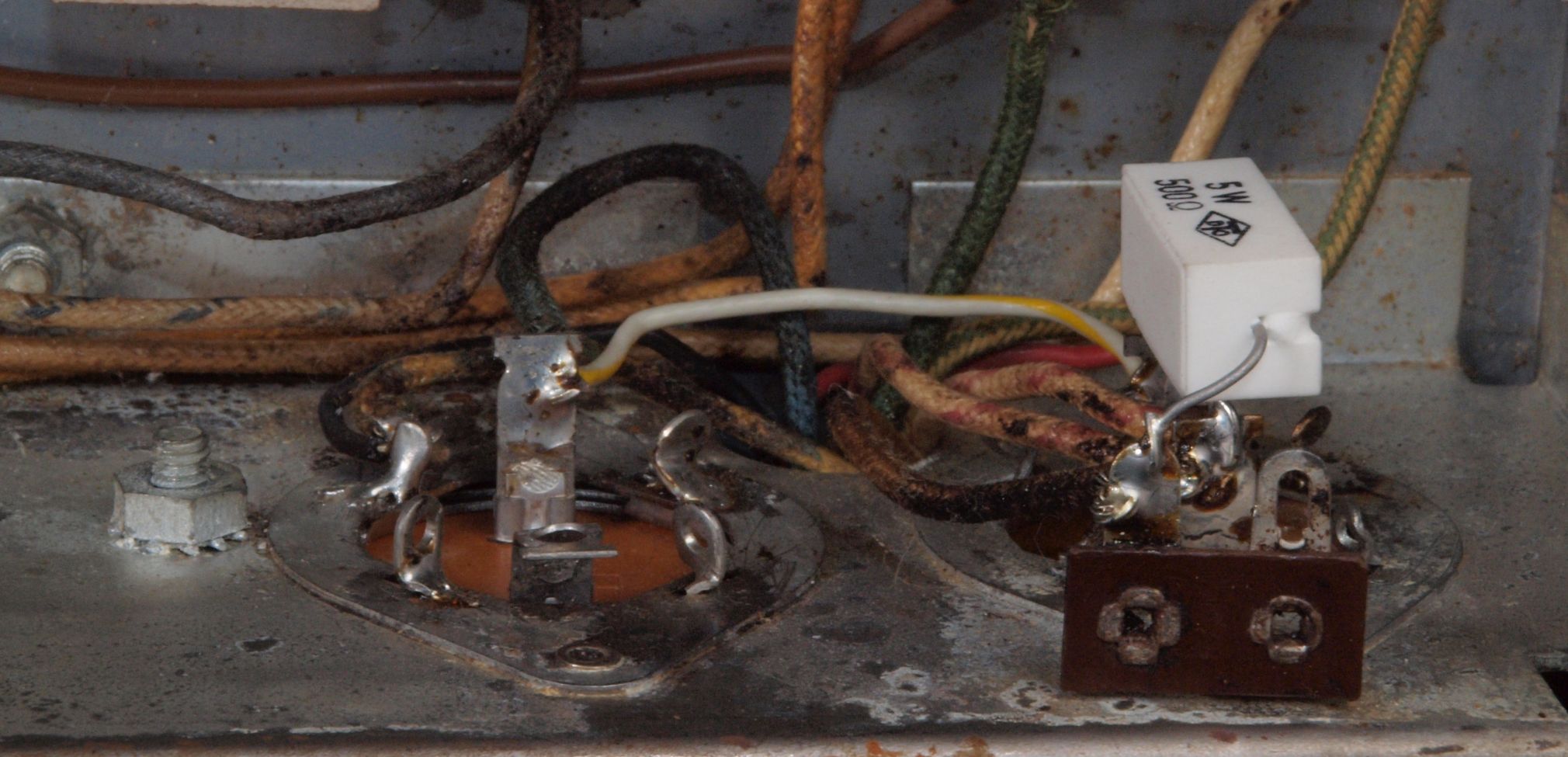

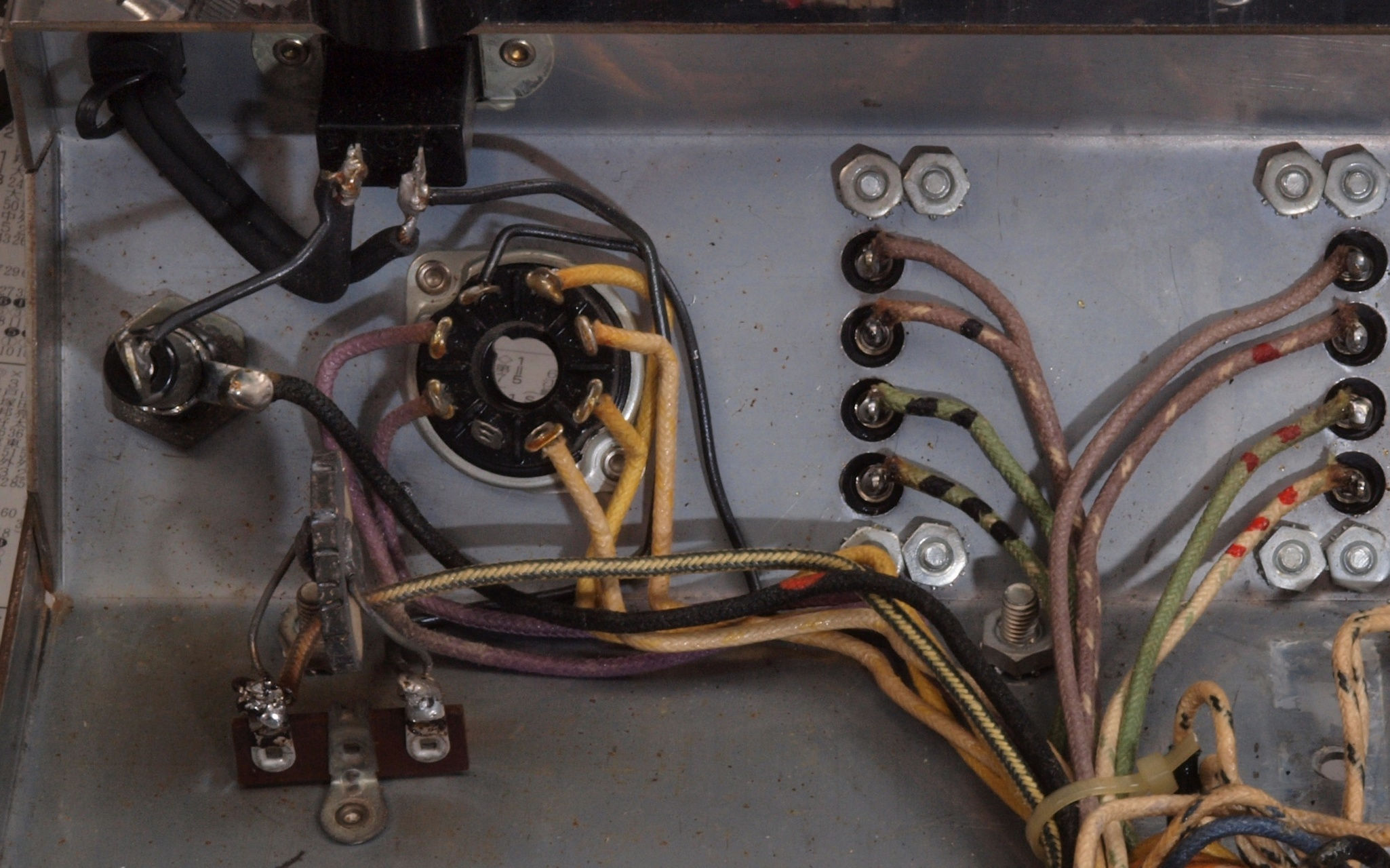

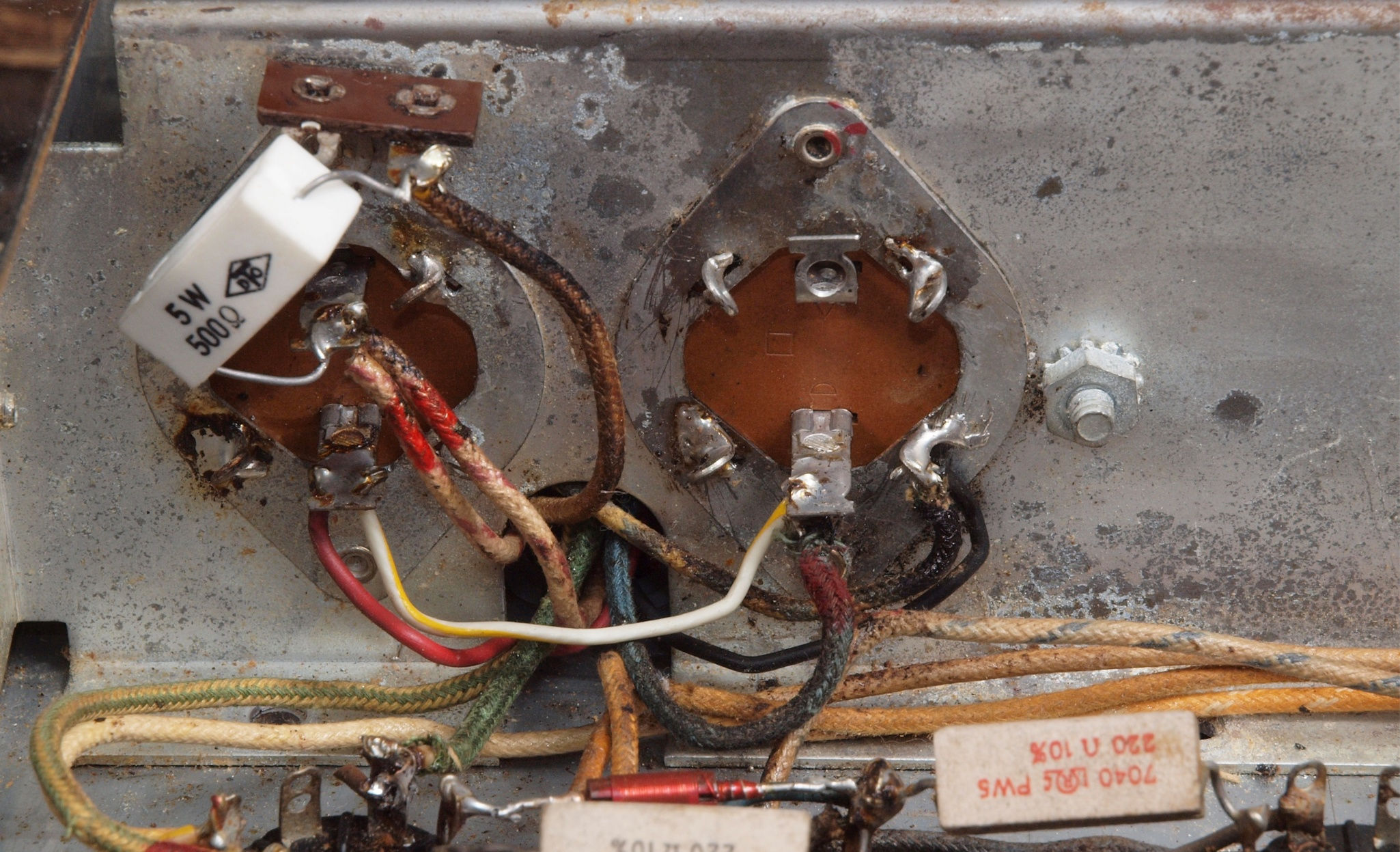

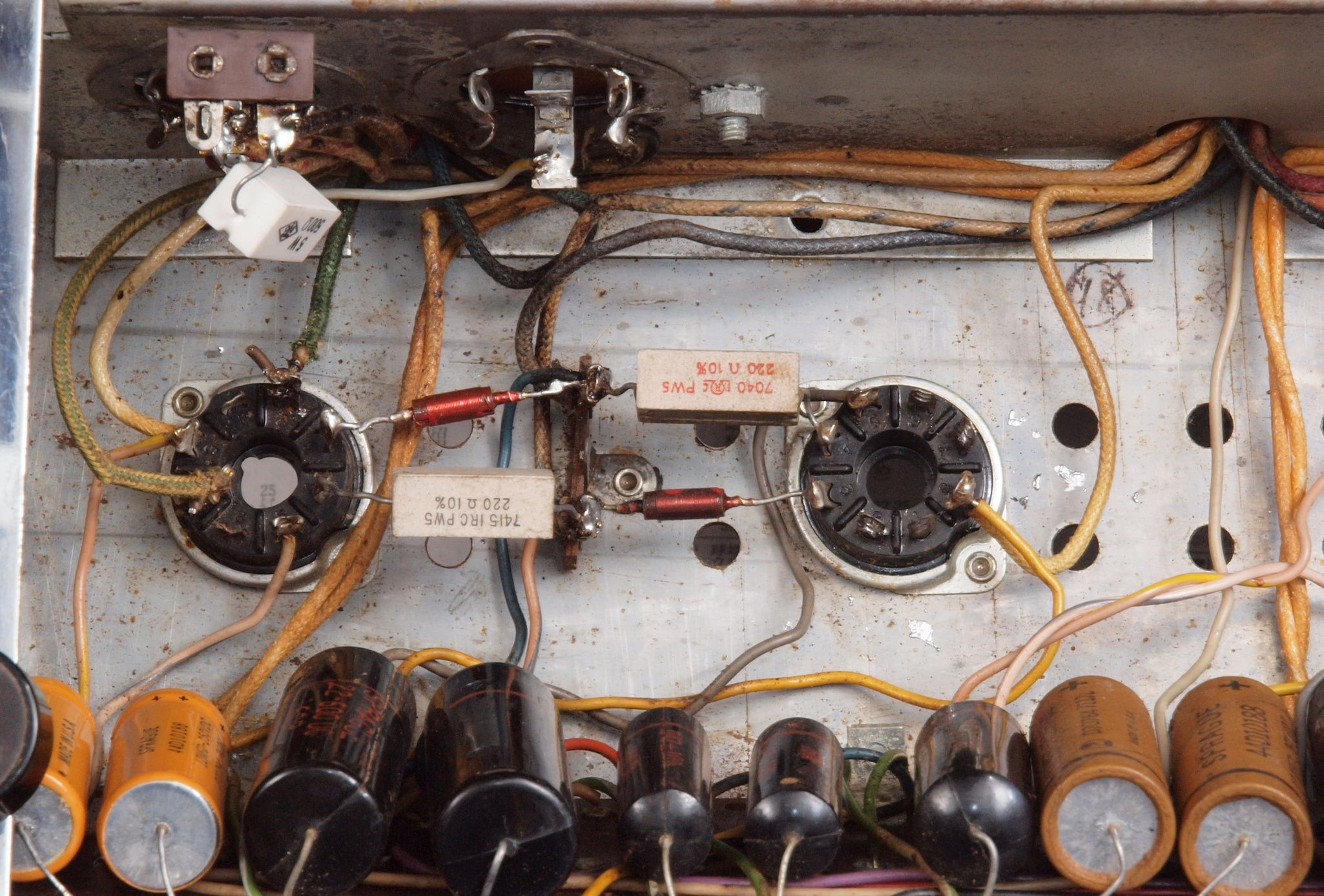

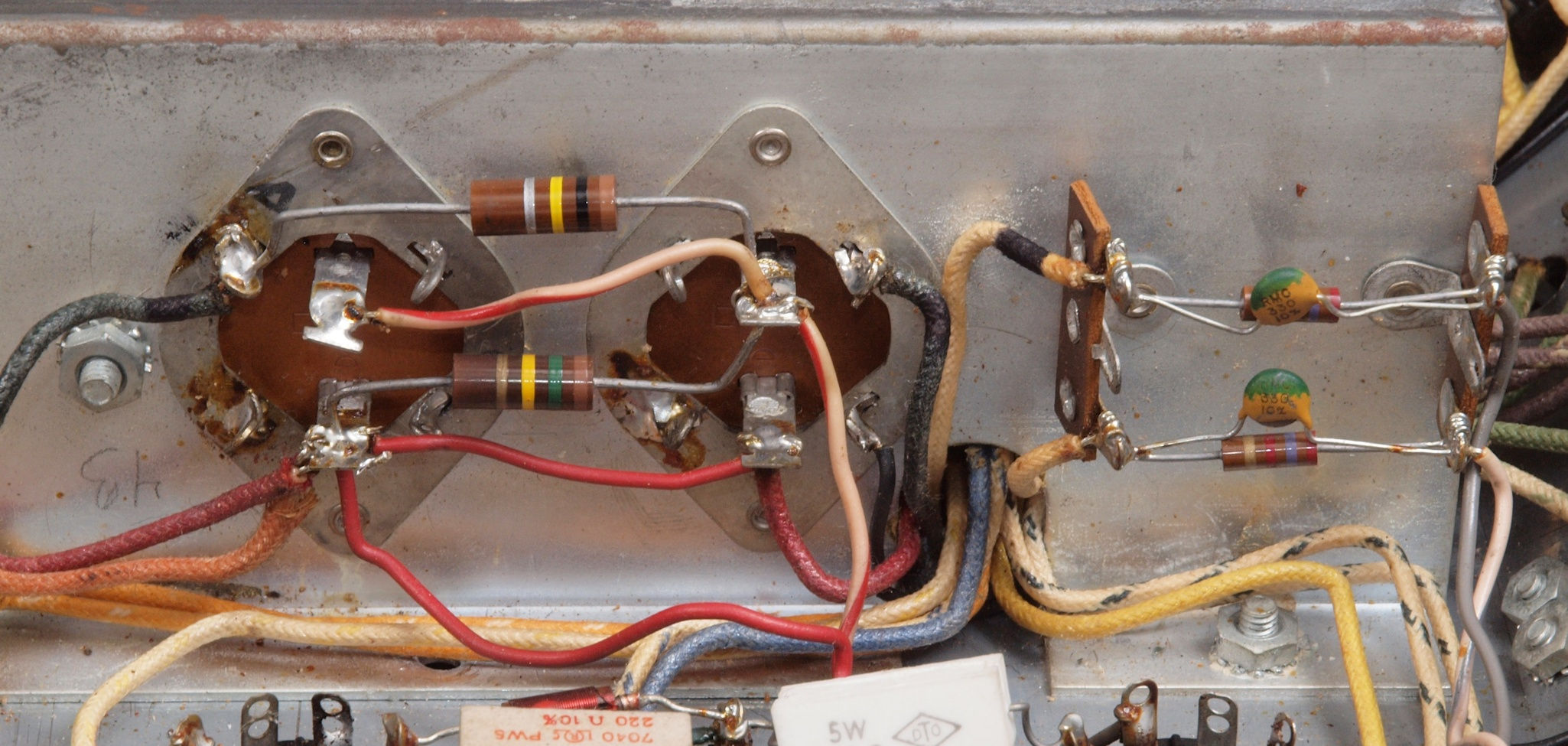

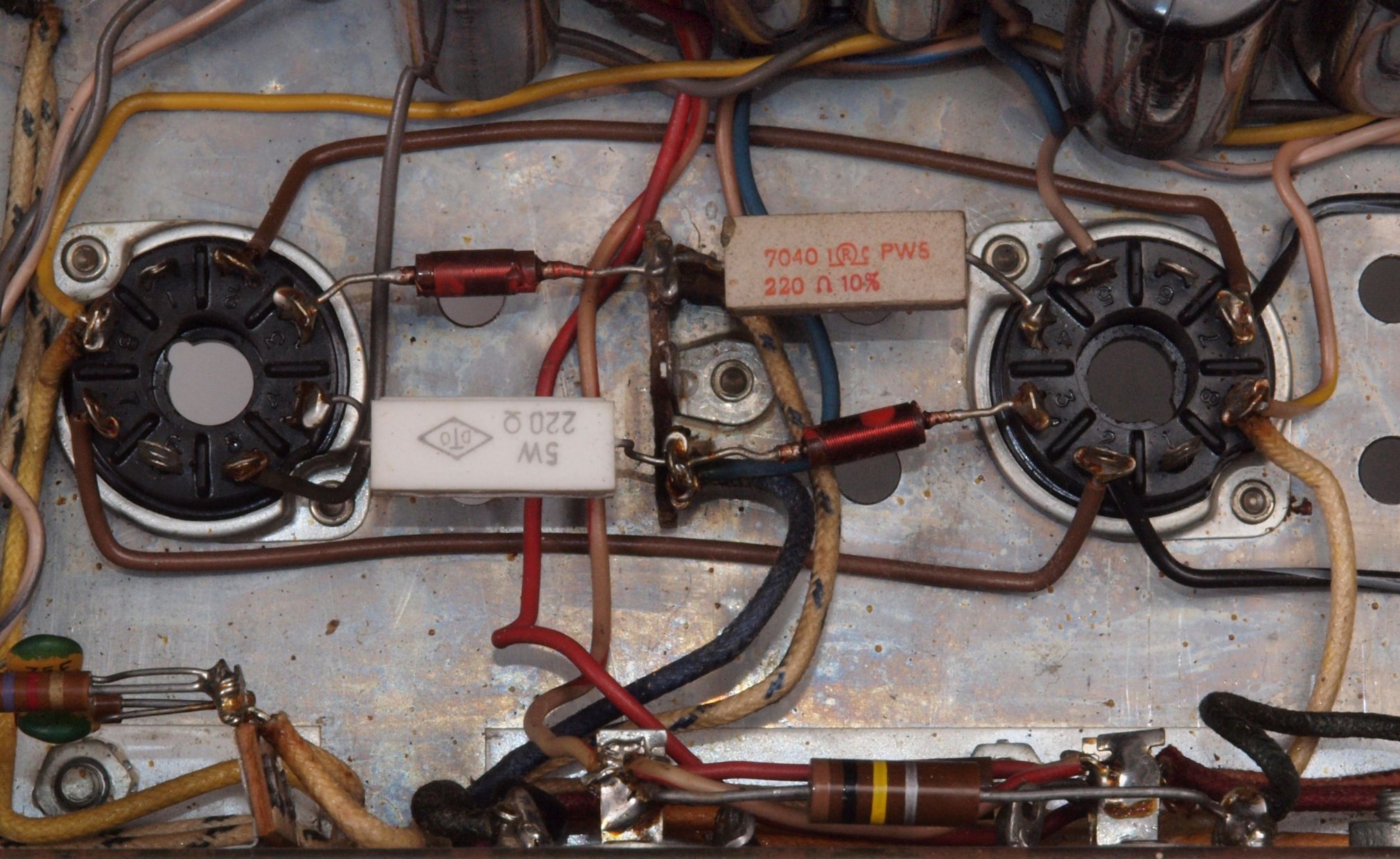

C31. 修理前 R側KT−88ソケット裏配線

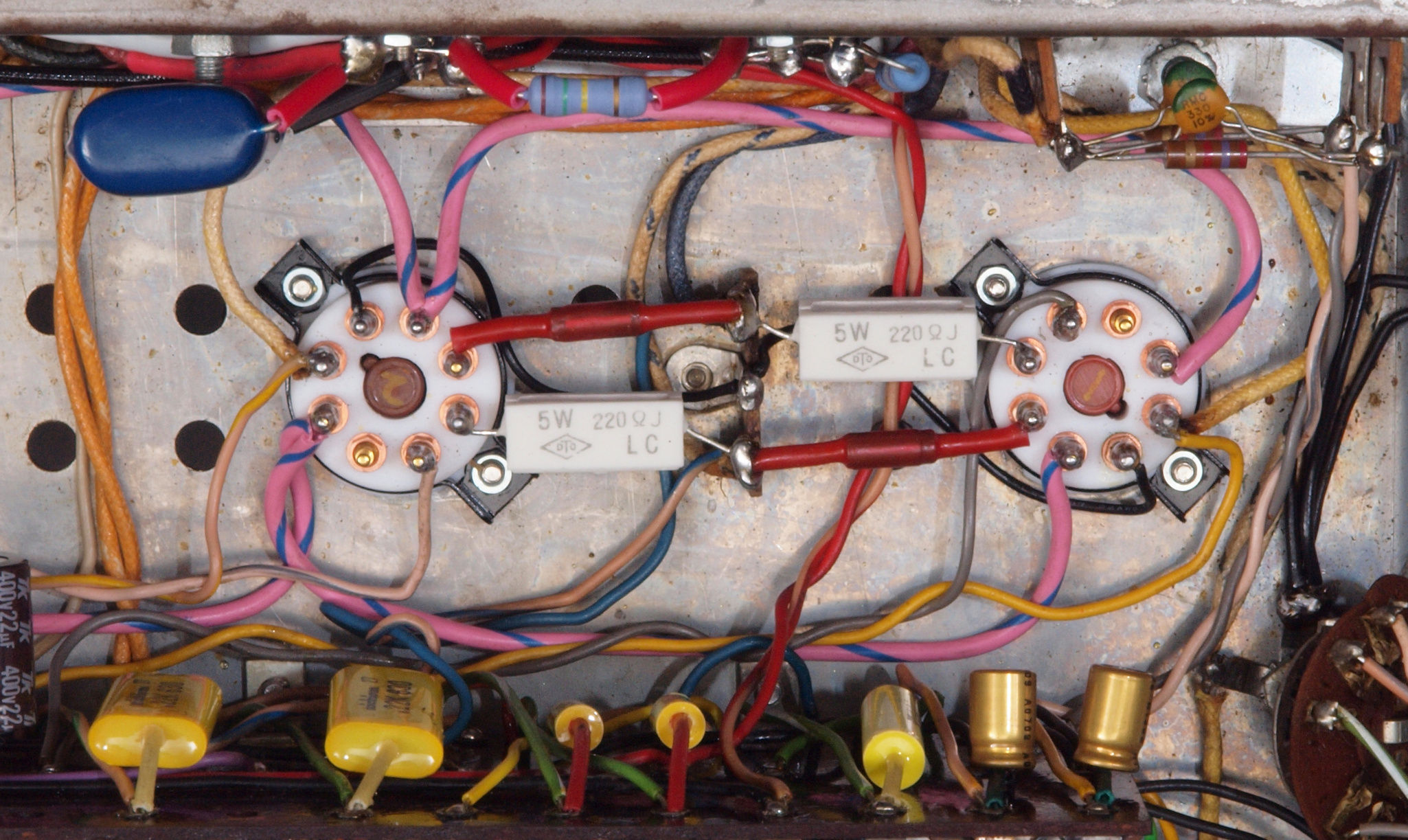

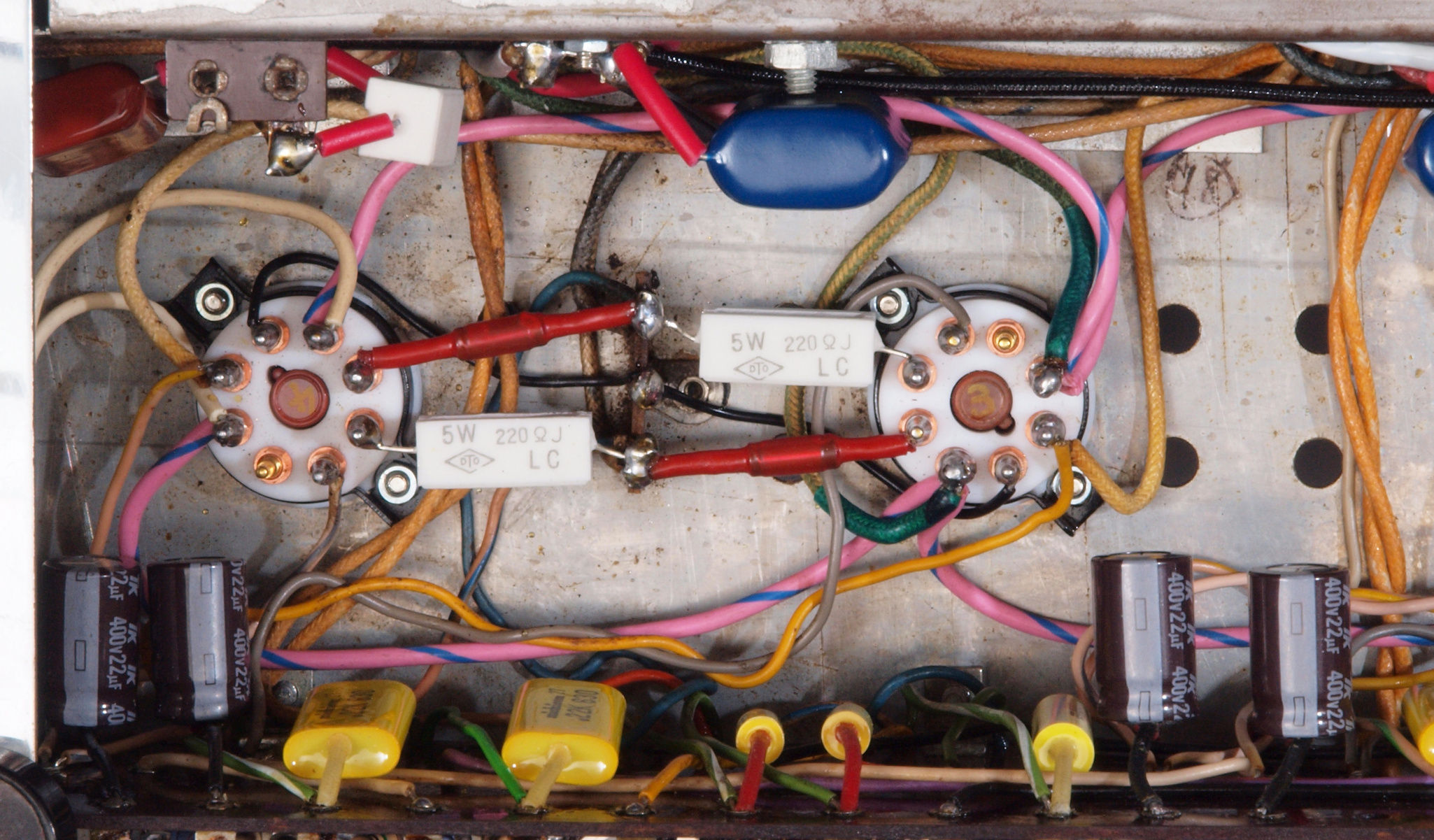

C32. 修理後 R側KT−88ソケット裏配線、ソケットを交換し、配線完了。 抵抗2個交換。
C33. 修理前 L側KT−88ソケット裏配線
C34. 修理後 L側KT−88ソケット裏配線、ソケットを交換し、配線完了。 抵抗2個交換。

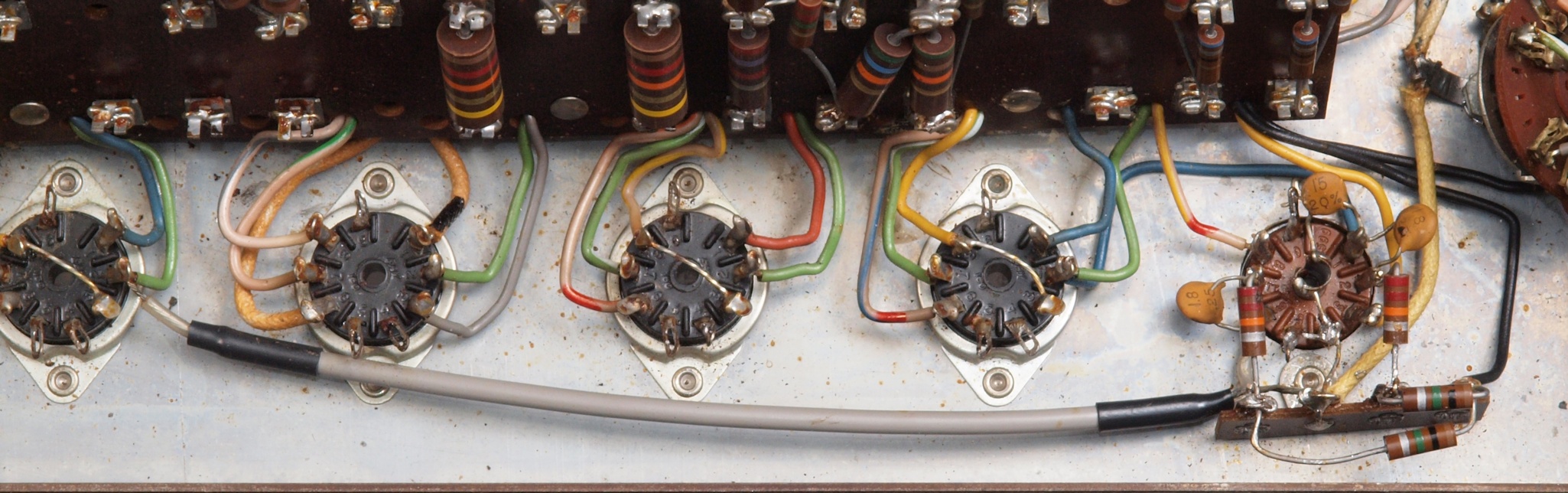

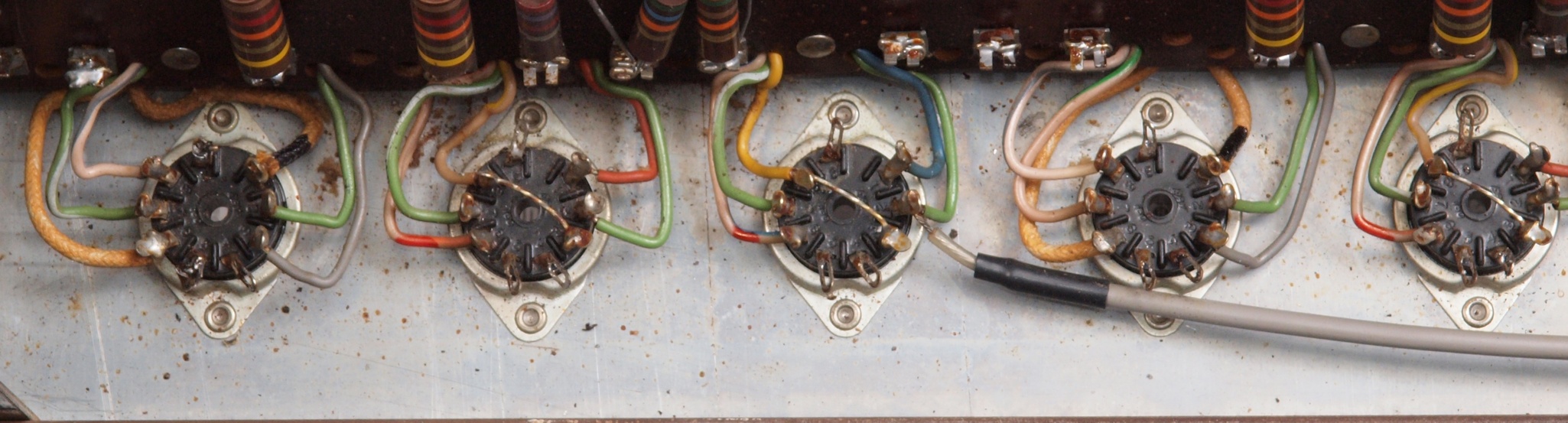

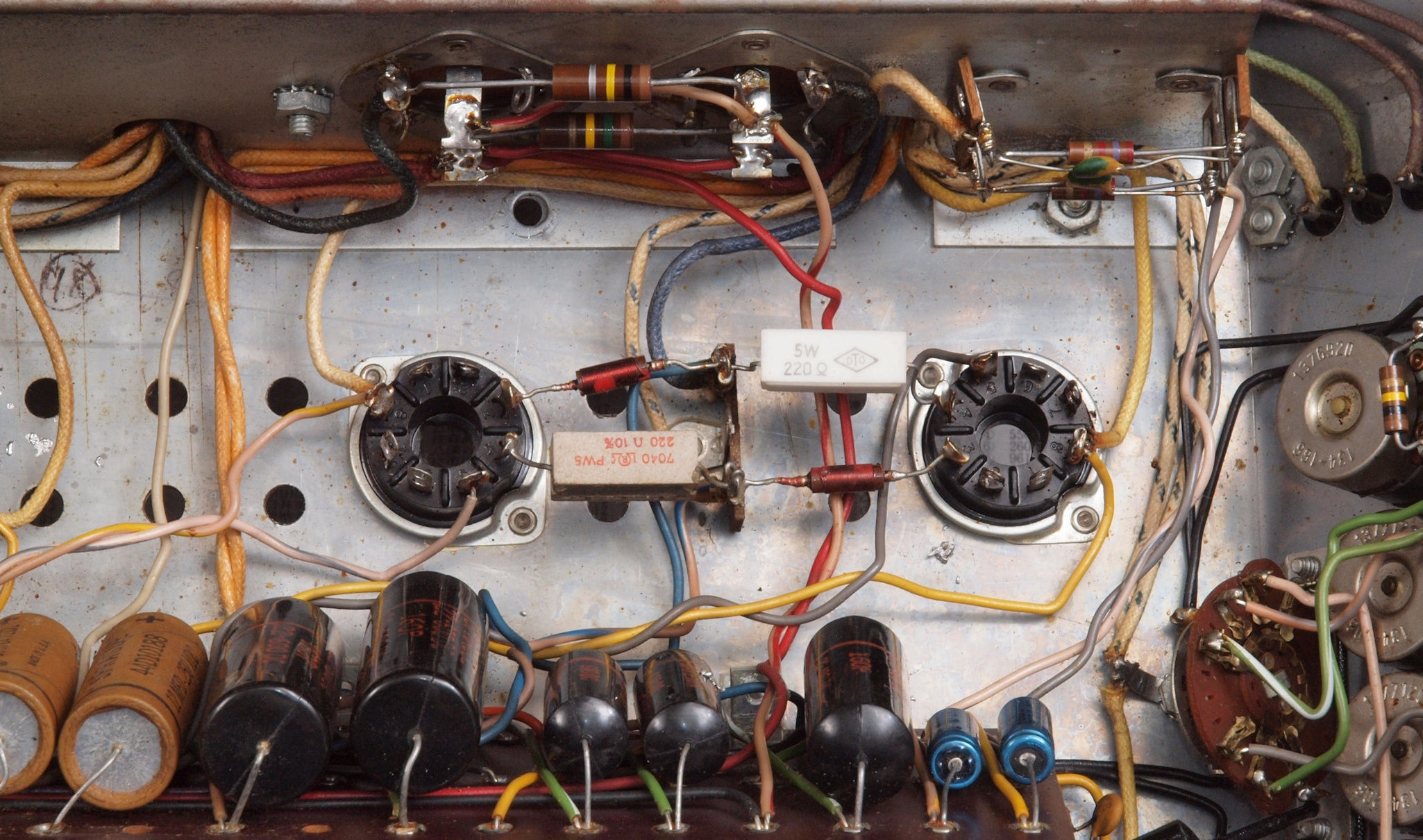

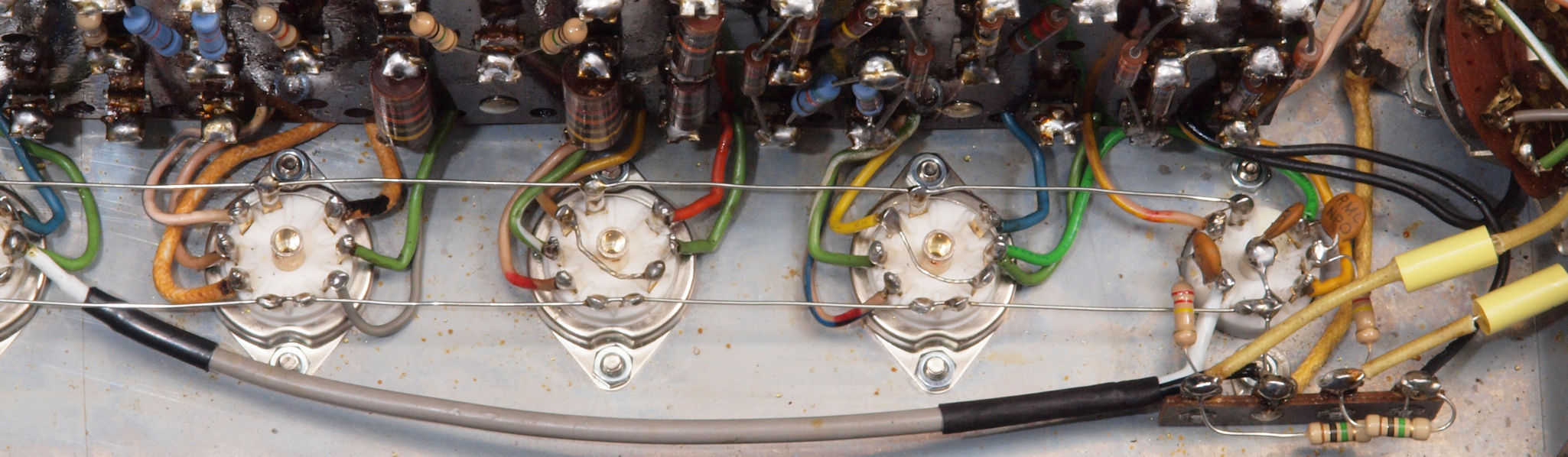

C41. 修理前 V1〜V5ソケット裏配線

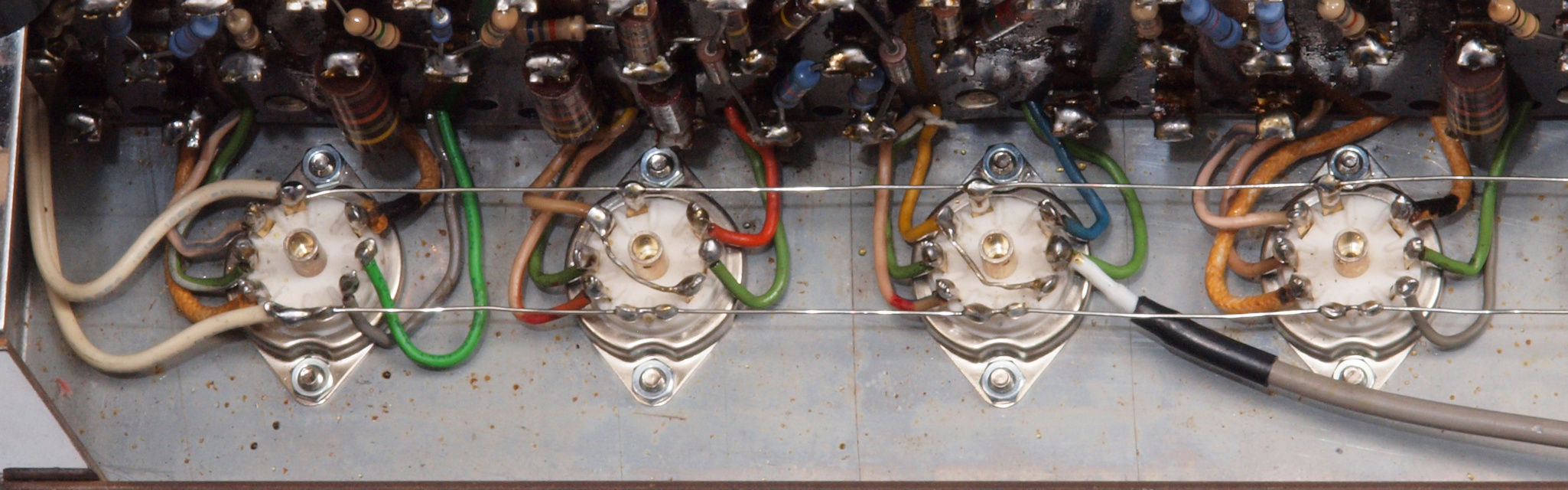

C42. 修理後 V1〜V5ソケット裏配線
C43. 修理前 V3〜V7ソケット裏配線
C44. 修理後 V3〜V7ソケット裏配線
C45. 修理中 配線中はジャンク真空管を挿入し、電極を固定して行う。

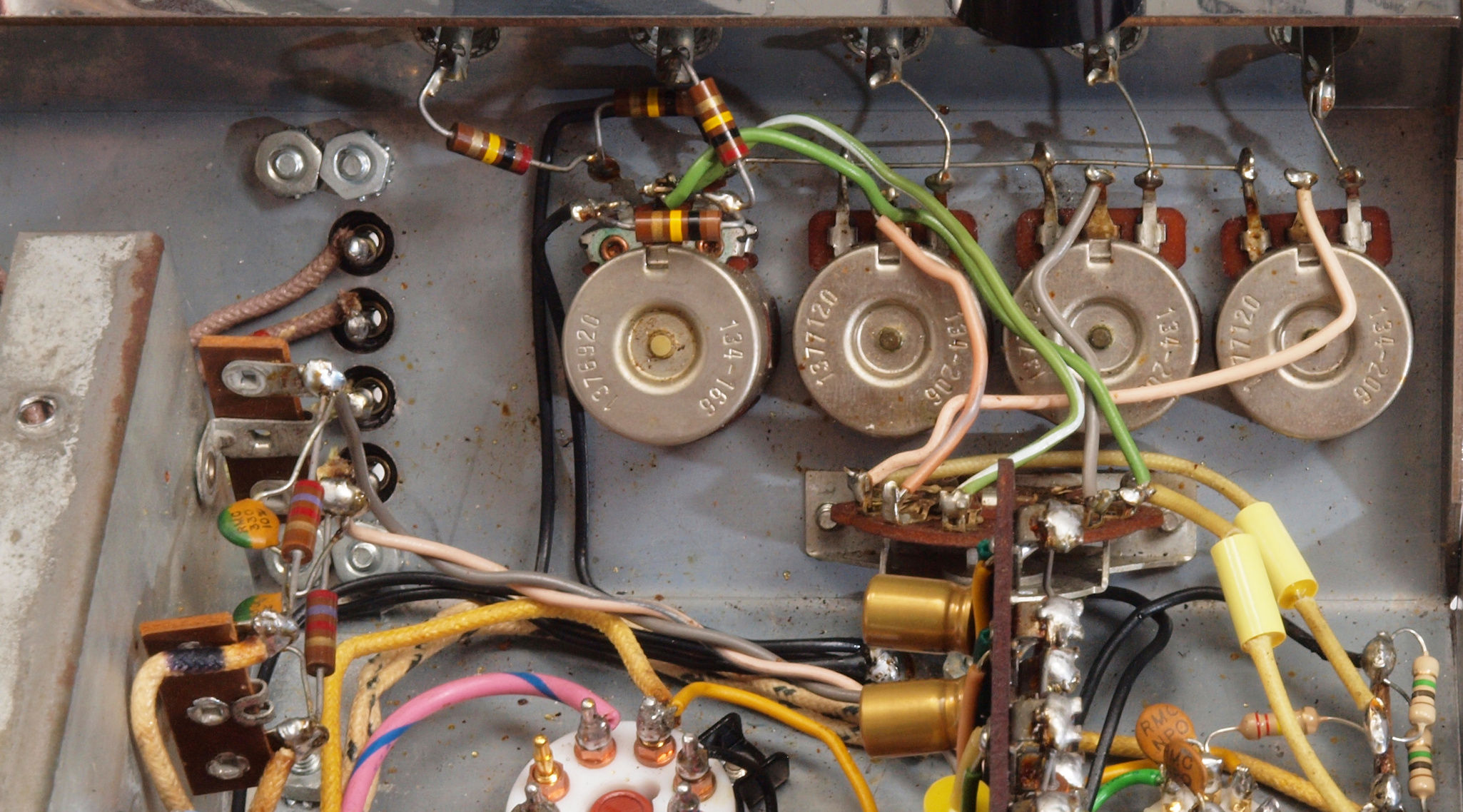

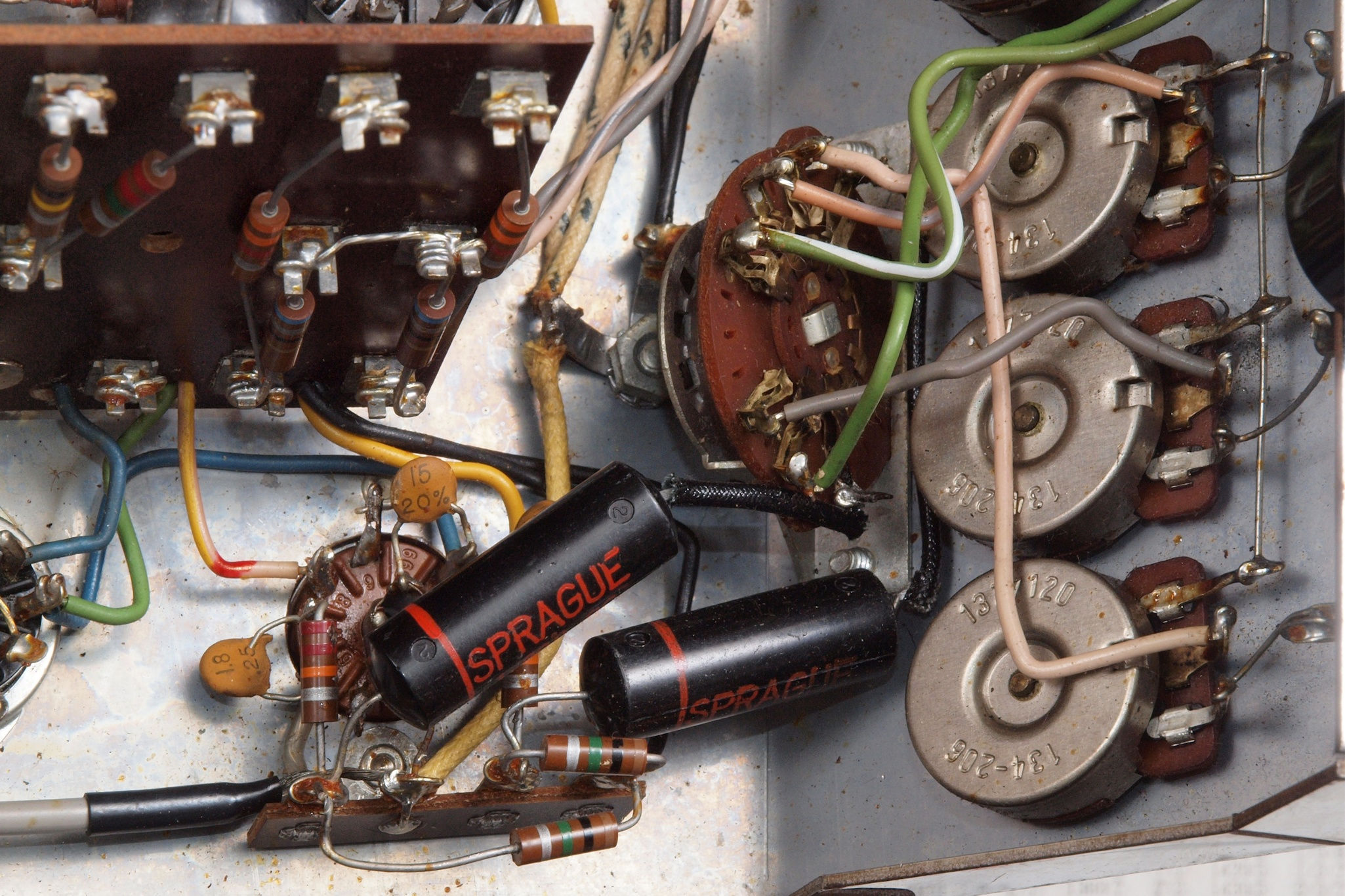

C51. 修理前 入力SW&VR周り配線
C52. 修理後 入力SW&VR周り配線
C53. 修理中 SP接続端子+フューズ裏、突入電流抑制周辺
C54. 修理後 SP接続端子+フューズ裏、突入電流抑制周辺

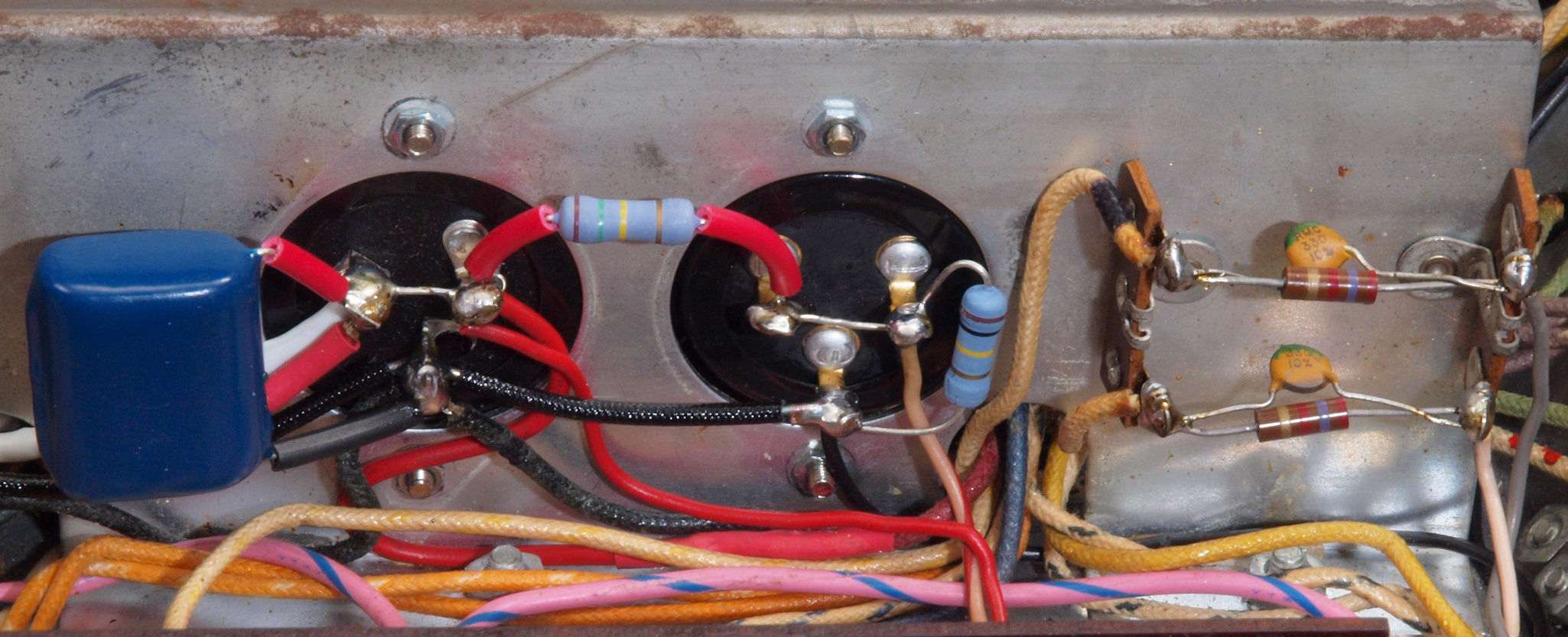

C61. 修理前 電解コンデンサーC1+C2配線

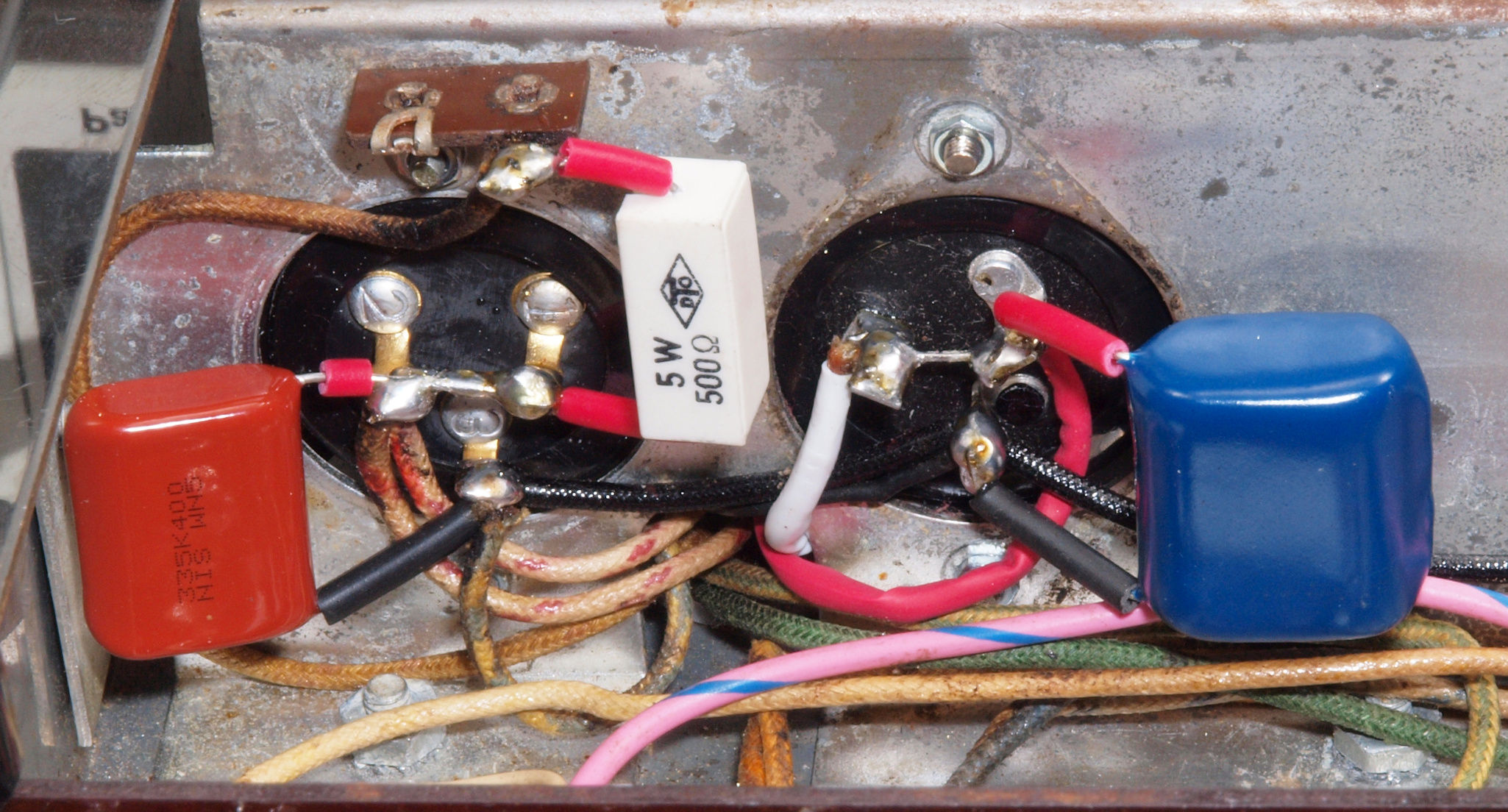

C62. 修理後 電解コンデンサーC1+C2配線、 フイルムコンデンサー1個追加。
C63. 修理前 電解コンデンサーC3+C4配線
C64. 修理後 電解コンデンサーC3+C4配線、 フイルムコンデンサー1個、抵抗1個追加。

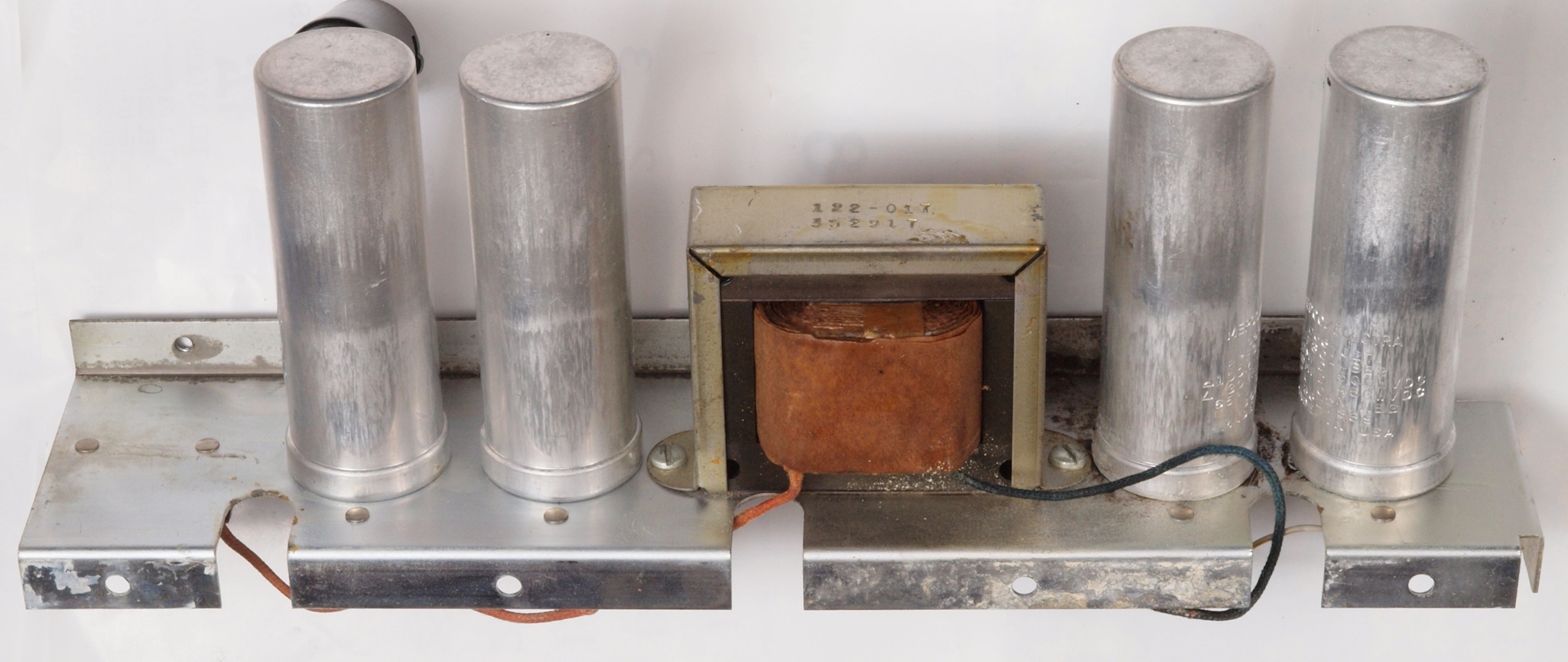

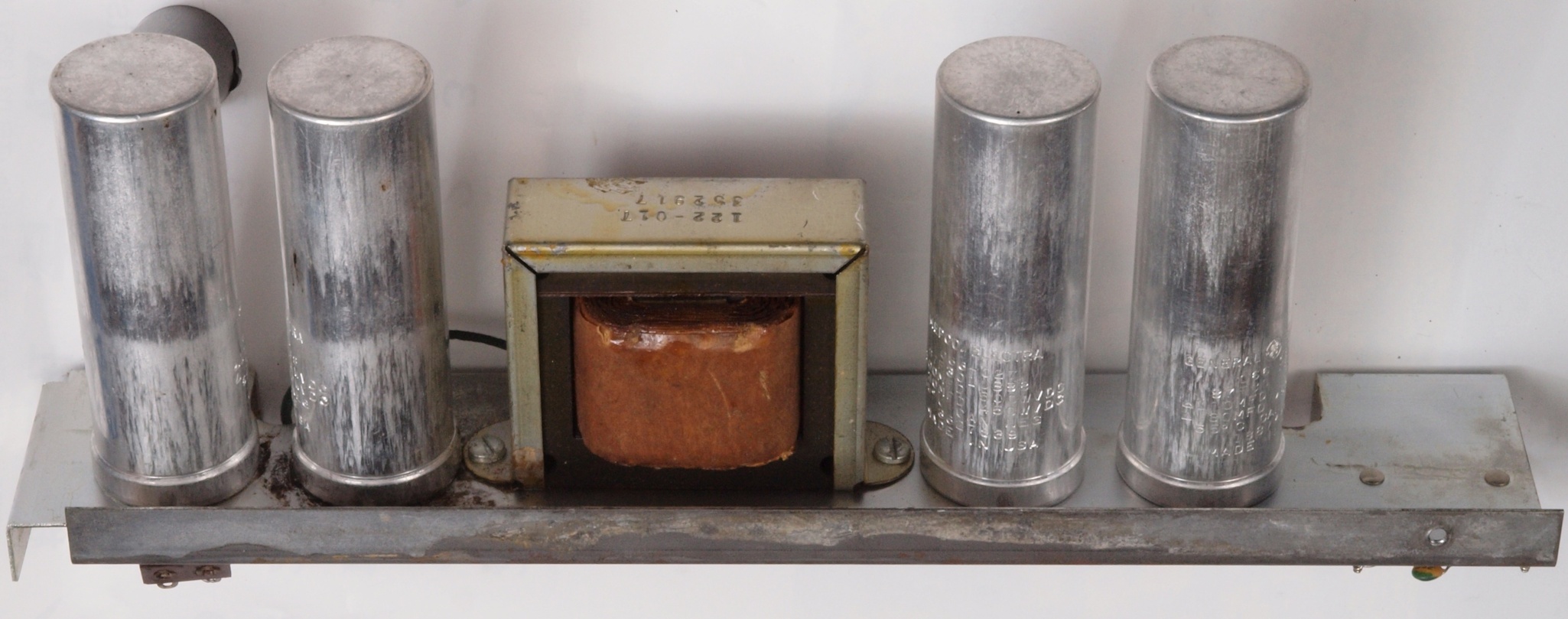

C71. 修理中 電解コンデンサーシャシを取りし、上から見る。

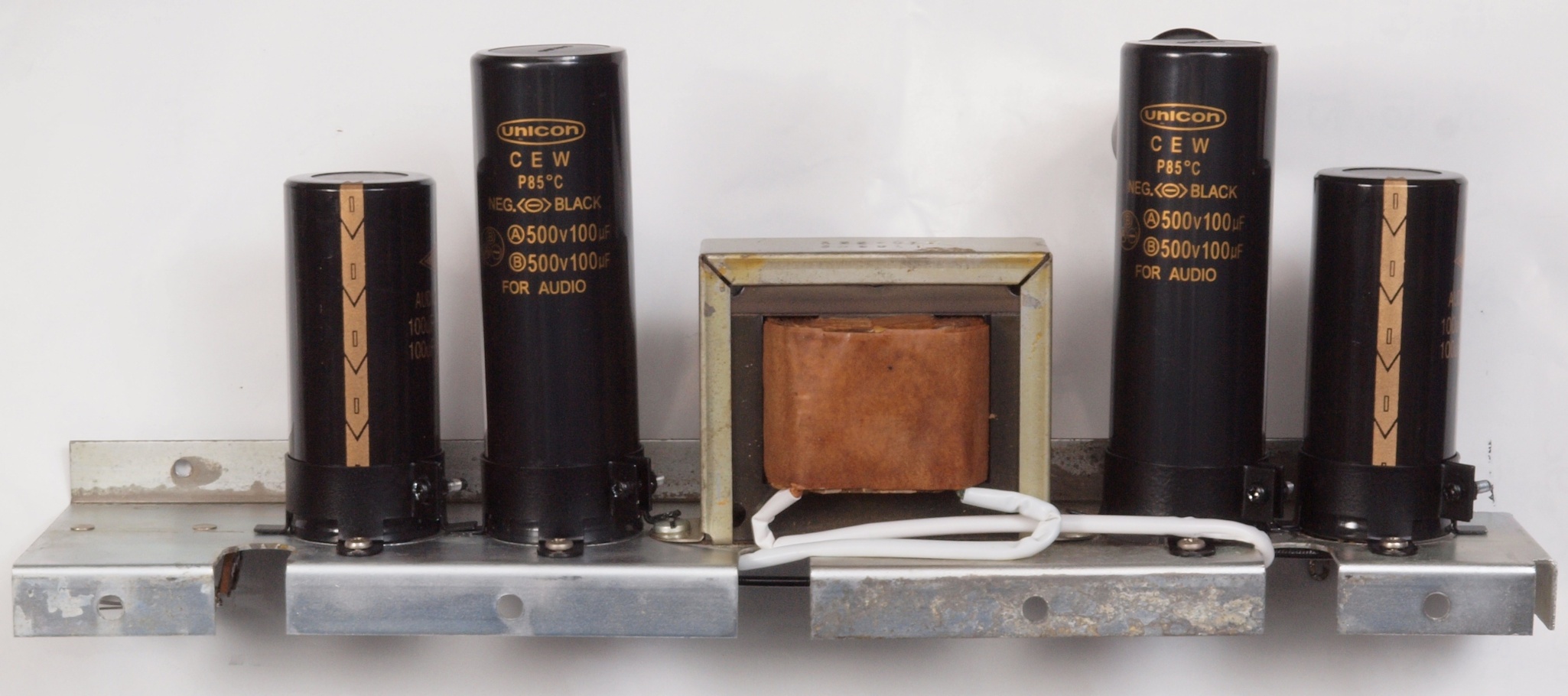

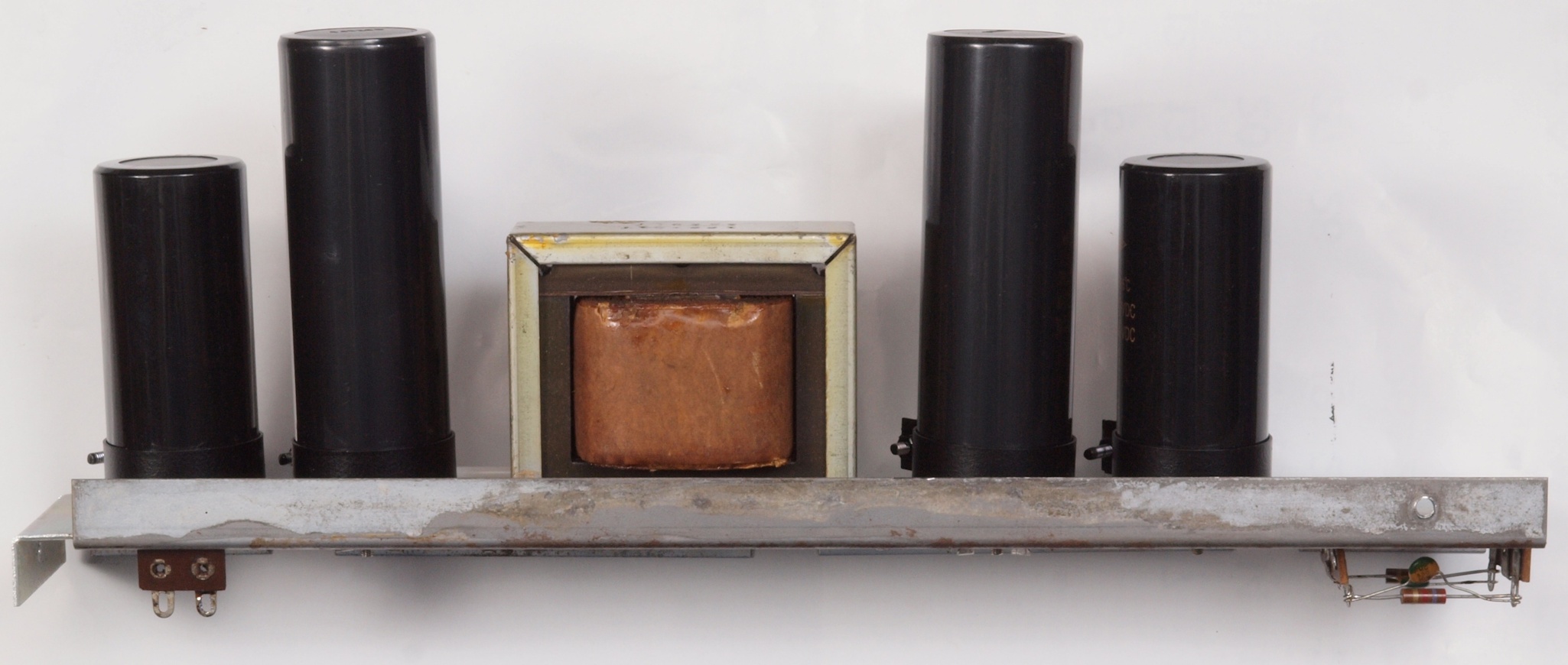

C72. 修理後 電解コンデンサーシャシを、上から見る。

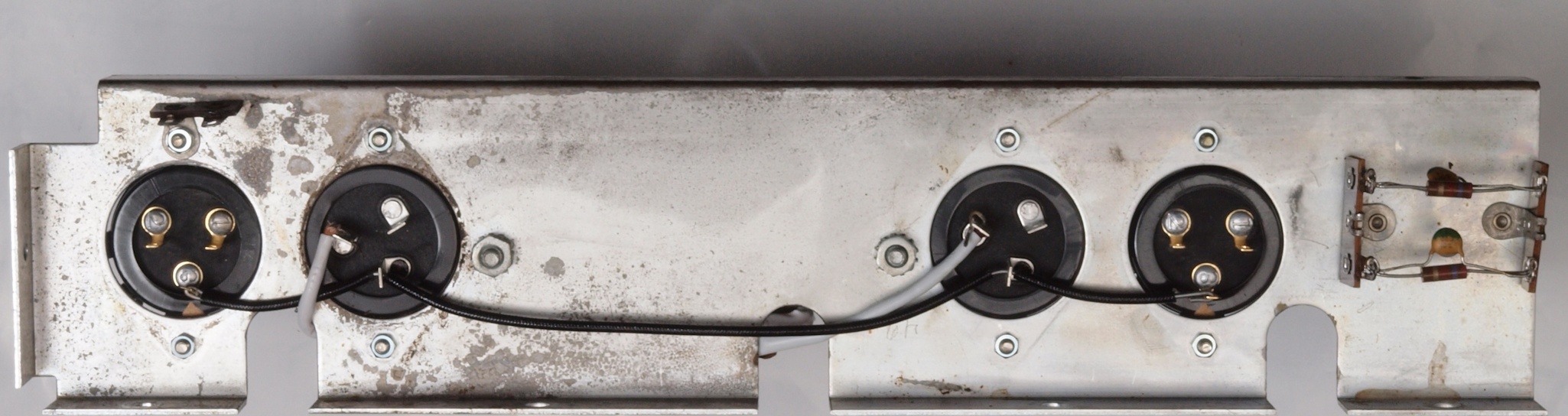

C73. 修理中 電解コンデンサーシャシを取りし、下から見る。
C74. 修理後 電解コンデンサーシャシを取りし、下から見る。
C75. 修理中 電解コンデンサーシャシを取りし、端子を見る。
C76. 修理後 電解コンデンサーシャシを取りし、端子を見る。下のK線がアース母線。

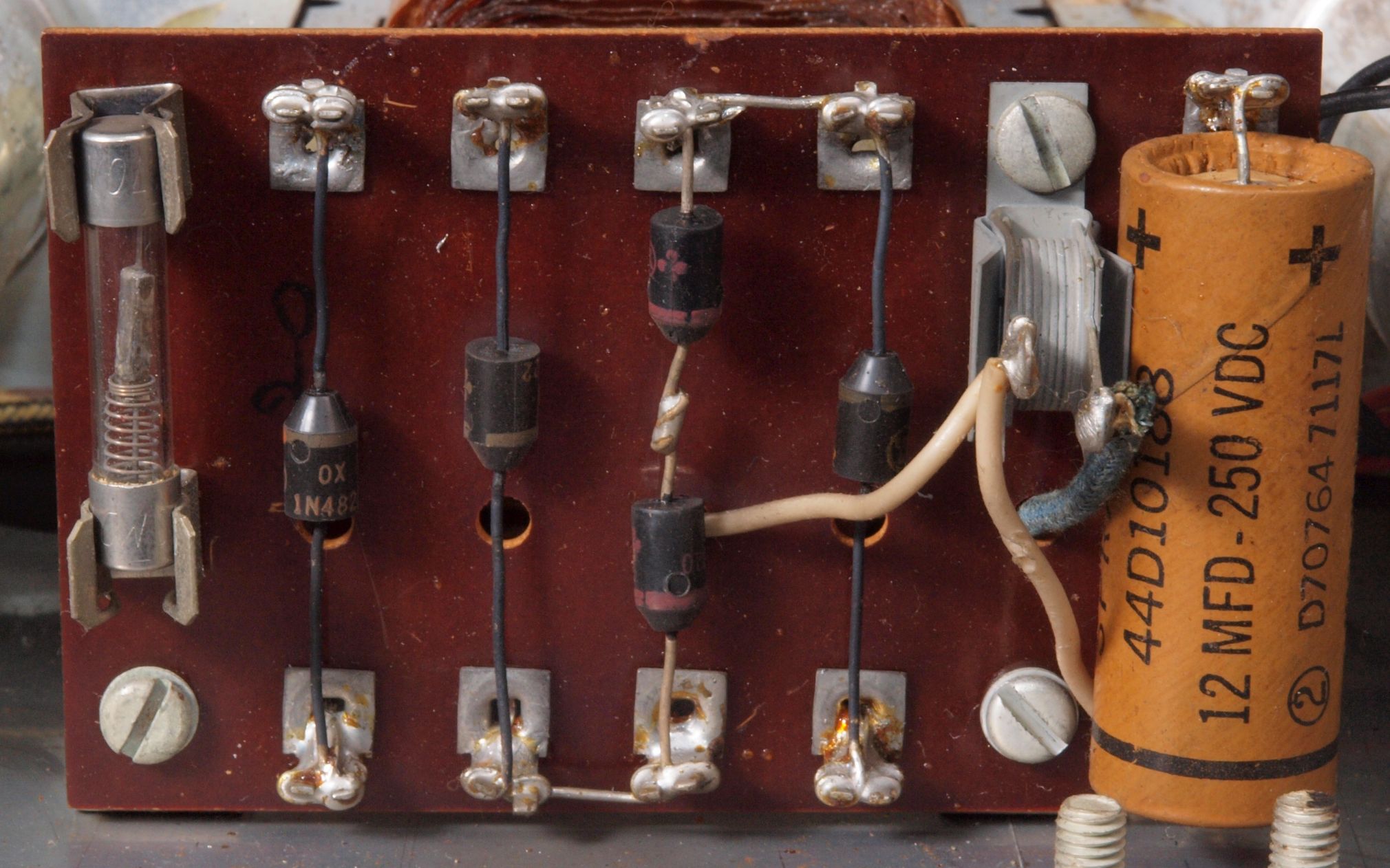

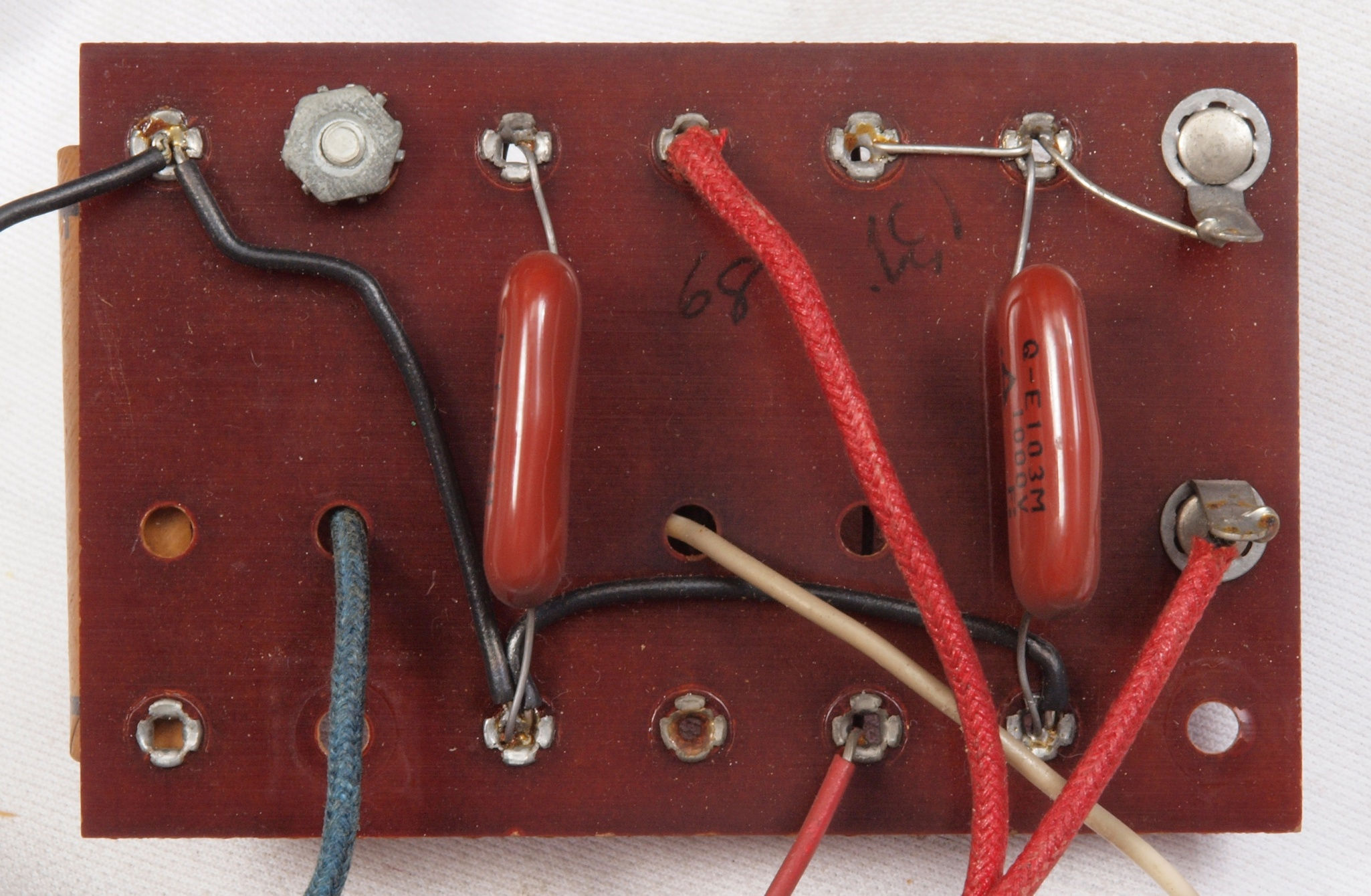

C81. 修理前 整流基板。

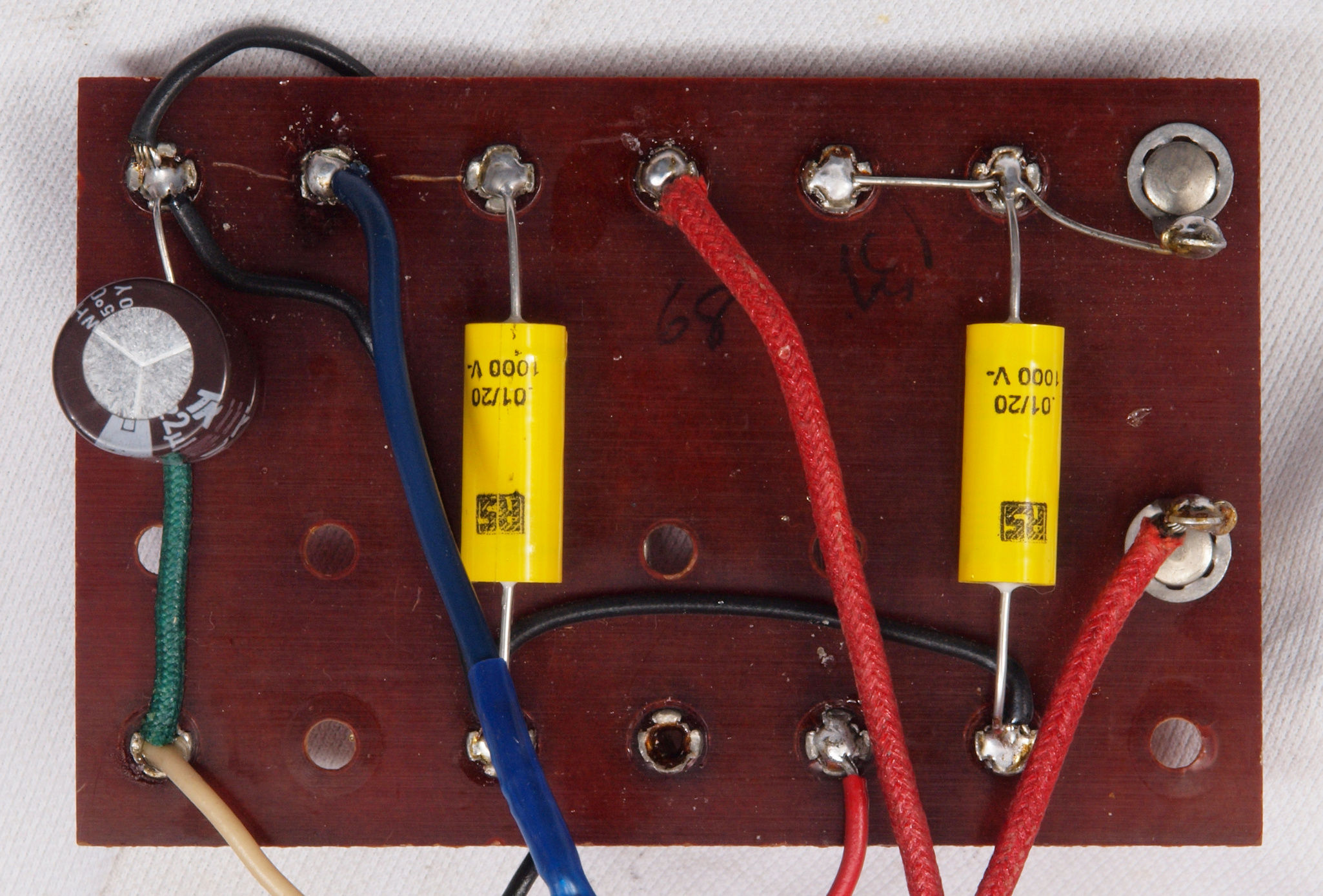

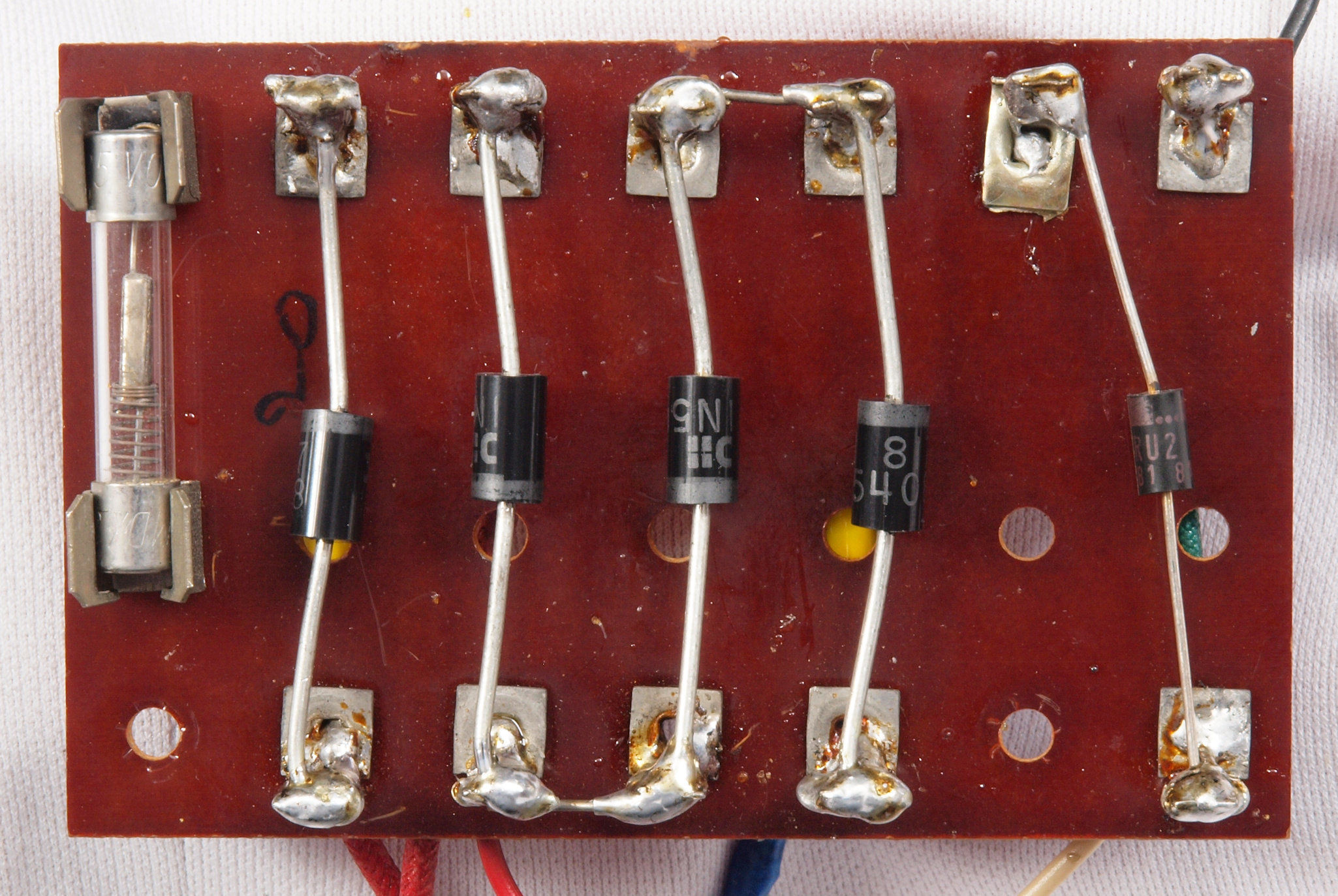

C72. 修理後 整流基板、ダイオード5本交換
C73. 修理前 整流基板裏
C74. 修理後 整流基板裏、コンデンサー3個交換
C91. 修理前 SP接続端子
C92. 修理(交換)後 SP接続端子交換。

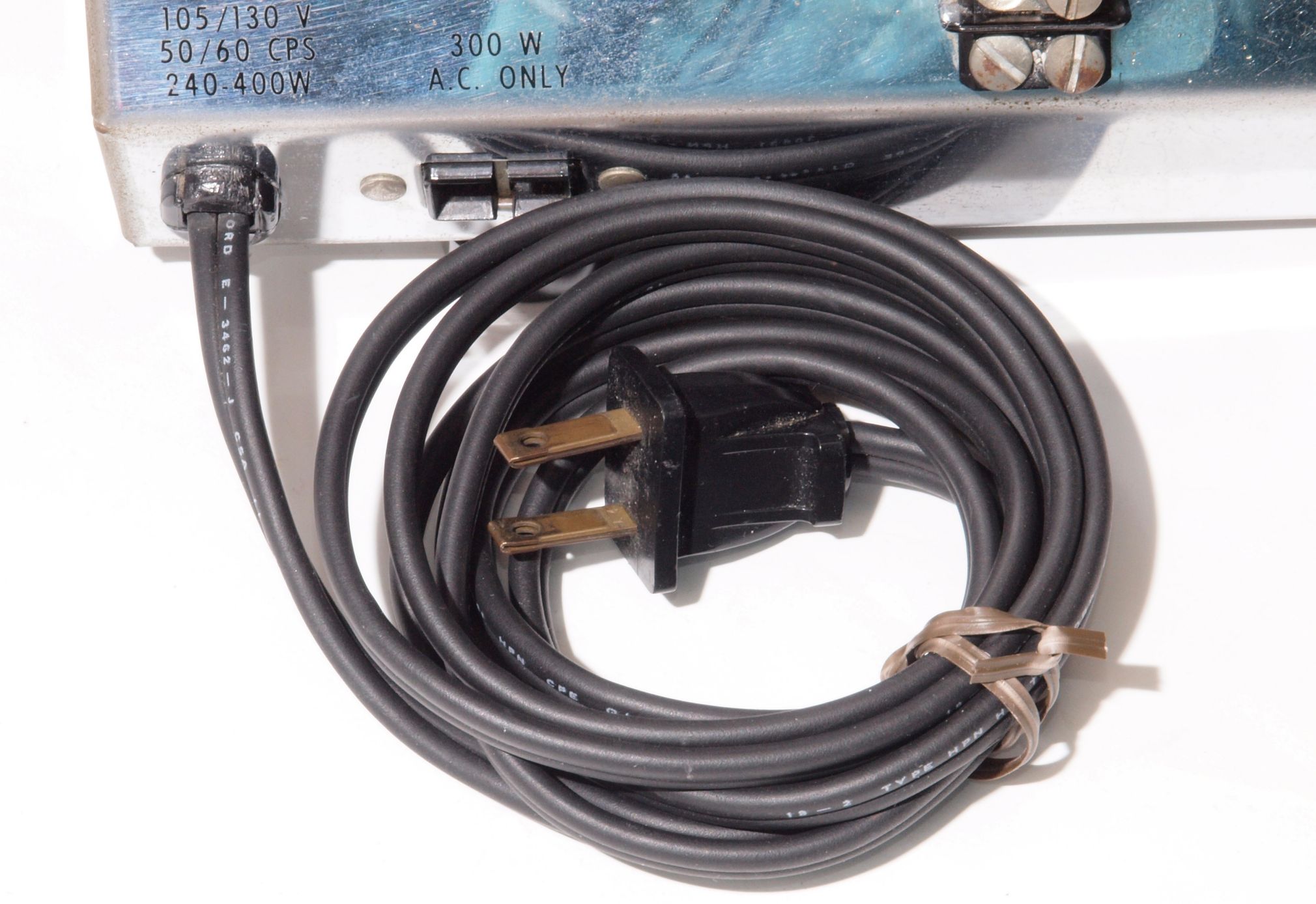

CA1. 修理前 ACコード。

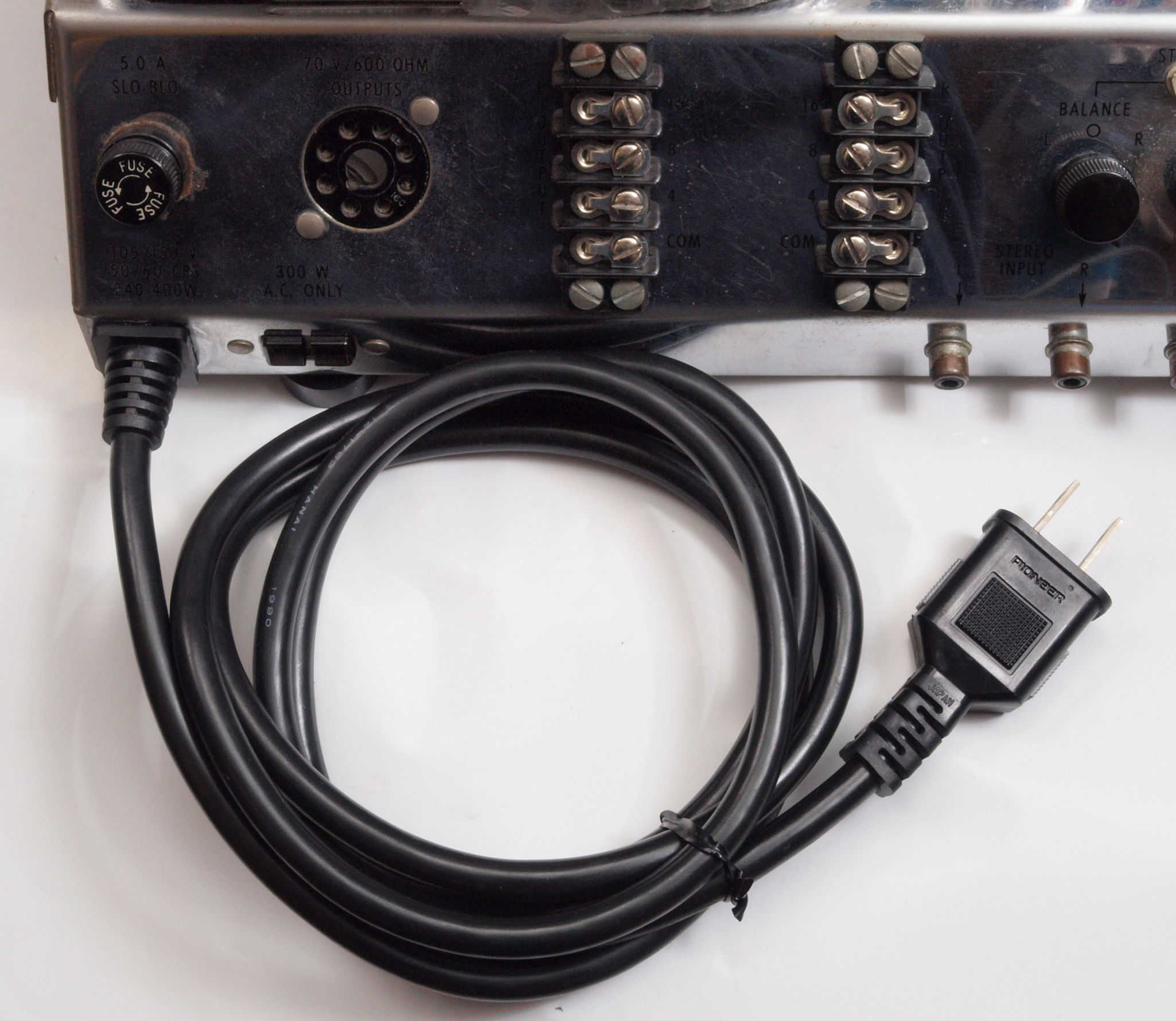

CA2. 修理(交換)後 ACコード。

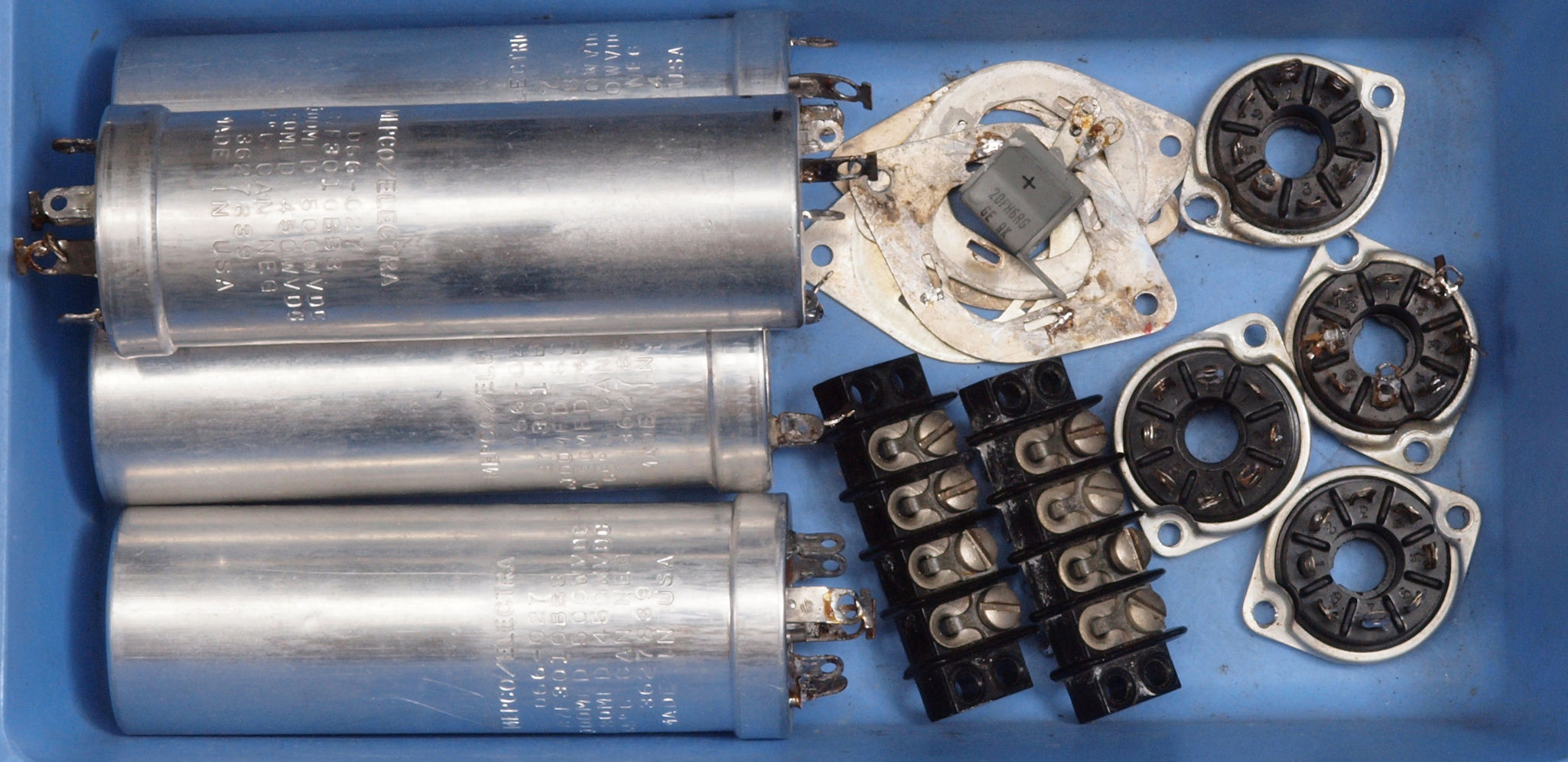

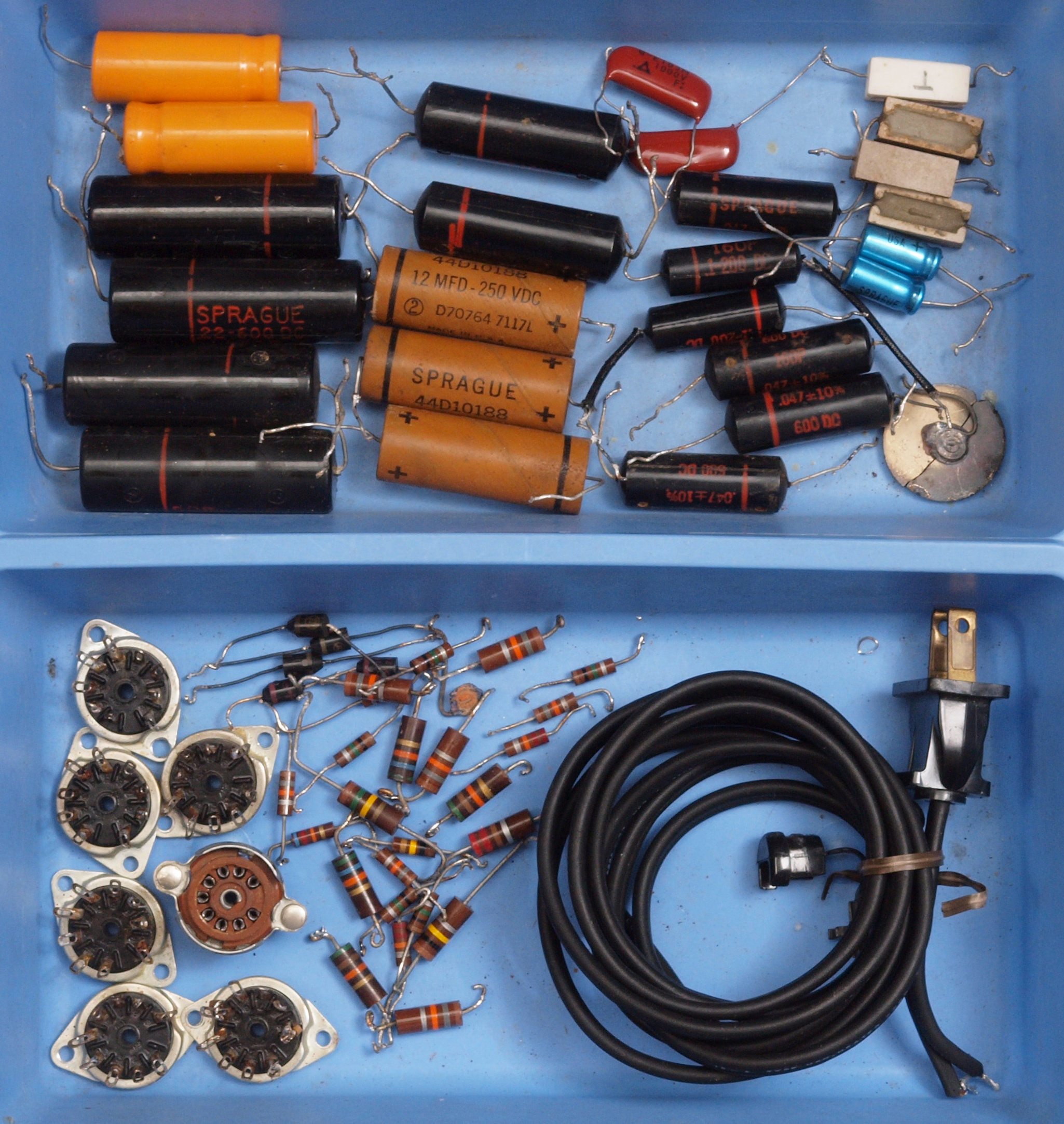

CC1. 交換部品1
CC1. 交換部品2
CC3. 交換部品、 交換したブロック電解コンデンサー。

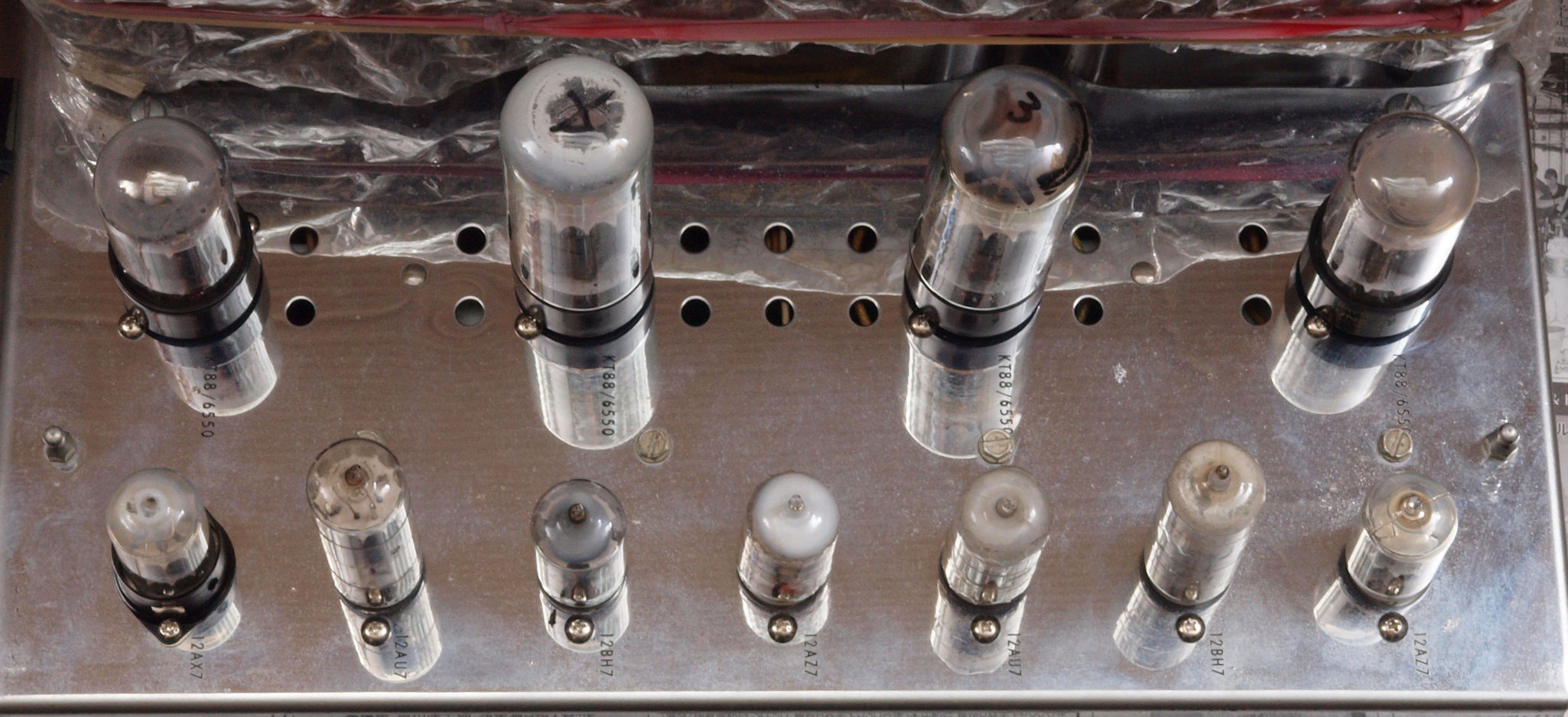

CD1. 修理前 真空管を取り、上から見る

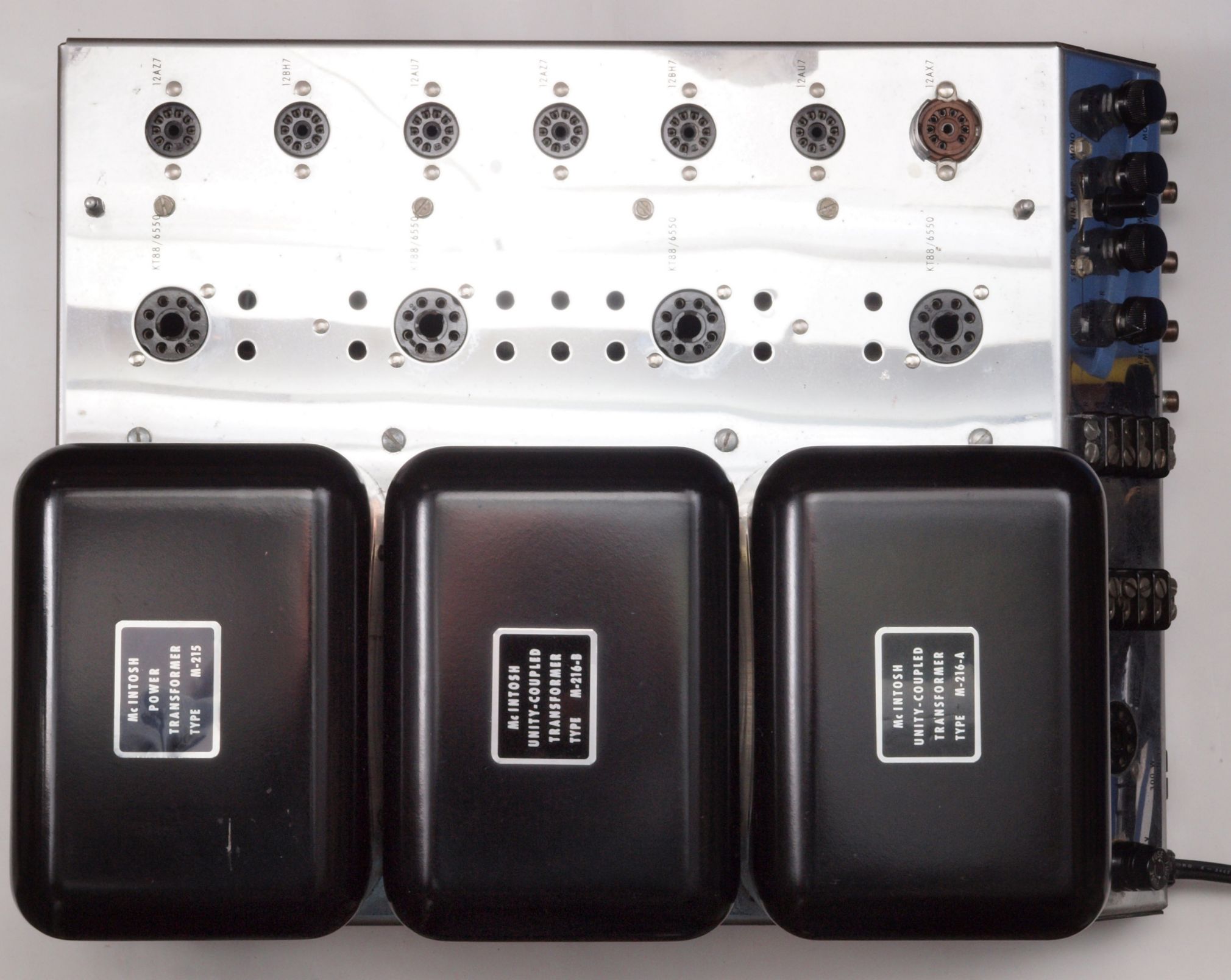

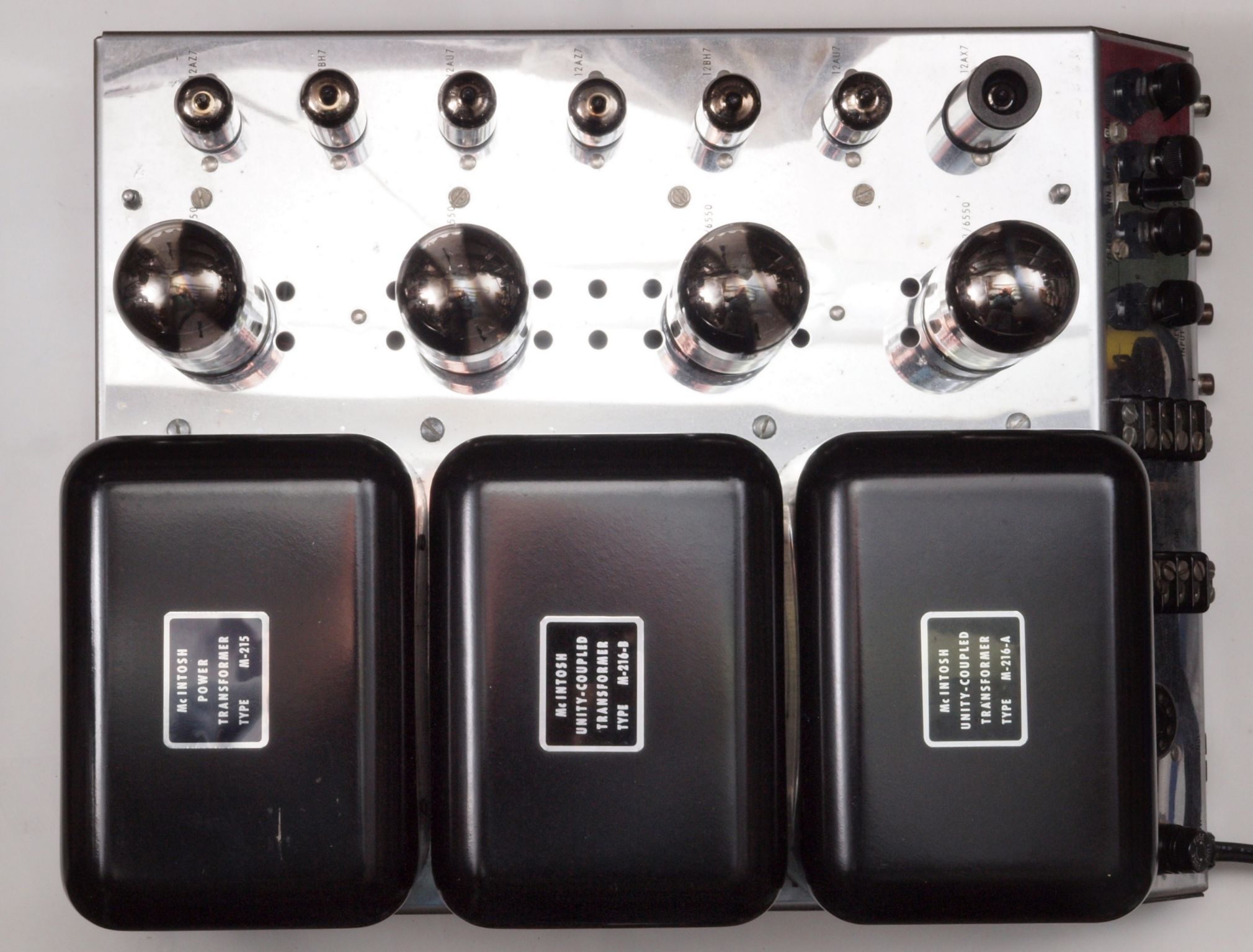

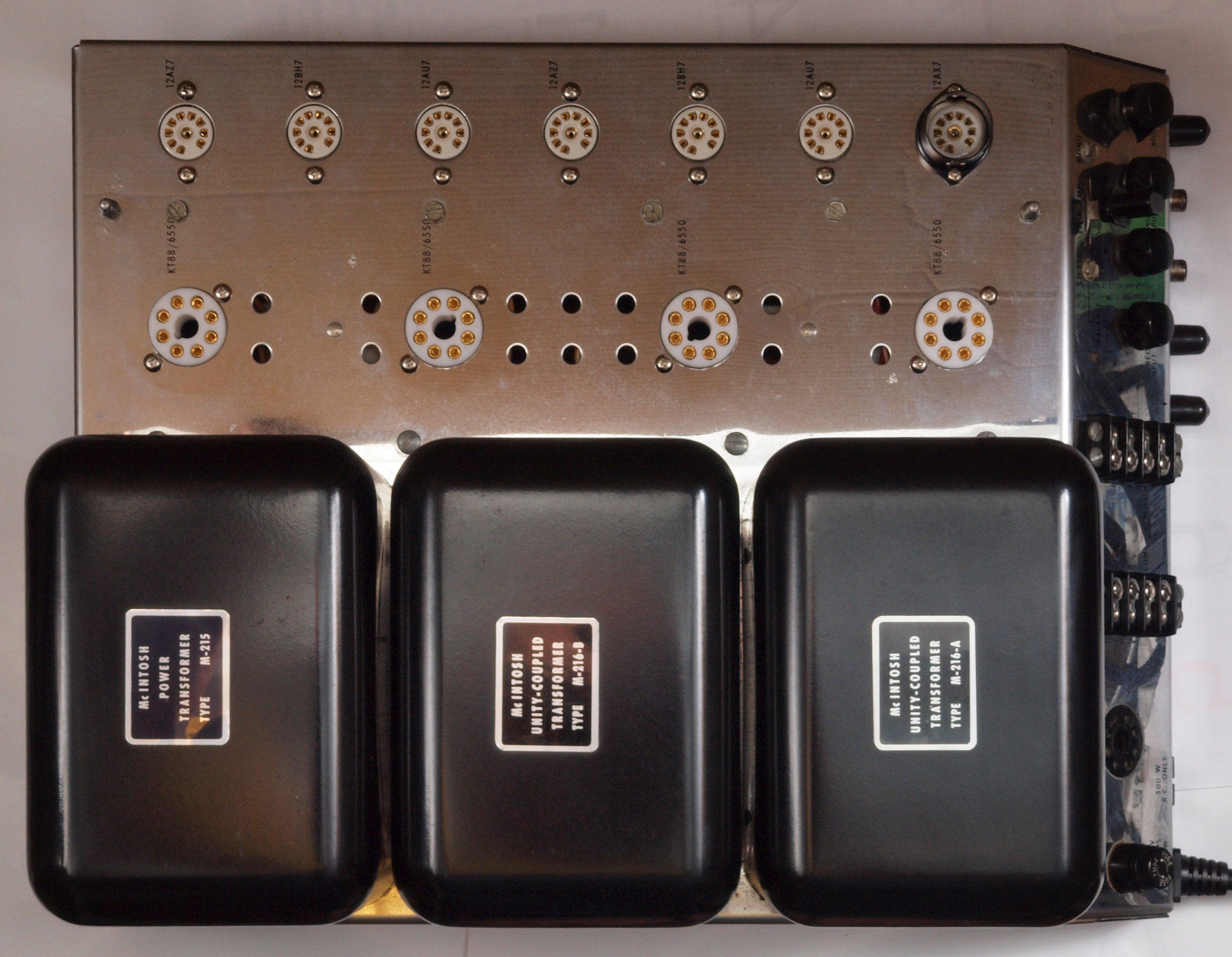

CD2. 修理後 真空管無、上から見る
CD3. 修理後 上から見る

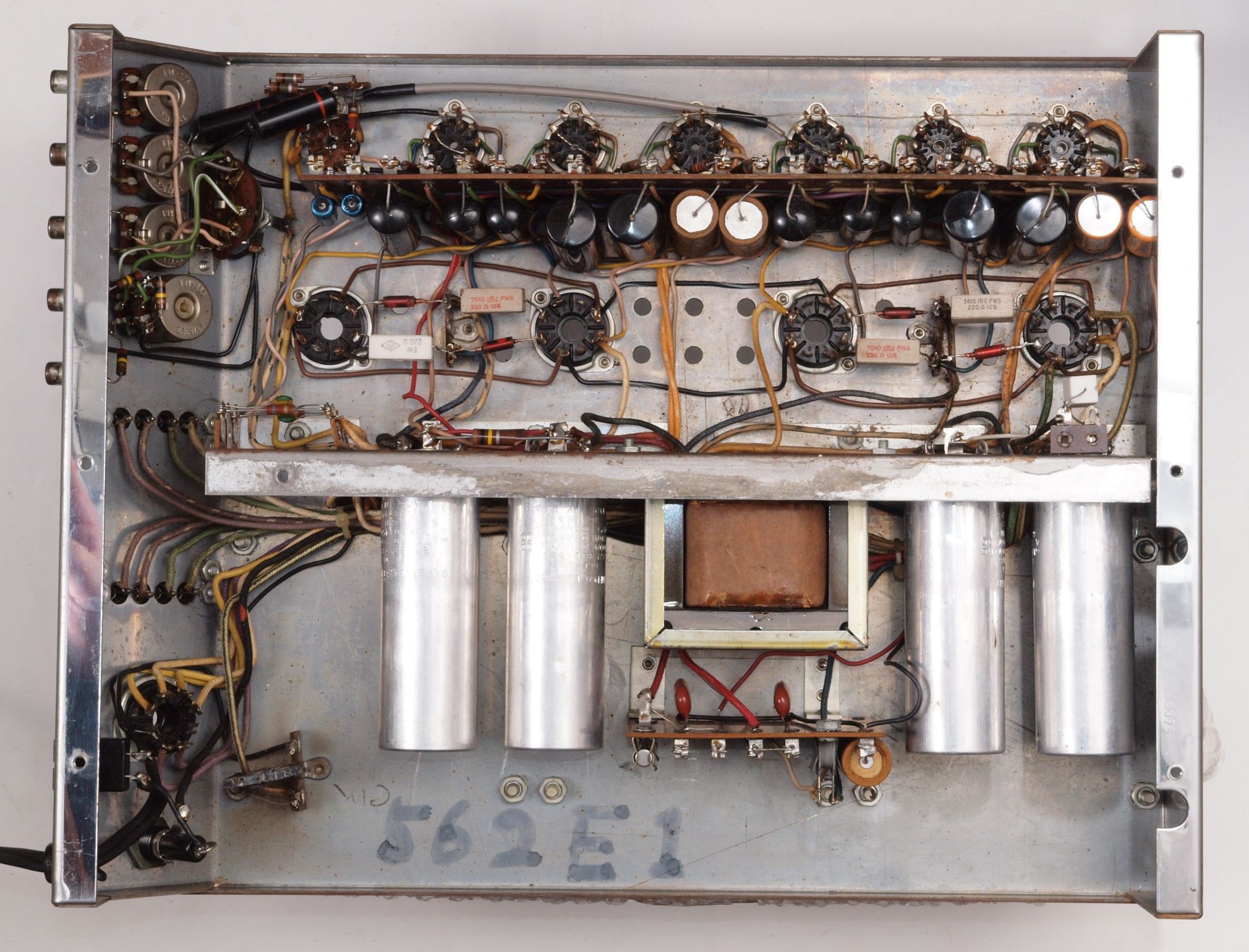

CD4. 修理前 下から

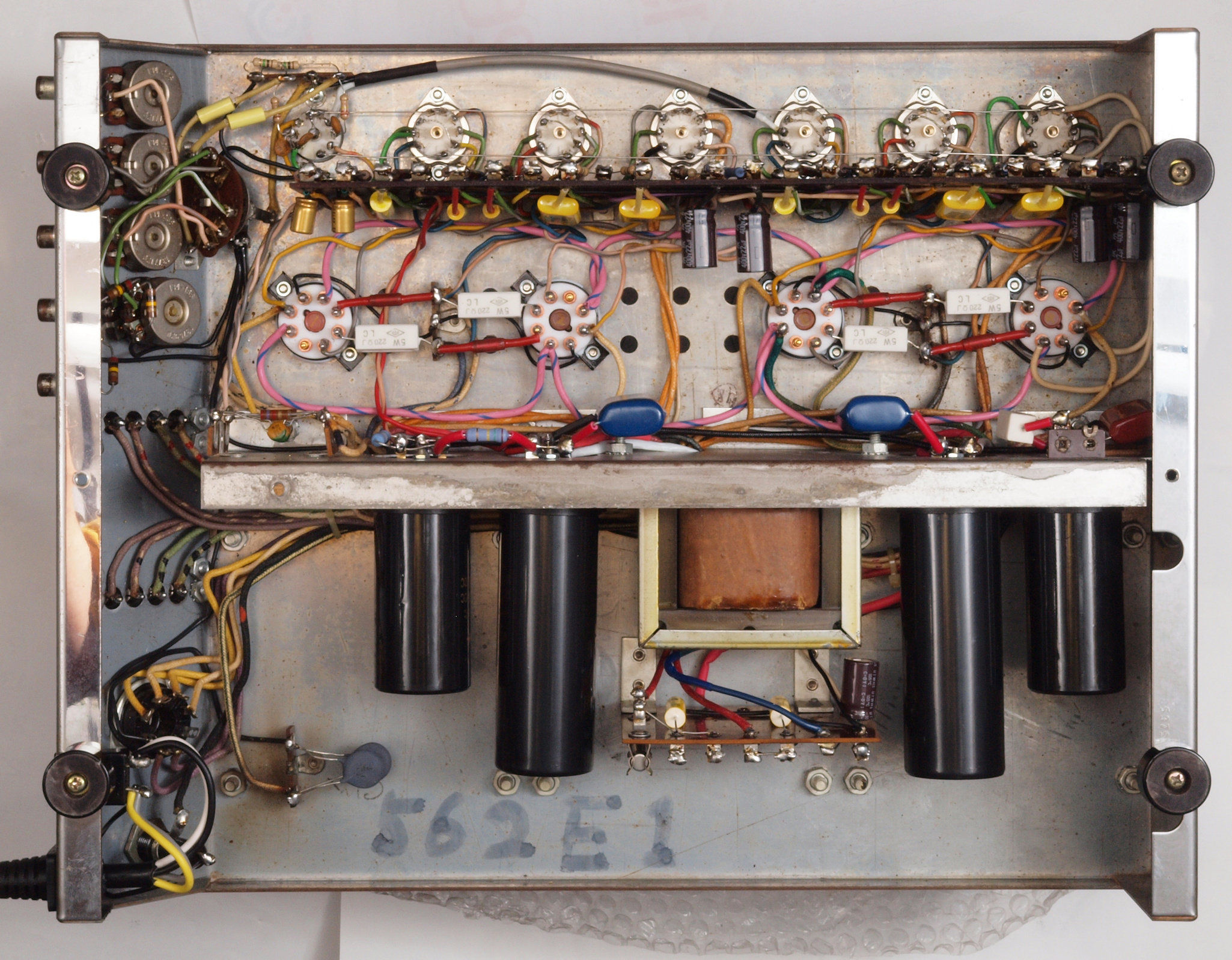

CD5. 修理後 下からみる。
U. TubeTester HickokTV−2B/Uによる付属真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
U1.  付属前段真空管。 左から、12AX7,ECC82,12BH7,12AZ7A、ECC82,12BH7,12AZ7A。
       12AX7  相互コンダクタンス=1600μmho「Ep=250V、Eg1=−2V、Ip=1.2mA」
       ECC82  相互コンダクタンス=2200μmho「Ep=250V、Eg1=−8.5V、IP=10.5mA」
       12BH7  相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
       12AZ7A 相互コンダクタンス=6000μmho「Ep=250V、Eg1=−12V、Ip=10mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
U10.  付属真空管。左から、12AX7,ECC82,12BH7,12AZ7A、ECC82,12BH7,12AZ7A。

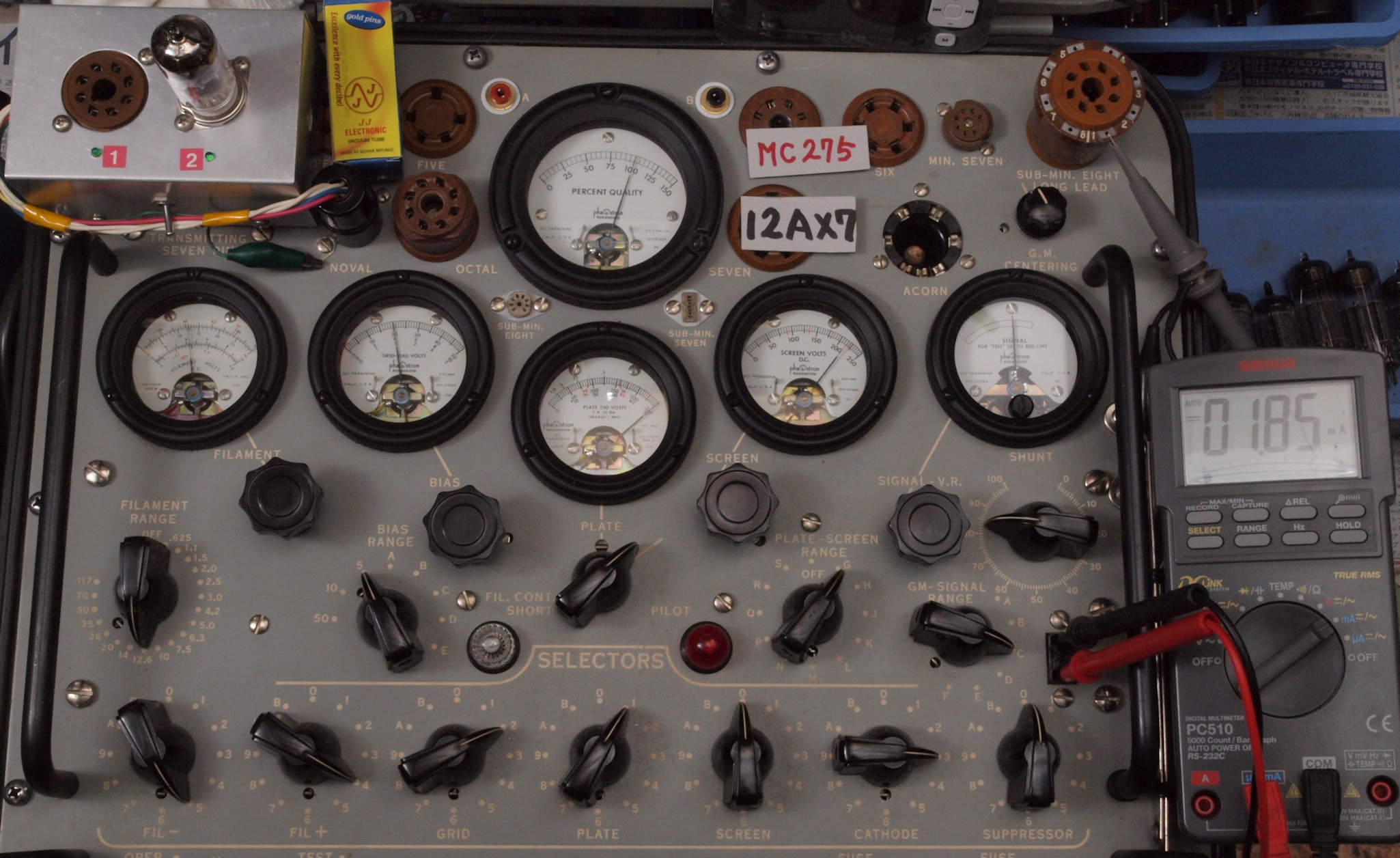

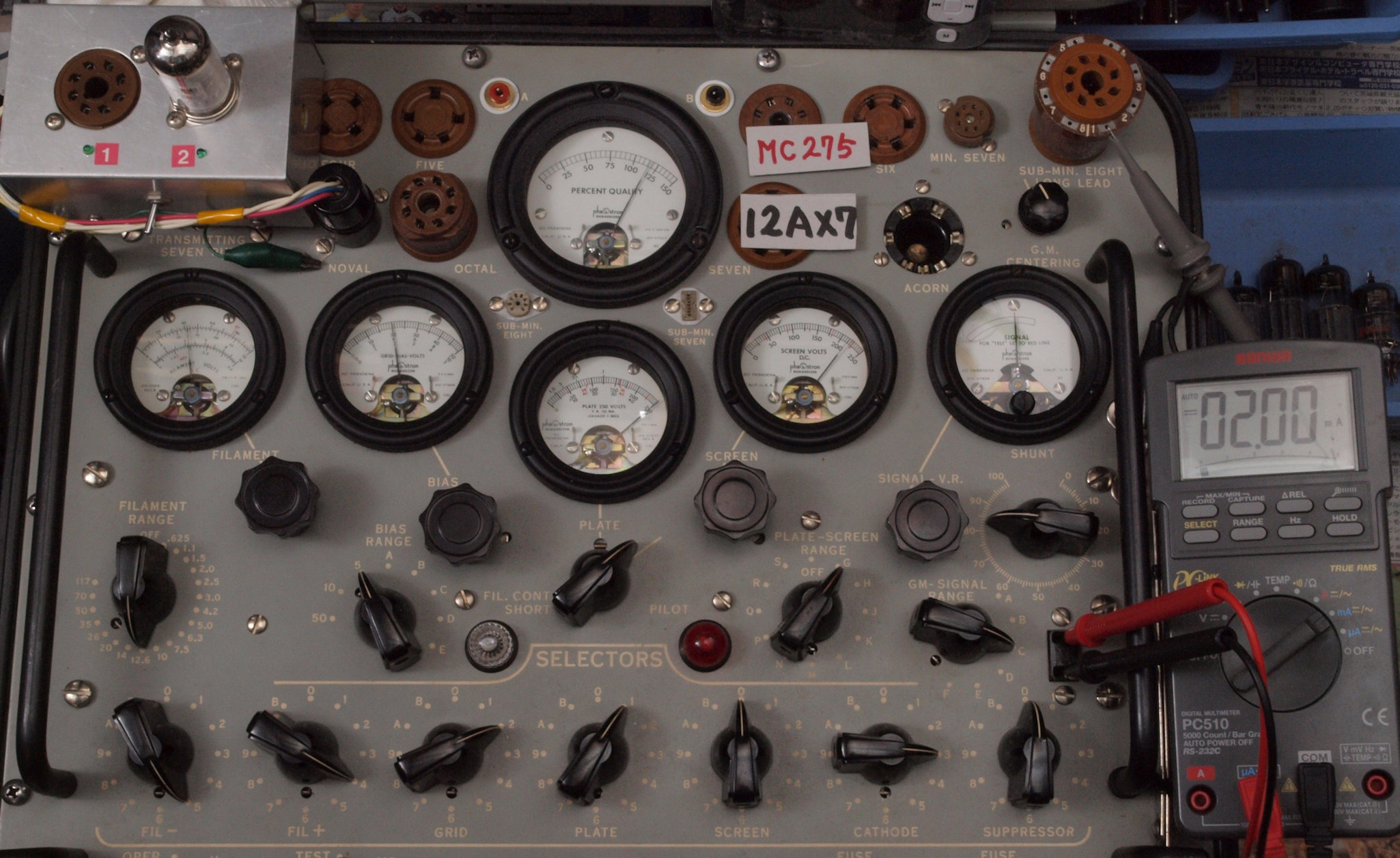

U11. 付属真空管「12AX7」ユニット1。 Gm測定=2300μmho、Ip=2.00mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=3000μmhoレンジでの測定。

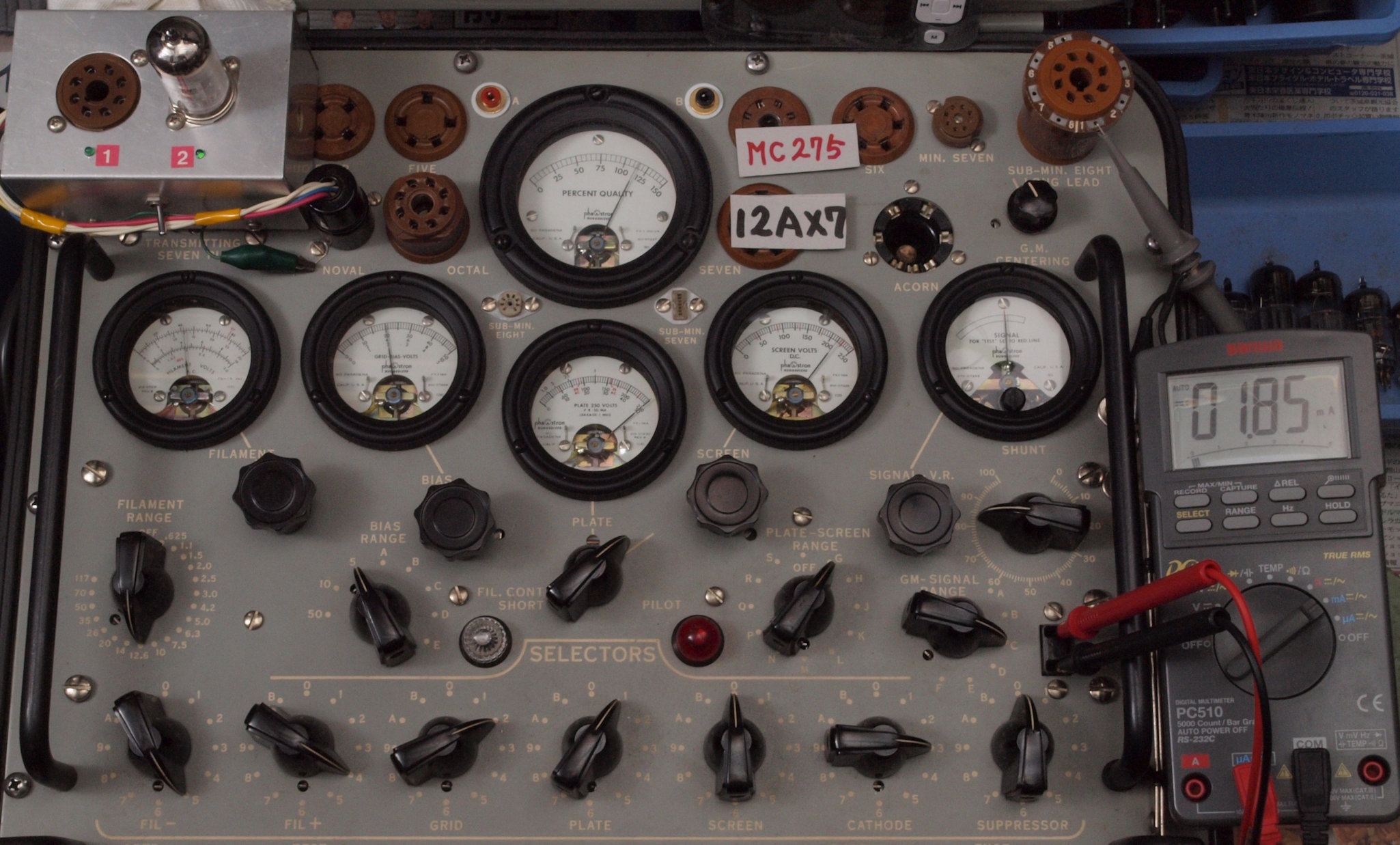

U12. 付属真空管「12AX7」ユニット2。 Gm測定=2300μmho、Ip=1.85mA。

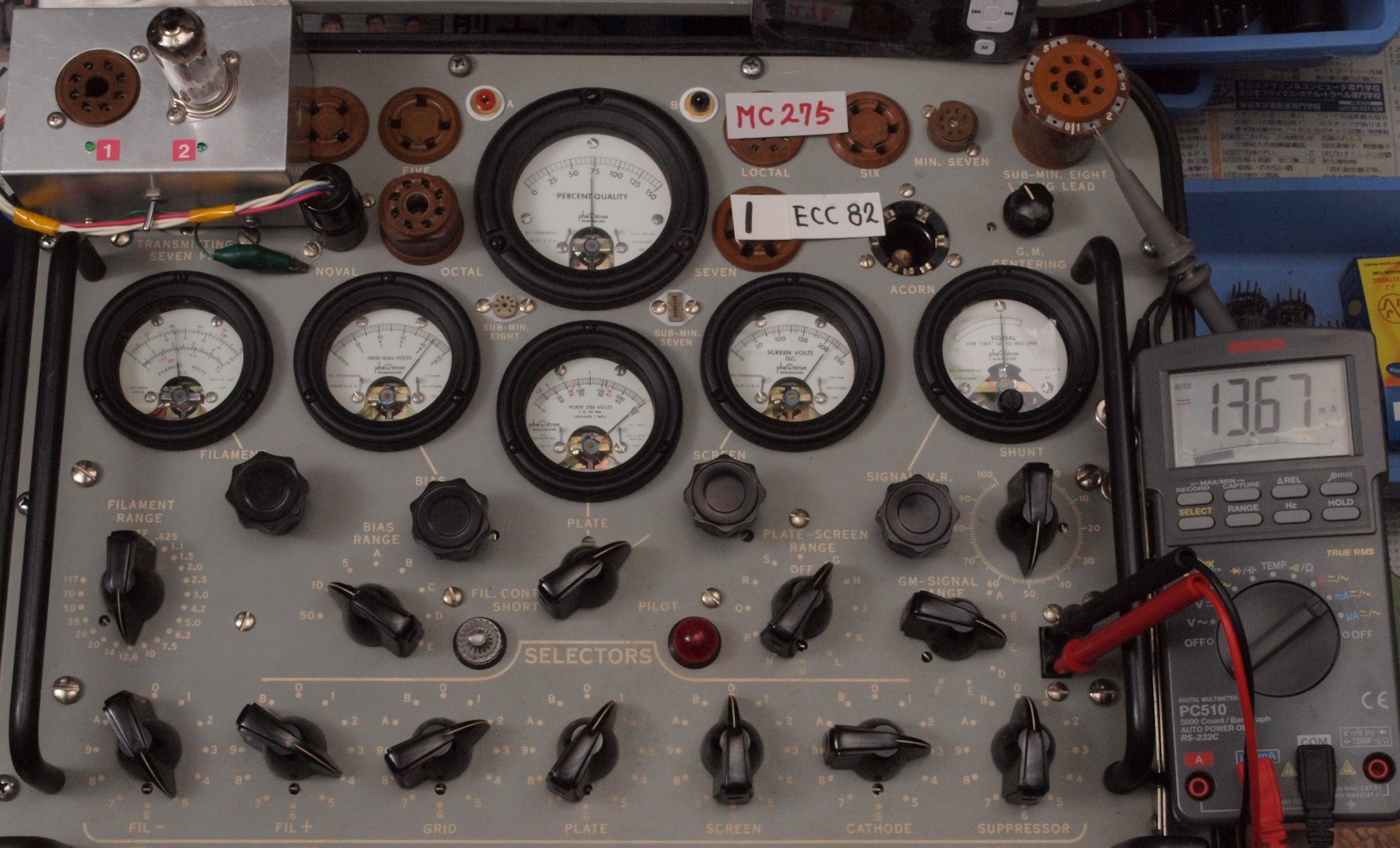

U21. 付属真空管「ECC82」ユニット1。 Gm測定=2800μmho、Ip=13.67mA。
      測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=6000μmhoレンジでの測定。
U22. 付属真空管「ECC82」ユニット2。 Gm測定=2500μmho、Ip=12.63mA。

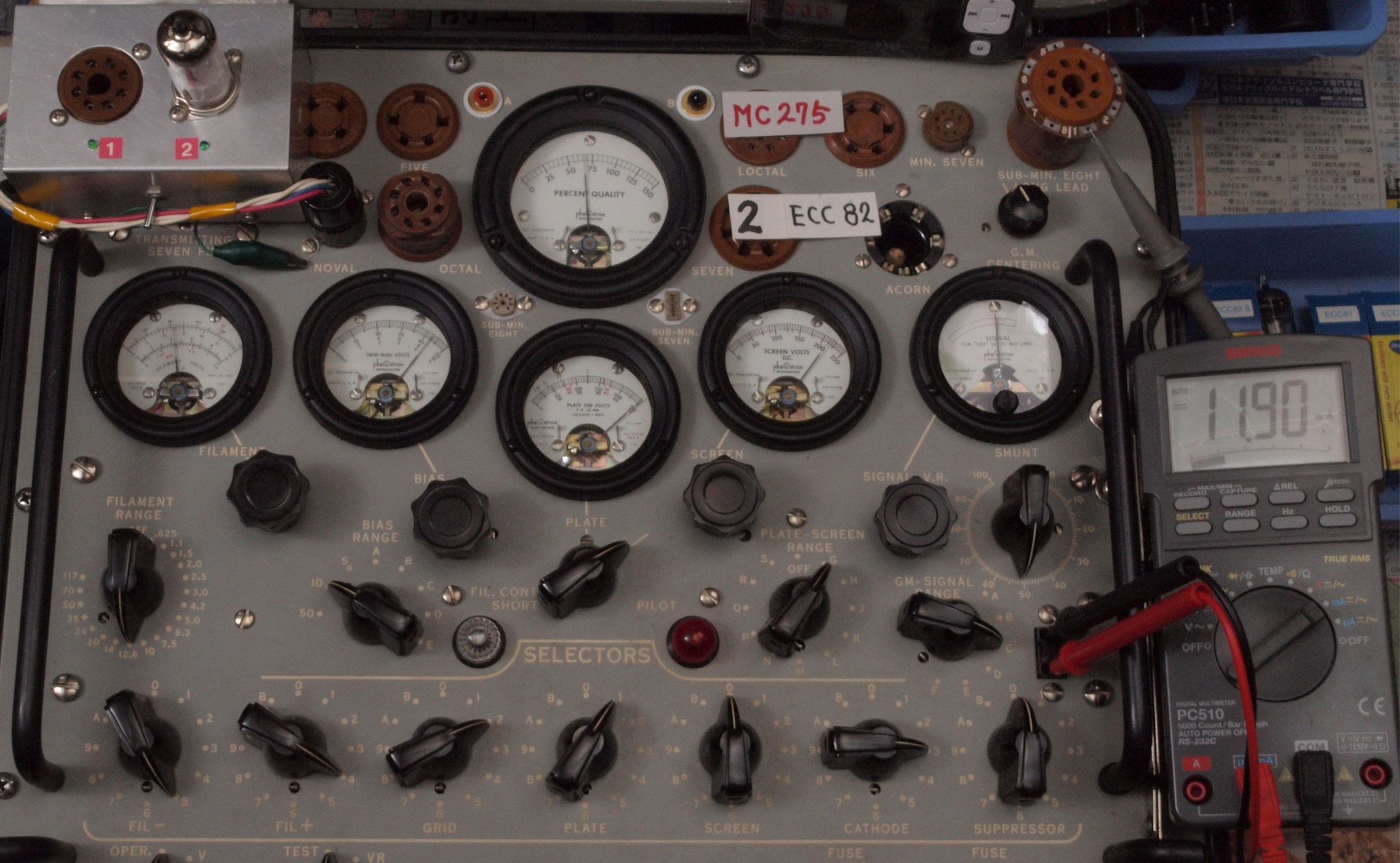

U31. 付属真空管「ECC82」2本目ユニット1。 Gm測定=2600μmho、Ip=11.90mA。
      測定条件、「Ep=250V、Eg1=−8.5V」 Cレンジ=3000μmhoレンジでの測定。

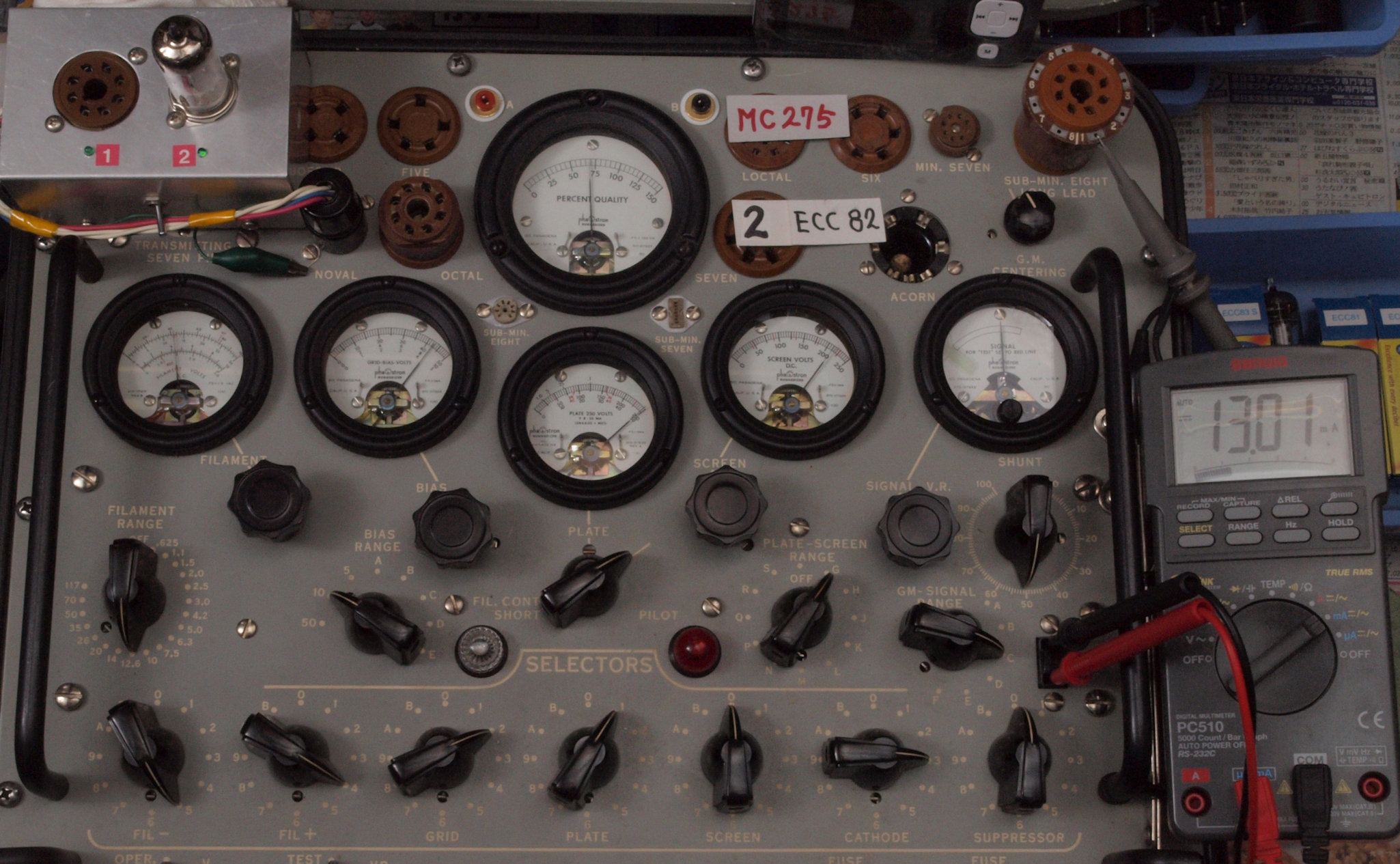

U32. 付属真空管「ECC82」2本目ユニット2。 Gm測定=2800μmho、Ip=13.01mA。

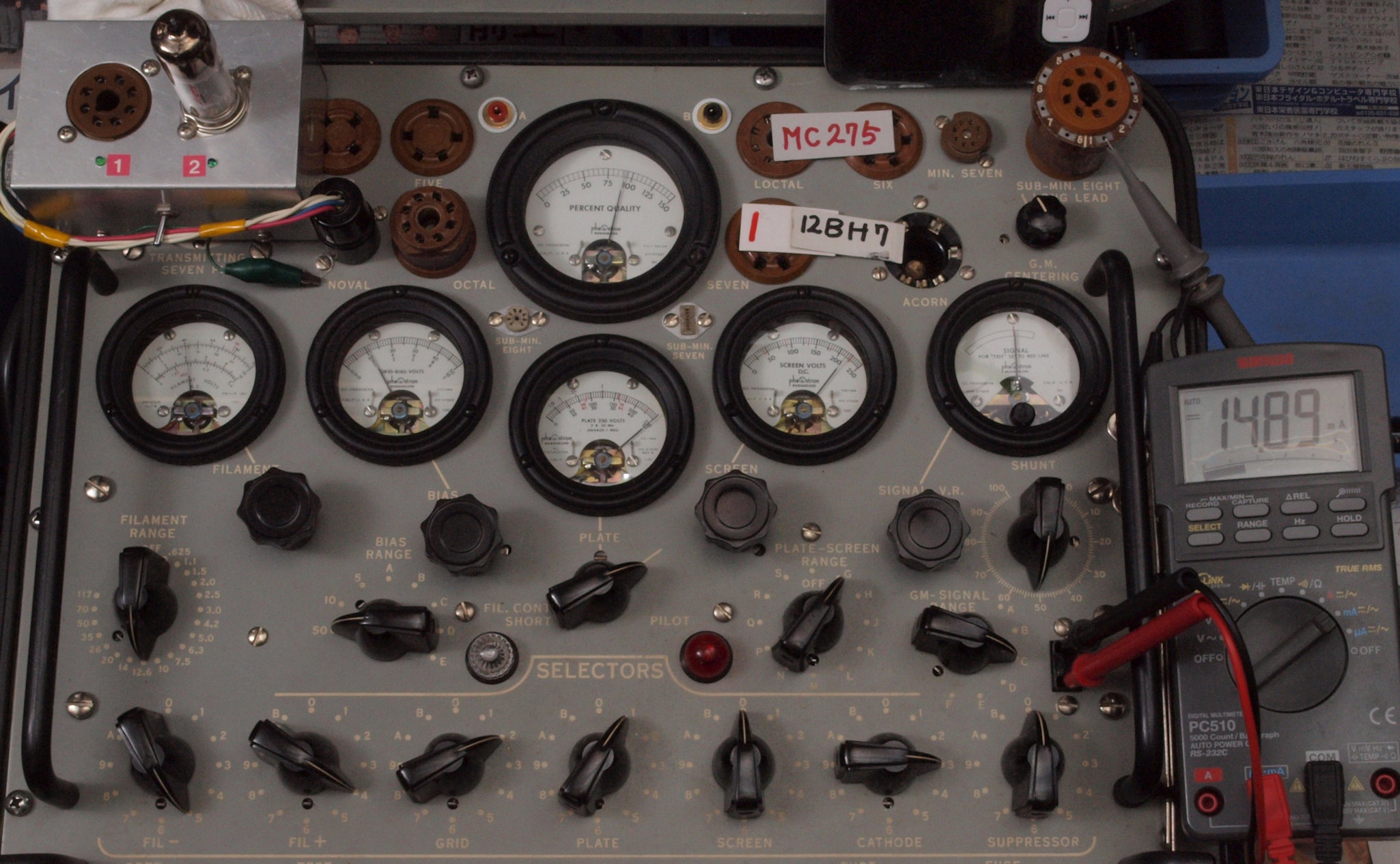

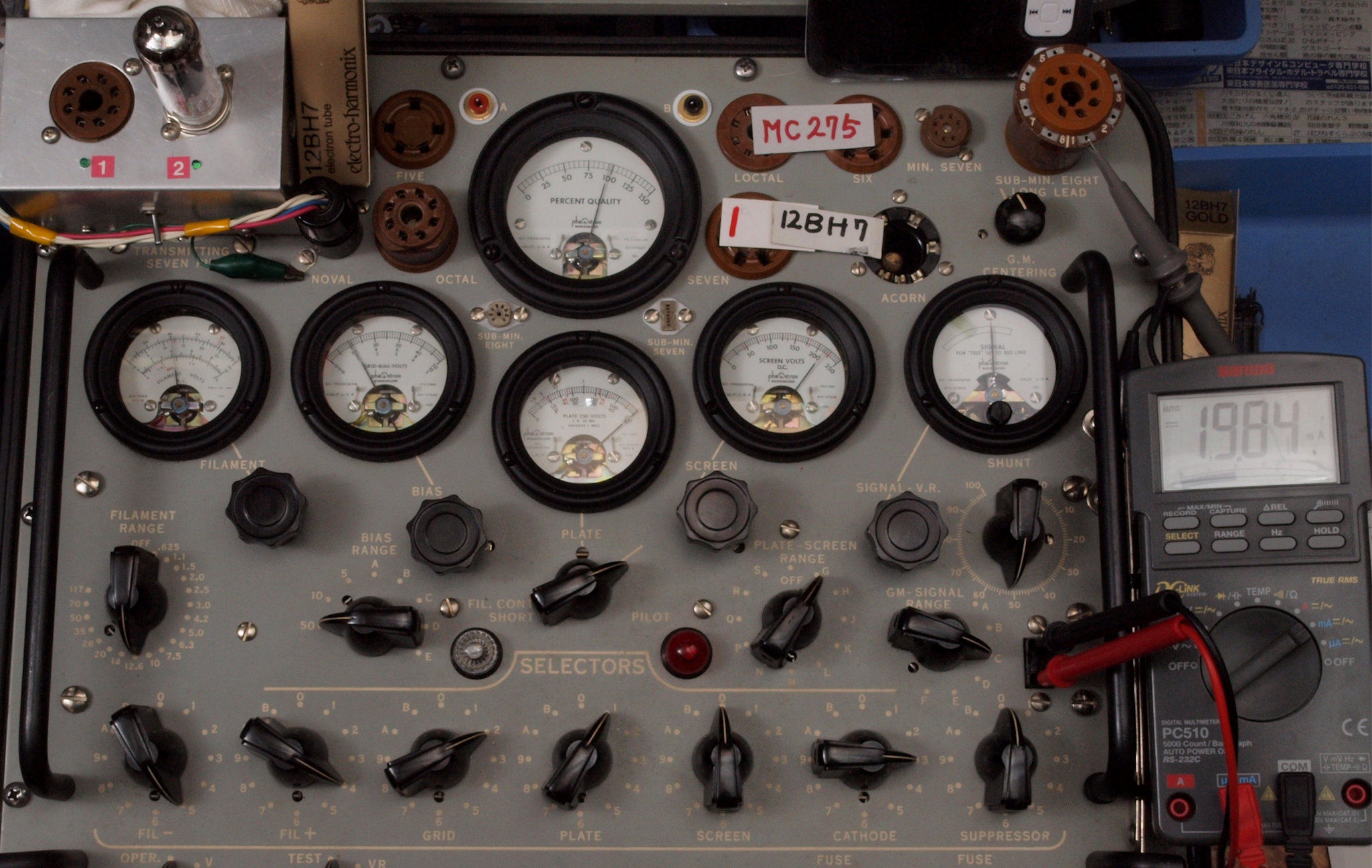

U41. 付属真空管「12BH7」1本目ユニット1。 Gm測定=3600μmho、Ip=14.89mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。

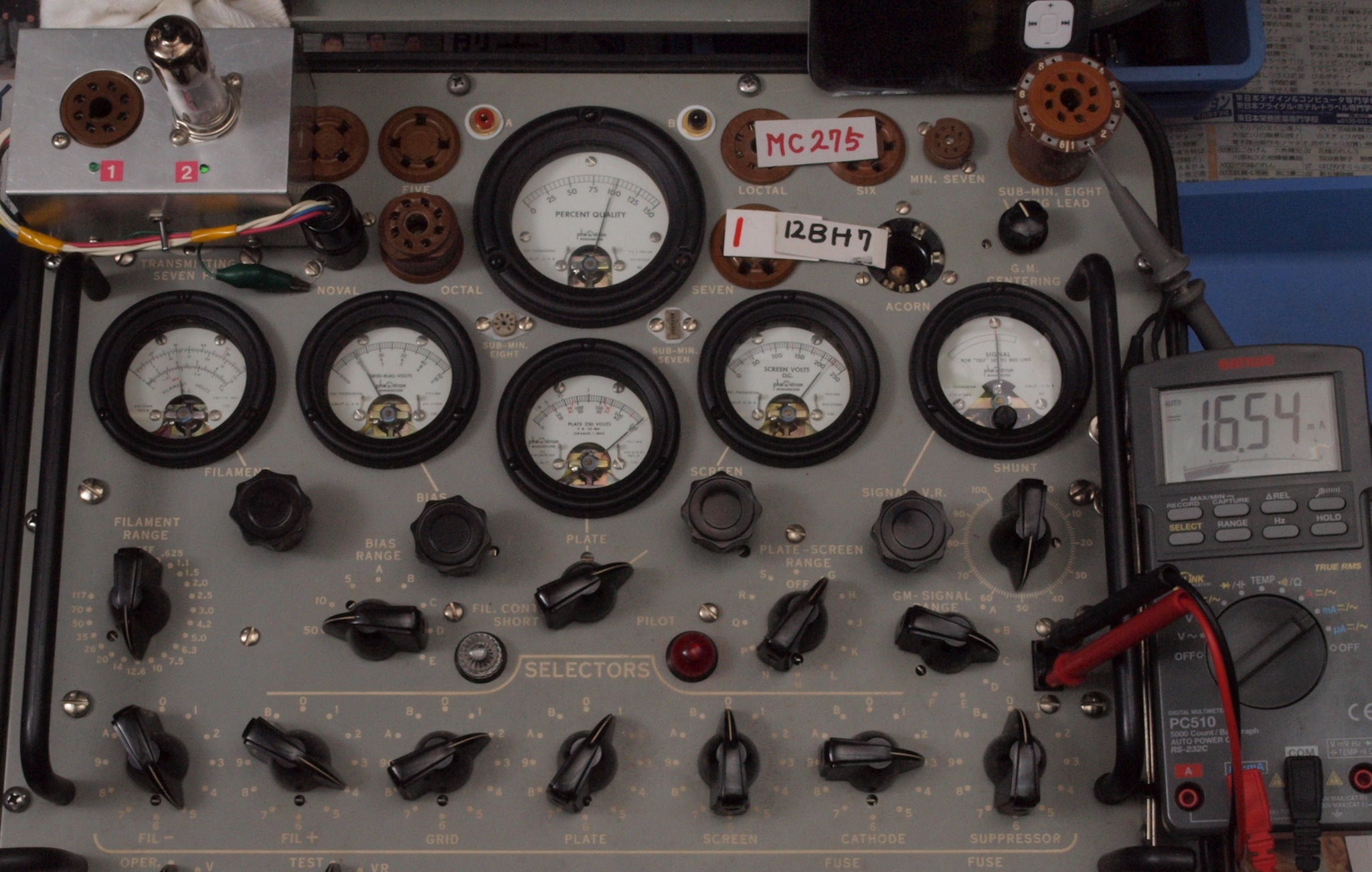

U42. 付属真空管「12BH7」1本目ユニット2。 Gm測定=3840μmho、Ip=16.54mA。

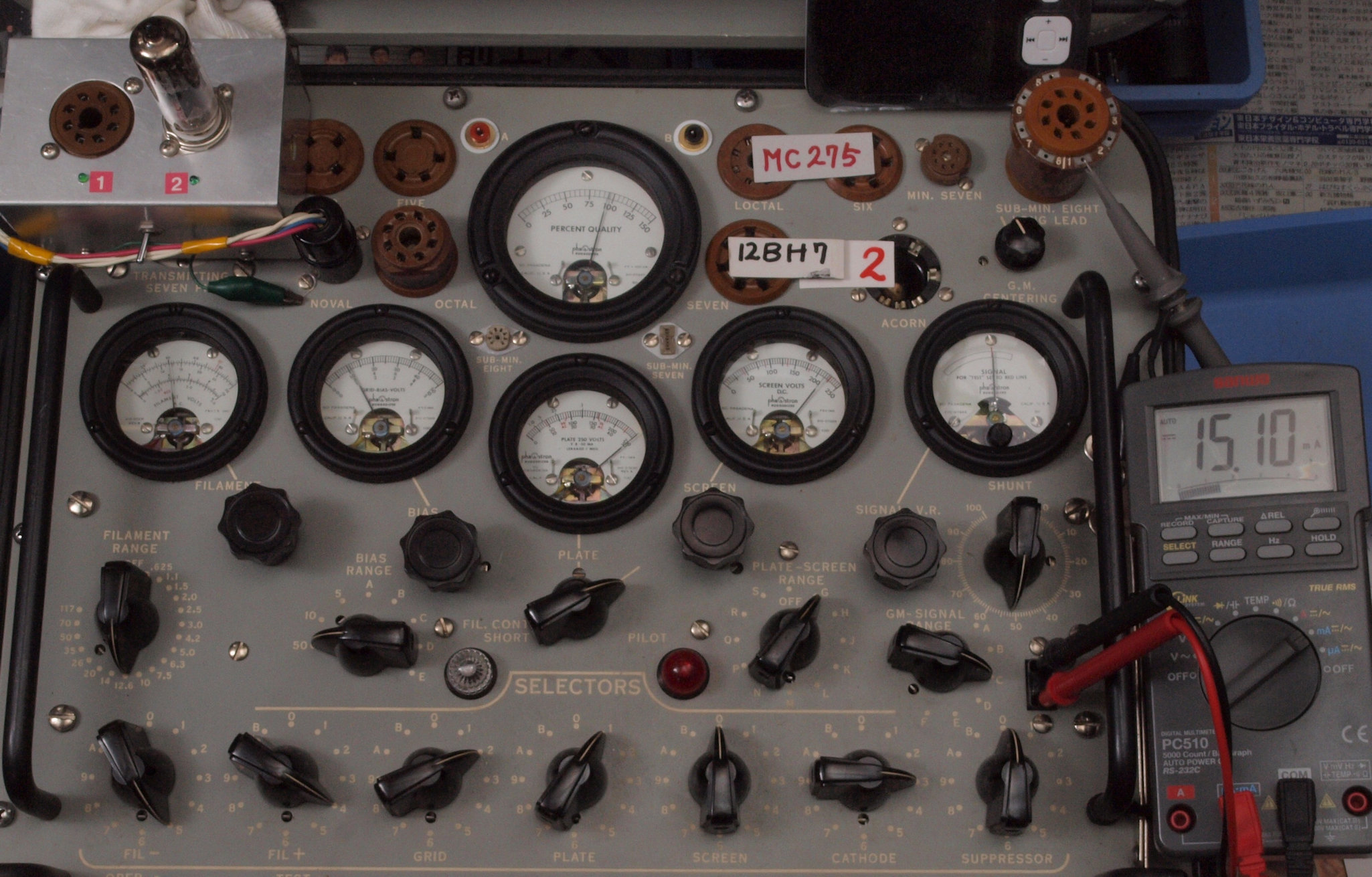

U51. 付属真空管「12BH7」2本目ユニット1。 Gm測定=3800μmho、Ip=15.10mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。

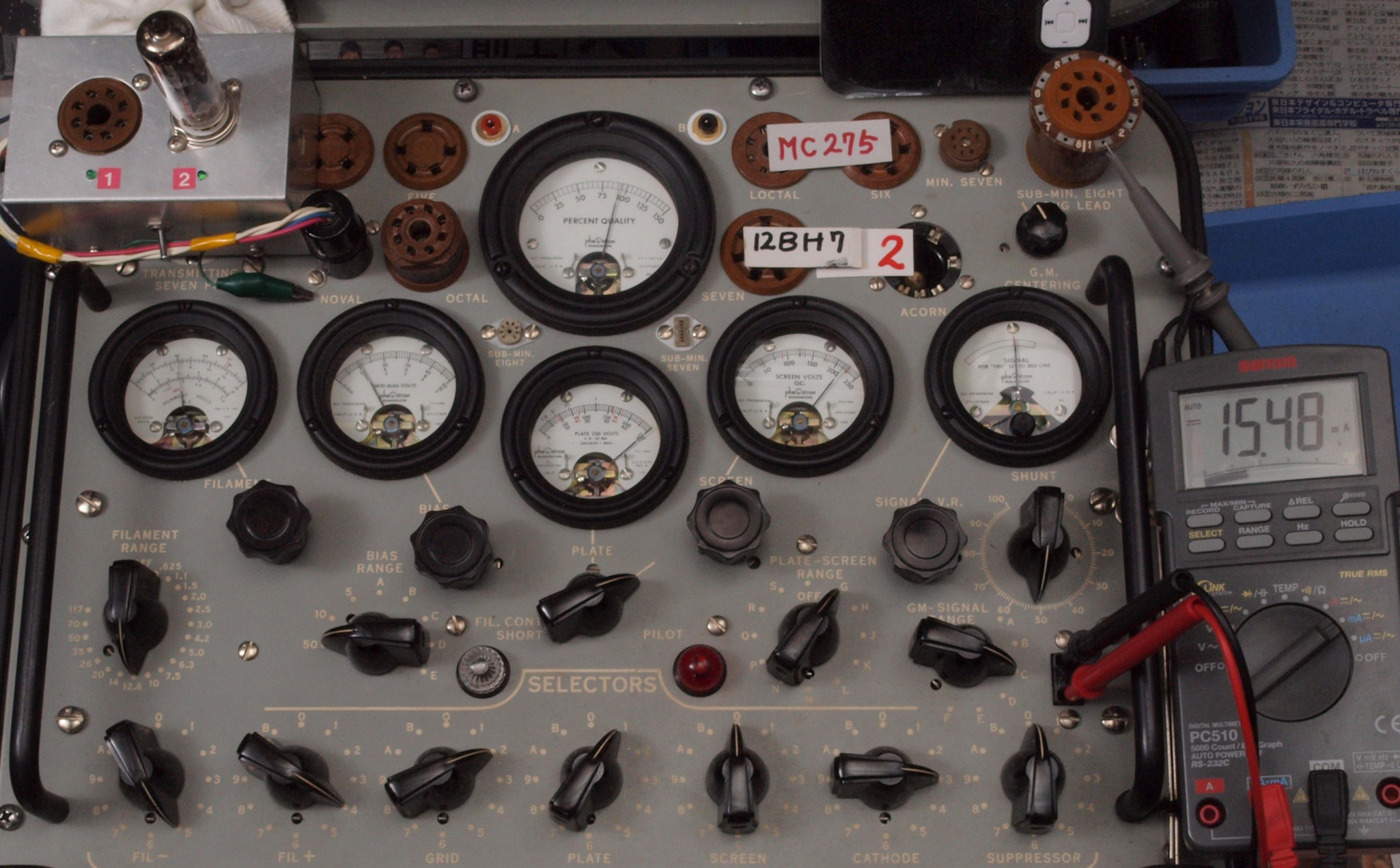

U52. 付属真空管「12BH7」2本目ユニット2。 Gm測定=3680μmho、Ip=15.48mA。

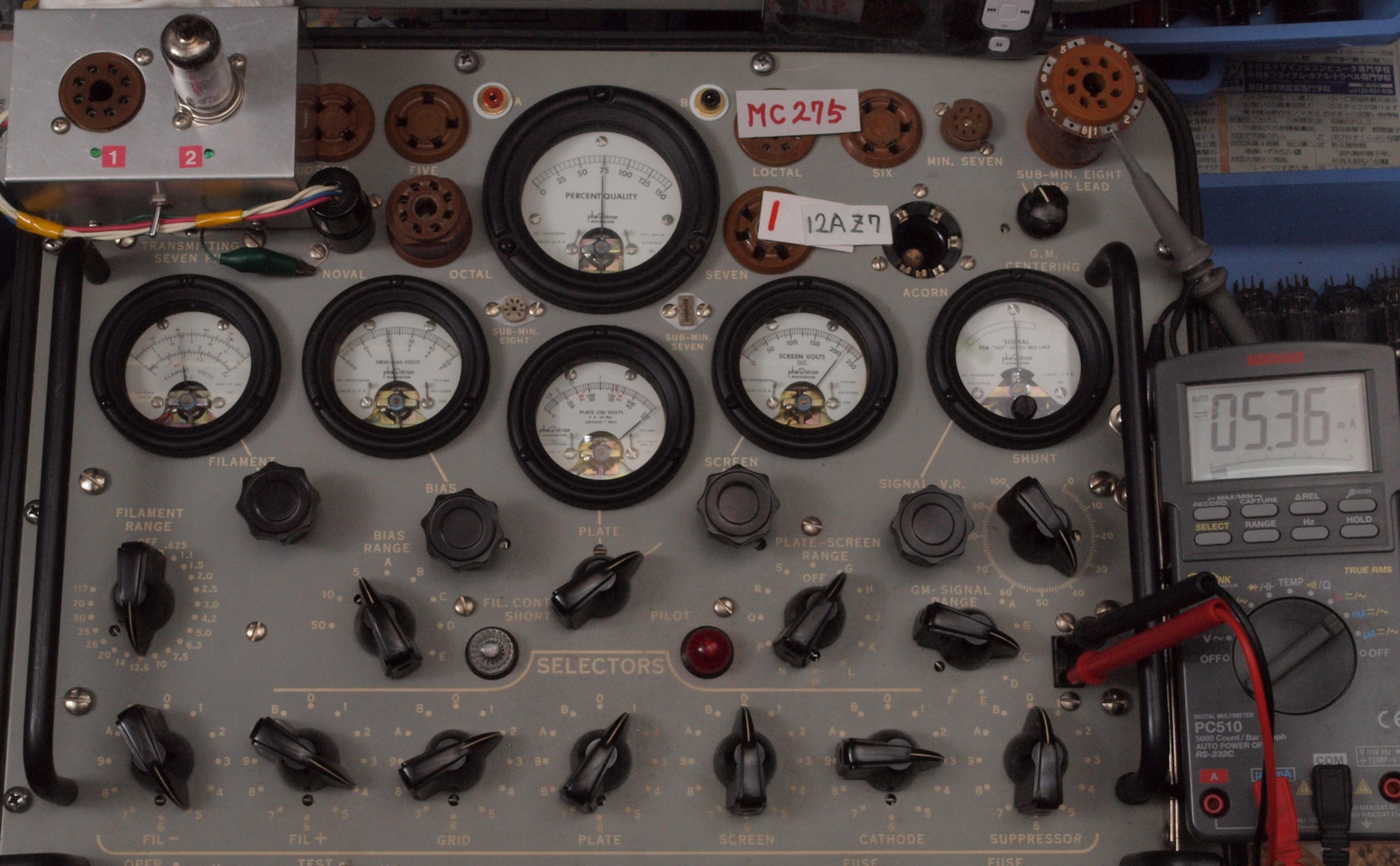

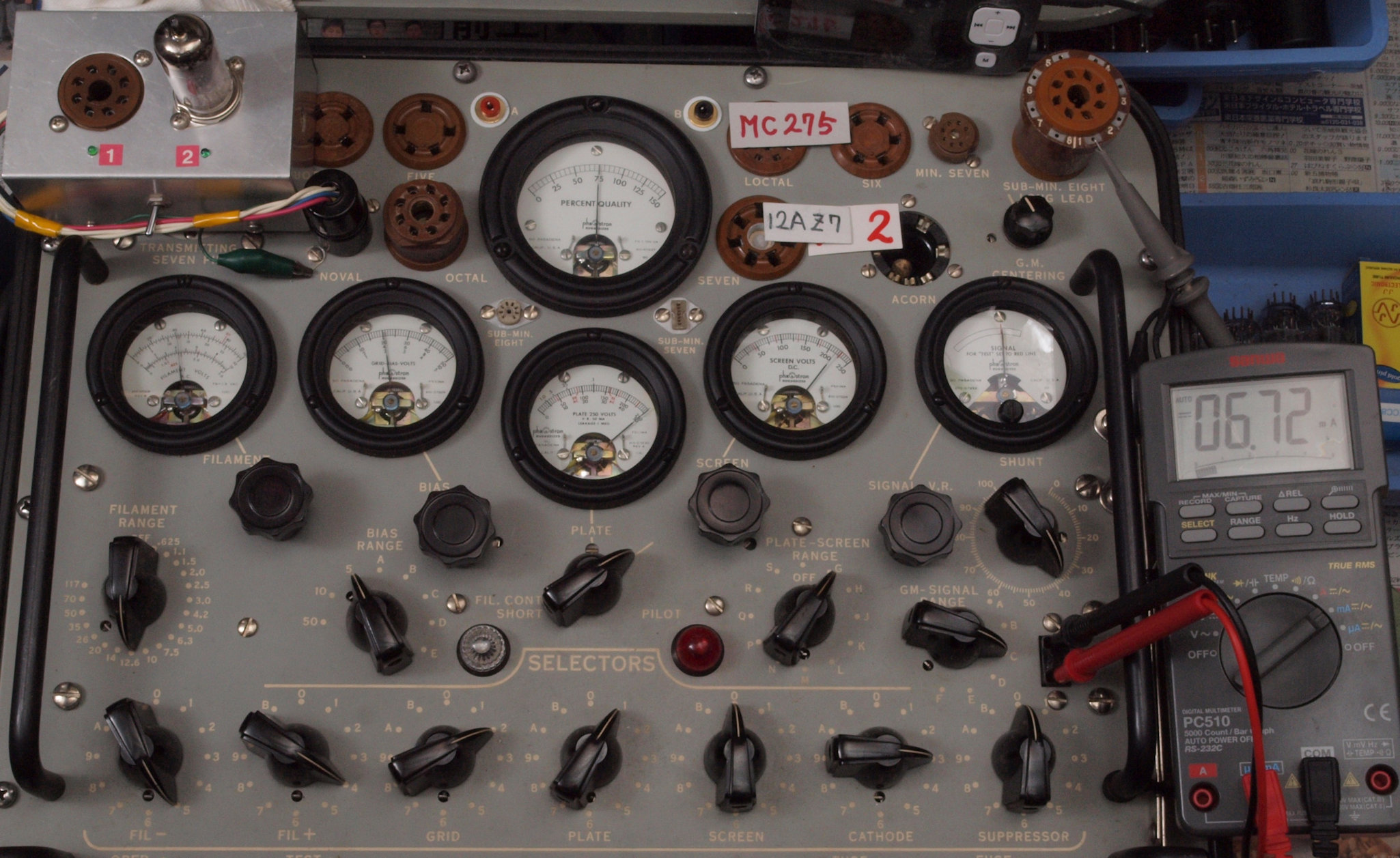

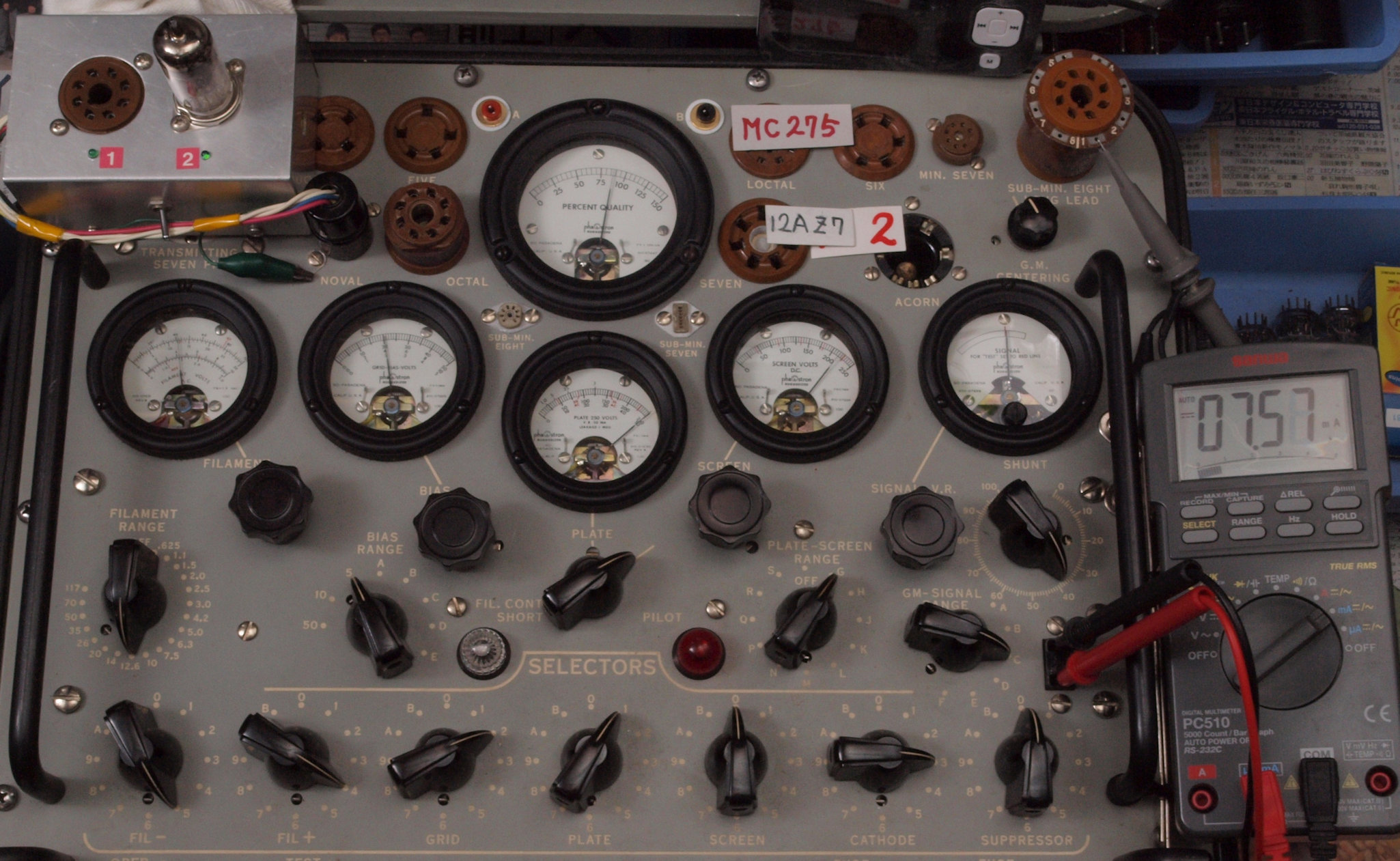

U61. 付属真空管12AZ7(ECC81)1本目ユニット1。 Gm測定=3750μmho、Ip=5.36mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=7500μmhoレンジでの測定。

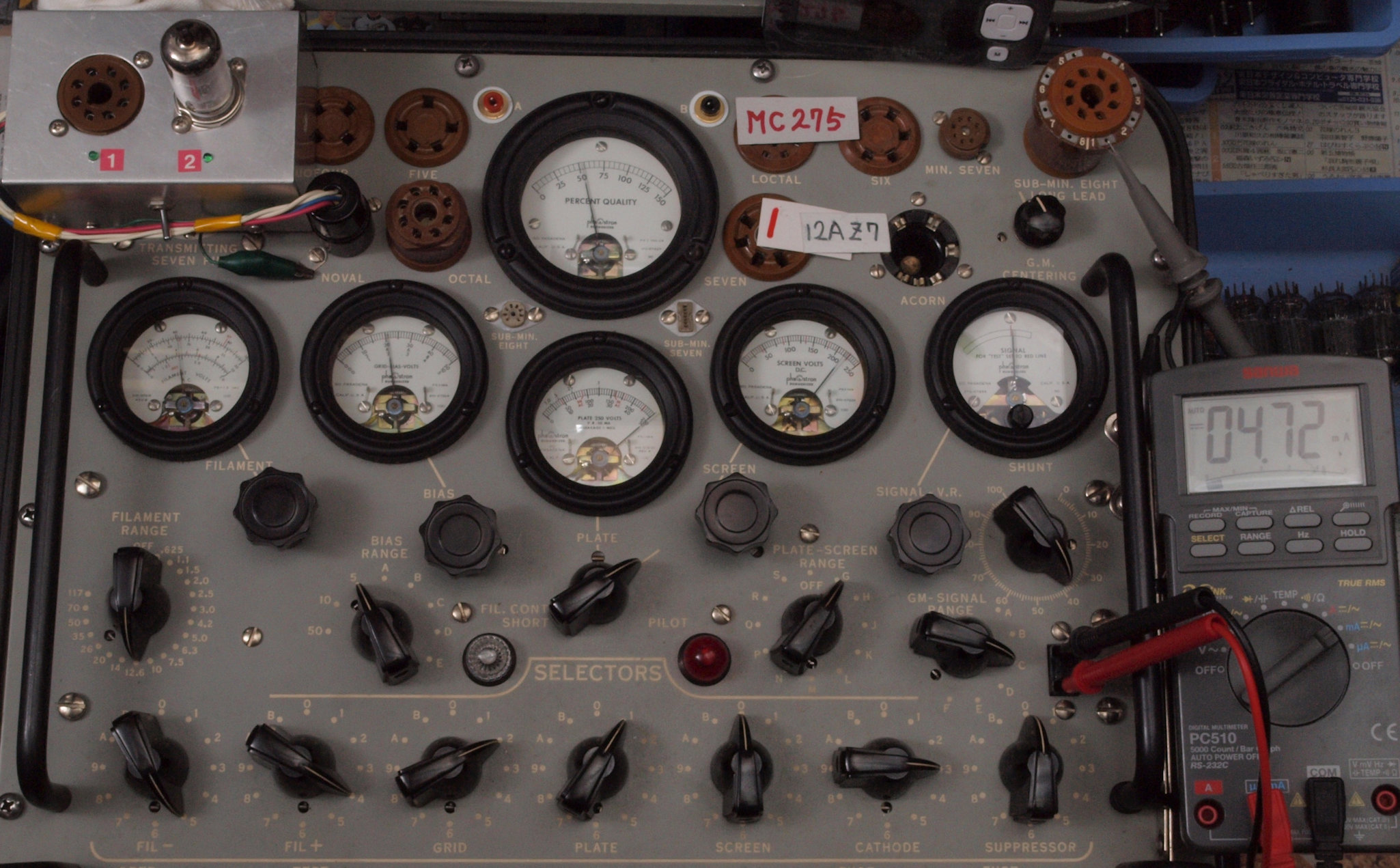

U62. 付属真空管12AZ7(ECC81)1本目ユニット2。 Gm測定=2600μmho、Ip=4.72mA。
U71. 付属真空管12AZ7(ECC81)2本目ユニット1。 Gm測定=3750μmho、Ip=6.75mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=7500μmhoレンジでの測定。
U72. 付属真空管12AZ7(ECC81)2本目ユニット2。 Gm測定=4350μmho、Ip=7.57mA。
U8.  付属真空管「6550」右から 1本目、2本目、3本目、4本目。
     相互コンダクタンス=11500μmho「Ep=250V、Esg=250V、Eg1=−15V、Ip=140mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

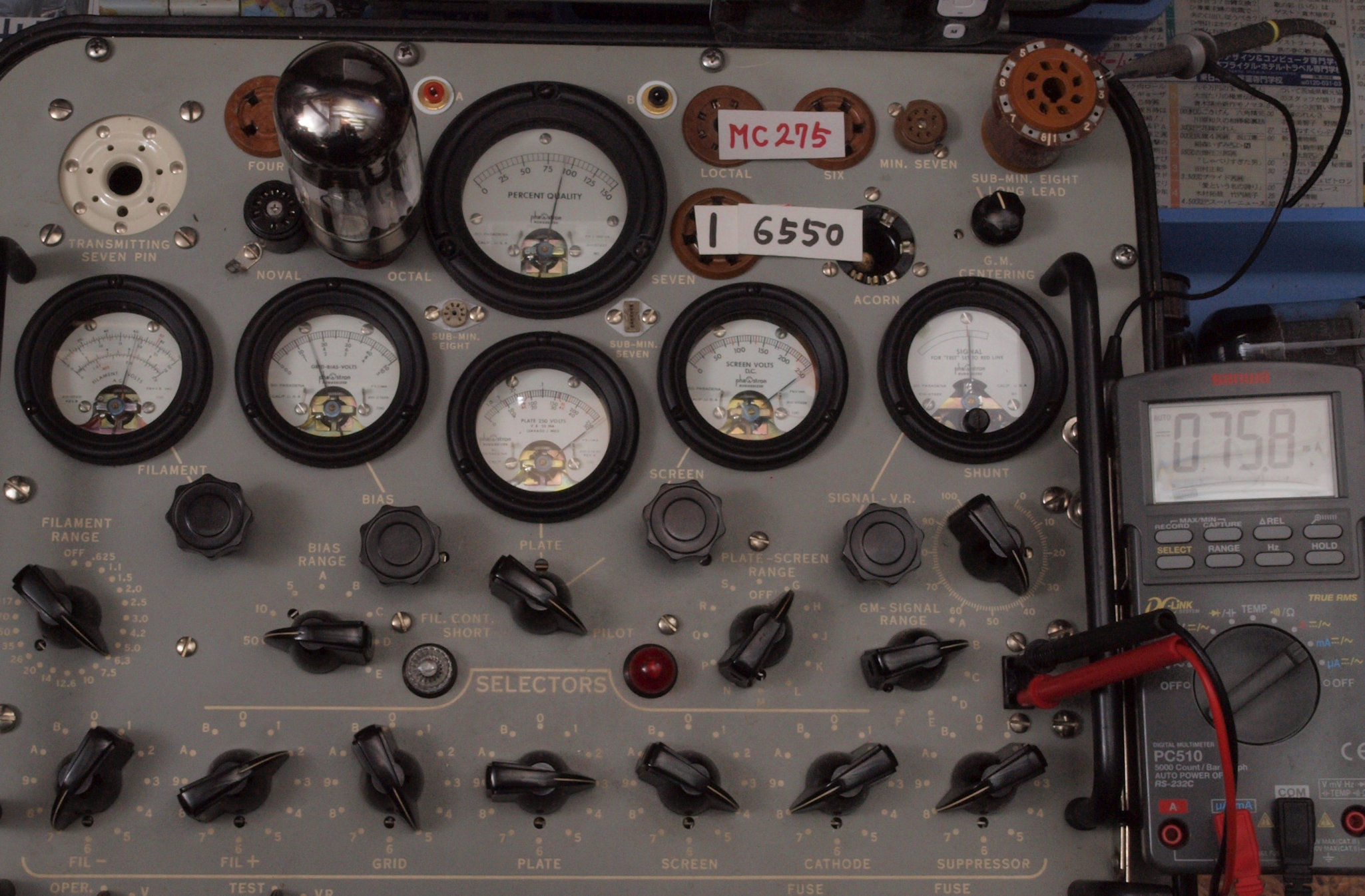

U81. 付属真空管「6550」1本目。 Gm測定=9200μmho、Ip=75.8mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

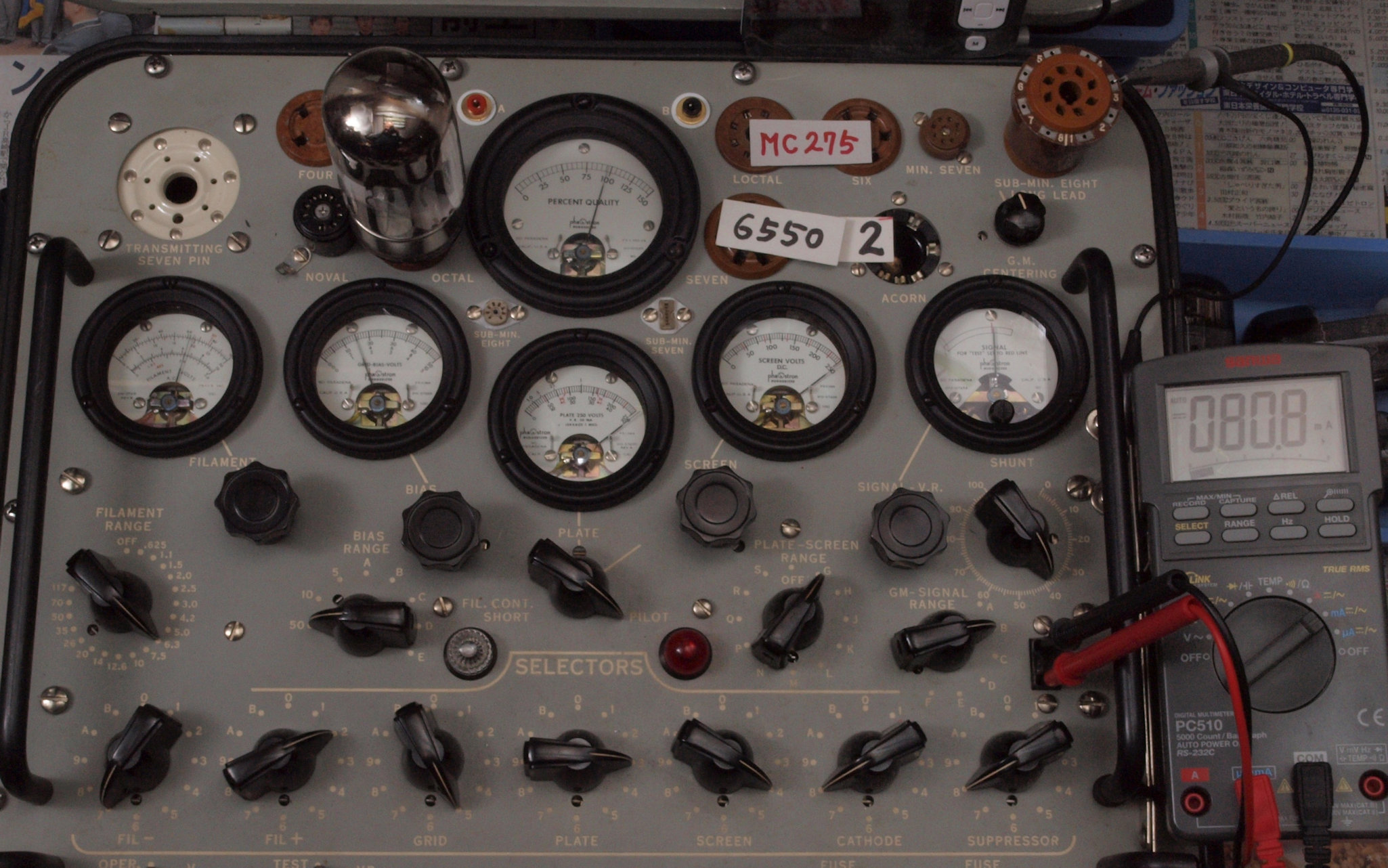

U82. 付属真空管付属「6550」2本目。 Gm測定=9600μmho、Ip=80.8mA。

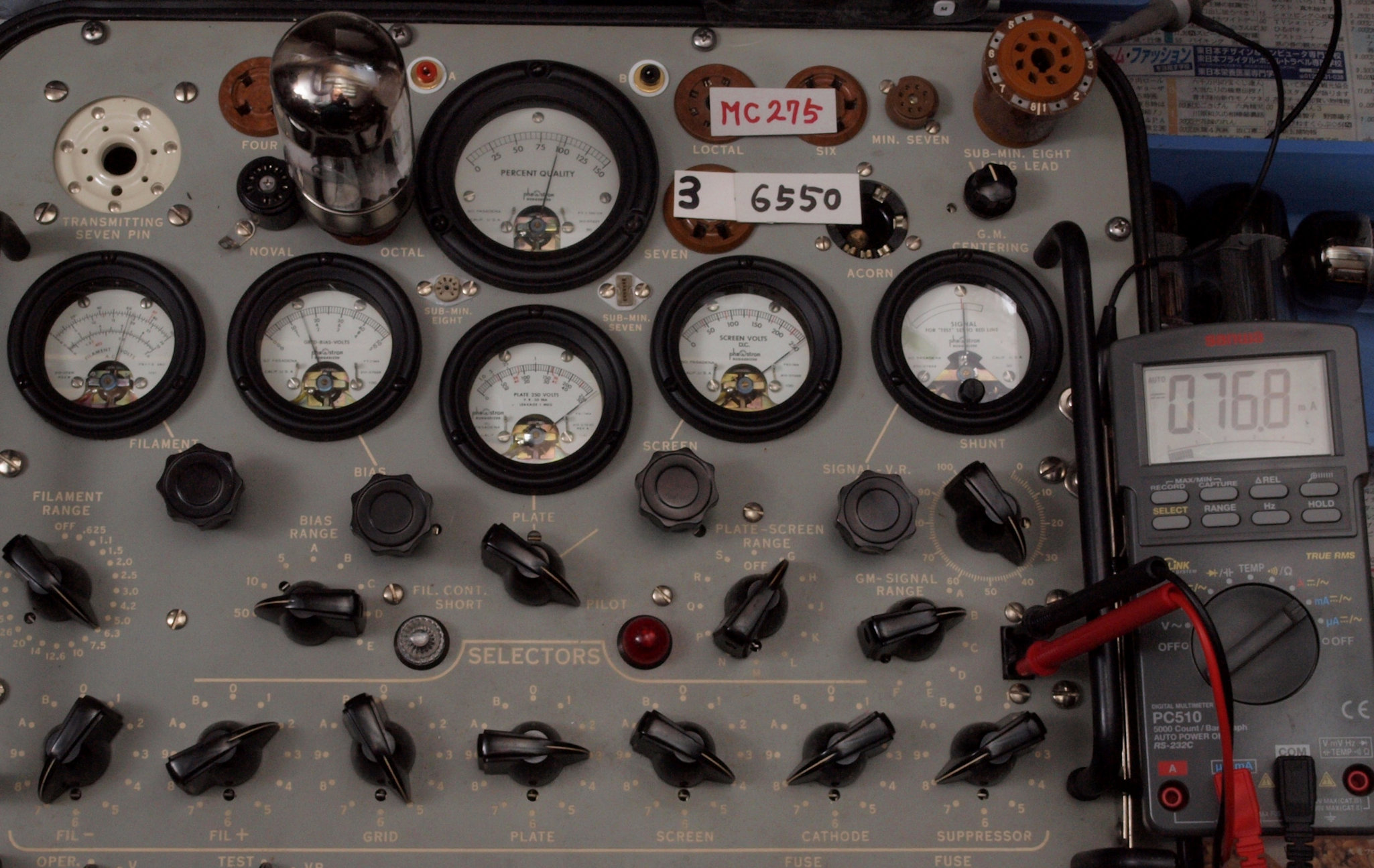

U91. 付属真空管付属「6550」3本目。 Gm測定=9000μmho、Ip=76.8mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

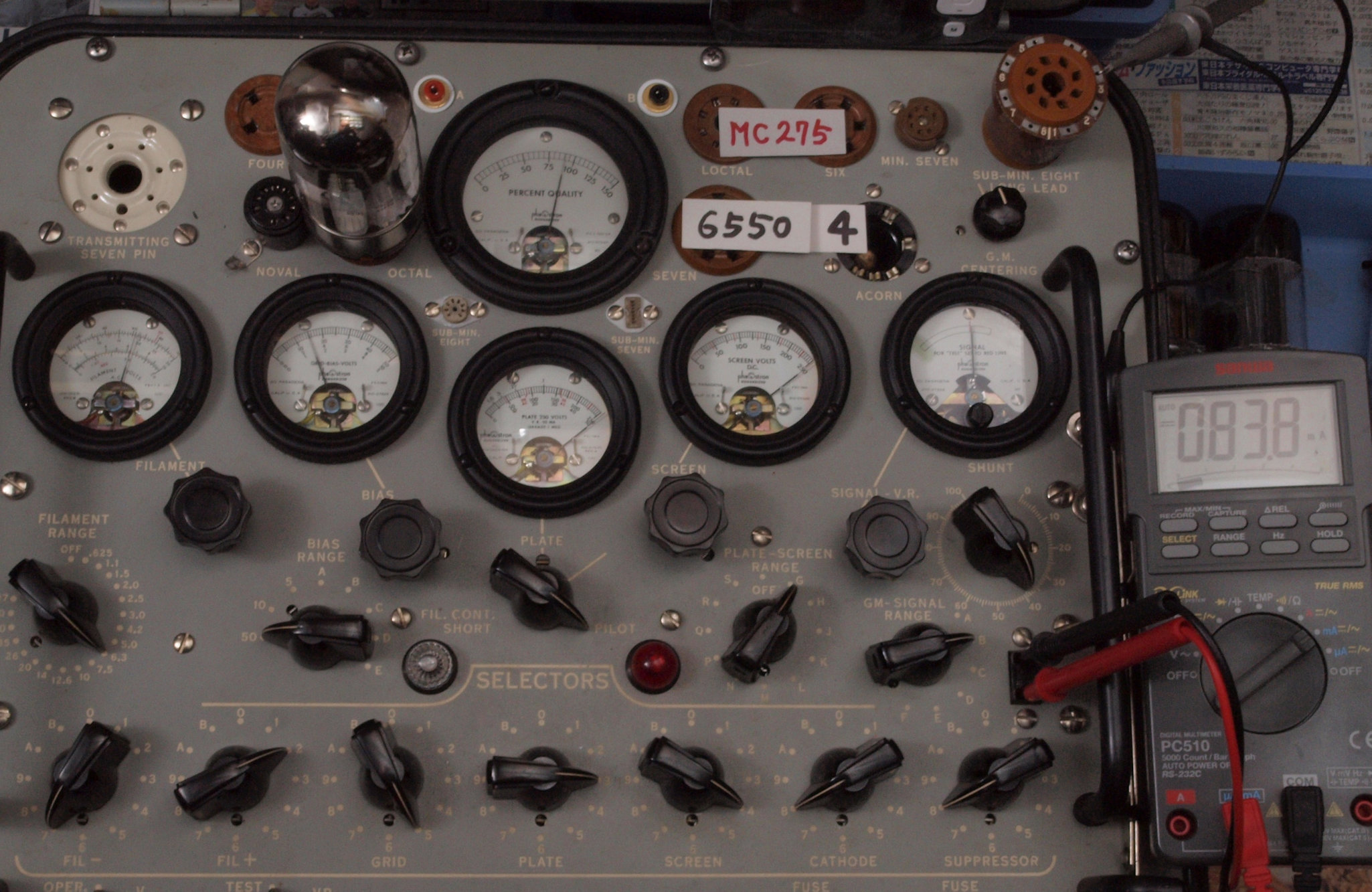

U92. 付属真空管付属「6550」4本目。 Gm測定=9000μmho、Ip=83.8mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定、 購入先。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

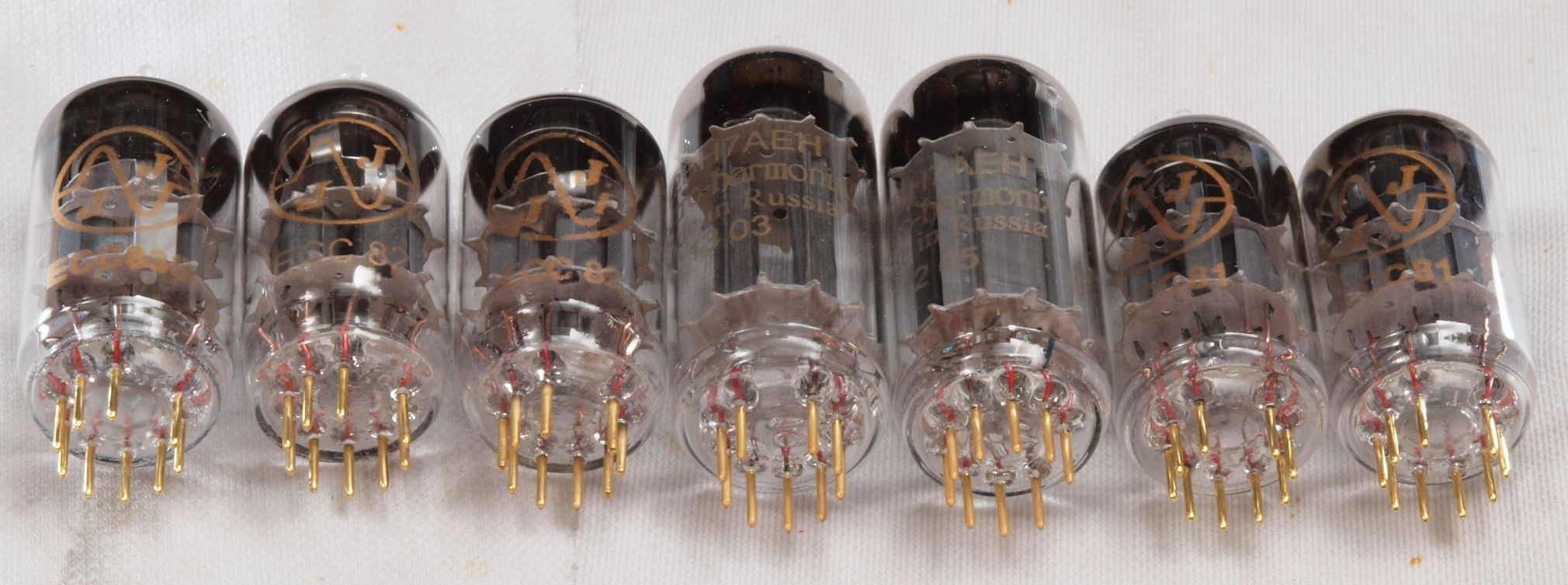

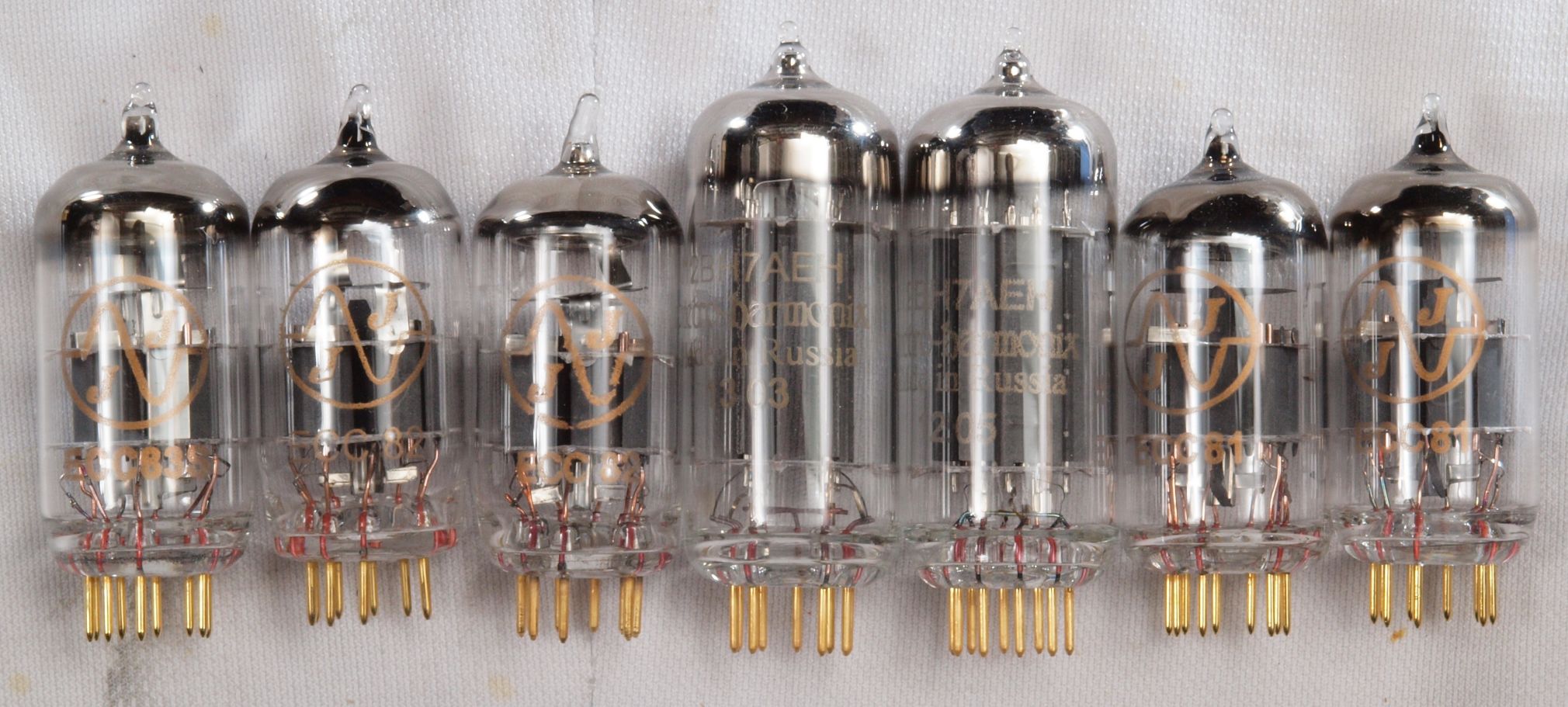

V1.  購入真空管。前段真空管。
       左から、ECC83S,ECC82,ECC82 2本目、12BH7,12BH7 2本目、ECC81、ECC81 2本目。
       ECC83S 相互コンダクタンス=1600μmho「Ep=250V、Eg1=−2V、Ip=1.2mA」
       ECC82  相互コンダクタンス=2200μmho「Ep=250V、Eg1=−8.5V、IP=10.5mA」
       12BH7  相互コンダクタンス=3100μmho「Ep=250V、Eg1=−10.5V、IP=11.5mA」
       ECC81  相互コンダクタンス=6000μmho「Ep=250V、Eg1=−12V、Ip=10mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
V10.  購入真空管。 購入先
        左から、ECC83S,ECC82,ECC82 2本目、12BH7,12BH7 2本目、ECC81、ECC81 2本目

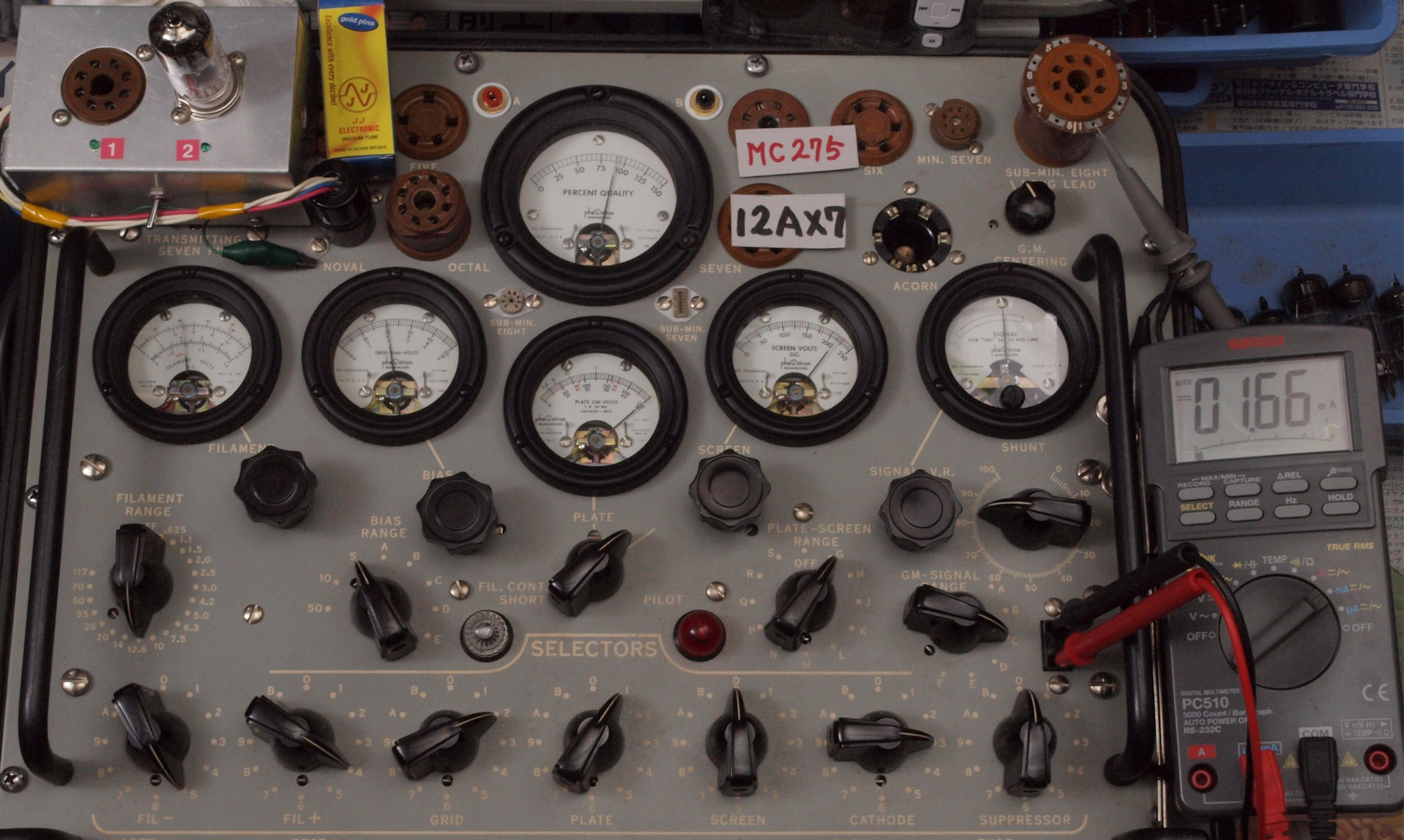

V11. 購入真空管「ECC83S」ユニット1。 Gm測定=1800μmho、Ip=1.66mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=3000μmhoレンジでの測定。
V12. 購入真空管「ECC83S」ユニット2。 Gm測定=2000μmho、Ip=1.85mA。

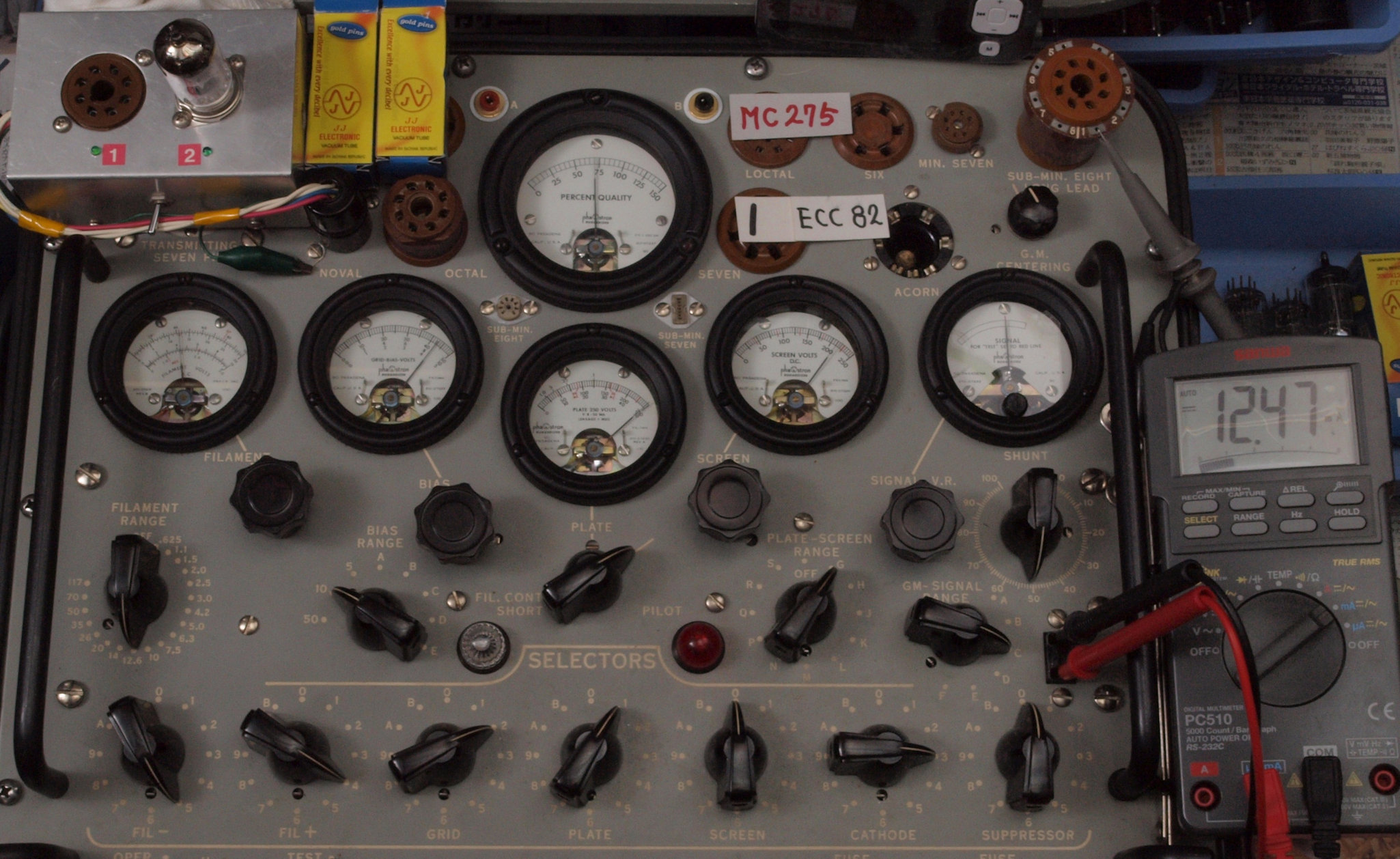

V21. 購入真空管「ECC82」ユニット1。 Gm測定=2800μmho、Ip=12.47mA。
      測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=6000μmhoレンジでの測定。

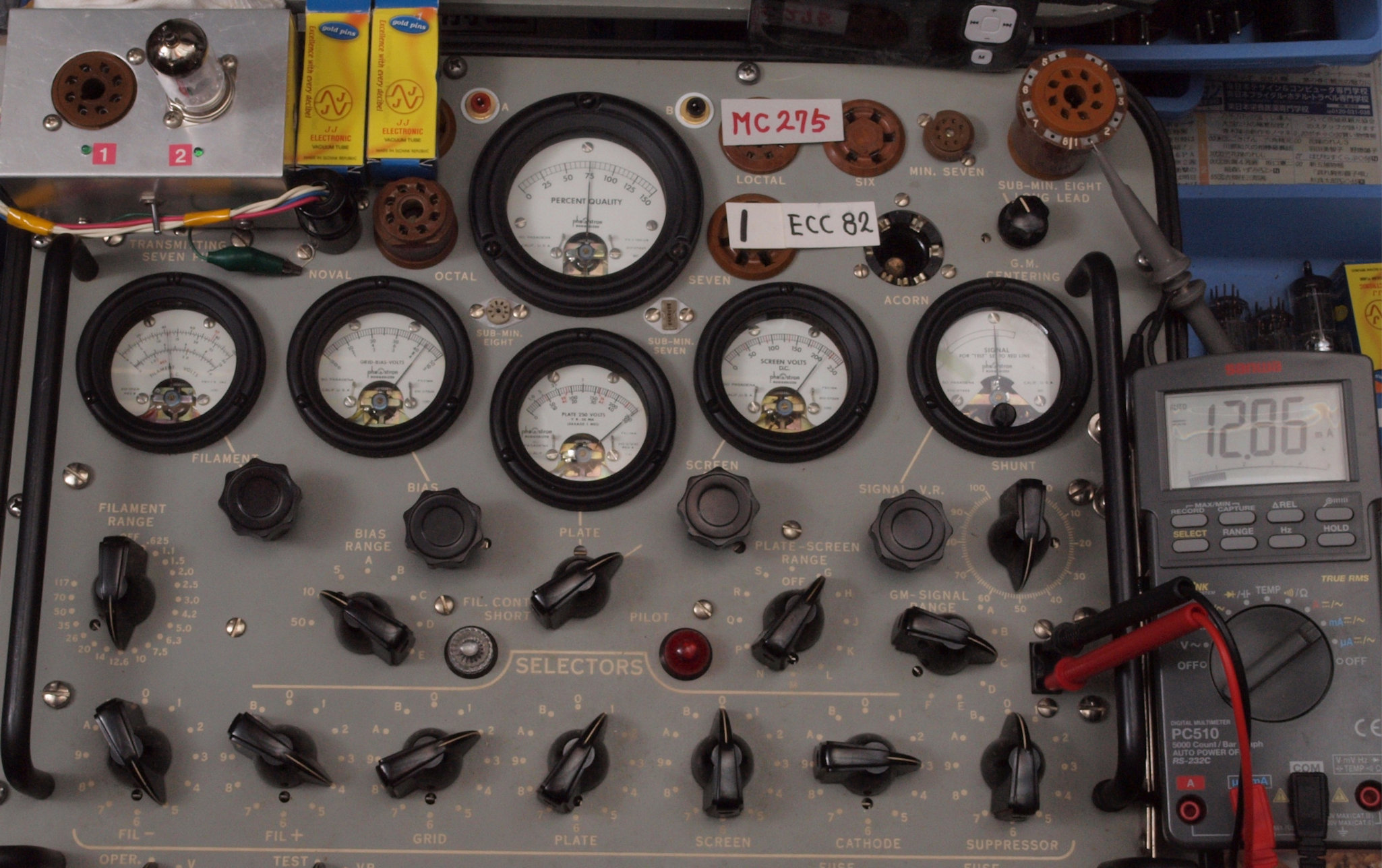

V22. 購入真空管「ECC82」ユニット2。 Gm測定=3000μmho、Ip=12.86mA。

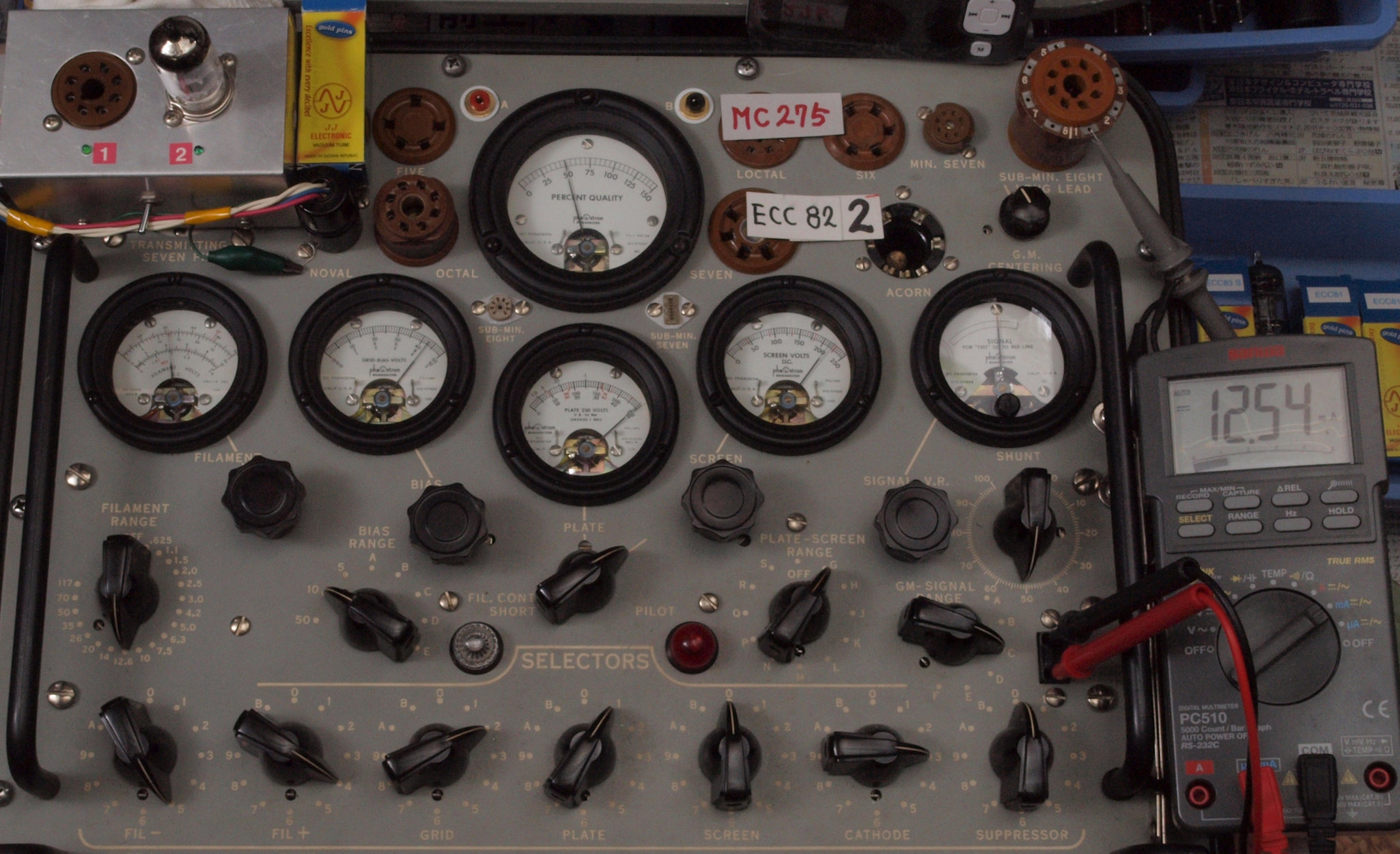

V31. 購入真空管「ECC82」2本目ユニット1。 Gm測定=2000μmho、Ip=12.54mA。
      測定条件、「Ep=250V、Eg1=−8.5V」 Cレンジ=6000μmhoレンジでの測定。

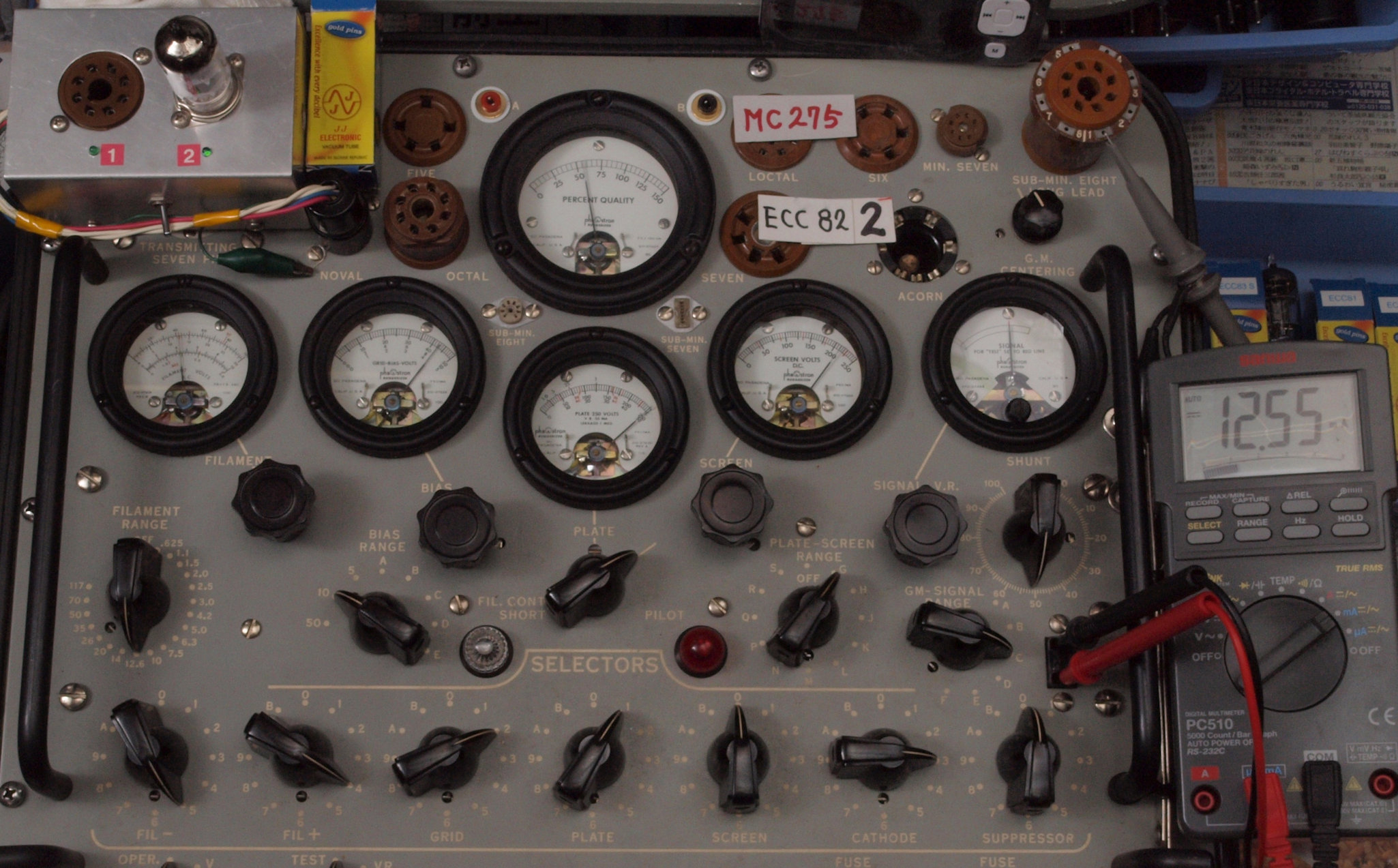

V32. 購入真空管「ECC82」2本目ユニット2。 Gm測定=2200μmho、Ip=12.55mA。
V41. 購入真空管「12BH7」1本目ユニット1。 Gm測定=3680μmho、Ip=19.24mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
V42. 購入真空管「12BH7」1本目ユニット2。 Gm測定=3800μmho、Ip=19.84mA。

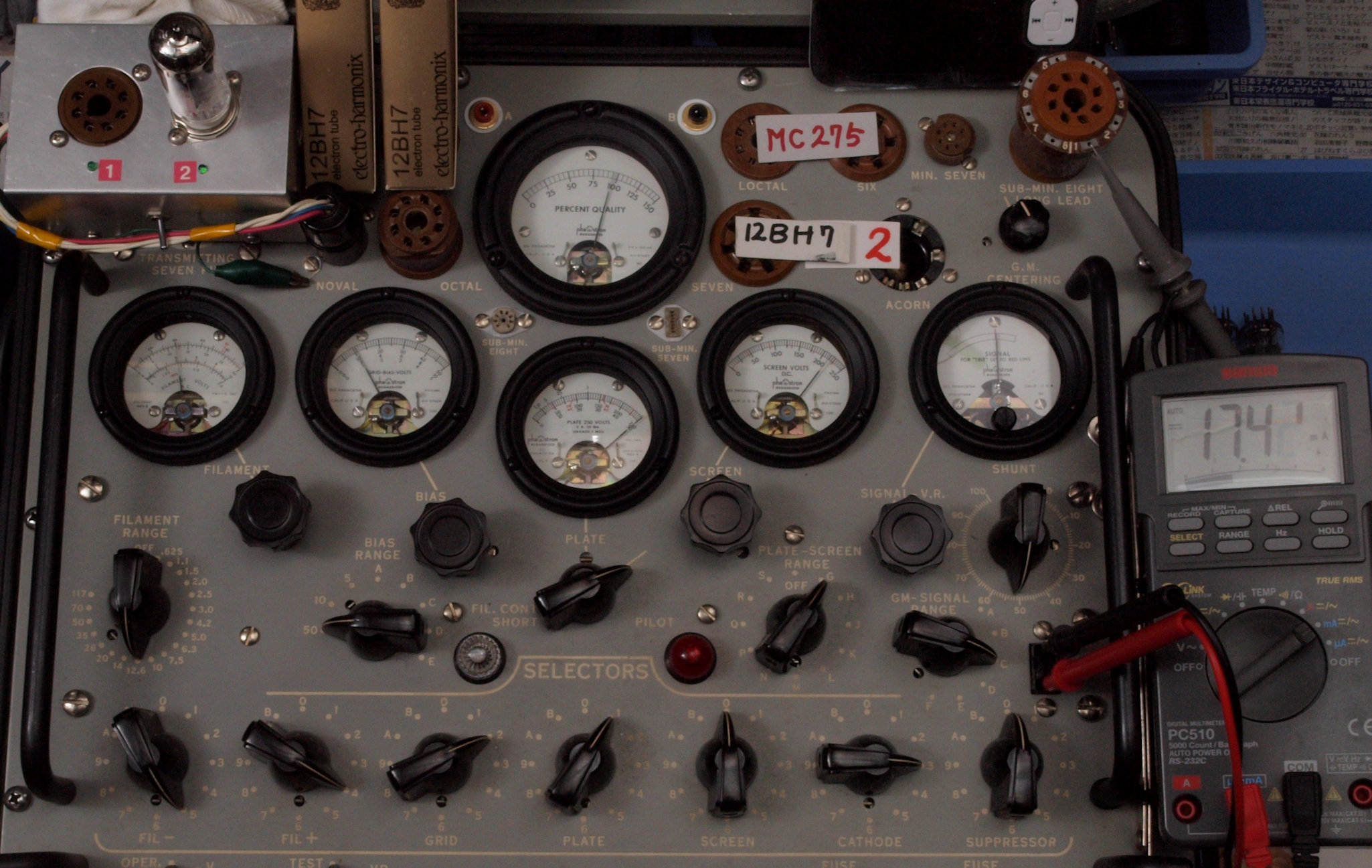

V51. 購入真空管「12BH7」2本目ユニット1。 Gm測定=3600μmho、Ip=17.34mA。
      測定条件、「Ep=250V、Eg1=−10.5V」、Cレンジ=6000μmhoレンジでの測定。
V52. 購入真空管「12BH7」2本目ユニット2。 Gm測定=3600μmho、Ip=17.41mA。

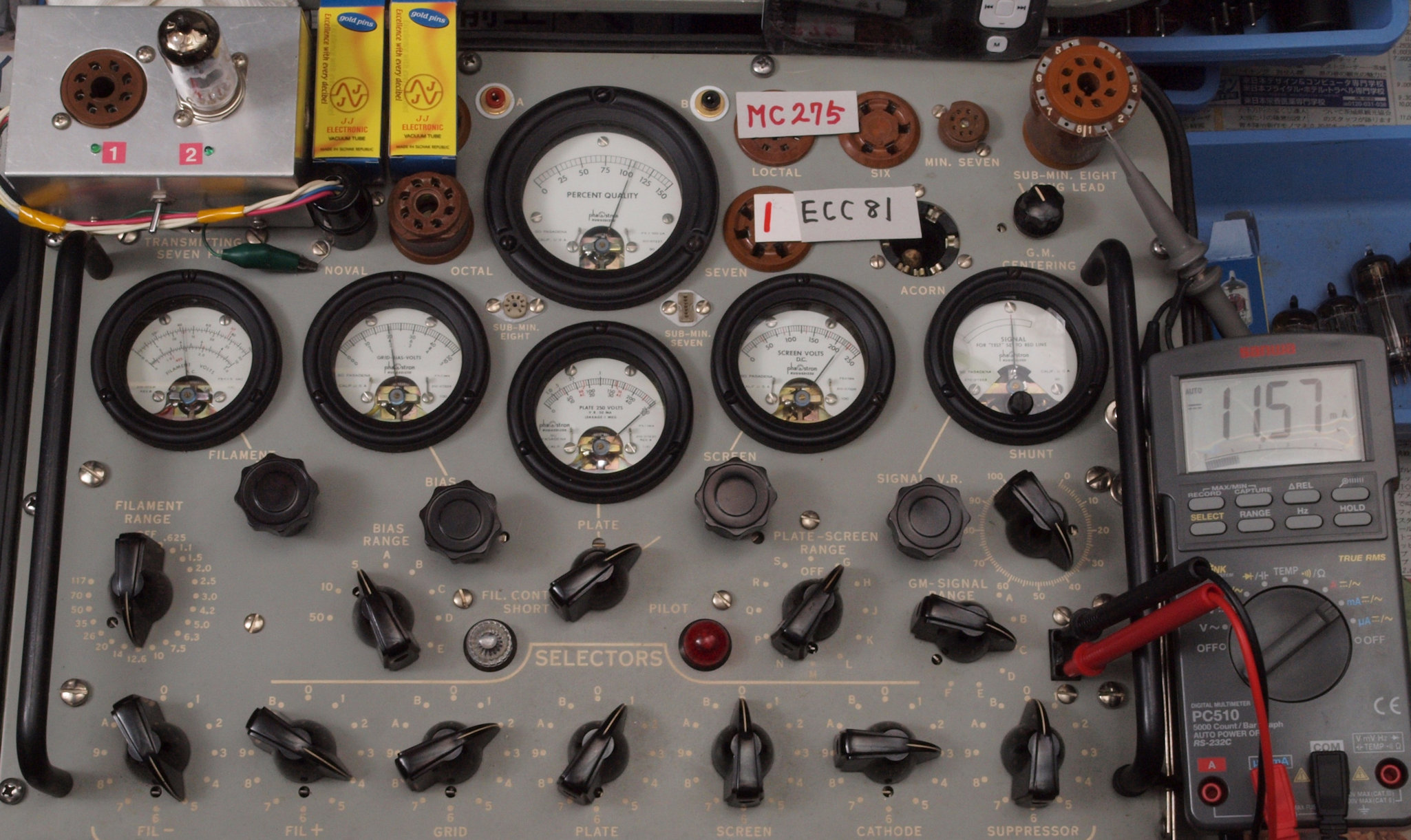

V61. 購入真空管「ECC81」1本目ユニット1。 Gm測定=5250μmho、Ip=11.57mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=7500μmhoレンジでの測定。

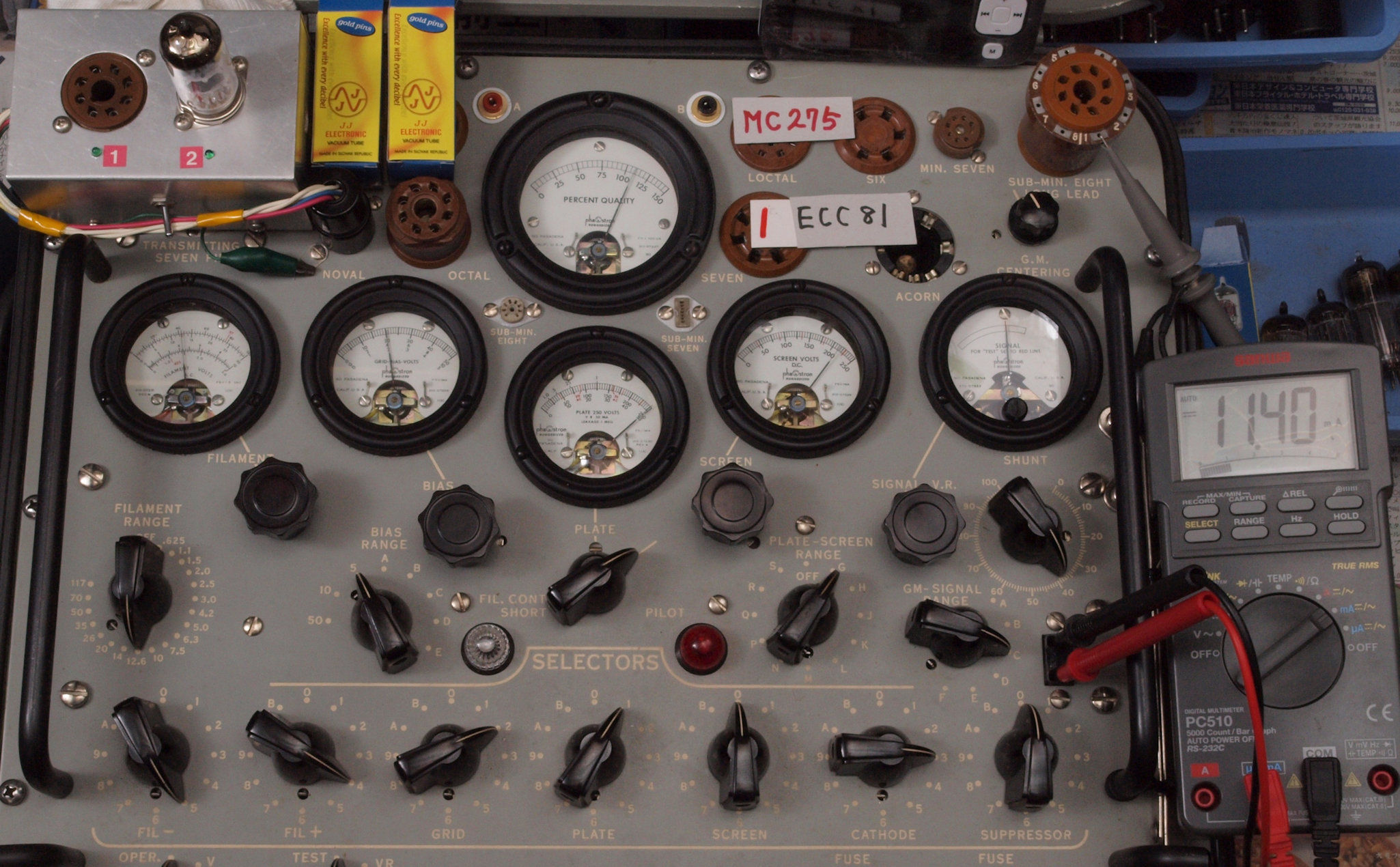

V62. 購入真空管「ECC81」1本目ユニット2。 Gm測定=5500μmho、Ip=11.40mA。

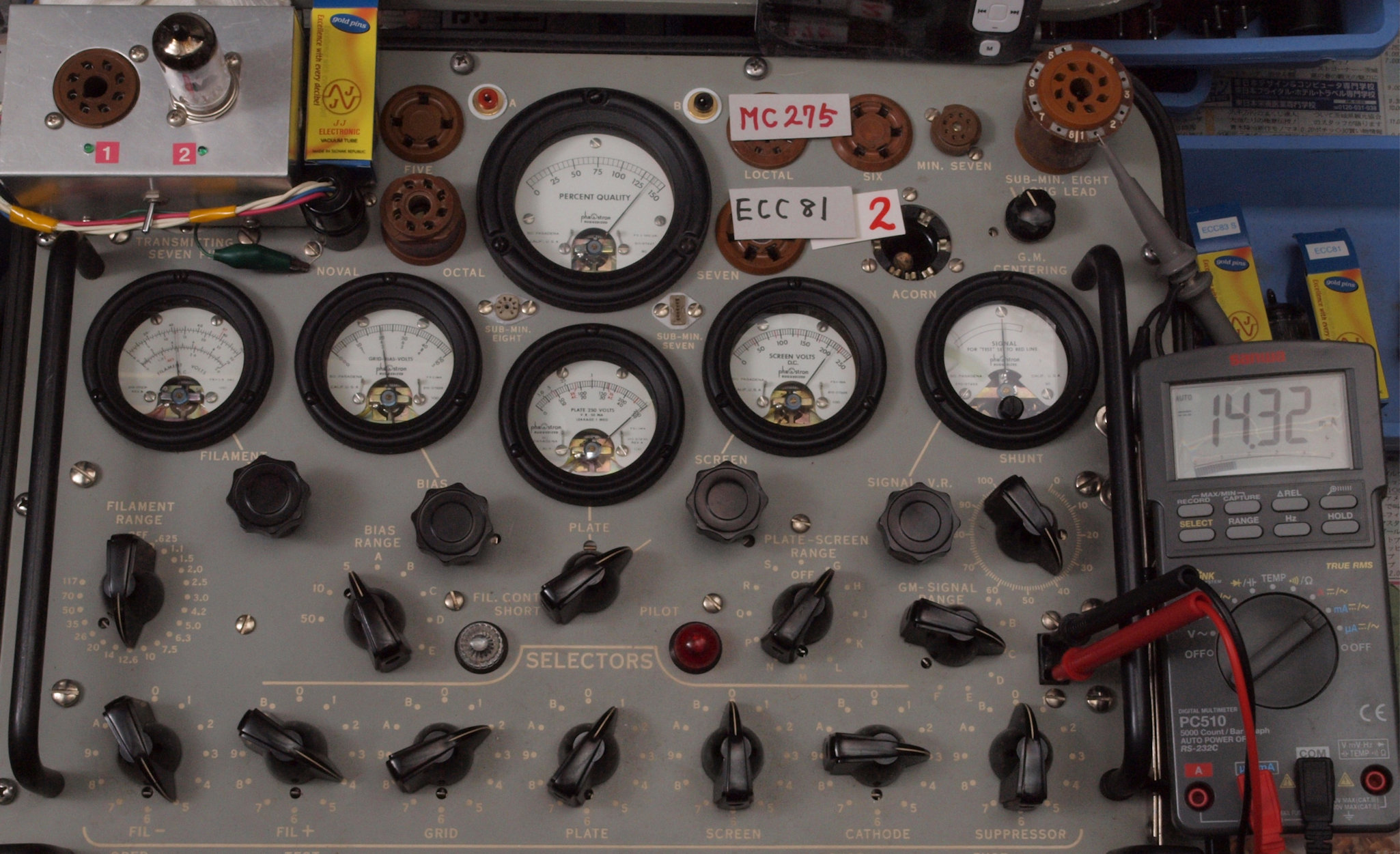

V71. 購入真空管「ECC81」2本目ユニット1。 Gm測定=6750μmho、Ip=14.32mA。
      測定条件、「Ep=250V、Eg1=−2V」、 Cレンジ=7500μmhoレンジでの測定。

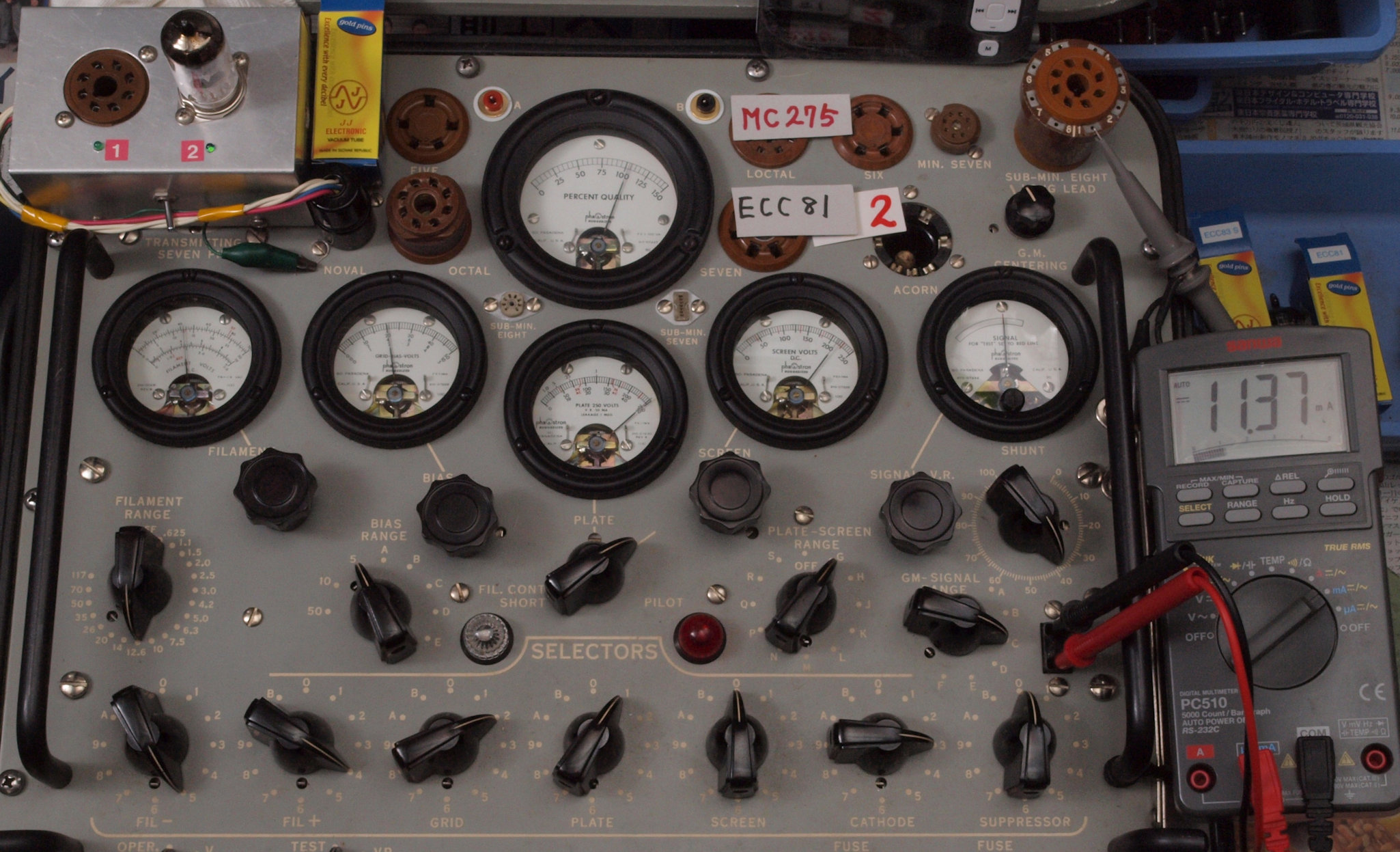

V72. 購入真空管「ECC81」2本目ユニット2。 Gm測定=5150μmho、Ip=11.37mA。

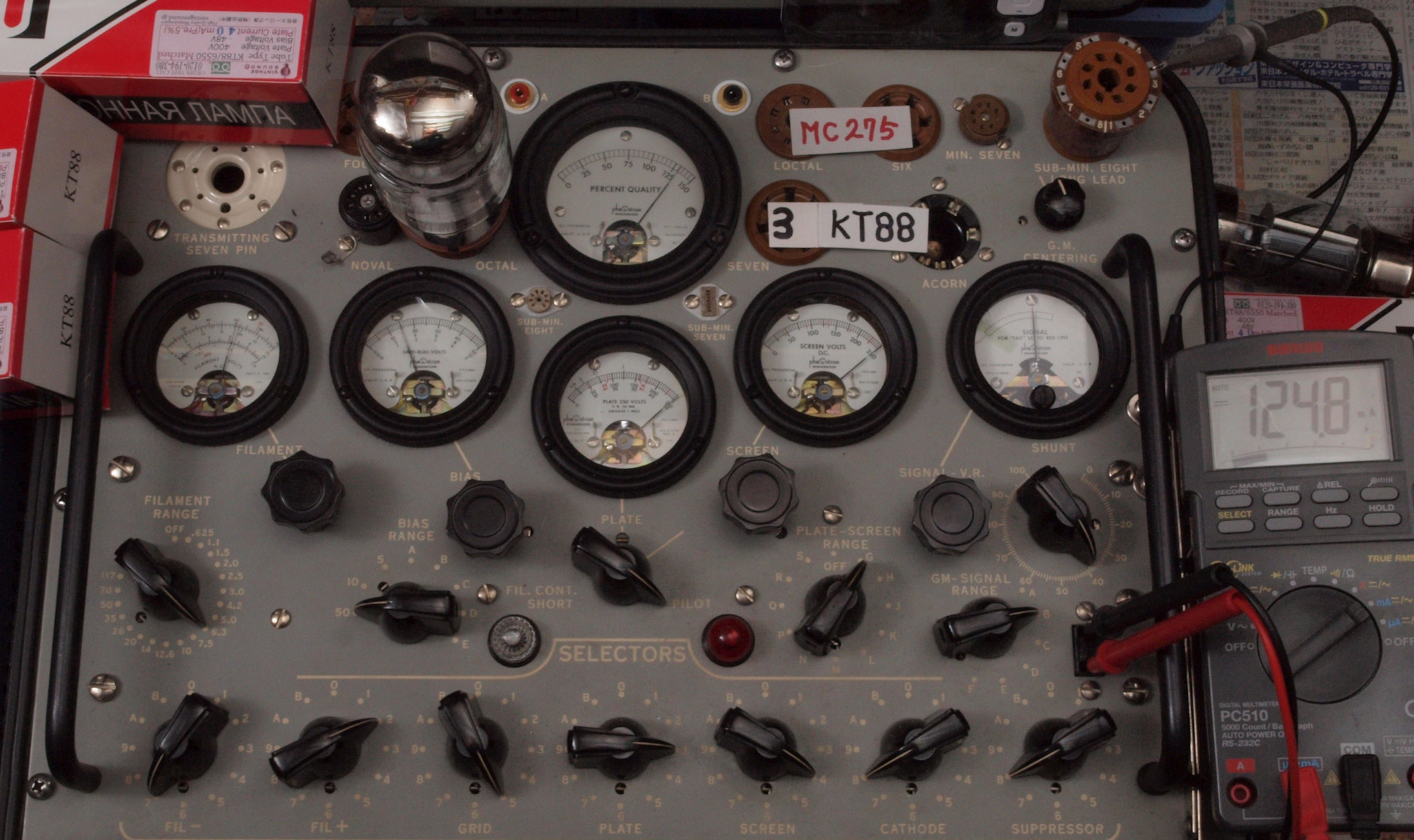

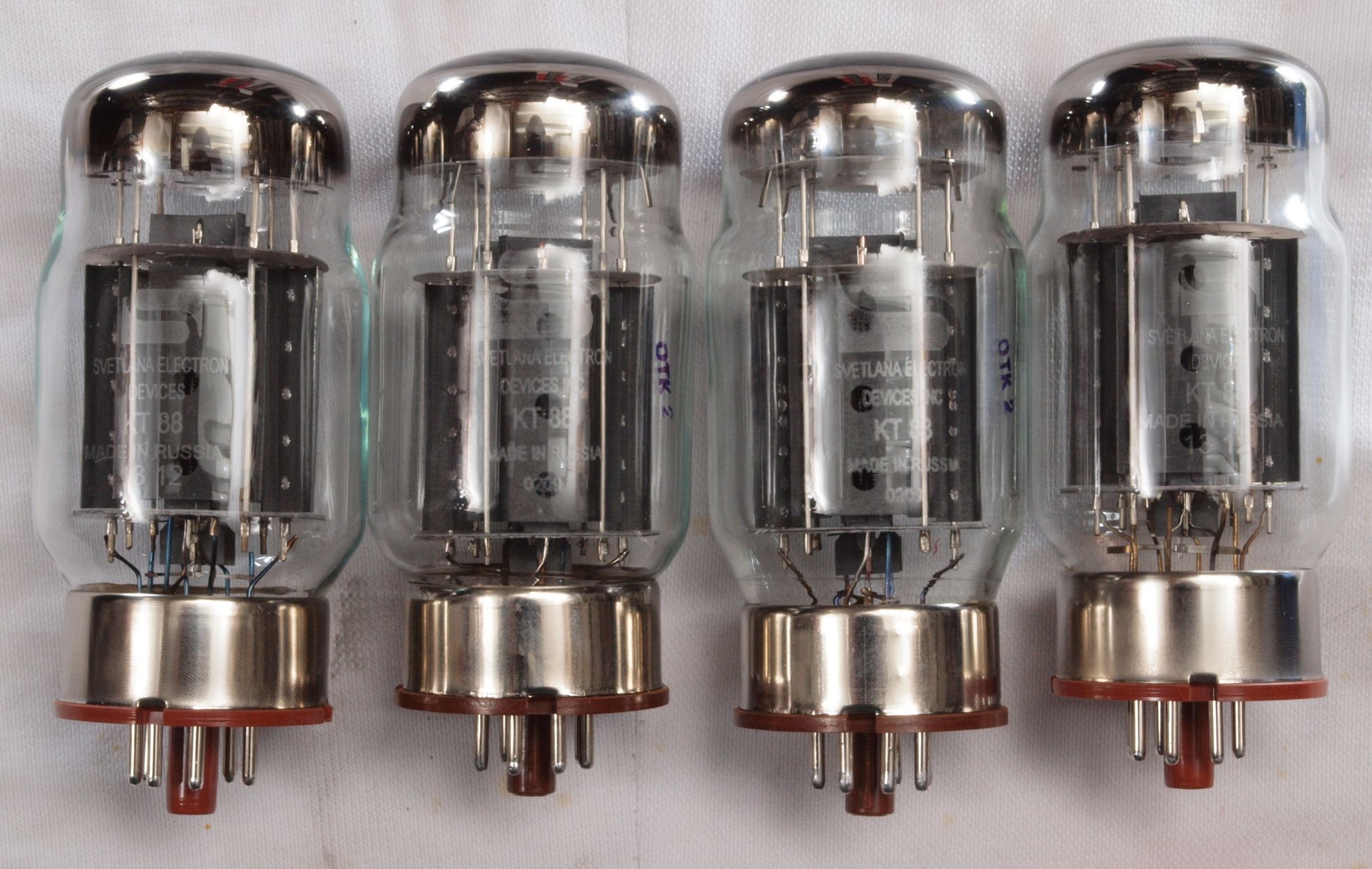

V8.  購入真空管 KT88 Svetlana Sロゴ右から 1本目、2本目、3本目、4本目。 購入先
     相互コンダクタンス=11500μmho「Ep=250V、Esg=250V、Eg1=−15V、Ip=140mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

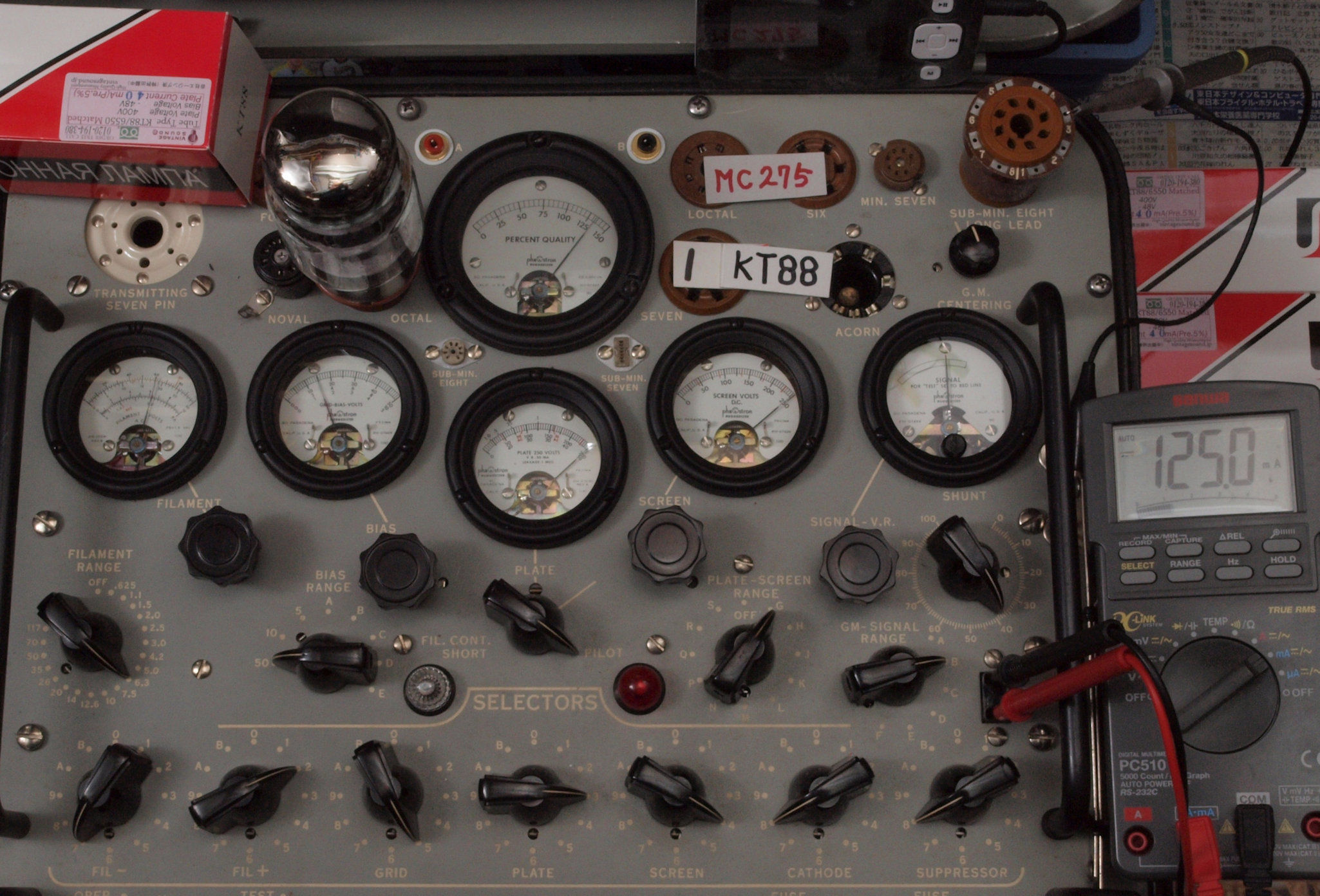

V81. 購入真空管 KT88 1本目。 Gm測定=13200μmho、Ip=125.0mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

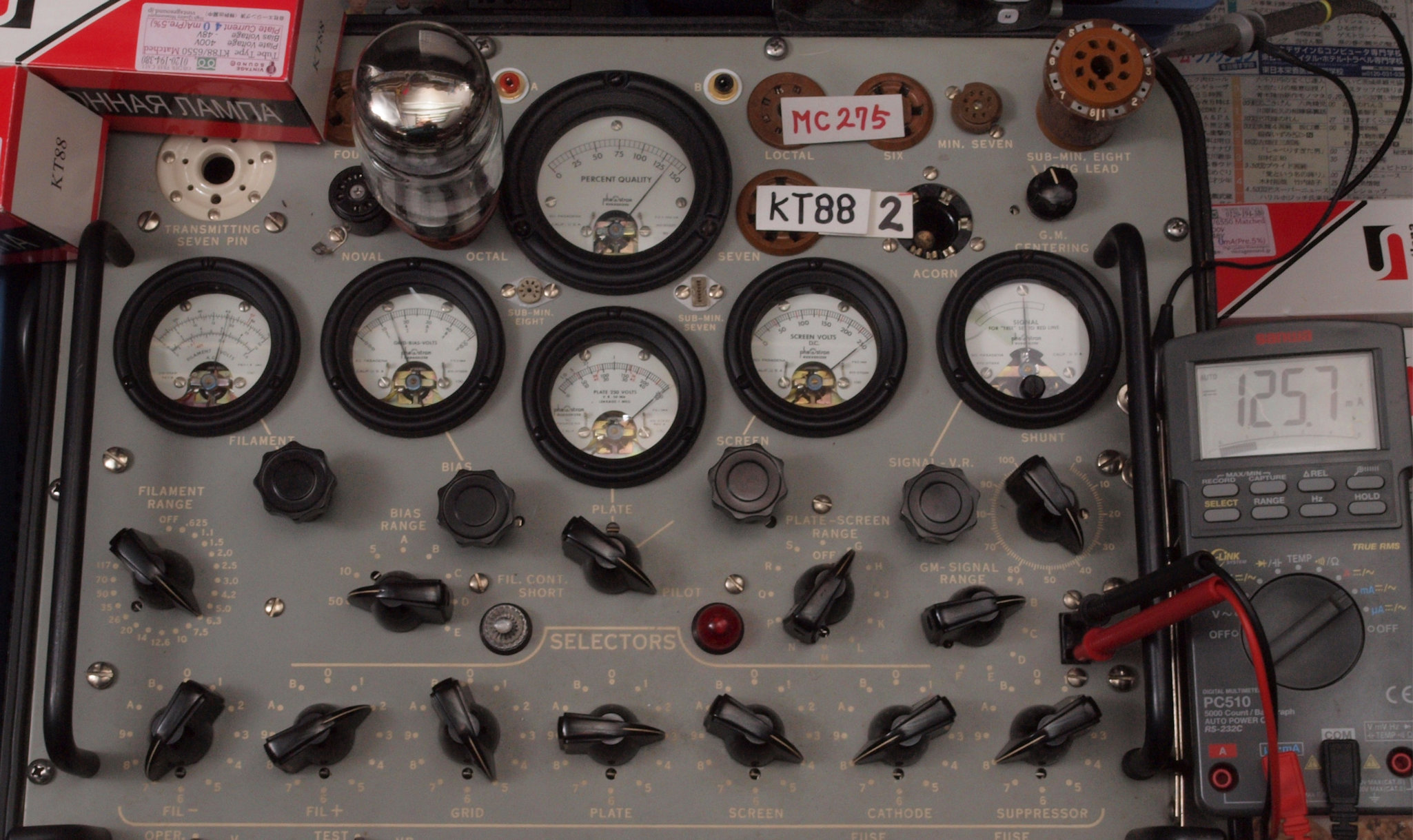

V82. 購入真空管購入 KT88 2本目。 Gm測定=13500μmho、Ip=125.7mA。
V91. 購入真空管購入 KT88 3本目。 Gm測定=13000μmho、Ip=124.8mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。
V92. 購入真空管購入 KT88 4本目。 Gm測定=13000μmho、Ip=121.3mA。

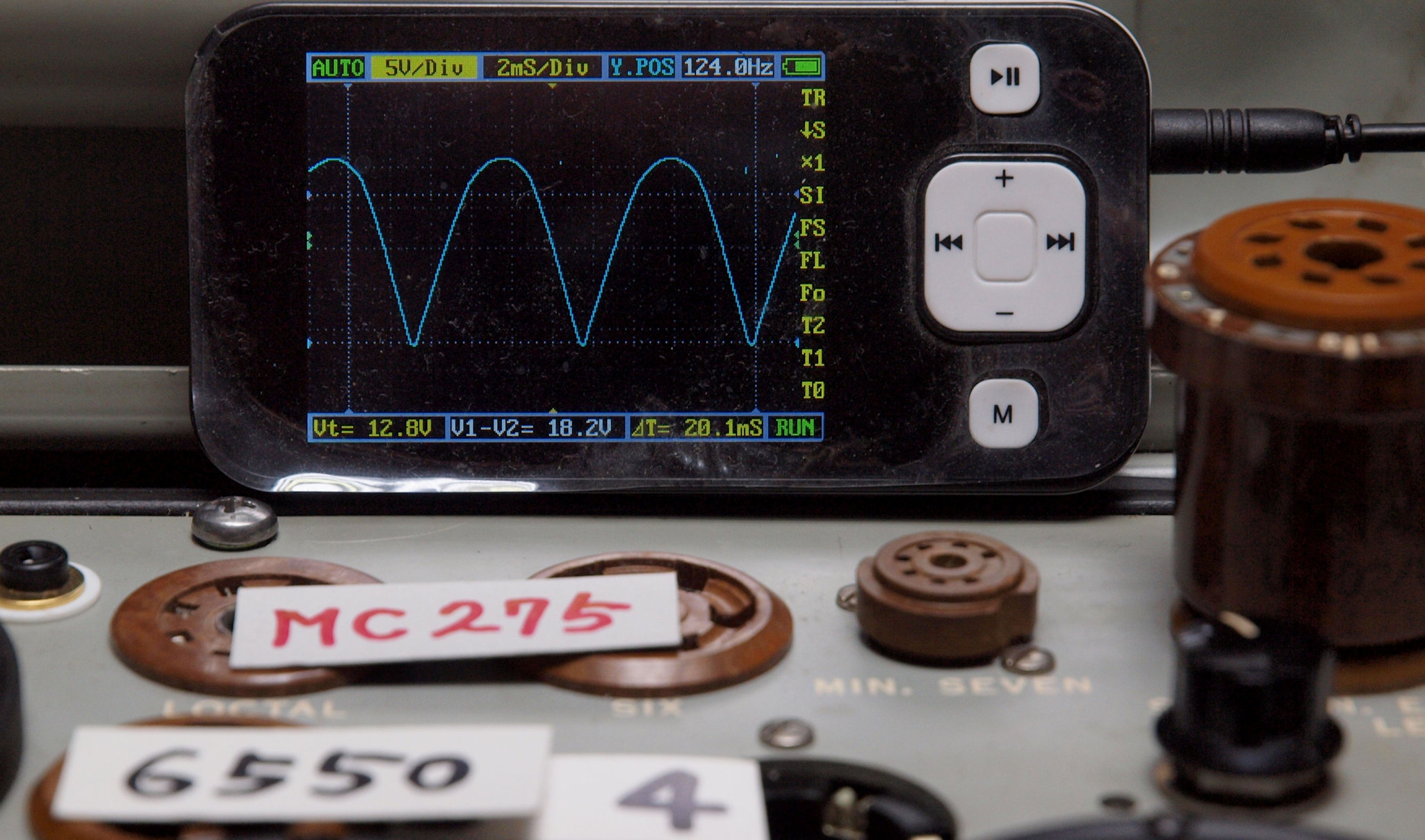

プレート波形を観測しながら測定する。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

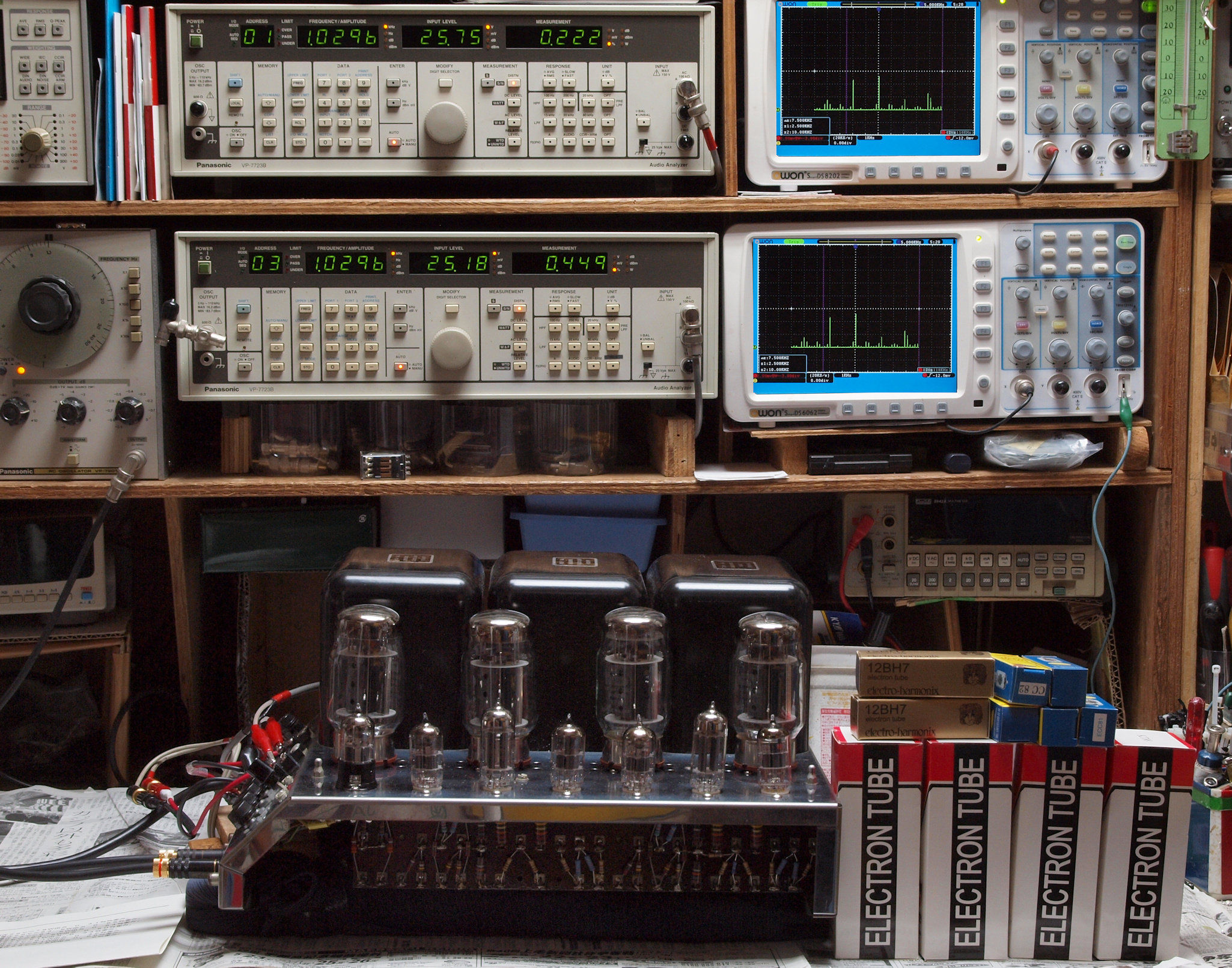

E0. 出力・歪み率測定・調整、 100Vで測定。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

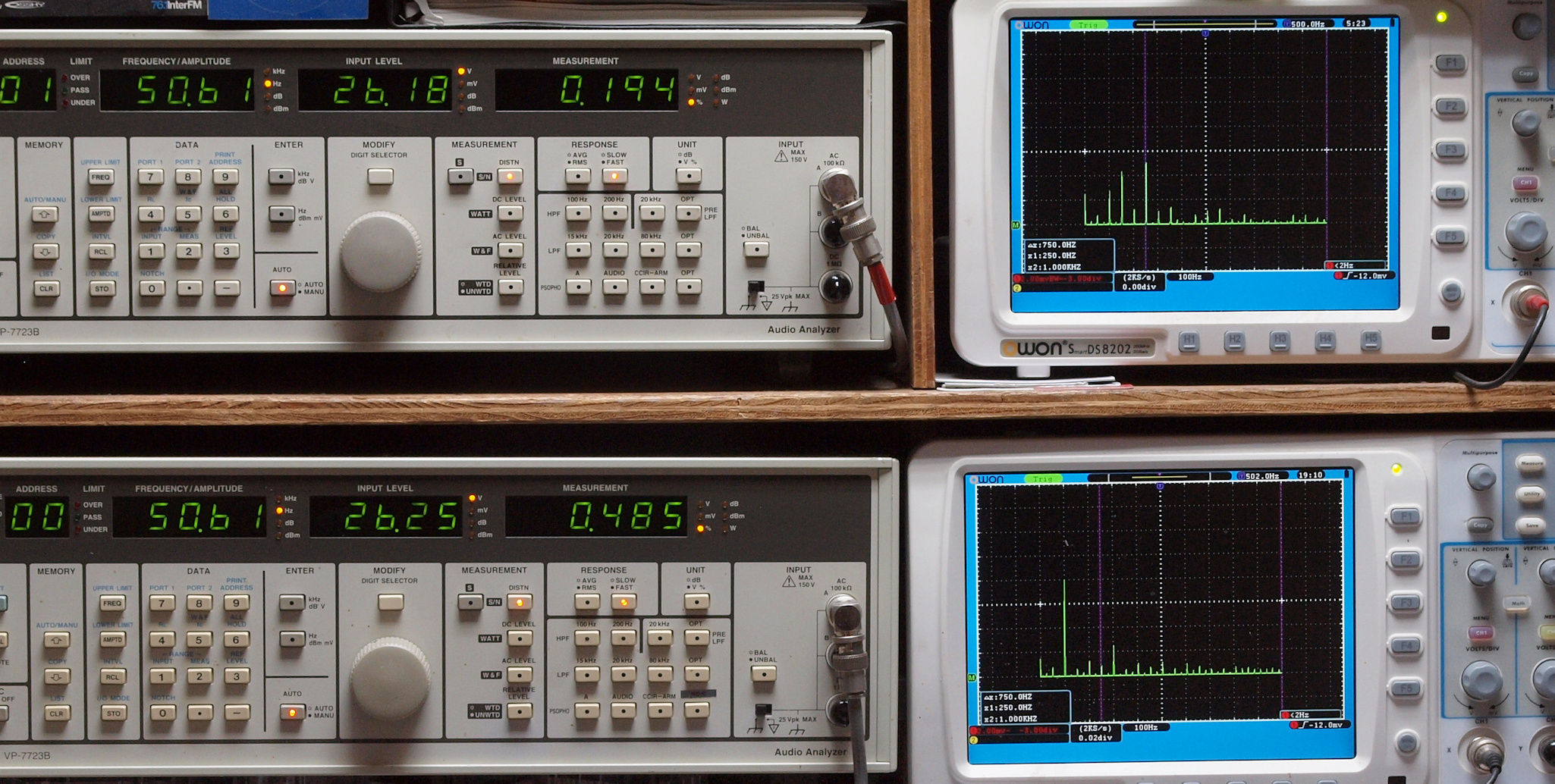

E21. 50Hz入力、R側SP出力電圧26V=84.5W出力 0.194%%歪み。
              L側SP出力電圧26V=84.5W出力 0.485%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

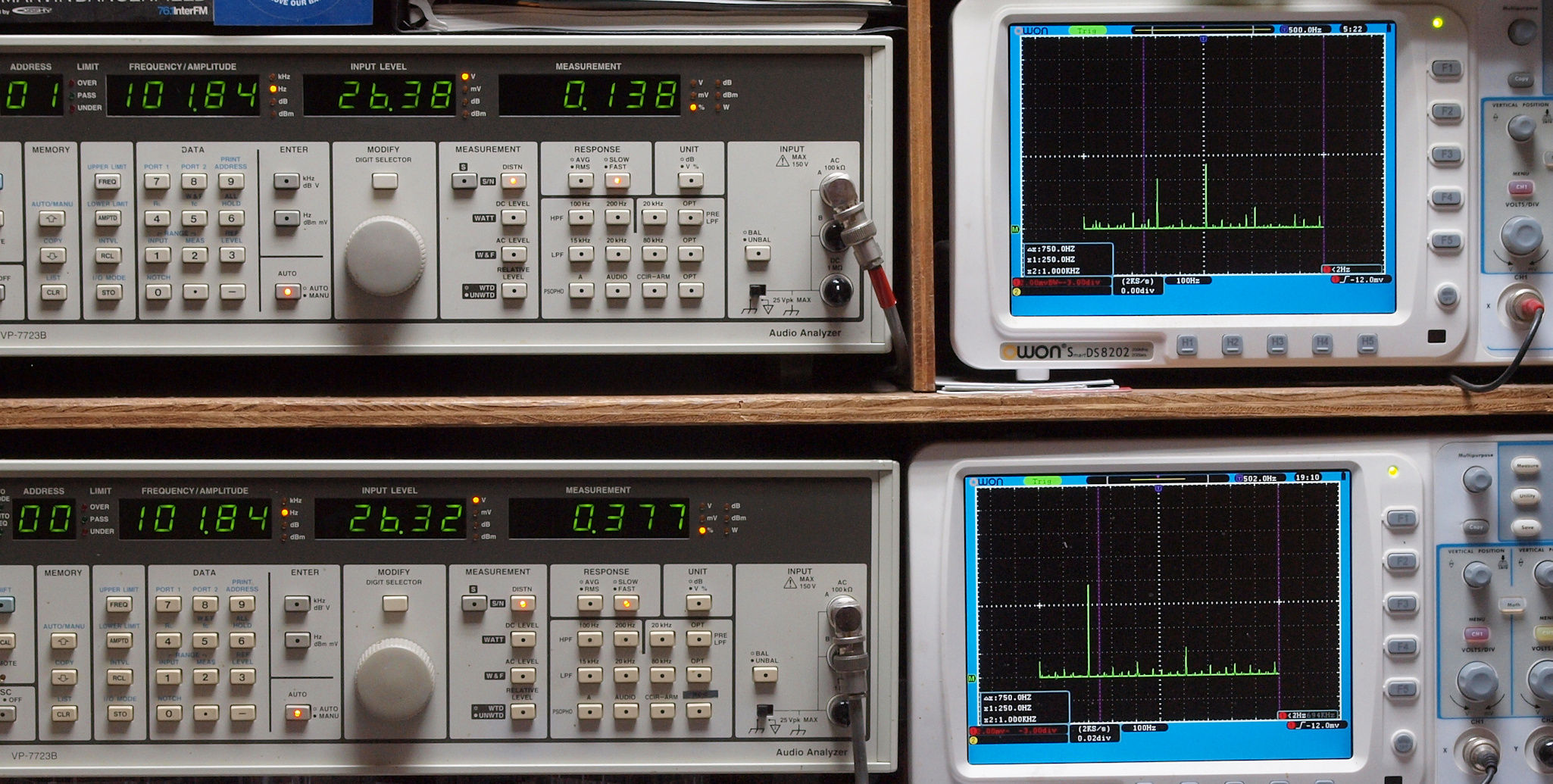

E22. 100Hz入力、R側SP出力電圧26V=84.5W出力 0.138%歪み。
               L側SP出力電圧26V=84.5W出力 0.377%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

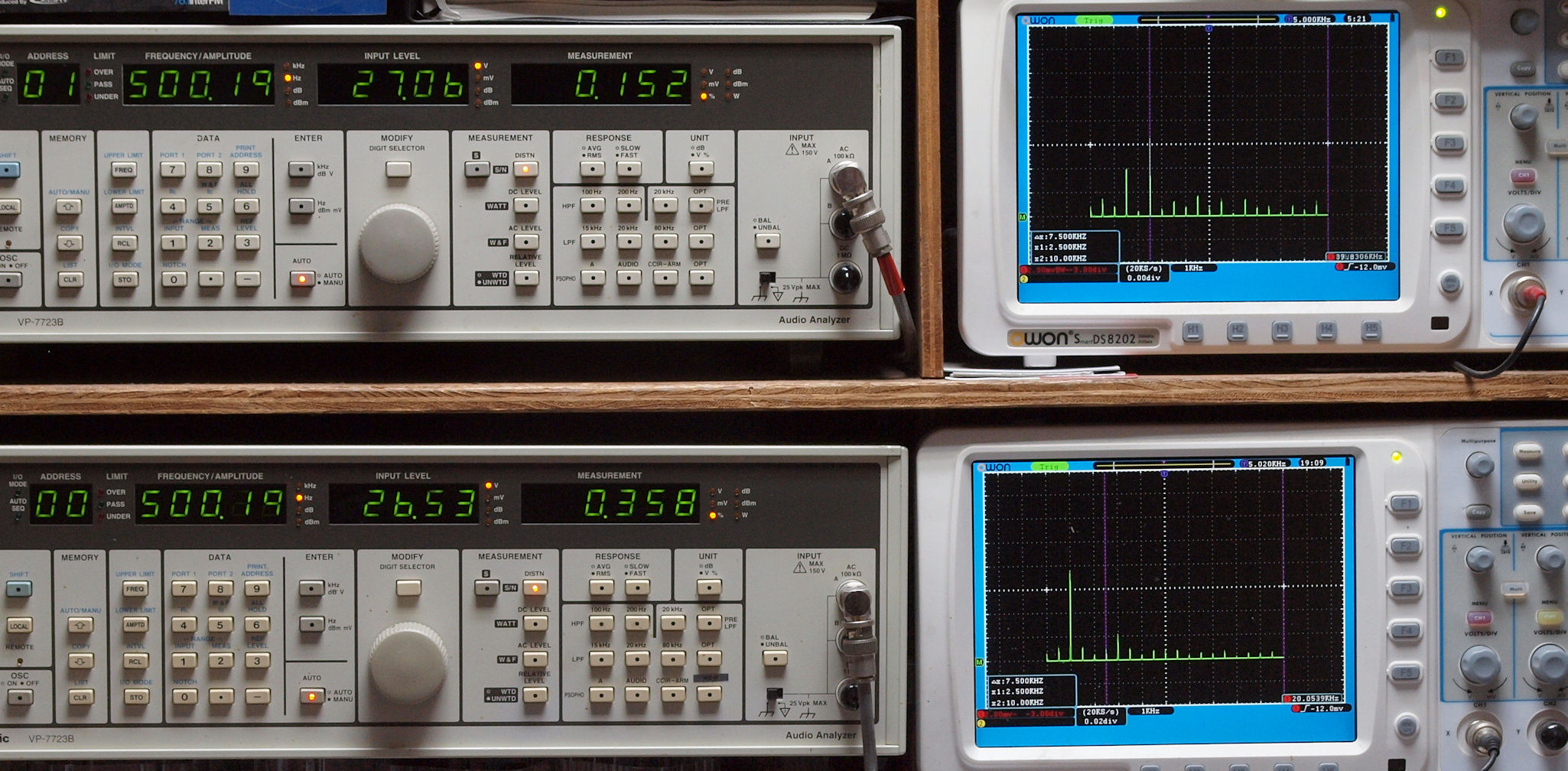

E23. 500Hz入力、R側SP出力電圧27V=91W出力 0.152%歪み。
               L側SP出力電圧27V=91W出力 0.358%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

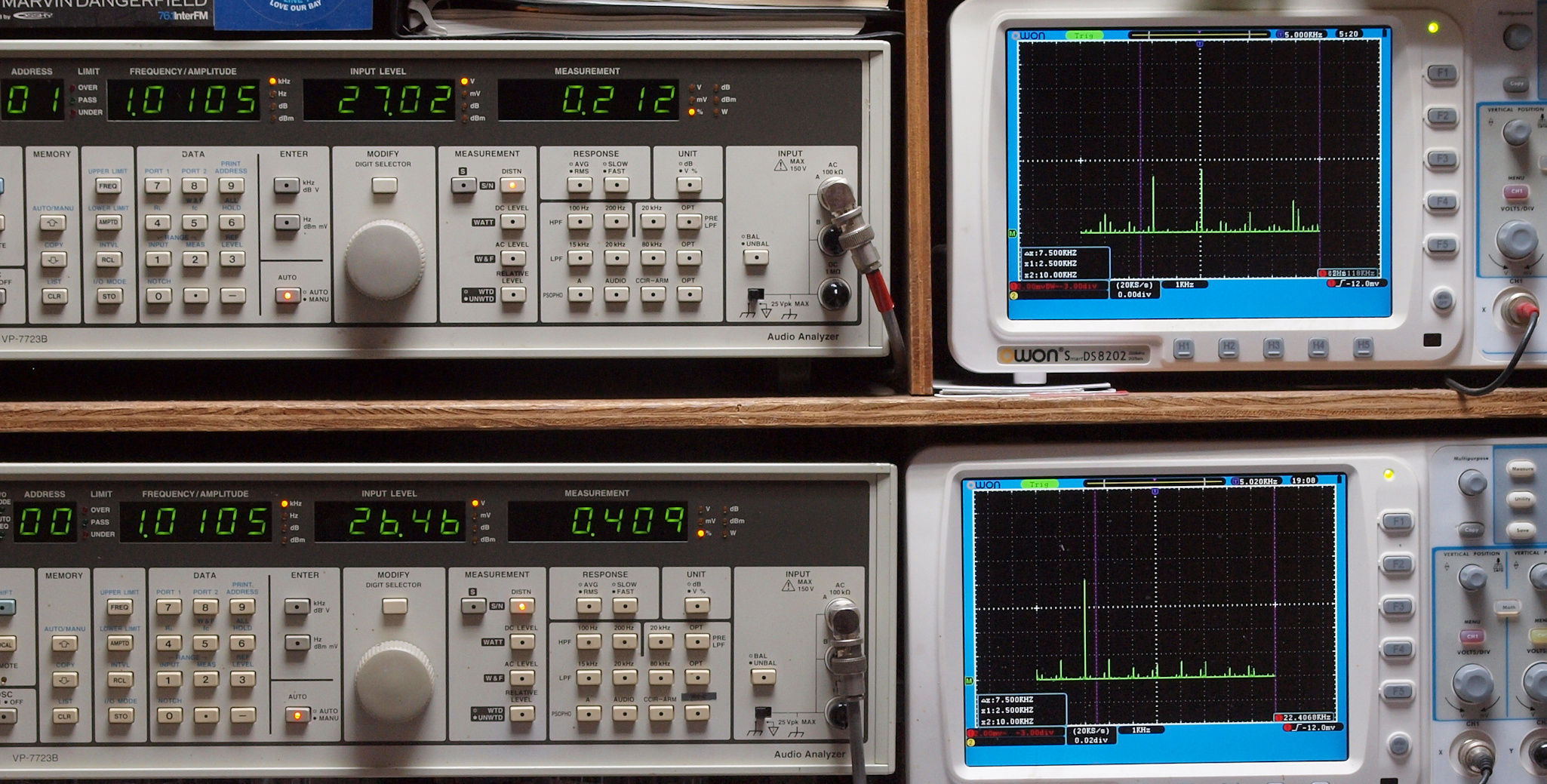

E24. 1kHz入力、R側SP出力電圧7V=91W出力 0.212%歪み。
              L側SP出力電圧26V=84.5W出力 0.409%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E25. 5kHz入力、R側SP出力電圧27V=91W出力 0.615%歪み。
             L側SP出力電圧26V=84.5W出力 0.948%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

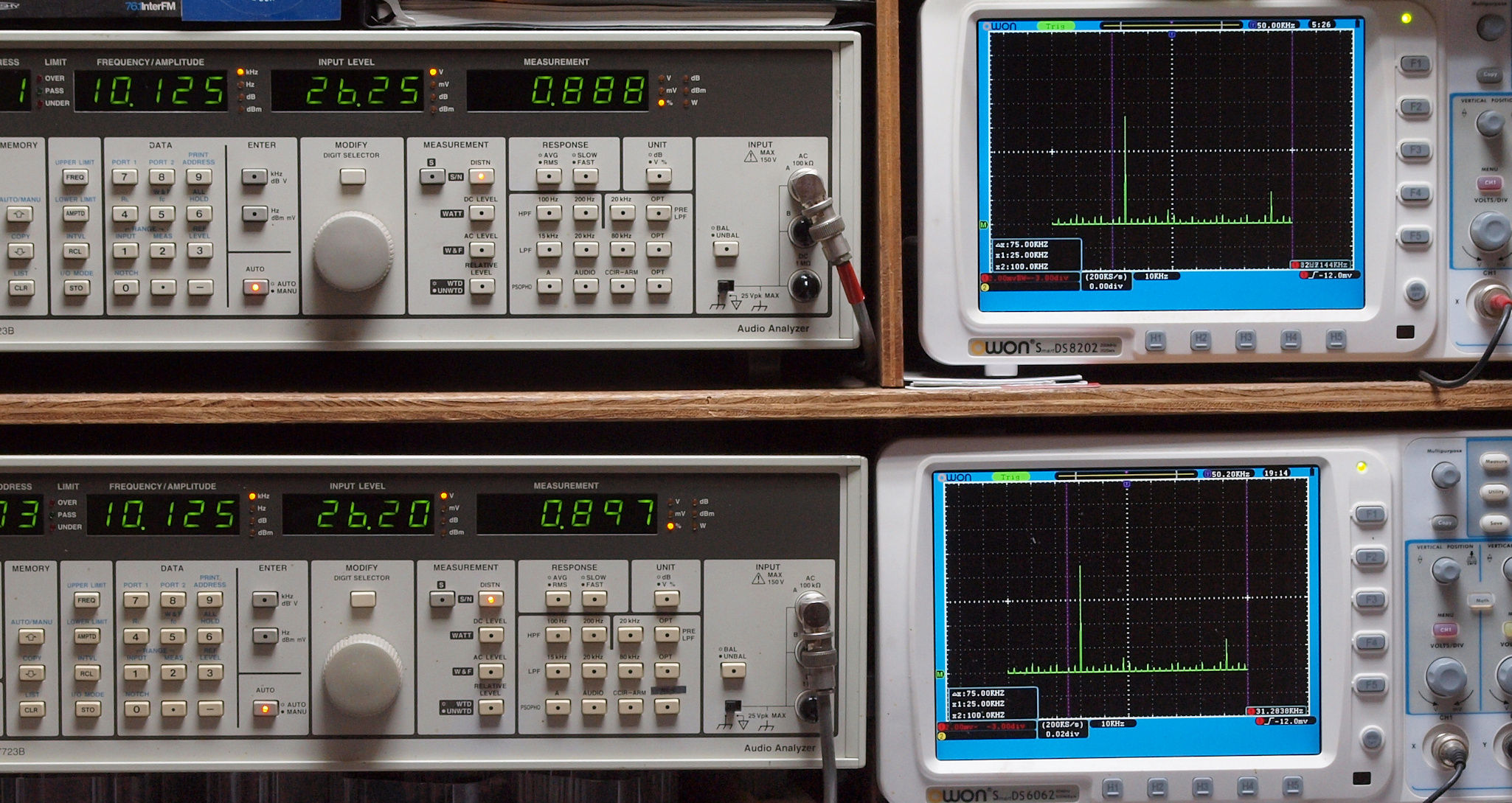

E26. 10kHz入力、R側SP出力電圧26V=84.5W出力 0.888%歪み。
              L側SP出力電圧26V=84.5W出力 0.897%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

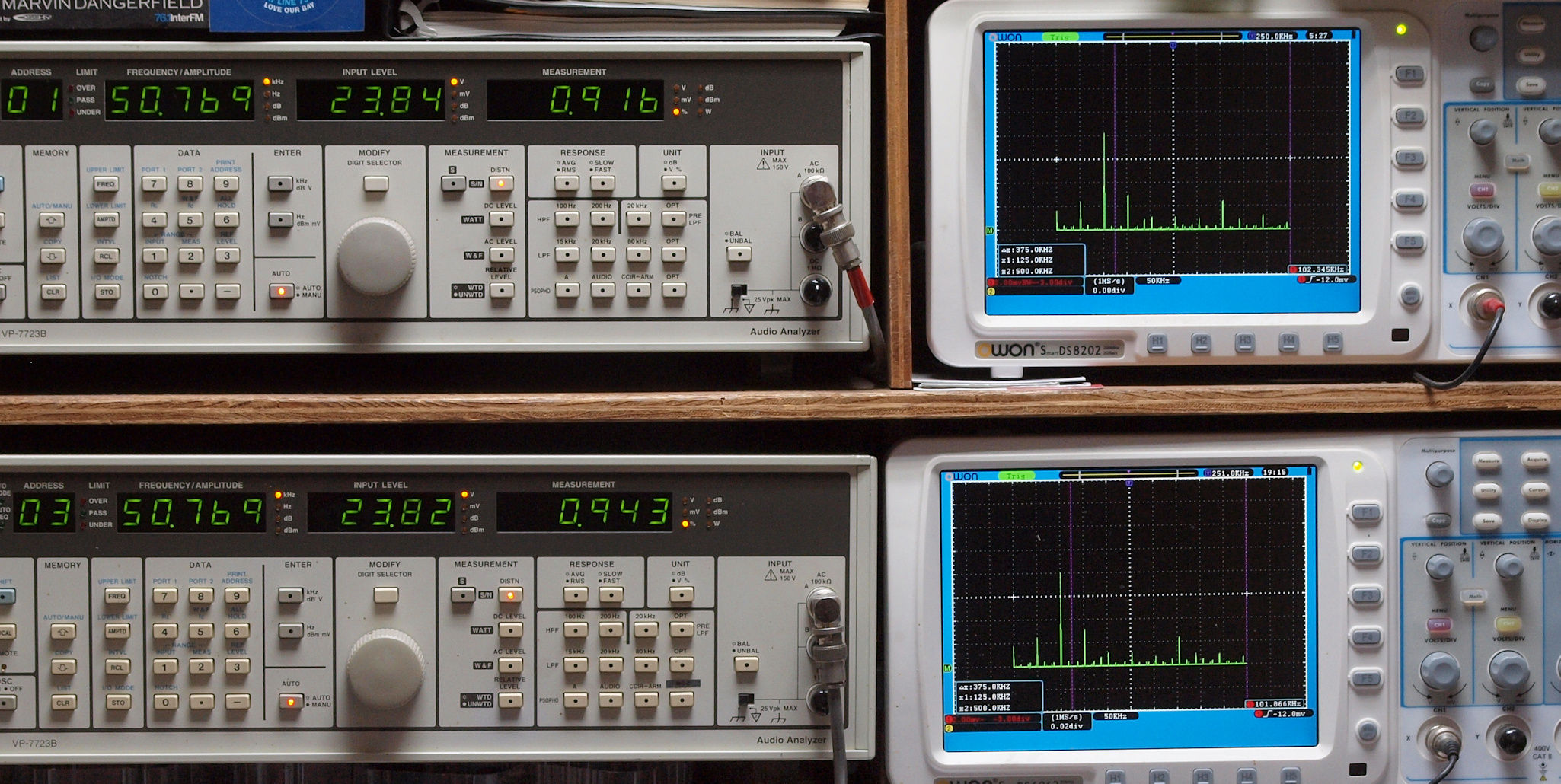

E27. 50kHz入力、R側SP出力電圧24V=72W出力 0.916%歪み。
              L側SP出力電圧24V=72W出力 0.943%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
S. Mcintosh MC275 の仕様(マニアル・カタログより)
型式 管球式ステレオパワーアンプ MC275
定格出力 Stereo=75W+75W(4Ω、8Ω、16Ω)
Mono= 150W(2Ω、4Ω、8Ω)
周波数特性 16Hz〜60kHz/−0,5dB
全高調波歪率 0.5%(20〜20,000Hz 定格出力時)
SN比 90dB
入力感度/インピーダンス アンバランス= 0.5V/250KΩ
バランス= 15V/250KΩ
スピーカー出力端子 1系統×3=4Ω/8Ω/16Ω
入力端子 RCA=3系統
使用真空管 電圧増幅・ドライバー管=12AZ7、12BH7、12AU7、12AX7
出力管 =KT88×4
消費電力 240W
最大外形寸法 幅311mm×高さ203mm×奥行438mm
重量 30.5kg
