Mcintosh C22. 10台目修理記録
メインアンプは Mcintosh MC240. 5台目 2023/6/14到着  11/2完成
A. 修理前の状況
  • オーバーホール修理。


B. 原因
  • 経年変化による劣化。
    真空管の接触不良、SW類の接触不良。

C. 修理状況

U. TubeTester HickokTV−2B/Uによる付属真空管測定
V. TubeTester HickokTV−2B/Uによる購入真空管測定 購入先
D. 使用部品
  • フィルム・コンデンサー     16個。
    電解コンデンサー          12個。
    テフロン絶縁製MT9ピンソケット  6個。
    リレー               1個。
    整流ダイオード           2個。
    整流ブリッジ            1個。
    抵抗                4個。
    3Pインレット(FURUTECH FI-10(R) ロジウムメッキ)  1個
    照明LED。

E. 調整・測定

F. 上位測定器による 調整・測定


G. 修理費    170,000円   オーバーホール修理。
                        真空管別途です。

Y. ユーザー宅の設置状況

S. Mcintosh C22 の仕様(カタログ・マニアルより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A11. 点検中 前から見る。
A111. 点検中 前から見る。 シーソSWにカビが発生?

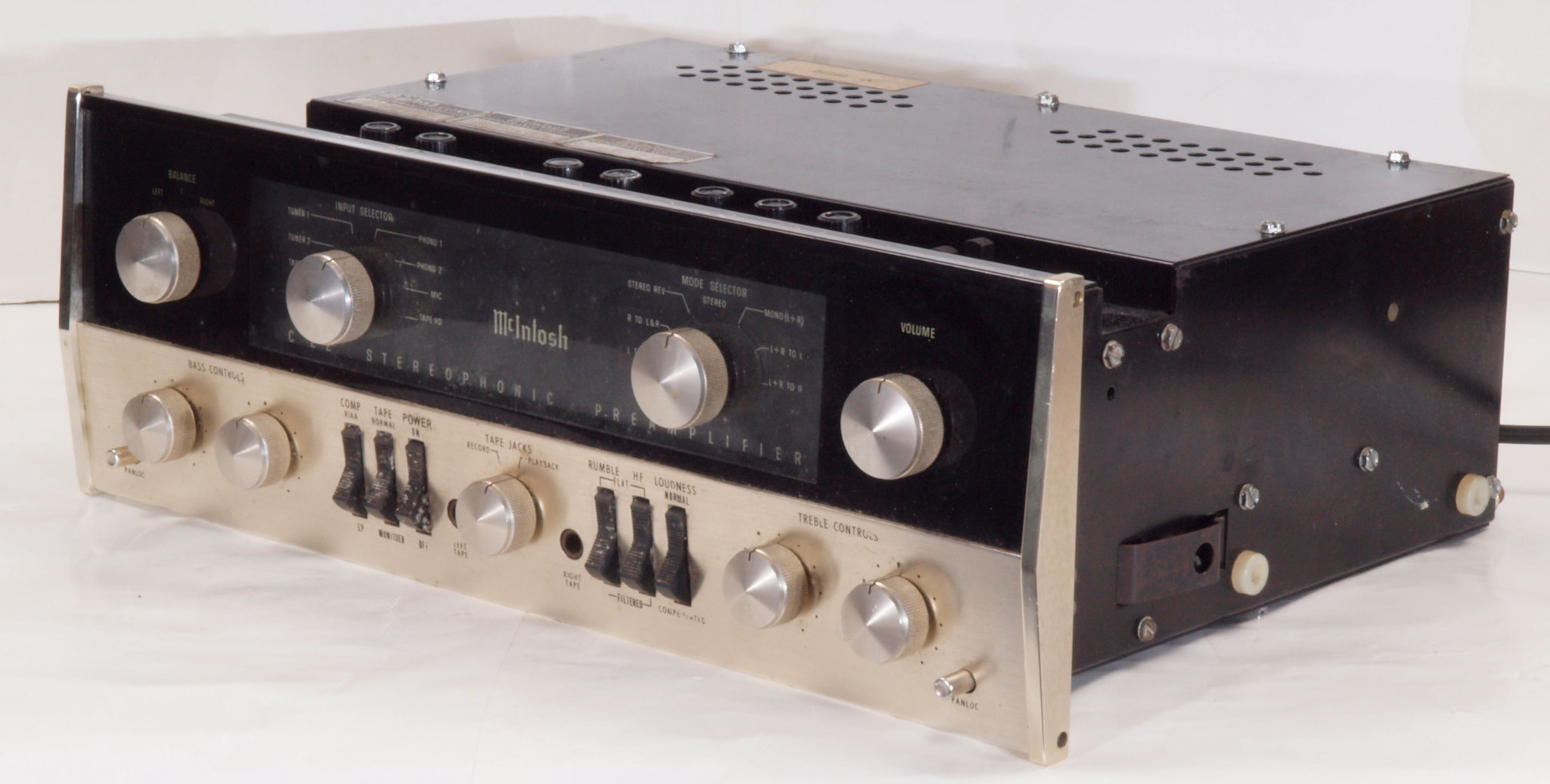

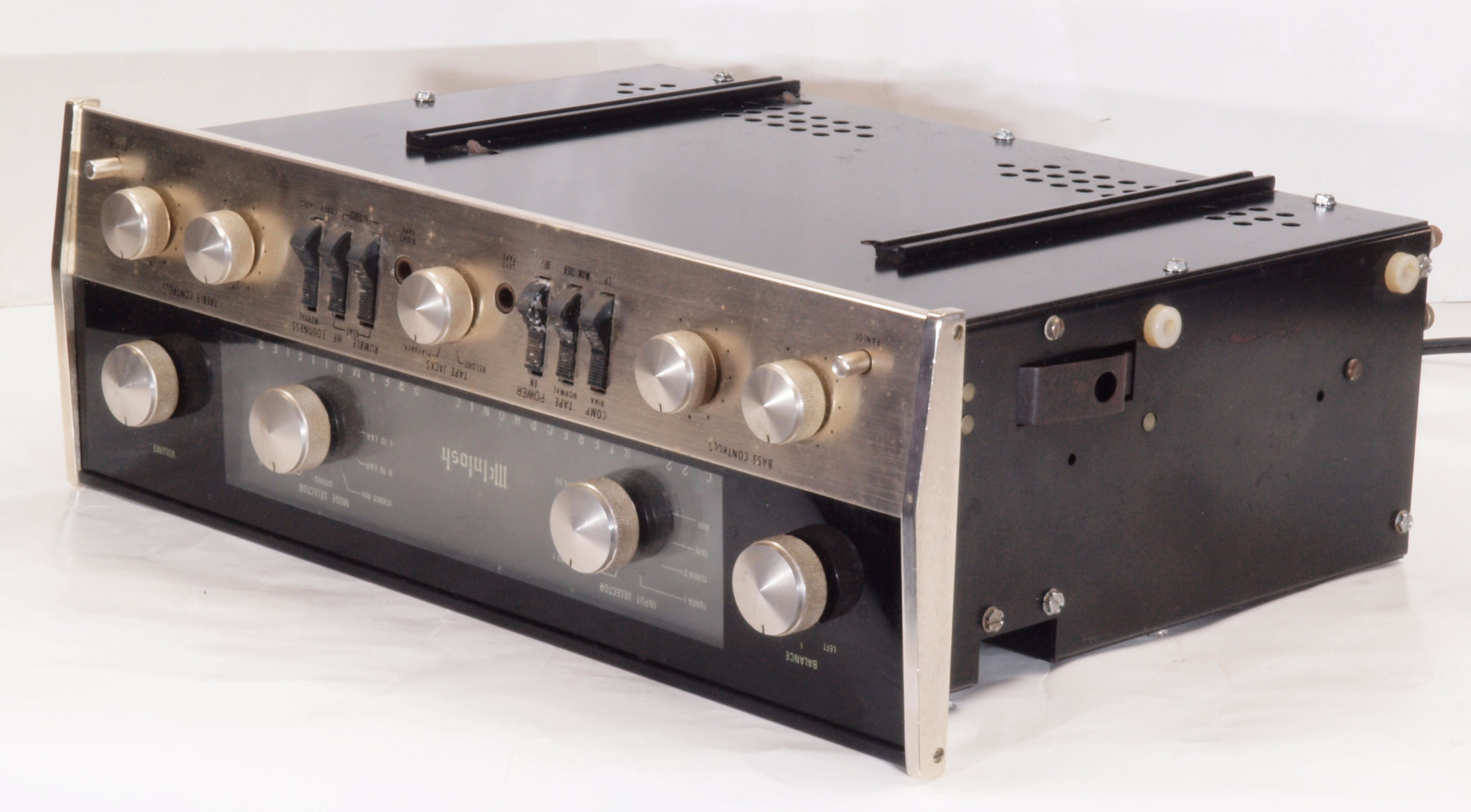

A12. 点検中 前右から見る。

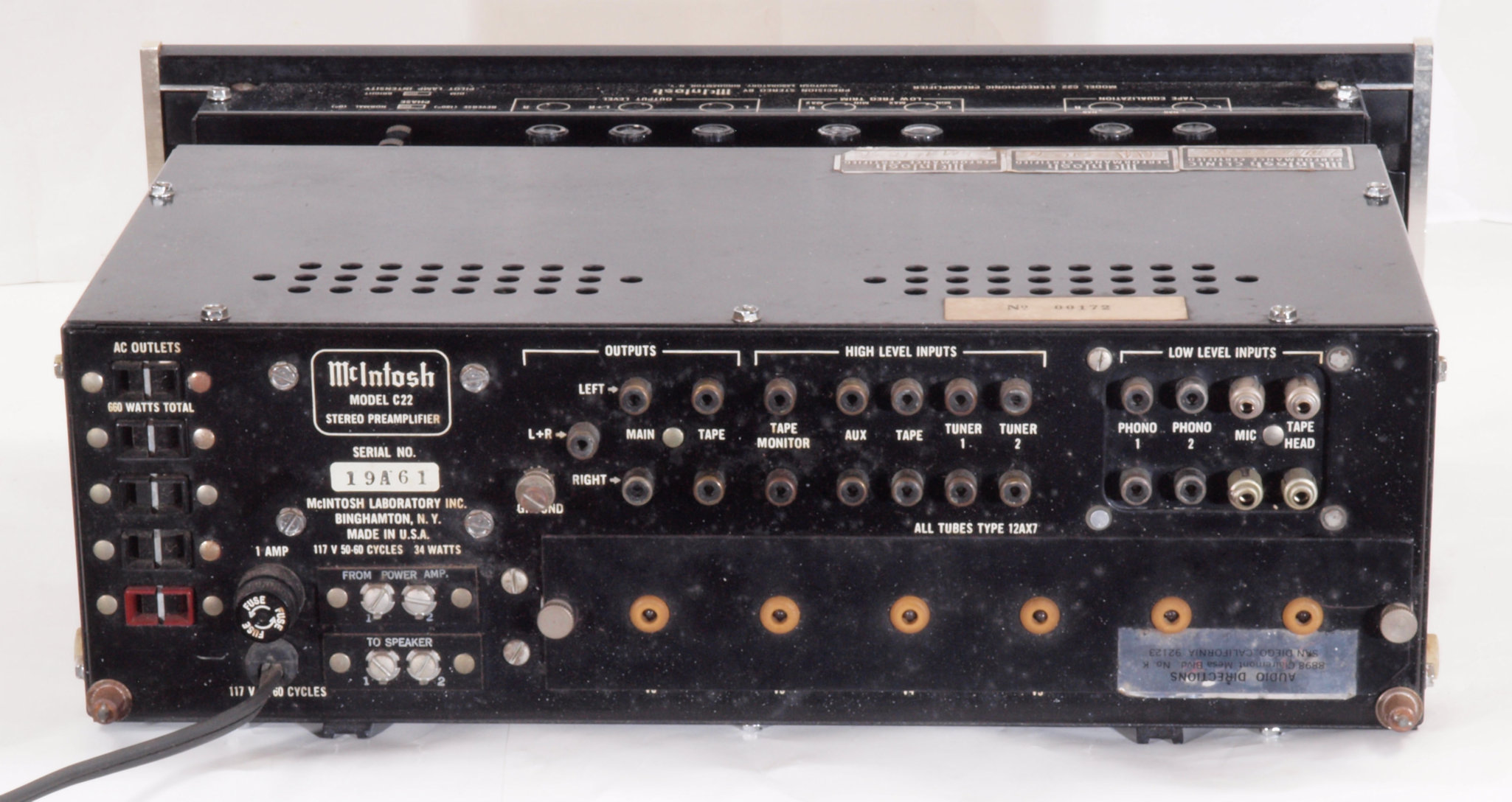

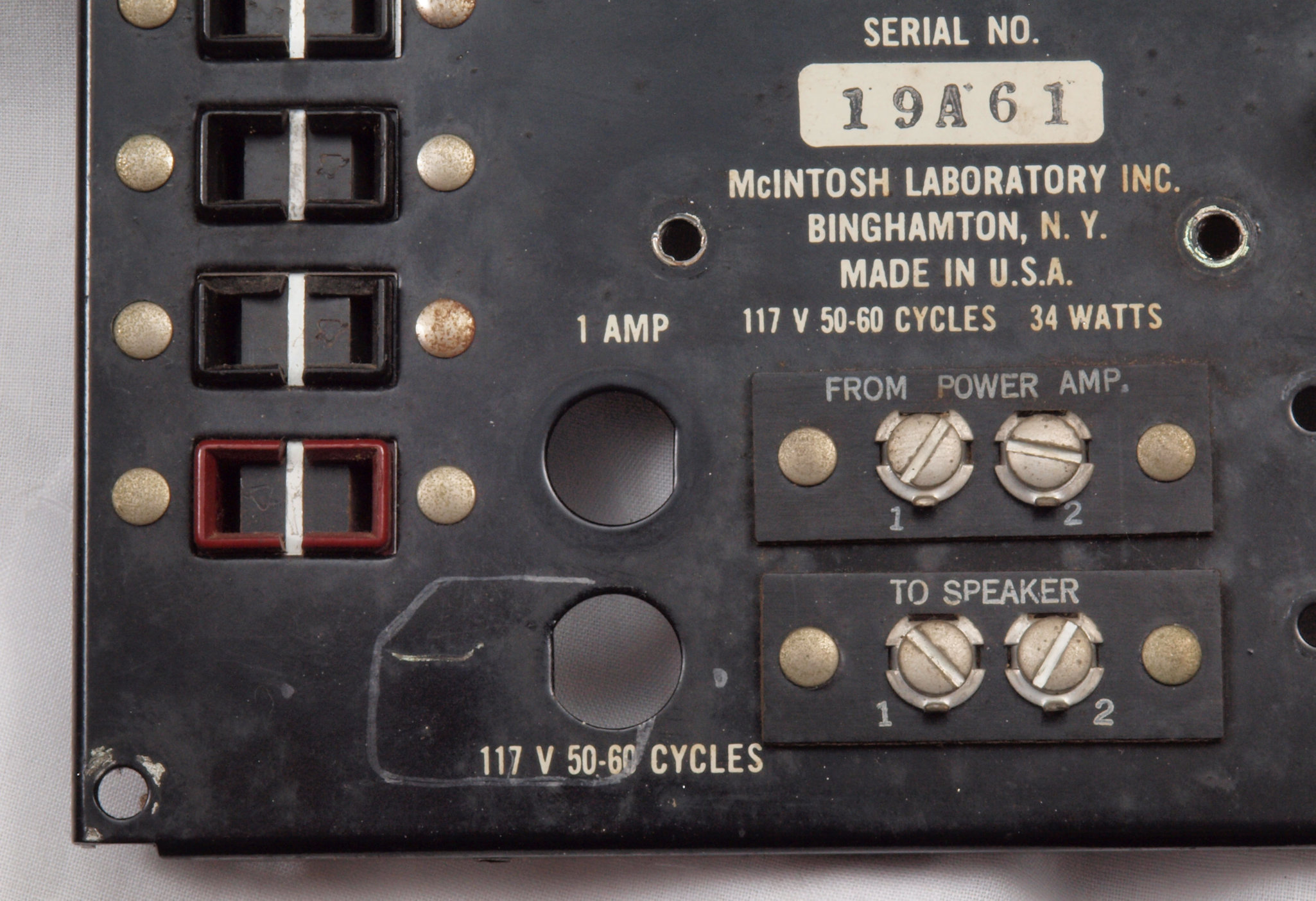

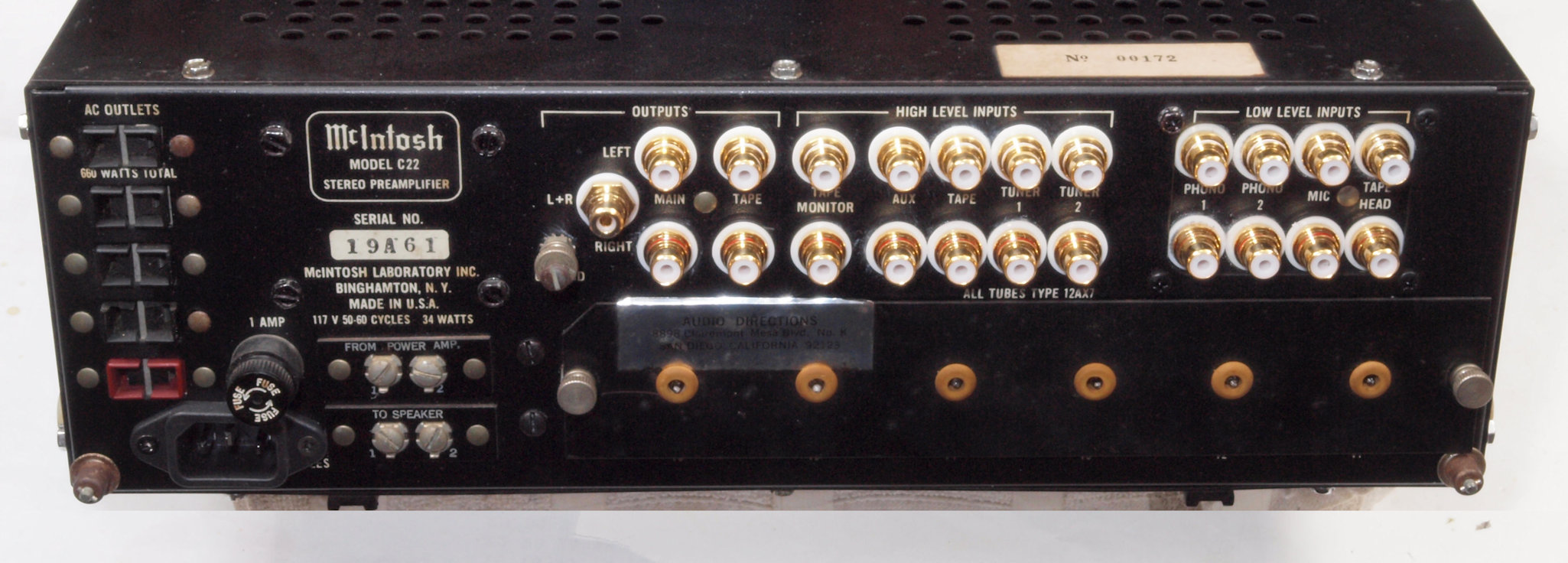

A13. 点検中 後から見る。

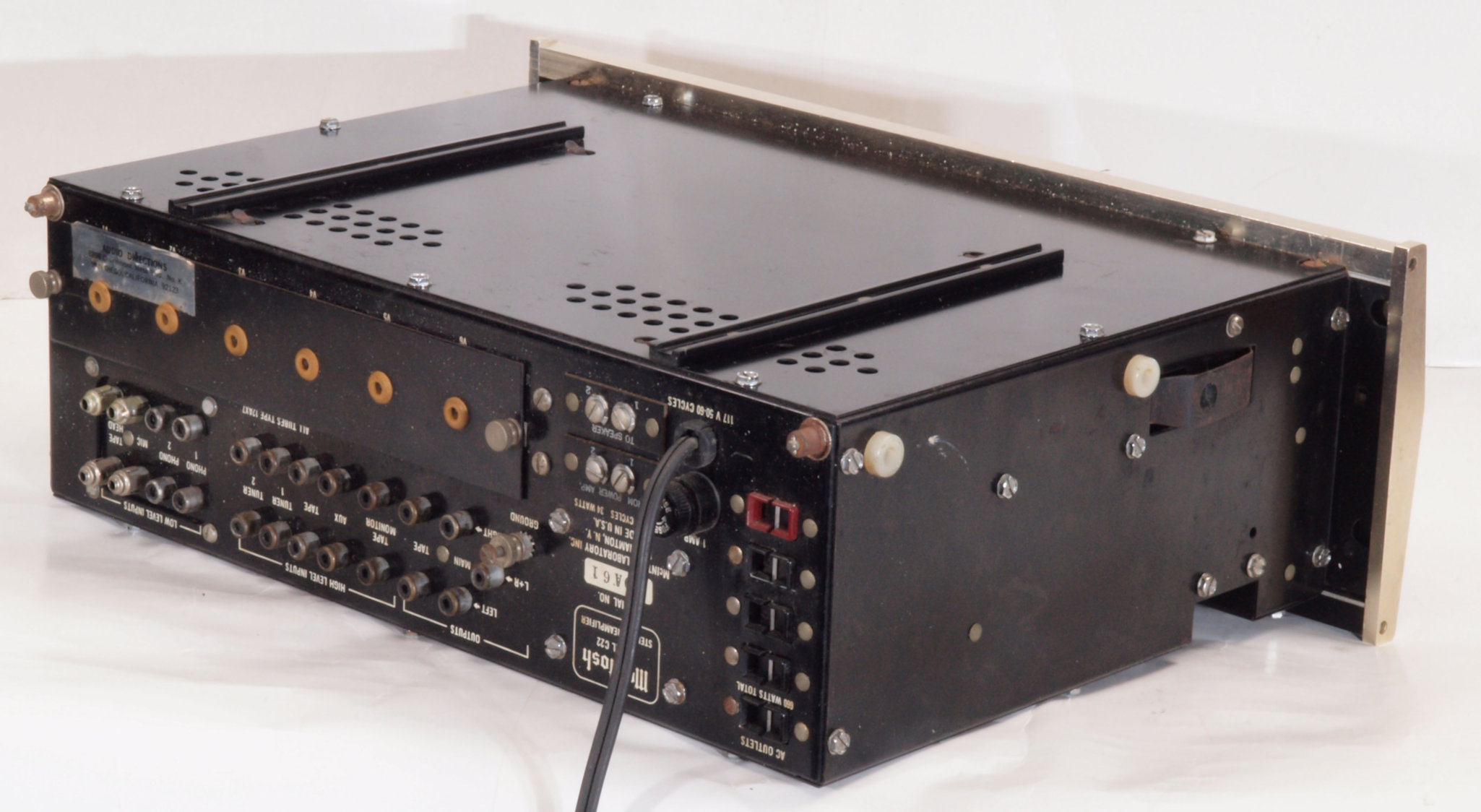

A14. 点検中 後左から見る

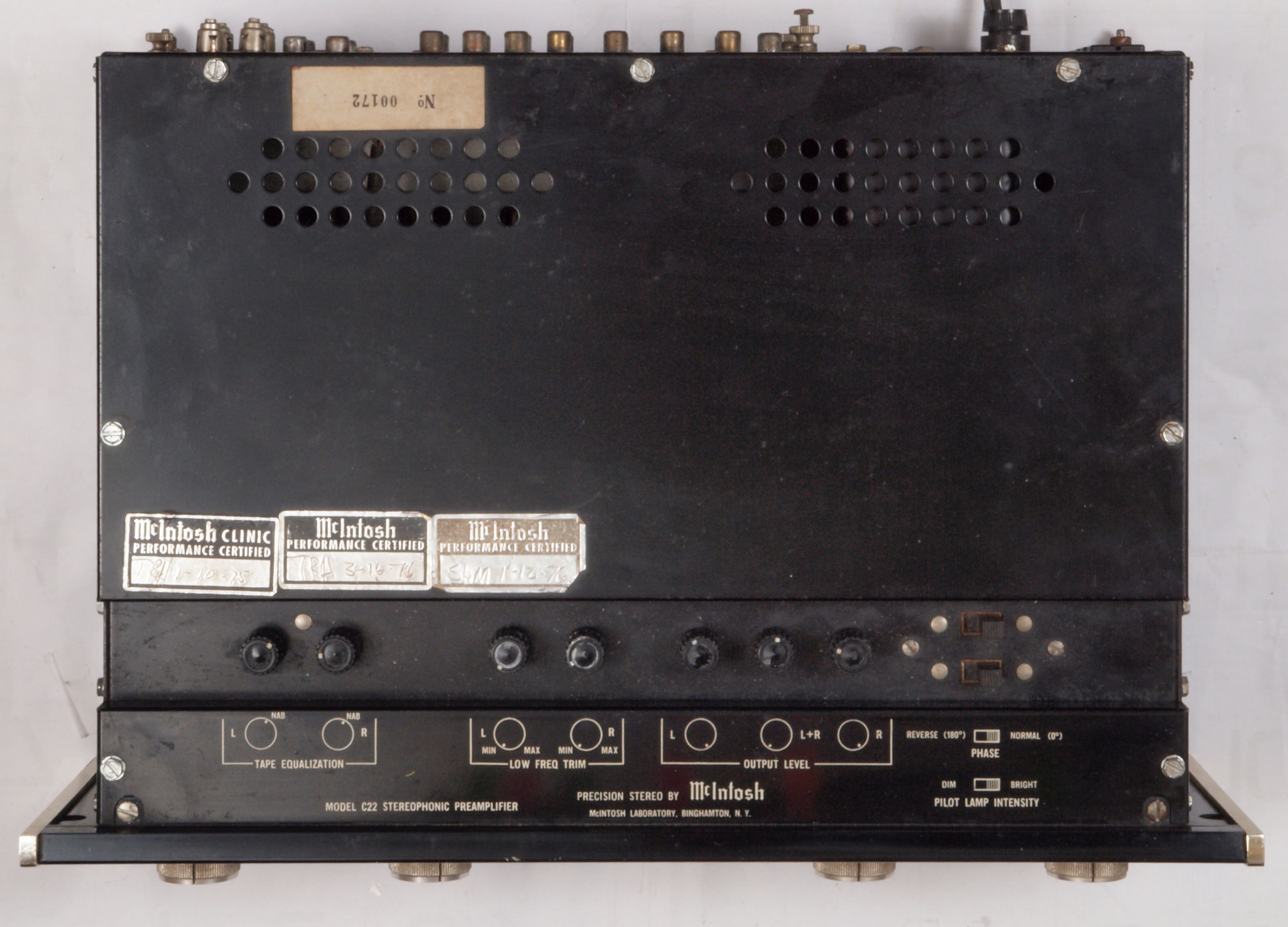

A15. 点検中 上から見る。

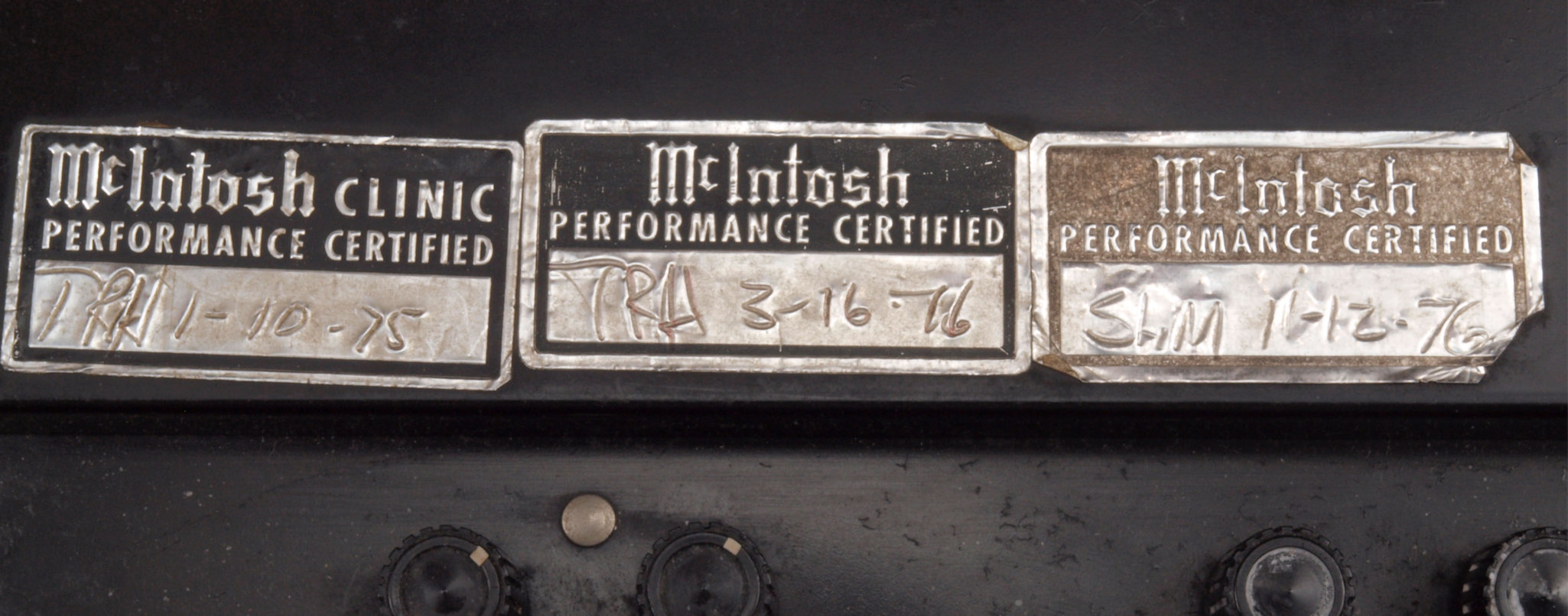

A151. 点検中 上から見る。 修理履歴、1975−1−10、1976−3−16、1976−11−12。

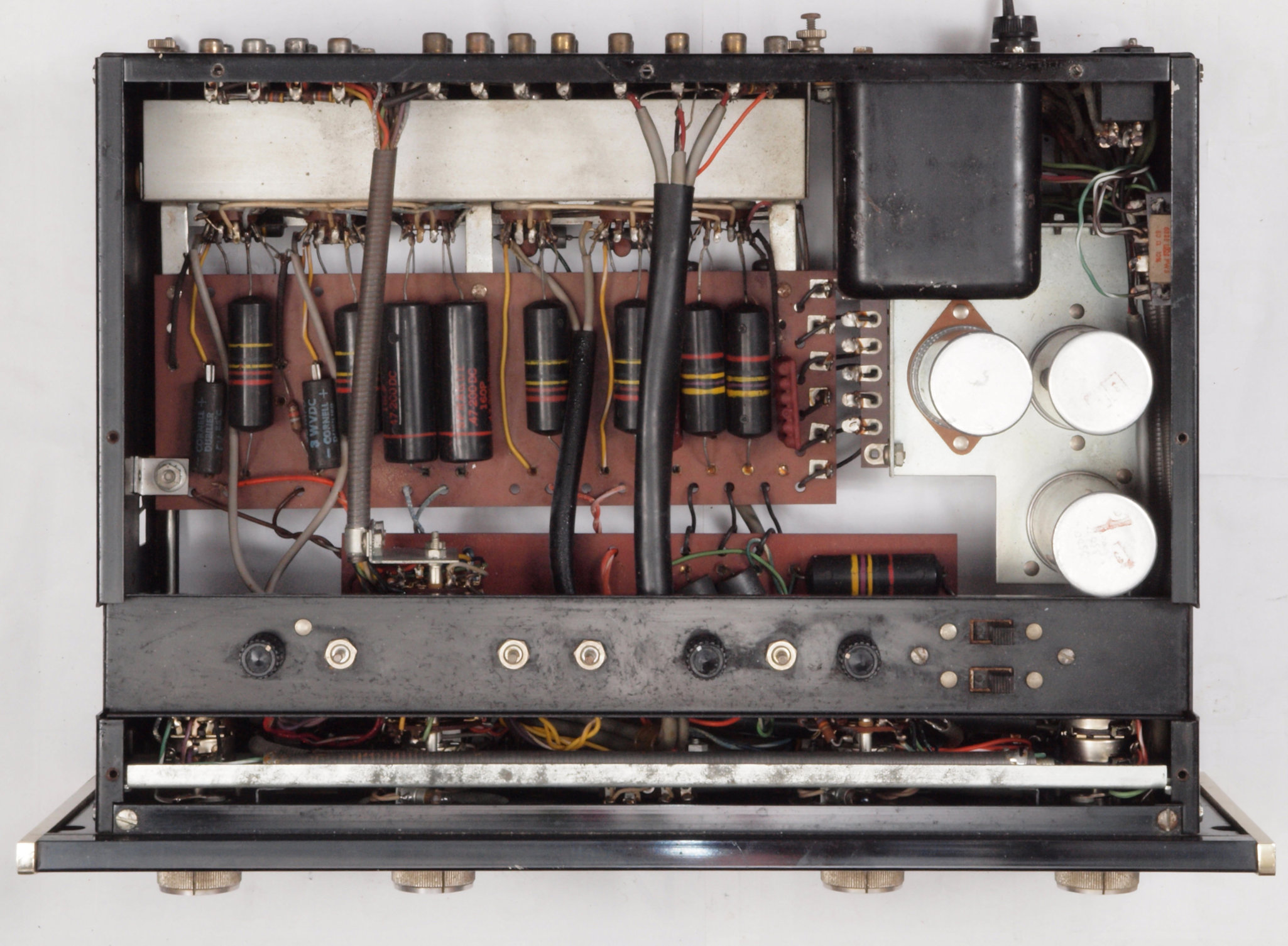

A16. 点検中 上蓋を取り、上から見る
A161. 点検中 上蓋を取り、上から見る。 操作ツマミ取れ。
A21. 点検中 下前から見る。
A22. 点検中 下前左から見る。
A23. 点検中 下後から見る。
A24. 点検中 下後右から見る

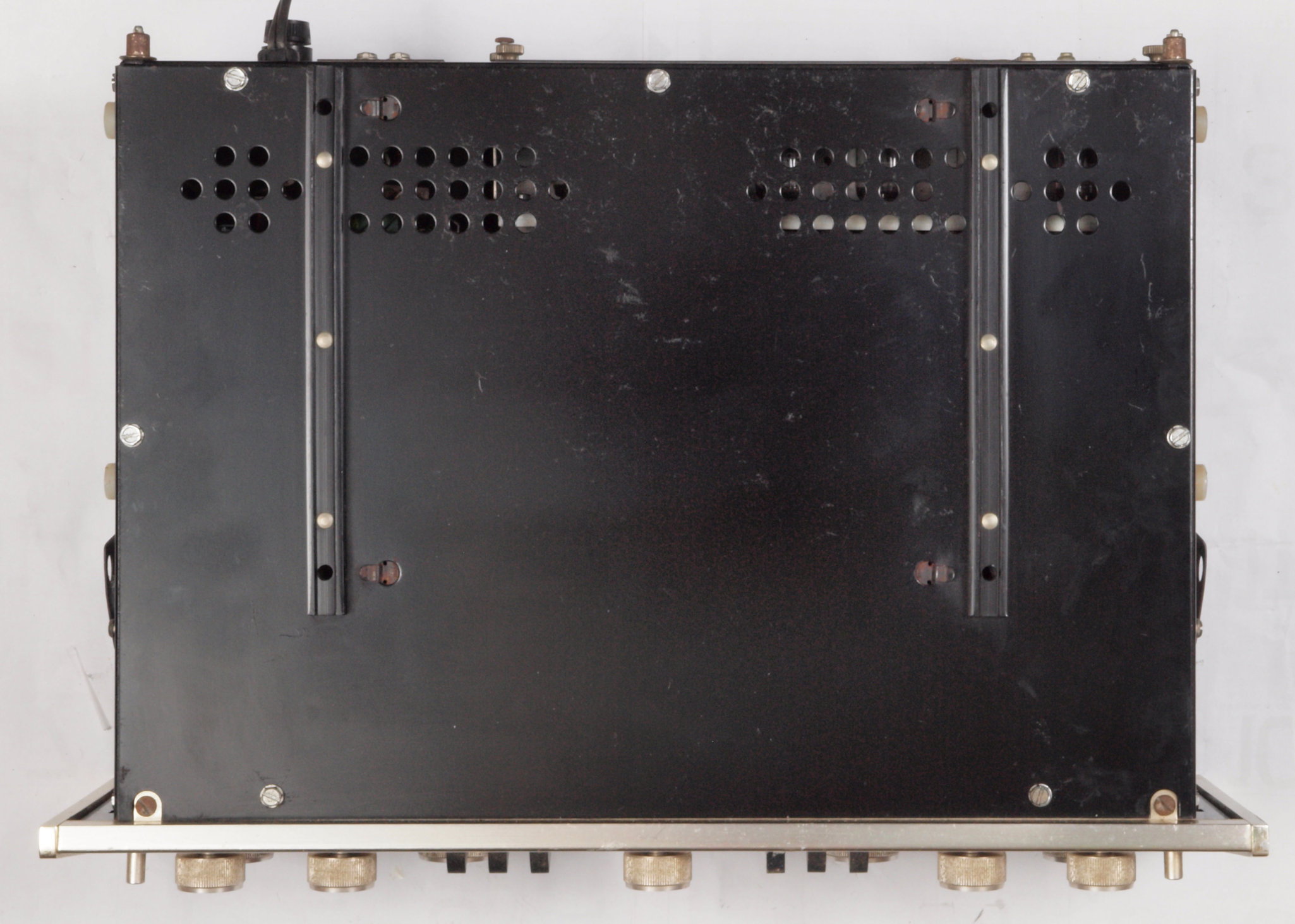

A25. 点検中 下から見る。

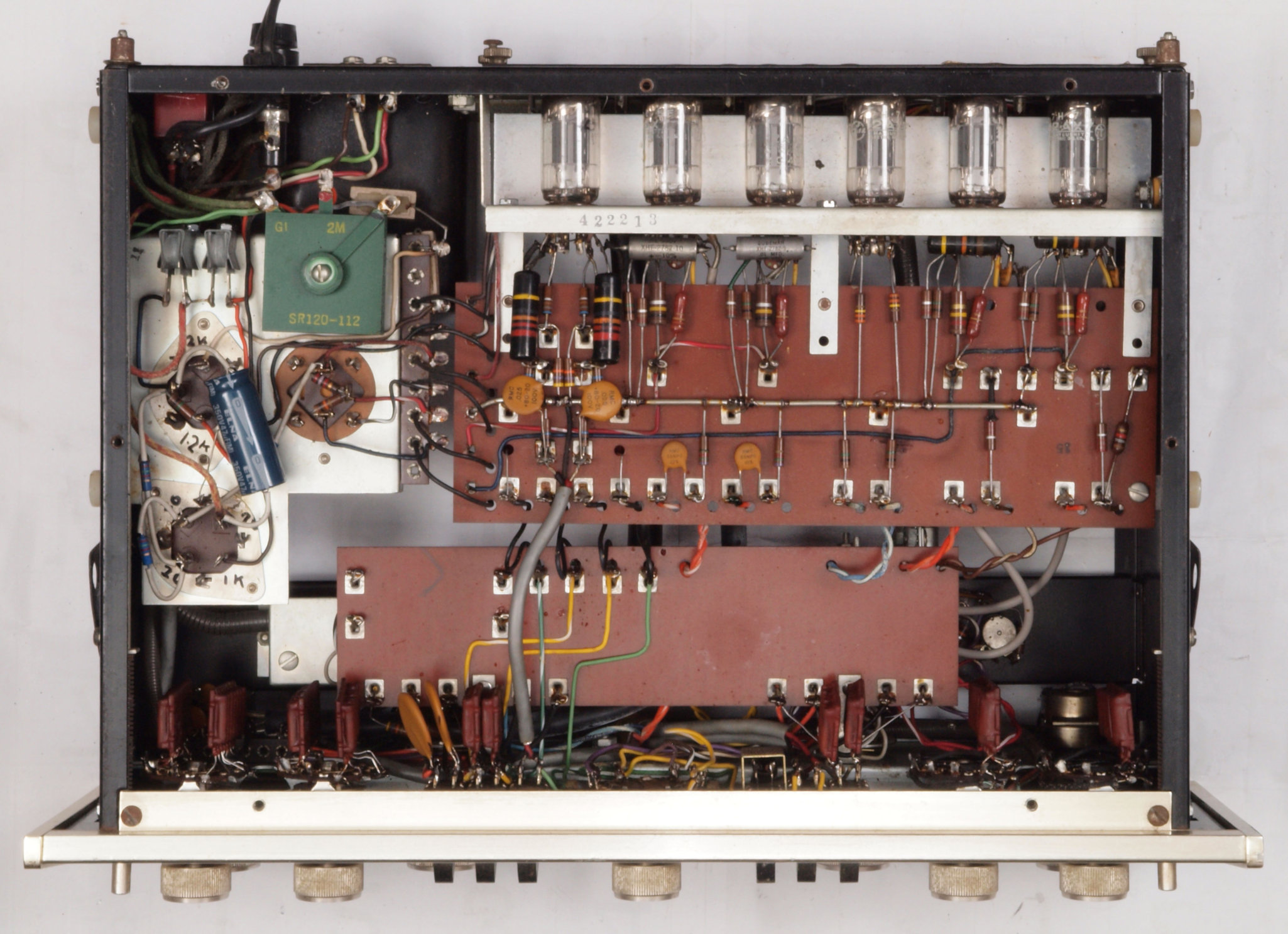

A26. 点検中 下蓋を取り、下から見る。
A31. 点検中 メイン基板
A32. 点検中 メイン基板裏

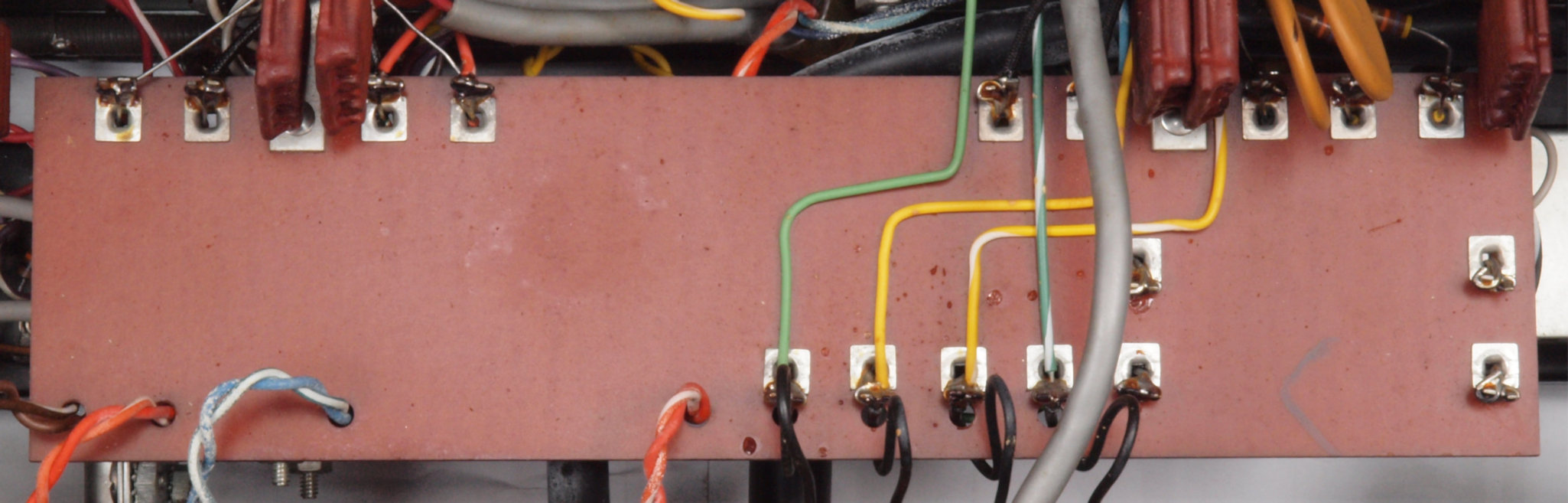

A41. 点検中 サブ基板。
A42. 点検中 サブ基板裏。
A51. 点検中 電源部
A52. 点検中 電源部裏
A61. 点検中 真空管ソケット
A62. 点検中 真空管ソケット比較、 左=テフロン絶縁製、右=タイト絶縁製、テフロン絶縁製選択。
A71. 点検中 入出力RCA端子郡
A72. 点検中 入出力RCA端子郡、 テフロン絶縁金メッキに交換。
           隣との距離があるMAIN等は WBT−0201 に交換可能。
A73. 点検中 交換するテフロン絶縁製RCA端子。 中心電極は円筒状で4つ割方式。
A74. 点検中 WBT製RCA端子WBT−0201。 さらに複雑な構造で「カチ」と差し込み感を与える。
A75. 点検中 最近の「RCAプラグ」の中心電極は2割になっているので接触不良が起きにくい。
A81. 点検中 電源ケーブル。
A82. 点検中 電源ケーブルを取り3Pインレット取付。FURUTECH FI-10(R) ロジウムメッキ使用。
A91. 点検中 付属真空管 ナショナル12AX7。 右から1番目、2番目、、、、6番目。
A92. 点検中 付属真空管、足から見る
AA1. 点検中 購入真空管
AA2. 点検中 購入真空管、足から見る
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

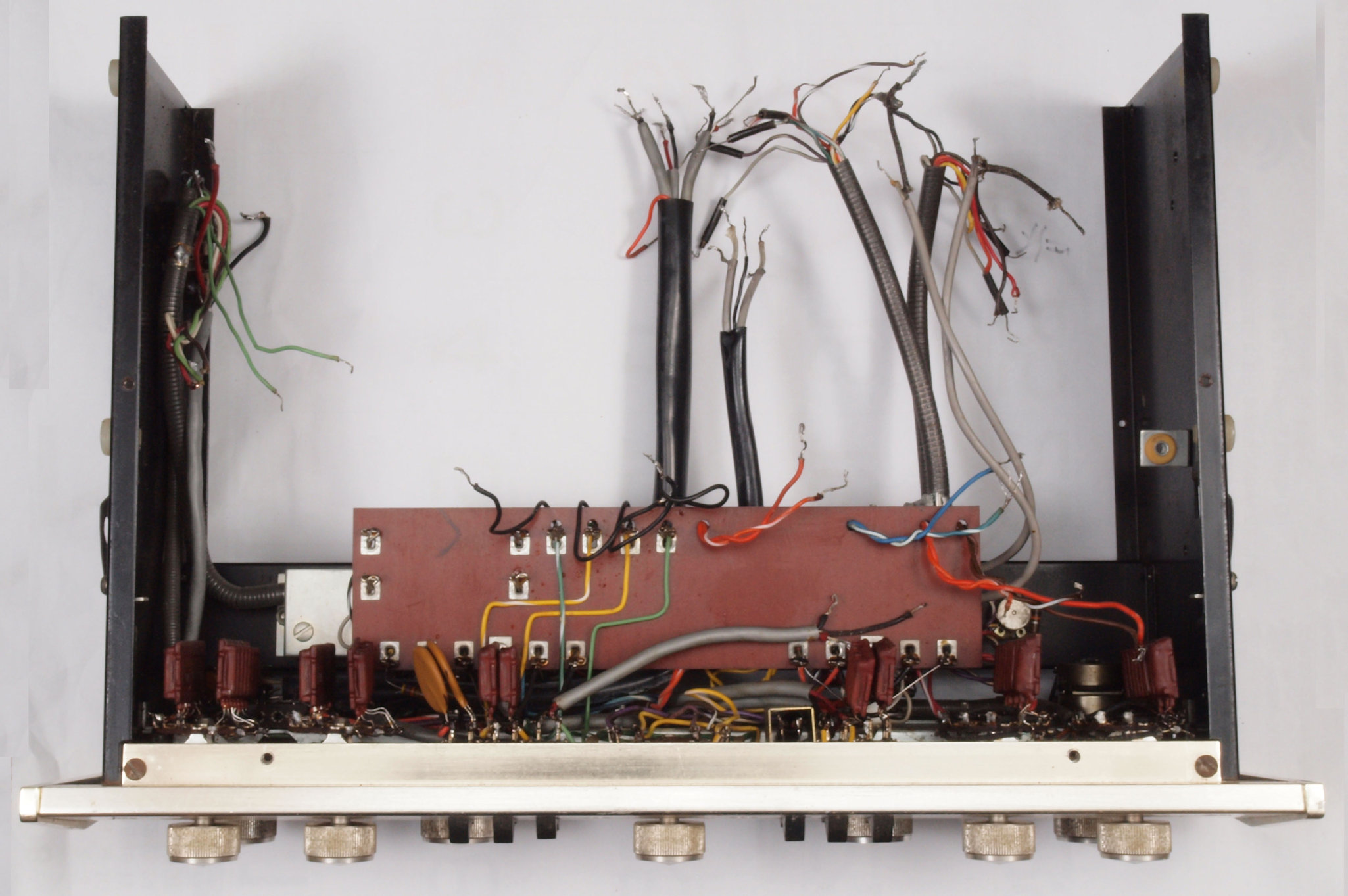

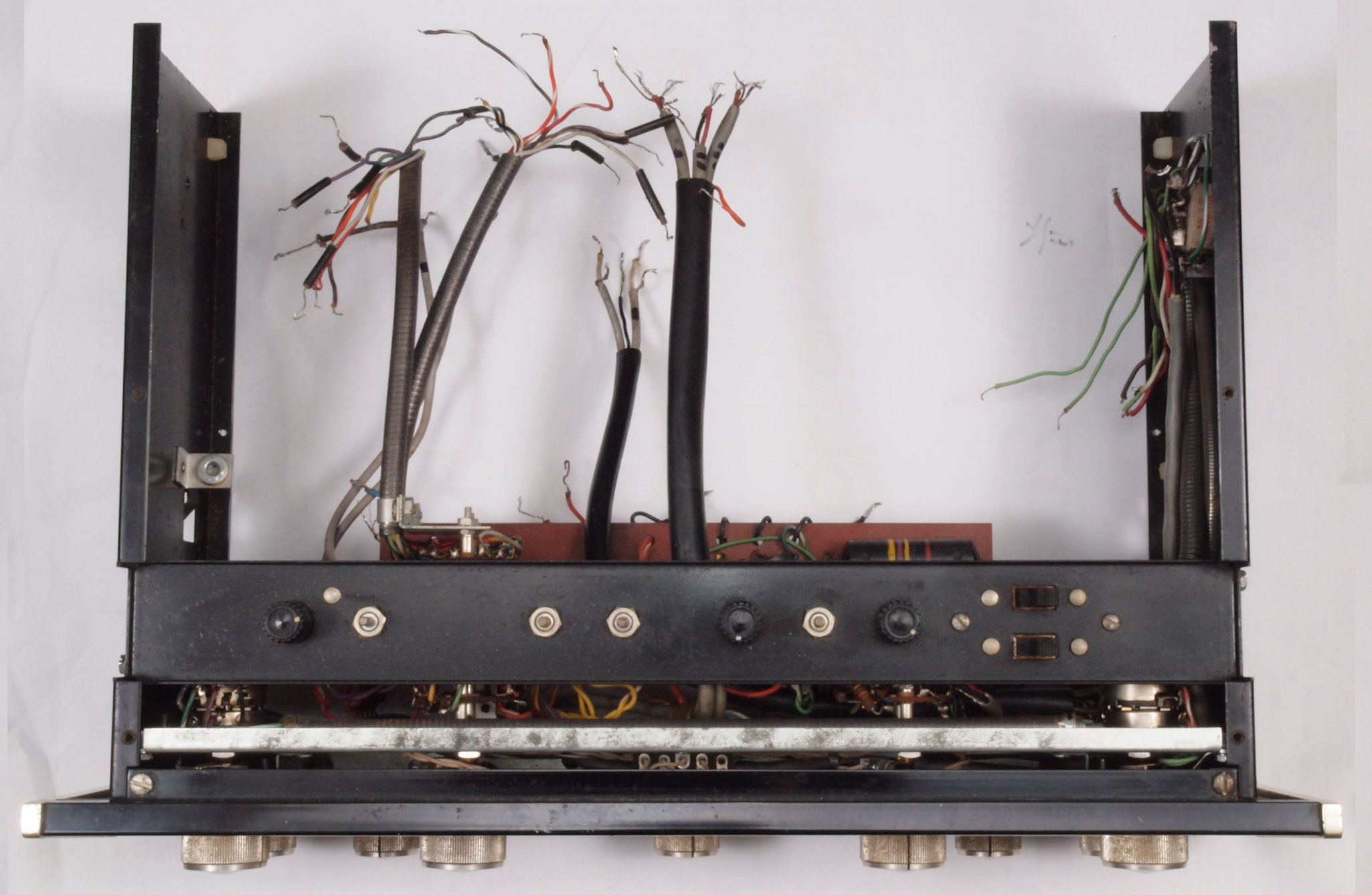

C11. 修理中 真空管基板、電源シャシ、前パネルを外して修理する。 上から見る。
C12. 修理中 真空管基板、電源シャシ、前パネルを外して修理する。 下から見る。

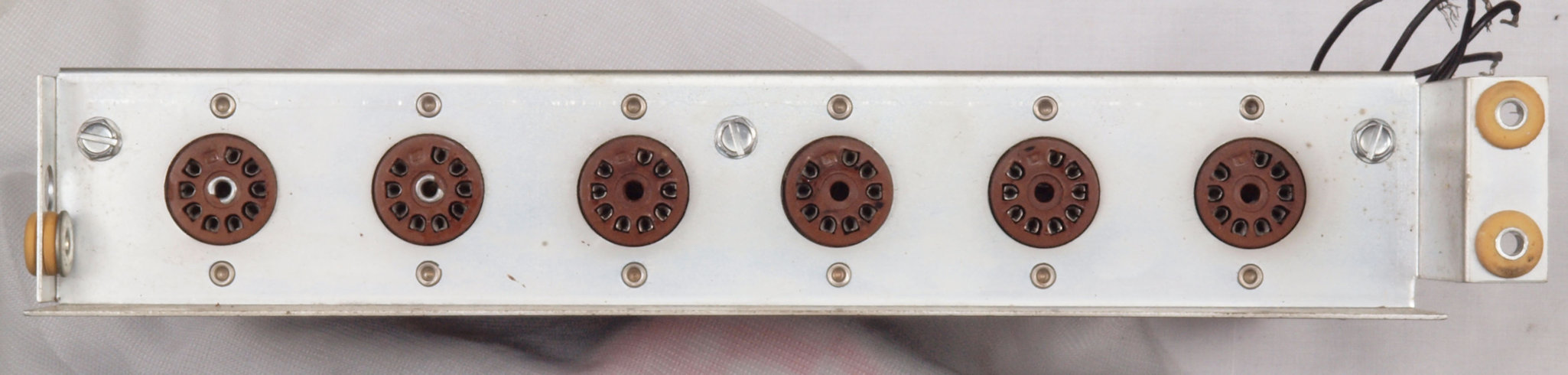

C21. 修理前 真空管ソケット

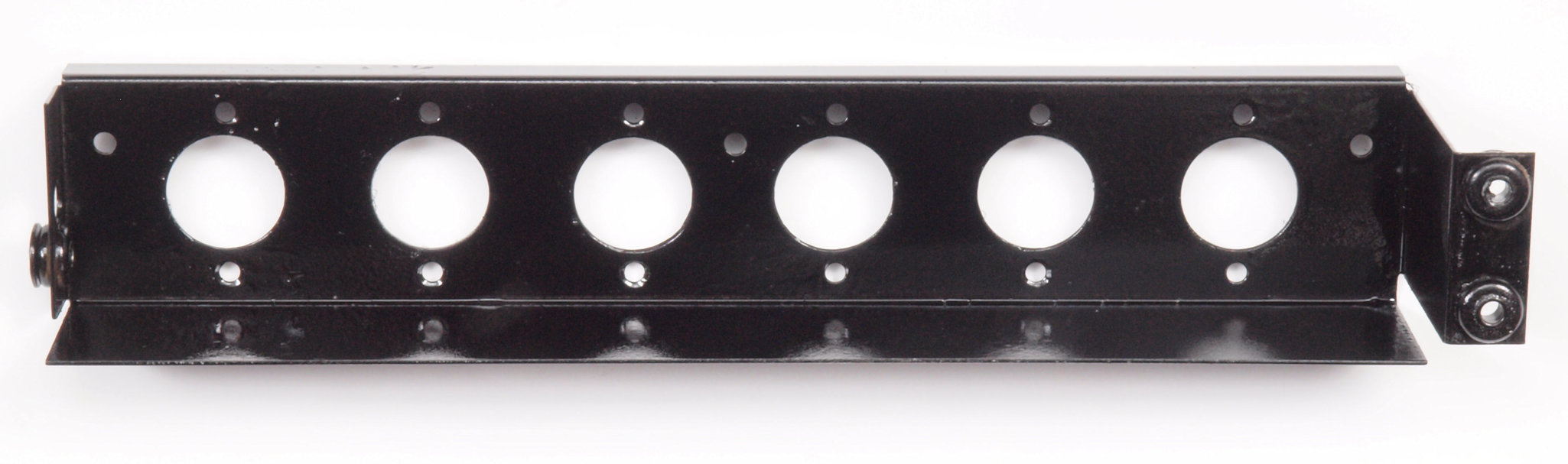

C22. 修理中 真空管ソケット穴拡大中。 左4個=拡大済、右2個=未拡大。工具は日本製を使用する。
                     良い仕事=良い工具、腕は二の次!

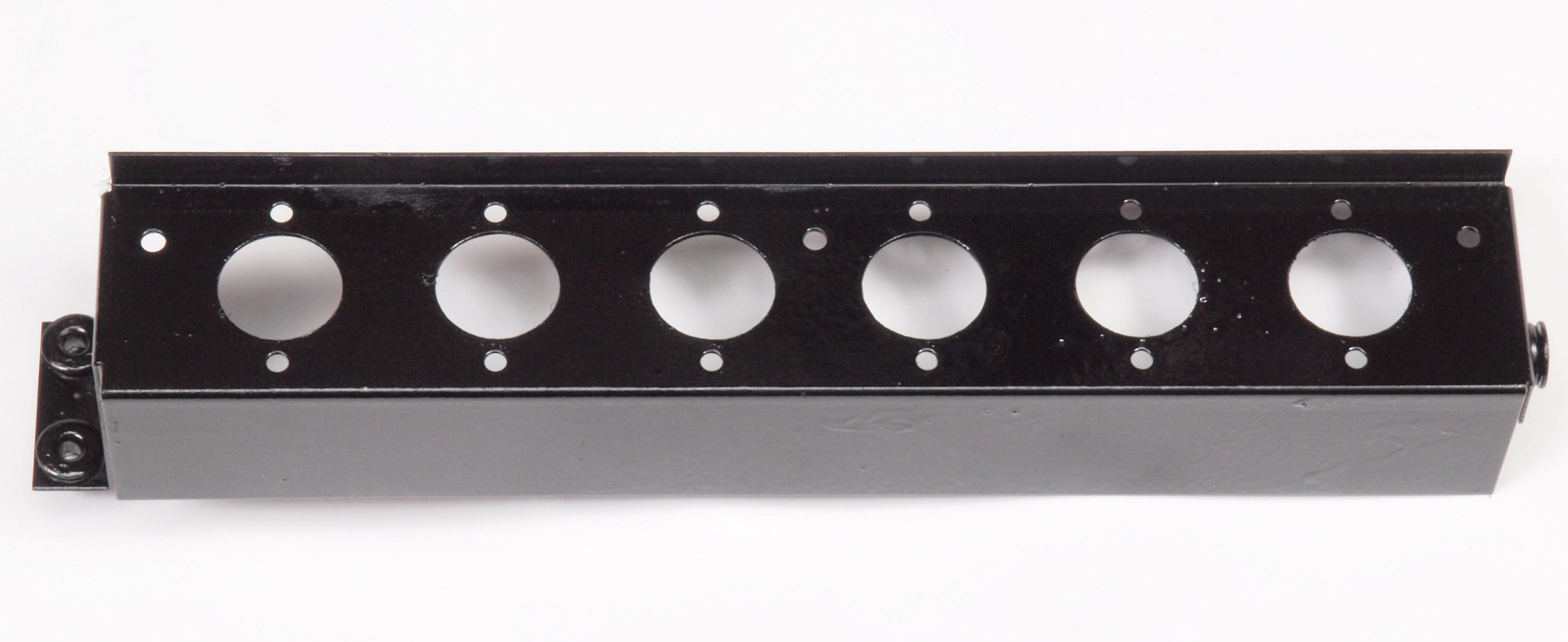

C23. 修理中 加工したので錆び防止に軽く塗装する。
C24. 修理中 加工したので錆び防止に軽く塗装する、反対側。

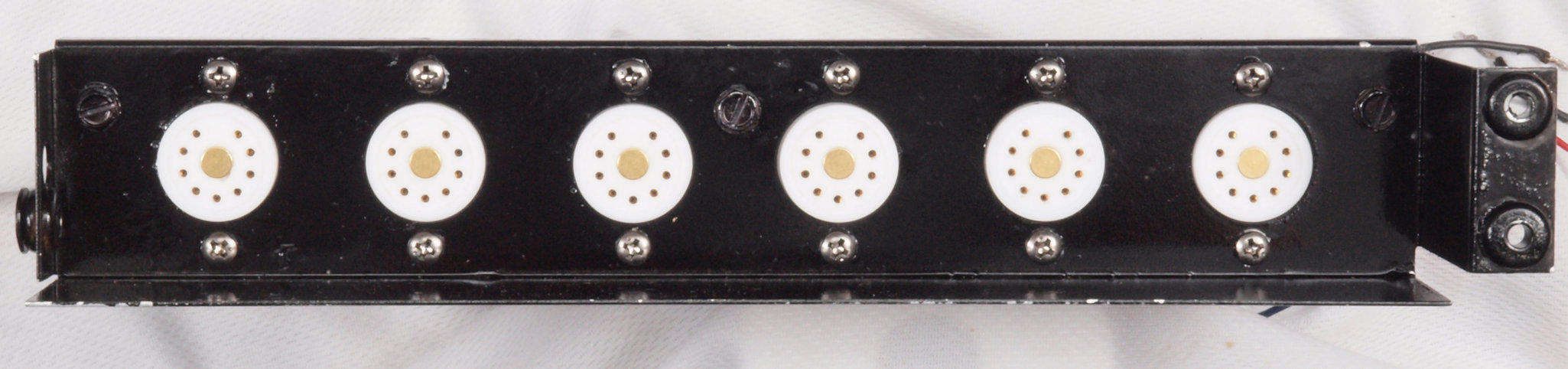

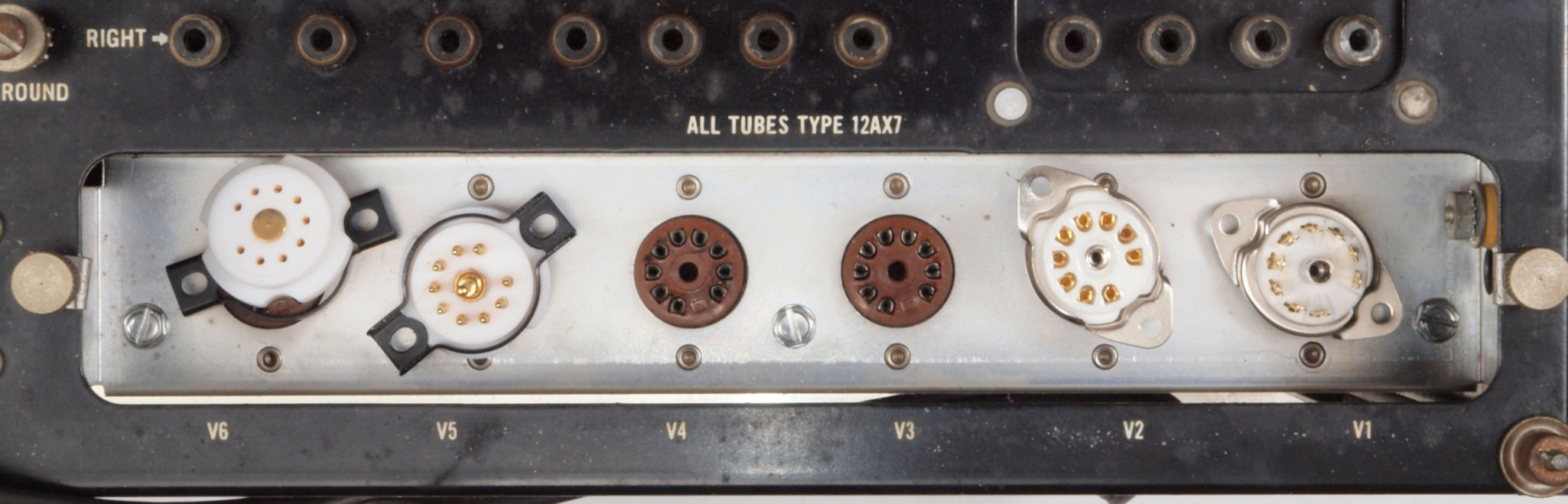

C25. 修理(交換)後 真空管ソケット

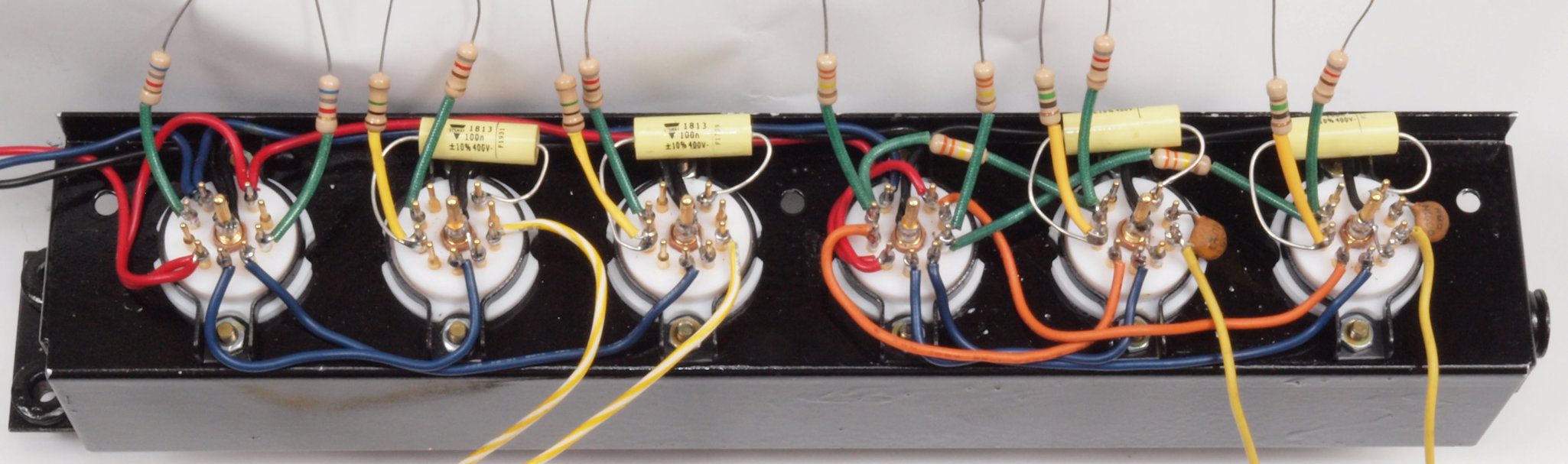

C26 修理後 真空管ソケットの配後中、ジャンク真空管をソケットにしっかり挿入して行う。

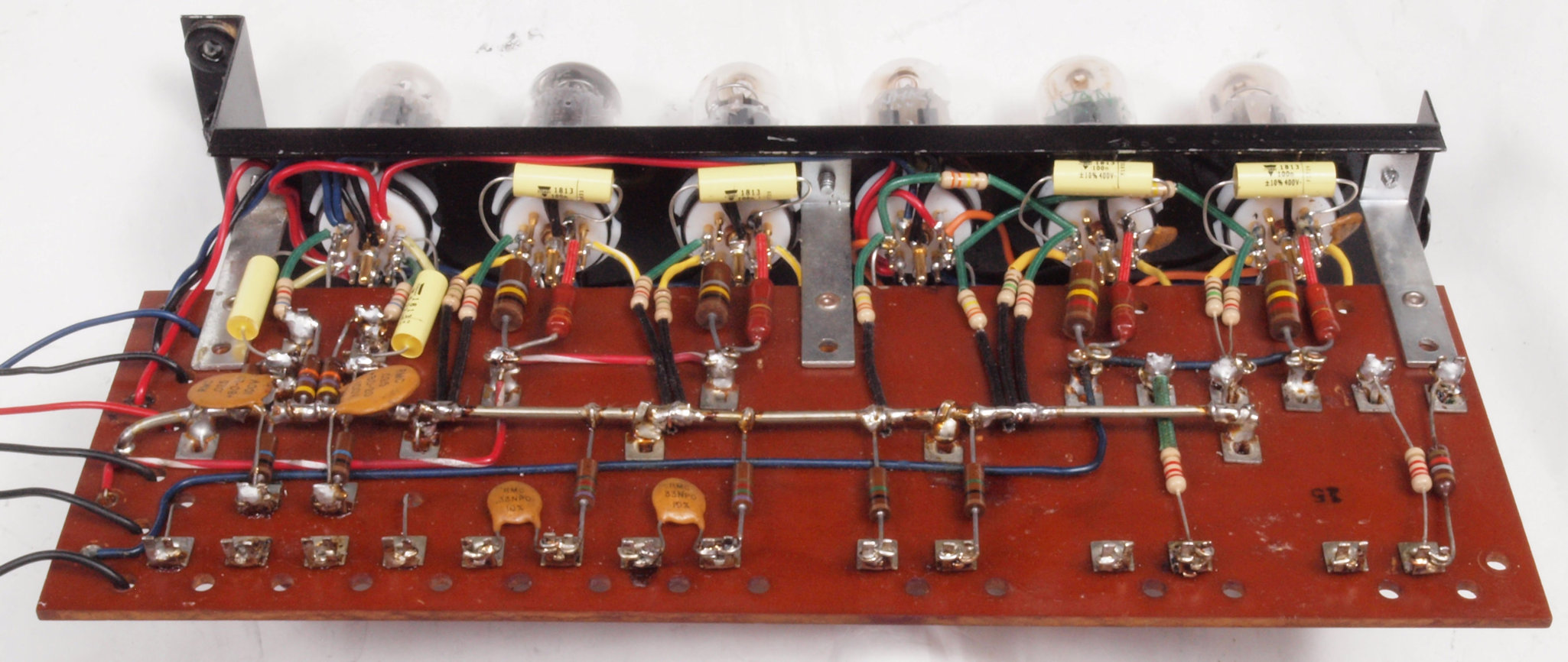

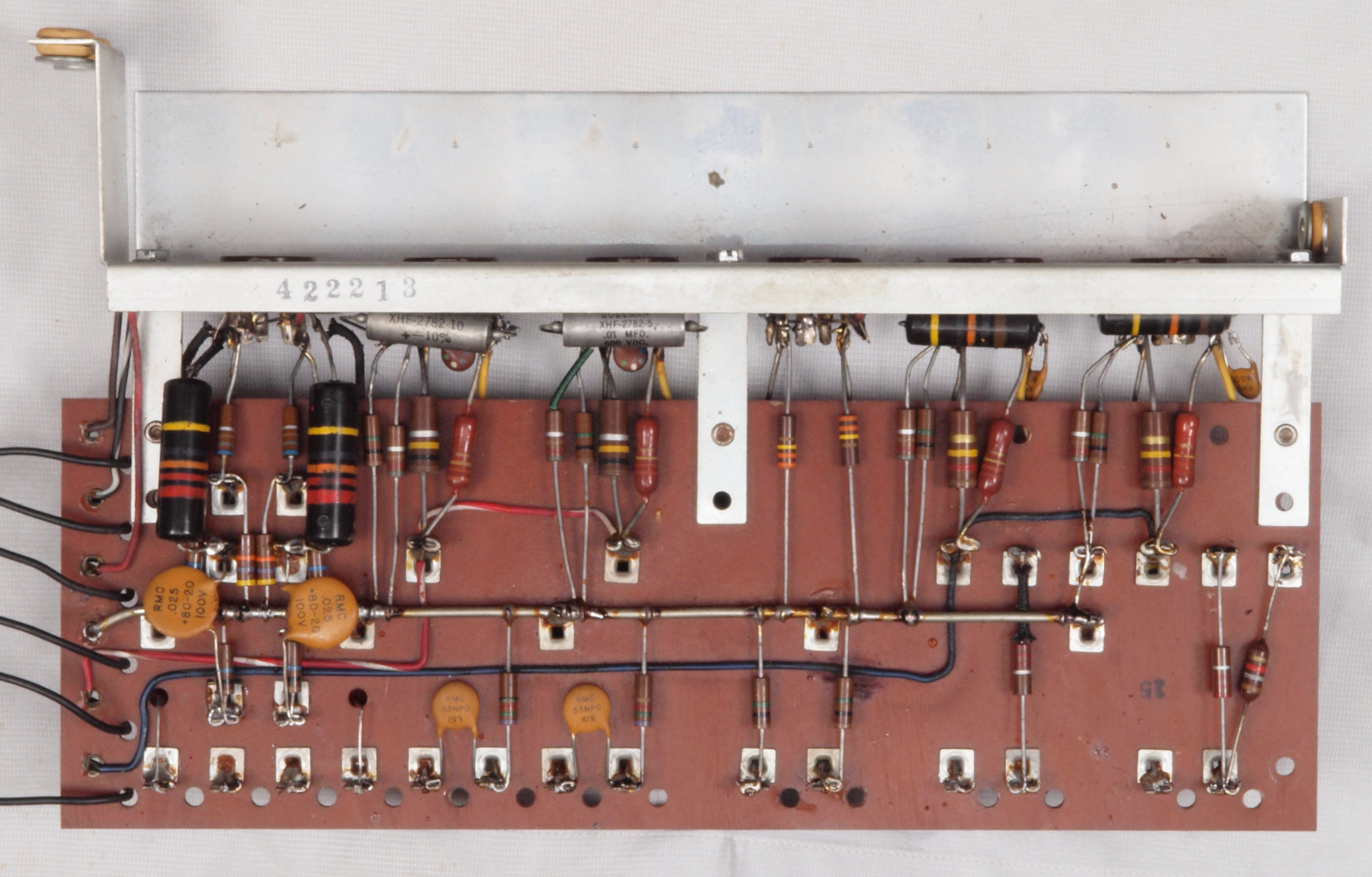

C31. 修理前 メイン基板

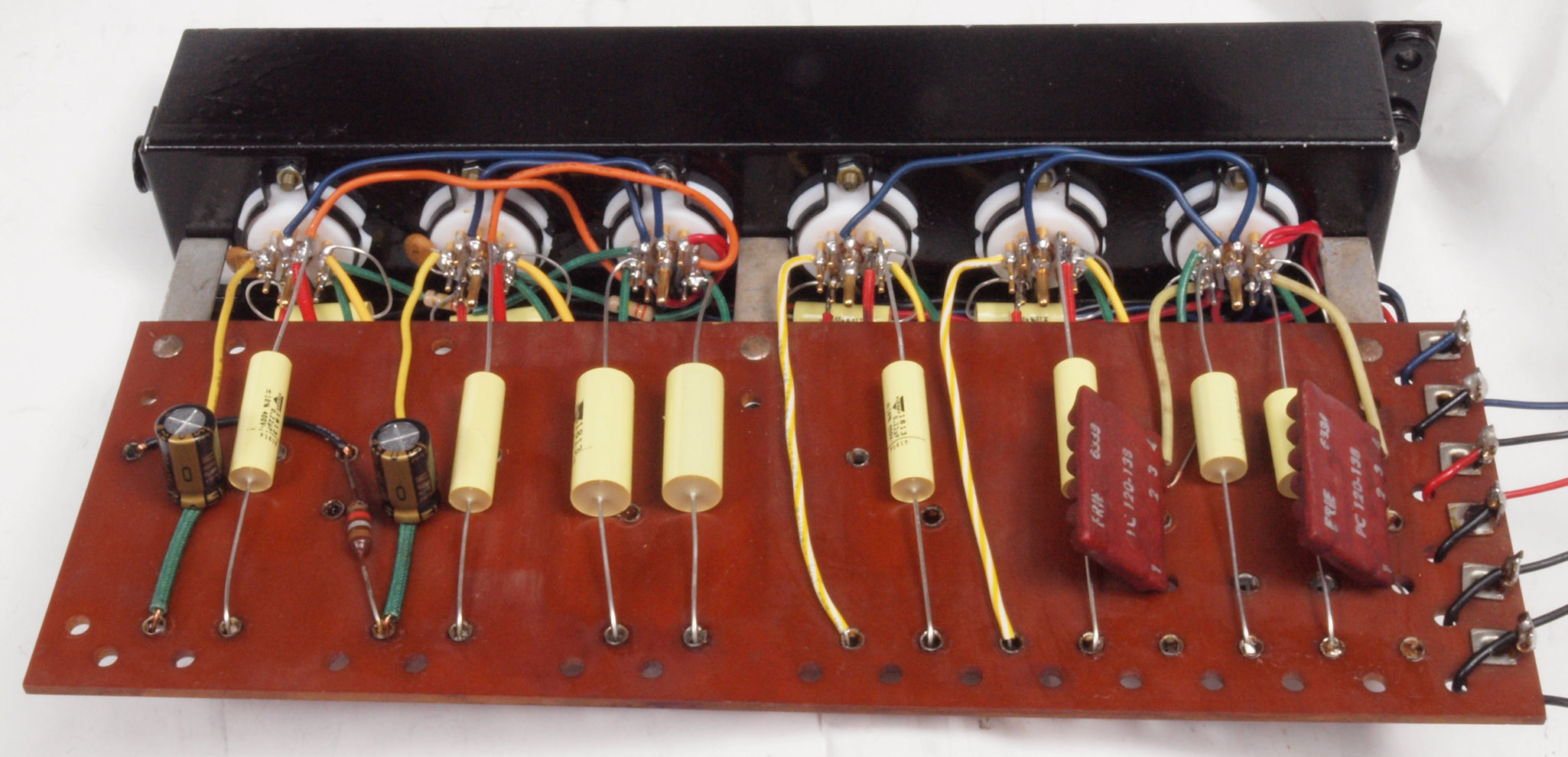

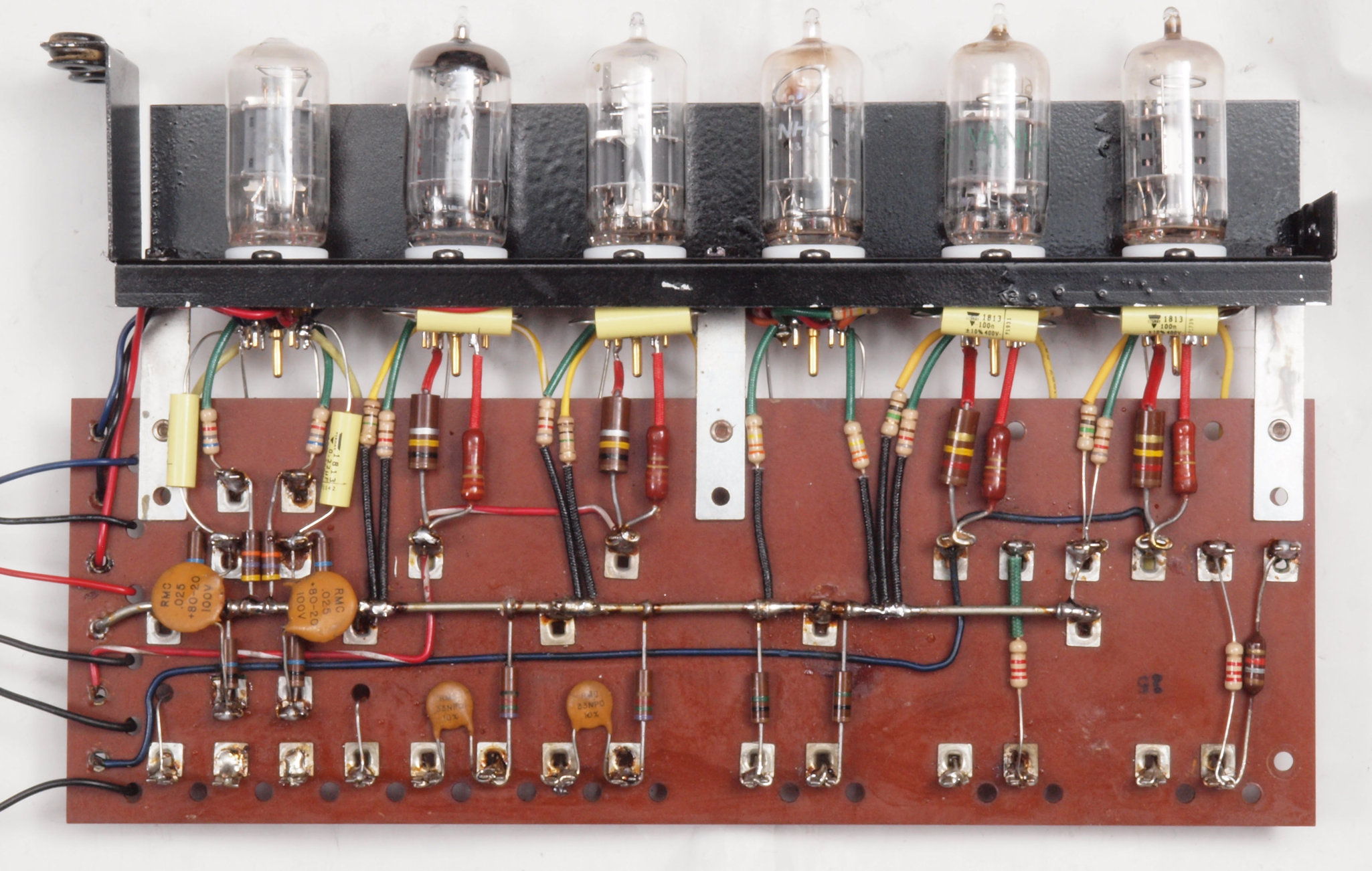

C32. 修理後 メイン基板  電解コンデンサ−2個、フイルム・コンデンサー8個交換

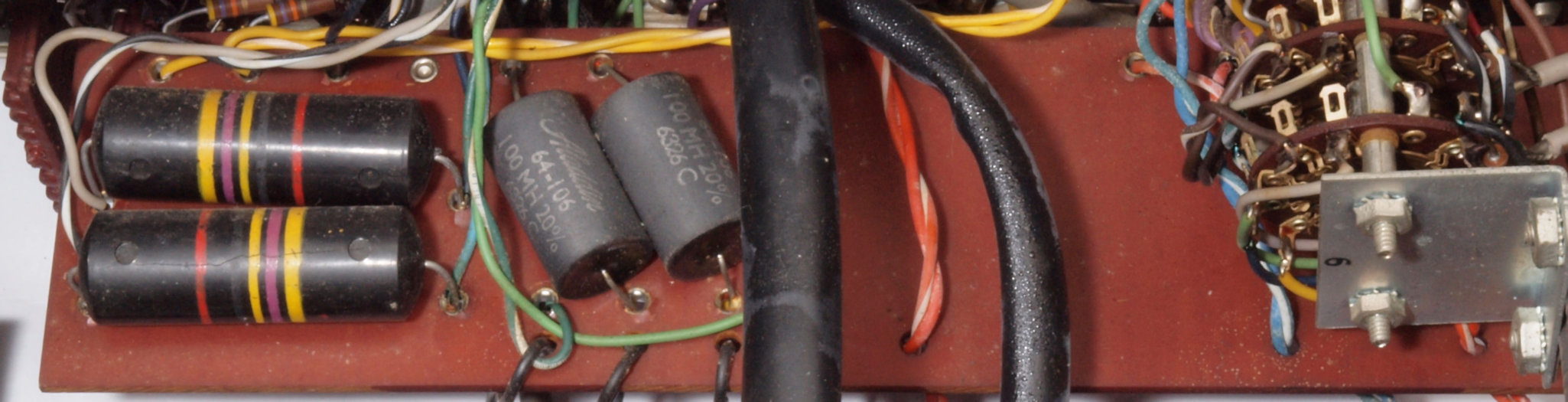

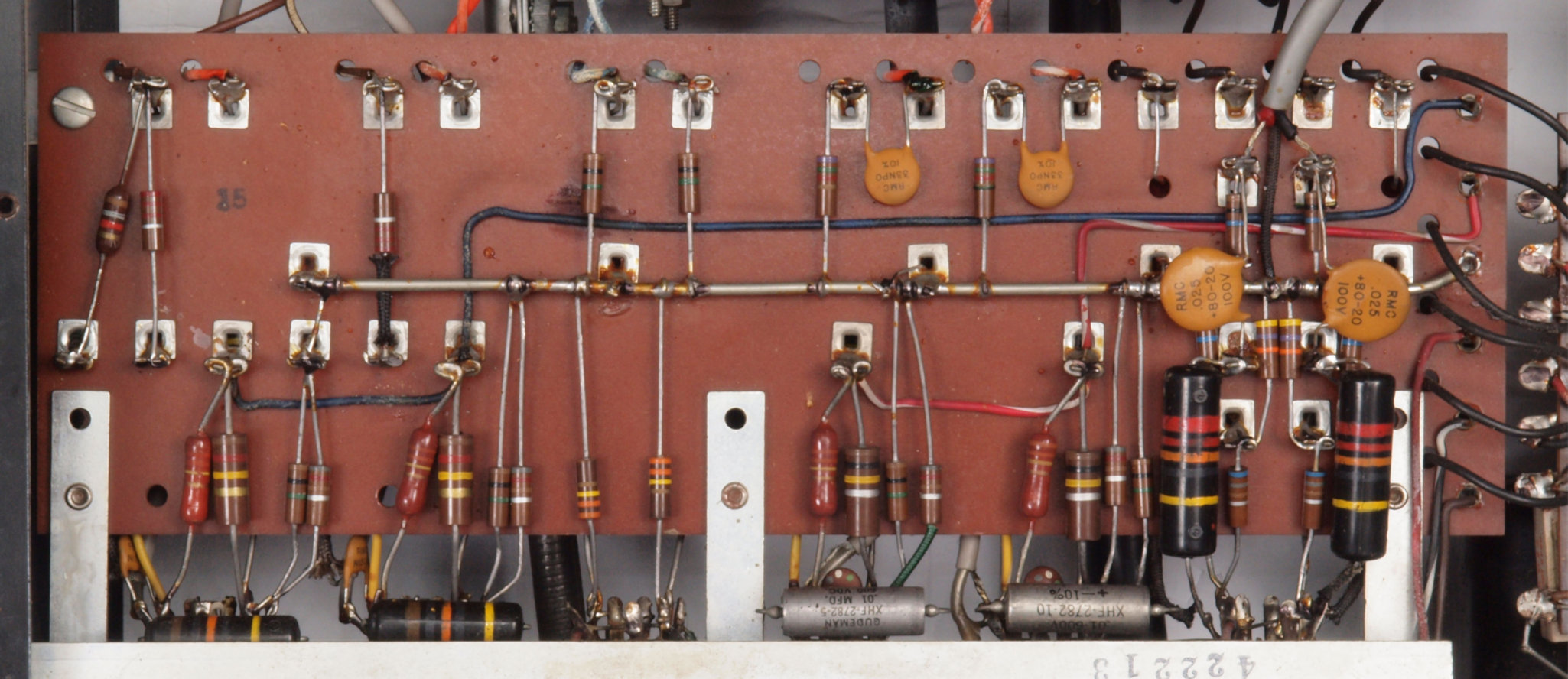

C33. 修理前 メイン基板裏

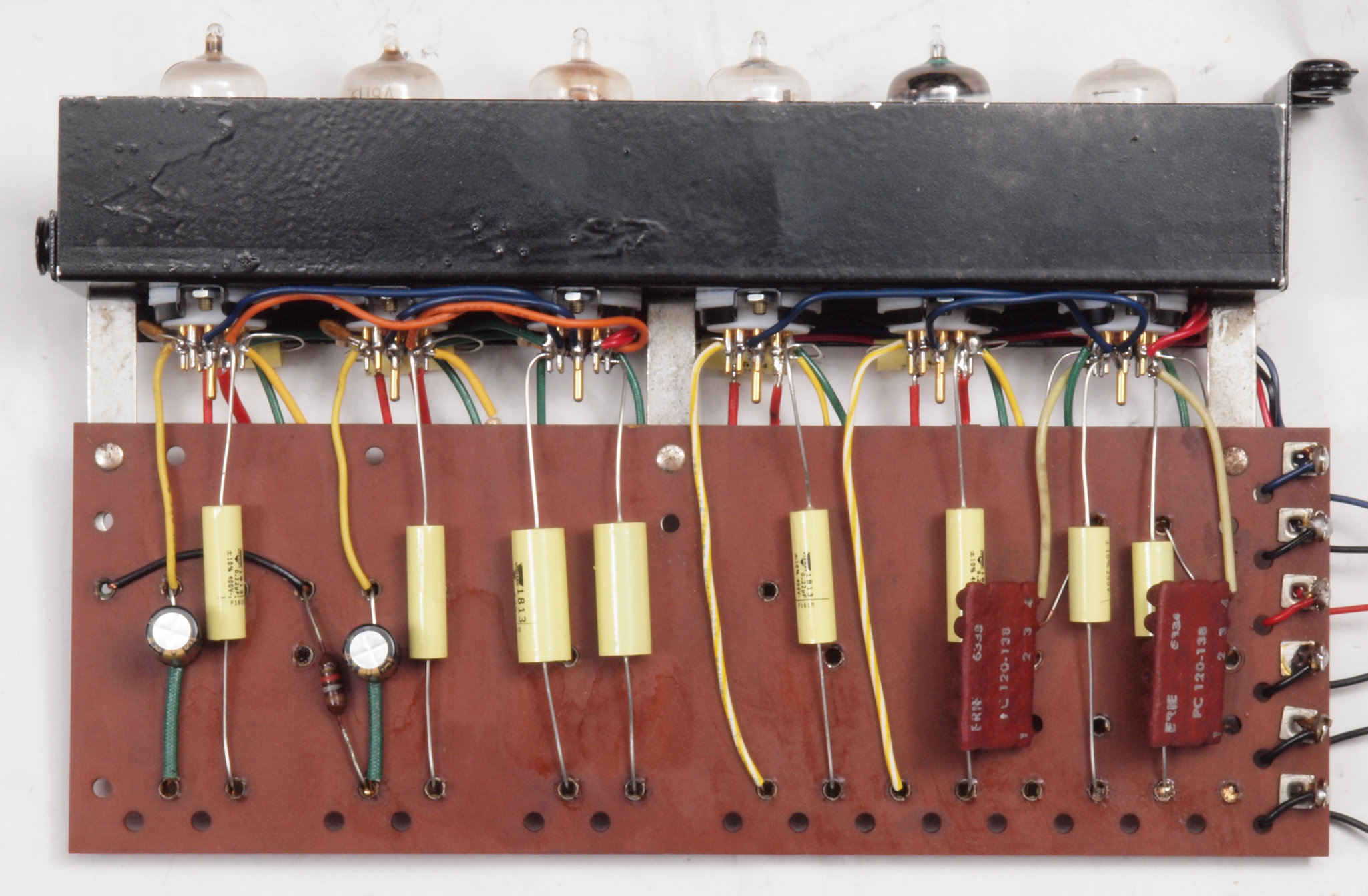

C34. 修理後  メイン基板裏 フイルム・コンデンサー6個、抵抗18個交換
C41. 修理前 基板2

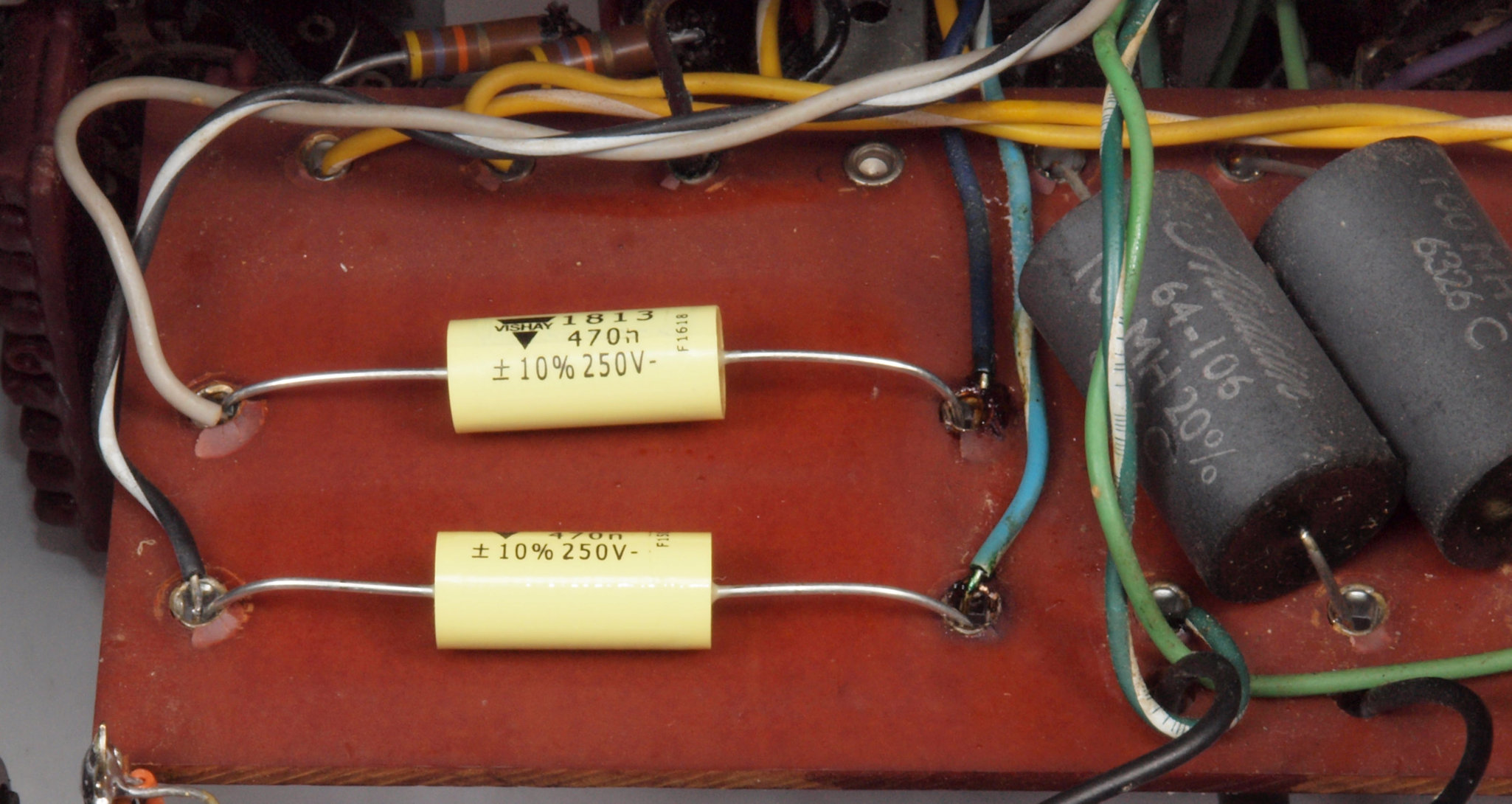

C42. 修理後 基板2 フイルム・コンデンサー2個交換

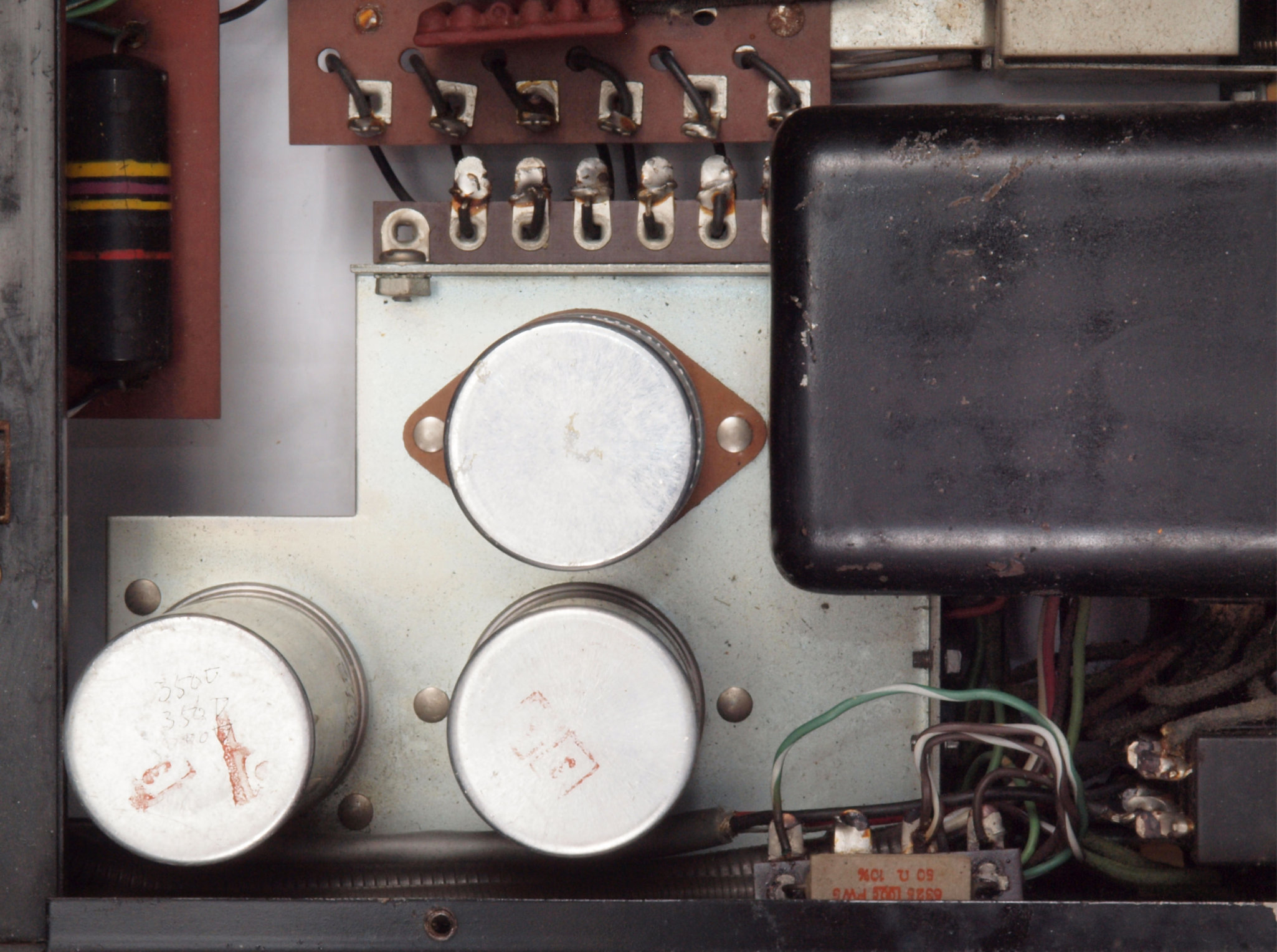

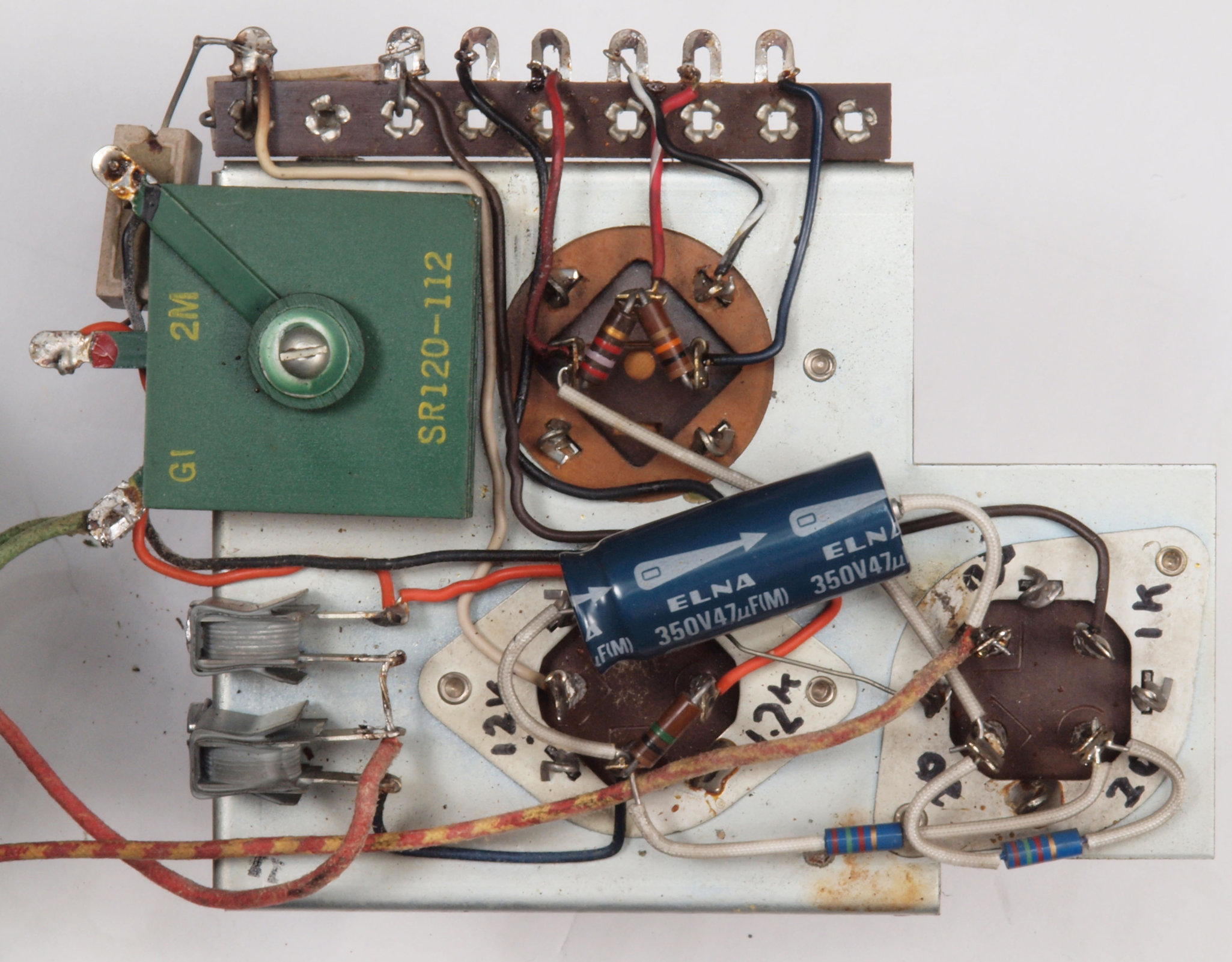

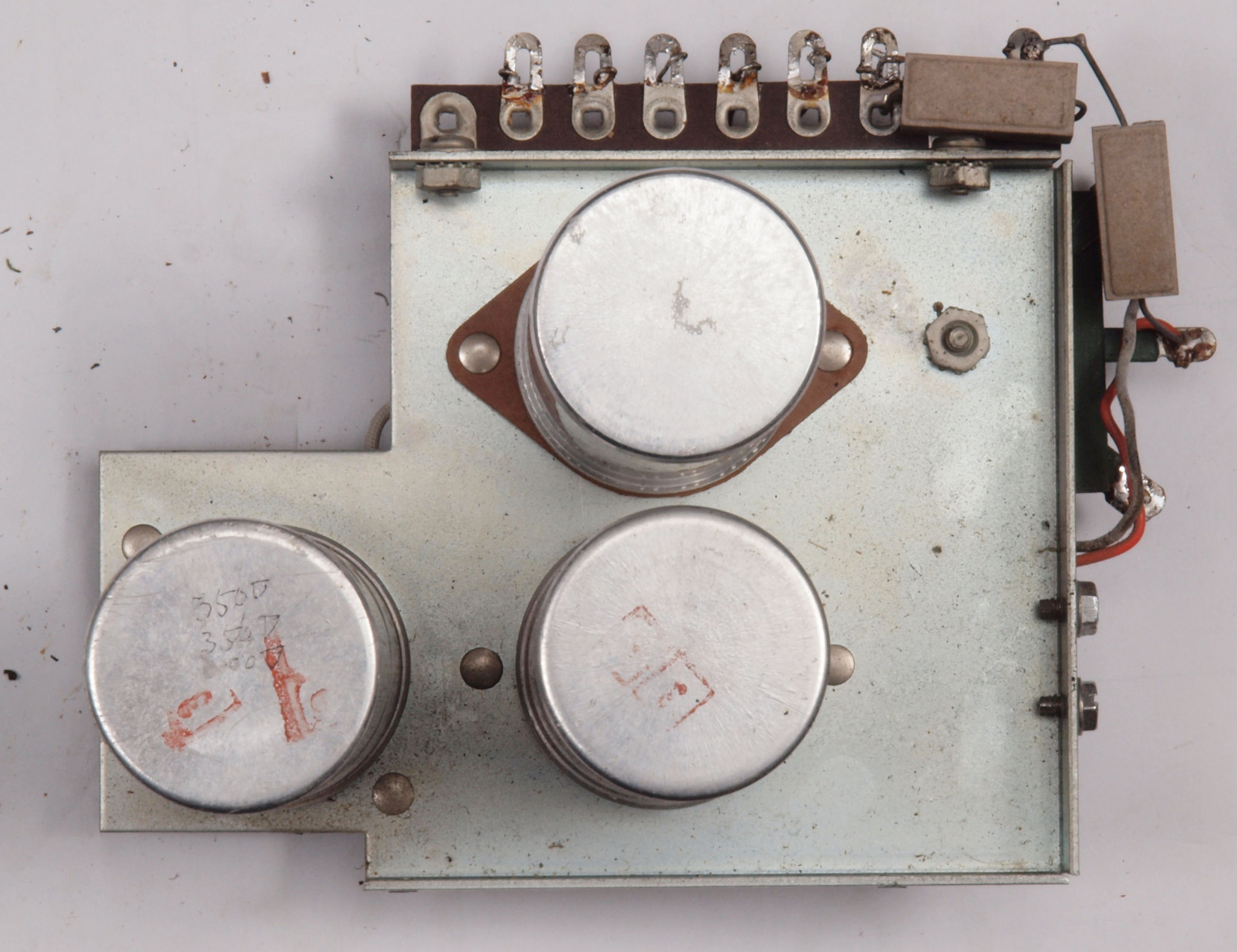

C51. 修理前 電源部シャーシ
C52. 修理後 電源部シャーシ

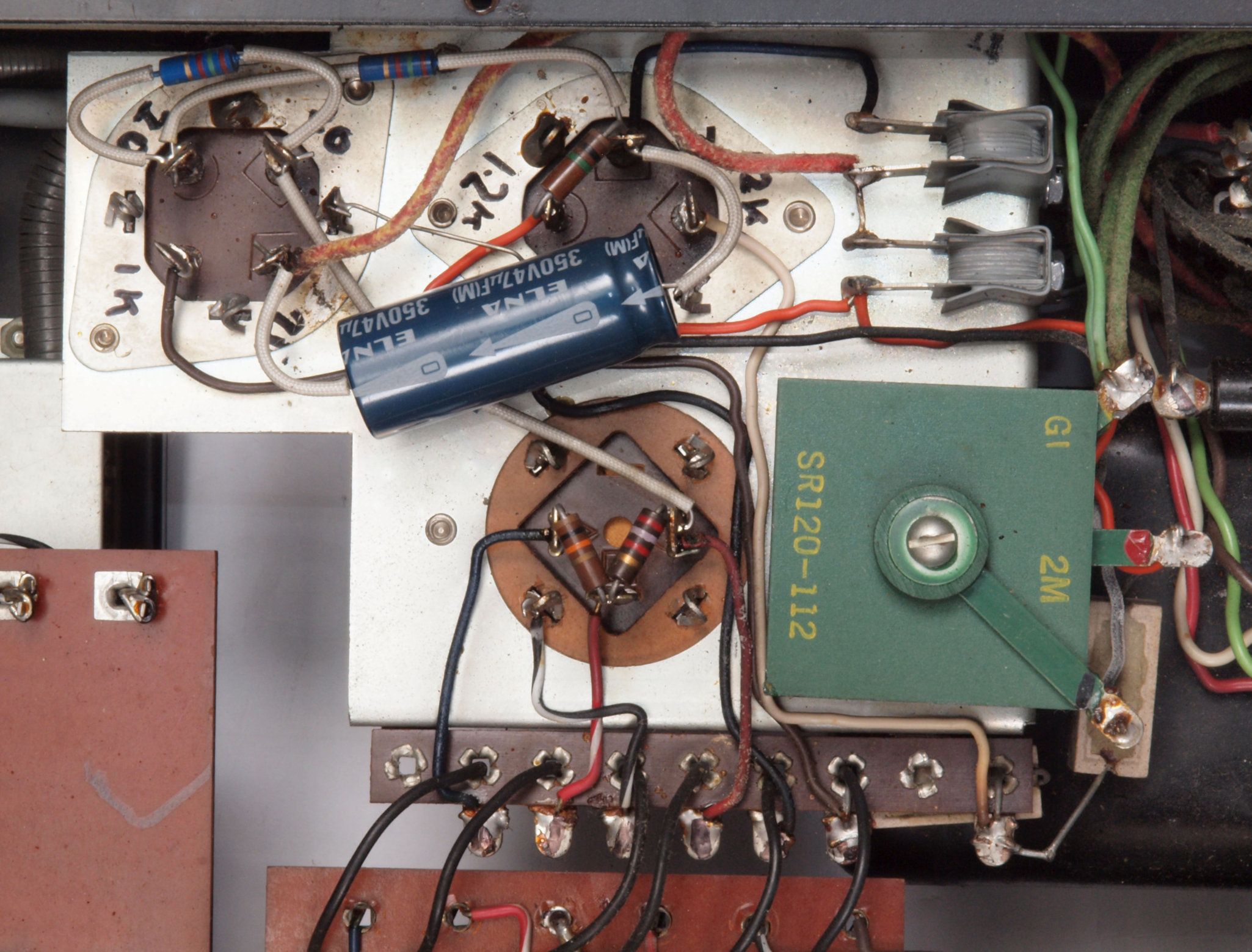

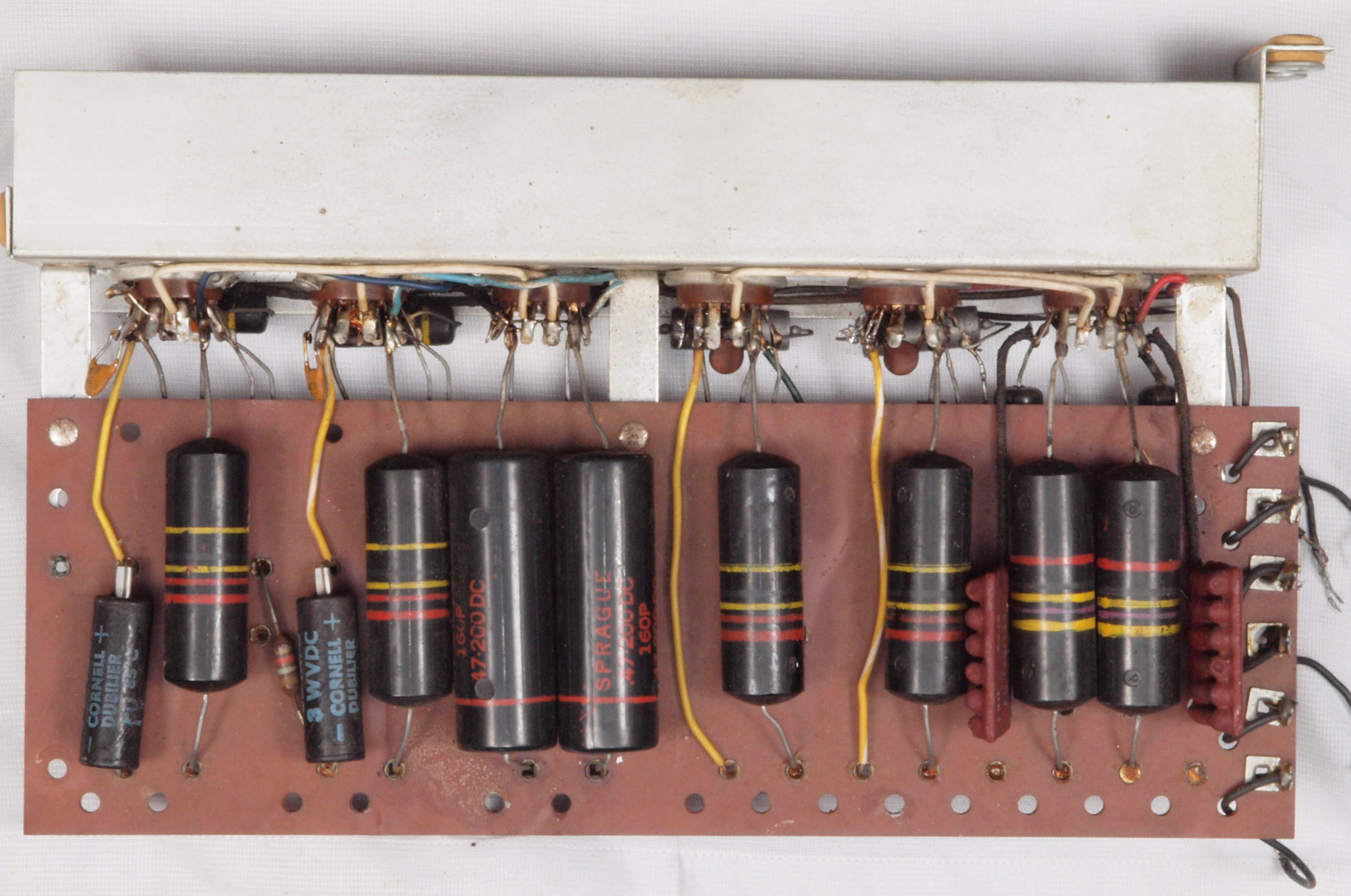

C53. 修理前 電源部シャーシ裏

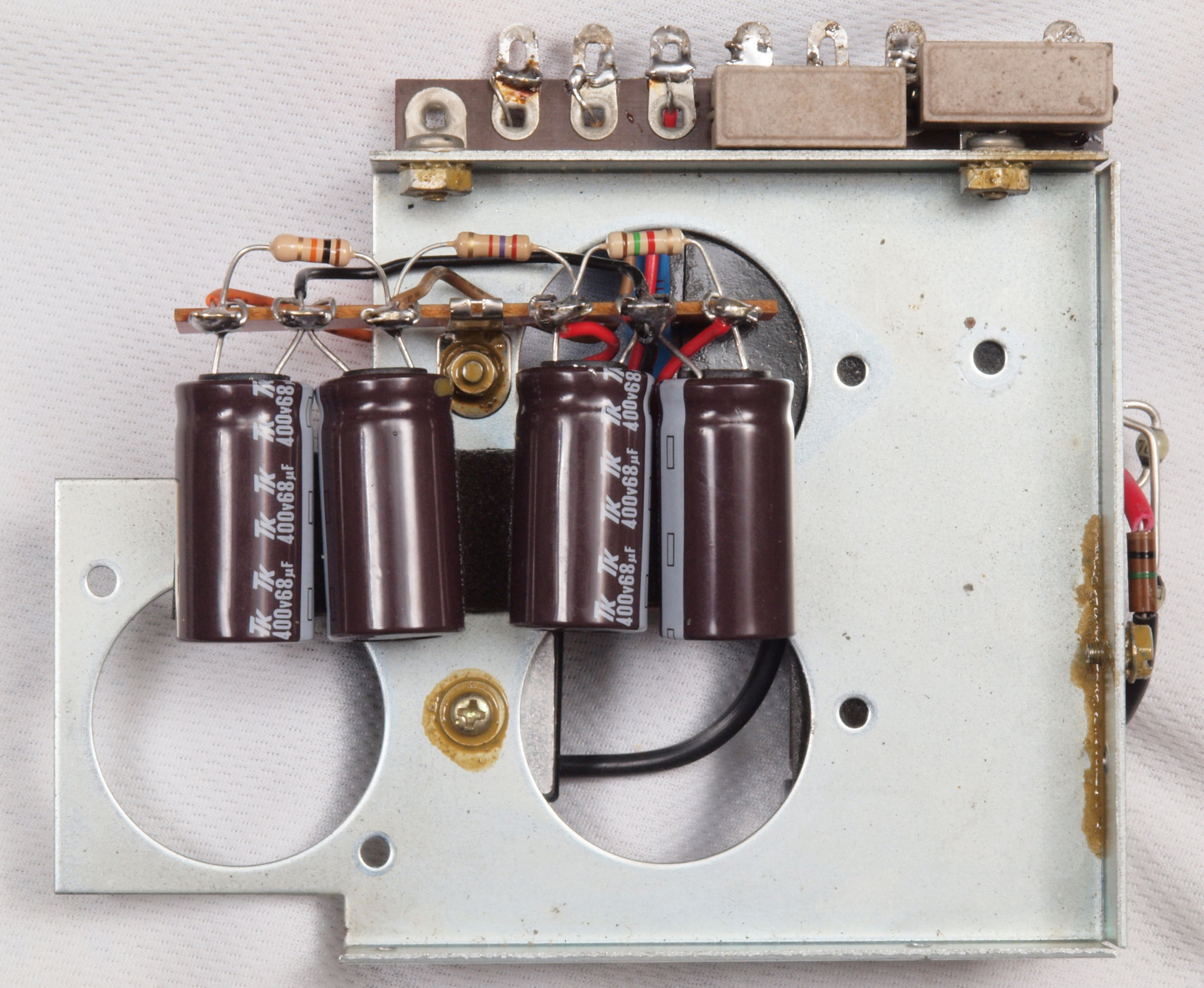

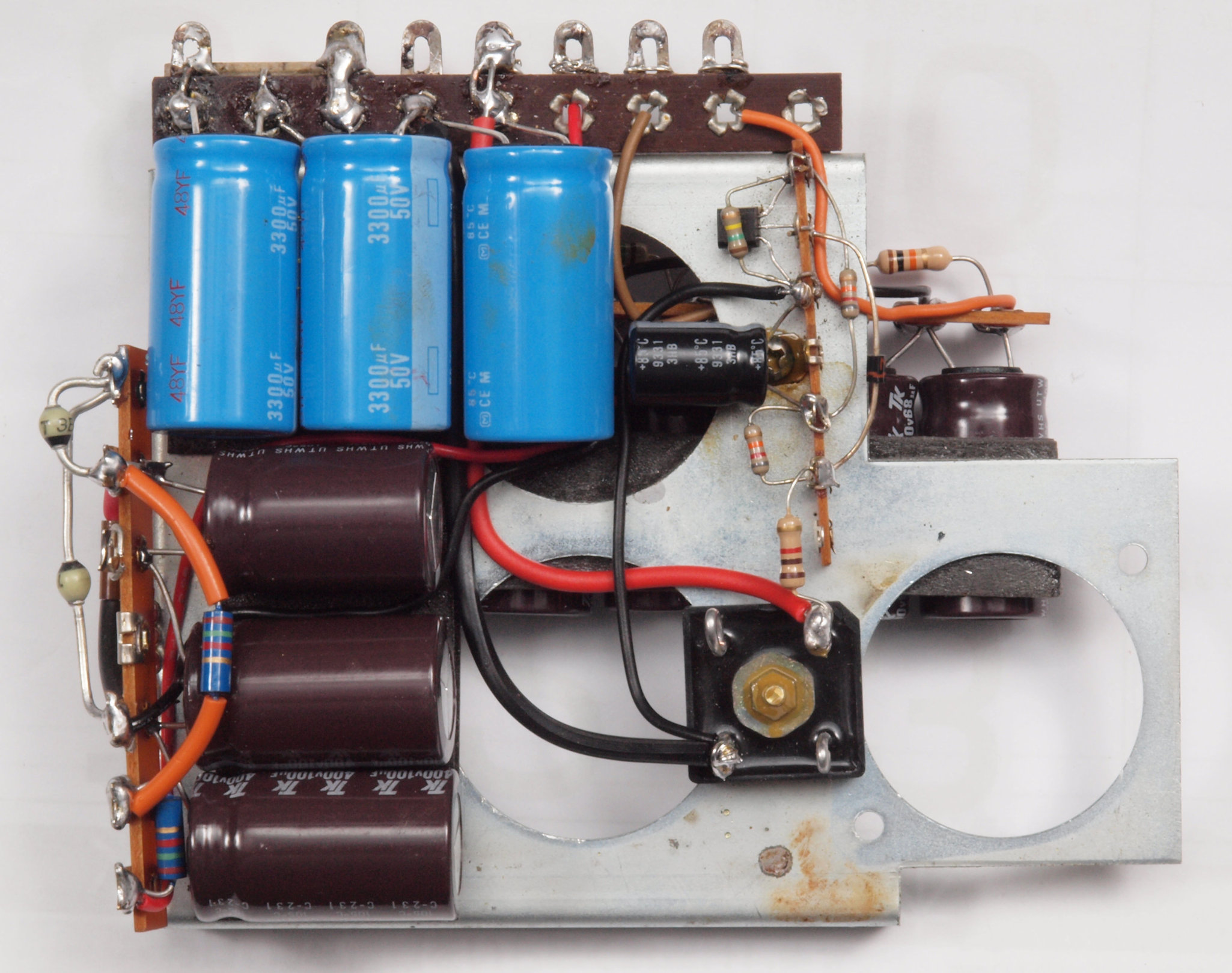

C54. 修理後  電源部シャーシ裏。 整流器、電解コンデンサー全部交換する。出力遅延回路組み込み。

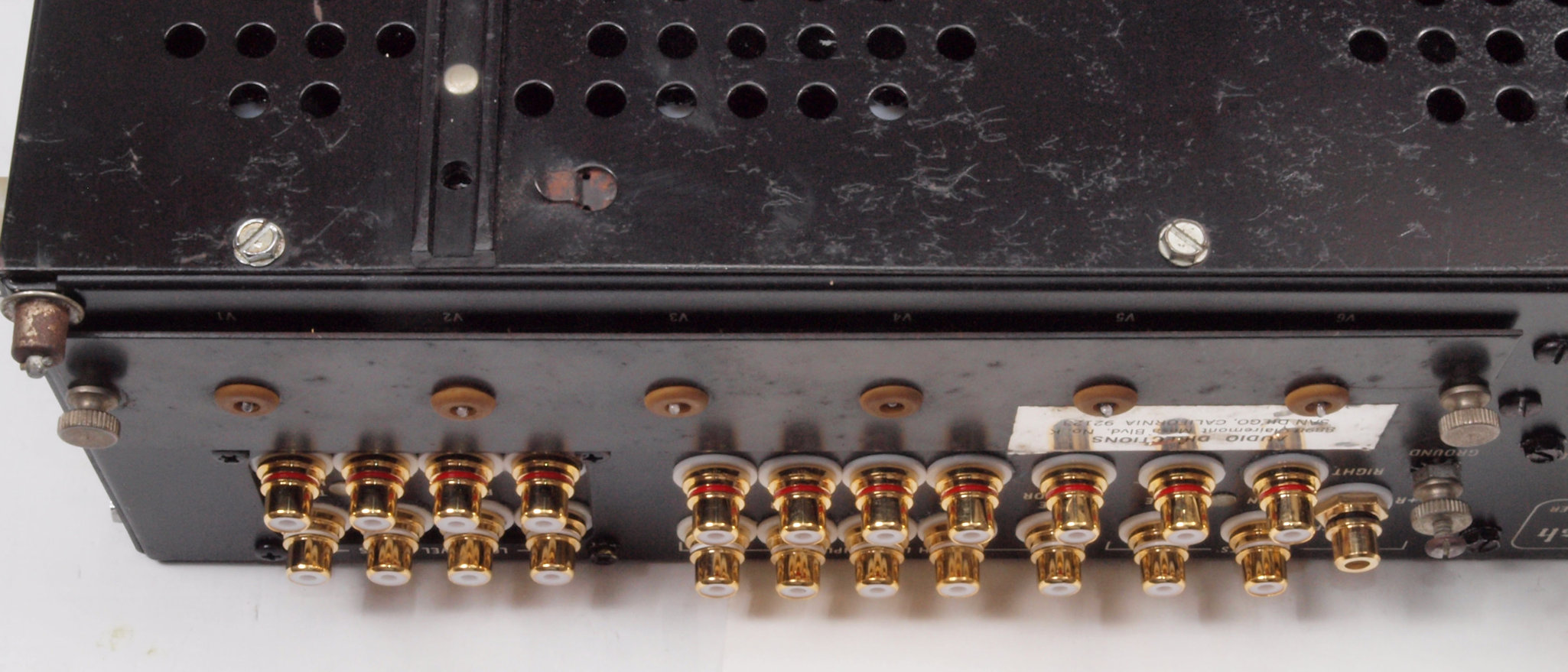

C61. 修理前 入出力RCA端子郡。

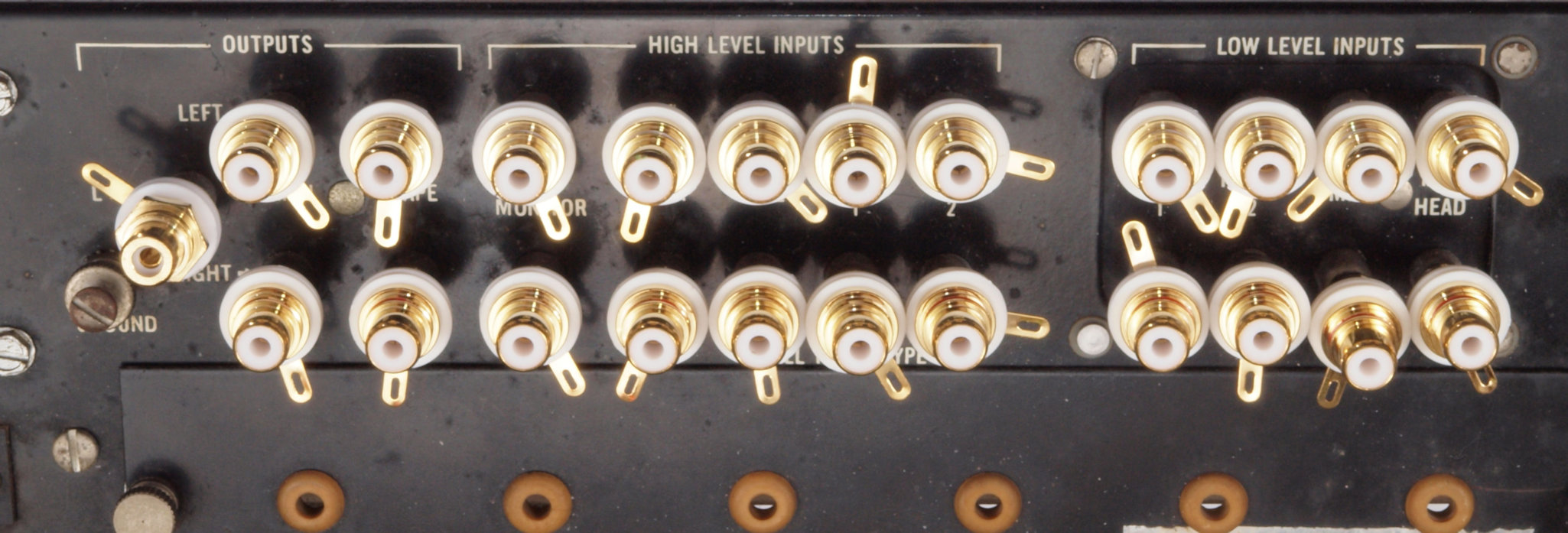

C62. 修理後 入出力RCA端子郡

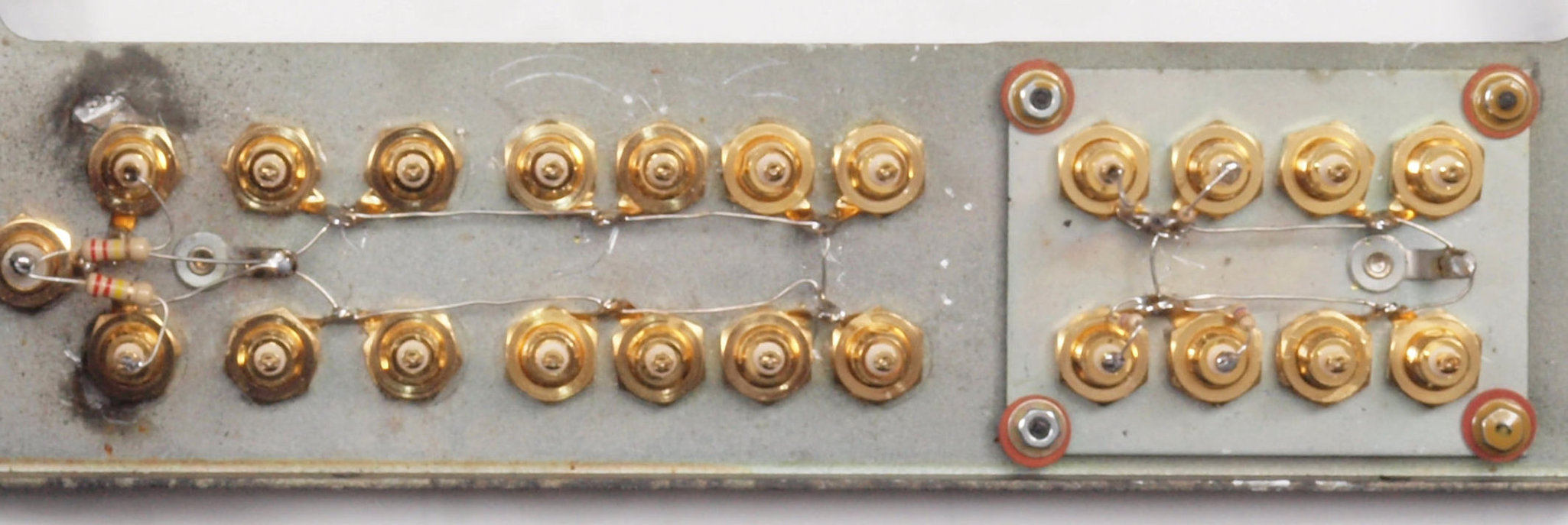

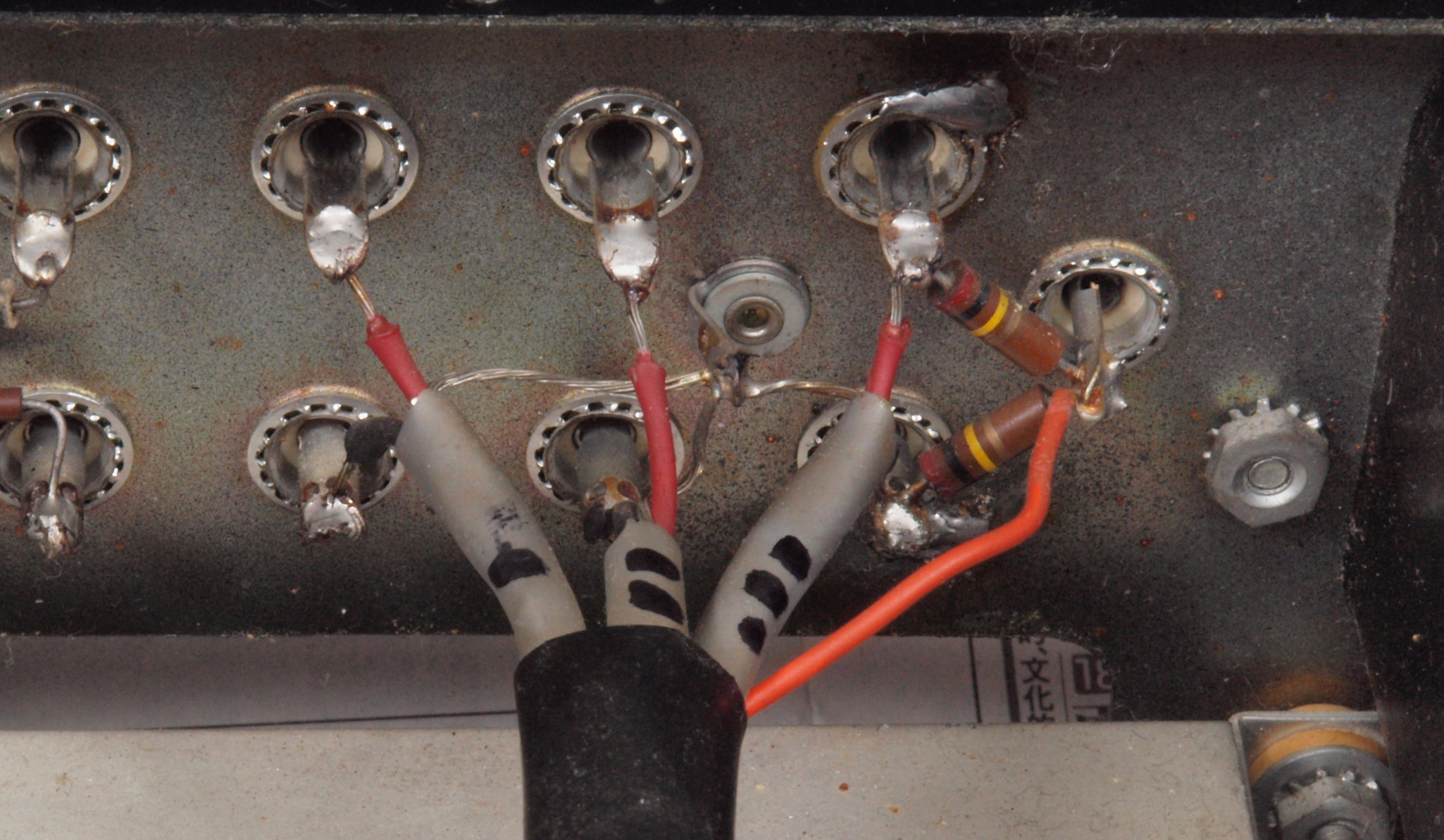

C63. 修理前 出力RCA端子郡裏
C64. 修理後 出力RCA端子郡裏。 シールド線に熱收縮チューブを被せる、抵抗2個交換。

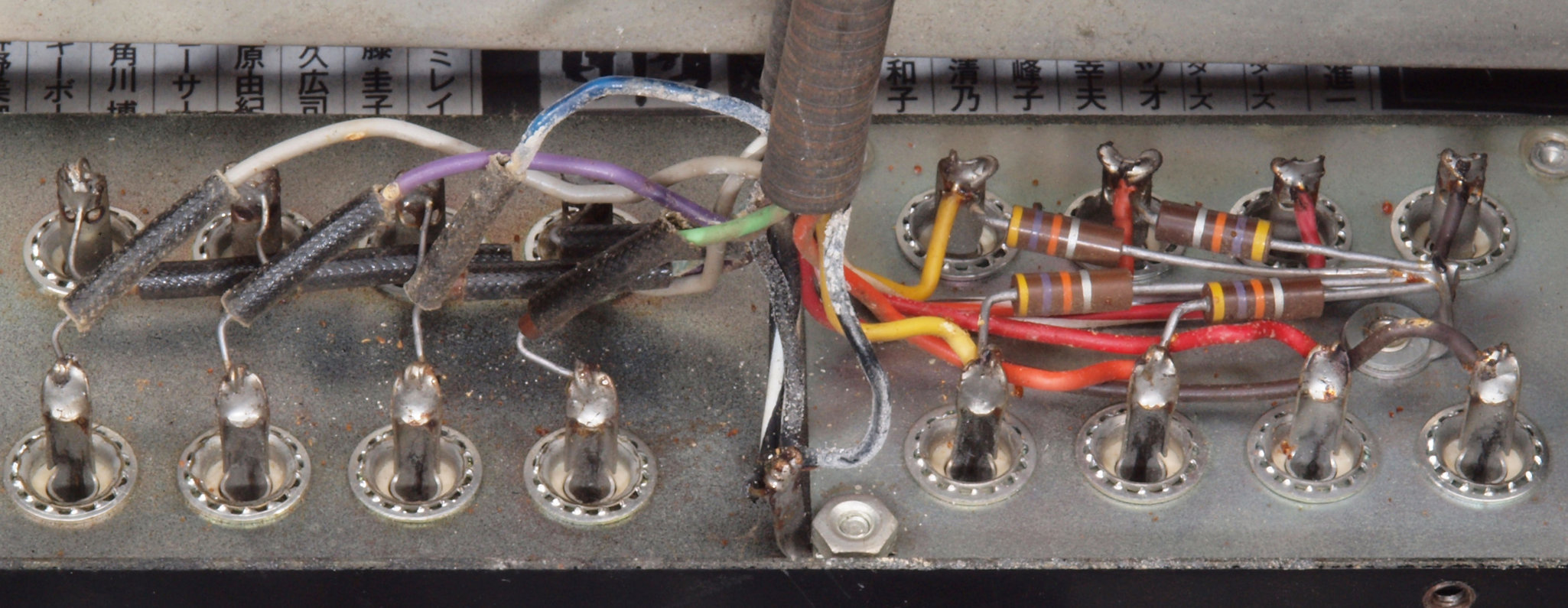

C73. 修理前 入力RCA端子郡裏。

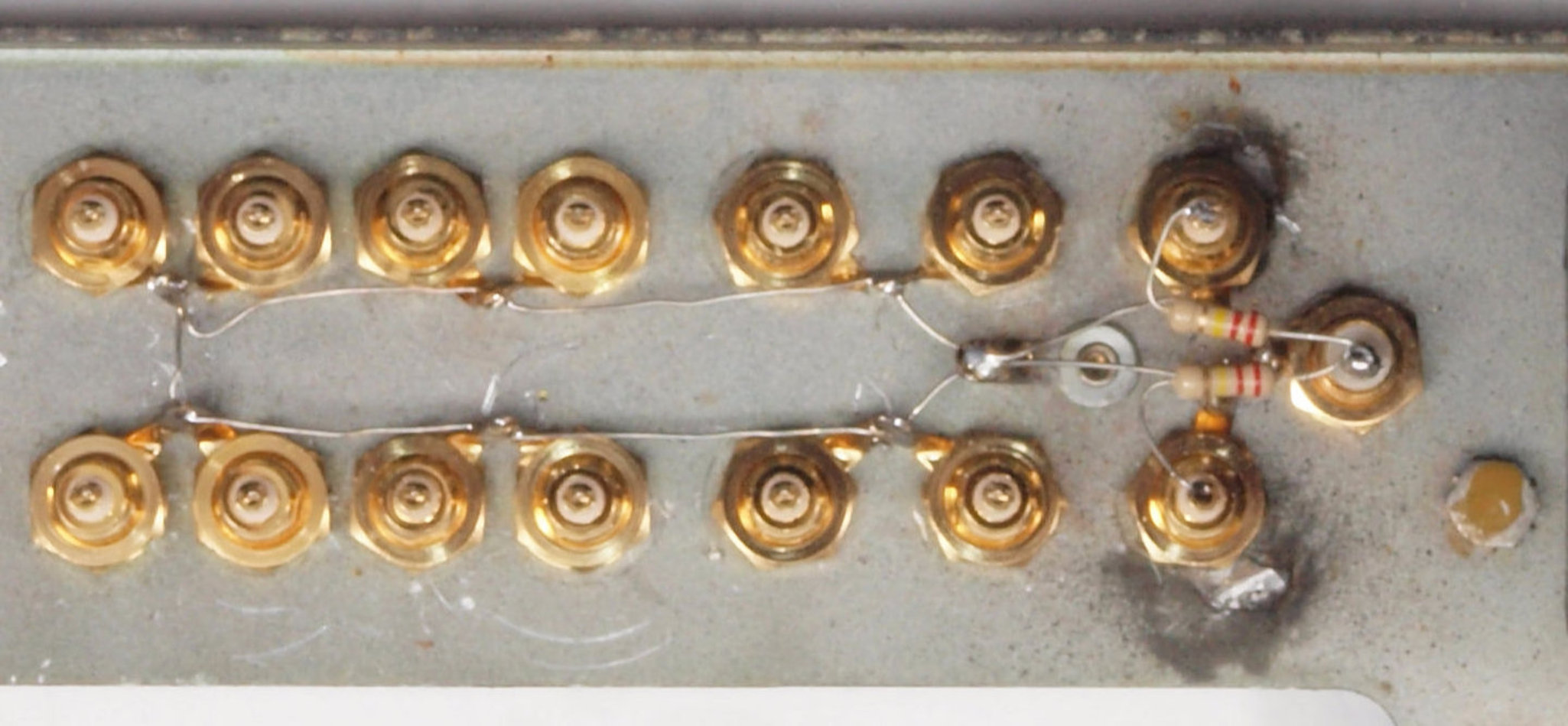

C74. 修理後 入力RCA端子郡裏、抵抗4個交換。

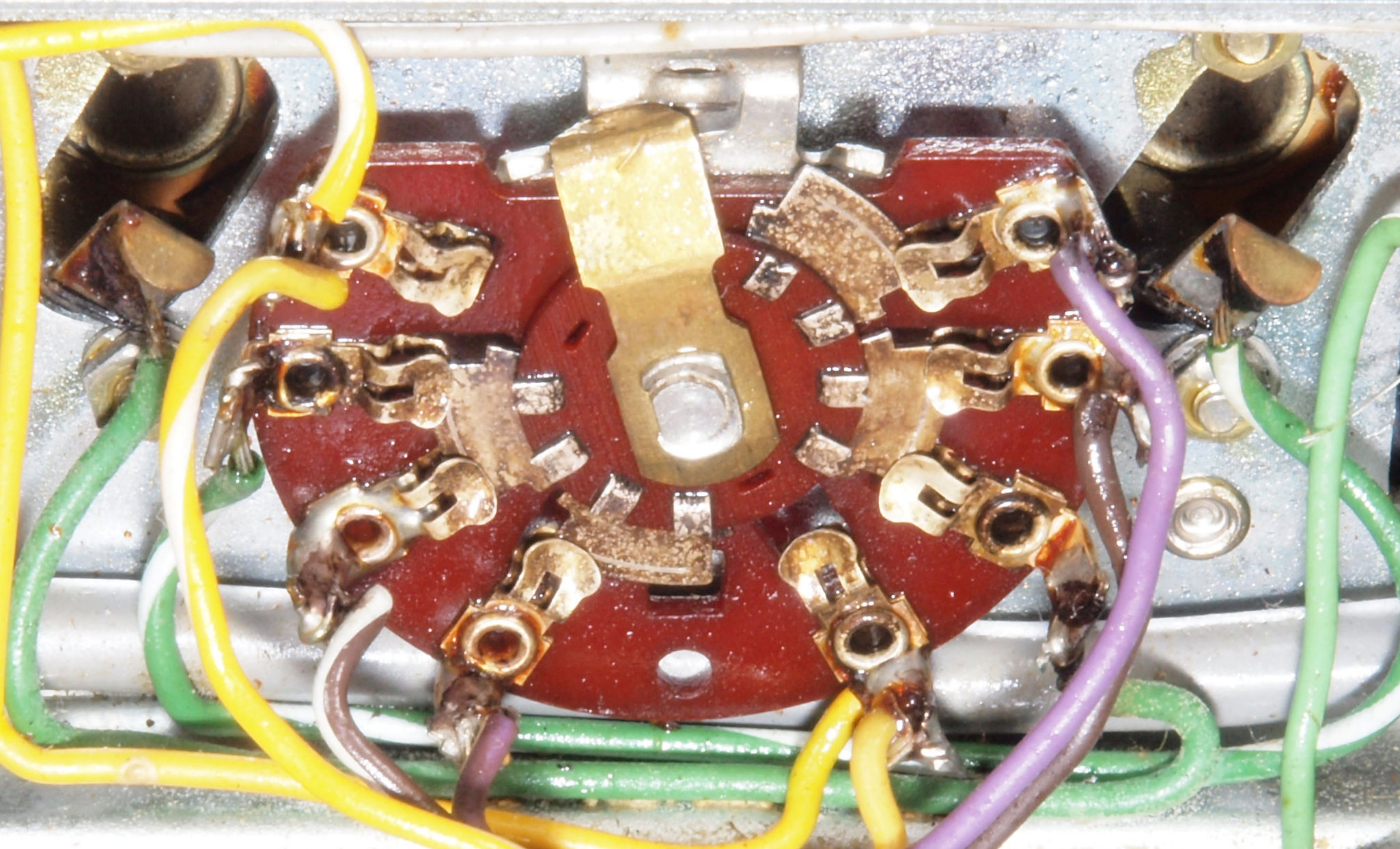

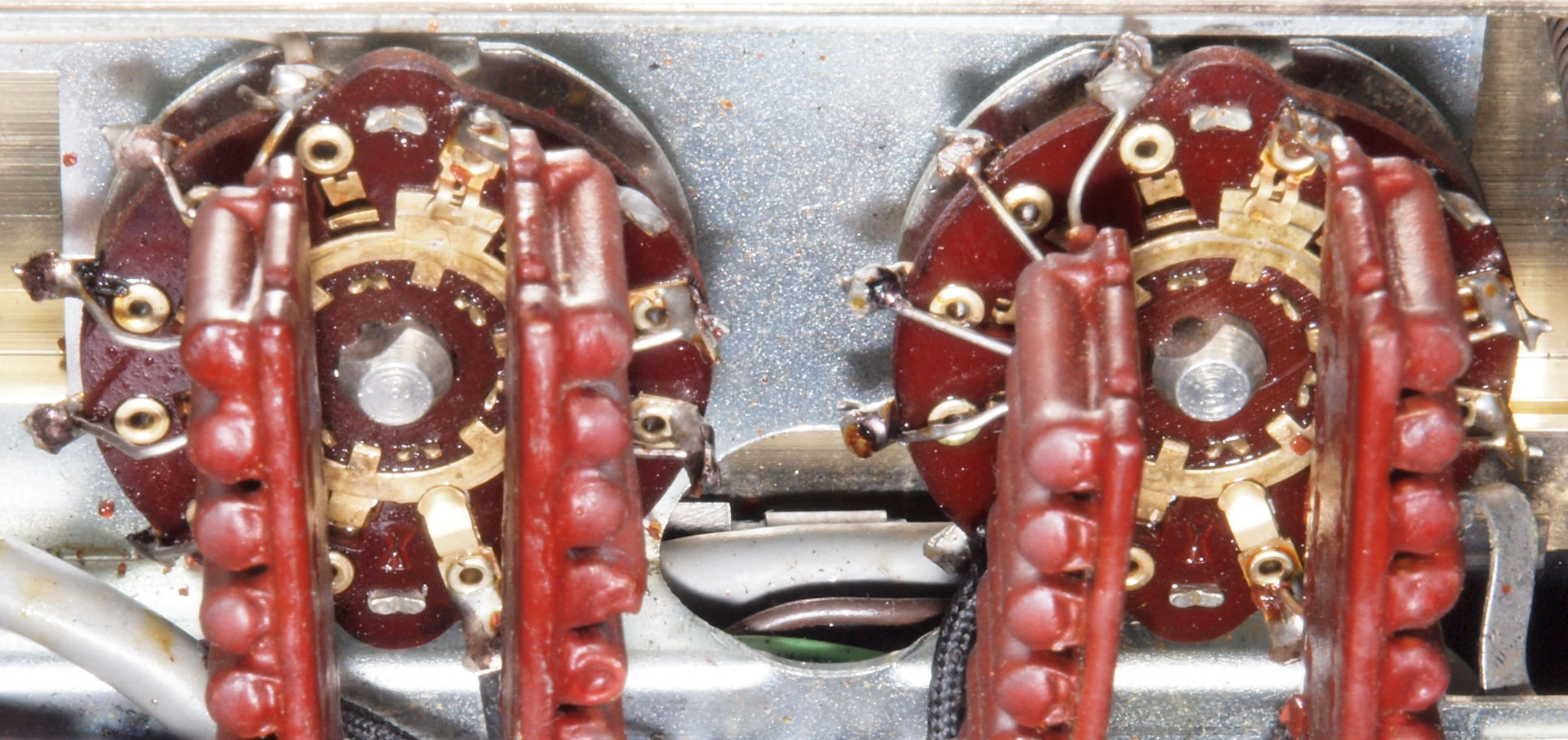

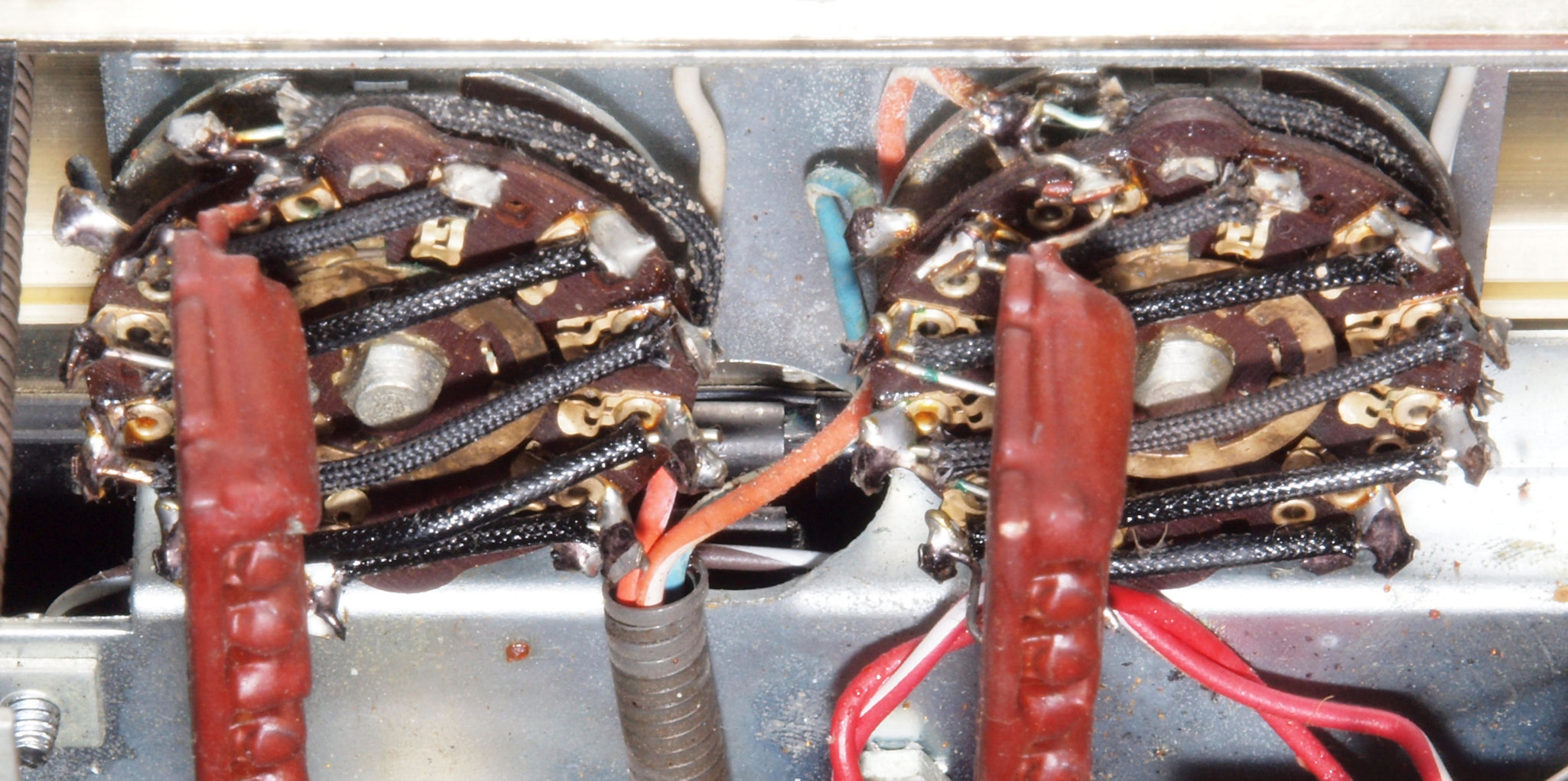

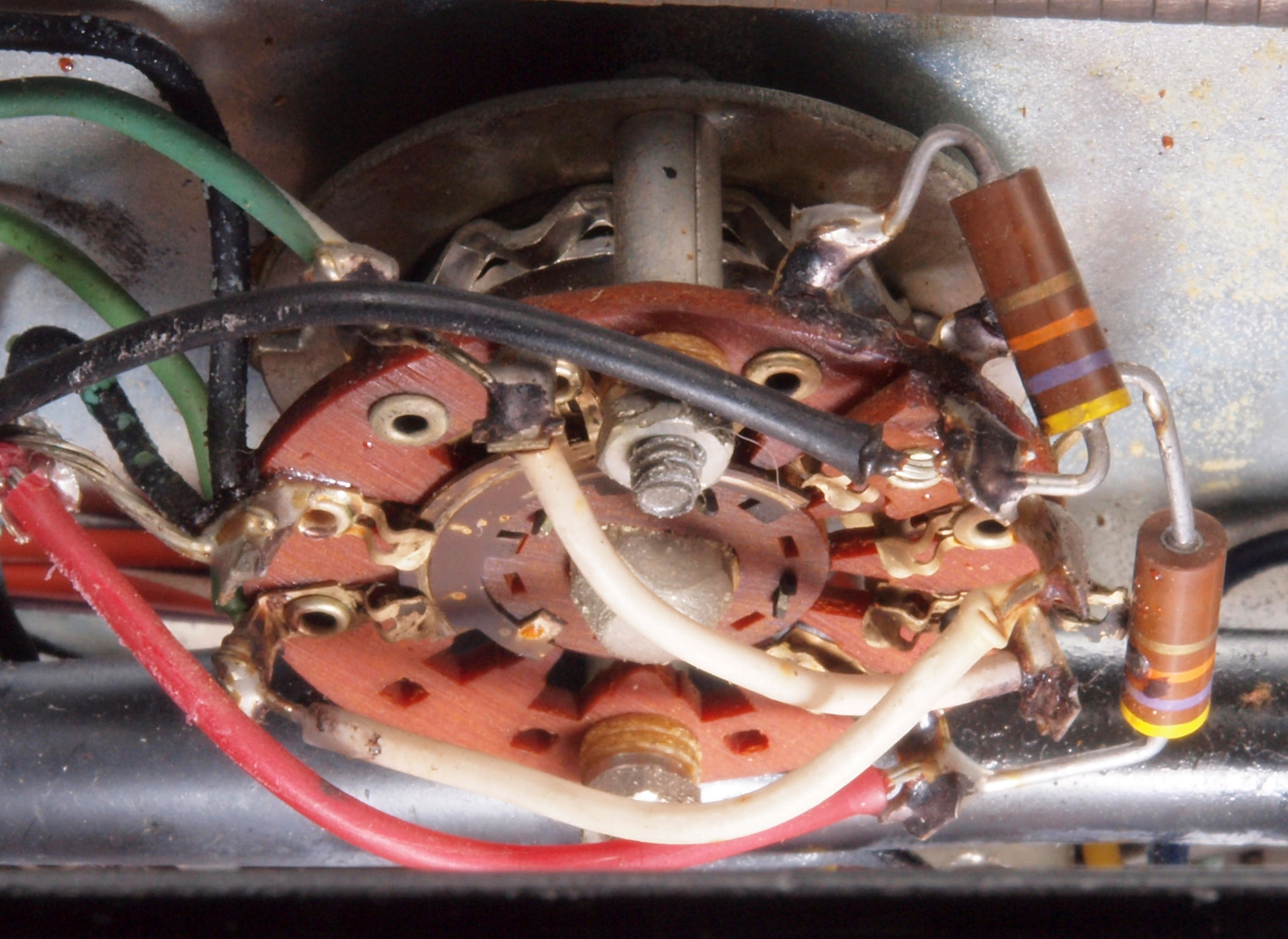

C81. 修理(清掃)前 TREBLE Controls SW。

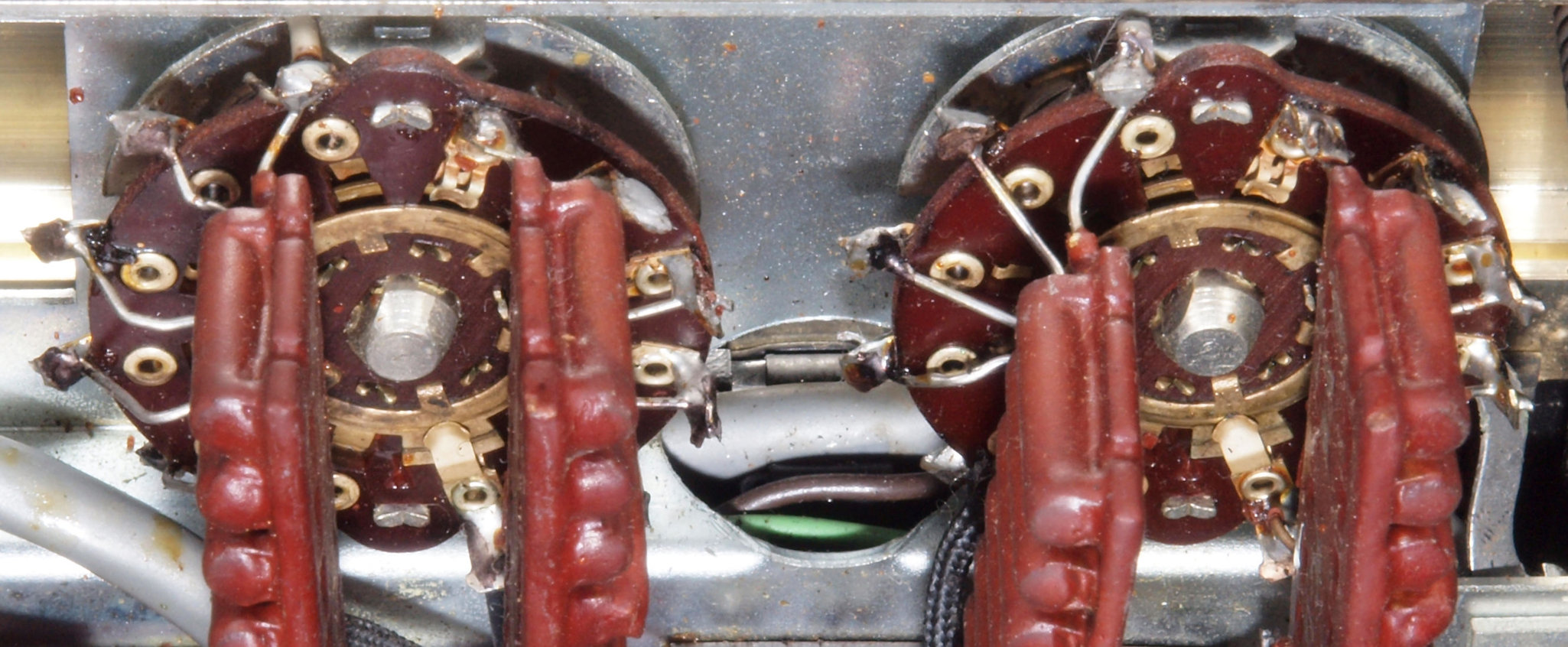

C82. 修理(清掃)後 TREBLE Controls SW。
C83. 修理(清掃)前 BASS Controls SW。
C84. 修理(清掃)後 BASS Controls SW。
C85. 修理(清掃)前 TAPE JACKS SW。
C86. 修理(清掃)後 TAPE JACKS SW。

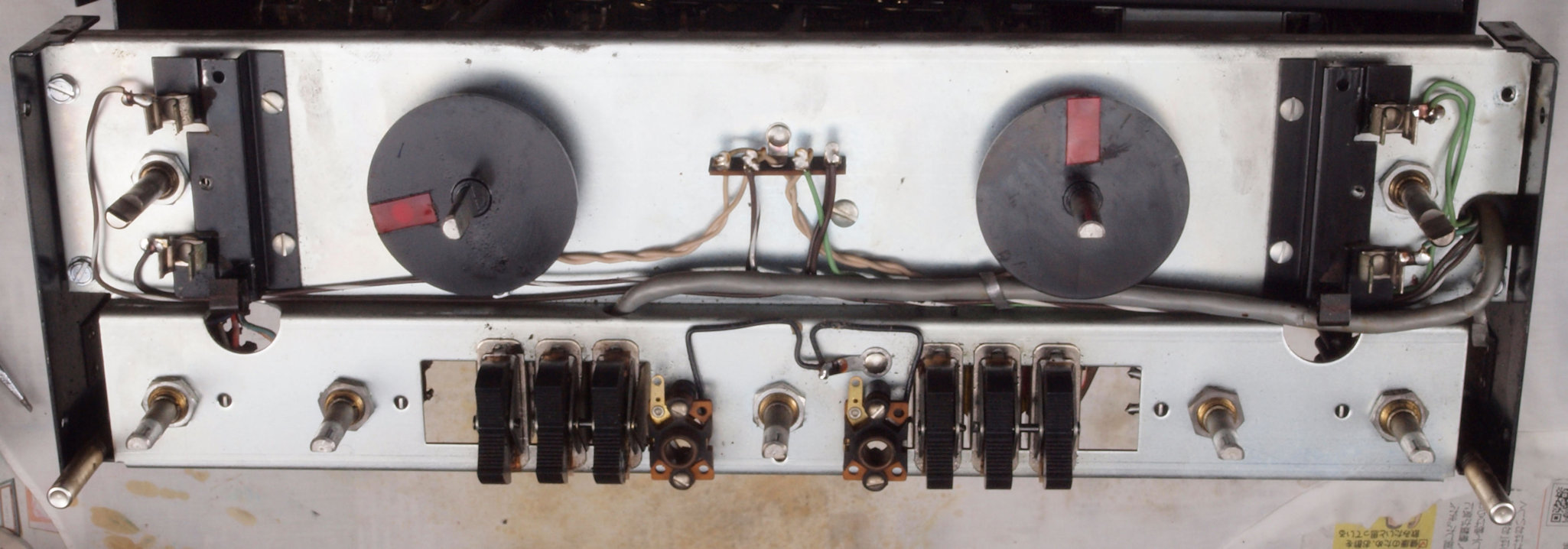

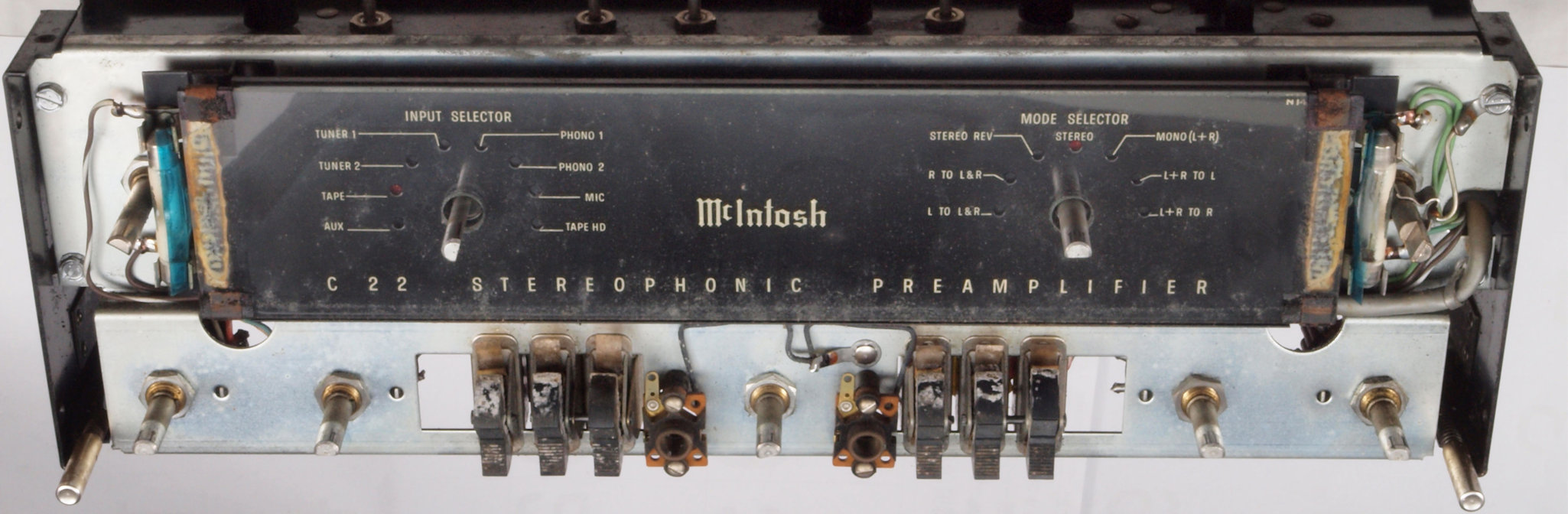

C91. 修理中 前面パネルを外し、ランプ等の点検・清掃・修理。

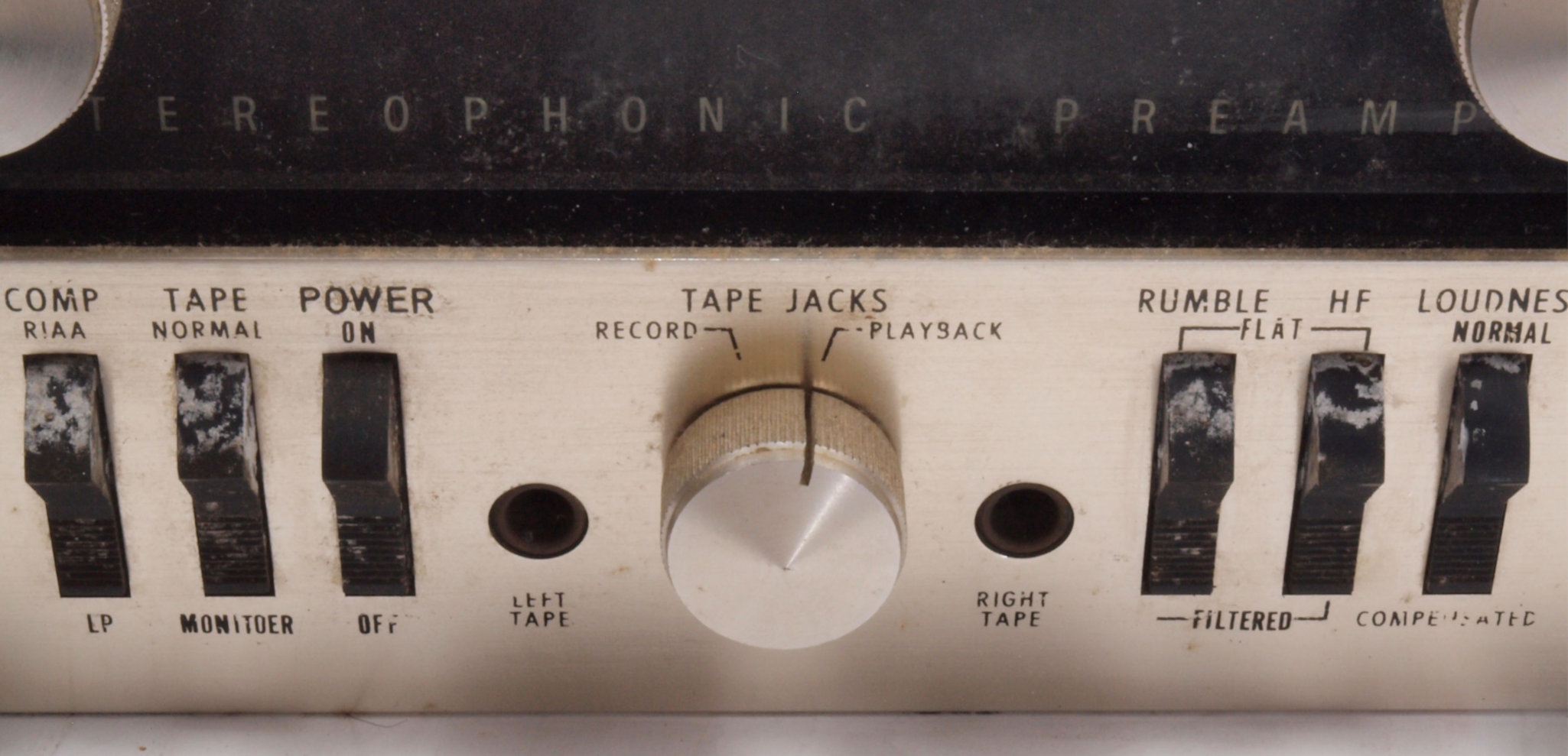

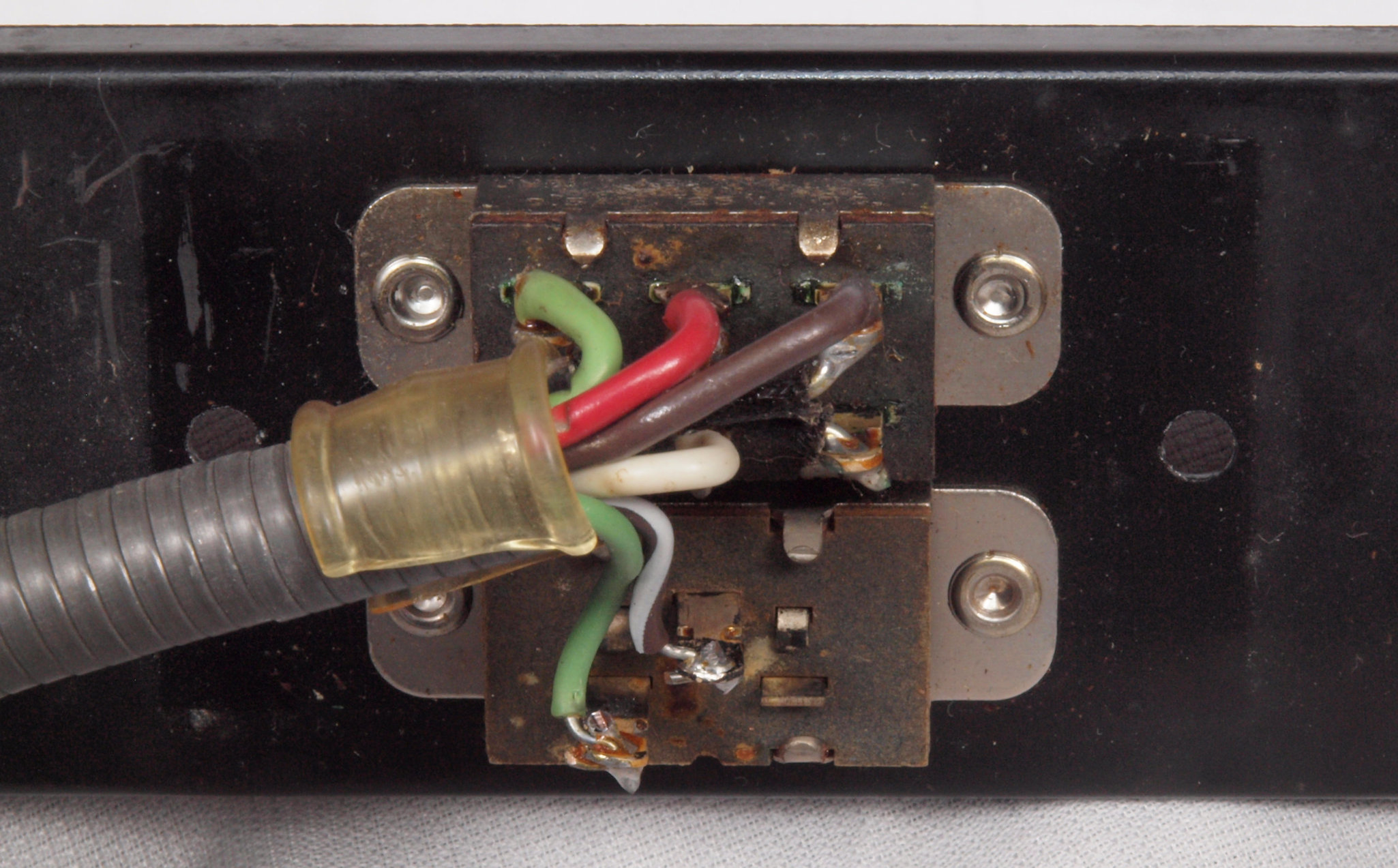

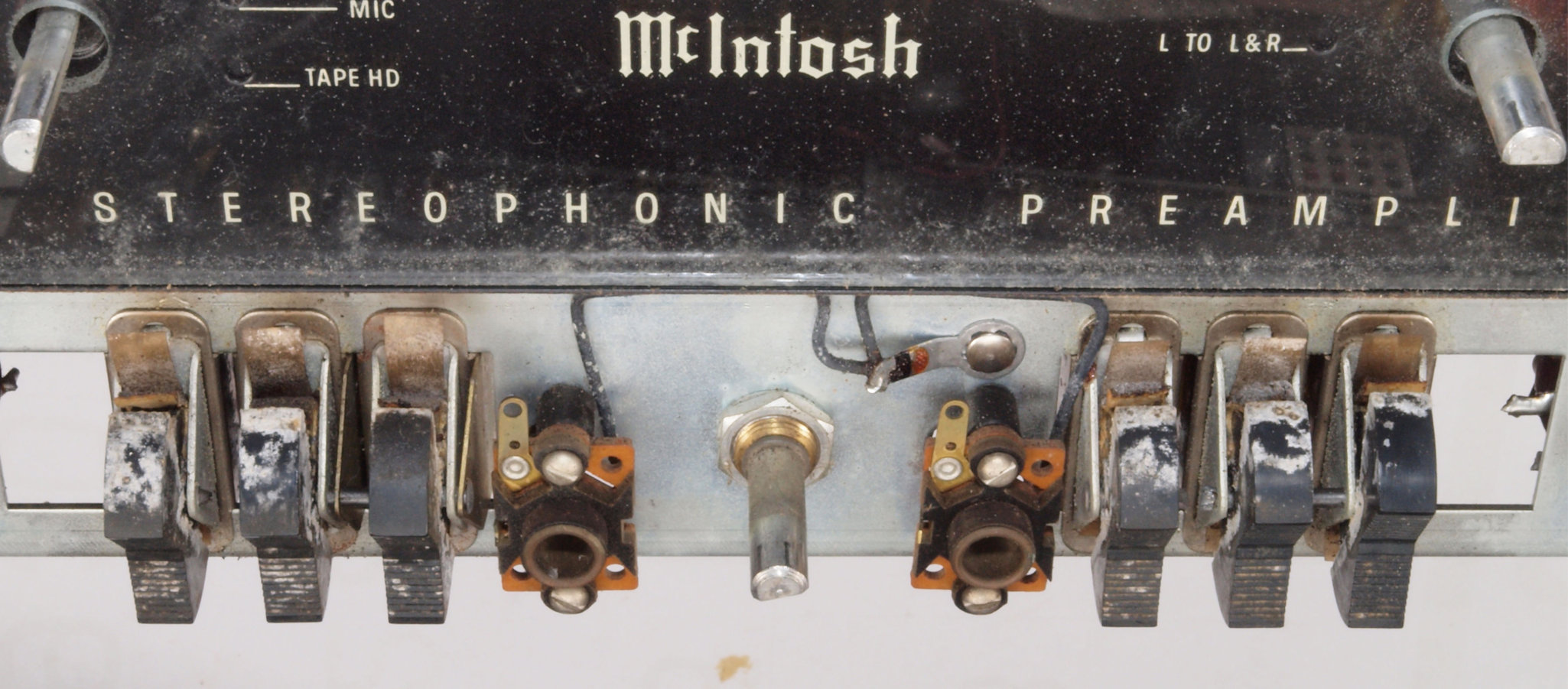

C92. 修理中 前面パネルを外し、SWにカビが発生している。
C93. 修理中 前面パネル、表示板を外し、ランプ等LED化。
CA1. 修理(清掃)中 前面パネル、右側の半分み清掃済。

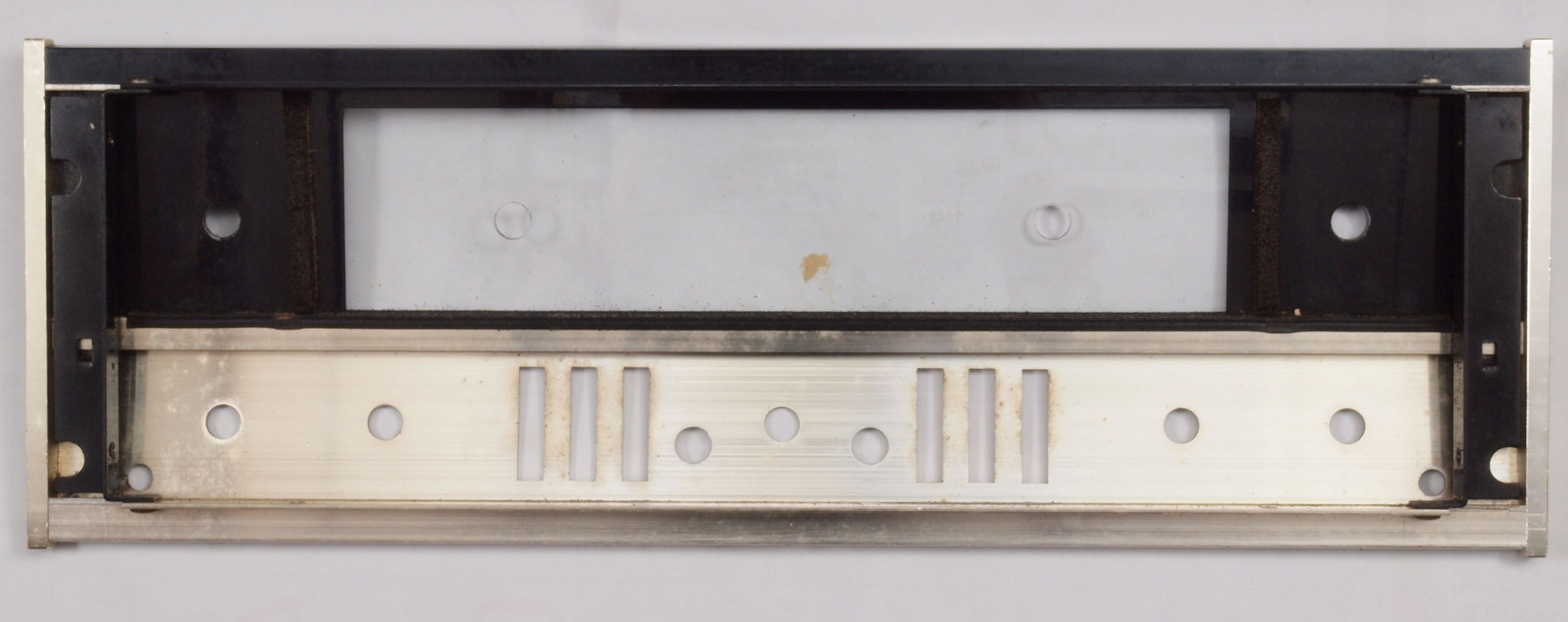

CA2. 修理中 前面パネル裏、遮光スポンジがボロボロ。

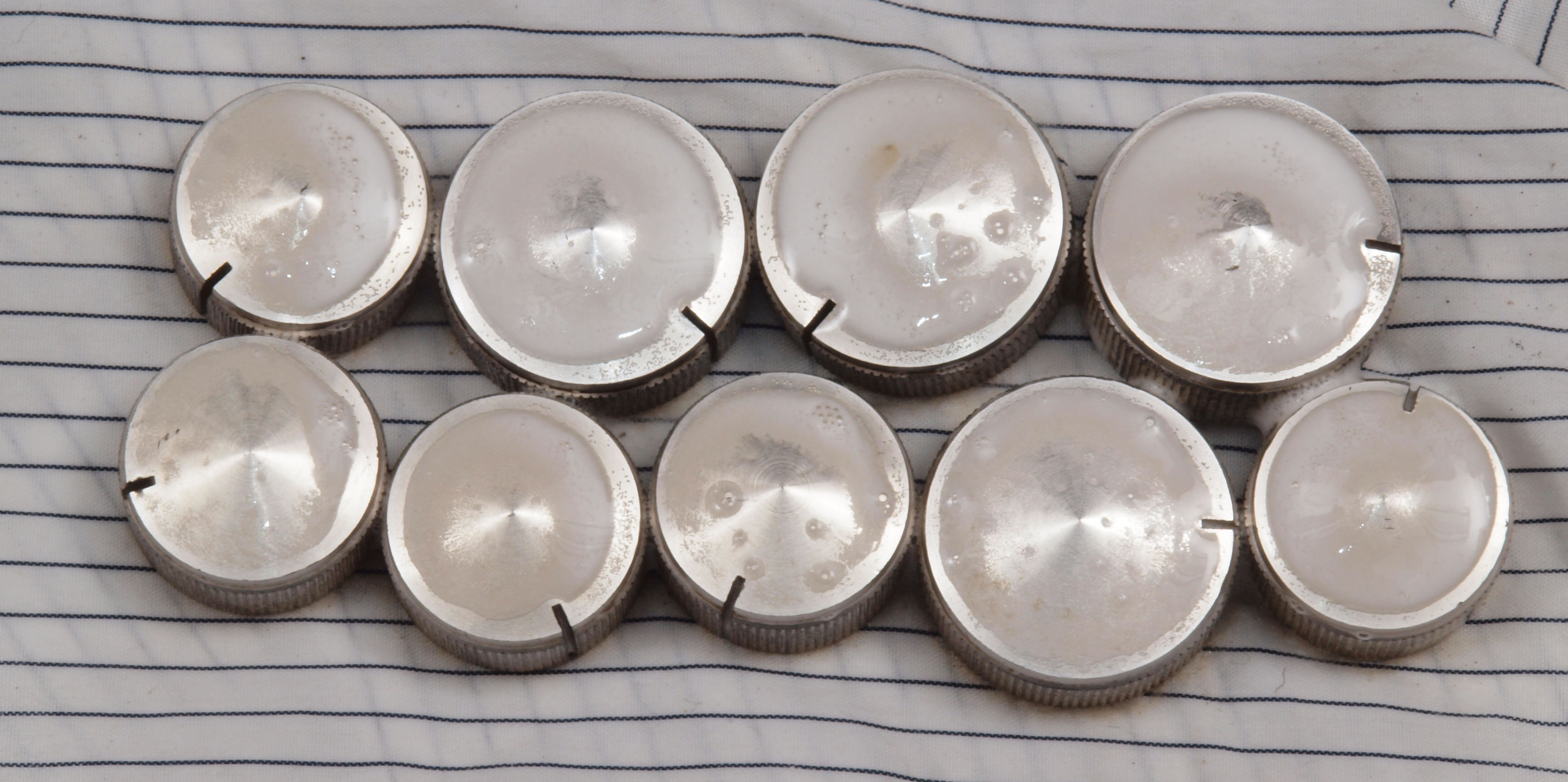

CA3. 修理中 ツマミ洗浄、タバコのヤニも落ちる。

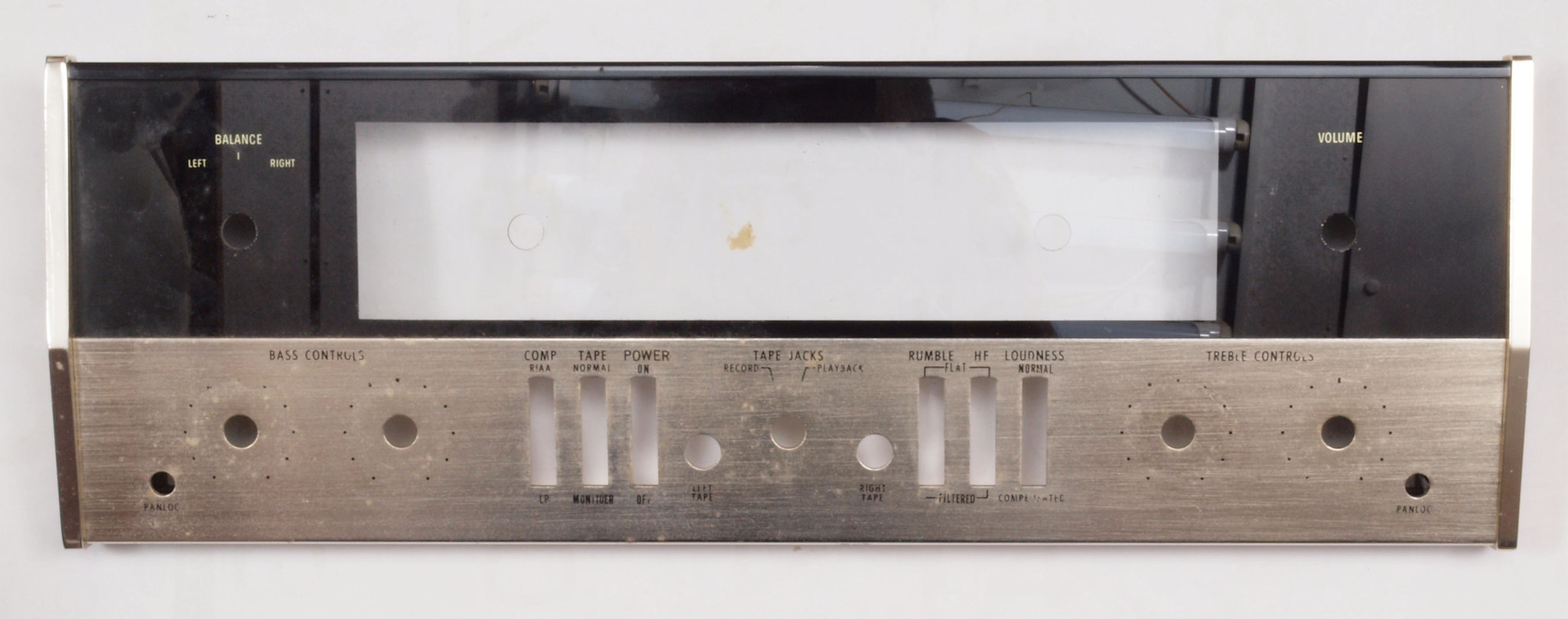

CB1. 修理中 前面パネル表示板、 カビや汚れで一杯。

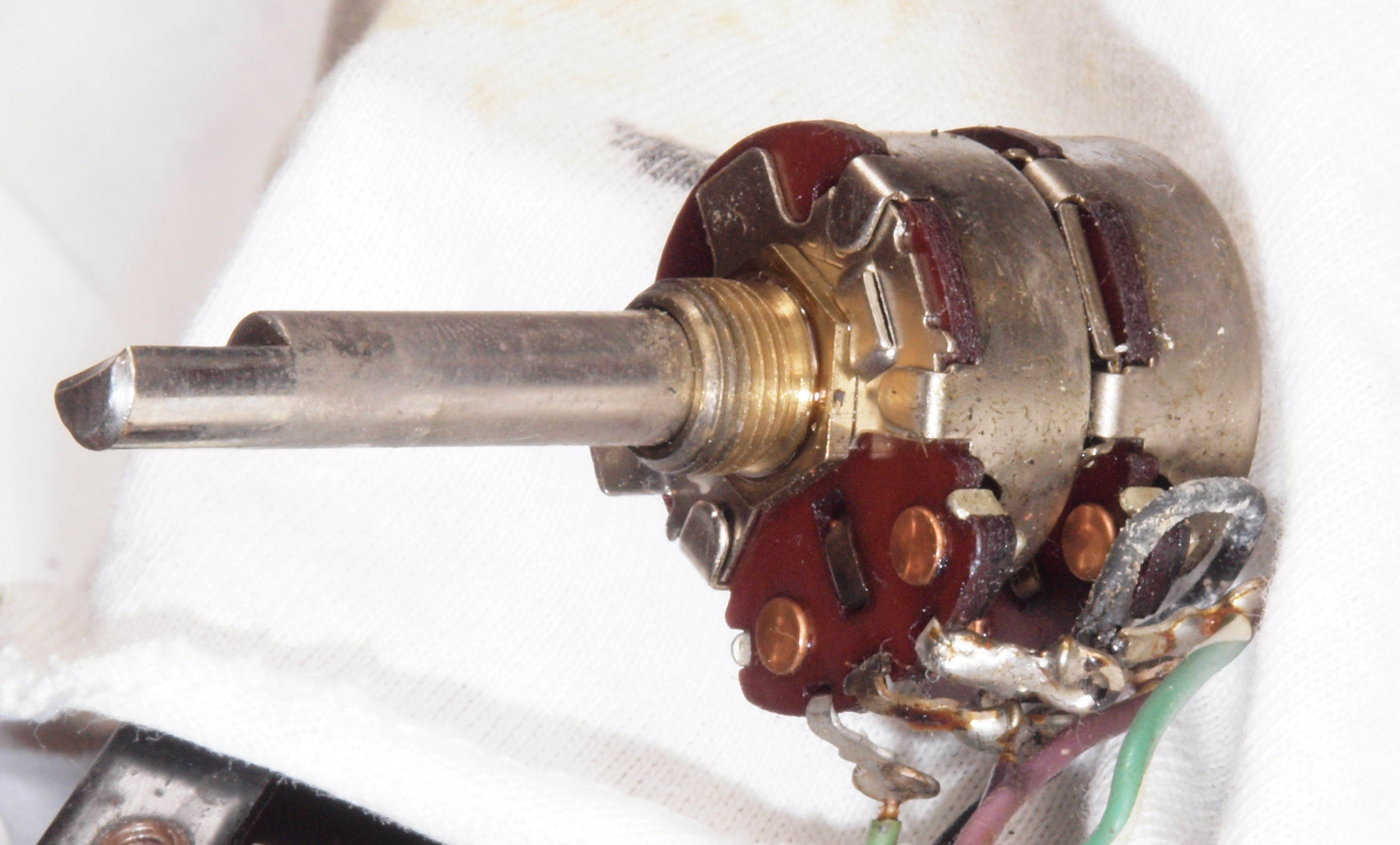

CC1. 修理中 バランスVR清掃。

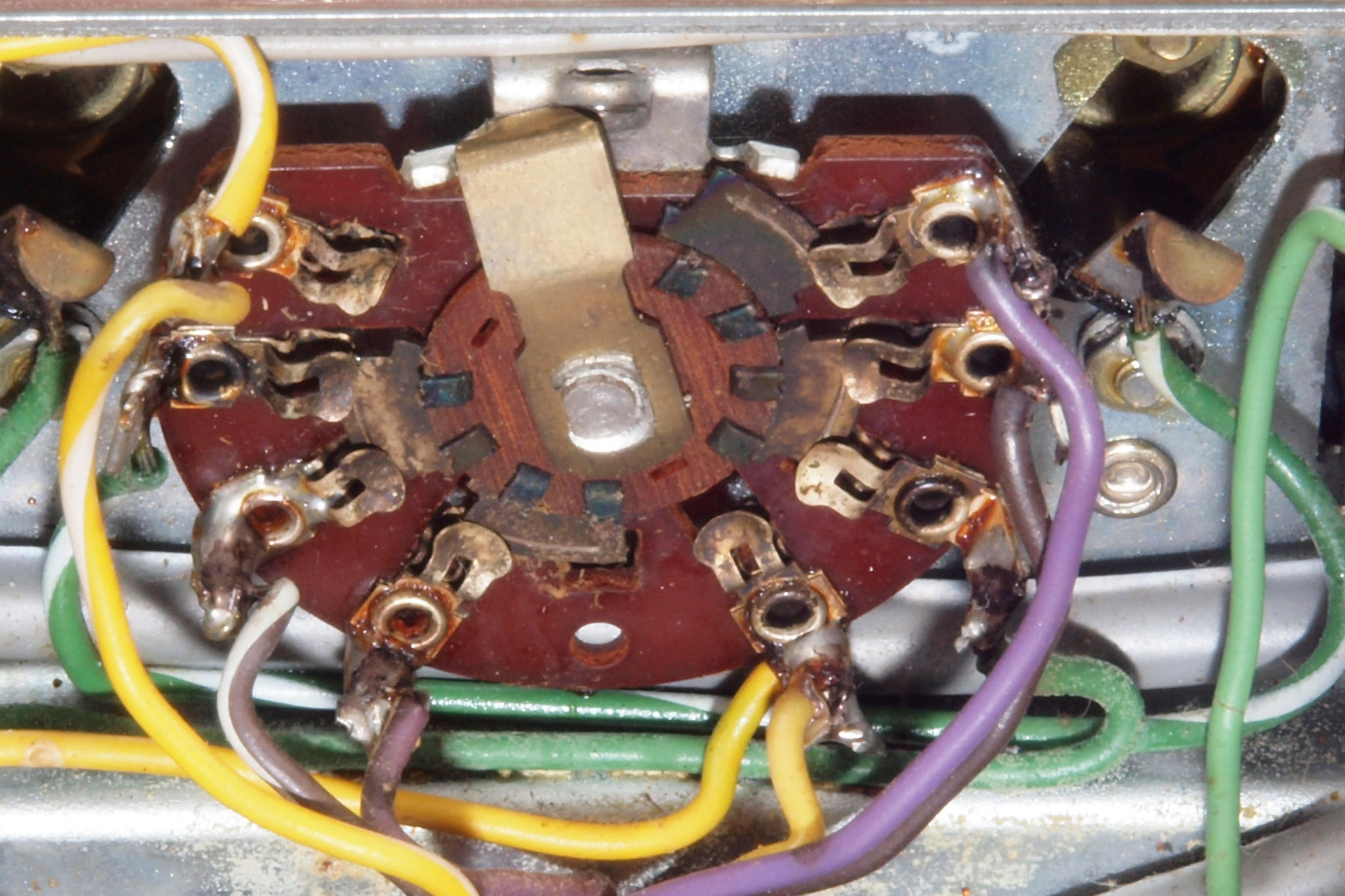

CC2. 修理中 入力切替(選択)SW清掃。
CC3. 修理中 MODE−SW清掃。

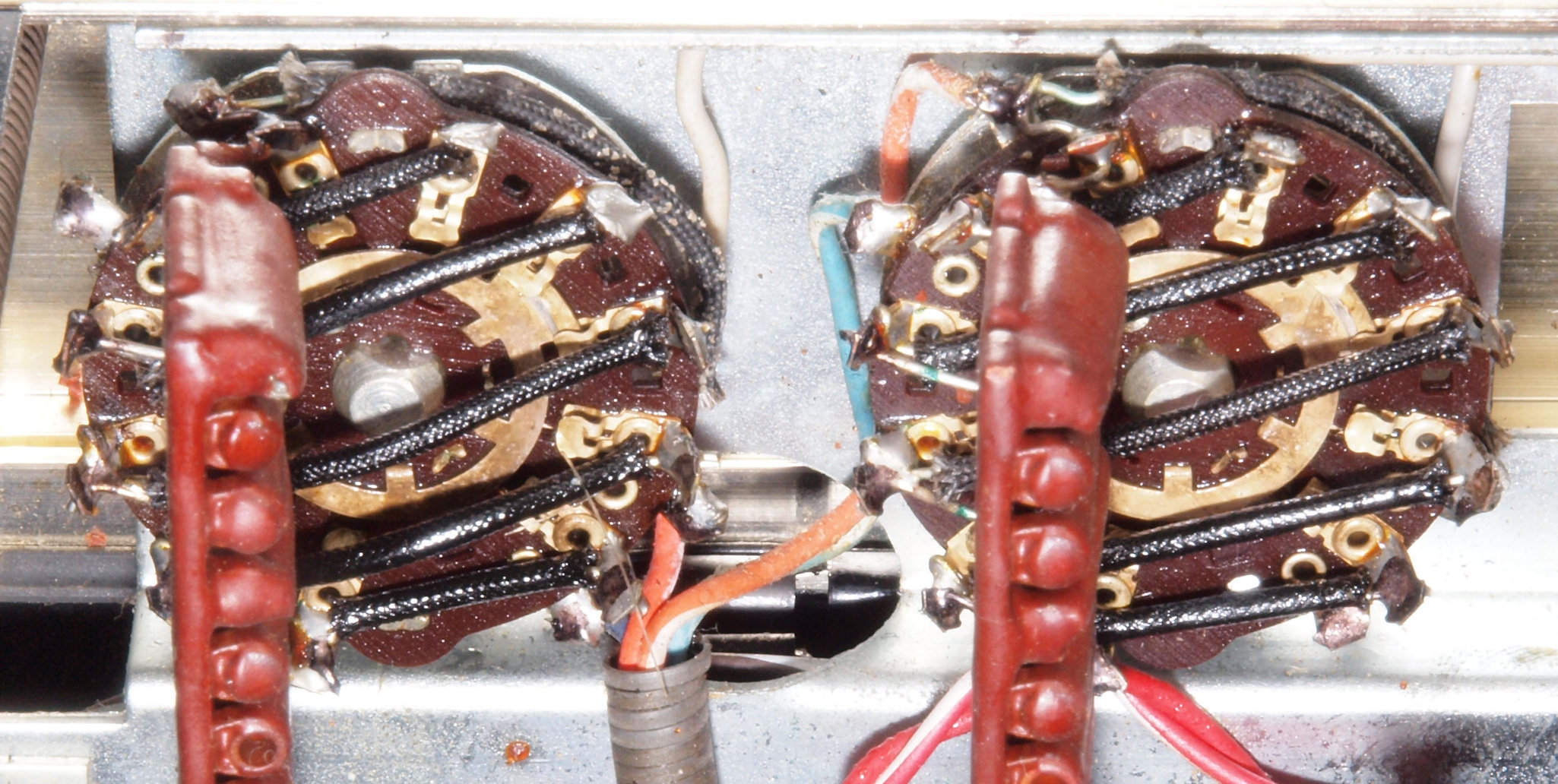

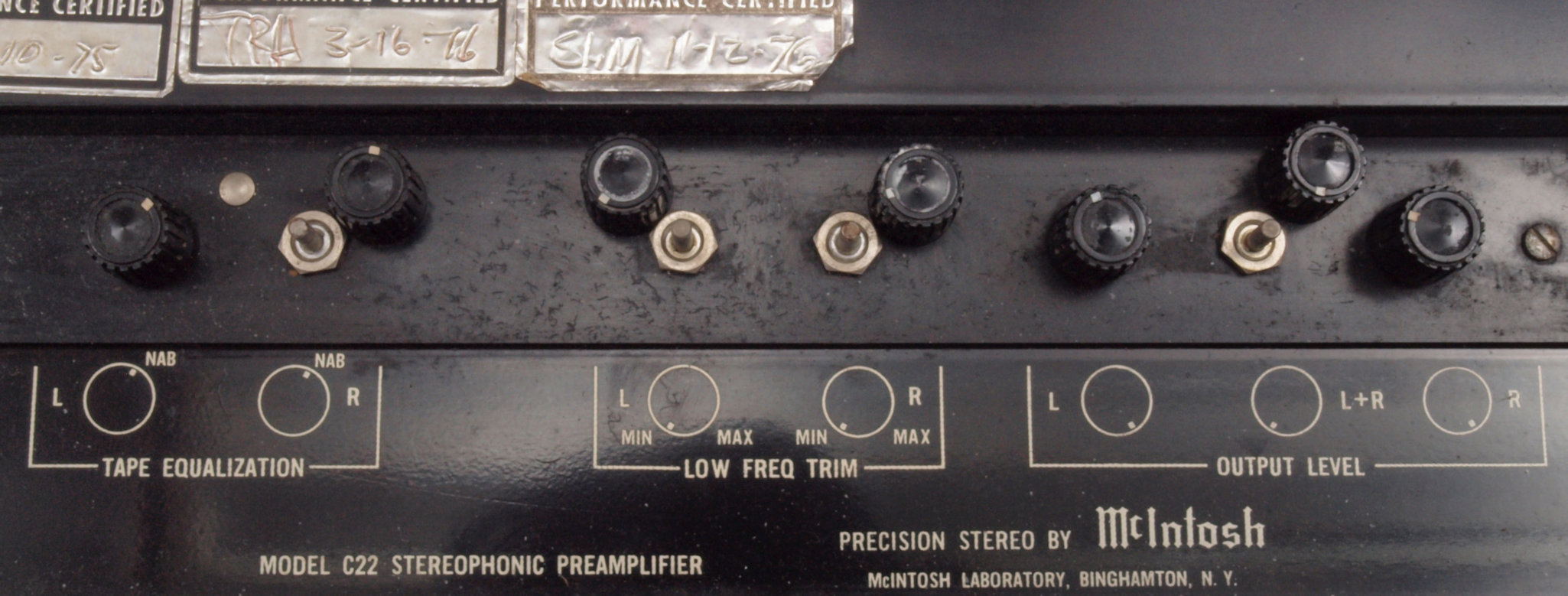

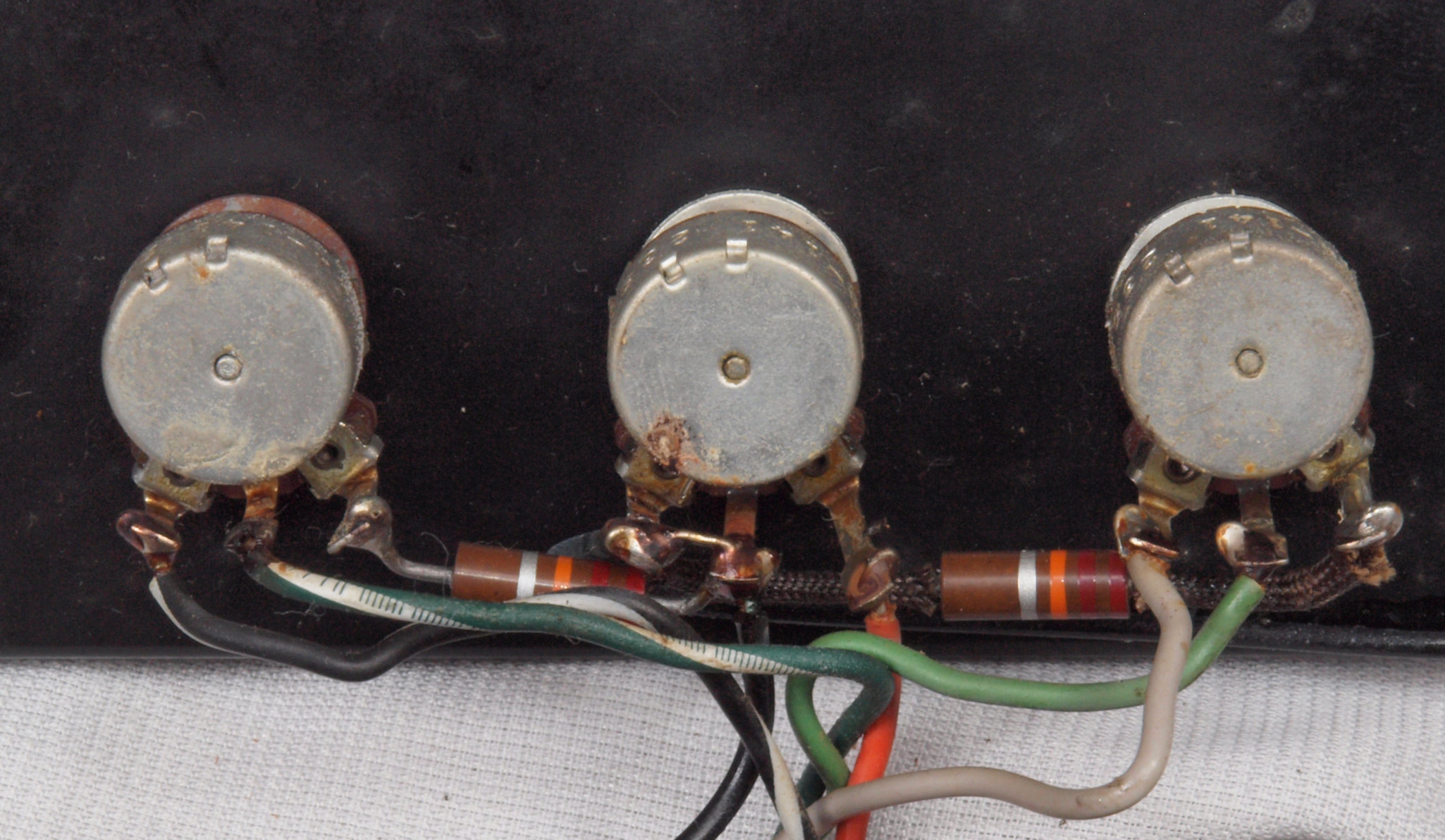

CD1. 修理中 TAPE EQUALIZATION VR点検・洗浄。
CD2. 修理中 LOW FREQ TRIM VR点検・洗浄。

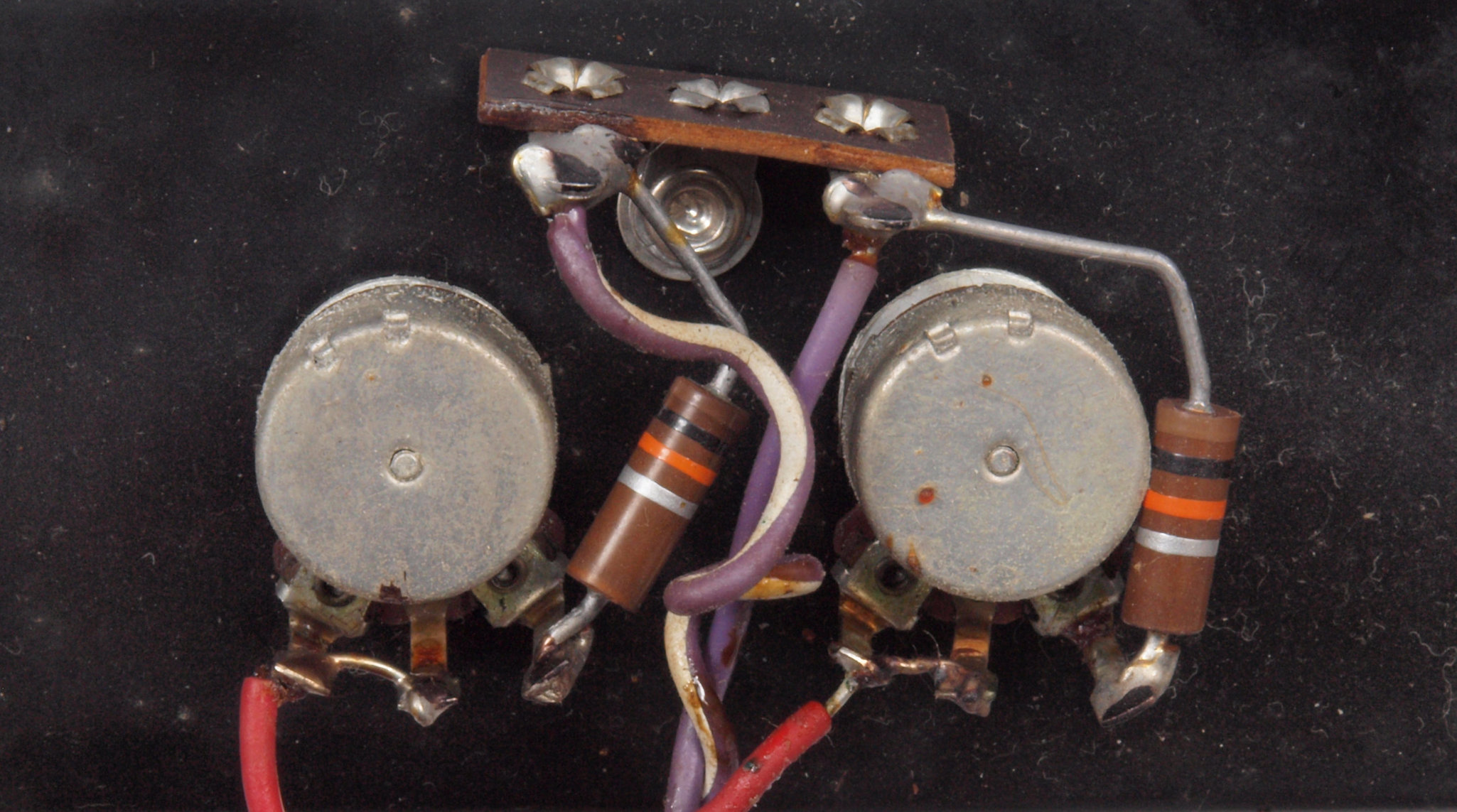

CD3. 修理中 OUTPUT LEVEL VR点検・洗浄。

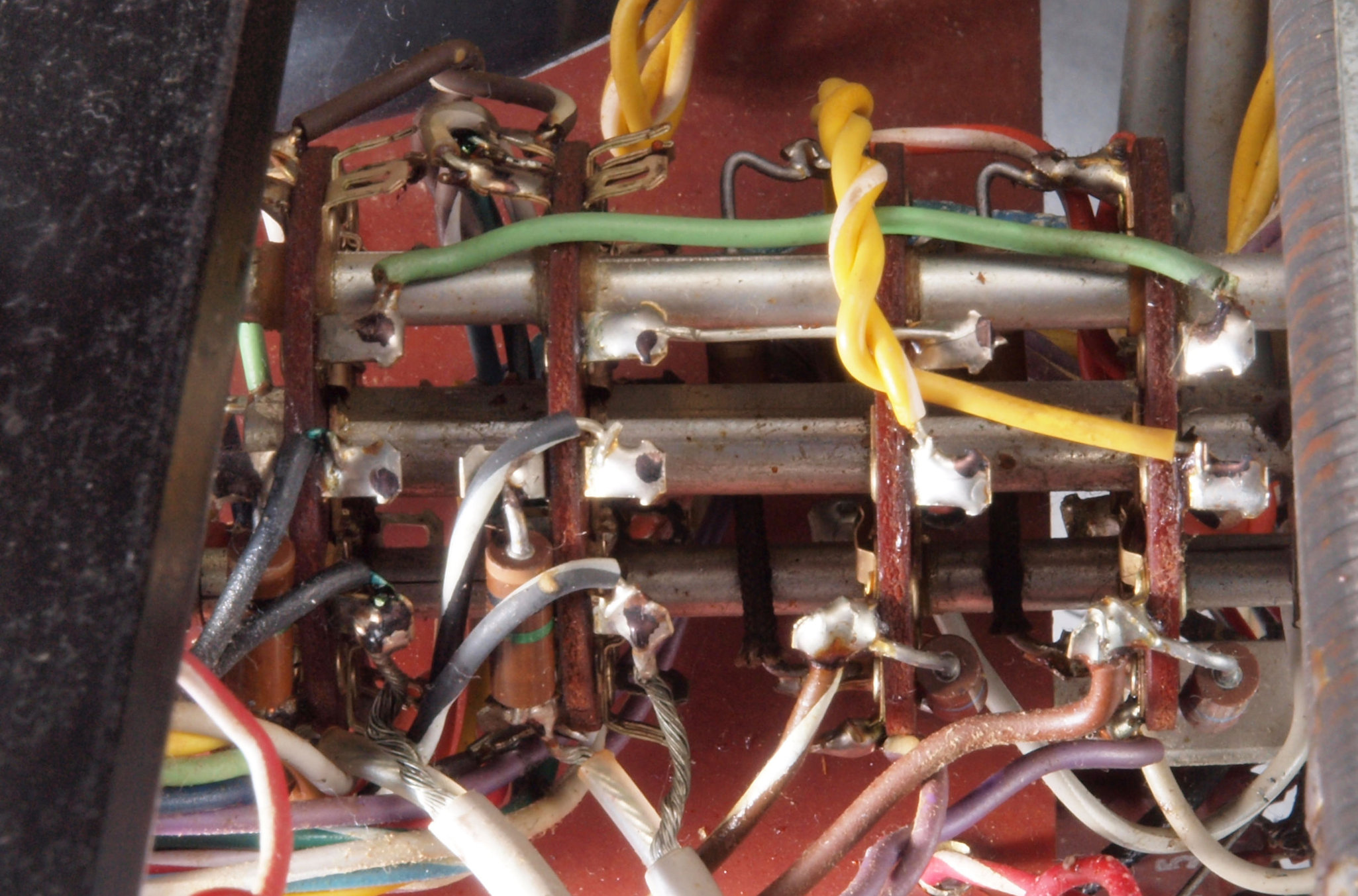

CD4. 修理中 PHASE SW & PILOT LAMP INTENSITY SW点検・洗浄。

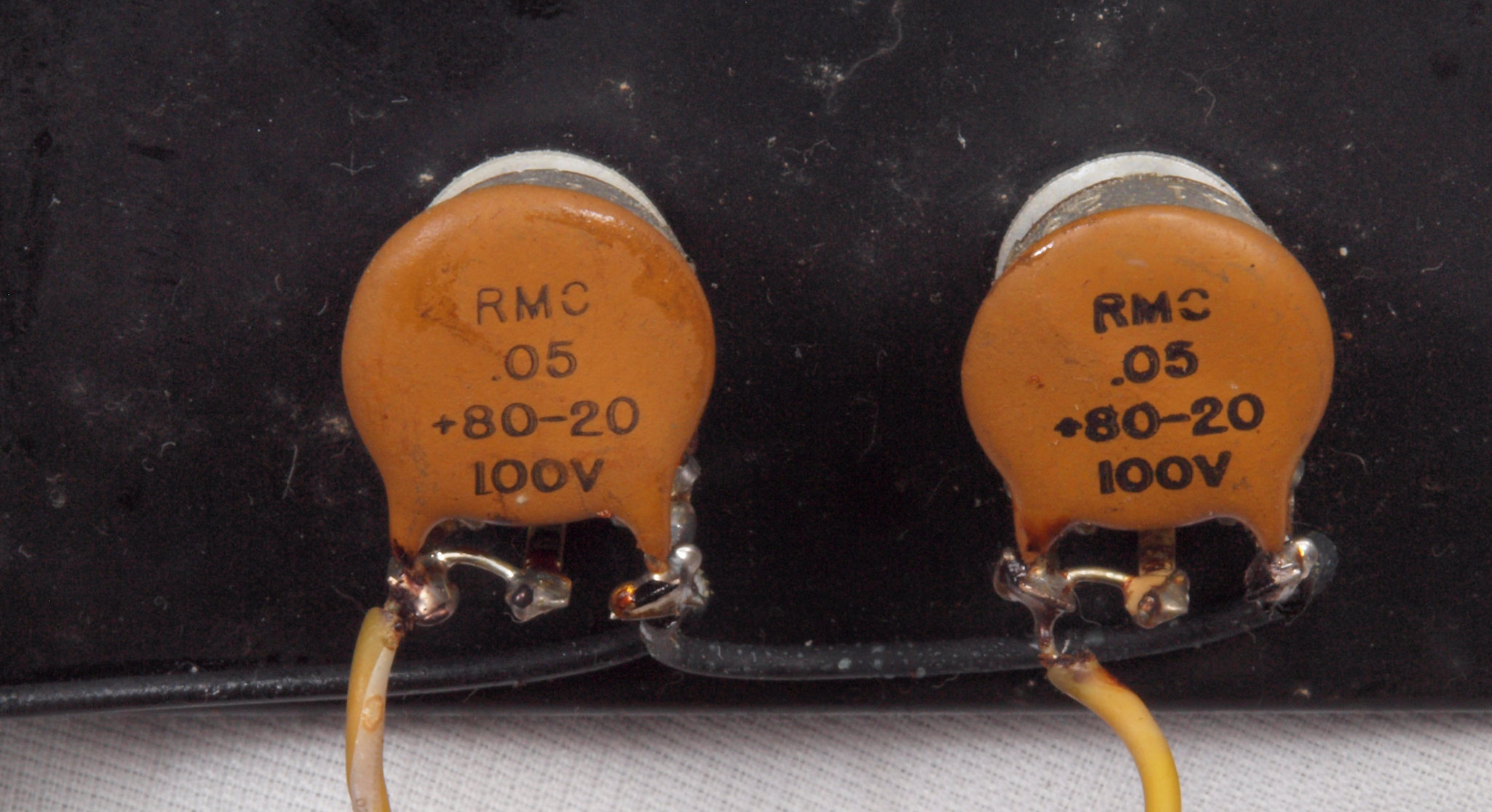

CE1. 修理前 電源コード取り付け。
CE2. 修理中 電源コード取り、3Pインレット取り付け穴開け。

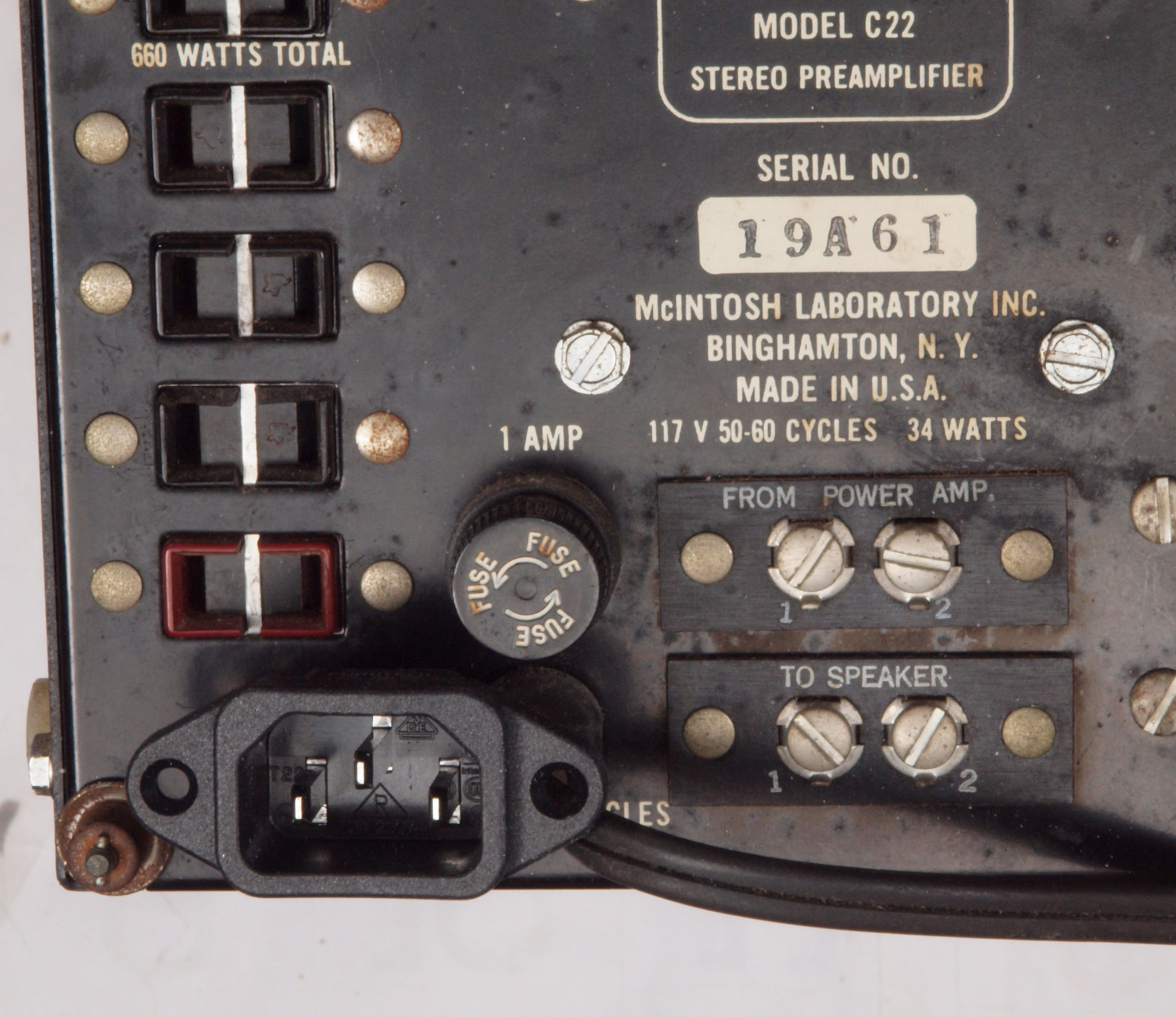

CE3. 修理(交換)後 電源コード取り、3Pインレットに交換。FURUTECH FI-10(R) ロジウムメッキ使用。

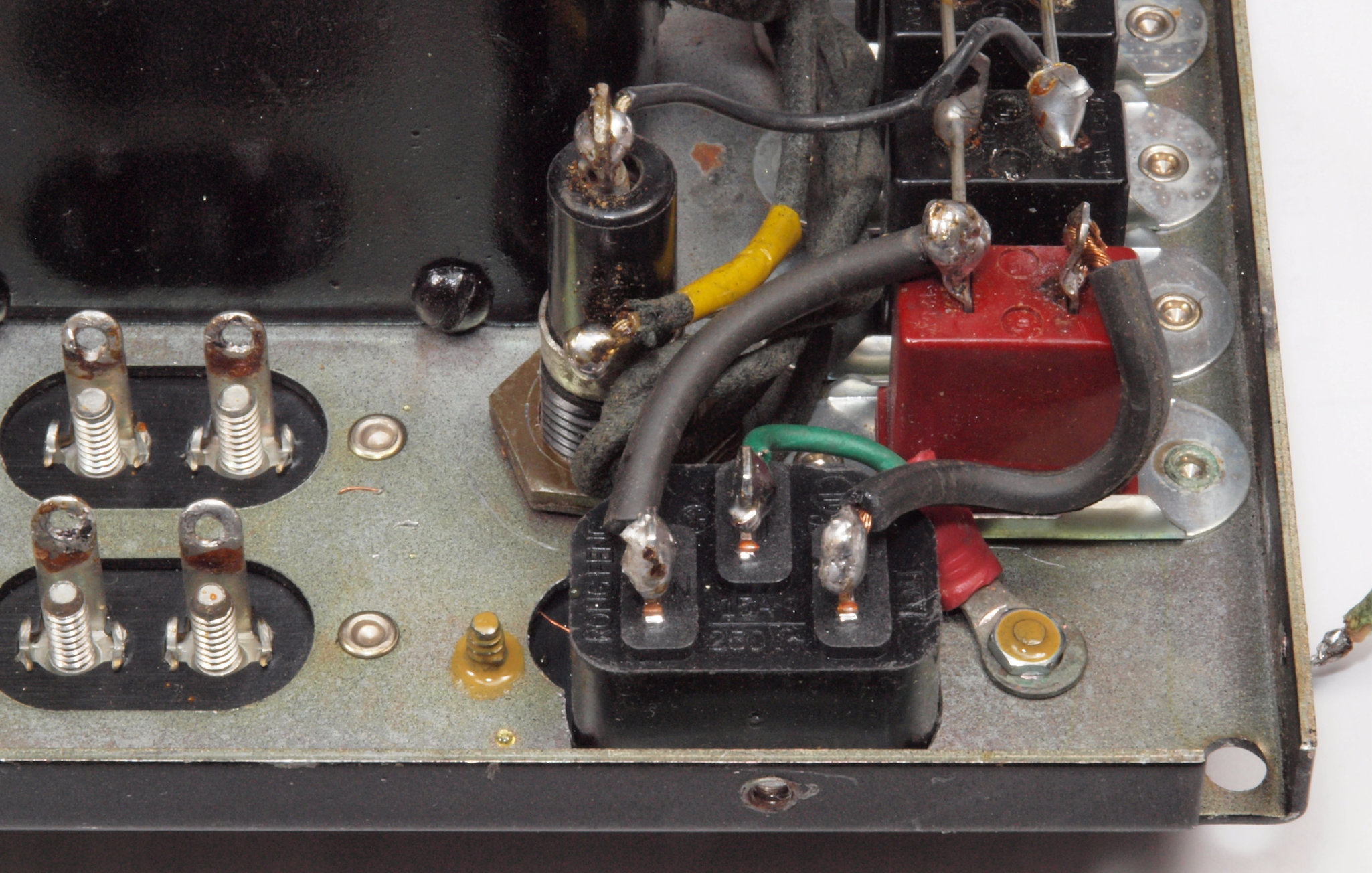

CE4. 修理(交換)後 3Pインレット裏配線、アースはしっかり取る。

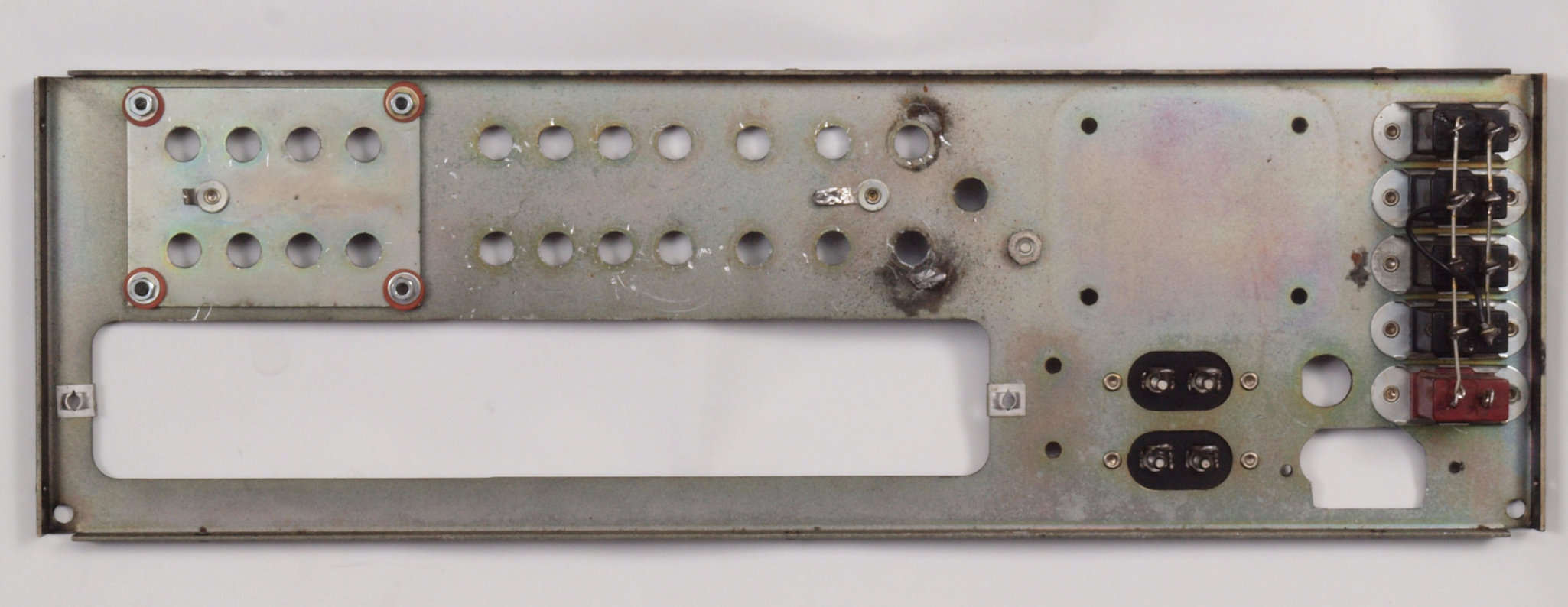

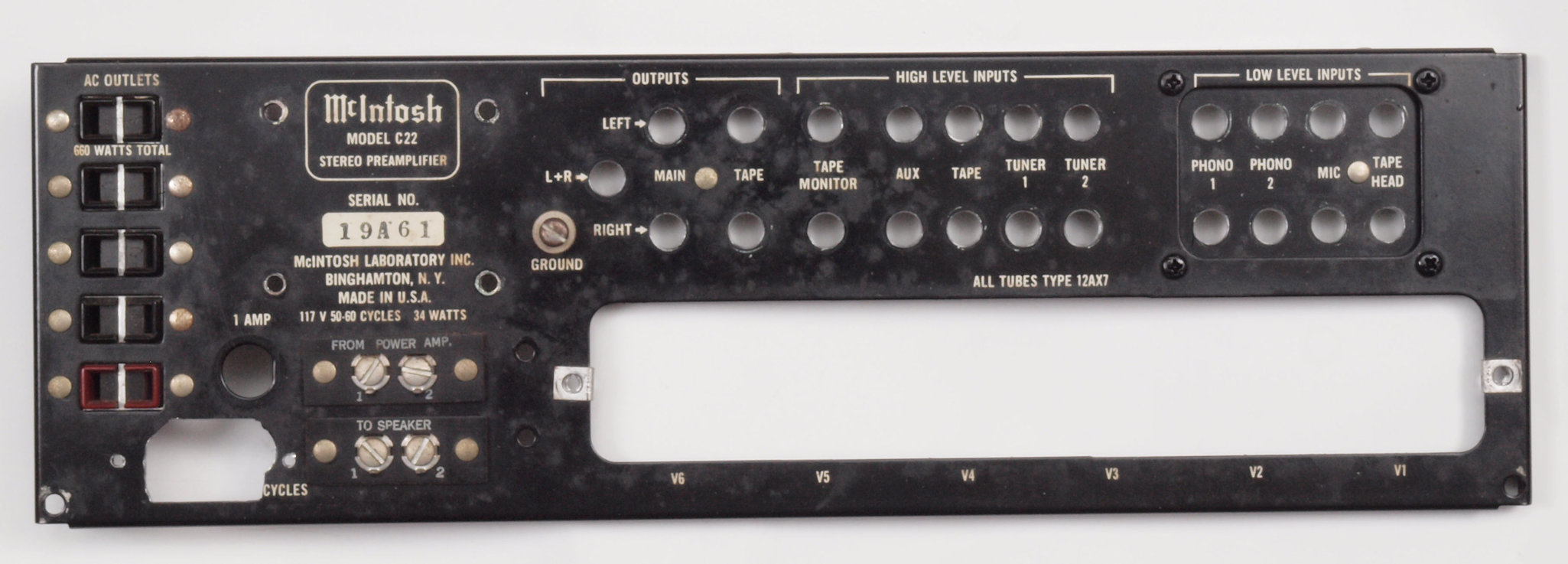

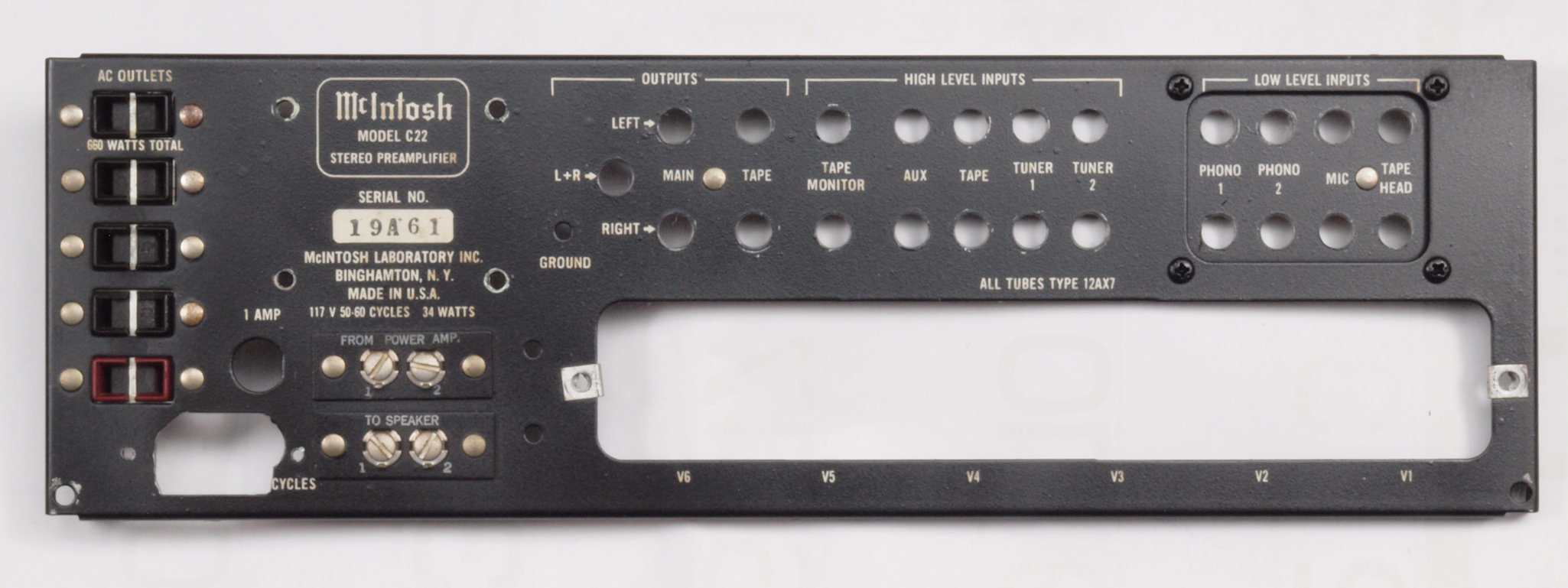

CF1. 修理中 後パネル加工終了。
CF2. 修理(塗装)後 後パネル、文字消え防止と錆防止の為クリヤーラッカー吹きつけ。
CF3. 修理中 後パネル裏加工終了。

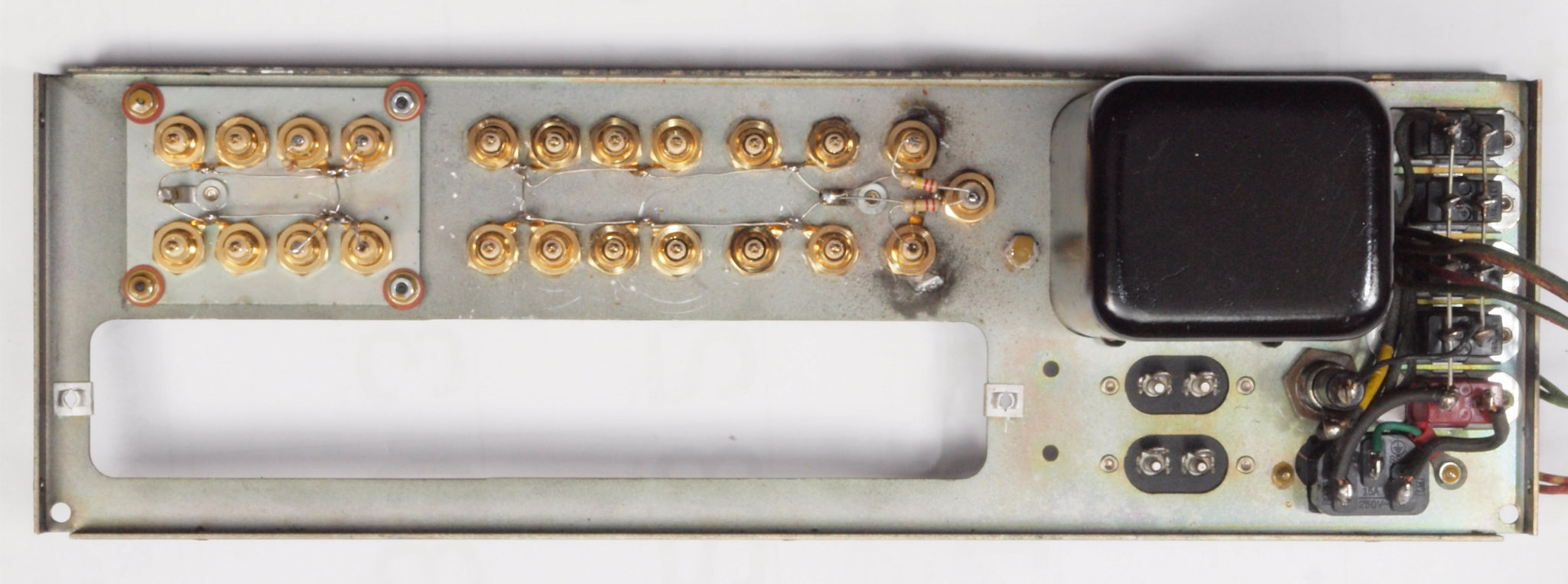

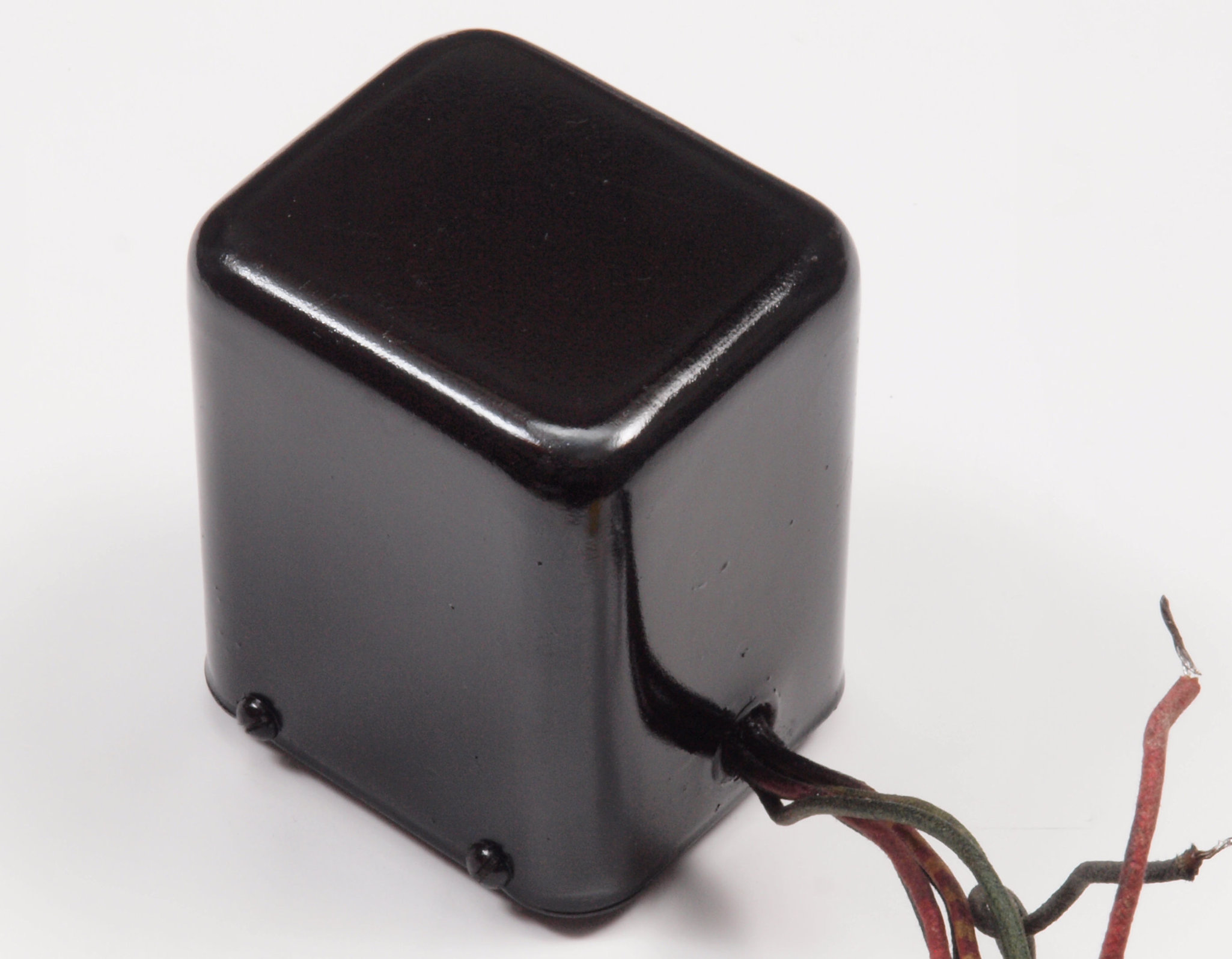

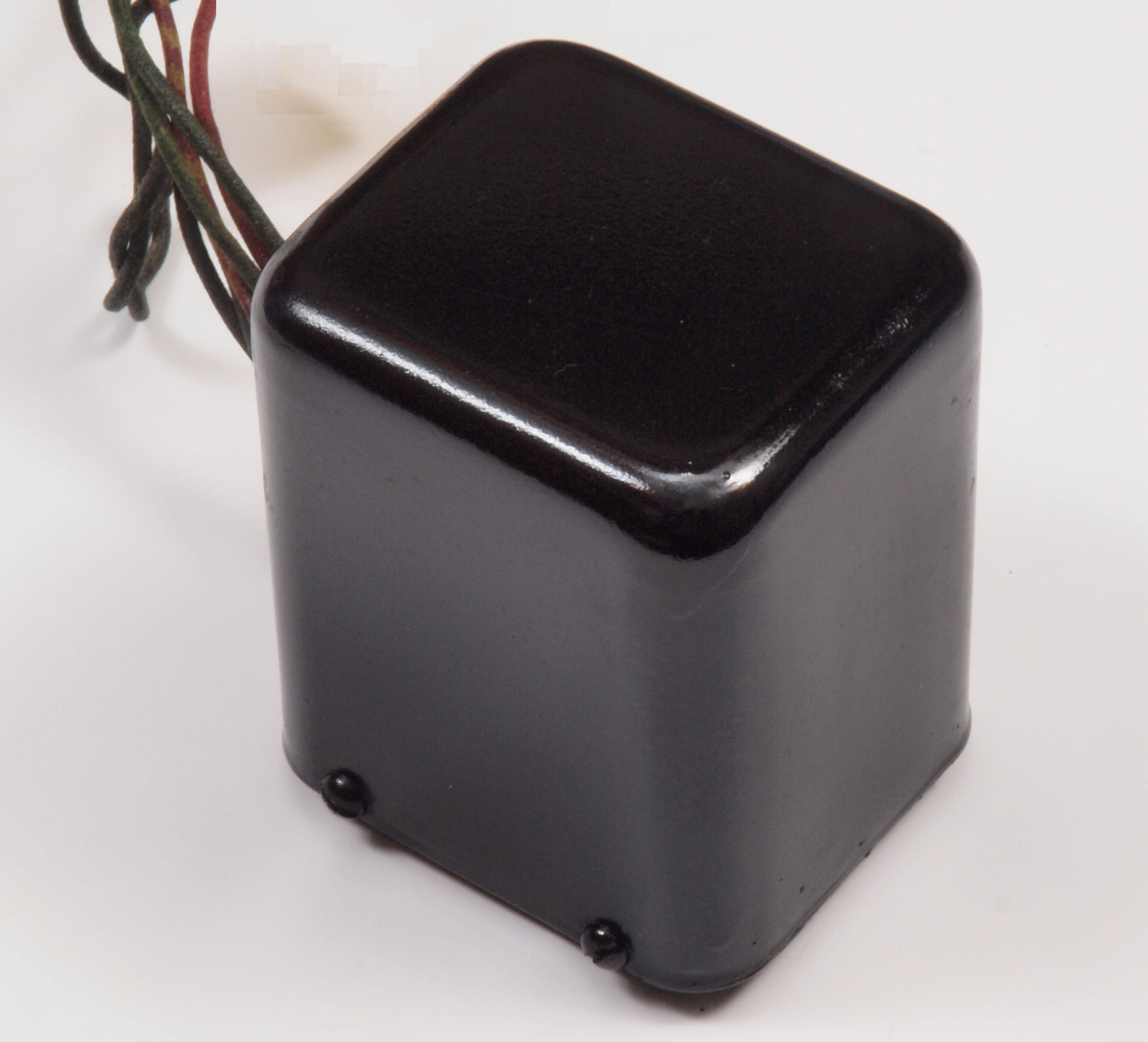

CF4. 修理後 後パネル裏加工終了。 トランス取り付け、RCA端子とアース線取り付け、負荷抵抗取り付け。
CG1. 修理中 裏パネル加工で電源トランスを外したので錆防止の為、軽く塗装する。
CG2. 修理中 裏パネル加工で電源トランスを外したので錆防止の為、軽く塗装する、反対側。

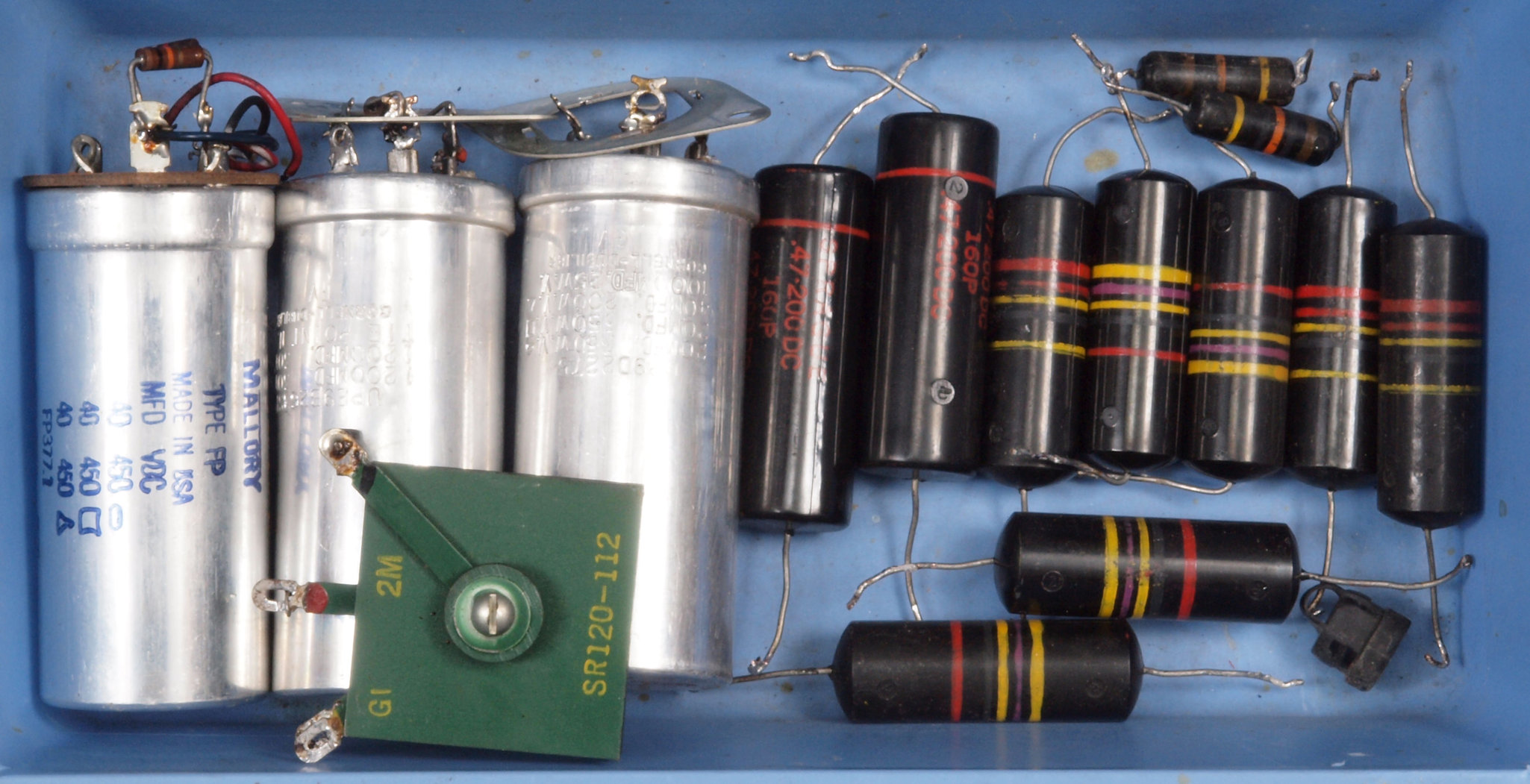

CH1. 交換部品
CI1. 修理前 上から見る
CI2. 修理後 上から見る、上の出力RCA端子横に「交換電源投入時、プリ出力遅延回路組込

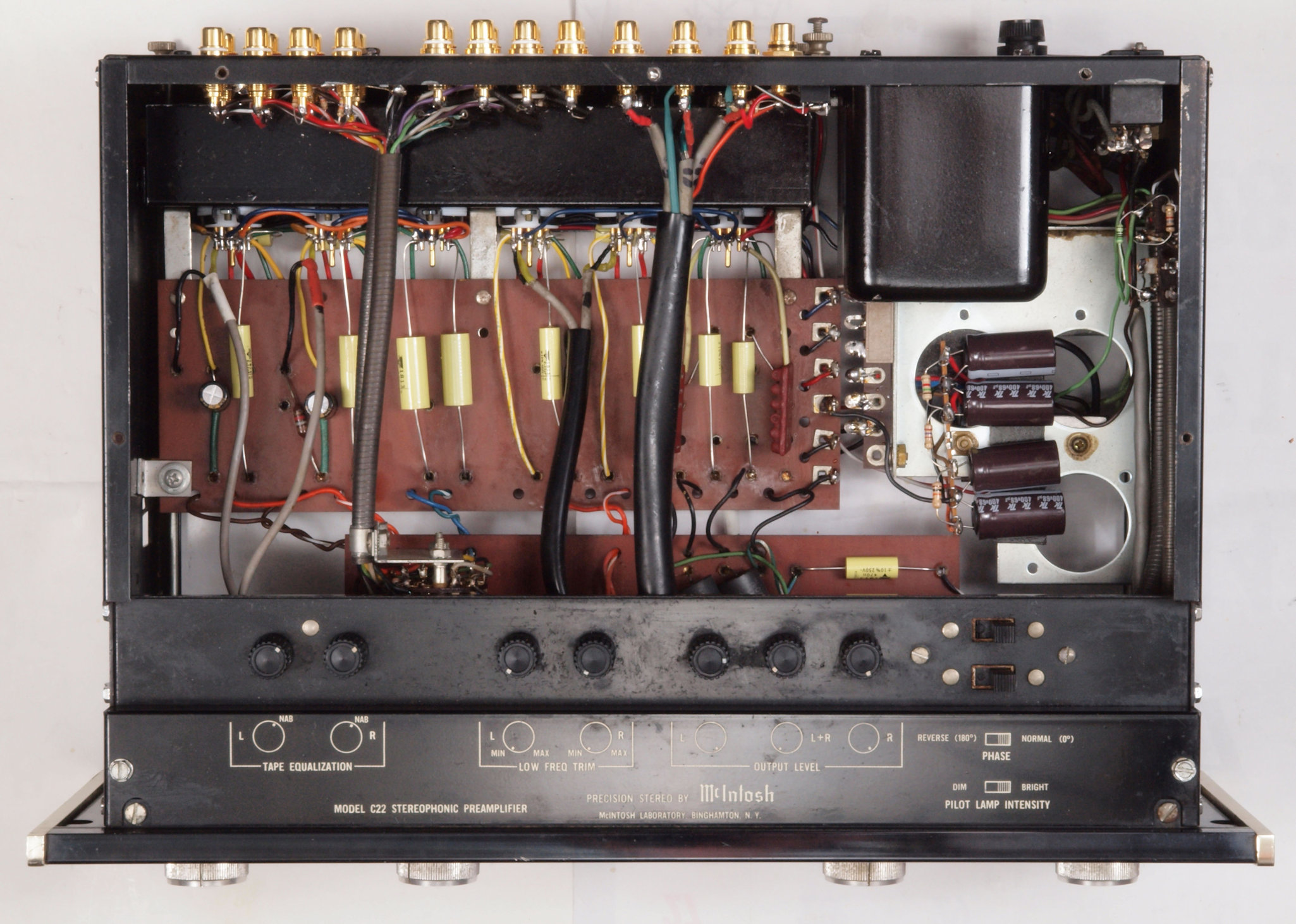

CI3. 修理前 下から見る
CI4. 修理後 下から見る

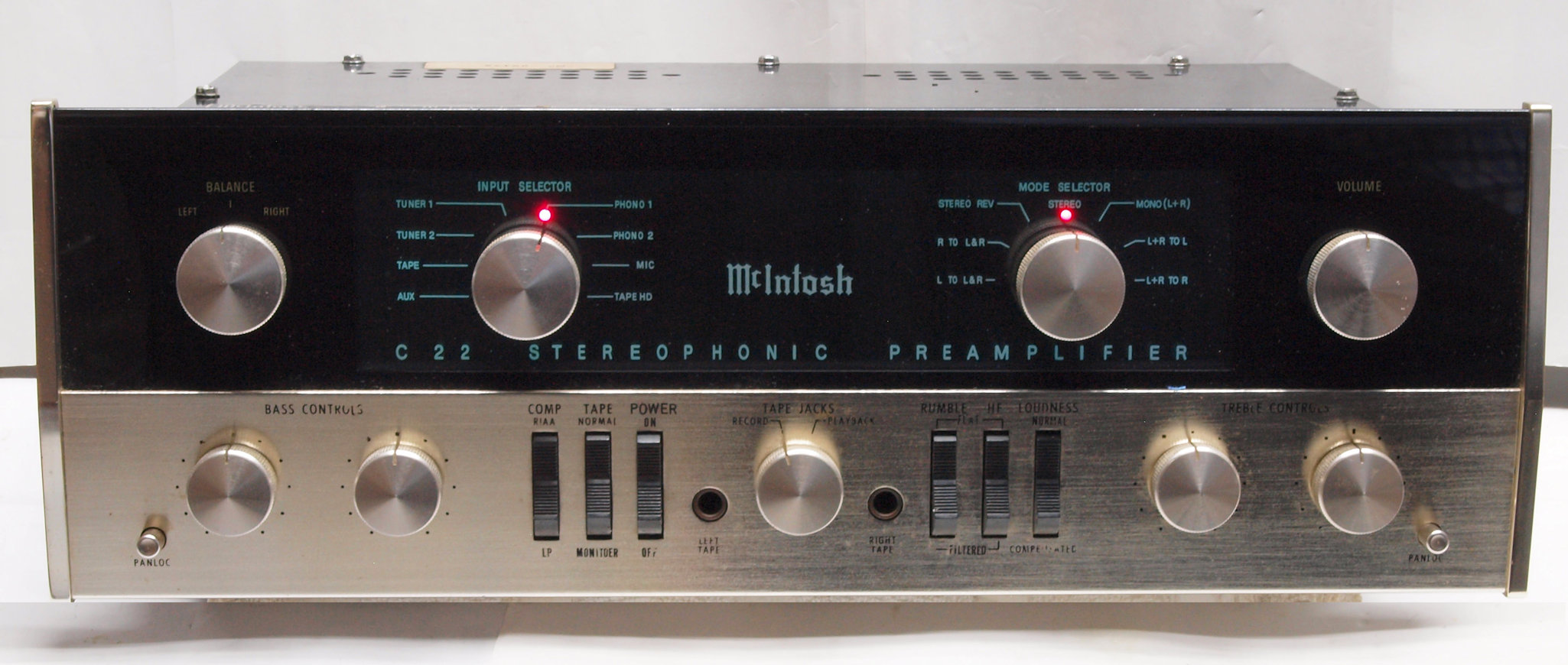

CJ1. 完成 パネル照明BRIGHT。
CJ2. 完成 パネル照明DIM。
CJ3. 完成 後から見る。
CJ4. 完成 最近の真空管はRCA規格から外れています、真空管固定パネルは強く締めない。
U. TubeTester HickokTV−2B/Uによる付属真空管測定
U0. 付属真空管 ナショナル12AX7。 右から1番目、2番目、、、、6番目。
      真空管ハンドブック(規格表)の、
      相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管 ナショナル12AX7。 右から1番目、2番目、、、、6番目。
  • 付属1本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.49mA。
    付属1本目 12AX7 ユニット2。 Gm測定=1800μmho、IP=1.52mA。
    付属2本目 12AX7 ユニット1。 Gm測定=1650μmho、IP=1.68mA。
    付属2本目 12AX7 ユニット2。 Gm測定=1700μmho、IP=1.69mA。
    付属3本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.53mA。
    付属3本目 12AX7 ユニット2。 Gm測定=1720μmho、IP=1.54mA。
    付属4本目 12AX7 ユニット1。 Gm測定=1520μmho、IP=1.47mA。
    付属4本目 12AX7 ユニット2。 Gm測定=1600μmho、IP=1.62mA。
    付属5本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.61mA。
    付属5本目 12AX7 ユニット2。 Gm測定=1700μmho、IP=1.68mA。
    付属6本目 12AX7 ユニット1。 Gm測定=1120μmho、IP=0.66mA。
    付属6本目 12AX7 ユニット2。 Gm測定=1220μmho、IP=0.76mA。
U11. 付属1本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.49mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U12. 付属1本目 12AX7 ユニット2。 Gm測定=1800μmho、IP=1.52mA。
U21. 付属2本目 12AX7 ユニット1。 Gm測定=1650μmho、IP=1.68mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U22. 付属2本目 12AX7 ユニット2。 Gm測定=1700μmho、IP=1.69mA。
U31. 付属3本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.53mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U32. 付属3本目 12AX7 ユニット2。 Gm測定=1720μmho、IP=1.54mA。
U41. 付属4本目 12AX7 ユニット1。 Gm測定=1520μmho、IP=1.47mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U42. 付属4本目 12AX7 ユニット2。 Gm測定=1600μmho、IP=1.62mA。
U51. 付属5本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.61mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U52. 付属5本目 12AX7 ユニット2。 Gm測定=1700μmho、IP=1.68mA。
U61. 付属6本目 12AX7 ユニット1。 Gm測定=1120μmho、IP=0.66mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
U62. 付属6本目 12AX7 ユニット2。 Gm測定=1220μmho、IP=0.76mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定 購入先
                       画像をクリックすると、大きく(横幅2050ドット)表示されます。

V0. 購入真空管 ECC83S。 右から1番目、2番目、、、、6番目。
      真空管ハンドブック(規格表)の、
      相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管 ECC83S。 右から1番目、2番目、、、、6番目。
  • 購入1本目 ECC83S ユニット1。 Gm測定=2000μmho、IP=1.83mA。
    購入1本目 ECC83S ユニット2。 Gm測定=2200μmho、IP=2.14mA。
    購入2本目 ECC83S ユニット1。 Gm測定=2300μmho、IP=2.00mA。
    購入2本目 ECC83S ユニット2。 Gm測定=2100μmho、IP=1.87mA。
    購入3本目 ECC83S ユニット1。 Gm測定=2400μmho、IP=2.07mA。
    購入3本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.08mA。
    購入4本目 ECC83S ユニット1。 Gm測定=2000μmho、IP=1.95mA。
    購入4本目 ECC83S ユニット2。 Gm測定=2120μmho、IP=2.09mA。
    購入5本目 ECC83S ユニット1。 Gm測定=2300μmho、IP=2.00mA。
    購入5本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.12mA。
    購入6本目 ECC83S ユニット1。 Gm測定=2400μmho、IP=2.08mA。
    購入6本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.06mA。
V11. 購入1本目 ECC83S ユニット1。 Gm測定=2000μmho、IP=1.83mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V12. 購入1本目 ECC83S ユニット2。 Gm測定=2200μmho、IP=2.14mA。
V21. 購入2本目 ECC83S ユニット1。 Gm測定=2300μmho、IP=2.00mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V22. 購入2本目 ECC83S ユニット2。 Gm測定=2100μmho、IP=1.87mA。
V31. 購入3本目 ECC83S ユニット1。 Gm測定=2400μmho、IP=2.07mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V32. 購入3本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.08mA。
V41. 購入4本目 ECC83S ユニット1。 Gm測定=2000μmho、IP=1.95mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V42. 購入4本目 ECC83S ユニット2。 Gm測定=2120μmho、IP=2.09mA。
V51. 購入5本目 ECC83S ユニット1。 Gm測定=2300μmho、IP=2.00mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V52. 購入5本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.12mA。
V61. 購入6本目 ECC83S ユニット1。 Gm測定=2400μmho、IP=2.08mA。
                           Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Eg1=−2V」
V62. 購入6本目 ECC83S ユニット2。 Gm測定=2400μmho、IP=2.06mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
プレート波形を観測しながら測定する。
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

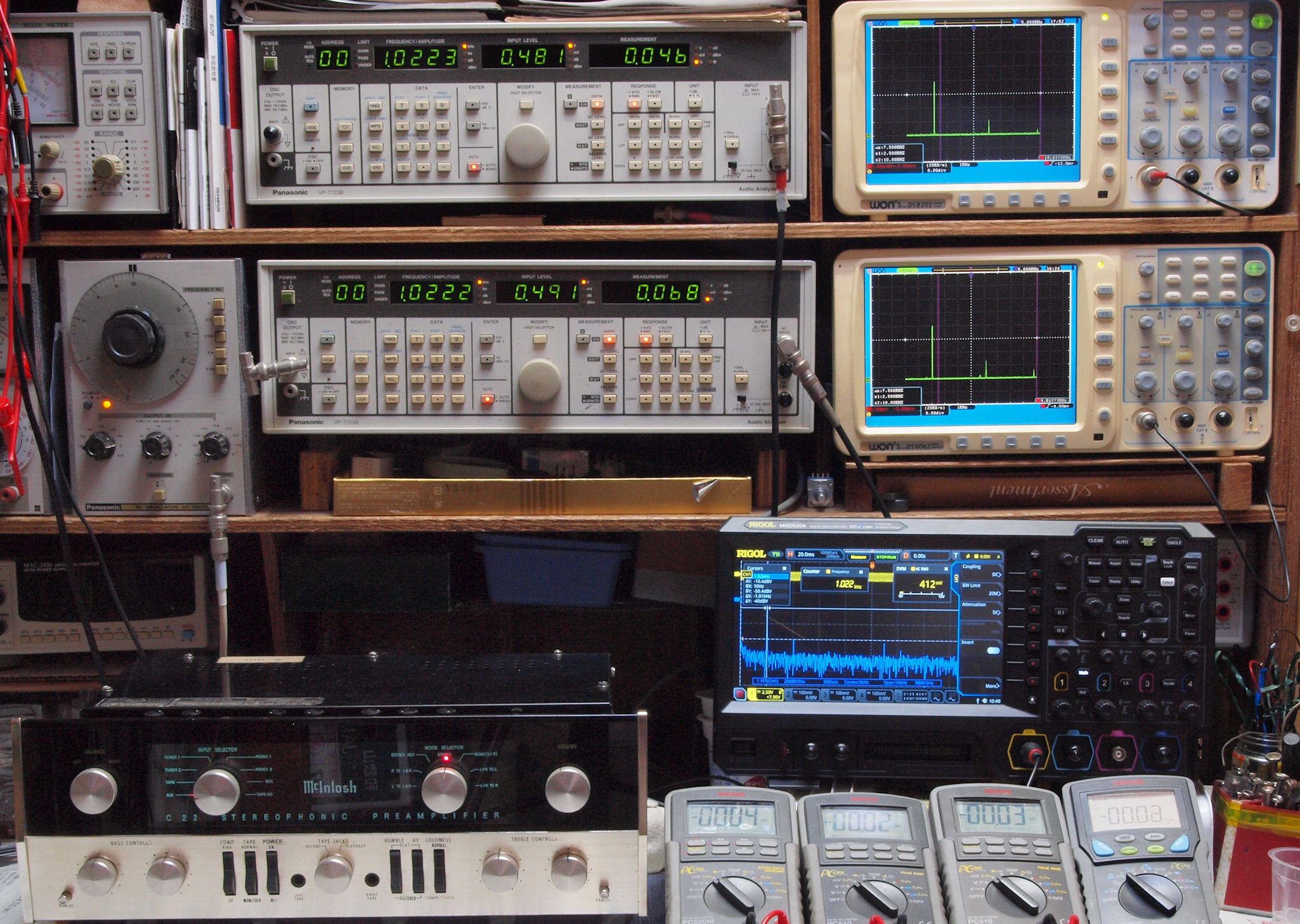

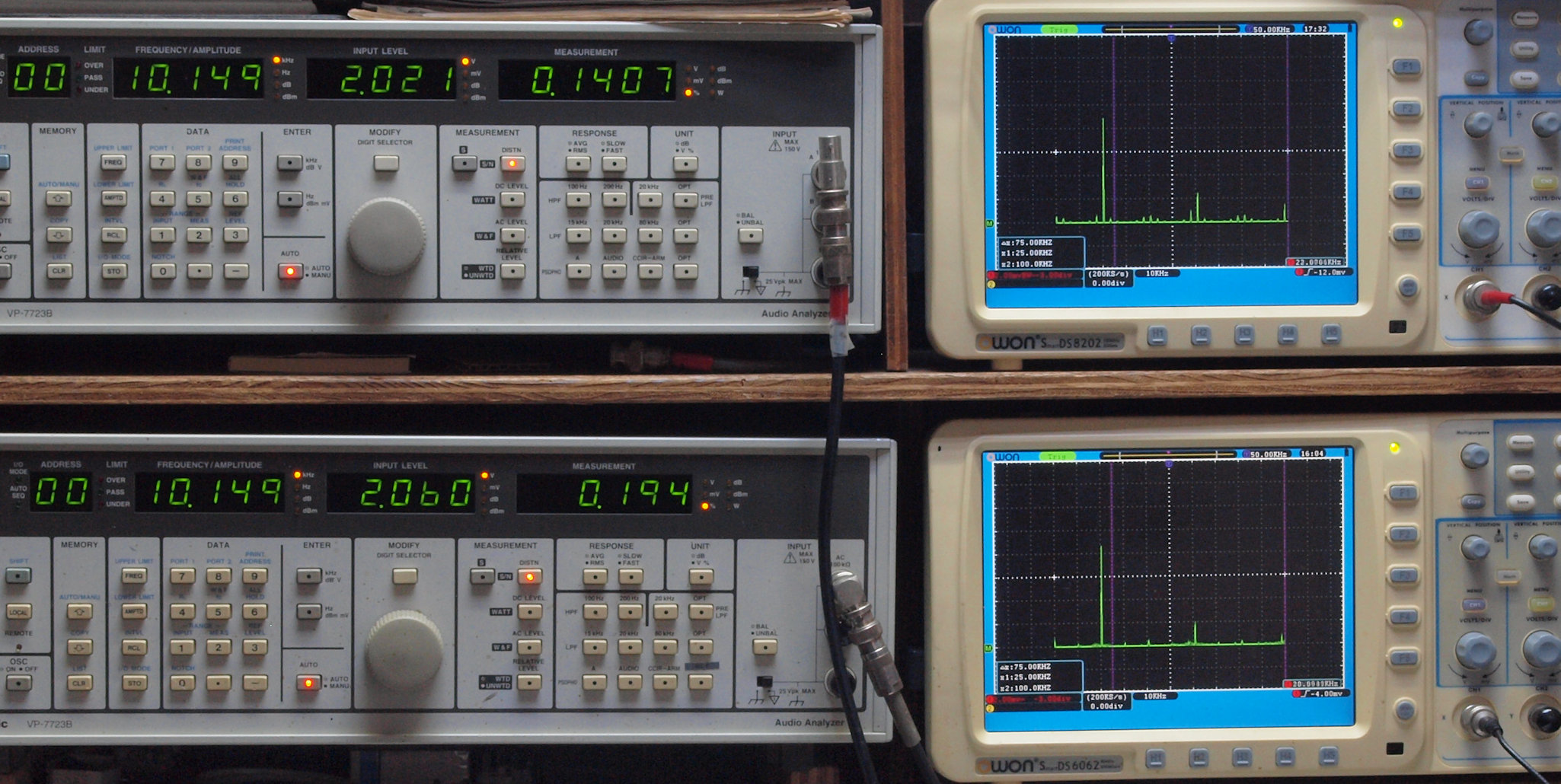

E1. 出力・歪み率測定・調整。 電源電圧100Vにて測定。
    「見方」。
   上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E21. AUX 50Hz入力、R側出力電圧=2V、 0.0220%歪み。
                 L側出力電圧=2V、 0.0254%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. AUX 100Hz入力、R側出力電圧=2V、 0.0406%歪み。
                  L側出力電圧=2V、 0.0529%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

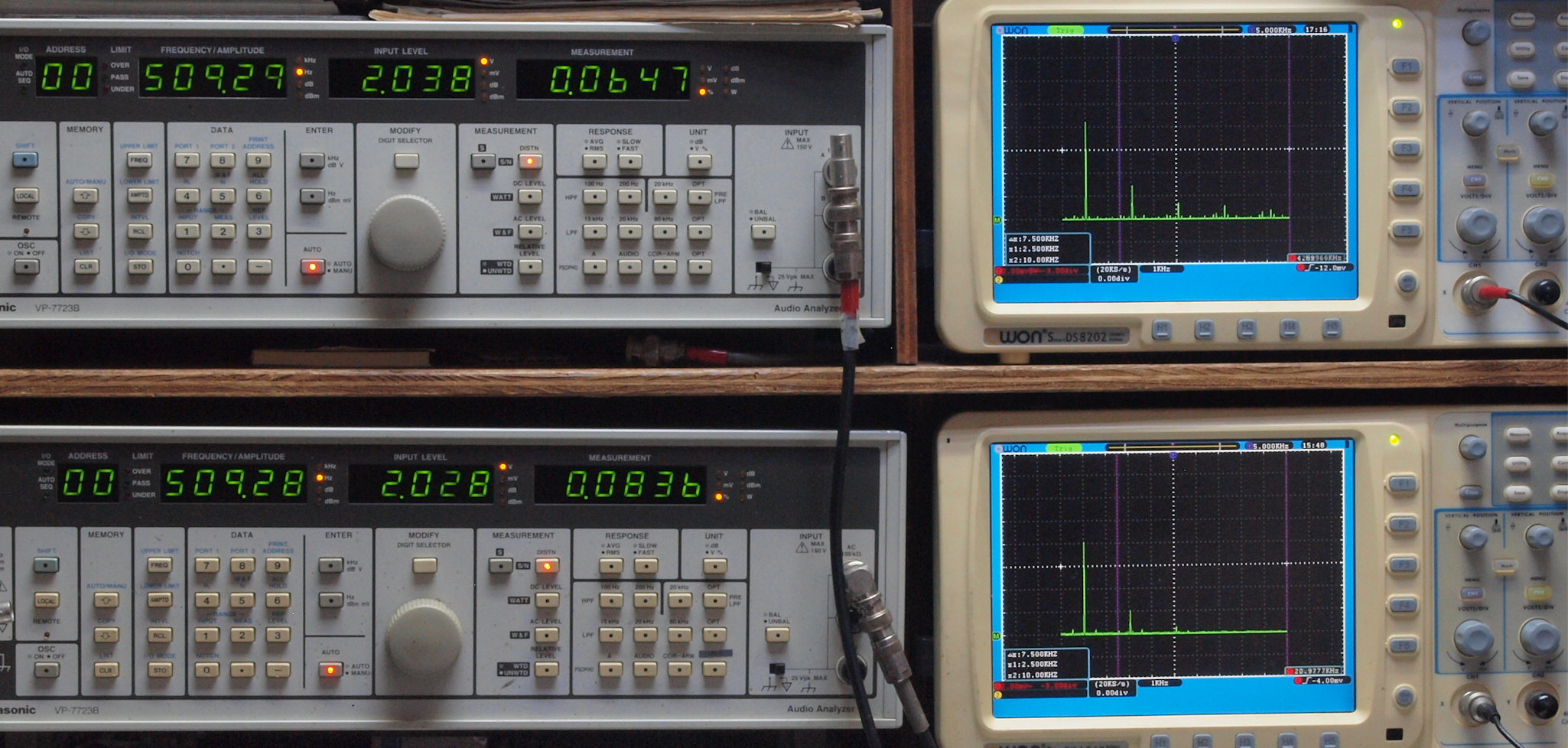

E23. AUX 500Hz入力、R側出力電圧=2V、 0.0647%歪み。
                  L側出力電圧=2V、 0.0836%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

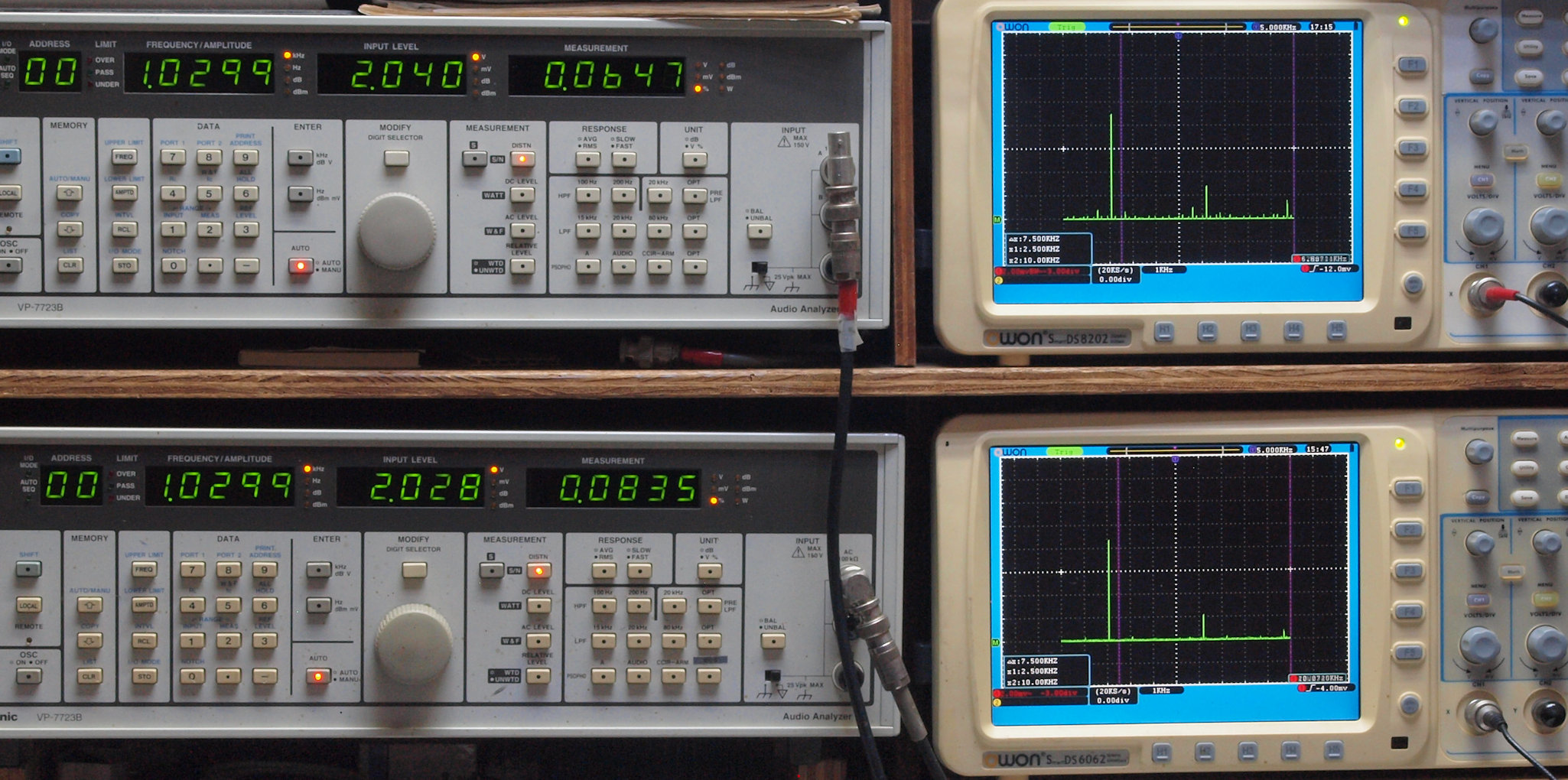

E24. AUX 1kHz入力、R側出力電圧=2V、 0.0647%歪み。
                 L側出力電圧=2V、 0.0835%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E25. AUX 5kHz入力、R側出力電圧=2V、 0.0971%歪み。
                 L側出力電圧=2V、 0.0970%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

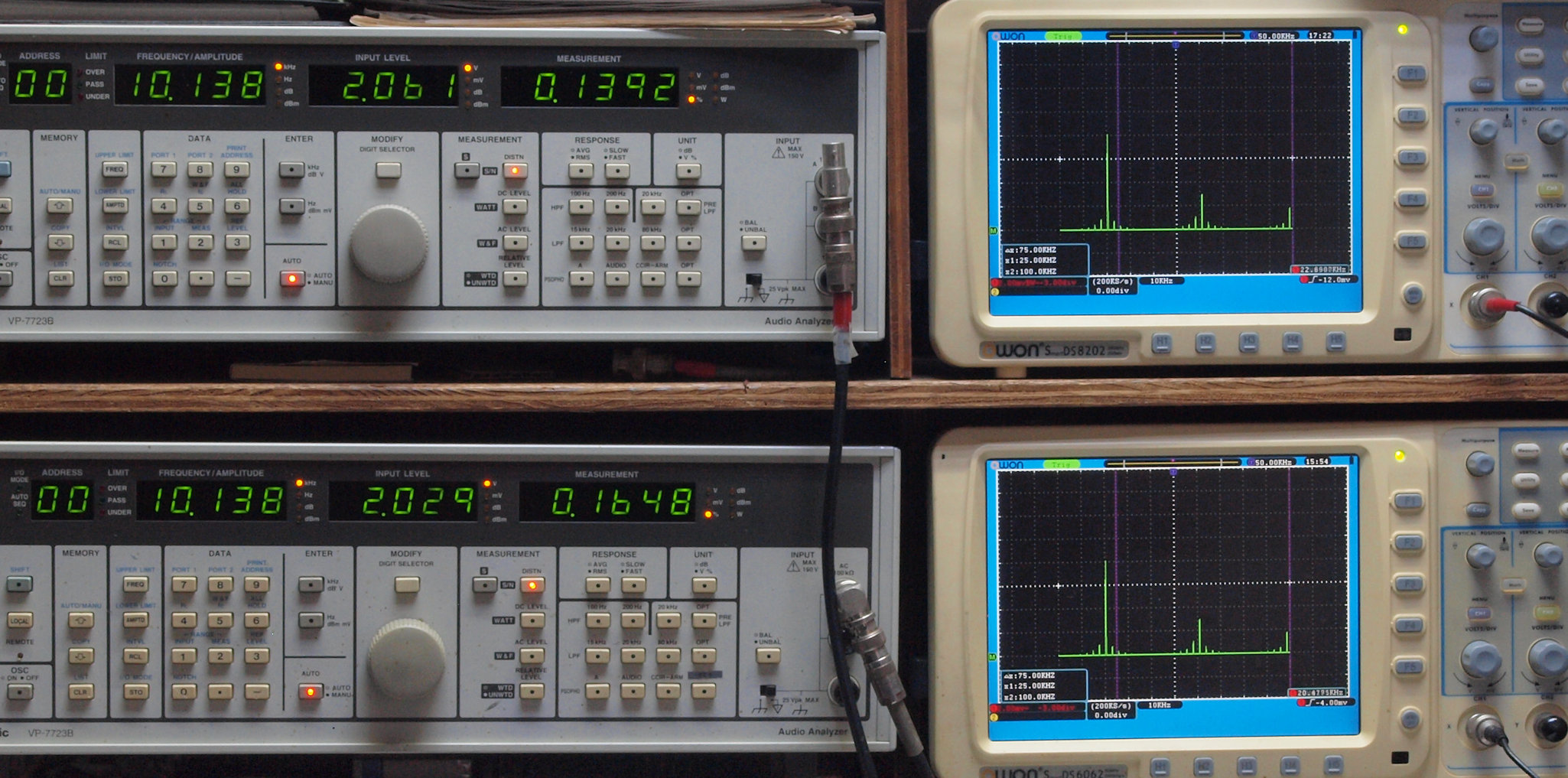

E26. AUX 10kHz入力、R側出力電圧=2V、 0.1392%歪み。
                  L側出力電圧=2V、 0.1648%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. AUX 20kHz入力、R側出力電圧=1.2V、 0.224%歪み。
                  L側出力電圧=1.2V、 0.243%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
                  この当たりは、フイルターが効いて、出力が下がる。
E31. MM 50Hz入力、R側出力電圧=2V、 0.229%歪み。
                 L側出力電圧=2V、 0.241%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

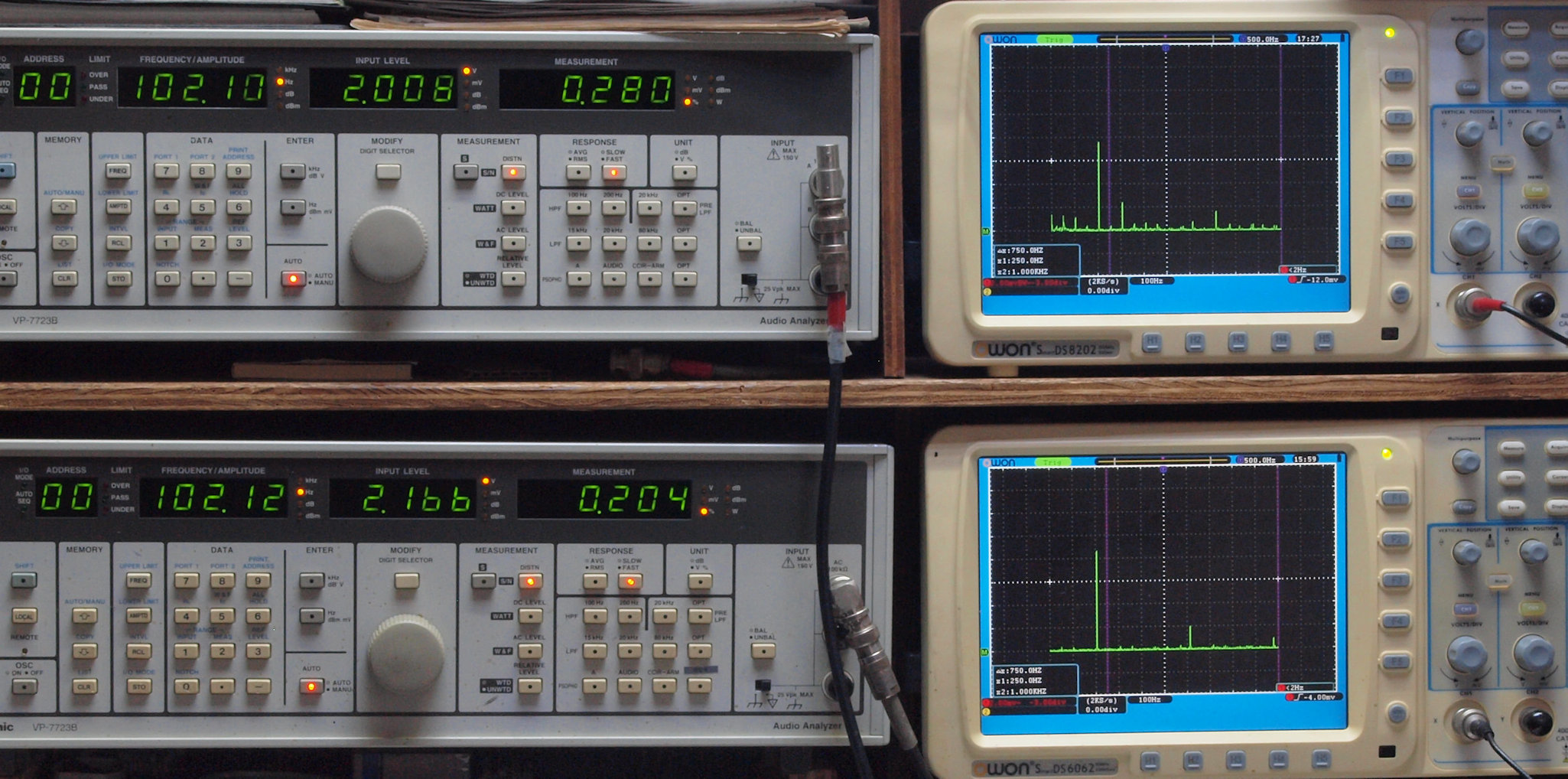

E32. MM 100Hz入力、R側出力電圧=2V、 0.280%歪み。
                  L側出力電圧=2V、 0.204%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

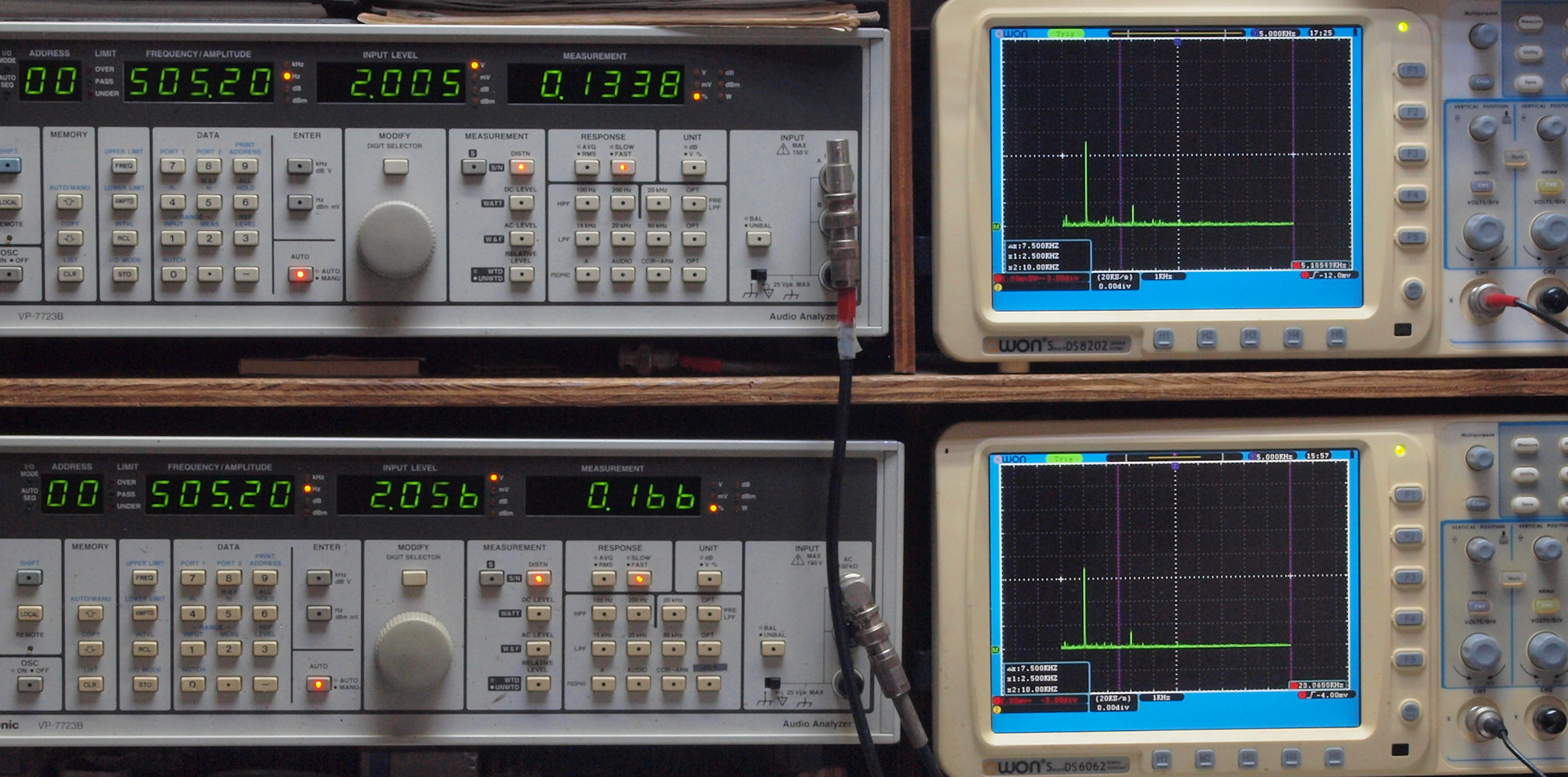

E33. MM 500Hz入力、R側出力電圧=2V、 0.1338%歪み。
                  L側出力電圧=2V、 0.166%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

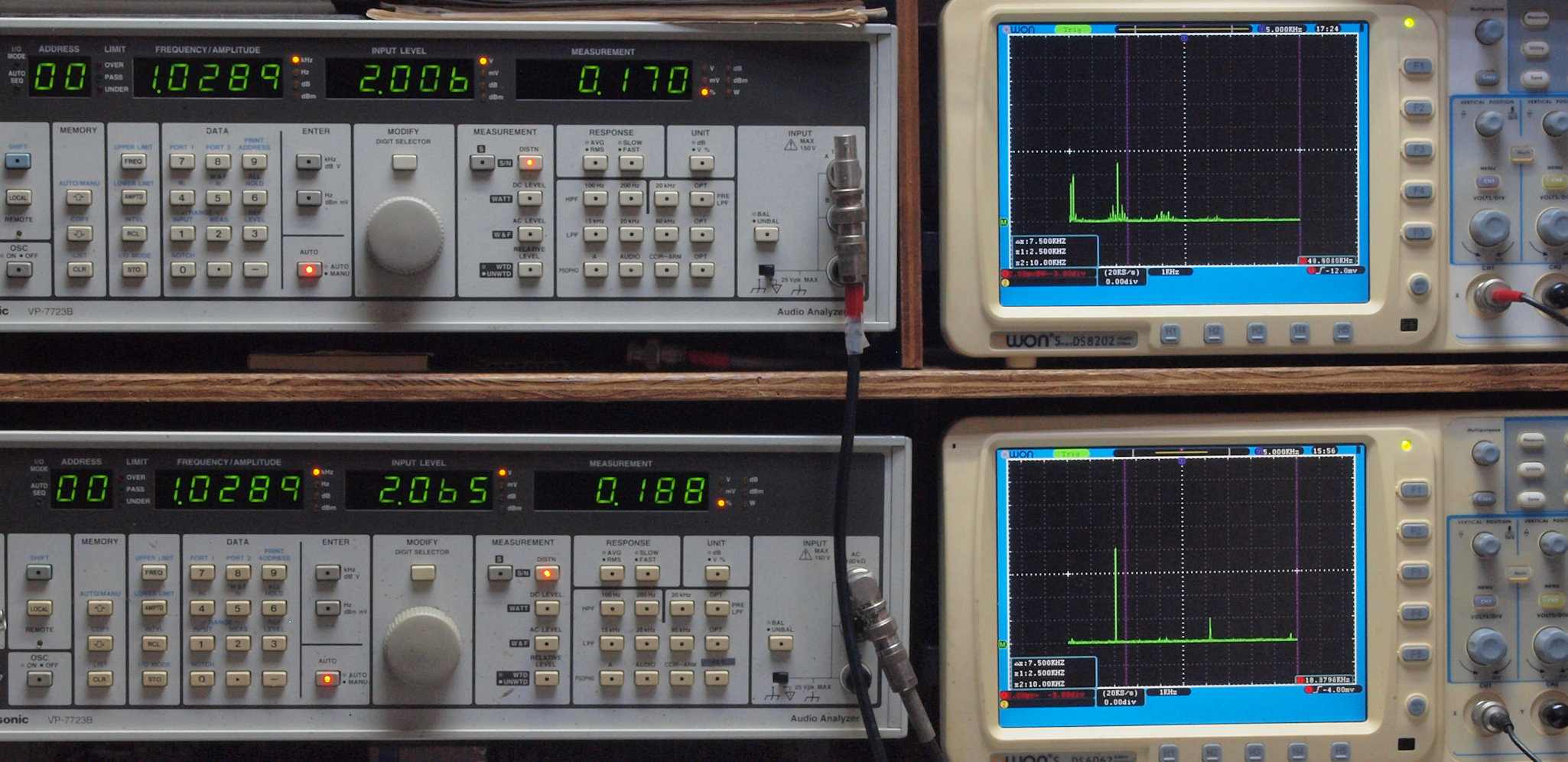

E34. MM 1kHz入力、R側出力電圧=2V、 0.170%歪み。
                 L側出力電圧=2V、 0.188%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

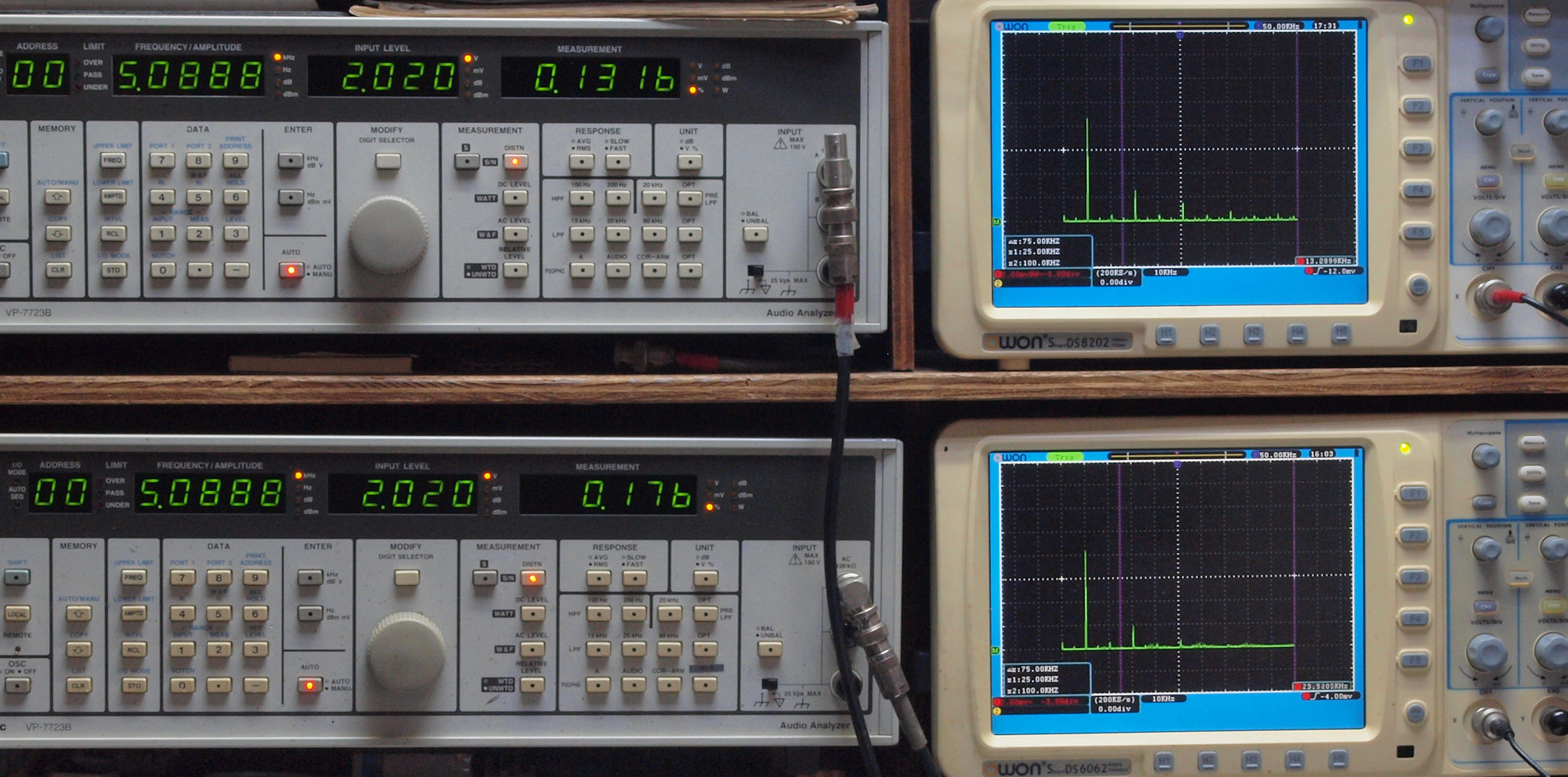

E35. MM 5kHz入力、R側出力電圧=2V、 0.1316%歪み。
                 L側出力電圧=2V、 0.176%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E36. MM 10kHz入力、R側出力電圧=2V、 0.1407%歪み。
                  L側出力電圧=2V、 0.194%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

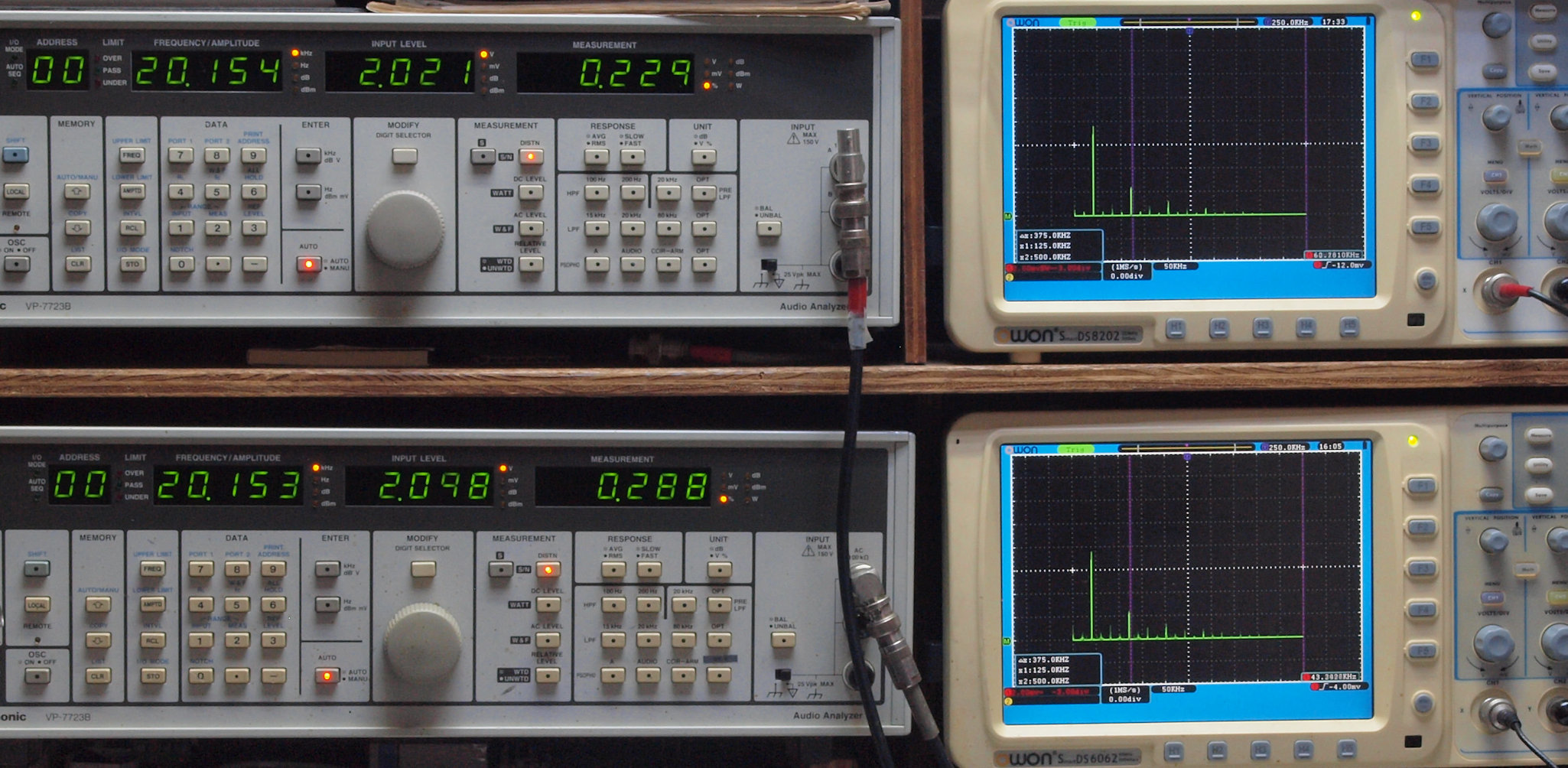

E37. MM 20kHz入力、R側出力電圧=2V、 0.229%歪み。
                  L側出力電圧=2V、 0.288%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

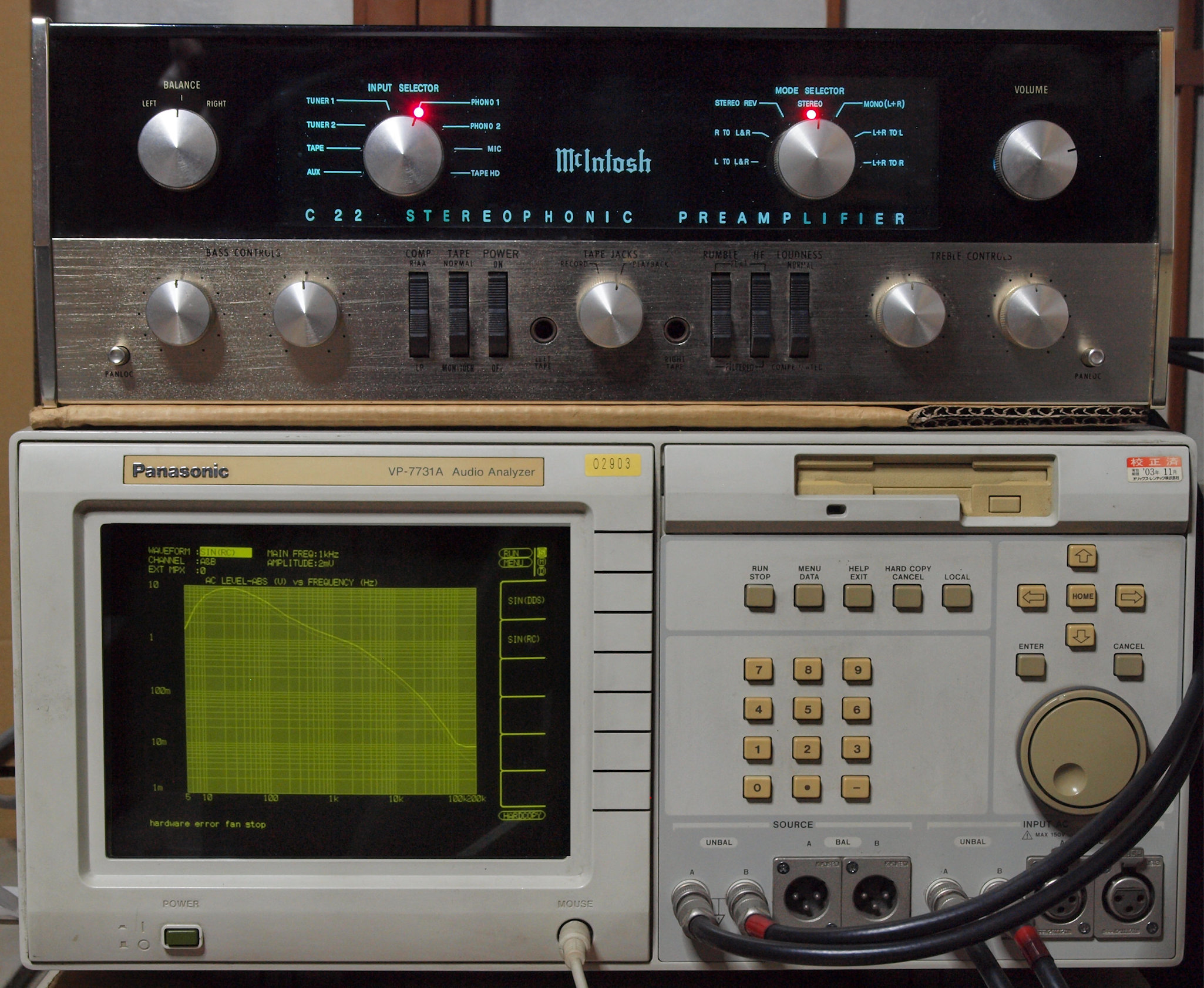

F0. 下のオーディオアナライザーVP−7732Aで自動測定。

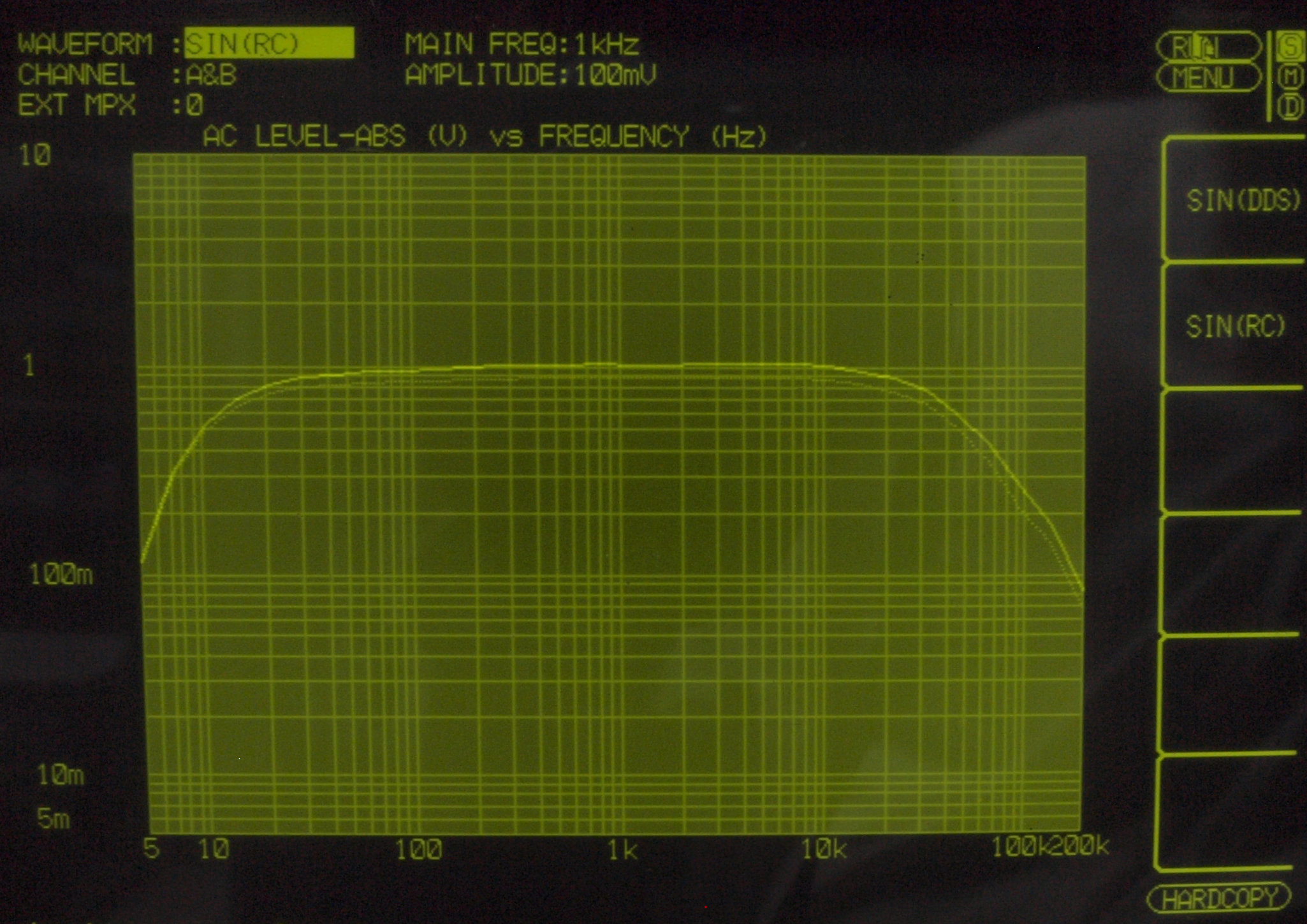

F21. 入出力特性測定(AUX入力)、AUX入力端子へ100mV一定入力 VRはmax 平均で1V出力。
                                     左出力=薄(細い)色 右出力=濃い(太い)色。

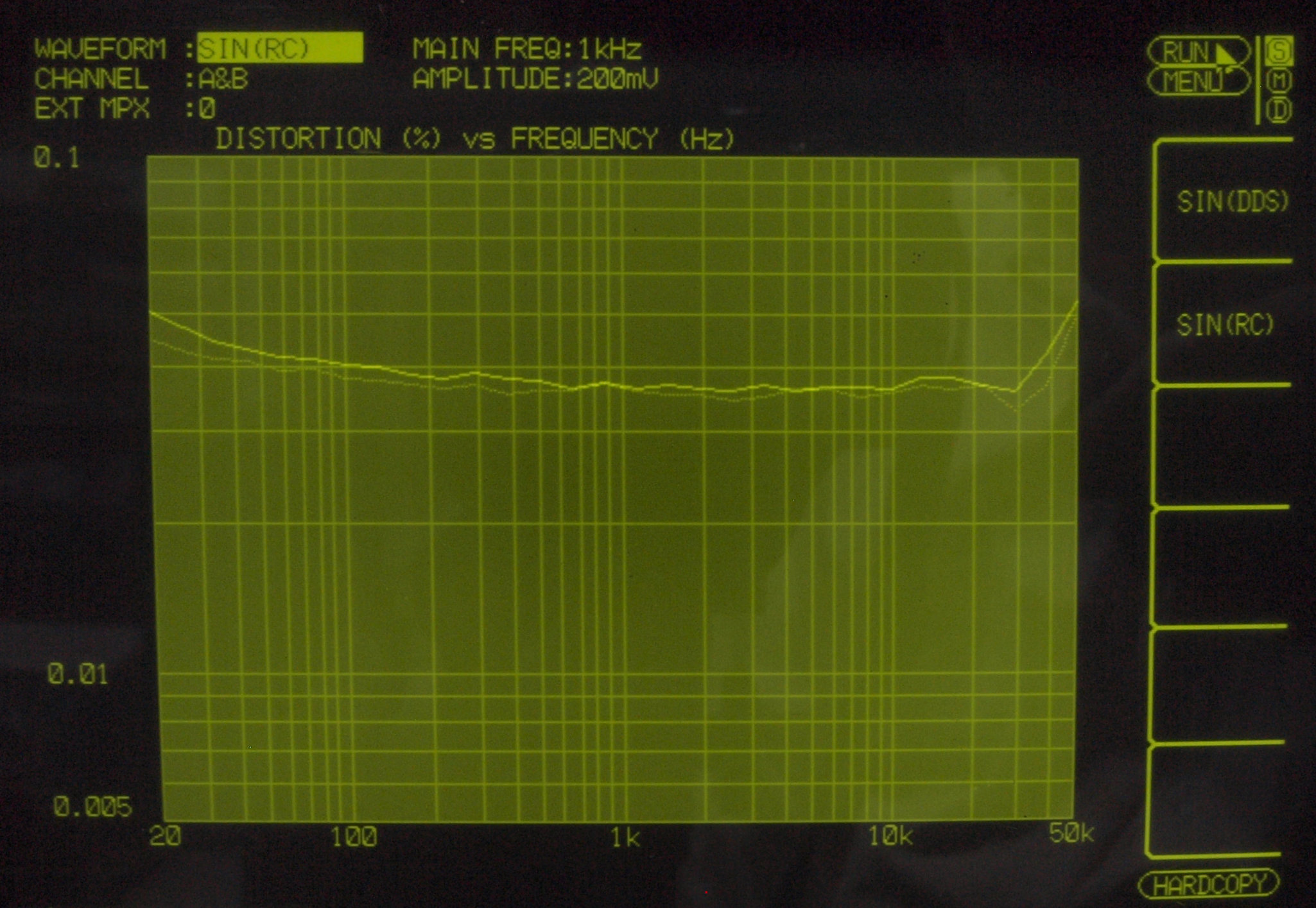

22. 歪み率測定 AUX入力端子へ100mV一定入力、メインVRはmax。
                   左出力=薄(細い)色 右出力=濃い(太い)色。 レベルは測定器任せの全自動。

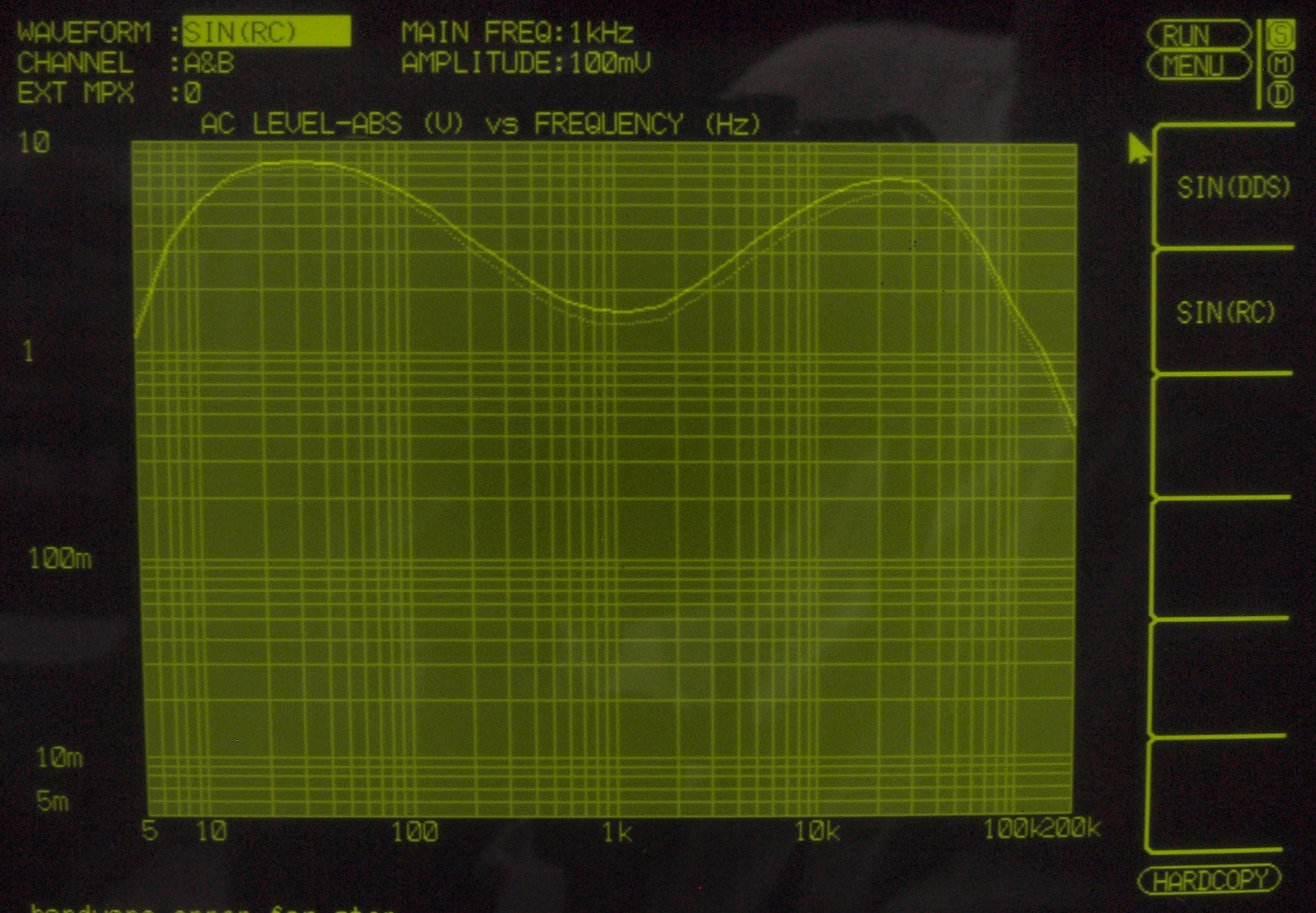

F23. 入出力特性測定(AUX100mV入力)、BASS & TREBLE VRはmax(最大位置)。
                                   左出力=薄(細い)色 右出力=濃い(太い)色。
F24. 入出力特性測定(AUX100mV入力)、BASS & TREBLE VRはmin(最小位置)。
                                 左出力=薄(細い)色 右出力=濃い(太い)色。

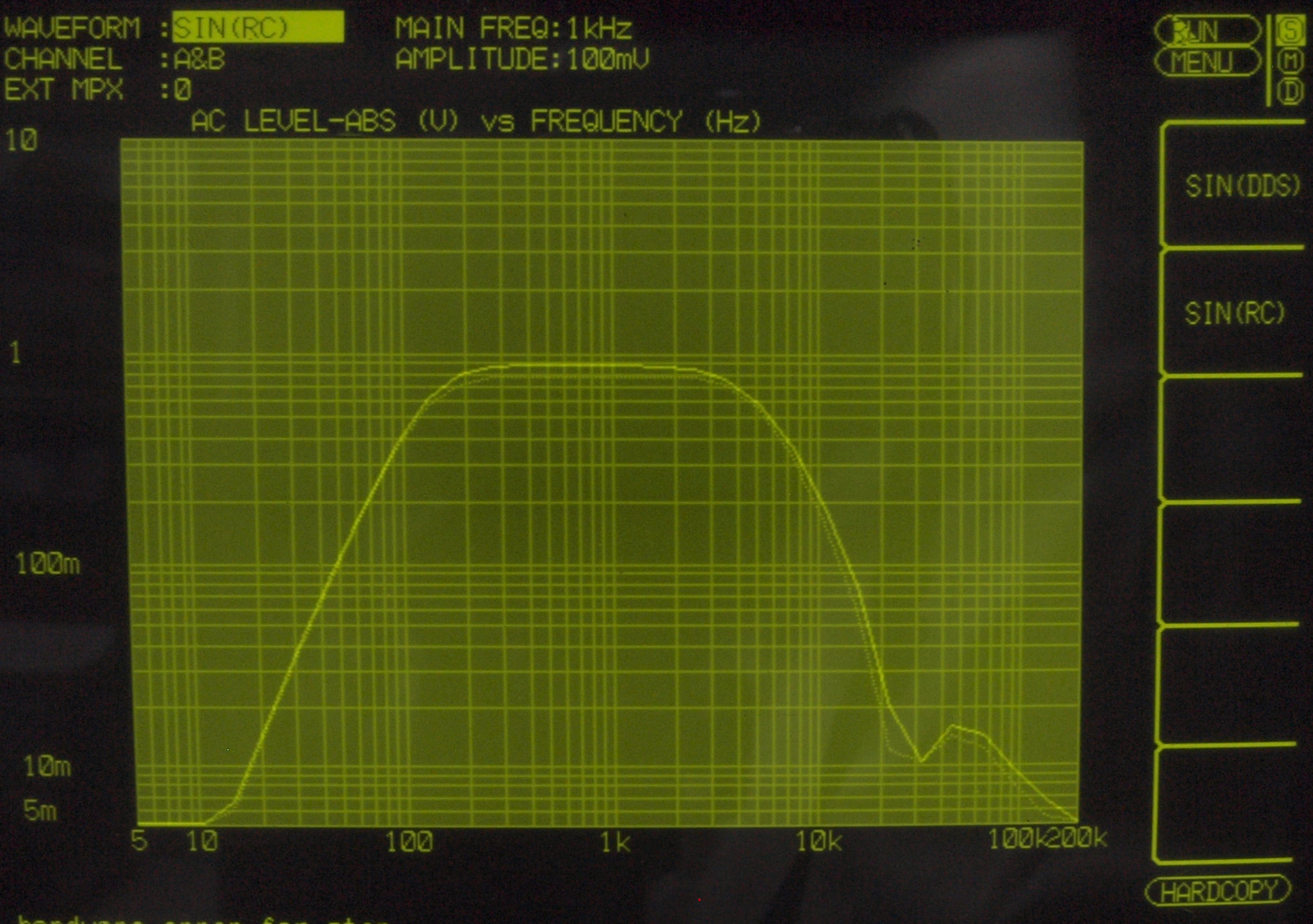

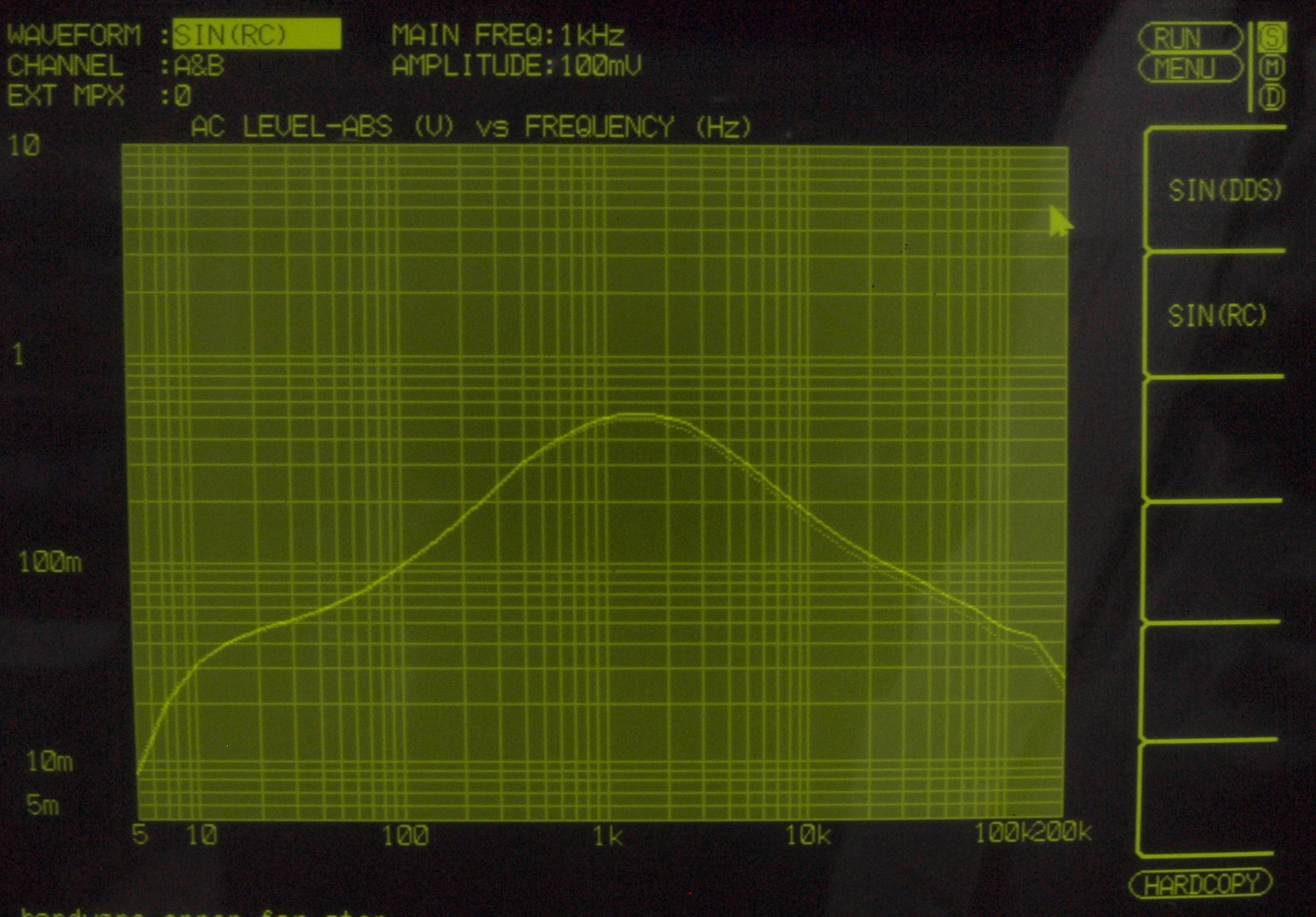

F25. 入出力特性測定(AUX100mV入力)、RUMBLO & HF FILTER ON。
                               左出力=薄(細い)色 右出力=濃い(太い)色。

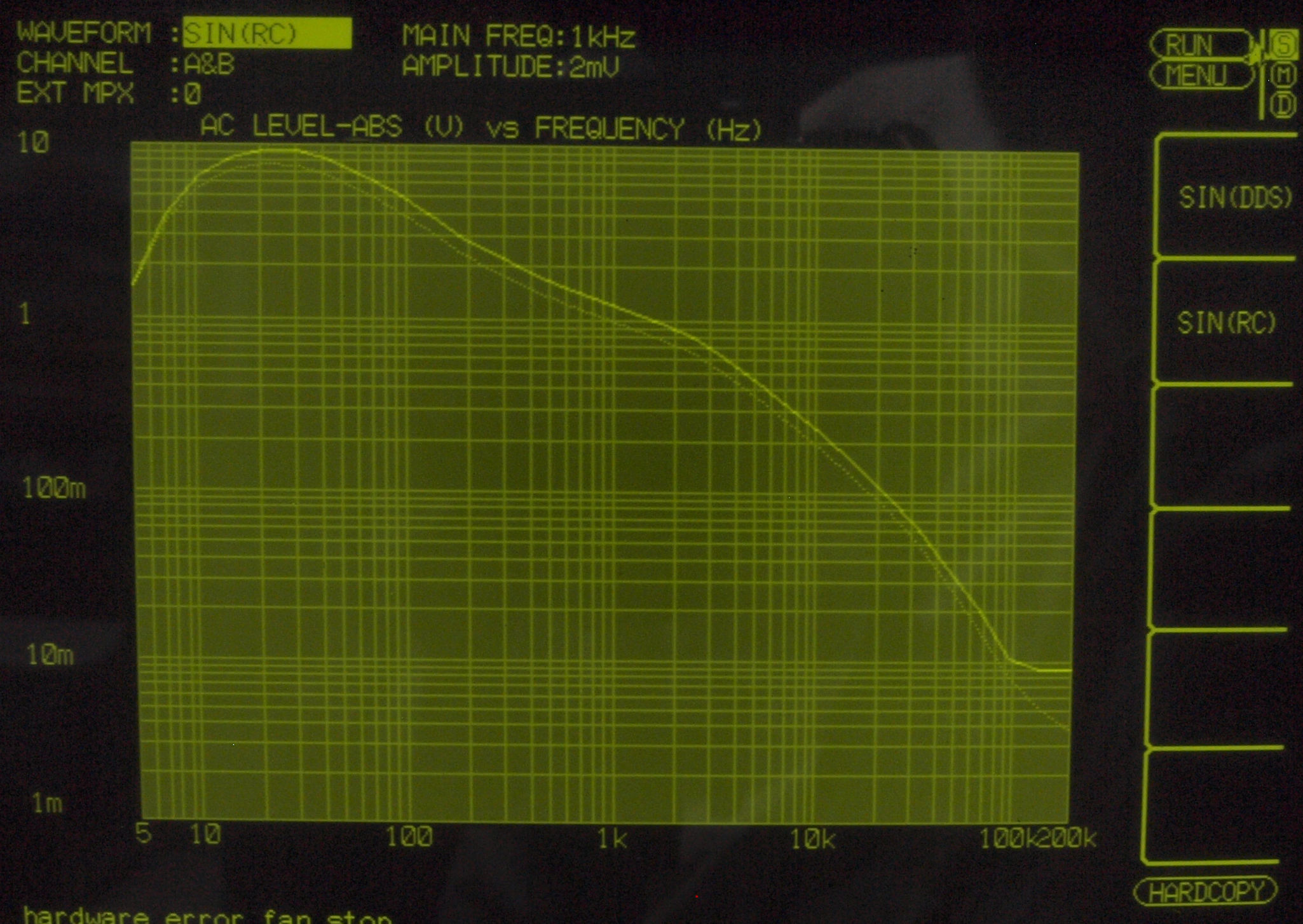

31. 入出力特性測定(MM入力)。
      MM入力 入力電圧=2mV一定入力 VRはmax  左出力=薄(細い)色 右出力=濃い(太い)色。
Y. ユーザー宅の設置状況
Y1. 設置状況、 正面から見る。
S. Mcintosh C22 の仕様(マニアル・カタログより)
型式 管球式コントロールアンプ C22
周波数特性 20Hz〜20kHz、 +-0.5dB
全高調波歪率 0.2%以下(出力10V)、0.02%以下(出力3V)
入力感度/インピーダンス
2.5V OutPut
Phono1、2 = 2mV/47kΩ(1kHz)。
Microphone = 2.5mV/47kΩ(1kHz)。
Aux1、2 = 250mV/250kΩ。
TAPE1.2 = 250mV/250kΩ。 Tuner/CD = 250mV/250kΩ。
SN比 SN比=85dB(ハイレベル)、SN比=62.5dB(ローレベル)
Bass Control +-20dB at 20Hz
Treble Control +-20dB at 20kHz
LF Filter CutOff Below 50Hz (Down 30dB @20Hz)
HF Filter CutOff Above 5kHz (Down 30dB @20kHz)
使用真空管 12AX7(ECC83)×6本
定格消費電力 最大34W
ACアウトレット スイッチド(4)、アンスイッチド(1)
外形寸法 幅406.4mm×高さ138mm×奥行330.2mm
重量 約7.3kg
定価 1962〜1972年発売。
(2009年復刻版)¥693,000
