ＣｏｕｎｔｅｒＰｏｉｎｔ　ＮＰ−１００　ＰｒｅｍｉｕｍＧｏｌｄ　修理記録

２０２１／５／１到着　　　２０２３／１／２０引取

Ａ．　修理前の状況 左のチャンネルのヒューズが飛んで音が出ません。原因はわかりません。 B．　原因 終段ＴＲ（トランジスター）焼損。 各部経年劣化。 Ｃ．　修理状況 真空管ソケット交換。 電解コンデンサ−増量交換。 １部フイルムコンデンサ−交換。 基板・配線手直し、スルホール補強。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ、ソケット交換 １部抵抗交換。 終段ＴＲ（トランジスター）の交換 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。 ６ＳＮ７EH　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定。 ６ＳＮ７GTB　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 フイルムコンデンサ−　　　　　　　　　　　 　　　個。 電解コンデンサ−　　　　　　　　　　　　　　　　　３０個。 タイト製銀メッキ・コンパクトロン１２ピンソケット　　８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　３個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 終段ＴＲ（トランジスター） 　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｇ．　修理費　　，０００円　　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途。 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＮＰ−１００　ＰｒｅｍｉｕｍＧｏｌｄ　の仕様（カタログ・マニアルより） Ｙ．　ユーザー宅の設置状況

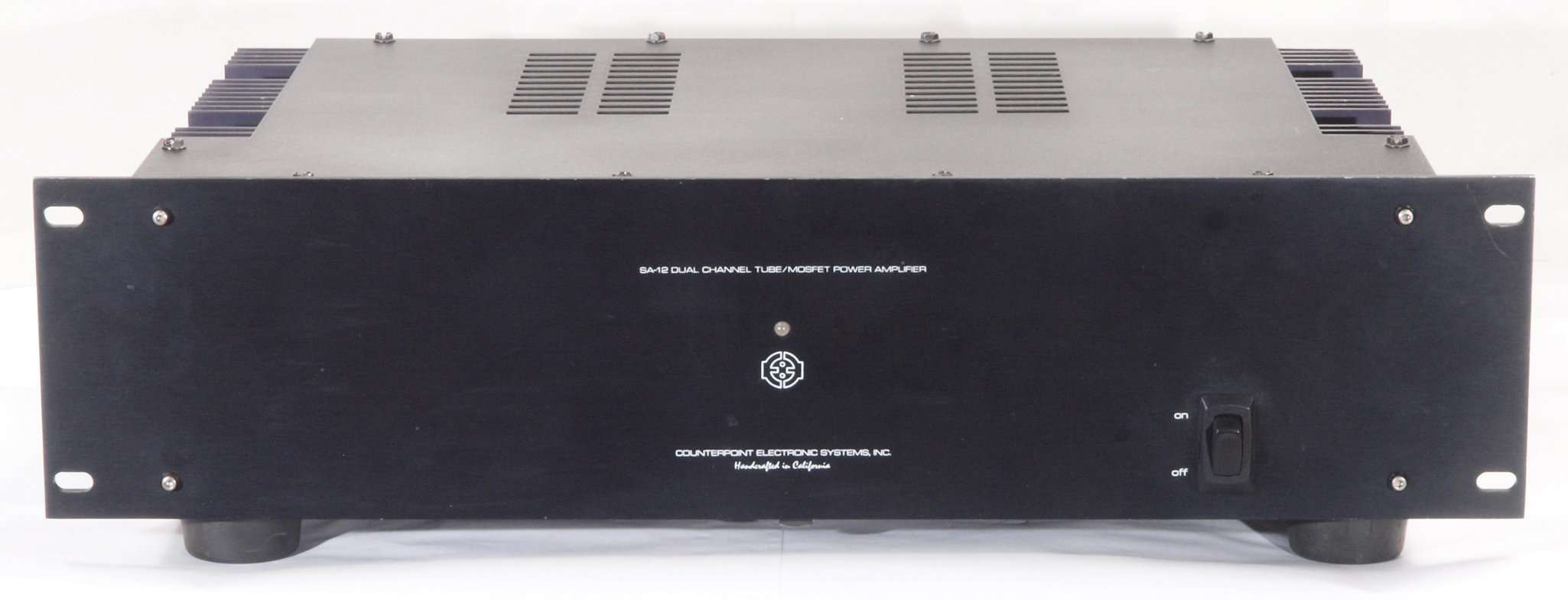

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

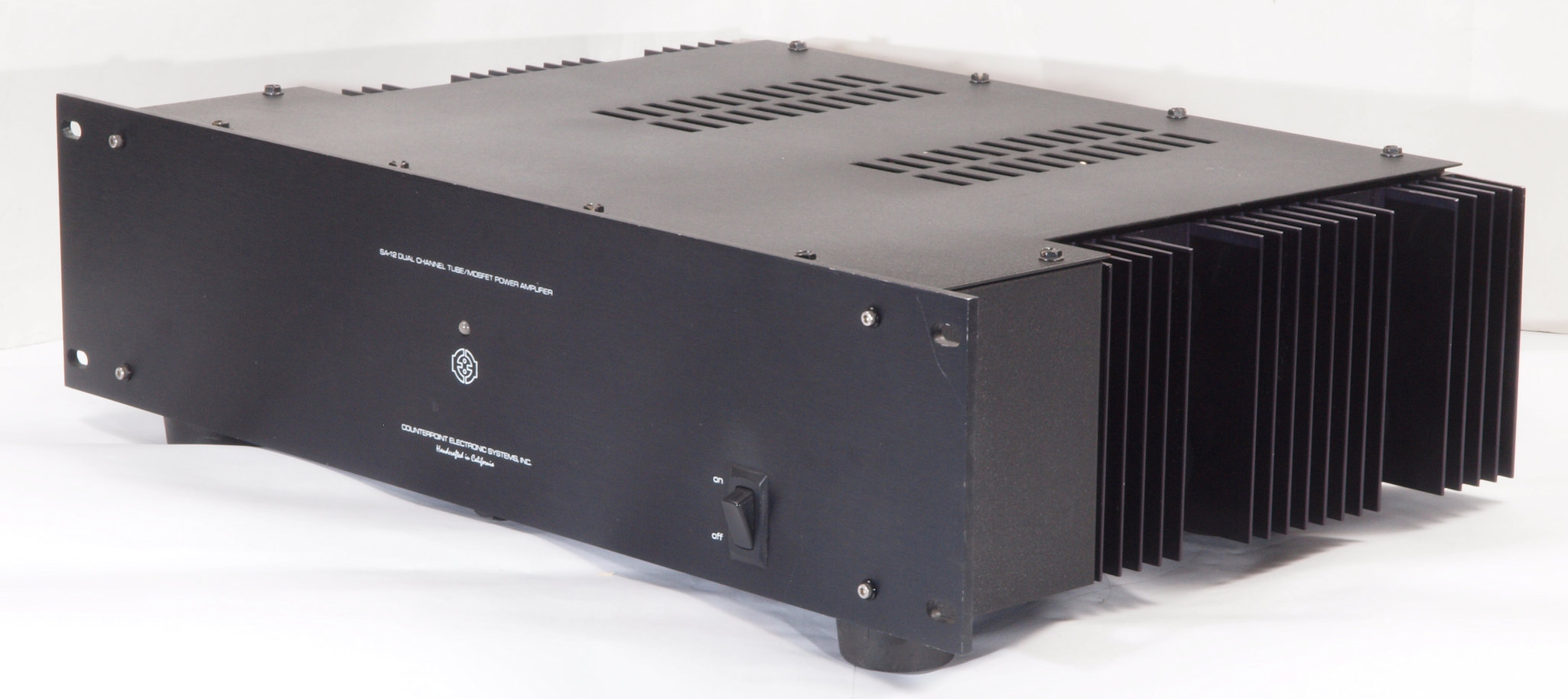

Ａ１２．　点検中　前右から見る

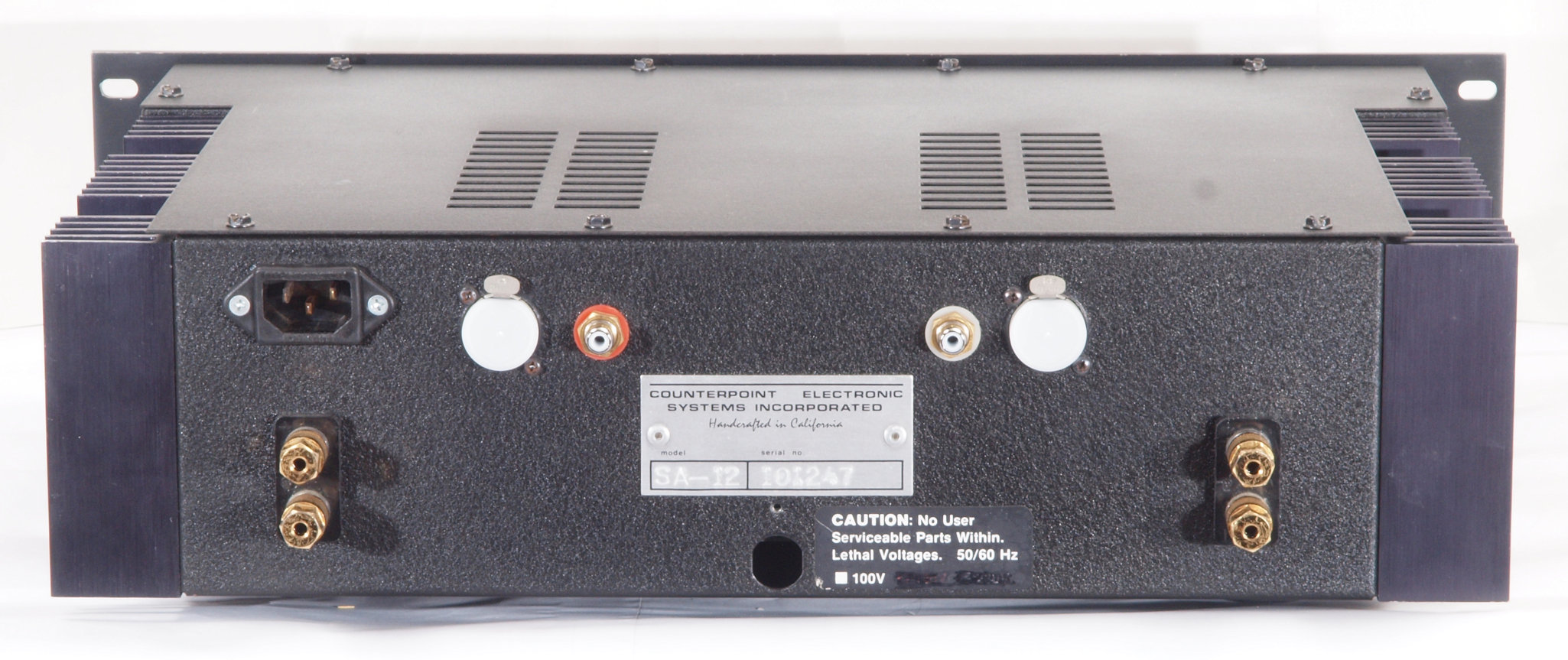

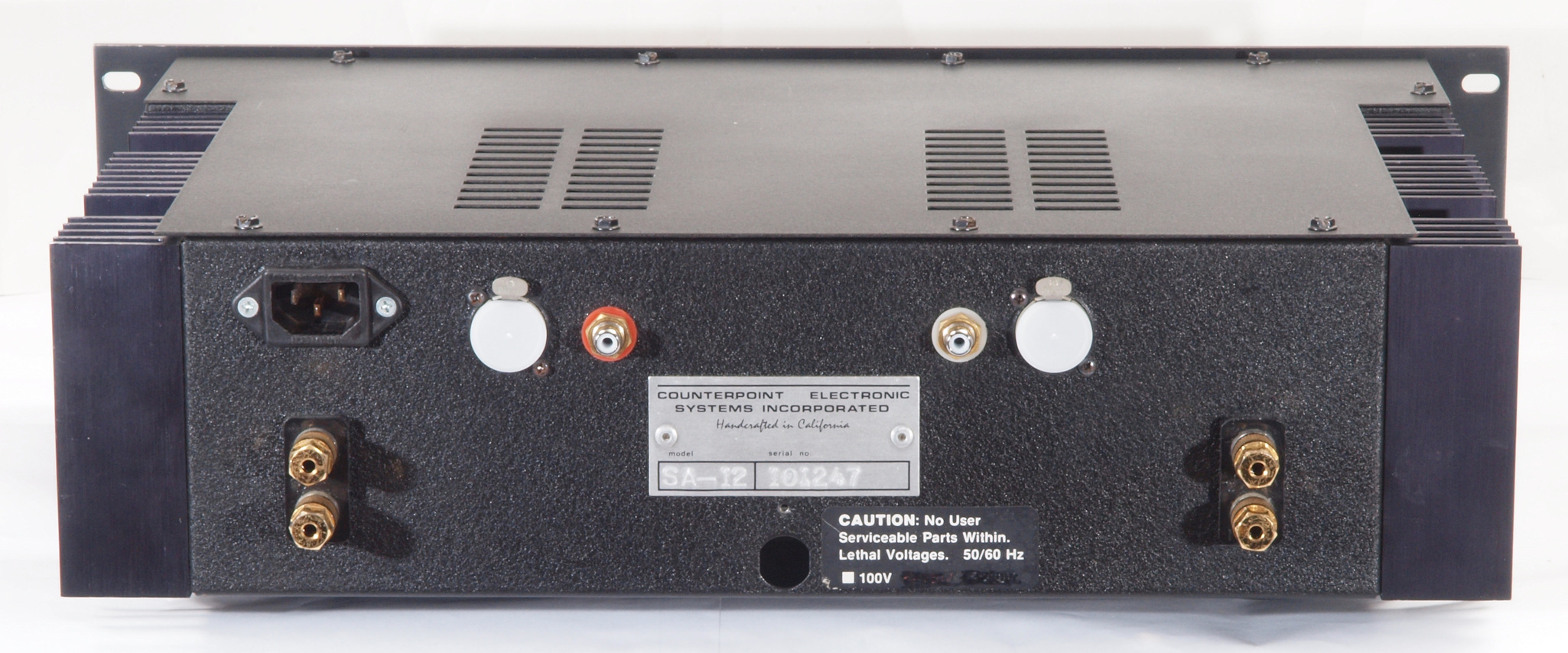

Ａ１３．　点検中　後から見る。

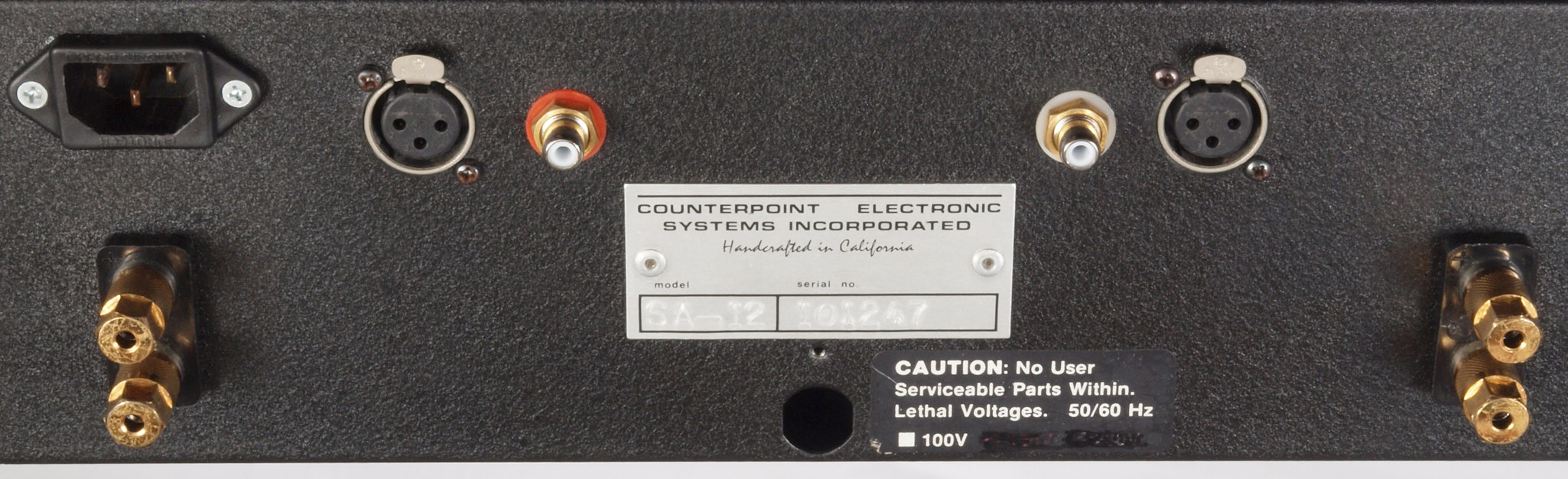

Ａ１３２．　点検中　後から見る。 　　　　　　　ＳＰ接続端子、３Pインレット、ＲＣＡ端子も高い製品では無、工賃に見合った製品が望ましい？ 　　　　　　　ＸＬＲ端子は非平行入力で飾り。電源コードの穴も埋めていない。

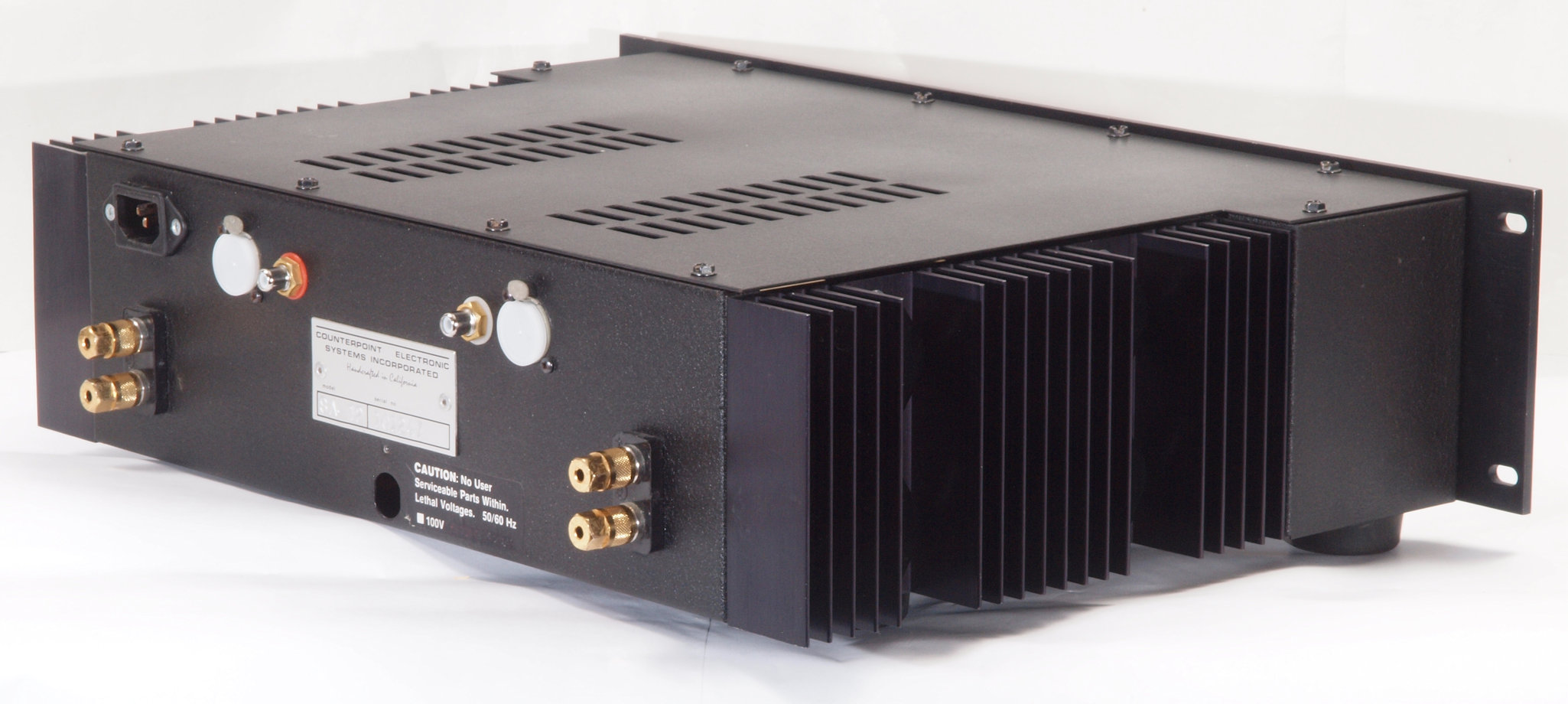

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

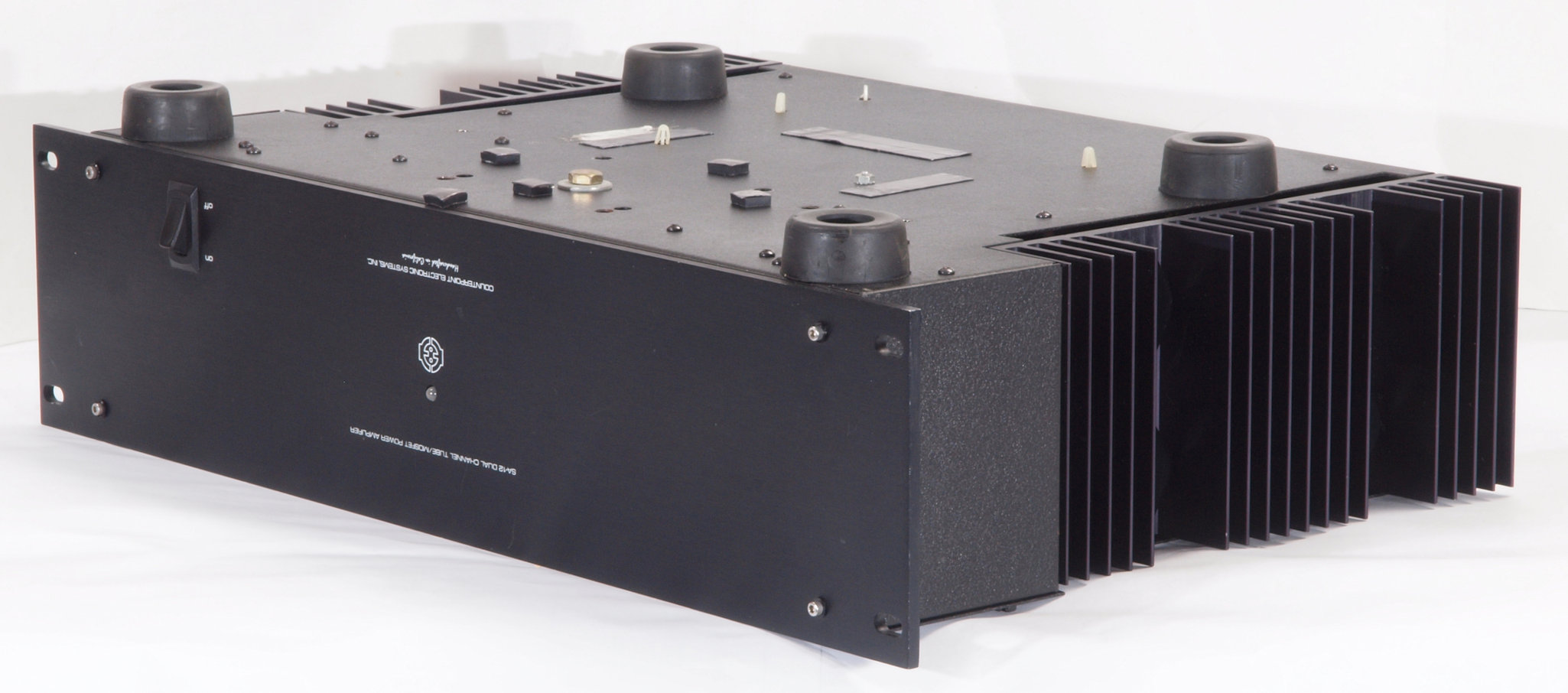

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

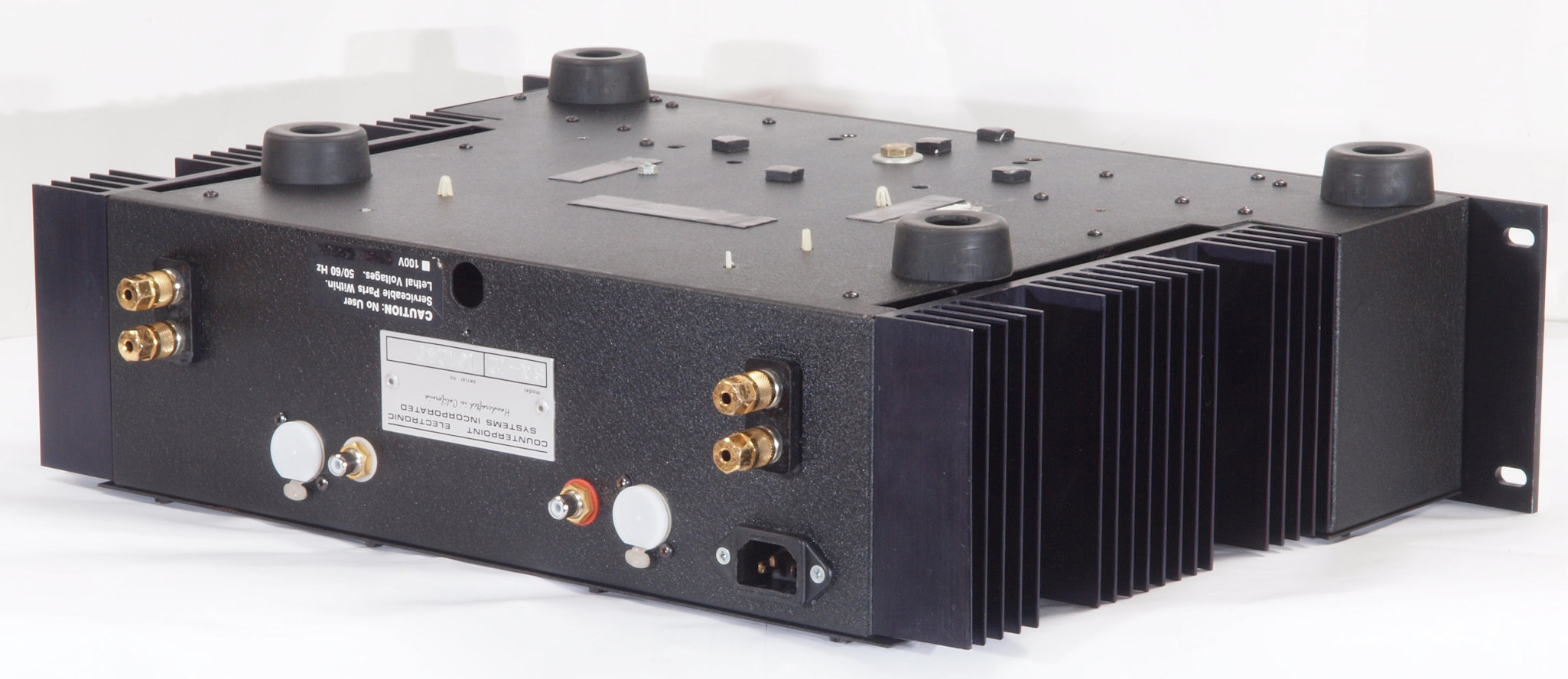

Ａ２４．　点検中　下後右から見る

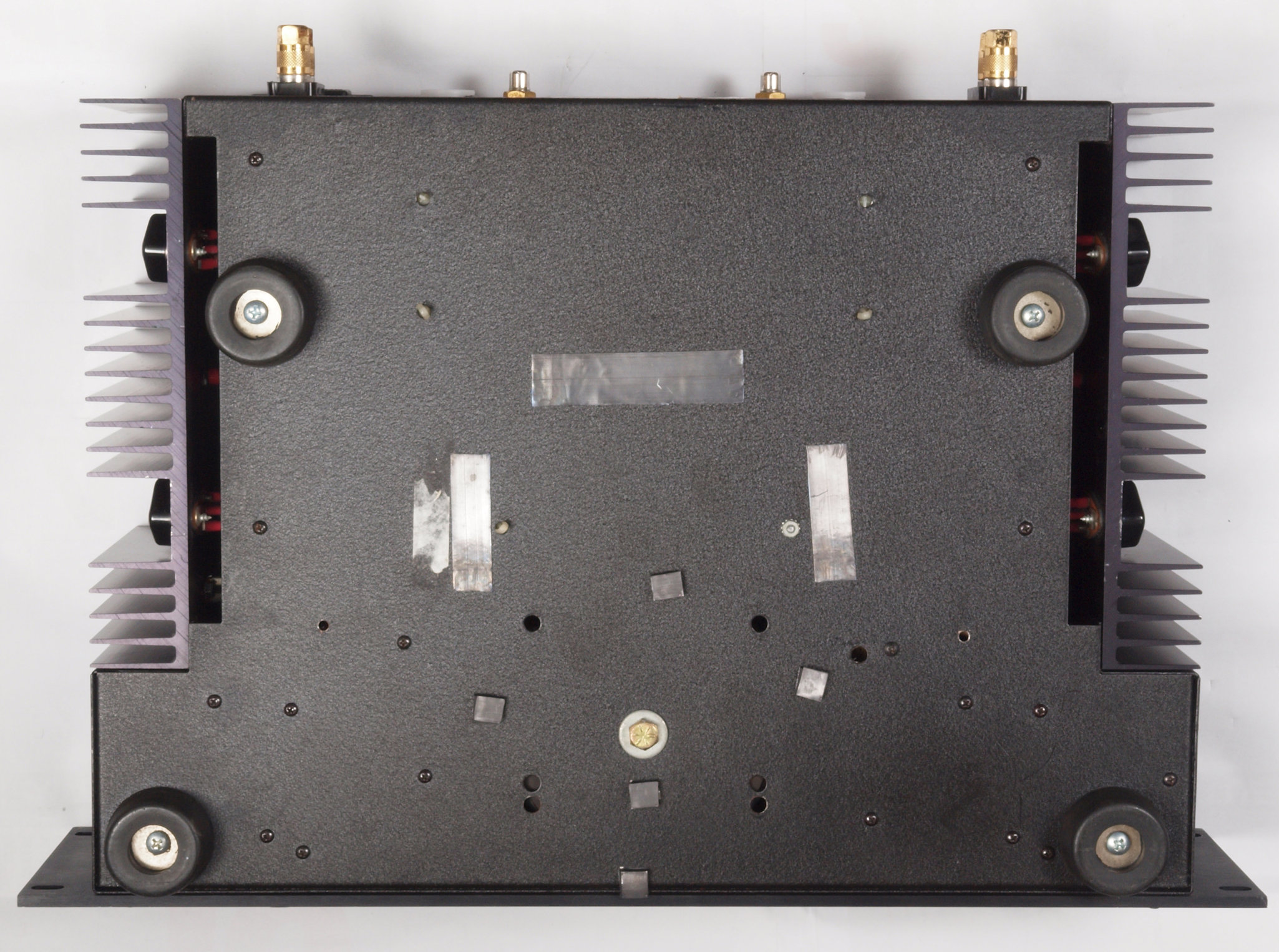

Ａ２５．　点検中　下から見る。

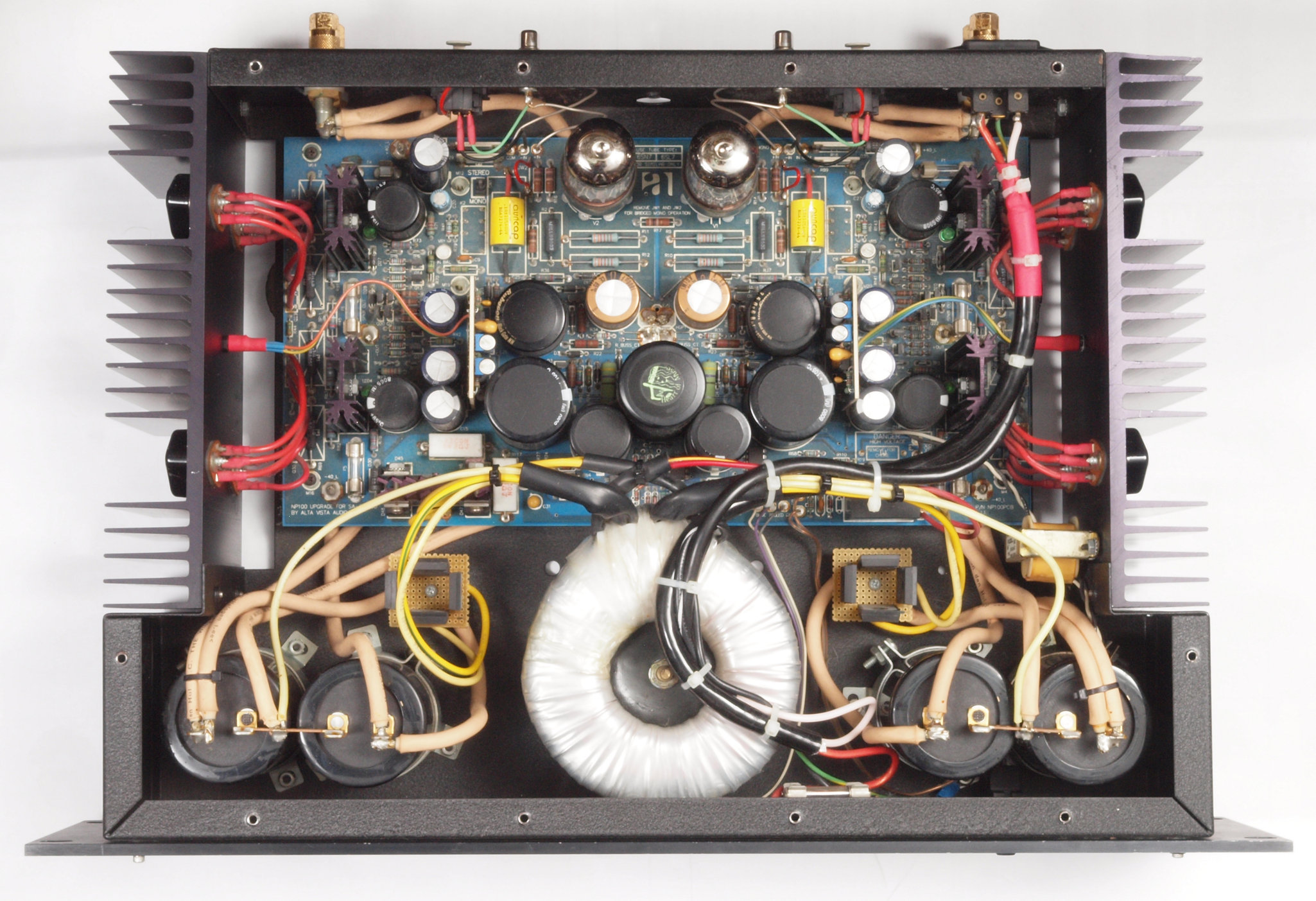

Ａ３１．　点検中　上蓋を取り軽く清掃後、上から見る。

Ａ４１．　点検中　右側終段ＴＲ（トランジスター）、短絡している。

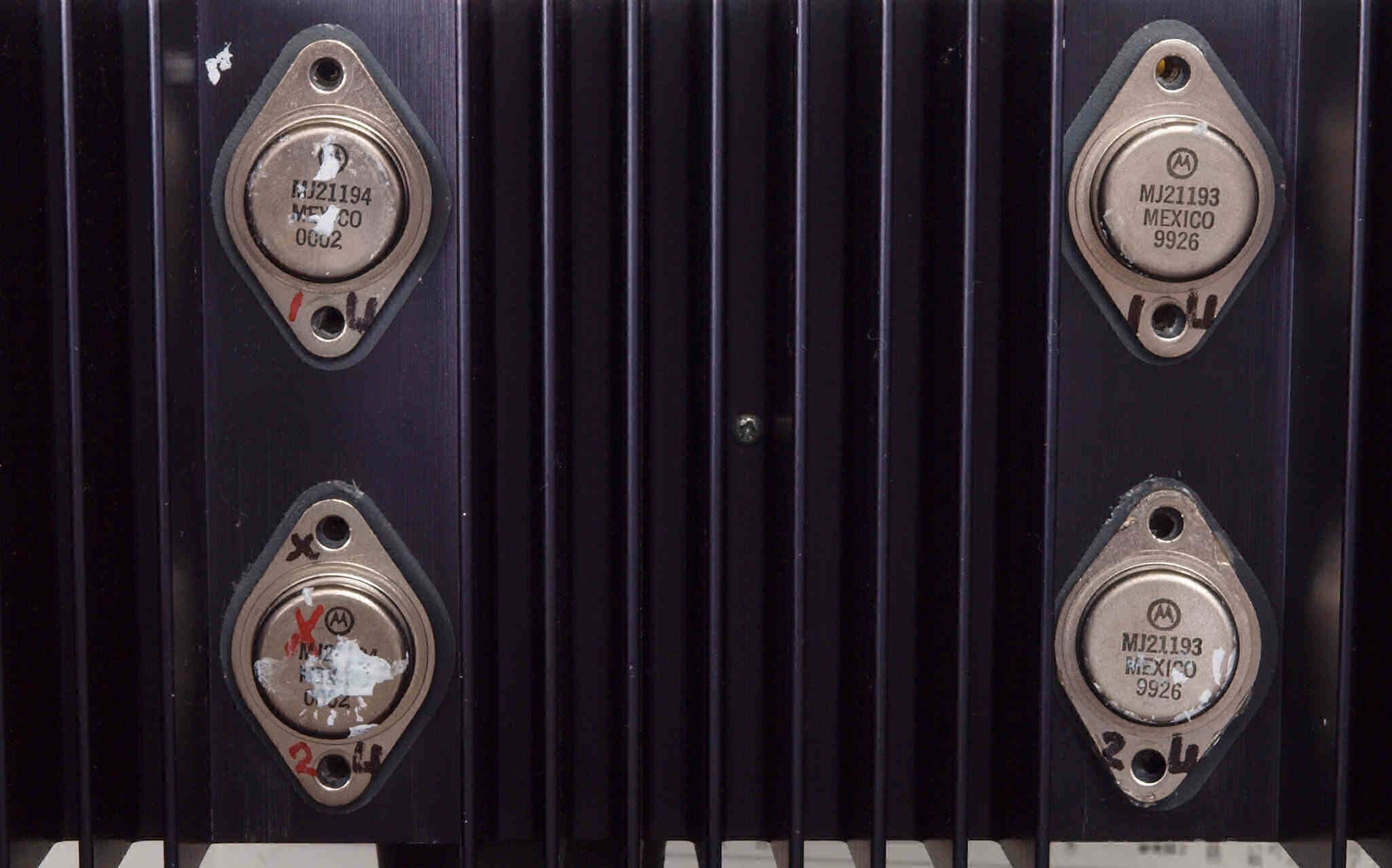

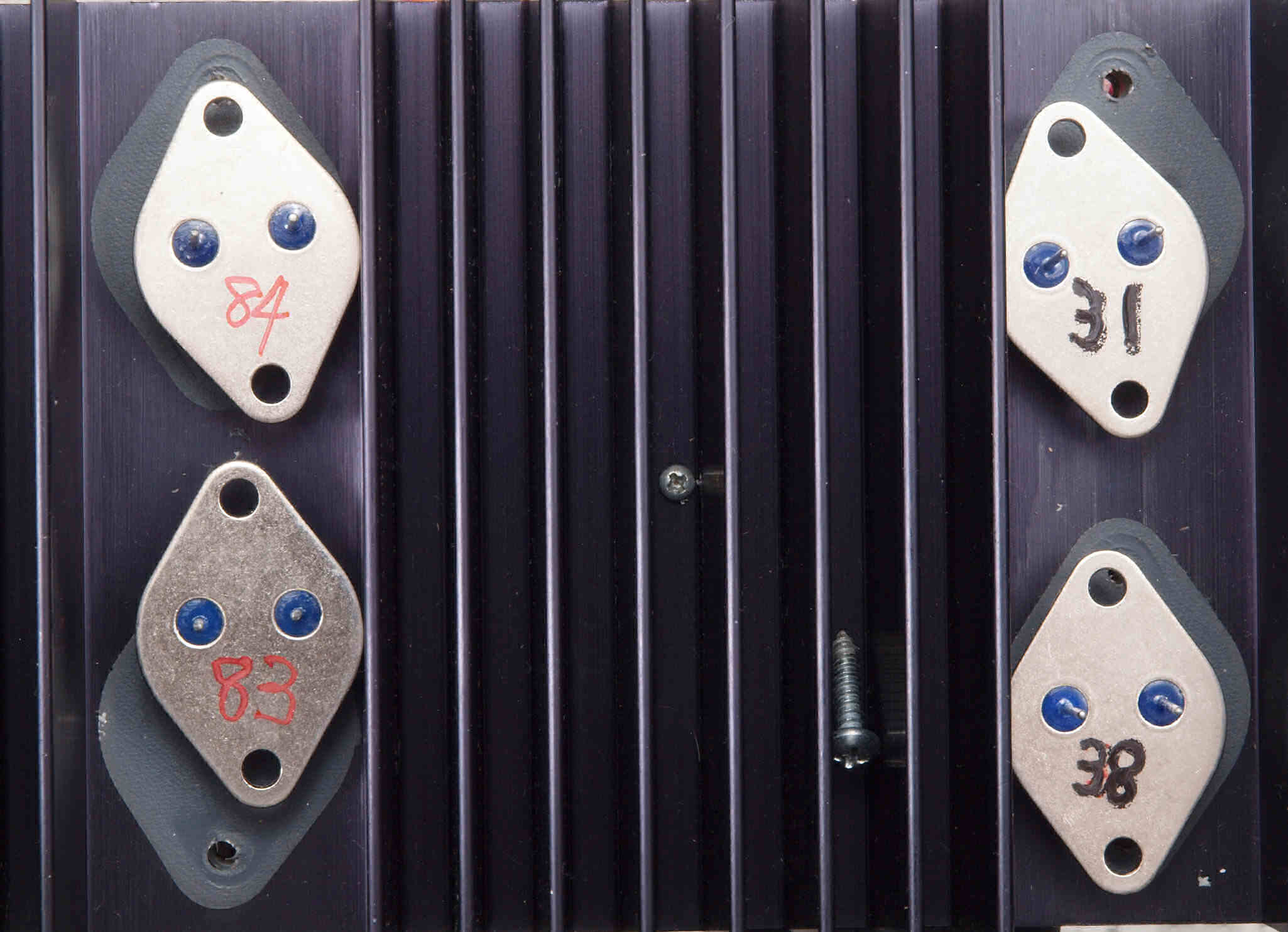

Ａ４２．　点検中　左側終段ＴＲ（トランジスター）、かなりバラついている。

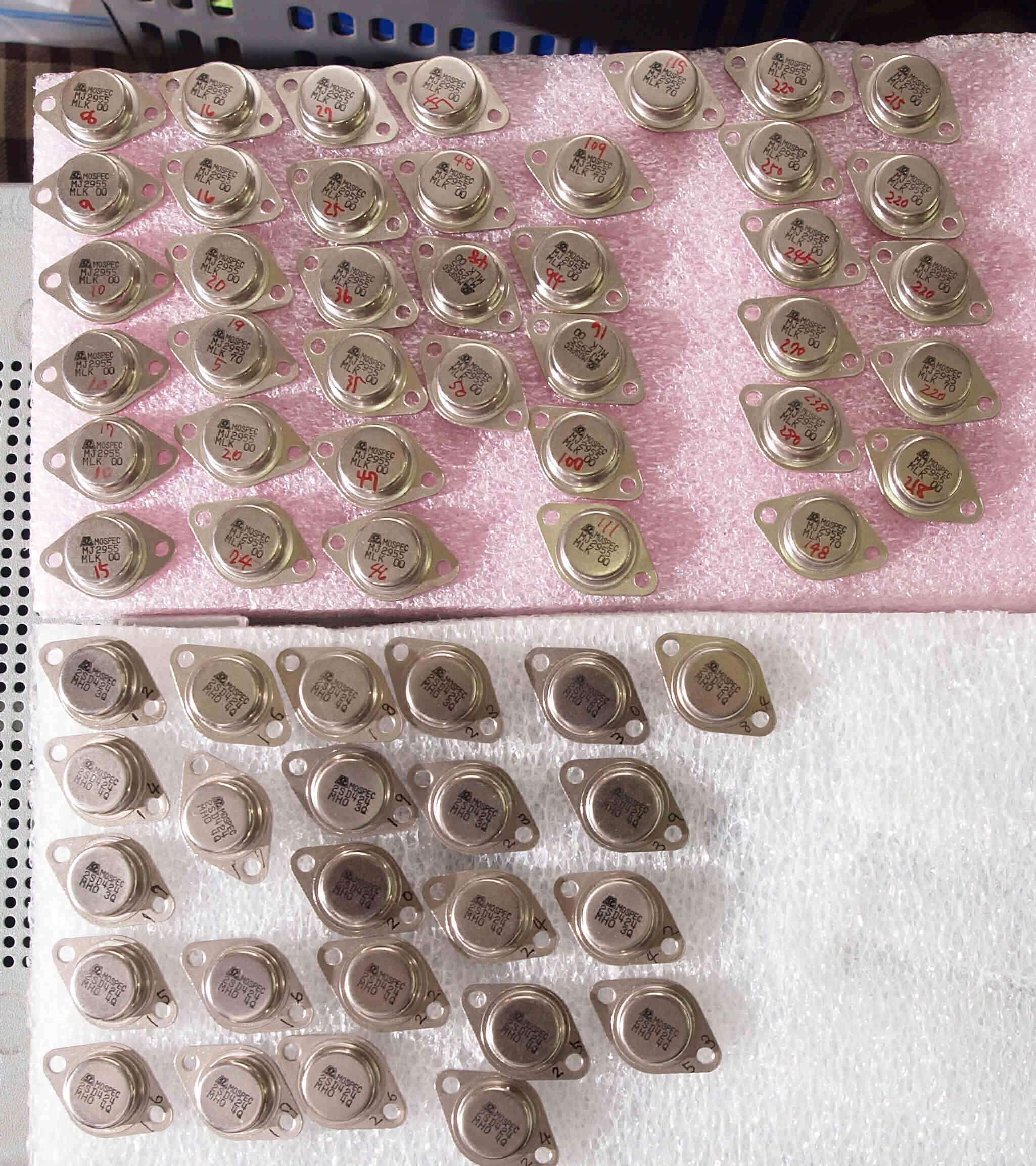

Ａ４３．　点検中　交換する終段ＴＲ（トランジスター）。

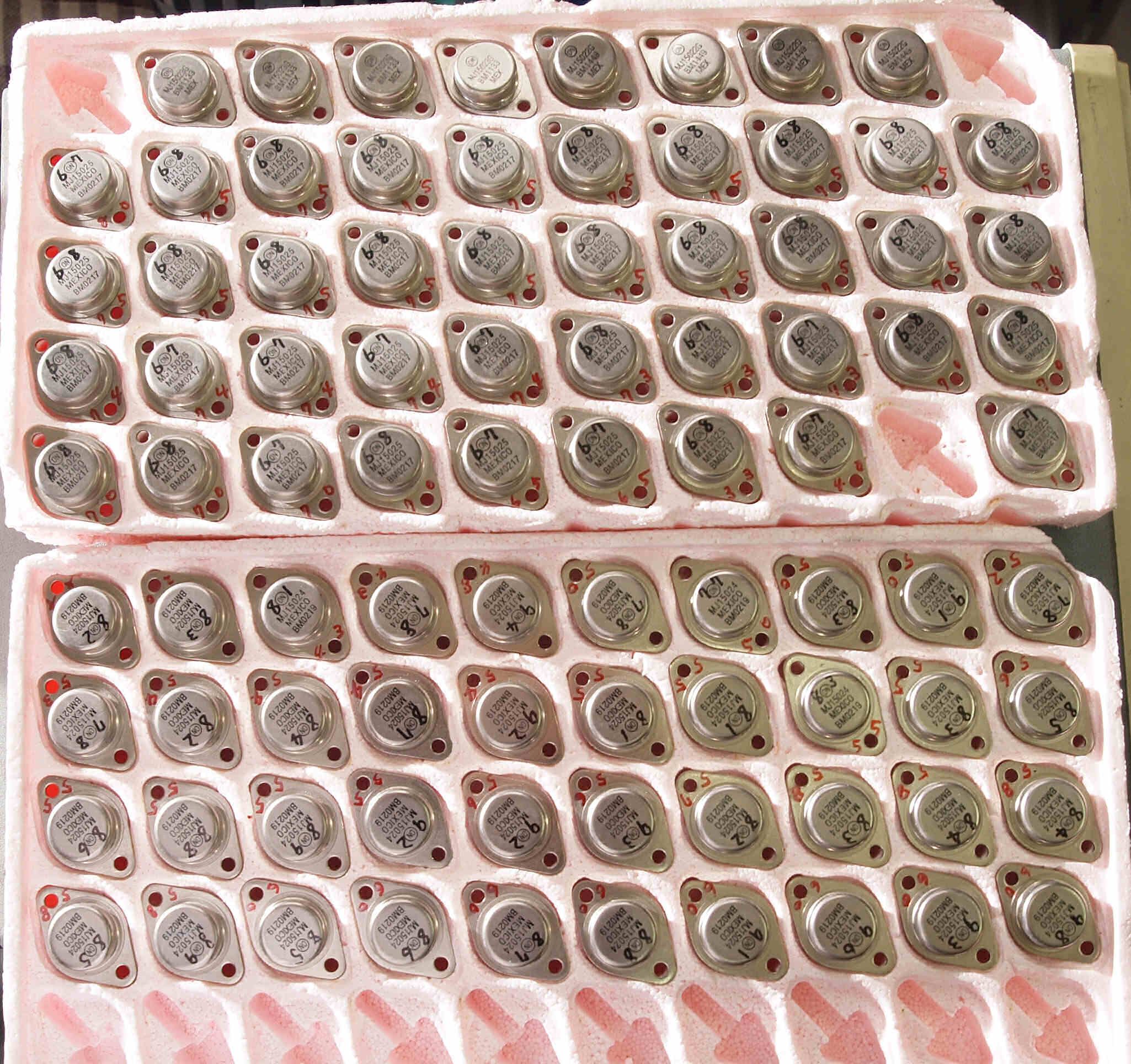

Ａ４４．　点検中　交換する終段ＴＲ（トランジスター）２。

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を取り外したシャシ。

Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

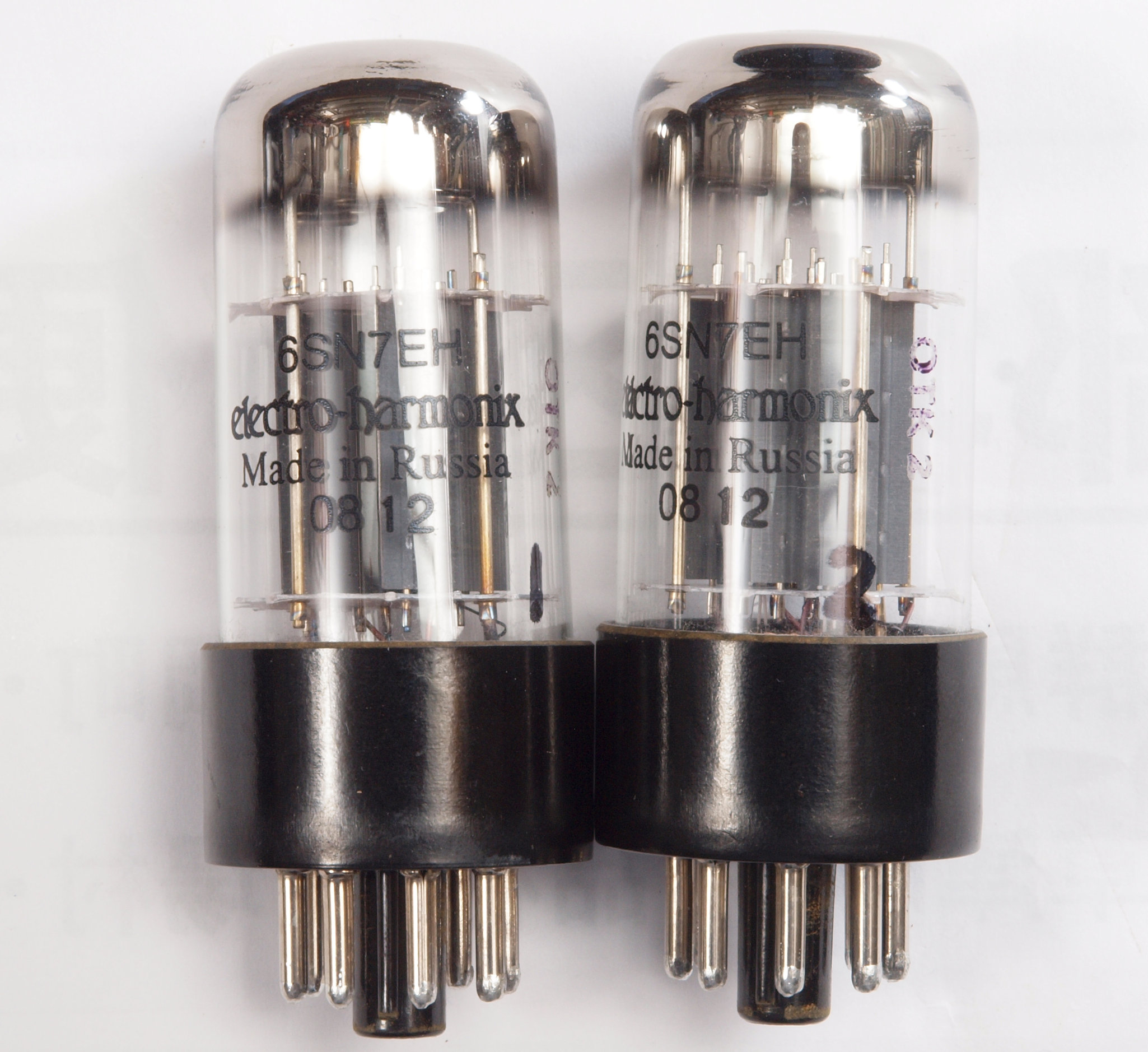

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管６ＳＮ７ＥＨ。 　　　　　　　　左から１本目．２本目。 　　　　真空管ハンドブック（規格表）の６ＳＮ７　相互コンダクタンス＝２６００μmho 　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」 １９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより。

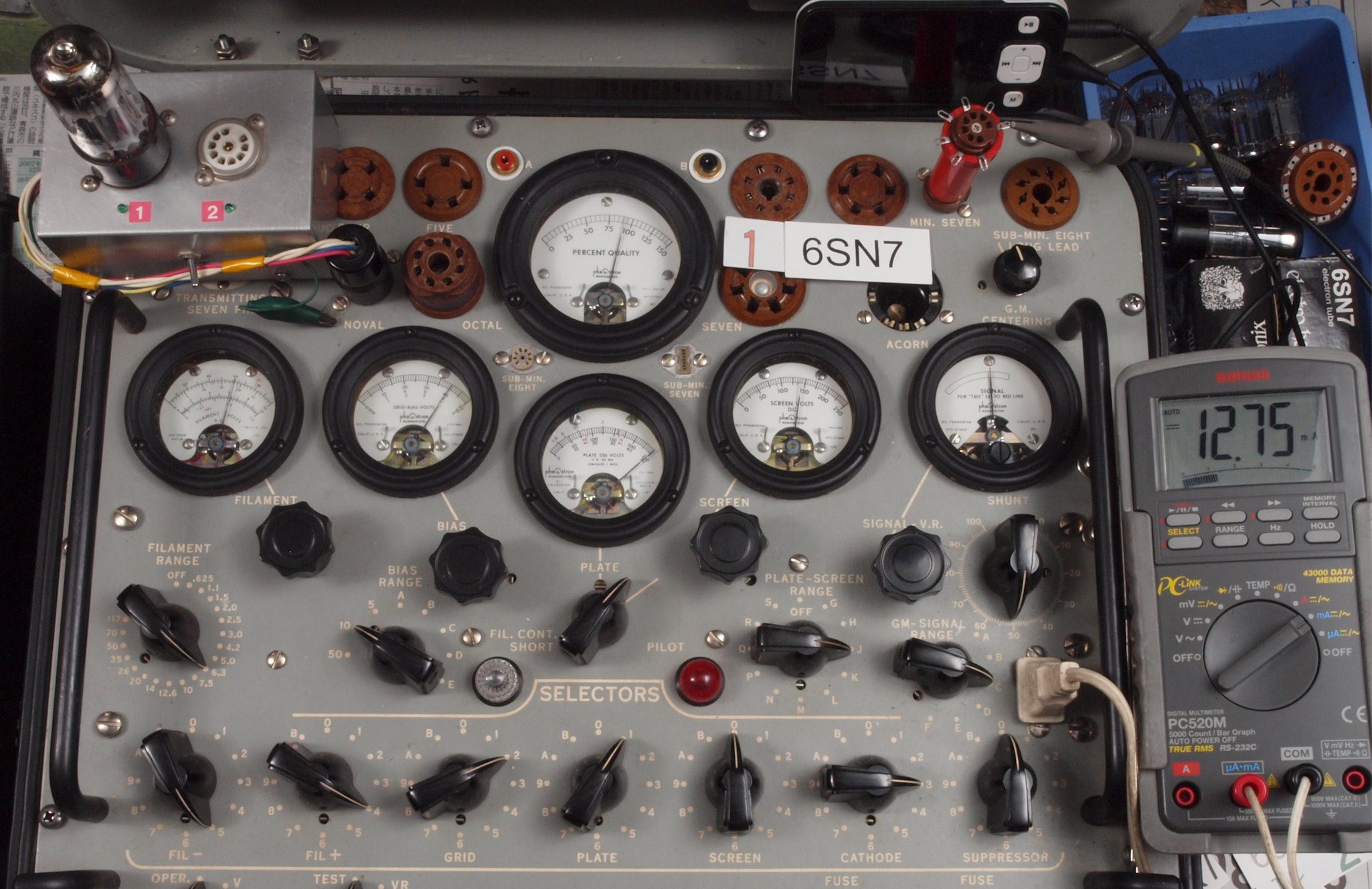

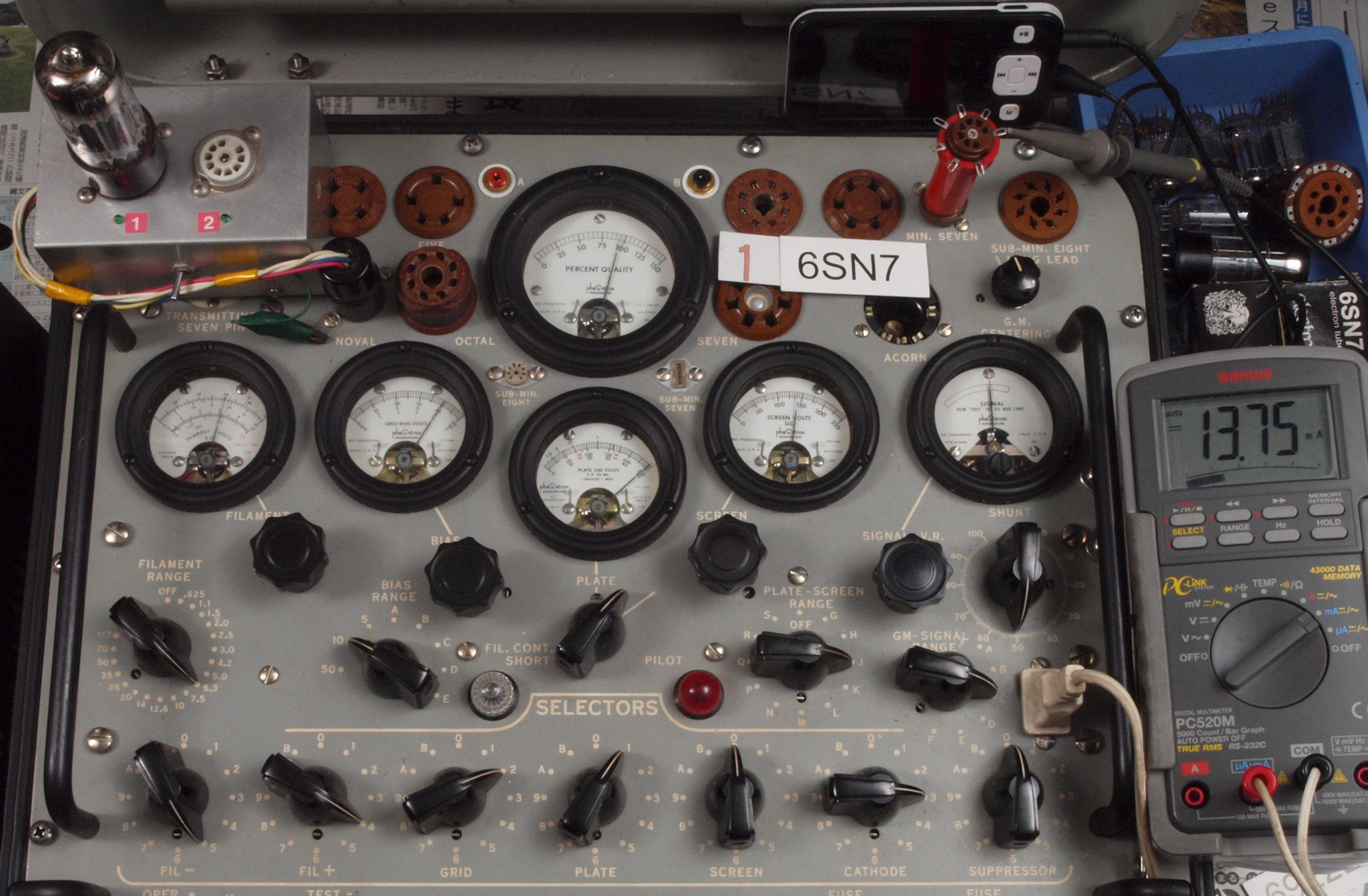

Ｕ１．　付属１本目６ＳＮ７ＥＨ、ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１３．７５ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

Ｕ２．　付属１本目６ＳＮ７ＥＨ、ユニット２。　Ｇｍ測定＝２８８０μmho、ＩＰ＝１２．７５ｍＡ。

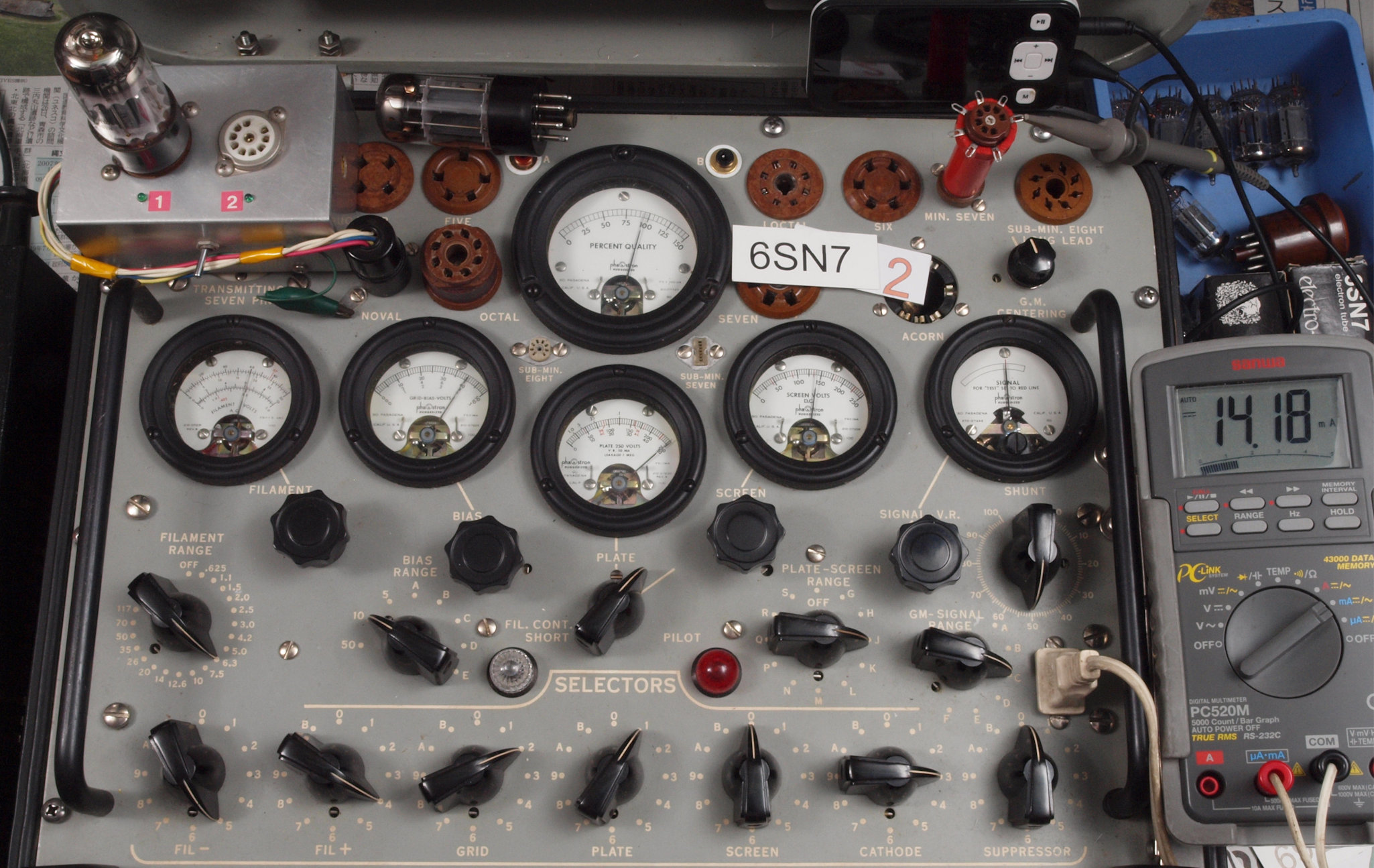

Ｕ３．　付属２本目６ＳＮ７ＥＨ、ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１４．１８ｍＡ。 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

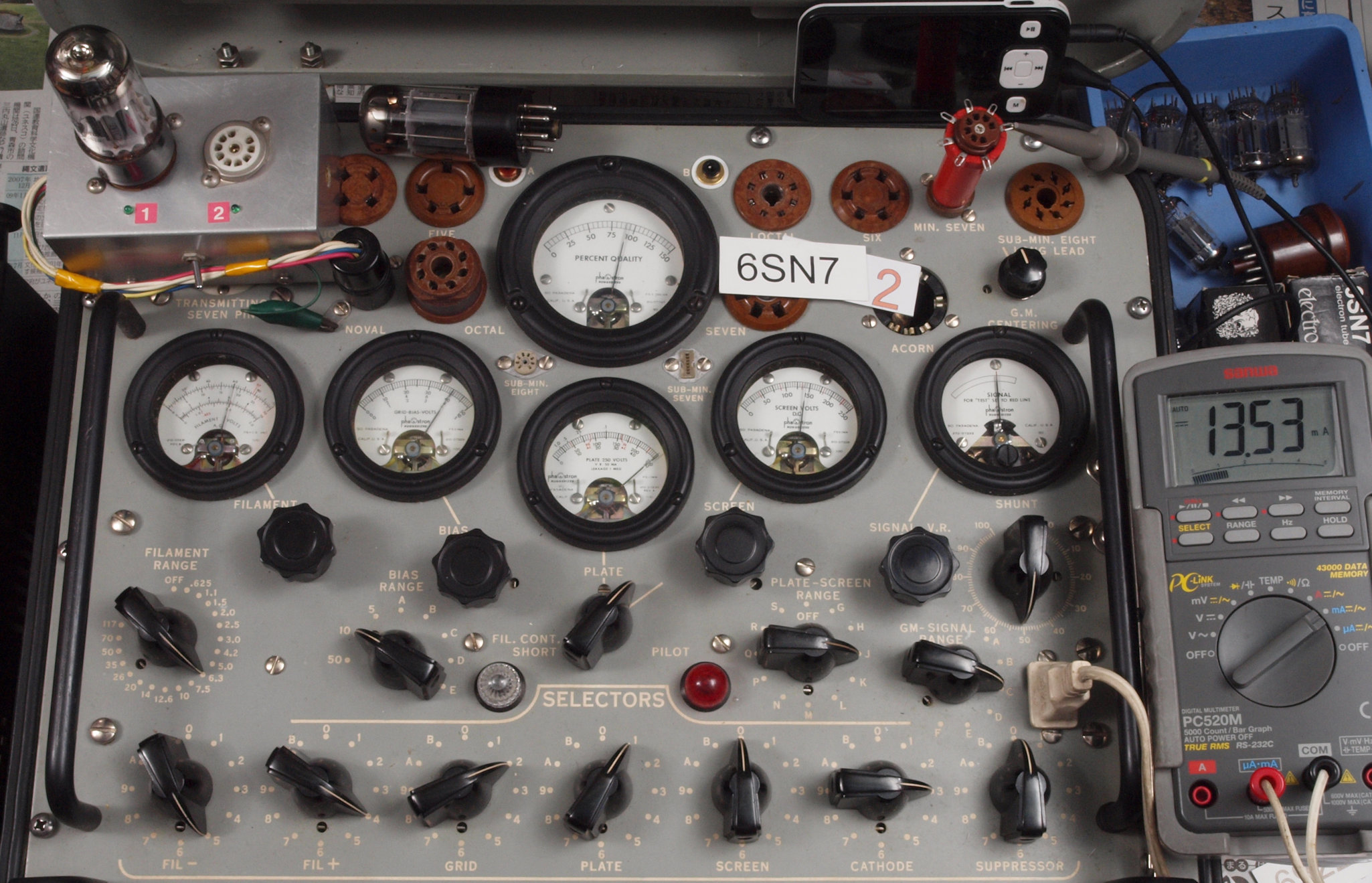

Ｕ４．　付属２本目６ＳＮ７ＥＨ、ユニット２。　Ｇｍ測定＝１８００μmho、ＩＰ＝１３．５３ｍＡ。

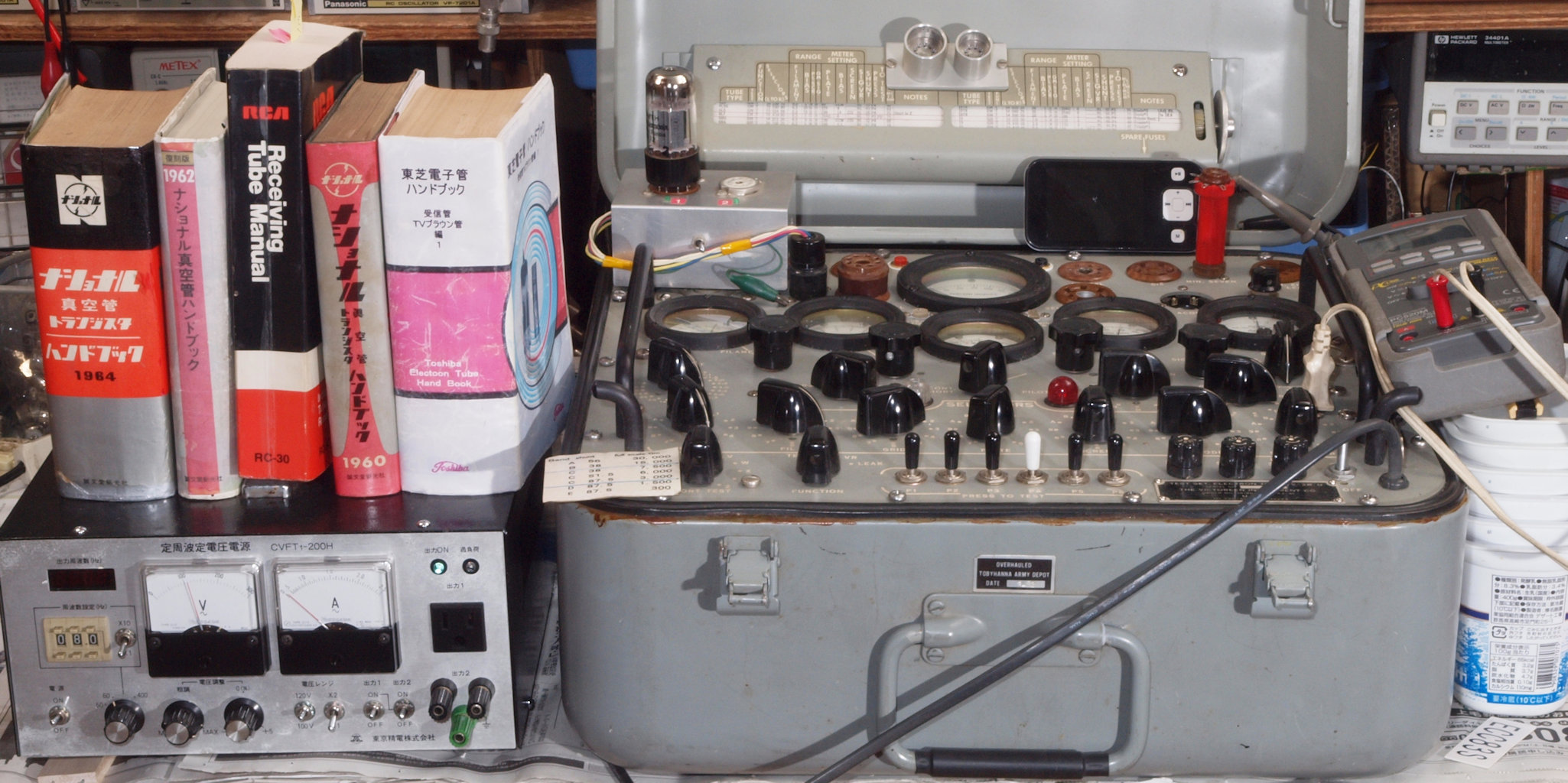

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

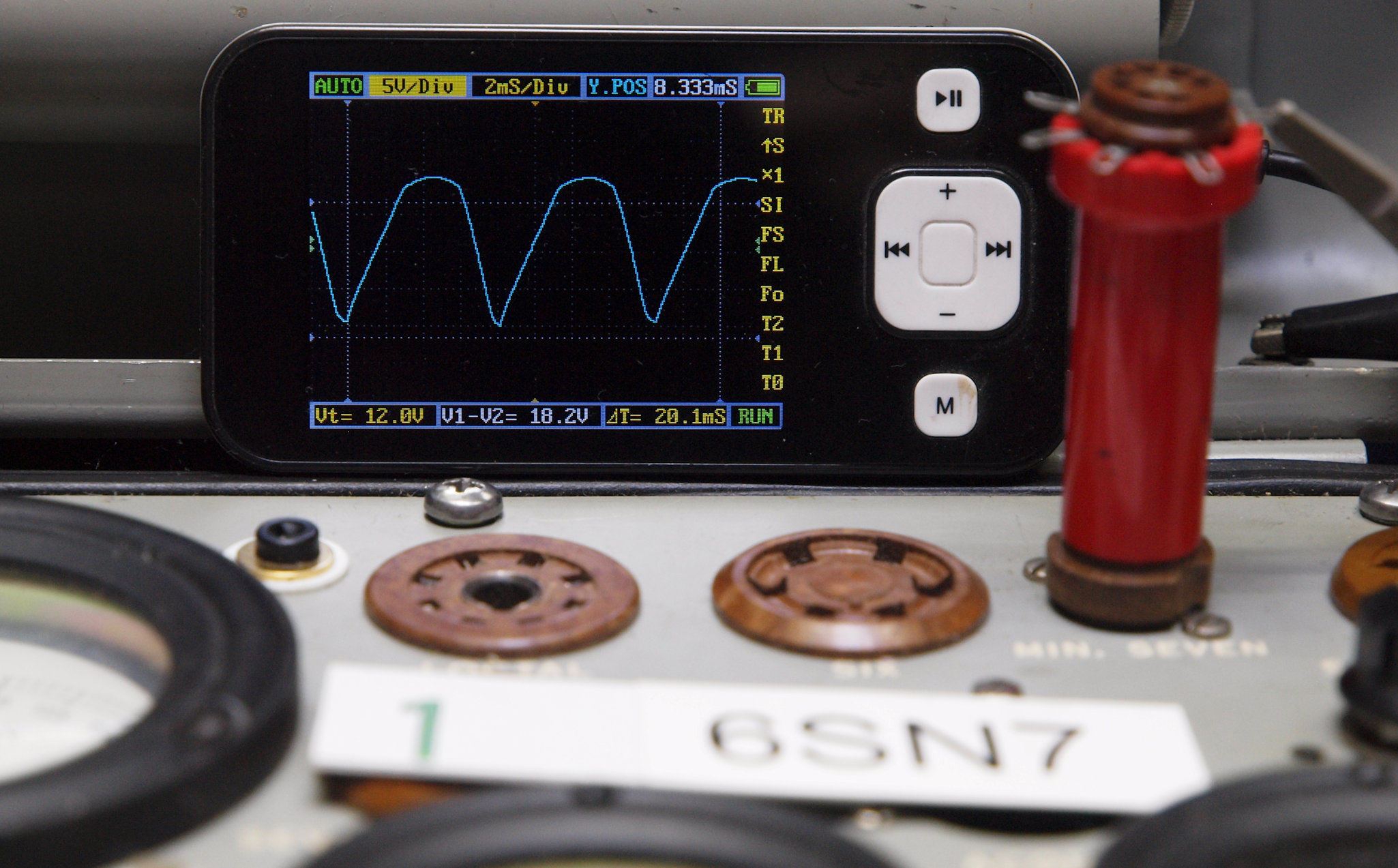

プレート波形を観測しながら測定する。

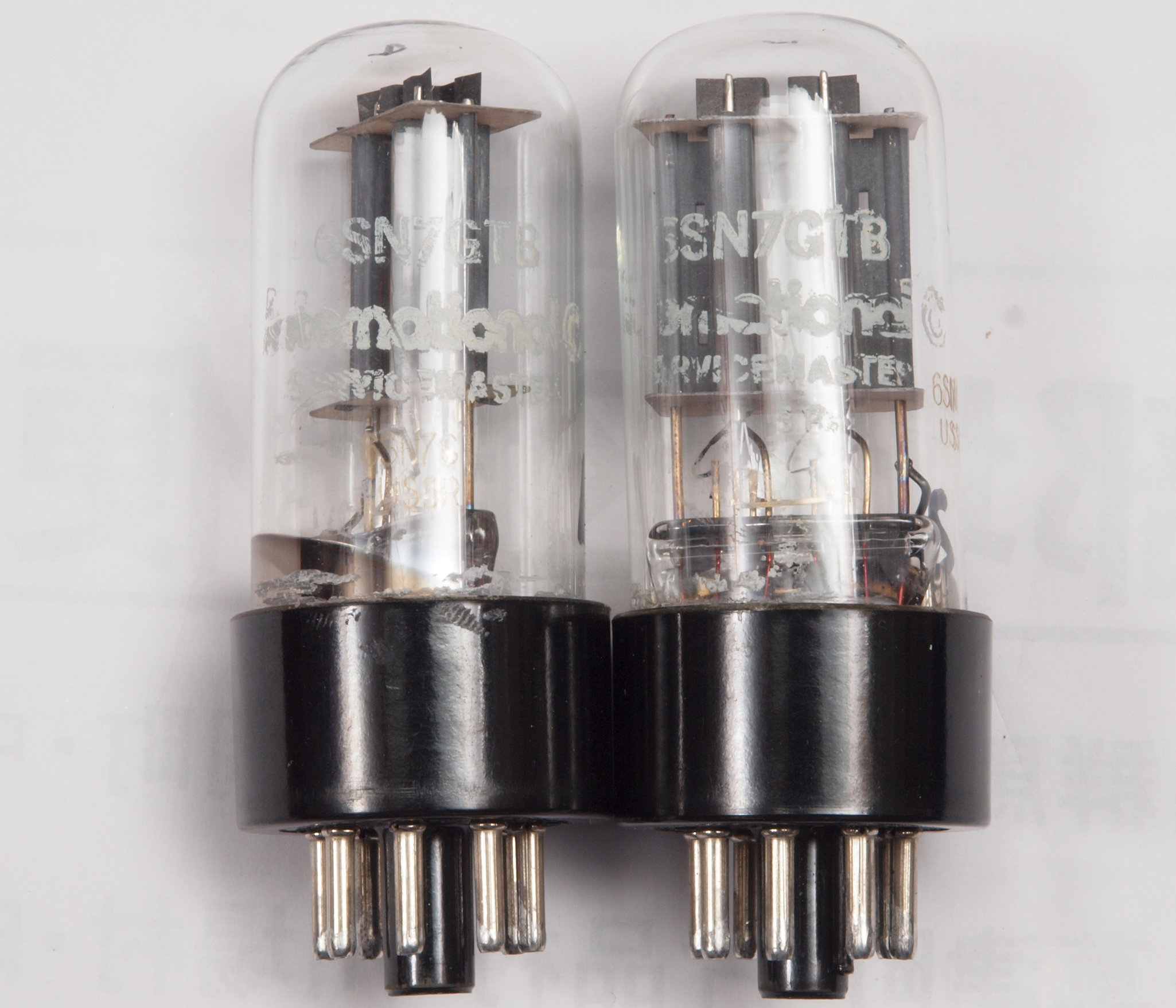

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ０．　予備真空管６ＳＮ７ＧＴＢ、左から１本目、２本目。 　　　　真空管ハンドブック（規格表）の６ＳＮ７　相互コンダクタンス＝２６００μmho 　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」 １９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより。

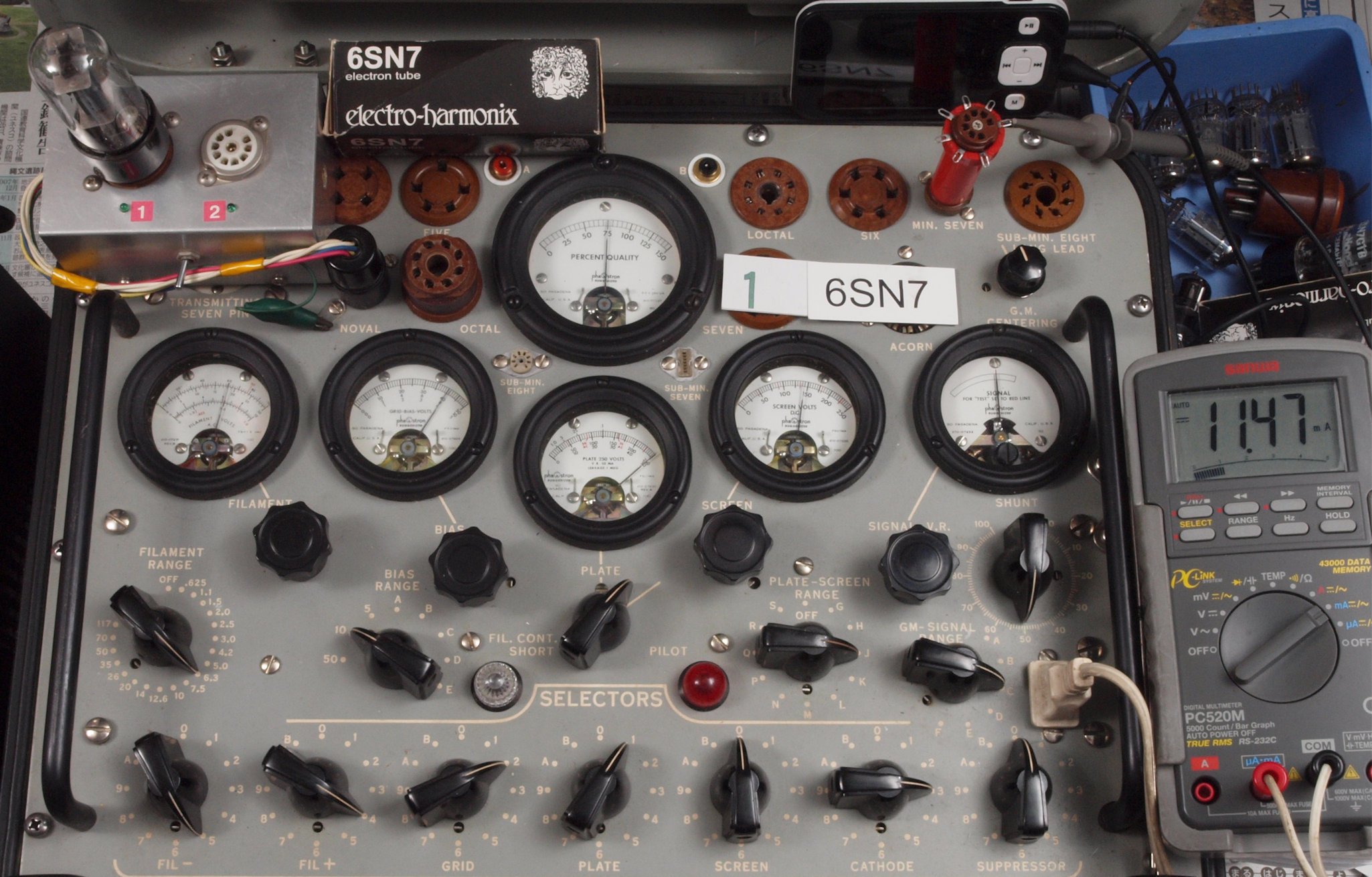

Ｖ１．　予備１本目６ＳＮ７ＧＴＢ、ユニット１。　Ｇｍ測定＝１５００μmho、ＩＰ＝１１．４７ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

Ｖ２．　予備１本目６ＳＮ７ＧＴＢ、ユニット２。　Ｇｍ測定＝１５４０μmho、ＩＰ＝１１．６０ｍＡ。

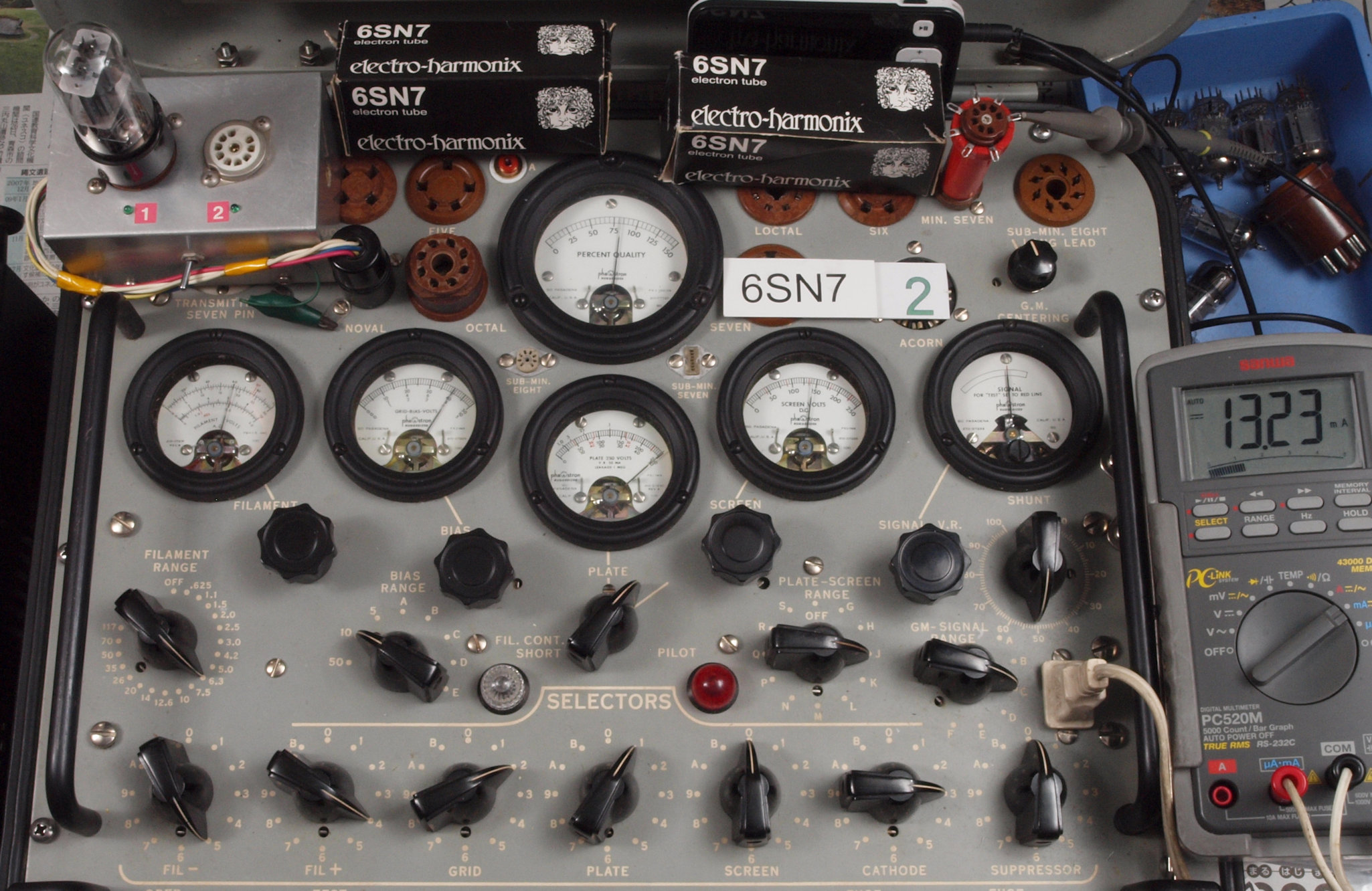

Ｖ３．　予備２本目６ＳＮ７ＧＴＢ、ユニット１。　Ｇｍ測定＝１６４０μmho、ＩＰ＝１３．２３ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

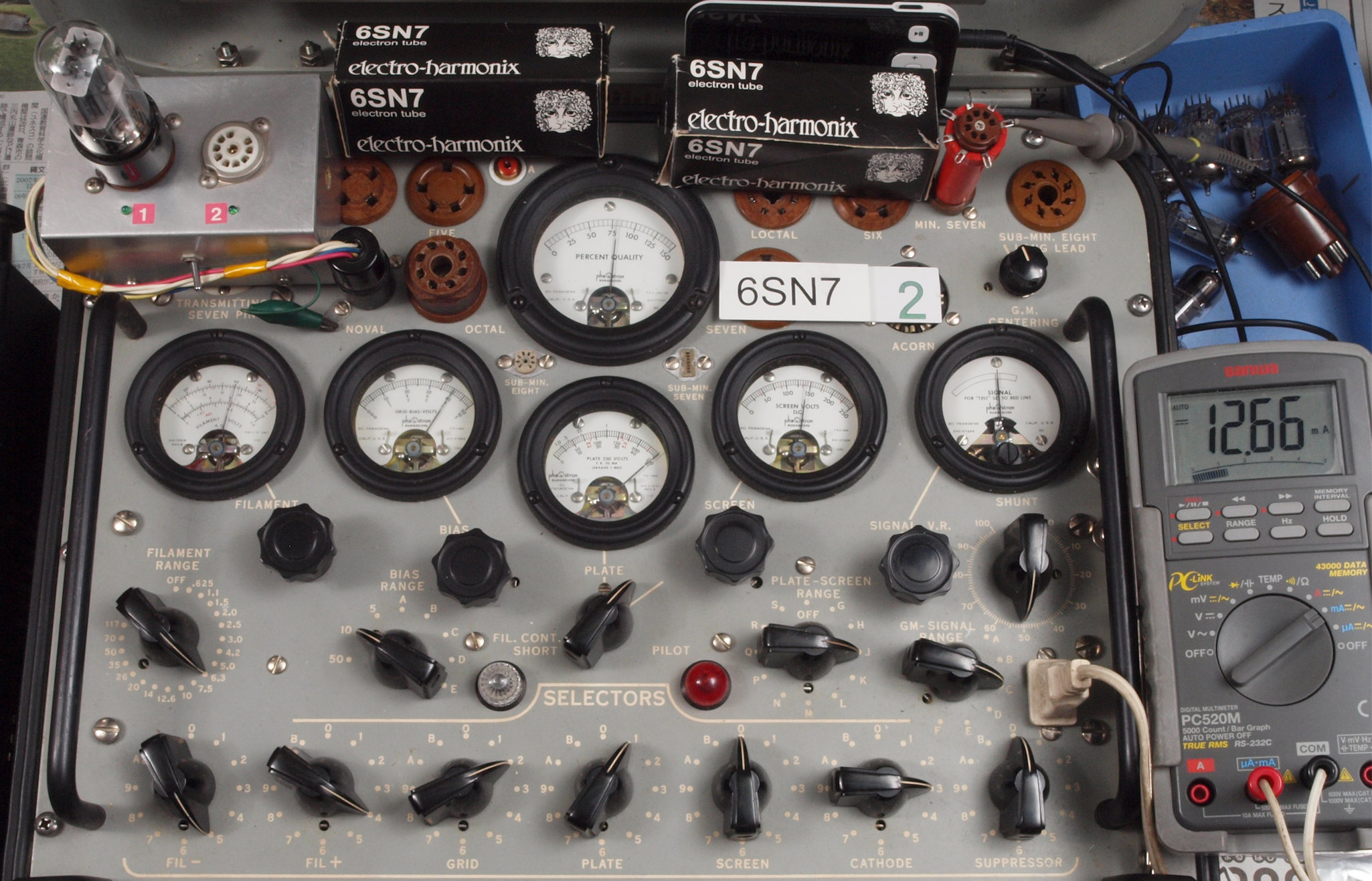

Ｖ４．　予備２本目６ＳＮ７ＧＴＢ、ユニットト２。　Ｇｍ測定＝１６００μmho、ＩＰ＝１２．６６ｍＡ。

Ｙ１．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＮＰ−１００　ＰｒｅｍｉｕｍＧｏｌｄ　の仕様（マニアル・カタログより）

型式 ハイブリッド･ステレオパワーアンプ　ＳＡ−１２ 実効出力 140W(4Ω) 80W(8Ω) 入力インピーダンス 47kΩ(100pF時) 全高調波歪率 1%以下(80Ω、実効出力時) 周波数特性 5Hz〜100kHz SN比 92dB以上 ダンピングファクター 8.9(8Ω、1kHz) 利得 29dB 使用真空管 6DJ8(双三極管)x4本 消費電力 60W 外形寸法 幅480x高さ113x奥行322mm 重量 15kg 価格 COUNTERPOINT SA-12 ￥398,000(1980年代後半頃) NP100 Premium Gold Rebuild (SA12のケースだけ利用して基盤ごと交換するアップグレード） 改造方法 Plitron 社製トロイダルトランス (100V) 主要な配線をVan den Hull - The Wind- に交換 Black Gate バイパスコンデンサー追加 レゾナンス・コントロール実施 電源ケーブルインレット交換 カルダス社製RCA端子/ スピーカー端子 PS Audio 社製電源ケーブル Mini Lab Power Cable + HUBBELL社製コンセントプラグ 真空管セクションをバイパスする切り替えスイッチ付き これはアップグレードメニューにはない改造で、能率の高いスピーカーを お使いの場合には非常に便利です。17dBゲインを減らし、よりピュアでストレートな音質になります。エリオット氏自身による発案と改造で、 世界でただ一台かもしれません。 真空管：RCA JAN CRC-6SN7-GT 1ペア (NOS 新品未使用）
