ＹＡＭＡＨＡ　Ａ２０００．　２台目修理記録
２０２３／１１．ユザー都合で進行停止中　　　　２０２３／８／到着　　完成　
注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。
　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • オーバーホール修理をお願いします。


Ｔ．　修理前点検測定

Ｂ．　原因・現状
  • 各部、経年劣化。


Ｃ．　修理状況

D．　使用部品
  • 電解コンデンサー　　　　　　　　　２６個
    半固定ＶＲ　　　　　　　　　　　　　１２個
    リレー　　　　　　　　　　　　　　　　　３個
    FET(Field Effect Transistor)　　　６個
    ＳＰ接続端子　　　　　　　　　　２組４個。
    ３Pインレットに　　　　　　１個、FURUTECH　FI-10(R) ロジウムメッキ。
    テフロン絶縁ＲＣＡ端子　　　１組２個。
    抵抗　 　　　　　　　　　　　　　　　３本。
    ＬＥＤ　　　　　　　　　　　　　　　　３個。
    ＶＲ　　　　　　　　　　　　　　　　　２個。


Ｅ．　調整・測定

Ｆ．　上位測定器によるプリ部調整・測定

Ｇ．　修理費　　　　，０００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ａ２０００　の仕様（カタログ、マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

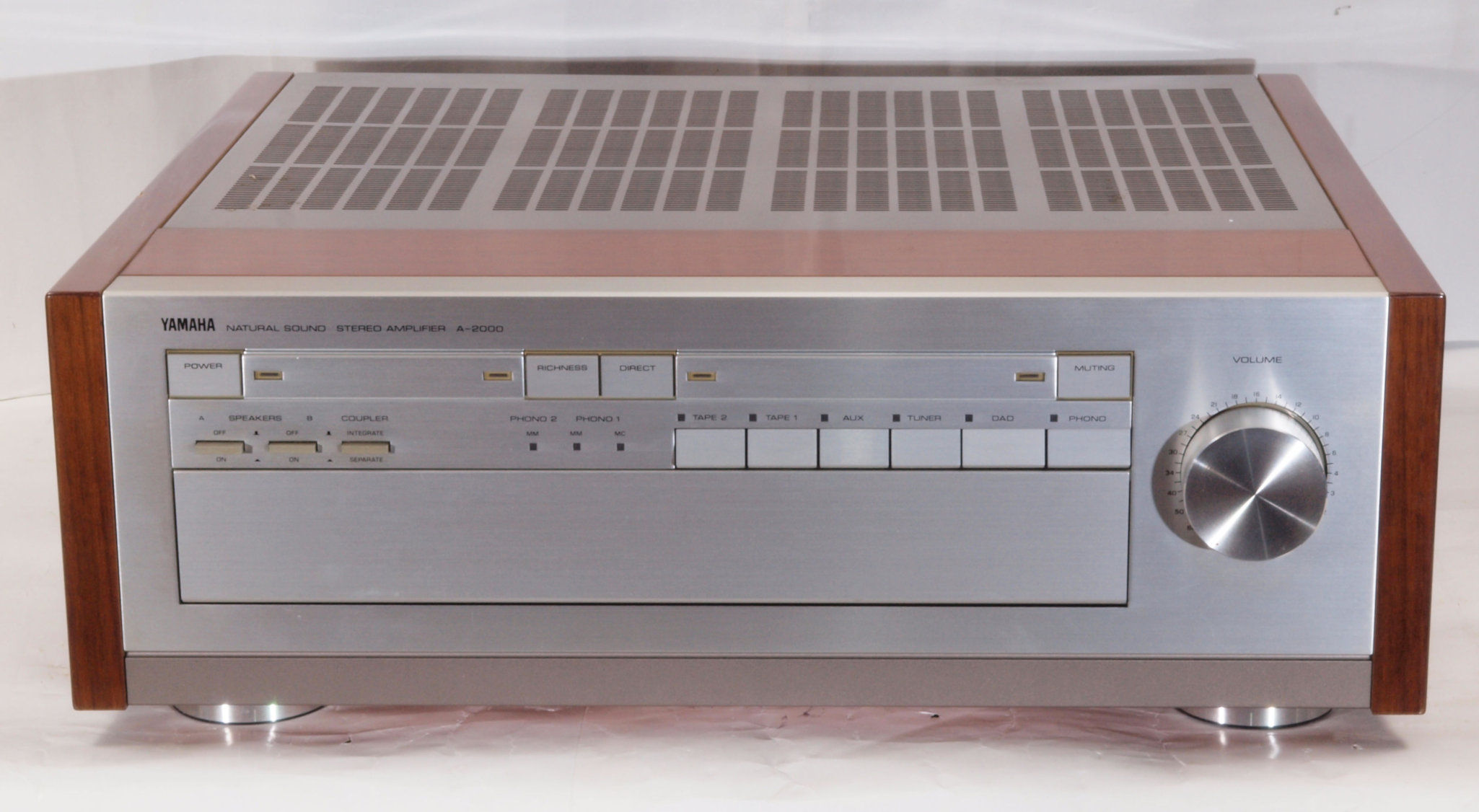

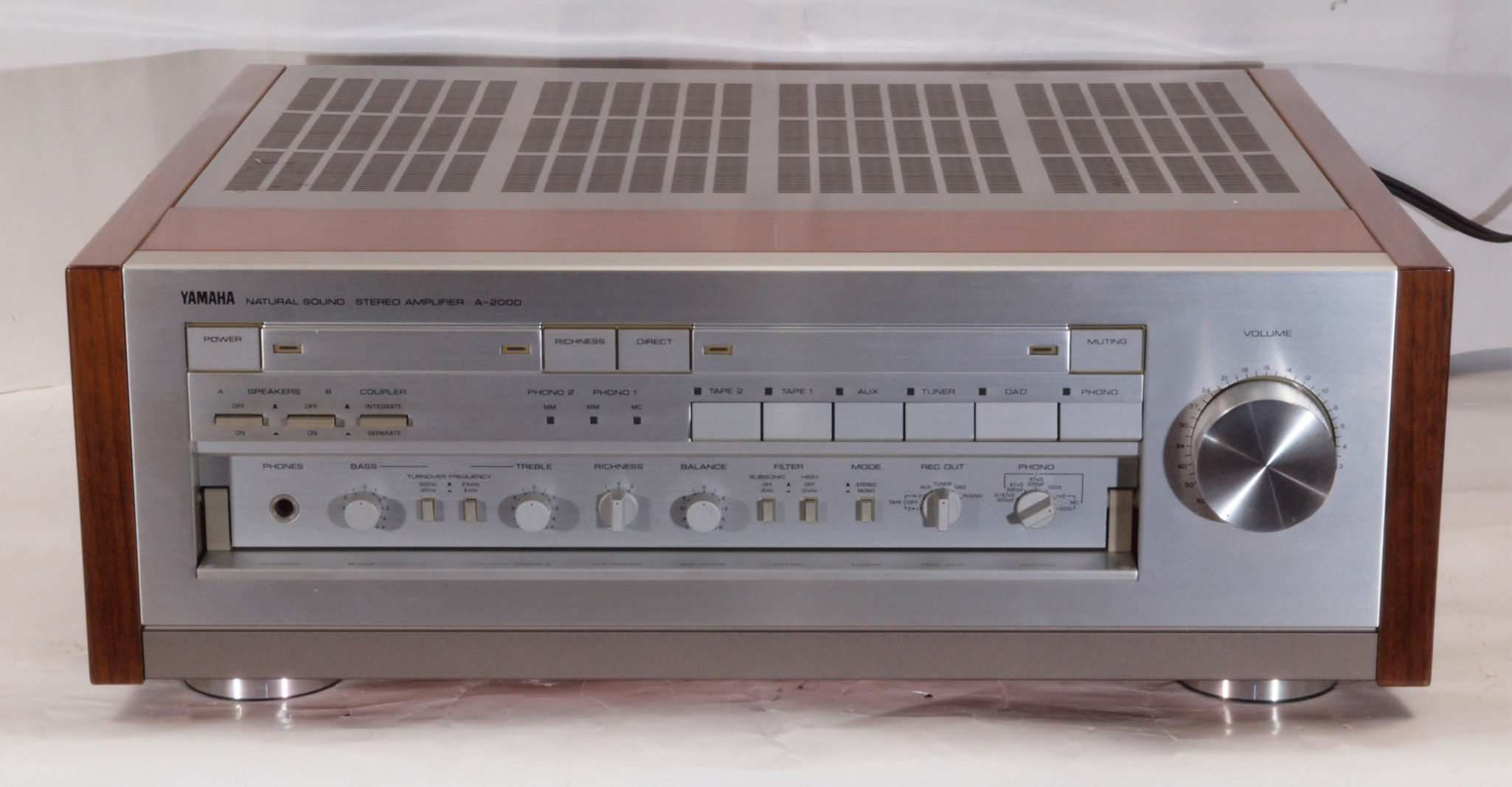

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　サブパネル開け、下前から見る。
Ａ１３．　点検中　前右から見る

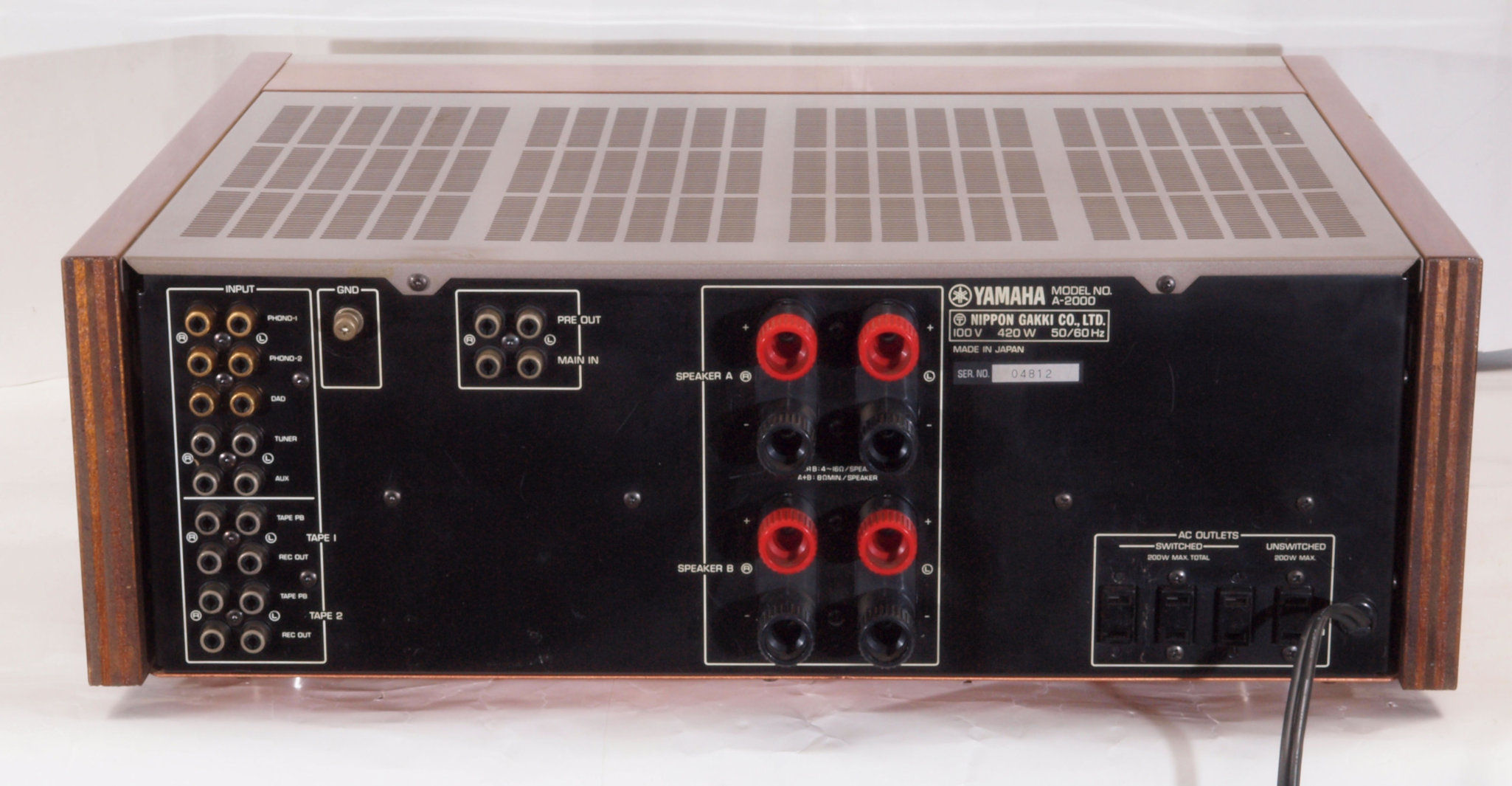

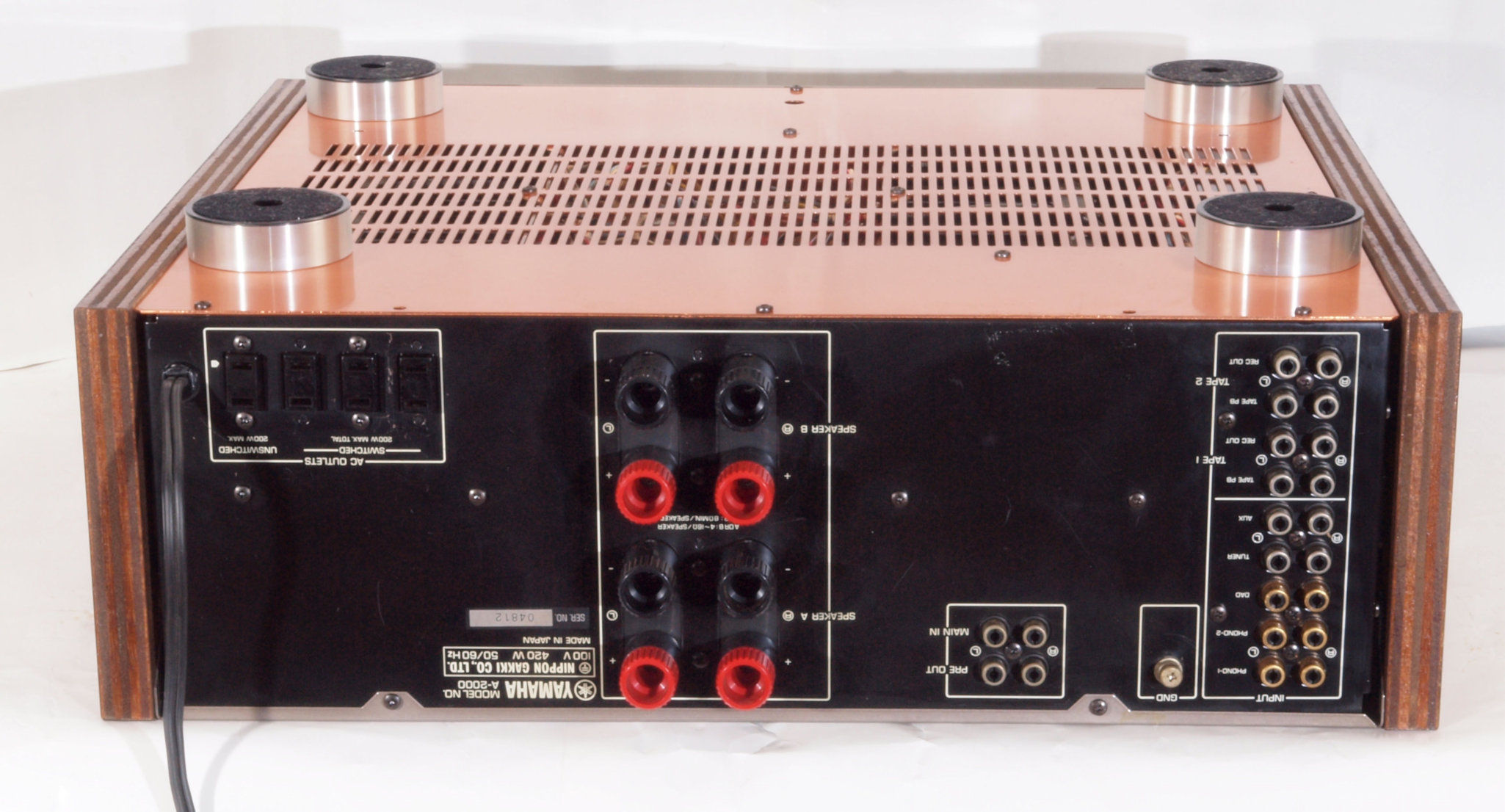

Ａ１４．　点検中　後から見る
Ａ１５．　点検中　後左から見る

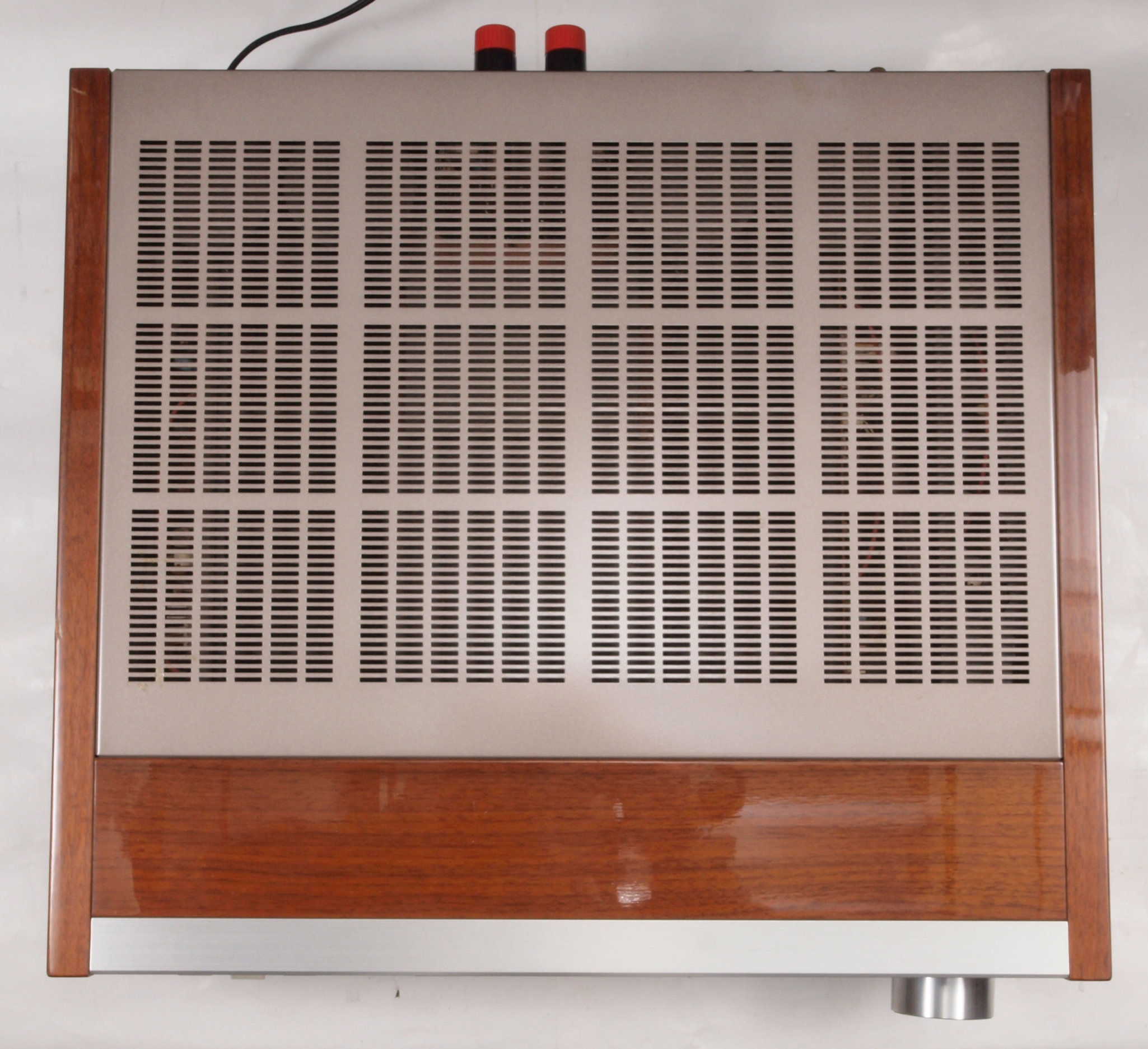

Ａ１６．　点検中　上から見る

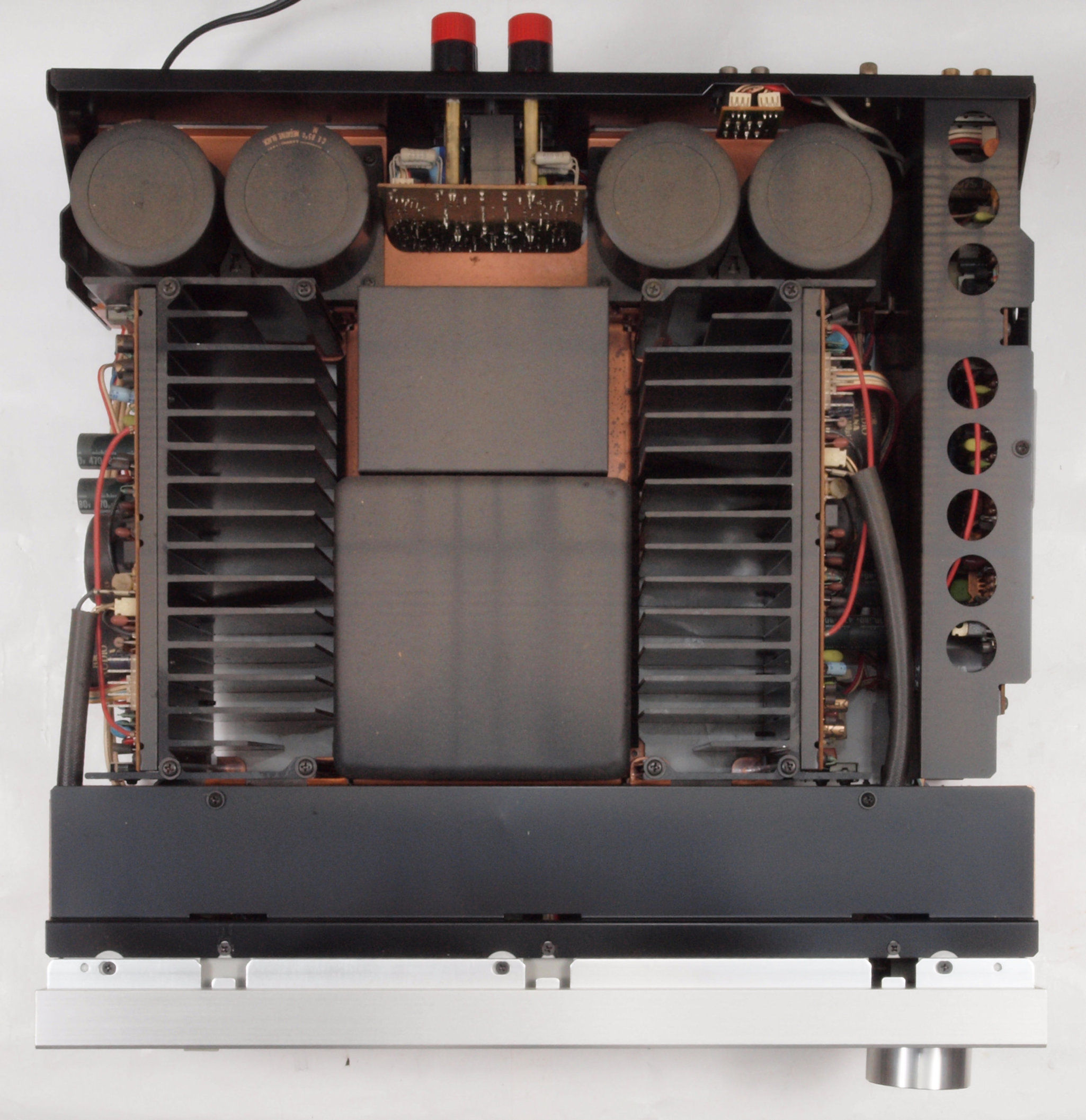

Ａ１７．　点検中　上下蓋、左右測板を取り、上から見る。

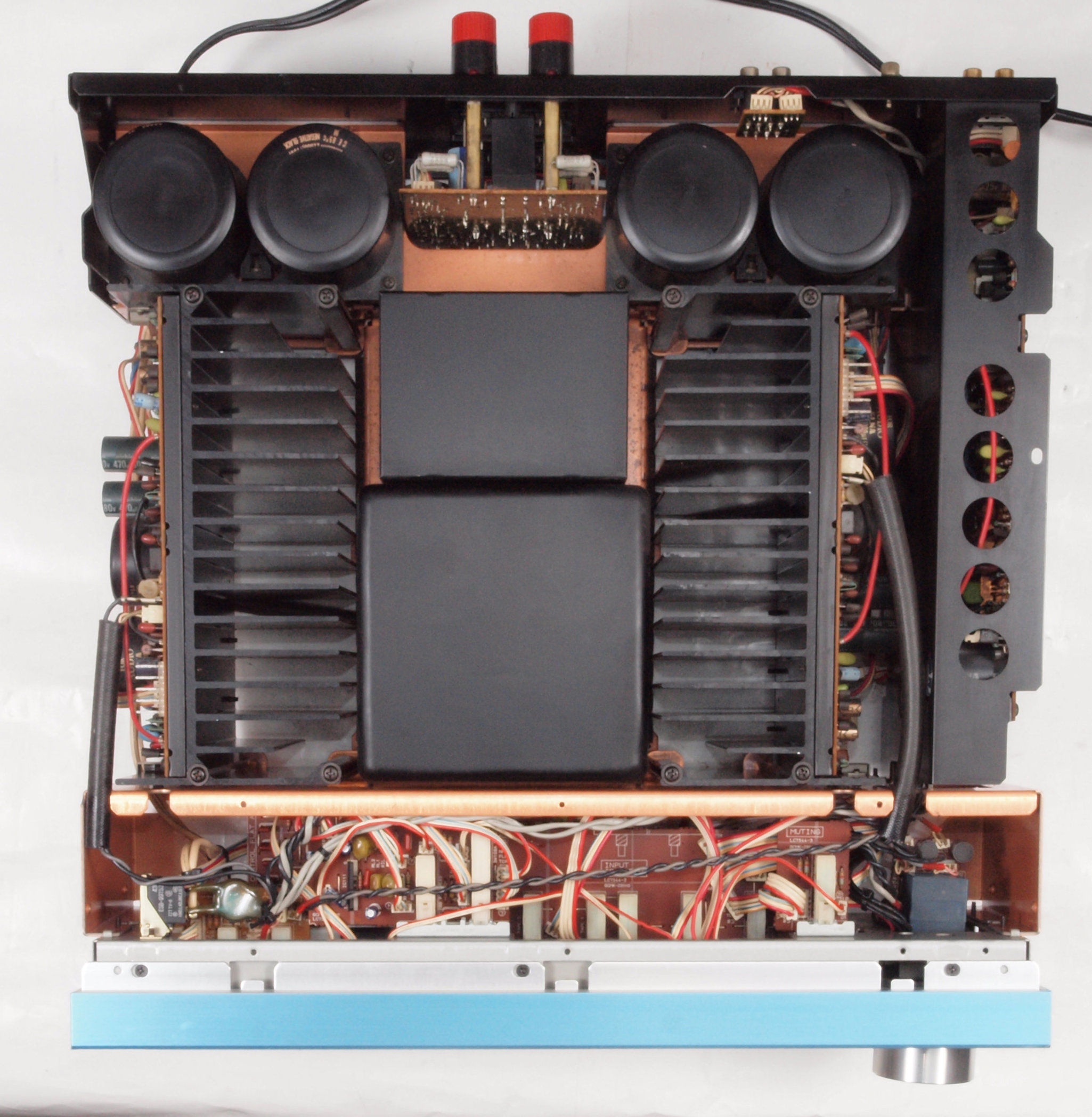

Ａ１８．　点検中　上下蓋、左右測板を取り、清掃後、シールドを取り、上から見る。

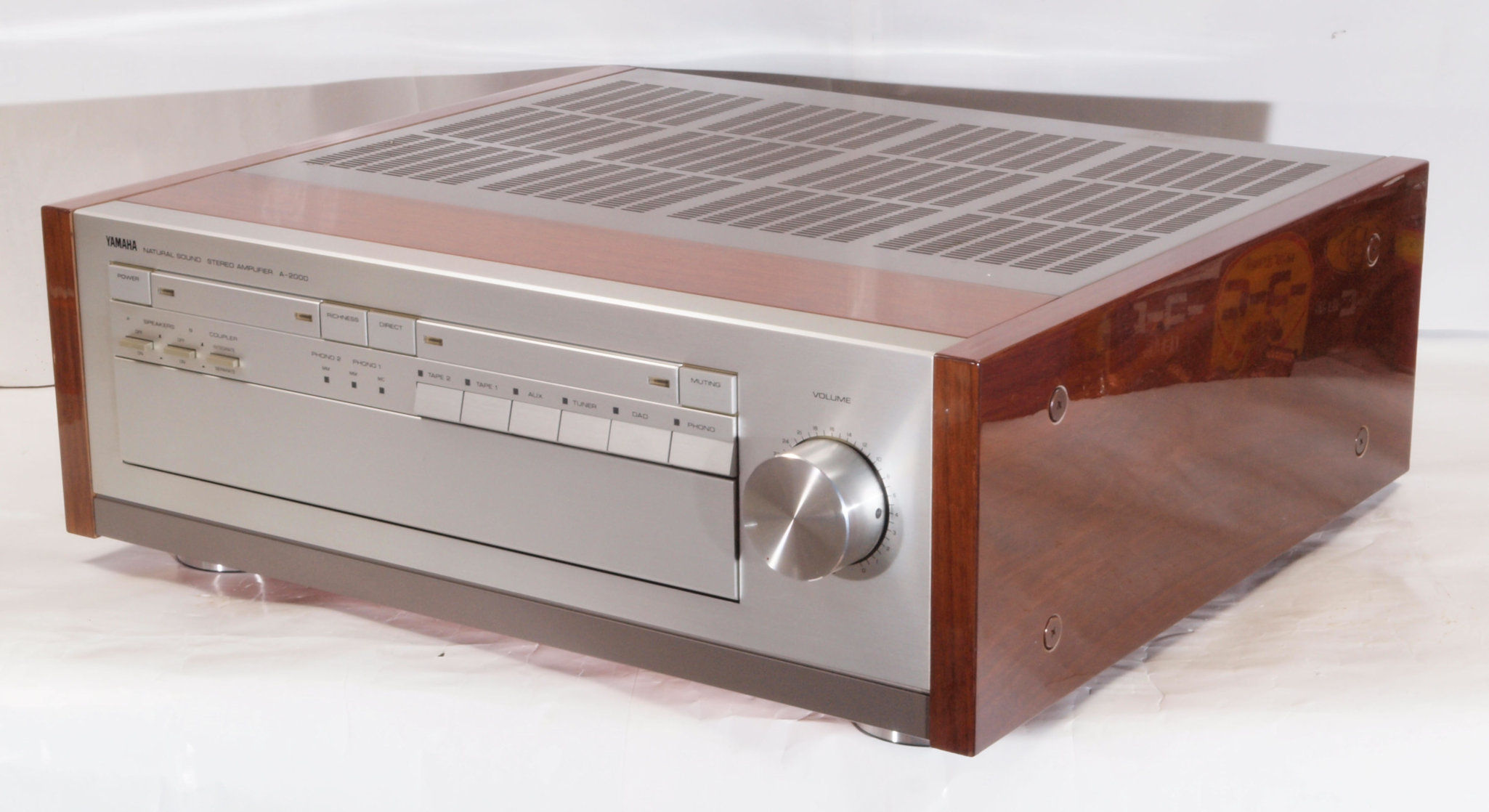

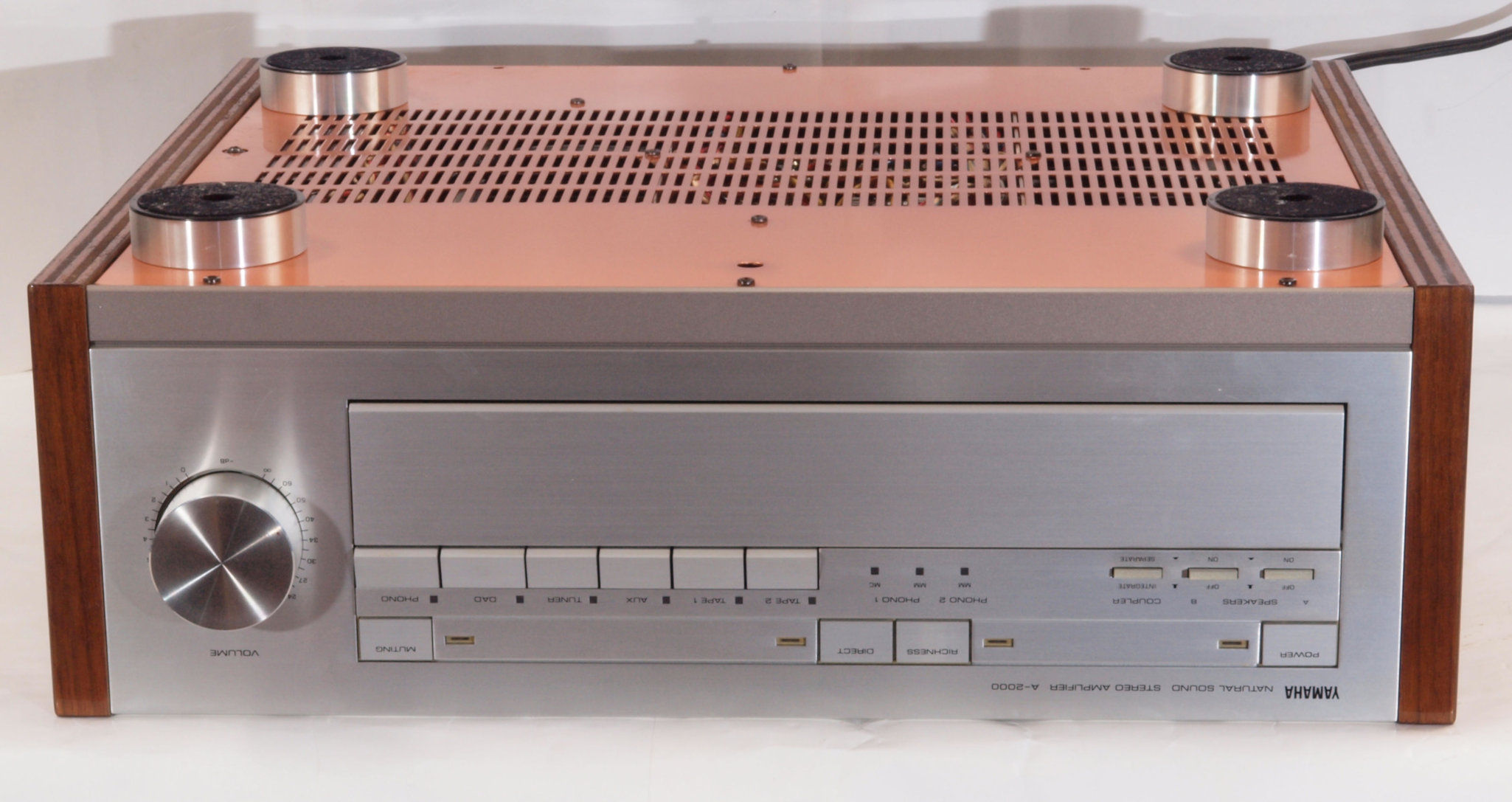

Ａ２１．　点検中　下前から見る

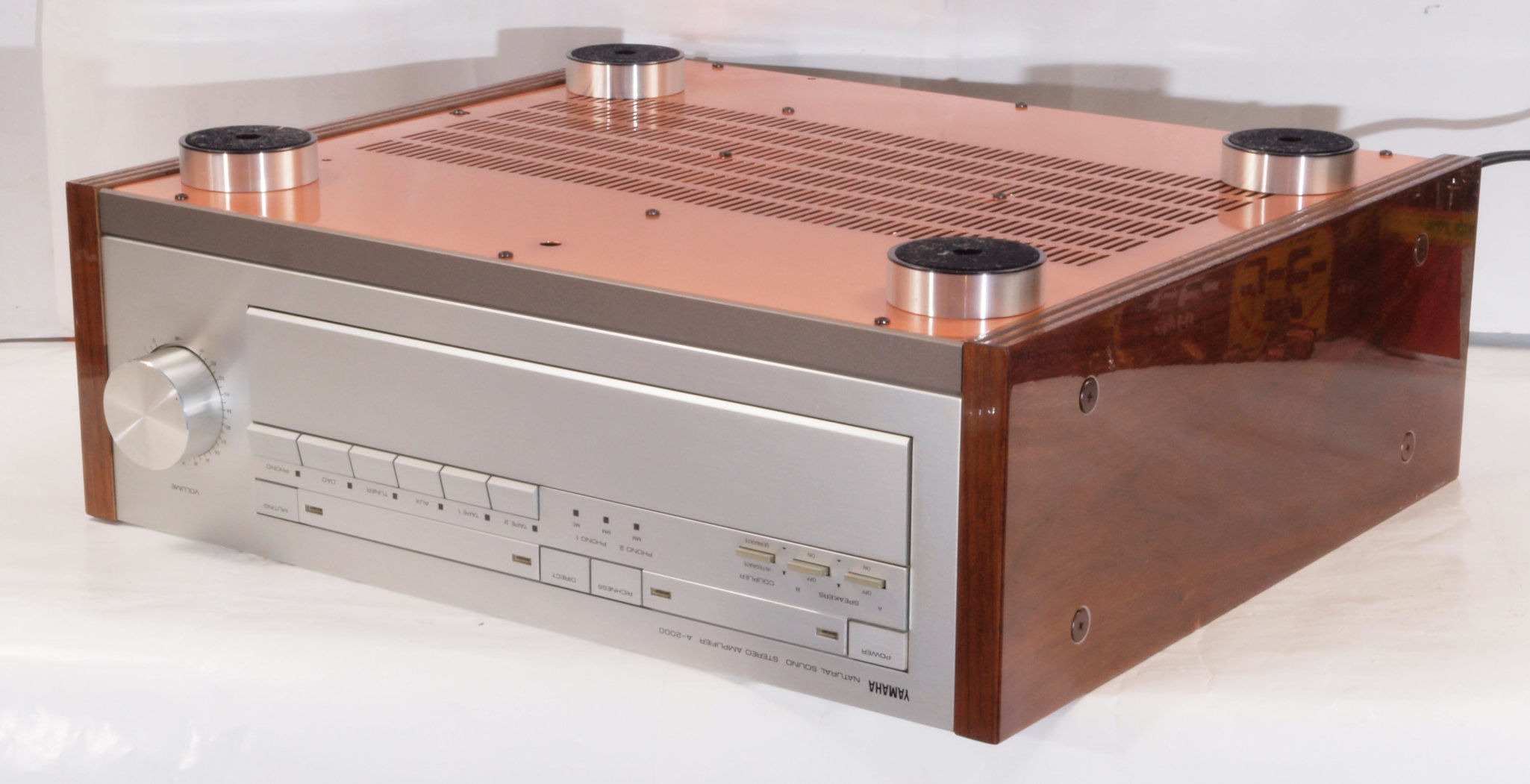

Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る

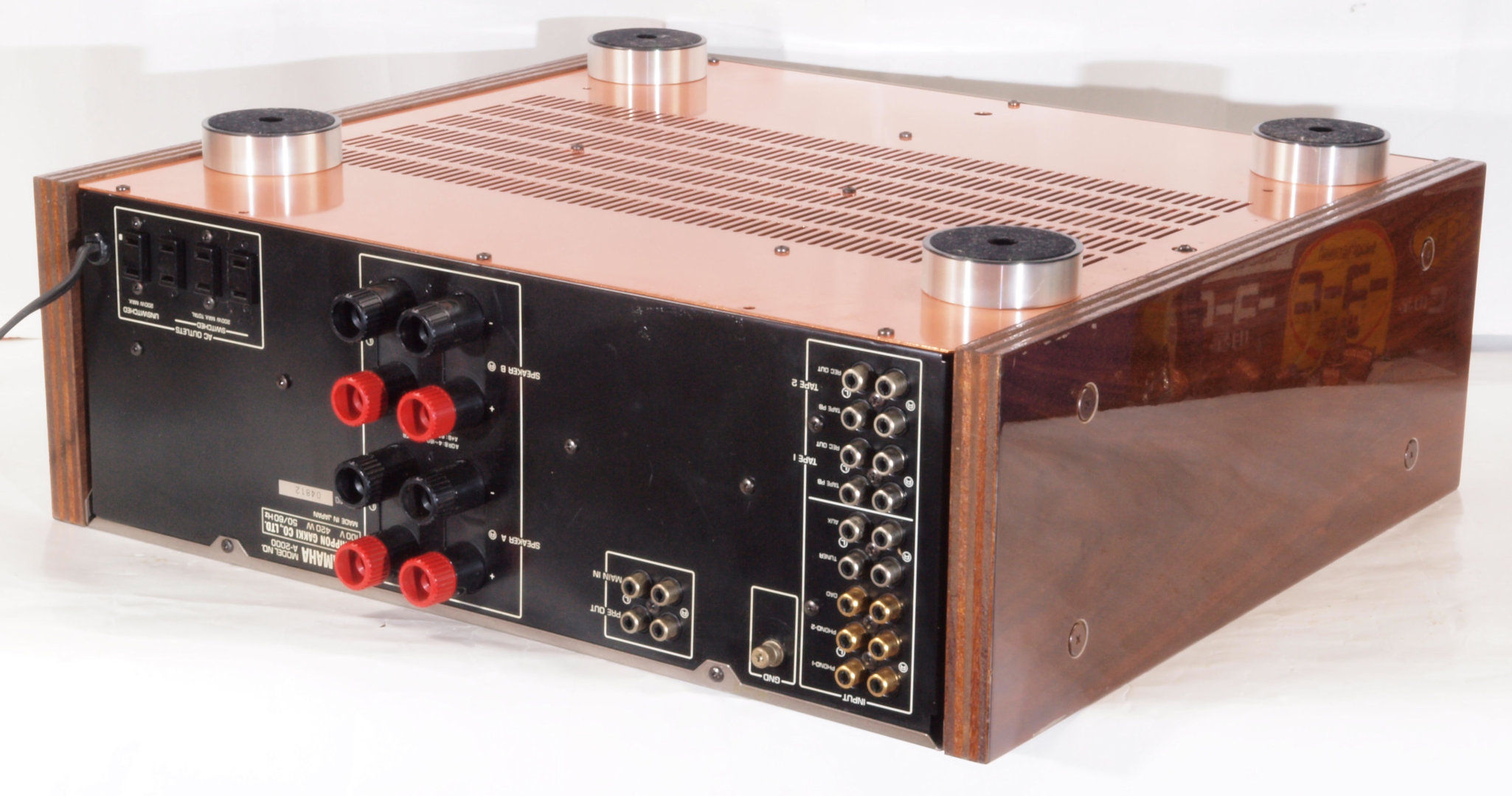

Ａ２４．　点検中　下後右から見る

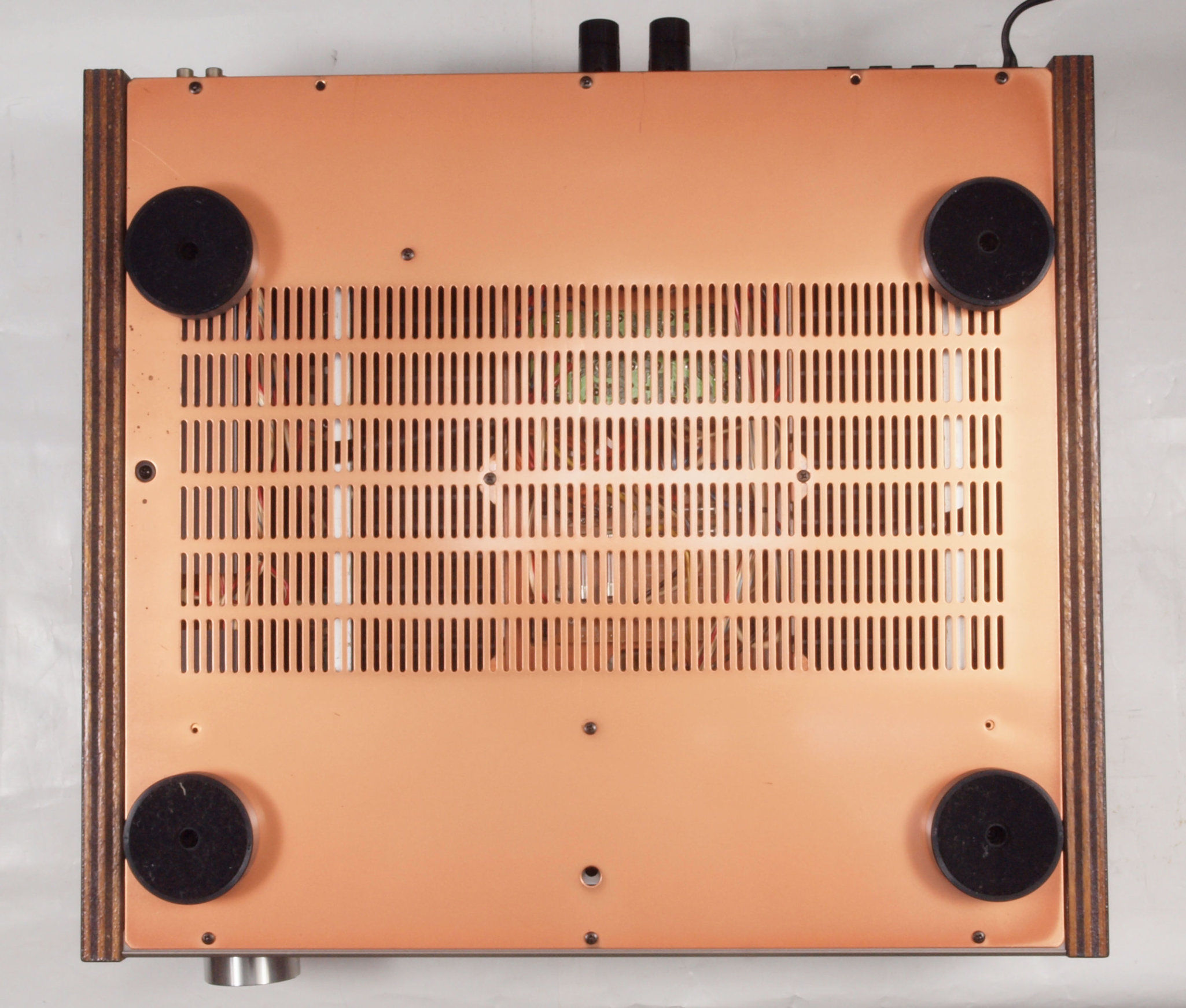

Ａ２５．　点検中　下から見る。

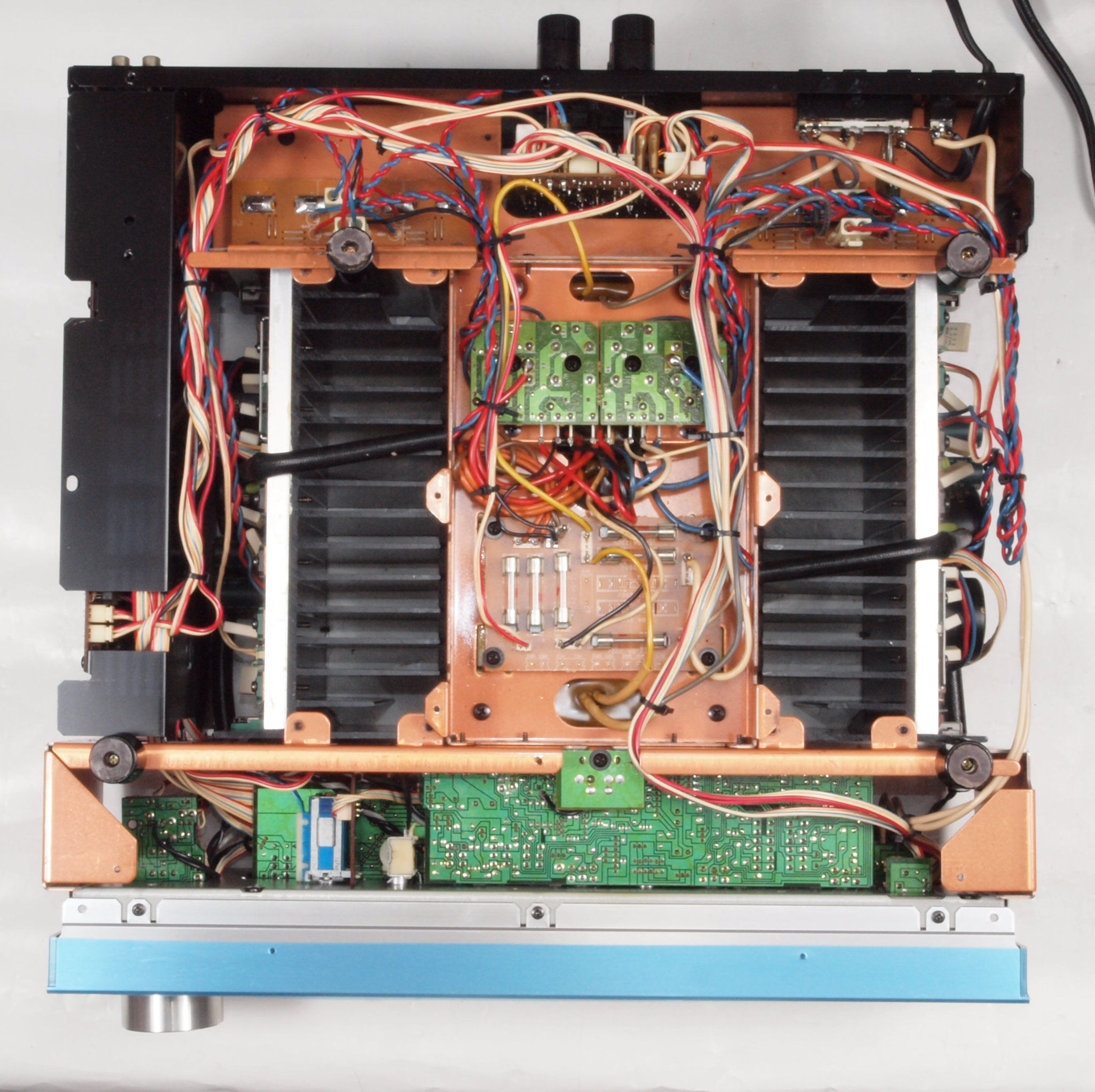

Ａ２６．　点検中　上下蓋を取り、下から見る。

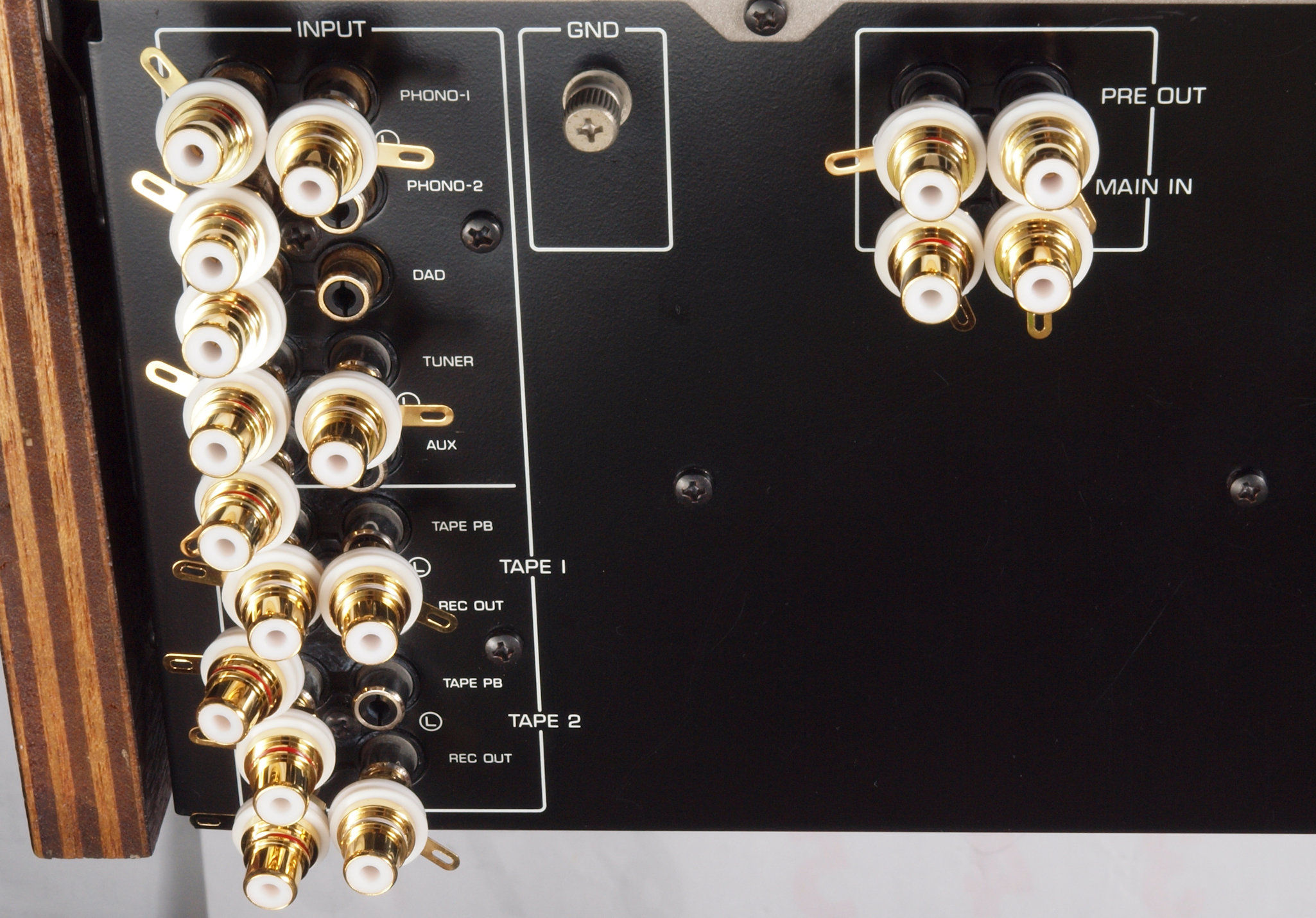

Ａ３１．　点検中　入出力ＲＣＡ端子。
Ａ３２．　点検中　入出力RCA端子。　テフロン絶縁ＲＣＡ端子に交換可能。　ＷＢＴ−０２０１は定価で工賃込み。
Ａ３３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ３４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ３５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

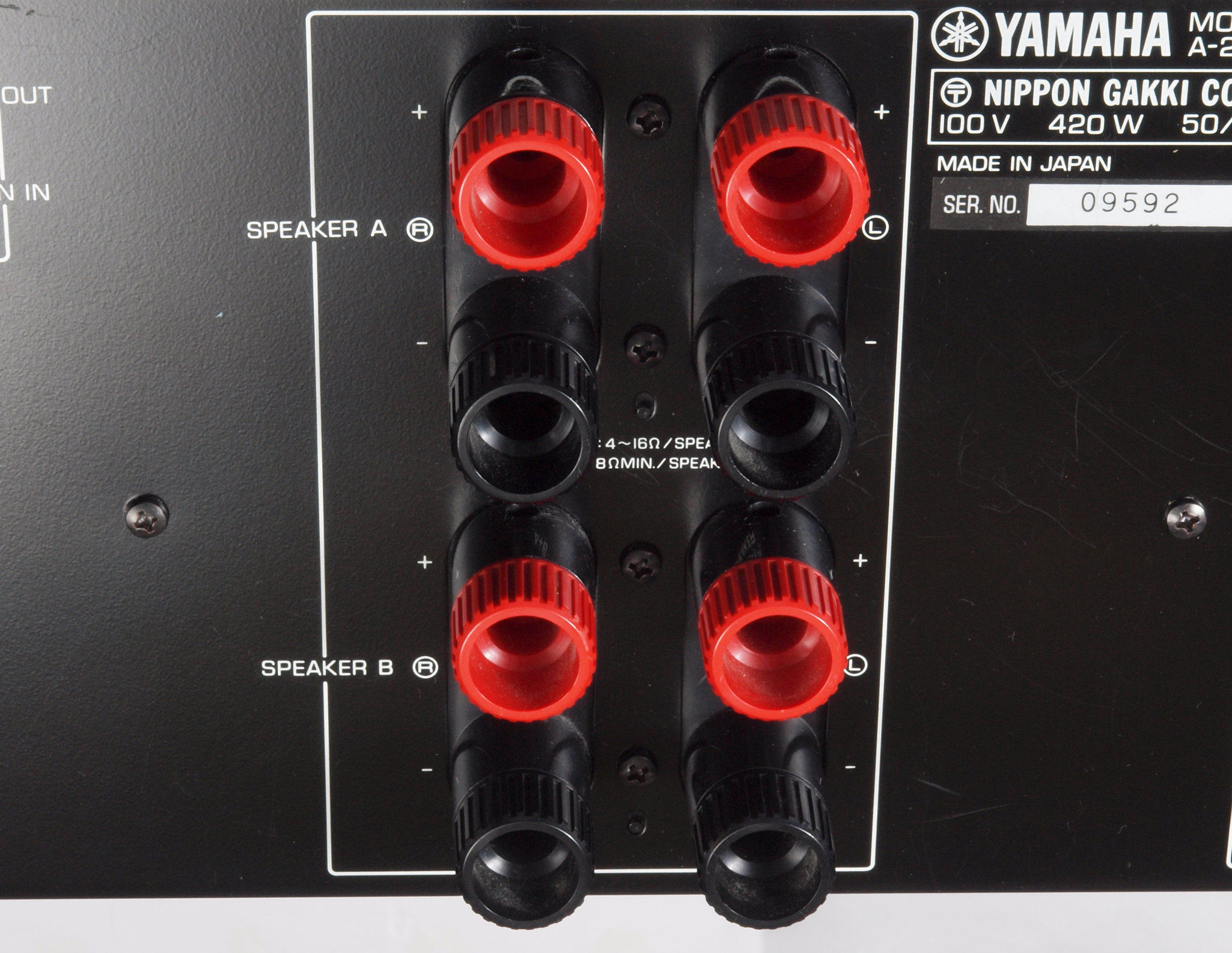

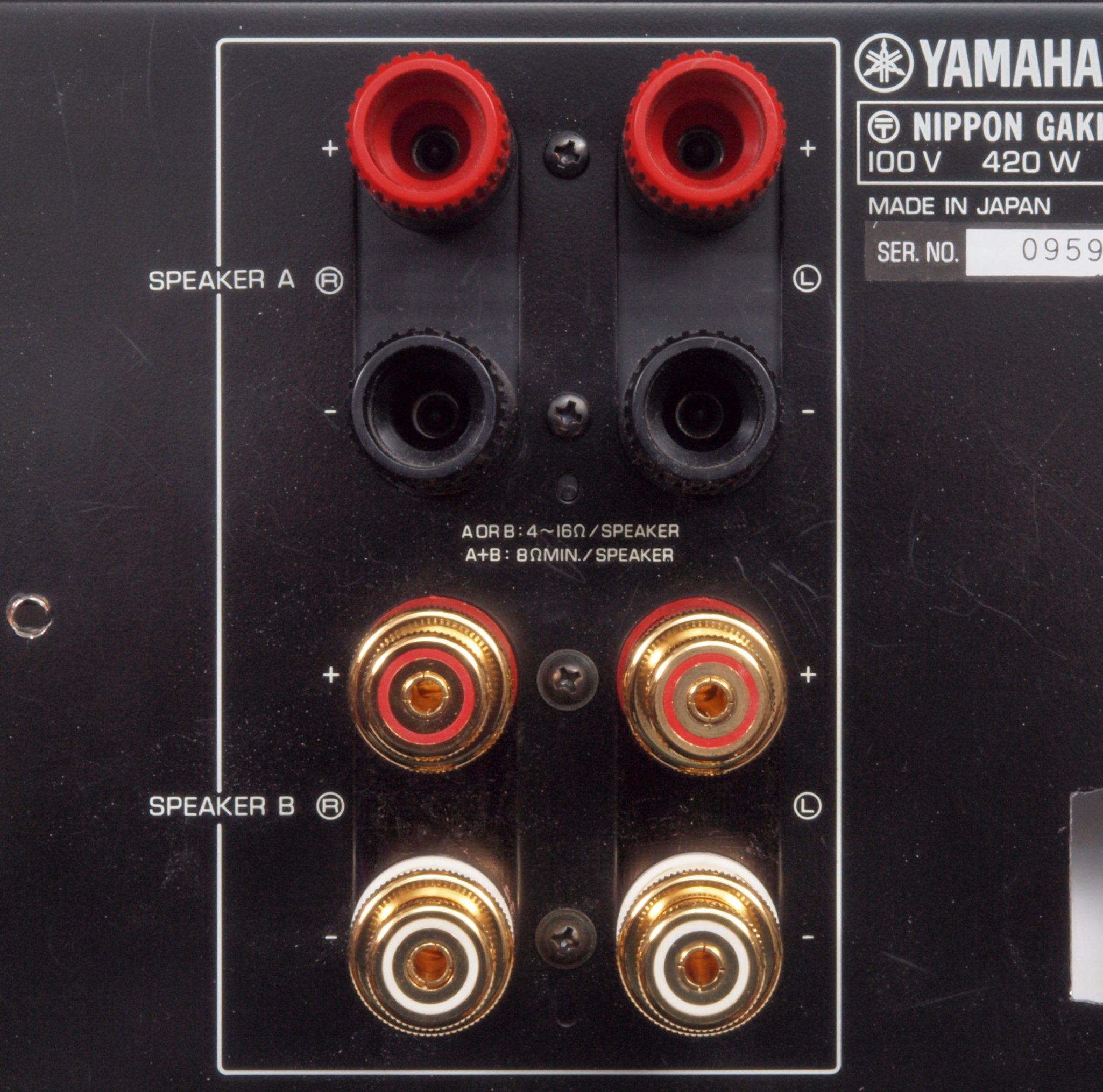

Ａ４１．　点検中　SP接続端子。
Ａ４２．　点検中　SP接続端子。ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。ＷＢＴ製品に交換可能。
　　　　　　　　　　　ＷＢＴ−０７０５Ａｇ　ＷＢＴ−０７０５Ｃｕ以外交換不可。下記は１組４個のみ使用。
Ａ４３．　点検中　SP接続端子。ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。ＷＢＴ製品に交換可能。
　　　　　　　　　　ＷＢＴ−０７０５Ｃｕに上１組交換。
Ａ５１．　点検中　電源コード。
Ａ５２．　点検中　電源コードを取り、３Pインレットに交換可能、右外側取付け不可。　　FURUTECH　FI-10(R) ロジウムメッキ使用。
Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｔ０．　デジタルオシロ　RIGOL　MSO5204による右側ＳＰ出力のＦＦＴ解析．．まだ研究模索中。
Ｔ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　１．０２６％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０６１３％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　１．１０４％歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．９５４％歪み．．．発振が始まる。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　１．４６％歪み。
　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．０６８８％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｔ４．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　１．５１％歪み。
　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　１．０７４％歪み．．．発振が始まる。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｔ５．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．５１５％歪み。
　　　　　　　　　　 　　　　 Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　１．０７５％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ６．　ＭＭ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧６Ｖ＝４．５Ｗ出力、　１０％歪み。
　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧５Ｖ＝３．１２５Ｗ出力、　３２．９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ０．　修理中　前後パネル、左右パネル、基板を外した所。　
Ｃ１１．　修理前　Ｒ側ドライブ基板。　
Ｃ１１２．　修理中　Ｒ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ１１３．　修理中　Ｒ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ１２．　修理後　R側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)３個交換
Ｃ１３．　修理前　R側-AMP基板裏　
Ｃ１４．　修理（半田補正）後　R側-AMP基板裏。　全半田やり直しする。
Ｃ１５．　完成R側-AMP基板裏。　洗浄後、コート液を塗る。
Ｃ２１．　修理前　Ｌ側-AMP基板
Ｃ２１２．　修理中　Ｌ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ２１２．　修理中　Ｌ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ２２．　修理後　Ｌ側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)３個交換
Ｃ２３．　修理前　Ｌ側-AMP基板裏　
Ｃ２４．　修理（半田補正）後　Ｌ側-AMP基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ２５．　完成Ｌ側-AMP基板裏。　洗浄後、コート液を塗る。
Ｃ３１．　修理前　Ｒ側-終段基板。
Ｃ３２．　修理後　Ｒ側-終段基板。　半固定VR２個、電解コンデンサー１個交換
Ｃ３３．　修理前　Ｒ側-終段基板裏　
Ｃ３４．　修理（半田補正）後　Ｒ側-終段基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ３５．完成Ｒ側-終段基板裏。　洗浄後、コート液を塗る。
Ｃ３６．　修理前　Ｒ側-終段ＳＵＢ基板裏　
Ｃ３７．　修理（半田補正）後　Ｒ側-終段ＳＵＢ基板裏。　全半田やり直しする。
Ｃ３８．完成Ｒ側-終段ＳＵＢ基板裏。　洗浄後、コート液を塗る。
Ｃ４１．　修理前　Ｌ側-終段基板。
Ｃ４２．　修理後　Ｌ側-終段基板。　半固定VR２個、電解コンデンサー１個交換
Ｃ４３．　修理前　Ｌ側-終段基板裏　
Ｃ４４．　修理（半田補正）後　Ｌ側-終段基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ４５．　完成Ｌ側-終段基板裏。　洗浄後、コート液を塗る。
Ｃ４６．　修理前　Ｌ側-終段ＳＵＢ基板裏　
Ｃ４７．　修理（半田補正）後　Ｌ側-終段ＳＵＢ基板裏。　全半田やり直しする。
Ｃ４８．完成Ｌ側-終段ＳＵＢ基板裏。　洗浄後、コート液を塗る。
Ｃ５１．　修理前　Ｒ側終段ＴＲ（トランジスター）
Ｃ５２．　修理中　Ｒ側終段ＴＲ（トランジスター）のマイカー。　シリコンは柔らかい。
Ｃ５３．　修理後　Ｒ側終段ＴＲ（トランジスター）
Ｃ６１．　修理前　Ｌ側終段ＴＲ（トランジスター）
Ｃ６２．　修理中　Ｌ側終段ＴＲ（トランジスター）のマイカー。　シリコンは柔らかい。
Ｃ６３．　修理後　Ｌ側終段ＴＲ（トランジスター）
Ｃ７１．　修理前　ＲＣＡ端子基板　＆　ＶＲ基板
Ｃ７２．　修理後　ＲＣＡ端子基板　＆　ＶＲ基板　　ＶＲ２個、フィルムコンデンサー２個交換、フイルムコンデンサー２個追加。
Ｃ７３．　修理前　ＲＣＡ端子基板裏　＆　ＶＲ基板裏
Ｃ７４．　修理（半田補正）後　ＲＣＡ端子基板裏　＆　ＶＲ基板裏。　全半田やり直しする。　入力ＶＲ２個交換。
Ｃ７５．　完成ＲＣＡ端子基板裏　＆　ＶＲ基板裏。　洗浄後、コート液を塗る。
Ｃ７６．　修理中　モードＳＷ分解。
Ｃ７７．　修理（清掃）前　モードＳＷ分解・清掃。
Ｃ７８．　修理（清掃）後　モードＳＷ分解・清掃。
Ｃ８１．　修理前　入力ＲＣＡ端子。
Ｃ８２．　修理（交換）後　入力ＲＣＡ端子。
Ｃ９１．　修理前　電源基板
Ｃ９１２．　修理中　電源基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ９１３．　修理中　電源基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ９２．　修理後　電源基板　リレー３個、電解コンデンサー６個交換
Ｃ９３．　修理前　電源基板のＳＰ接続リレー部
Ｃ９４．　修理後　電源基板のＳＰ接続リレー部
Ｃ９５．　修理前　電源基板裏
Ｃ９６．　修理（半田補正）後　電源基板裏。　全半田やり直しする。フイルムコンデンサー４個追加。
Ｃ９７．　修理前　電源基板裏。　このＢ４は前期型なので、ＳＰ接続端子が市販品に合わない。
Ｃ９８．　電源基板裏。　基板を後期型に改造して使用する、Ｗ接点（５Ａ×２）になる。
Ｃ９９．　完成電源基板裏。　洗浄後、コート液を塗る。
ＣＡ１．　修理前　ＳＰ接続端子
ＣＡ２．　修理中　ＳＰ接続端子の穴開け。　固定ツメも使用する。

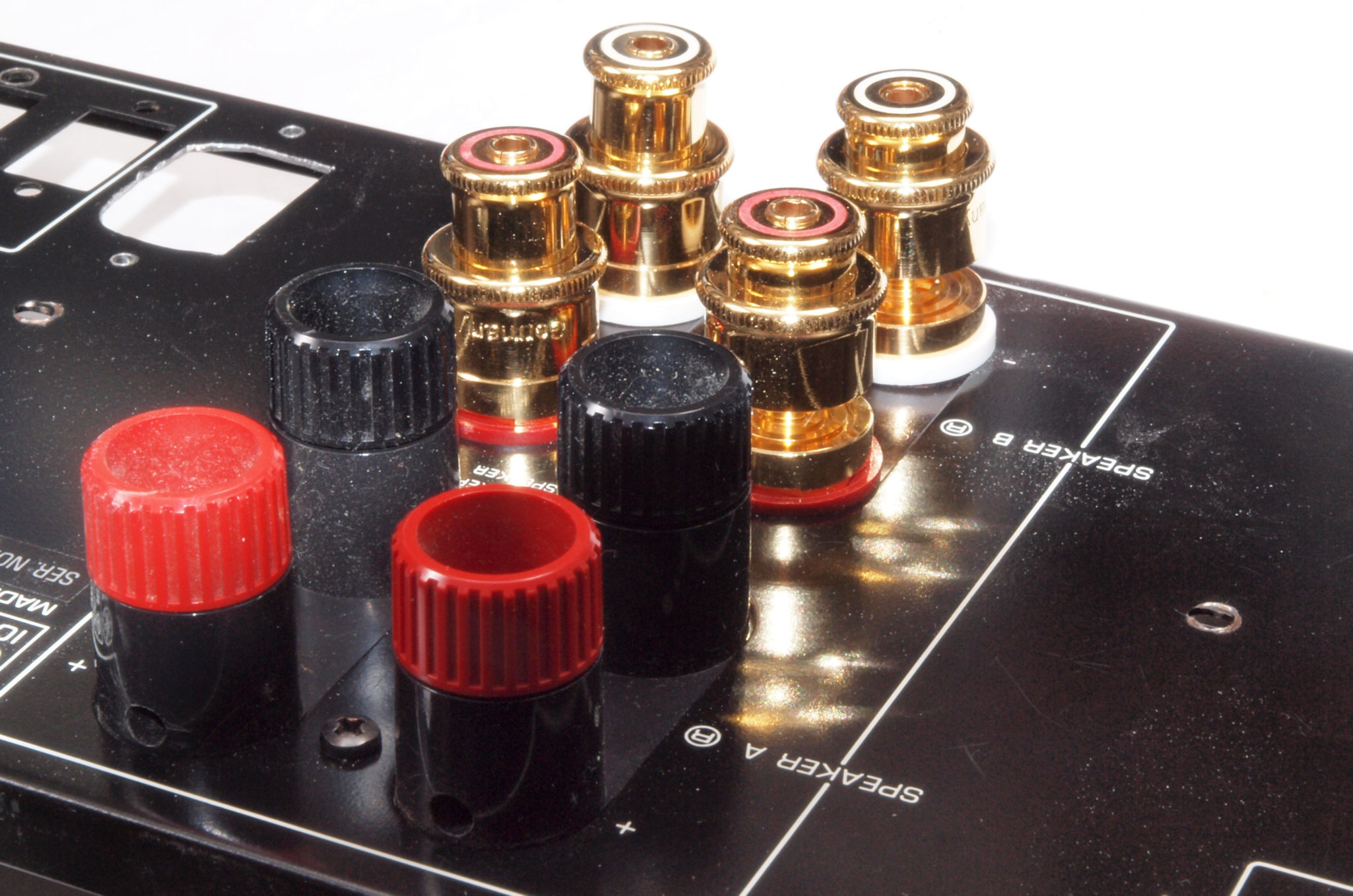

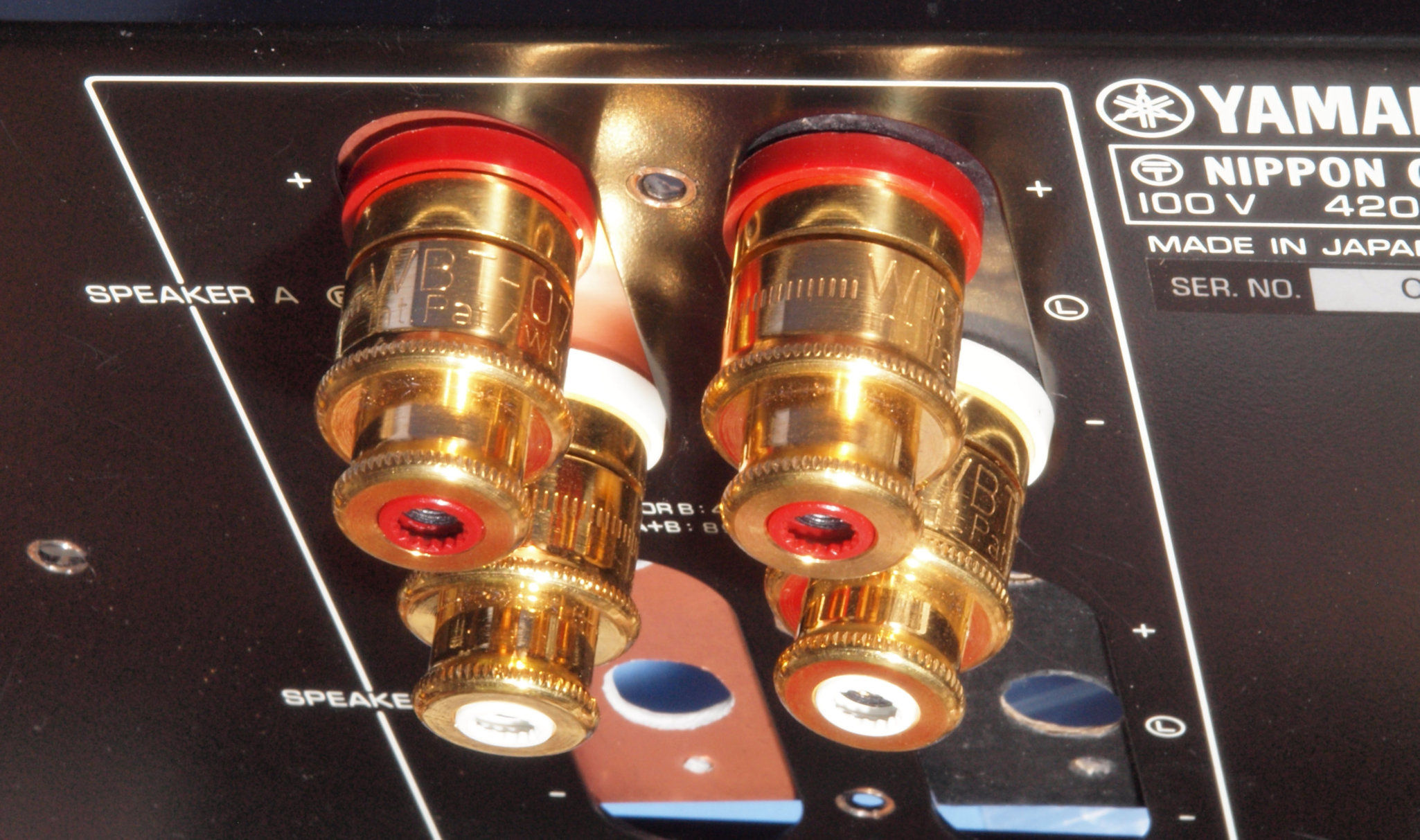

ＣＡ３．　修理後　ＳＰ接続端子
ＣＢ１．　修理前　表示ランプ基板。
ＣＢ２．　修理後　表示ランプ基板。　抵抗３本追加。　表示電球３個をＬＥＤに交換。
ＣＢ３．　修理前　表示ランプ基板裏。
ＣＢ４．　修理（半田補正）後　表示ランプ基板裏。　全半田やり直しする。
ＣＢ５．　完成表示ランプ基板裏。　洗浄後、コート液を塗る。
ＣＣ１．　修理前　ＳＰ出力インピーダンス調整ＶＲ基板。
ＣＣ２．　修理前　ＳＰ出力インピーダンス調整ＶＲ基板裏。
ＣＣ３．　修理（半田補正）後　ＳＰ出力インピーダンス調整ＶＲ基板裏。　全半田やり直しする。
ＣＣ４．　完成ＳＰ出力インピーダンス調整ＶＲ基板裏。　洗浄後、コート液を塗る。
ＣＣ５．　修理（分解・清掃）中　ＳＰ出力インピーダンス調整ＶＲ。
ＣＣ６．　修理（分解・清掃）後　ＳＰ出力インピーダンス調整ＶＲ。
ＣＤ１．　修理前　ＳＰ接続端子　電源コード取付け部。
ＣＤ２．　修理中　３Pインレット取り付け穴位置。

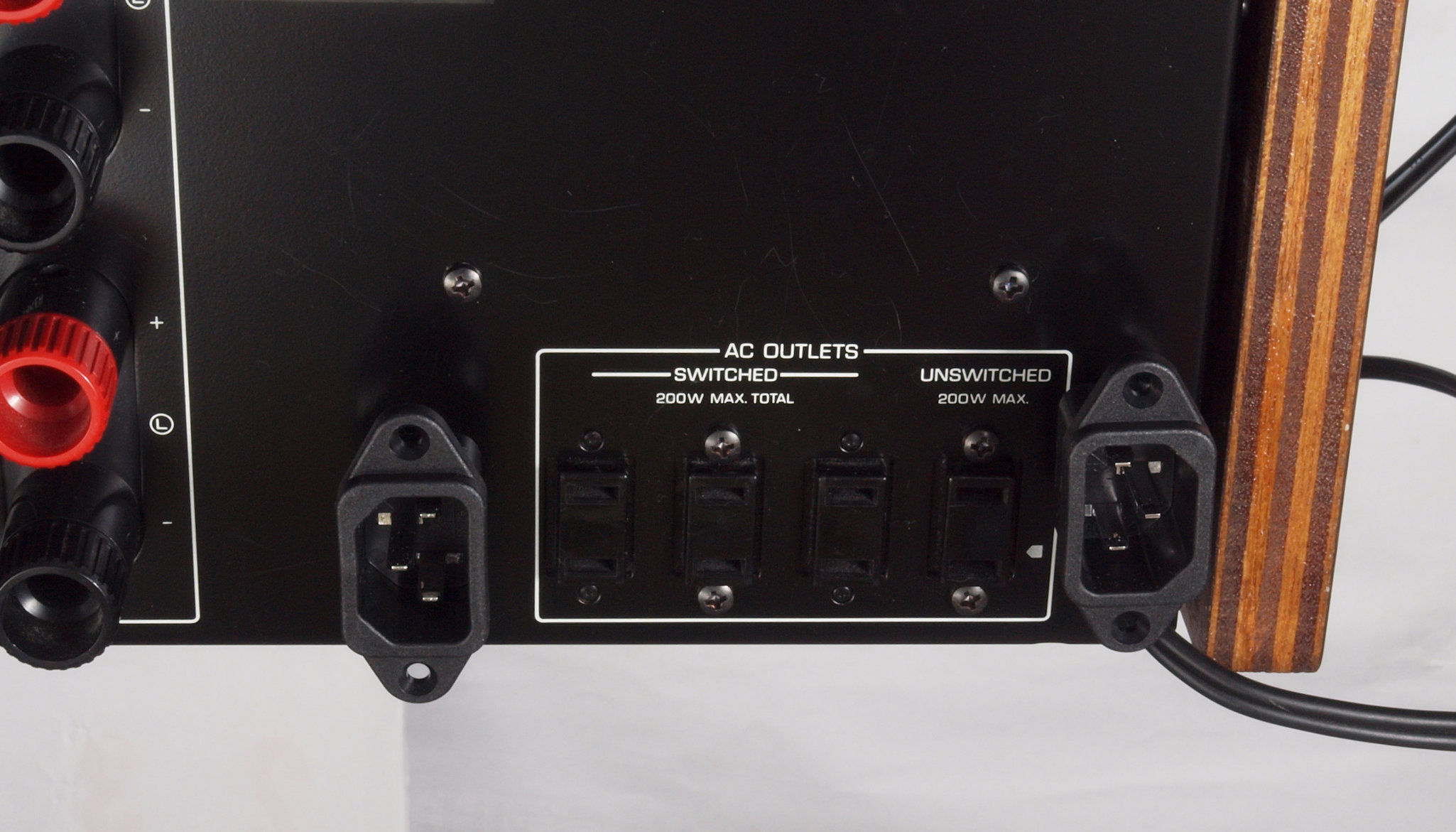

ＣＤ３．　修理（交換）後　３Pインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。
ＣＤ４．　修理（交換）後　３Pインレット裏配線。　アースはしっかり取付る。
ＣＥ１．　修理（交換）後　電源、スオイーカー、Ａ／Ｂ級動作表示。　　ＬＥＤに交換後。
ＣＦ１．　交換部品
ＣＦ２．　交換部品、Ａクラス／Ｂクラスの電圧切り替えリレー。　出来るだけ通電時には切り替えしない事。
　　　　　　　　　　　　　可動片まで焼けて色が変わっている、よって接点のみ磨いてもＮＧだし、手間が高く付くだけ！
ＣＦ３．　交換部品、ＳＰ接続リレー。　このＢ４は前期型なので、同型リレーが無く、市場品を改造して使用。
　　　　　　　　　　　　よって、１ａ接点（５Ａ）のみ使用。　当方は基板を後期型に改造して使用する、Ｗ接点（５Ａ×２）になる。
ＣＦ４．　交換部品、足黒トランジスター。
ＣＦ５．　交換部品、半固定ＶＲ。
ＣＧ１．　修理前　上から見る
ＣＧ２．　修理後　上から見る
ＣＧ３．　修理前　下から見る
ＣＧ４．　修理後　下から見る
ＣＧ５．　修理前　後ろから見る。
ＣＧ６．　修理後　後ろから見る。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ、　０．０１０４％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ、　０．０１０３％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９３％歪み。
　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９３％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００４７％歪み。
　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００４６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００５６％歪み。
　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００５４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１４８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１７１％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６８％歪み。
　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１８４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１０６％歪み。
　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１３８％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００４９％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００４８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９９％歪み。
　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。
Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１４３％歪み。
　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１４７％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１５９％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６３％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２３８％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１８５％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２２２％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２８８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ３７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２５３％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２５４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｆ．　上位測定器によるプリ部調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。出力はプリ−アウトを測定。
Ｆ１．　入出力特性測定（AUX入力）
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ２．　歪み率特性測定（AUX入力）
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ、１２５ｋＨｚ　＆　ＴＲＥＢＬＥ、２．５ｋＨｚ　最大
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ、１２５ｋＨｚ　＆　ＴＲＥＢＬＥ、２．５ｋＨｚ　最小
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ、５００ｋＨｚ　＆　ＴＲＥＢＬＥ、８ｋＨｚ　最大
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ、５００ｋＨｚ　＆　ＴＲＥＢＬＥ、８ｋＨｚ　最小
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ４．　入出力特性測定（AUX入力）　ＳｕｂＳｏｎｉｃｋＦｉｌｔｅｒ（１５ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１０ＫＨＺ）　ＯＮ
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ５１．　入出力特性測定（AUX入力）　ＲＩＣＨＮＥＳＳ　１　ＯＮ
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ５２．　入出力特性測定（AUX入力）　ＲＩＣＨＮＥＳＳ　２　ＯＮ
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ５３．　入出力特性測定（AUX入力）　ＲＩＣＨＮＥＳＳ　３　ＯＮ
　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ａ２０００　の仕様（カタログ、マニアルより）　
型式 ステレオパワーアンプ 　Ａ−２０００
定格出力、２０Ｈ〜２０ｋＨｚ １７０Ｗ＋１７０Ｗ（４Ω，０．００５％）
１５０Ｗ＋１５０Ｗ（６Ω，０．００３％）
１３０Ｗ＋１３０Ｗ（８Ω，０．００３％）
パワーバンド幅 １０Ｈｚ〜１００ｋＨｚ（歪０．０２％，６５Ｗ，８Ω）
ダンピングファクター ２００以上（１ｋＨｚ，８Ω）
入力感度／インピーダンス ＰＨＯＮＯ １＝ＭＣ：１００μＶ／１００Ω・１ｋΩ
　　　　　　　　 ＭＭ：２．５ｍＶ／４７ｋΩ（２２０ｐＦ，３３０ｐＦ）・１００Ω
ＰＨＯＮＯ ２＝ＭＭ：２．５ｍＶ／４７ｋΩ・２２０ｐＦ
ＡＵＸ＝１５０ｍＶ／４７ｋΩ
ＭＡＩＮ ＩＮ＝１Ｖ／１ＭΩ
最大許容入力（０．０１％、１ｋＨＺ）
ＰＨＯＮＯ ＭＣ／ＭＭ		 ８ｍＶ／１９０ｍＶ
出力電圧／出力インピーダンス ＲＥＣ　ＯＵＴ＝１５０ｍＶ／３３０Ω
ＰＲＥ　ＯＵＴ＝１Ｖ／２．５ｋΩ以下
ヘッドホーン（０．００３％）＝０．８６Ｖ／８Ω、６．４Ｖ／１００Ω
全高調波歪率（２０Ｈｚ〜２０ｋＨｚ） ０．００４％（ＭＣ→ＲＥＣ ＯＵＴ、３Ｖ）
０．００３％（ＭＭ→ＲＥＣ ＯＵＴ、３Ｖ）
０．００３％（ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ→ＳＰ ＯＵＴ ６５Ｗ／８Ω）
０．００２％（ＭＡＩＮ ＩＮ→ＳＰ ＯＵＴ ６５Ｗ／８Ω）
混変調歪率 ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ（定格出力／８Ω）＝０．００２％
（１Ｗ／８Ω）＝０．００２％
周波数特性（Ｄｉｒｅｃｔ　ＯＮ） ＋０，−０．５dB（２０Ｈｚ〜２０ｋＨｚ）ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ）
ＲＩＡＡ偏差 ±０．５dB（ＭＣ・ＭＭ １０Ｈｚ〜１００ｋＨｚ）
±０．２dB（ＭＣ・ＭＭ ２０Ｈｚ〜２０ｋＨｚ）
ＳＮ比（ＩＨＦ-Ａ、入力ショート） ８３dB（ＭＣ ２５０μＶ）
８８dB（ＭＭ ２．５ｍＶ）
１０６dB（ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ）
入力換算雑音（ＩＨＦ-Ａ、入力ショート） ＰＨＯＮＯ ＭＣ／ＭＭ＝−１５５ｄＢＶ／−１３８ｄＢＶ
チャネルセパレーション
（１ｋＨＺ、Ｖｏｌ．−３０ｄＢ、入力ショート）		 ＰＨＯＮＯ ＭＣ／ＭＭ＝７０ｄＢ
ＡＵＸ、ＴＡＰＥ、ＴＵＮＥＲ，ＤＡＴ＝７０ｄＢ
ト−ンコントロールＢＡＳＳ ターンオーバー周波数１２５Ｈｚ、５００Ｈｚ
＋−１０ｄＢ（２０Ｈｚ、Ｔ．Ｏ．Ｆ＝５００Ｈｚ）
ト−ンコントロールＴＲＥＢＬＥ ターンオーバー周波数２．５ｋＨｚ、８ｋＨｚ
＋−１０ｄＢ（２０ｋＨｚ、Ｔ．Ｏ．Ｆ＝２．５ｋＨｚ）
ＲＩＣＨＮＥＳＳ ポジション１　７．５dB／３０Ｈｚ（ＮＳ−２０００用）
ポジション２　７．５dB／４０Ｈｚ（ＮＳ−１０００Ｍ用）
ポジション３　７．５dB／５０Ｈｚ（汎用）
フイルター特性 ＳＵＢＳＯＮＩＣ　ＦＩＬＴＥＲ＝１５Ｈｚ、−１２ｄＢ／ｏｃｔ
ＨＩＧＨ　ＦＩＬＴＥＲ＝１０ｋＨｚ、−１２ｄＢ／ｏｃｔ
オーディオミューティング −２０ｄＢ
電源／周波数／消費電力 ＡＣ １００Ｖ／ ５０・６０Ｈｚ／４２０Ｗ
ＡＣアウトレット ＳＷＩＴＣＨＥＤ＝Ｔｏｔａｌ　２００Ｗ　Ｍａｘ、３個
ＵＮＳＷＩＴＣＨＥＤ＝２００Ｗ　Ｍａｘ、１個
寸法 ４７３Ｗ×１６９Ｈ×４６４Ｄmm
重量 ２６ｋｇ
付属品 六角レンチ２ｍｍ　×１
ポリッシングクロス　×１
価格 ￥１８９，０００
