KENWOOD L−02a. 15台目修理
トレイ駆動装置のベルトを製作いたしました。 交換できる人に料布します。 1本1000円送料別
注意
  • 接続する機器のDC漏れが無い事が確実以外は、「DC−SubSonic」の位置で使用の事。  「ここ参照
    「Straight−DC」の位置は使用しない。
  • 純正品の「Σ(シグマ)ケーブル」使用以外の、Σ(シグマ)ドライブ接続は、十分理解した上で行う事。
  • 長期間使用しない場合は、待機電力 節約の為、電源コードを抜いて下さい。
同時修理 L−02a.16台目      平成27年2月1日到着   3月22日完成
A. 修理前の状況
  • L-02Aをバイアンプとして2台使用していましたが修理が必要となりました。


T. 修理前点検測定

B. 原因
  • イコライザAMP不良。
    他経年劣化部品多数
    オーバーホール修理依頼。

C. 本体修理状況
  • SP出力端子交換、半分WBT−0705Ag使用。
    SP出力リレー交換。
    入出RCA端子交換。
    ドライブ基板のFET(電解トランジスター)交換。
    半固定VR交換。
    制御リレー交換。
    配線手直し、補強。
    基板ハンダ補正。
    操作トレイ駆動ベルト交換。
    RCA端子をテフロン絶縁RCA端子に交換。
    PHONO-1とTUNER端子をWBT−0201 RCA端子に交換。


P. 電源修理状況

D. 使用部品
  • SP出力端子                  4個。
    SP出力リレー                  2個。
    ドライブ基板のFET               2個。
    制御リレー                    17個。
    電解コンデンサー(ミュ−ズ)         76個。
    フイルムコンデンサー              6個。
    半固定VR                     6個。
    抵抗                         8個。
    操作トレイ駆動ベルト。
    テフロン絶縁RCA端子            7組14個。
    WBT−0201 RCA端子          2組4個。
    WBT−0705Ag SP接続端子       1組4個

E. 調整・測定

F. 修理費   201,000円   オーバーホール修理

S. KENWOOD L−02a の仕様(マニアル・カタログより)

A. 修理前の状況

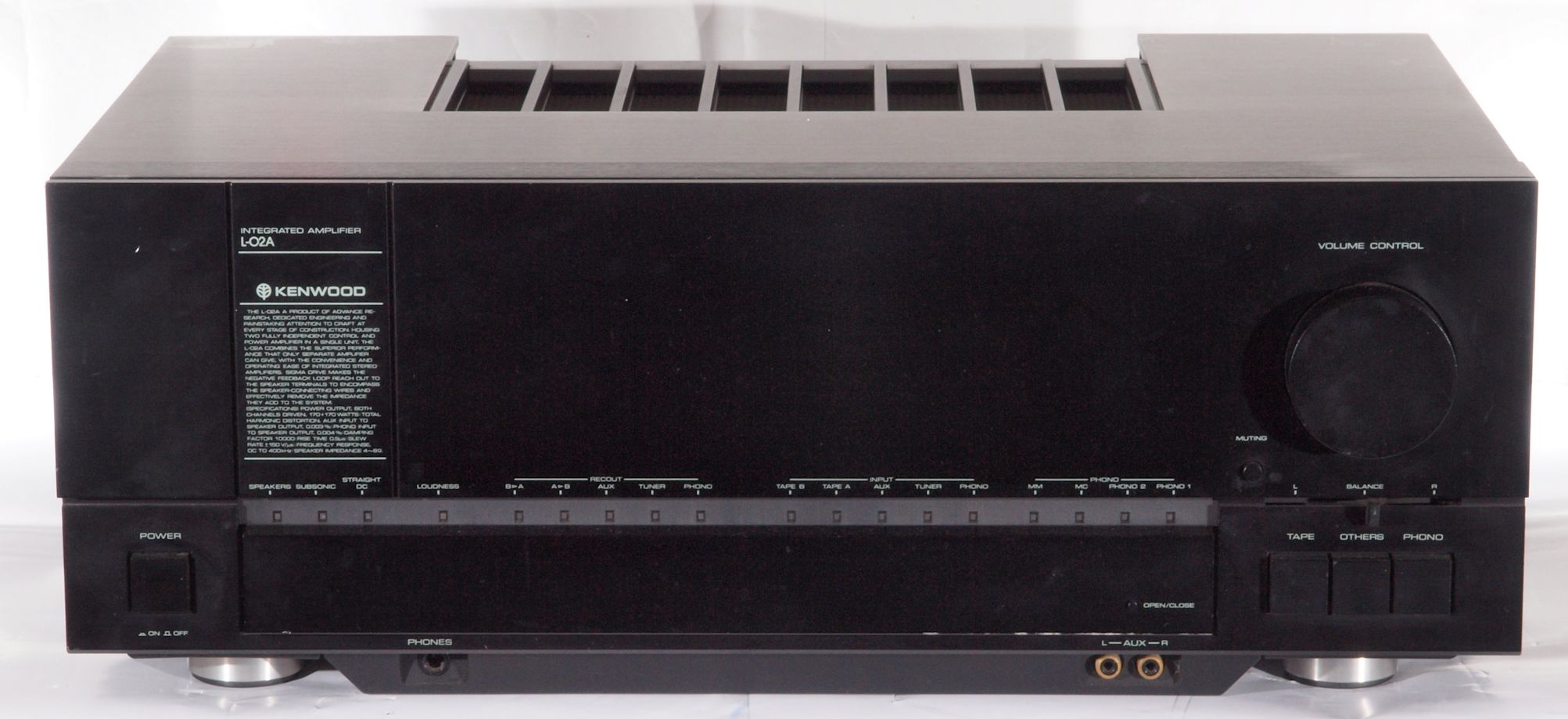

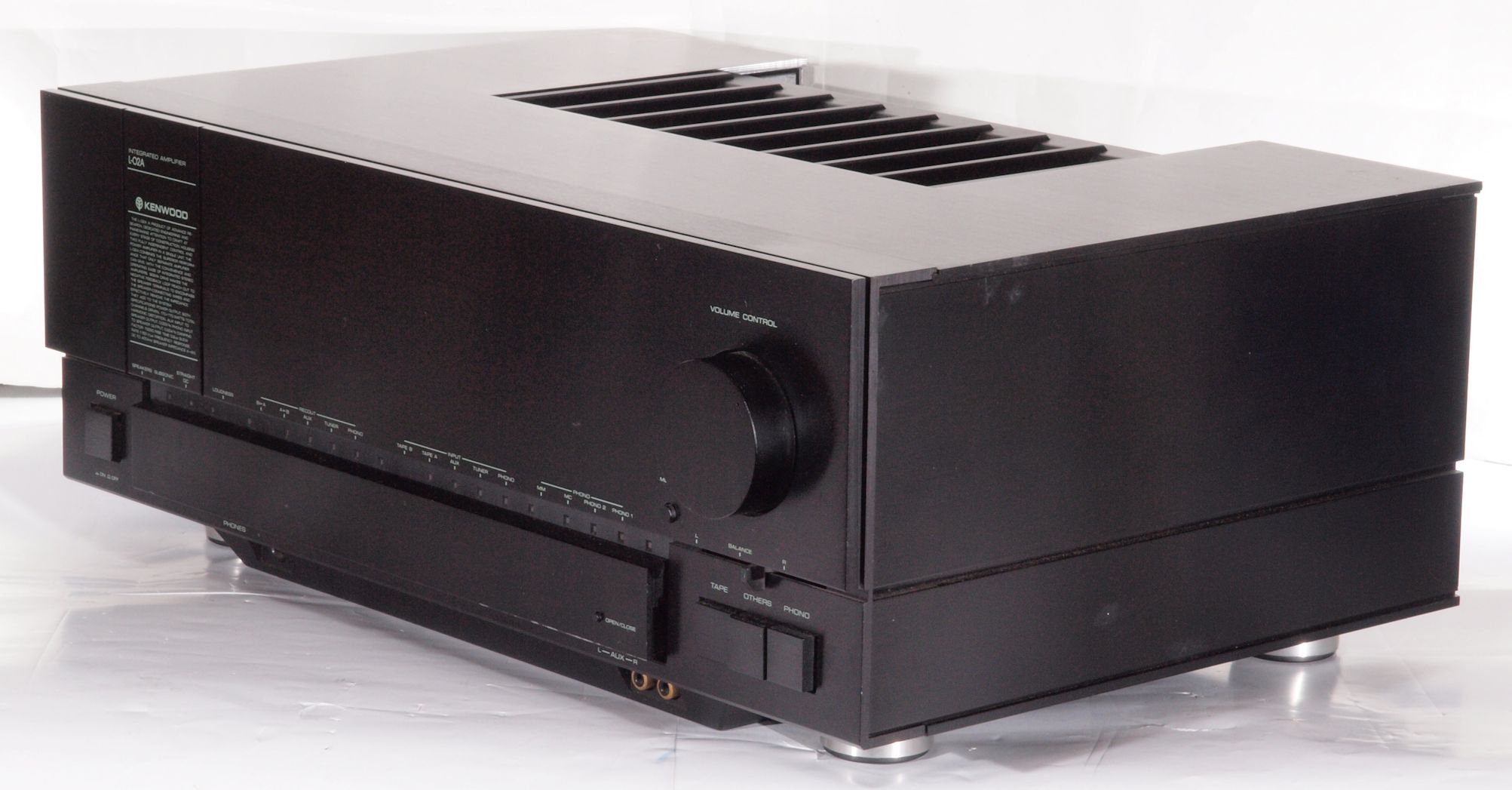

A11. 点検中 前から見る
A12. 点検中 前右から見る

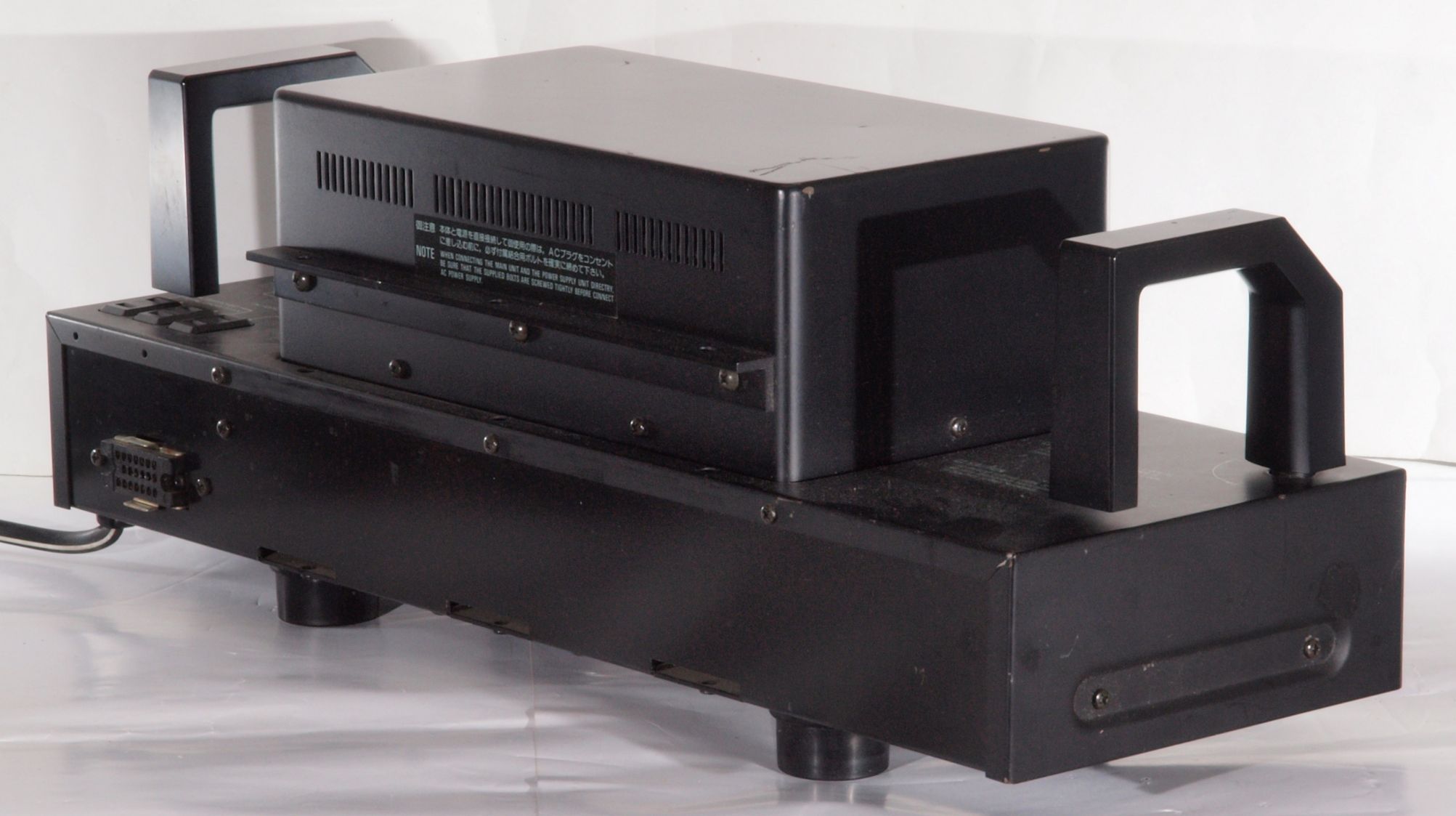

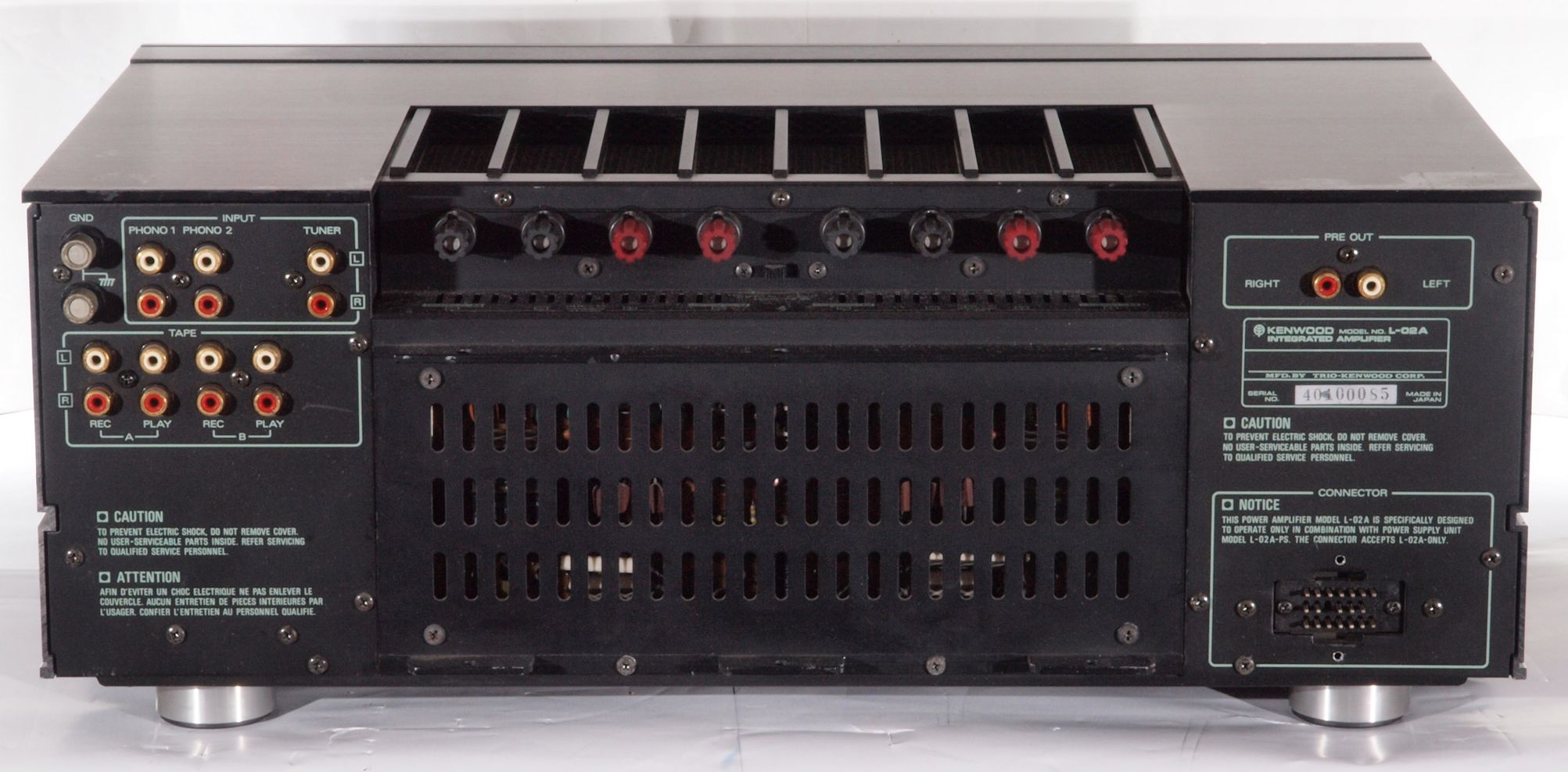

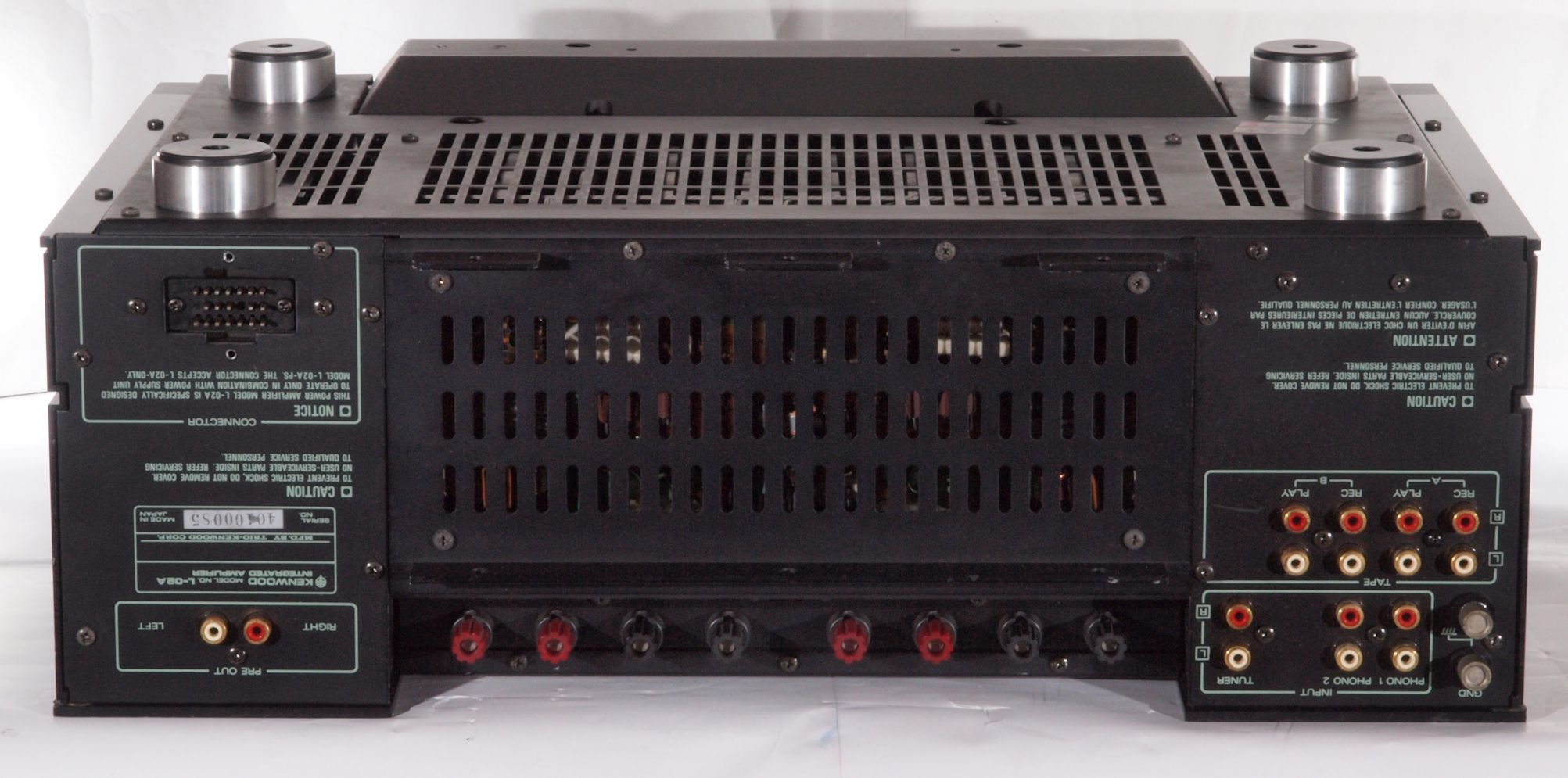

A13. 点検中 後から見る

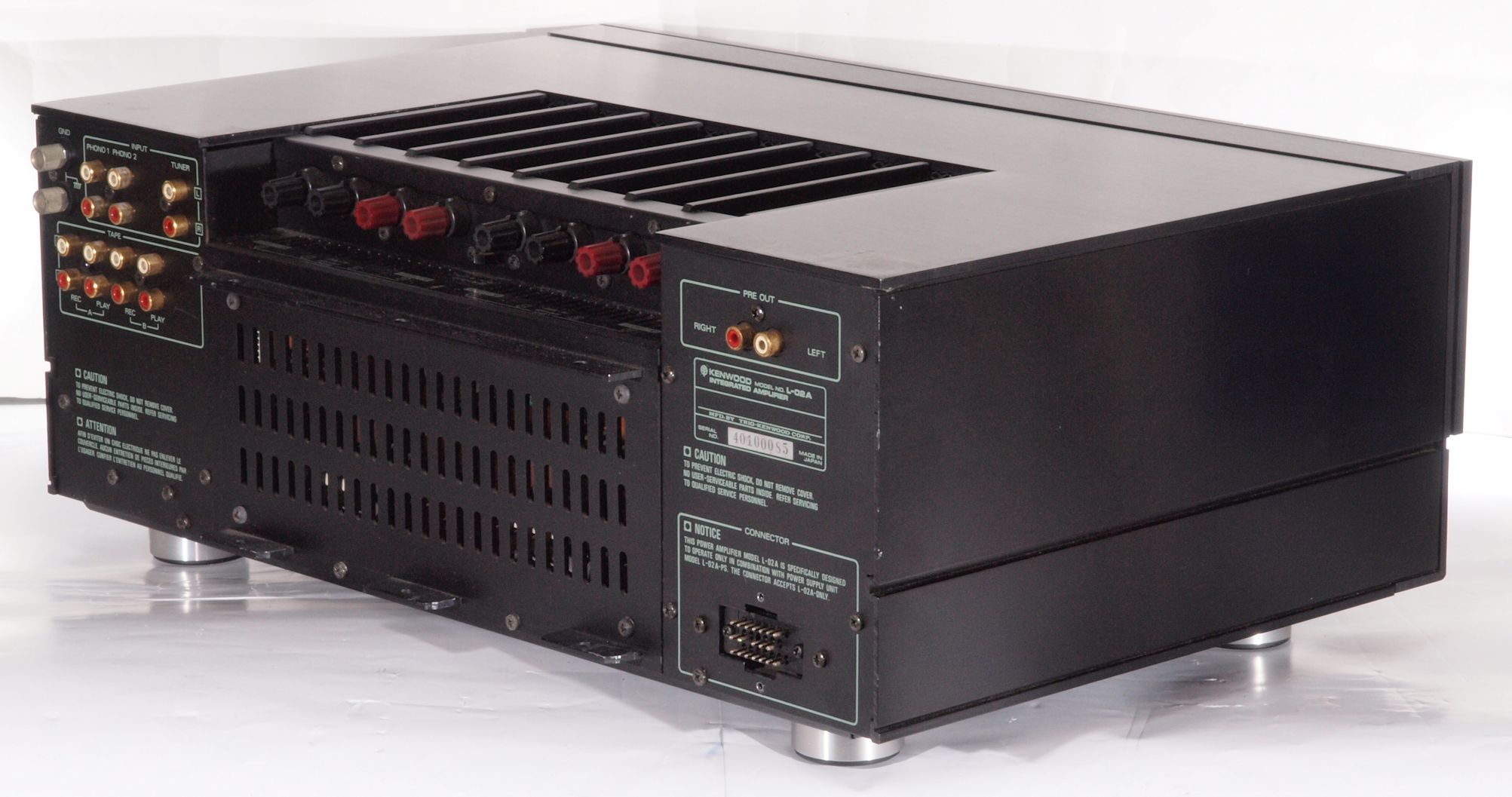

A14. 点検中 後左から見る
A15. 点検中 上から見る

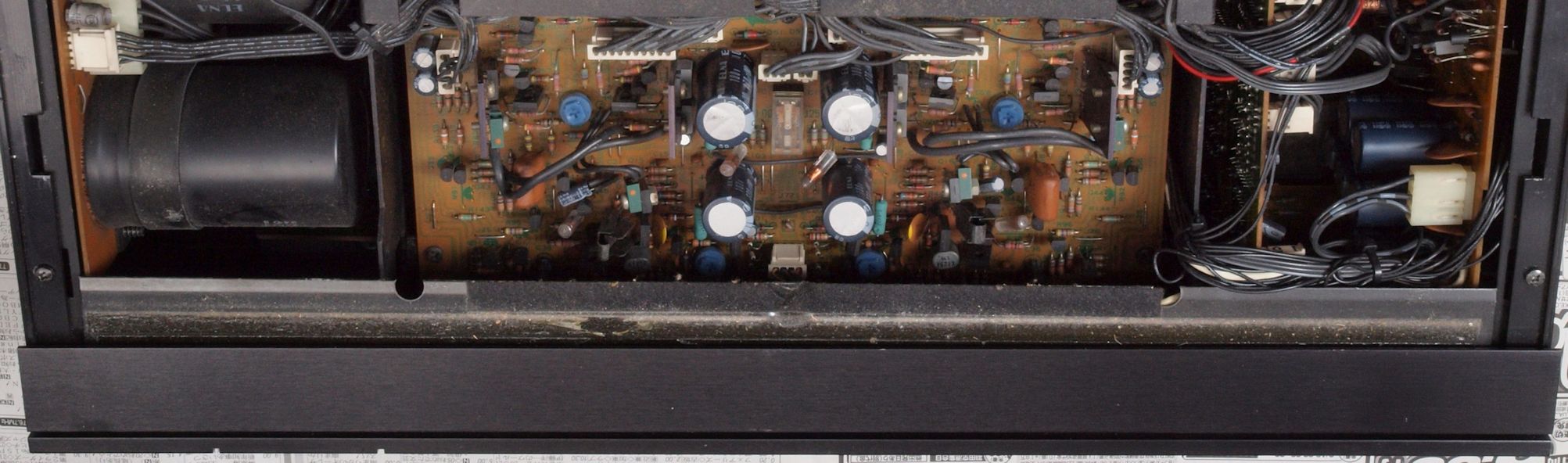

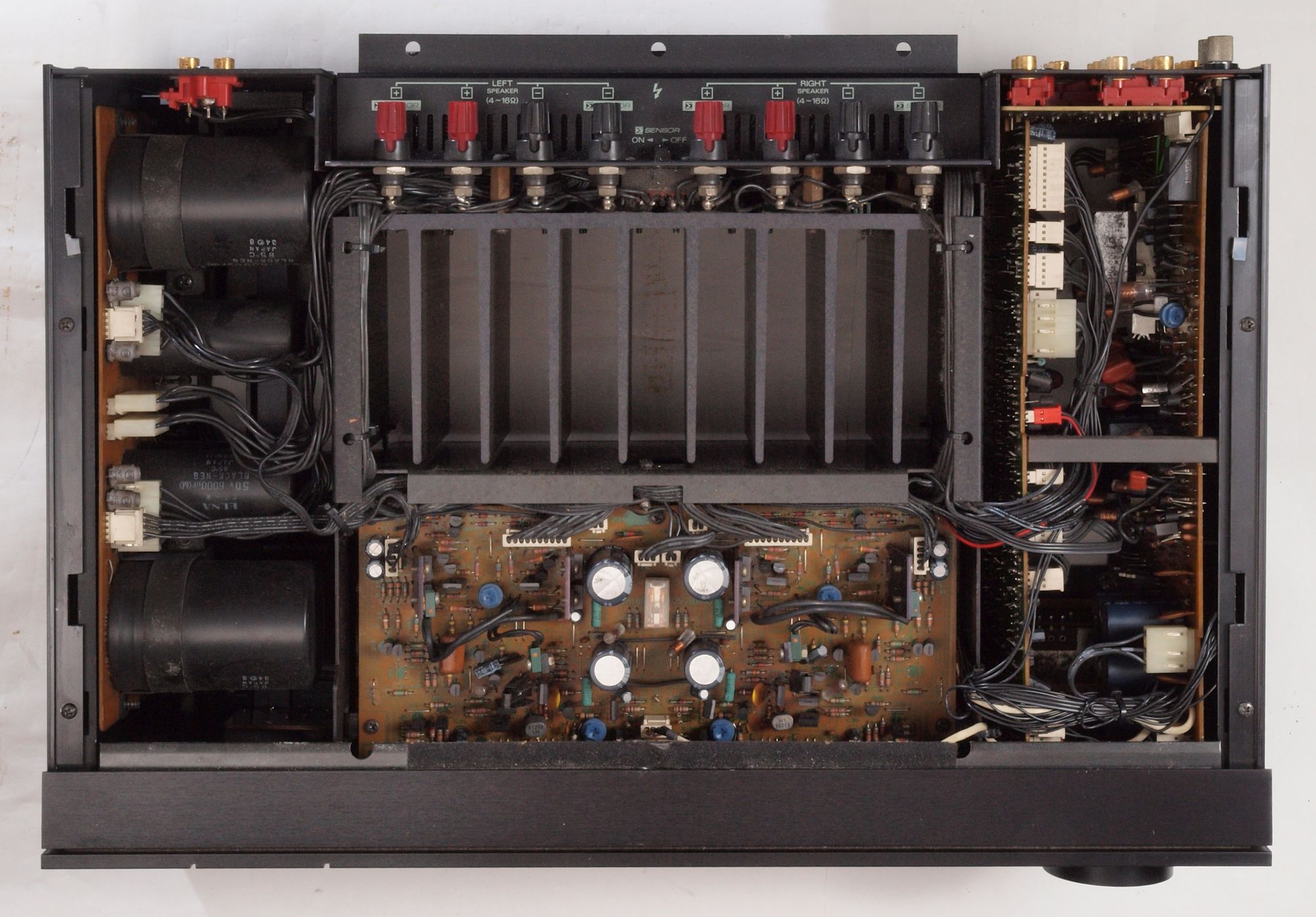

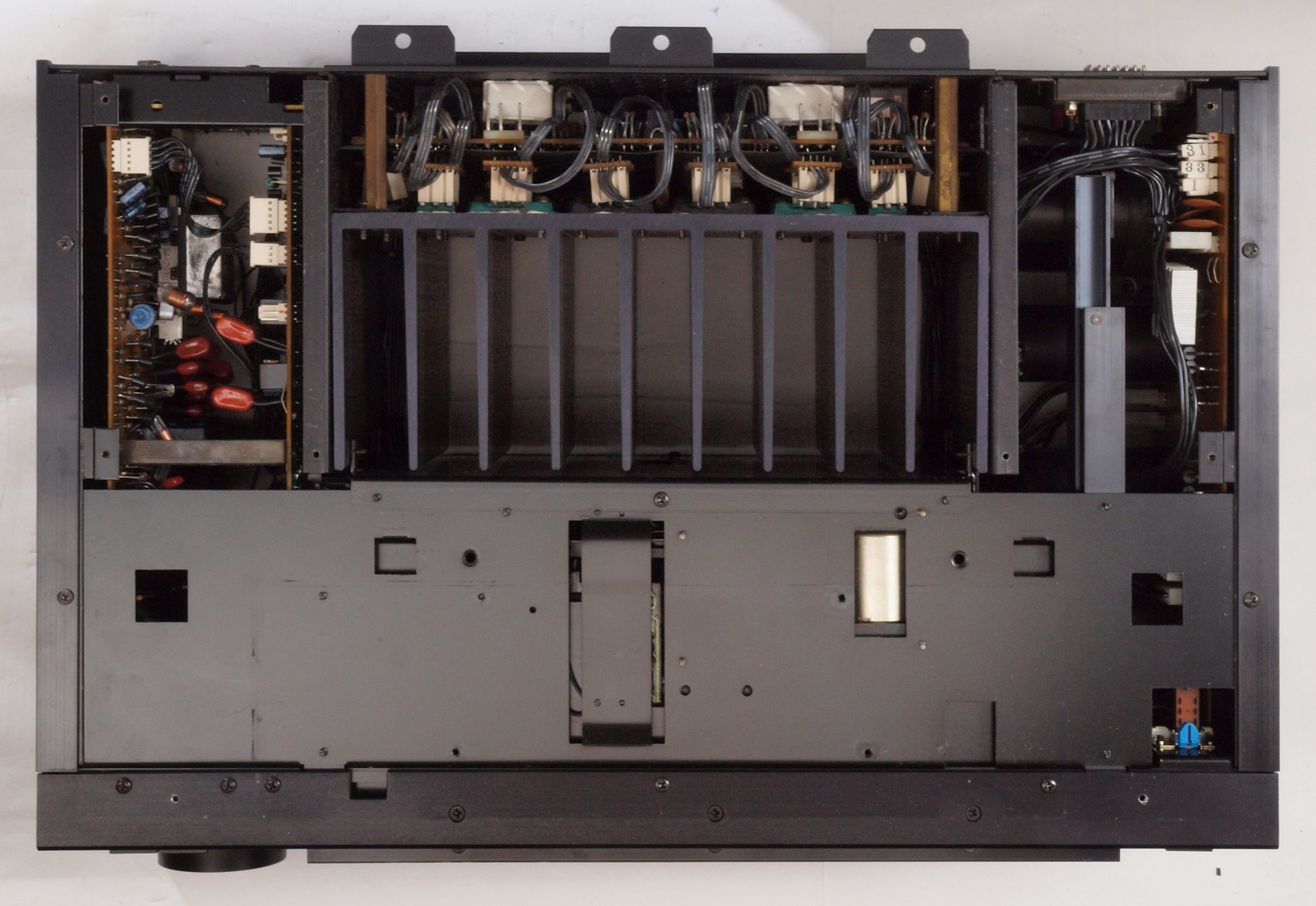

A16. 点検中 上下蓋取り、上から見る
A162. 点検中 上下蓋取り、上から見る。 前面の上蓋固定アングルが取れている?
A21. 点検中 下前から見る

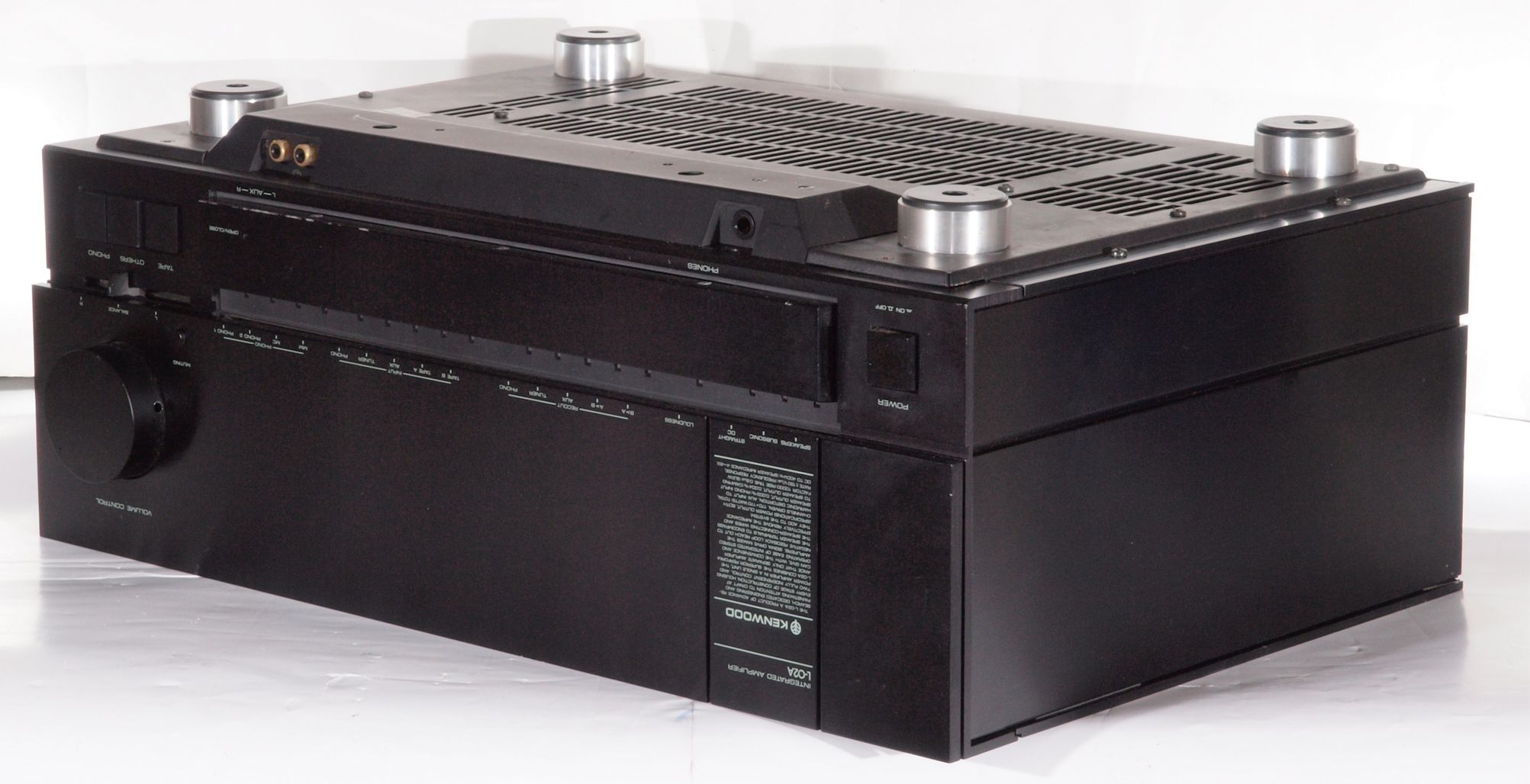

A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る

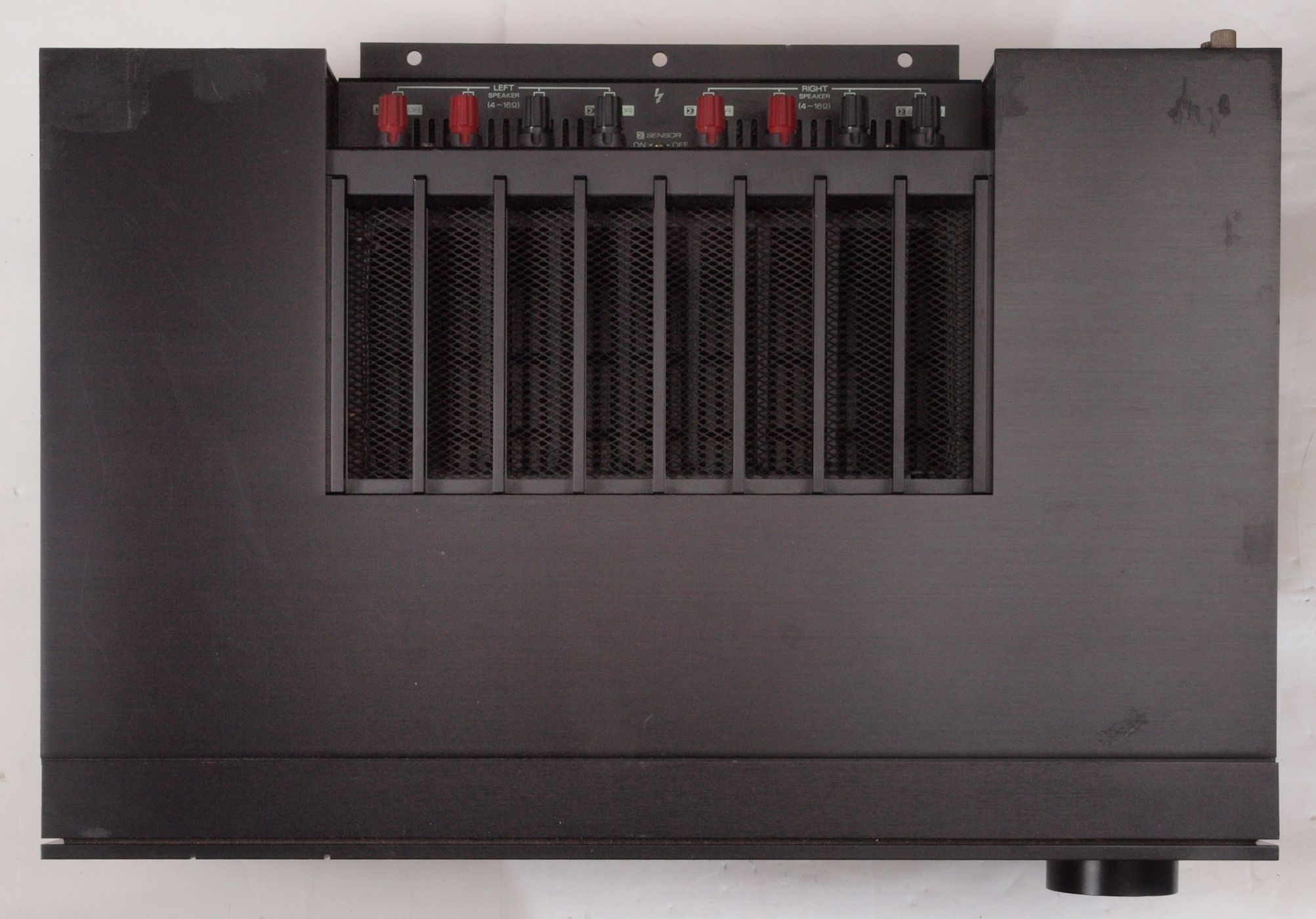

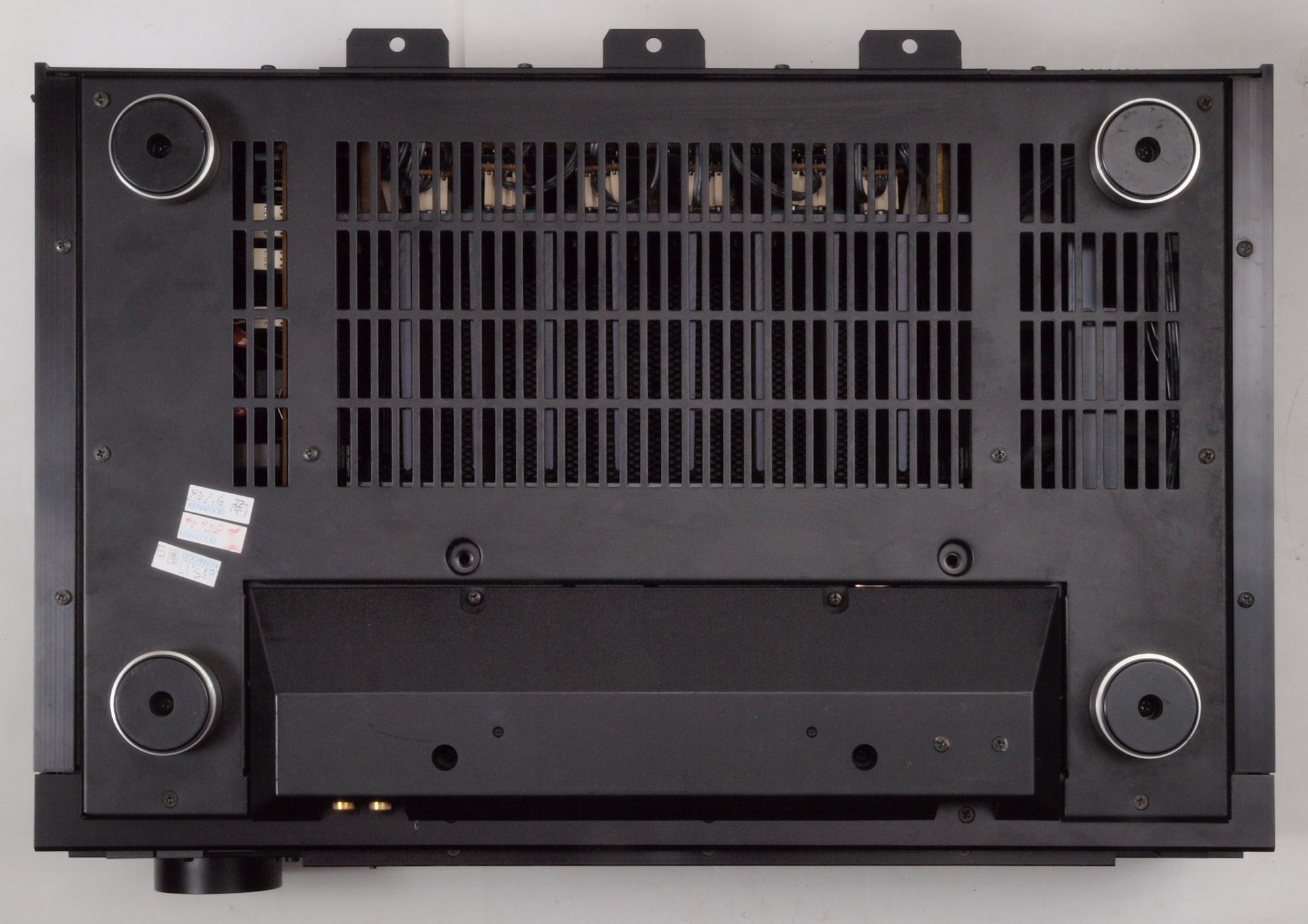

A25. 点検中 下から見る

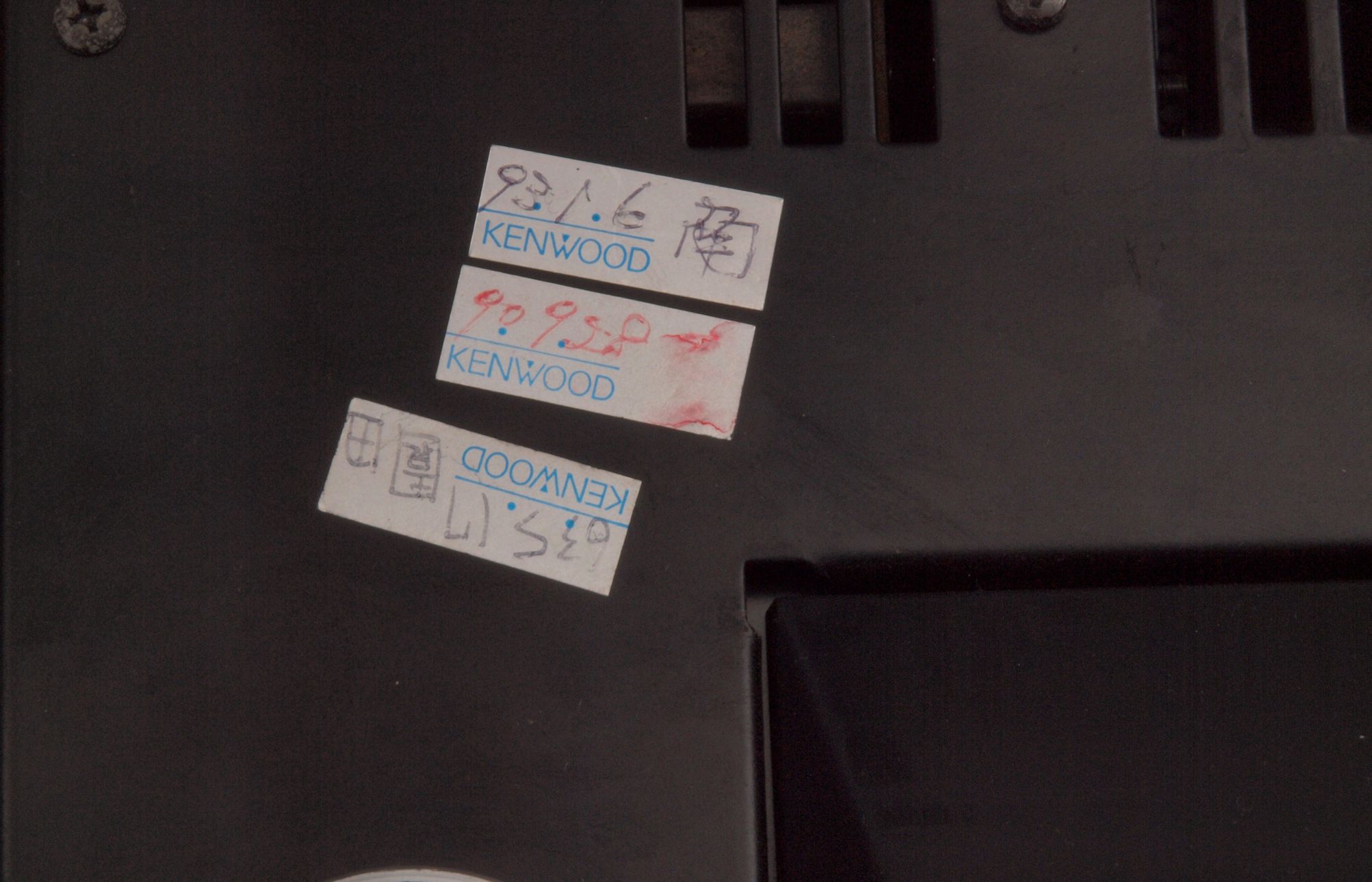

A252. 点検中 下から見る。 1989年5月17日、1990年9月28日、1993年1月6日 修理。

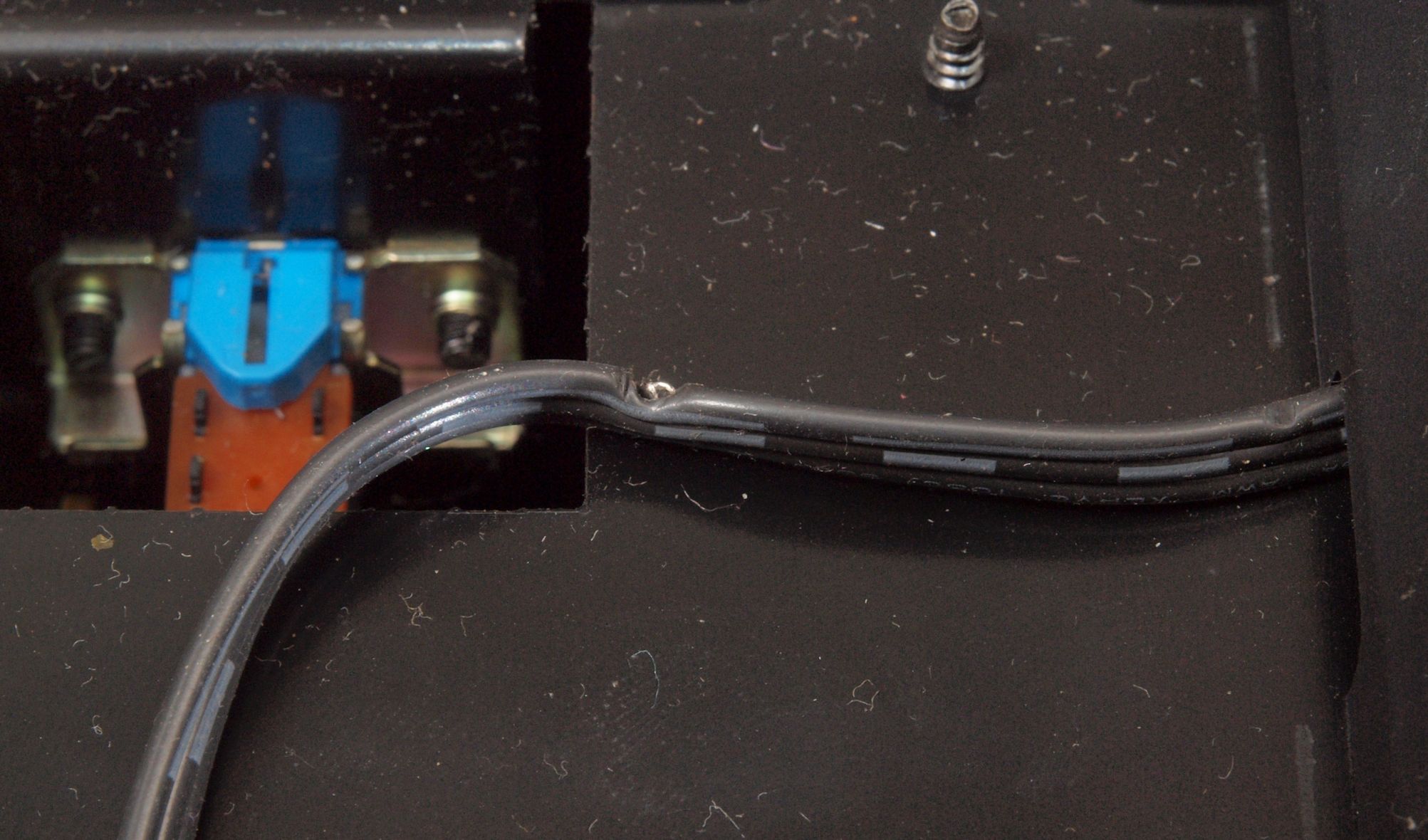

A253. 点検中 下から見る。 イヤホーン出力ケーブルを押しつぶしている。
A27. 点検中 上下蓋、AUX−RCA端子版を取り、下から見る
A31. 点検中 SP接続端子。

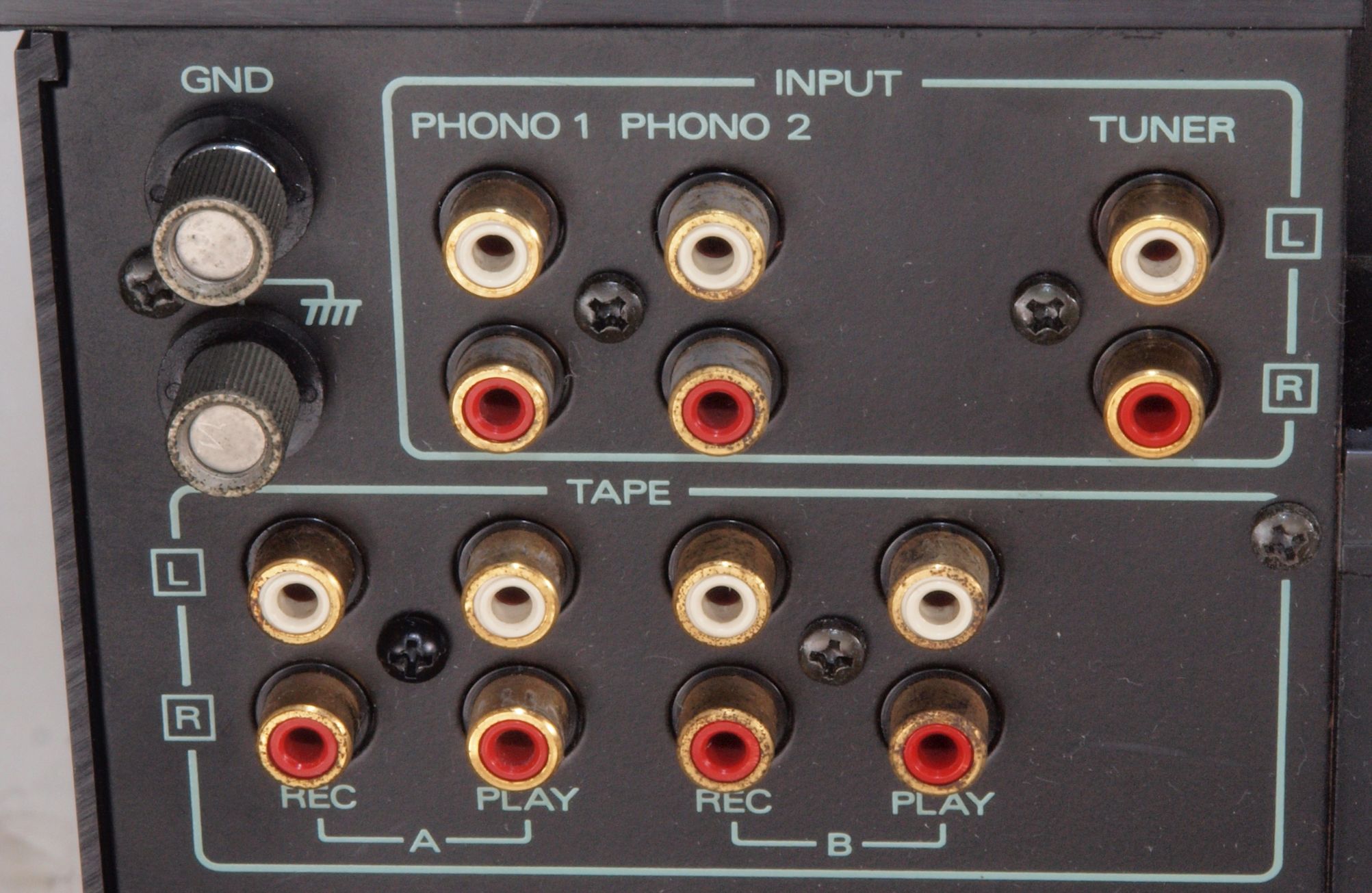

A32. 点検中 入出力 RCA端子郡

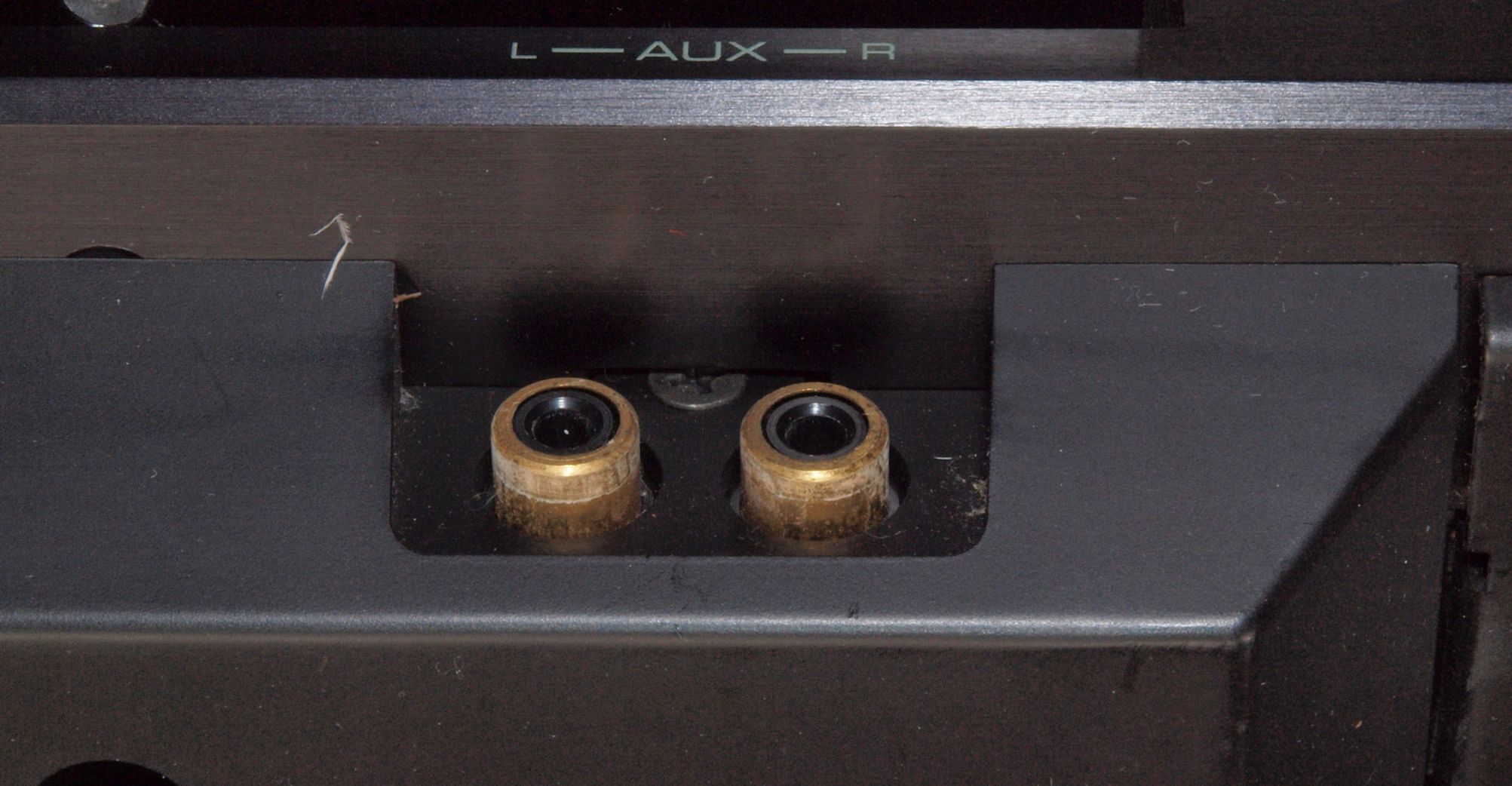

A33. 点検中 AUX入力RCA端子

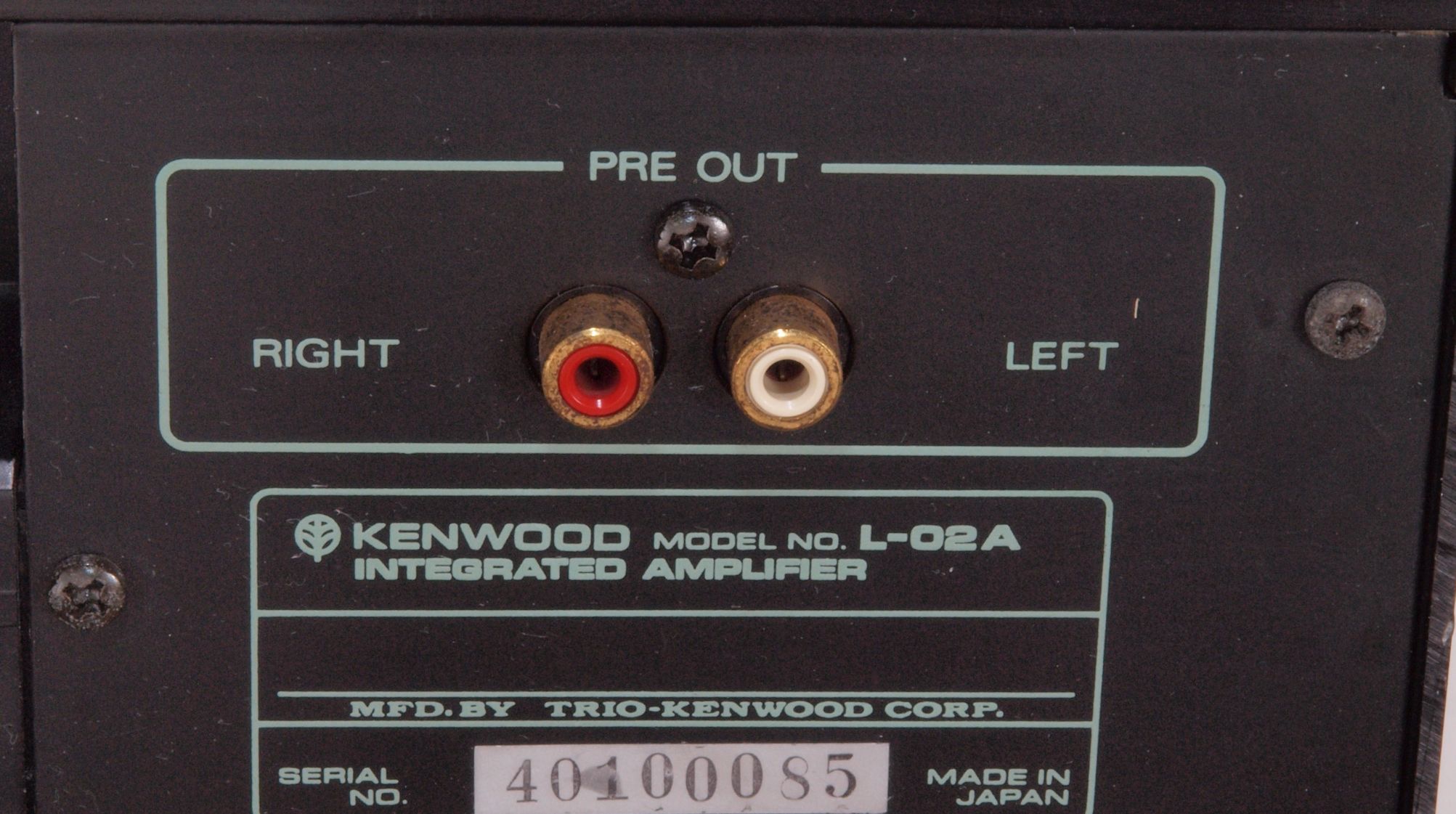

A34. 点検中 プリ出力RCA端子

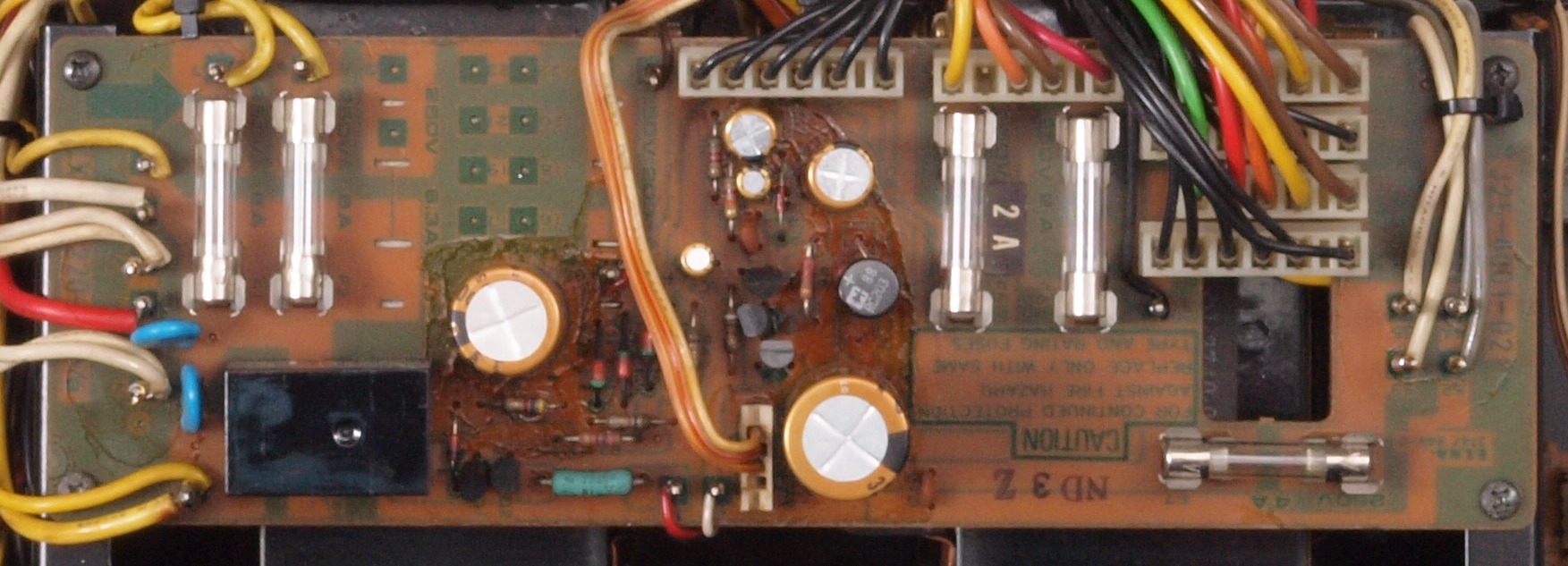

A51. 点検中 電源部・前右から見る

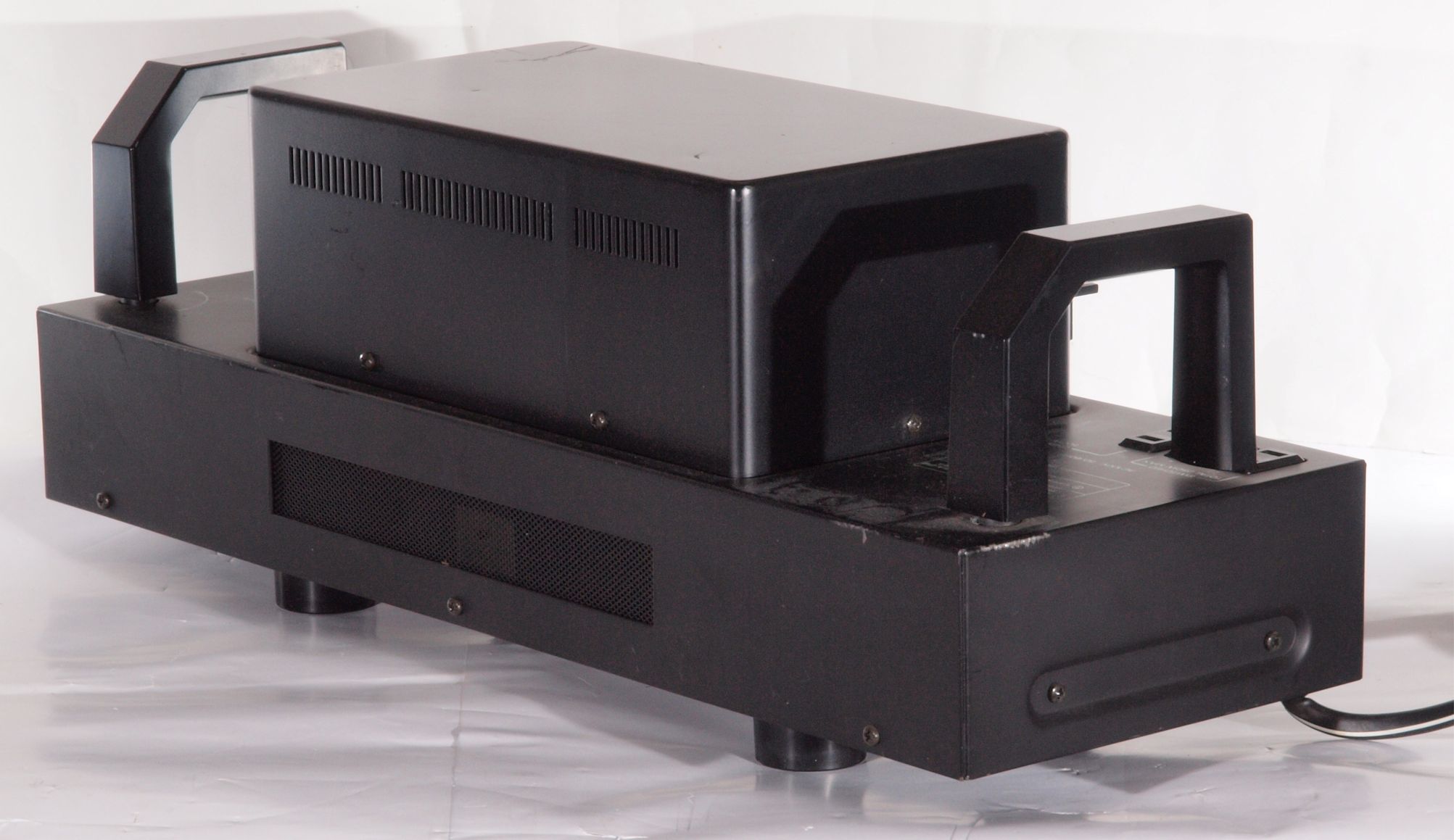

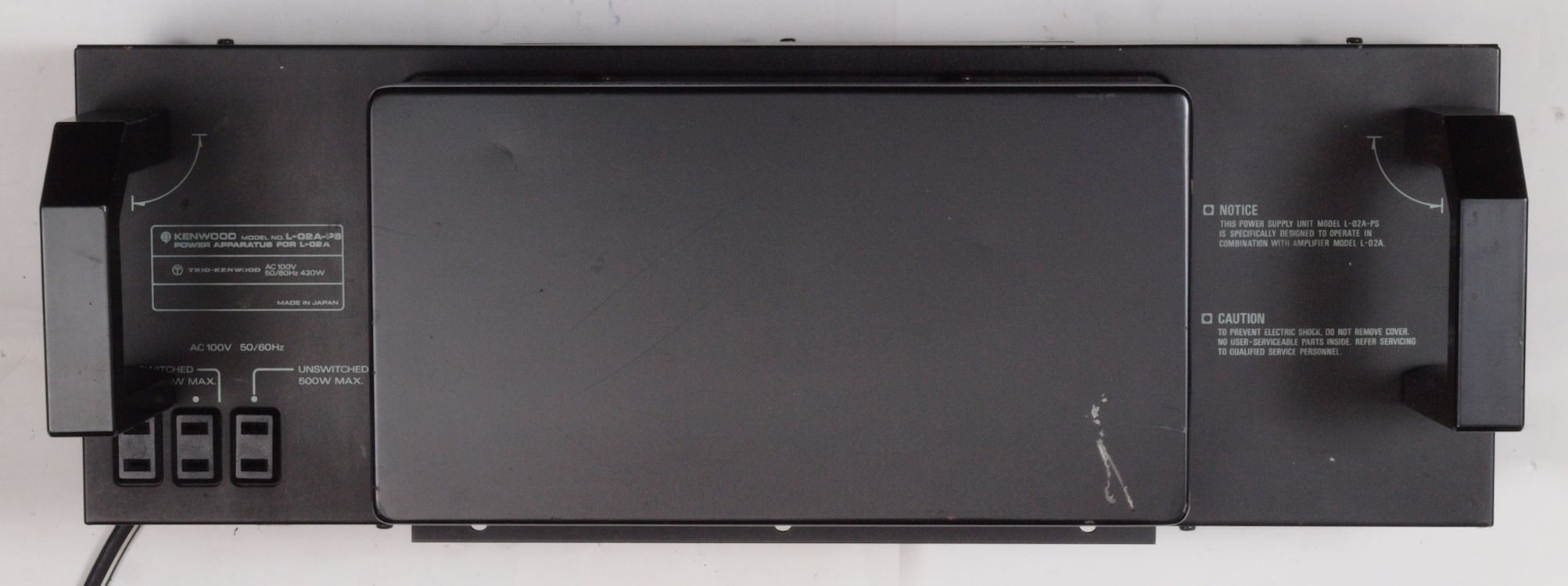

A52. 点検中 電源部・後左から見る
A53. 点検中 電源部・上から見る

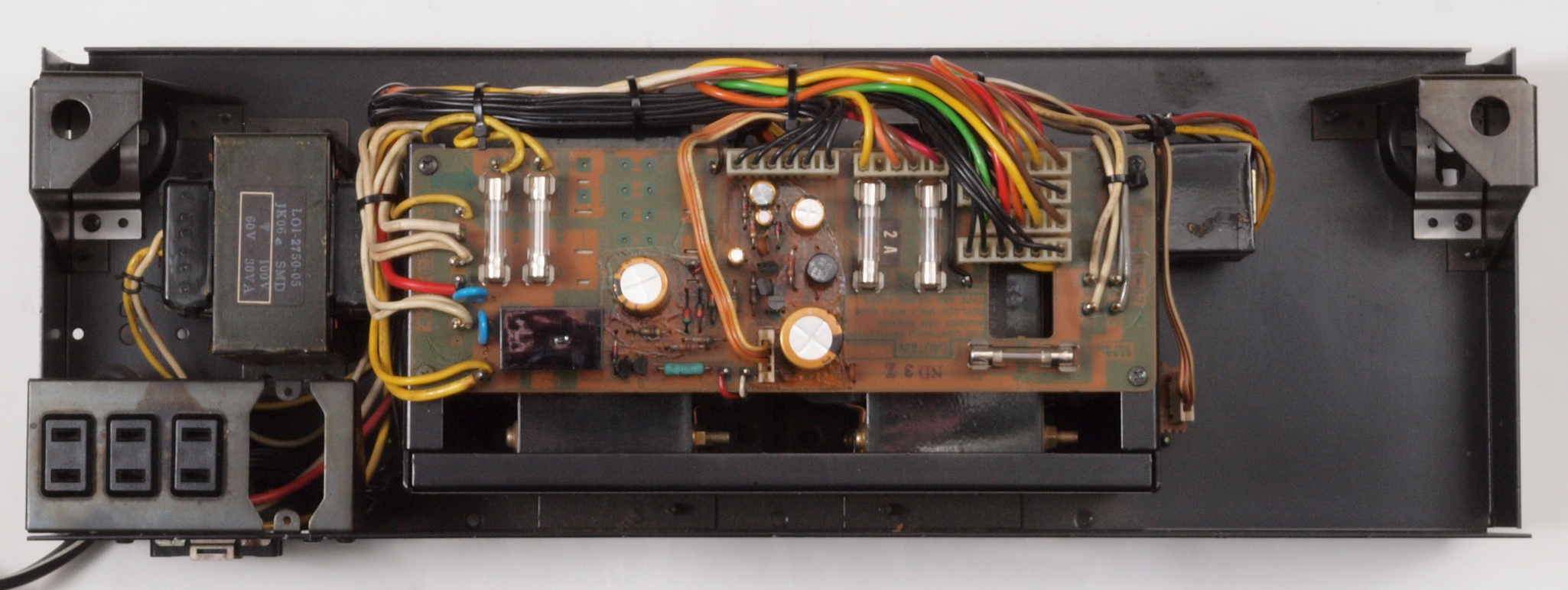

A54. 点検中 電源部・上蓋を取り上から見る
A61. 点検中 電源部・下前左から見る
A62. 点検中 電源部・下後右から見る

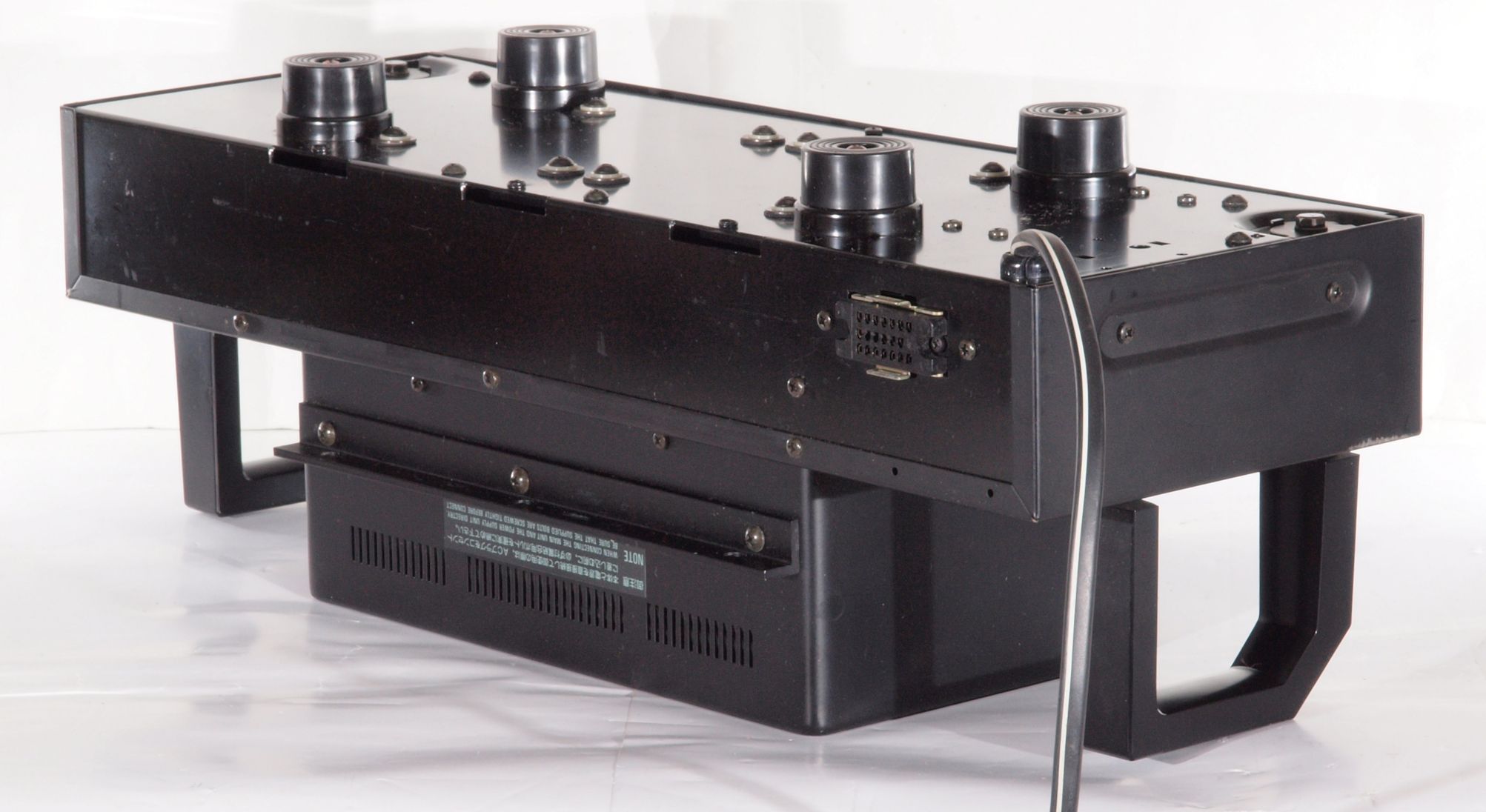

A63. 点検中 電源部・下から見る

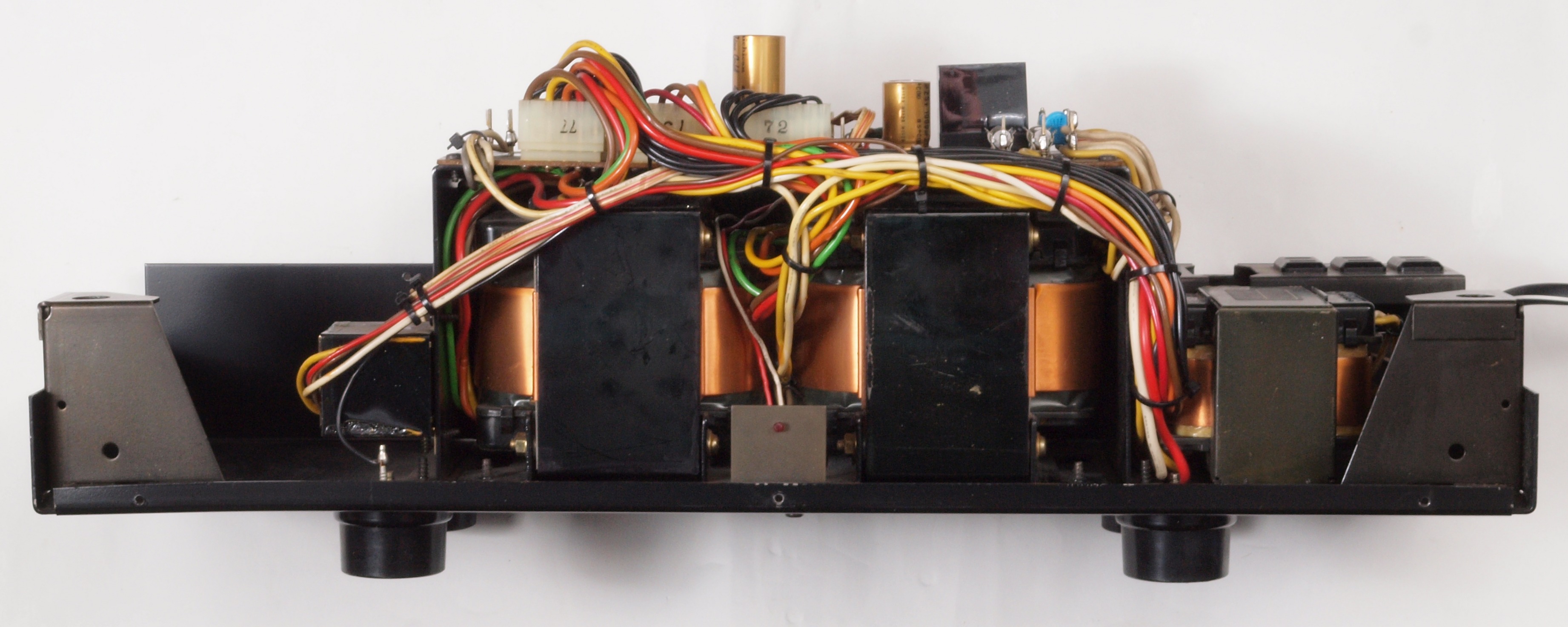

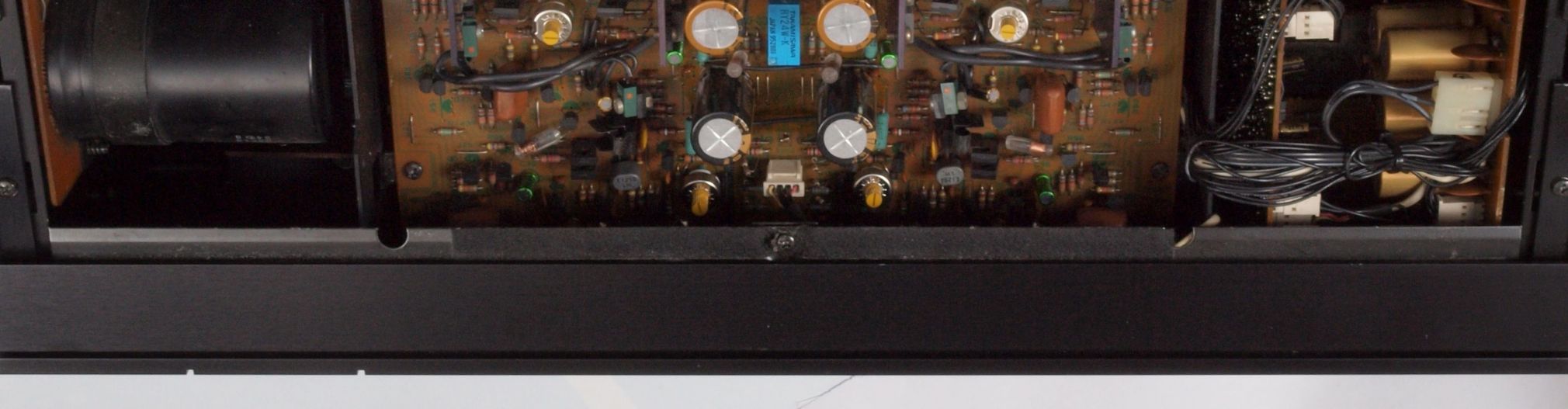

A71. 点検中 電源部・上蓋を取り前から見る
A81. 点検中 交換する電源投入リレーの比較。
                 左=付いている物(1a=10A)、 右=交換する物で、2倍の容量を持つ(2a=10A×2)
                 パラ(W)接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い
                 但し、足数が増すので、基板の加工が必要となる。
A82. 点検中 交換するSP接続リレーの比較。
  • 仕様書から 定格出力 170W(8Ω)の時の電流は4.58Aが流れる。
             定格出力 250W(4Ω)の時の電流は7.94Aが流れる。
             左=付いている物(2a=5A×2)、 右=交換する物で、2倍の容量を持つ(2a=10A×2)
             パラ(W)接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い
             但し、足数が増すので、基板の加工が必要となる。
             純正回路では、片側2個リレー使用、接点をシリーズ(直列)接続して、遮断電圧を増している?
T. 修理前点検測定
T1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

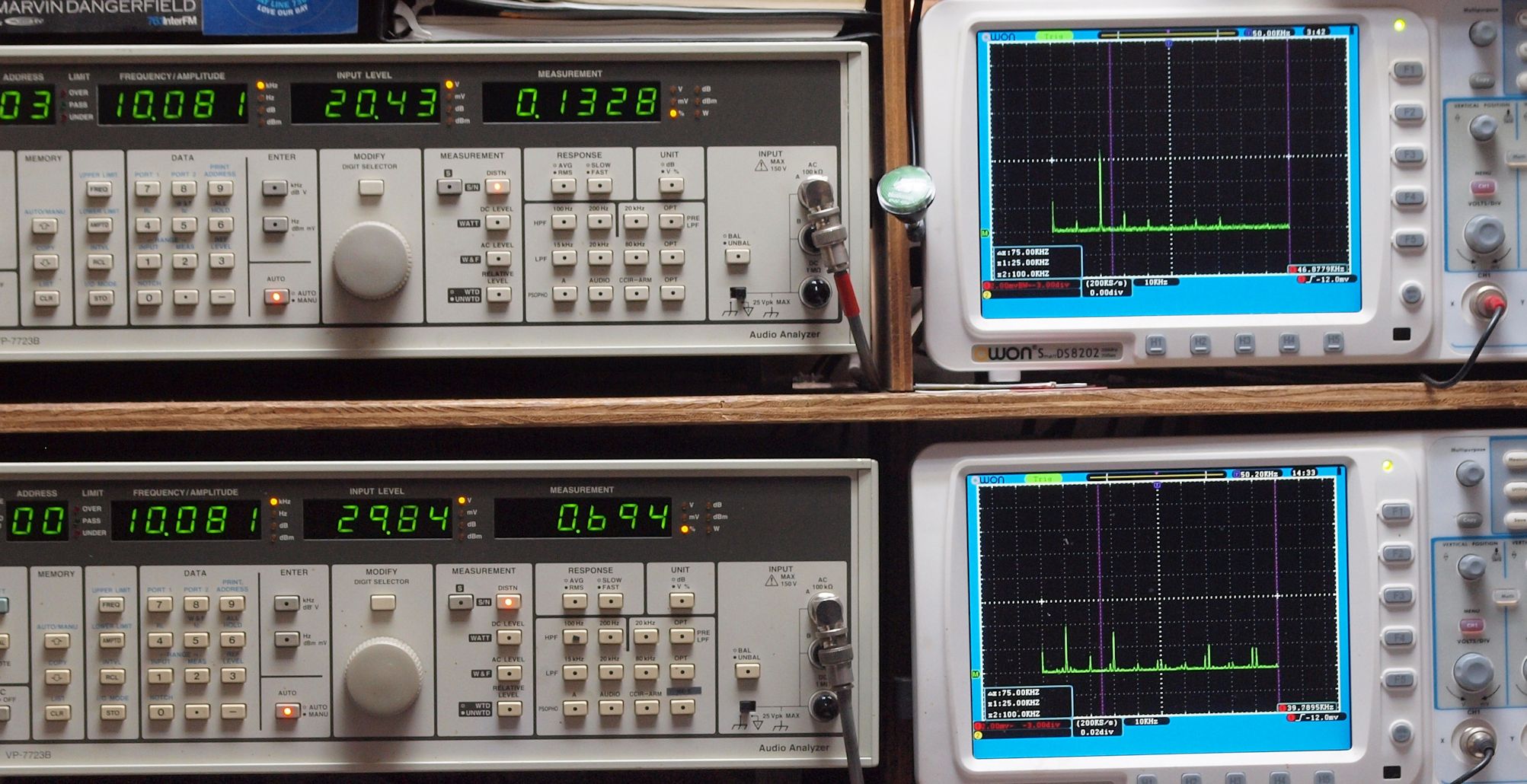

T3. Tuner_10kHz入力、R側SP出力電圧20V=50W出力、  0.1328%歪み。
                   L側SP出力電圧30V=113W出力、 0.694%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

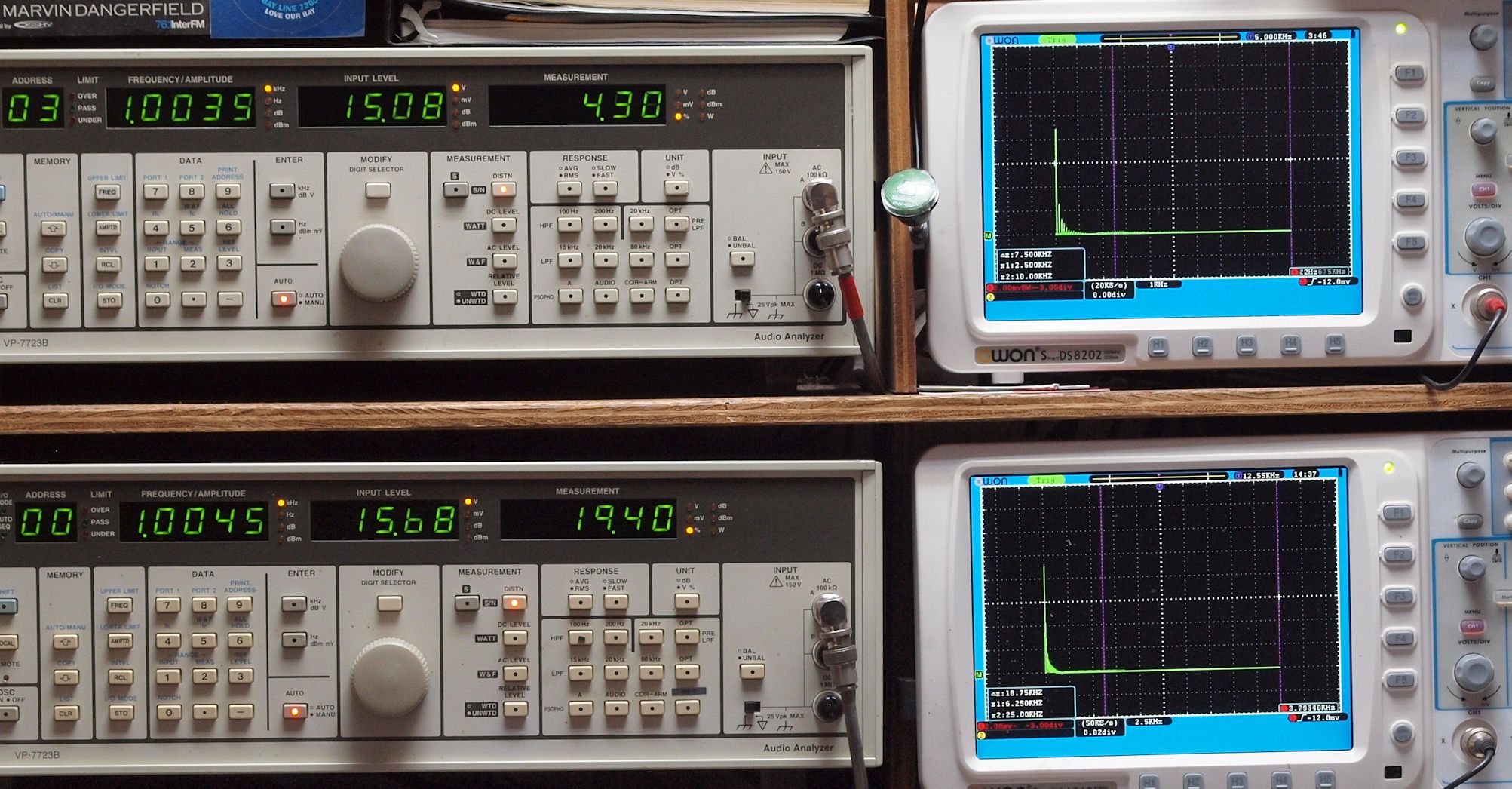

T4. MM_1kHz入力、R側SP出力電圧15V=28W出力、  4.30%歪み。
                L側SP出力電圧16V=32W出力、 19.40%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
C. 本体修理状況

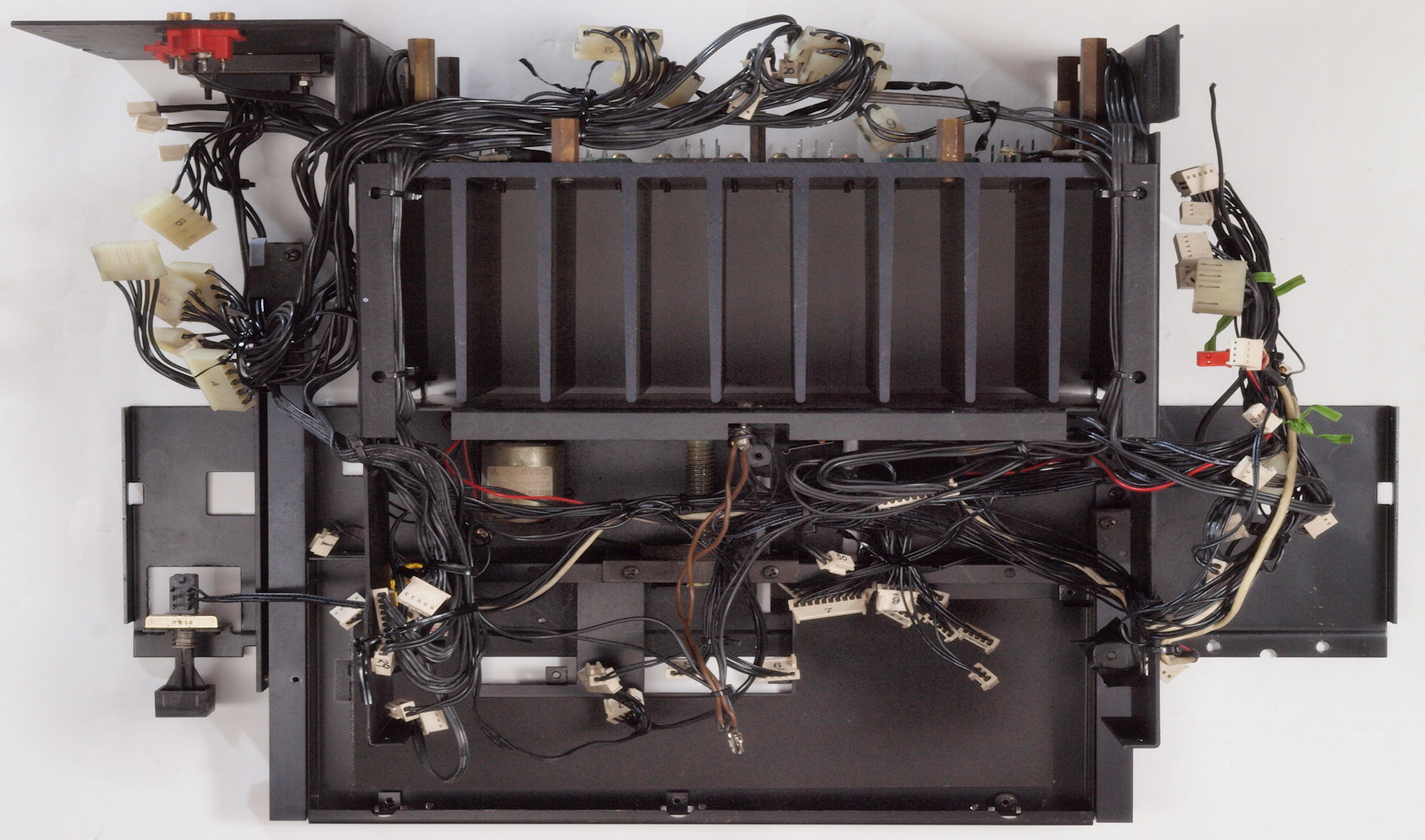

C1. 修理中 基板を取り外す

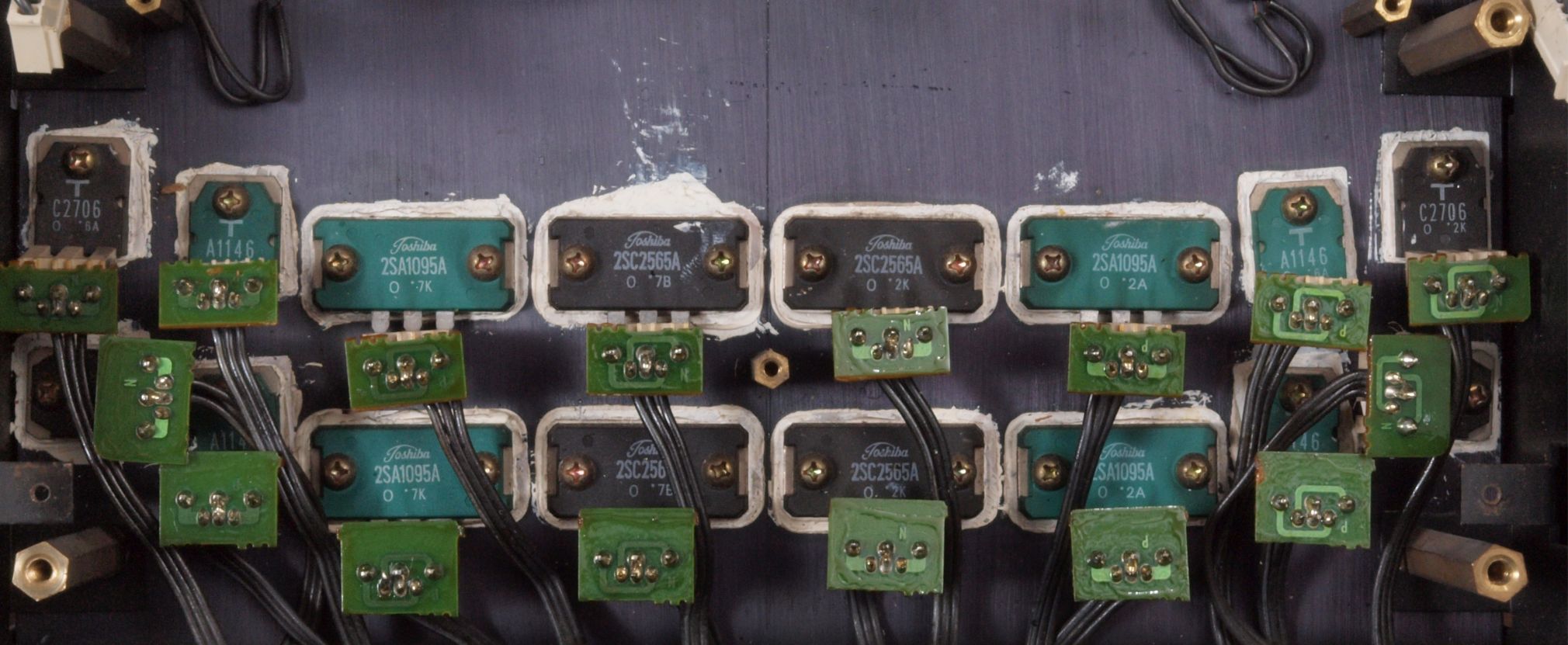

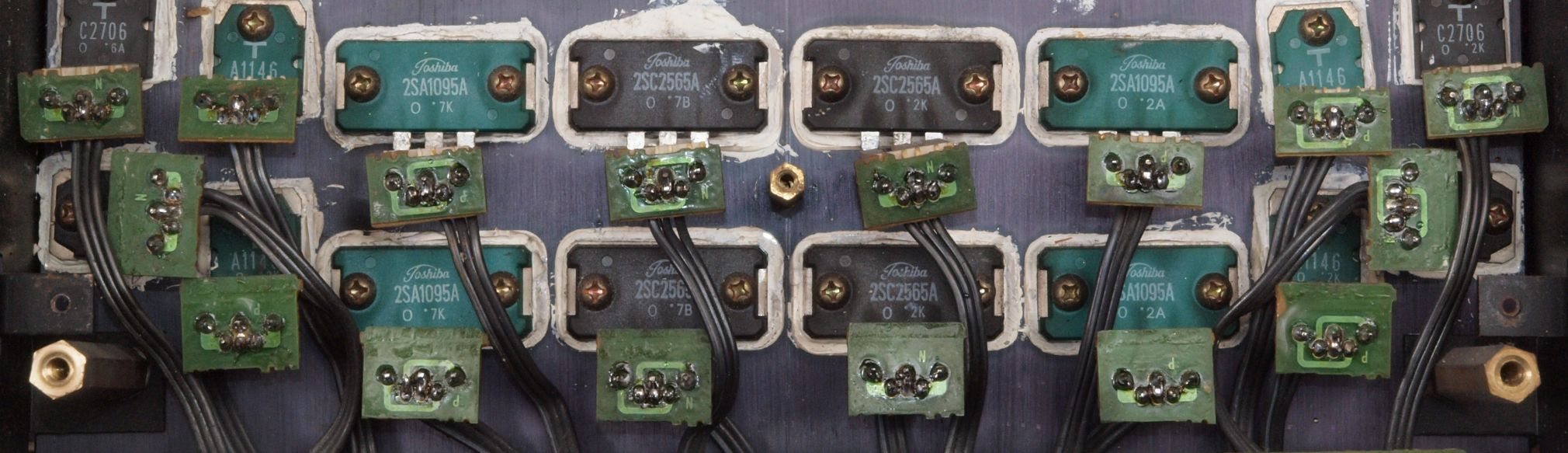

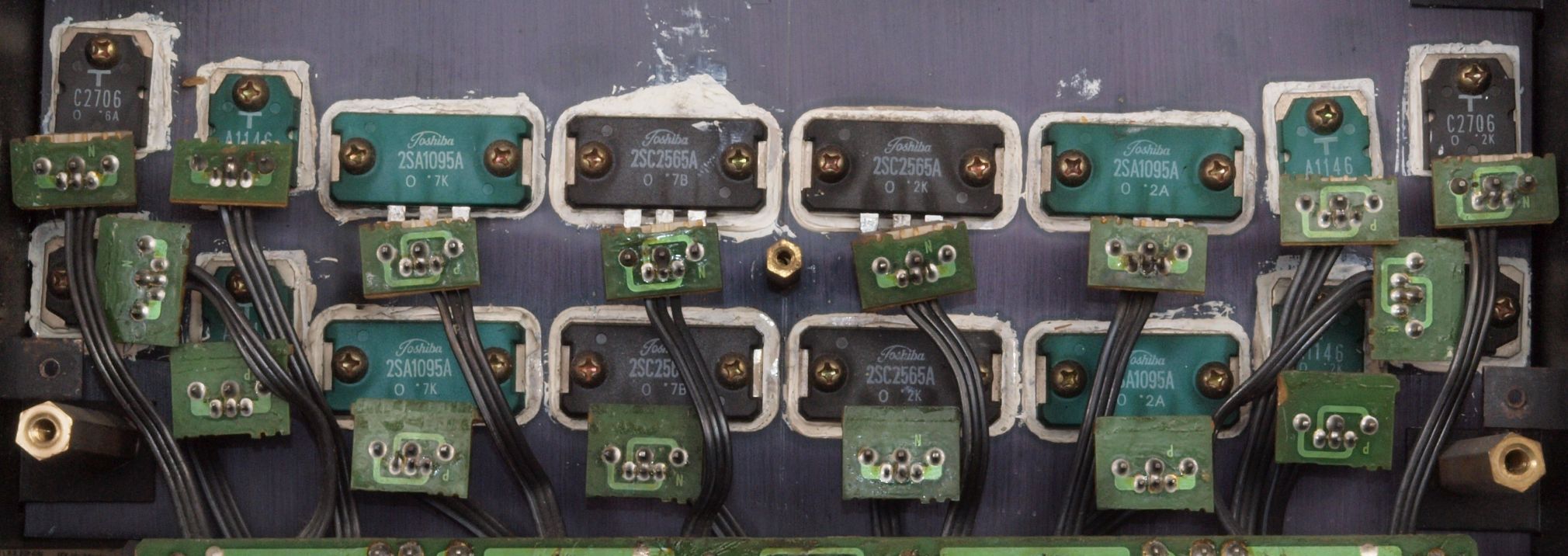

C11. 修理前 終段TR(トランジスター)。
C12. 修理(半田補正)中 終段TR(トランジスター)取付基板。 半田を全部やり直す。
C13. 完成終段TR(トランジスター)取付基板 洗浄し、コートを塗布後。

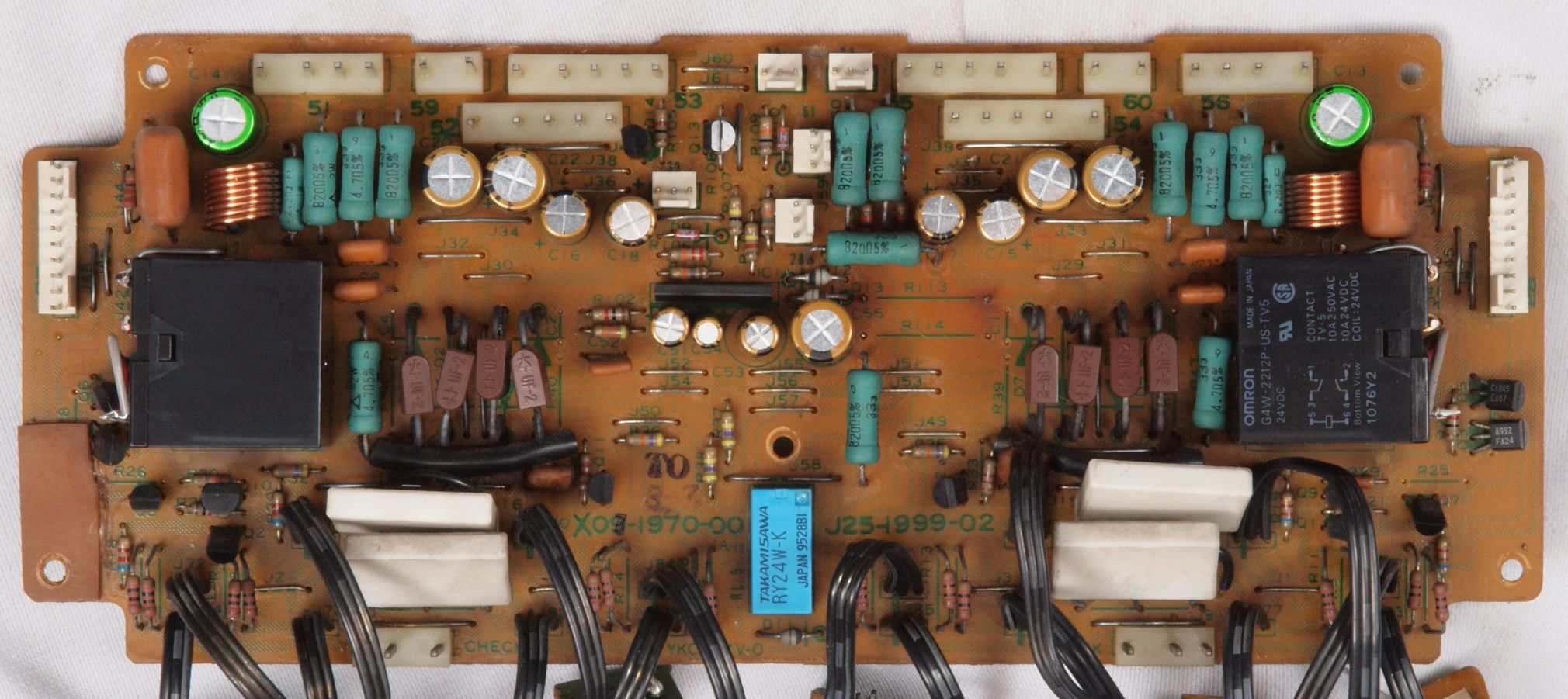

C21. 修理前 終段・プロテクト基板

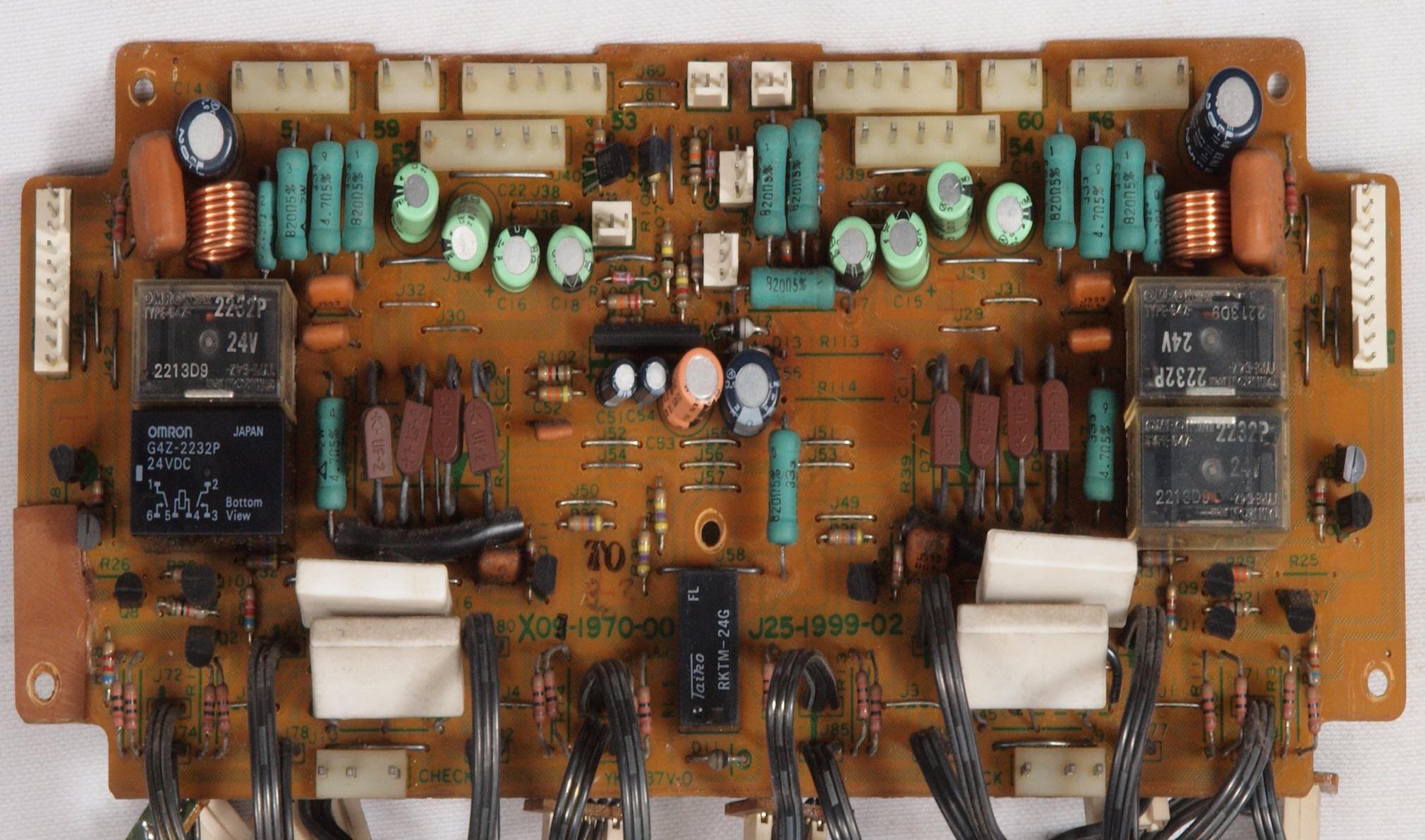

C22. 修理後 終段・プロテクト基板 リレー5個、電解コンデンサー14個交換
            使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する
            基板加工が必要ですが、使用した物は、接点容量は4倍(20A)になる。

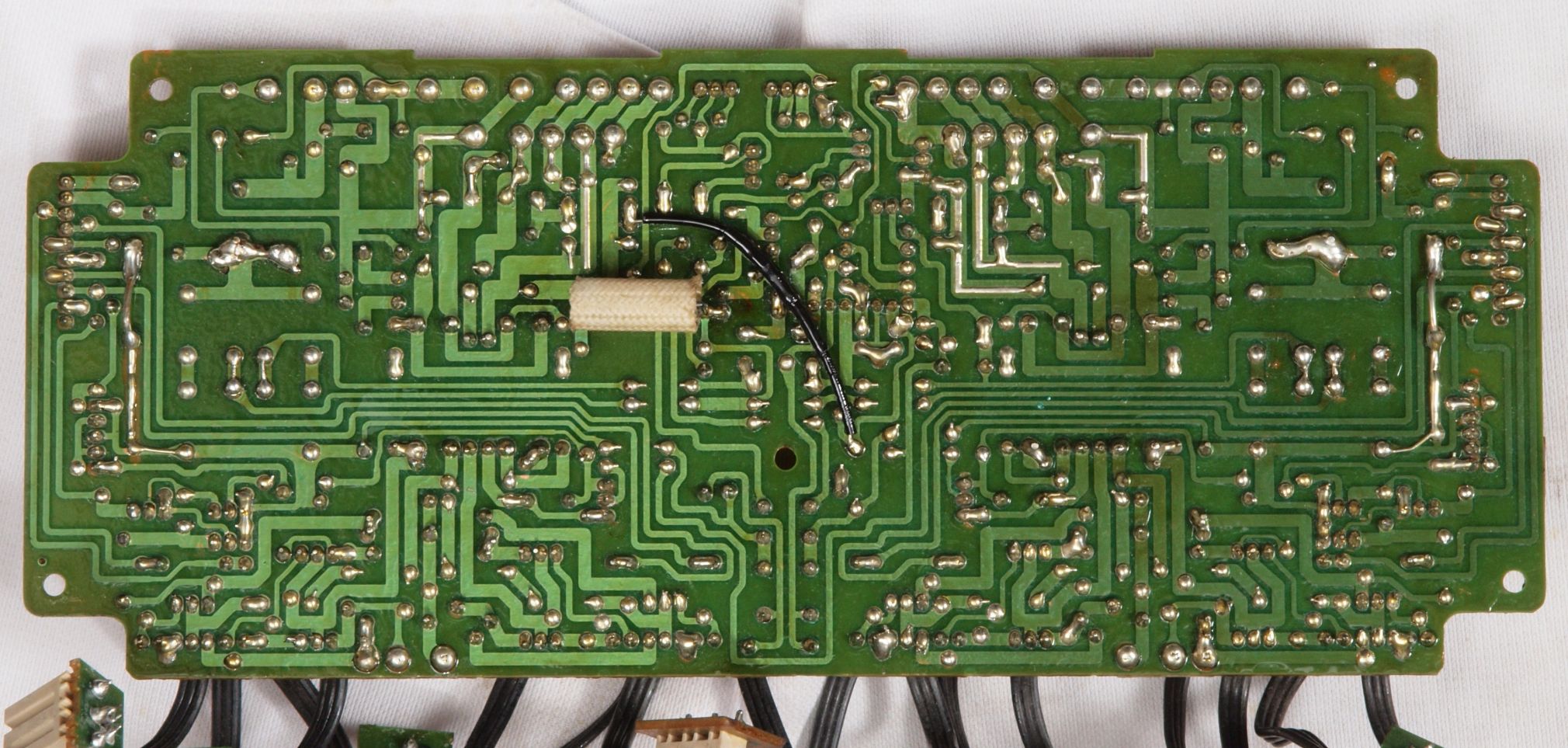

C23. 修理前 終段・プロテクト基板裏

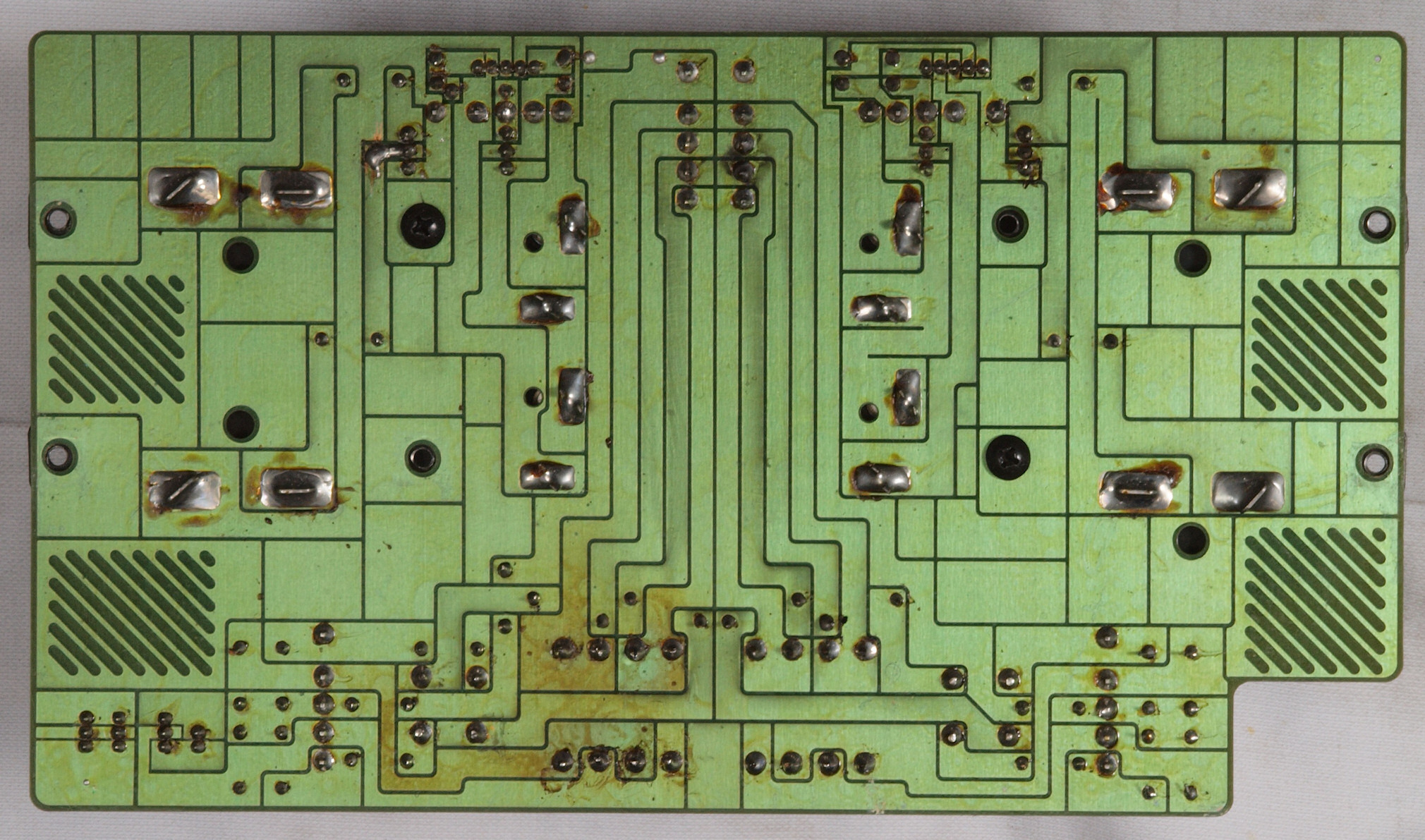

C24. 修理(半田補正)後 終段・プロテクト基板裏。 半田を全部やり直す。
C25.完成終段基板 終段・プロテクト基板裏 洗浄し、コートを塗布後

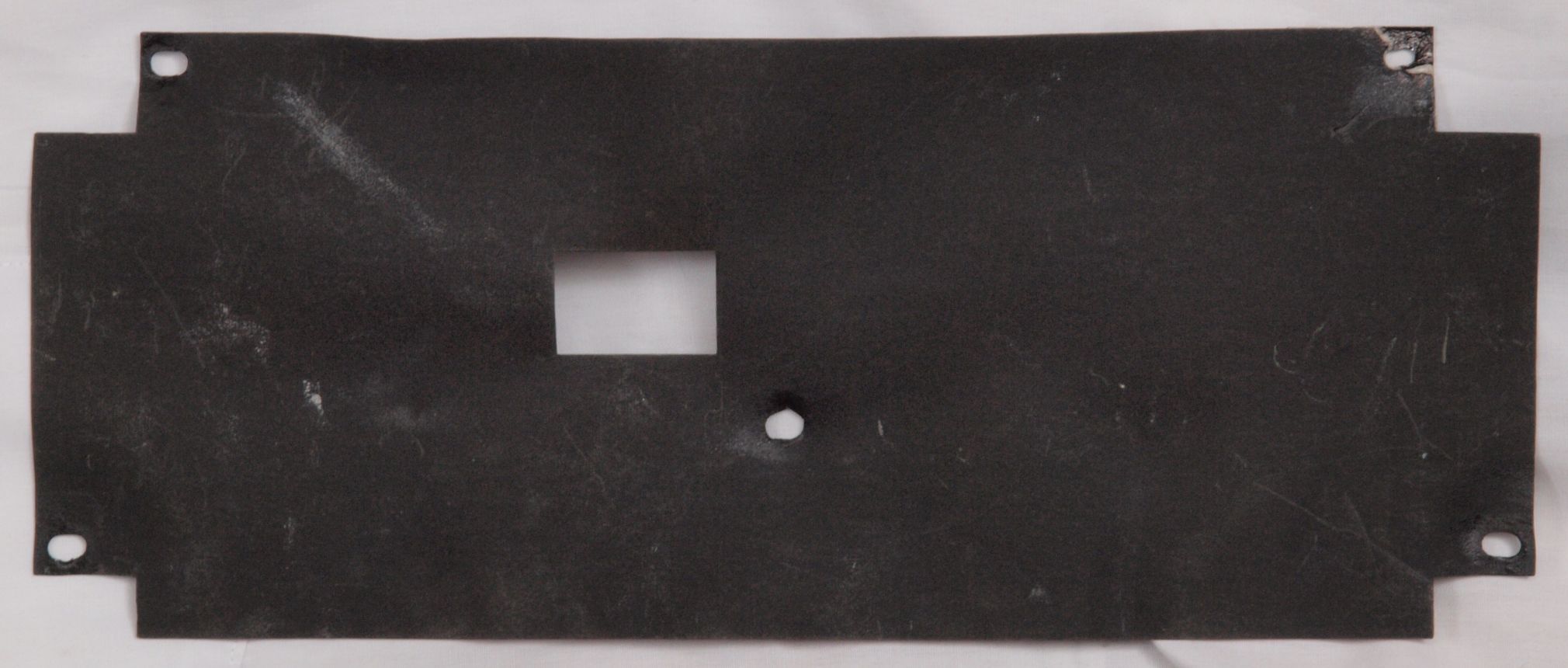

C26. 修理前 絶縁紙。

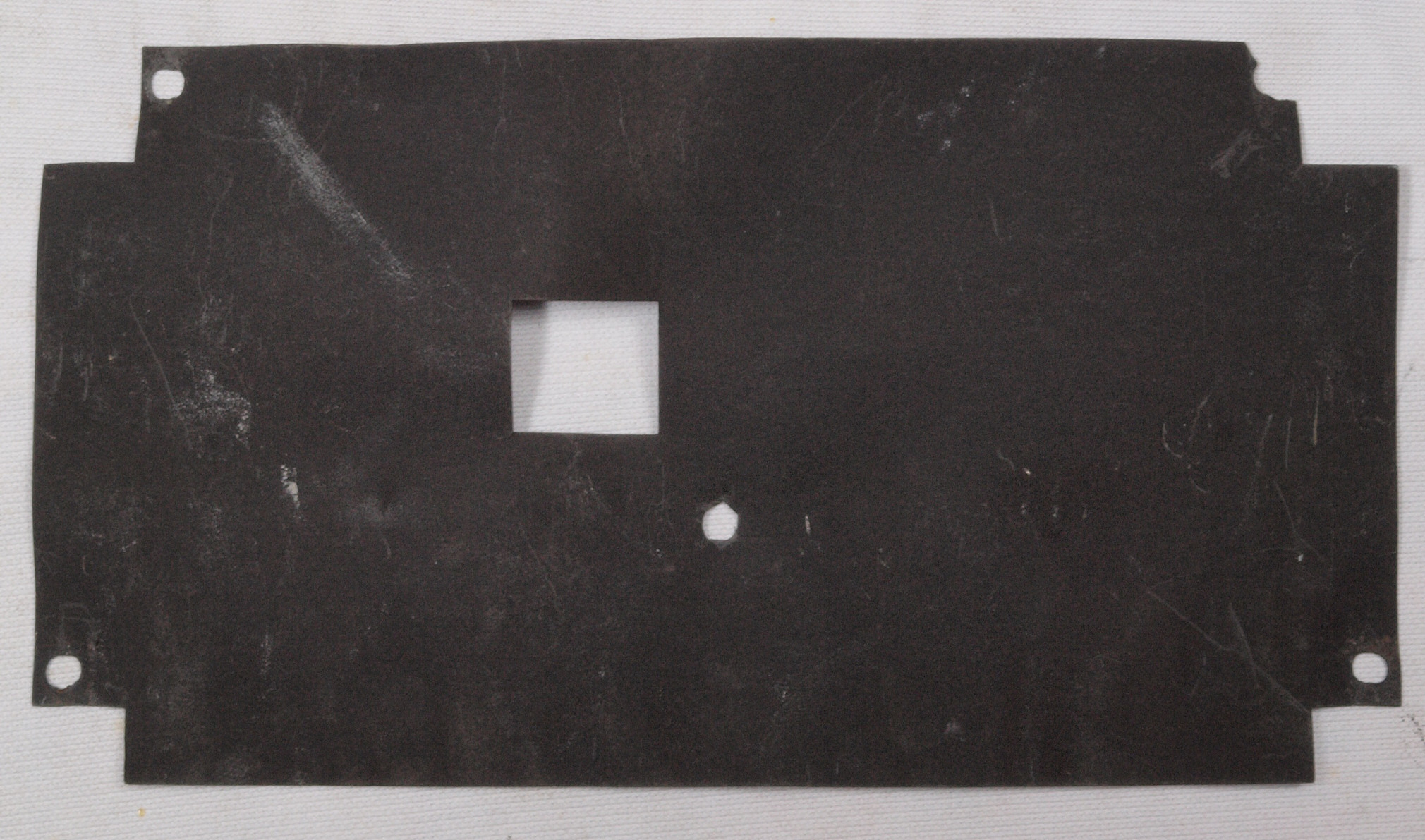

C27. 修理後 絶縁紙。

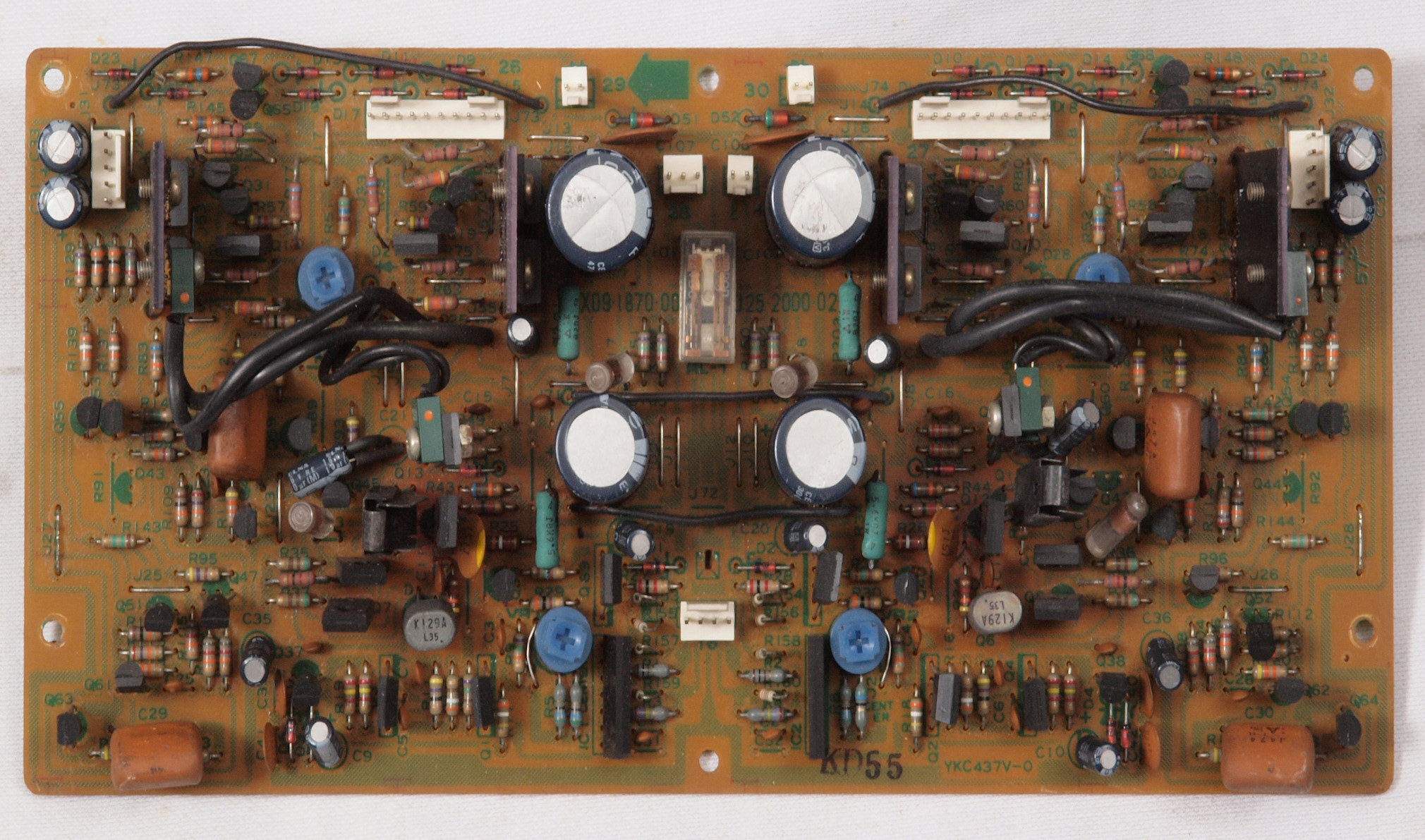

C31. 修理前 ドライブAMP基板

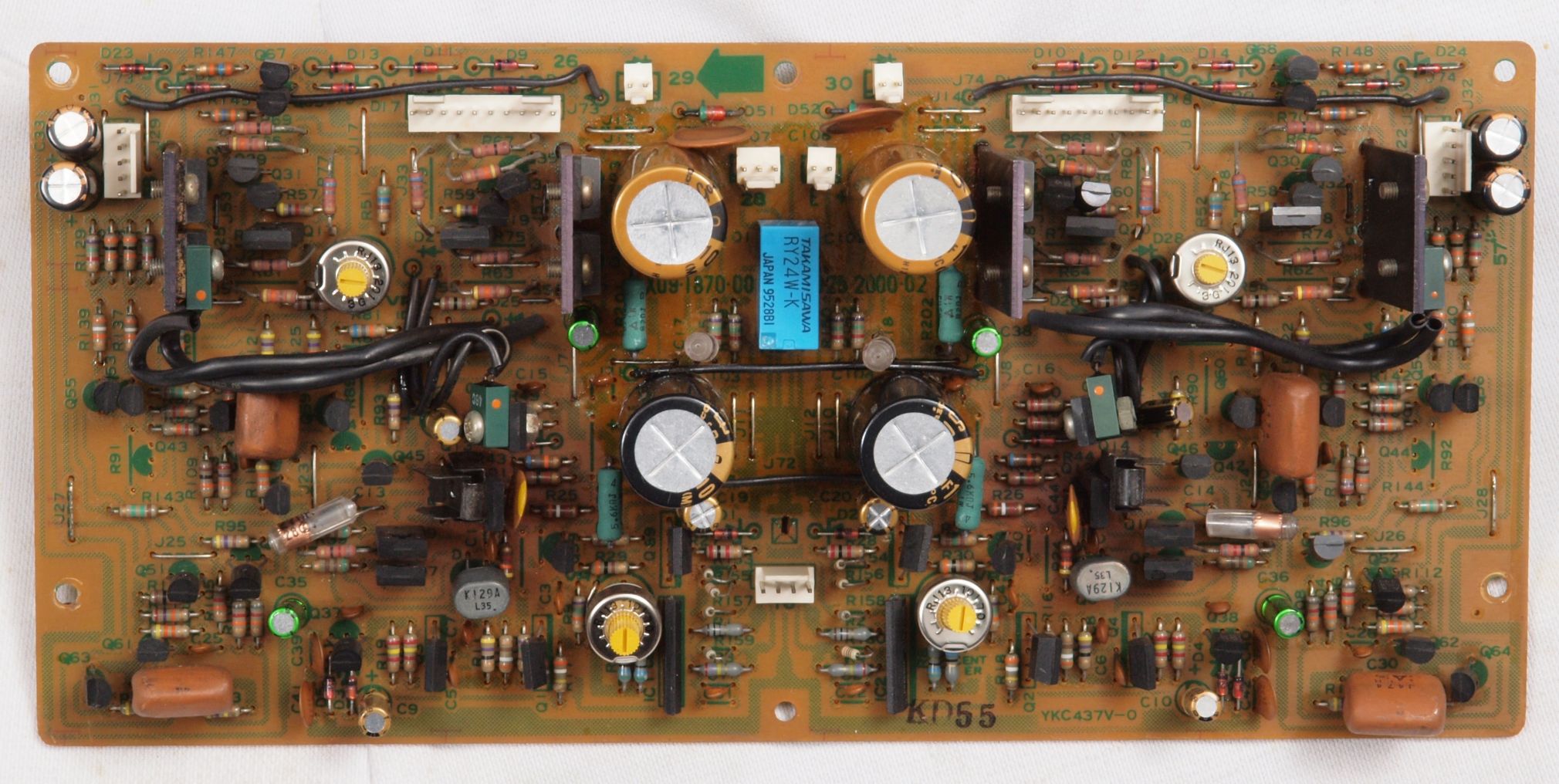

C32. 修理後 ドライブAMP基板
           半固定VR4個、リレー1個、FET2個、電解コンデンサー16個交換、フイルムコンデンサー2個追加

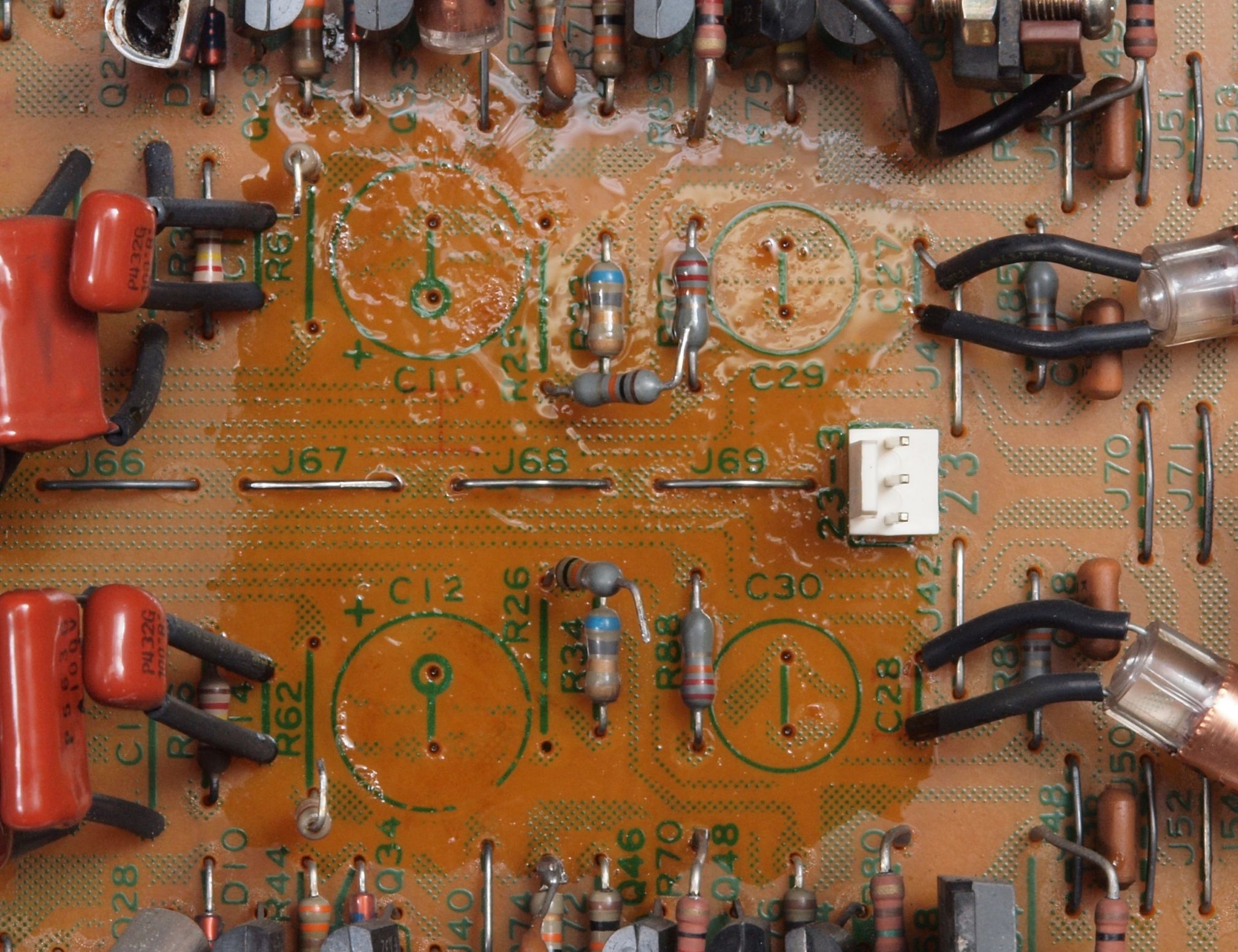

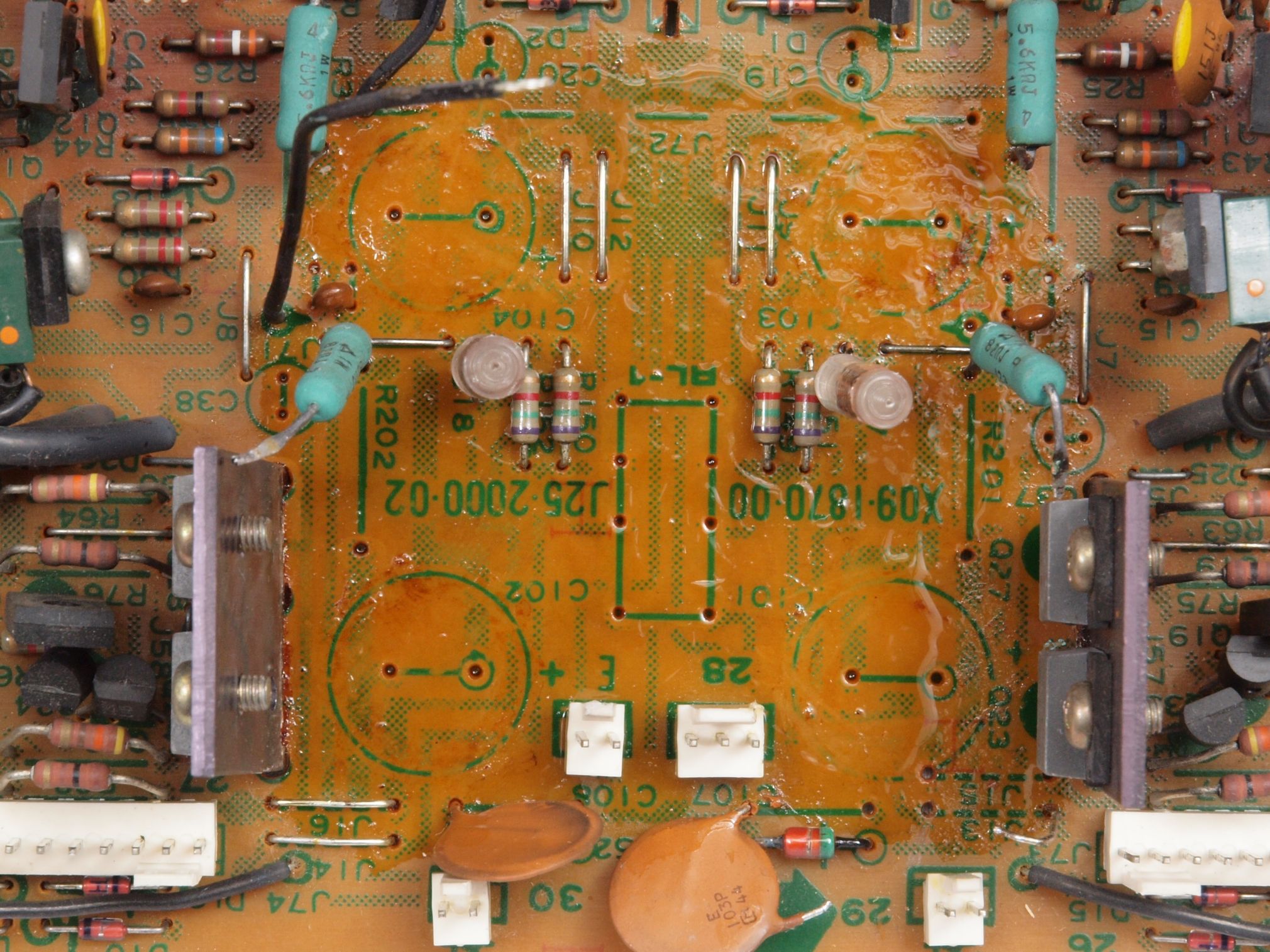

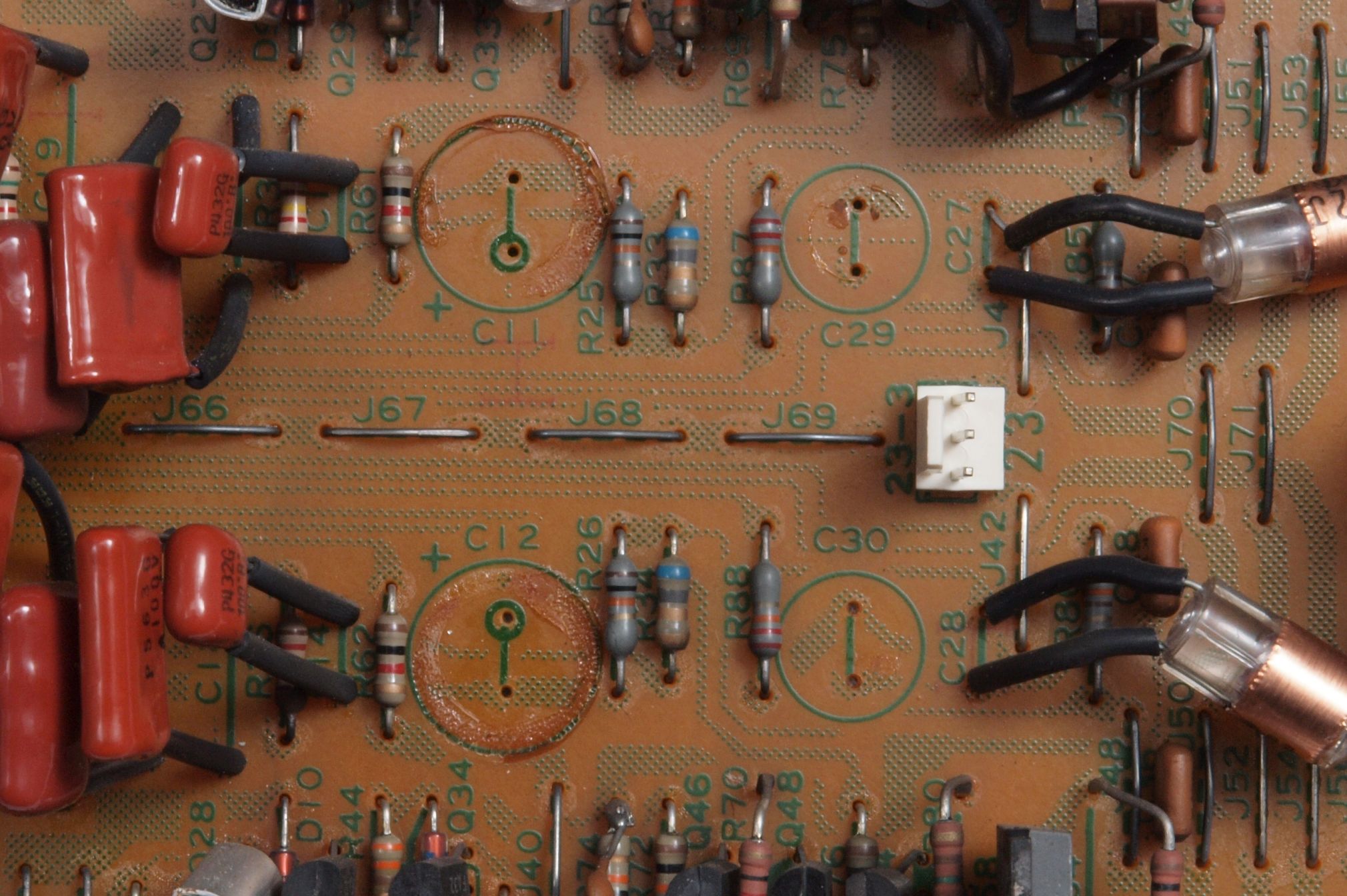

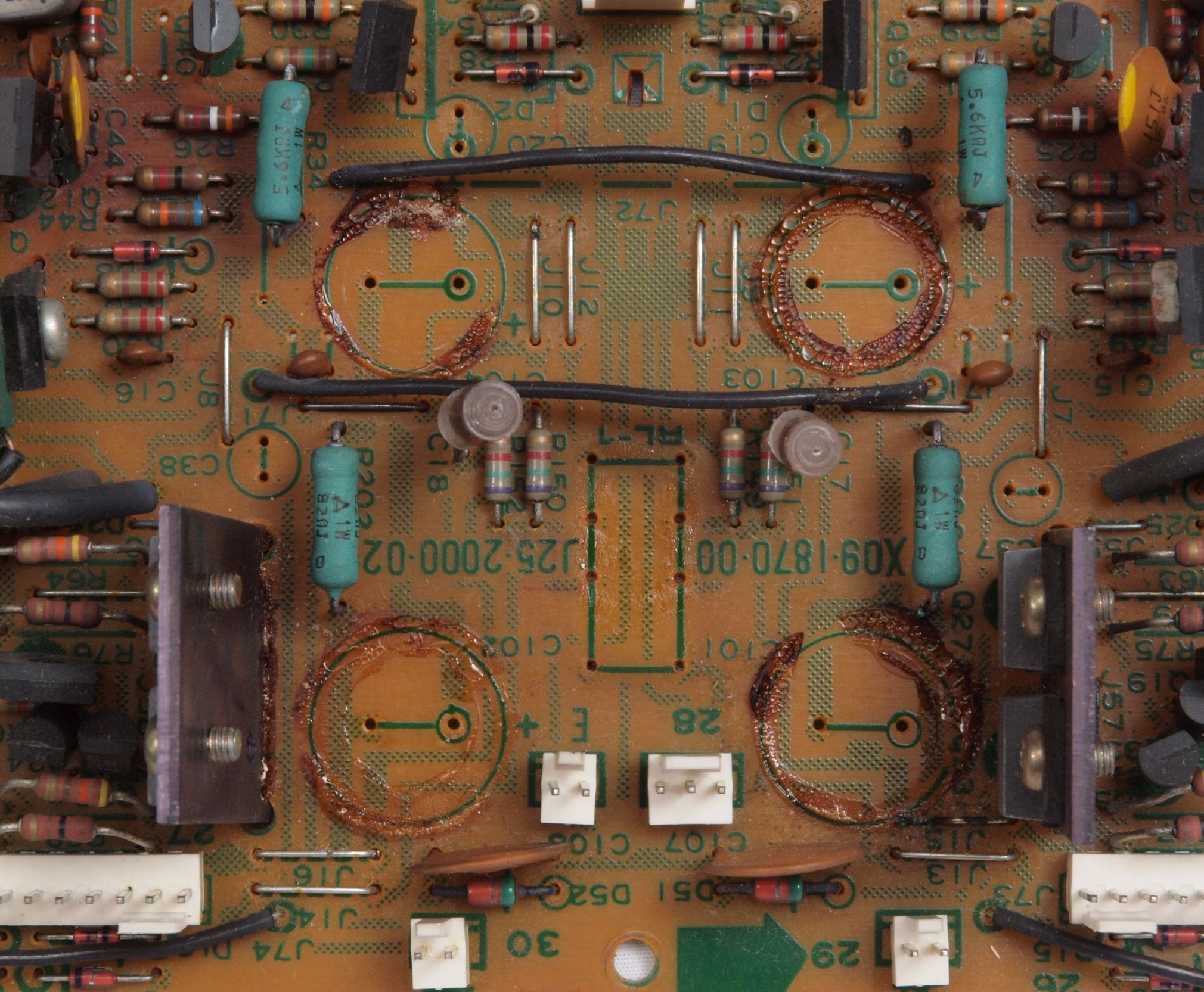

C322. 修理中 ドライブAMP基板、 電解コンデンサー固定するトルエン溶媒の接着剤。
C323. 修理中 ドライブAMP基板、 トルエン溶媒の接着剤を取り去り、コートを塗布後。

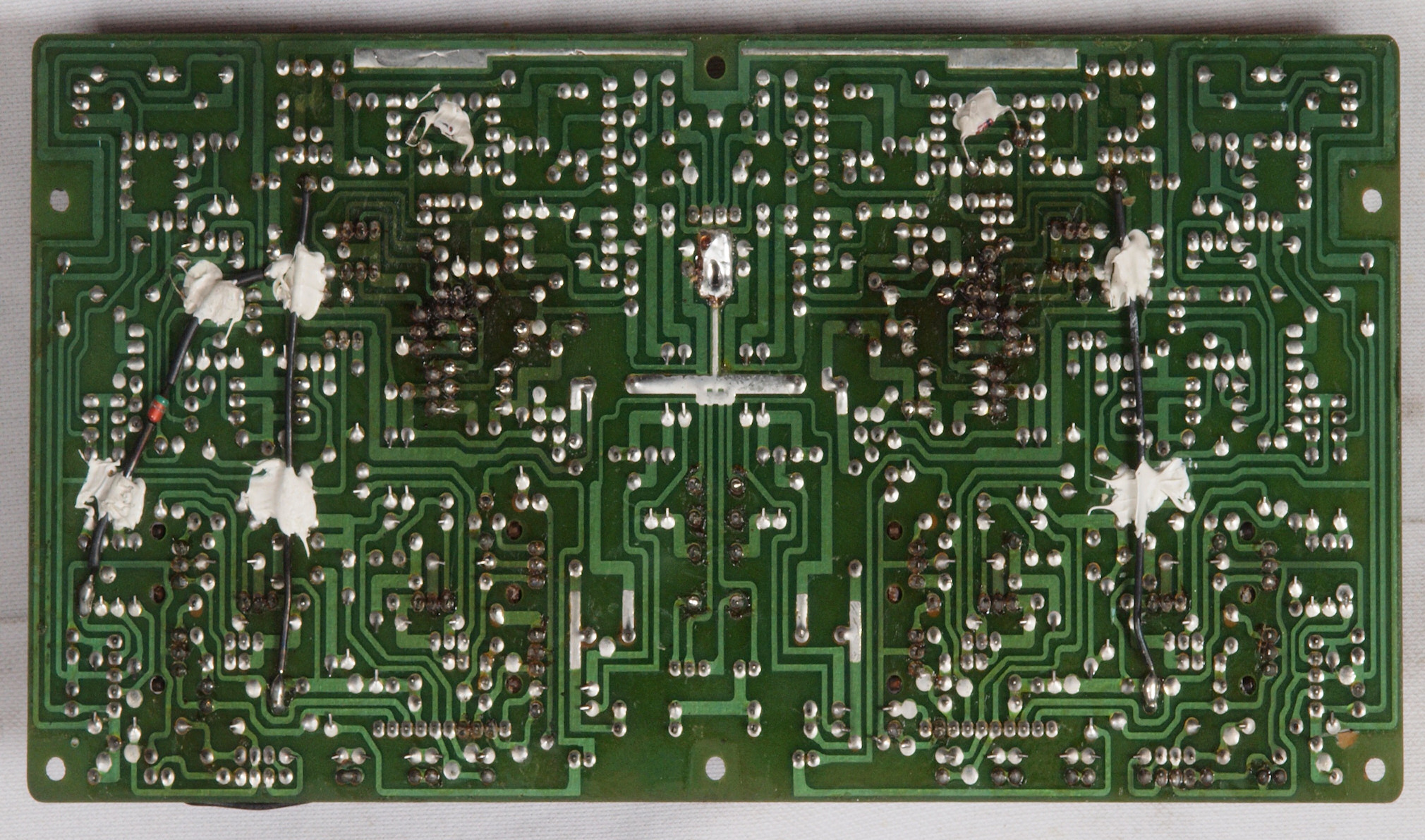

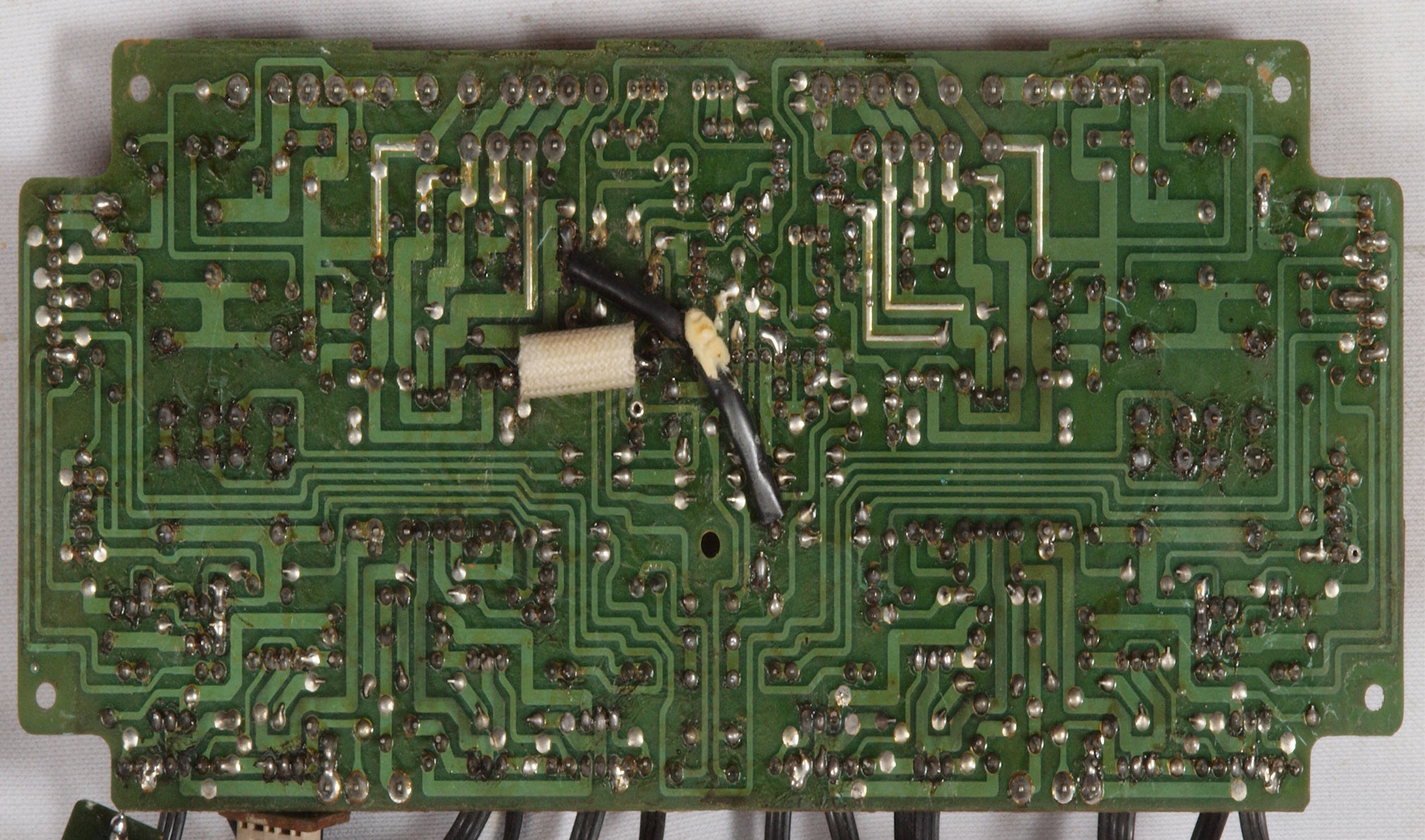

C33. 修理前 ドライブAMP基板裏

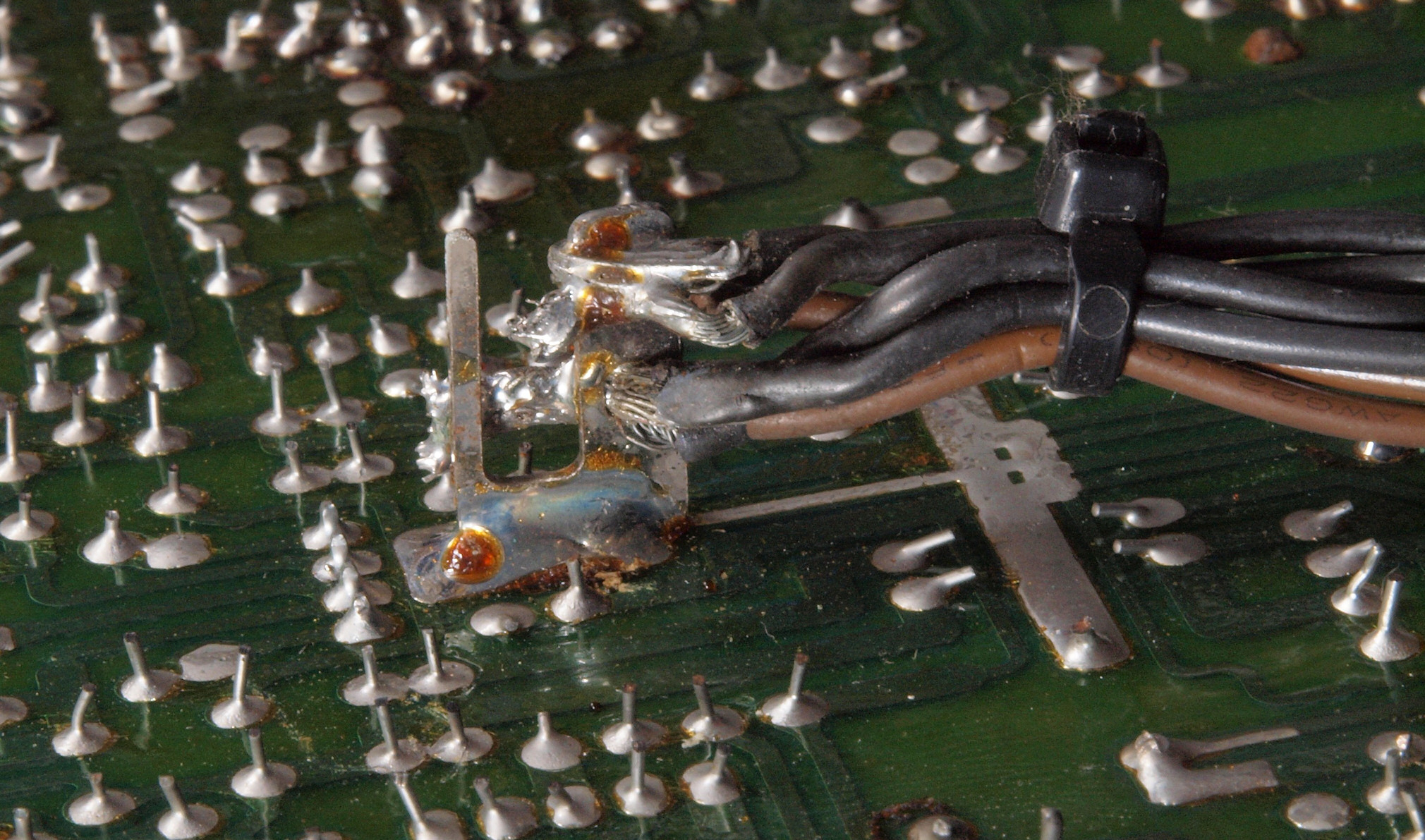

C331. 修理中 ドライブAMP基板裏。 アース母線半田付け。
C332. 修理後 ドライブAMP基板裏。 アース母線半田付け。

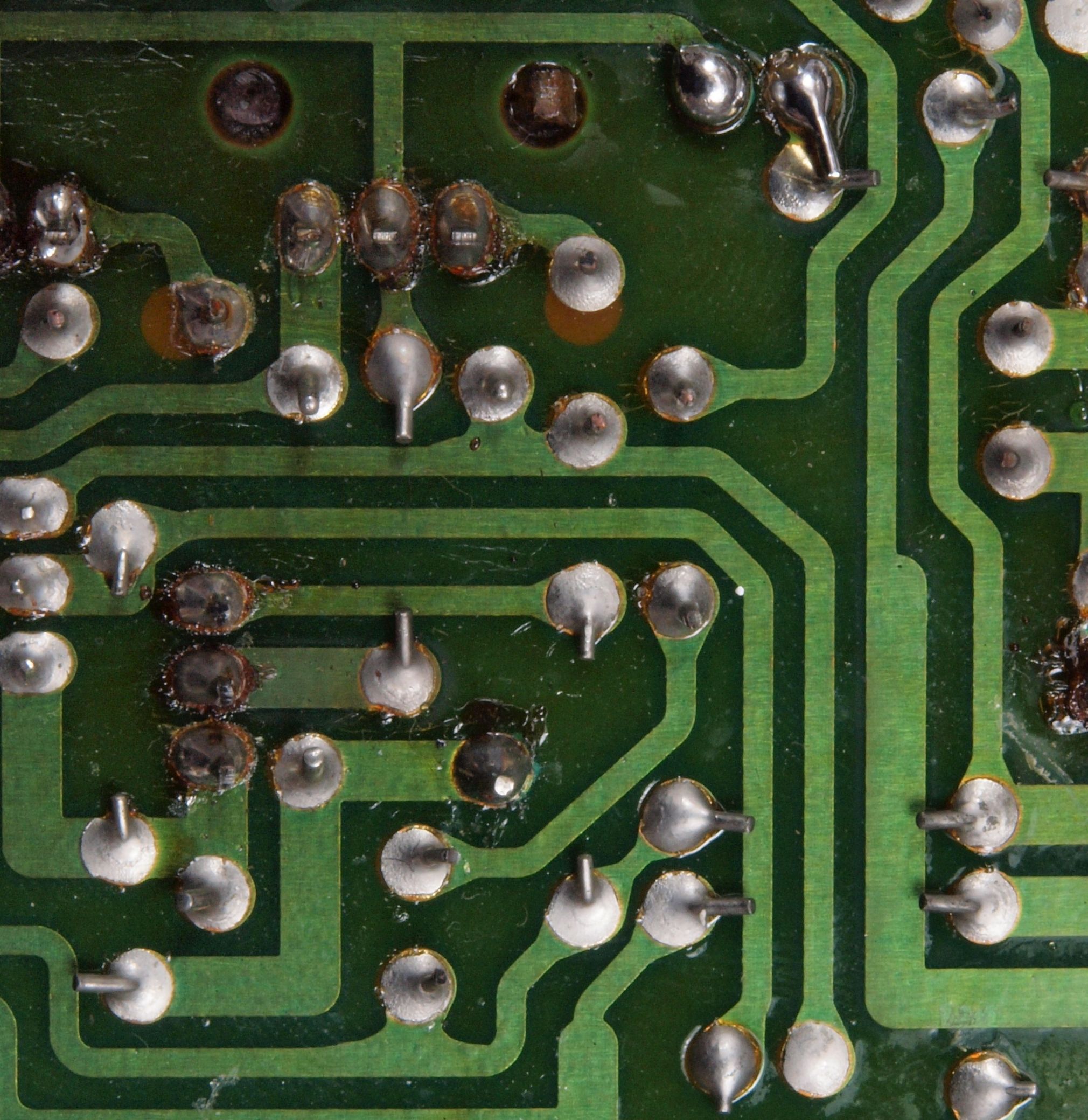

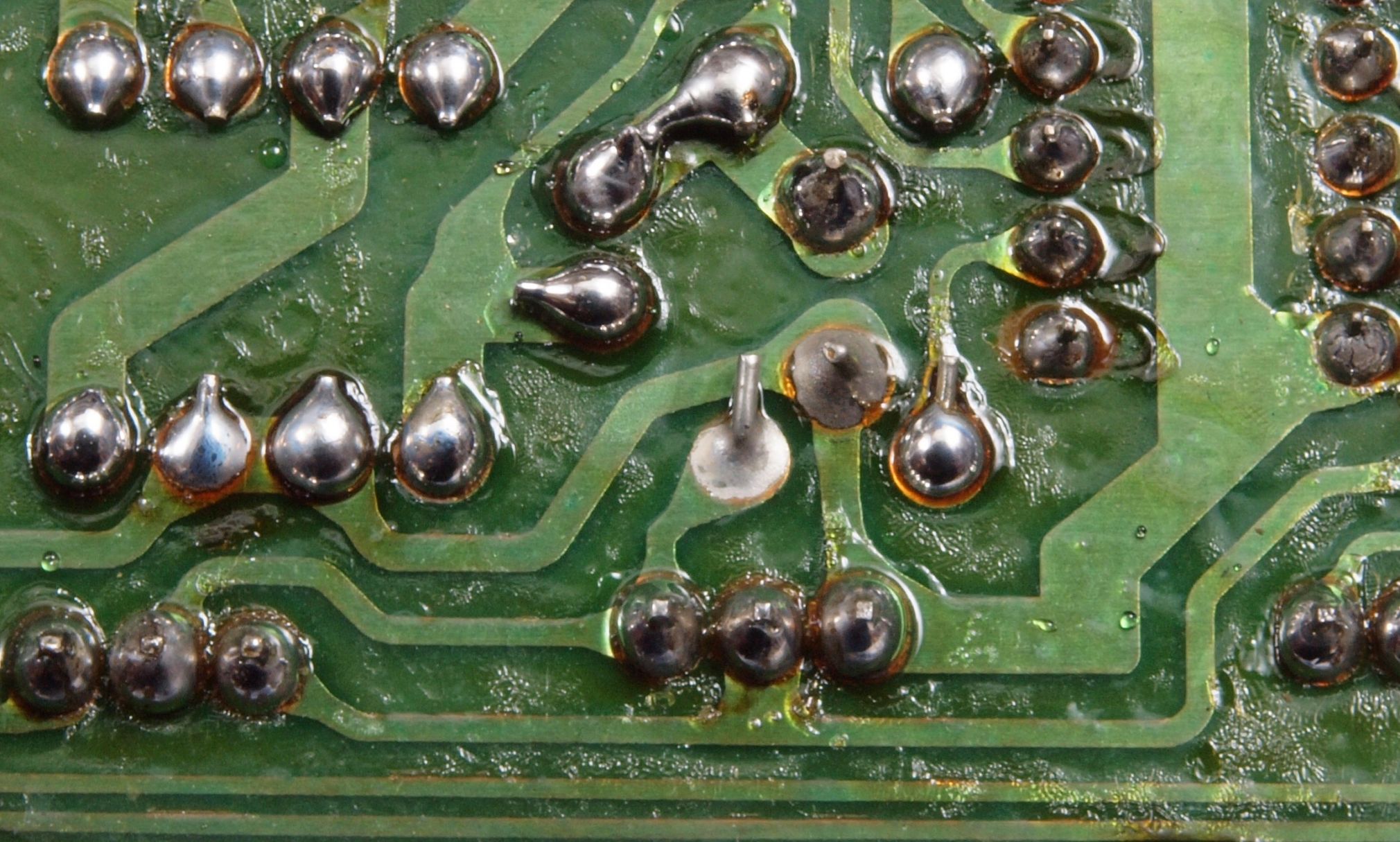

C333. 修理中 ドライブAMP基板裏。 部品足(端子)曲げ方向不良、銅箔の上にかかっている。
C334. 修理中 ドライブAMP基板裏。 部品足(端子)曲げ方向不良2、銅箔の上にかかっている。

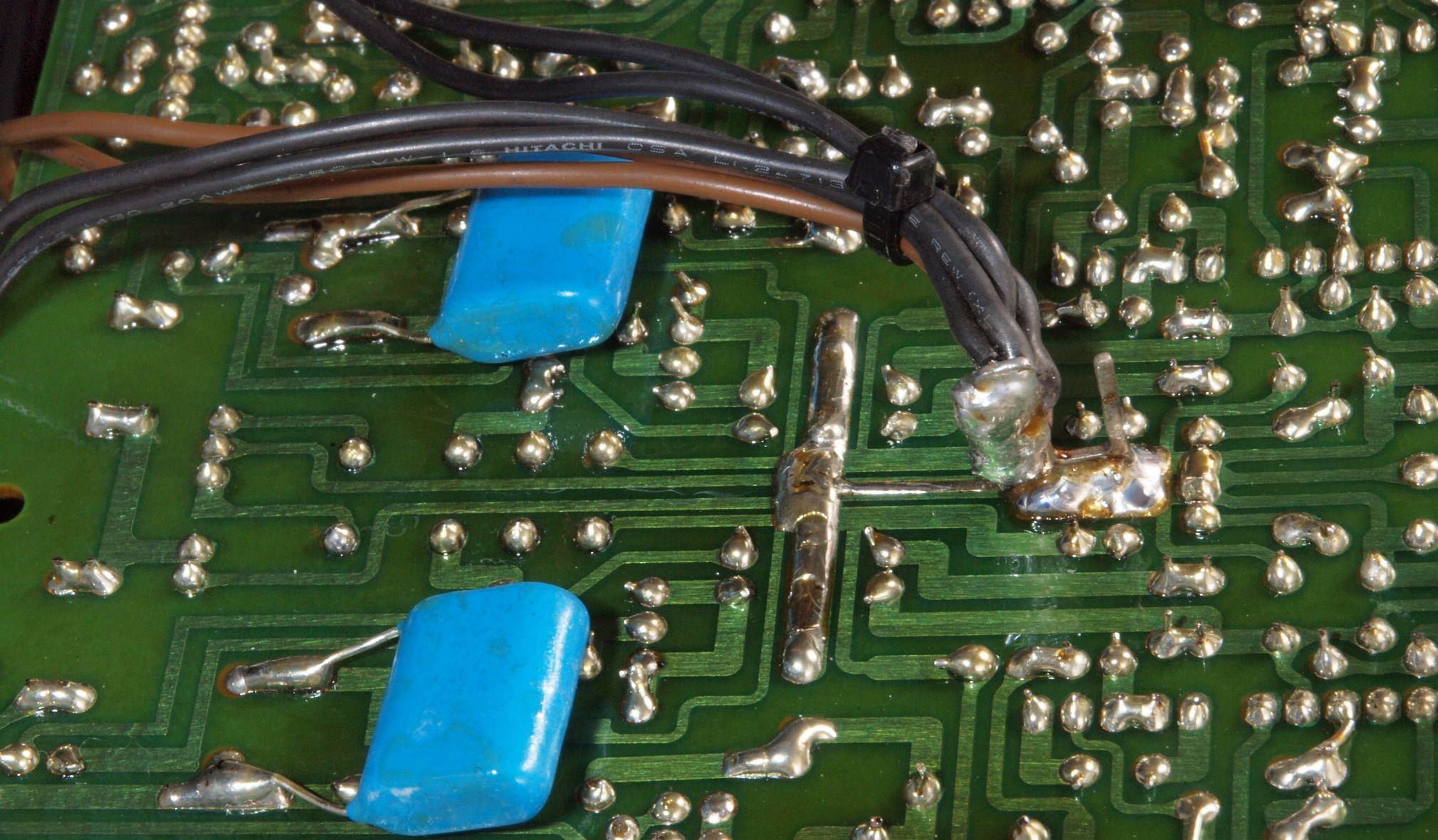

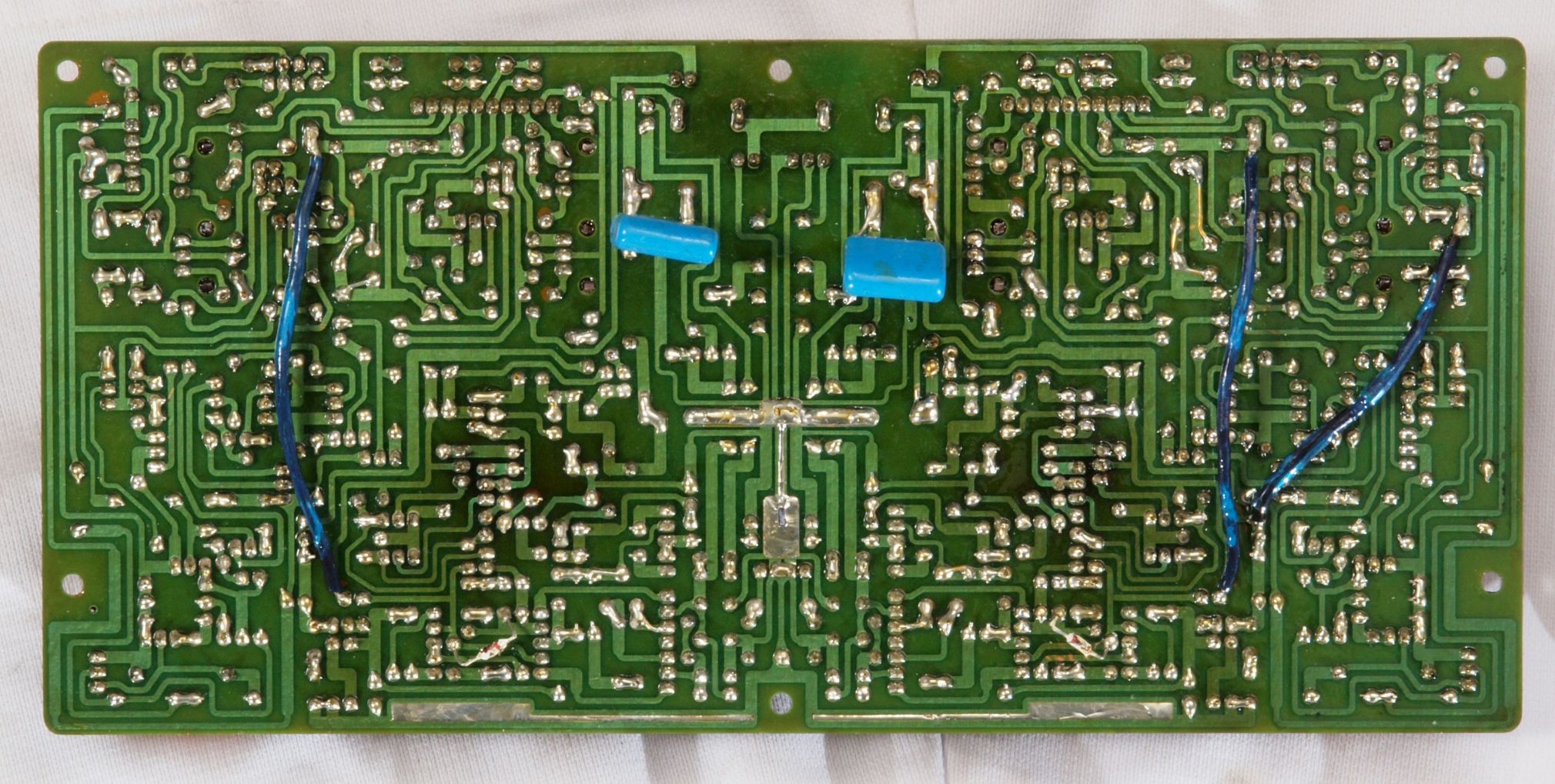

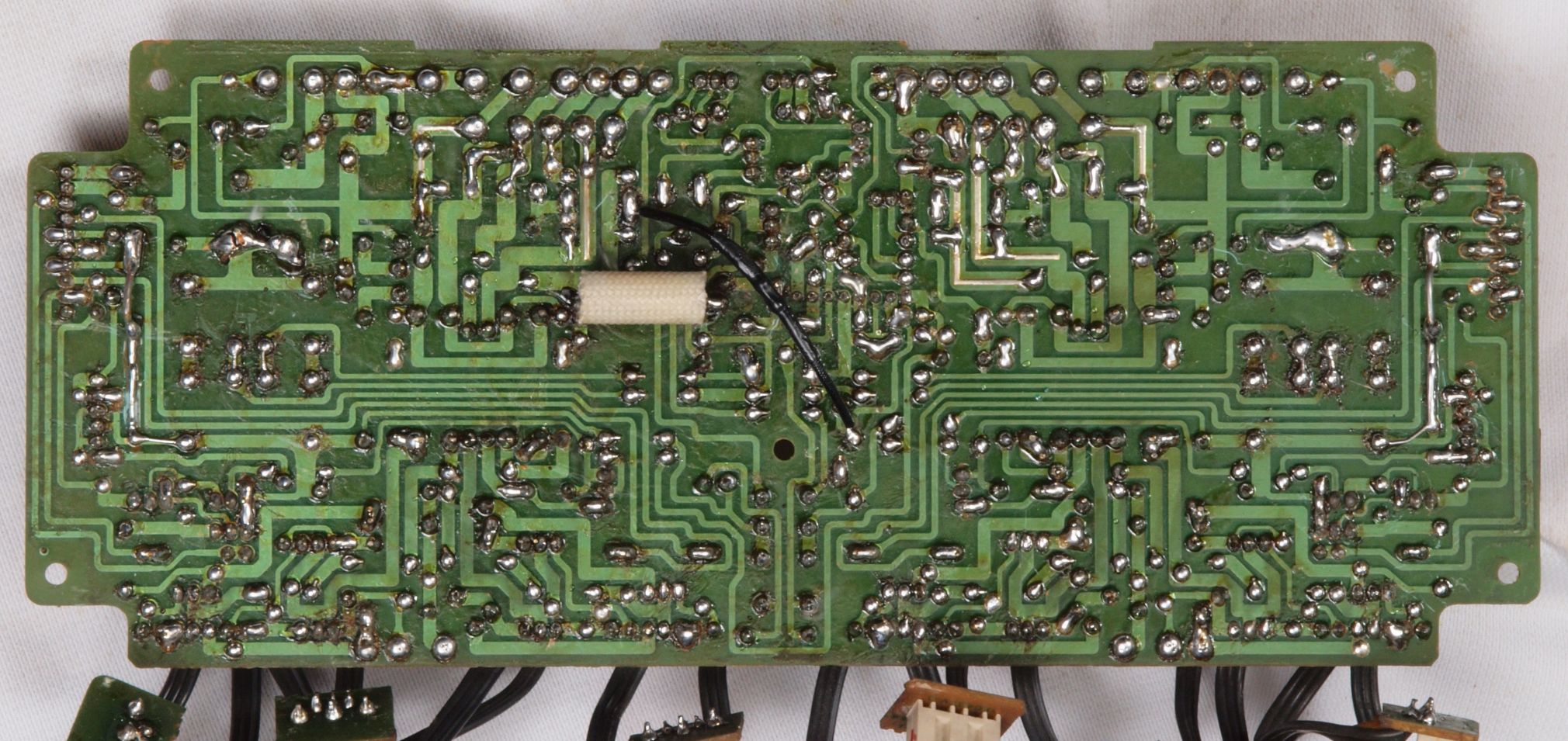

C34. 修理(半田補正)後 ドライブAMP基板裏、 フイルムコンデンサー2個追加。 半田を全部やり直す。

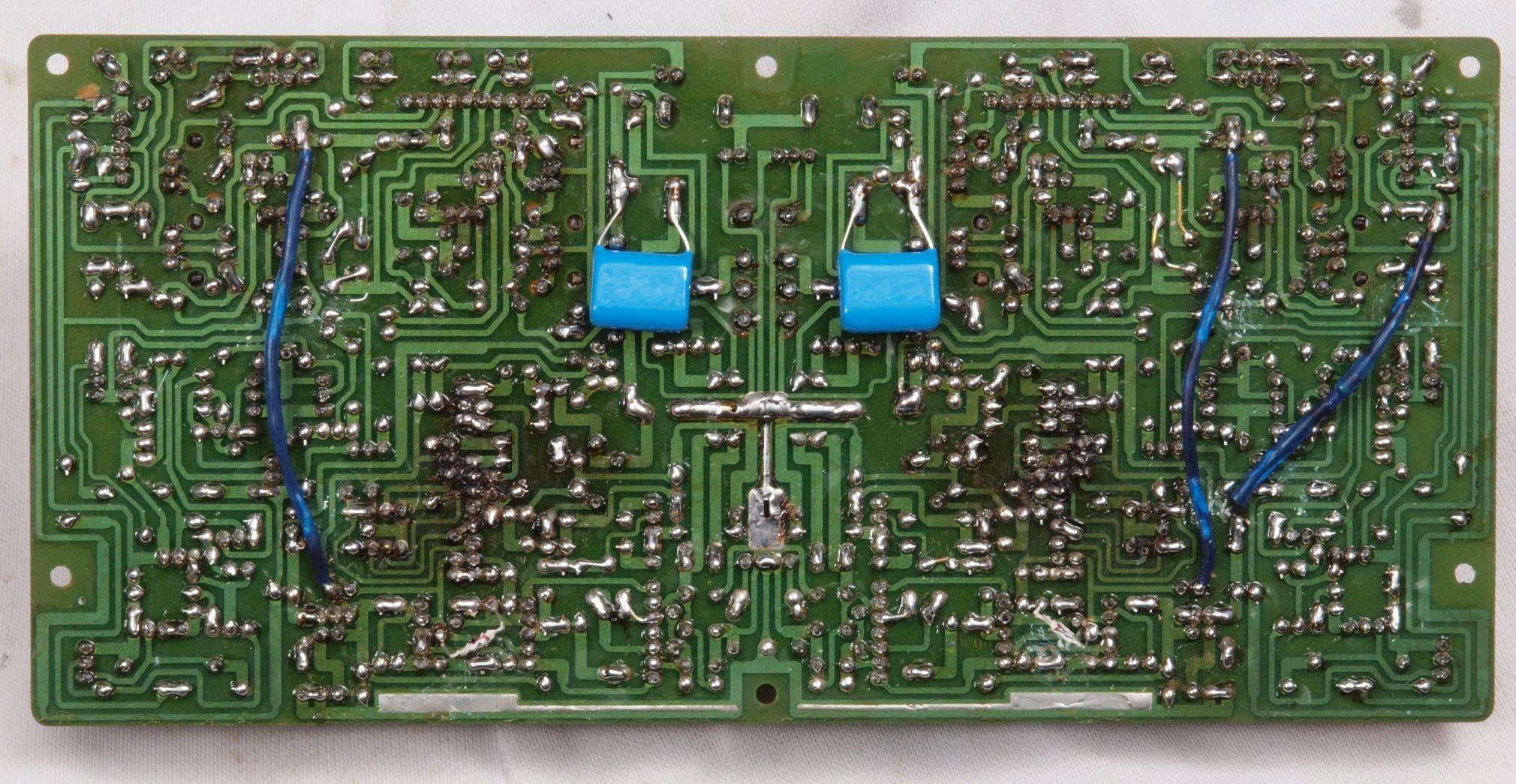

C35. 完成ドライブAMP基板裏 洗浄し、コートを塗布後。

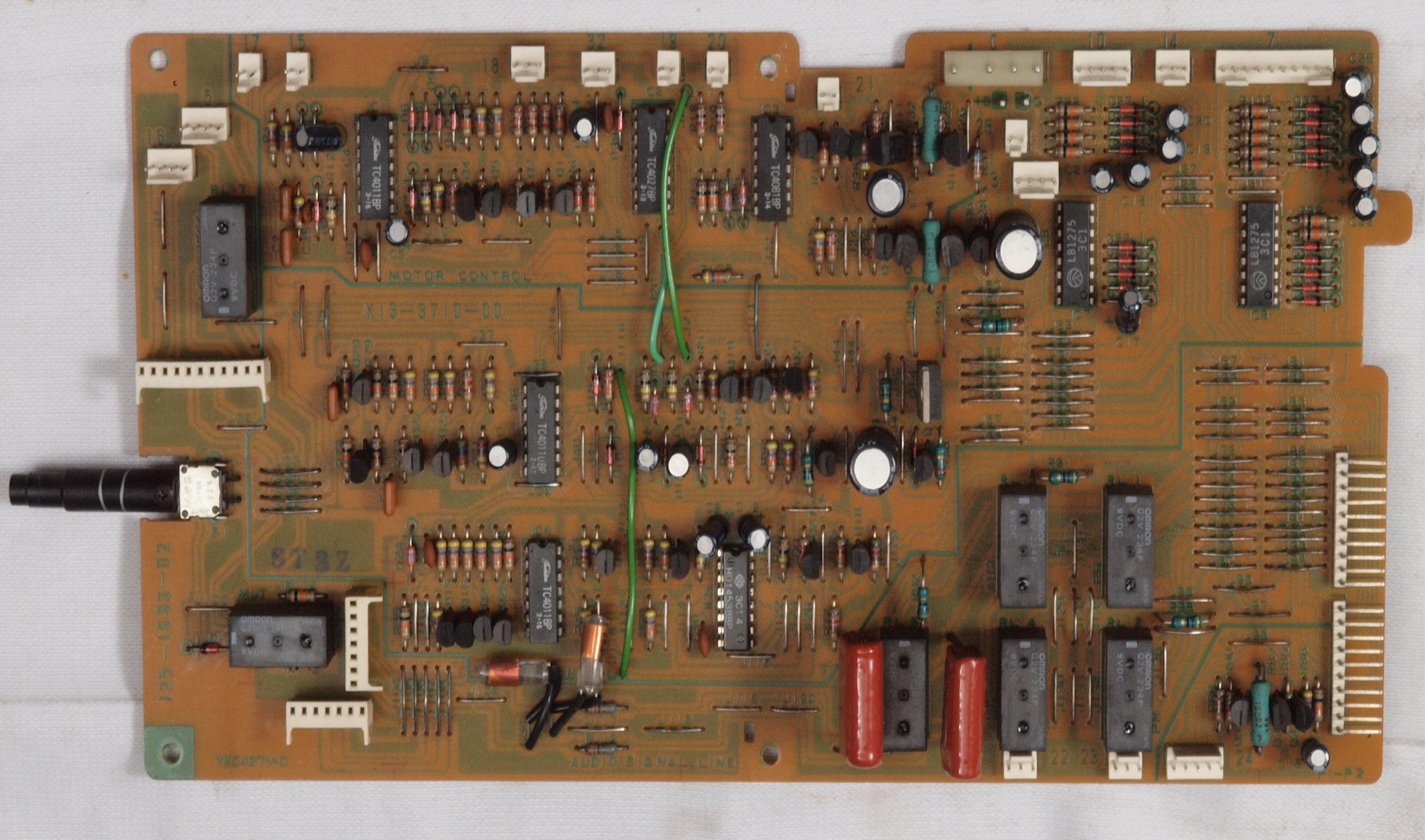

C41. 修理前 SW(switch)コントロール基板、 リレーが7個交換されている。

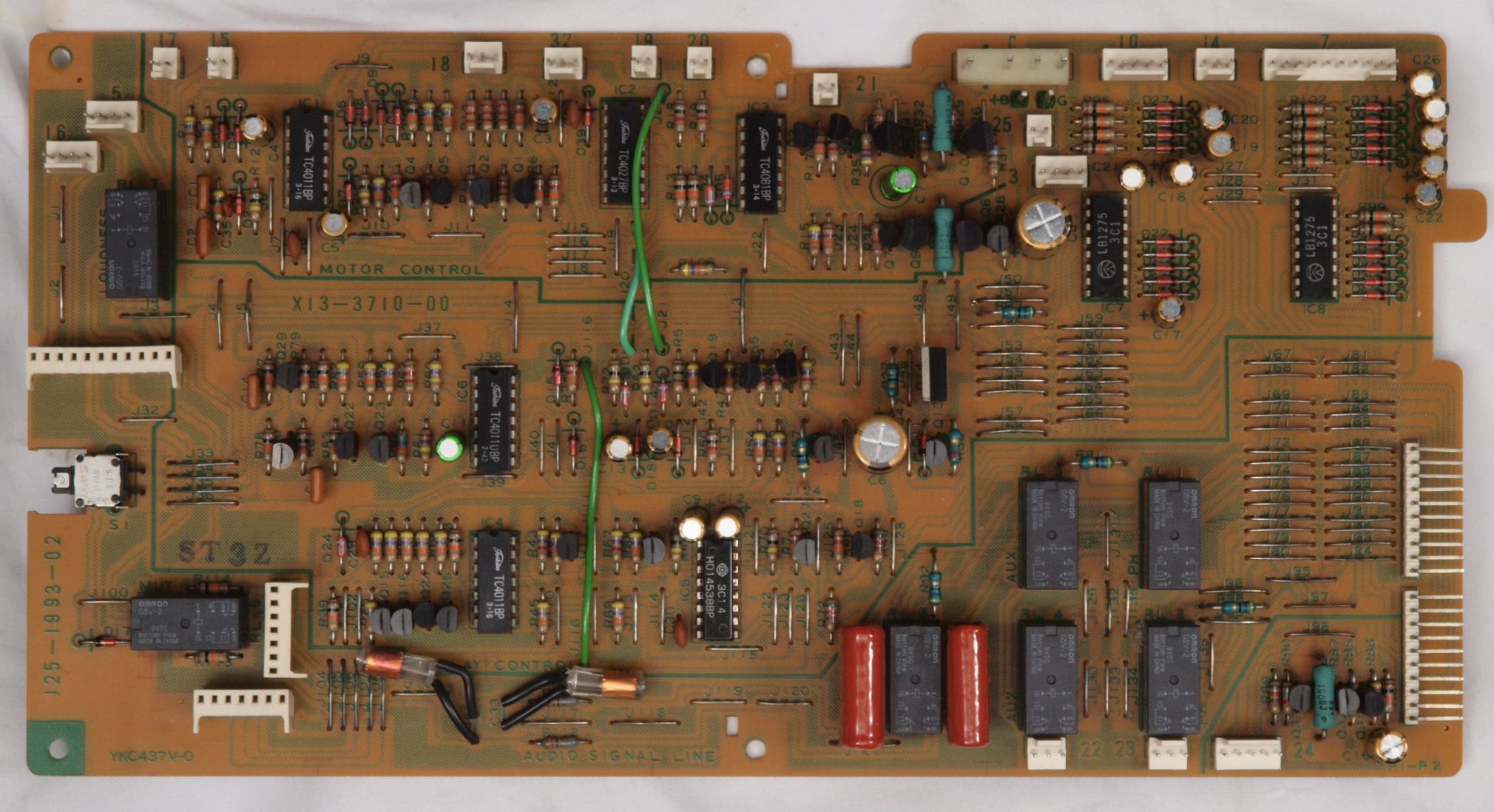

C42. 修理後 SWコントロール基板 リレー7個、電解コンデンサー22個交換

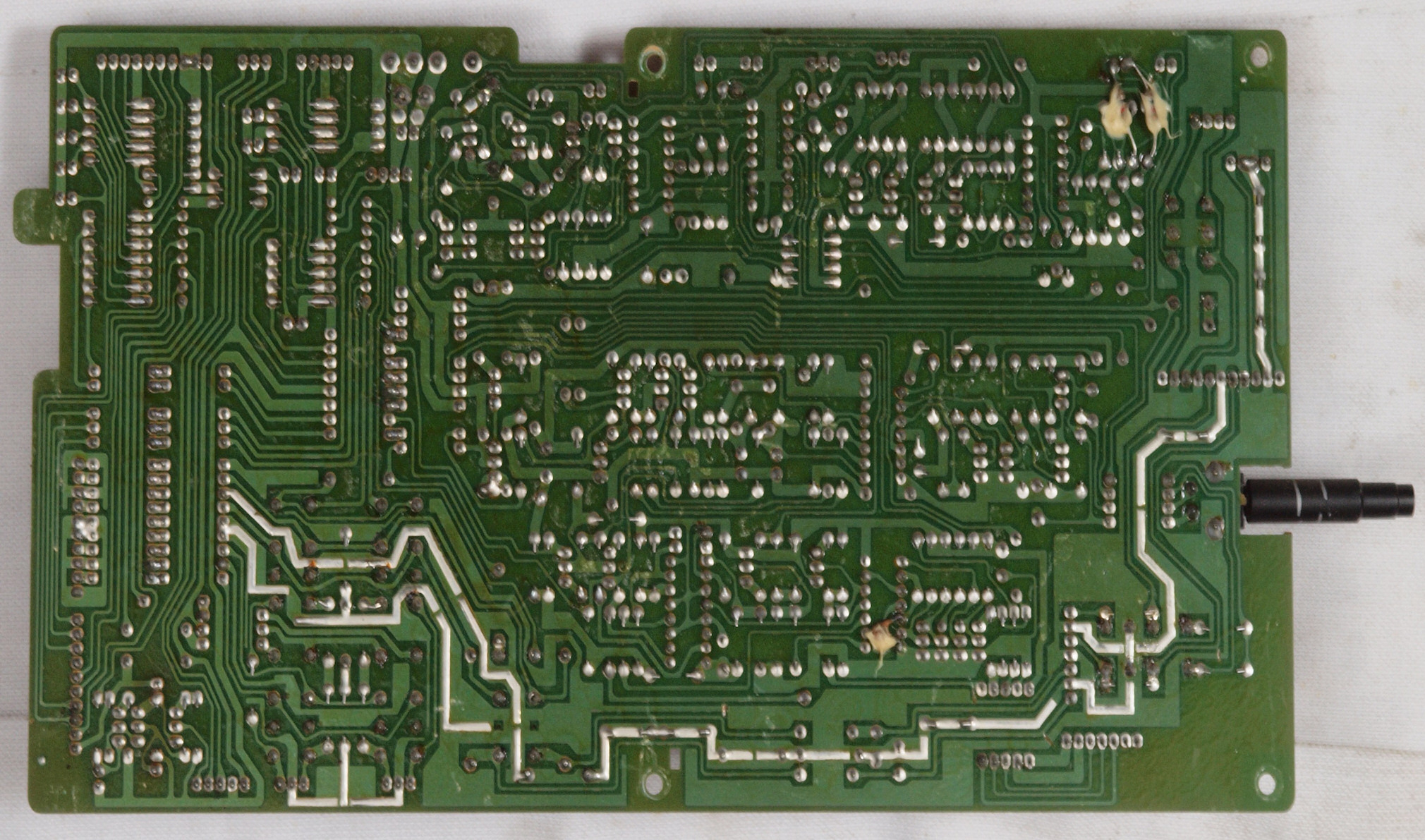

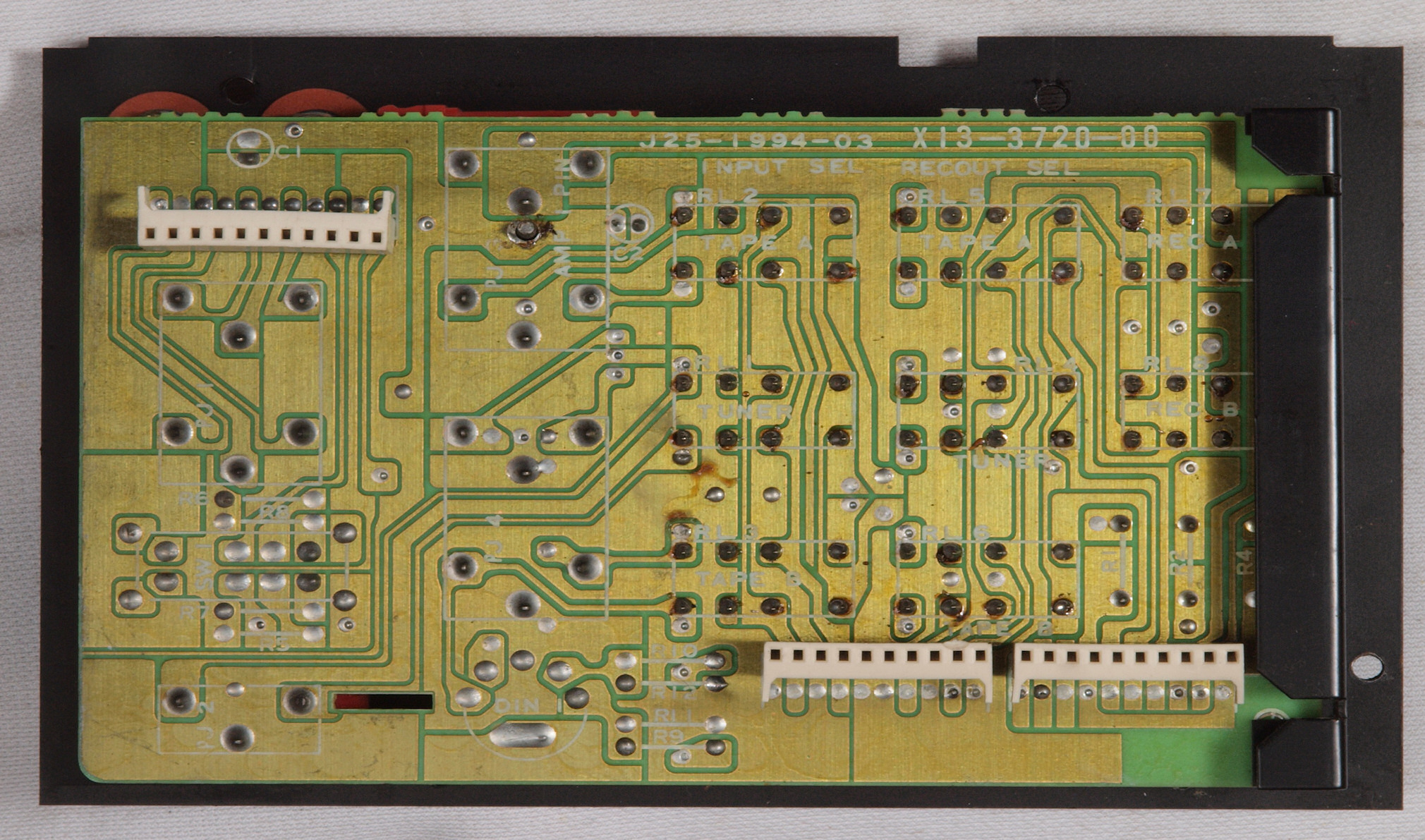

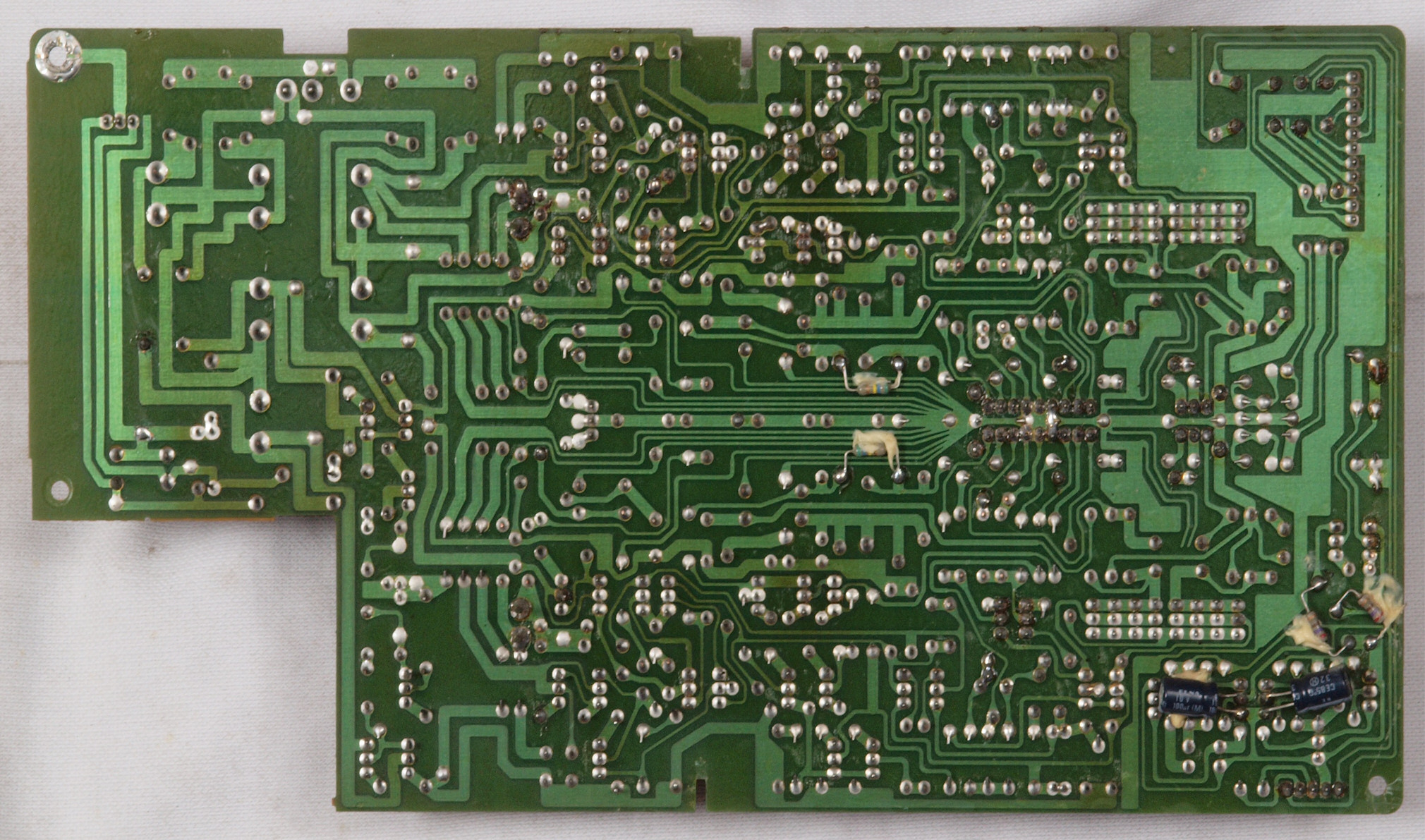

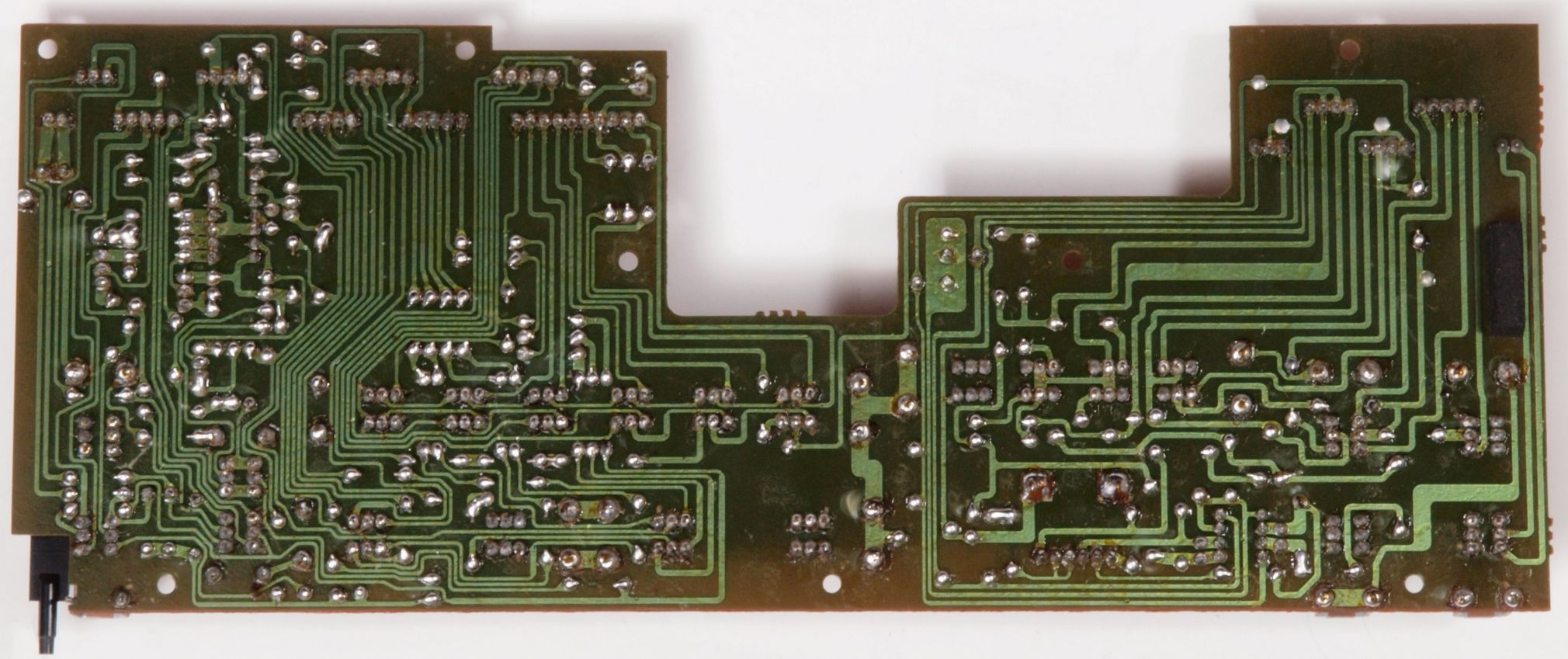

C43. 修理前 SWコントロール基板裏

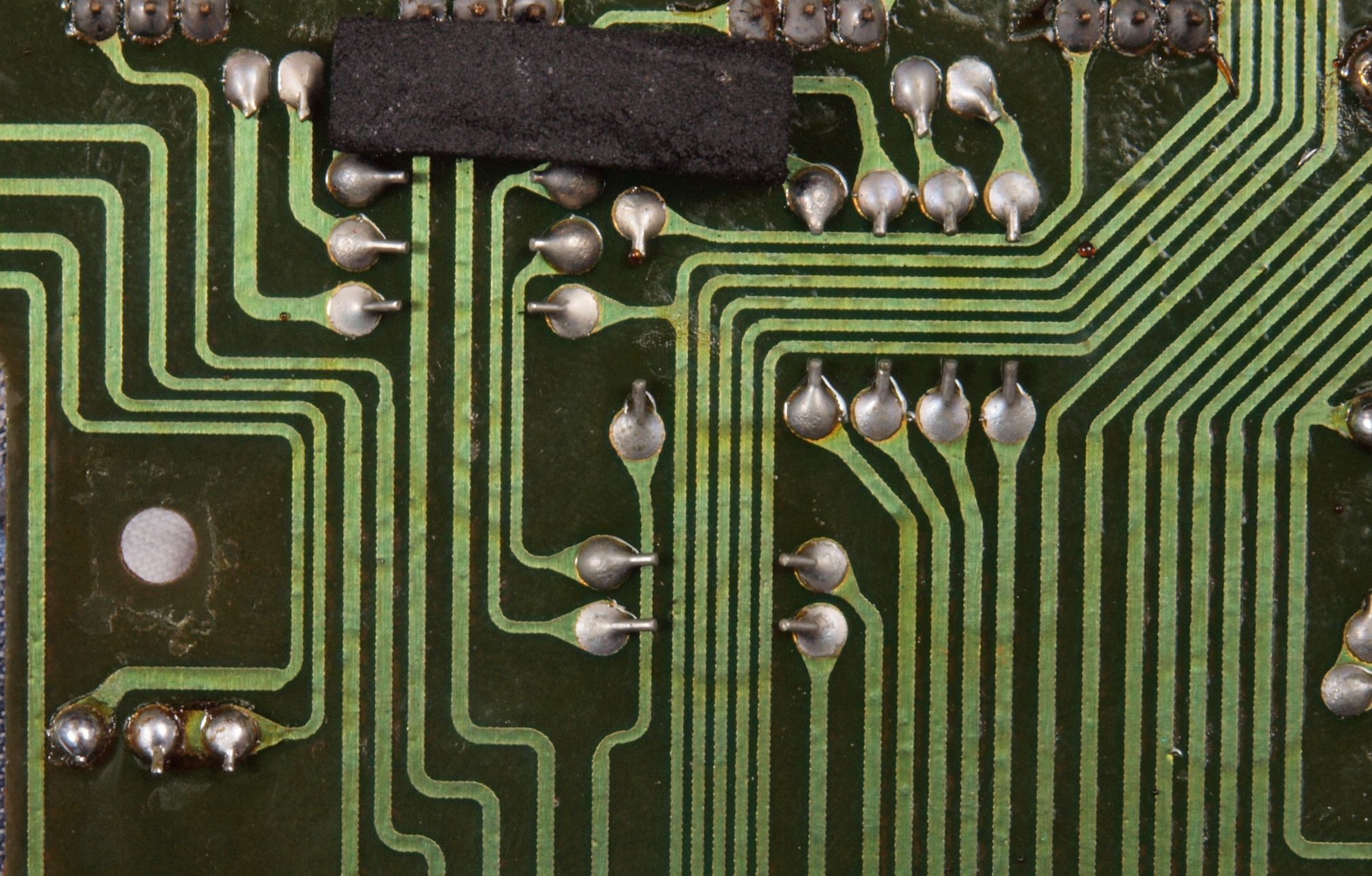

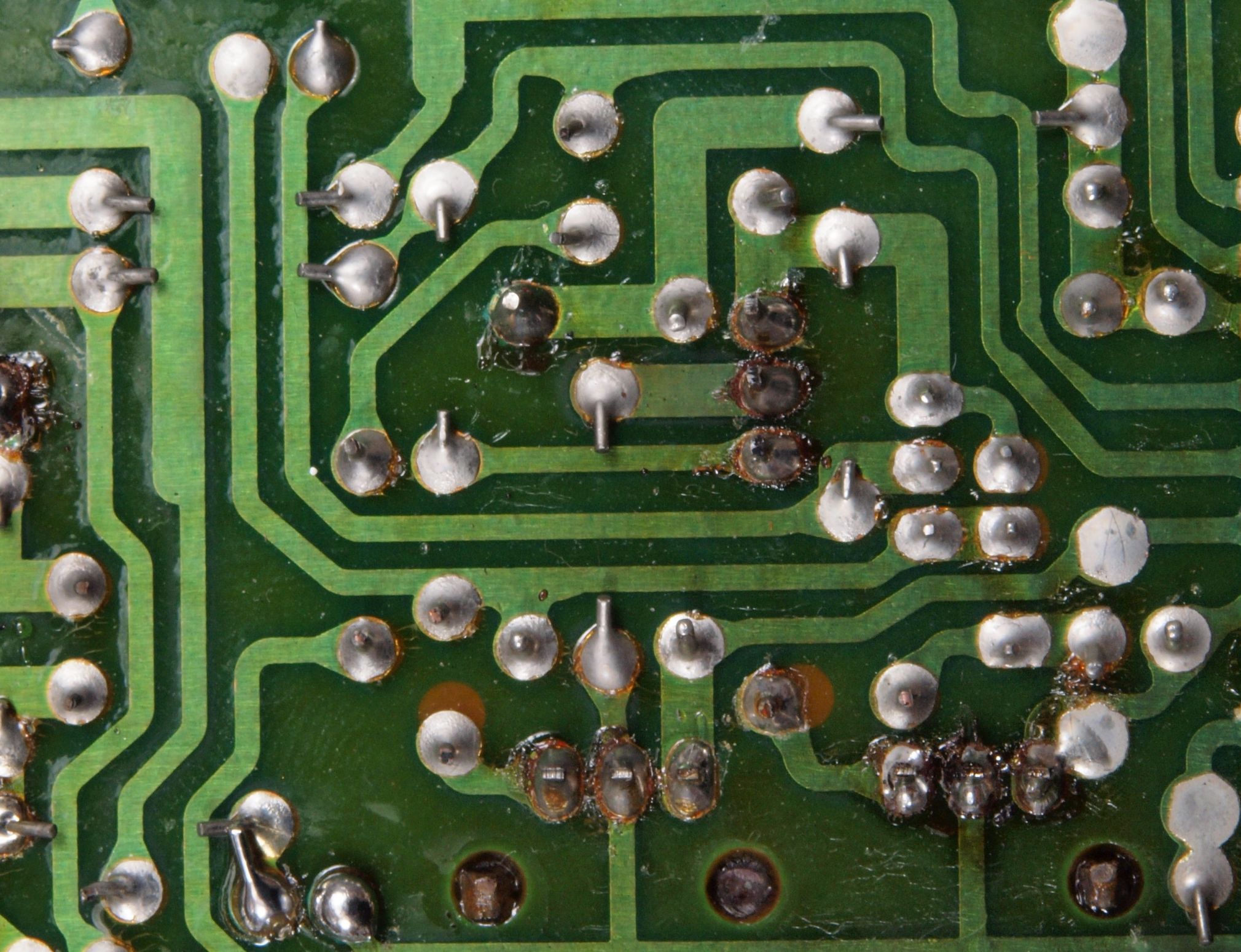

C432. 修理前 SWコントロール基板裏。 部品足の曲げ方向、銅箔の上にかかっている。他にも沢山有り!

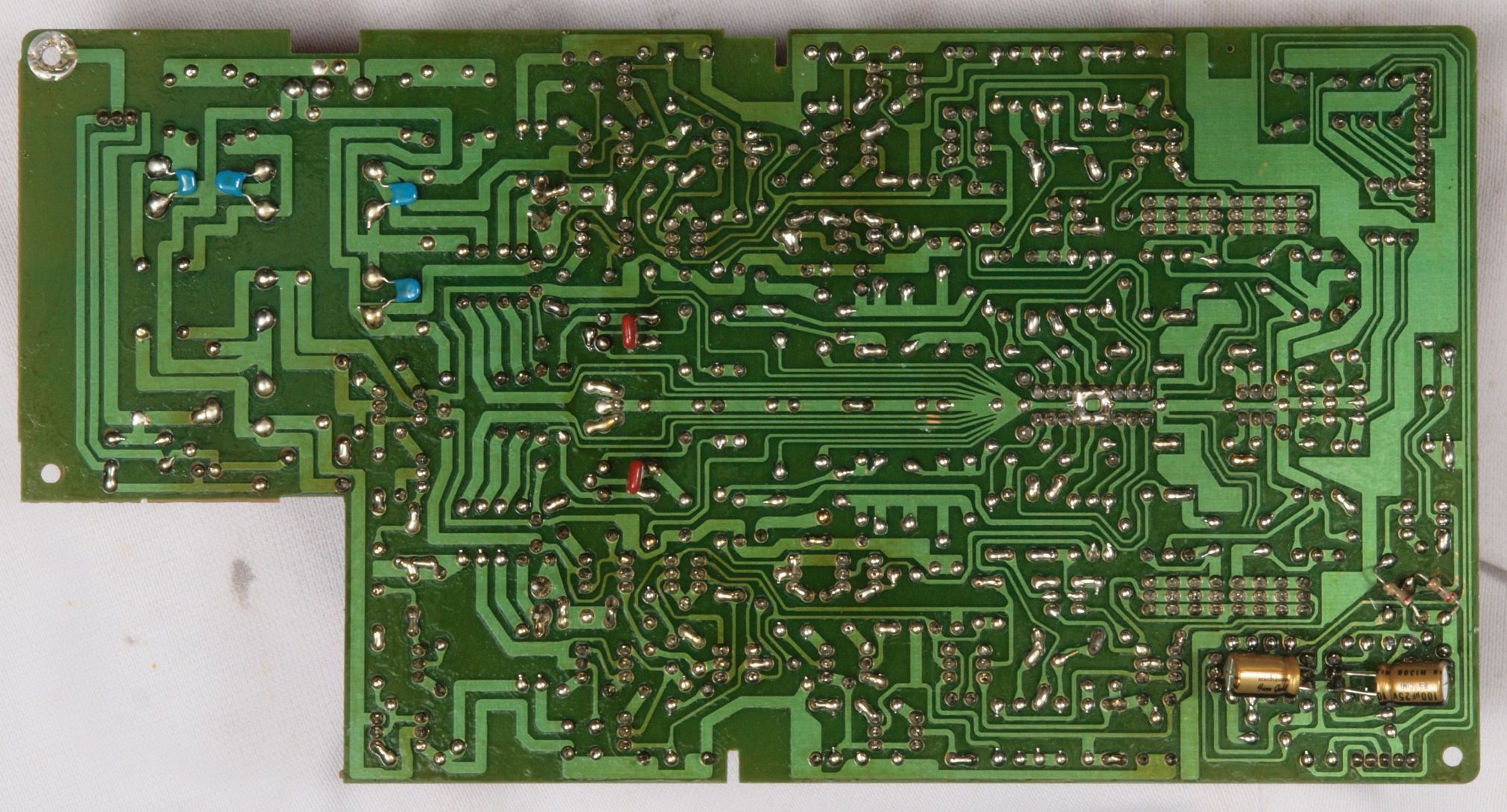

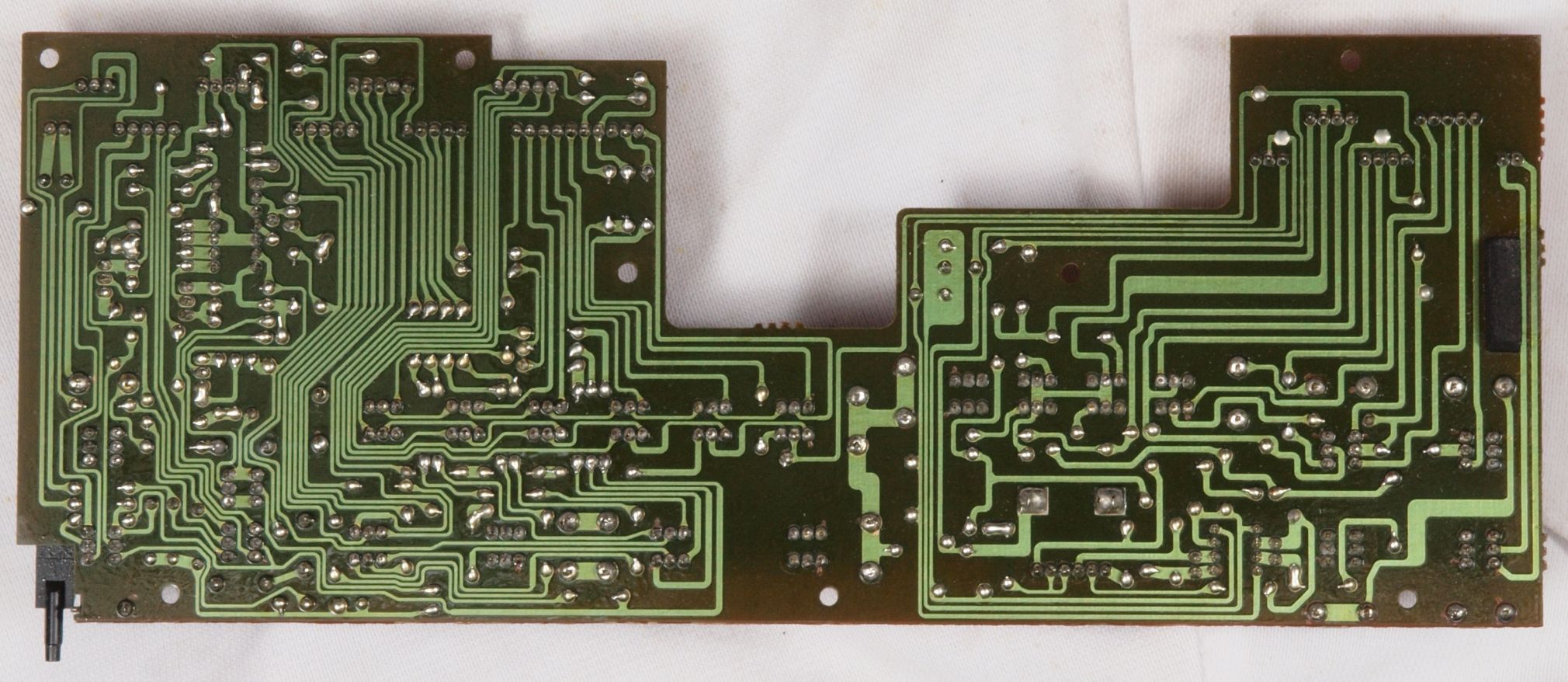

C44. 修理(半田補正)後 SWコントロール基板裏。 半田を全部やり直す。

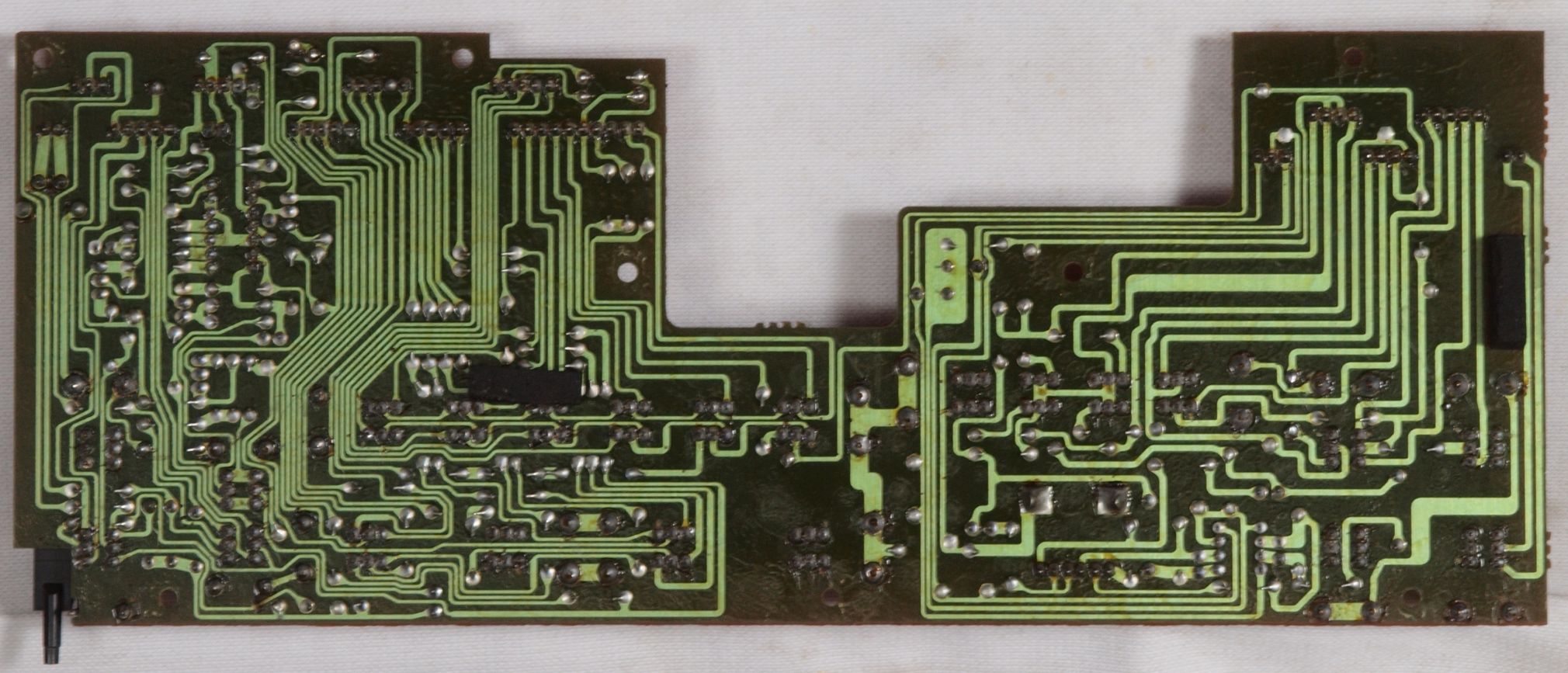

C45. 完成SWコントロール基板裏 洗浄し、コートを塗布後

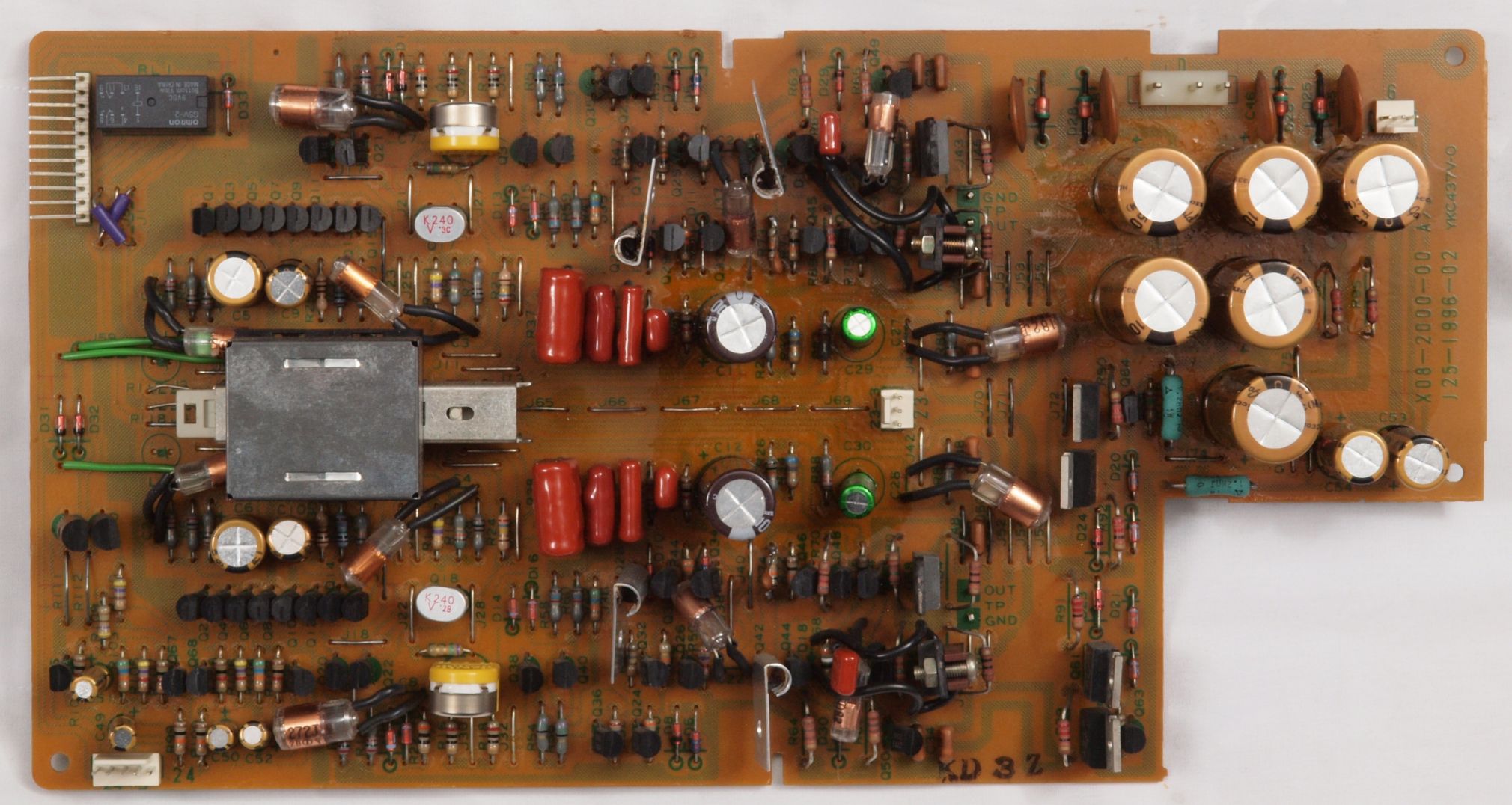

C51. 修理前 EQ−AMP(equalize-amplifier)基板、 リレーが1個交換されている。

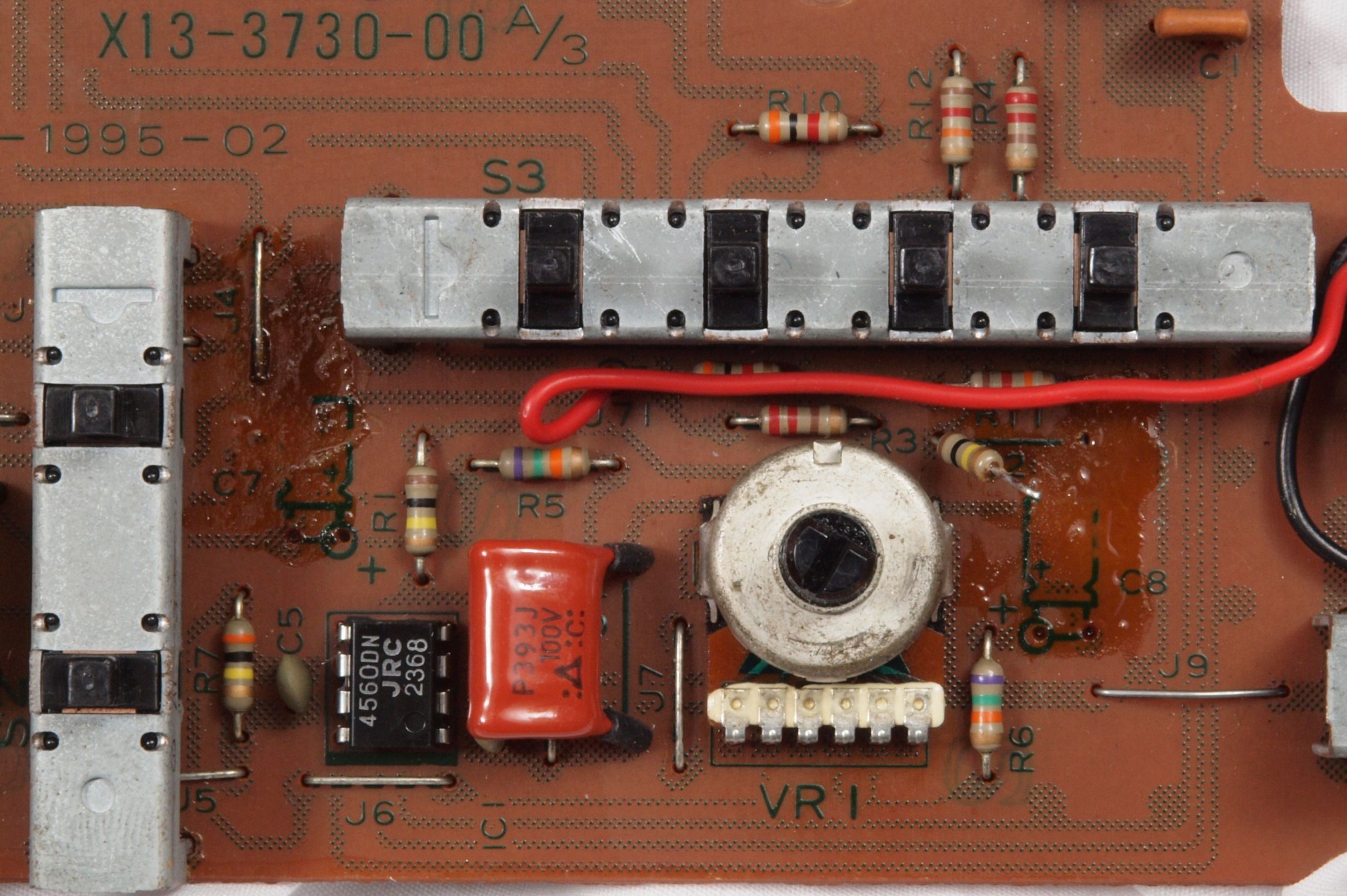

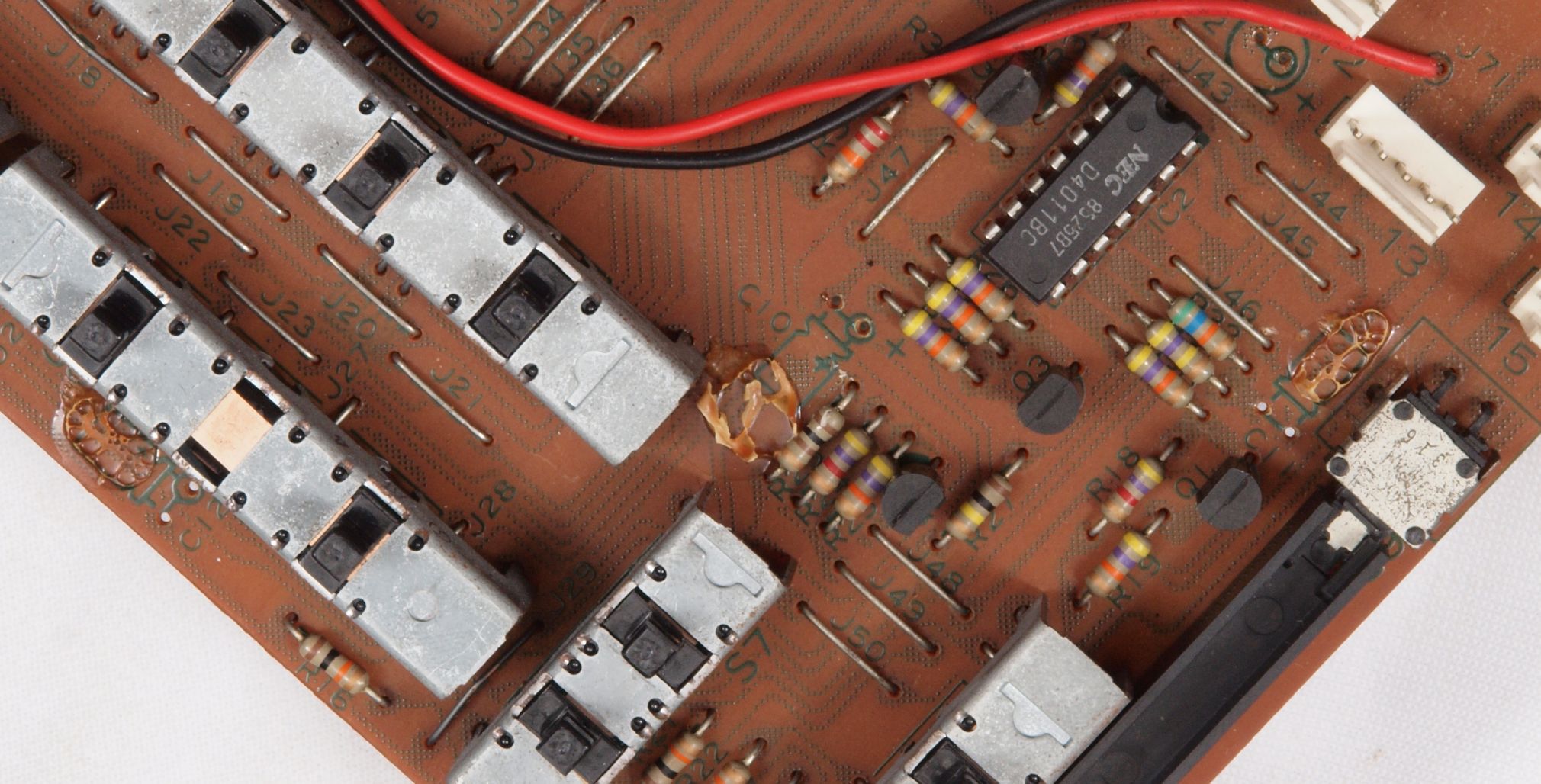

C513. 修理中 EQ−AMP(equalize-amplifier)基板、 トルエン溶媒の接着剤。
C514. 修理中 EQ−AMP(equalize-amplifier)基板、 トルエン溶媒の接着剤を取り去り、コートを塗布後。
C515. 修理中 EQ−AMP(equalize-amplifier)基板、 トルエン溶媒の接着剤2。
C516. 修理中 EQ−AMP(equalize-amplifier)基板、 トルエン溶媒の接着剤2を取り去り、コートを塗布後。

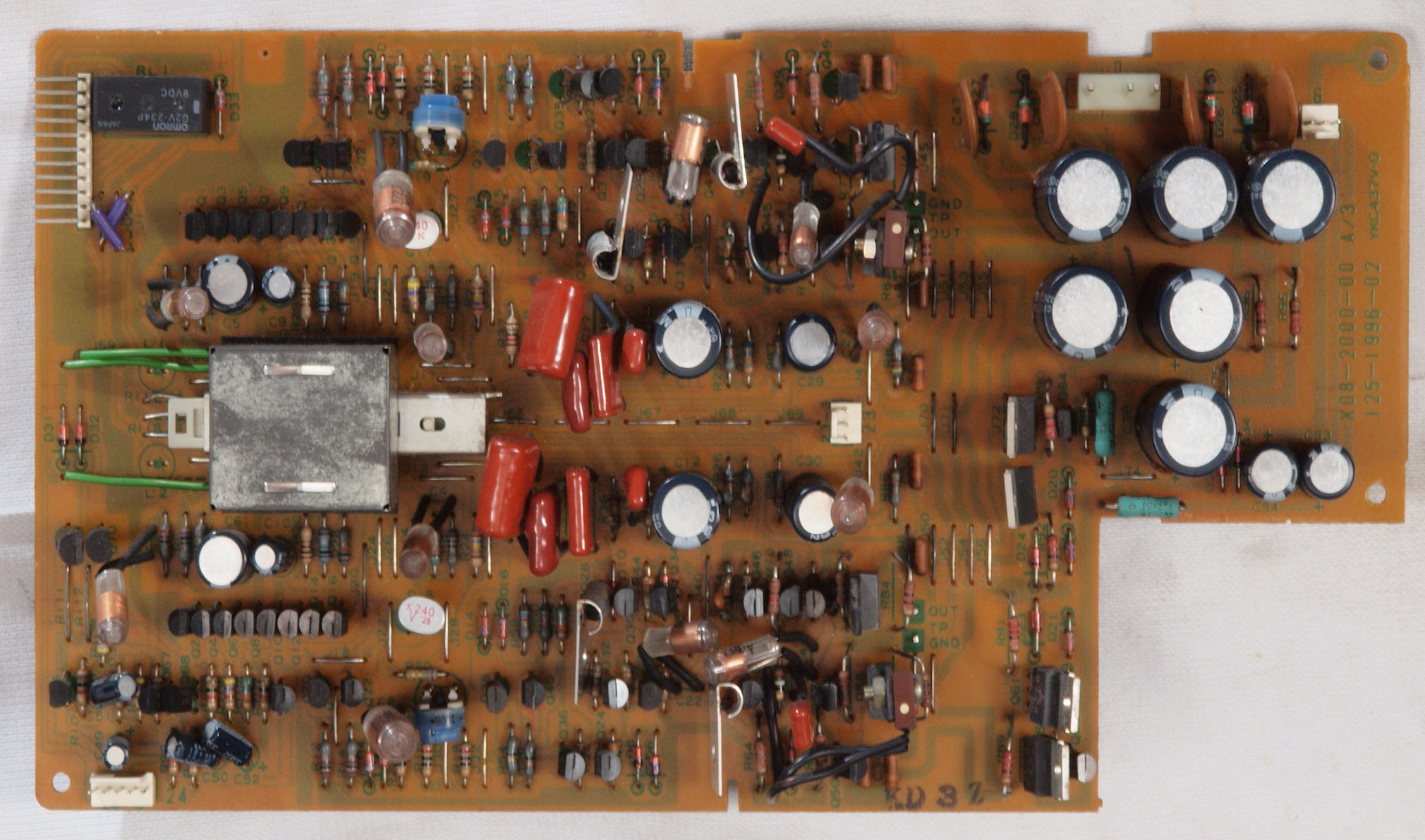

C52. 修理後 EQ−AMP(equalize-amplifier)基板 リレー1個、半固定VR2個、電解コンデンサー20個交換

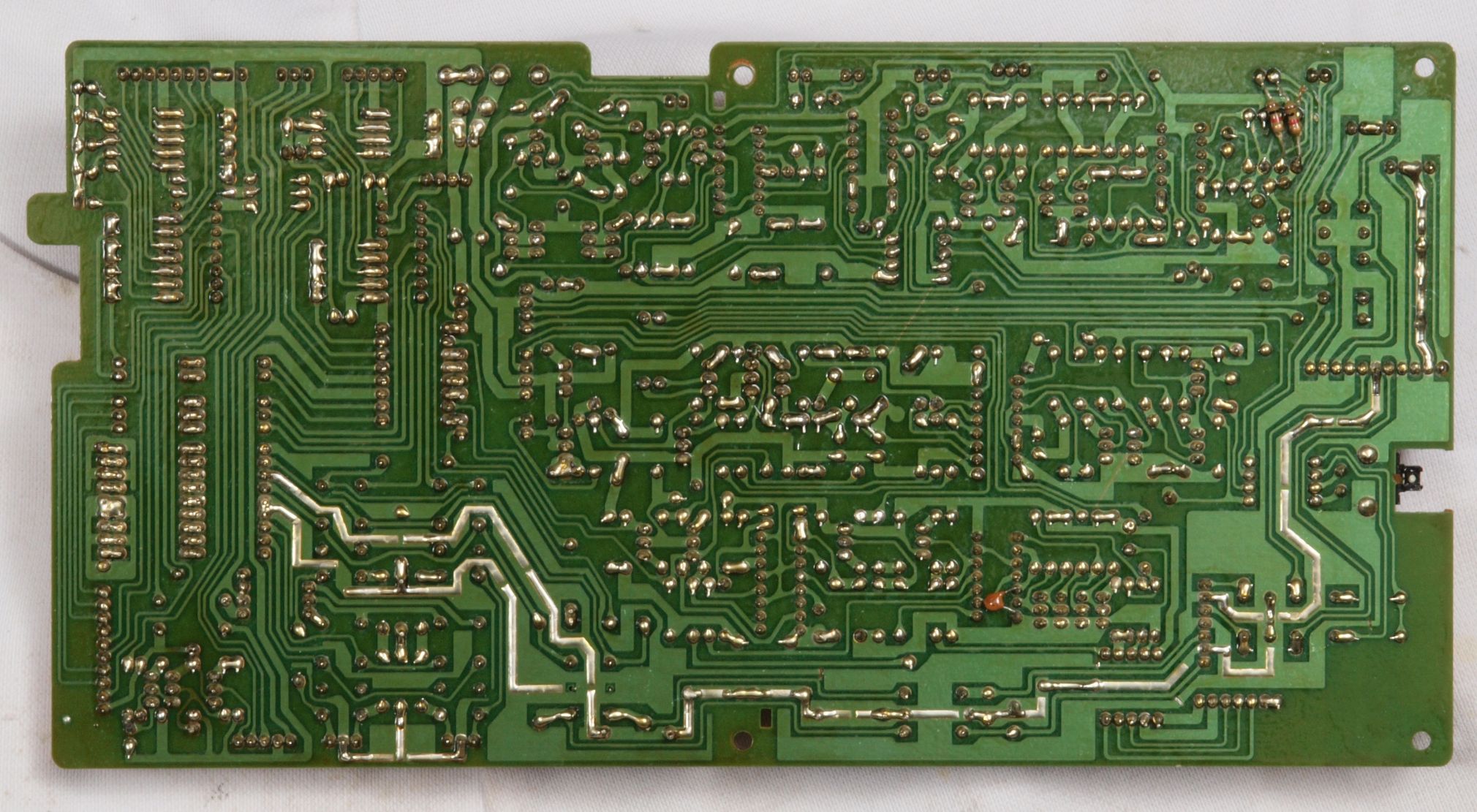

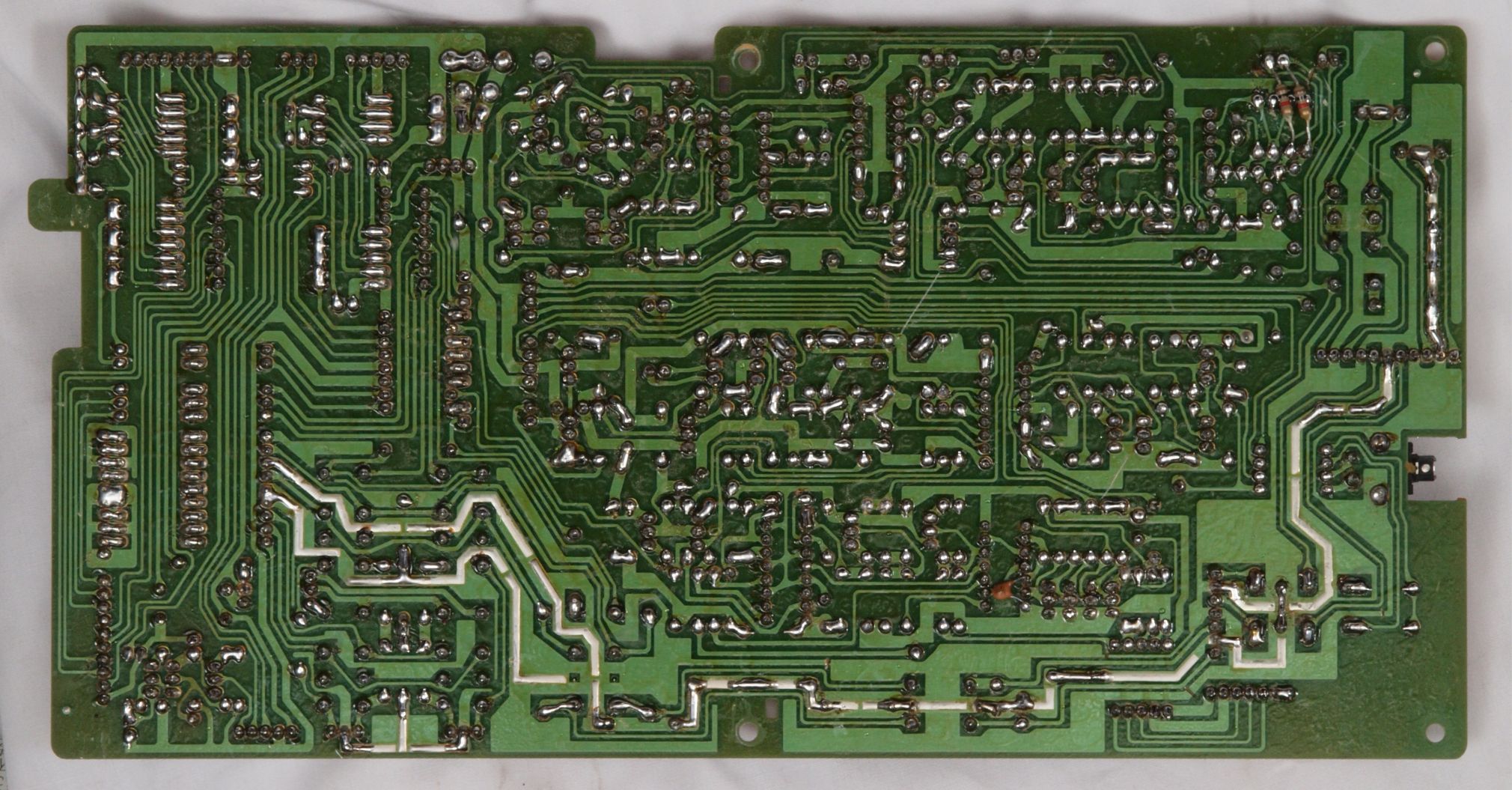

C53. 修理前 EQ−AMP(equalize-amplifier)基板裏

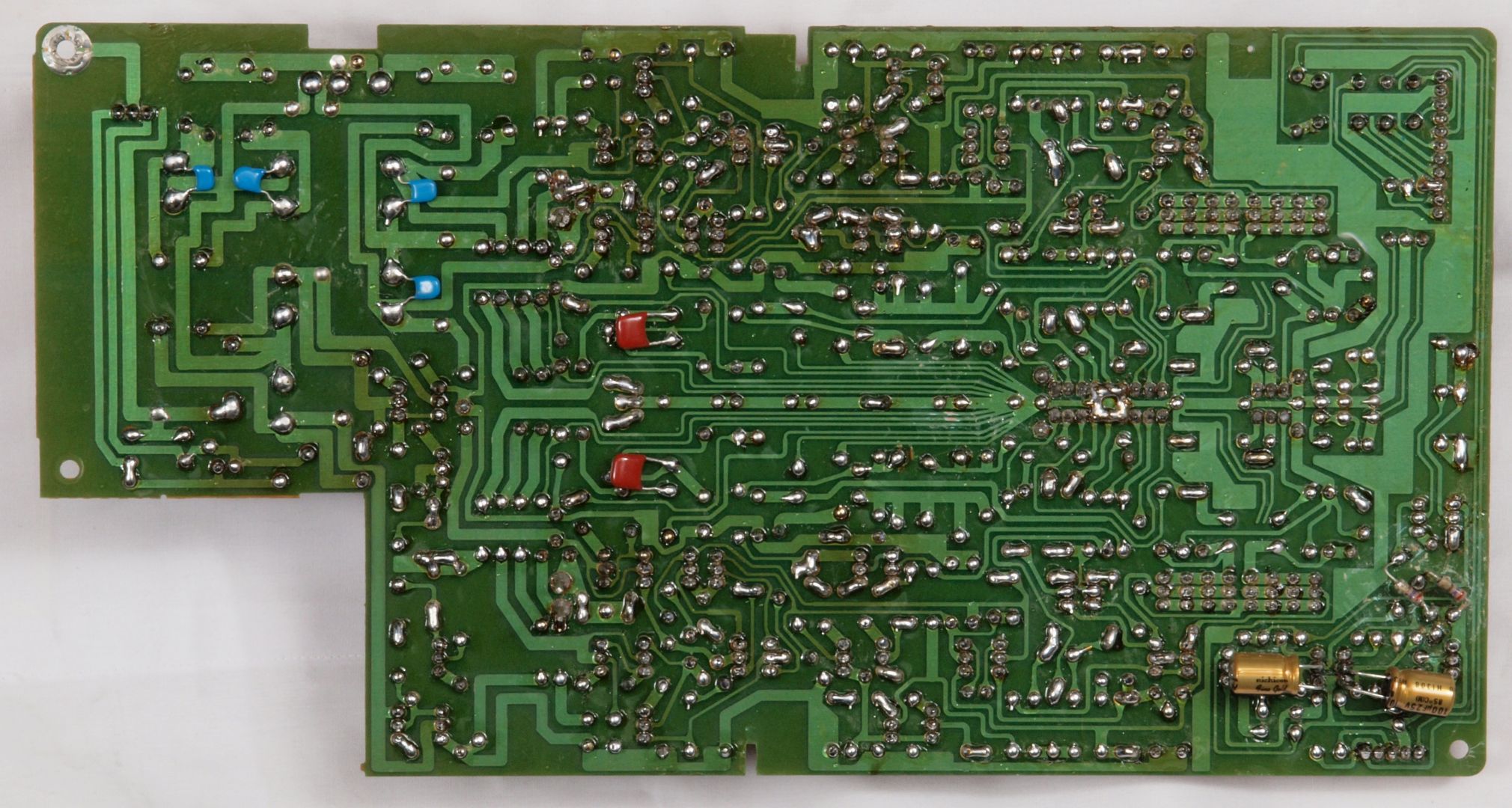

C54. 修理(半田補正)後 EQ−AMP(equalize-amplifier)基板裏。
                           さらにコンデンサー6個追加。 半田を全部やり直す。
C55. 完成EQ−AMP(equalize-amplifier)基板裏 洗浄し、コートを塗布後。

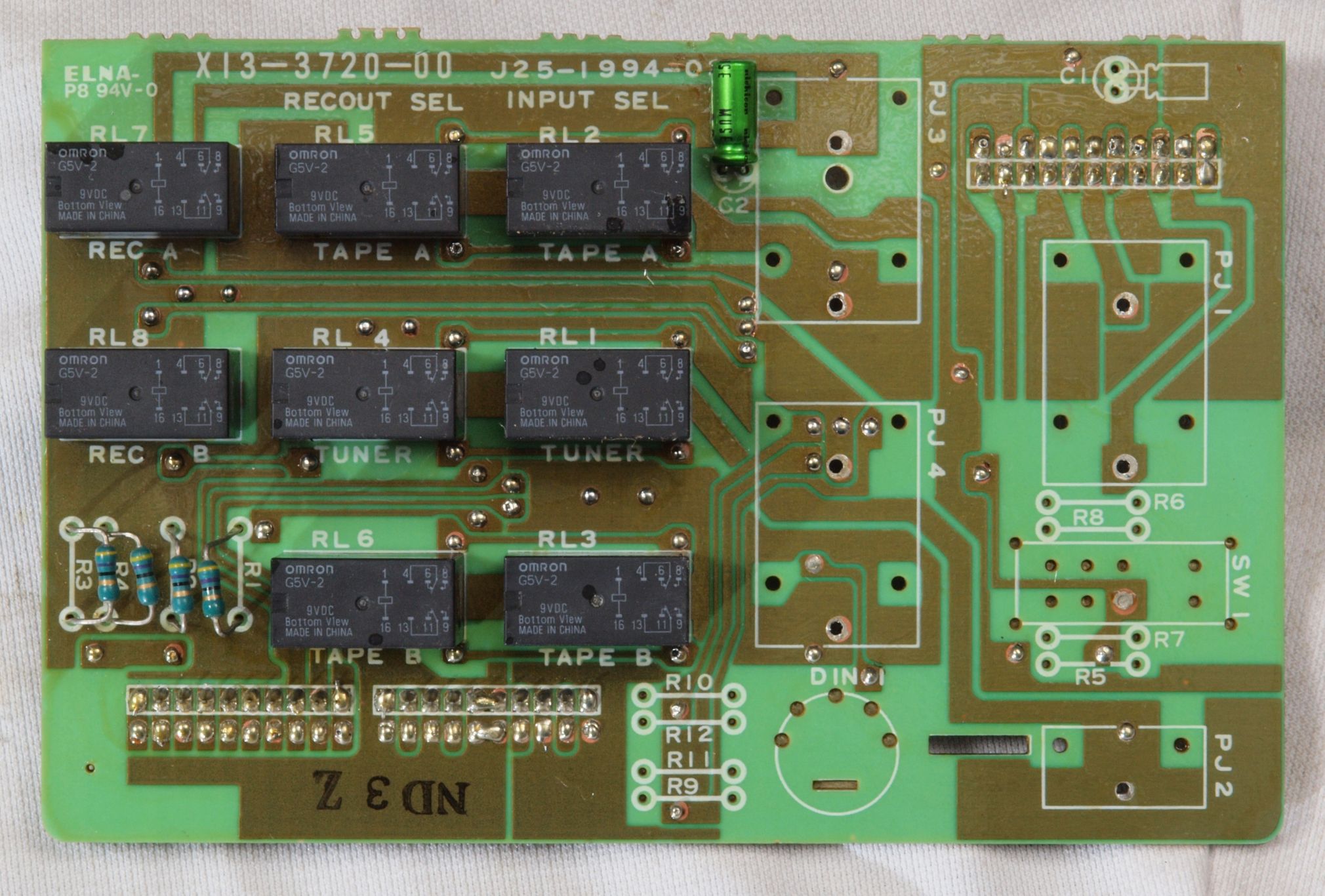

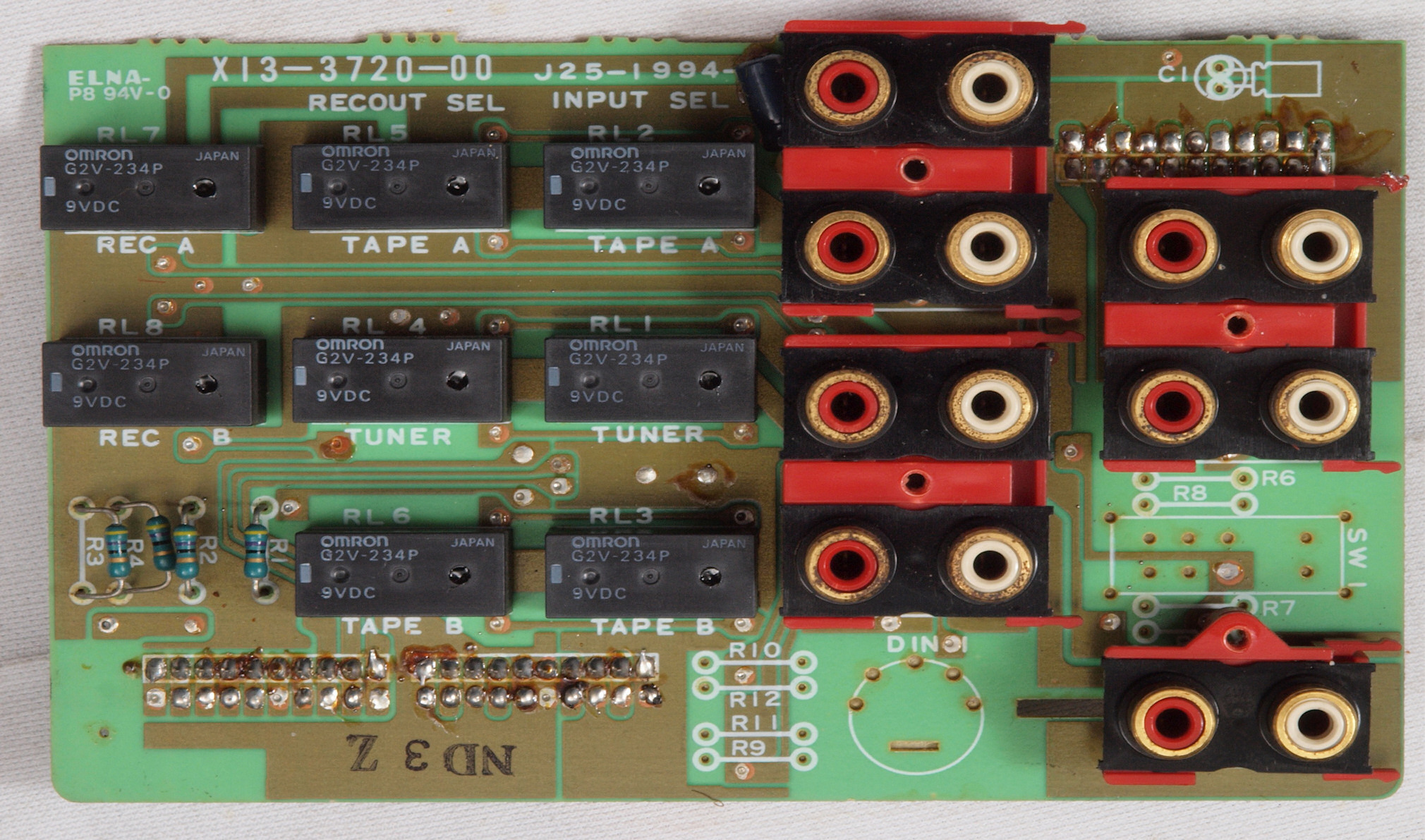

C61. 修理前 入力RCA端子基板、 リレーが8個交換されている。

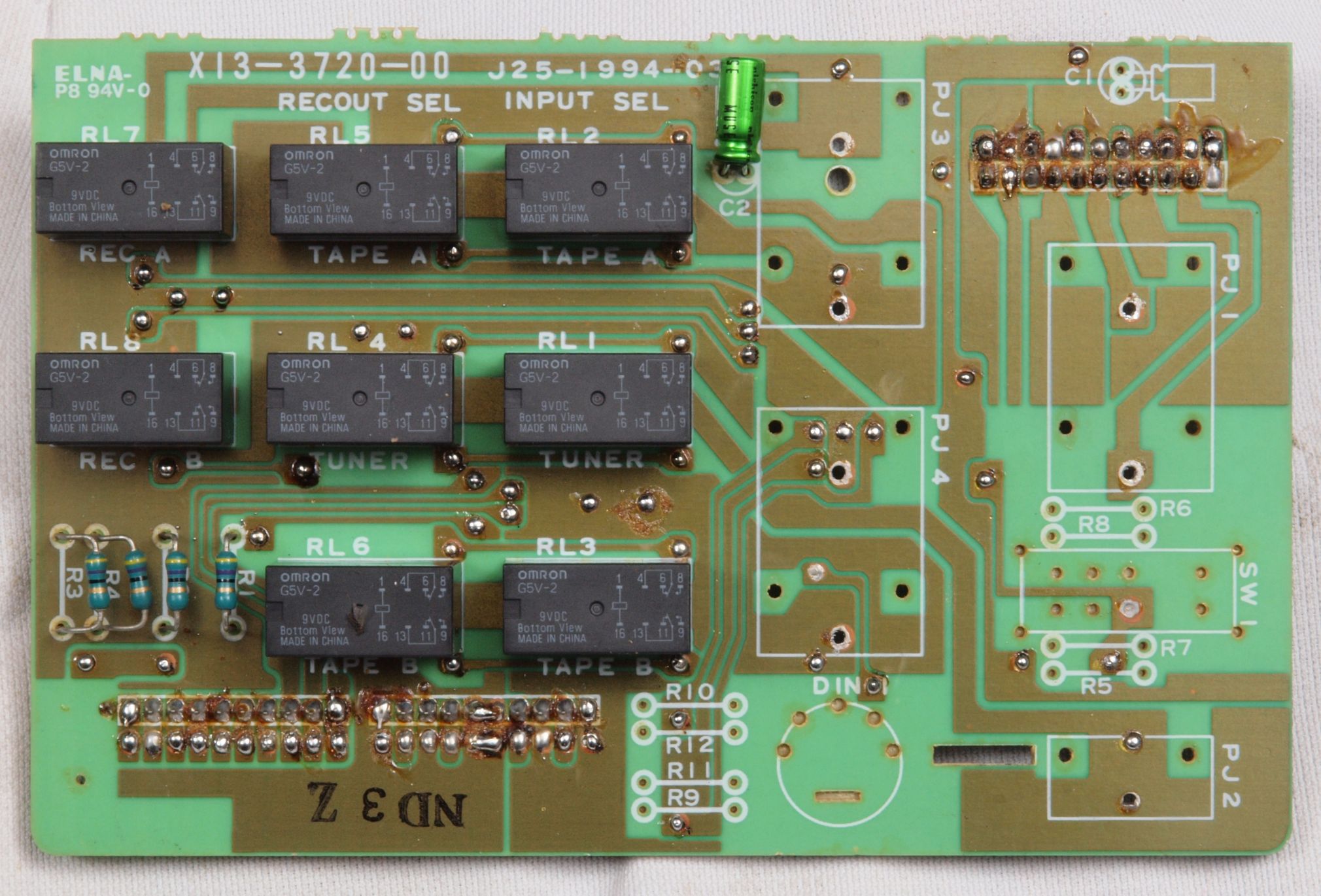

C62. 修理後 入力RCA端子基板 リレー8個、電解コンデンサー1個交換
C63. 完成入力RCA端子基板 洗浄し、コートを塗布後

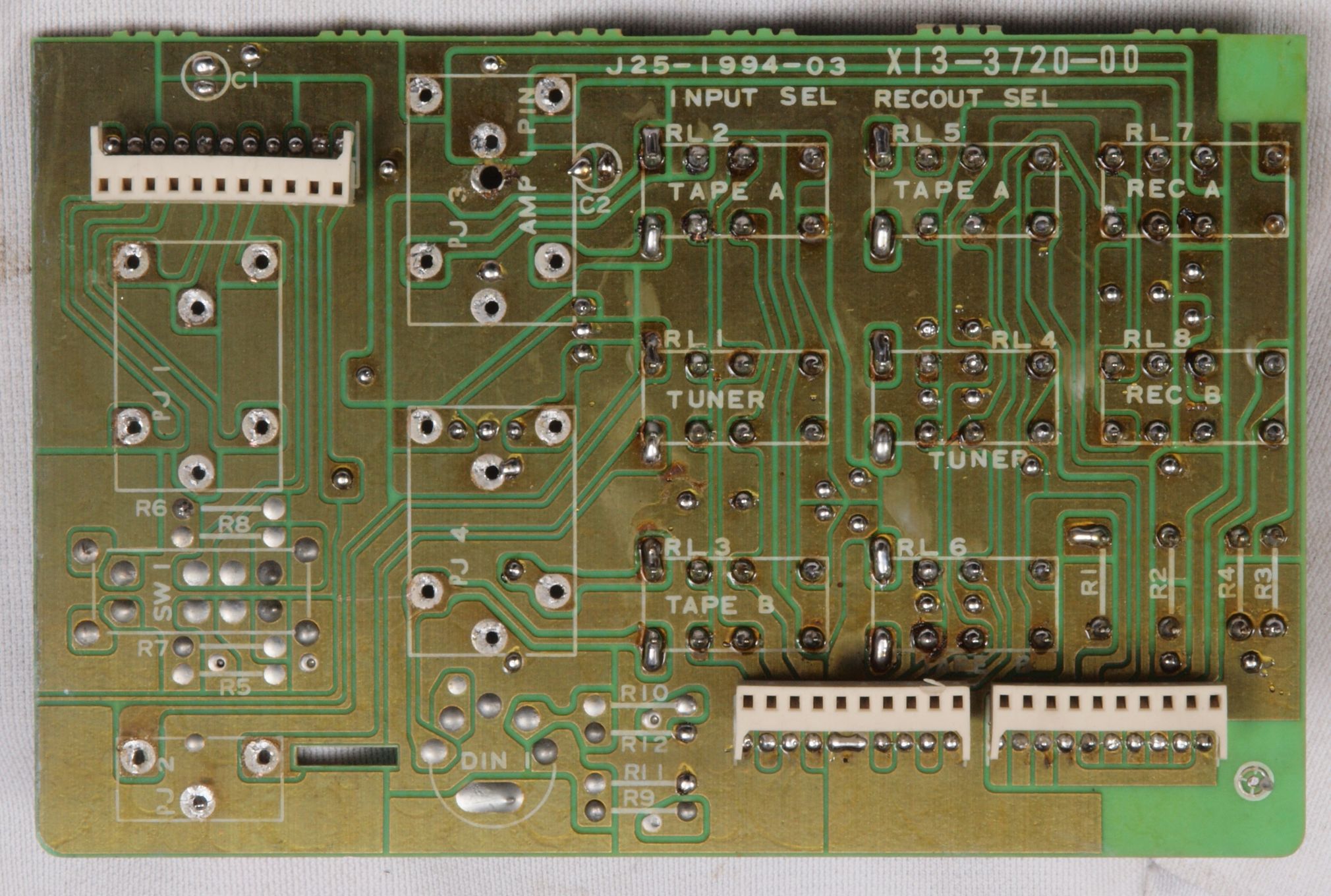

C64. 修理前 入力RCA端子基板裏

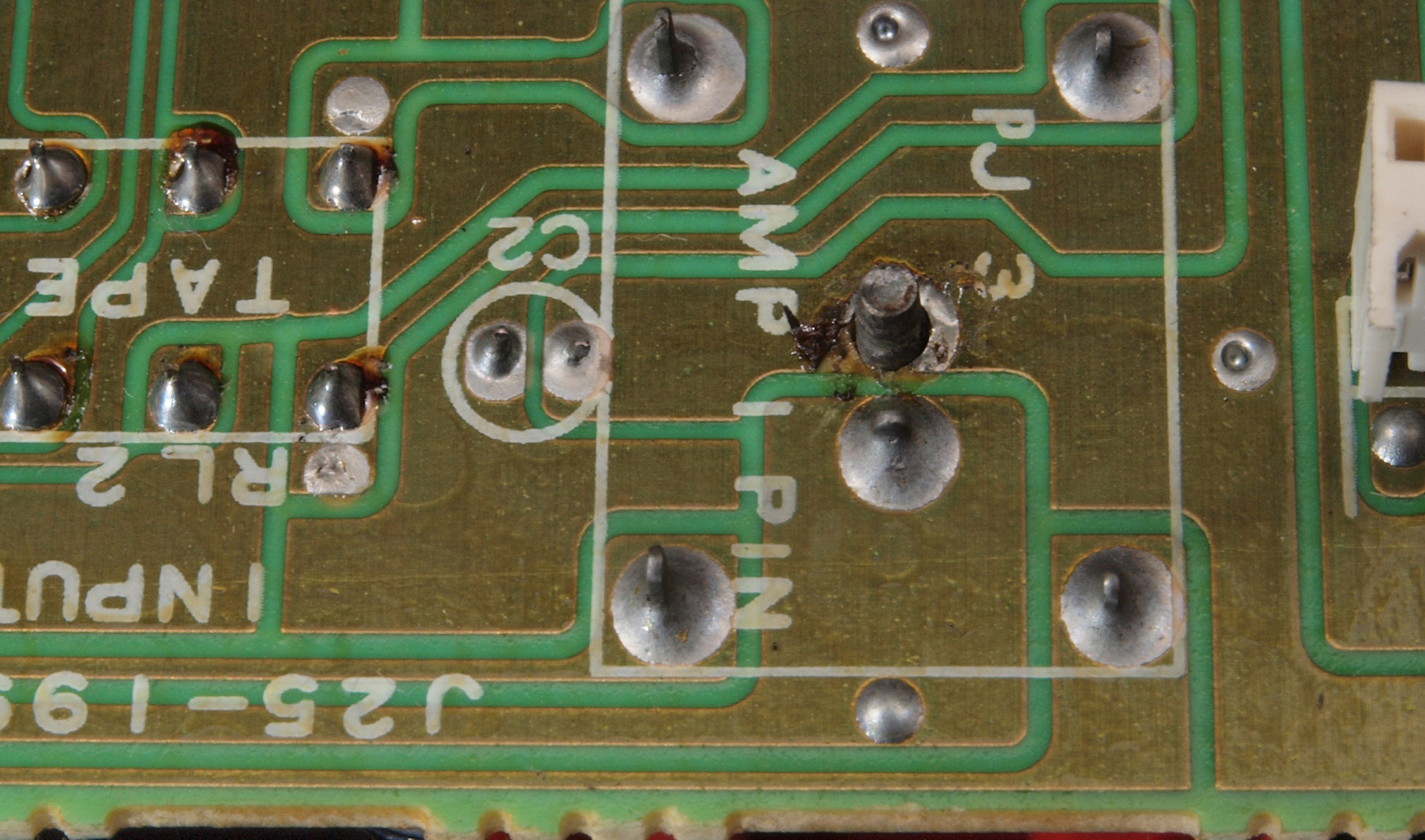

C642. 修理中 入力RCA端子基板裏、 修理時に、アースボルトへの半田忘れ!
C65. 修理(半田補正)後 入力RCA端子基板裏。 半田を全部やり直す。
C66. 完成入力RCA端子基板裏 洗浄し、コートを塗布後
C67. 修理前 入出力 RCA端子郡

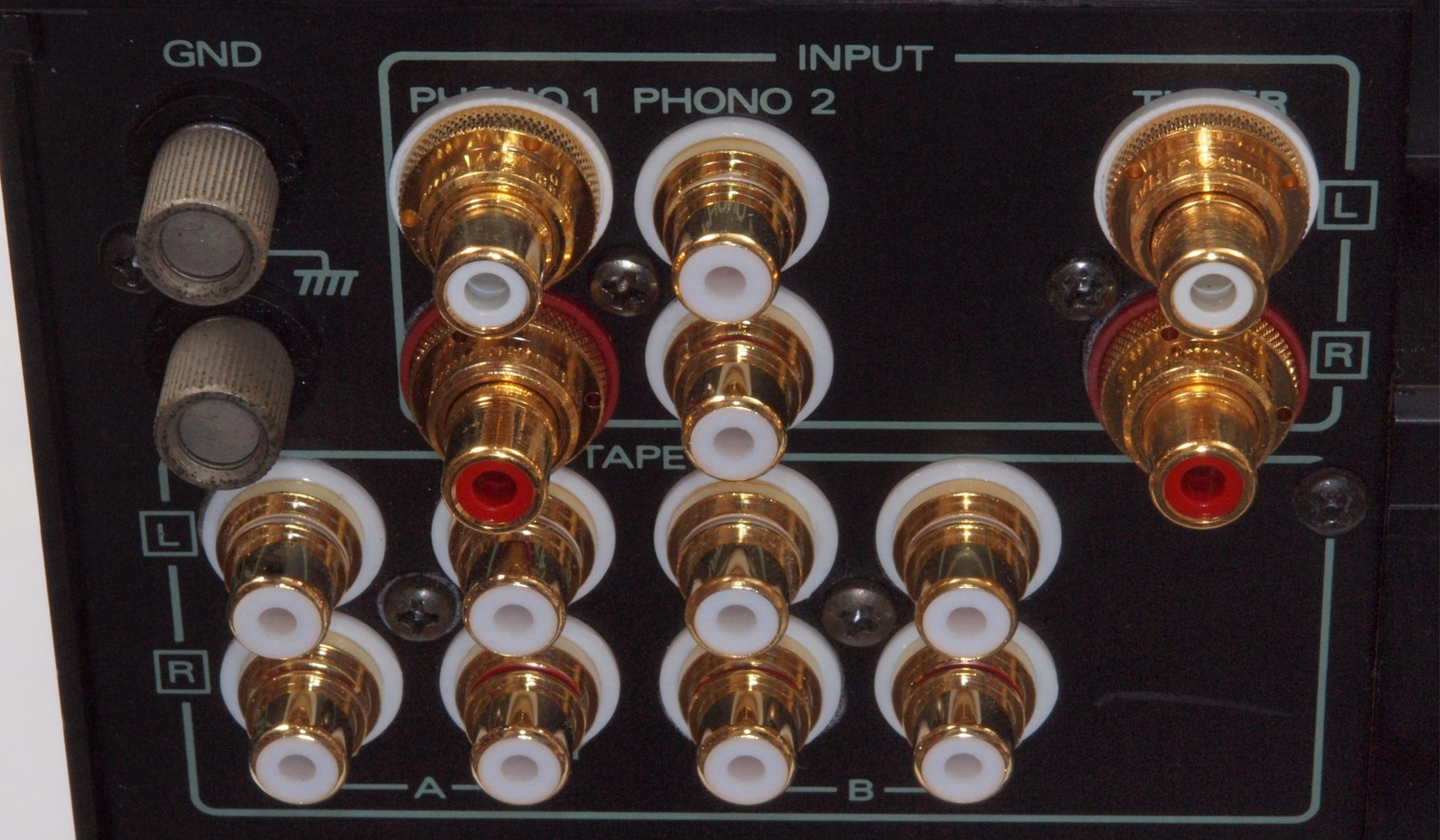

C68. 修理(交換)後 入出力 RCA端子郡。
       RCA端子(テフロン絶縁)5組10個交換、PHONO-1とTUNERをWBT RCA端子 WBT−0201に交換。
C69. 修理前 プリAMP出力RCA端子

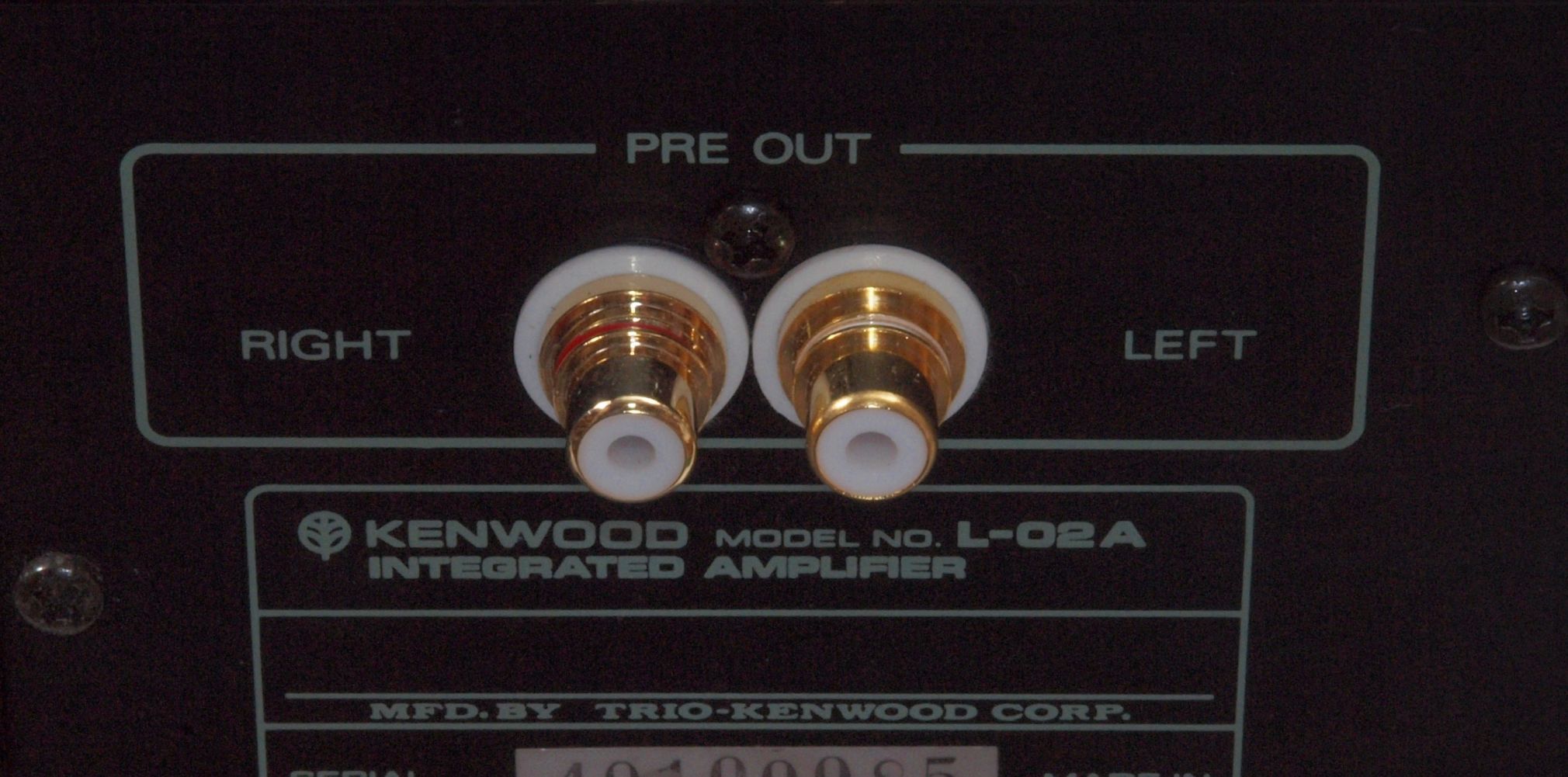

C6A. 修理(交換)後 プリAMP出力RCA端子
C6B. 修理前 AUX入力RCA端子

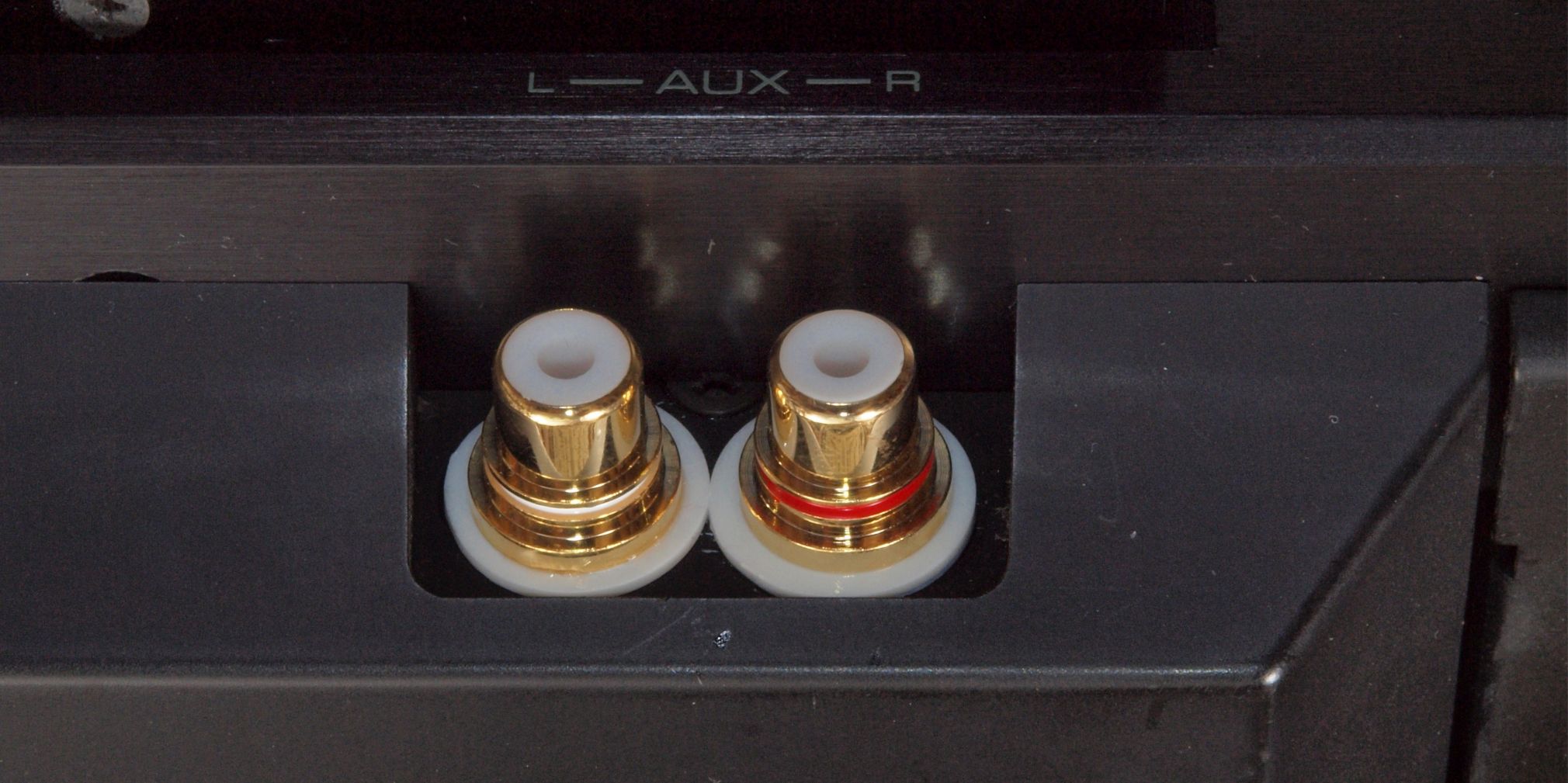

C6C. 修理(交換)後 AUX入力RCA端子
C71. 修理前 VR基板

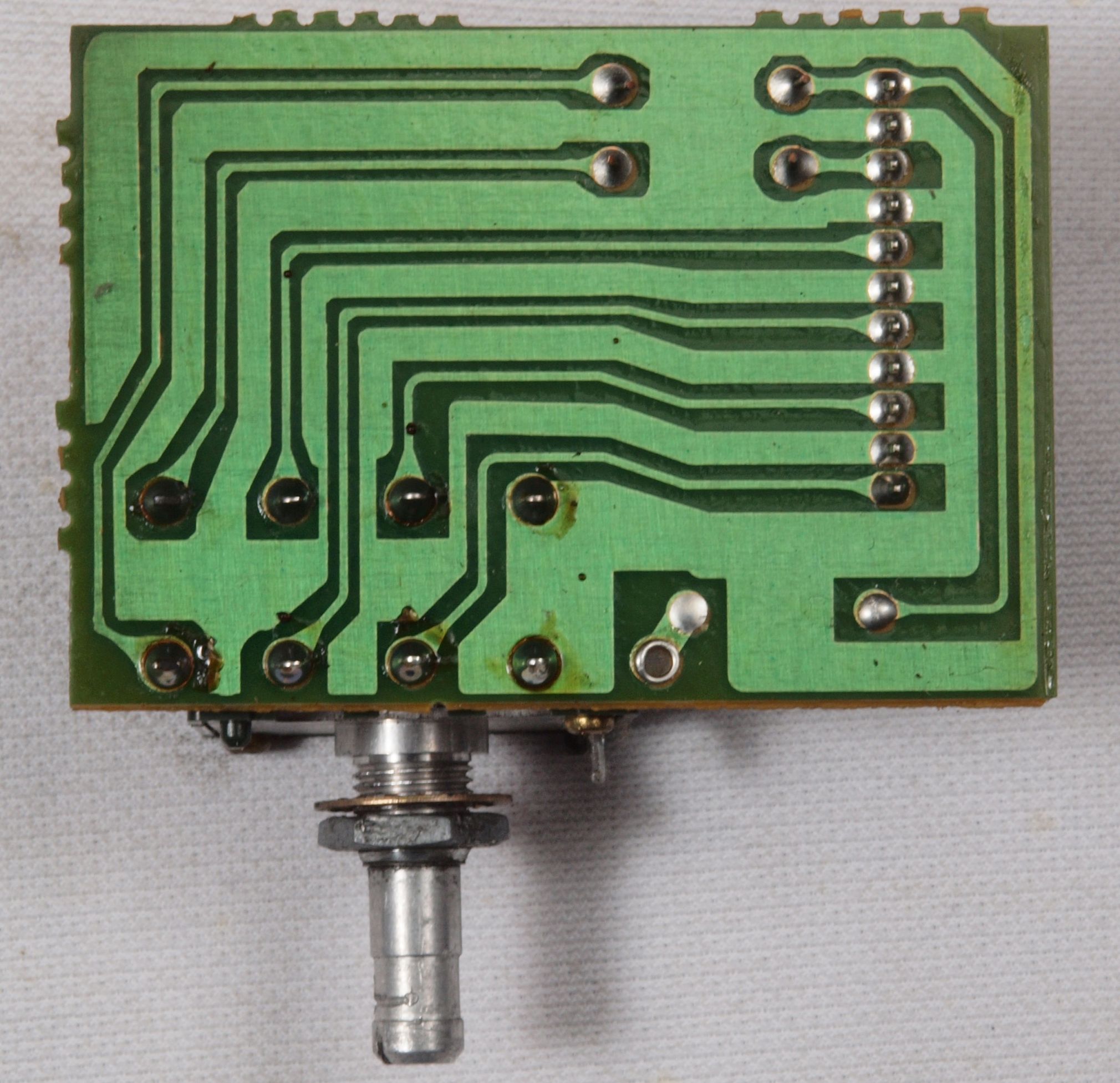

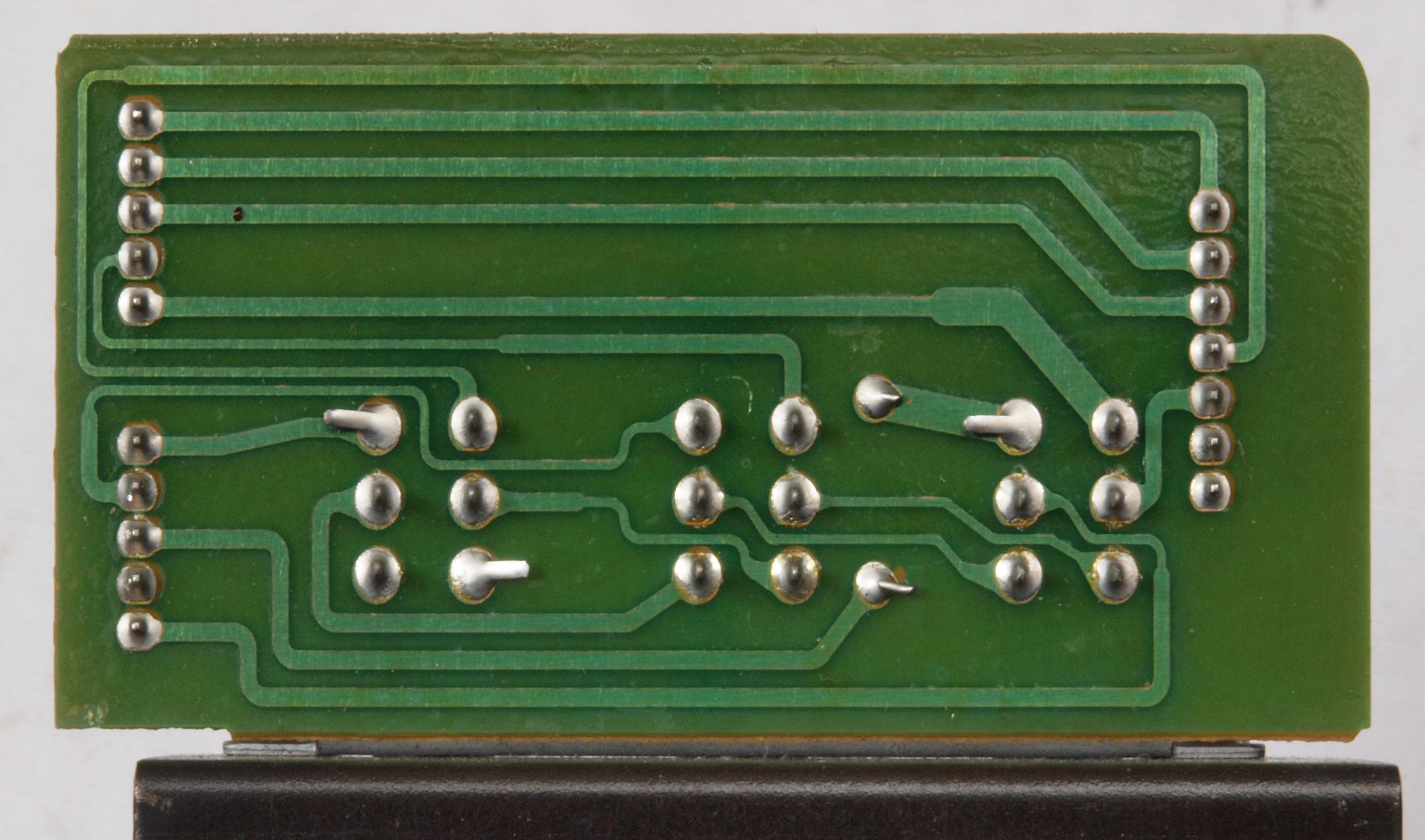

C72. 修理前 VR基板裏。
C73. 修理(半田補正)後  VR基板裏。 半田を全部やり直す。
C74. 完成VR基板裏 洗浄し、コートを塗布後

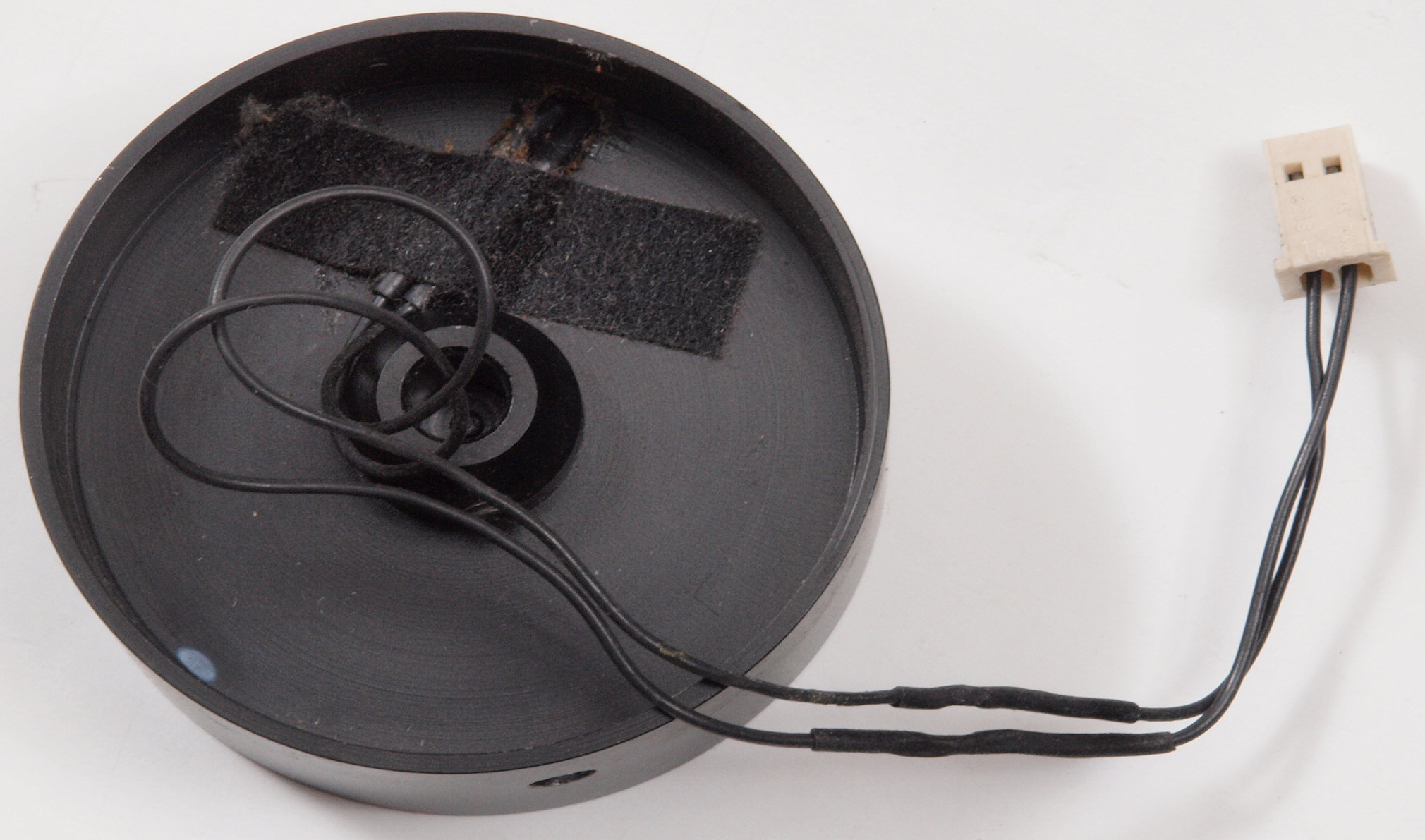

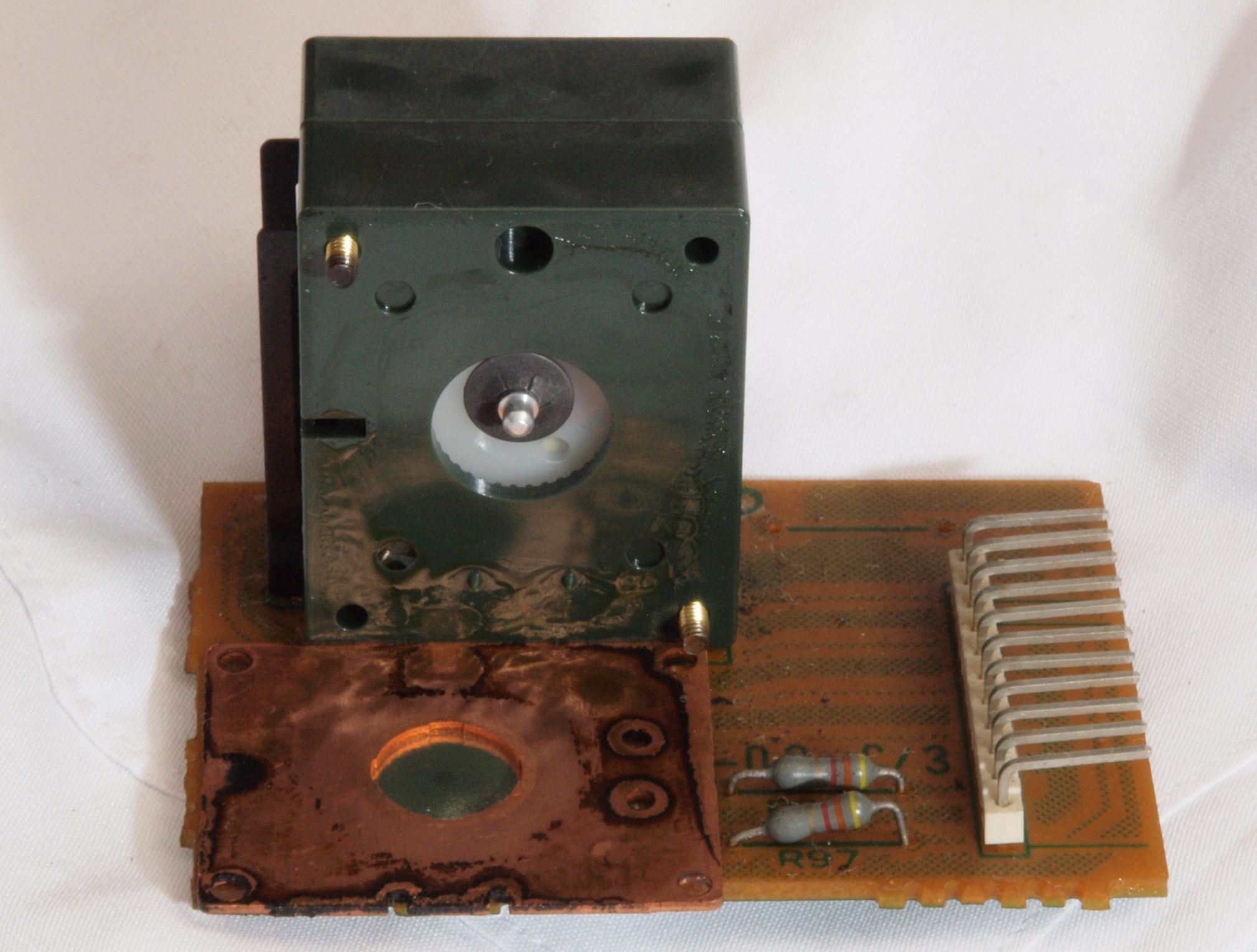

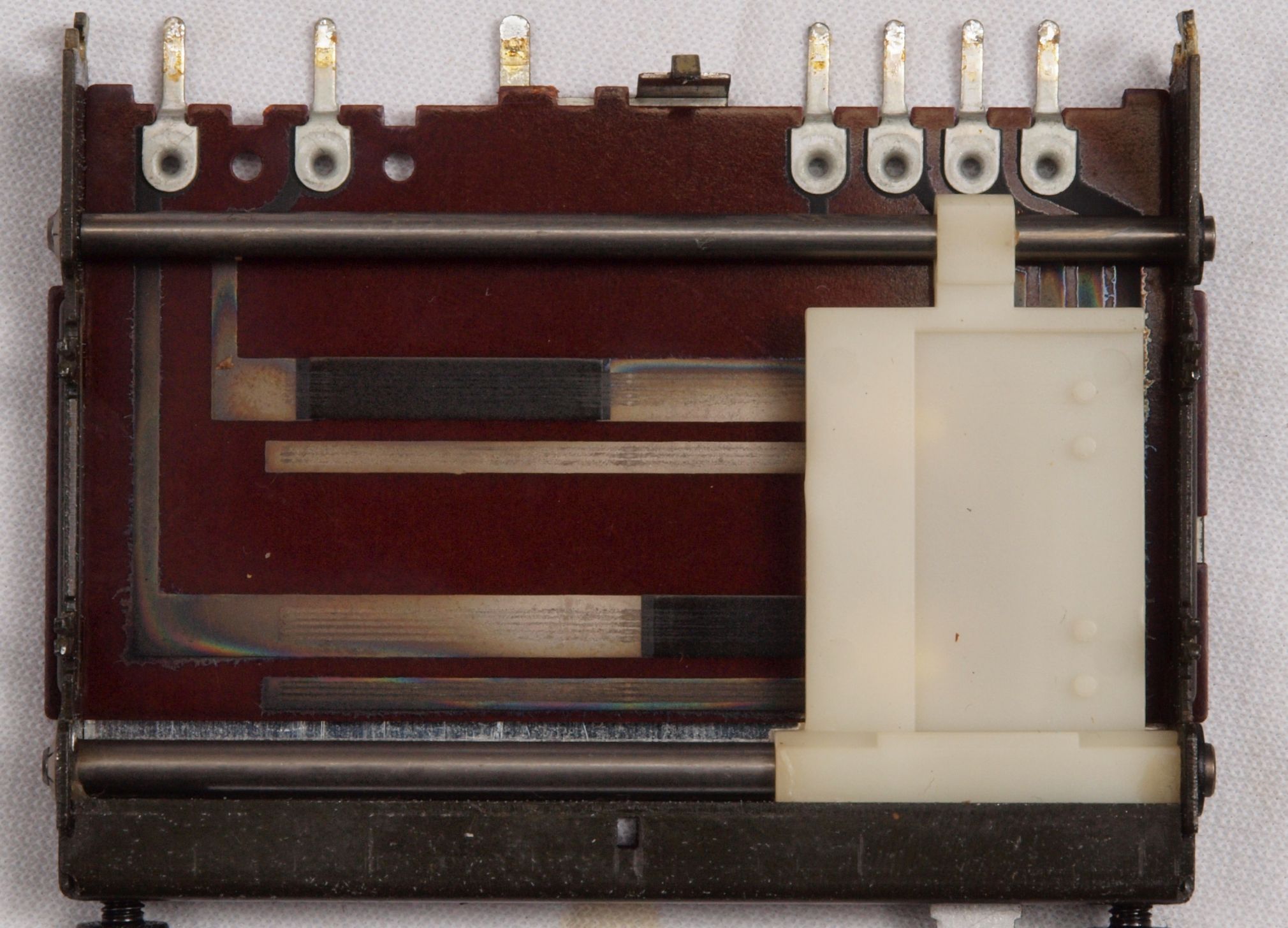

C75. VR点検中、カシメ構造なのでこれまで。 多量の接点復活材の使用でベタベタ。
             これだけ多用すると、軸のグリスを溶け込み、接点の上に皮膜となる。

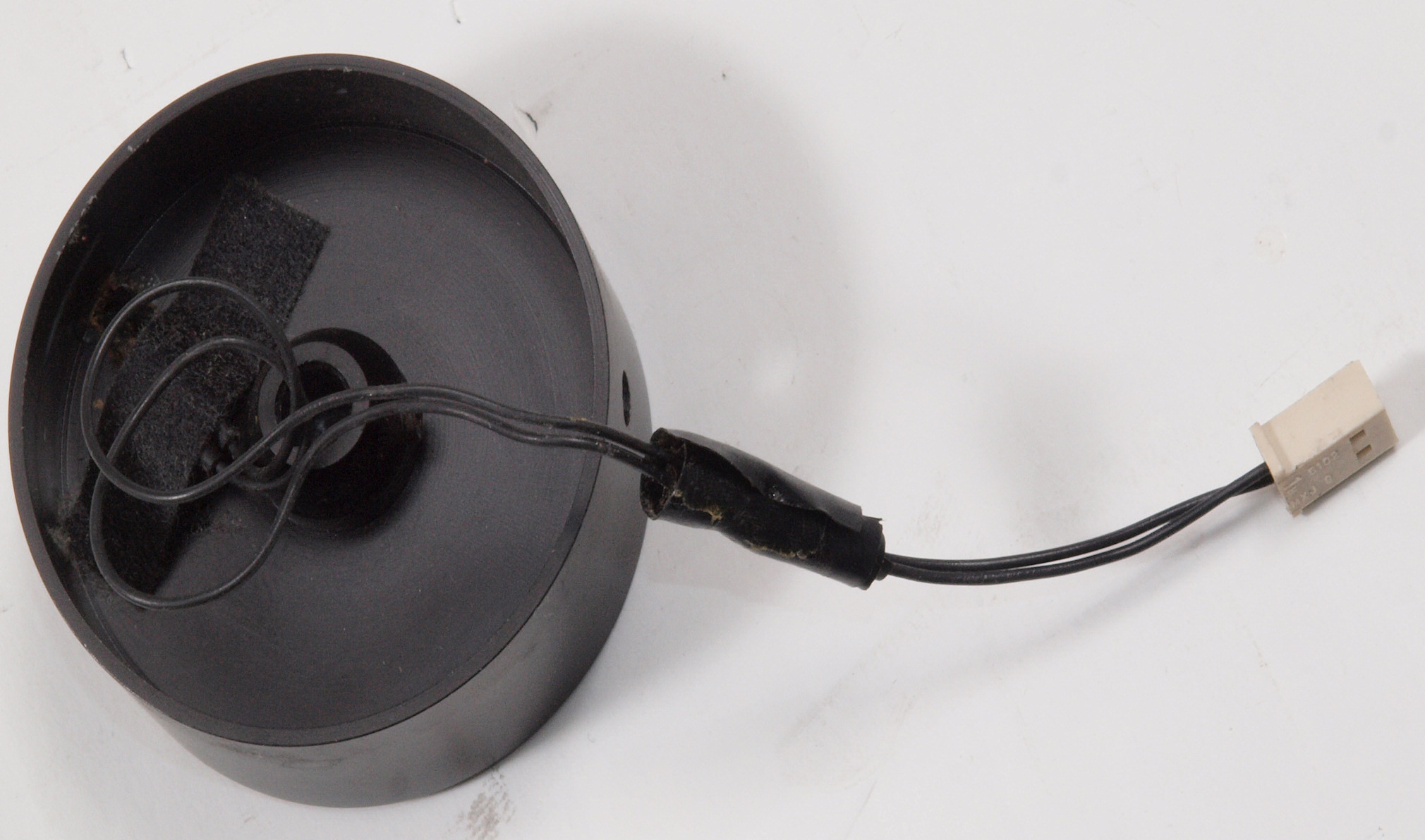

C76. 修理中 メインVRツマミLED表示配線。

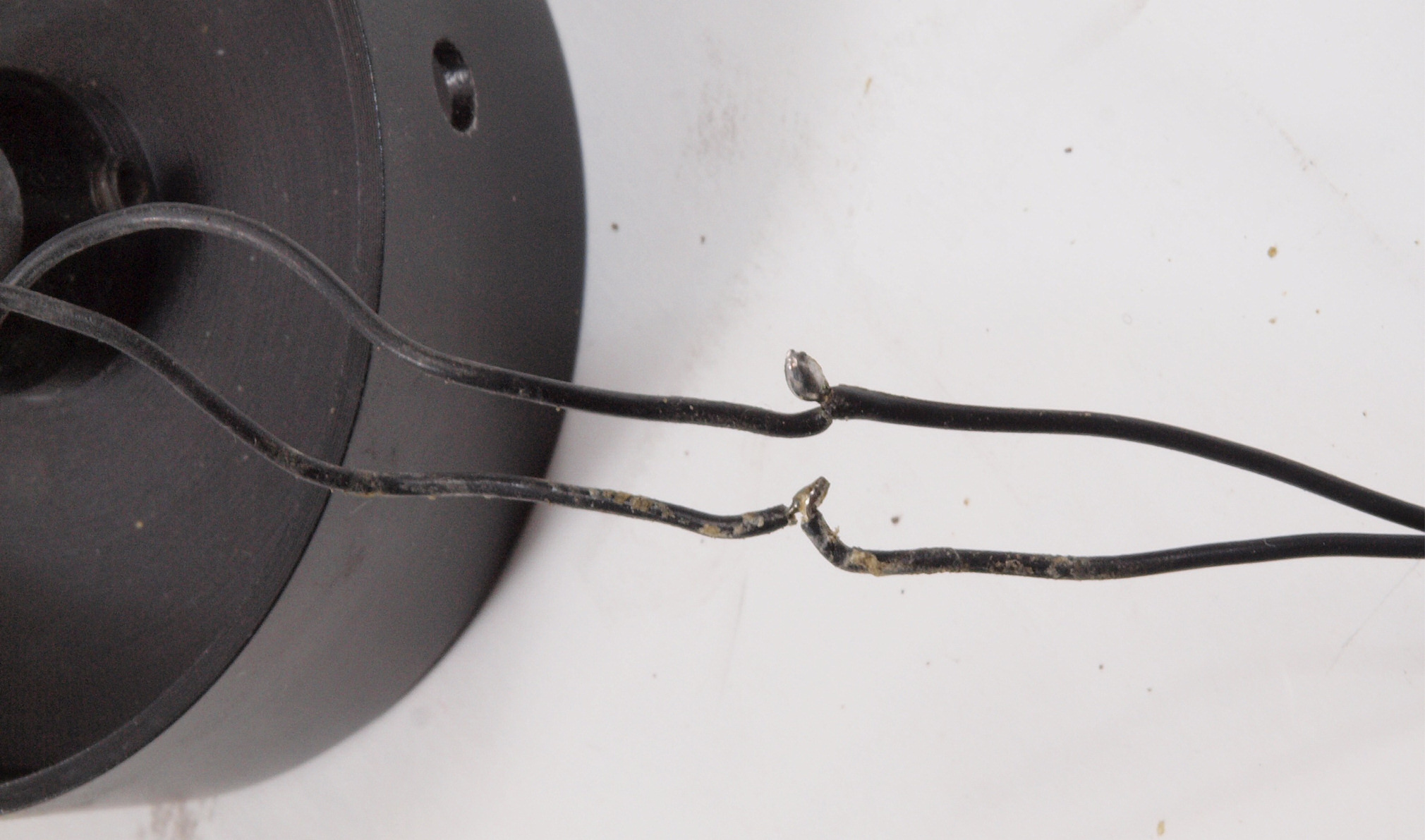

C77. 修理中 メインVRツマミLED表示配線。 団子接続。
C78. 修理後 メインVRツマミLED表示配線。 熱収縮チューブで直線接続。

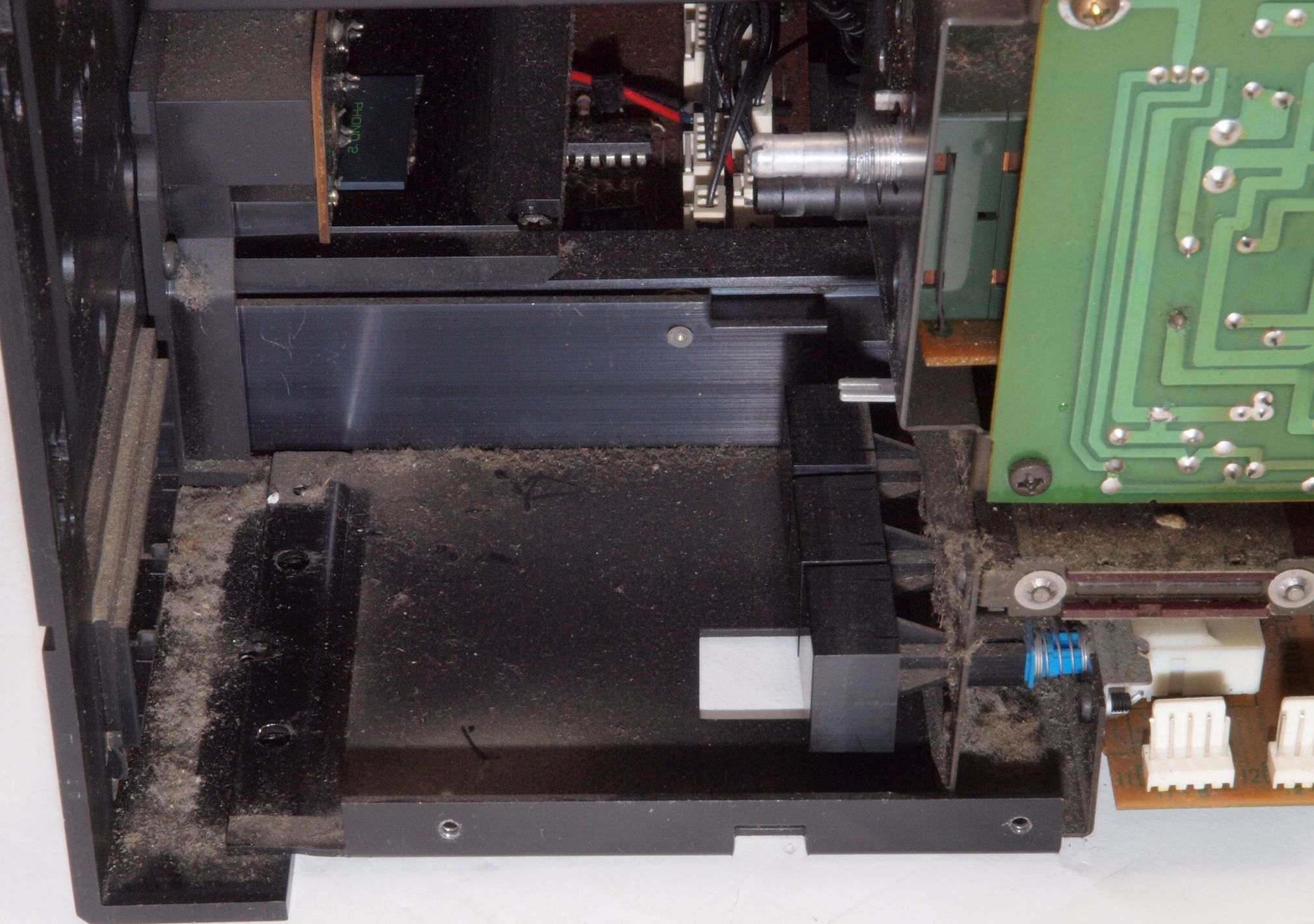

C79. 修理中 メインVR後側の埃。

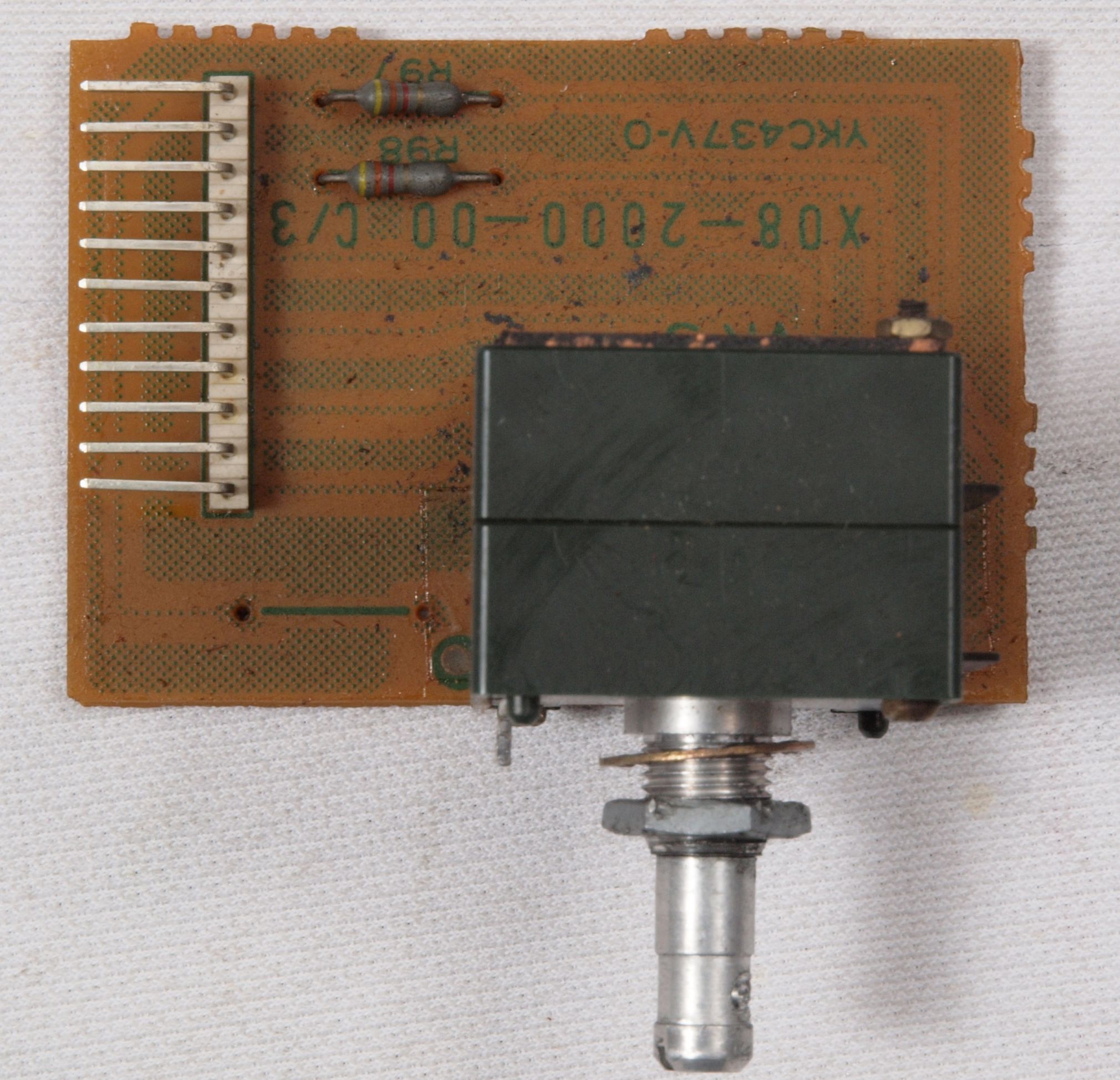

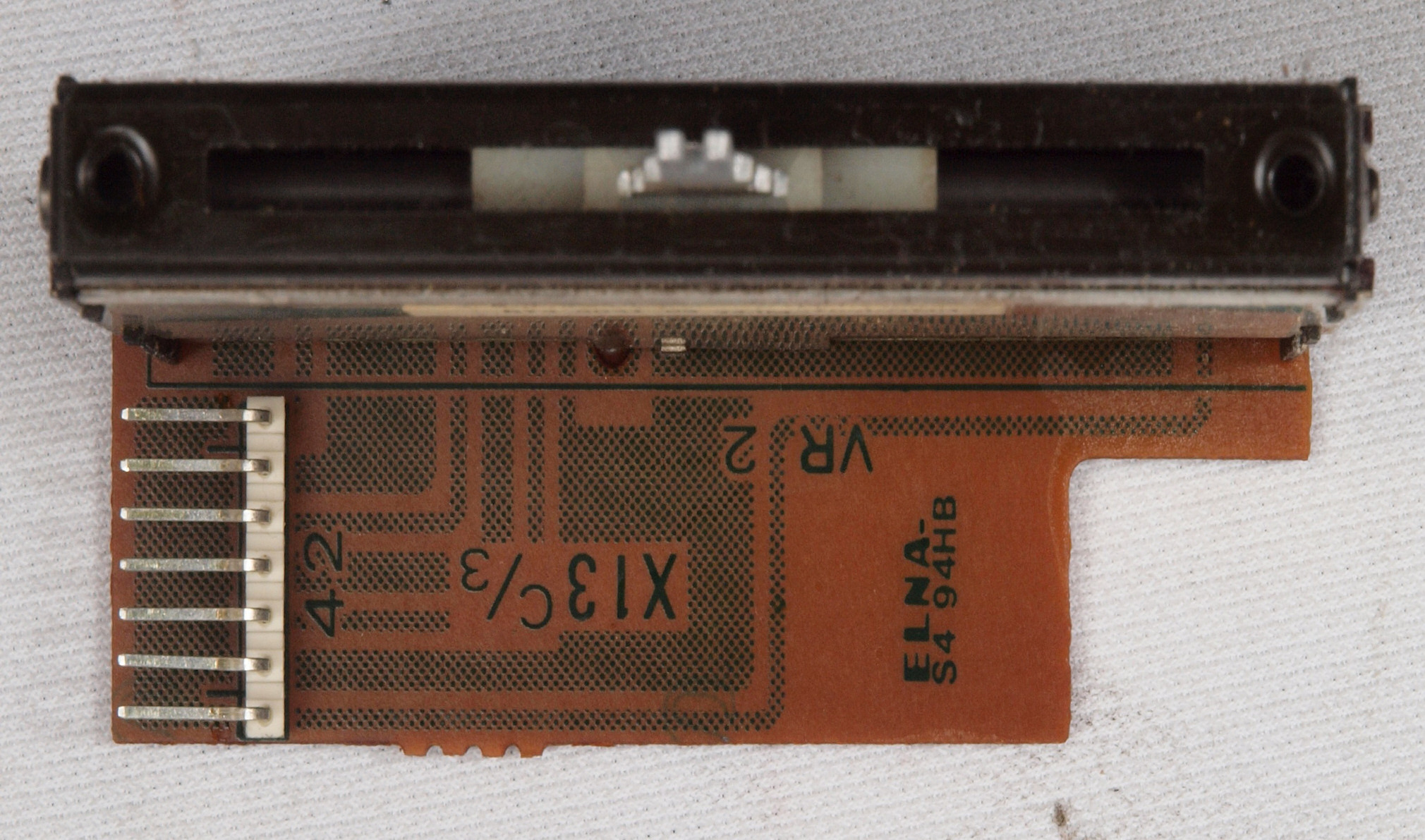

C81. 修理前 バランスVR基板

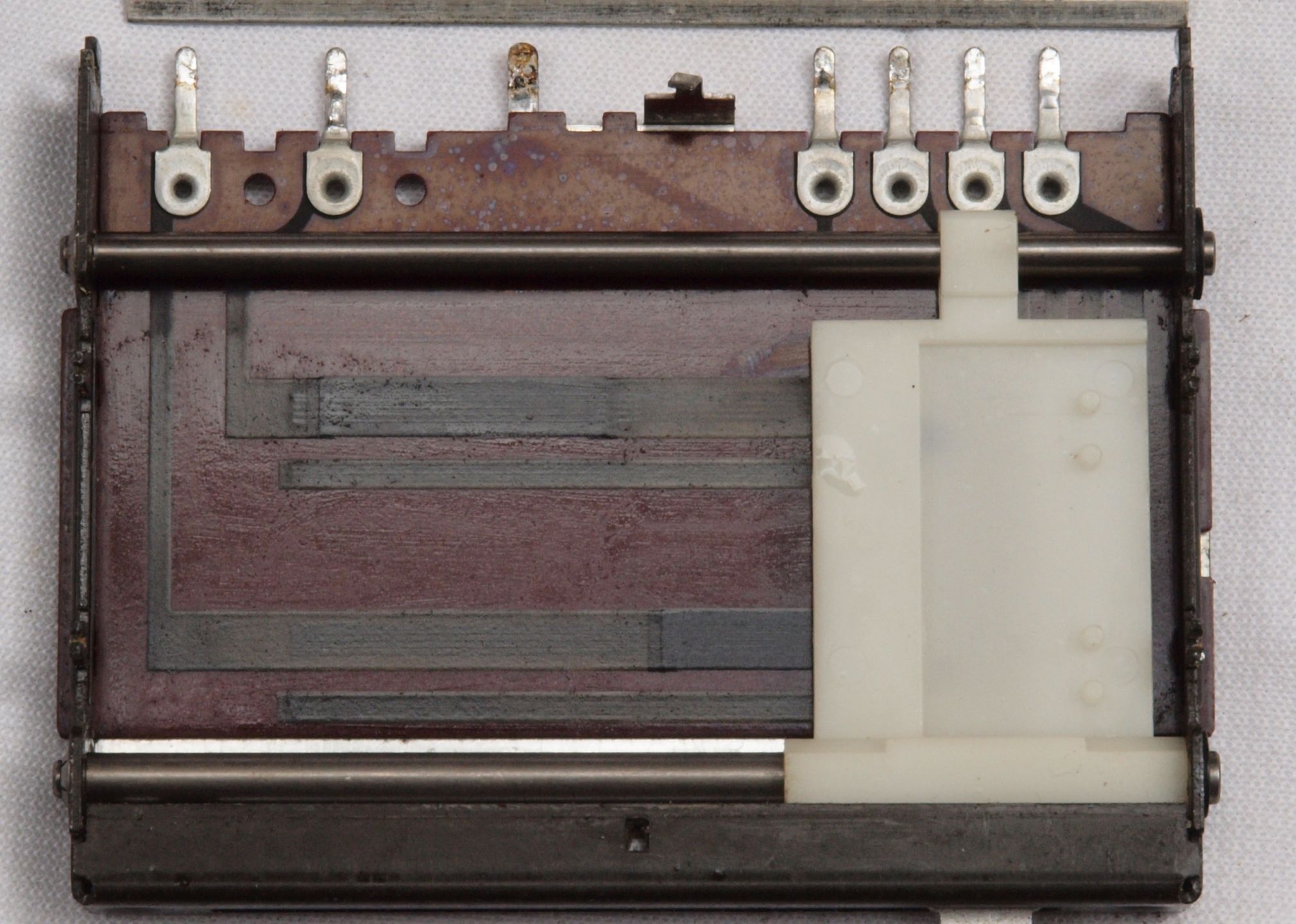

C82. 修理中 バランスVR基板。 分解中。
C83. 修理中 バランスVR基板。 分解し、清掃中。

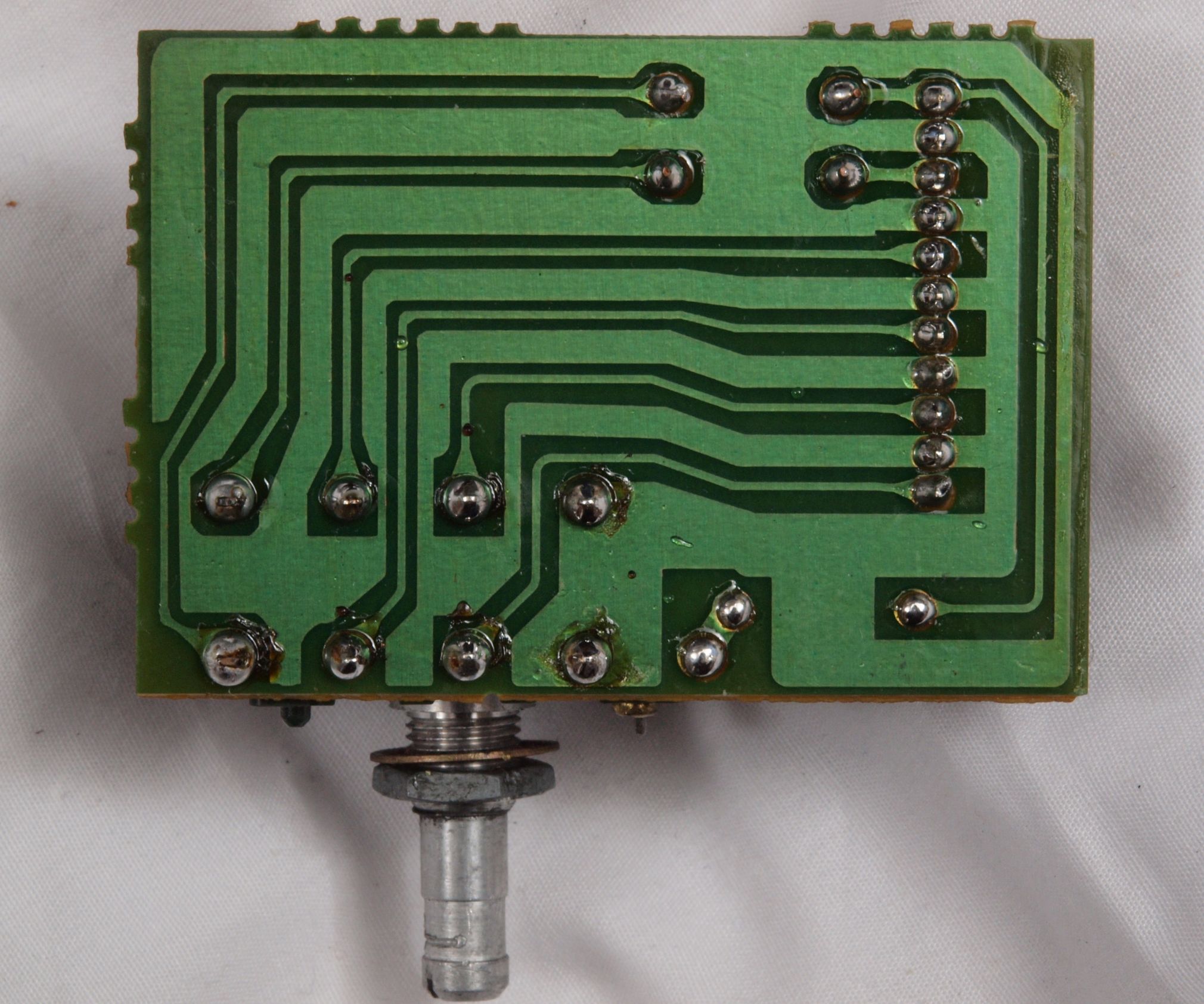

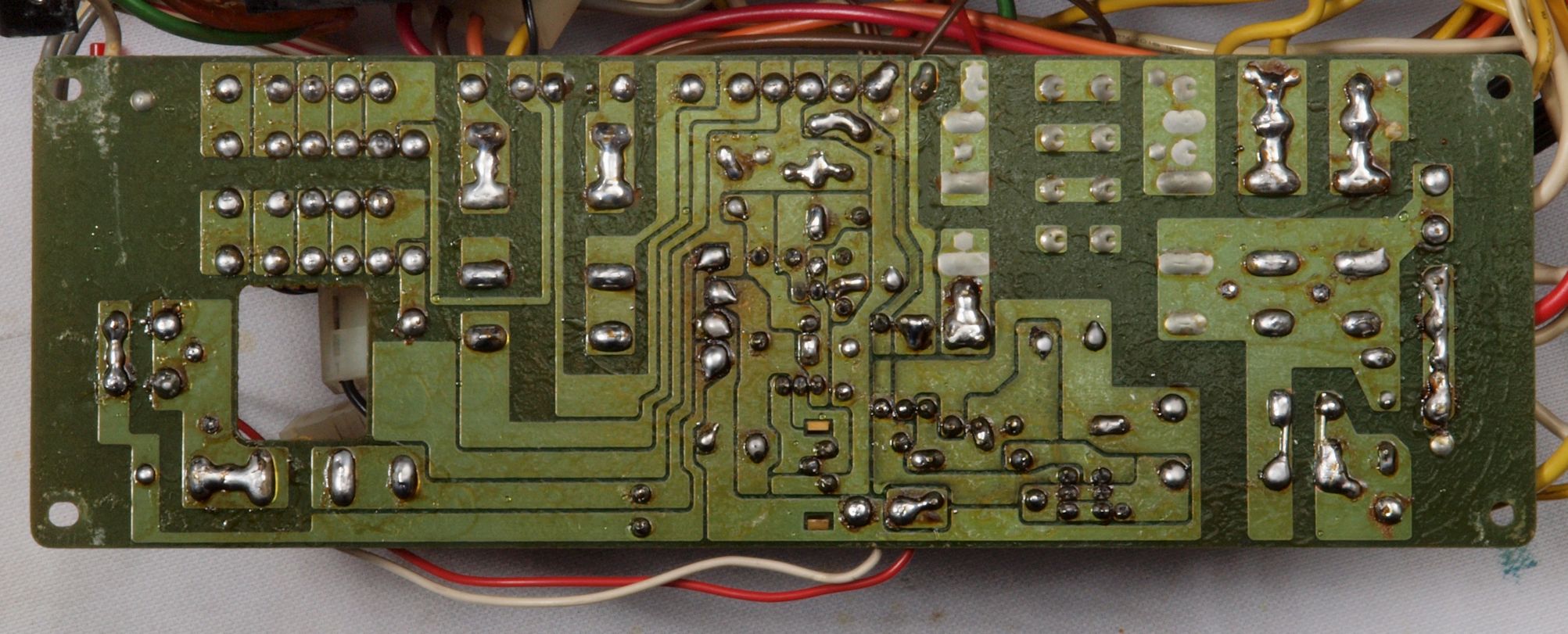

C84. 修理前 バランスVR基板裏

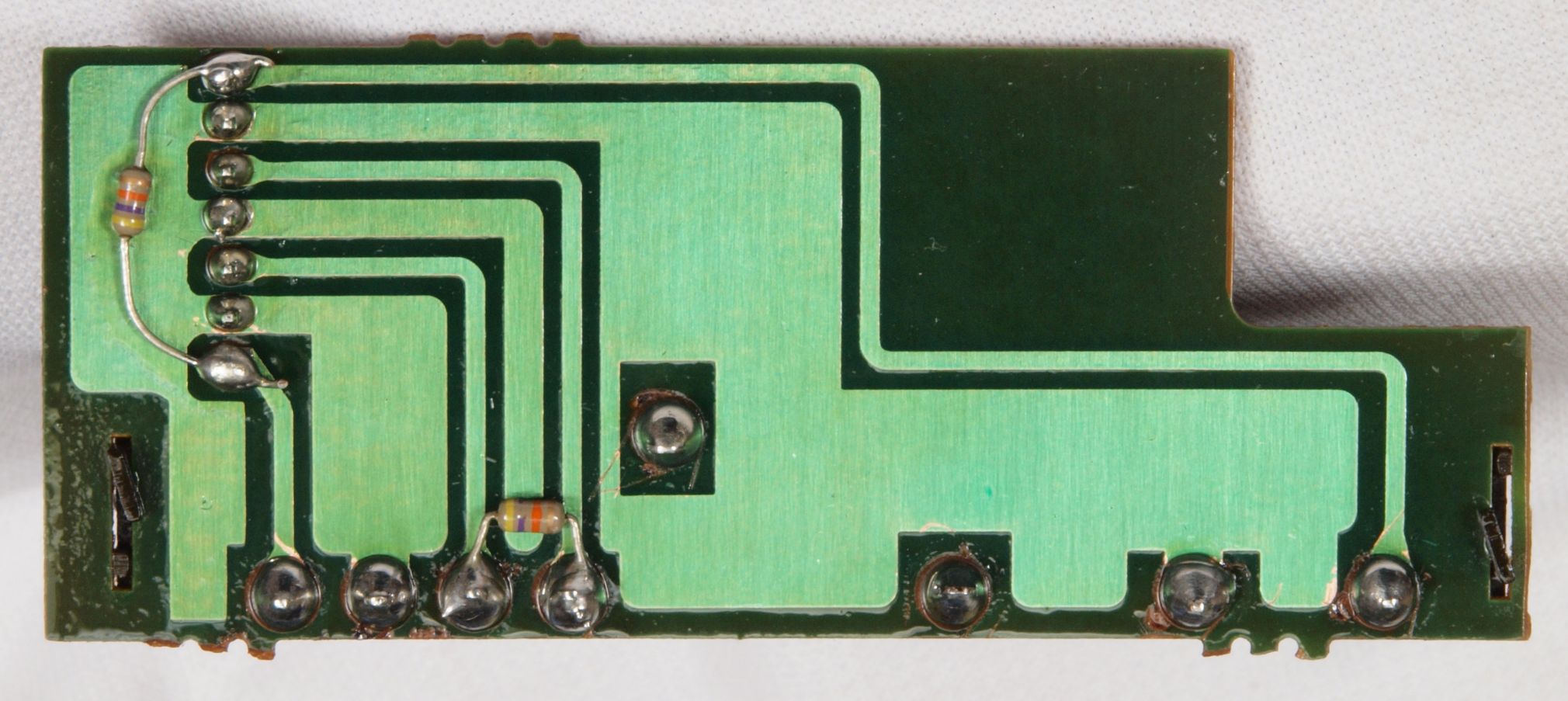

C85. 修理(半田補正)後 バランスVR基板裏。 抵抗2個追加。 半田を全部やり直す。

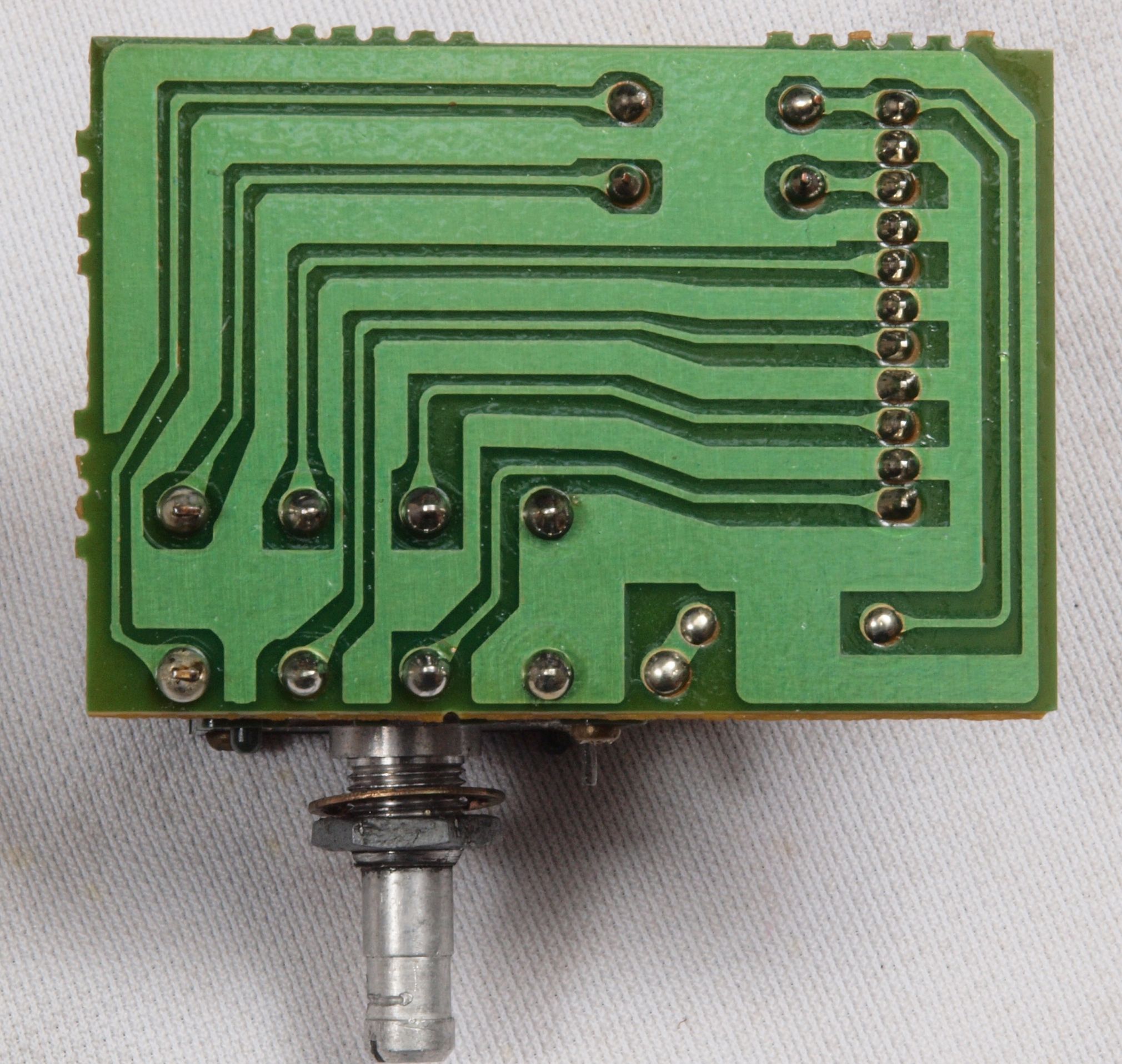

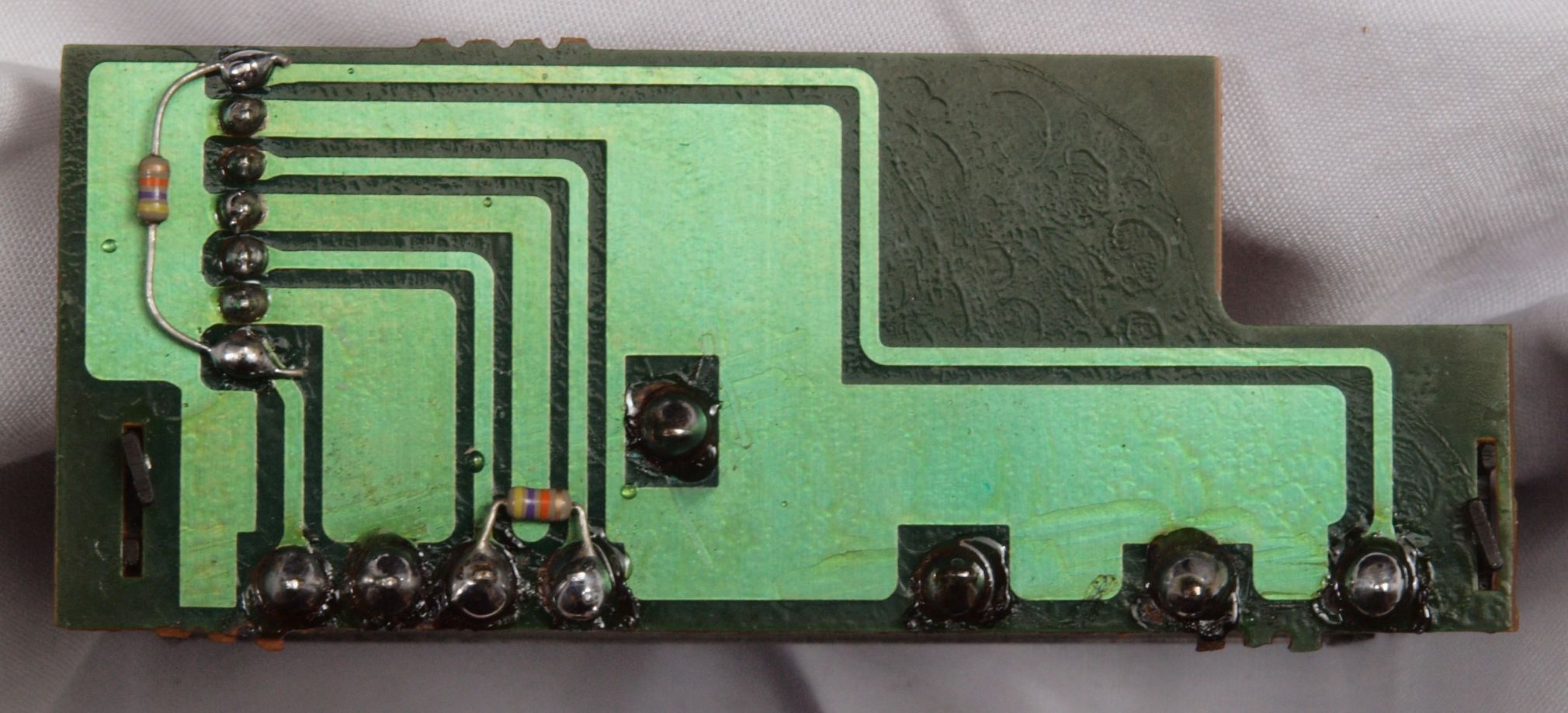

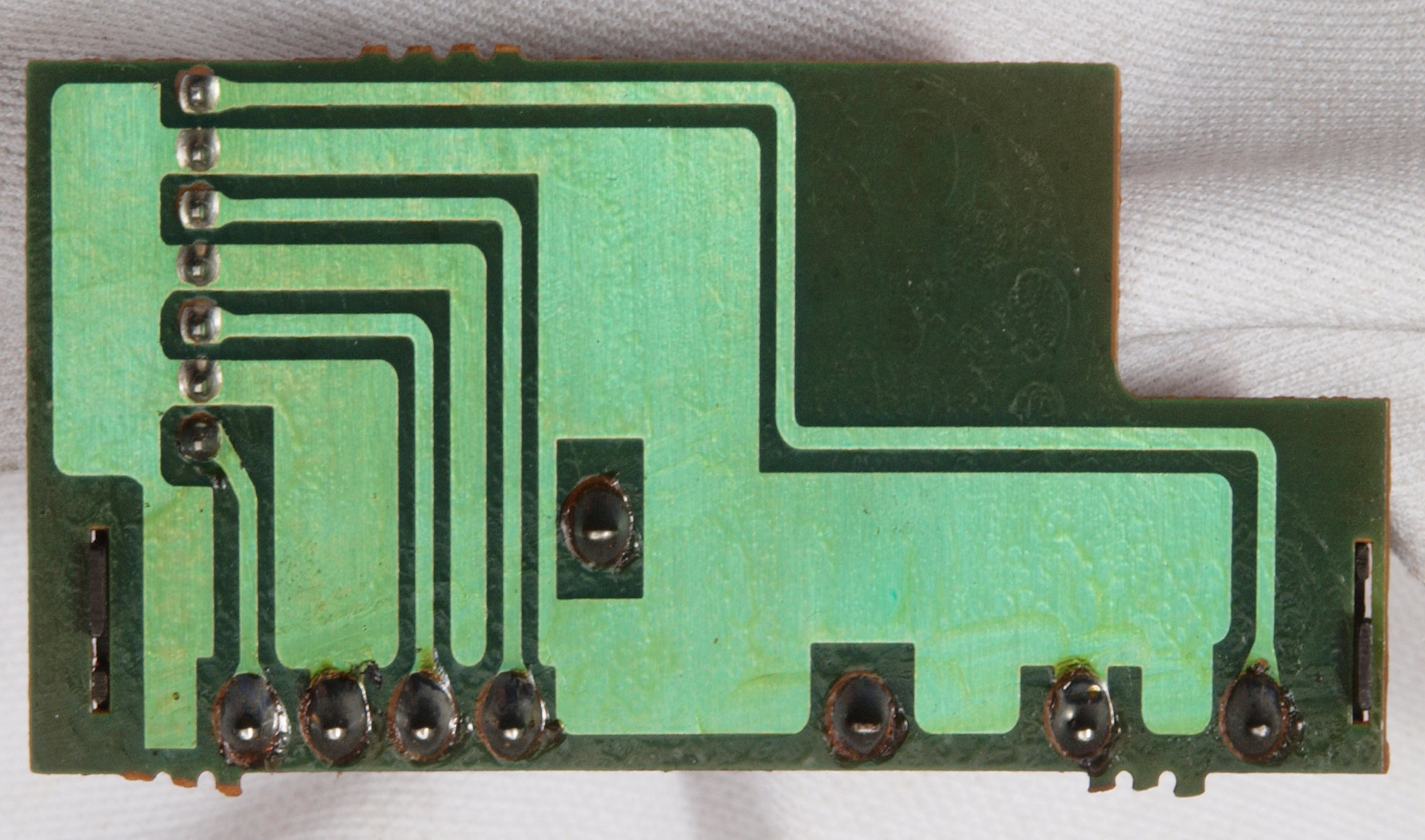

C86. 完成バランスVR基板裏 洗浄し、コートを塗布後

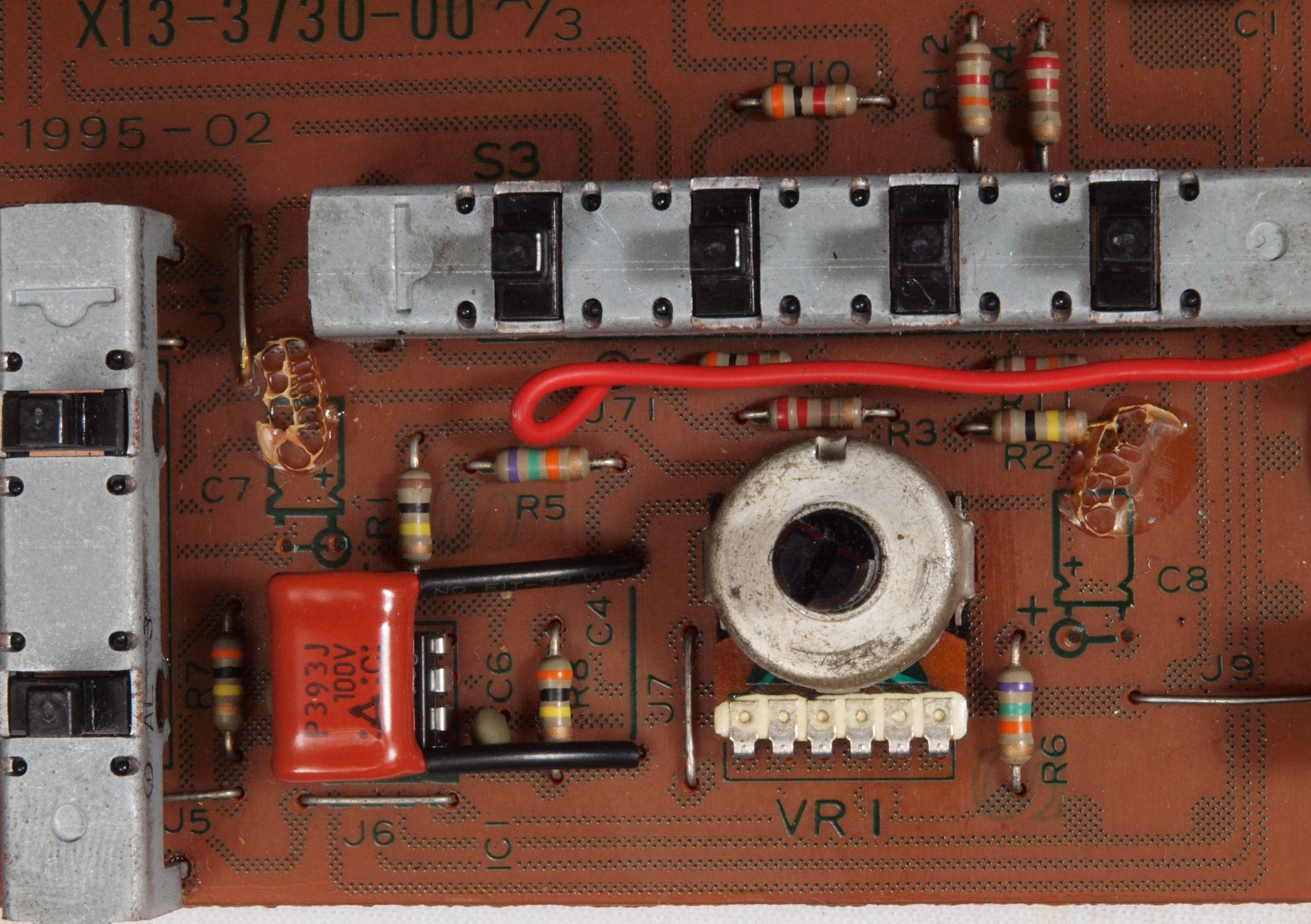

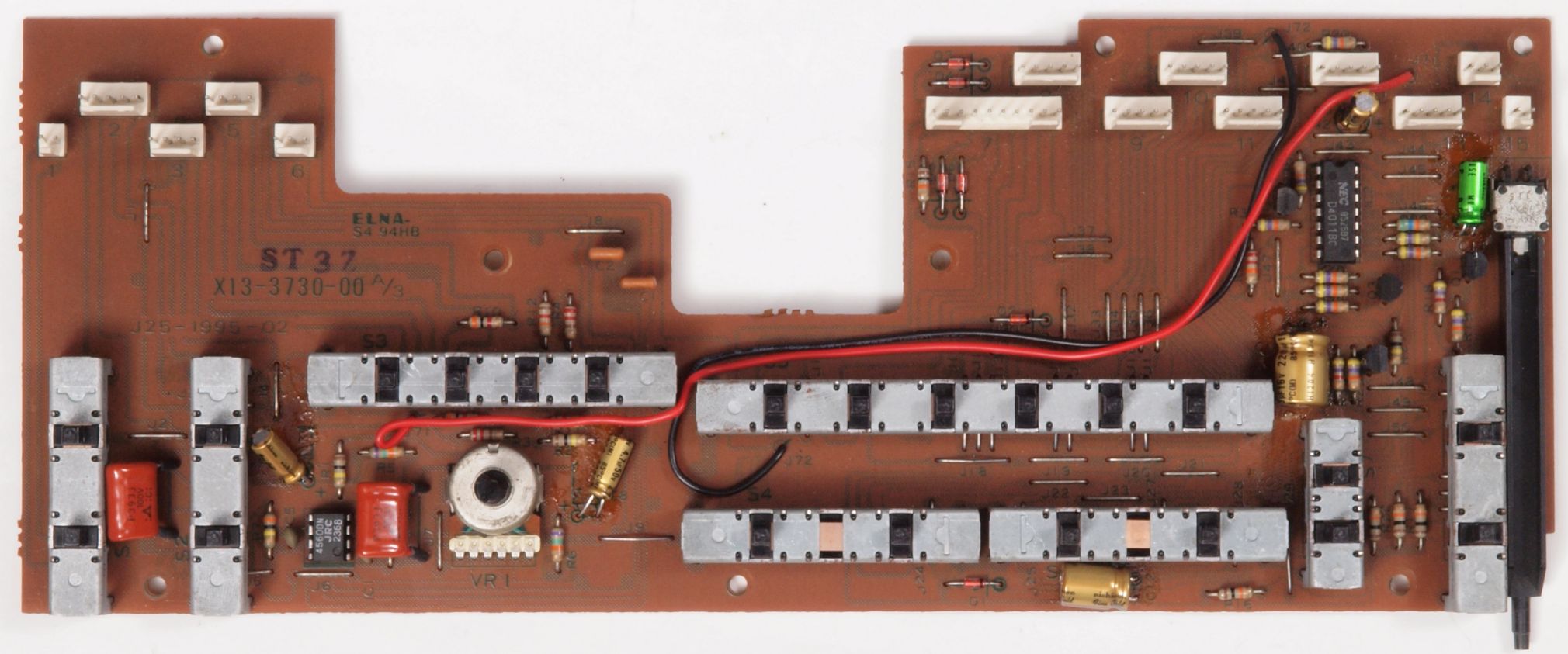

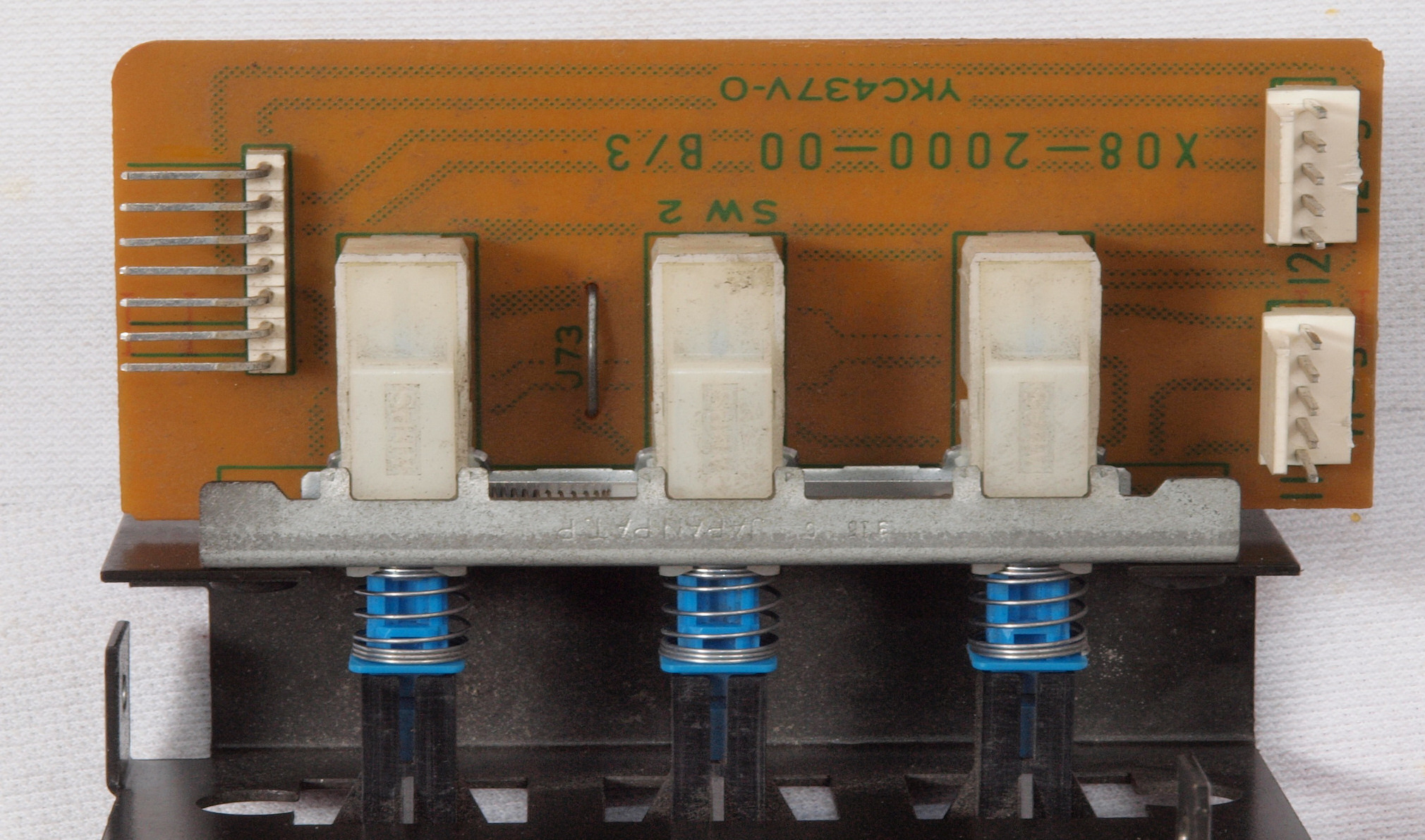

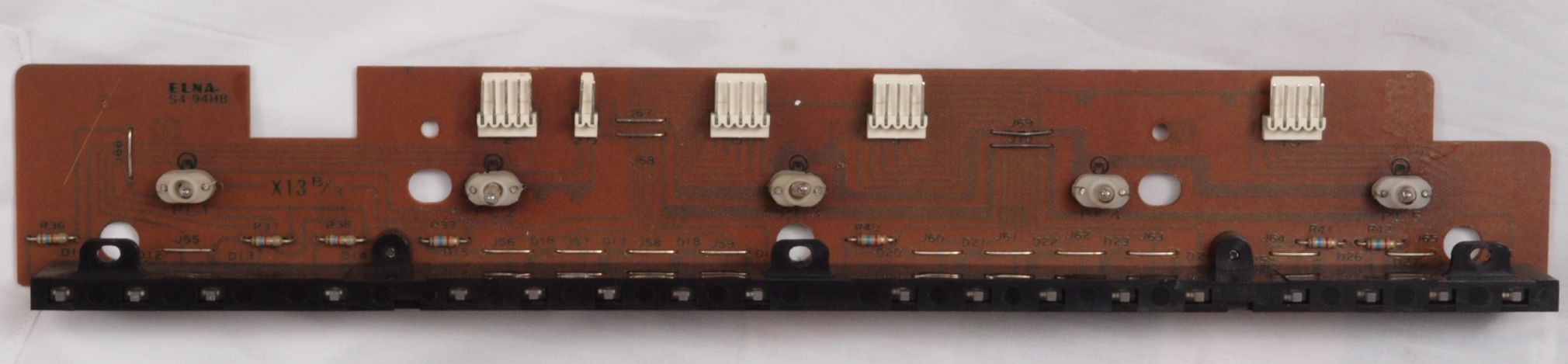

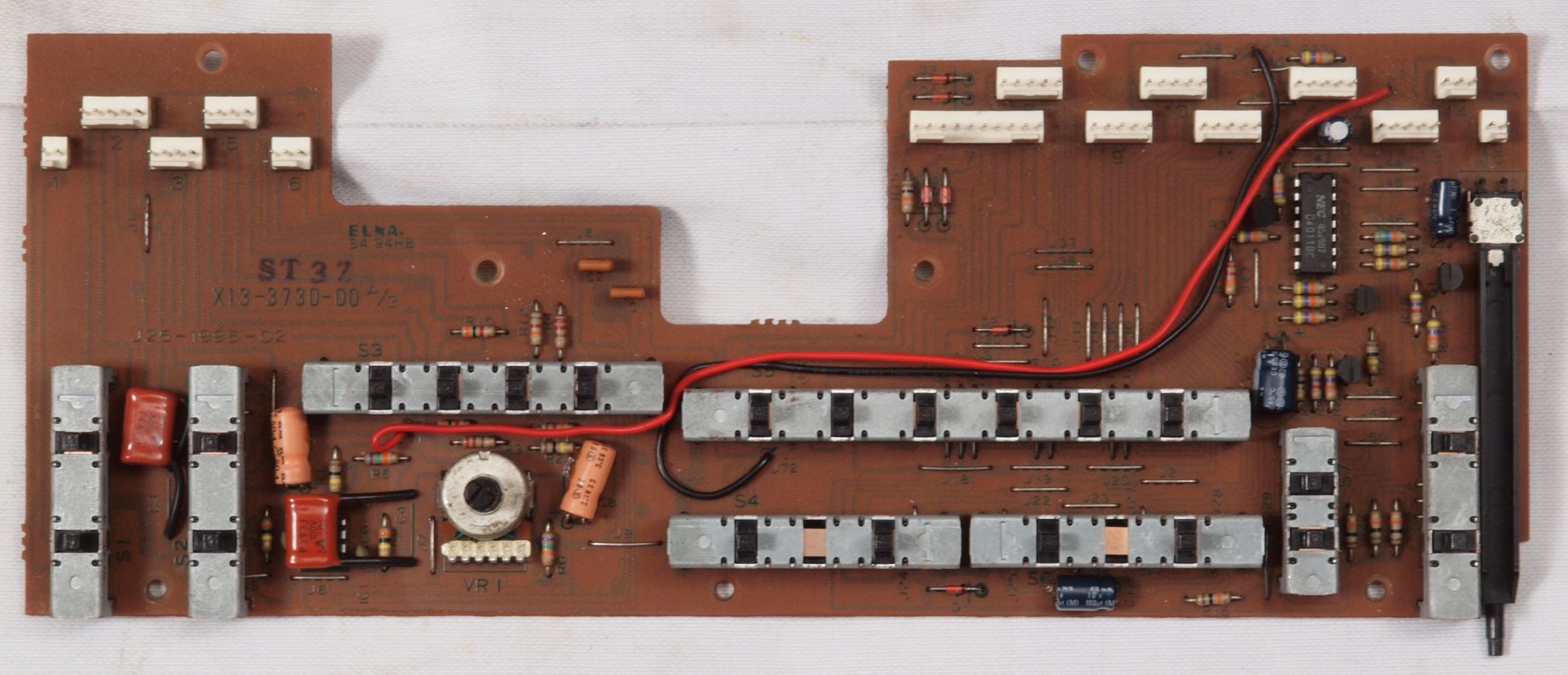

C91. 修理前 入力SW基板

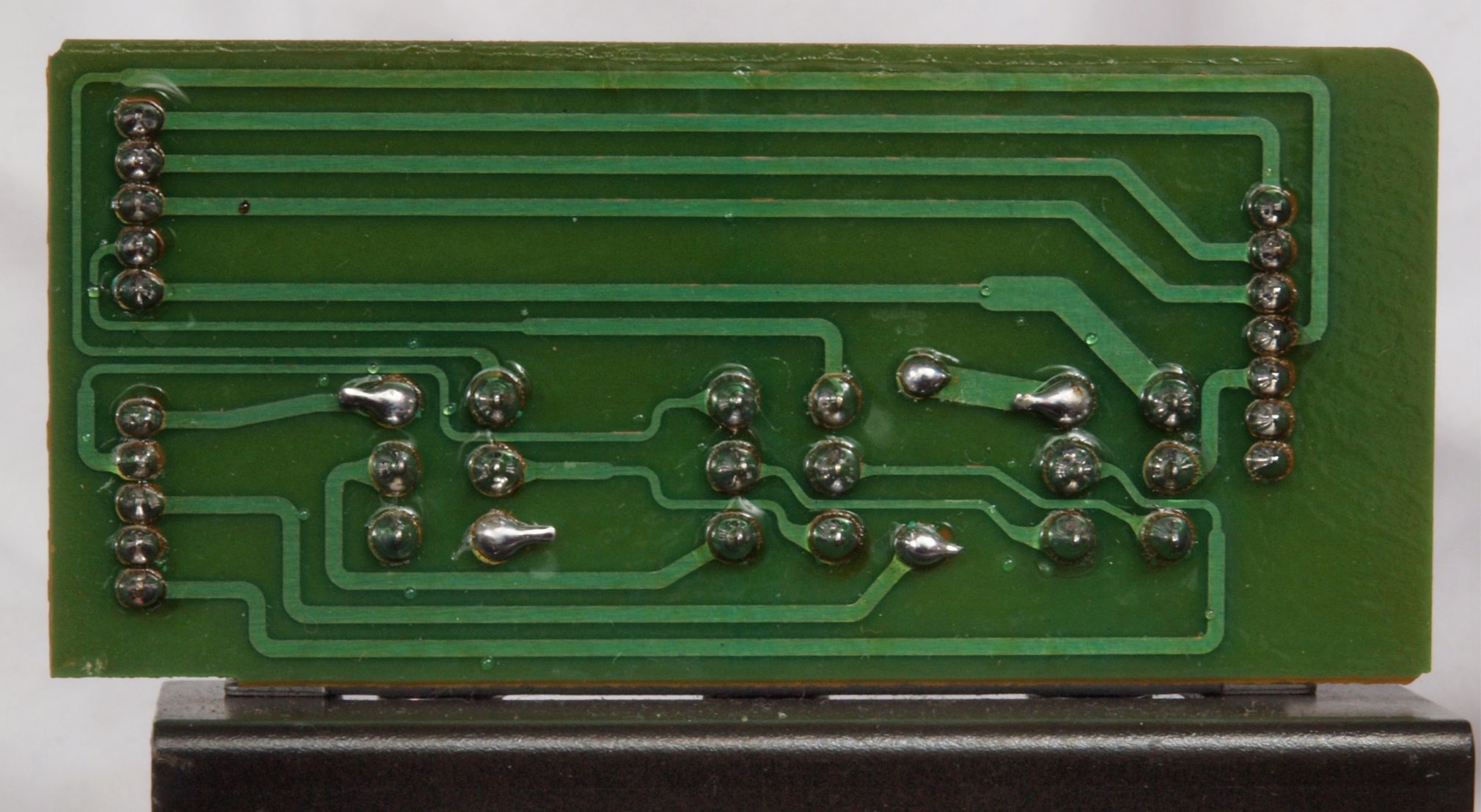

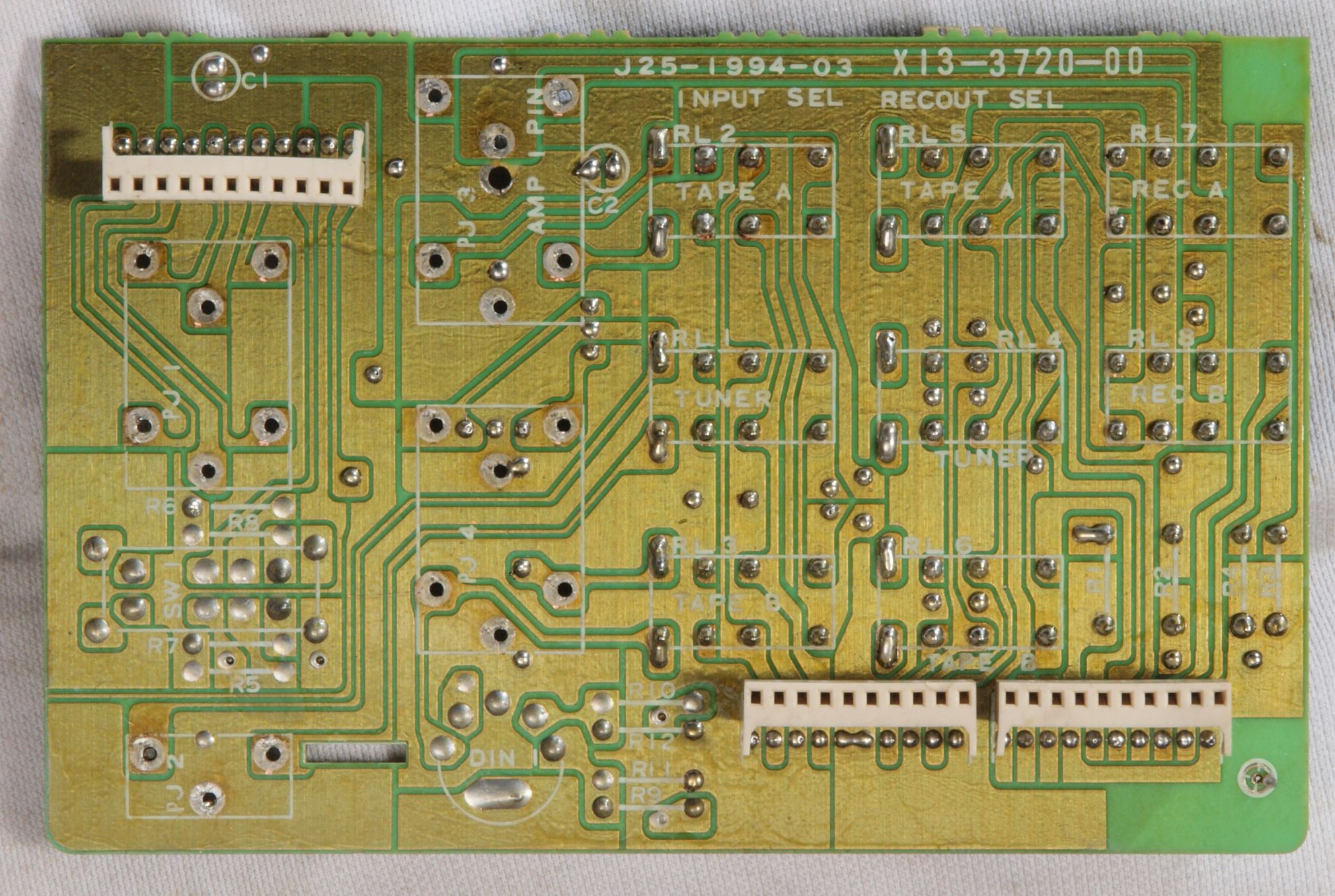

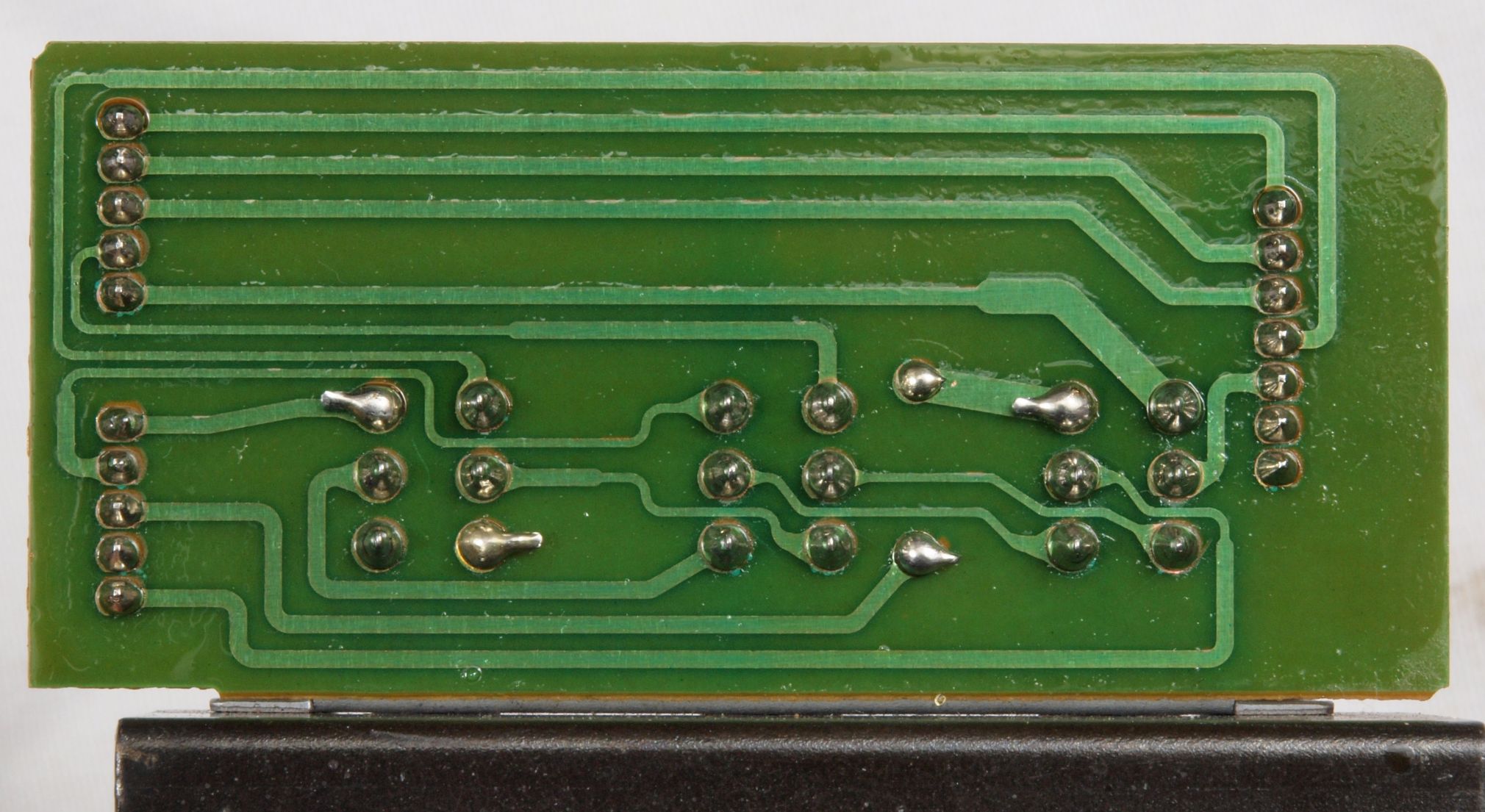

C92. 修理前 入力SW基板裏
C93. 修理(半田補正)後 入力SW基板裏。 半田を全部やり直す。
C94. 完成入力SW基板裏 洗浄し、コートを塗布後

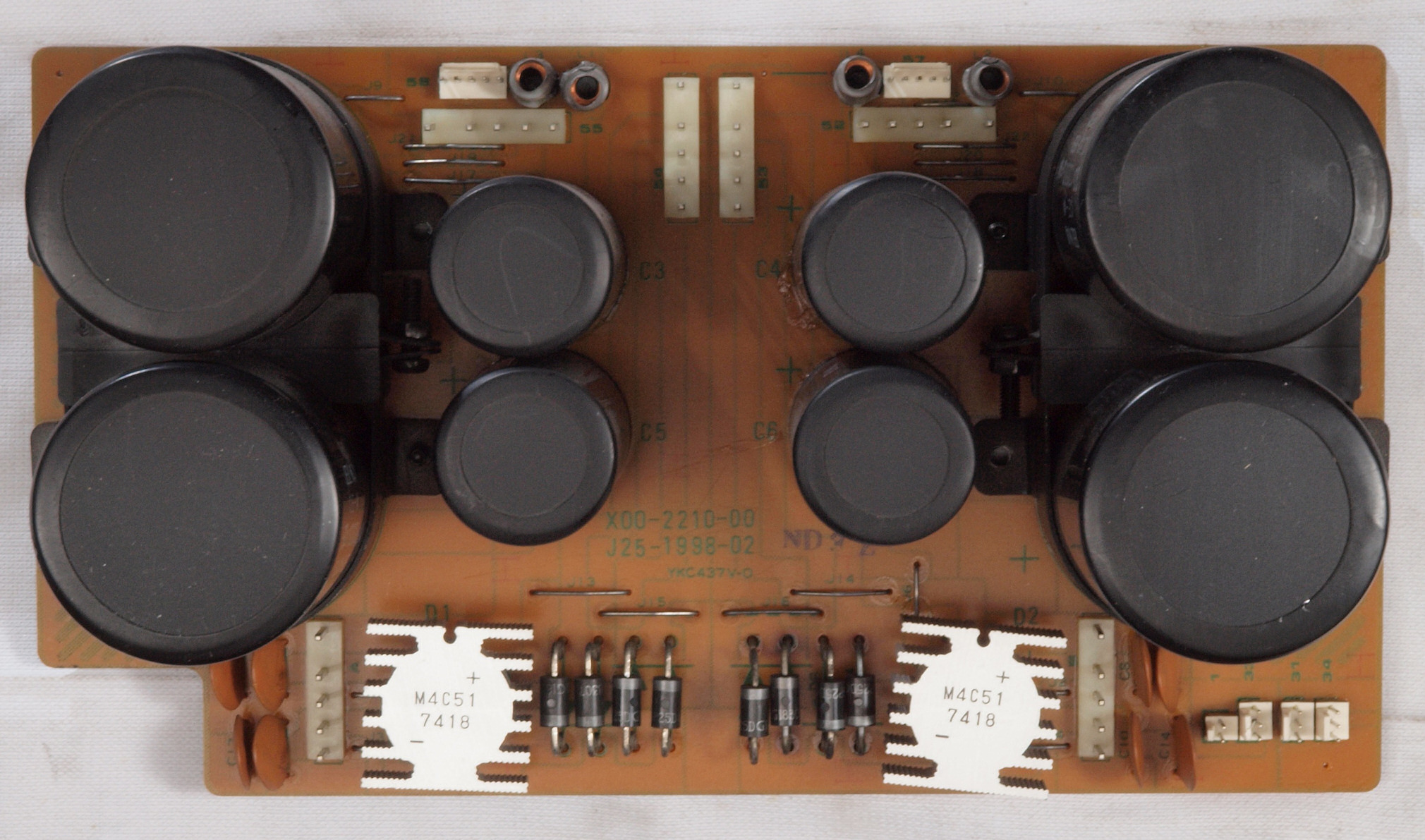

CA1. 修理前 整流基板

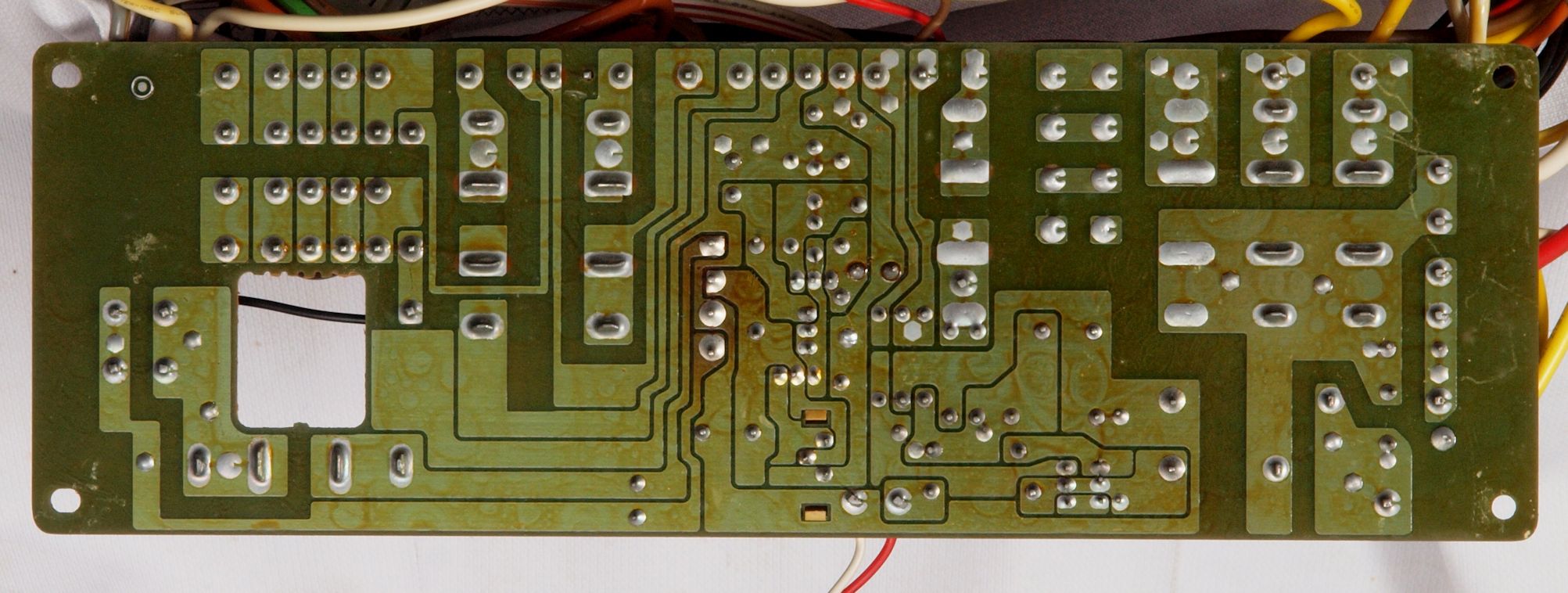

CA2. 修理前 整流基板裏

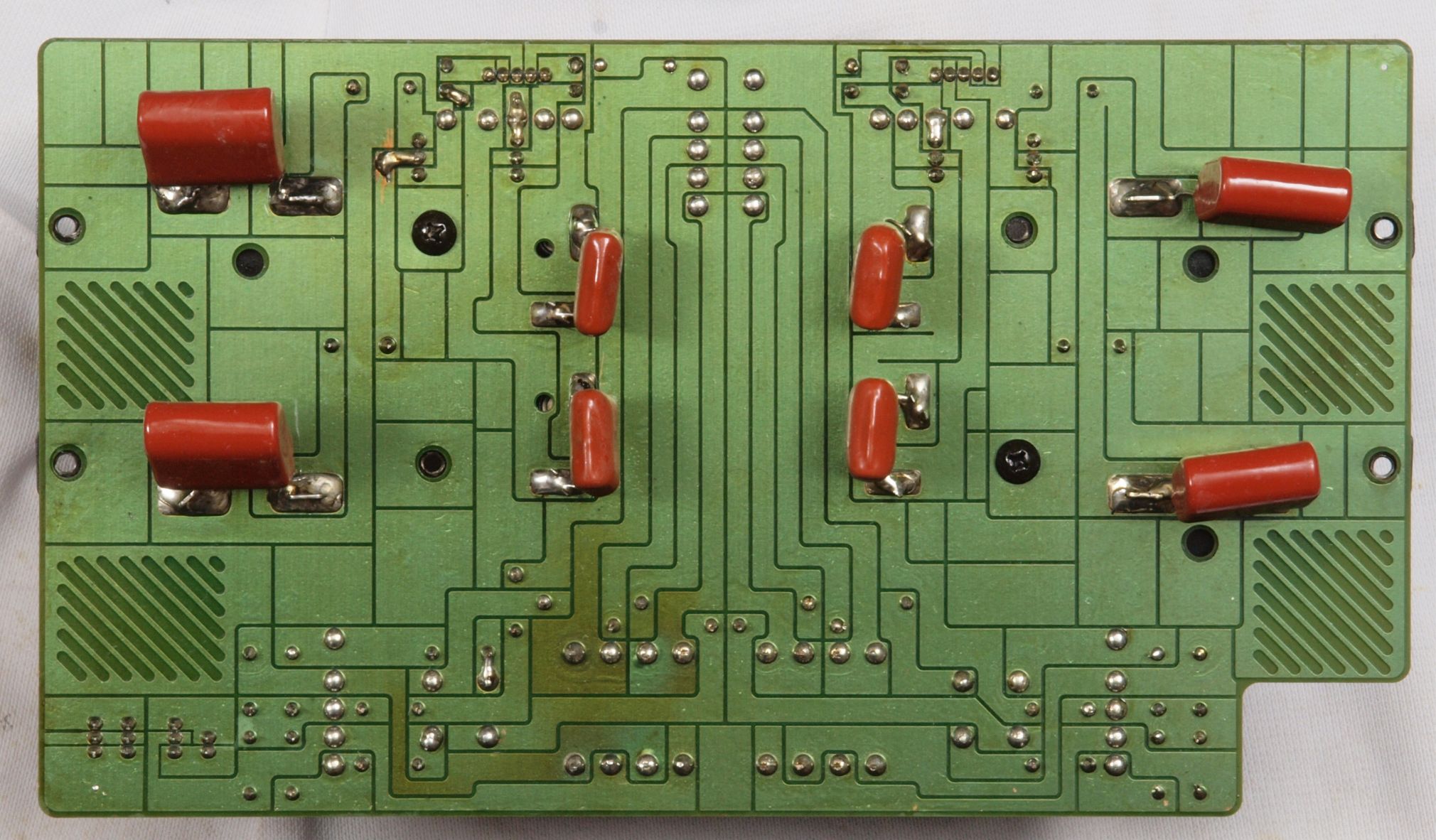

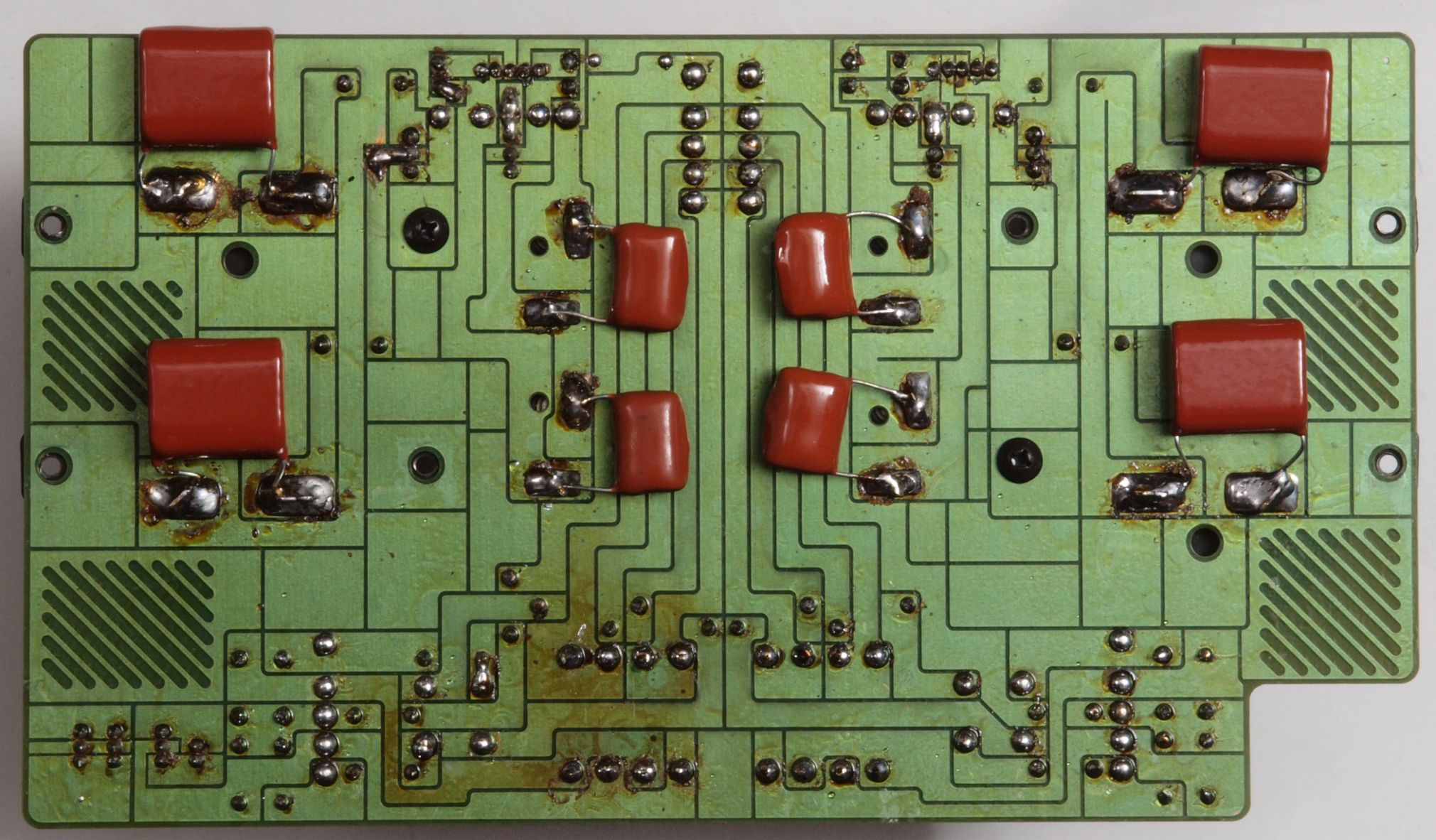

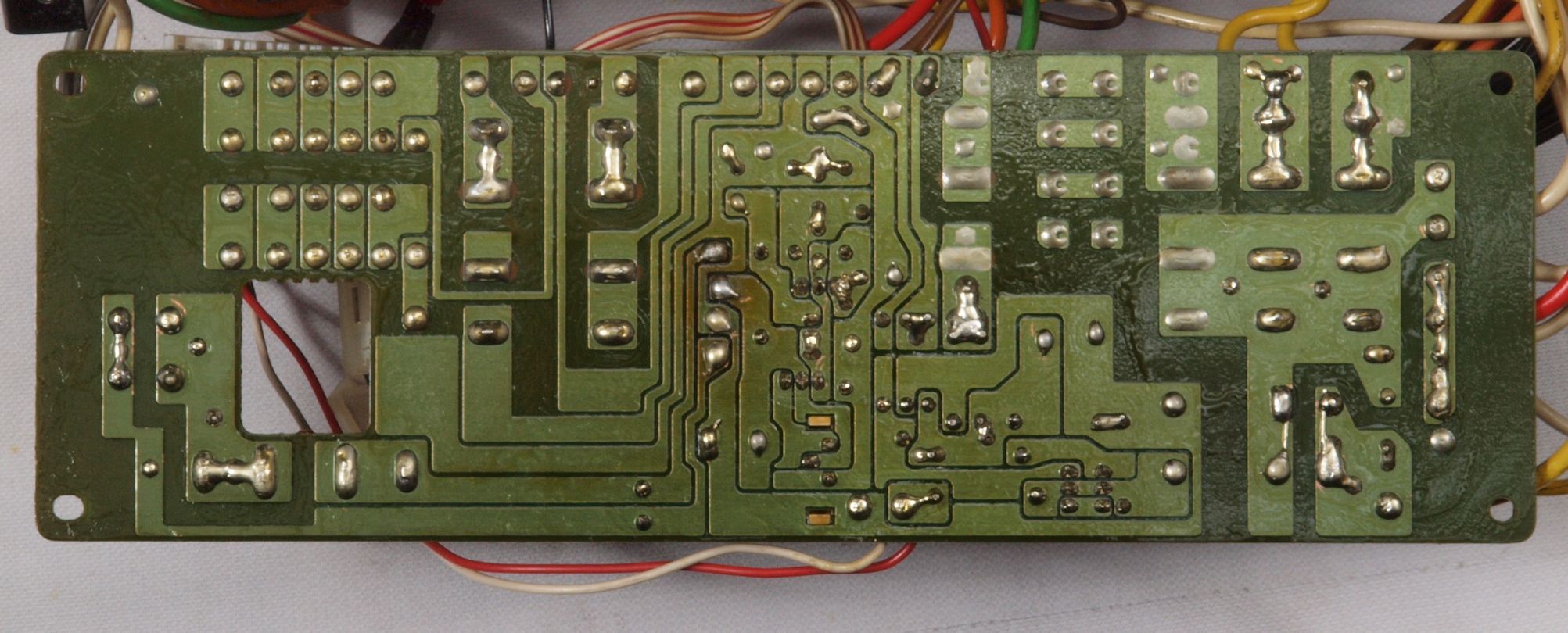

CA3. 修理(半田補正)後 整流基板裏、 フイルムコンデンサー8個追加。 半田を全部やり直す。
CA4.完成整流基板裏 洗浄後

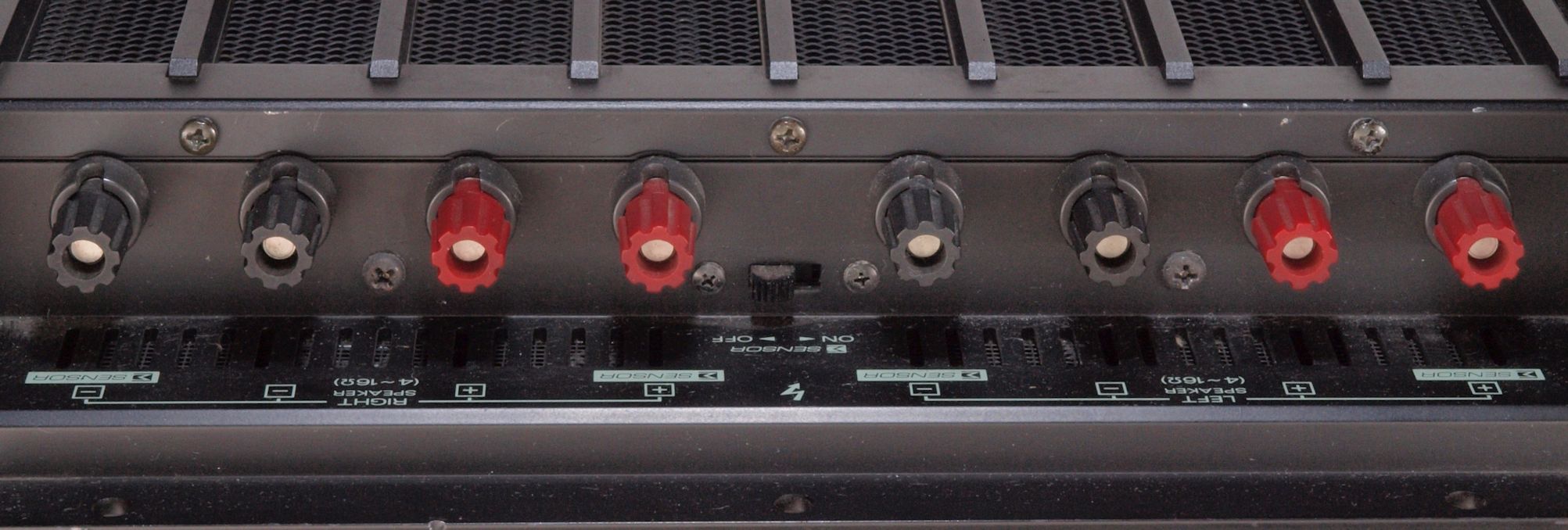

CB1. 修理前 SP端子

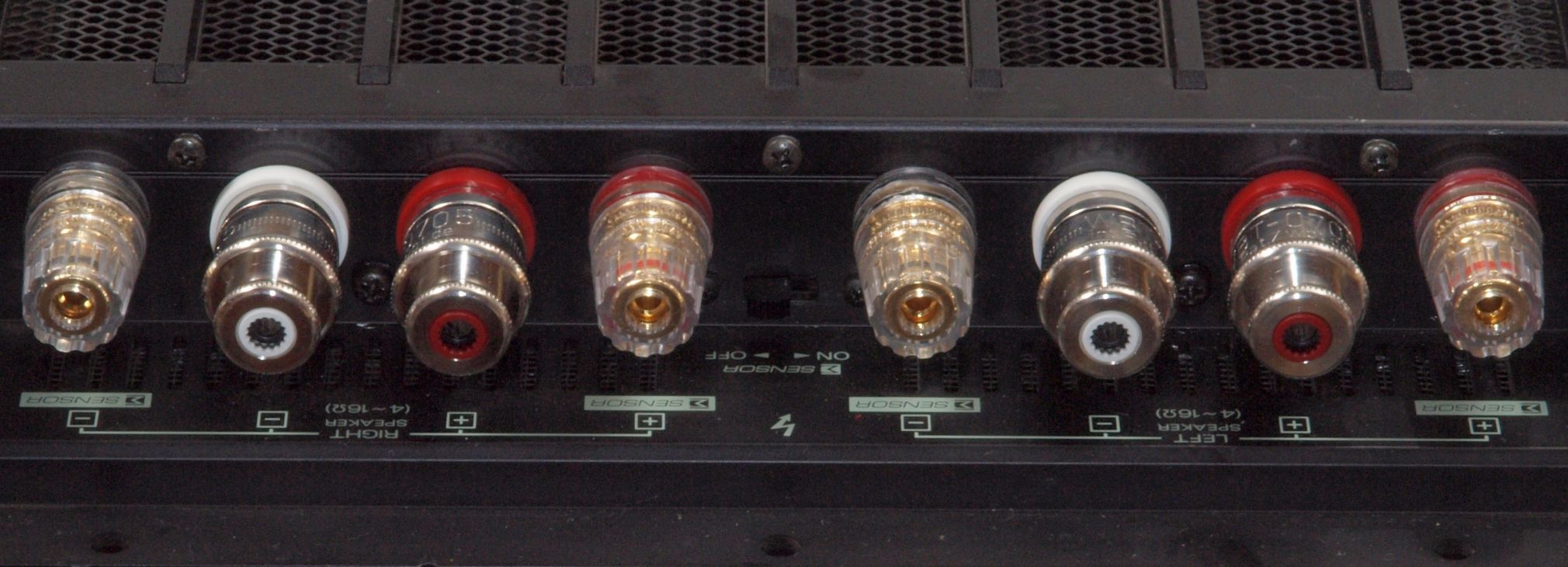

CB3. 修理(交換)後 SP端子、出力端子交換、半分WBT−0705Ag使用。

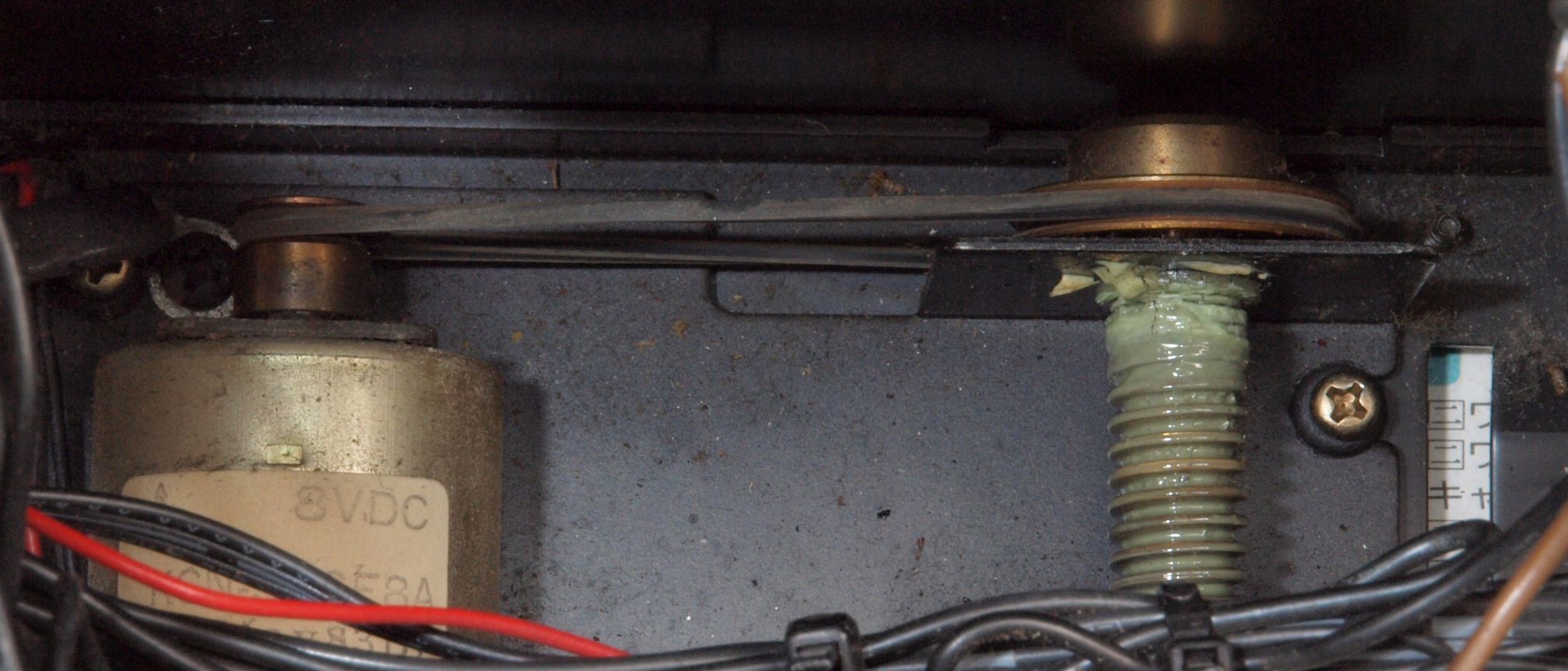

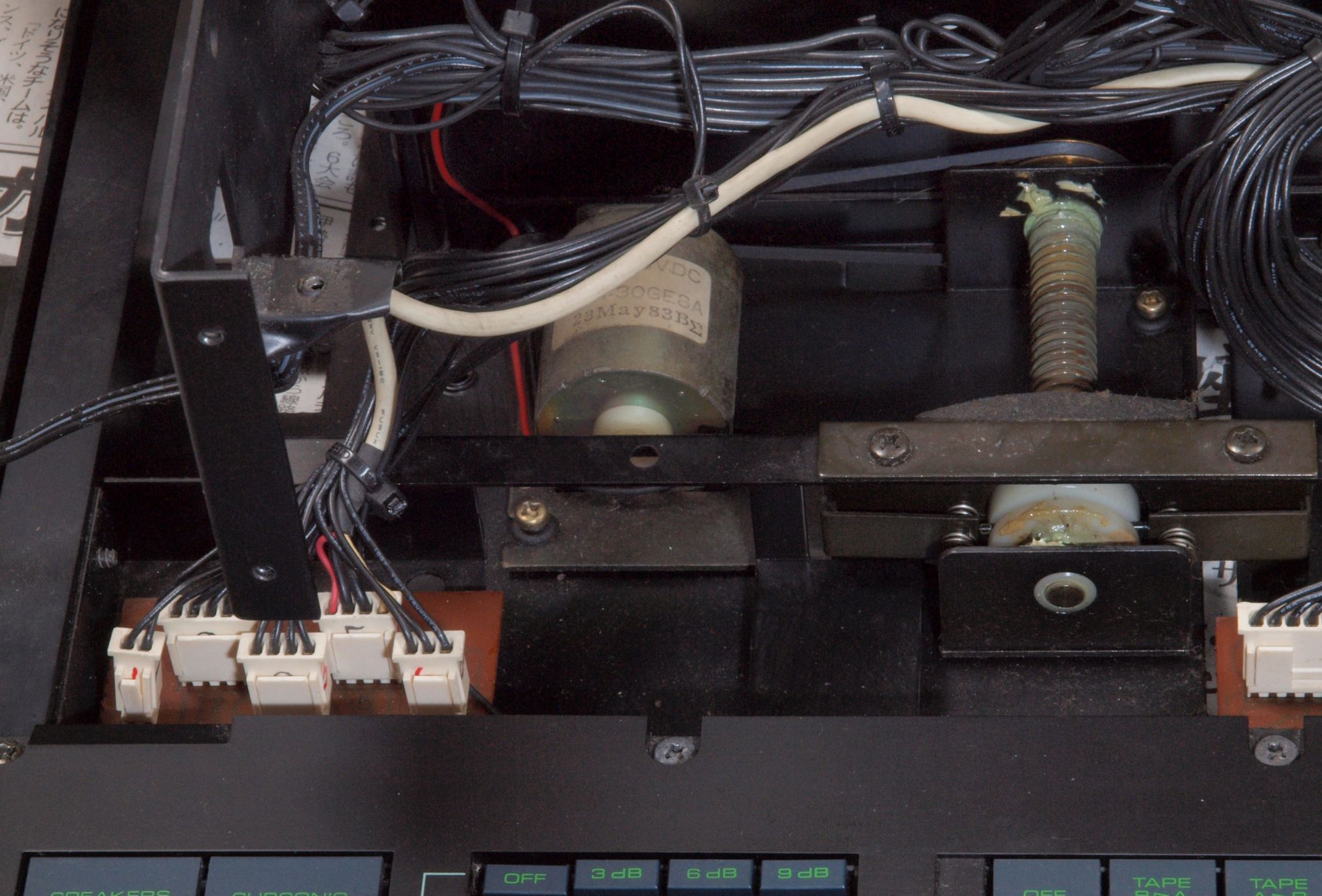

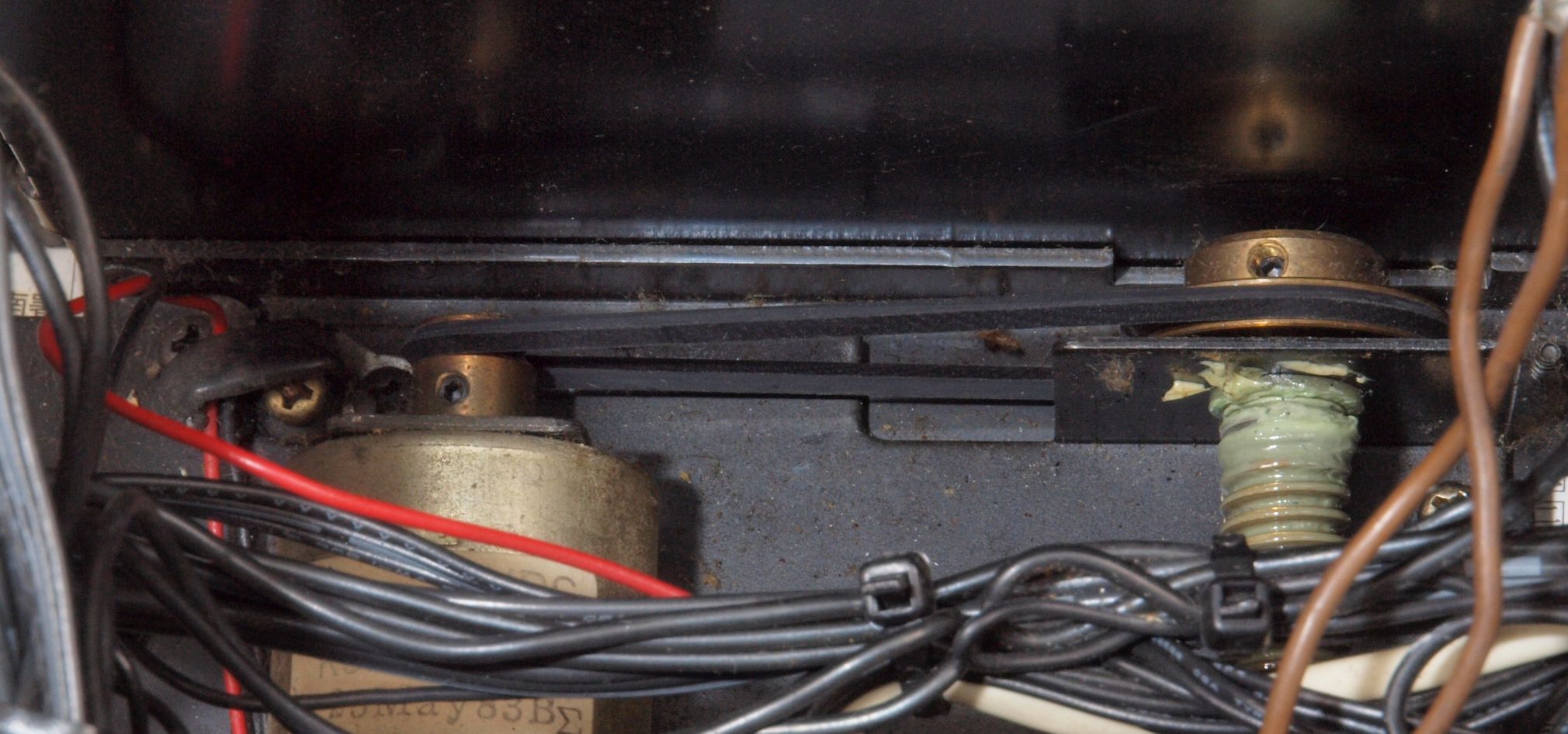

CC1. 修理前 トレイ駆動装置。 ベルトが伸びている。
CC2. 修理後 トレイ駆動装置 ベルト交換
CD1. 修理前 照明・LED基板

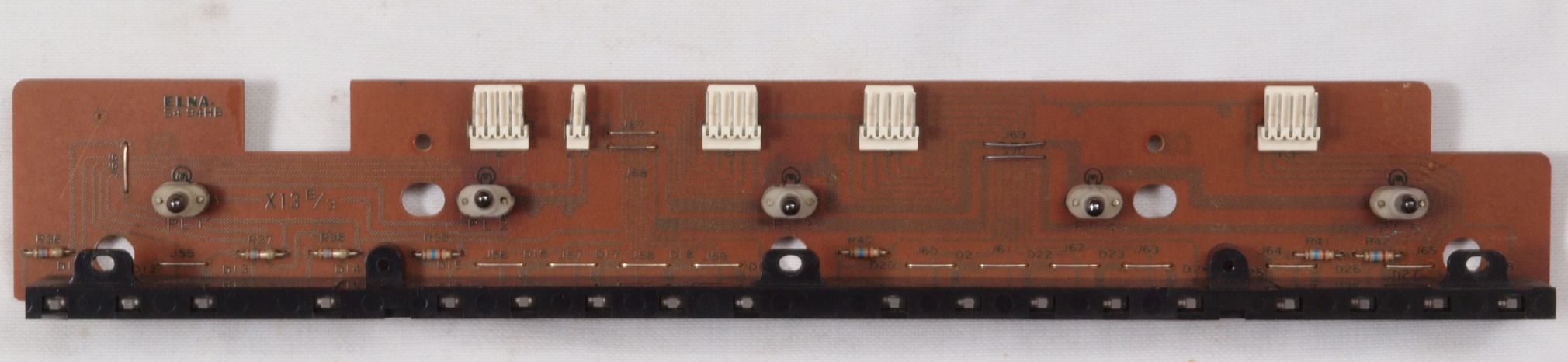

CD2. 修理後 照明・LED基板。 ムギ球交換。

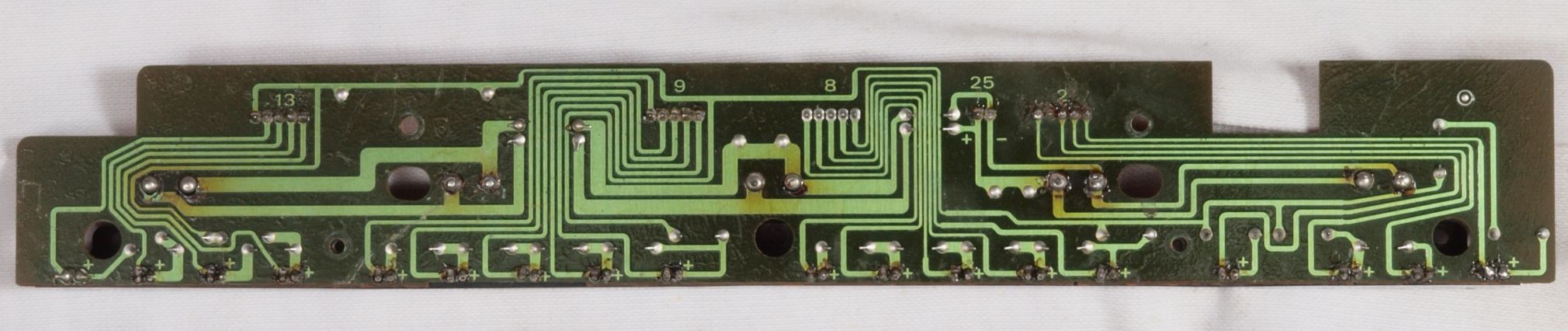

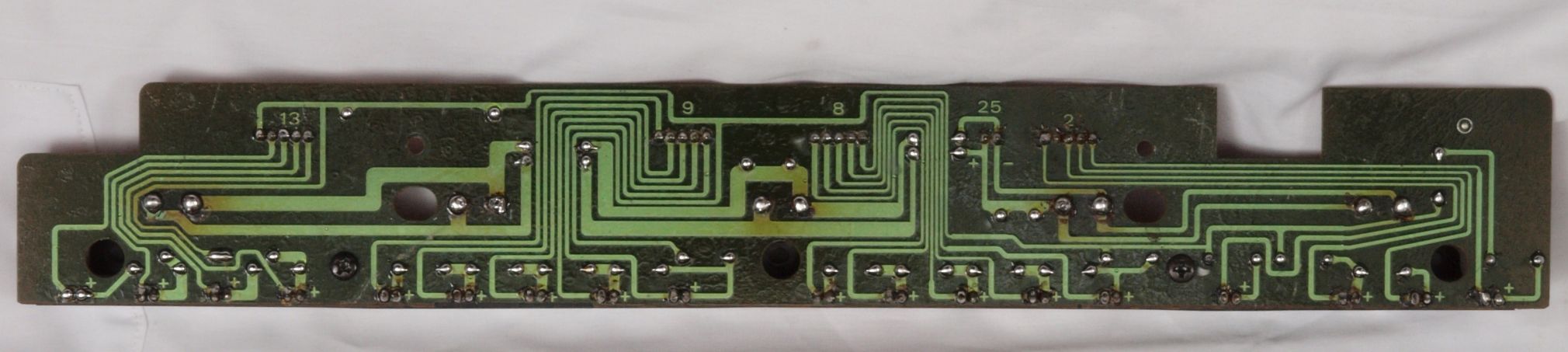

CD3. 修理前 照明・LED基板裏
CD4. 修理(半田補正)後 照明・LED基板裏。 半田を全部やり直す。

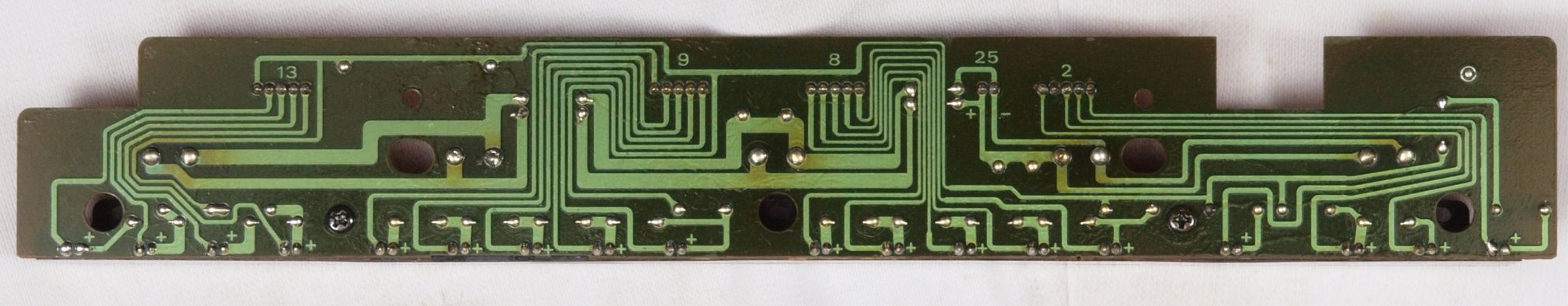

CD5. 完成照明・LED基板裏 洗浄し、コートを塗布後
CE1. 修理前 トレー操作基板

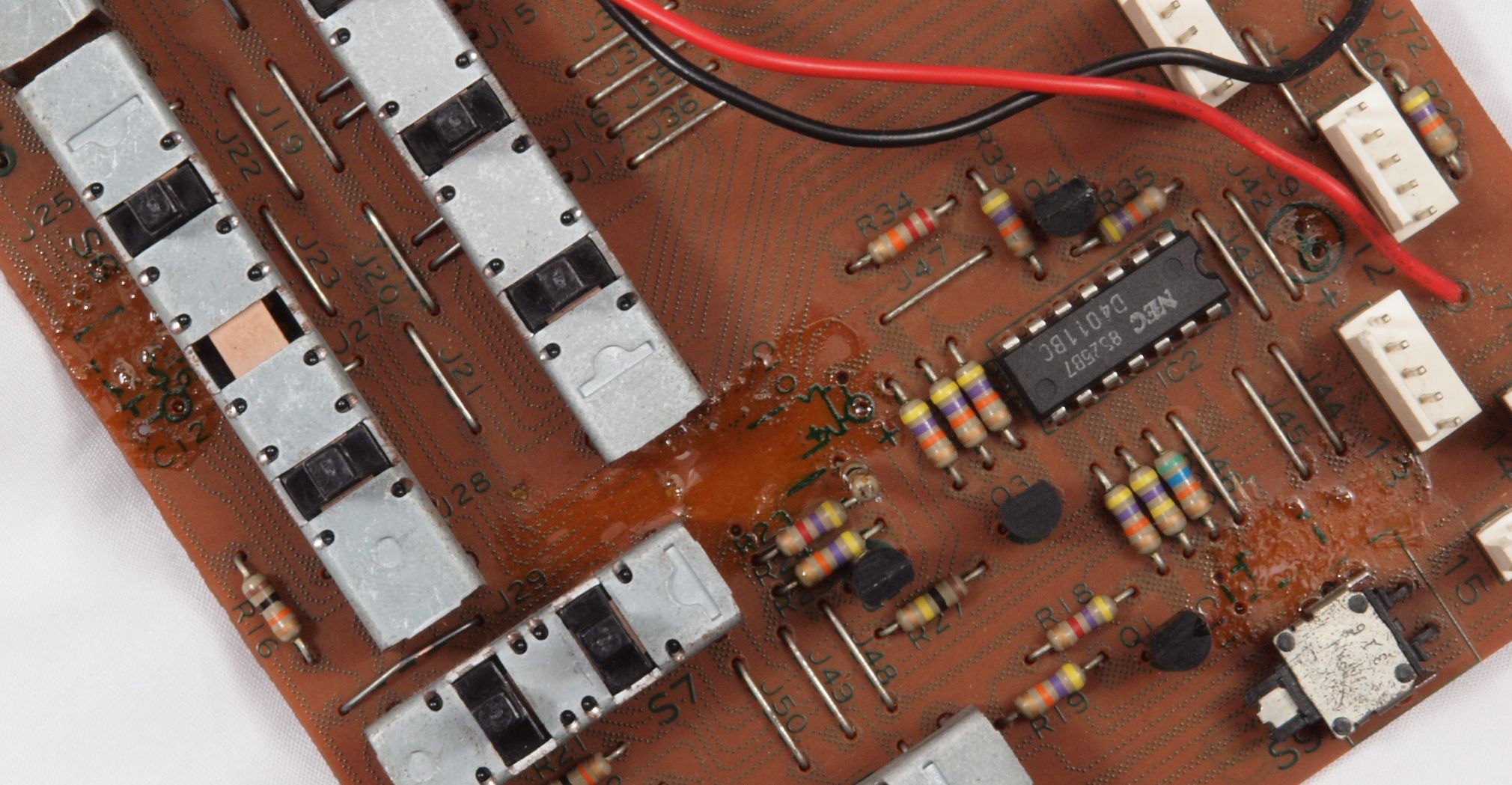

CE12. 修理中 トレー操作基板。 トルエン溶媒の接着剤。
CE13. 修理後 トレー操作基板。 トルエン溶媒の接着剤を取り去り、コートを塗布後。
CE14. 修理中 トレー操作基板。 トルエン溶媒の接着剤2。
CE15. 修理前 トレー操作基板。 トルエン溶媒の接着剤を取り去り、コートを塗布後。
CE2. 修理後 トレー操作基板 電解コンデンサー6個交換
CE3. 修理前 トレー操作基板裏
CE32. 修理中 トレー操作基板裏。 部品足の曲げ方向、銅箔の上にかかっている。
CE4. 修理(半田補正)後 トレー操作基板裏。 半田を全部やり直す。
CE5. 完成トレー操作基板裏 洗浄し、コートを塗布後

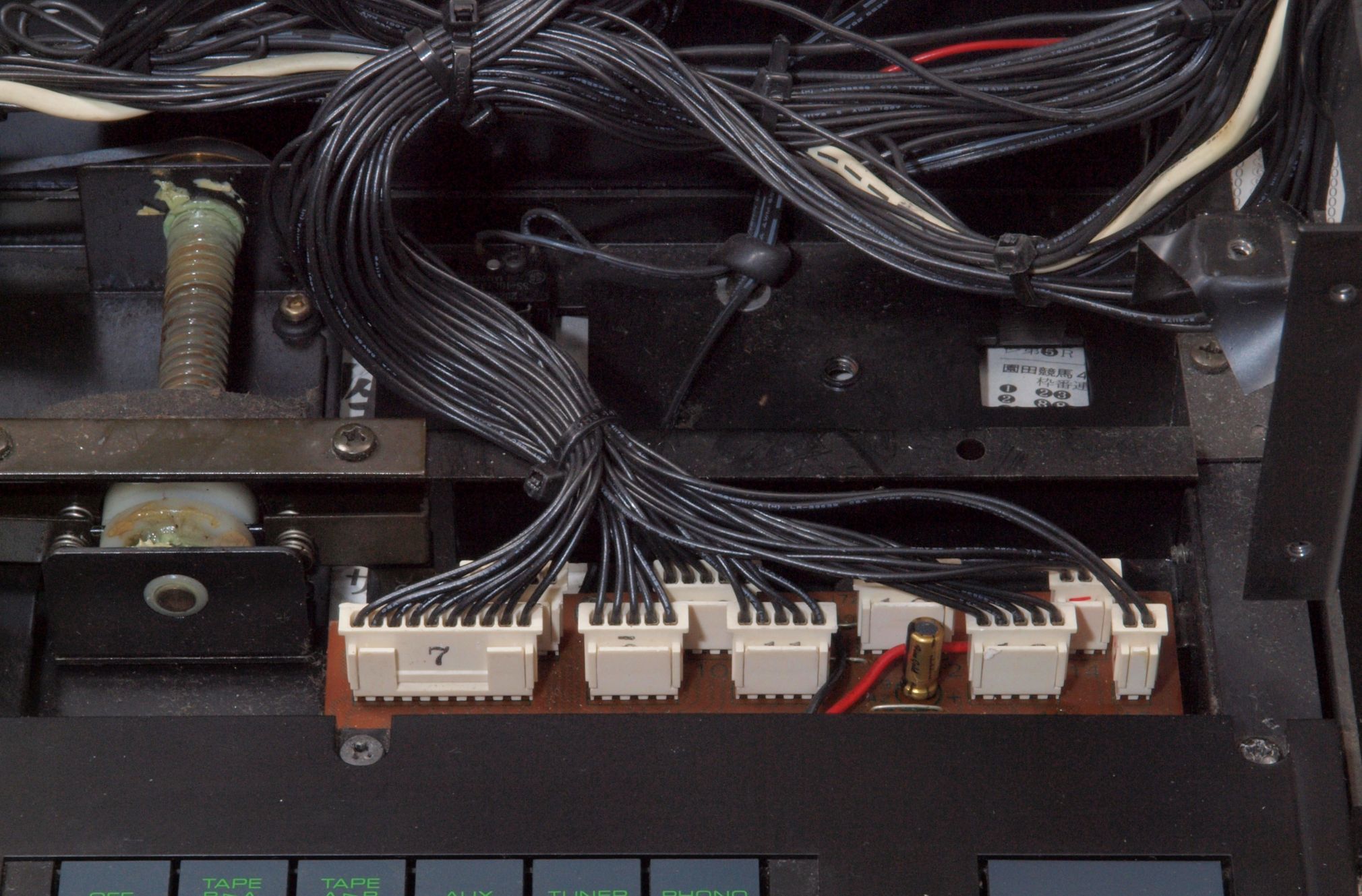

CE6. 修理後 トレー操作基板からの引出線結束、左側。
CE7. 修理後 トレー操作基板からの引出線結束、右側。

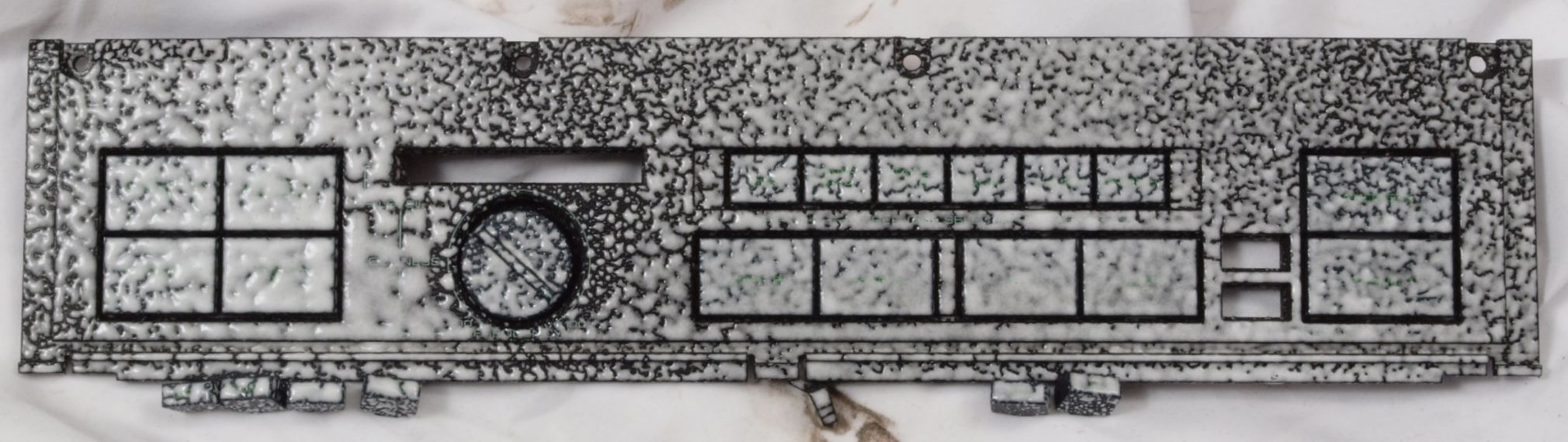

CF1. 修理中 前パネル清掃
CF2. 修理中 ドローパネル清掃

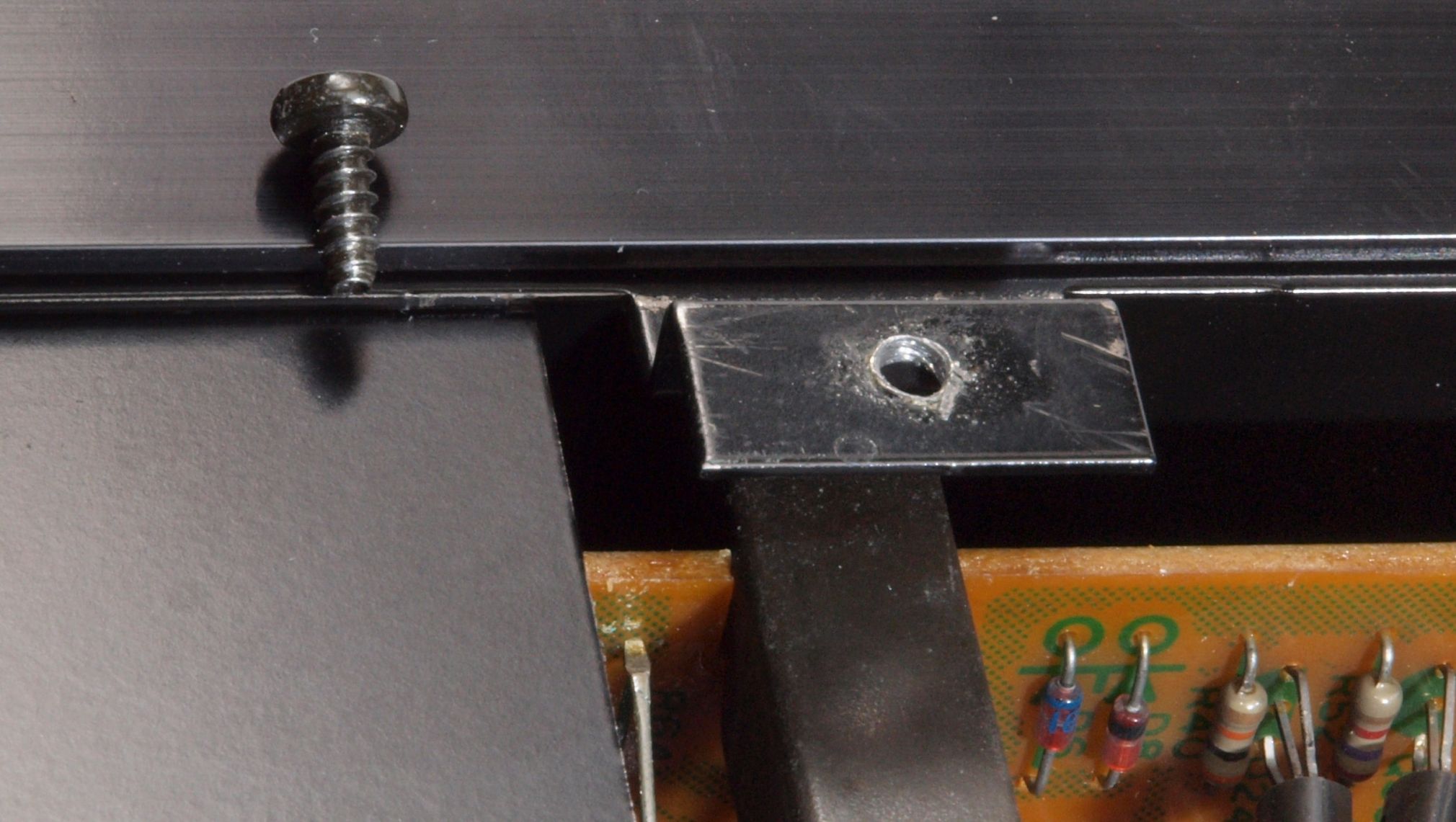

CF3. 修理中 前面の上蓋固定アングルが取れている。
CF4. 修理後 前面の上蓋固定アングルが取れている。

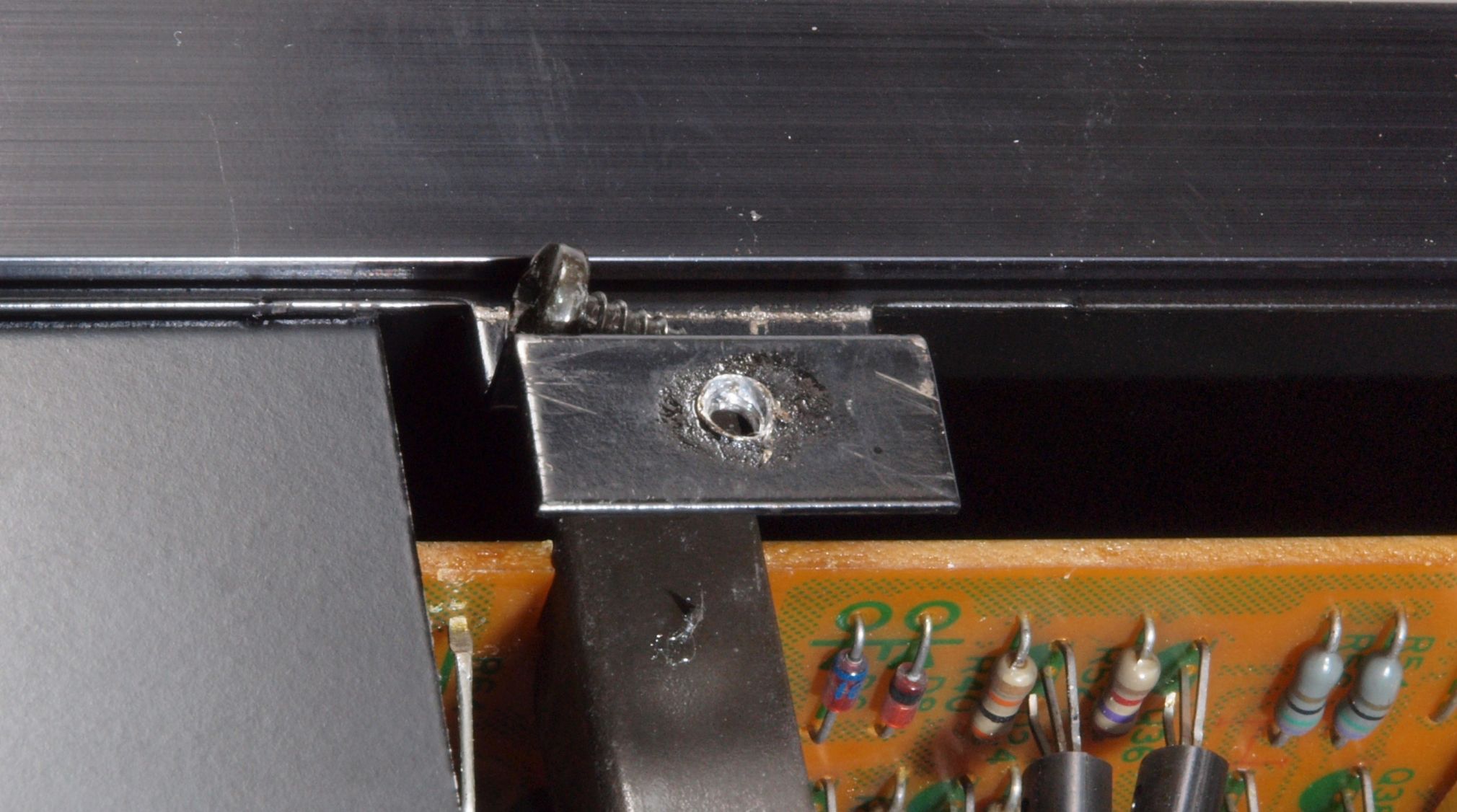

CF5. 修理中 何回も締め空けを繰り返した為、ビス穴が大きすぎ、ビスが固定出来ない。
CF6. 修理後 ビス穴の内側を埋める。

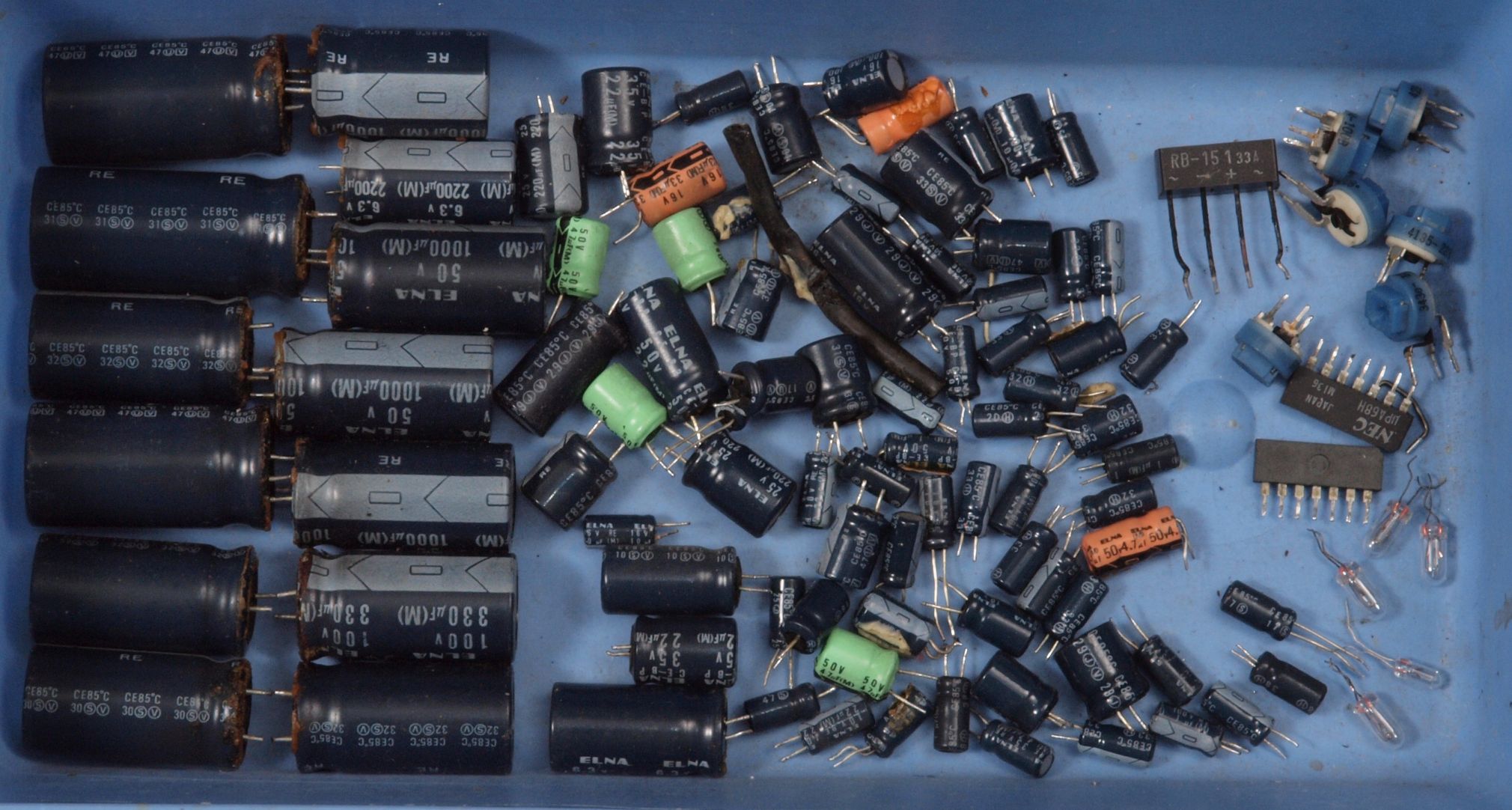

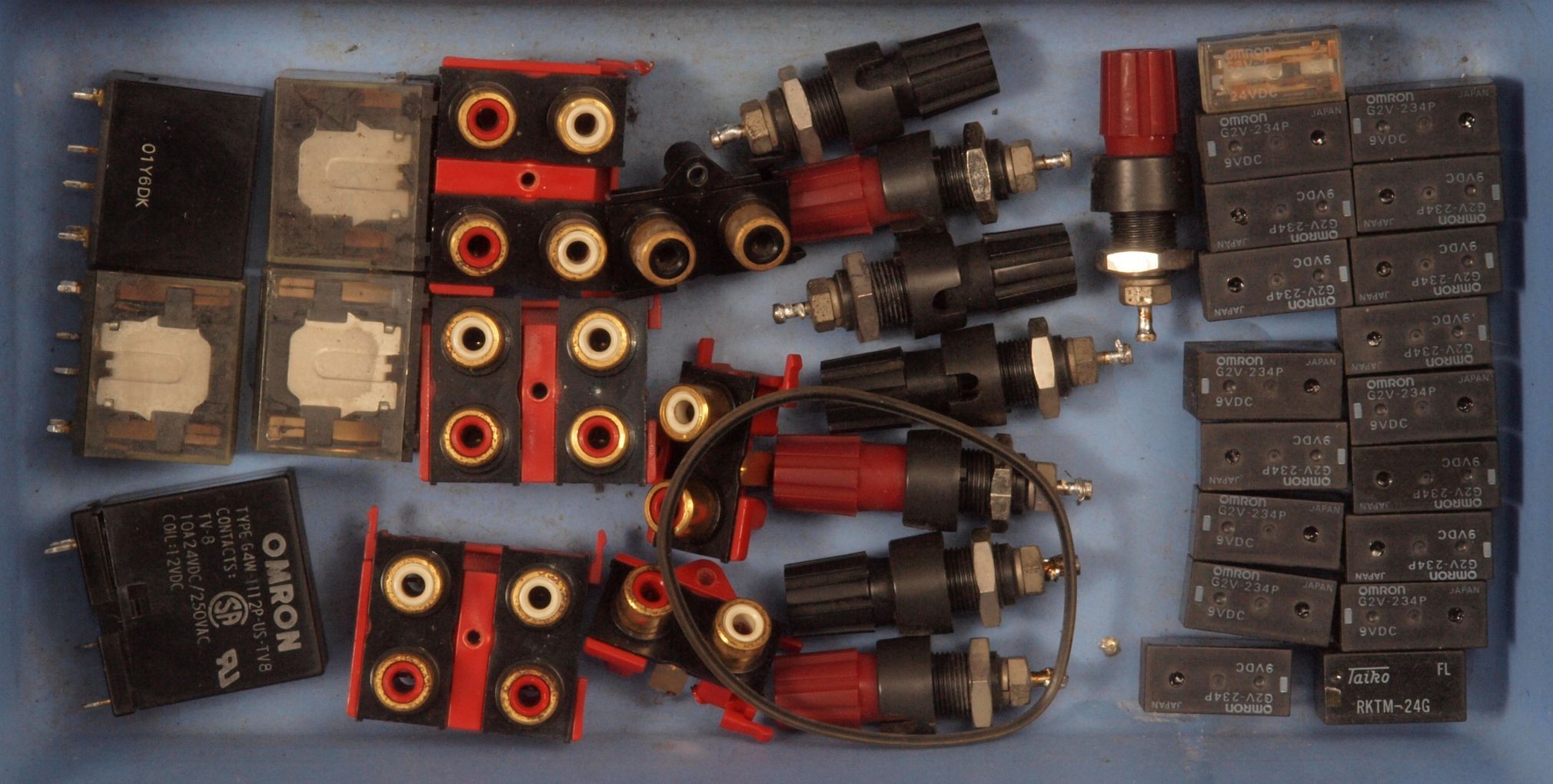

CG1. 交換部品
CG2. 交換部品2
CH1. 修理前 上から見る

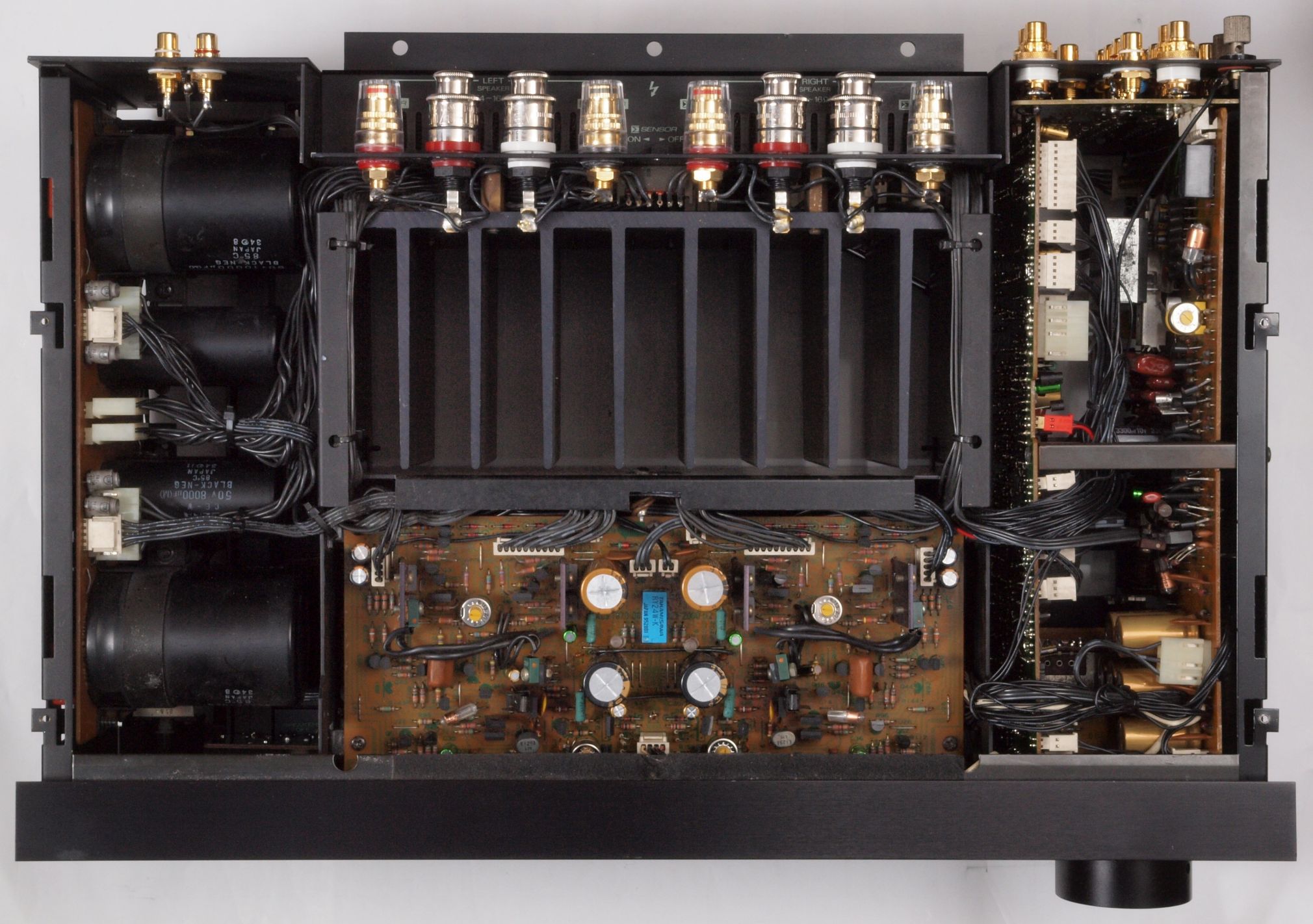

CH2. 修理後 上から見る

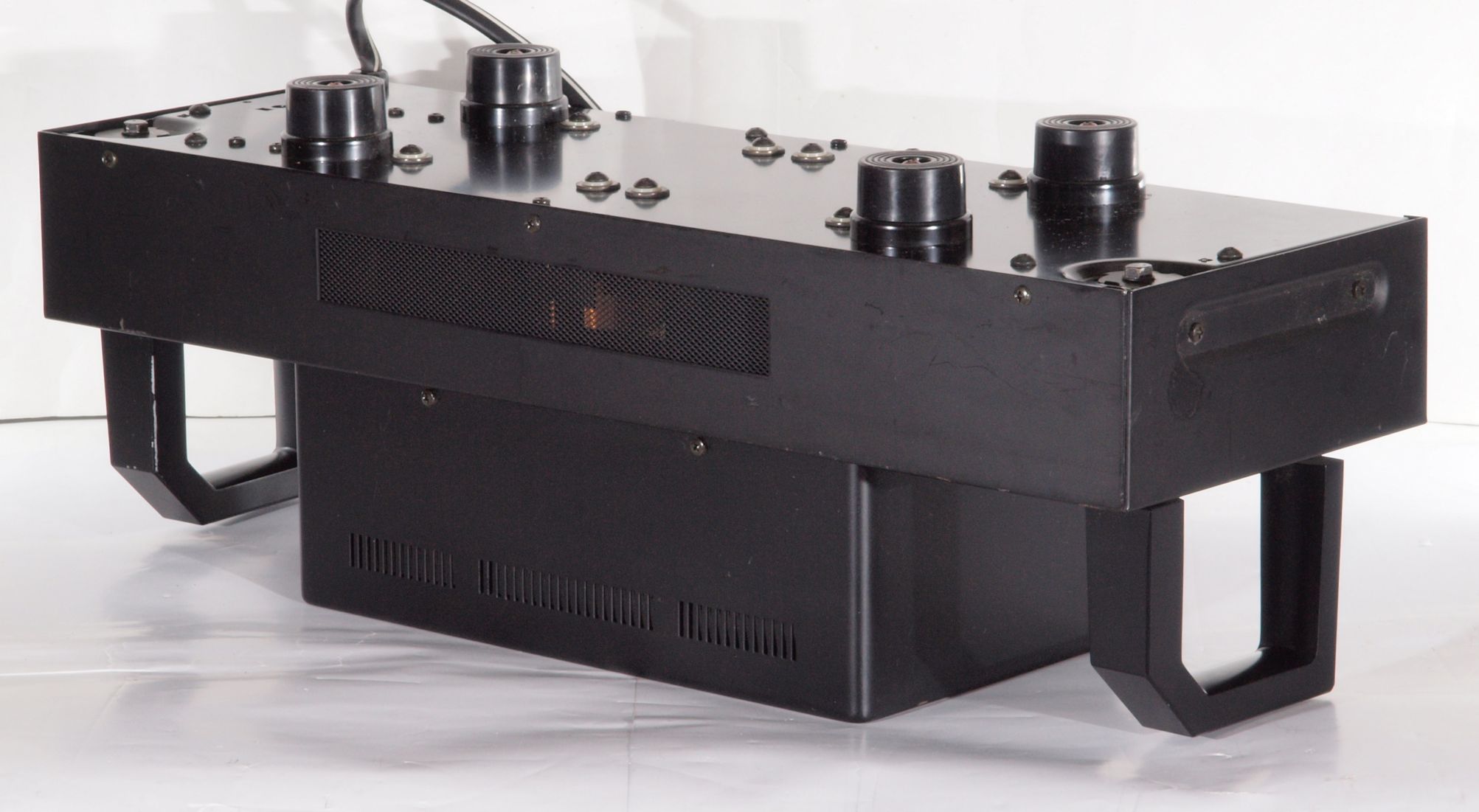

CH3. 修理前 下から見る

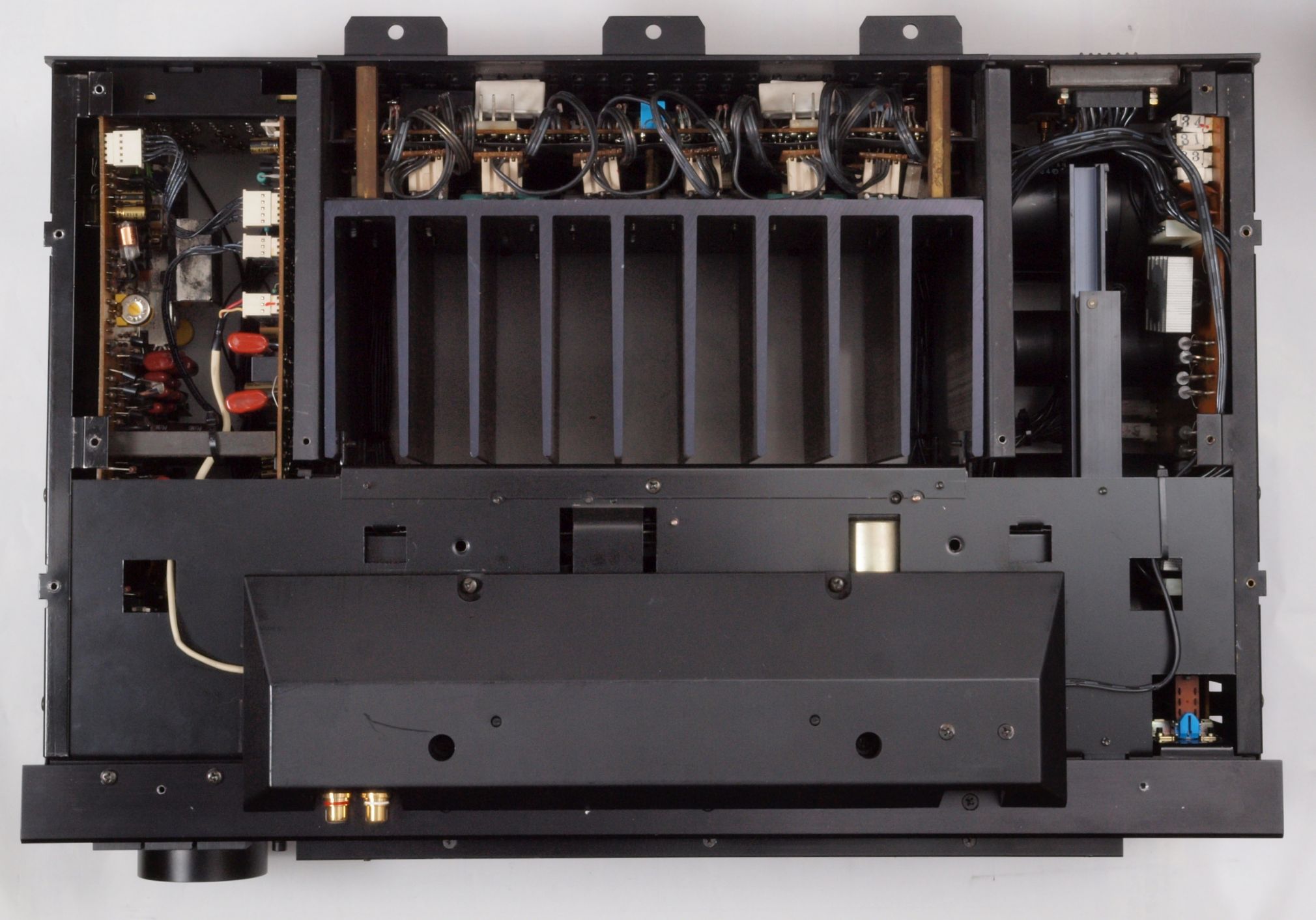

CH4. 修理後 下から見る

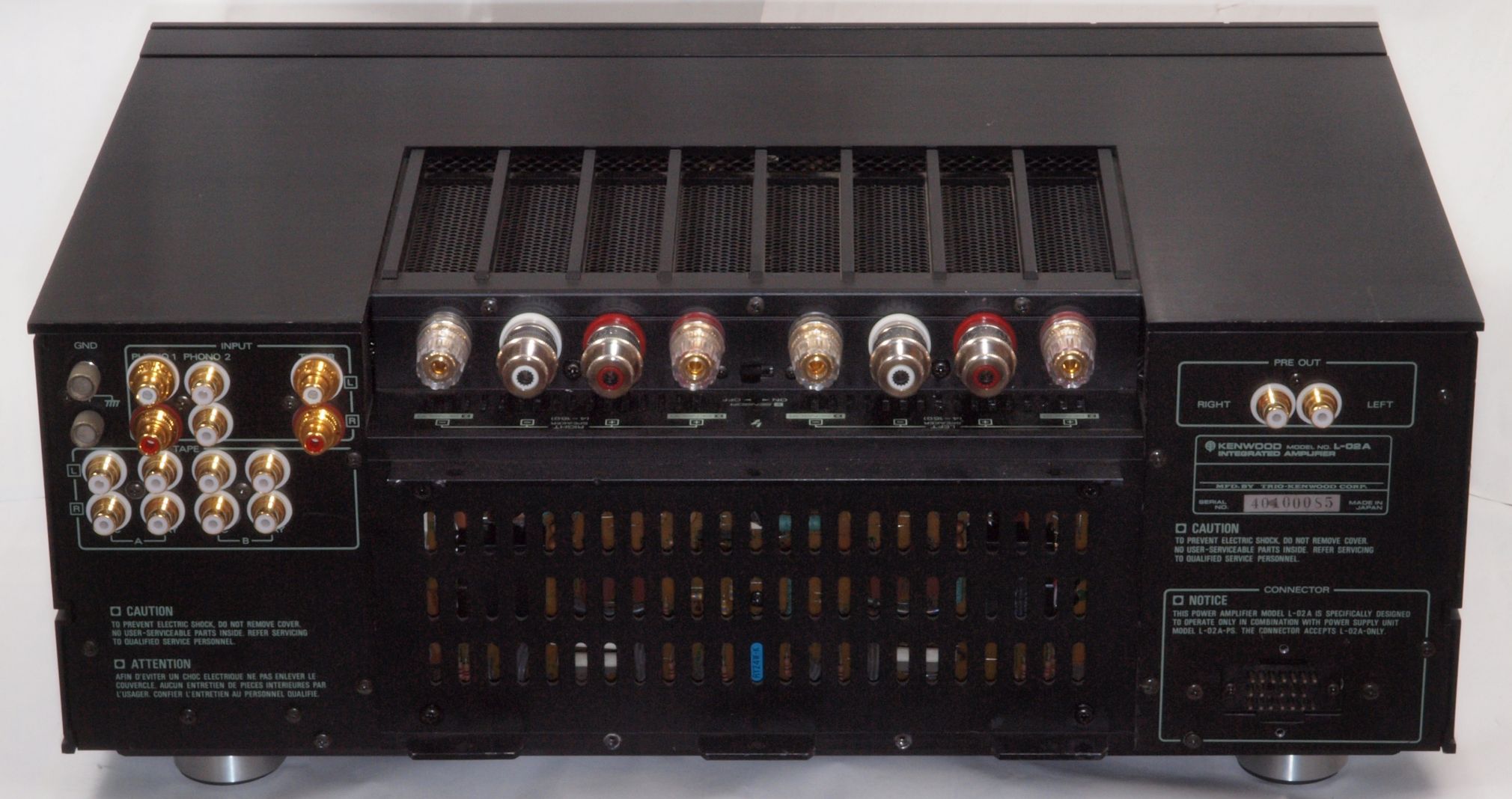

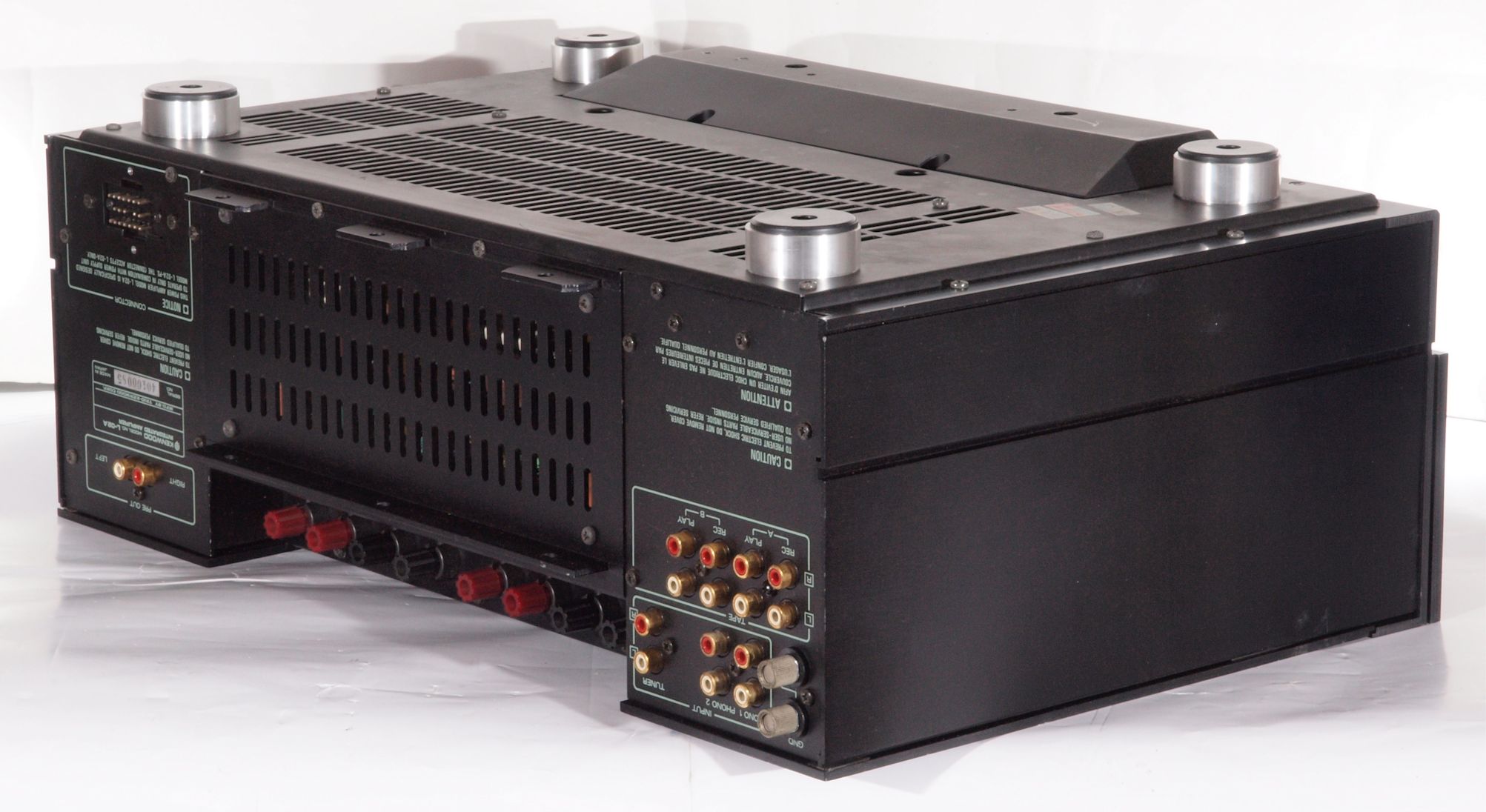

CH5. 完成、 後から見る
P. 電源修理状況。

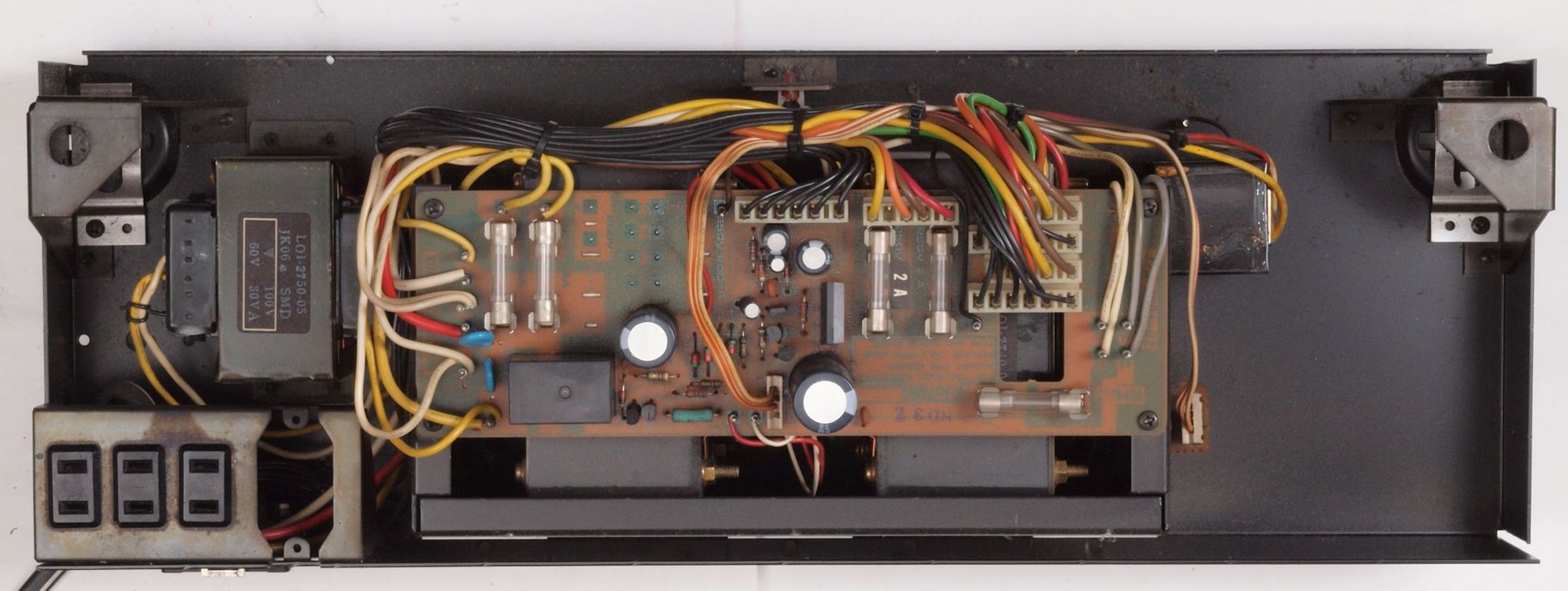

P11. 修理前 電源部、 上から見る。
P12. 修理後 電源部、 上から見る。
P13. 修理前 電源部、前から見る。

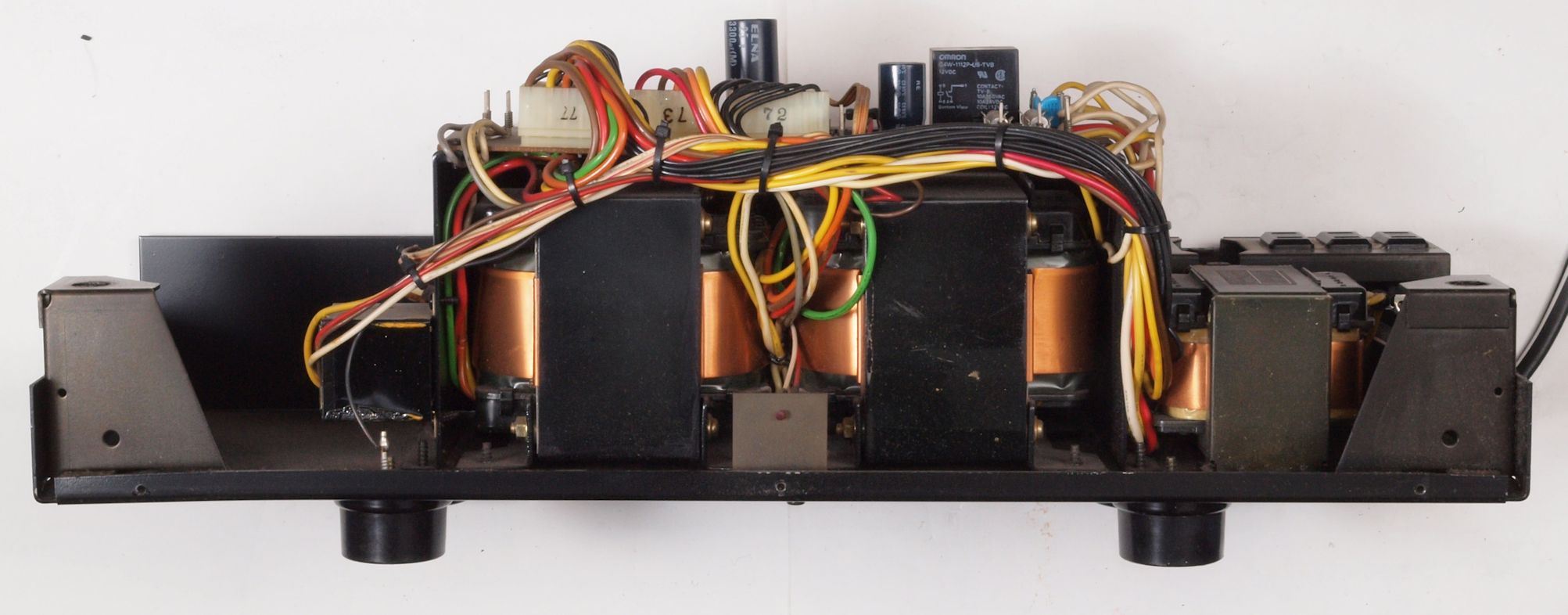

P14. 修理後 電源部、前から見る。

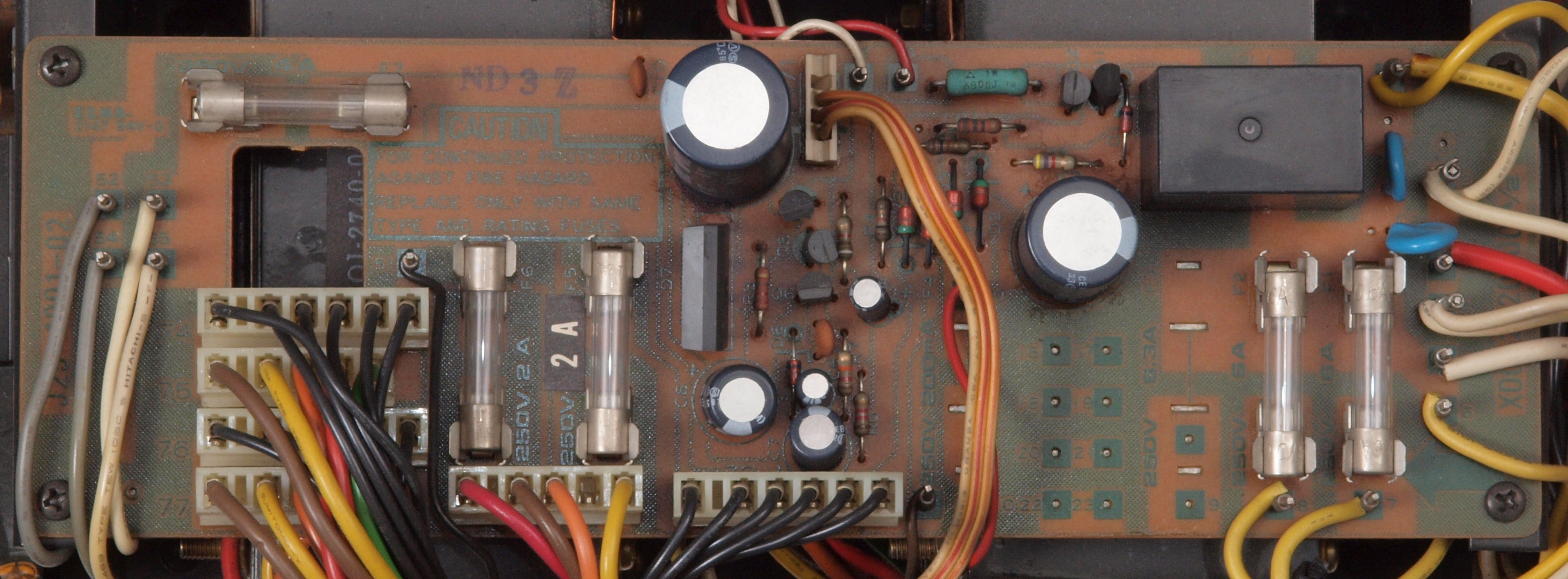

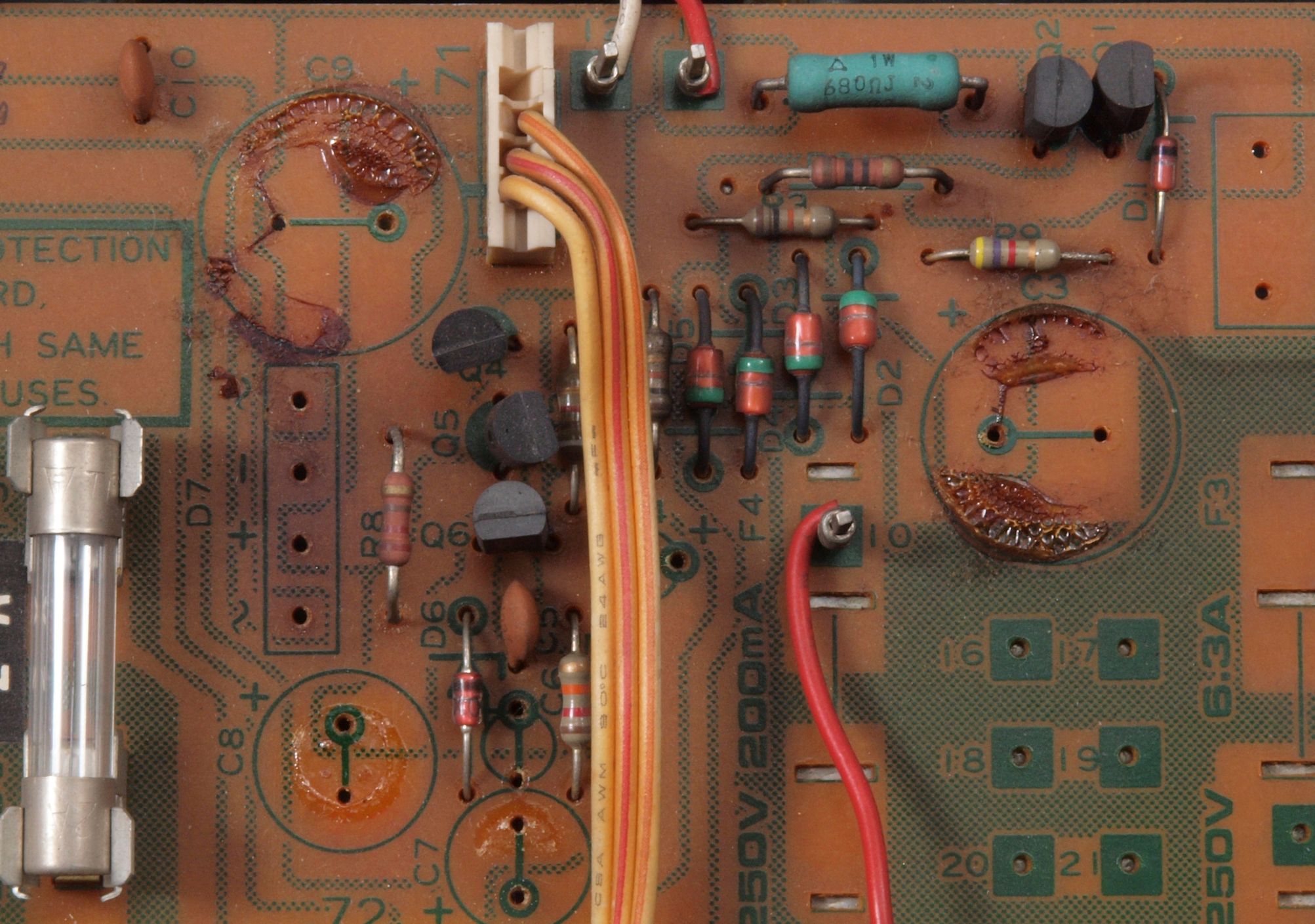

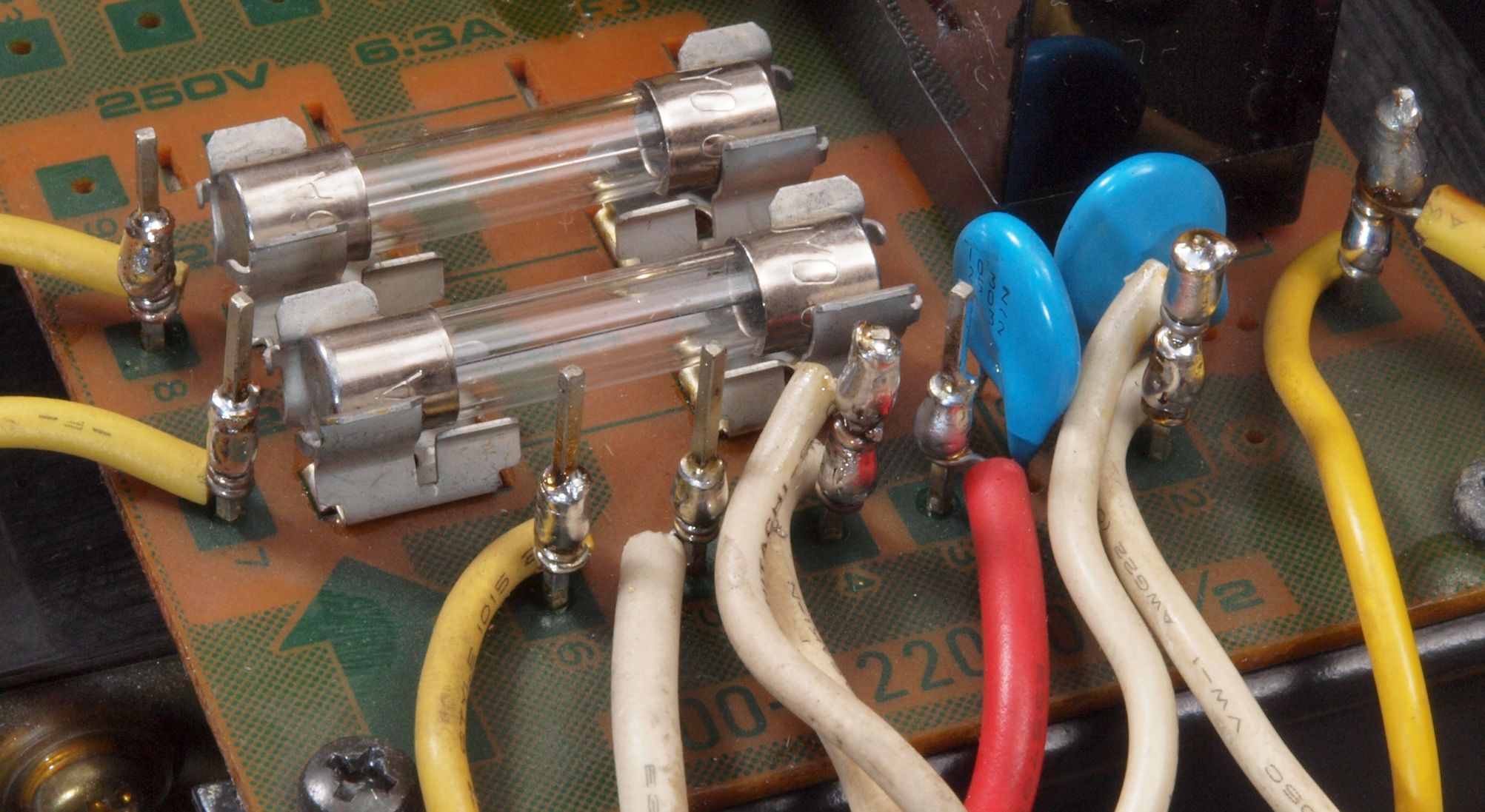

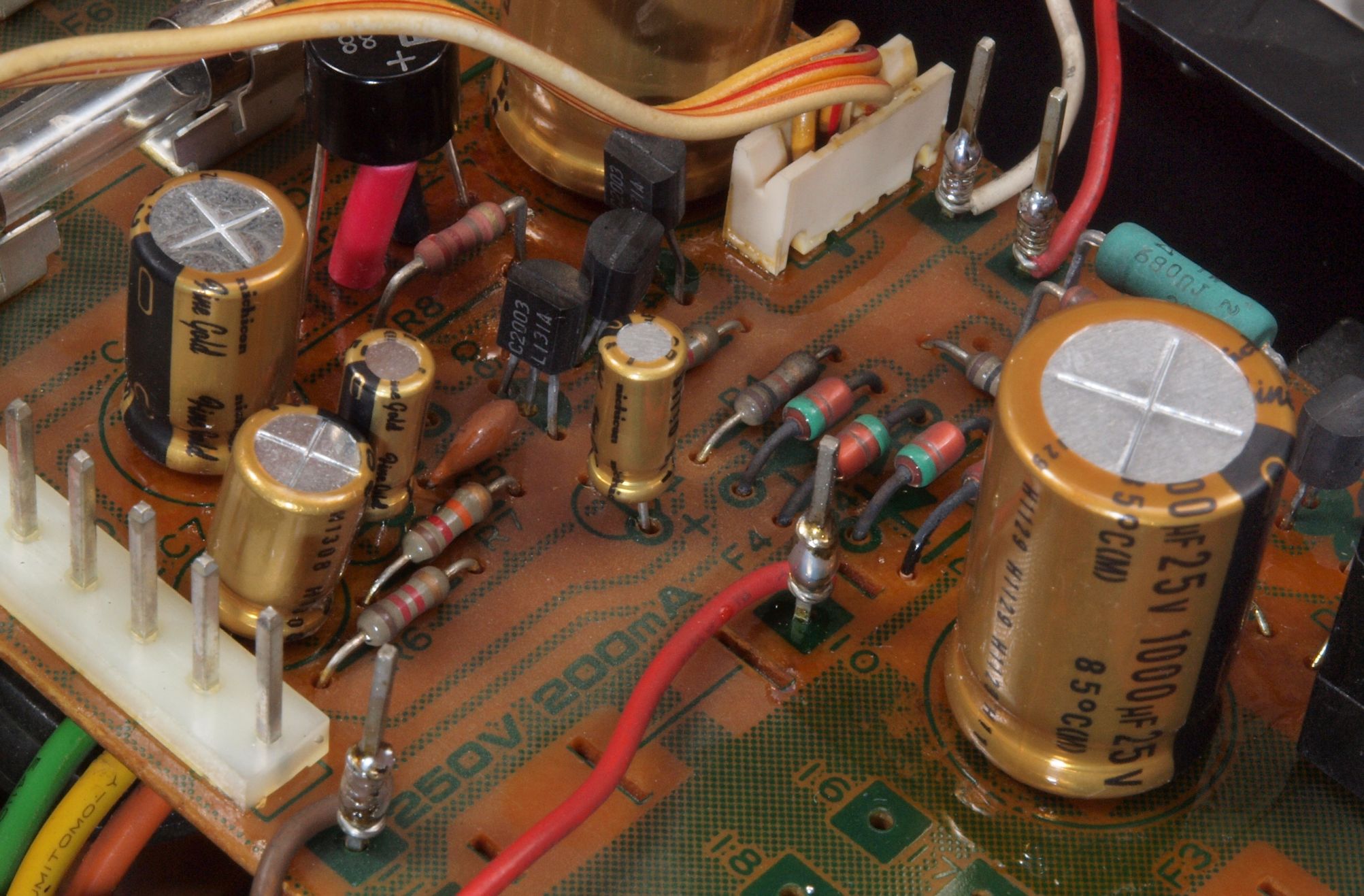

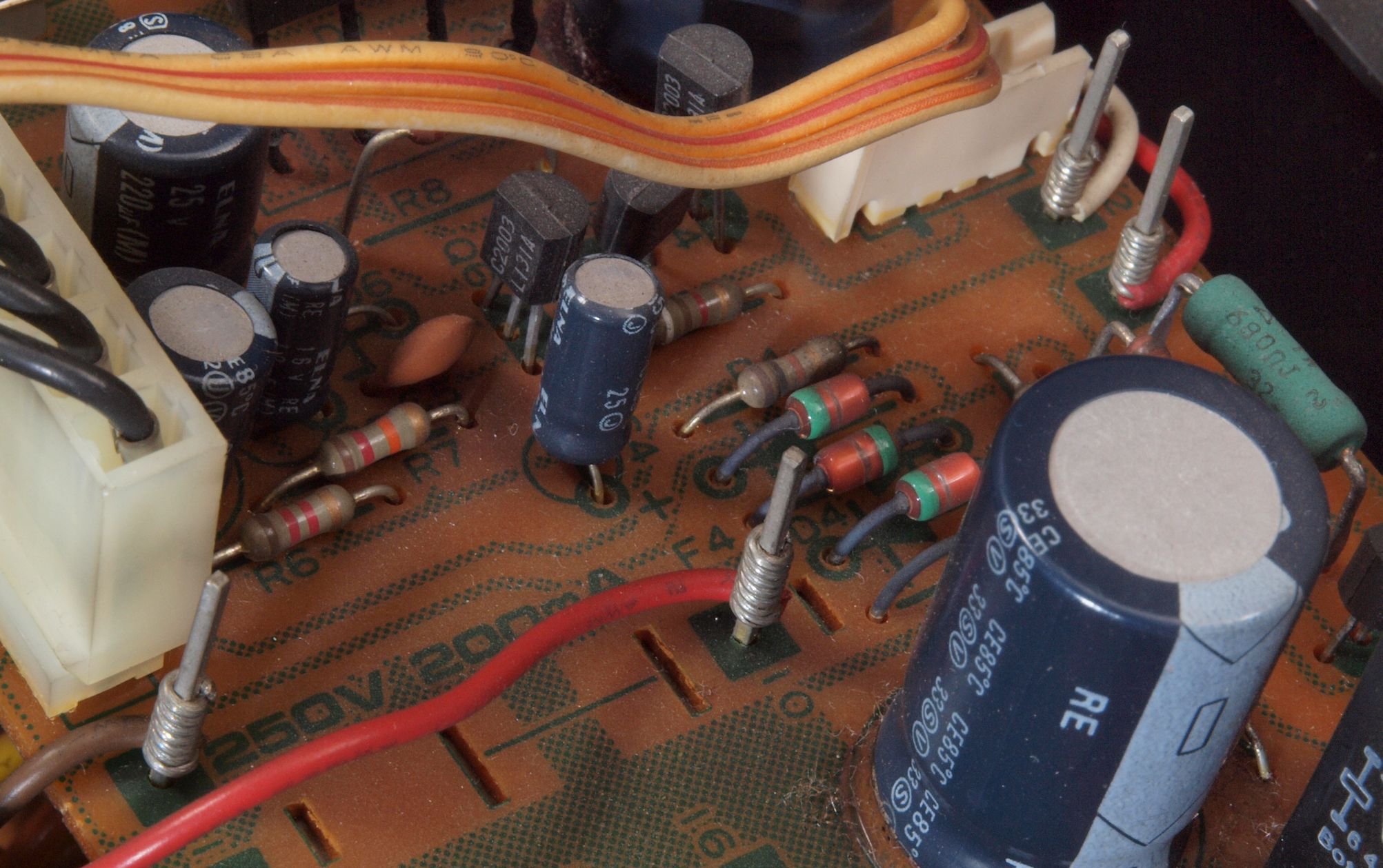

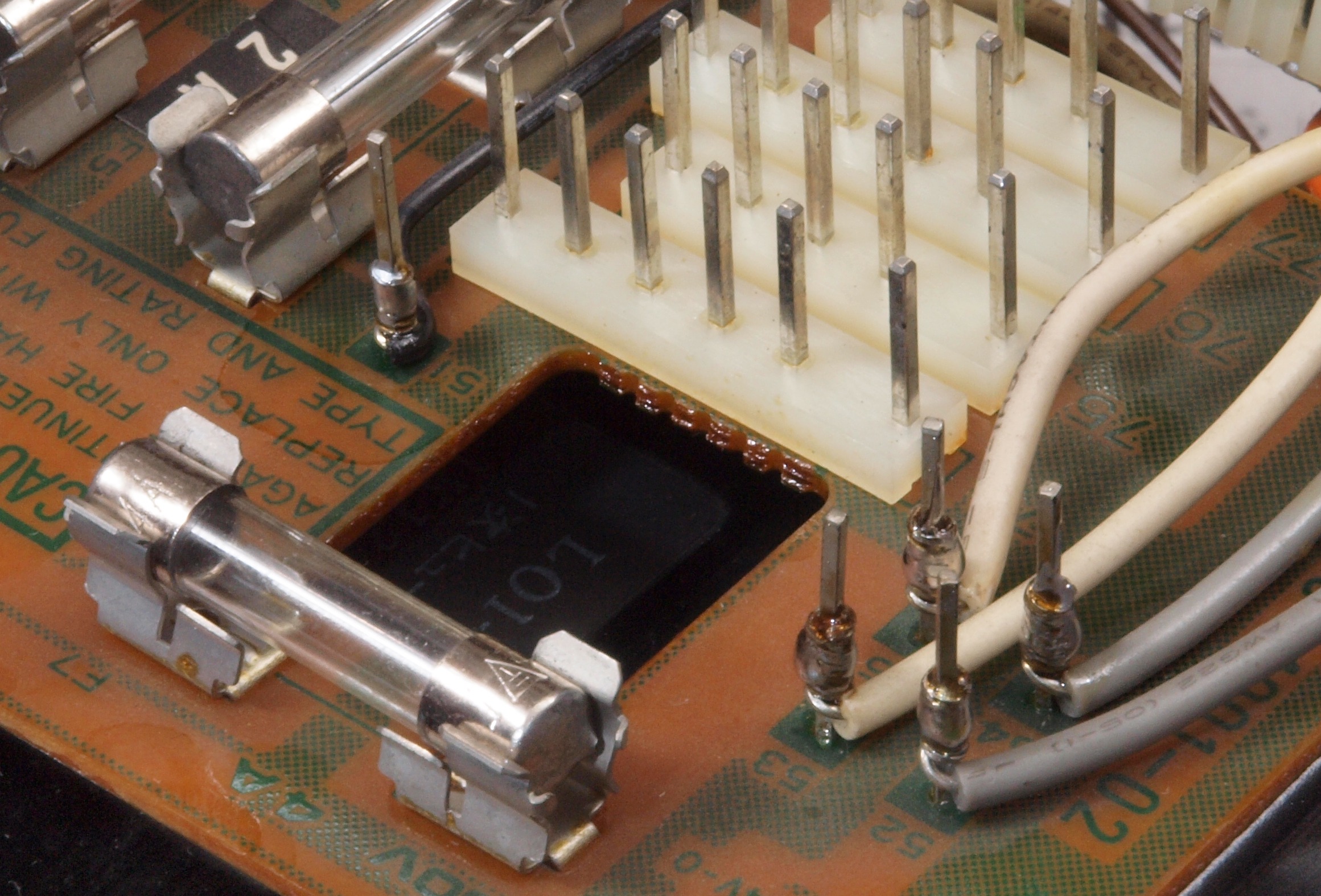

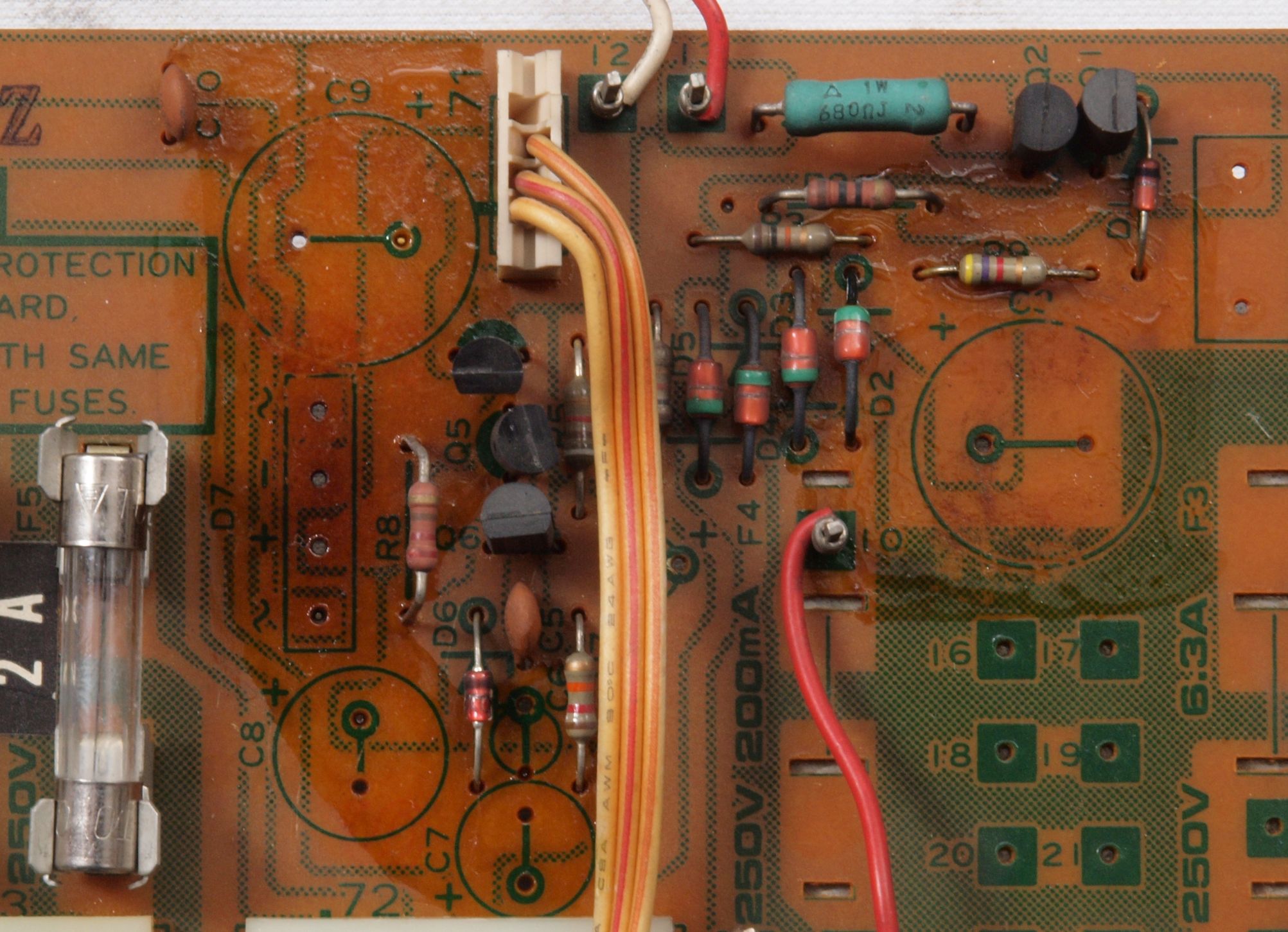

P2. 修理前 電源部基板

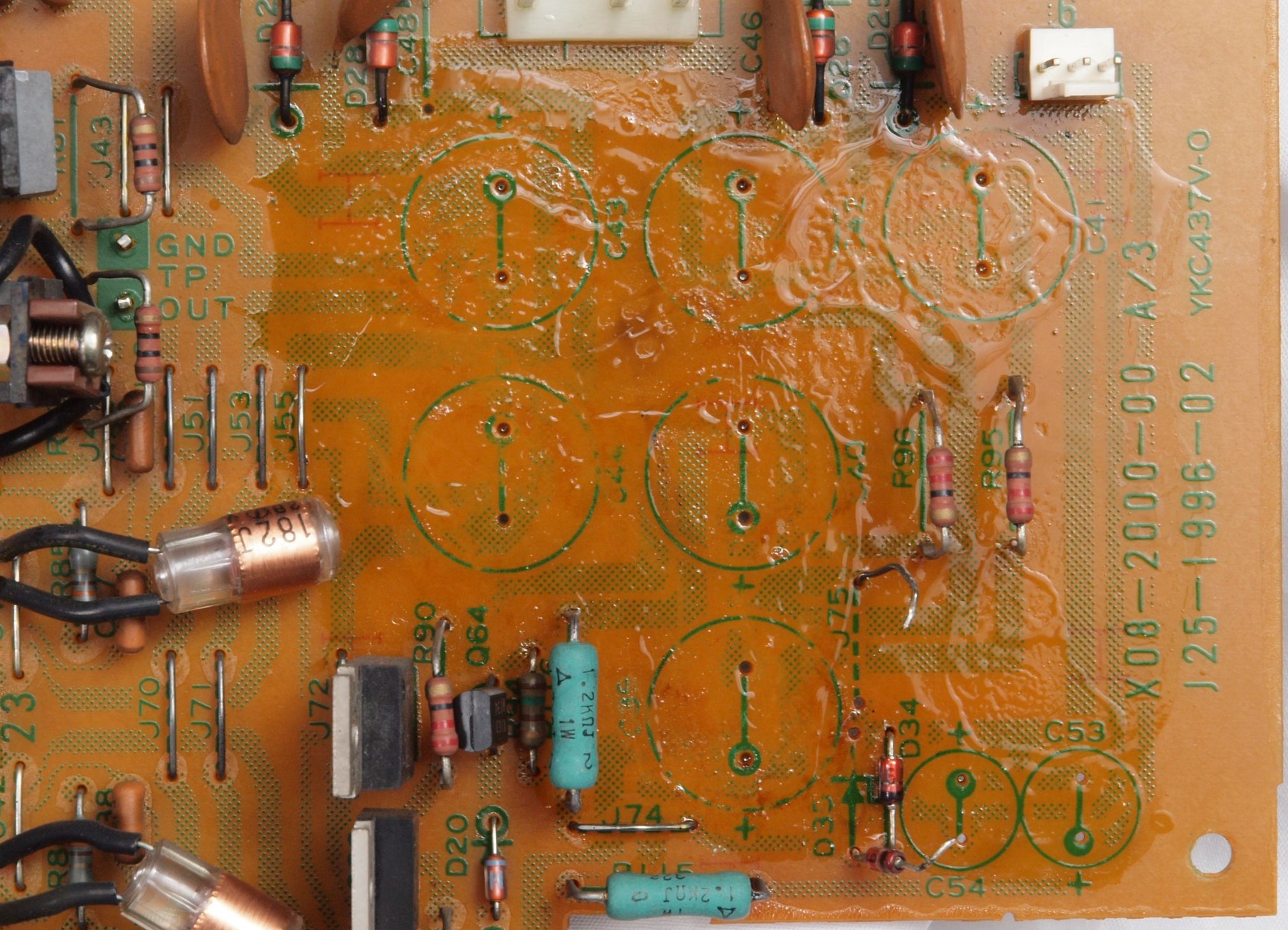

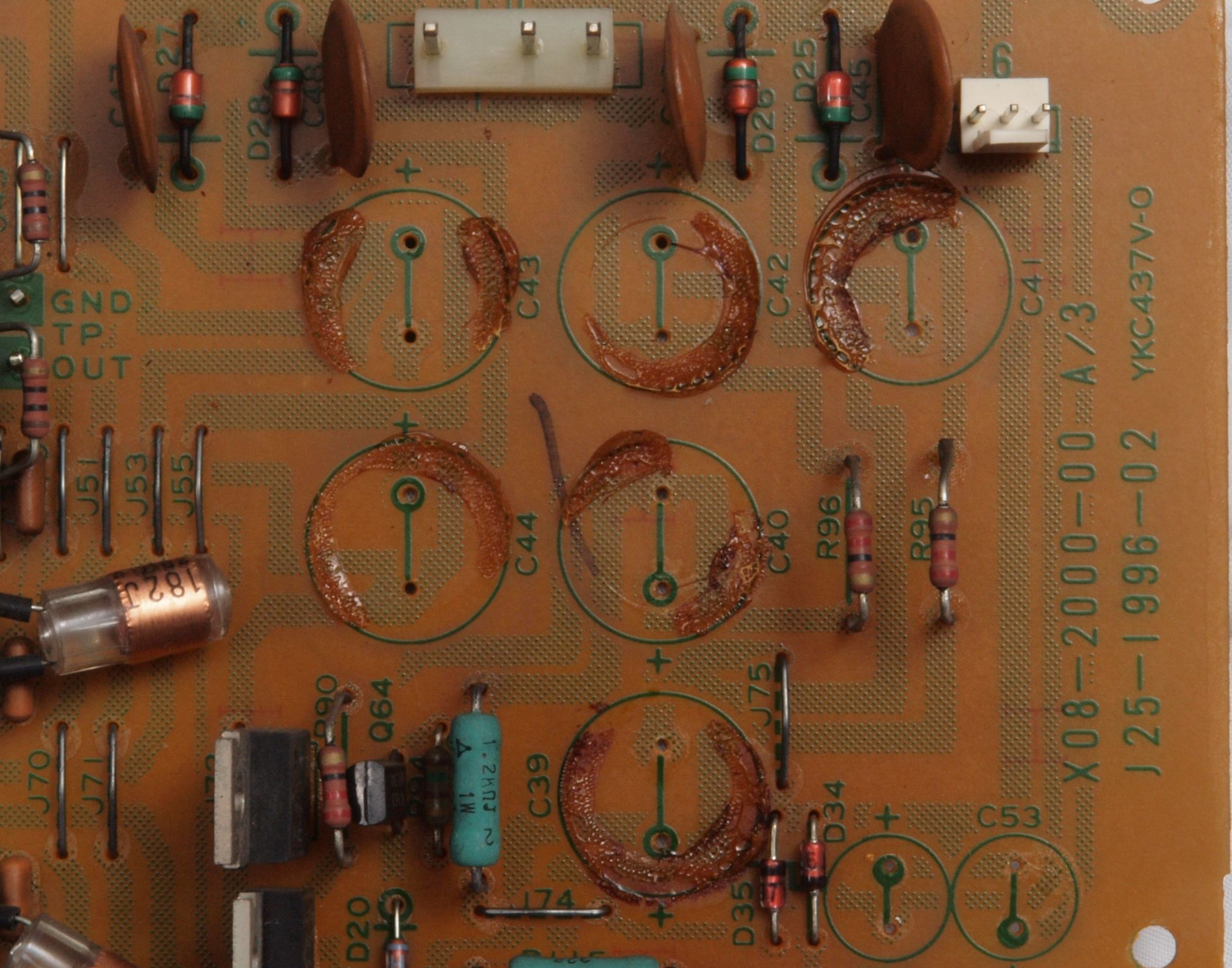

P22. 修理中 電源部基板、 電解コンデンサー固定するトルエン溶媒の接着剤。
P23. 修理中 電源部基板、 トルエン溶媒の接着剤を取り去り、コートを塗布後。
P3. 修理後 電源部基板 電解コンデンサー6個、リレー1個交換

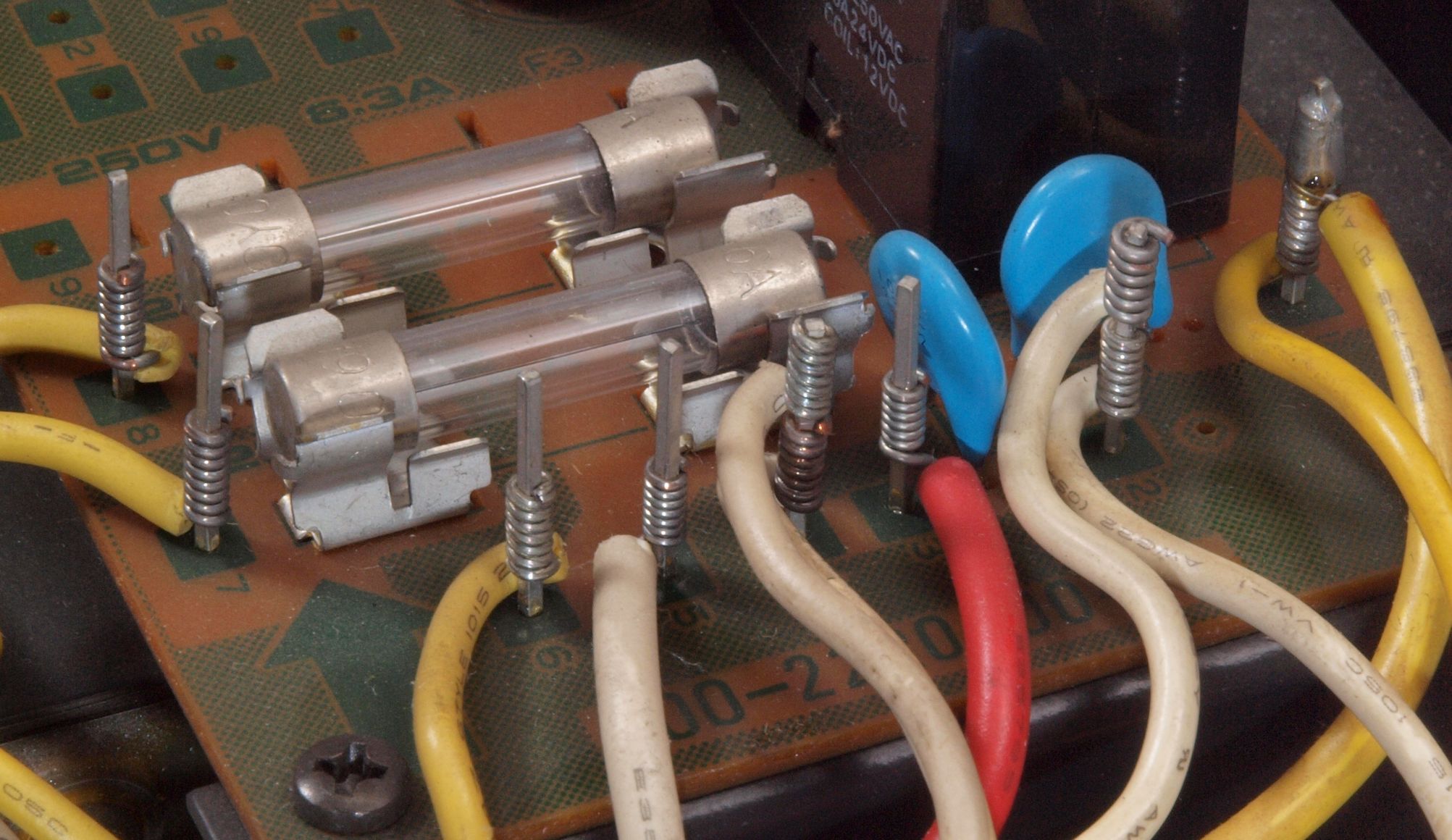

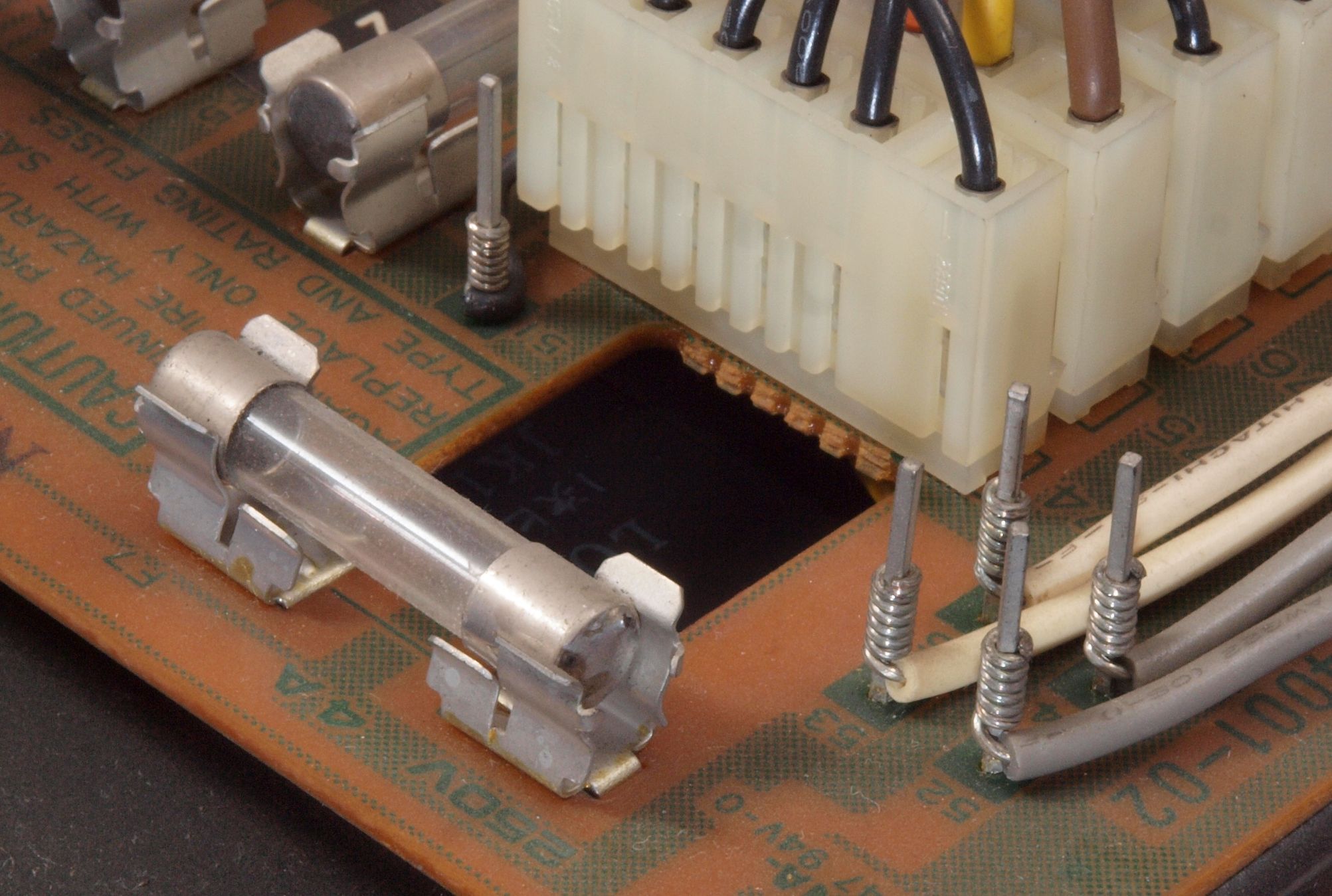

P32. 修理前 電源部基板ラッピングその1
P33. 修理後 電源部基板ラッピングその1 ハンダを浸み込ませる
P34. 修理前 電源部基板ラッピングその2
P35. 修理後 電源部基板ラッピングその2 ハンダを浸み込ませる
P36. 修理前 電源部基板ラッピングその3
P37. 修理後 電源部基板ラッピングその3 ハンダを浸み込ませる
P4. 修理前 電源部基板裏
P5. 修理(半田補正)後 電源部基板裏。 半田を全部やり直す。
P6. 完成電源部基板裏 洗浄し、コートを塗布後
E. 測定・調整

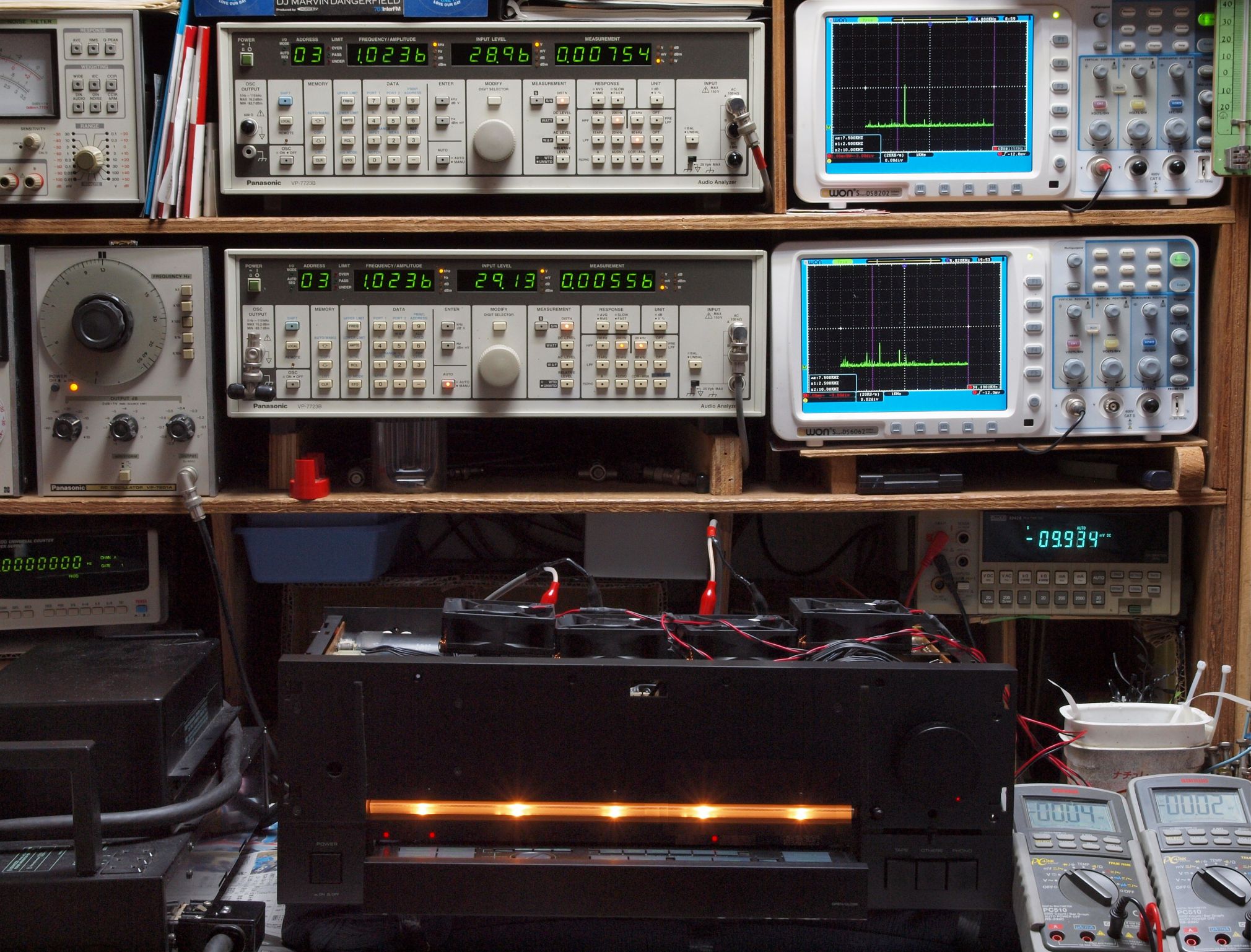

E1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E21. AUX_50Hz入力、R側SP出力電圧38V=180W、 0.0126%歪み。
                 L側SP出力電圧39V=190W、 0.0124%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

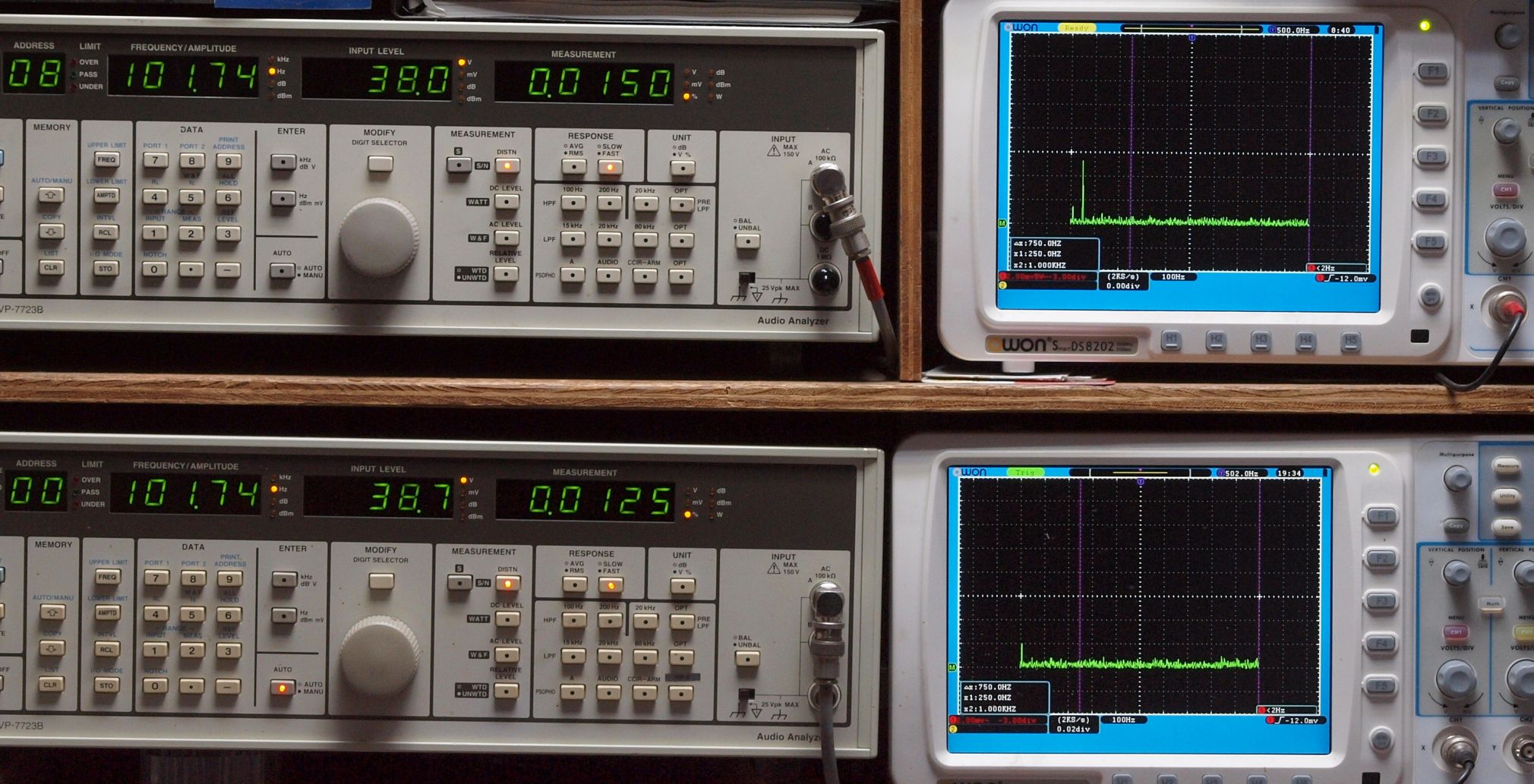

E22. AUX_100Hz入力、R側SP出力電圧38V=180W出力、 0.0150%歪み。
                   L側SP出力電圧39V=190W出力、 0.0125%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

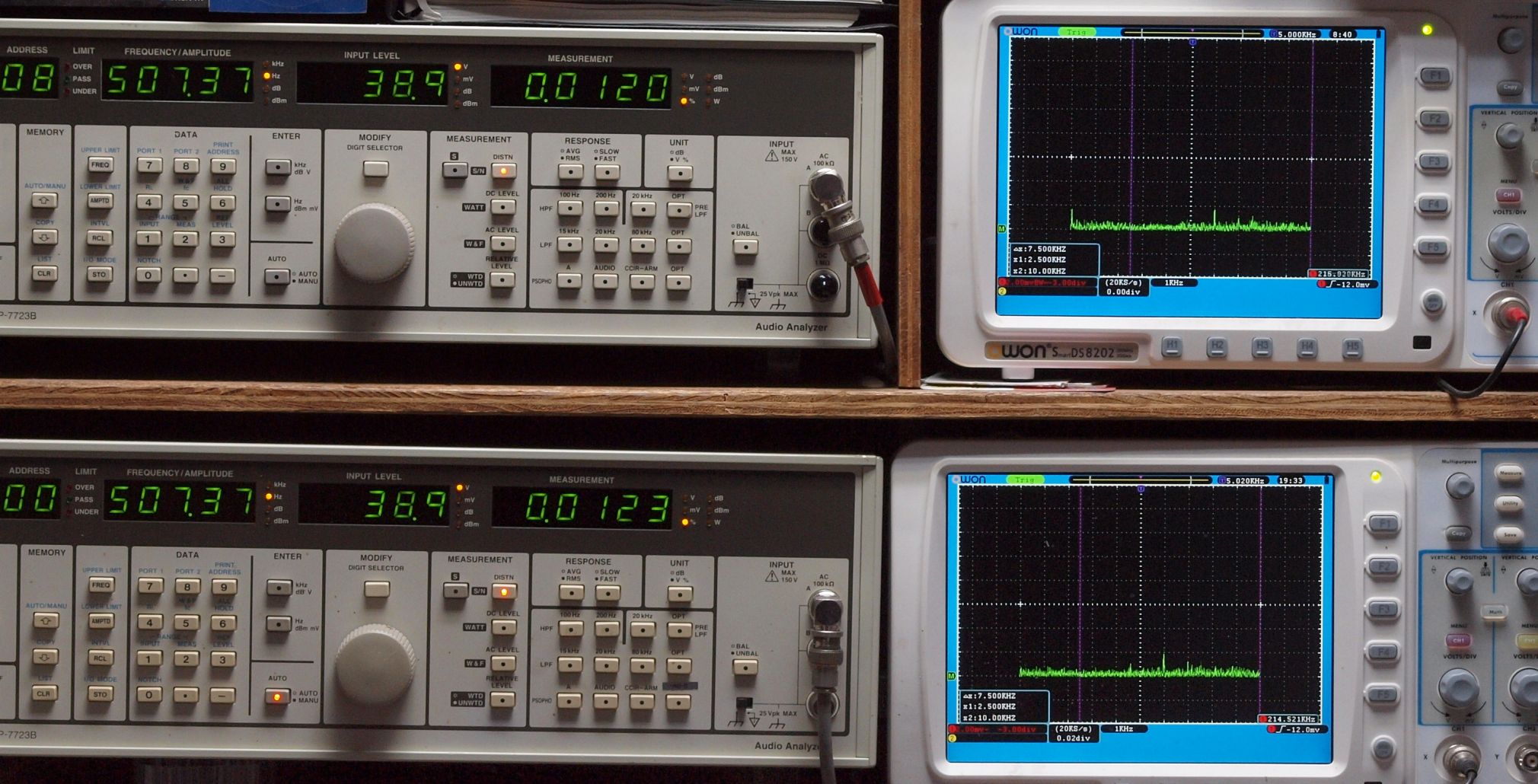

E23. AUX_500Hz入力、R側SP出力電圧39V=190W出力、 0.0120%歪み。
                   L側SP出力電圧39V=190W出力、 0.0123%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. AUX_1kHz入力、R側SP出力電圧39V=190W出力、 0.0122%歪み。
                  L側SP出力電圧39V=200W出力、 0.0124%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

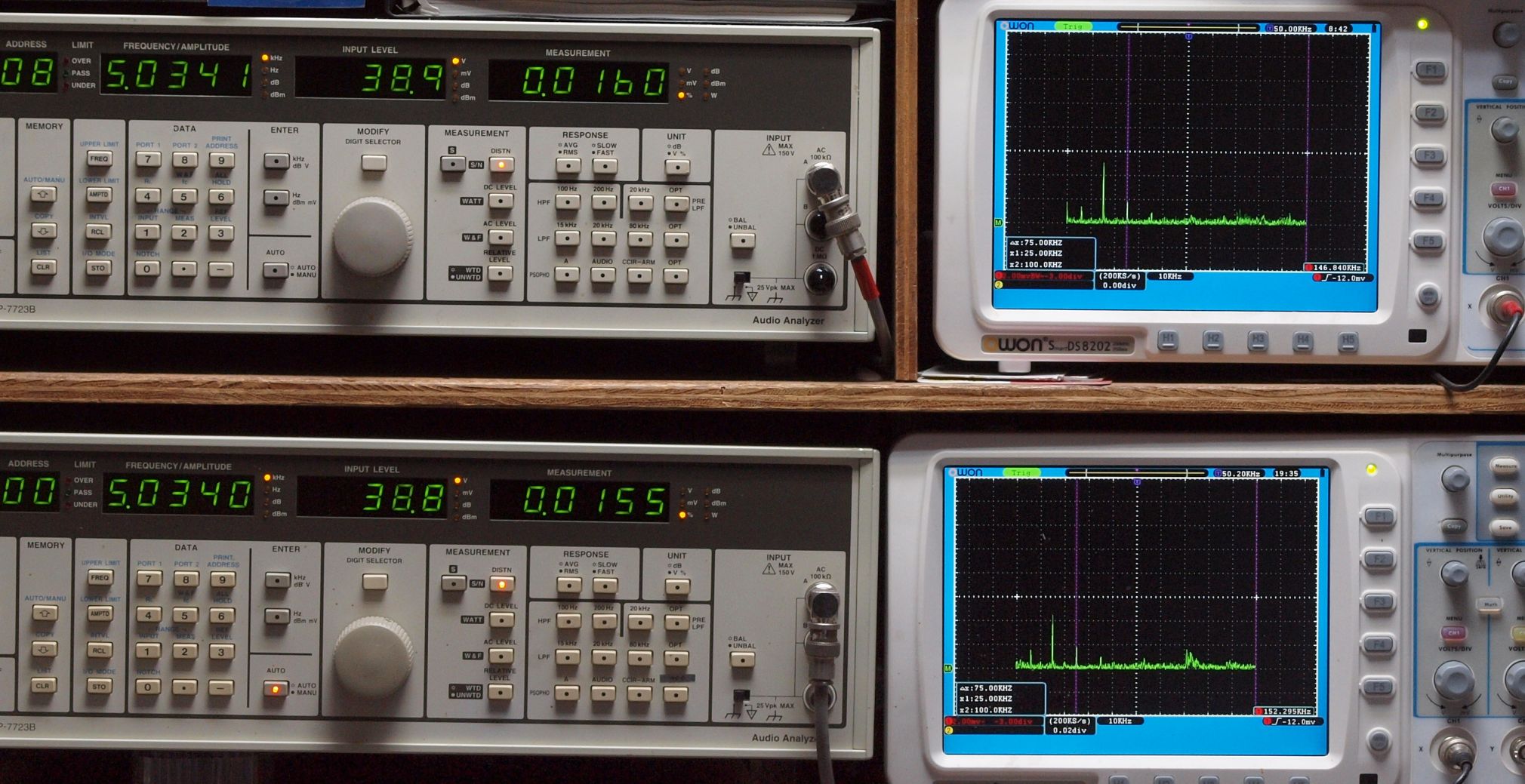

E25. AUX_5kHz入力、R側SP出力電圧39V=190W出力、 0.0160%歪み。
                 L側SP出力電圧39V=190W出力、 0.0155%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E26. AUX_10kHz入力、R側SP出力電圧39V=190W出力、 0.0183%歪み。
                   L側SP出力電圧39V=190W出力、 0.0176%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. AUX_50kHz入力、R側SP出力電圧37V=171W出力、 0.0111%歪み。
                   L側SP出力電圧37V=171W出力、 0.0114%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。

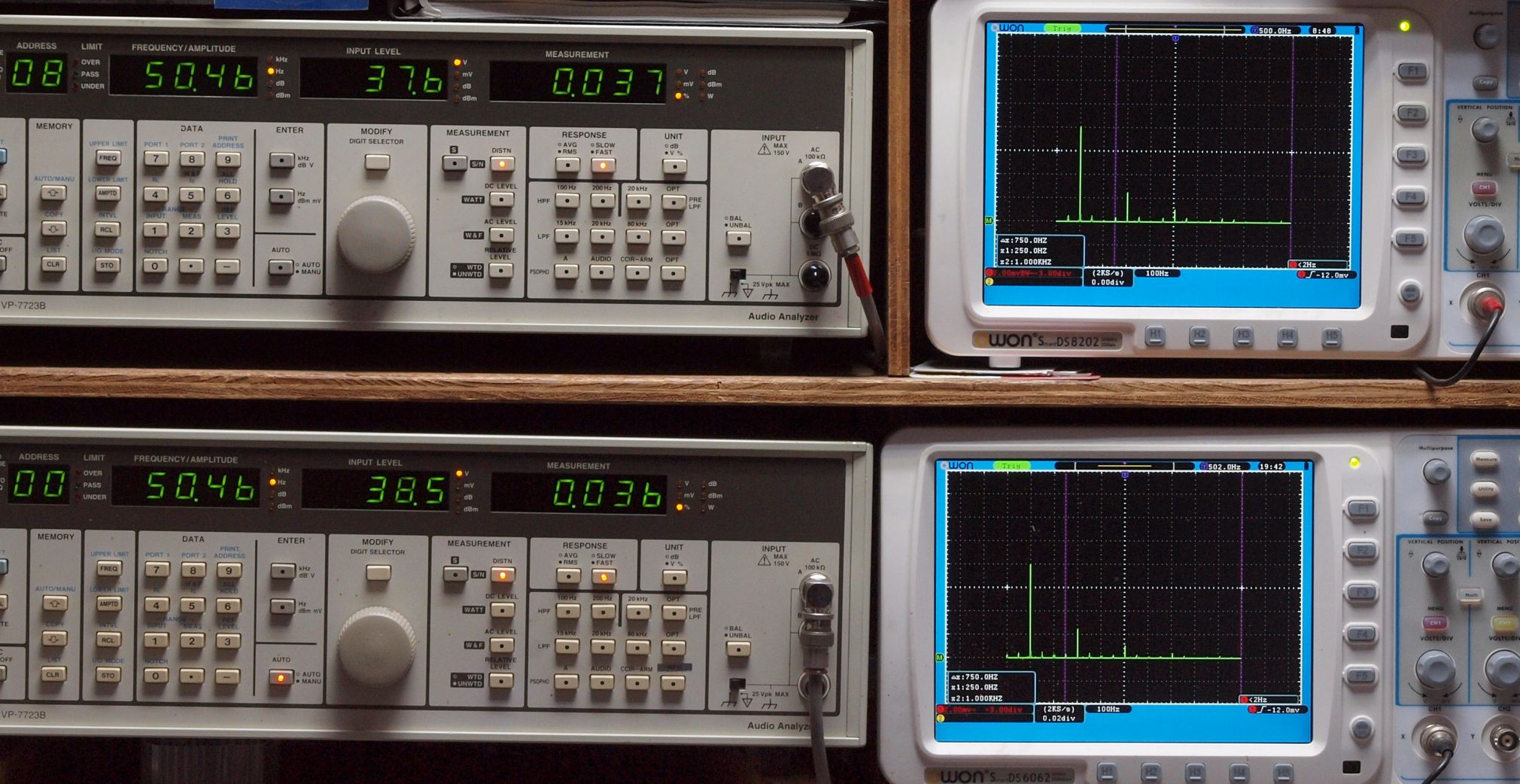

E31. MM_50Hz入力、R側SP出力電圧38V=180W出力、 0.037%歪み。
                L側SP出力電圧39V=190W出力、 0.036%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

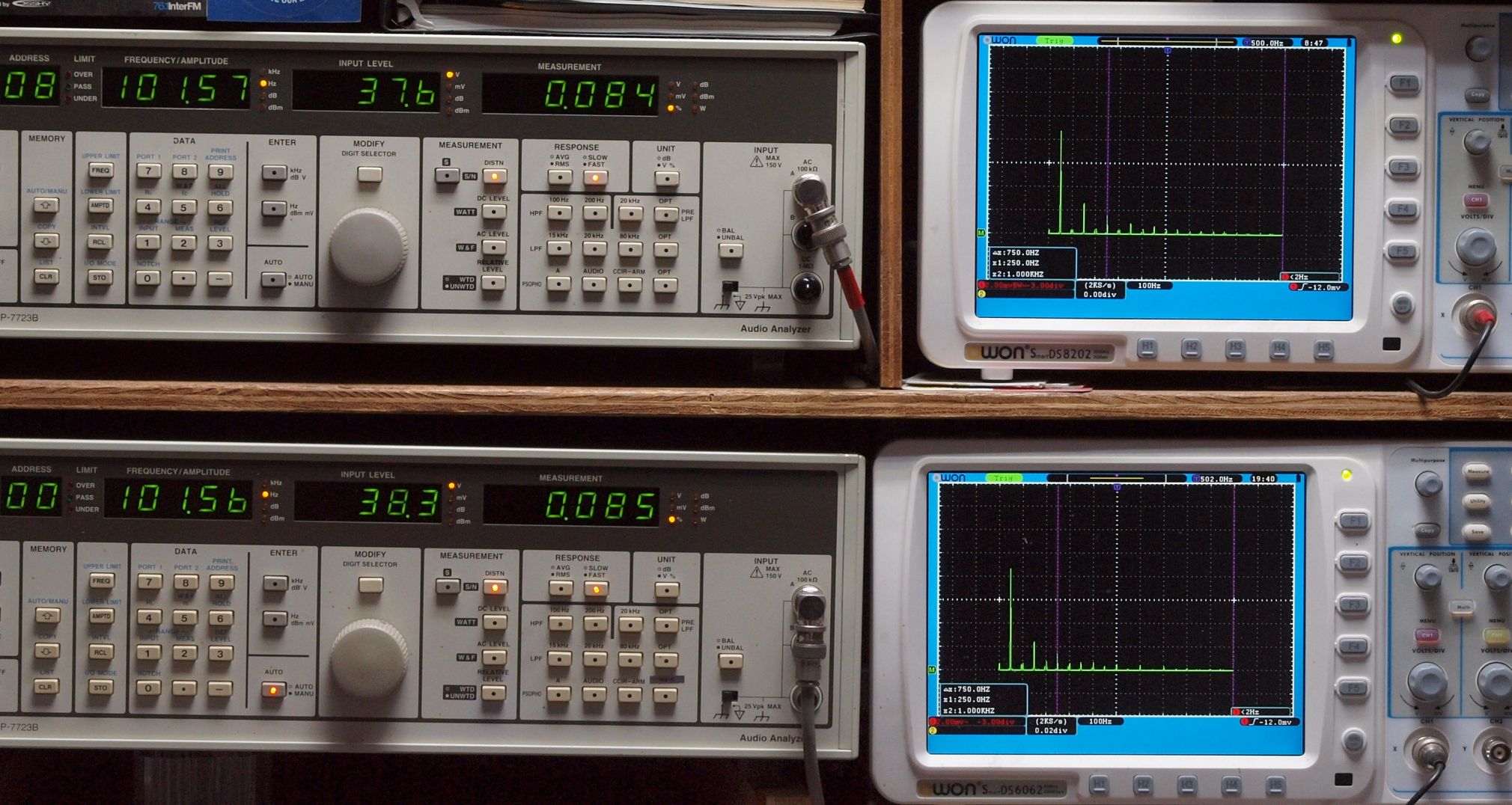

E32. MM_100Hz入力、R側SP出力電圧38V=180W出力、 0.084%歪み。
                  L側SP出力電圧38V=180W出力、 0.085%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250kHz、右=1kHz。

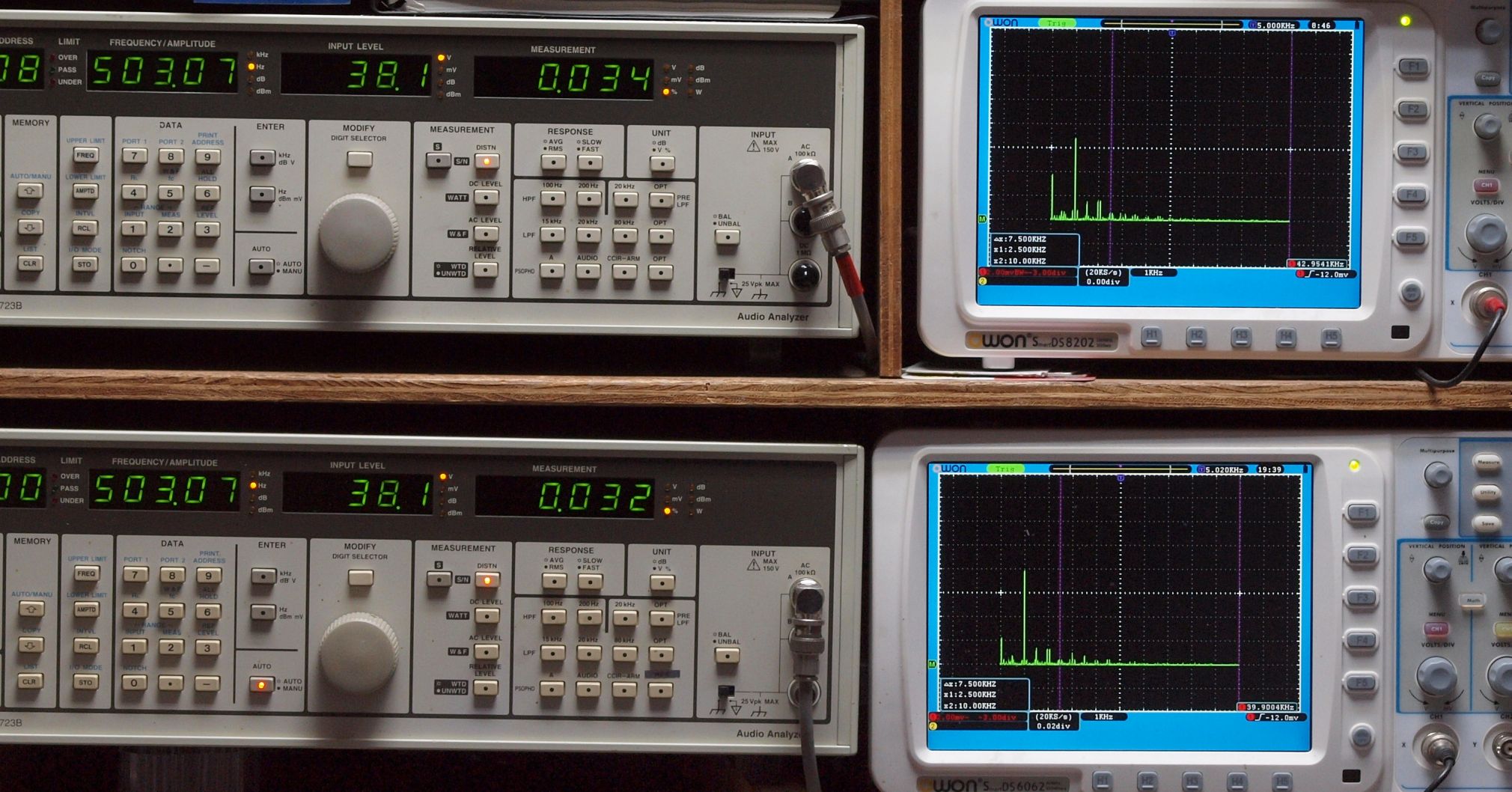

E33. MM_500Hz入力、R側SP出力電圧38V=180W出力、 0.034%歪み。
                  L側SP出力電圧38V=180W出力、 0.032%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

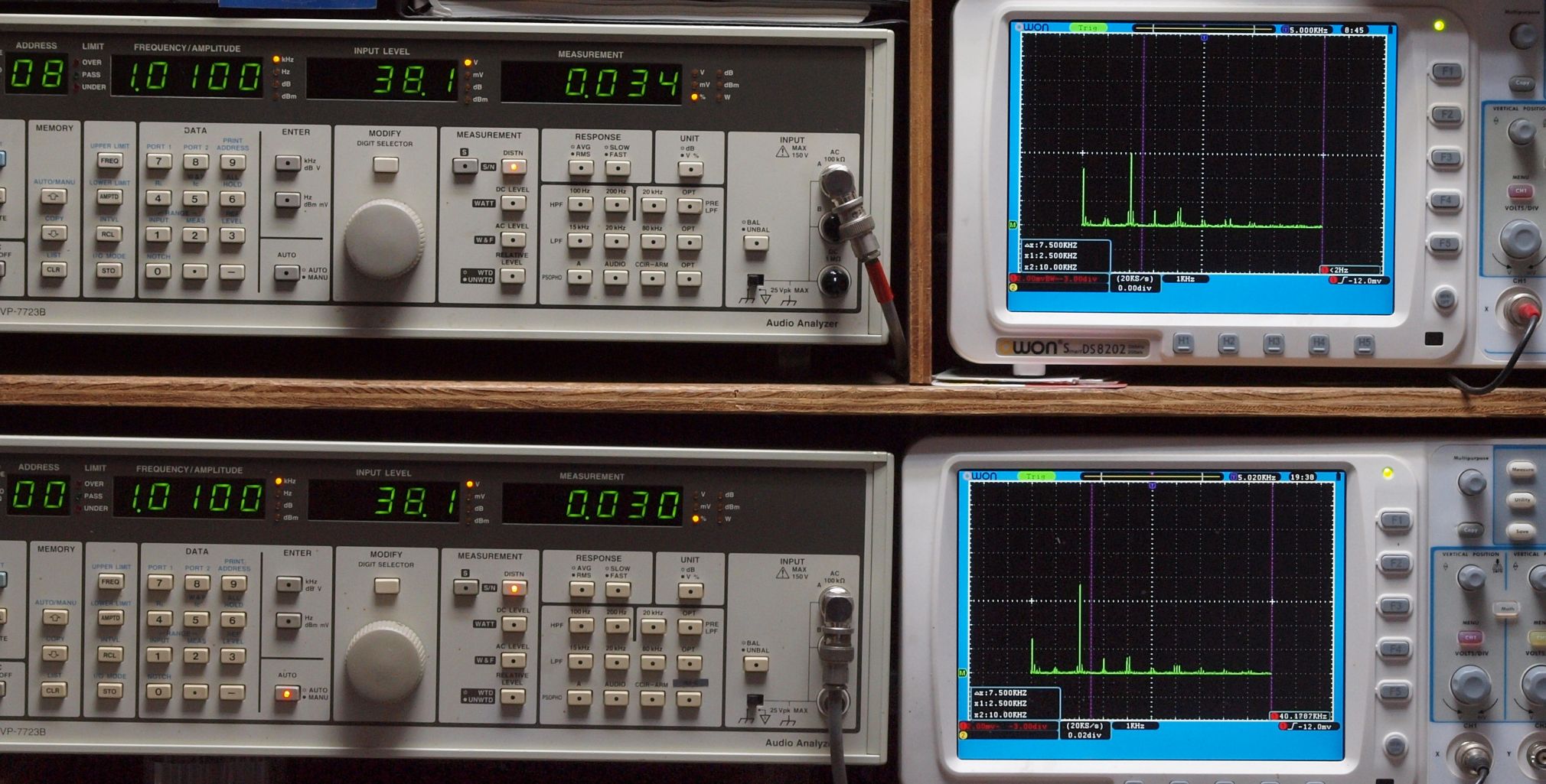

E34. MM_1kHz入力、R側SP出力電圧38V=180W出力、 0.034%歪み。
                 L側SP出力電圧38V=180W出力、 0.030%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

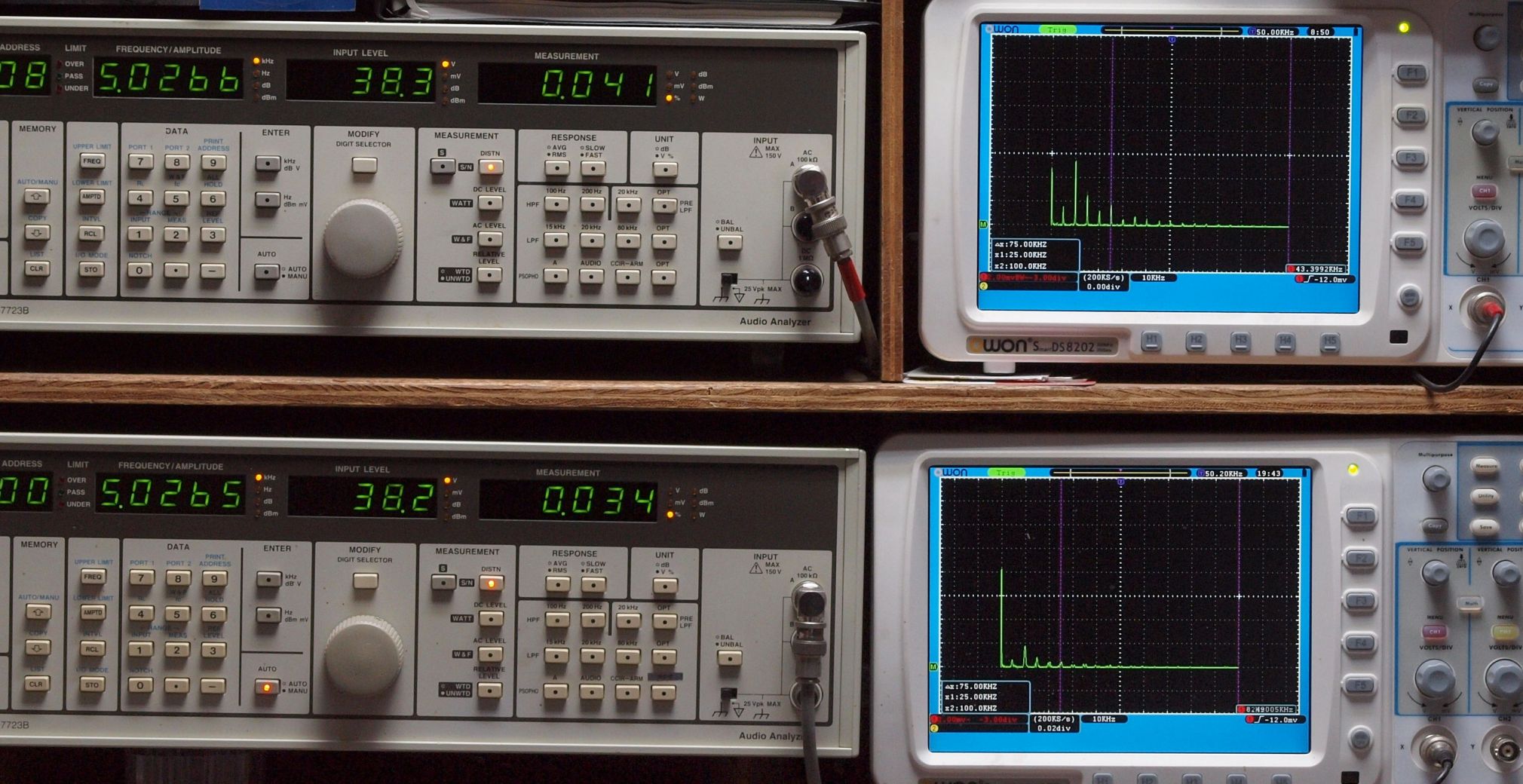

E35. MM_5kHz入力、R側SP出力電圧38V=180W出力、 0.041%歪み。
                 L側SP出力電圧38V=180W出力、 0.034%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=100kHz。

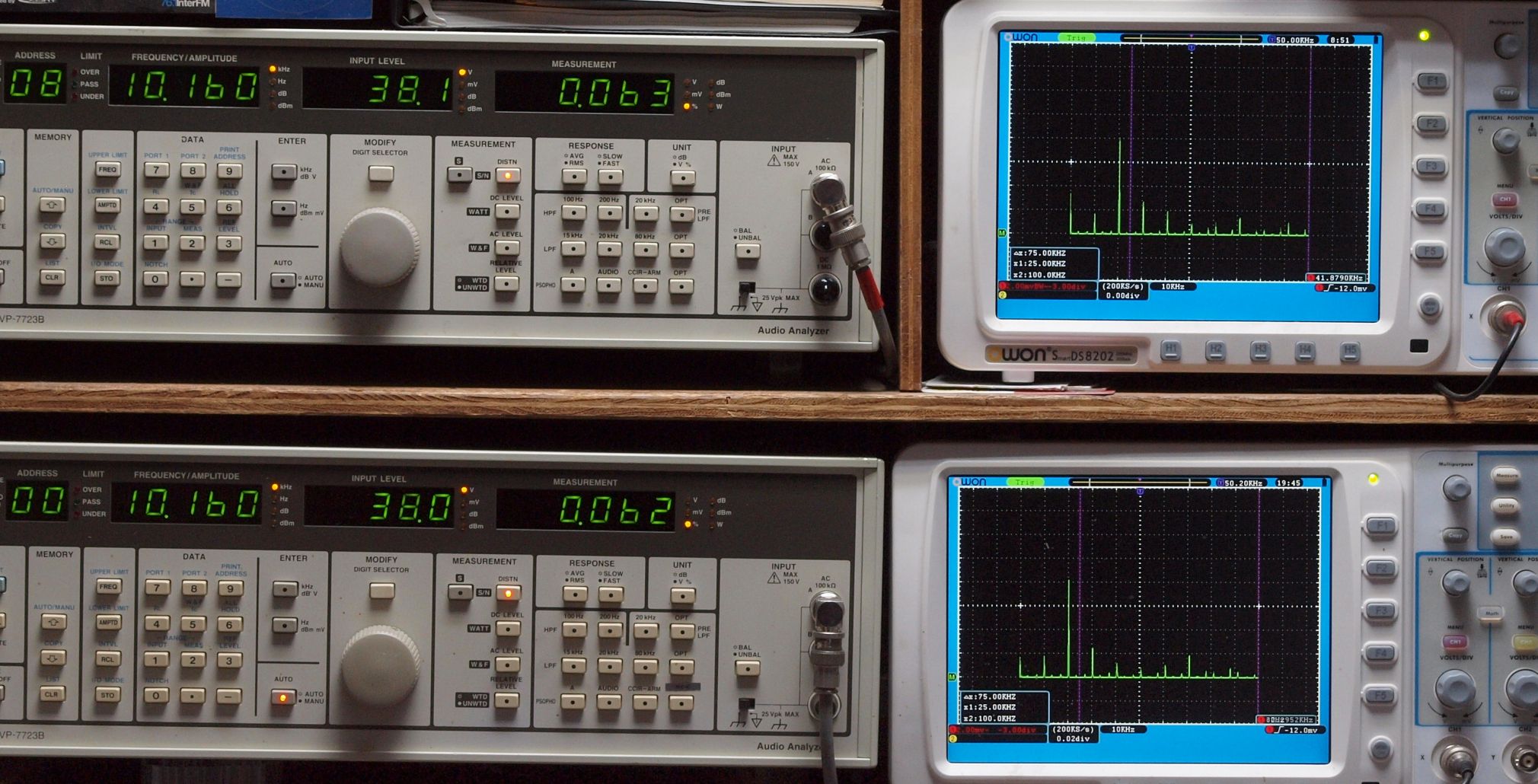

E36. MM_10kHz入力、R側SP出力電圧38V=180W出力、 0.063%歪み。
                  L側SP出力電圧38V=180W出力、 0.062%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

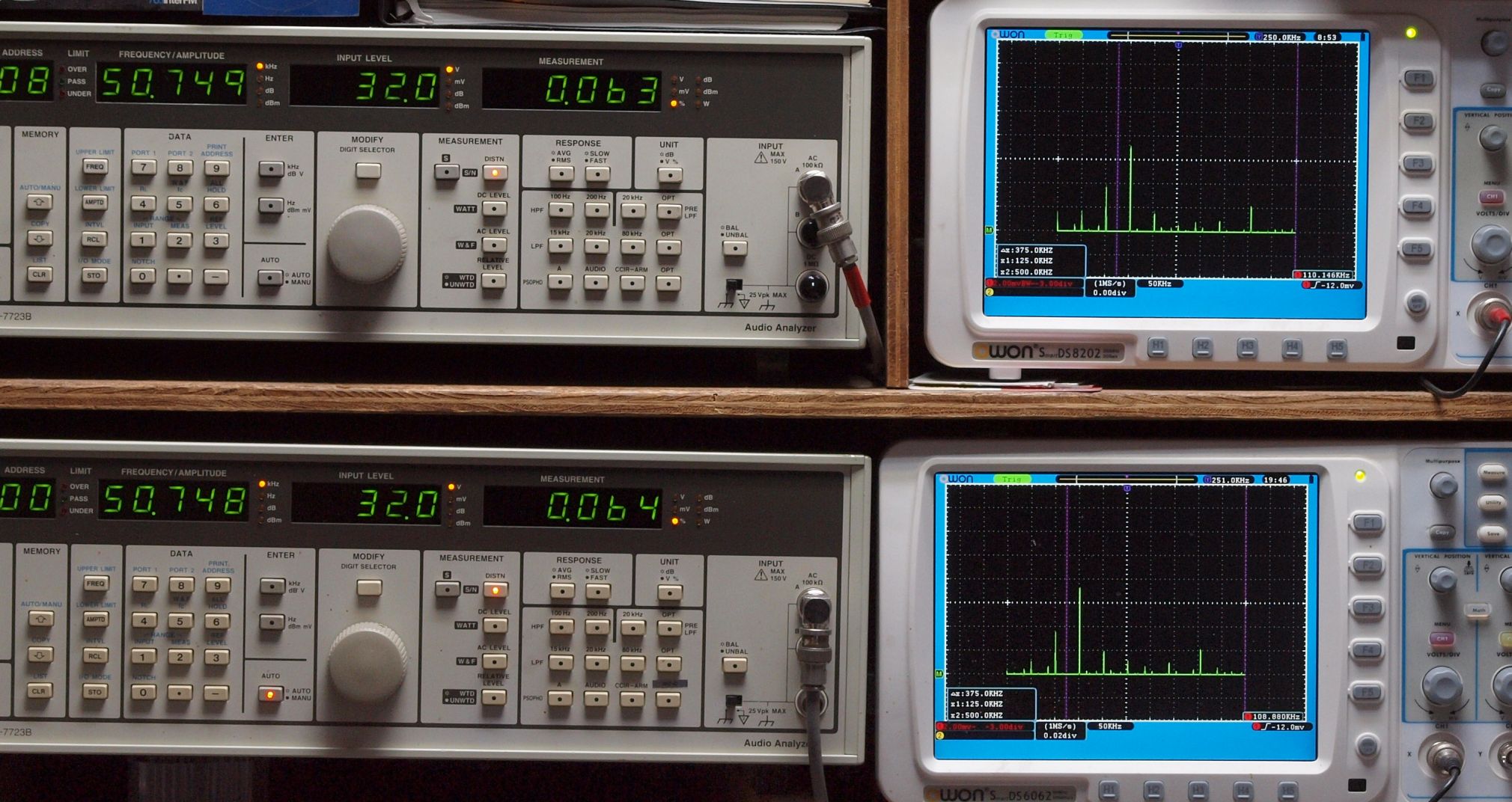

E37. MM_50kHz入力、R側SP出力電圧32V=128W出力、 0.063%歪み。
                  L側SP出力電圧32V=128W出力、 0.064%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=500kHz。

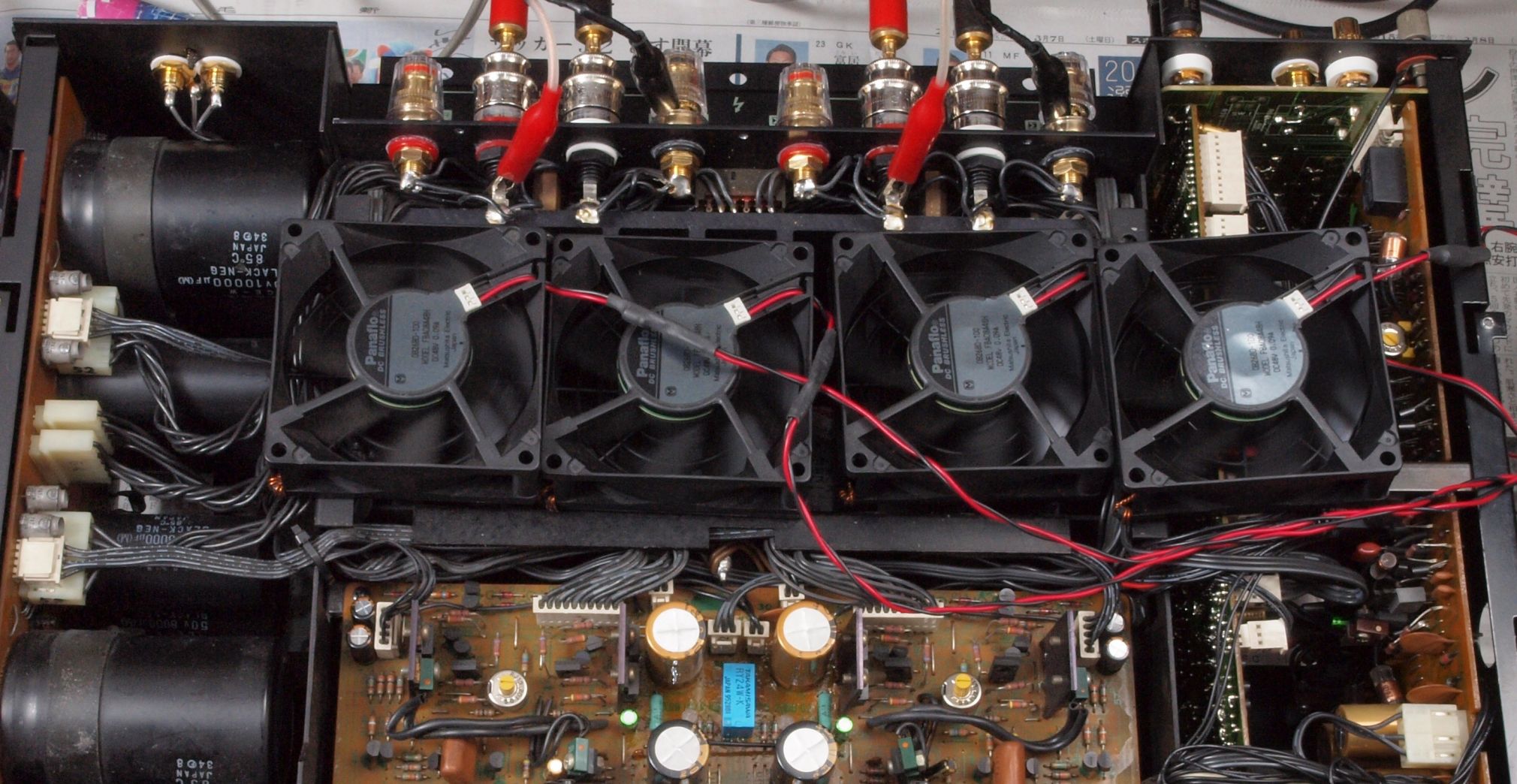

E4. フルパワー出力なので、 24V高速フアンが全回転でクーリング。
S. KENWOOD L−02a  の仕様(マニアル・カタログより)
型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ L02A
定格出力(両ch動作) 170W+170W(8Ω、20Hz〜20kHz)
250W+250W(4Ω、1kHz、THD 0.003%)
ダイナミックパワー 390W+390W(4Ω)
250W+250W(8Ω)
全高調波歪率 TUNER・AUX・TAPE→SP端子。
    定格出力時  20Hz〜20kHz(8Ω)=0.003%。
    1/2定格出力時 20Hz〜20kHz(8Ω)=0.003%

PHONO→SP端子(Vol−20dB)
    定格出力時  20Hz〜20kHz=0.004%
混変調歪率(60Hz:7kHz=4:1) Tuner、Aux、Tape→SP端子:0.003%(8Ω)
周波数特性(Tuner、Aux、Tape→SP端子) DC〜400kHz -3dB
SN比(IHF-A、定格出力時、SP端子) Phono MM=91dB以上
Phono MC=73dB以上
Tuner、Aux、Tpae=110dB以上
サブソニックフィルター 18Hz、6dB/oct
ラウドネスコントロール(Volume-30dB) 30Hz〜100Hz連続可変
+3dB/+6dB/+9dB
ダンピングファクター(55Hz、8Ω) 10,000以上
ライズタイム 0.9μs
スルーレート ±150V/μs
入力感度/インピーダンス(定格出力時、SP端子) Phono MM=2.5mV/47kΩ
Phono MC=0.1mV/100Ω
Tuner、Aux、Tape=150mV/30kΩ
Phono最大許容入力(1kHz、歪率0.0007%) MM=350mV
MC=15mV
Phono RIAA偏差 20Hz〜20kHz ±0.2dB
出力レベル/インピーダンス Tape rec(pin)=150mV/430Ω
Pre out(最大出力)=2V/600Ω
電源電圧 AC100V、50Hz/60Hz
定格消費電力(電気用品取締法) 420W
電源コンセント 電源スイッチ連動=2系統、250W
電源スイッチ非連動=1系統、500W
外形寸法 本体=幅480×高さ183×奥行343mm
電源部=幅480×高さ181×奥行163mm
ドッキング時=幅480×高さ183×奥行482mm
重量 本体=約17.5kg
電源部=約17kg
ドッキング時=約34.5kg
価格 55万円(1982年発売)
