ROTEL RA−1312 修理記録
2022/11/13.
倉庫整理の為、オークションに出品するため測定

S. ROTEL RA−1312 の仕様(マニアル・カタログより)

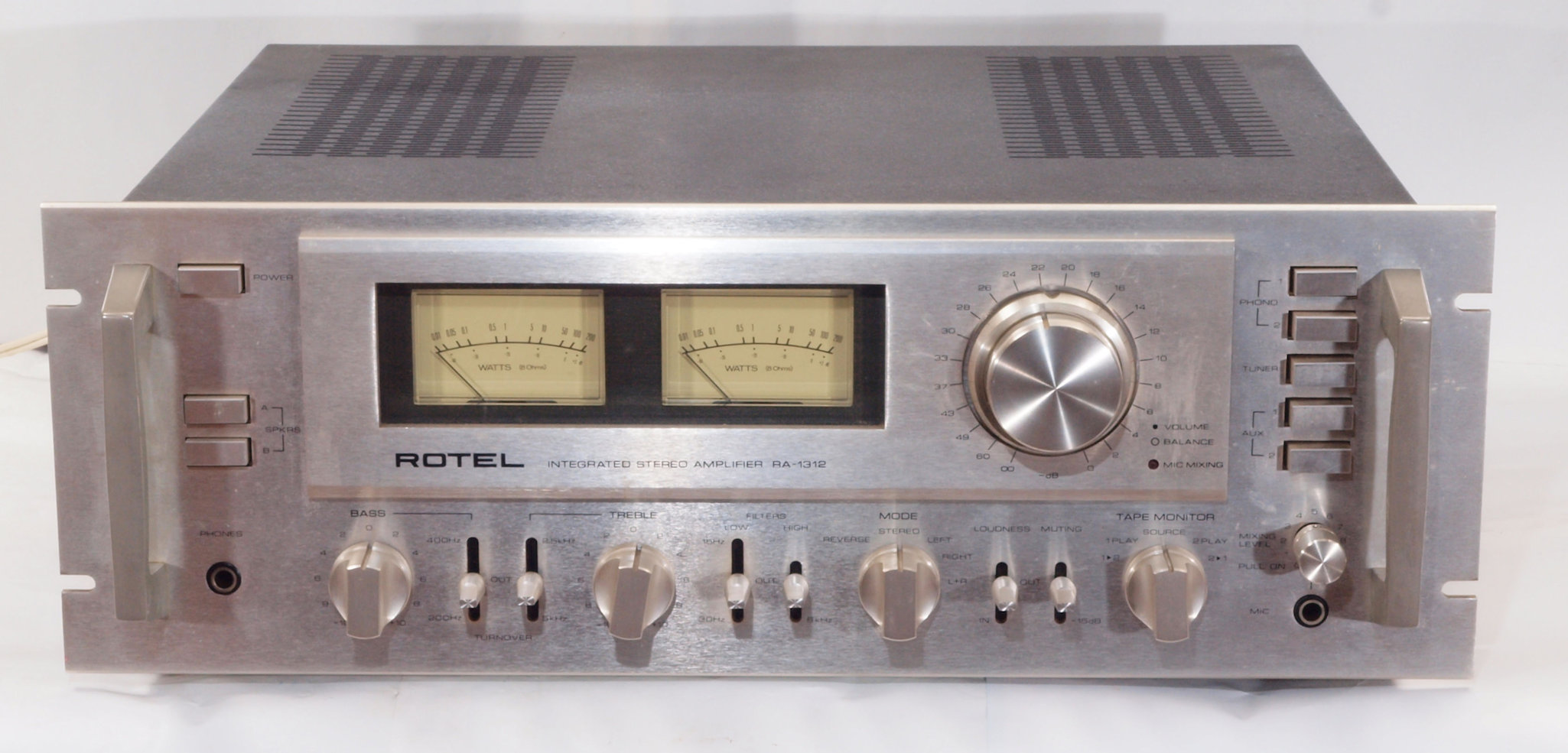

1. 前から見る。

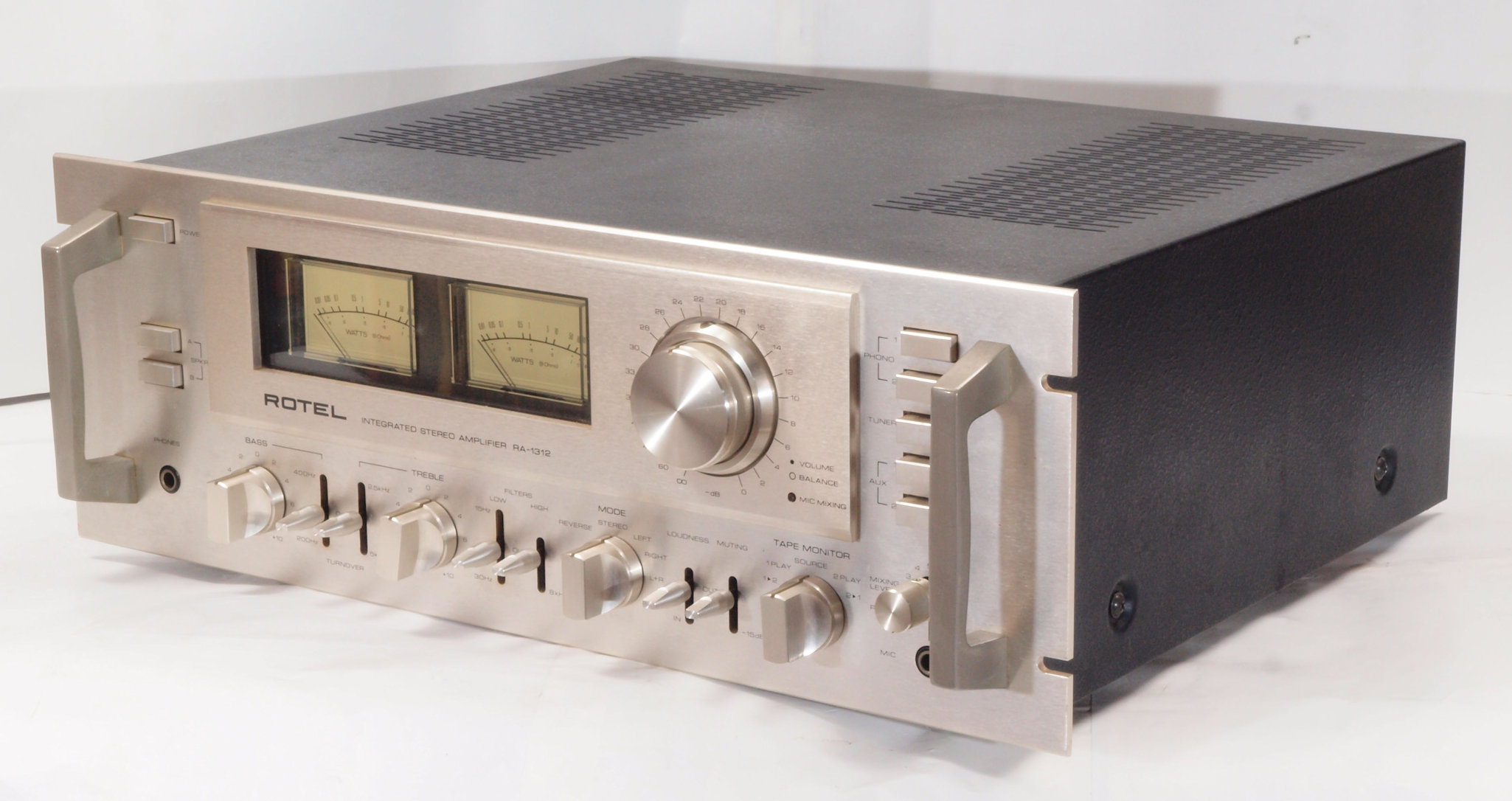

2. 前右から見る。

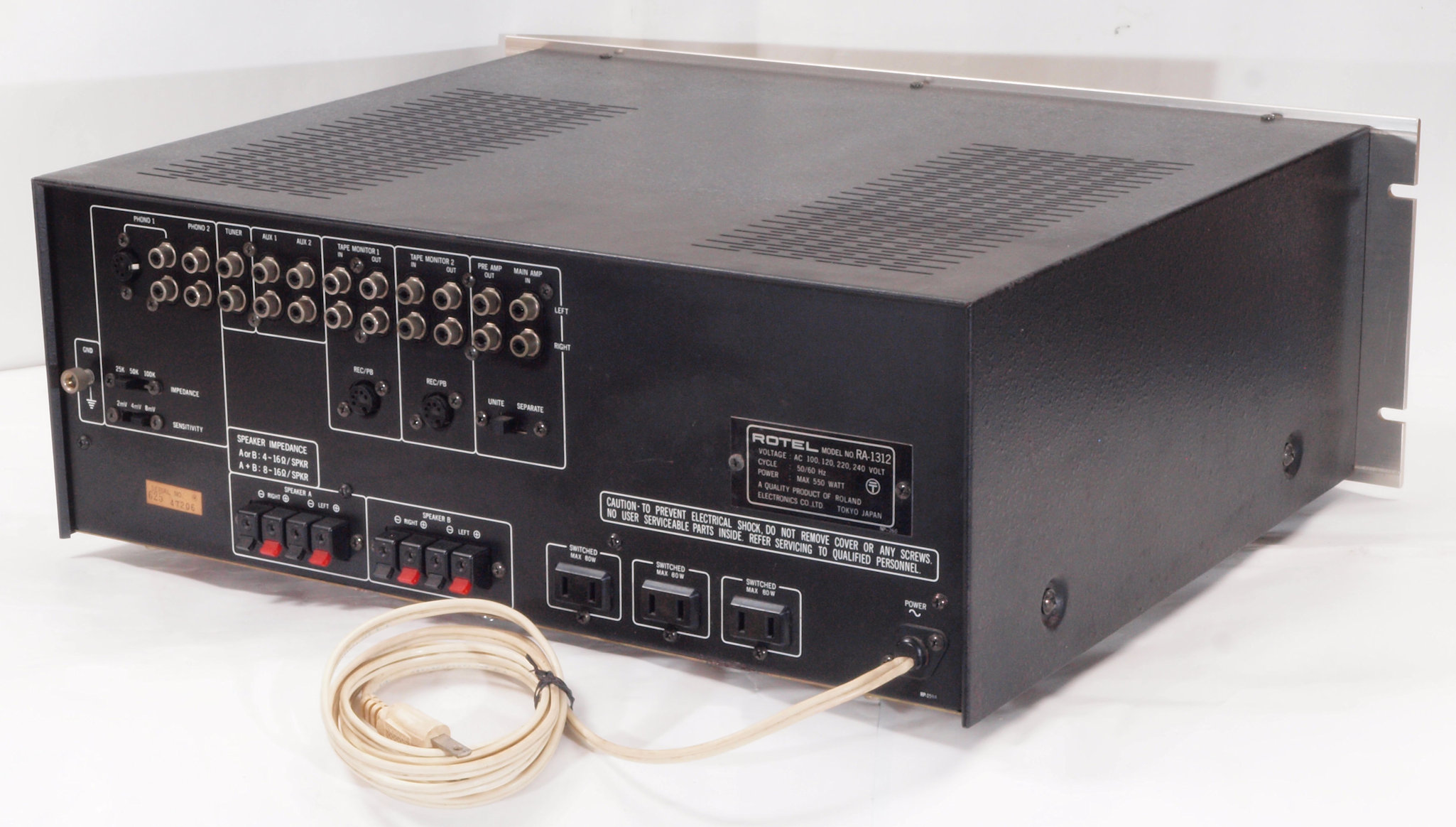

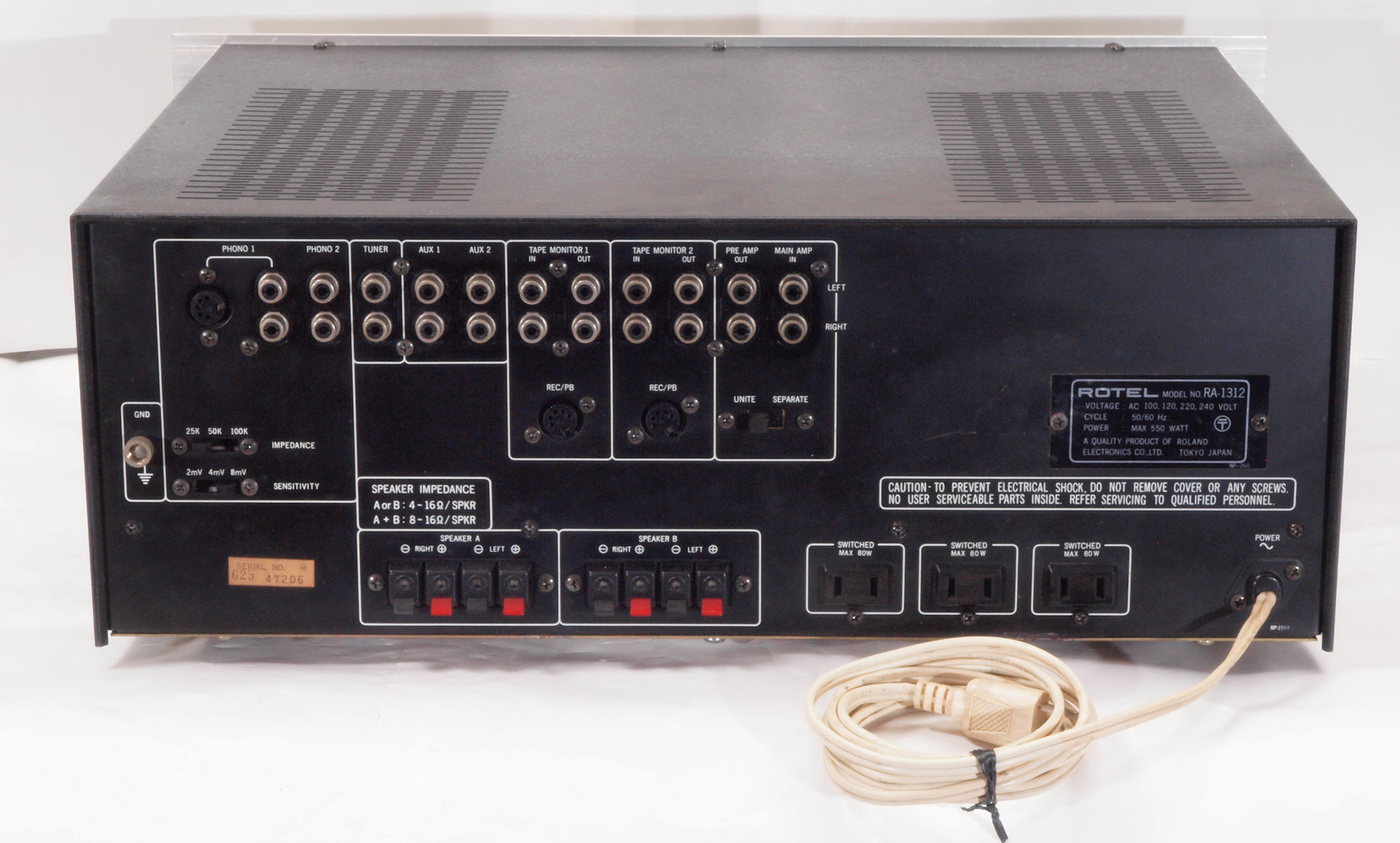

3. 後から見る。
4. 後左から見る。
5. 下前左から見る。

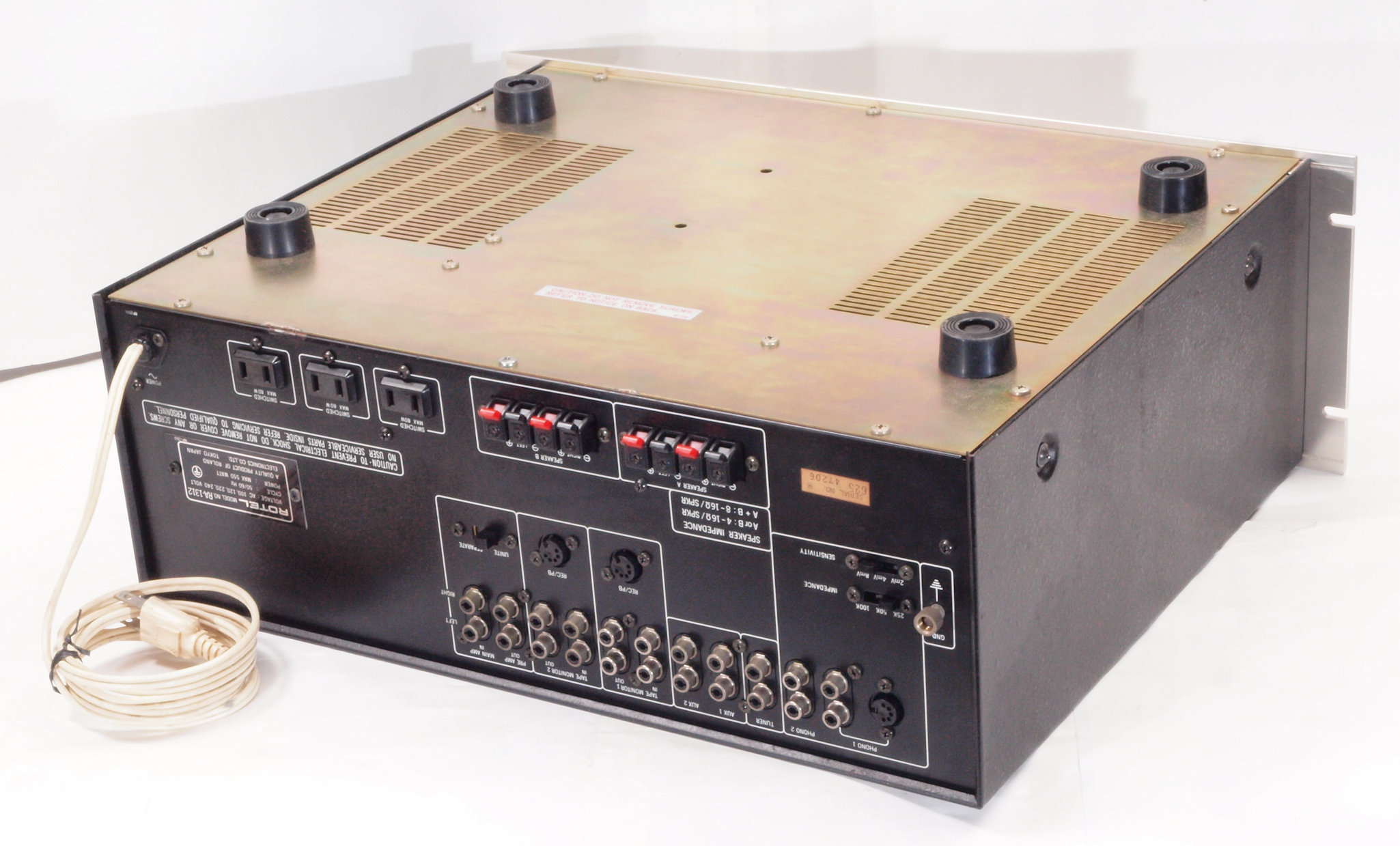

6. 下後右から見る。

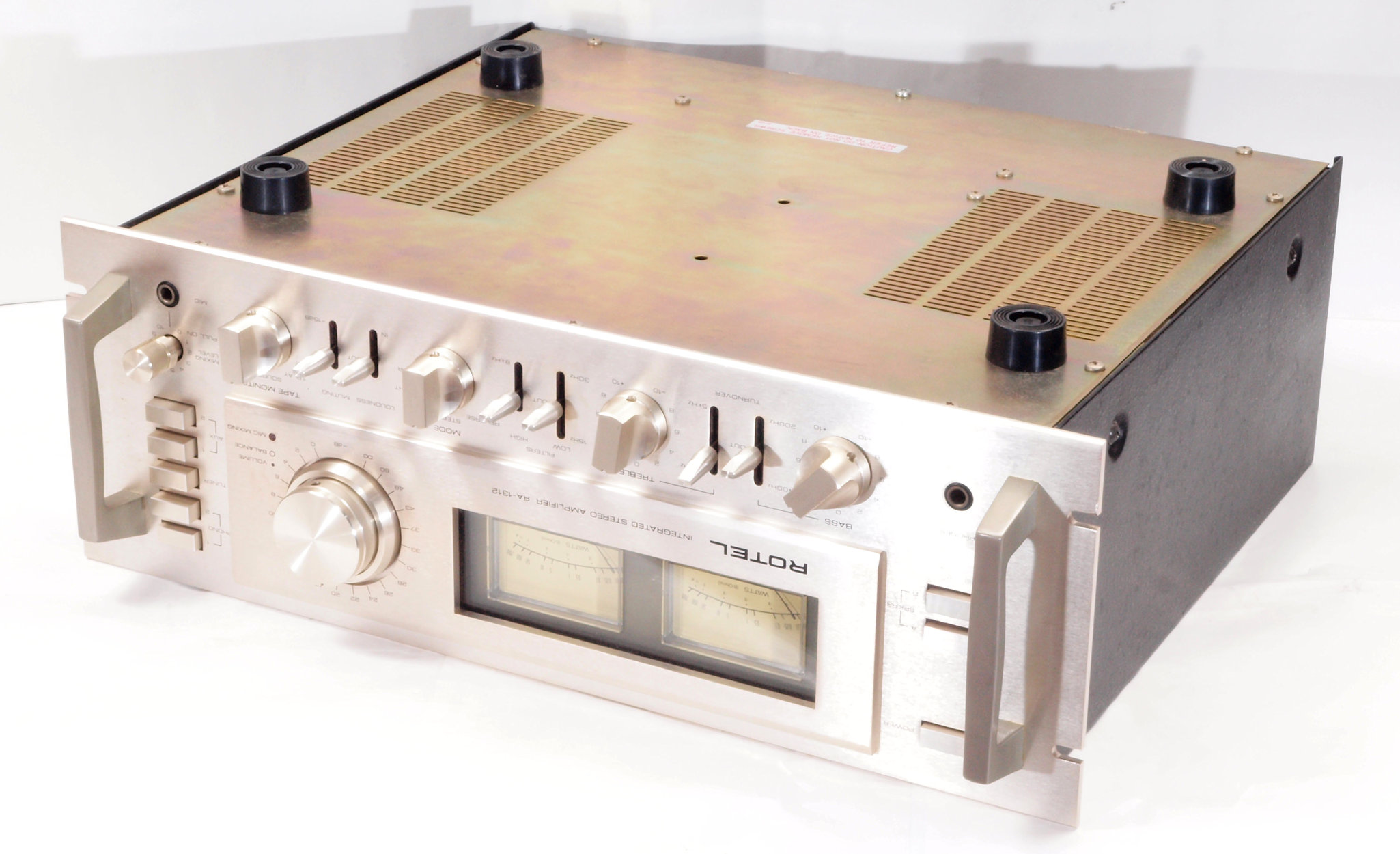

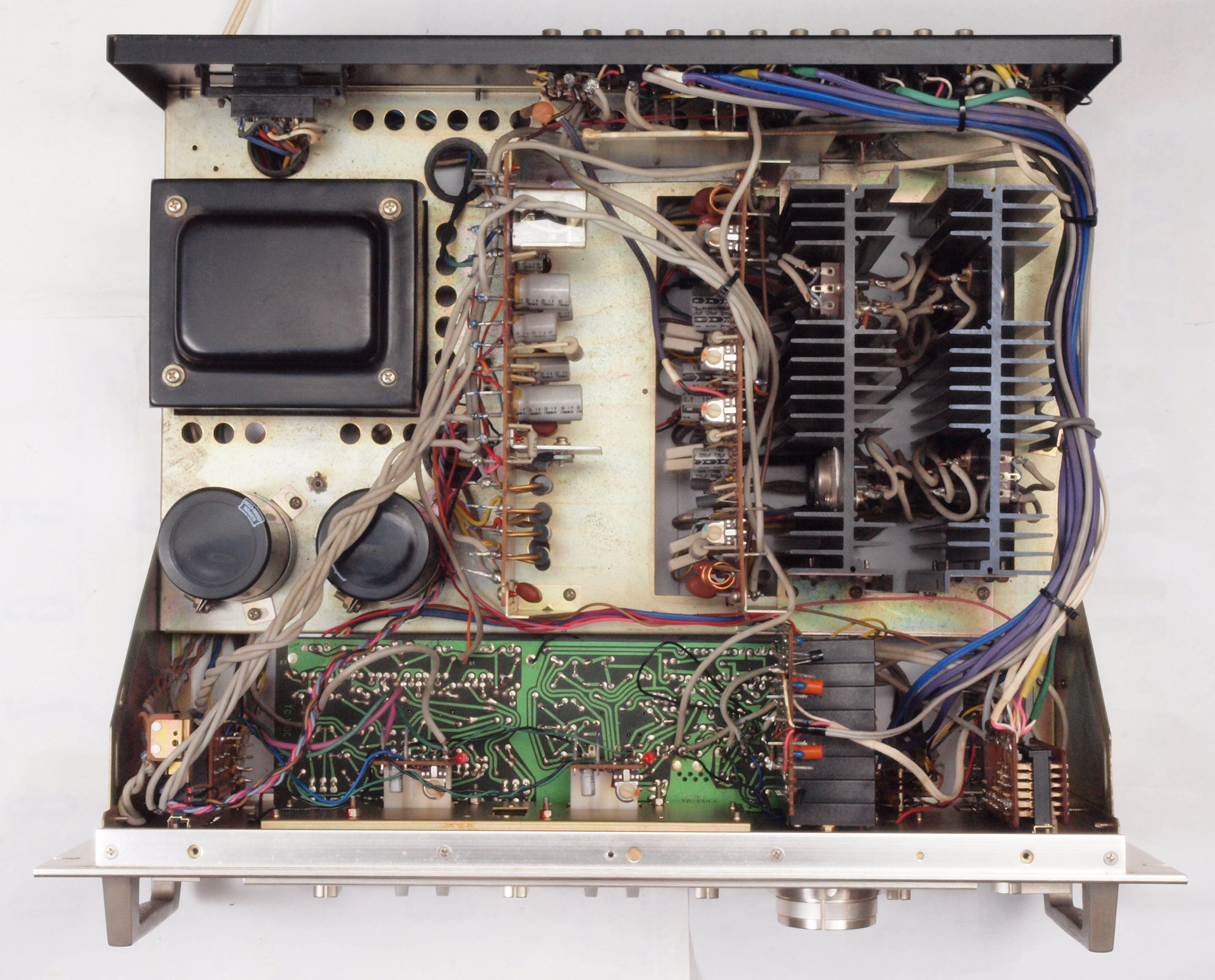

7. 上下パネルを外し、上から見る。

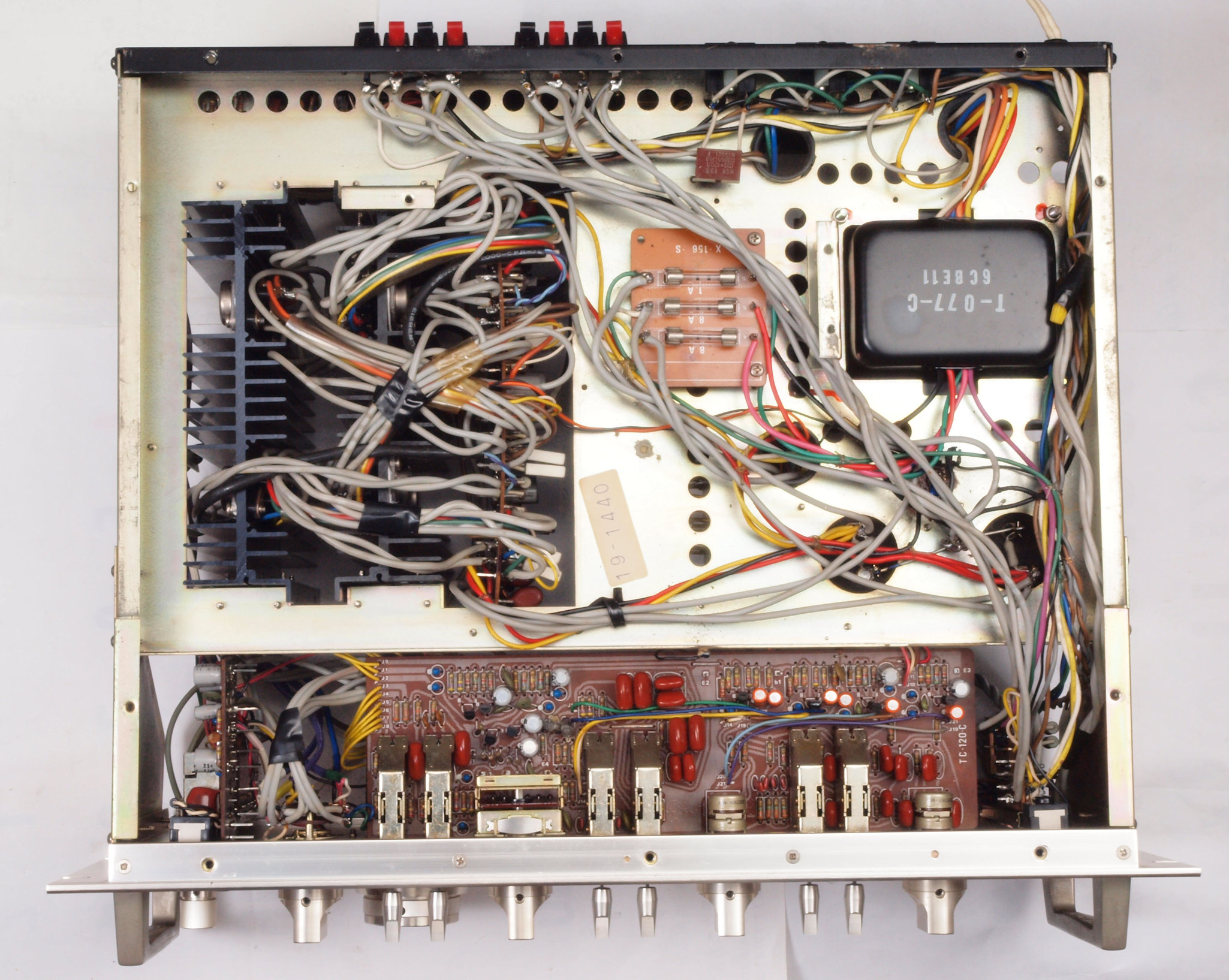

8. 上下パネルを外し、下から見る。
E. 調整・測定
E0. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

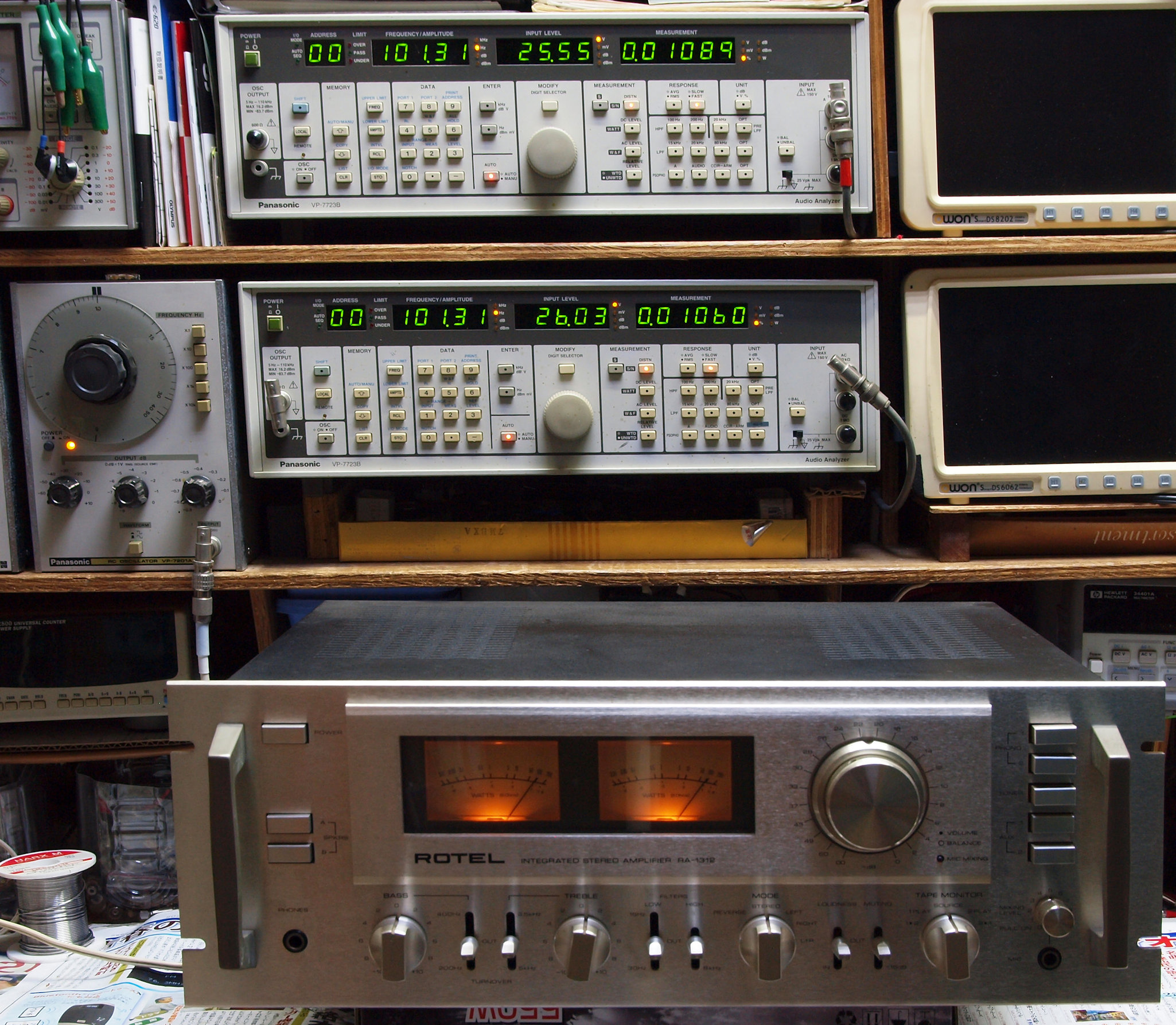

E1. AUX_100Hz入力、R側SP出力電圧26V=84.5W出力、 0.01089%歪み。
                 L側SP出力電圧26V=84.5W出力、 0.01060%歪み。

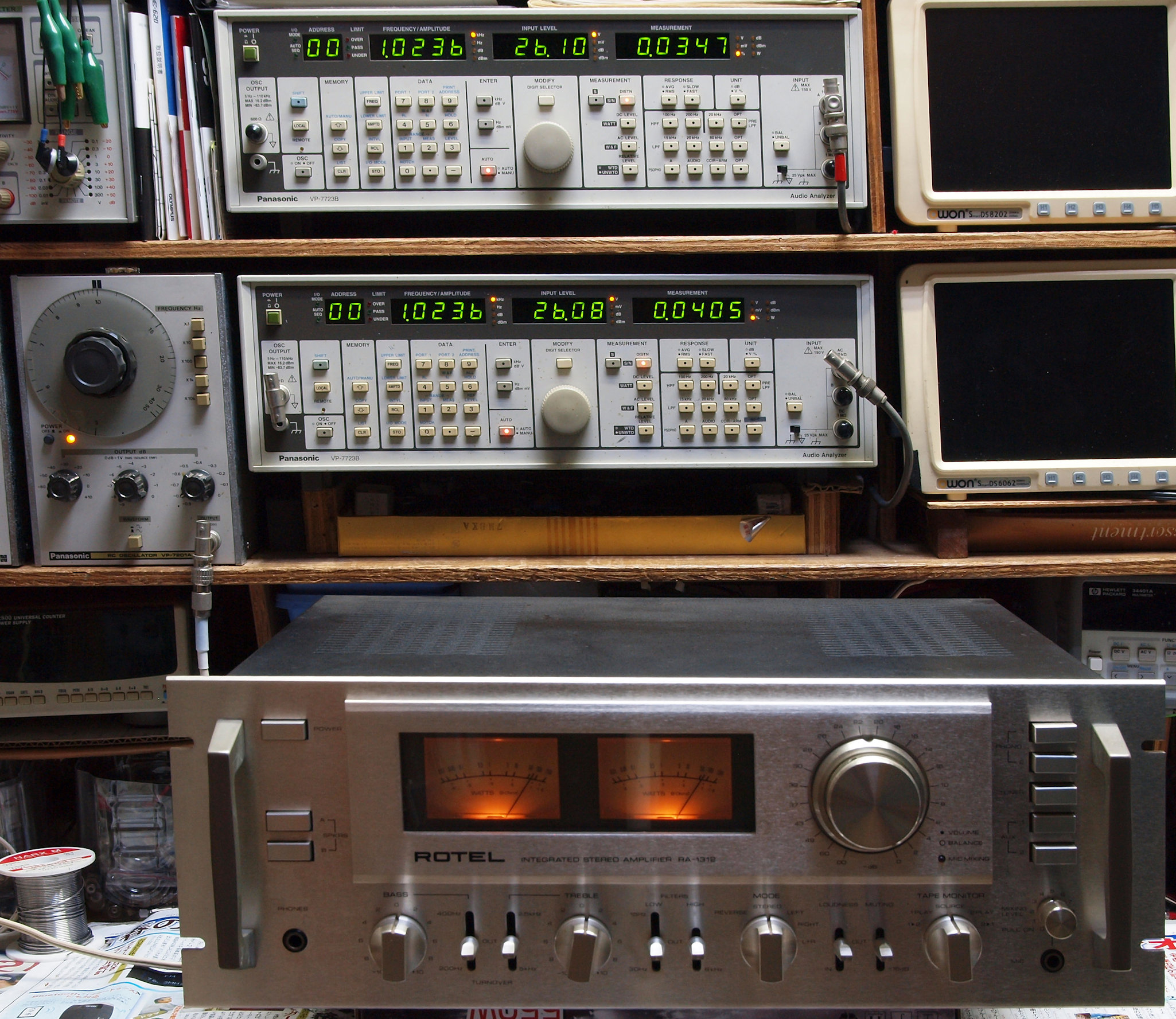

E2. AUX_1kHz入力、R側SP出力電圧26V=84.5W出力、 0.0347%歪み。
                L側SP出力電圧26V=84.5W出力、 0.0405%歪み。

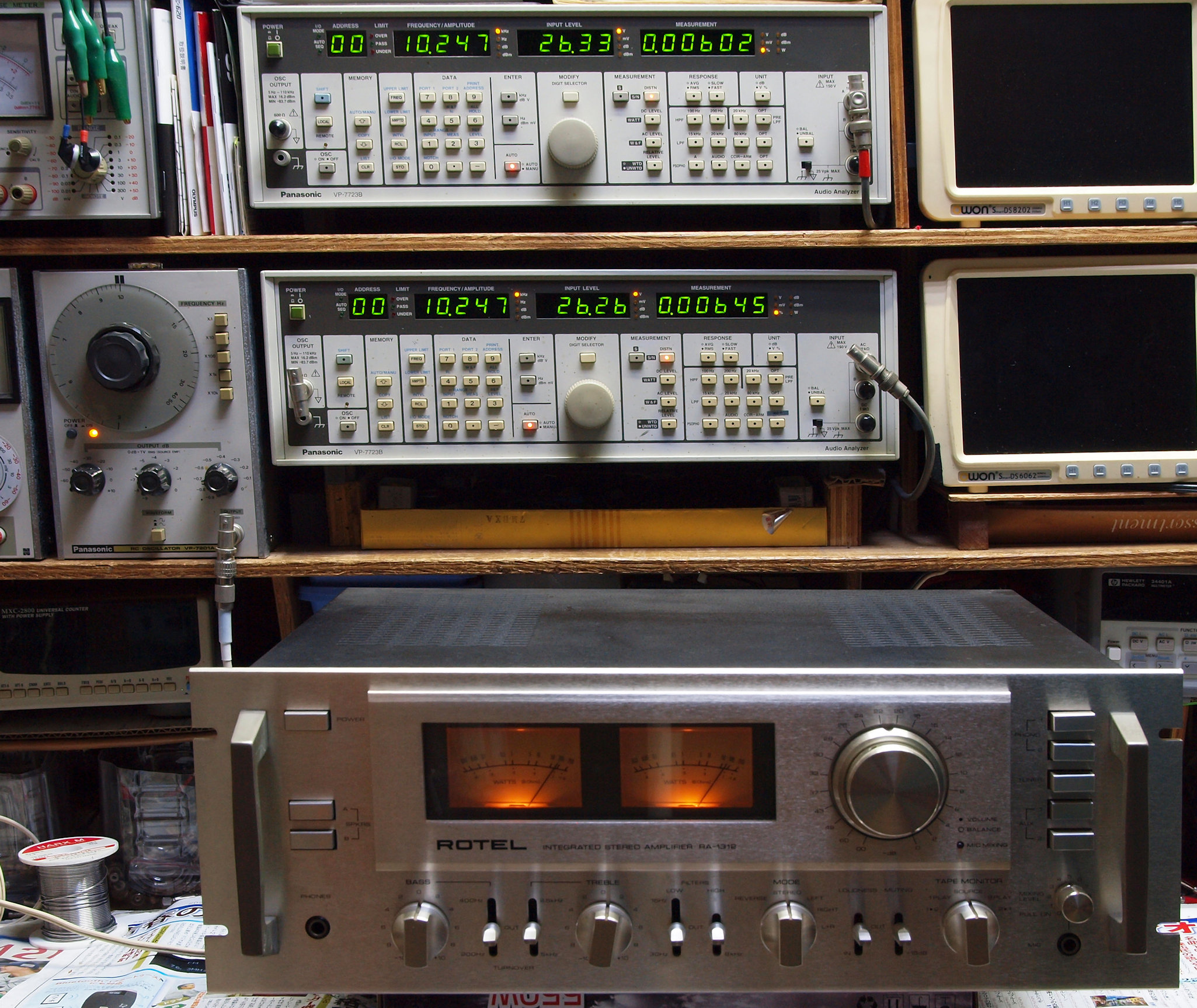

E3. AUX_10kHz入力、R側SP出力電圧26V=84.5W出力、 0.00602%歪み。
                 L側SP出力電圧26V=84.5W出力、 0.00645%歪み。

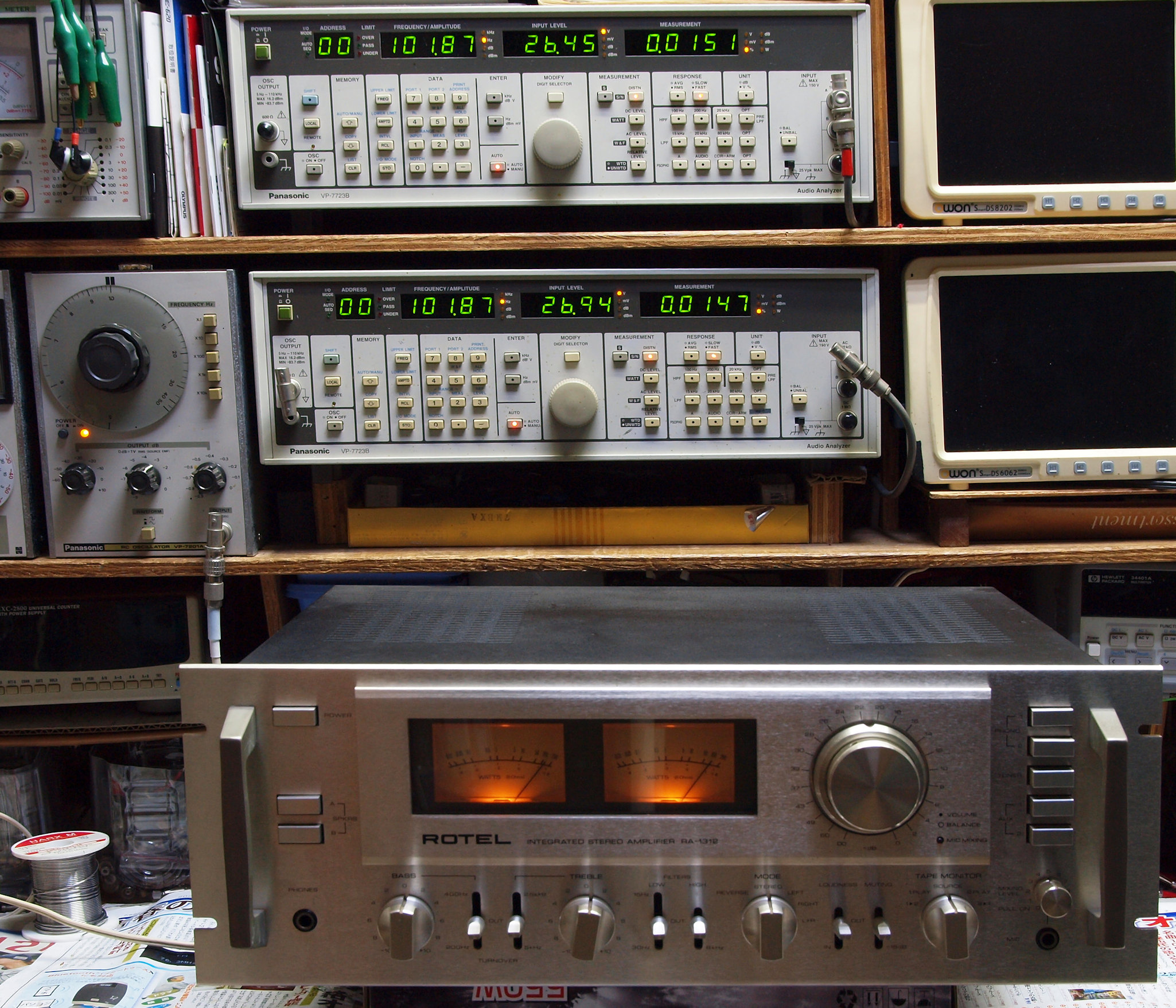

E4. MM_100Hz入力、R側SP出力電圧26V=84.5W出力、 0.0151%歪み。
                 L側SP出力電圧27V=91W出力、 0.0147%歪み。

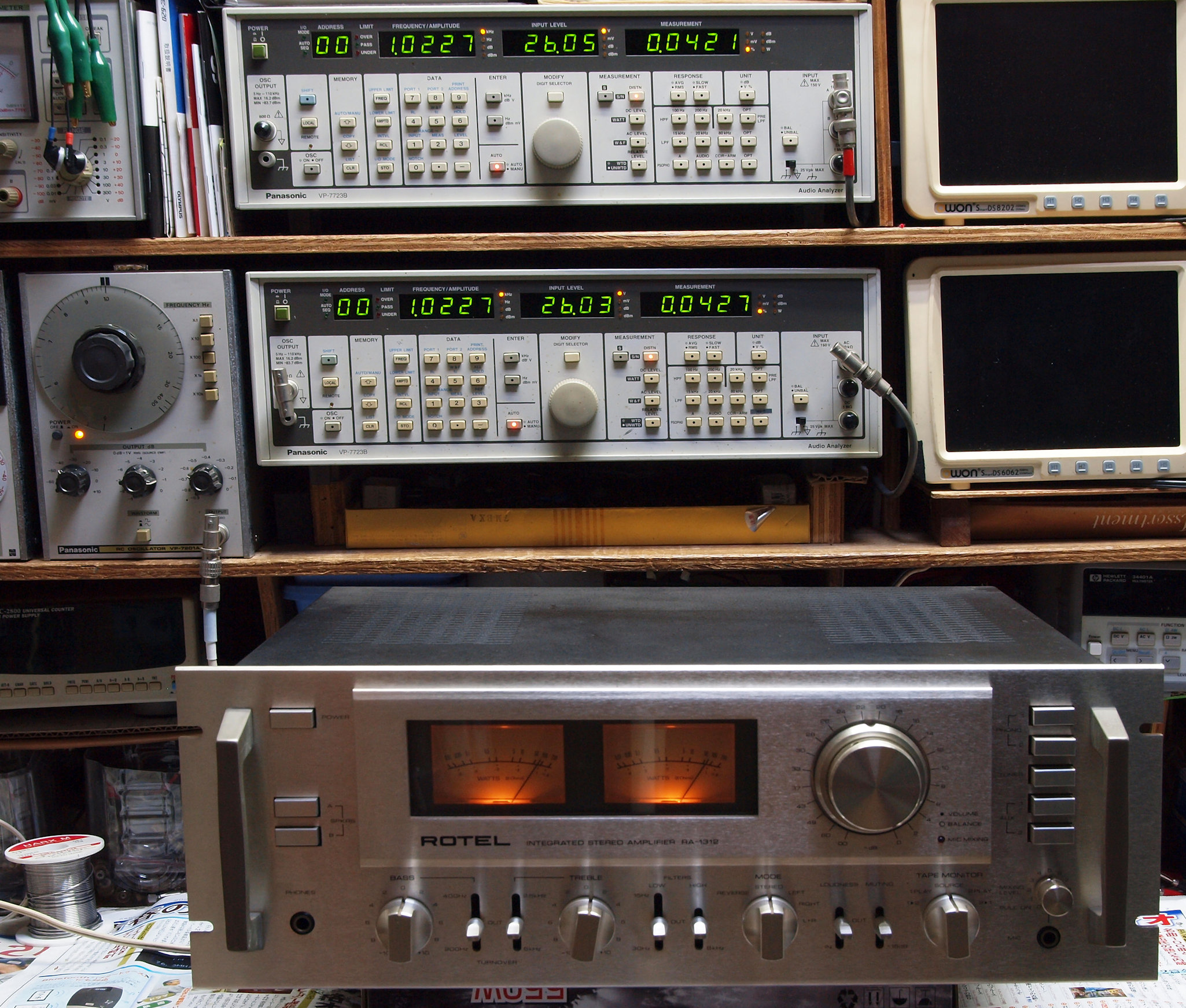

E5. MM_1kHz入力、R側SP出力電圧26V=84.5W出力、 0.0421%歪み。
               L側SP出力電圧26V=84.5W出力、 0.0427%歪み。
E6. AUX_10kHz入力、R側SP出力電圧26V=84.5W出力、 0.0149%歪み。
                 L側SP出力電圧26V=84.5W出力、 0.0189%歪み。
S. ROTEL RA−1312 の仕様(マニアル・カタログより)
型式 プリメインアンプ RA−1312
パワーアンプ部
定格出力(両ch駆動、20Hz〜20kHz) 80W+80W(8Ω)
全高調波歪率(20Hz〜20kHz) 0.1%以下(定格出力時)
周波数特性 5Hz〜100kHz, -1dB at1w
パワーバンドウィズ(IHF -3dB、THD 0.3%) 10Hz〜100kHz
SN比(IHF Aネットワーク、入力シャント) 110dB以上
ダンピングファクター(DC〜20kHz) 70+-10%
負荷インピーダンス 4Ω〜16Ω
入力インピーダンス( 1V/54kΩ
出力端子 Speaker=A、B、A+B切換
ヘッドホンジャック
プリアンプ部
入力感度/インピーダンス Phono1=1.2mV、2.4mV、4.8mV/50kΩ
Phono2=1.2mV、2.4mV、4.8mV/50kΩ
Tuner、AUX1、2、Tape Play1、2=100mV/50kΩ
全高調波歪率(1V、1kHz) 0.03%以下
S/N(IHF Aネットワーク) Phono1、2、Mic=75dB以上
Tuner、AUX1、2、Tape Play1、2=95dB以上
残留ノイズ=1mV以下
入力感度 Phono1、2=2,4,8mV/25,50,100kΩ
Tuner、AUX1、2、Tape=150mV/50kΩ
Mic=2.8mV/50kΩ
出力電圧 Tape Rec1、2=定格350mV/3.3kΩ
Phono最大許容入力 250mV at 0.1%歪み率
RIAA偏差(Phono1、2) RIAA STD+-0.2dB
トーンコントロール Treble(10kHz時)=±7dB(5kHzターンオーバ)、±10dB(2.5kHzターンオーバ)
Bass=±10dB(400Hzターンオーバ)、±7dB(200Hzターンオーバ)
ラウドネスコントロール +10dB at 100Hz/+4dB at 10kHz (2position)
High Filter - 12 dB / Oktave bei 8 kHz
Low Filter - 12 dB / Oktave bei 30 Hz
Low Filter (Subsonic) - 12 dB / Oktave bei 15 Hz
Muting 0 dB, - 15 dB
クロストーク 50dB以上
総 合
使用半導体 トランジスタ=51個、IC=1個、ダイオード=31個
電源 AC100V、50Hz/60Hz、 100/120/220/240 50-60Hz Switchable
消費電力 最大消費電力=550W
外形寸法 幅482x高さ180x奥行405mm
重量 17.5kg
価格 ¥89,800(1976年発売)
