ＯＮＫＹＯ　Ｍ−５０９．　３台目修理記録

２０２５／４／２０．到着　　　／．完成

Ｋ．　梱包の様子。 Ａ．　修理前の状況 永年、マルチアンプで音楽を楽しんでいます。 地区の公民館でレコード鑑賞会をお願いされました。 ２年ほど前に中古で購入した本機ですが、確認したところ以下の症状がでしまいました。 　�@メーターの反応ややおかしい 　�A両チャンネルから音が出てたが、右から音が不安定となり出ない。 他にも問題あるかもしれません。 今後、本機を鑑賞会など永く使用を考えます。 B．　原因 各部経年劣化。 ドライブ基板オペアンプ劣化。 整流・定電圧・ＶＵアンプ基板オペアンプ劣化。 Ｃ．　修理状況 １部前段ＴＲ（トランジスター）交換。 初段ＦＥＴ（電界効果トランジスター）交換。 オペアンプ交換。 ＲＬバイアス半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 電源投入リレー交換。 制御リレー交換。 ＳＰ接続リレー交換。 フイルムコンデンサー１部交換・増設。 配線手直し、補強。 全基板半田補正後、洗浄し保湿剤塗布。 ＳＰ接続端子交換。 テフロン絶縁製ＲＣＡ端子交換。 電源コードを取り３Ｐインレットに交換 Ｄ．使用部品 ＴＲ（トランジスター）　　　　　　　個。 ＦＥＴ（電界効果トランジスター）　　２個。 オペアンプ　　　　　　　　　　　　　　個。 ＲＬバイアス半固定ＶＲ　　　　　　　１２個。 電解コンデンサー　　　　　　　　　　　　個。 ＳＰ接続リレー　　　　　　　　　　　　　４個。 他リレー　　　　　　　　　　　　　　　　５個。 フイルムコンデンサー　　　個。 ＳＰ接続端子　　　　　　　　　　　　４組８個。 テフロン絶縁製ＲＣＡ端子交換　１組２個。 ３Ｐインレット、FURUTECH　FI-10(Ｇ) 金メッキ使用。　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　　１８０，０００円　　　　　　　　オーバーホール修理。 Ｓ．　ＯＮＫＹＯ　Ｍ−５０９　の仕様（カタログ・マニアルより）

Ｋ．　梱包の様子。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　箱の強度が不足して破れる。

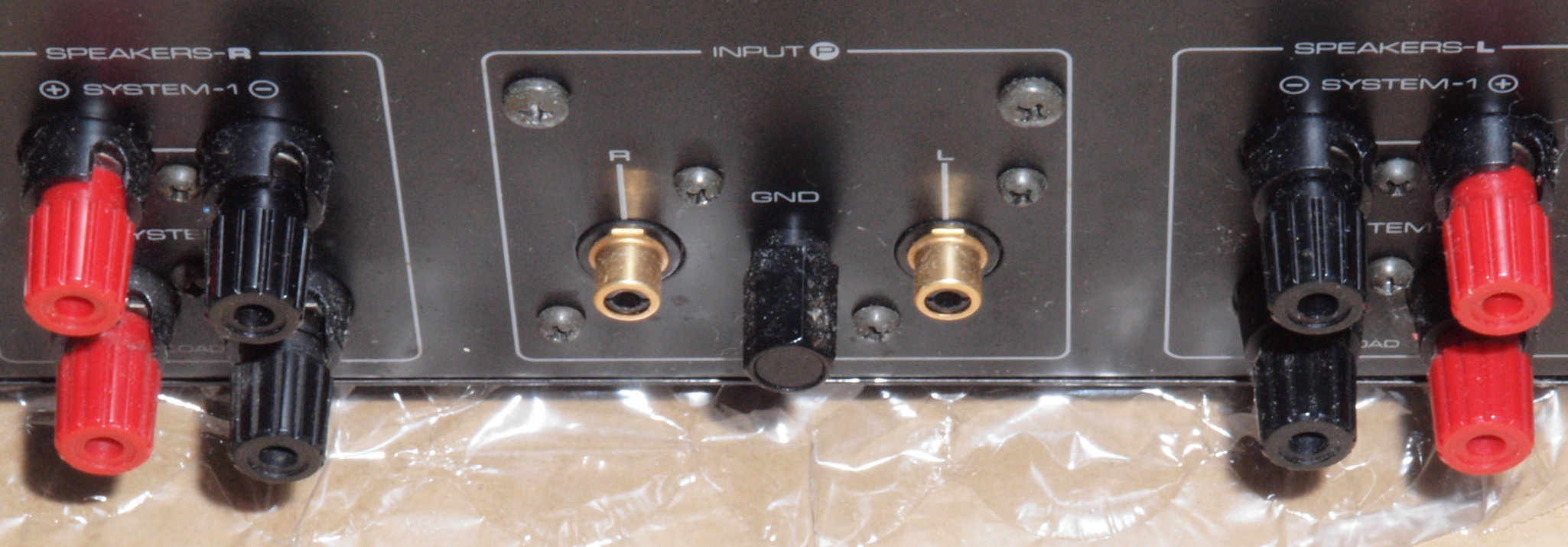

Ｋ２．　ＳＰ接続端子が締めていない。

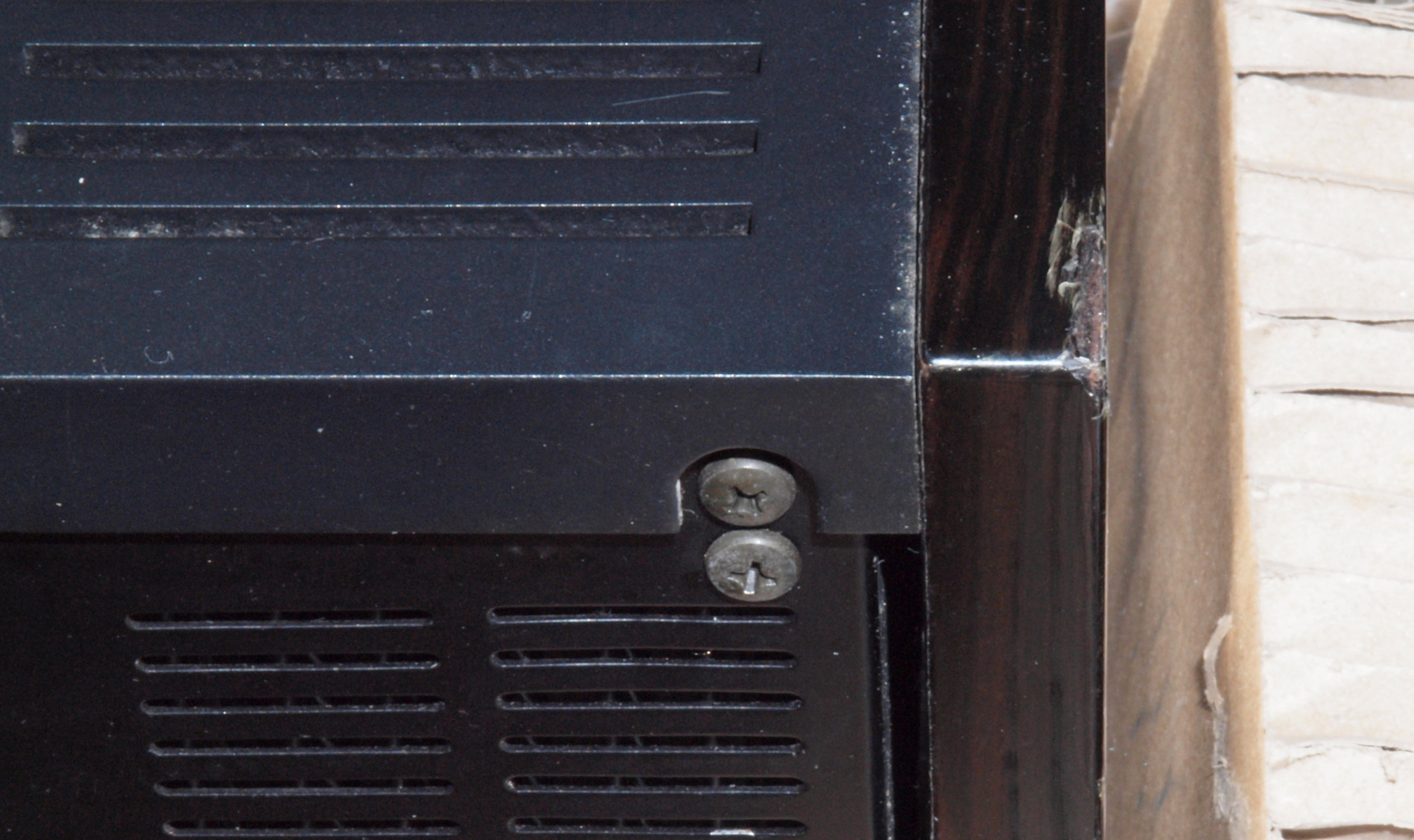

Ｋ３．　パネルにキズあり。

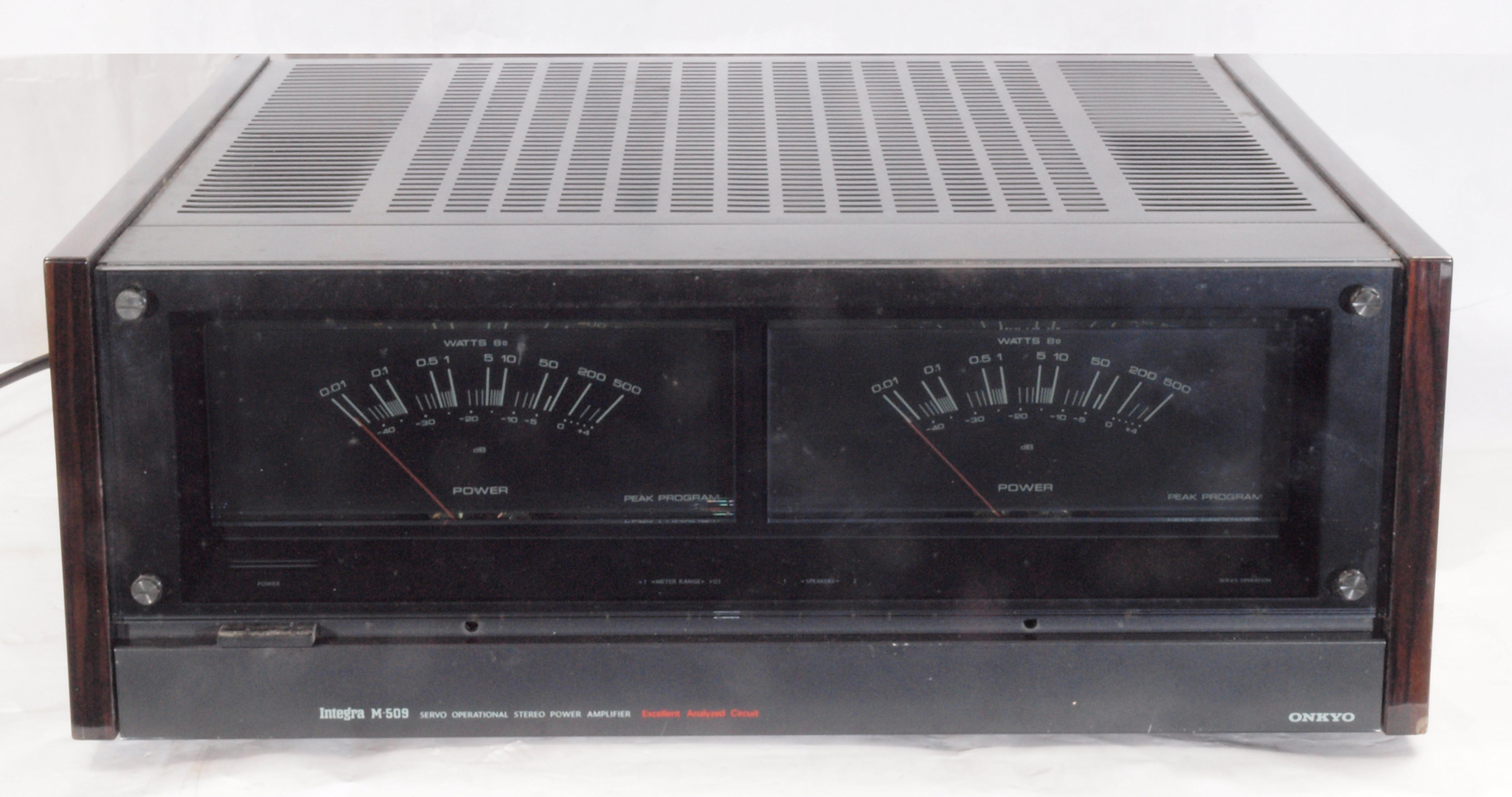

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

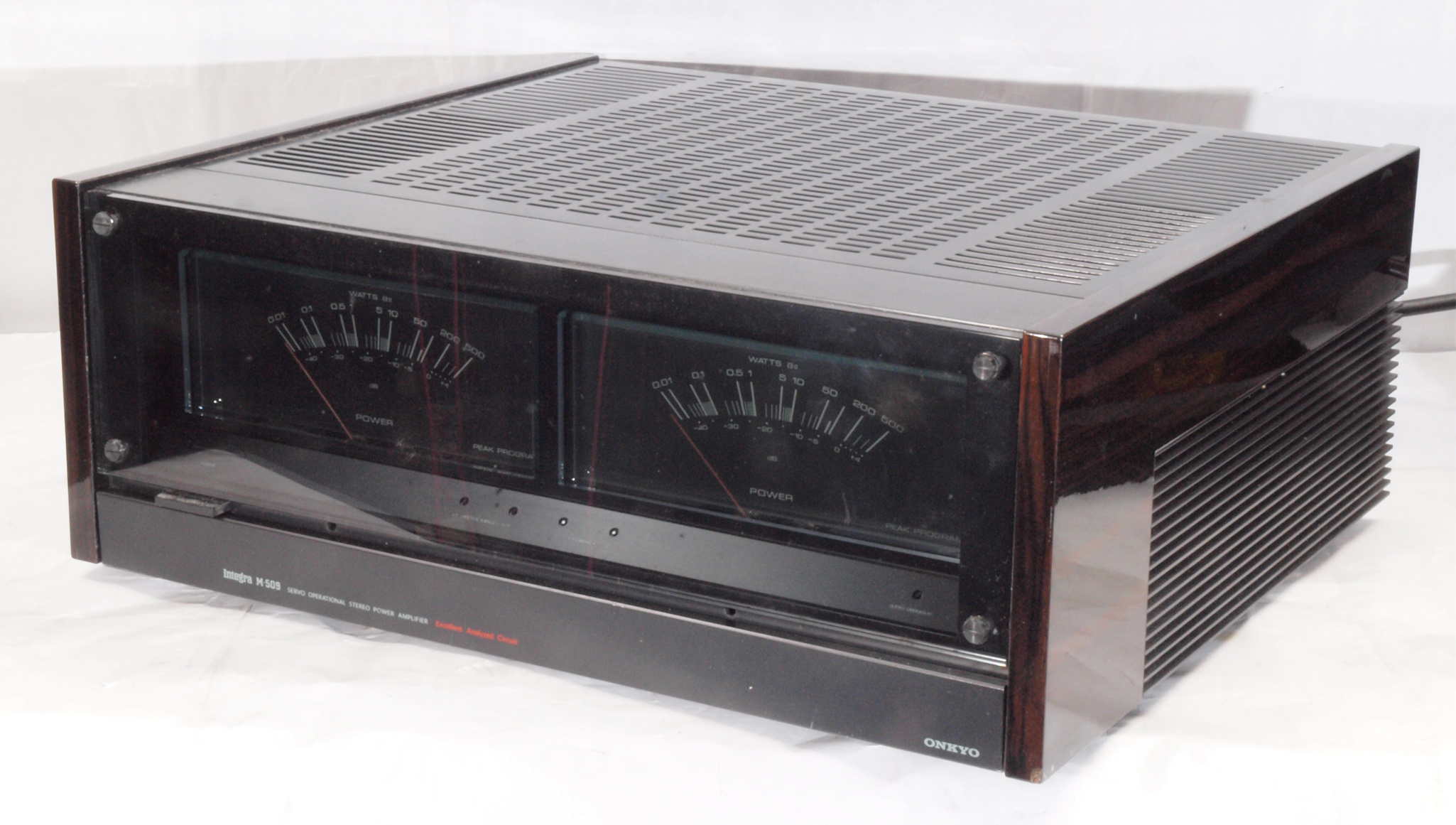

Ａ１２．　点検中　前右から見る

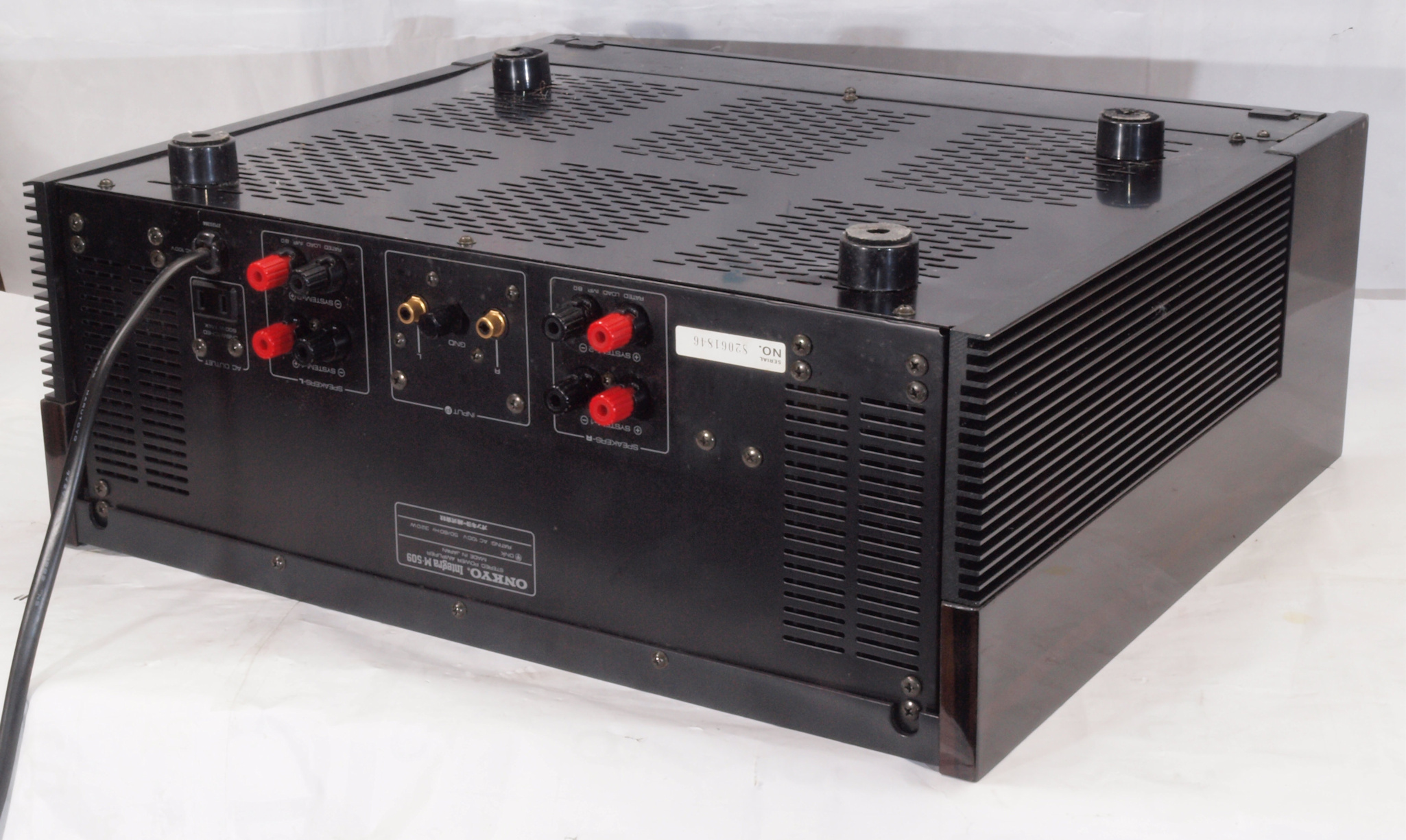

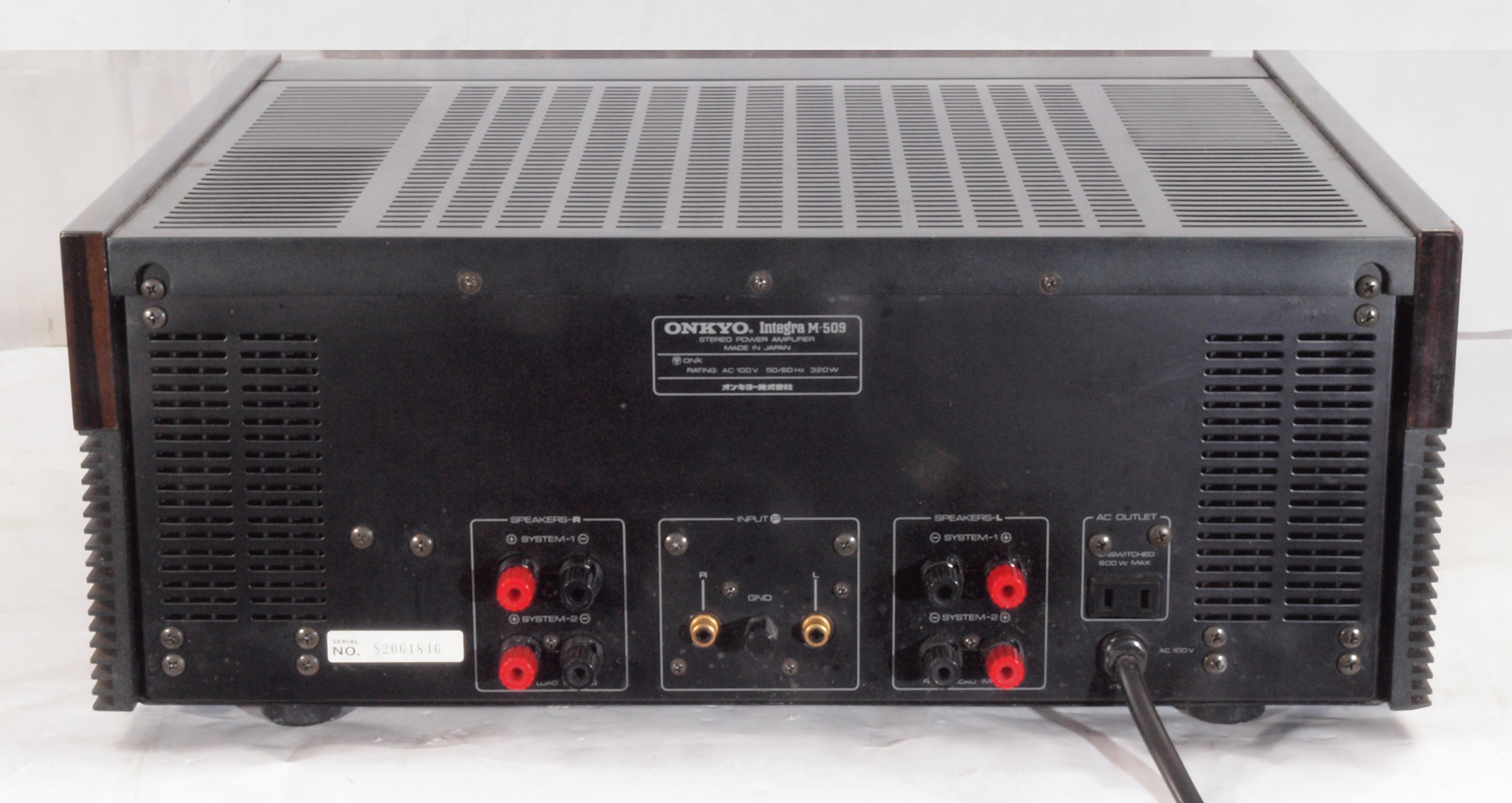

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

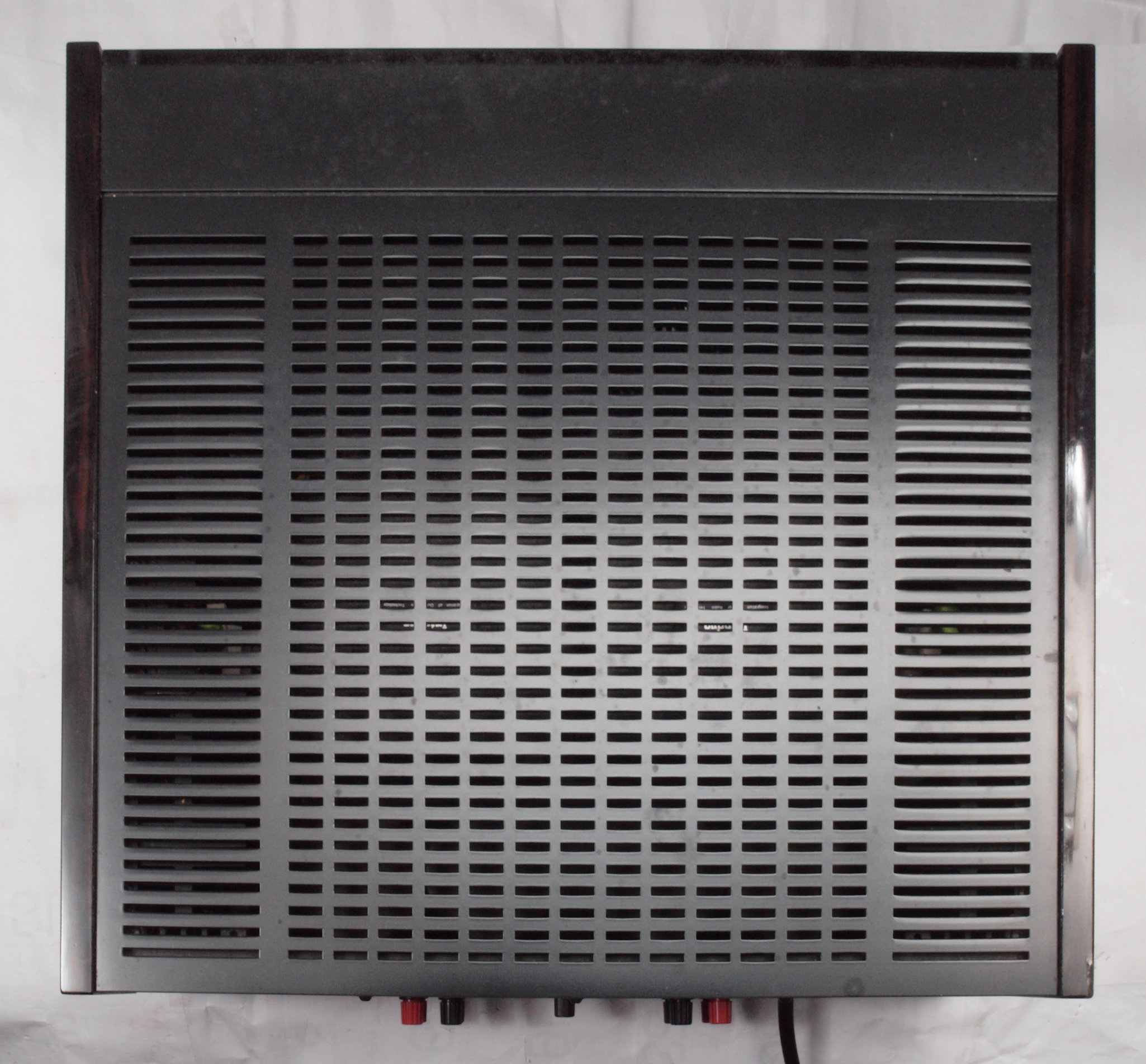

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上下蓋、両サイドパネルを取り、上から見る

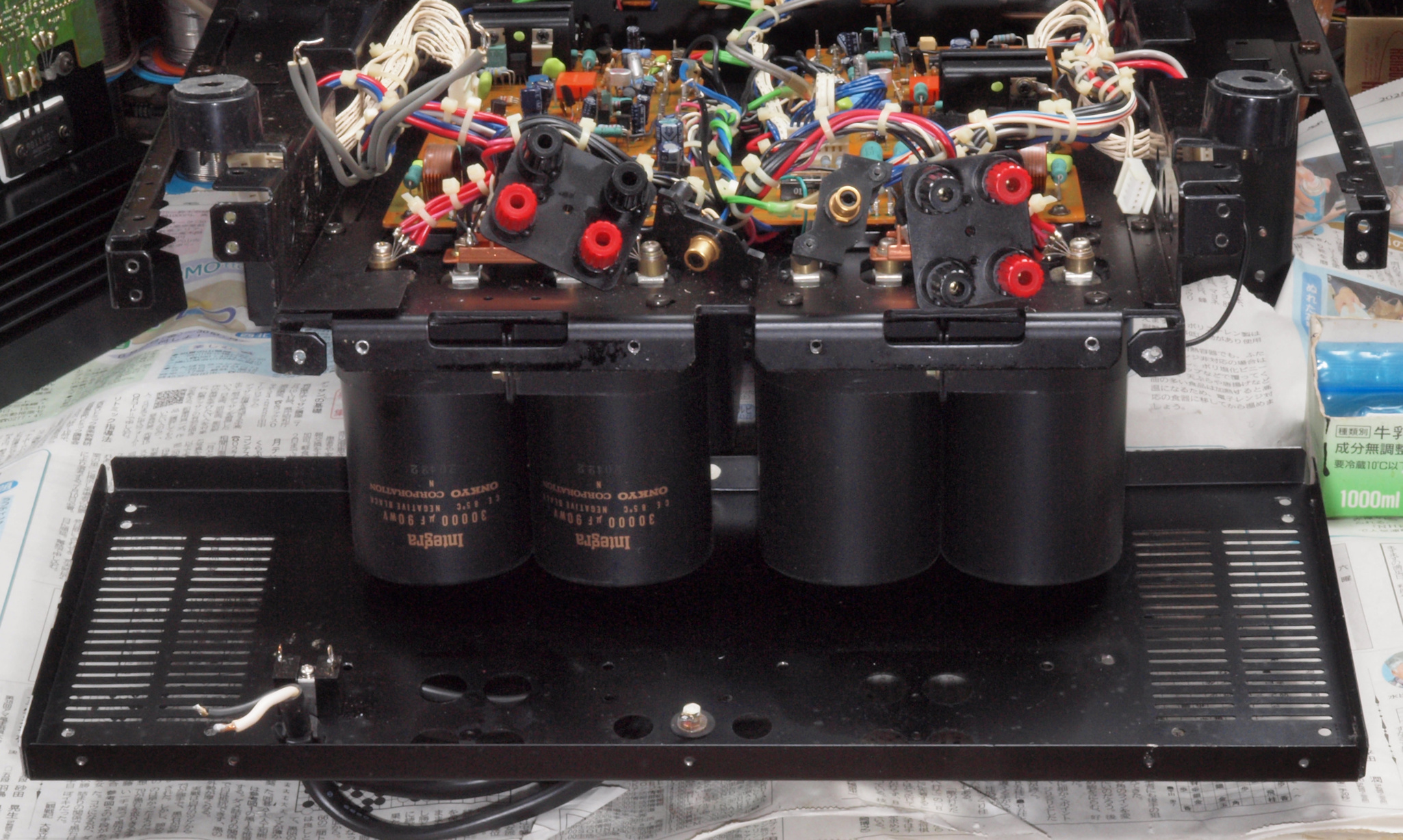

Ａ１７．　点検中　上下蓋、両サイドパネル、シールドを取り、清掃後上から見る

Ａ２１．　点検中　下前から見る

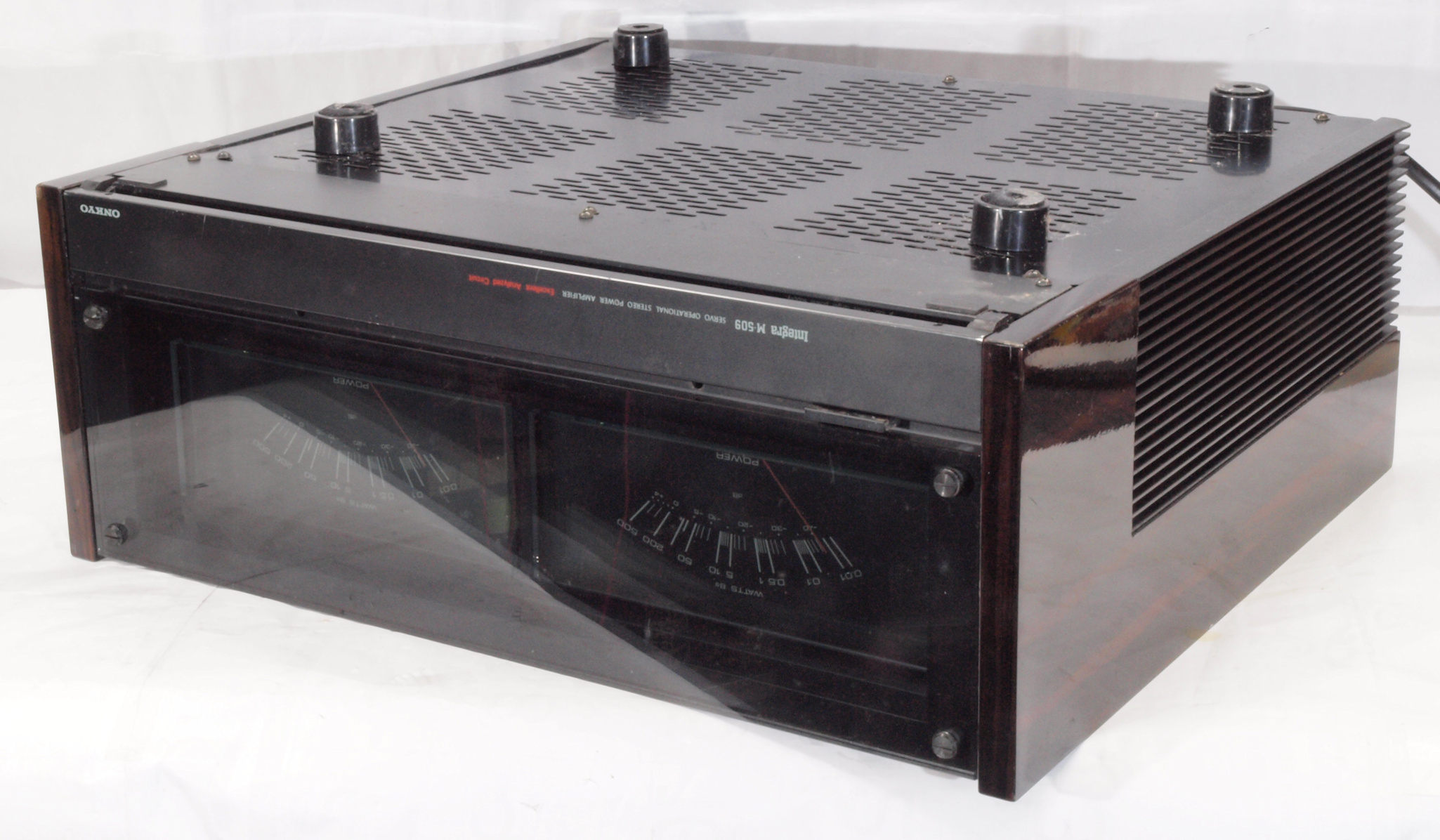

Ａ２２．　点検中　下前左から見る

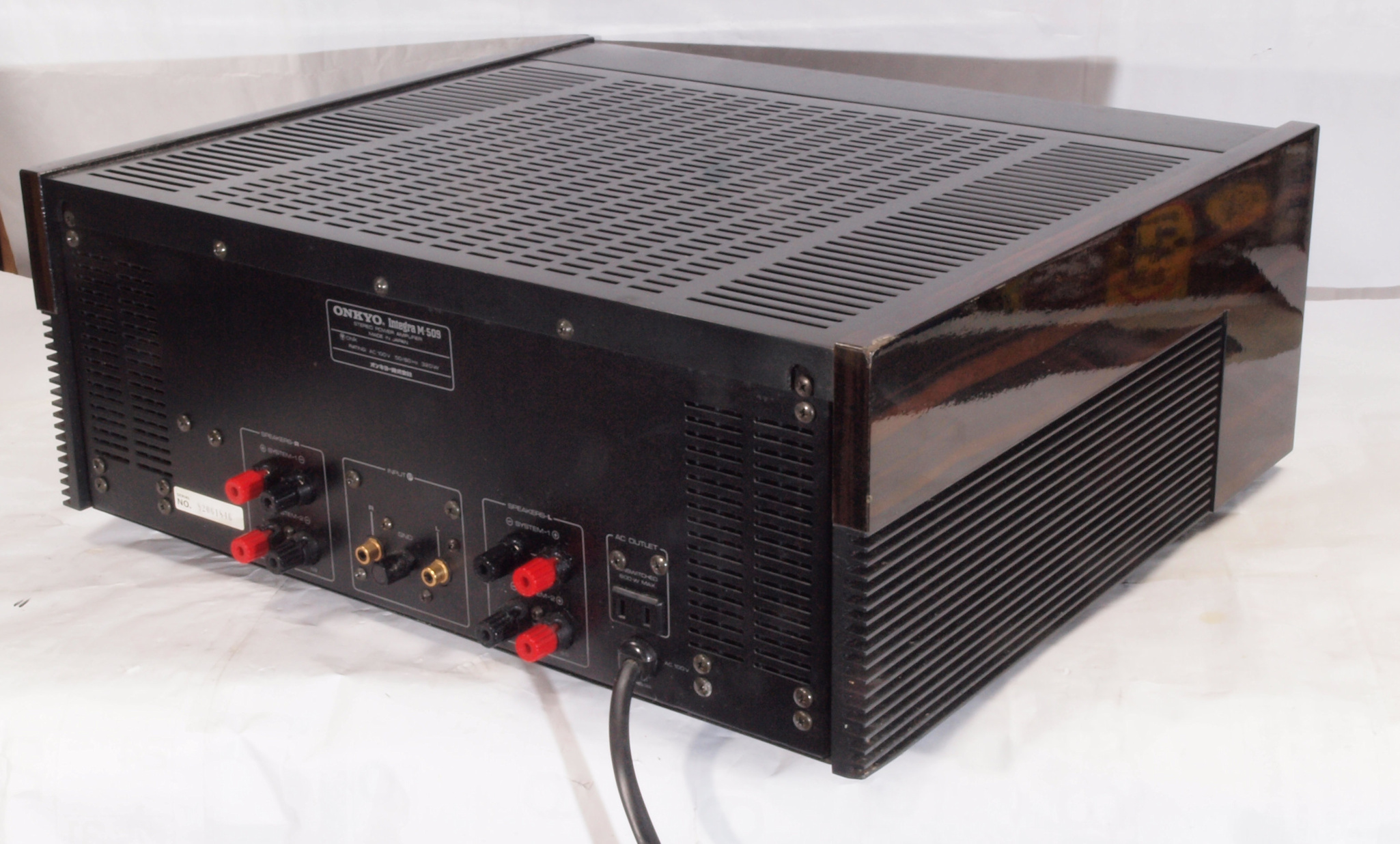

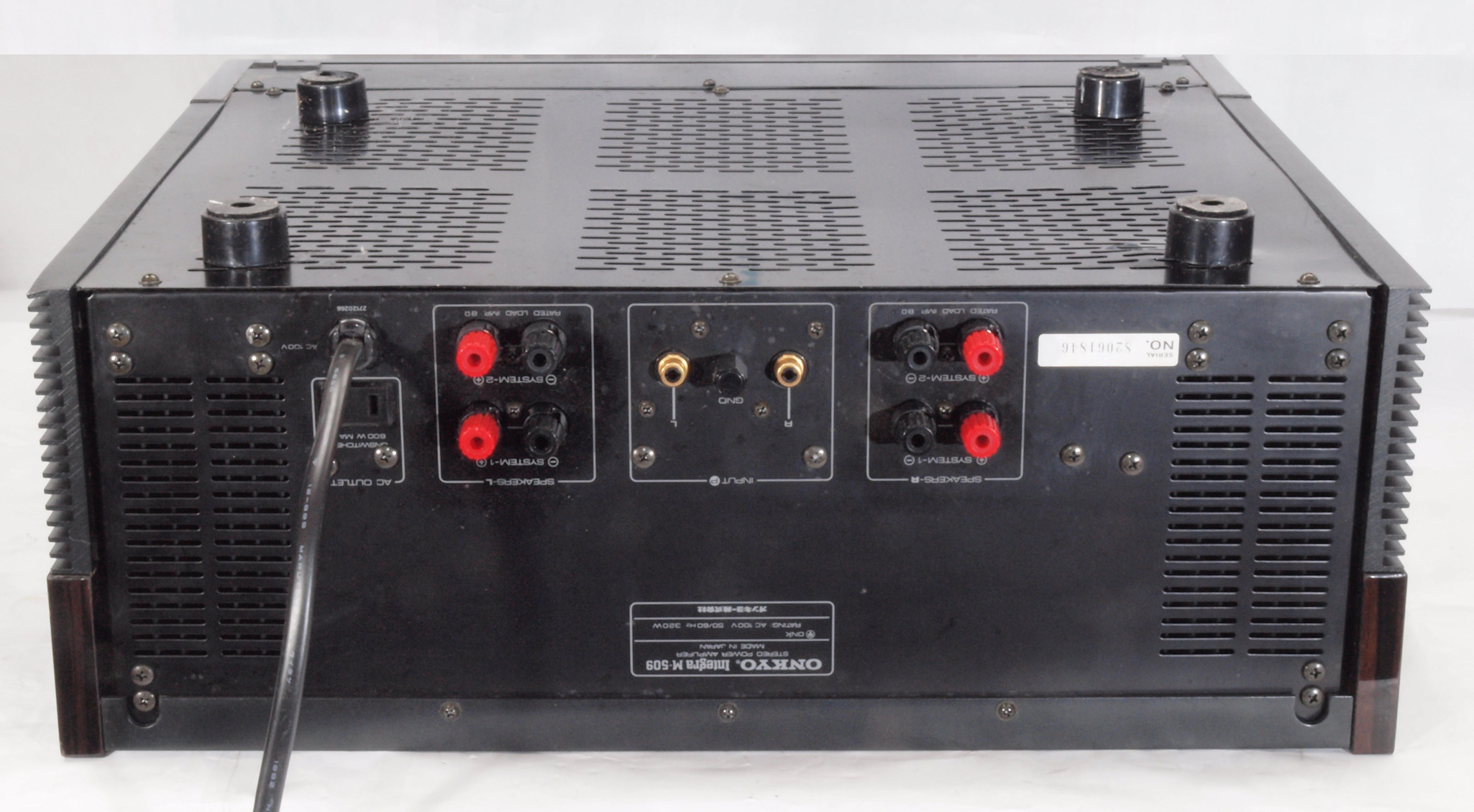

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　上下蓋、両サイドパネルを取り、下から見る

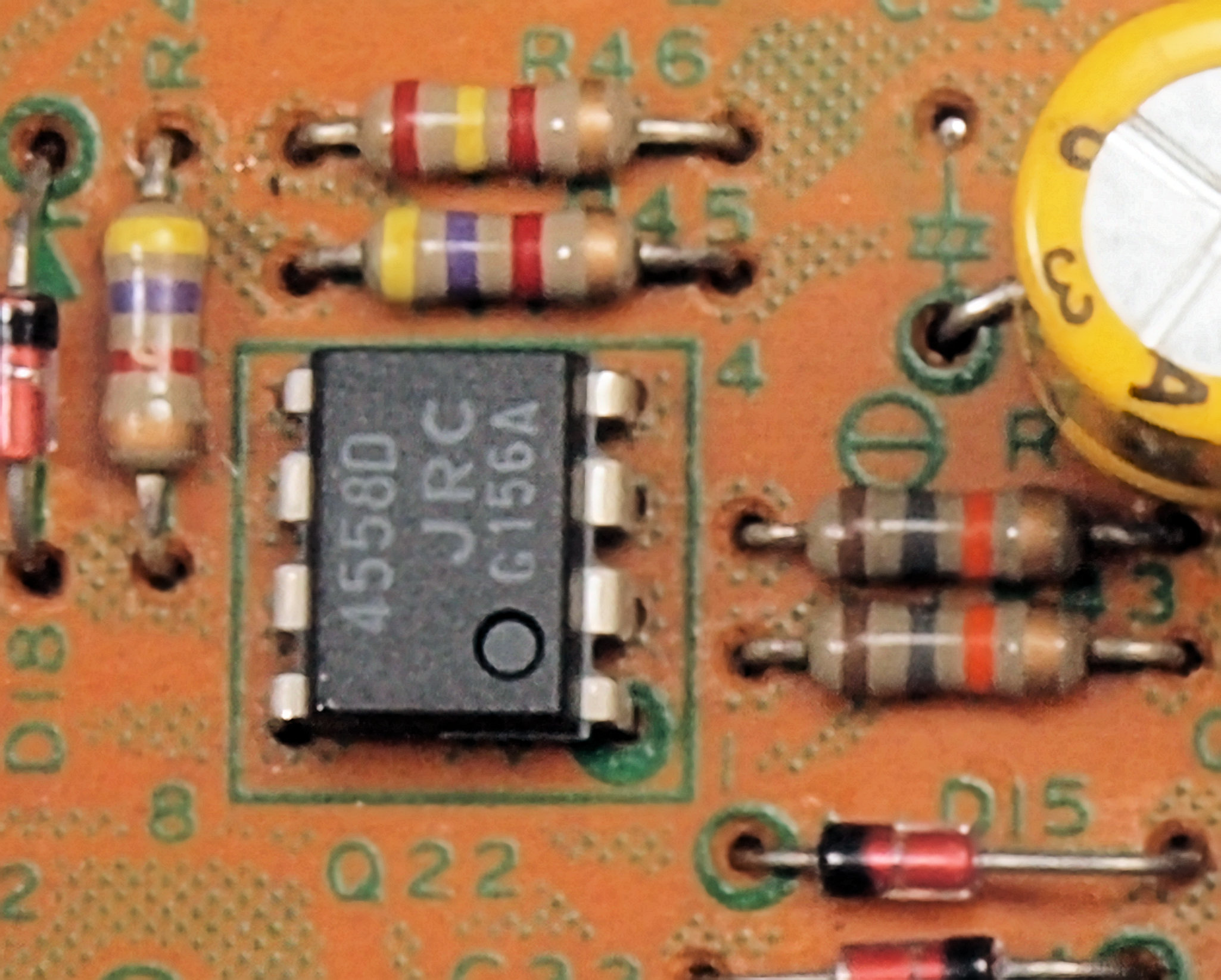

Ａ２７．　点検中　右側ドライブアンプのオペアンプを見る。　足黒！

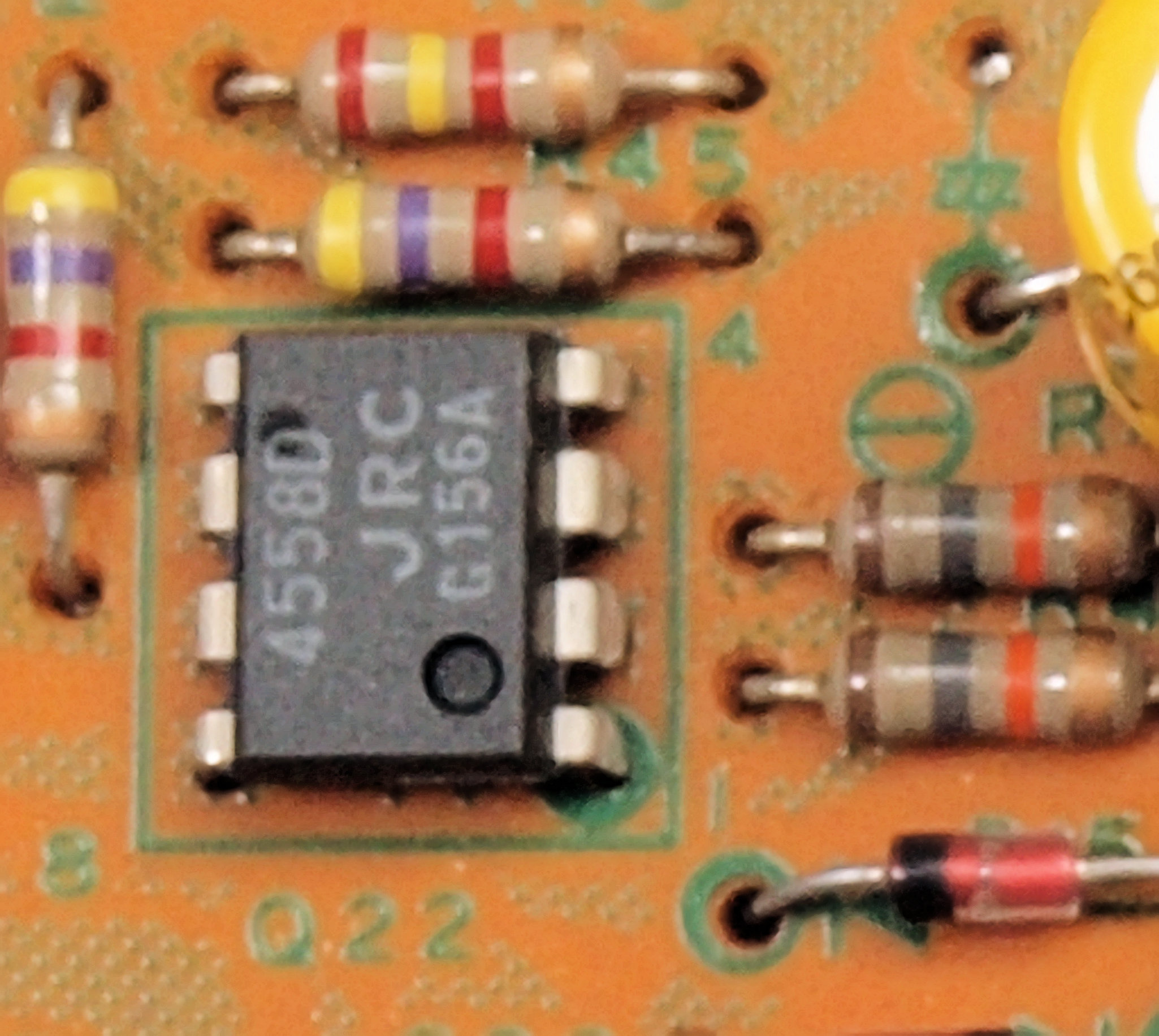

Ａ２８．　点検中　左側ドライブアンプのオペアンプを見る、反対側。　足黒！

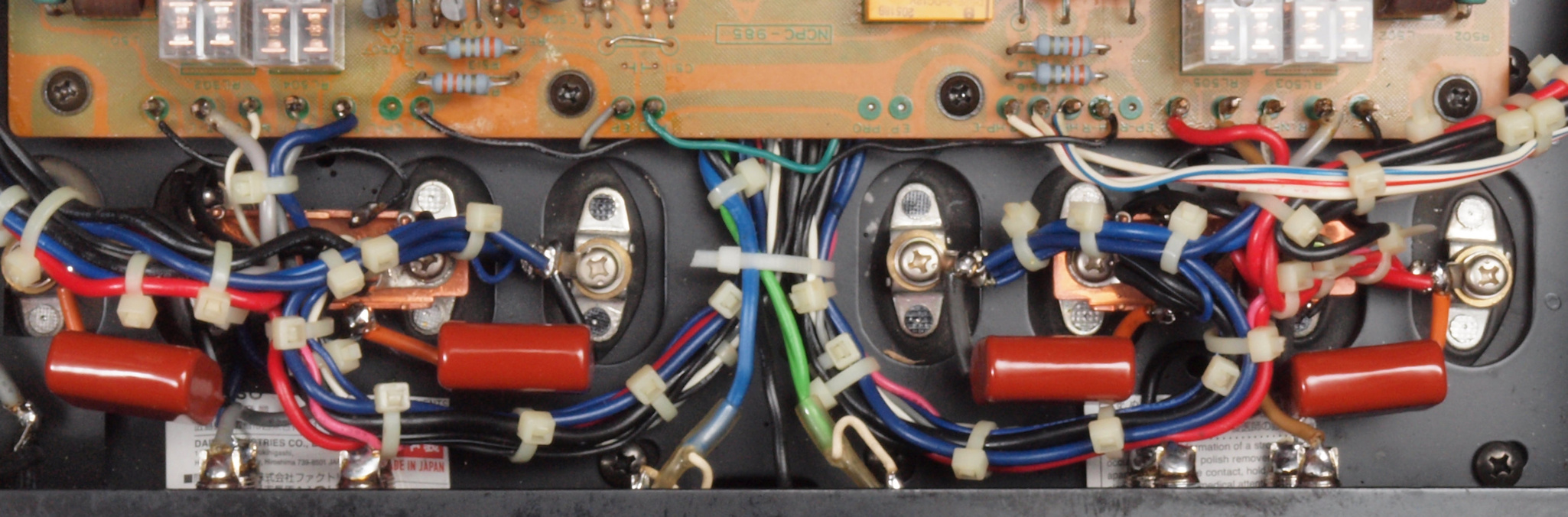

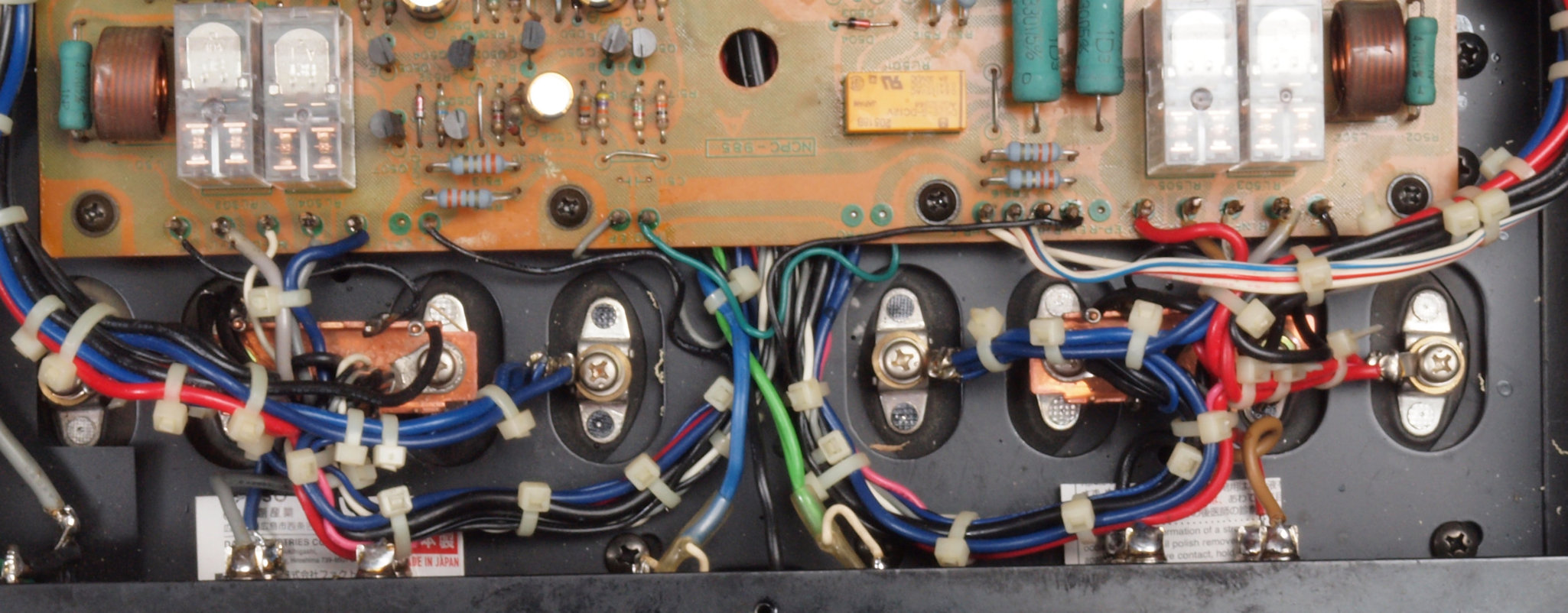

Ａ２９．　点検中　左側ドライブアンプの配線端子半田付け。　もう少し幅広く！

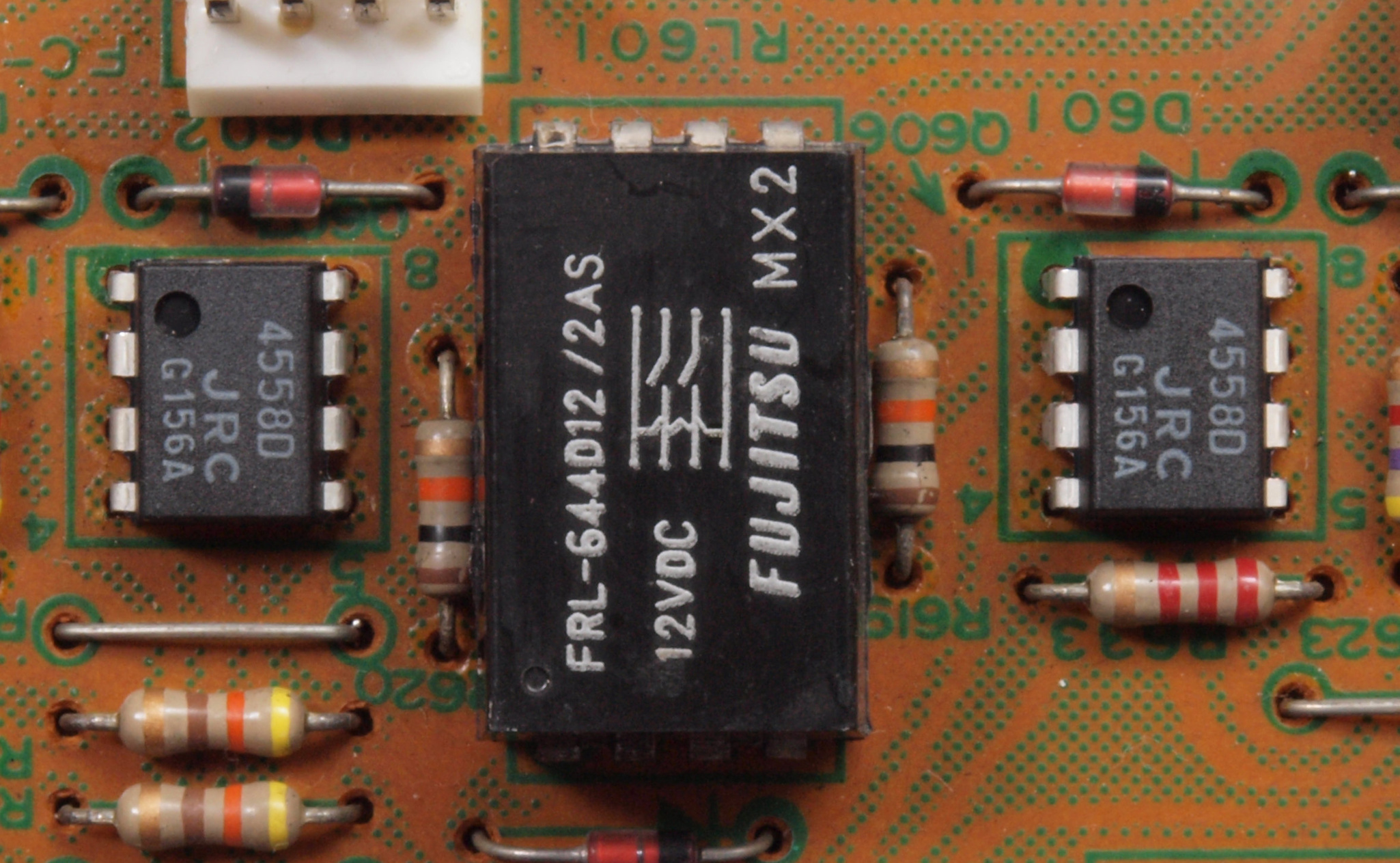

Ａ２Ａ．　点検中　整流・定電圧・ＶＵアンプ基板のオペアンプを見る。　足黒！

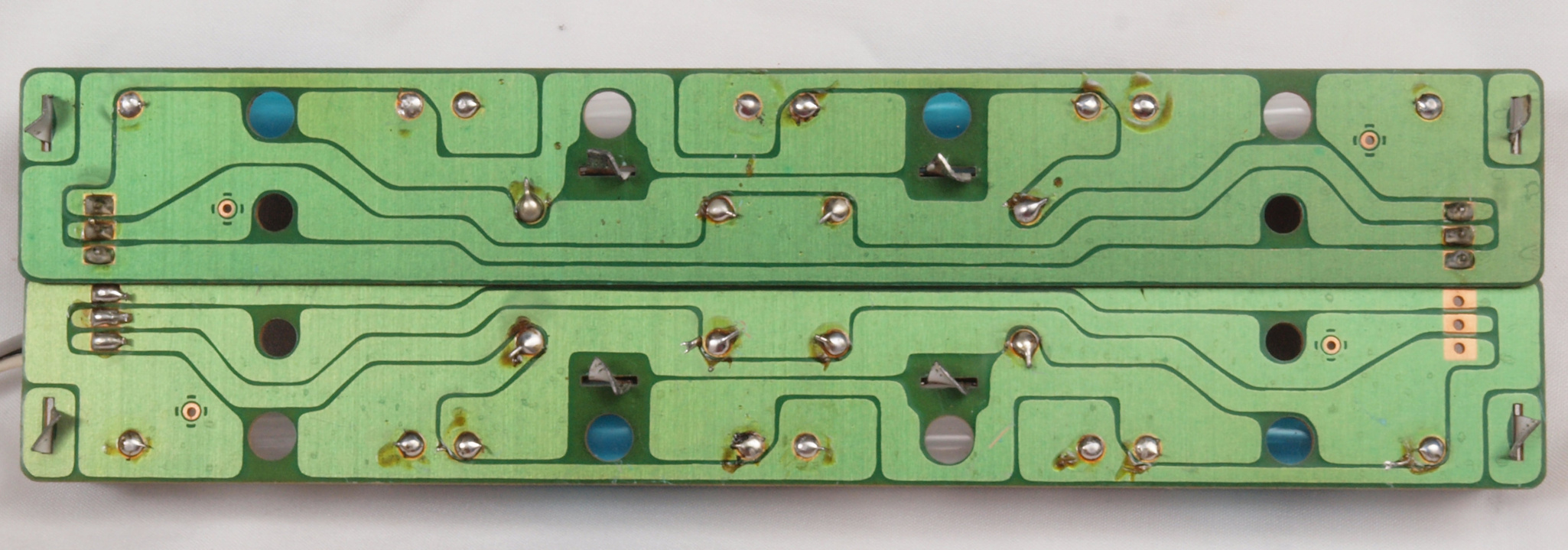

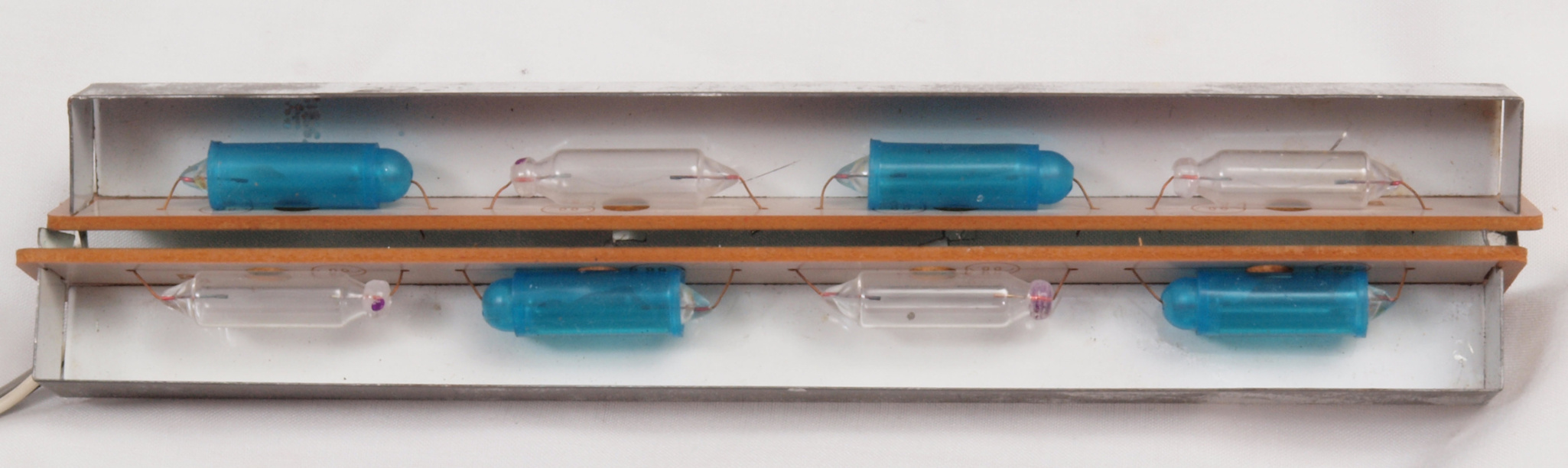

Ａ３１．　点検中　右側放遮光スポンジ劣化。

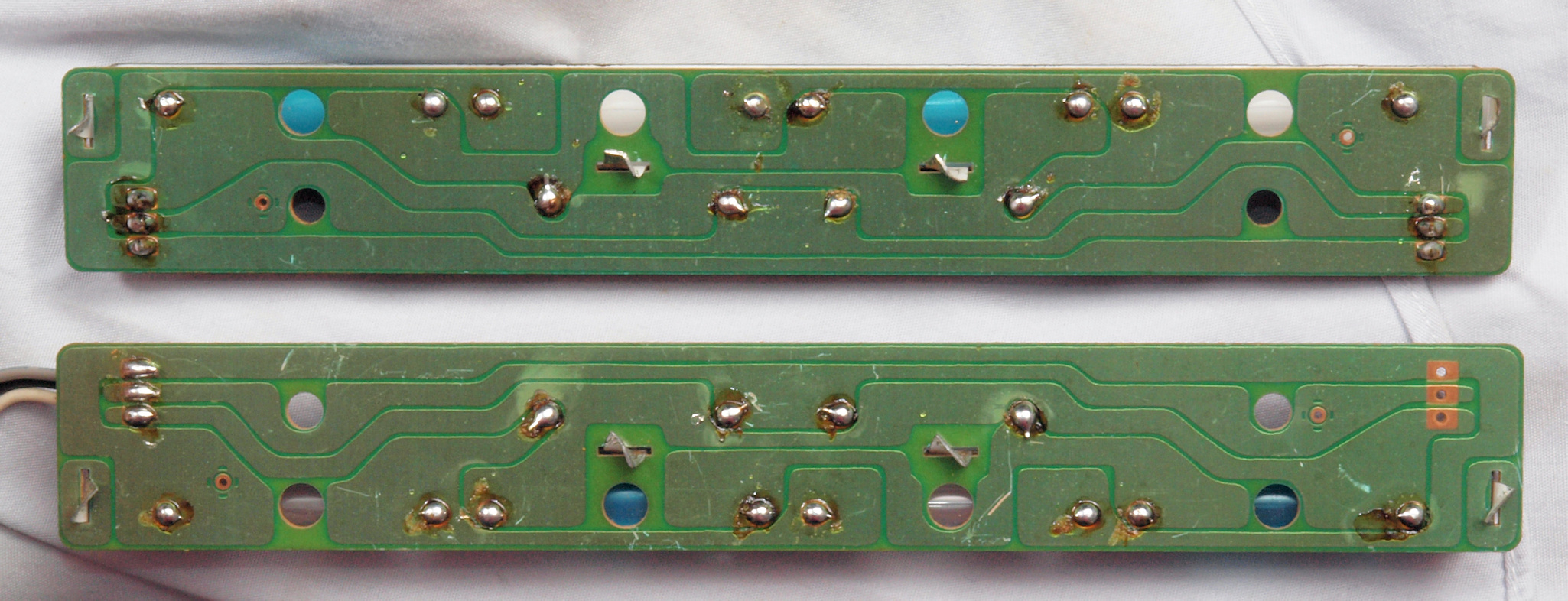

Ａ３２．　点検中　左側放遮光スポンジ劣化。

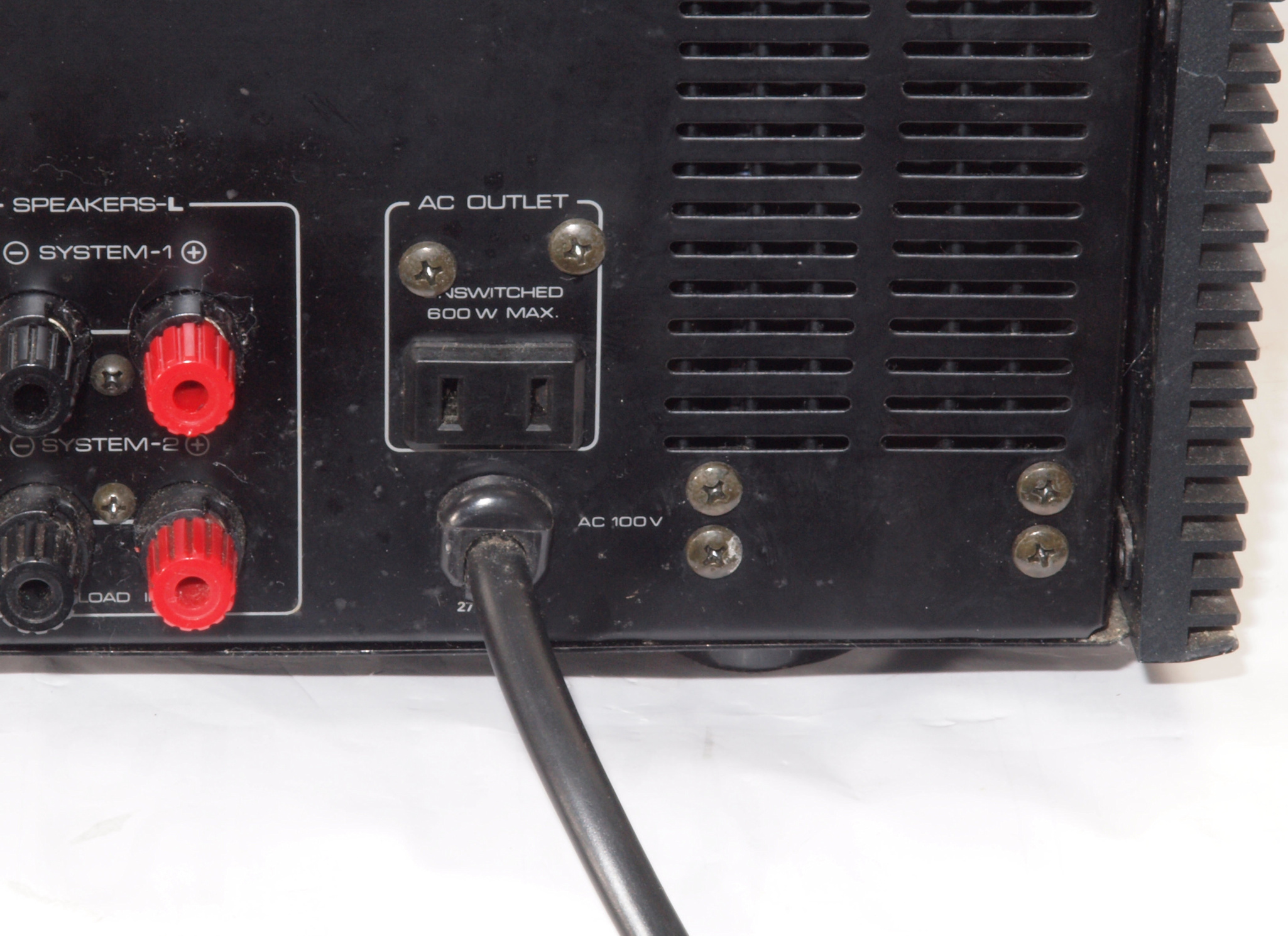

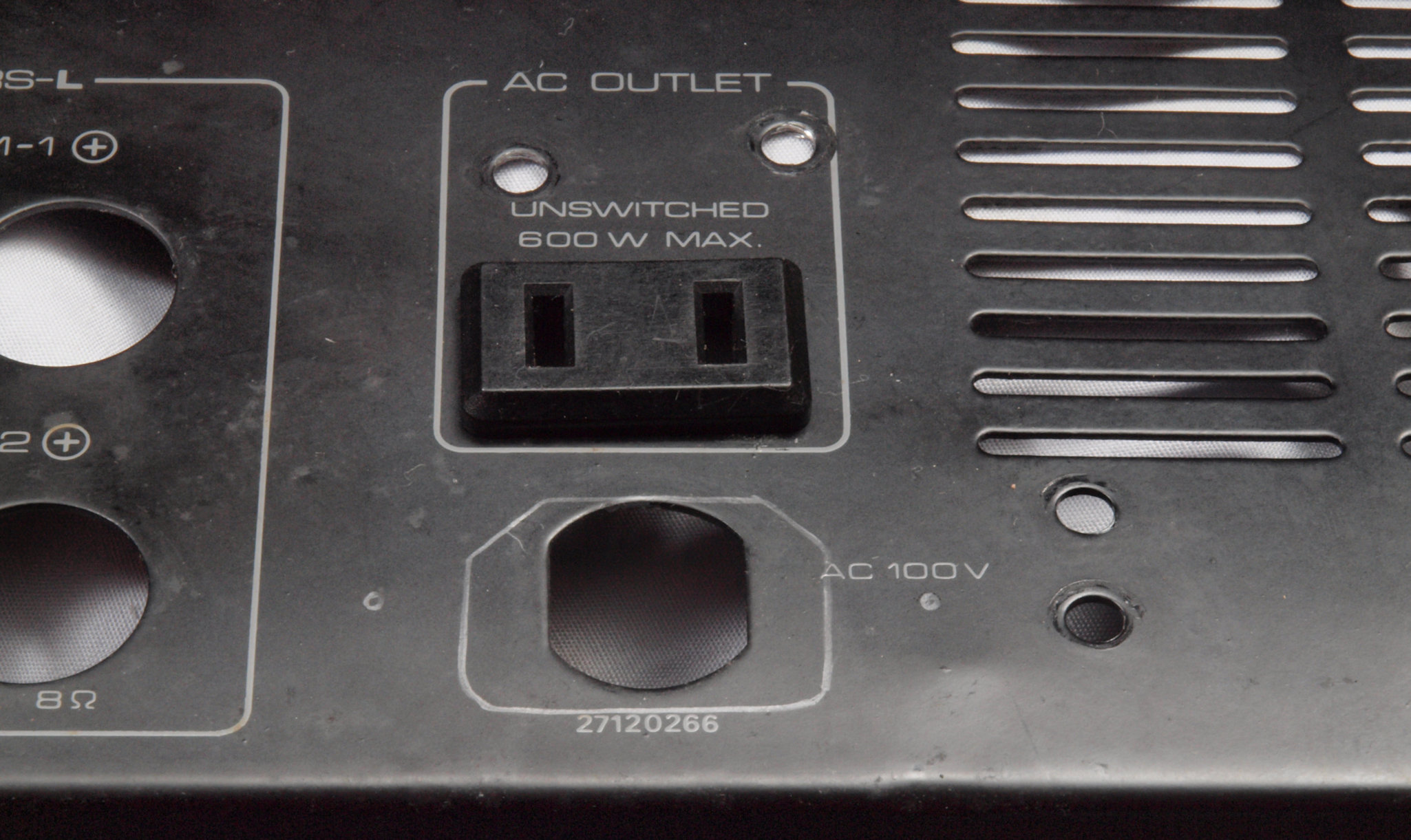

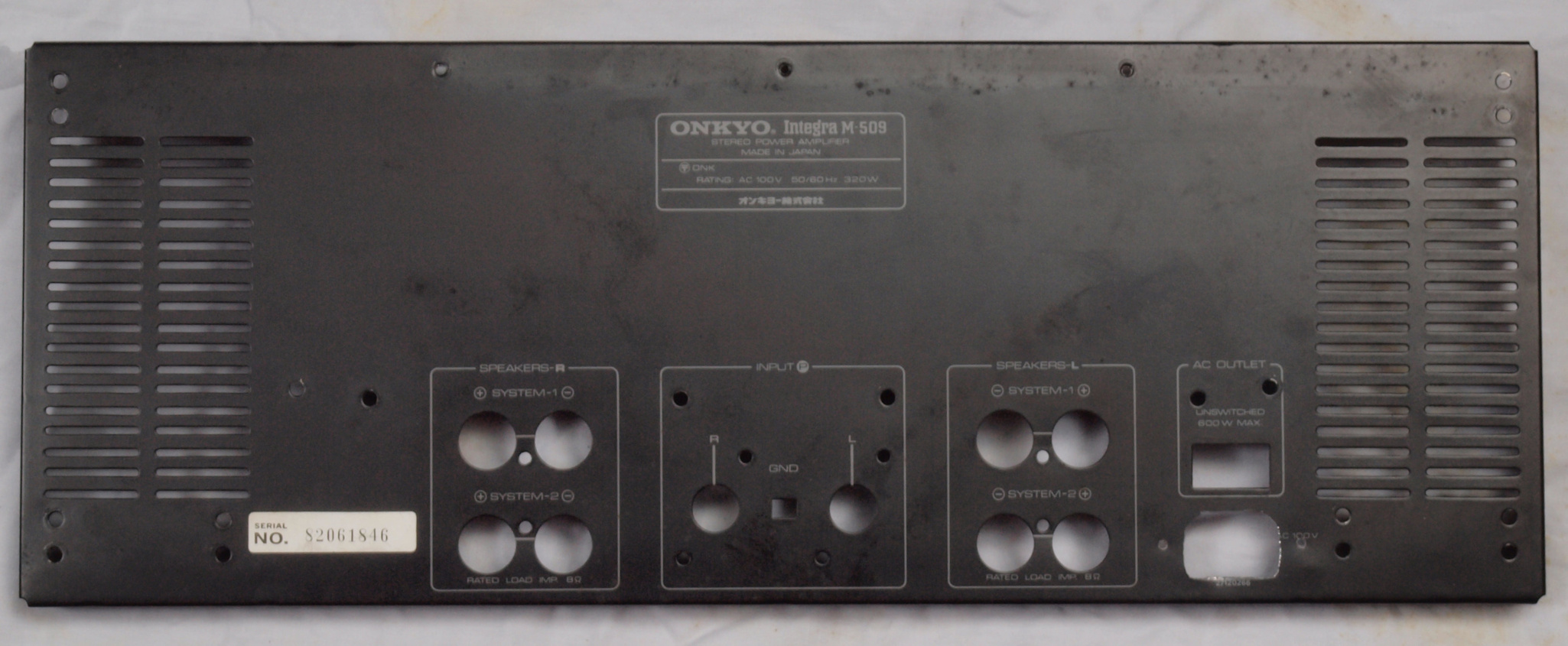

Ａ４１．　点検中　電源コード。

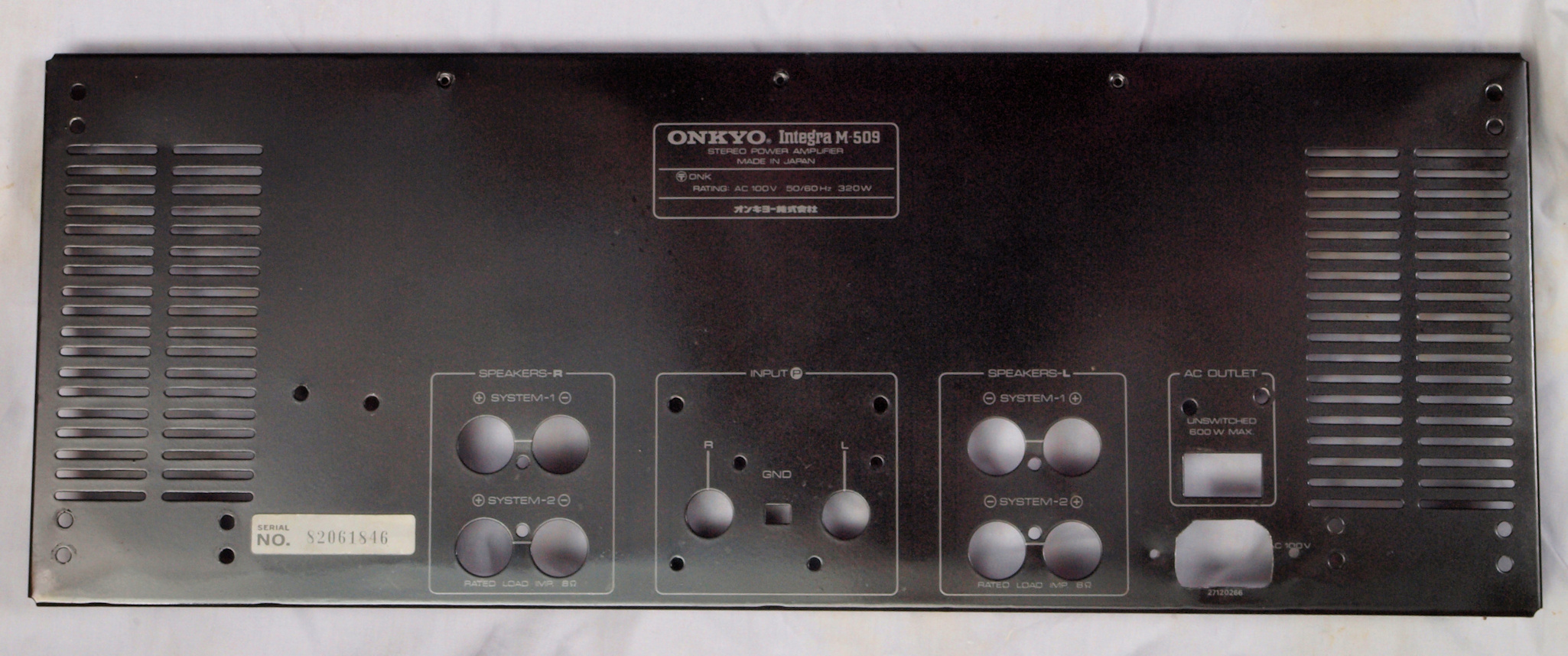

Ａ４２．　点検中　電源コードを取り、３Ｐインレット取付。　FURUTECH　FI-10(Ｇ) 金メッキ使用。

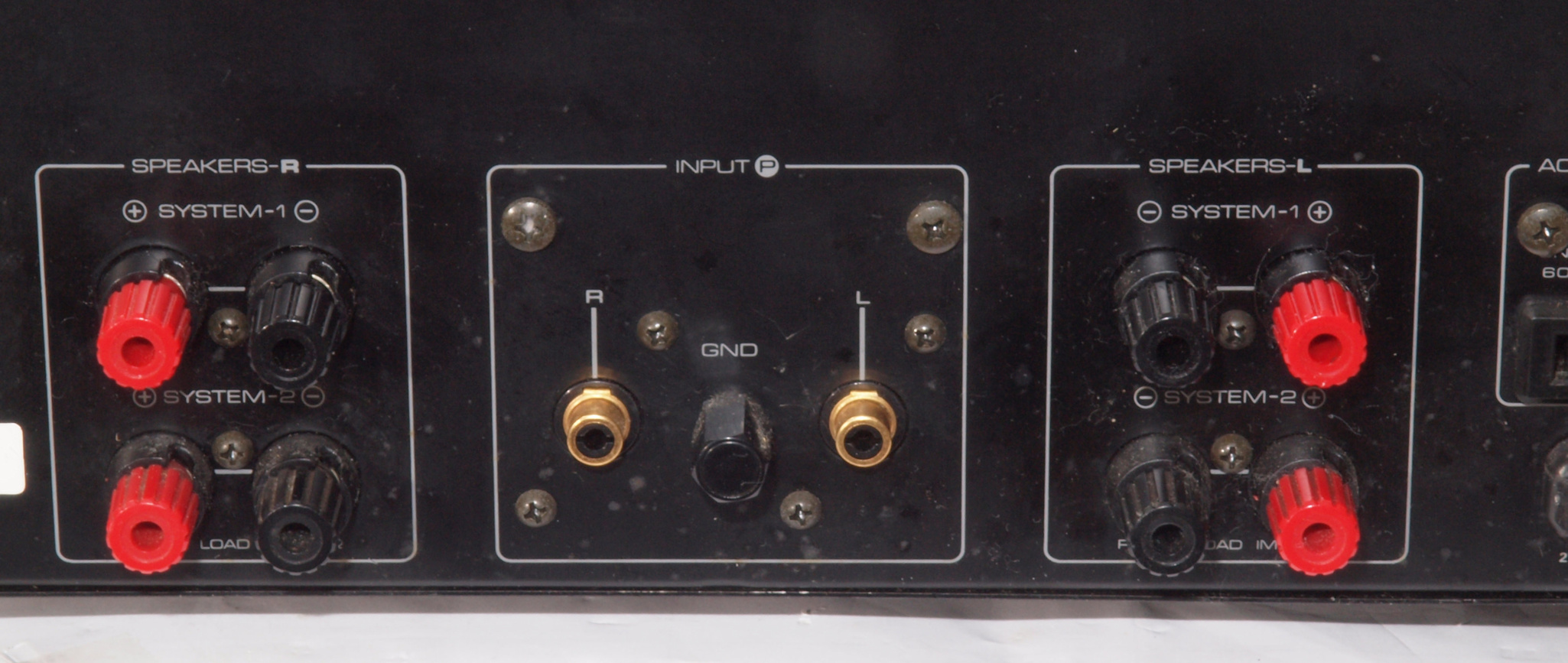

Ａ５１．　点検中　入力ＲＣＡ端子。

Ａ５２．　点検中　テフロン絶縁製ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込みです。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

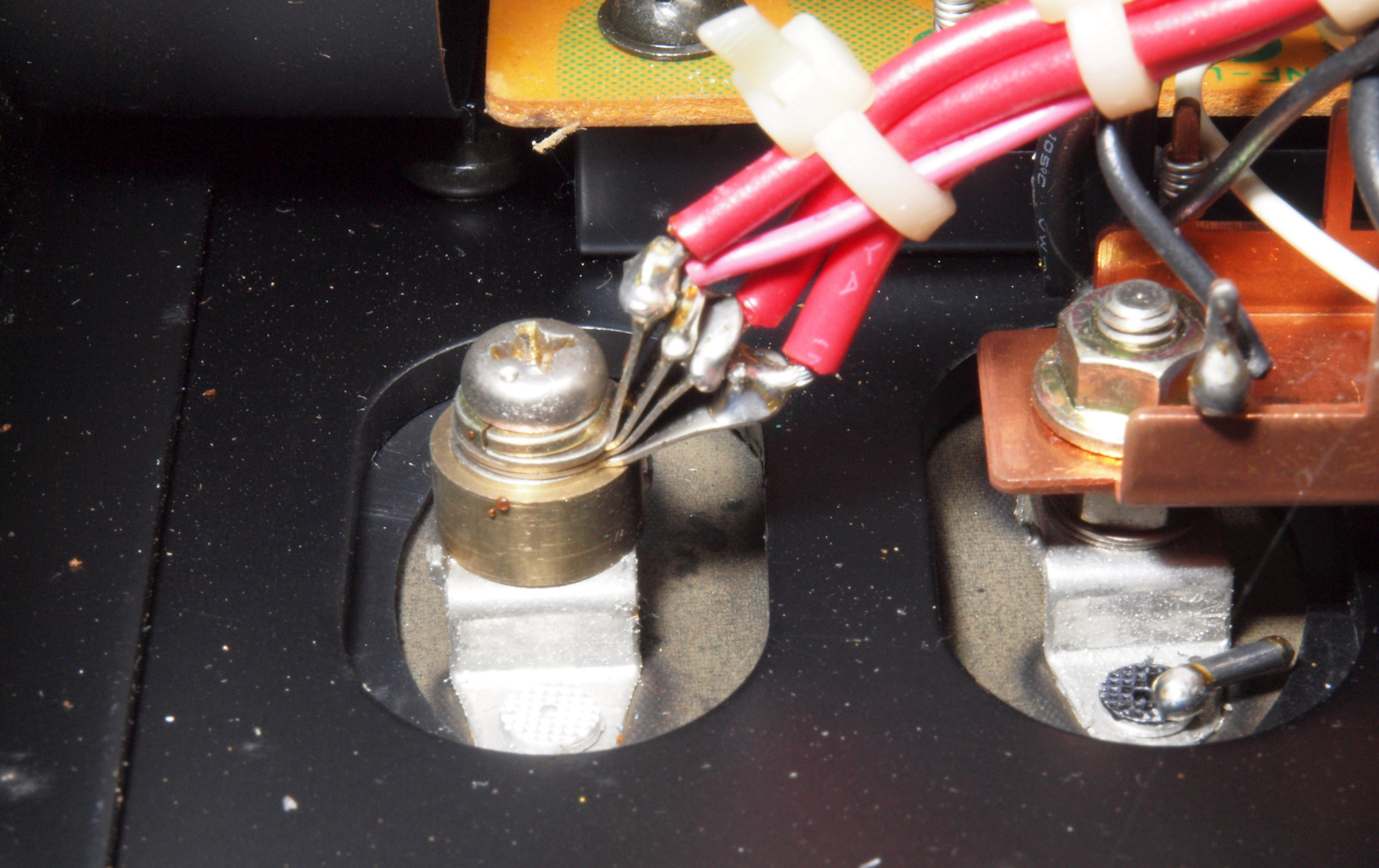

Ａ６１．　点検中　SP接続端子。

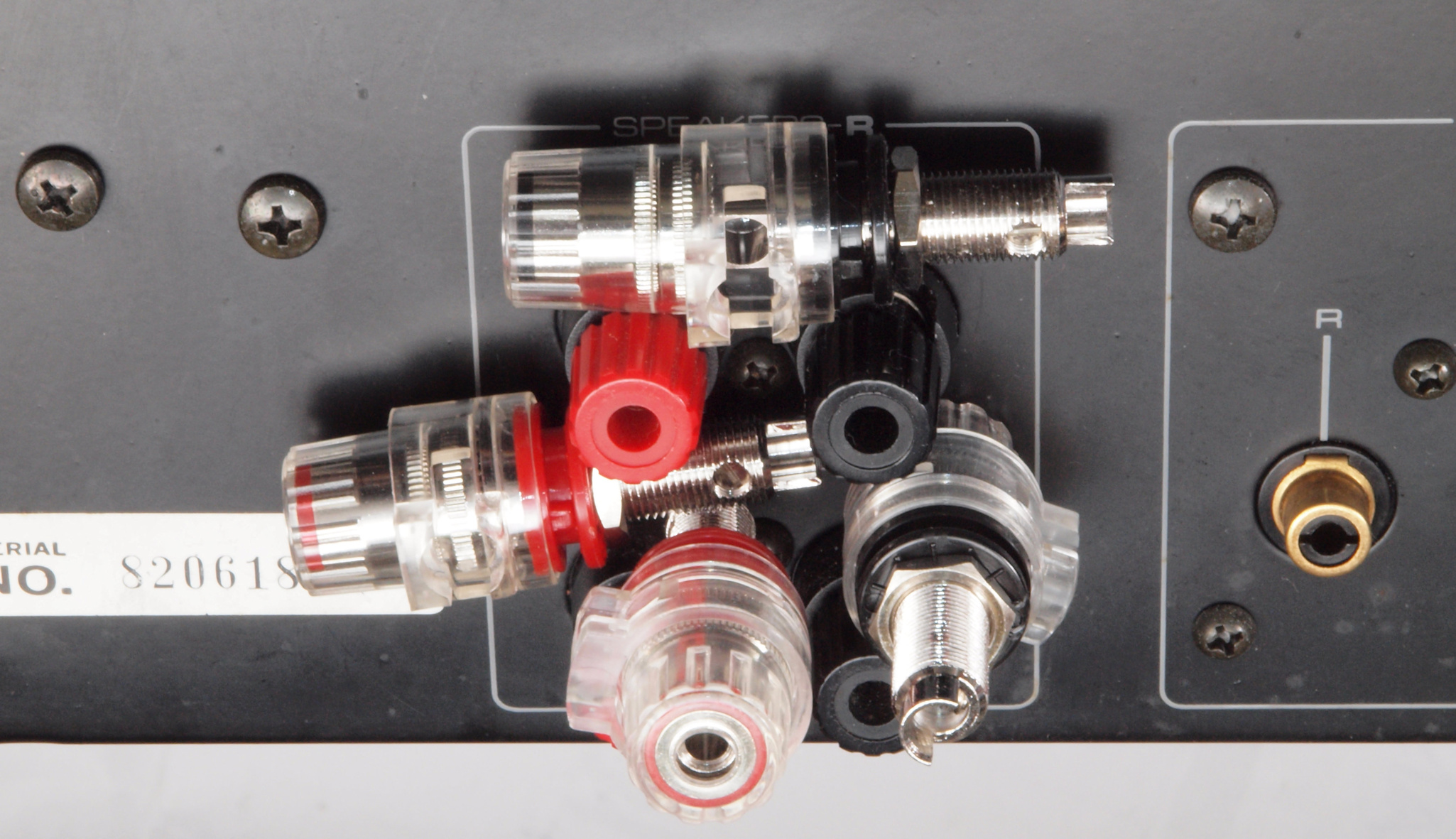

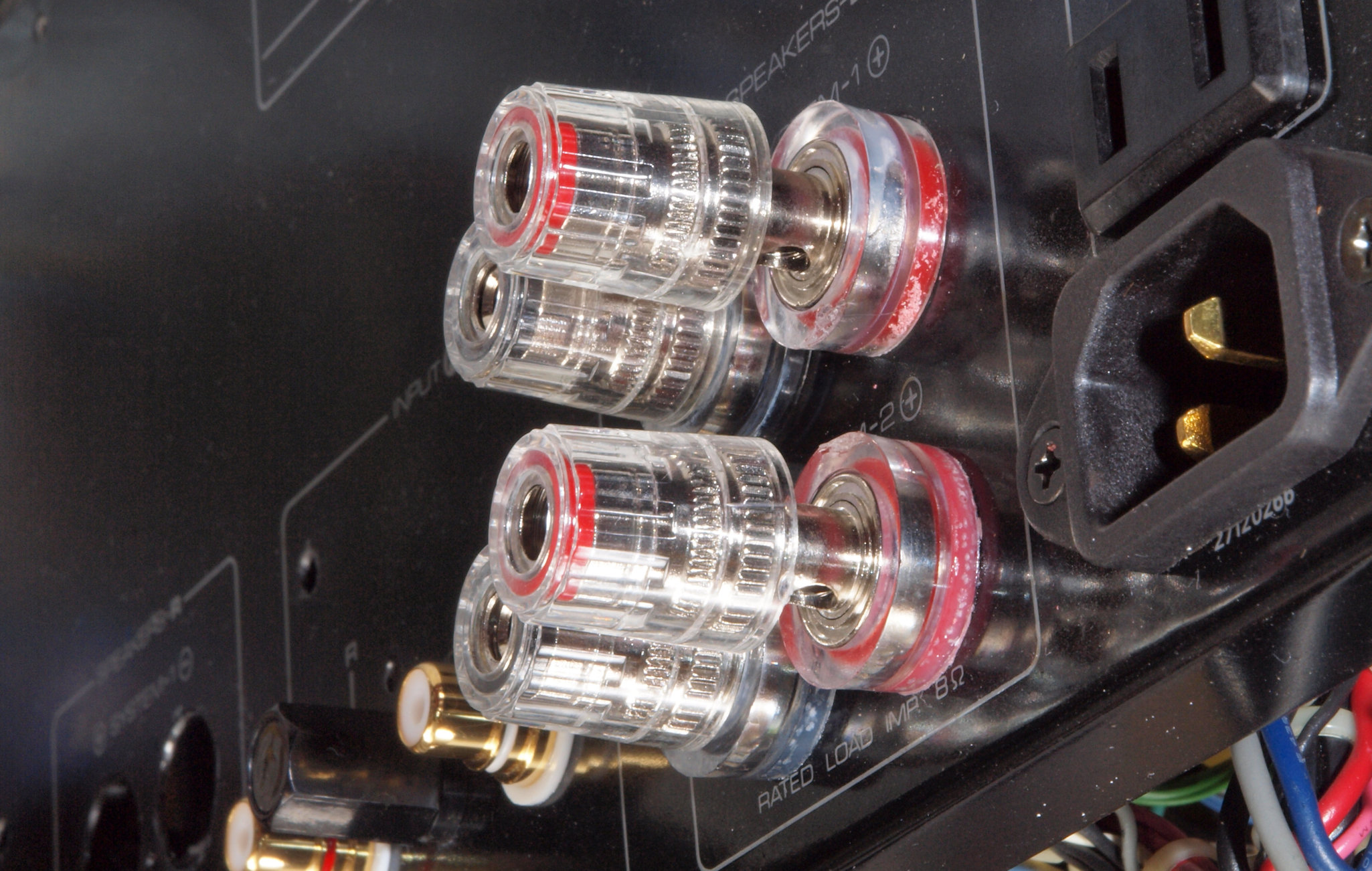

Ａ６２．　点検中　SP接続端子。　ロジウムメッキ製に交換。

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒドライブ基板上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい

Ｃ１２．　修理後　Ｒドライブ基板。　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換。 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加。

Ｃ１３．　修理後　Ｒドライブ基板。

Ｃ１３．　修理後　Ｒドライブ基板。　ラッピングに半田を流し込む。

Ｃ１４．　修理前　Ｒドライブ基板裏。

Ｃ１５．　修理（半田補正）後　Ｒドライブ基板裏。　半田を全部やり直す。

Ｃ１６．　完成Ｒドライブ基板裏。　洗浄後コートを塗る。

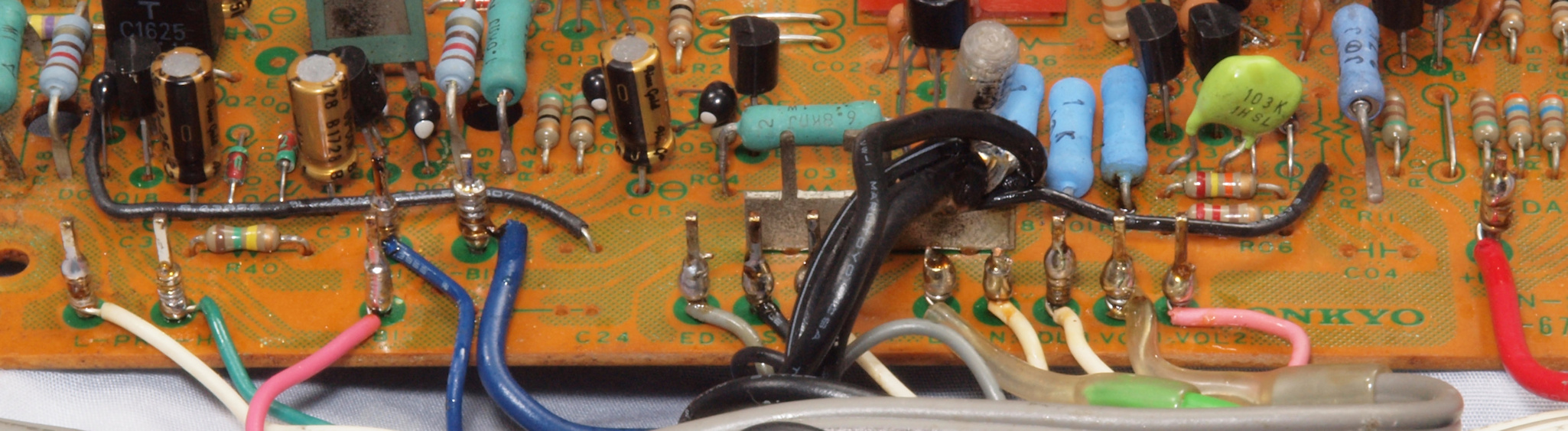

Ｃ２１．　修理前　Ｌドライブ基板。　上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい。

Ｃ２２．　修理後　Ｌドライブ基板。　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換。 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加。

Ｃ２３．　修理後　Ｒドライブ基板。

Ｃ２３．　修理後　Ｒドライブ基板。　ラッピングに半田を流し込む。

Ｃ２４．　修理前　Ｌドライブ基板裏。

Ｃ２５．　修理（半田補正）後　Ｌドライブ基板裏。　半田を全部やり直す。

Ｃ２６．　完成Ｌドライブ基板裏　洗浄後コートを塗る。

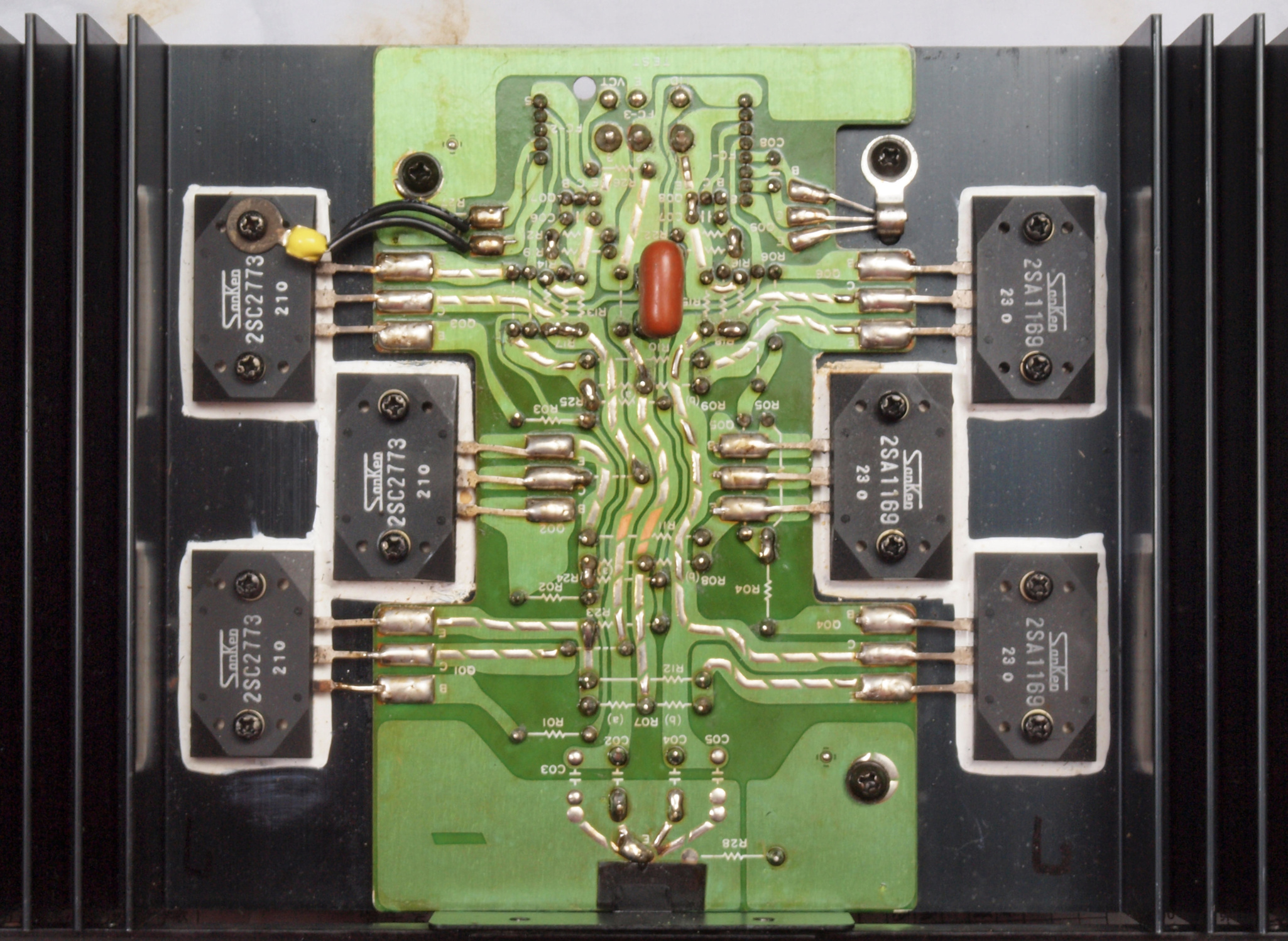

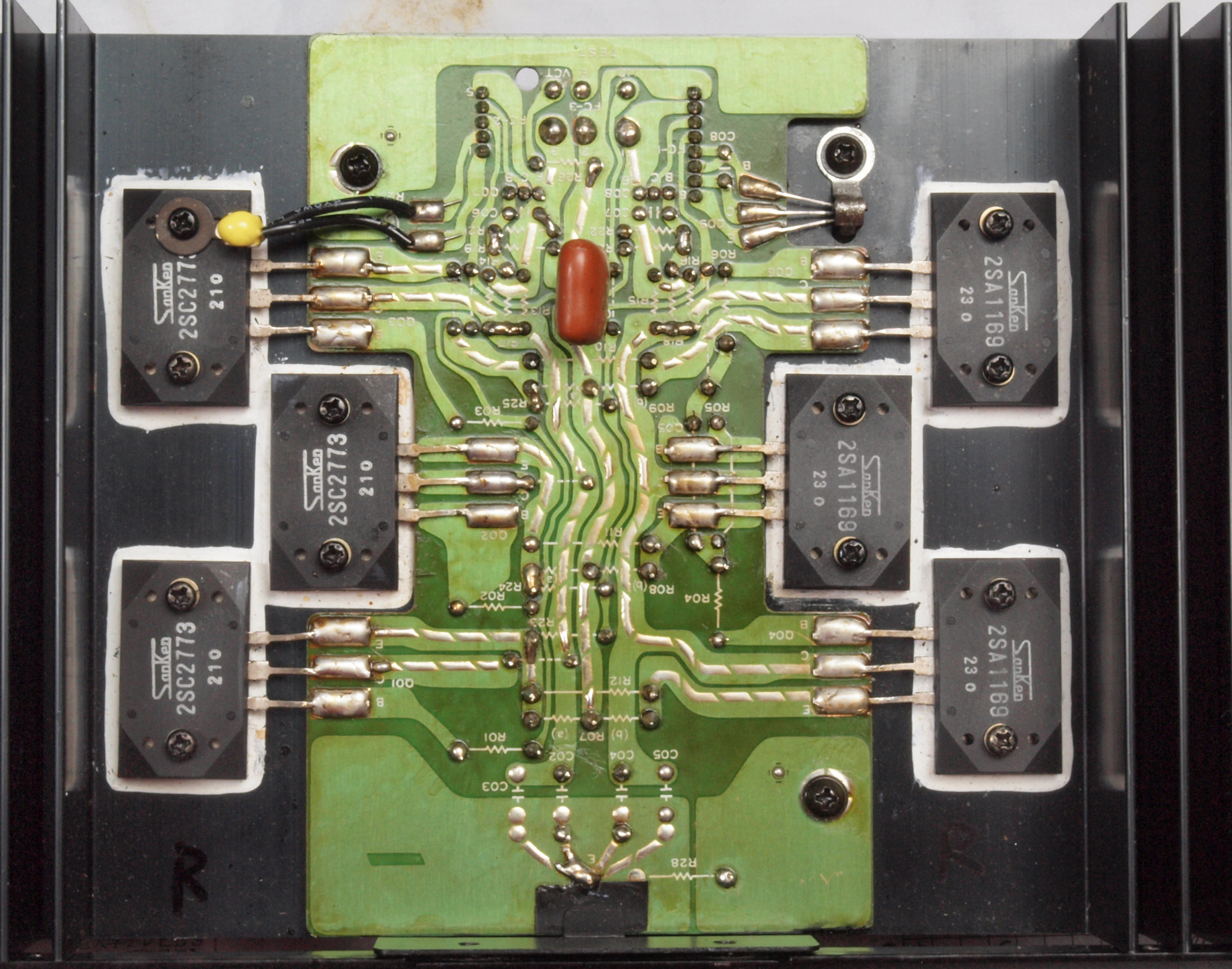

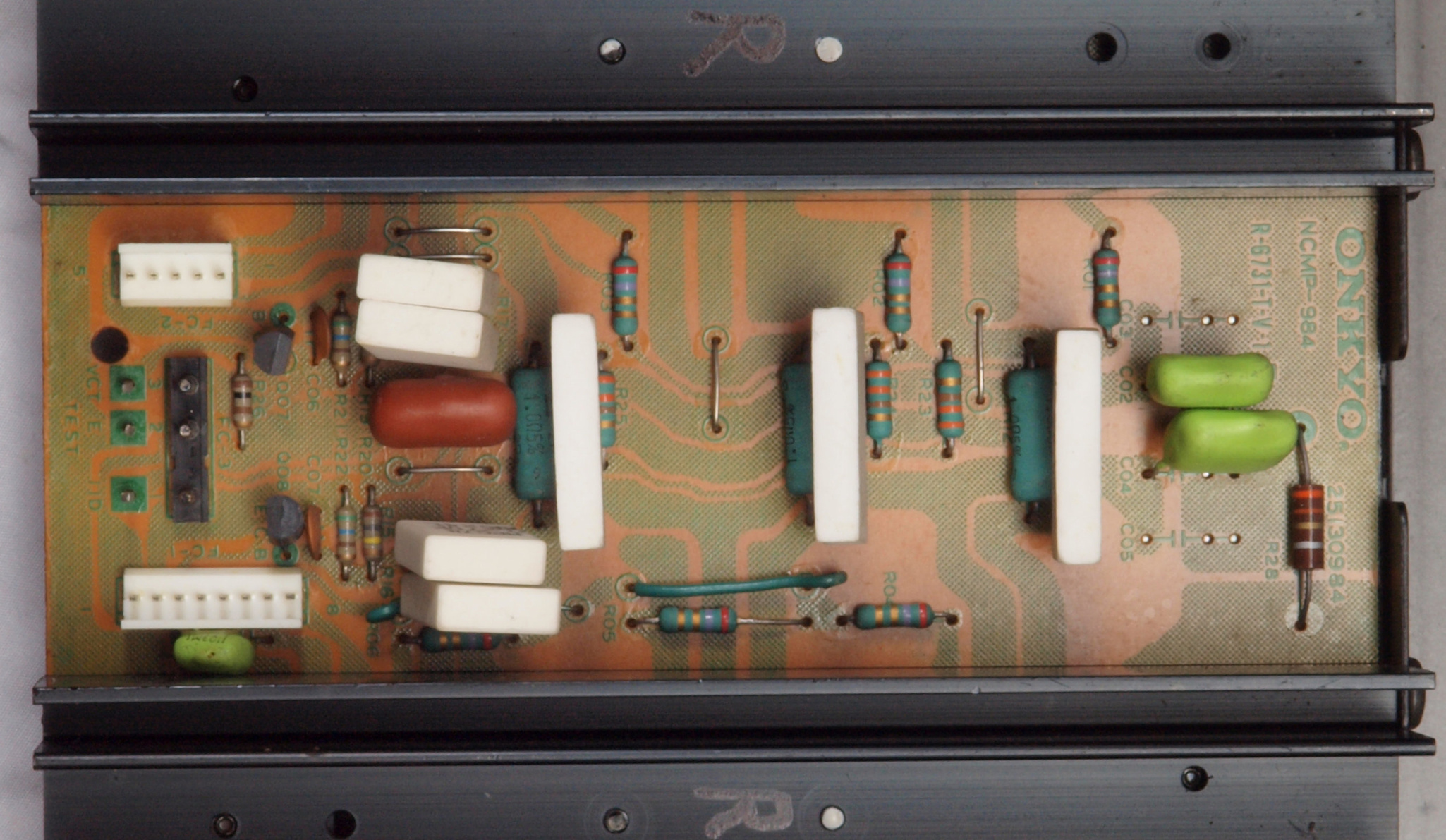

Ｃ３１．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤。

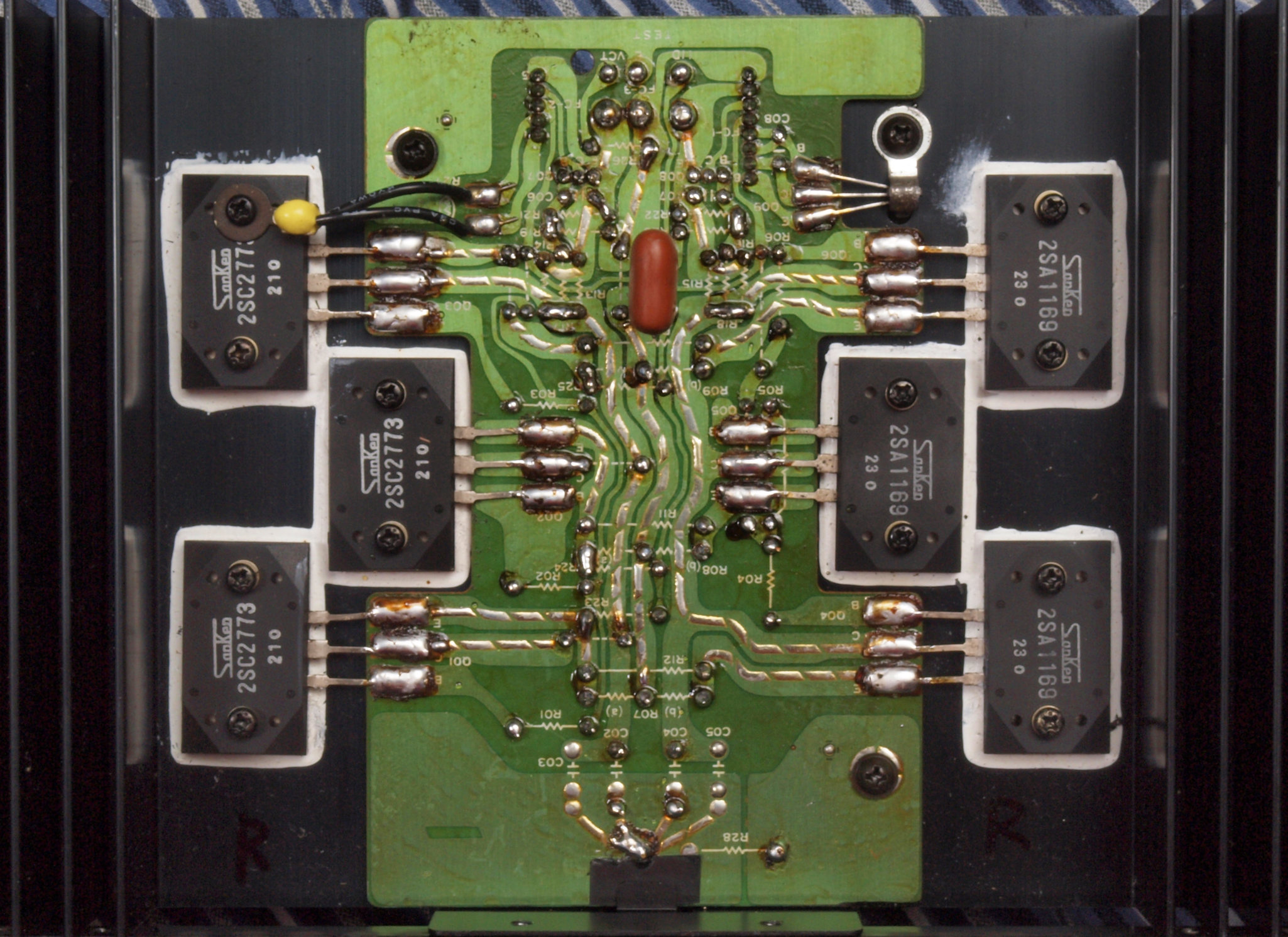

Ｃ３２．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤。

Ｃ３３．完成Ｒ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る。

Ｃ４１．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤。

Ｃ４２．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤。

Ｃ４３．完成Ｌ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る。

Ｃ５１．　修理前　整流・定電圧・ＶＵアンプ基板。

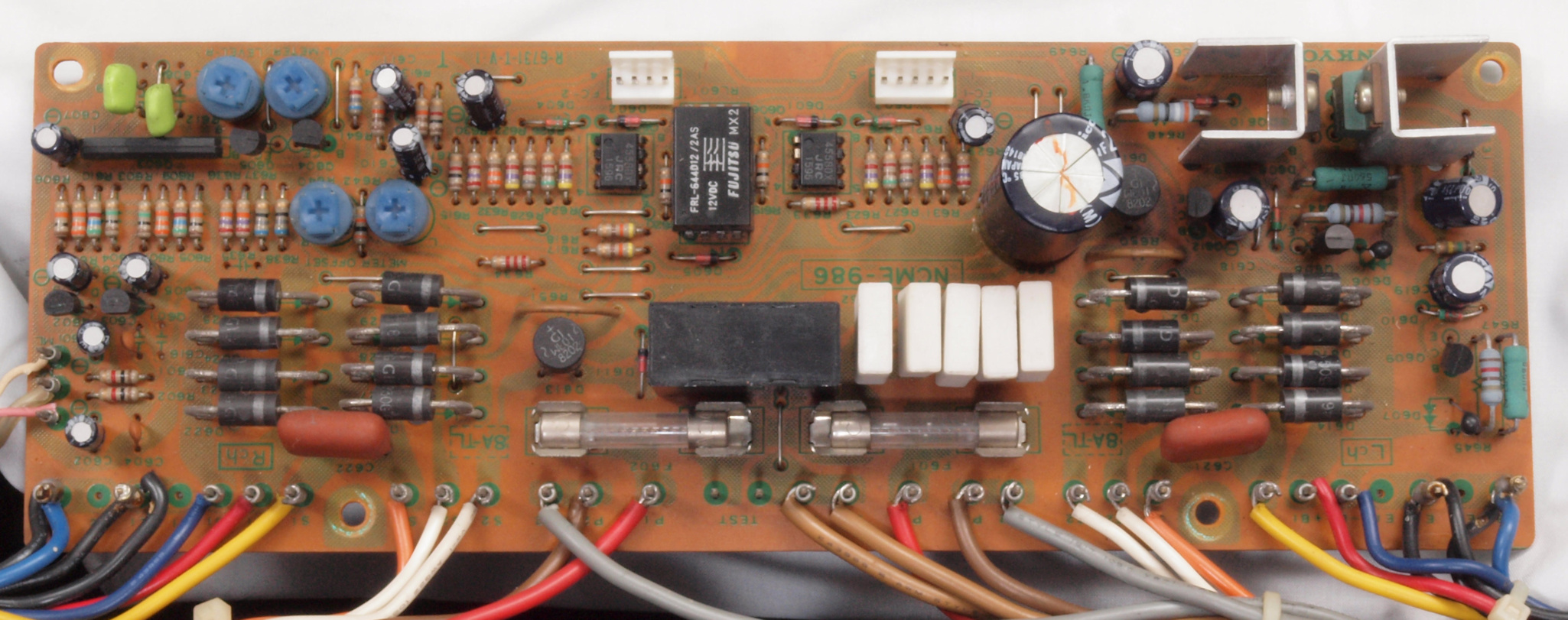

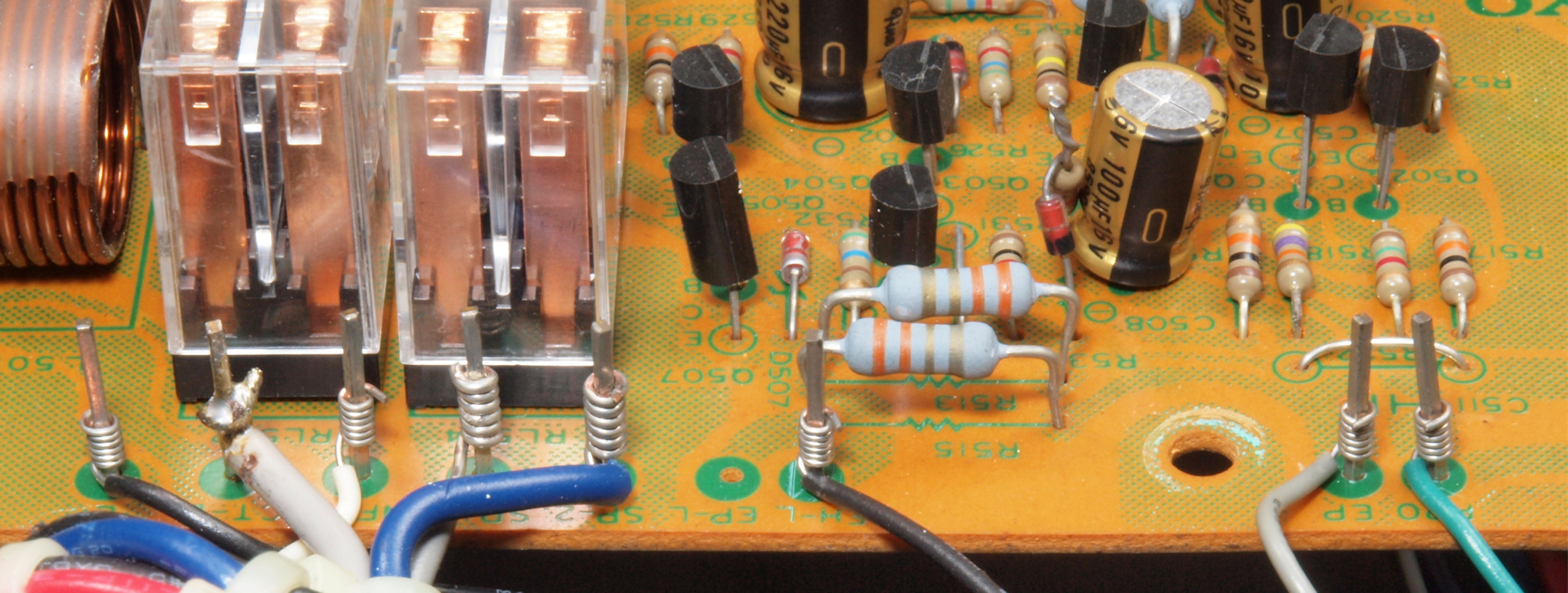

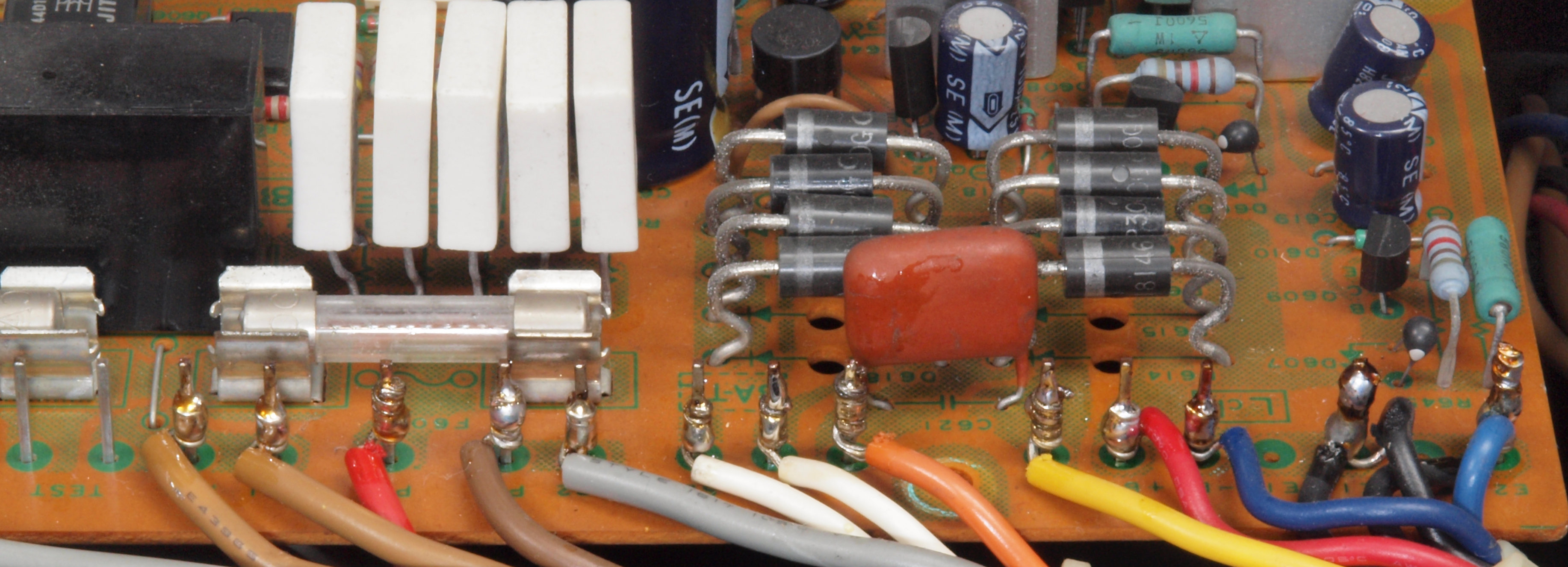

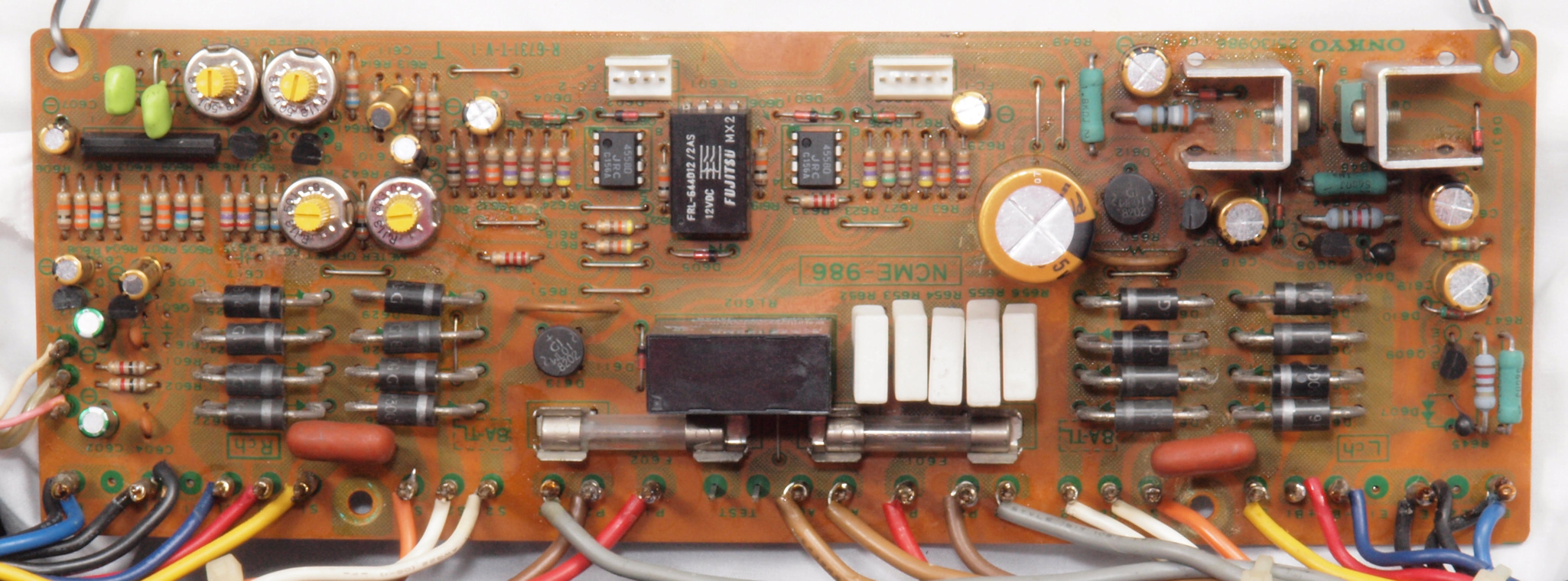

Ｃ５２．　修理後　整流・定電圧・ＶＵアンプ基板。　ＶＵ用半固定ＶＲ４個、電源リレー１個、電解コンデンサー１５個交換。　遅延回路変更。

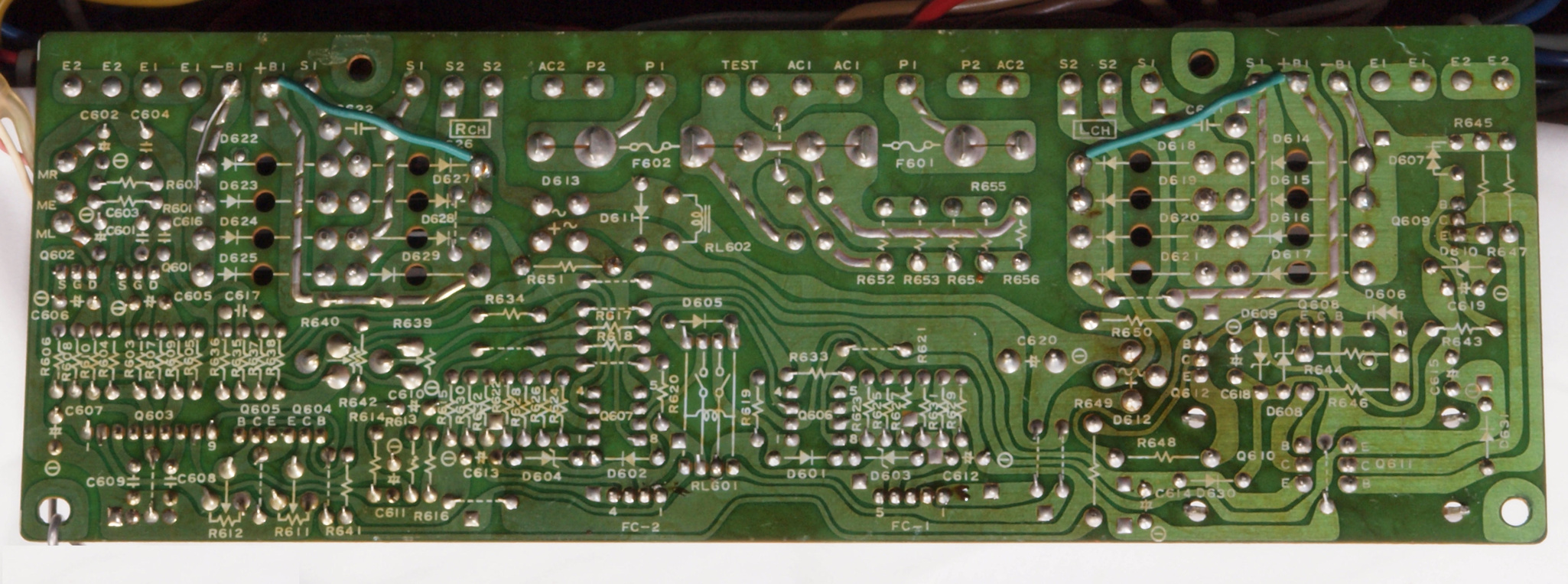

Ｃ５３．　修理前　整流・定電圧・ＶＵアンプ基板裏。

Ｃ５４．　修理前　整流・定電圧・ＶＵアンプ基板裏。　半田不良予備軍。

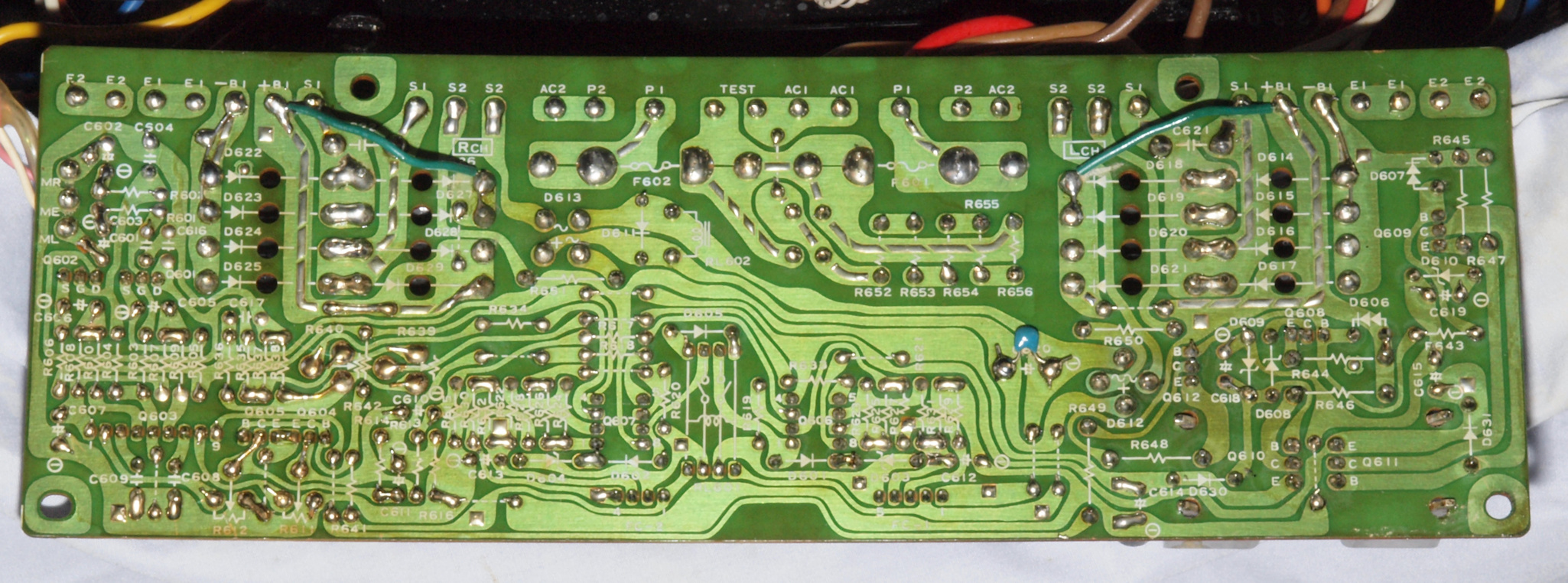

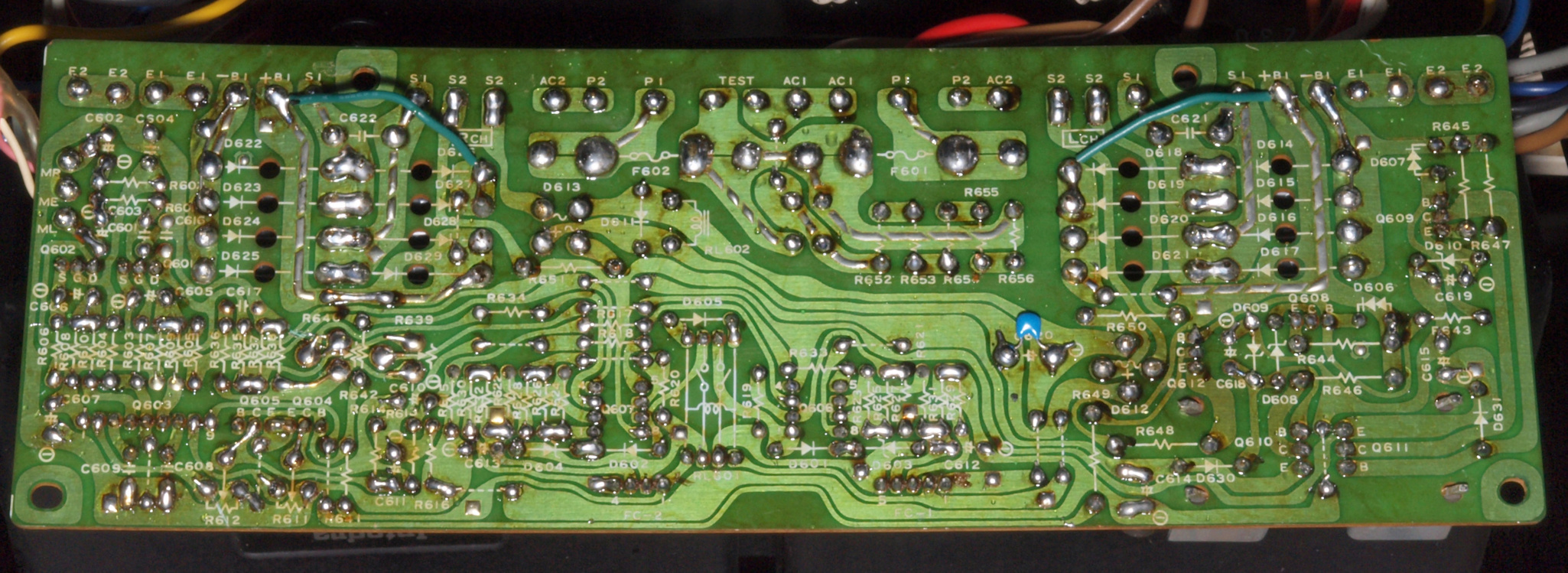

Ｃ５５．　修理（半田補正）後　整流・定電圧・ＶＵ基板裏。　全ての半田をやり修す。

Ｃ５６．完成整流・定電圧・ＶＵ基板裏。　洗浄後コートを塗る。

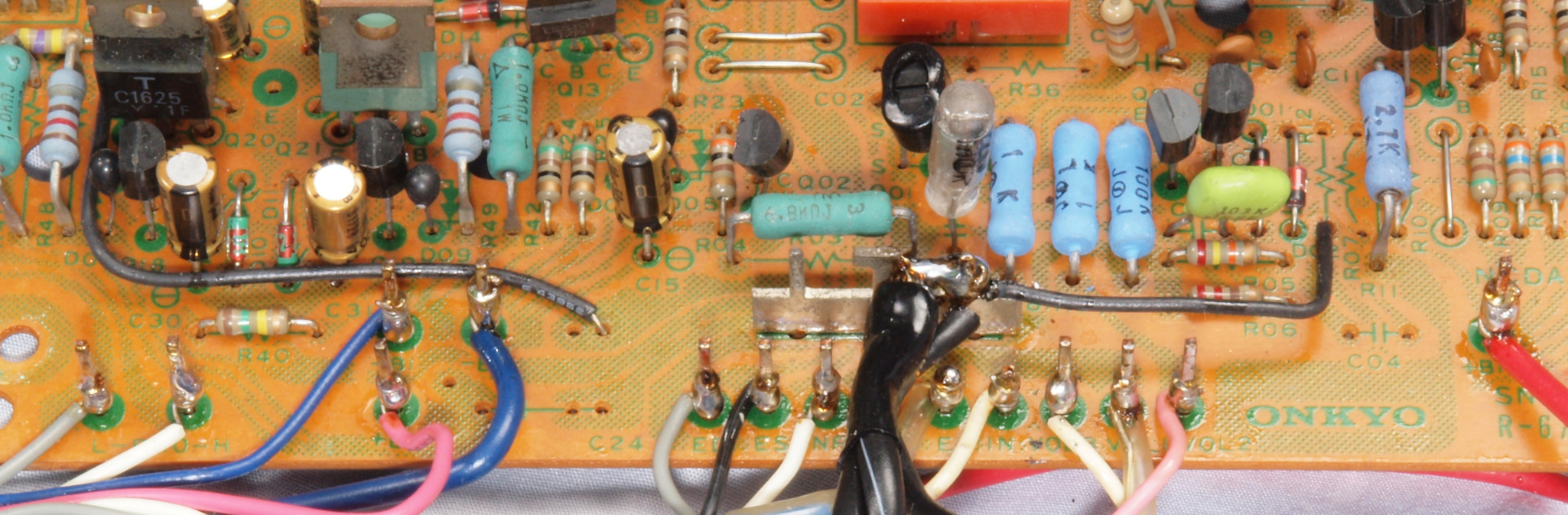

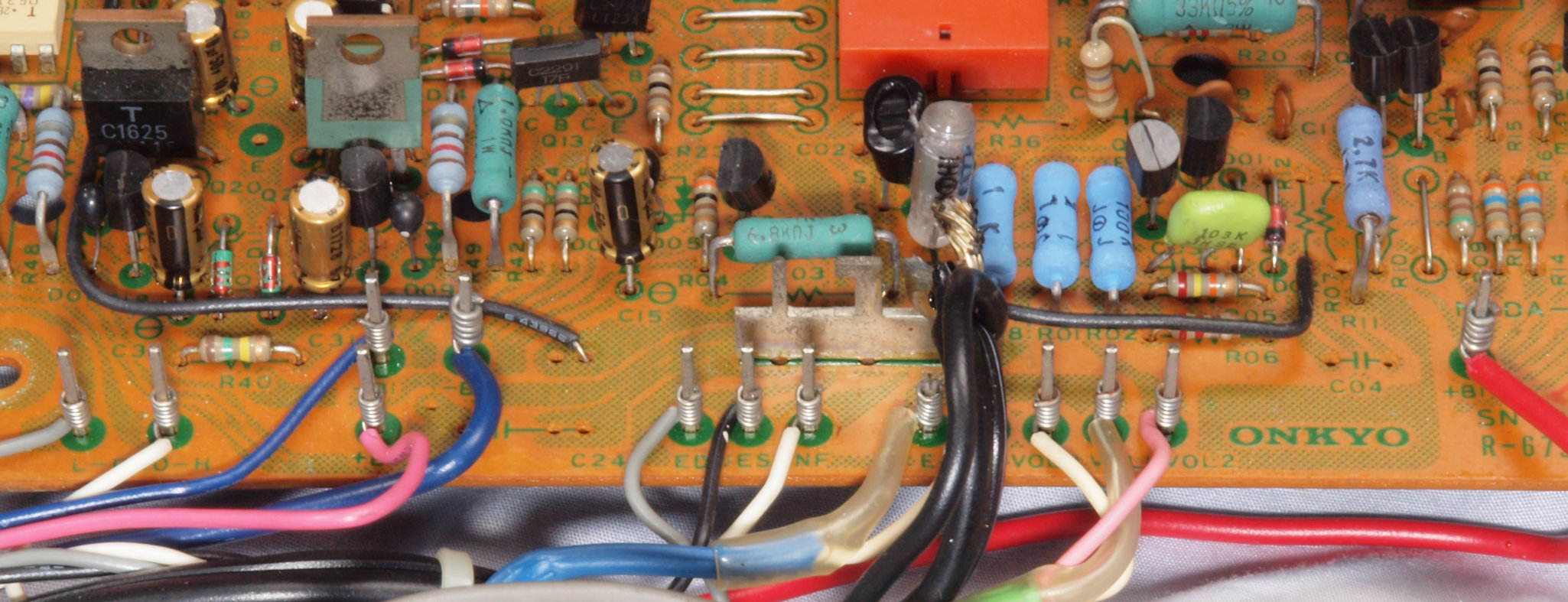

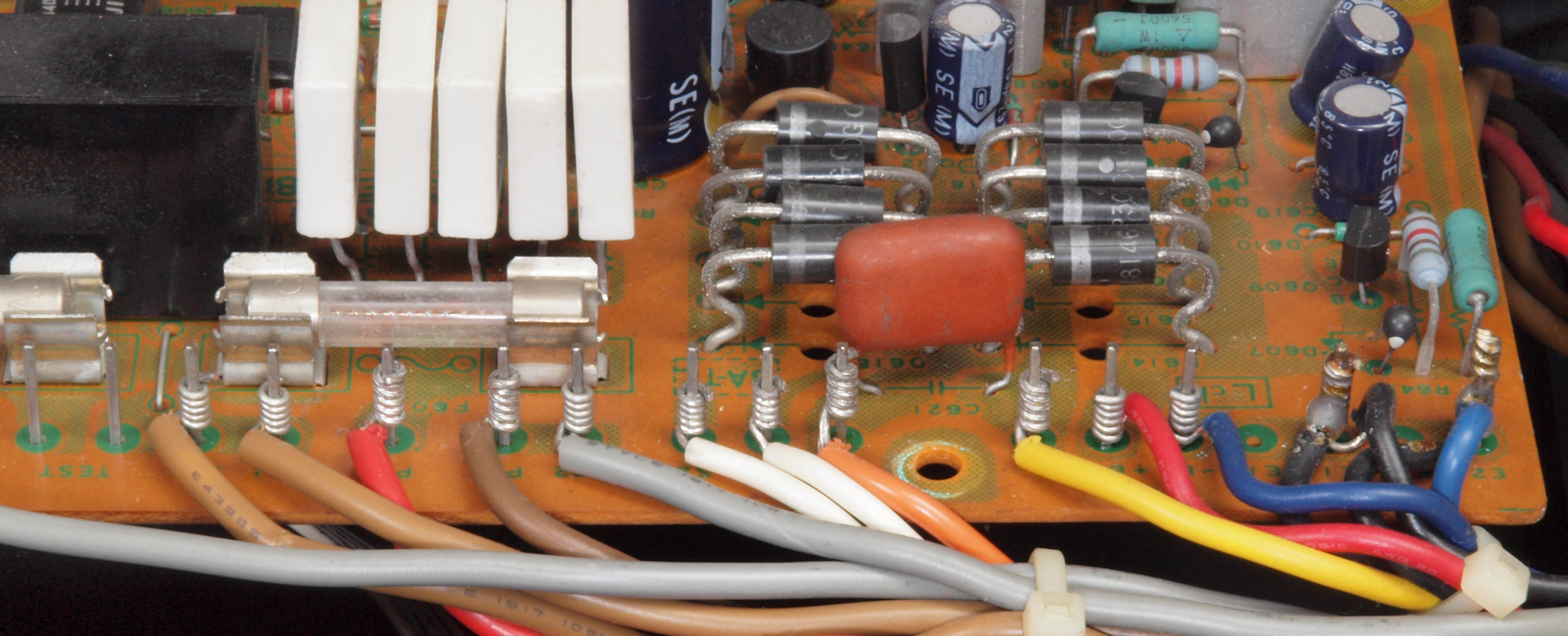

Ｃ５７．　修理前　整流・定電圧・ＶＵアンプ基板Ｒ側ラッピング。

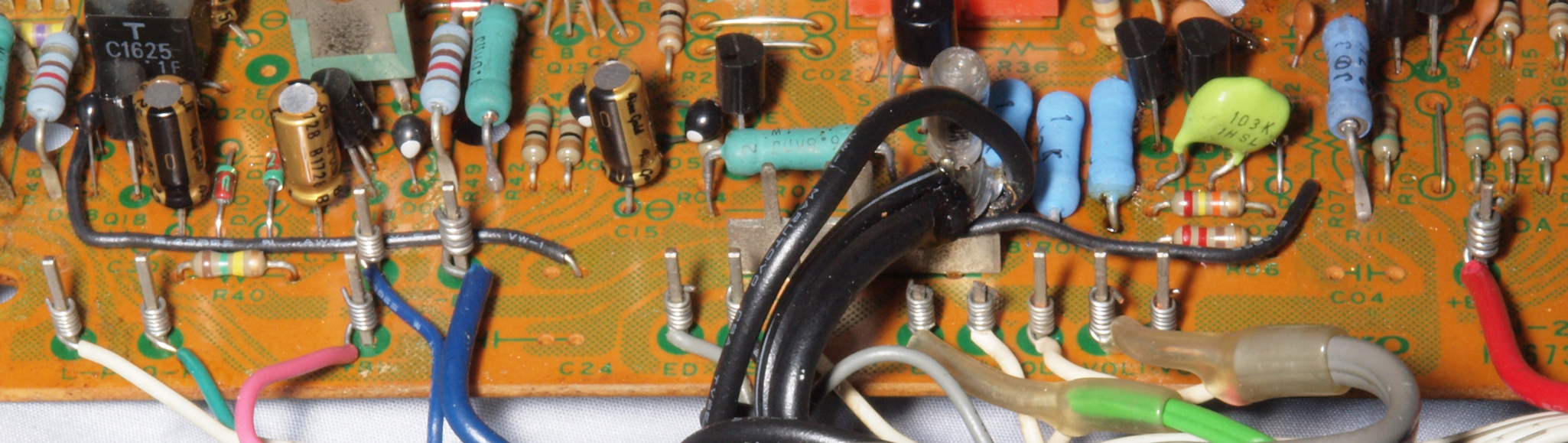

Ｃ５８．　修理後　整流・定電圧・ＶＵアンプ基板Ｒ側ラッピング。　半田を流し込む。

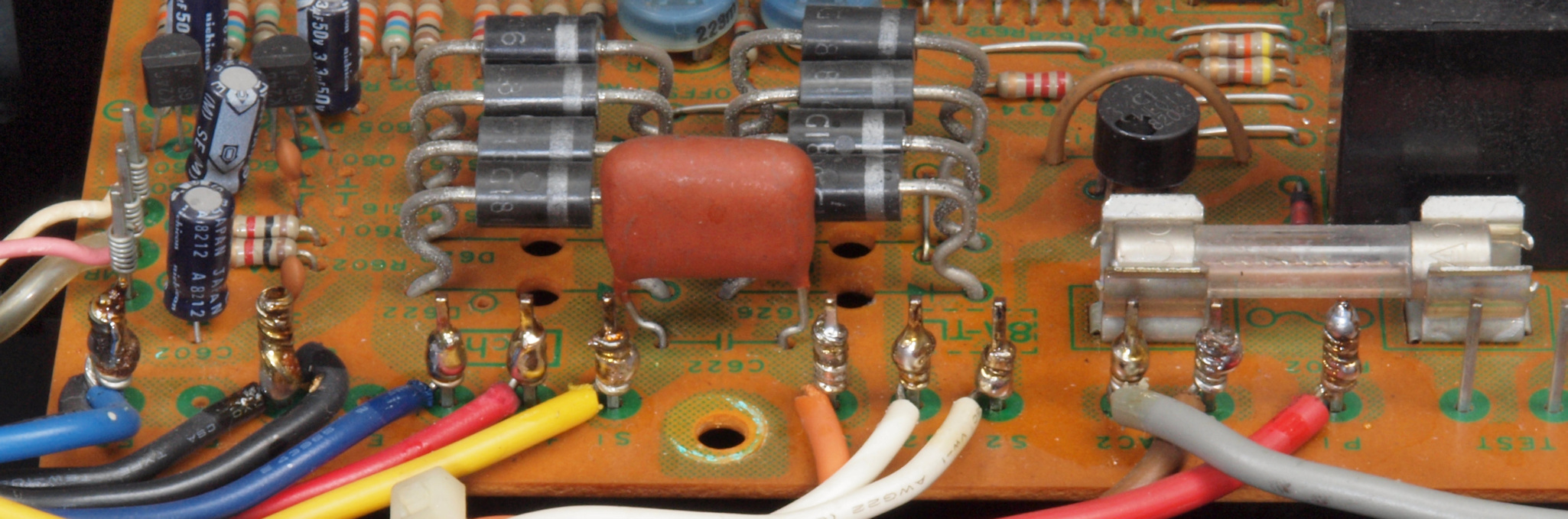

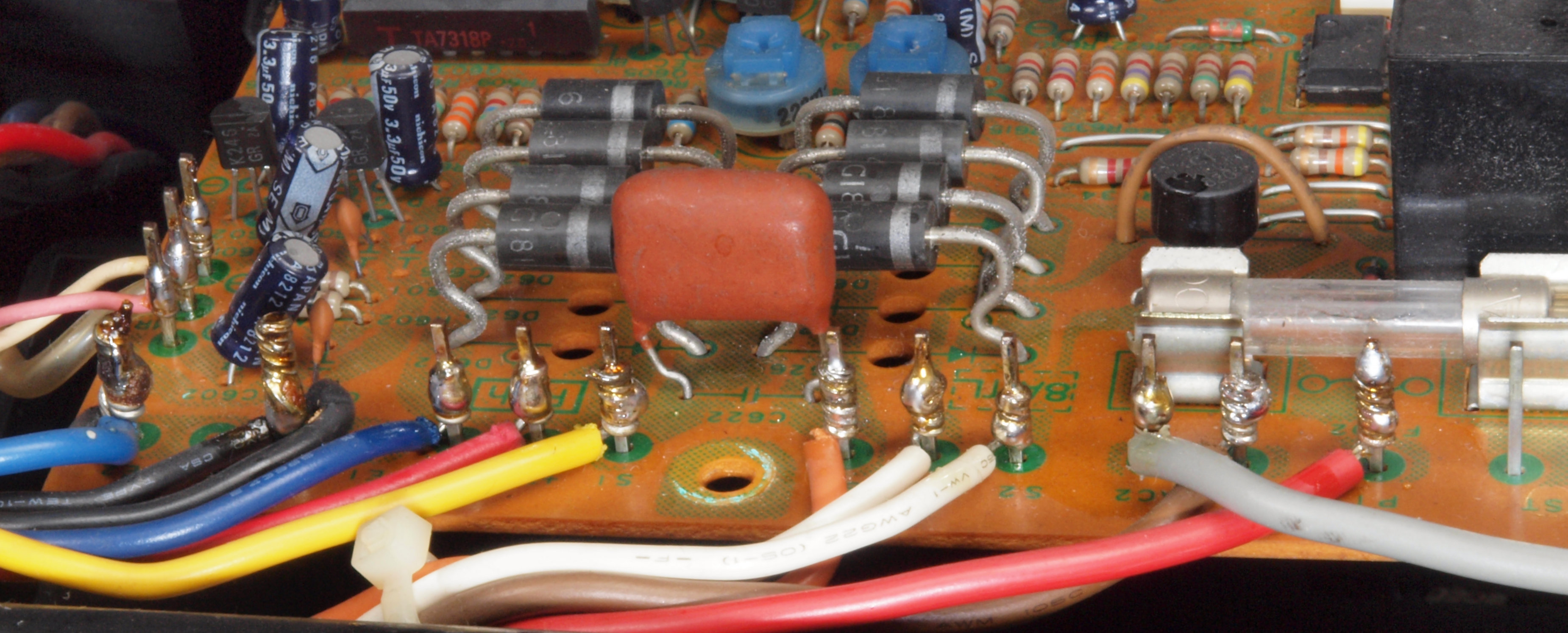

Ｃ５９．　修理前　整流・定電圧・ＶＵアンプ基板Ｌ側ラッピング。

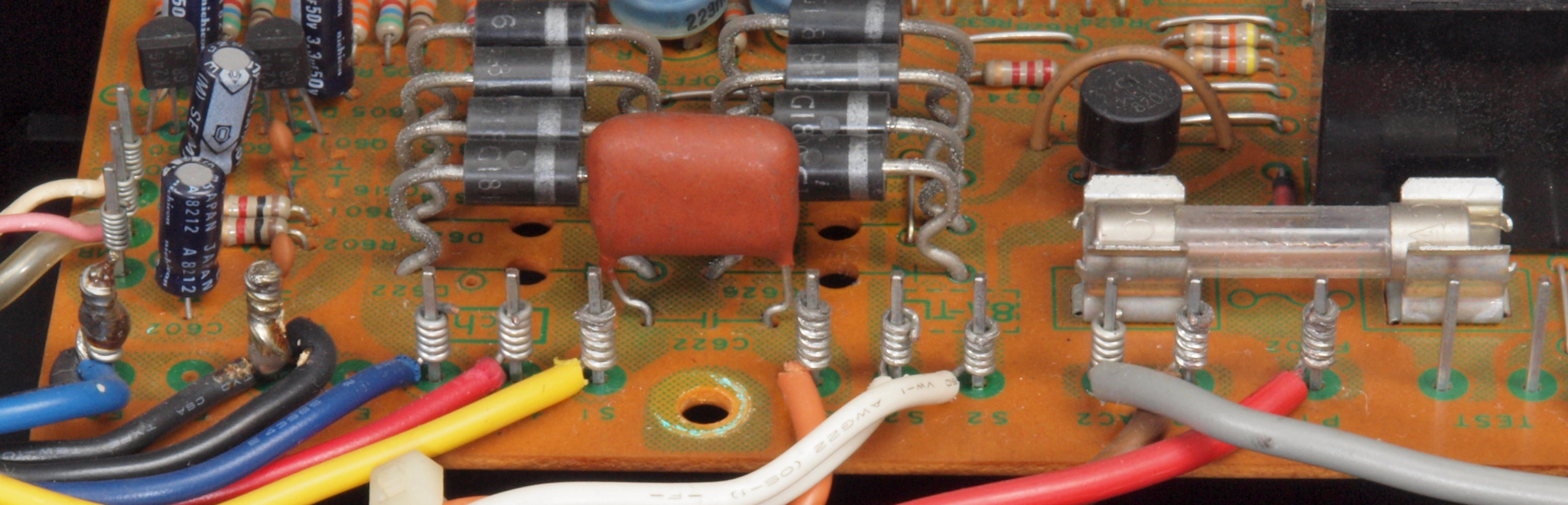

Ｃ５Ａ．　修理後　整流・定電圧・ＶＵアンプ基板ラッピングＬ側。　半田を流し込む。

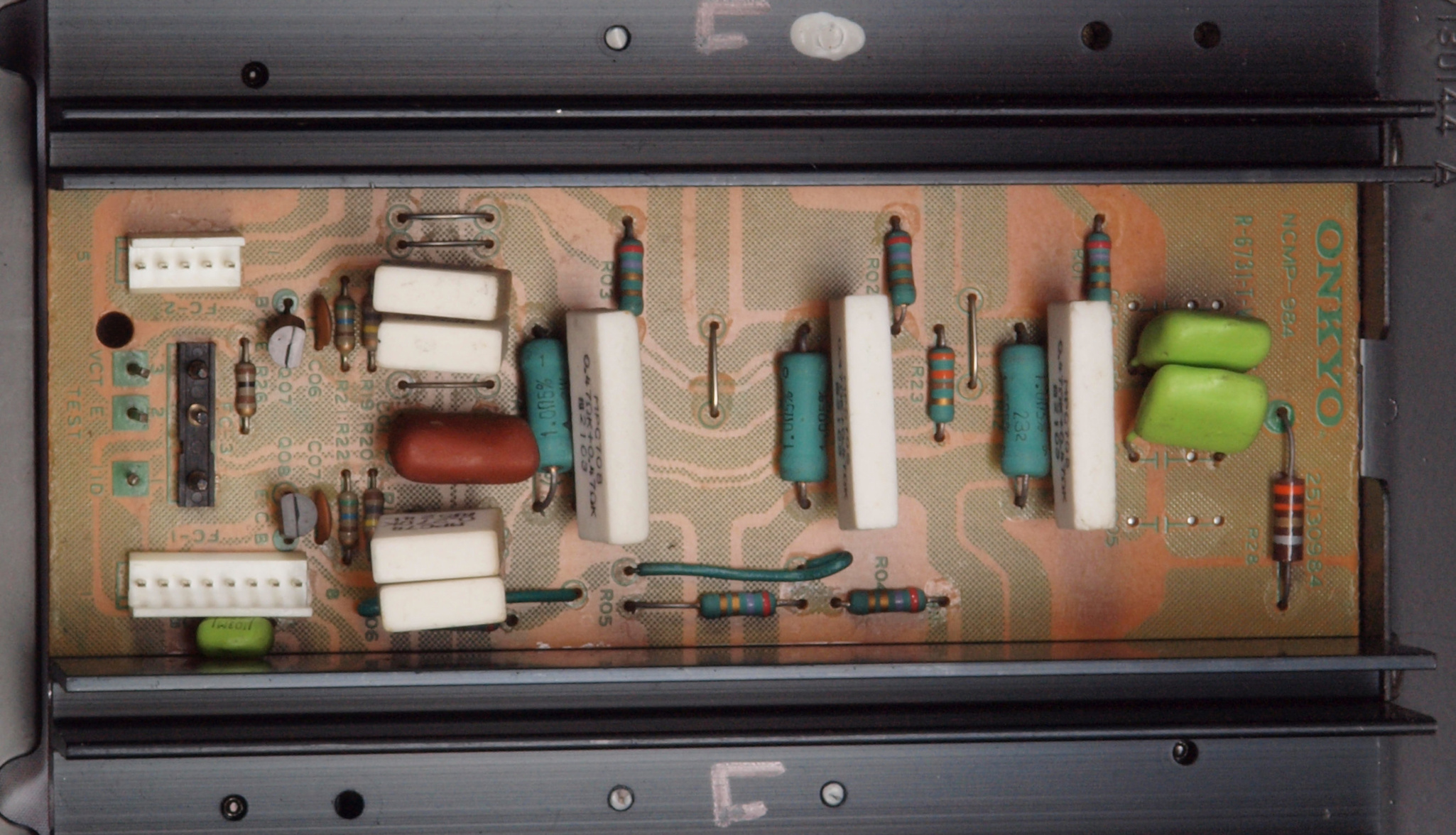

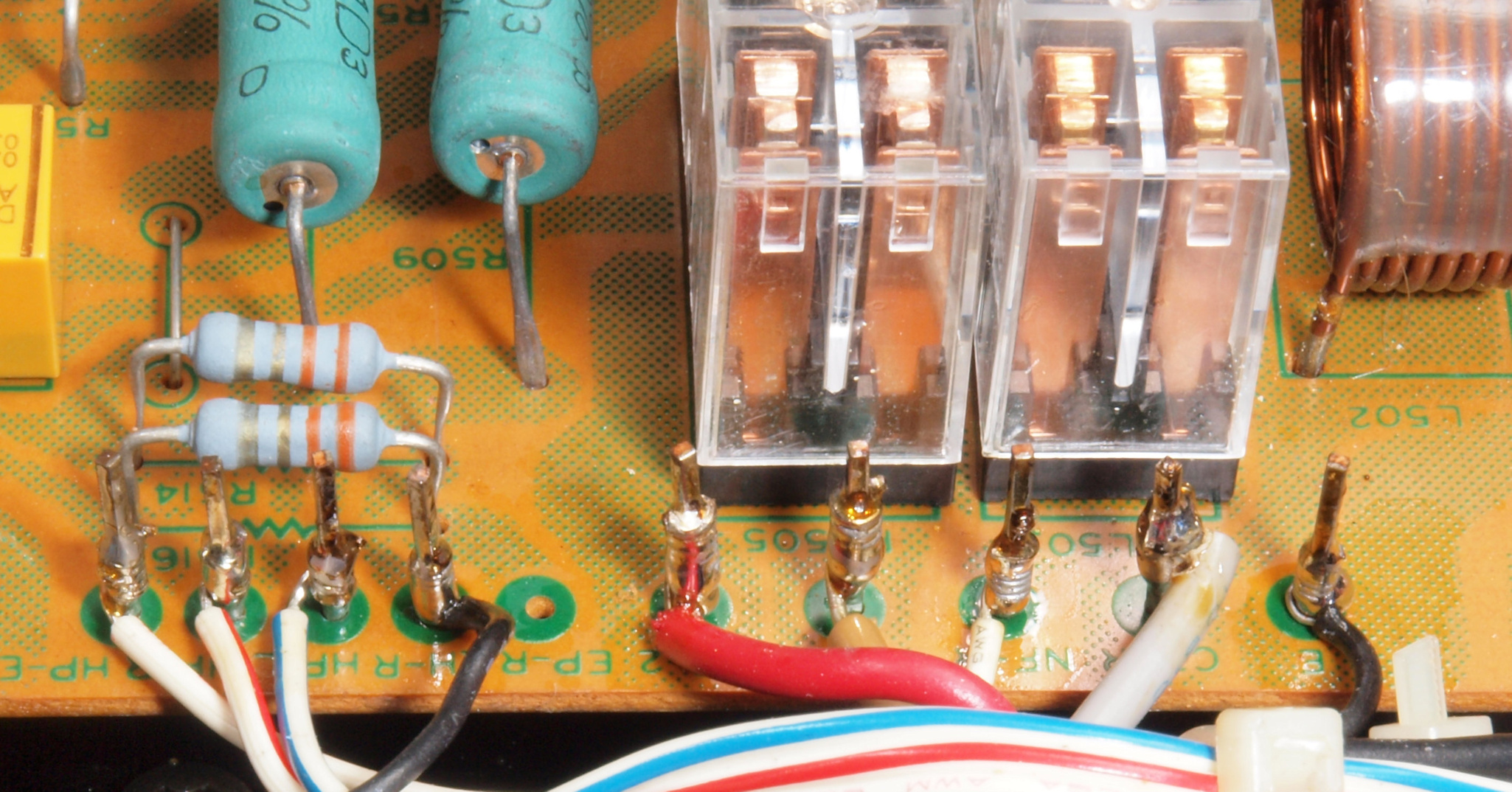

Ｃ６１．　修理前　ＳＰ接続リレー基板。

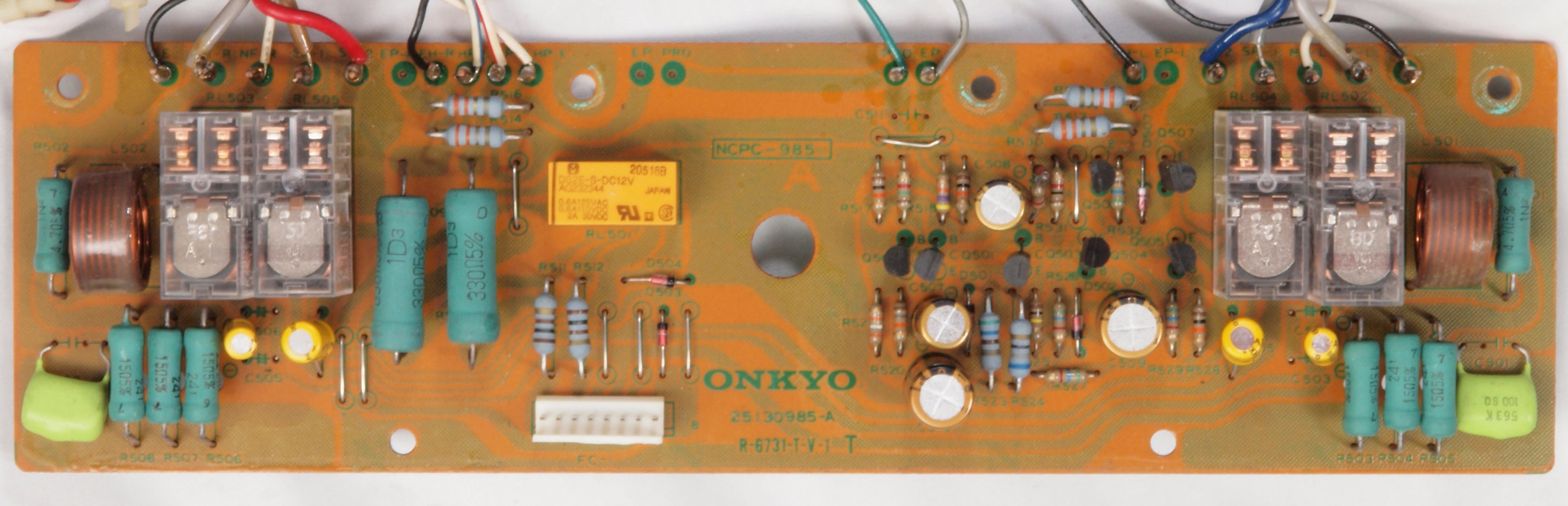

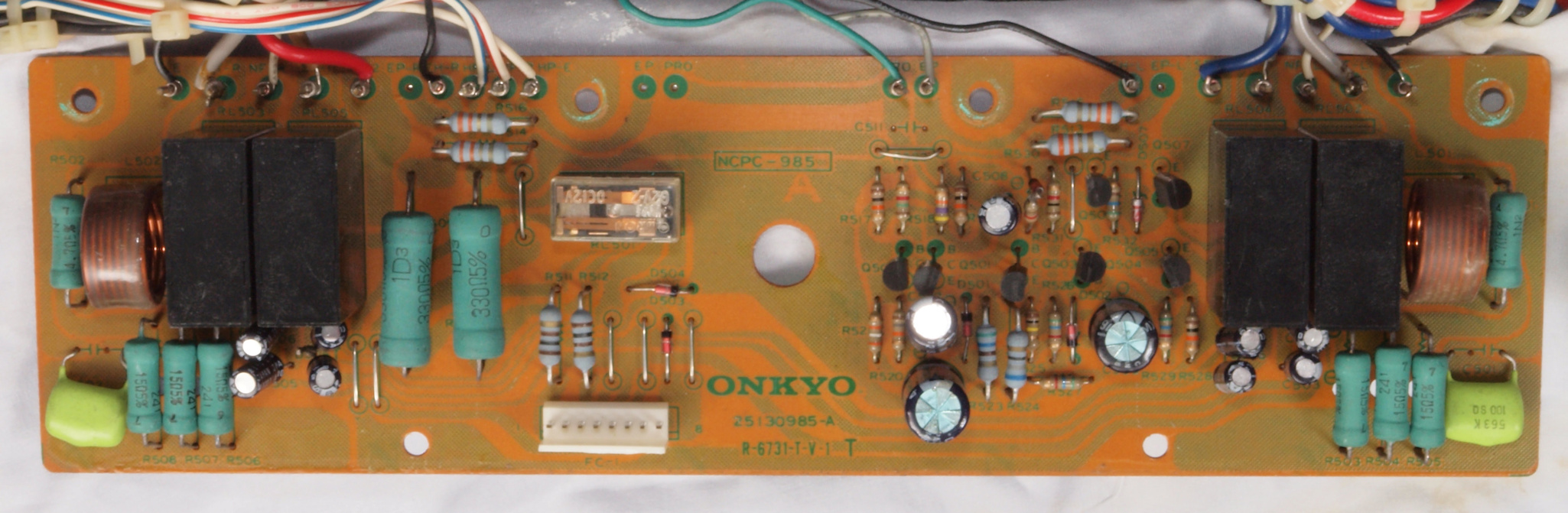

Ｃ６２．　修理後　ＳＰ接続リレー基板。　リレ−５個、電解コンデンサー１２個交換。

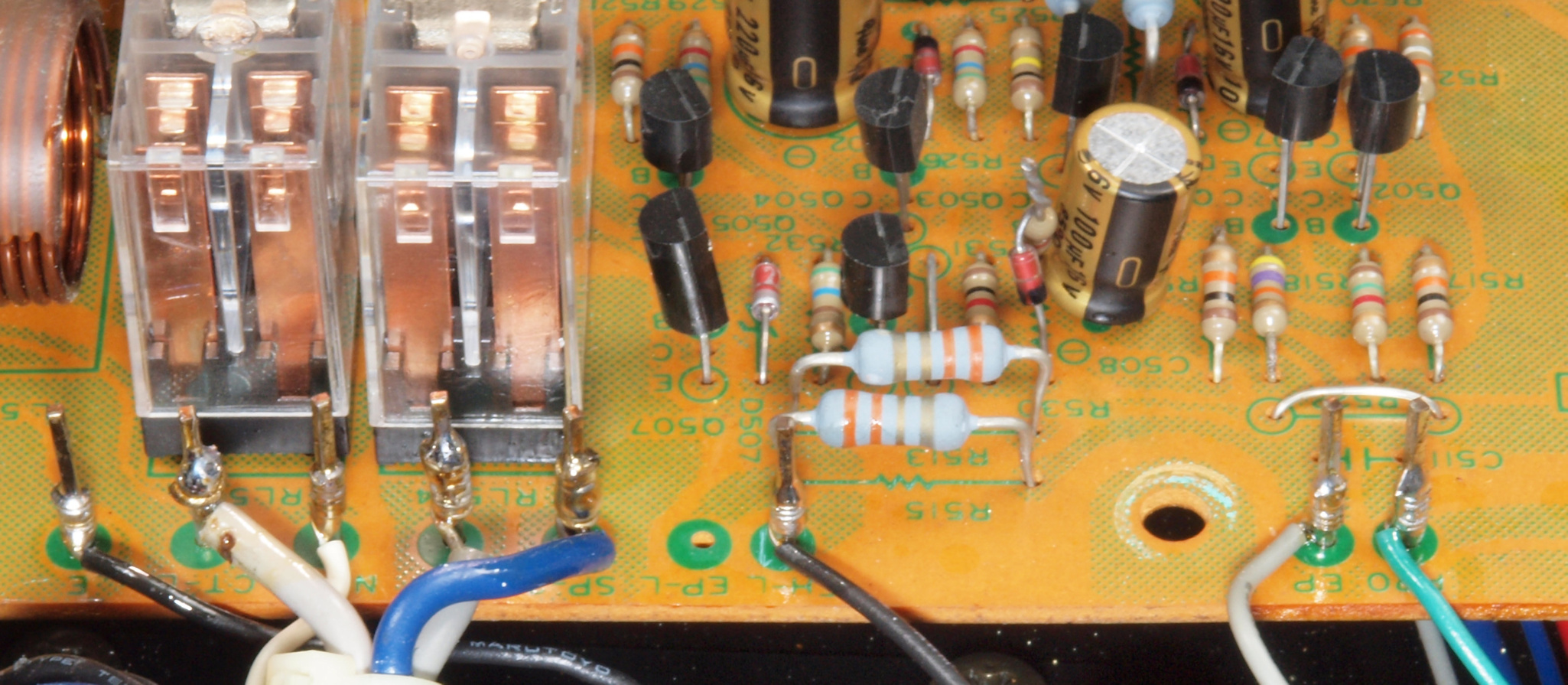

Ｃ６３．　修理前　ＳＰ接続リレー基板　Ｌ側ラッピング。

Ｃ６４．　修理後　ＳＰ接続リレー基板　Ｌ側ラッピング。　半田を流し込む。

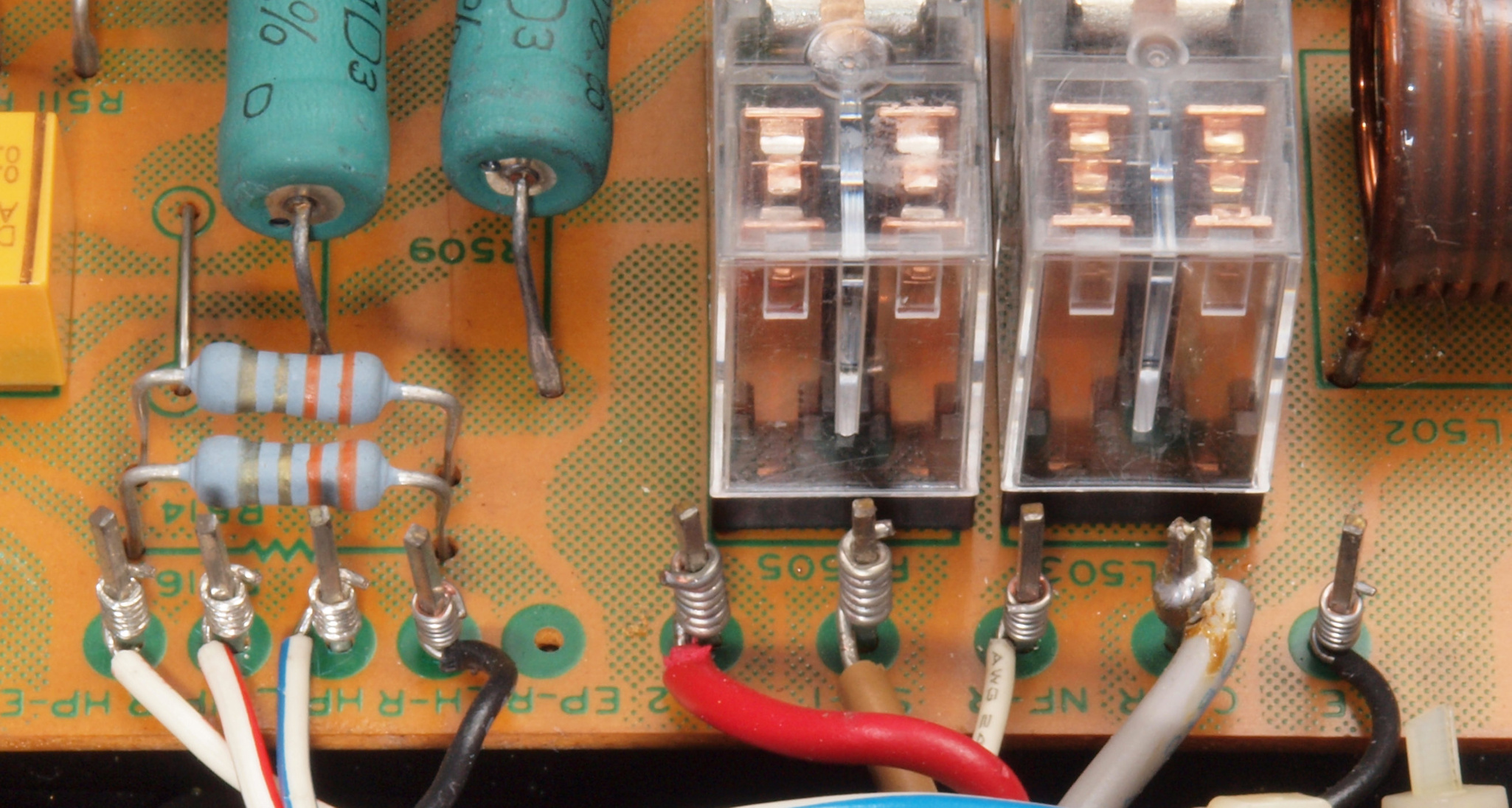

Ｃ６５．　修理前　ＳＰ接続リレー基板　Ｒ側ラッピング。

Ｃ６６．　修理後　ＳＰ接続リレー基板　Ｒ側ラッピング。　半田を流し込む。

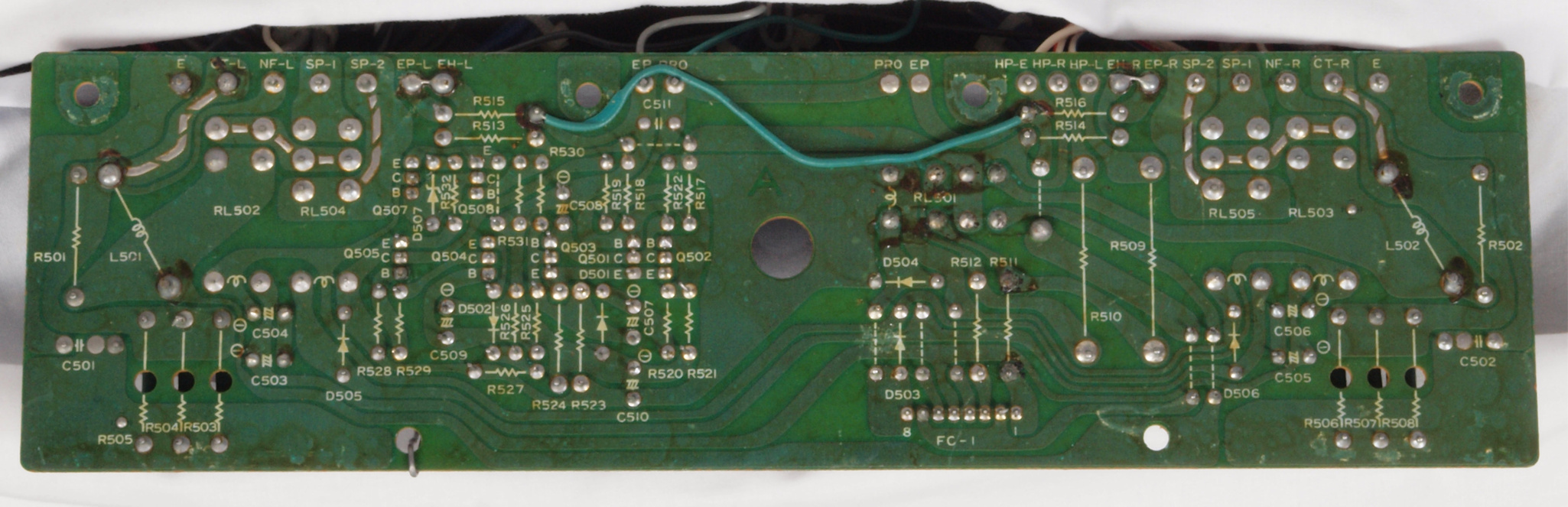

Ｃ６７．　修理前　ＳＰ接続リレー基板裏。

Ｃ６８．　修理（半田補正）後　ＳＰ接続リレー基板裏。　全ての半田をやり修す。

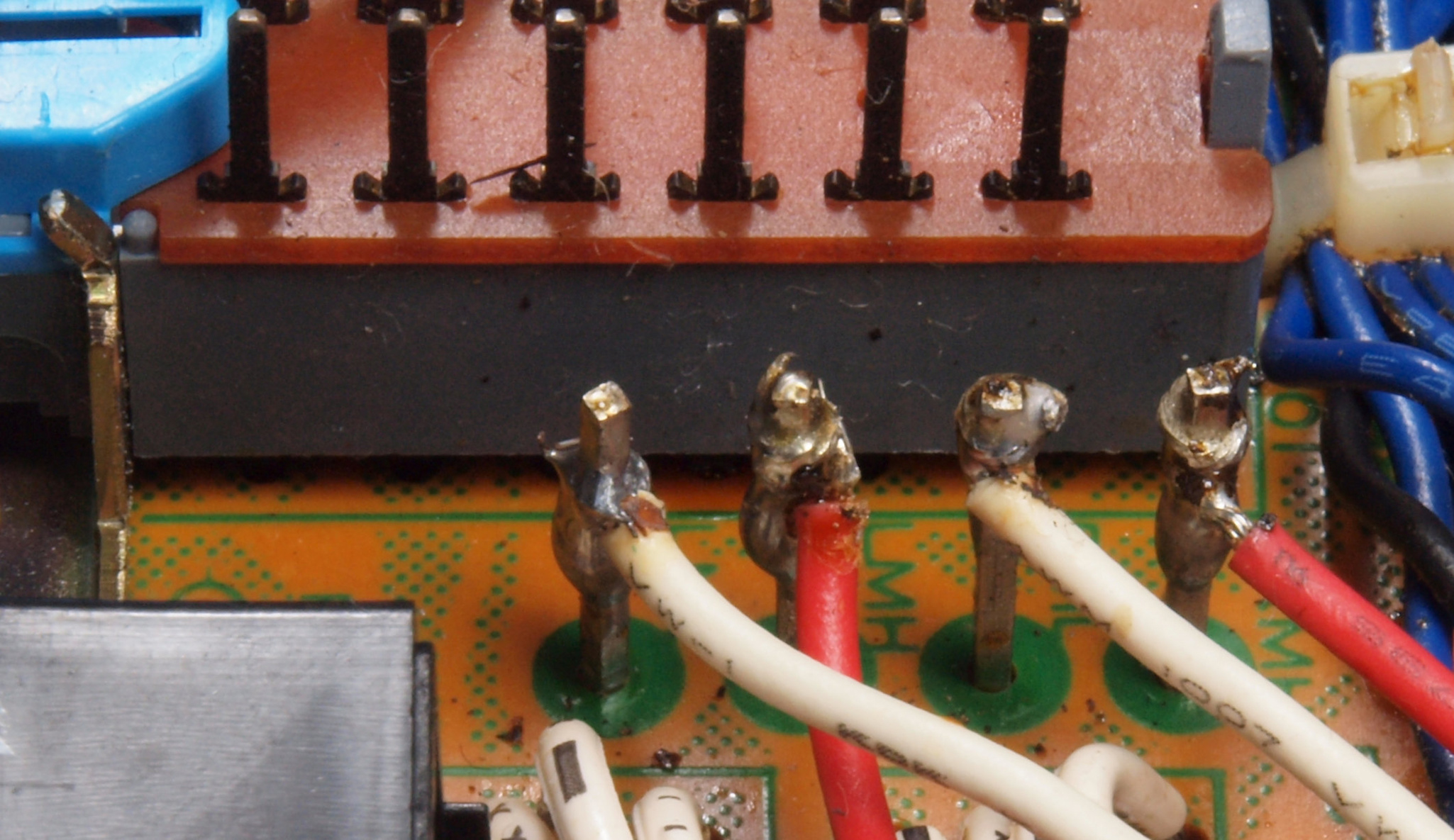

Ｃ６９．完成ＳＰ接続リレー基板裏　洗浄後コートを塗る。

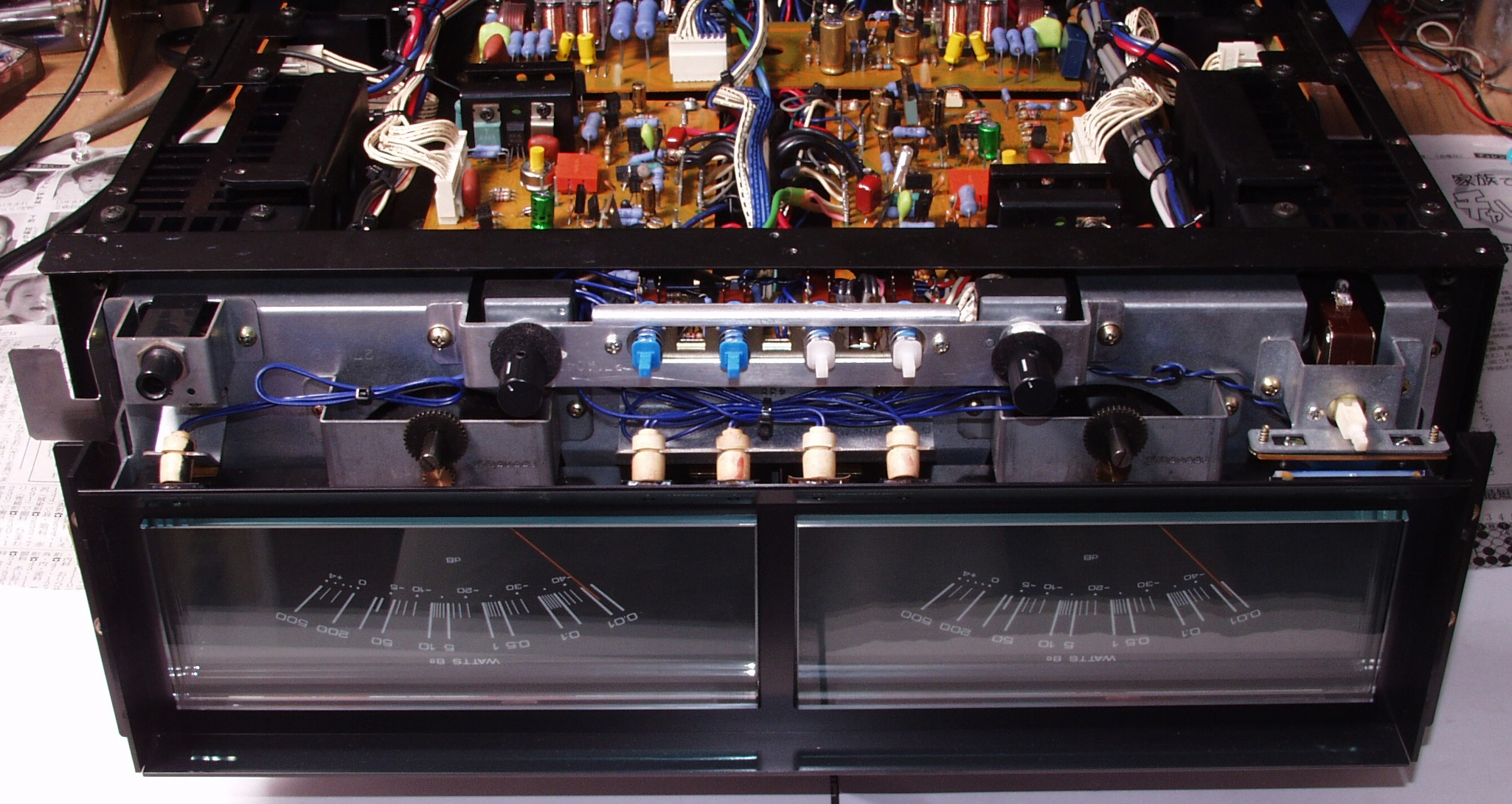

Ｃ７０．全面パネルを取り修理中。

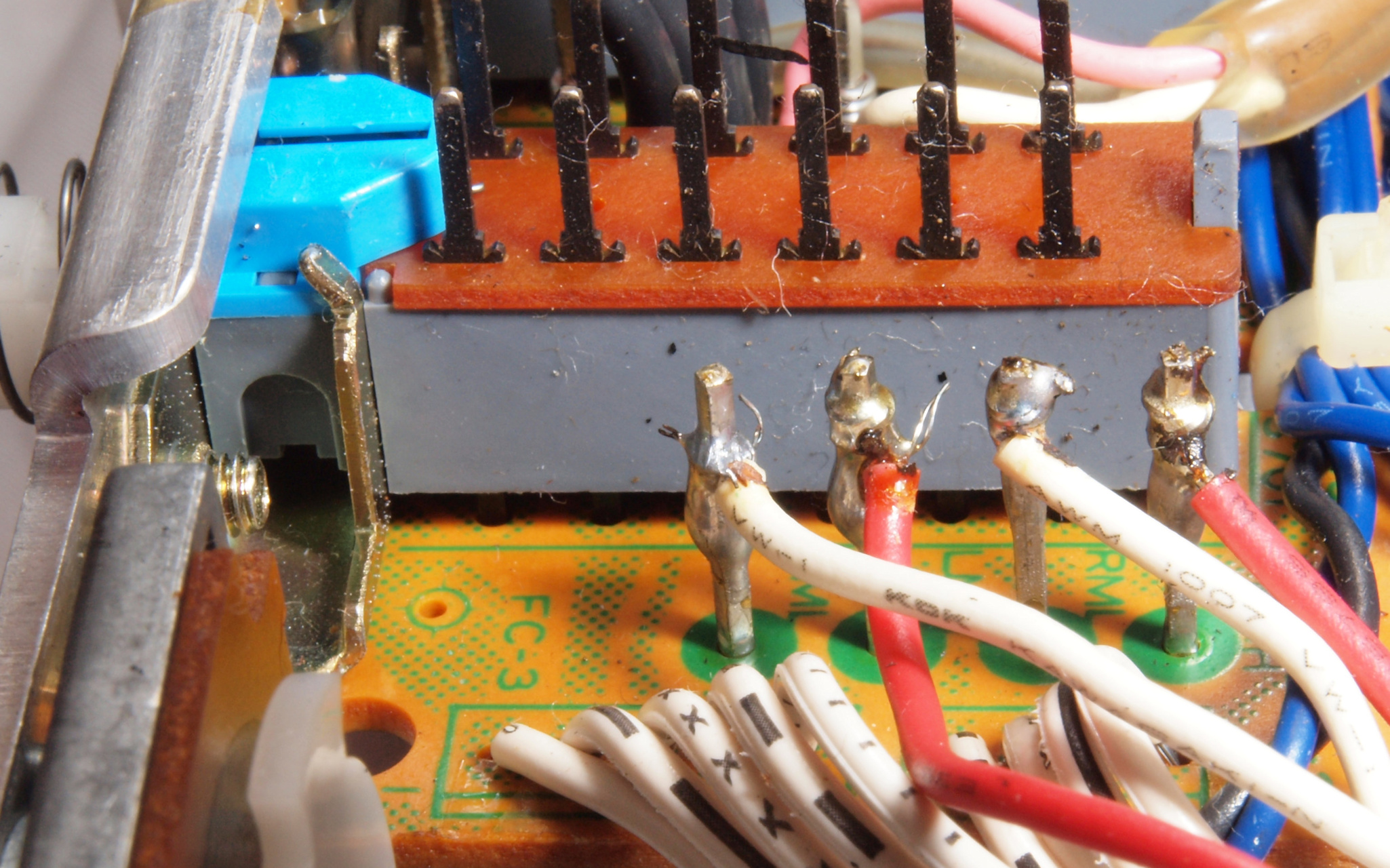

Ｃ７１．　修理前　電源ＳＷ　戻らない、シゴクトやっと戻る。　接点が焼損している場合は、リレー投入に改造が必要。

Ｃ７２．　修理中　電源ＳＷ　分解する。

Ｃ７３．　修理中　電源ＳＷ　接点はかなり焼けている。

Ｃ７４．　修理後　電源ＳＷ　接点を研磨してみ付け。しばらくは持つでしょう。

Ｃ７５．　修理後　やはり電源投入リレーを増設する。　よって上記のＳＷはこのリレーを入／切りするのみ。 　　　　　　　　　　　リレー接点容量は１０Ａ×２。

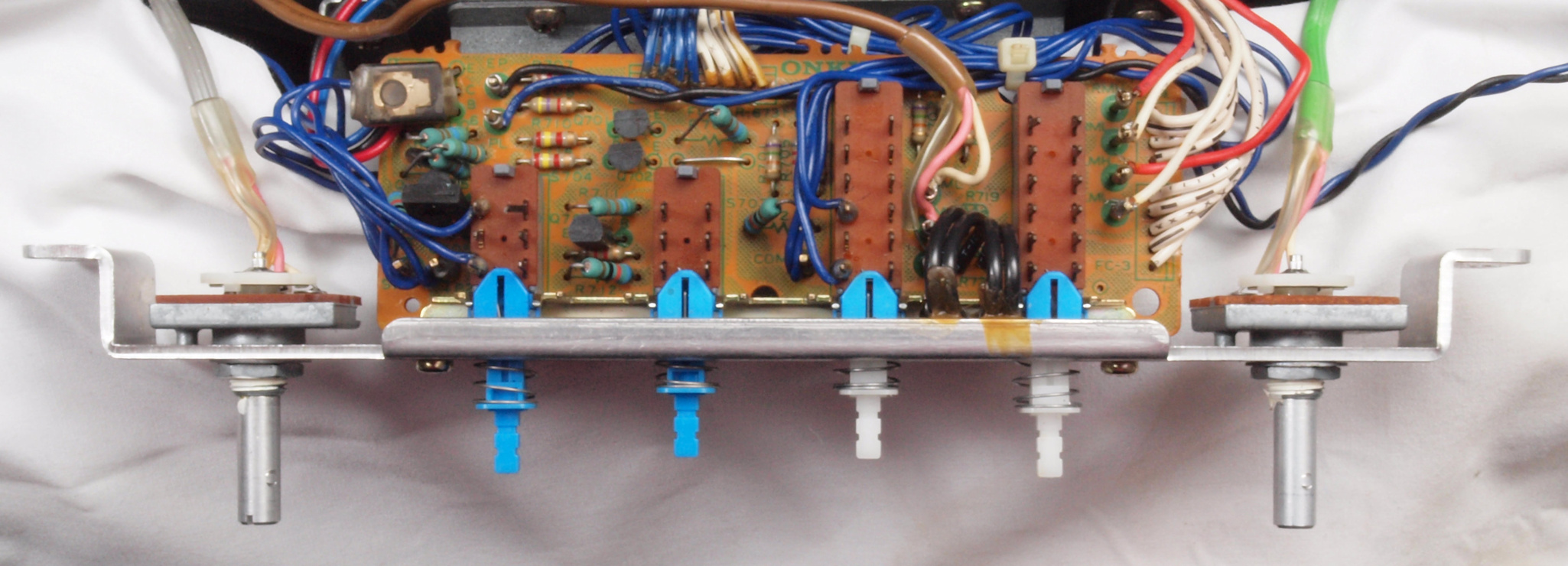

Ｃ８１．　修理前　SW・VR基板。

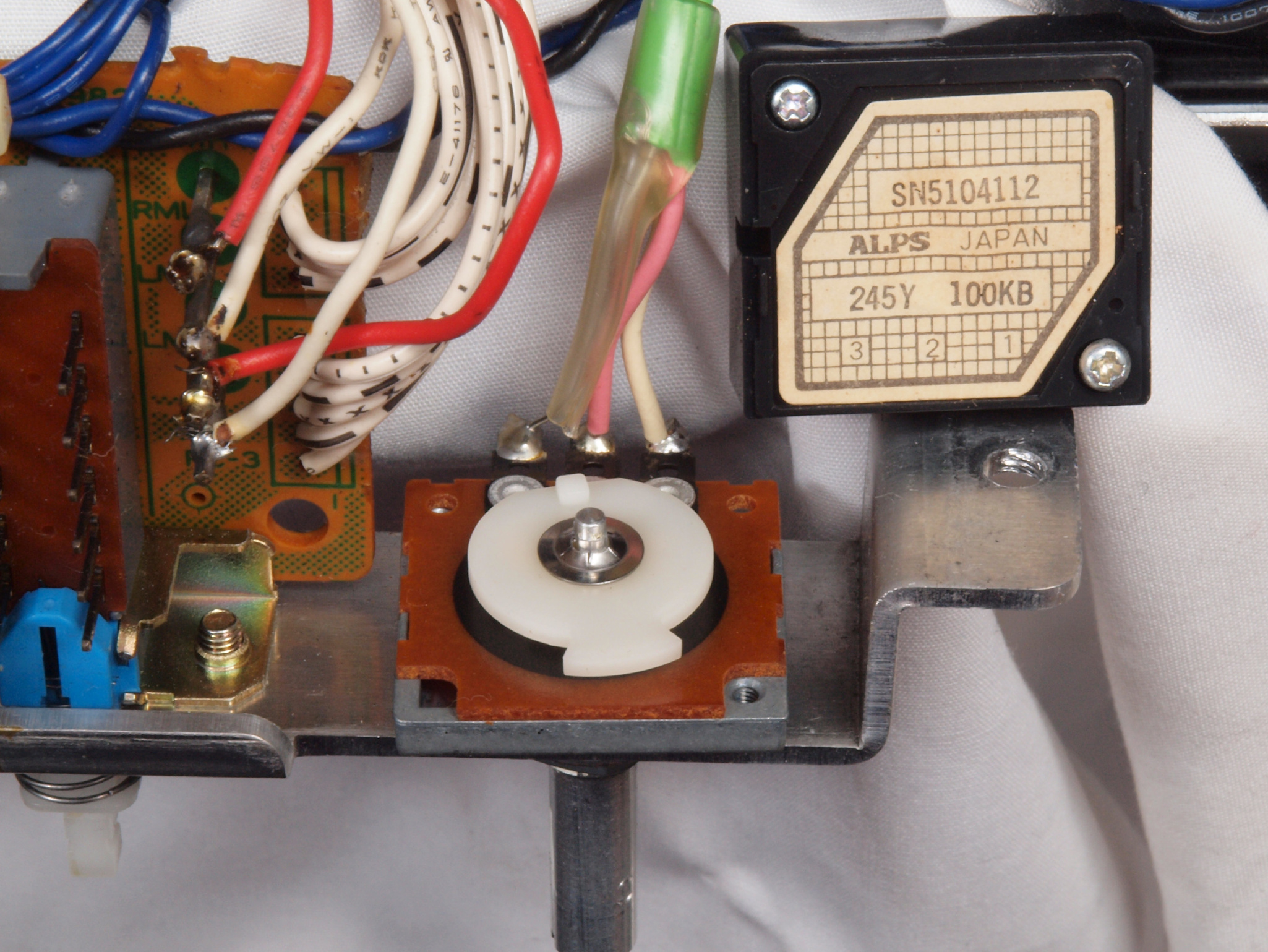

Ｃ８２．　修理中　SW・VR基板裏　VR清掃中。

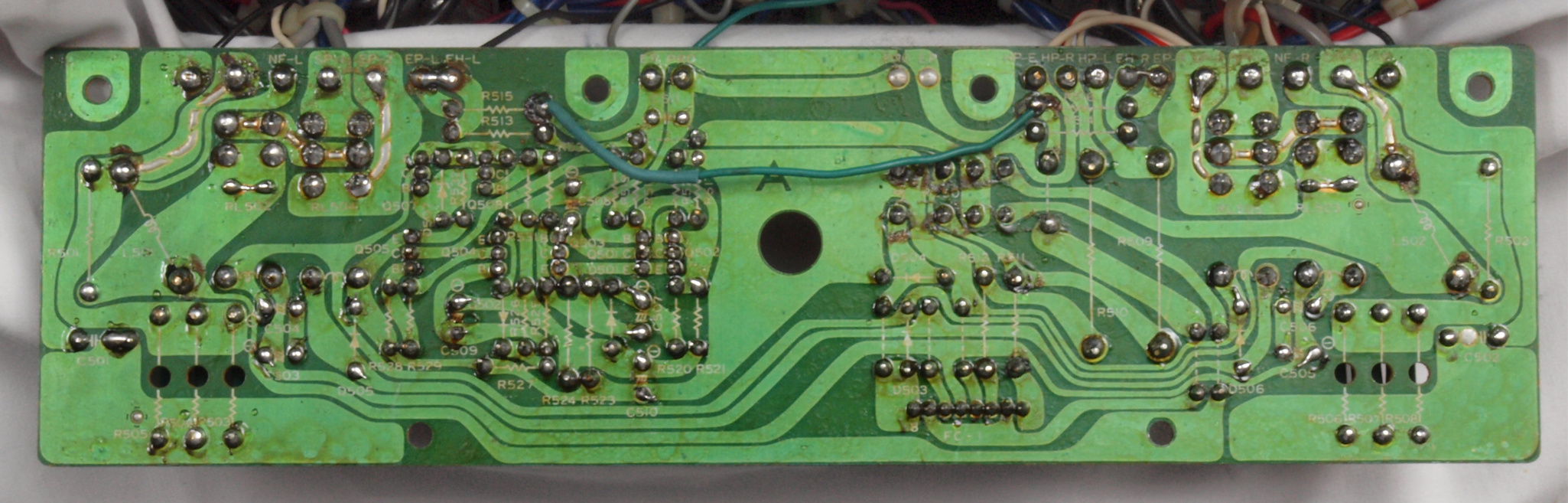

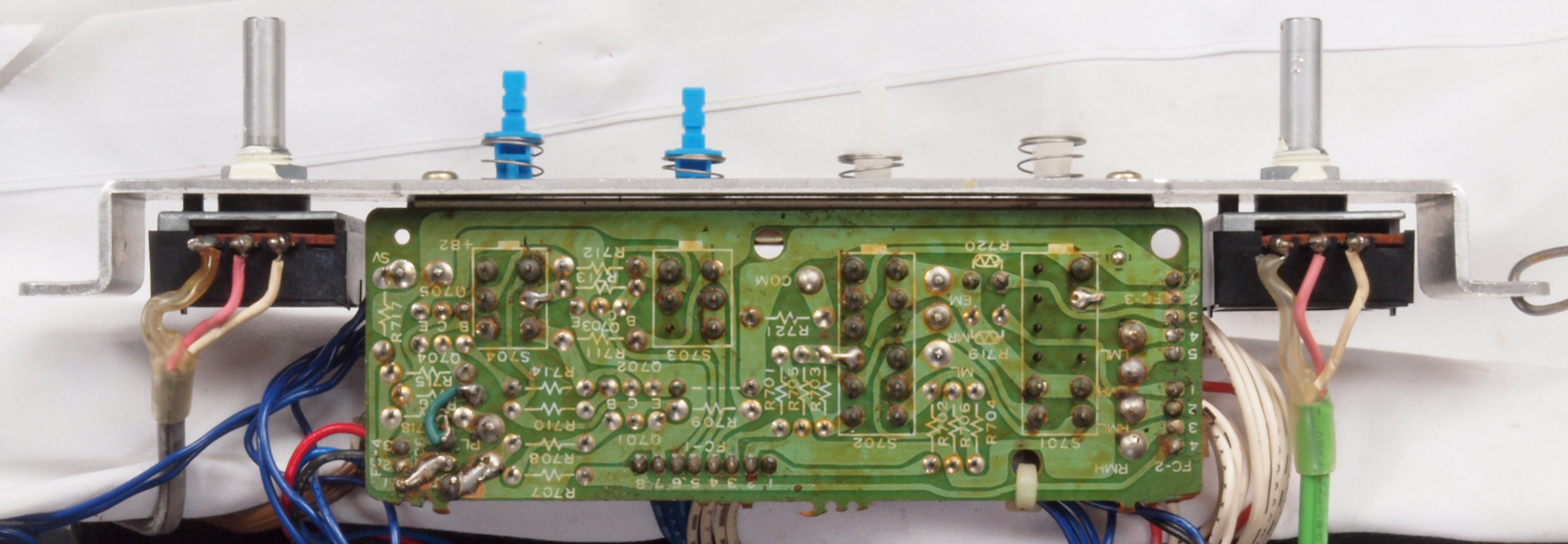

Ｃ８３．　修理前　SW・VR基板裏。

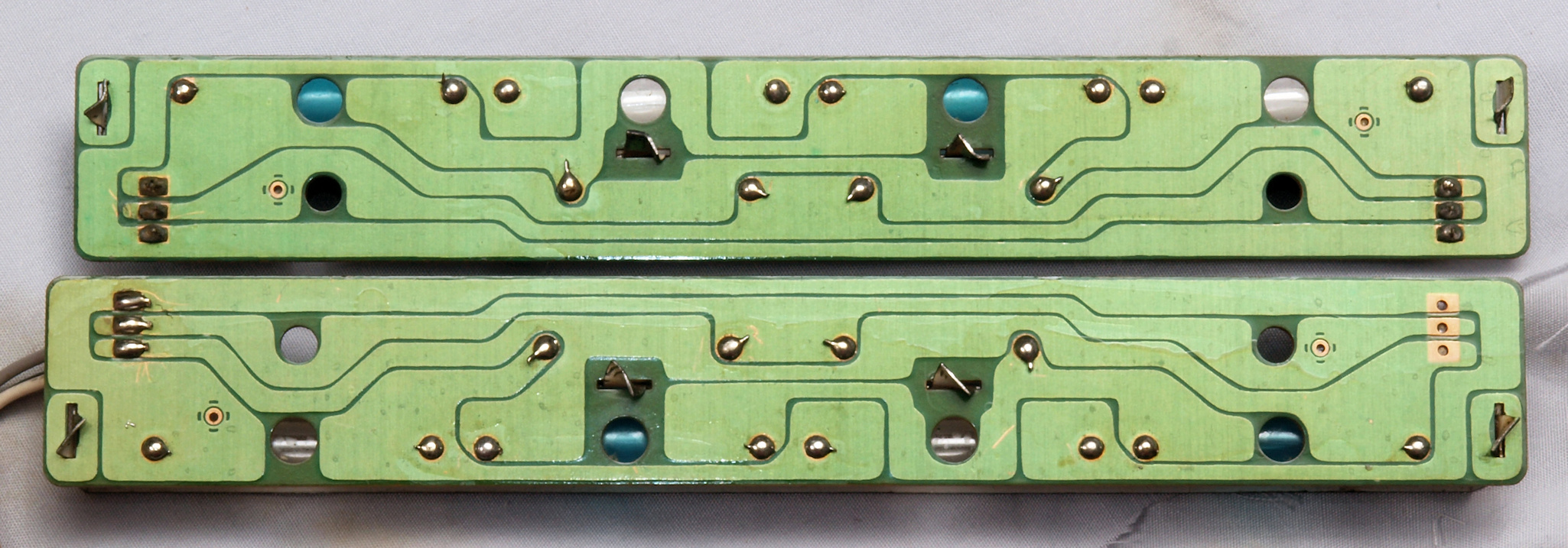

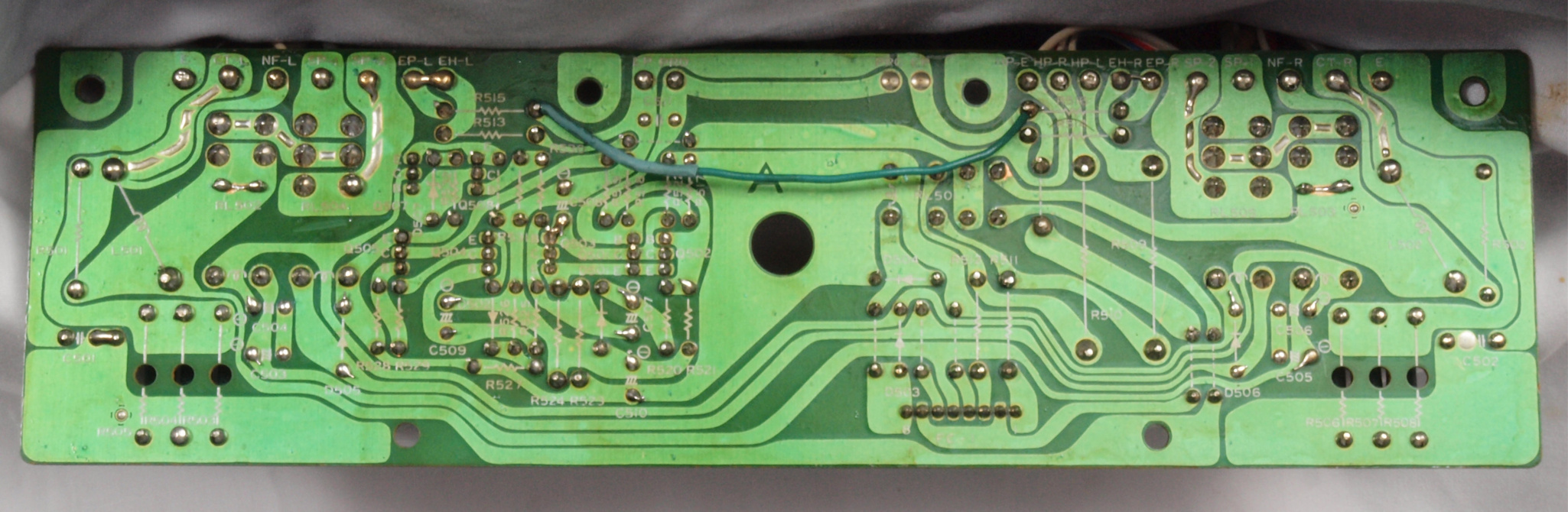

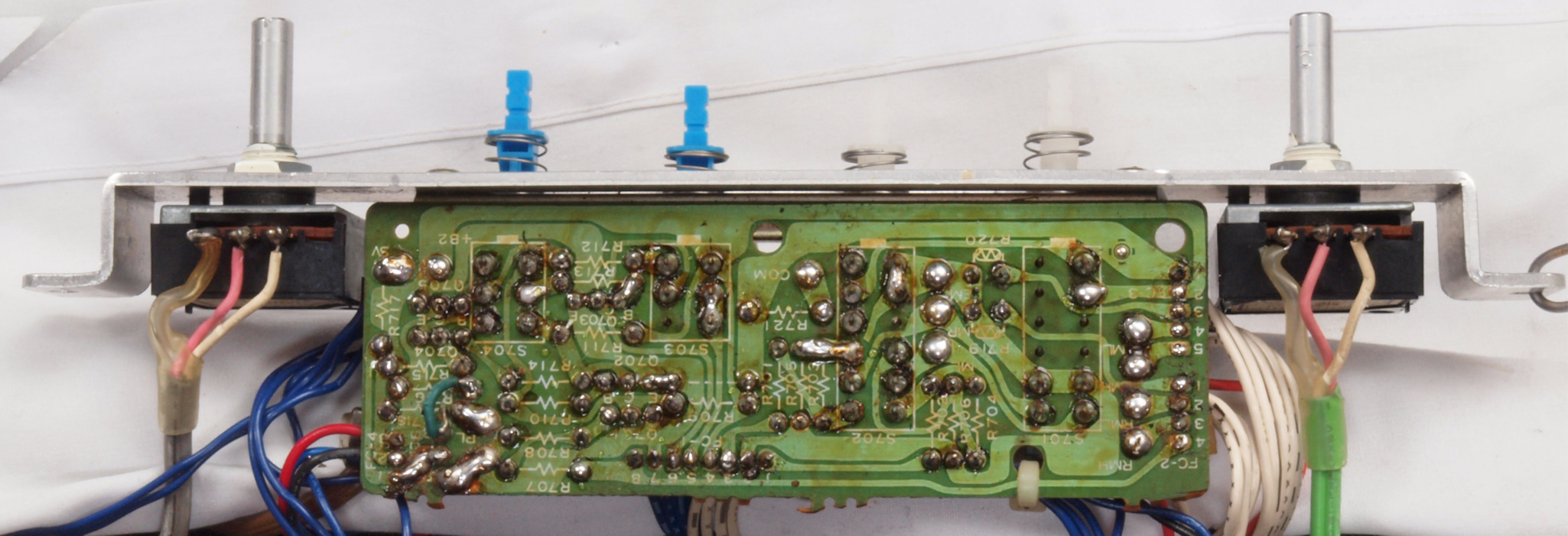

Ｃ８４．　修理後　SW・VR基板裏　半田補正後洗浄し、コートを塗る。

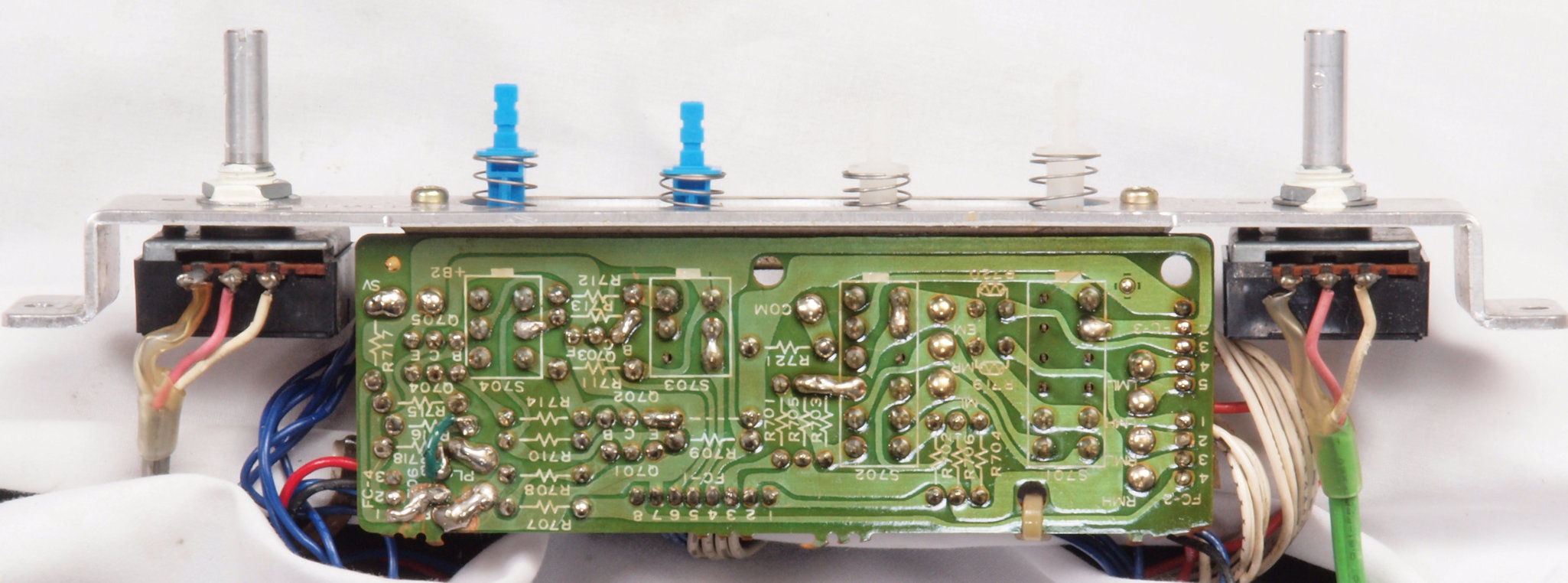

Ｃ８５．完成SW・VR基板裏。

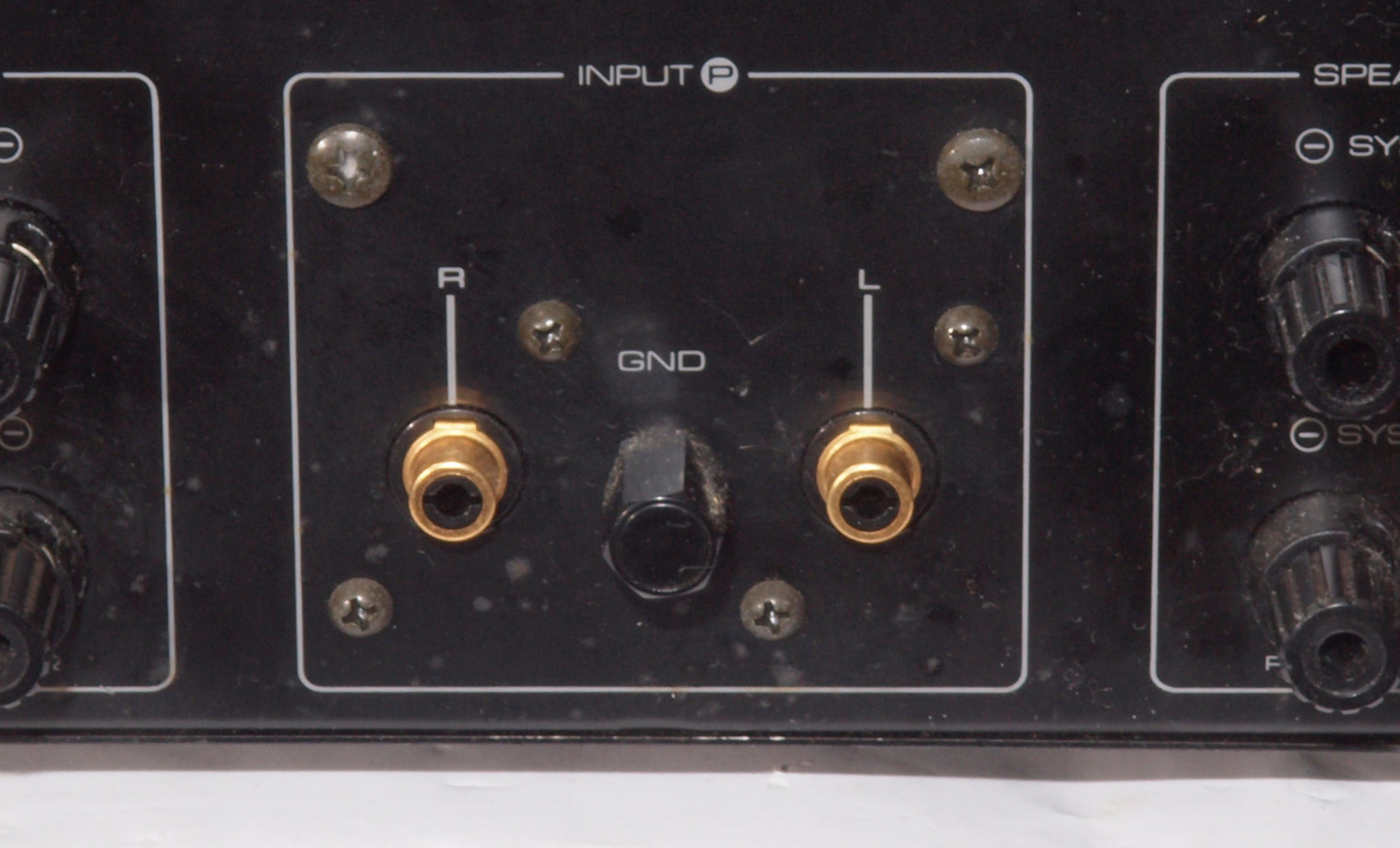

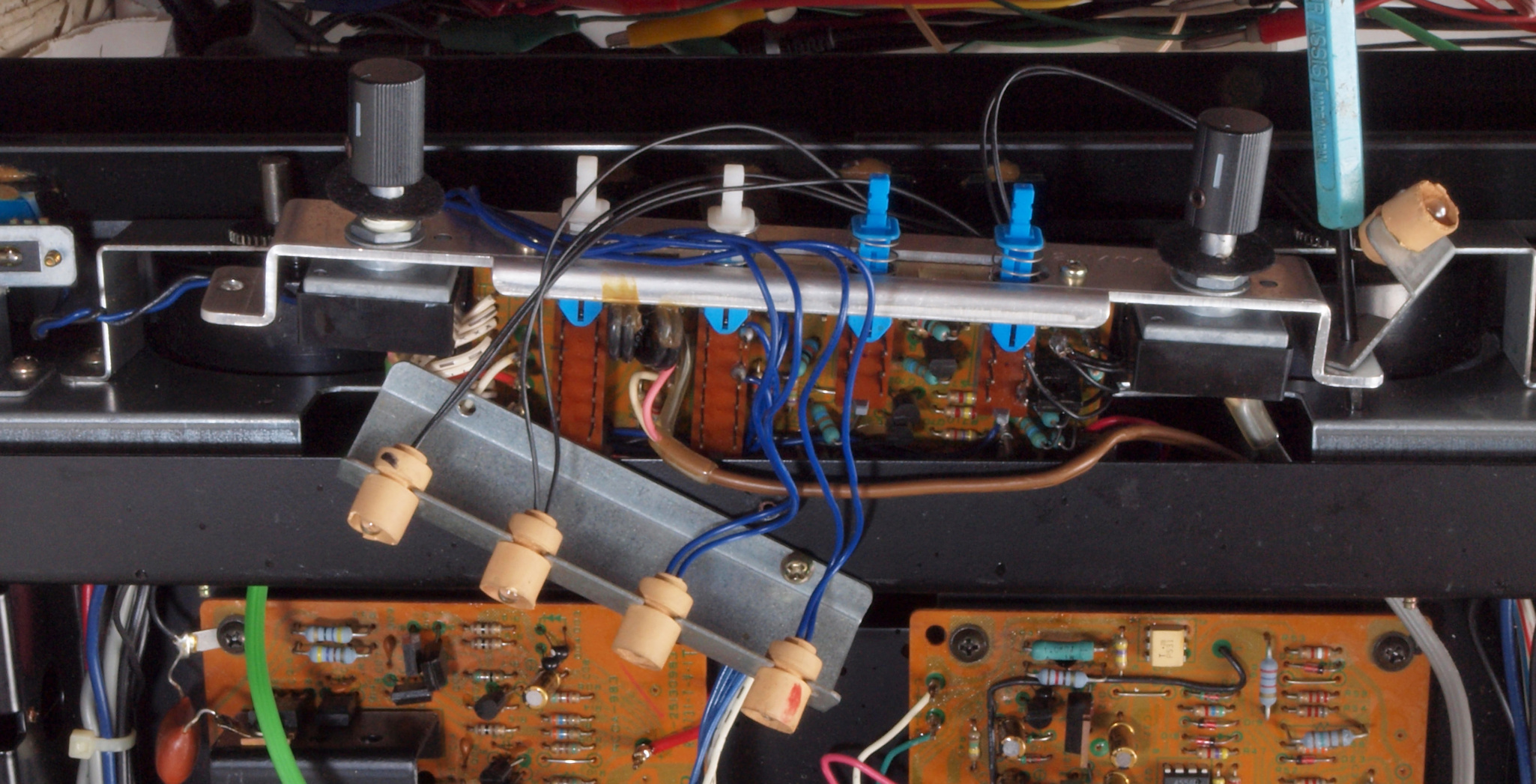

Ｃ９１．　修理前　ＲＣＡ端子。

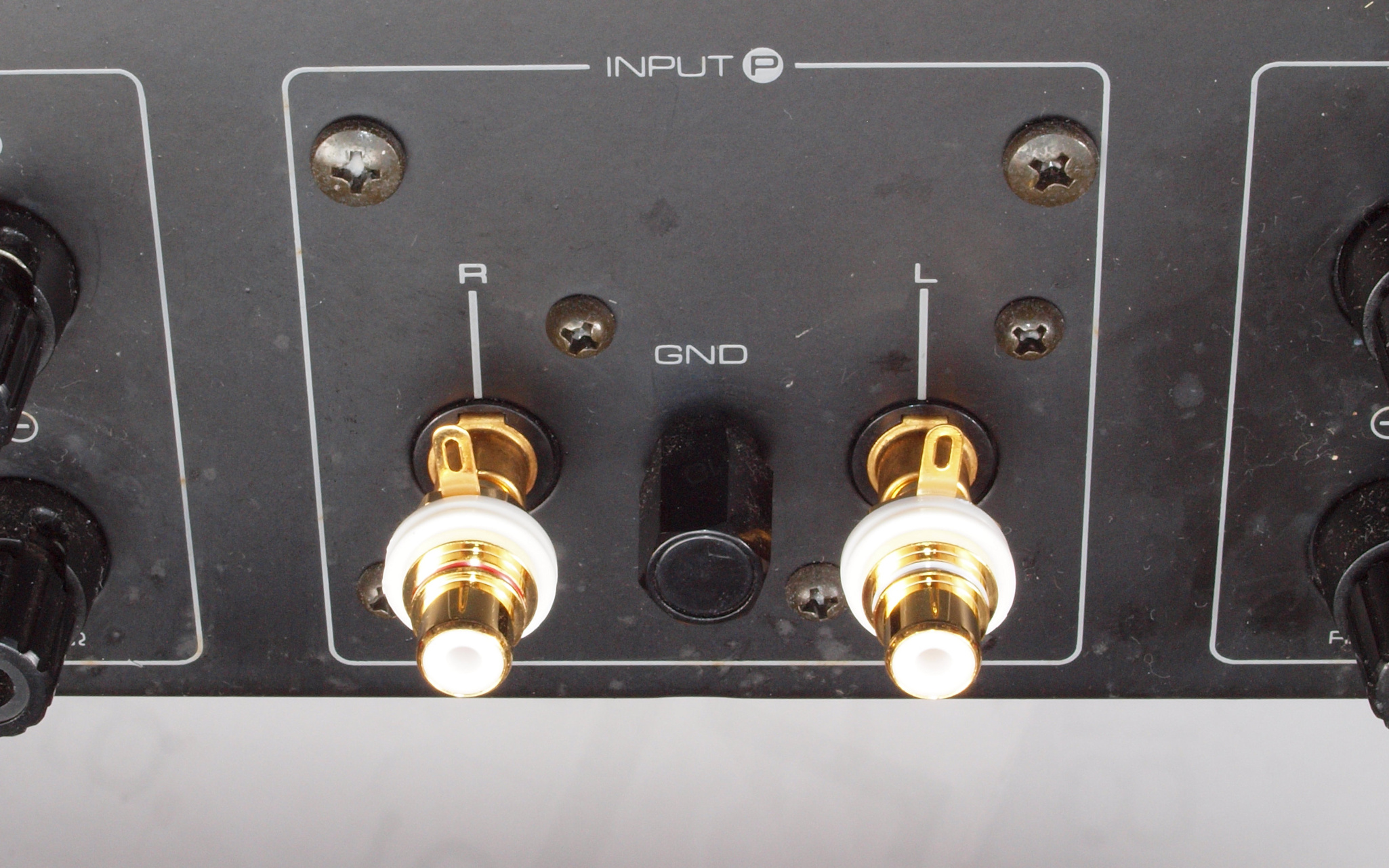

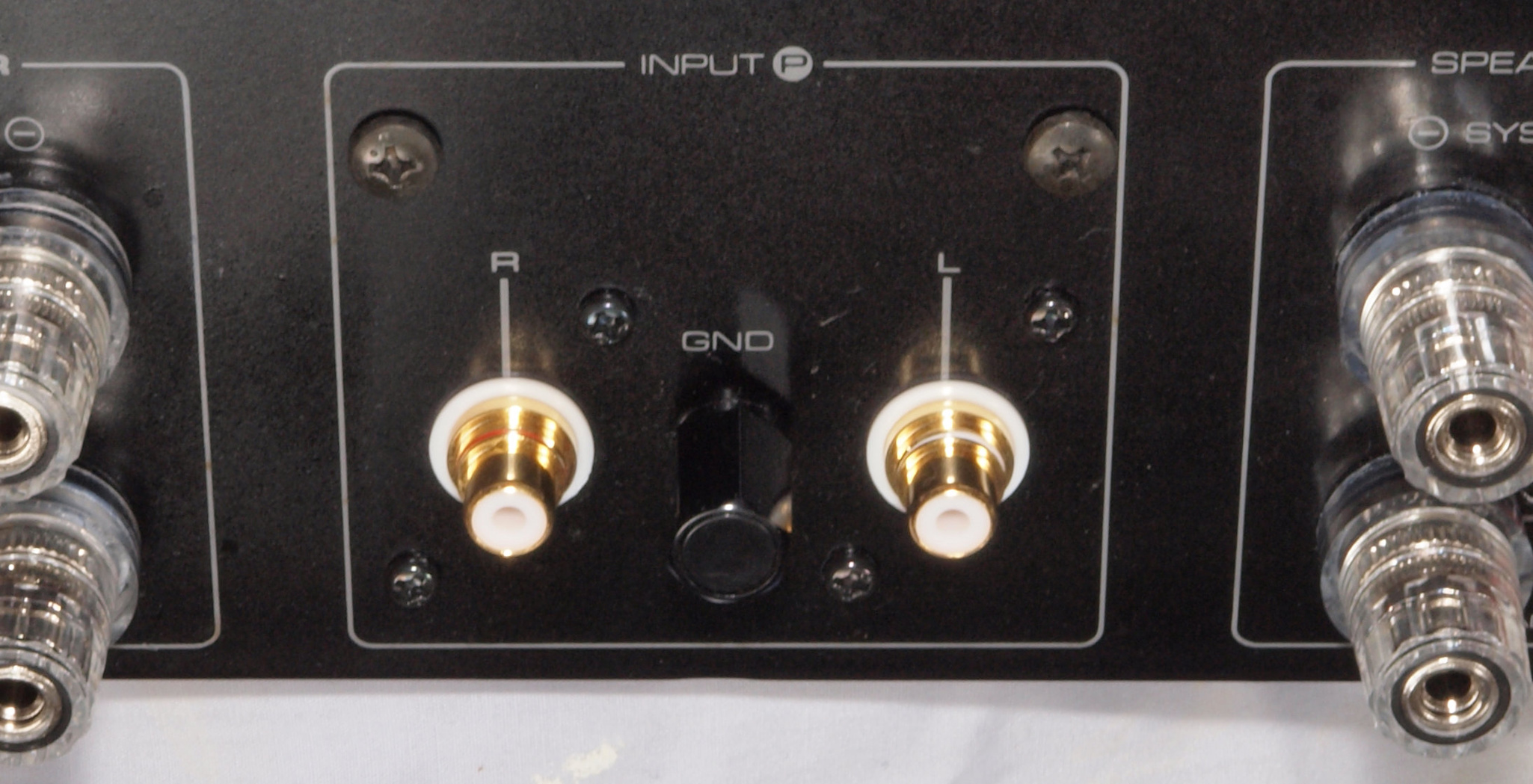

Ｃ９２．　修理後　ＲＣＡ端子。

ＣＡ１．　修理前　ＳＰ接続端子。

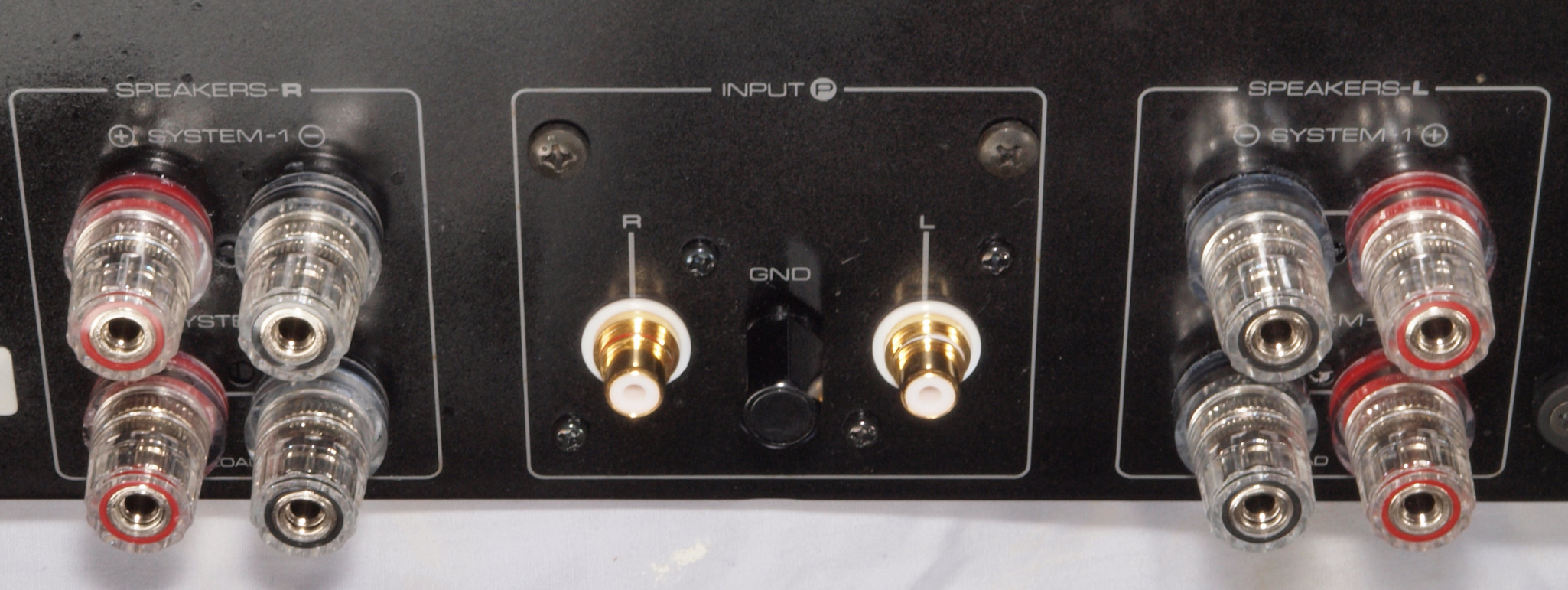

ＣＡ２．　修理（交換）後　ＳＰ接続端子。

ＣＢ１．　修理前　電源ケーブル取付。

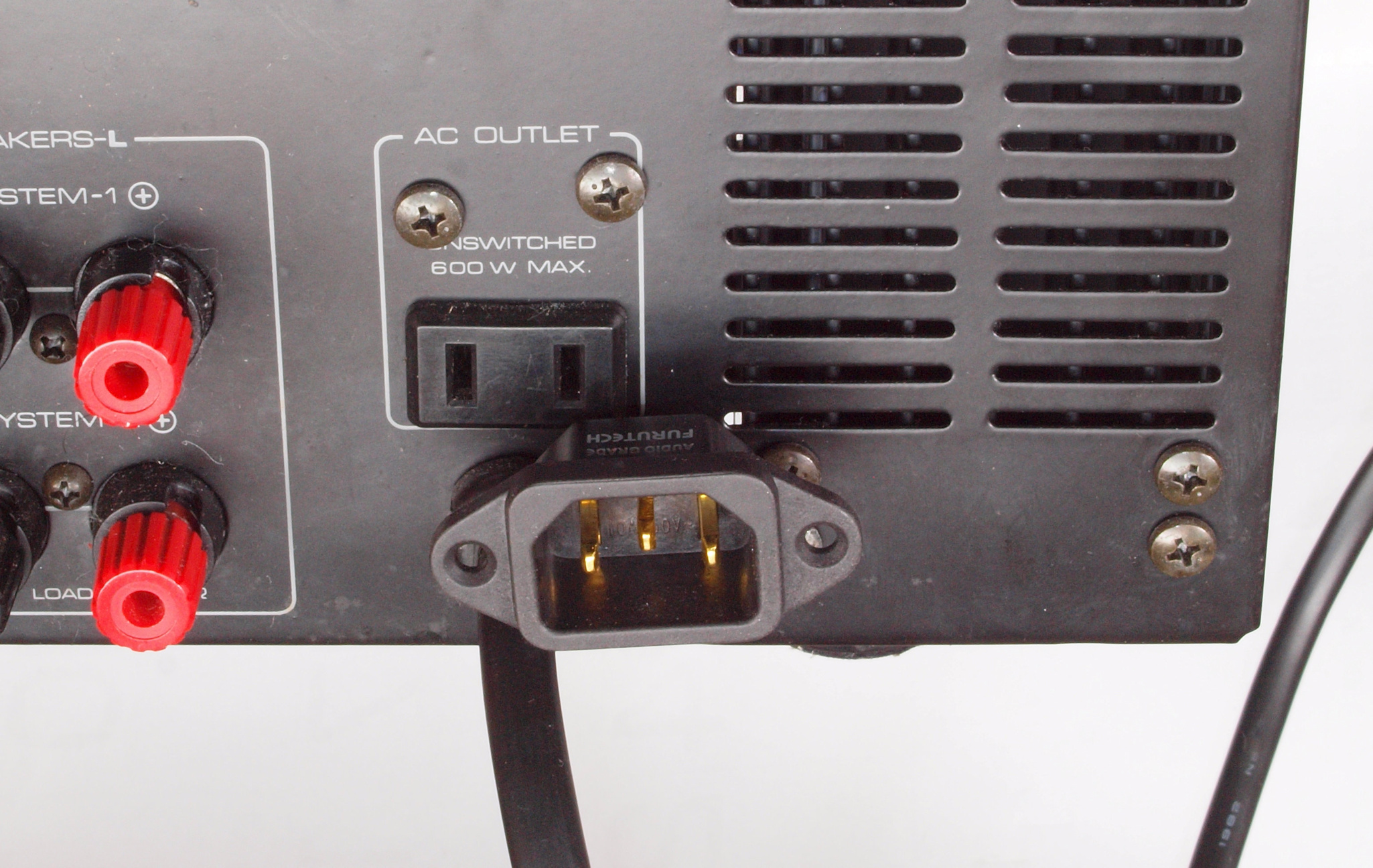

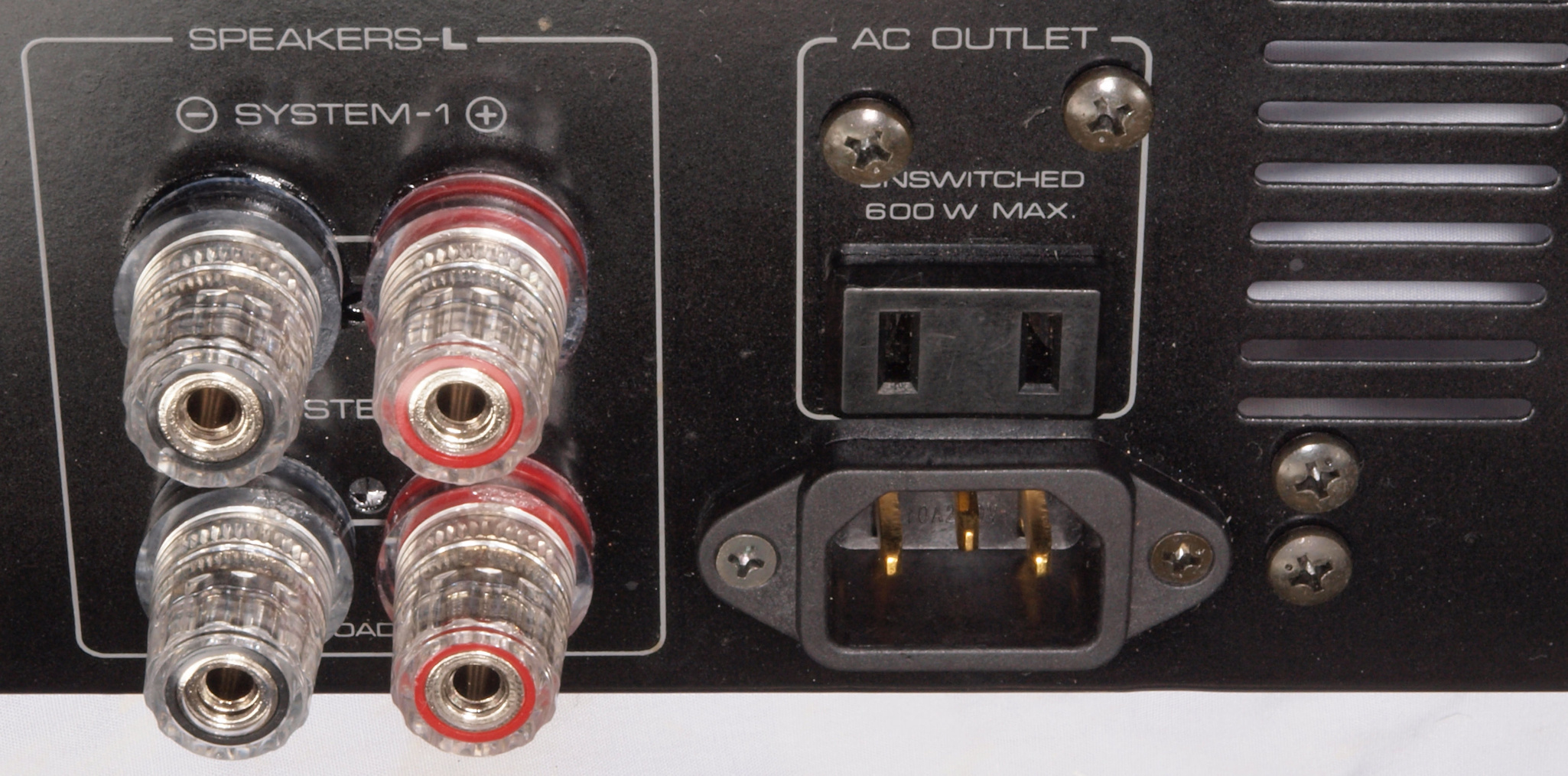

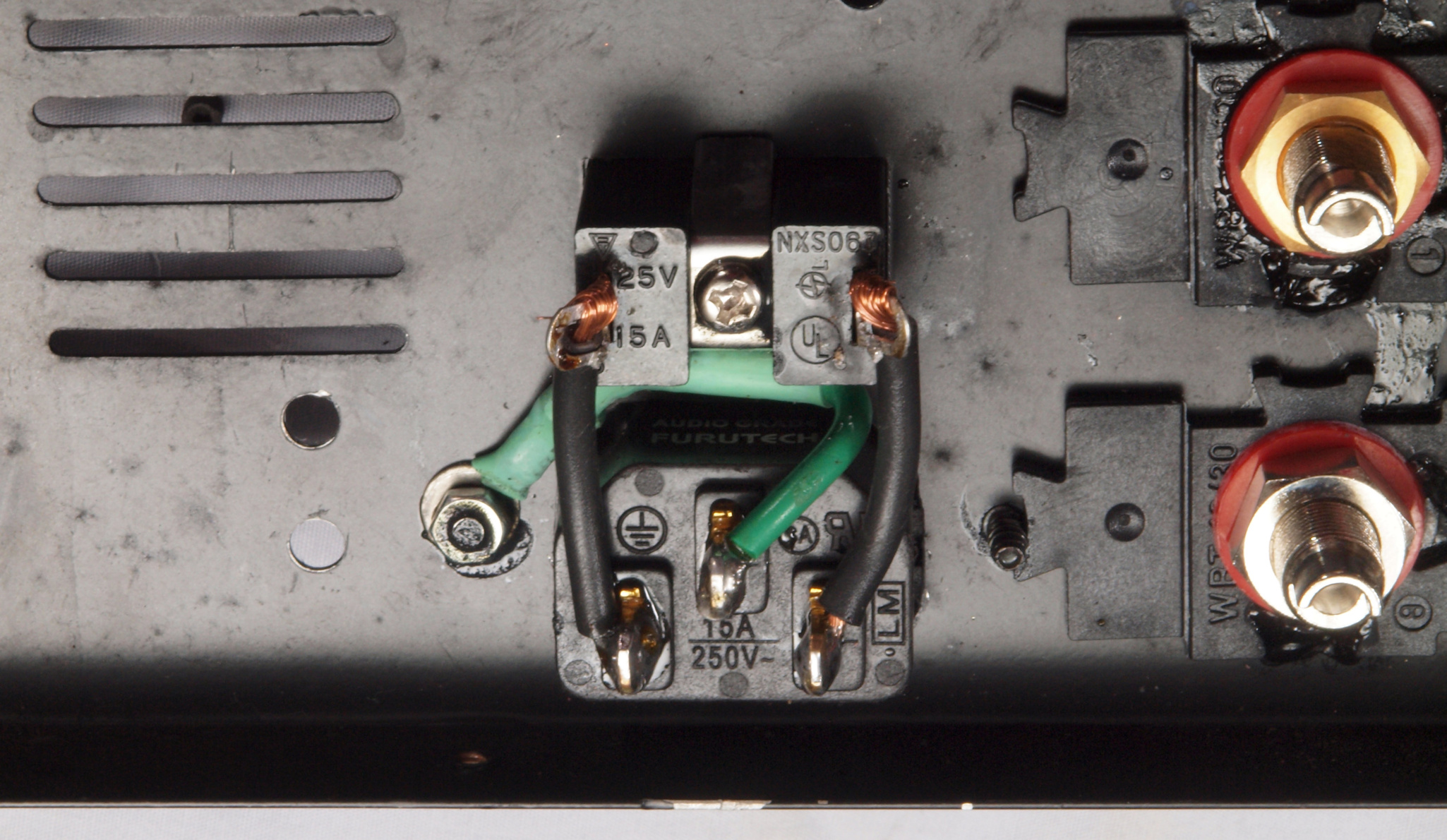

ＣＢ２．　修理（交換）後　３Ｐインレットに交換。FURUTECH　FI-10(Ｇ) 金メッキ使用。

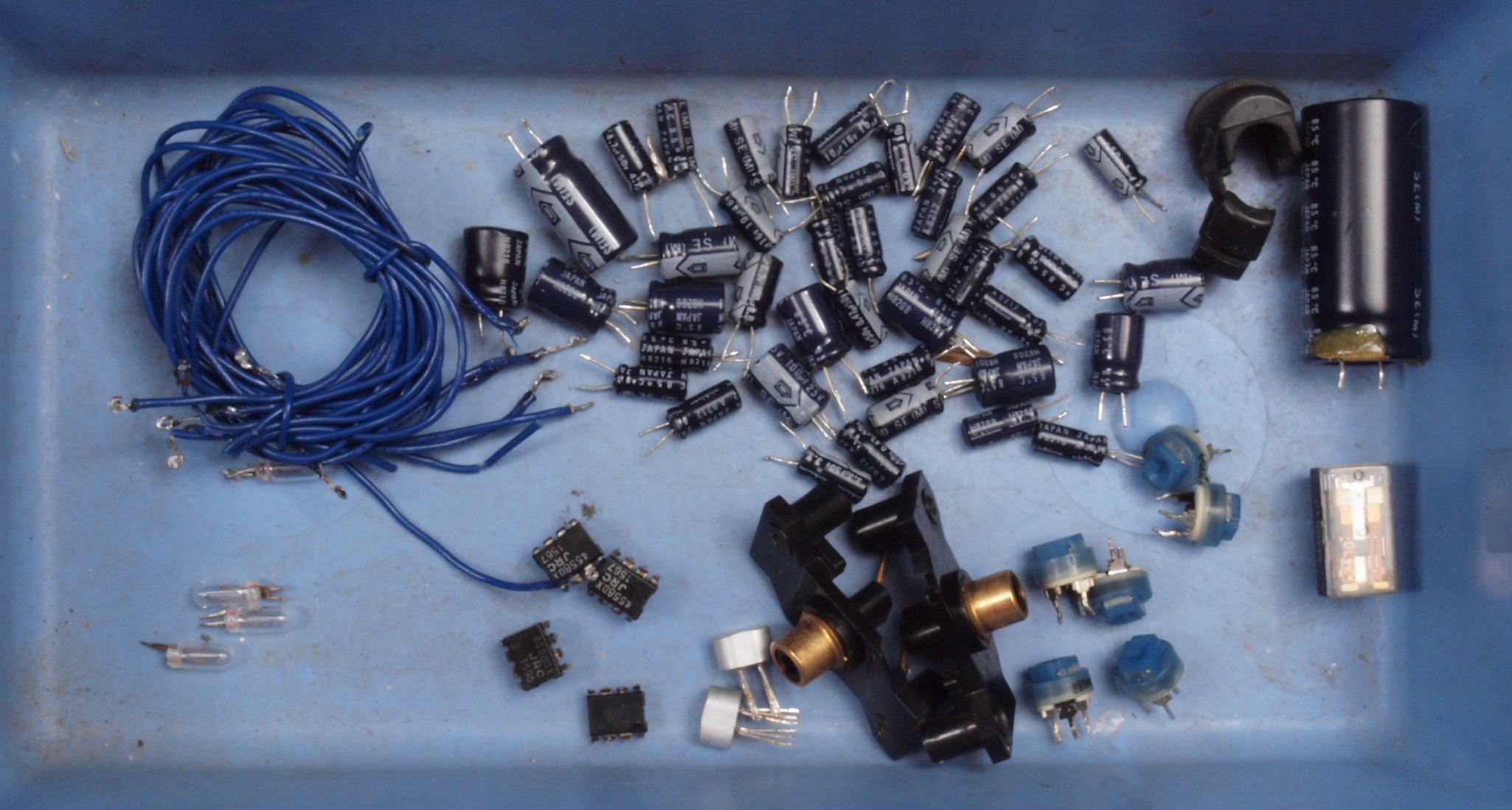

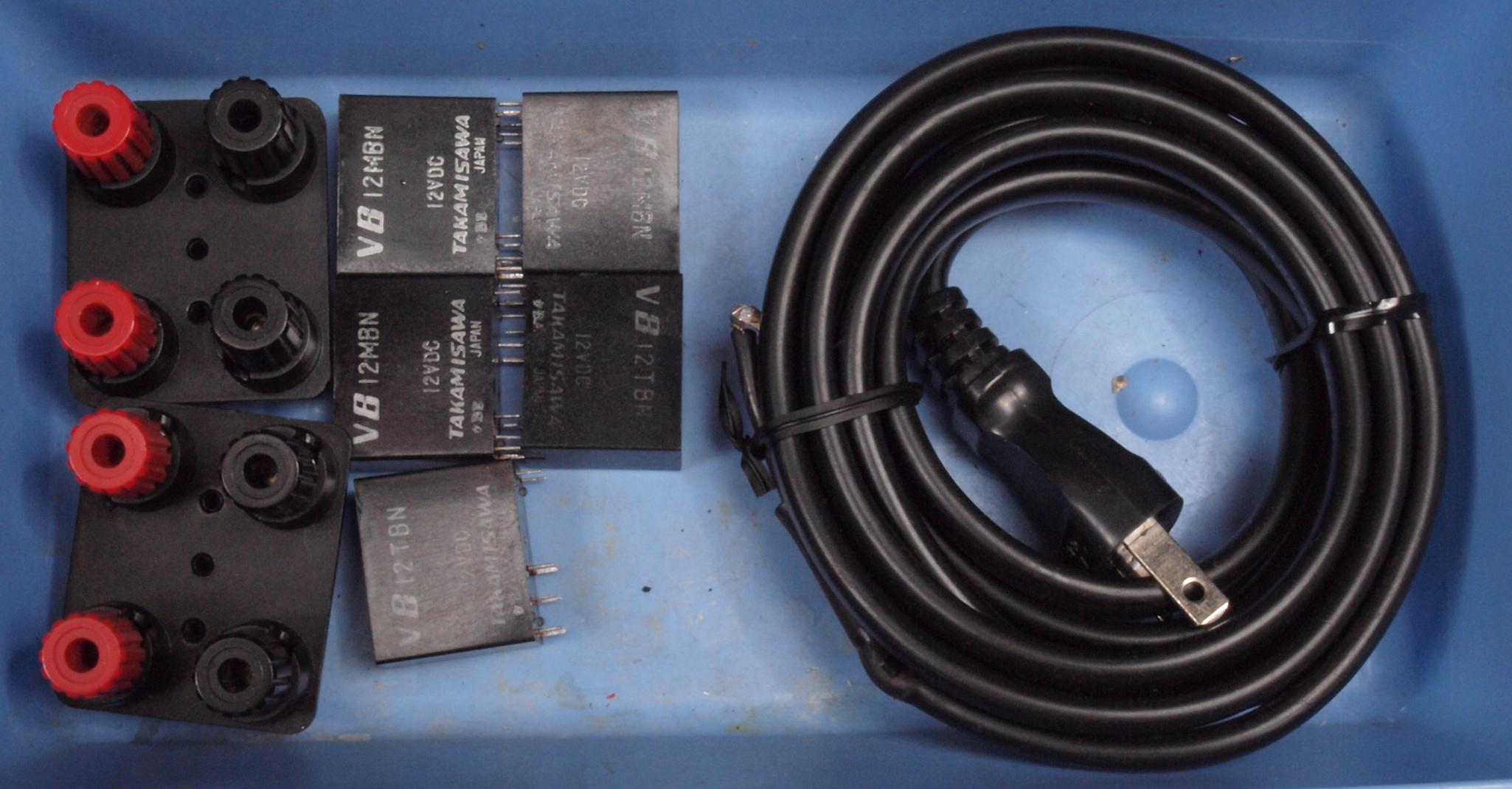

ＣＣ１．交換した部品。

CＢ１．　修理前　上から見る。

ＣＢ２．　修理後　上から見る。

ＣＢ３．　修理前　下から見る。

ＣＢ４．　修理後　下から見る。

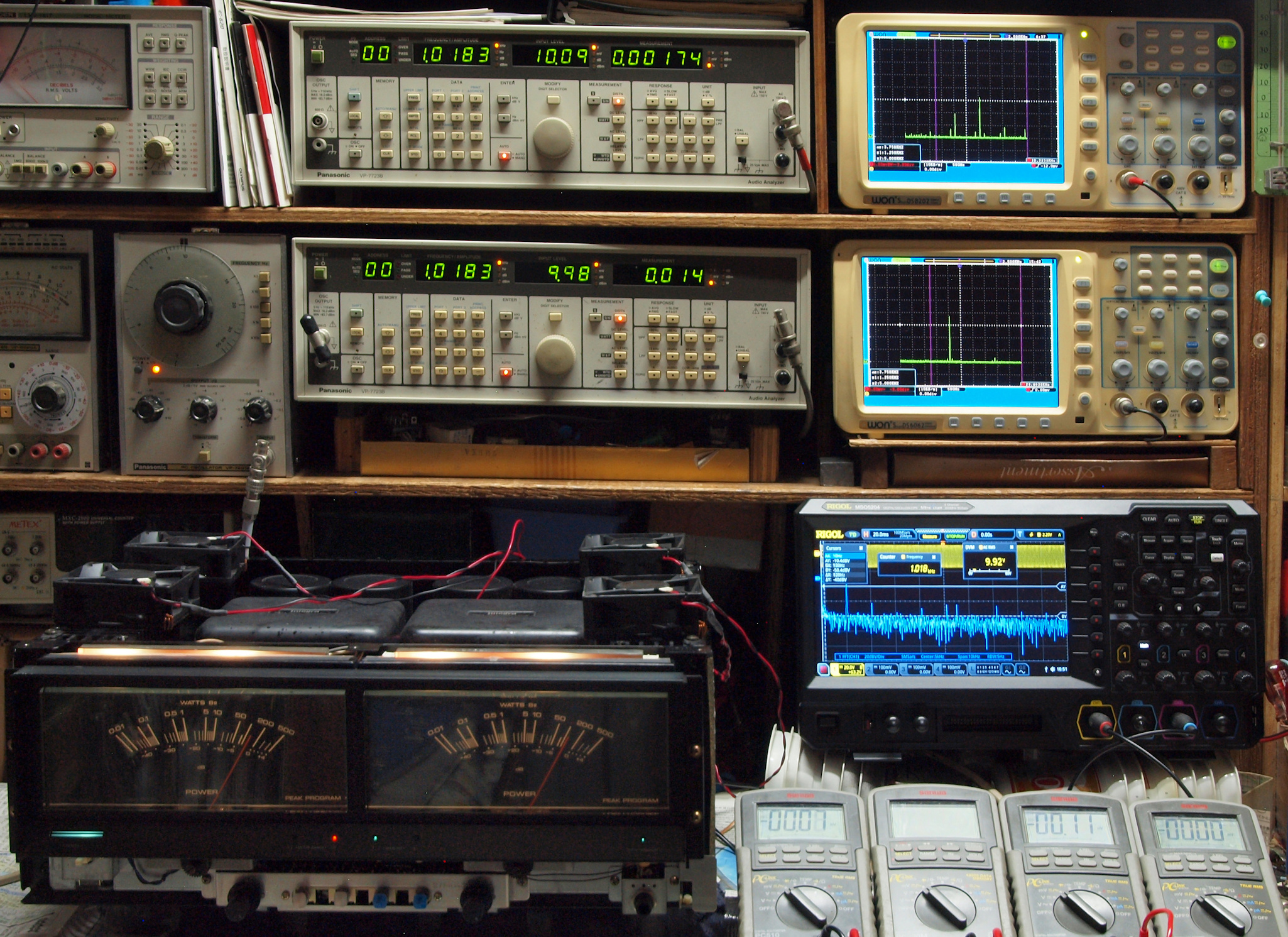

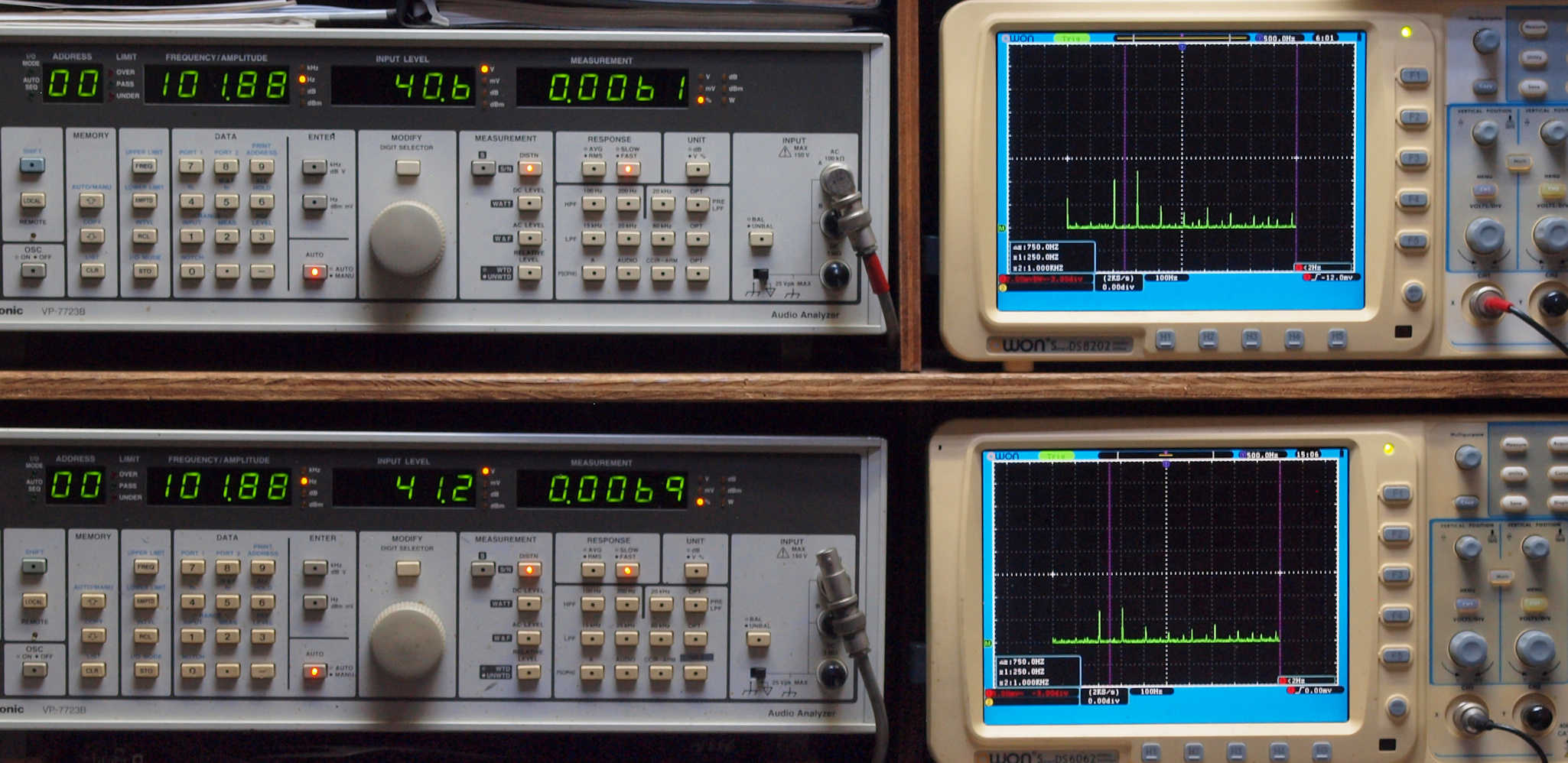

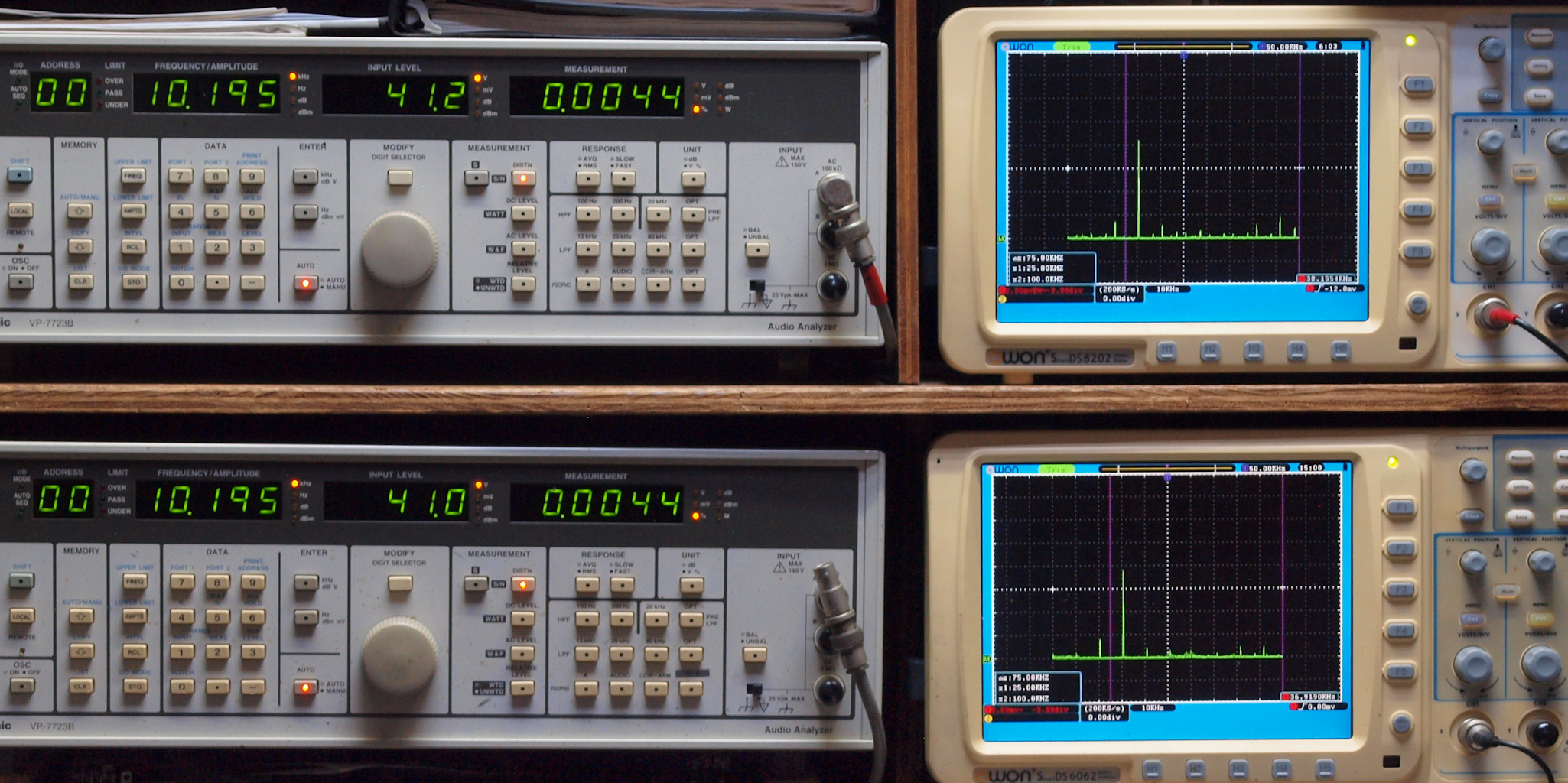

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

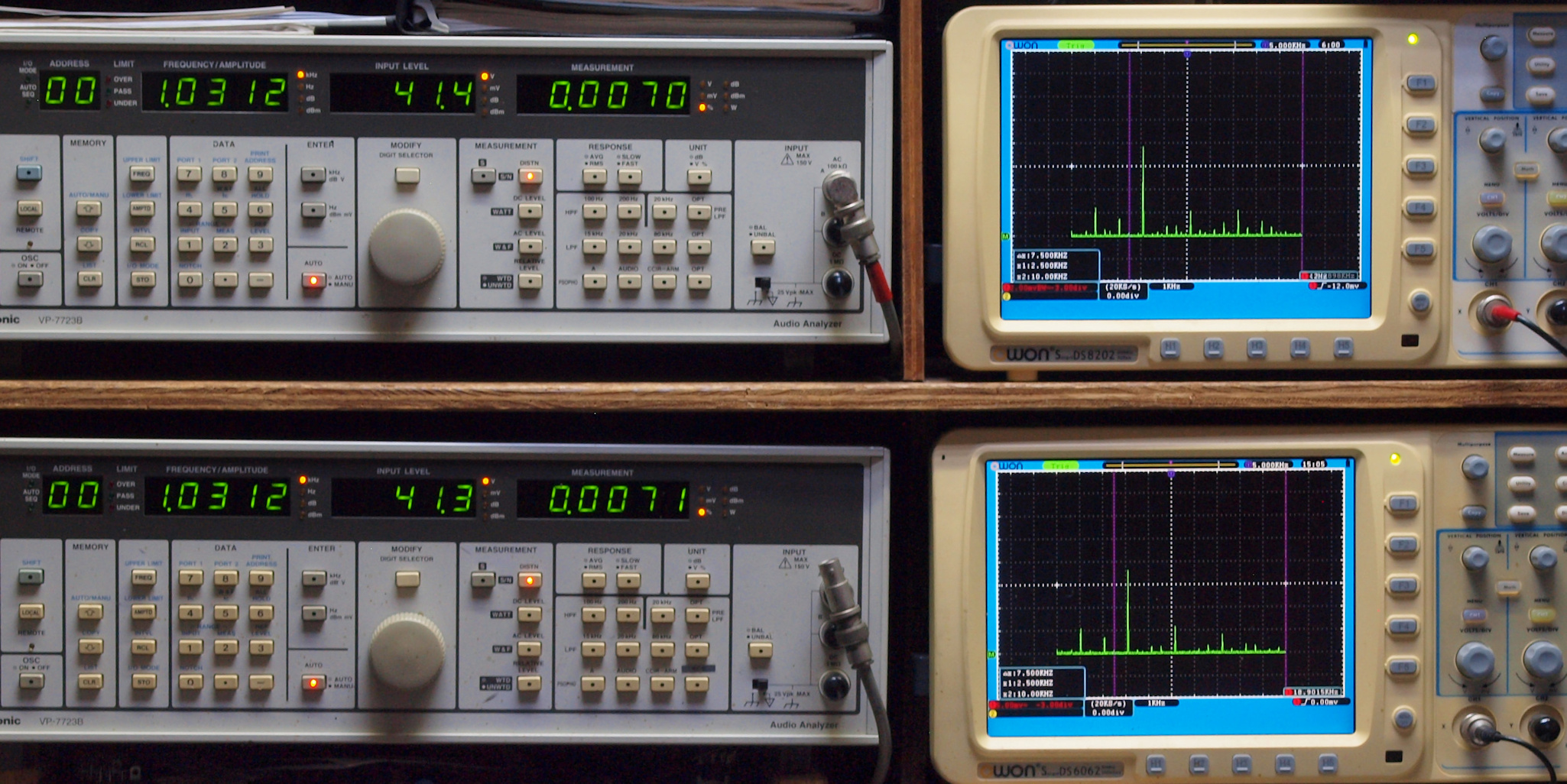

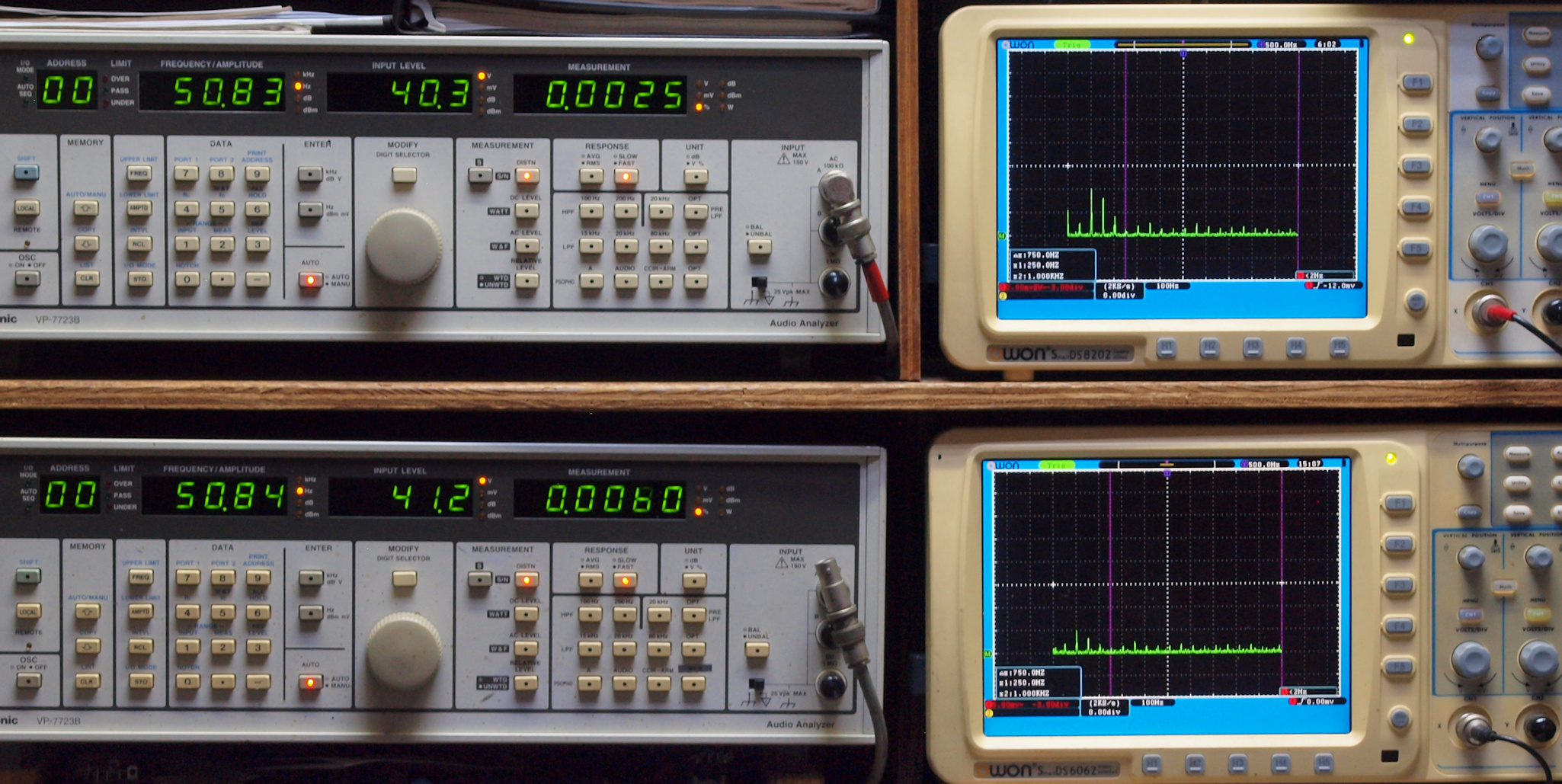

Ｅ２１．　５０Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１７％歪み。 　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

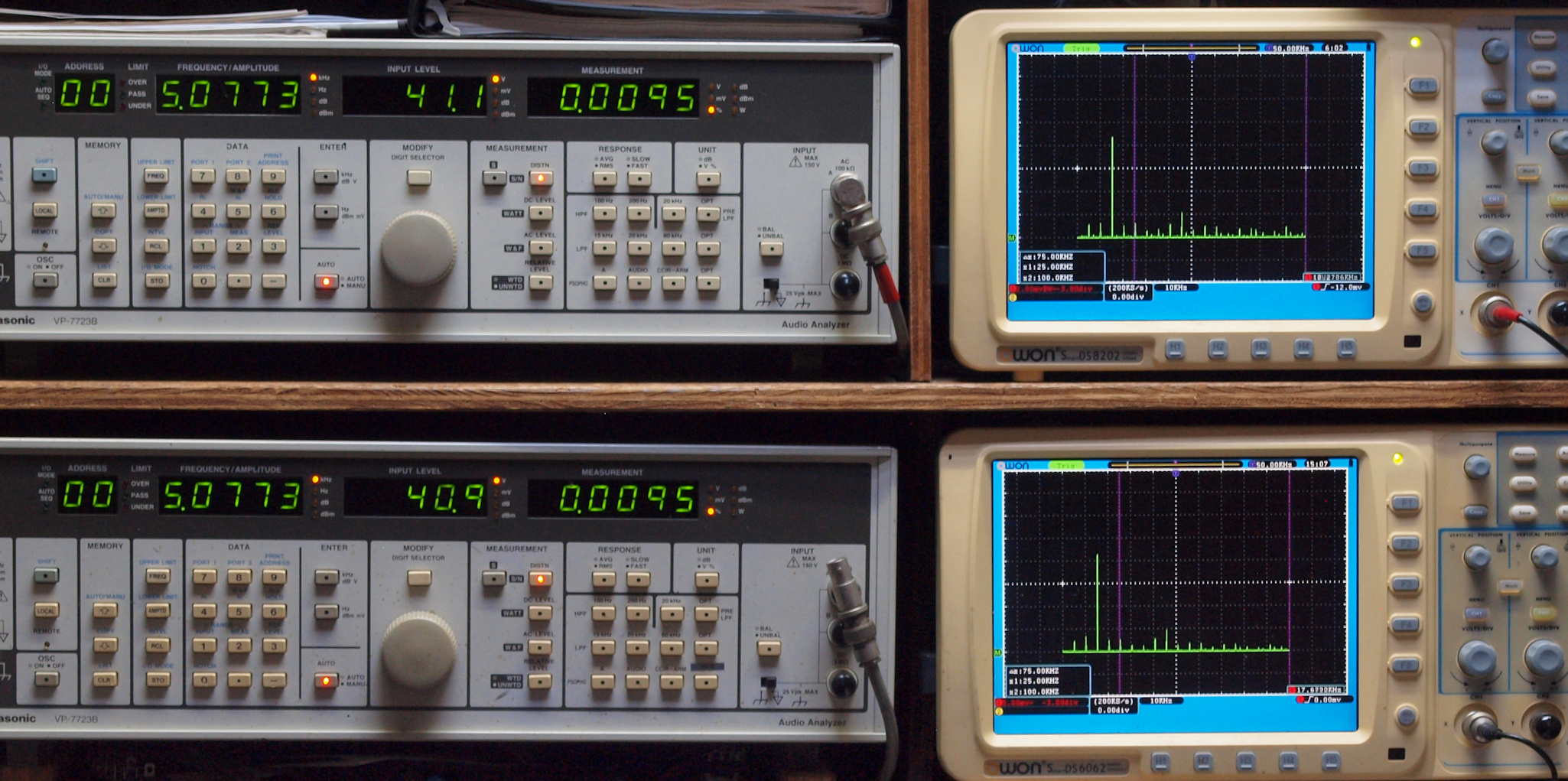

Ｅ２５．　５ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

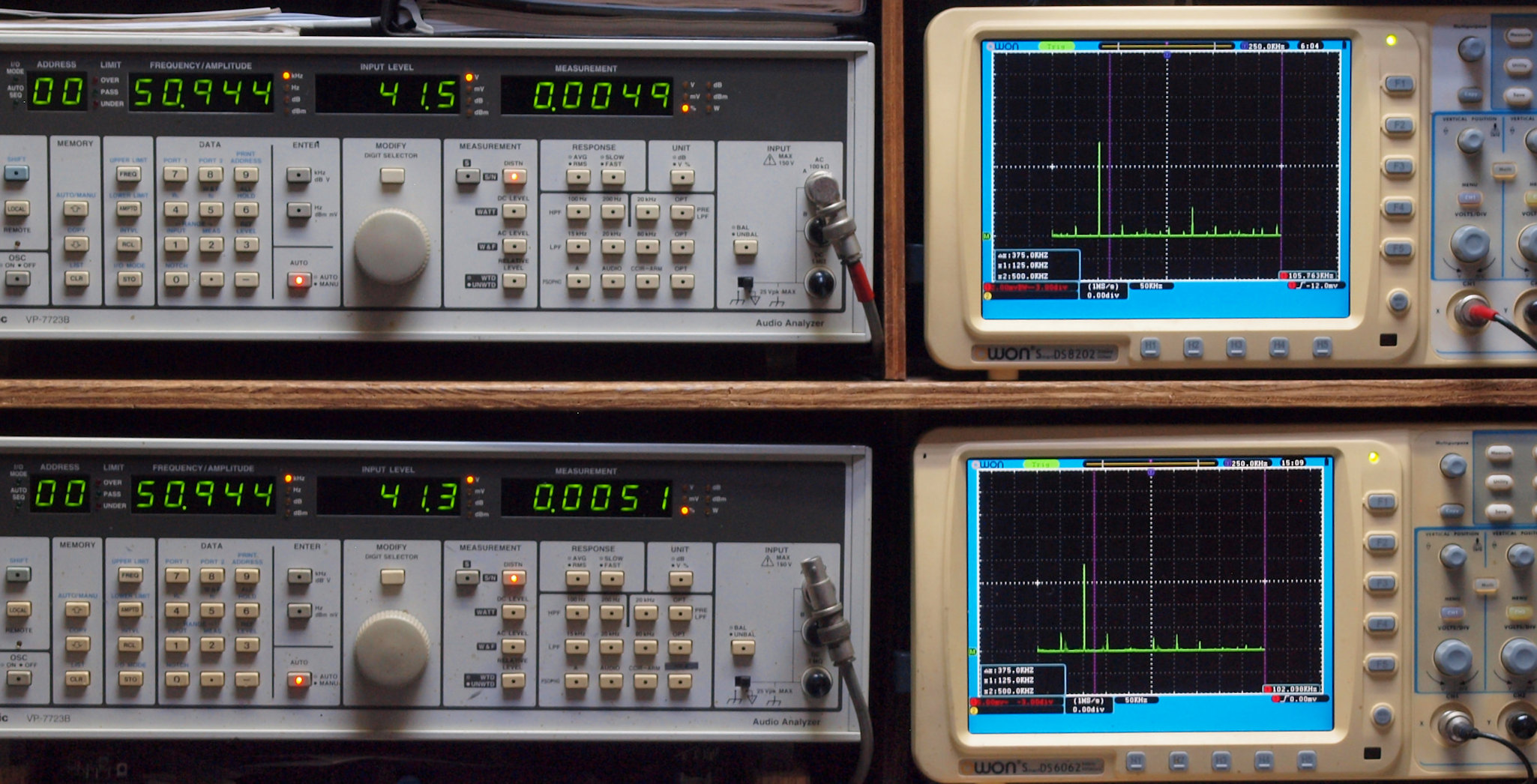

Ｅ２７．　５０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

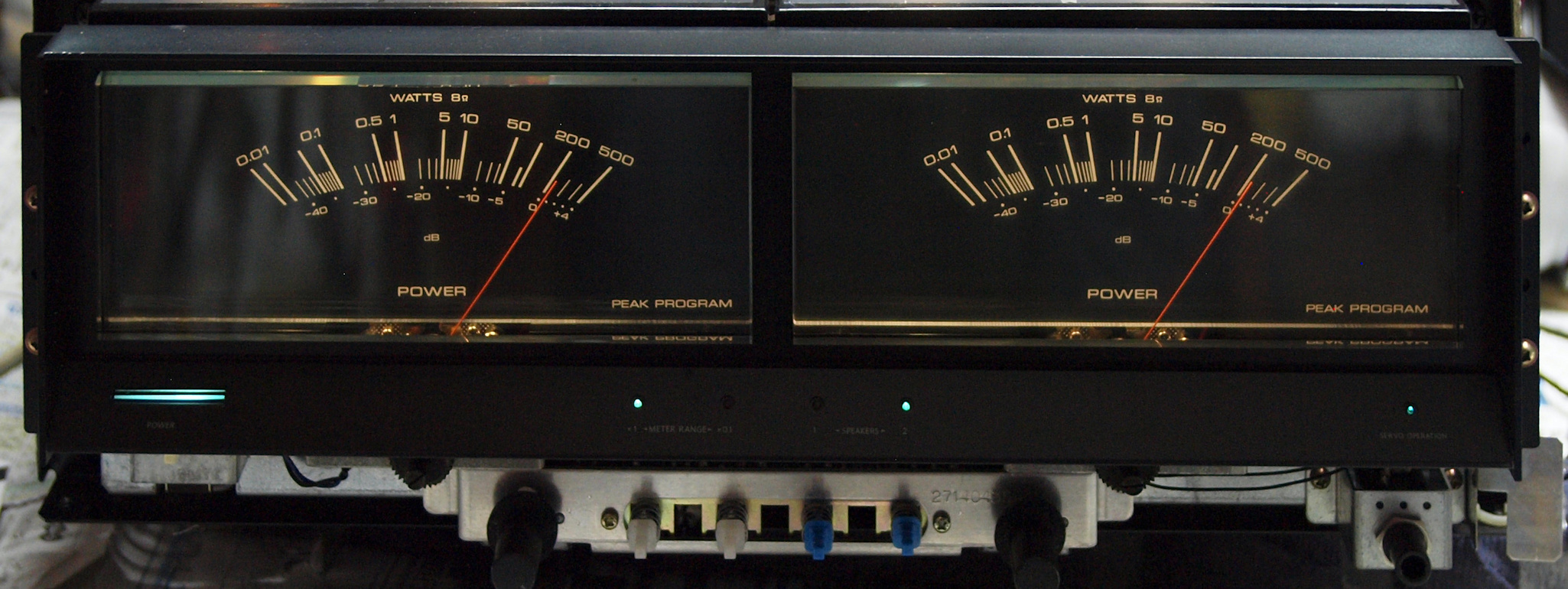

Ｅ２９．　その時のパネル表示

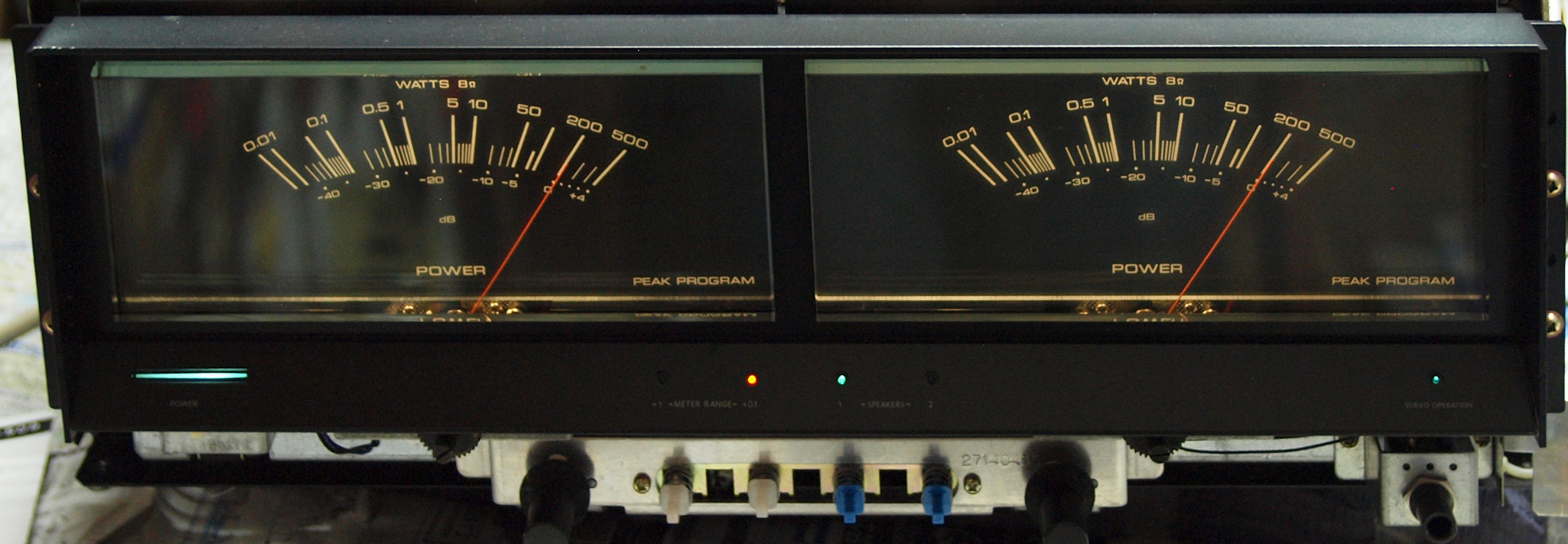

Ｅ２Ａ．　−３ｄＢ出力時パネル表示

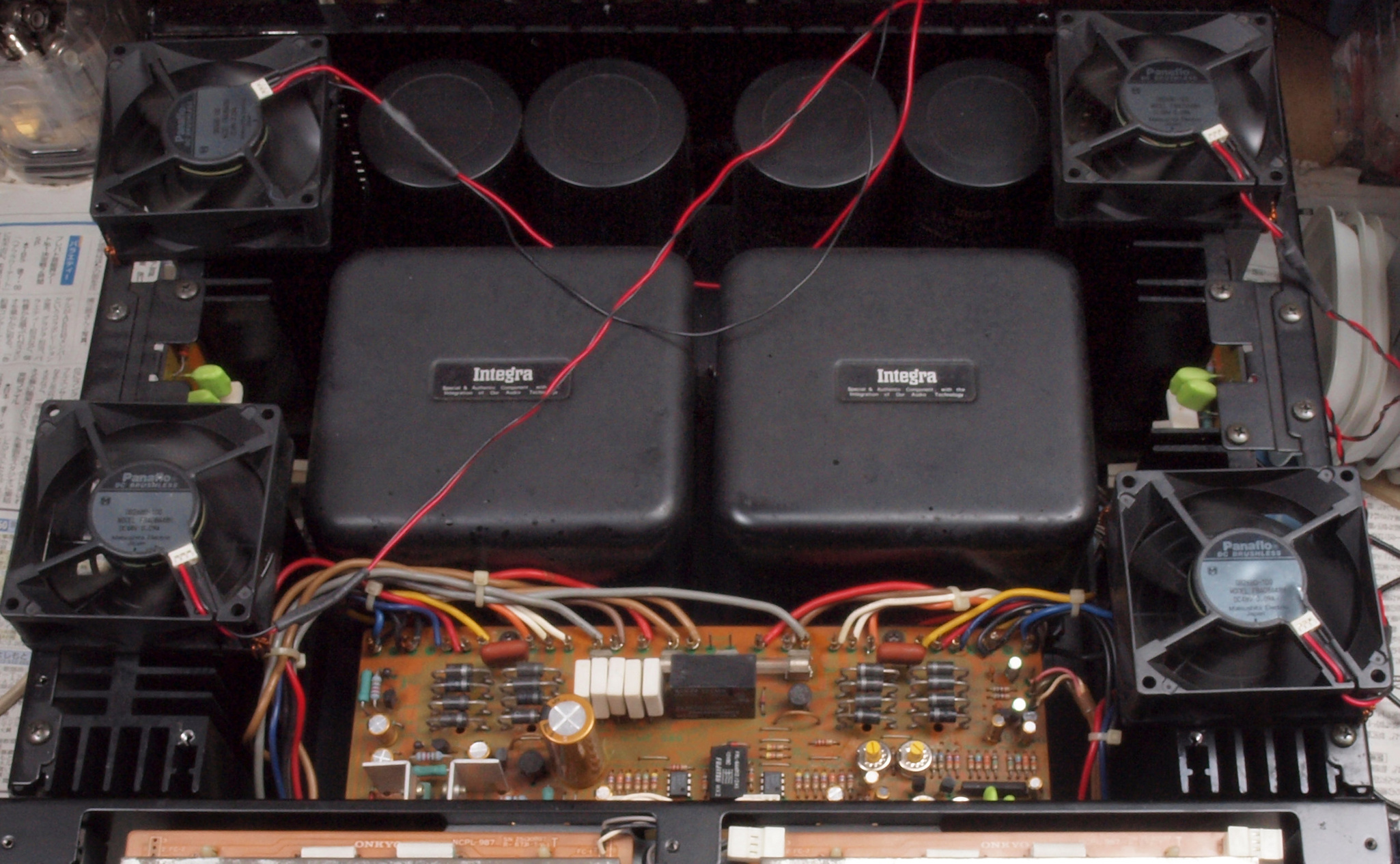

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＯＮＫＹＯ　Ｍ−５０９　の仕様（カタログ・マニアルより）

型式 Wスーパーサーボ方式　ステレオパワーアンプ　ＯＮＫＹＯ　Ｍ−５０９ アンプ部 実効出力(20Hz〜20kHz) 280W+280W(4Ω)、　200W+200W(8Ω) ダイナミックパワー(1kHz) 280W+280W(8Ω) 全高調波歪率(THD、20Hz〜20kHz、実効出力時) 0.003%以下 混変調歪率(70Hz:70kHz＝4:1、実効出力時) 0.003%以下 パワーバンドウィズス(IHF-3dB、THD 0.2%) 5Hz〜100kHz 利得 28.5dB 周波数特性 1Hz〜100kHz （+0 -1.5dB） S/N(IHF-Aネットワーク、入力シャント) 120dB 入力感度/インピーダンス 1.5V/47kΩ スピーカー負荷インピーダンス 4Ω〜16Ω ダンピングファクター(8Ω、1kHz) 200 出力端子 Speaker System-1、System2、Headphone トランジェントキラー動作時間 Power on/of :5sec/100msec メータ部 レンジ切換え x1(0dB＝200W)、　x0.1(0dB＝20W) 指示範囲 -40dB〜-4dB 指示精度 0±1dB、-10±2dB、-20±3dB 応答速度(-∞→0dB) 100μsec 復帰速度(0dB→-20dB) 1sec 総合 使用半導体 トランジスタ:82個、　FET:4個、　IC:7個、　ダイオード:86個 電源電圧 AC100V、50Hz/60Hz AC出力 Powerスイッチ非連動、600W最大 消費電力(電気用品取締法) 320W 外形寸法 幅480x高さ191x奥行439mm 重量 31kg 価格 ￥350,000(1983年頃)
