M−1000 修理記録
同時修理 PRA−2000ZR.8台目はこちら  平成26年6月1日持込    6月20日返却
A. 修理前の状況
  • オーバホール修理依頼。

T. 修理前点検測定
  • 各部経年劣化。


G. 修理費     80,000円   オーバーホール修理
              6月20日返却

S. M−1000 の仕様(カタログ・マニアルより)
A. 修理前の状況

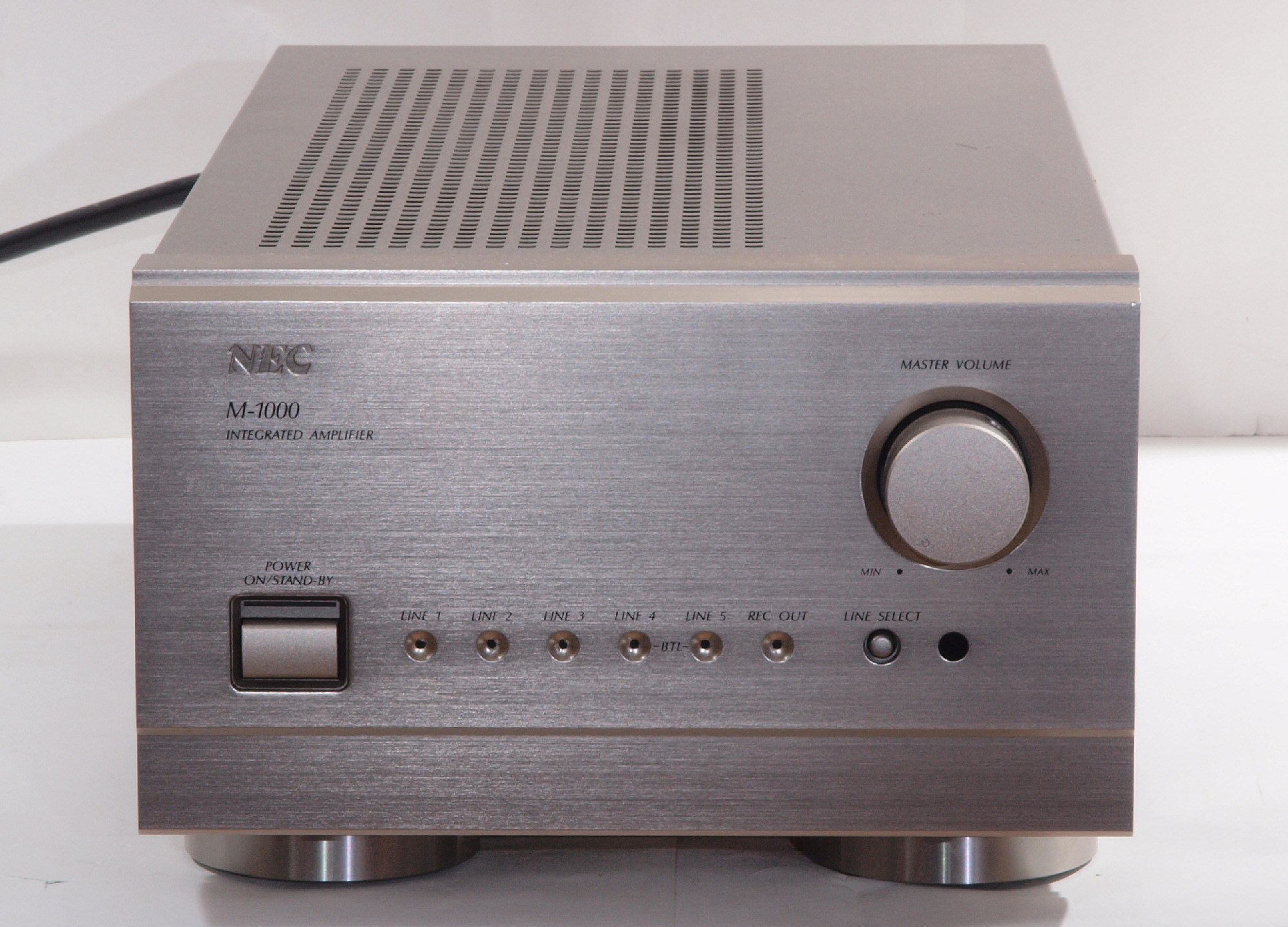

A11. 点検中 前から見る

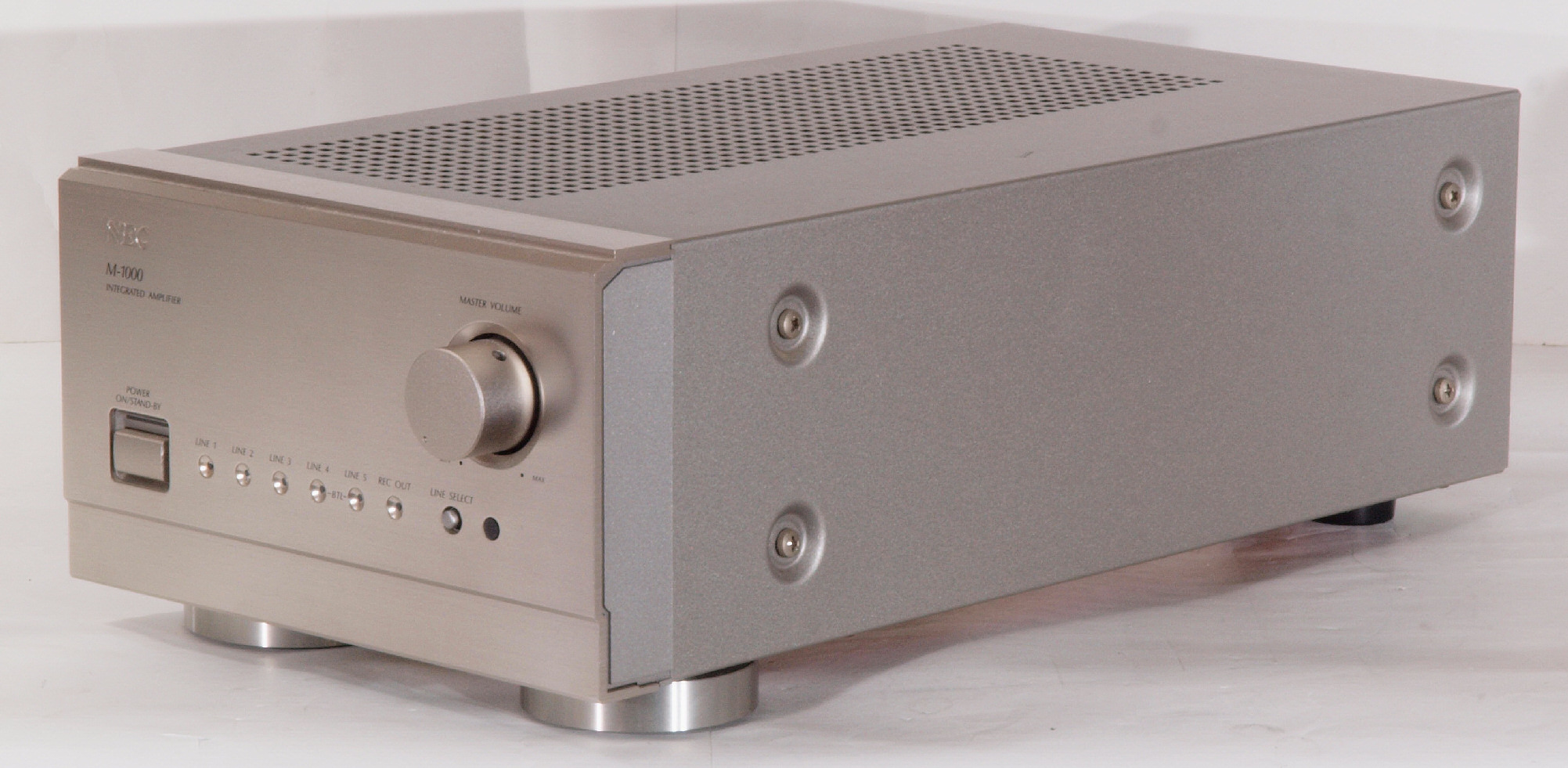

A12. 点検中 前右から見る

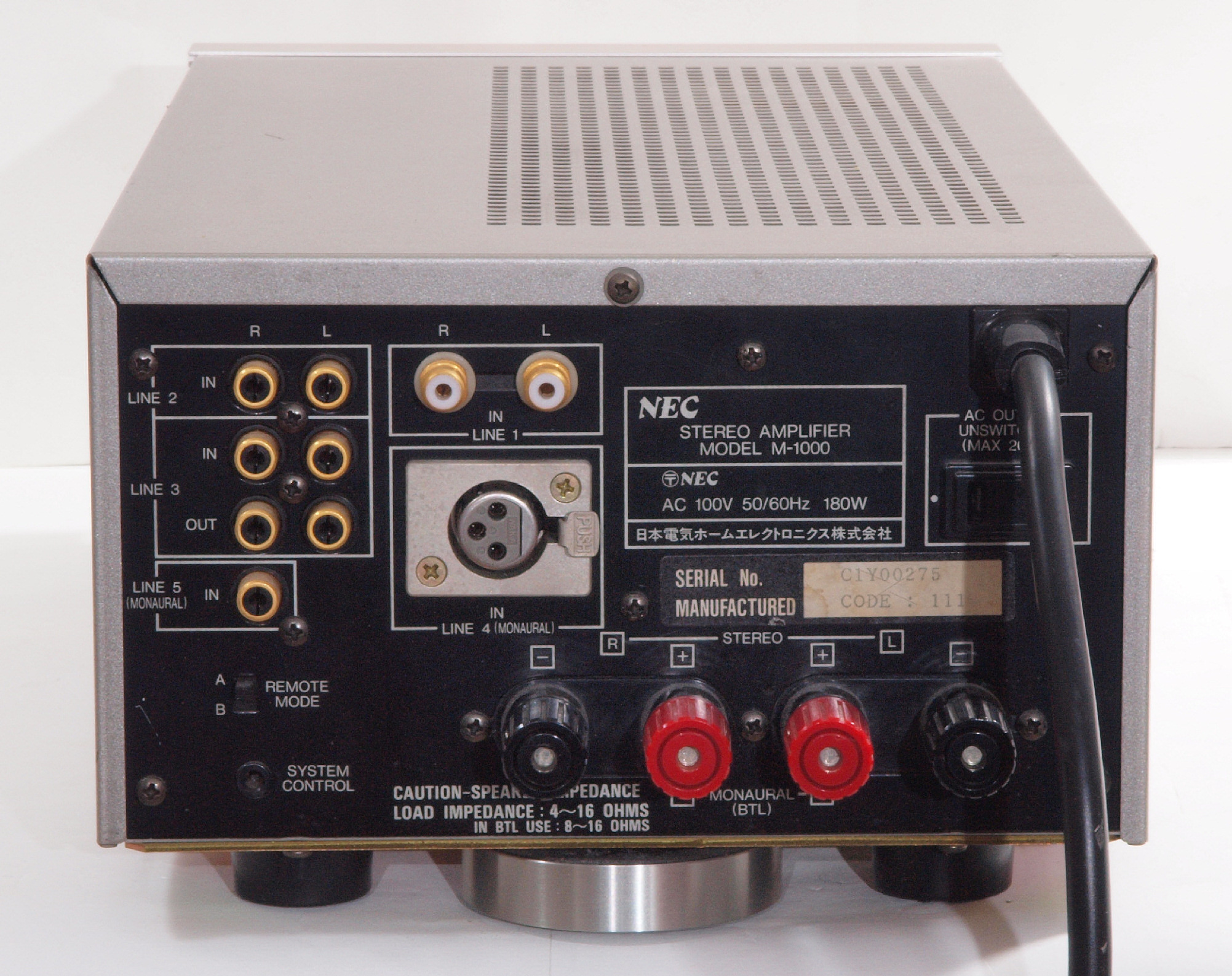

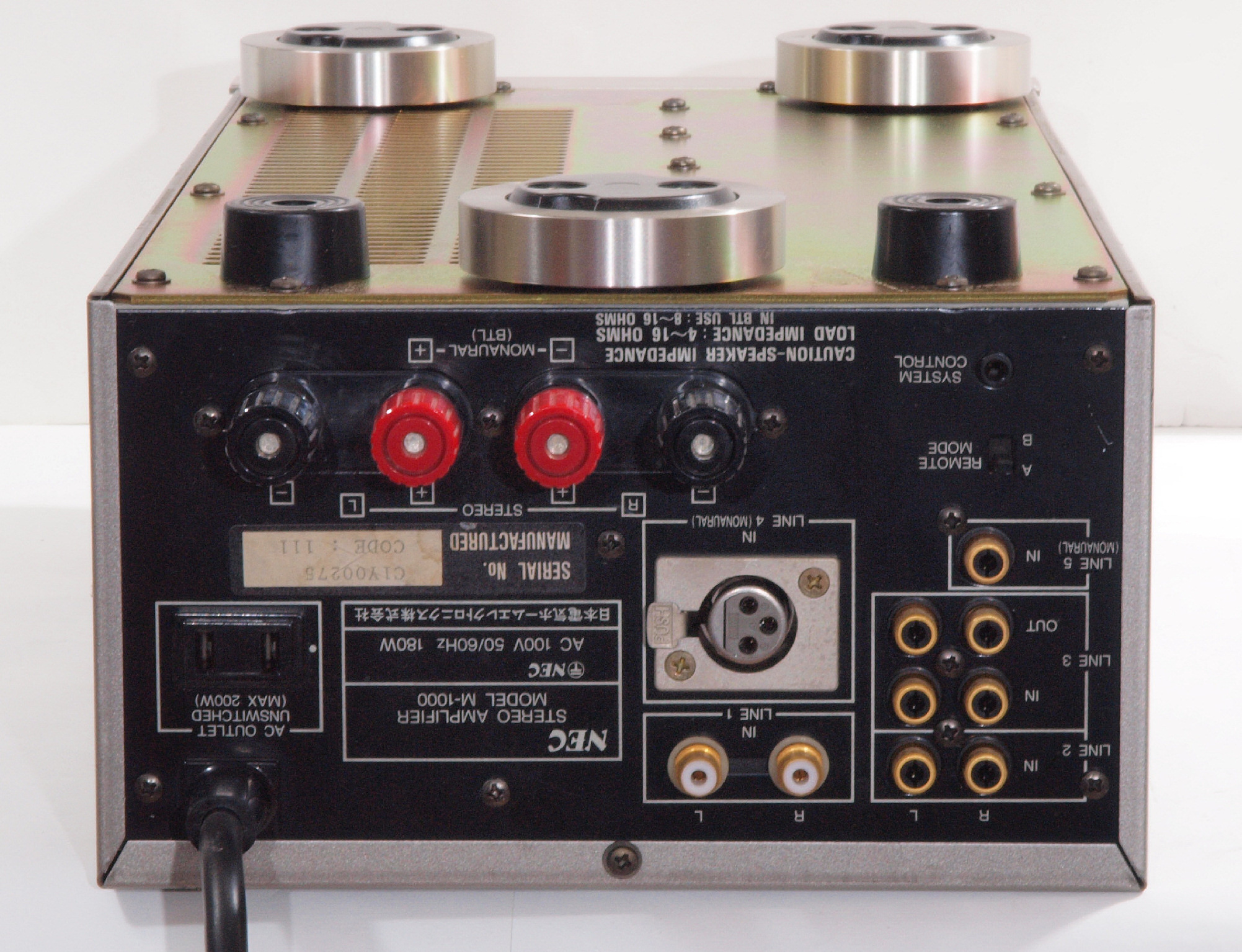

A13. 点検中 後から見る

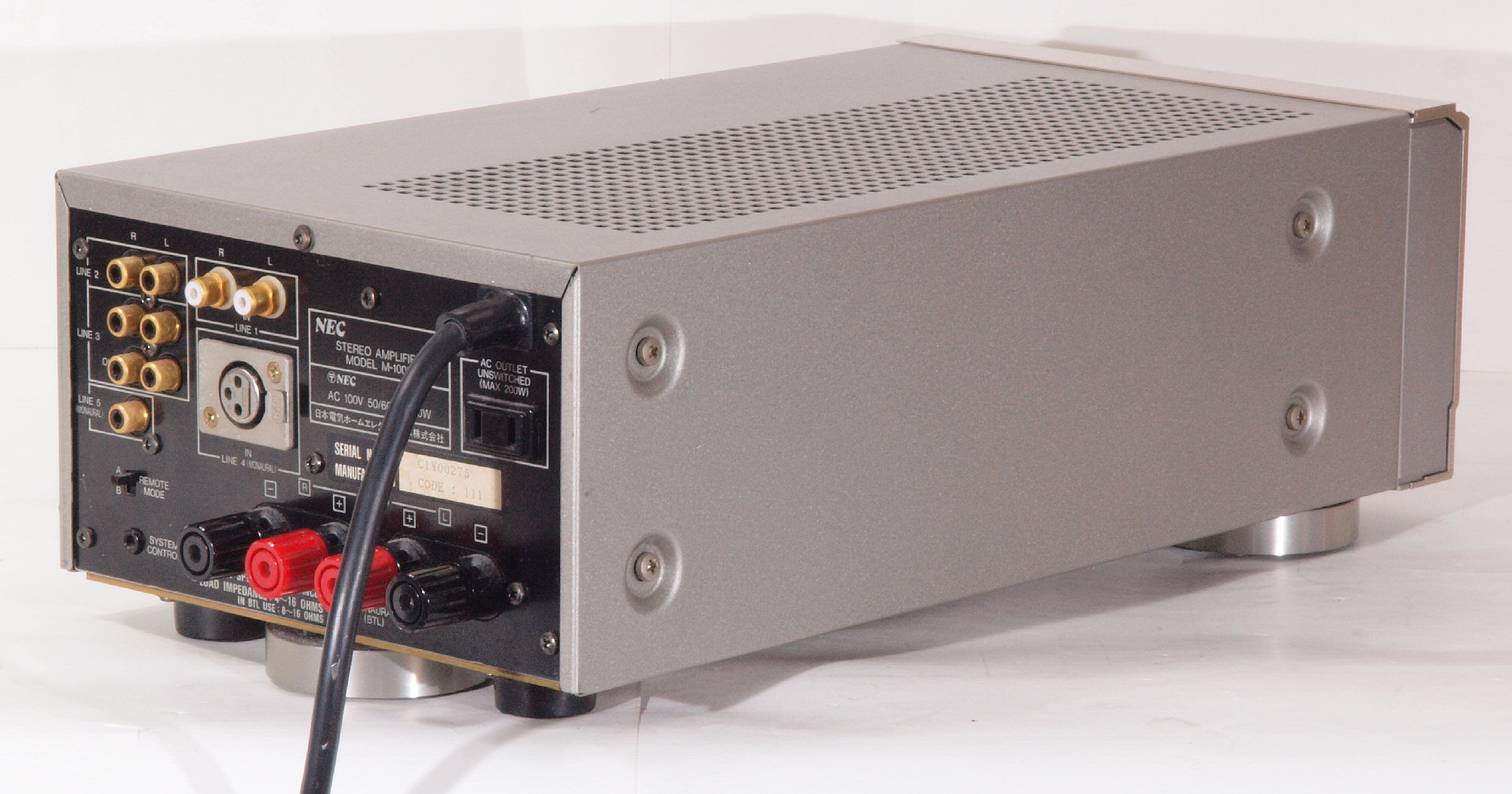

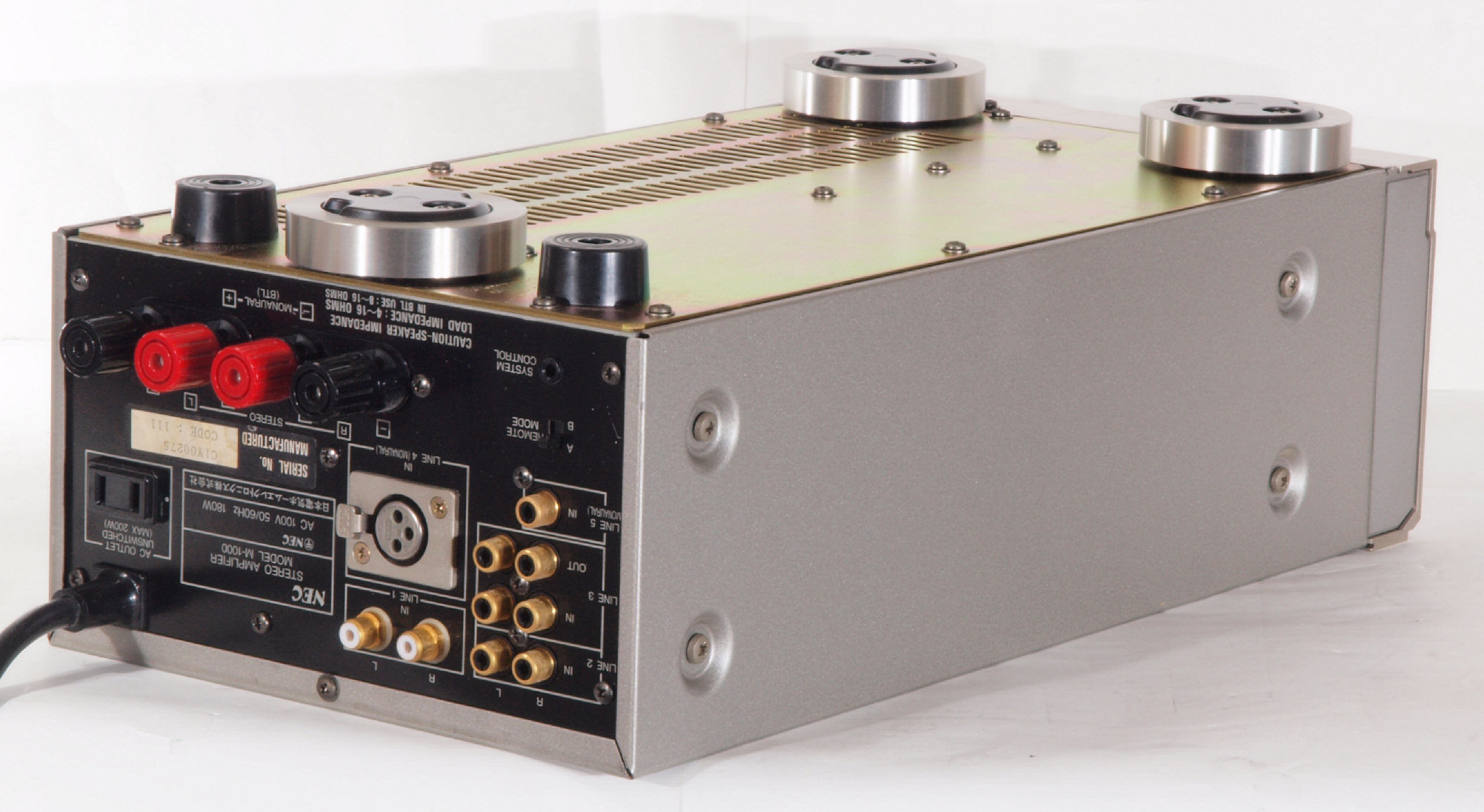

A14. 点検中 後左から見る

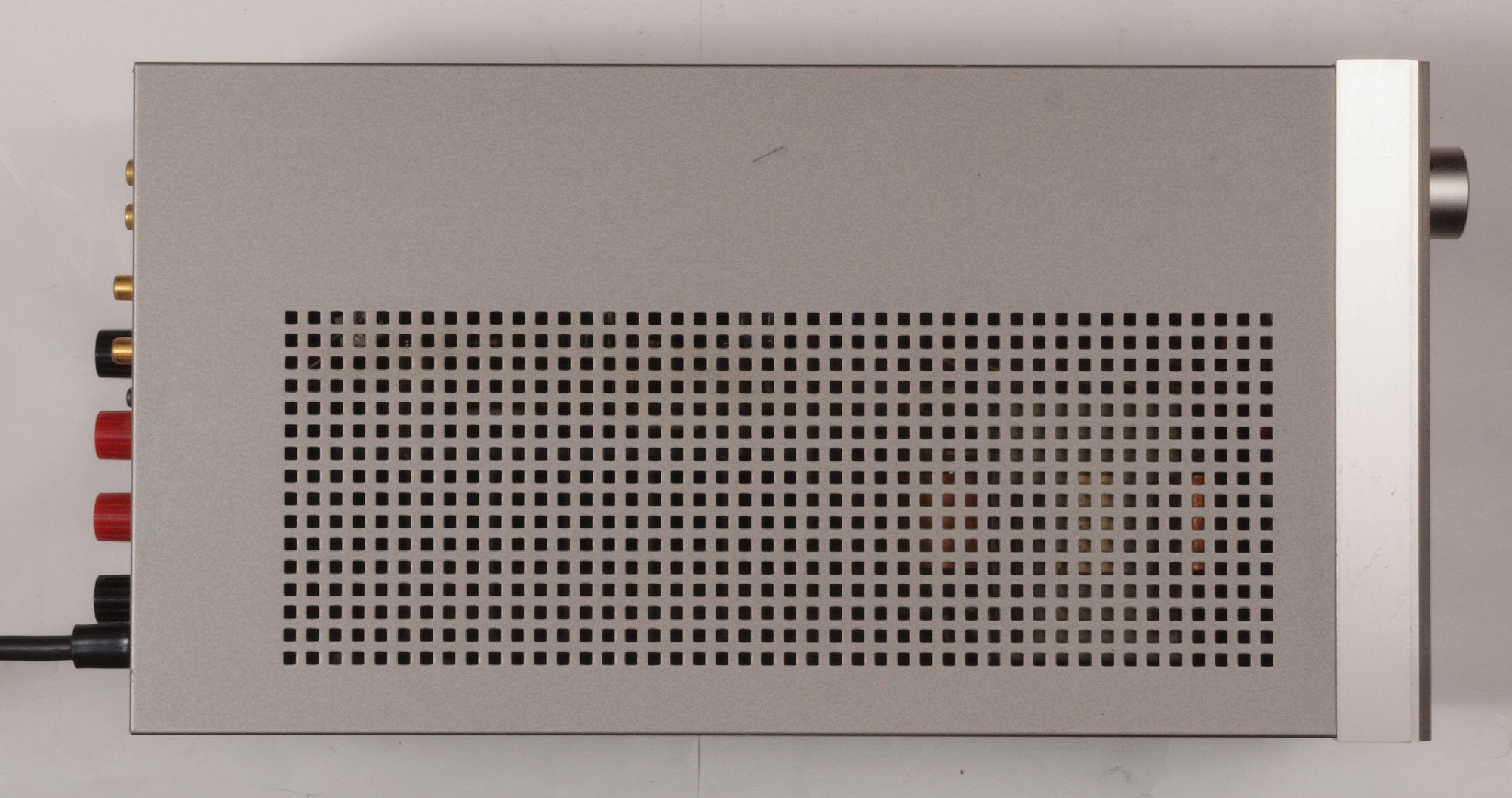

A15. 点検中 上から見る

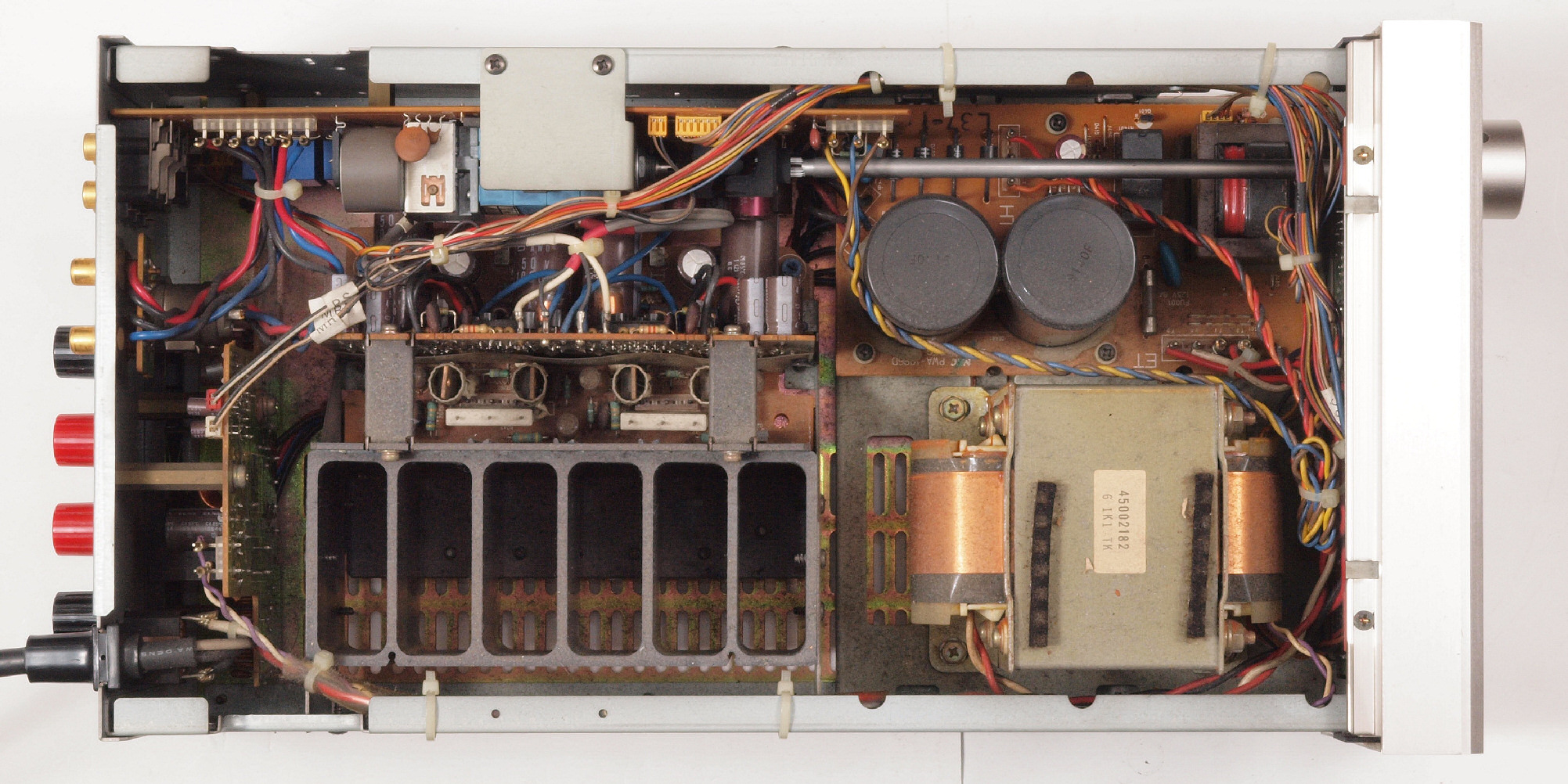

A16. 点検中 上蓋外し、上から見る。

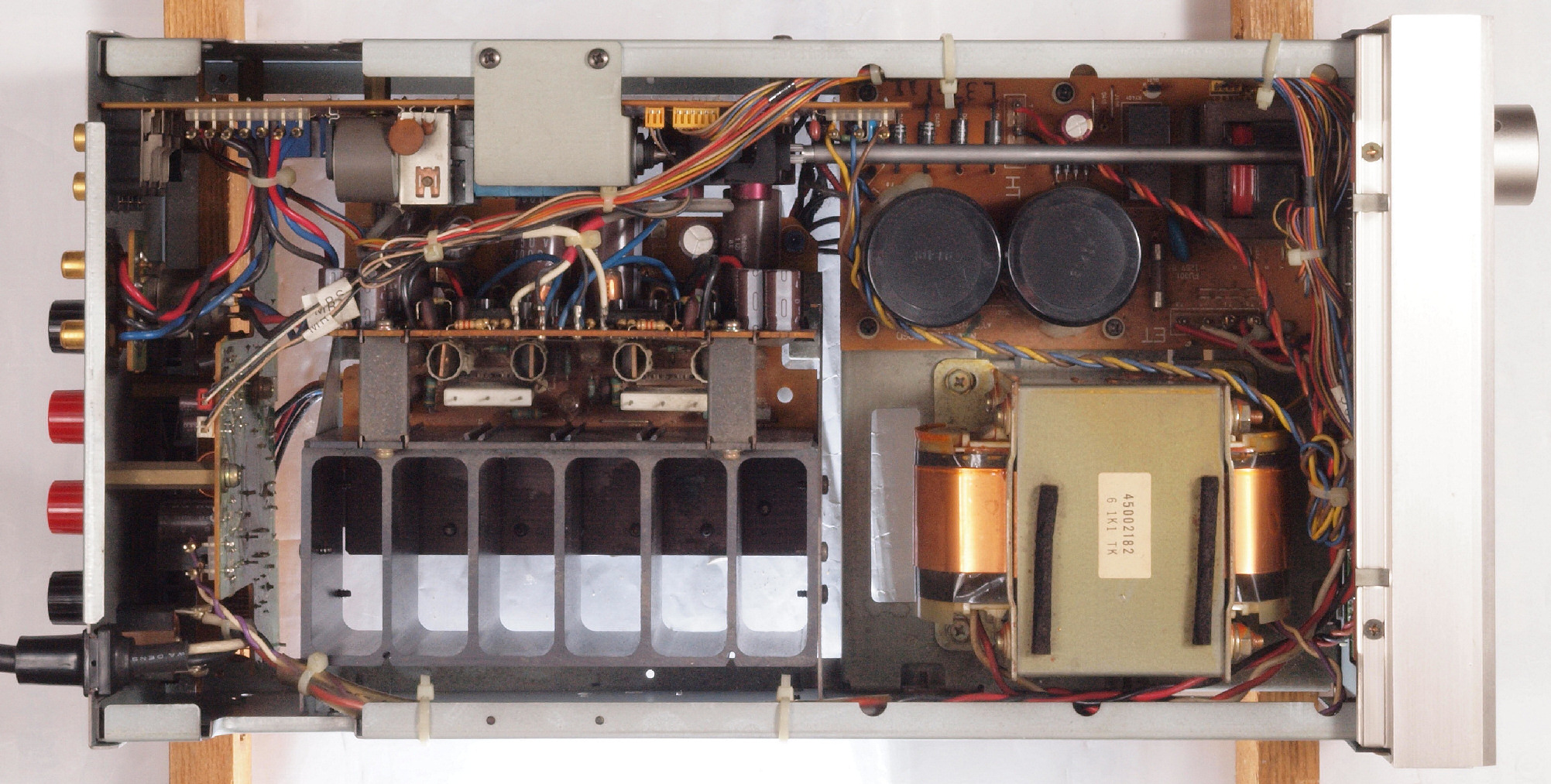

A17. 点検中 上蓋外し、清掃後、上から見る。

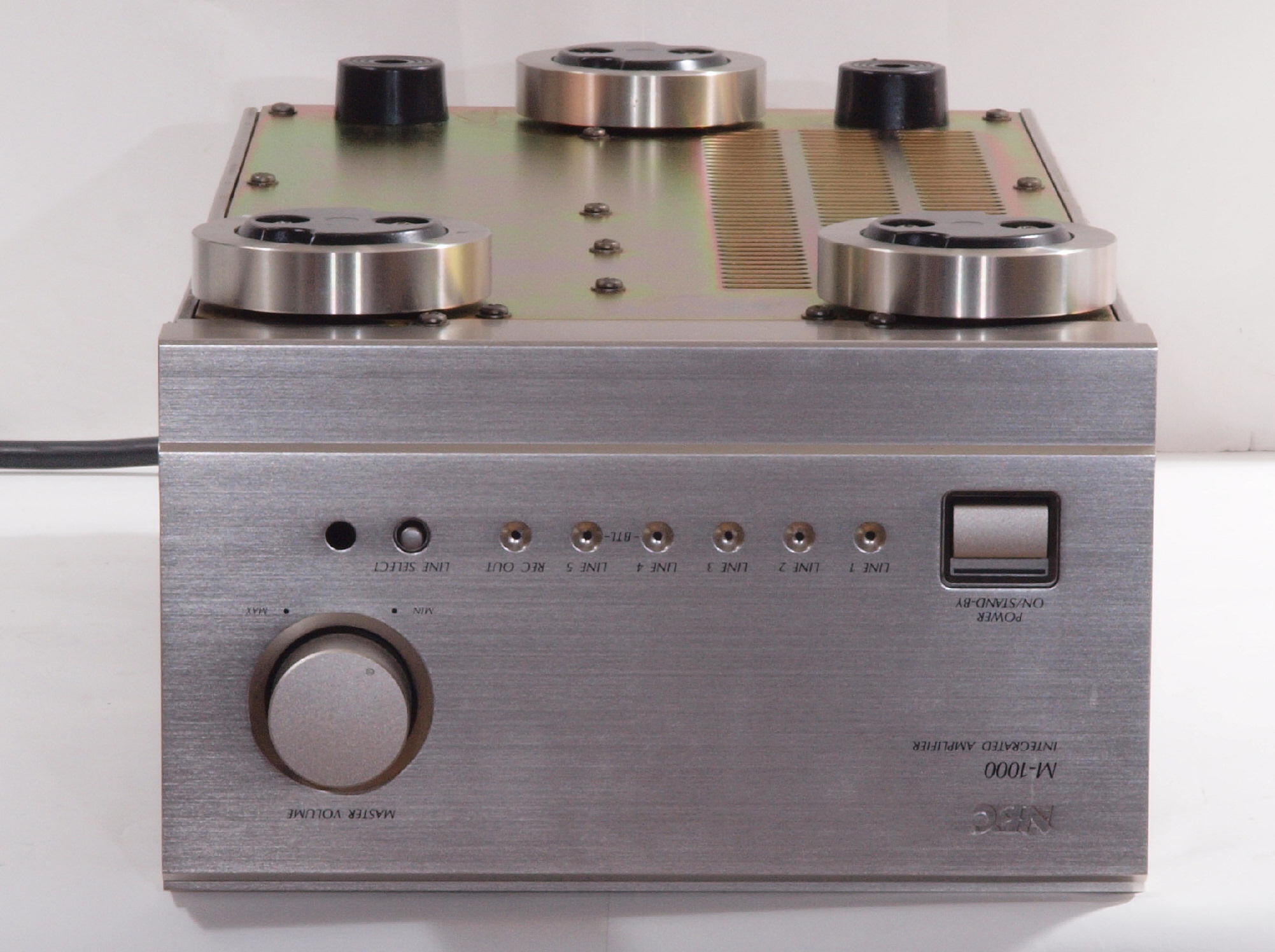

A21. 点検中 下前から見る

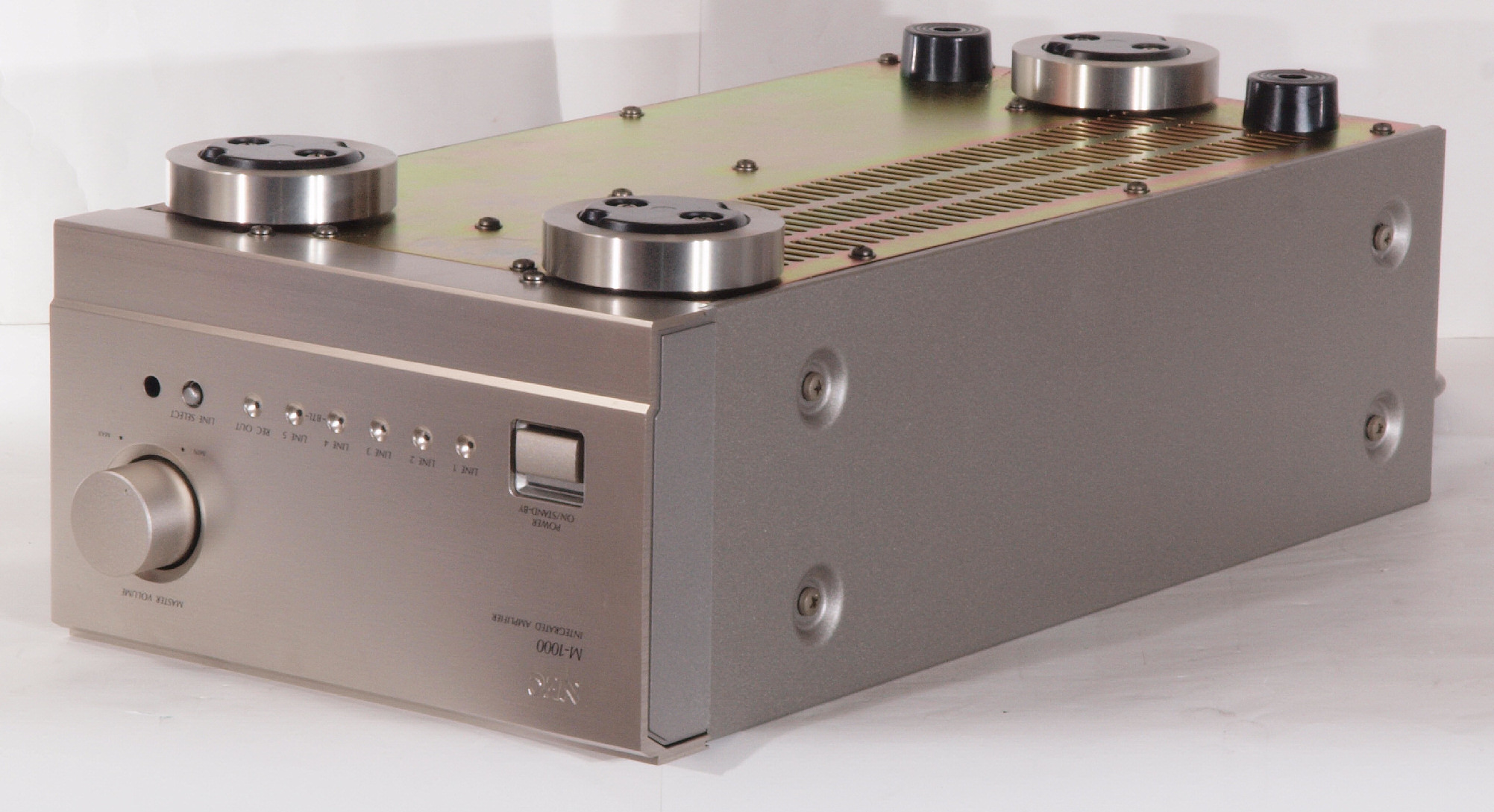

A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る
A25. 点検中 下から見る

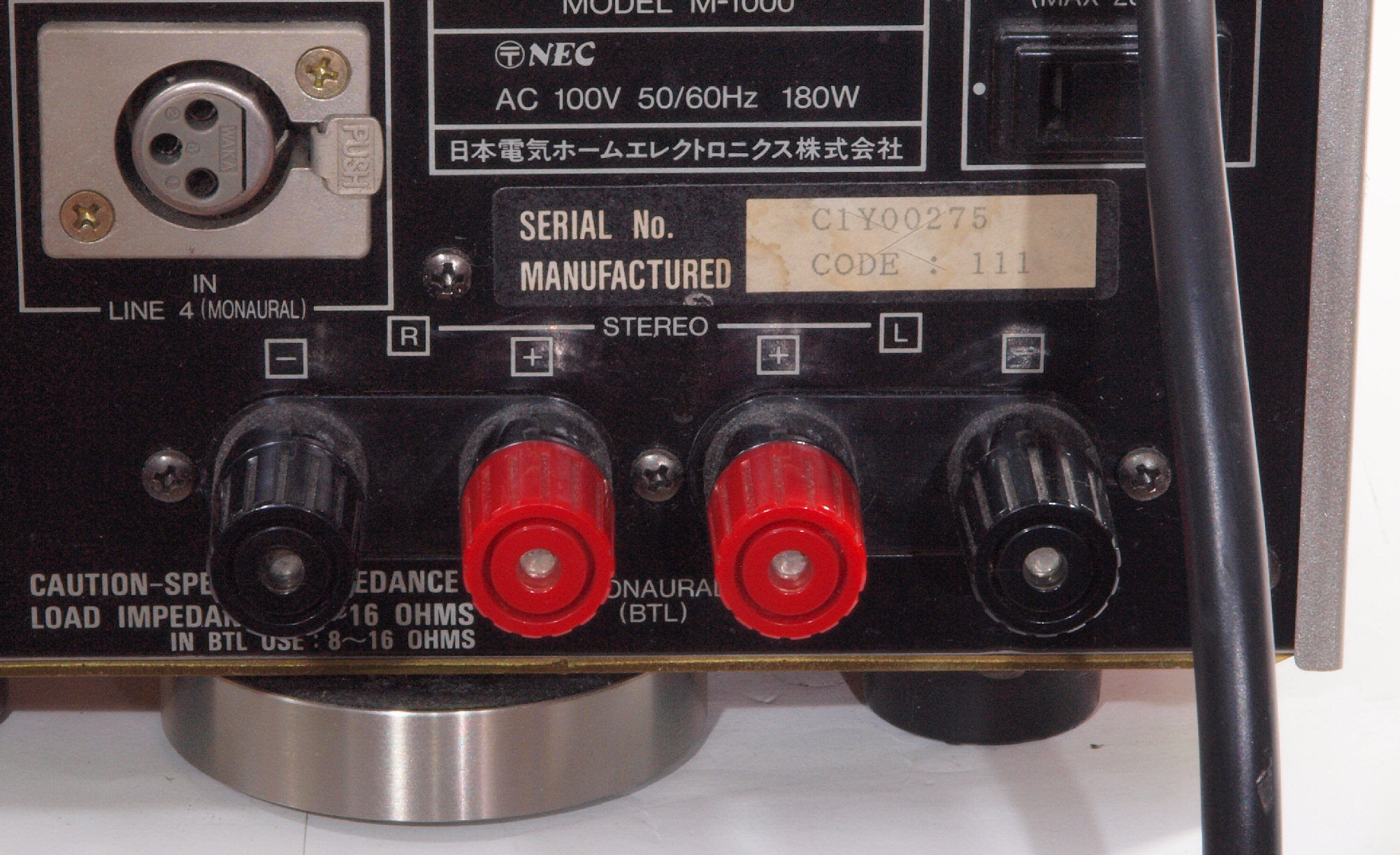

A31. 点検中 SP接続端子。

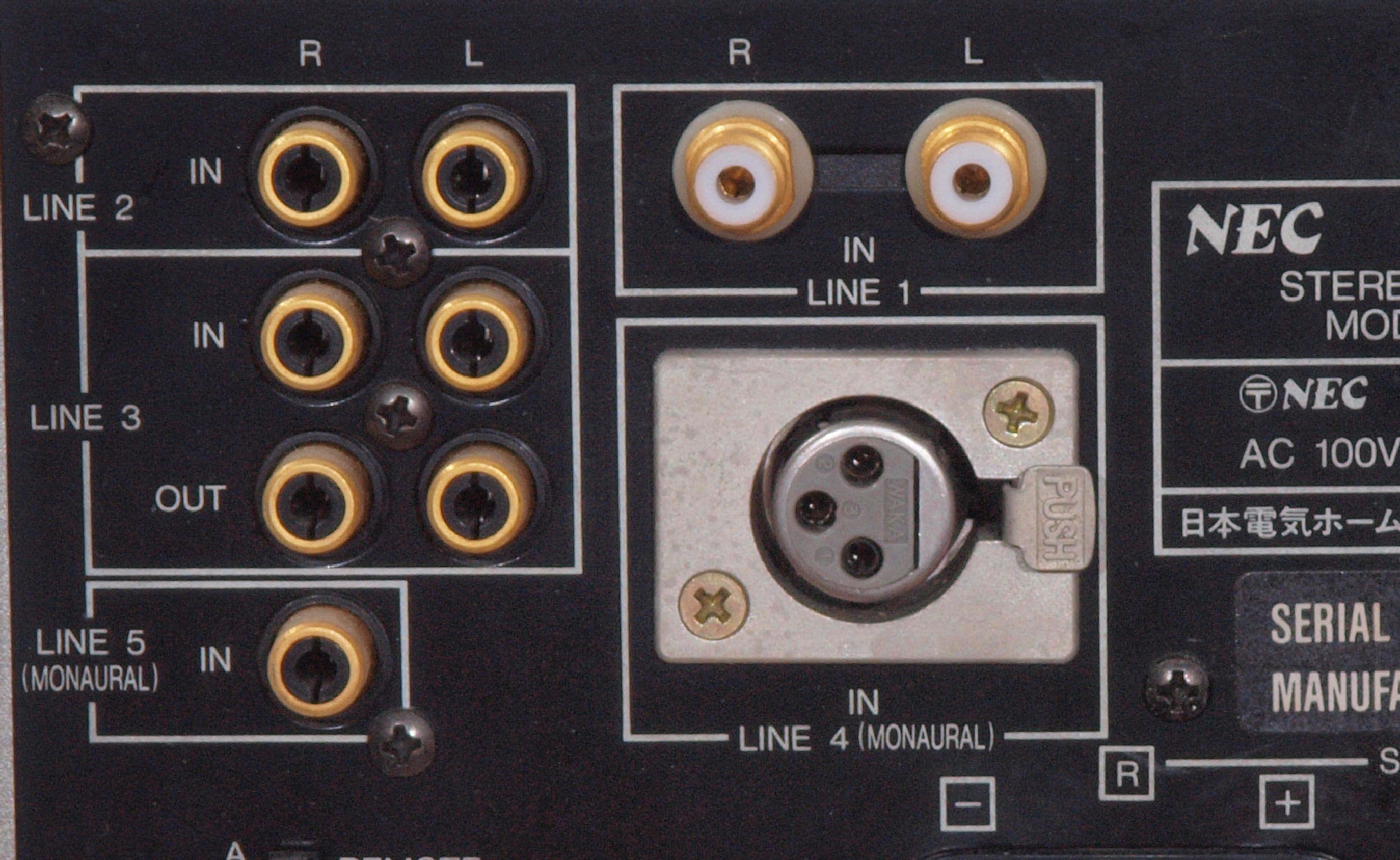

A41. 点検中 入出力端子。
T. 修理前点検測定

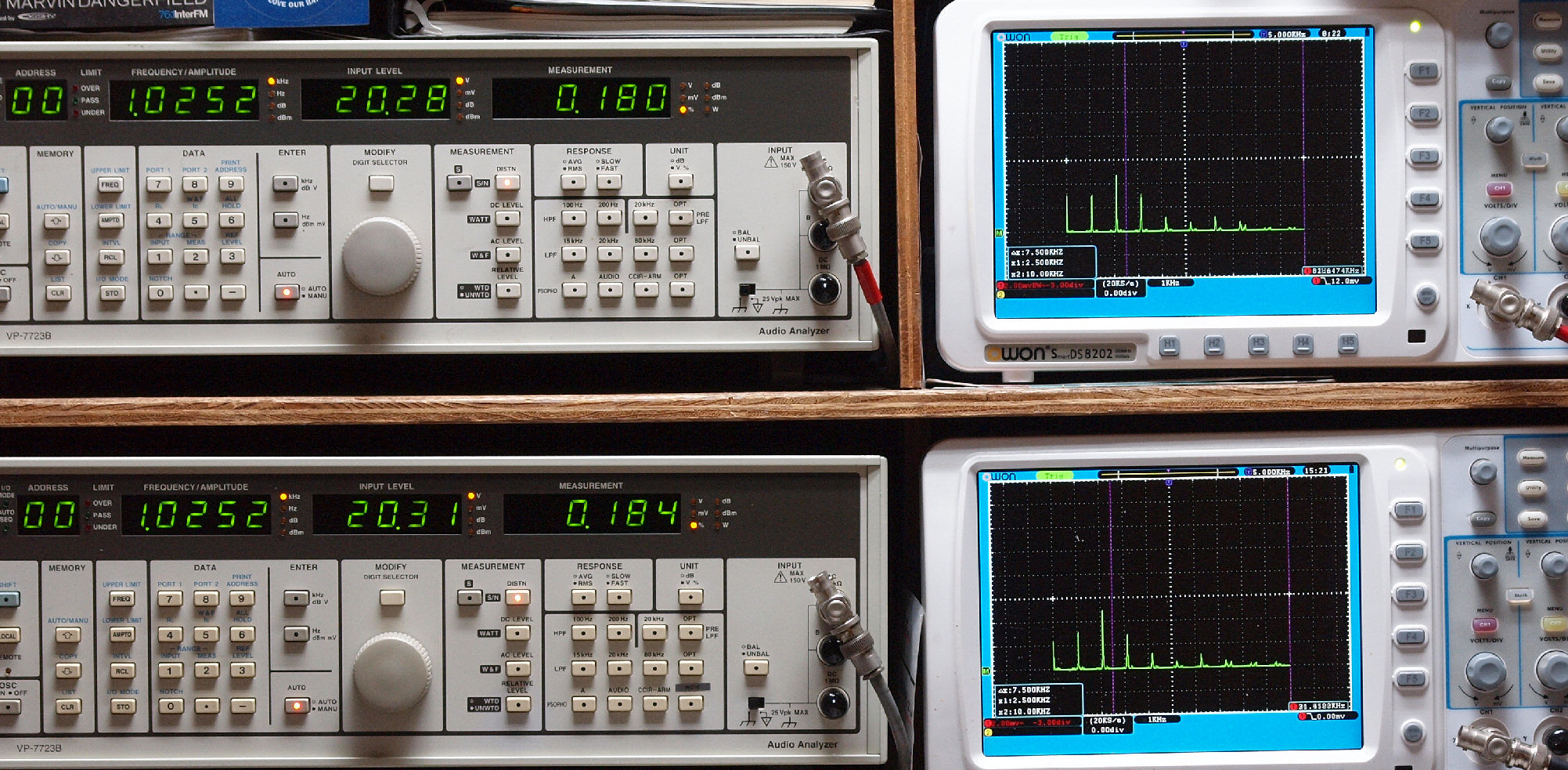

T1. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
T2. 1kHz入力、R側SP出力電圧20V=50W出力、 0.180%歪み。
             L側SP出力電圧20V=50W出力、 0.184%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

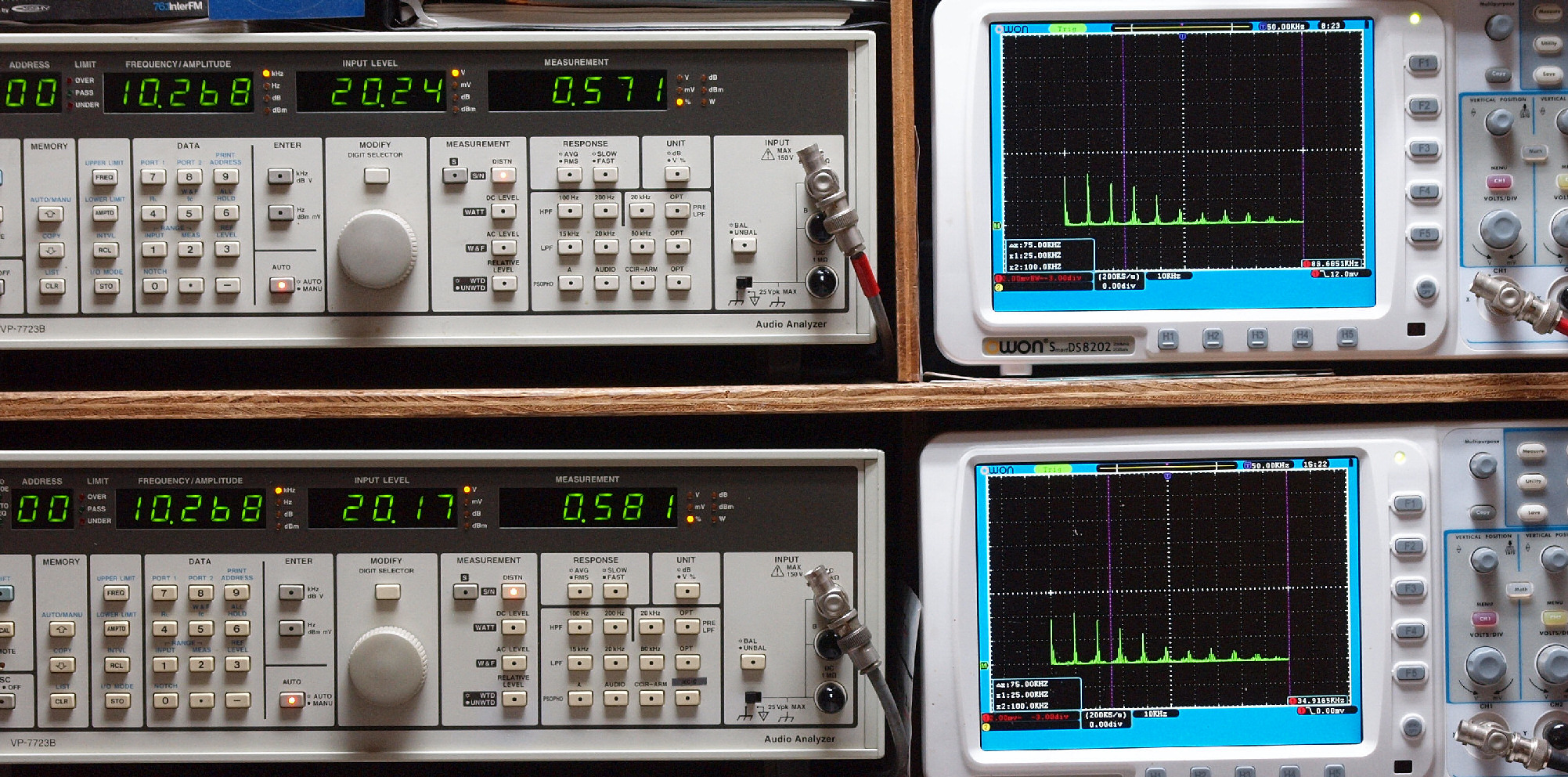

T2. 10kHz入力、R側SP出力電圧20V=50W出力、 0.571%歪み。
              L側SP出力電圧20V=50W出力、 0.581%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
S. P−300L の仕様(マニアルより)
型式 ステレオパワーアンプ P−300L
連続平均出力
(20Hz〜20kHz、歪率0.01%)
ステレオ仕様時=300W/ch(2Ω)、250W/ch(4Ω)、170W/ch(8Ω)、85W/ch(16Ω)
モノラル仕様時(ブリッジ接続)=600W(4Ω)、500W(8Ω)、340W(16Ω)
全高調波歪率 ステレオ仕様時=0.01%(2Ω〜16Ω負荷)
モノラル仕様時(ブリッジ接続)=0.01%(4Ω〜16Ω負荷)
IM歪率(EIA) 0.003%
周波数特性 20Hz〜20kHz +0 -0.2dB(連続平均出力時、レベルコントロールMAX)
0.5Hz〜250kHz +0 -3dB(1W出力時、レベルコントロールMAX)
0.5Hz〜150kHz +0 -3dB(1W出力時、レベルコントロール-6dB)
ゲイン 28.0dB(ステレオ/モノラル仕様時共)
負荷インピーダンス ステレオ仕様時=2Ω〜16Ω
モノラル仕様時=4Ω〜16Ω
ダンピングファクター(EIA 50Hz) ステレオ仕様時=300
モノラル仕様時=150
入力感度(8Ω負荷時) ステレオ仕様時=1.5V(連続平均出力時)、0.12V(1W出力時、EIA)
モノラル仕様時=2.5V(連続平均出力時)、0.12V(1W出力時、EIA)
入力インピーダンス 20kΩ不平衡
600Ω平衡
S/N
(A補正、ステレオ/モノラル仕様時共)
120dB(入力ショート、連続平均出力時)
100dB(入力1kΩ、1W出力時、EIA)
ステレオヘッドホン 低出力インピーダンス型
適合インピーダンス=4Ω〜100Ω
サブソニックフィルター 10Hz、-18dB/oct
出力メーター 対数圧縮ピーク指示型、-40dB〜+3dB及び出力直読目盛
ピークホールド切替付
使用半導体 トランジスタ=56個
FET=12個
IC=8個
ダイオード=78個
電源電圧 AC100V/117V/220V/240V、50Hz/60Hz
消費電力 78W(無入力時)
550W(電気用品取締法)
560W(8Ω負荷定格出力時)
外形寸法 幅445×高さ160(脚含む)×奥行373mm
ウッドキャビネット=幅466×高さ190×奥行385mm
重量 23.0kg
別売 ウッド・キャビネット A-8(\16,000)
価格 33万円 1984年6月発売
