ＨＭＡ−９５００ｍｋ�U．　７１台目修理記録

同時修理　ＨＣＡ−９０００．　２台目　　　　　２０２３／１０／２６．持込　　　１２／２７完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 新品購入後40年以上経過している物です。 （私の相棒のような存在です） 最近もっぱらPCで聞いていましたが、本日久しぶりに電源を入れて 何気なくパワーアンプのヒートシンクを触ったところ右側が異常に高温になることが分かりました。 電源投入後５分くらいで無音状態で右側が高温になります。 ネットで調べていたところ同じような事例の修理実績を発見しました。 コントロールアンプHCA-9000です。 持込させて頂きたく、ご検討の程お願い申し上げます。 B．　原因 各部経年劣化。 ヒューズ抵抗劣化。 ＲＬモジュールＴＲ（トランジスター）劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換、FET=Field effect transistor。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換。 ＲＣＡ端子交換　ＷＢＴ−０２０１使用。 配線手直し、補強。 モジュール修理、修理の様子はこちら。 電源基板の整流ブリッジをファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　２個。 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　６個。 ヒューズ入り抵抗　　　　　　　　　　　　　　　　　　３０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　３１個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　４個。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　１組２個。 ファストリカバリー 整流ダイオード（ 3A／ 200V）　８本。 整流ダイオード　　　　　　　　　　　　　　　　　　　　１０本。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　１５５，０００円　　　　オーバーホール修理。 　　　但し、最終測定時に結果が悪くて、終段ＦＥＴ（電界効果トランジスター）交換費用は別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

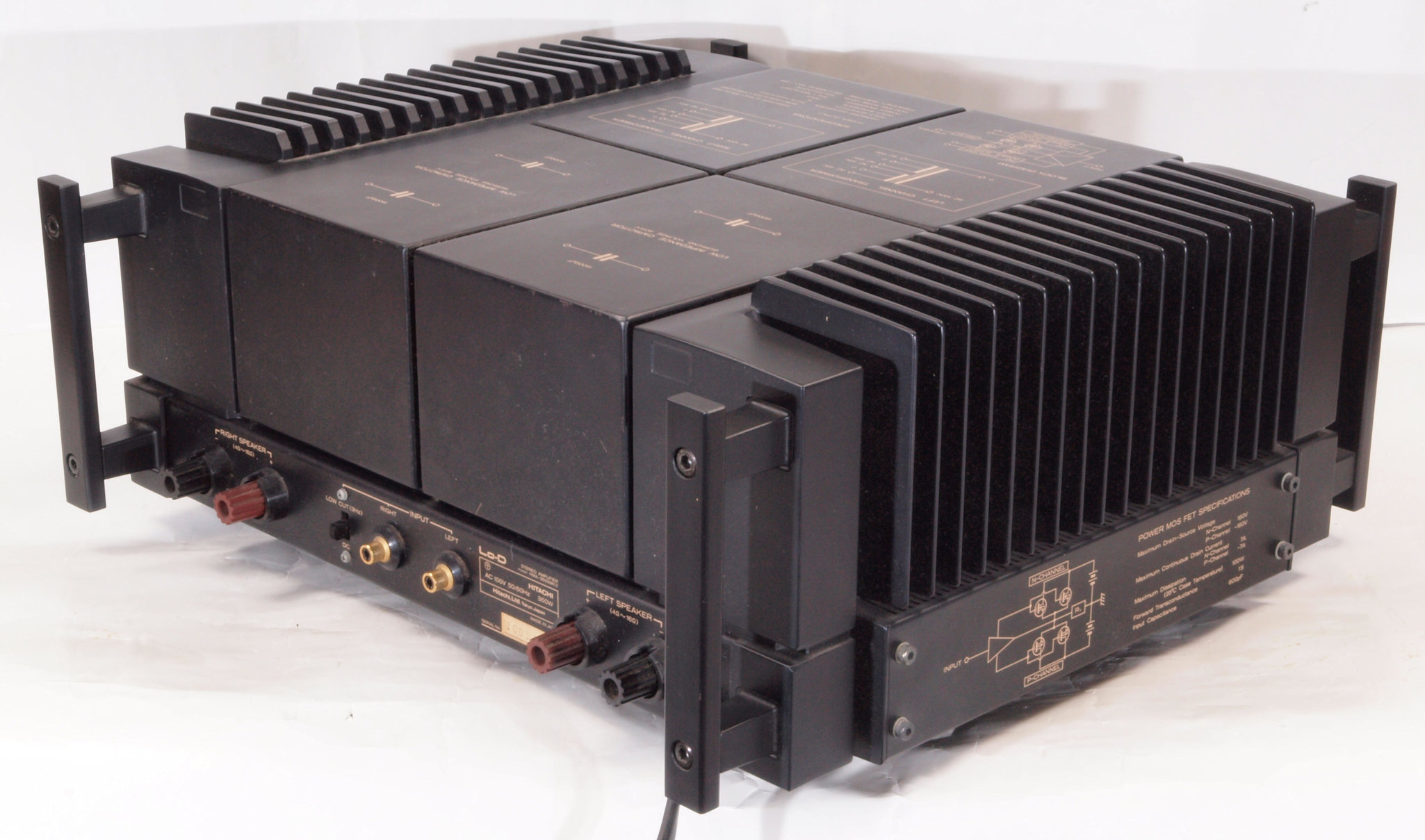

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

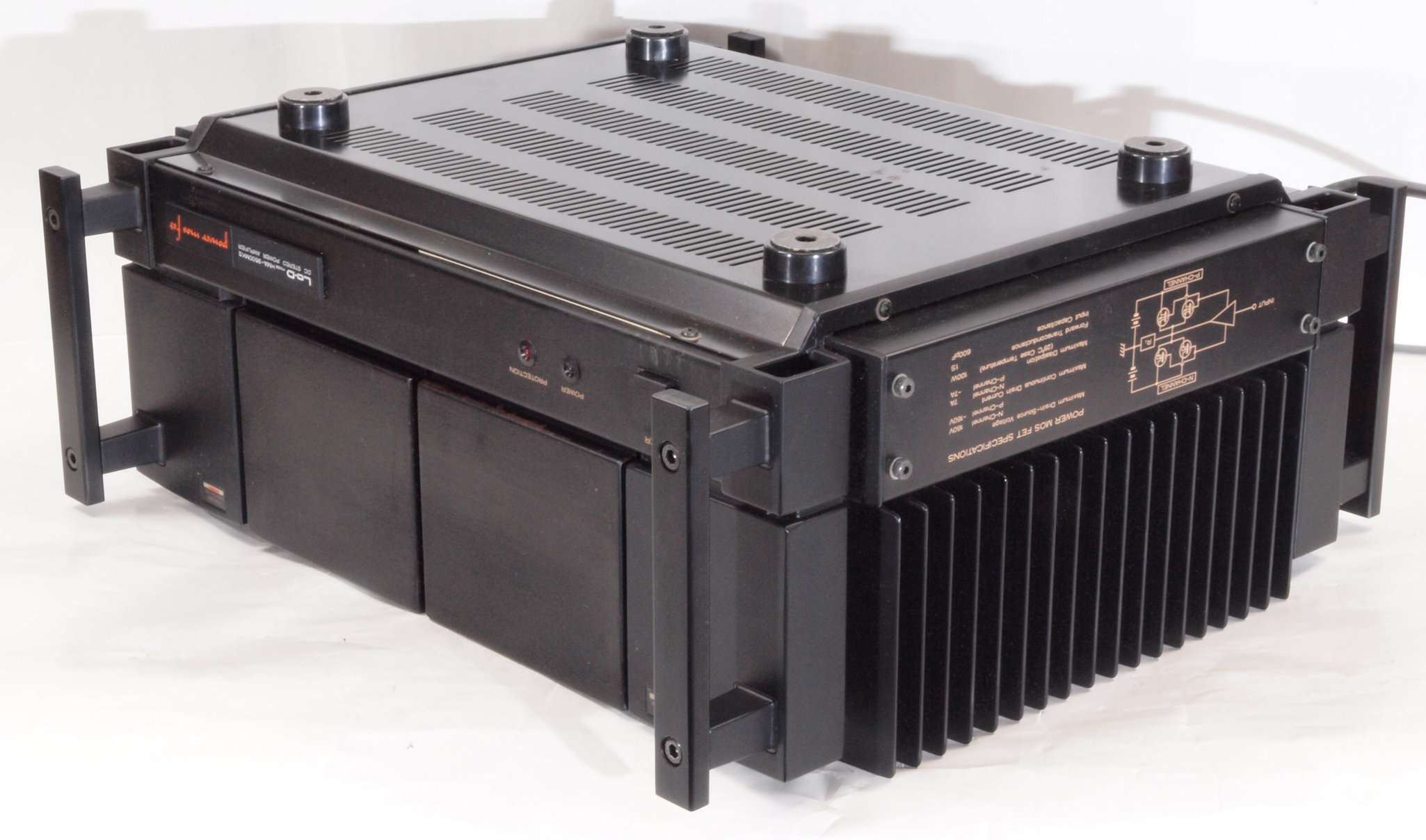

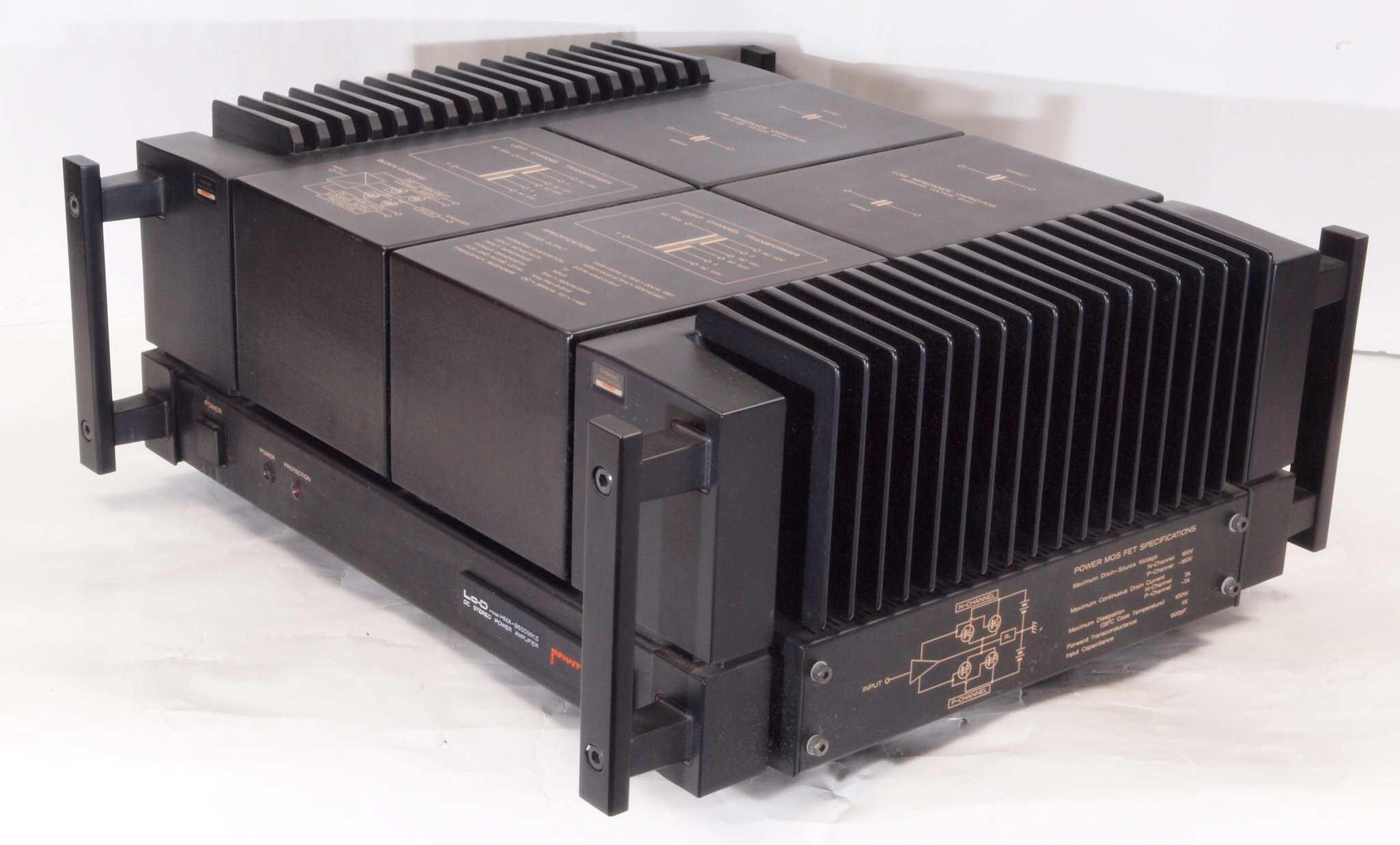

Ａ１２．　点検中　前右から見る

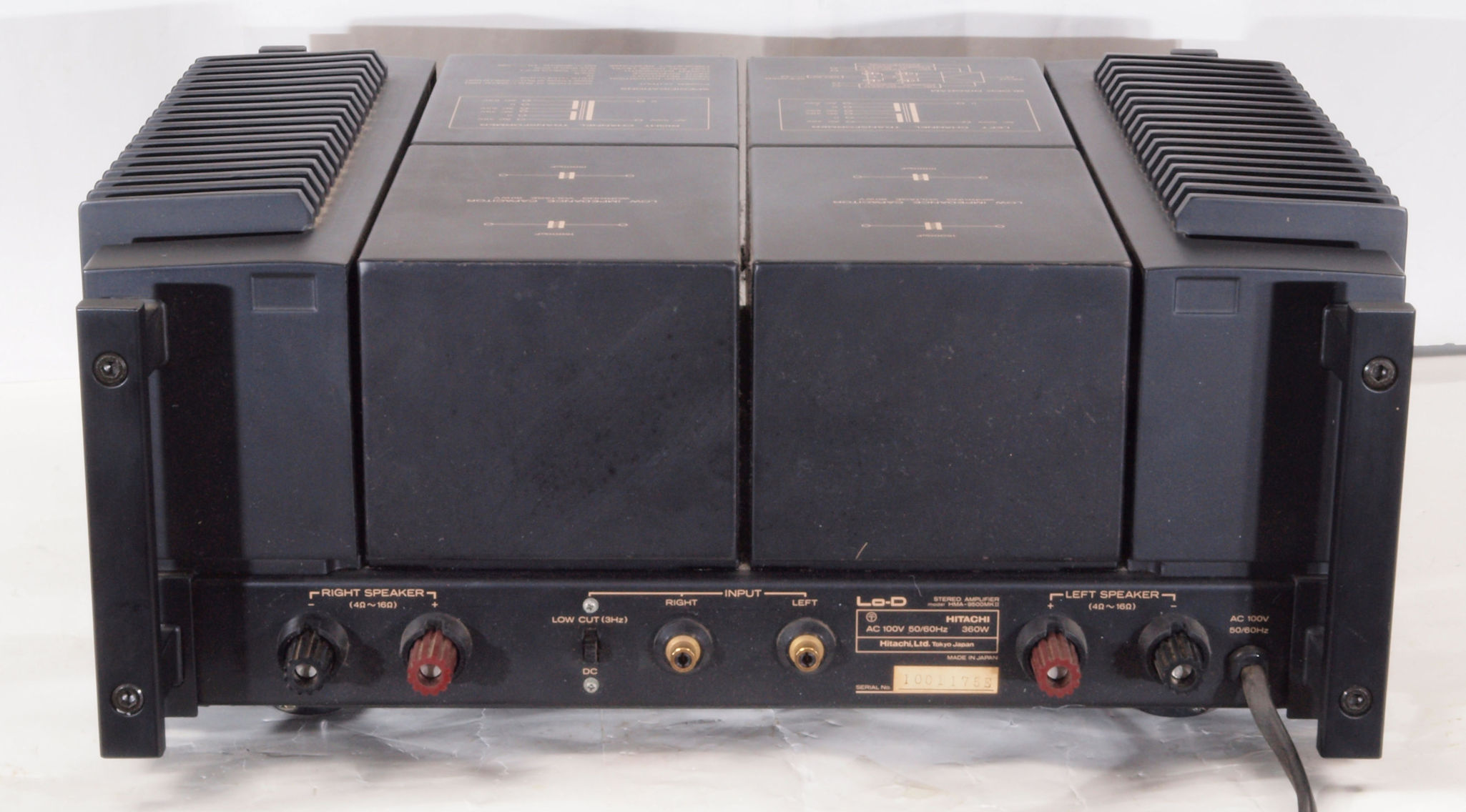

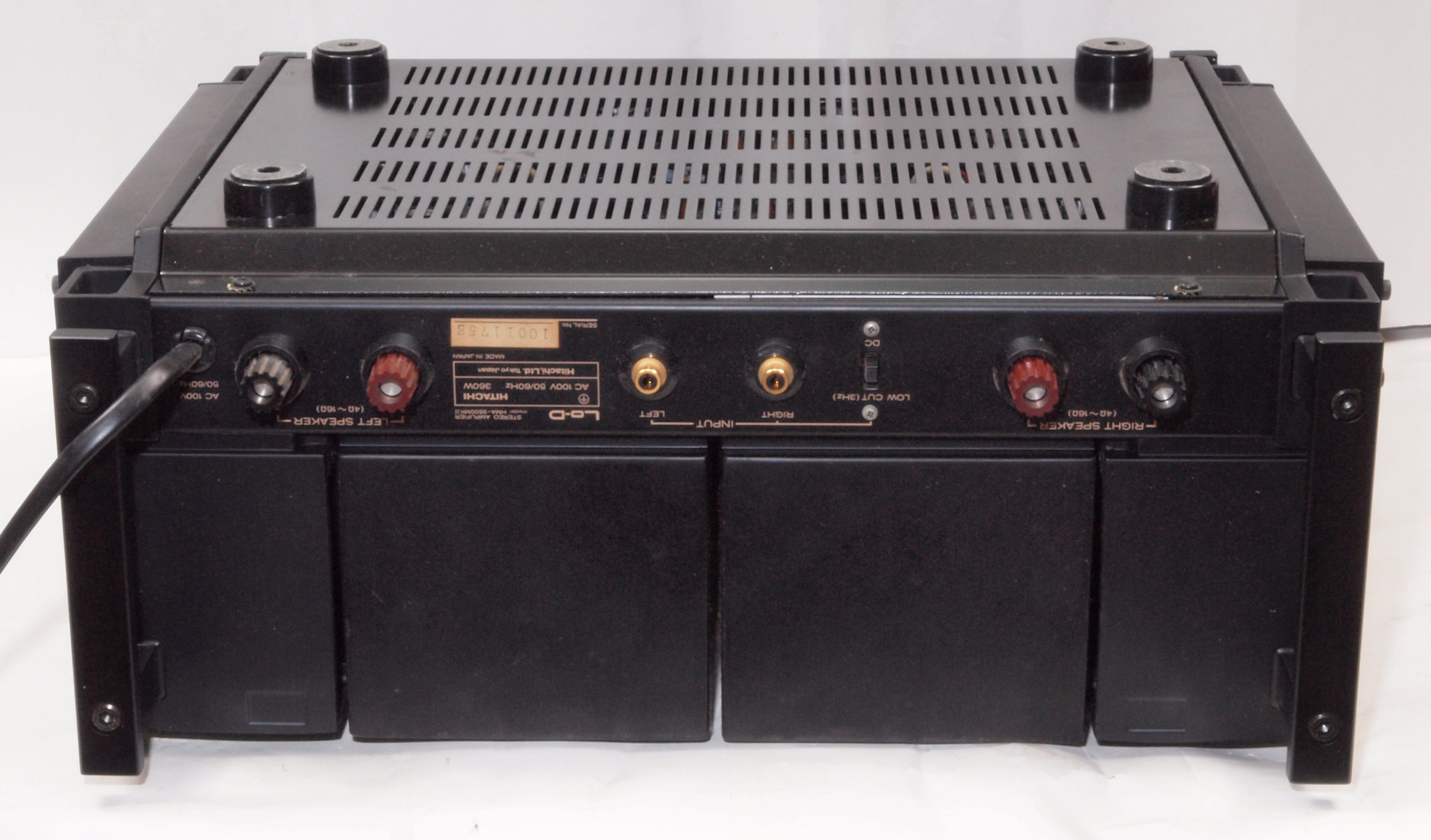

Ａ１３．　点検中　後から見る

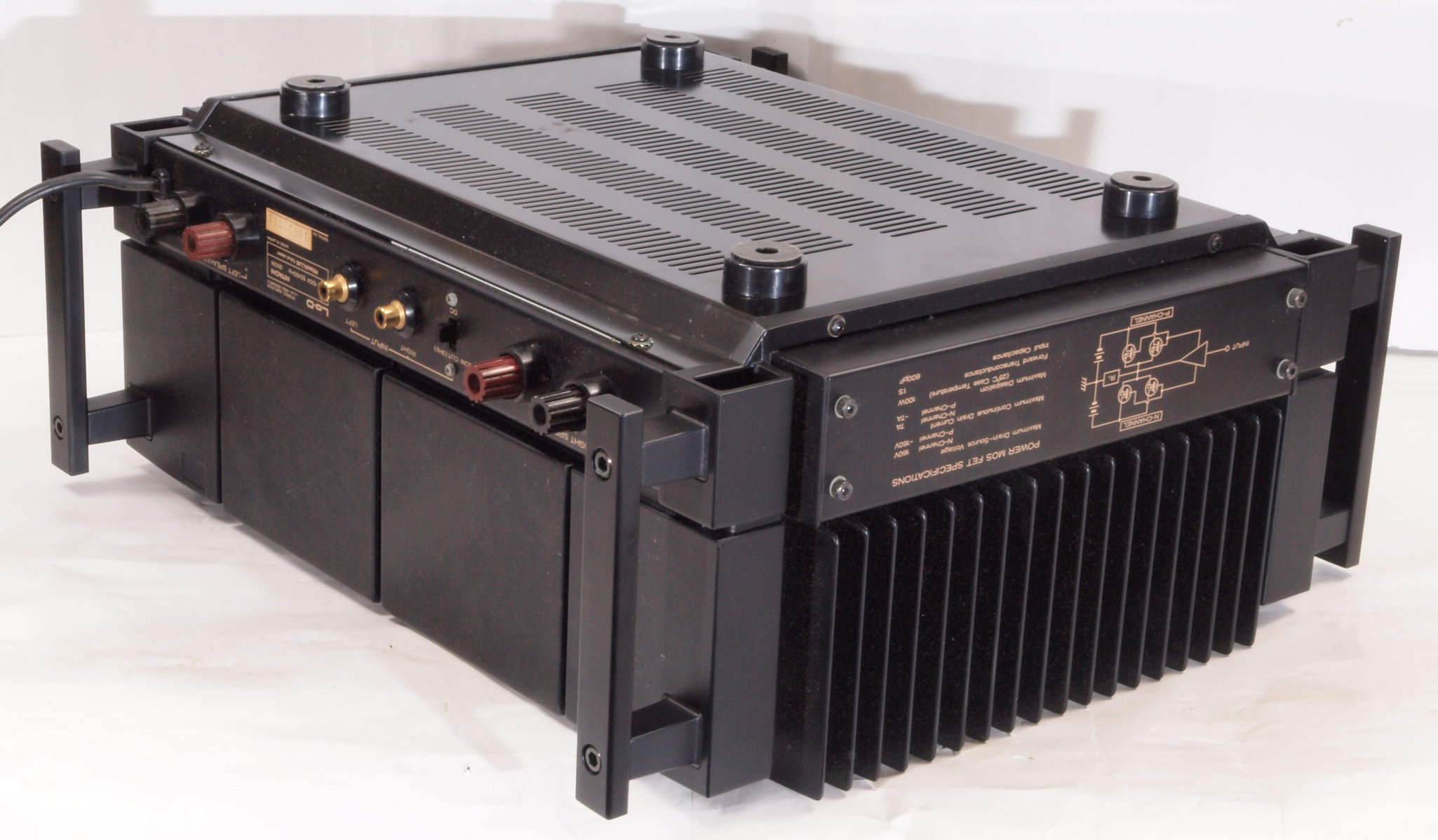

Ａ１４．　点検中　後左から見る

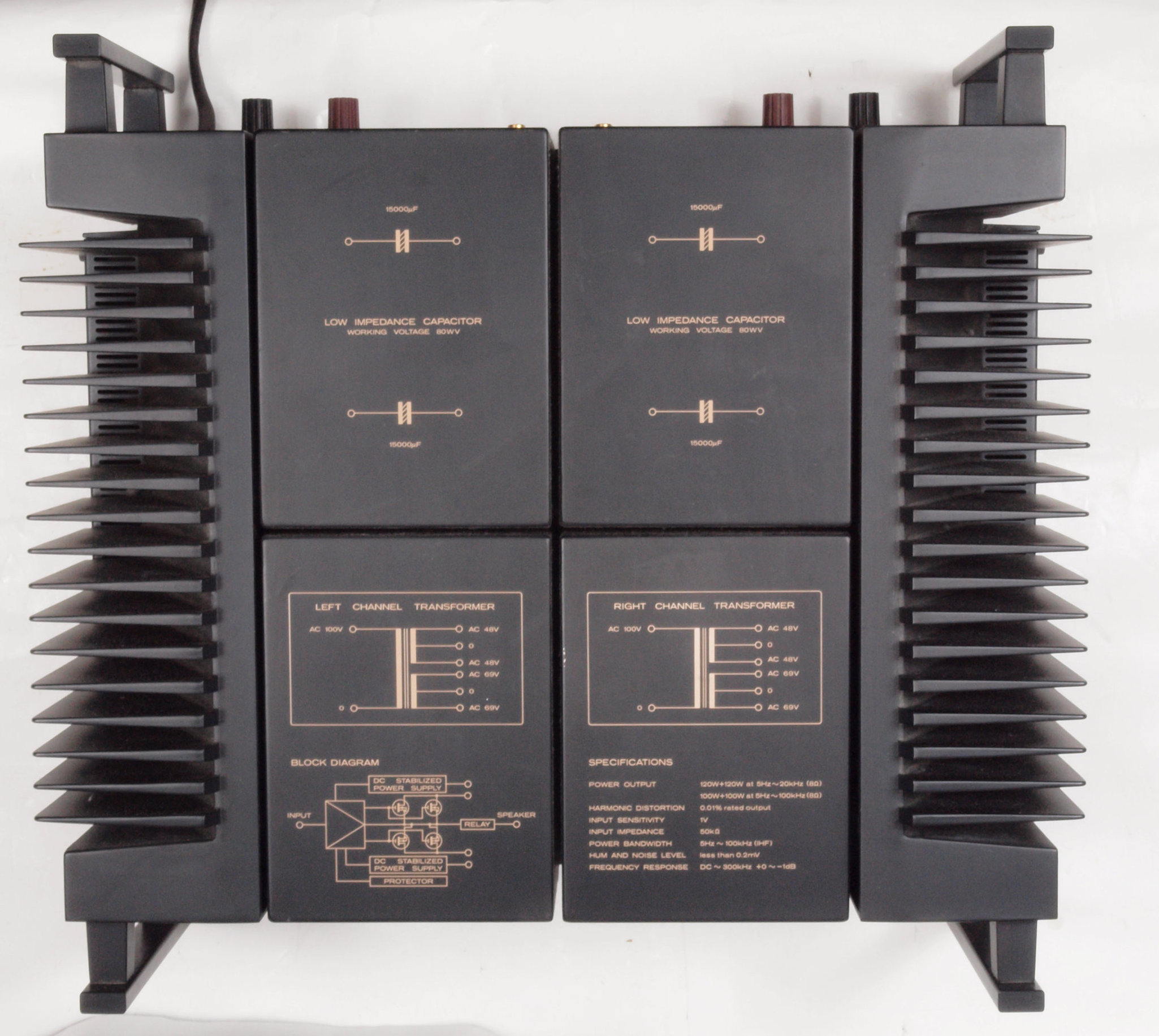

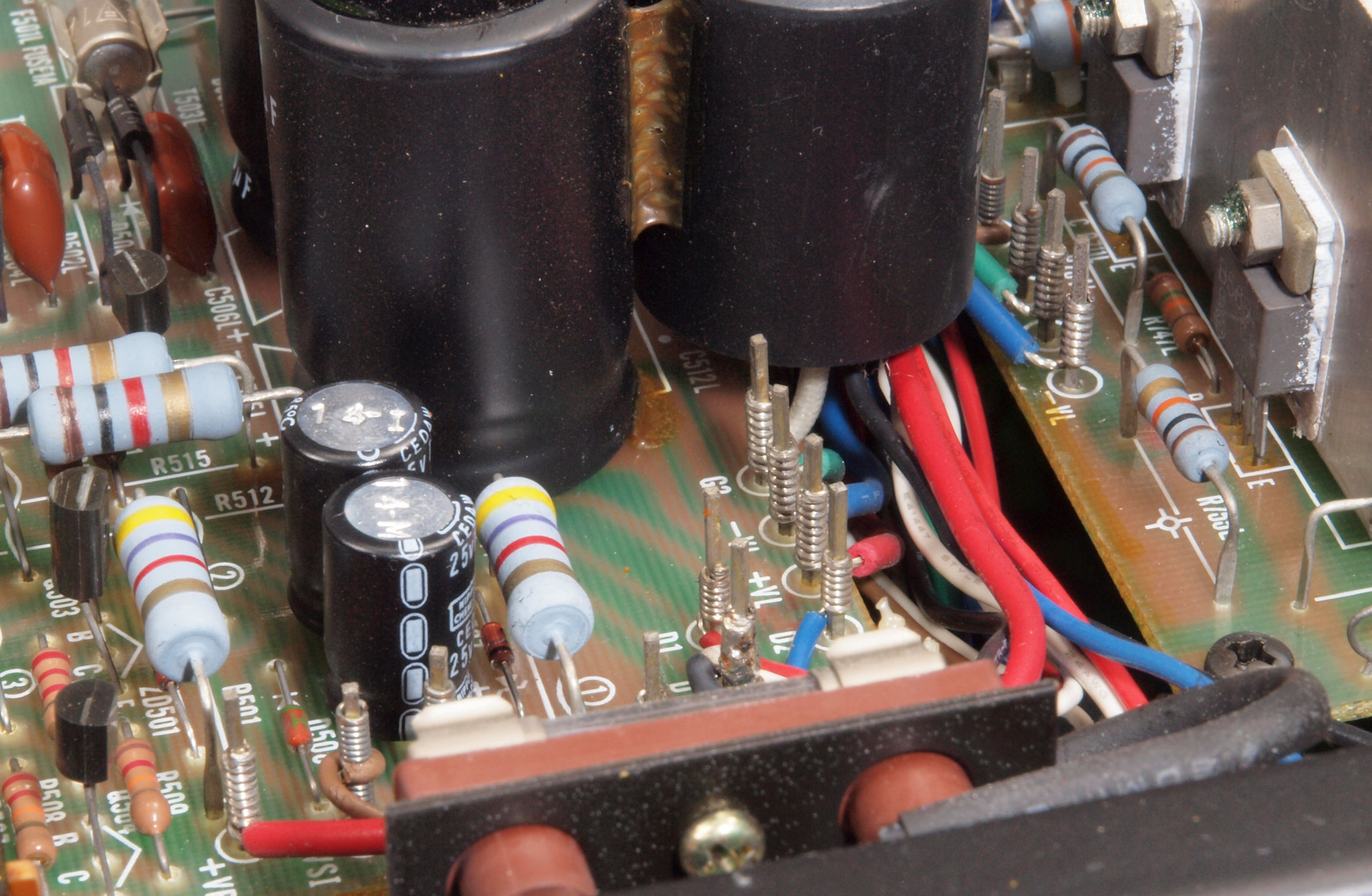

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る。

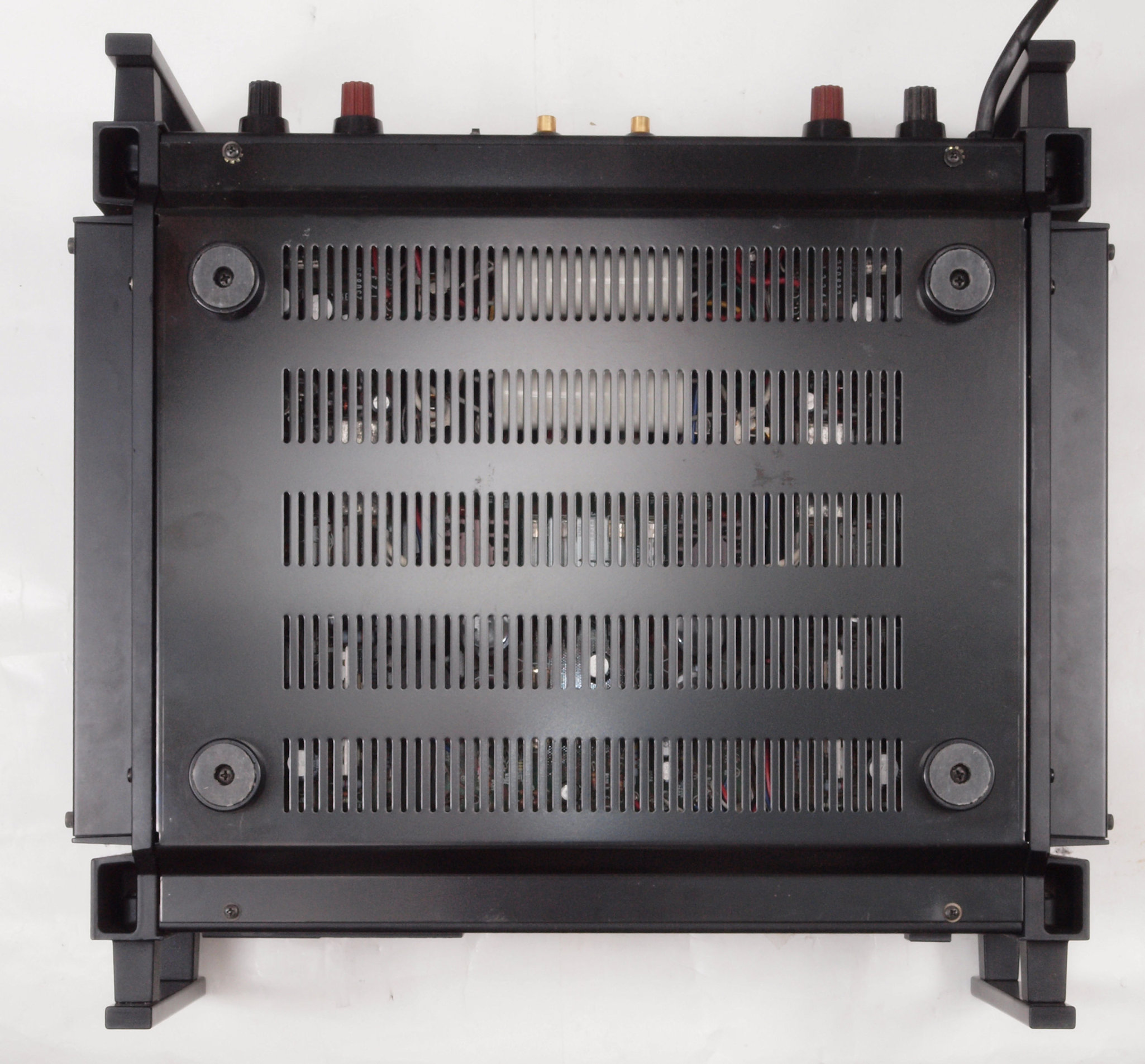

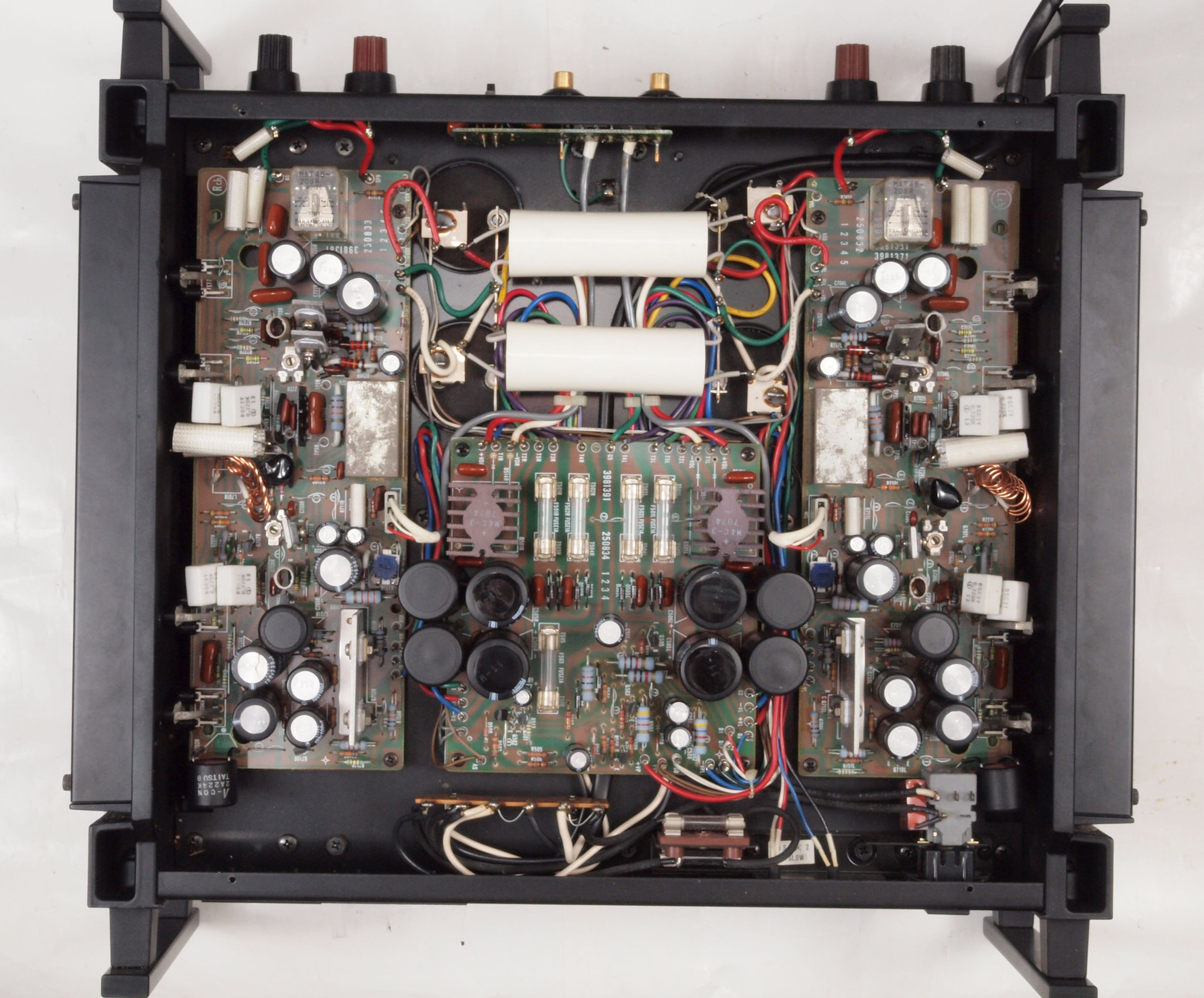

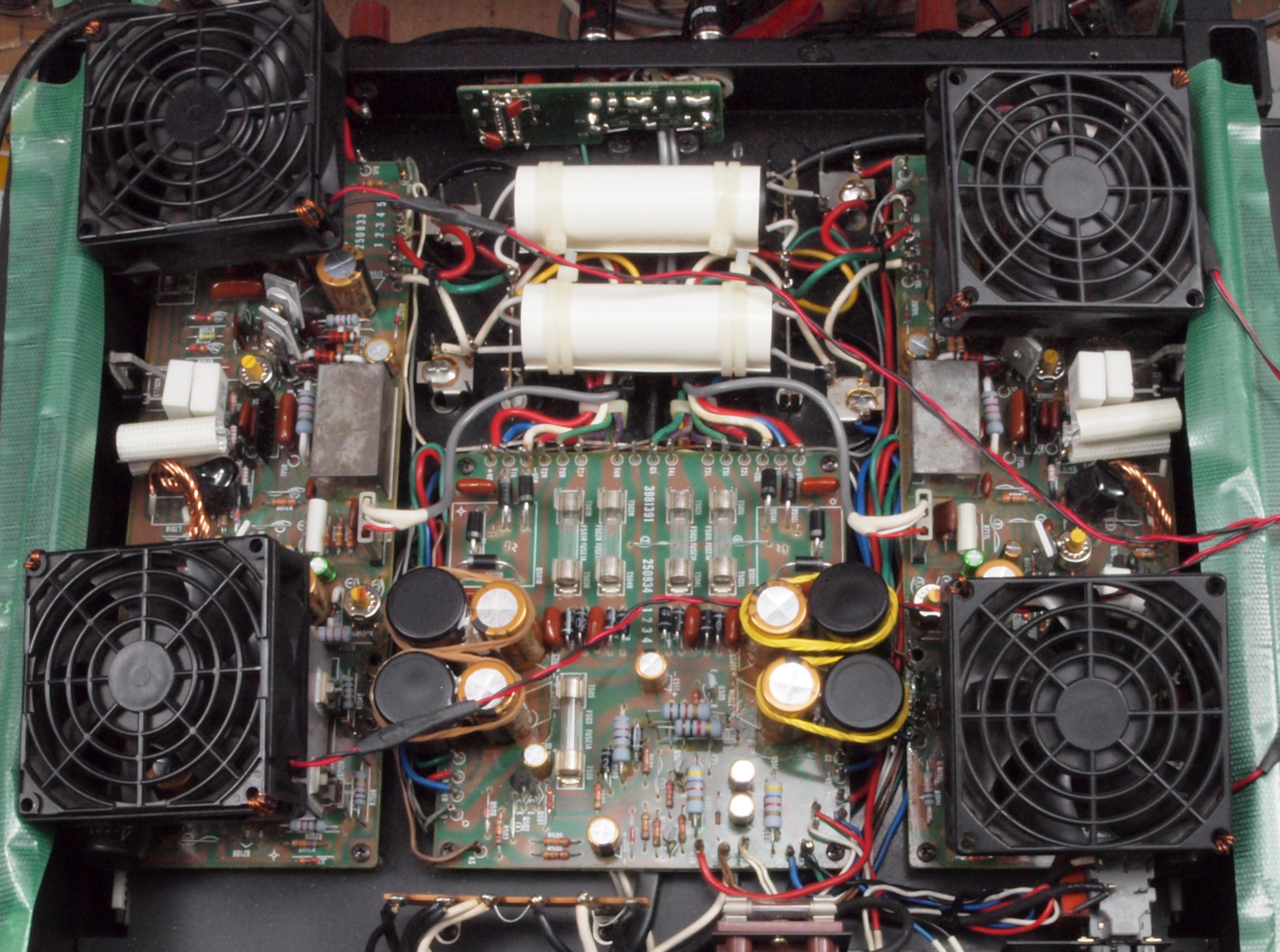

Ａ３１．　点検中　下蓋を取り、下から見る

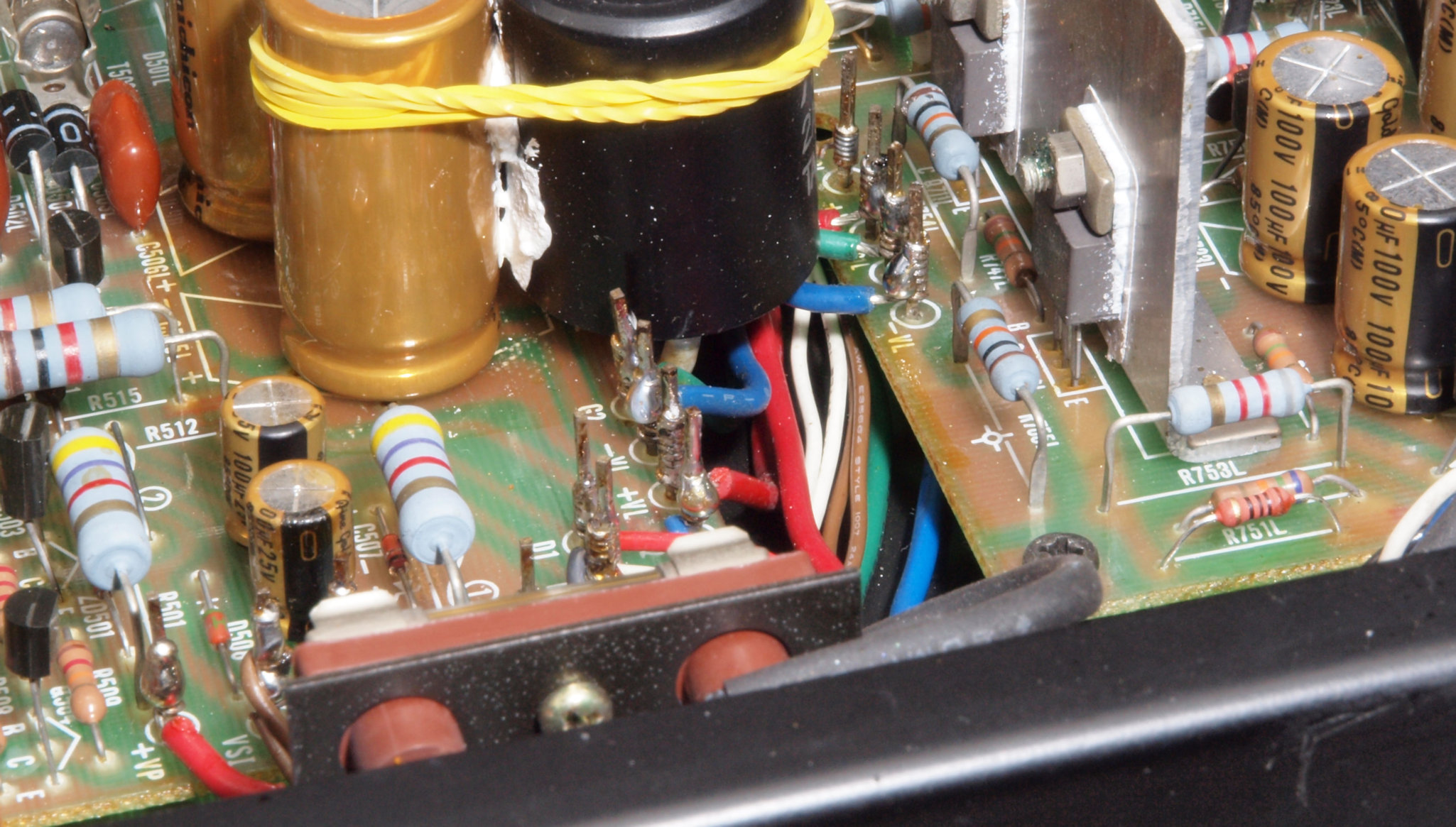

Ａ３２．　点検中　電源トランスの詰め物を見る。少し焼けている。

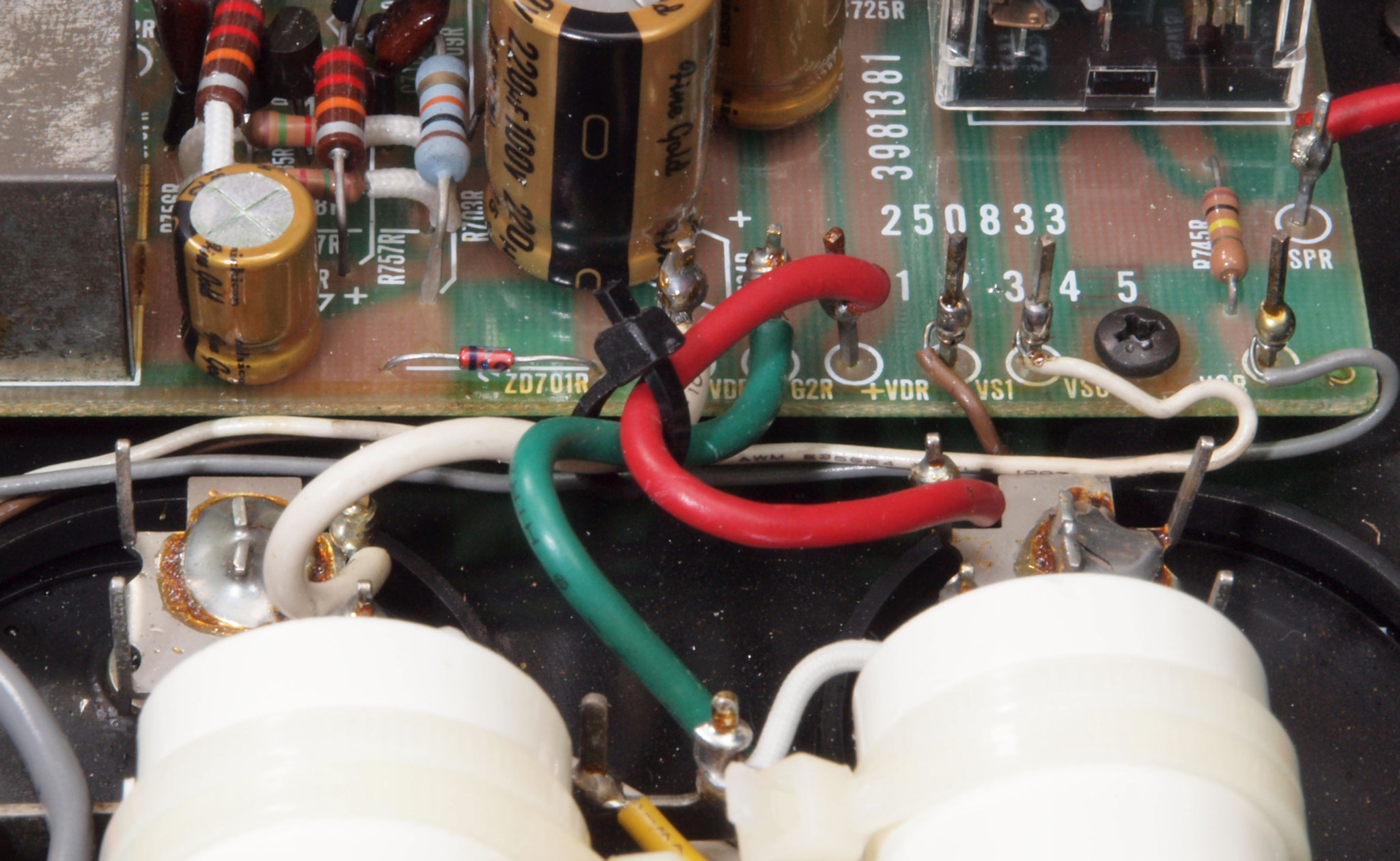

Ａ３３．　点検中　左側出力フイルターコイルがシャシーに振れている。

Ａ４１．　点検中　　Ｒ側ドライブ基板の電解コンデンサー頭のビニールのむけは少ない。

Ａ４２．　点検中　　L側ドライブ基板の電解コンデンサー頭のビニールのむけは無。

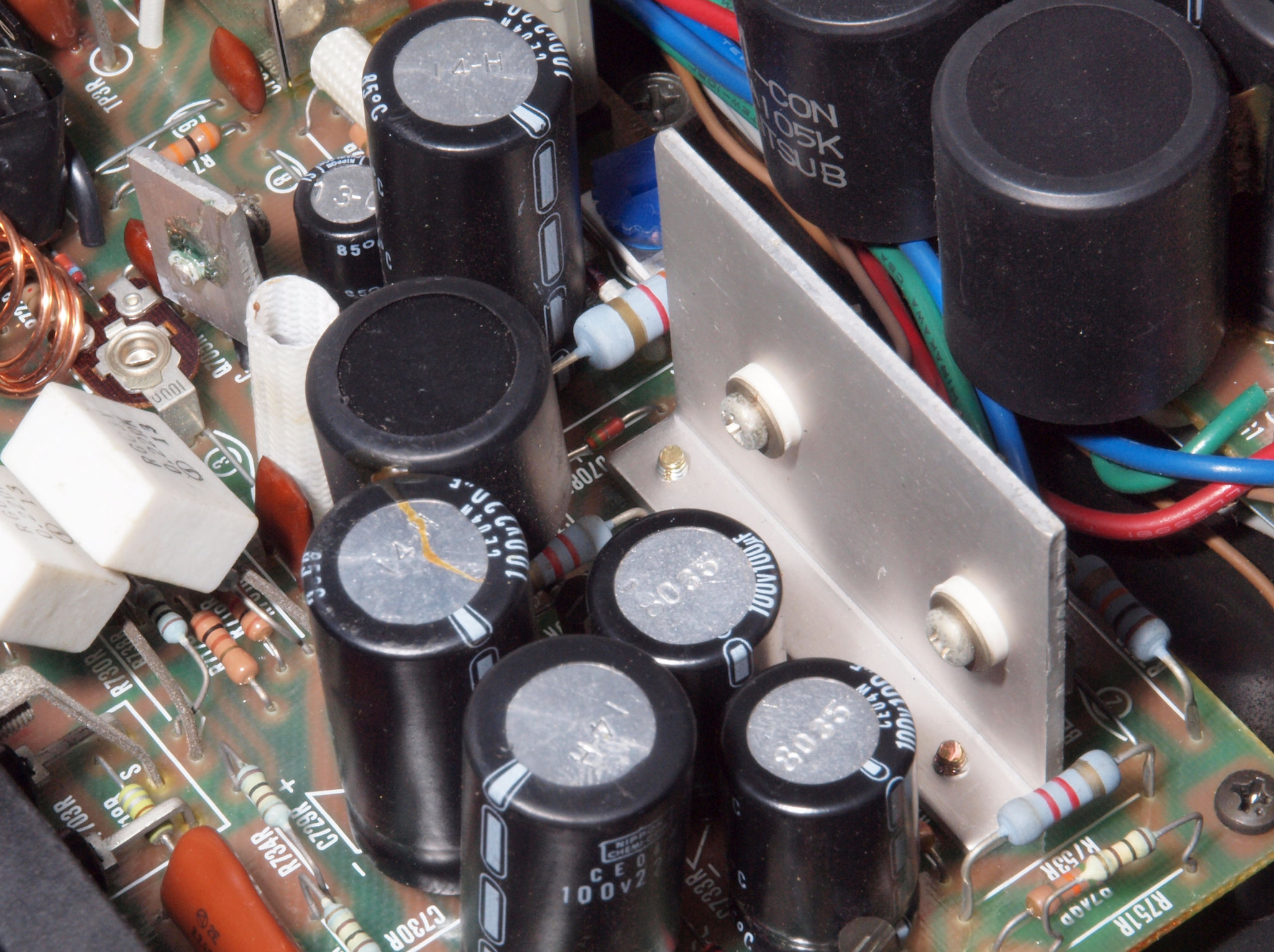

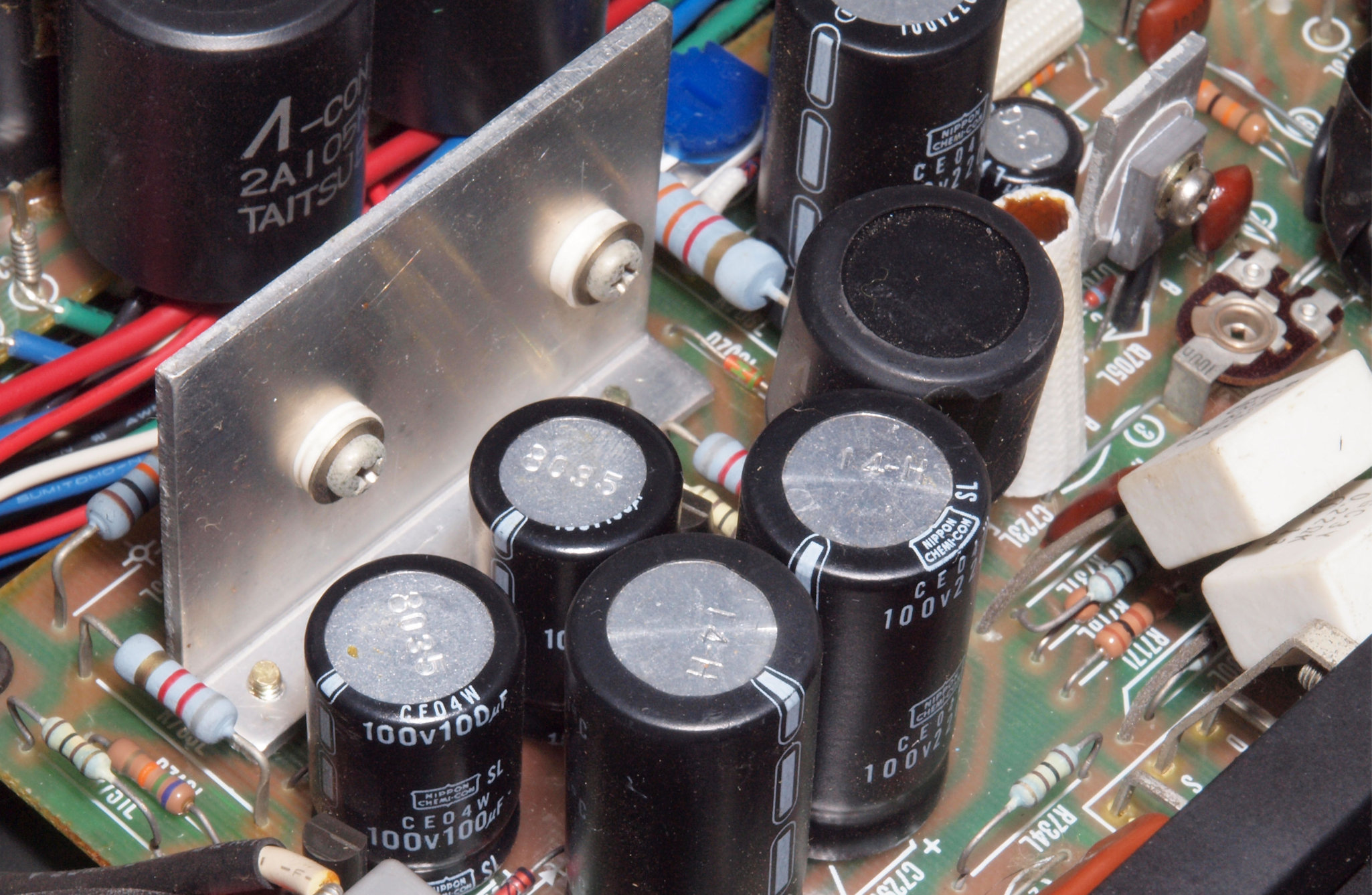

Ａ５１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ

Ａ５２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ

Ａ６１．　点検中　電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換可能。

Ａ７１．　点検中　入力ＲＣＡ端子。

Ａ７１２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

Ａ７１３．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ａｇに交換可能です。

Ａ７１４．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２１０Ｃｕに交換可能です。

Ａ７２．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ７３．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ７４．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ７５．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７６．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７７．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

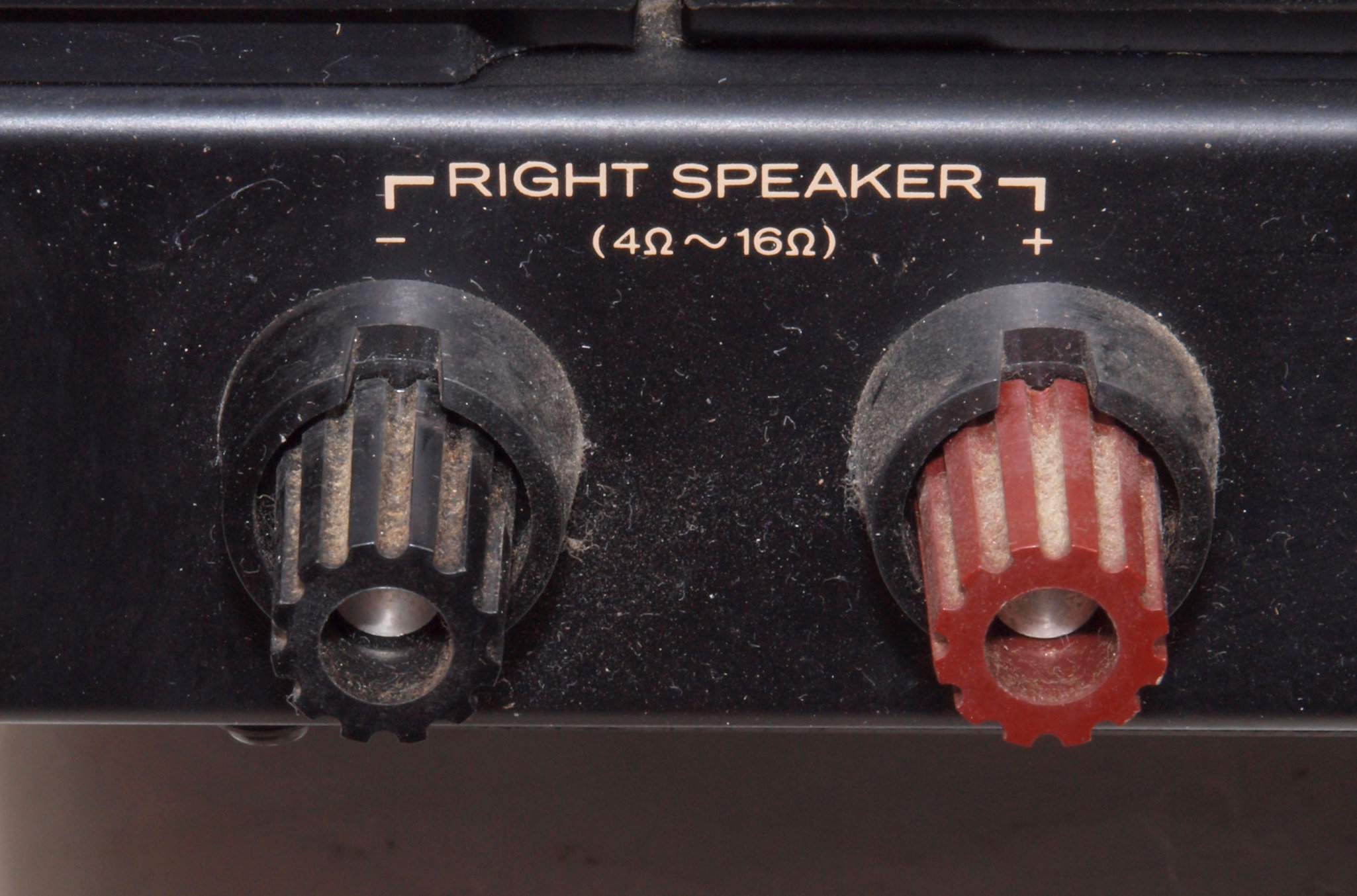

Ａ８１．　点検中　Ｒ−ＳＰ端子

Ａ８２．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２ＰＬ　に交換可能です。

Ａ８３．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０２に交換可能です。

Ａ８４．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ａｇに交換可能です。

Ａ８５．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７０５Ｃｕに交換可能です。

Ａ８６．　点検中　Ｒ−ＳＰ端子。　ＷＢＴ−０７３５に交換可能です、但し既存の取り付け穴が見えます。

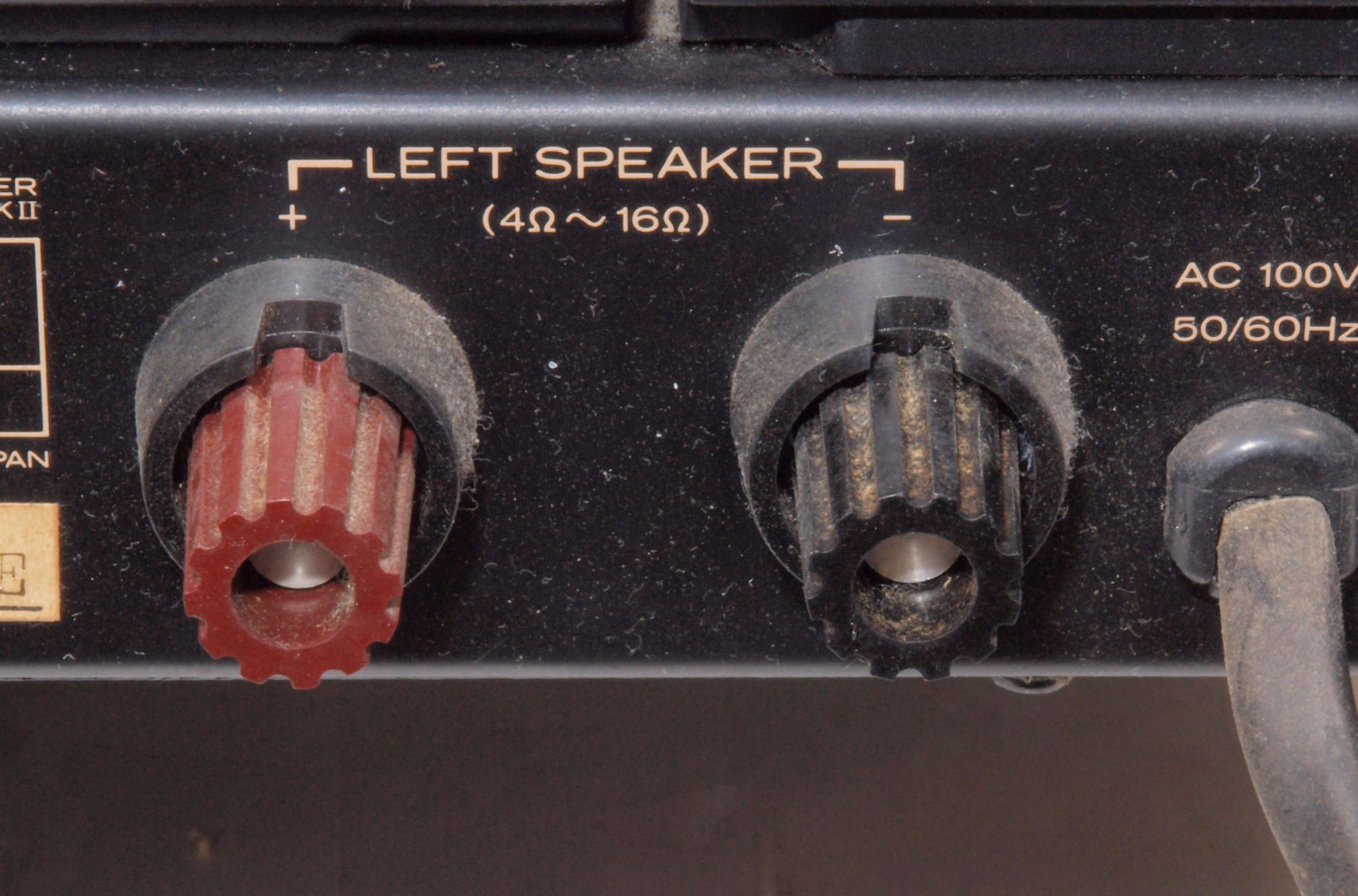

Ａ８７．　点検中　Ｌ−ＳＰ端子

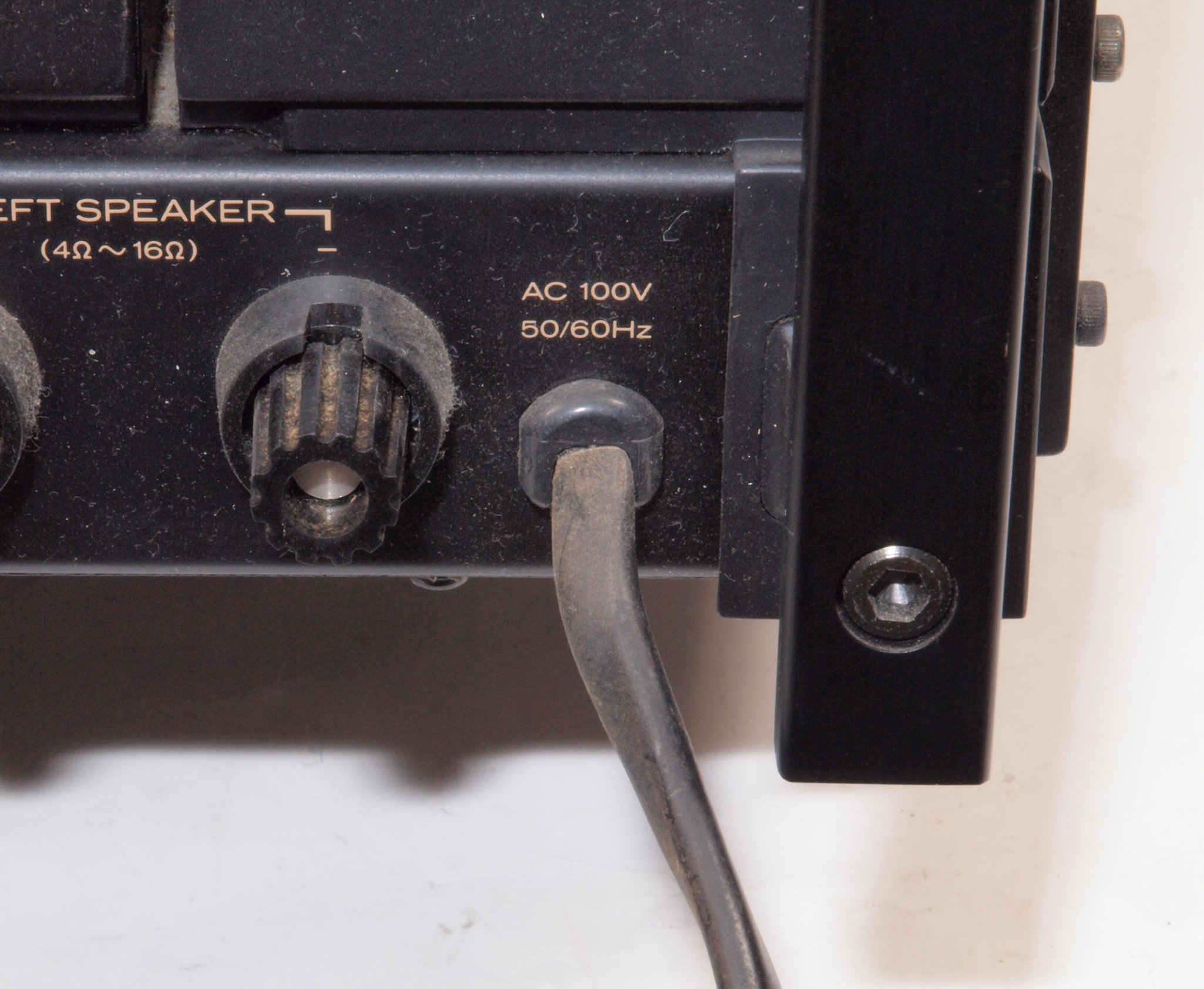

Ａ９１．　点検中　電源コード取り付け。

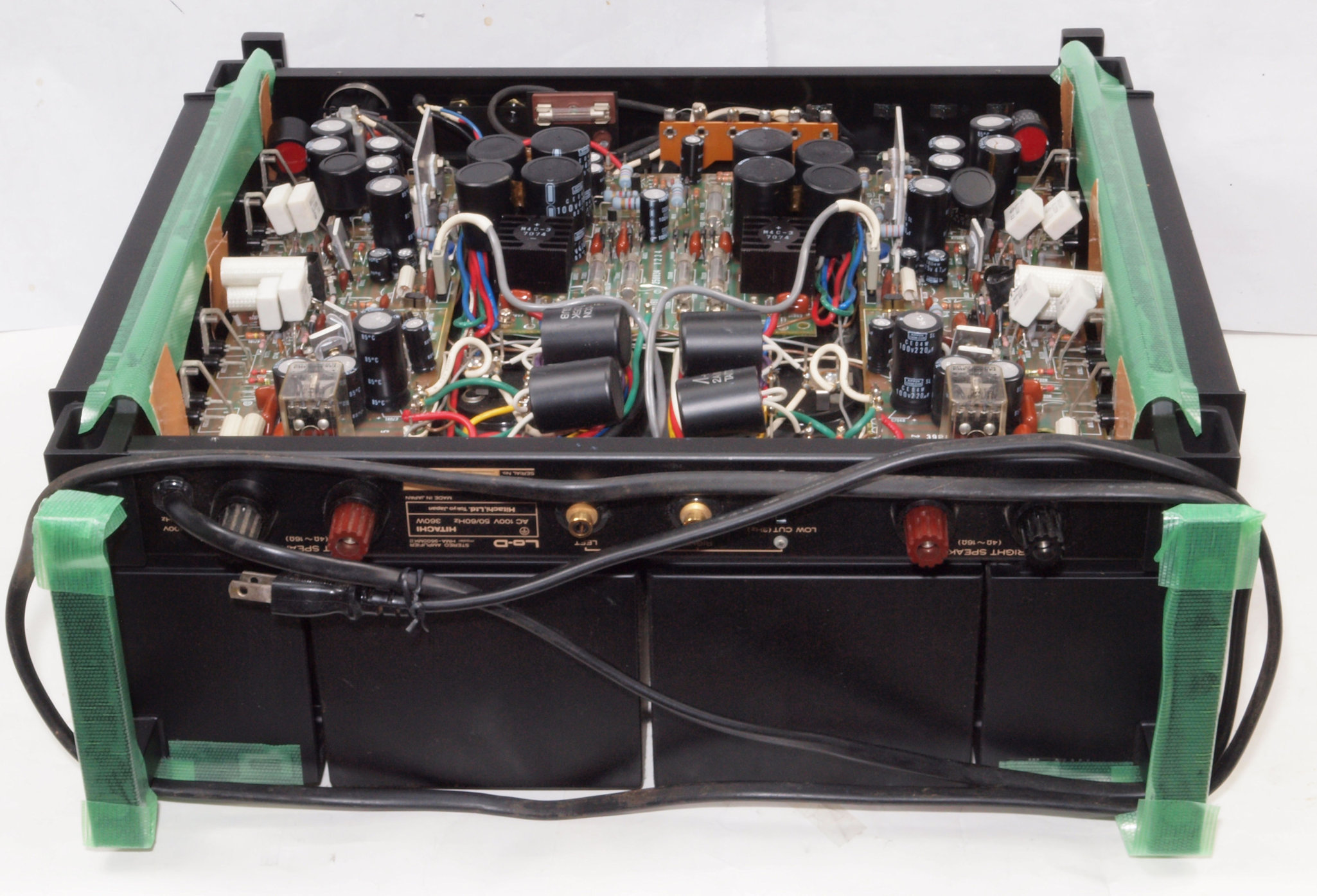

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前　下になる放熱器や取っ手の部分を養生する。

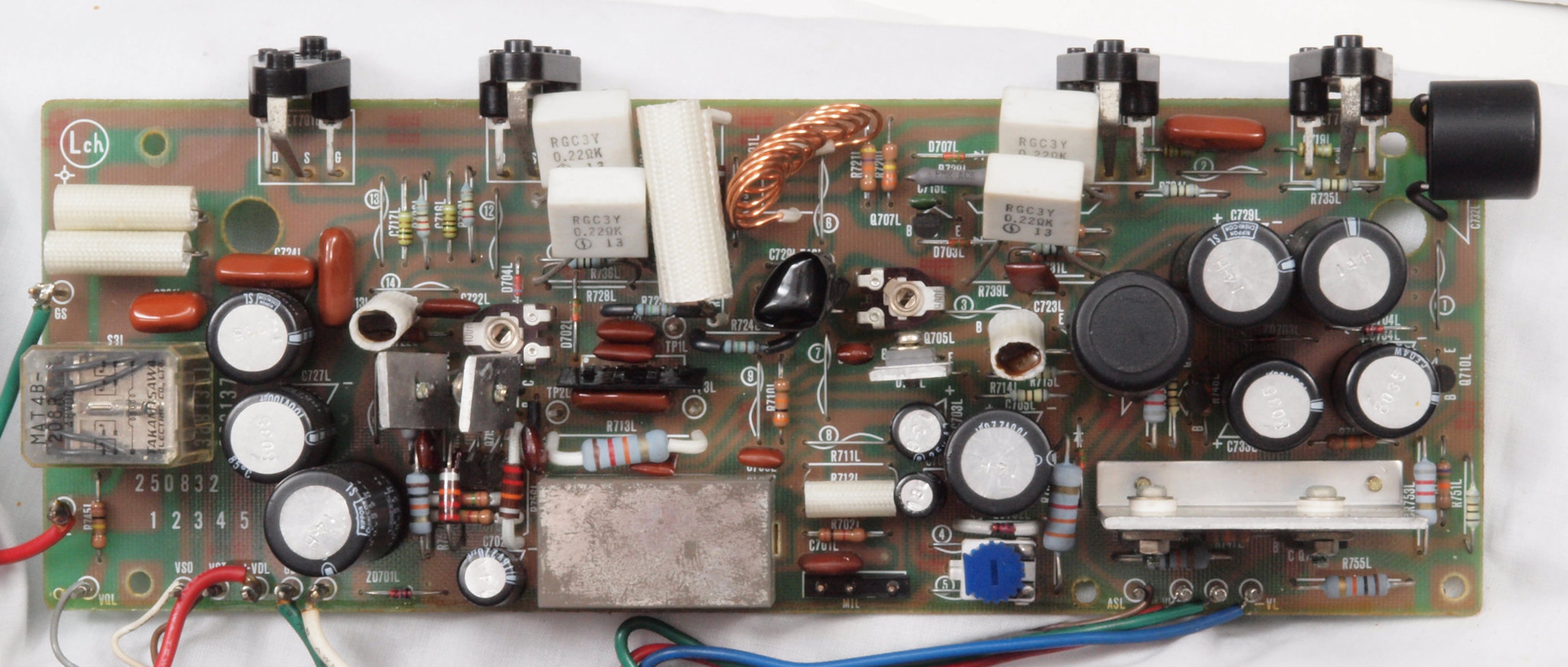

Ｃ１１．　修理前　Ｒ側ドライブ基板。

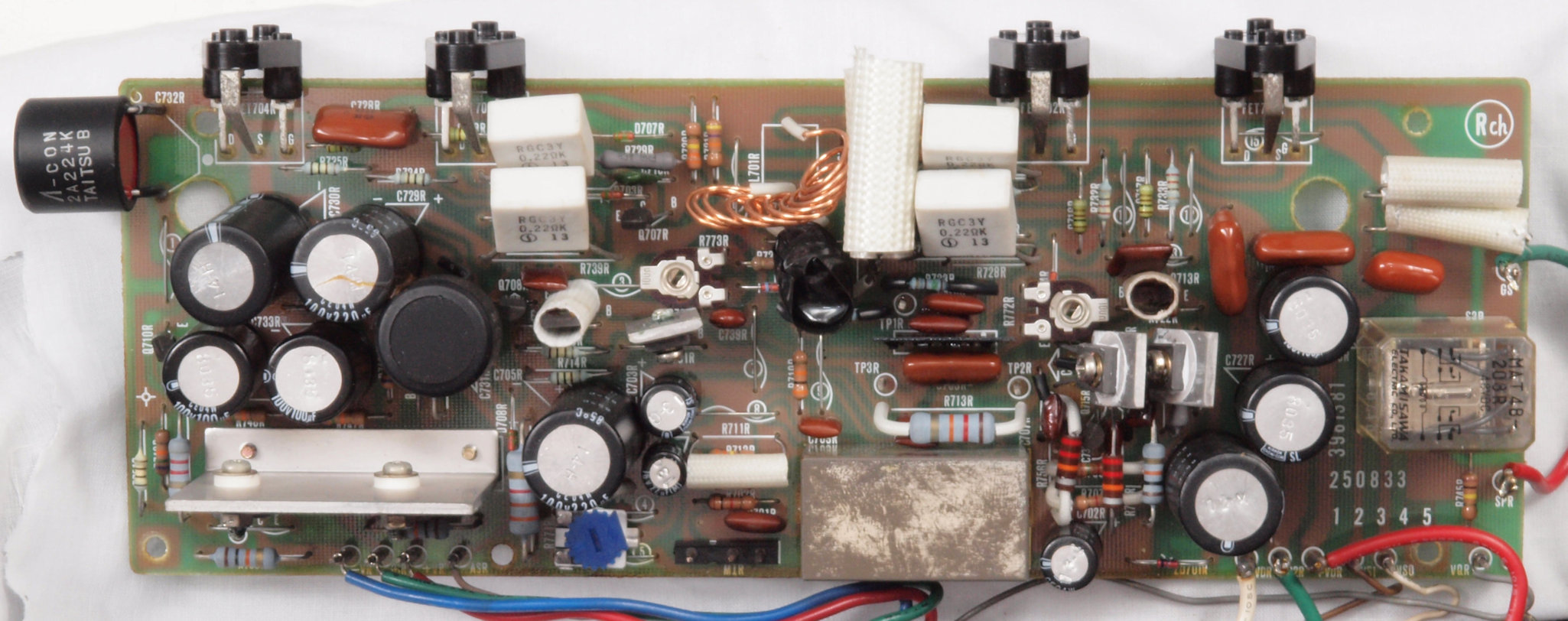

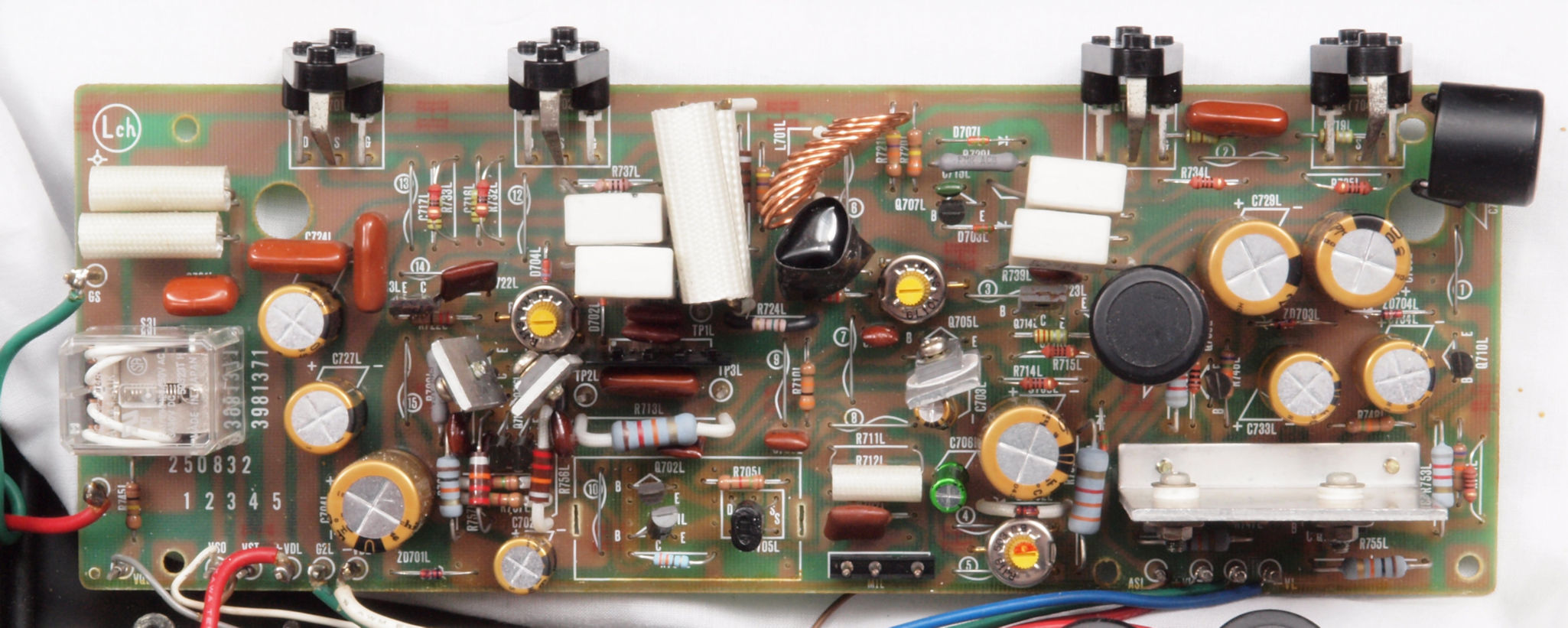

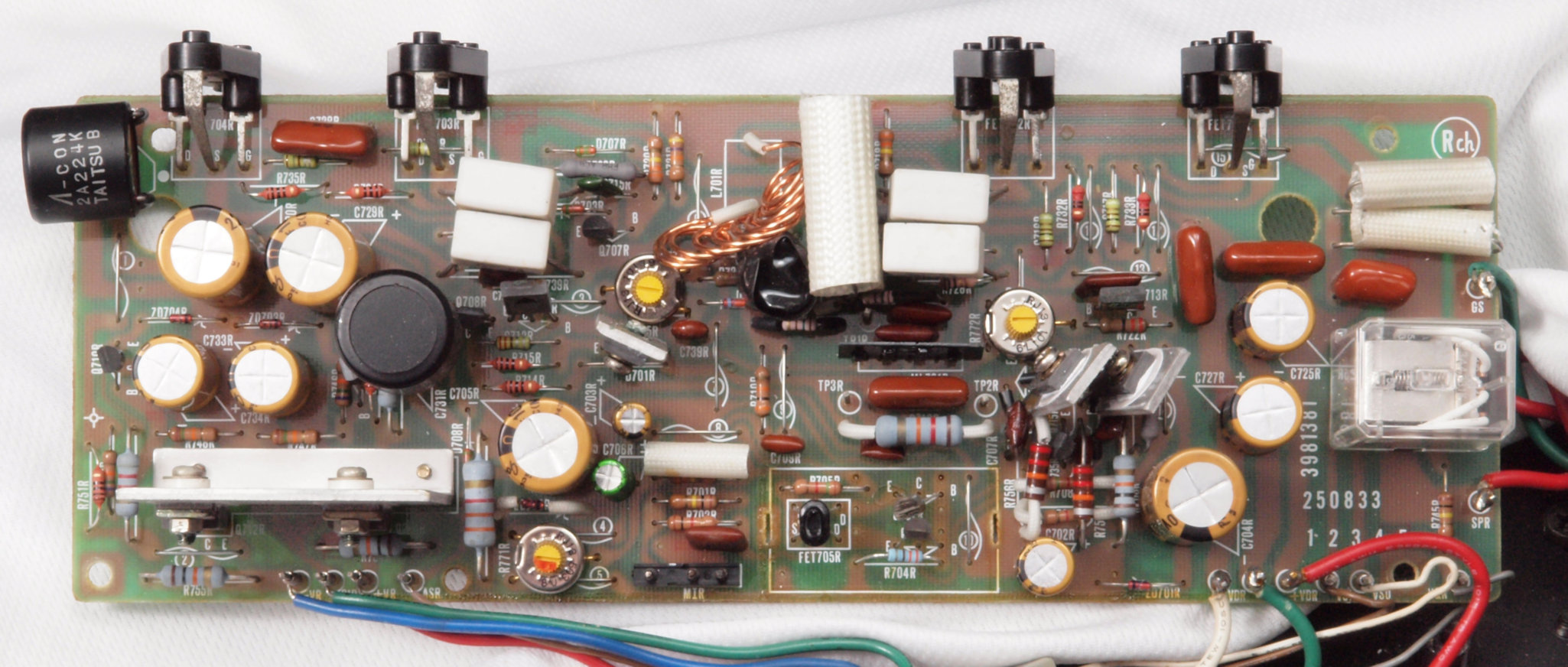

Ｃ１２．　修理後　Ｒ側ドライブ基板。 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

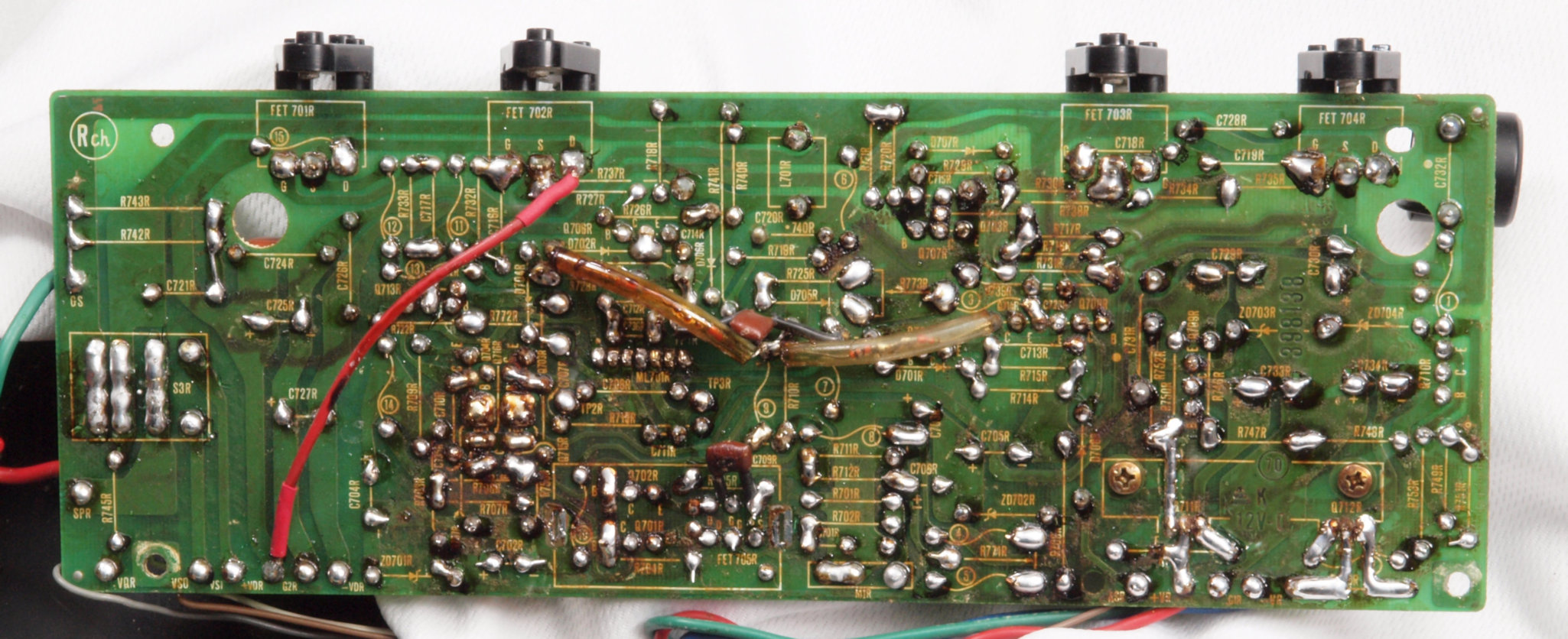

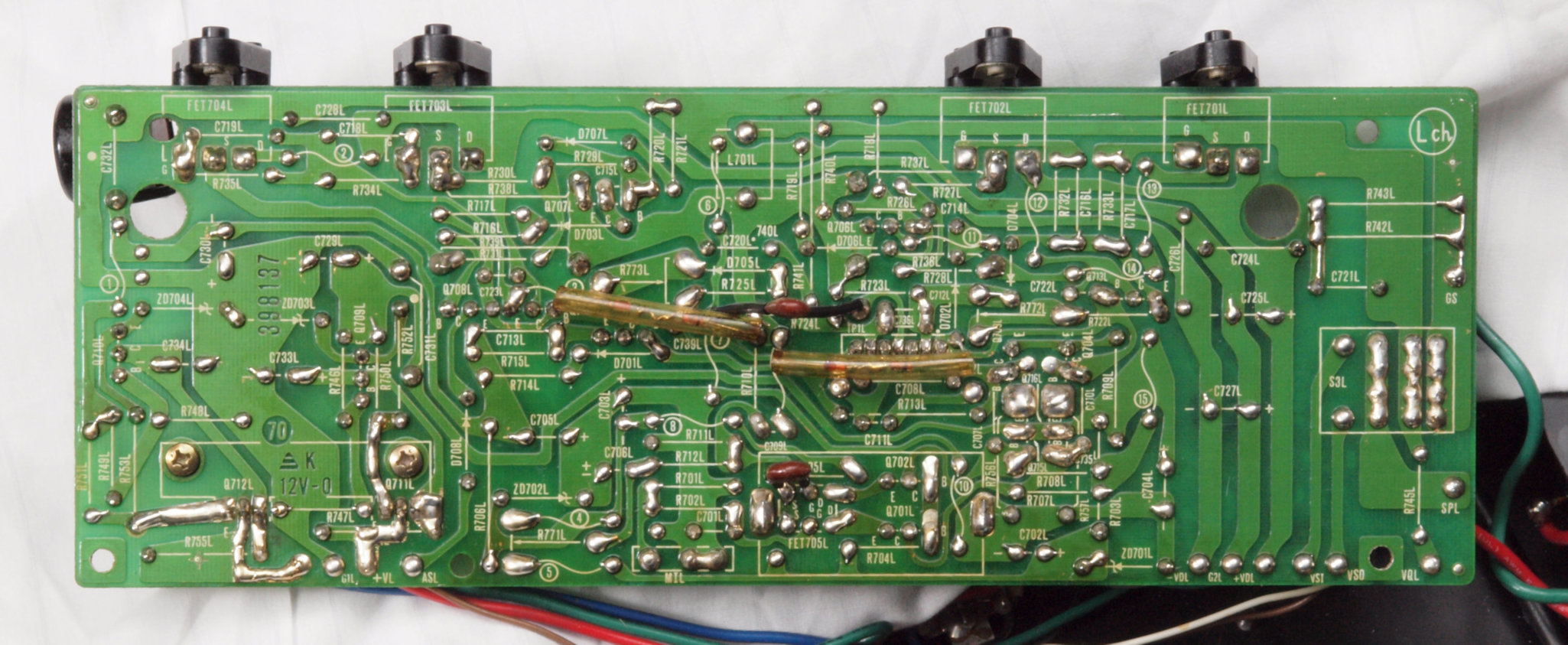

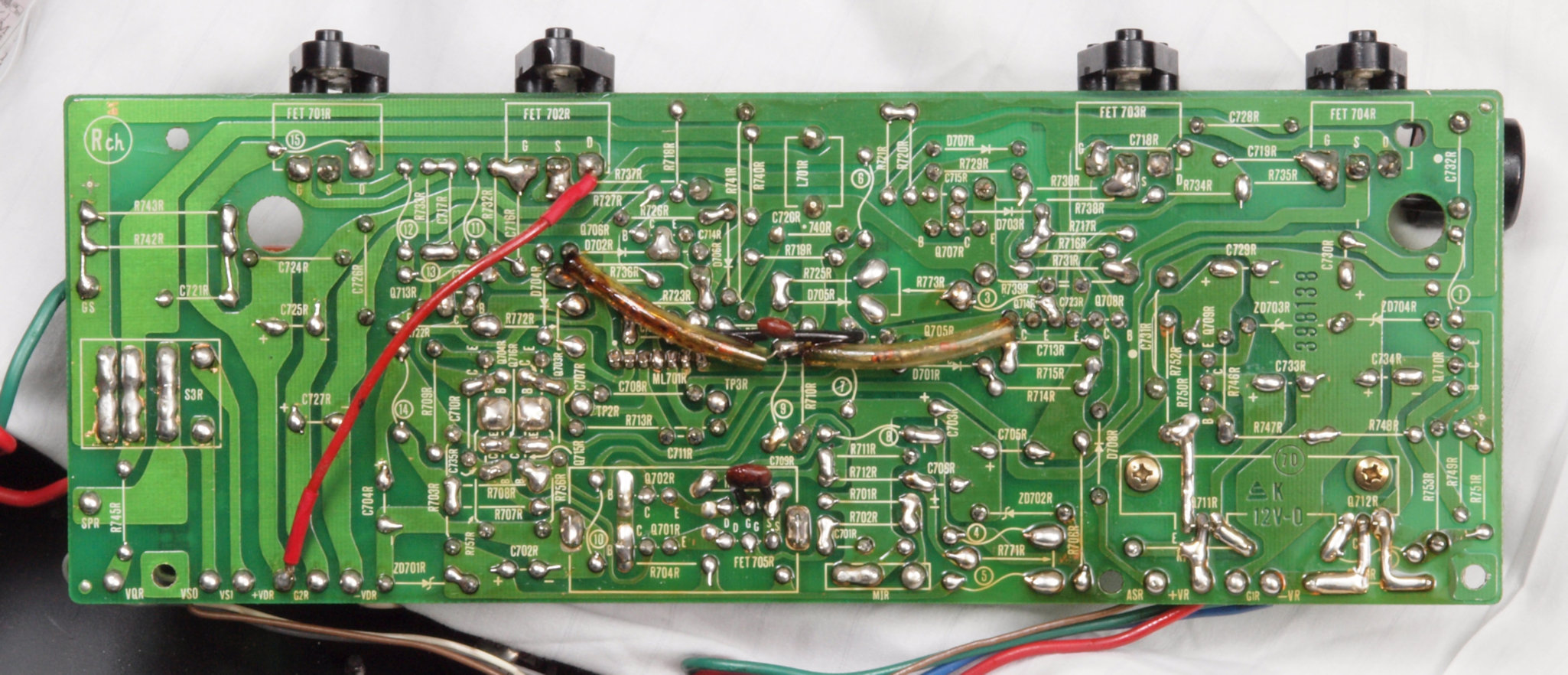

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

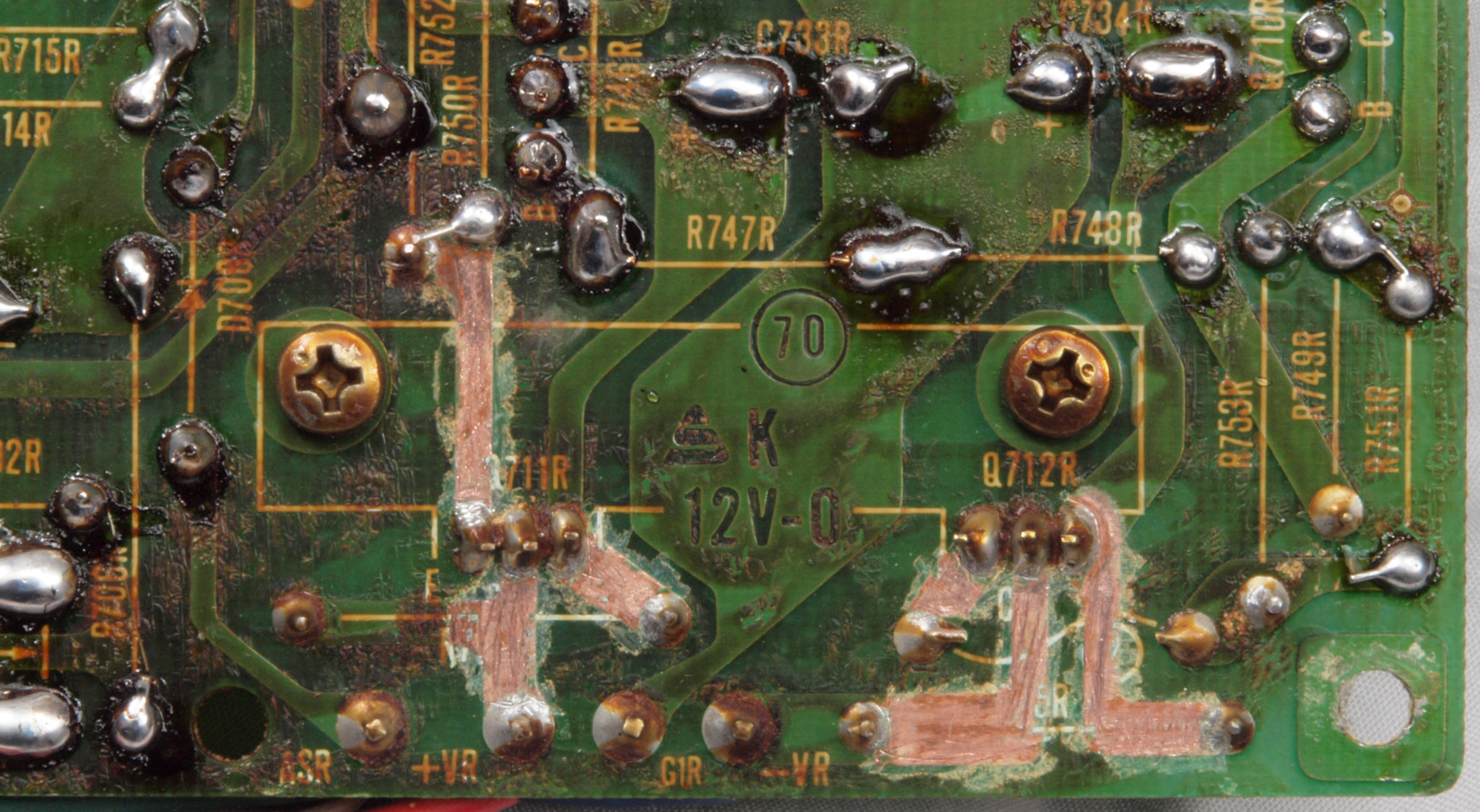

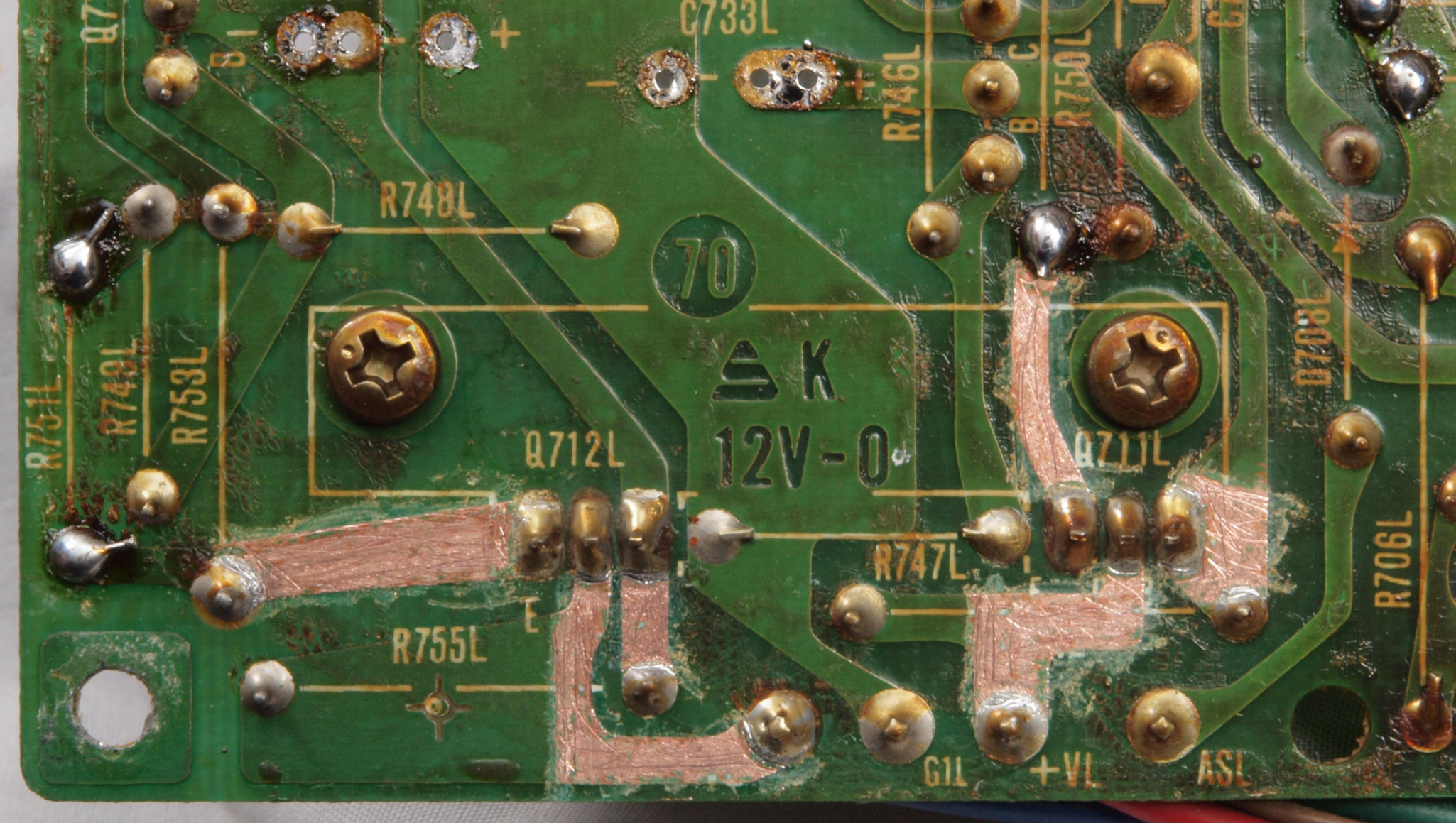

Ｃ１４．　修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

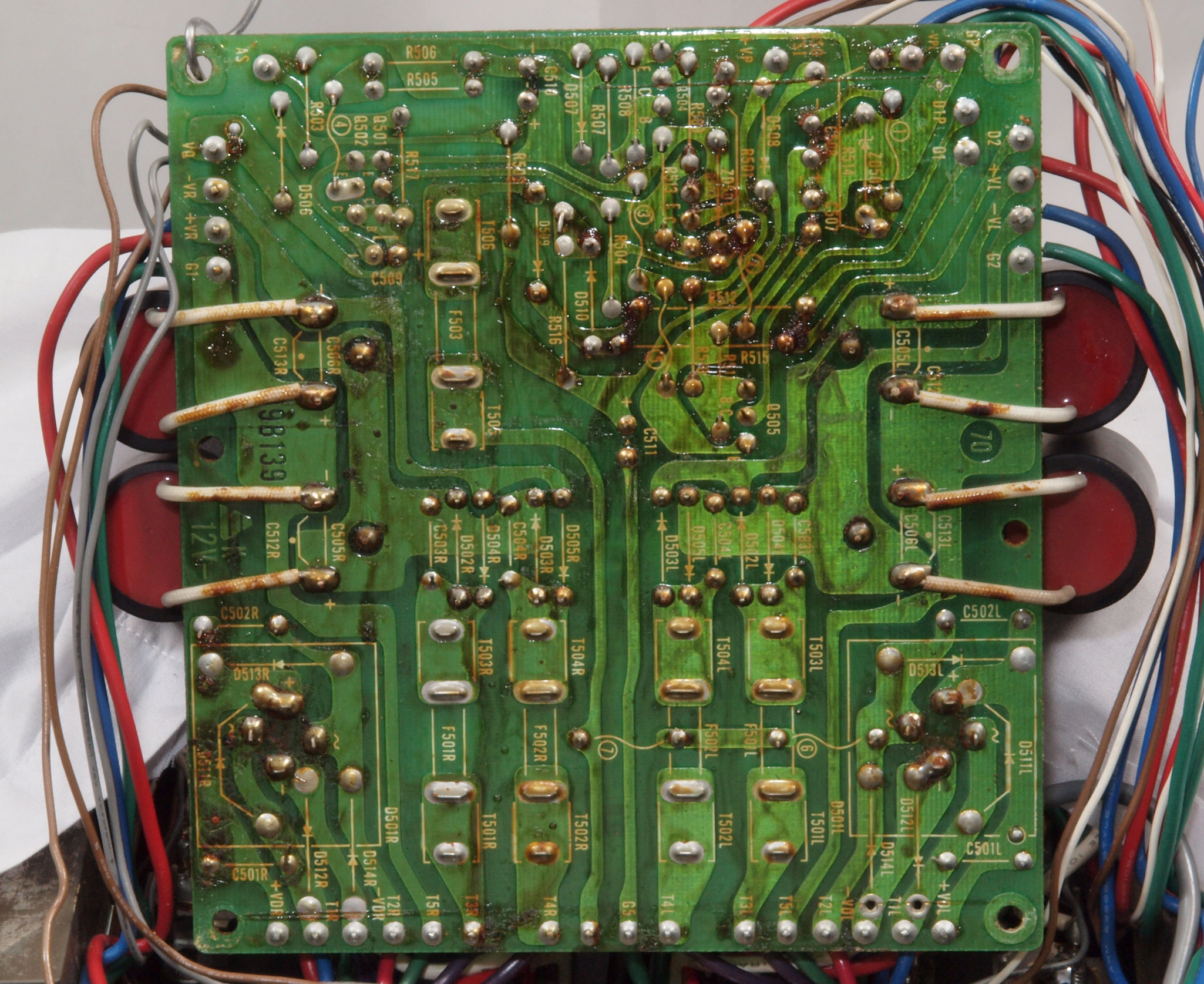

Ｃ１５．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

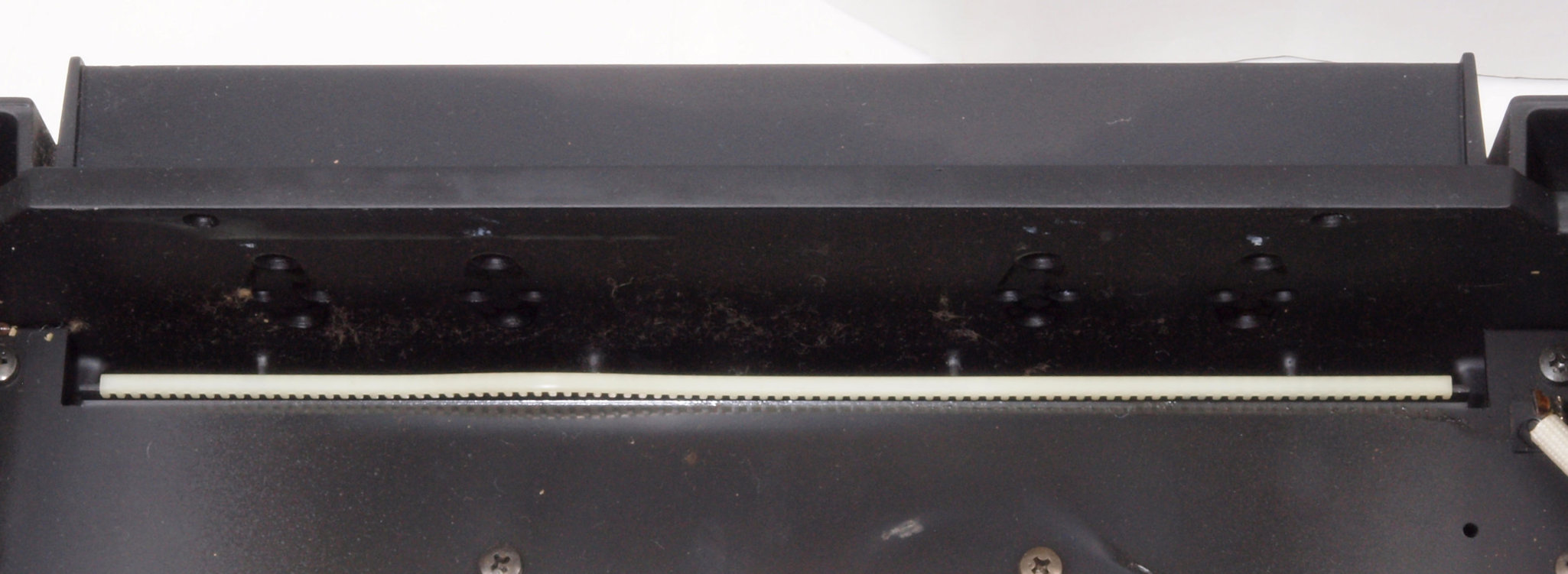

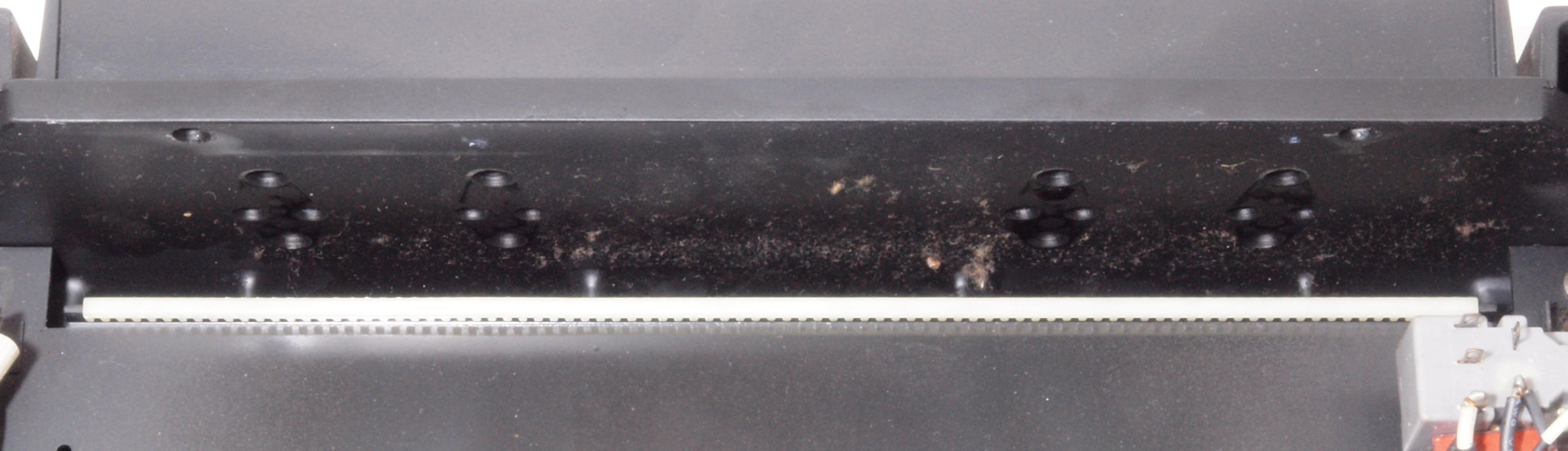

Ｃ１７．　修理（清掃）前　Ｒ側放熱器裏の埃。

Ｃ１８．　修理（清掃）後　Ｒ側放熱器裏の埃。

Ｃ２１．　修理前　Ｌ側ドライブ基板。

Ｃ２２．　修理後　Ｌ側ドライブ基板。 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

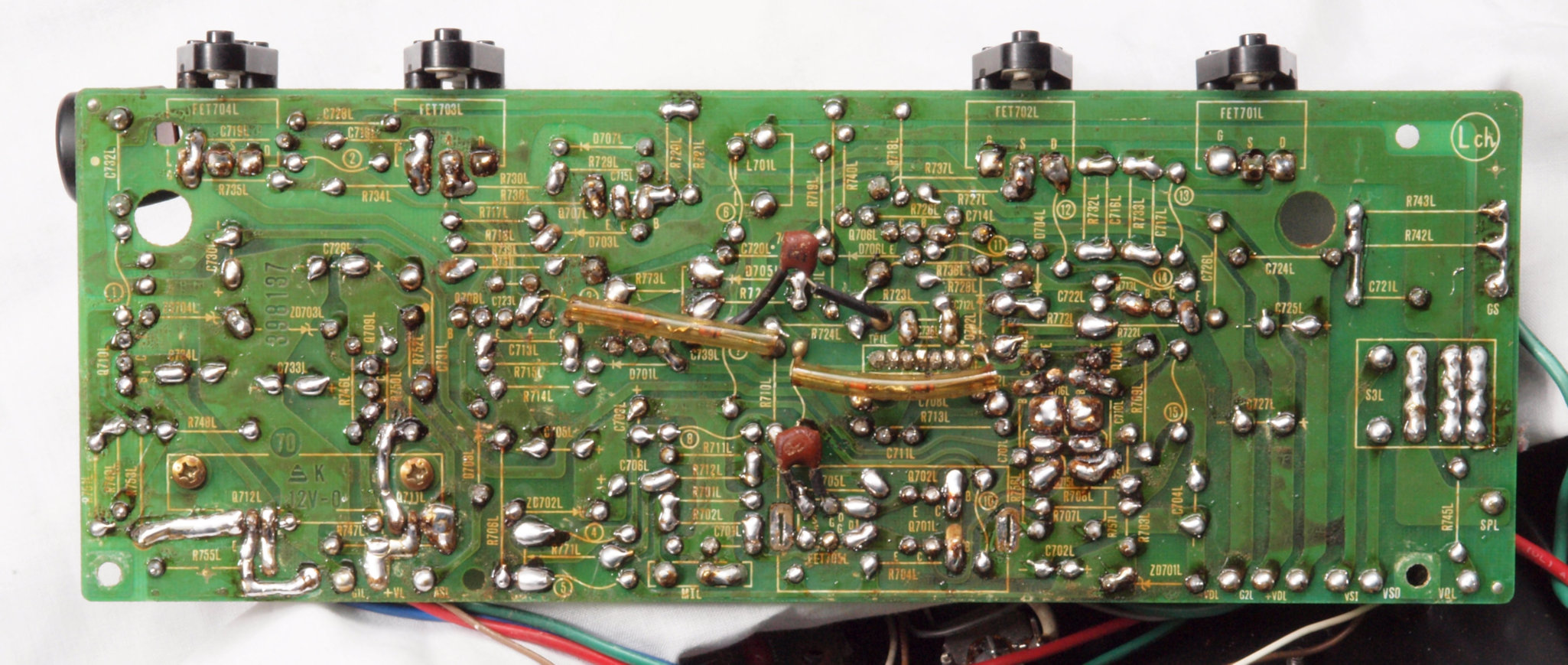

Ｃ２５．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。

Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。

Ｃ２７．　修理（清掃）前　L側放熱器裏の埃。

Ｃ２８．　修理（清掃）後　L側放熱器裏の埃。

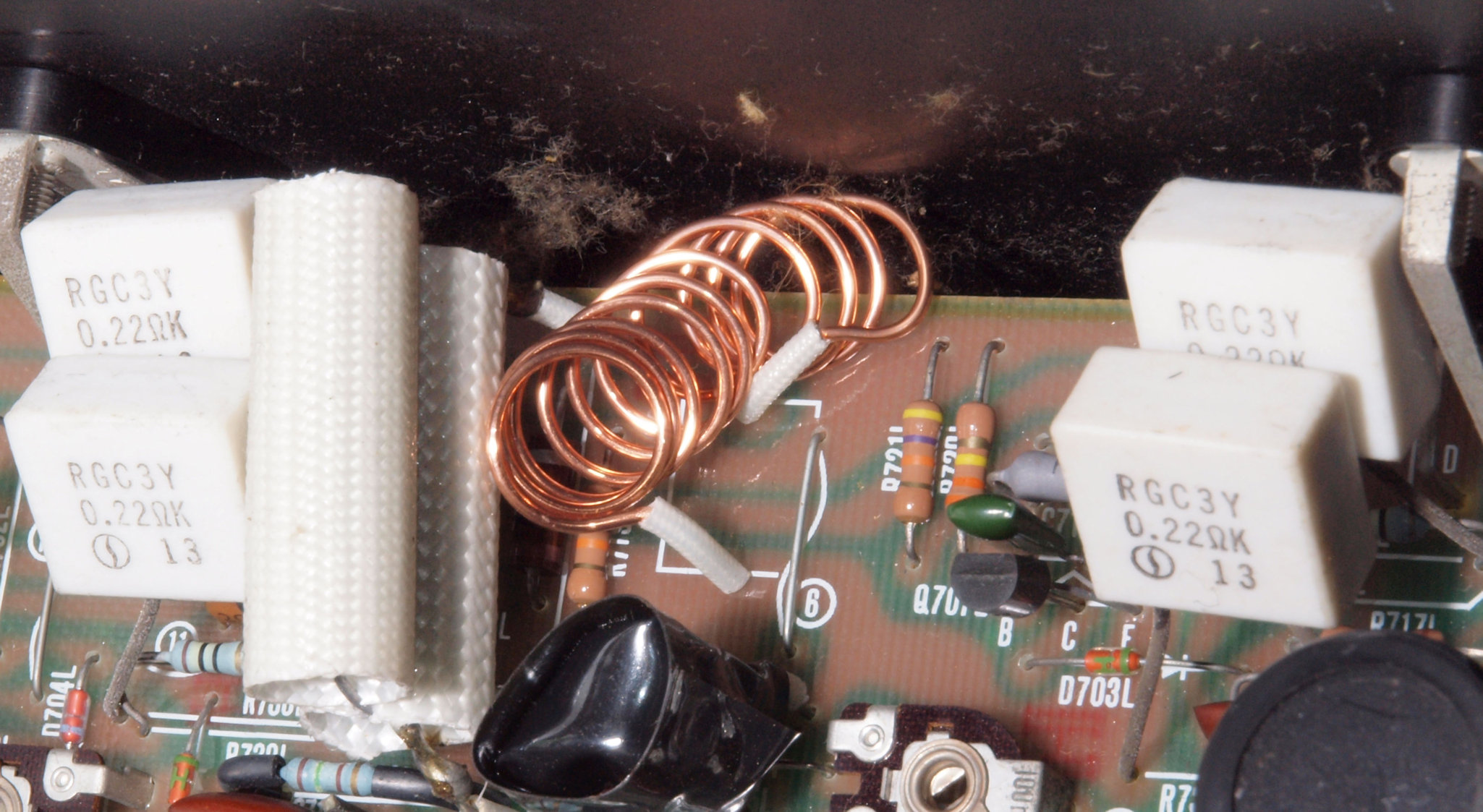

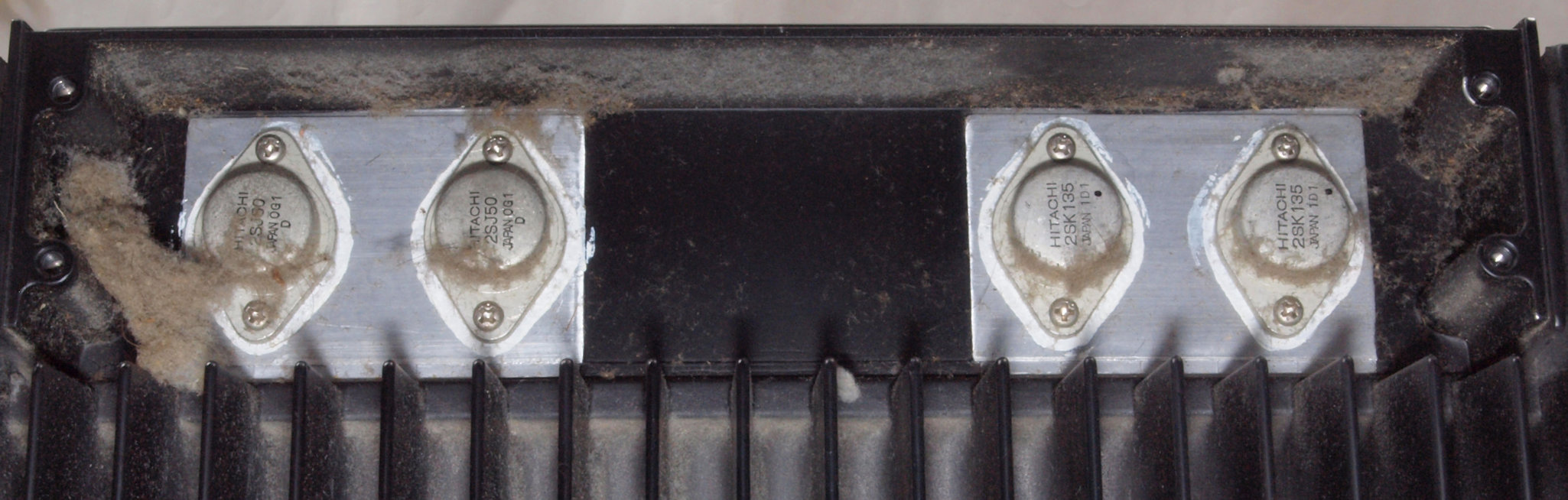

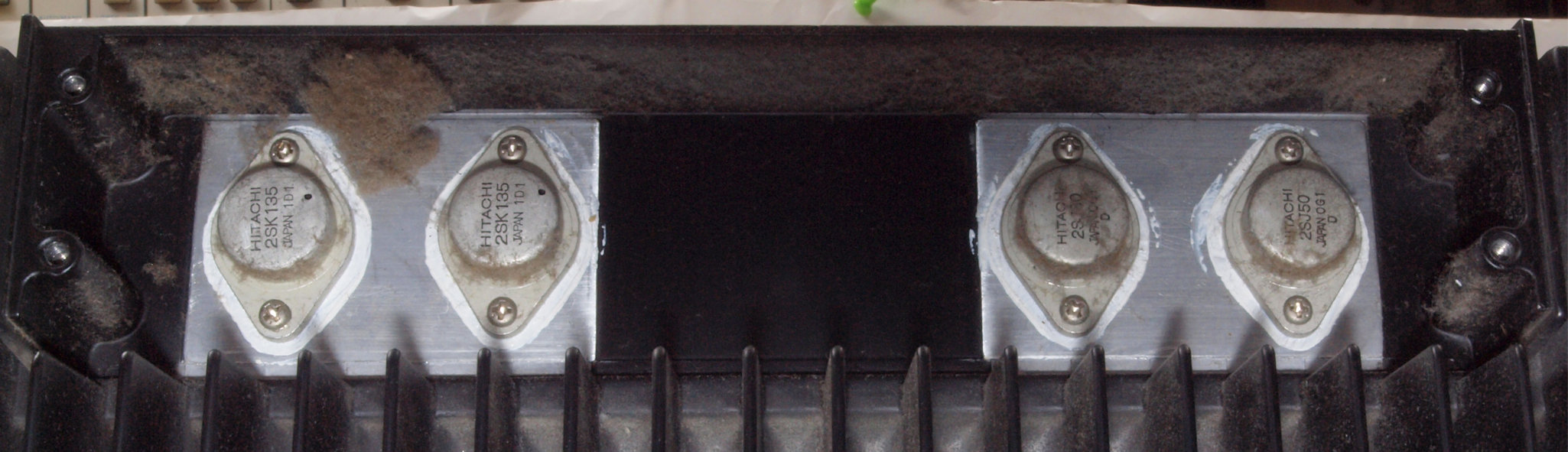

Ｃ３１．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

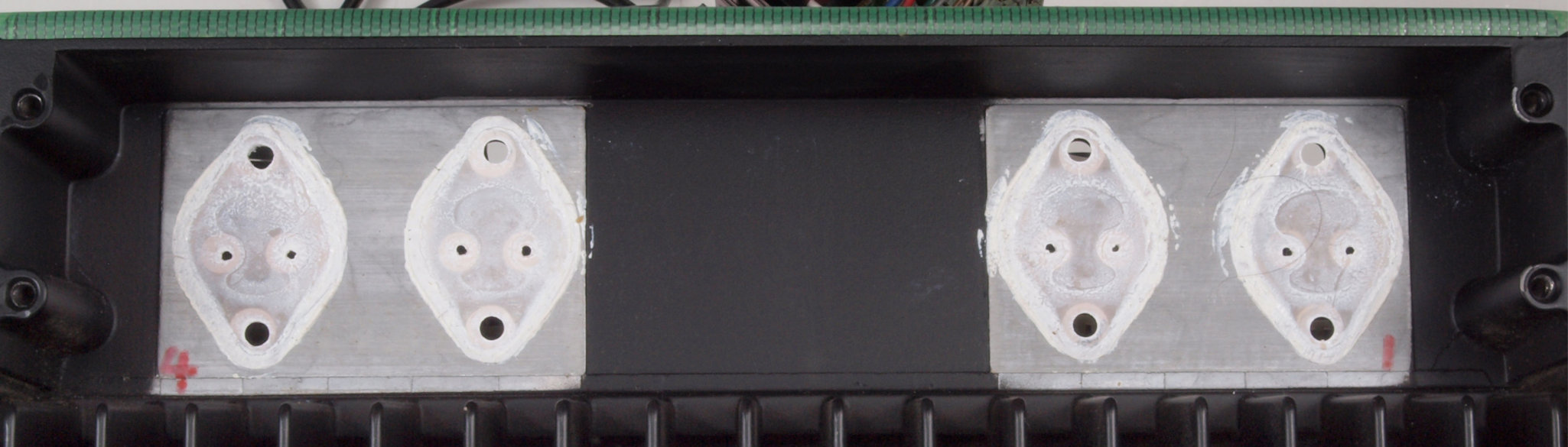

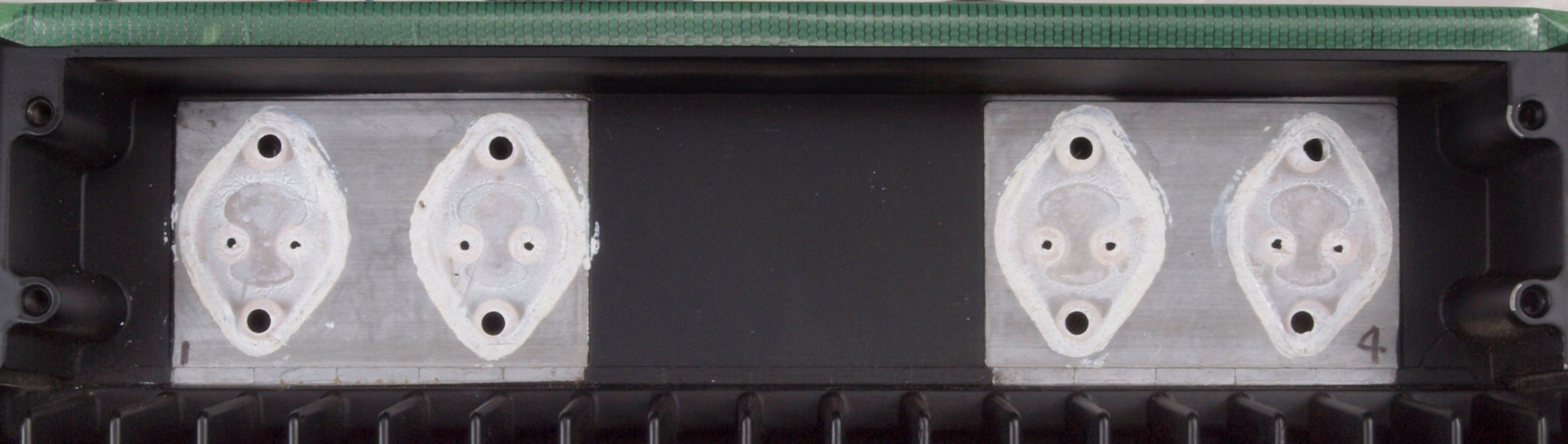

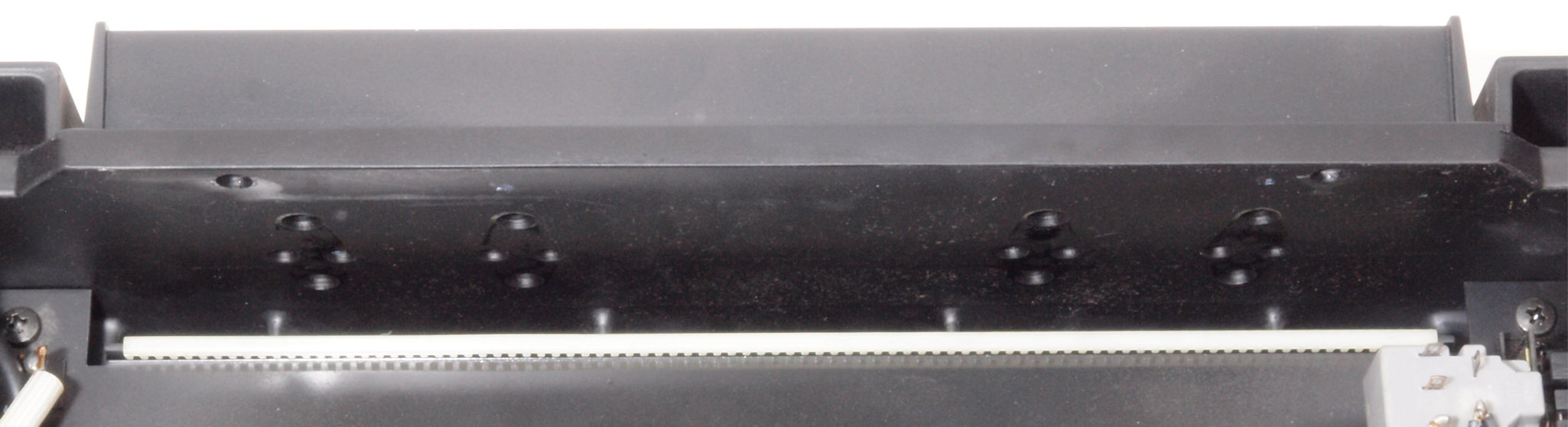

Ｃ３２．　修理中　R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60〜2.75、雲母＝5〜8と 、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

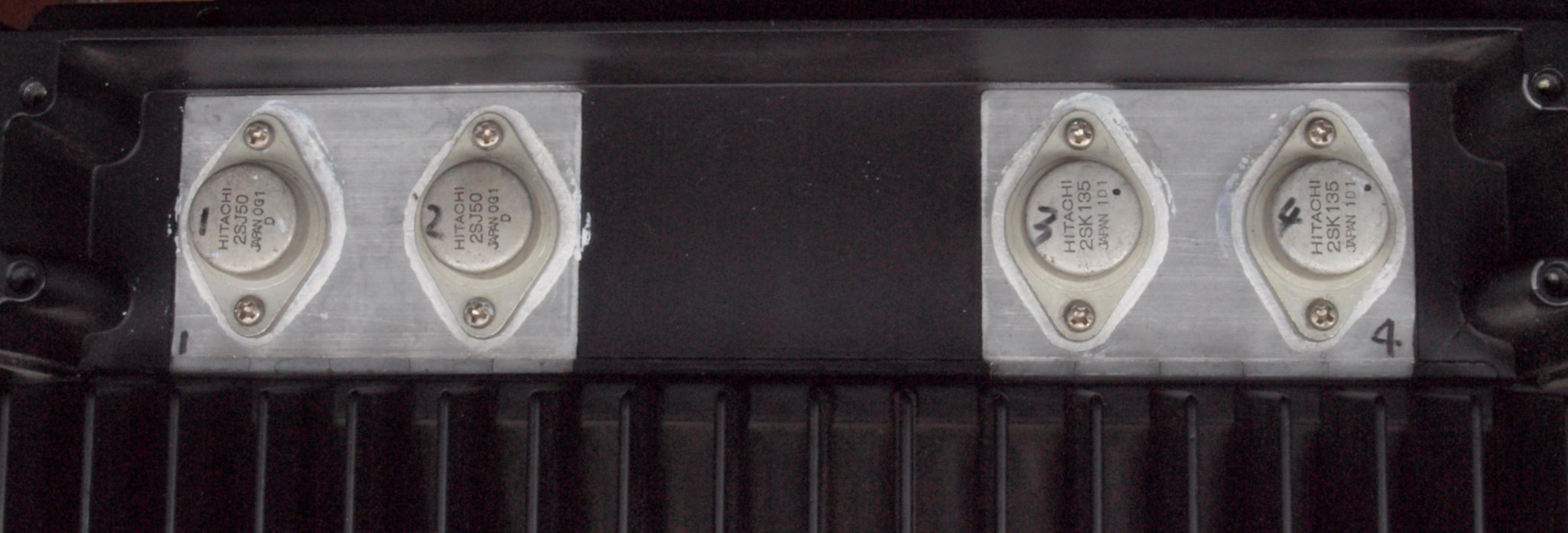

Ｃ３３．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３４．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）周りの埃。

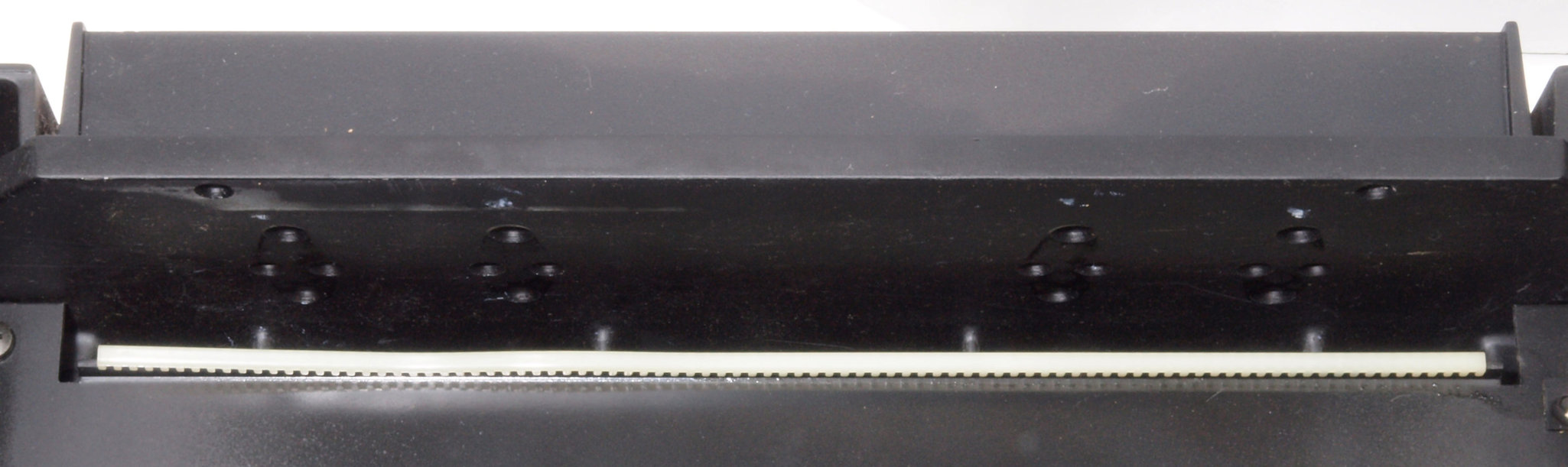

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 　　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60〜2.75、雲母＝5〜8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３６．　修理後　L側終段ＦＥＴ（電界効果トランジスター）

Ｃ４１．　修理前　ＲＬモジュール。

Ｃ４２．　修理前　ＲＬモジュール裏。

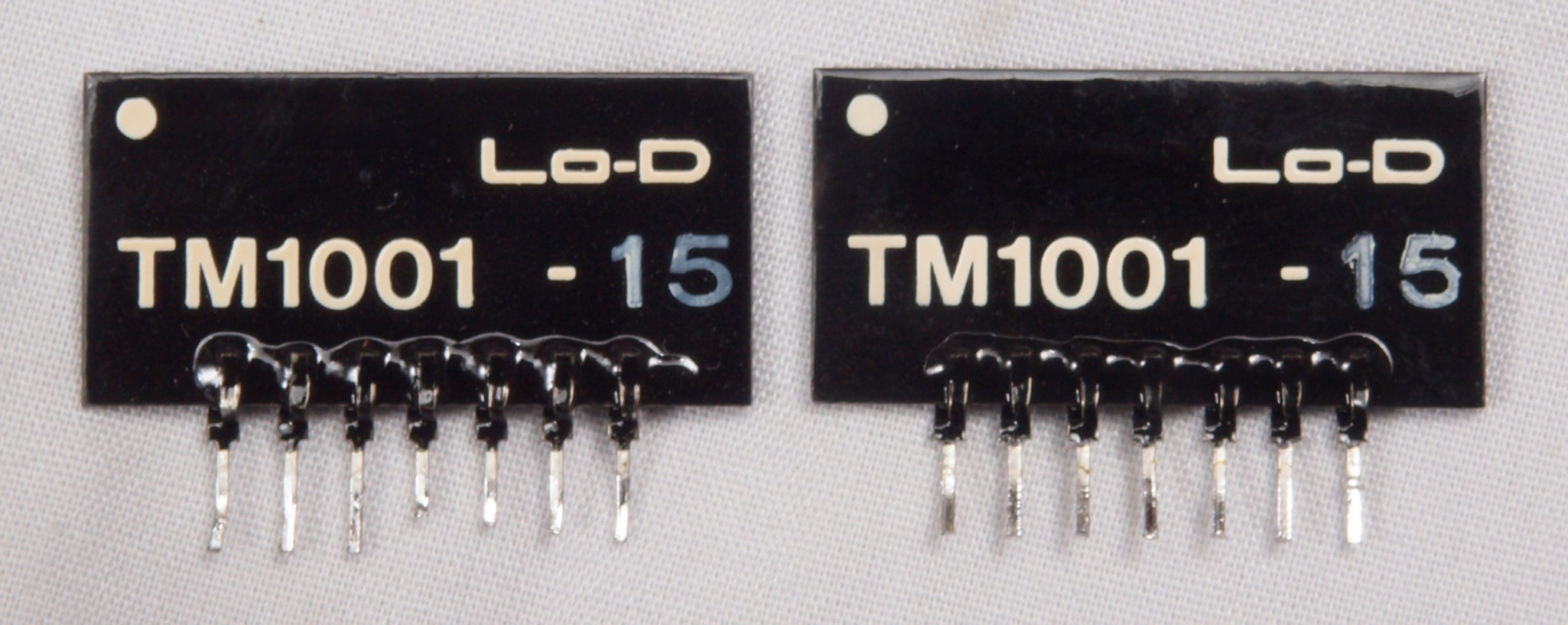

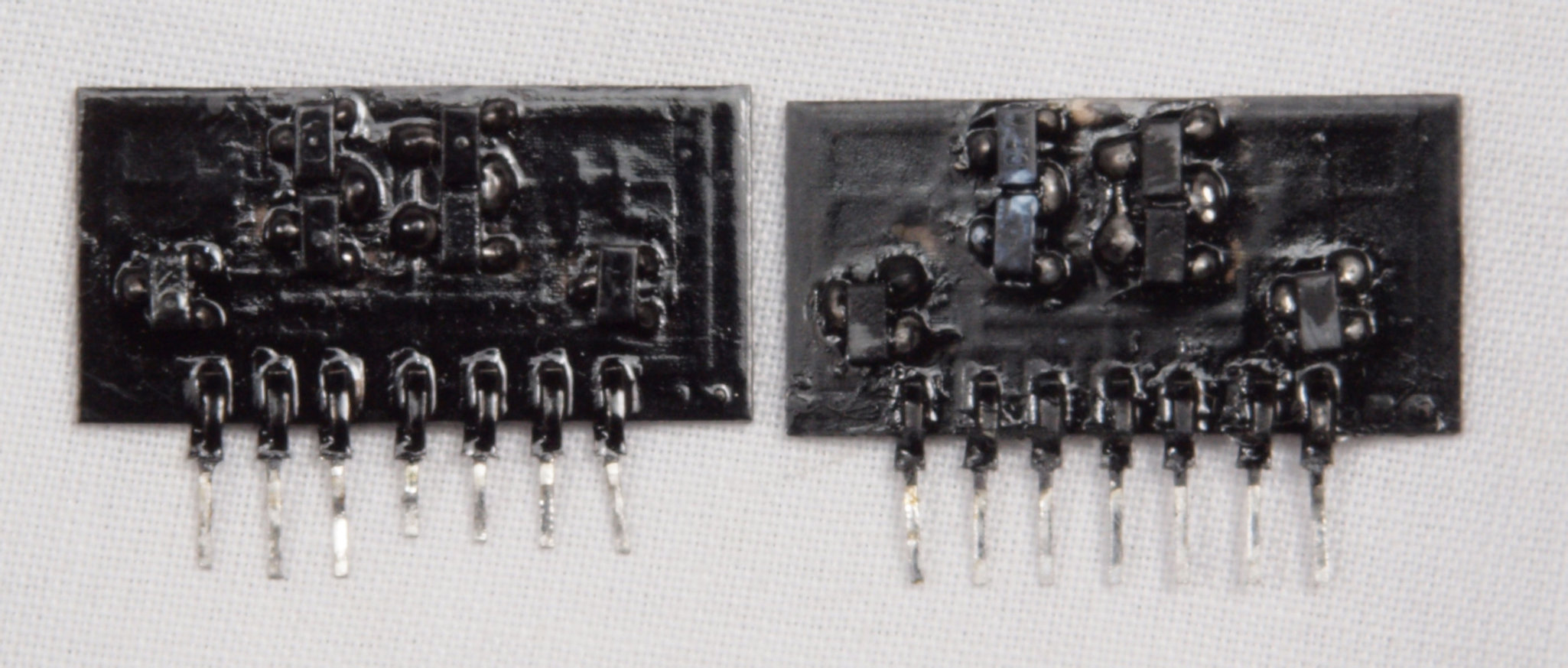

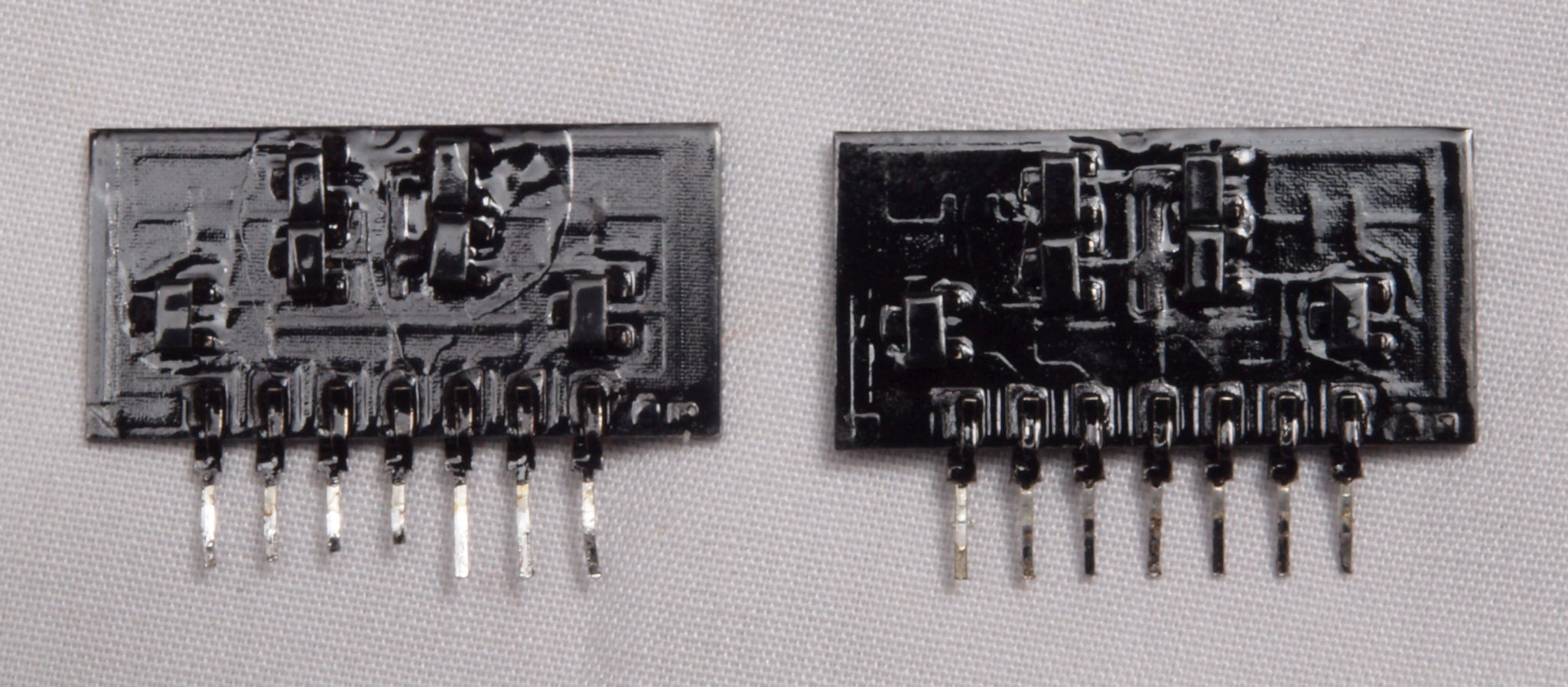

Ｃ４３．　修理中　ＲＬモジュール裏。　ＴＲ（トランジスター）６個交換し、洗浄後軽くラッカーを吹く。

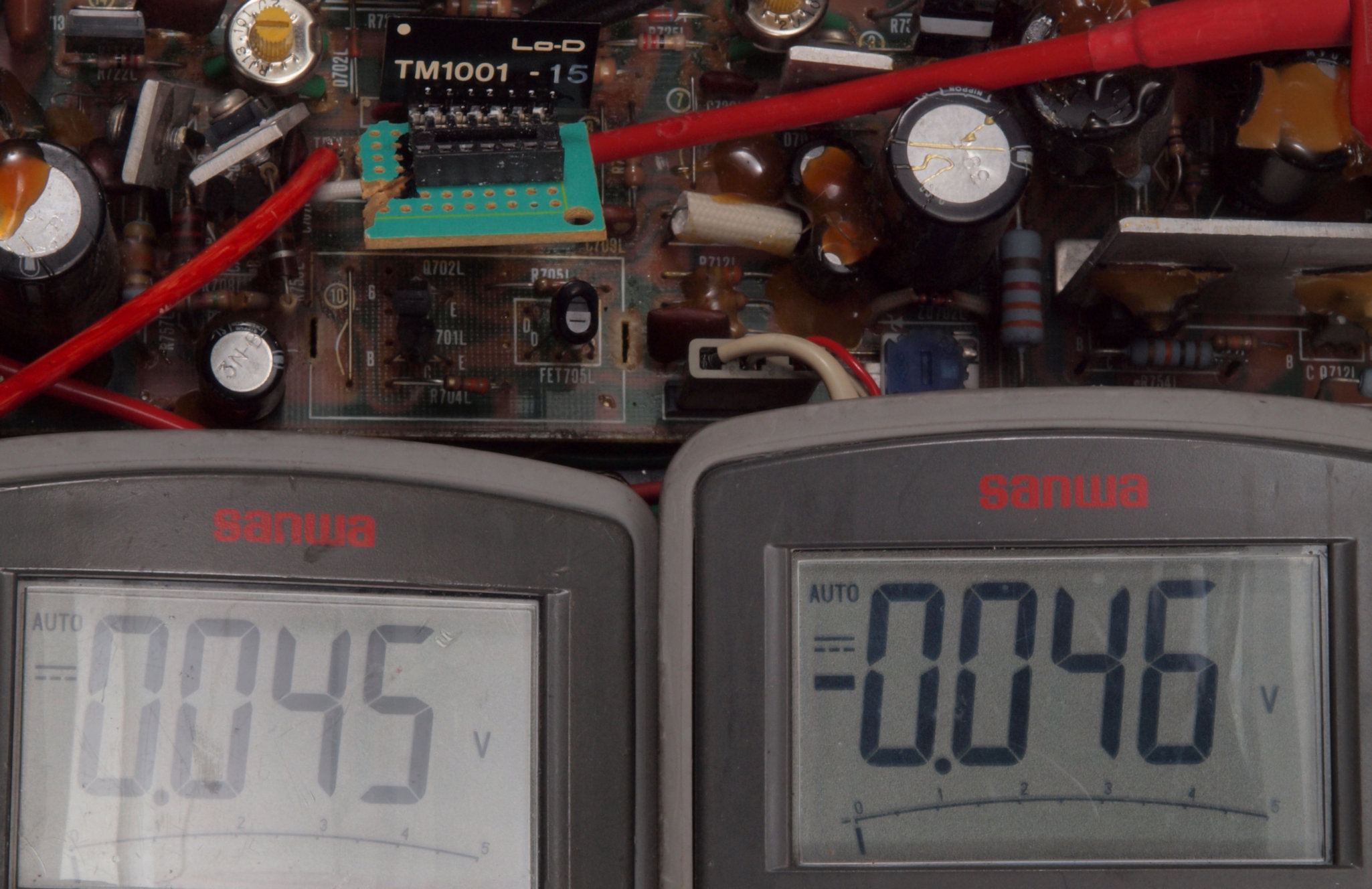

Ｃ４４．　修理中　専用機でＲ側モジュール修理・測定・調整中。

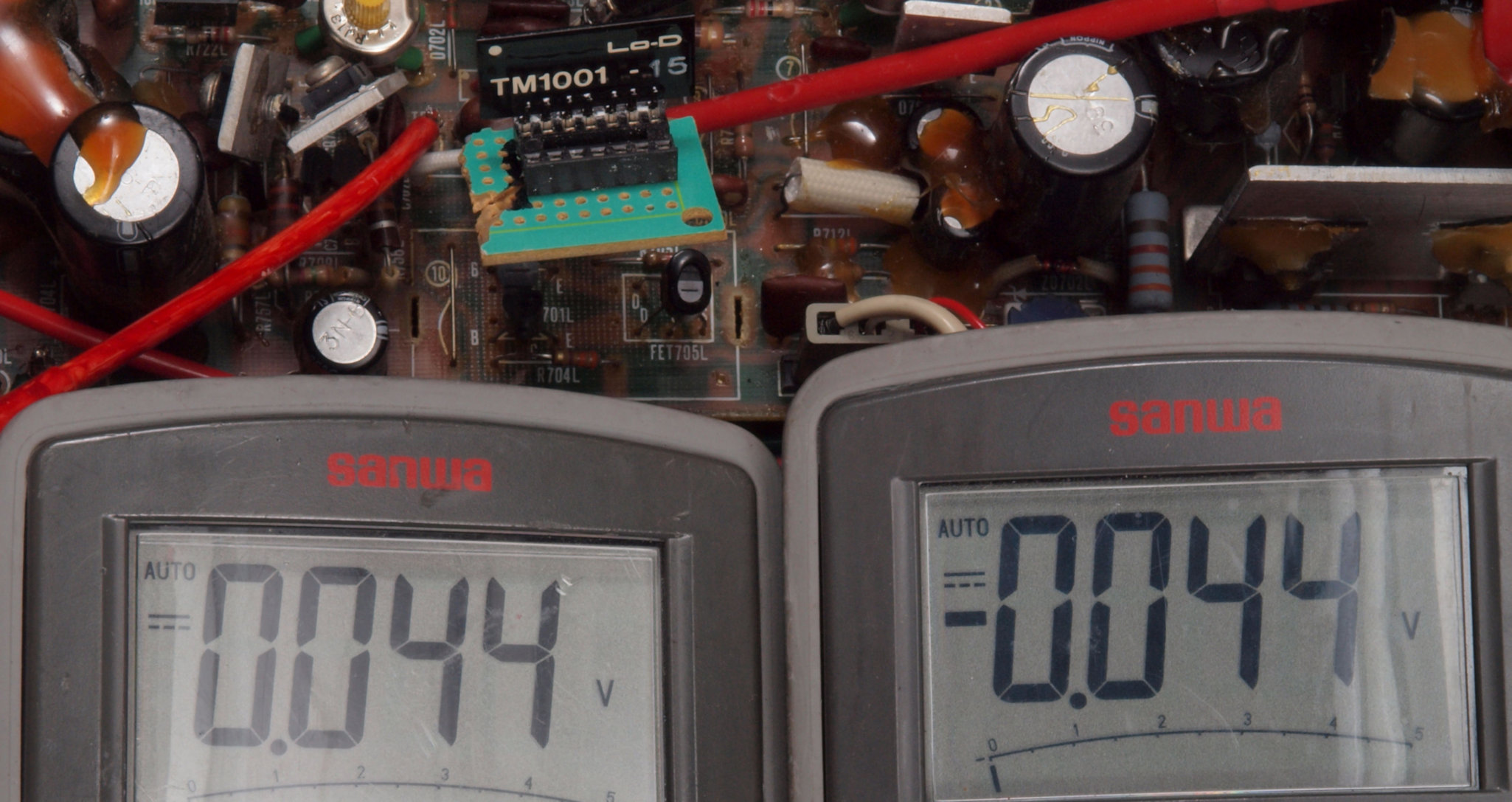

Ｃ４５．　修理中　専用機でＬ側モジュール修理・測定・調整中。

Ｃ５１．　修理前　電源基板。

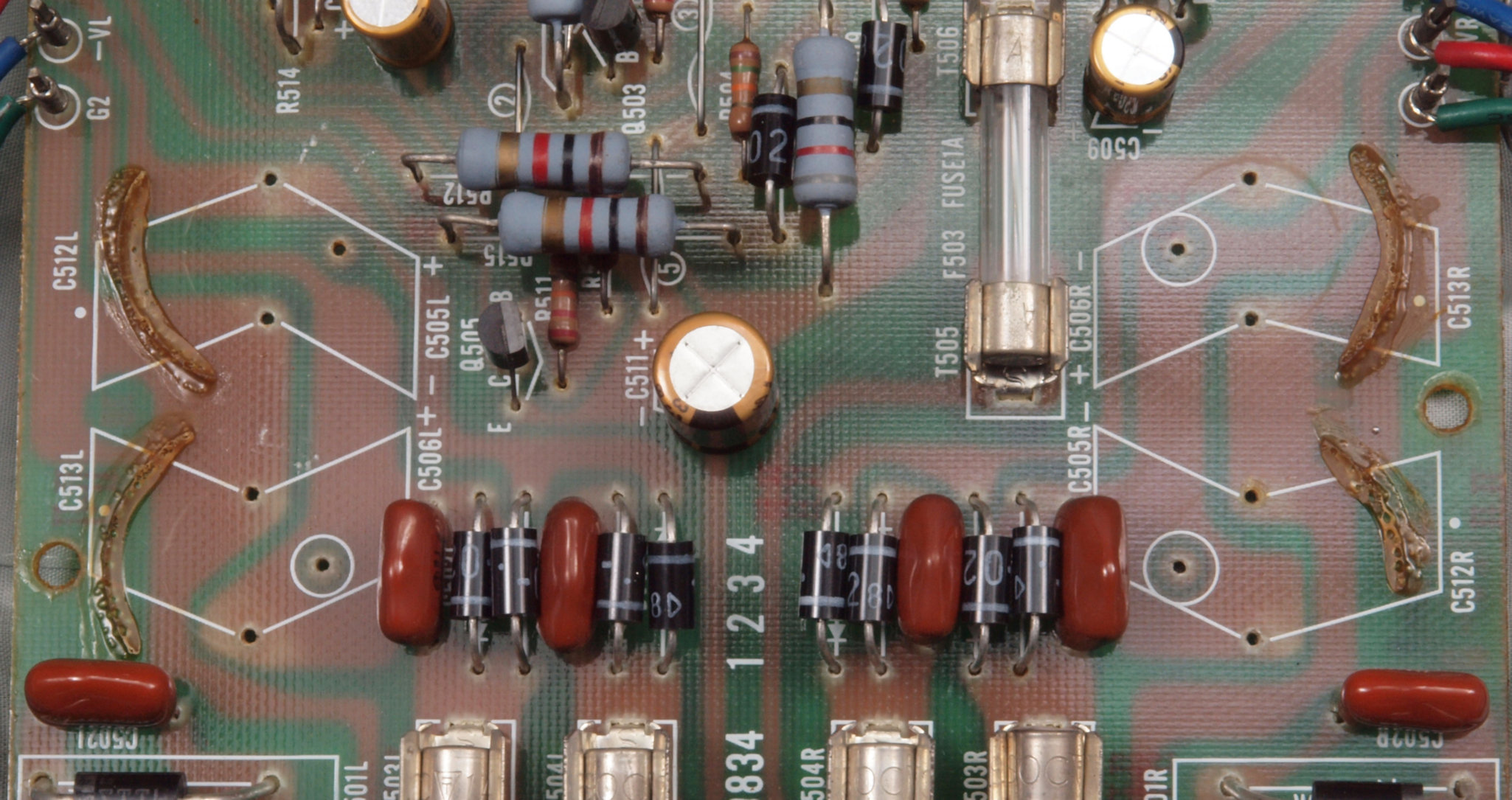

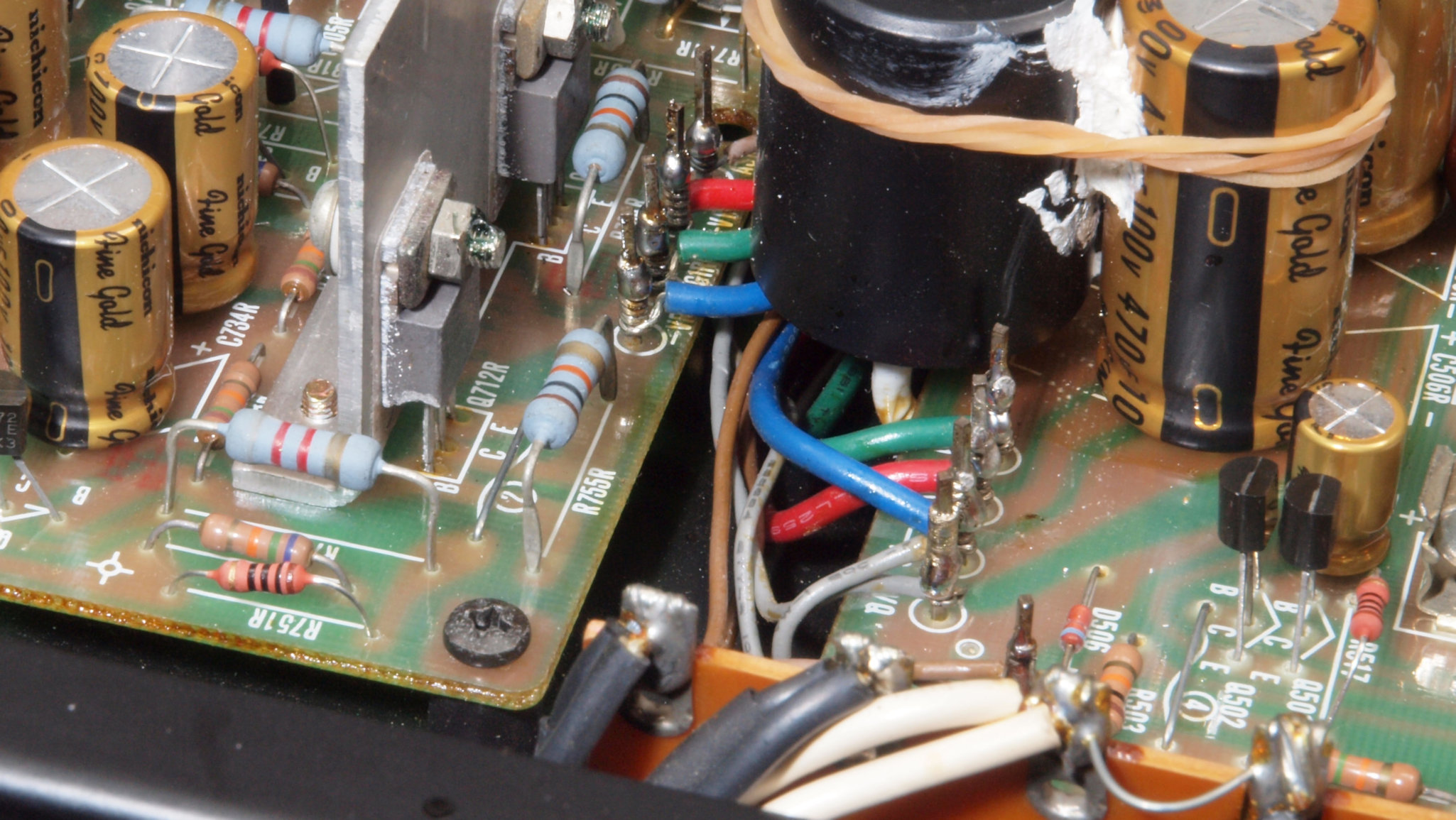

Ｃ５１２．　修理前　電源基板。ダイオードの足が酸化して真っ黒。

Ｃ５１３．　修理中　電源基板。　トルエン溶媒の接着剤。

Ｃ５１４．　修理後　電源基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。

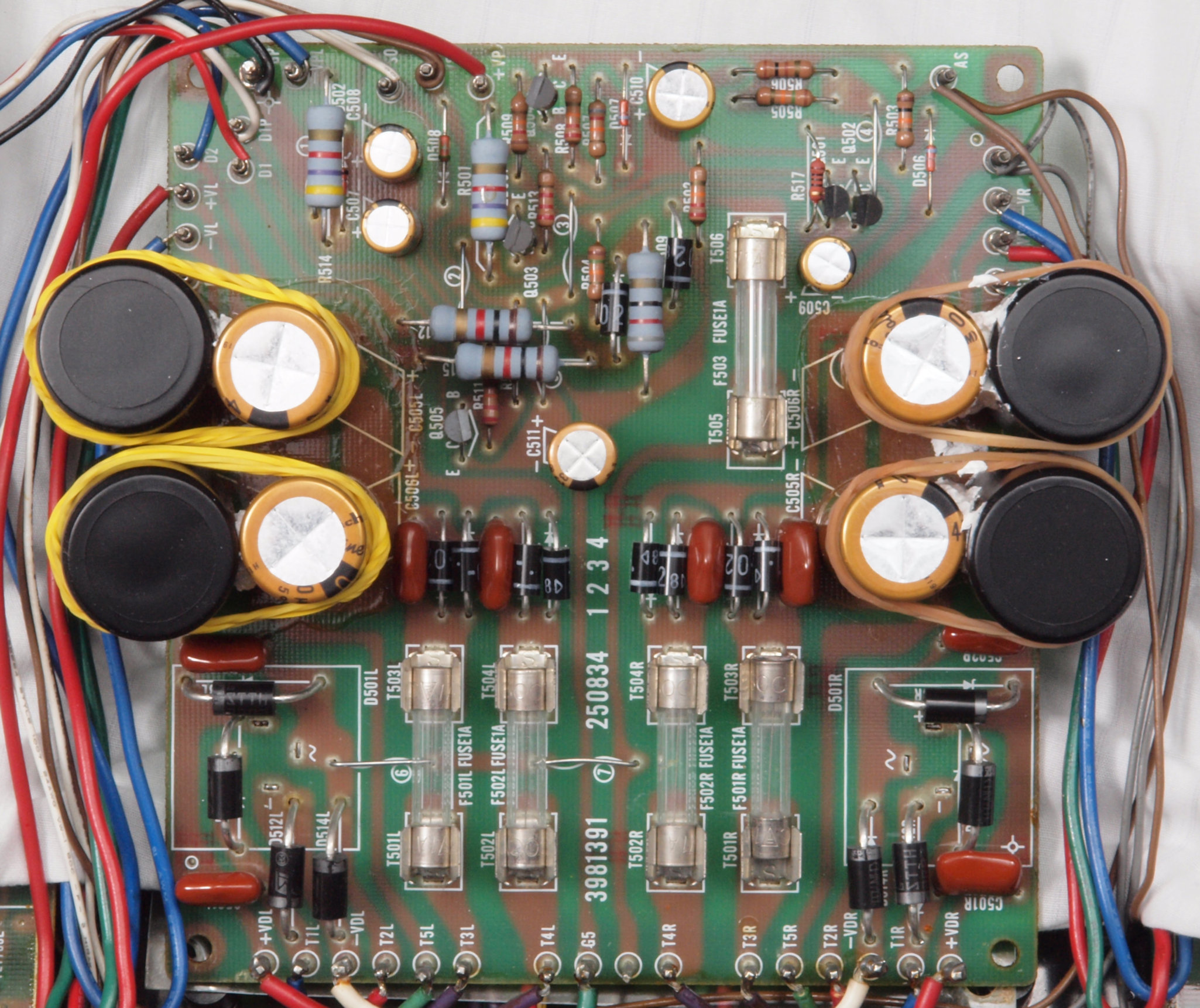

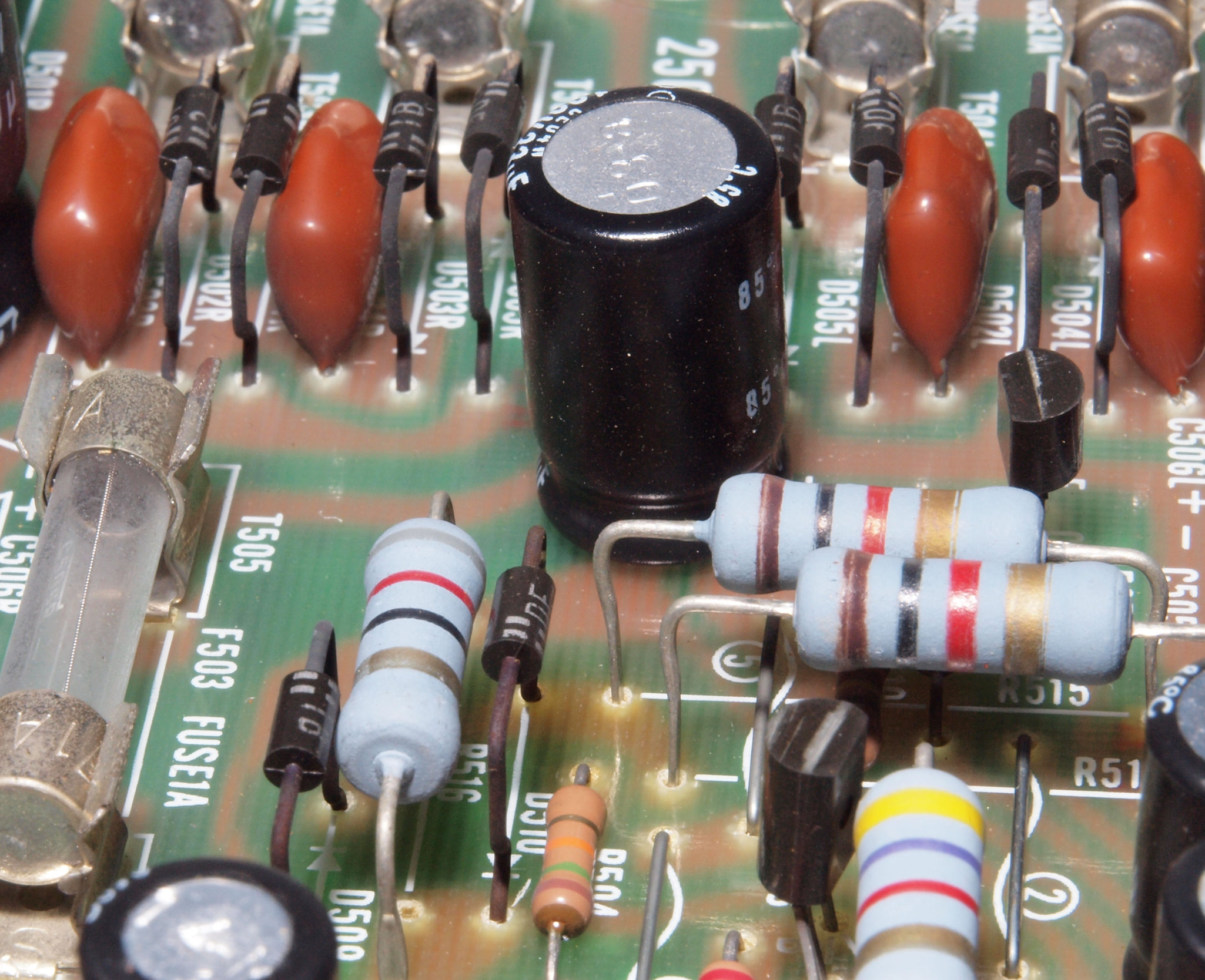

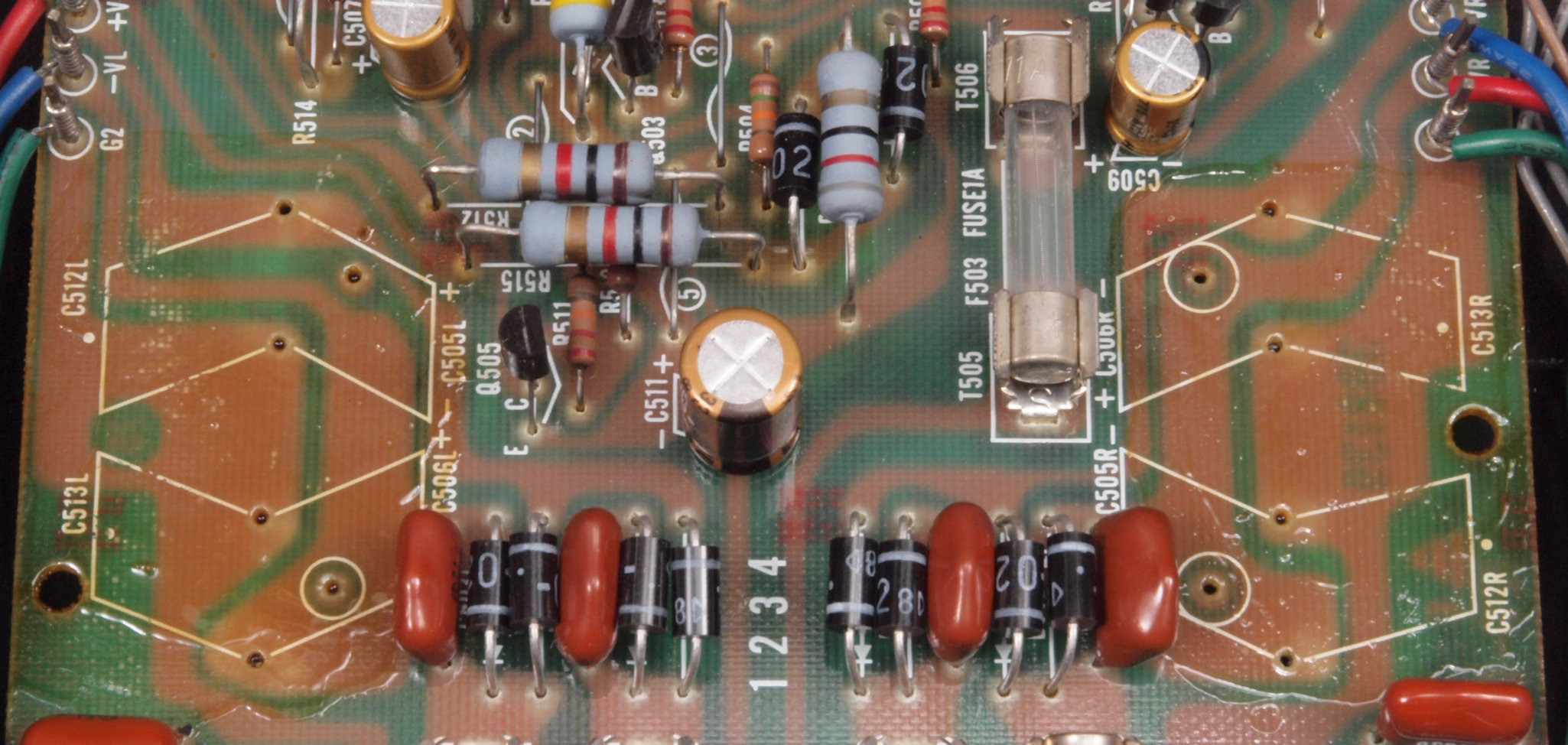

Ｃ５２．　修理後　電源基板。　ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１４本、ＴＲ（トランジスター）４個交換。 　　　　　　　　　　　整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。　輪ゴムは接着材が硬化するまで固定する。

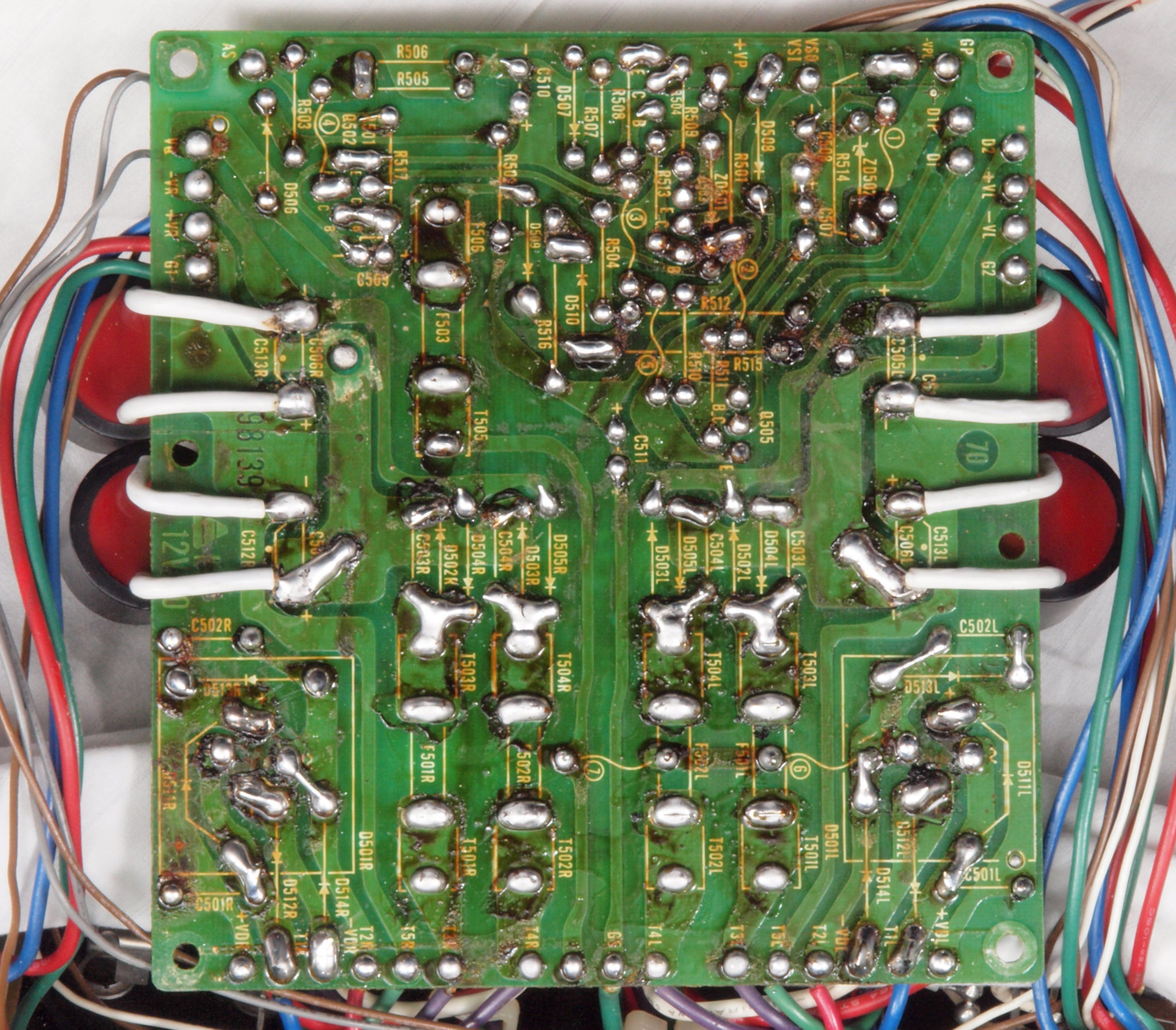

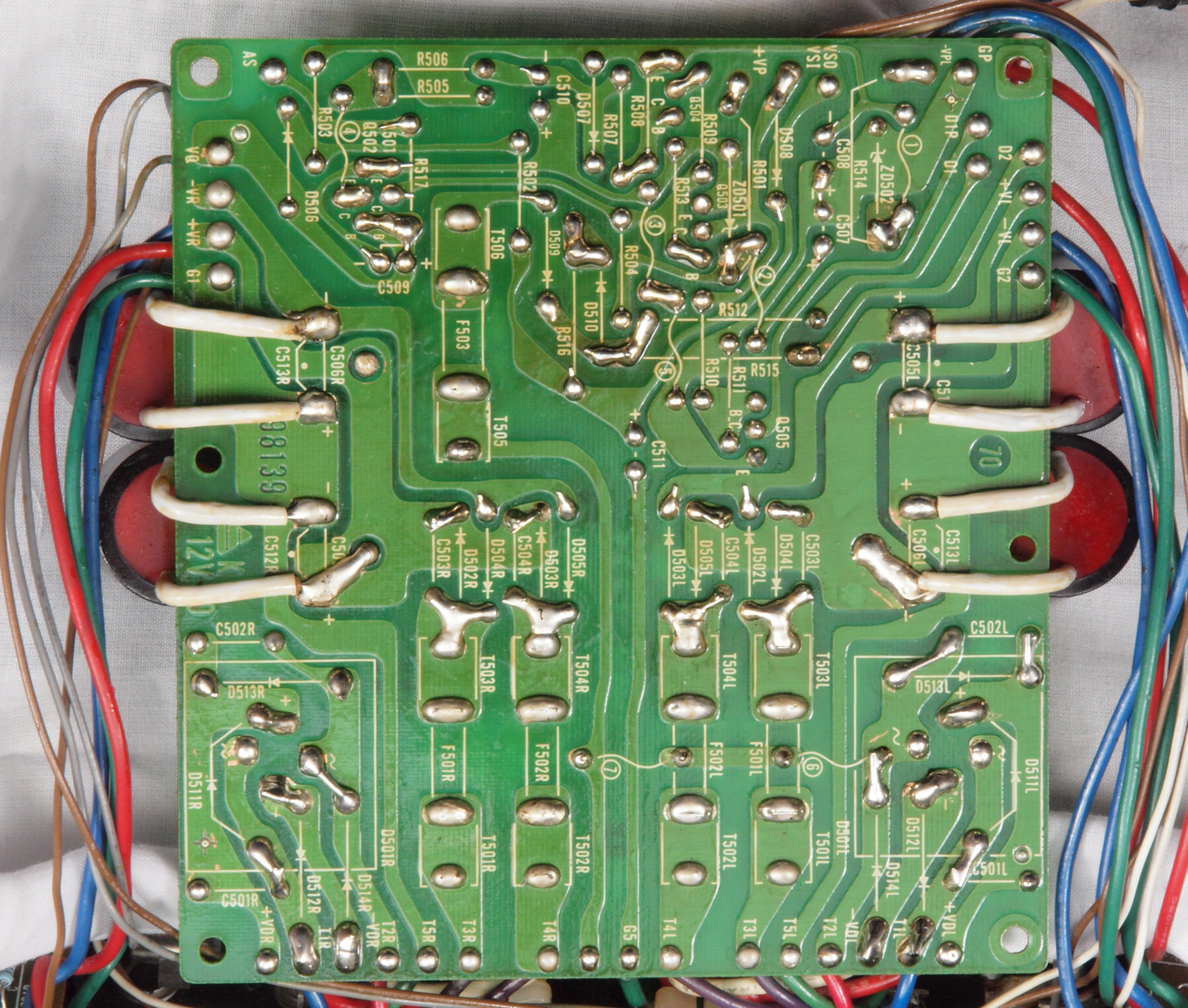

Ｃ５３．　修理前　電源基板裏

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする。

Ｃ５５．　完成電源基板裏　　洗浄後防湿材を塗る

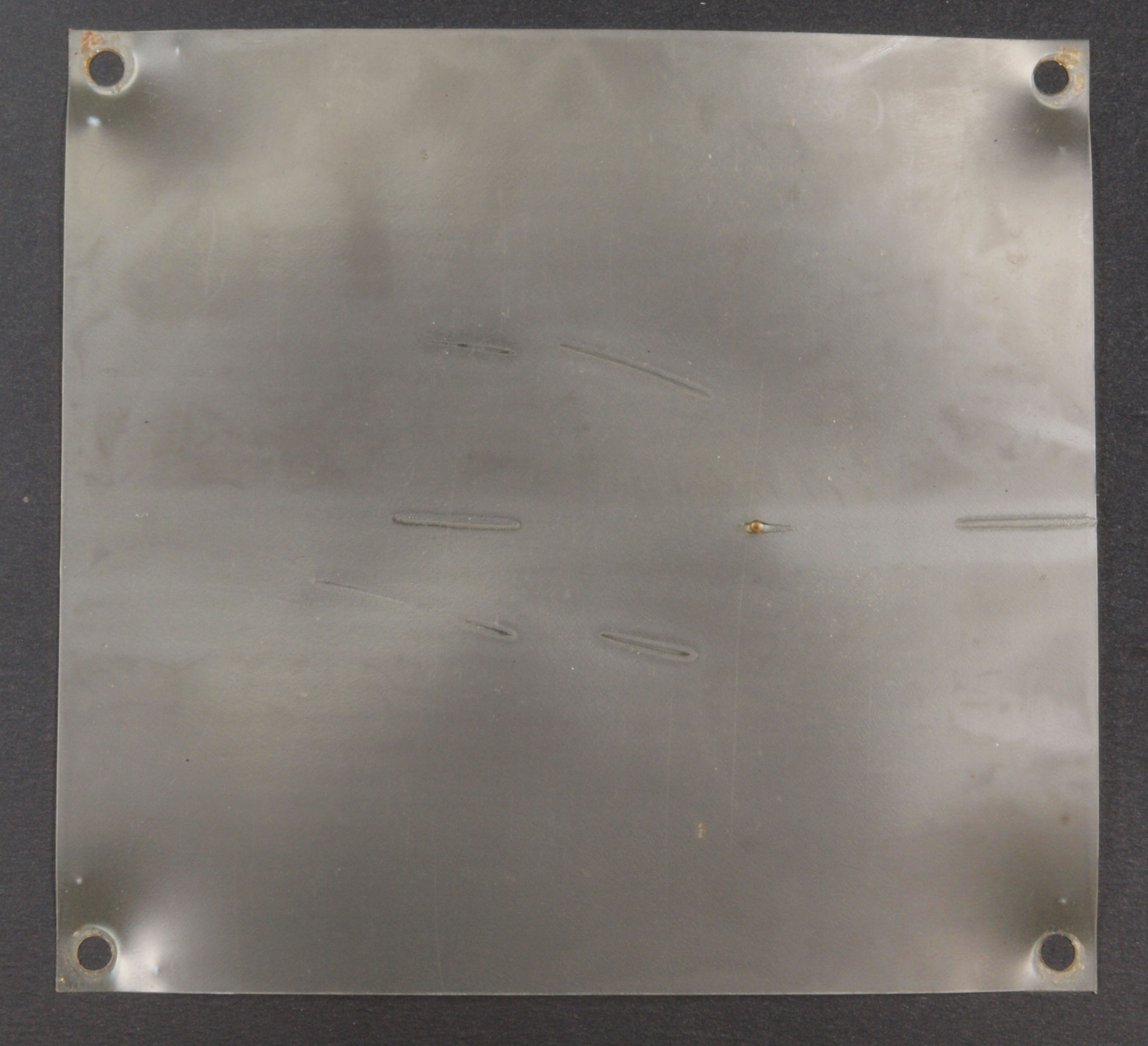

Ｃ５６．　修理中　絶縁シート。

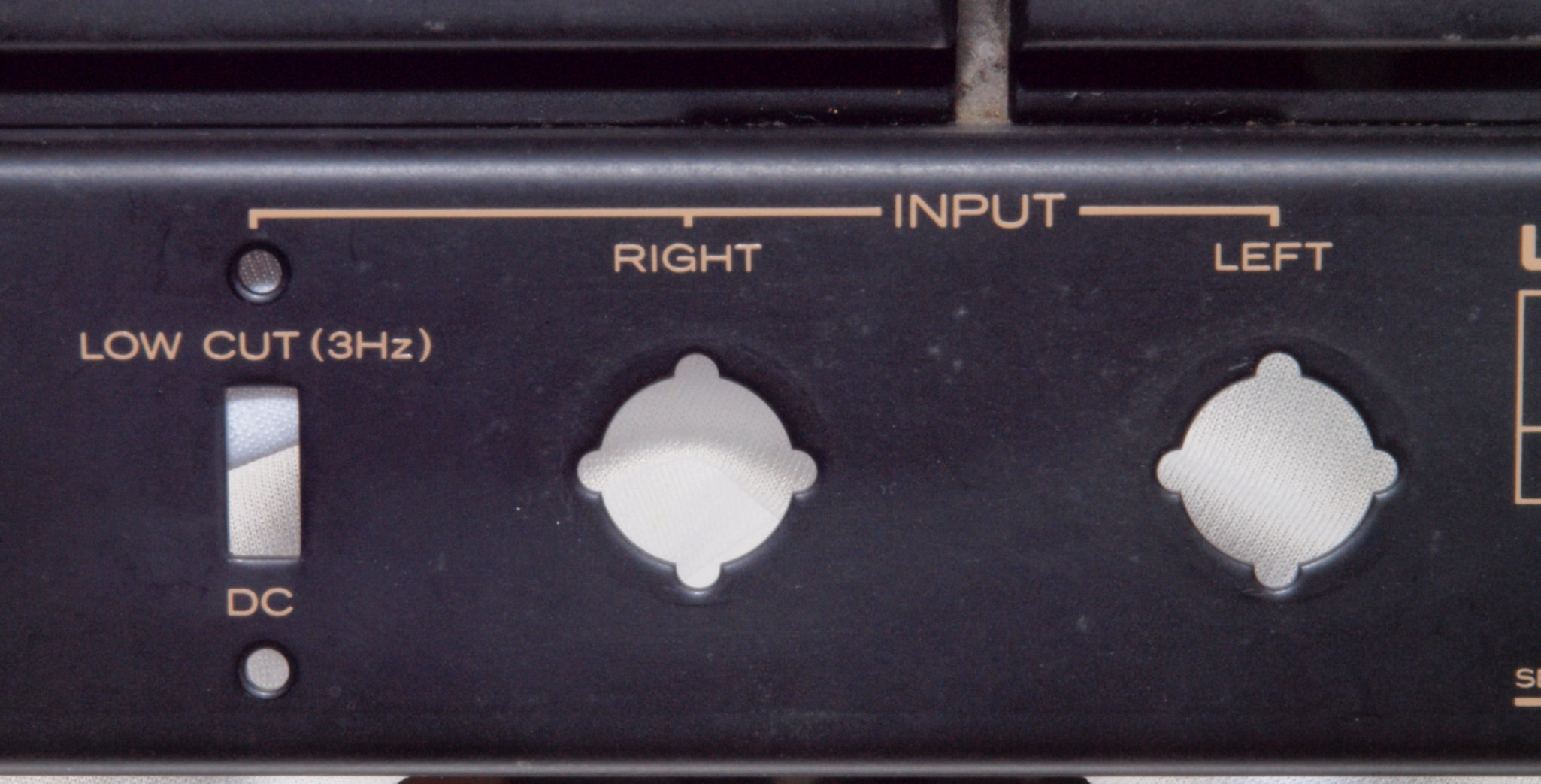

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ６２．　修理中　ＲＣＡ端子取り付け穴。

Ｃ６３．　修理後　 ＲＣＡ端子　ＷＢＴ−０２０１　に交換。

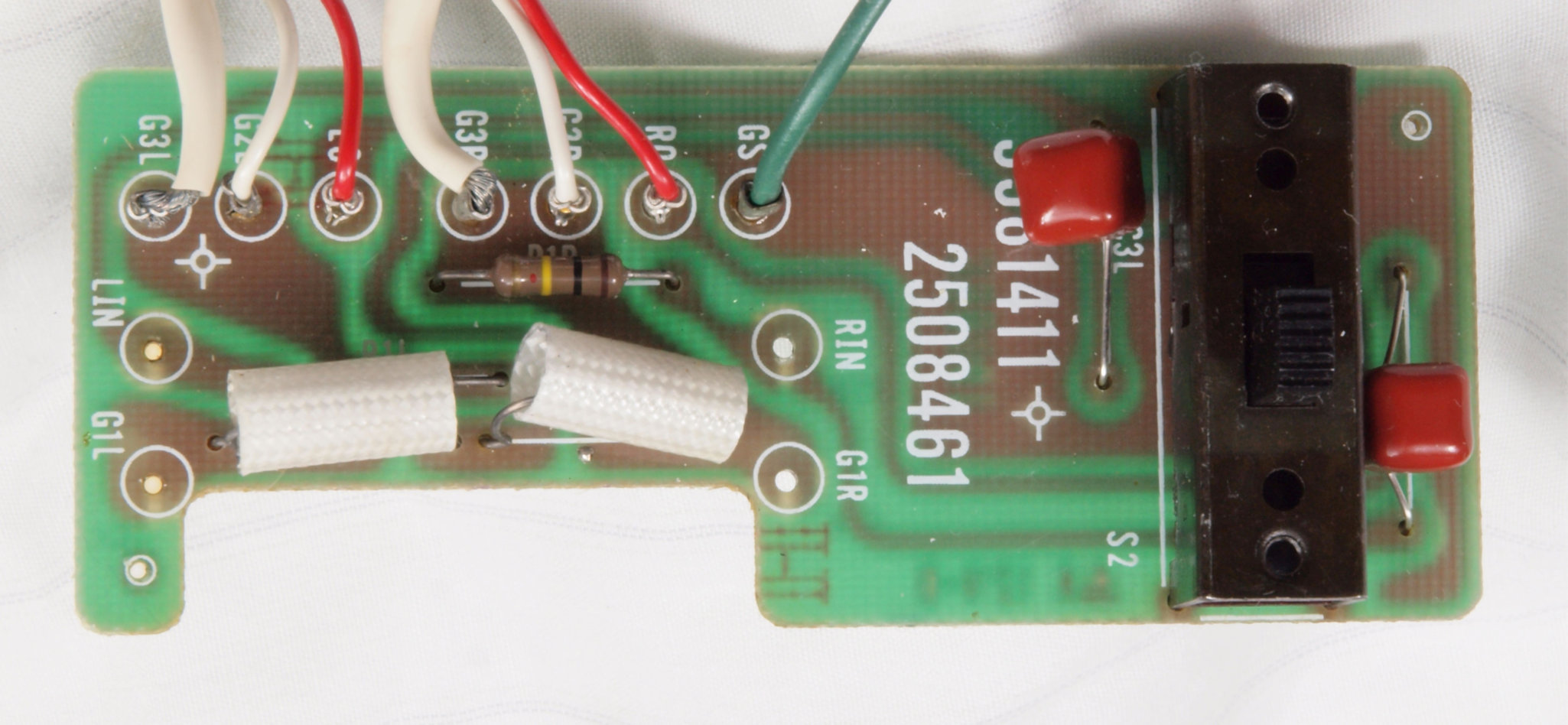

Ｃ７１．　修理前　入力ＲＣＡ端子基板

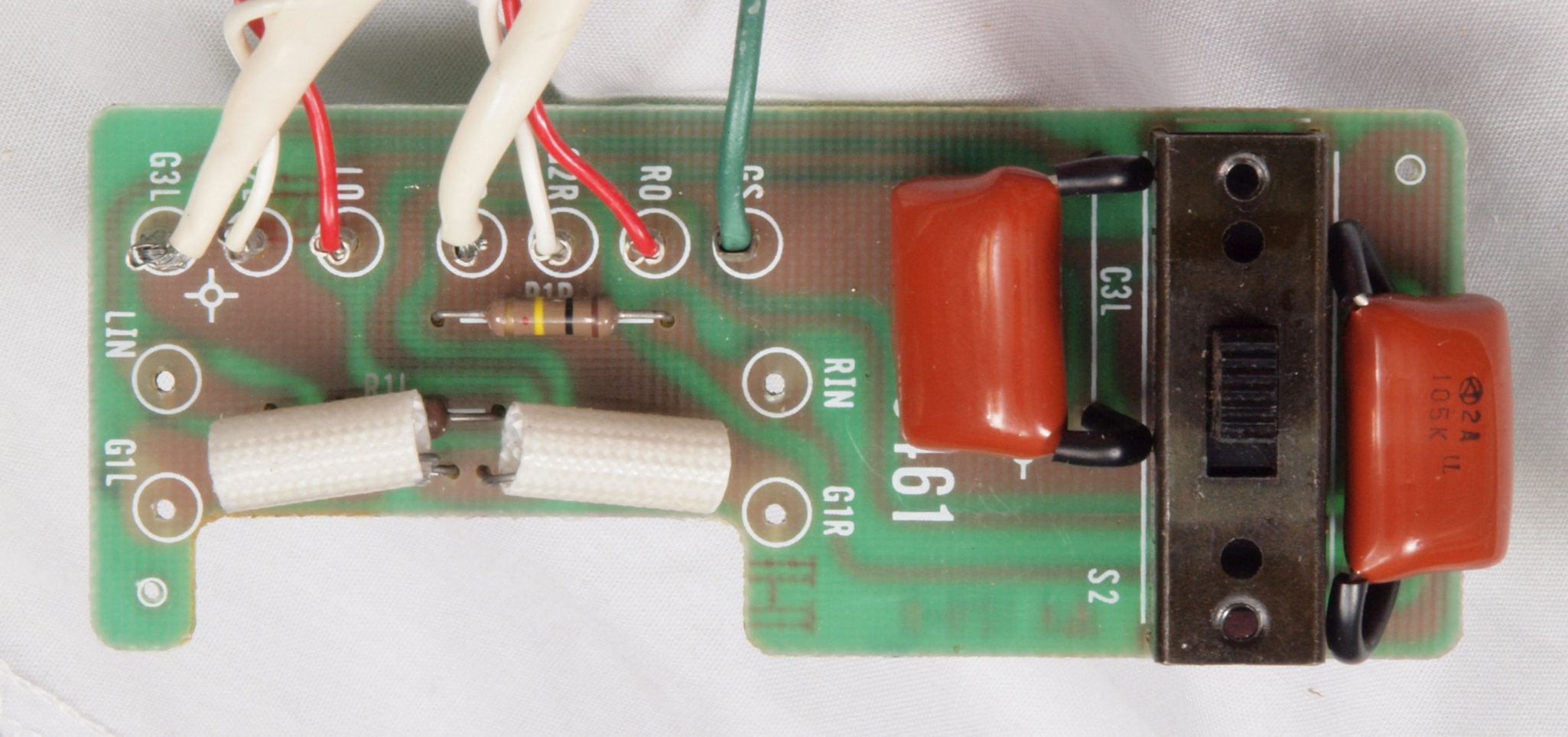

Ｃ７２．　修理後　入力ＲＣＡ端子基板。　フイルムコンデンサー２個交換。

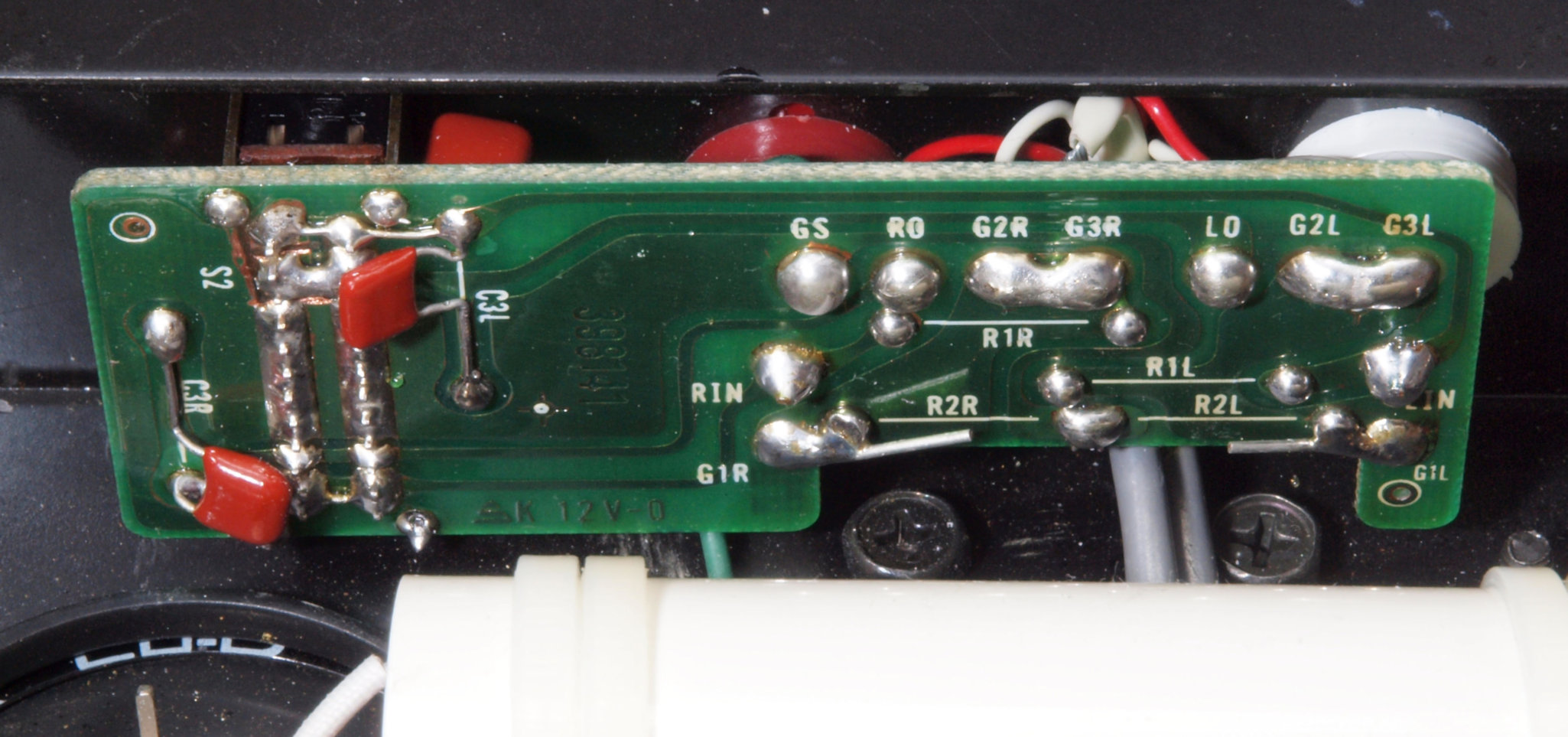

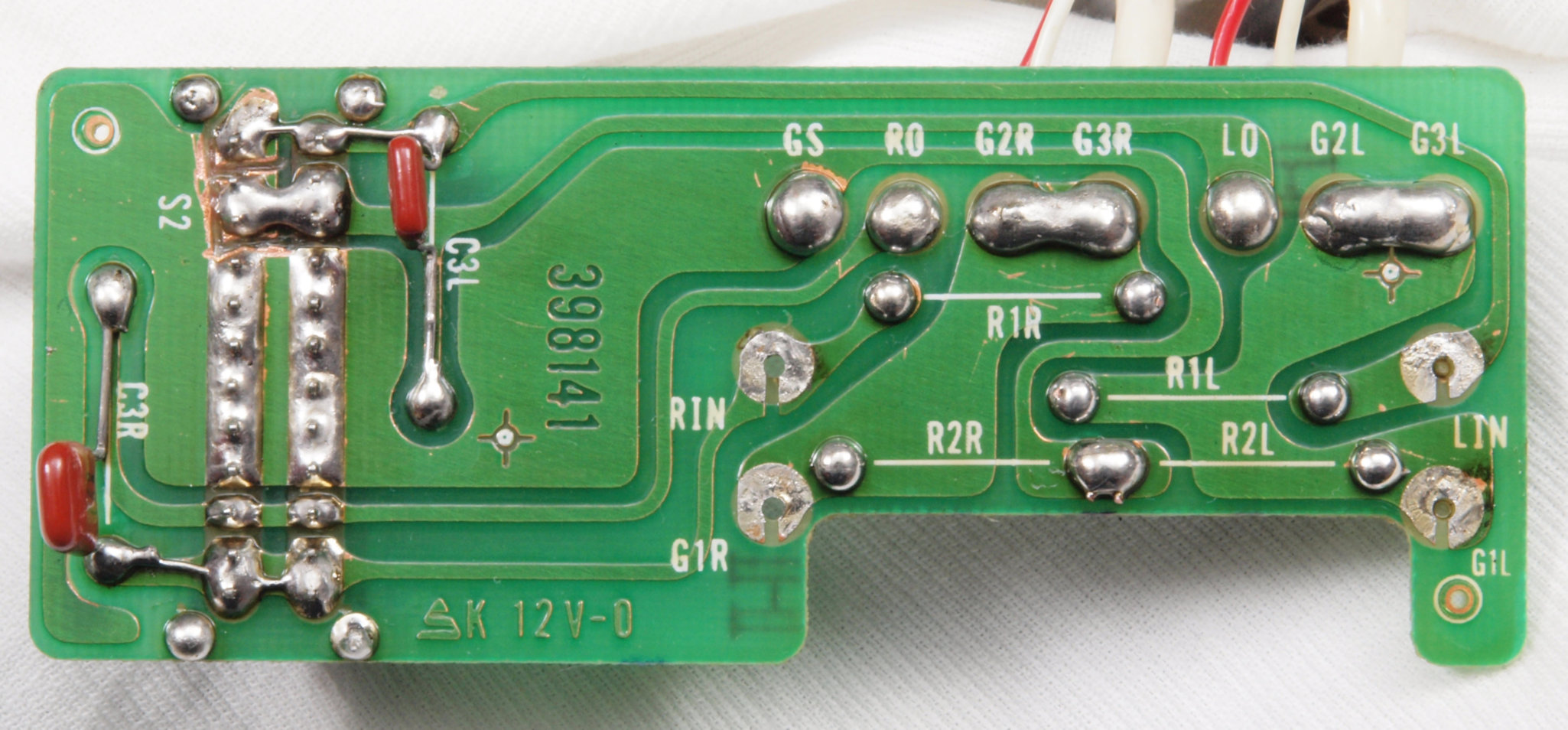

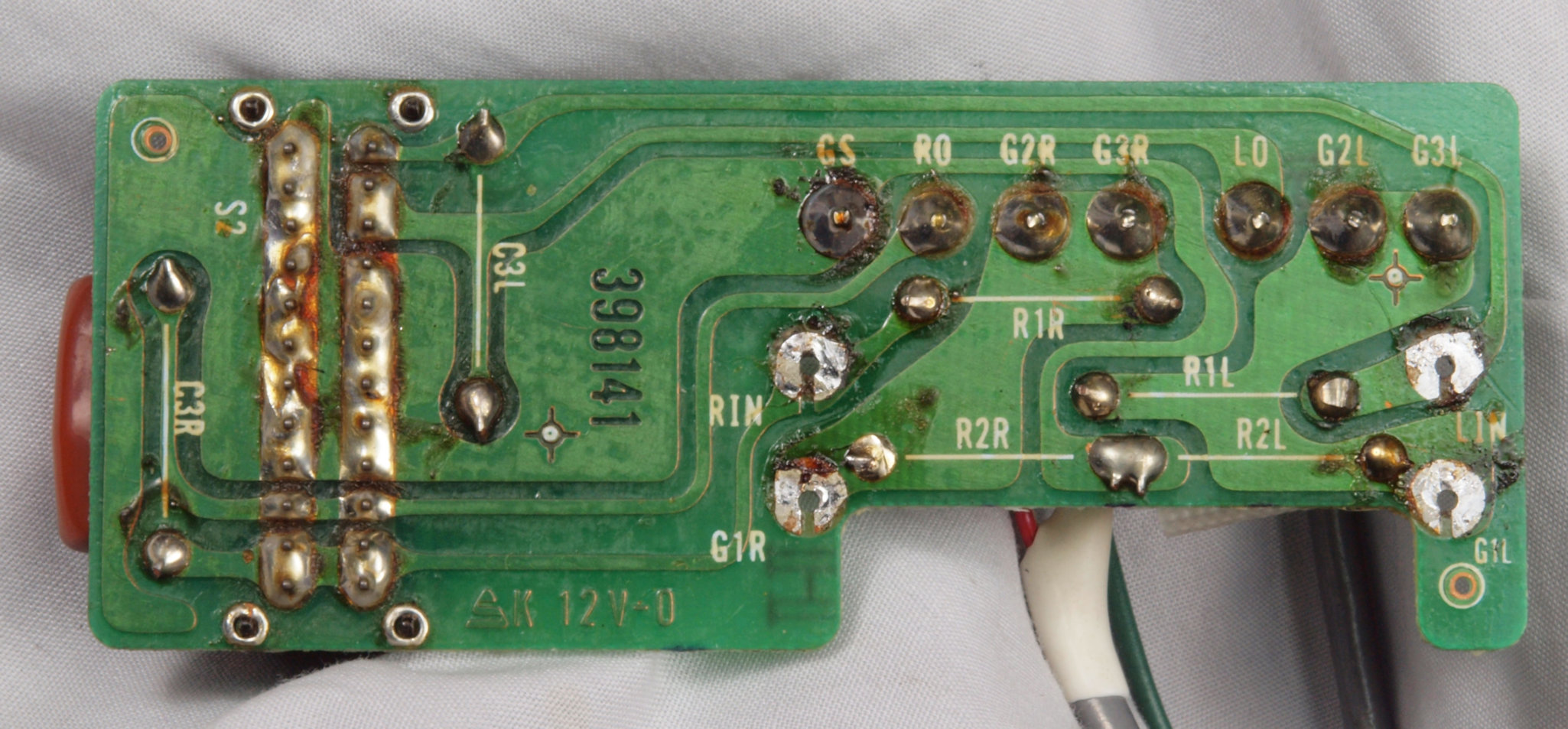

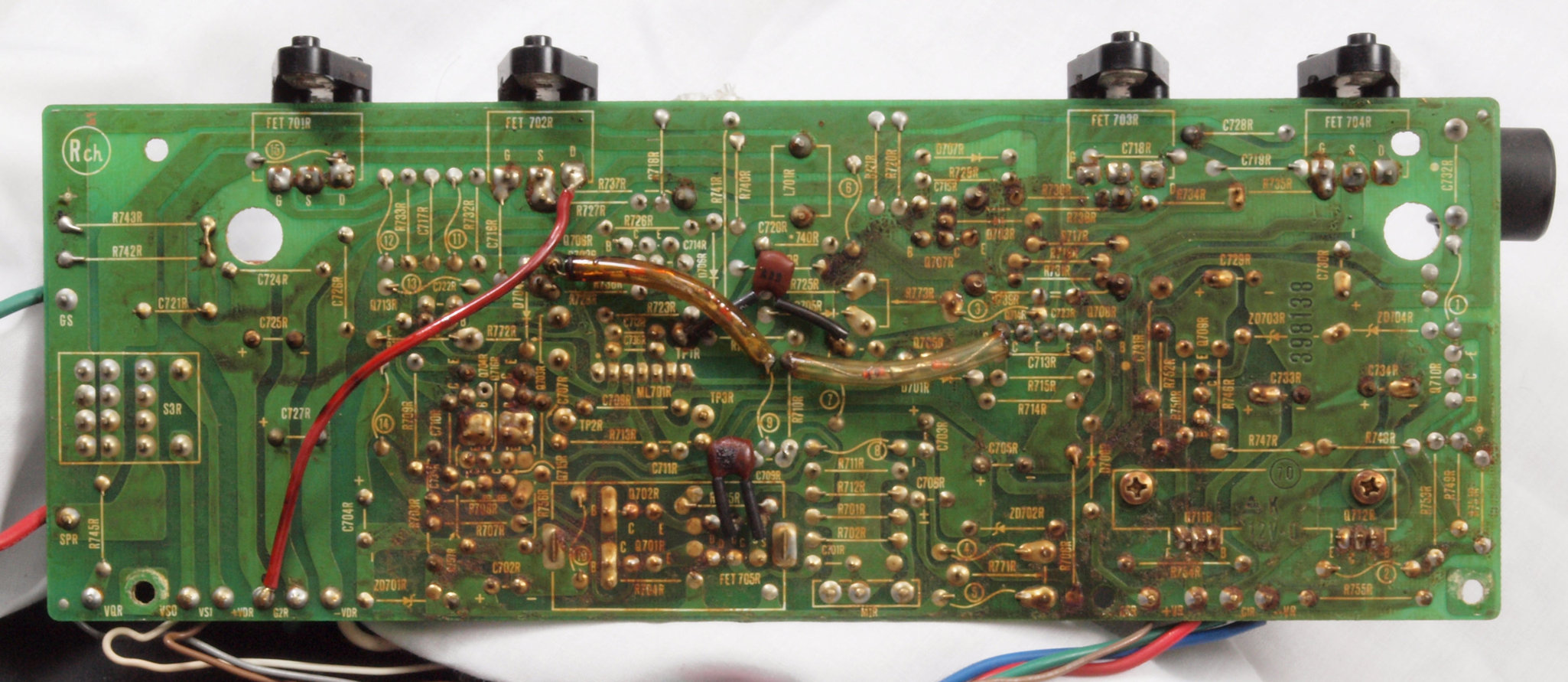

Ｃ７３．　修理前　入力ＲＣＡ端子基板裏

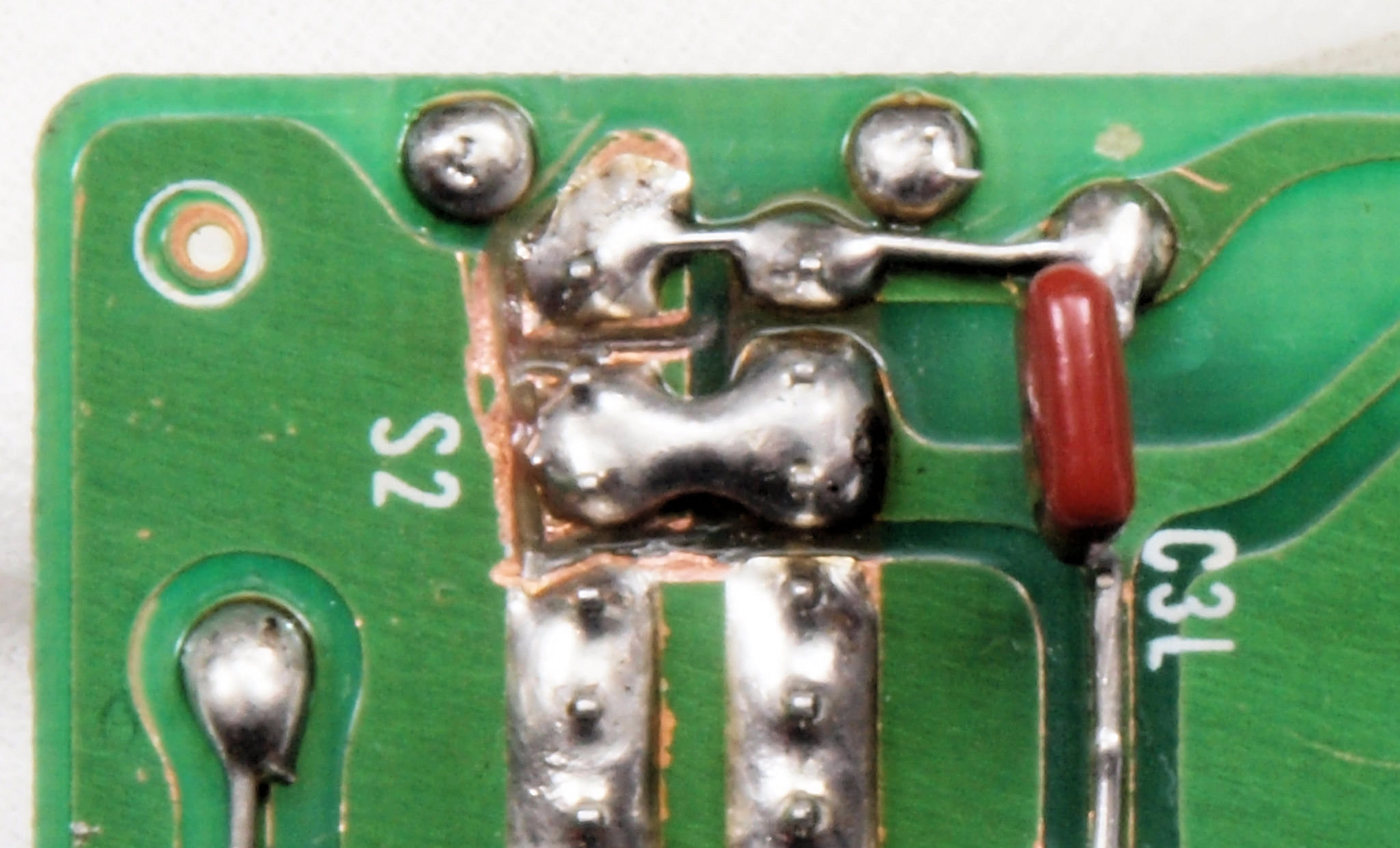

Ｃ７４．　修理中　入力ＲＣＡ端子基板裏　Ｌ側もＷ−ＳＷにする為、基板改造。

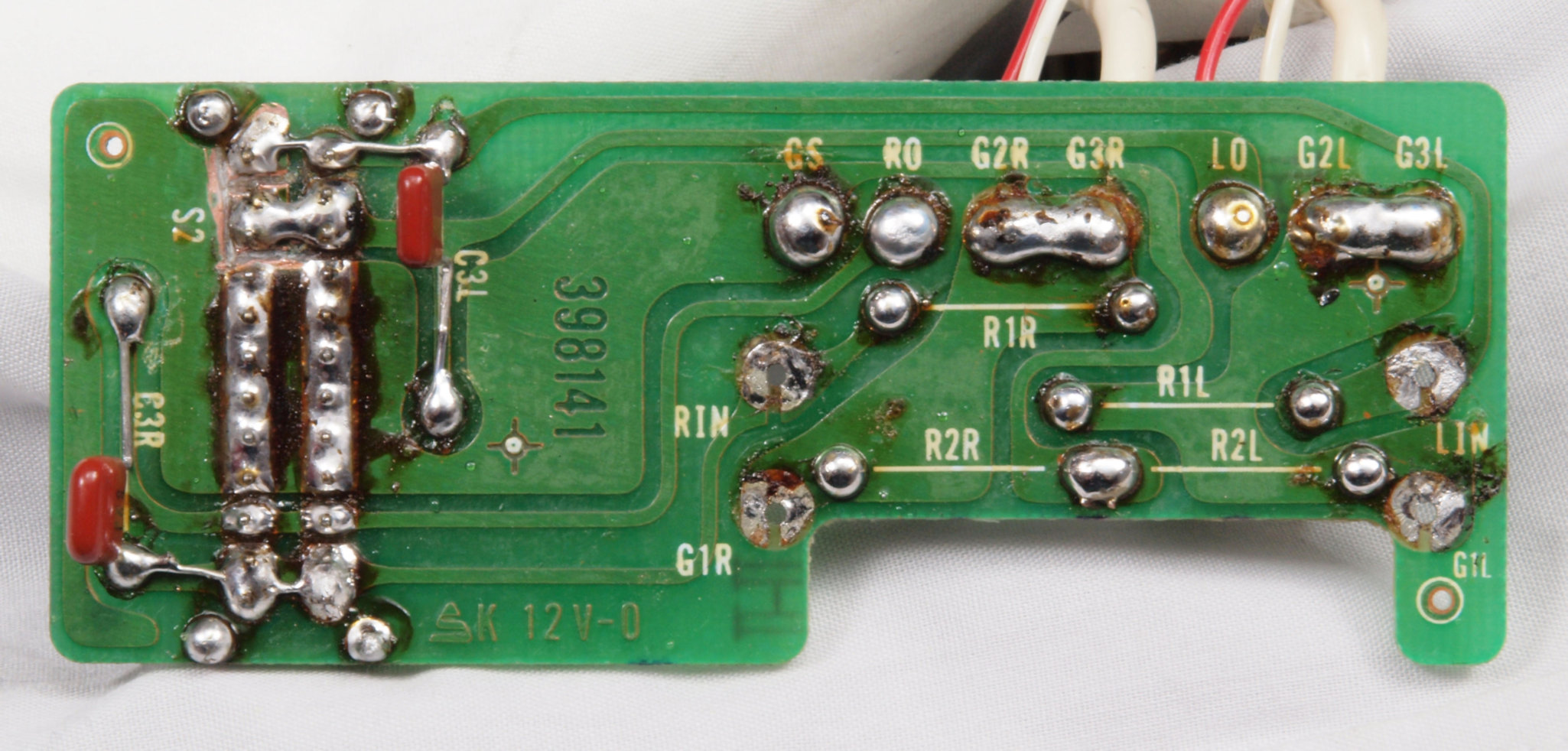

Ｃ７５．　修理（半田補正）後　入力ＲＣＡ端子基板裏　　半田を全部やり直す。　フイルムコンデンサー２個増設。

Ｃ７６．　完成入力ＲＣＡ端子裏　洗浄後防湿材を塗る。

Ｃ７７．　修理前　入力ＲＣＡ端子基板取付裏

Ｃ７８．　修理後　入力ＲＣＡ端子基板取付裏

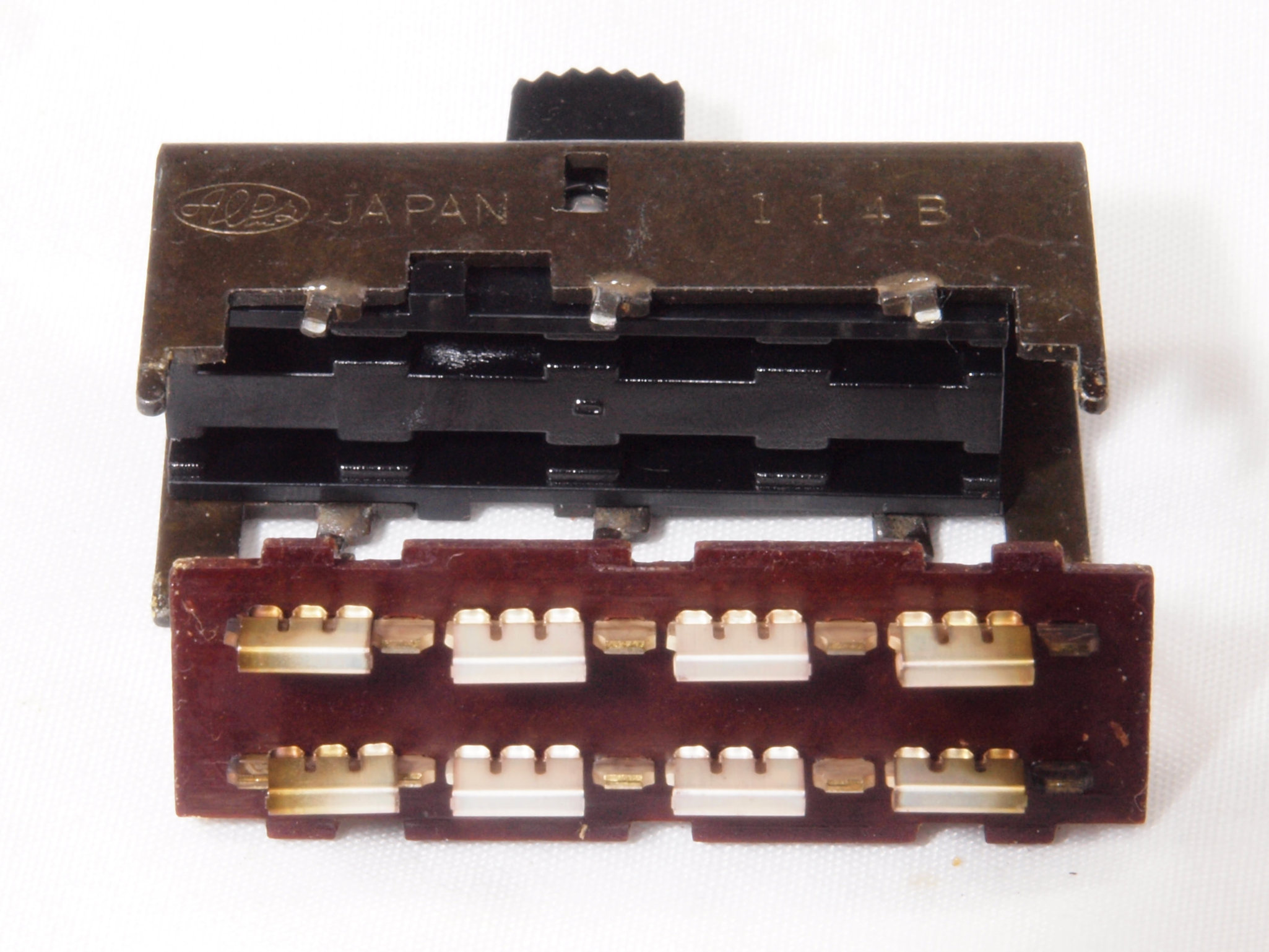

Ｃ８１．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。

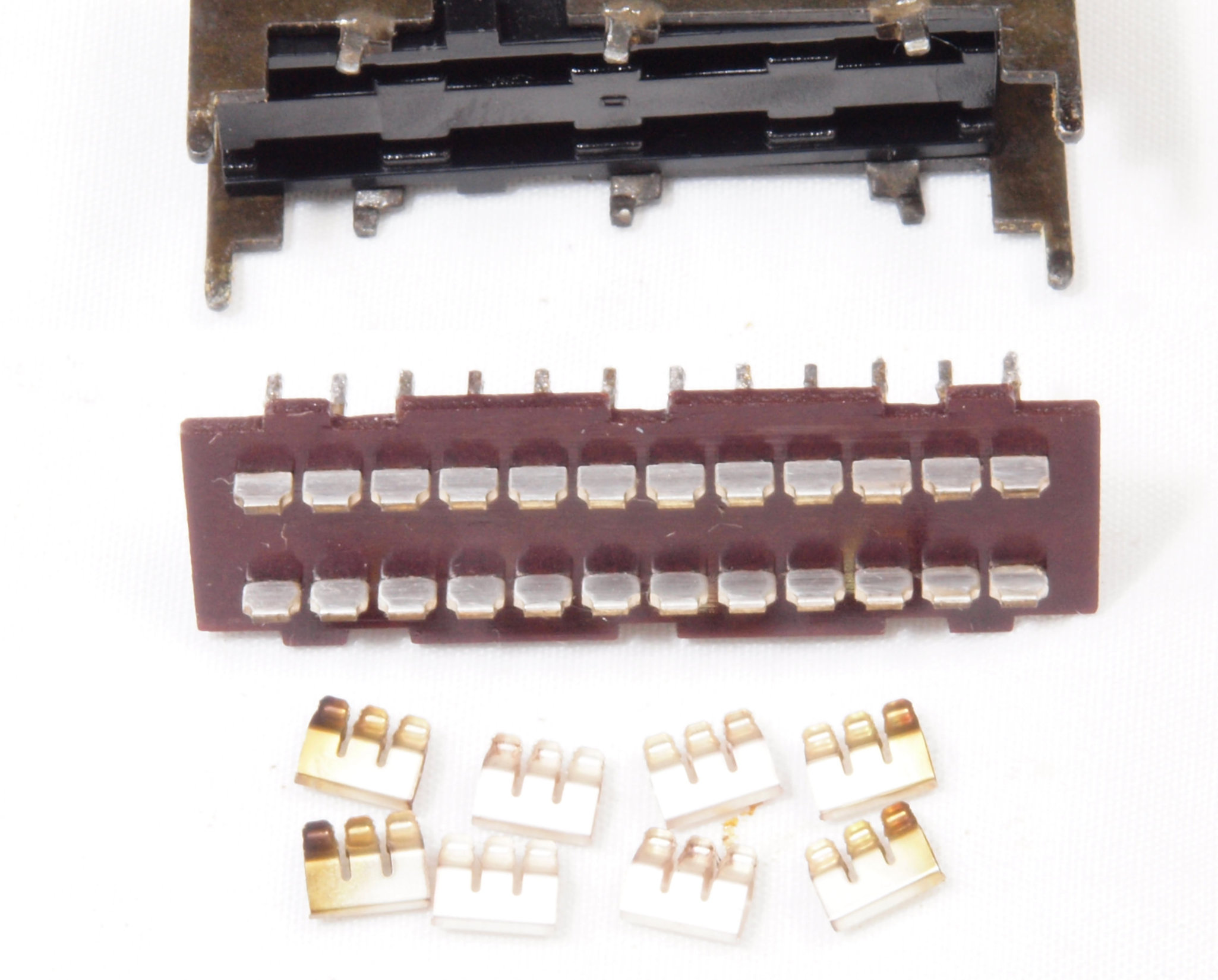

Ｃ８２．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解、肝心の接触端子部。

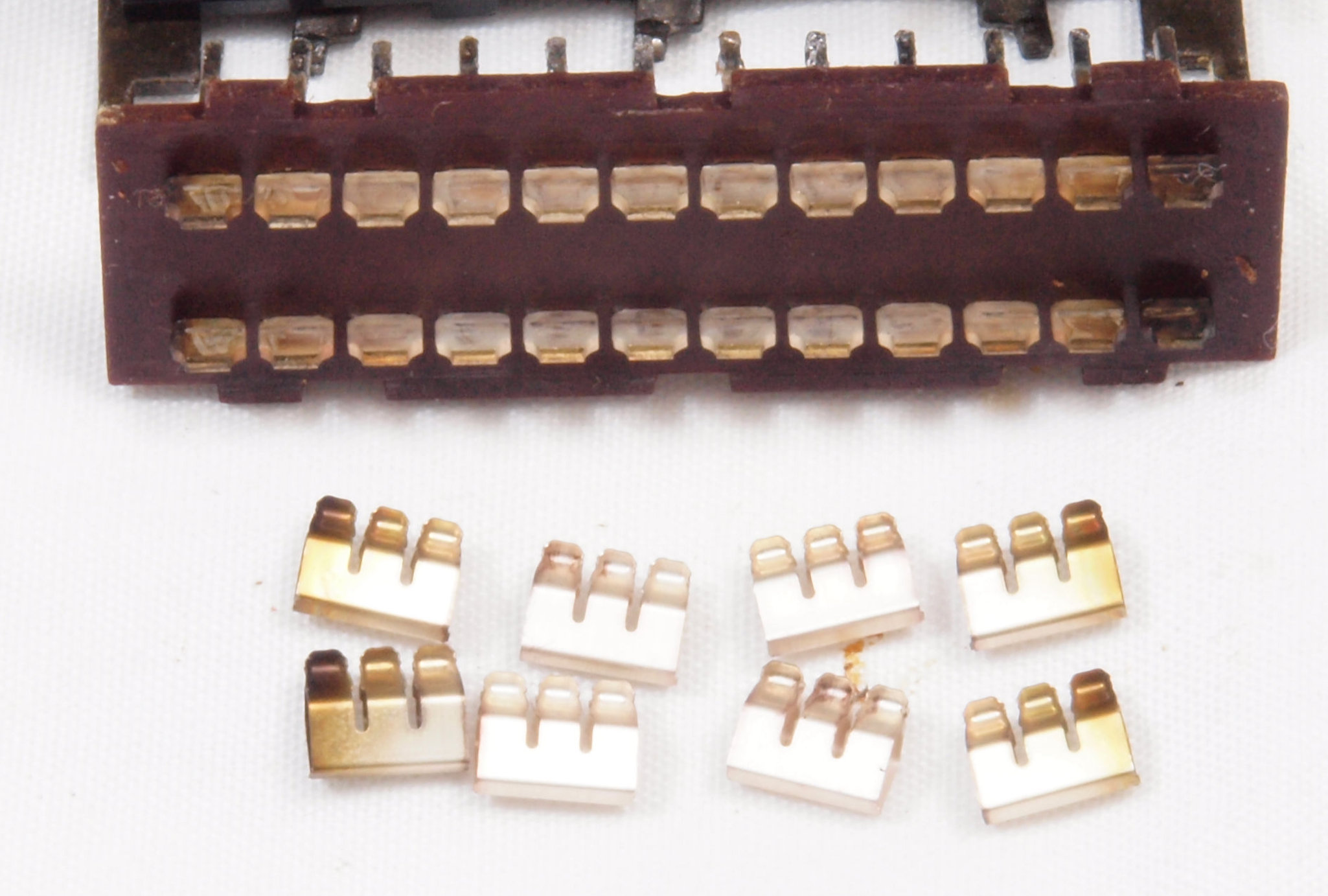

Ｃ８３．　修理中　ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。肝心の接触端子は綺麗な内側のを使用。

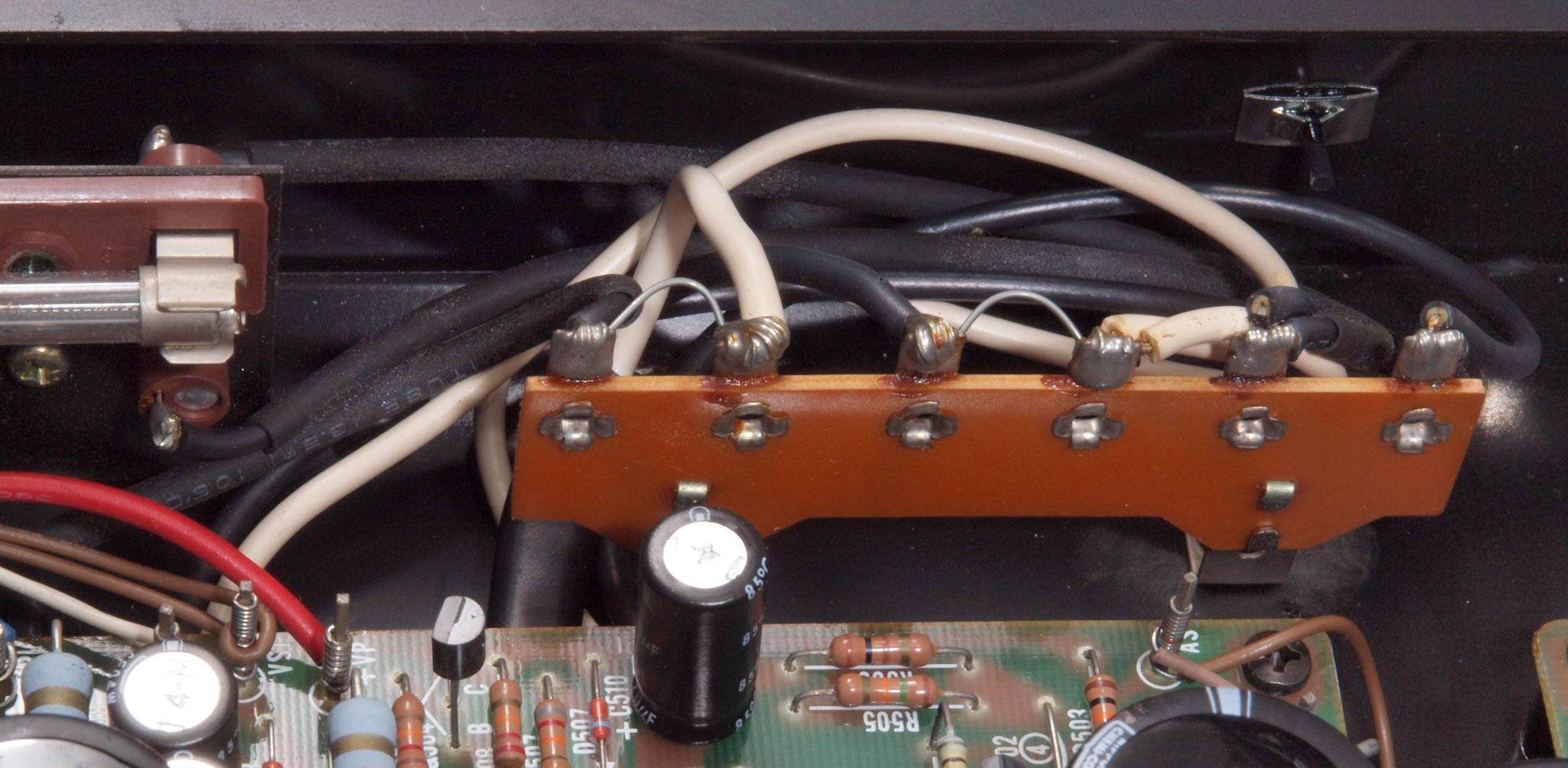

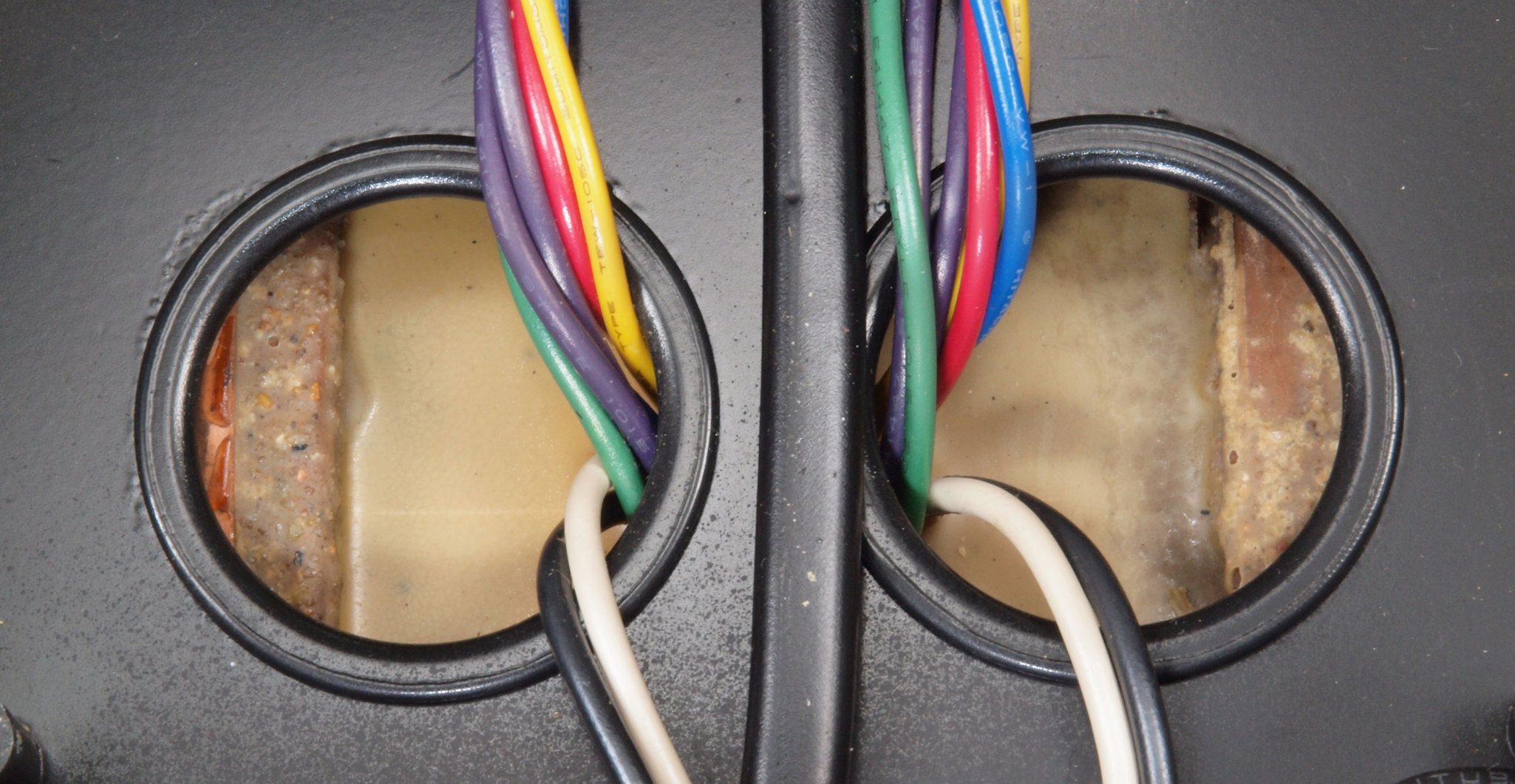

ＣＢ１．　修理前　電源ケーブル取り付け部。

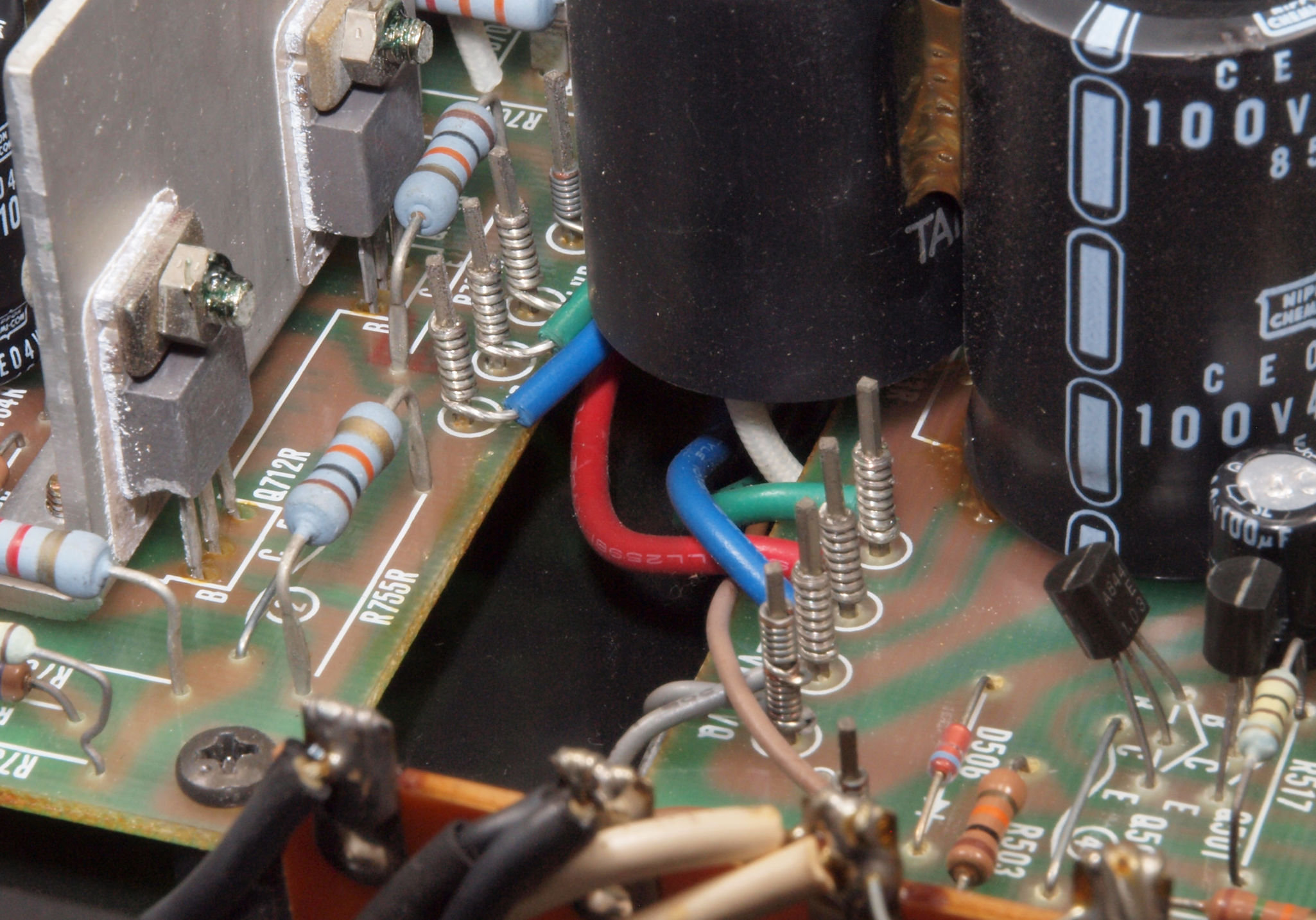

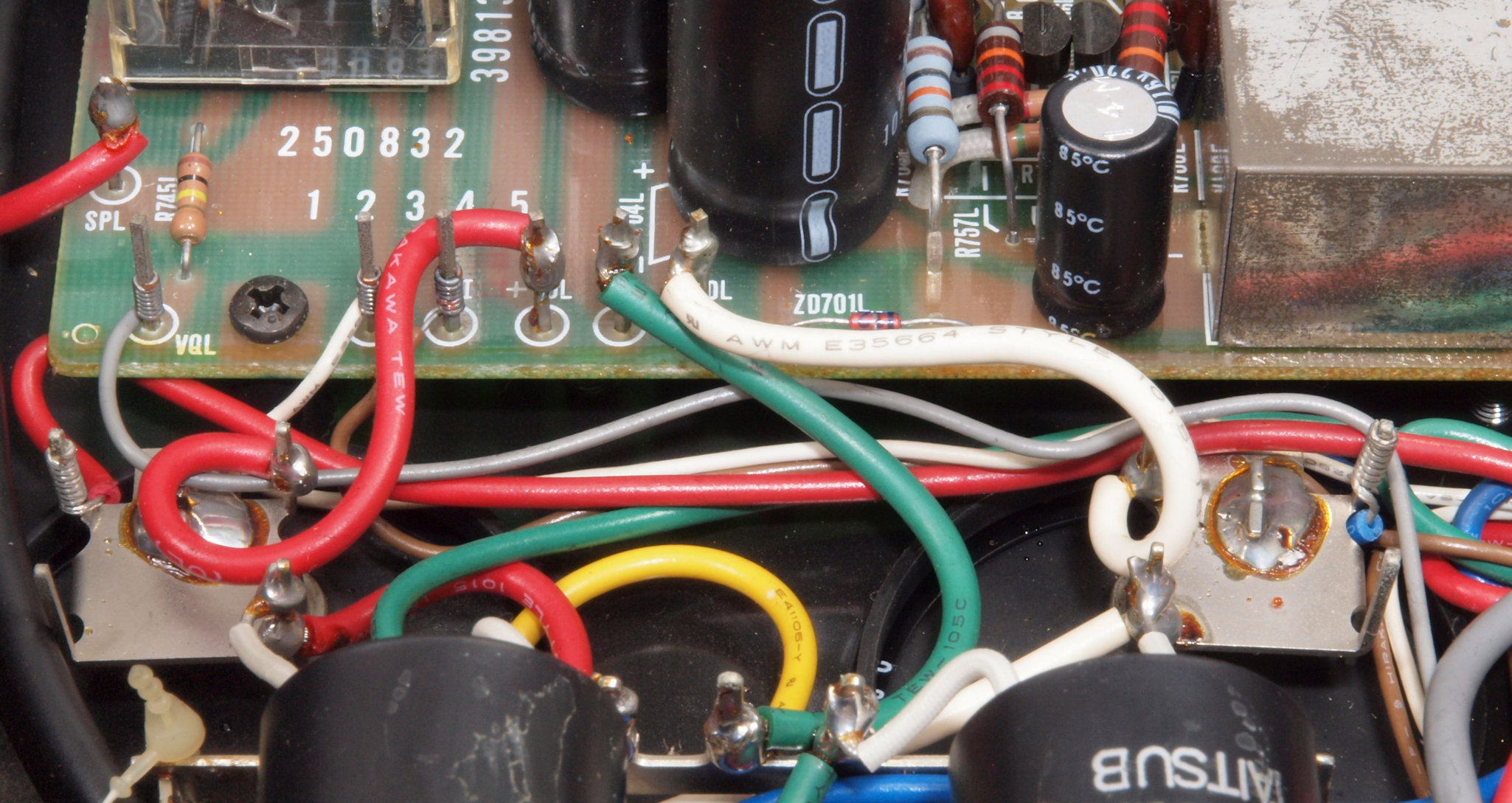

ＣＣ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＣ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＣ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＣ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

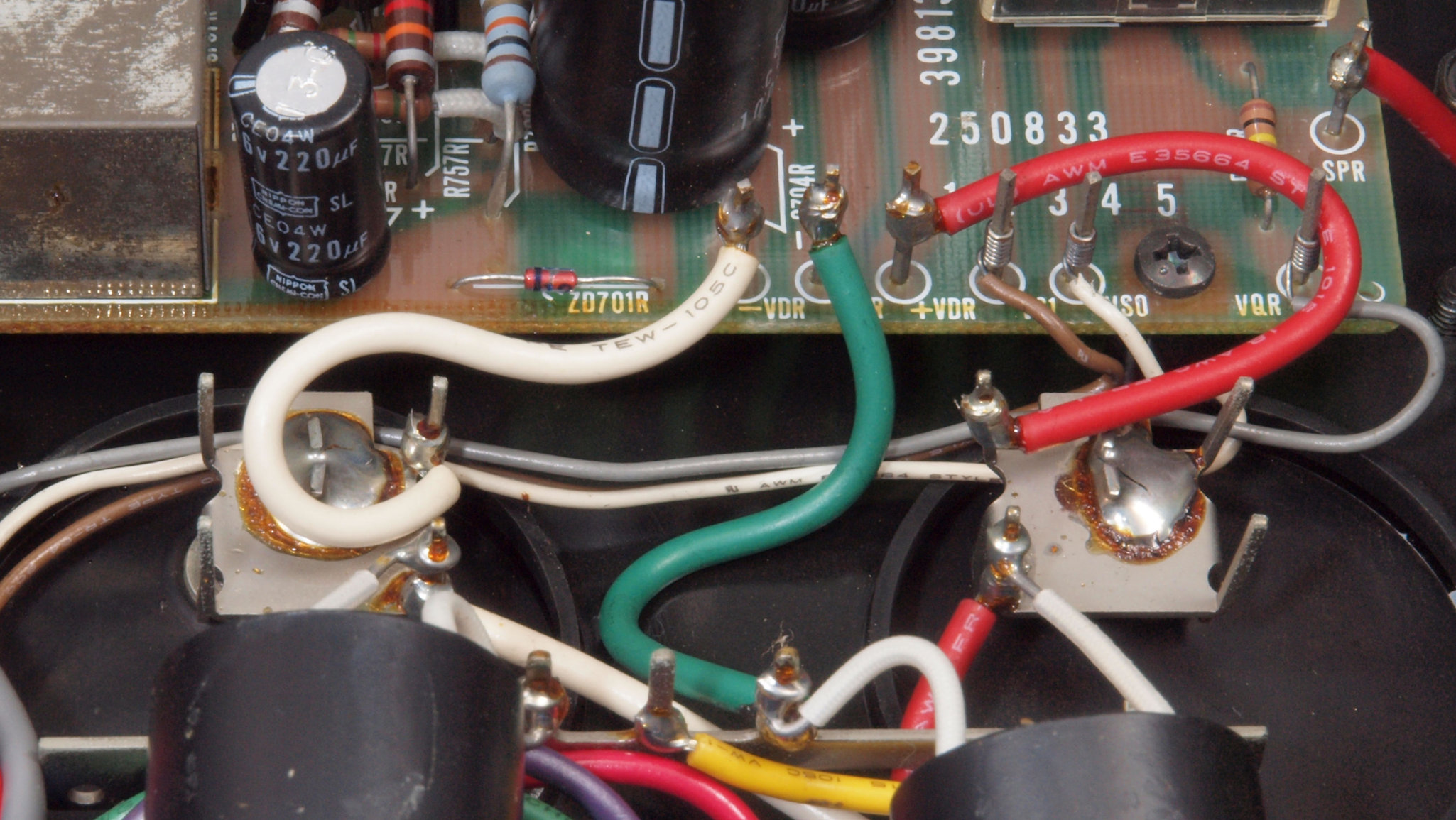

ＣＣ５．　修理前　Ｒ側ドライブ基板−電源基板へのラッピング線

ＣＣ６．　修理後　Ｒ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

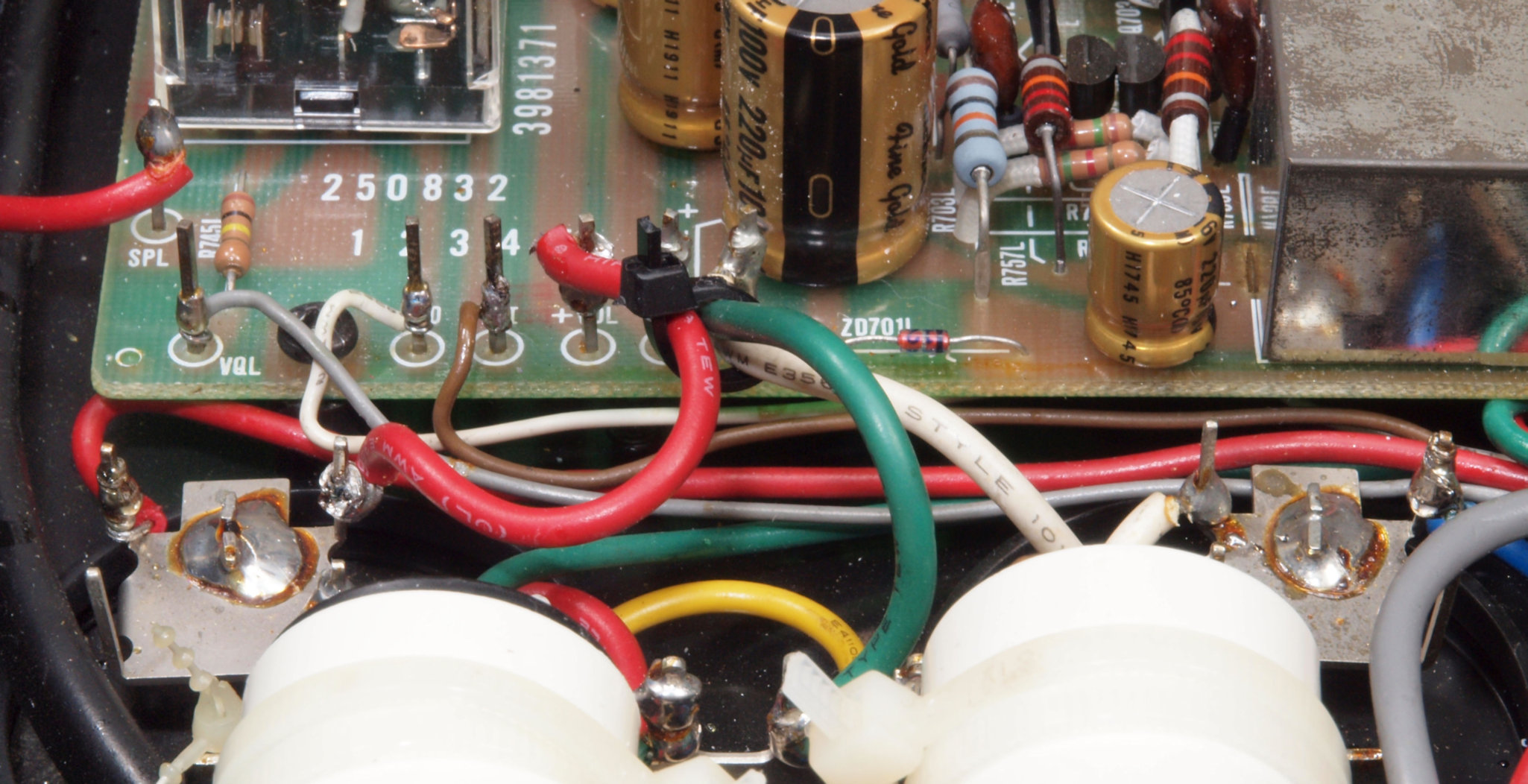

ＣＣ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＣ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

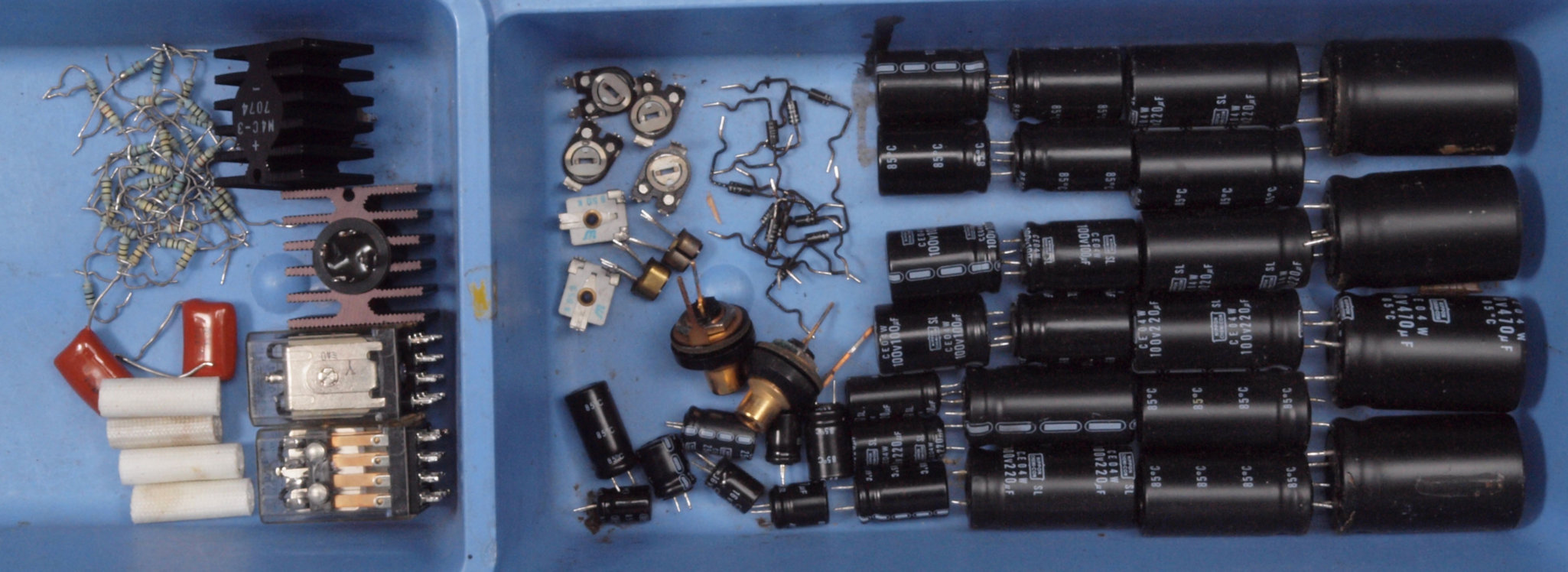

ＣＥ１．　交換した部品。

ＣＦ１．　修理前　下から見る

ＣＦ２．　修理後　下から見る

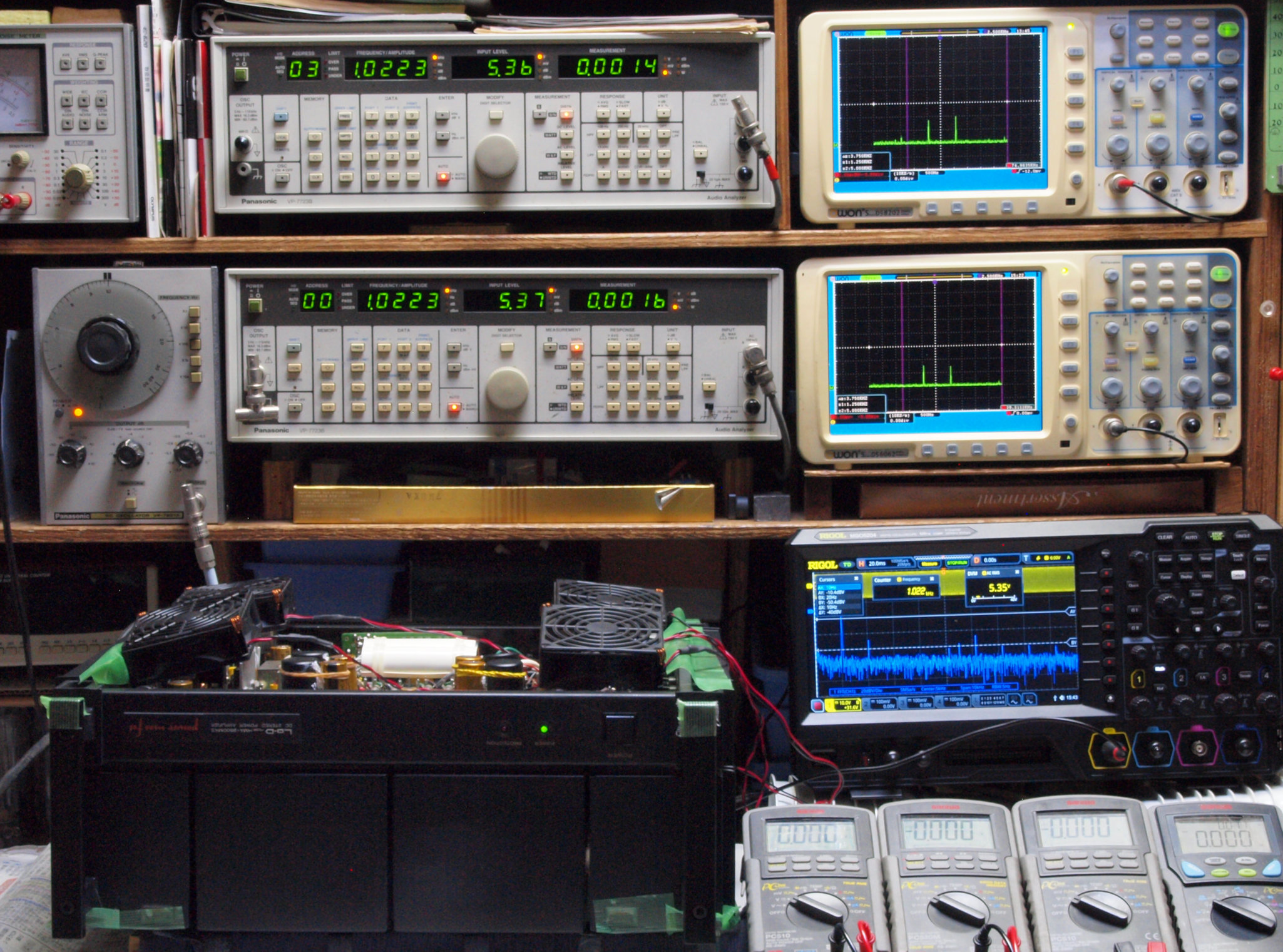

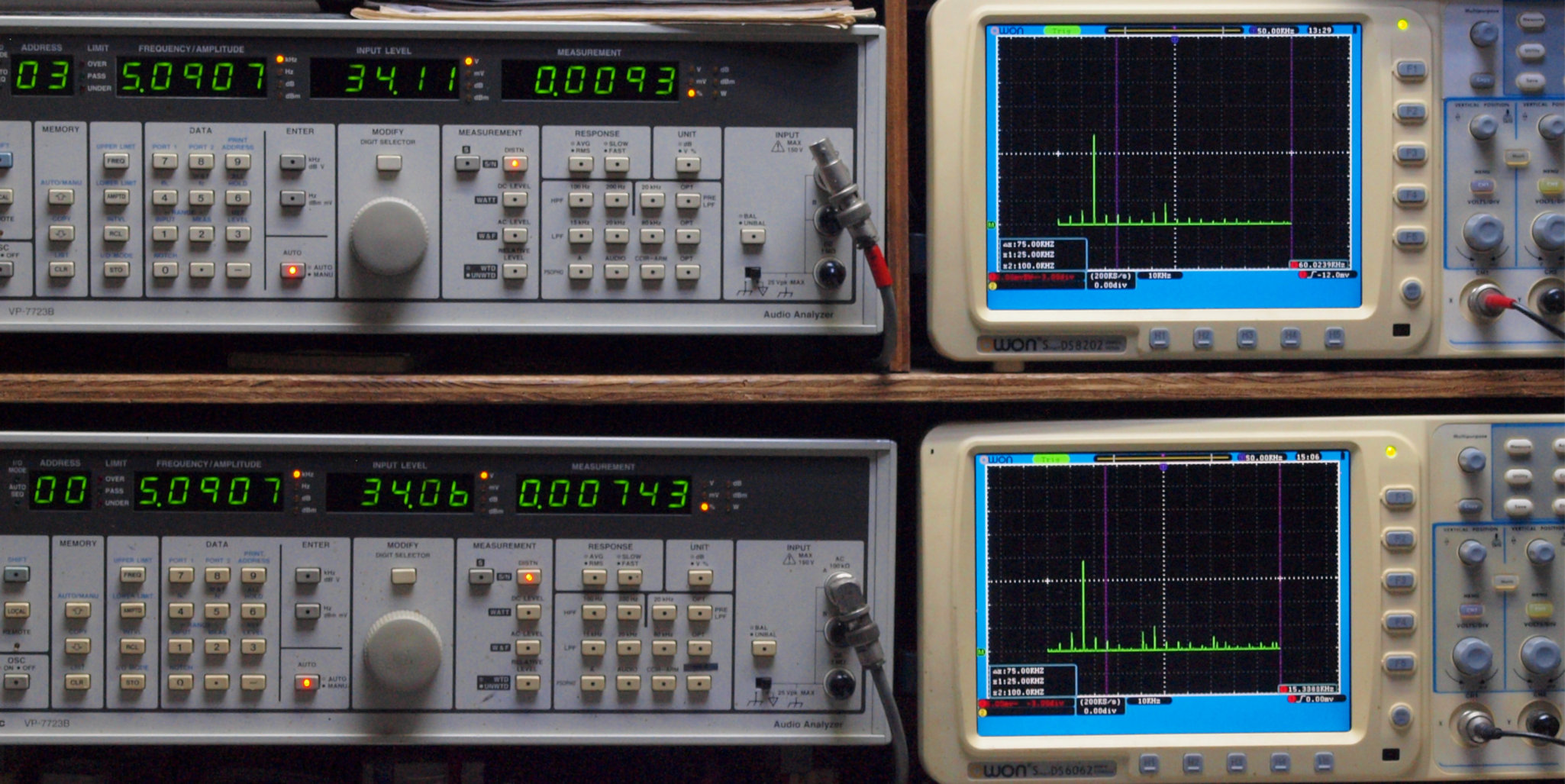

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

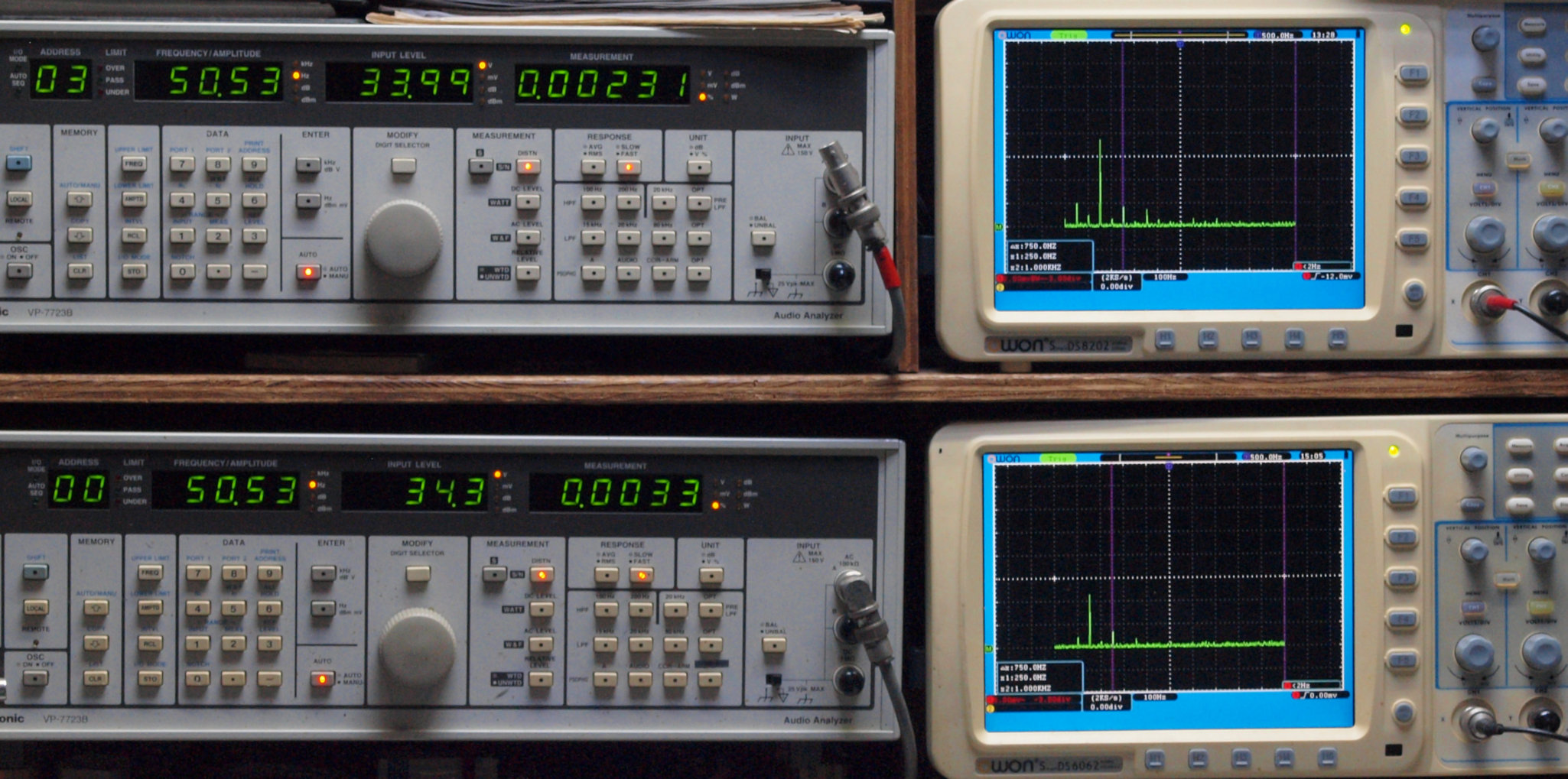

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２３１％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

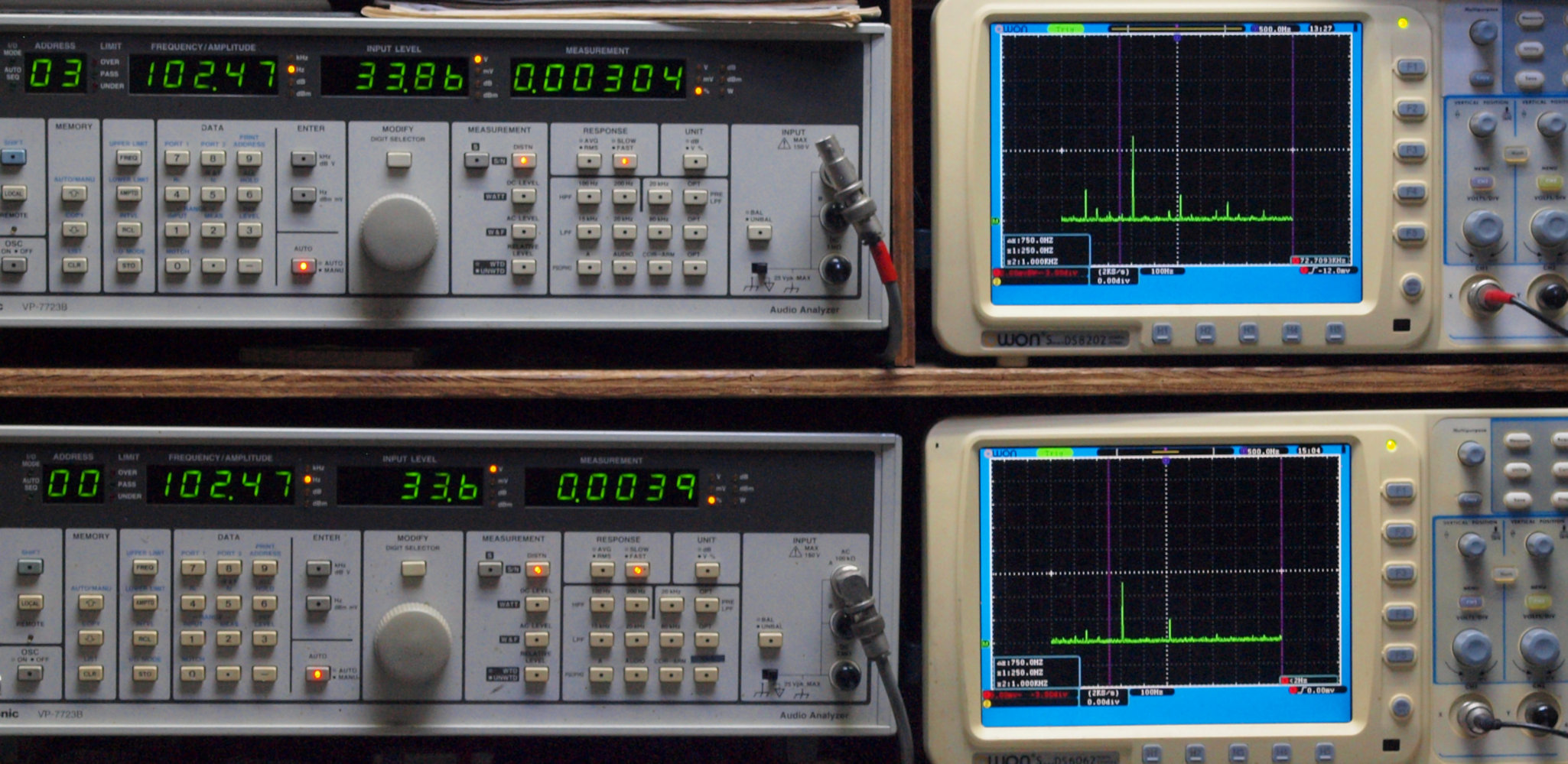

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３０４％歪み。 　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５９４歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

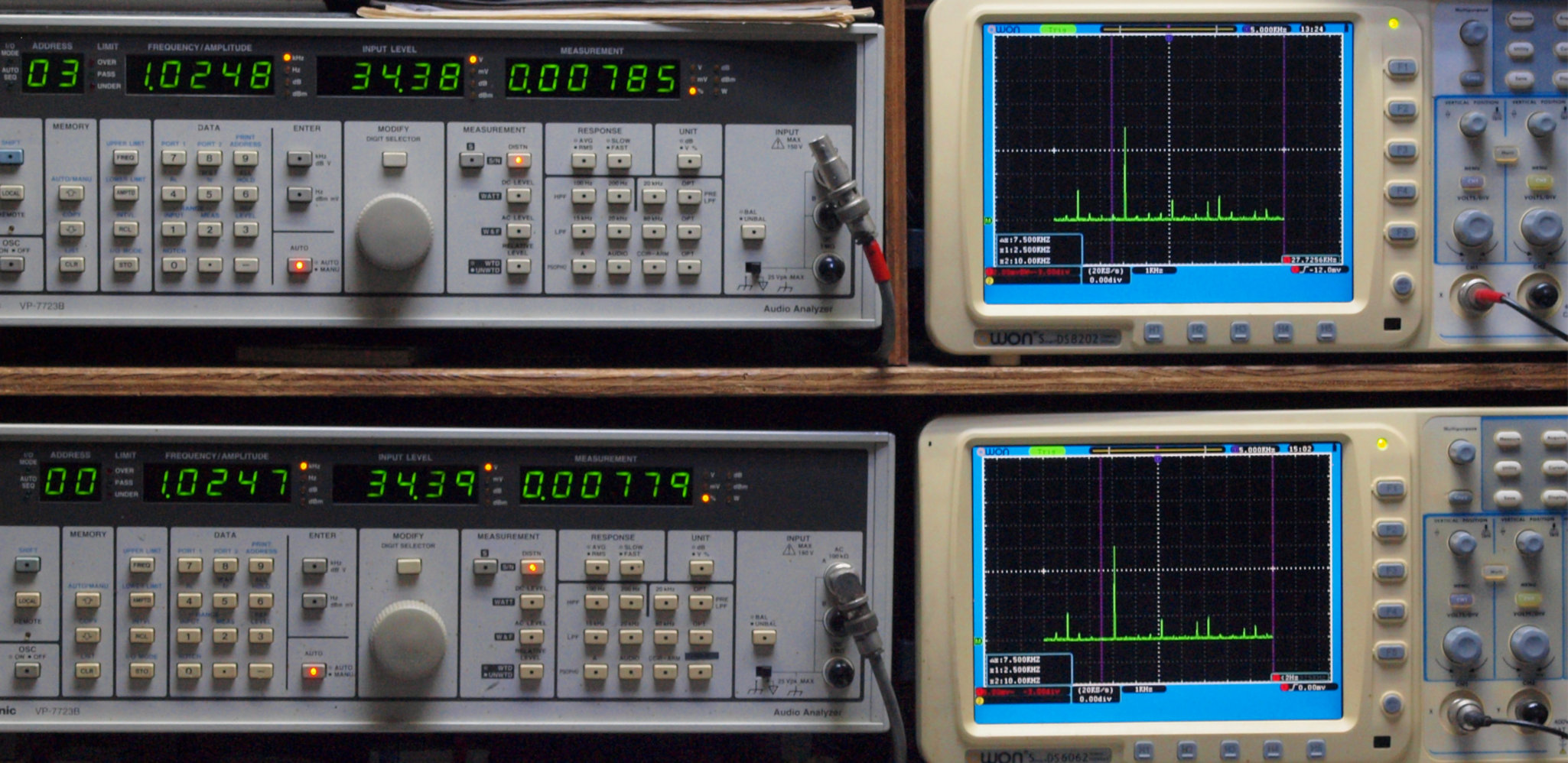

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７８５％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７７９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００９３％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７４３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３８６％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００２７６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

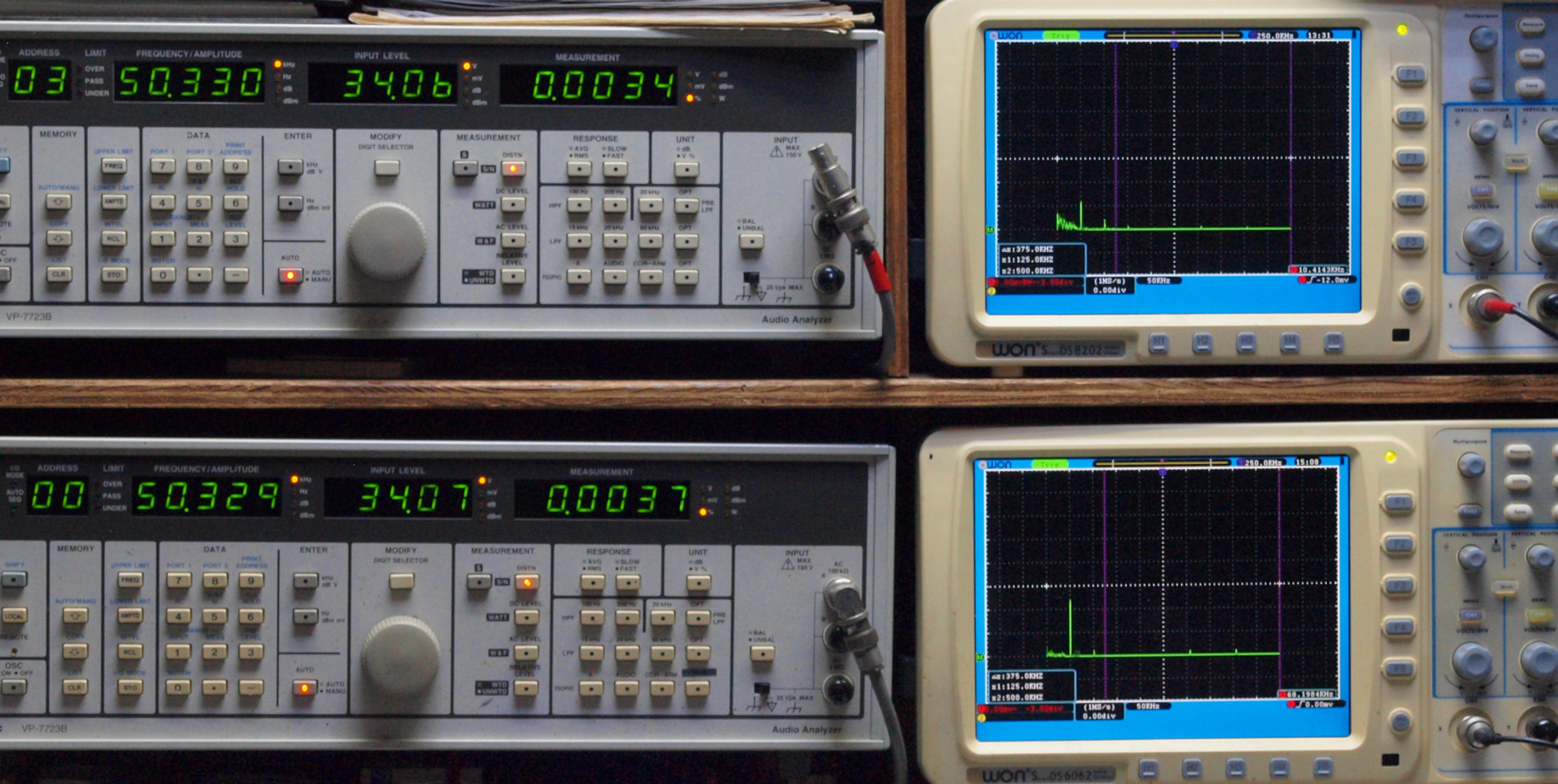

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３４％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００３７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２１０％歪み。 　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

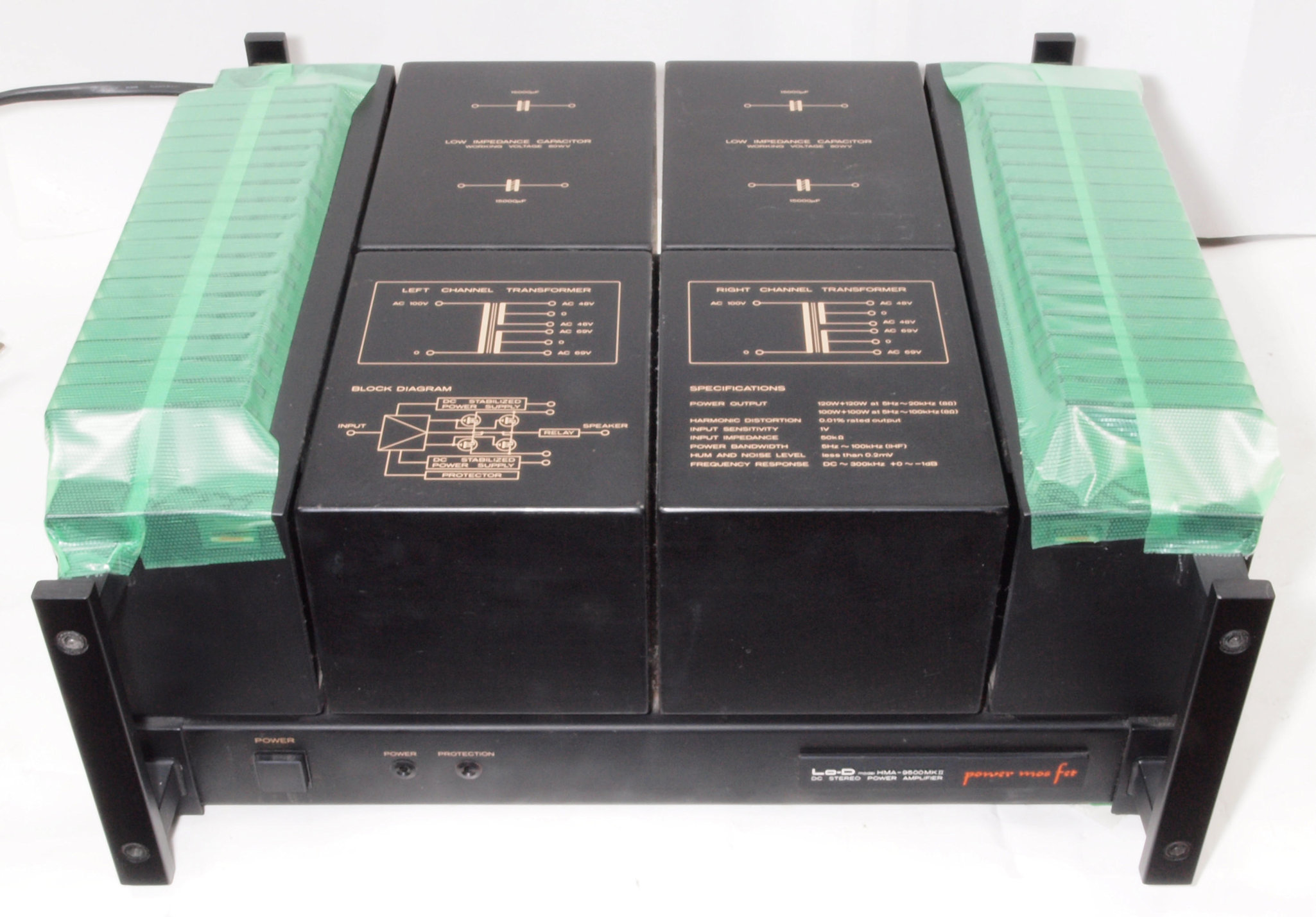

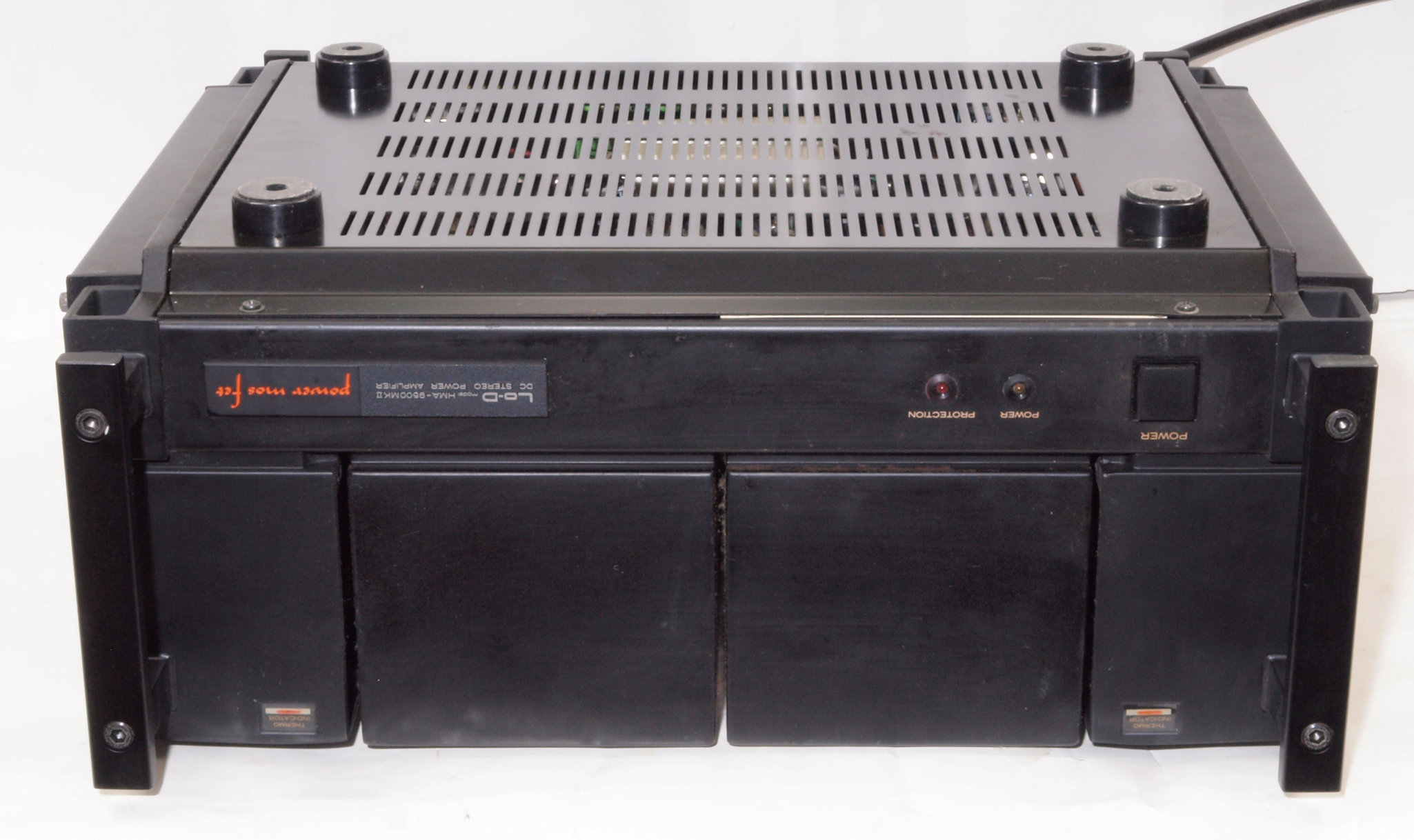

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体正面から見る。
