ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１(Reference)．　１１台目 修理記録

平成２４年５月６日到着　　６月１５日完成

Ａ．　修理前の状況。 1992年に購入いたしました（いわゆるワンオーナーになります）。 これまで２回ほど、セレクタ接触不良、ボリュームのガリ発生で、購入店→正規代理店を通じて修理をいたしました。 ２回目の修理は、今から１０年ほど前になりますが、それ以降、目立った不具合もなく使用しておりました。 修理時にコンデンサの交換が行われているかは、未確認です。 また、当方の使用状況としては、毎日何時間も電源を入れるということはしておりませんし、特に夏場の使用は控えておりました（なんと言っても、あの熱さですから）。 ところが先日、（おはずかしいハナシですが）スキーで左腕を骨折し手術のため入院していたのですが、iPodでアナログLPを本機経由でデジタル化した音源を聴いていた際、どうも左右のバランスがおかしい（左チャネルが小さい）ように思えました。 退院後、あらためて録音機材であるYAMAHAのHDDレコーダーの録音レベル表示なども参照しながら聞き直すと、やはり左チャネルのほうがレベルが低くなっていました。 　そして、このチェックをしている最中、今度は時々、右チャネルの音が全く出なくなったりしました。 急遽、別のアンプを購入し同一音源にて同様にHDDレコーダーへ送ったところ、今度はバランスは問題ありませんでした。 現在、当方で確認している症状としては以上です。 このアンプの独特の音、特に「声」のつややかさ、艶かしさは、他ではなかなか得られないものです。 よって、修理しながら、可能な限り聴き続けたいと希望しています。 Ｂ．　原因。 電解コンデンサー容量抜け、各部経年劣化。 Ｃ．　修理状況。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 整流ダイオード交換。 RCA端子交換。 ＳＰ端子交換。 電源３Ｐインレットに交換。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６組１２個。 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。 ３Ｐインレットソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定。 Ｆ．　修理費　　８０，０００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

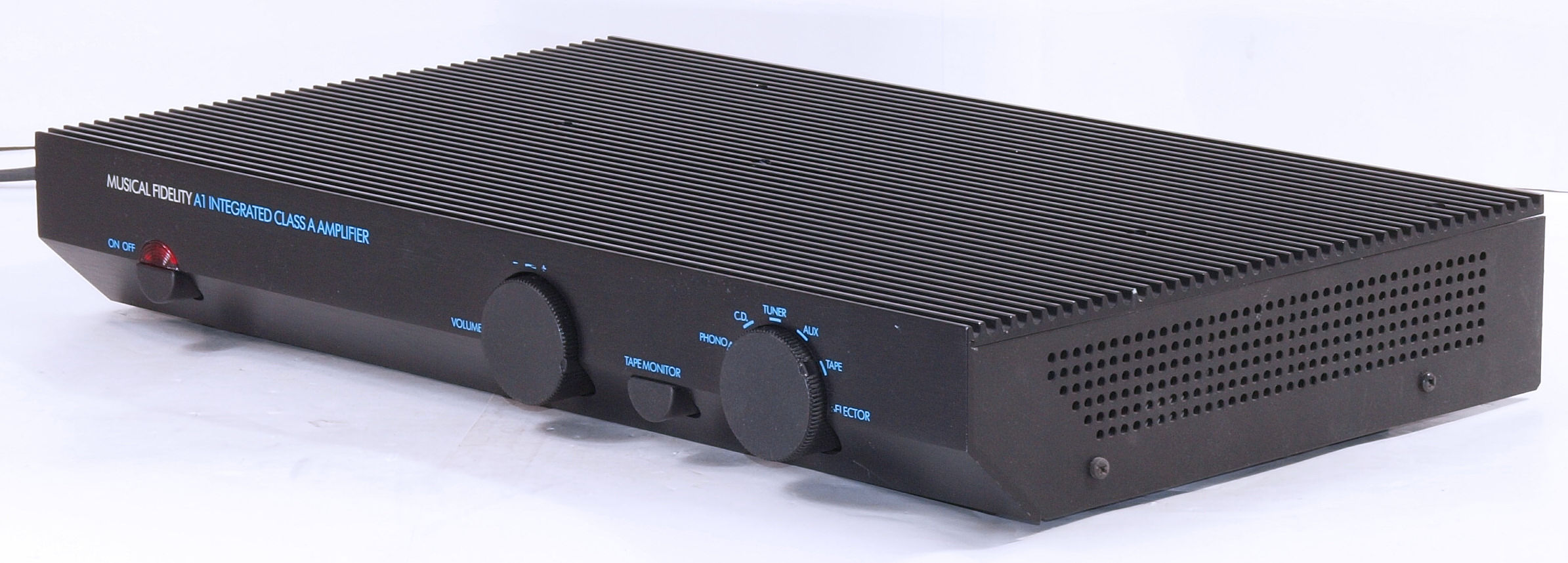

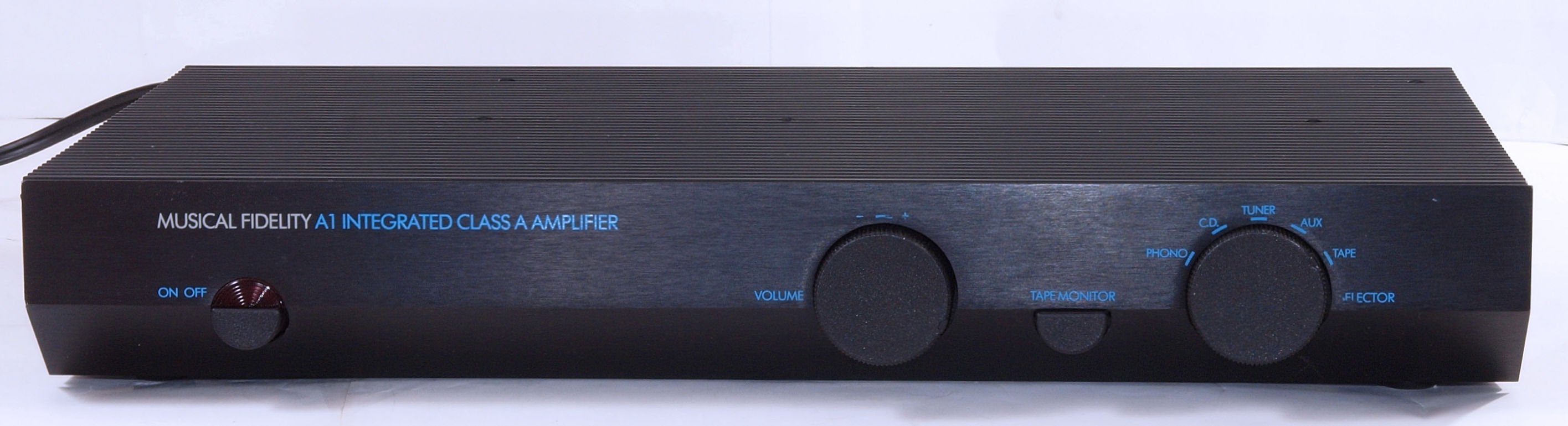

Ａ．　修理前の状況。 Ａ１１．　外観　前から見る。

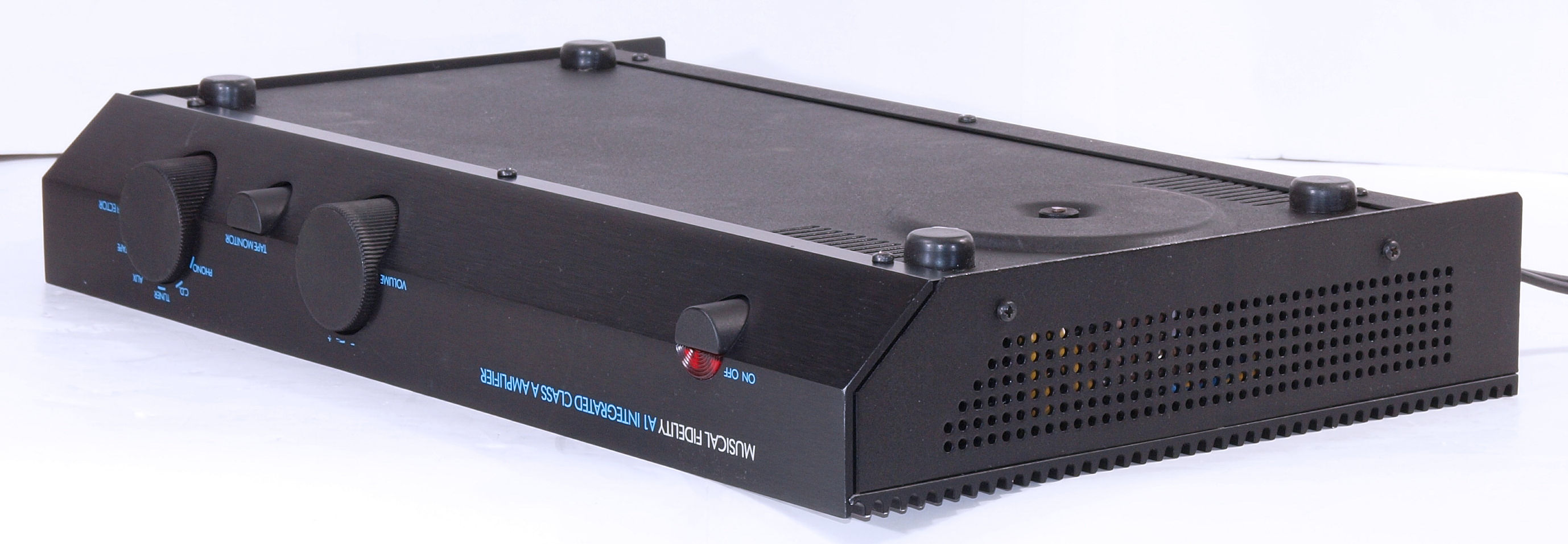

Ａ１２．　外観　前右から見る。

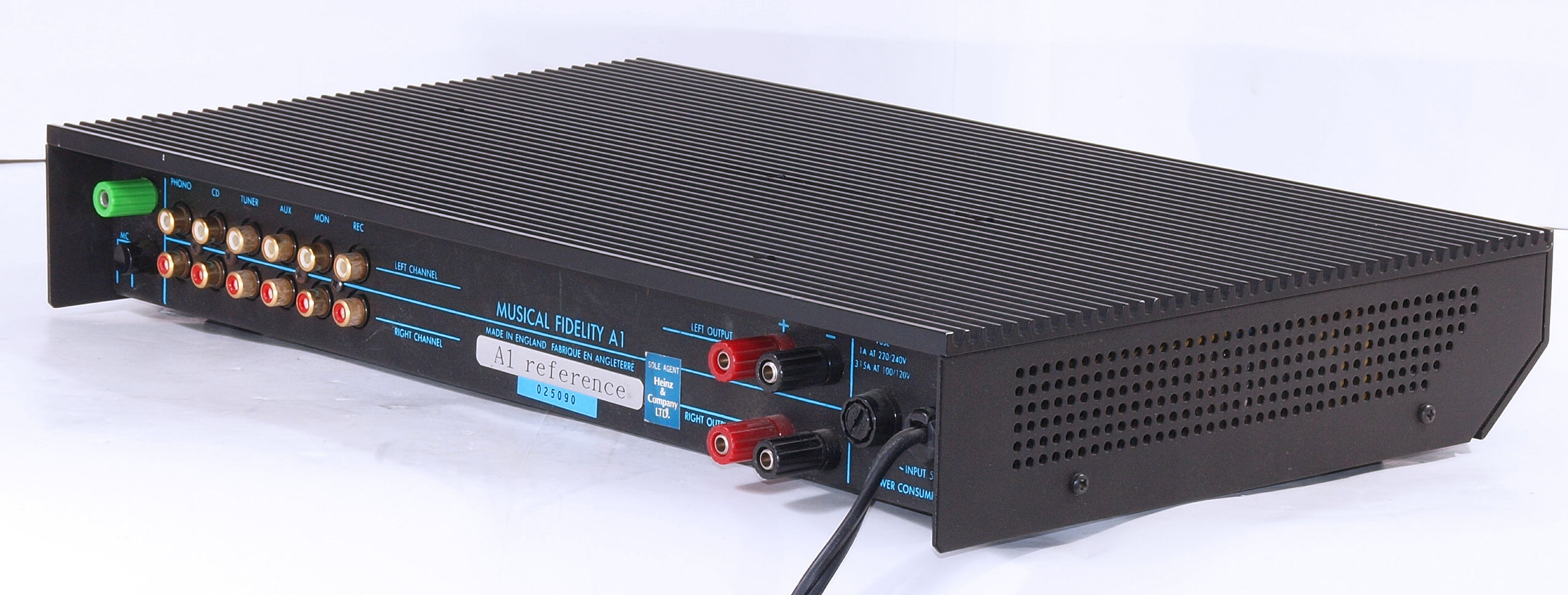

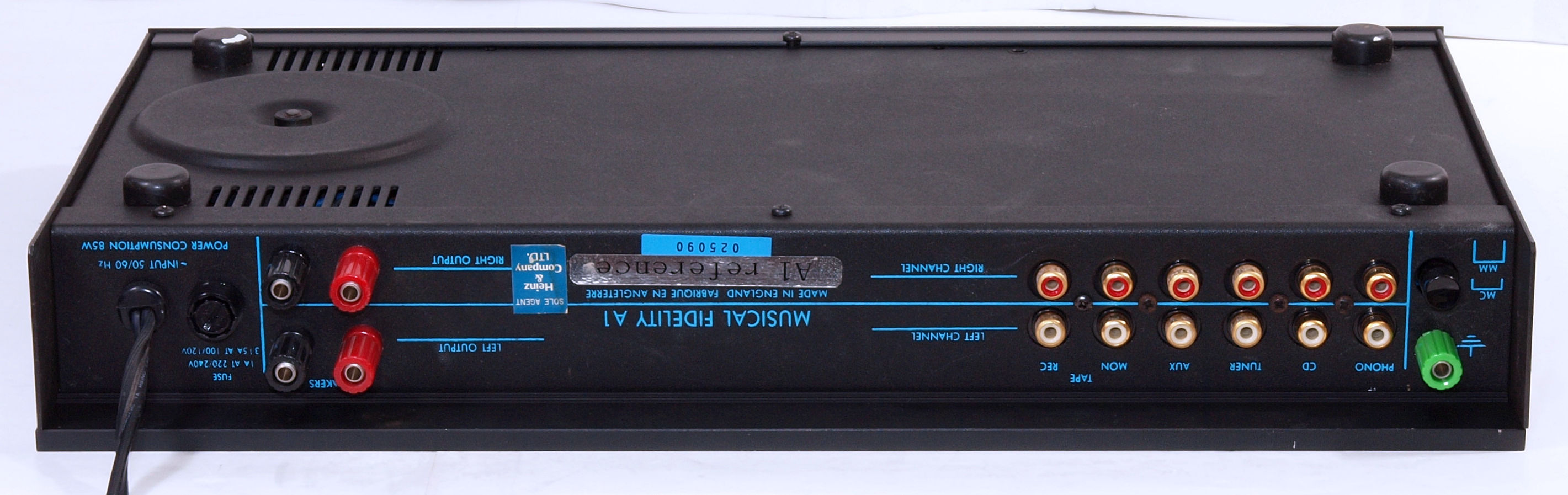

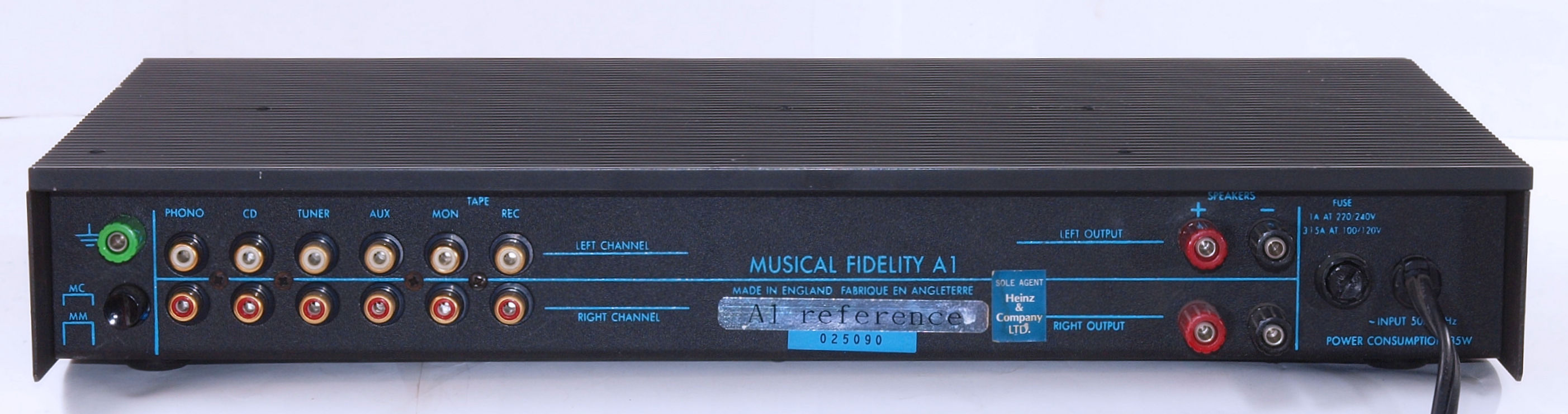

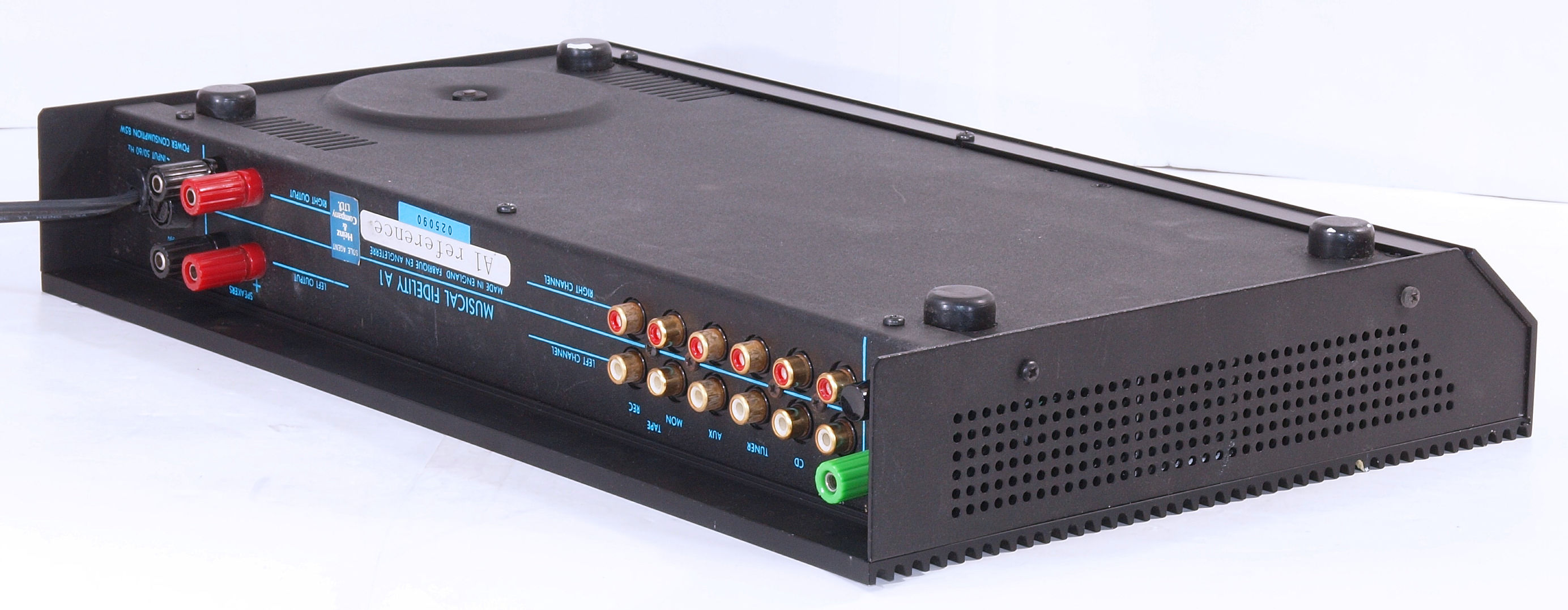

Ａ１３．　外観　後から見る。

Ａ１４．　外観　後左から見る。

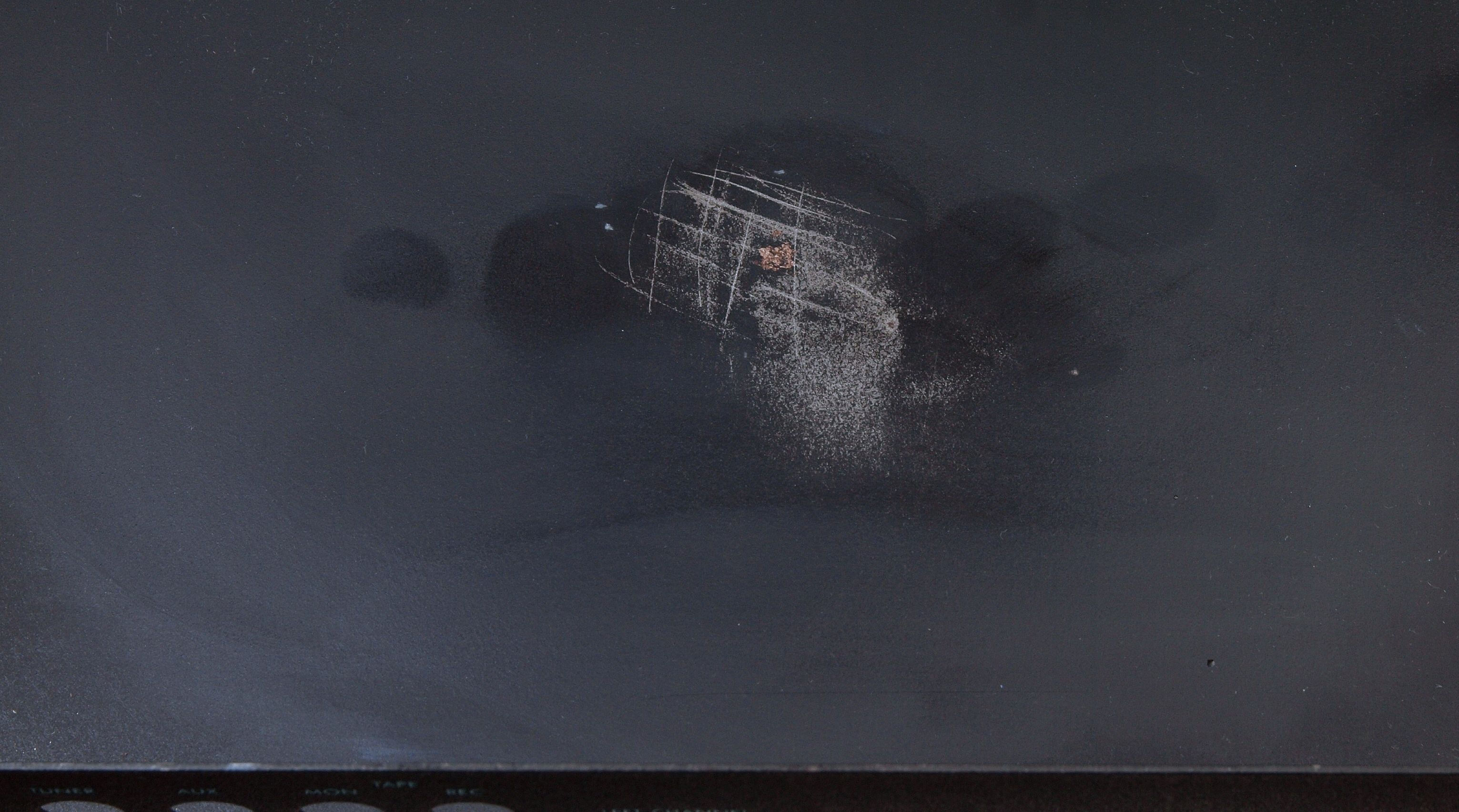

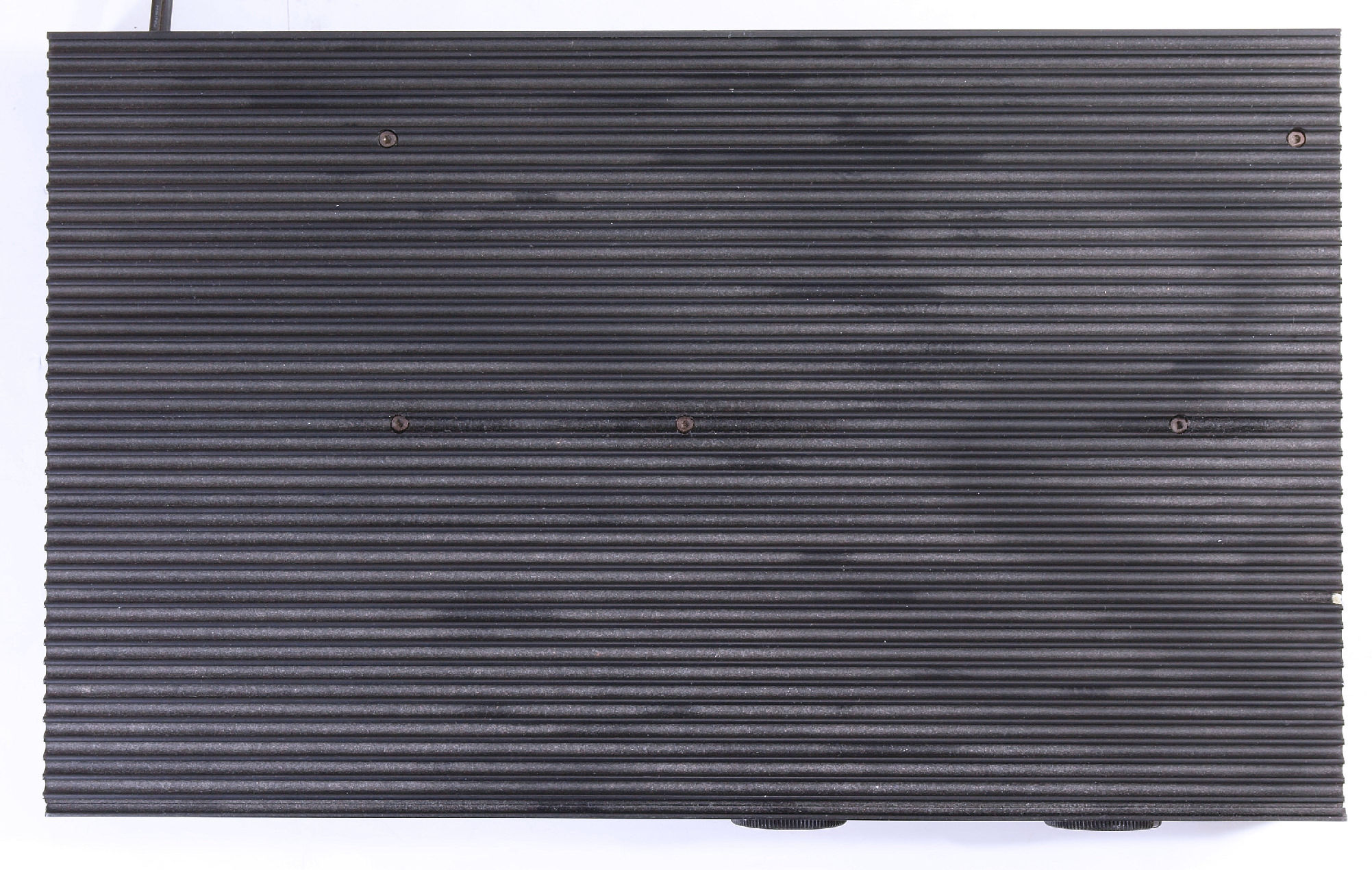

Ａ１５．　外観　上から見る。

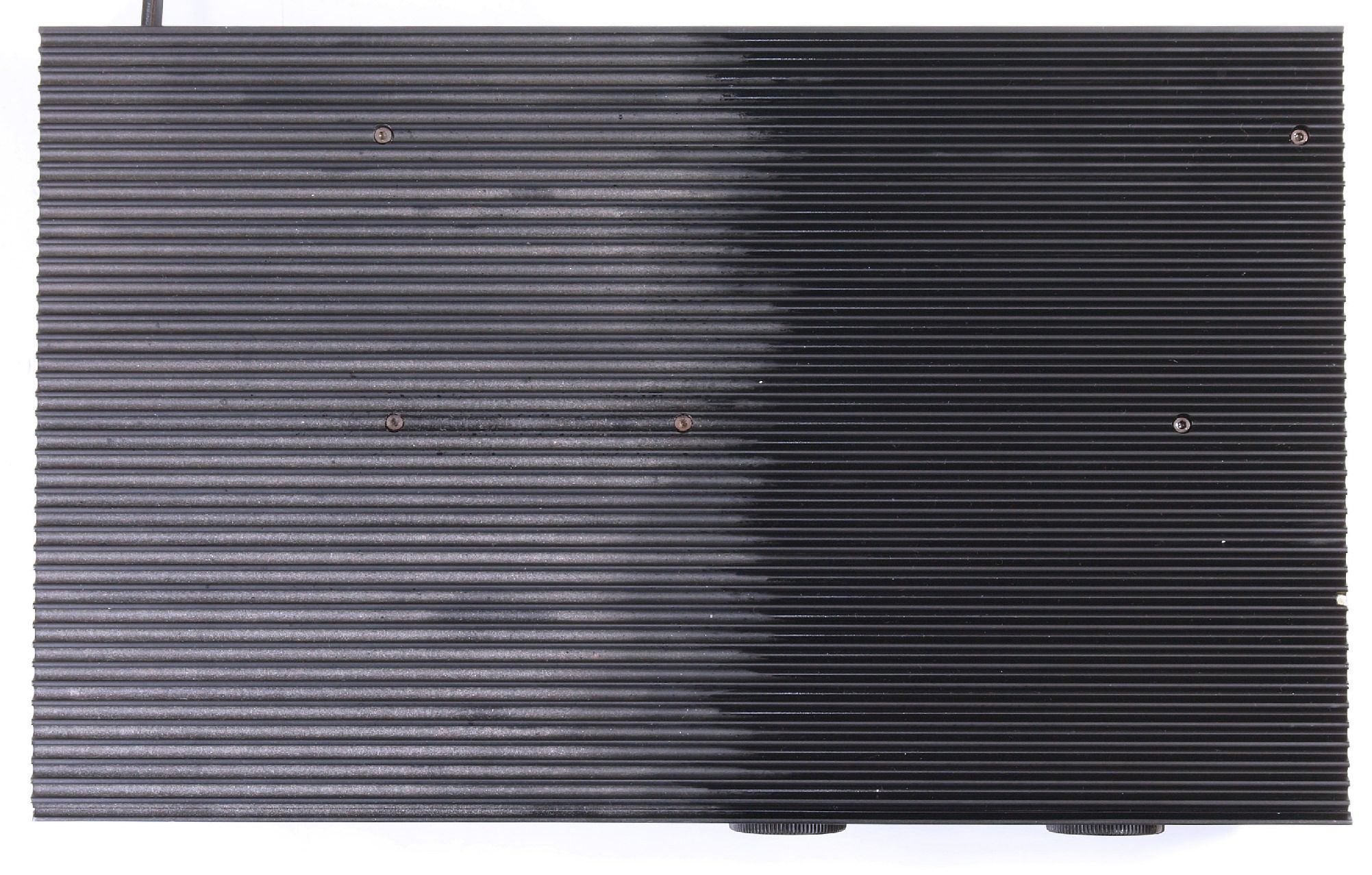

Ａ１６．　外観　右半分を清掃後、　上から見る。

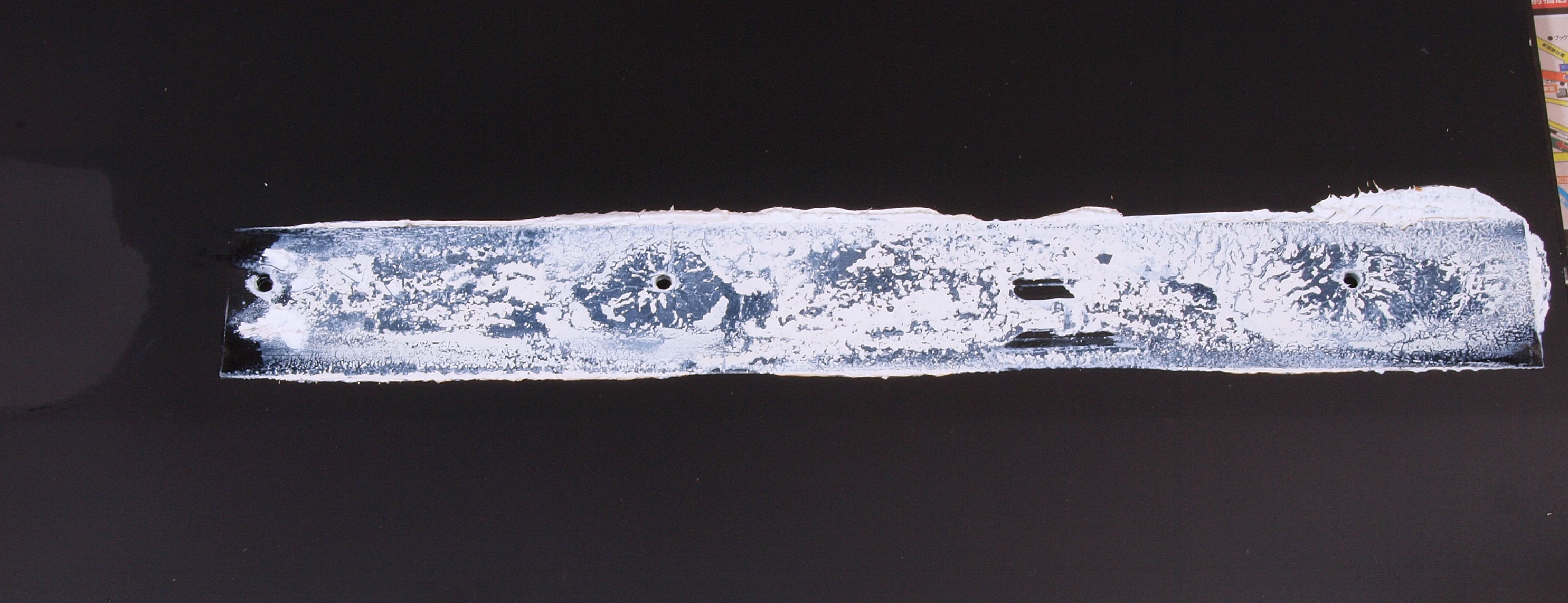

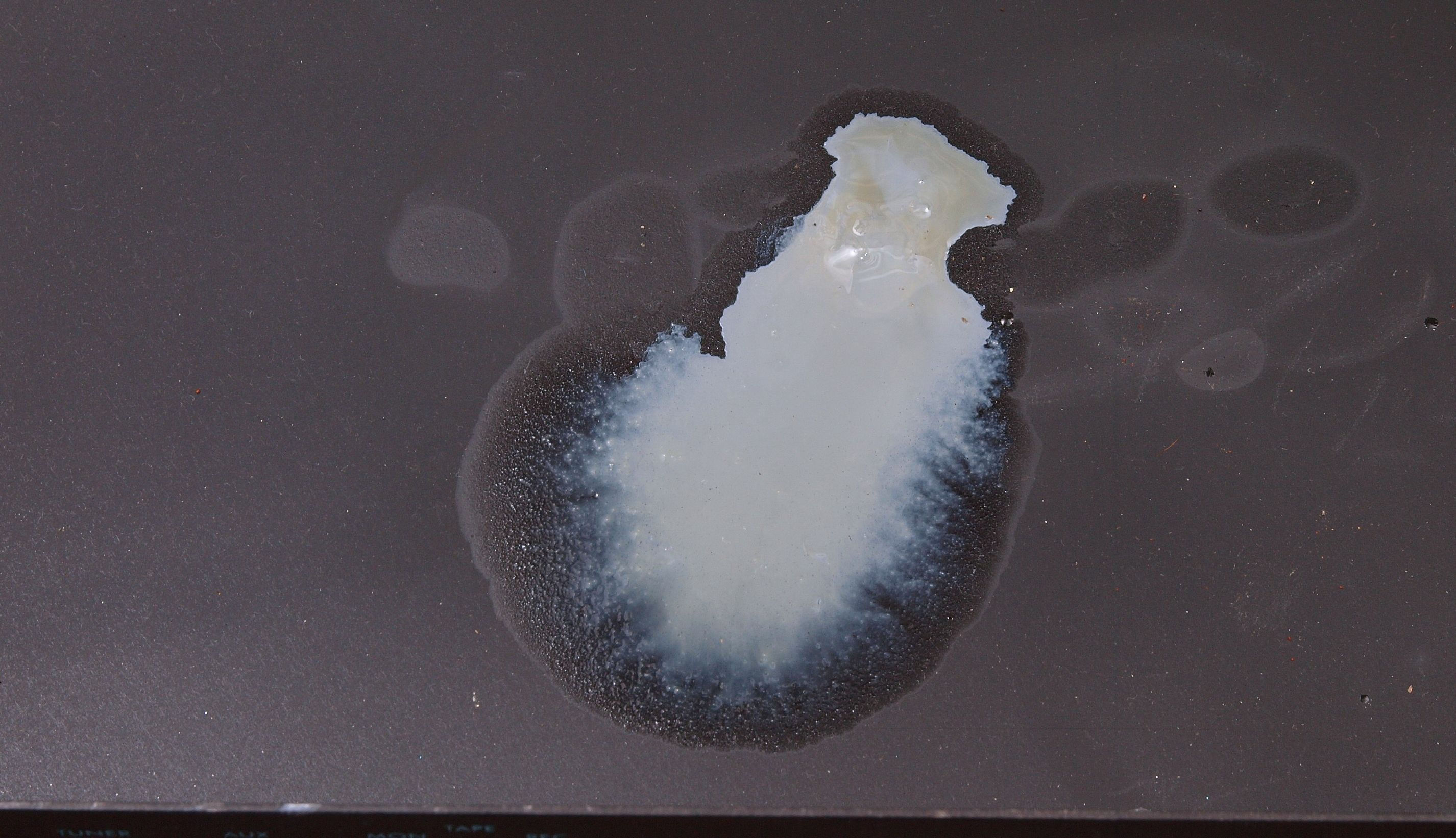

Ａ１７．　点検中、　上蓋裏の放熱シリコングリス。

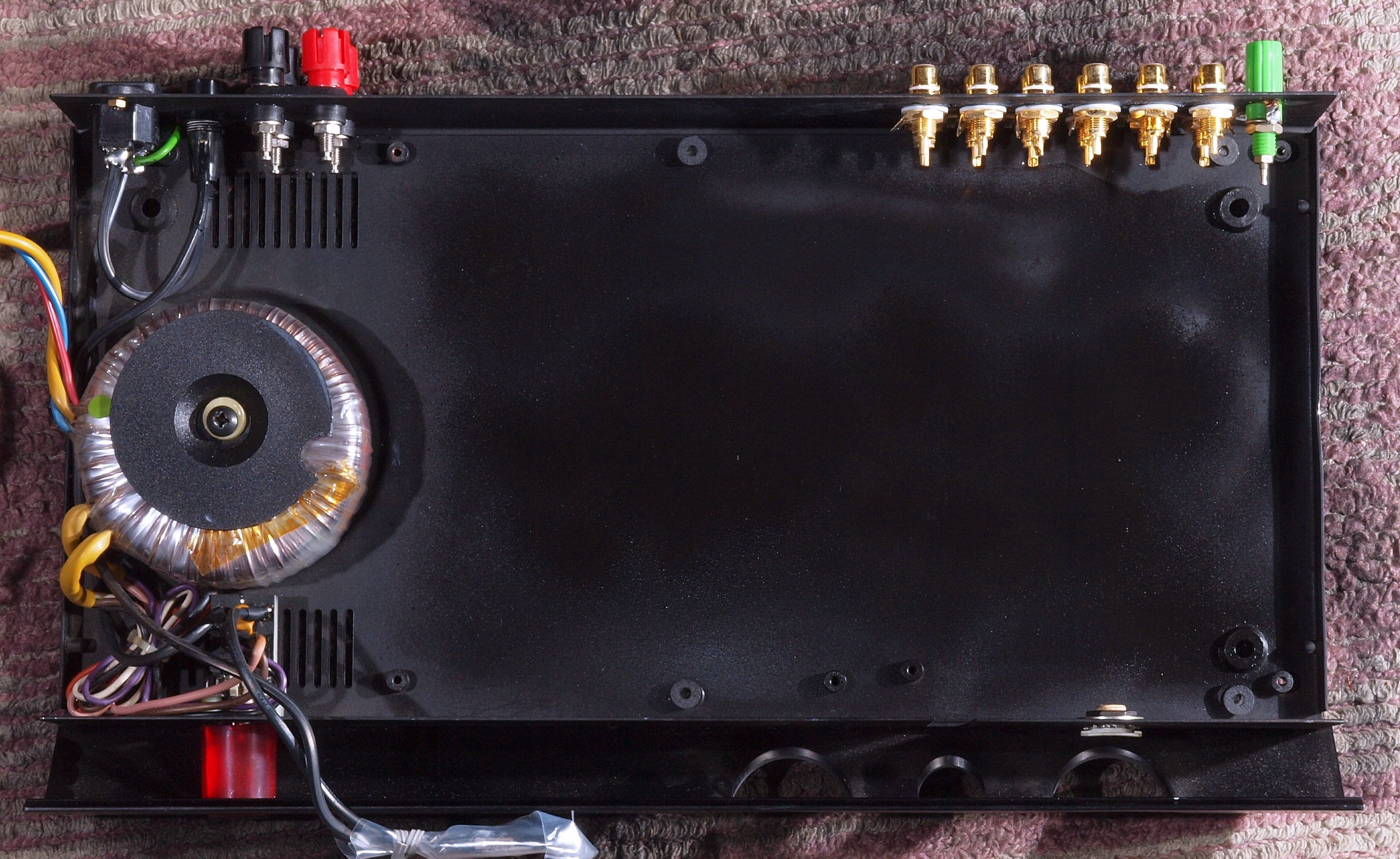

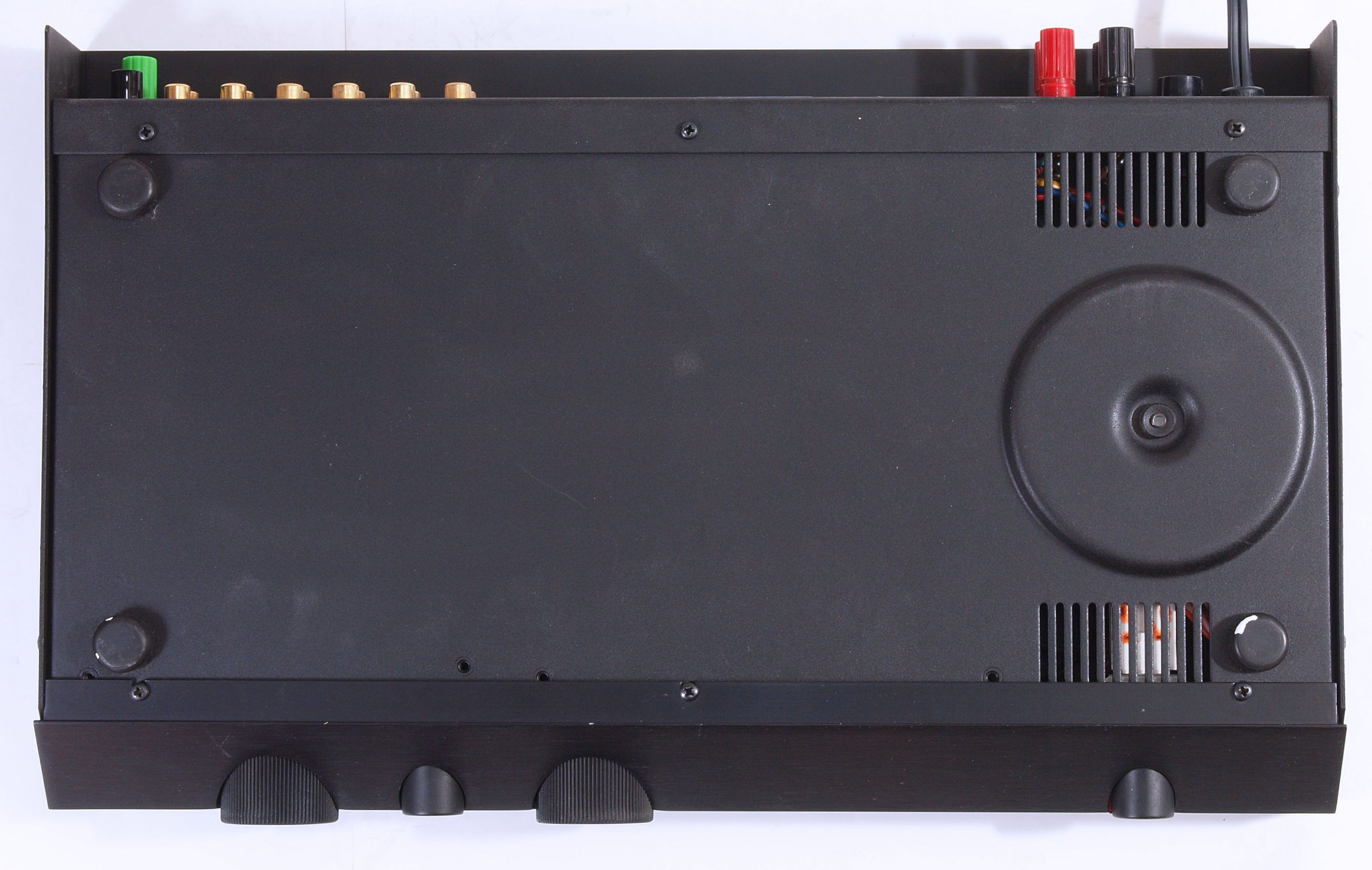

Ａ２１．　外観　下から見る。

Ａ２２．　外観　下前から見る

Ａ２３．　外観　下前左から見る

Ａ２４．　外観　下後から見る

Ａ２５．　外観　下後右から見る

Ａ３１．　点検中、　上蓋を取り、上から見る。

Ａ３２．　点検中、　基板の止めネジが無い！

Ａ３３．　点検中、　基板の止めネジが無い２！

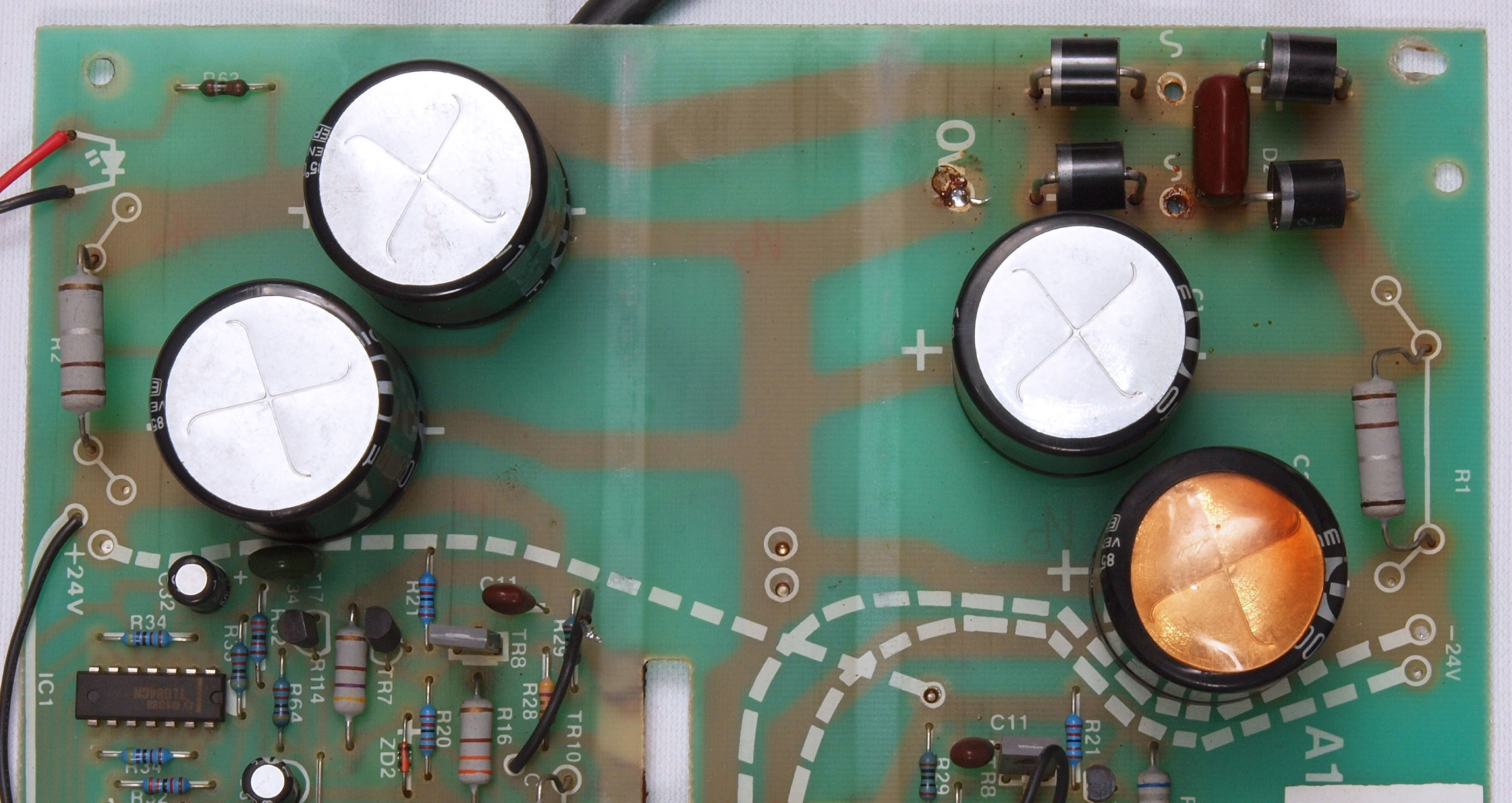

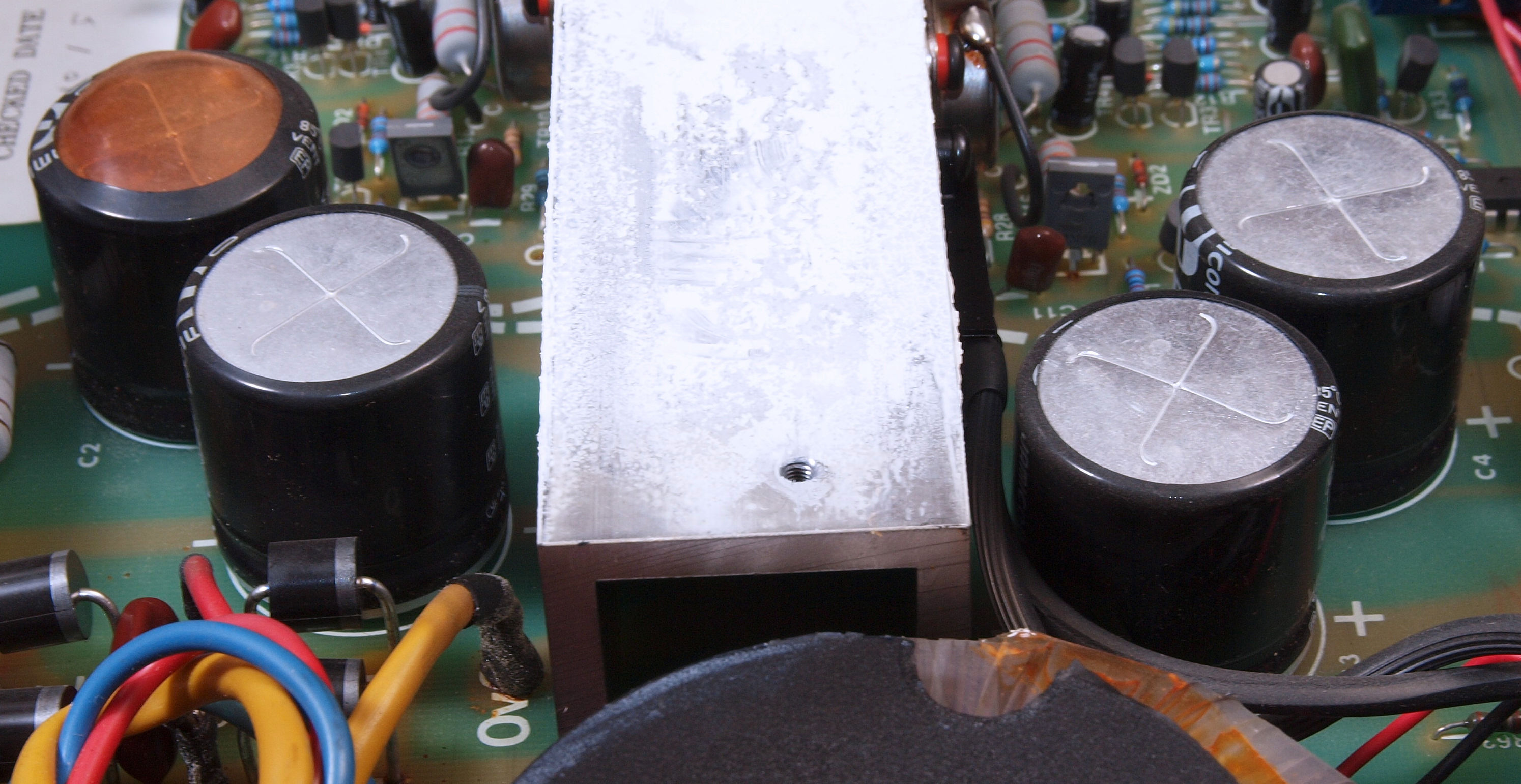

Ａ３４．　点検中、　電源電解コンデンサーの被覆が熱で剥け始めている。

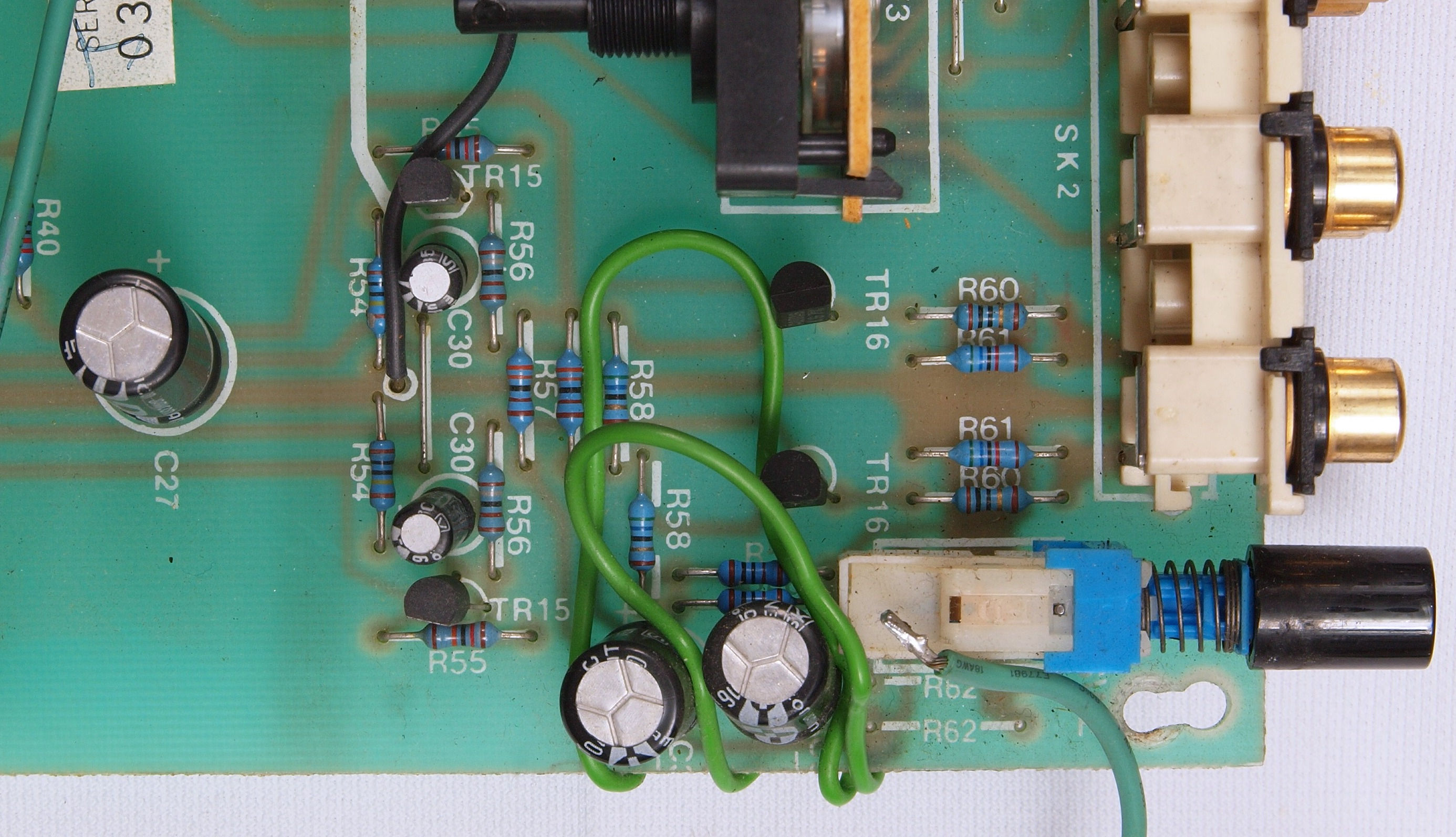

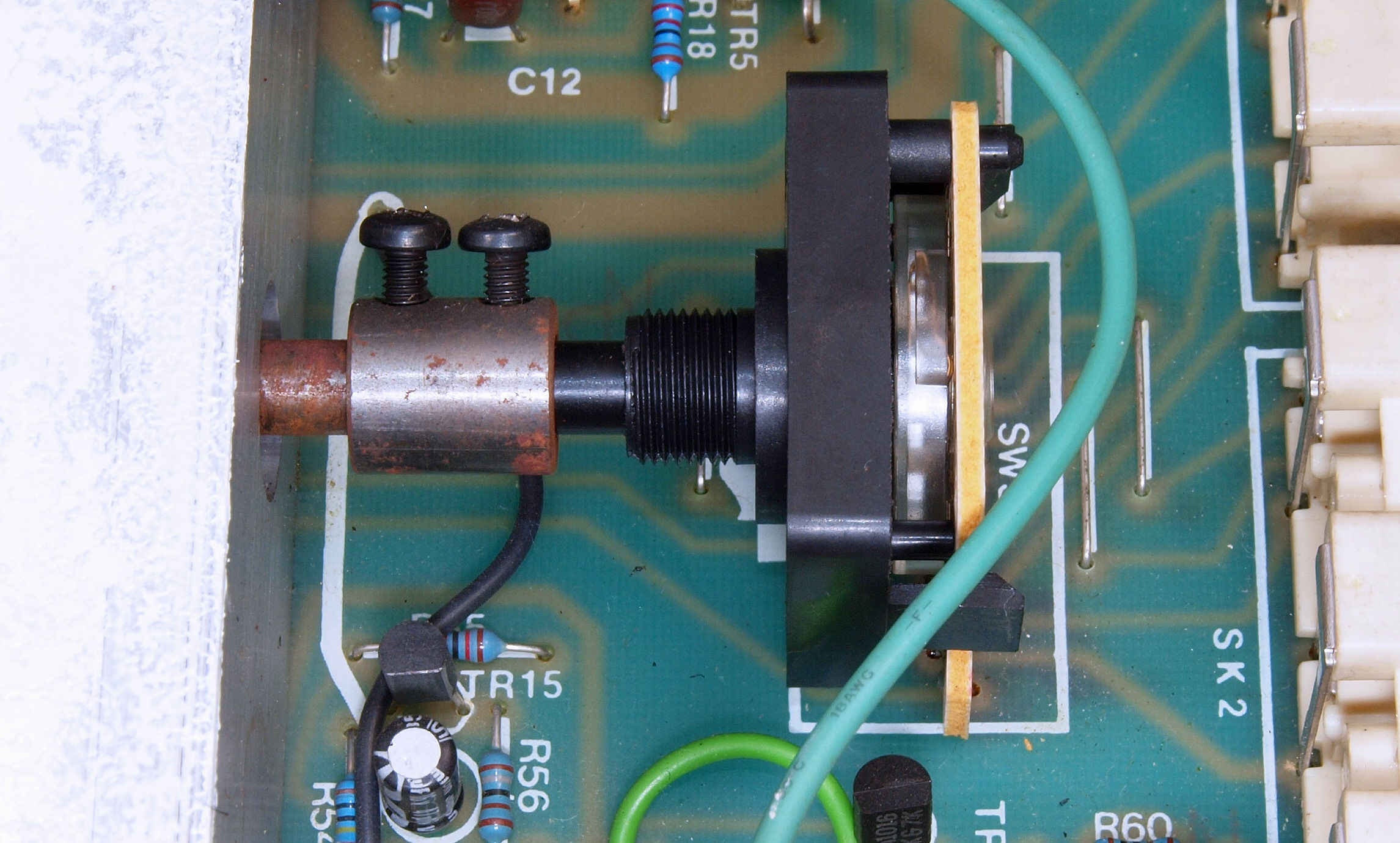

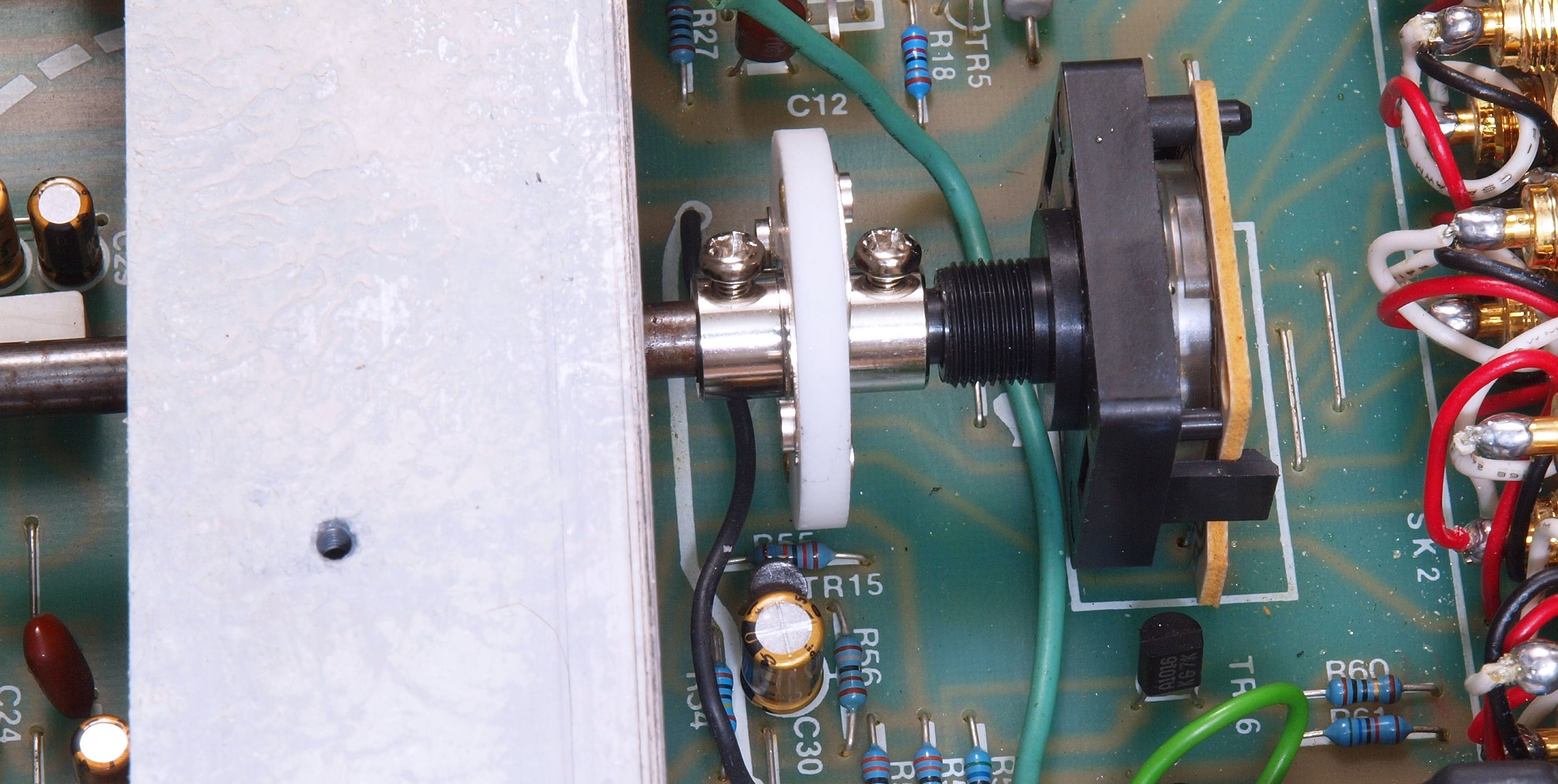

Ａ３５．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

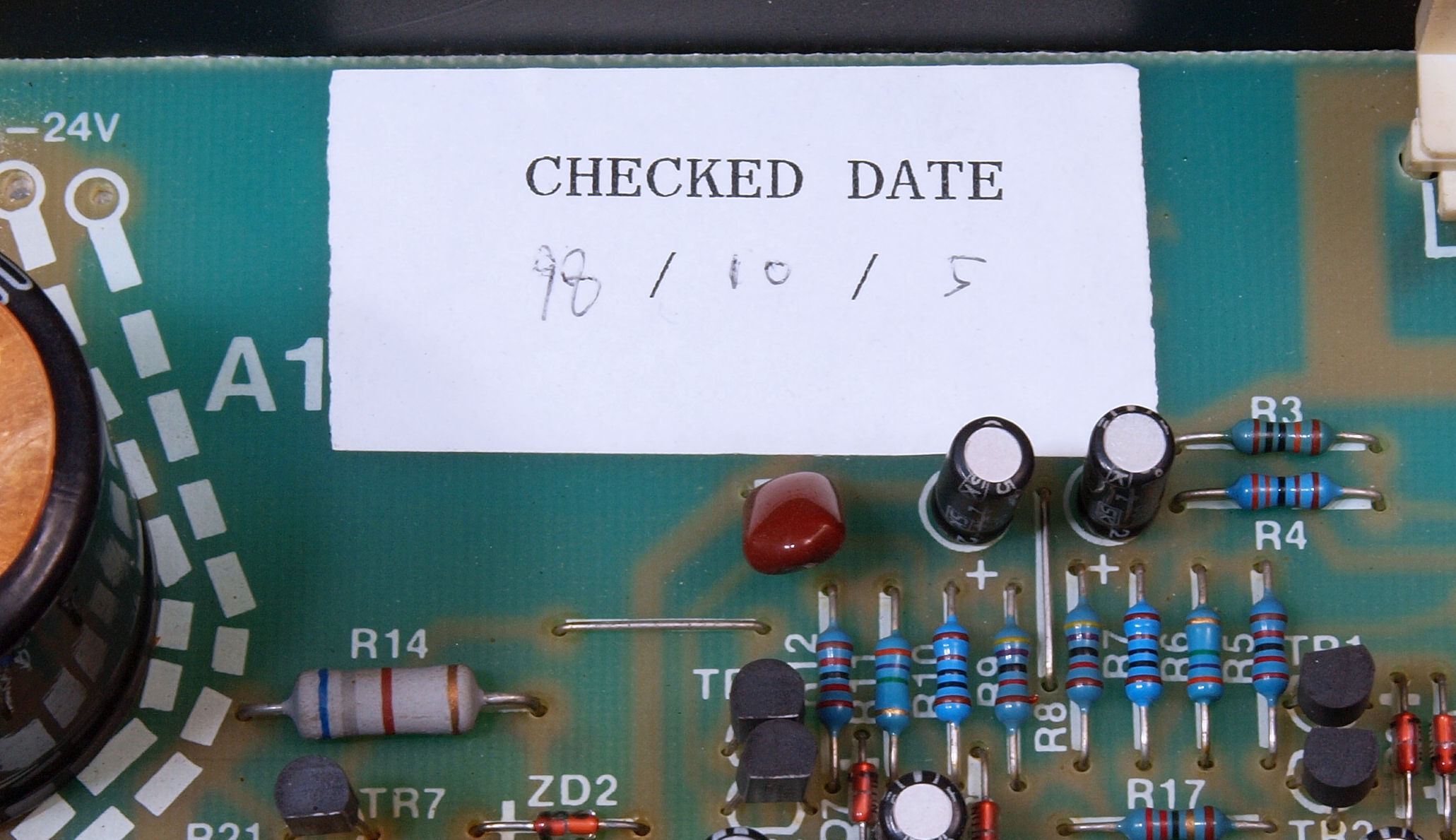

Ａ３６．　点検中、　前回修理の修理標。

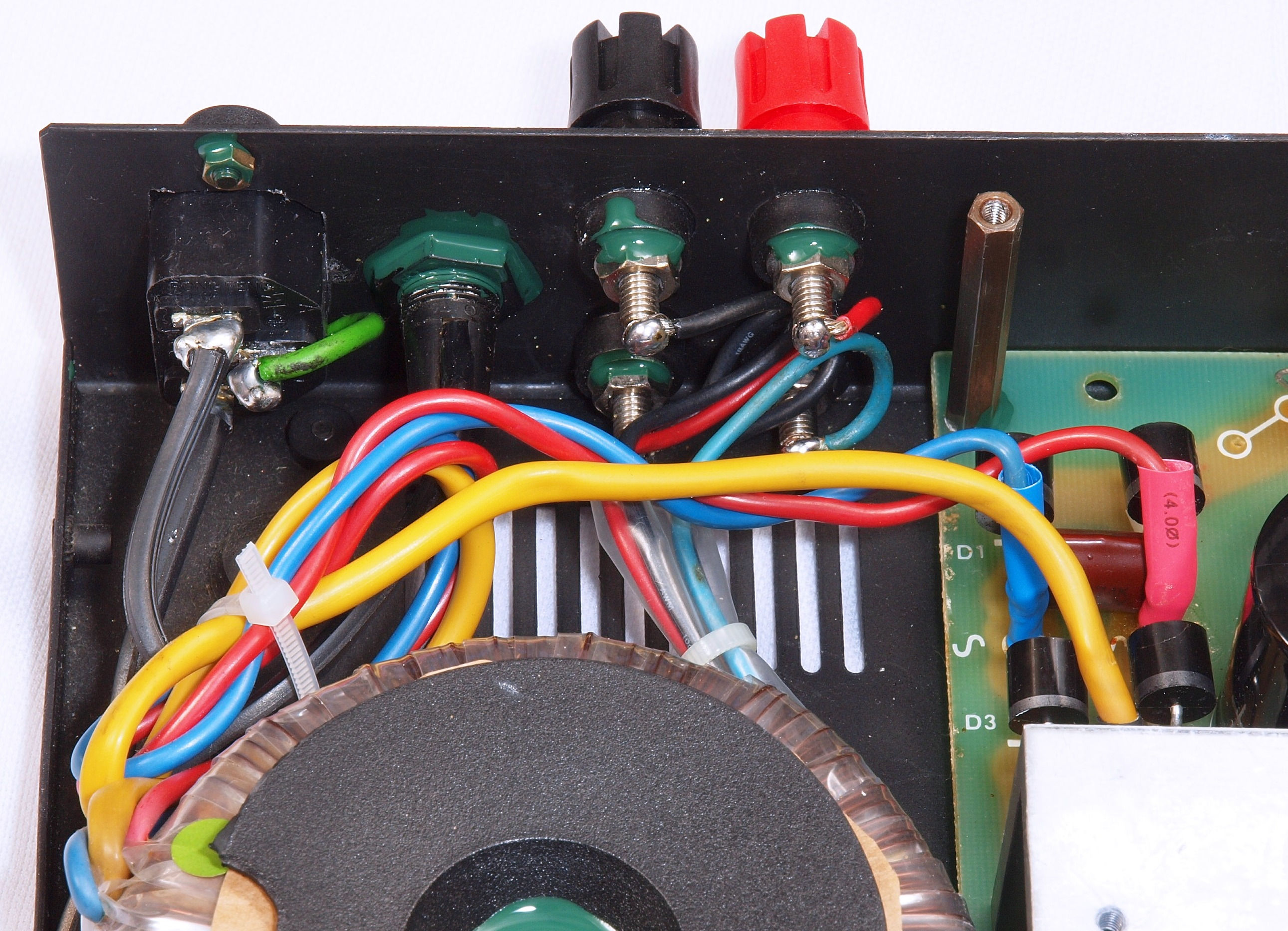

Ａ４１．　点検中　ＳＰ接続端子と電源コード

Ａ５１．　点検中　入出ＲＣＡ端子郡

Ａ５２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換出来ます。

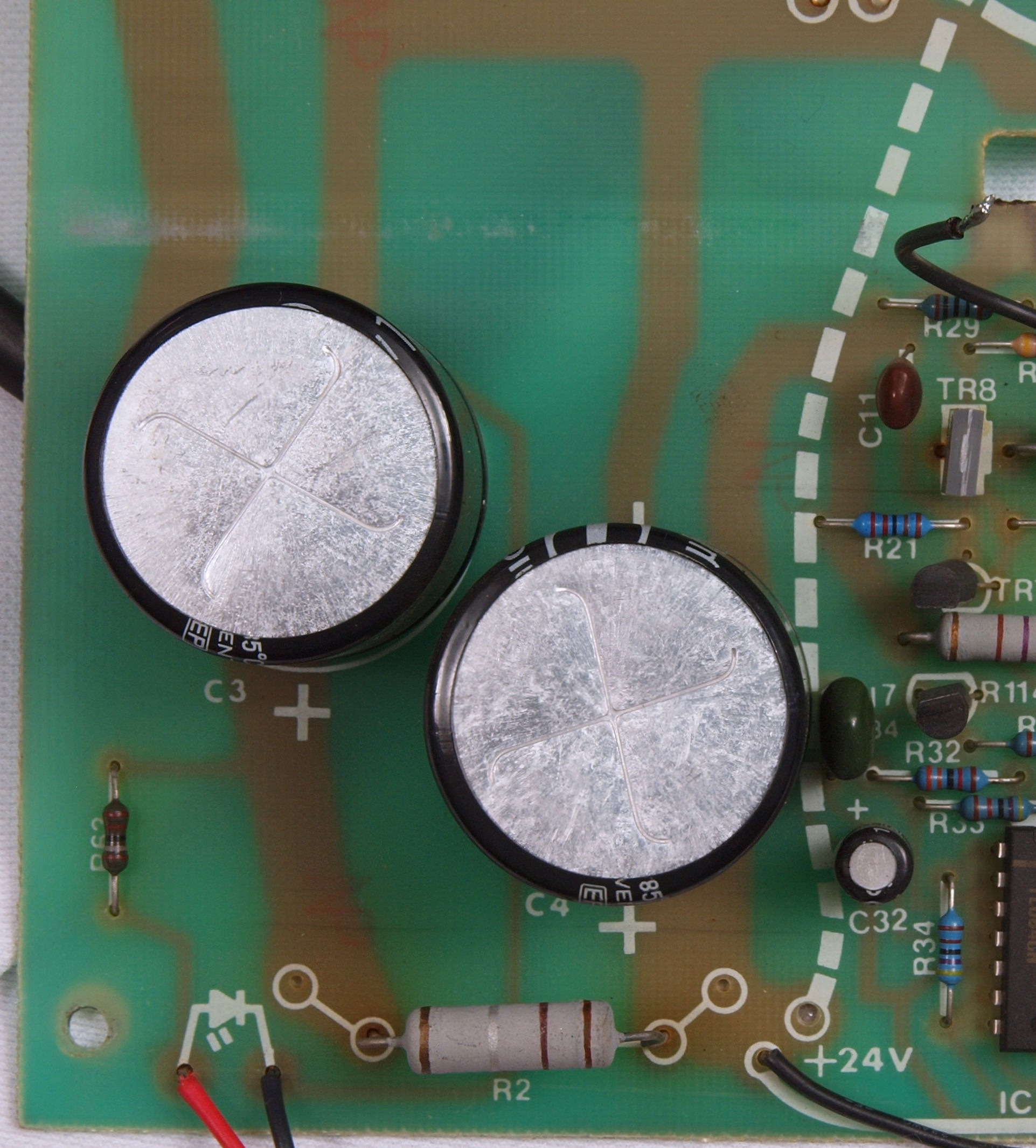

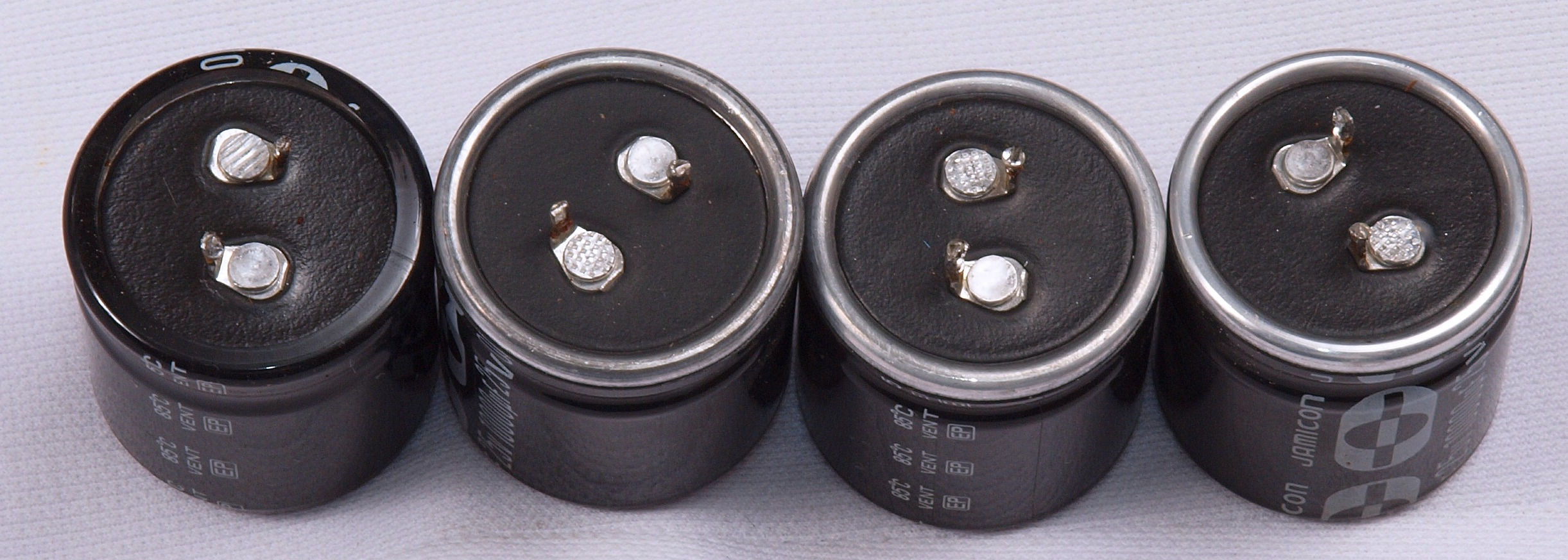

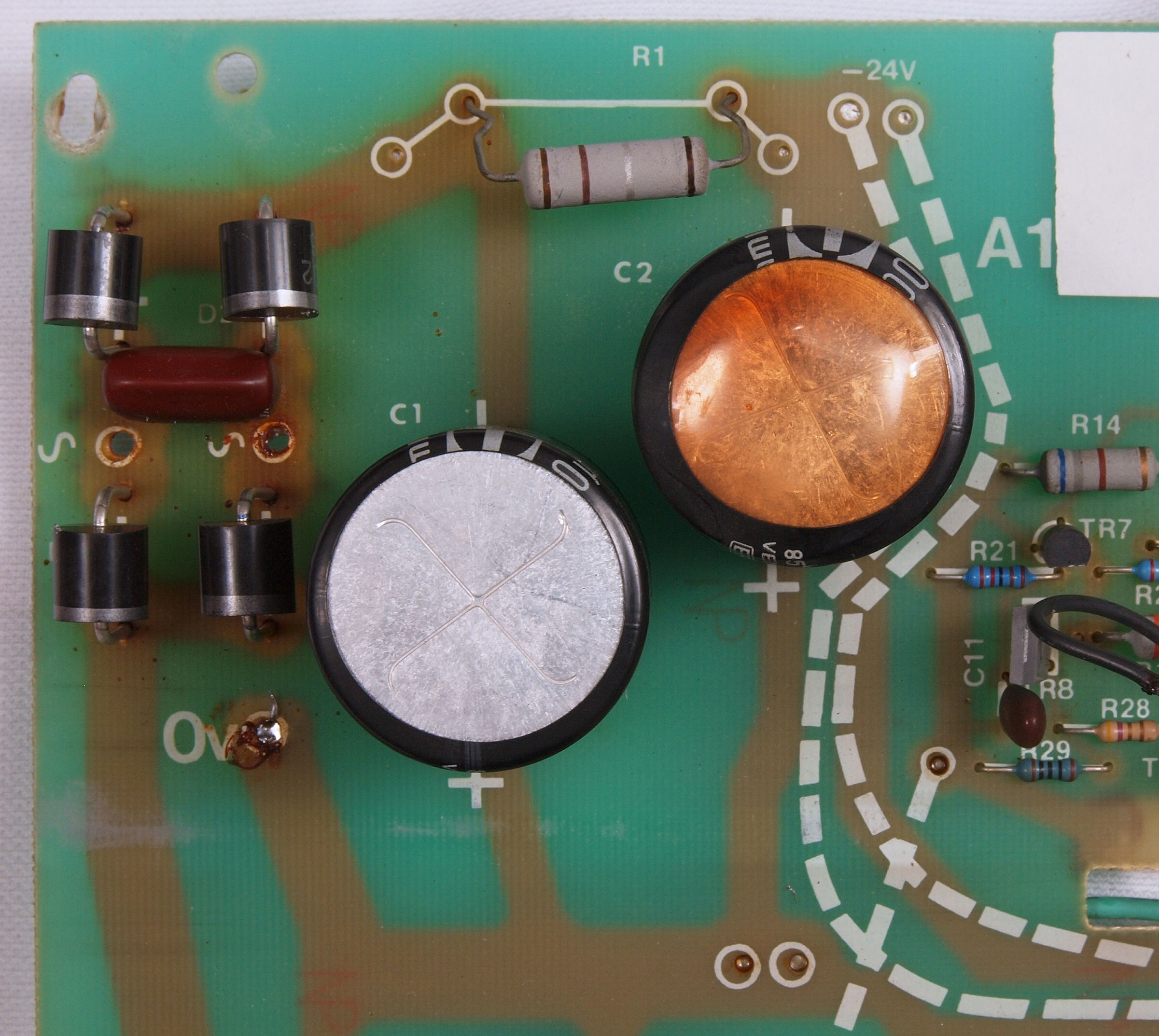

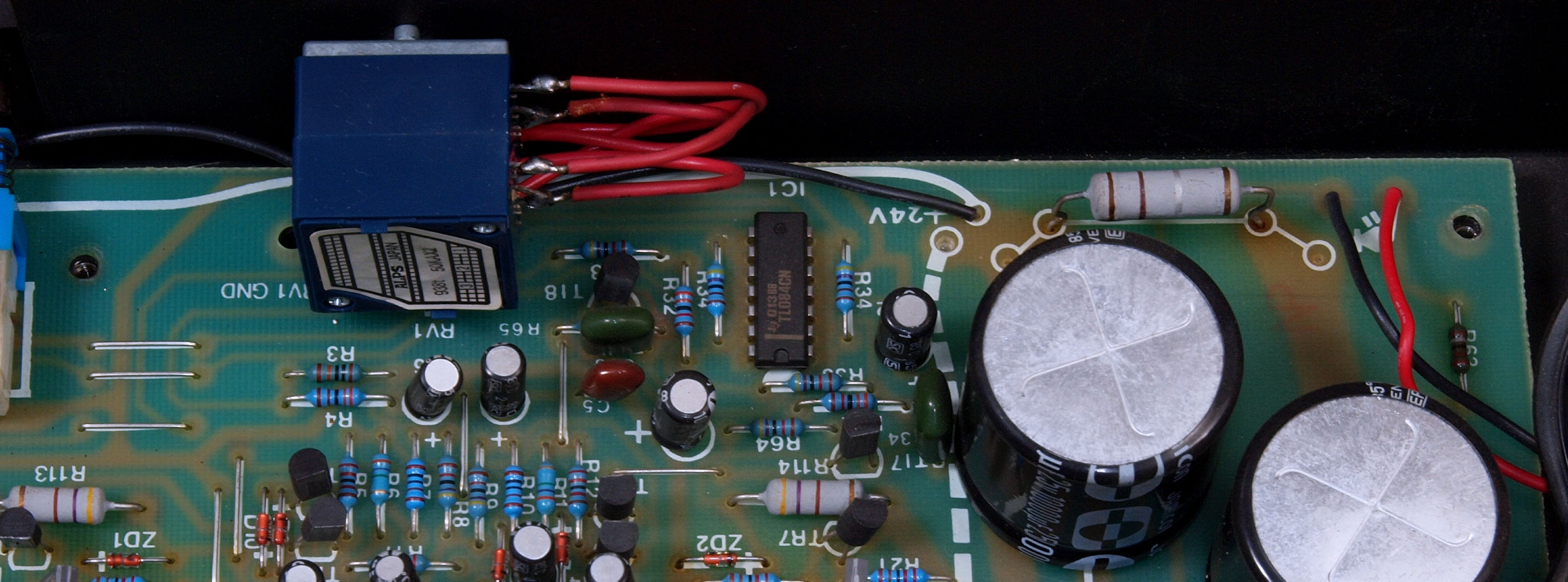

Ａ６１．　点検中　電源電解コンデンサーの比較、中＝２５Ｖ／１００００μ、両側＝交換する、２５Ｖ／１５０００μ。

Ｃ．修理状況 Ｃ０１．　修理中　基板下の押さえブシュ、　溶けている。

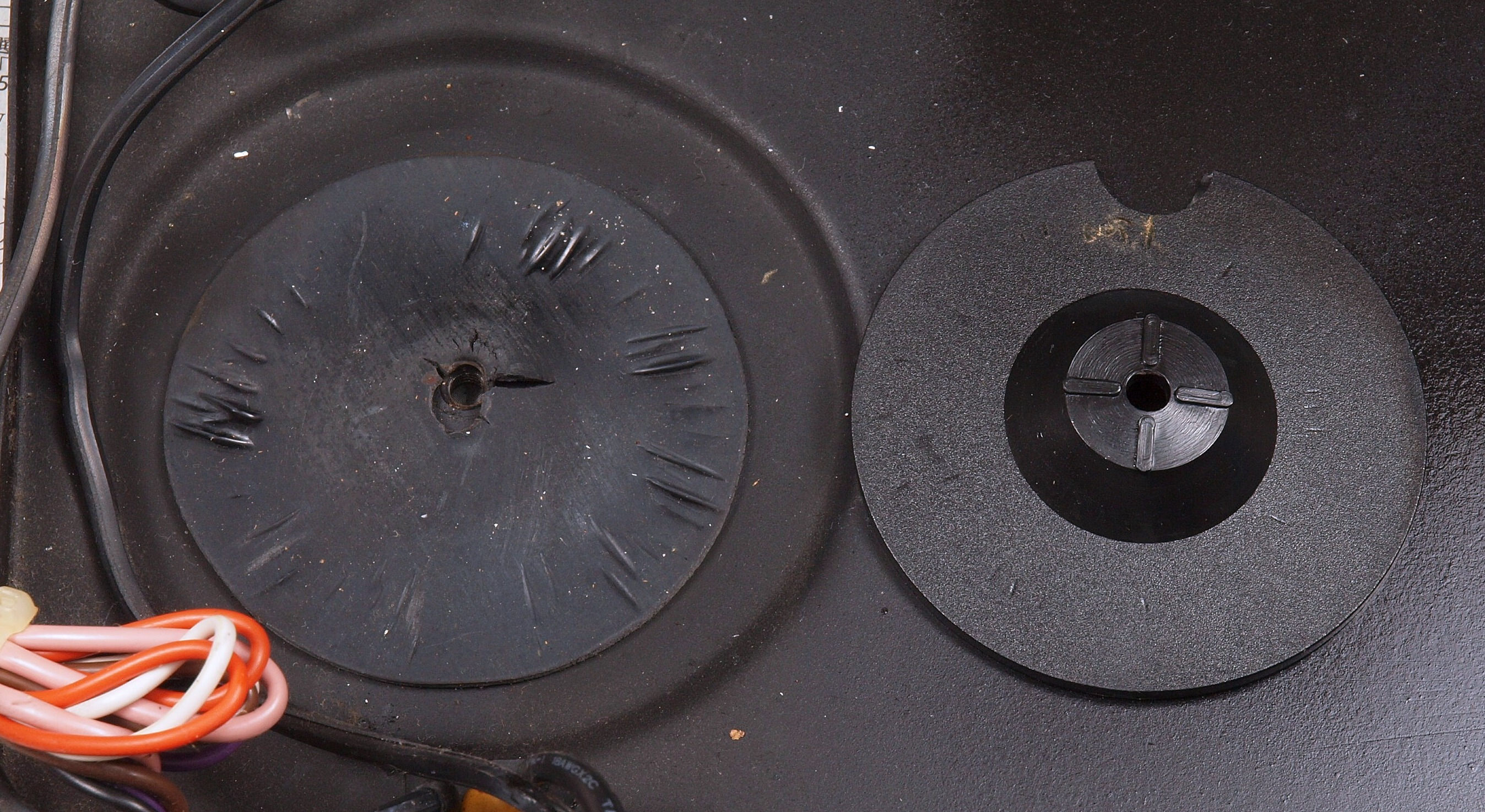

Ｃ０２．　修理中　基板下の押さえブシュ跡、塗装を犯しているので、シンナー等の溶剤を使ったブシュ？

Ｃ０３．　修理後　基板下の押さえブシュ跡、　後々の為、塗装する。

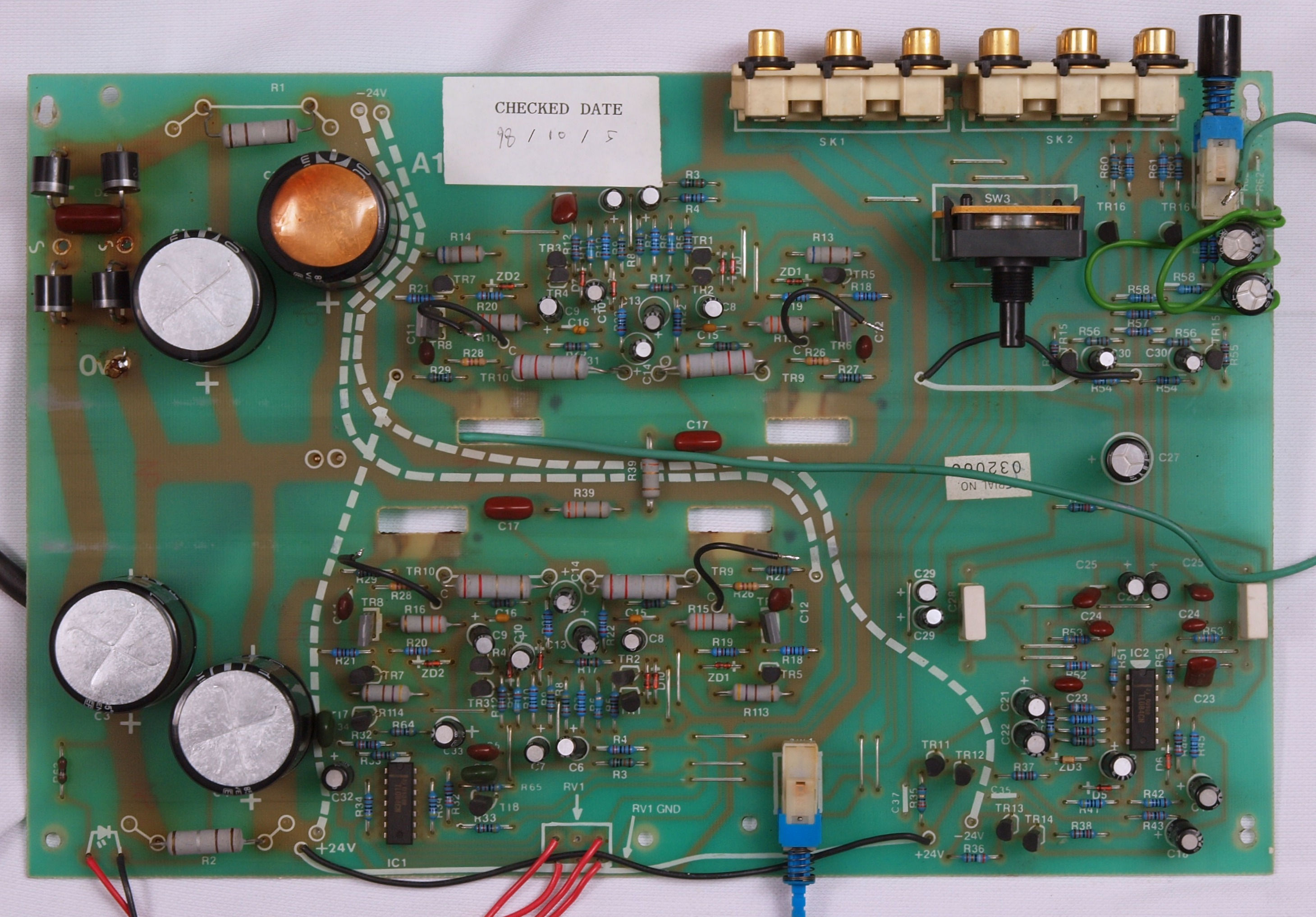

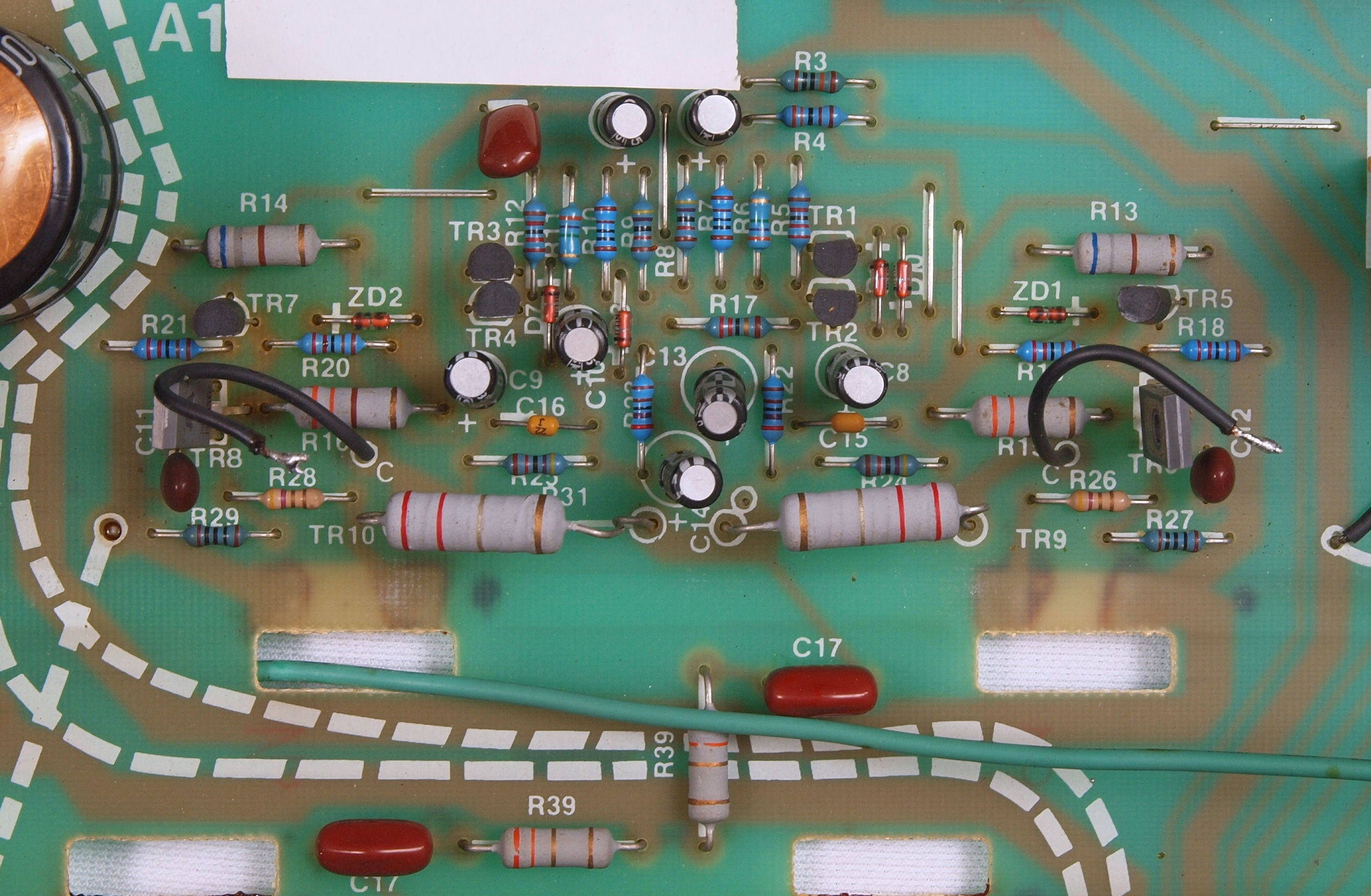

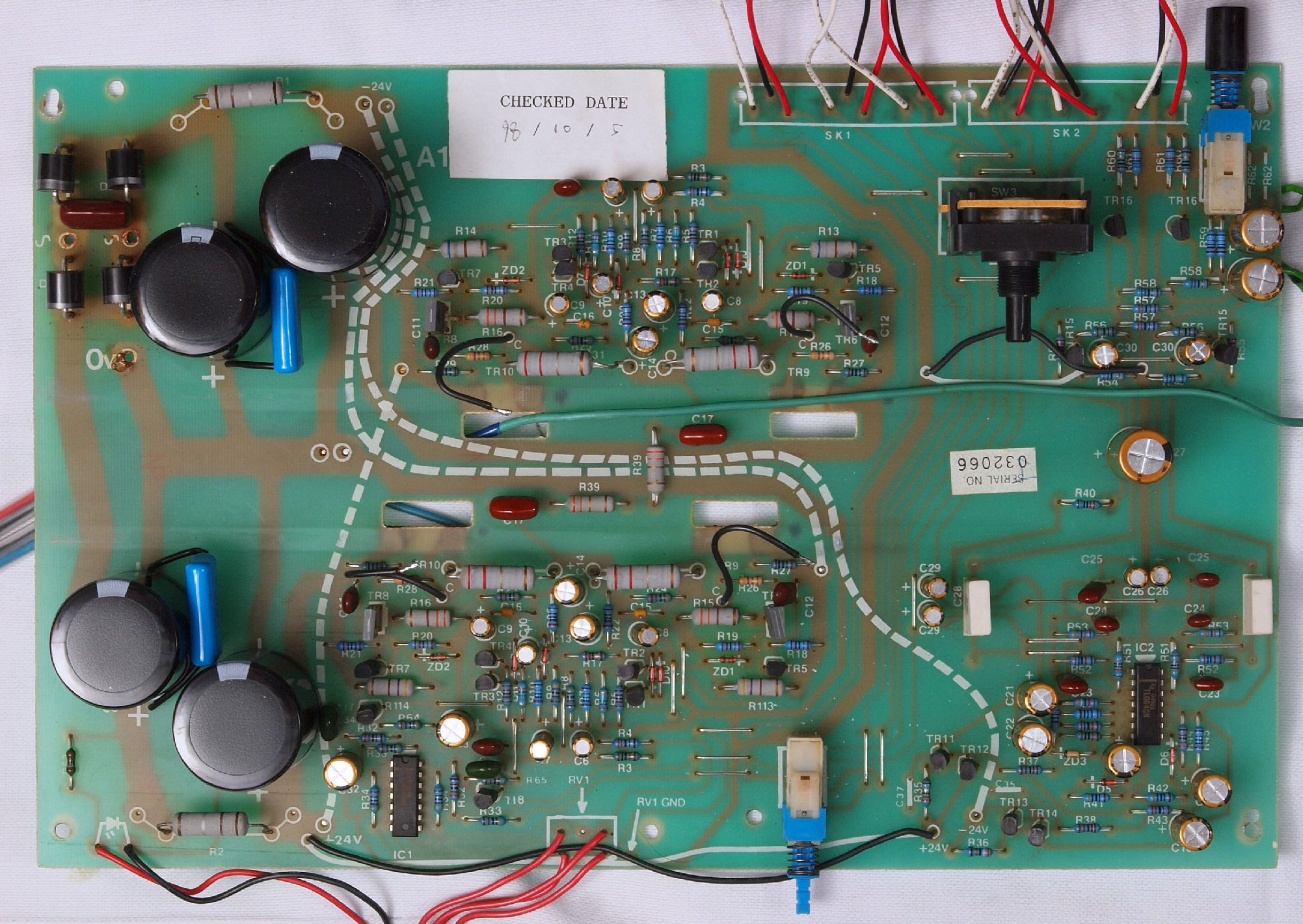

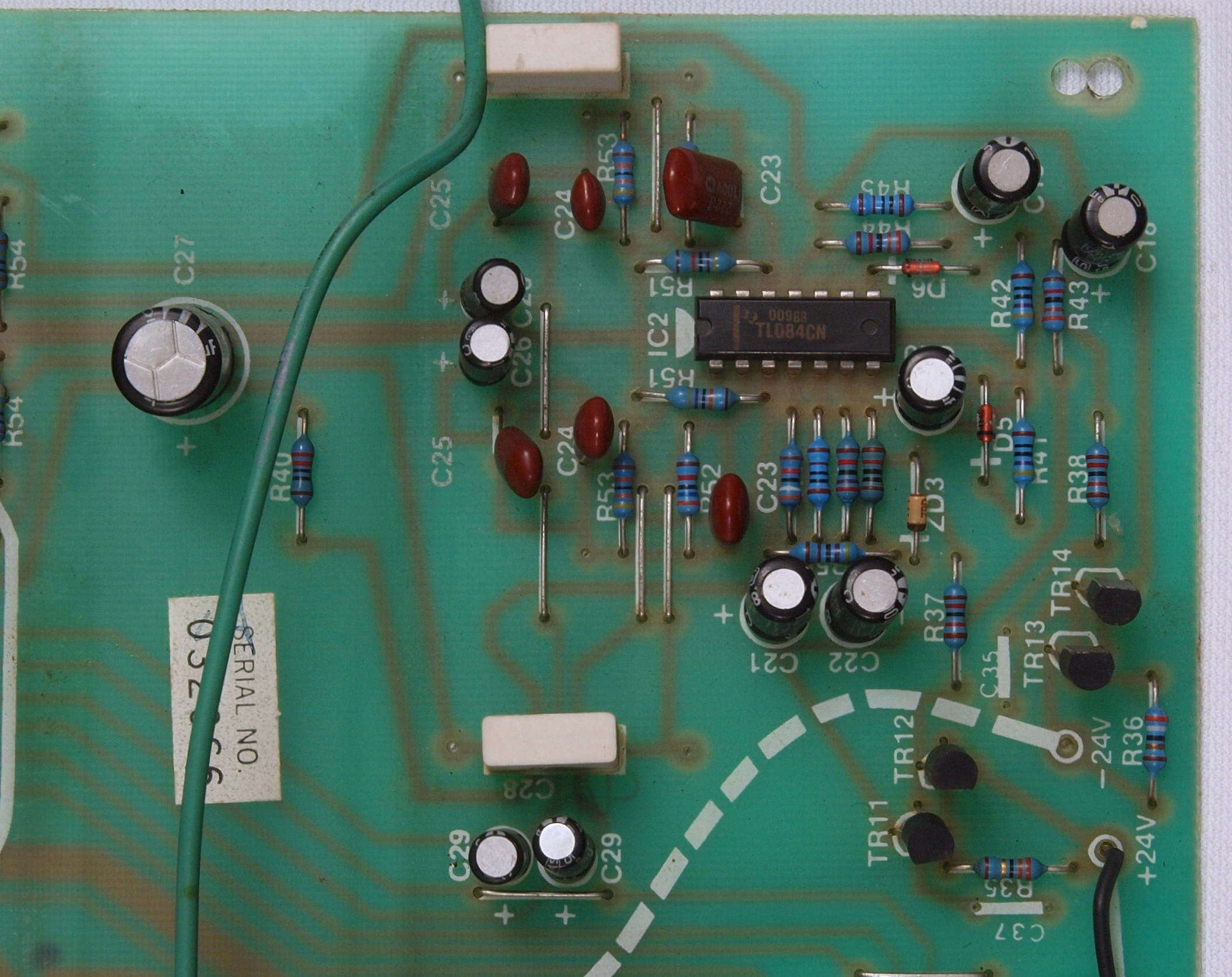

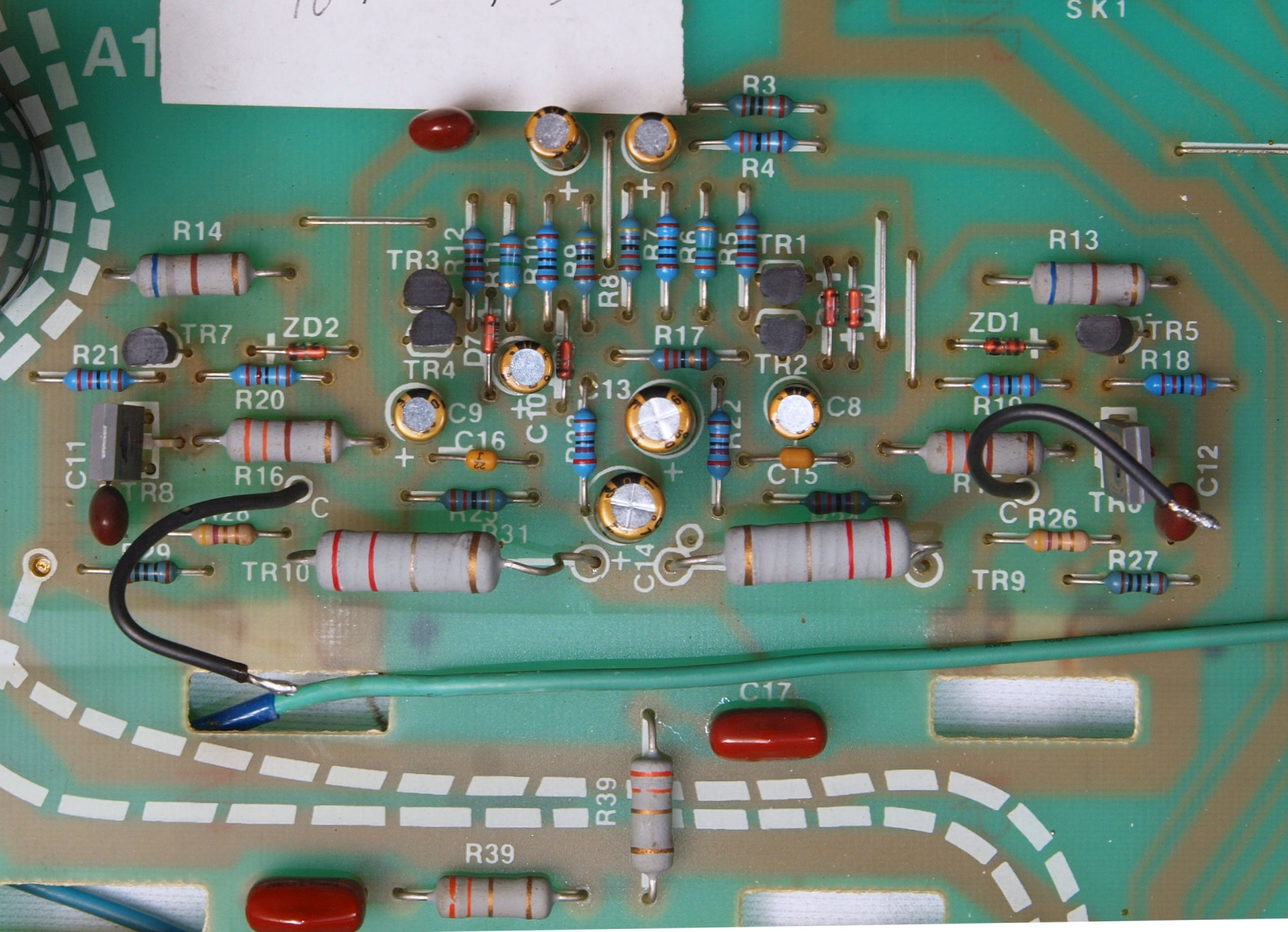

Ｃ１１．　修理前　基板

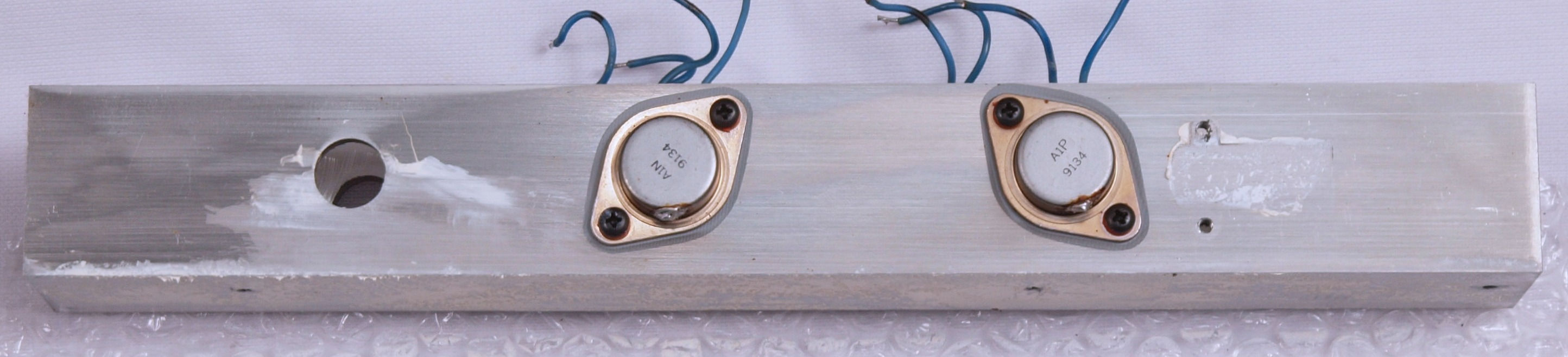

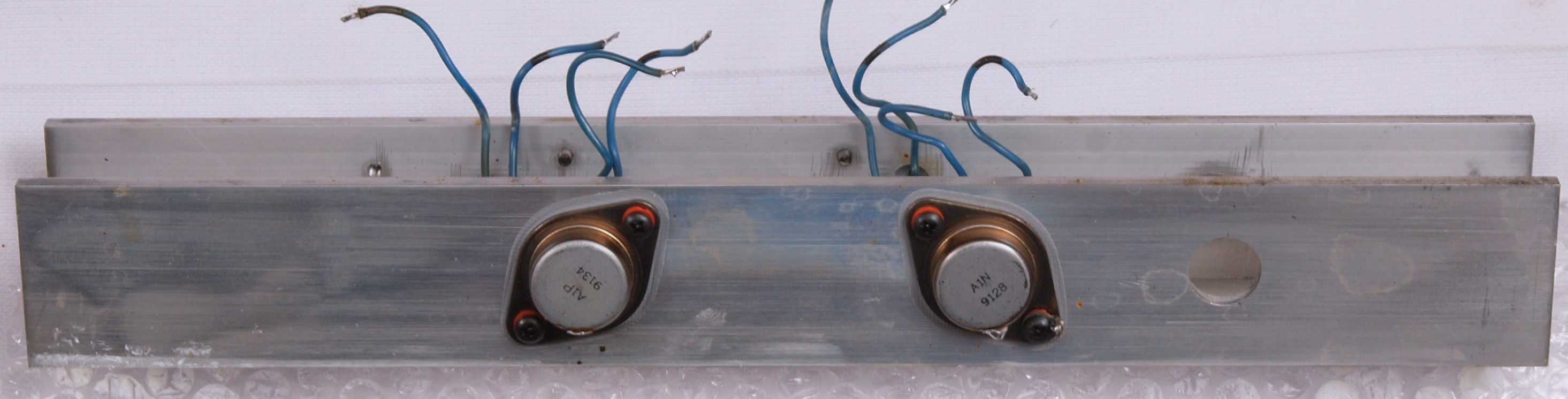

Ｃ１１２．　修理中　Ｒ側終段ＴＲ（トランジスター）

Ｃ１１３．　修理中　Ｌ側終段ＴＲ（トランジスター）

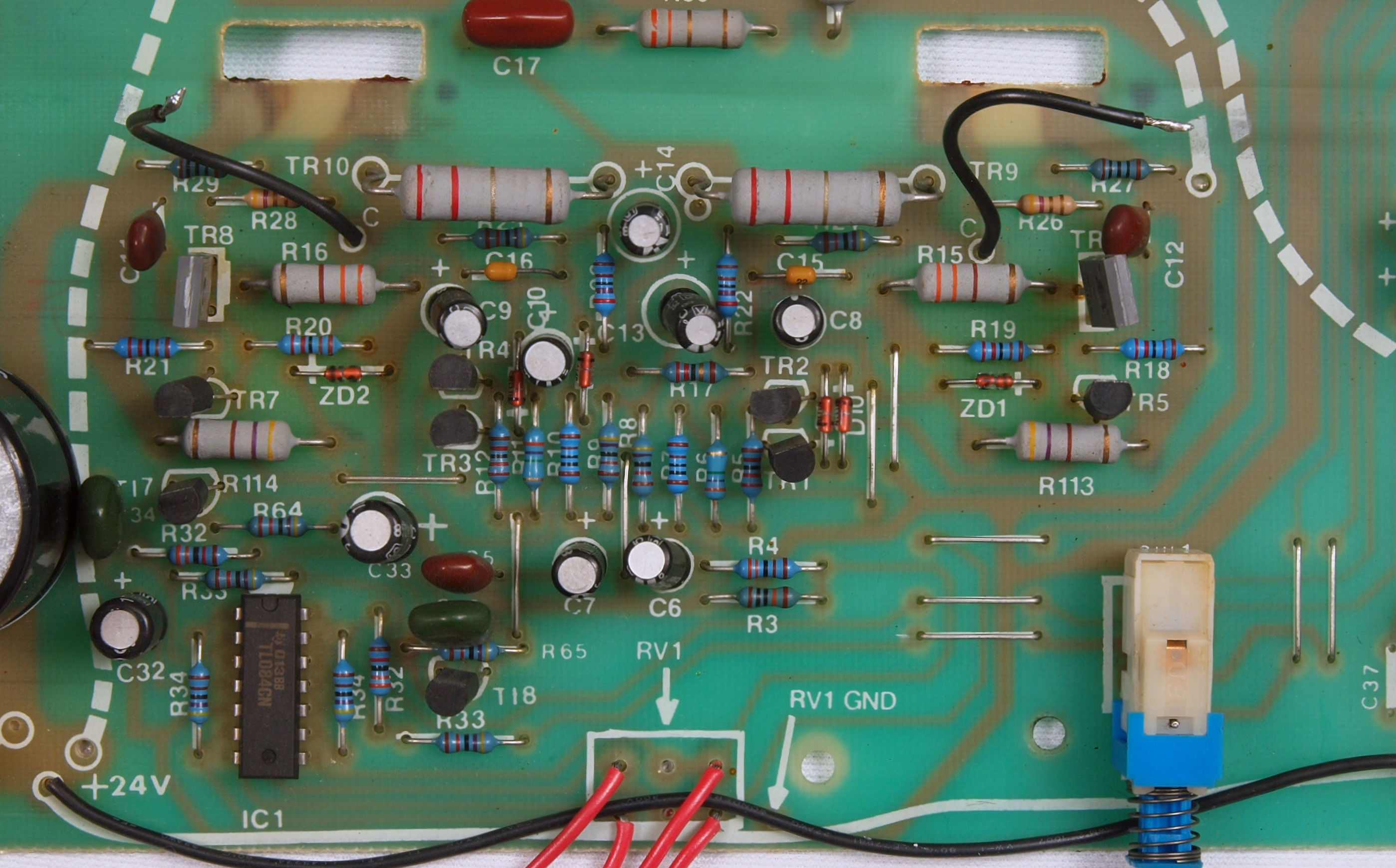

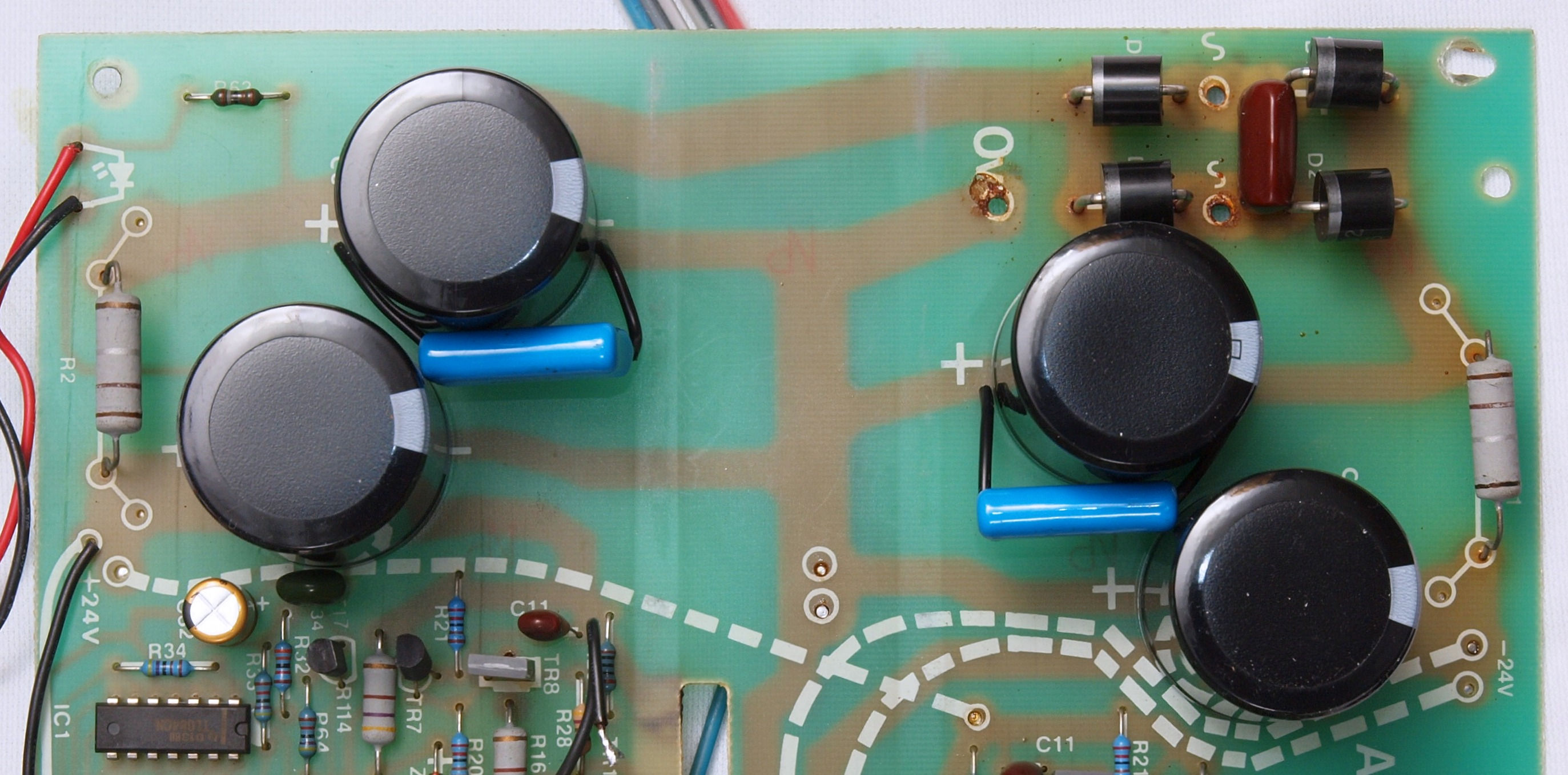

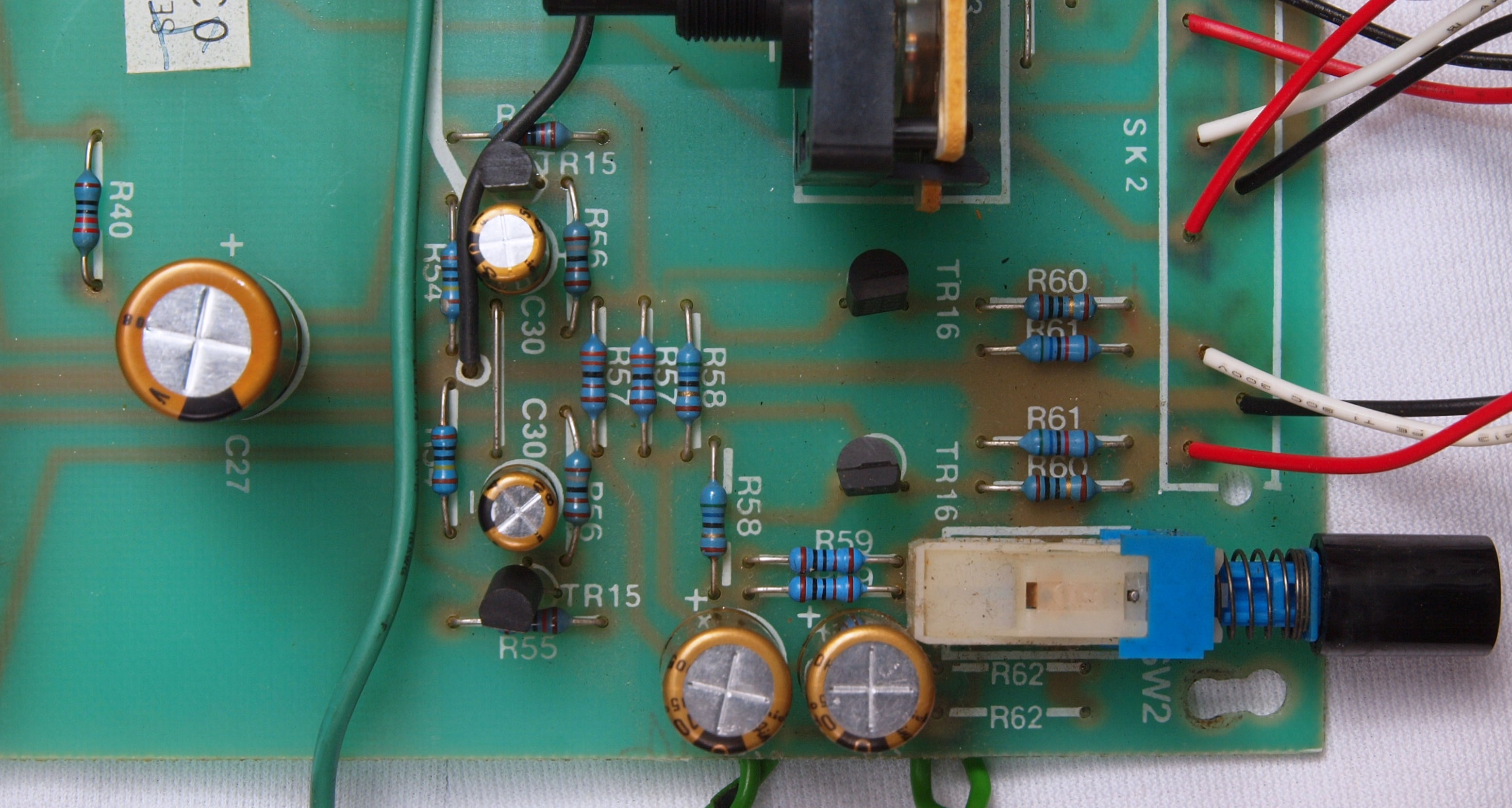

Ｃ１２．　修理後　基板　電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換

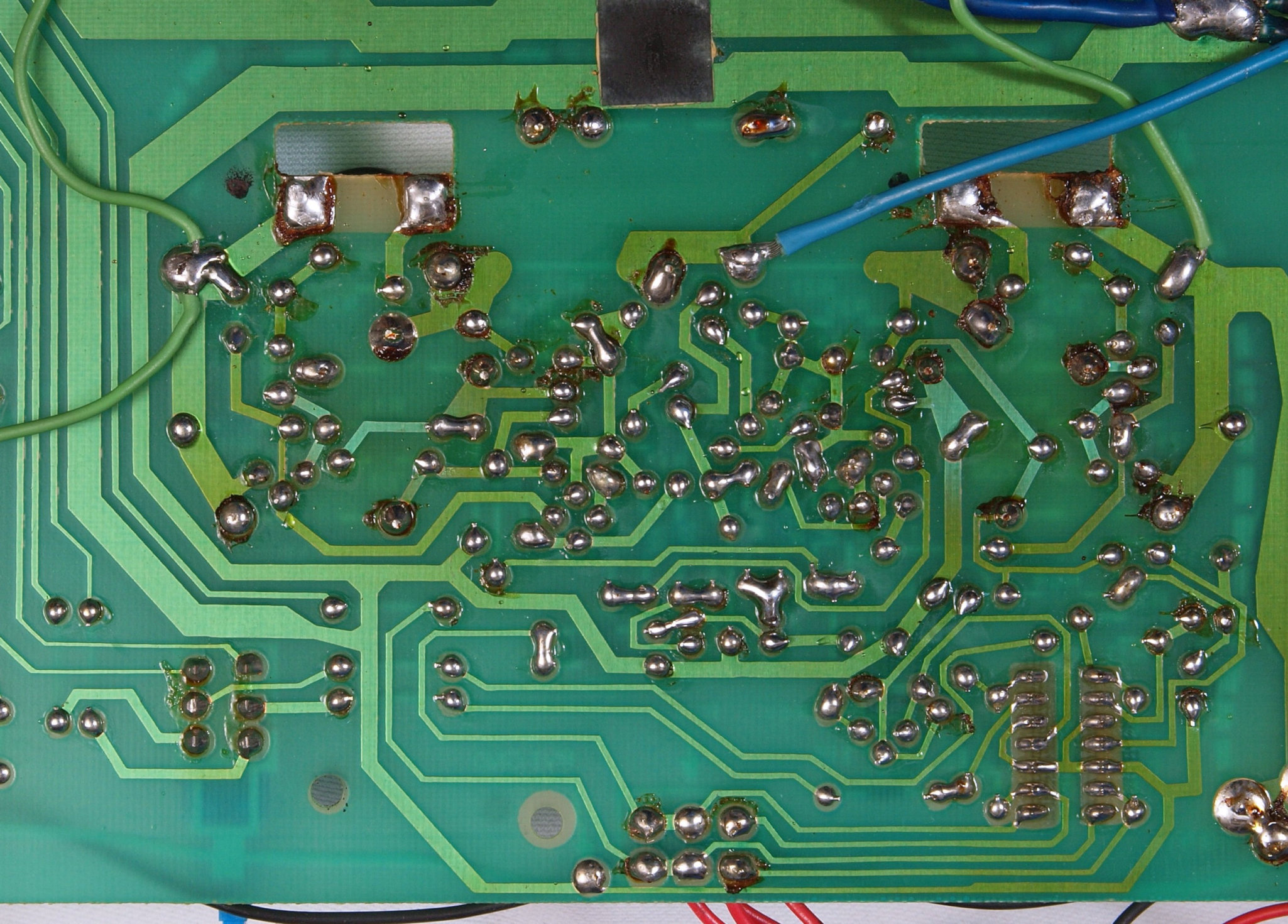

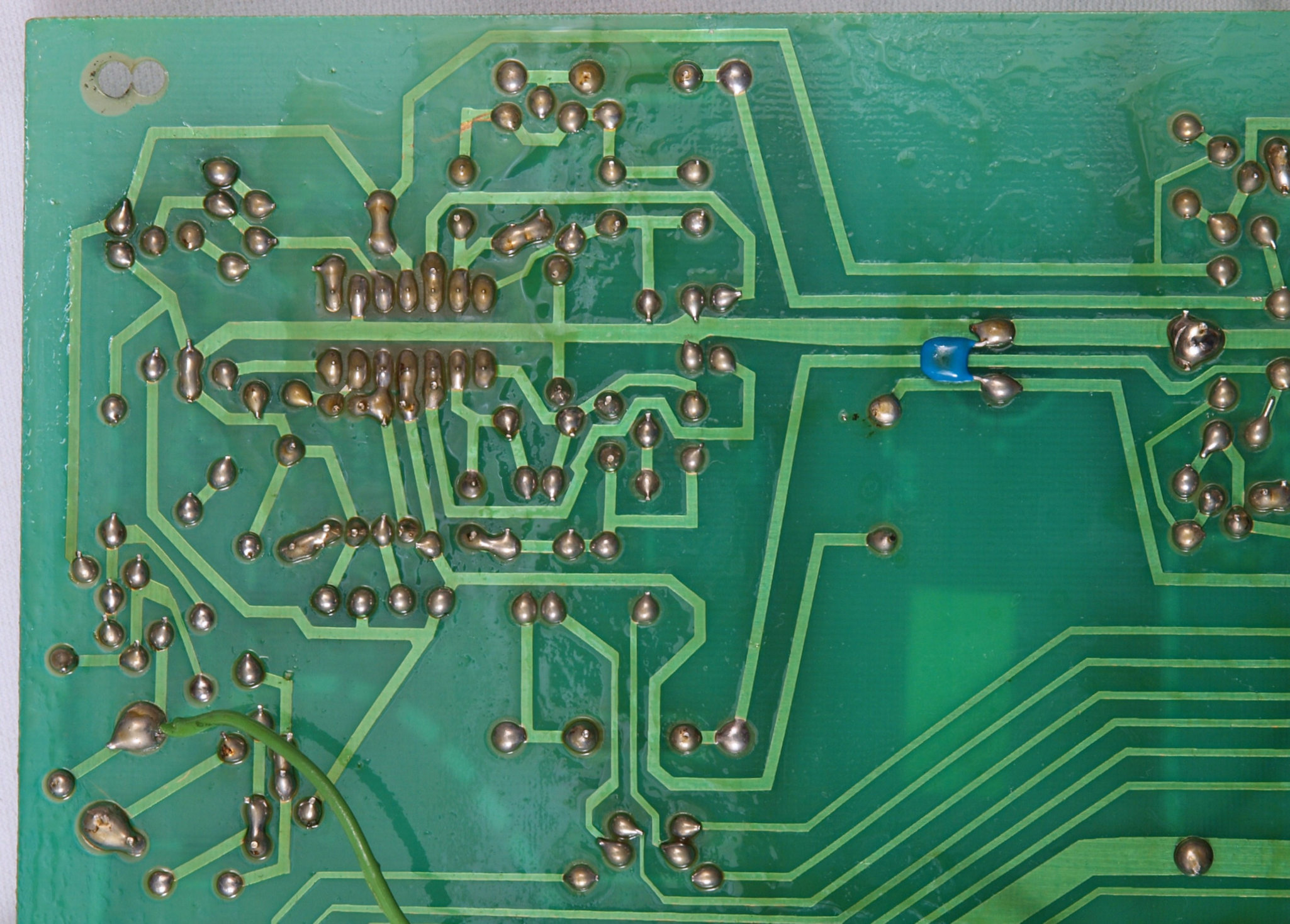

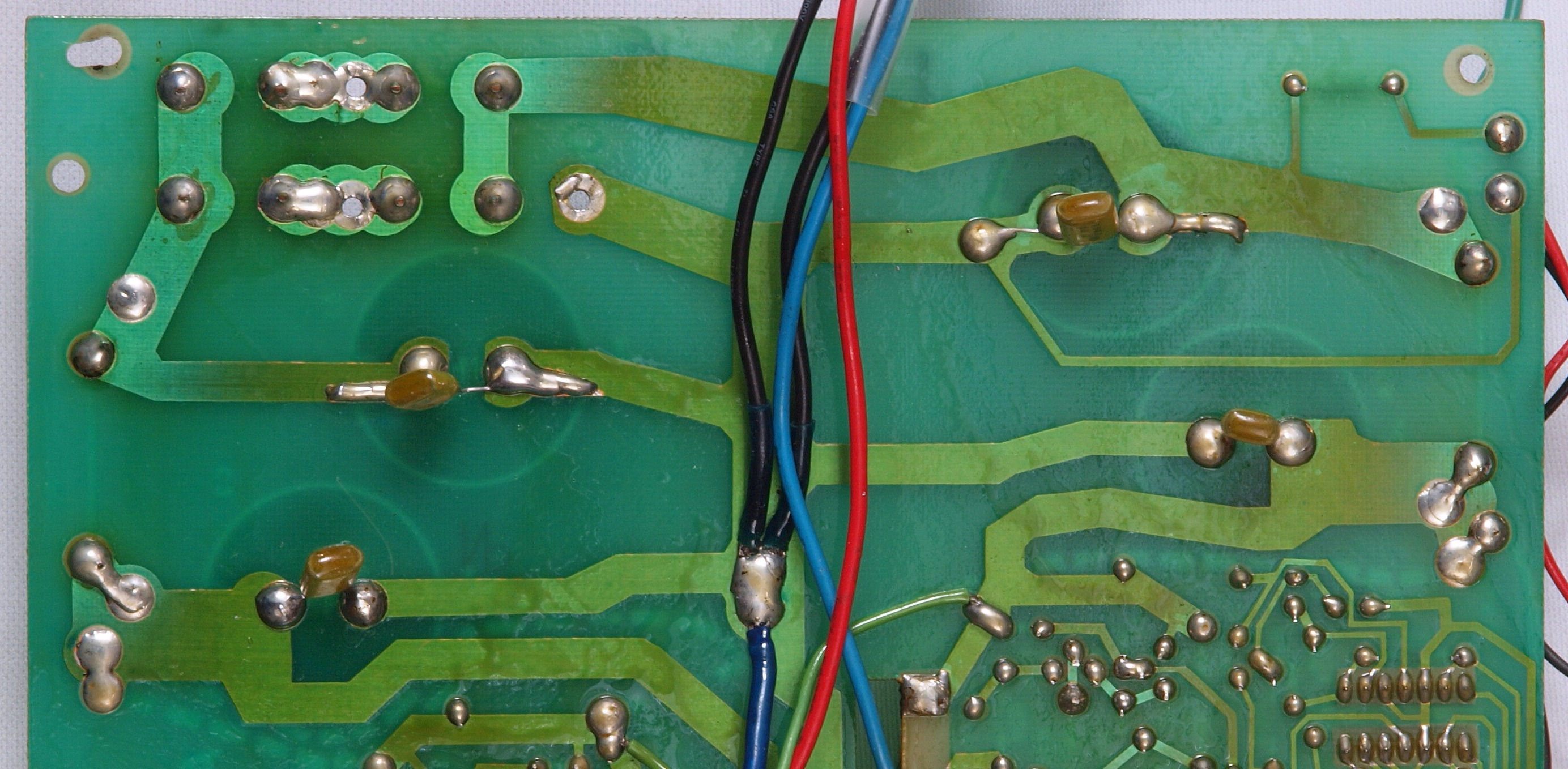

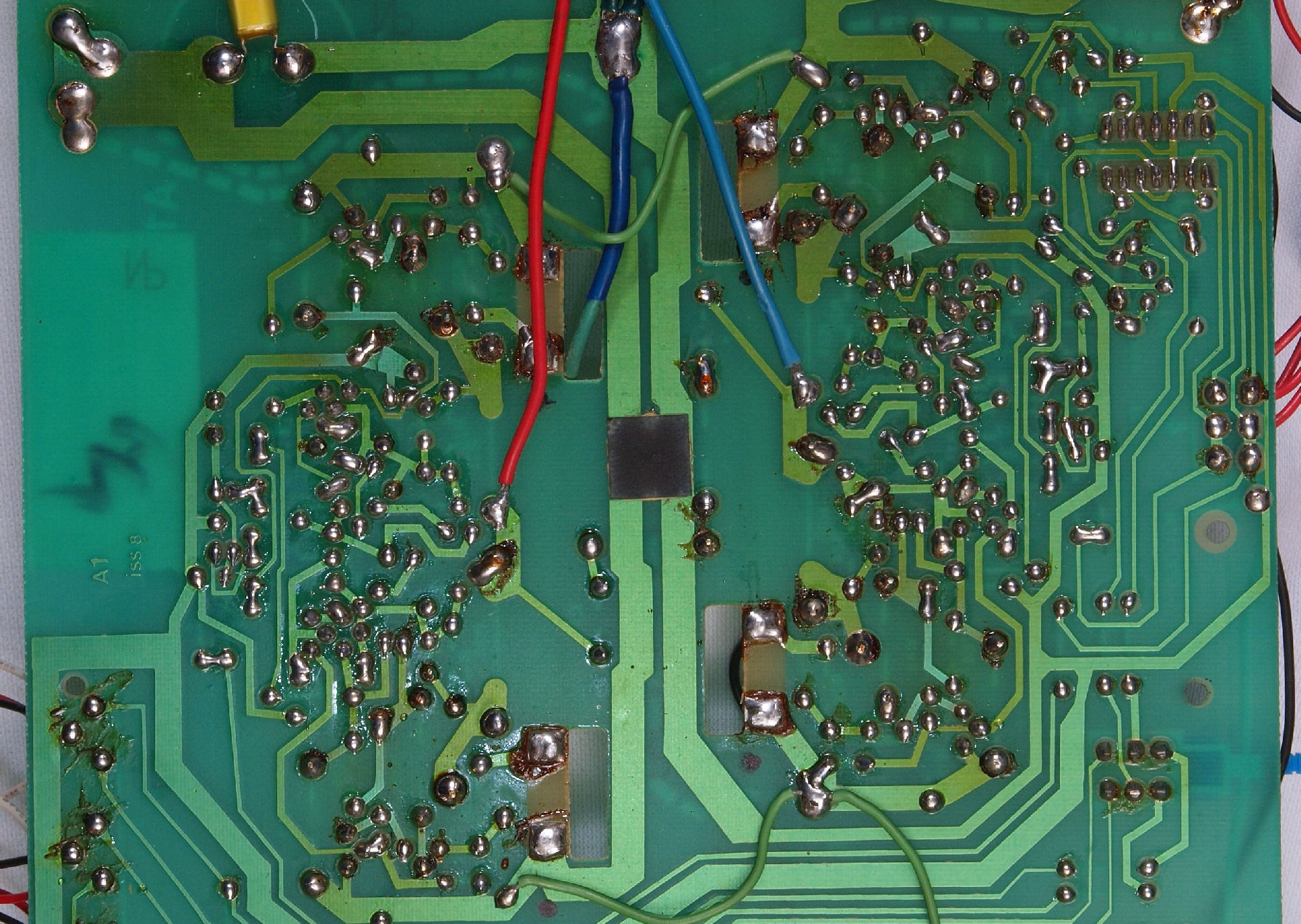

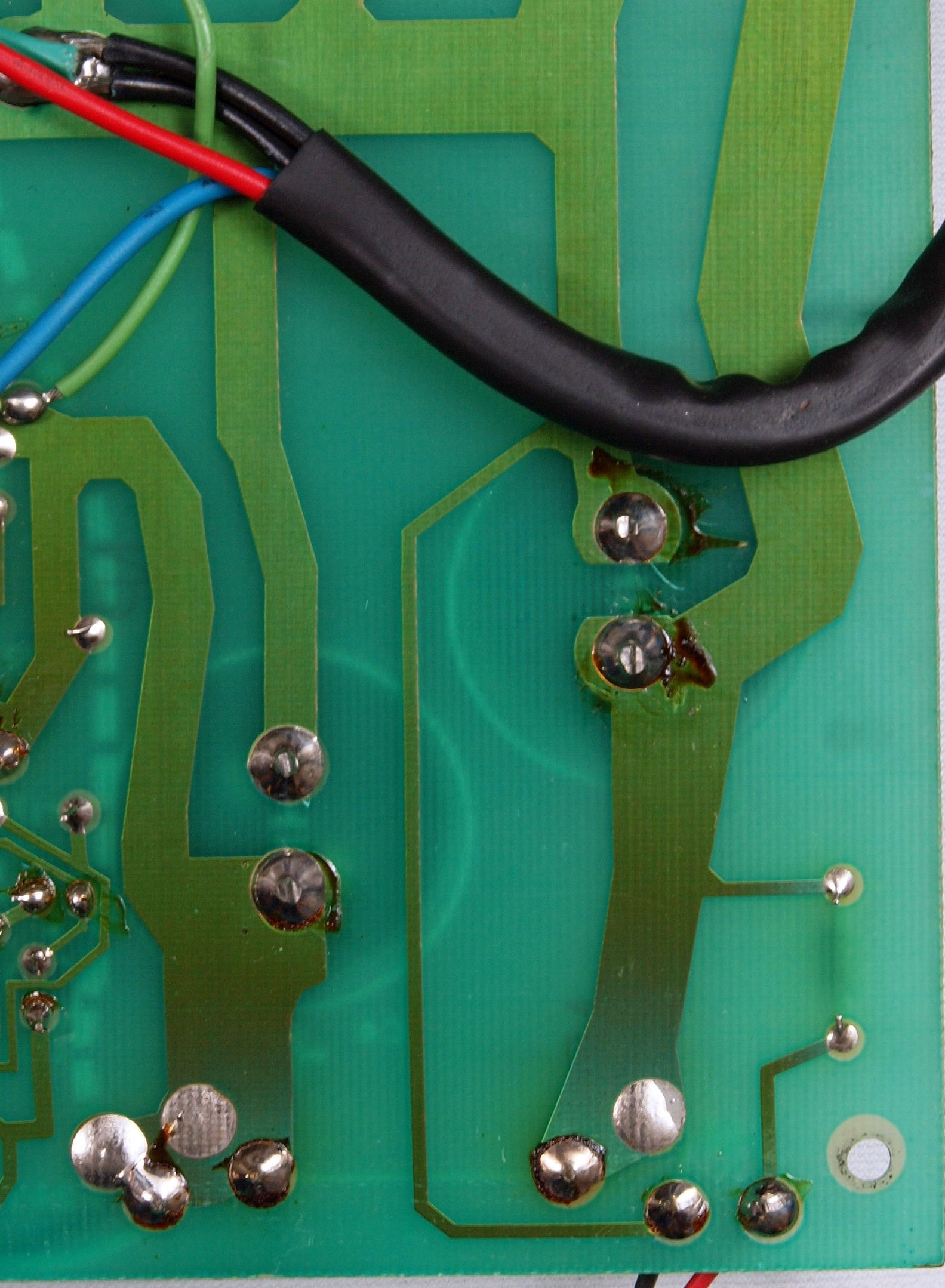

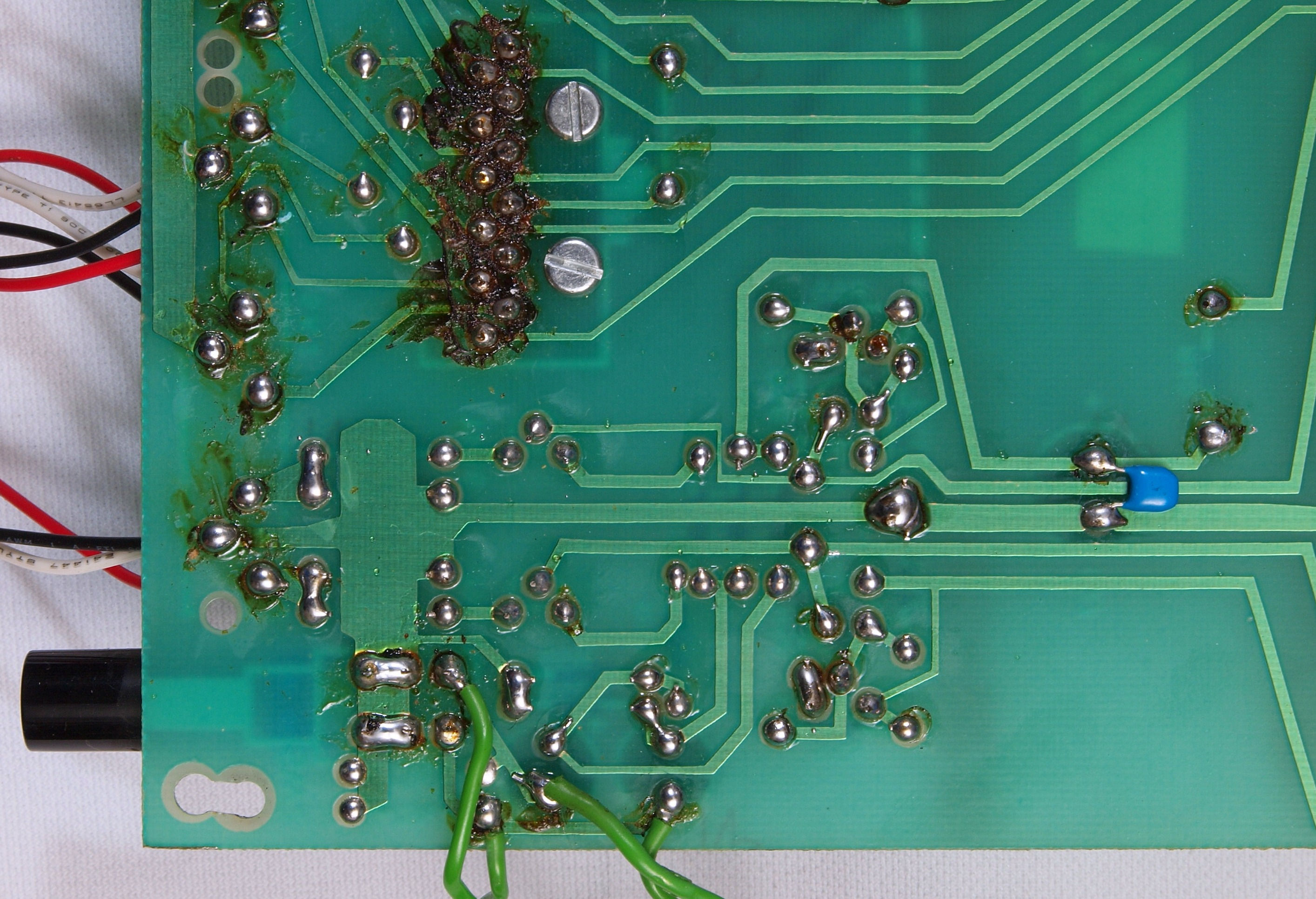

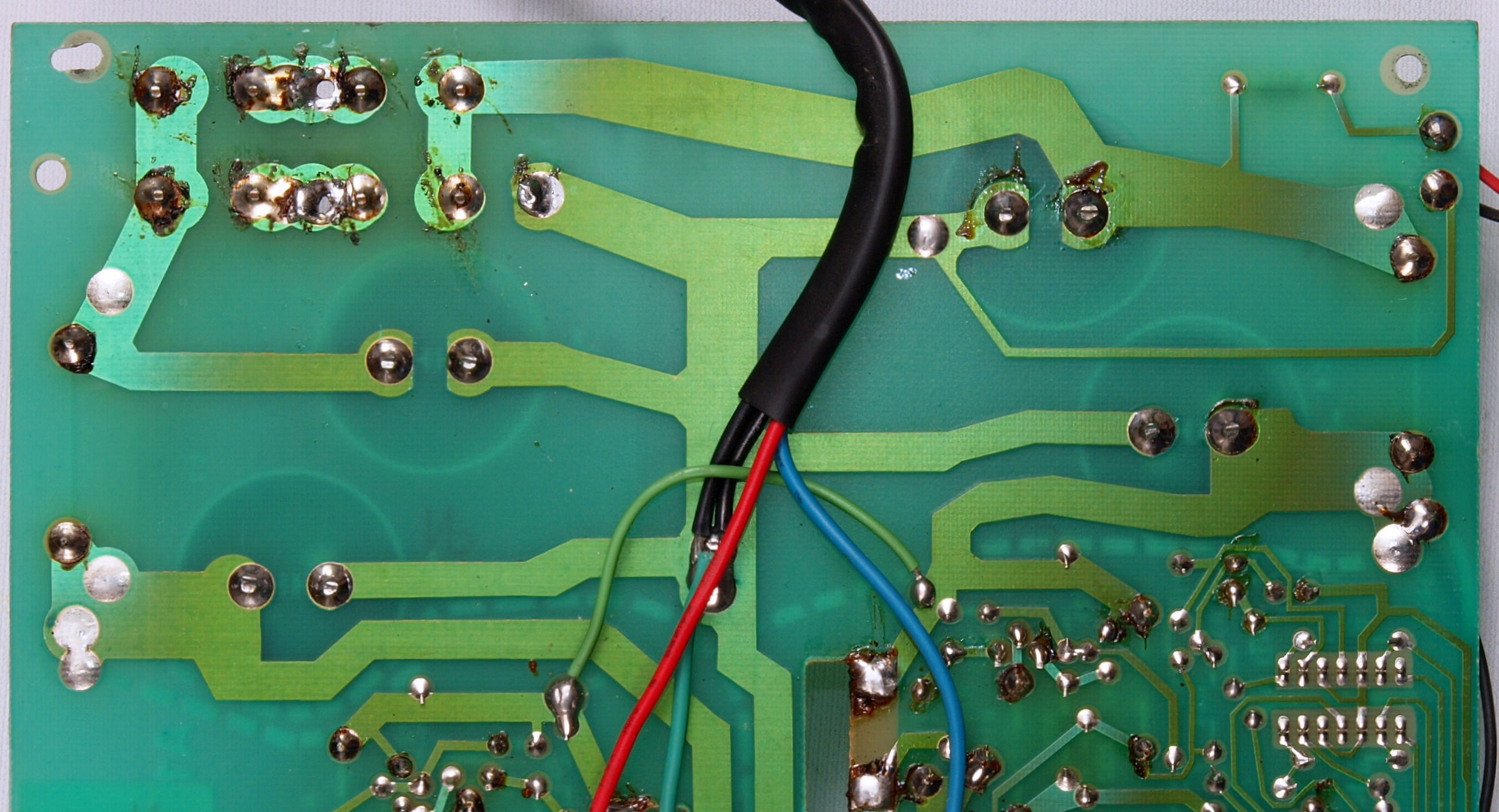

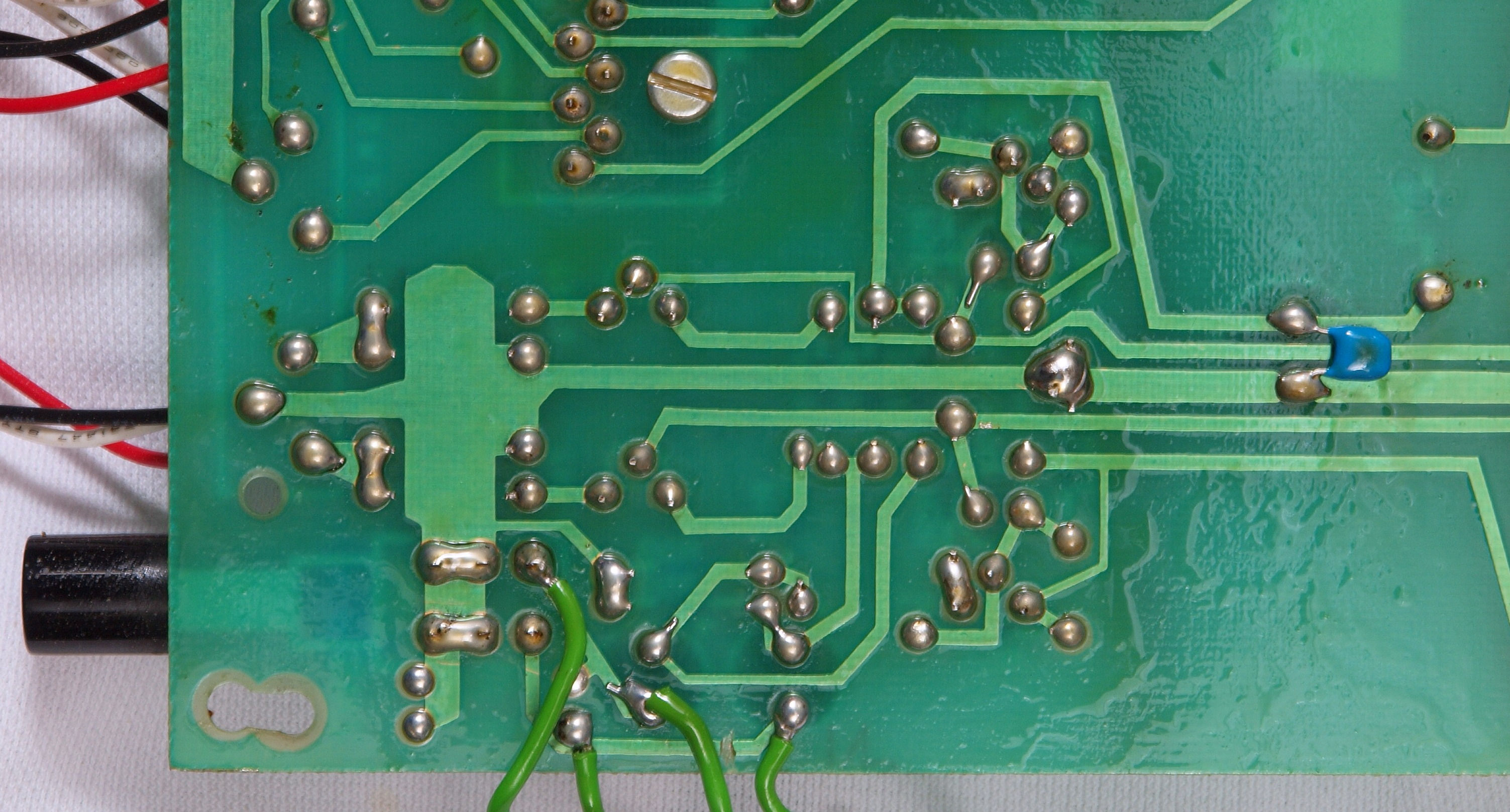

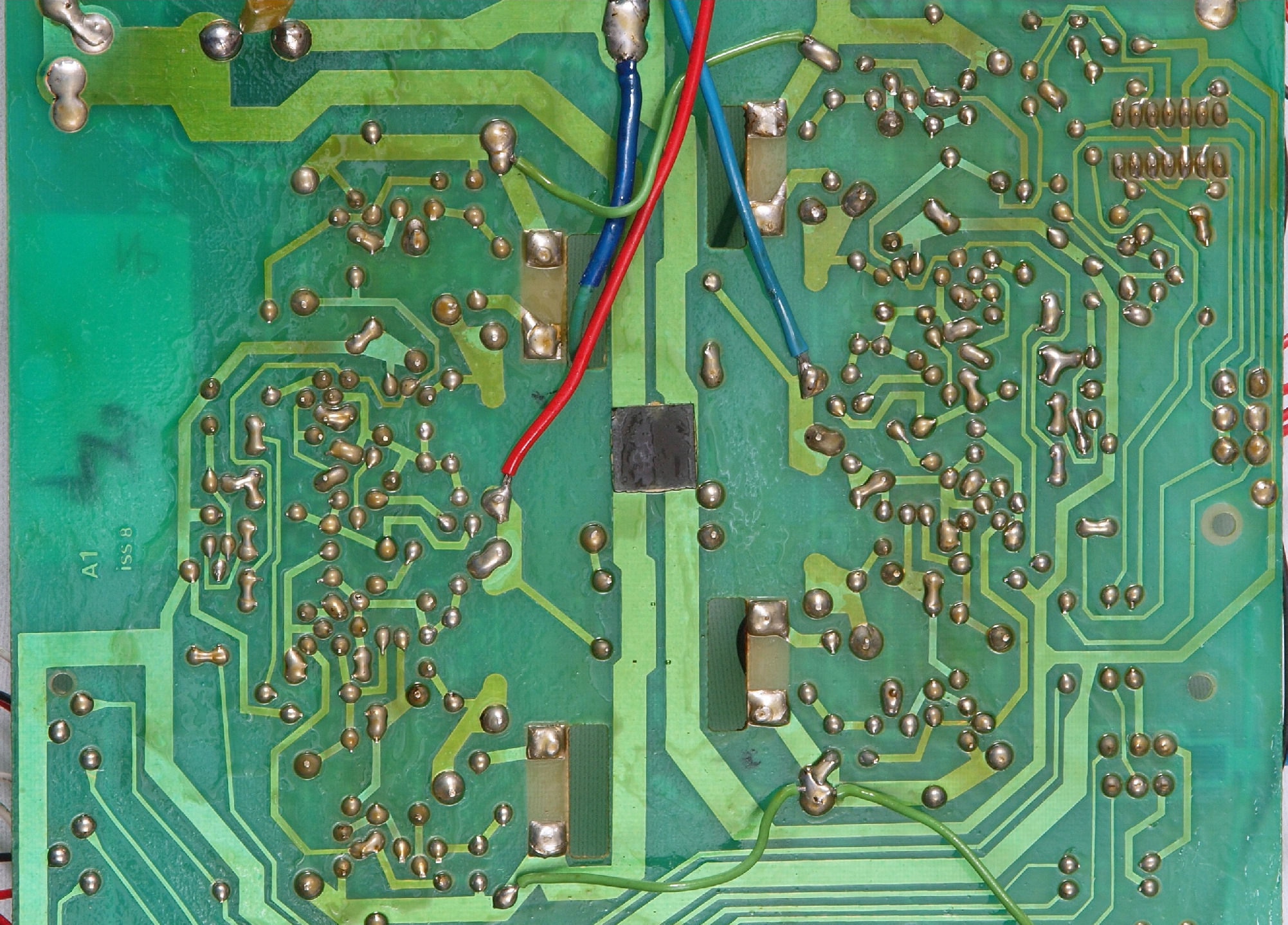

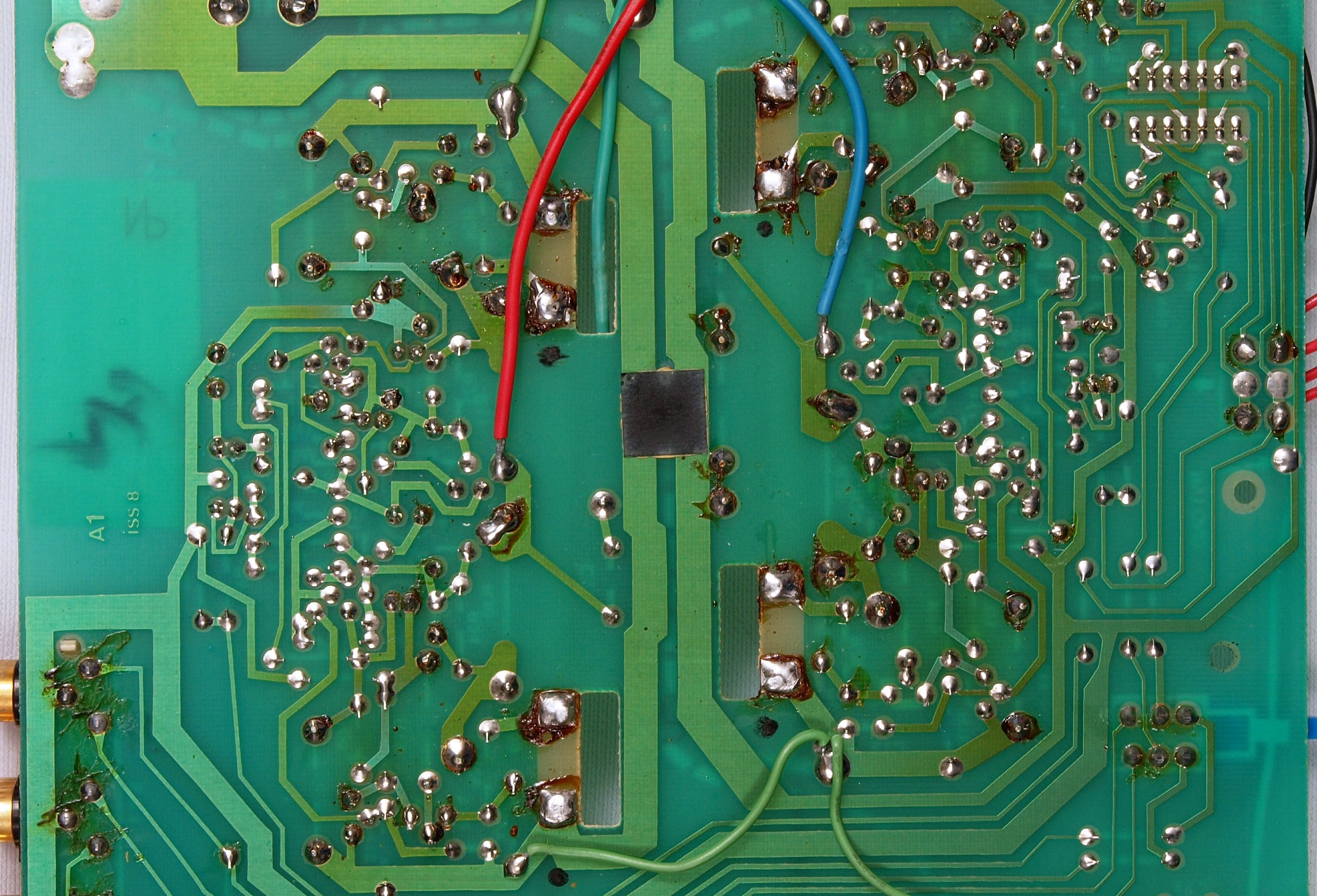

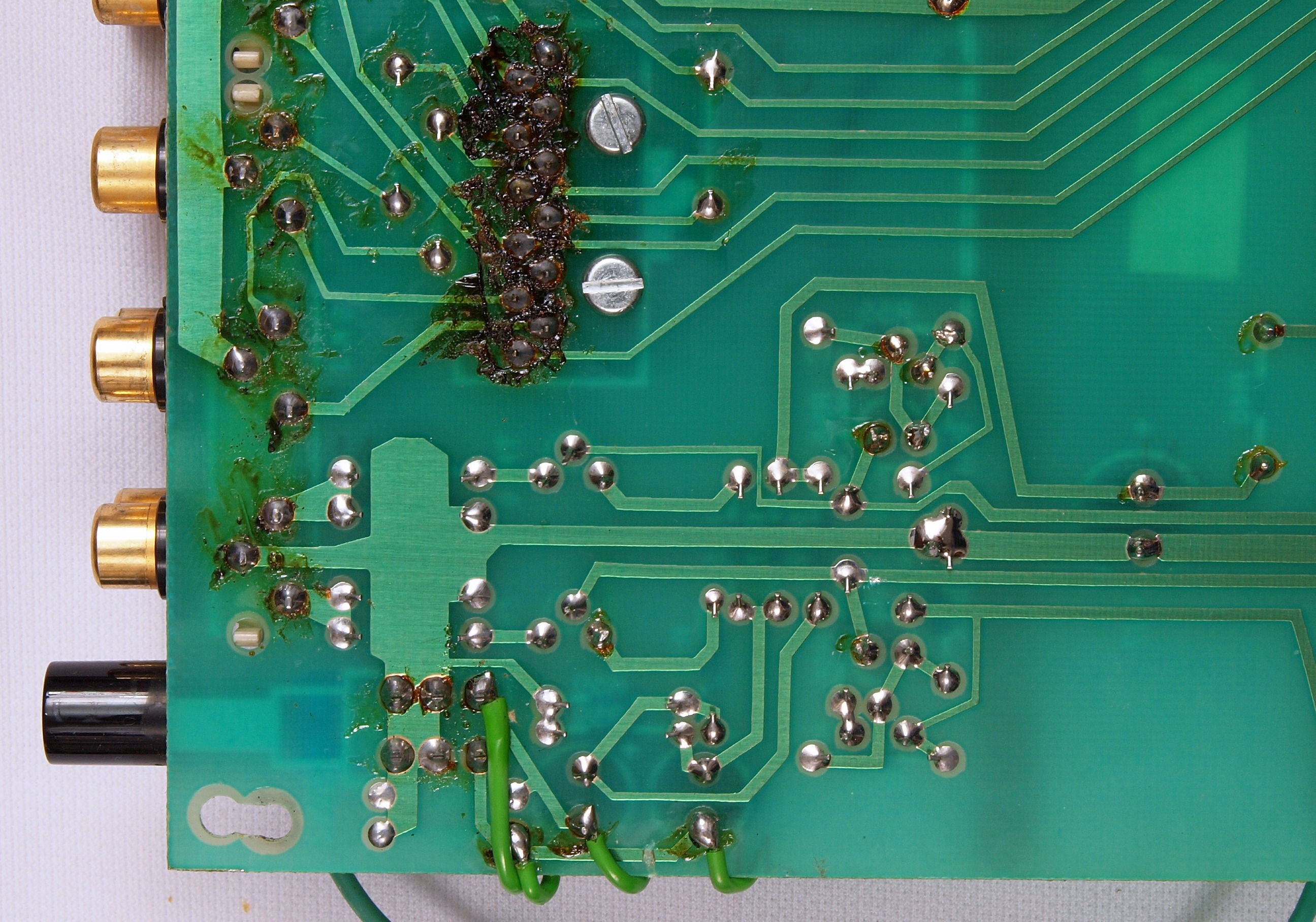

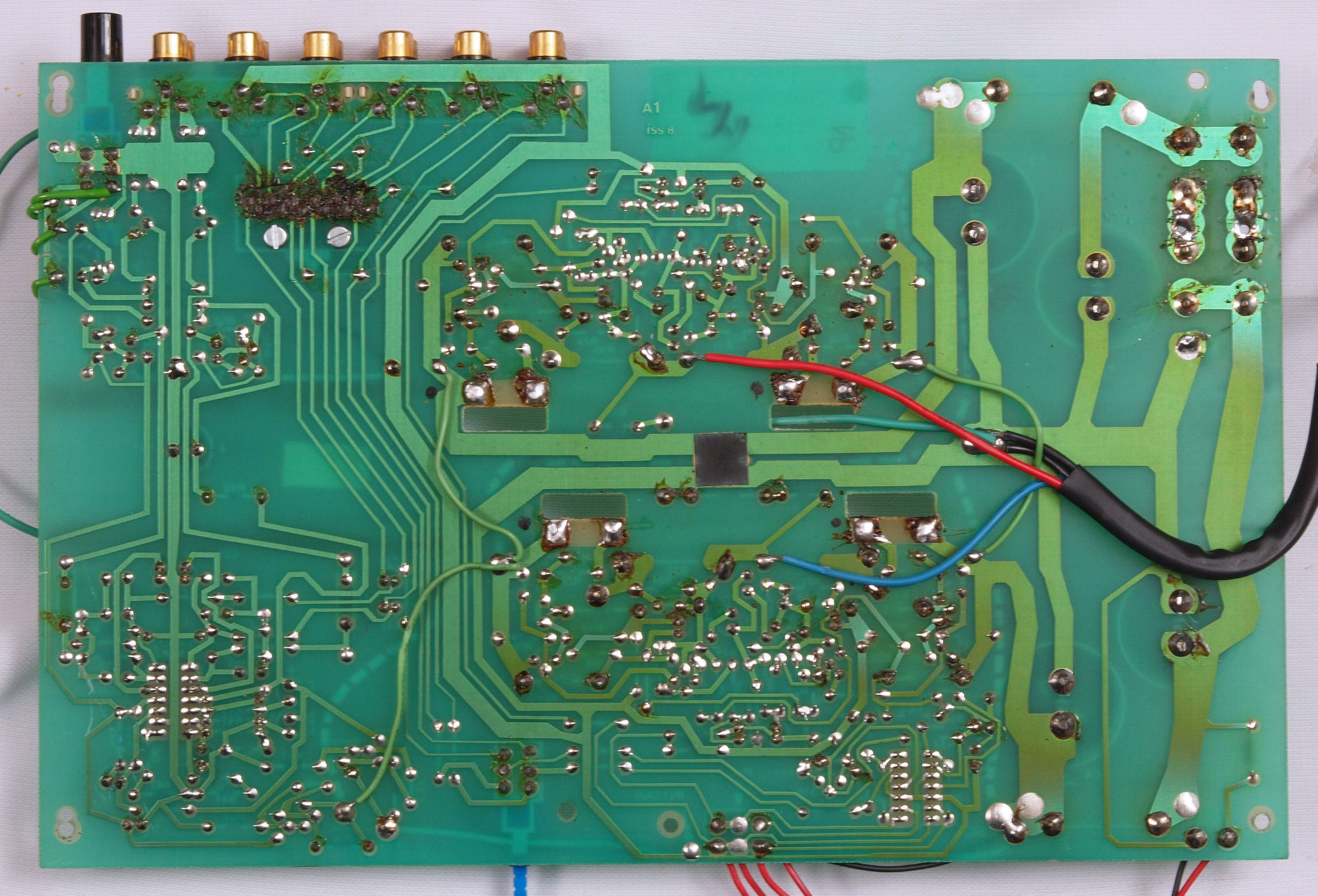

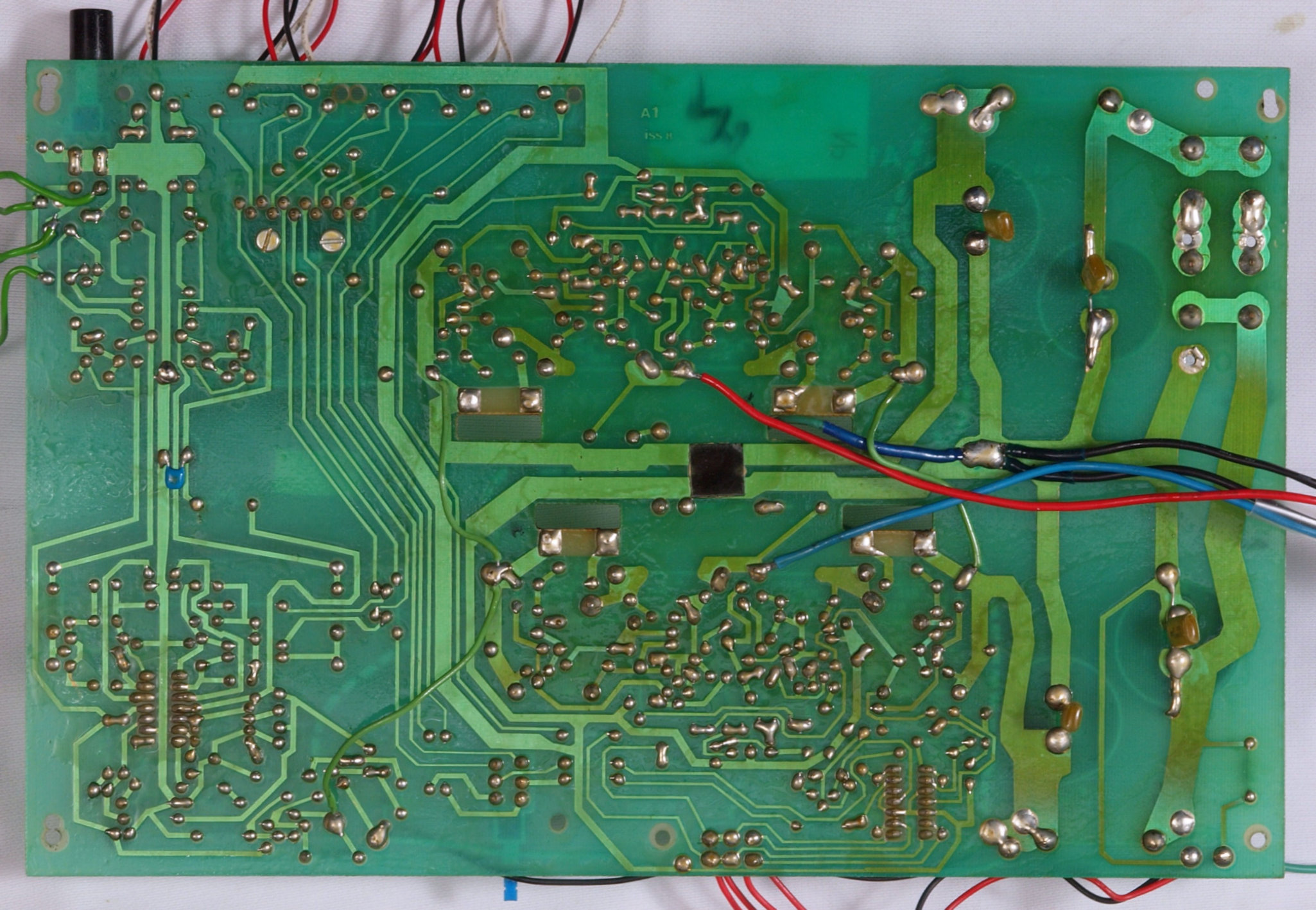

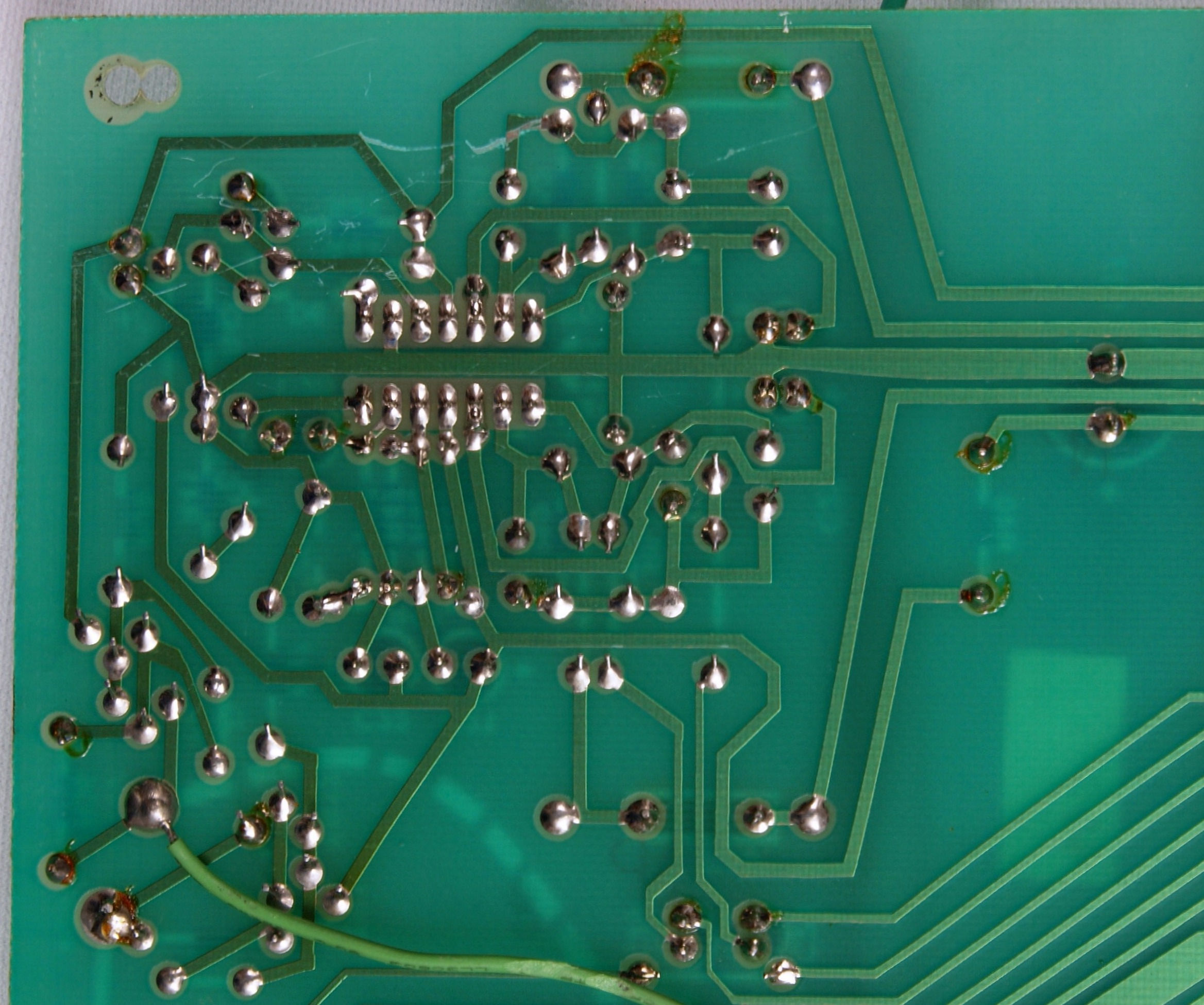

Ｃ１３．　修理前　基板裏

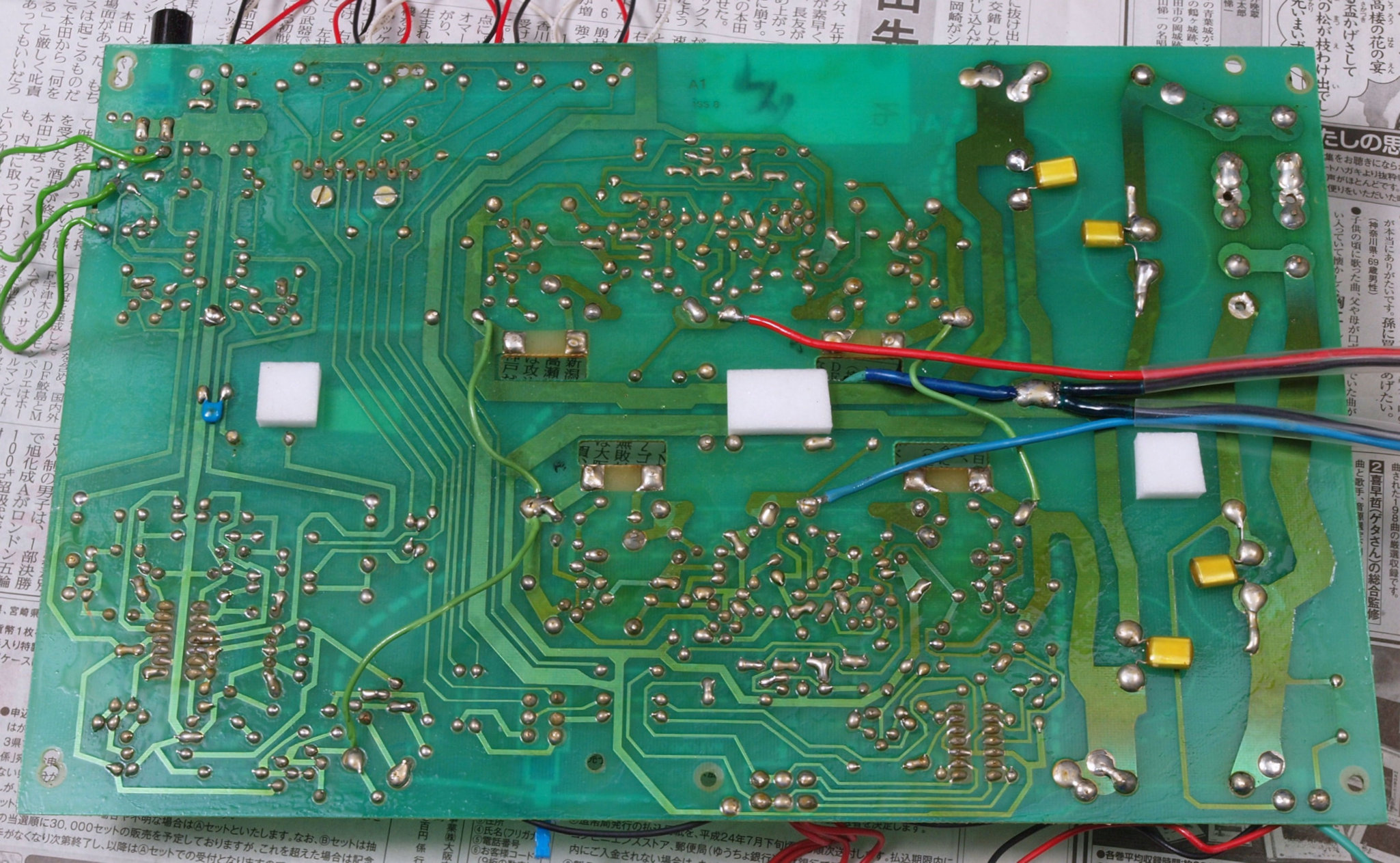

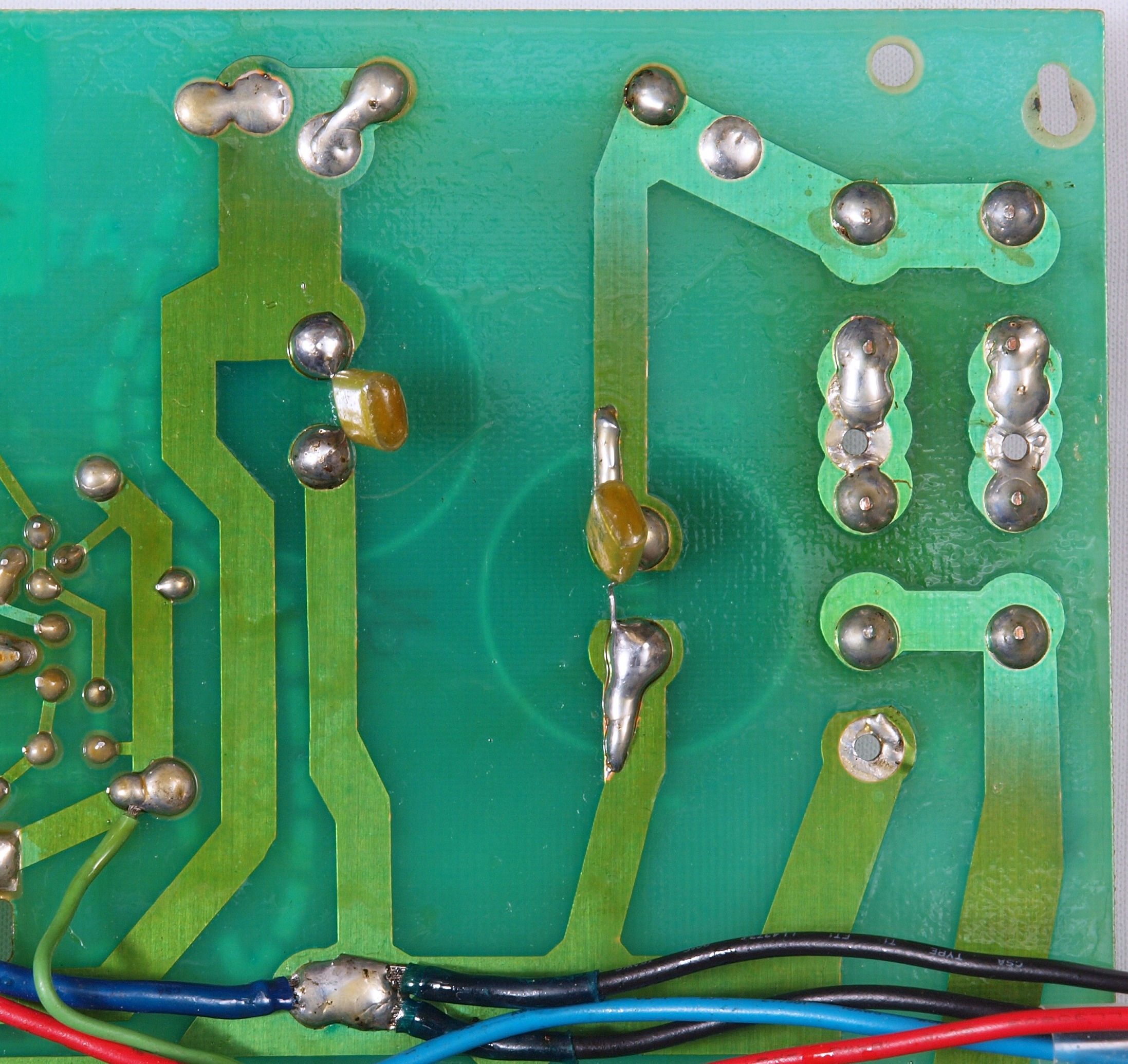

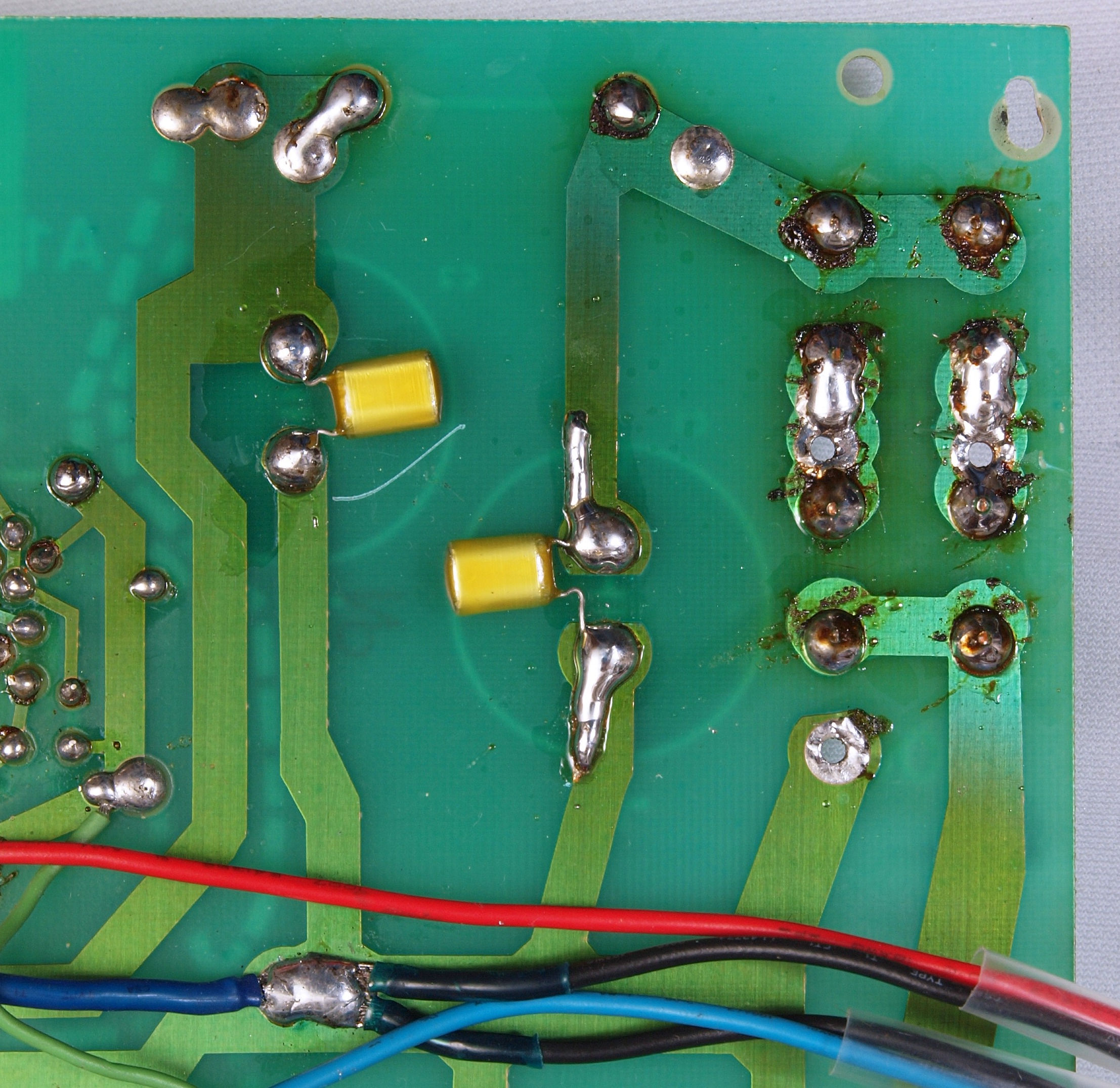

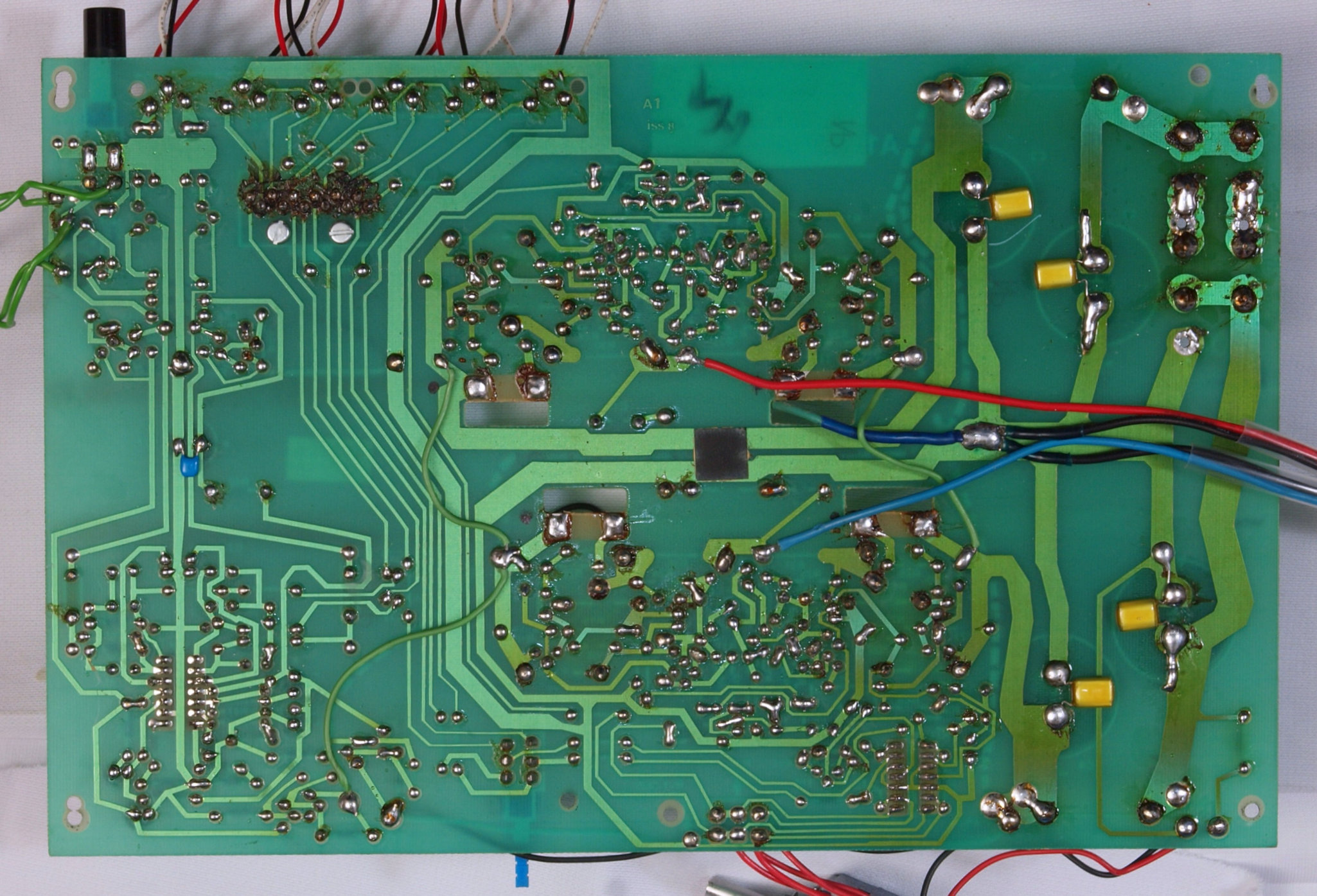

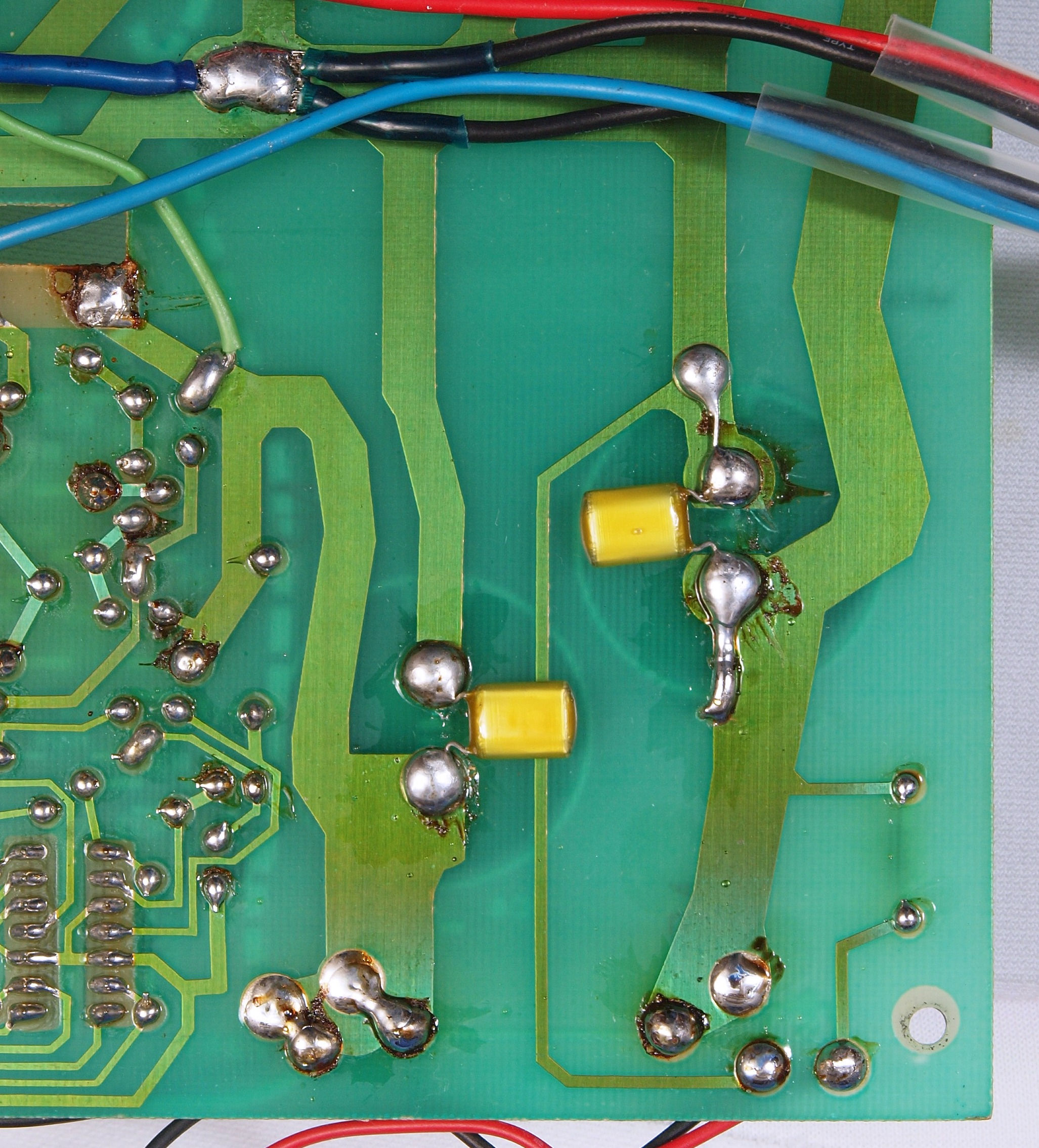

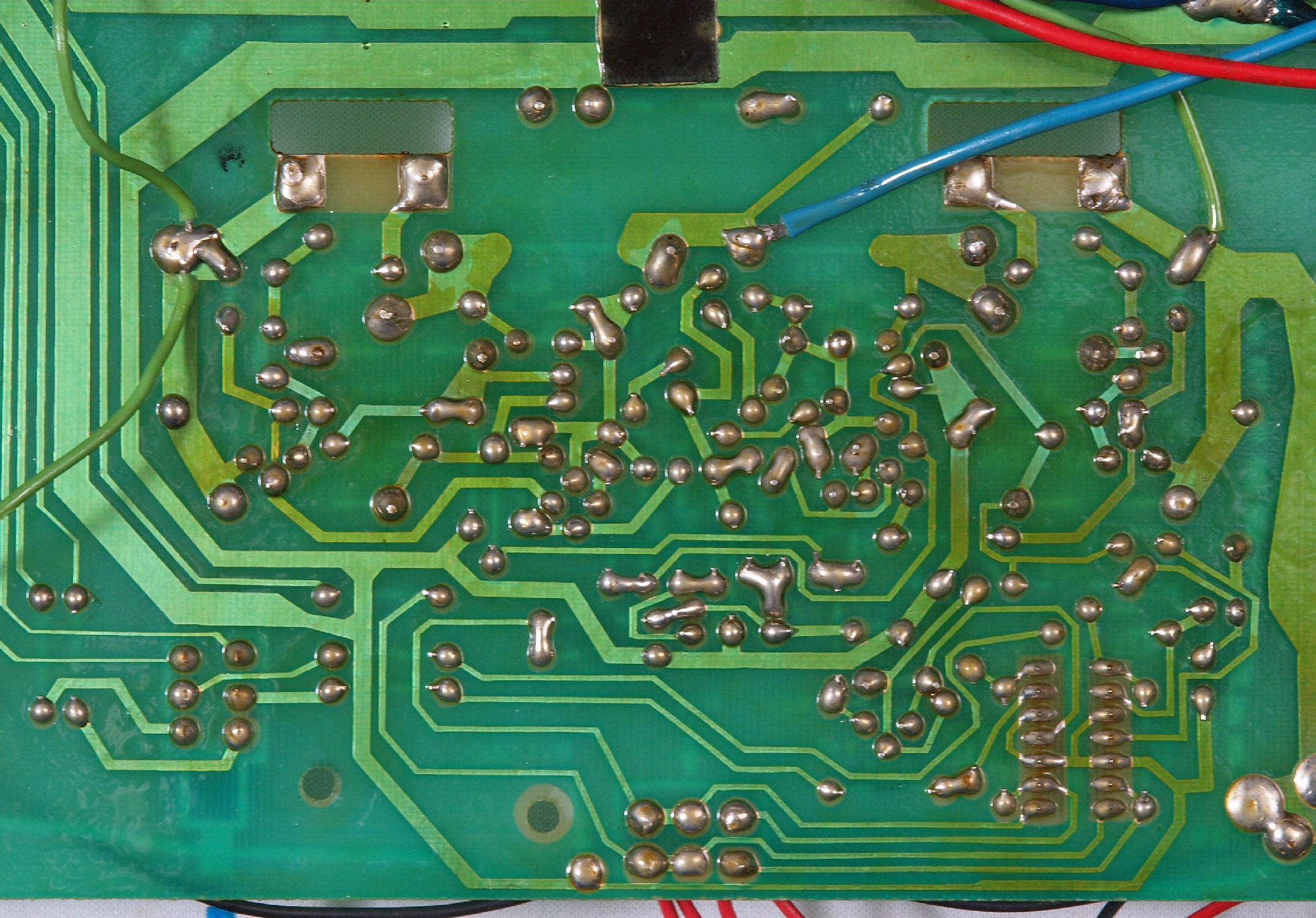

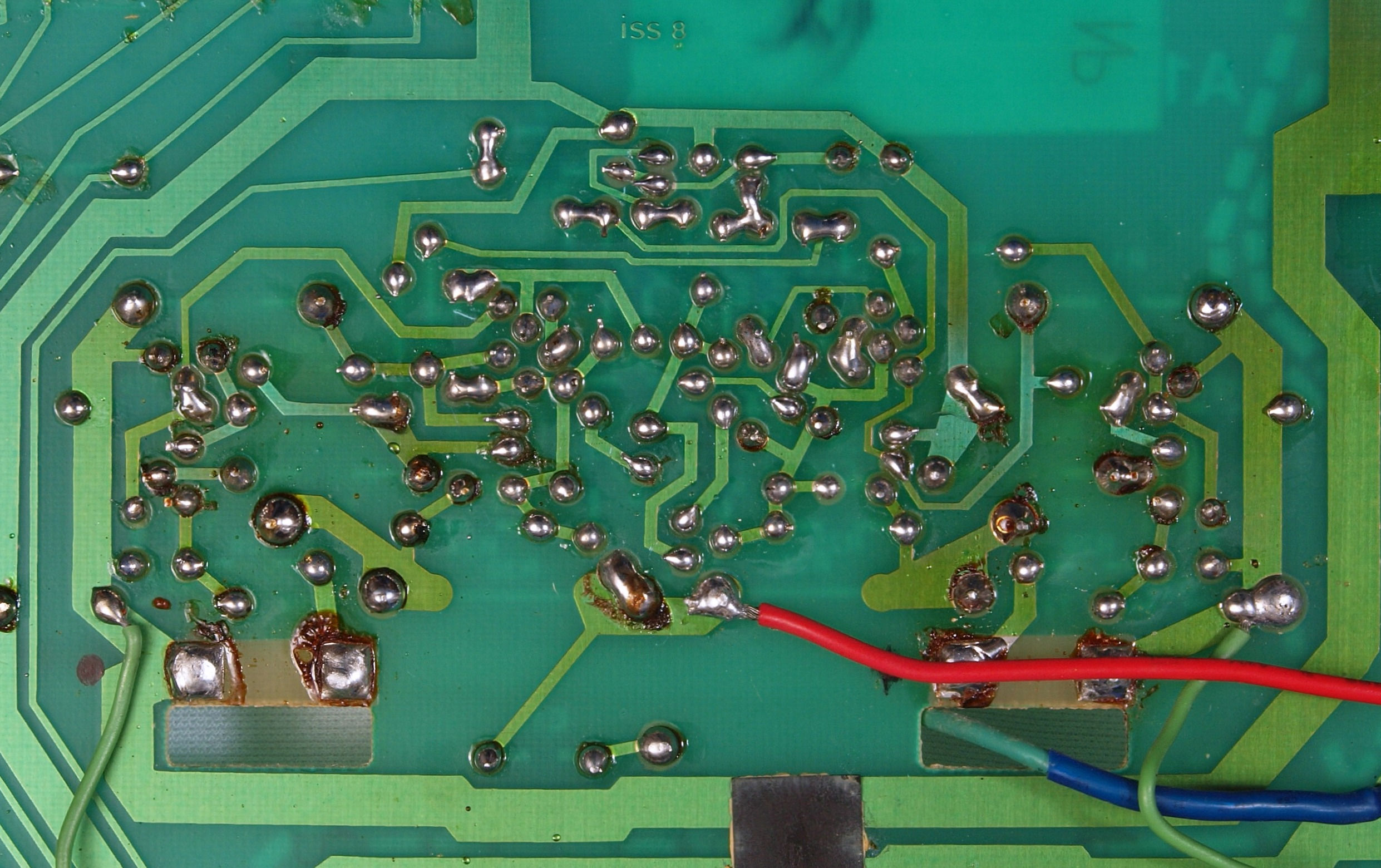

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

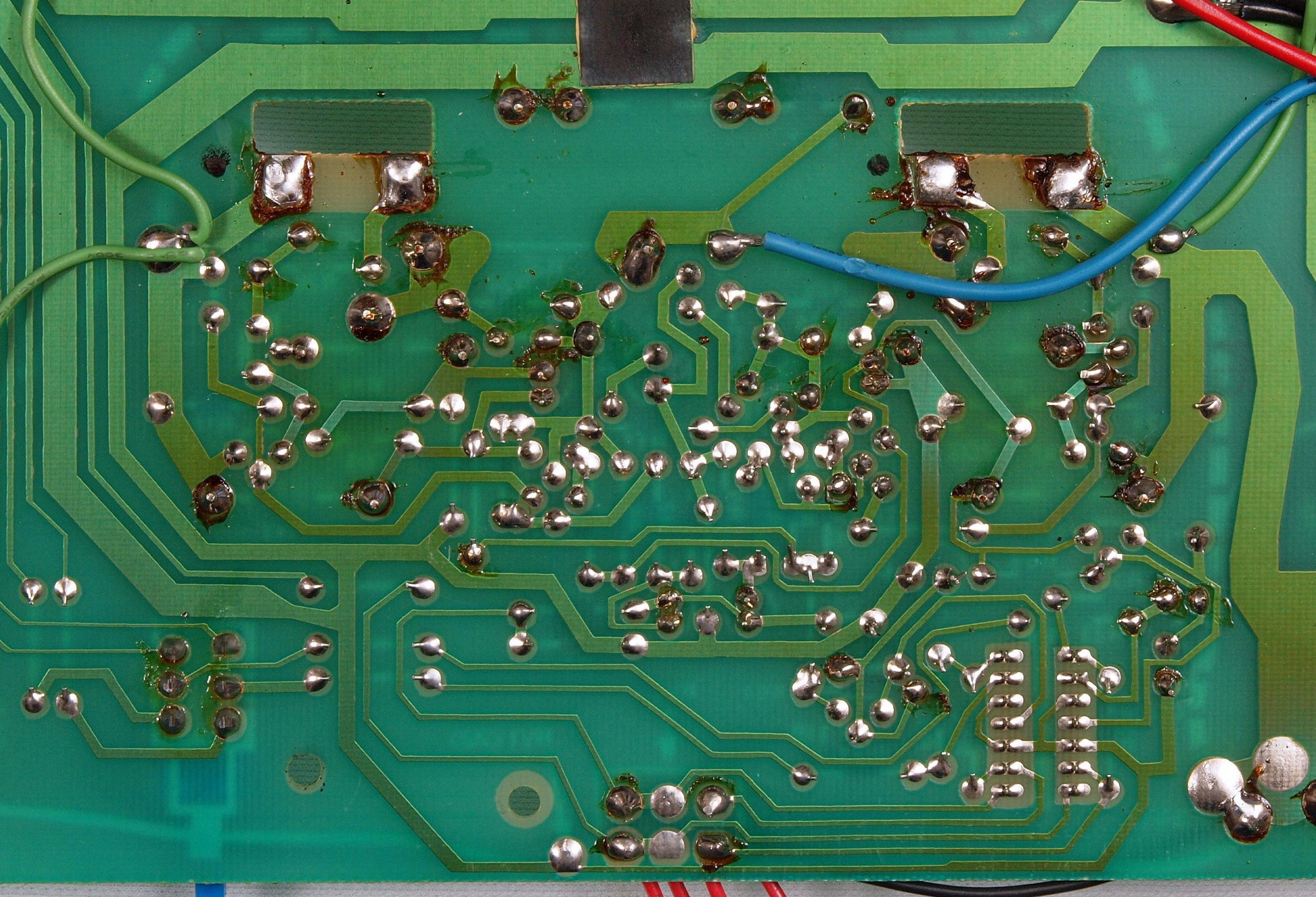

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

Ｃ１６．　完成基板裏　スペンサーを取り付ける

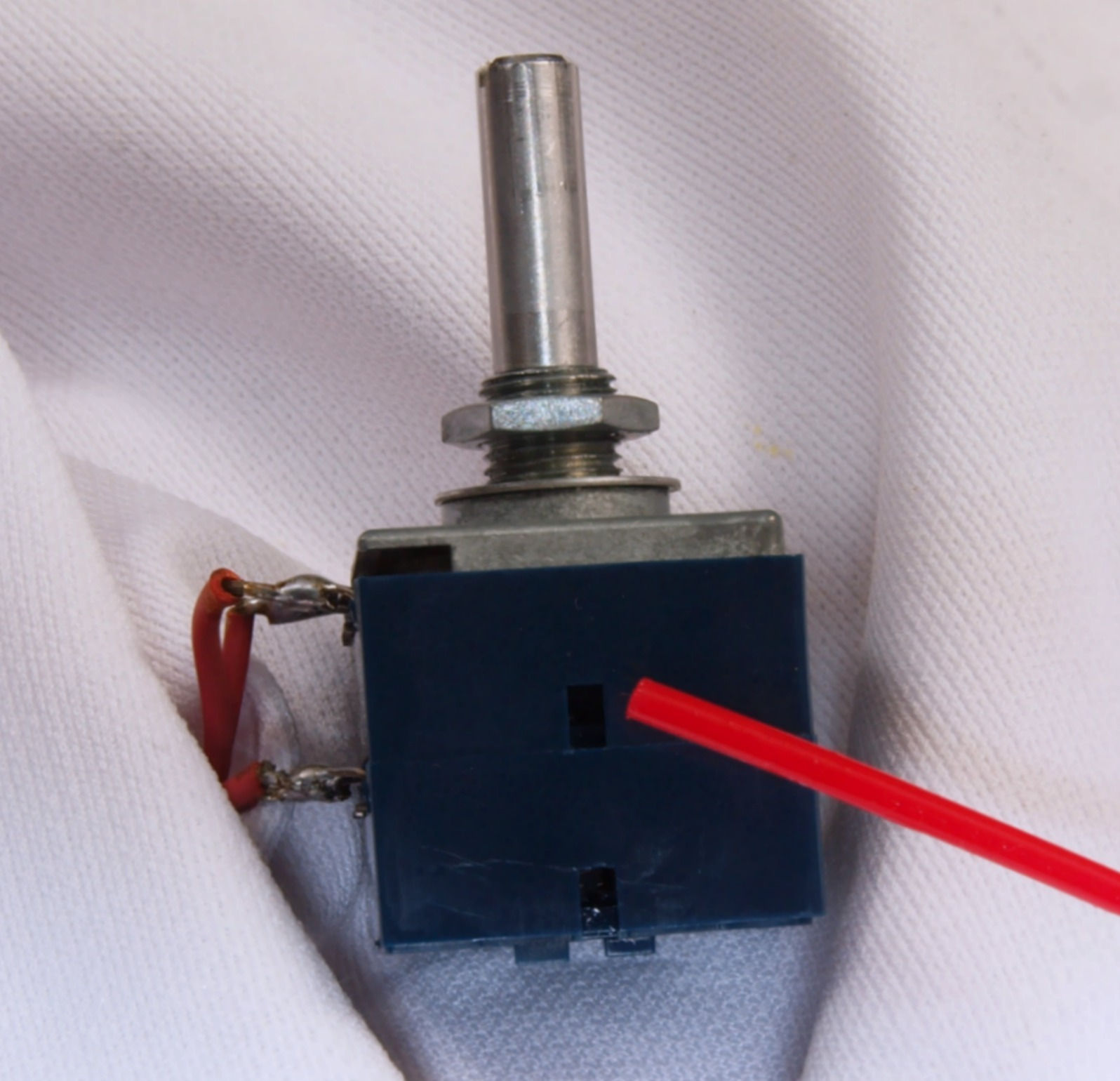

Ｃ１７．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

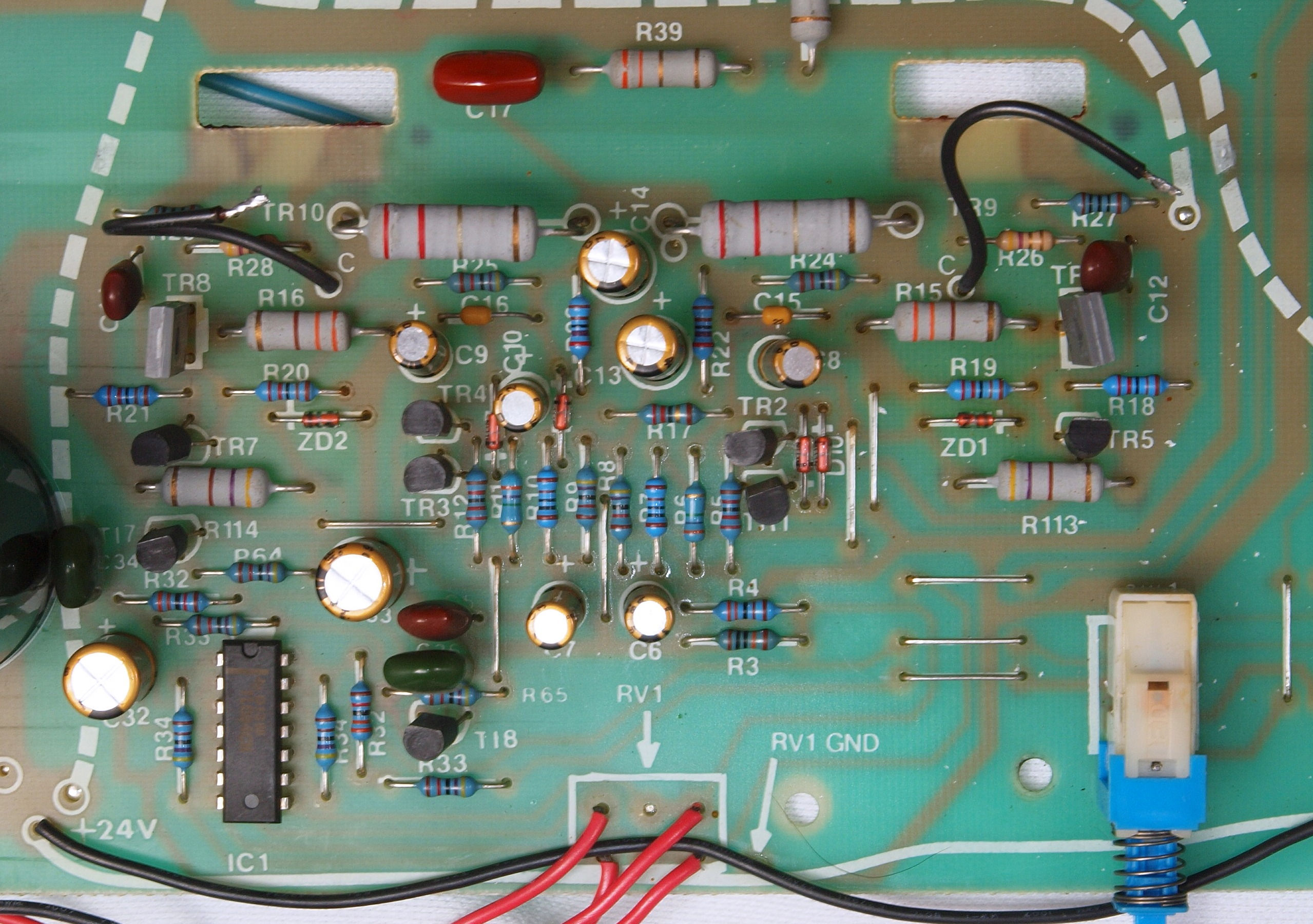

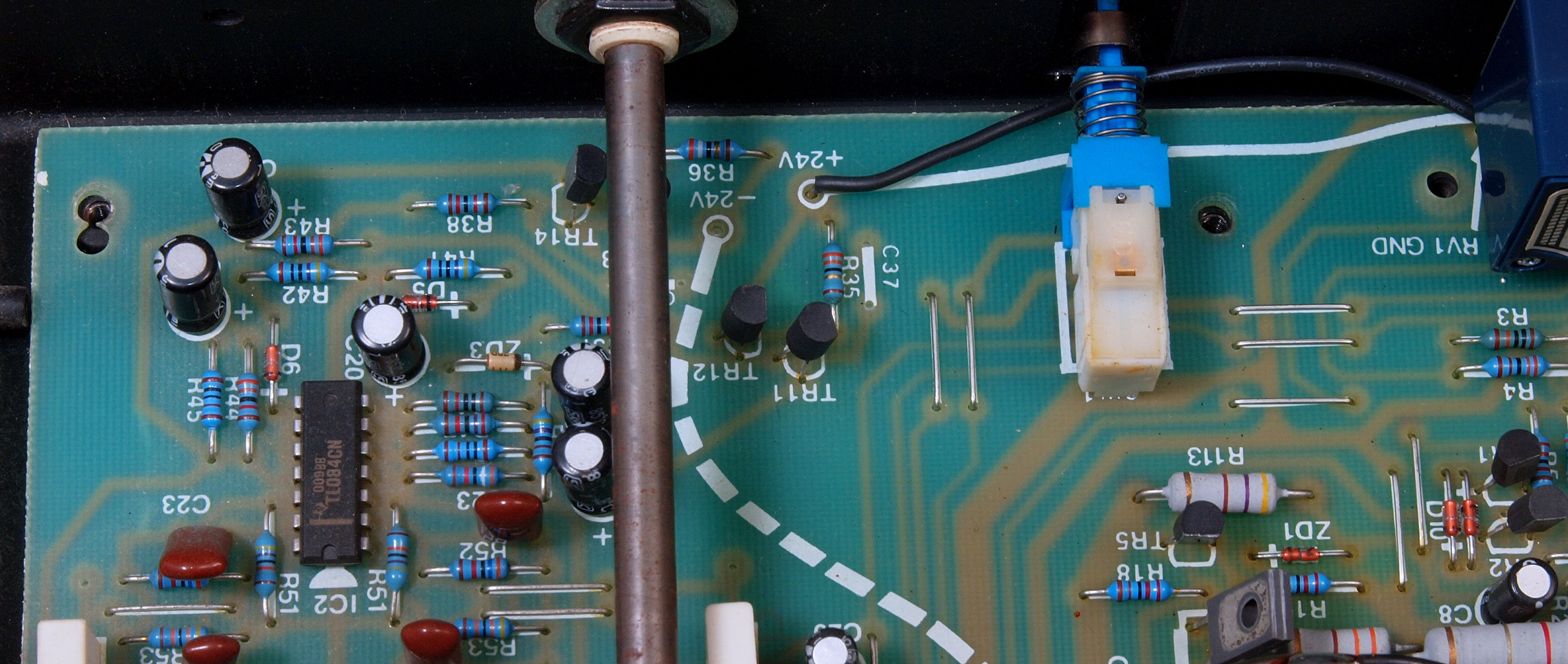

Ｃ２１．　修理前　ＡＭＰ基板

Ｃ２２．　修理後　ＡＭＰ基板

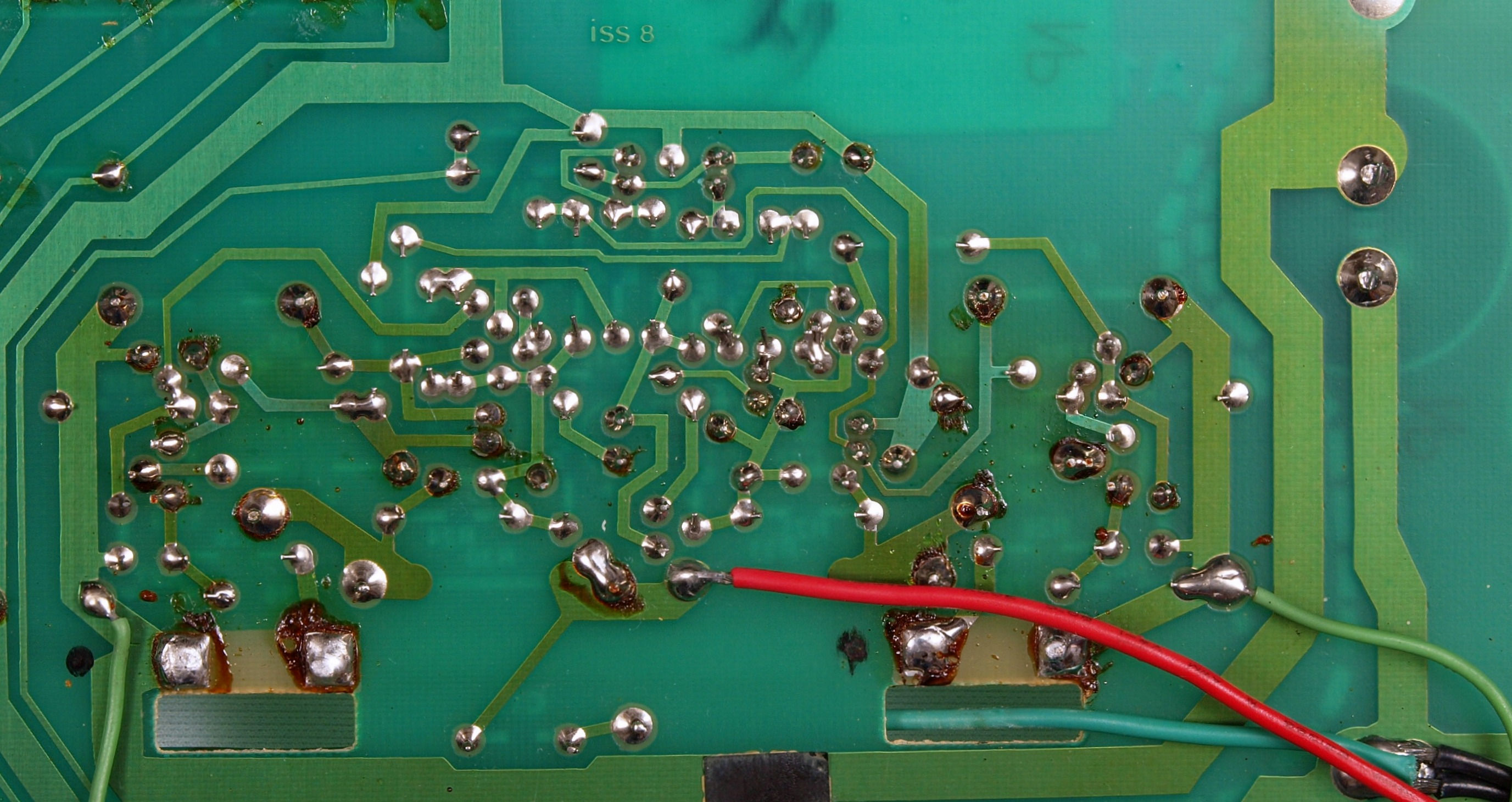

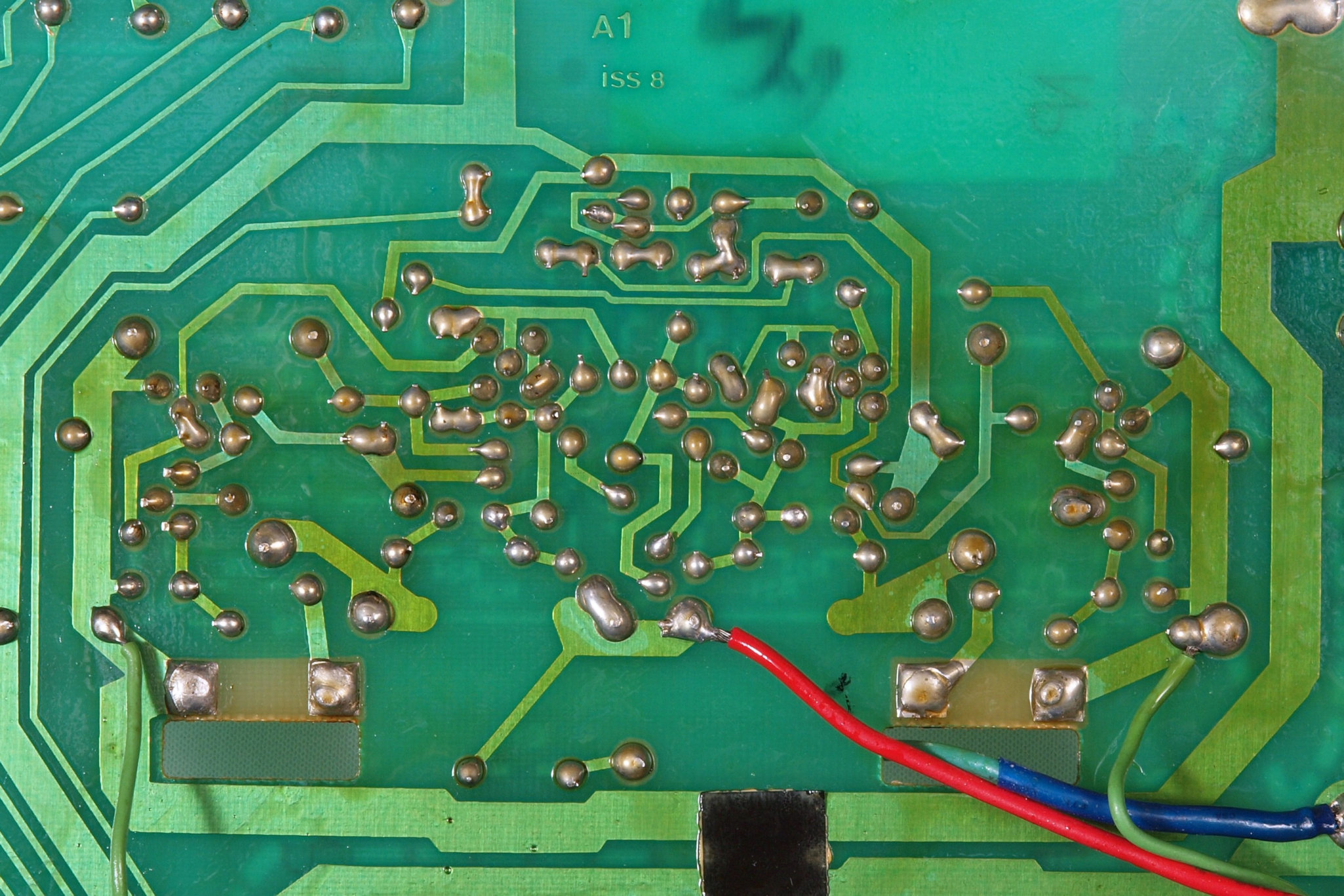

Ｃ２３．　修理前　ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

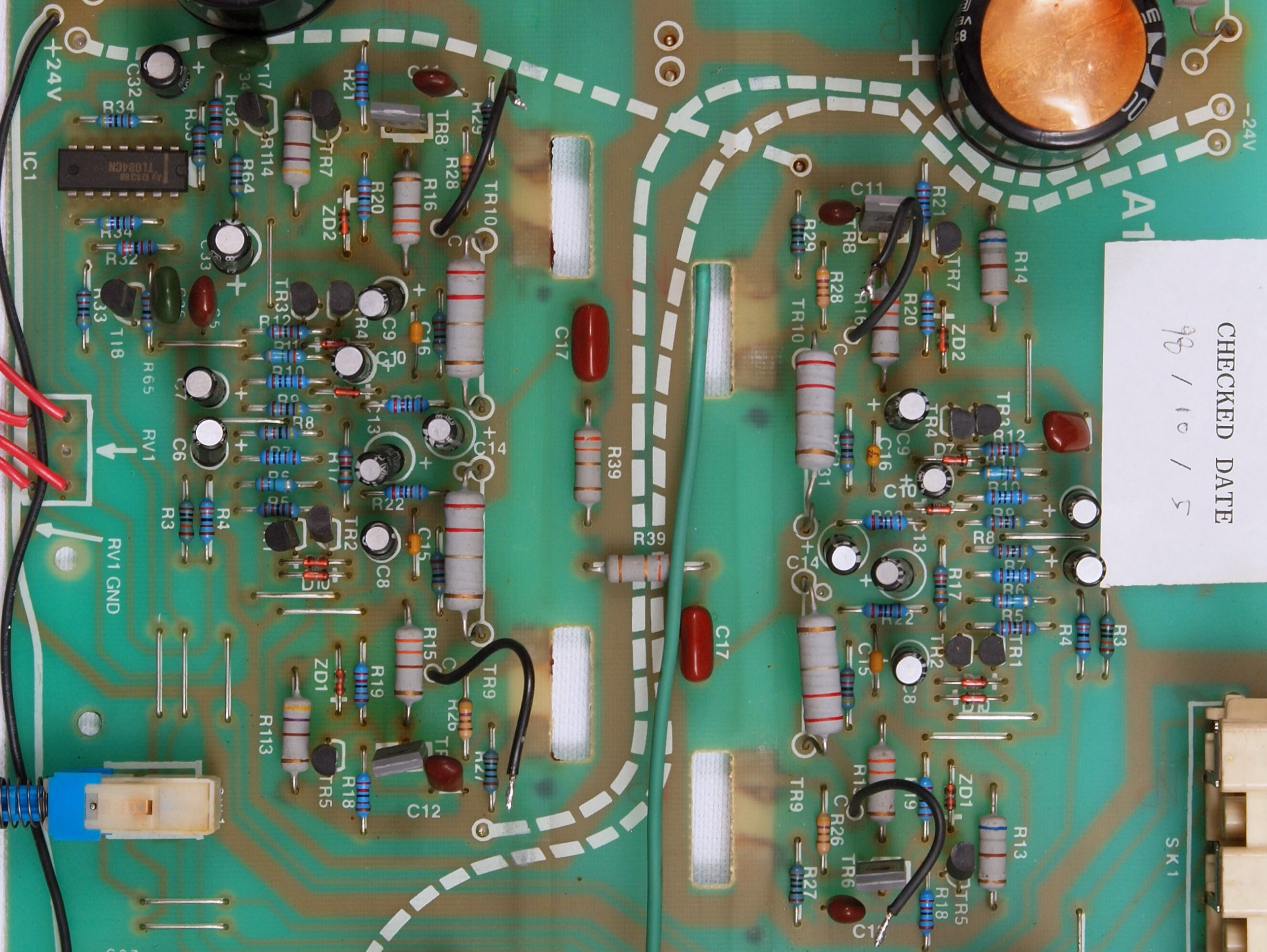

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ５１．　修理前　　ＥＱ基板

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板

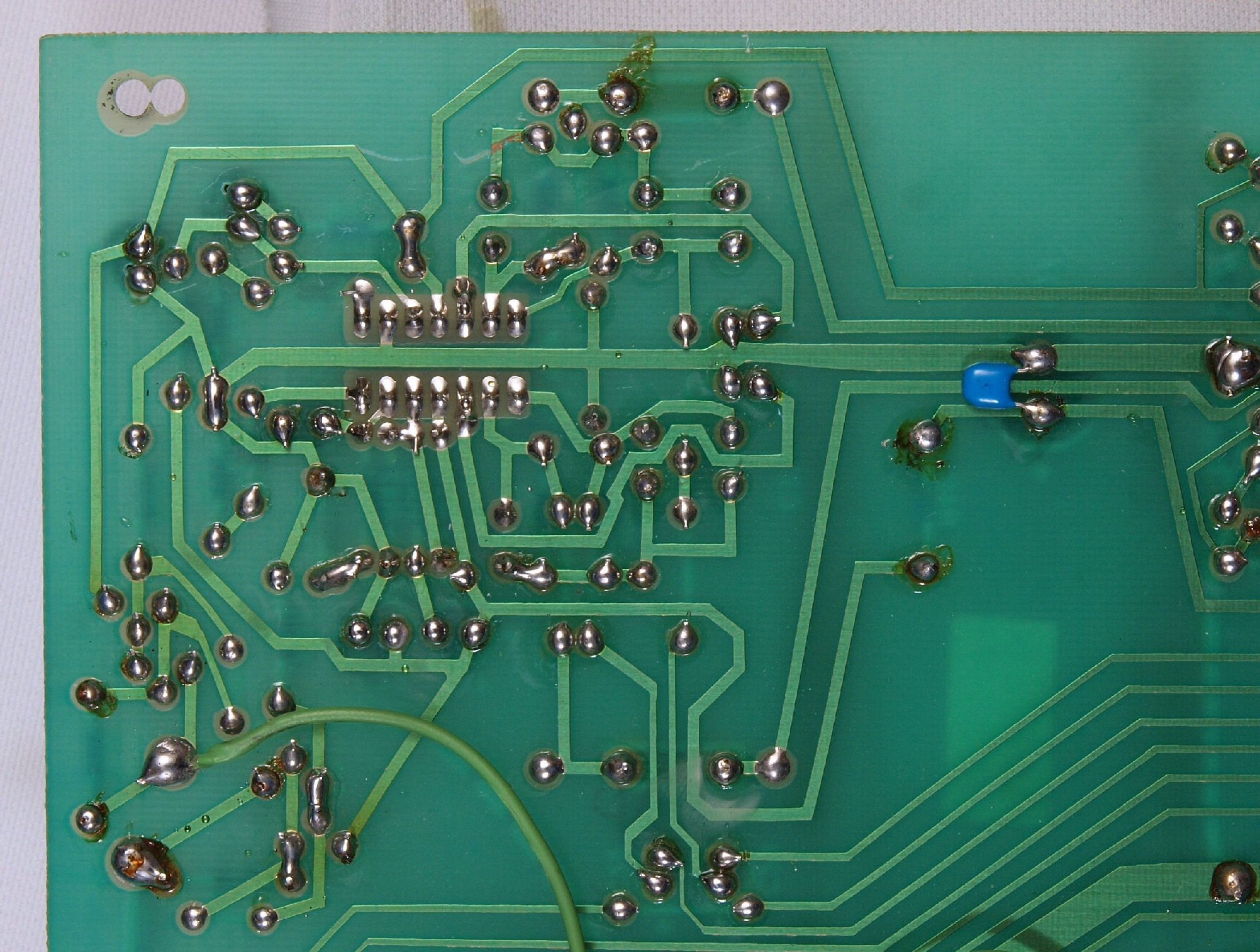

Ｃ６３．　修理前　　ＭＣ基板裏

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

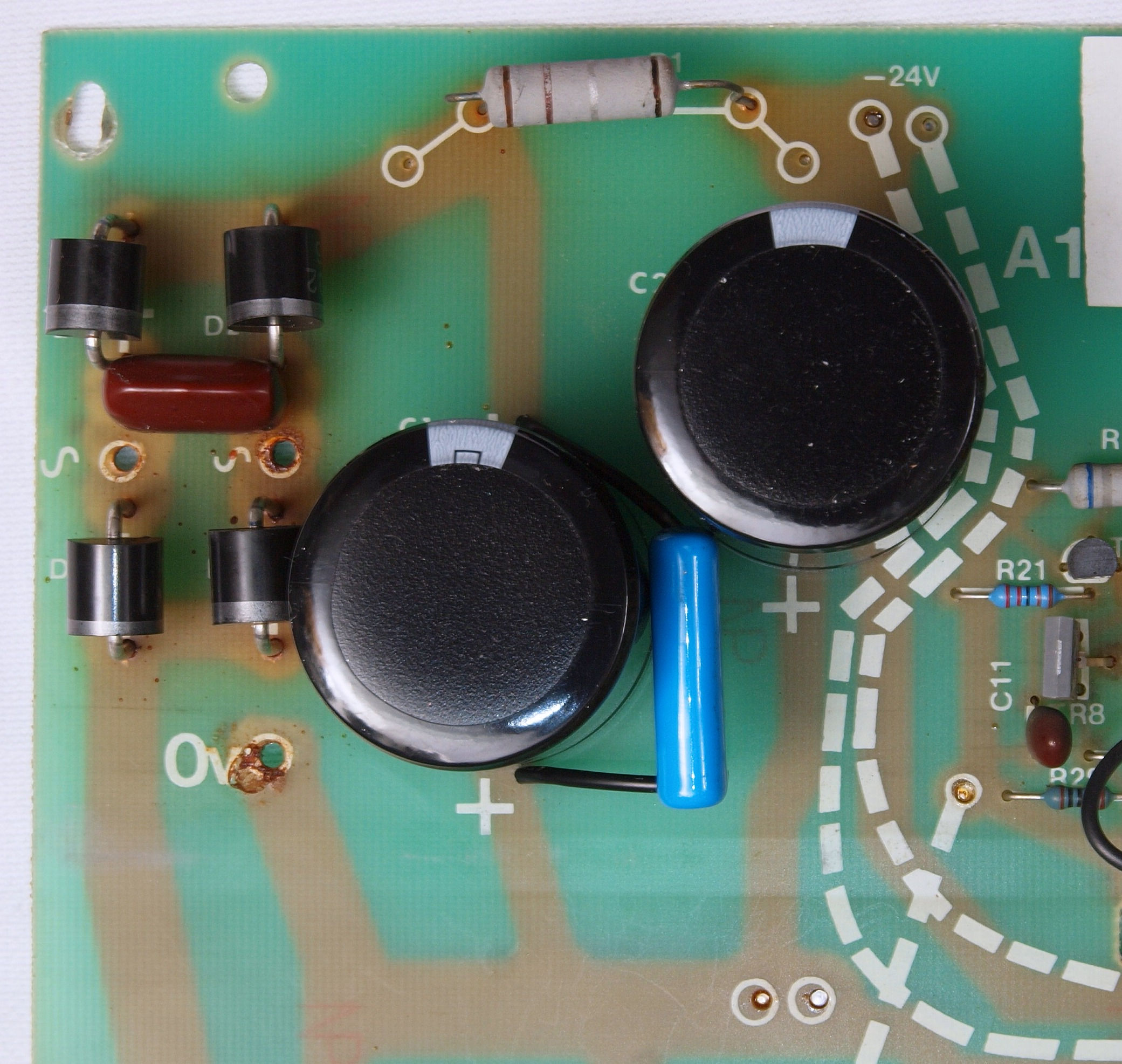

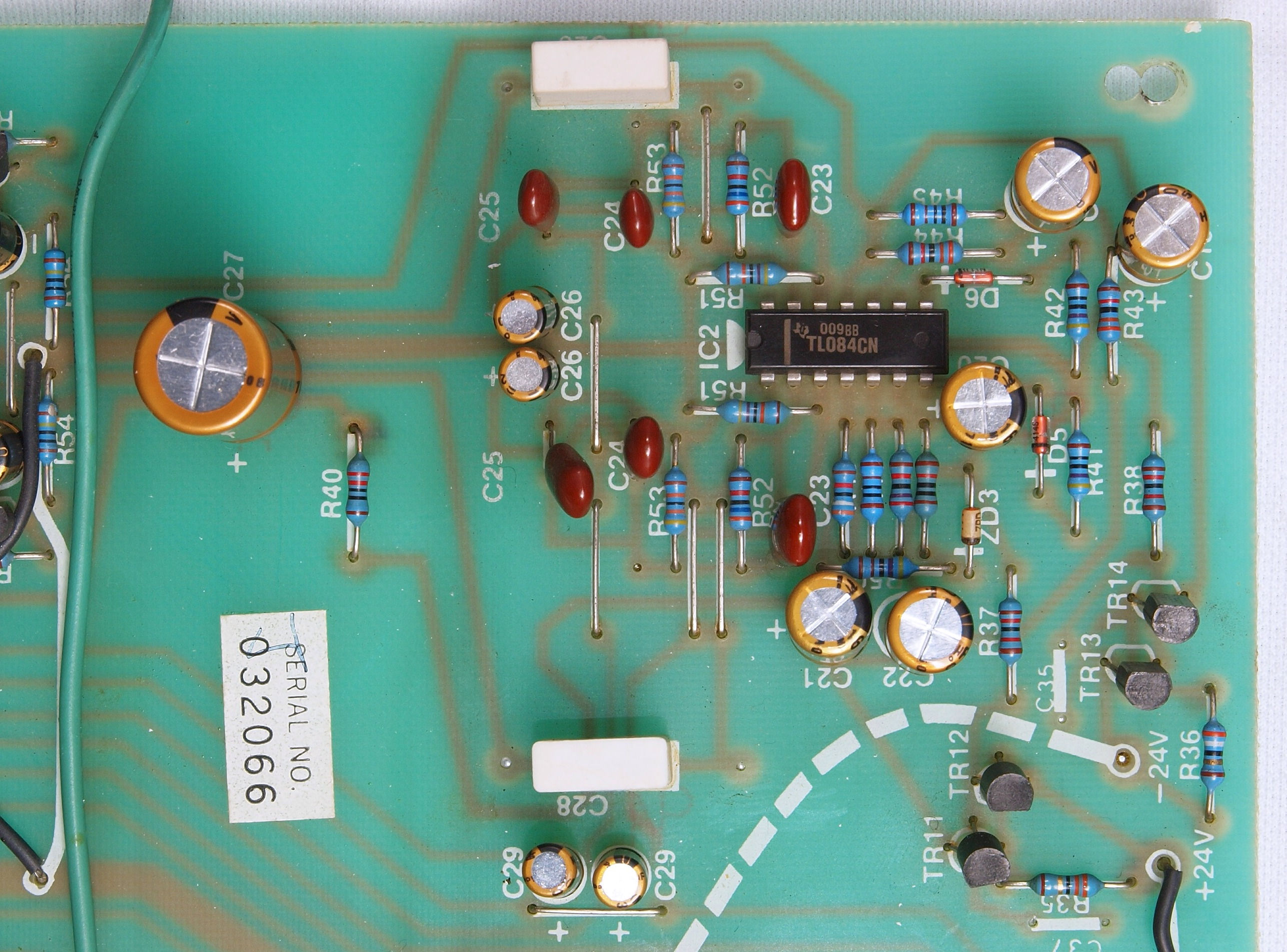

Ｃ７１．　修理前　電源基板

Ｃ７２．　修理後　電源基板

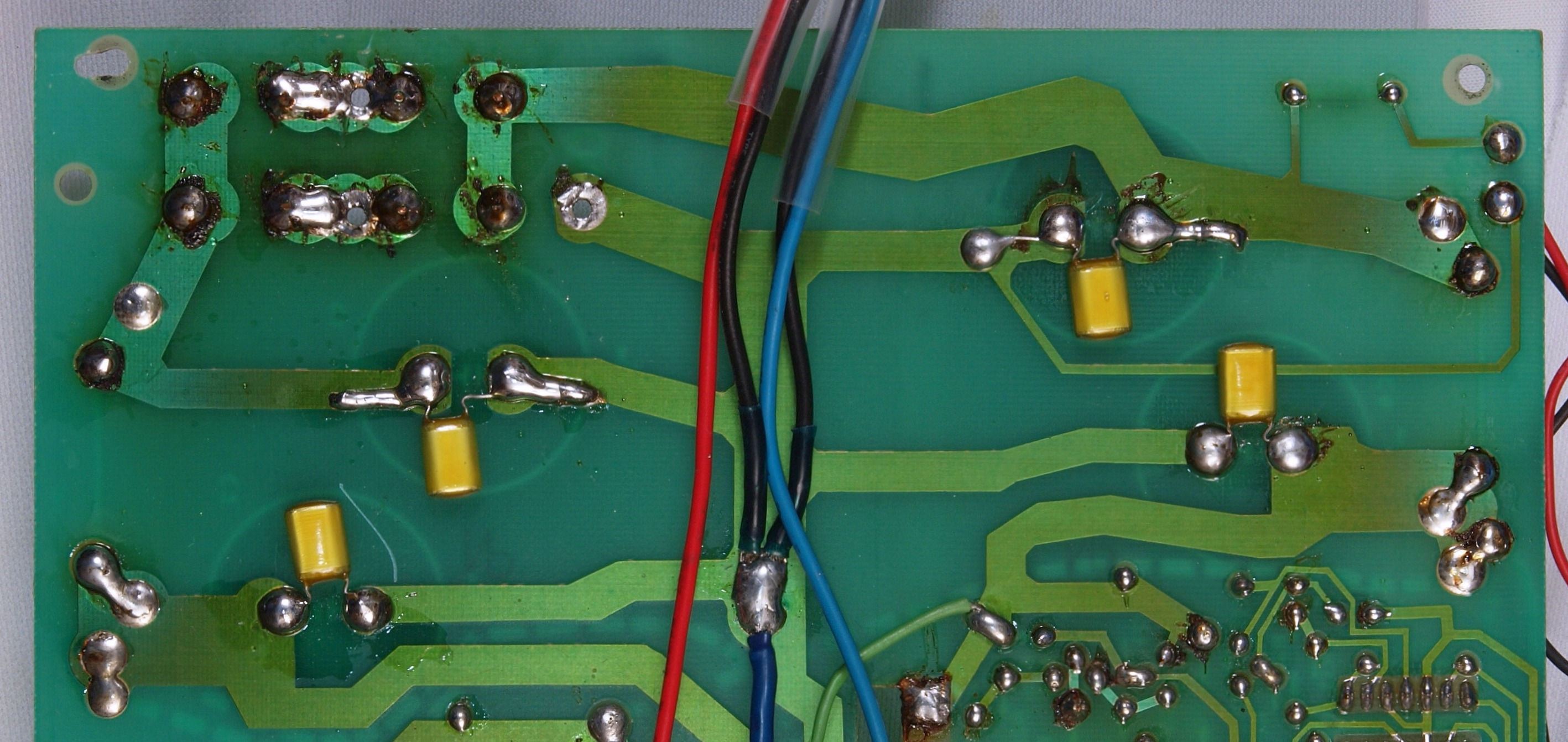

Ｃ７３．　修理前　電源基板裏

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

Ｃ８１．　修理前　＋側電源基板

Ｃ８２．　修理後　＋側電源基板

Ｃ８３．　修理前　＋側電源基板裏

Ｃ８４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る

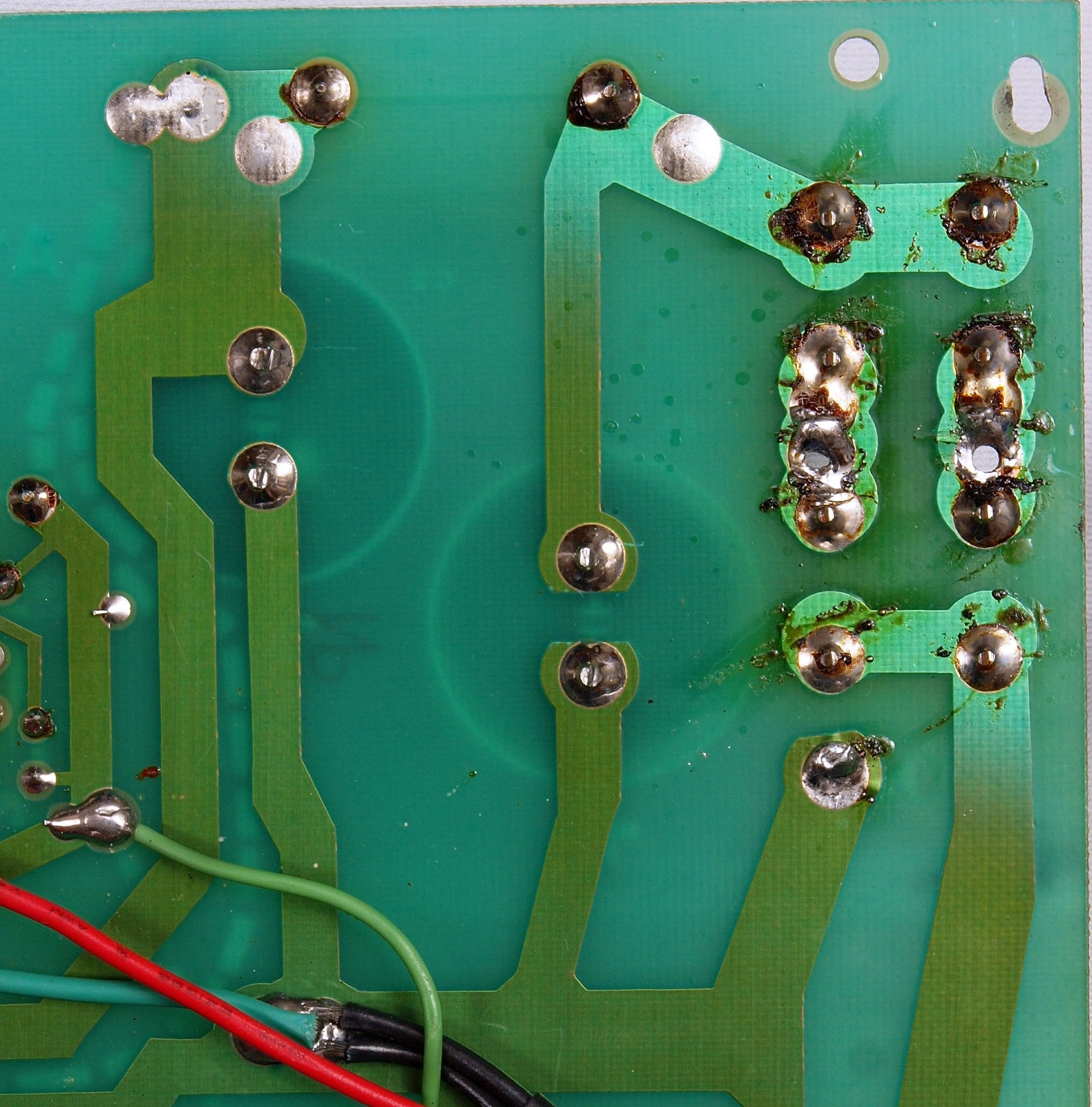

Ｃ９１．　修理前　−側電源基板

Ｃ９２．　修理後　−側電源基板

Ｃ９３．　修理前　−側電源基板裏

Ｃ９４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用、　シャフトの錆も出来るだけ落とす。

ＣＡ３．　修理中　絶縁シート＋押さえが少し浮いている？

ＣＡ３．　修理中　絶縁シートが小さい、これではＰＳＥ法の耐電圧１０００Ｖに耐えられるか？

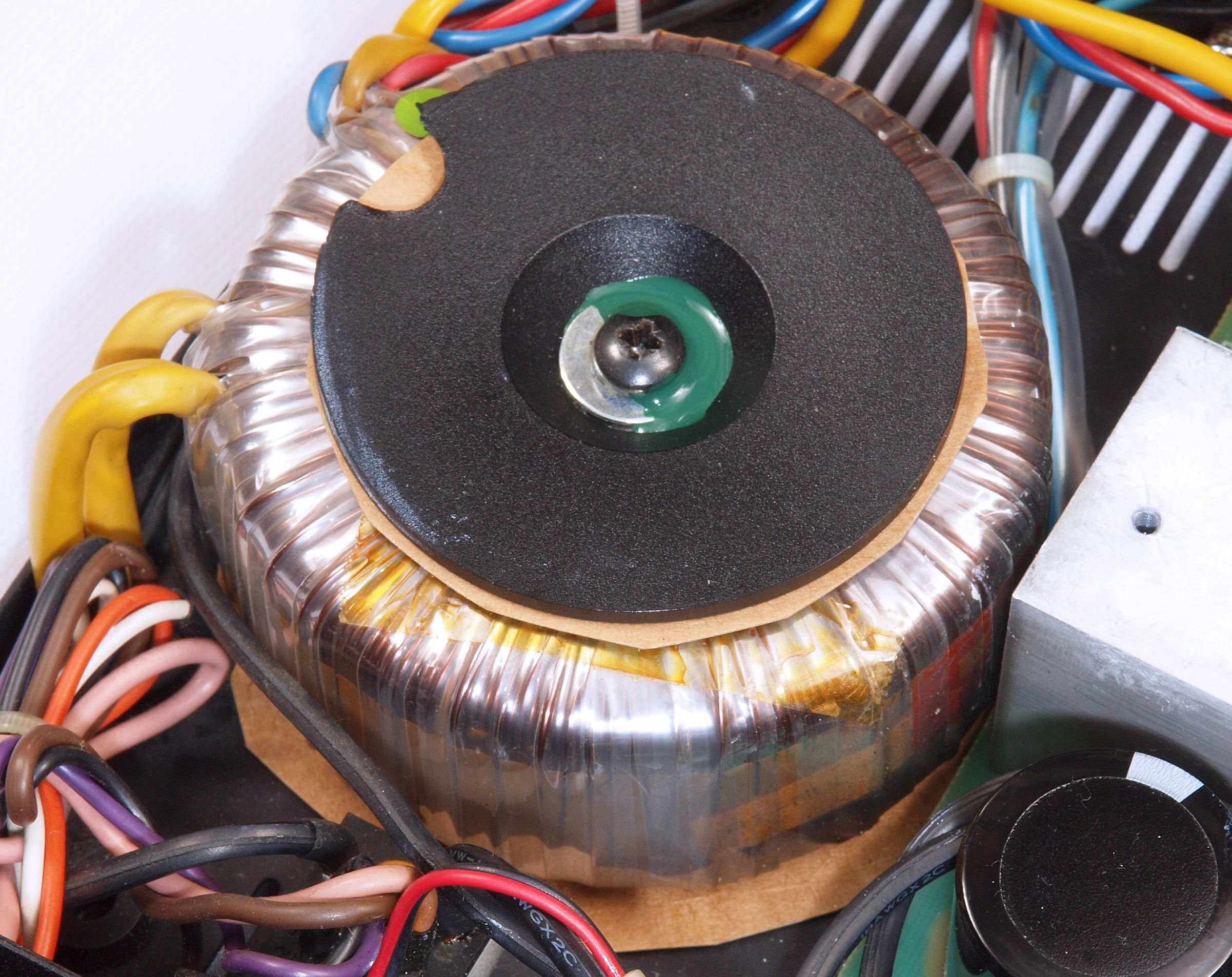

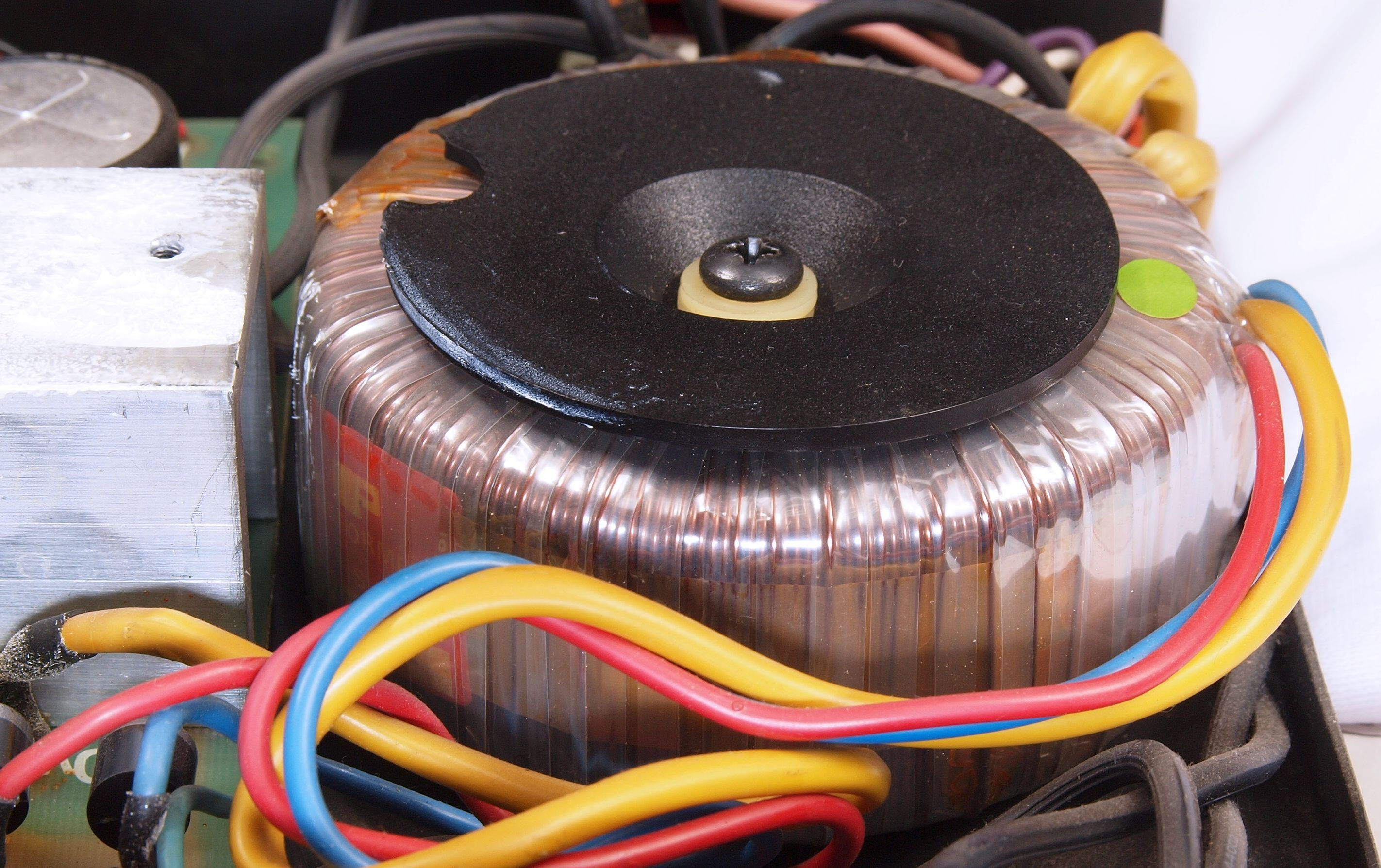

ＣＡ４．　修理後　電源トランス、大型の絶縁紙を敷く、２枚重ねる。

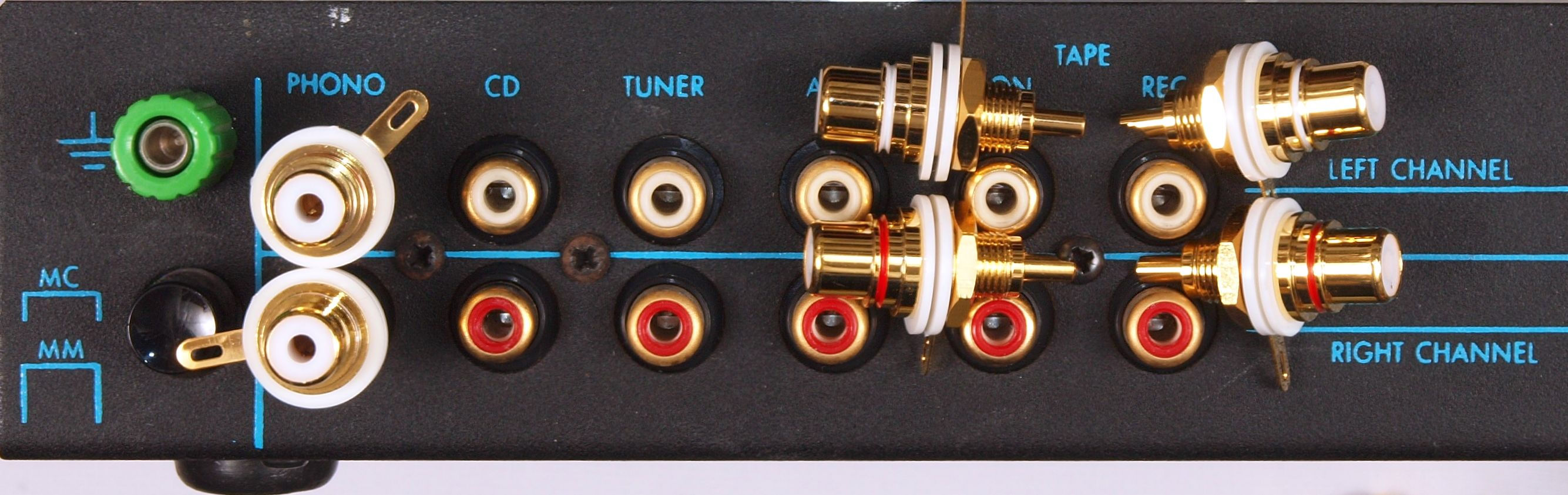

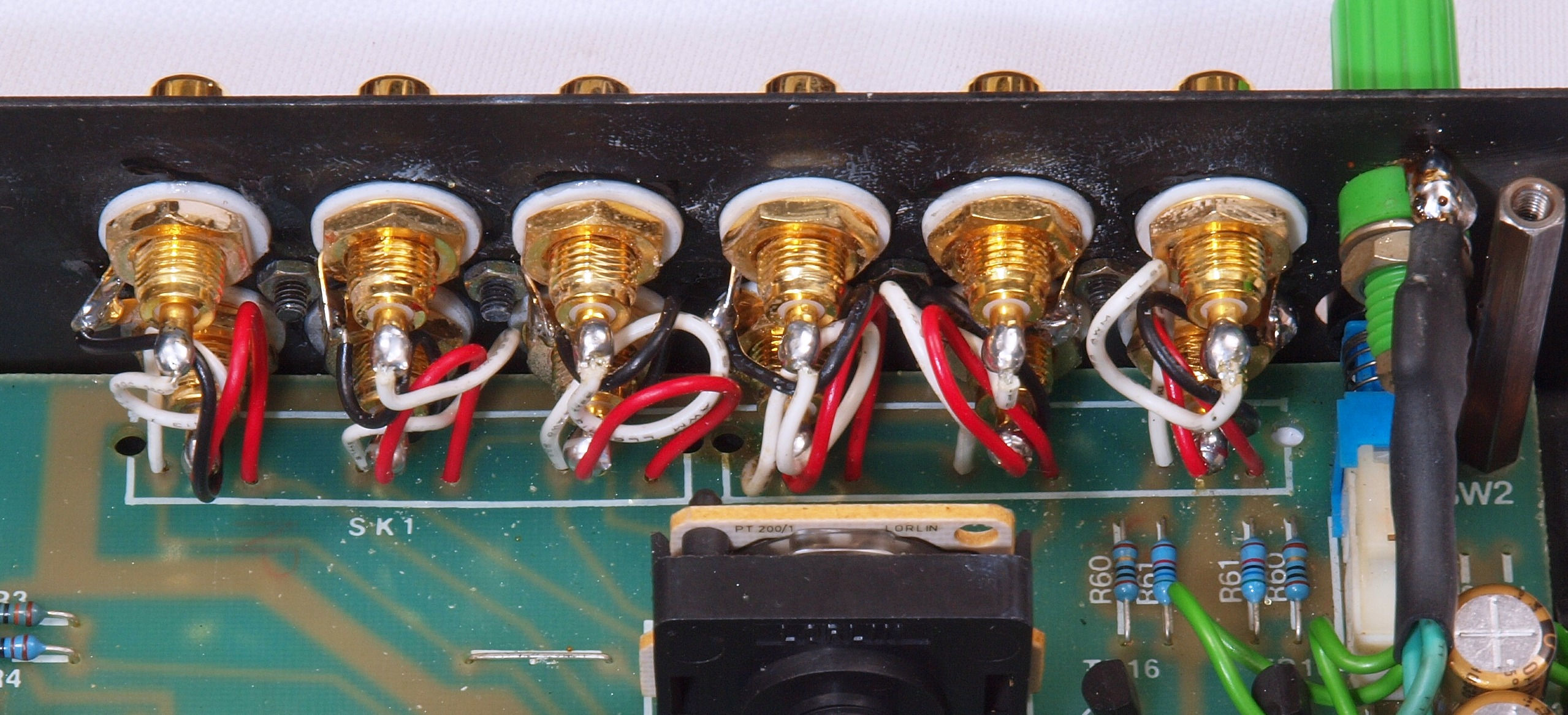

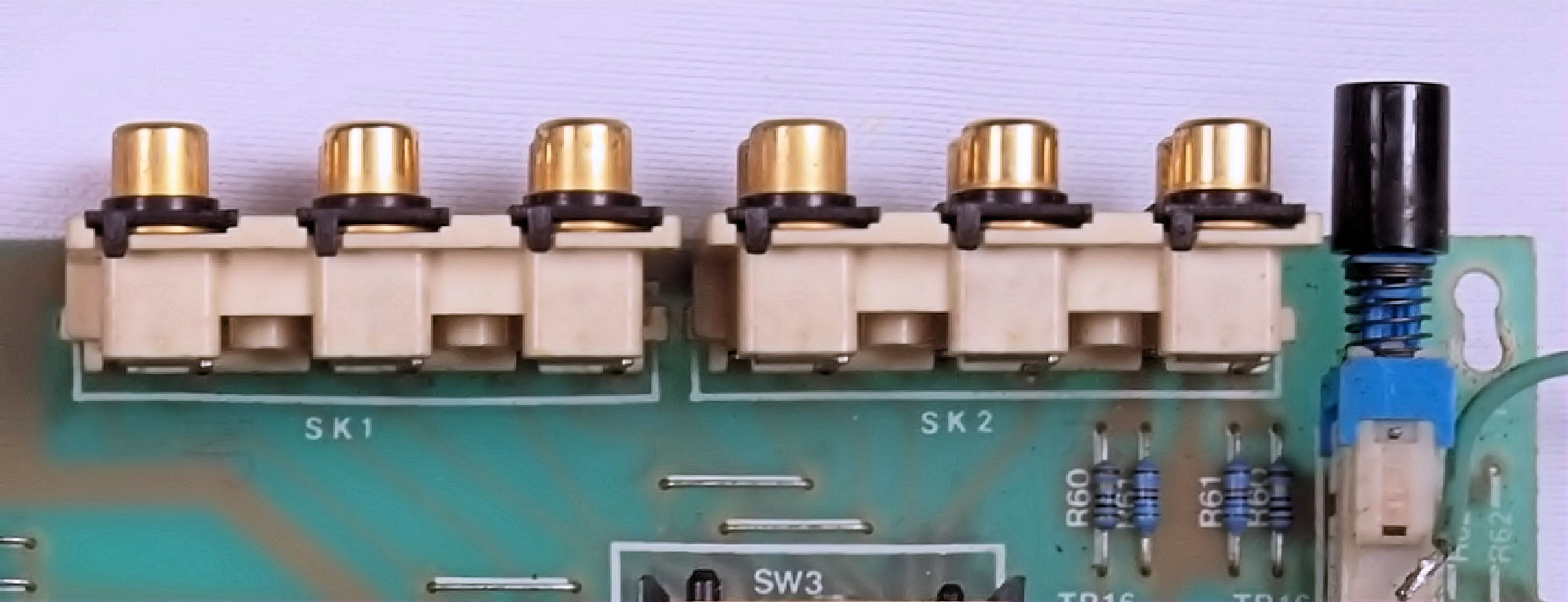

ＣＢ１．　修理前　入出力ＲＣＡ端子

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

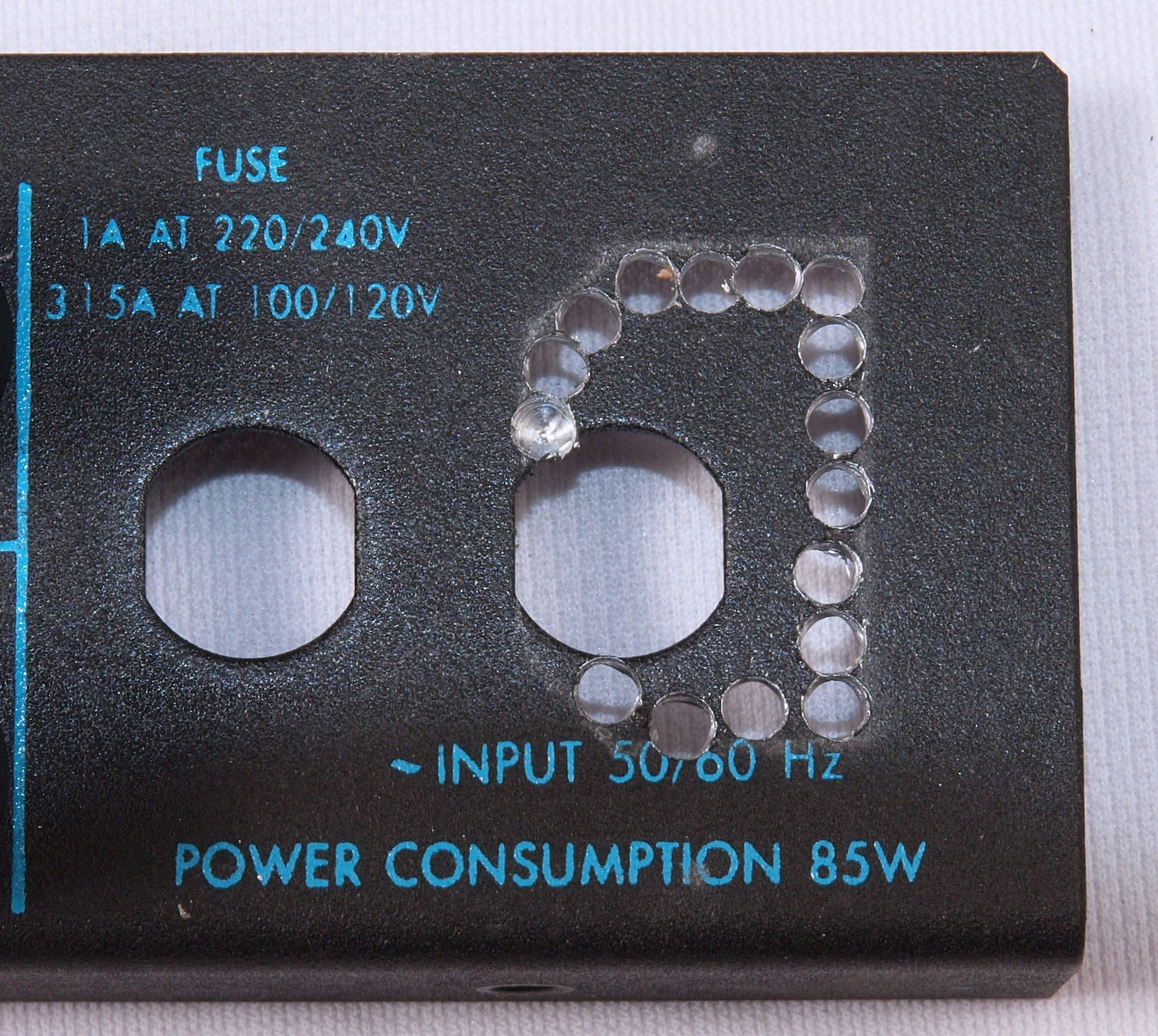

ＣＣ２．　修理中　３Ｐインレット取り付け加工中、ポンチを打ち細いドリルで穴開け。

ＣＣ４．　修理後　ＳＰ接続端子、電源コードをインレットソケットに交換。

ＣＣ５．　修理前　ＳＰ接続端子裏、電源コード裏。

ＣＣ６．　修理後　ＳＰ接続端子裏、インレットソケット裏、太いケーブルを使用出来るよう、接着材を使用する。

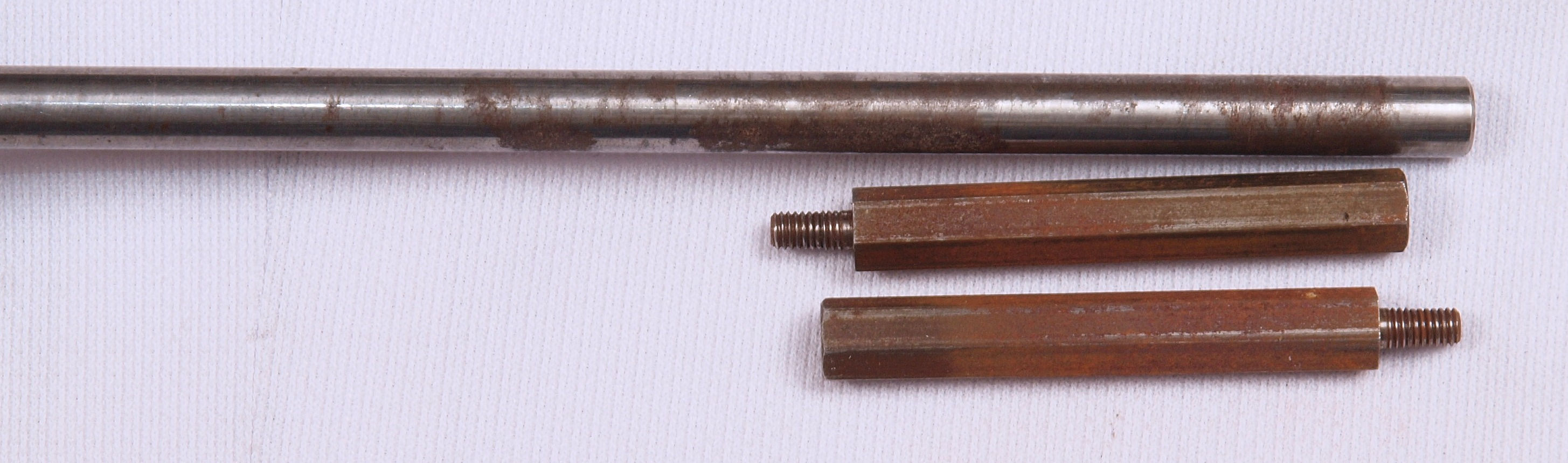

ＣＣ７．　修理中　軸やスペサーも錆止めをする、上軸処理済み。

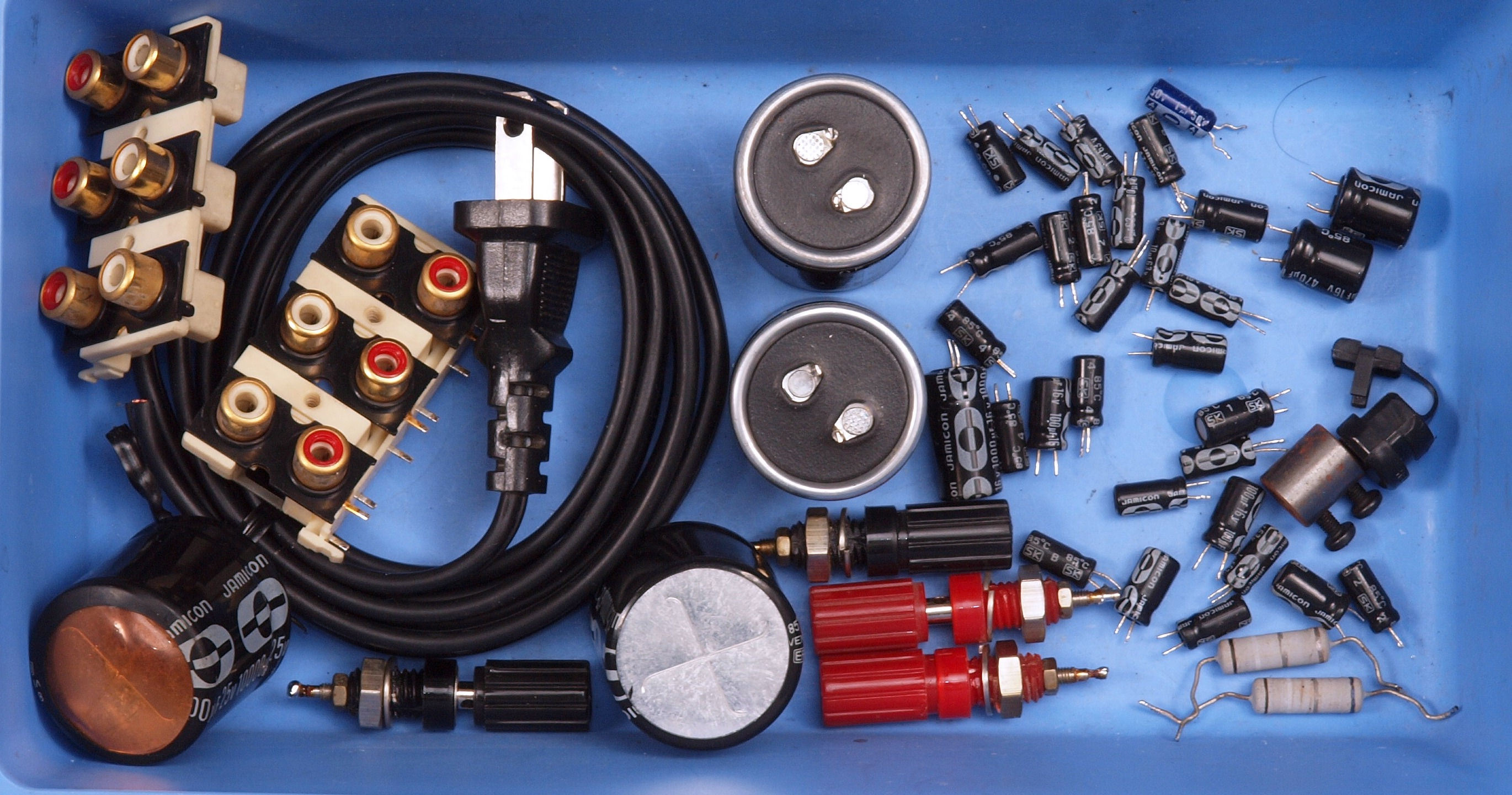

ＣＤ１．　交換部品

ＣＤ２．　交換部品、　剥けた電解コンデンサー

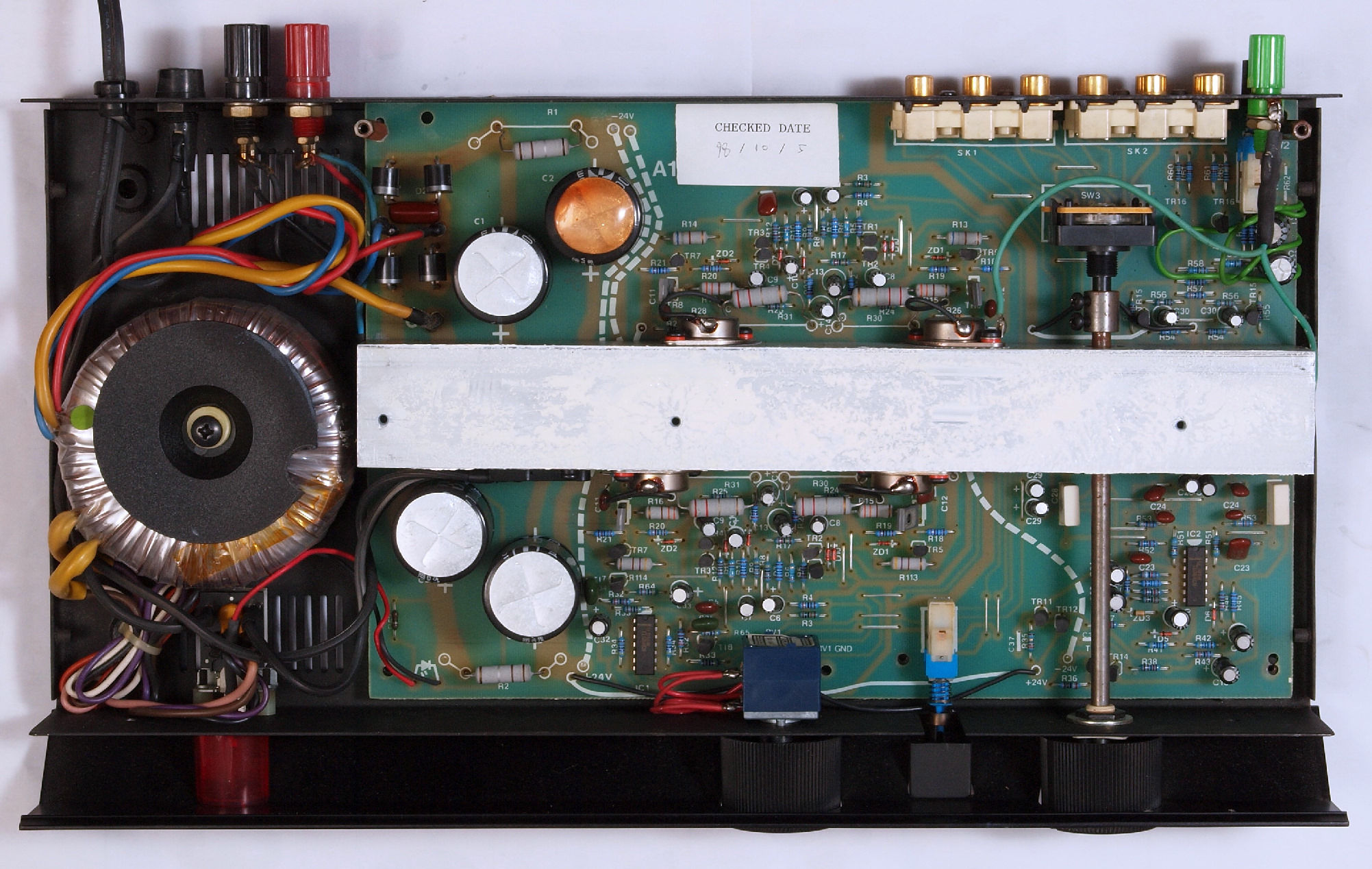

ＣＥ１．　修理前　上から見る

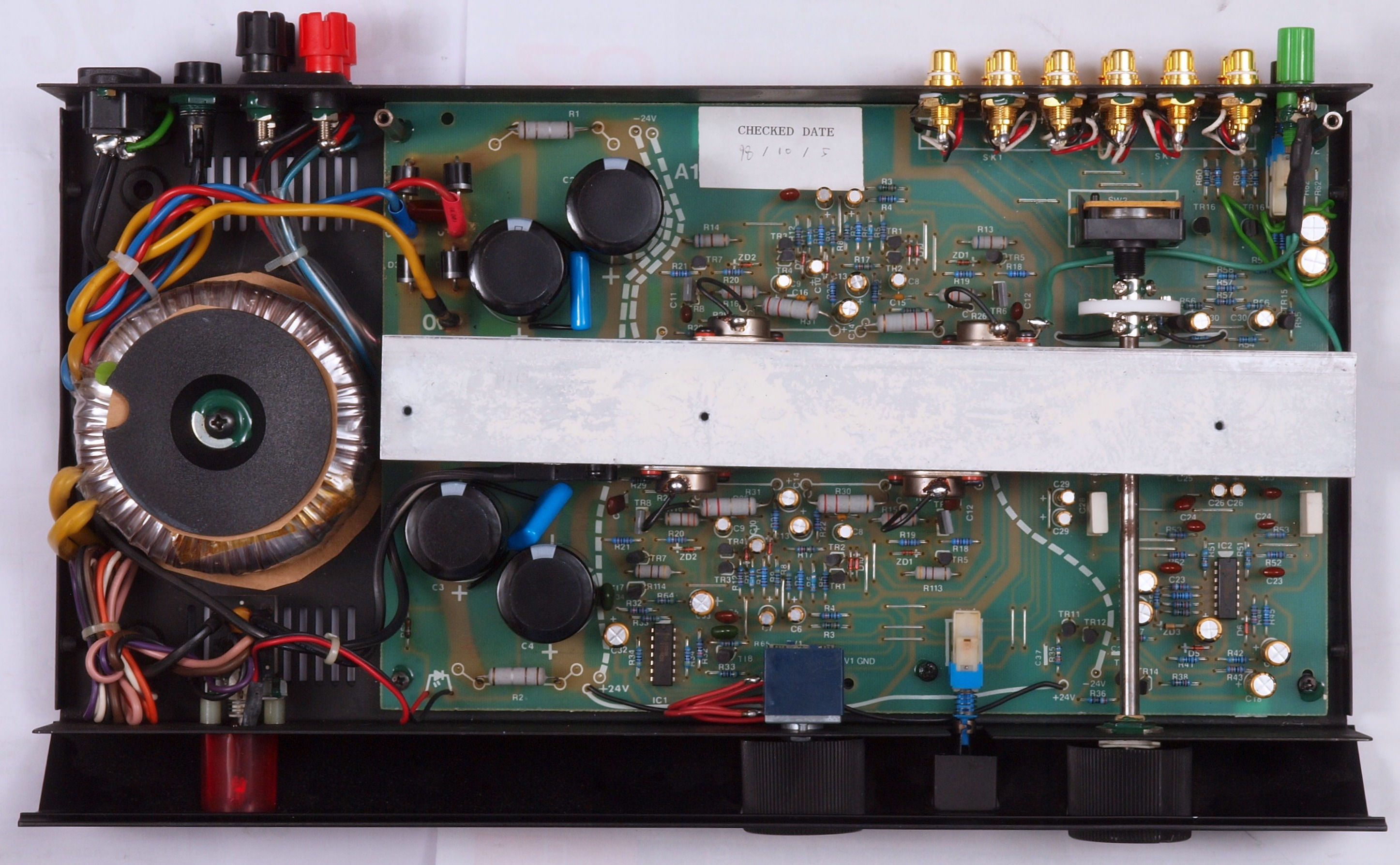

ＣＥ２．　修理後　上から見る

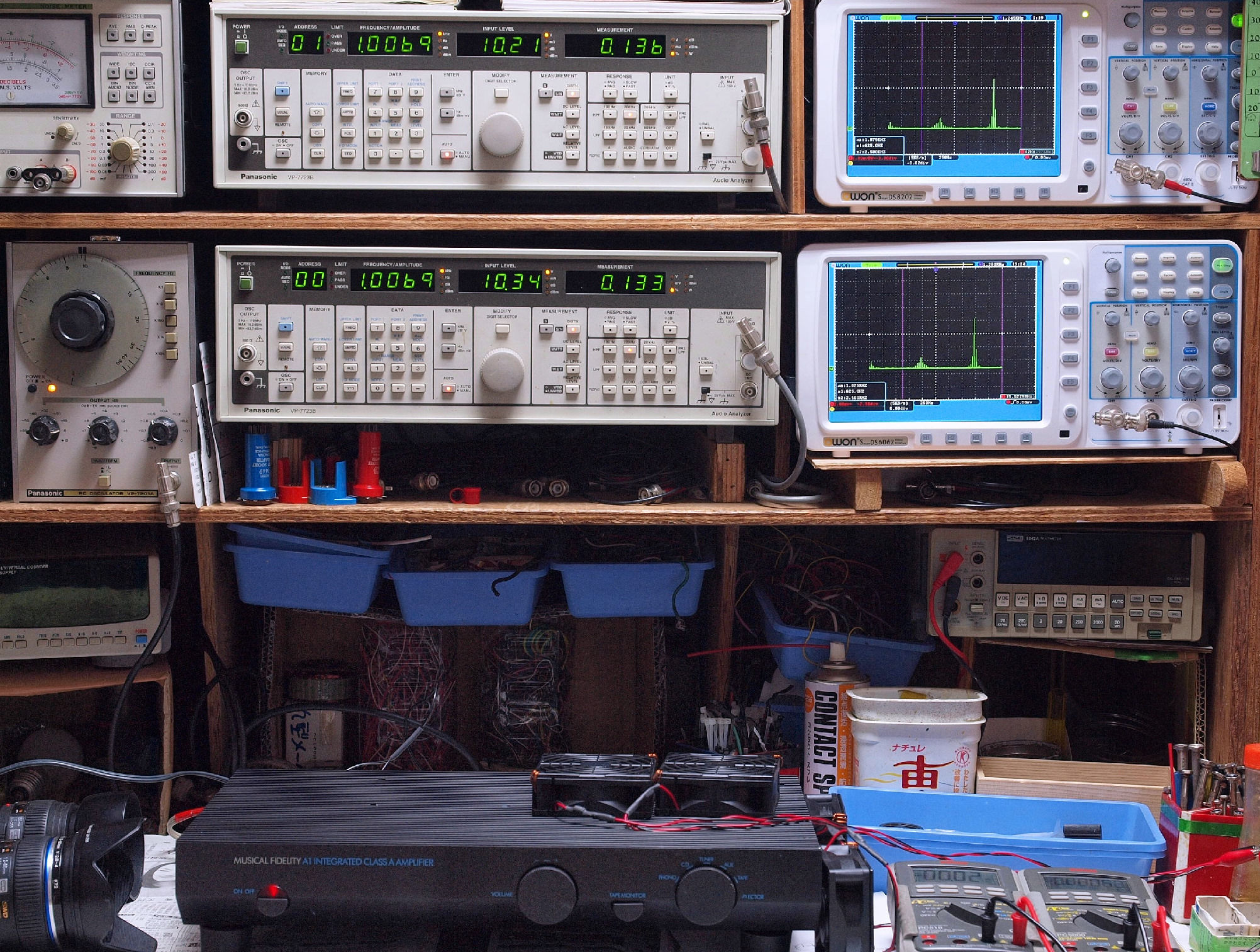

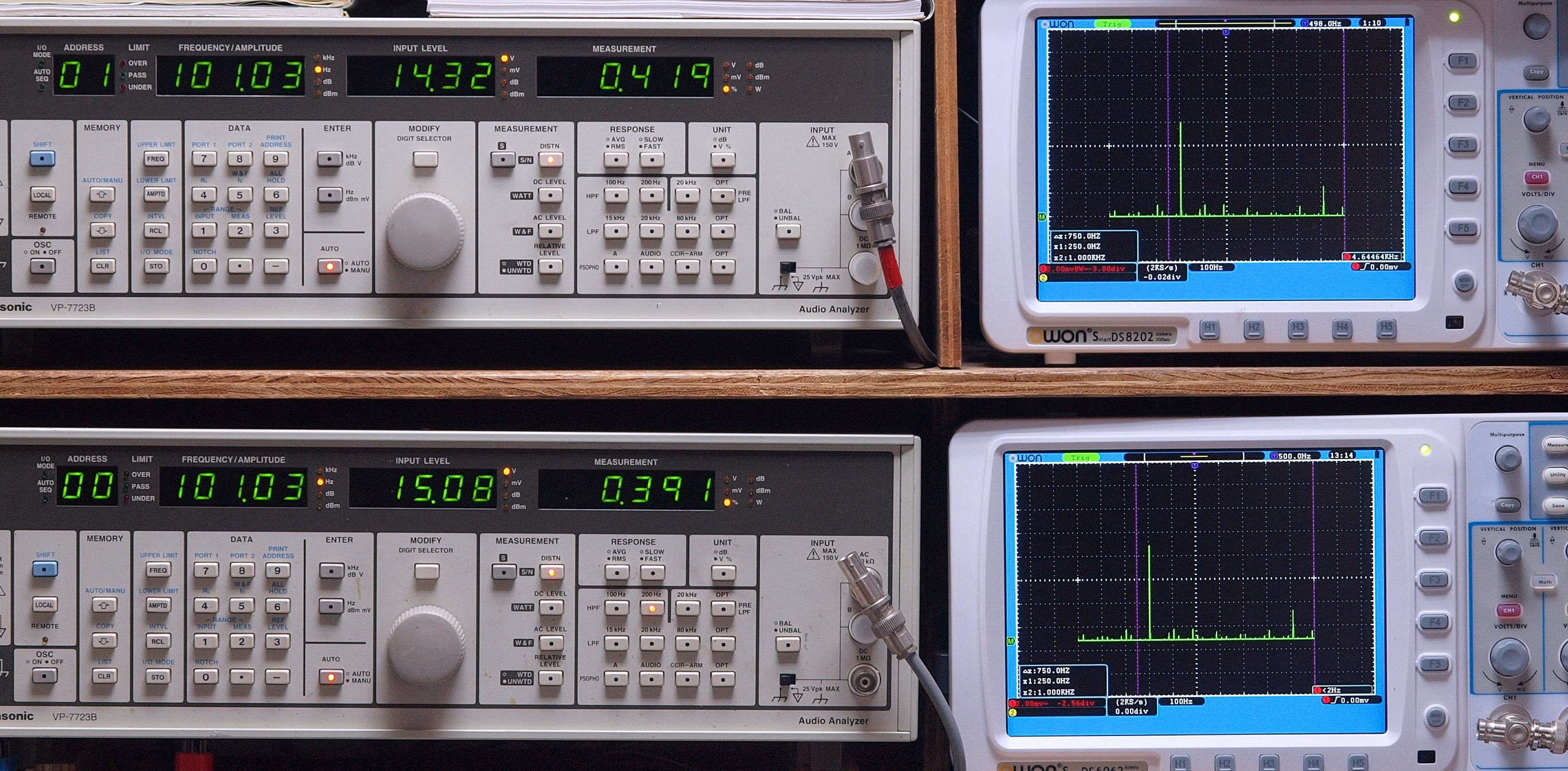

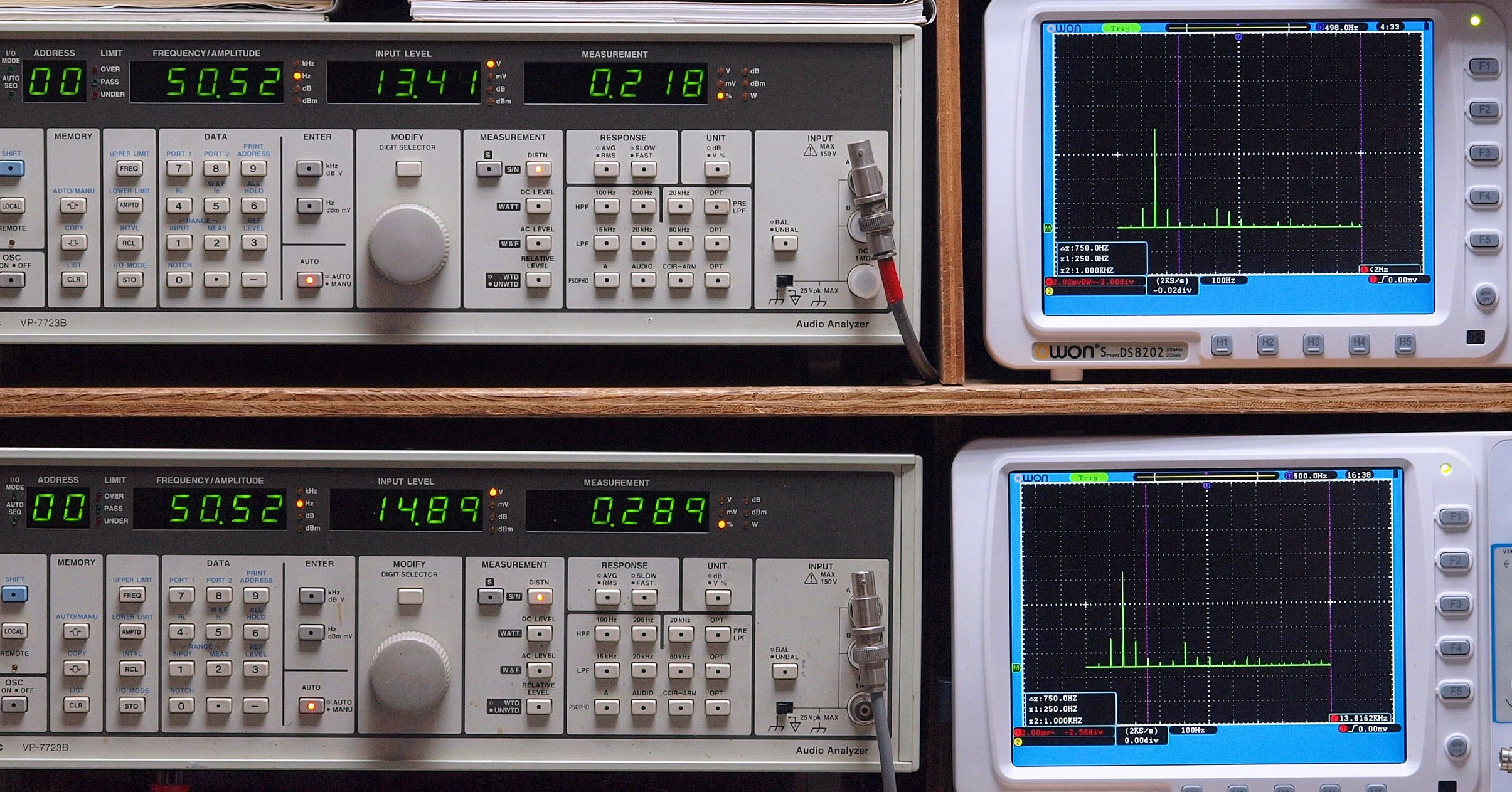

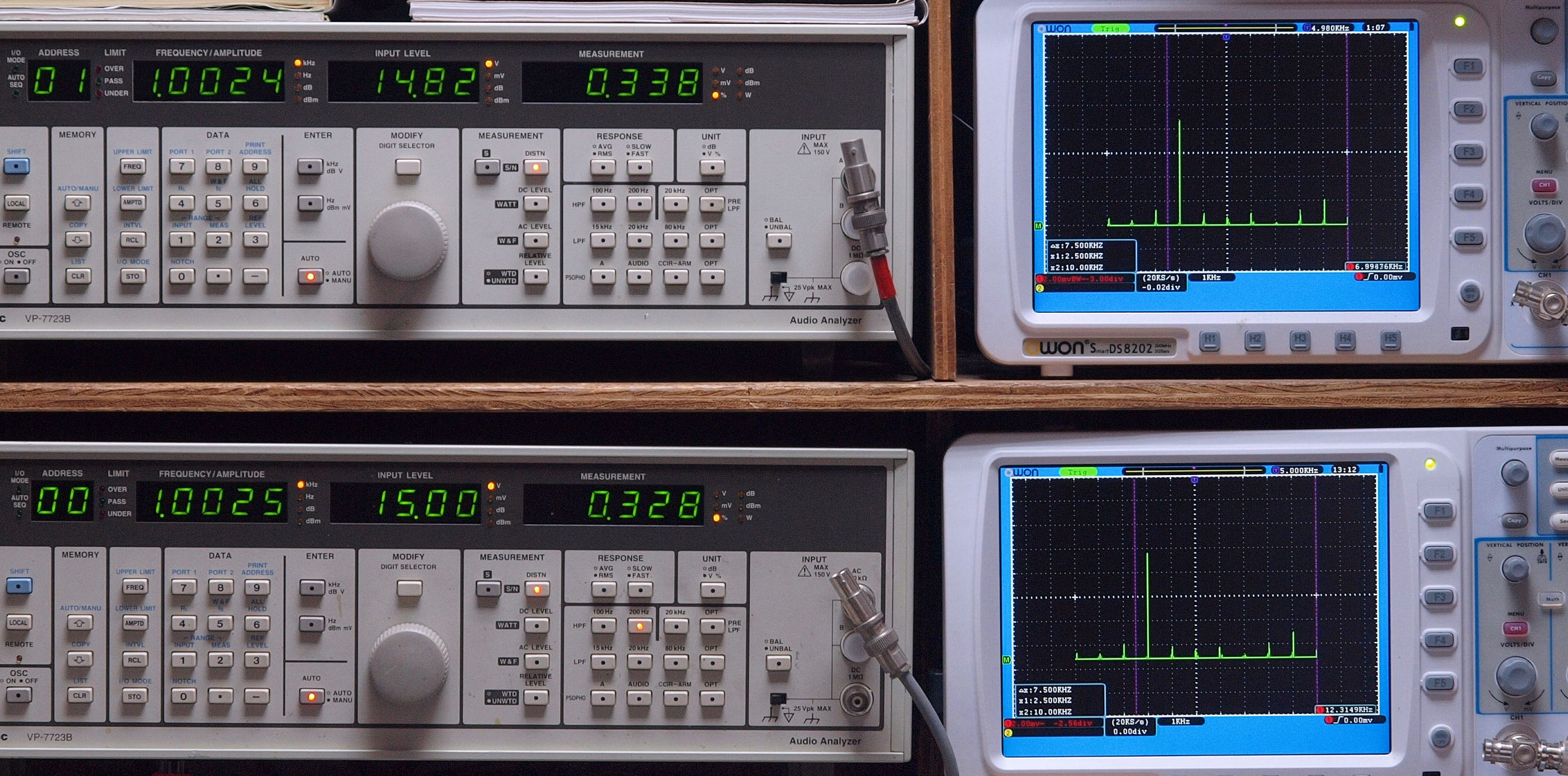

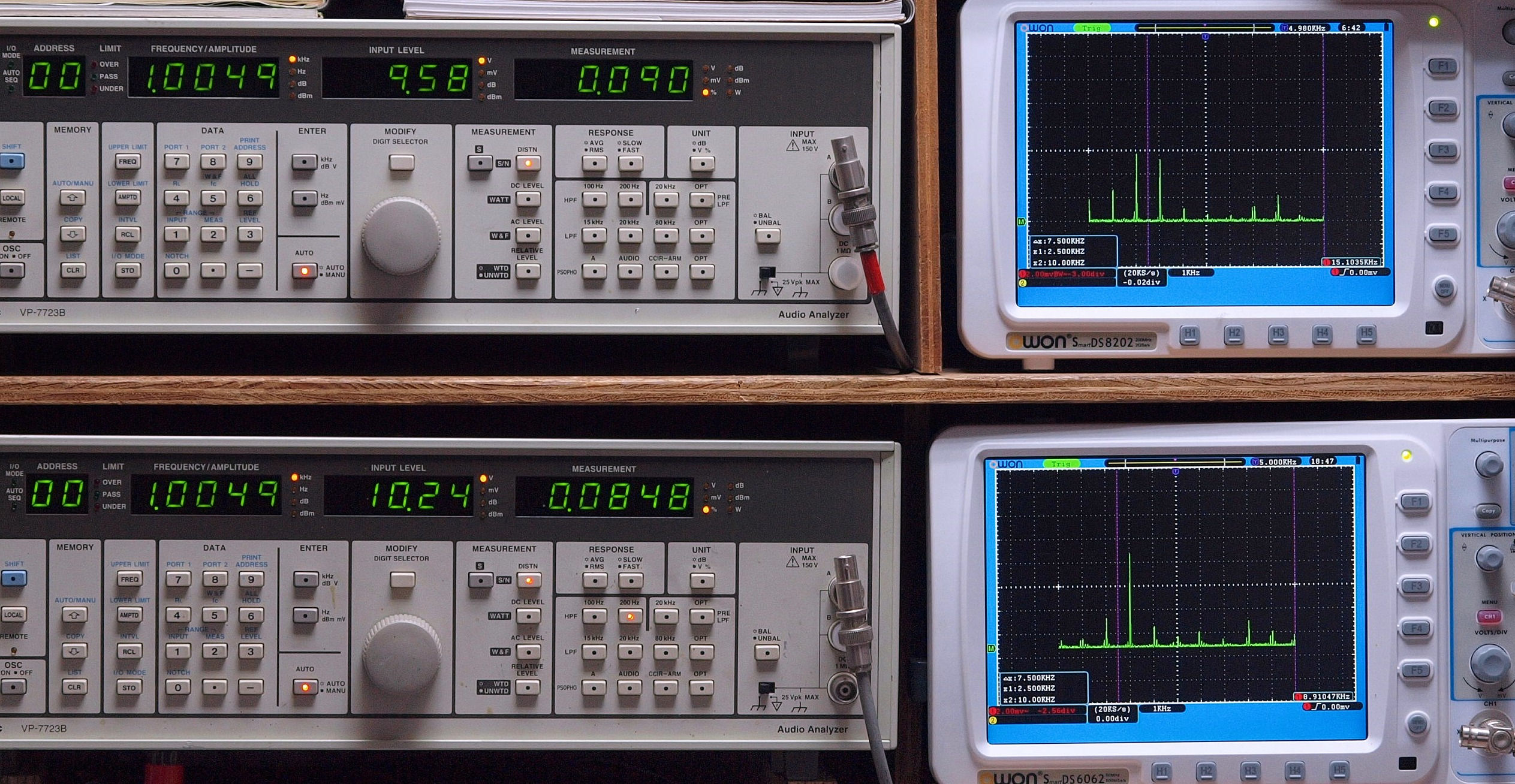

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

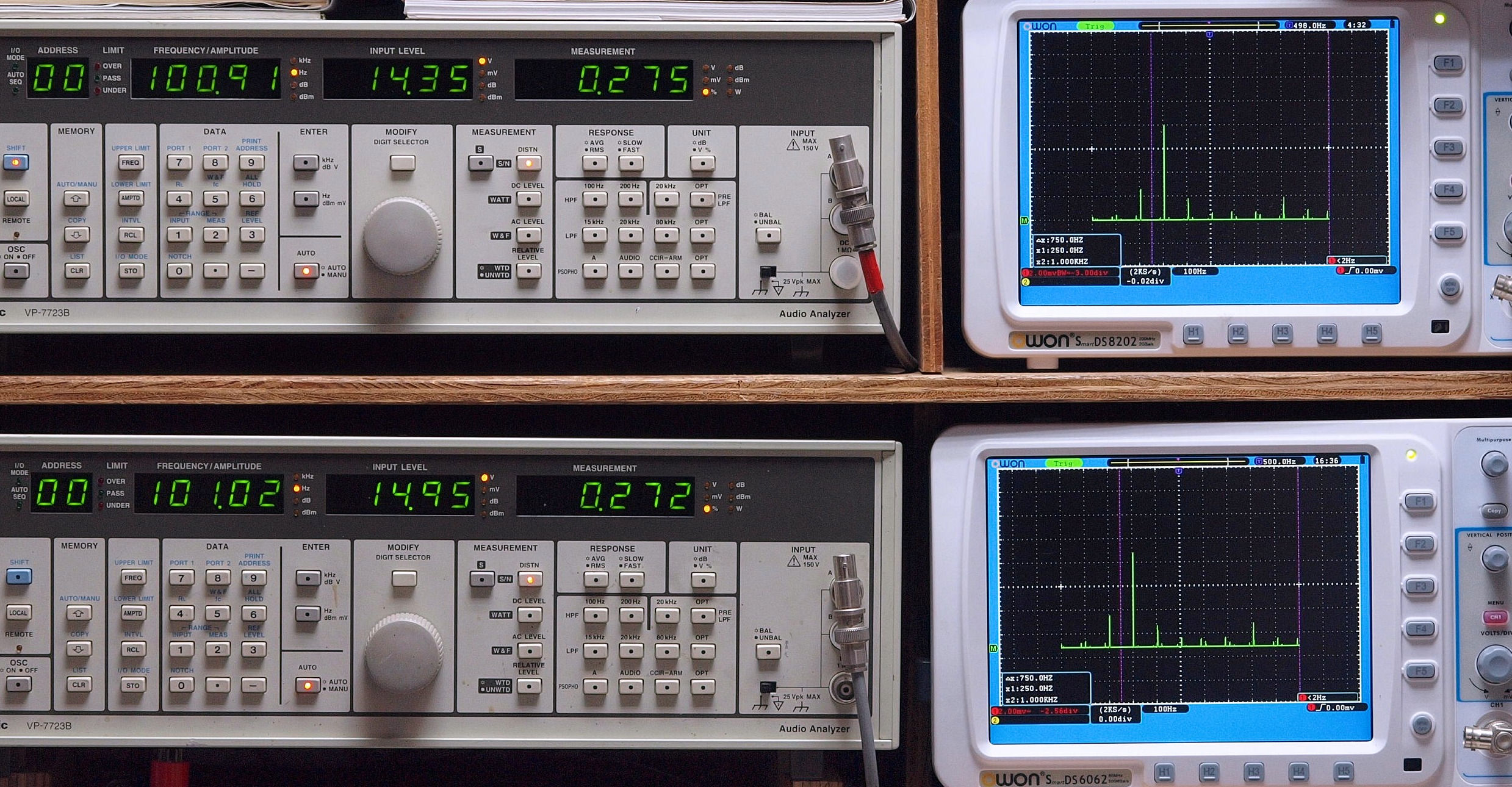

Ｅ２１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

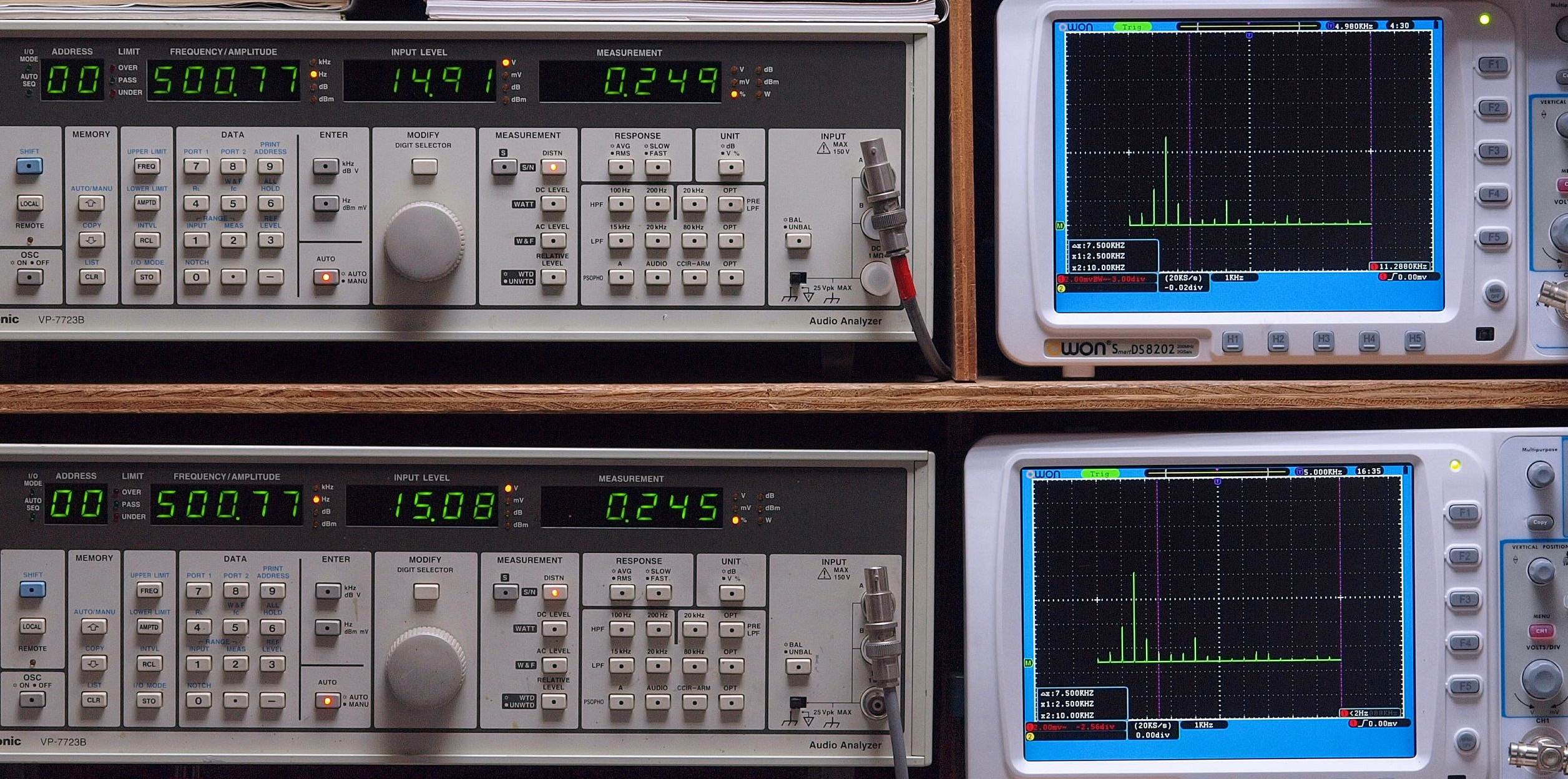

Ｅ２３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４２．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０８５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

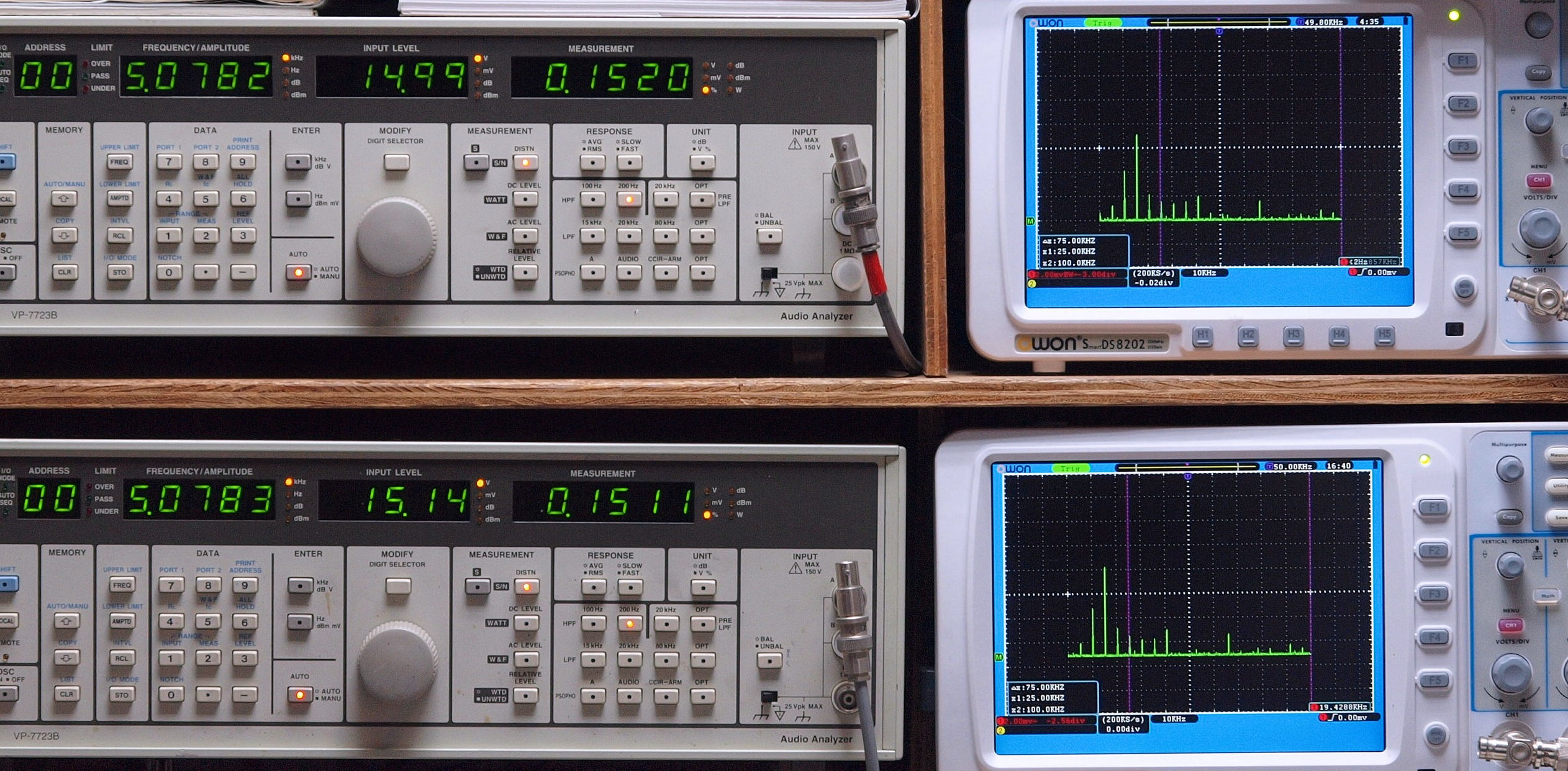

Ｅ２５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

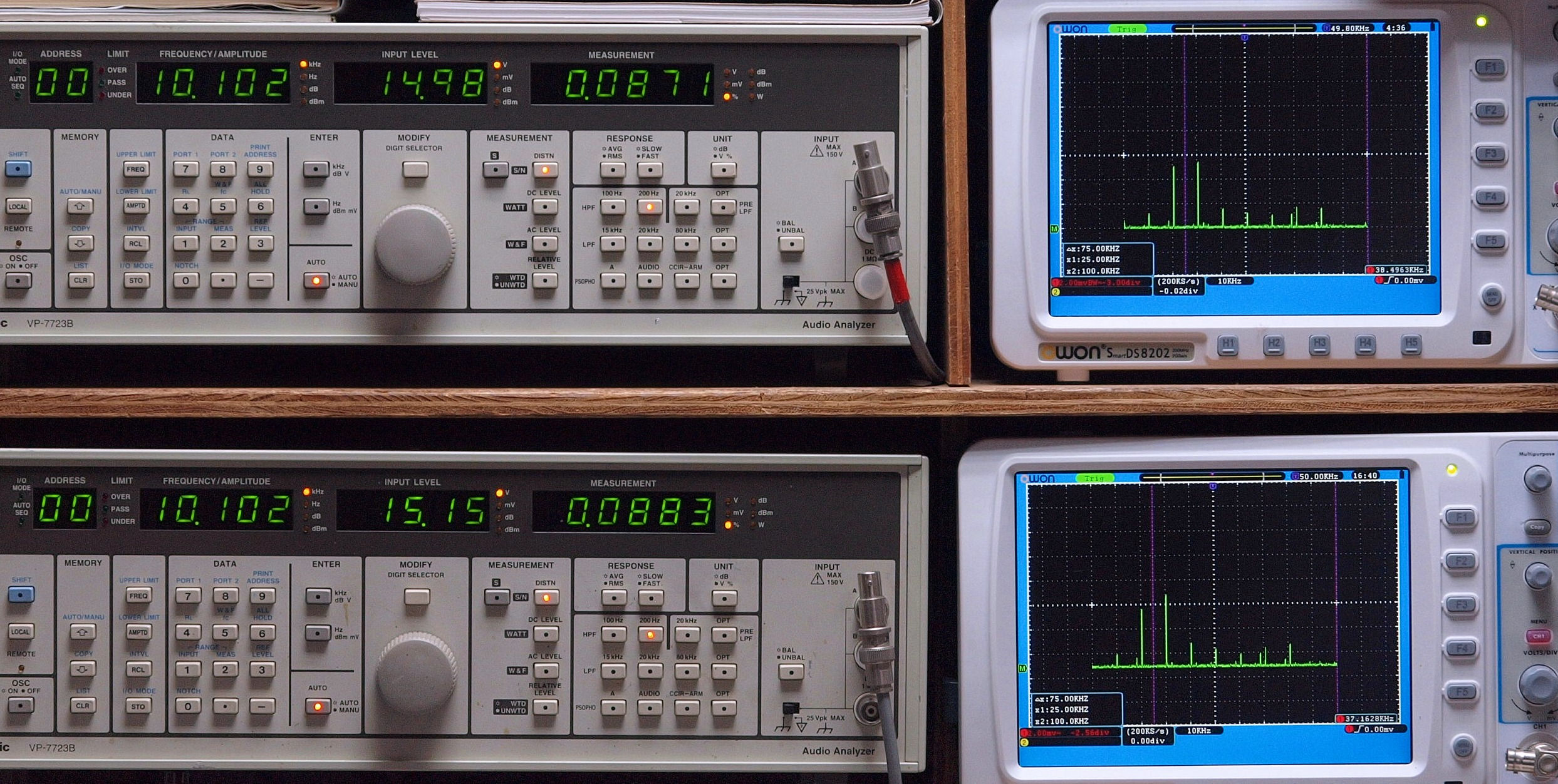

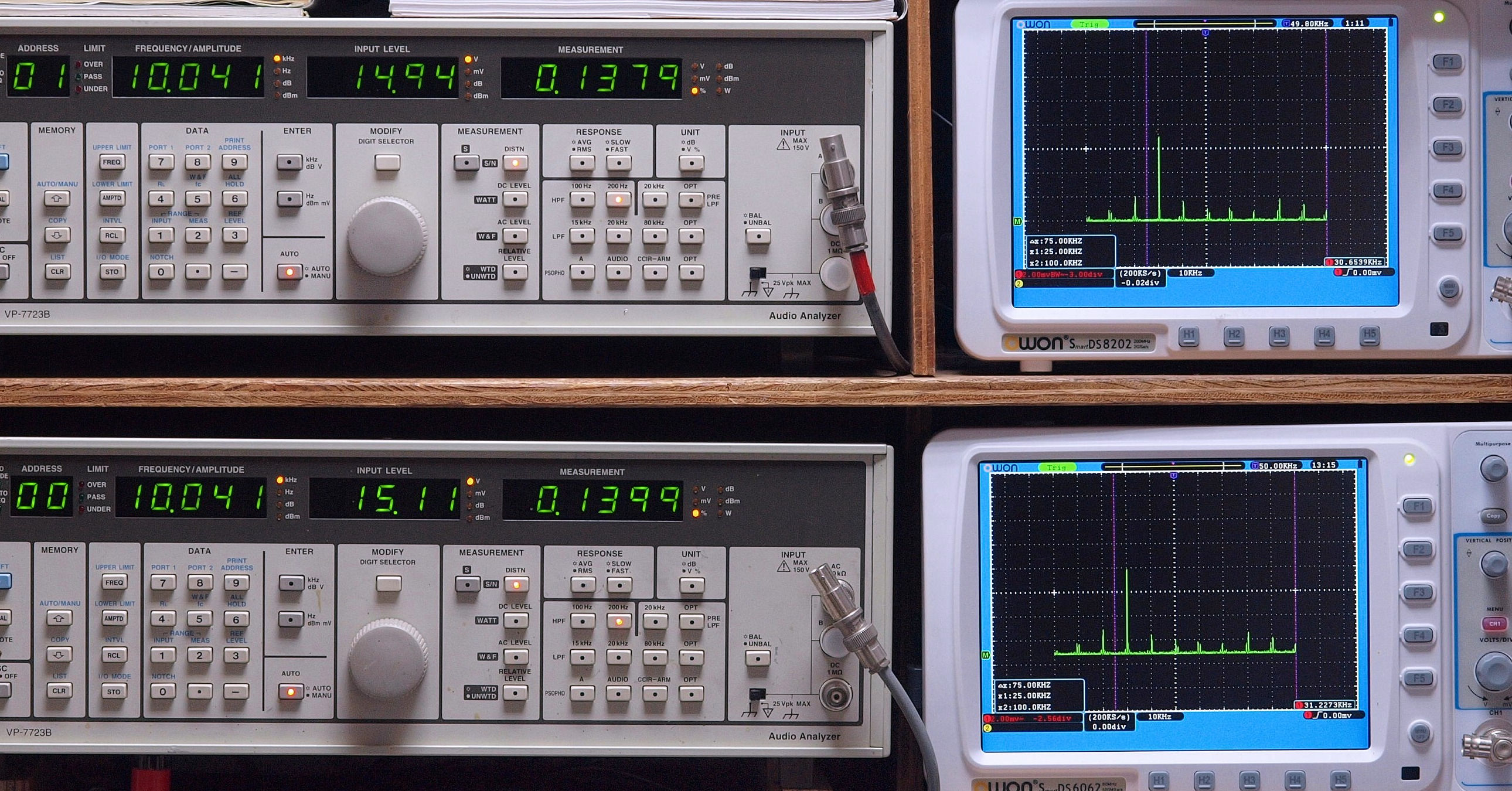

Ｅ２６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０８７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０８８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

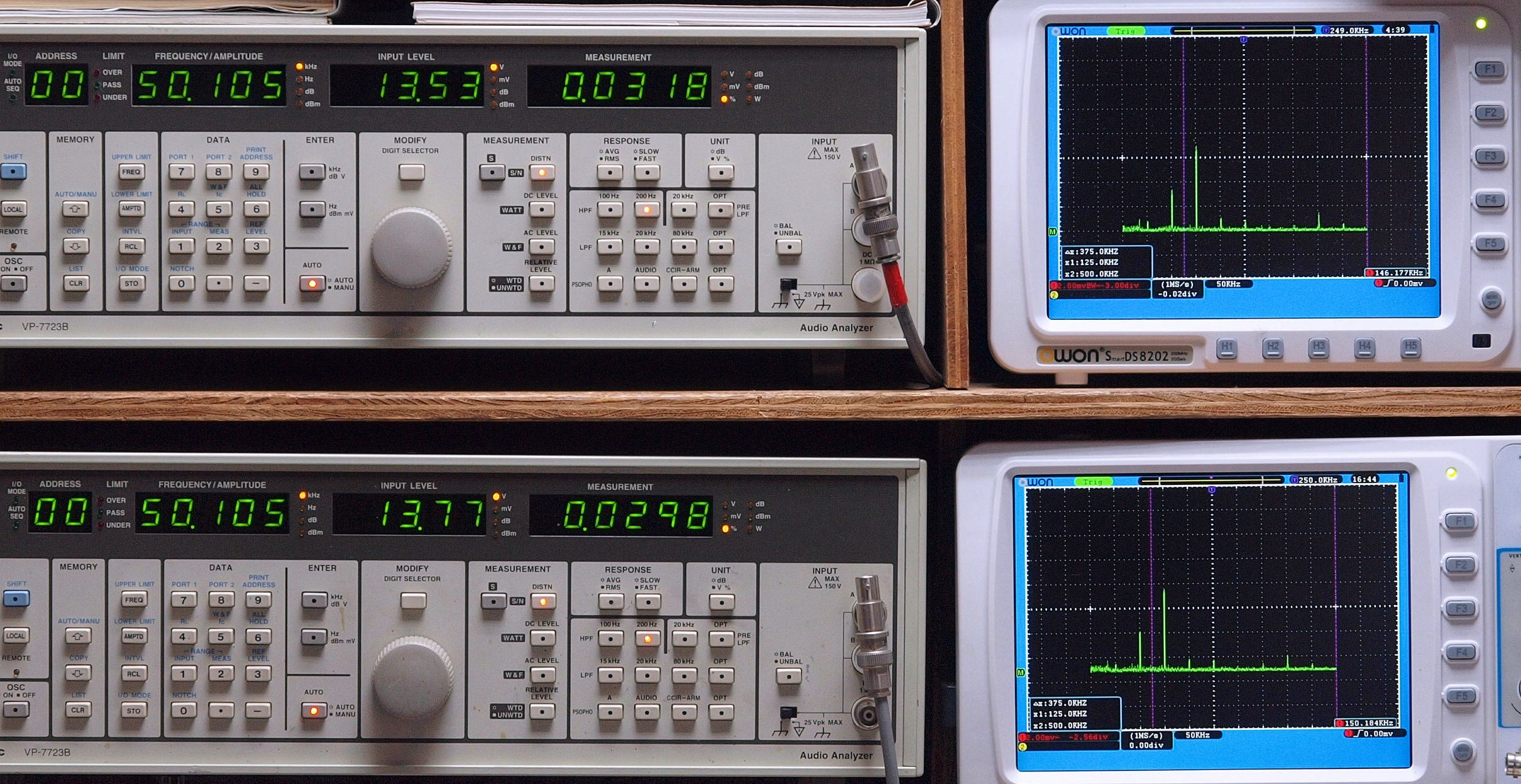

Ｅ２７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０３２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０３０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＣＤ，１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．６９％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．６７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

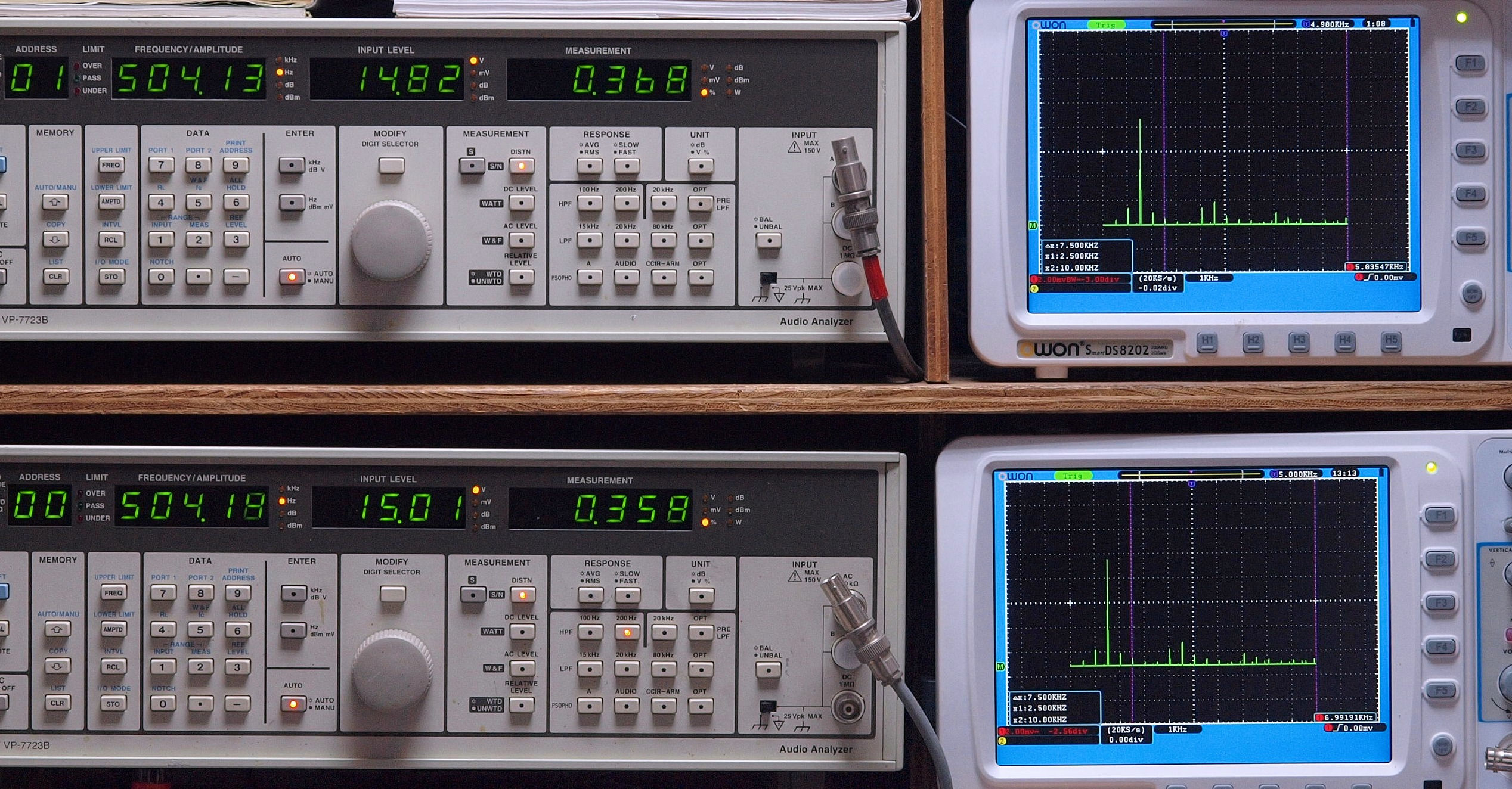

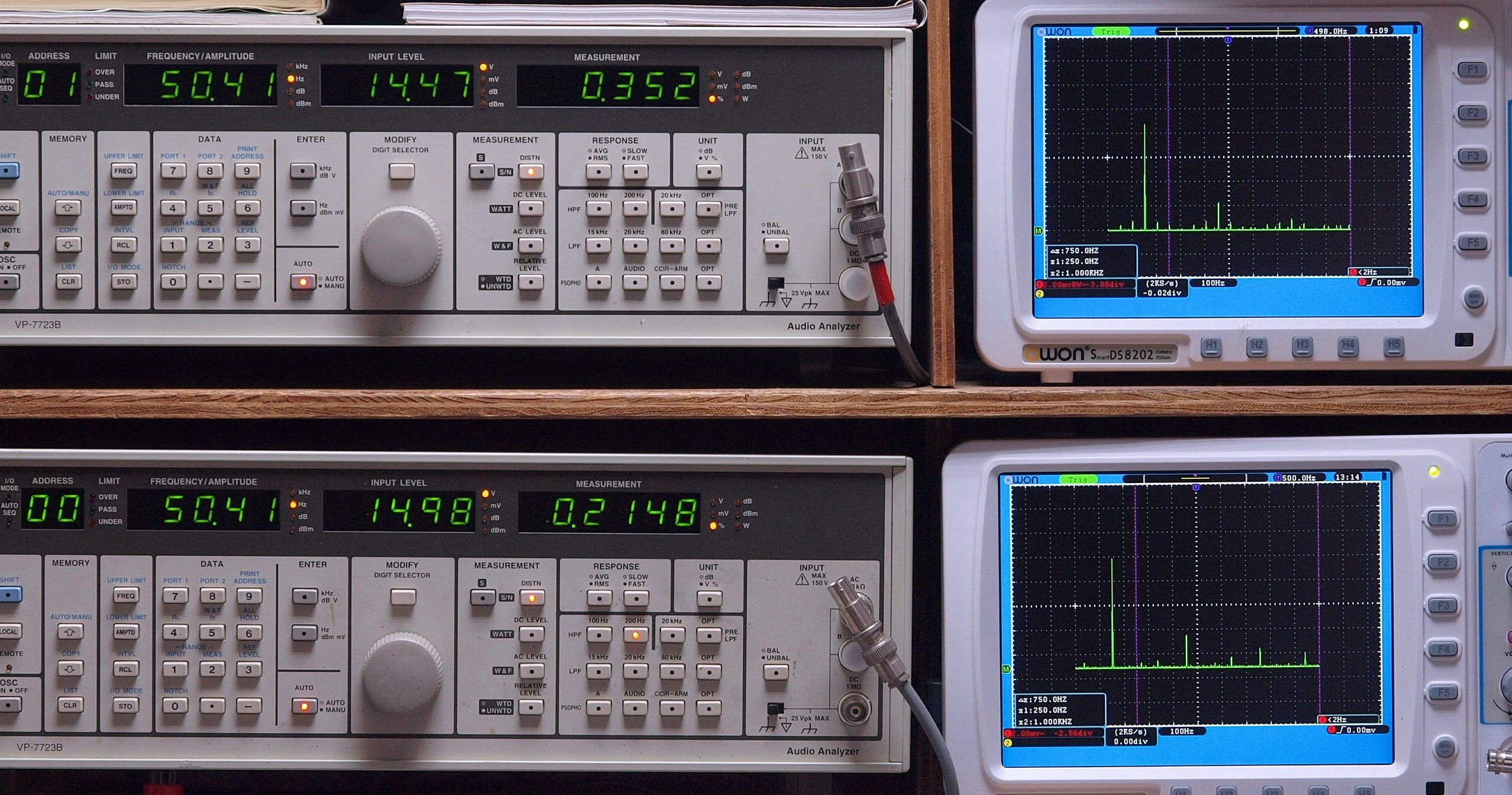

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１４．５Ｖ＝２６．３Ｗ、　０．３５％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１４．５Ｖ＝２６．３Ｗ、　０．４２％歪み。 　　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３７％歪み。 　　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１４％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

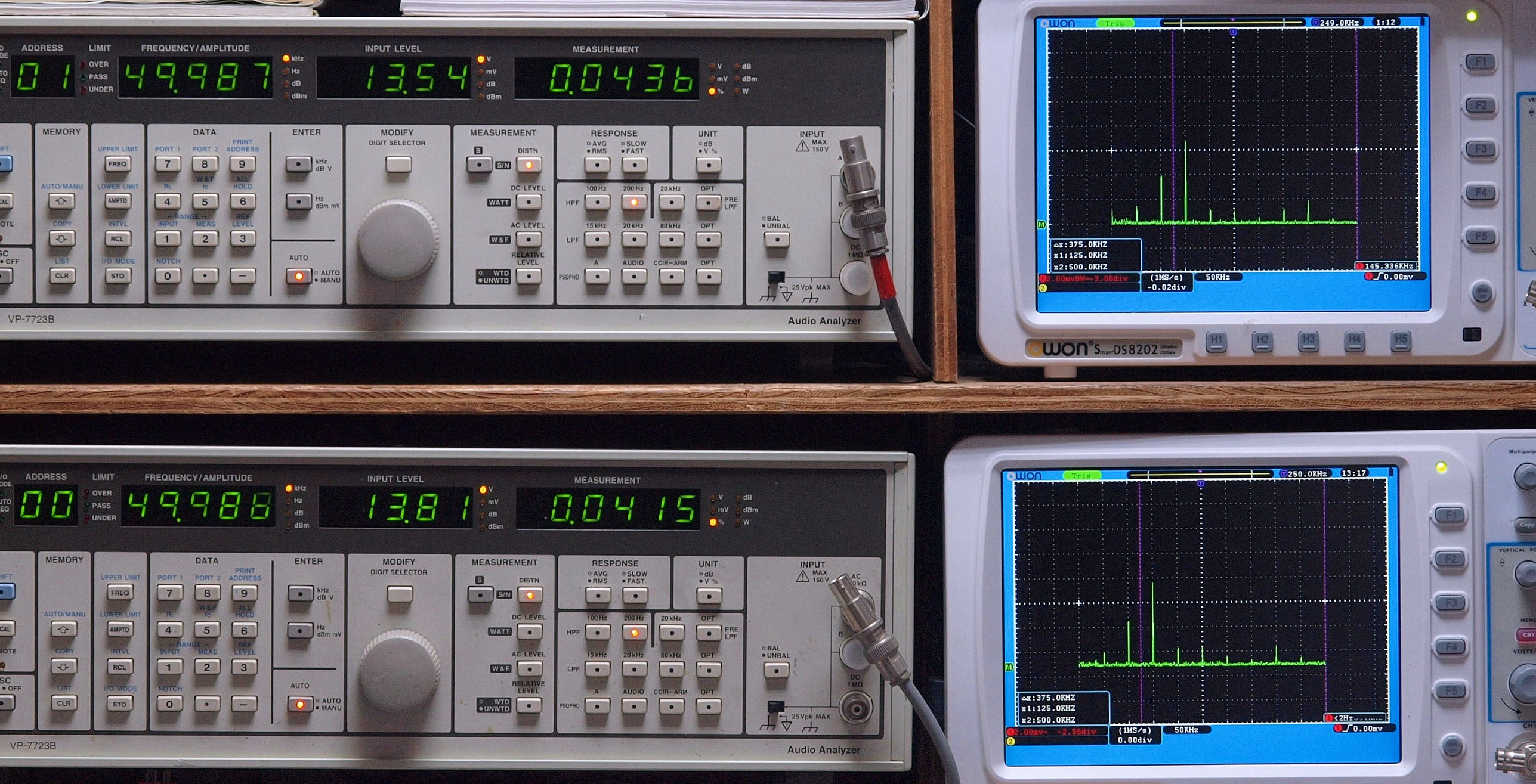

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ、　０．０４４％歪み。 　　　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ、　０．０４２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　ＭＭ，１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０７５％歪み。 　　　　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０７４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

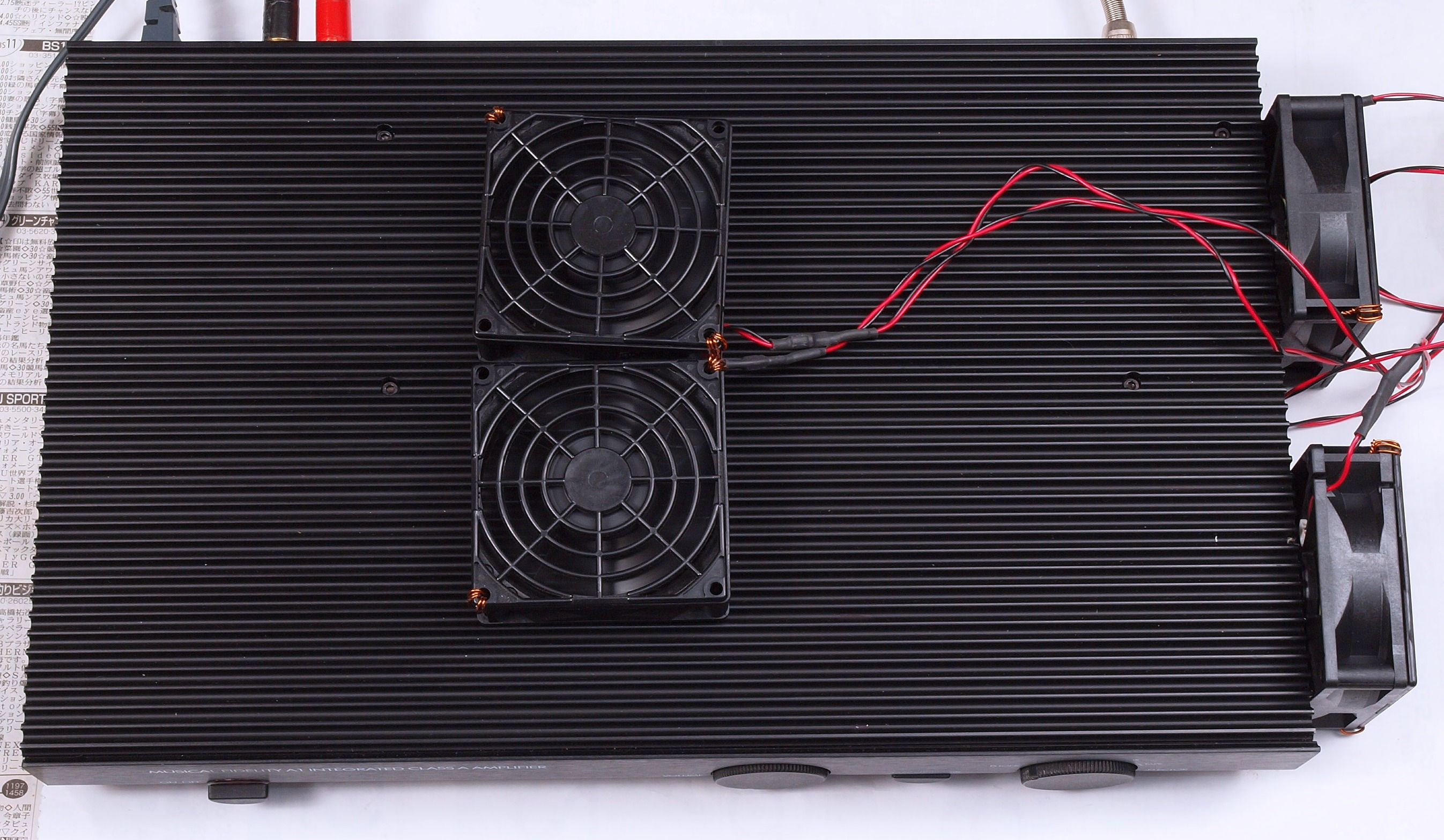

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ６．　完成　２４時間エージング。　左は「Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　３台目」、中は「Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　４台目」。

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg
