McIntosh MC2255. 7台目修理記録
   同時修理 MC250            2023/6/21持込  8/19完成
A. 修理前の状況
  • 本品は、オークションにて購入しましたが、メーター不動と、ボリュームのガリがあるとのことでした 。



B. 原因
  • VU基板故障。
    他各部経年劣化。
    1部照明ランプ切れ。


C. 修理状況

D. 使用部品
  • 電解コンデンサ−      40個ミューズ使用。
    OP−AMP          2個。
    フイルム・コンデンサ−    2個。
    半固定VR           4個。
    TR(トランジスター)    8個。
    ランプ            7個。
    麦球ランプ          3個。
    電源ケーブル(デノン中古)  1本。


E. 調整・測定

F. 修理費   125,000円   オーバーホール修理。

Y. ユーザー宅の設置状況

S. McIntosh MC2255 の仕様(マニアル・カタログより)


A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

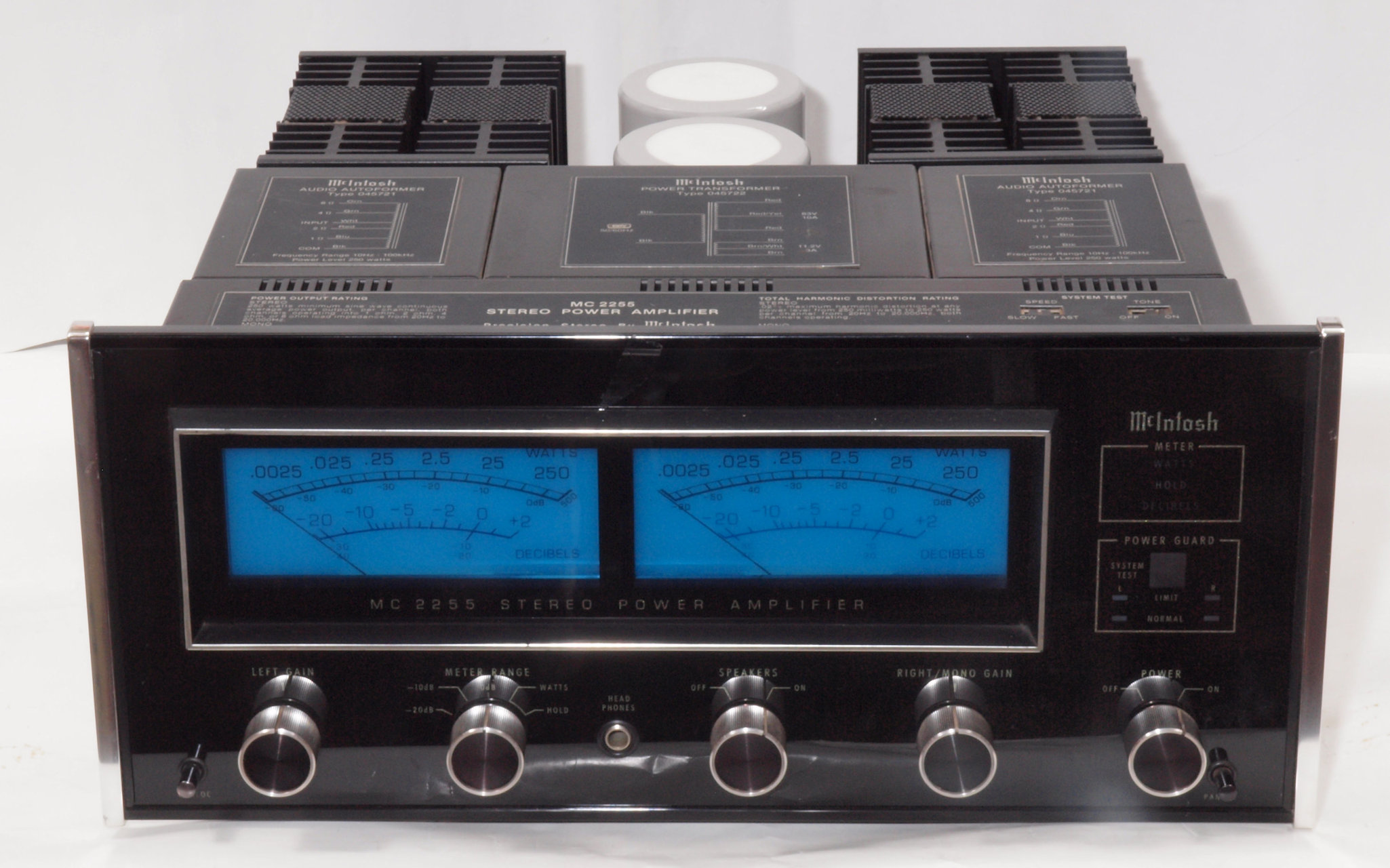

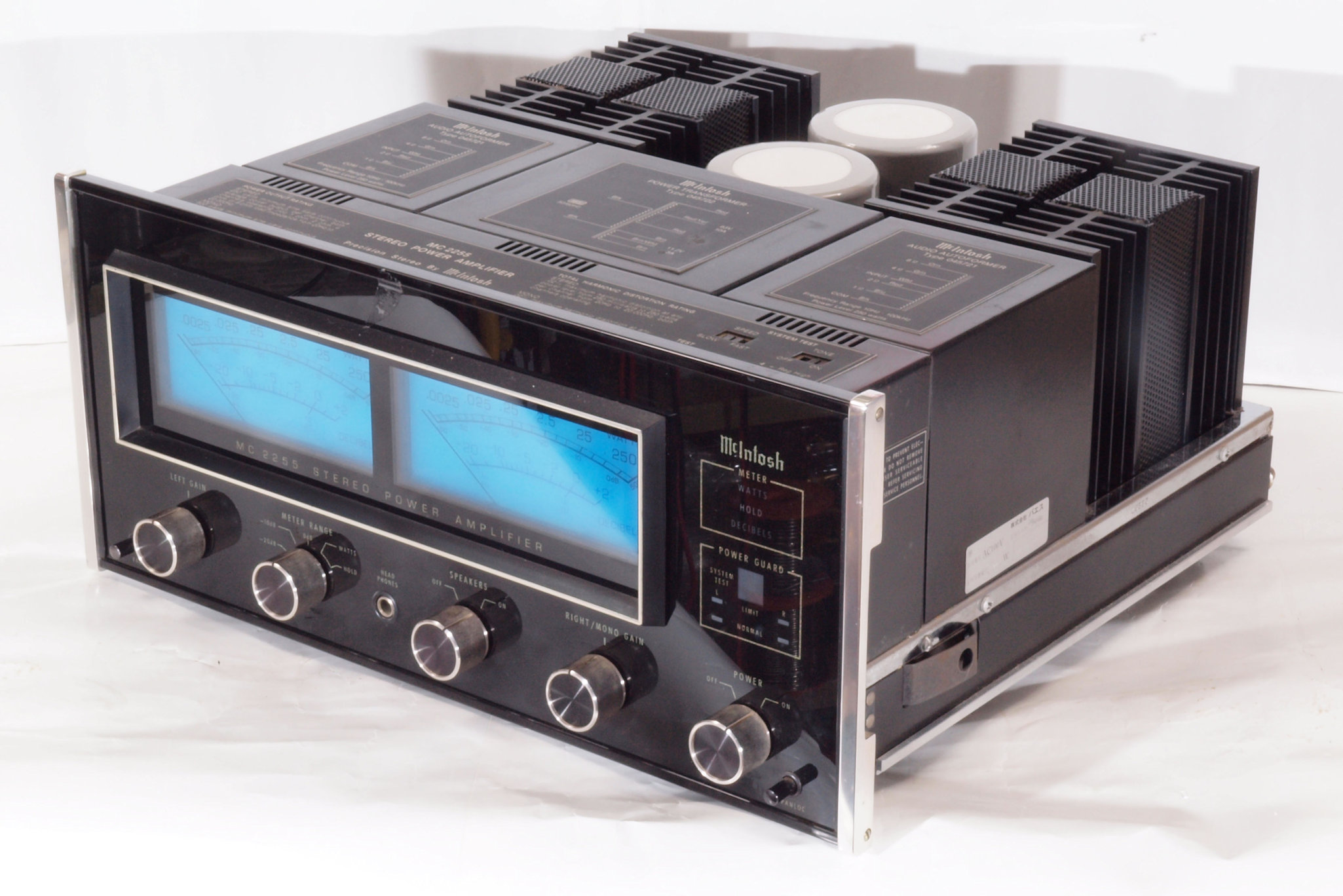

A11. 点検中 前から見る
A12. 点検中 前右から見る

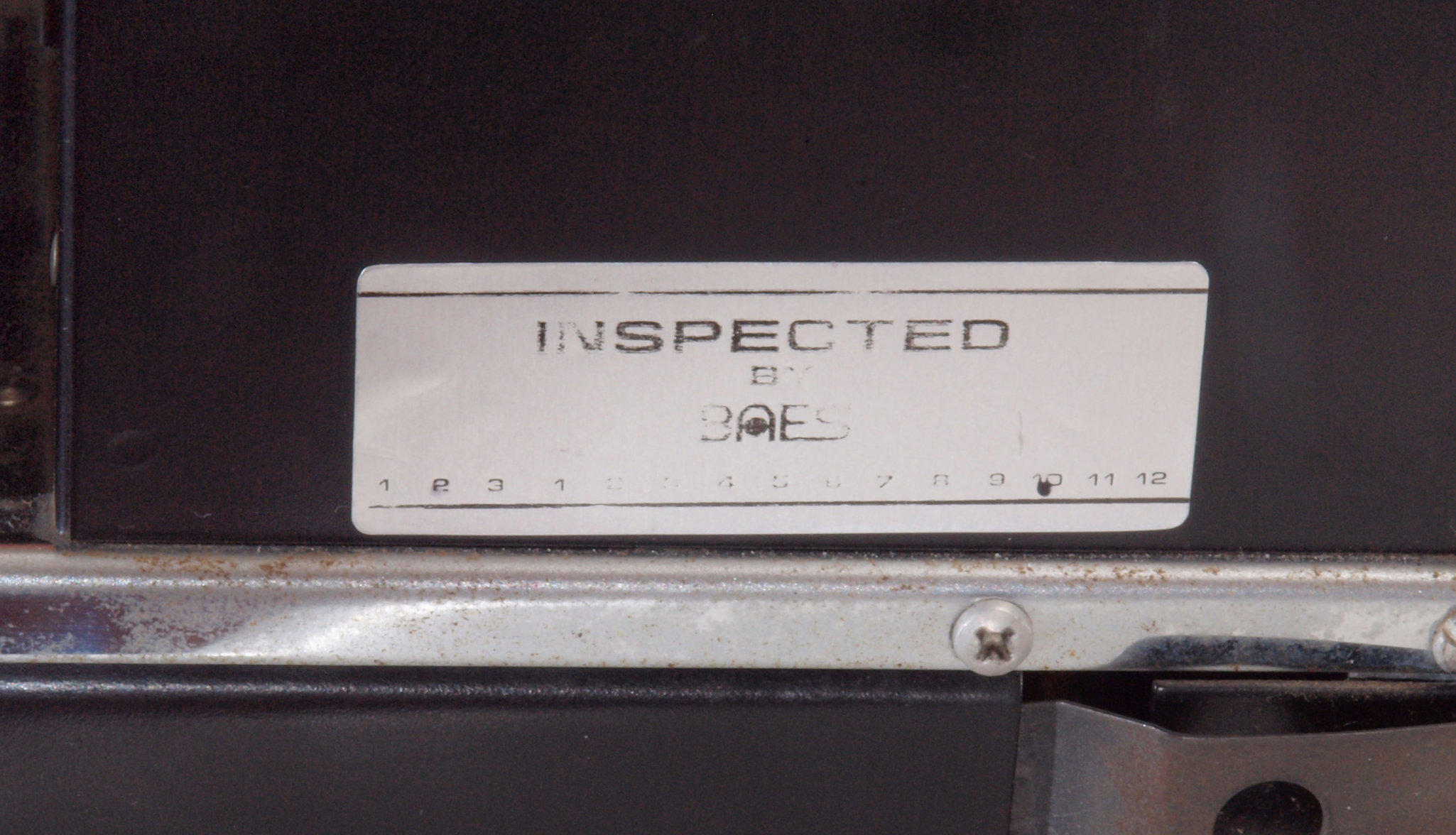

A13. 点検中 前右から見る。 輸入業者「BAES」のシール。

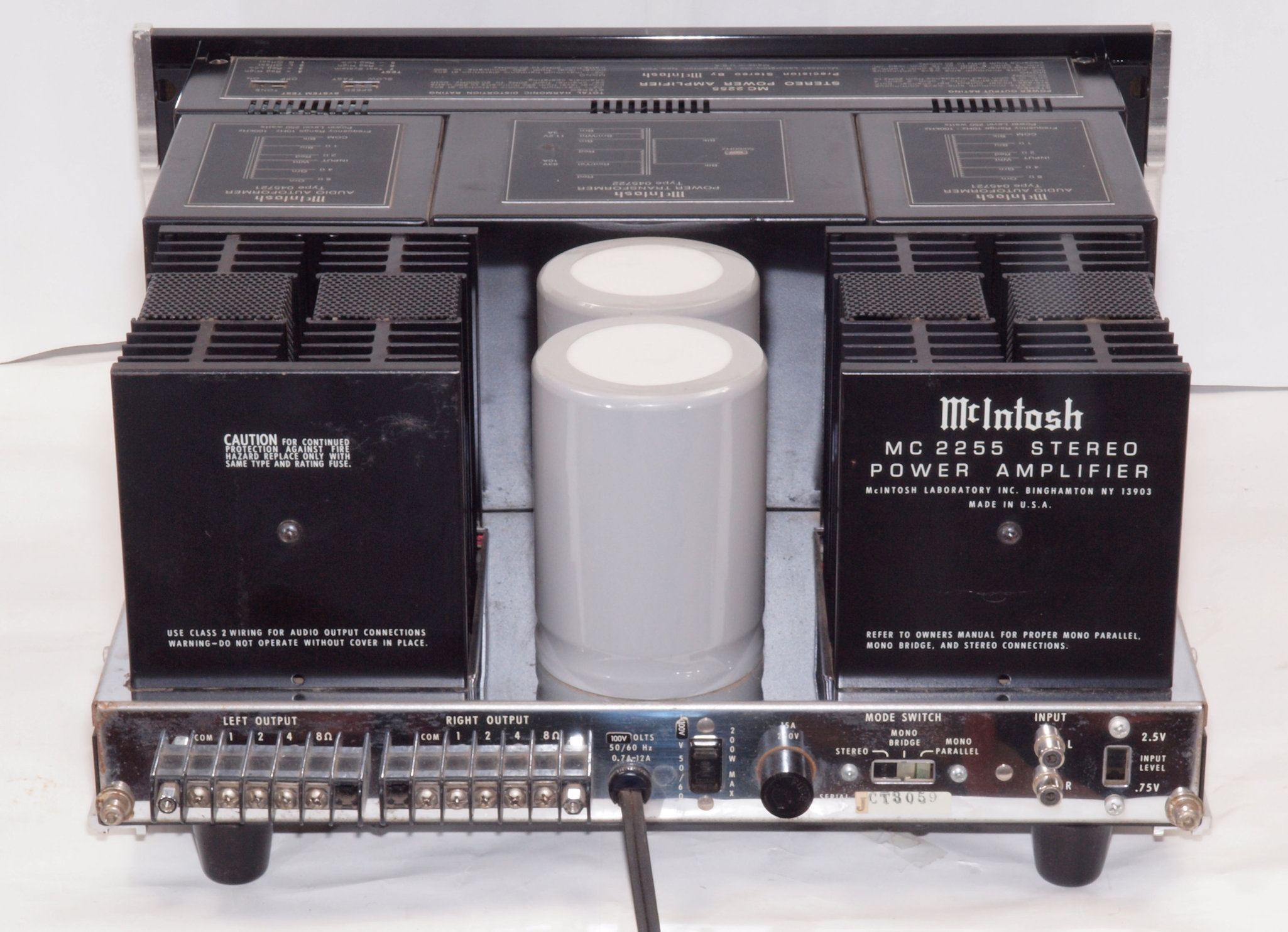

A14. 点検中 後から見る

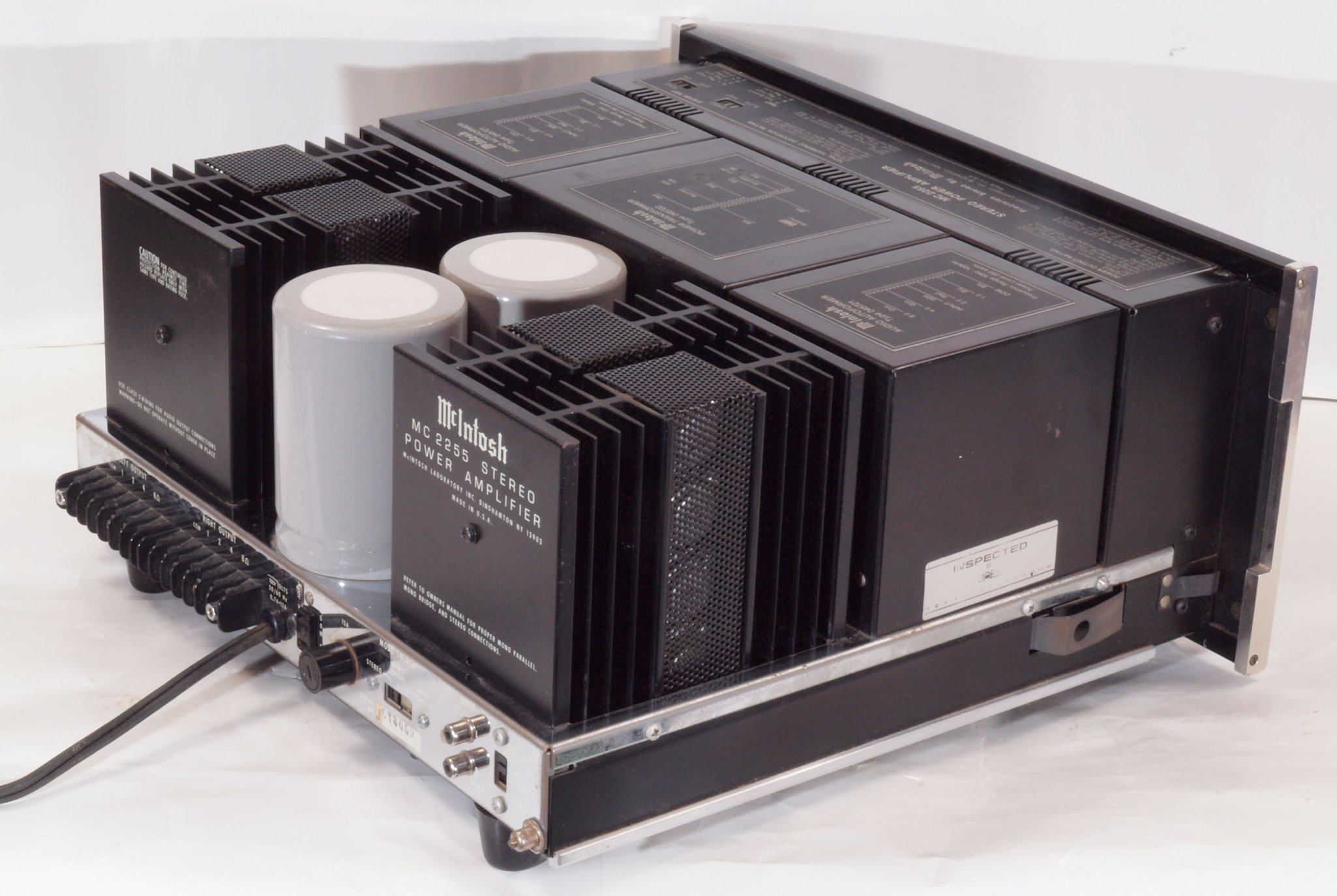

A15. 点検中 後右から見る
A16. 点検中 上から見る

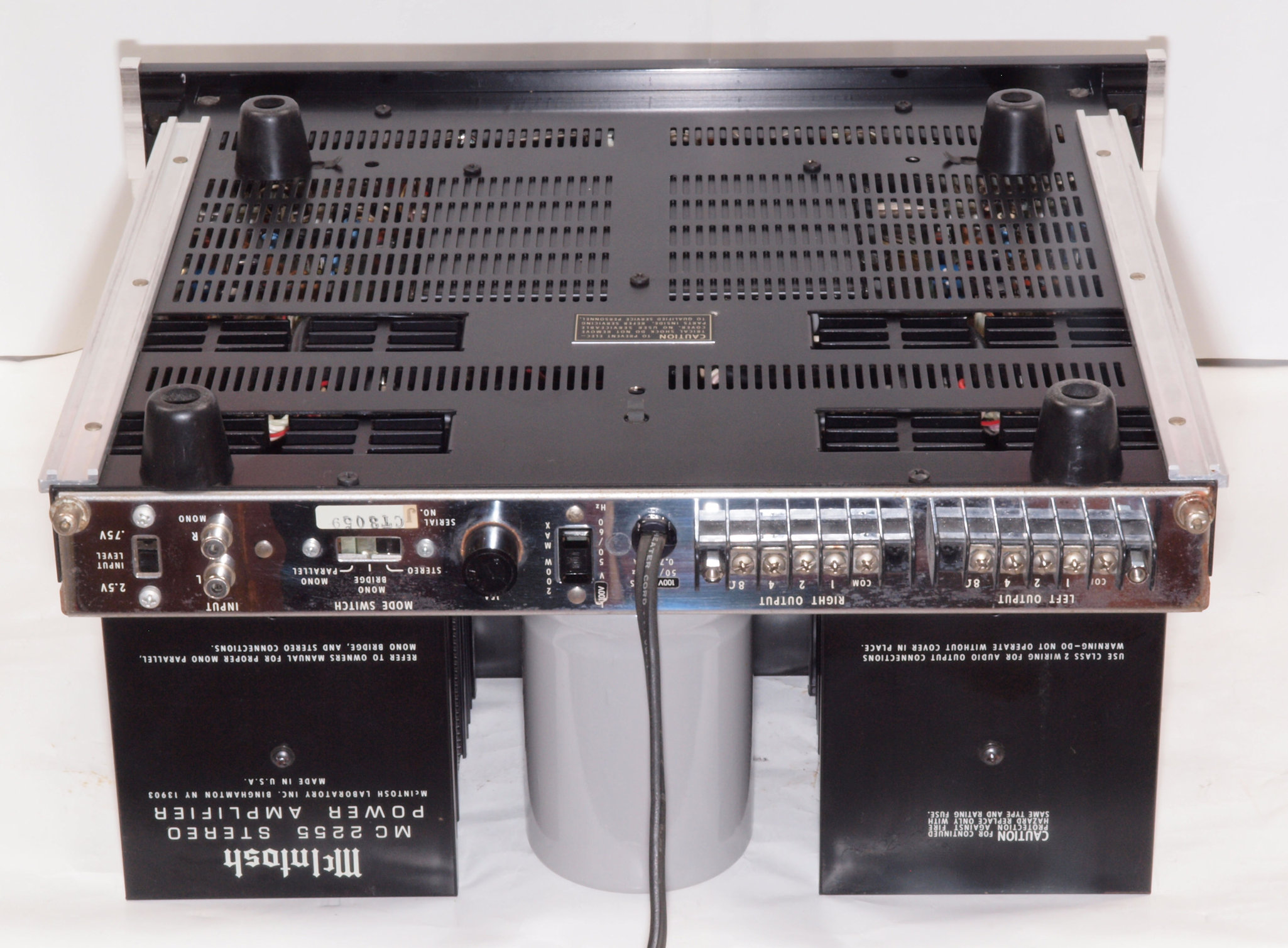

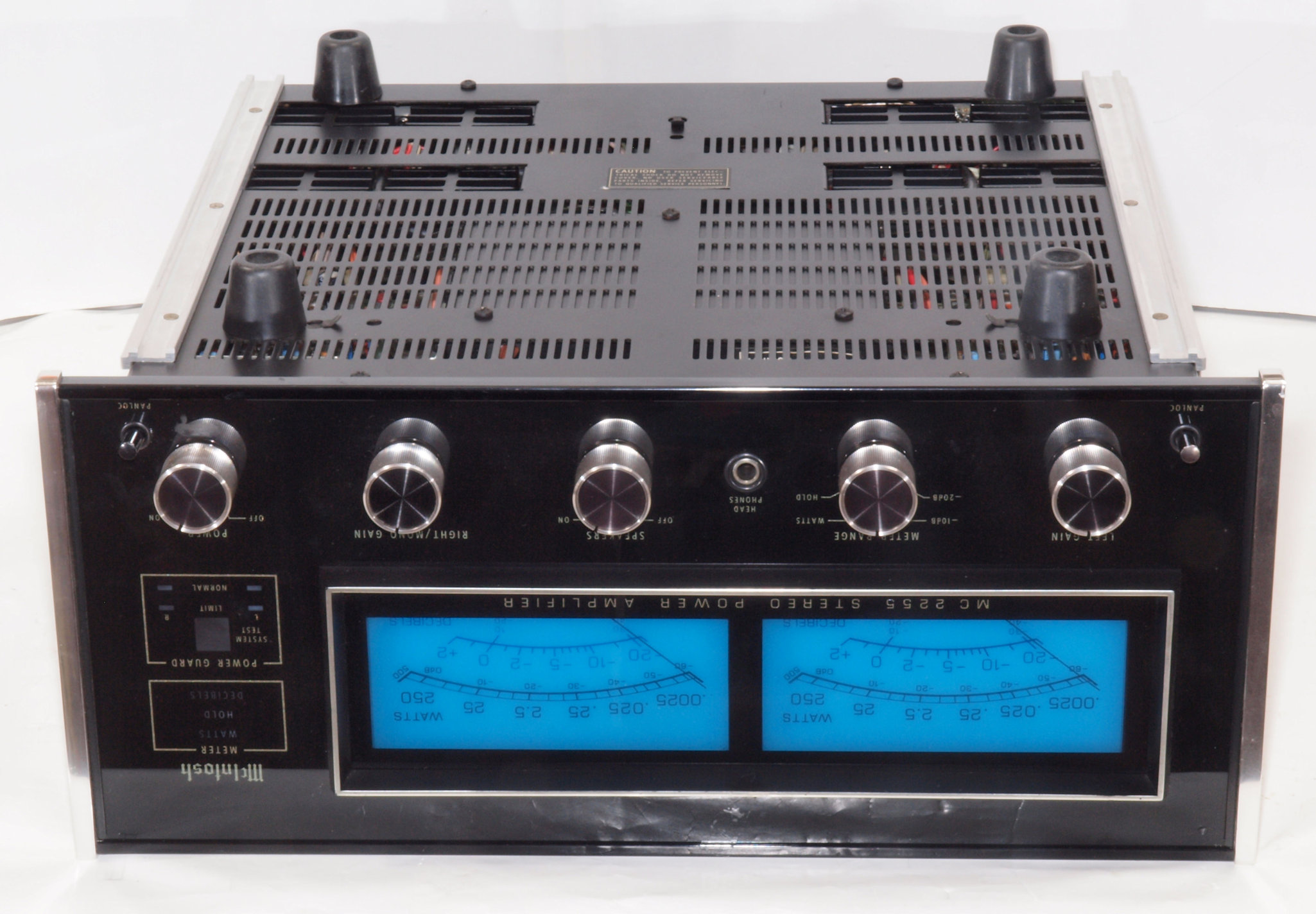

A21. 点検中 下前から見る

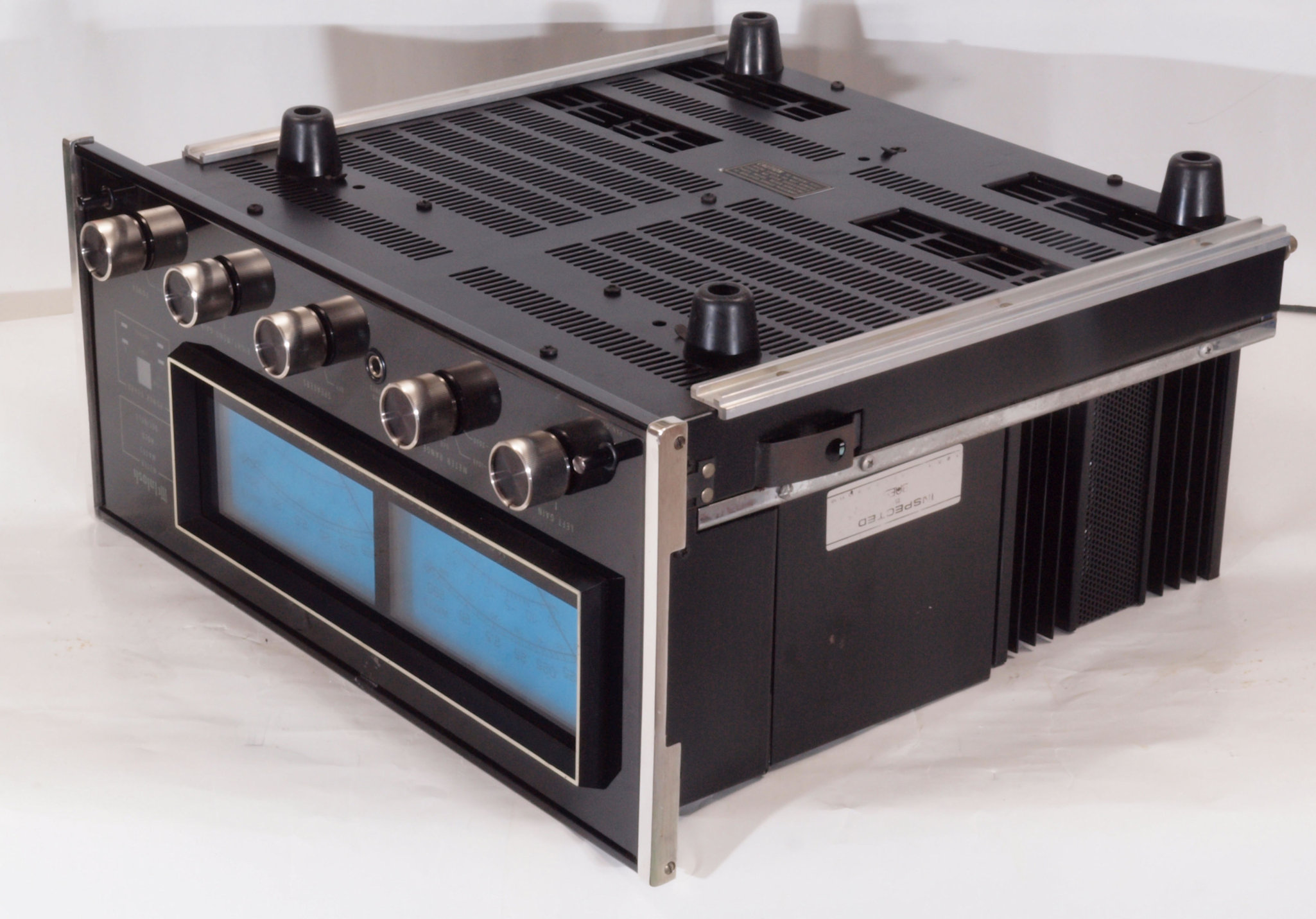

A22. 点検中 下前左から見る
A23. 点検中 下後から見る

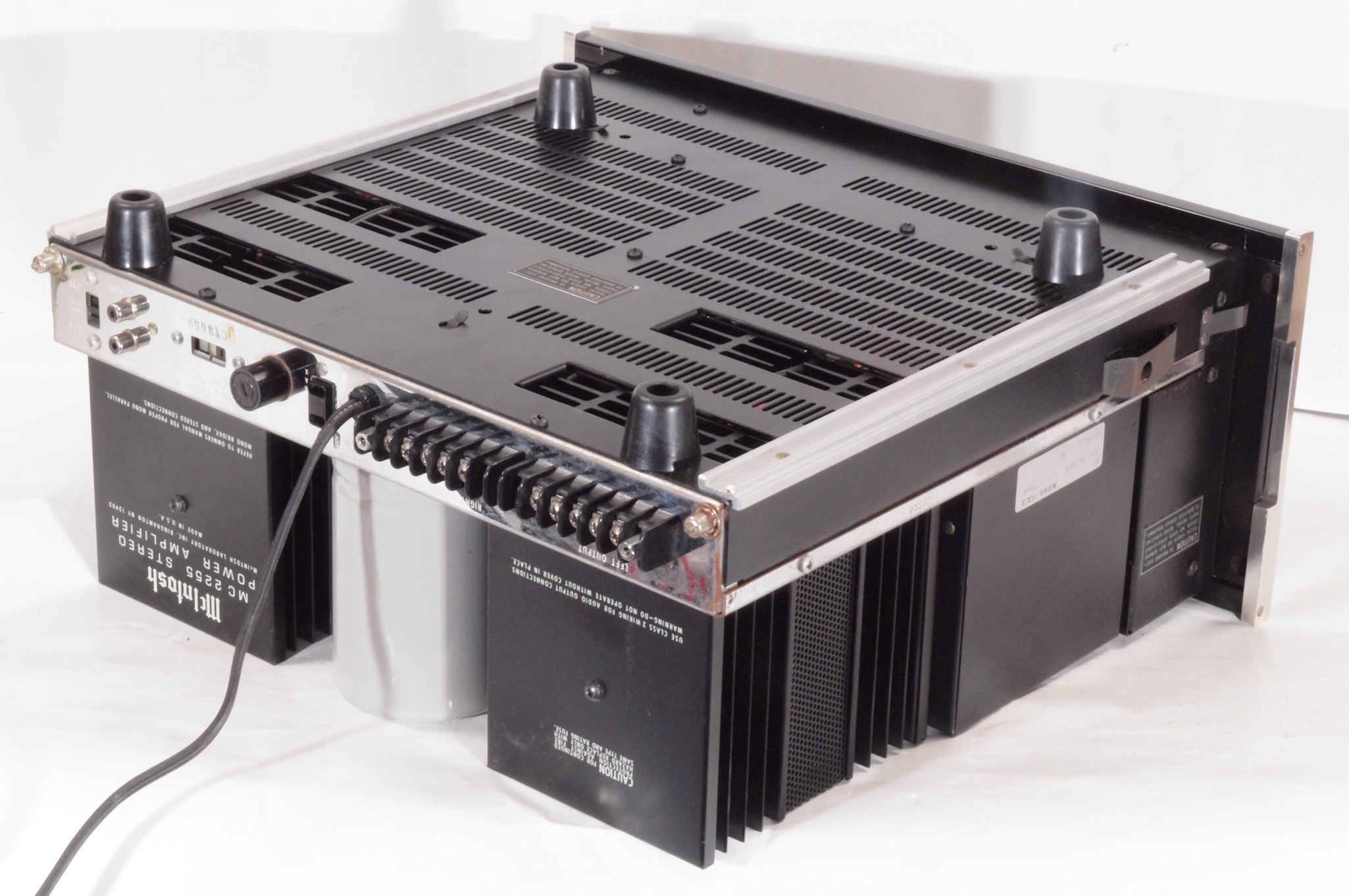

A24. 点検中 下後右から見る

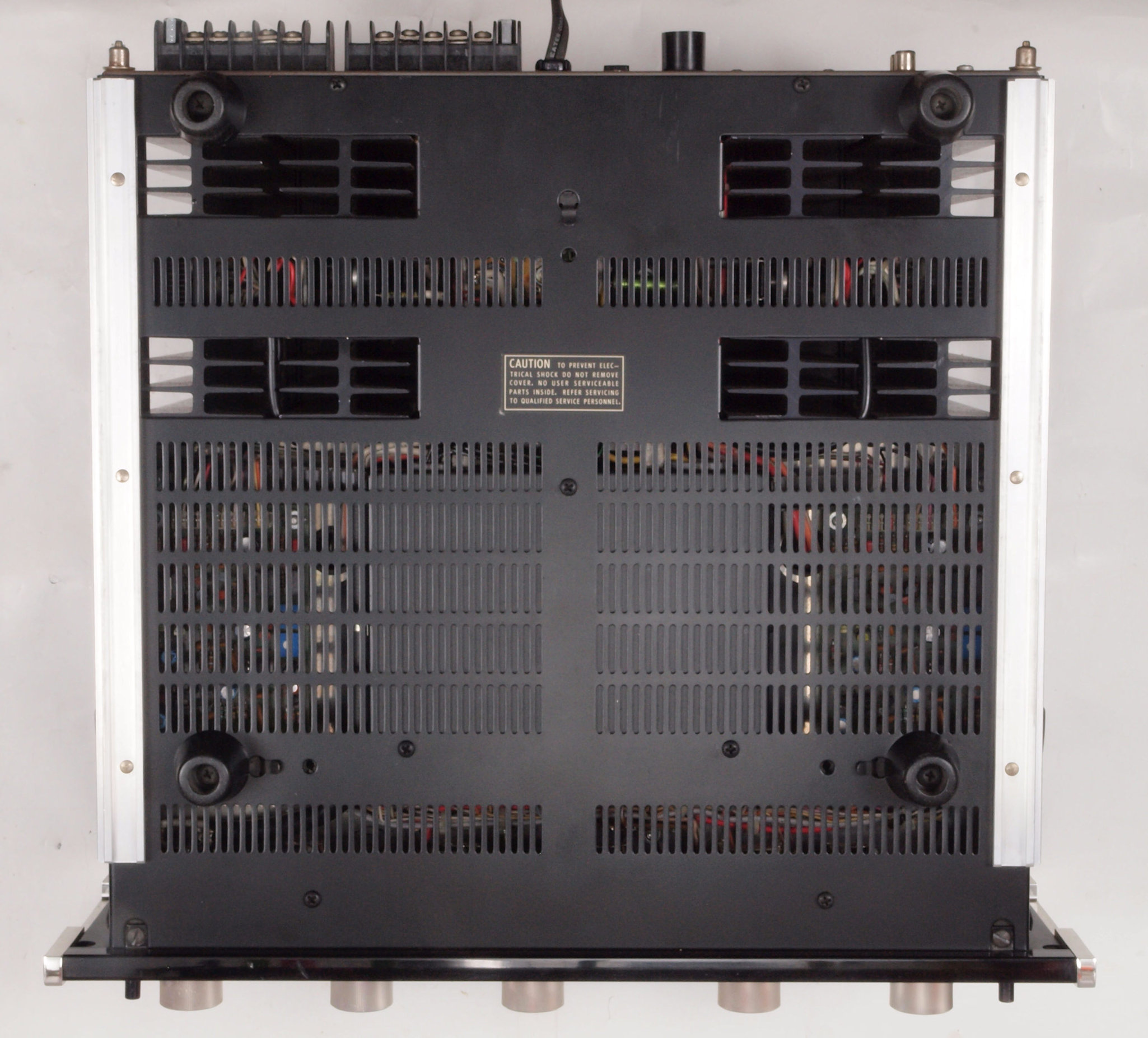

A31. 点検中 下から見る。

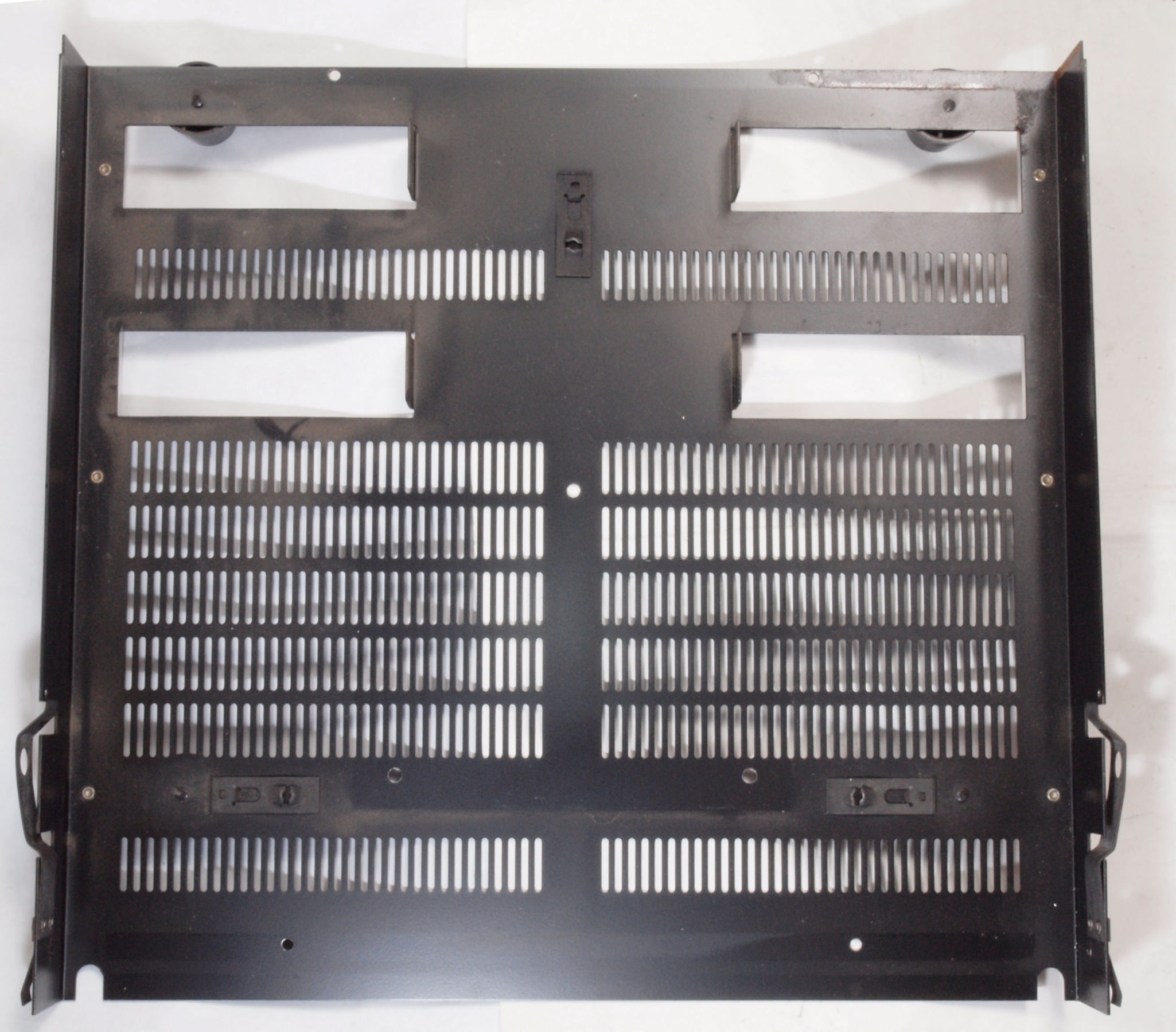

A32. 点検中 下蓋裏埃
A41. 点検中 下蓋を取り、下から見る

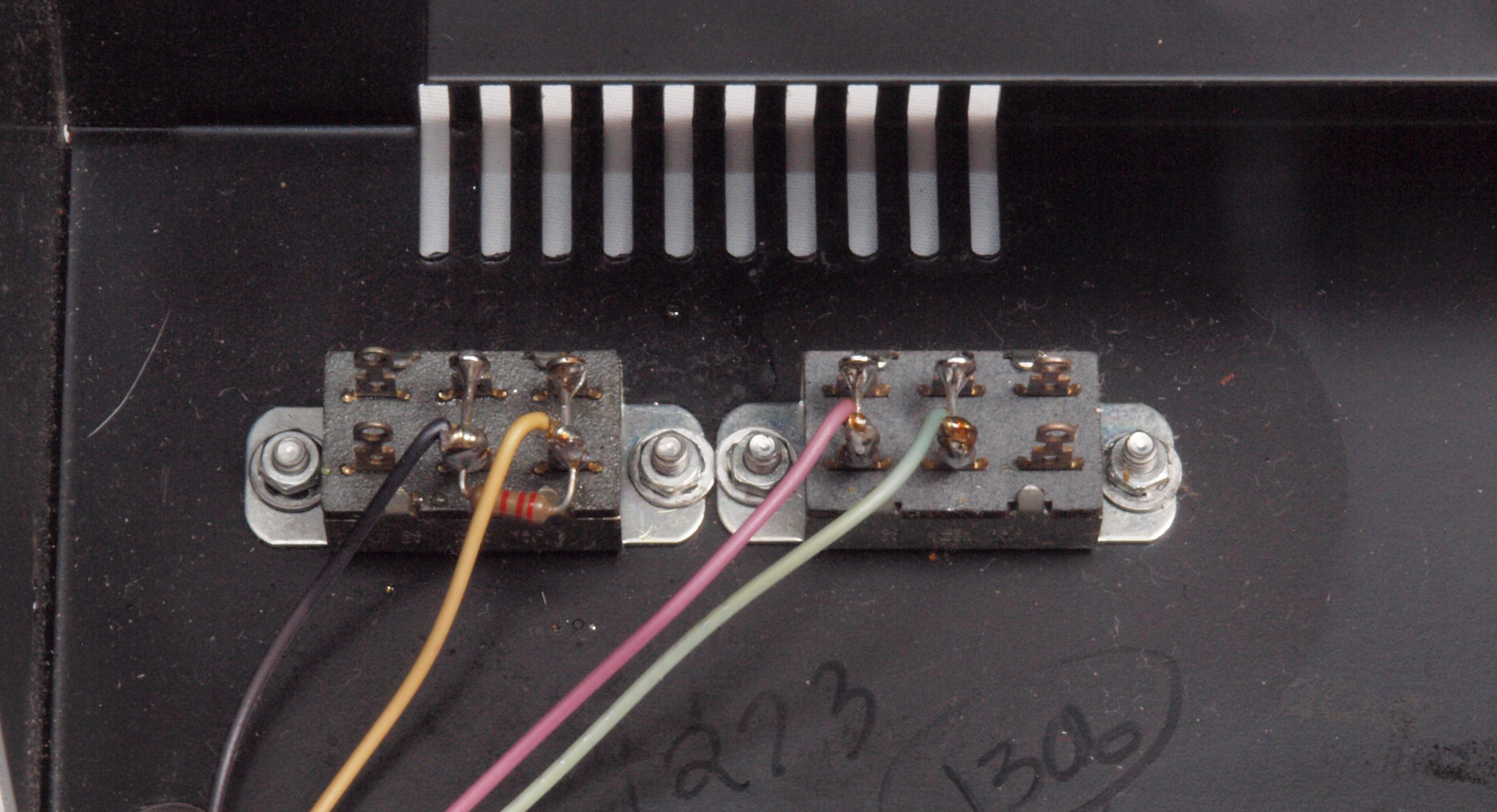

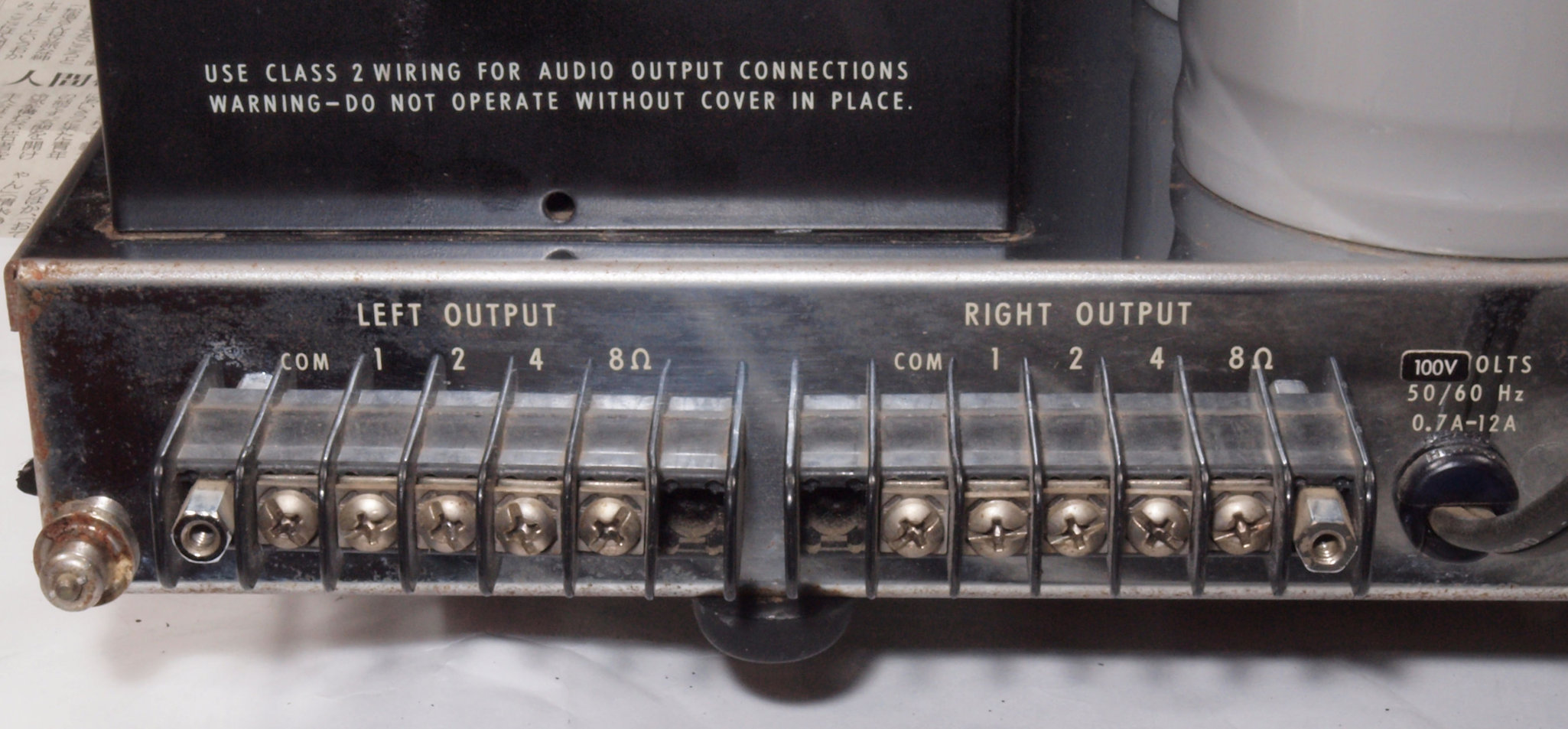

A51. 点検中 SP接続端子。

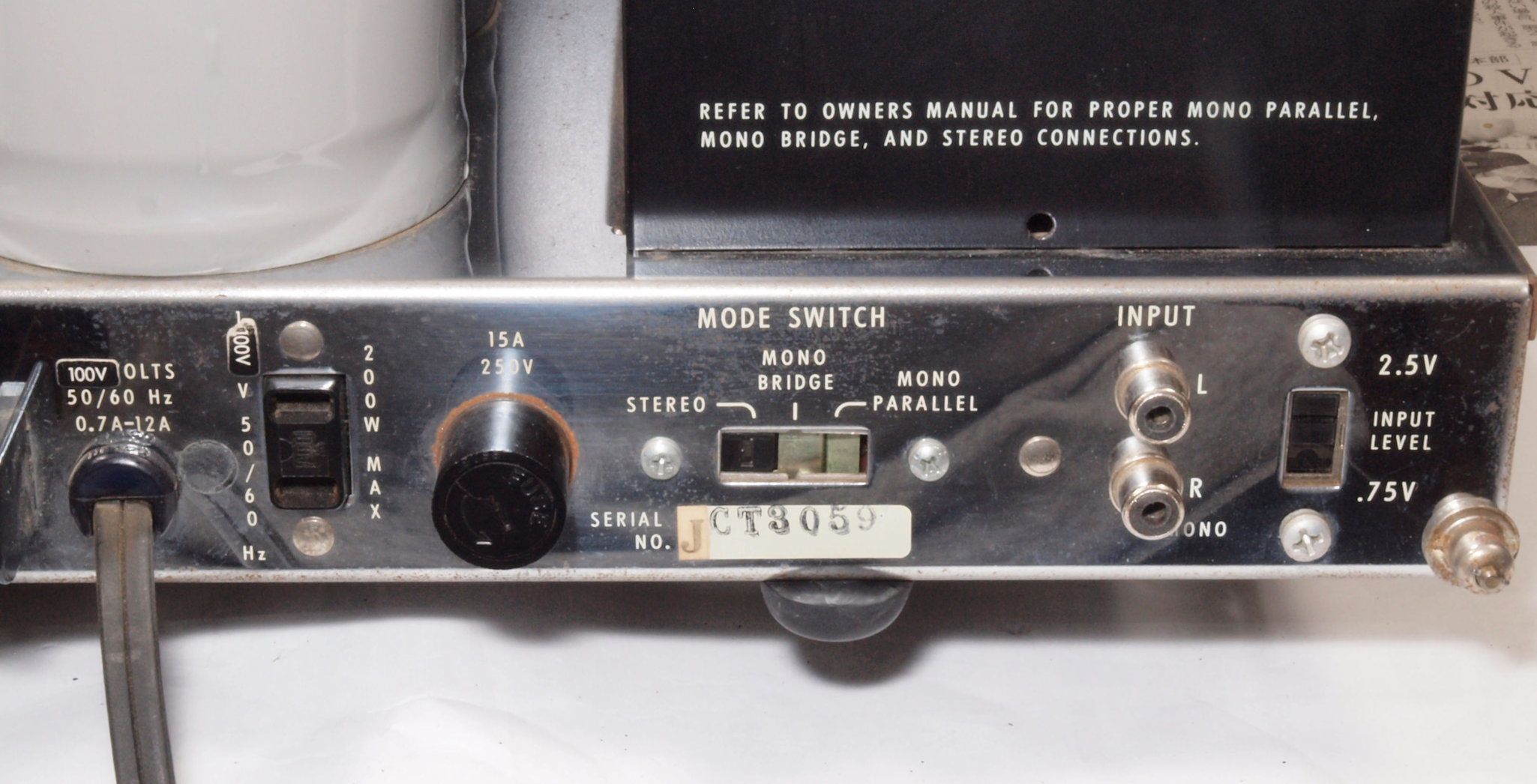

A61. 点検中 入力RCA端子。
A71. 点検中 電源ケーブル取り付け。 右側中古ケーブルと交換。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

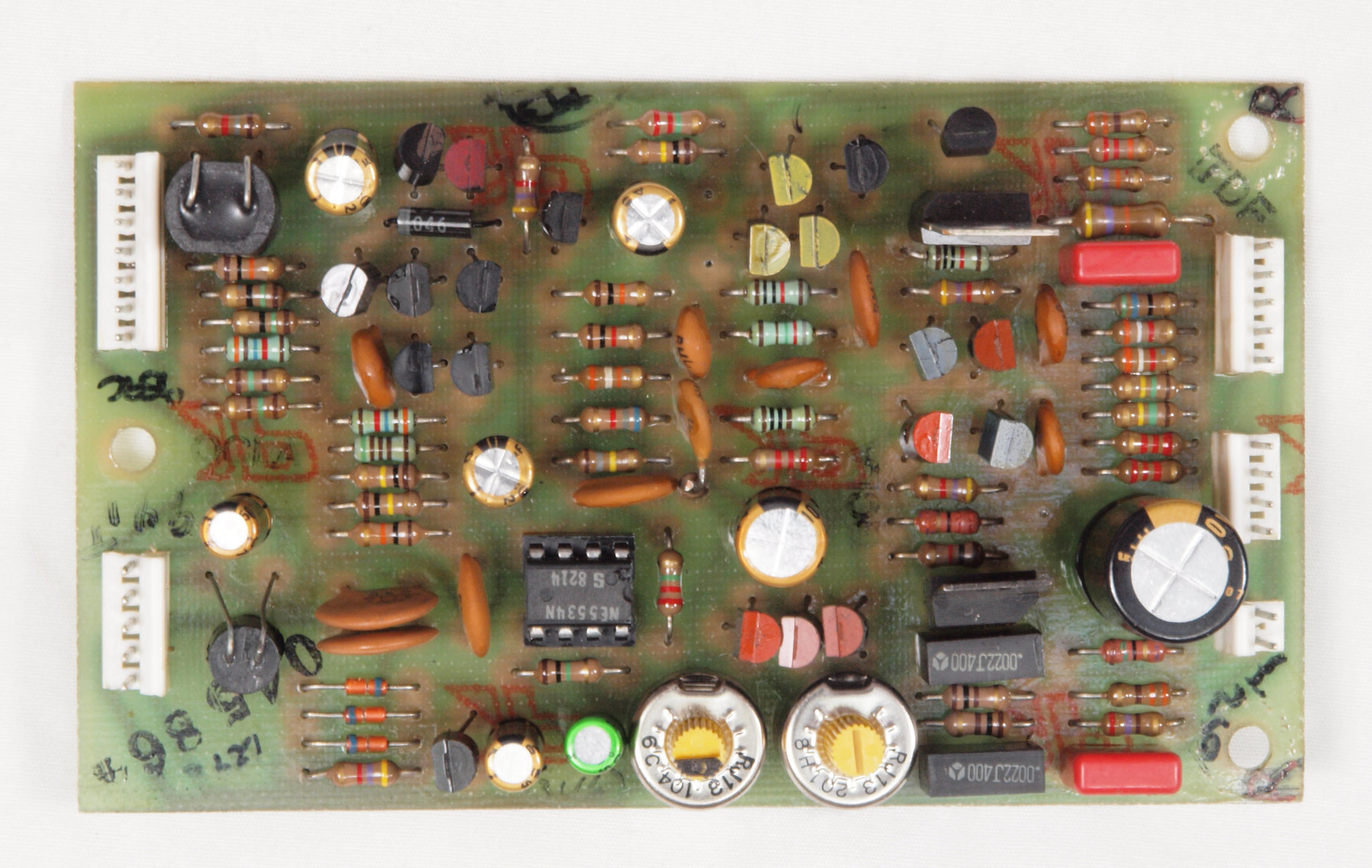

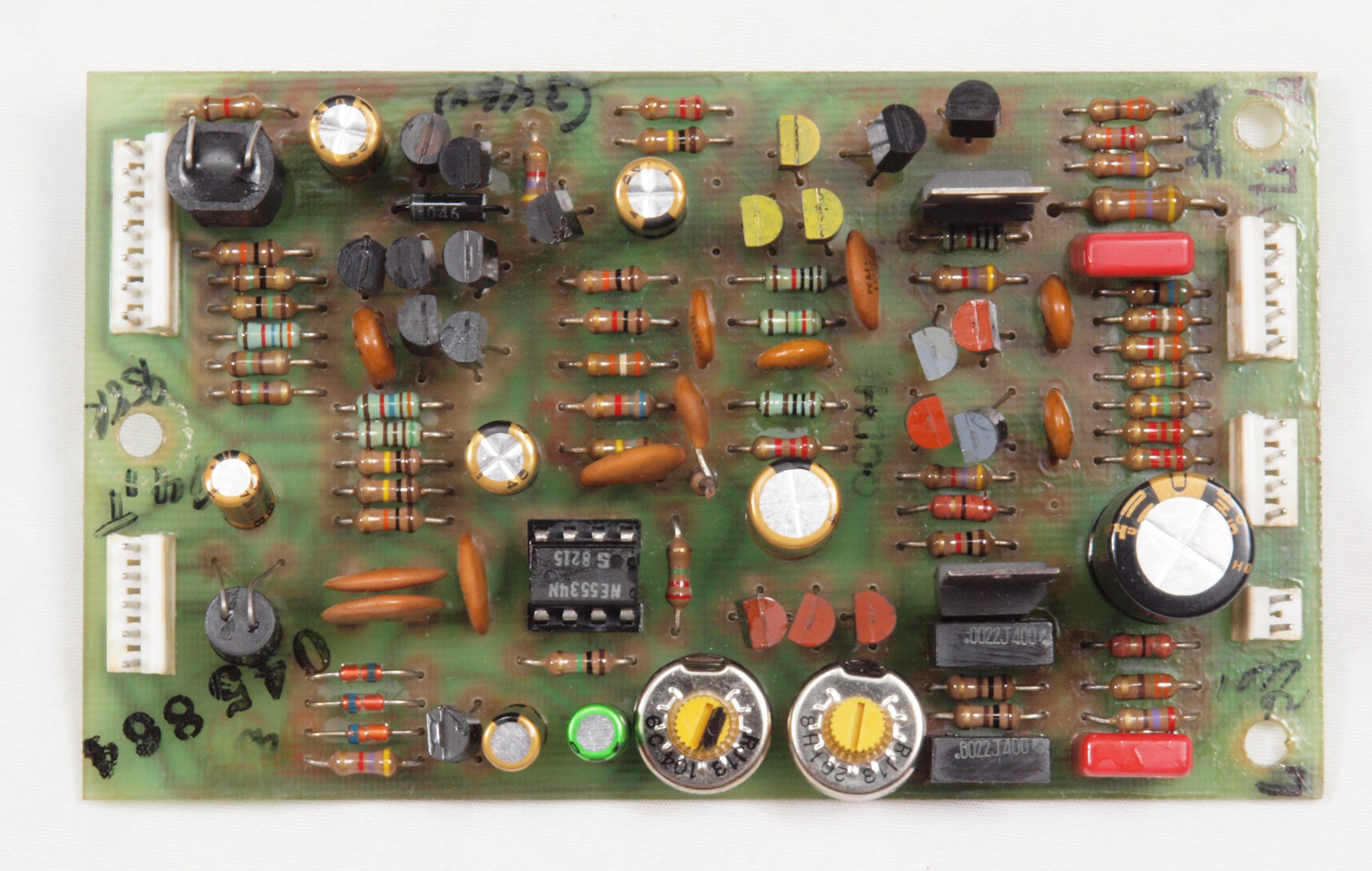

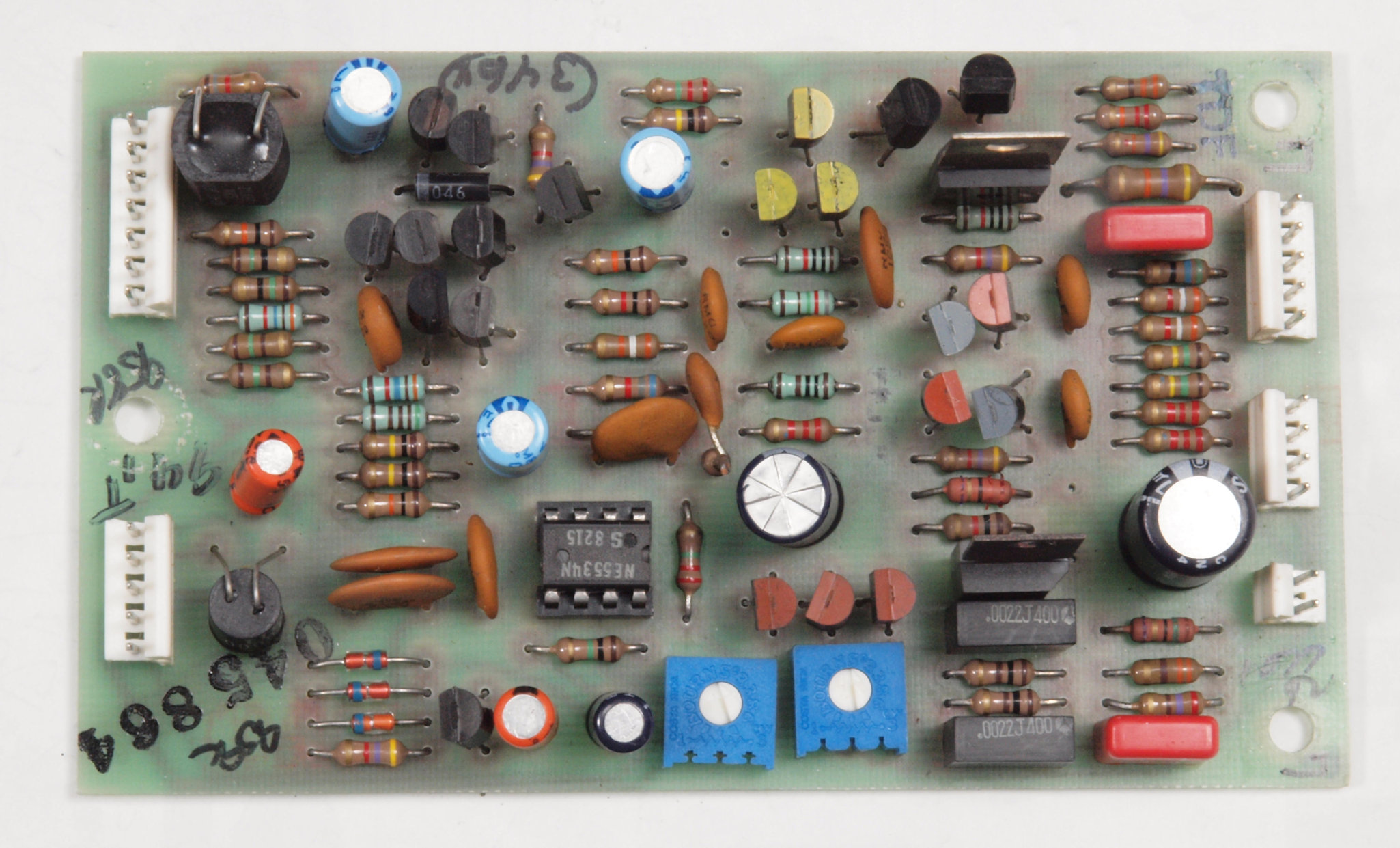

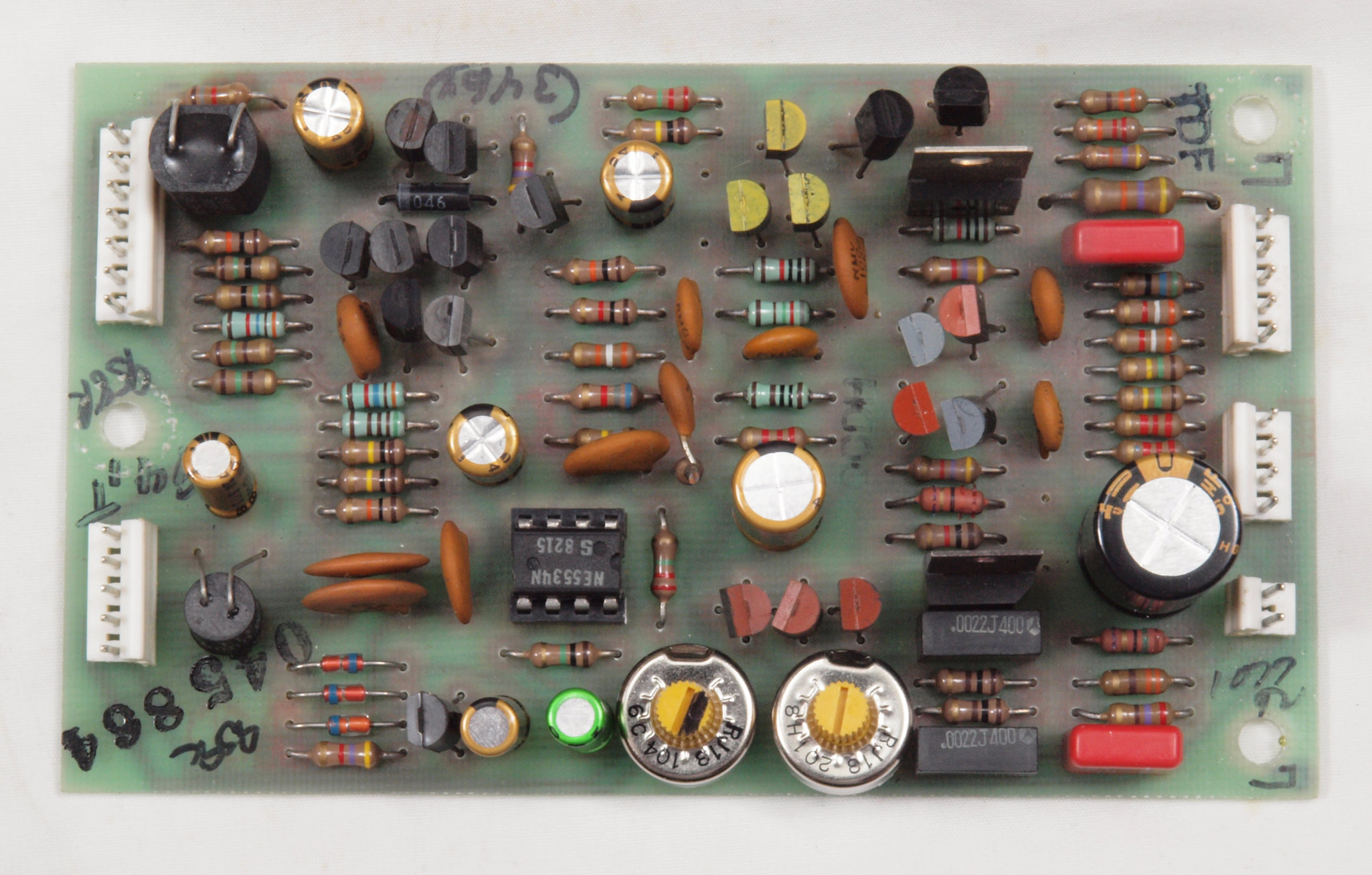

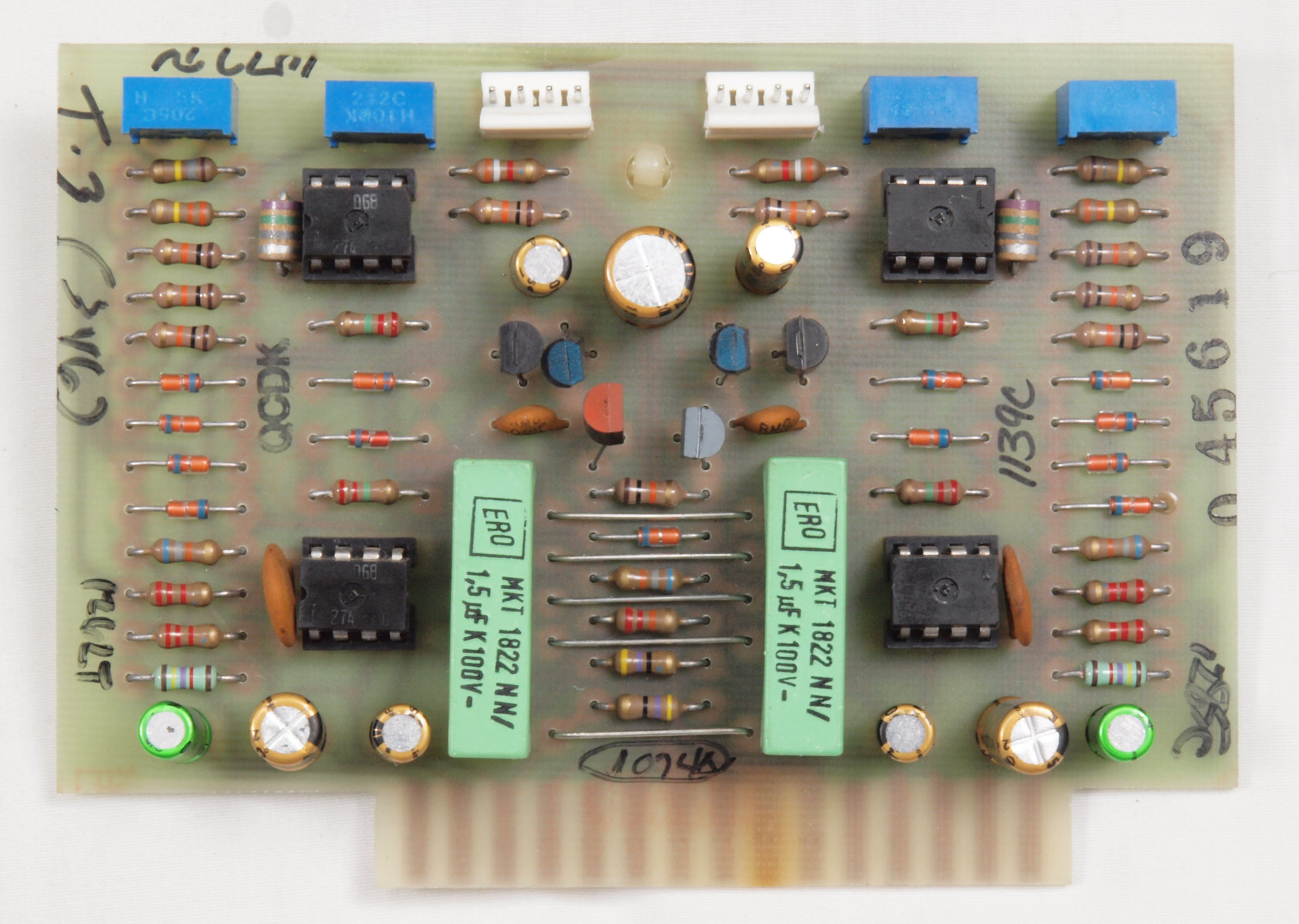

C11. 修理前 R−AMP基板
C12. 修理後 R−AMP基板 TR(トランジスター)4個、電解コンデンサー9個、半固定VR2個交換

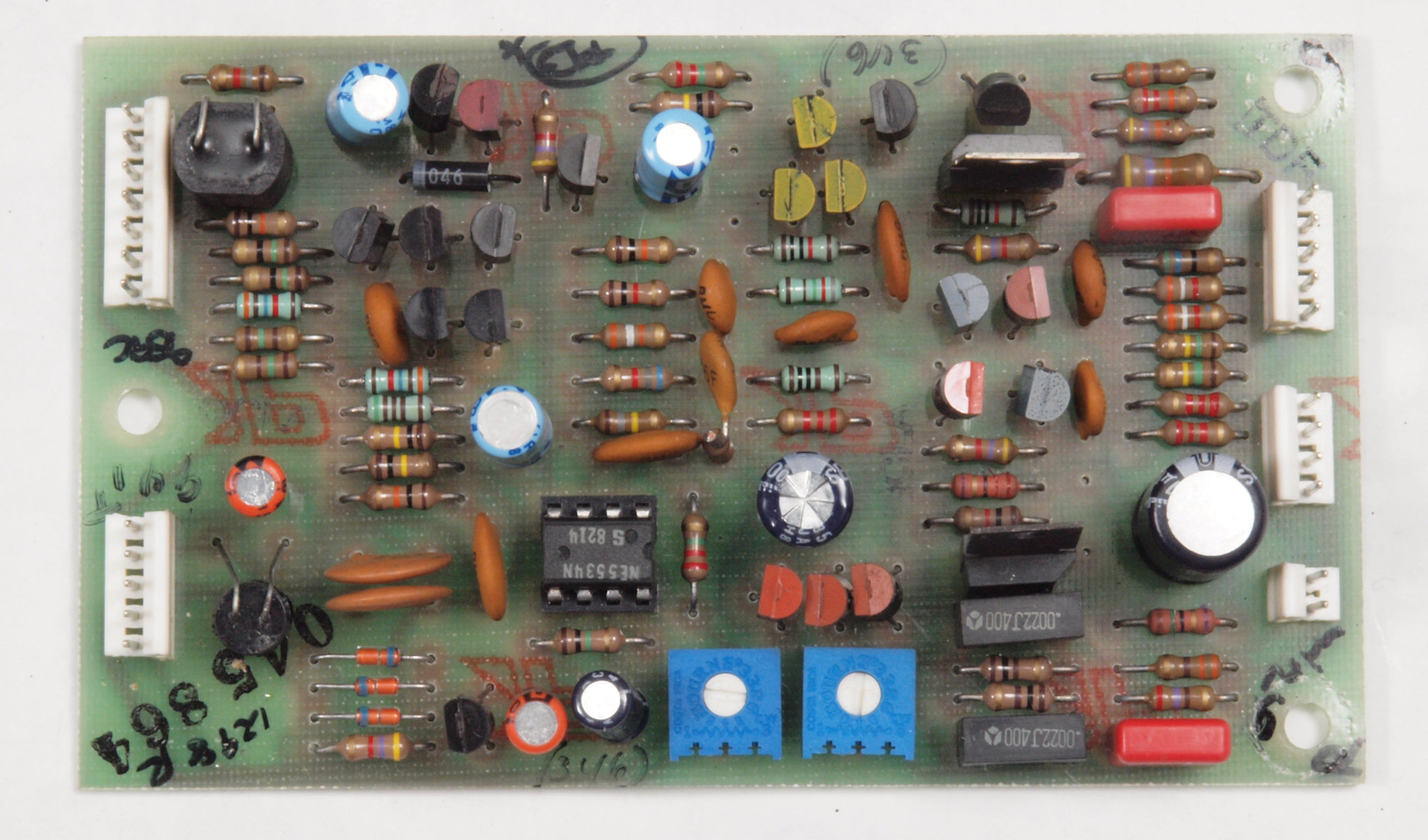

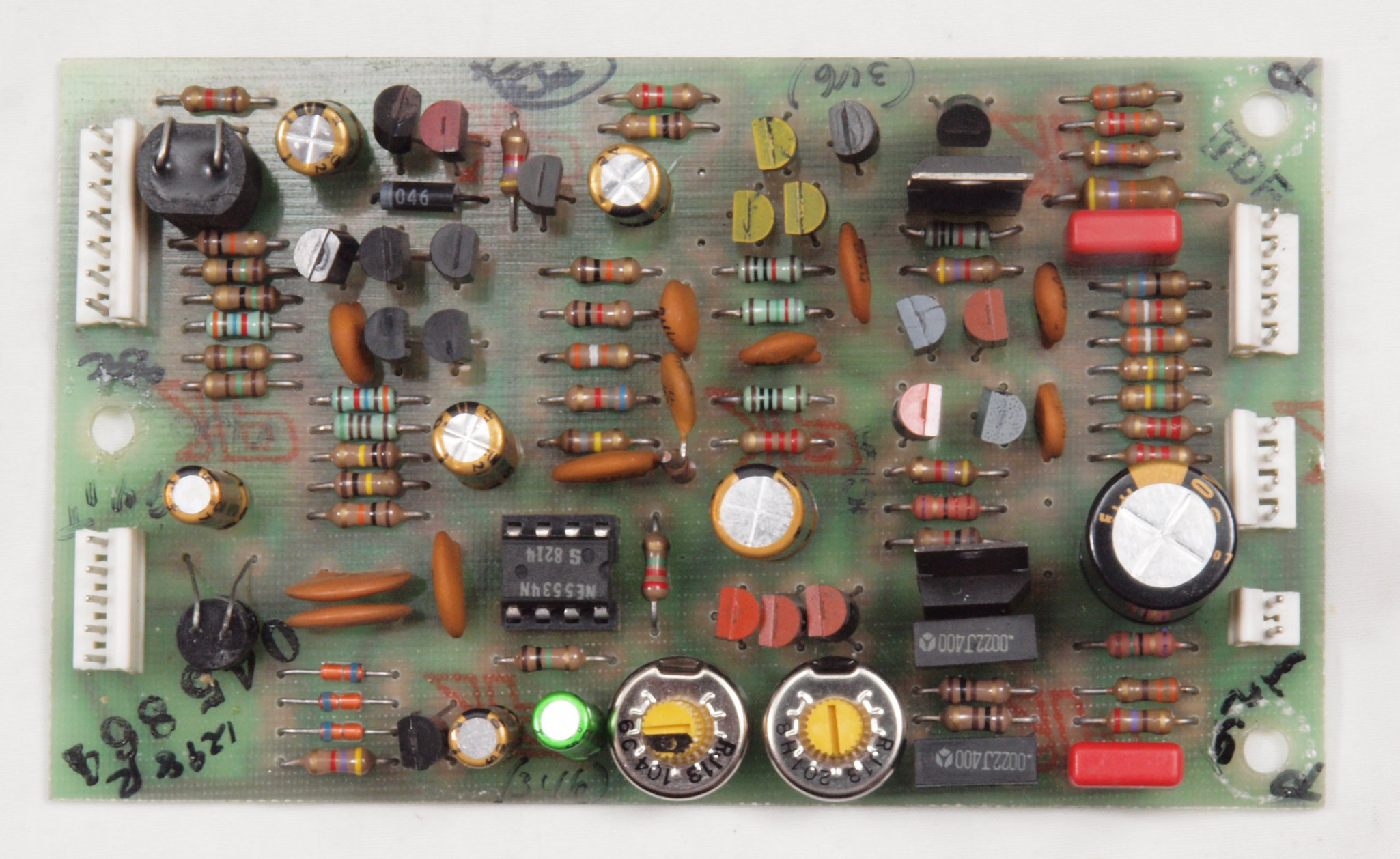

C13. 完成R−AMP基板 洗浄後防湿材を塗る。 組み付け時OP−AMP1個交換。

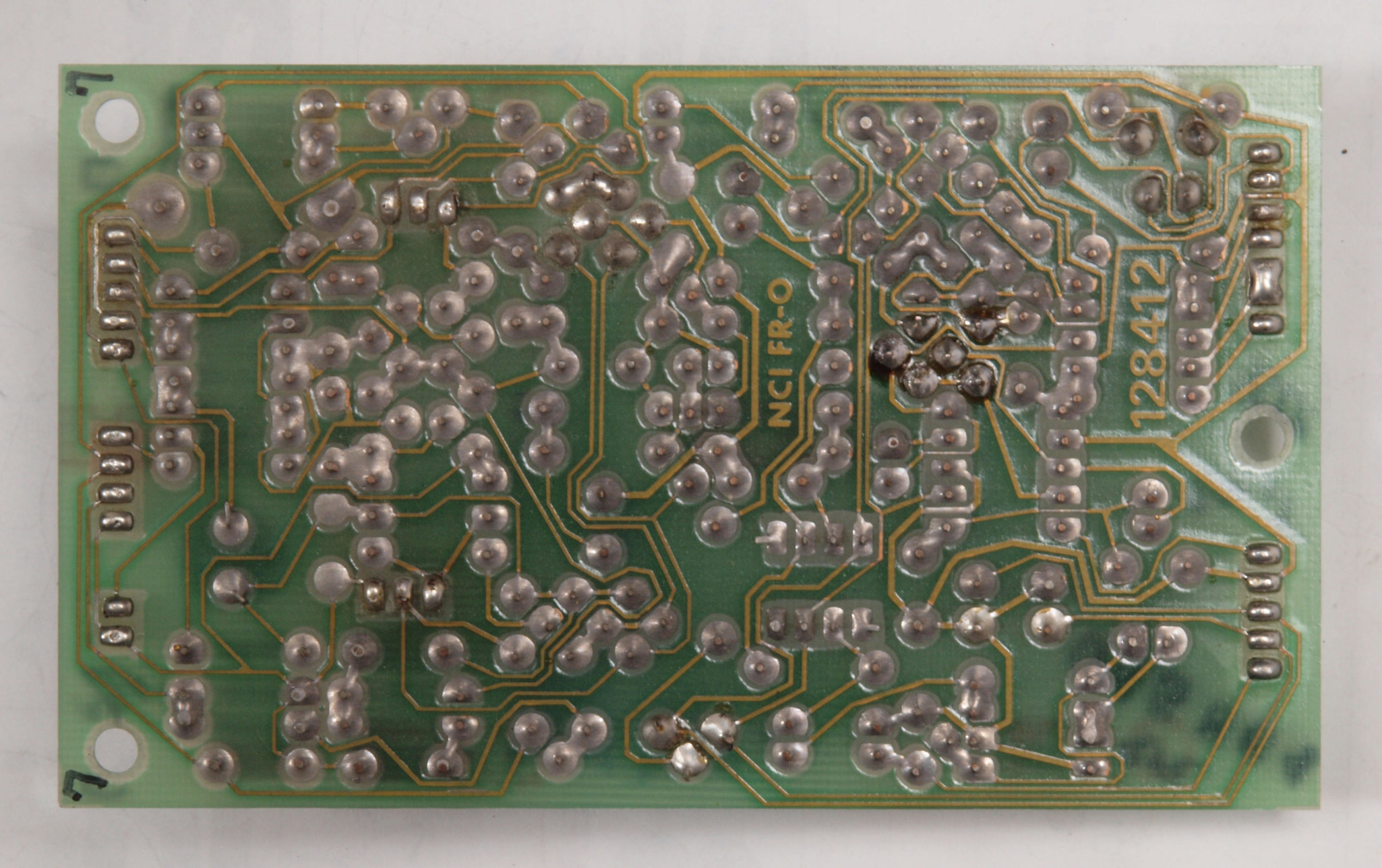

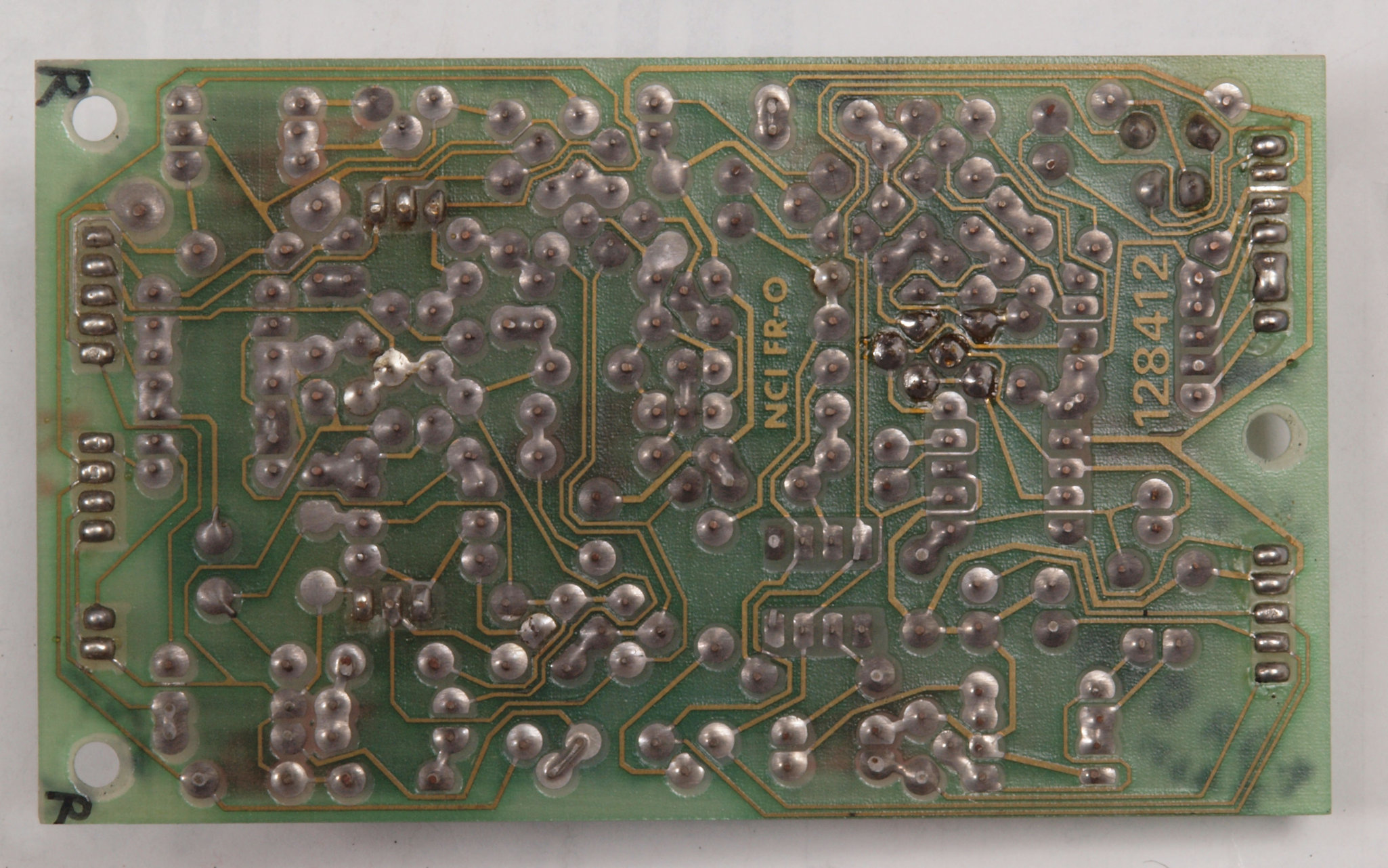

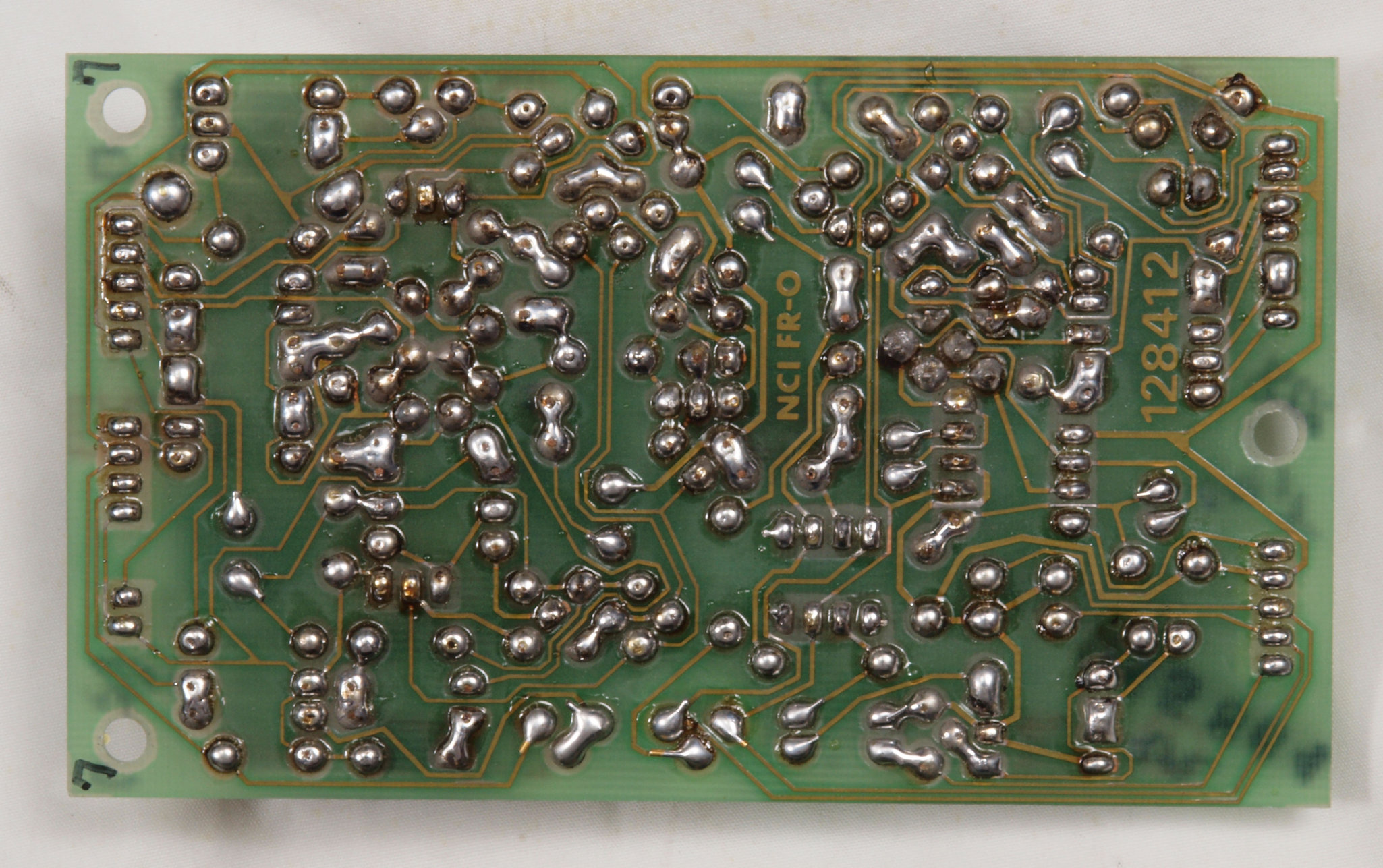

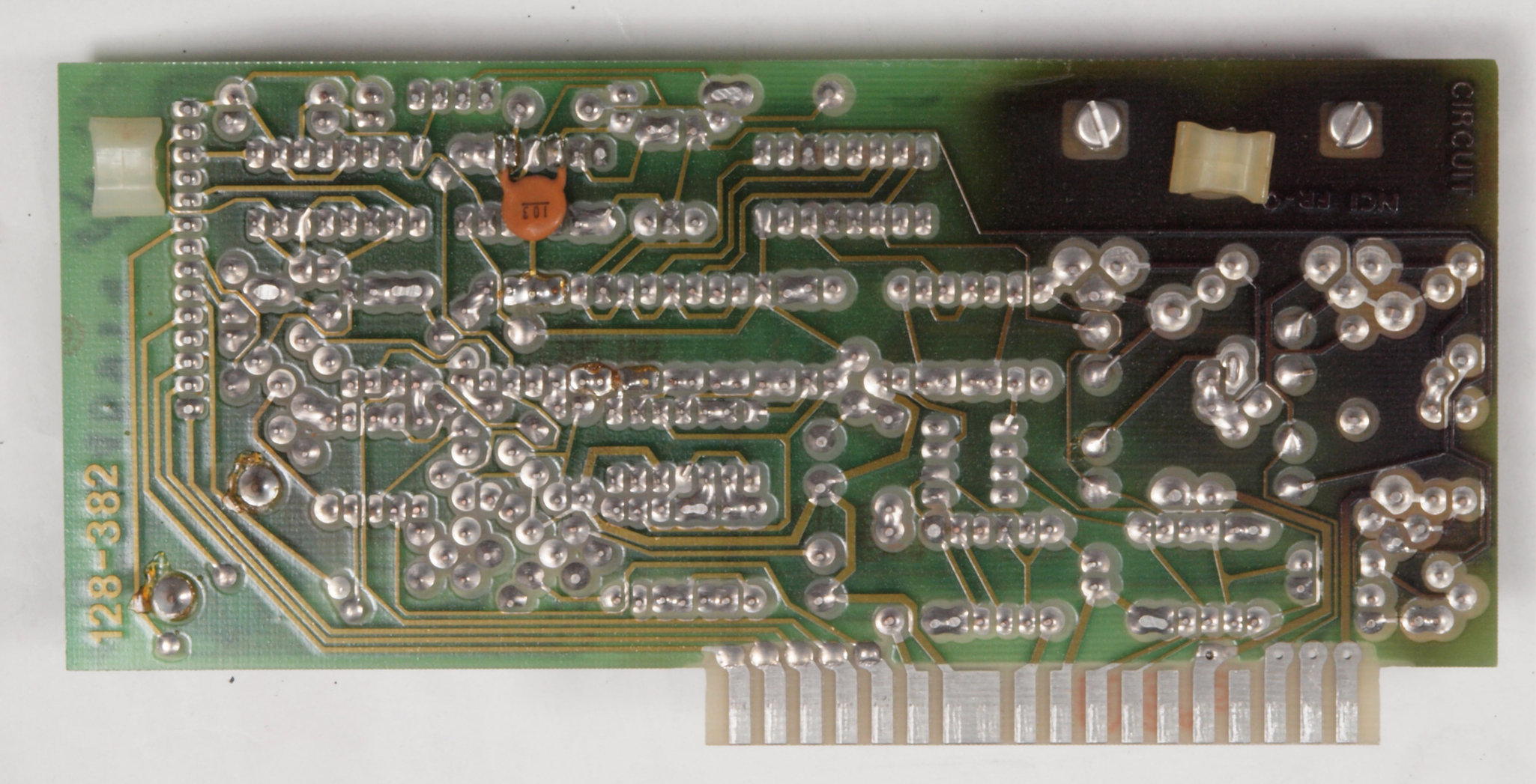

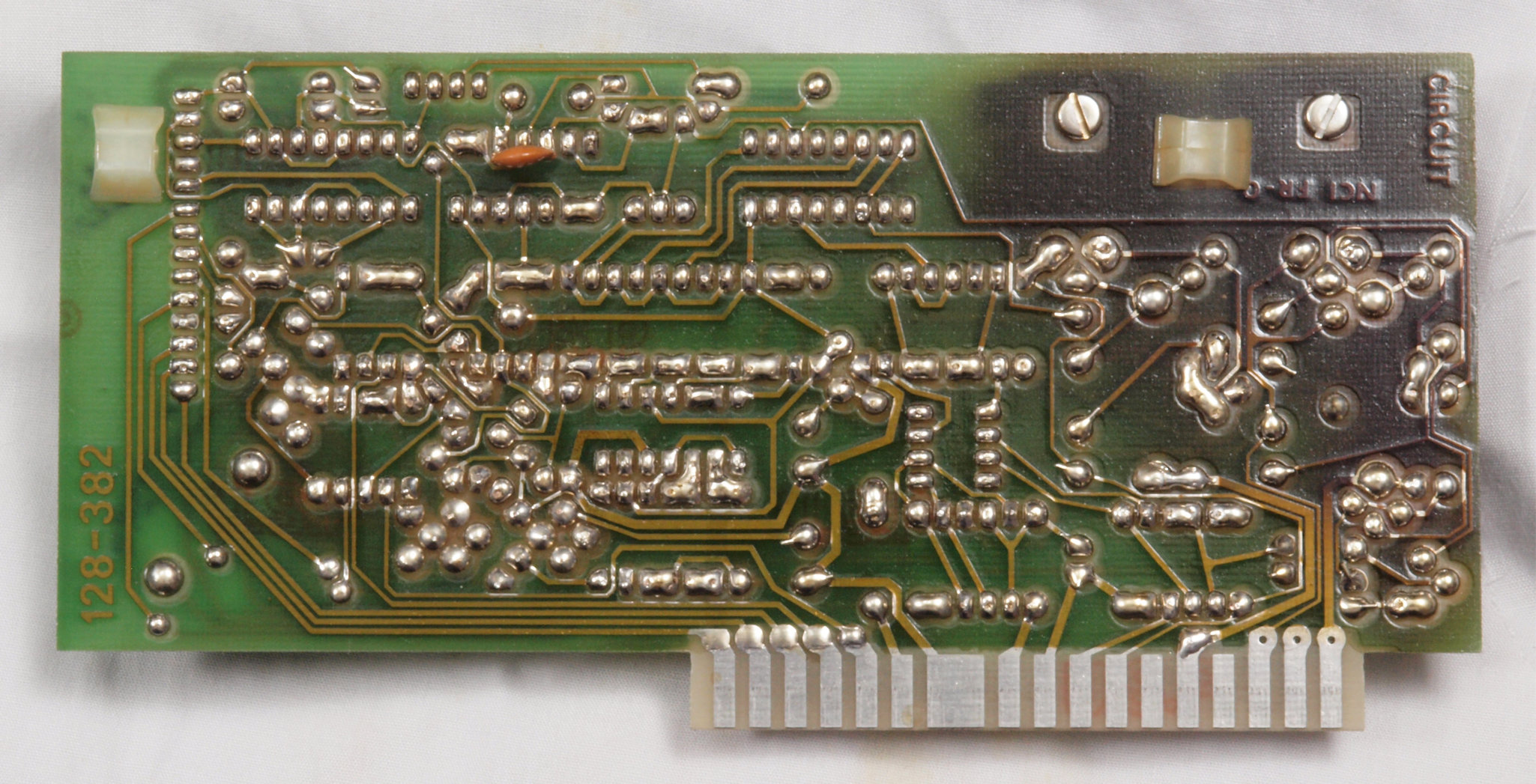

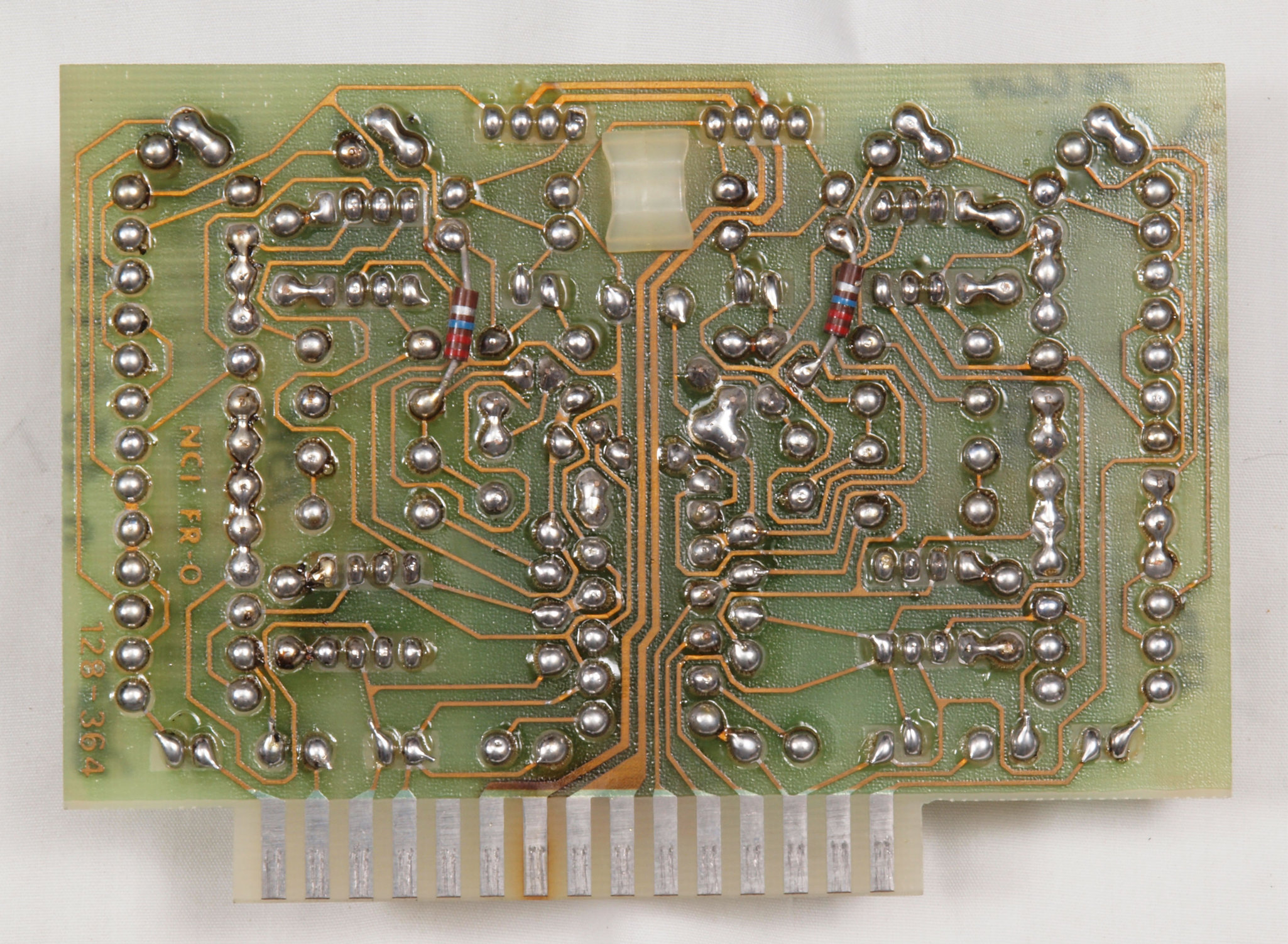

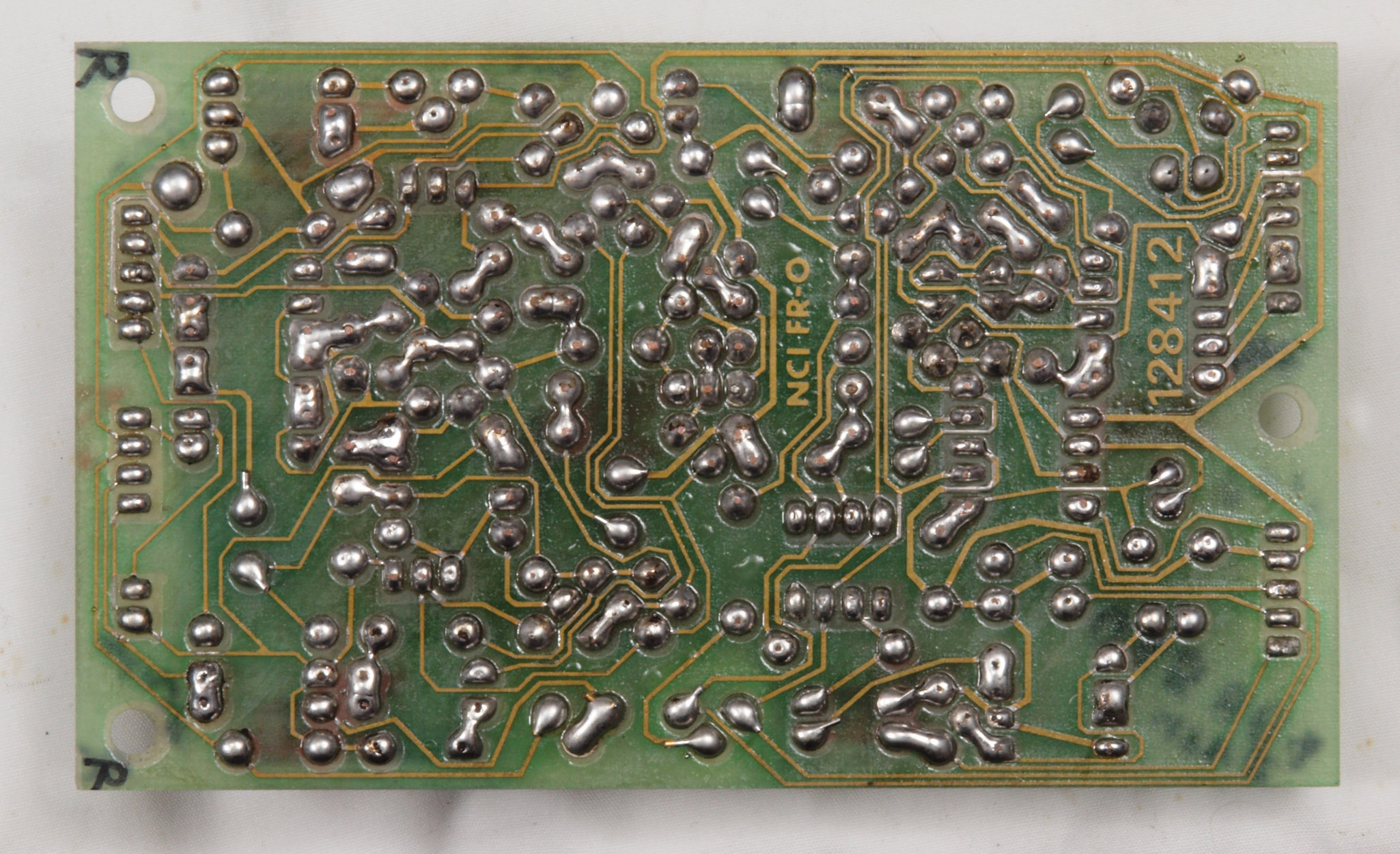

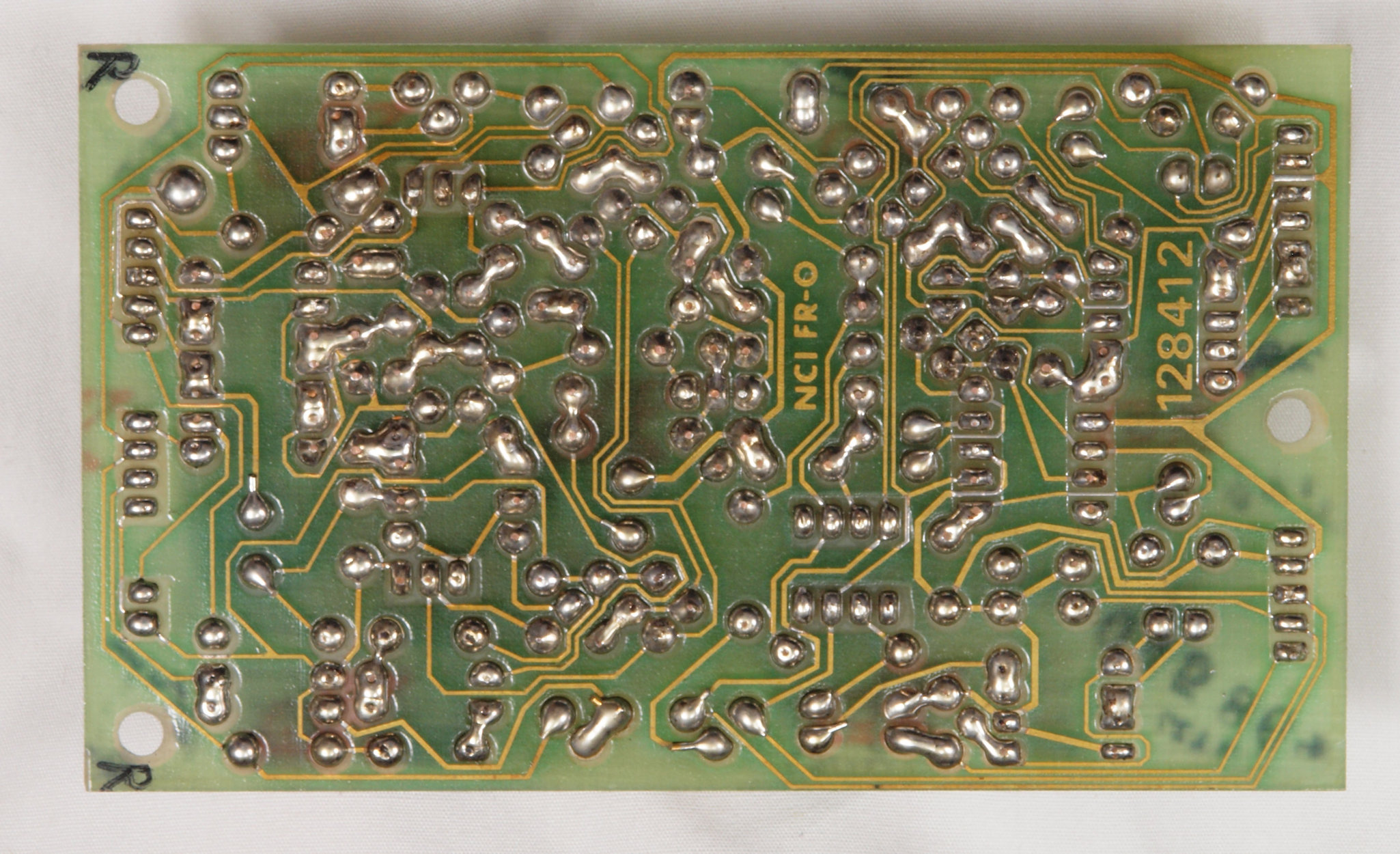

C14. 修理前 R−AMP基板裏

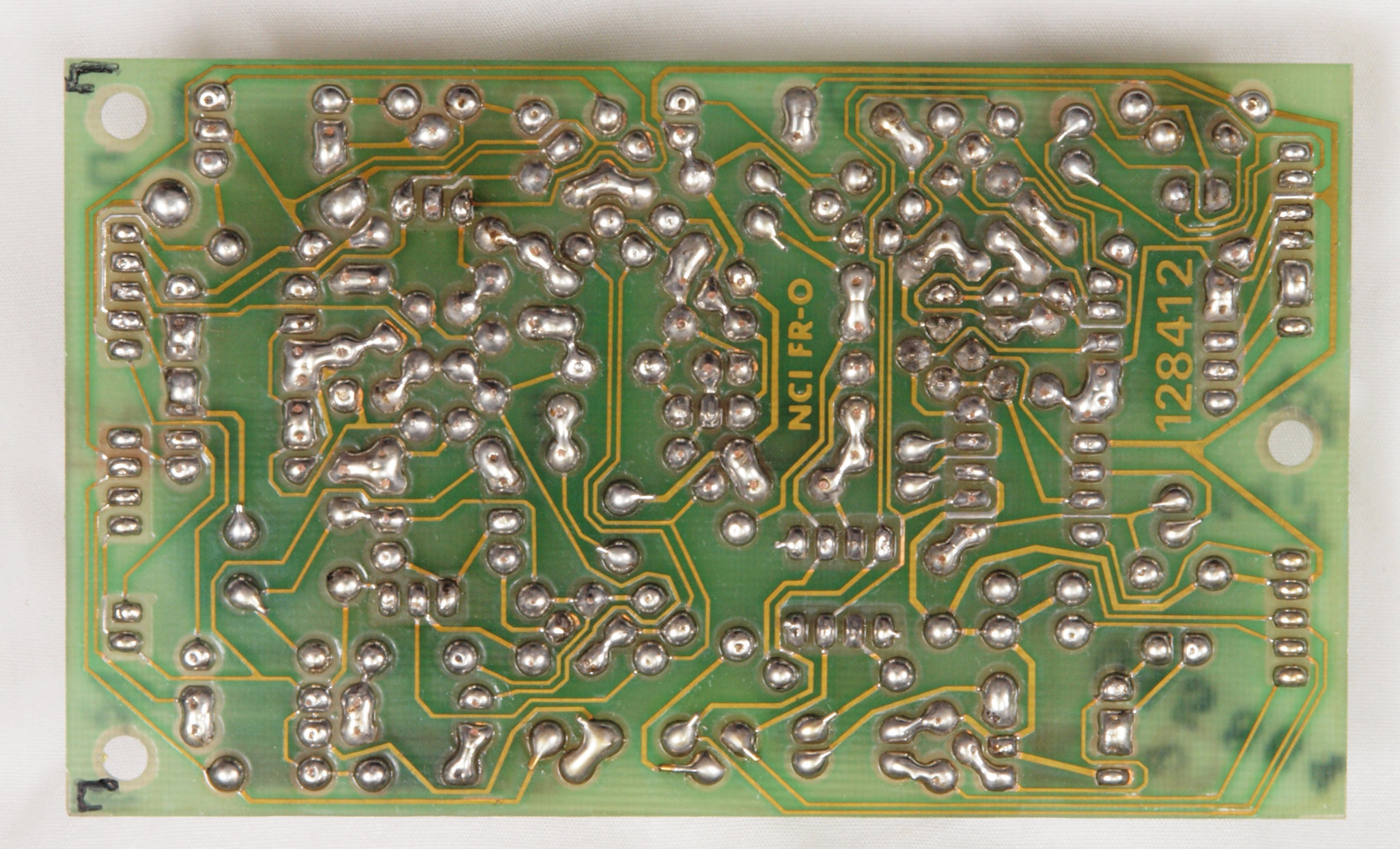

C15. 修理(半田補正)後 R−AMP基板裏。 全半田やり直す。
C16. 完成R−AMP基板裏   洗浄後防湿材を塗る。
C21. 修理前 L−AMP基板
C22. 修理後 L−AMP基板 TR(トランジスター)4個、電解コンデンサー9個、半固定VR2個交換
C23. 完成L−AMP基板 洗浄後防湿材を塗る。 組み付け時OP−AMP1個交換。
C24. 修理前 L−AMP基板裏
C25. 修理(半田補正)後 L−AMP基板裏。 全半田やり直す。
C26. 完成L−AMP基板裏 洗浄後防湿材を塗る。

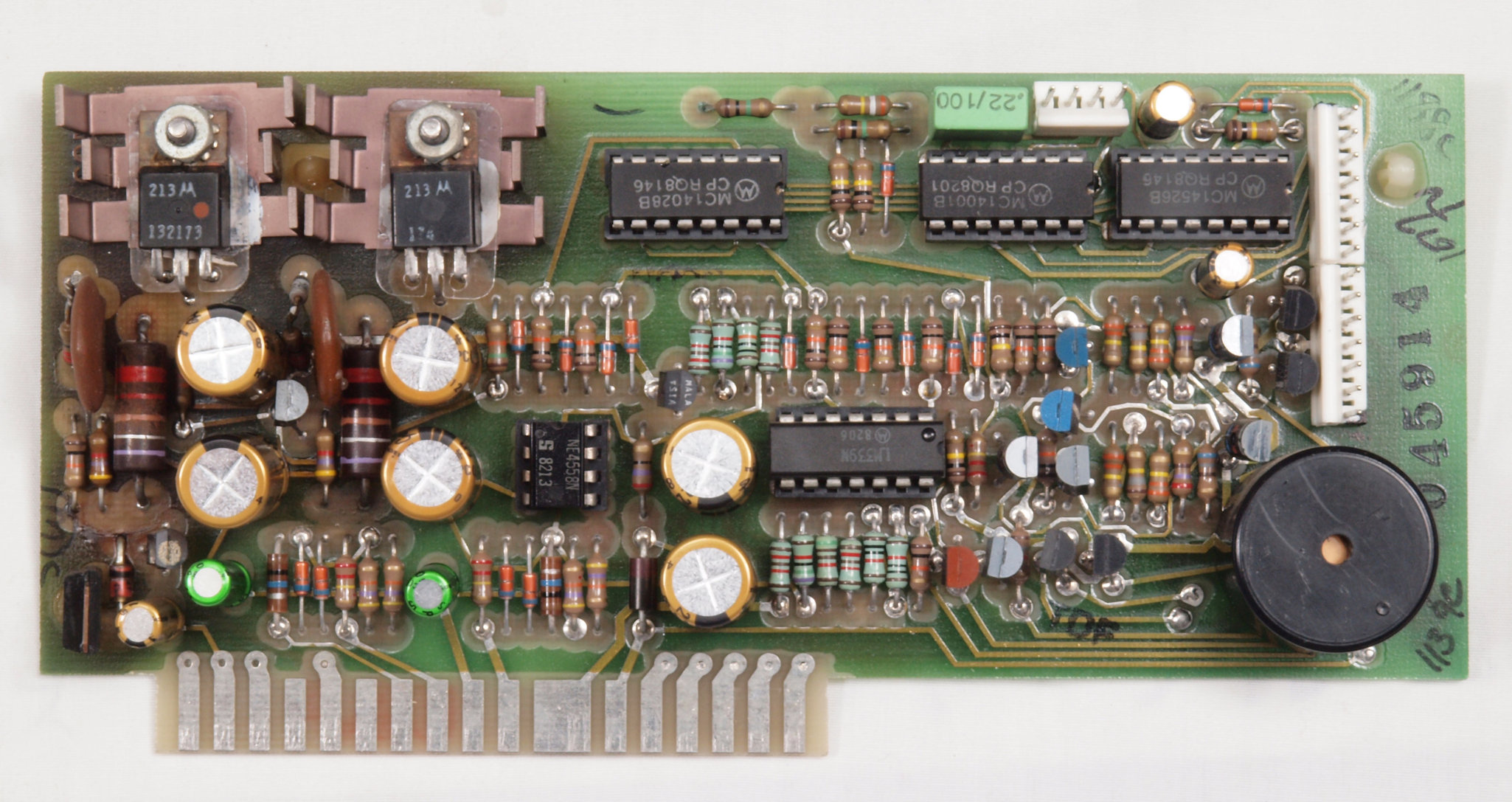

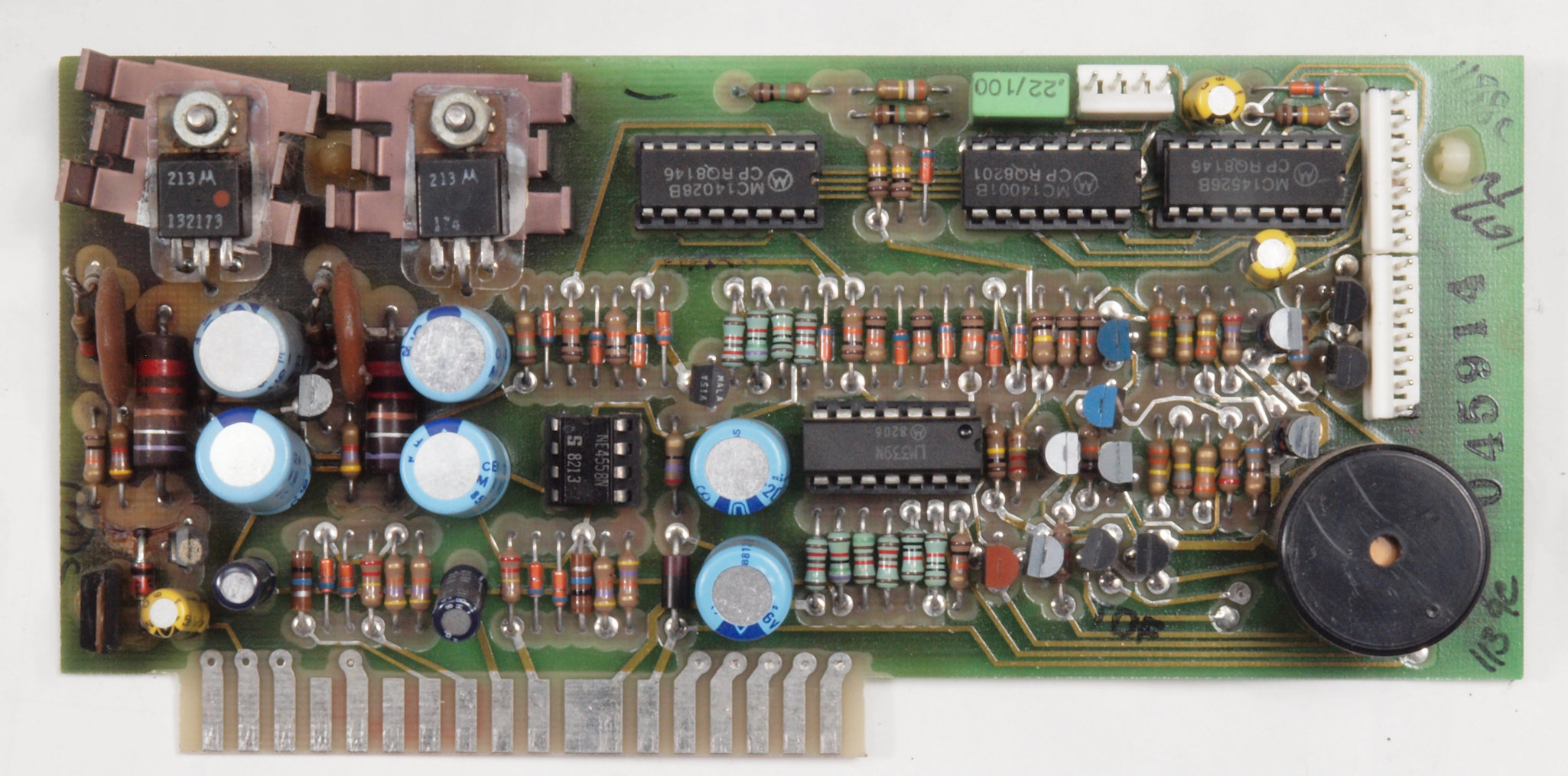

C31. 修理前 定電圧・制御基板
C32. 修理後 定電圧・制御基板 電解コンデンサー11個交換。
C33. 完成定電圧・制御基板 洗浄後防湿材を塗る。
C34. 修理前 定電圧・制御基板裏
C35. 修理(半田補正)後 定電圧・制御基板裏。 全半田やり直す。
C36. 完成定電圧・制御基板裏 洗浄後防湿材を塗る。

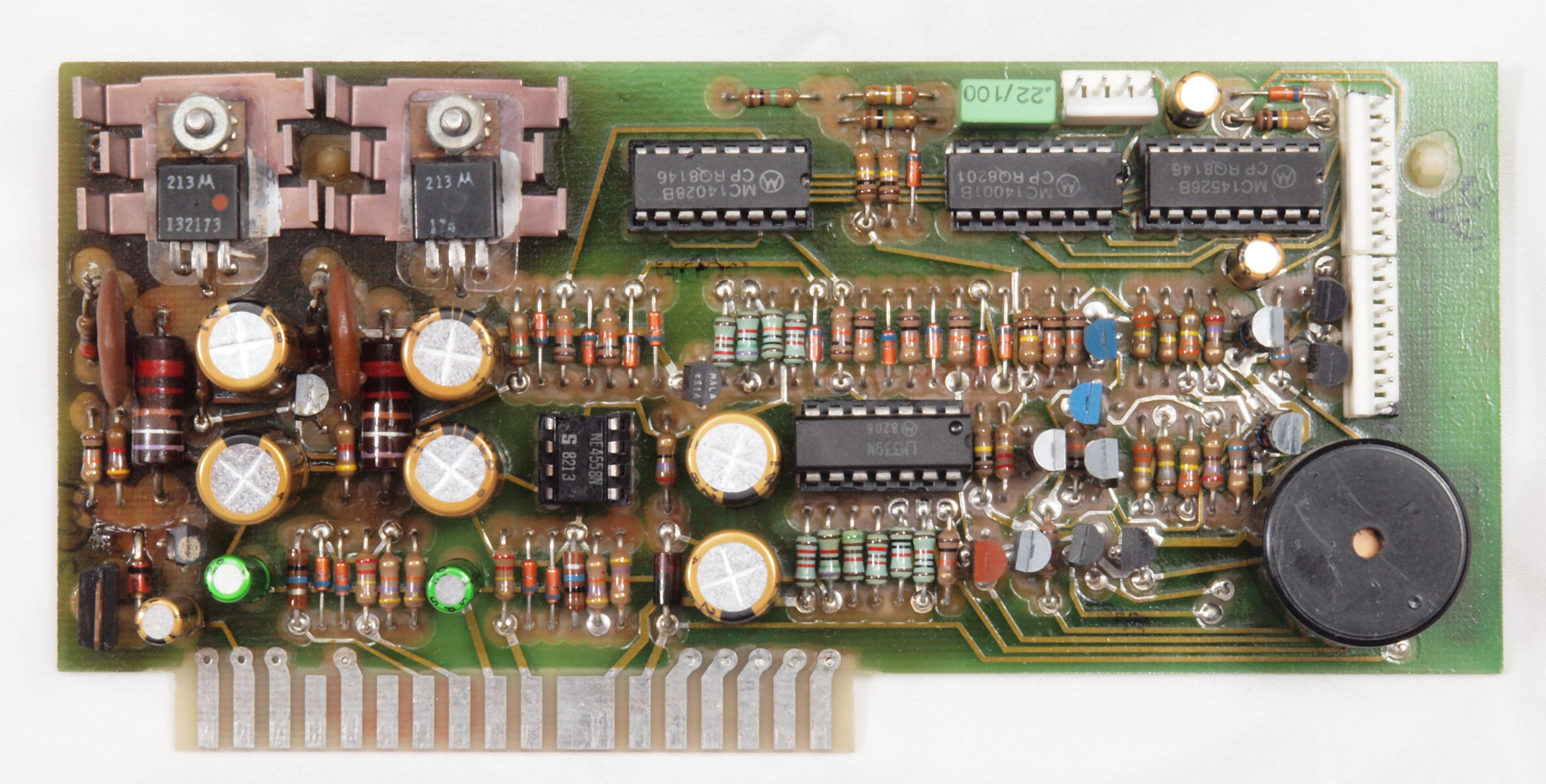

C41. 修理前 VU−AMP基板
C42. 修理後 VU−AMP基板 電解コンデンサー9個交換。

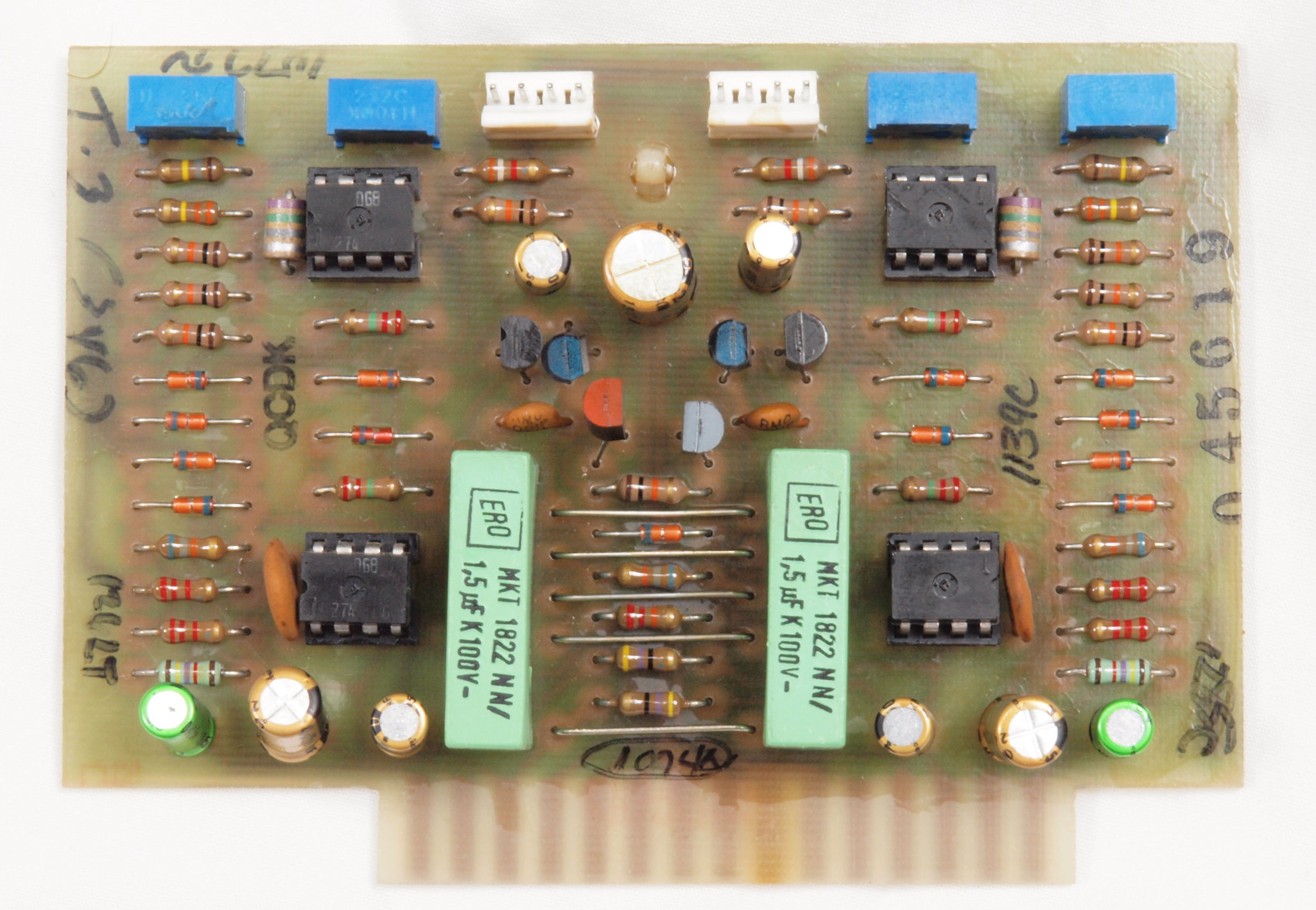

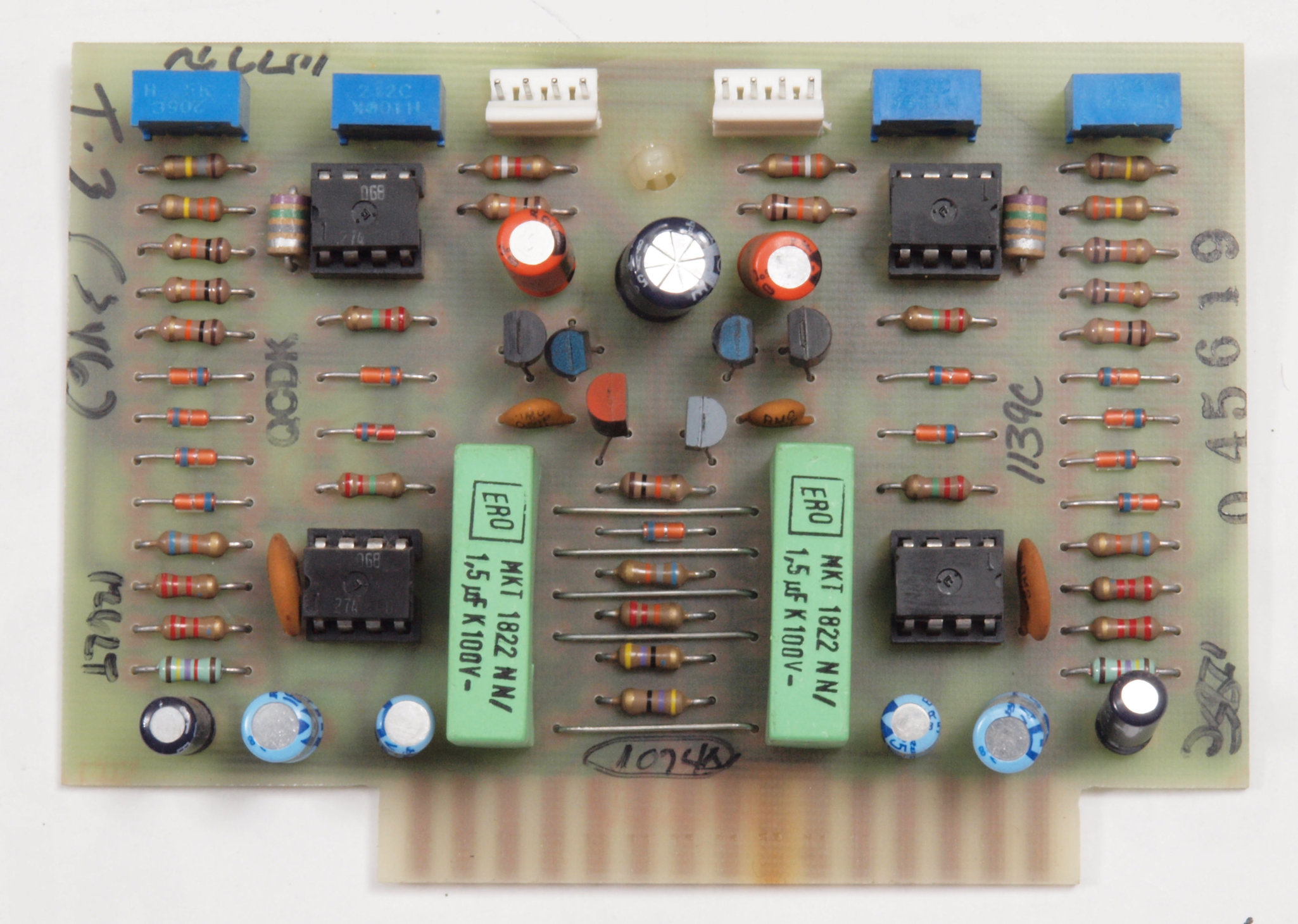

C43. 完成VU−AMP基板 洗浄後防湿材を塗る。 組み付け時OP−AMP4個交換。

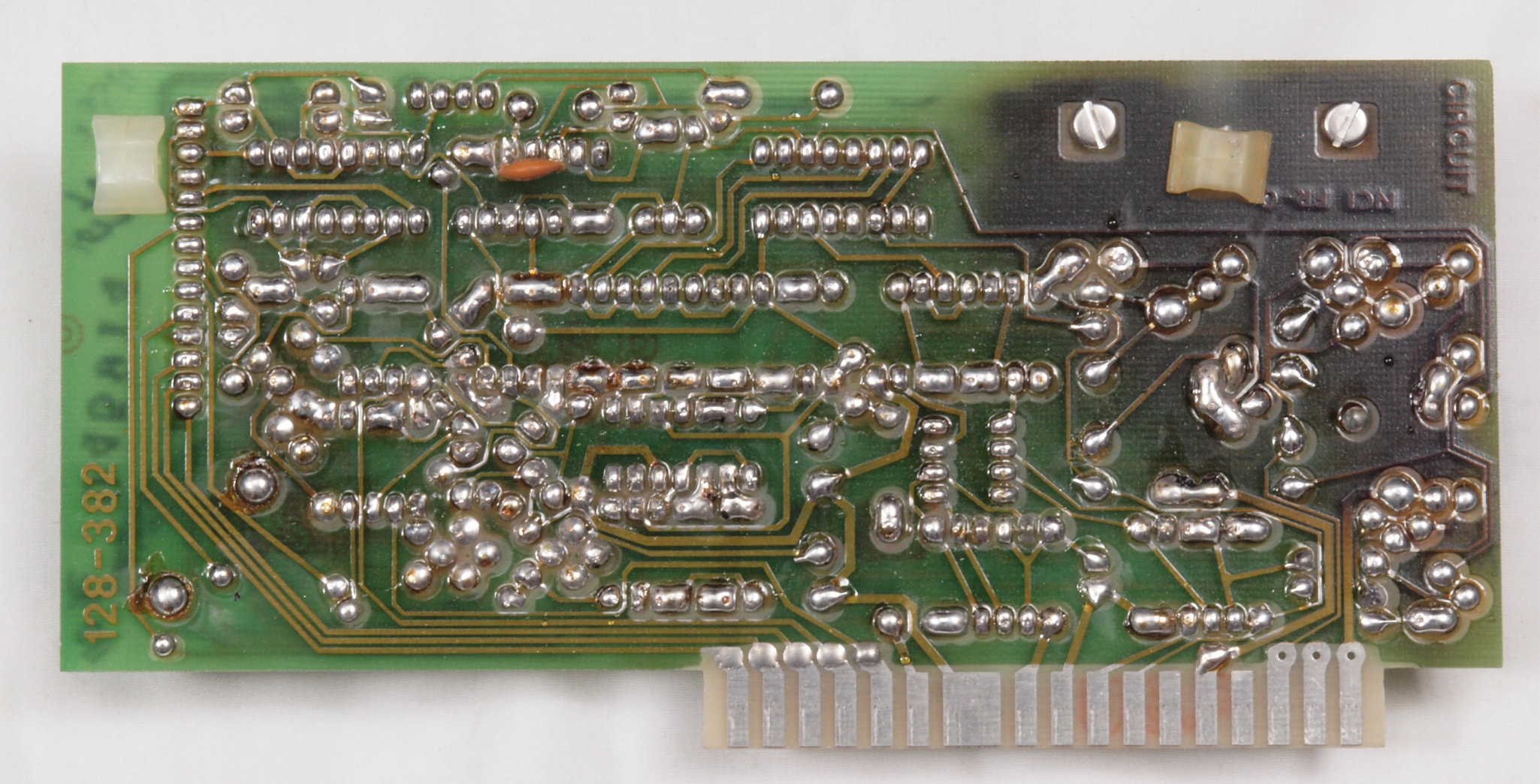

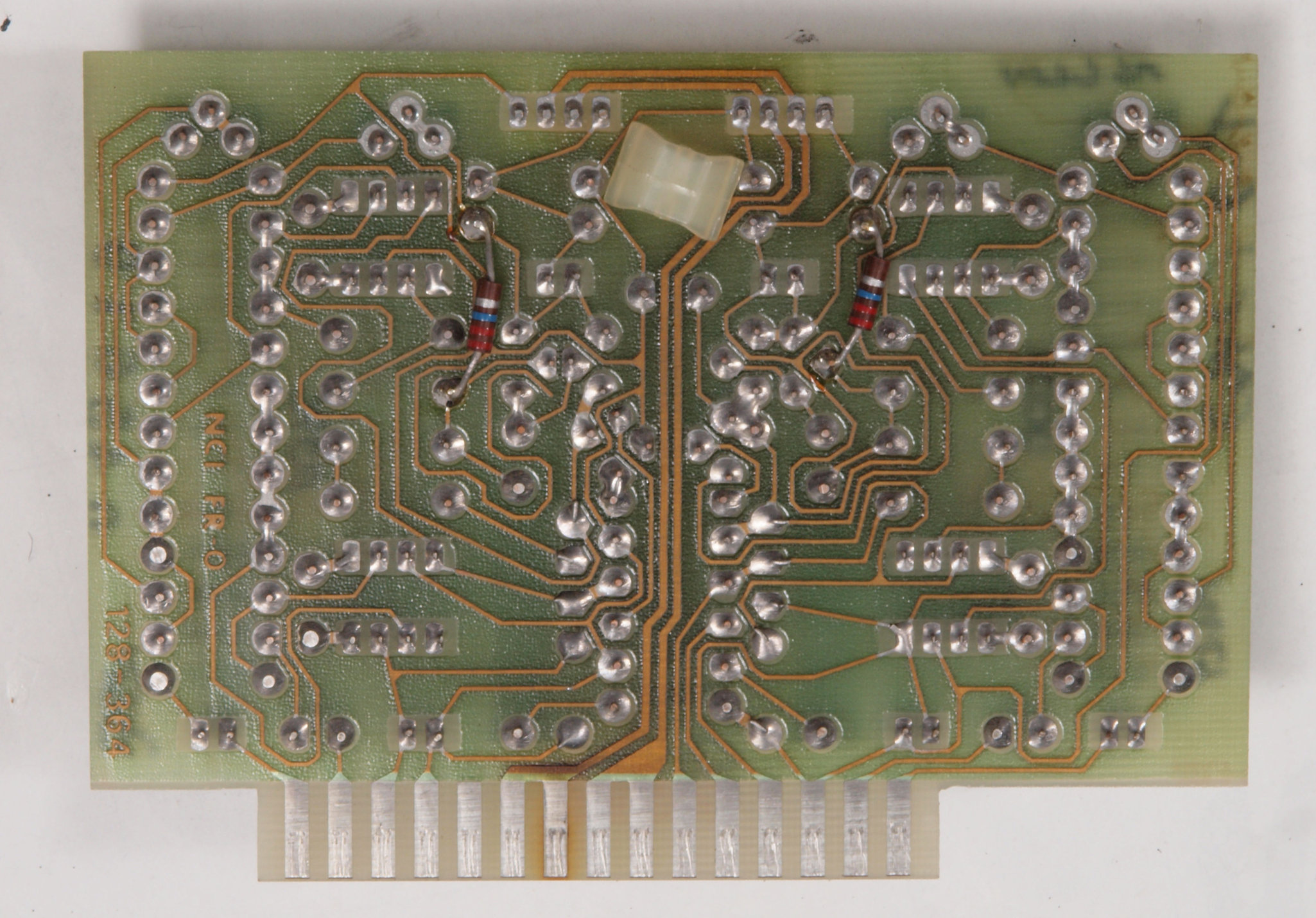

C44. 修理前 VU−AMP基板裏

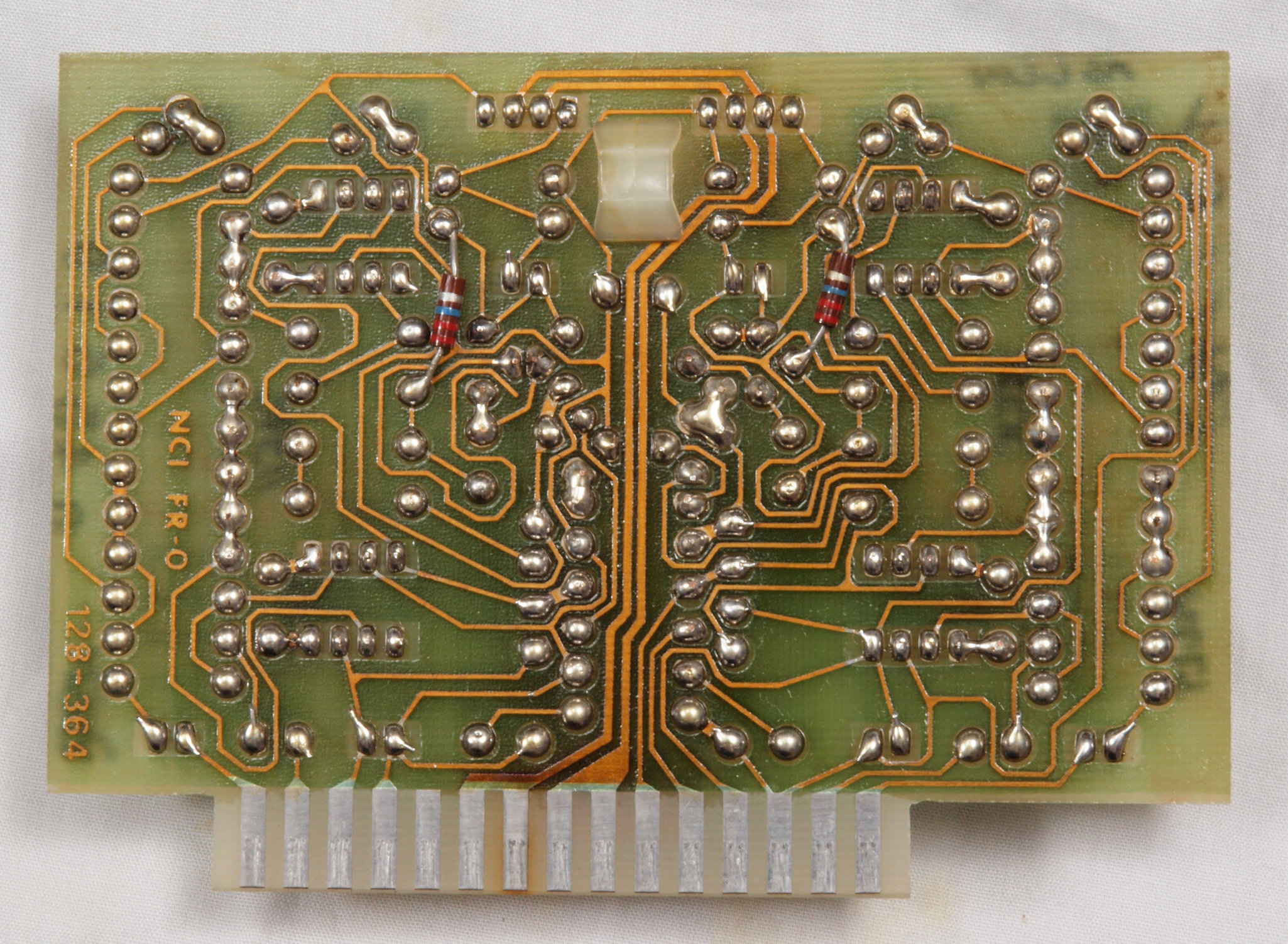

C45. 修理(半田補正)後 VU−AMP基板裏。 全半田やり直す。
C46. 完成VU−AMP基板裏  洗浄後防湿材を塗る。

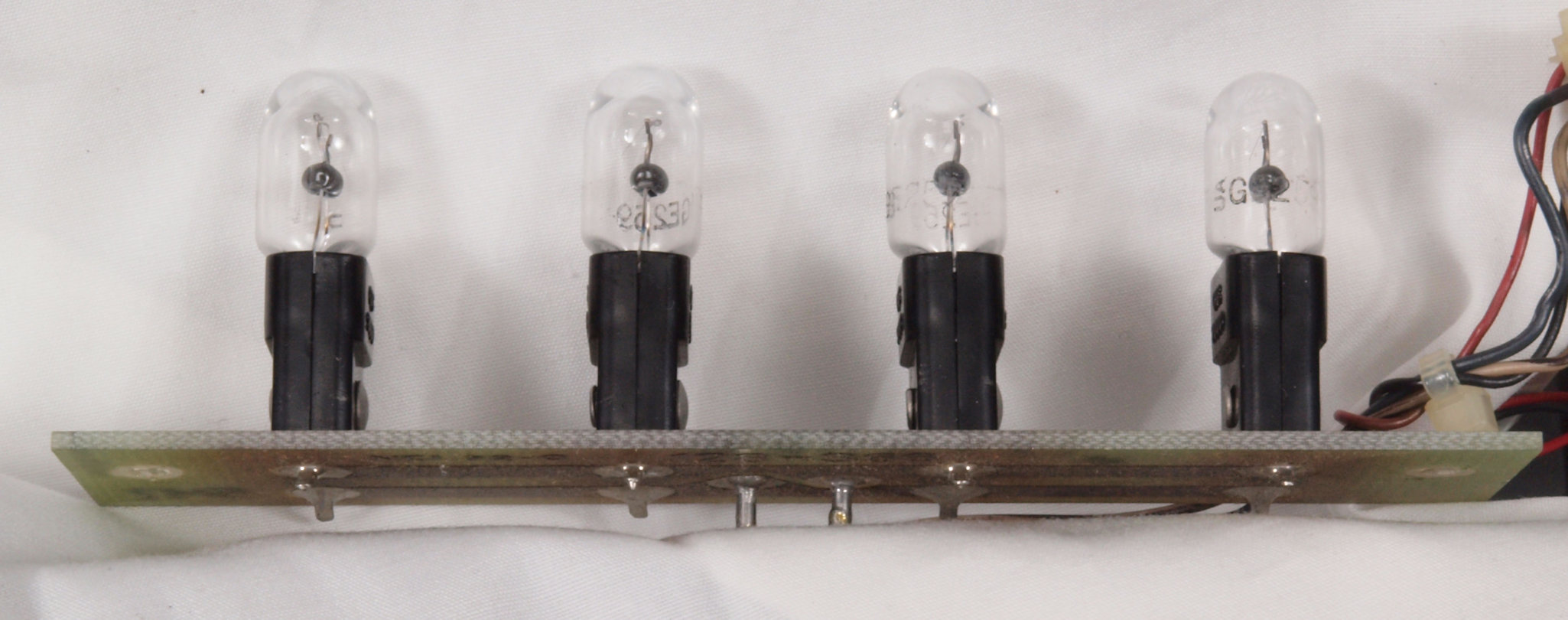

C51. 修理前  メータ・イルミネーション・ランプ基板。 不点灯2個交換。

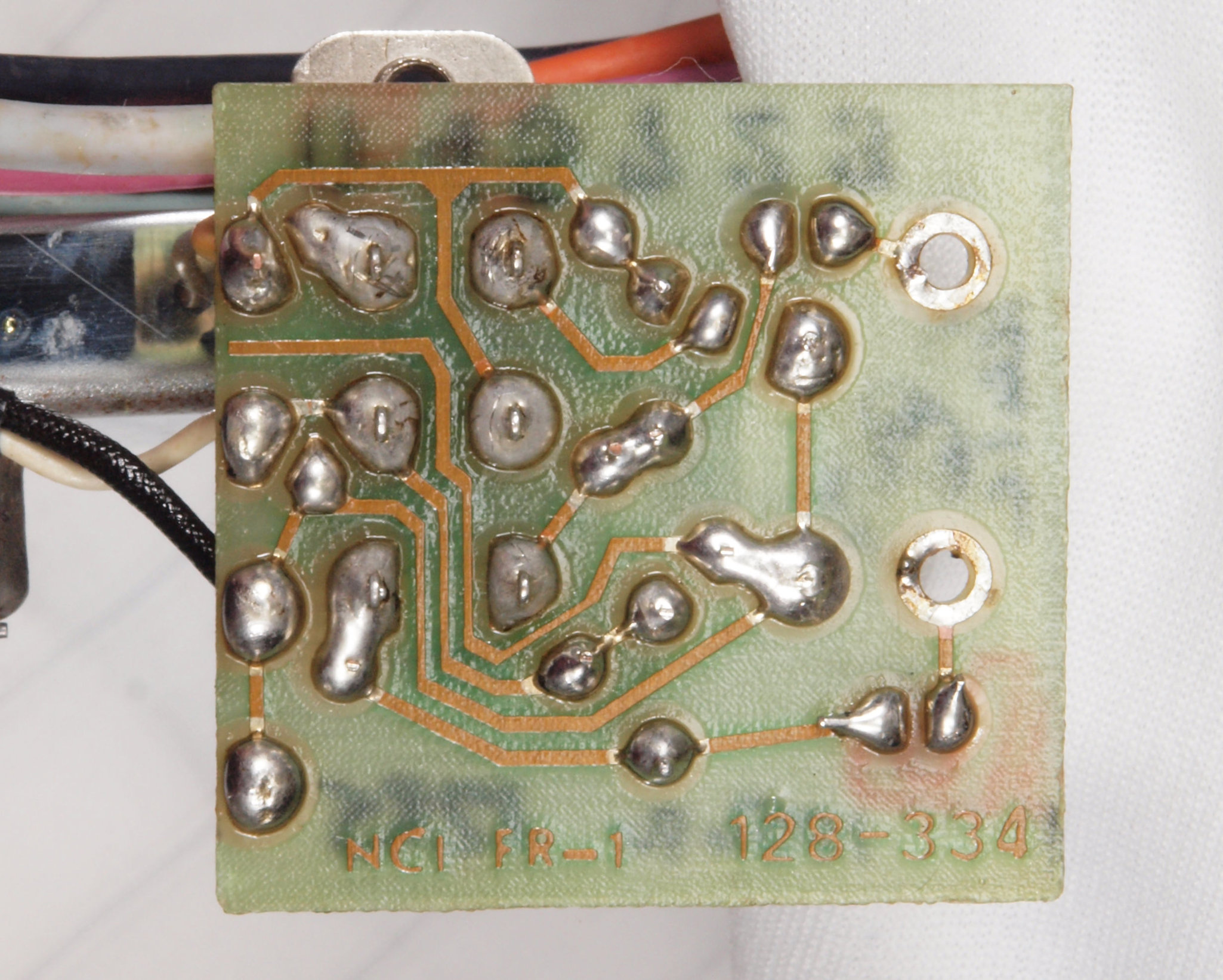

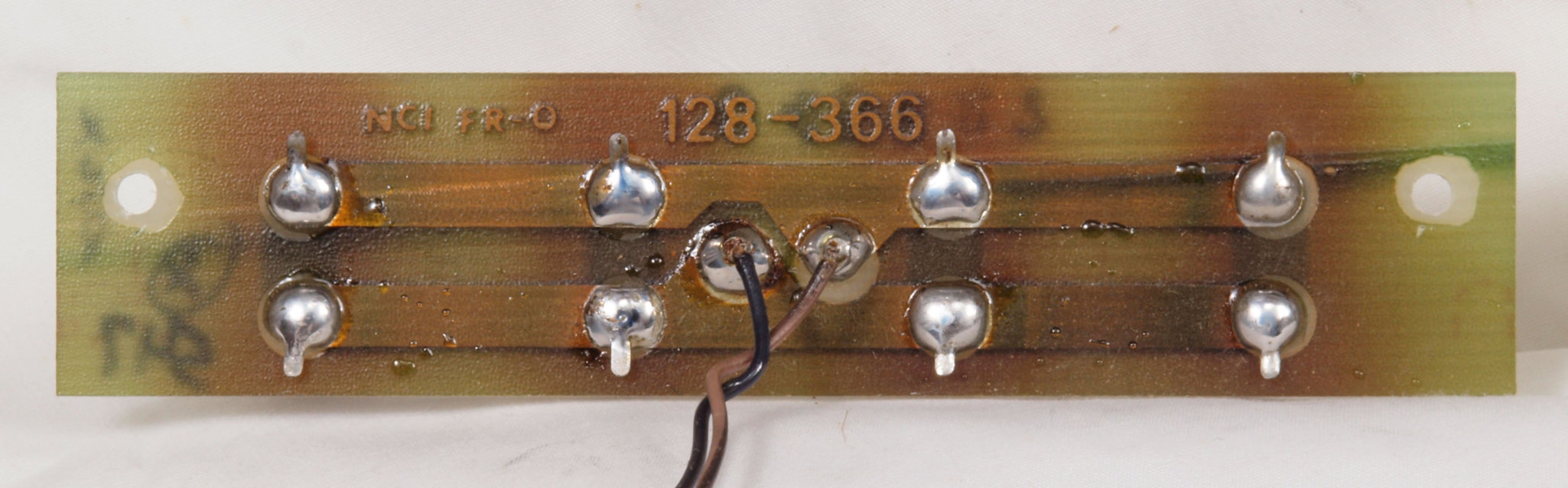

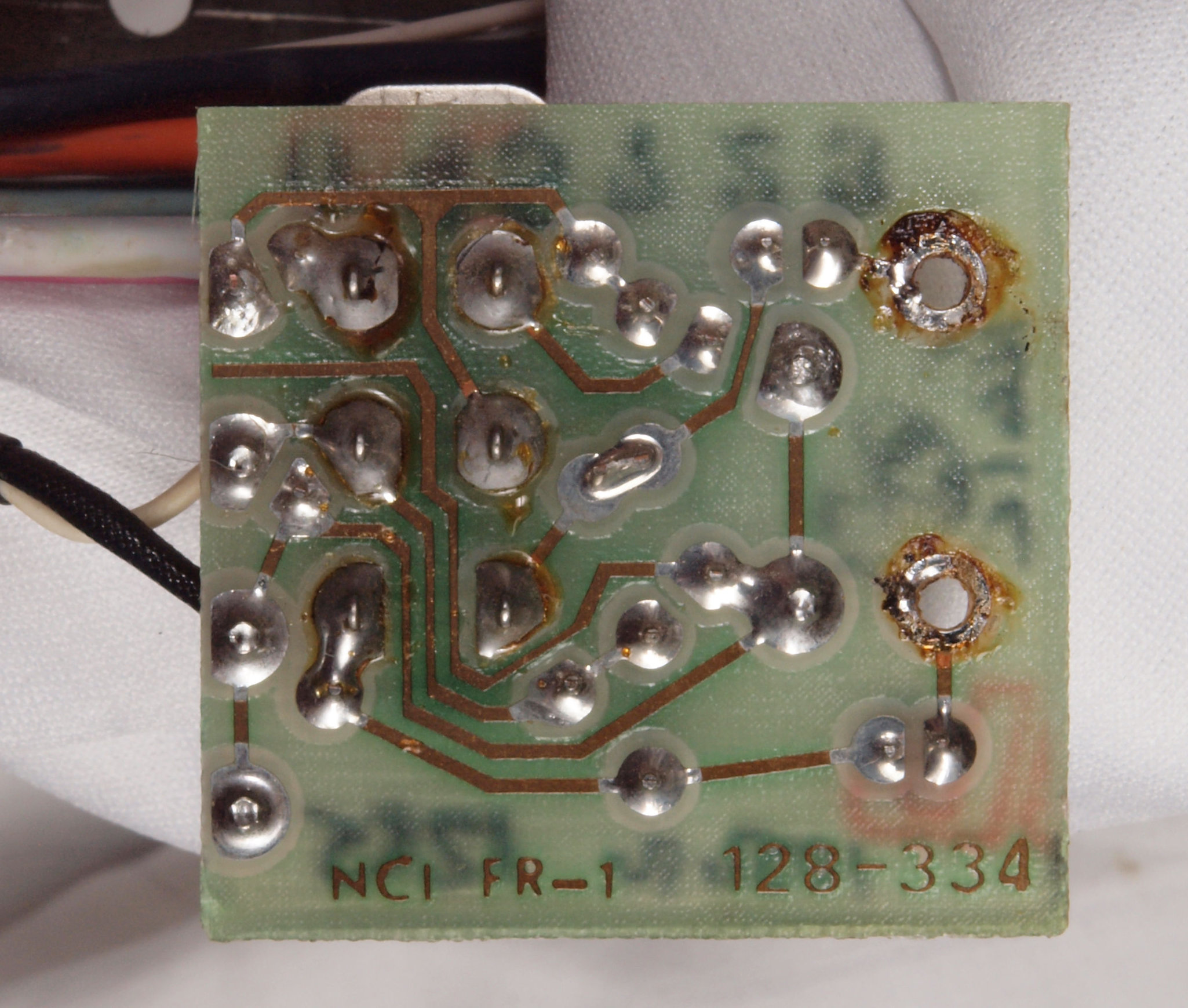

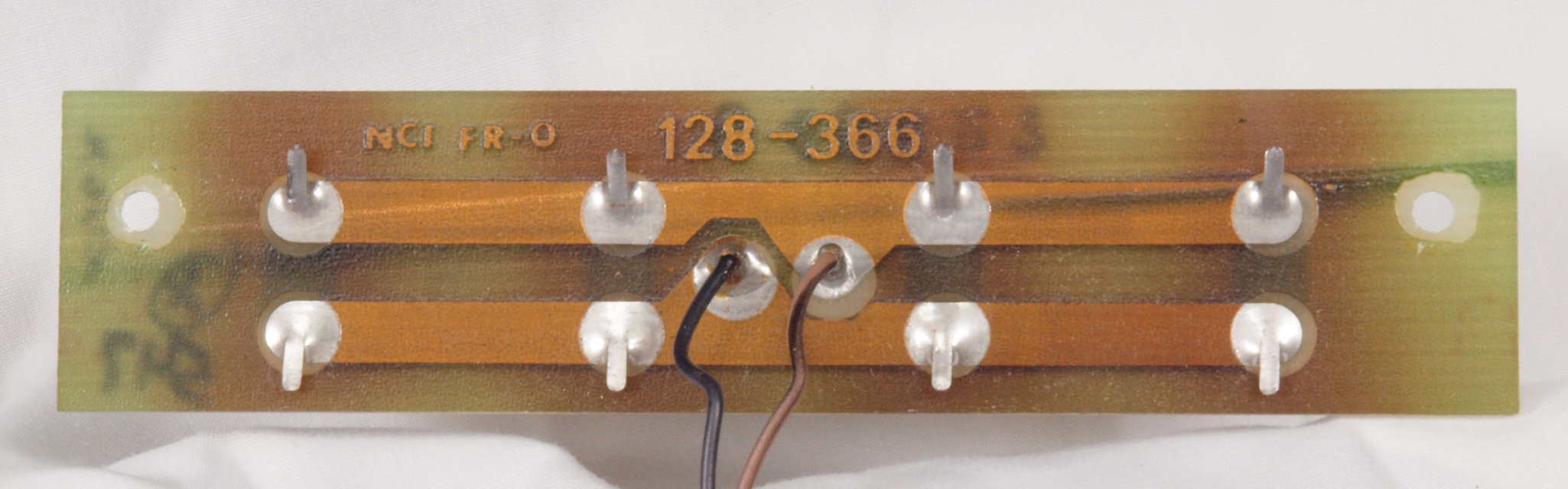

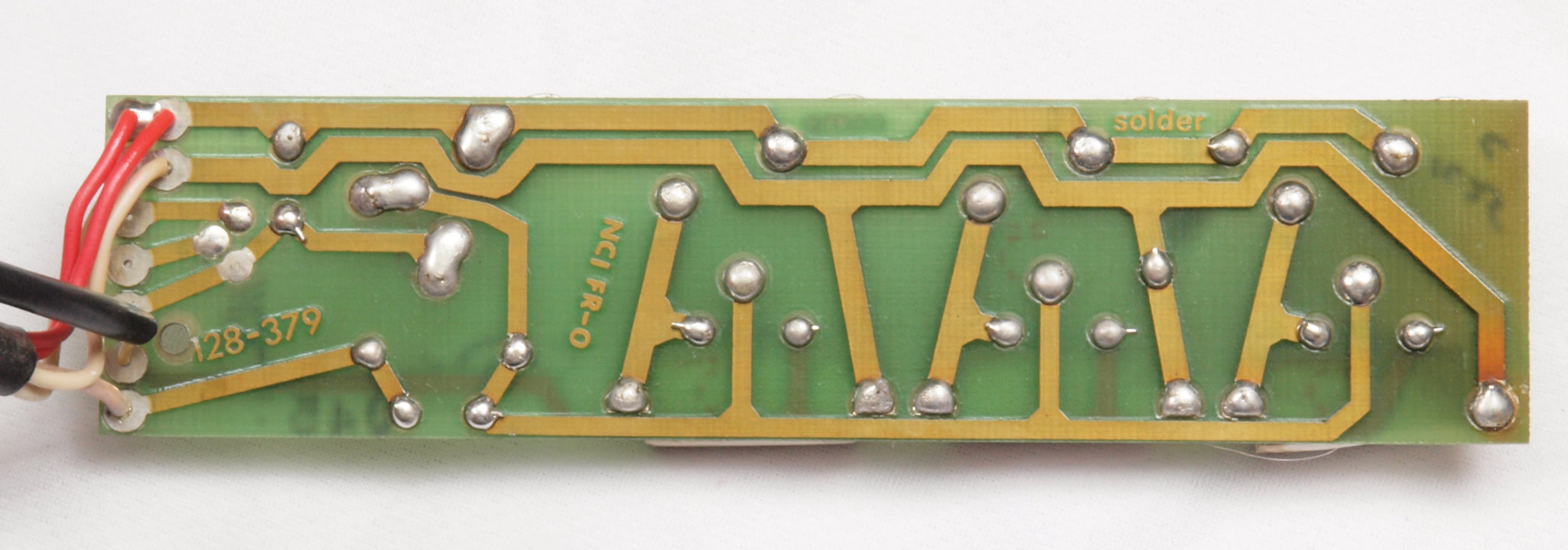

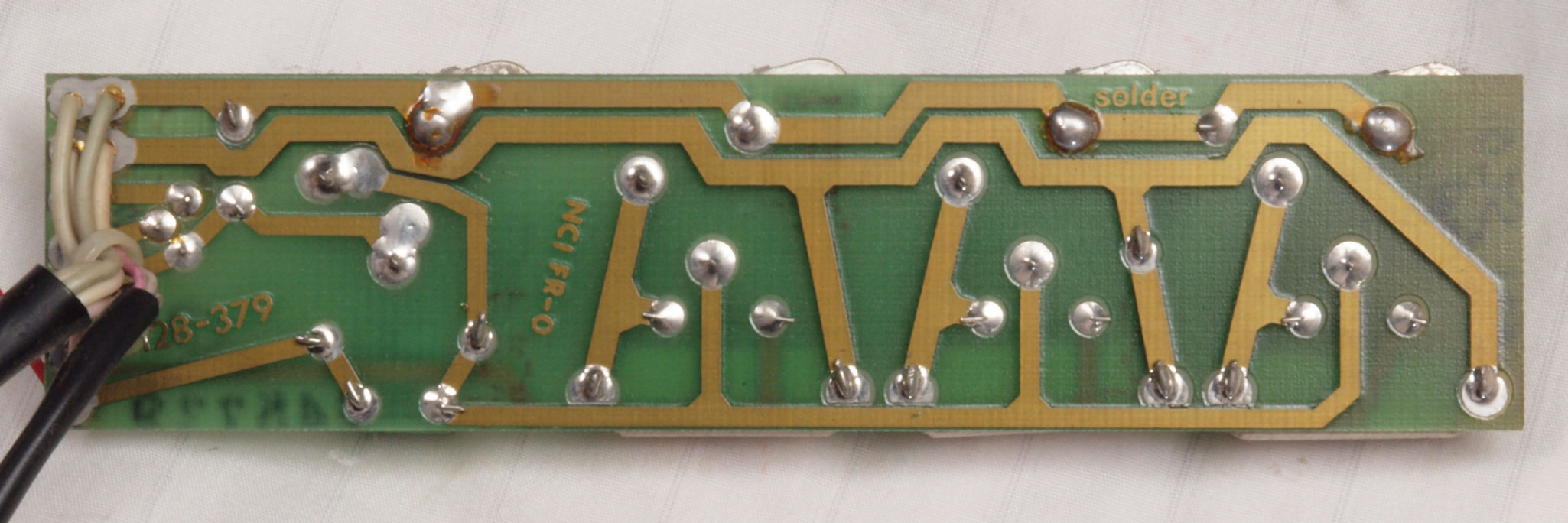

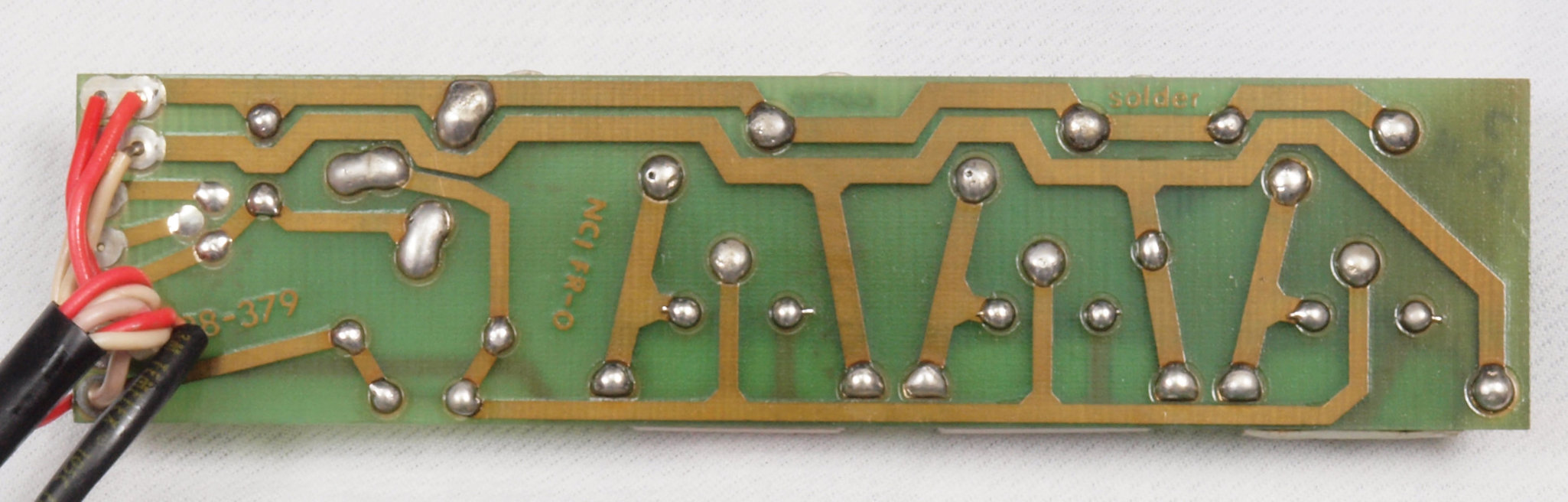

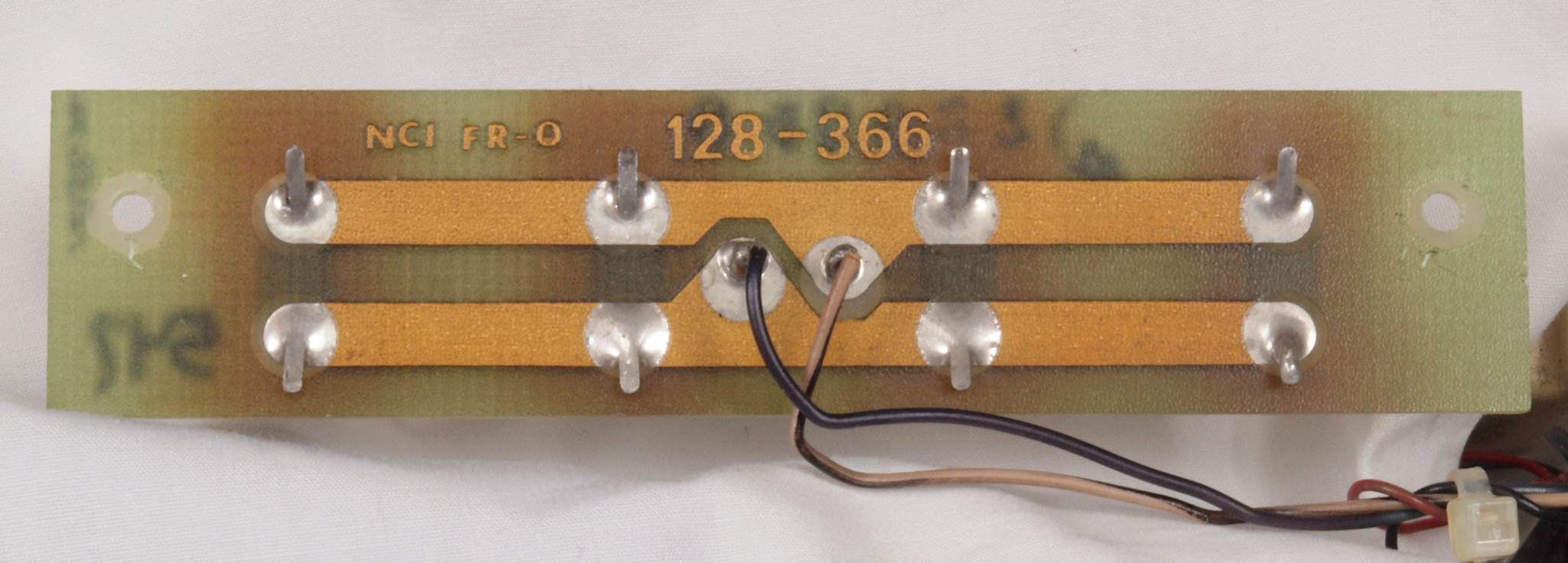

C52. 修理前  メータ・イルミネーション・ランプ基板裏。

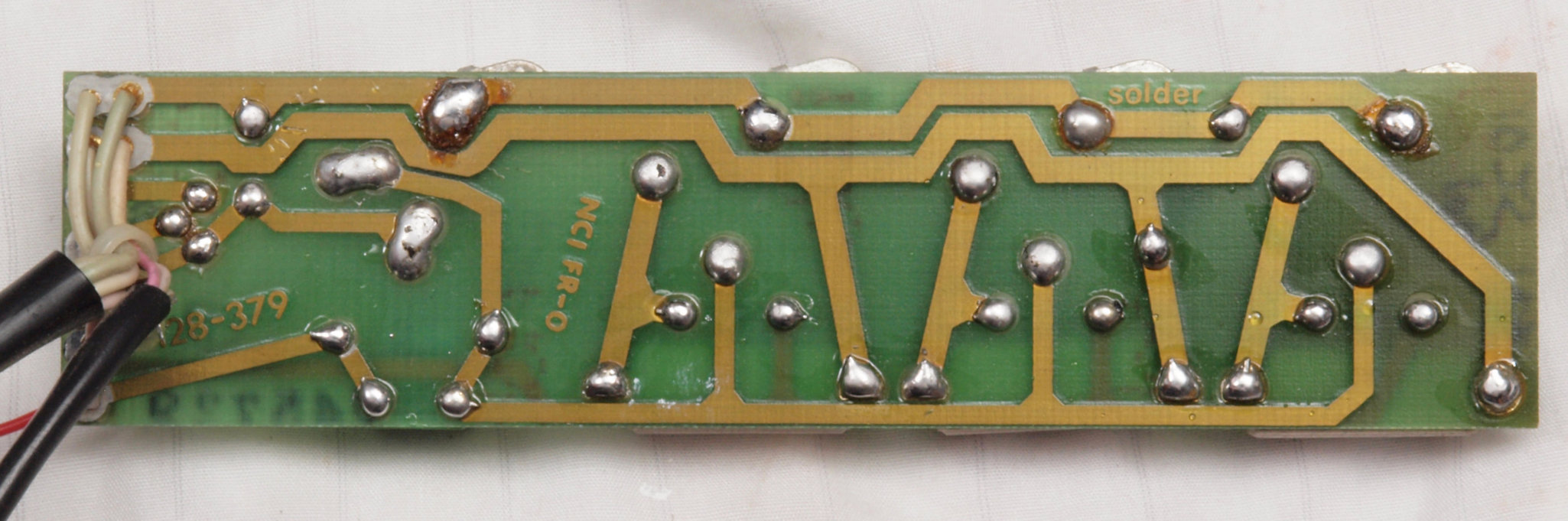

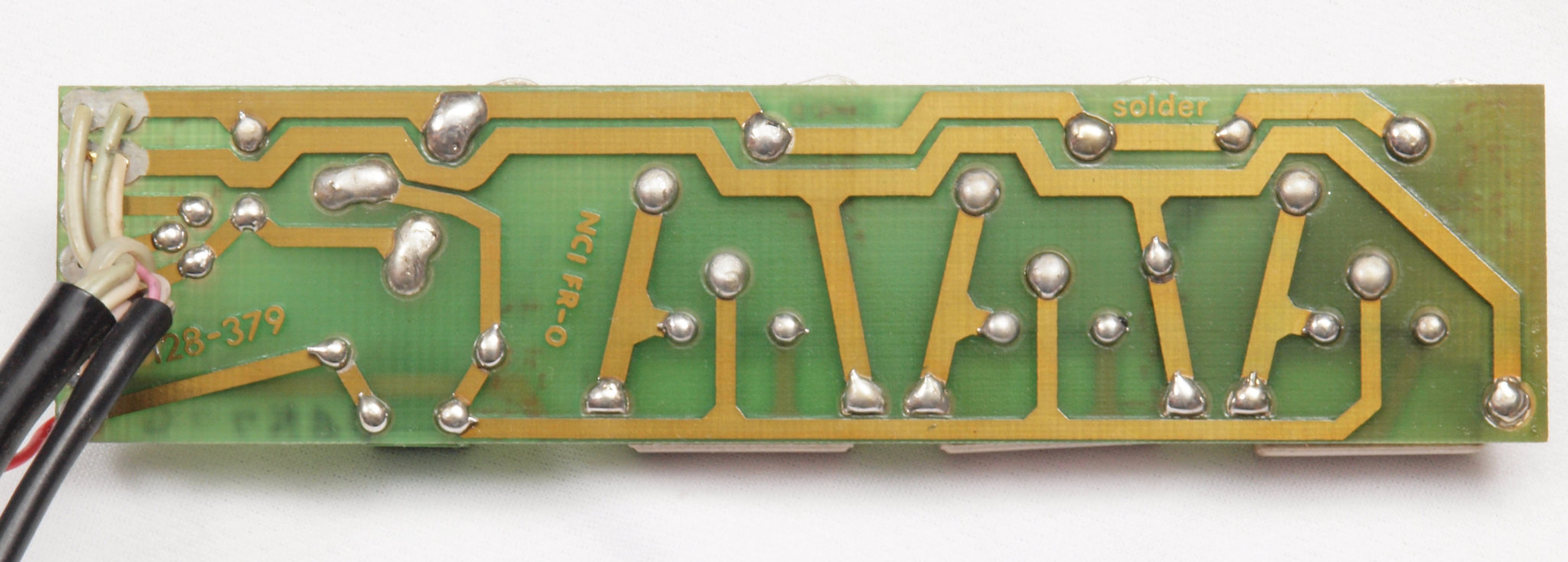

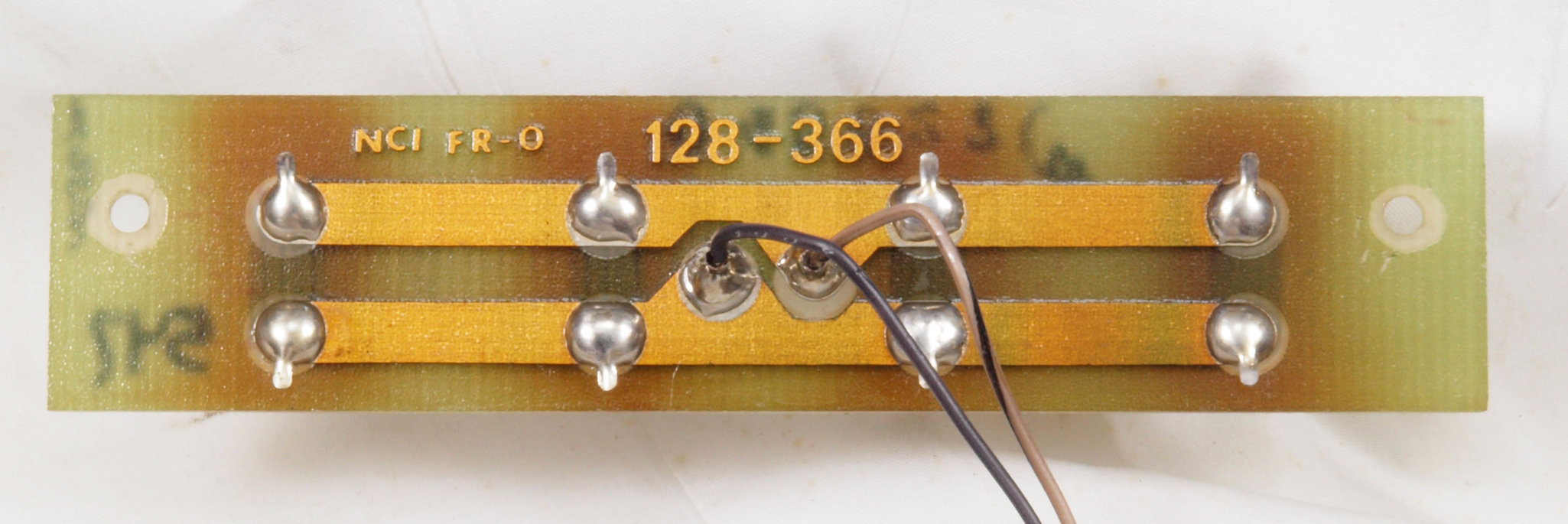

C53. 修理(半田補正)後  L側メータ・イルミネーション・ランプ基板裏。 全半田やり直す。

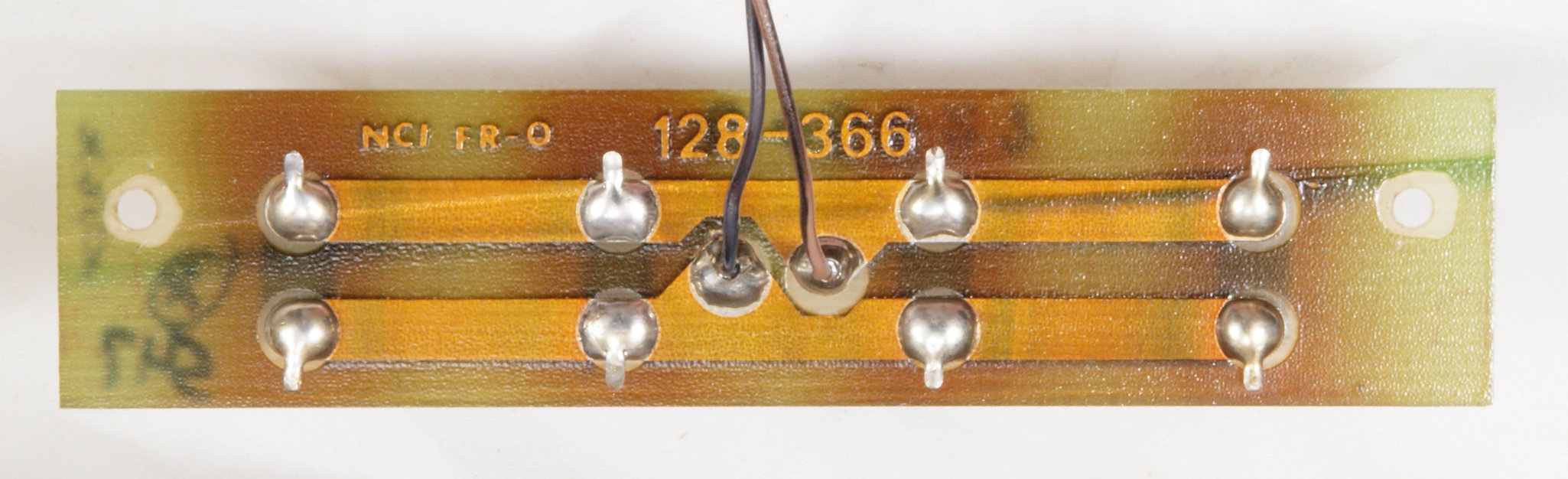

C54. 完成メータ・イルミネーション・ランプ基板裏。 洗浄後防湿材を塗る。
C55. 修理前  メータ・イルミネーション・ランプ基板2。 不点灯2個交換。

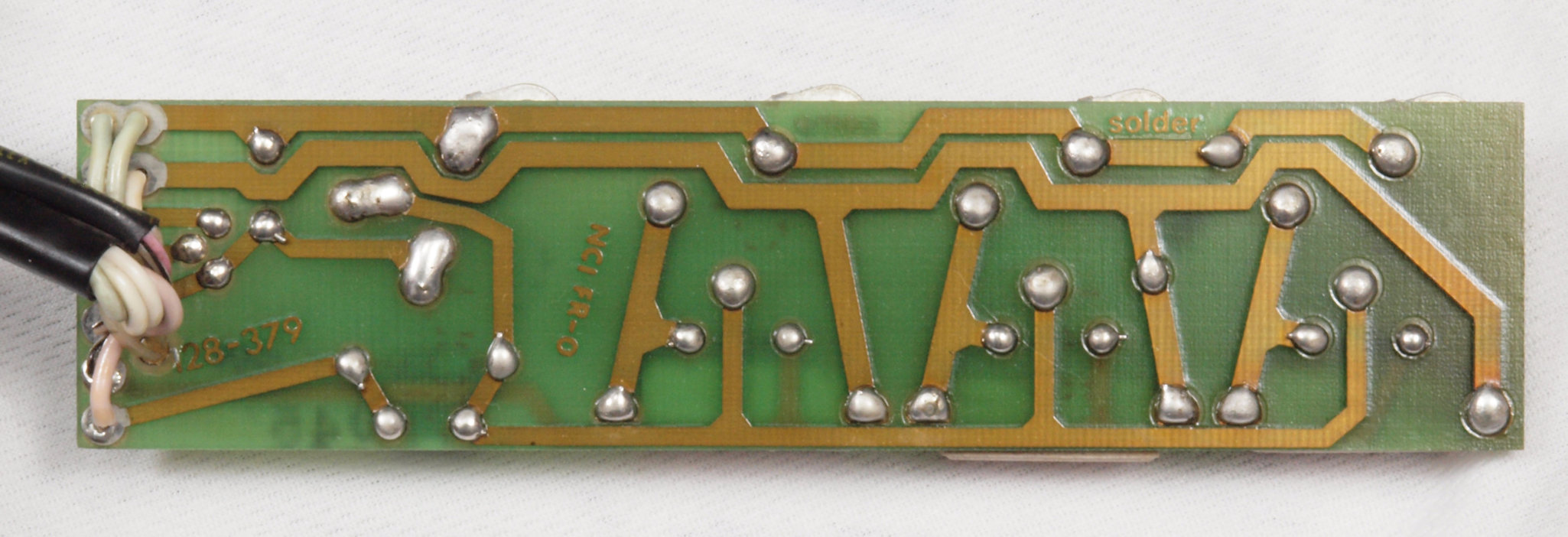

C56. 修理前  メータ・イルミネーション・ランプ基板2裏。

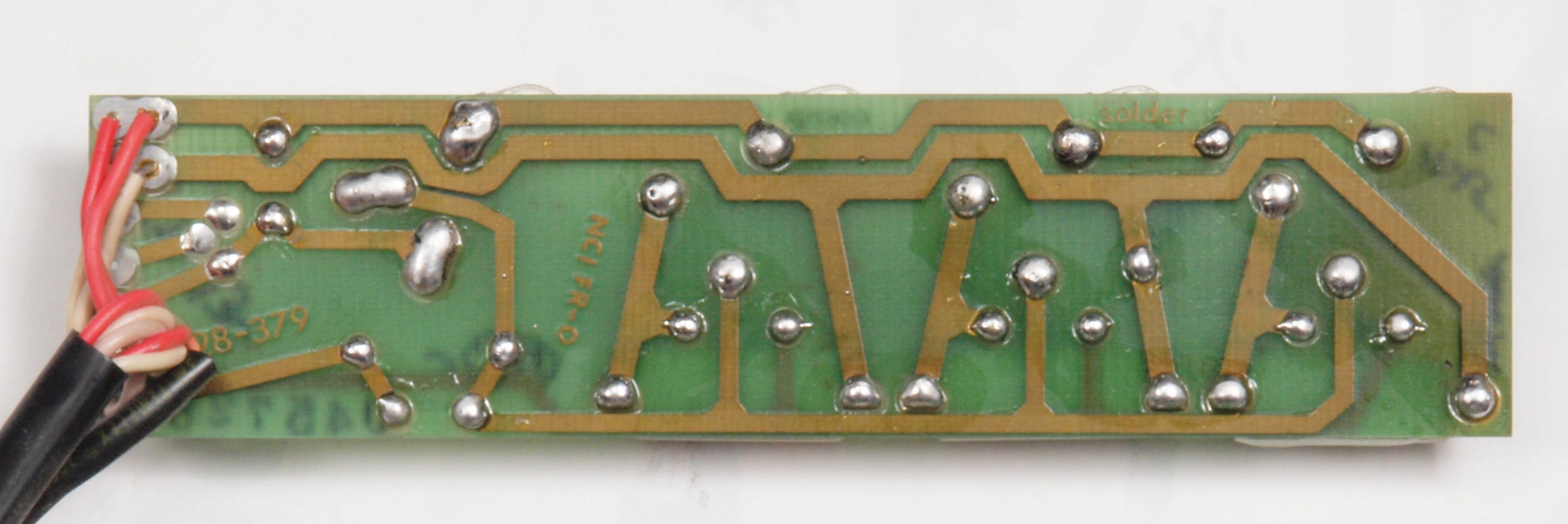

C57. 修理(半田補正)後  L側メータ・イルミネーション・ランプ基板2裏。 全半田やり直す。
C58. 完成メータ・イルミネーション・ランプ基板2裏。 洗浄後防湿材を塗る。

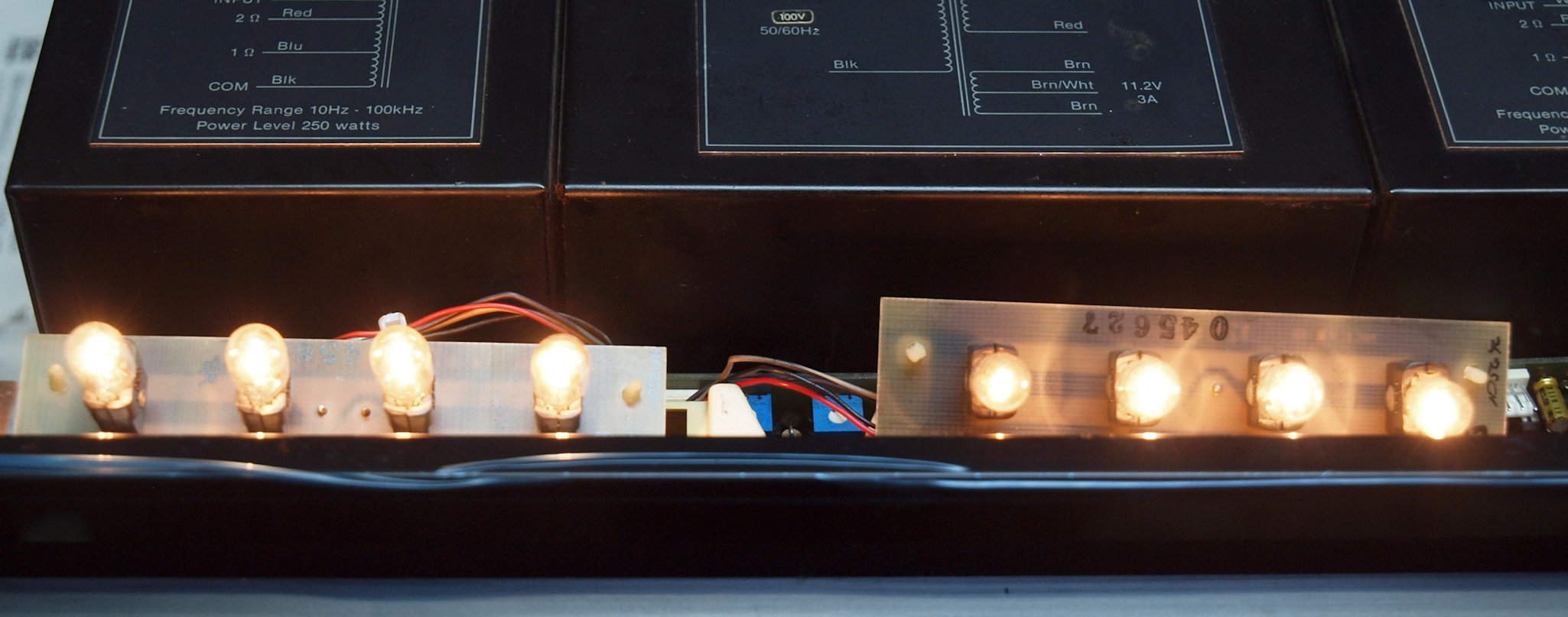

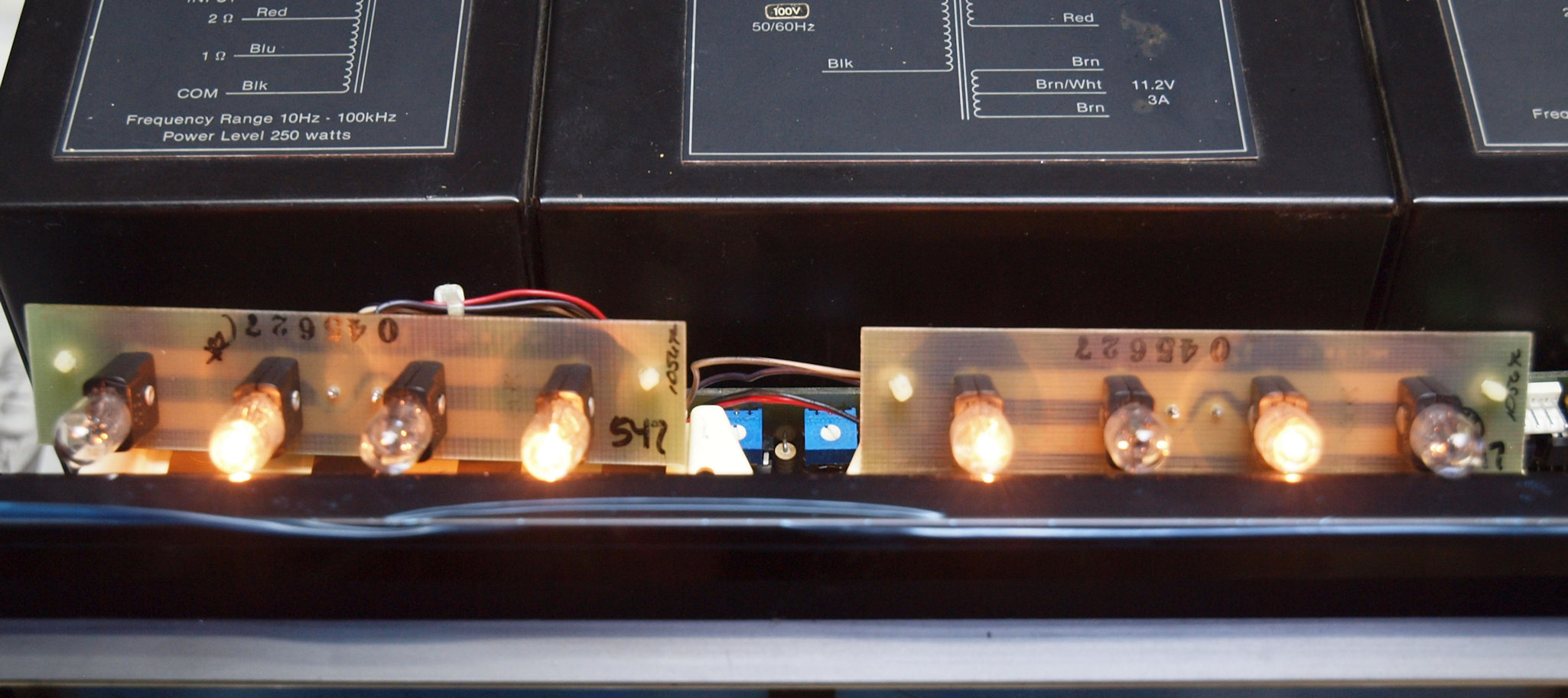

C59. 修理前  メータ・イルミネーション・ランプ。 不点灯4個。

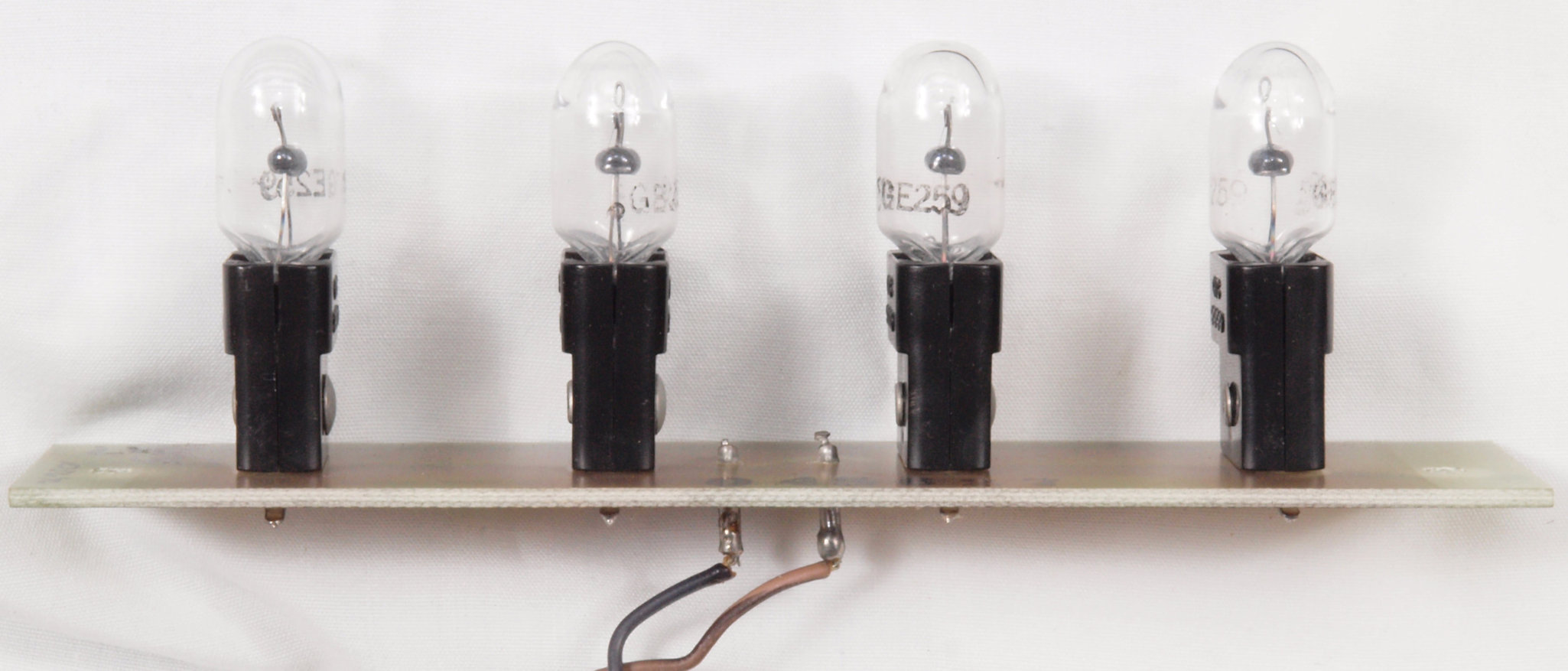

C5A. 修理(交換)後  メータ・イルミネーション・ランプ。 4個交換。

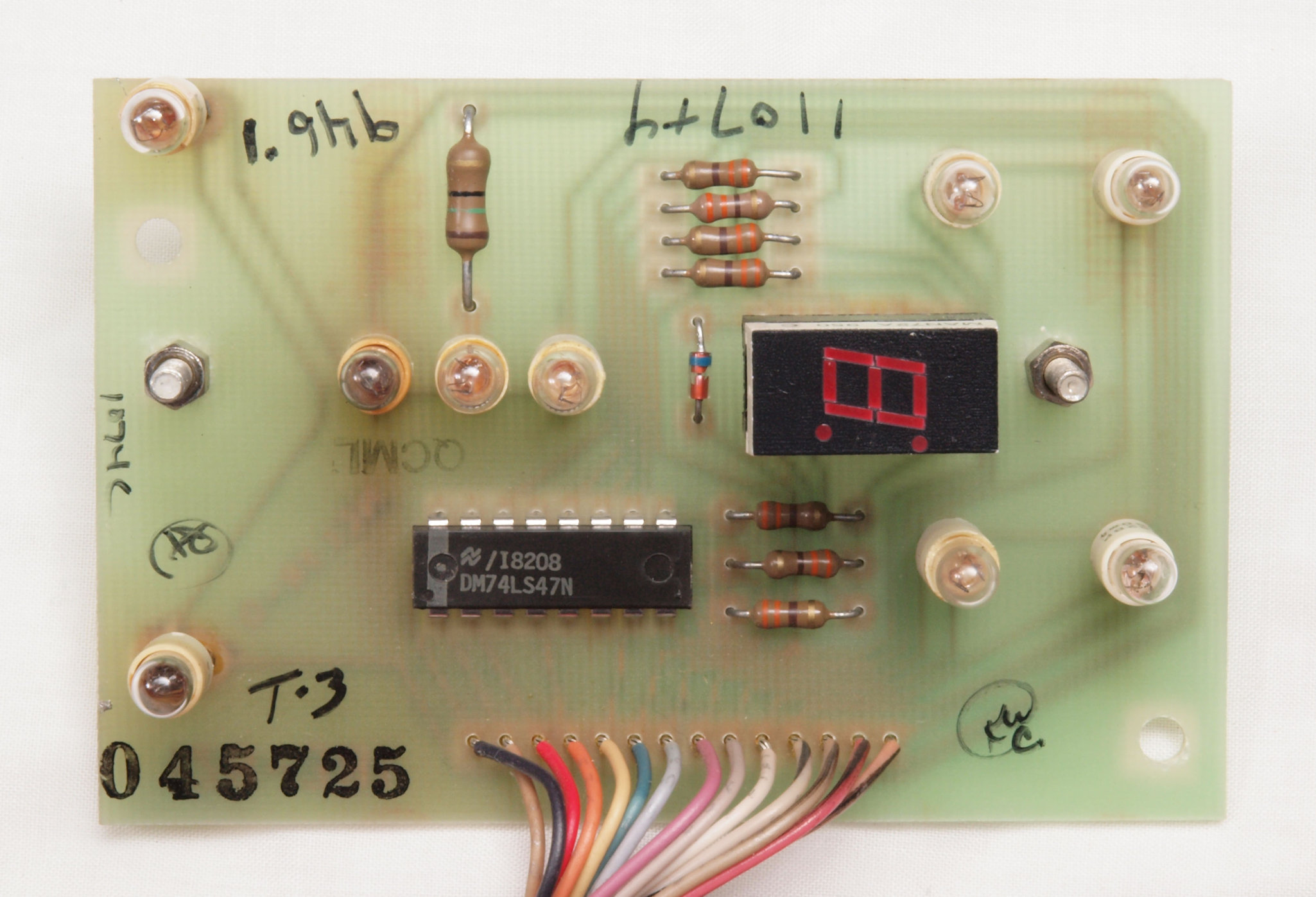

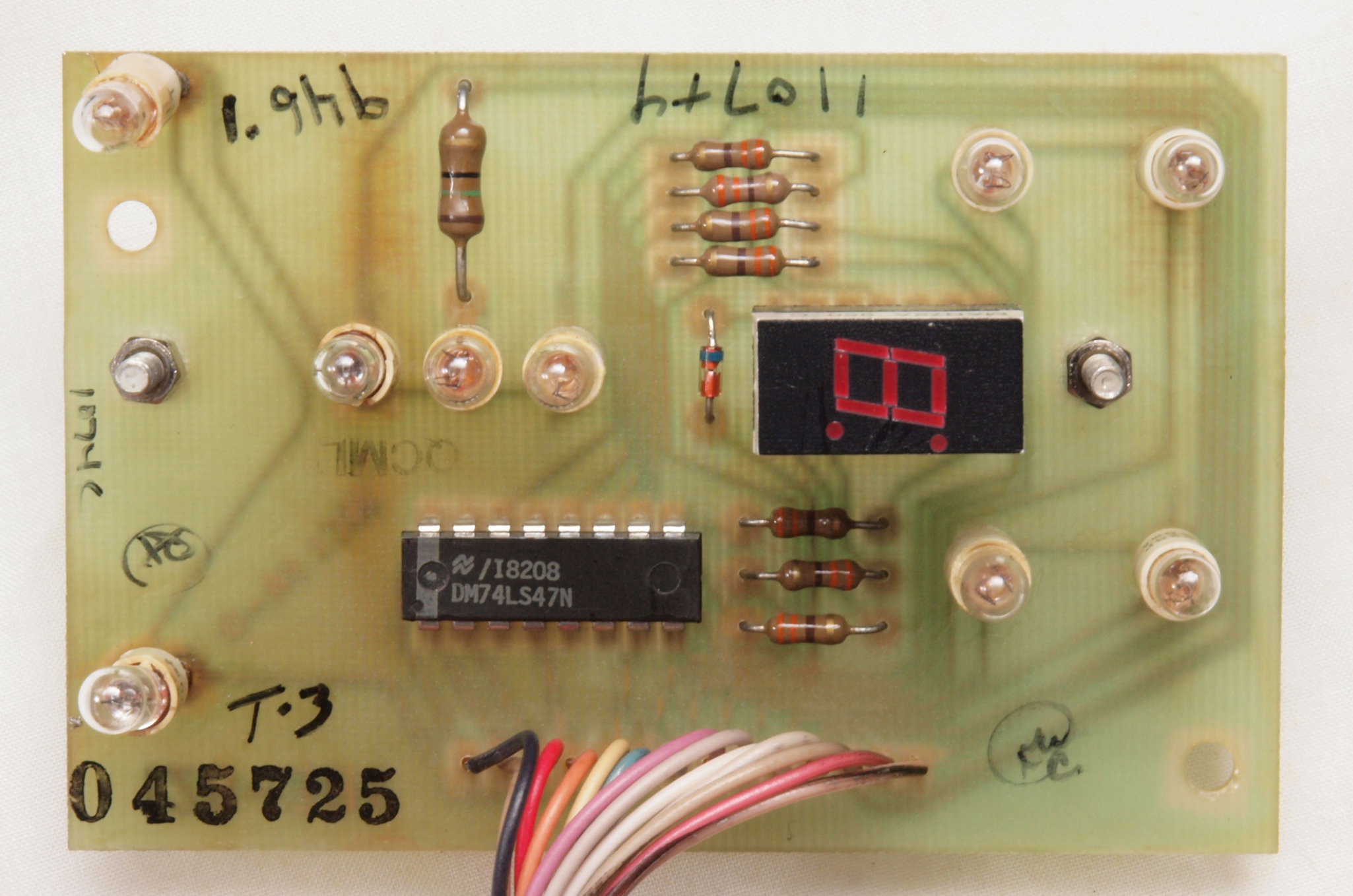

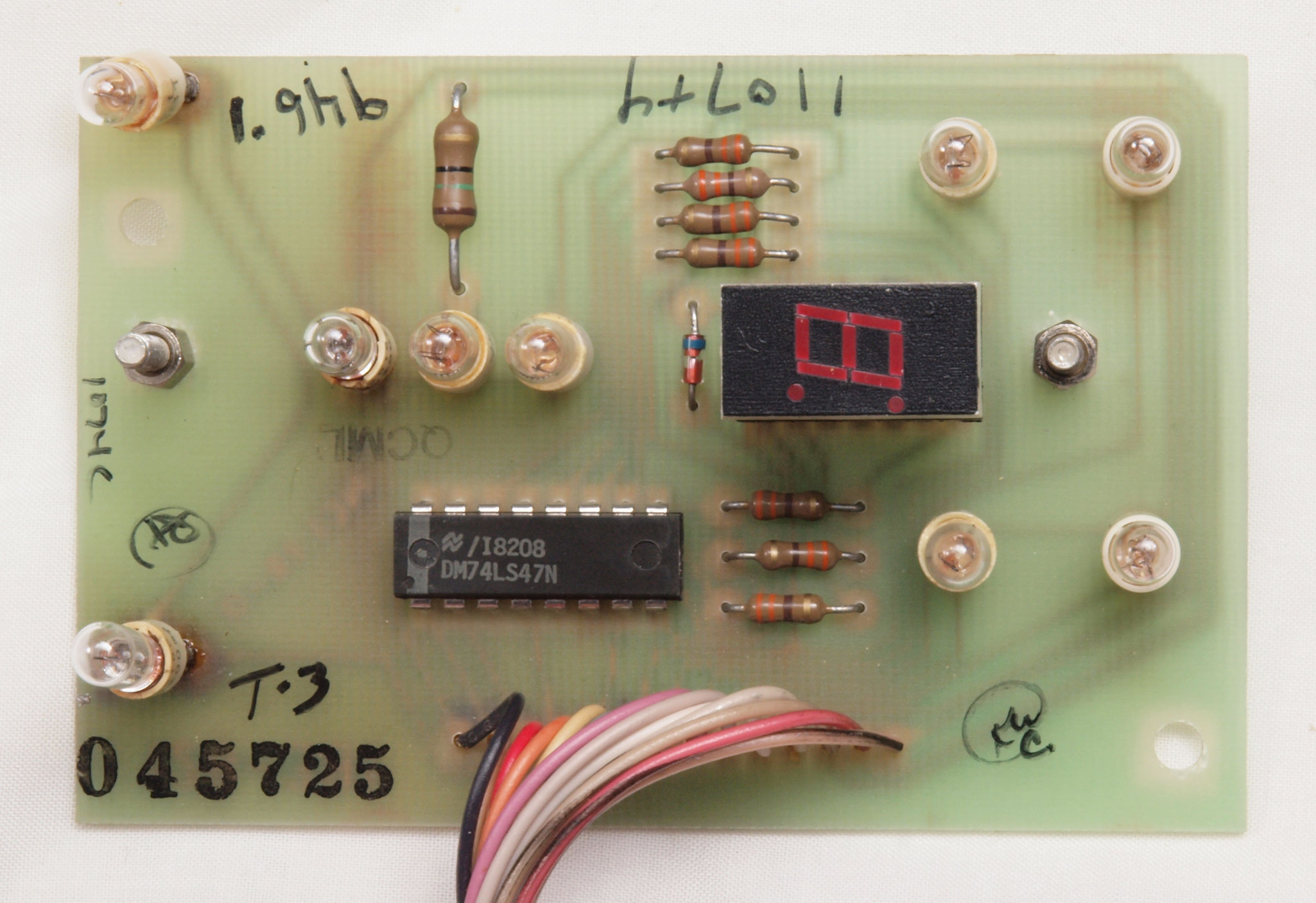

C61. 修理前 Status・LED表示基板
C62. 修理後 Status・LED表示基板。 表示ランプ3個交換。
C63. 完成Status・LED表示基板 洗浄後防湿材を塗る。

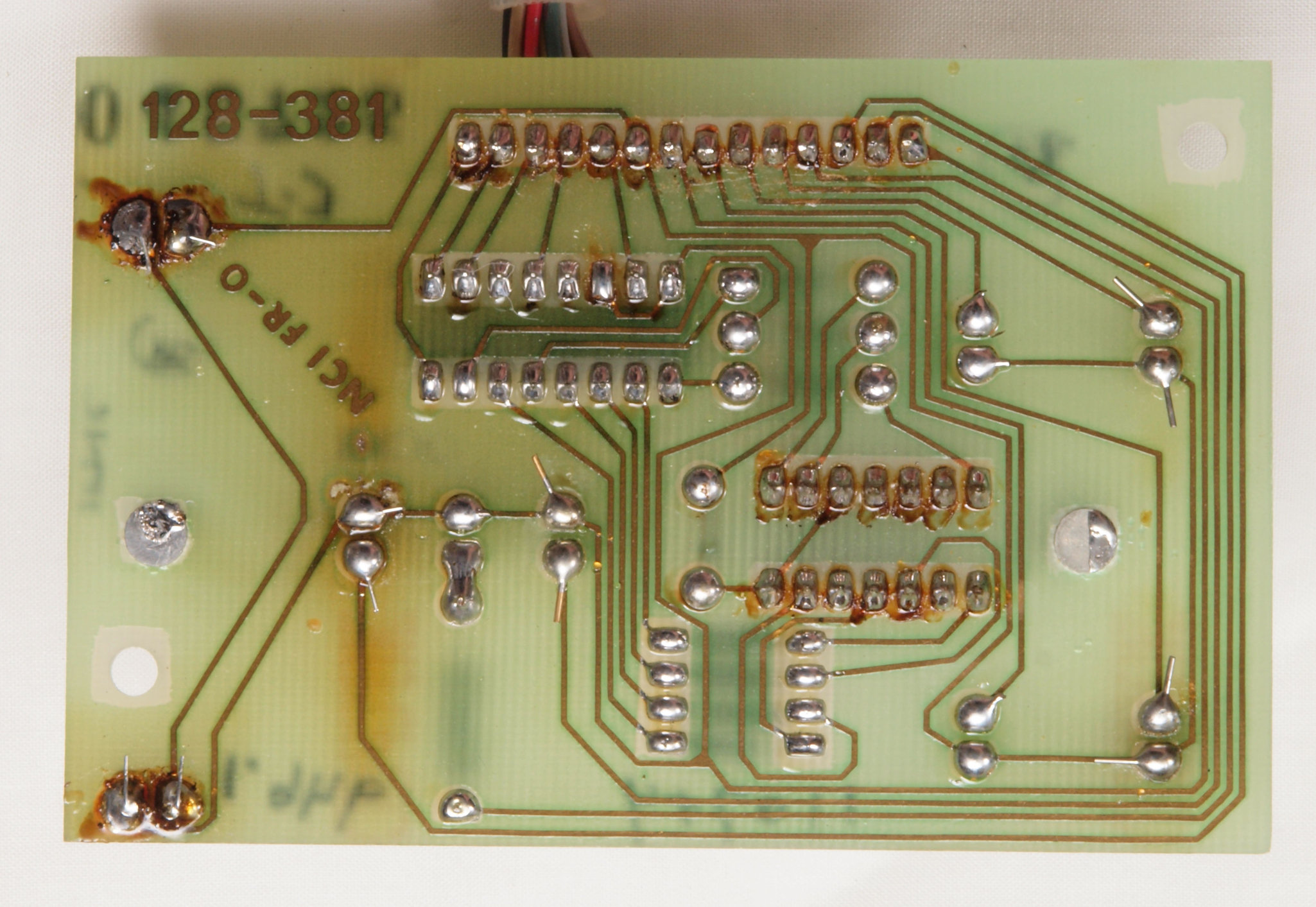

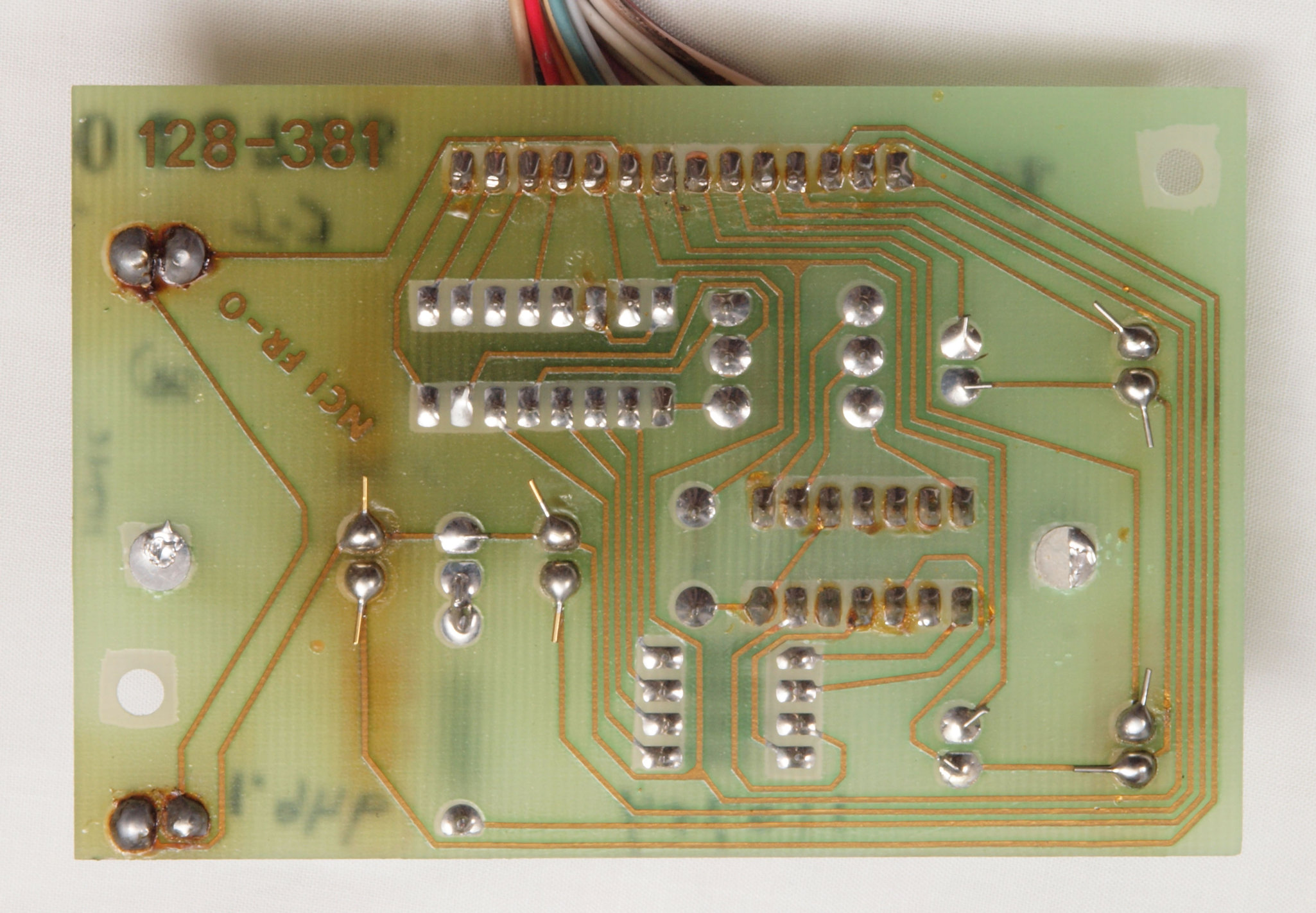

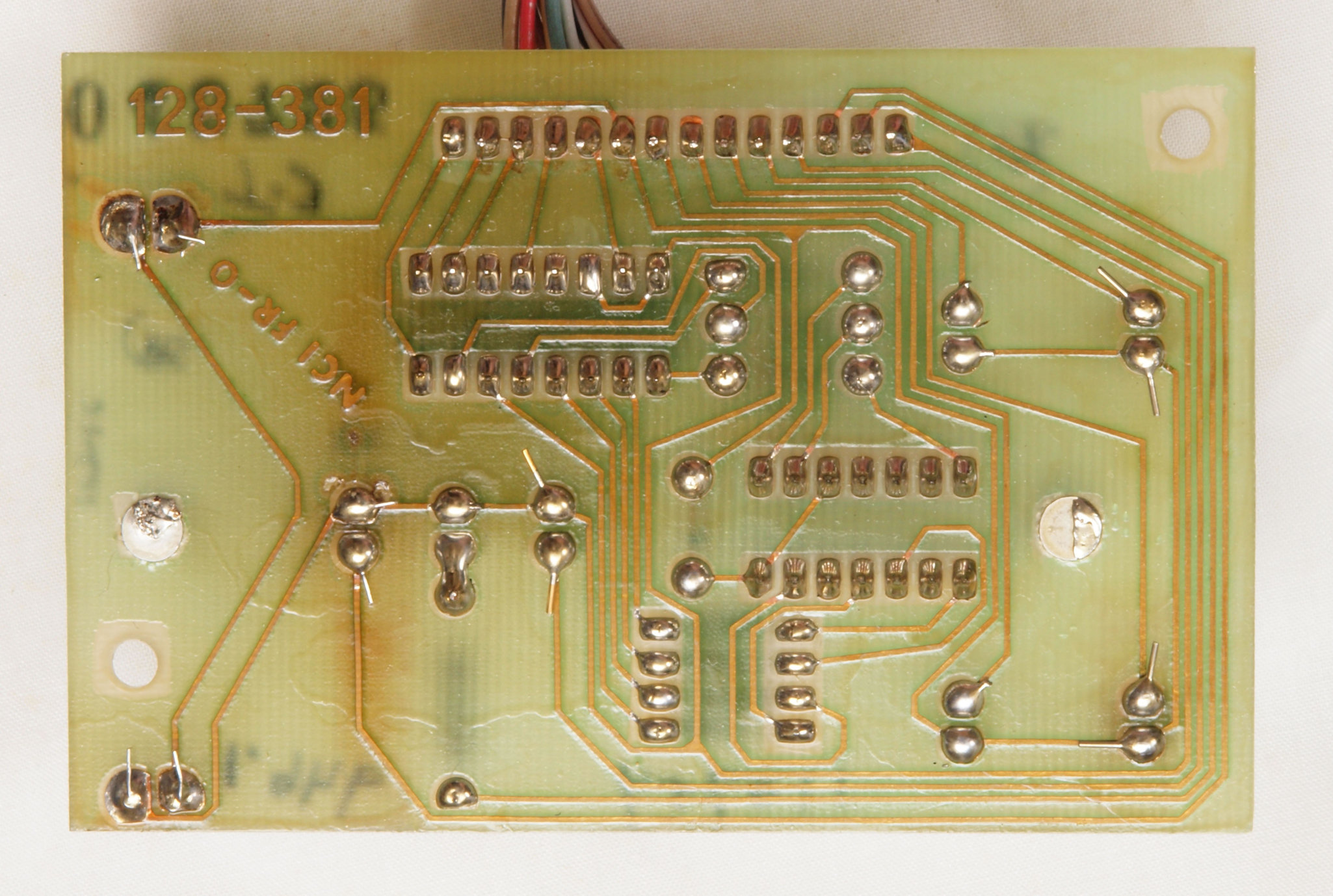

C64. 修理前 Status・LED表示基板裏
C65. 修理(半田補正)後 Status・LED表示基板裏。 全半田やり直す。
C66. 完成Status・LED表示基板裏 洗浄後防湿材を塗る。

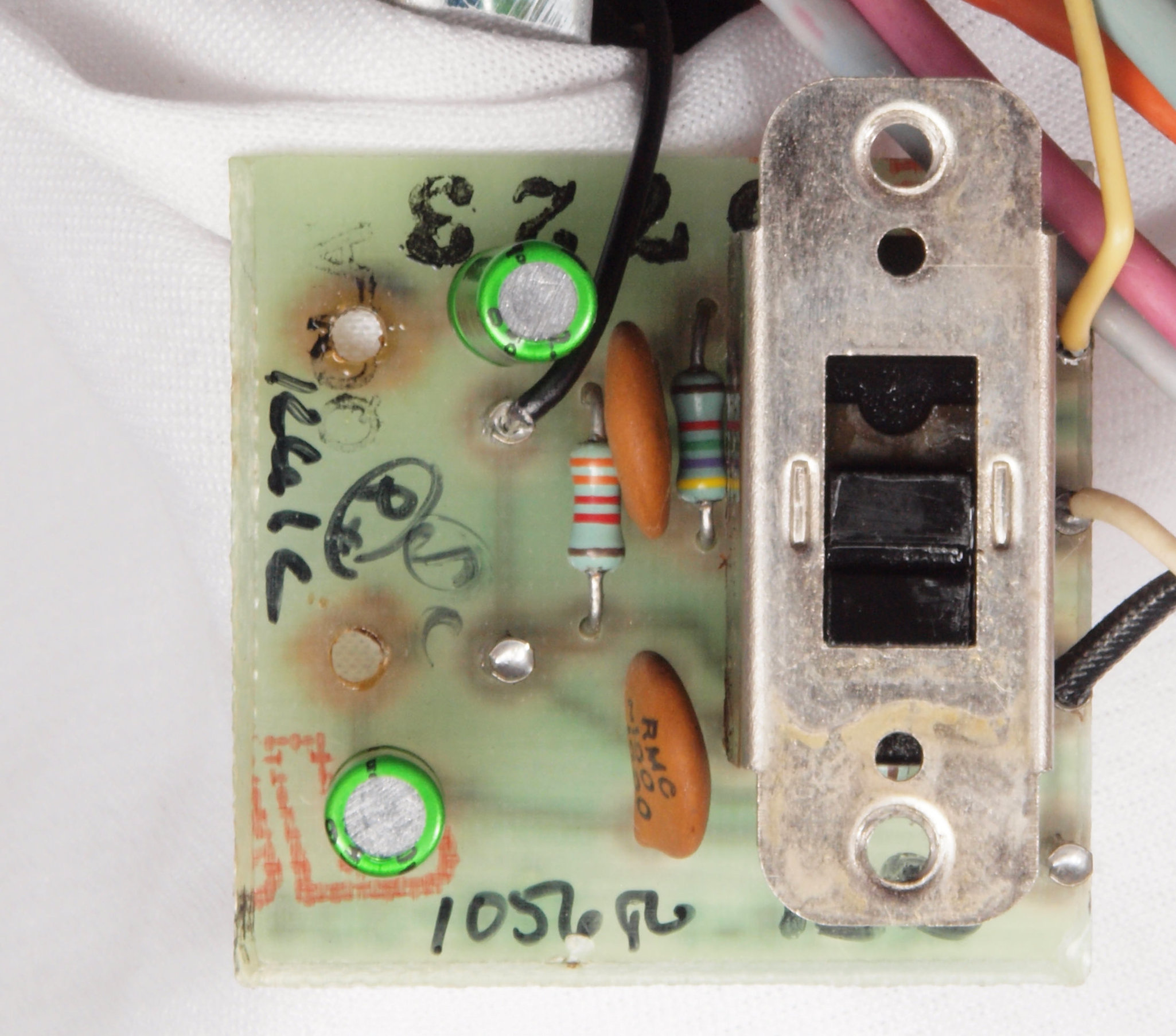

C71. 修理前 入力切替SW基板

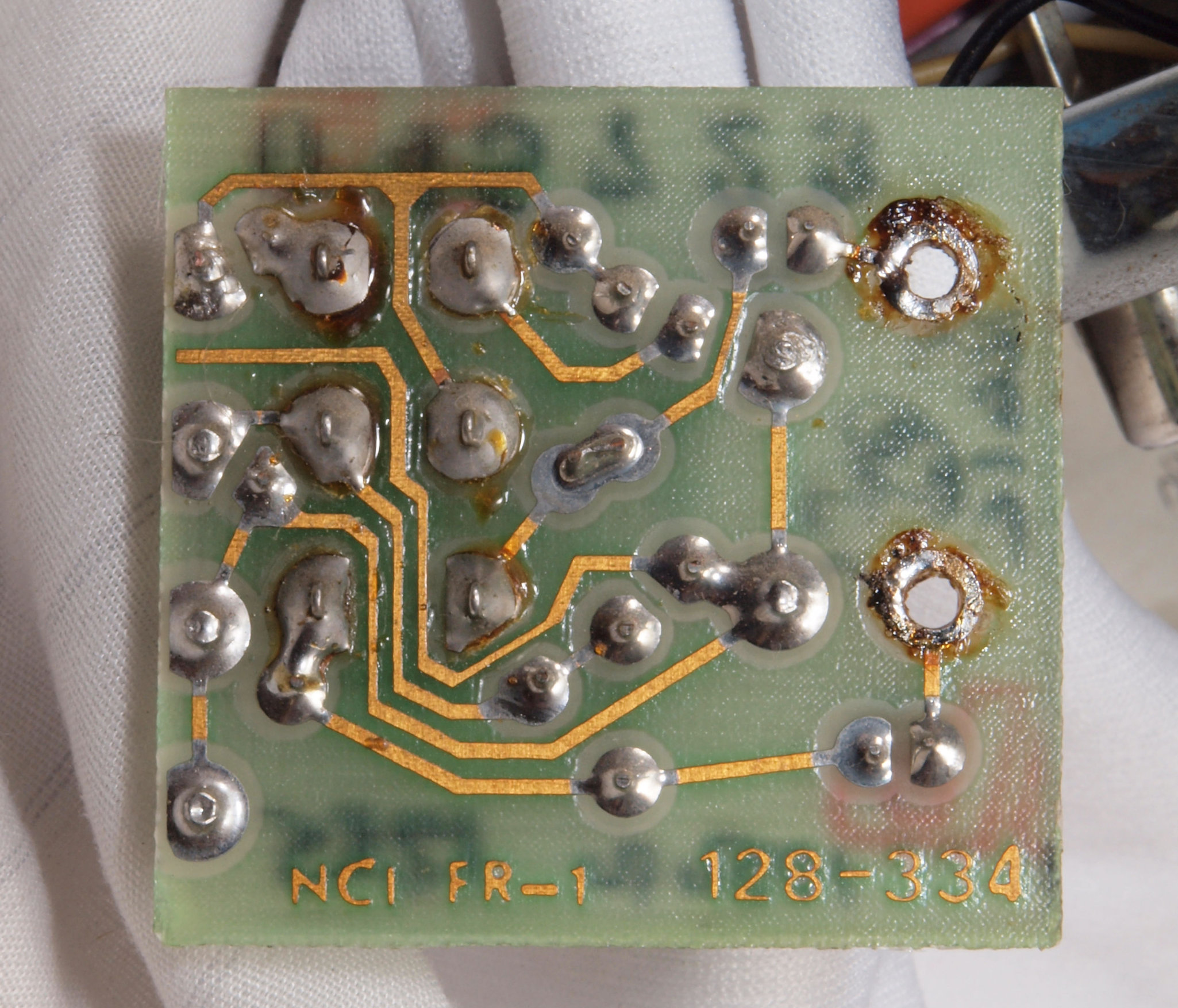

C72. 修理後 入力切替SW基板 電解コンデンサー2個交換
C73. 修理前 入力切替SW基板裏
C74. 修理(半田補正)後 入力切替SW基板裏。 全半田やり直す。
C75. 完成入力切替SW基板裏  洗浄後防湿材を塗る。
C76. 修理中 モードSW基板裏。 洗浄する。

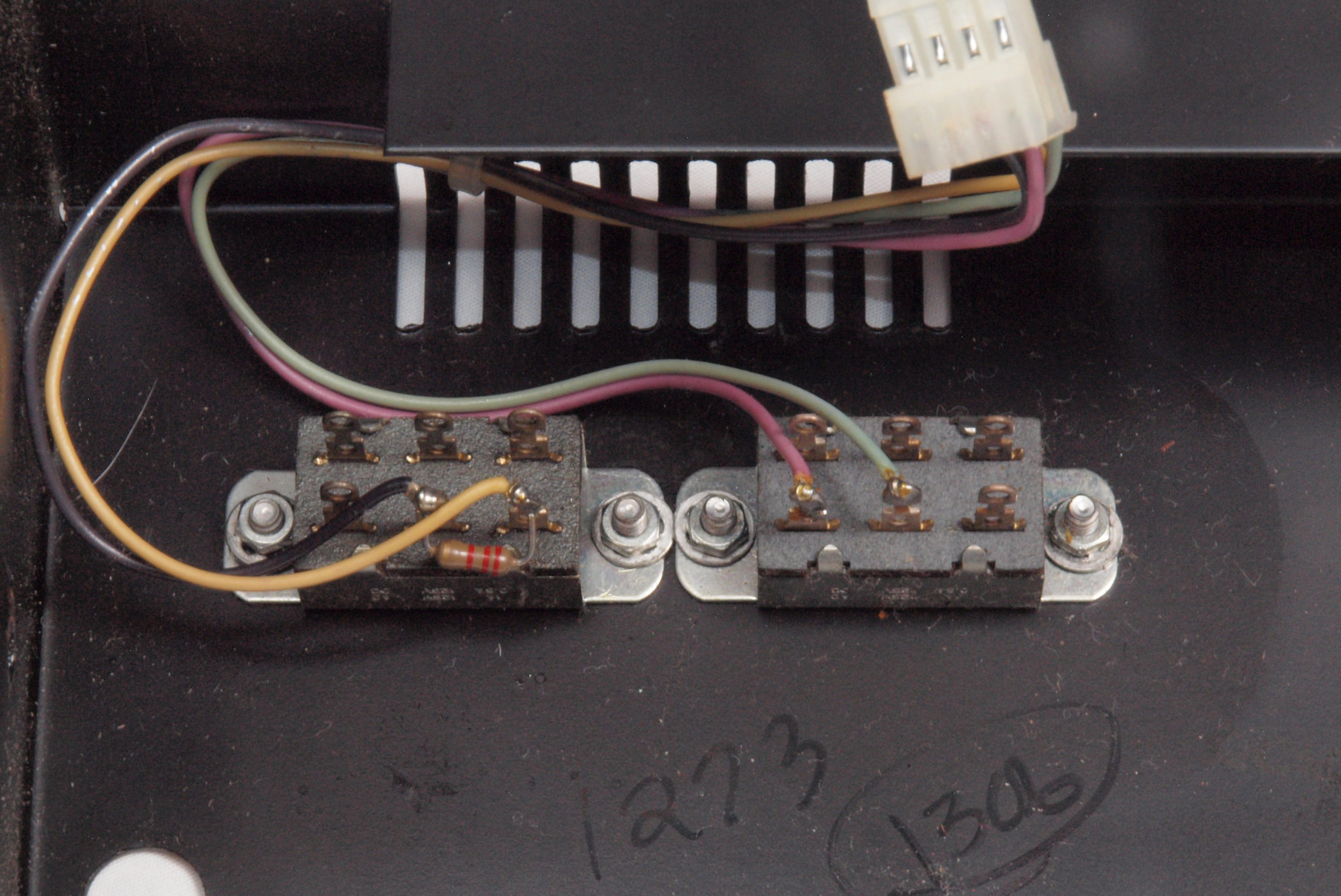

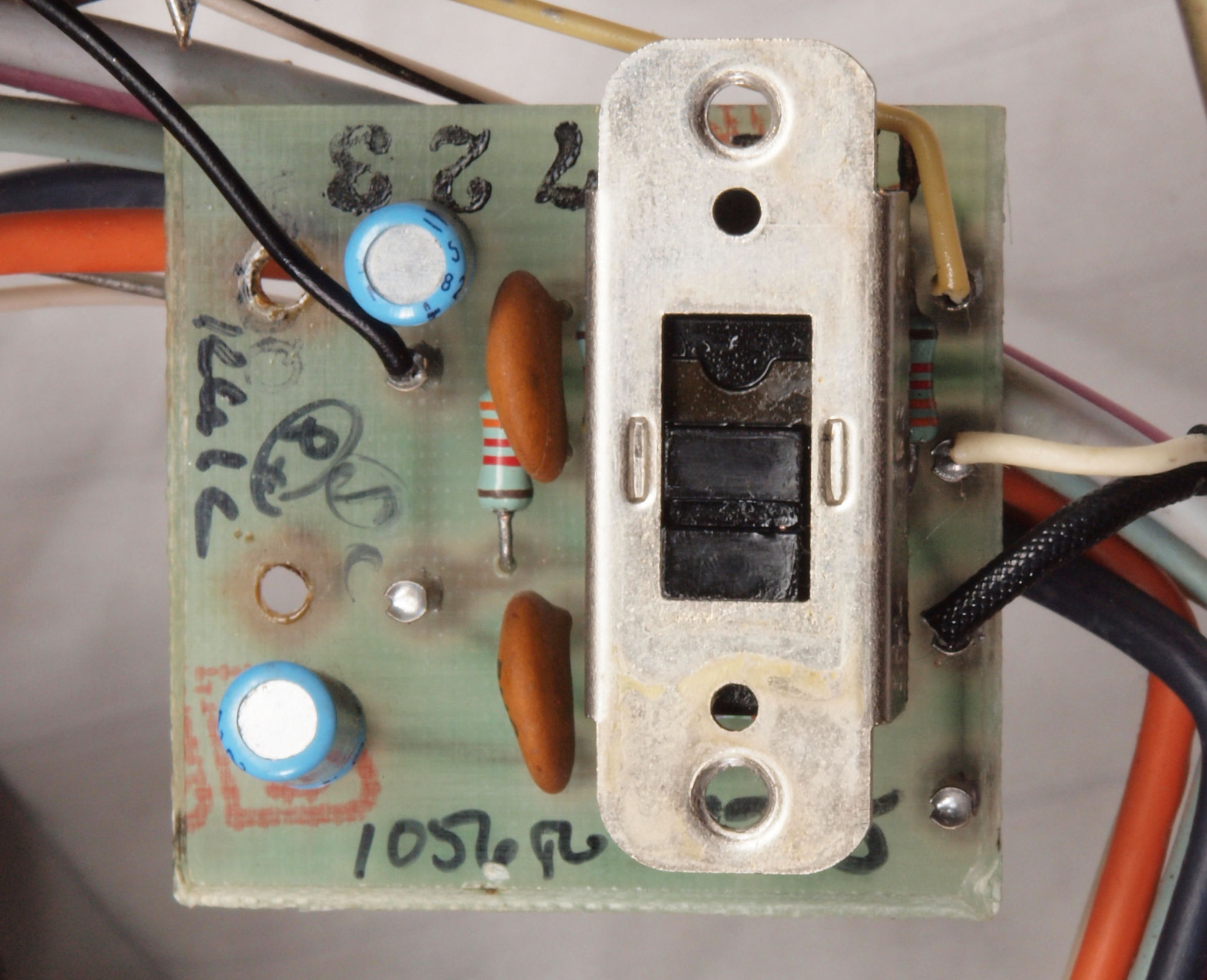

C81. 修理前 システム・テストSW。

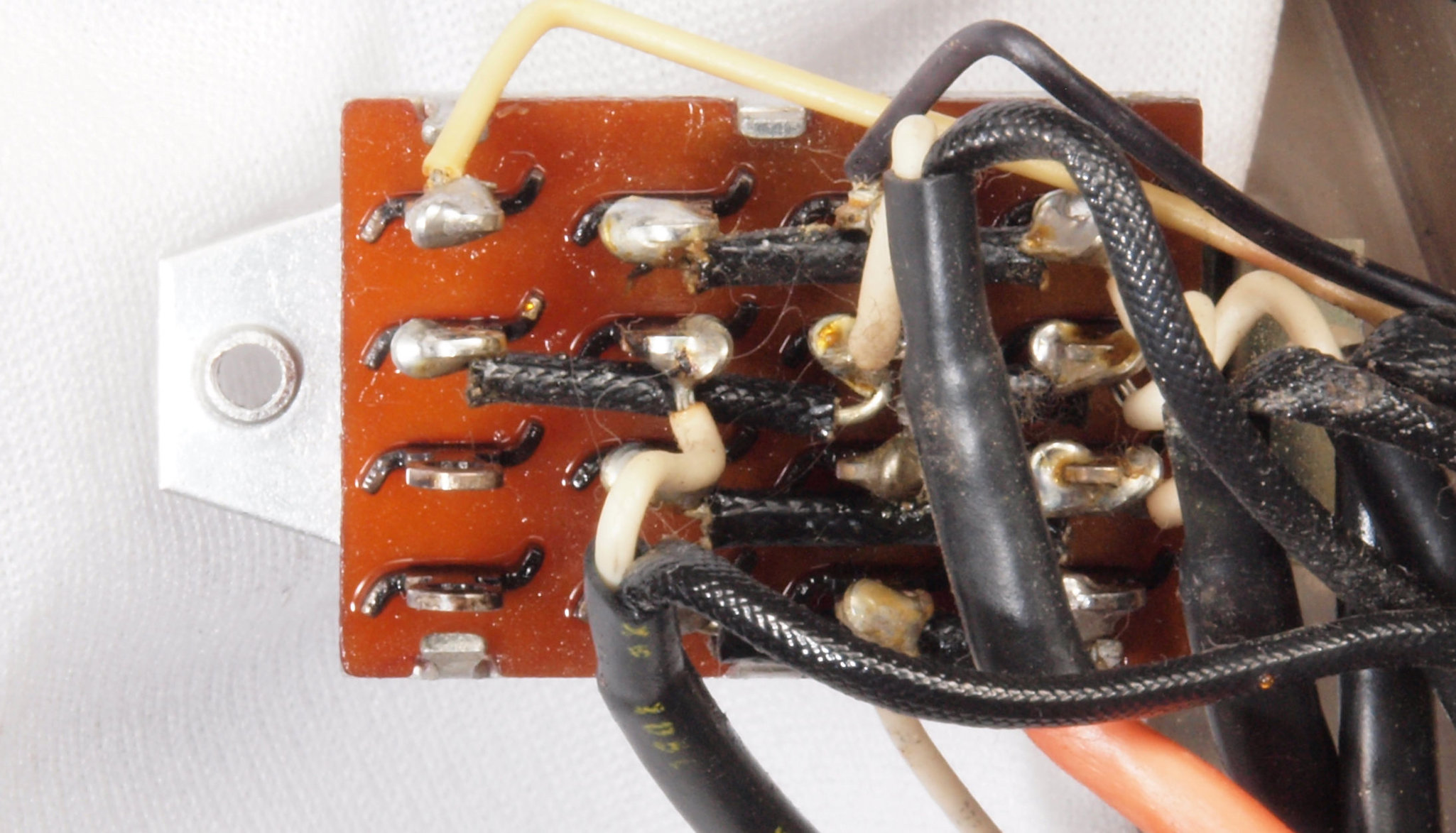

C82. 修理前 システム・テストSW裏。接点復活剤の塗布跡が見える。
C83. 修理後 システム・テストSW裏。W−SWにする。
C90. 修理中 R、L側終段ブロックを取り外す。

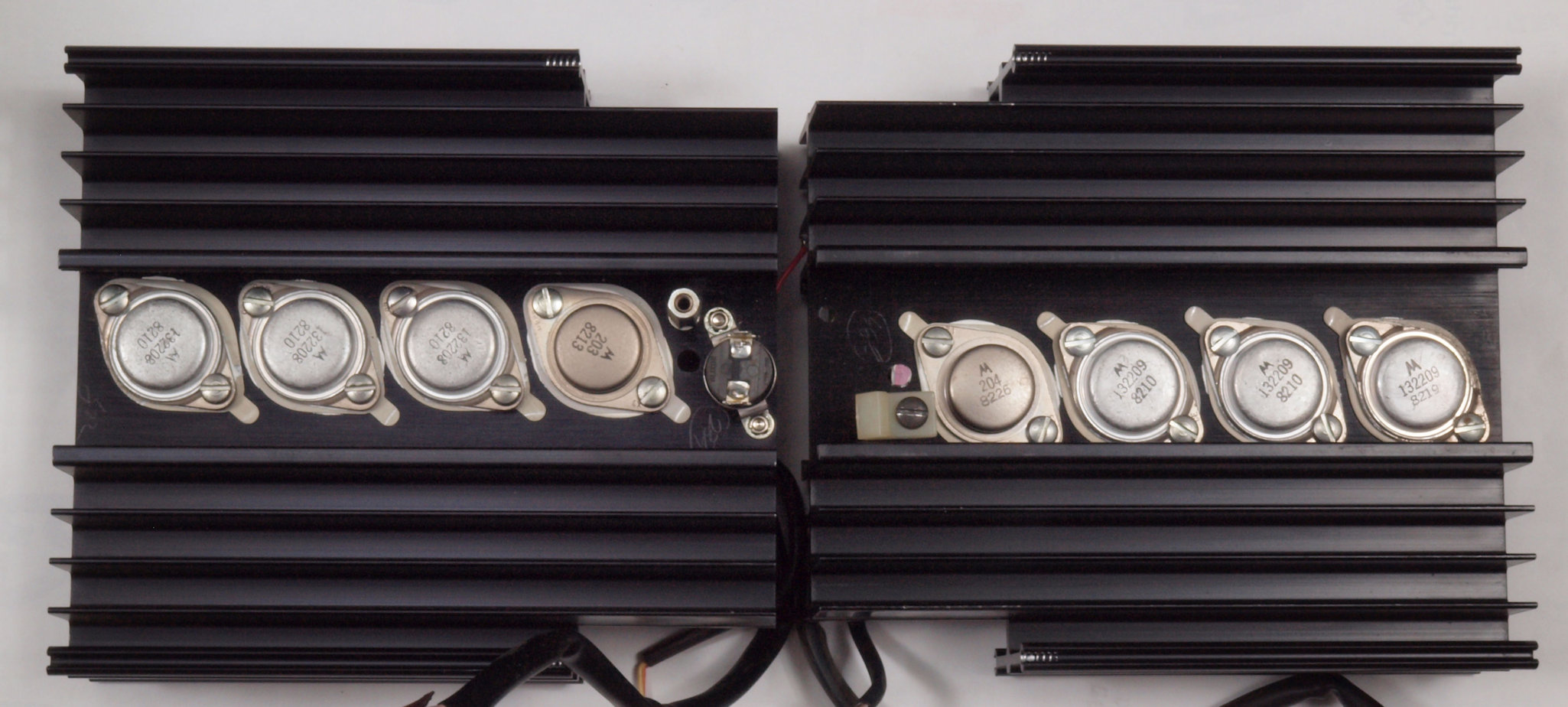

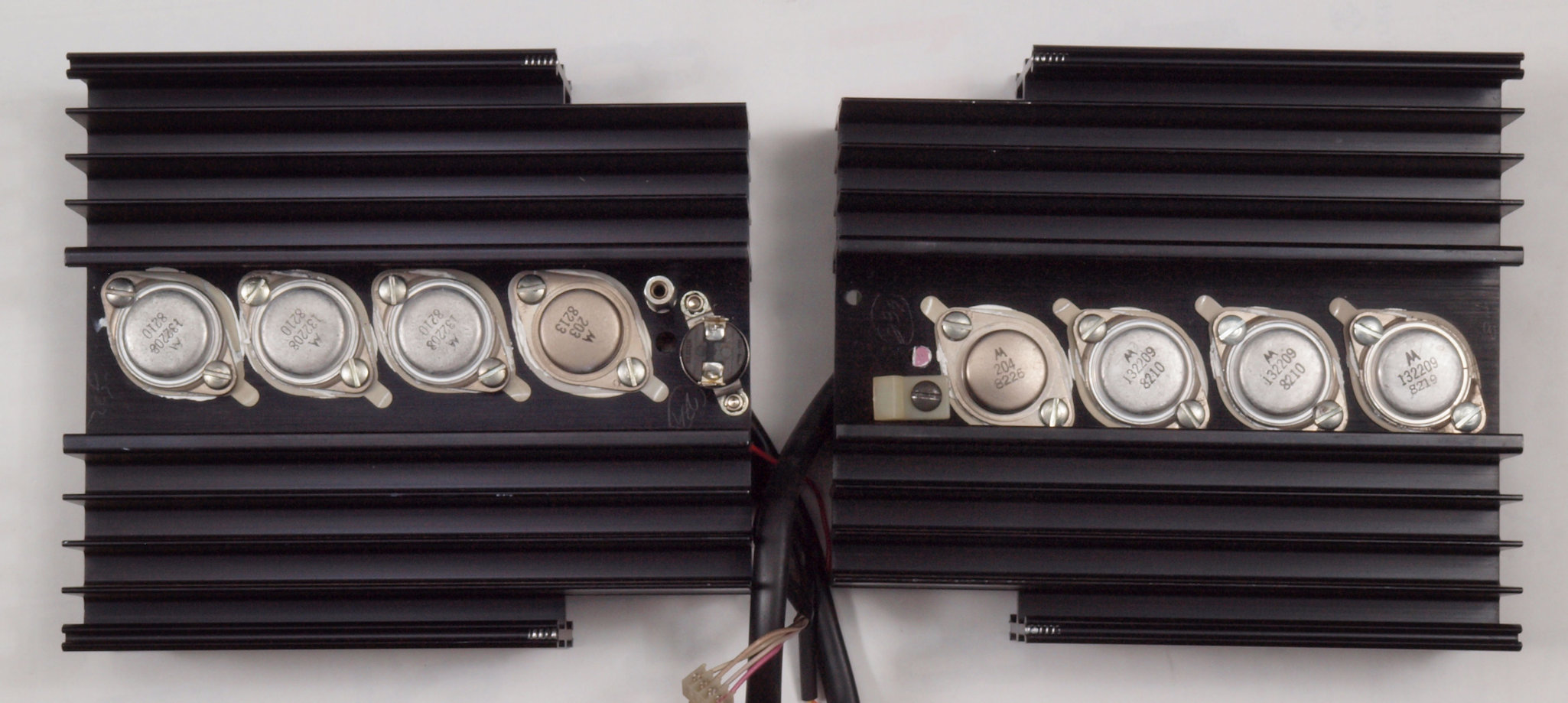

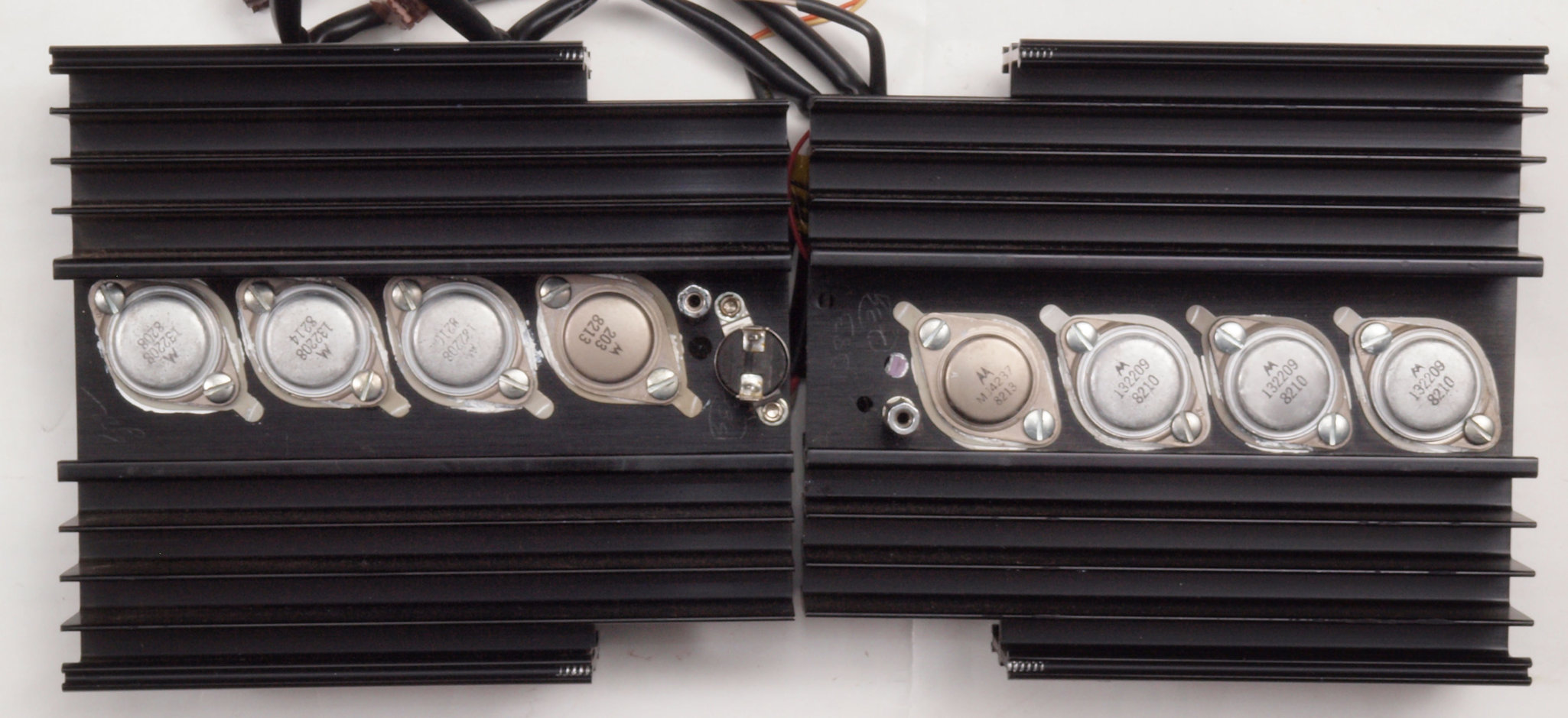

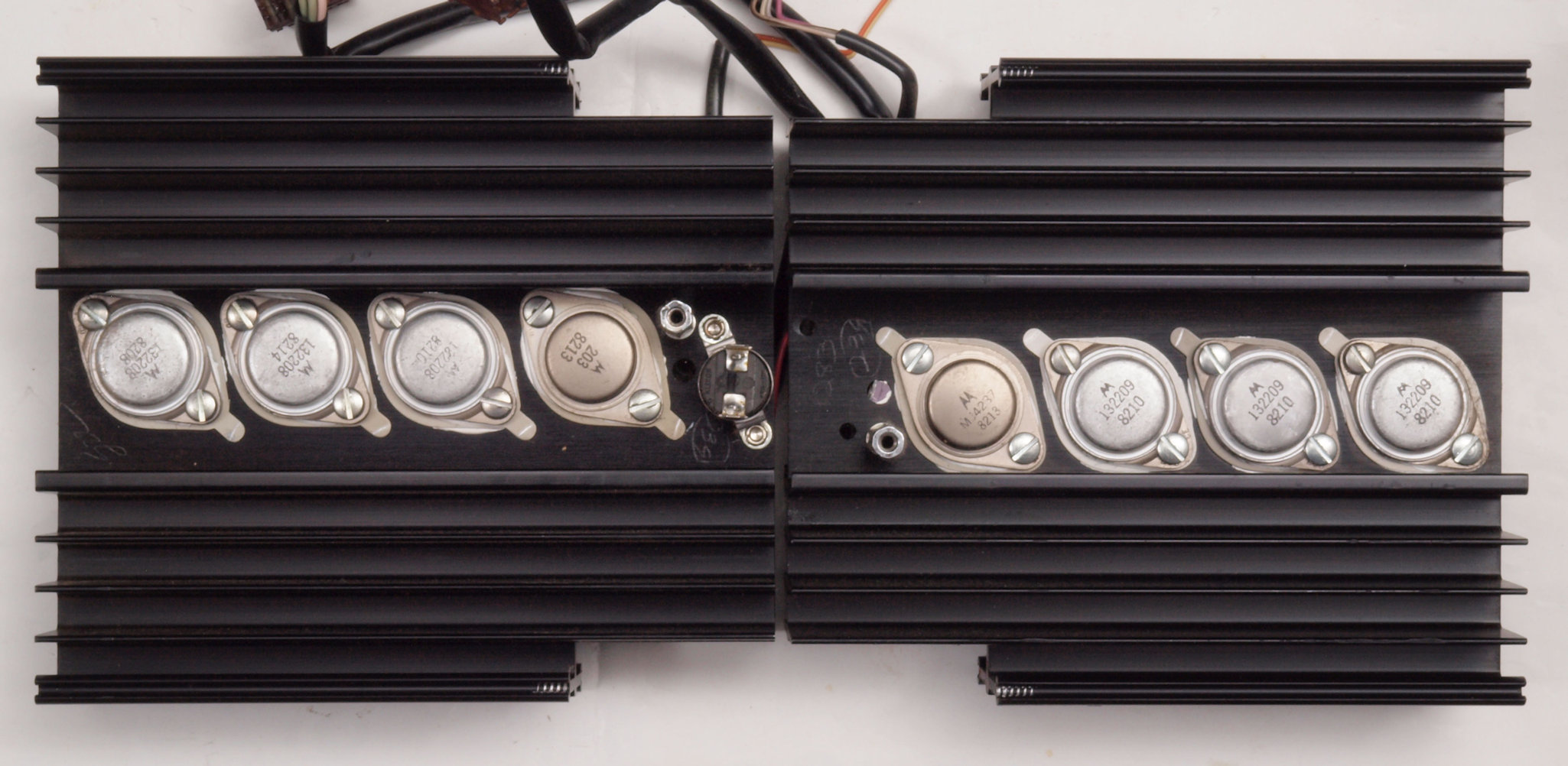

C91. 修理前 R側終段ブロック。
C92. 修理後 R側終段ブロック。

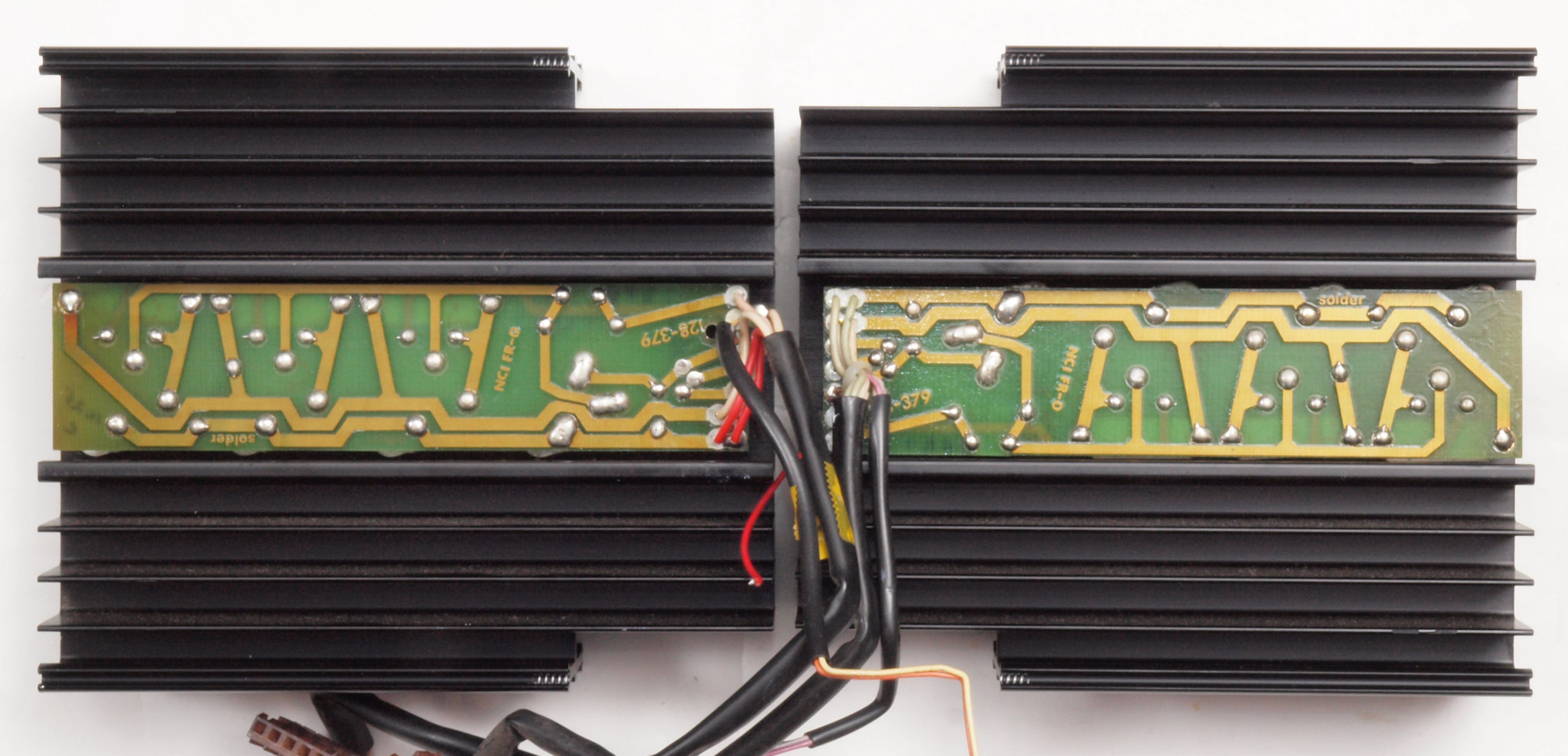

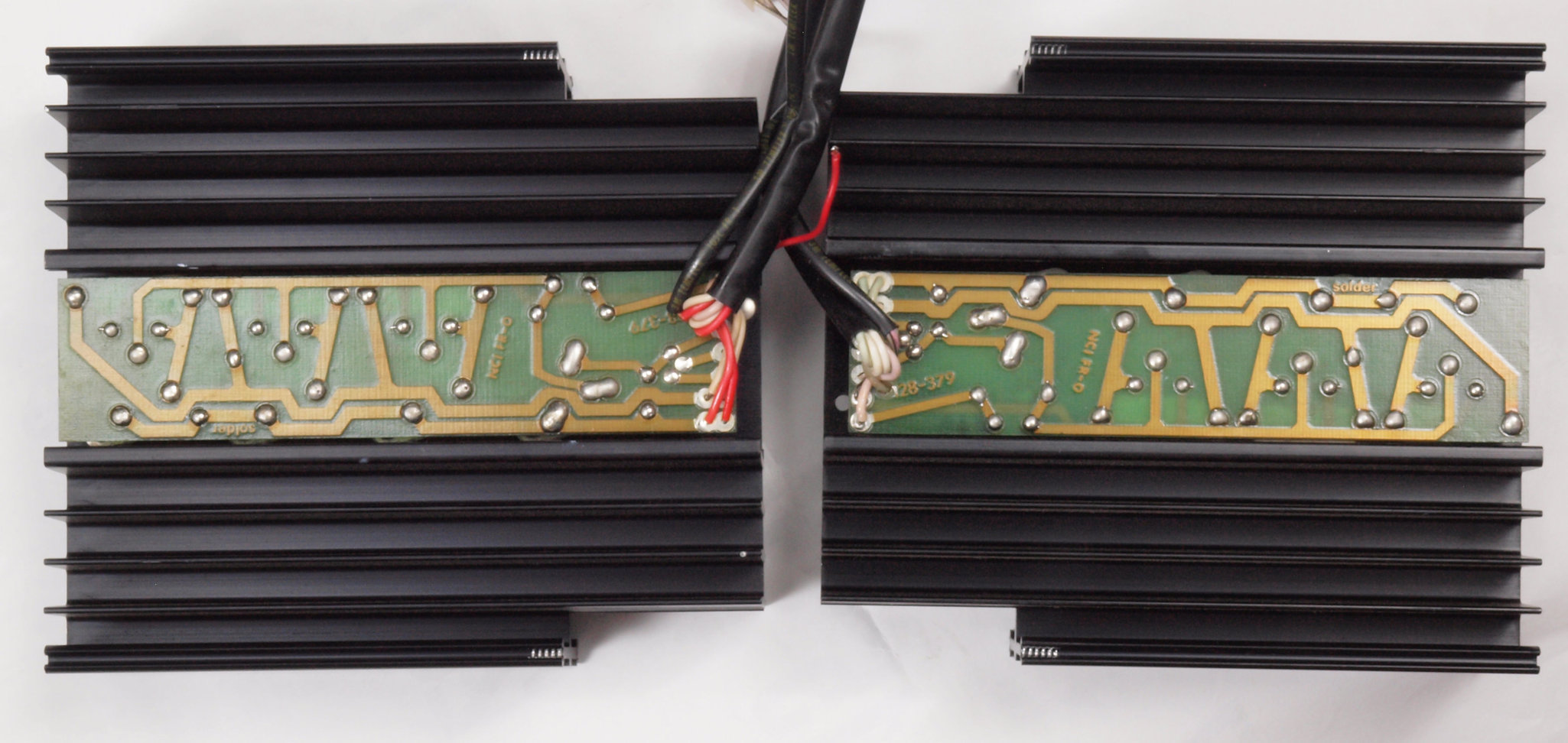

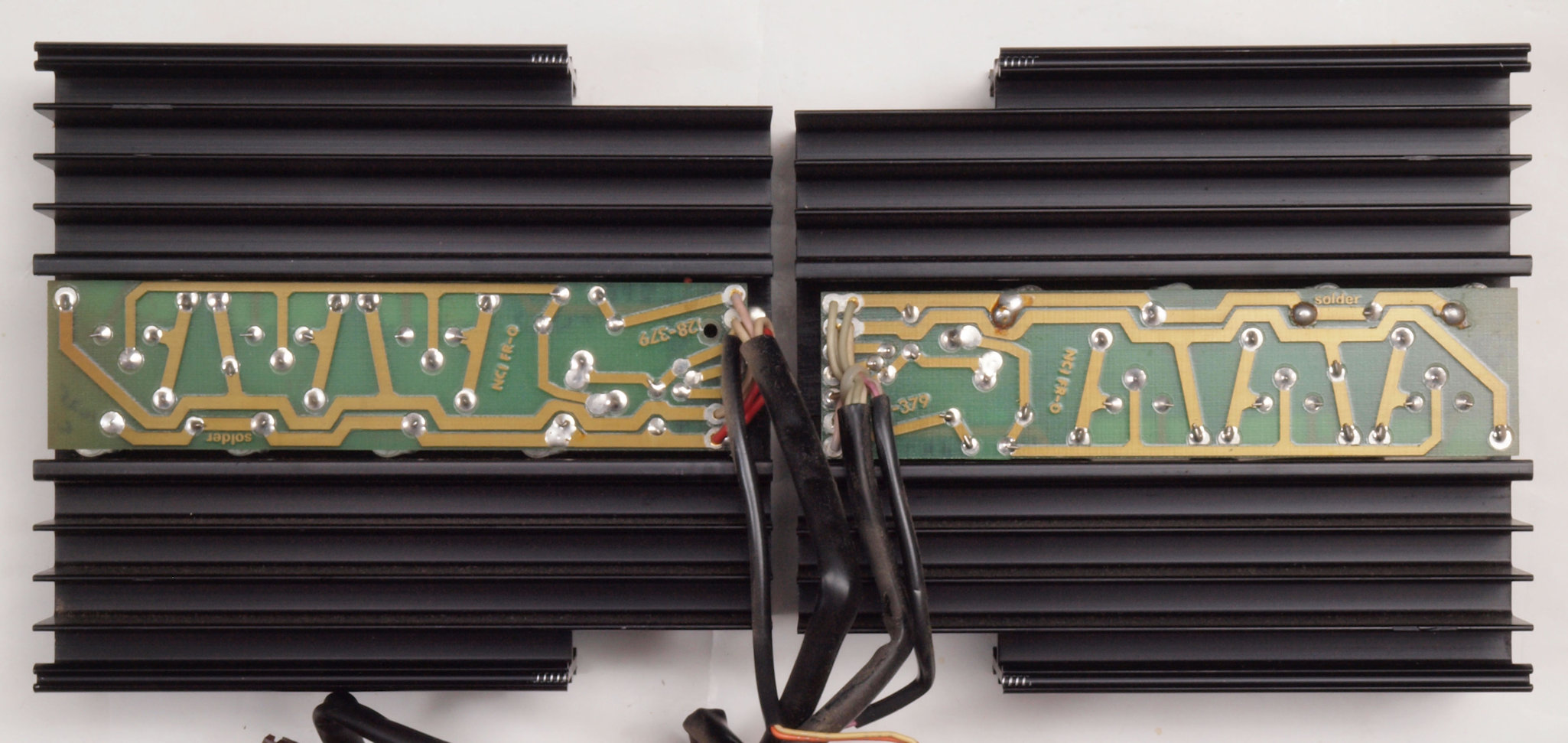

C93. 修理前 R側終段ブロック裏。
C94. 修理後 R側終段ブロック裏。

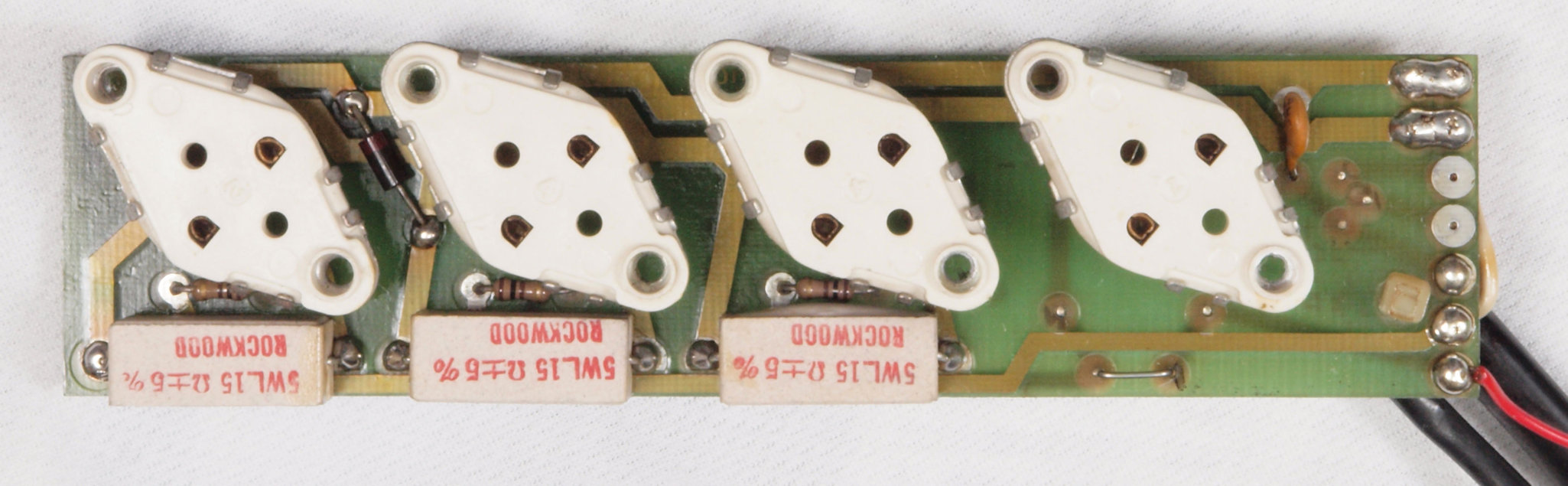

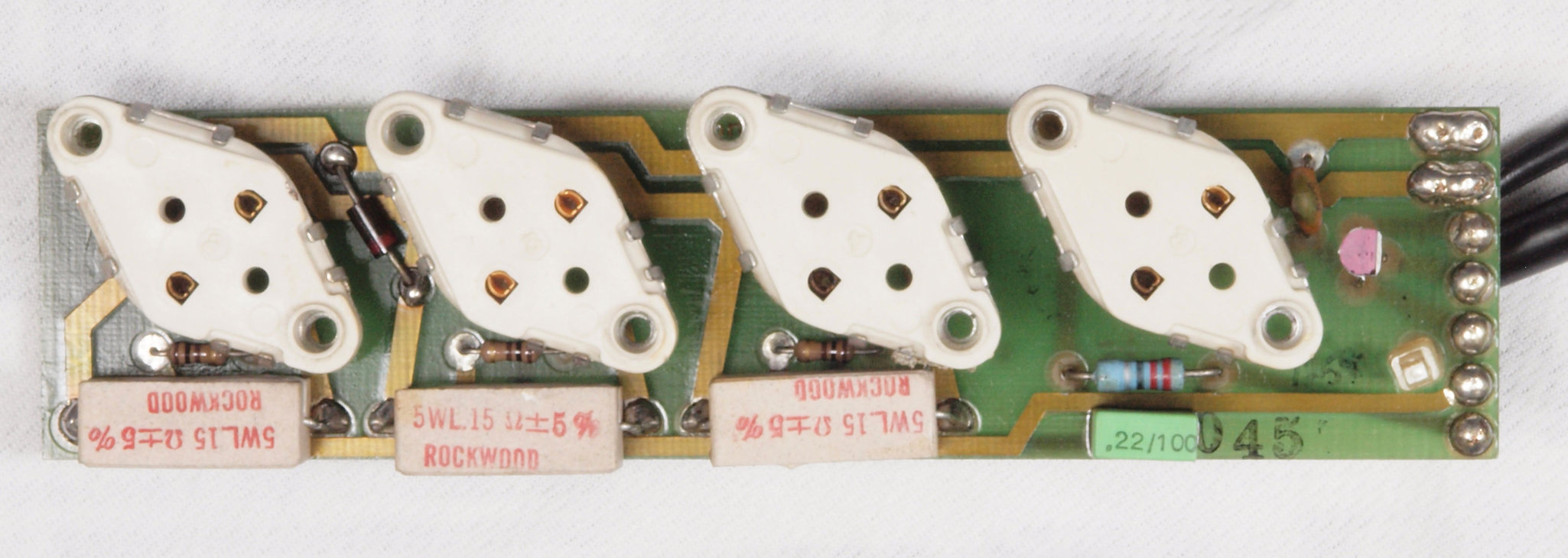

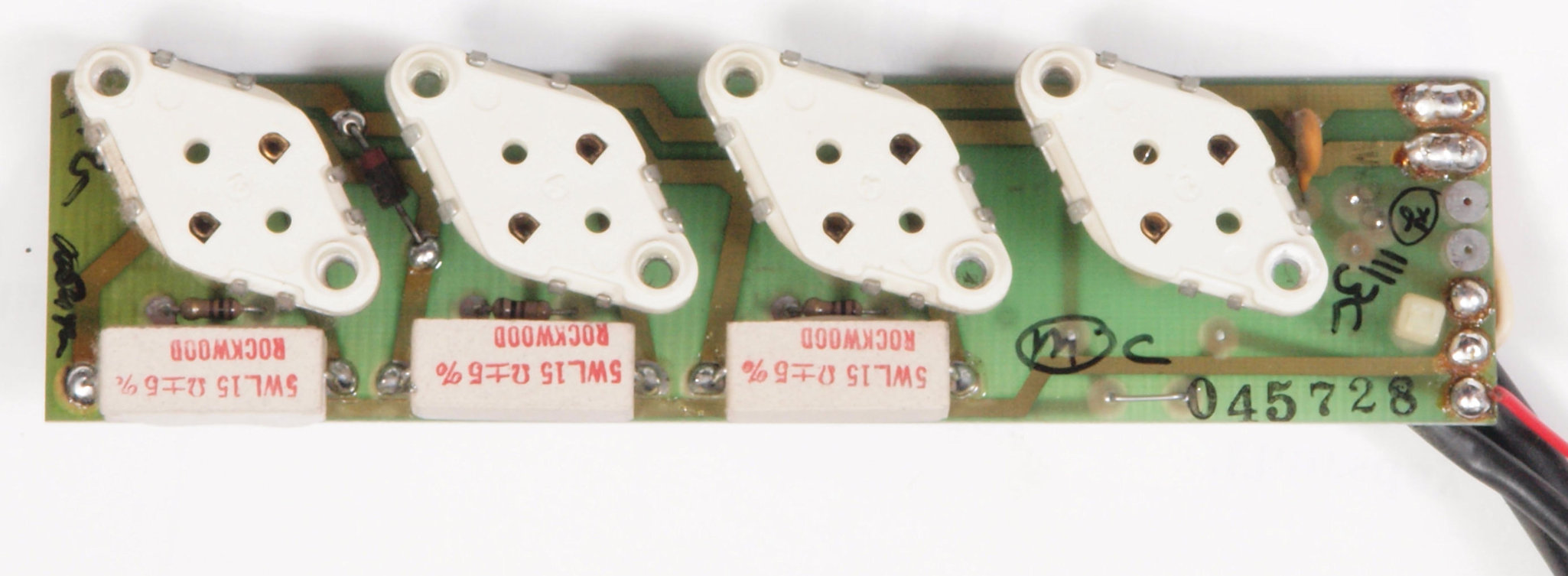

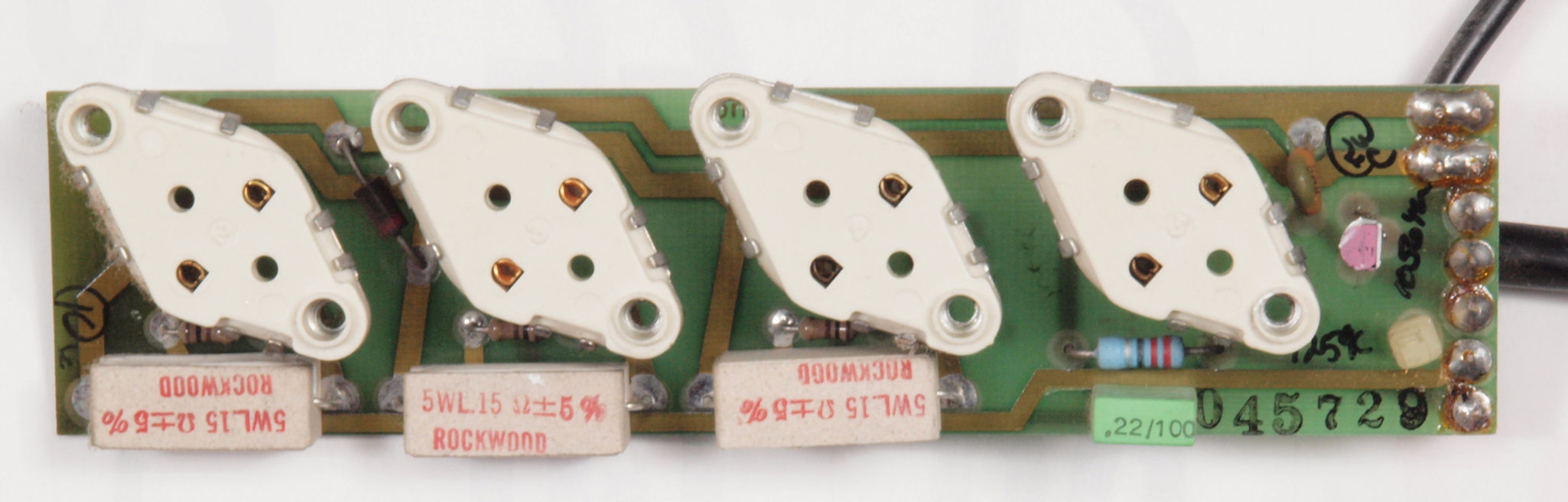

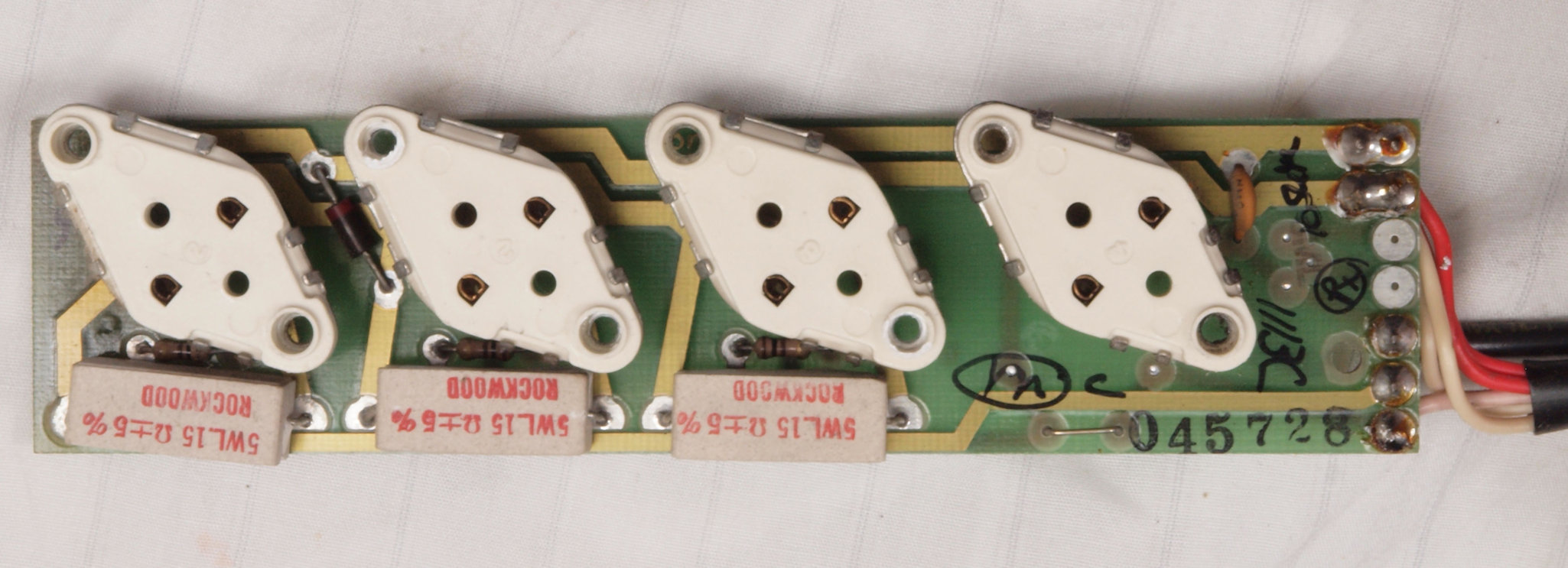

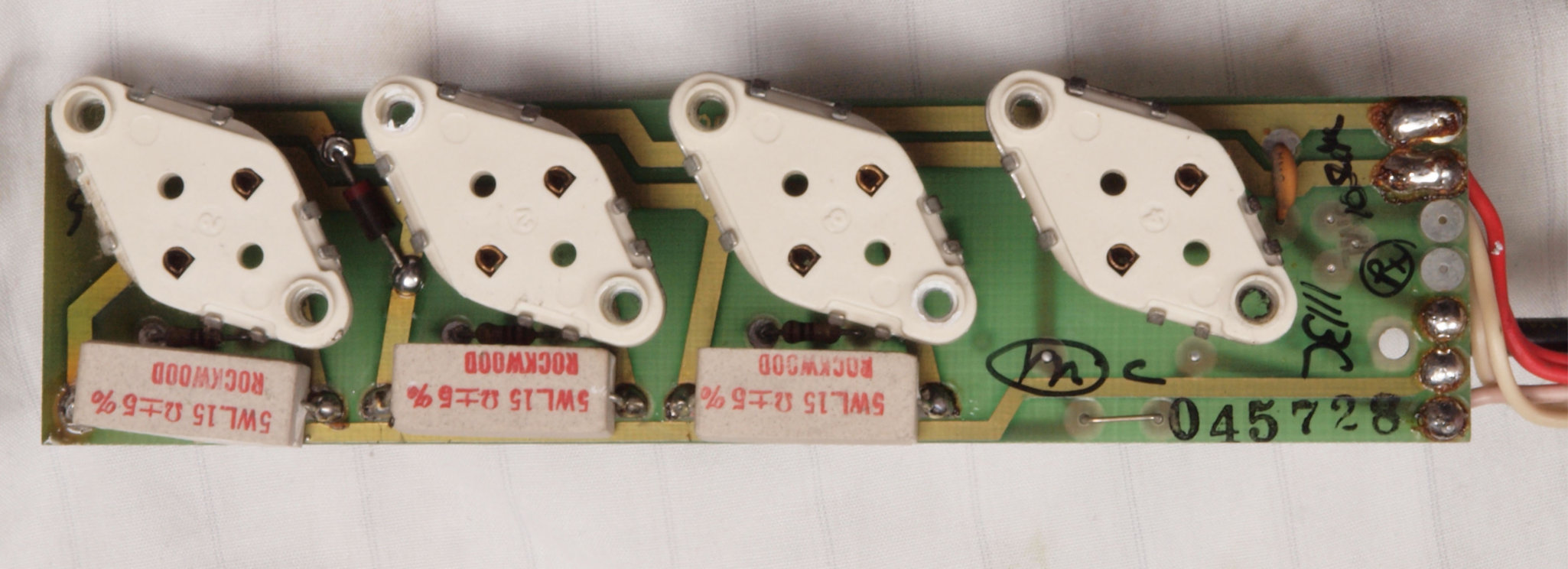

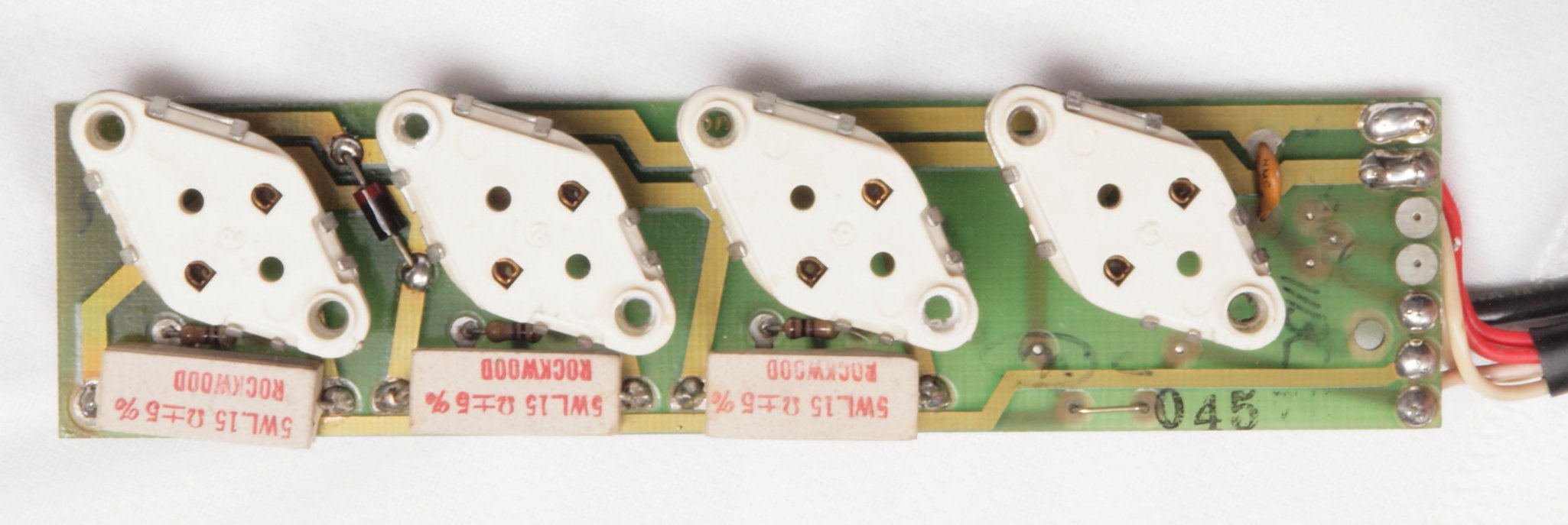

CA1. 修理前 R側+終段基板
CA2. 修理(半田補正)後 R側+終段基板。 全半田やり直す。

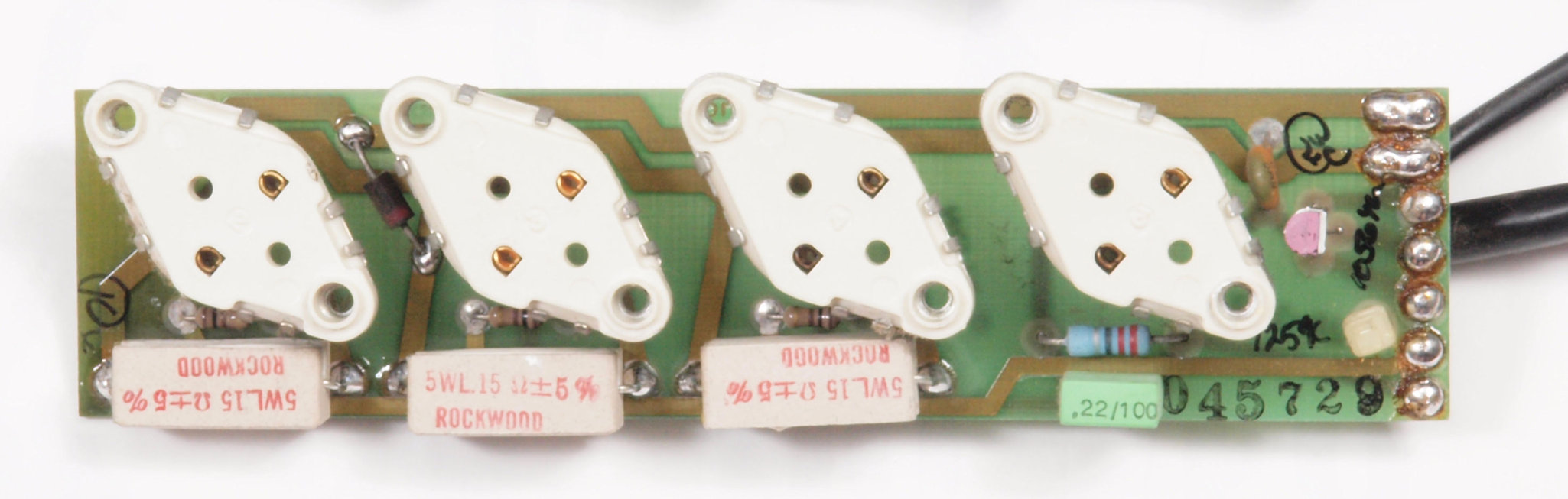

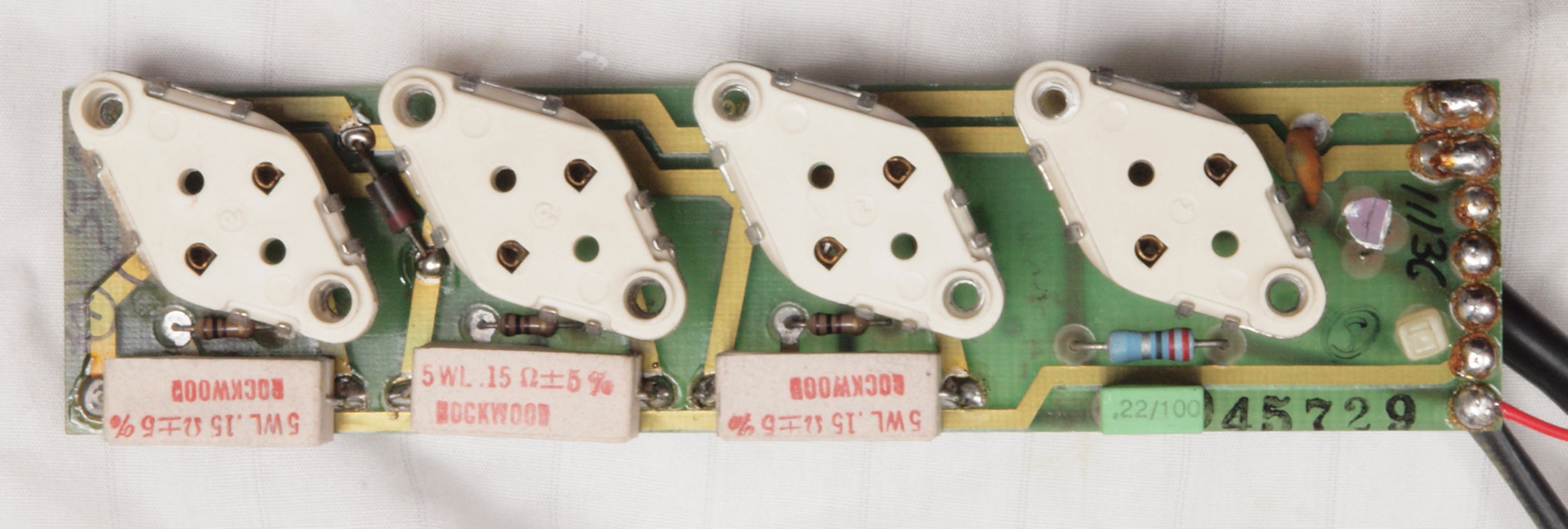

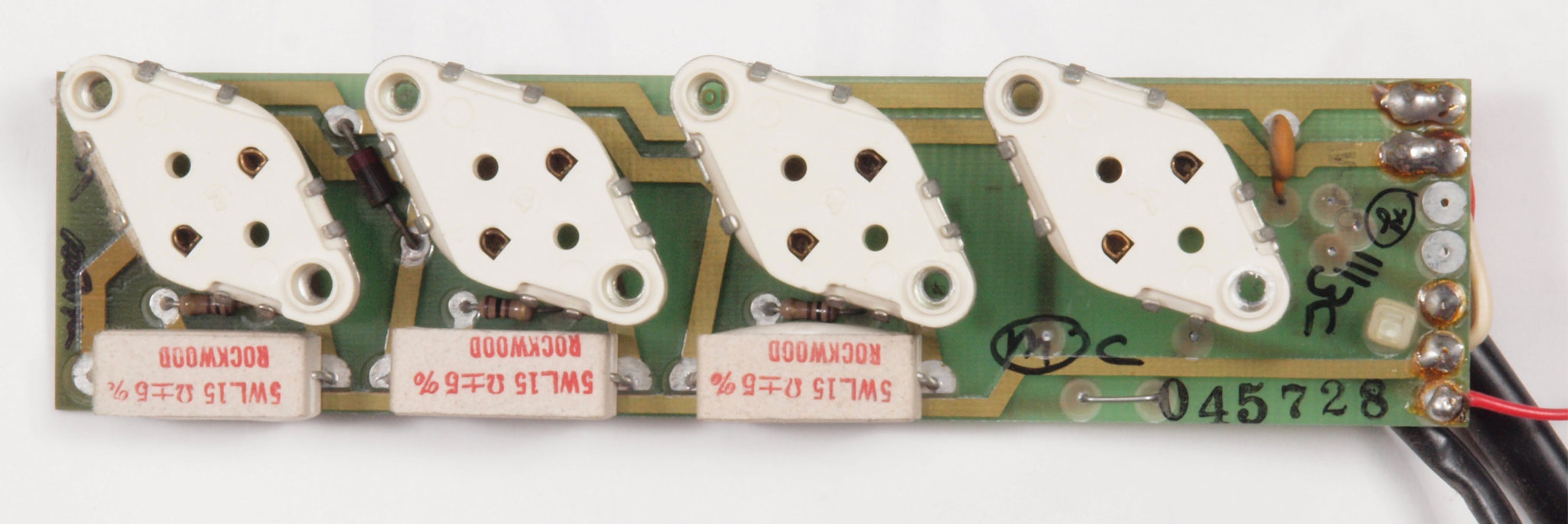

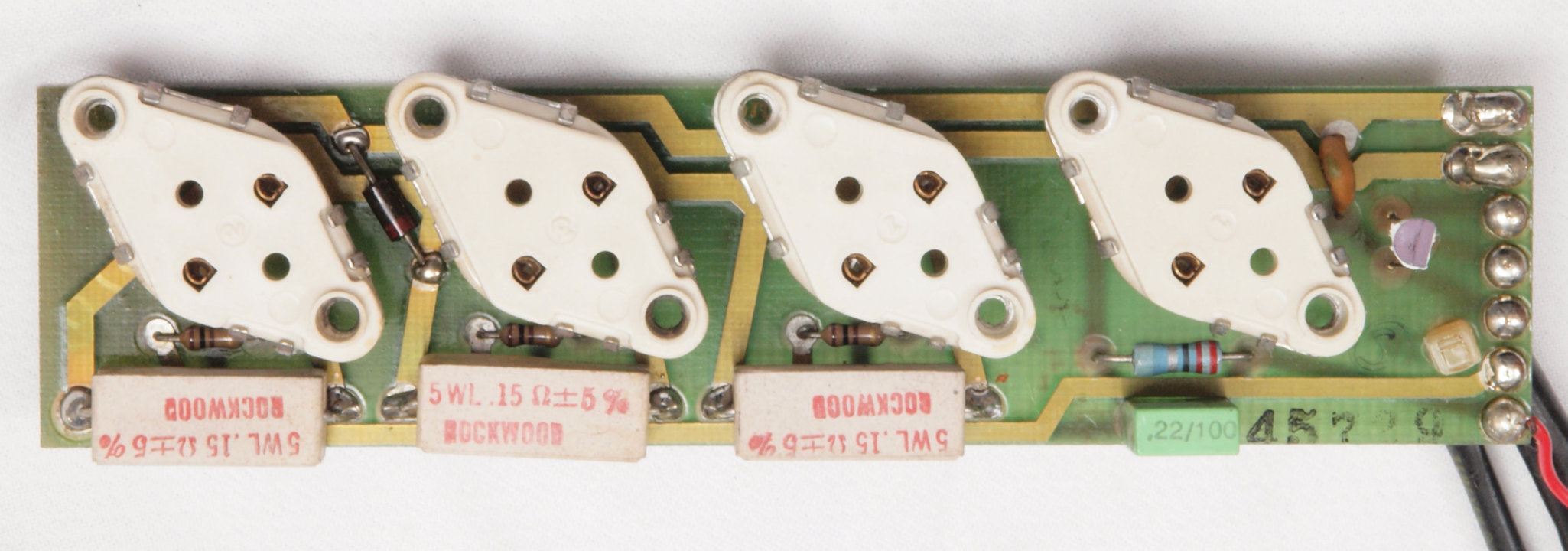

CA3. 完成R側終段+終段基板 洗浄後防湿材を塗る。

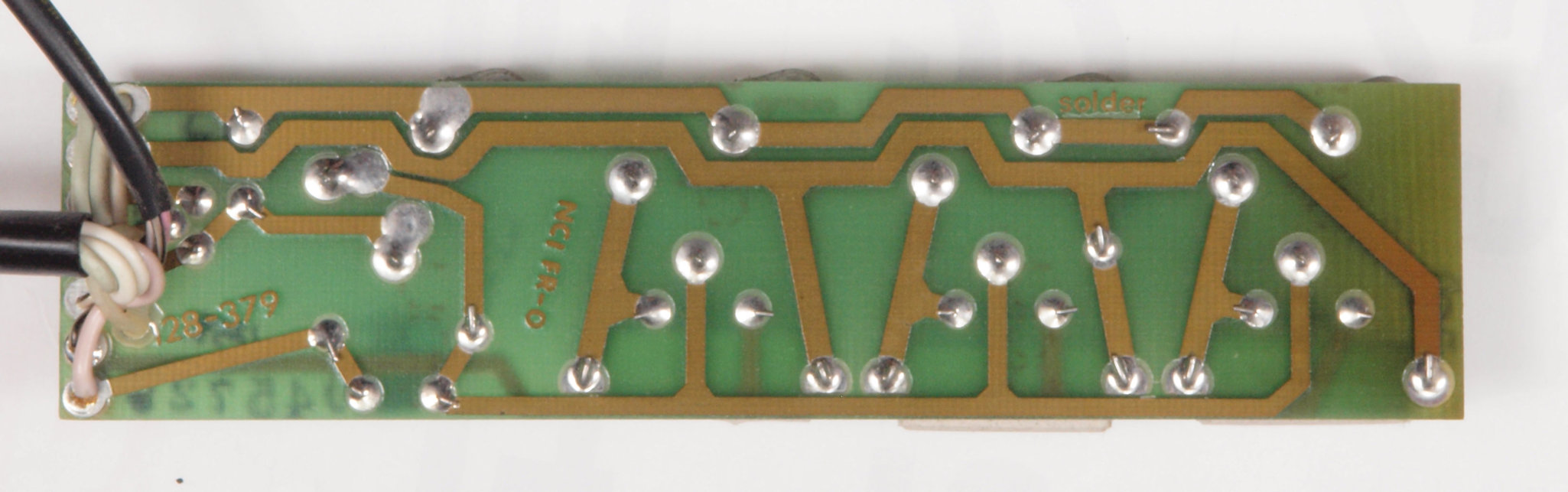

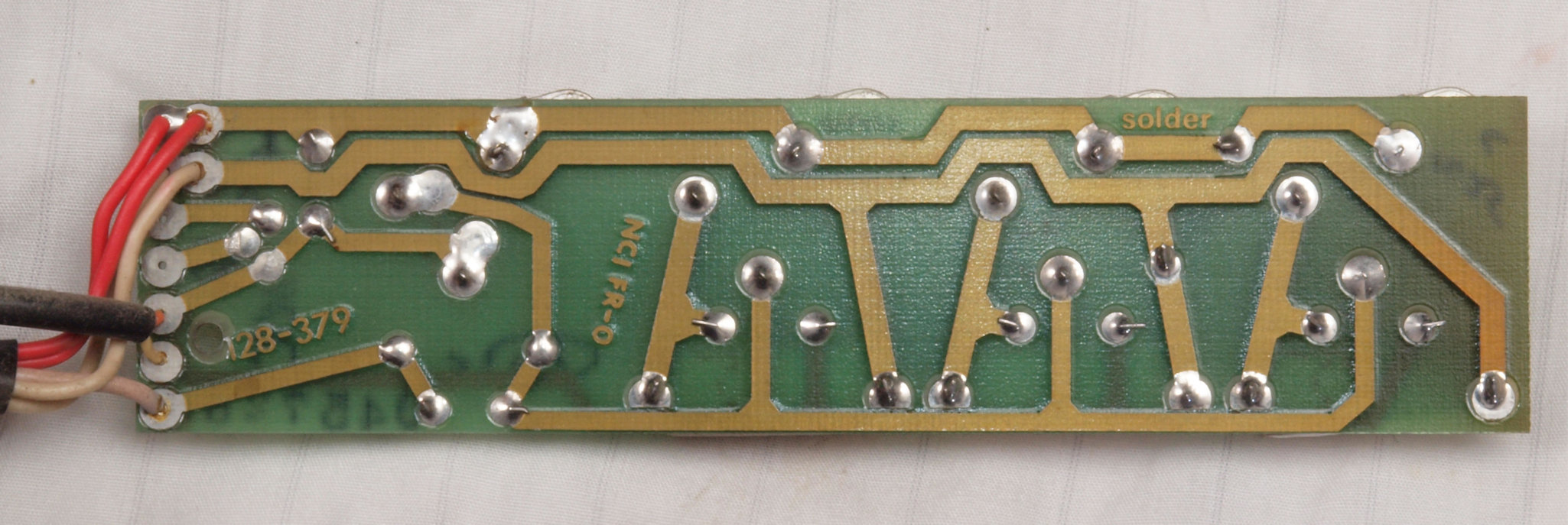

CA4. 修理前 R側+終段基板裏

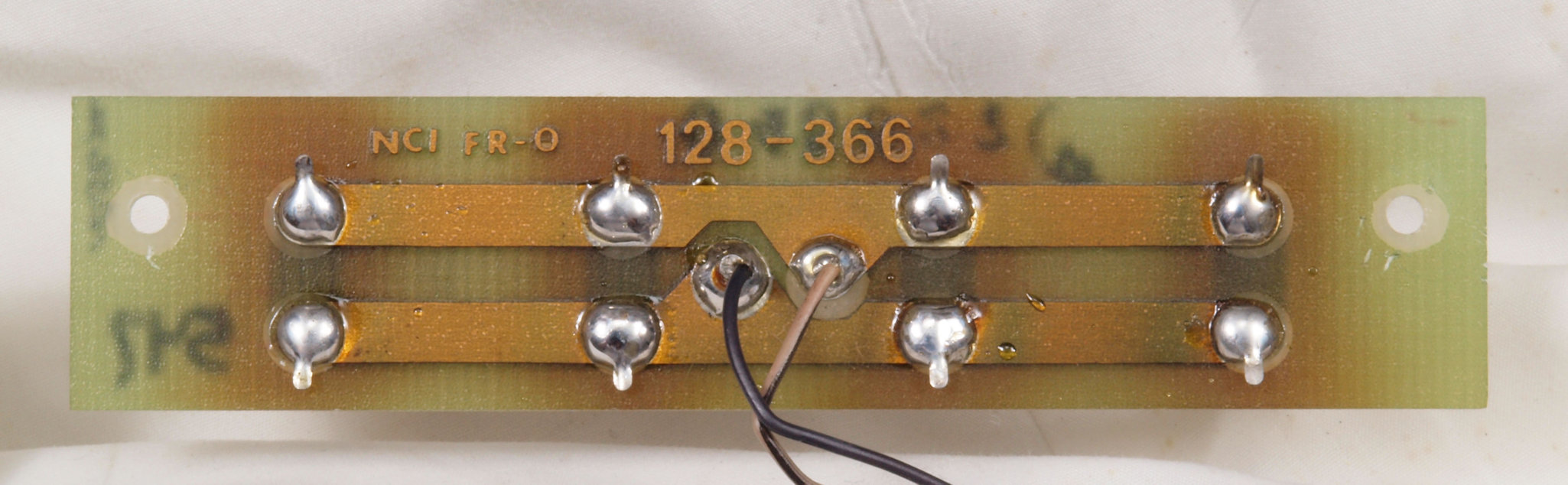

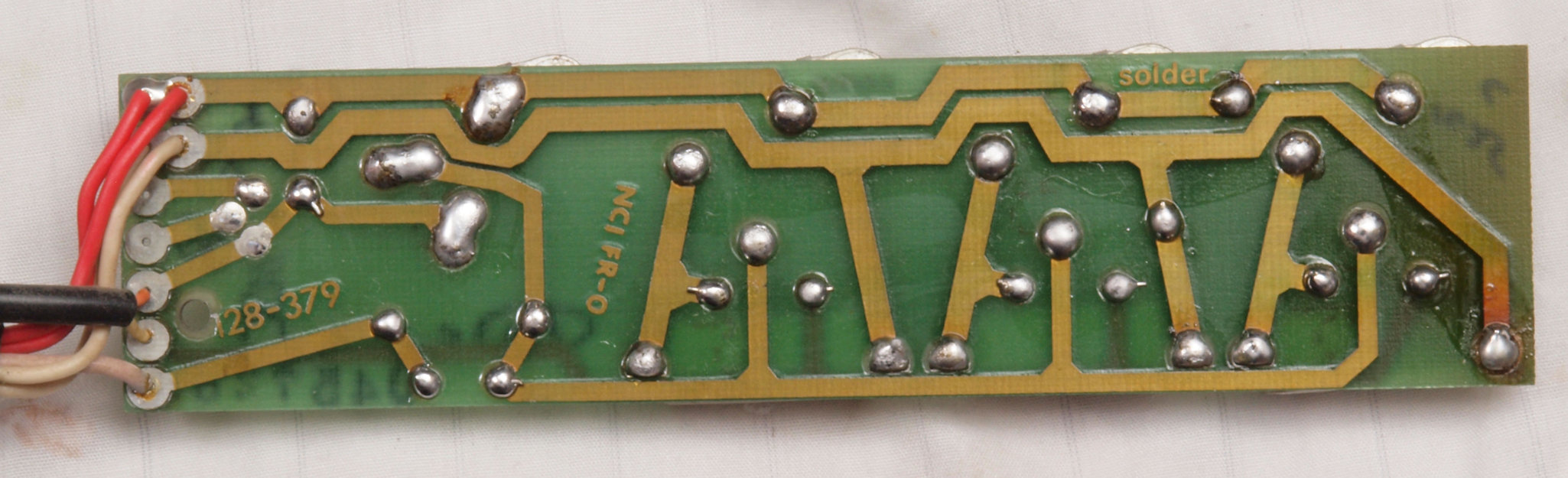

CA5. 修理(半田補正)後 R側+終段基板裏。 全半田やり直す。
CA6. 完成R側終段+終段基板裏 洗浄後防湿材を塗る。
CB1. 修理前 R側−終段基板
CB2. 修理(半田補正)後 R側−終段基板。 全半田やり直す。
CB3. 完成R側終段−終段基板 洗浄後防湿材を塗る。
CB4. 修理前 R側−終段基板裏

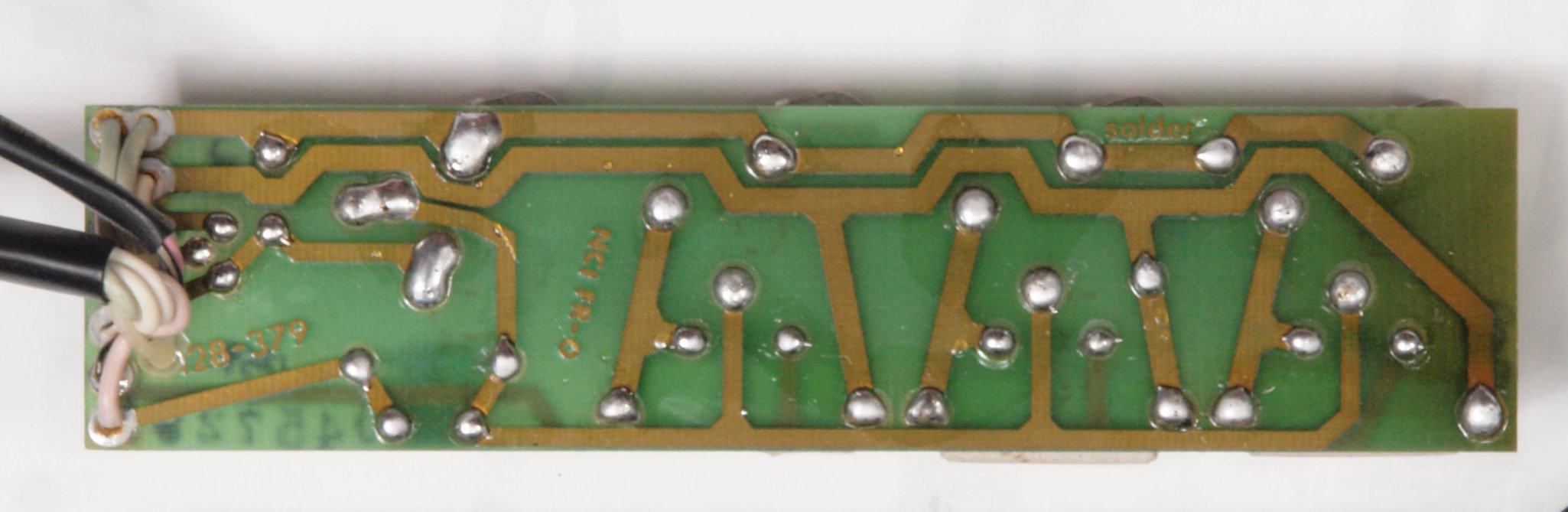

CB5. 修理(半田補正)後 R側−終段基板裏。 全半田やり直す。
CB6. 完成R側終段−終段基板裏 洗浄後防湿材を塗る。
CC1. 修理前 L側終段ブロック。
CC2. 修理後 L側終段ブロック。
CC3. 修理前 L側終段ブロック裏。

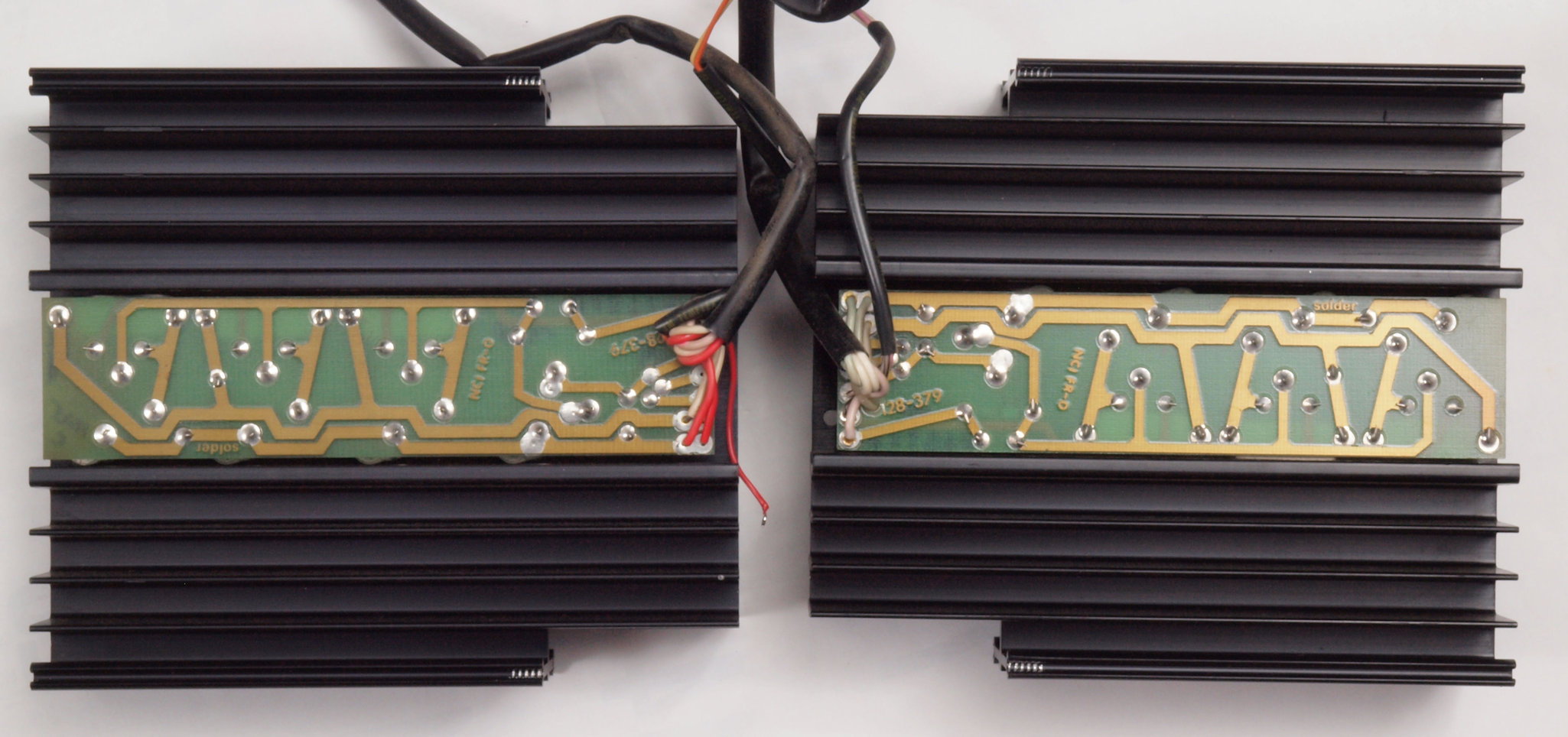

CC4. 修理後 L側終段ブロック裏。
CD1. 修理前 L側+終段基板
CD2. 修理(半田補正)後 L側+終段基板。 全半田やり直す。

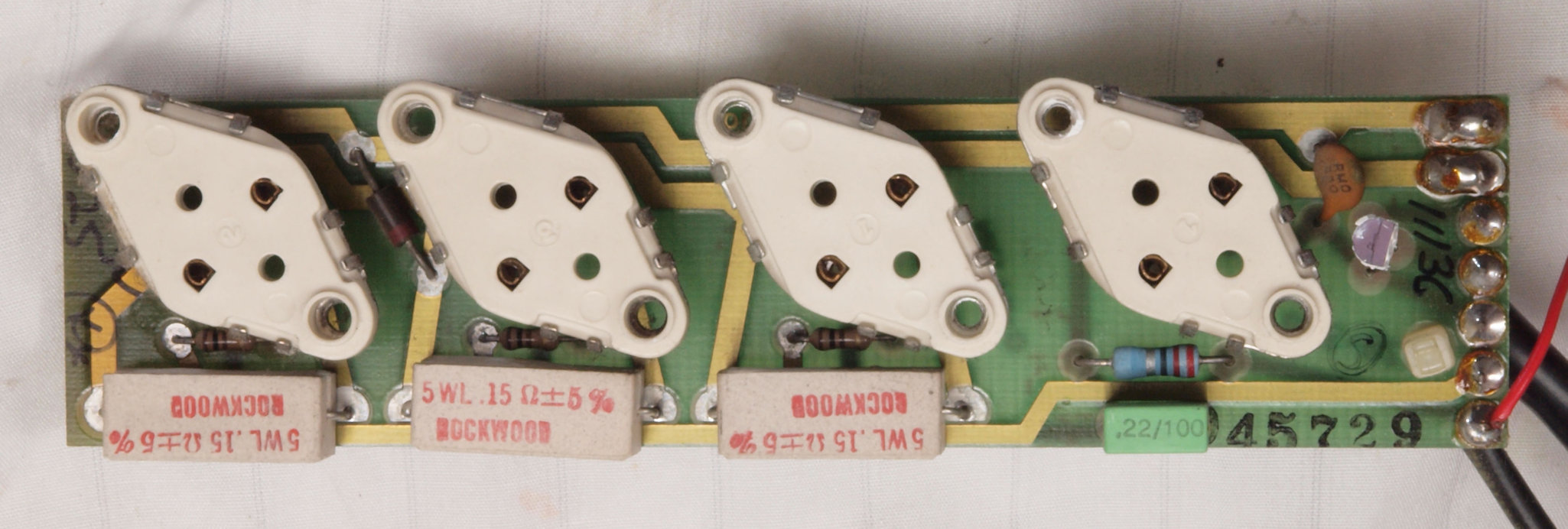

CD3. 完成L側終段+終段基板 洗浄後防湿材を塗る。
CD4. 修理前 L側+終段基板裏

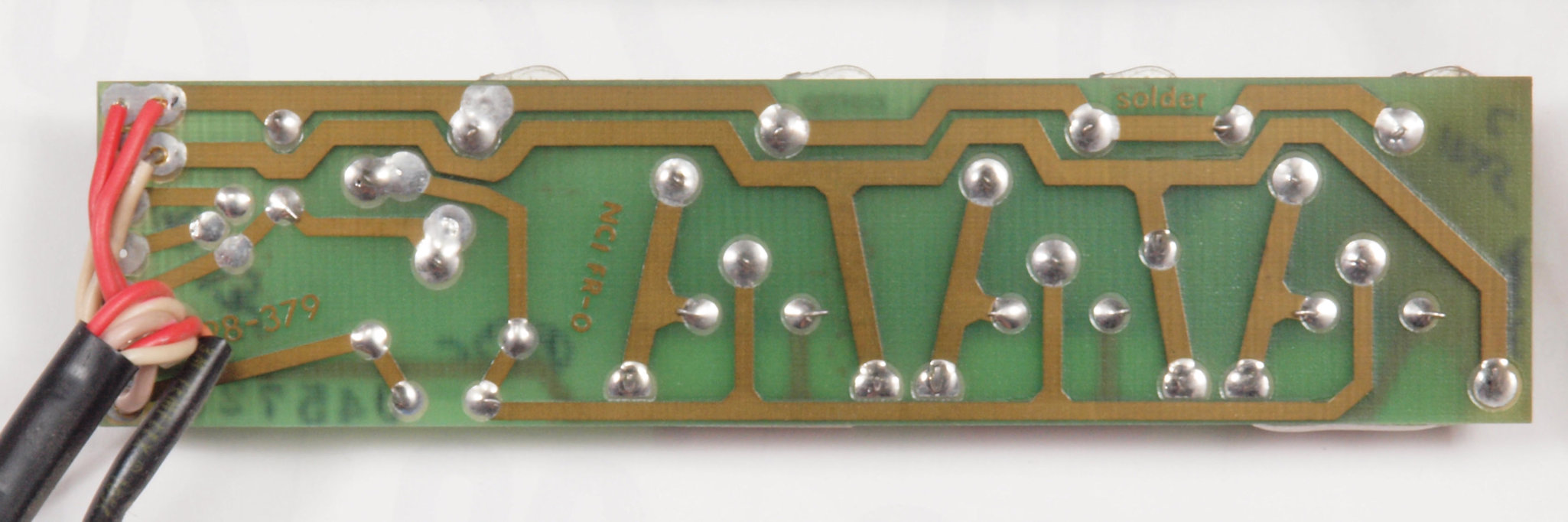

CD5. 修理(半田補正)後 L側+終段基板裏。 全半田やり直す。
CD6. 完成L側終段+終段基板裏 洗浄後防湿材を塗る。
CE1. 修理前 L側−終段基板
CE2. 修理(半田補正)後 L側−終段基板。 全半田やり直す。
CE3. 完成L側終段−終段基板 洗浄後防湿材を塗る。
CE4. 修理前 L側−終段基板裏
CE5. 修理(半田補正)後 L側−終段基板裏。 全半田やり直す。
CE6. 完成L側終段−終段基板裏 洗浄後防湿材を塗る。

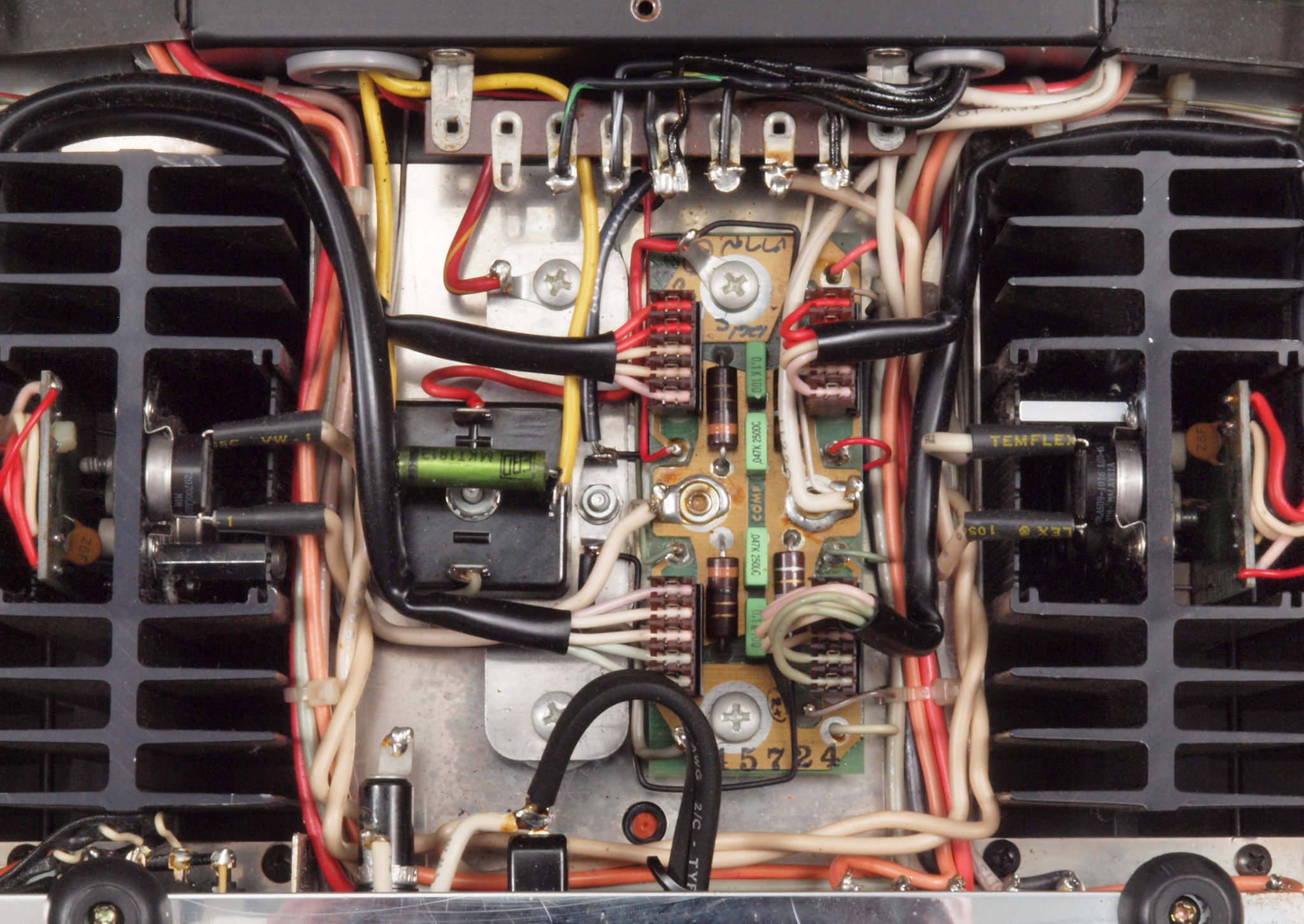

CF1. 修理前 電源・整流部分

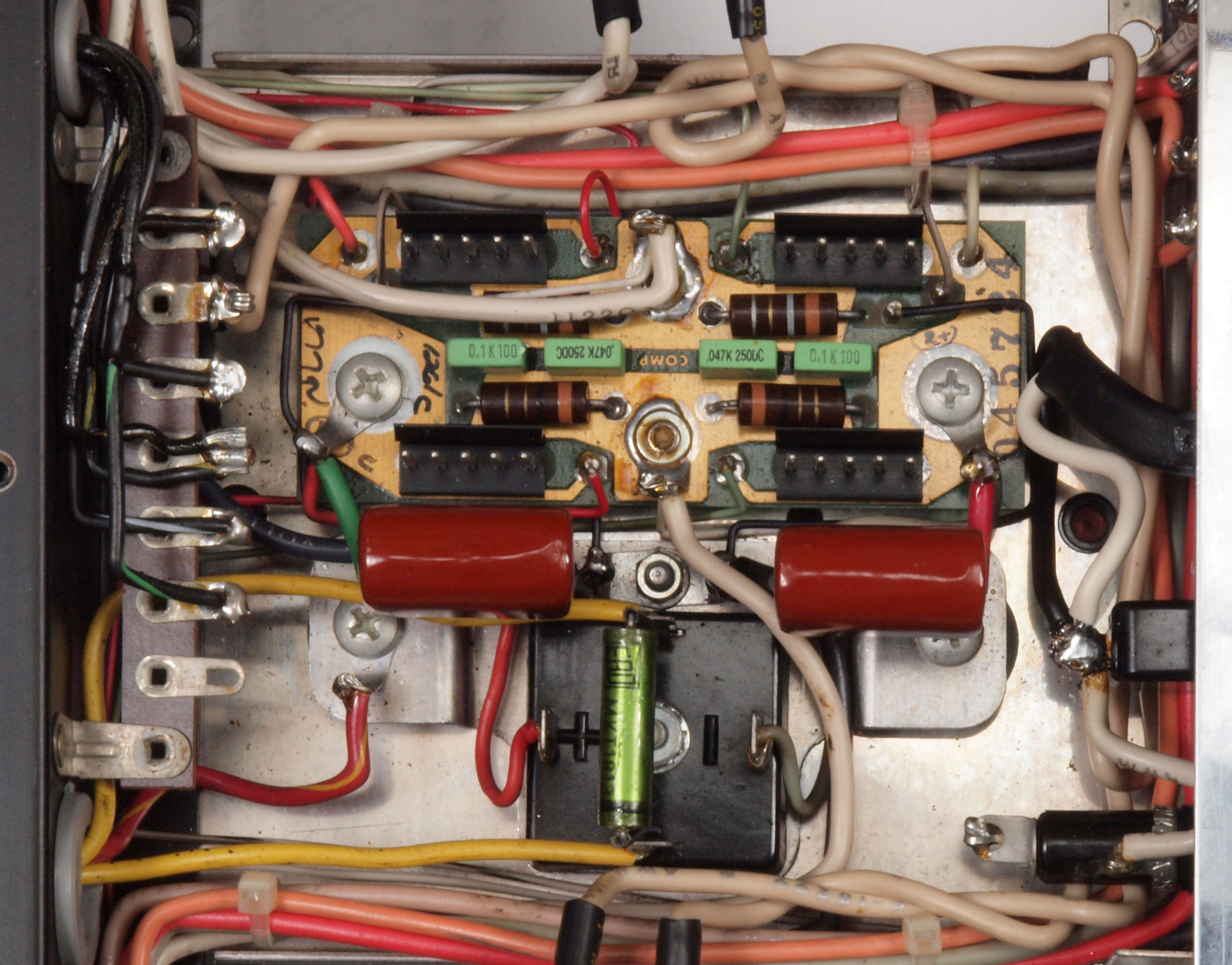

CF2. 修理後 電源・整流部分、 フイルムコンデンサー2個追加。

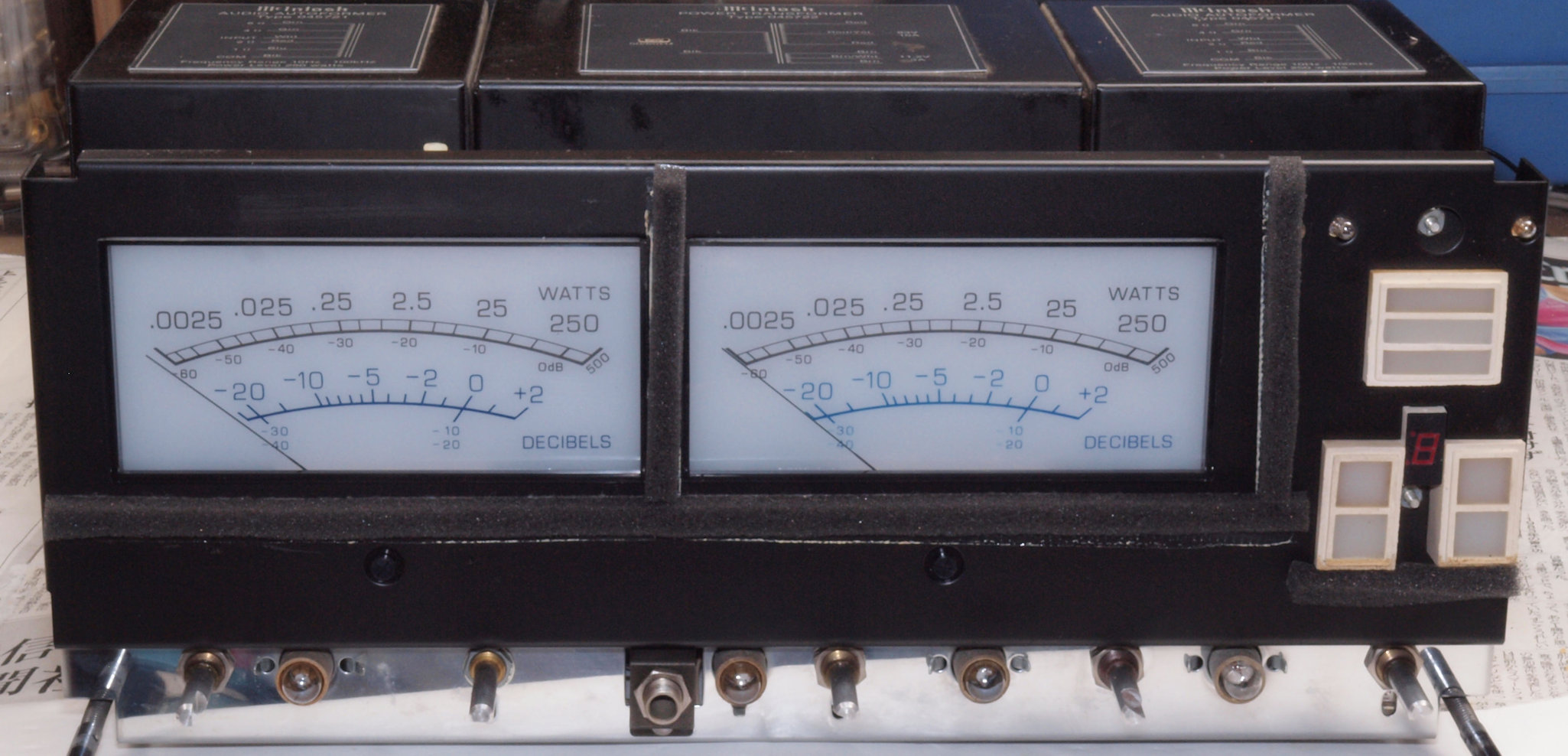

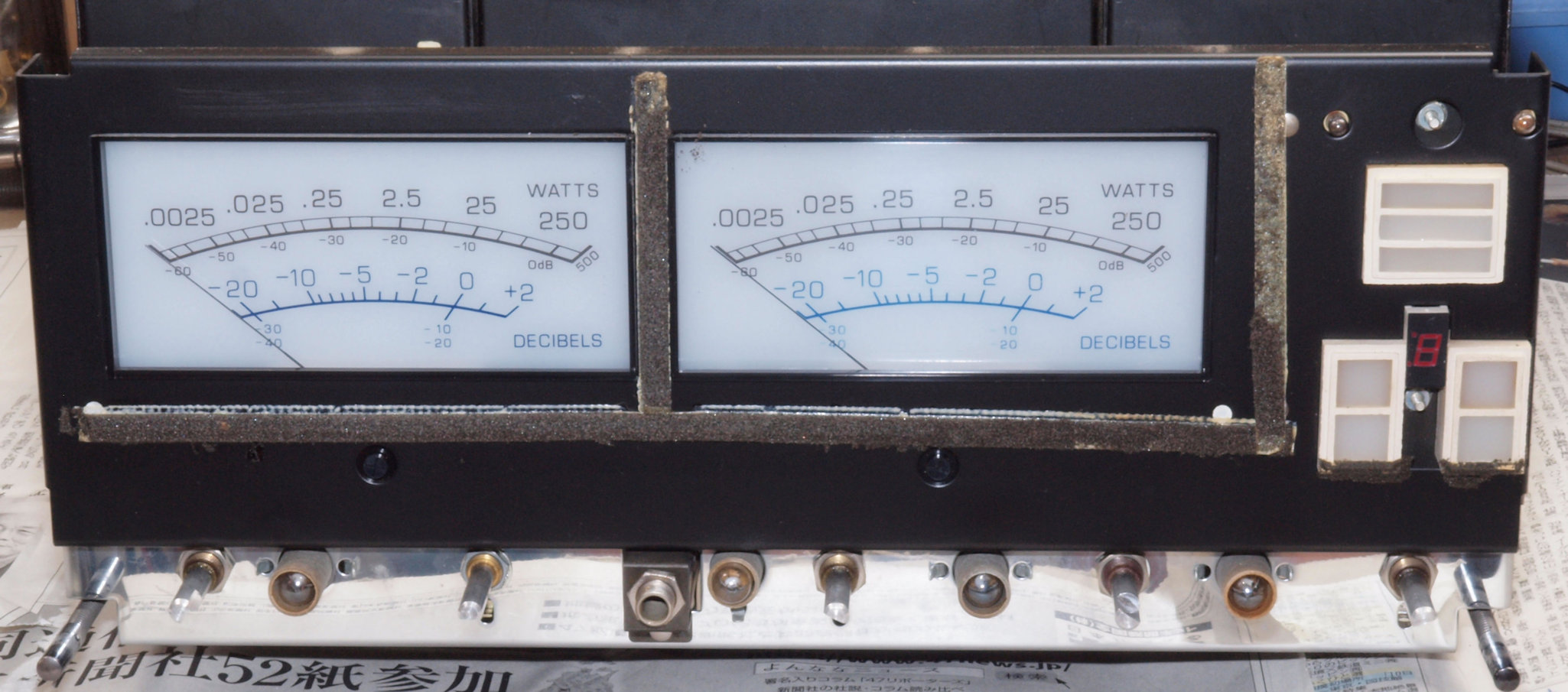

CG1. 修理前 VUメーター周り遮光スポンジ。 経年劣化でボロボロ!
CG2. 修理(交換)後 VUメーター周り遮光スポンジ。下照明電球1個交換。

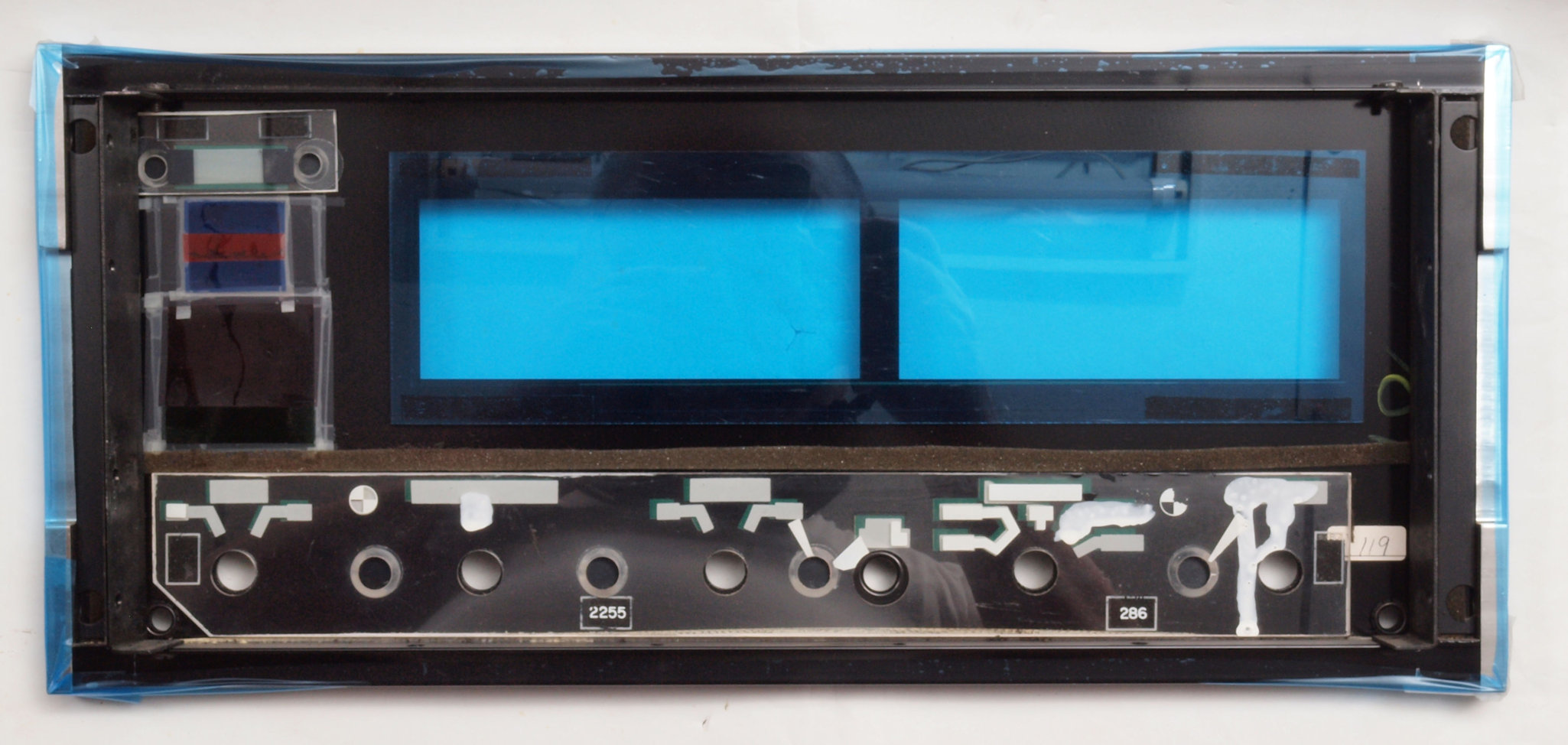

CG3. 修理中 前パネル裏のスポンジ。

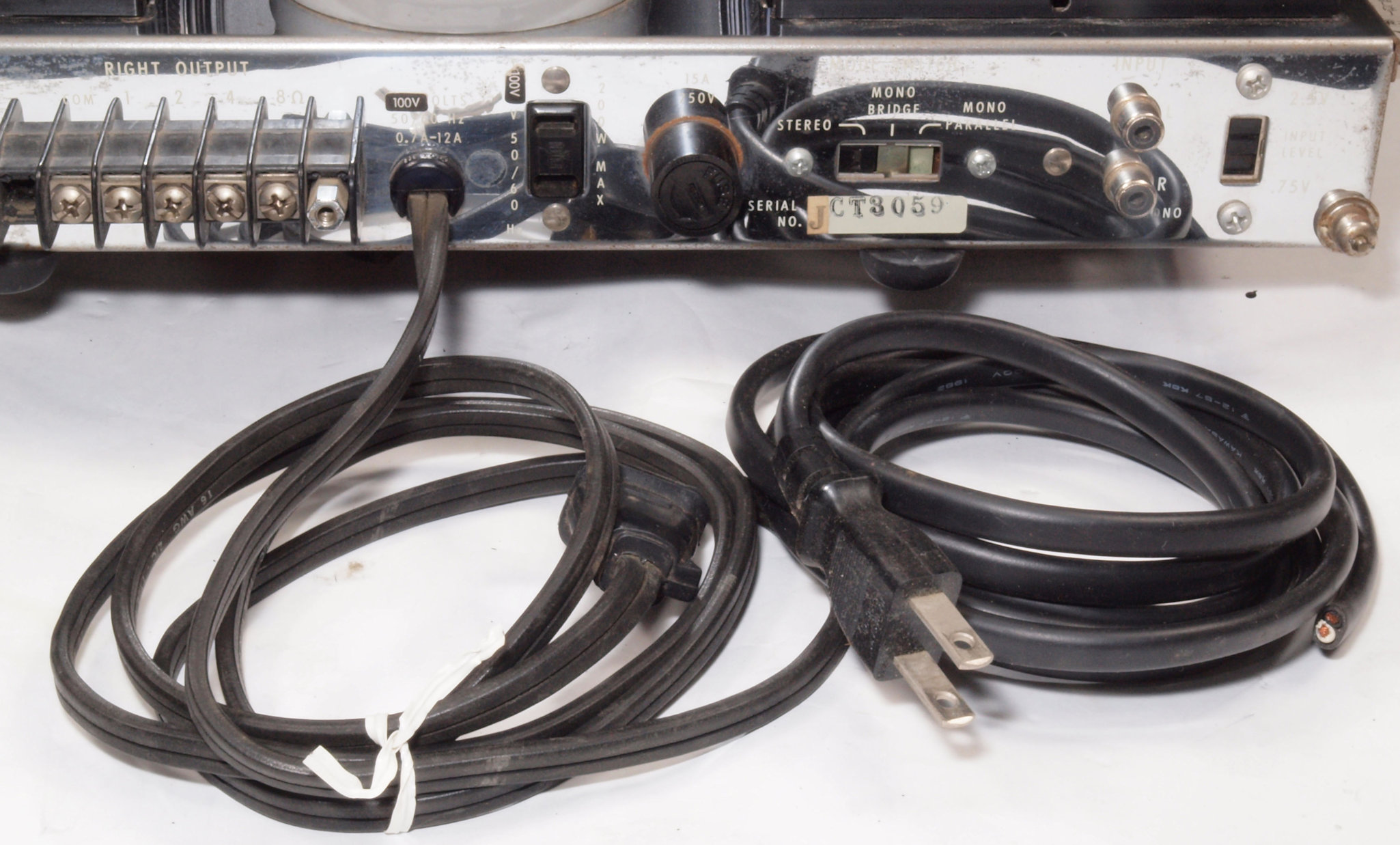

CH1. 修理前 電源ケーブル。 右側中古ケーブルと交換。

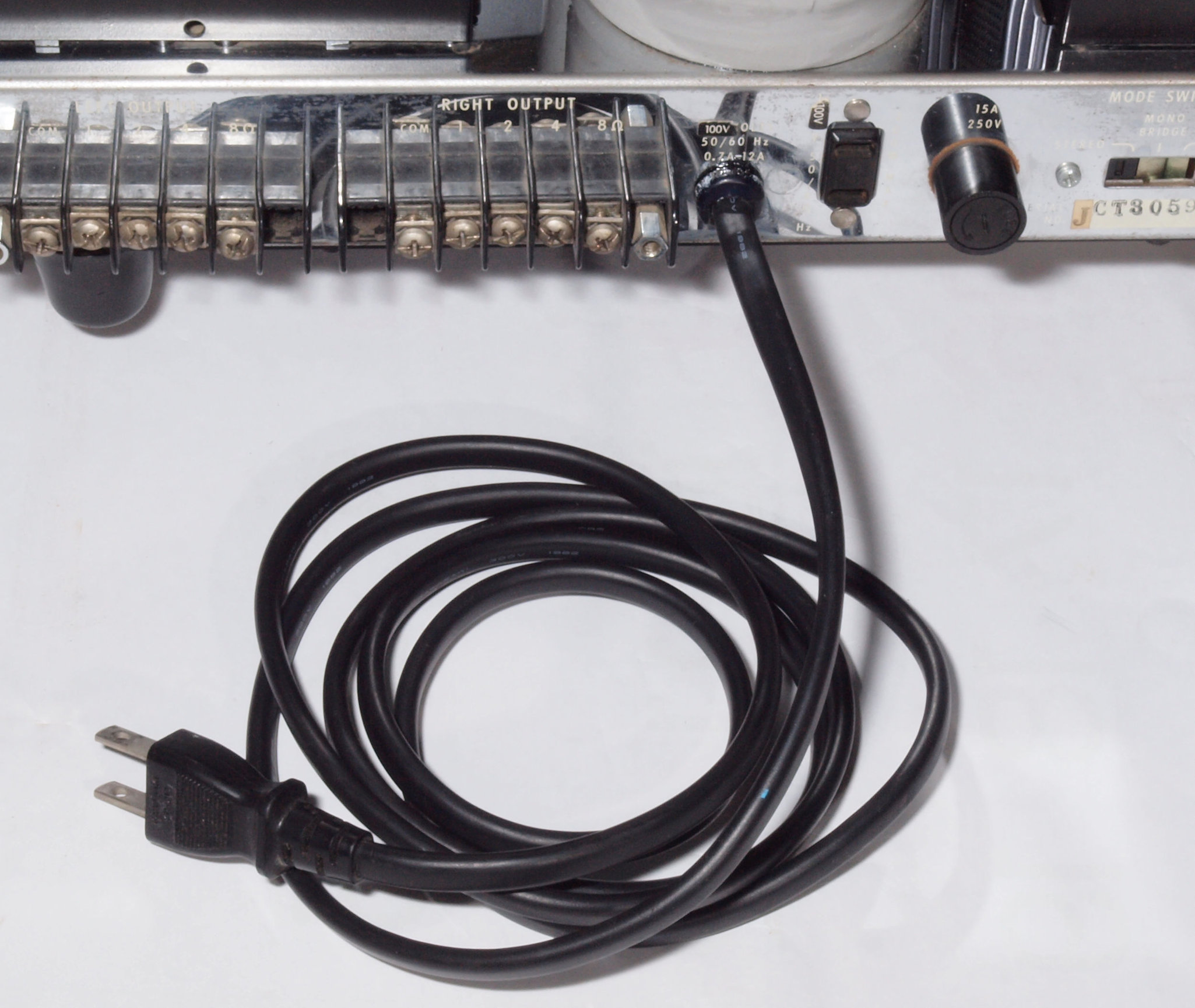

CH2. 修理(交換)後 電源ケーブル。

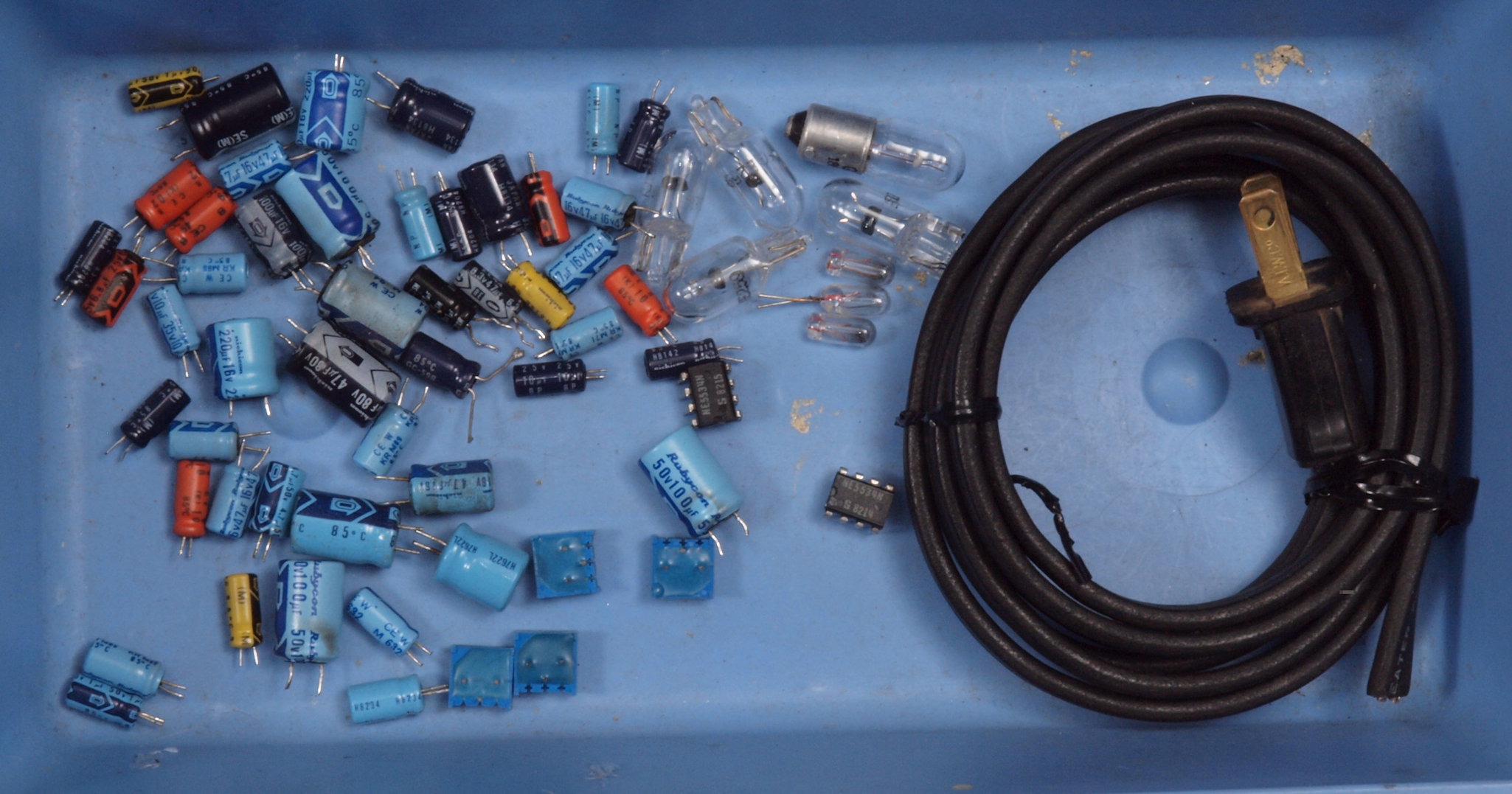

CI1. 交換部品

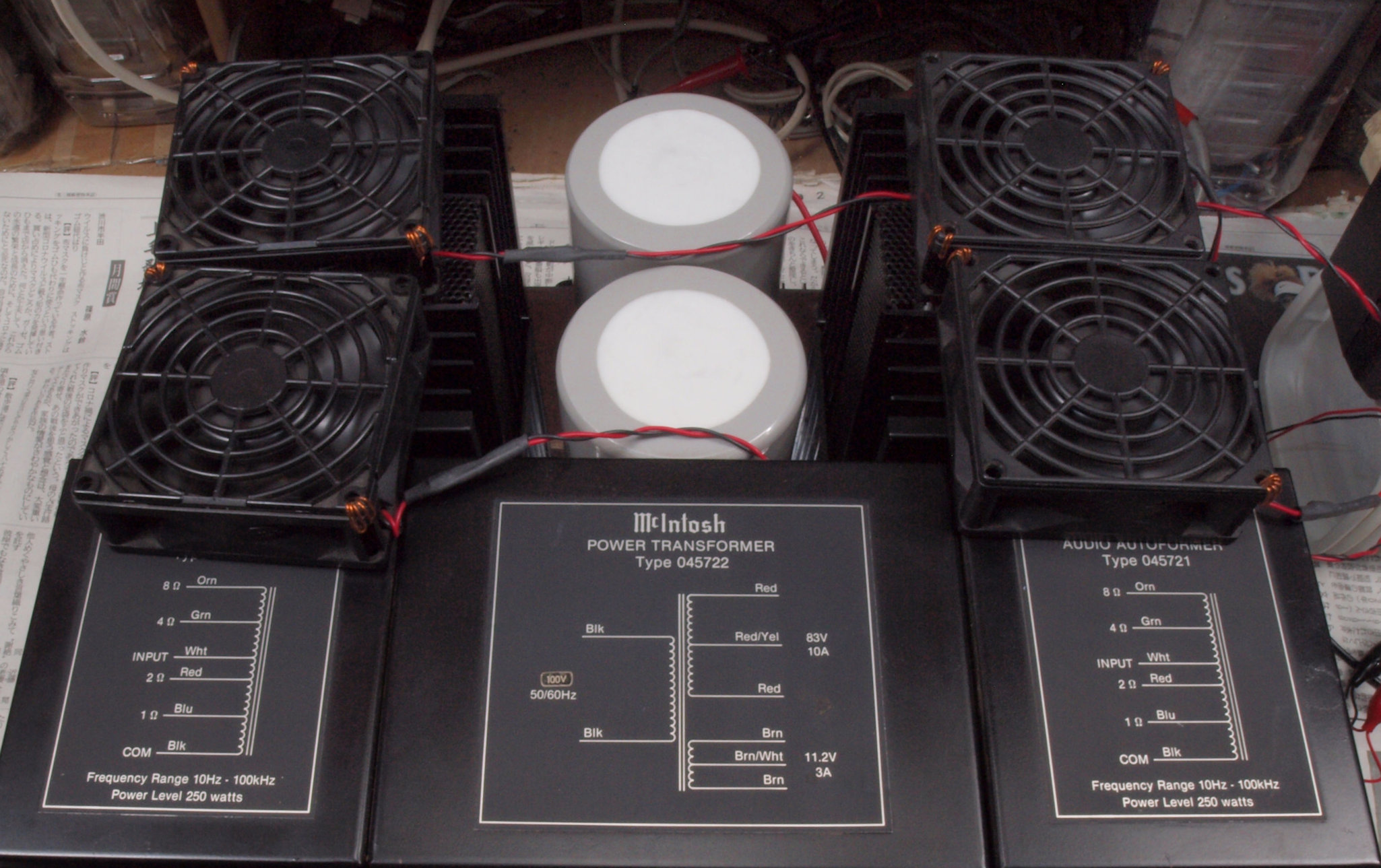

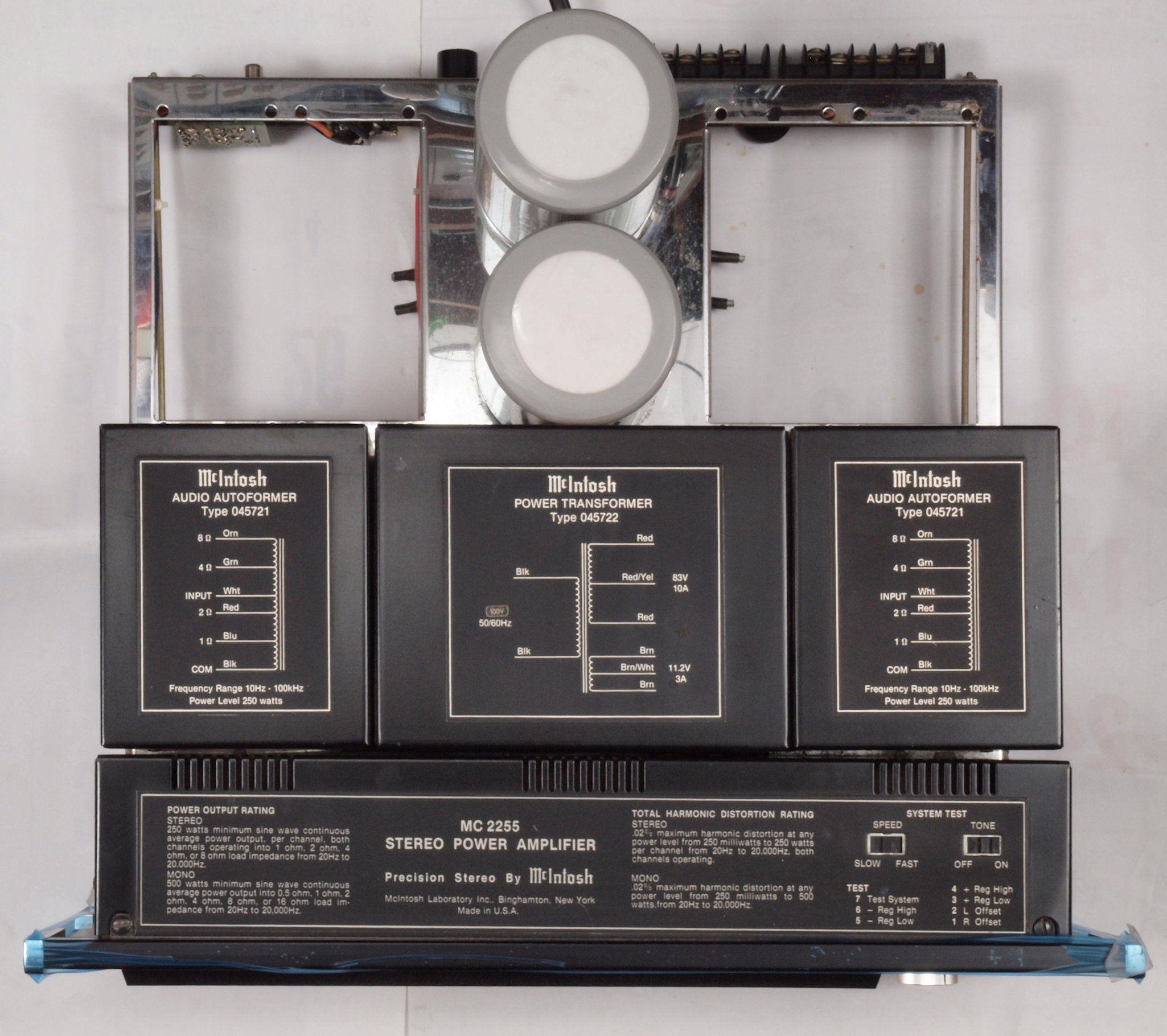

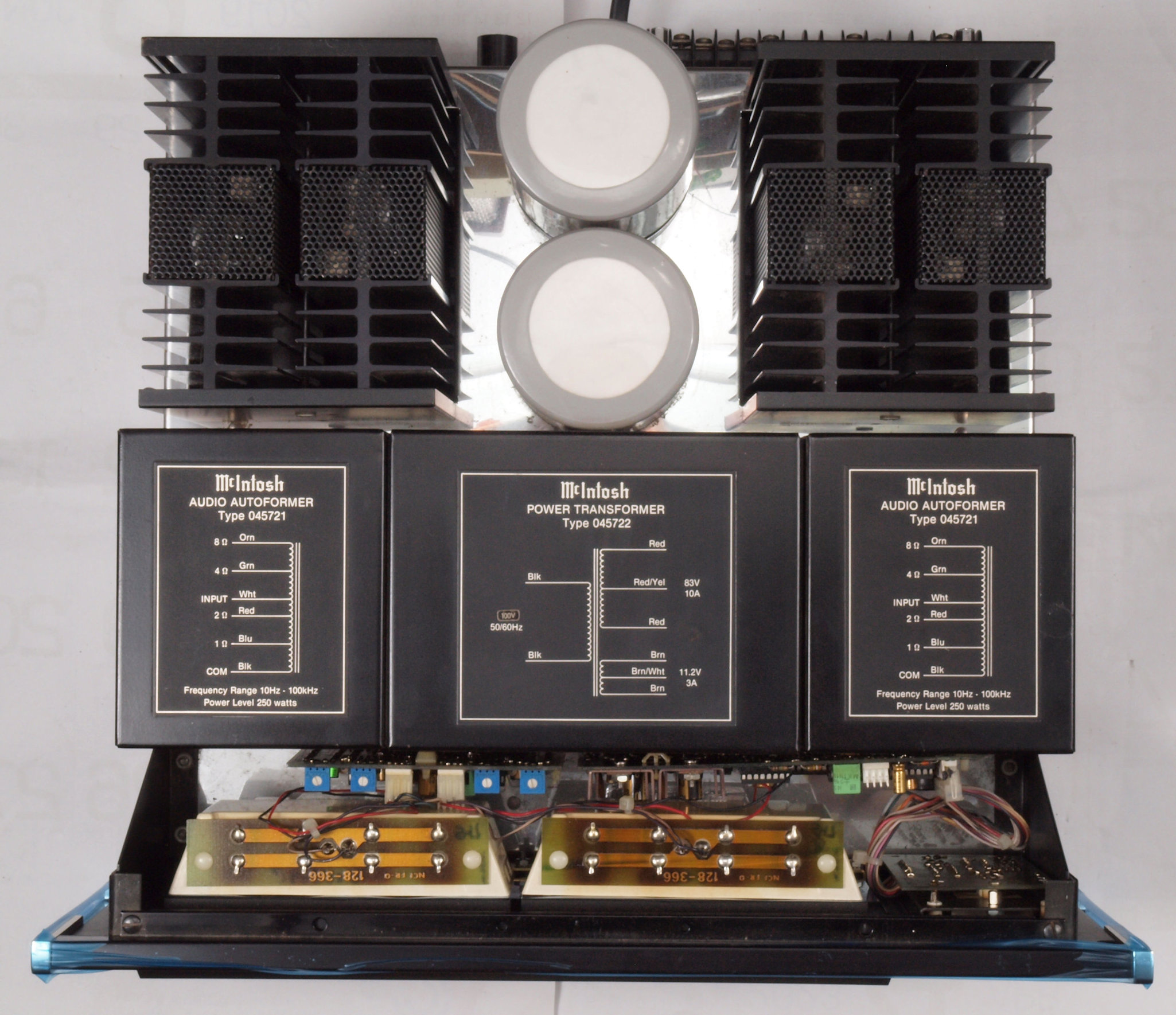

CJ1. 修理前 上から見る
CJ2. 修理後 上から見る

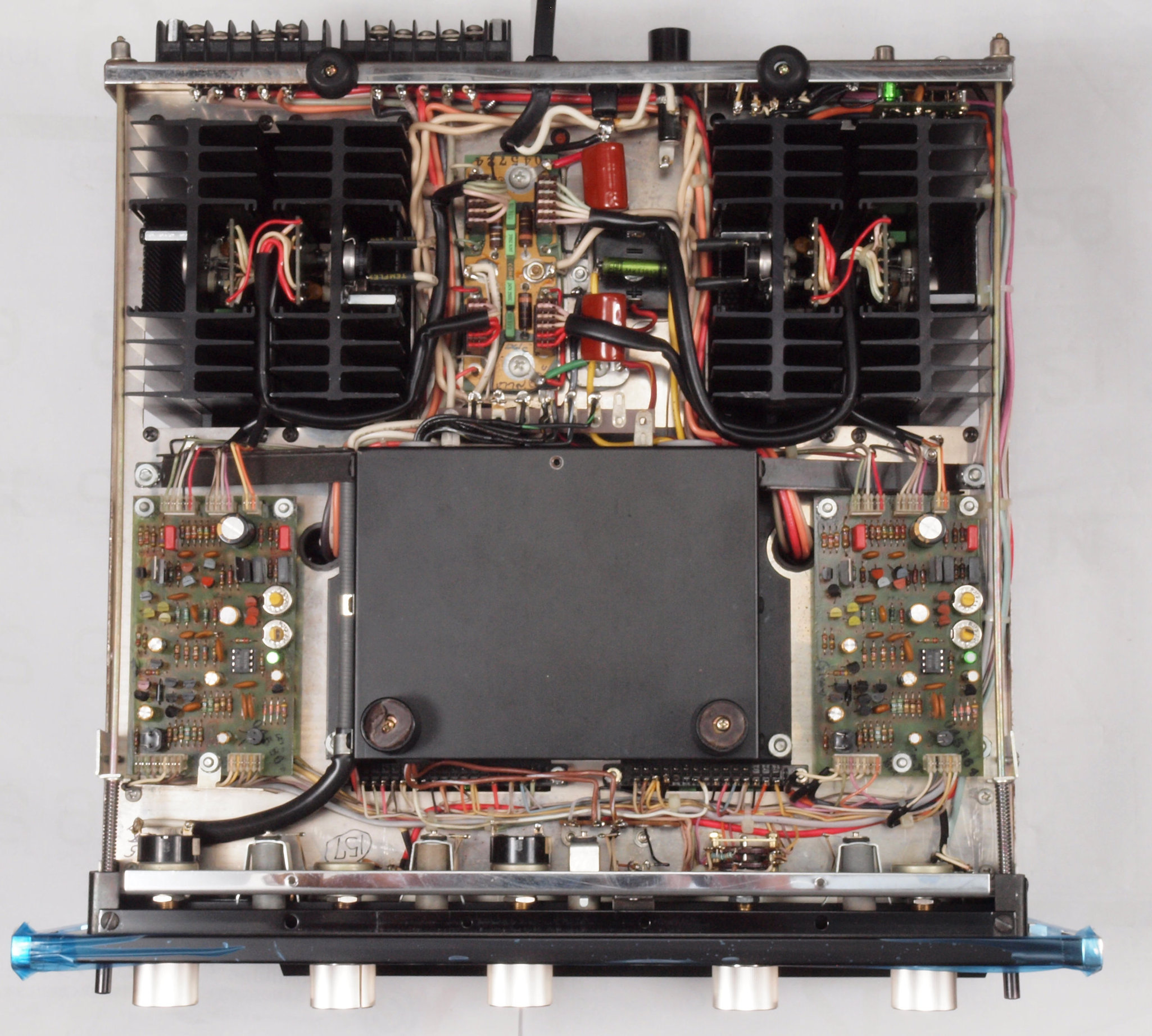

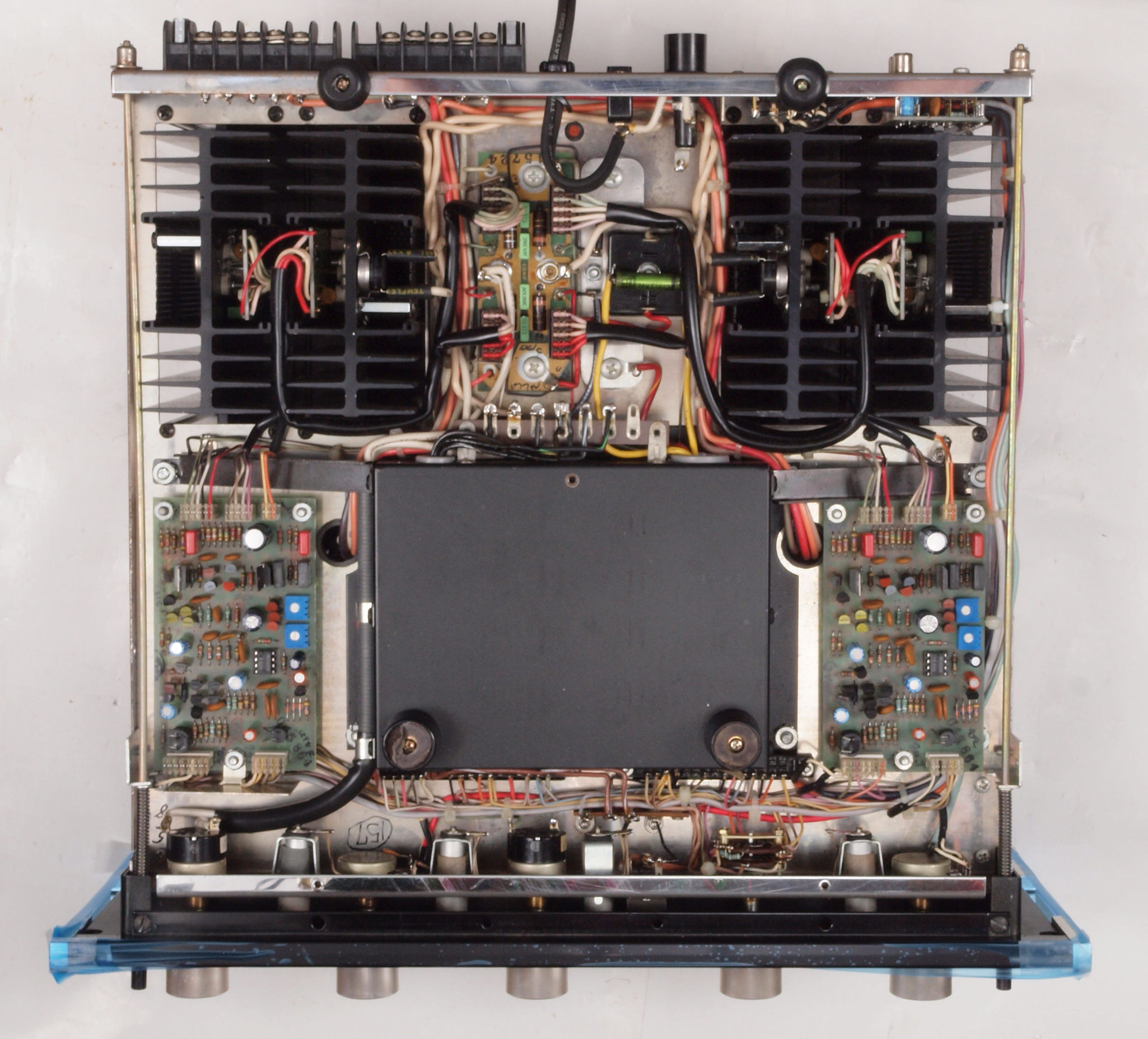

CJ3. 修理前 下から見る
CJ4. 修理中 下から見る
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

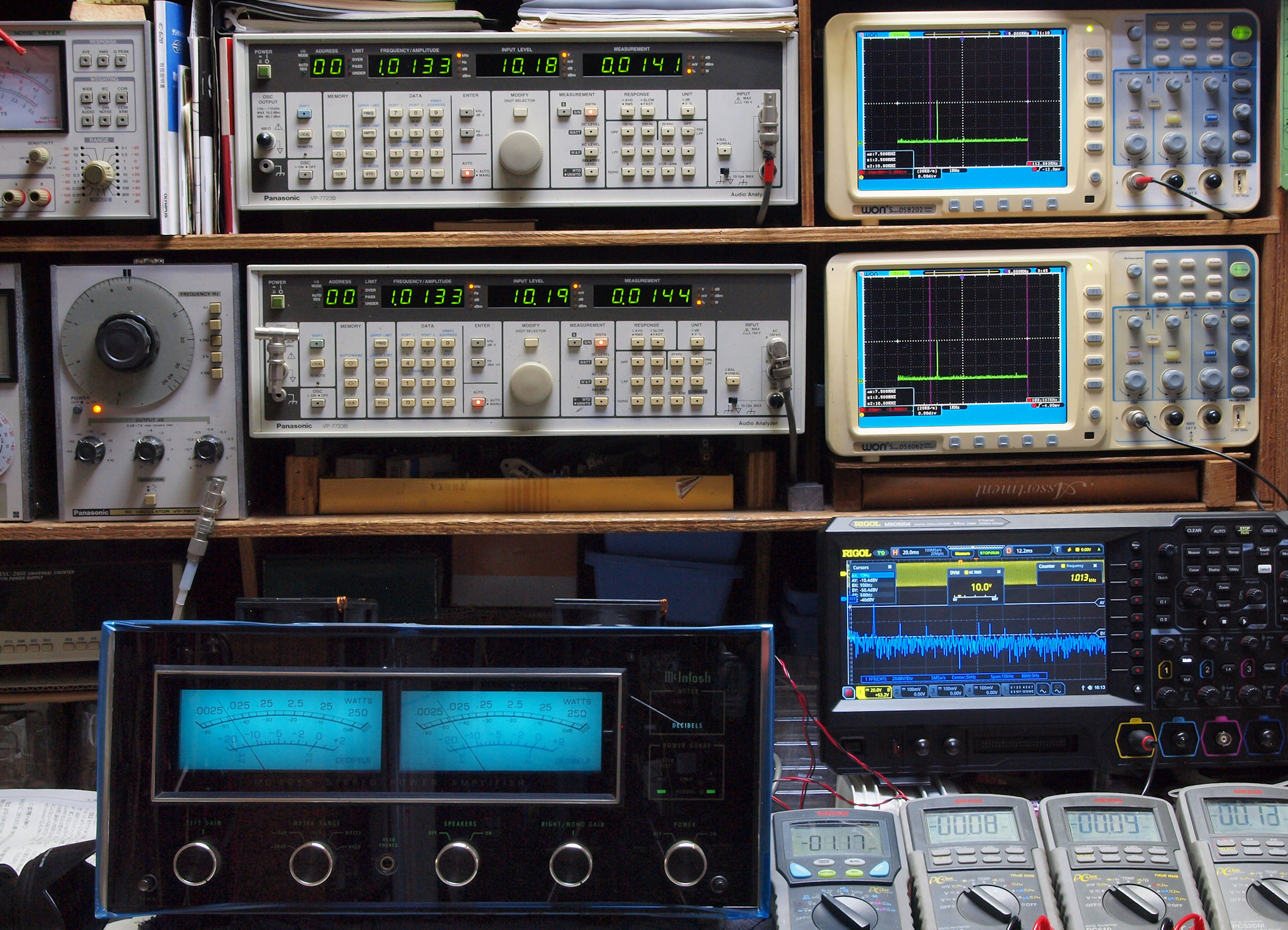

E0. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

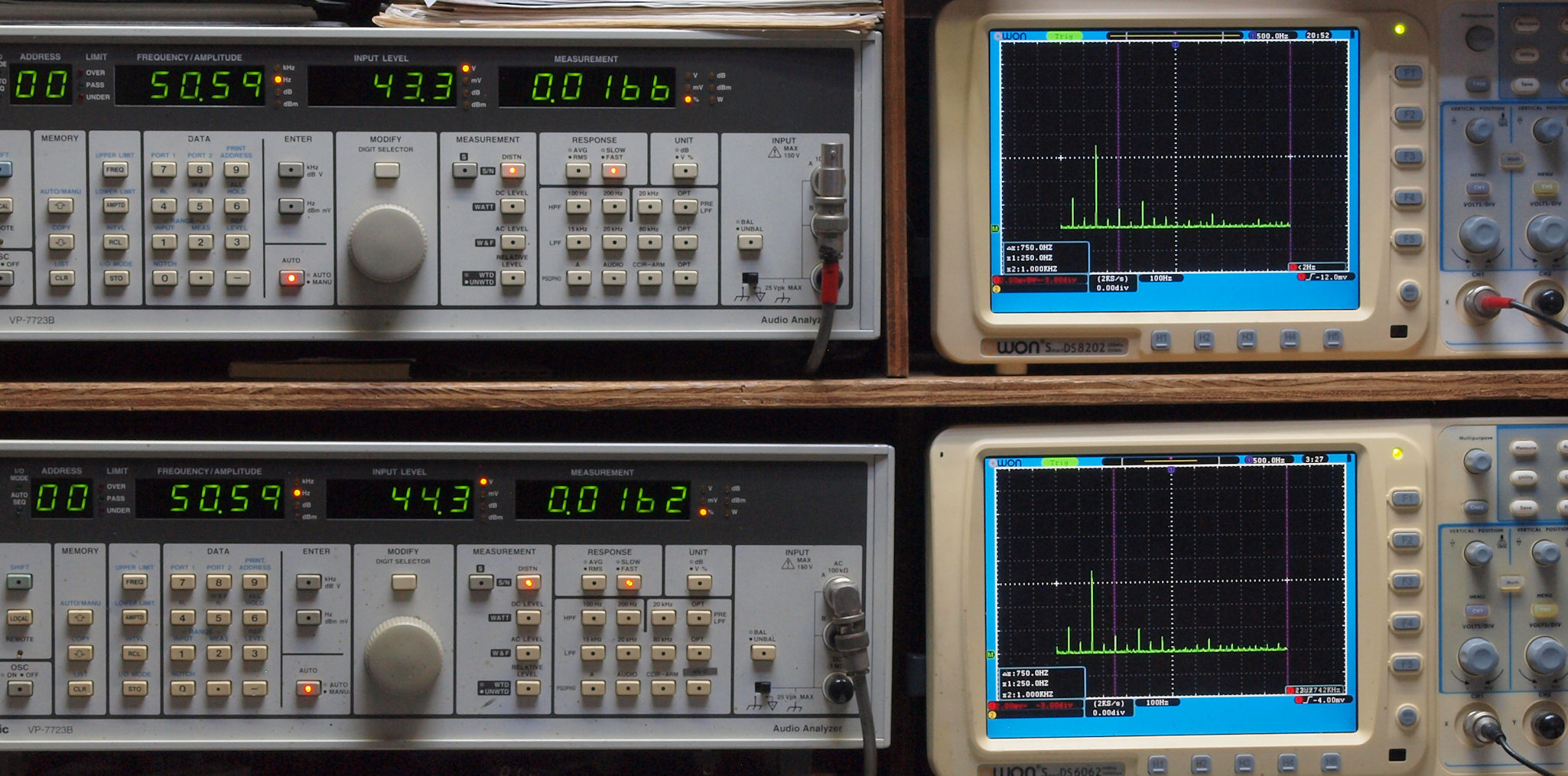

E1. 50Hz入力、R側SP出力電圧43V=231W出力、 0.0166%歪み。
             L側SP出力電圧44V=242W出力、 0.0162%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

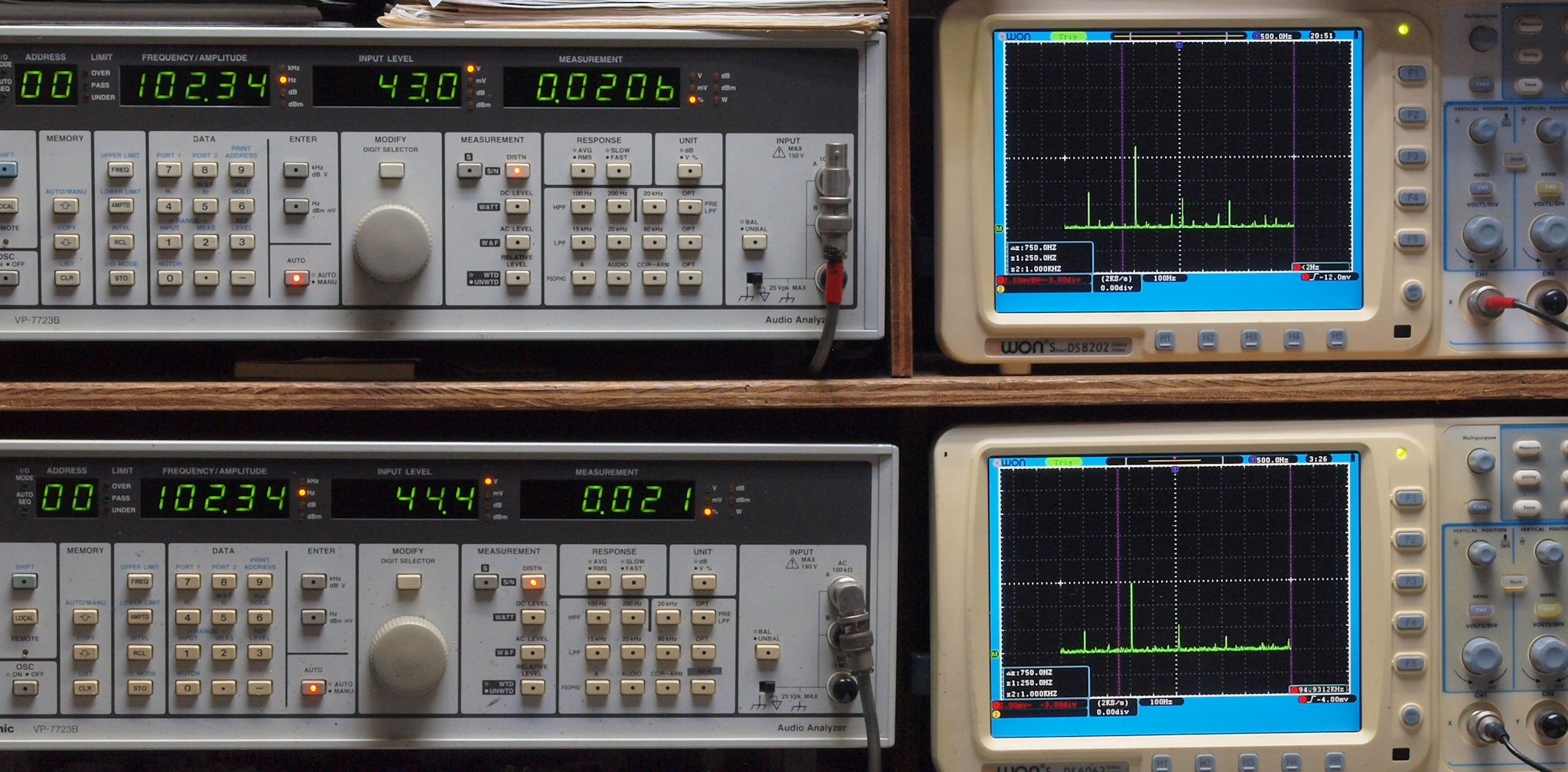

E2. 100Hz入力、R側SP出力電圧43V=231W出力、 0.0206%歪み。
              L側SP出力電圧44V=242W出力、 0.021%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

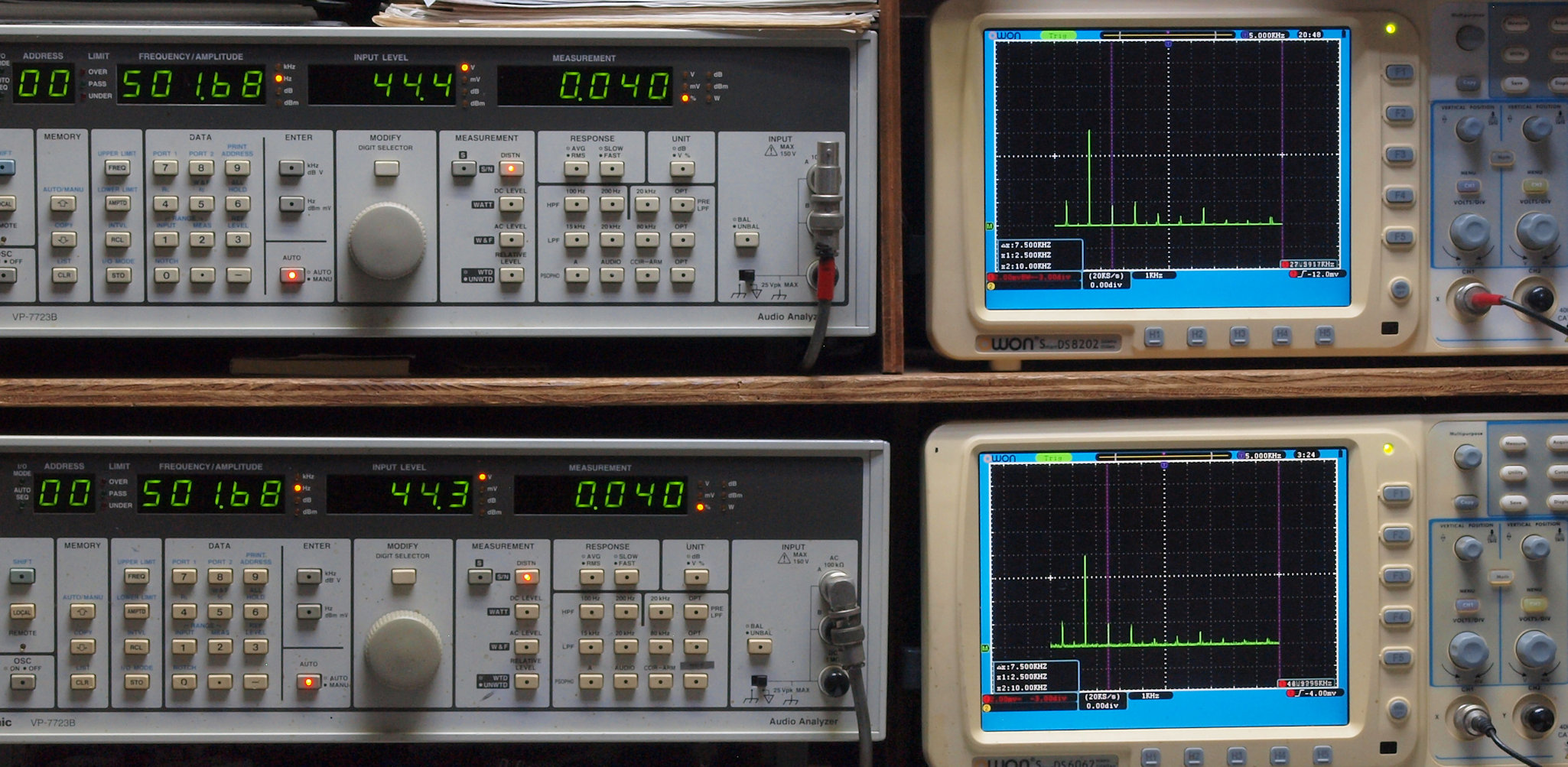

E3. 500Hz入力、R側SP出力電圧44V=242W出力、 0.040歪み。
              L側SP出力電圧44V=242W出力、 0.040%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E4. 1kHz入力、R側SP出力電圧44V=242W出力、 0.048%歪み。
             L側SP出力電圧44V=242W出力、 0.049%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

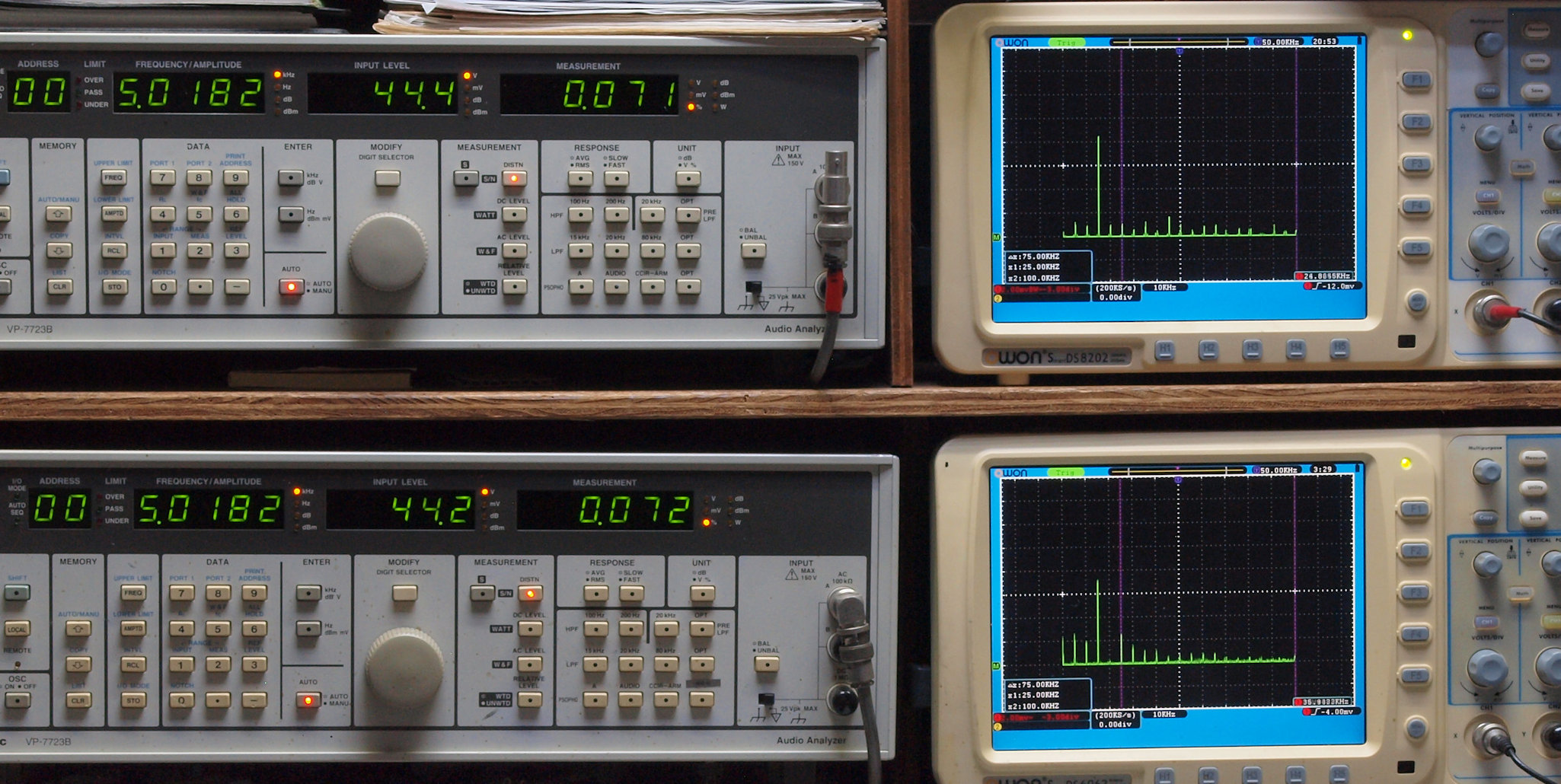

E5. 5kHz入力、R側SP出力電圧44V=242W出力、 0.071%歪み。
            L側SP出力電圧44V=242W出力、 0.072%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

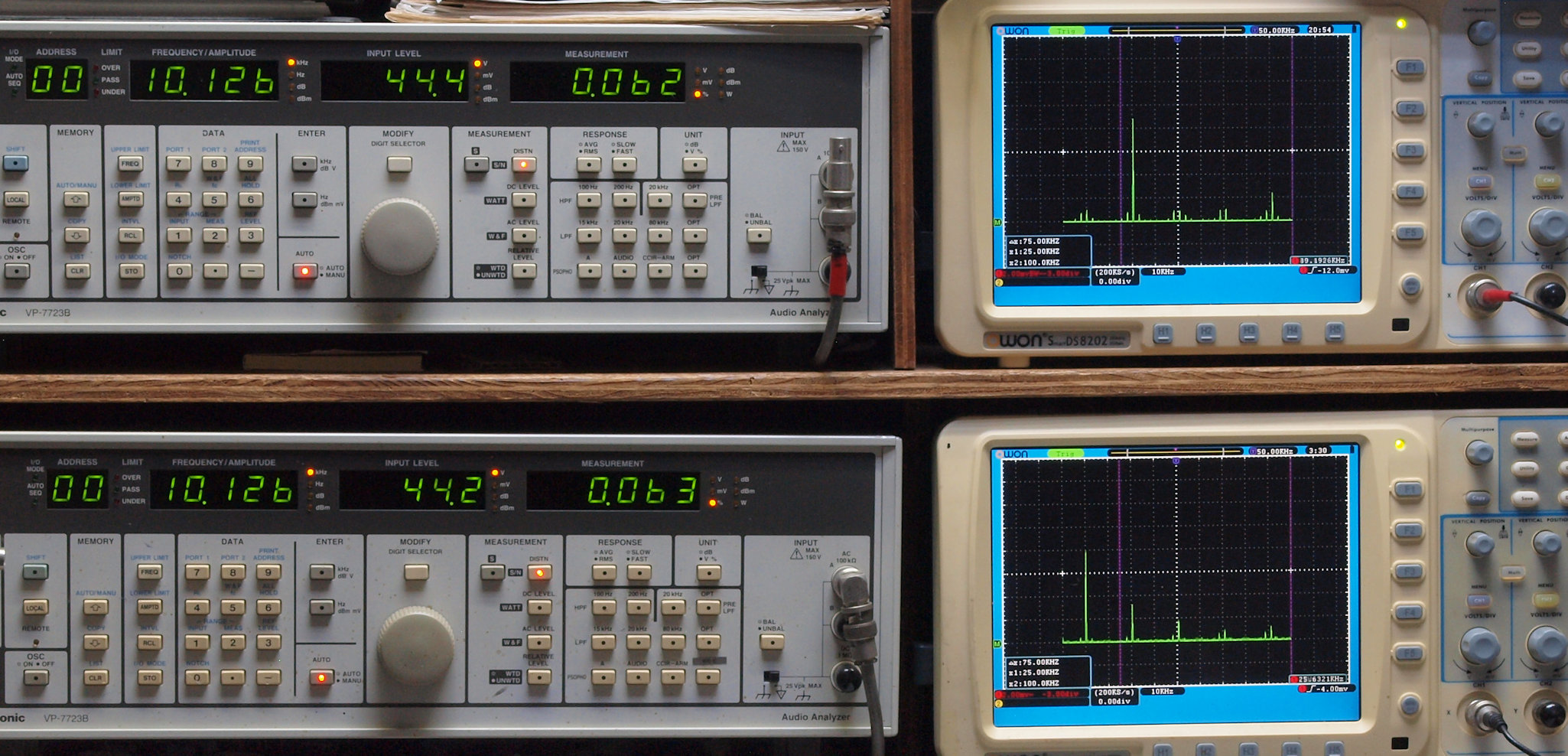

E6. 10kHz入力、R側SP出力電圧44V=242W出力、 0.062%歪み。
              L側SP出力電圧44V=242W出力、 0.063%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

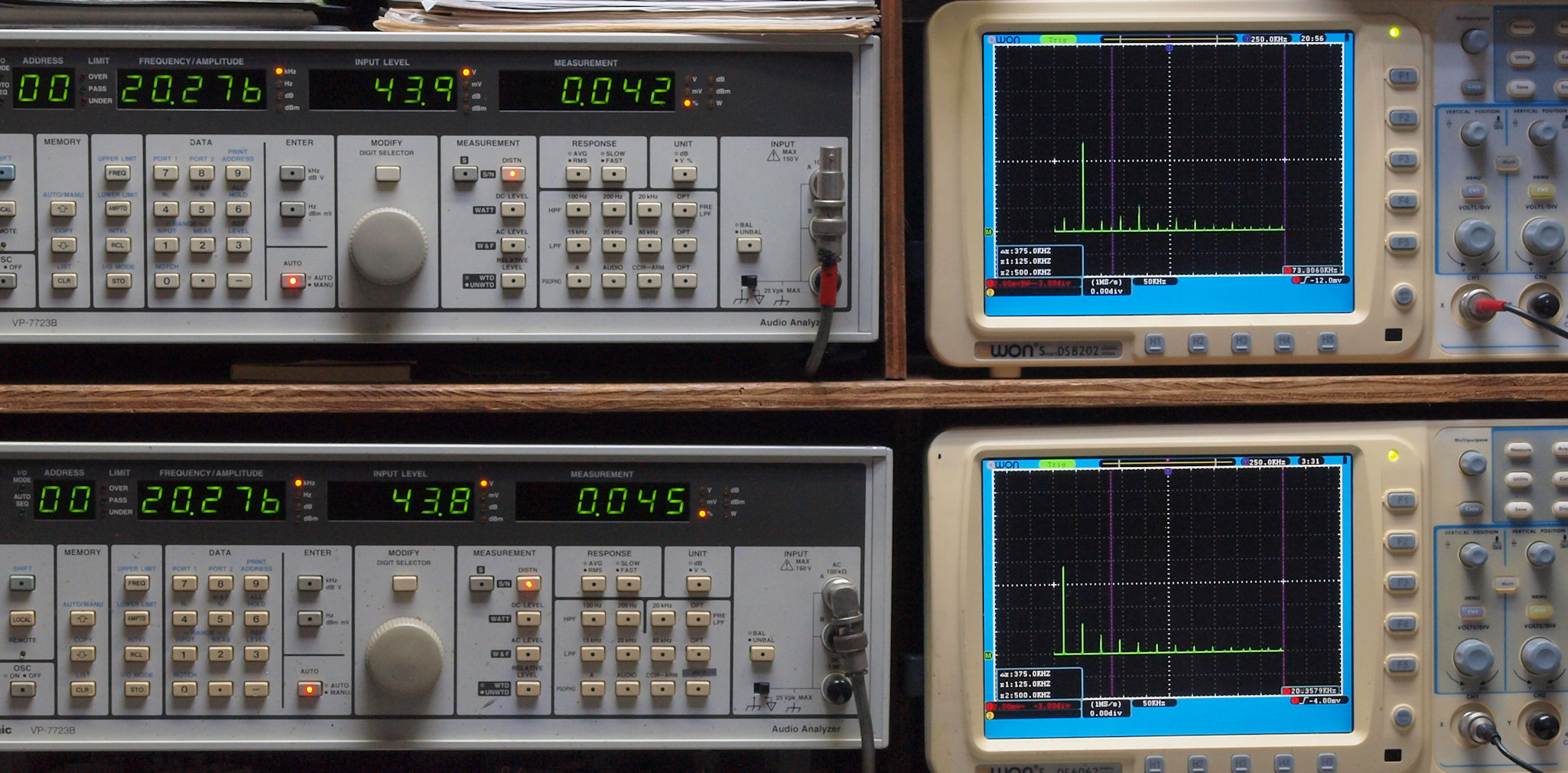

E7. 20kHz入力、R側SP出力電圧44V=242W出力、 0.042%歪み。
              L側SP出力電圧44V=242W出力、 0.045%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E8. フルパワーなので、24V高速フアンが全回転でクーリング。

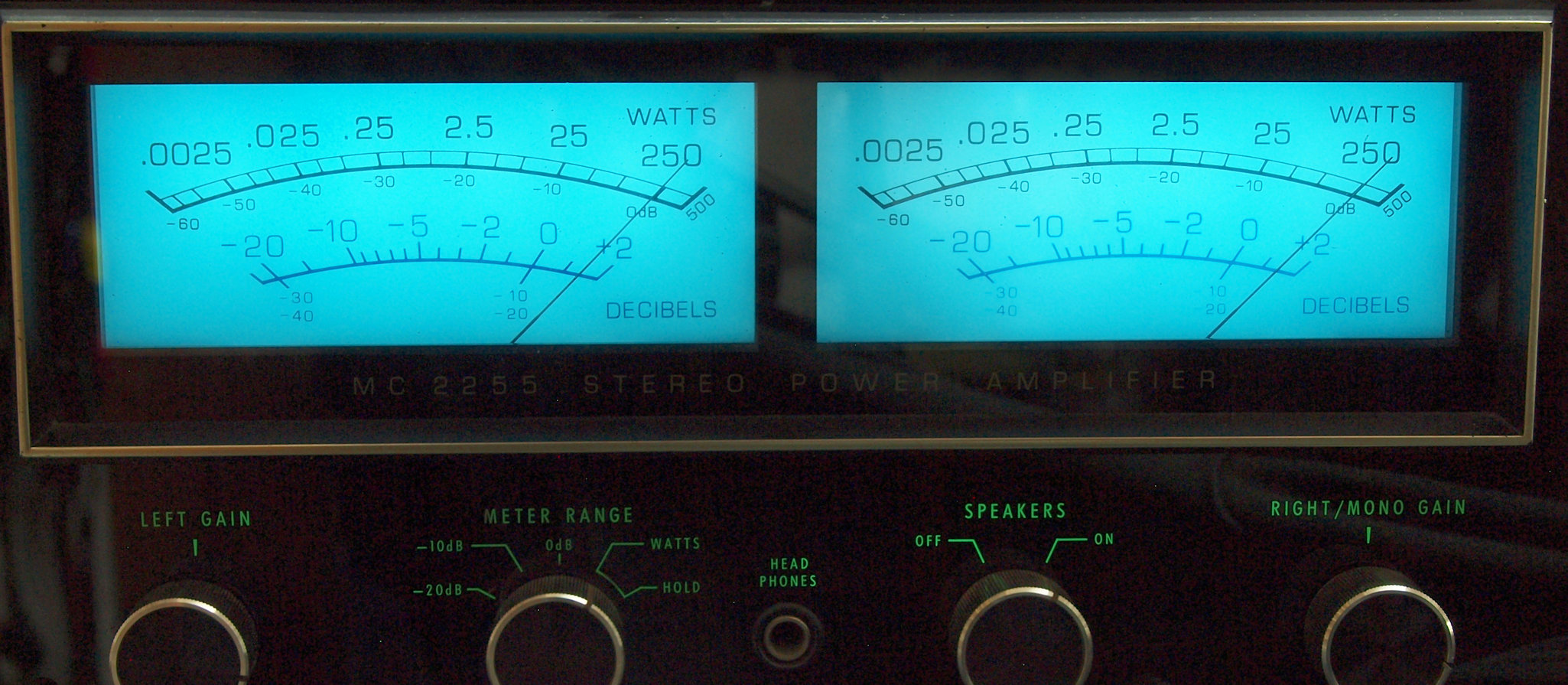

E9. その時の出力メータ
Y. ユーザー宅の設置状況
Y1. 設置状況
S. McIntosh MC2255 の仕様(マニアル・カタログより)
型式 ステレオパワーアンプ MC2255
実効出力 stereo=250W+250W(1Ω〜8Ω)
mono =500W(0.5Ω〜16Ω)
入力感度/インピーダンス 750mV、2.5V/50kΩ(切換可)
入力レベル調整 左右独立連続可変
全高調波歪率 0.02%(0.25W〜実効出力時、20Hz〜20kHz)
混変調歪率 0.02%(0.25W〜実効出力時、20Hz〜20kHz)
周波数特性 20Hz〜20kHz +0 -0.25dB
SN比 95dB
ダンピングファクター 30以上
入力インピーダンス 50kΩ
入力感度 0.5V〜2.5V調整可
パワーガード 2%以下(1kHz、20dB)
電源 AC100V、50Hz/60Hz
消費電力 1.4kW(実効出力時)
外形寸法 幅411×高さ181×奥行368mm
重量 37.2kg
価格 1,098,000、1981年6月発売
