ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ－５．１　修理記録

平成１７年６月６日到着　　　６月１８日完成

*Ｂ－２３０１Ｌ. 6台目*Ｃ－２３０１Ｌ. 2台目*Ｅ－０６*ＱＵＡＤ　４４. 7台目*ＳＡ－１２. 2台目*ＳＡ－５．１*ＳＹ－Λ８８Ⅱ. 3台目*ＴＡ－Ｄ８８ユーザ

Ａ．　修理前の状況

オーバーホール。

Ｔ．　修理前点検測定

B．　原因

経年劣化。

Ｃ．　修理状況

全真空管ソケット交換。
電解コンデンサ－増量交換。
フイルムコンデンサ－交換。
ＲＣＡ入力端子交換。
基板・配線手直し、補強。
半固定ＶＲ交換。

Ｄ．　使用部品

フイルムコンデンサ－　　　　　　　　　　　　　　２９個。
タイト製ＭＴソケット　　　　　　　　　　　　　　　　　８個。
ＲＣＡ入力端子　　　　　　　　　　　　　　　　　　１８個、支給。
電解コンデンサ－　　　　　　　　　　　　　　　　１６個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　８５，０００円　　　　「お馴染様価格＝３台目から」　「オーバーホール修理」
　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ－５．１　の仕様（カタログ・マニアルより）

Ｔ．　修理前点検測定
Ｔ１．　修理前出力・歪み測定中

Ｔ２Ａ．　修理前出力・歪み測定中　出力０．６Ｖ　０．１％歪み率　ＡＵＸ入力　４００ＨＺ。

Ｔ２Ｂ．　修理前出力・歪み測定中　出力１Ｖ　０．１５％歪み率　ＡＵＸ入力　４００ＨＺ

Ｔ３Ａ．　修理前出力・歪み測定中　出力０．６Ｖ　１．５％歪み率　ＭＭ入力　４００ＨＺ

Ｔ３Ｂ．　修理前出力・歪み測定中　出力１Ｖ　１．５％歪み率　ＭＭ入力　４００ＨＺ

Ａ．　修理前の状況
Ａ１１．　点検中　上から見る。

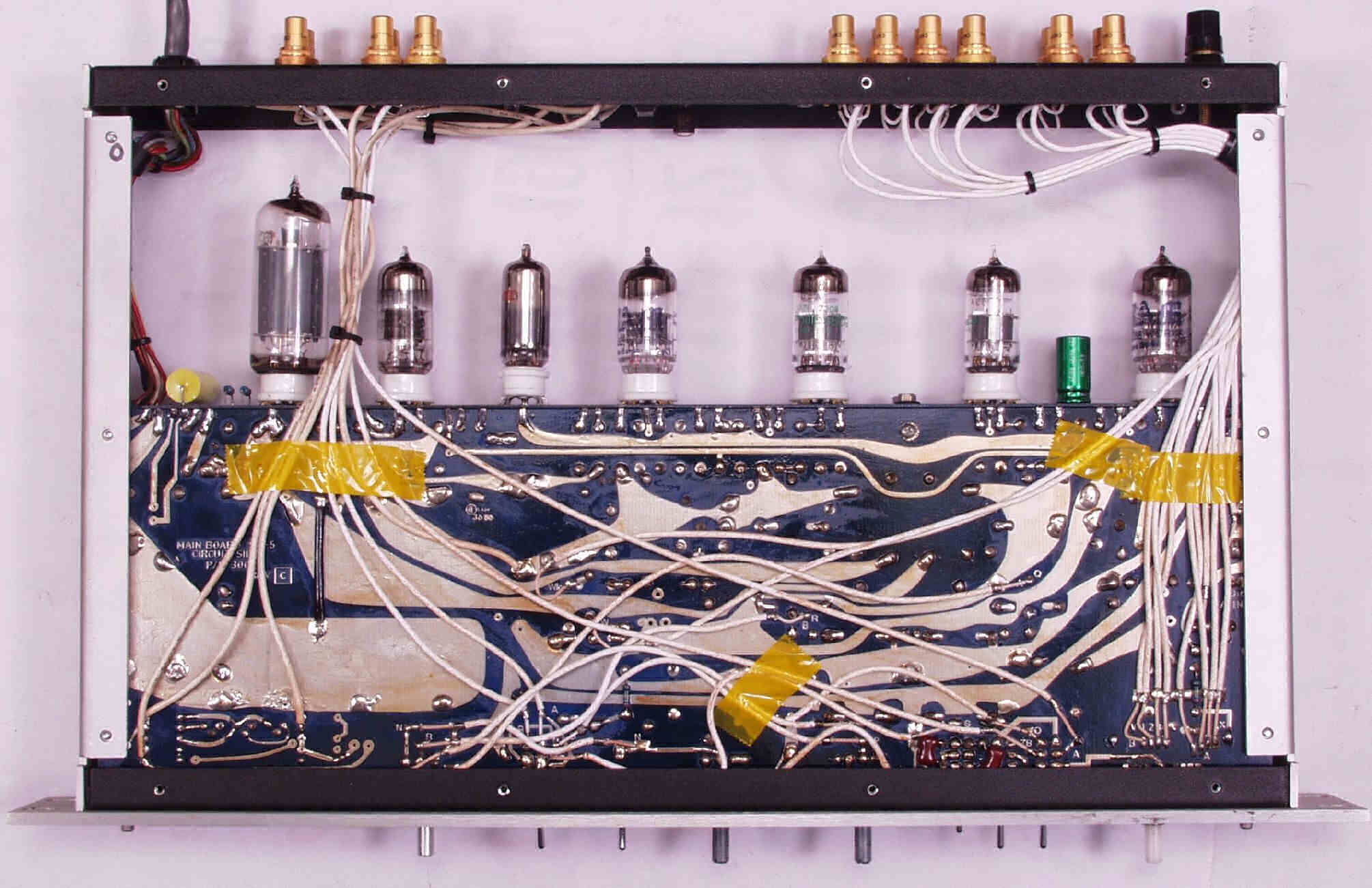

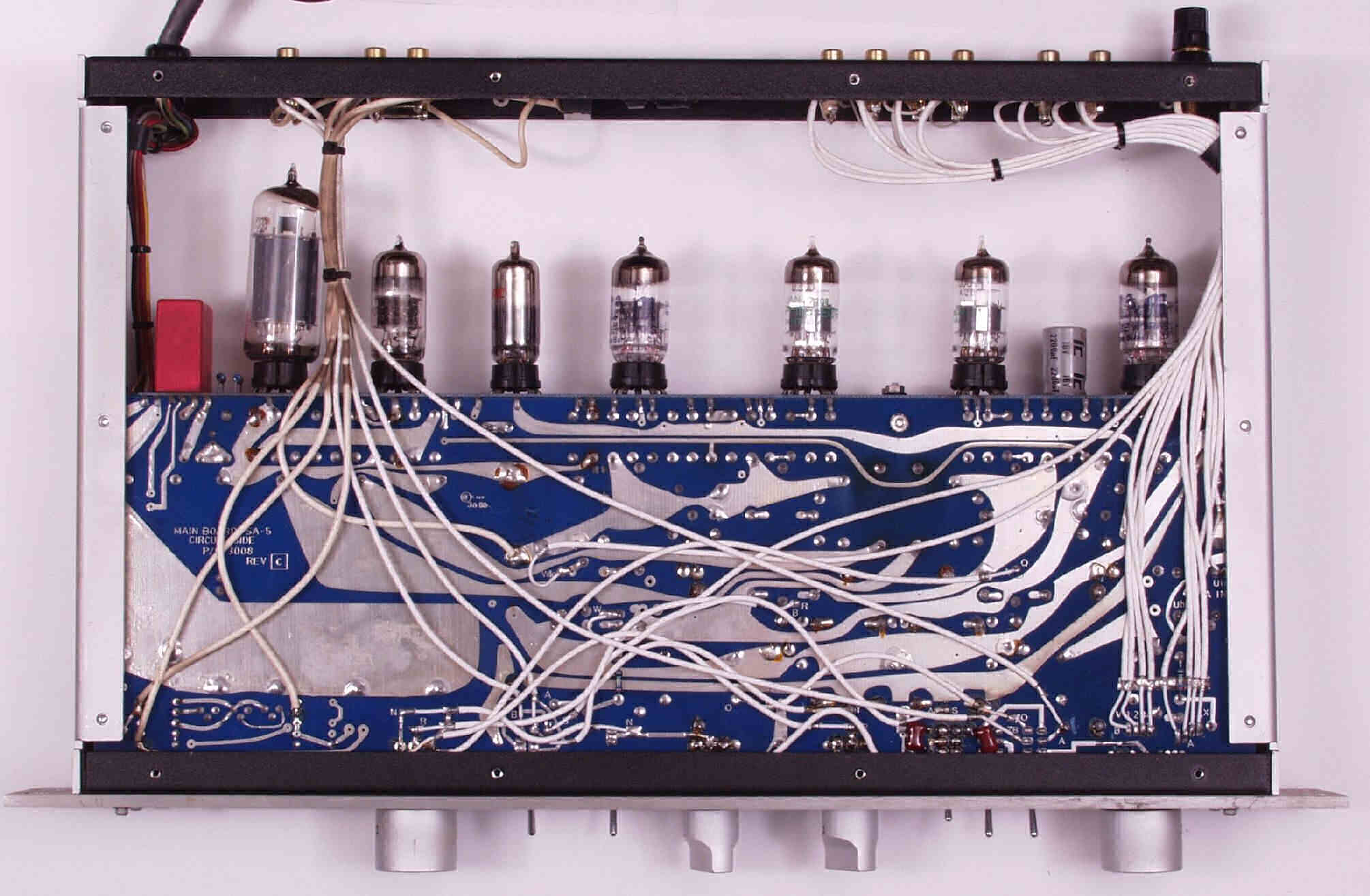

Ａ１２．　点検中　下から見る。

Ａ１３．　点検中　十分なハンダが盛ってある。

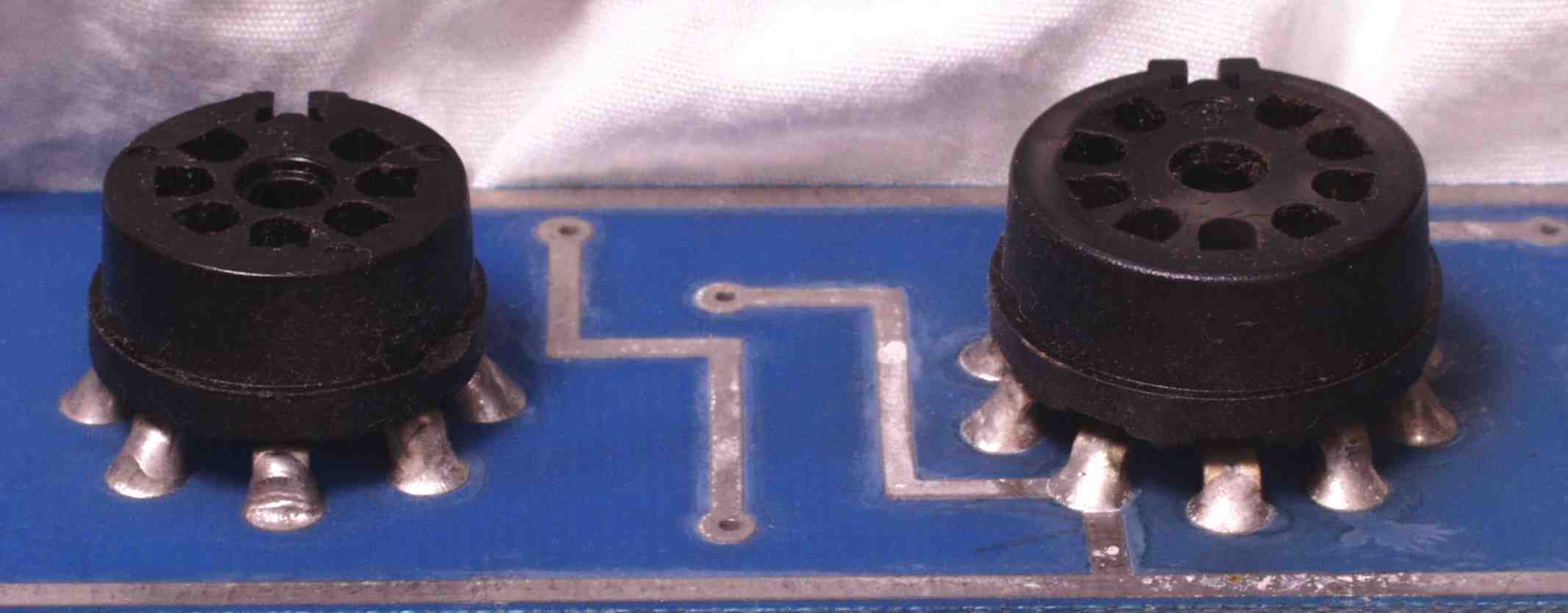

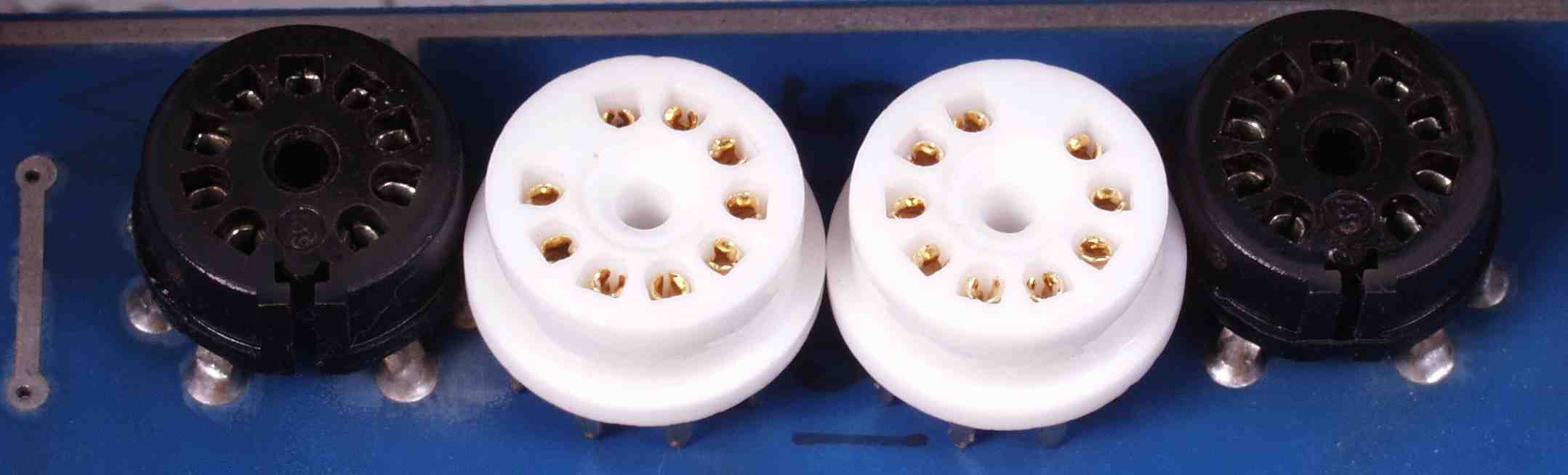

Ａ１４．　点検中　　ソケット比較

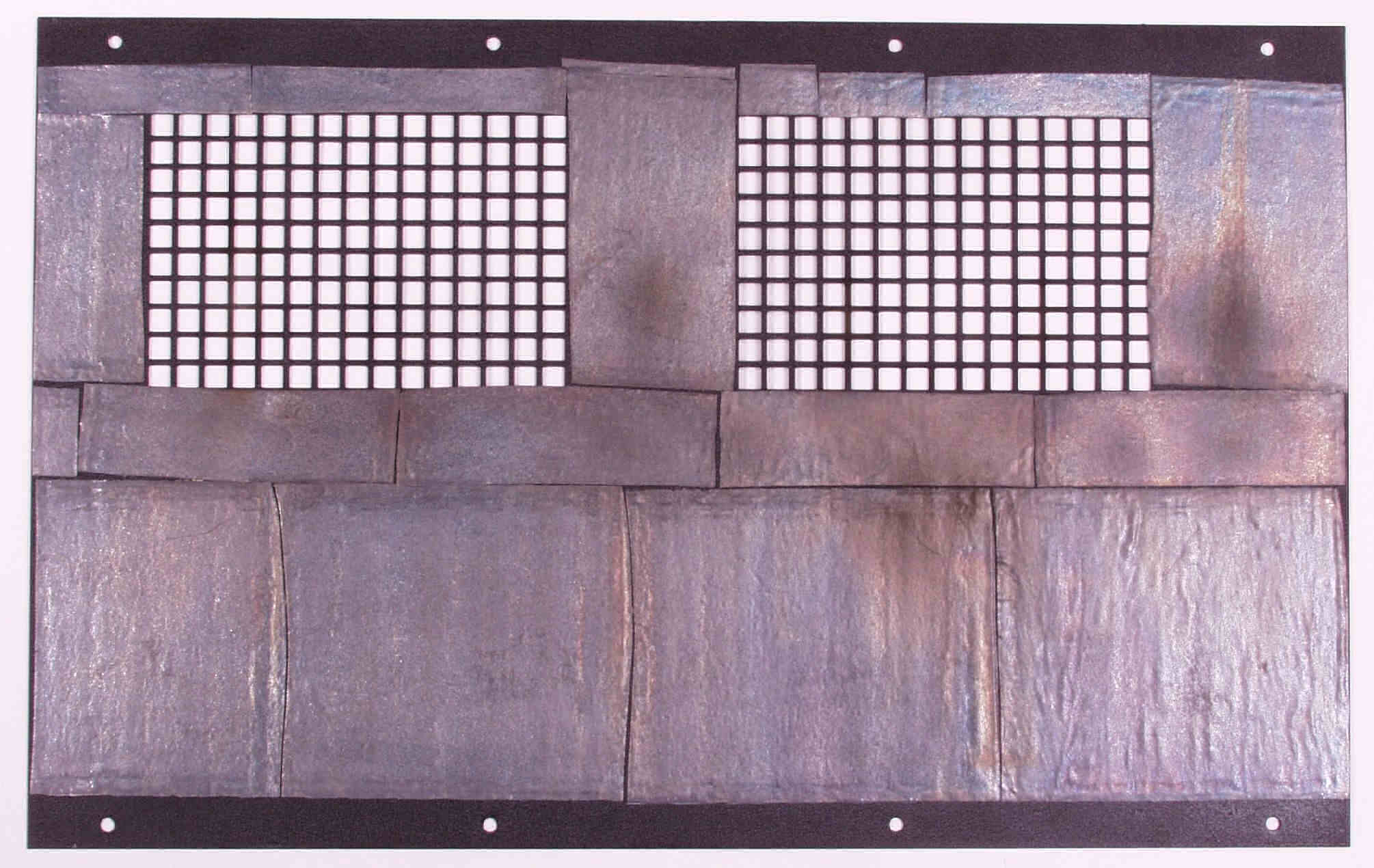

Ａ２．　点検中　鉛が張られた上蓋

Ａ３１．　点検中　後ろから見る

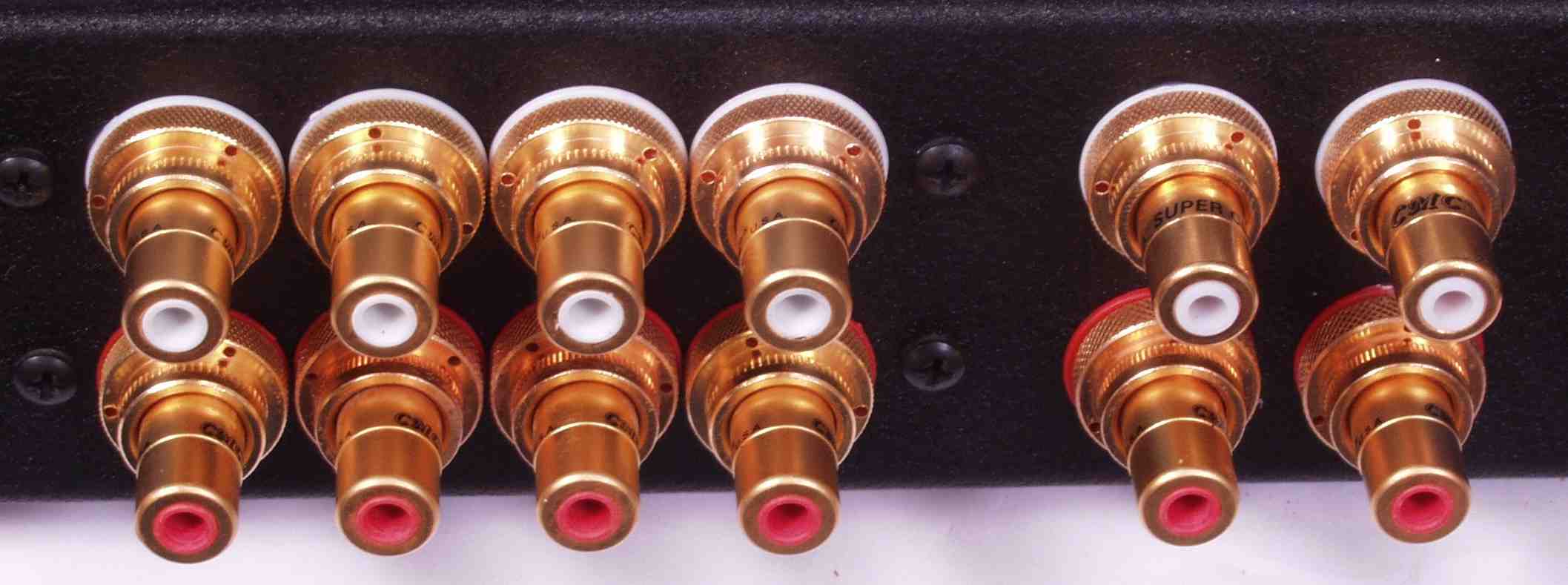

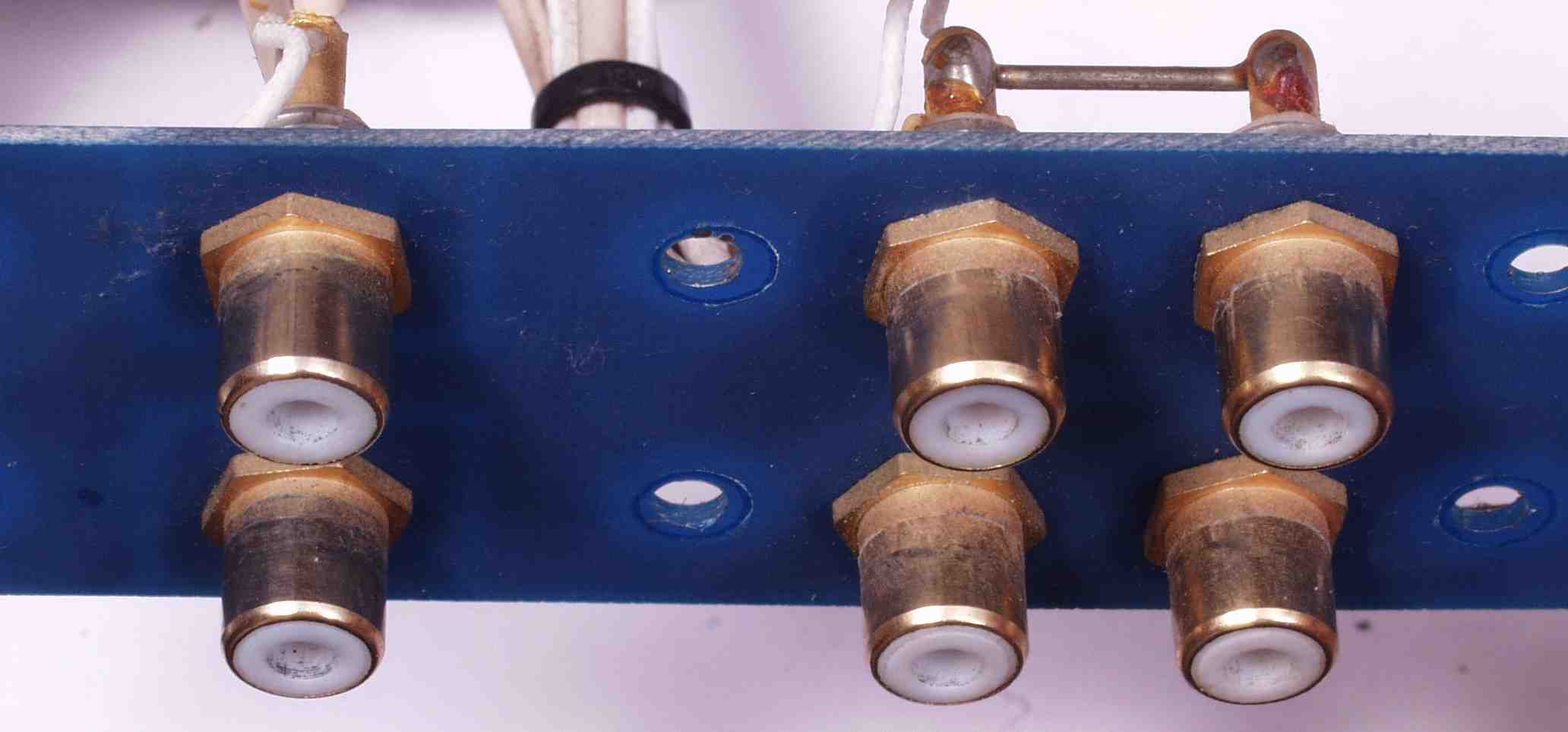

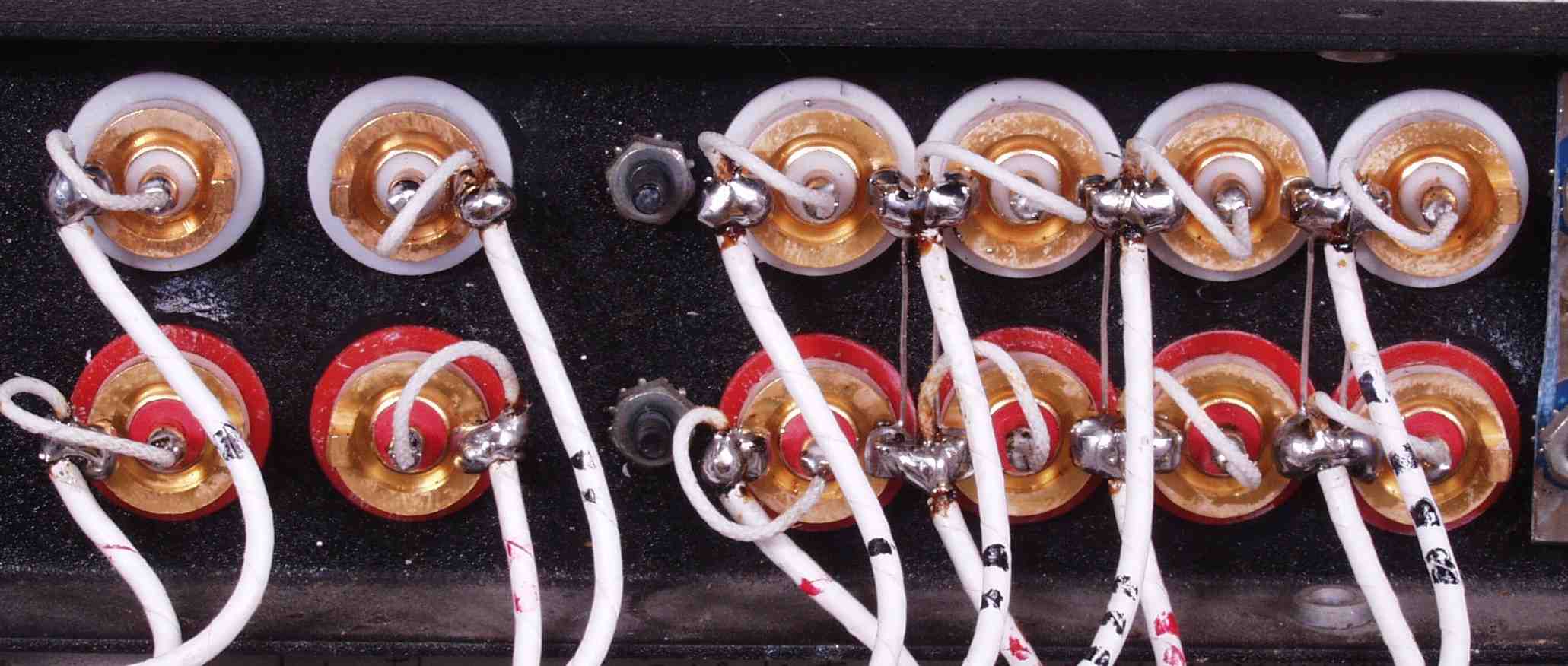

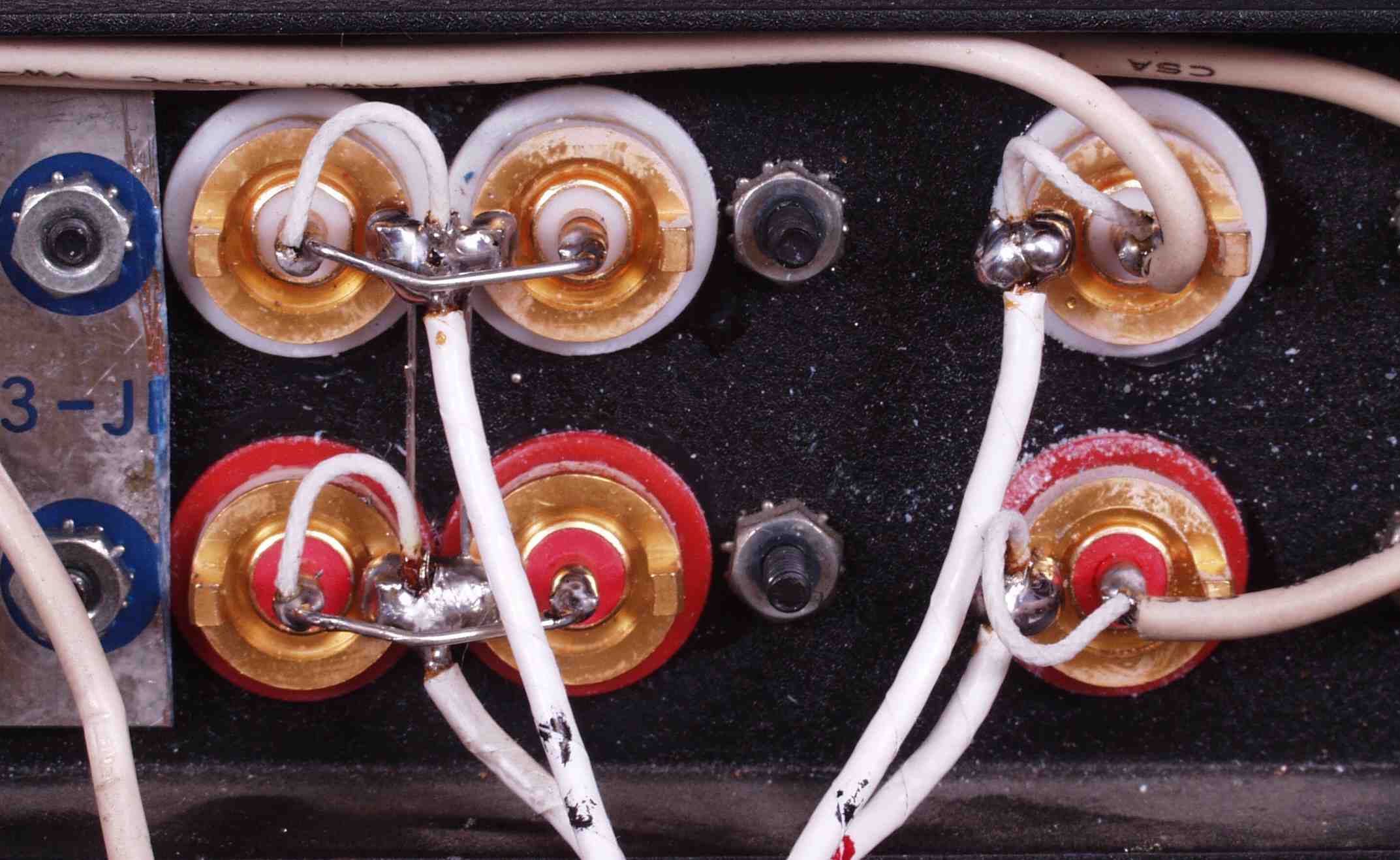

Ａ３２．　点検中　入力ＲＣＡ端子、内側に基板を使用し、内ネジタイプ、アースは別個に取っている
　　　　　　　　　　　　　　　　　　　　　配線はテフロン絶縁線を使用！

Ａ３３．　点検中　出力ＲＣＡ端子、内側に基板を使用し、内ネジタイプ、アースは別個に取っている

Ａ３４．　点検中　上＝ユーザーから送られてきたＲＣＡ端子、外ネジタイプ、シャシから絶縁しにくいし、絶縁が薄い
　　　　　　　　　　　下＝小生が良く使用する内ネジタイプ

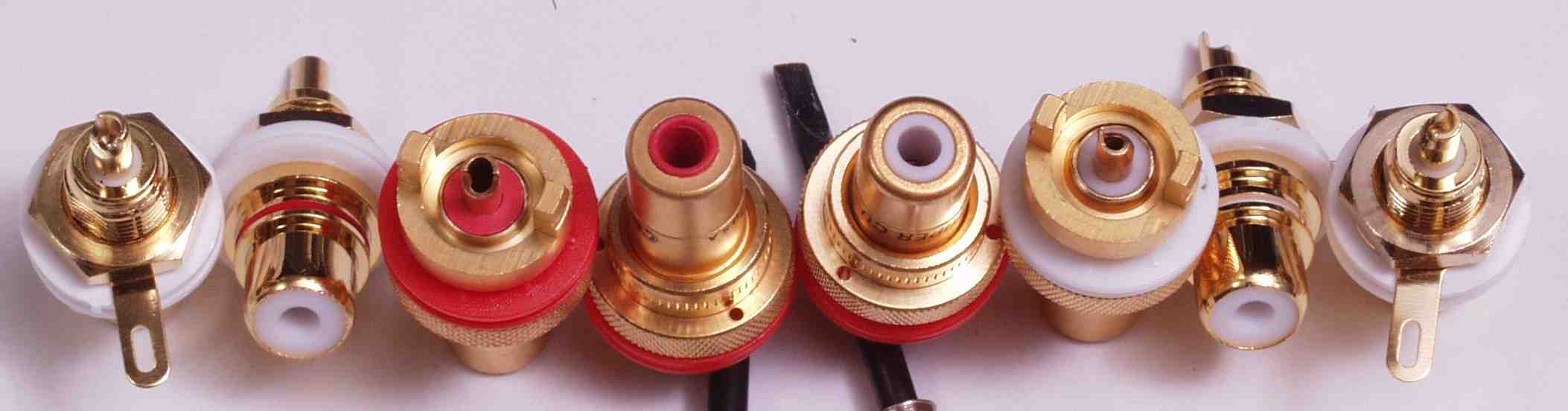

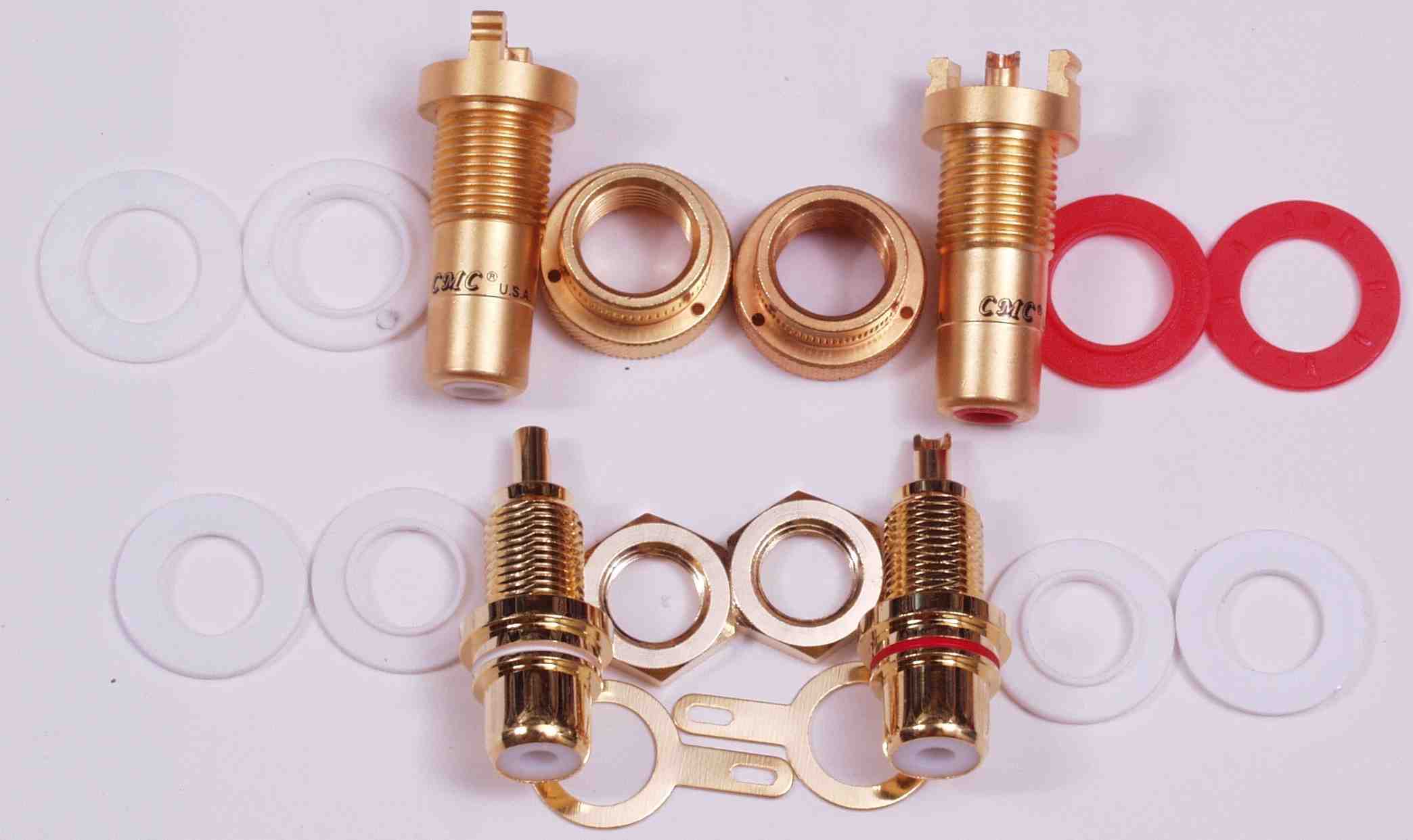

Ａ３５．　点検中　中＝ユーザーから送られてきたＲＣＡ端子、赤色の方はテフロンで無い
　　　　　　　　　　　外＝小生が良く使用する物両方テフロン使用

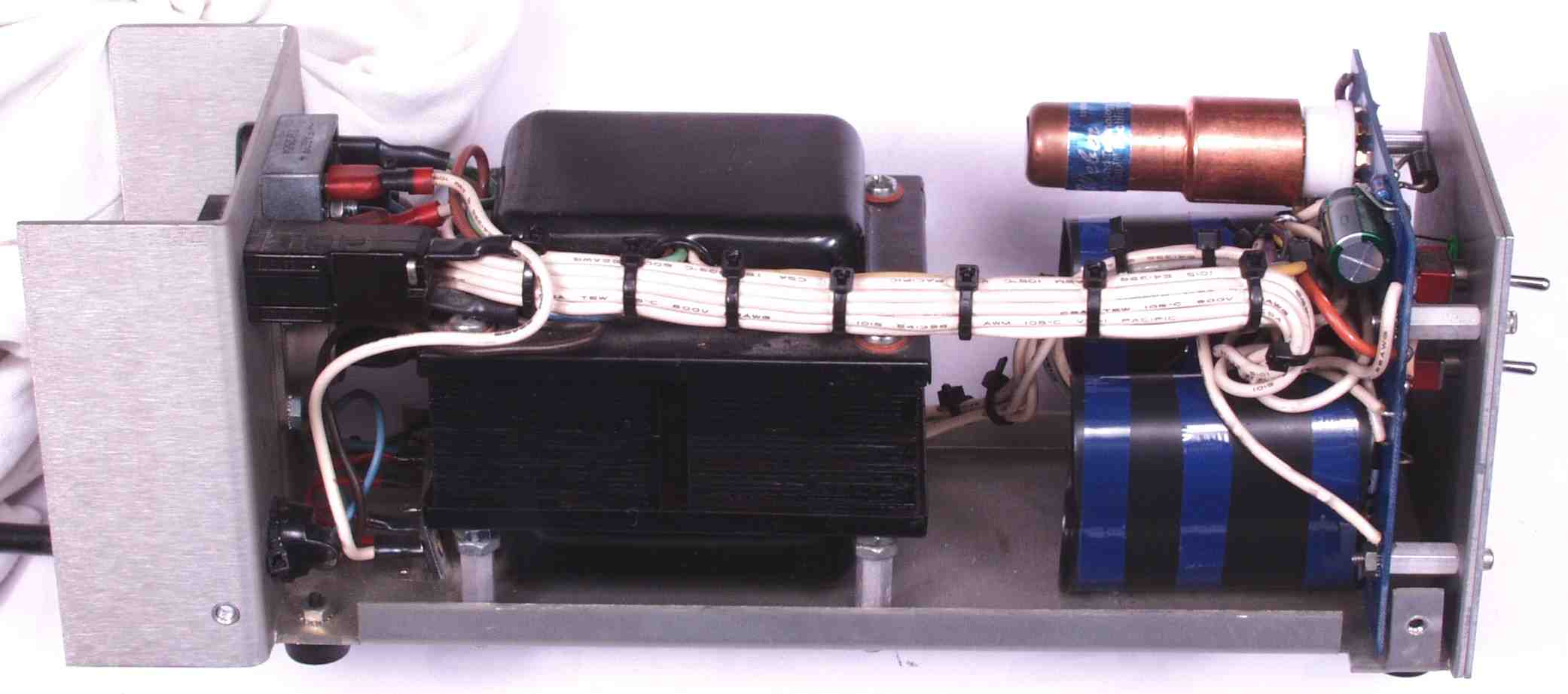

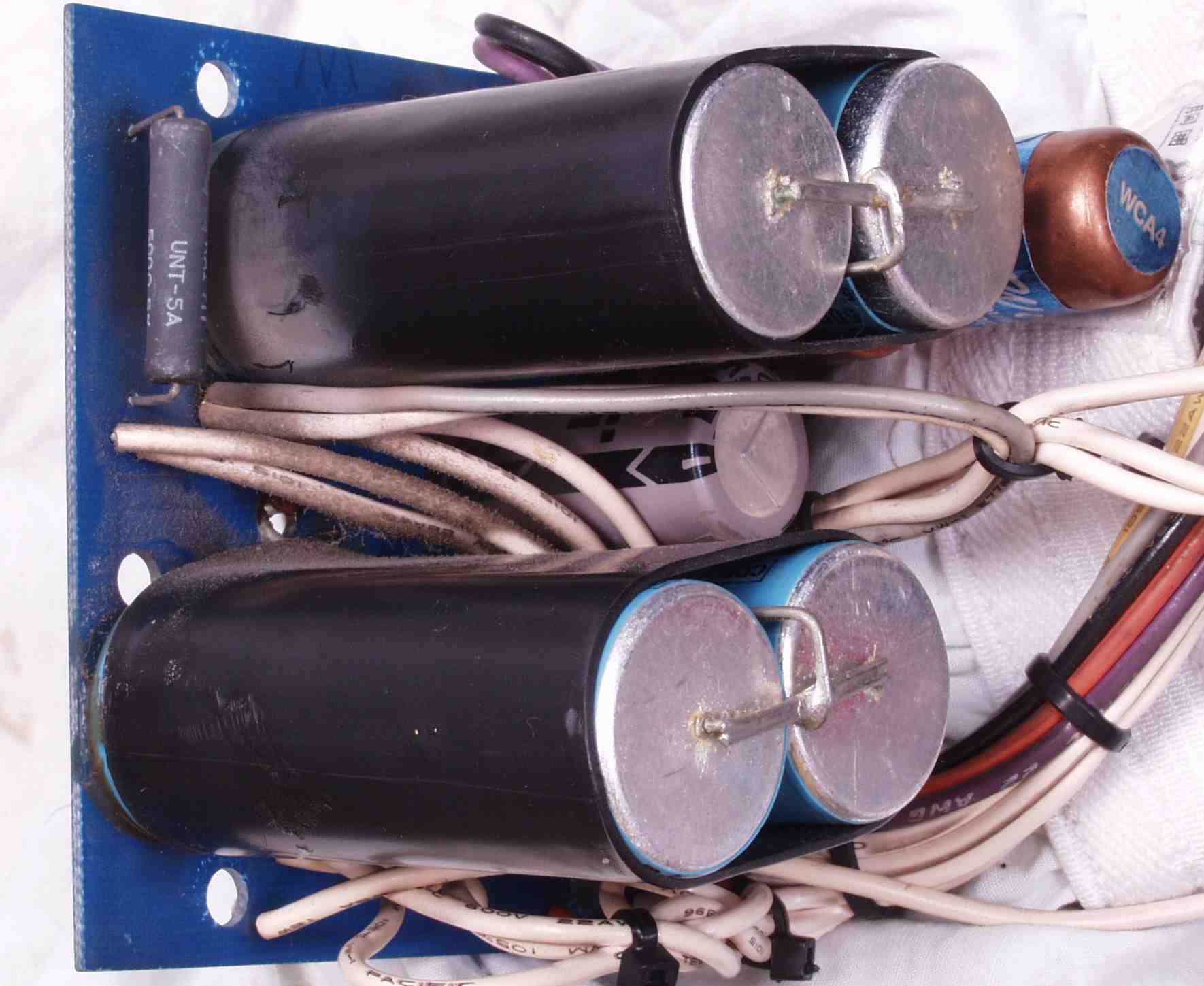

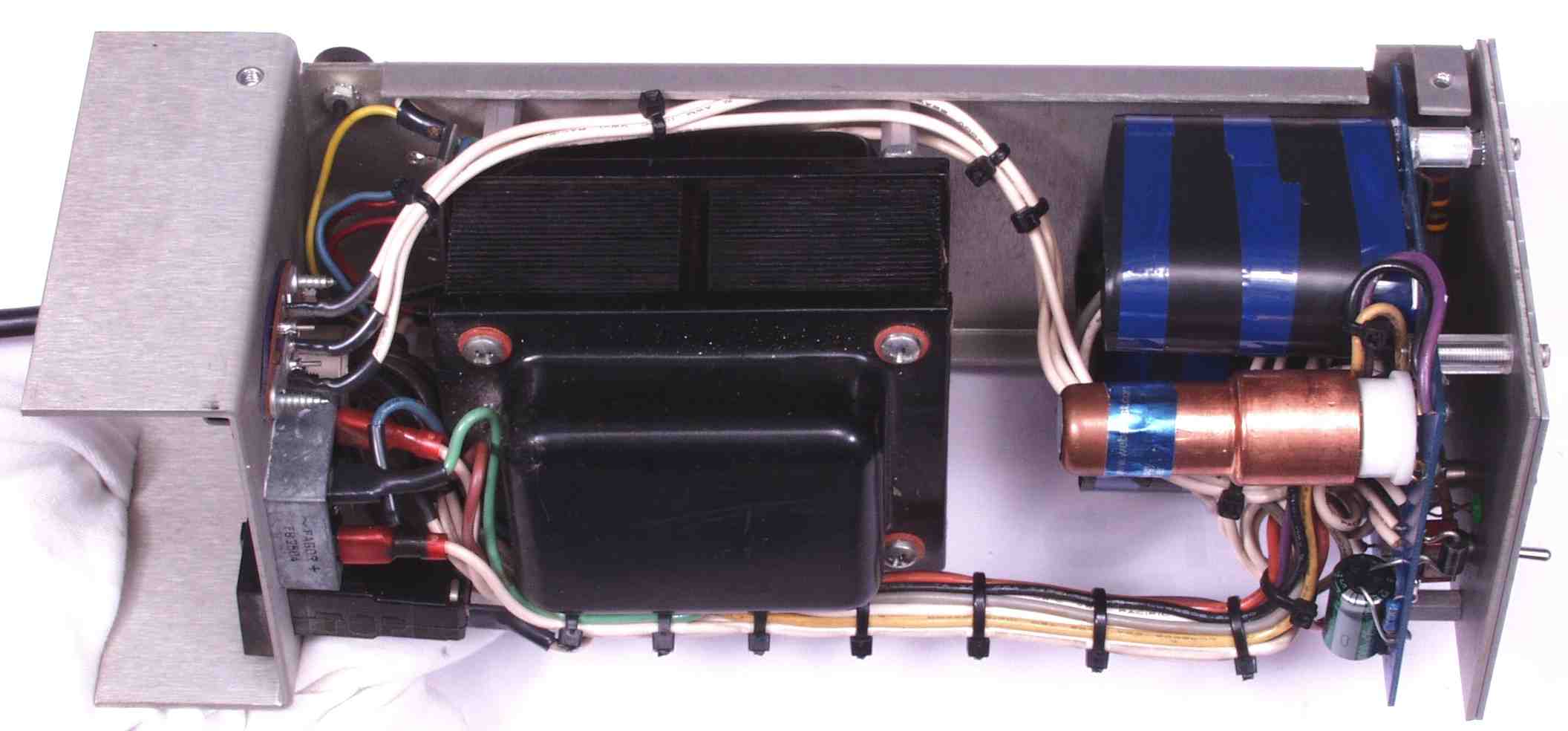

Ａ４１．　点検中　電源部　左横から

Ａ４２．　点検中　電源部　右横から　銅外装整流管が光ります！

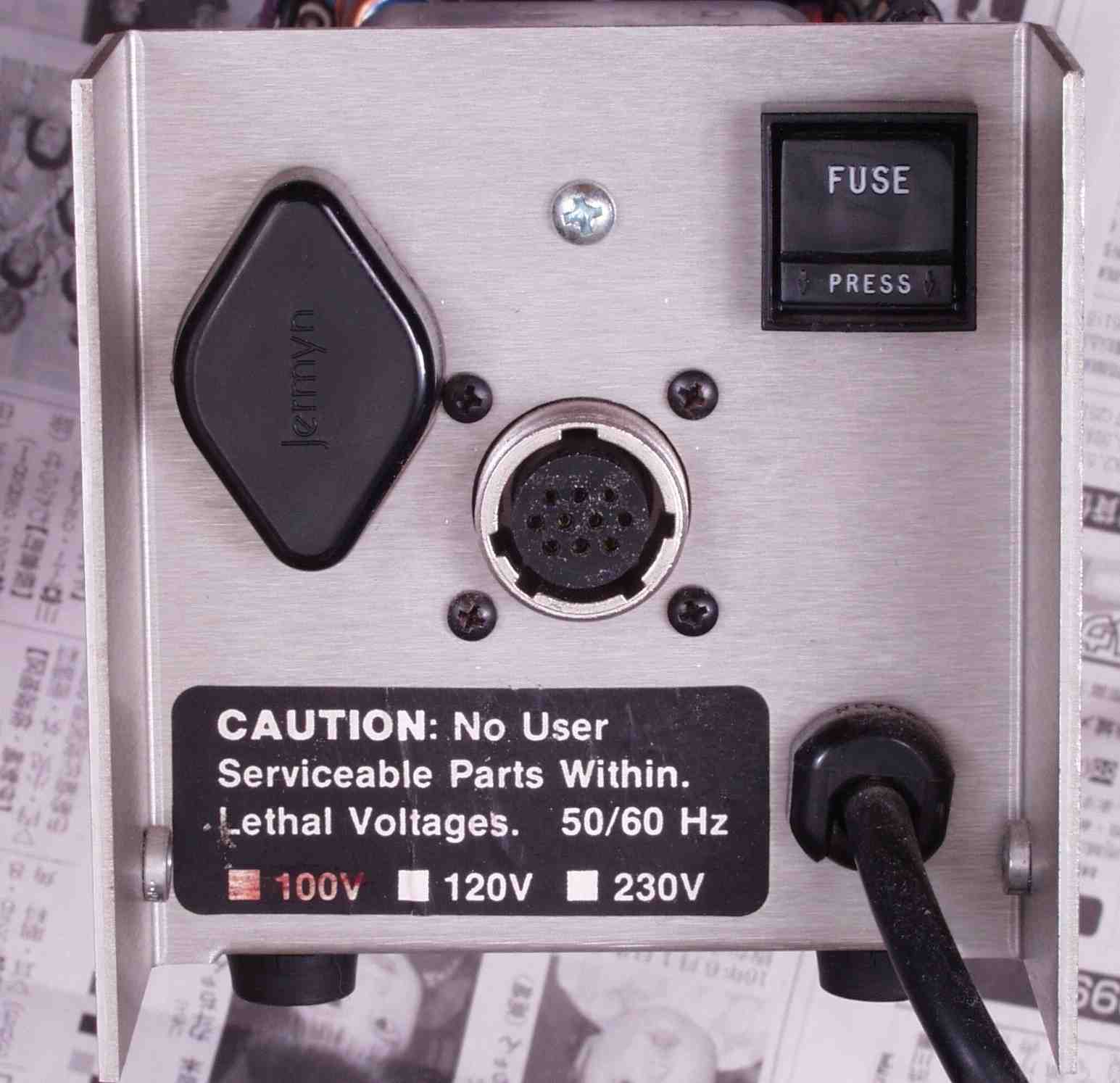

Ａ４３．　点検中　　電源部　後

Ｃ．　修理状況

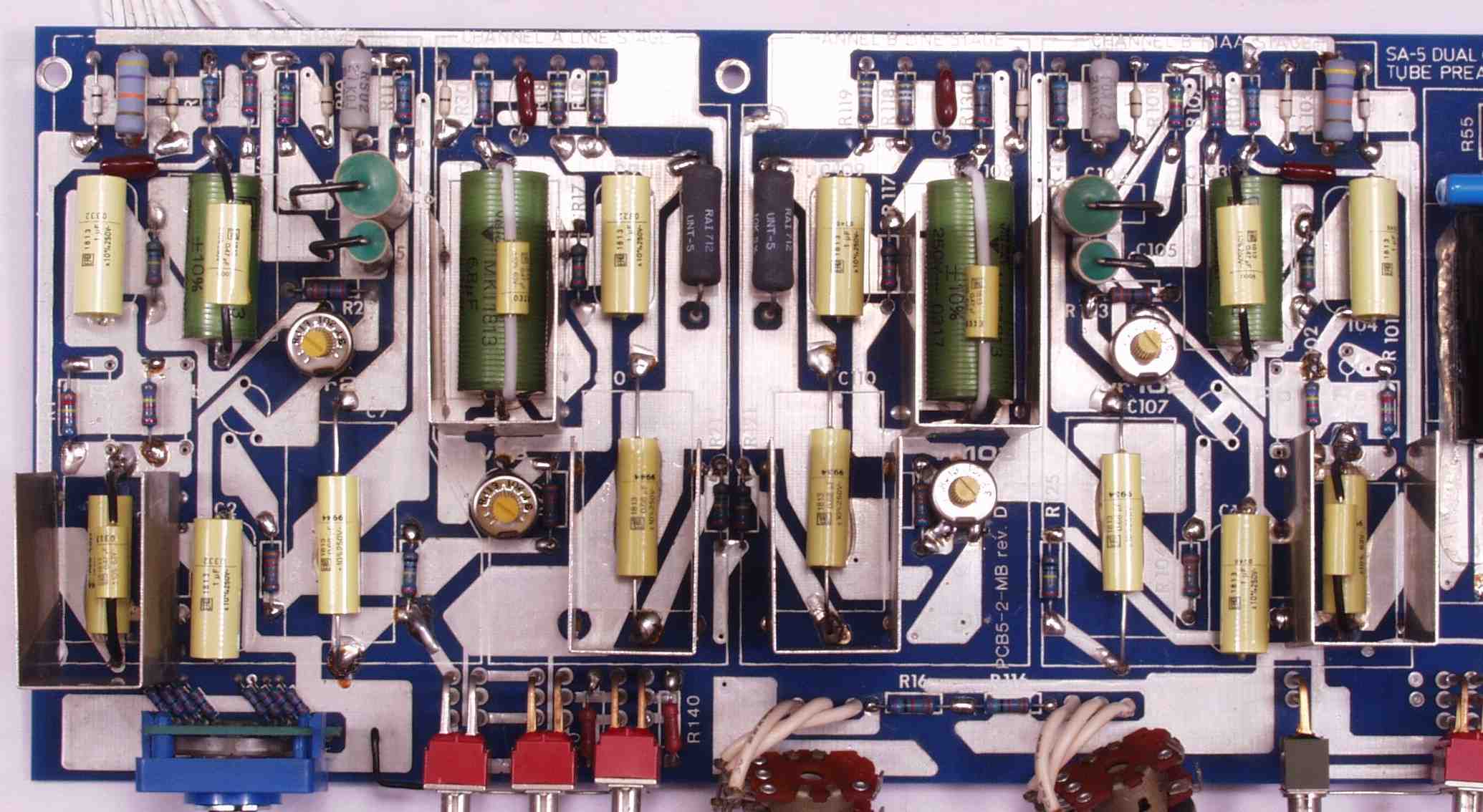

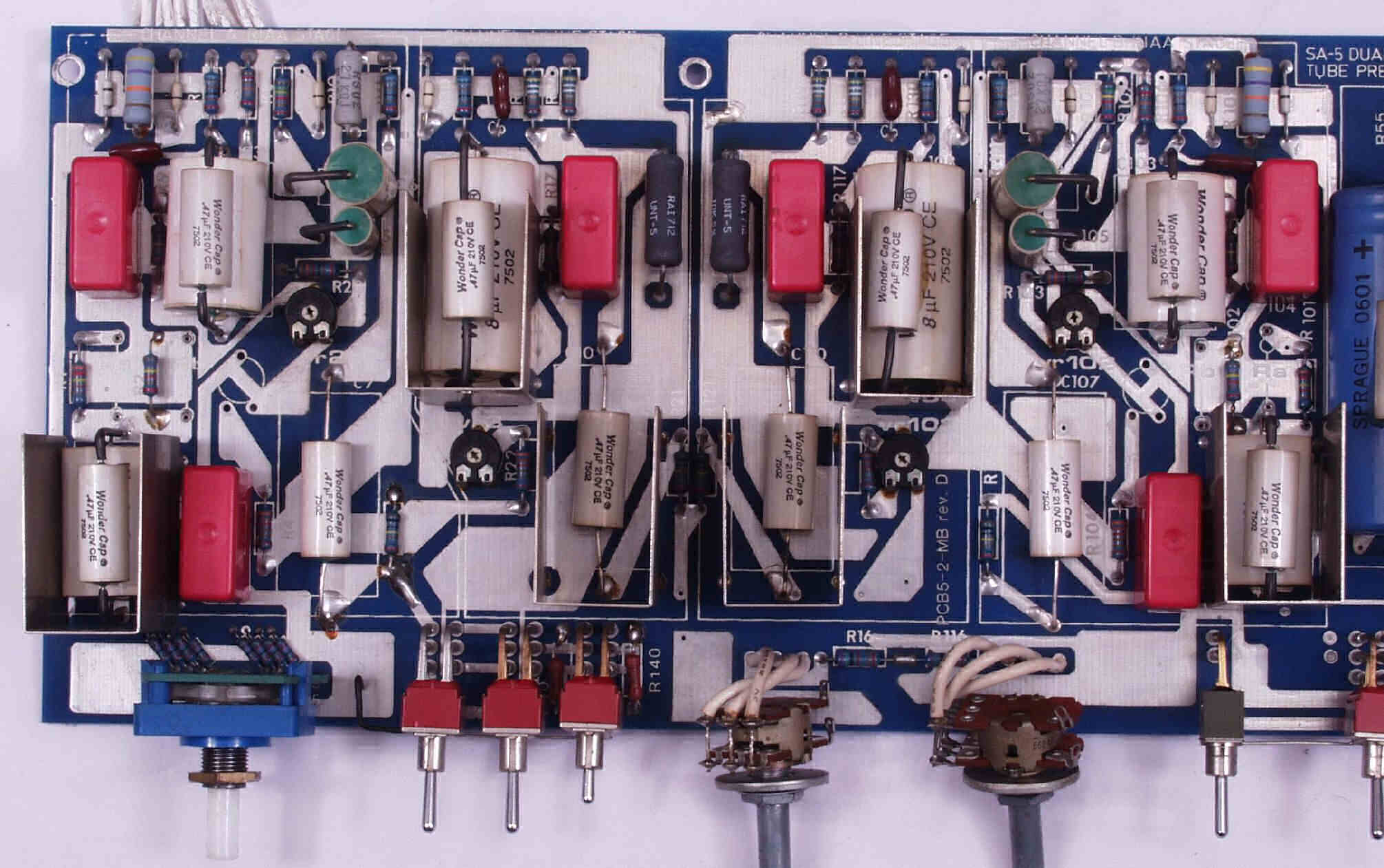

Ｃ１１．　修理前　ＡＭＰ基板

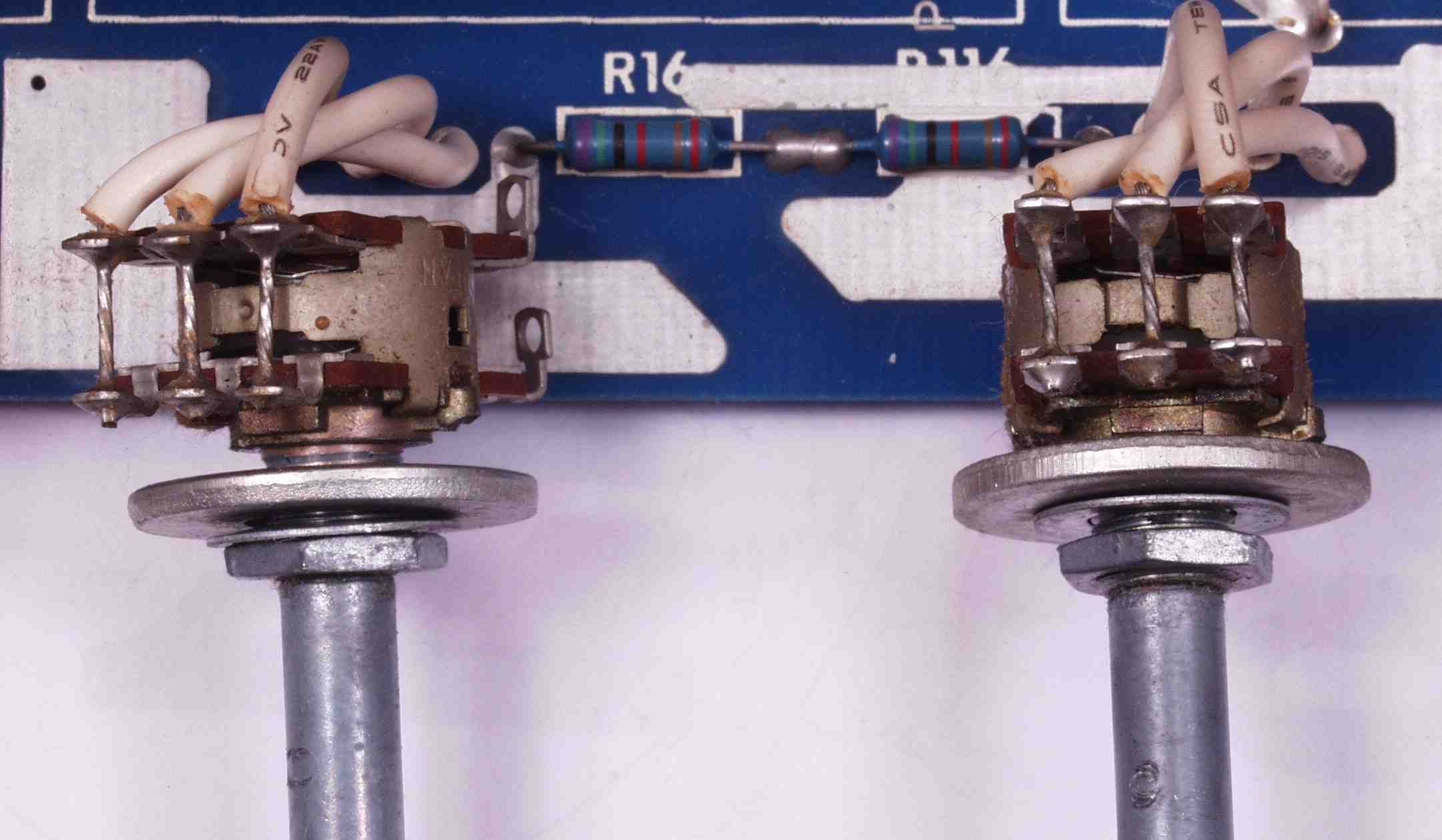

Ｃ１２．　修理前　ＡＭＰ基板　チャネルごとの入力ＶＲは将来の「ガリ」に備えてＷで使用

Ｃ１３．　修理後　ＡＭＰ基板　半固定ＶＲ４個、フィルムコンデンサー２２個交換

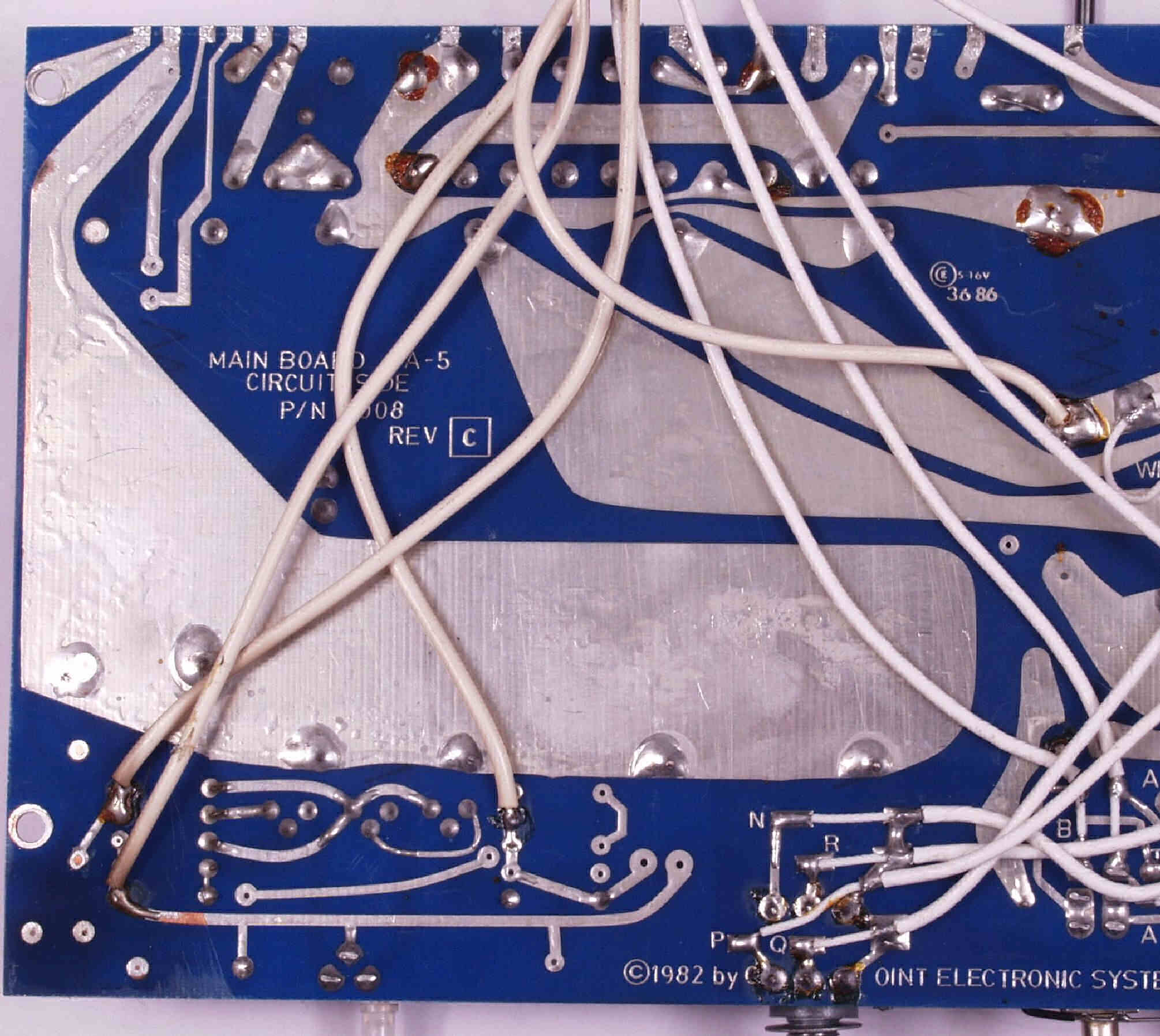

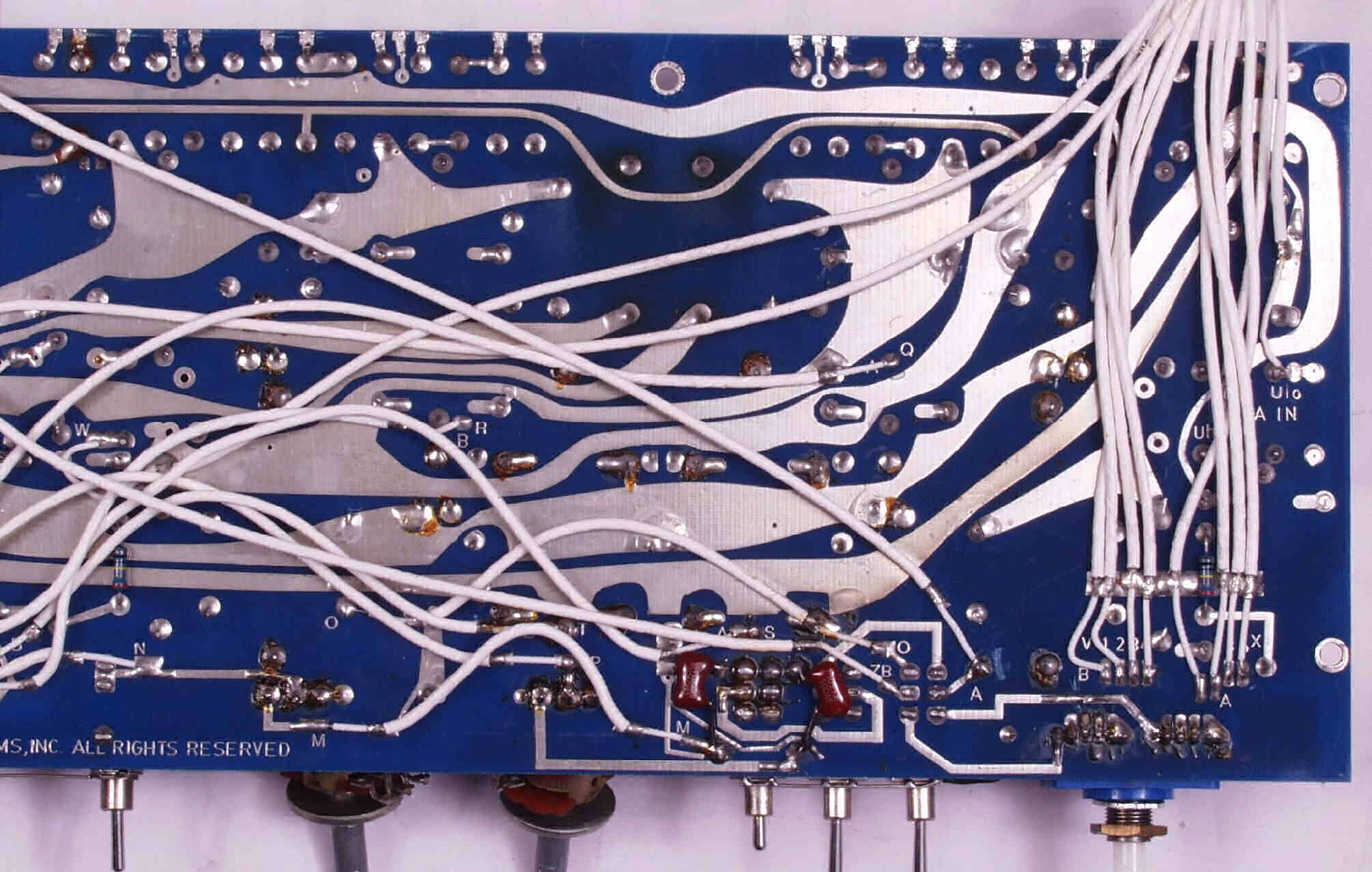

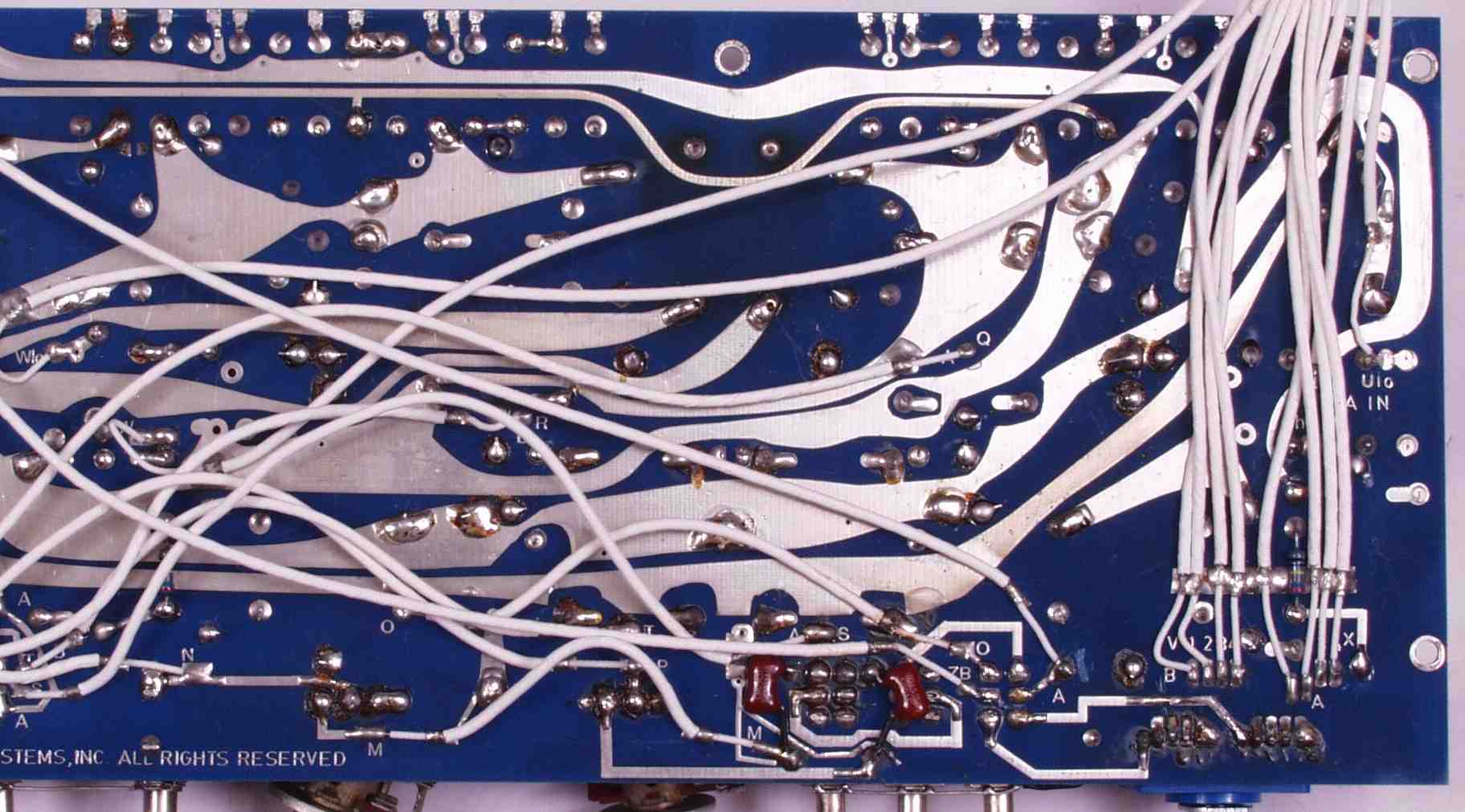

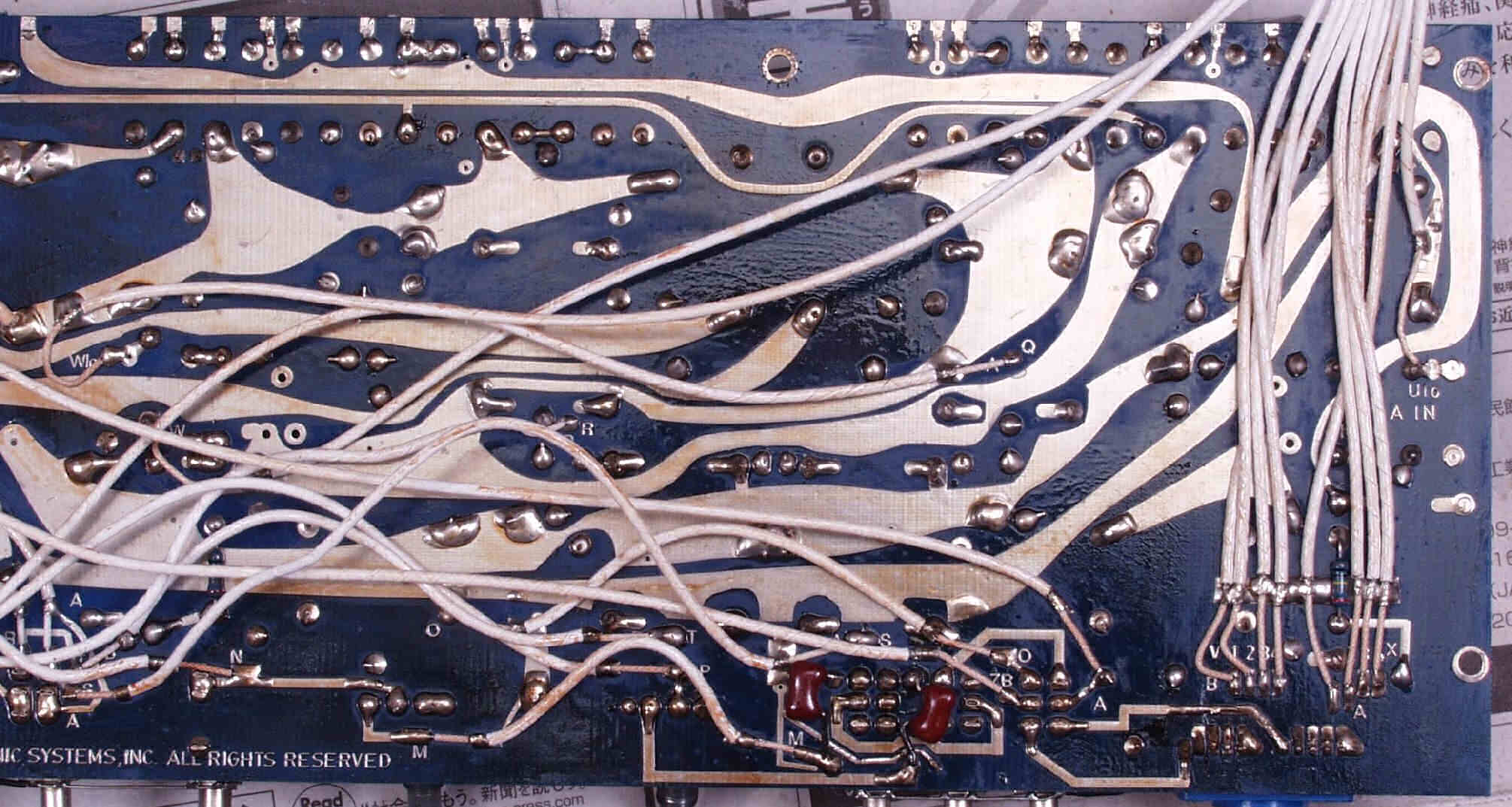

Ｃ１４．　修理前　ＡＭＰ基板裏

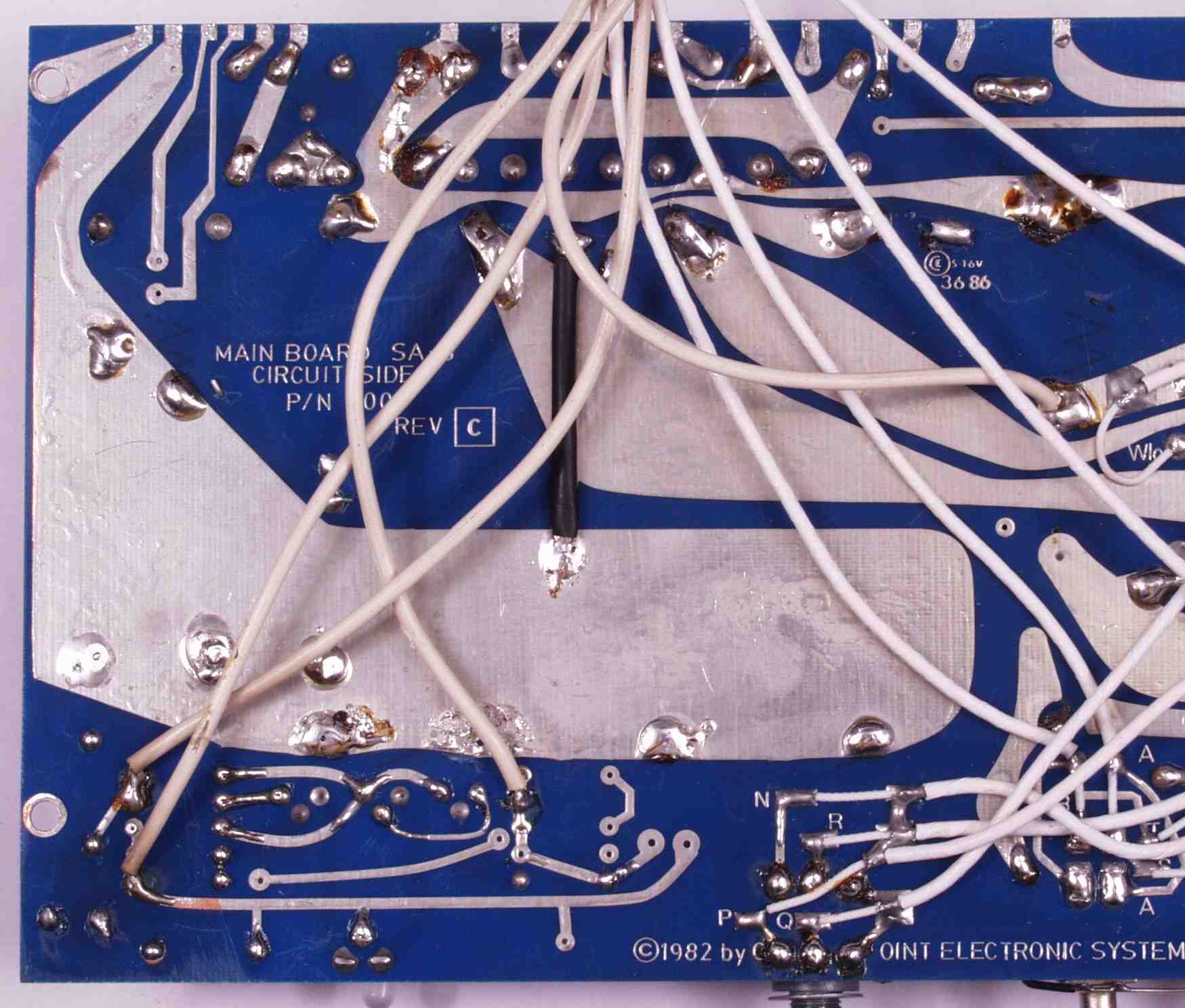

Ｃ１５．　修理後　ＡＭＰ基板裏

Ｃ１６．　完成ＡＭＰ基板裏　洗浄後　防湿の為フラックスを軽く塗る

Ｃ２１．　修理前　定電圧基板

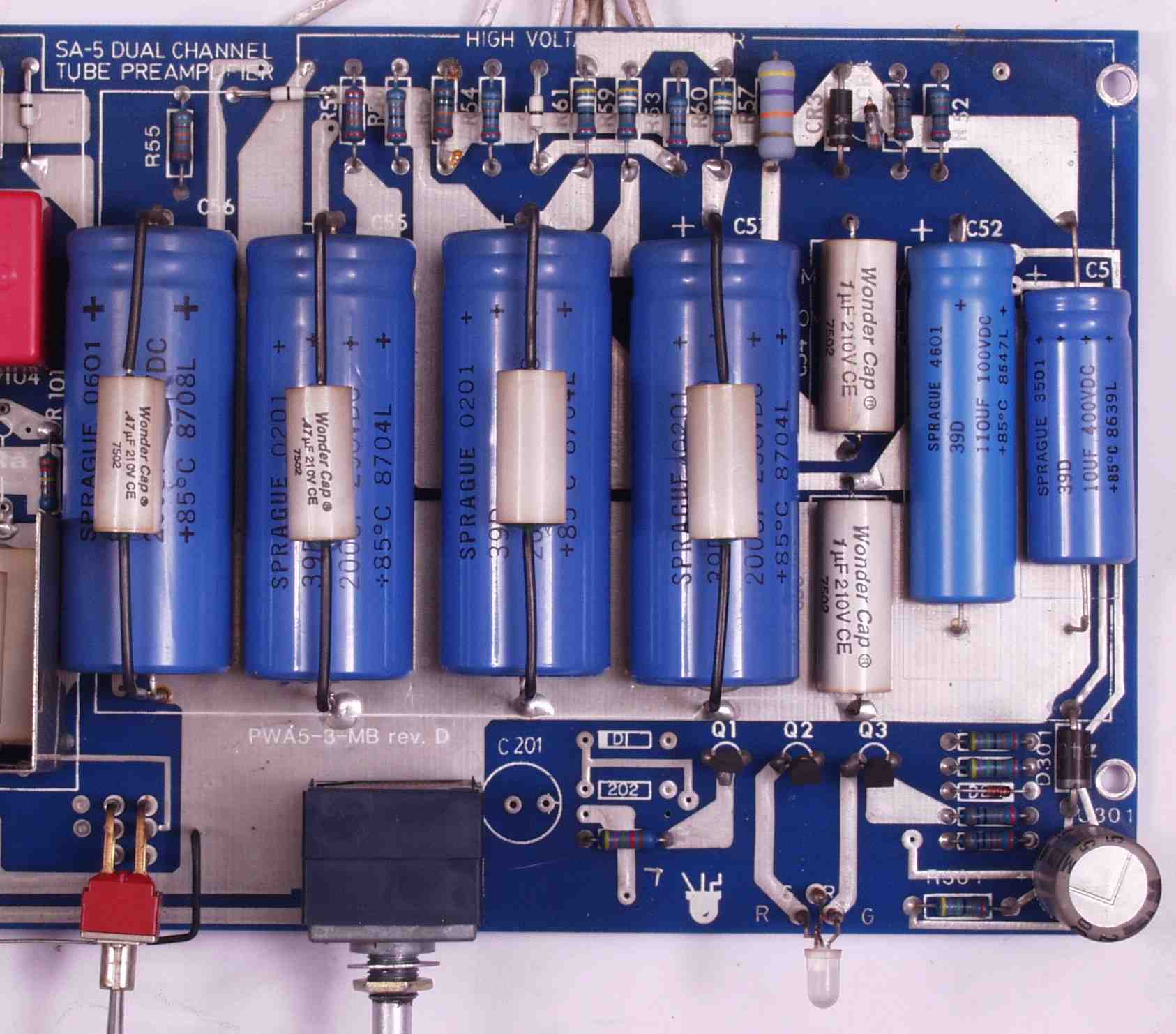

Ｃ２２．　修理後　　定電圧基板　電解コンデンサー７個、フィルムコンデンサー６個交換

Ｃ２３．　修理前　定電圧基板裏

Ｃ２４．　修理後　定電圧基板裏

Ｃ２６．　完成定電圧基板裏　洗浄後　防湿の為フラックスを軽く塗る

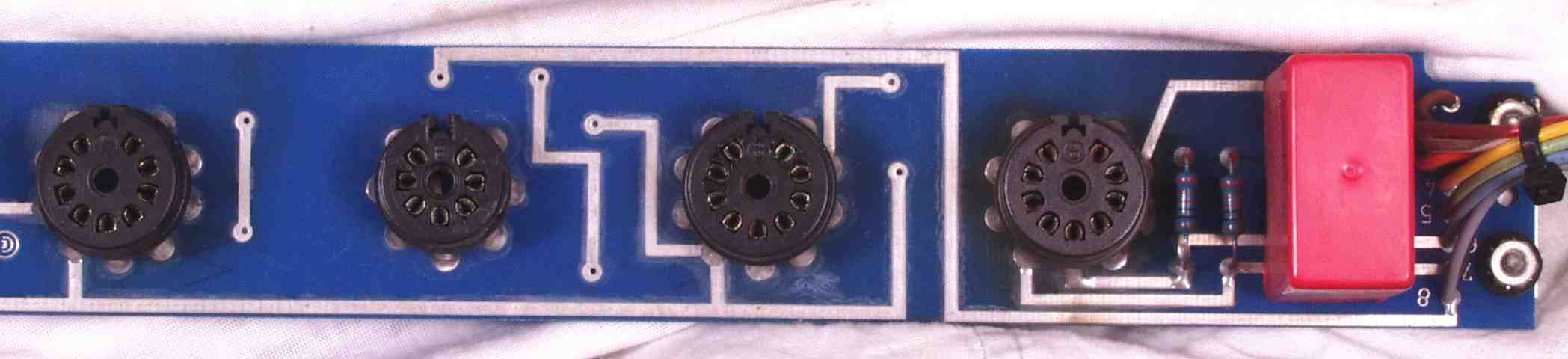

Ｃ３１．　修理前　真空管基板Ｌ側

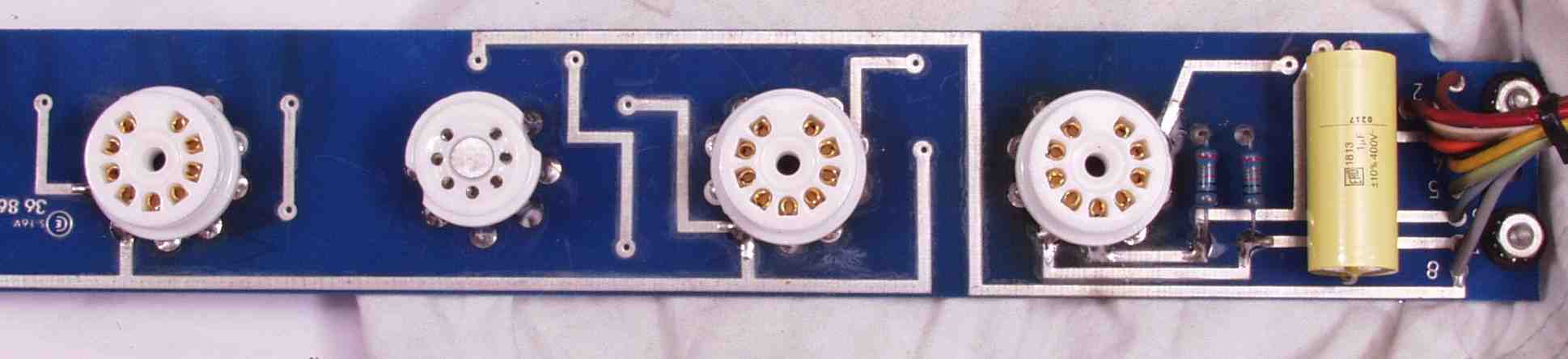

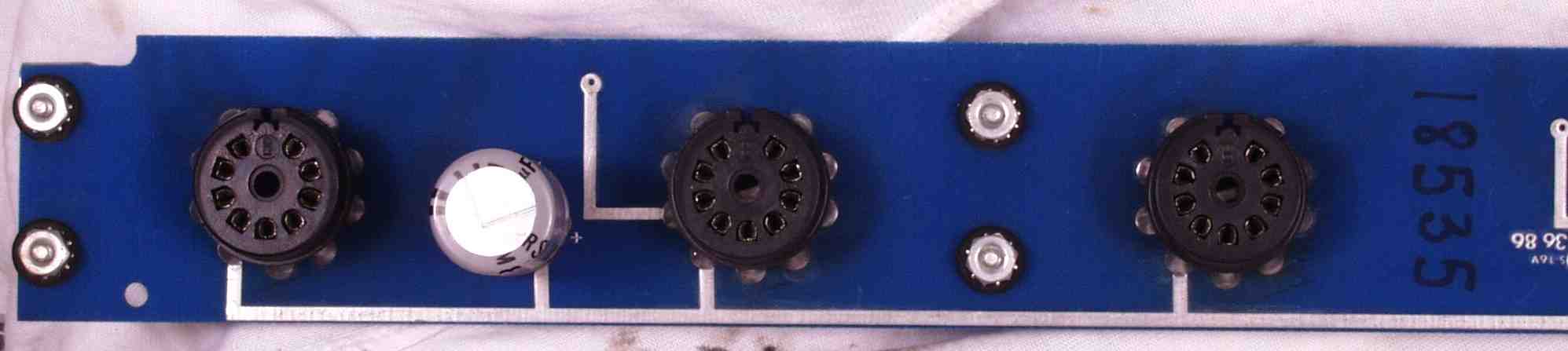

Ｃ３２．　修理後　真空管基板Ｌ側　９ピンソケット３個、電解コンデンサー１個交換

Ｃ３３．　修理前　真空管基板Ｒ側

Ｃ３４．　修理後　真空管基板Ｒ側　９ピンソケット３個、７ピンソケット１個、フイルムコンデンサー１個交換

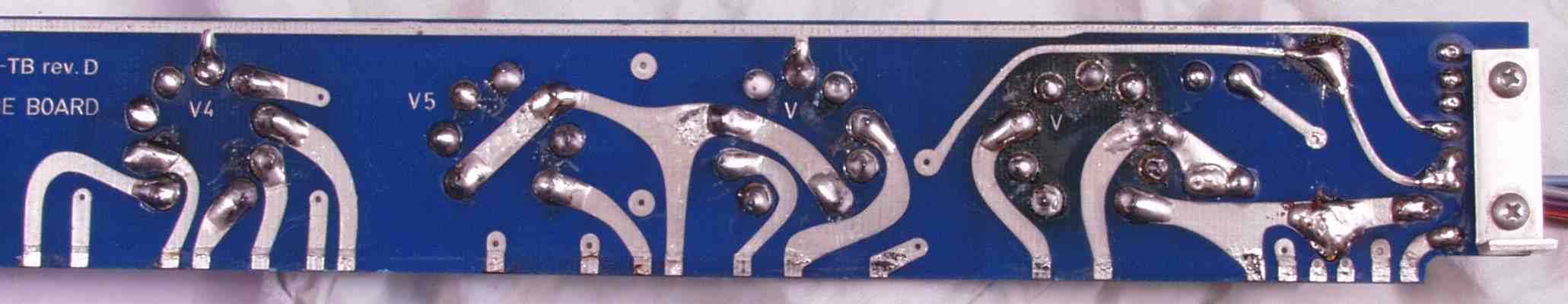

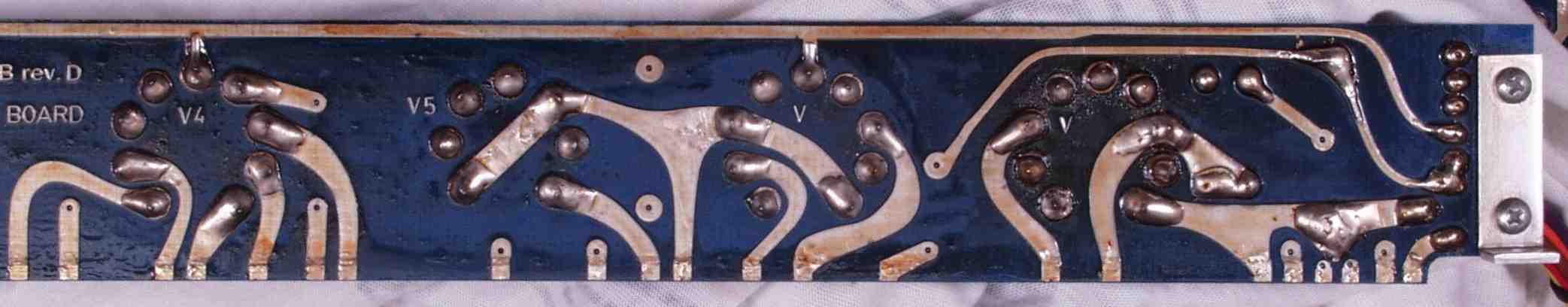

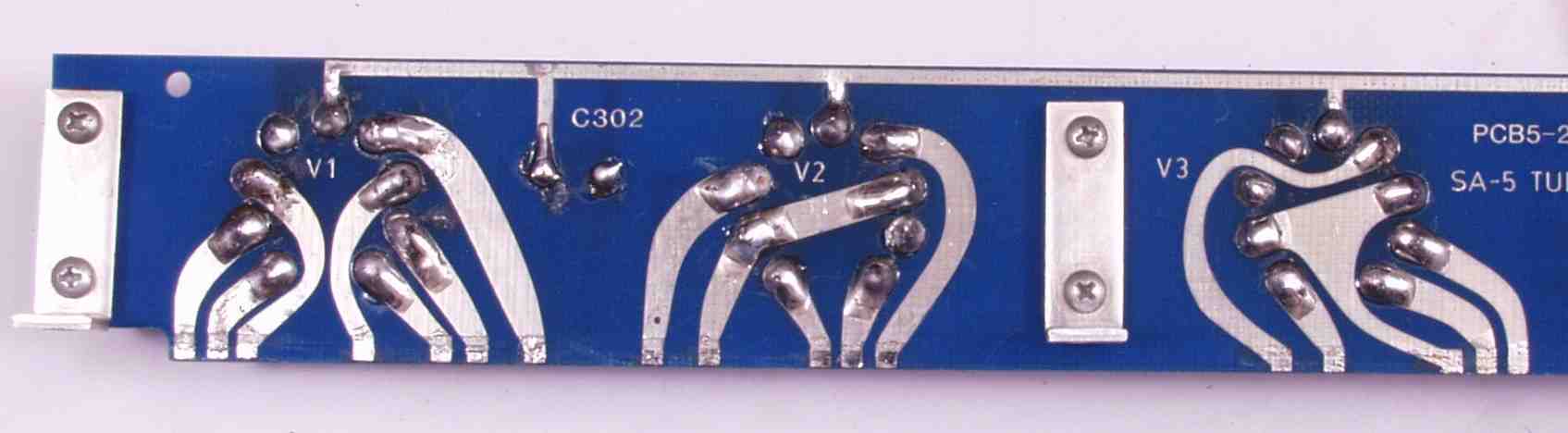

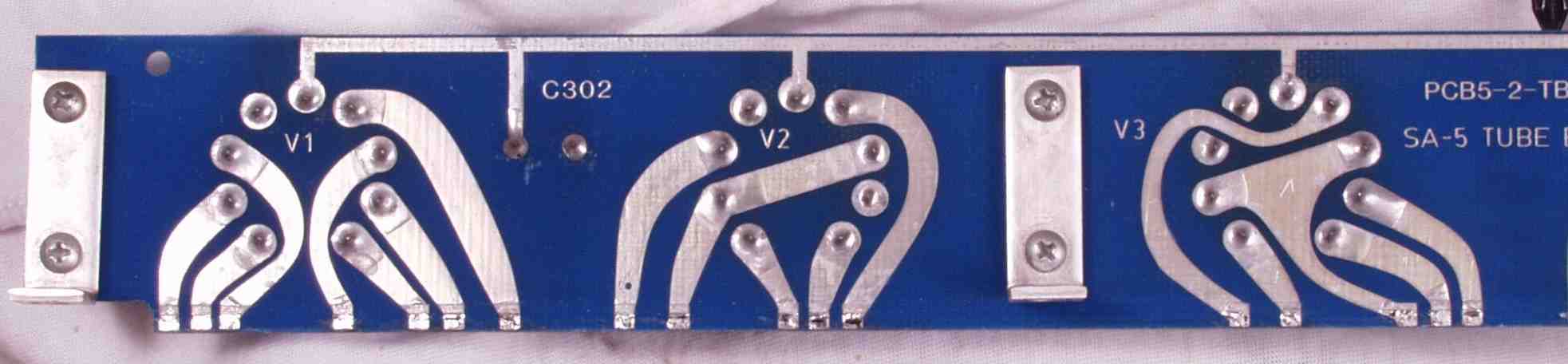

Ｃ３５．　修理前　真空管基板裏Ｌ側

Ｃ３６．　修理後　真空管基板裏Ｌ側

Ｃ3７．　完成真空管基板裏Ｌ側裏　洗浄後　防湿の為フラックスを軽く塗る

Ｃ３８．　修理前　真空管基板裏Ｒ側

Ｃ３９．　修理後　真空管基板裏Ｒ側

Ｃ3Ａ．　完成真空管基板裏Ｌ側裏　洗浄後　防湿の為フラックスを軽く塗る

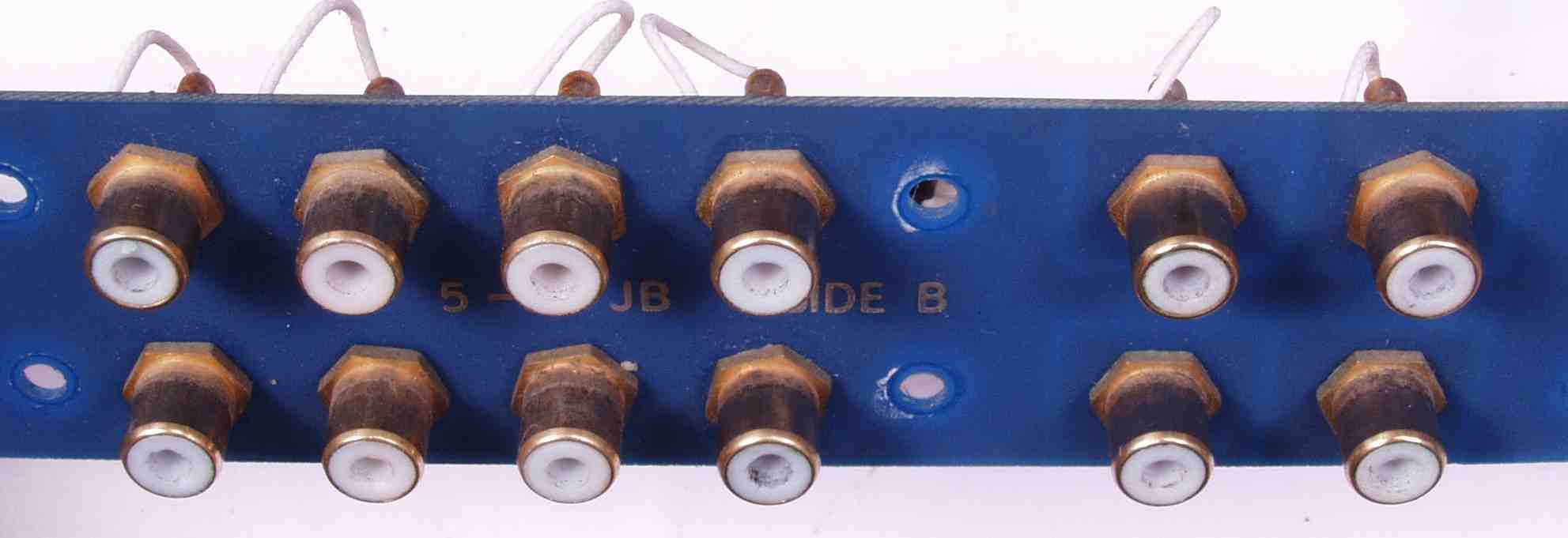

Ｃ４１．　修理前　入力ＲＣＡ端子基板

Ｃ４２．　修理中　入力ＲＣＡ端子取り付け中、穴が大きいので「仲物」をいれ、接着剤で固定する

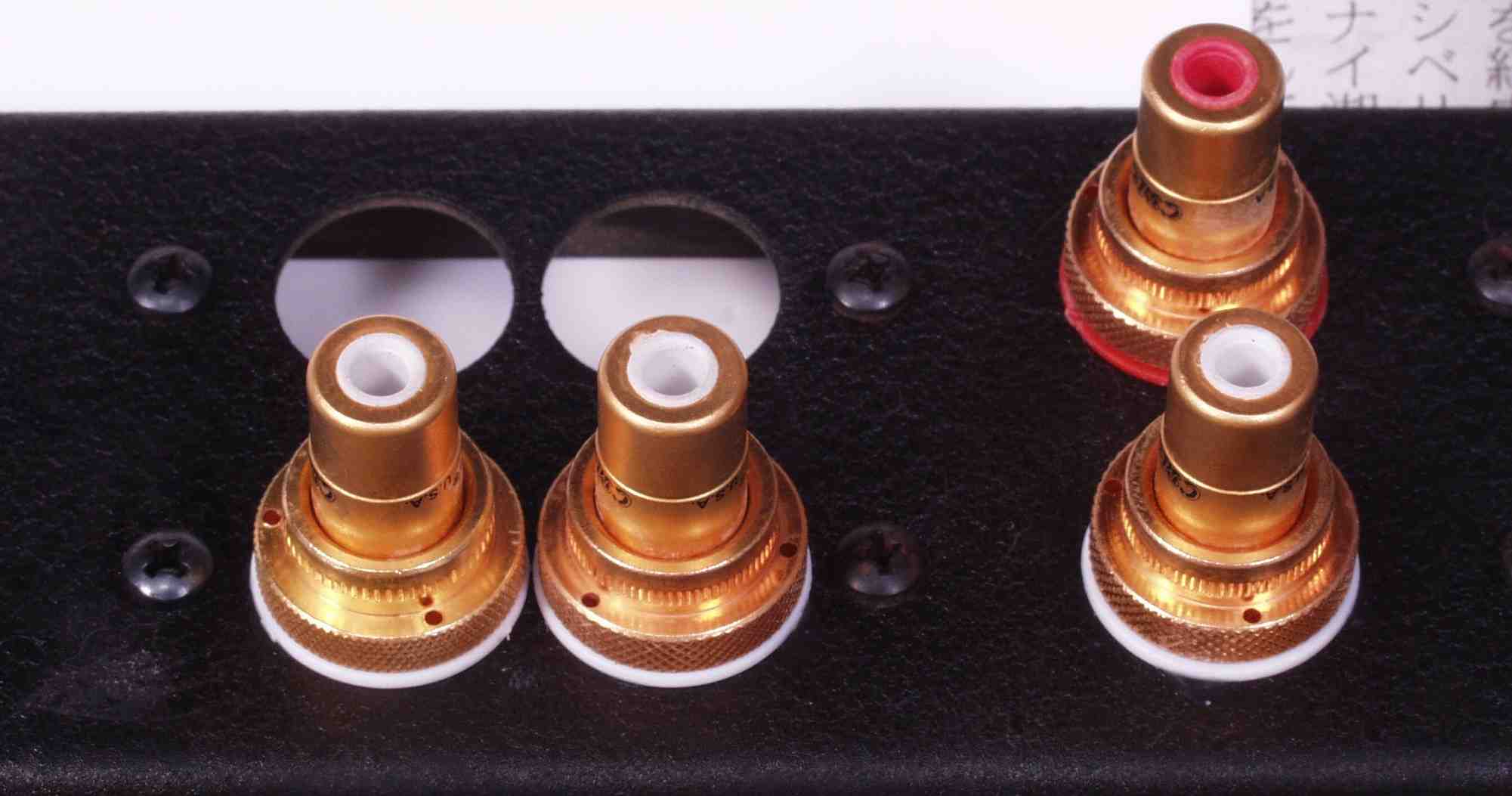

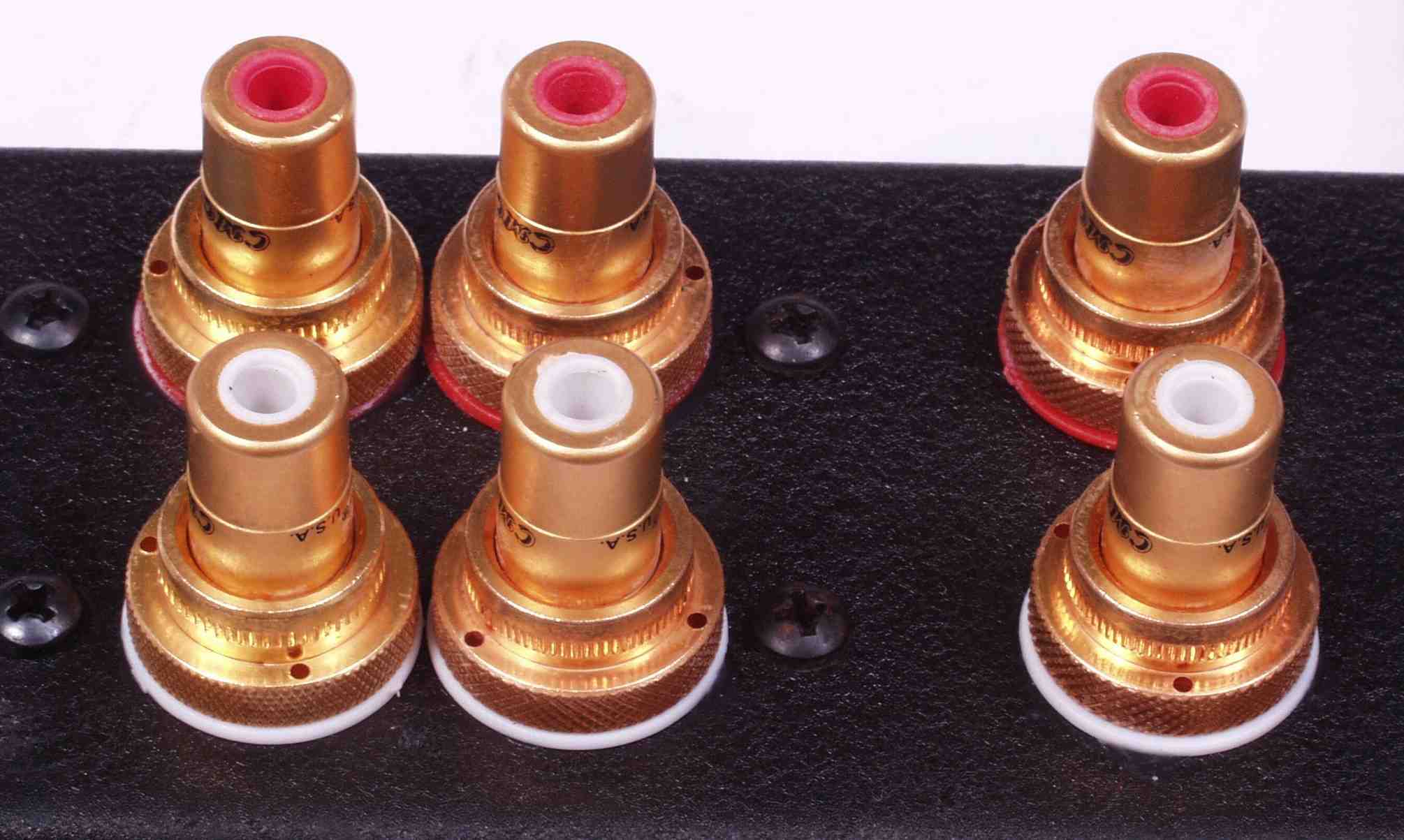

Ｃ４３．　修理後　ケースに取り付けた入力ＲＣＡ端子

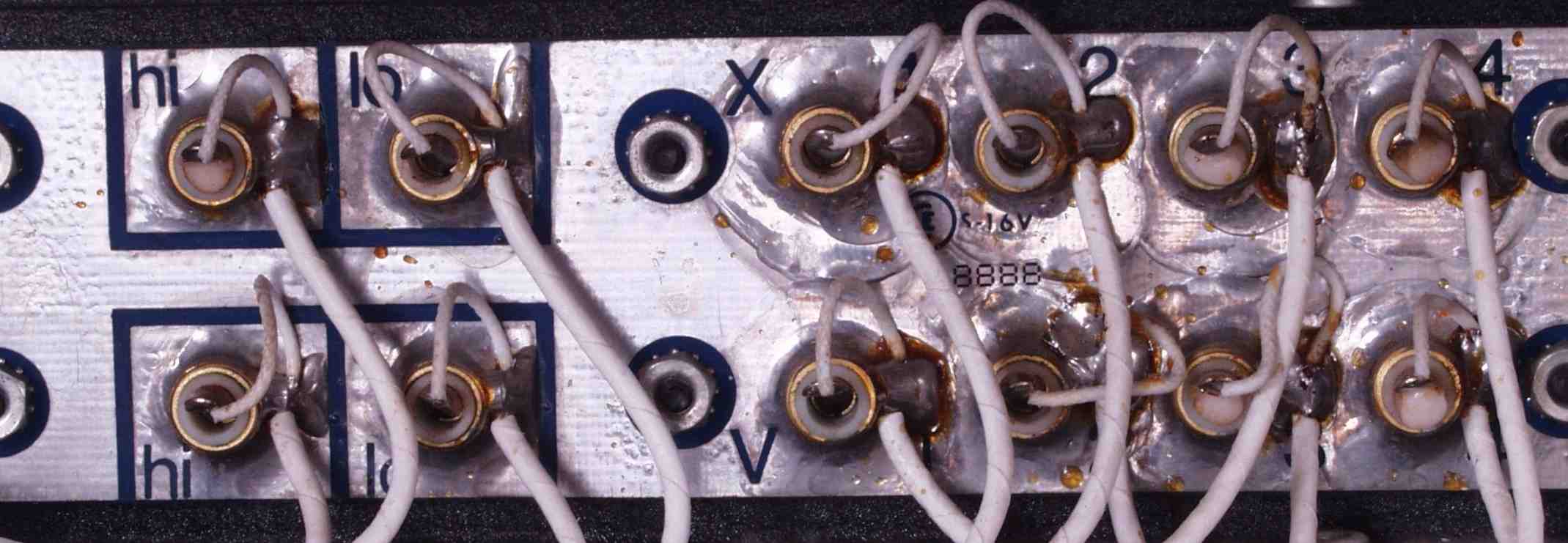

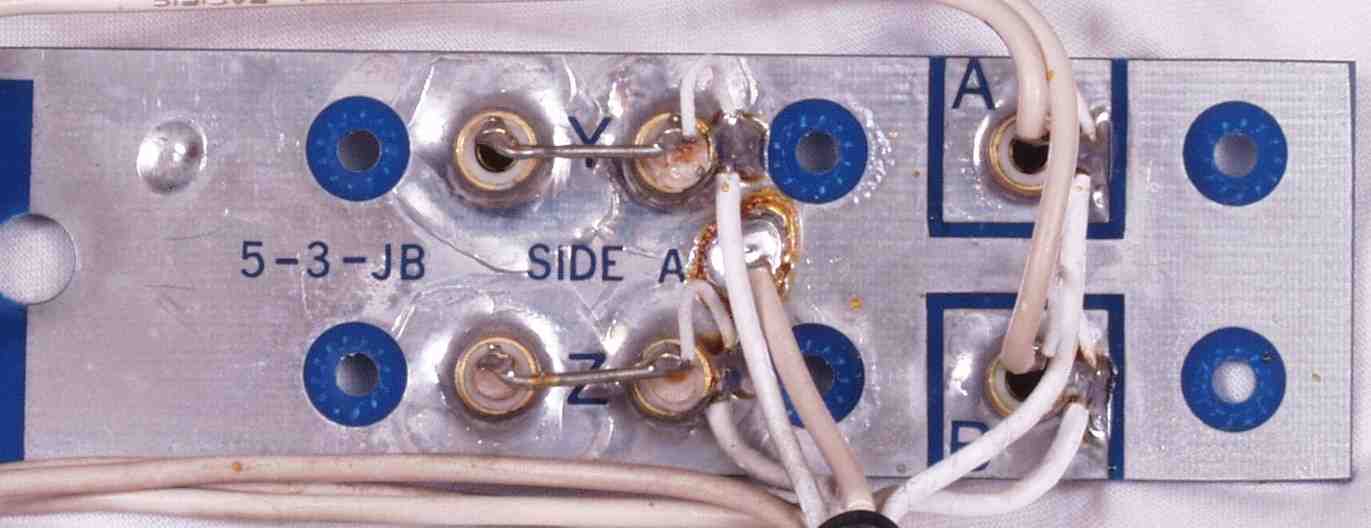

Ｃ４４．　修理前　入力ＲＣＡ端子基板裏

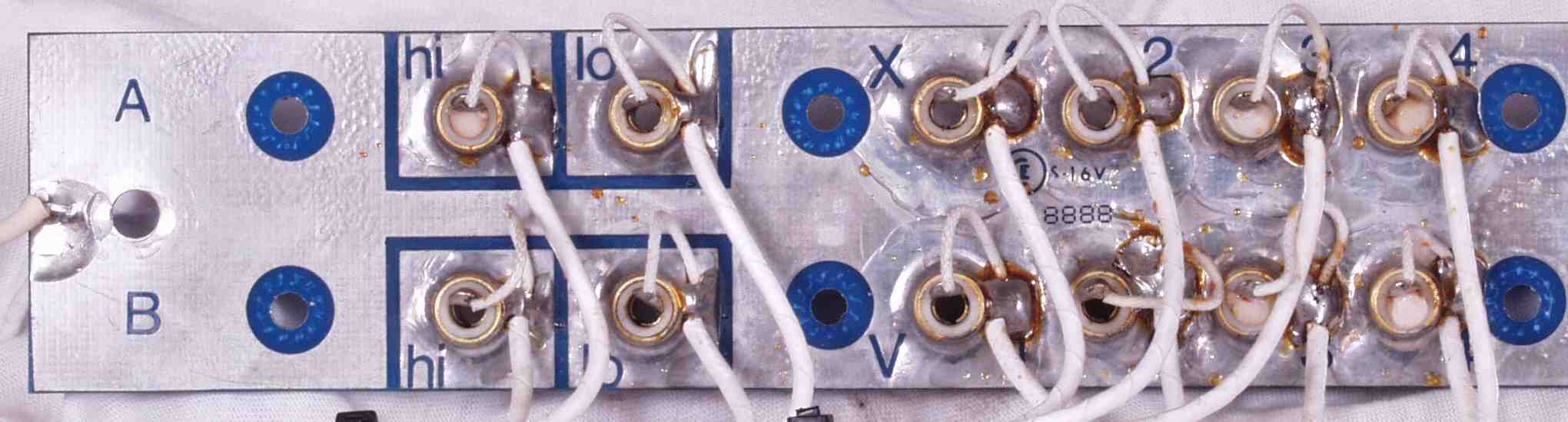

Ｃ４５．　修理後　入力ＲＣＡ端子基板裏　白くなっているのは、瞬間接着剤を使用した為（梅雨時は湿度が高いので）

Ｃ４６．　修理前　出力ＲＣＡ端子基板

Ｃ４７．　修理中　出力ＲＣＡ端子基板　部品待ち

Ｃ４８．　修理後　出力ＲＣＡ端子基板

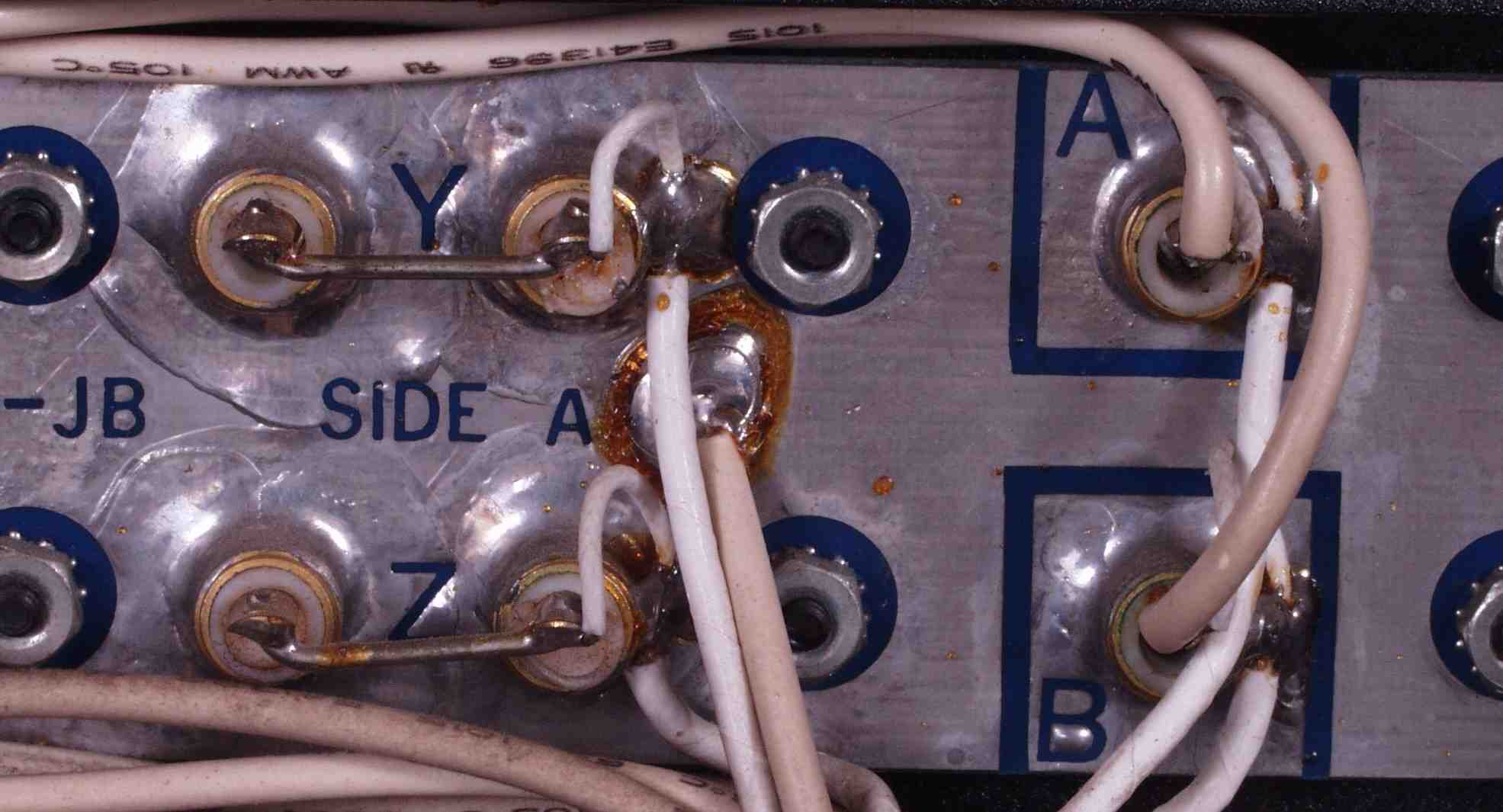

Ｃ４９．　修理前　出力ＲＣＡ端子基板裏

Ｃ４Ａ．　修理後　出力ＲＣＡ端子基板裏　白くなっているのは、瞬間接着剤を使用した為（梅雨時は湿度が高いので）

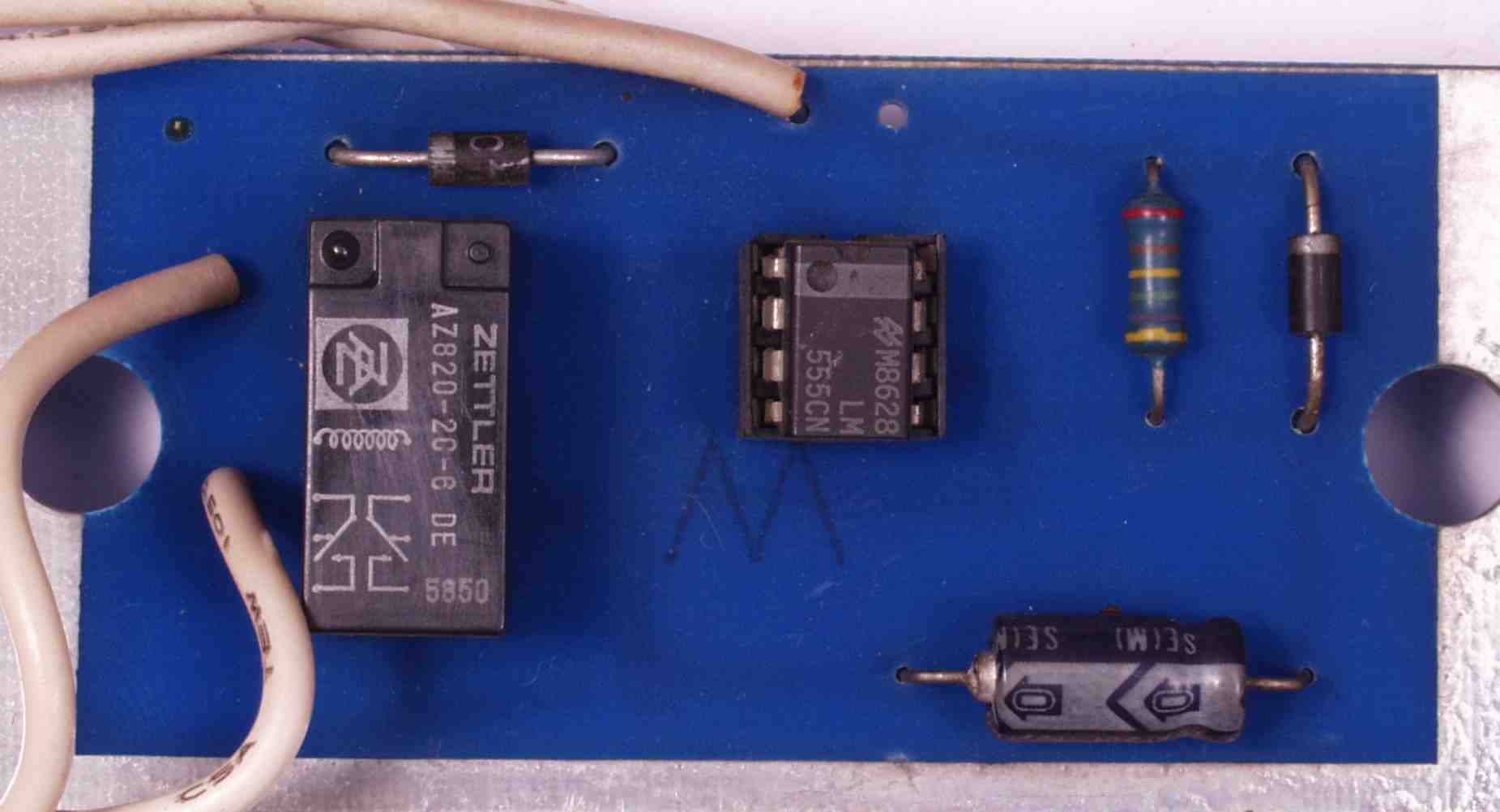

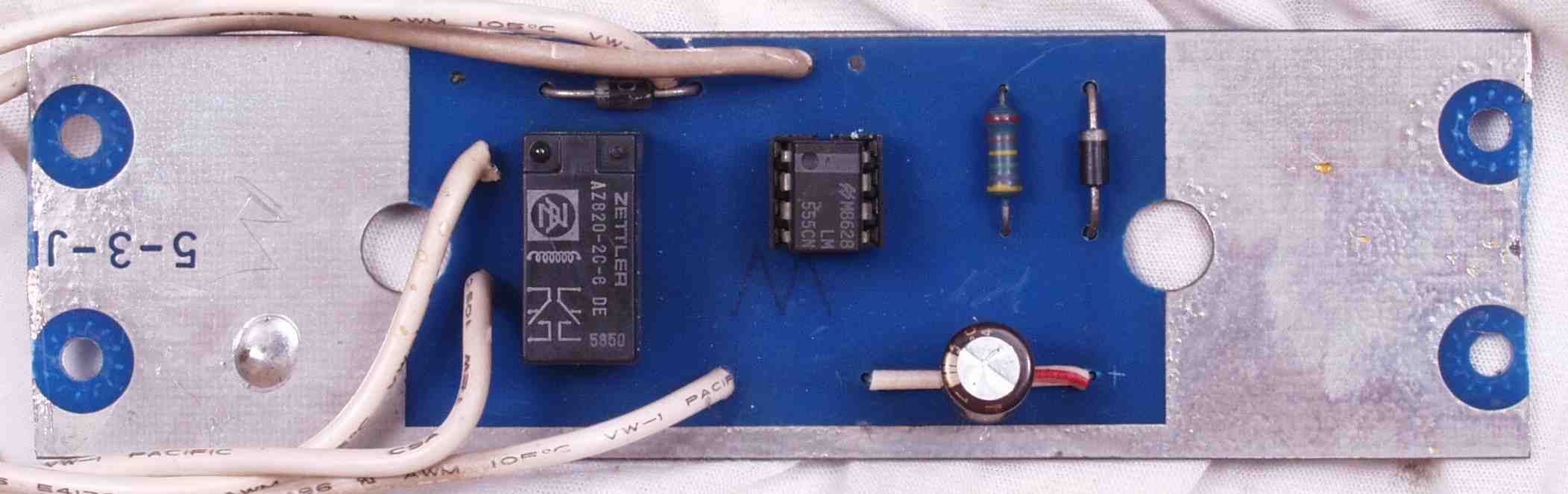

Ｃ５１．　修理前　プロテクト基板、電源投入後一定時間、出力をアースする

Ｃ５２．　修理後　プロテクト基板　電解コンデンサー１個交換

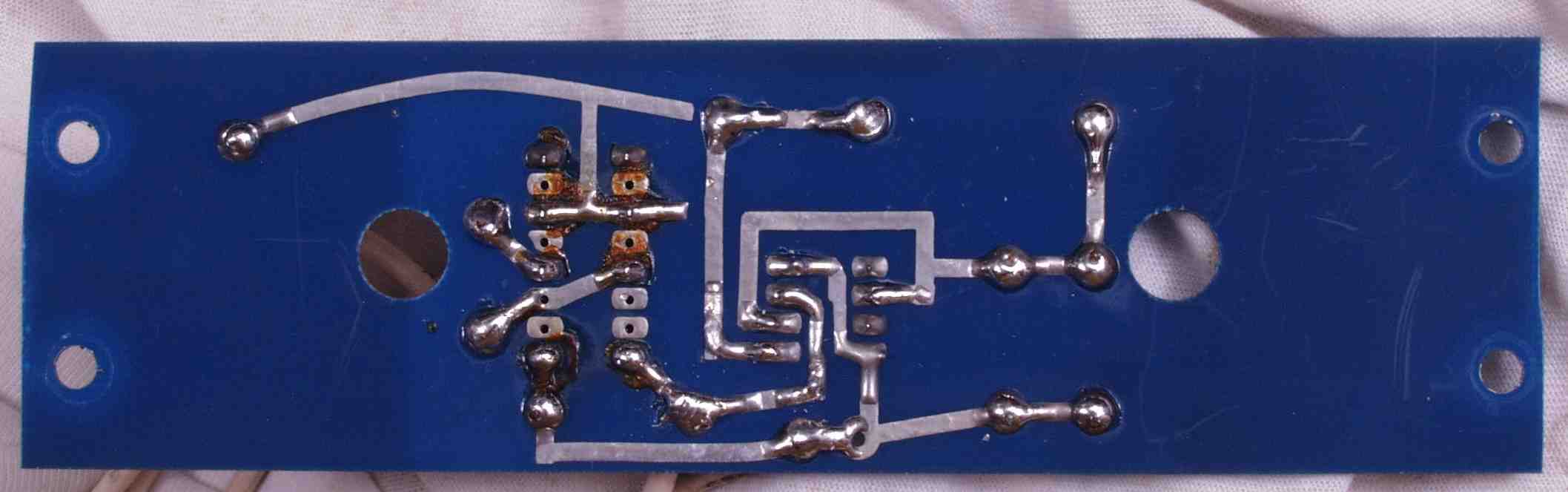

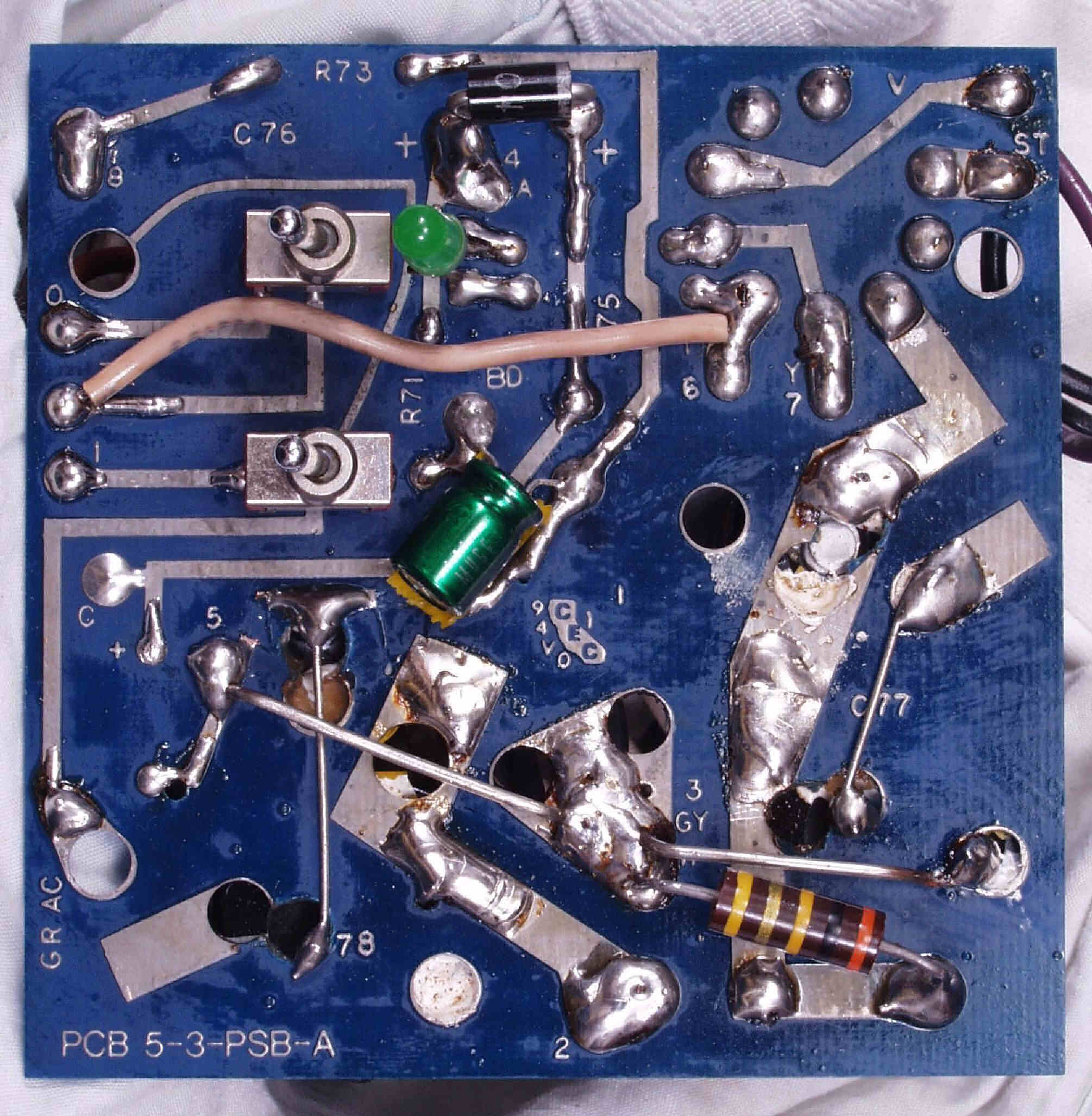

Ｃ５３．　修理前　プロテクト基板裏

Ｃ５４．　修理後　プロテクト基板裏

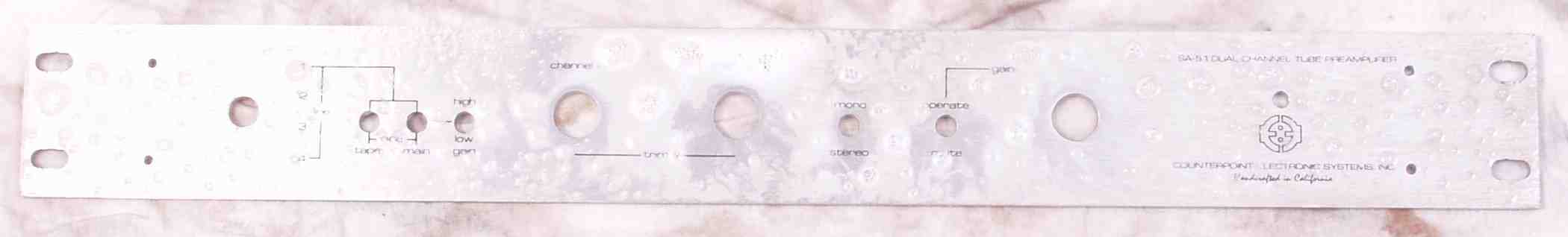

Ｃ６１．　修理中　パネル洗浄

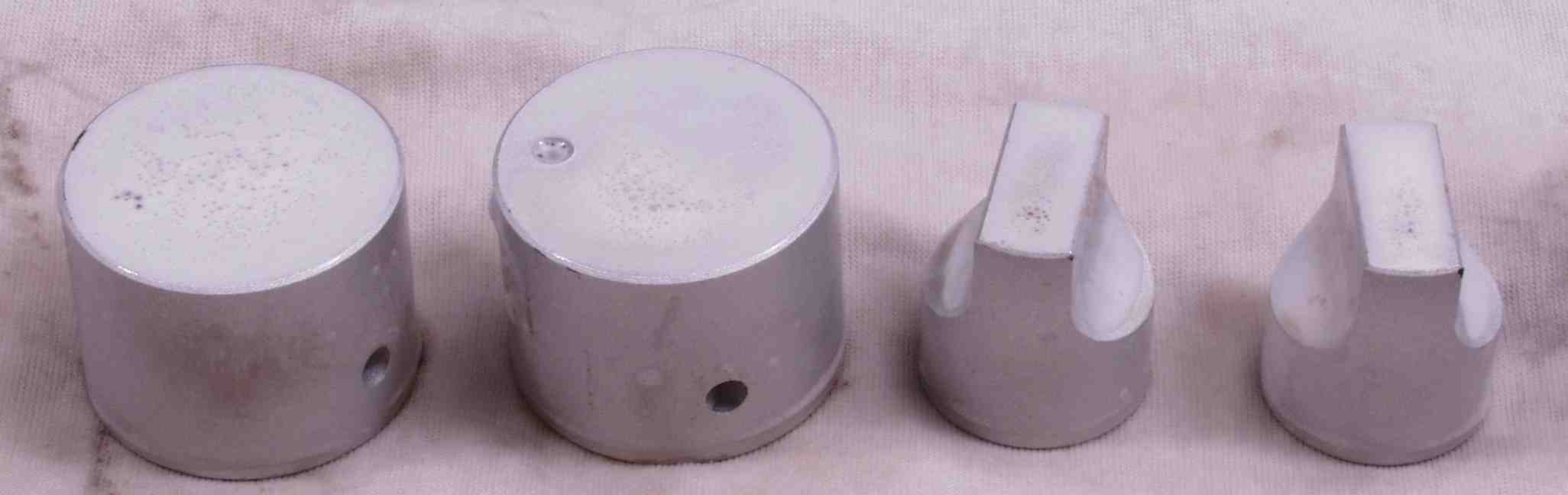

Ｃ６２．　修理中　ツマミ洗浄

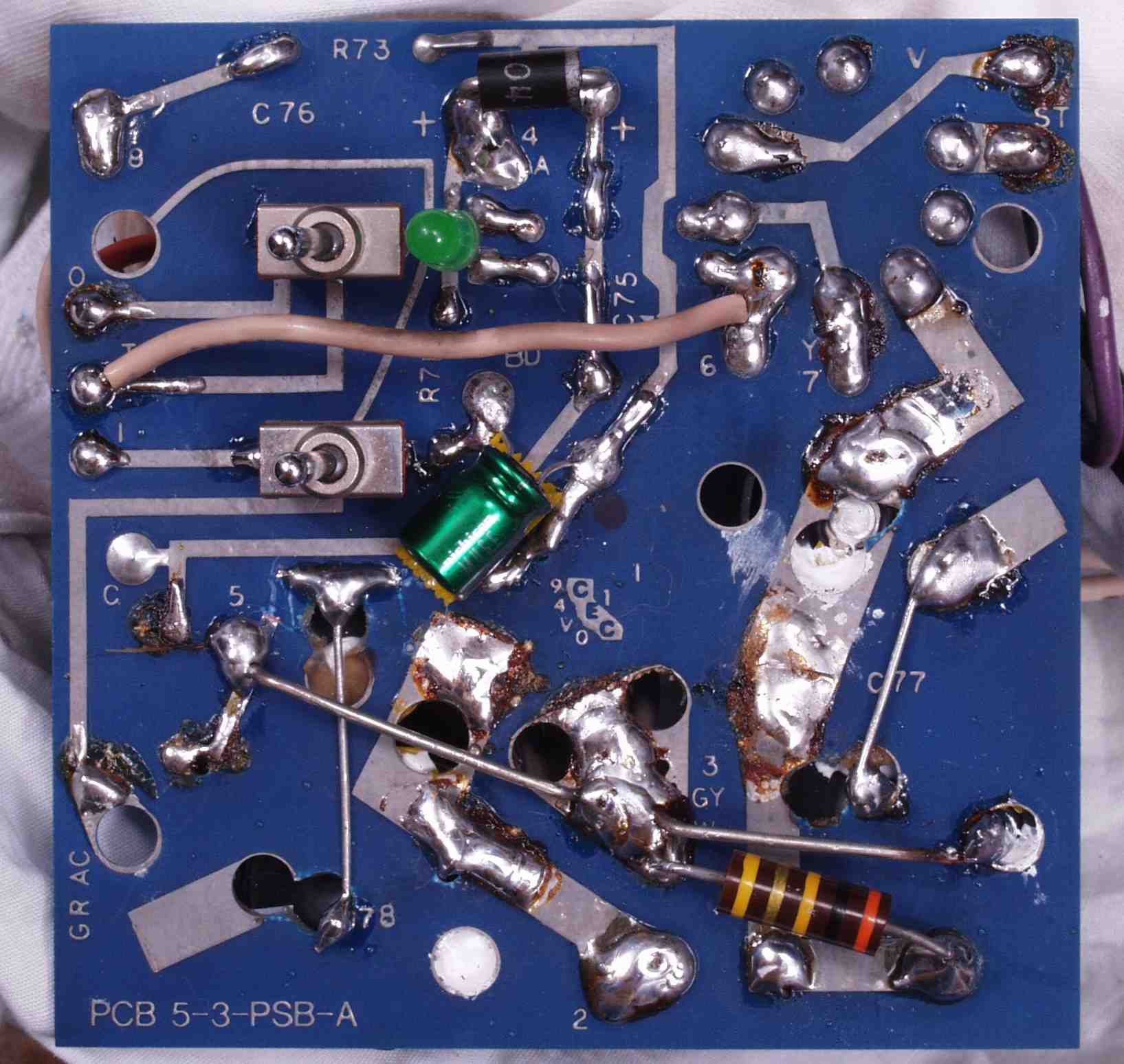

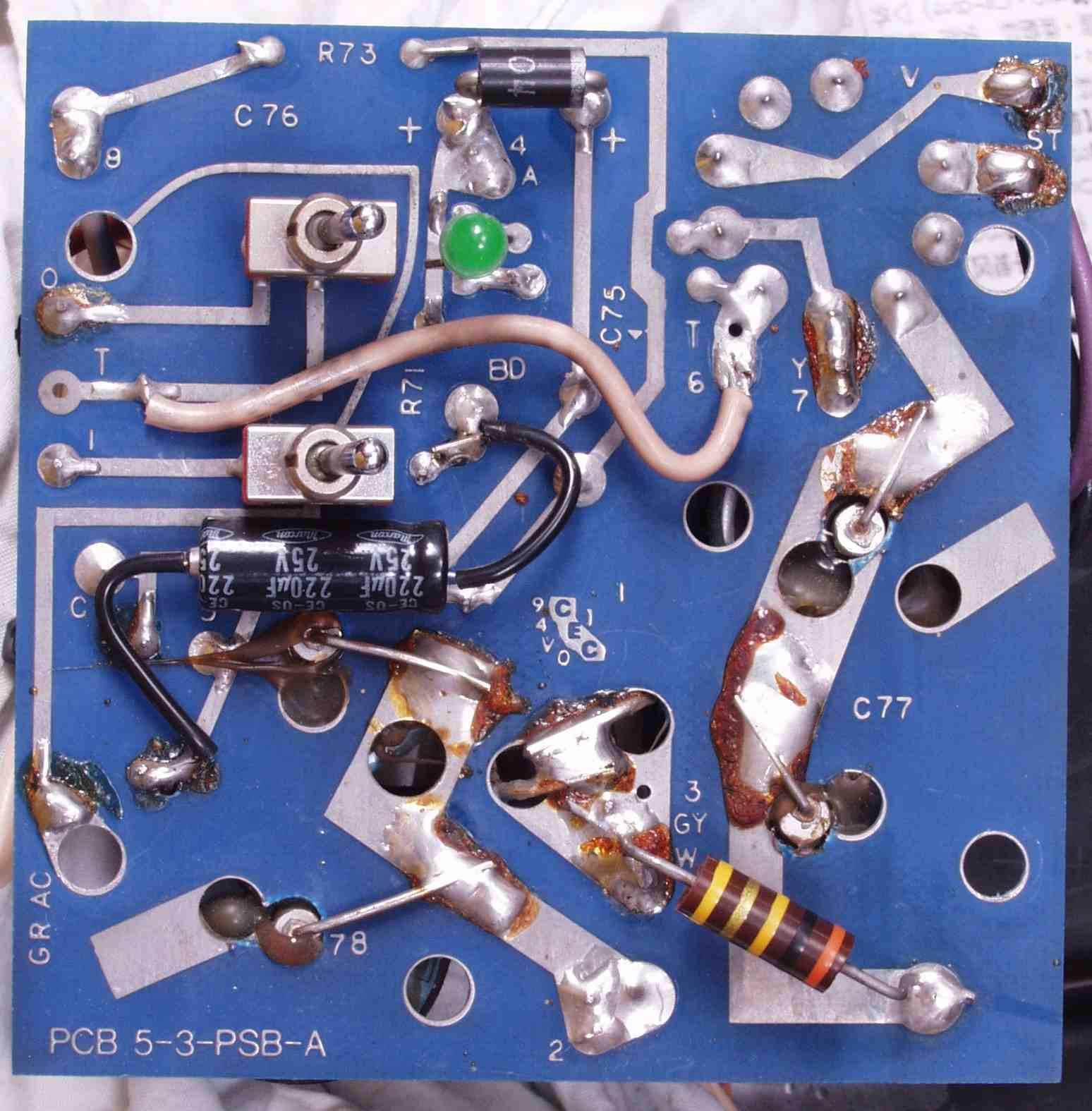

Ｃ７１．　修理前　整流基板　電解コンデンサーの引き出し線が電飾（？）で切れそう

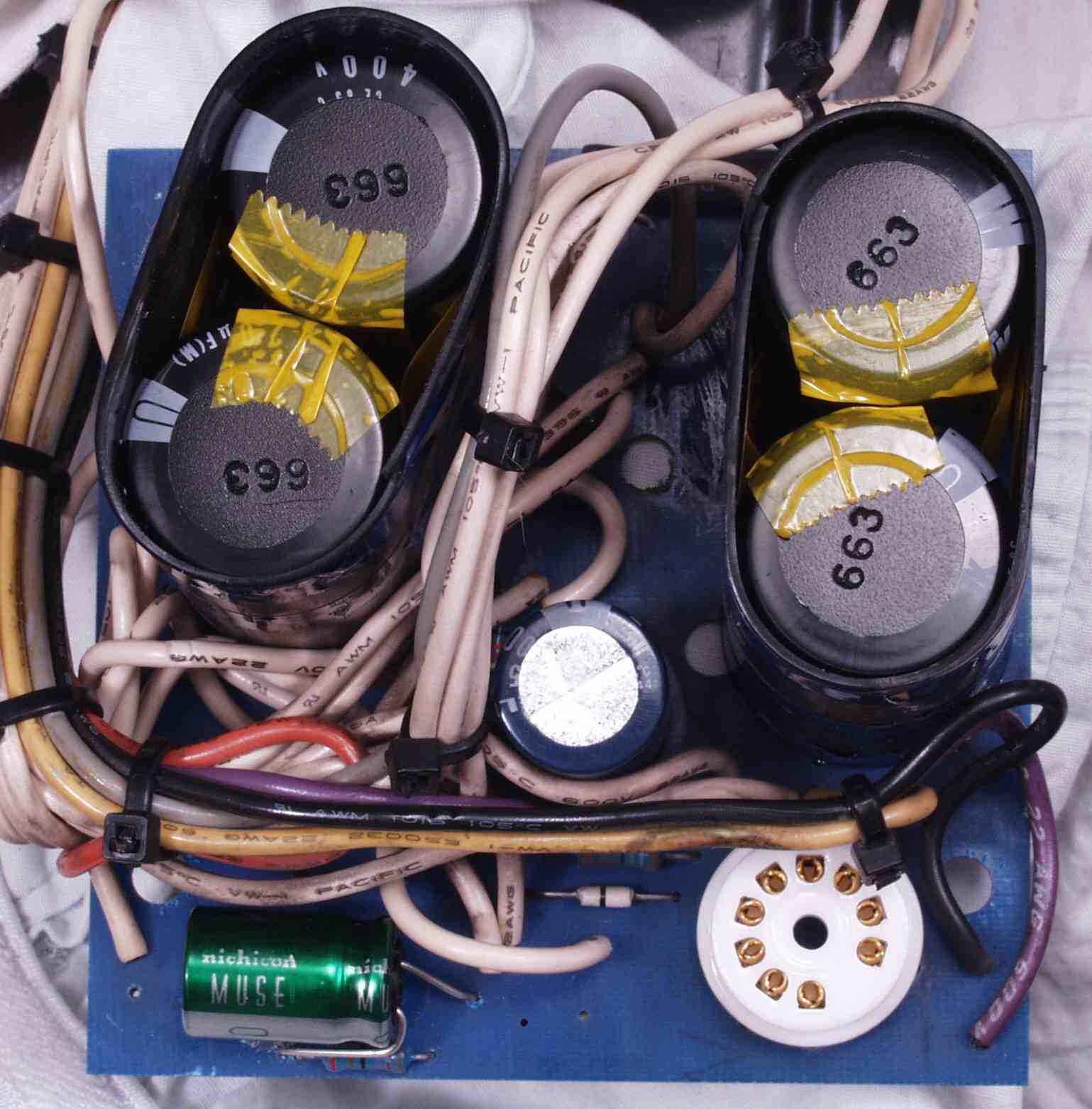

Ｃ７２．　修理後　整流基板　MT９ピンソケット１個、電解コンデンサー７個交換

Ｃ７３．　修理前　　整流基板裏

Ｃ７４．　修理後　　整流基板裏

Ｃ７５．　完成整流基板裏　洗浄後

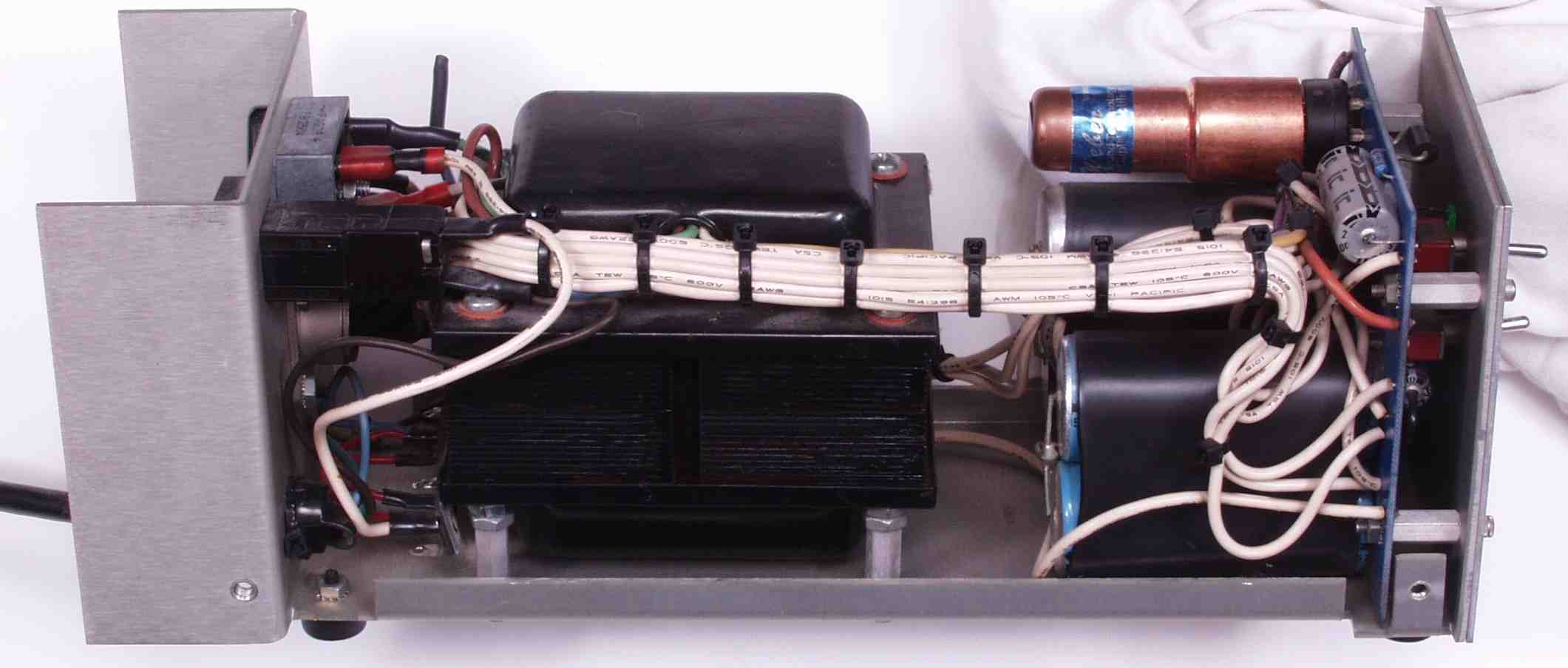

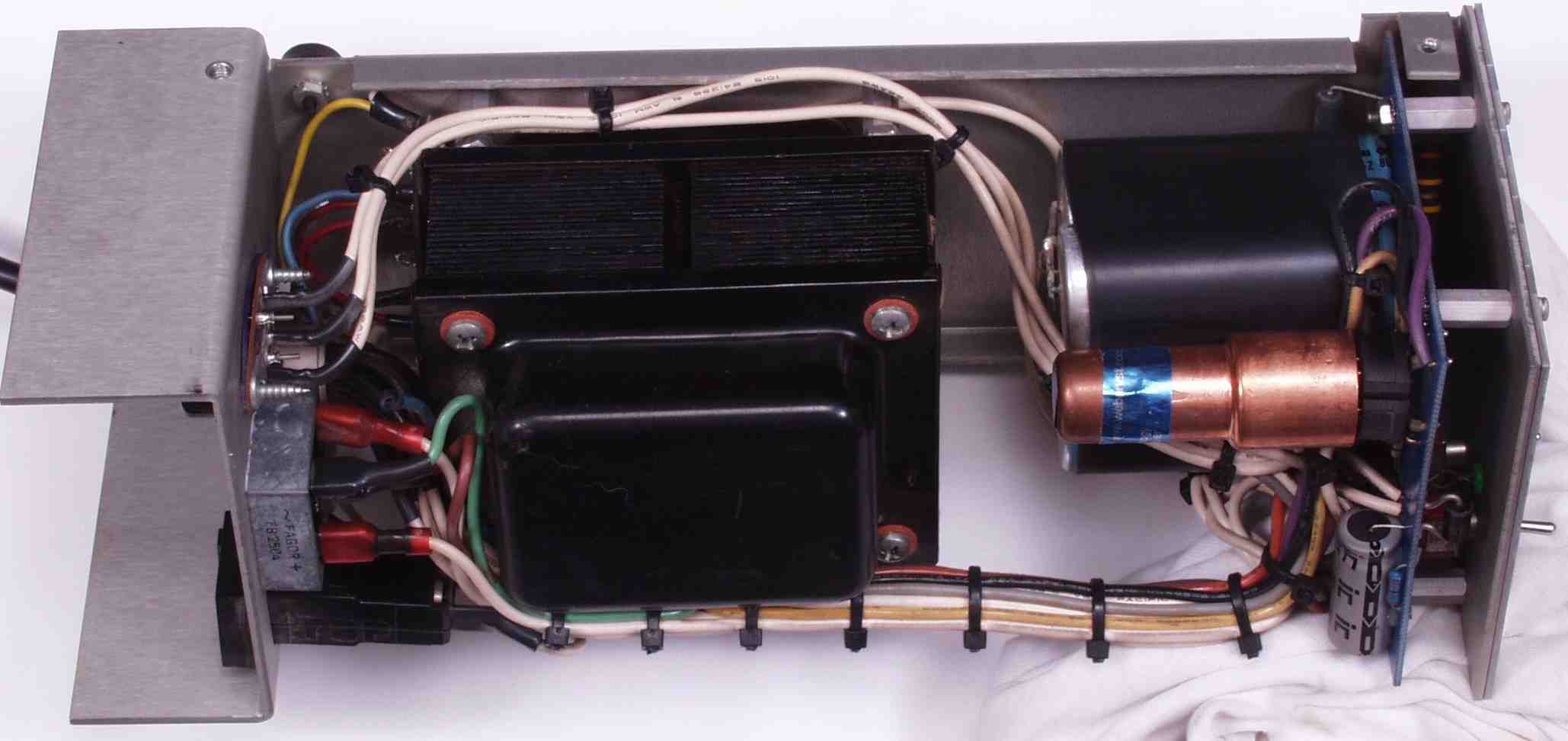

Ｃ８１．　修理前　電源部　左横から見る。

Ｃ８２．　修理前　電源部　左横から見る。

Ｃ８３．　修理前　電源部　右横から見る。　銅外装整流管が光ります！

Ｃ８４．　修理前　電源部　右横から見る。

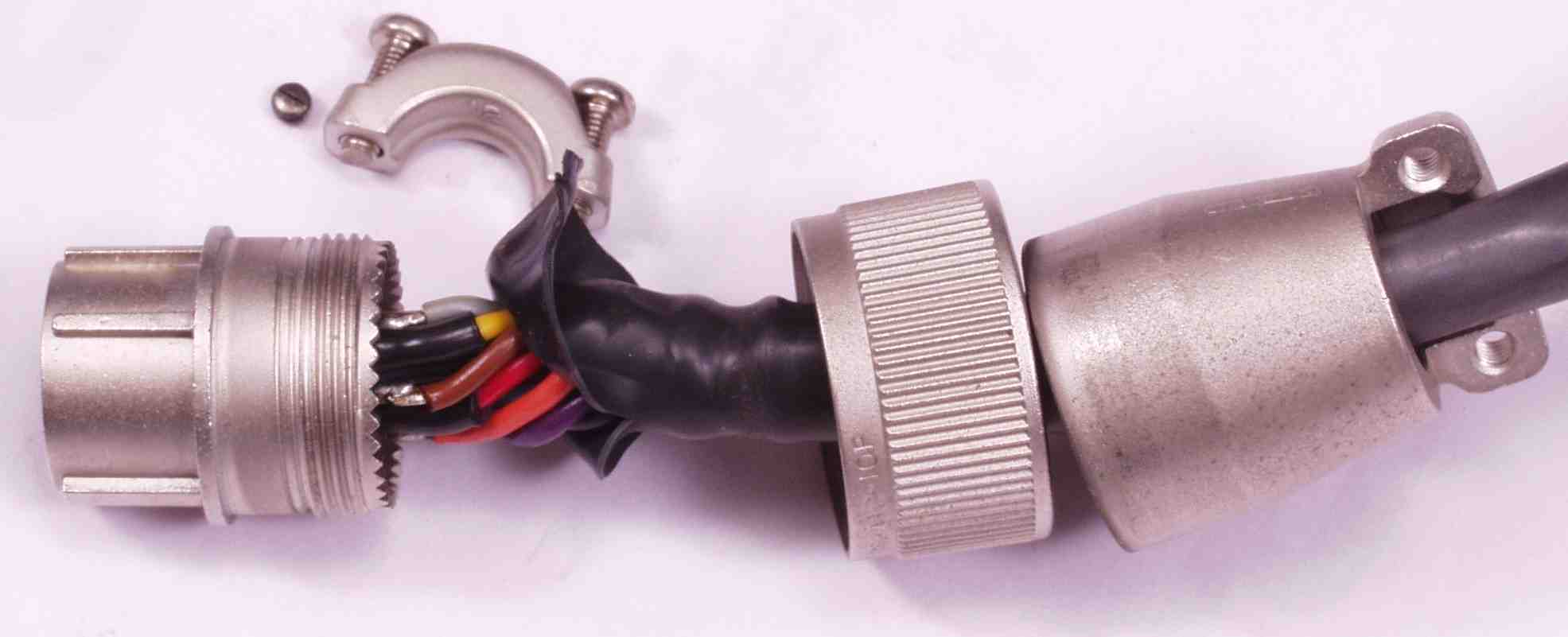

Ｃ８５．　修理中　電源部のコネクター点検

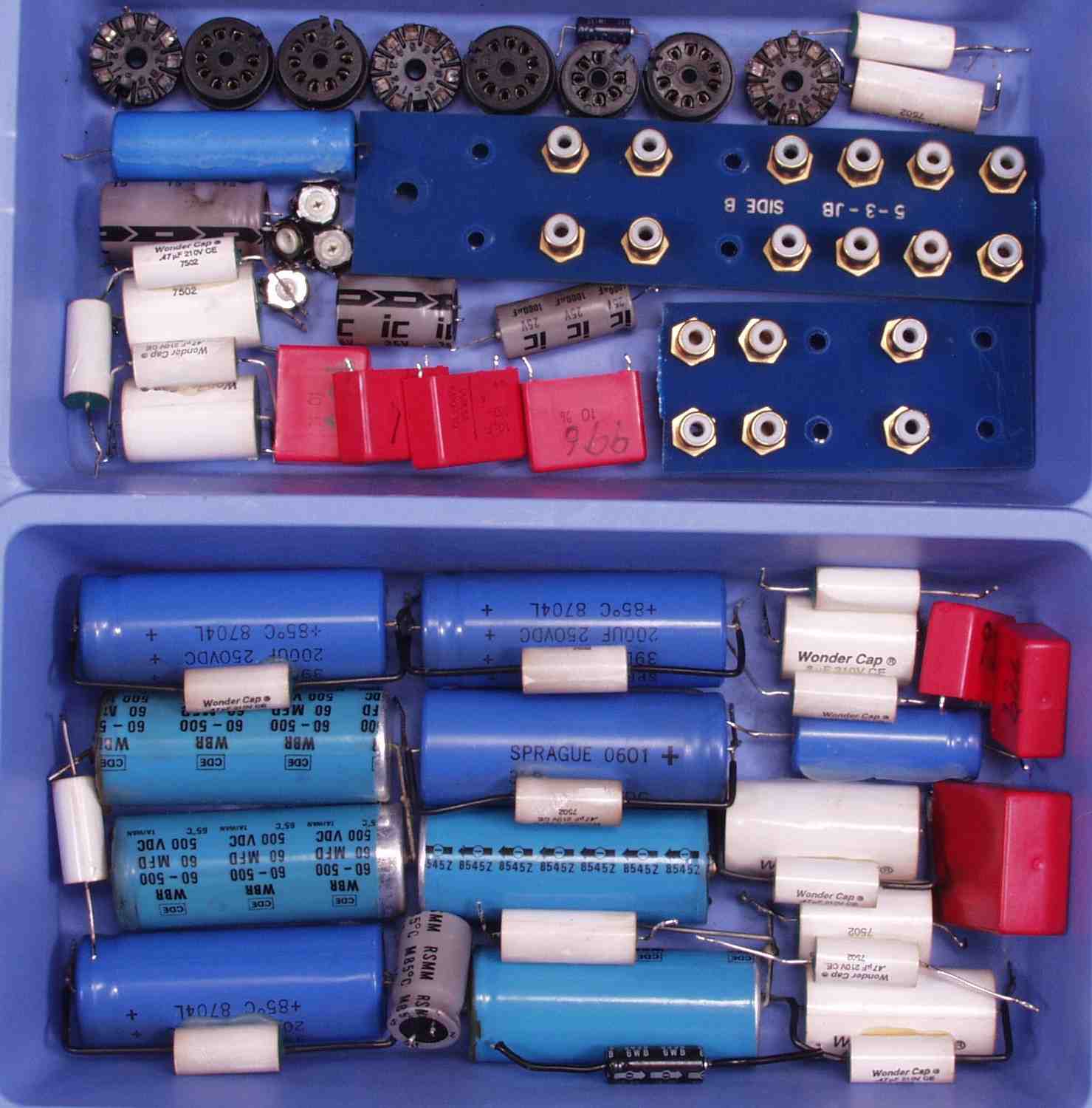

Ｃ９１．交換部品

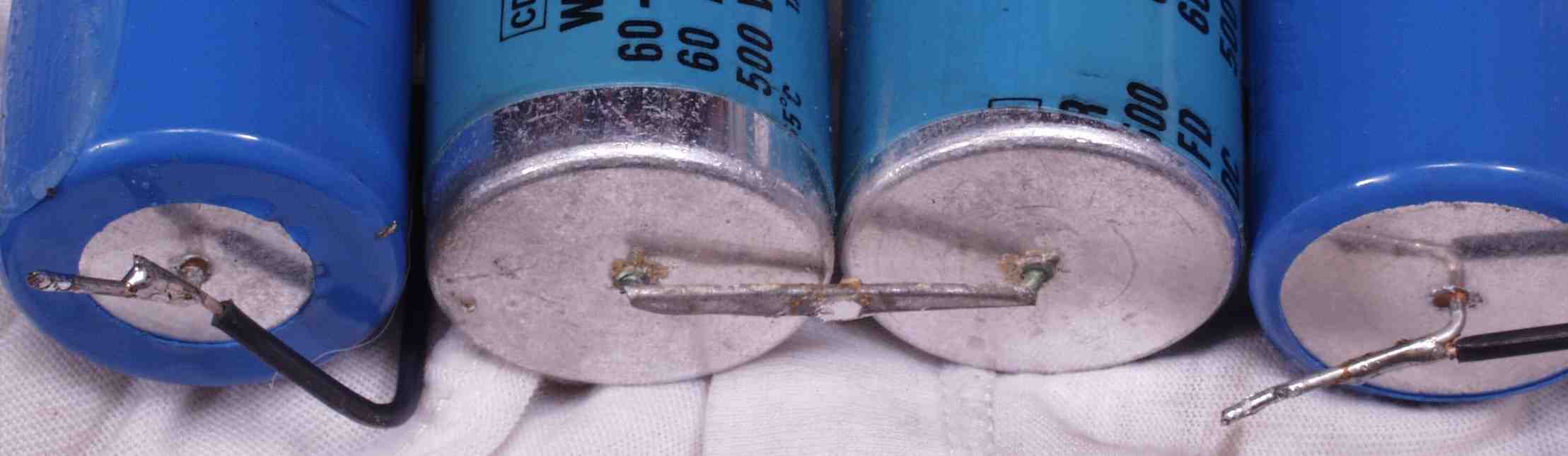

Ｃ９２．　交換部品　腐食が始まり、切れそうな足

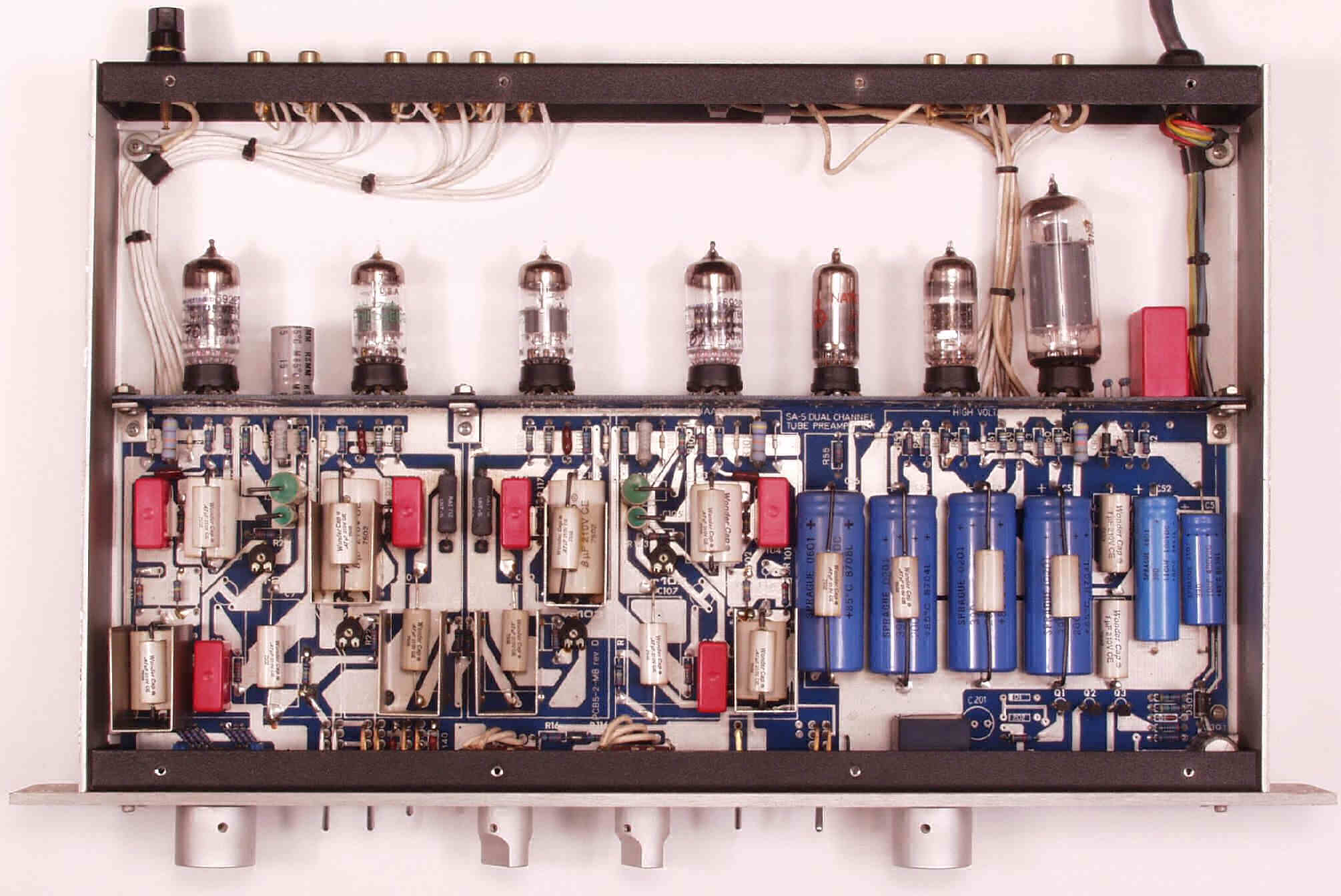

ＣＡ１．　修理前　上から見る

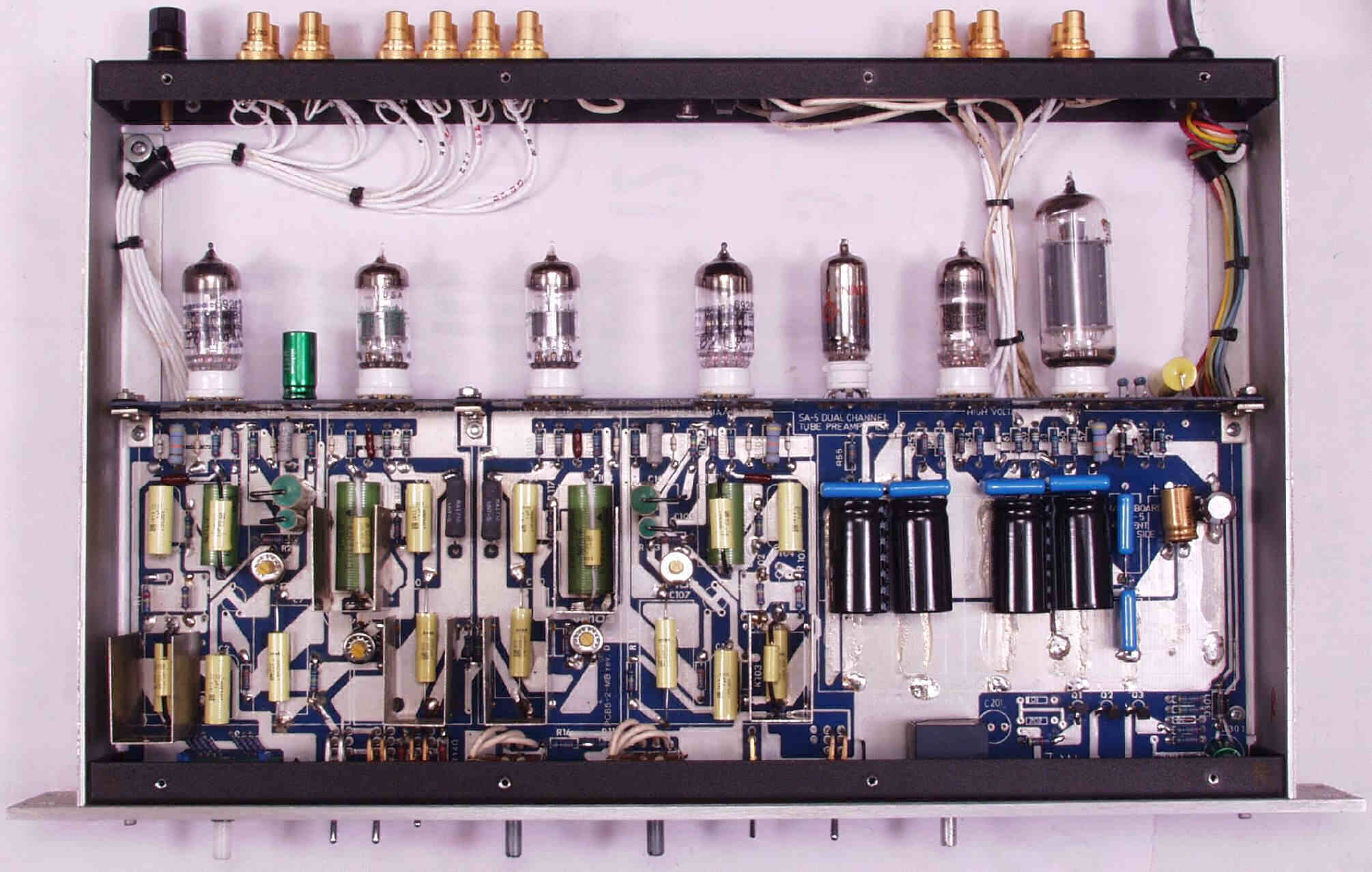

ＣＡ２．　修理後　上から見る

ＣＡ３．　修理前　下から見る

ＣＡ４．　修理後　下から見る

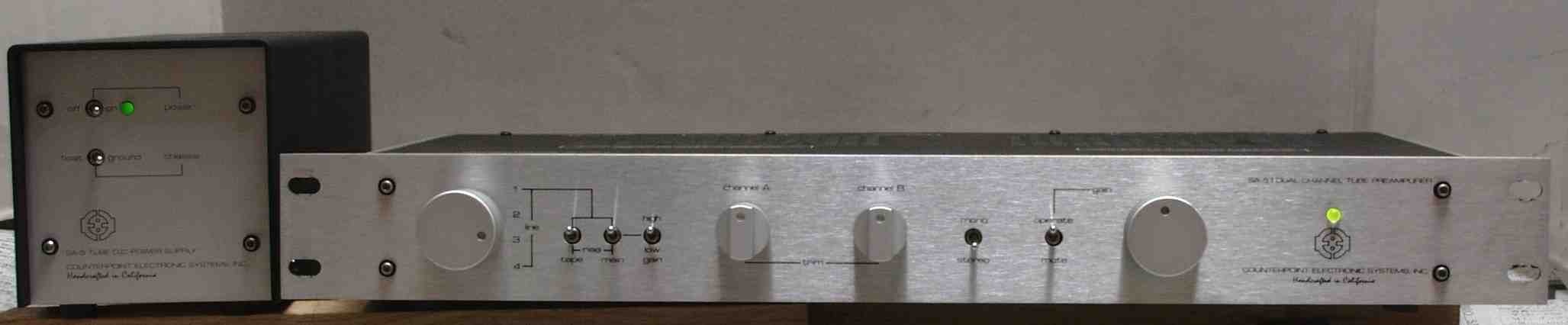

ＣＢ．　完成

Ｅ．　調整・測定

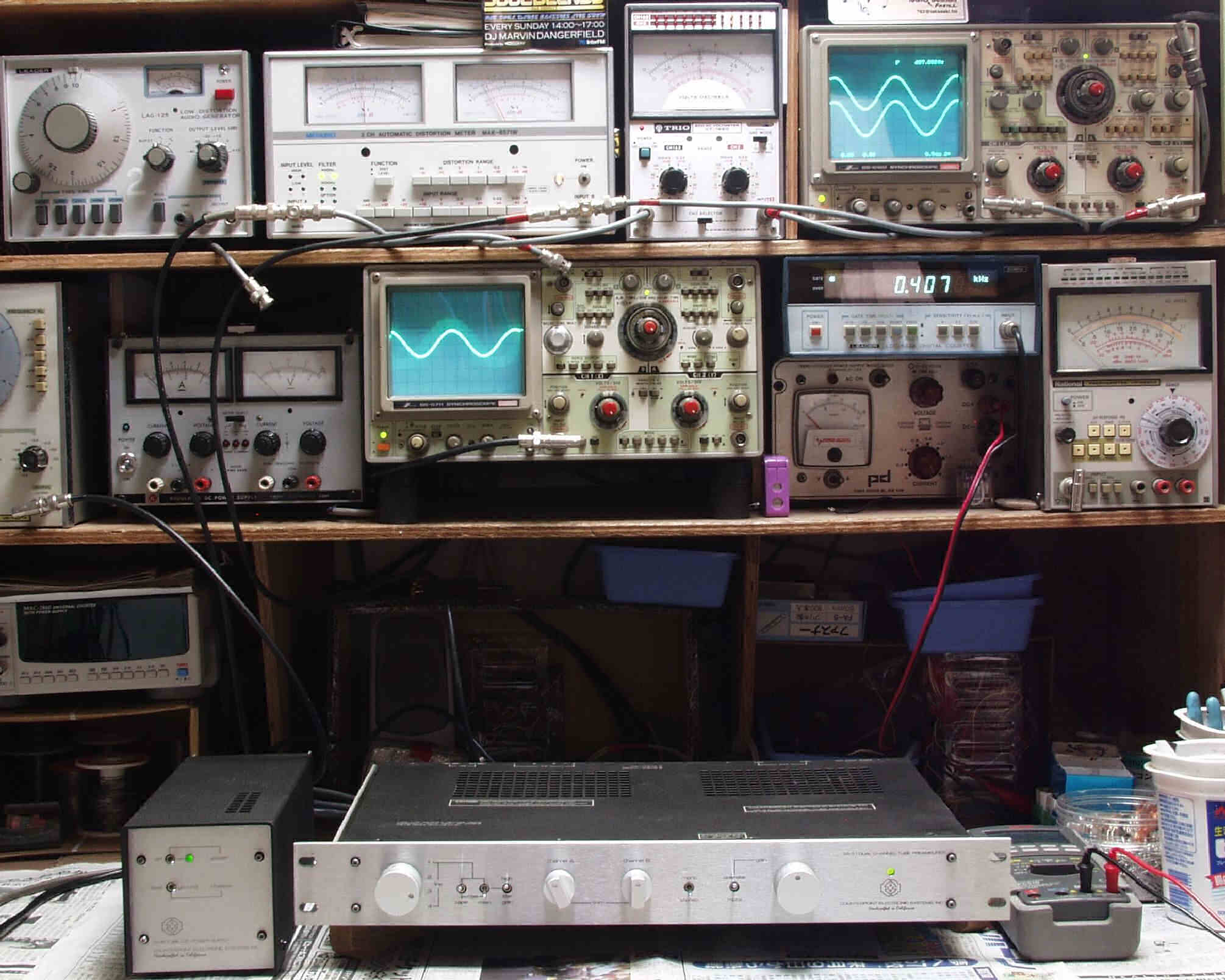

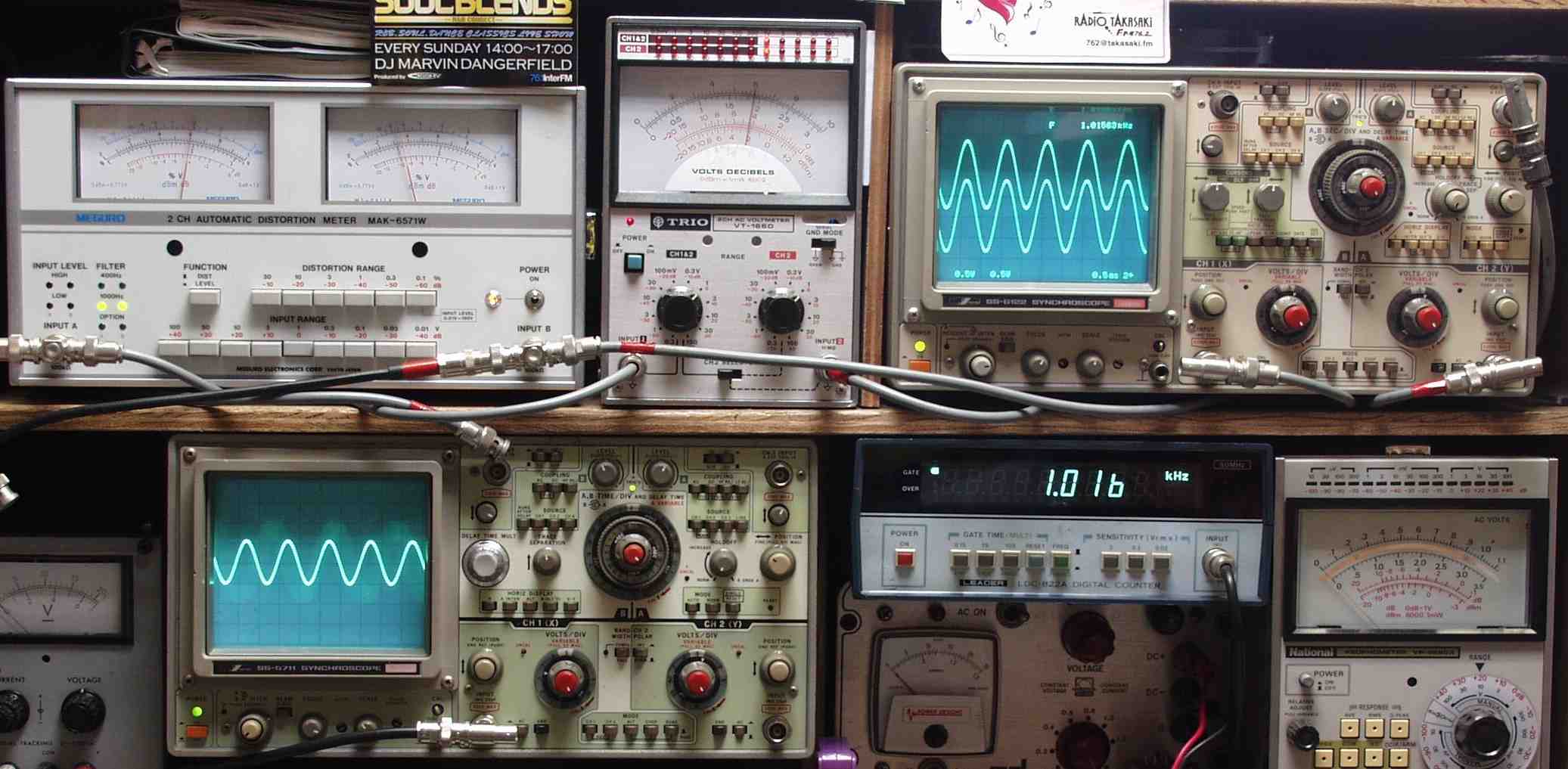

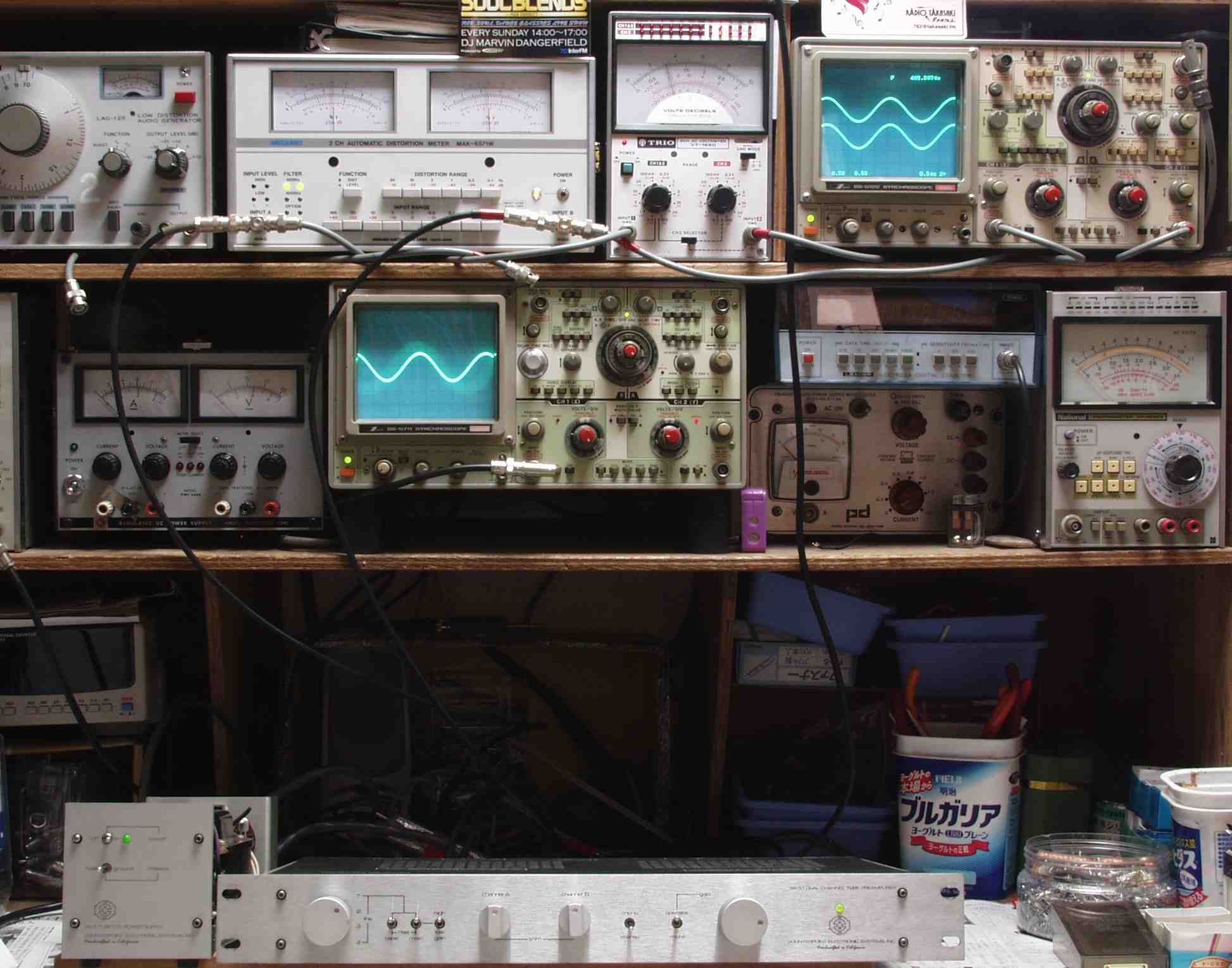

Ｅ１．調整・出力測定

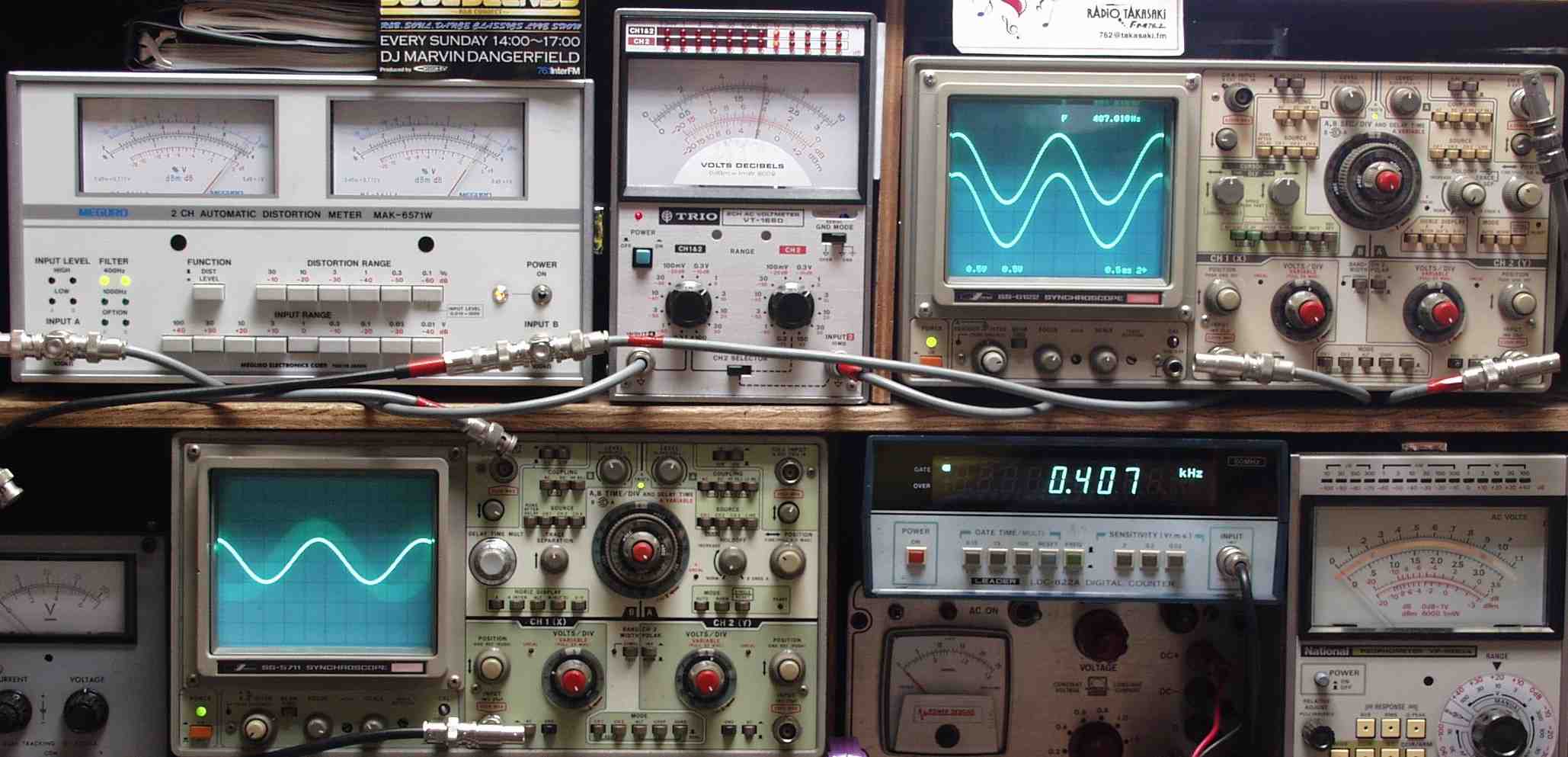

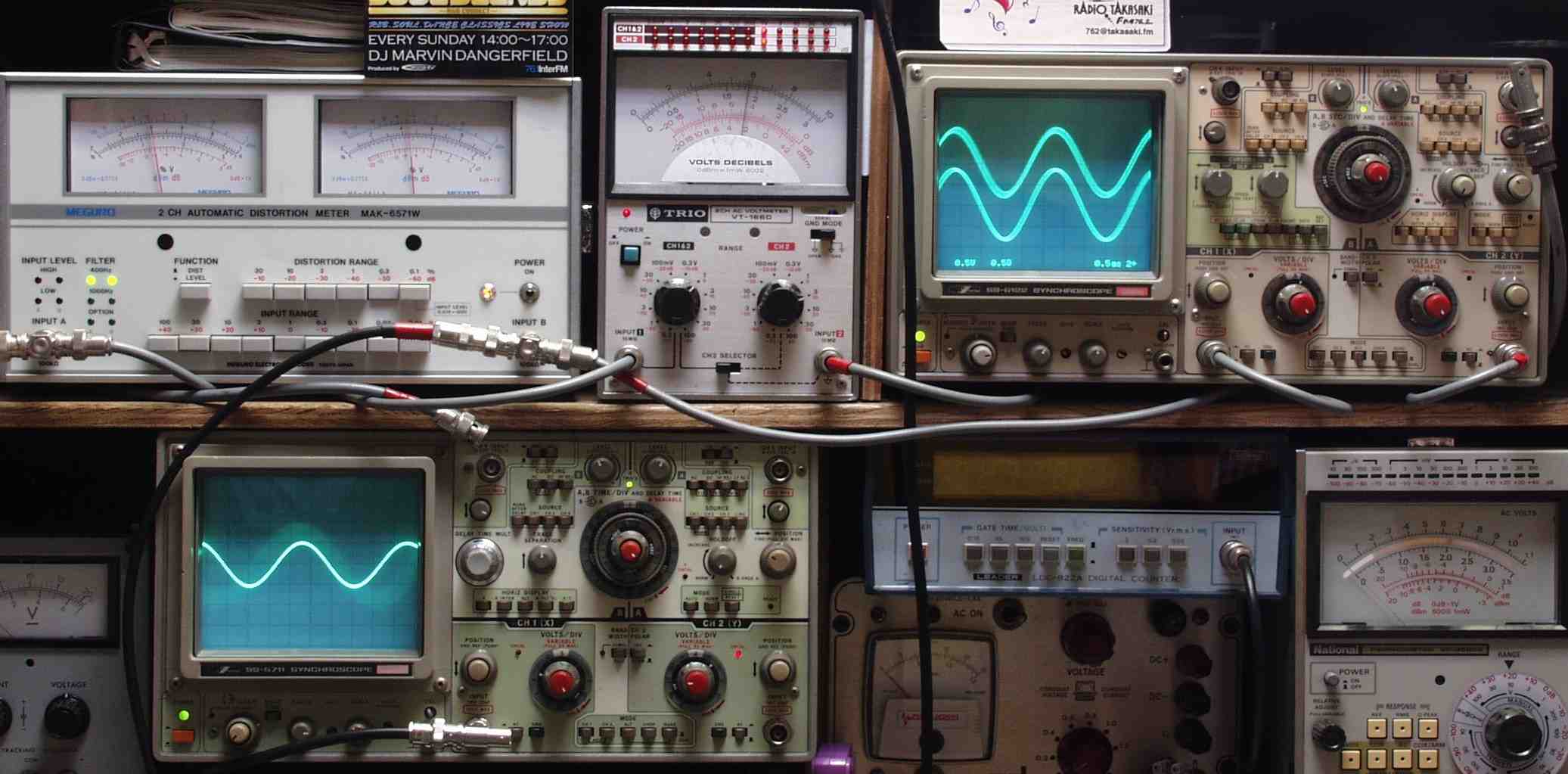

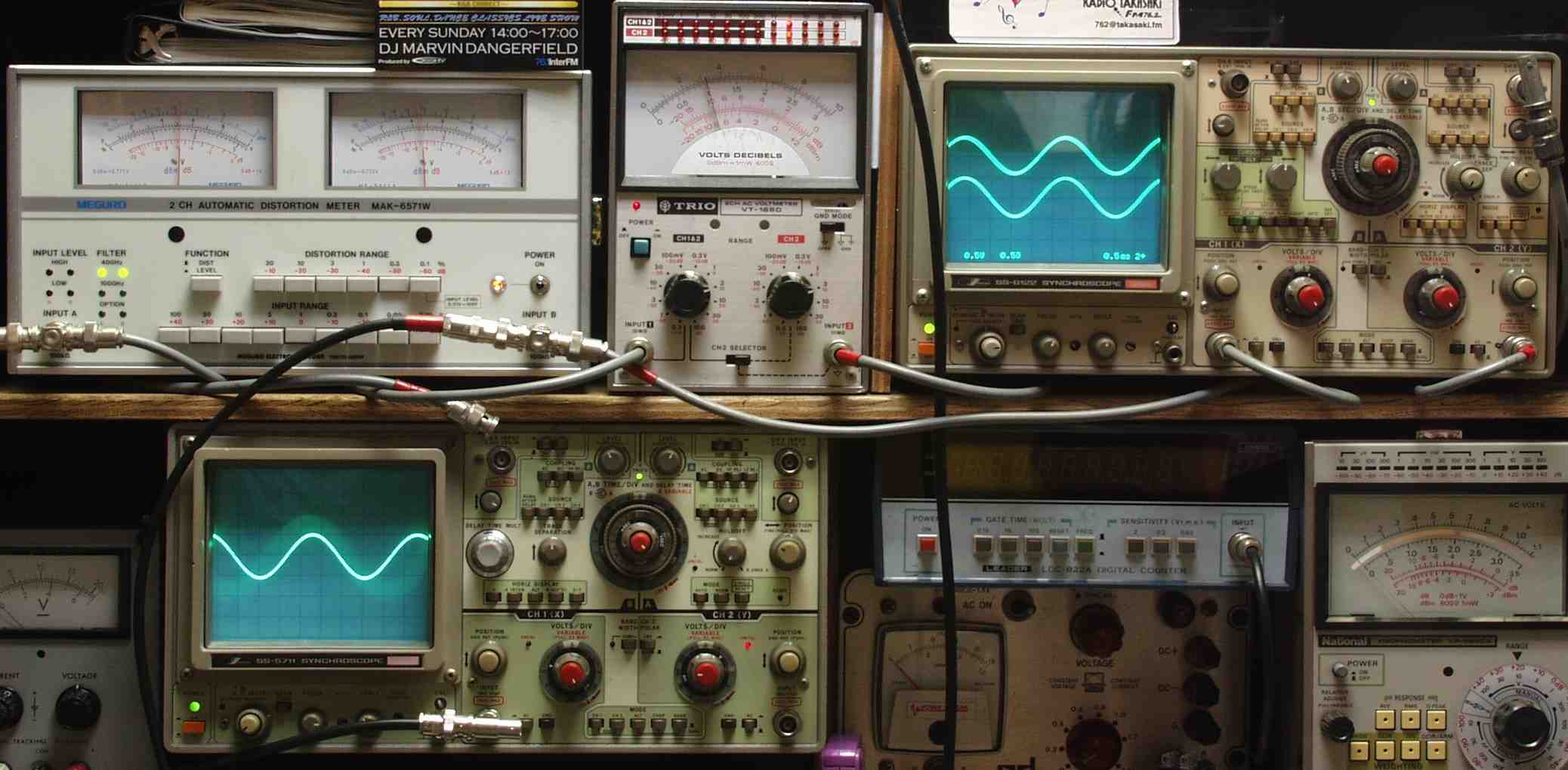

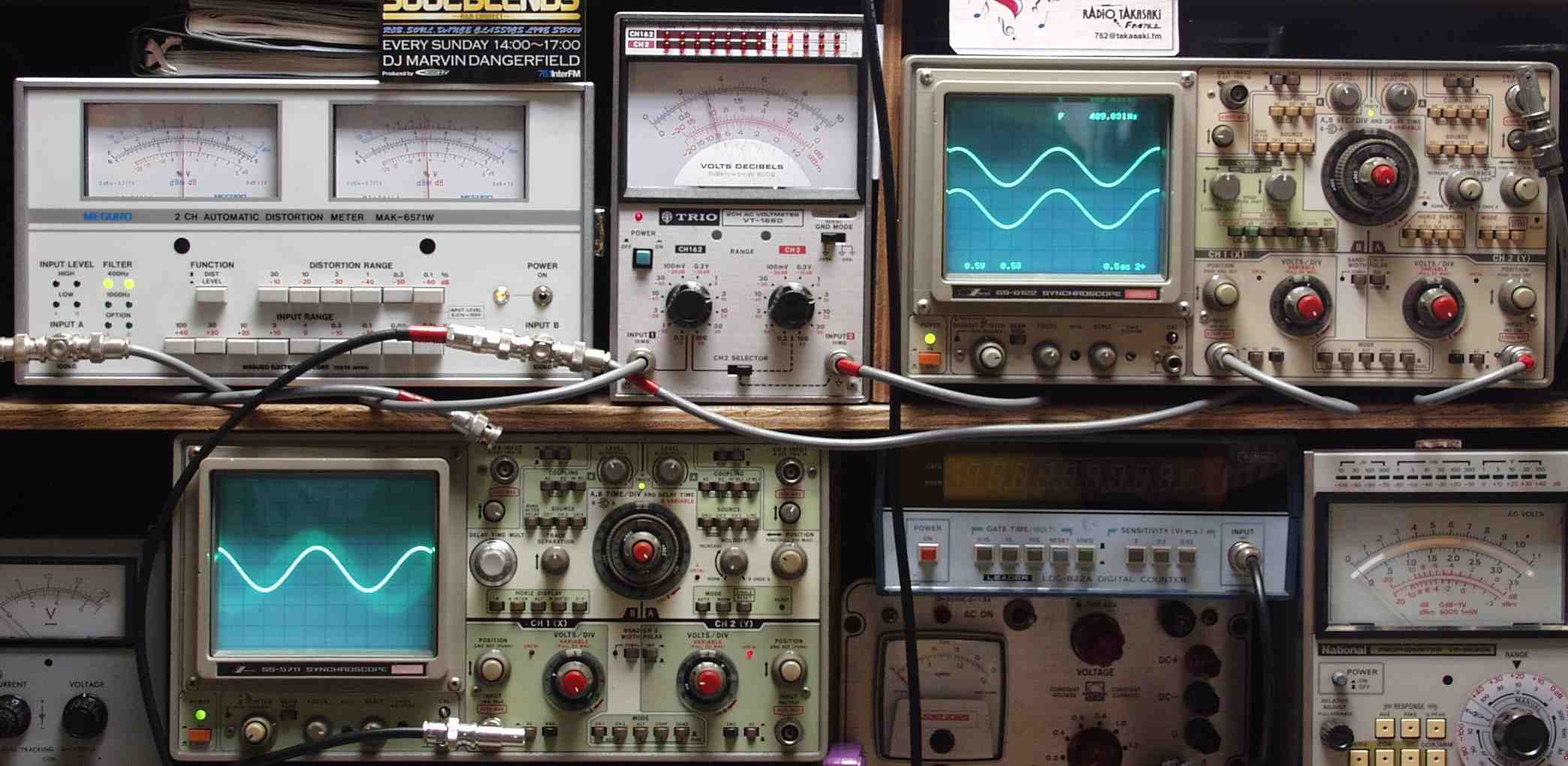

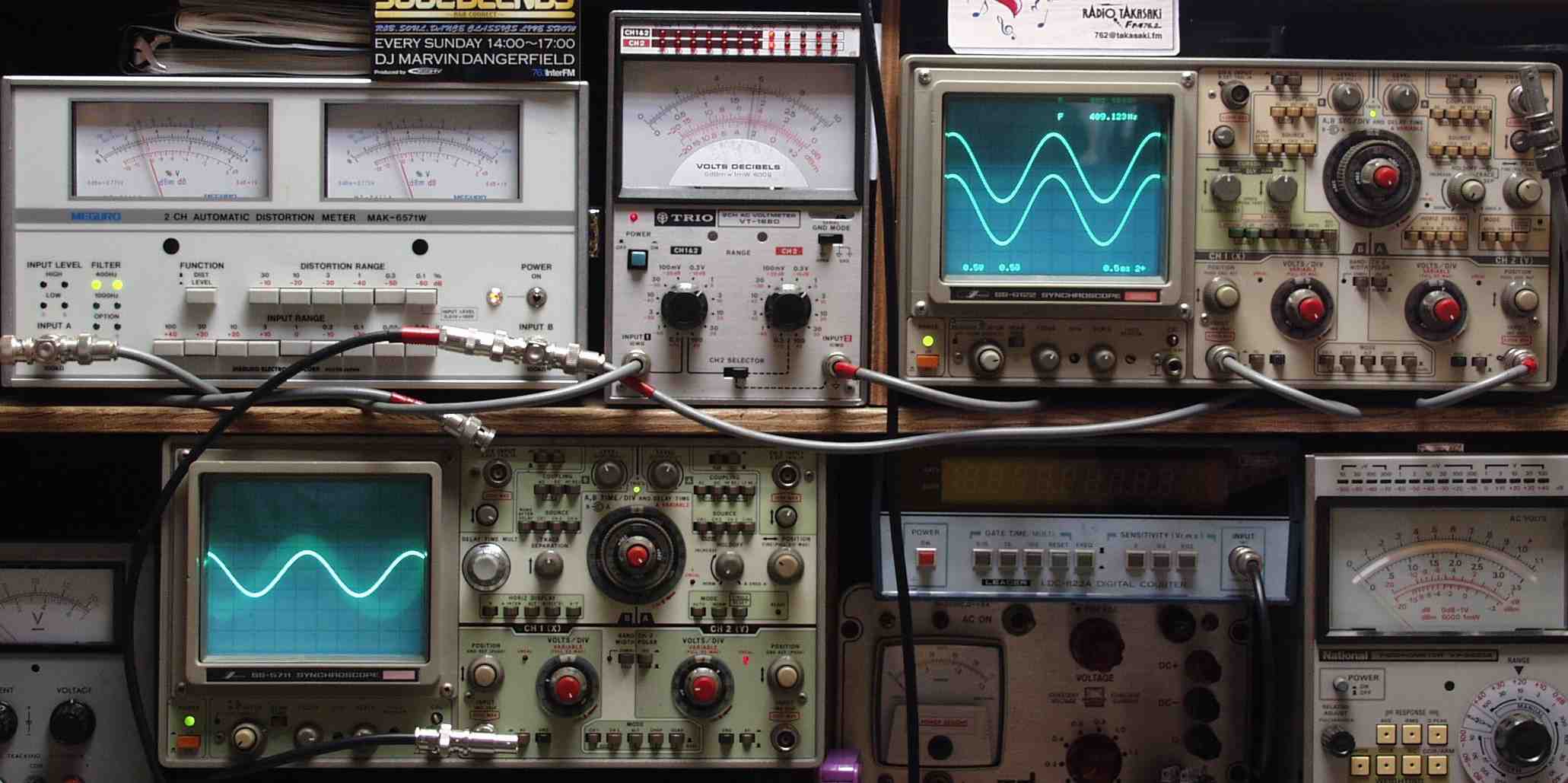

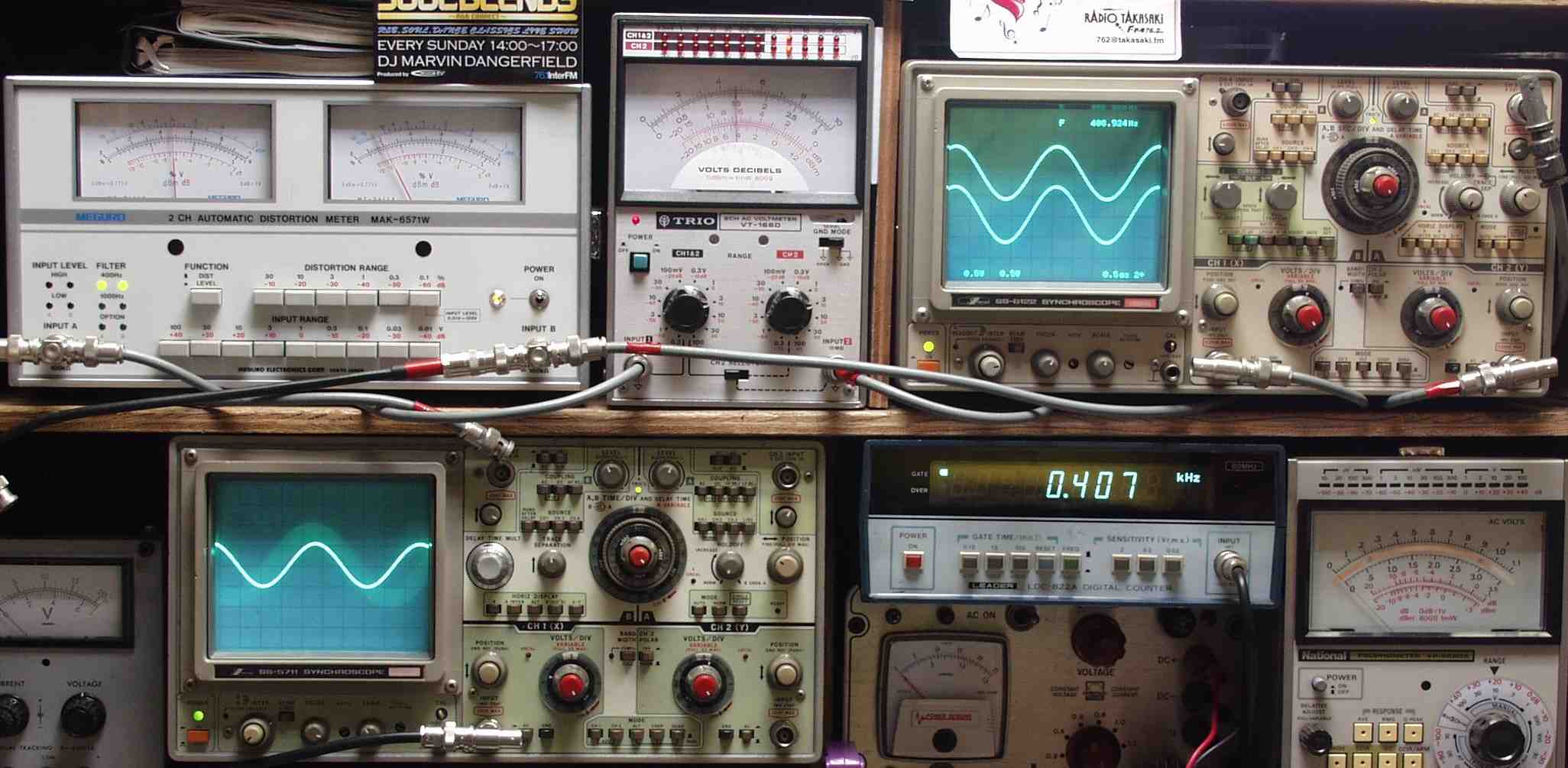

　　　　＜見方＞
　　　　　上左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メ－タ－＝Ｌ出力、右メ－タ－＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

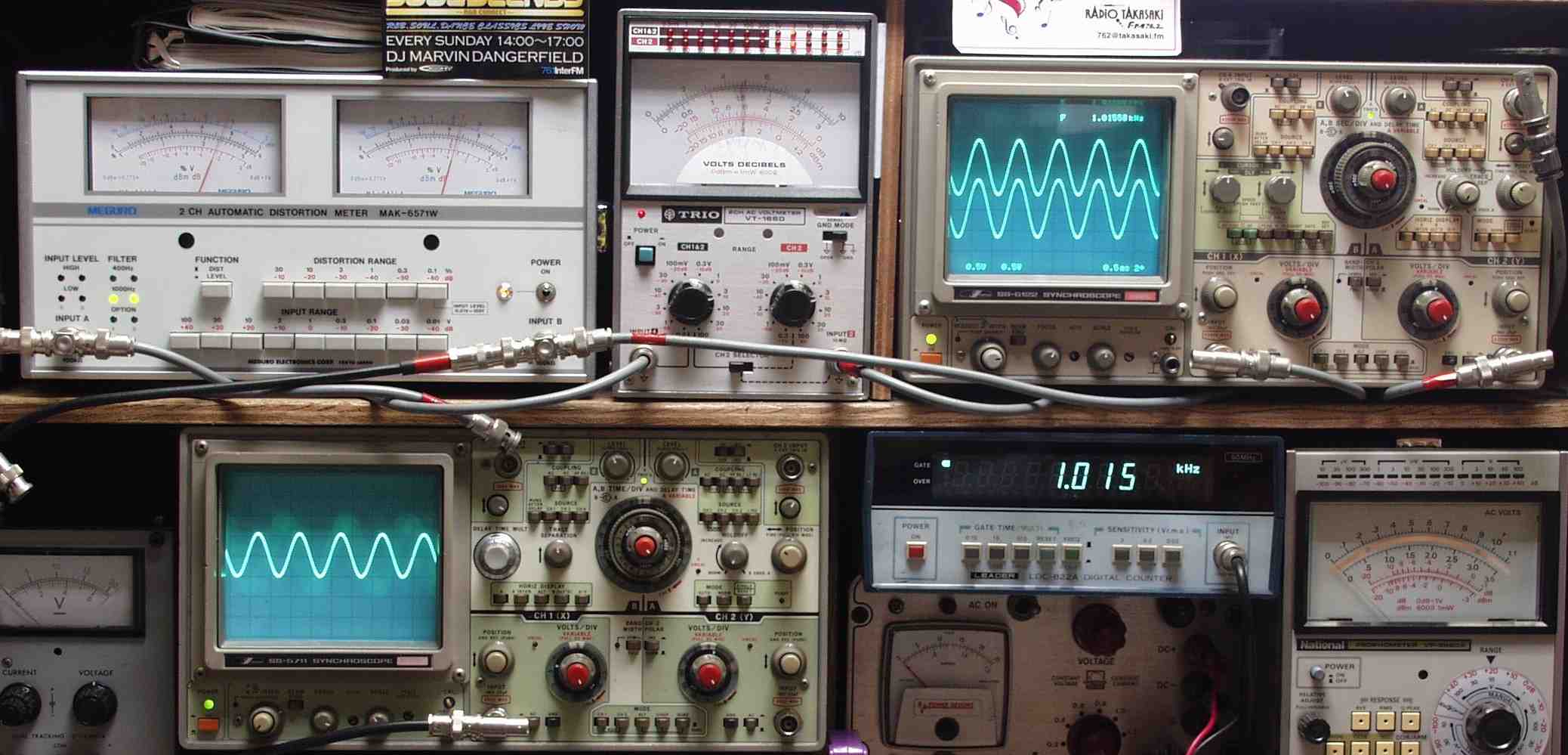

Ｅ２Ａ．　出力＝０．６Ｖ　歪み率＝０．１％　ＡＵＸ入力　１０００ＨＺ

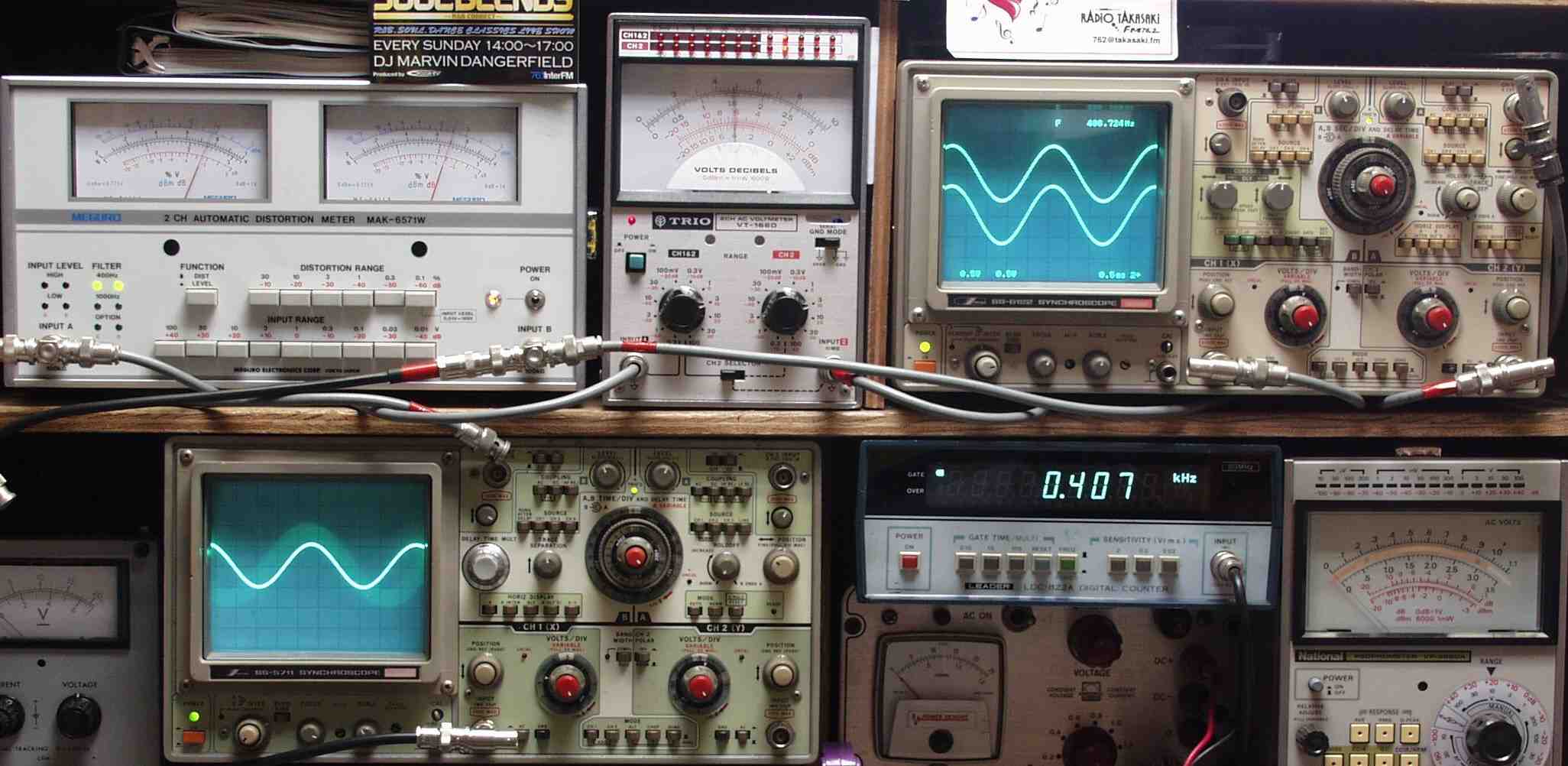

Ｅ２Ｂ．　出力＝０．６Ｖ　歪み率＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｃ．　出力＝１．５Ｖ　歪み率＝０．２５％　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｄ．　出力＝１．５Ｖ　歪み率＝０．２５％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　出力＝０．６Ｖ　歪み率＝０．０６％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力＝０．６Ｖ　歪み率＝０．０７％　ＭＭ入力　４００ＨＺ

Ｅ３Ｃ．　出力＝１．５Ｖ　歪み率＝０．１５％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｄ．　出力＝１．５Ｖ　歪み率＝０．１５％　ＭＭ入力　４００ＨＺ

Ｆ．　上位測定器による　調整・測定

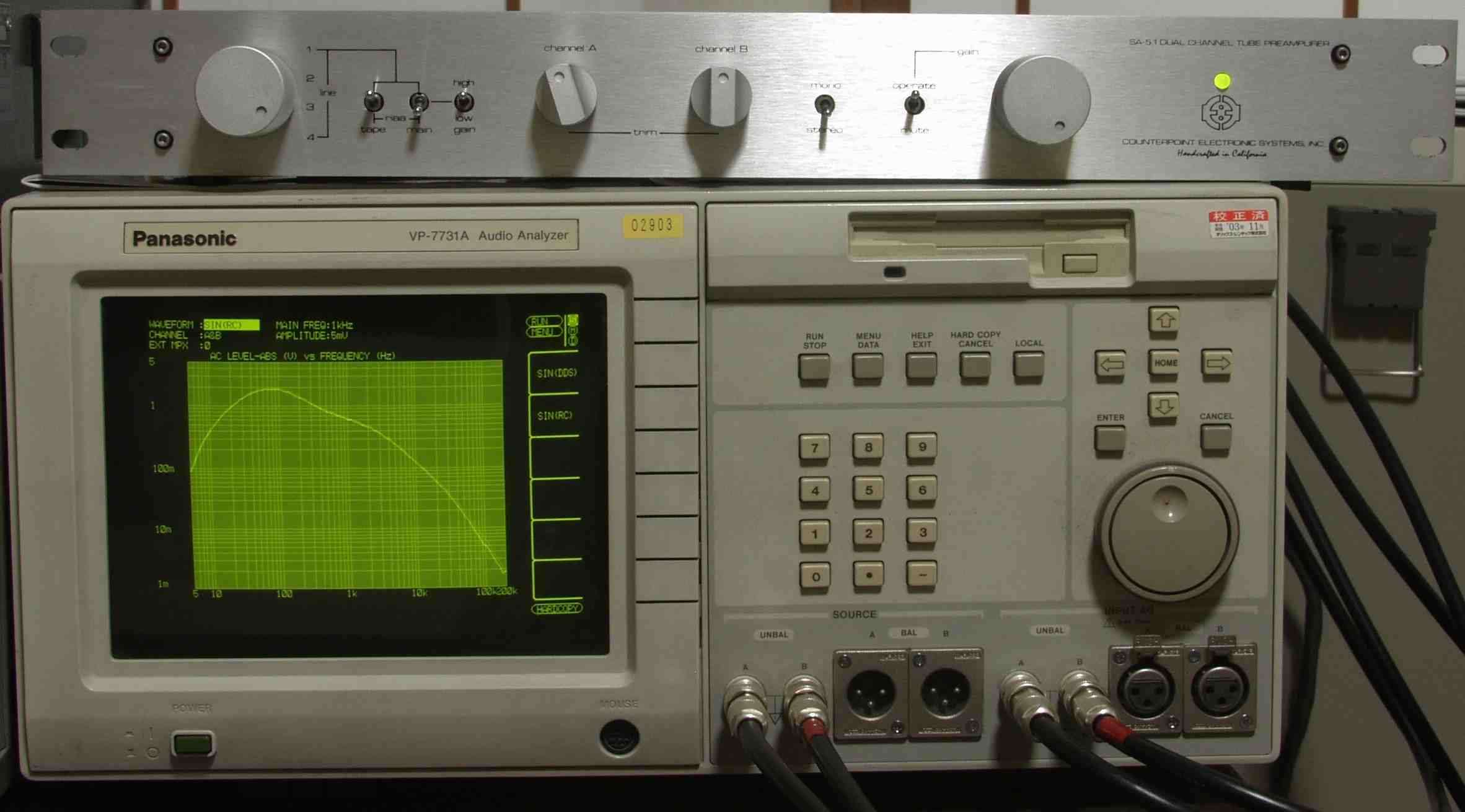

Ｆ０．　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。

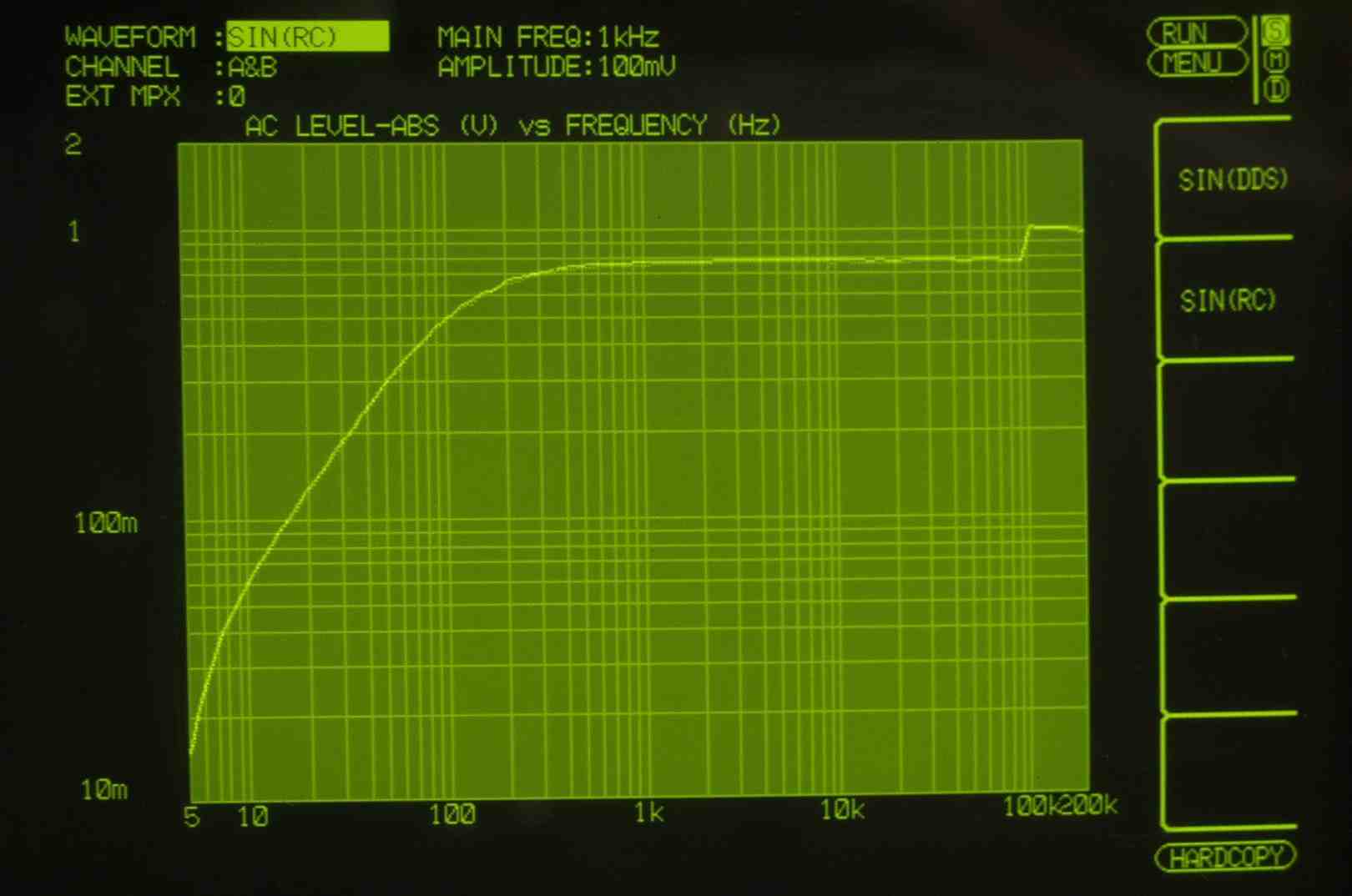

Ｆ２Ａ．　入出力特性測定（AUX入力）
　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力　　左出力＝薄（細い）色　右出力＝濃い（太い）色

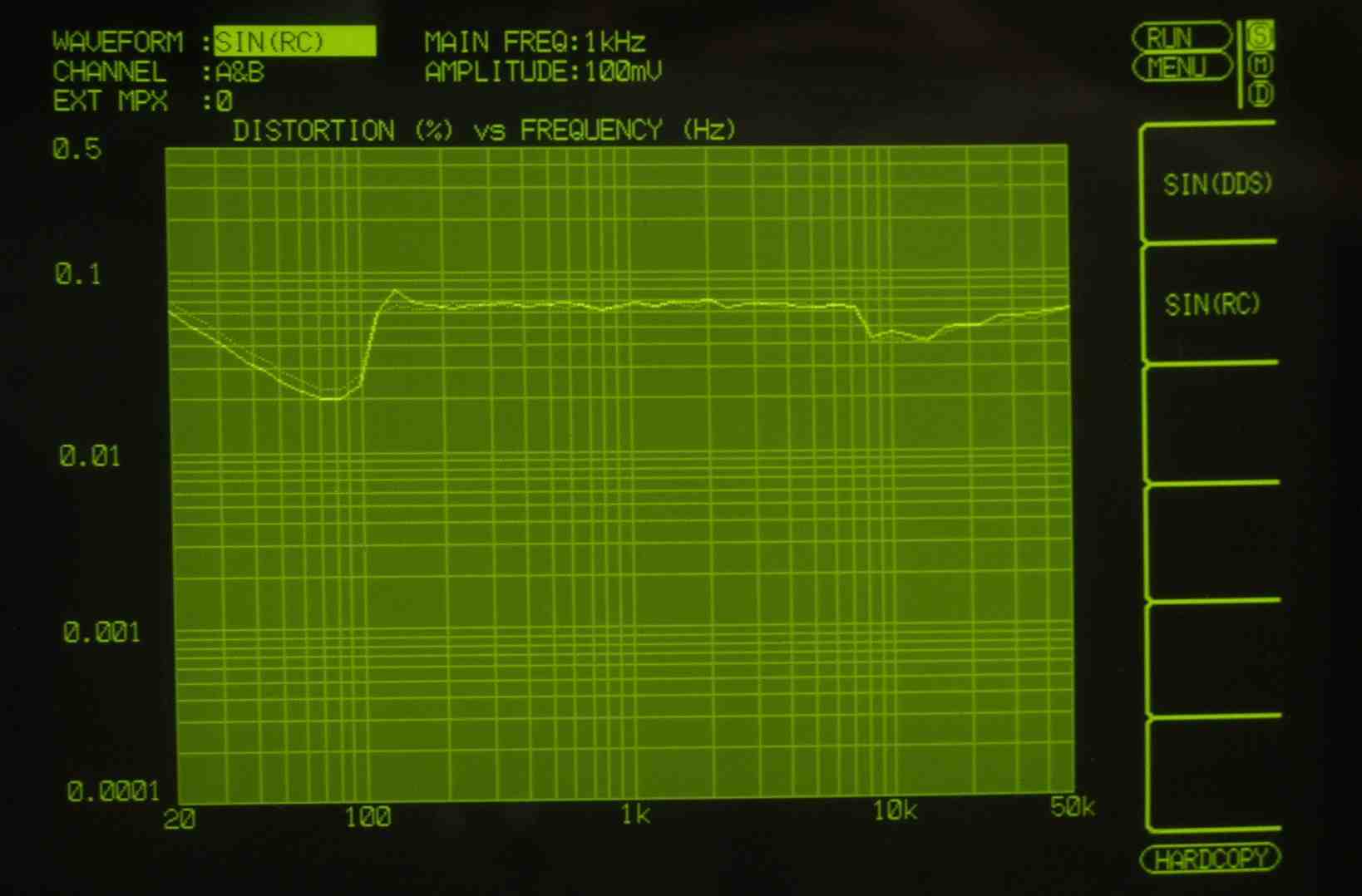

Ｆ２Ｂ．　歪み率特性測定（AUX入力）
　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

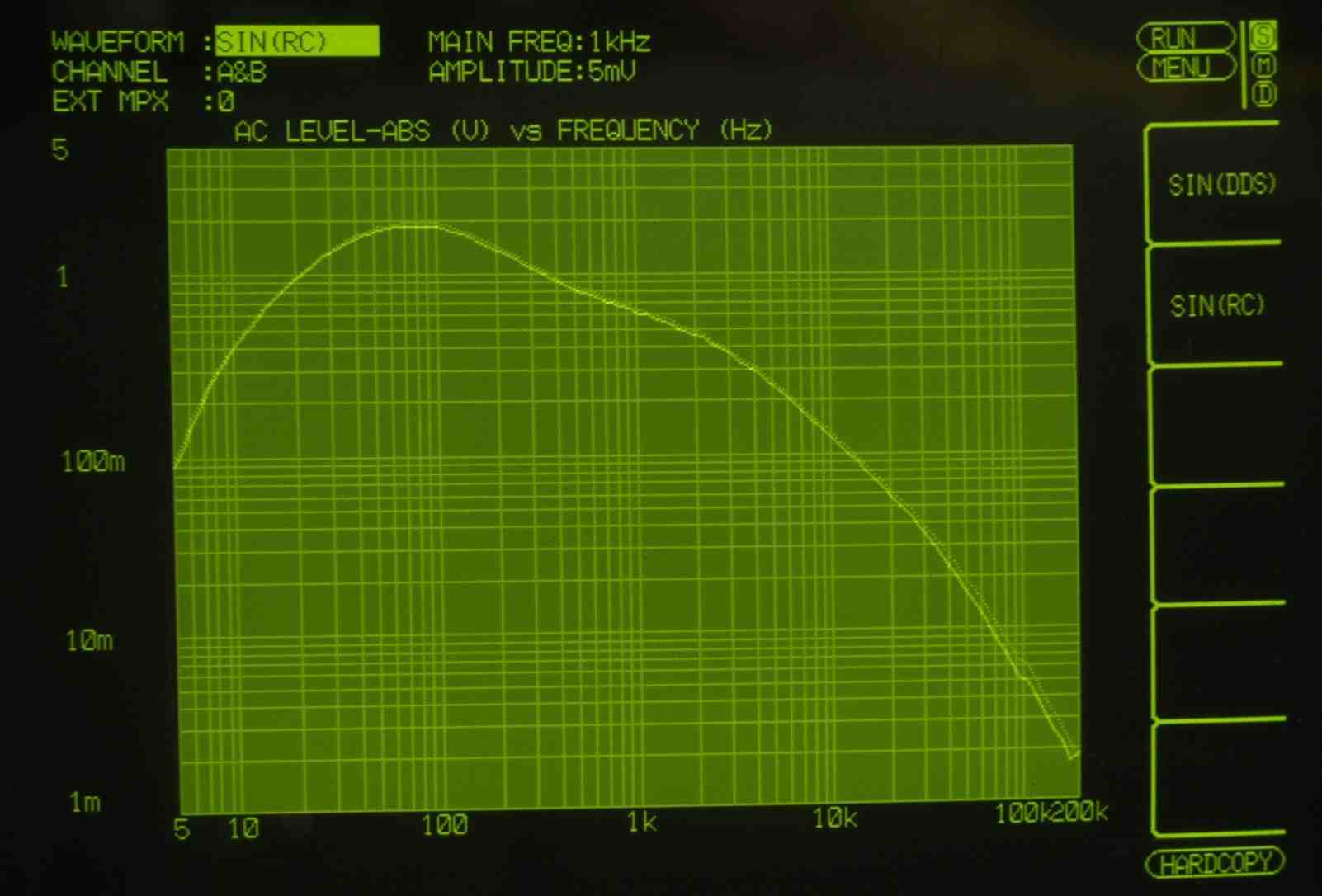

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ
　　　　　　ＭＭ入力　入力電圧＝５ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ－５．１　の仕様（マニアル・カタログより）　

型式	真空管式プリアンプ　ＳＡ－５．１
ゲイン（1kHz）	ローゲインRIAA入力：49dB ハイゲインRIAA入力：65dB
再生帯域幅	5Hz～88kHz（無負荷時） 5.5Hz～83kHz（50kΩ負荷時） 5.5Hz～50kHz（50kΩ、1000pF負荷時）
SN比（100mV、1kHz入力基準）	-86dB（400Hz～80kHz、入力ショート） -83dB（20hz～80kHz、入力ショート）
全高調波歪率	0.18％（1Vrms出力時、1kHz）
RIAA偏差	40Hz～22kHz ±0.05dB
ライズタイム	4μsec（無負荷時） 7μsec（1000pF負荷時）
最大出力	30V（ピーク）
使用真空管	増幅管6DJ8＝4本、基準電圧管＝5651、エラーアンプ管＝6JC6A、シリーズレギュレーター管＝6CG5
外形寸法	本体：幅483×高さ64×奥行297mm 電源：幅105×高さ110×奥行293mm
重量	本体：4.7kg 電源：3.4kg
価格	\650,000（年代不明）　シルバーモデルの他にブラックモデルもあり。
