Ｓｏｎｙ　ＴＡ−Ｆ３３３ＥＳＸ�U　修理記録

２０２２／７／６到着　　　　２０２２／８／６完成

Ａ．　修理前の状況 下記オーバーホール修理をご依頼させて頂きます。 思い入れのある機器であり、急ぎませんので、何卒お受け頂けますよう、 お願い申し上げます。 １．修理機器の明細 �@機器名：SONY製プリメインアンプTA-F333ESX�U �A履歴：1987-88頃購入し、2012頃まで使用。直近約10年間は実家リビングオーディオラック内にて未使用。 ２．故障及びご依頼内容 �@電源コードの交換（実家片付け時に誤って切断、後述補足） �Aオーバーホール修理： 　　直近約10年間未使用。修理方針承知です 　（5年酷使目標、8-25万円等） �B用途： 　　CD中心、次にチューナー。レコードはプレイヤーも無く使いません。 　　スピーカーはONKYO D-77。 ３．状況補足 　私事恐縮ですが、小生50代後半で過労・体調不良気味のところ、2022年1月に 父が他界し、更に疲労困憊している中、3月に家族の事情で実家を急ぎ片付ける必要が生じ、他家電等配線絡まりの中、不覚にも誤って本機電源コードを切って しまいました。 　しかし、後から本機の素晴らしい音（透明感、深みのある真っ直ぐな音）や、 小生と父が互いに本機を往来させながら愛用して来た事等をとても懐かしく 思い出し、残りの人生で再び小生や父が好きだった、主にクラシックCDを 本機でじっくりと聴き、また元気に愛用して参りたいと強く思い、今回修理を ご相談させて頂く次第です。 　　本機は小生が学生時代にバイトでスピーカーONKYO D-77と共に購入し、学生時代と新婚時に愛用して聴き、一方小生が手狭等で使えなかったワンルーム時代と1999年の海外転勤時に父にあげて、父が1999-2012頃（残り約10年は多分ほぼ未使用）愛用しました。 　　1987-1989頃　 小生購入、愛用 　　1989-1995 父が愛用 　　1995-1999 小生愛用 　　1999-2012 父が愛用 　　2012-2022 実家保管（母の介護・見送、父の看護） 以上。 B．　原因 アンプ部ヒューズ入り抵抗断線多数。 バランスＶＲ抵抗体損傷（不動通）。 その他各部経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 劣化ＦＥＴ（電界効果トランジスター）交換。 ＯＰ−ＡＭＰ交換。 ヒューズ抵抗交換。 配線手直し、補強。 入力RCA端子「CD、ＡＵＸ 、Ｐｈｏｎｅ、Tuner」をテフロン絶縁型と交換。 電源コードを３Pインレットに交換。 バランスＶＲ交換。 ＳＰ接続端子補強。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　２個。 制御リレー　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　４個。 ＦＥＴ（電解効果トランジスター）　　　　　　　　　　２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　１個。 電解コンデンサー　　　　　　　　　　　　　　　　　　３２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　４個。 セラミックコンデンサー　　　　　　　　　　　　　　　１０個。 テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　　４組８個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　１個。FURUTECH　FI-10(R) ロジウムメッキ。 バランスＶＲ　 　　　　　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　３７個。 Ｅ．　調整・測定 Ｆ．　修理費　　１３７，０００円　　オーバーホール修理 Ｙ．　購入ユーザー宅の設置状況 Ｓ．　Ｓｏｎｙ　ＴＡ−Ｆ３３３ＥＳＸ�U　の仕様（マニアル・カタログより）

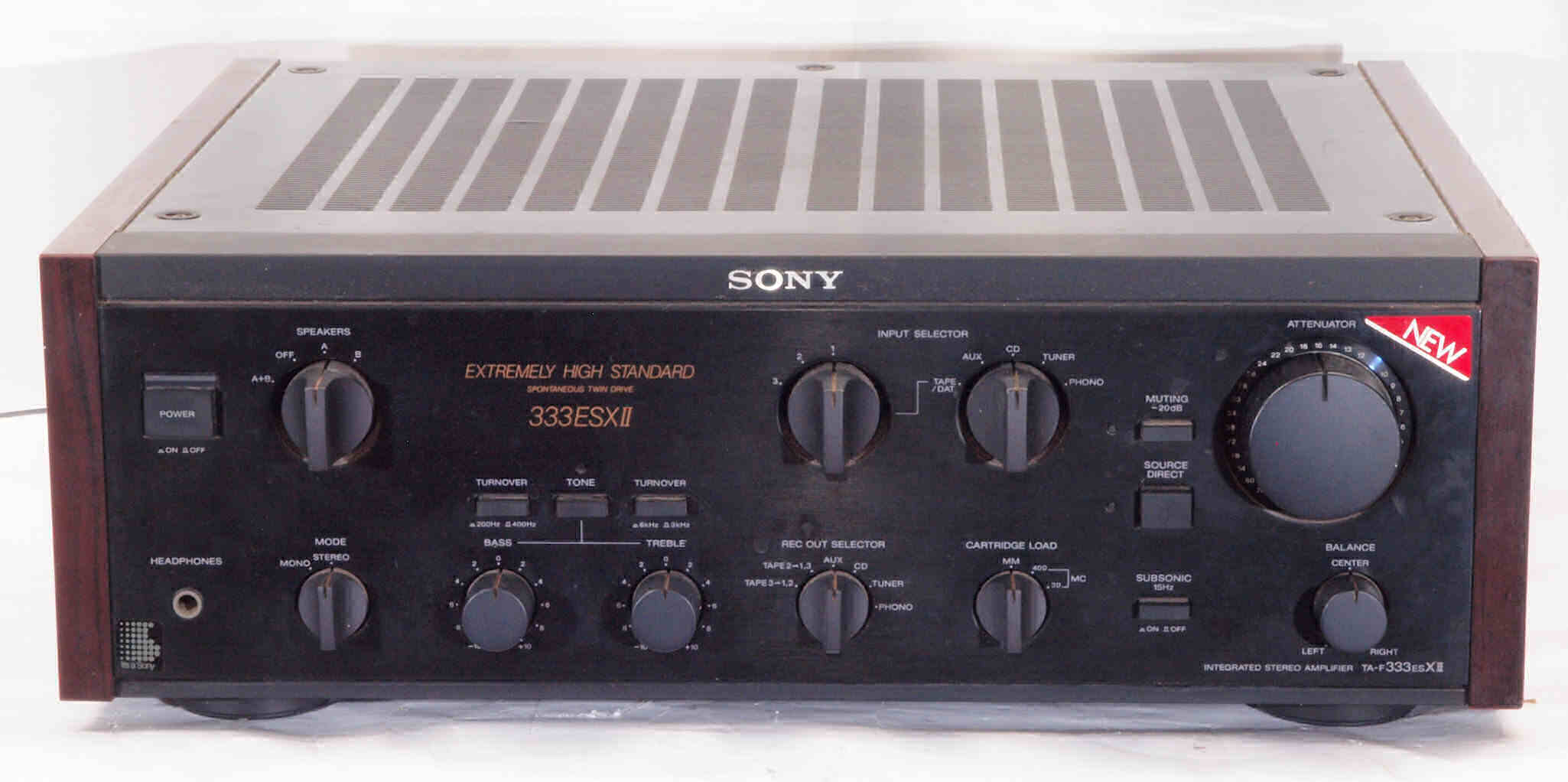

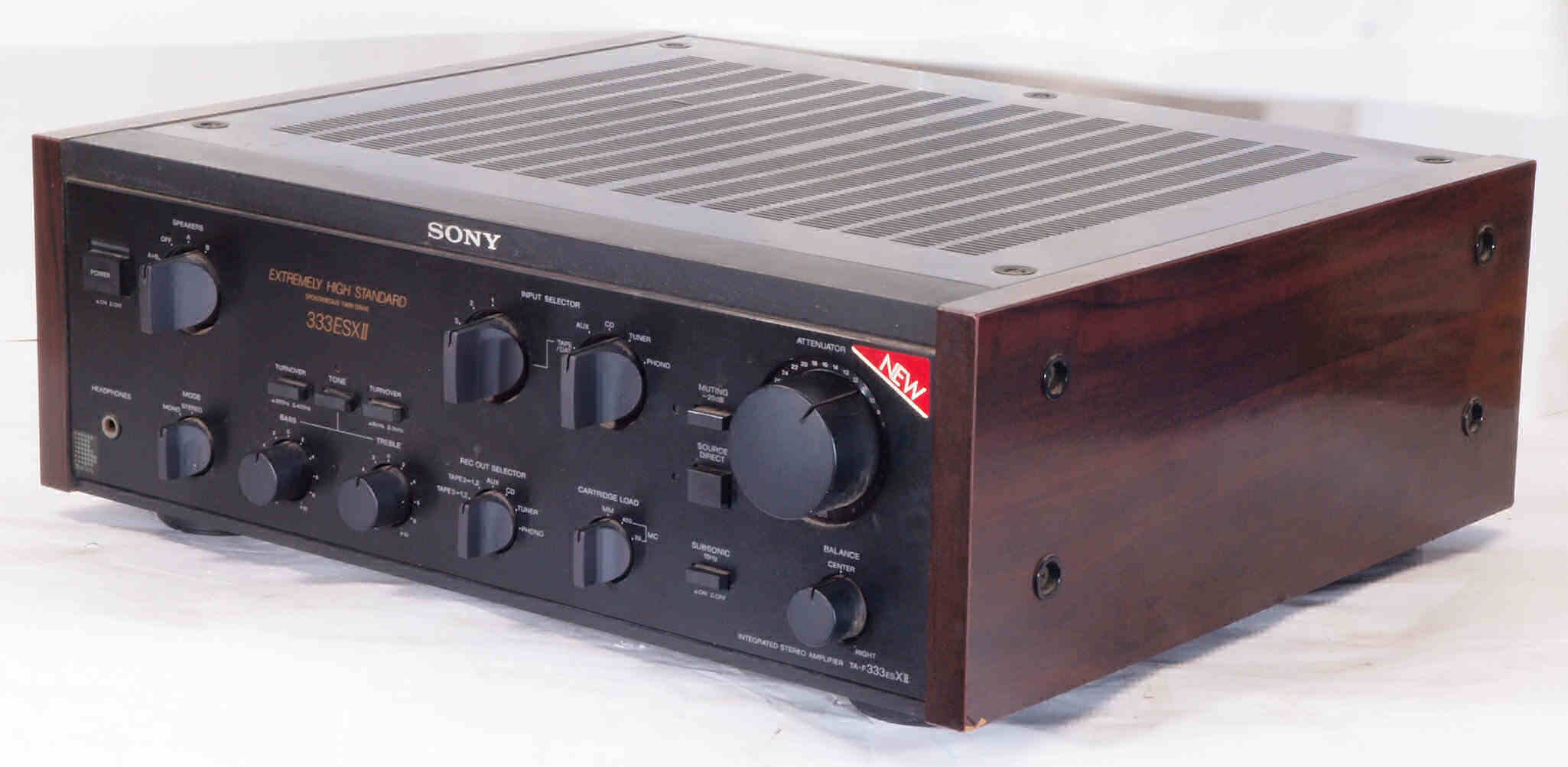

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る

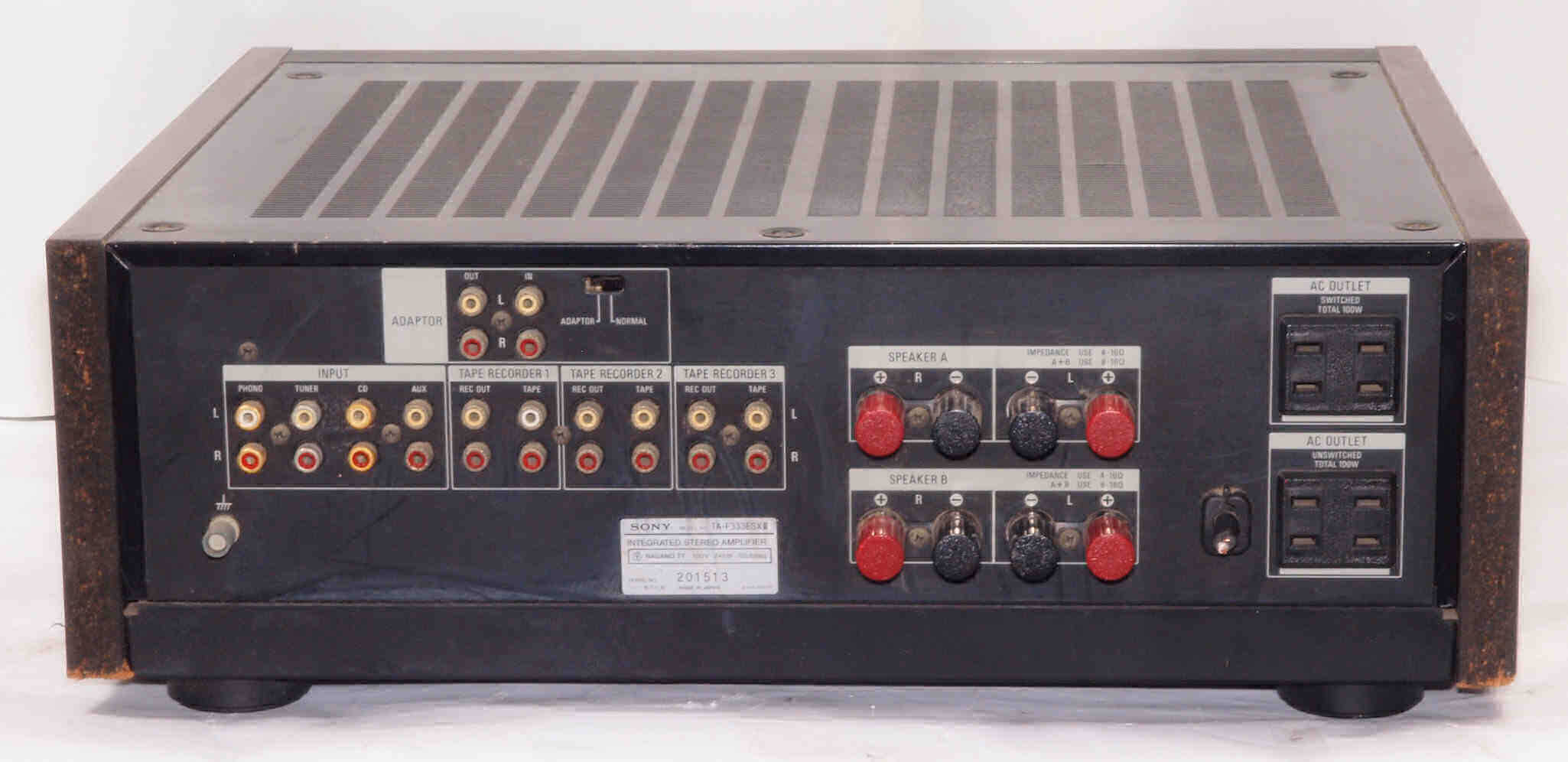

Ａ１３．　点検中　後から見る

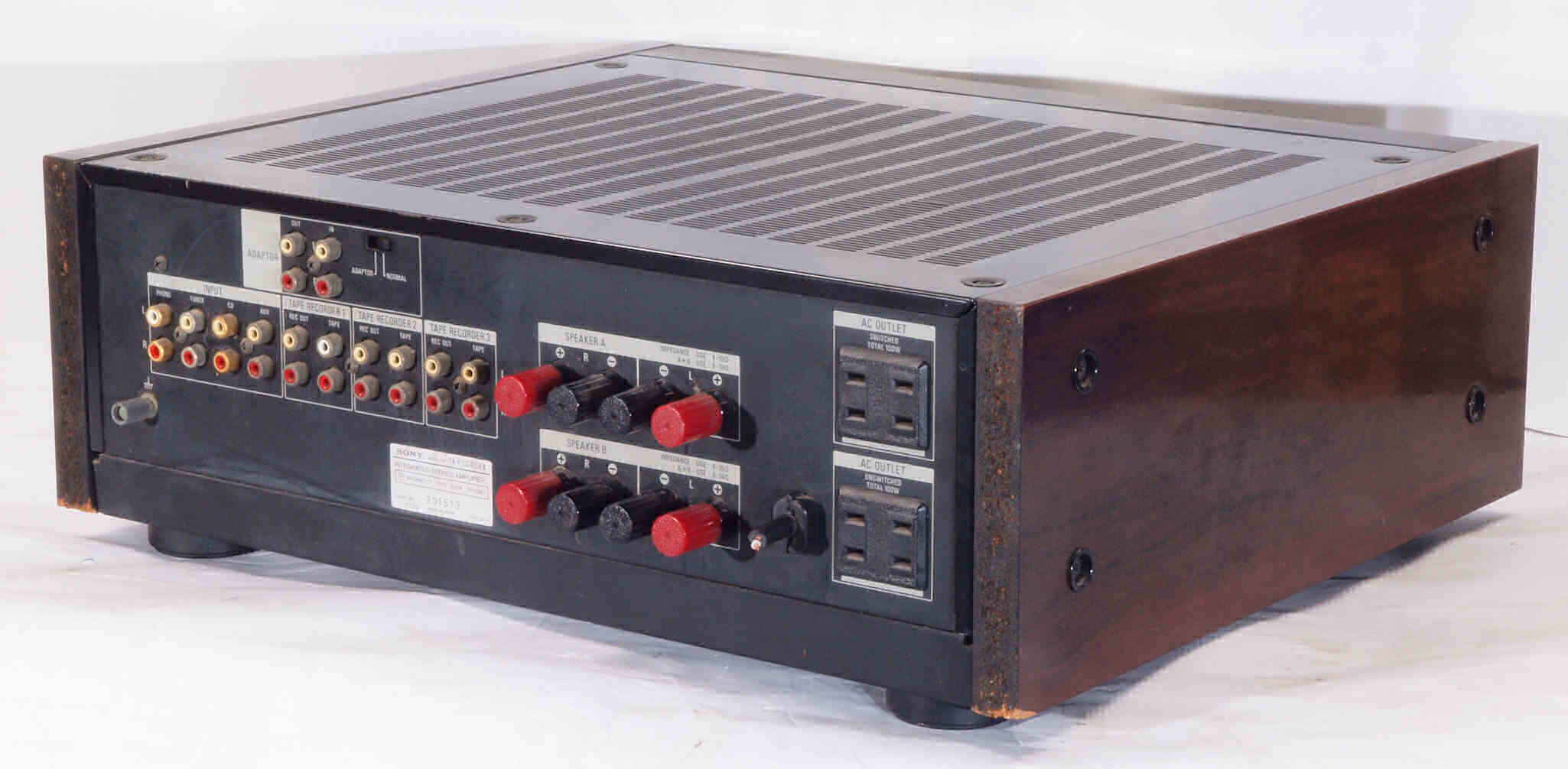

Ａ１４．　点検中　後左から見る

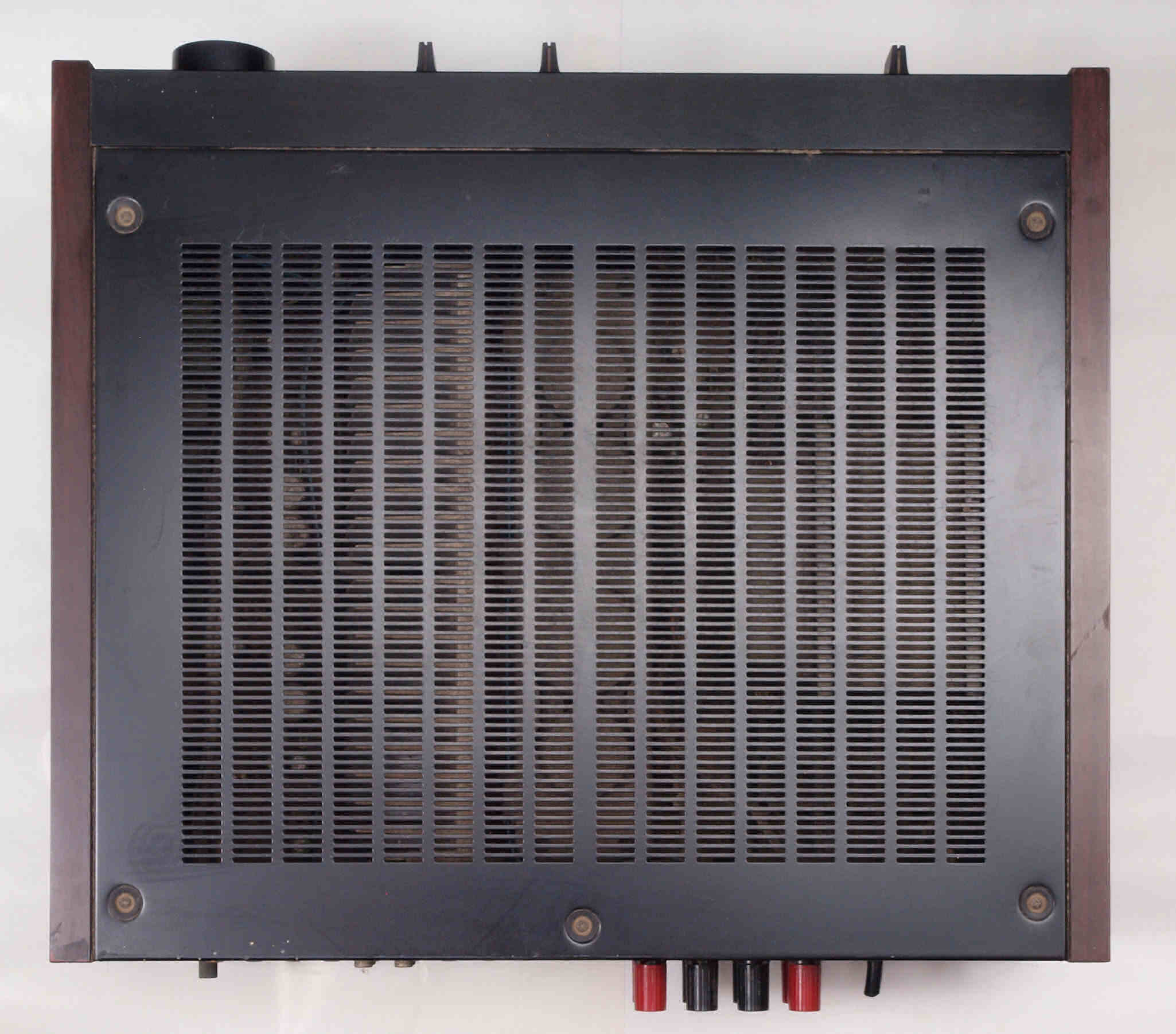

Ａ１５．　点検中　上から見る

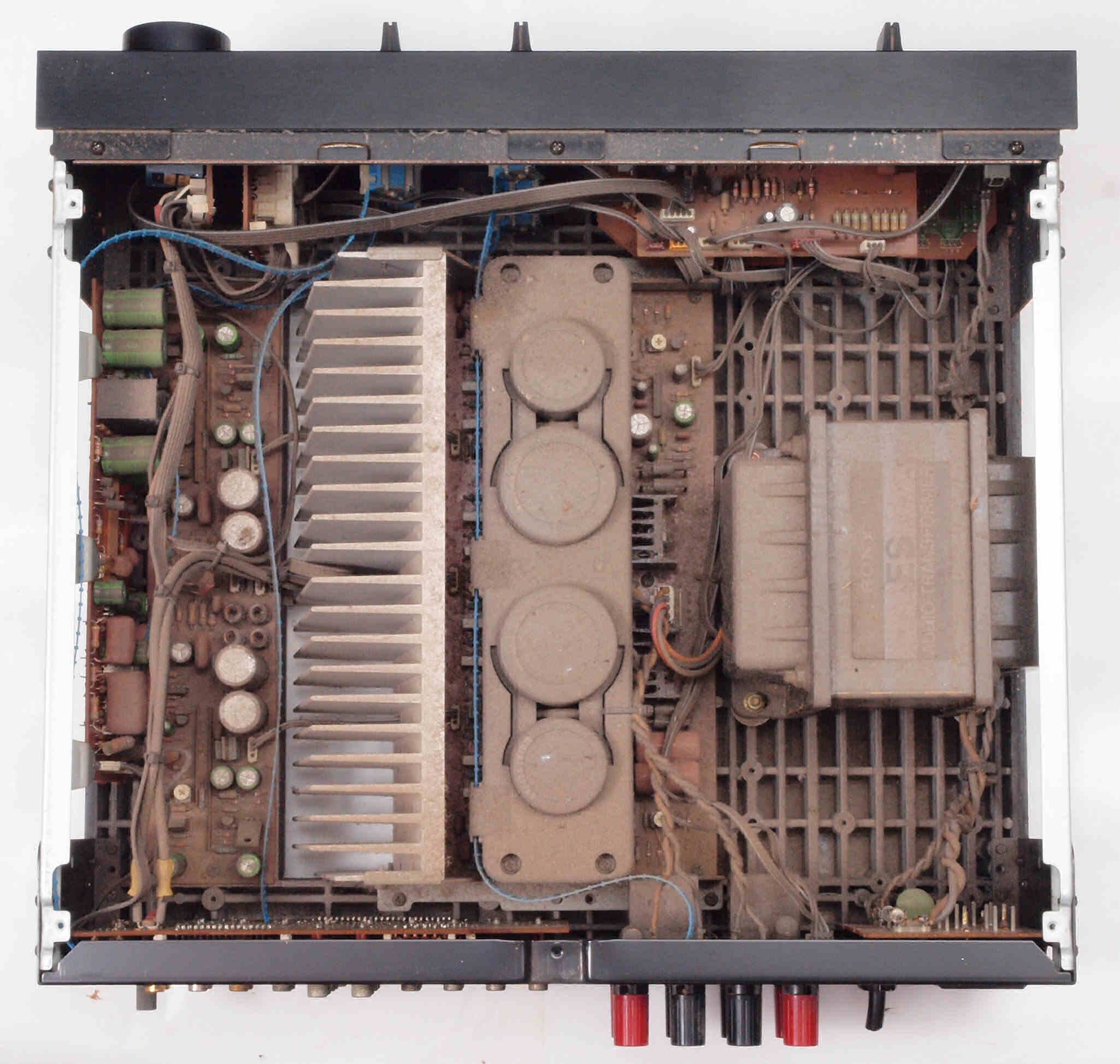

Ａ１６．　点検中　上下蓋、左右パネルを取り、上から見る。埃が沢山！

Ａ１７．　点検中　上下蓋、左右パネルを取り、清掃後上から見る。

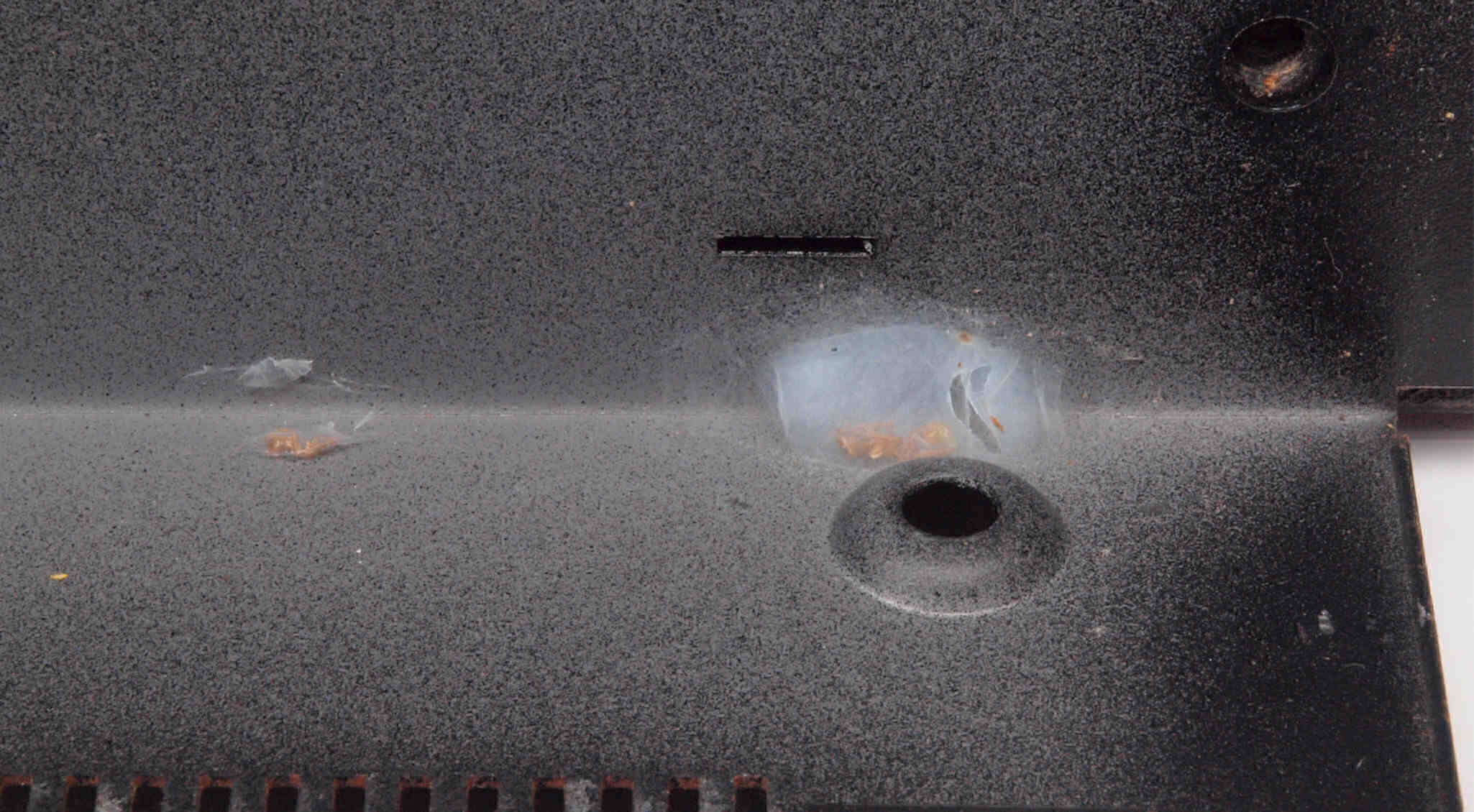

Ａ１８．　点検中　上蓋裏の虫の巣。

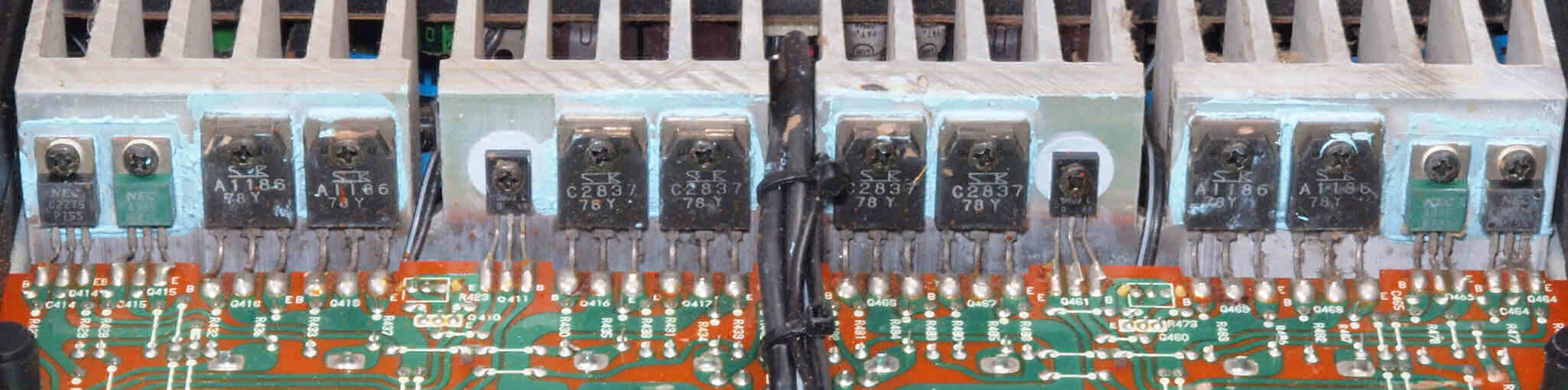

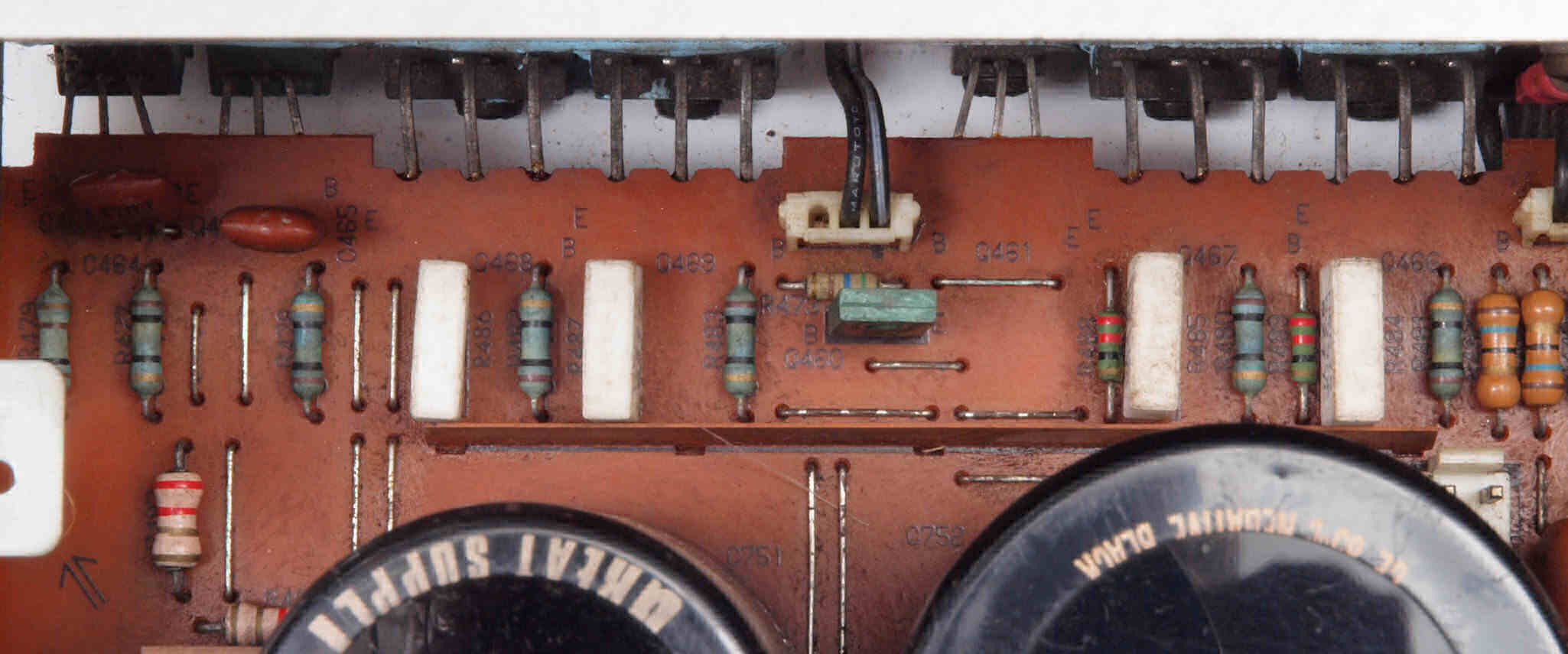

Ａ１９．　点検中　終段ＴＲ（トランジスター）。ヒューズ入抵抗のお陰で健在。

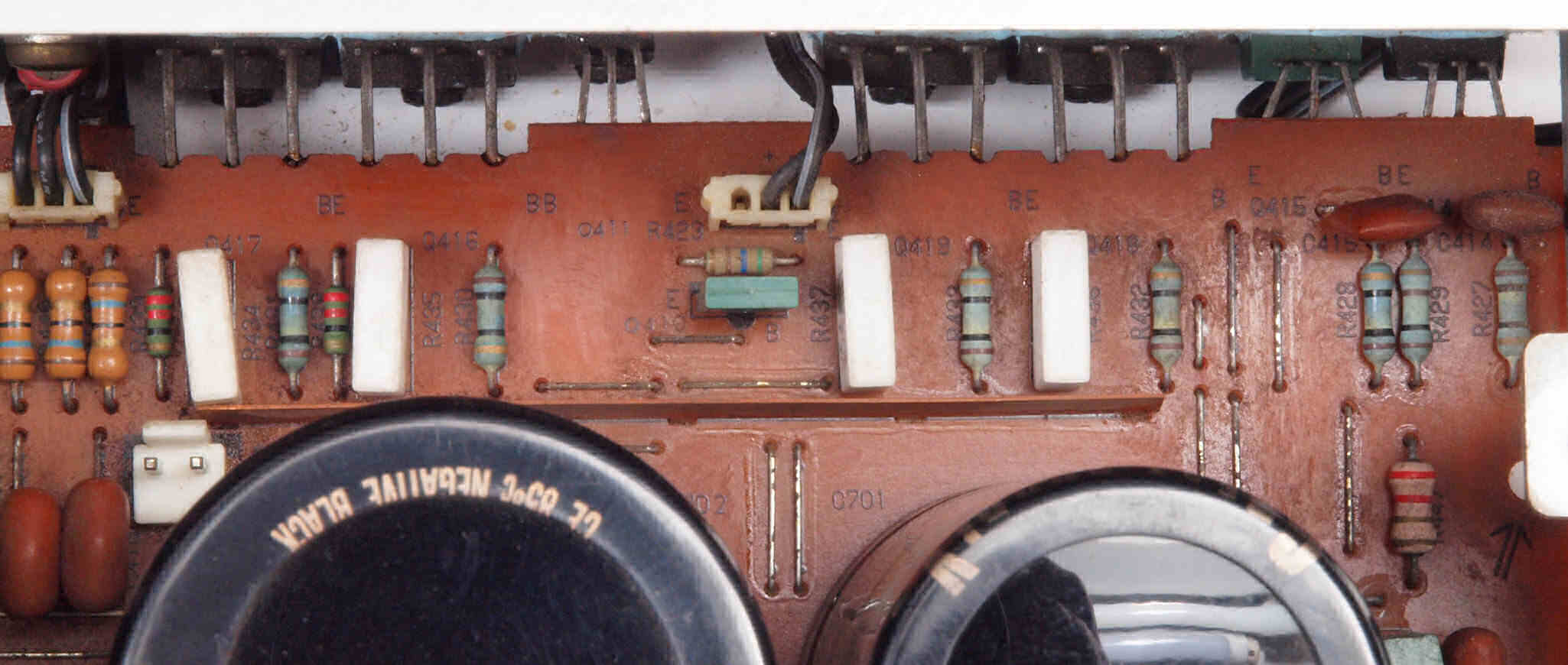

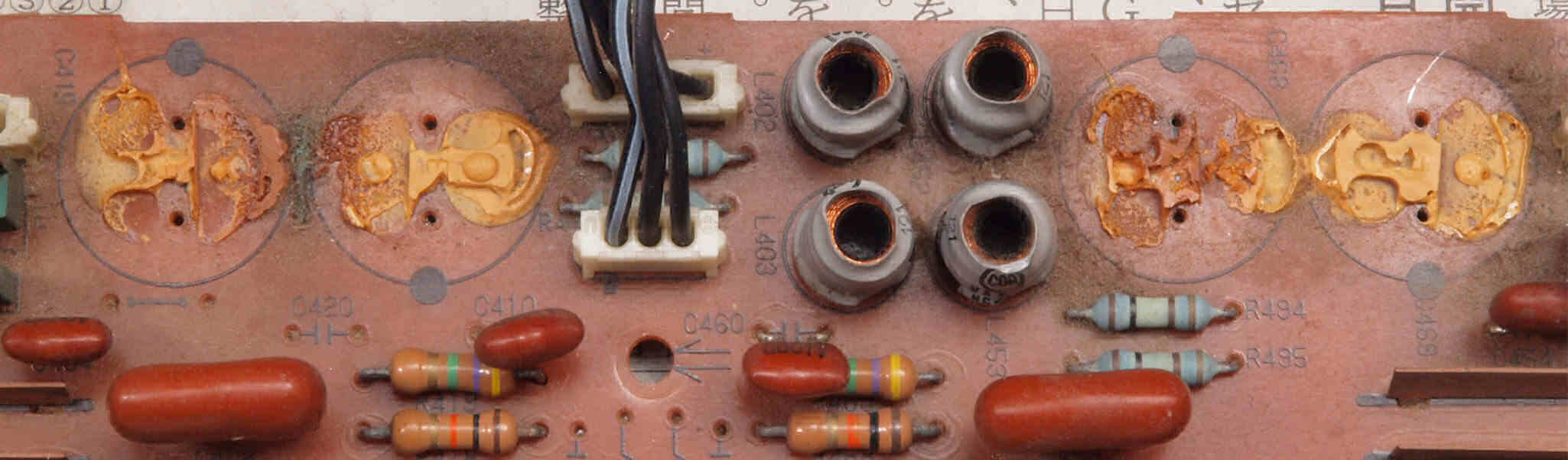

Ａ１Ａ．　点検中　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板。　左側ヒューズ入抵抗は全滅。

Ａ１Ｂ．　点検中　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板。　右側ヒューズ入抵抗は全滅。

Ａ１Ｃ．　点検中　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。　ヒューズ入抵抗は全滅。

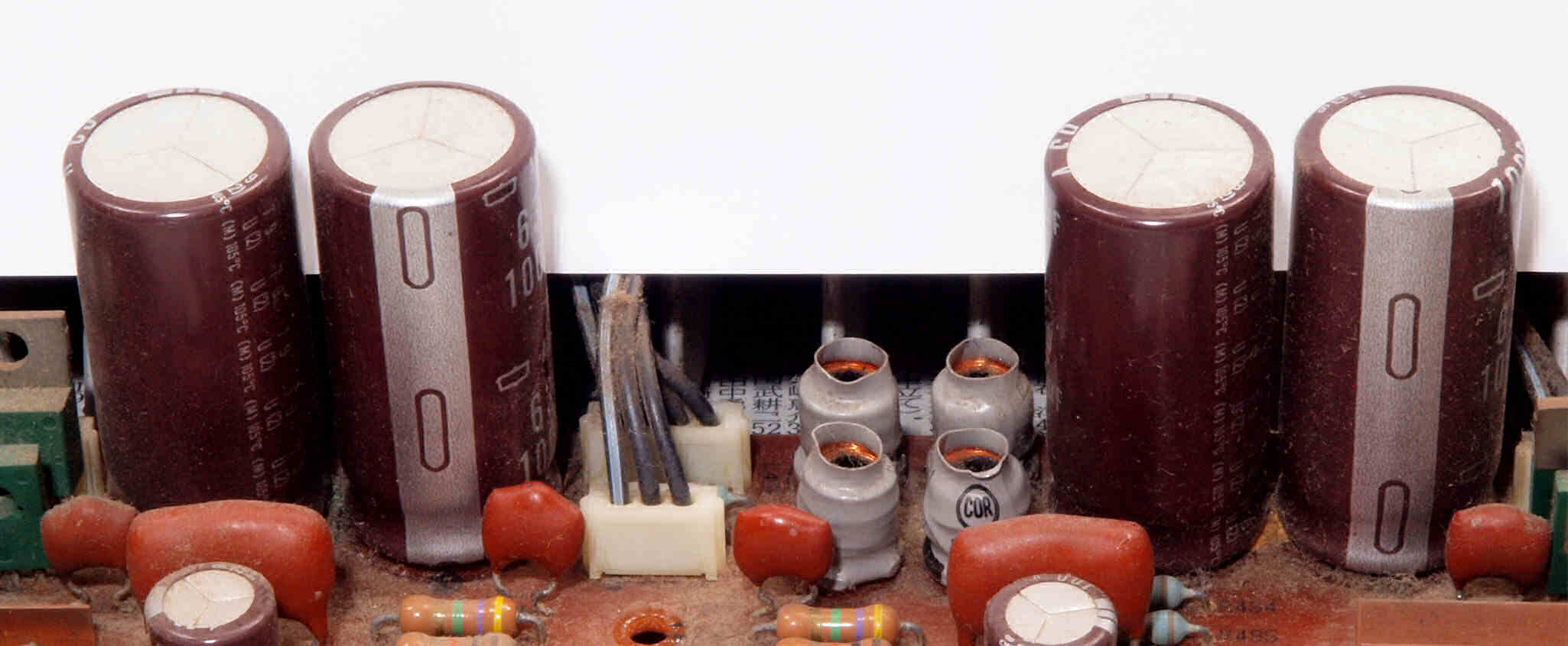

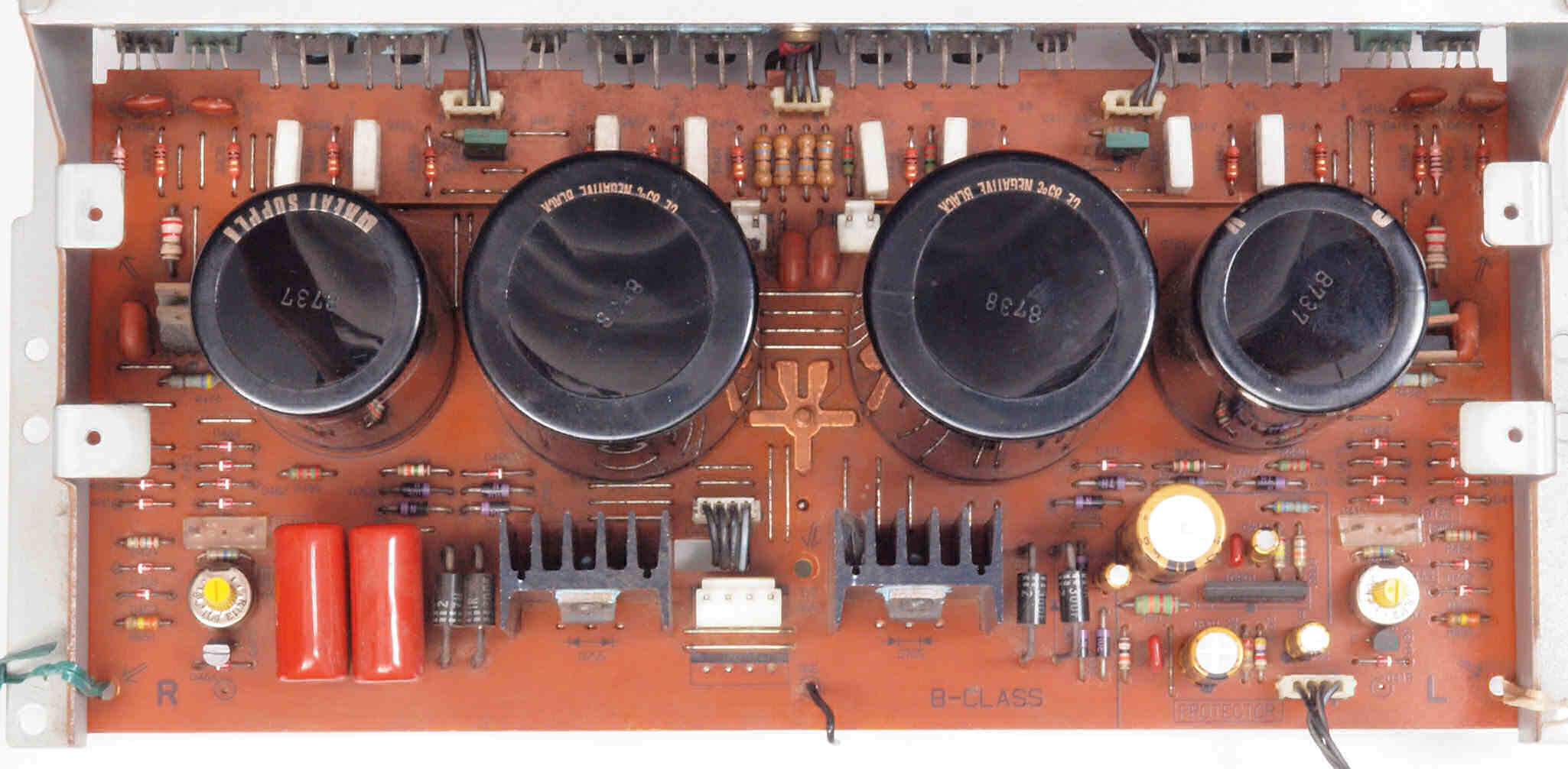

Ａ１Ｄ．　点検中　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。　電解コンデンサー。

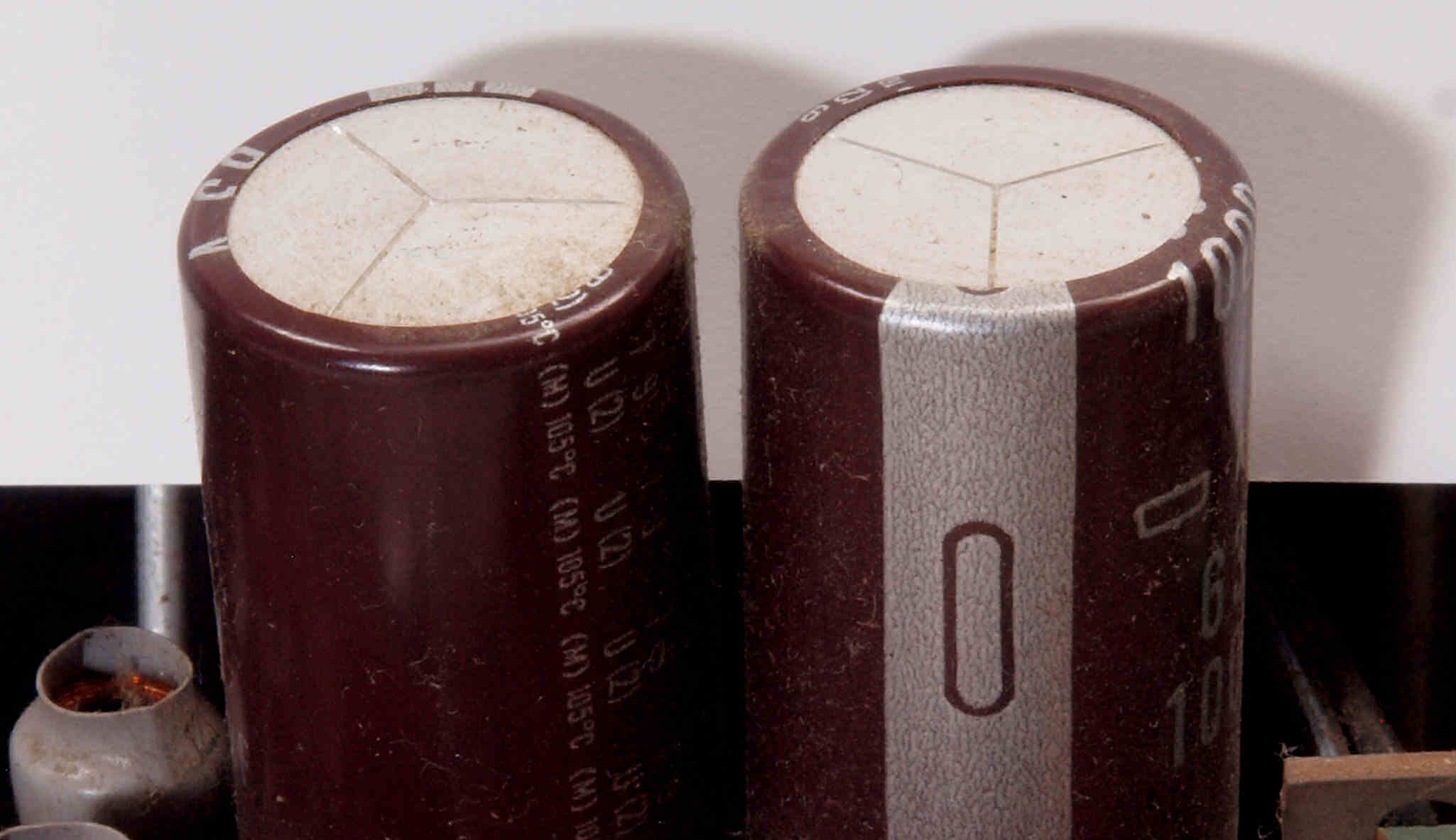

Ａ１Ｅ．　点検中　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。　左電解コンデンサーが膨らんでいる。

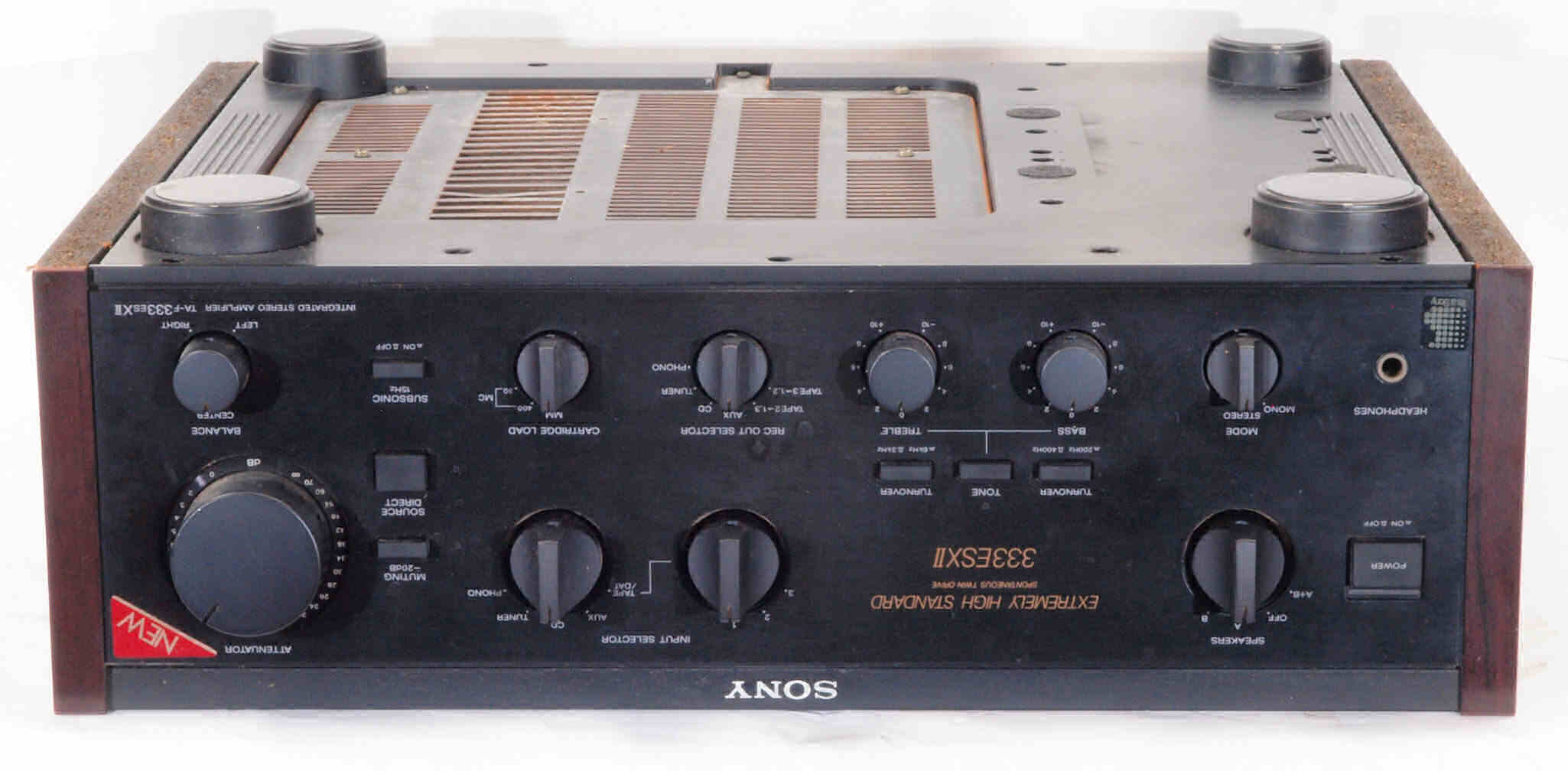

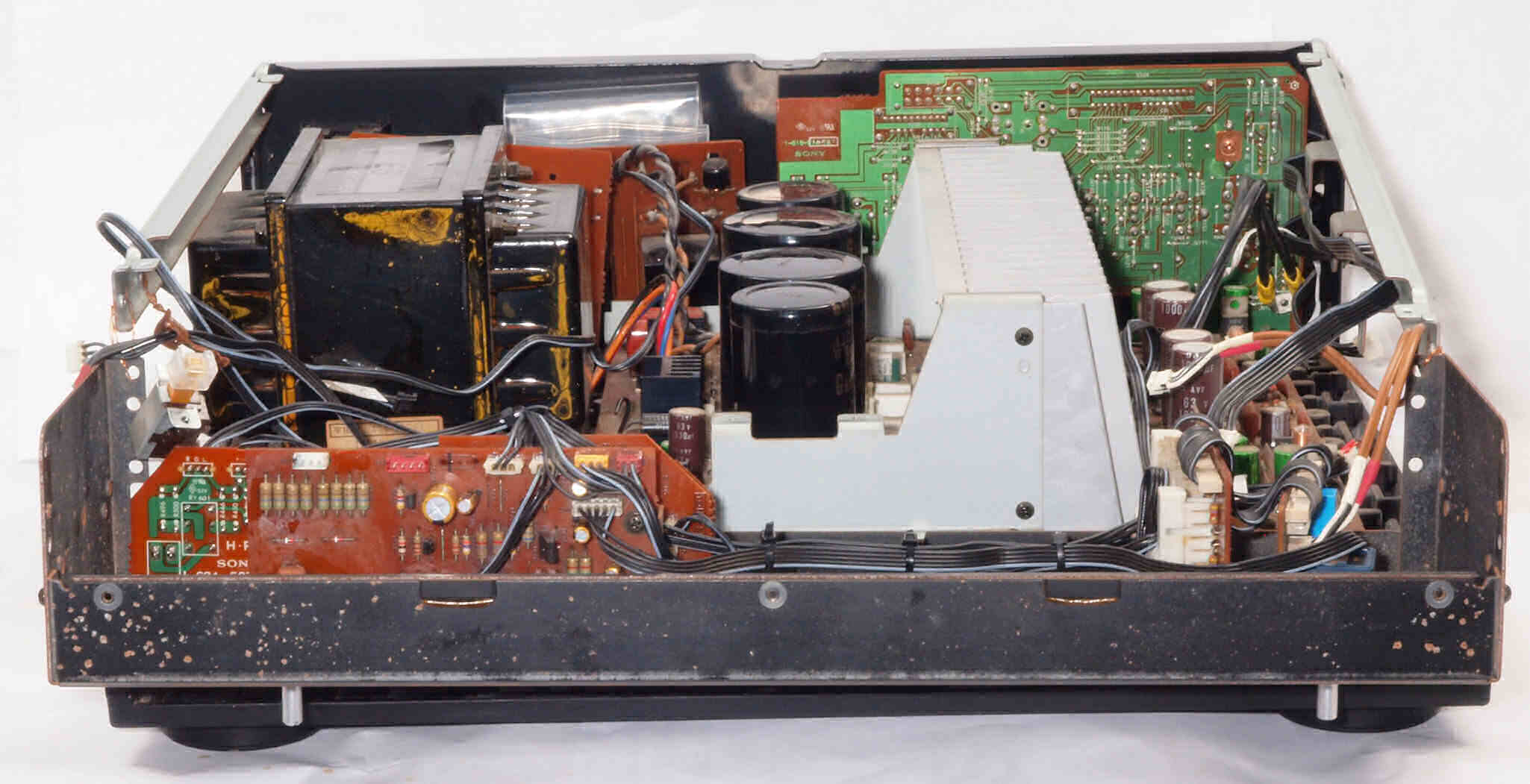

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

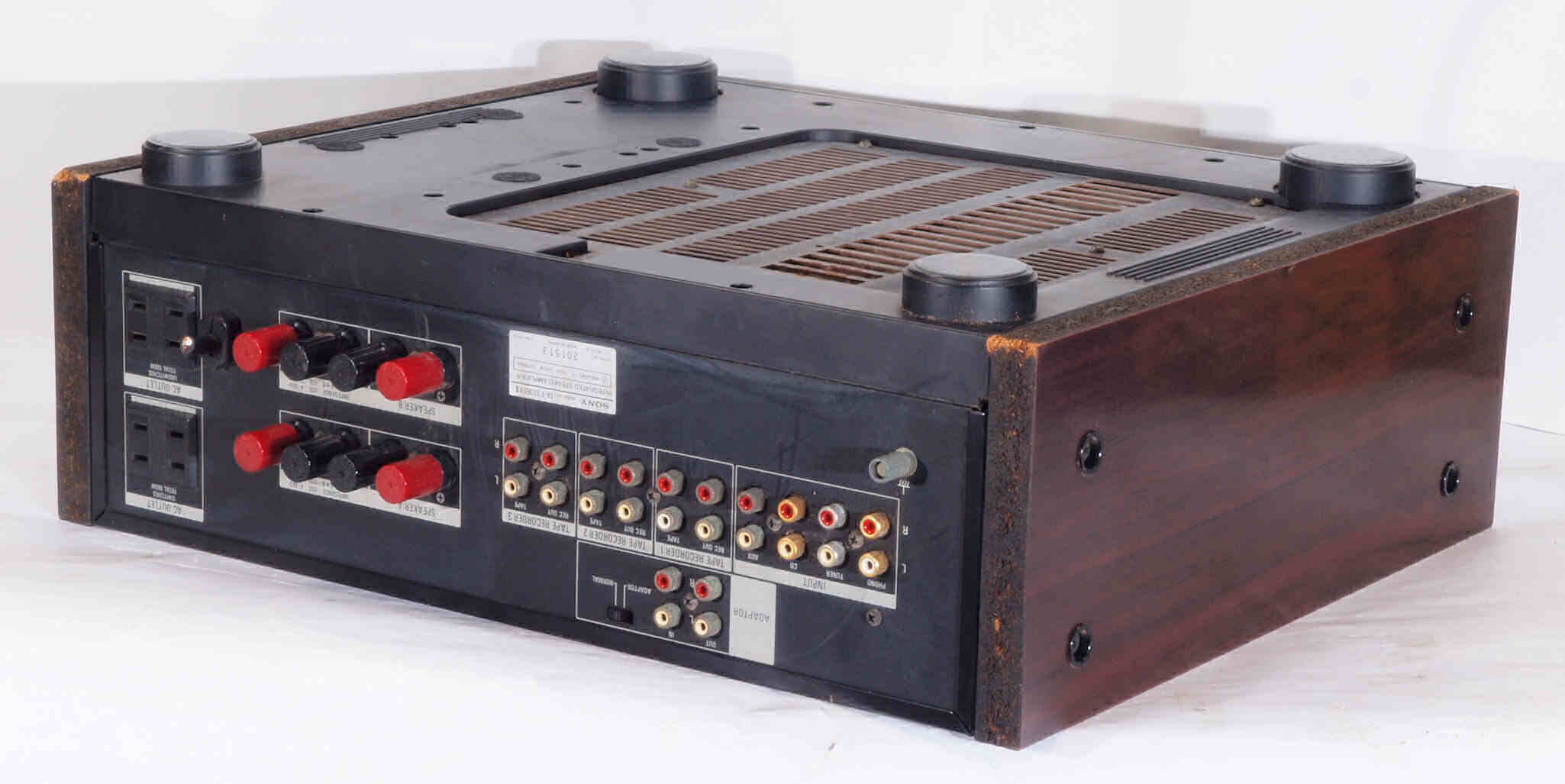

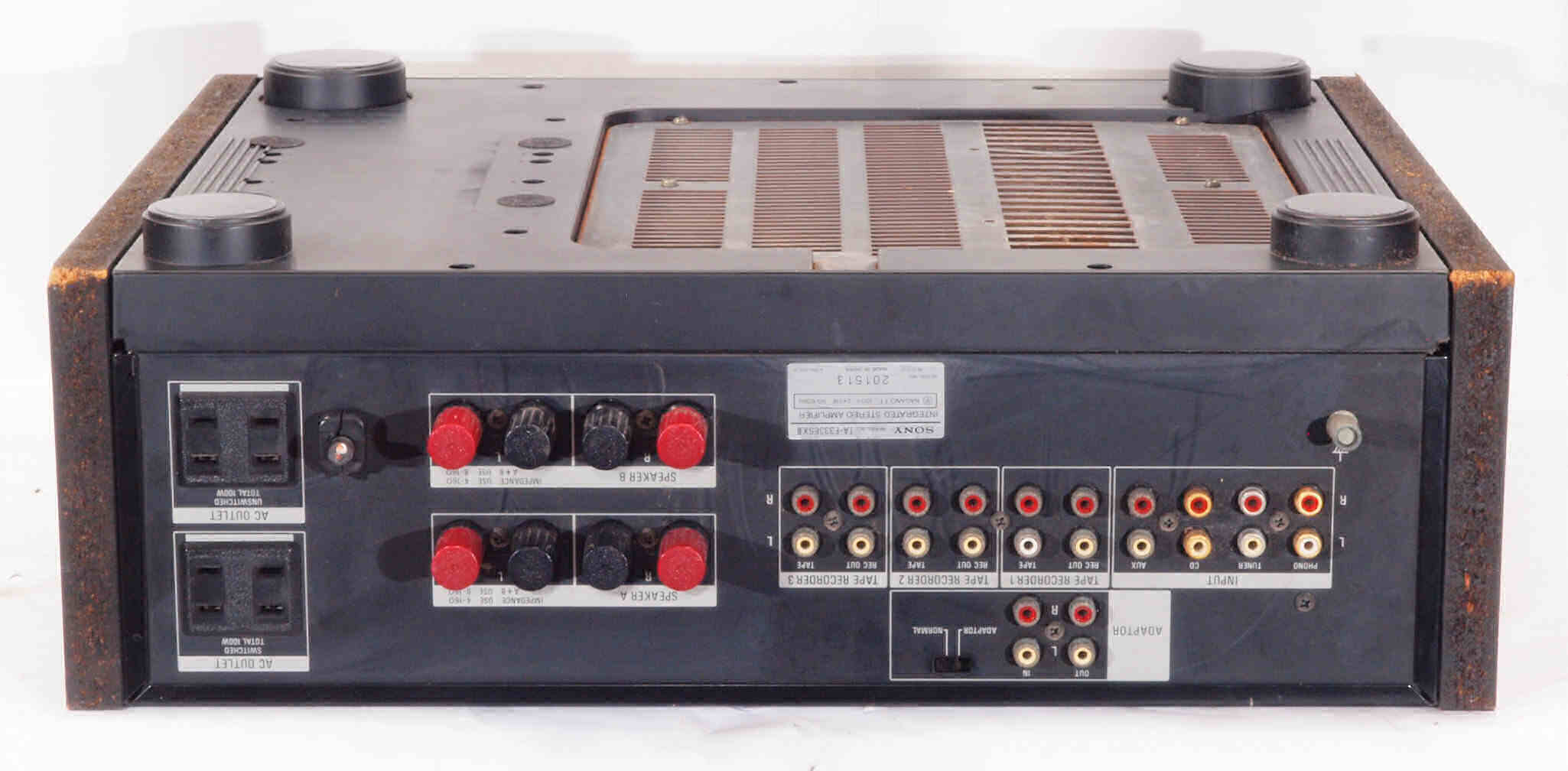

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

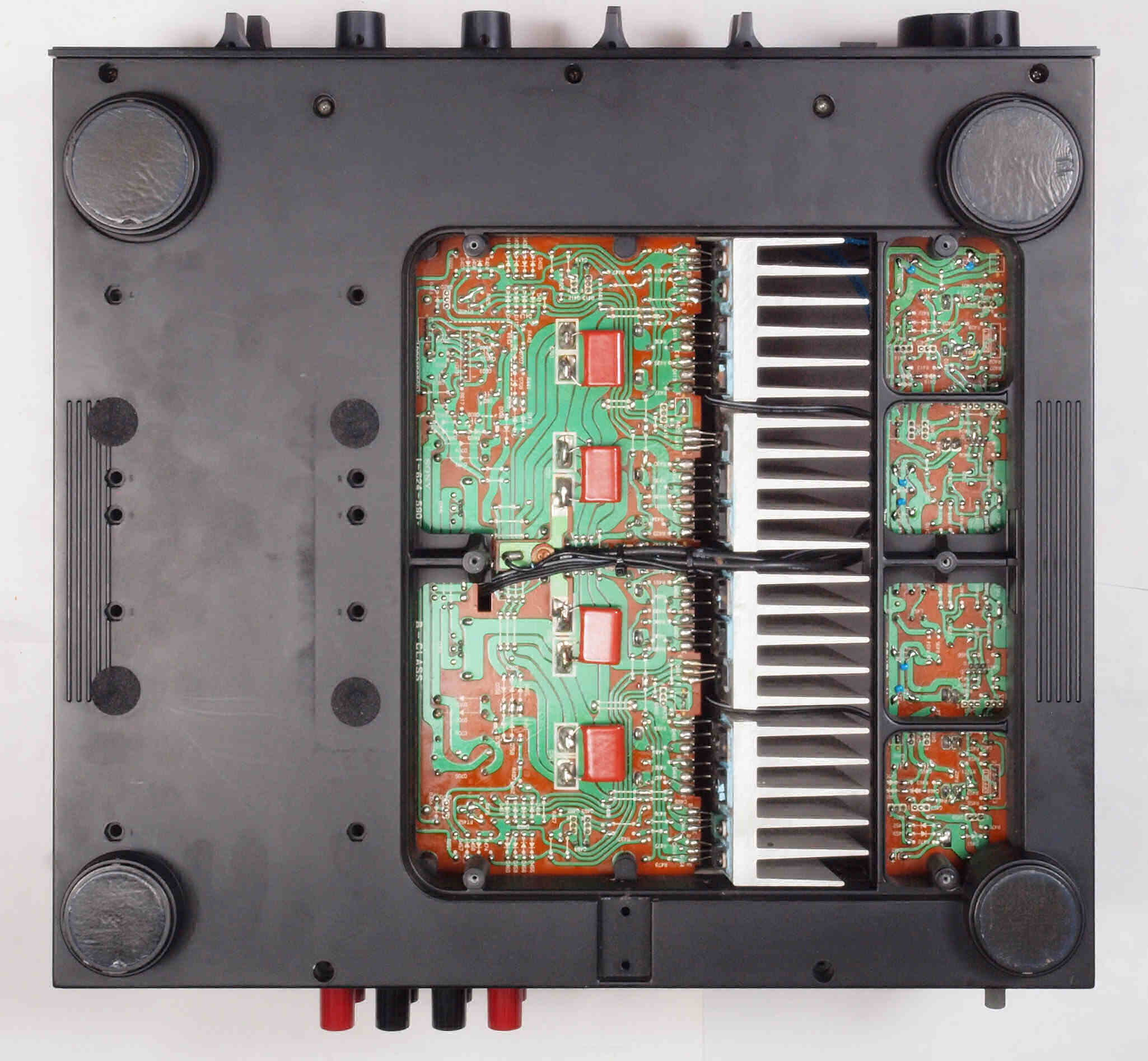

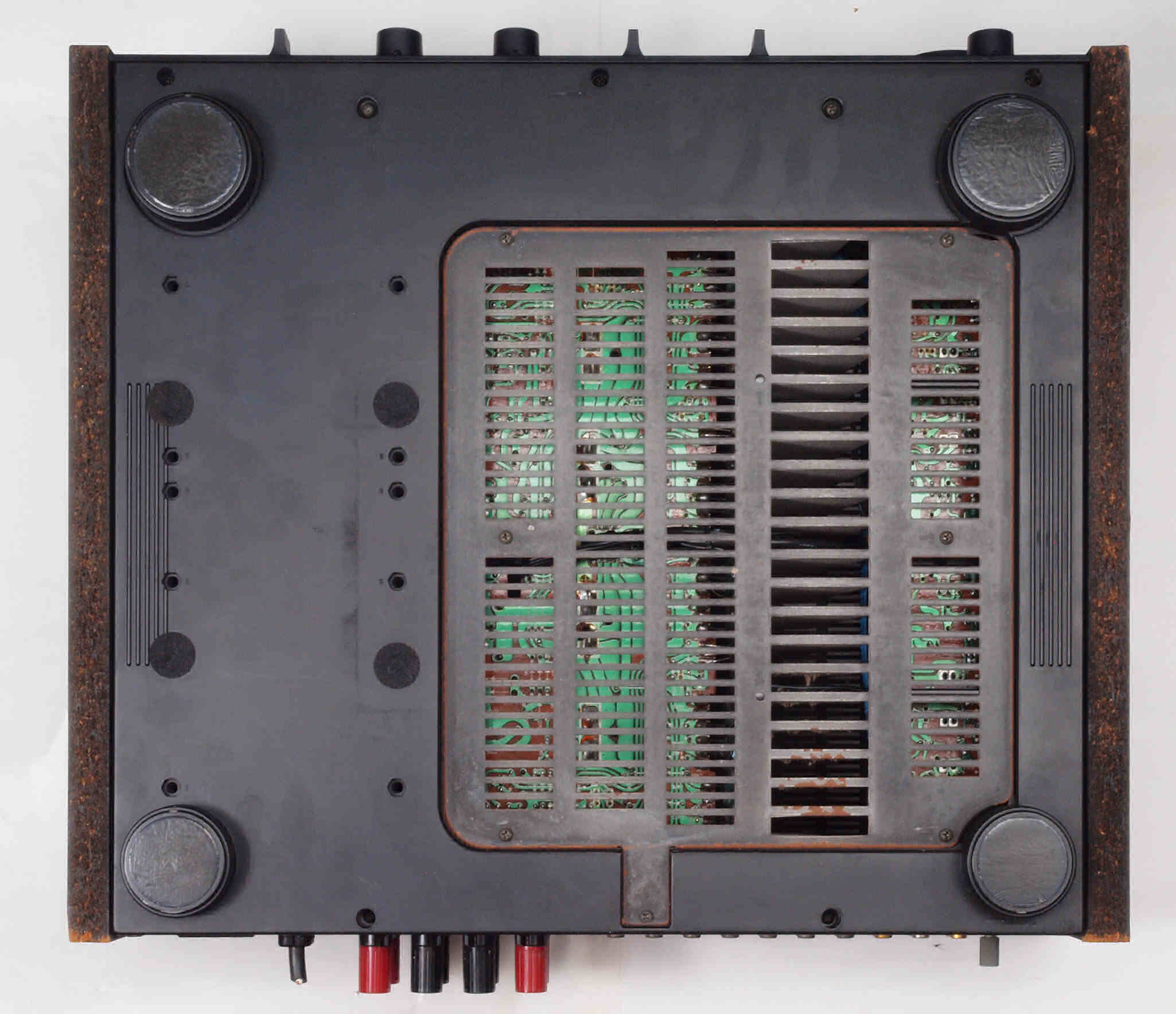

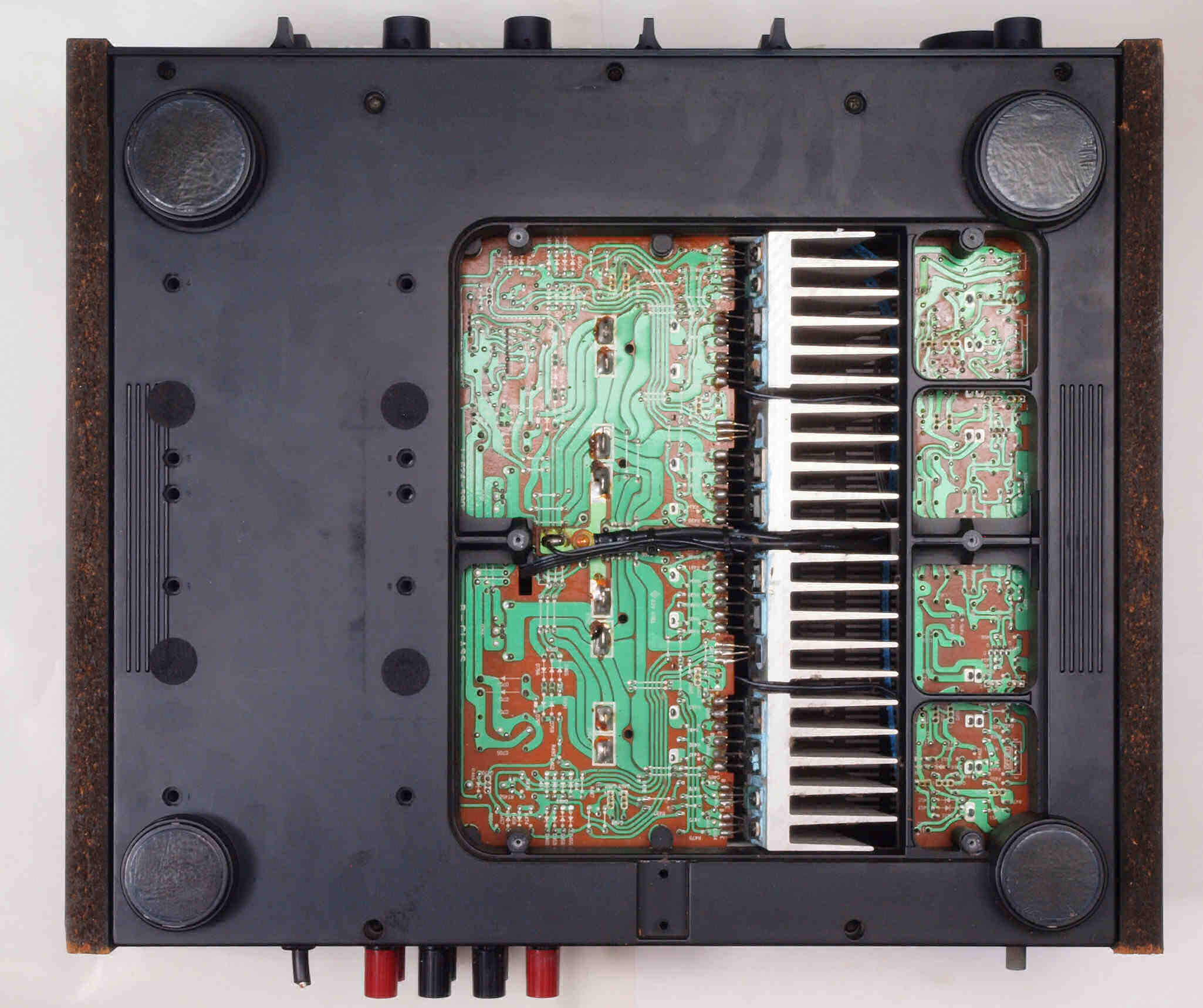

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　上下蓋、左右パネルを取り、下から見る。

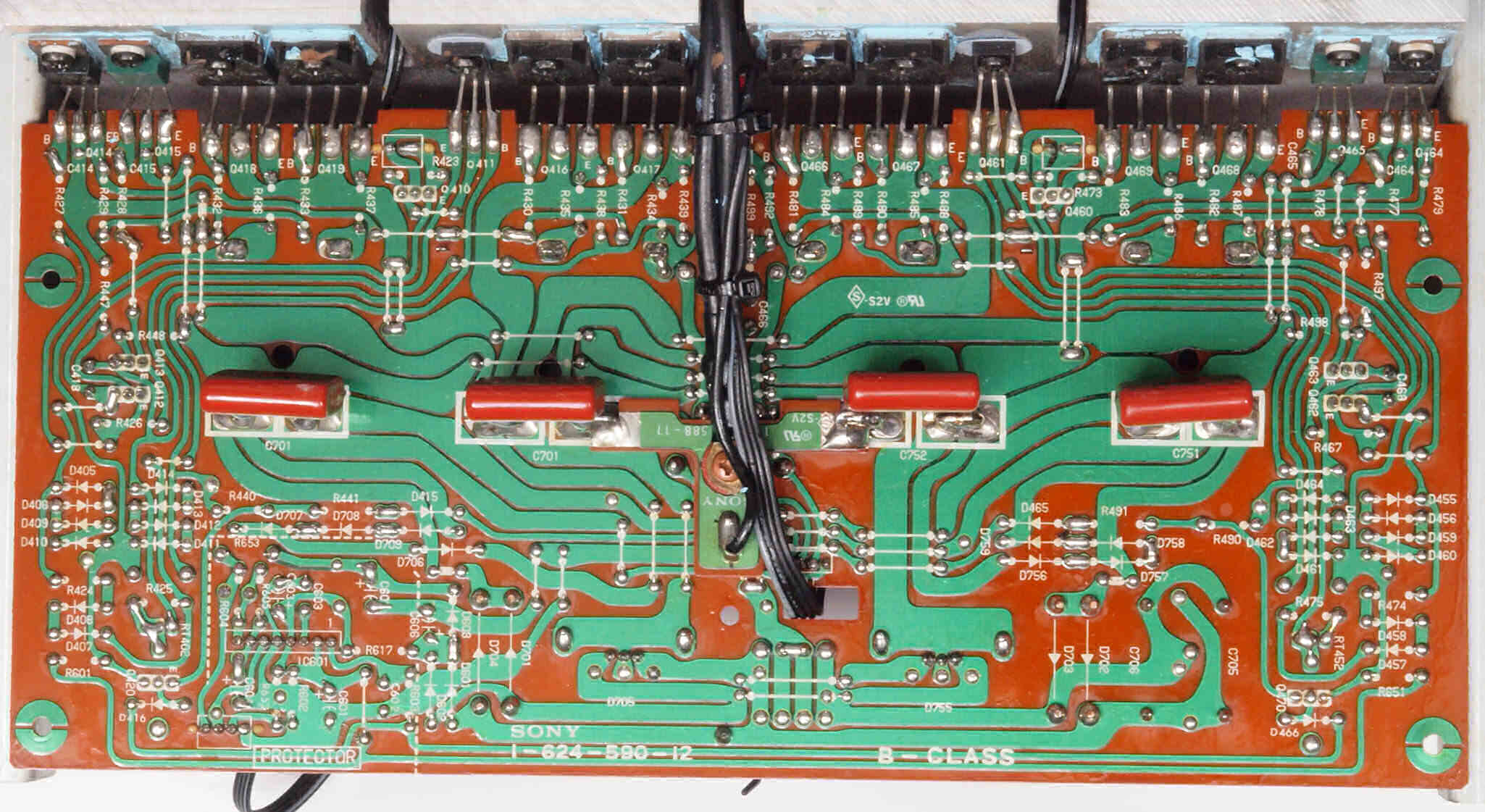

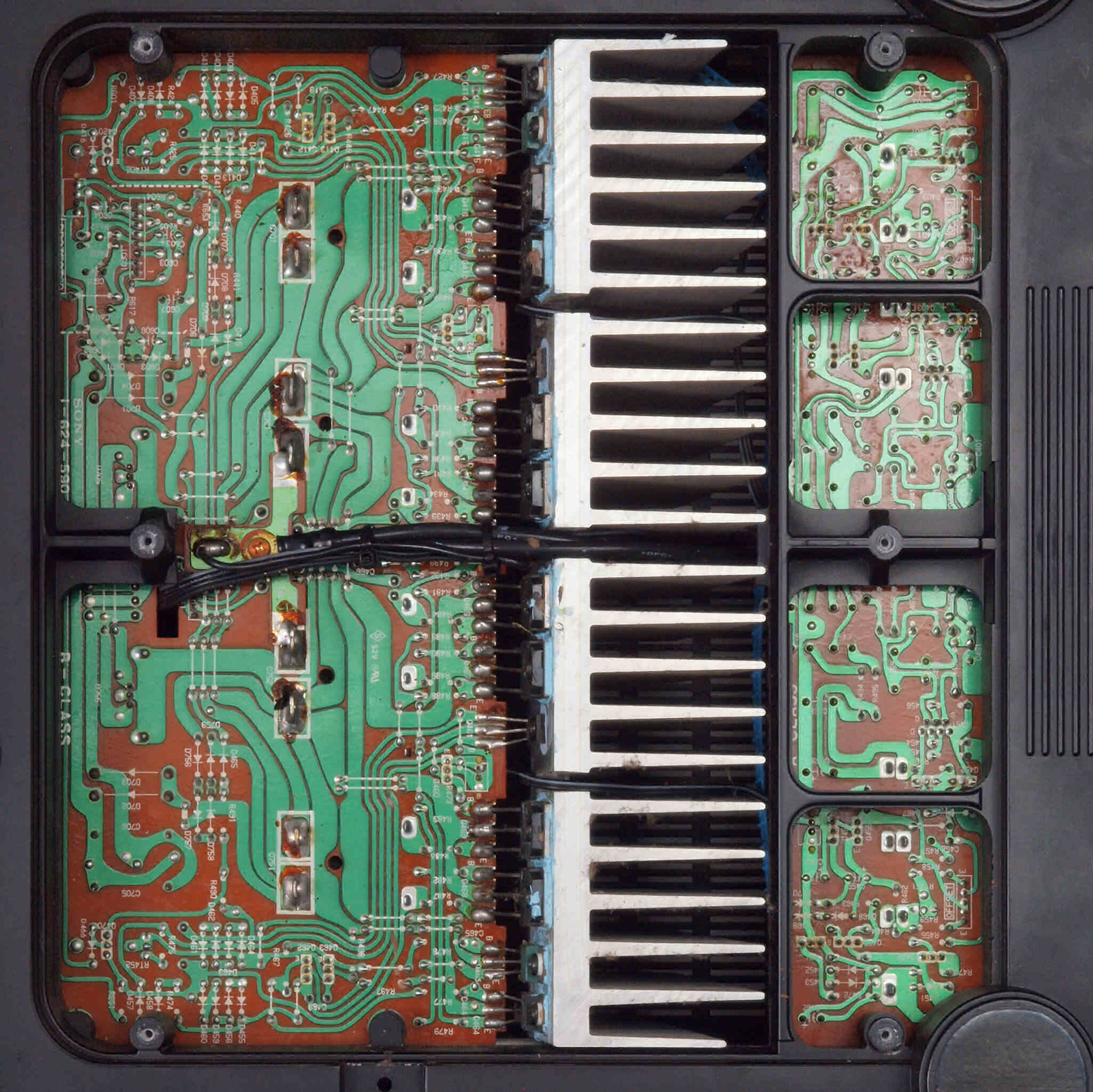

Ａ２７．　点検中　メインアンプ基板裏見る。

Ａ２８．　点検中　終段ＴＲ（トランジスター）見る。

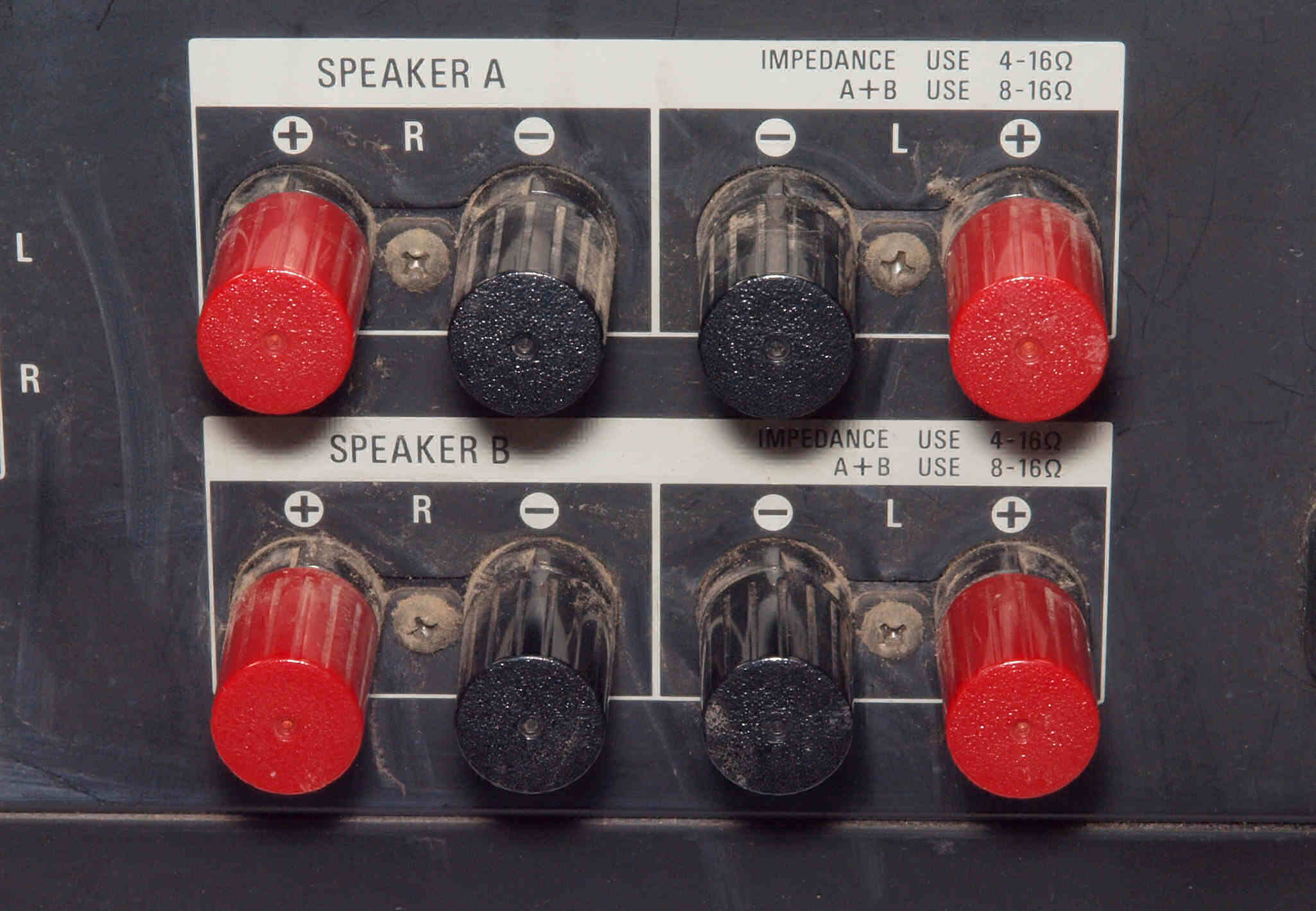

Ａ３１．　点検中　ＳＰ接続端子。

Ａ３２．　点検中　ＳＰ接続端子交換。　ＷＢＴ−０７０５Ｃｕに交換可能。写真は上のみ交換ですが上下交換可能、今回見送り。

Ａ３３．　点検中　ＳＰ接続端子交換。　ＷＢＴ０７３５に交換可能。写真は上のみ交換ですが上下交換可能、今回見送り。

Ａ３４．　点検中　ＳＰ接続端子交換。空いている穴が大きく、隠し来てませんがＷＢＴ−０７３０ＰＬに交換可能。ＷＢＴ−０７３０も使用可能、今回見送り。

Ａ４１．　点検中　入出力RCA端子。

Ａ４２．　点検中　入出力RCA端子交換。　テフロン絶縁型と交換可能、今回「CD、ＡＵＸ 、Ｐｈｏｎｅ、Tuner」交換。

Ａ５１．　点検中　電源コード取り付け。

Ａ５２．　点検中　電源コード取り、３Pインレットに交換可能。FURUTECH　FI-10(R) ロジウムメッキ。

Ａ６１．　点検中　バランスＶＲの抵抗体が焼損。

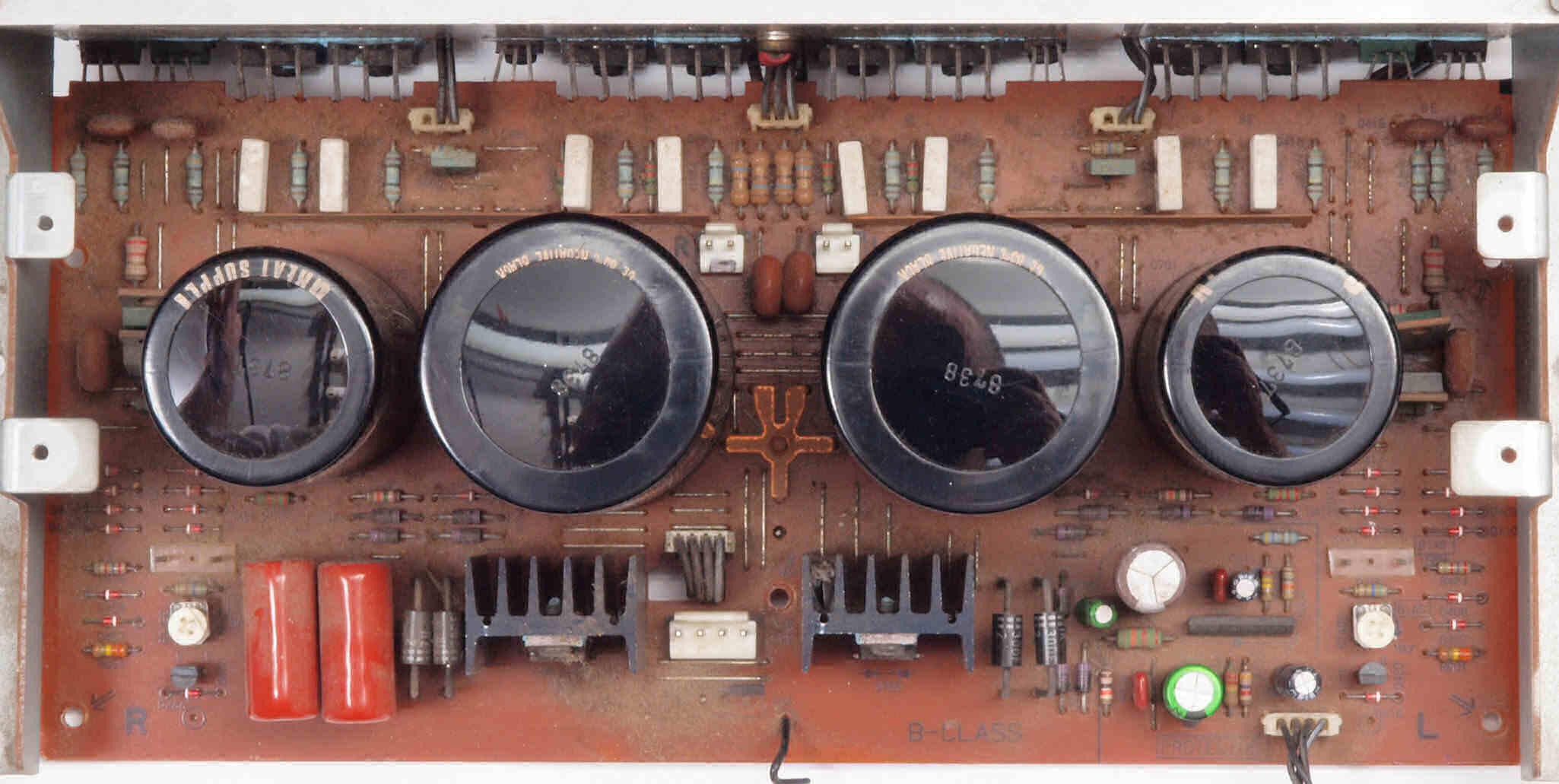

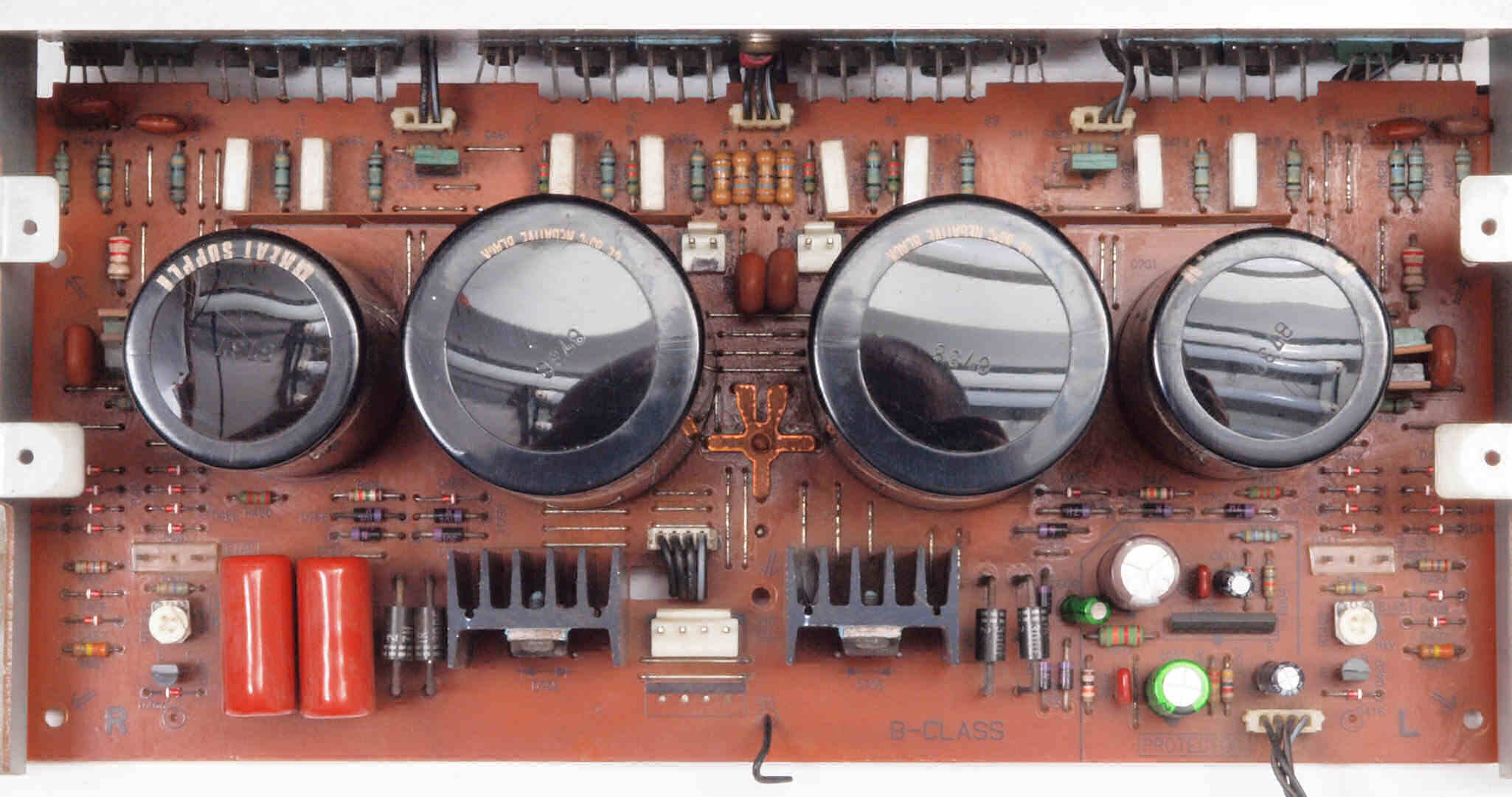

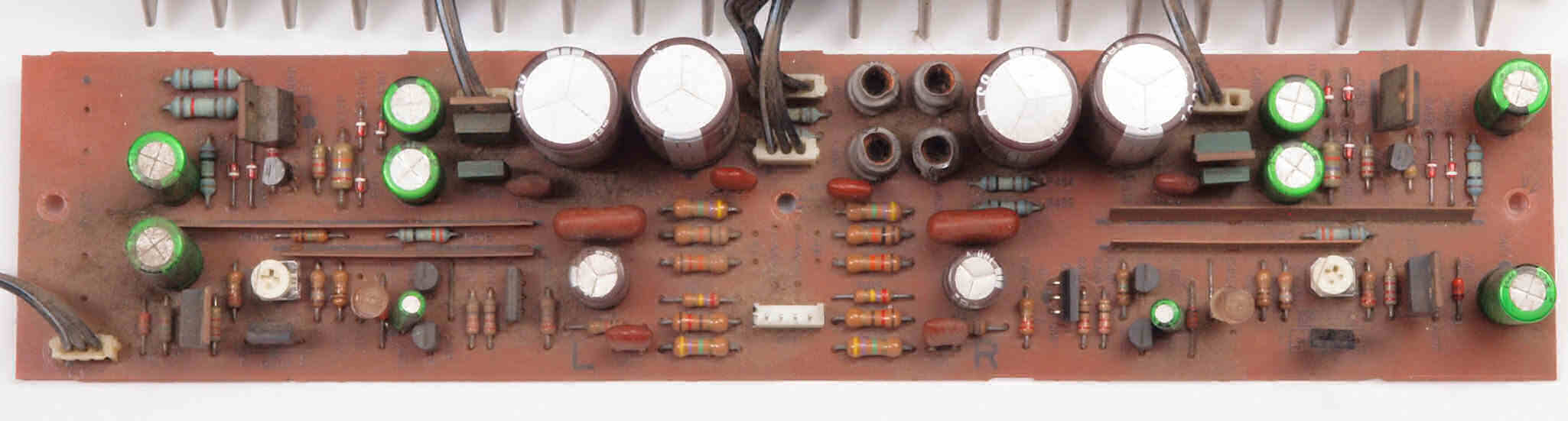

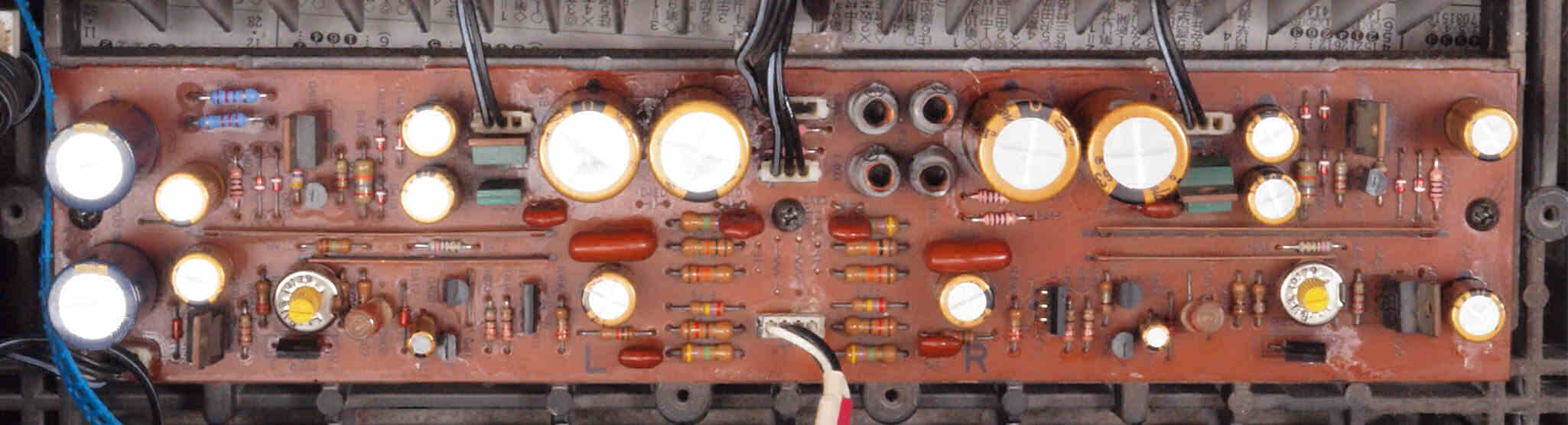

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理前　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板。

Ｃ１１．　修理中　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板、清掃後。

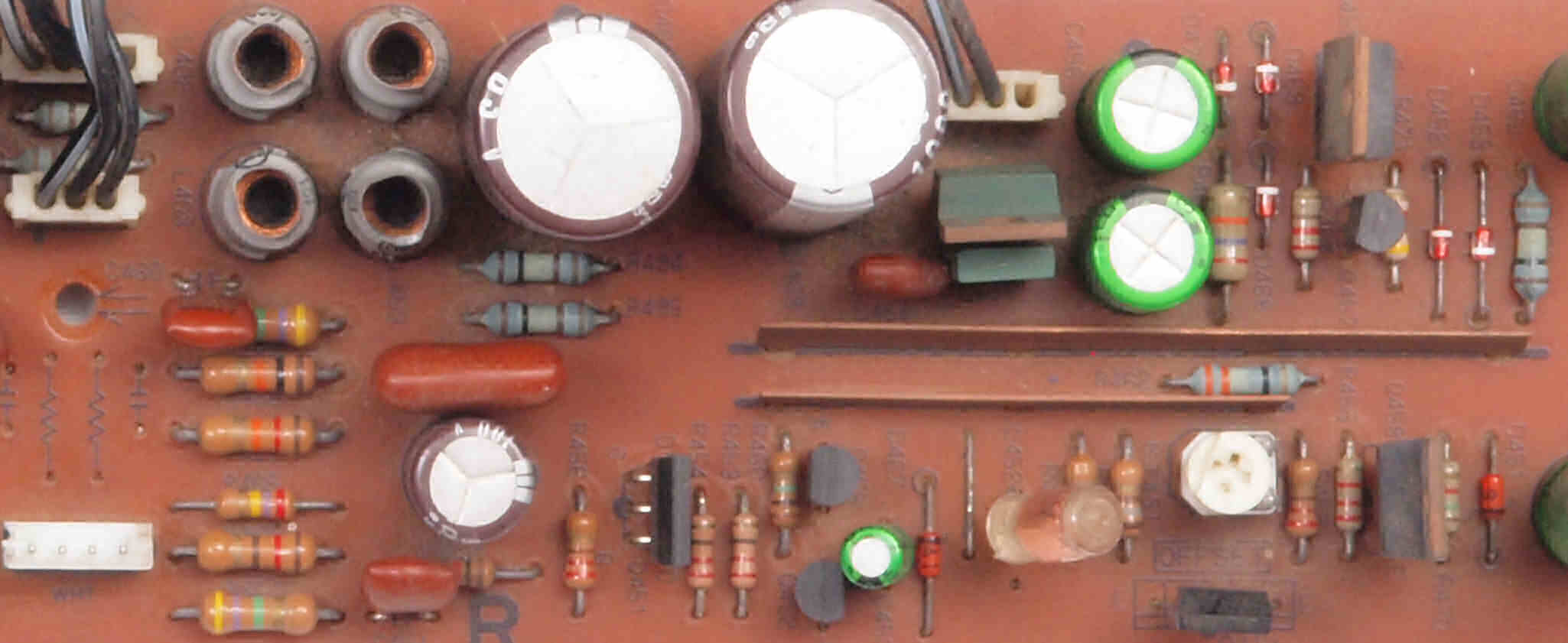

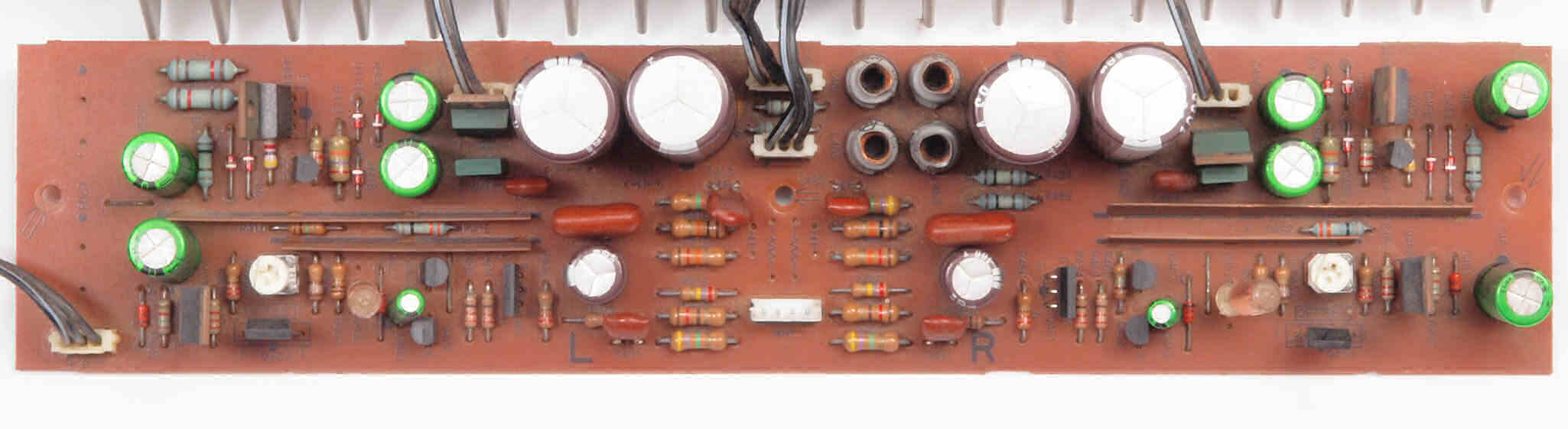

Ｃ１２．　修理後　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板。　電解コンデンサ−５個、半固定ＶＲ２個、ヒューズ抵抗１５個交換

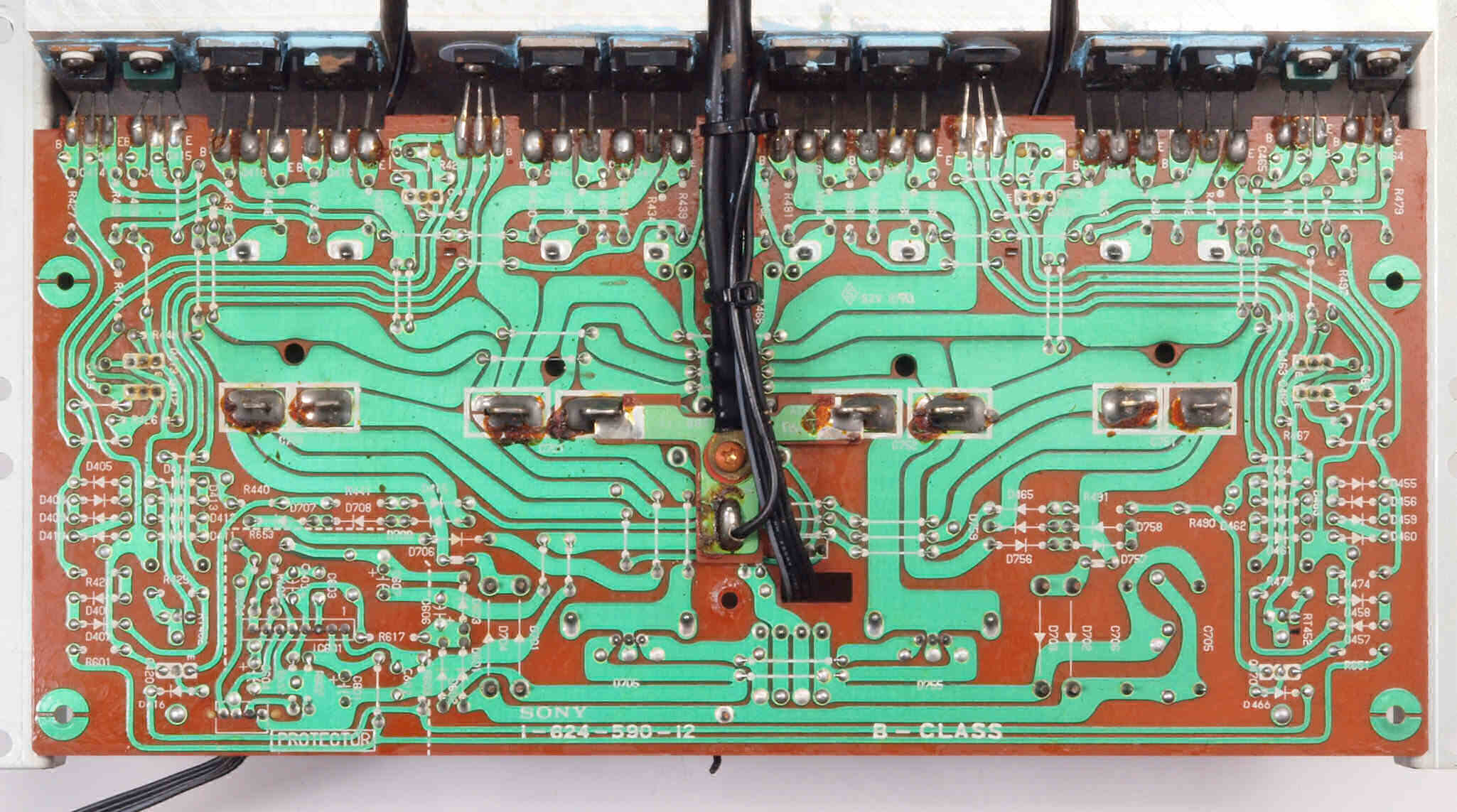

Ｃ１３．　修理前　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板裏。

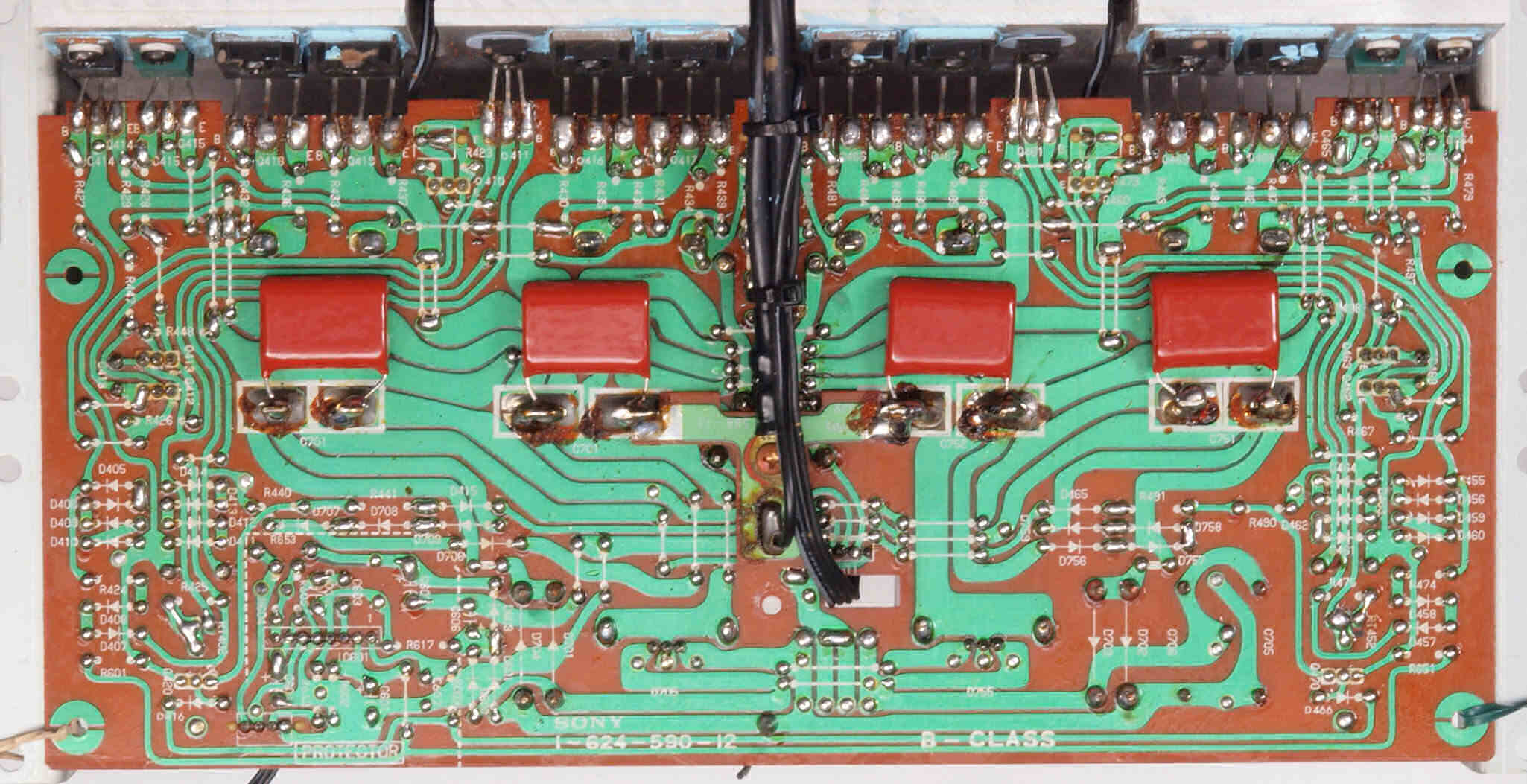

Ｃ１４．　修理（半田補正）後　ＰＯＷＥＲ　ＡＭＰ−Ｂ基板裏、　全ての半田をやり修す。フイルムコンデンサー４個追加。

Ｃ１５．　完成ＰＯＷＥＲ　ＡＭＰ−Ｂ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ２０．　修理前　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。

Ｃ２１．　修理前　ＰＯＷＥＲ　ＡＭＰ−Ａ基板、清掃後。

Ｃ２１２．　修理中　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。　トルエン溶媒の接着剤。

Ｃ２１３．　修理後　ＰＯＷＥＲ　ＡＭＰ−Ａ基板。　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。

Ｃ２２．　修理後　ＰＯＷＥＲ　ＡＭＰ−Ａ基板　複合ＴＲ（トランジスター）２個、電解コンデンサ−１６個、半固定ＶＲ２個、ヒューズ抵抗１０個交換。電解コンデンサー２個追加。

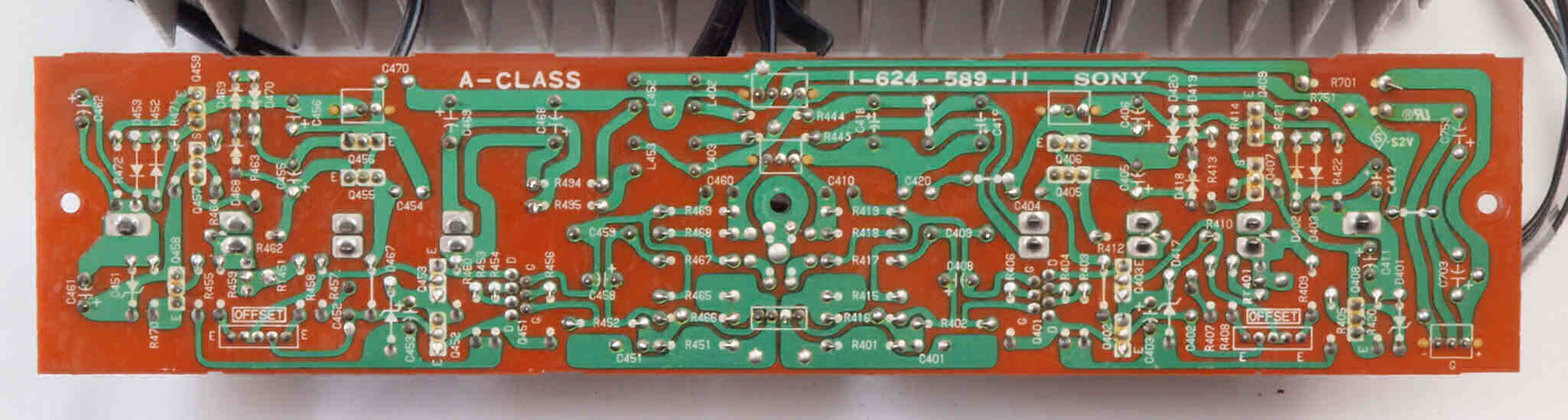

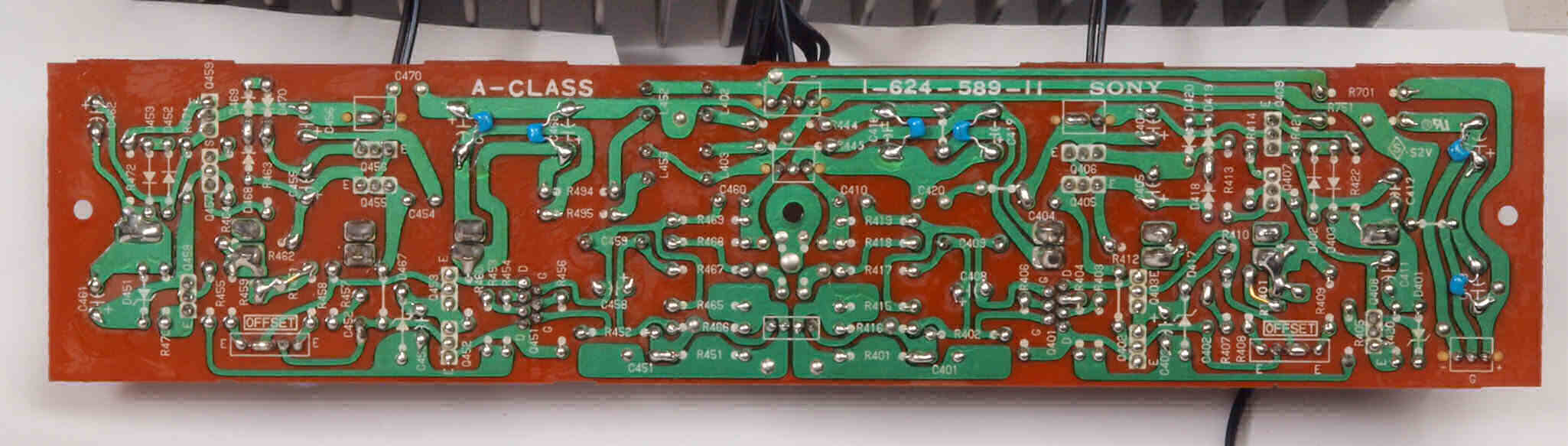

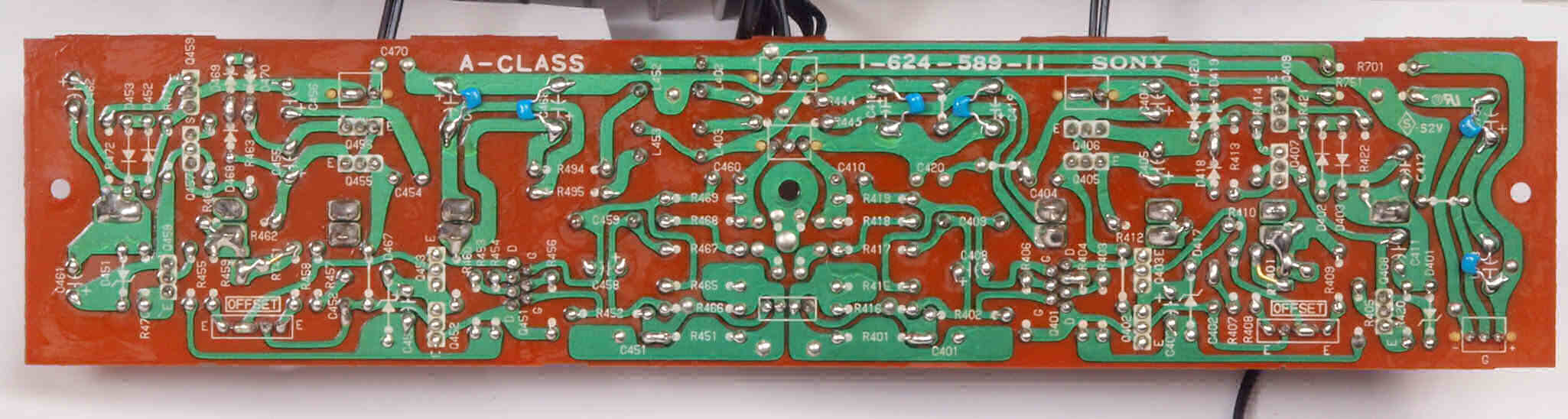

Ｃ２３．　修理前　ＰＯＷＥＲ　ＡＭＰ−Ａ基板裏。

Ｃ２４．　修理（半田補正）後　ＰＯＷＥＲ　ＡＭＰ−Ａ基板裏 　全ての半田をやり修す、セラミックコンデンサー６個追加。

Ｃ２５．　完成ＰＯＷＥＲ　ＡＭＰ−Ａ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ３１．　修理前　ＥＱ−ＡＭＰ基板。

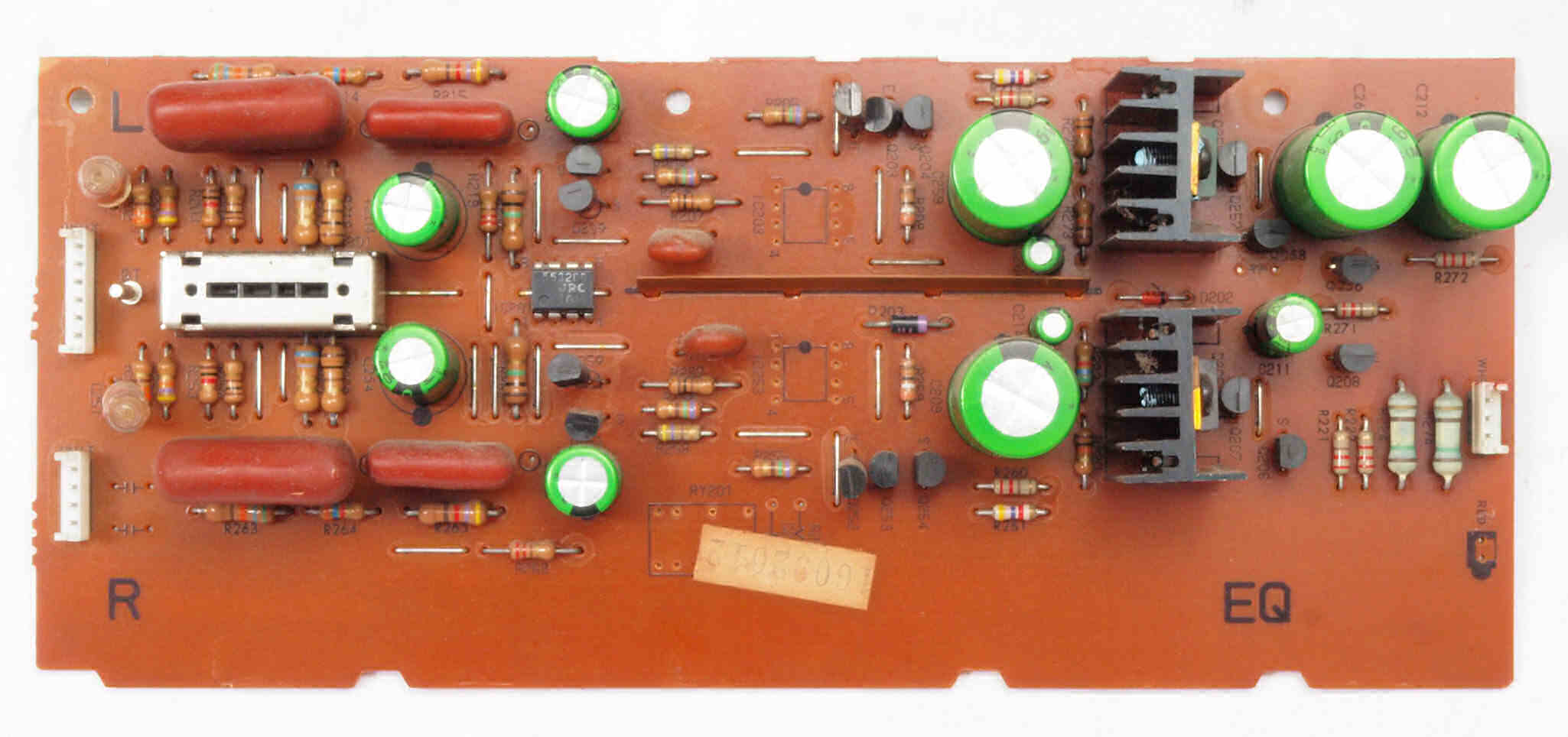

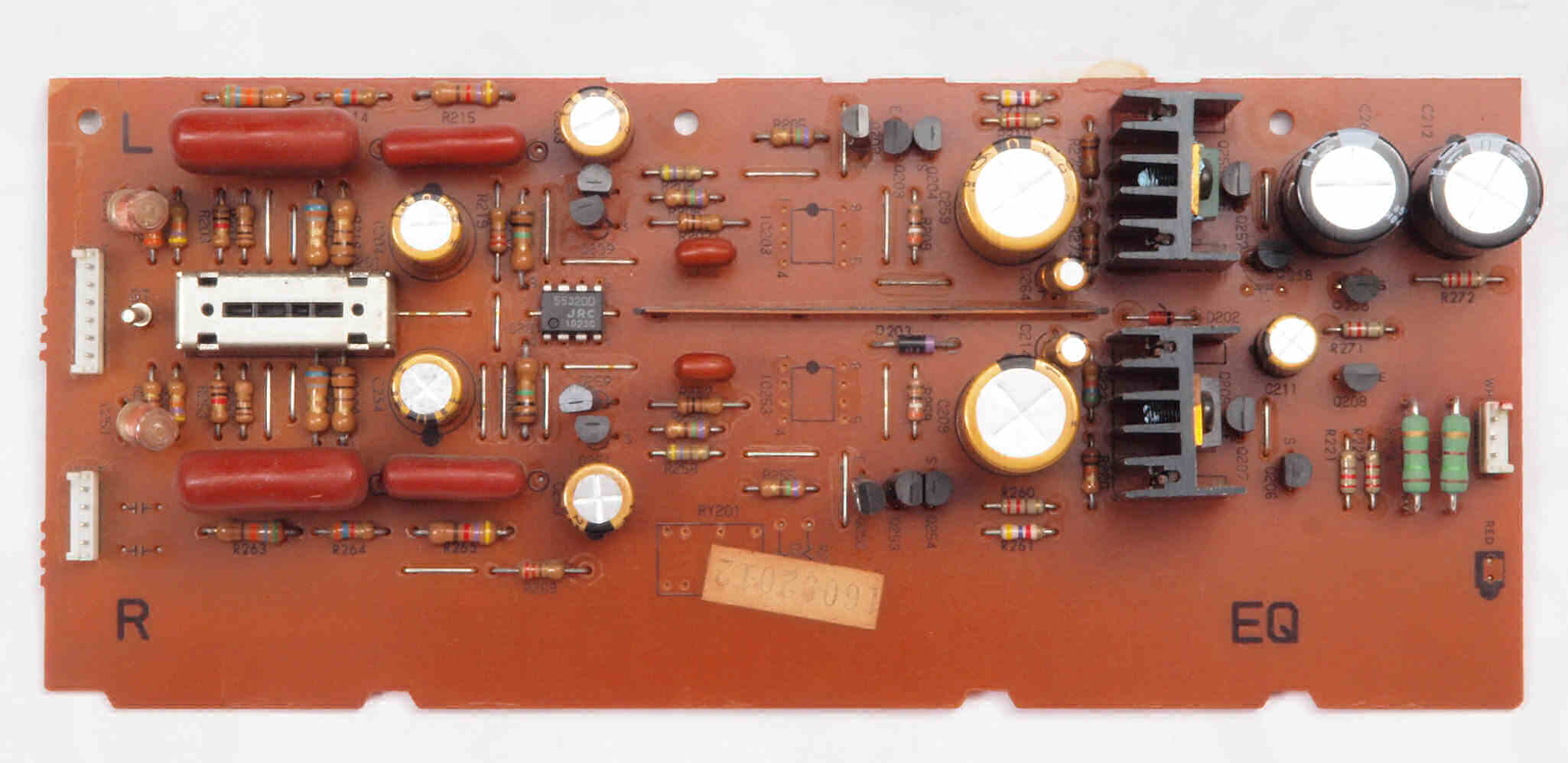

Ｃ３２．　修理後　ＥＱ−ＡＭＰ基板。 　　　　　　　　　　電解コンデンサ−１２個、ＯＰ−ＡＭＰ１個、フイルムコンデンサー４個追加。

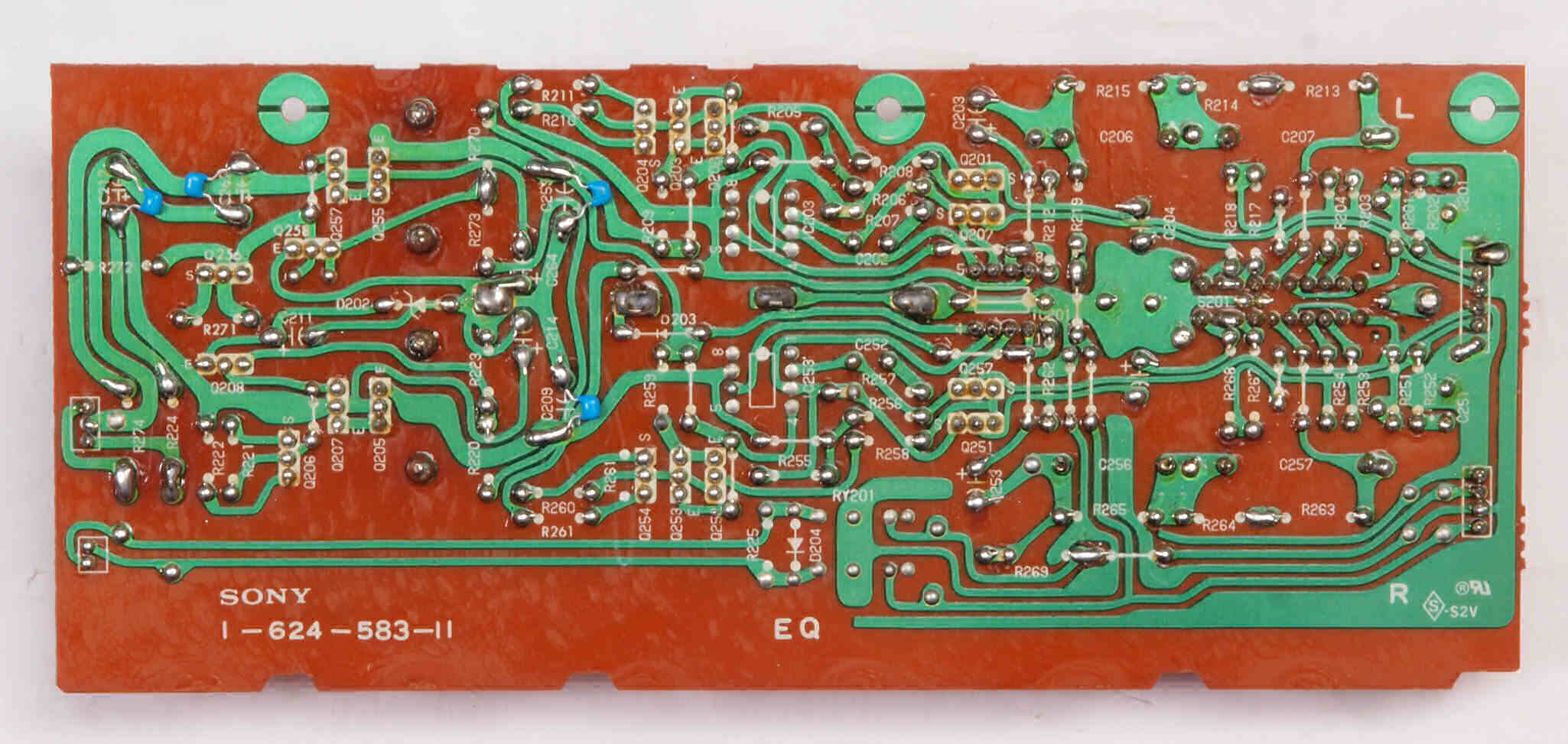

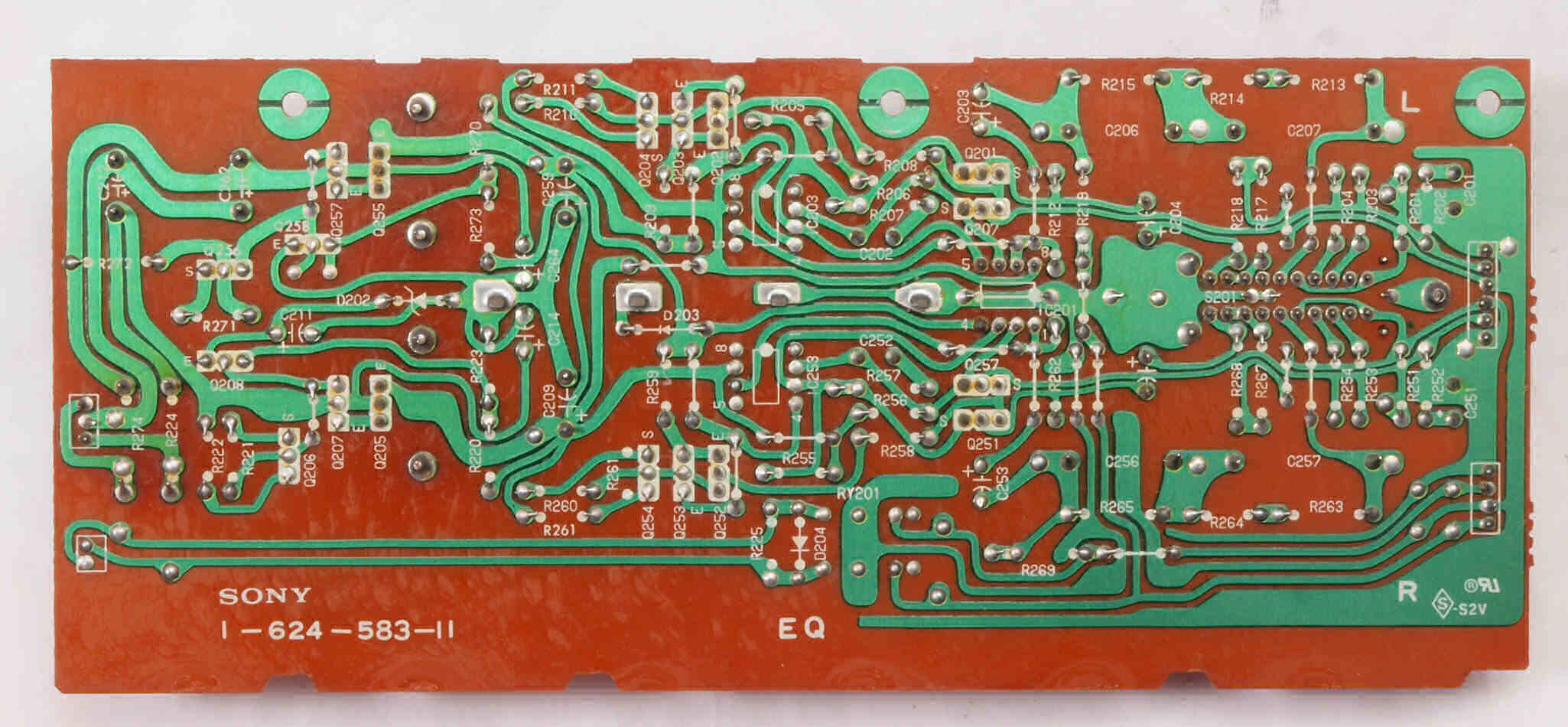

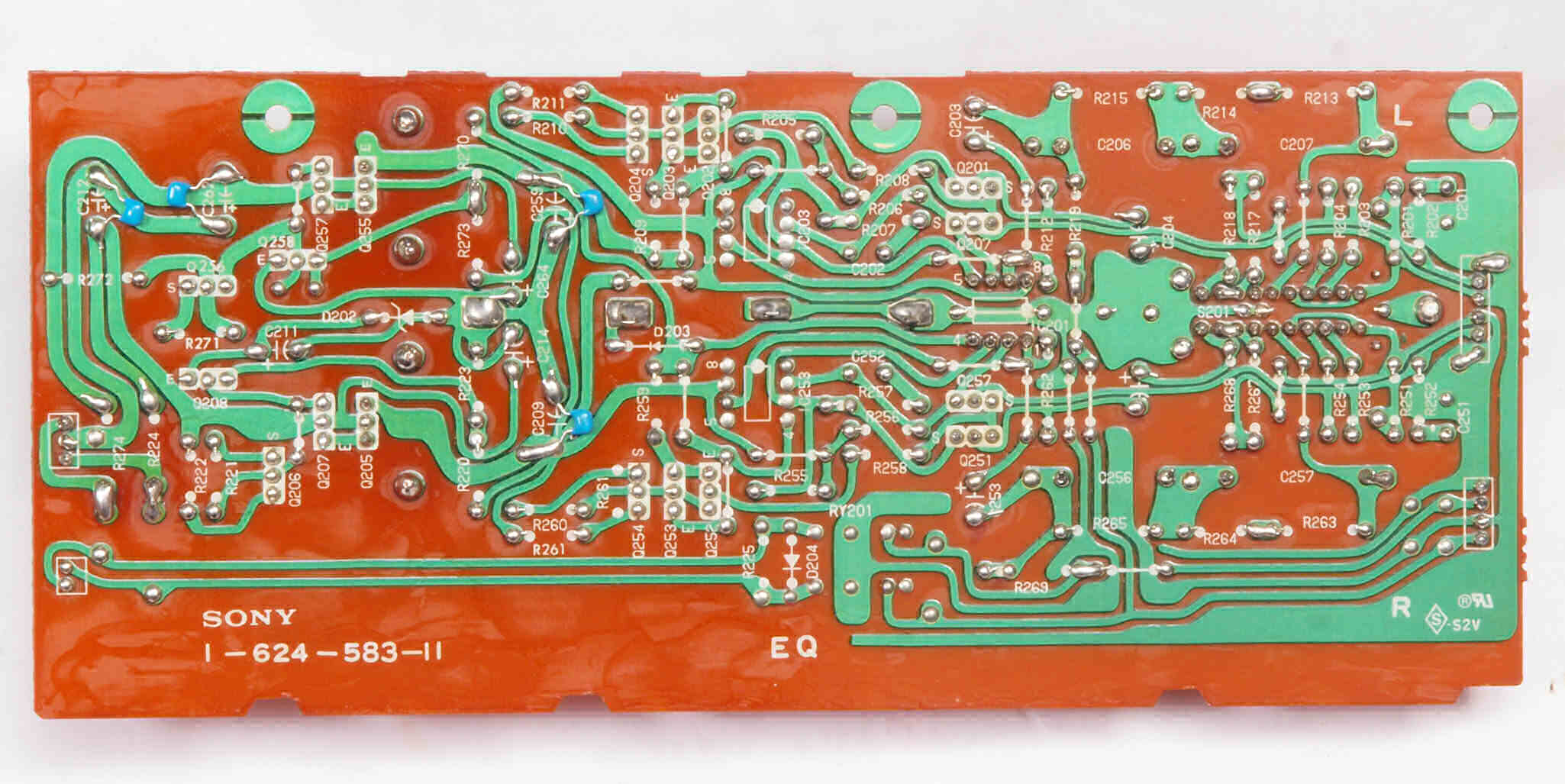

Ｃ３３．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 全ての半田をやり修す、セラミックコンデンサー４個追加。

Ｃ３５．　完成ＥＱ-ＡＭＰ基板裏、　洗浄後防湿材（コート液）を塗る。

Ｃ４０．　修理中　前パネルを外して修理中。

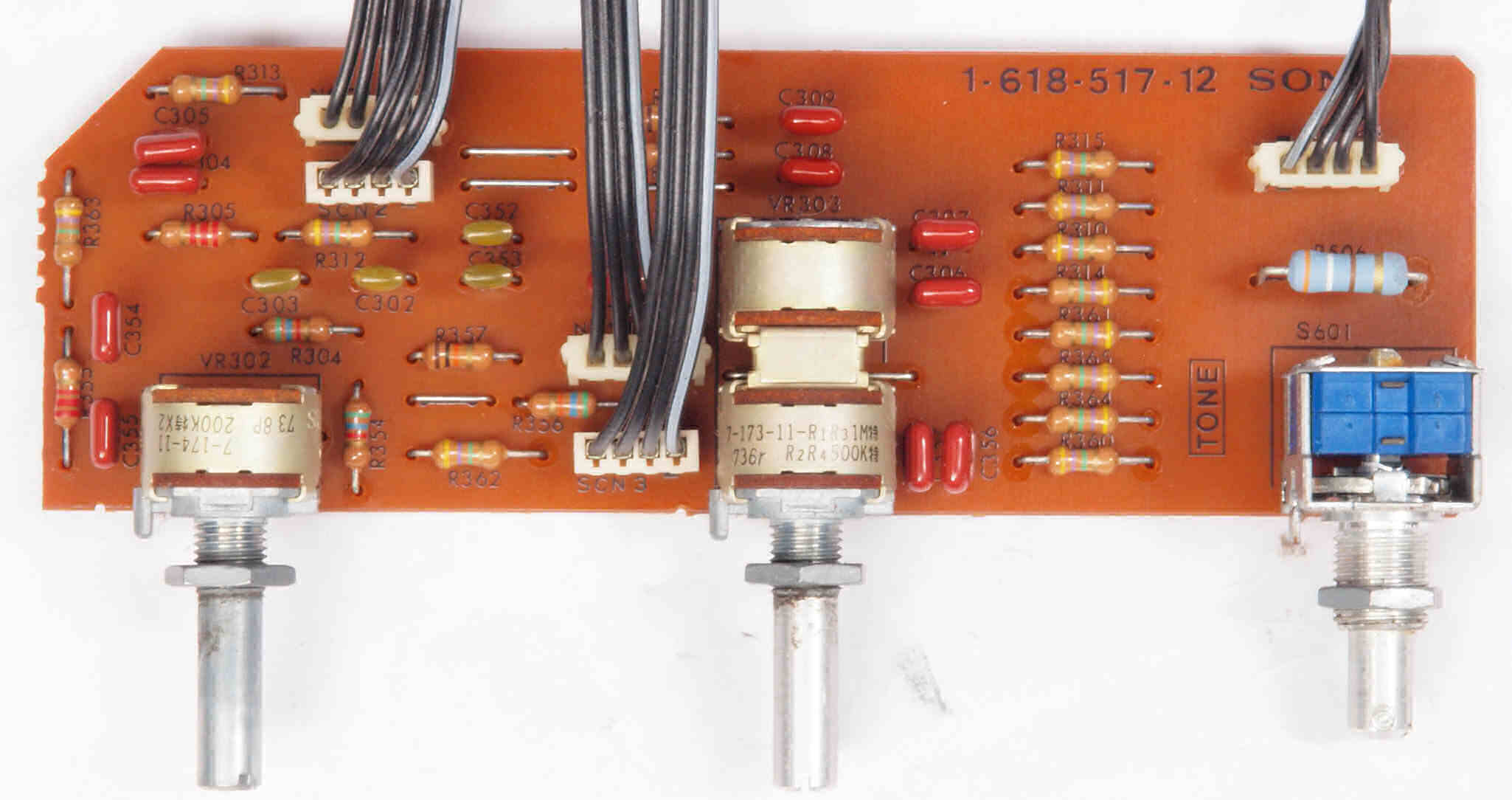

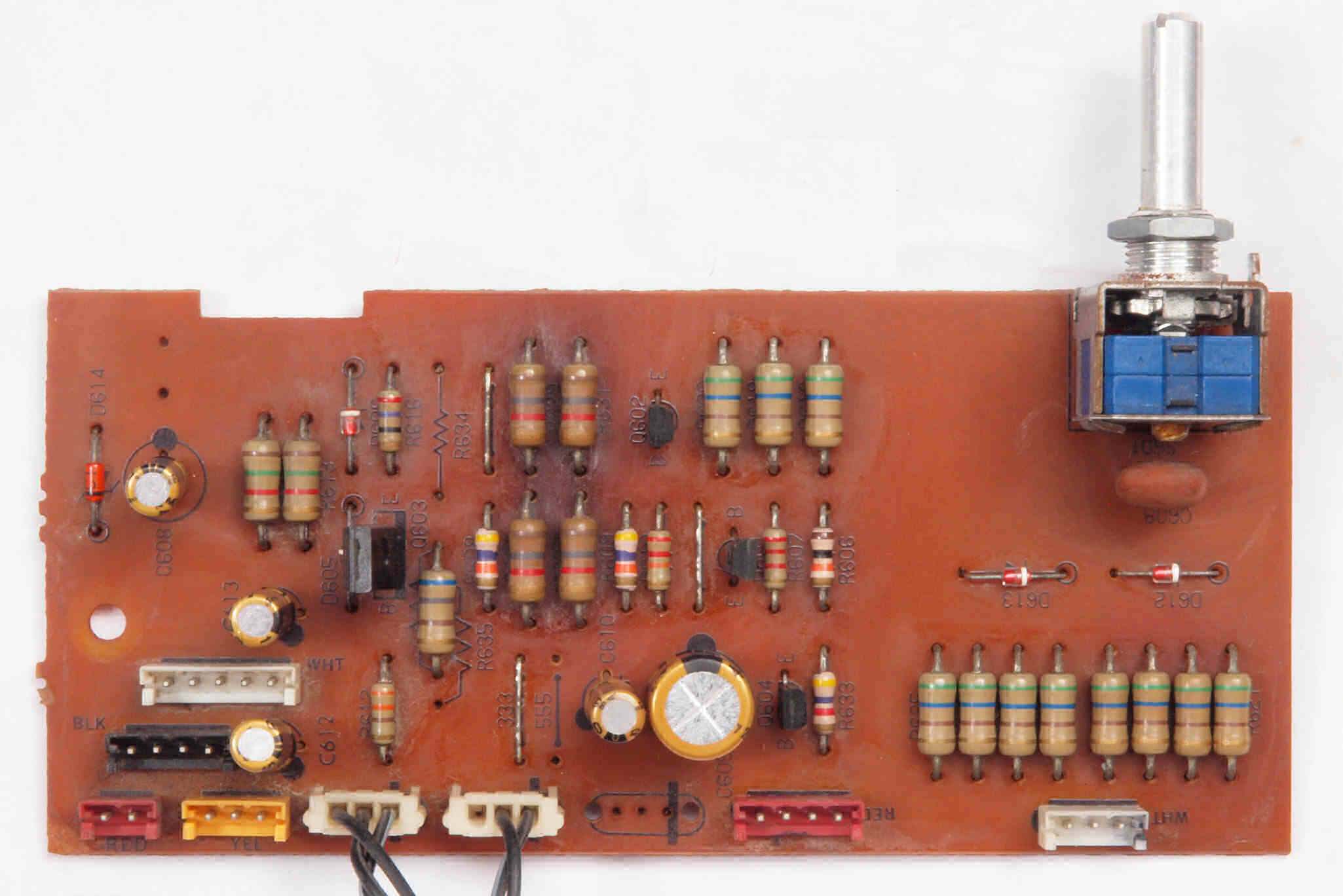

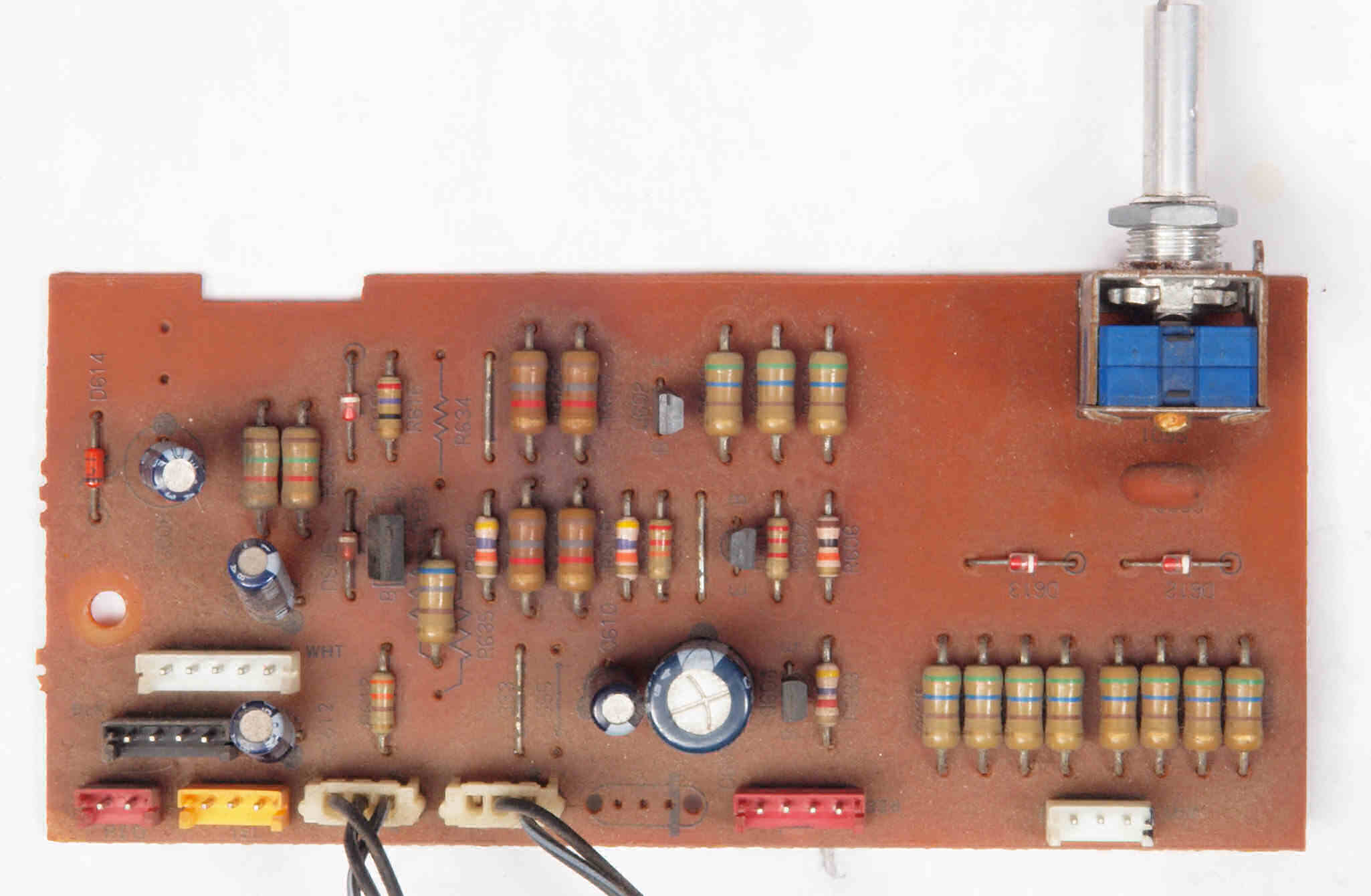

Ｃ４１．　修理前　ＴＯＮＥ基板

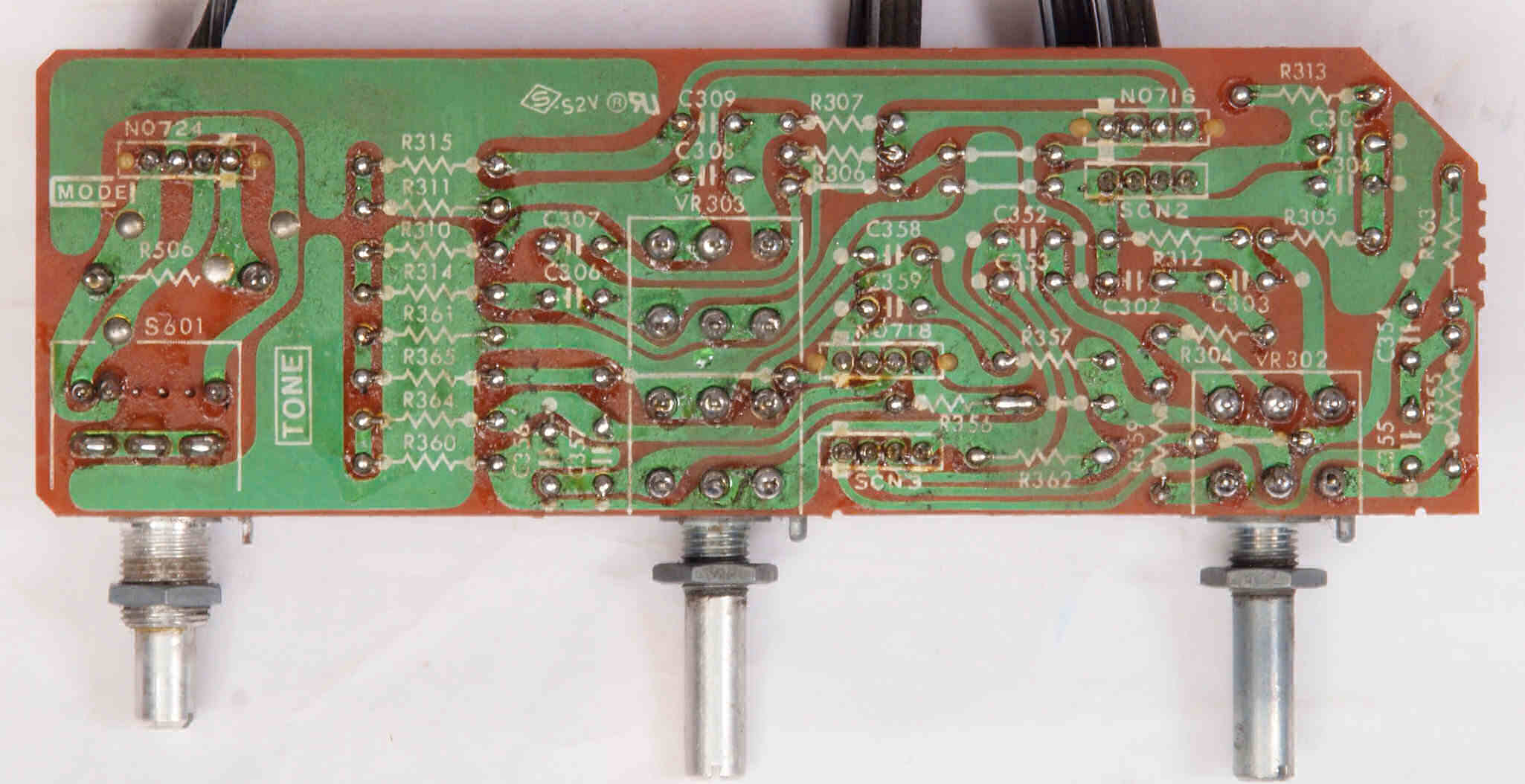

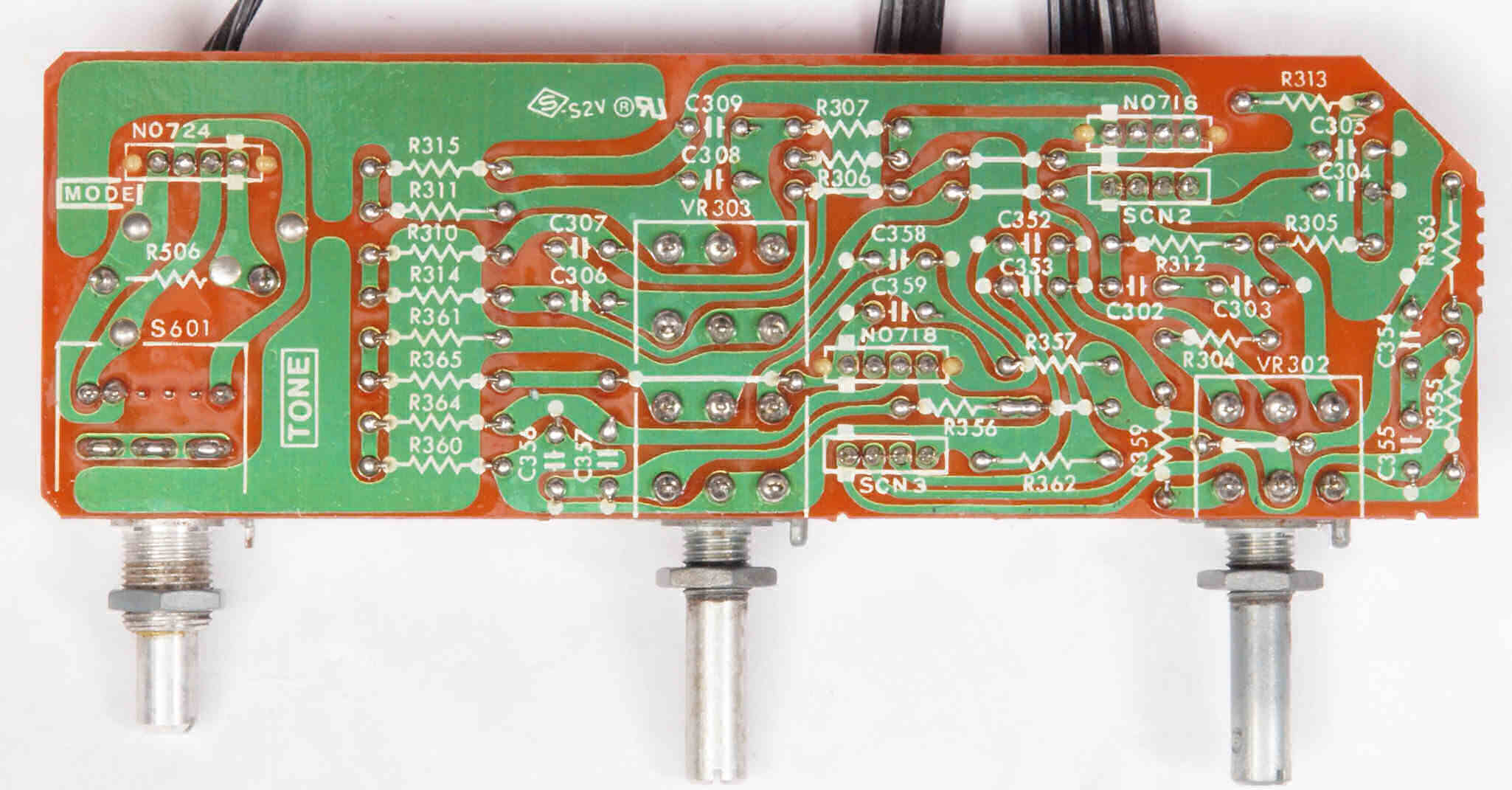

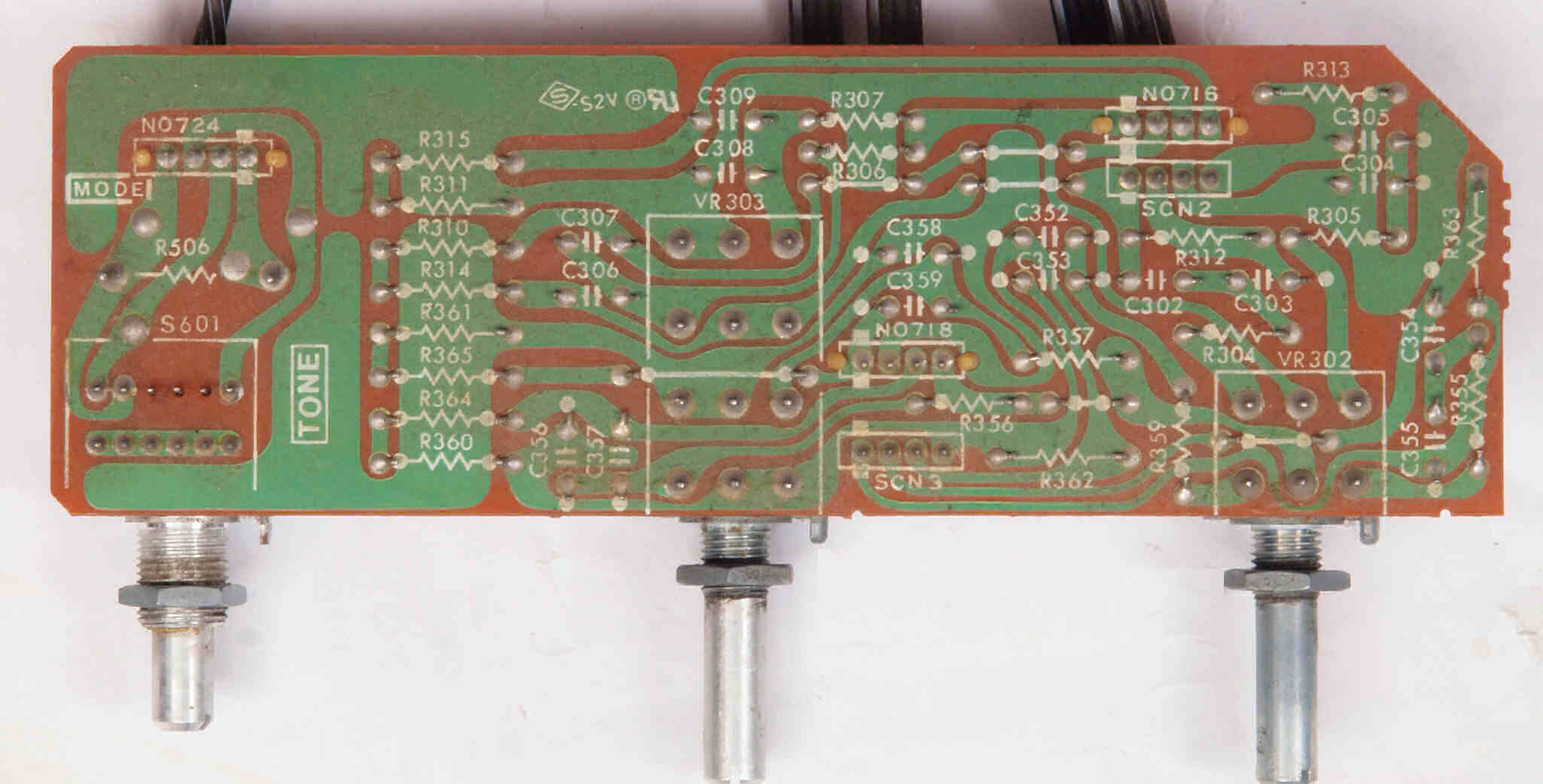

Ｃ４２．　修理前　ＴＯＮＥ基板裏

Ｃ４３．　修理（半田補正）後　ＴＯＮＥ基板裏、 　全ての半田をやり修す

Ｃ４４．　完成ＴＯＮＥ基板裏、　洗浄後防湿材（コート液）を塗る。

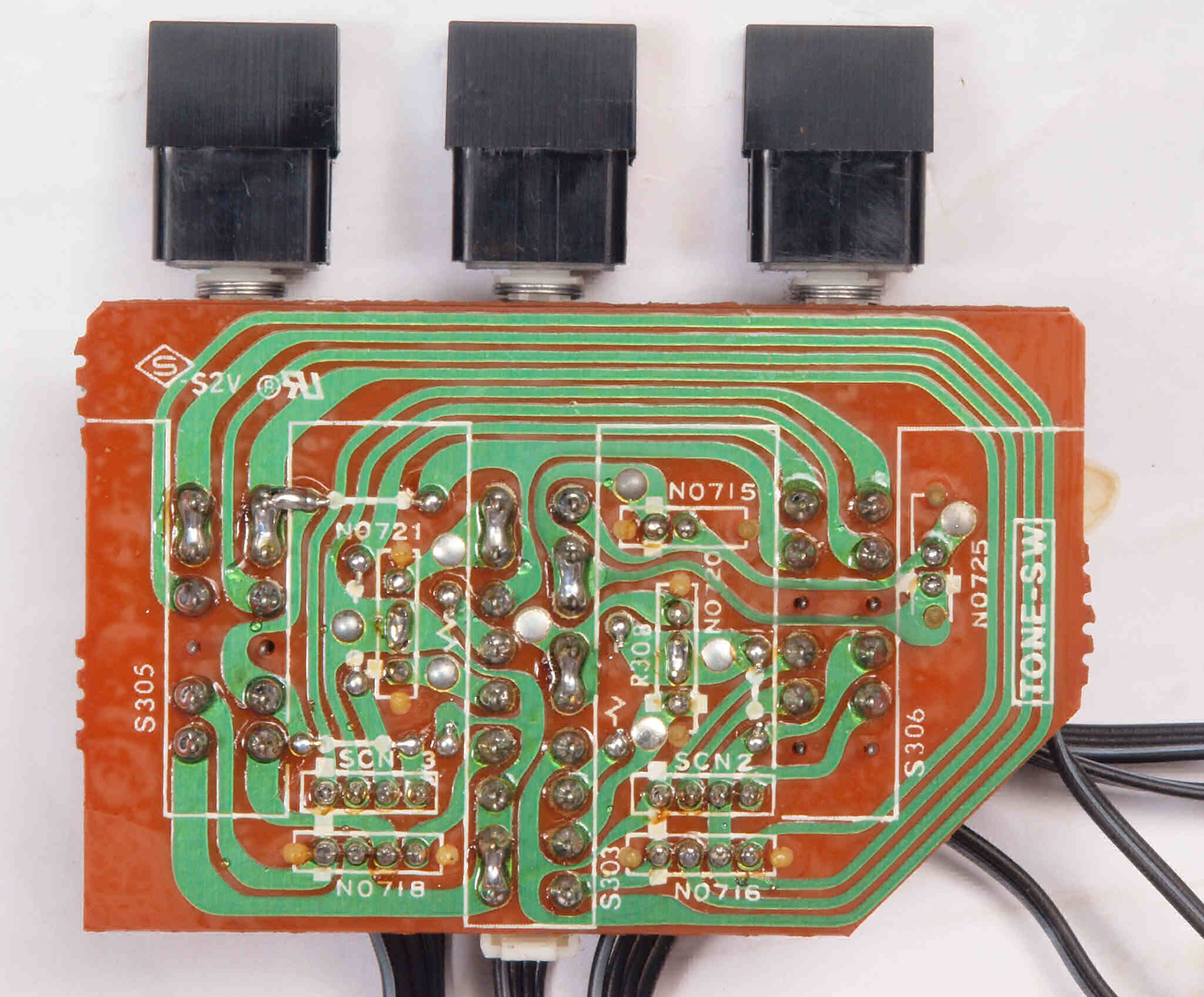

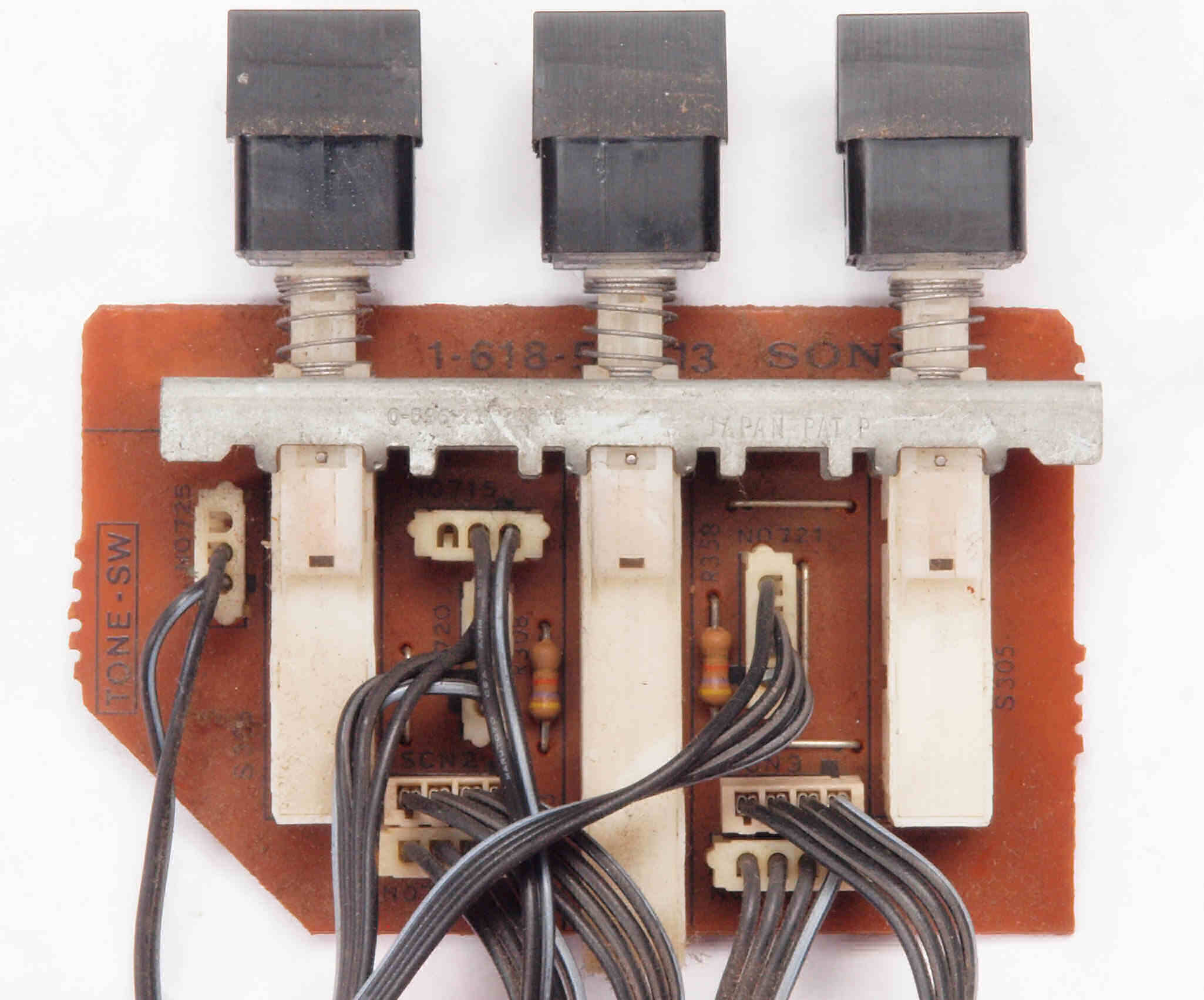

Ｃ５１．　修理前　ＴＯＮＥ−ＳＷ基板

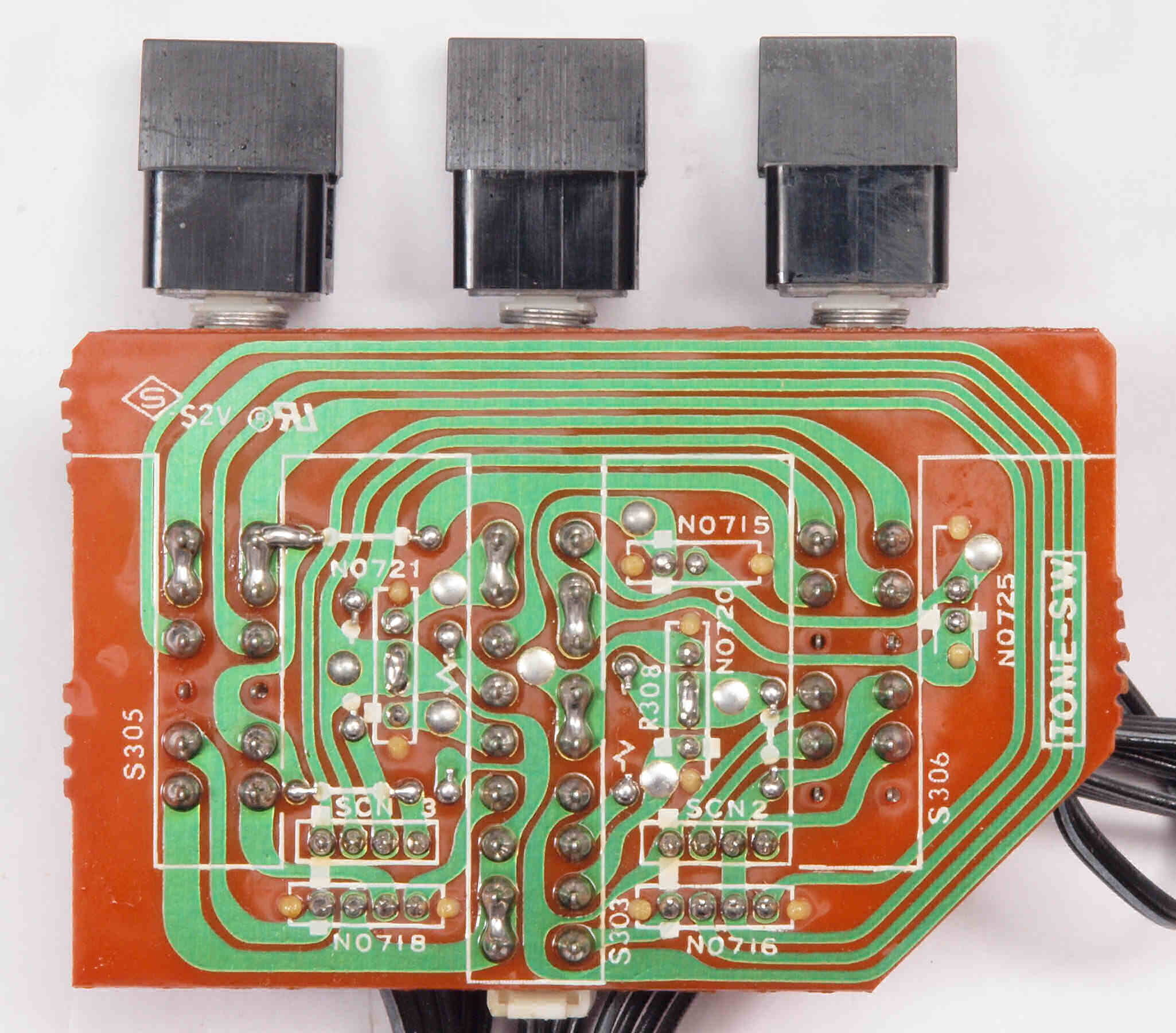

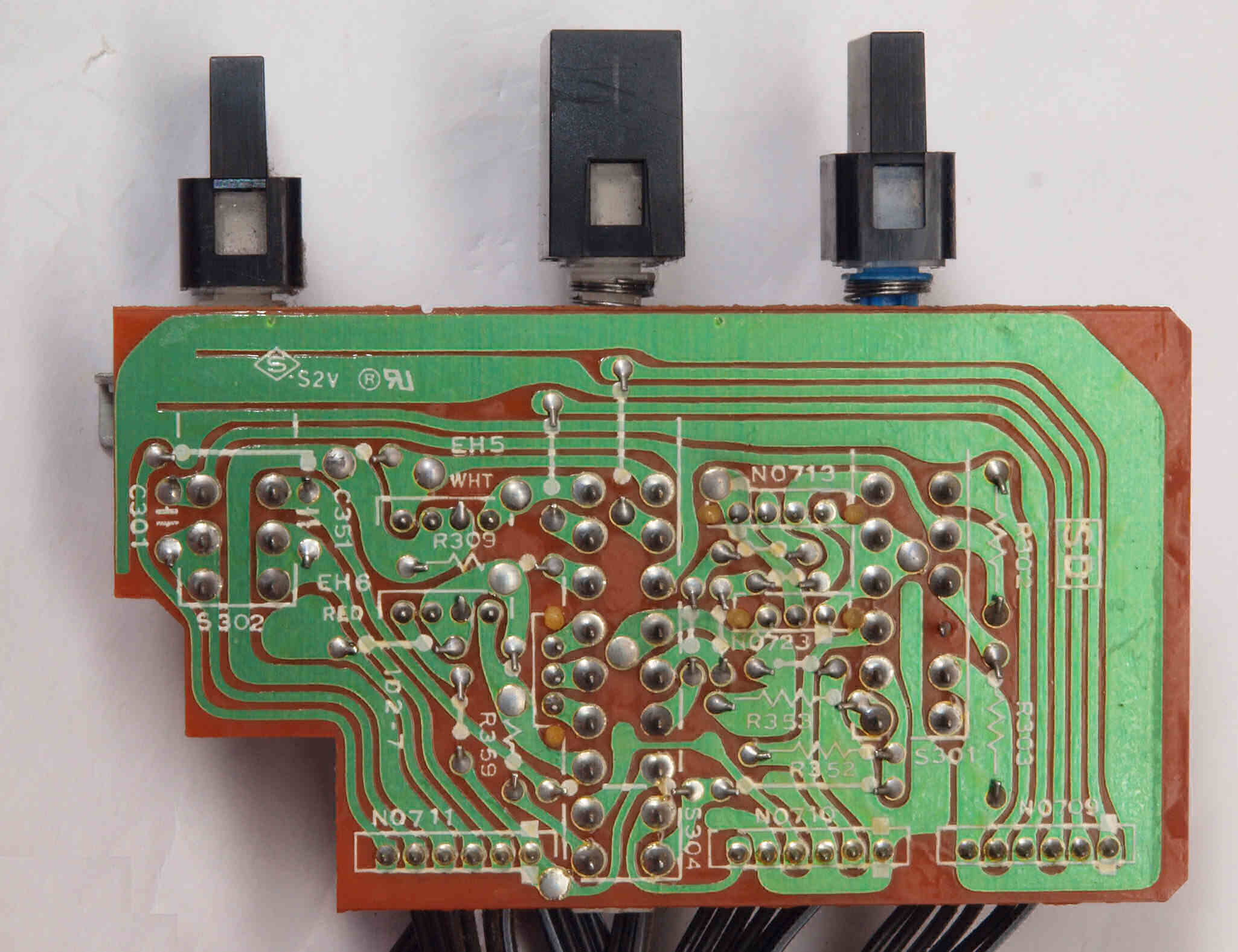

Ｃ５２．　修理前　ＴＯＮＥ−ＳＷ基板裏

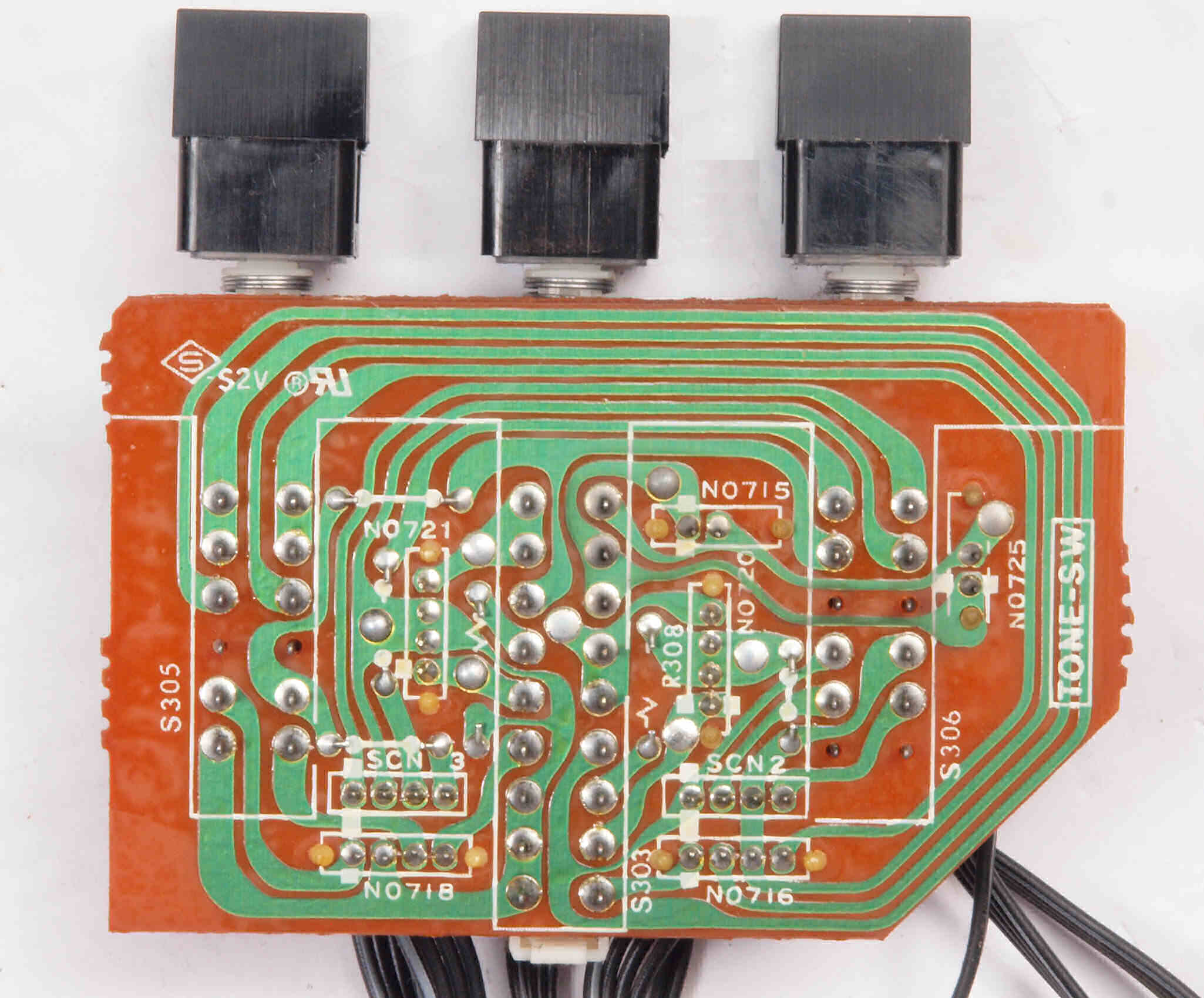

Ｃ５３．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基板裏、 　全ての半田をやり修す

Ｃ５４．　完成ＴＯＮＥ−ＳＷ基板裏、　洗浄後防湿材（コート液）を塗る。

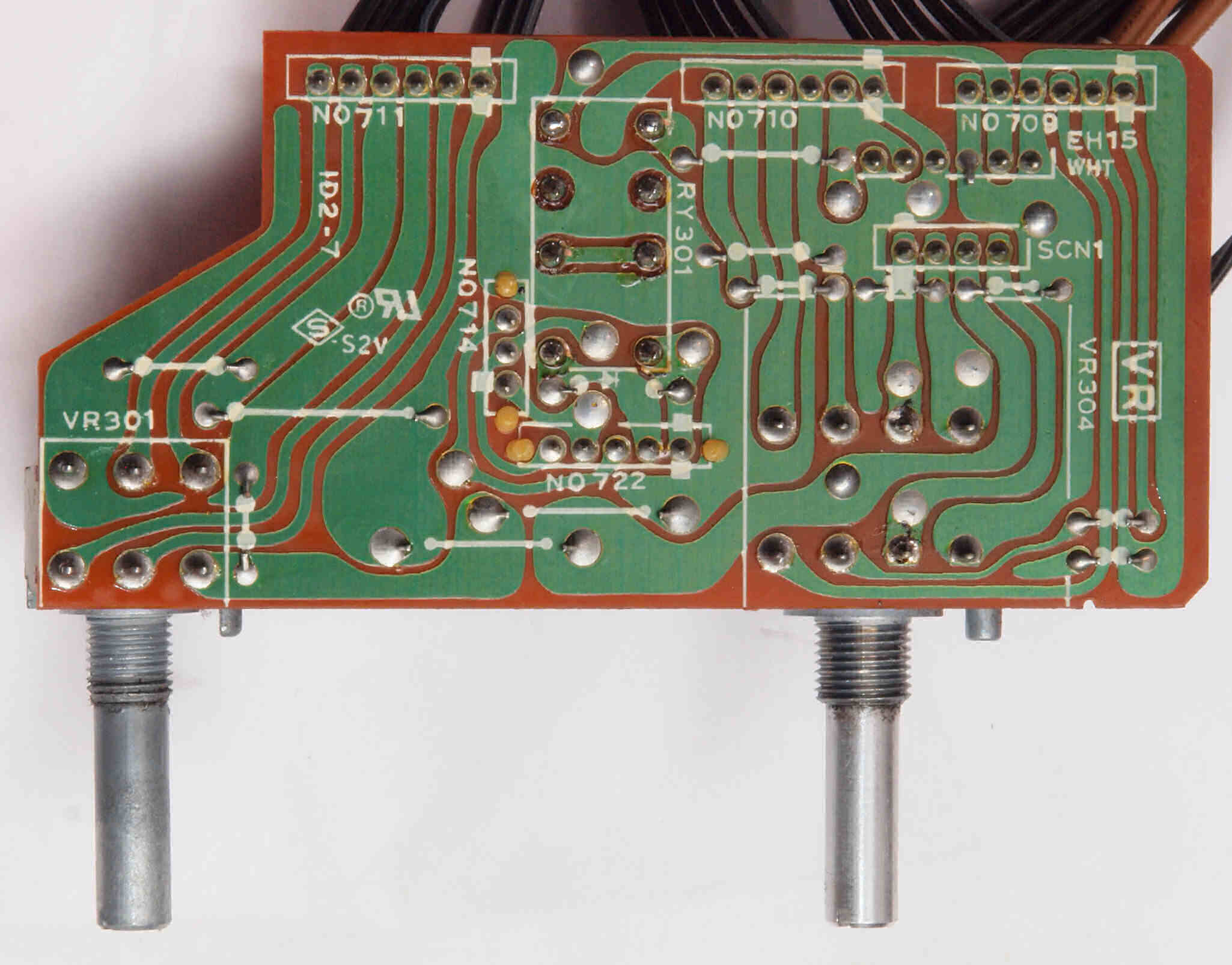

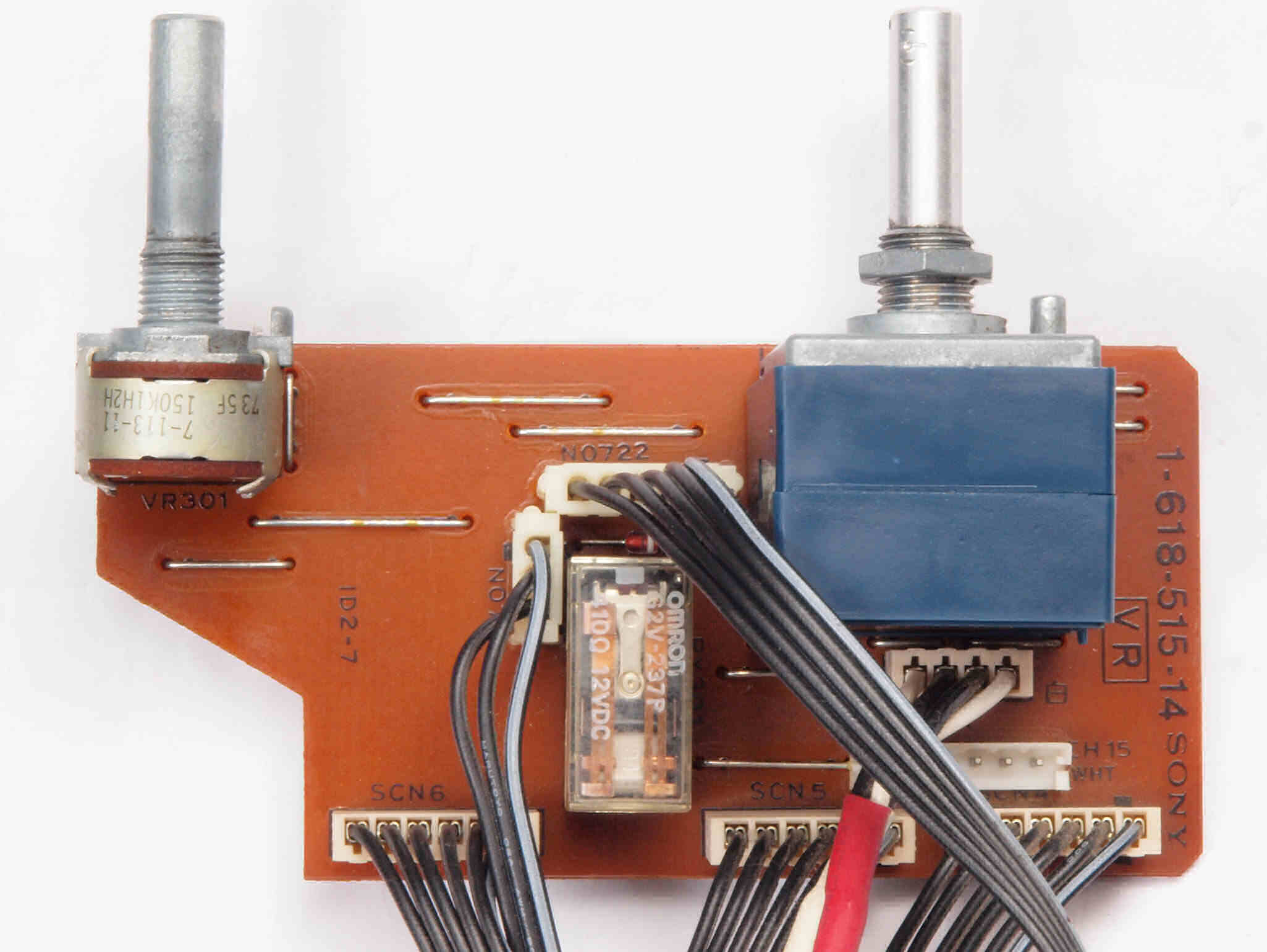

Ｃ６１．　修理前　メインＶＲ基板。

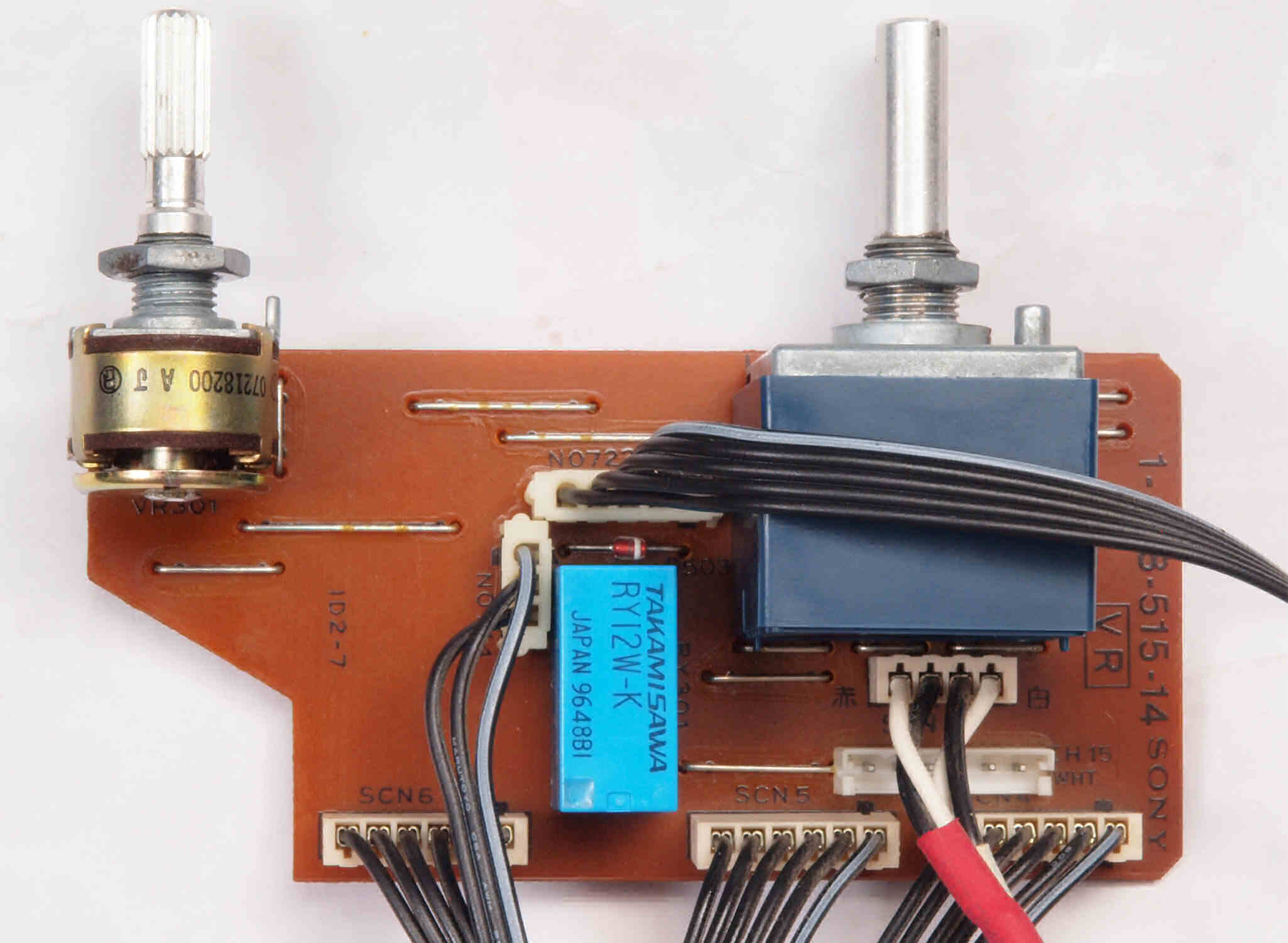

Ｃ６２．　修理後　メインＶＲ基板。　リレー１個、ＶＲ１個交換。

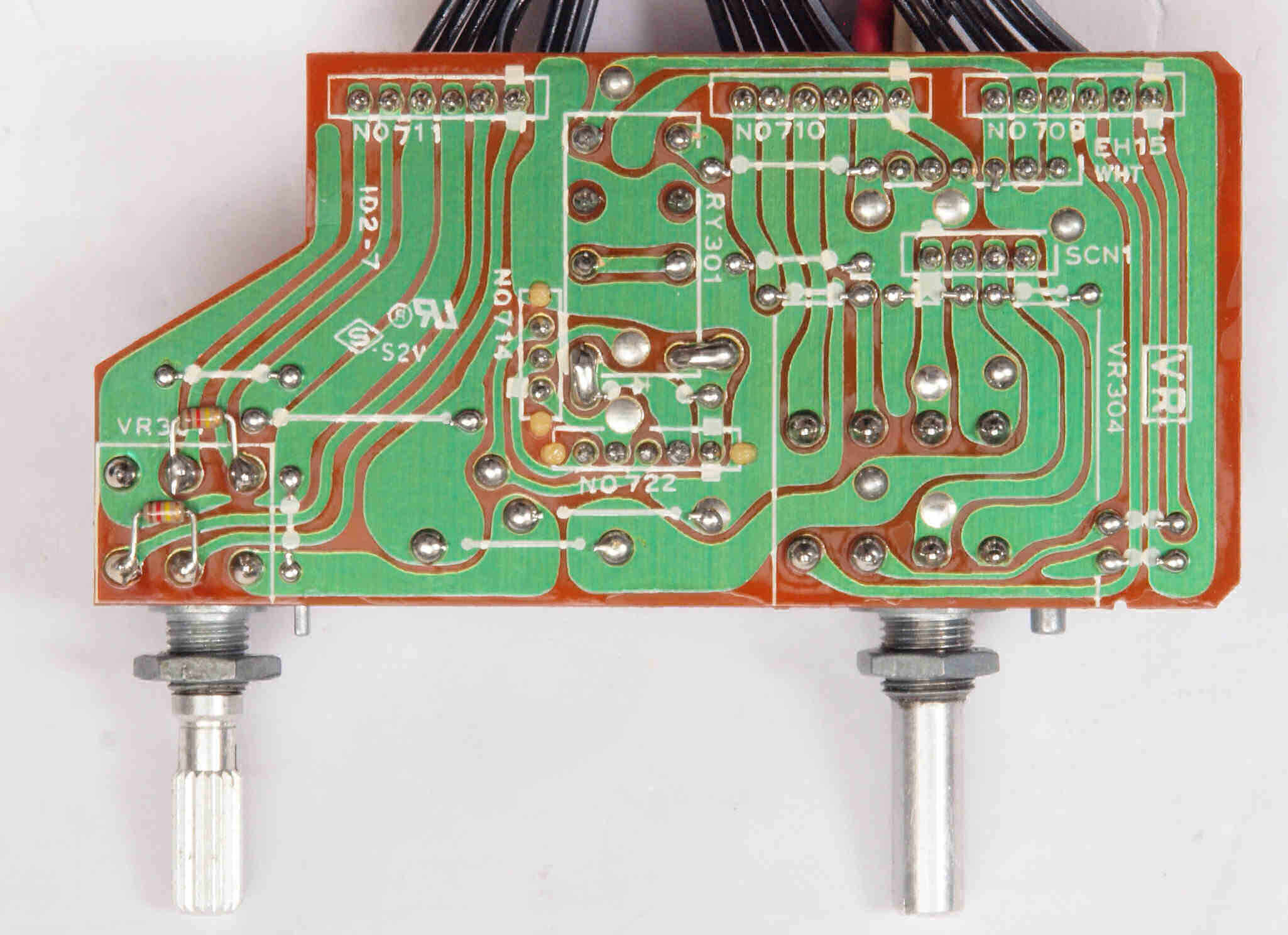

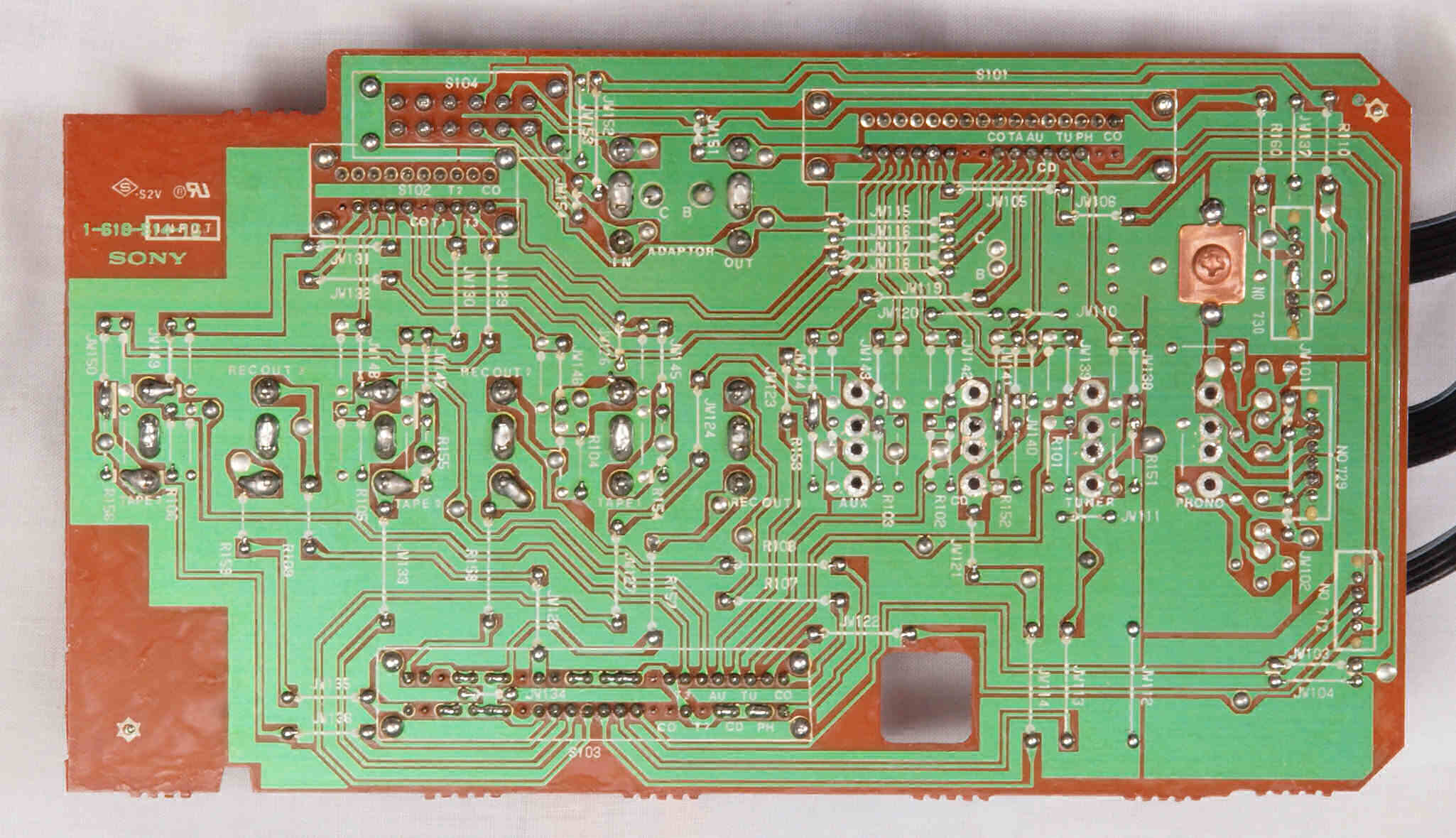

Ｃ６３．　修理前　メインＶＲ基板裏。

Ｃ６４．　修理（半田補正）後　メインＶＲ基板裏、 　全ての半田をやり修す。抵抗２個追加。

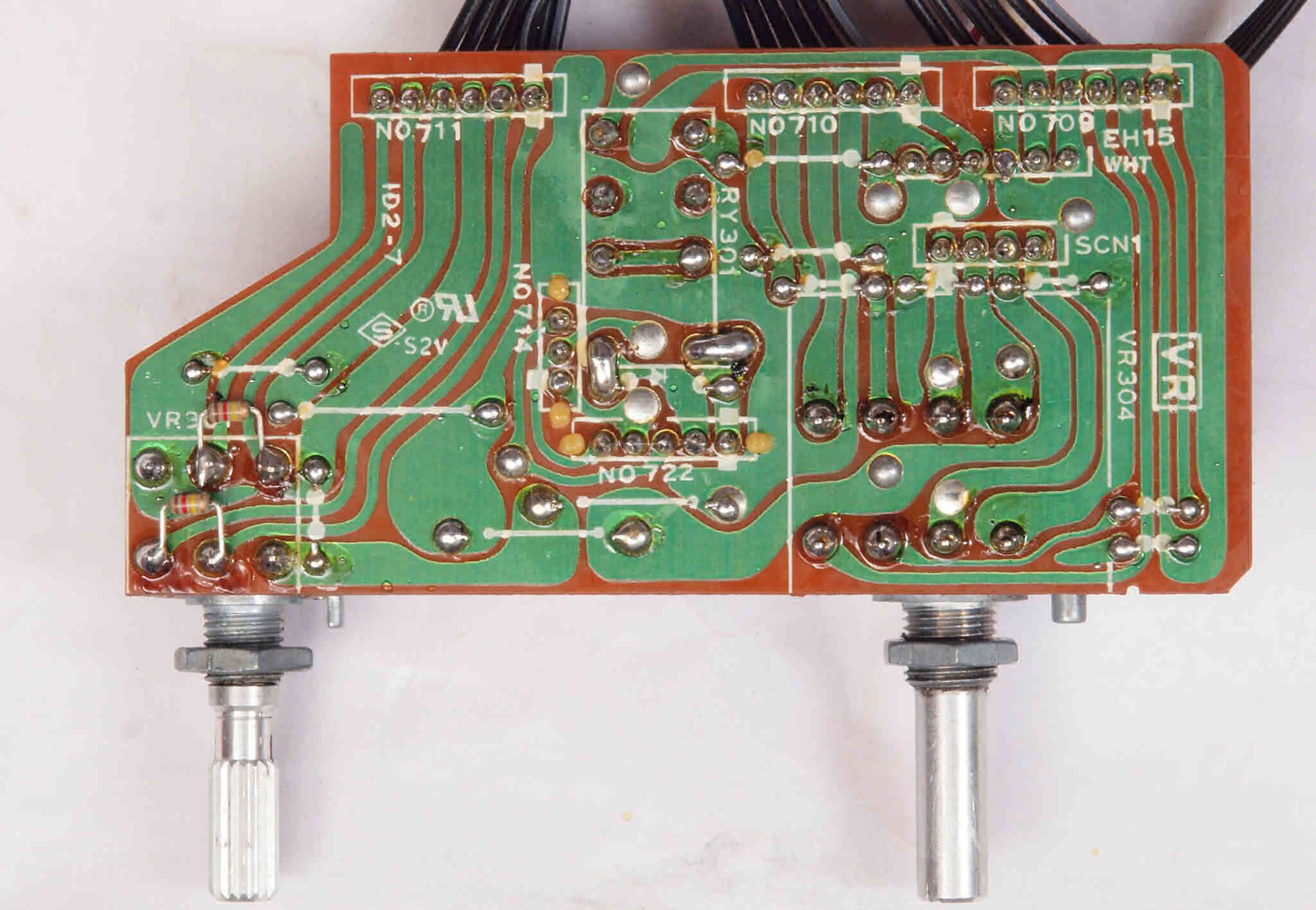

Ｃ６５．　完成メインＶＲ基板裏、　洗浄後防湿材（コート液）を塗る。

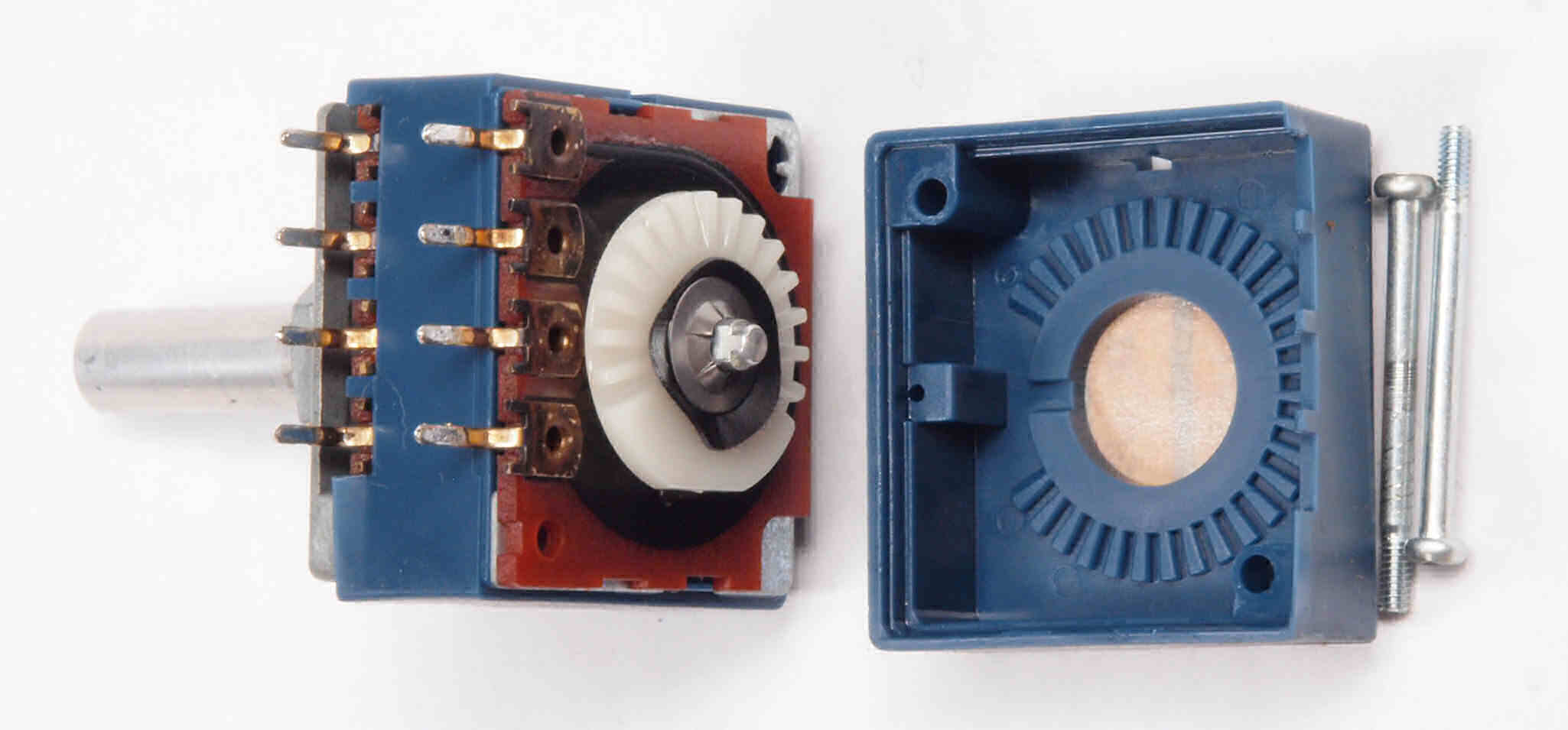

Ｃ６６．　メインＶＲ分解・清掃。

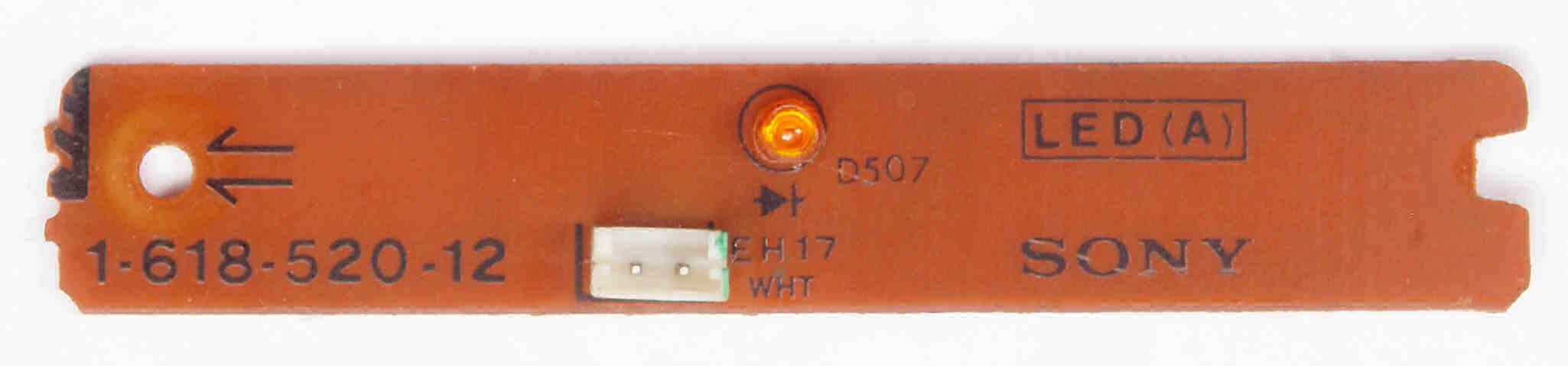

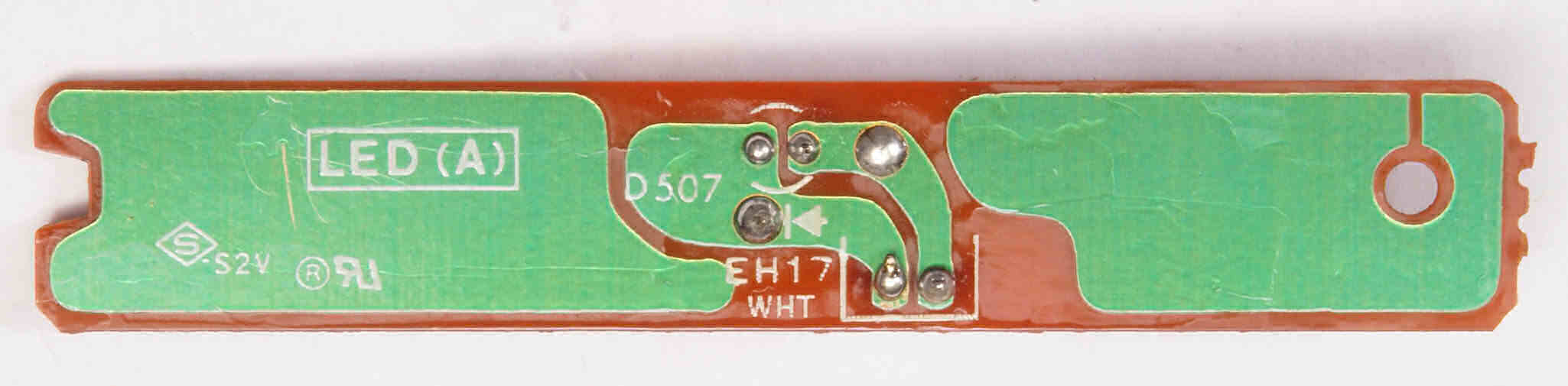

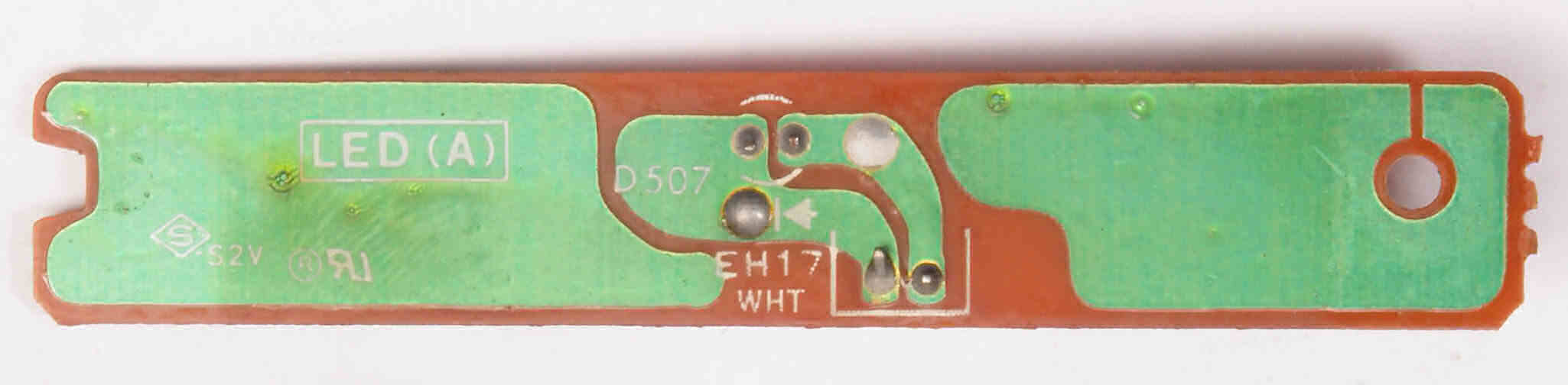

Ｃ７１．　修理前　ＬＥＤ表示基板Ａ。

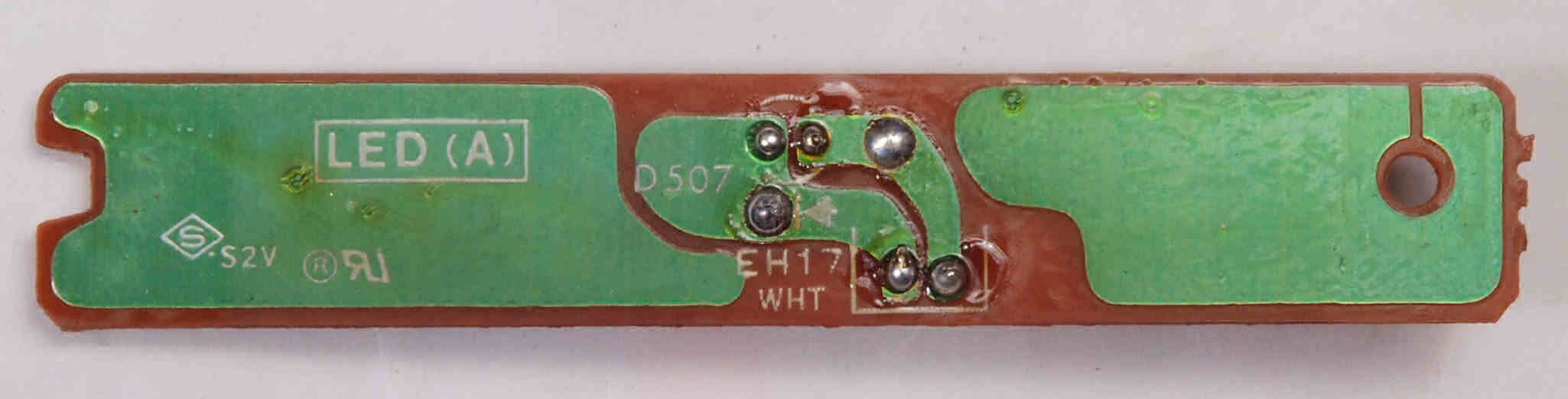

Ｃ７２．　修理前　ＬＥＤ表示基板Ａ裏。

Ｃ７３．　修理（半田補正）後　ＬＥＤ表示基板Ａ裏、 　全ての半田をやり修す。

Ｃ７４．　完成入力選択ＬＥＤ表示基板Ａ裏、　洗浄後防湿材（コート液）を塗る。

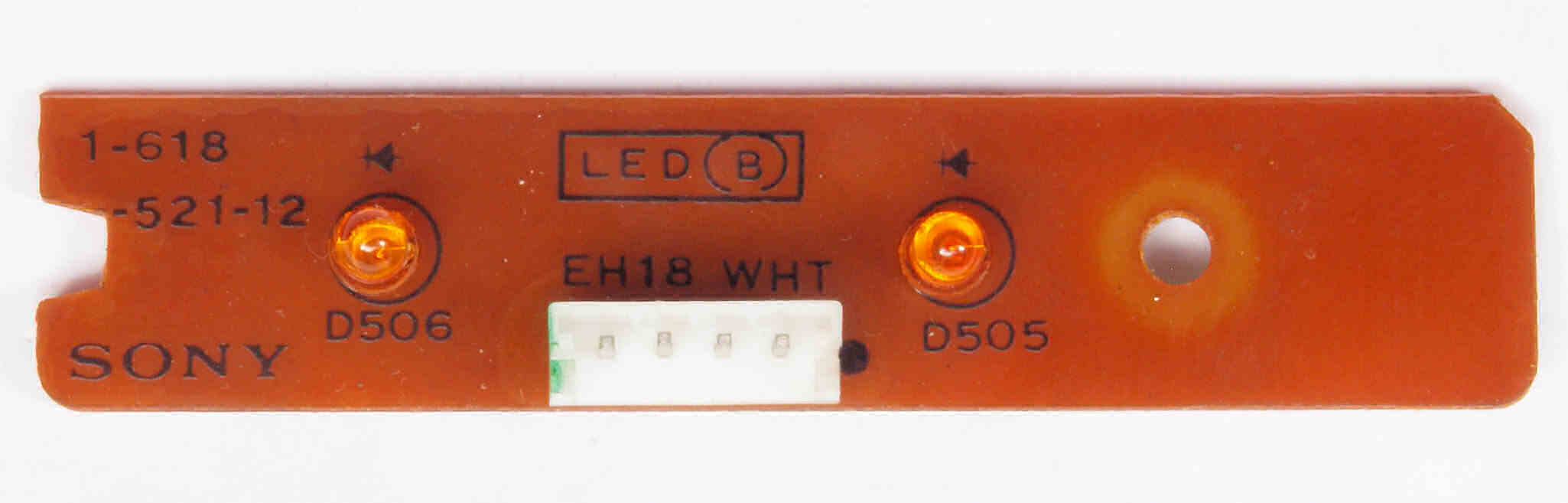

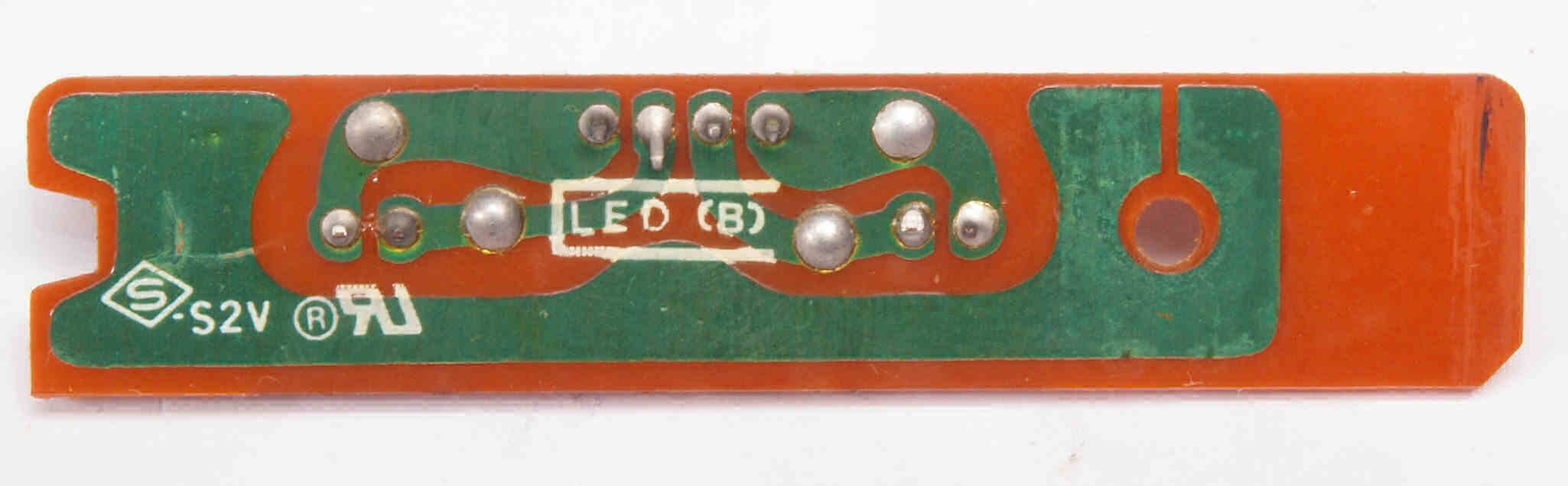

Ｃ８１．　修理前　ＬＥＤ表示基板Ｂ。

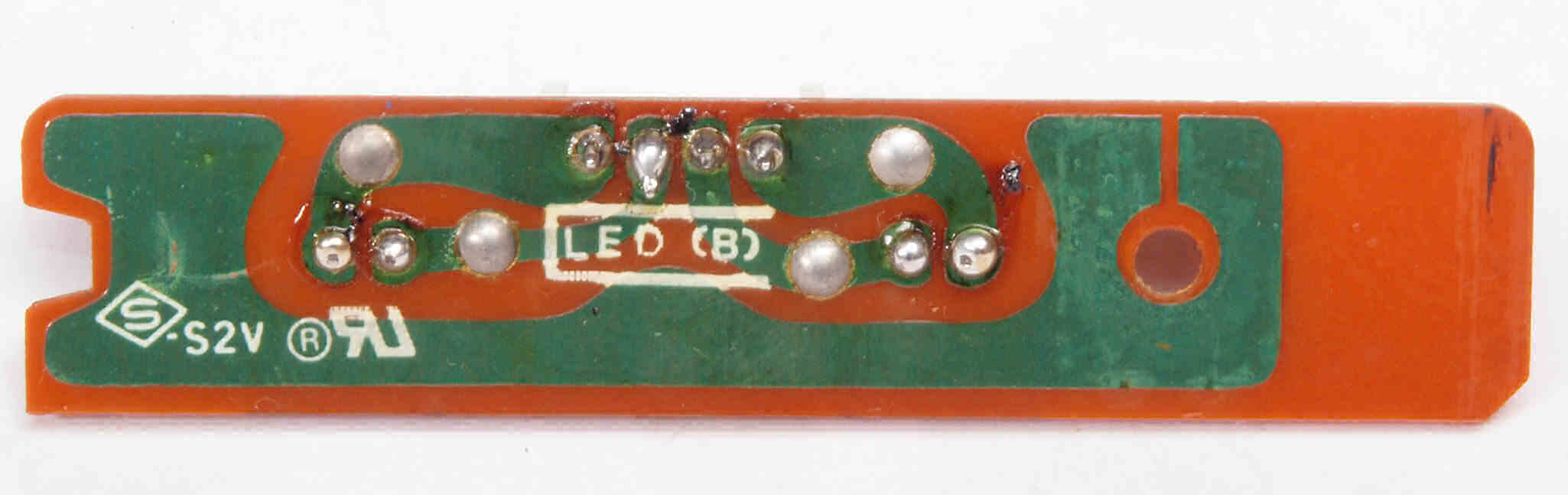

Ｃ８２．　修理前　ＬＥＤ表示基板Ｂ裏。

Ｃ８３．　修理（半田補正）後　ＬＥＤ表示基板Ｂ裏、 　全ての半田をやり修す。

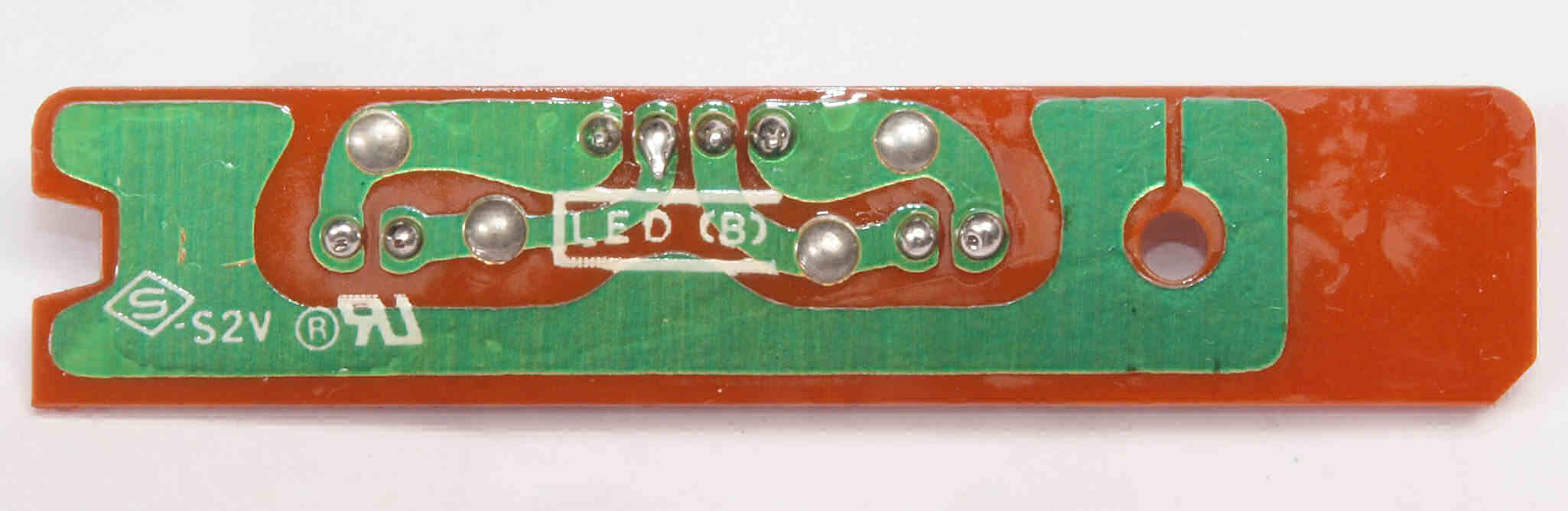

Ｃ８４．　完成入力選択ＬＥＤ表示基板Ｂ裏、　洗浄後防湿材（コート液）を塗る。

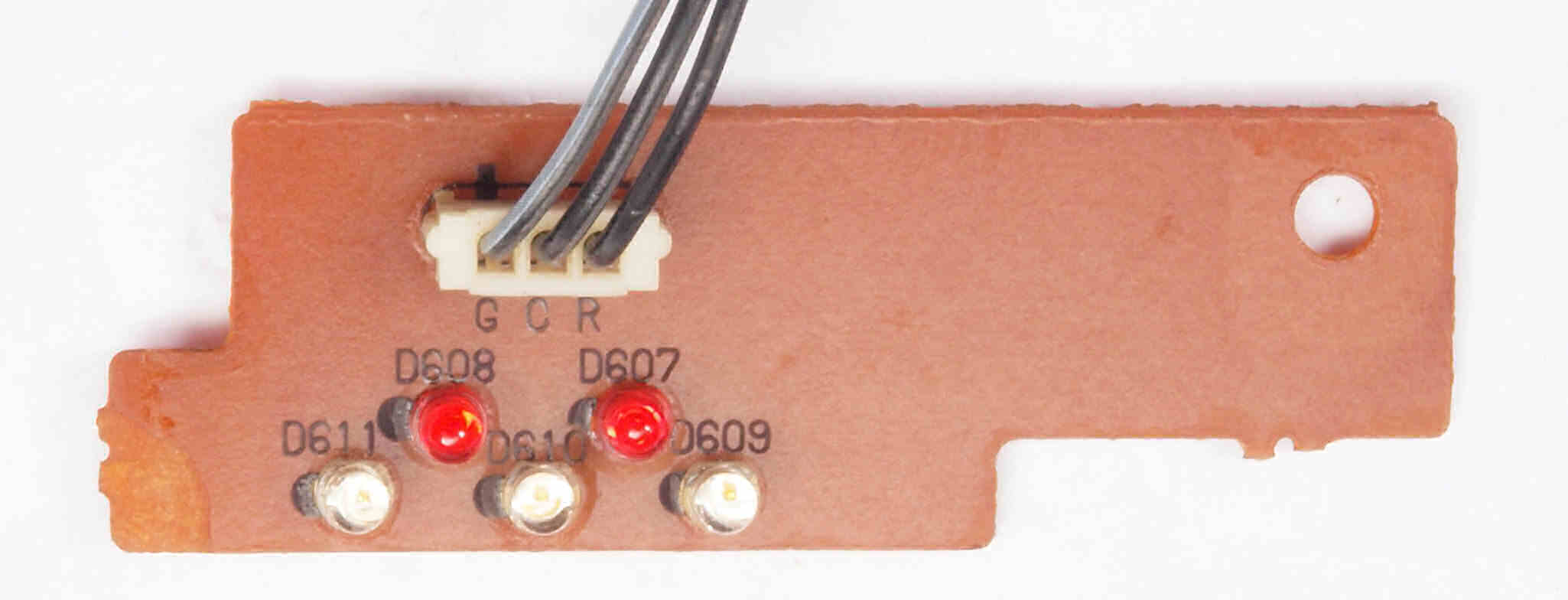

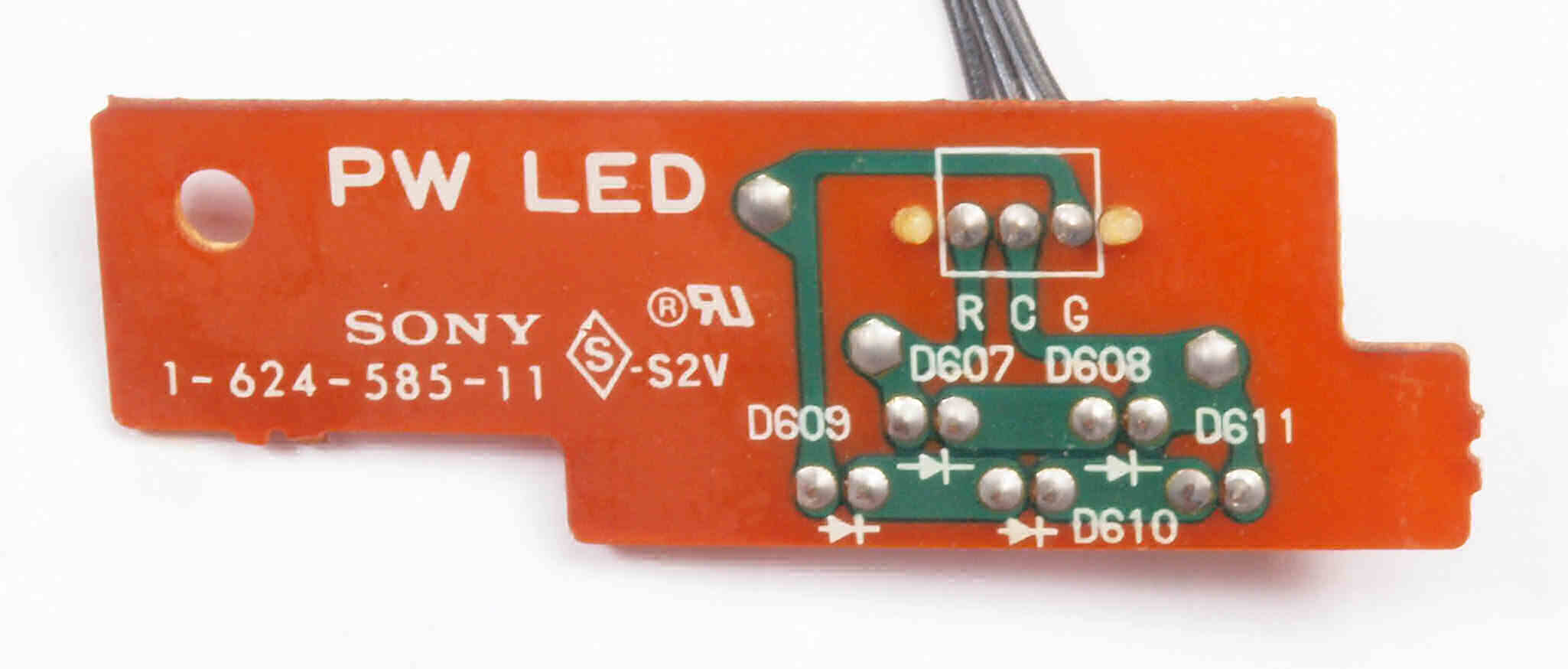

Ｃ９１．　修理前　電源表示ＬＥＤ基板。

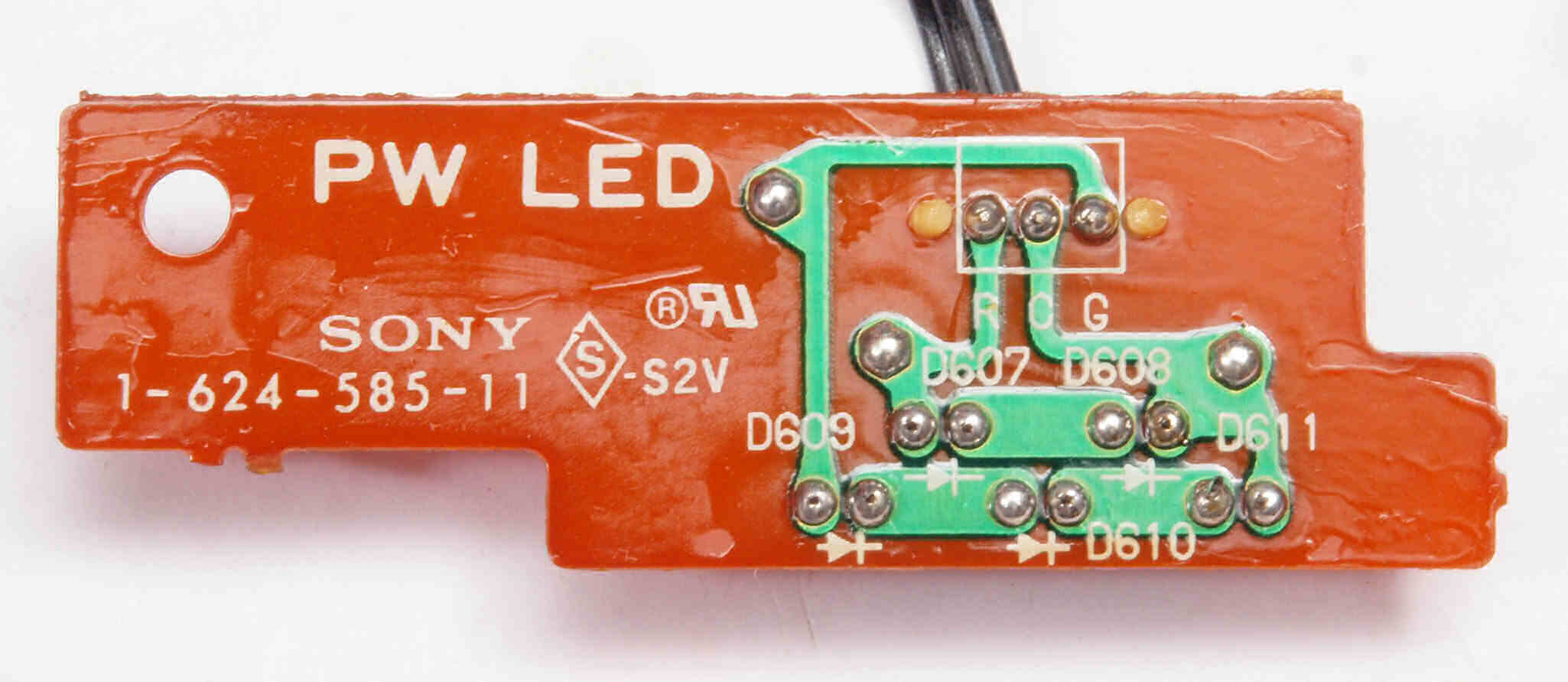

Ｃ９２．　修理前　電源表示ＬＥＤ基板裏。

Ｃ９３．　修理（半田補正）後　電源表示ＬＥＤ基板裏、 　全ての半田をやり修す。

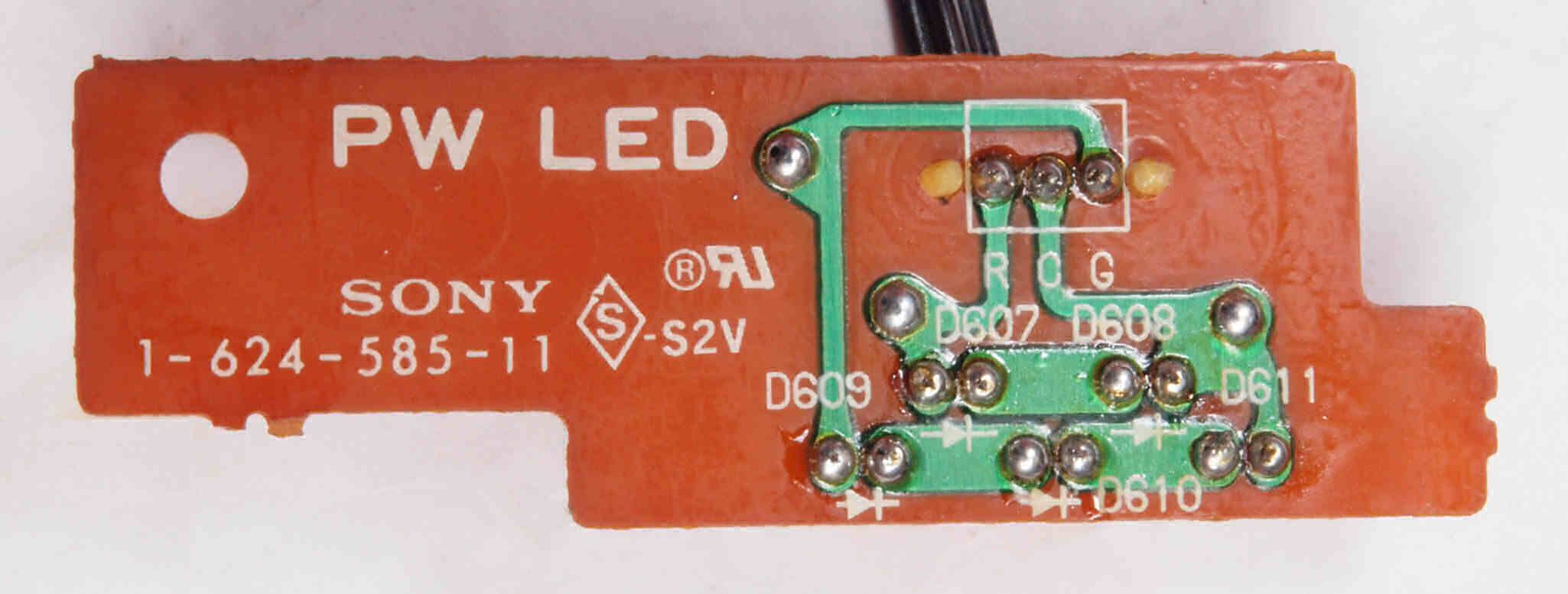

Ｃ９４．　完成電源表示ＬＥＤ基板裏、　洗浄後防湿材（コート液）を塗る。

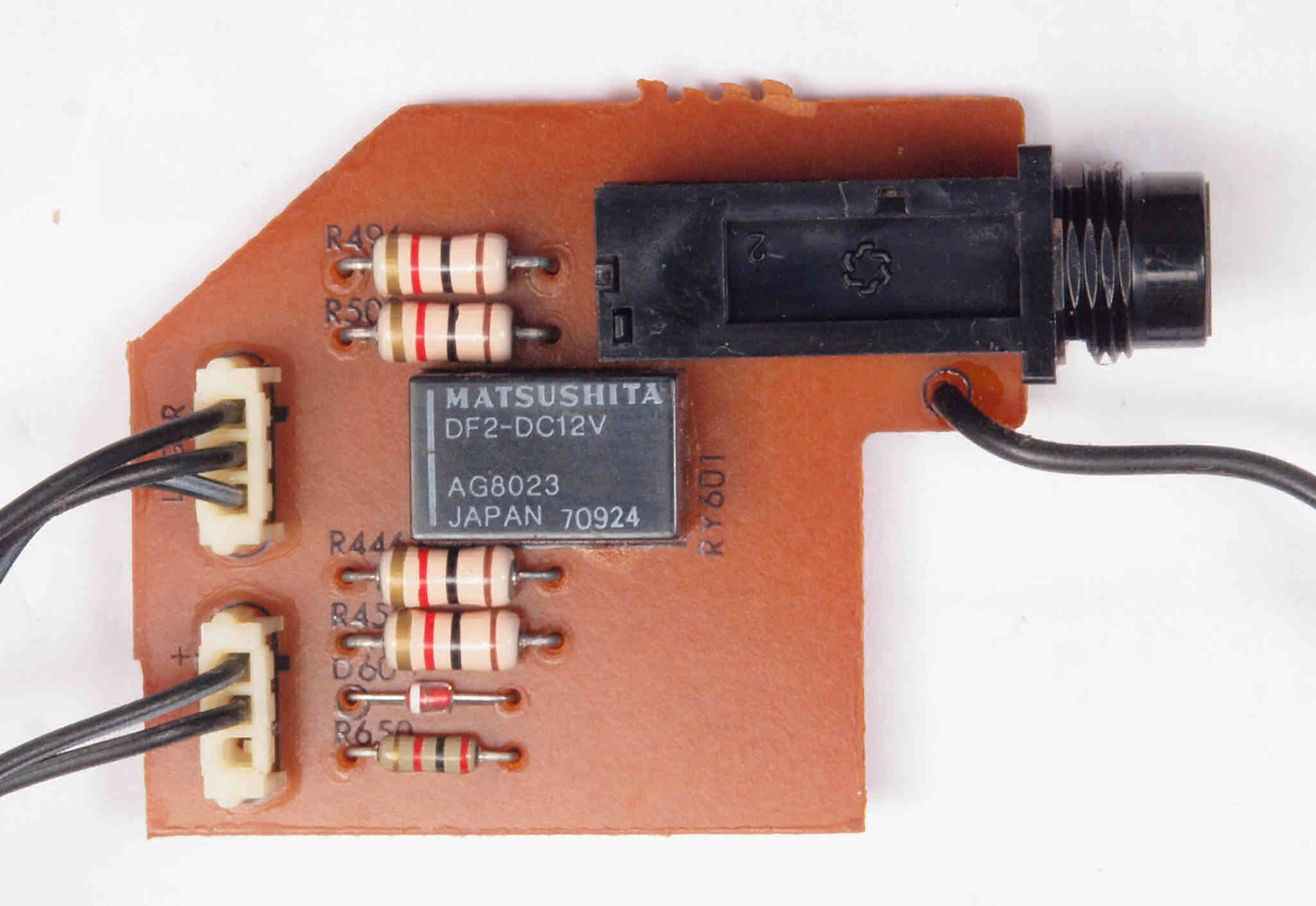

ＣＡ１．　修理前　ヘッドホーンジャック基板。

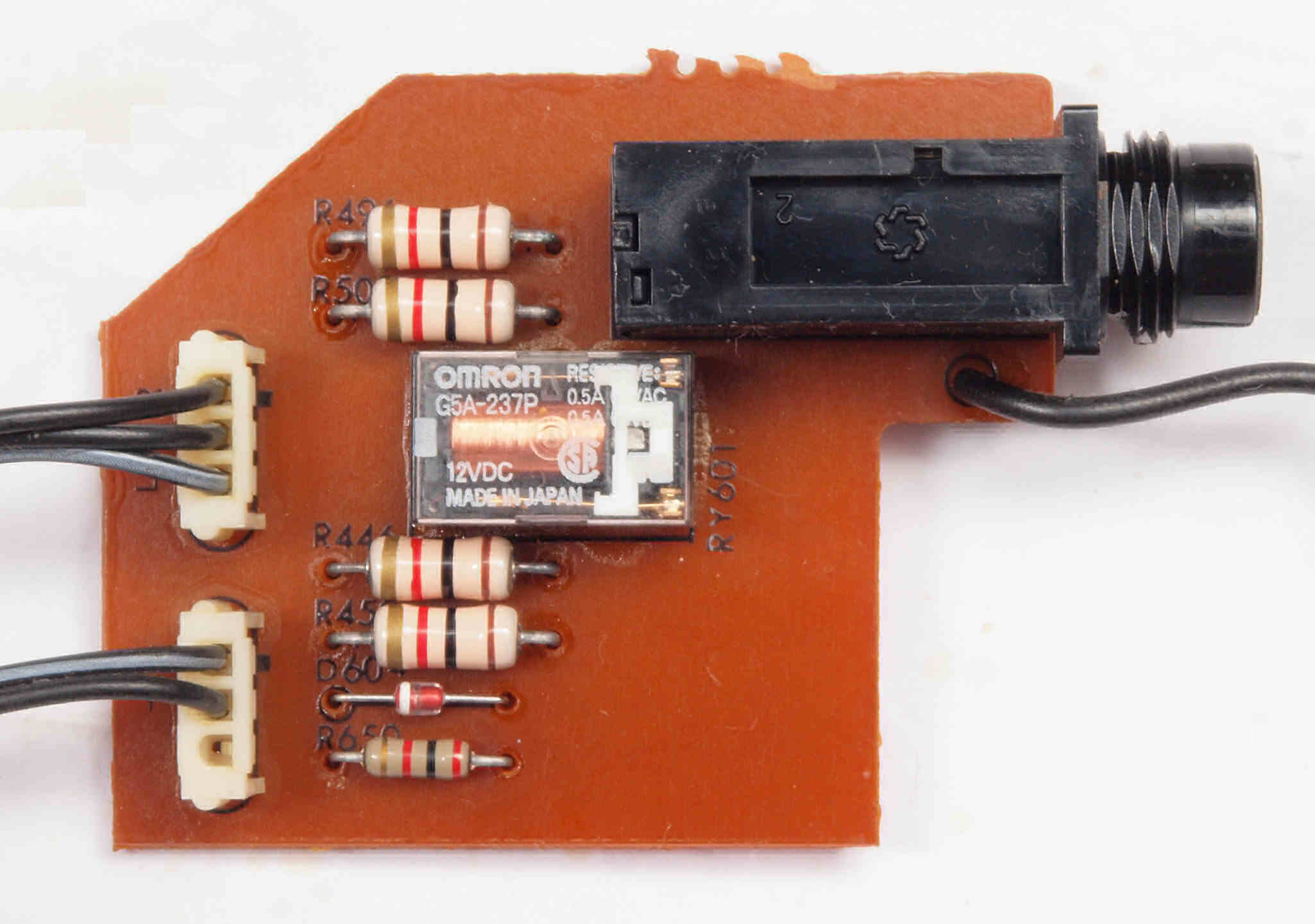

ＣＡ２．　修理後　ヘッドホーンジャック基板、リレー１個交換。

ＣＡ３．　修理前　ヘッドホーンジャック基板裏。

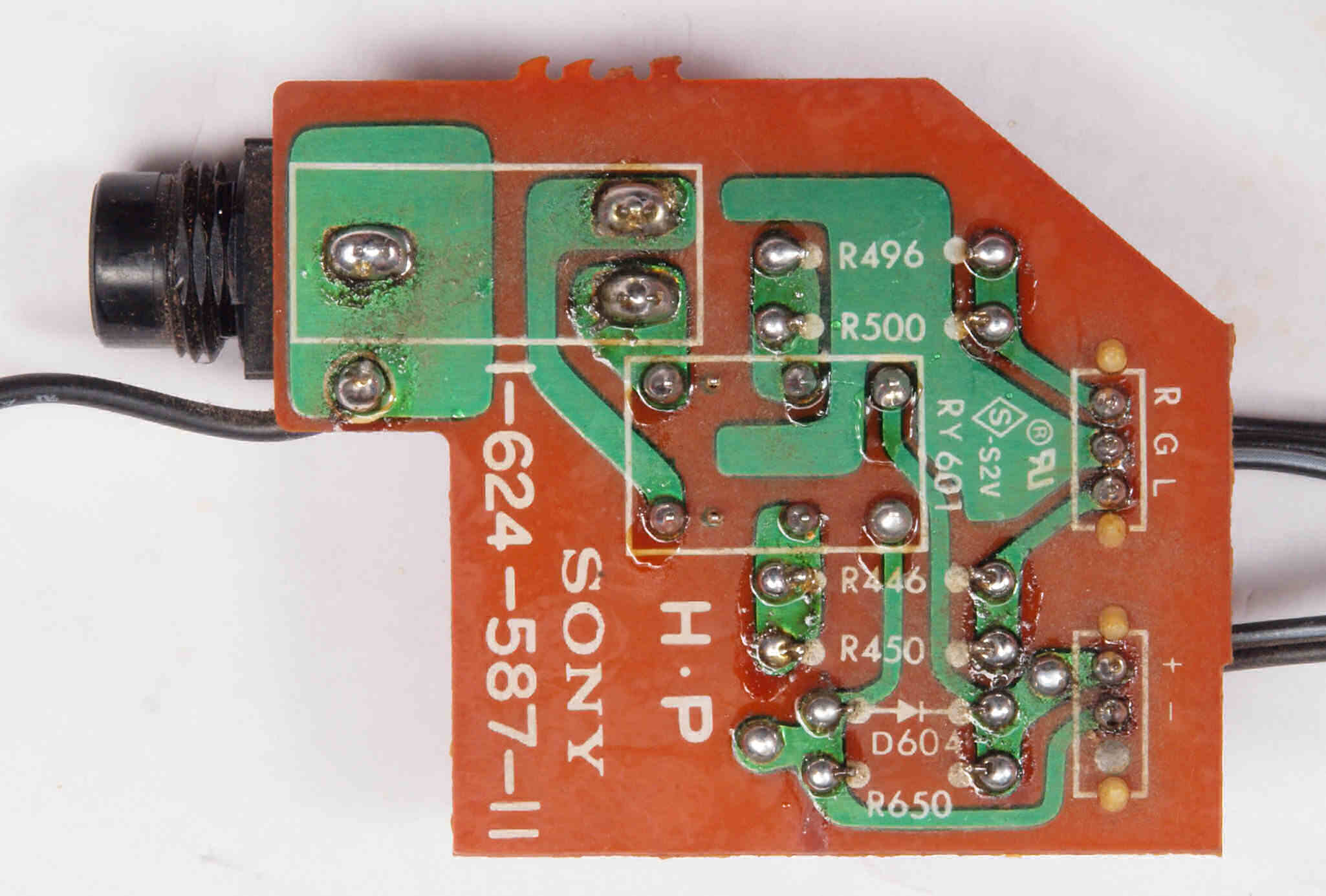

ＣＡ４．　修理（半田補正）後　ヘッドホーンジャック基板裏、 　全ての半田をやり修す。

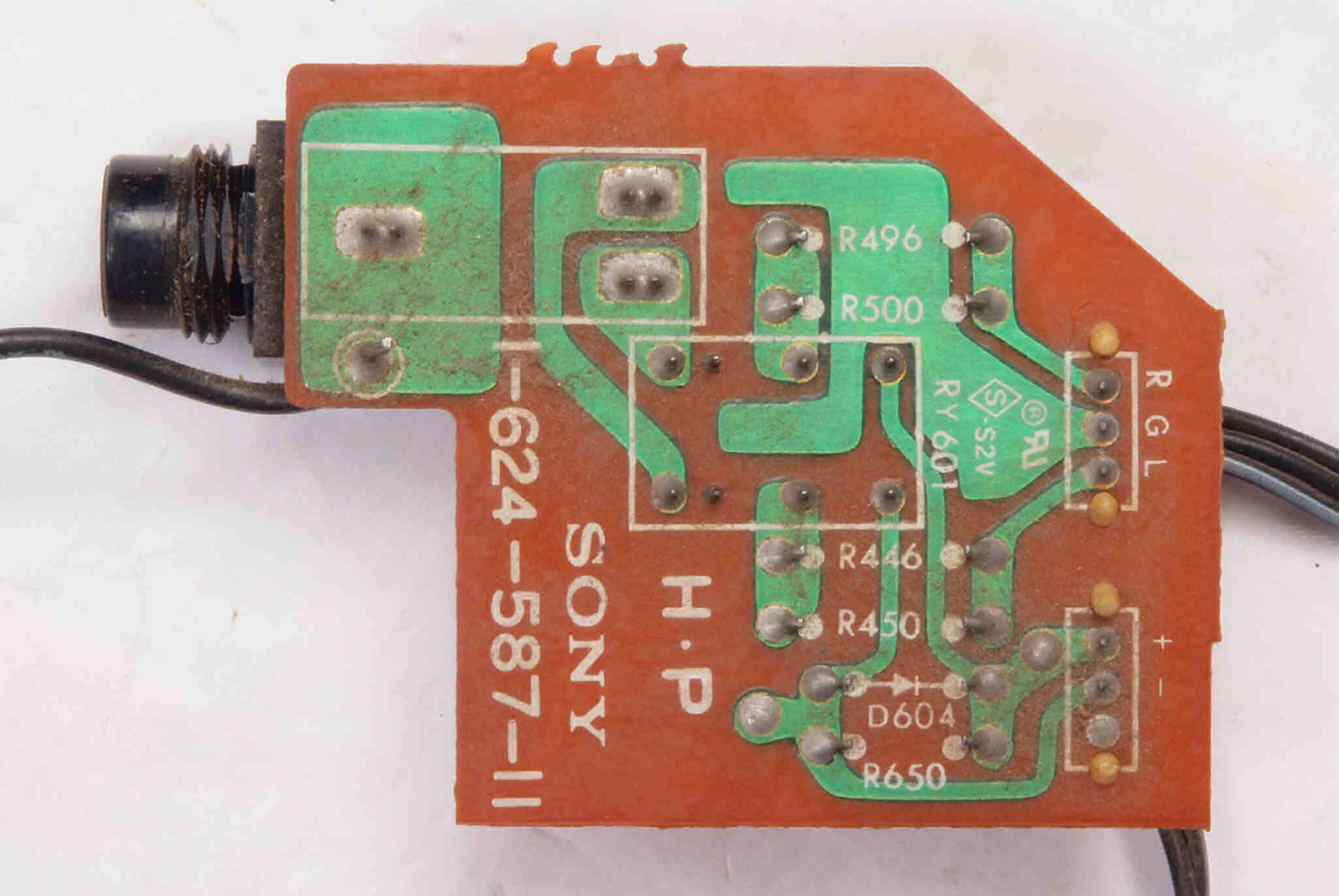

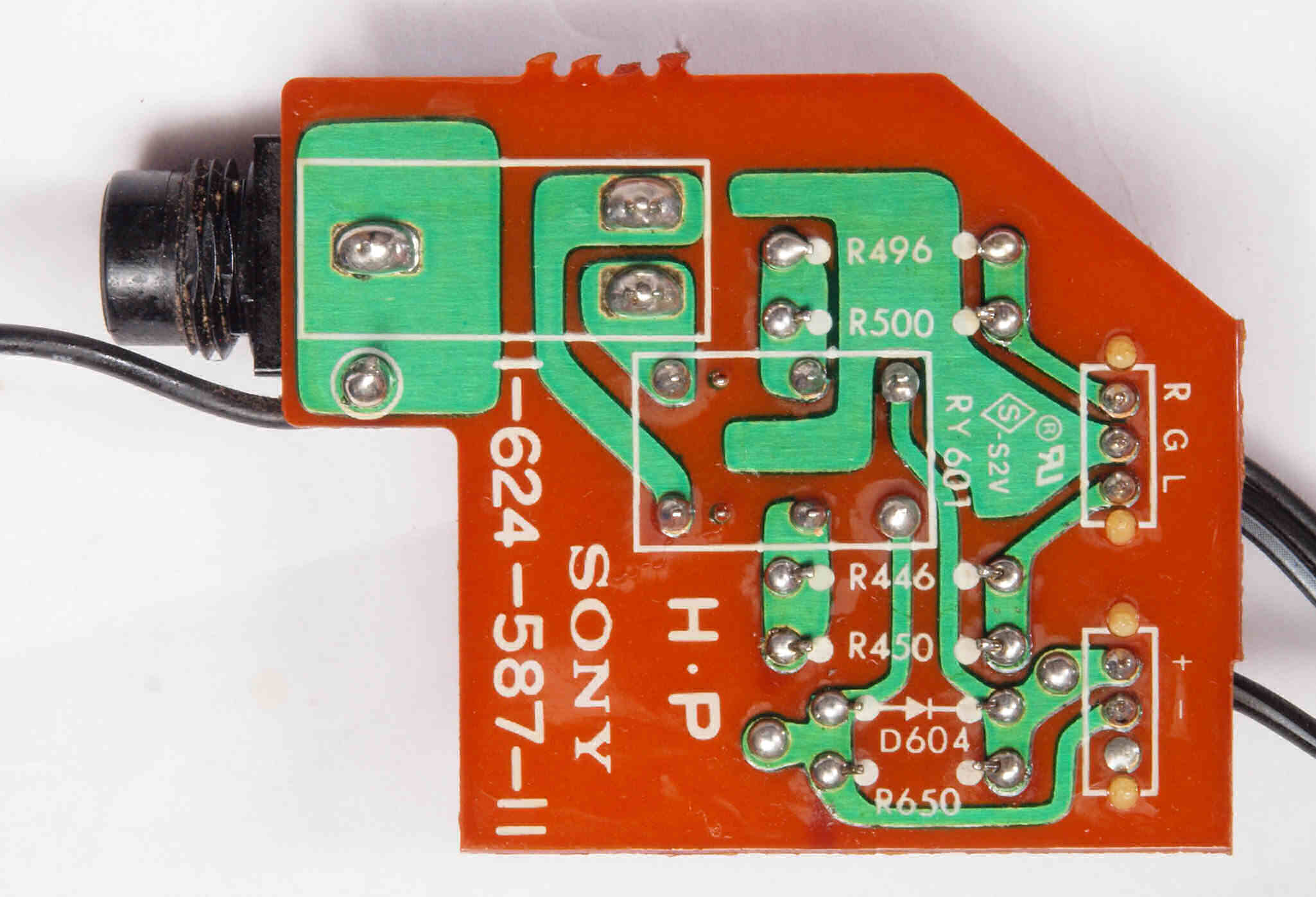

ＣＡ５．　完成電解ヘッドホーンジャック基板裏、　洗浄後防湿材（コート液）を塗る。

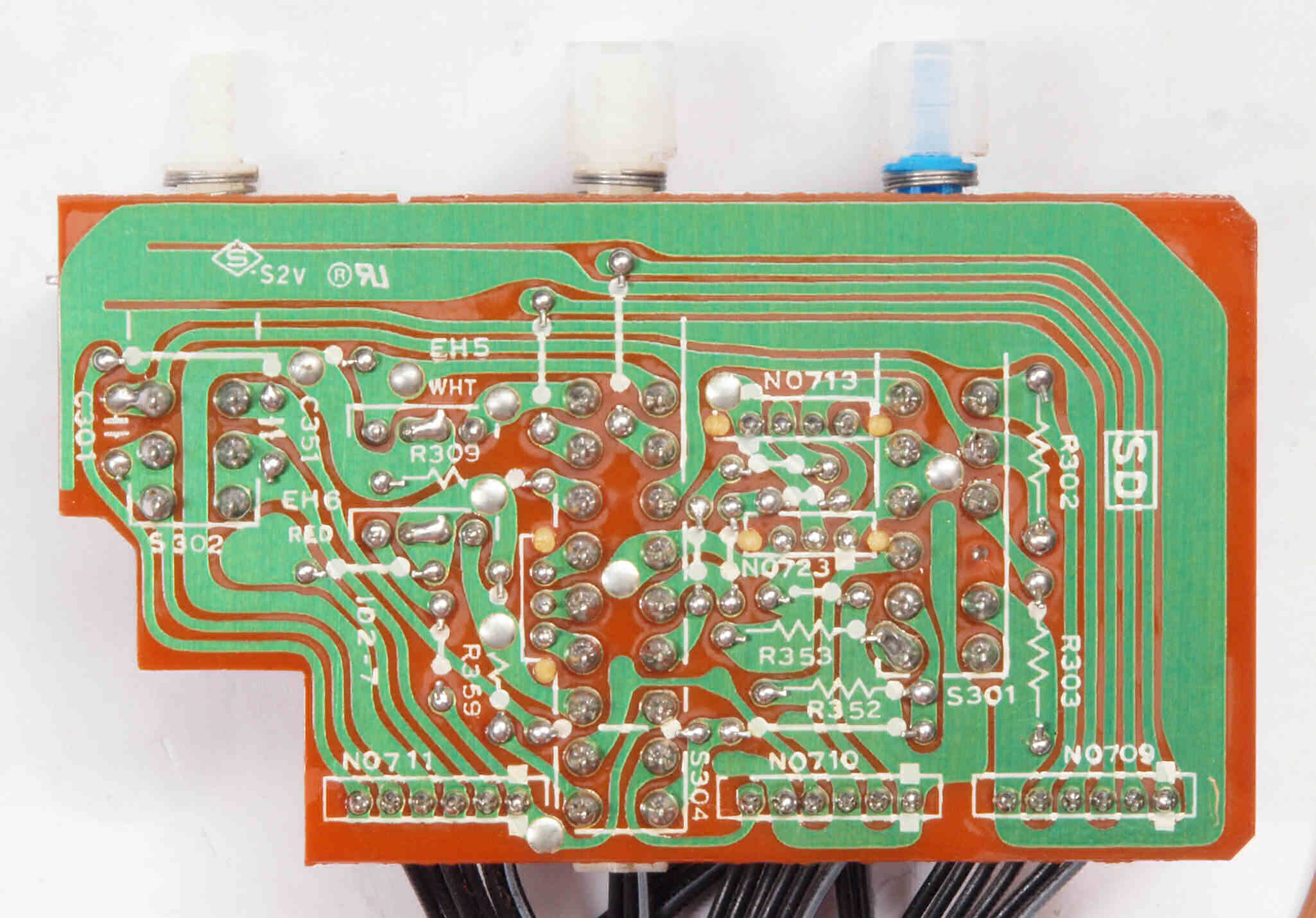

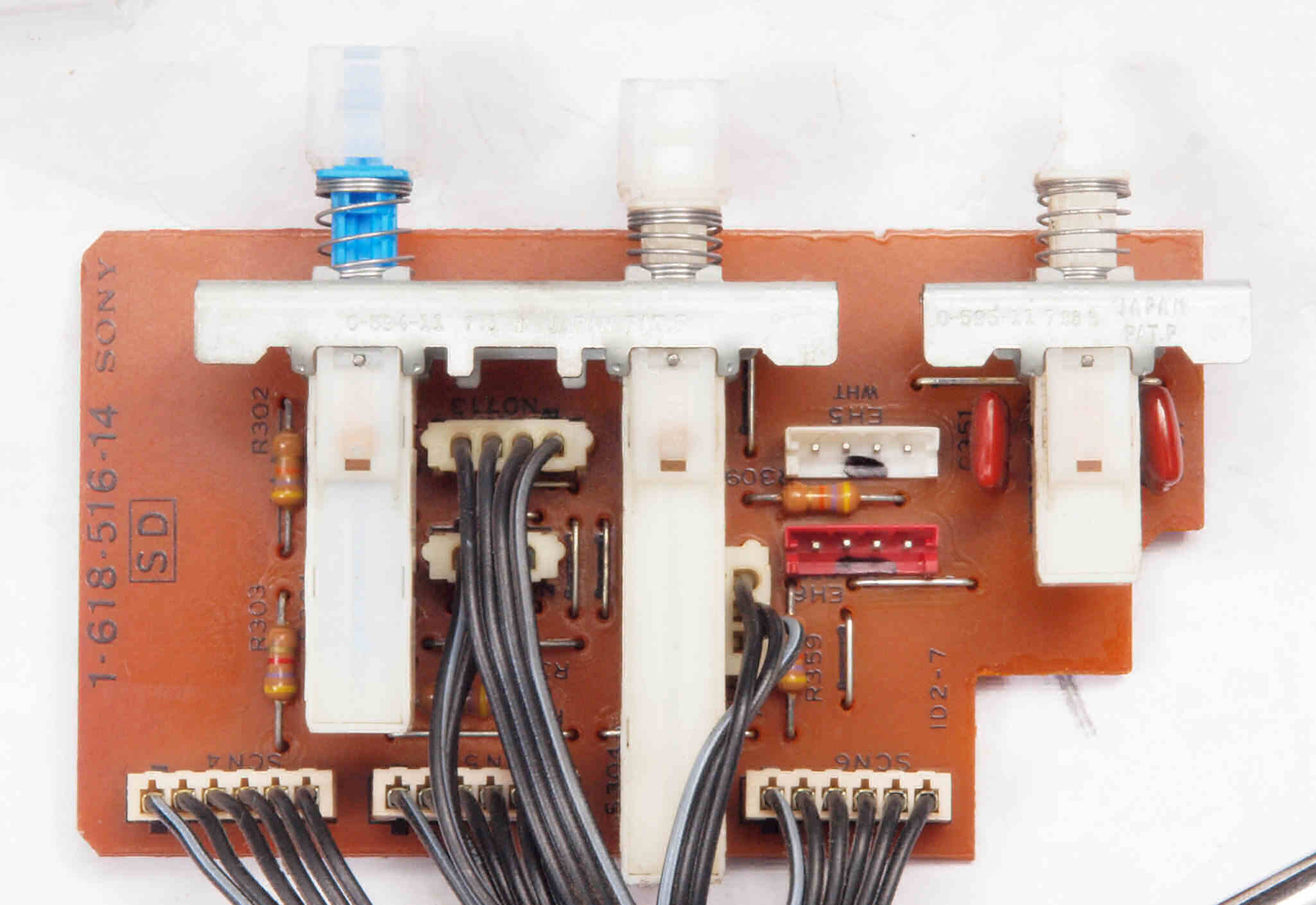

ＣＢ１．　修理前　ソースダイレクトＳＷ基板。

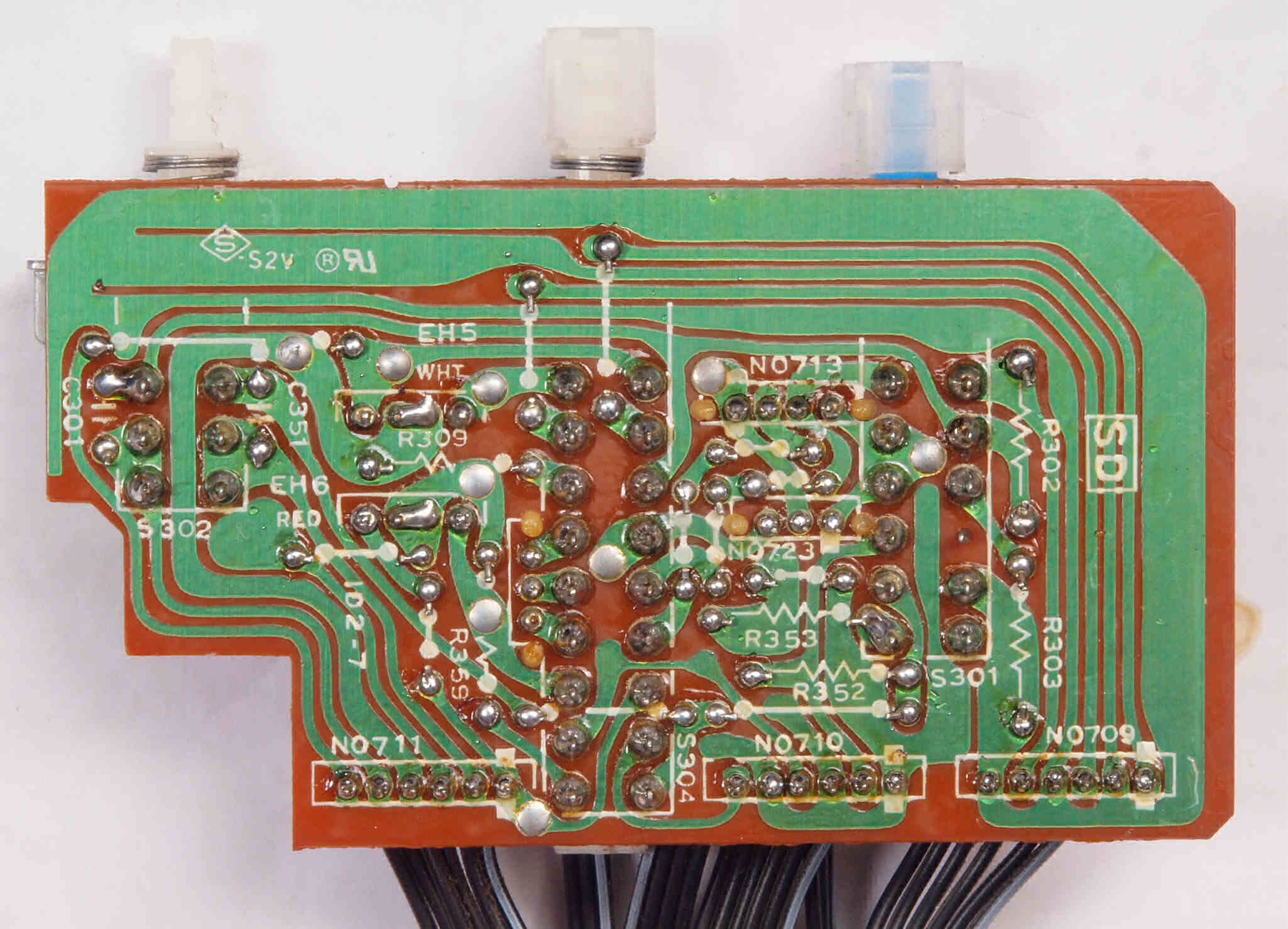

ＣＢ２．　修理前　ソースダイレクトＳＷ基板裏。

ＣＢ３．　修理（半田補正）後　ソースダイレクトＳＷ基板裏、 　全ての半田をやり修す。

ＣＢ４．　完成ソースダイレクトＳＷ基板裏、　洗浄後防湿材（コート液）を塗る。

ＣＣ１．　修理前　ＳＰ選択ＳＷ基板

ＣＣ２．　修理後　ＳＰ選択ＳＷ基板。　電解コンデンサー５個交換。

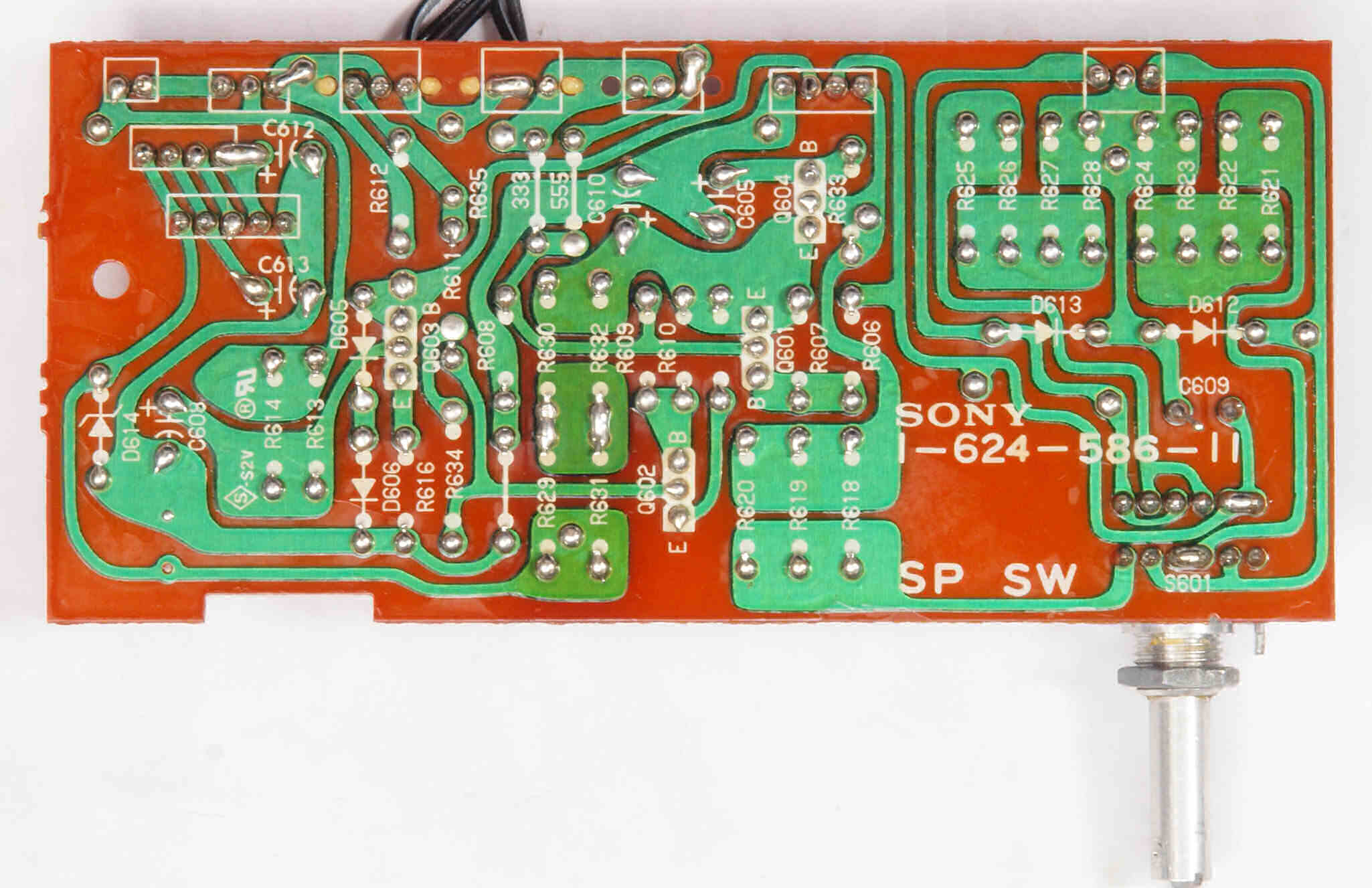

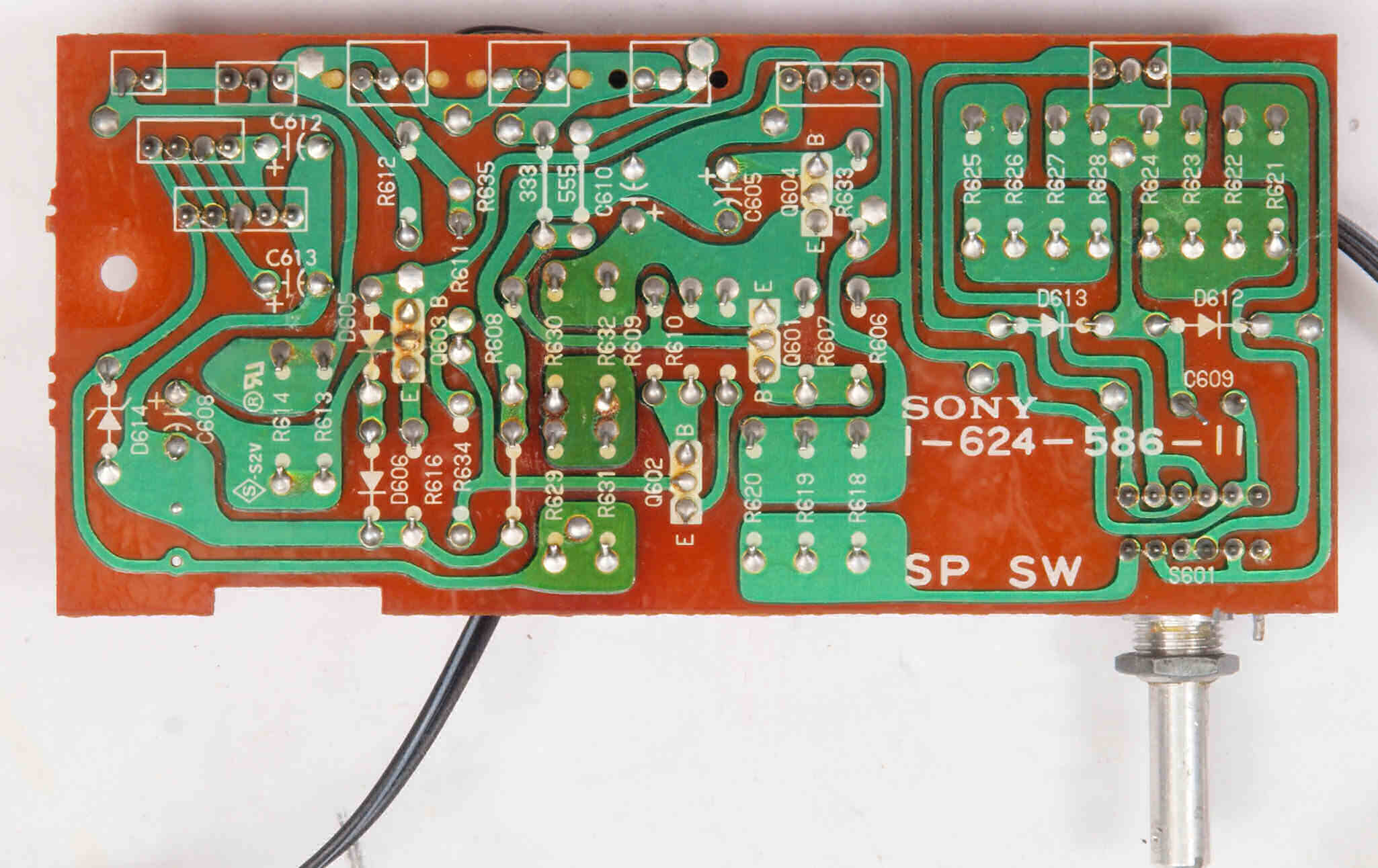

ＣＣ３．　修理前　ＳＰ選択ＳＷ基板裏

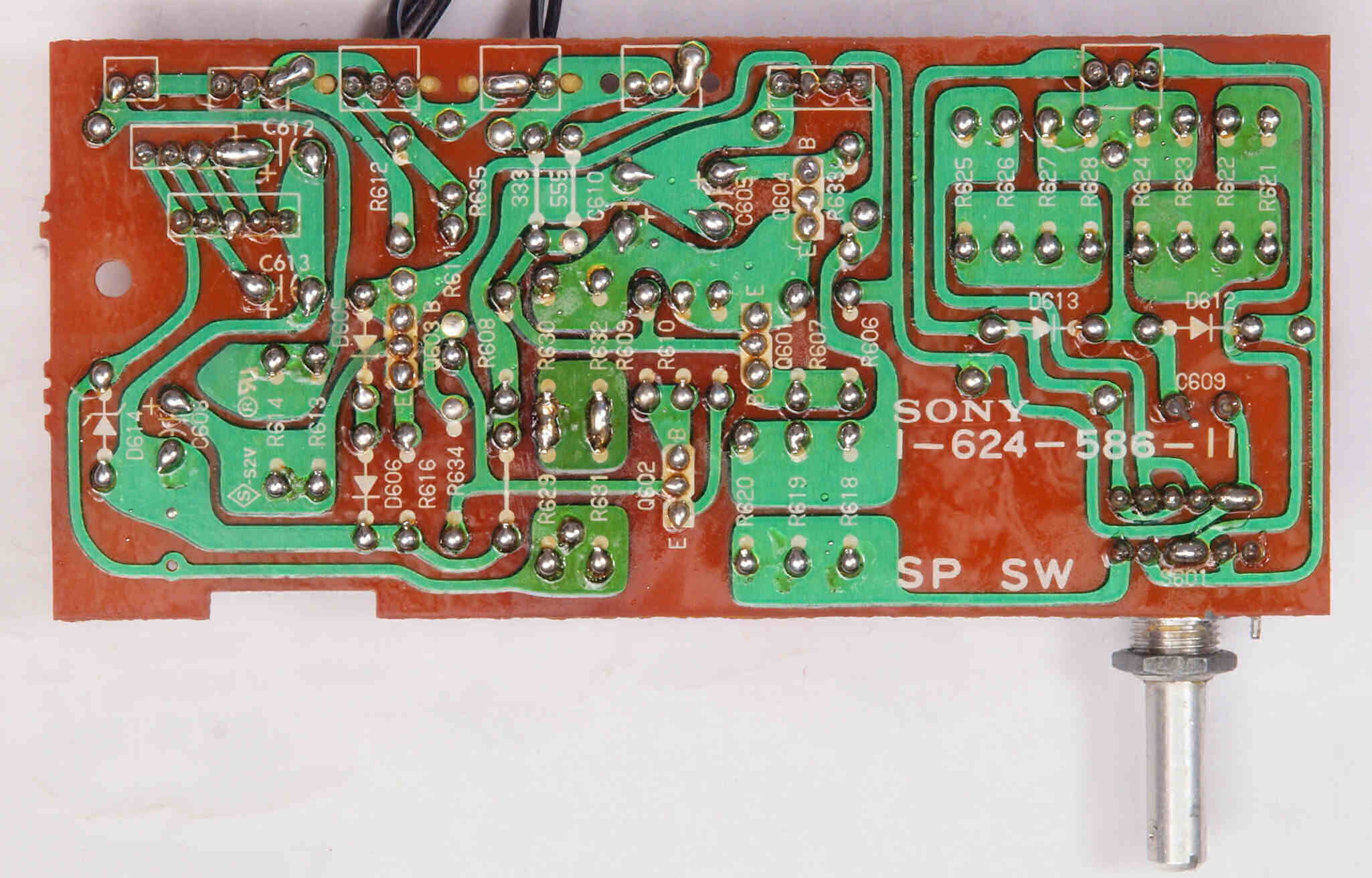

ＣＣ４．　修理（半田補正）後　ＳＰ選択ＳＷ基板裏、 　全ての半田をやり修す

ＣＣ５．　完成ＳＰ選択ＳＷ基板裏、　洗浄後防湿材（コート液）を塗る。

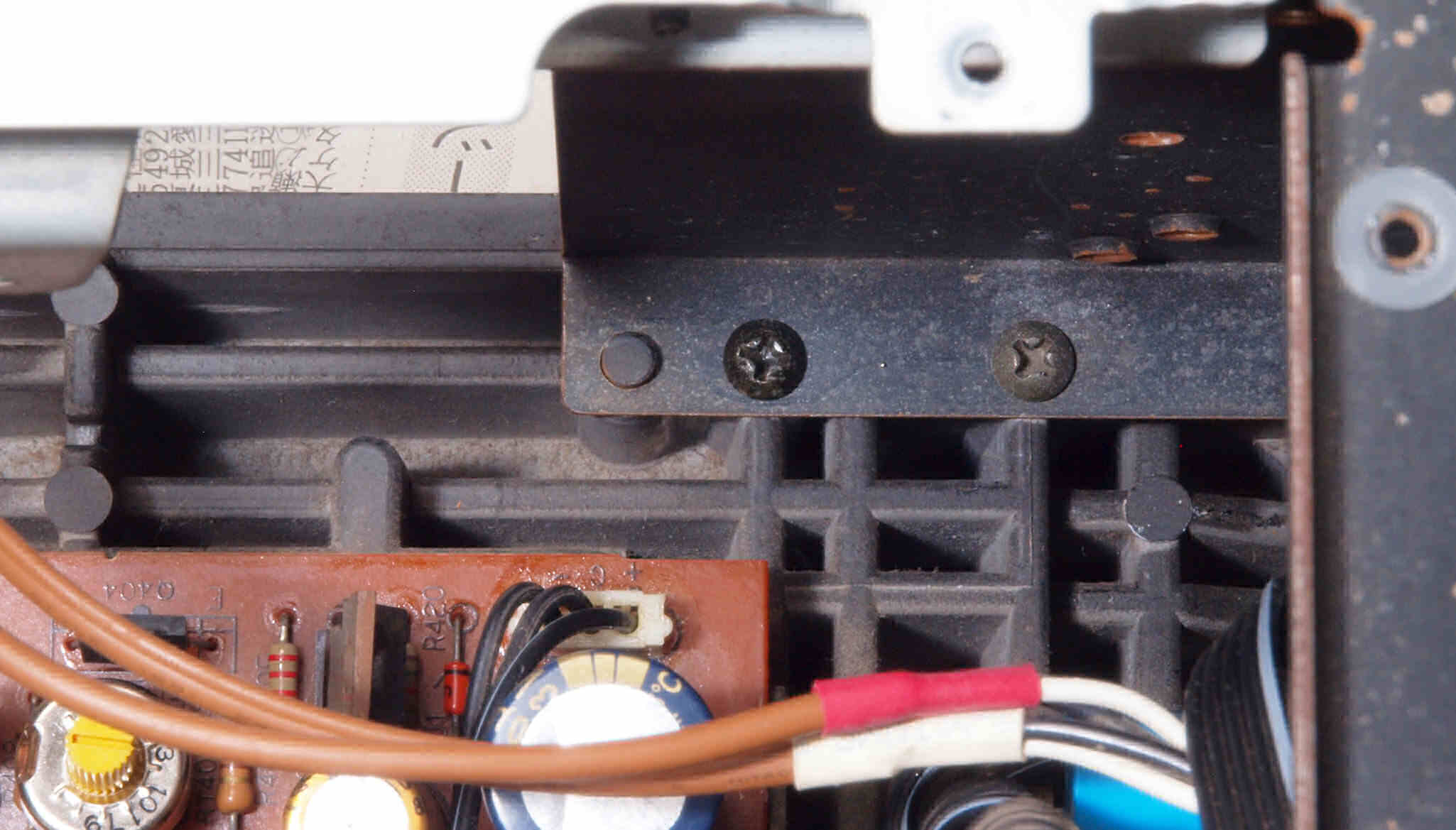

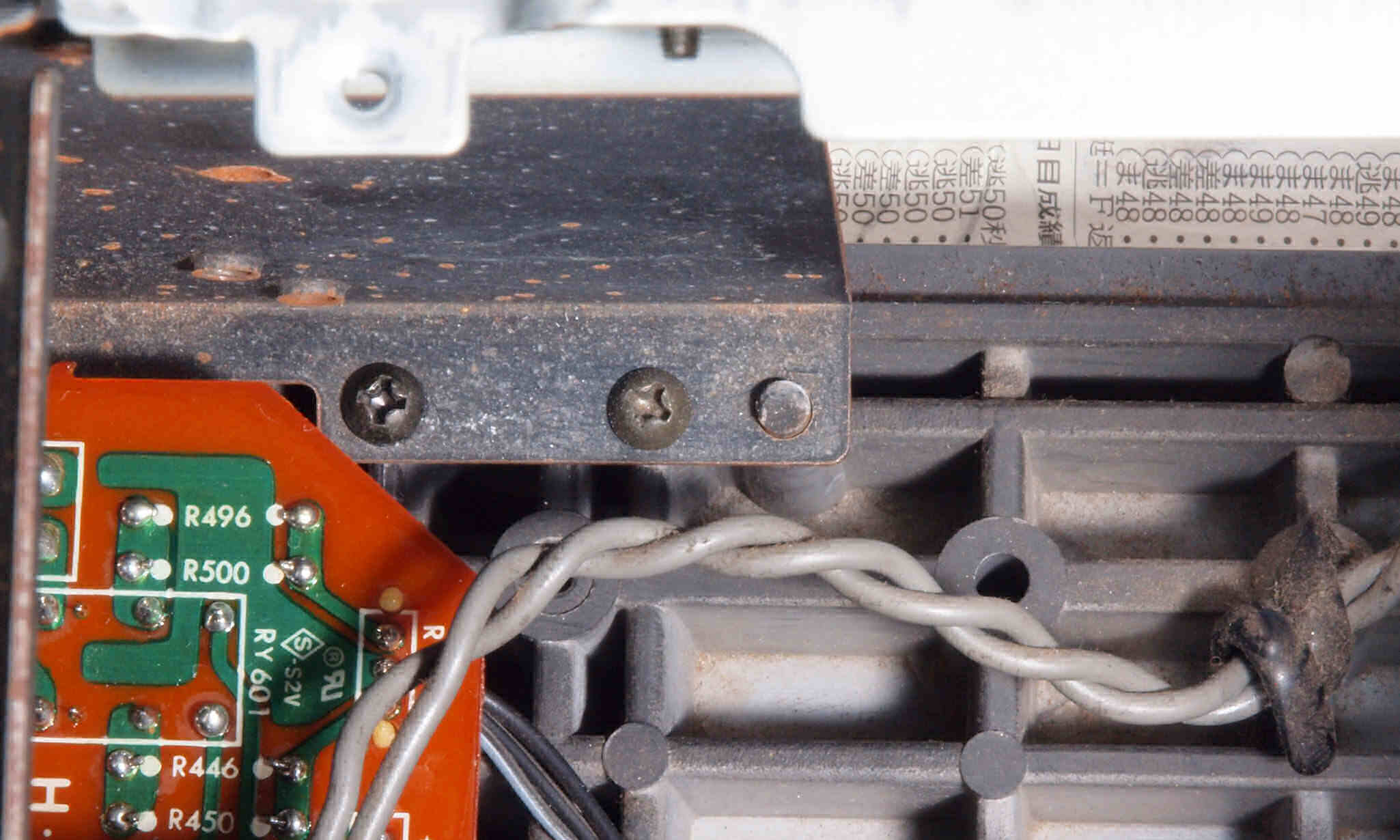

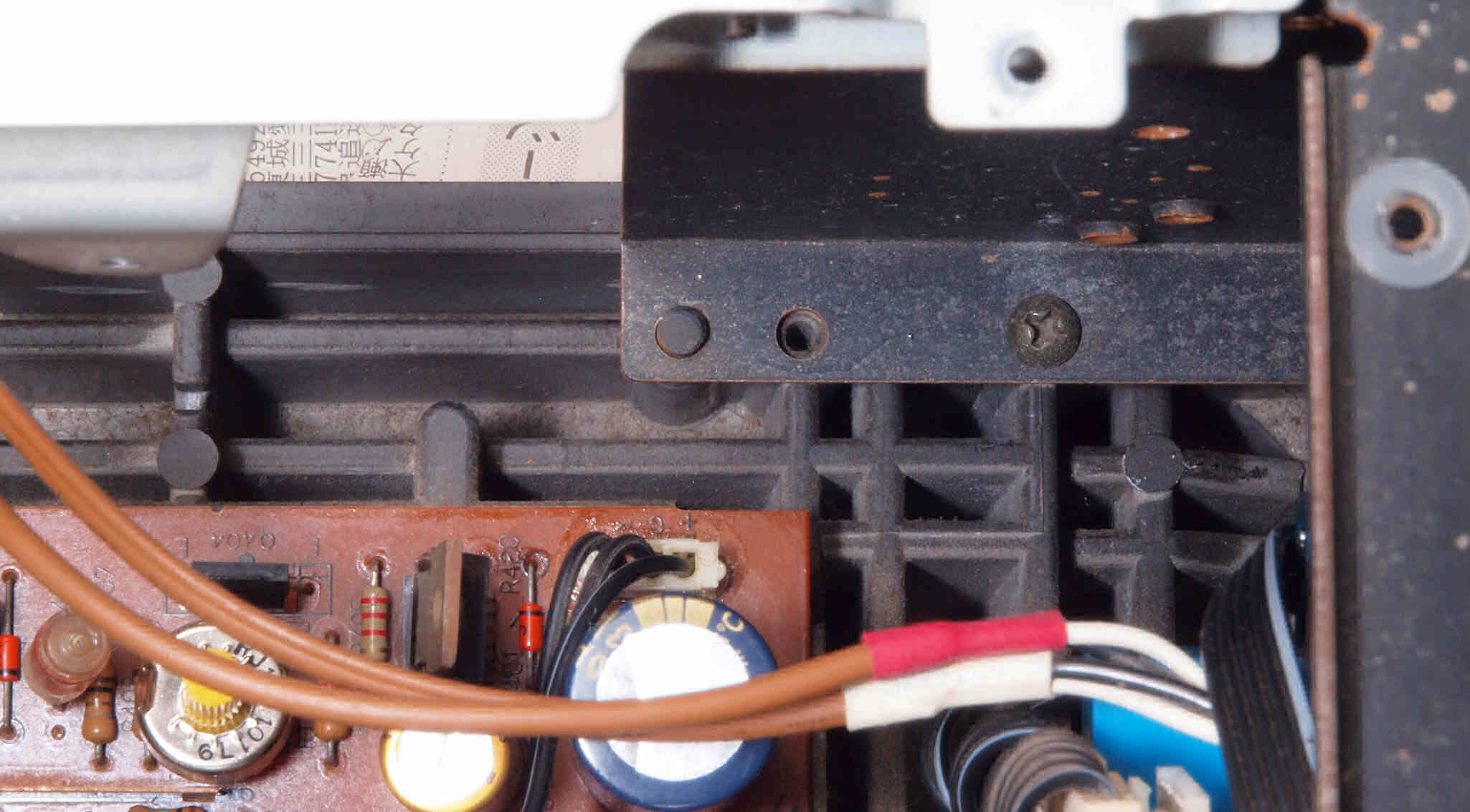

ＣＤ１．　修理中　前パネル右側止めビス。

ＣＤ２．　修理後　前パネル右側止めビス、ビス穴があるので追加する。

ＣＤ３．　修理中　前パネル左側止めビス。

ＣＤ４．　修理後　前パネル左側止めビス、ビス穴があるので追加する。

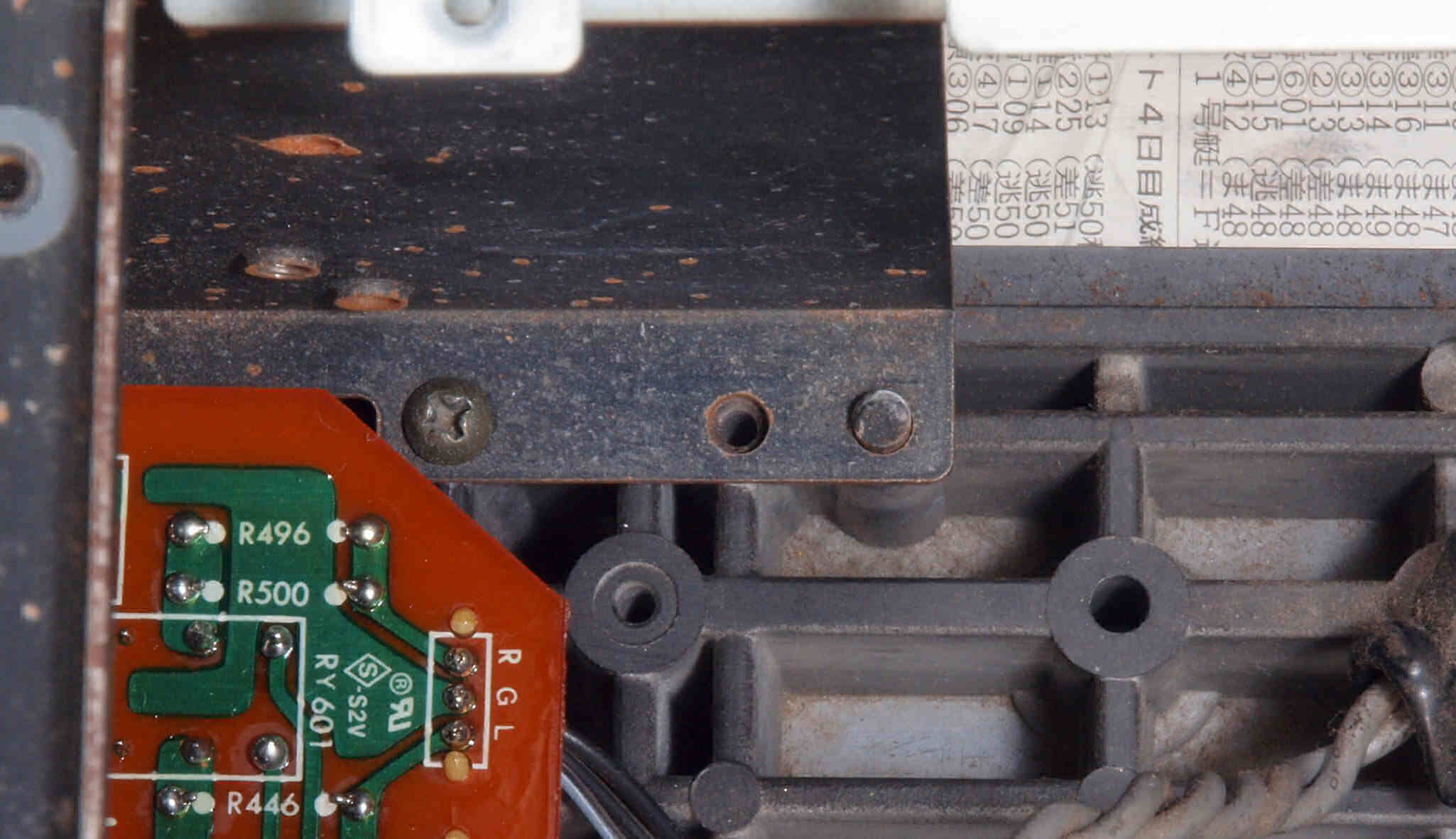

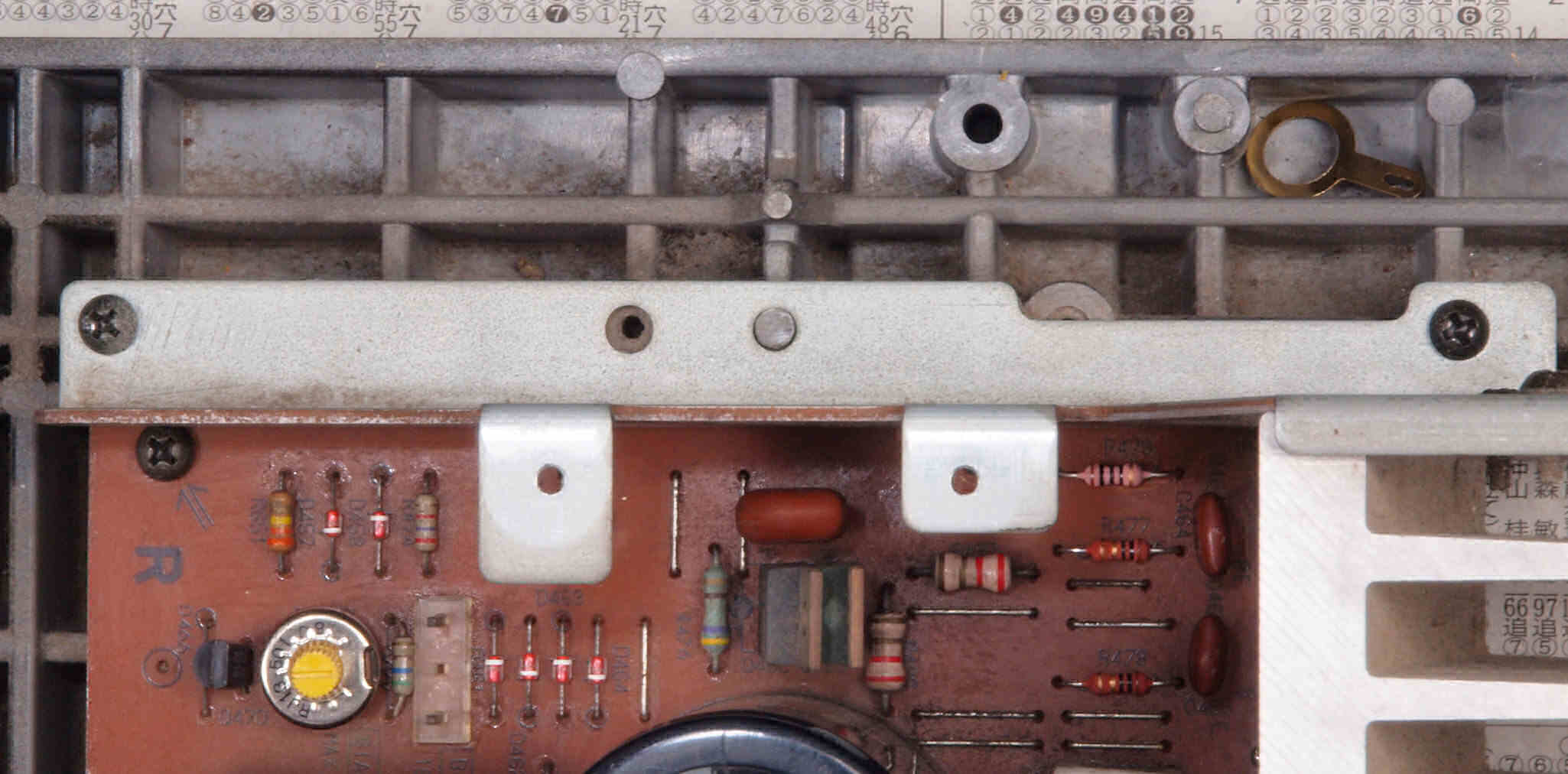

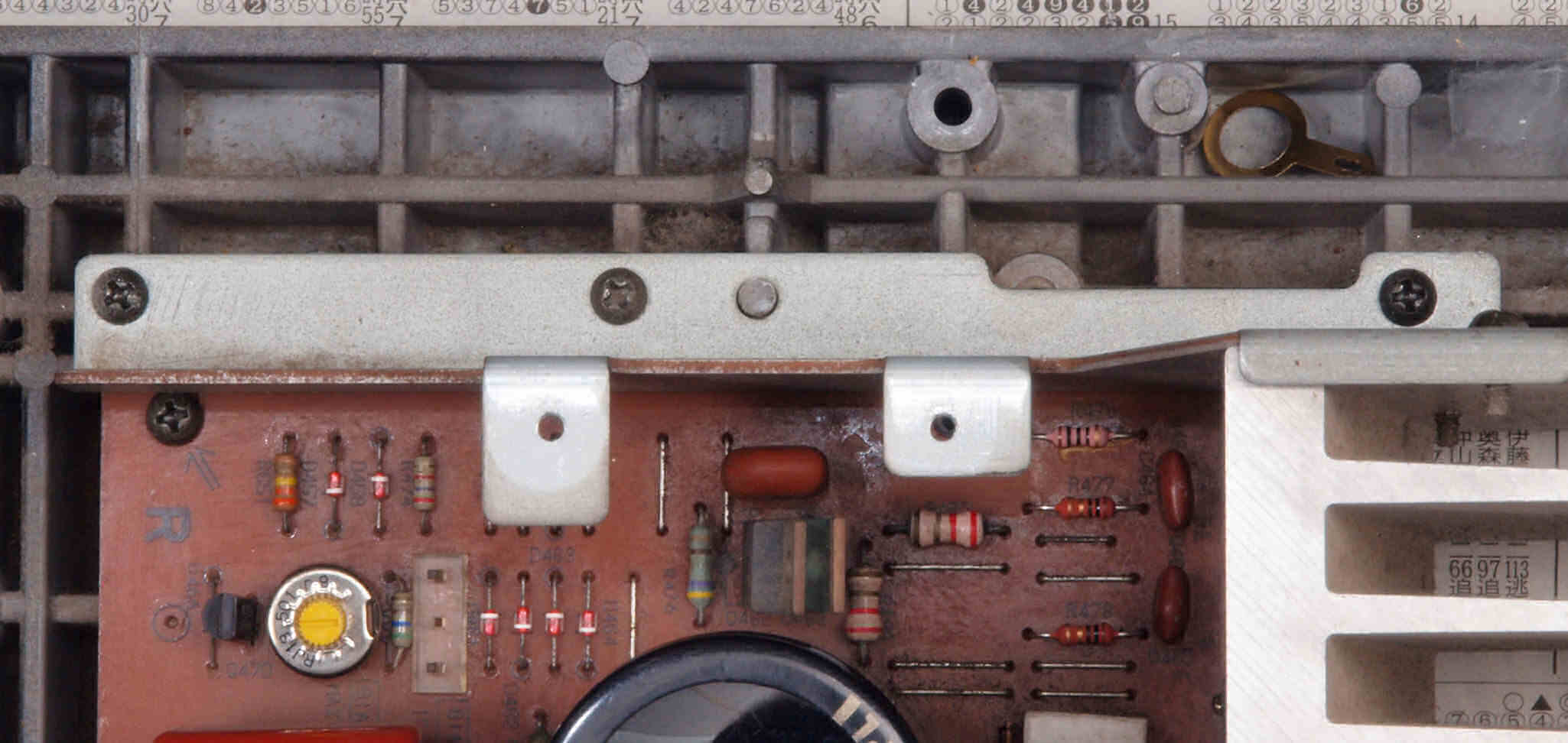

ＣＤ５．　修理中　終段放熱器固定ビス。

ＣＤ６．　修理後　終段放熱器固定ビス、ビス穴があるので追加する。

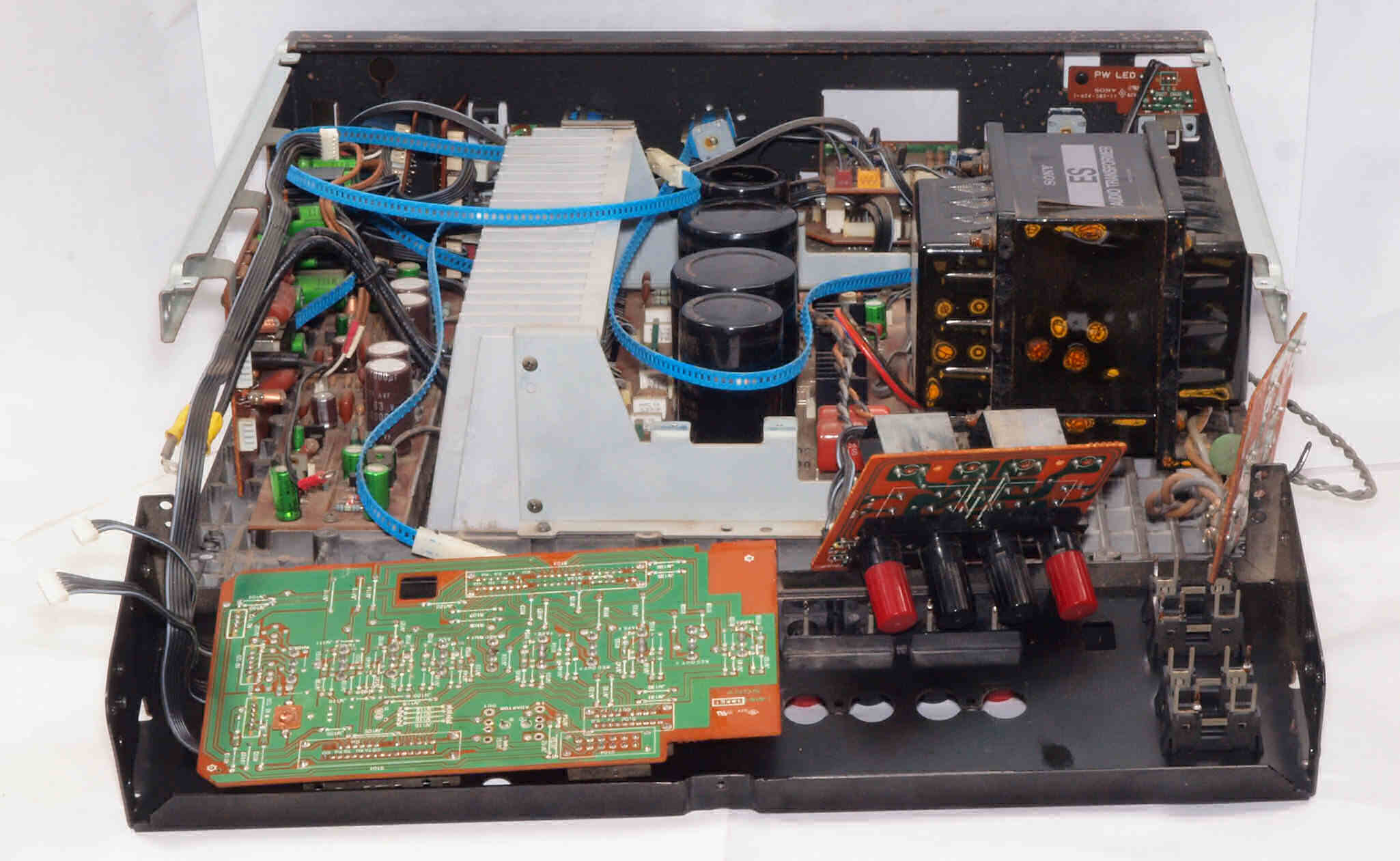

ＣＥ０．　修理中　後パネルを外して修理中。

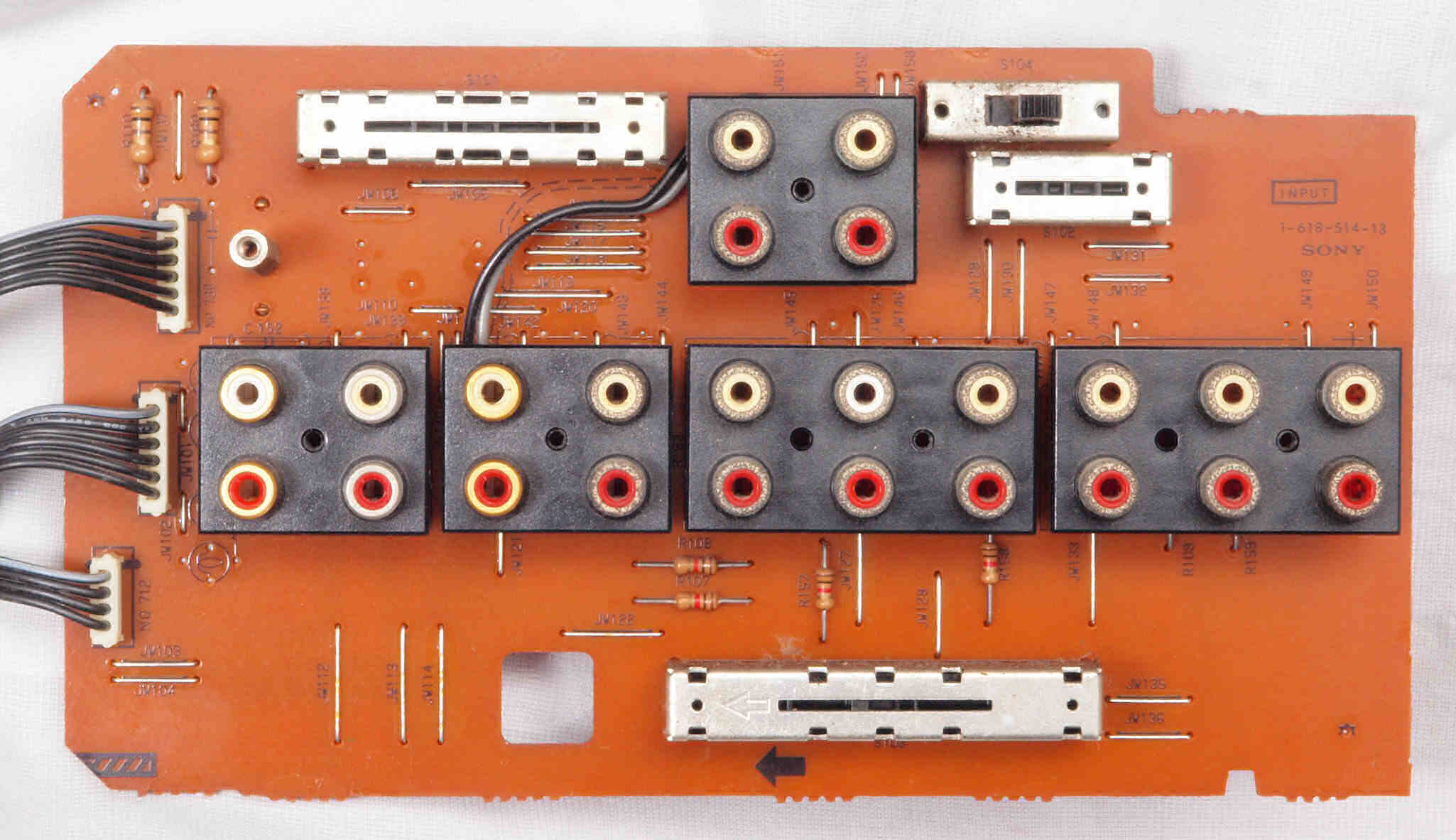

ＣＥ１．　修理前　入出力ＲＣＡ端子基板

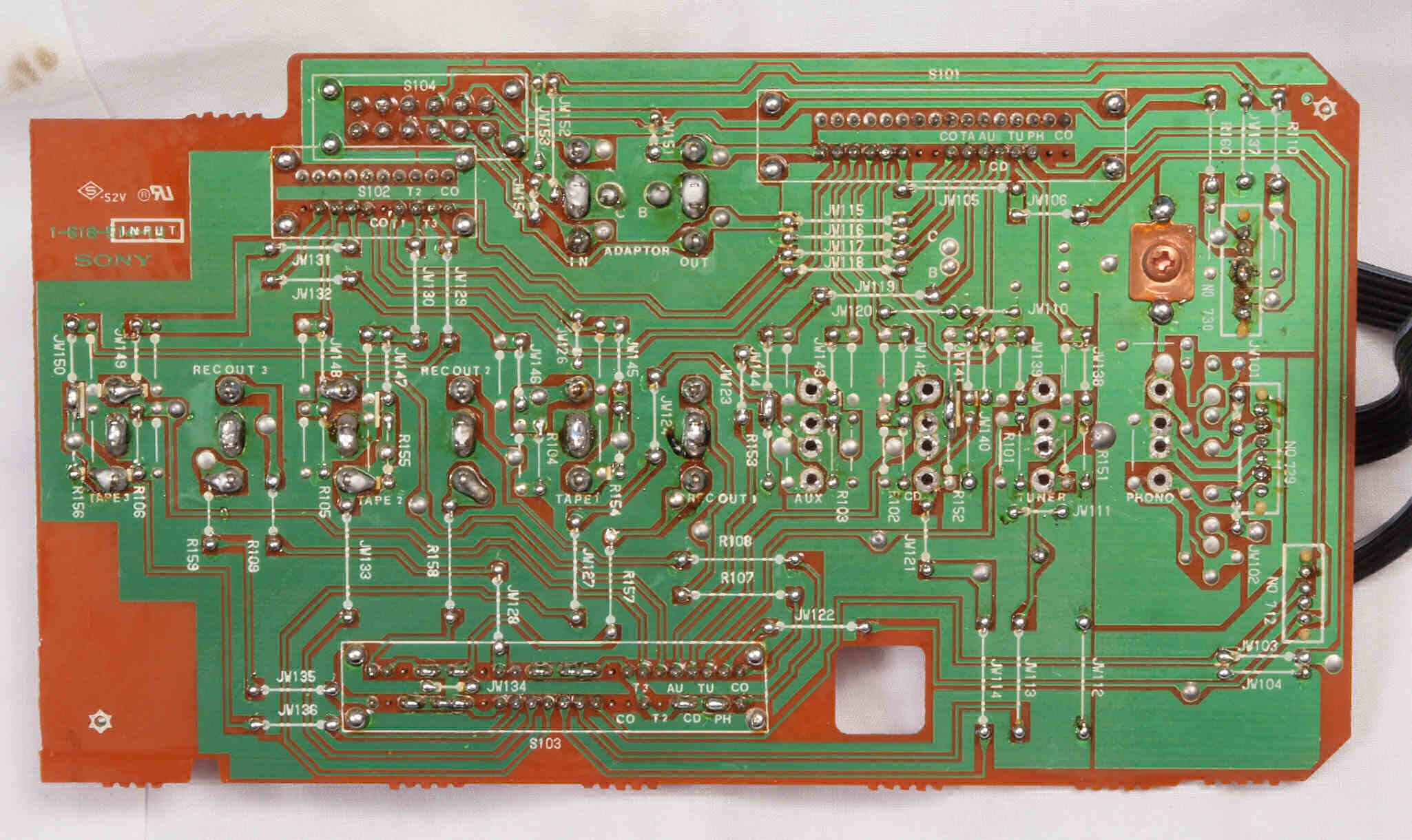

ＣＥ２．　修理前　入出力ＲＣＡ端子基板裏

ＣＥ３．　修理（半田補正）後　入出力ＲＣＡ端子基板裏、 　全ての半田をやり修す

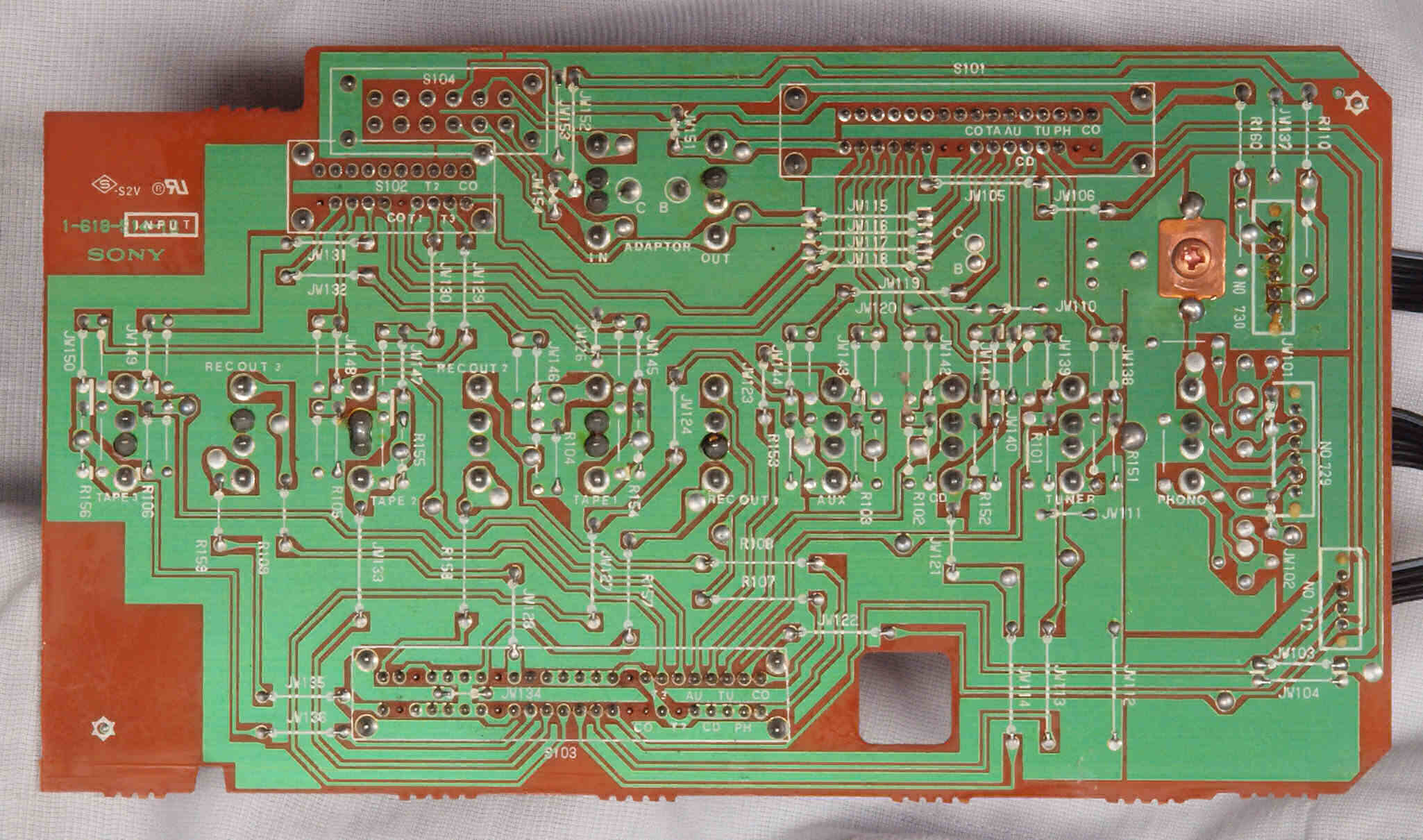

ＣＥ４．　完成入出力ＲＣＡ端子基板裏、　洗浄後防湿材（コート液）を塗る。

ＣＥ５．　修理前　入出力RCA端子交換。

ＣＥ６．　修理（交換）後　入出力RCA端子交換。　テフロン絶縁型と「CD、ＡＵＸ 、Ｐｈｏｎｅ、Tuner」交換。

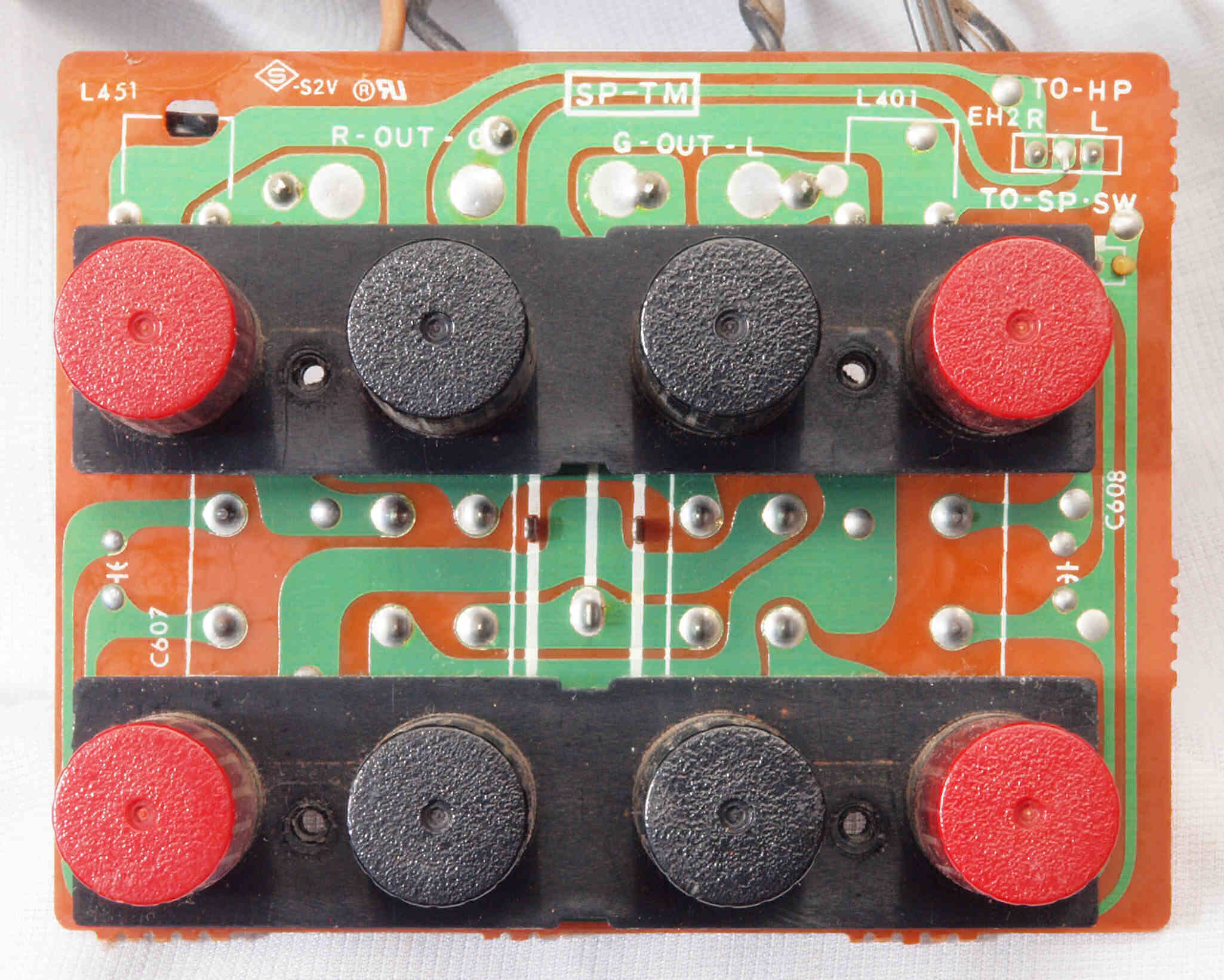

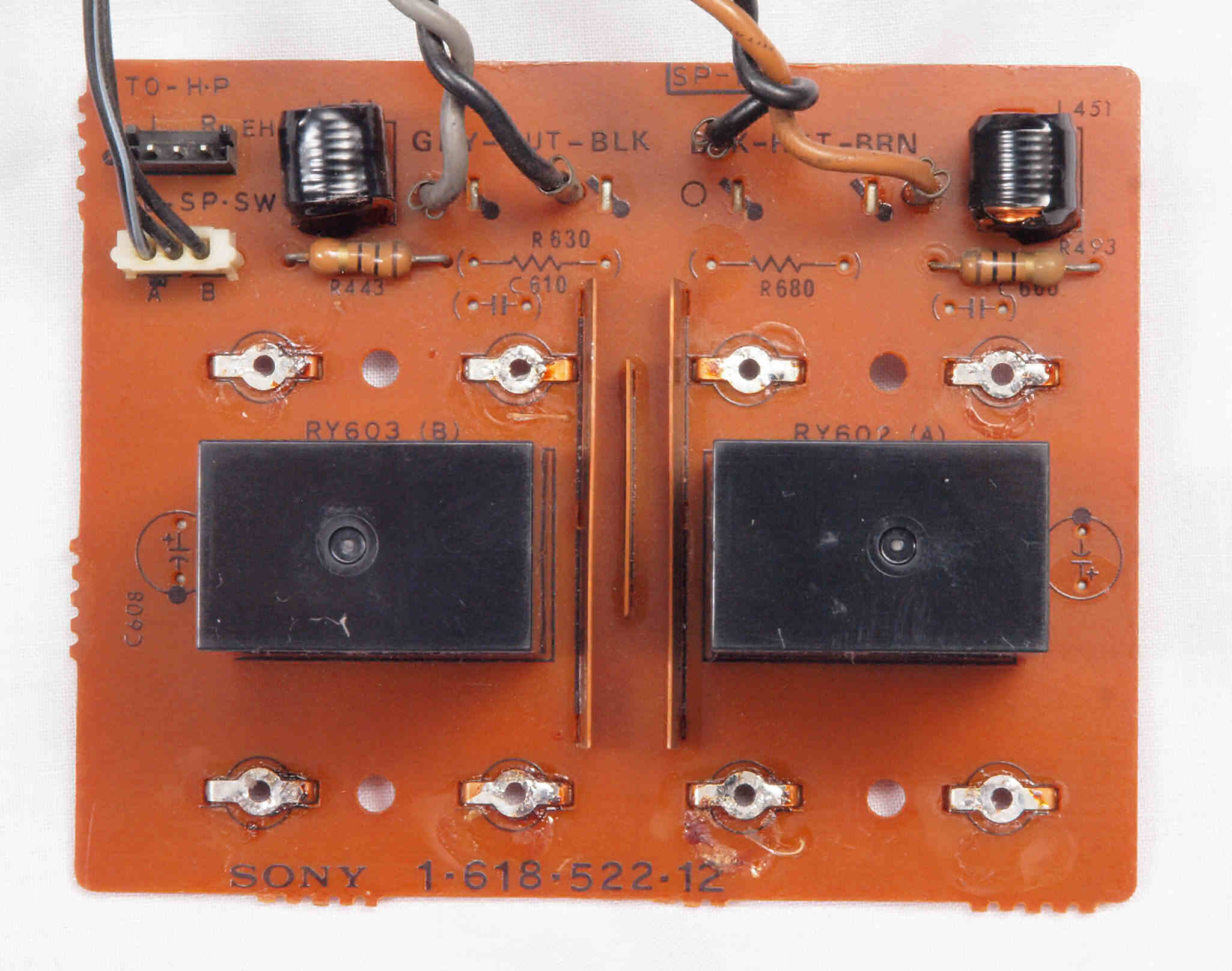

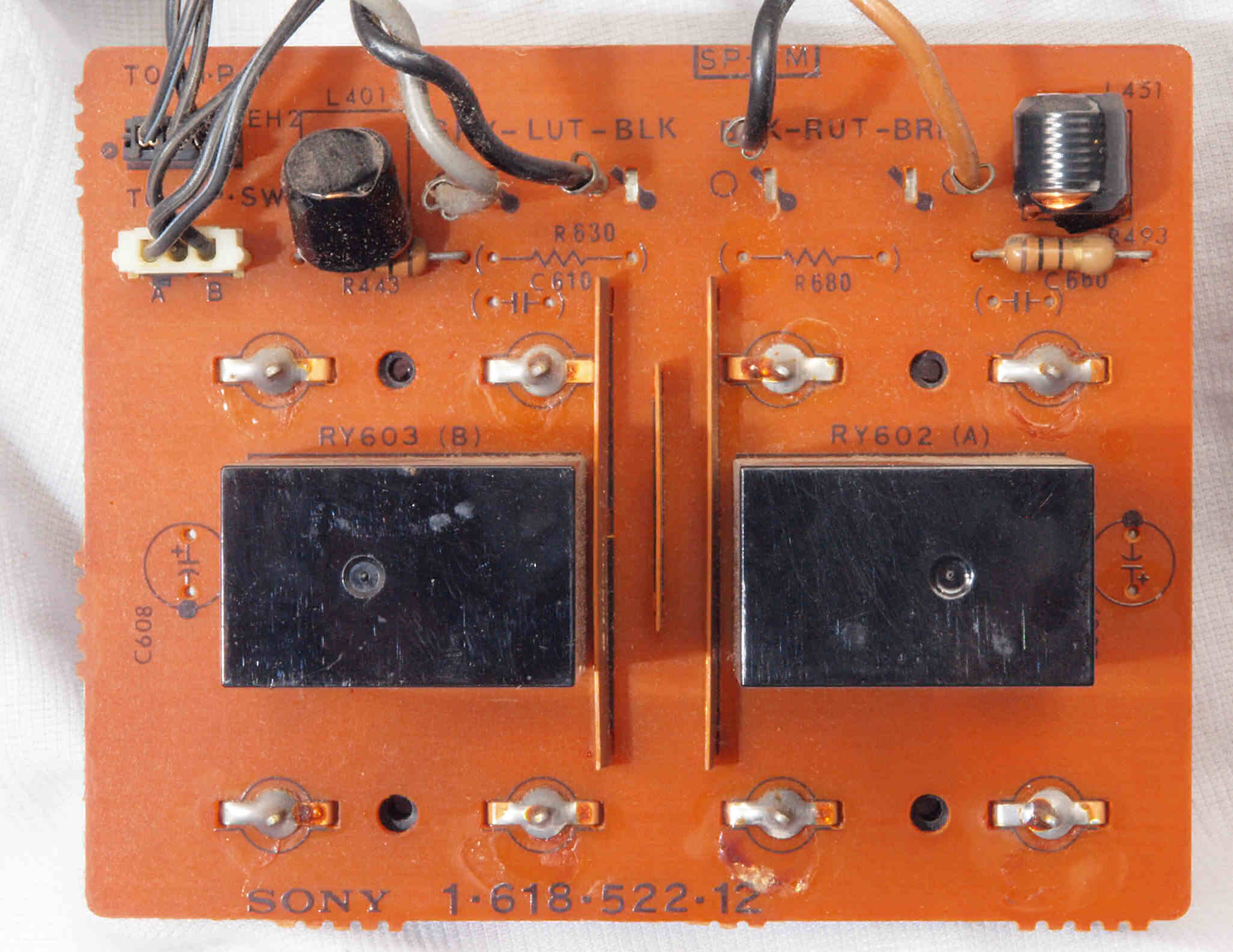

ＣＦ１．　修理前　ＳＰ出力端子基板

ＣＦ２．　修理後　ＳＰ出力端子基板　リレー２個、電解コンデンサー２個交換

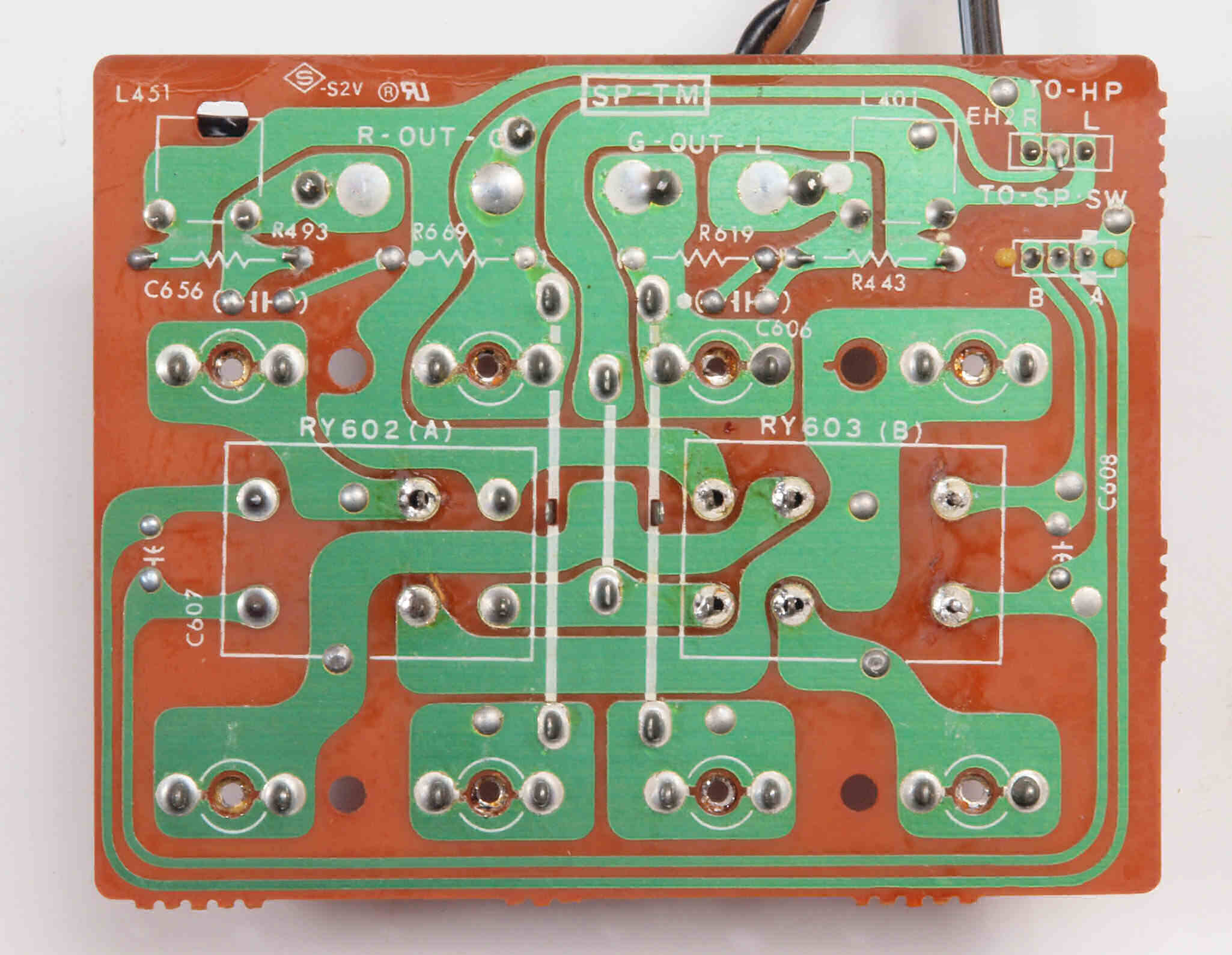

ＣＦ３．　修理前　ＳＰ出力端子基板裏

ＣＦ４．　修理中　ＳＰ出力端子基板裏、ＳＰ接続端子を外す。

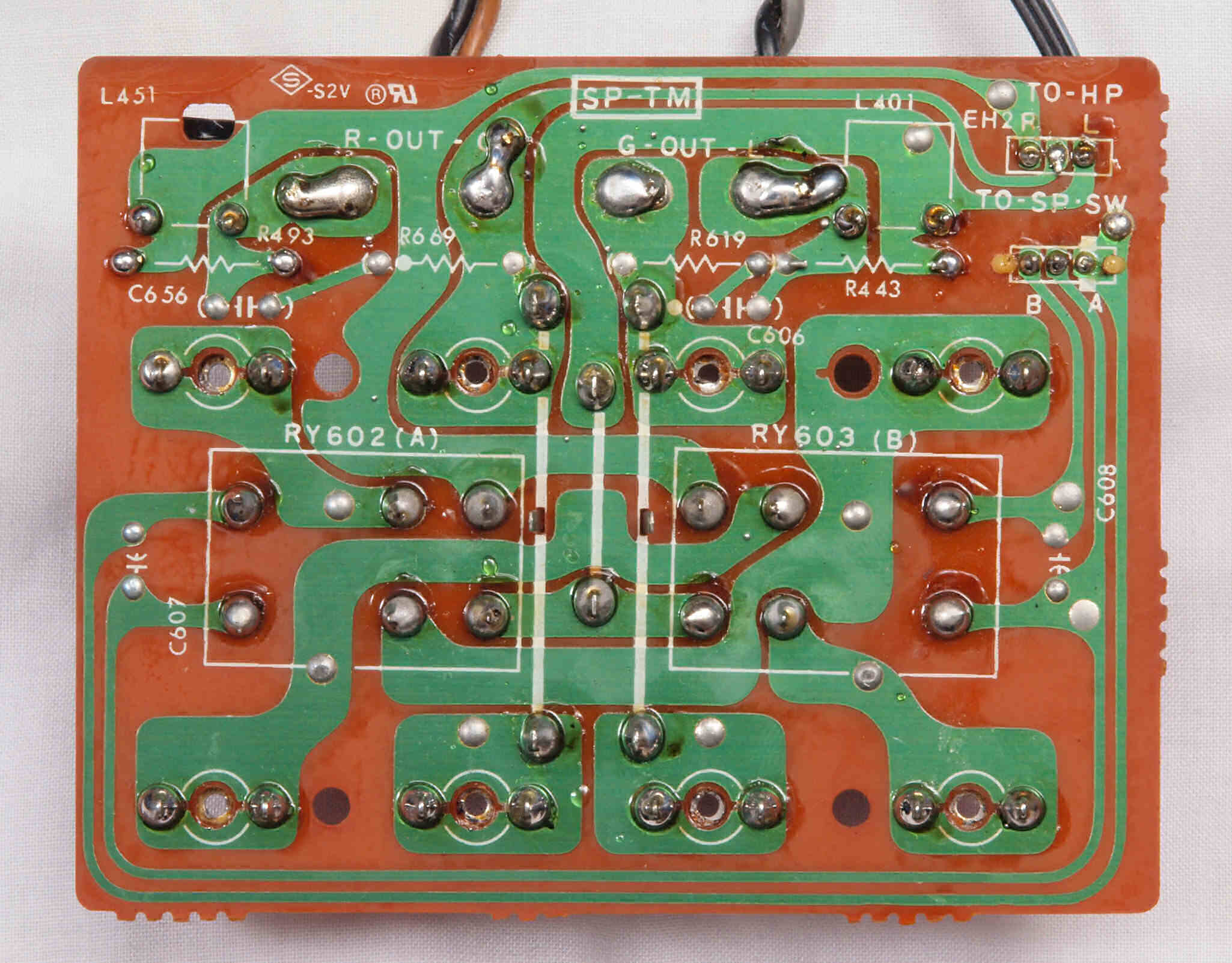

ＣＦ５．　修理（半田補正）後　ＳＰ出力端子基板裏、 　全ての半田をやり修す

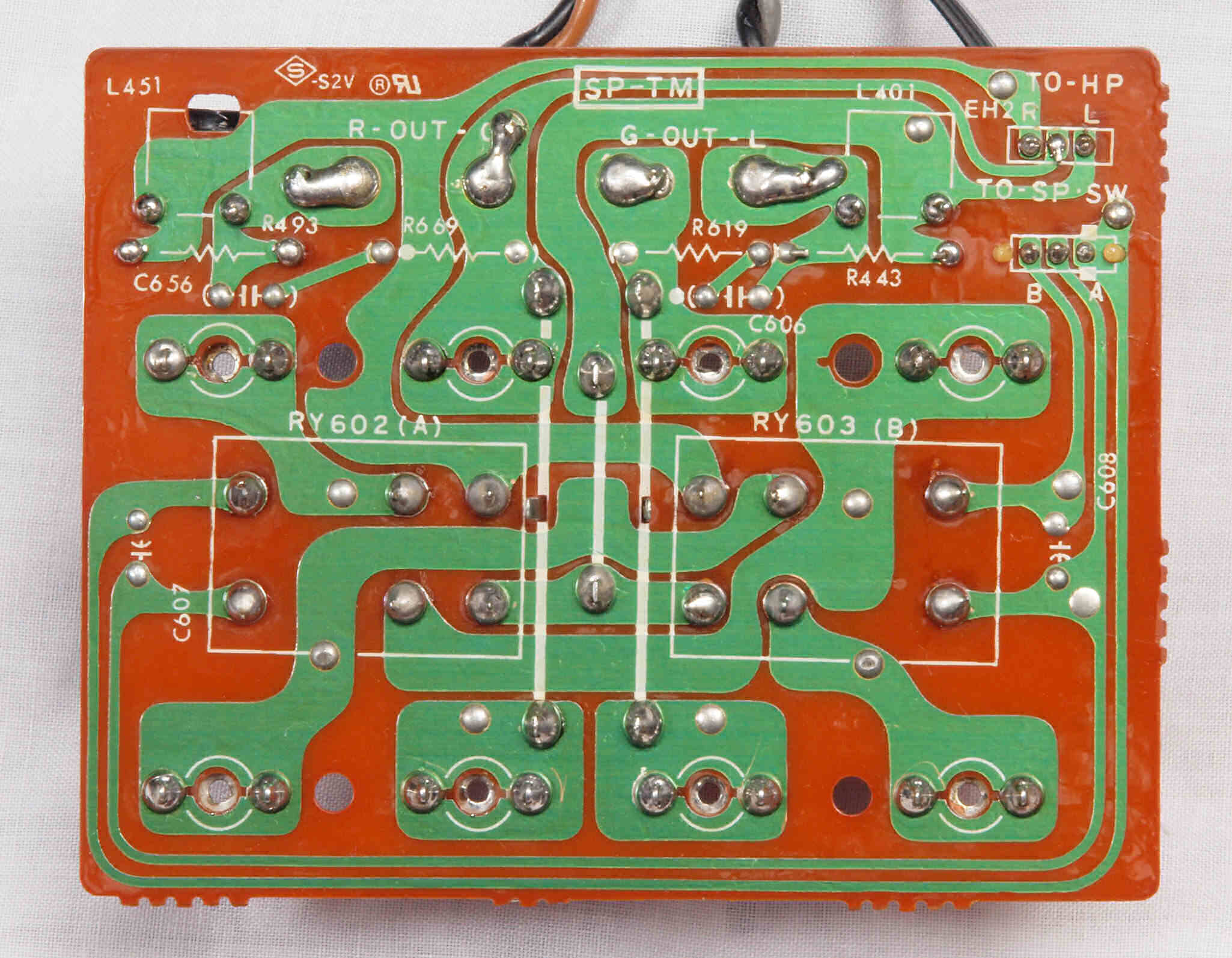

ＣＦ６．　完成ＳＰ出力端子基板裏、　洗浄後防湿材（コート液）を塗る。

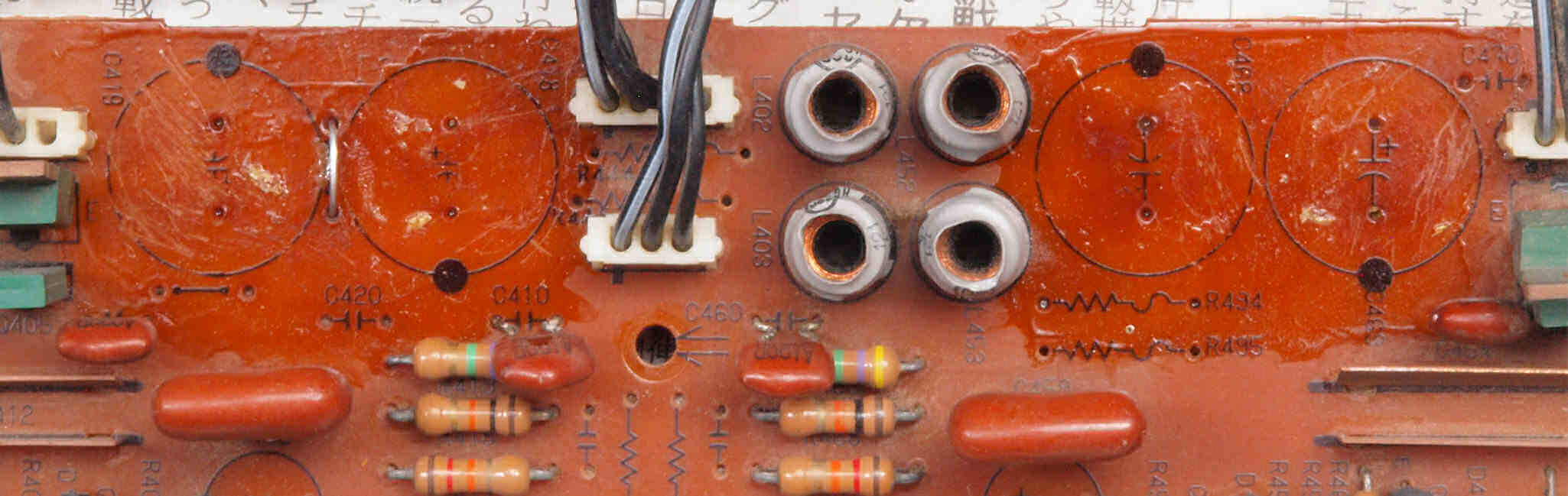

ＣＧ１．　修理前　ＳＰ出力端子裏。

ＣＧ２．　修理中　ＳＰ出力端子裏　使用済み吸い取り線で補強する。

ＣＧ３．　修理後　ＳＰ出力端子裏　さらにホットボンドで固める。

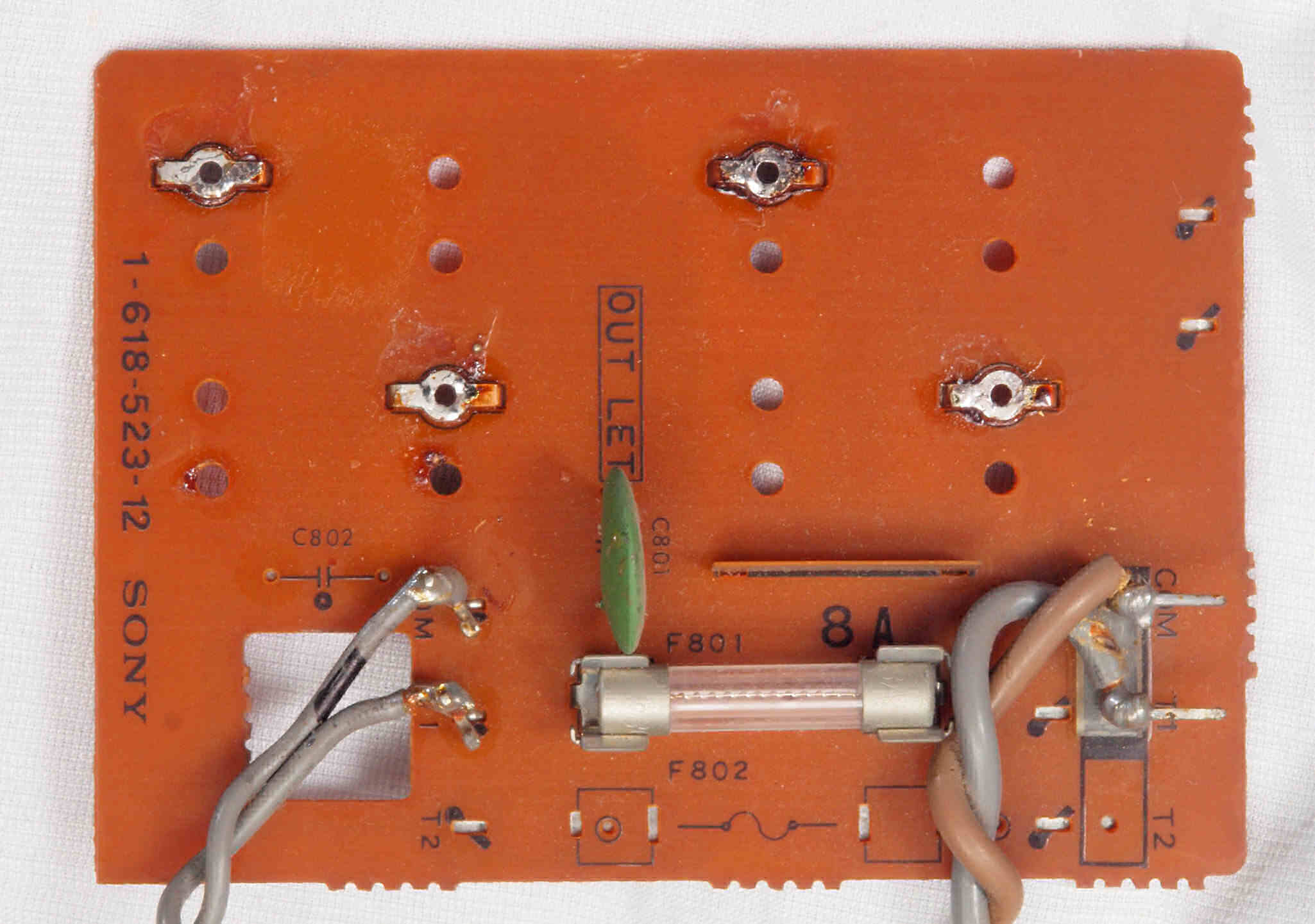

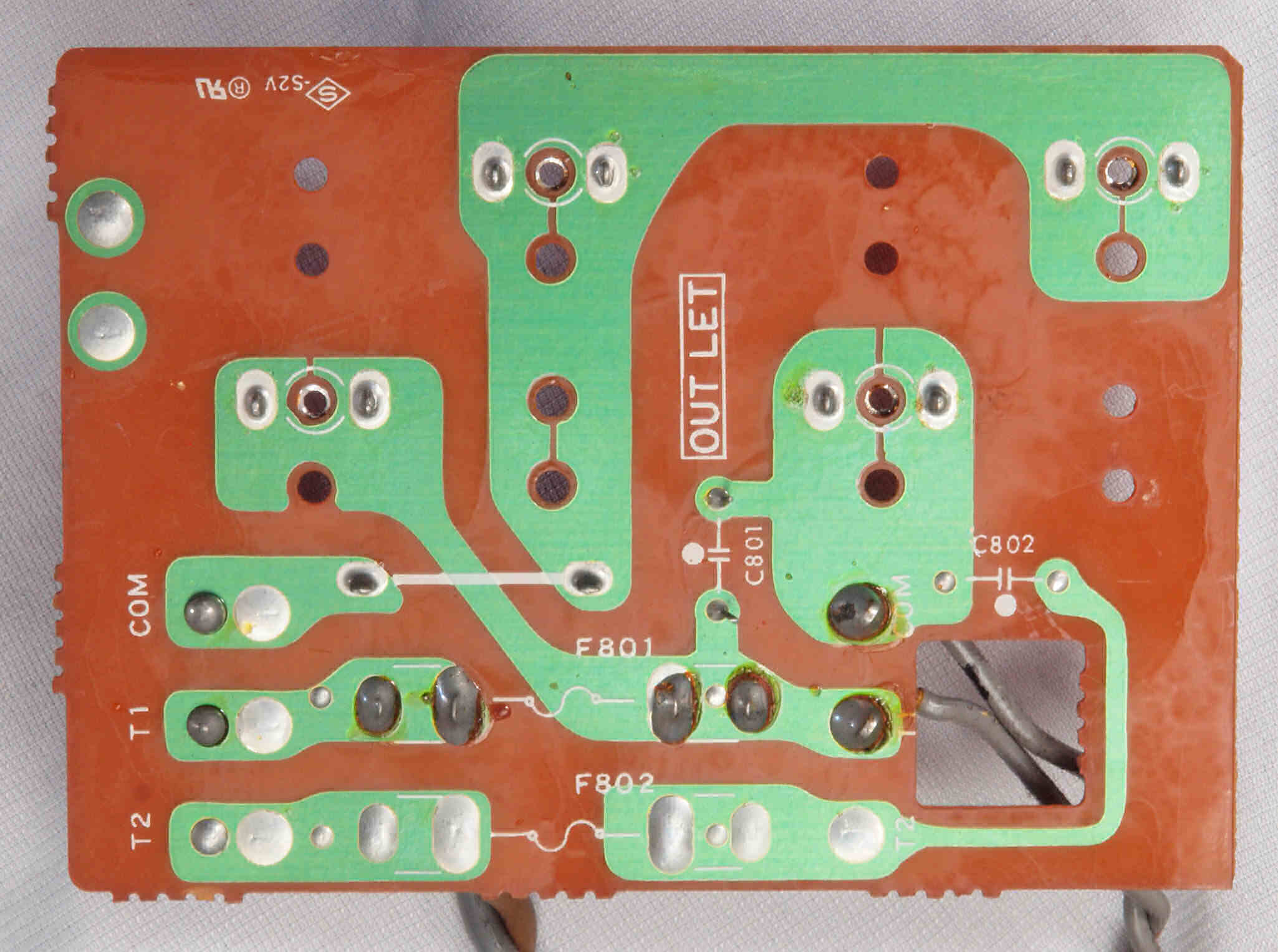

ＣＨ１．　修理前　ヒューズ＆コンセント基板裏。

ＣＨ１．　修理前　ヒューズ＆コンセント基板裏。

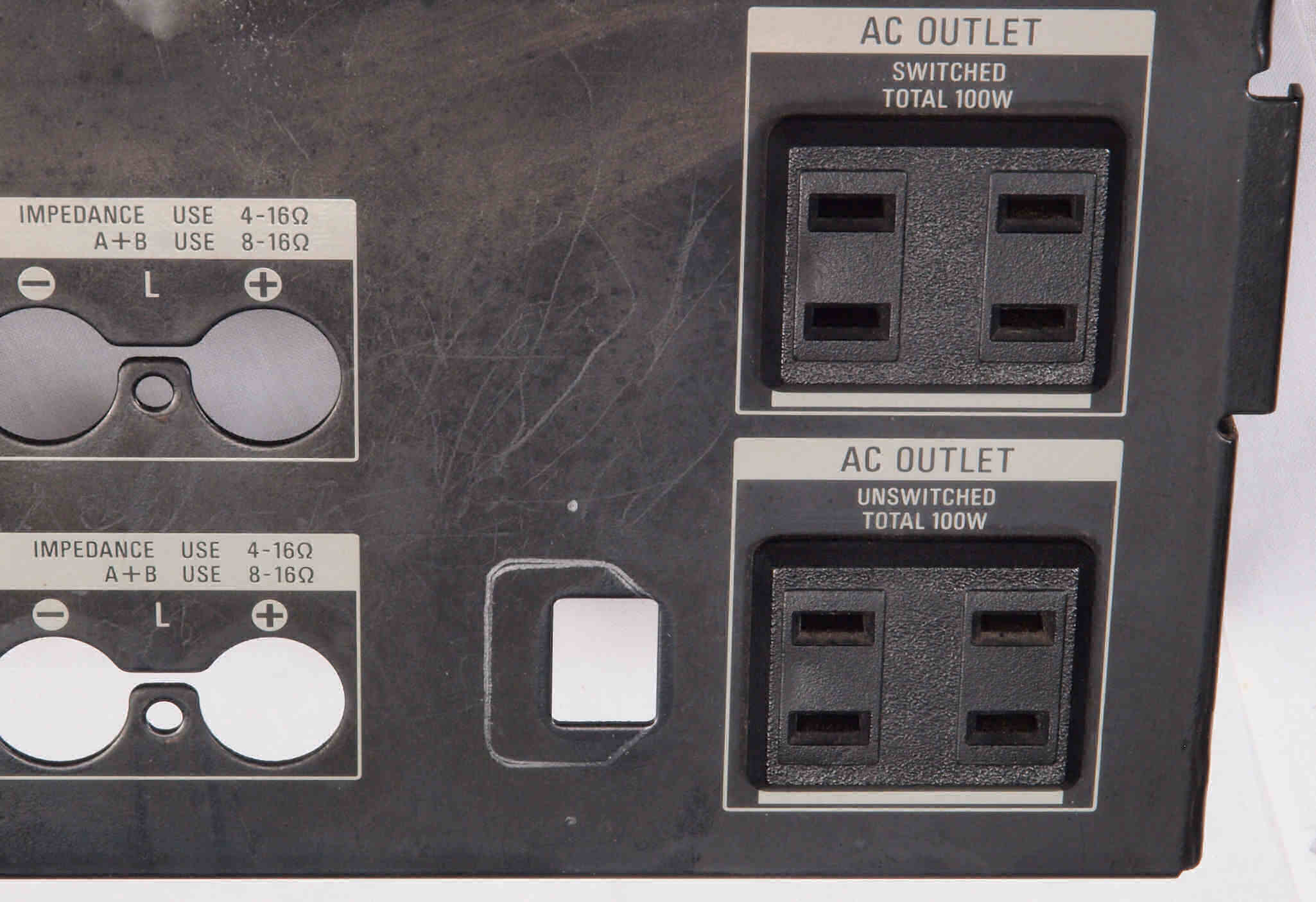

ＣＦ１．　修理前　修理前　電源コード取付部。

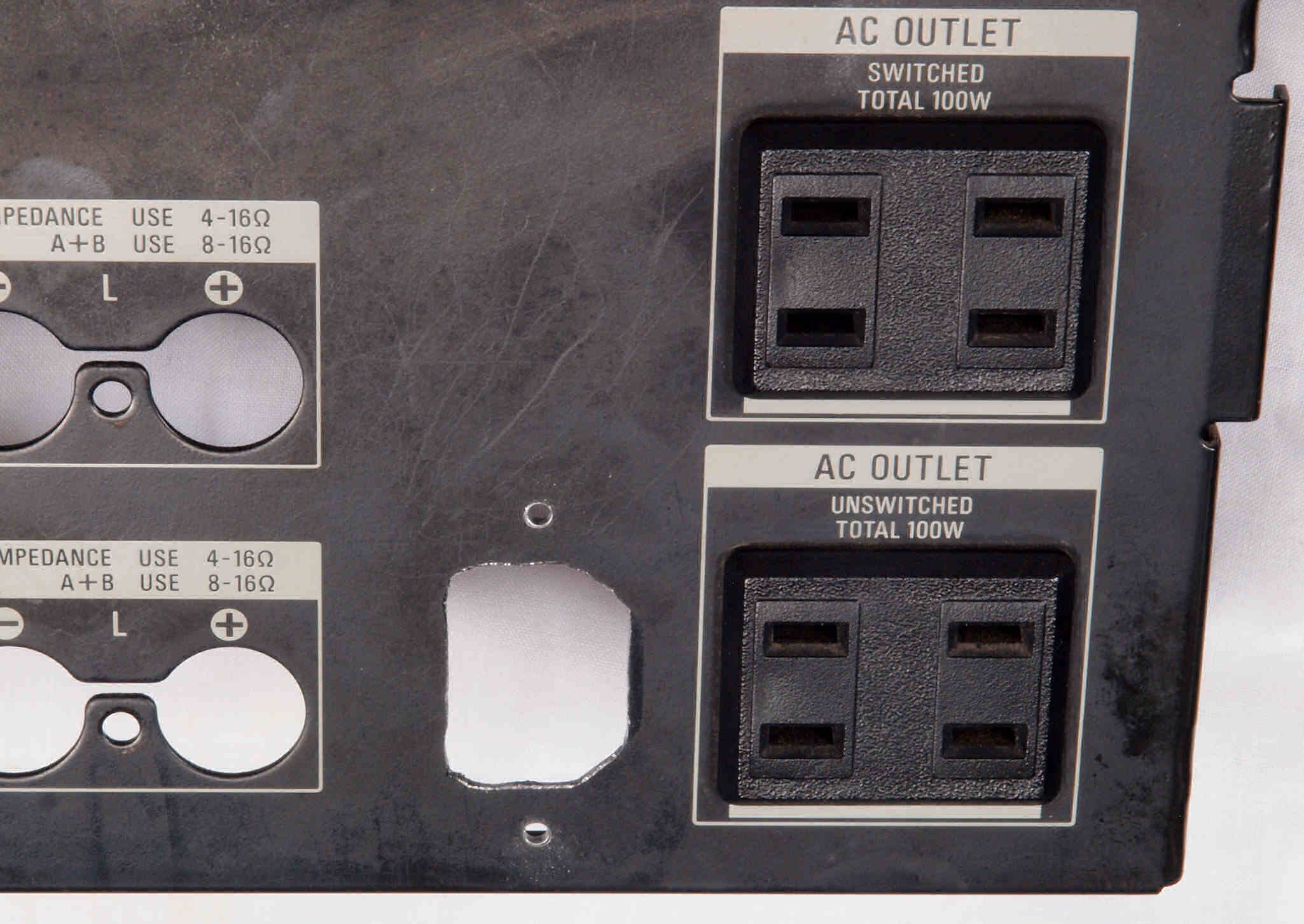

ＣＦ２．　修理中　３Pインレット取付穴、既存の穴を活用。

ＣＦ３．　修理中　３Pインレット取付穴加工。

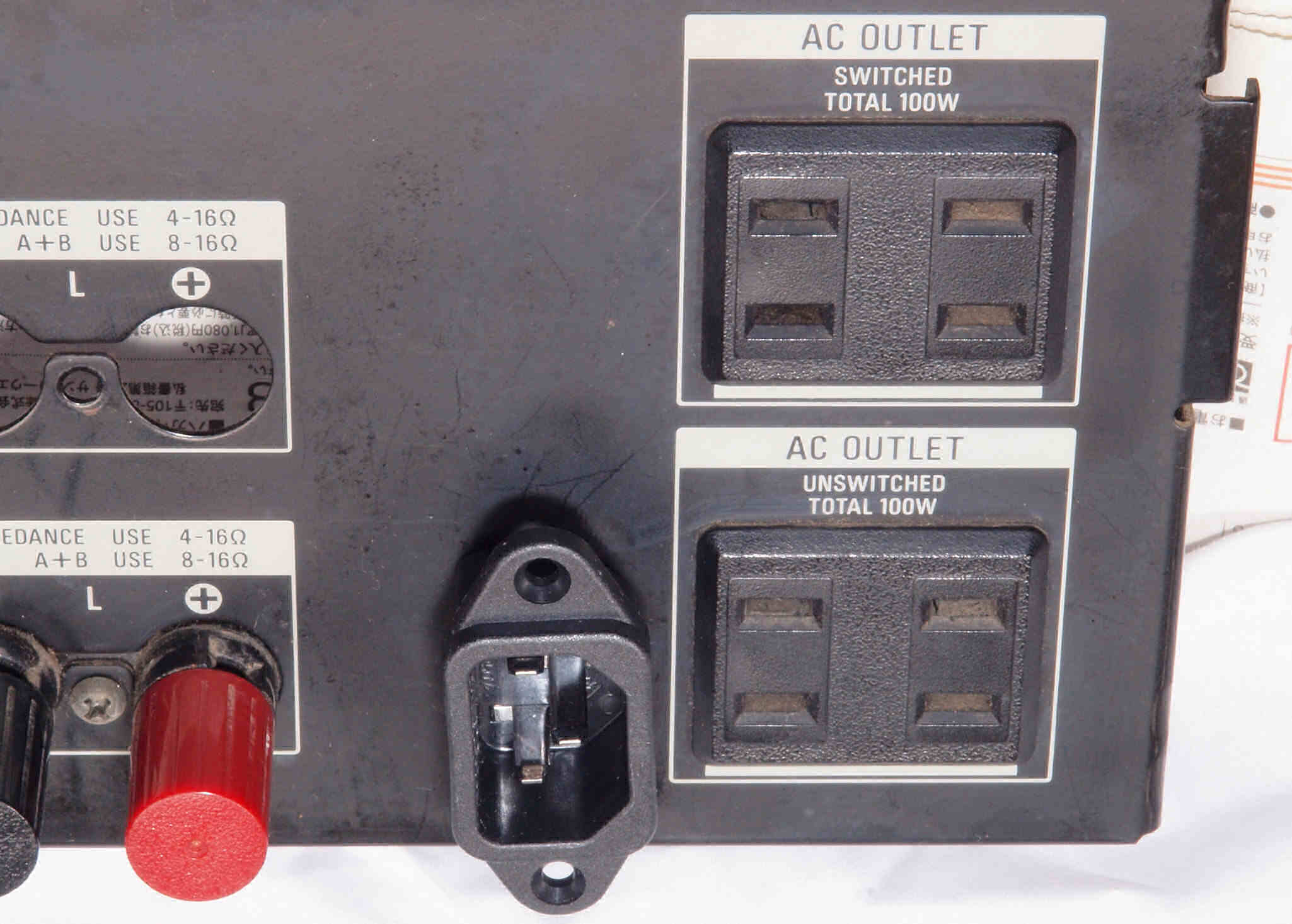

ＣＦ４．　修理後　電源コードを３Pインレットに交換。FURUTECH　FI-10(R) ロジウムメッキ。

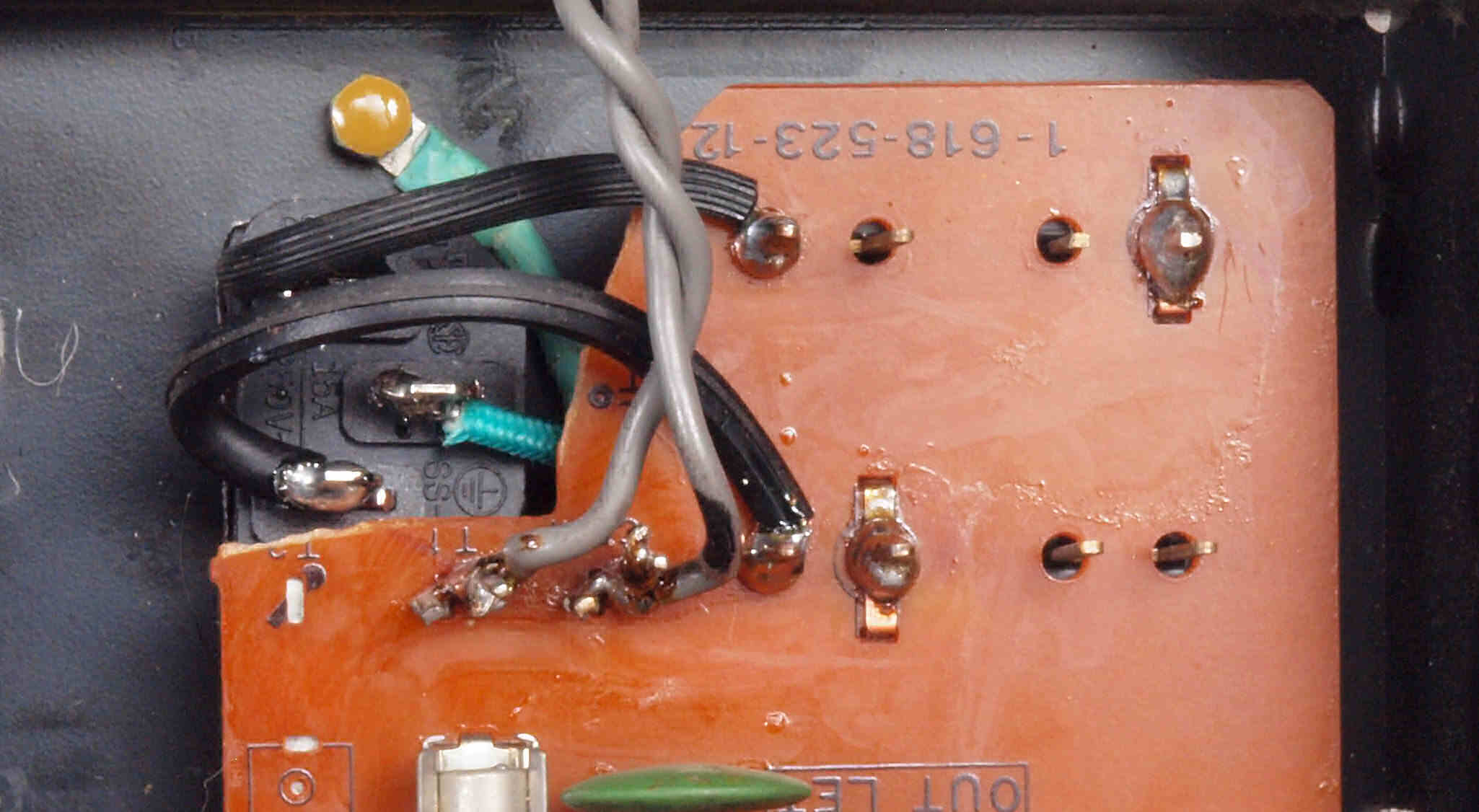

ＣＦ５．　修理後　３Pインレット裏配線。　アースはしっかりと取る。

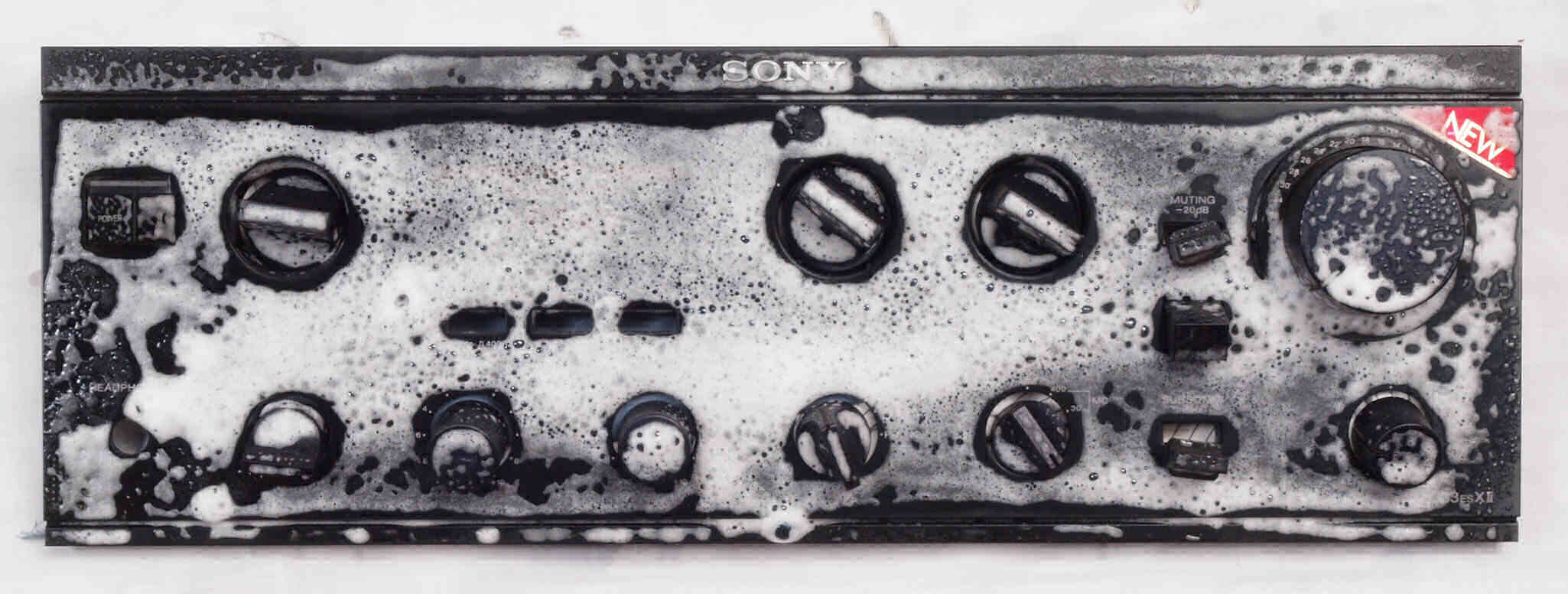

ＣＩ１．　パネル清掃

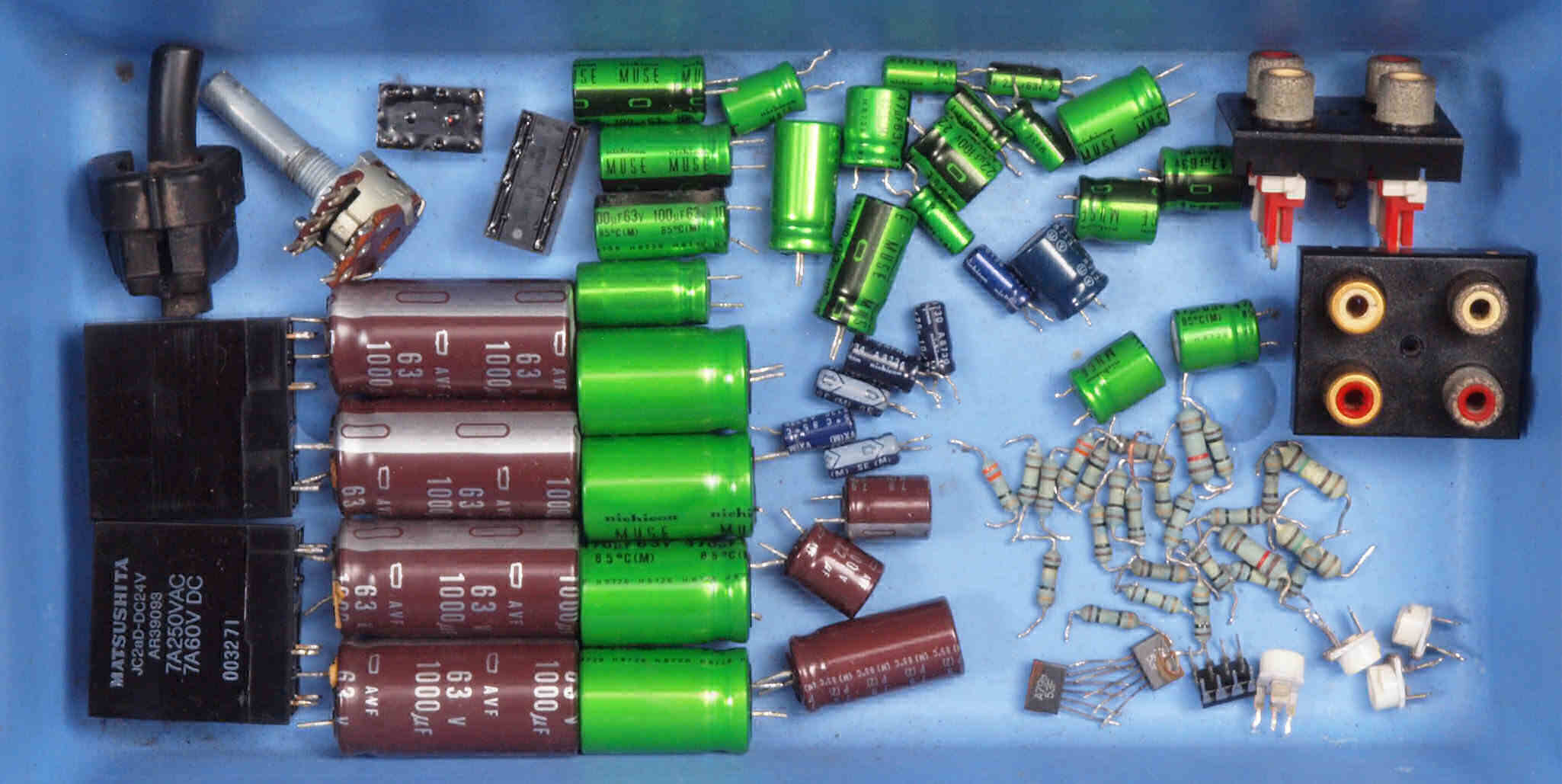

CＪ１．　交換部品

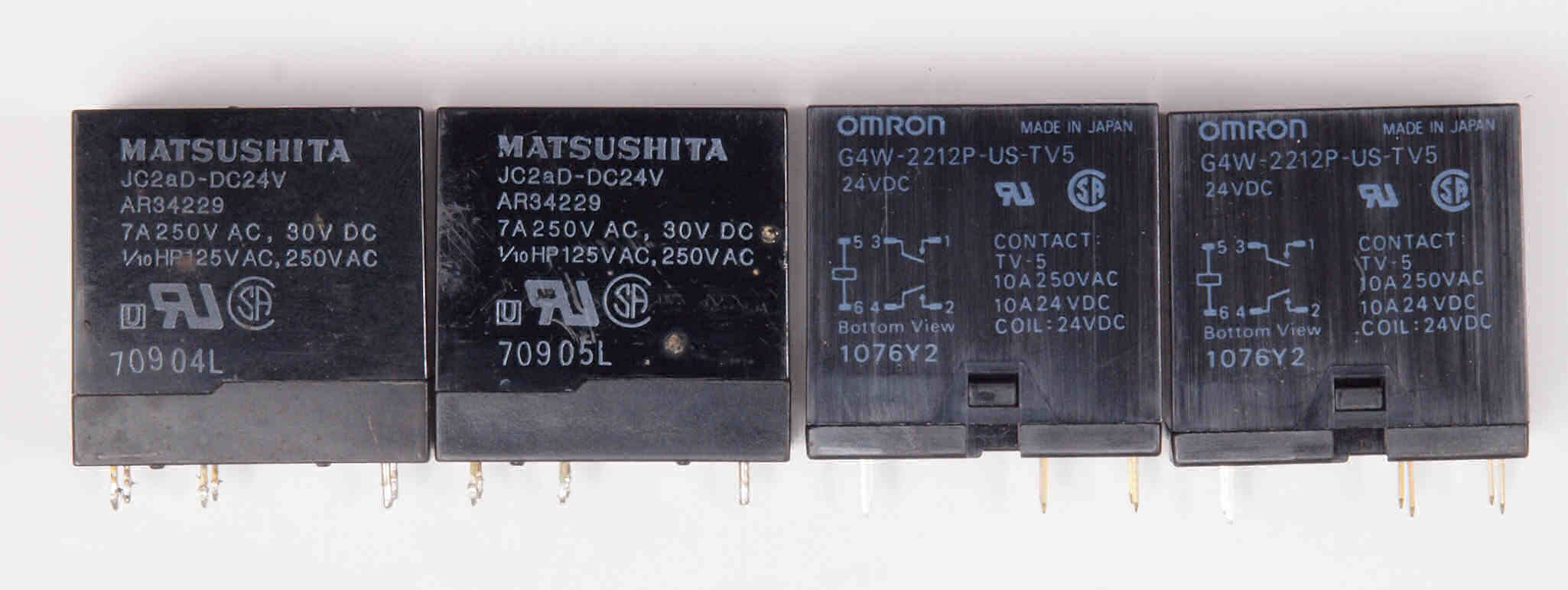

CＪ２．　交換部品、SP接続リレー。　左＝付いていた接点容量７Aのリレー、８Ω出力だと３９２Ｗ定格。 　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０Aのリレー、８Ω出力だと８００Ｗ定格。

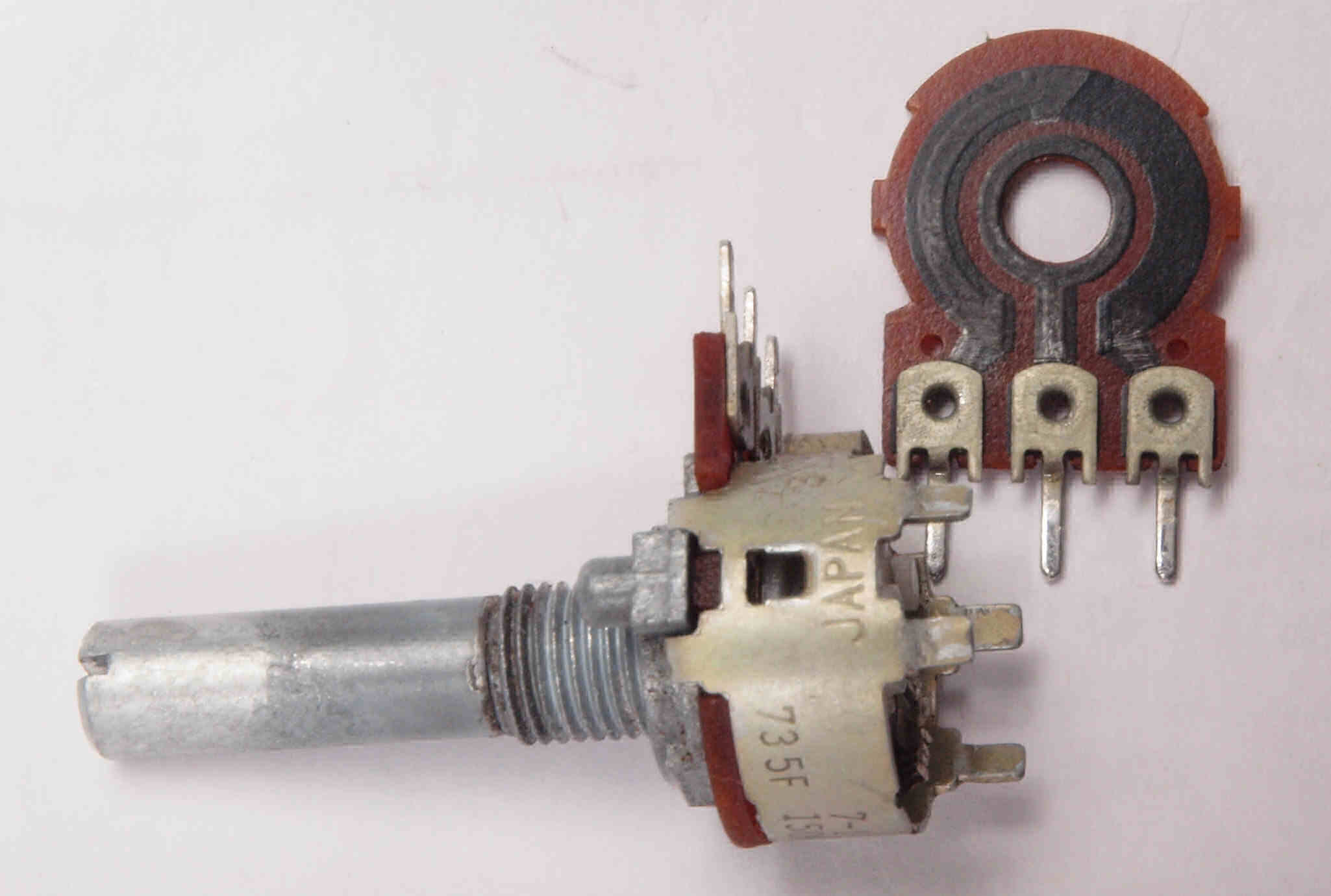

CＪ３．　交換部品、半固定ＶＲ。抵抗体が酸化して不導体。

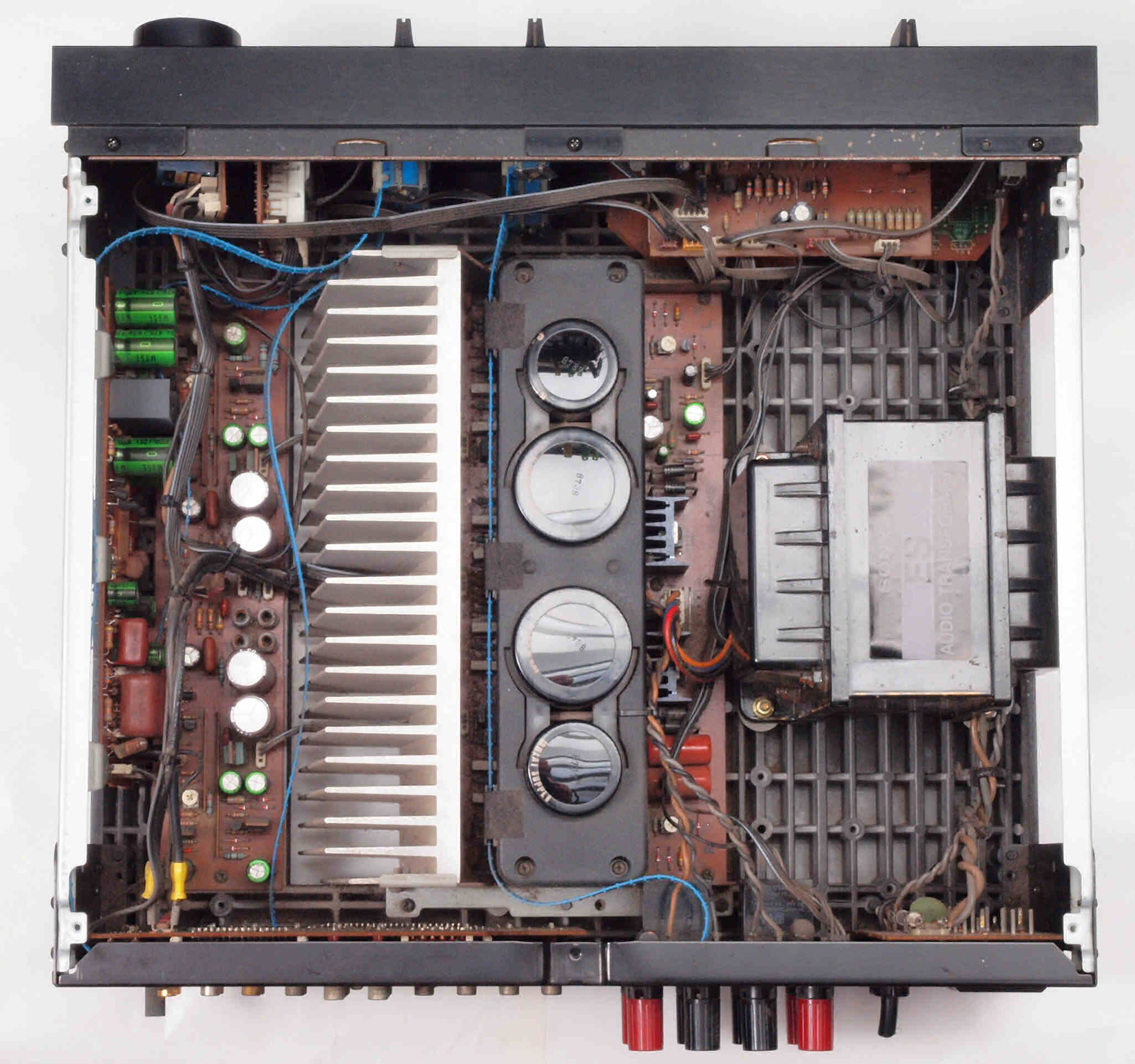

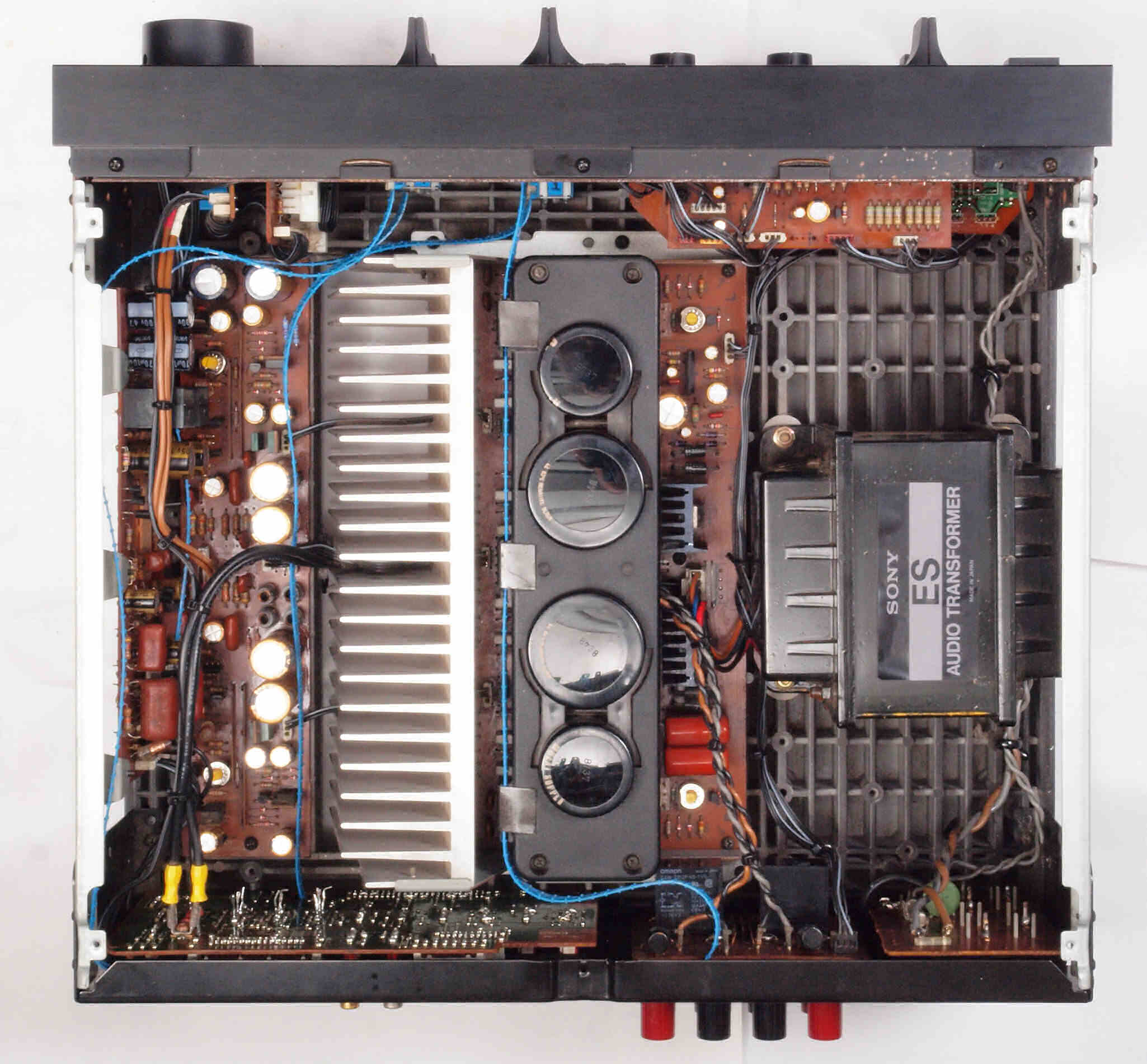

ＣＮ１．　修理前　上から

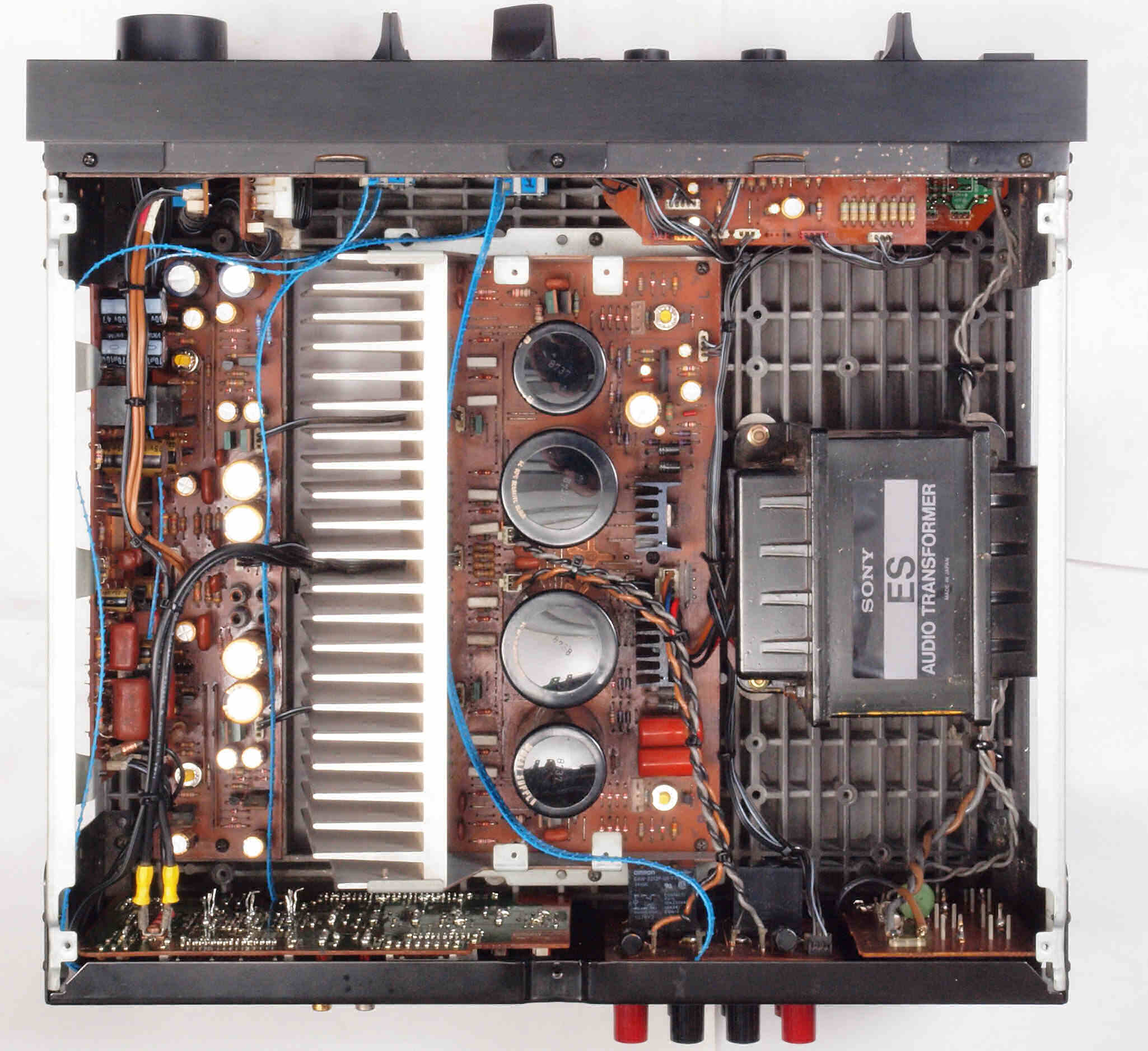

ＣＮ２．　修理後　上から

ＣＮ３．　修理後　上から、電解コンデンサー固定後。

ＣＮ４．　修理前　下から

ＣＮ５．　修理後　下から

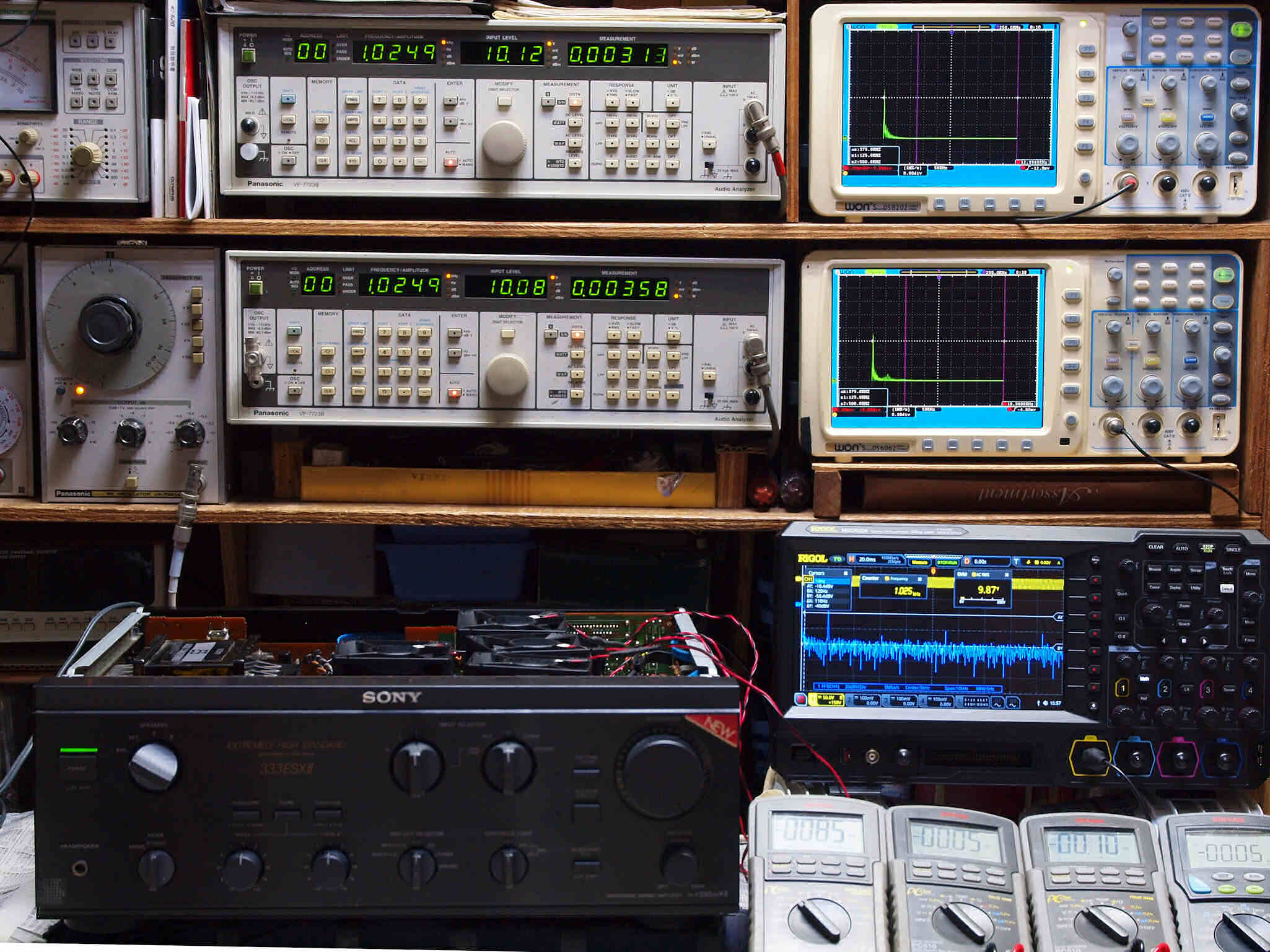

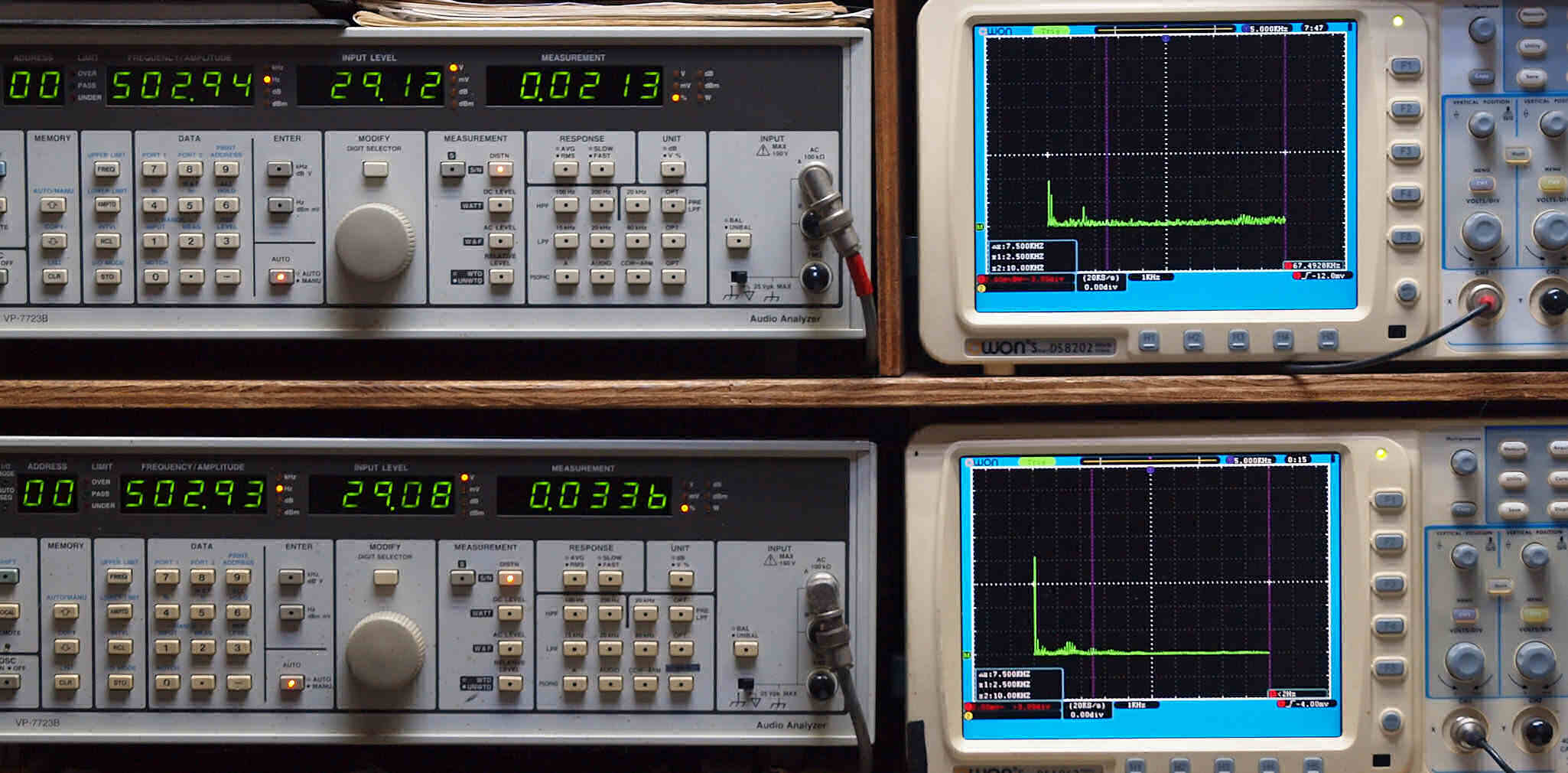

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

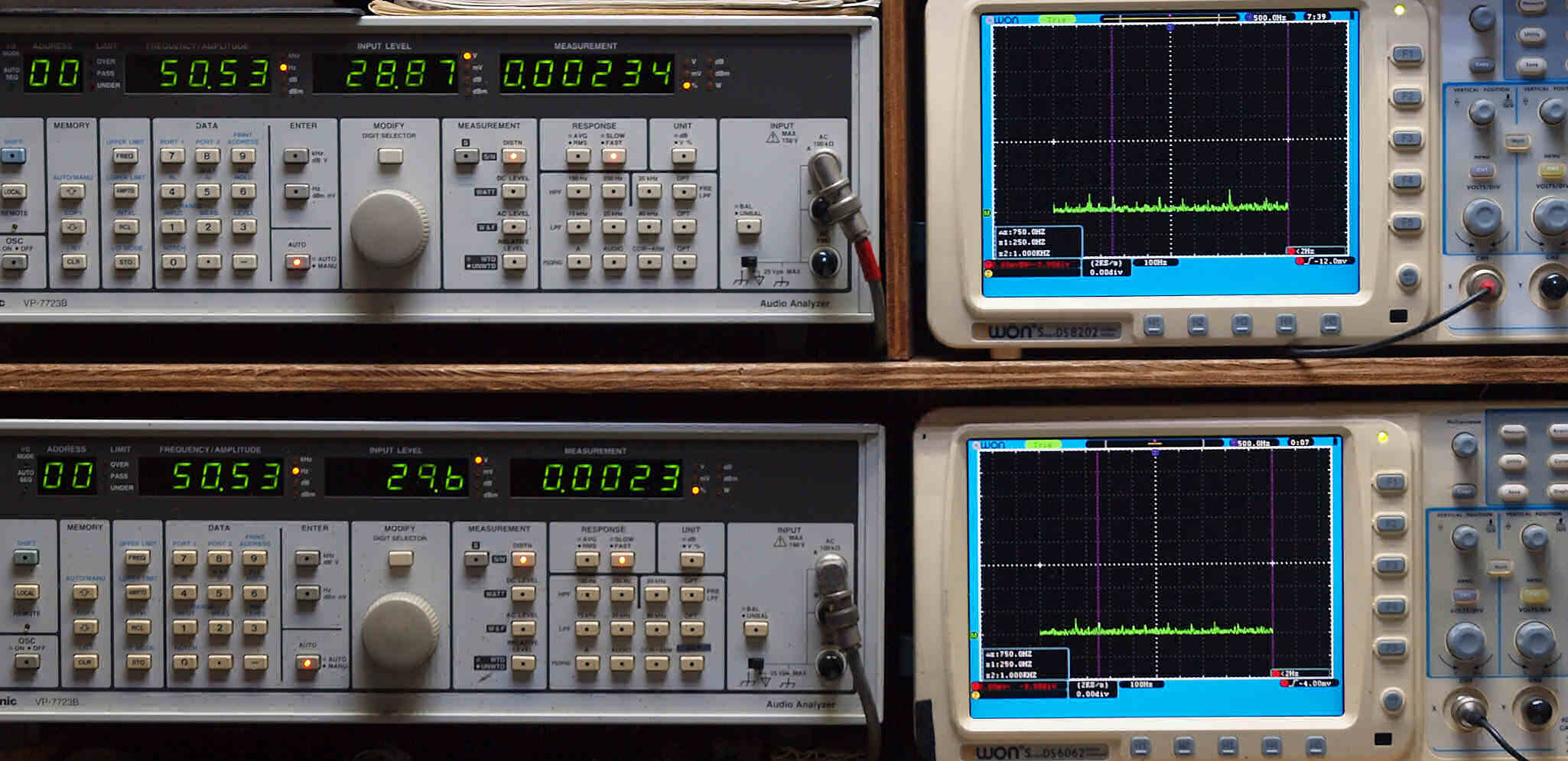

Ｅ１１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．００２３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．００２３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

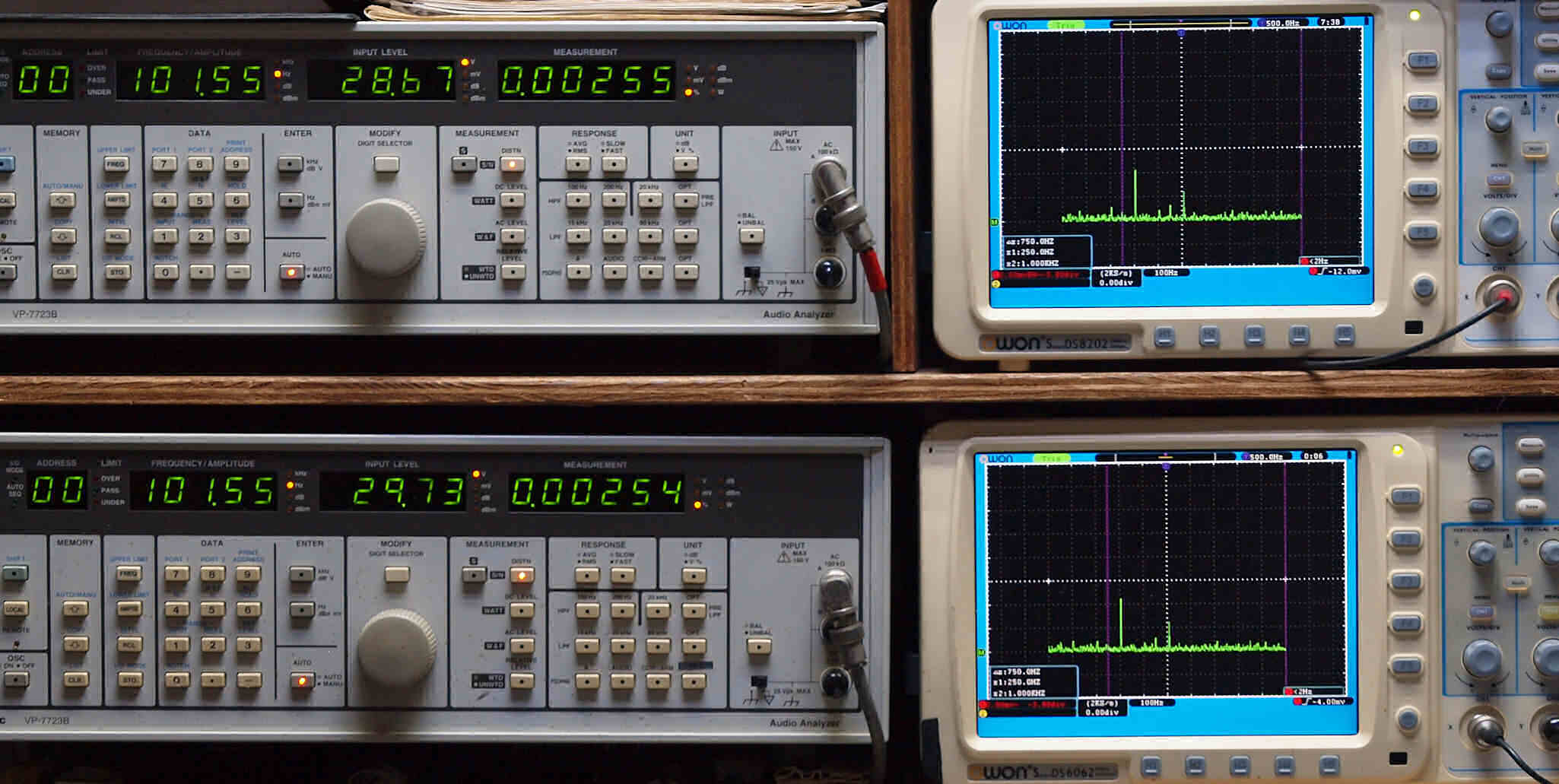

Ｅ１２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．００２５５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．００２５４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

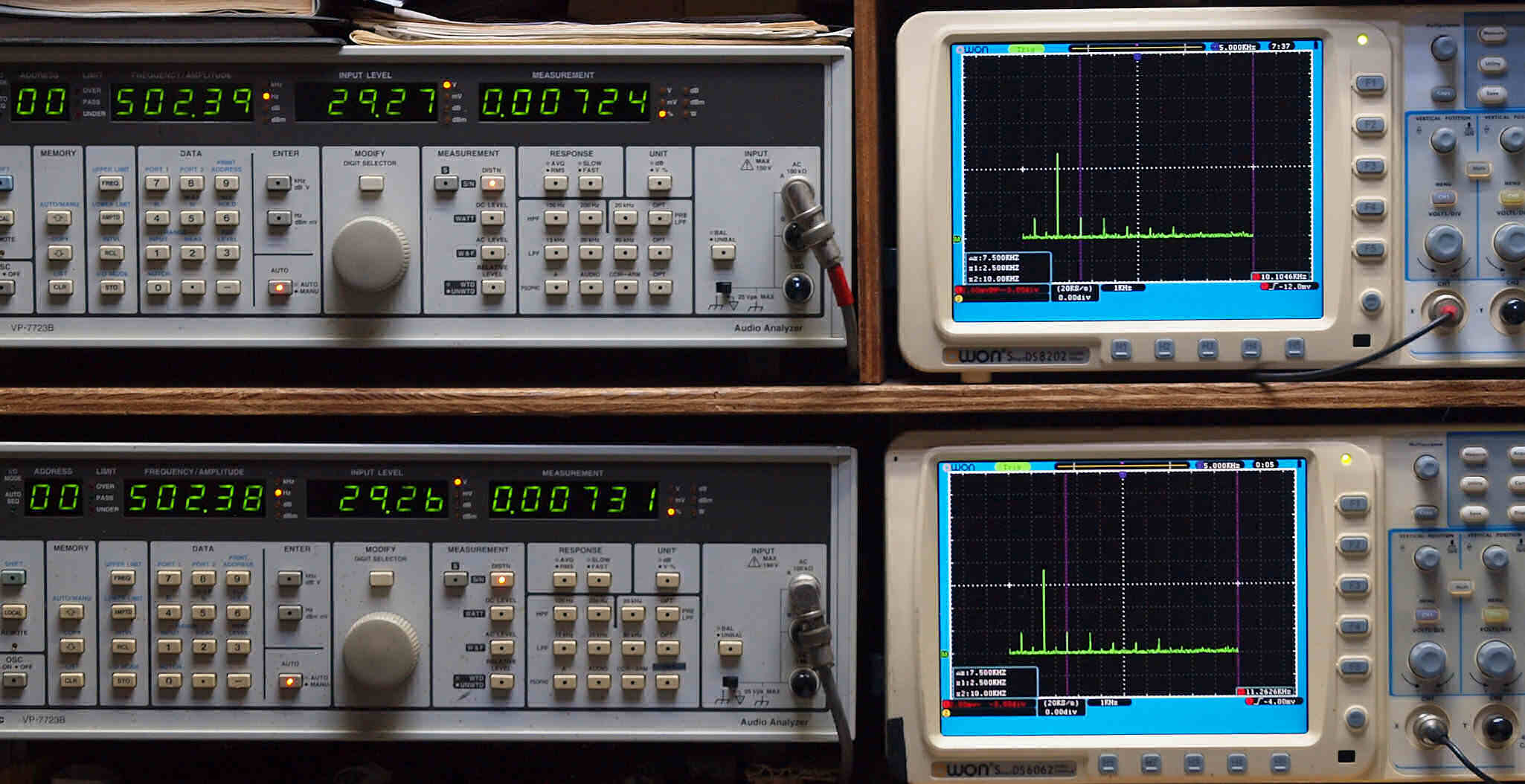

Ｅ１３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．００７２４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．００７３１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

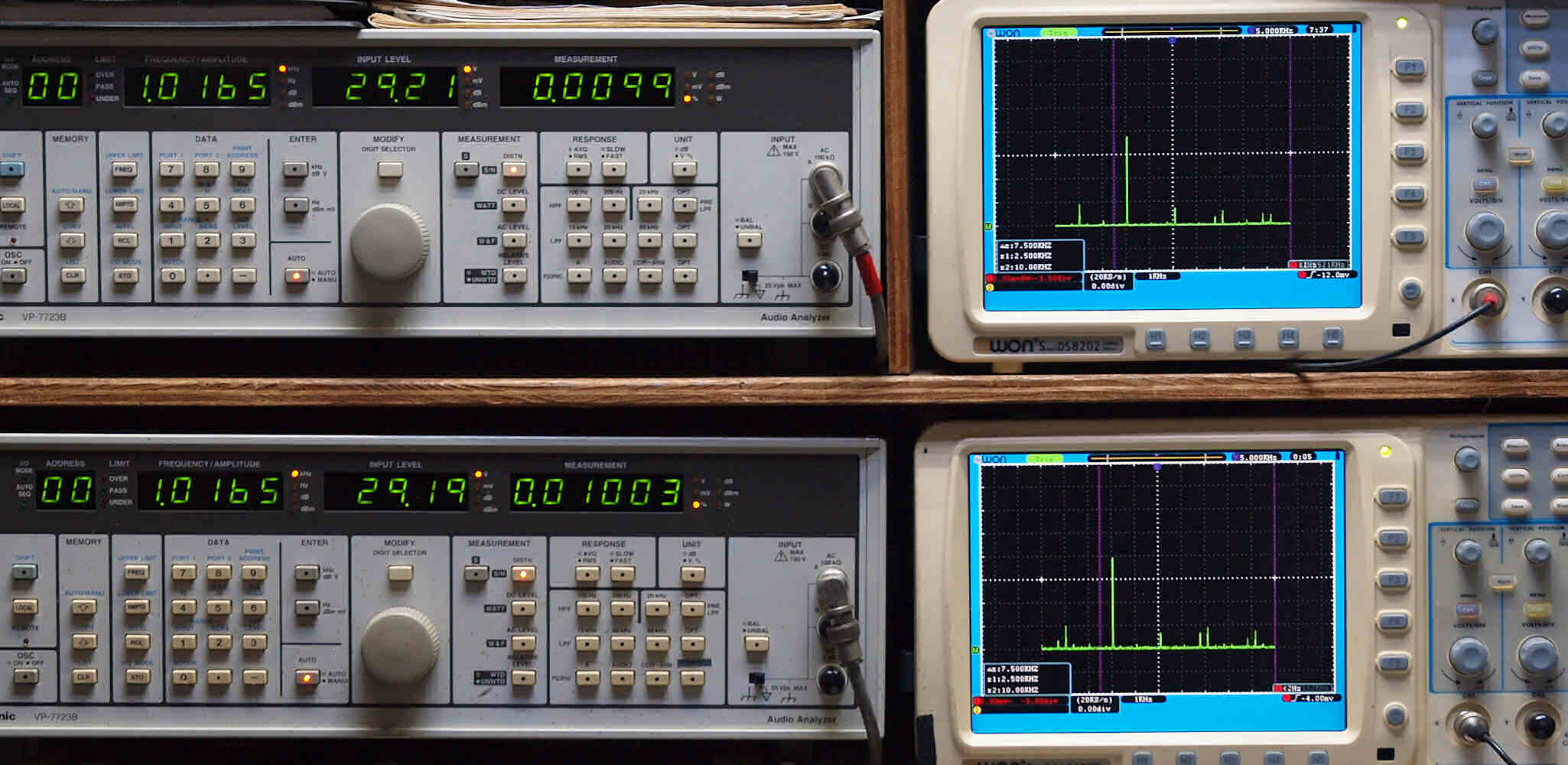

Ｅ１４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．００９９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１００３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

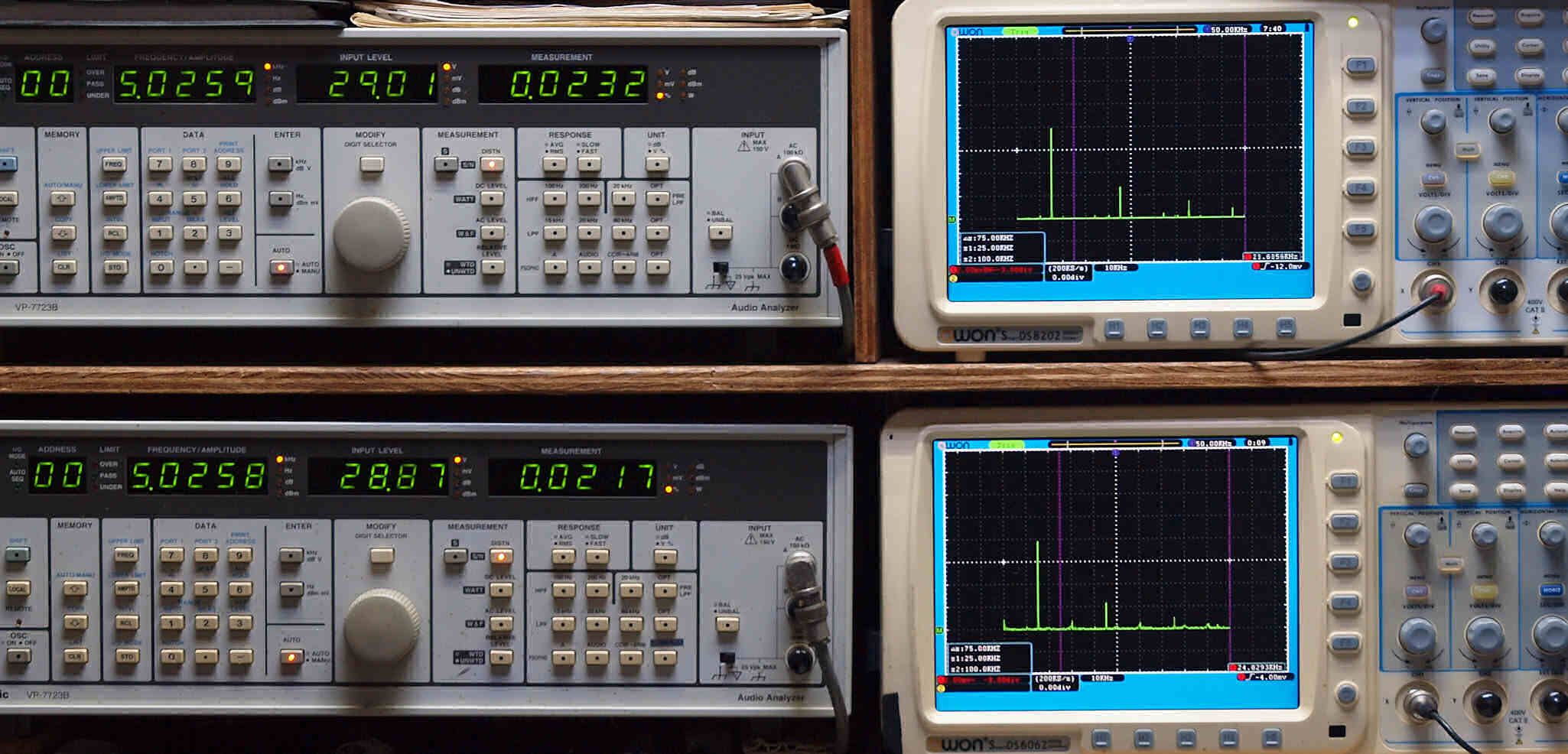

Ｅ１５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２３２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２１７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

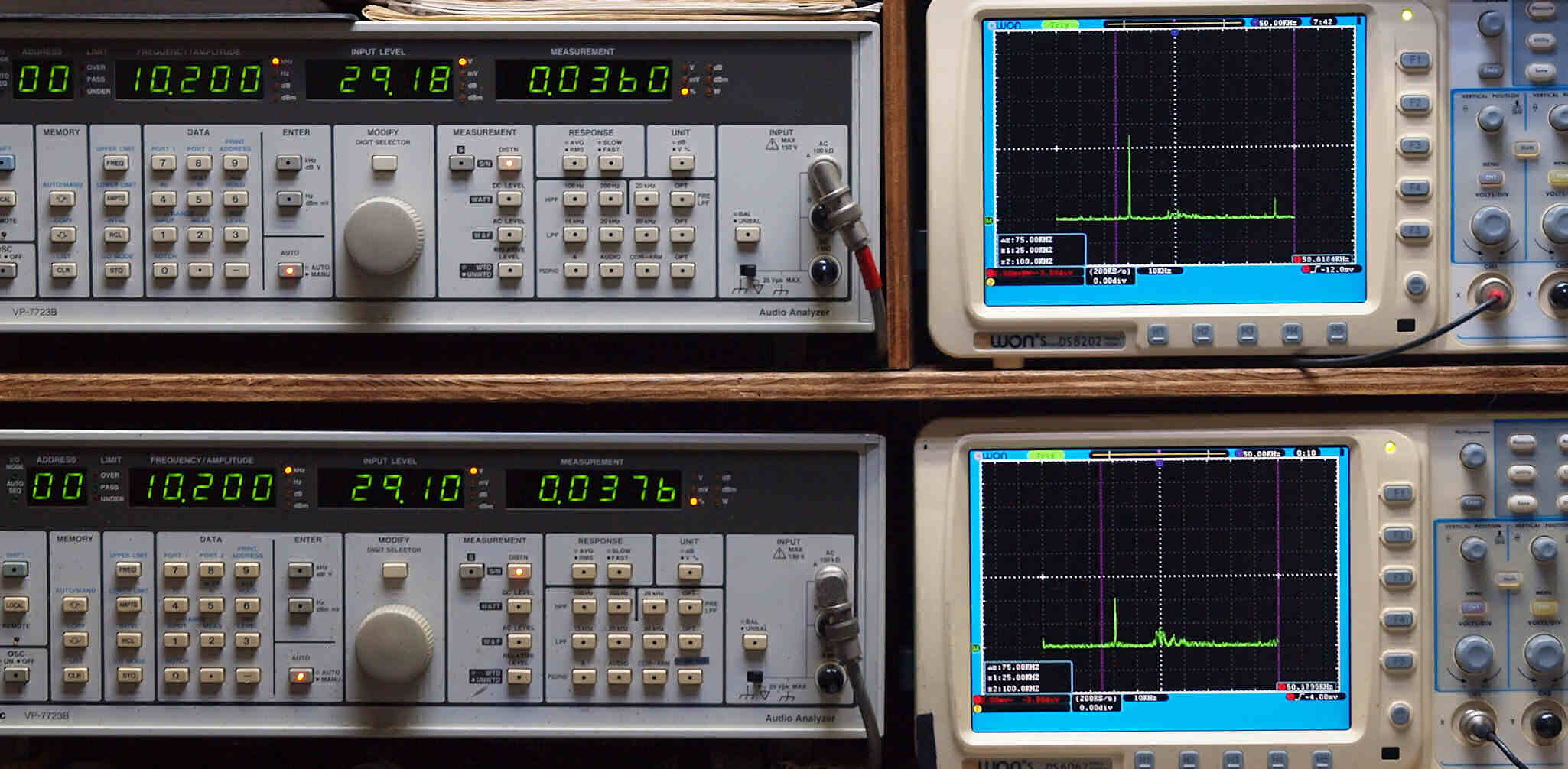

Ｅ１６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３６０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３７６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１４０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１４６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

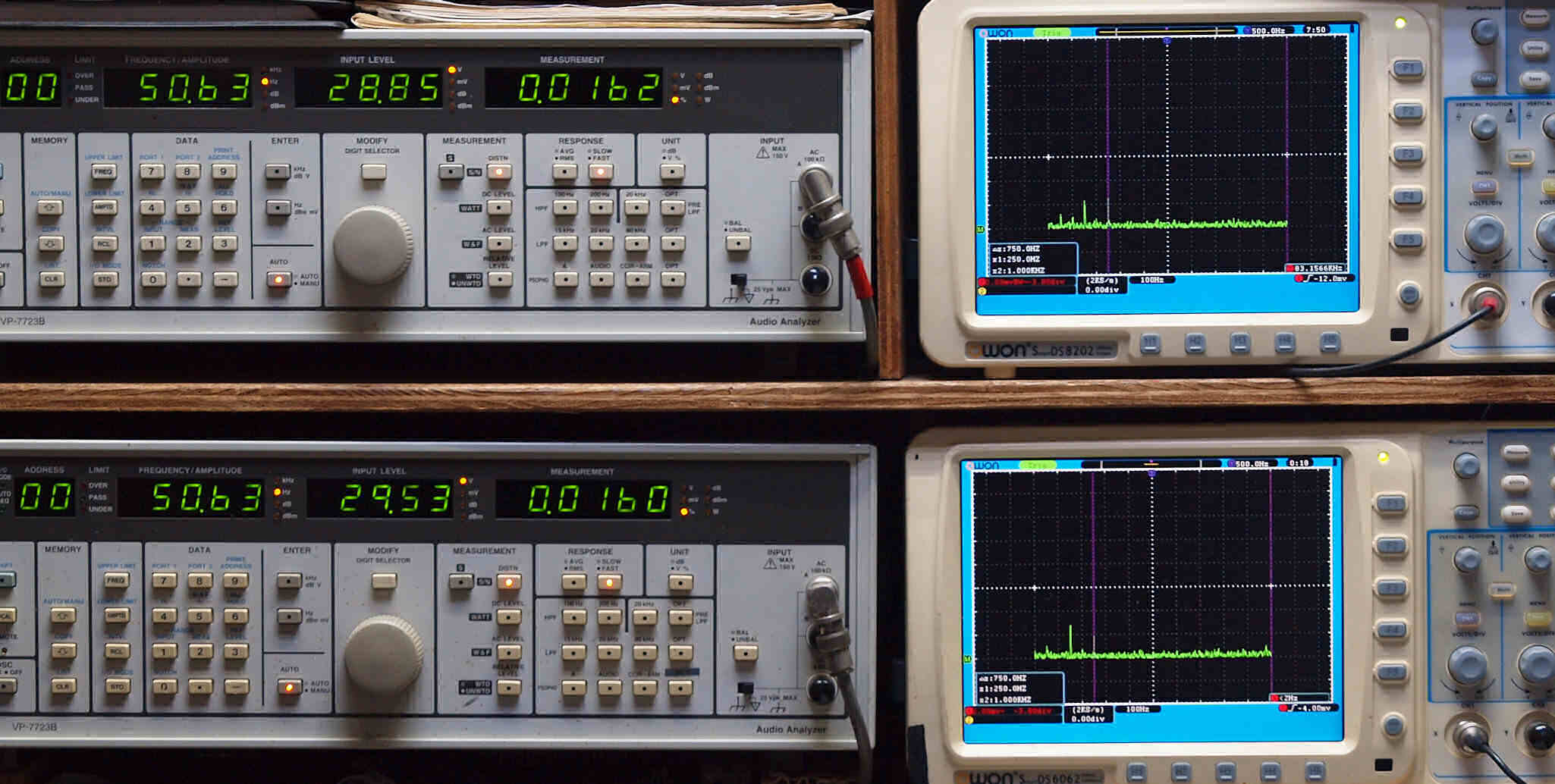

Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１６２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１６０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

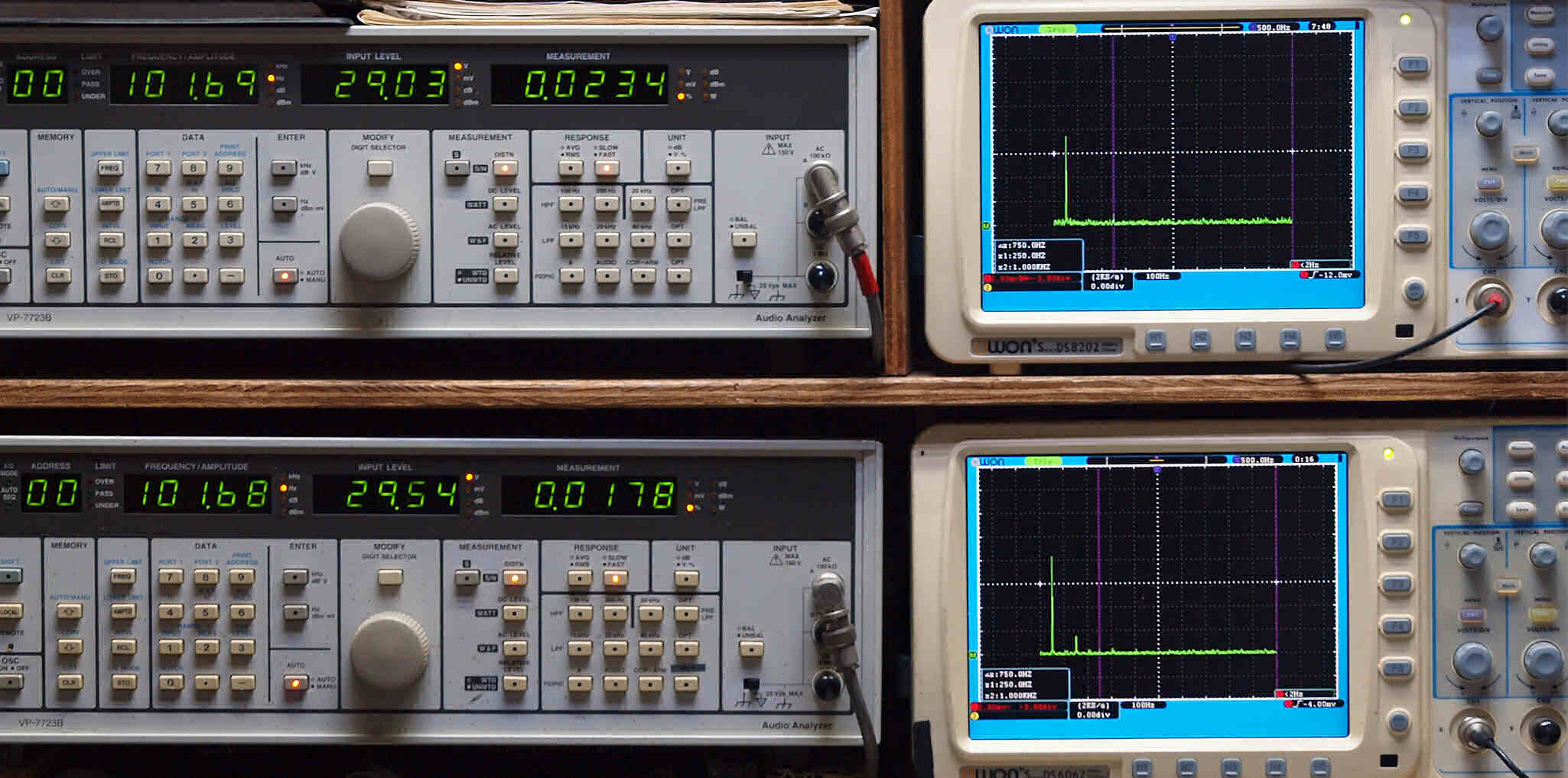

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２３４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０１７８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２１３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３３６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３６９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

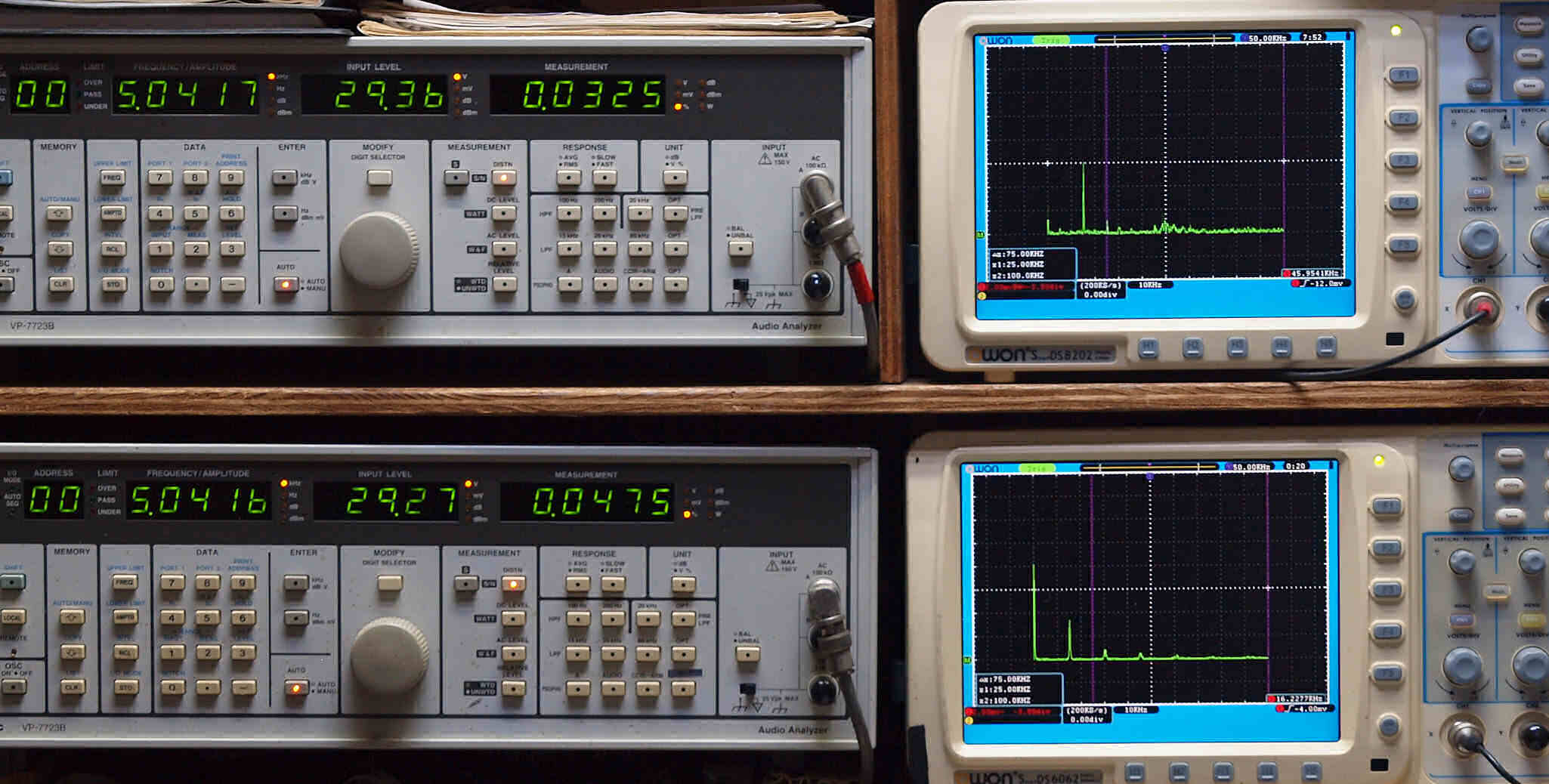

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３２５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０４７５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

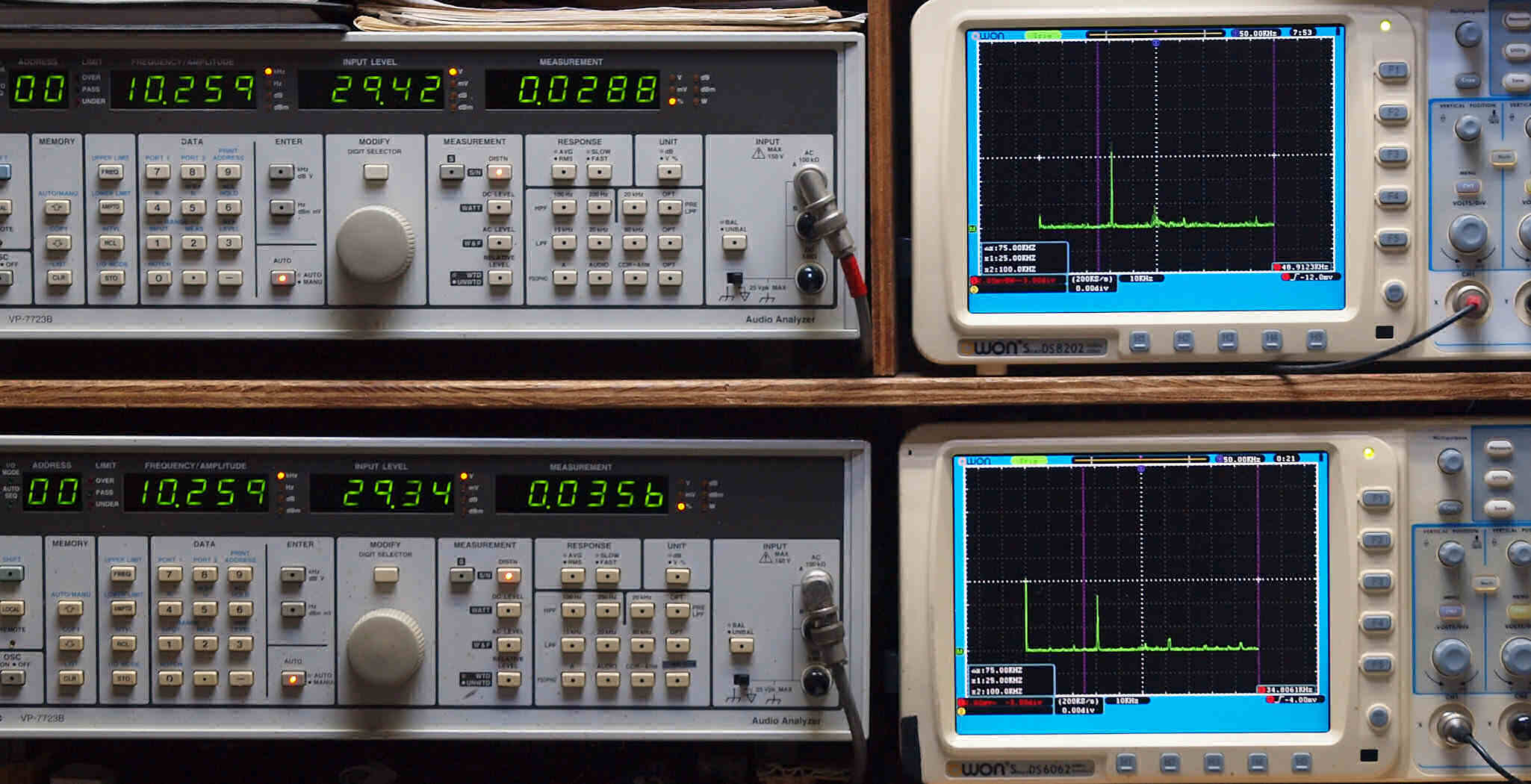

Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２８８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０３５６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

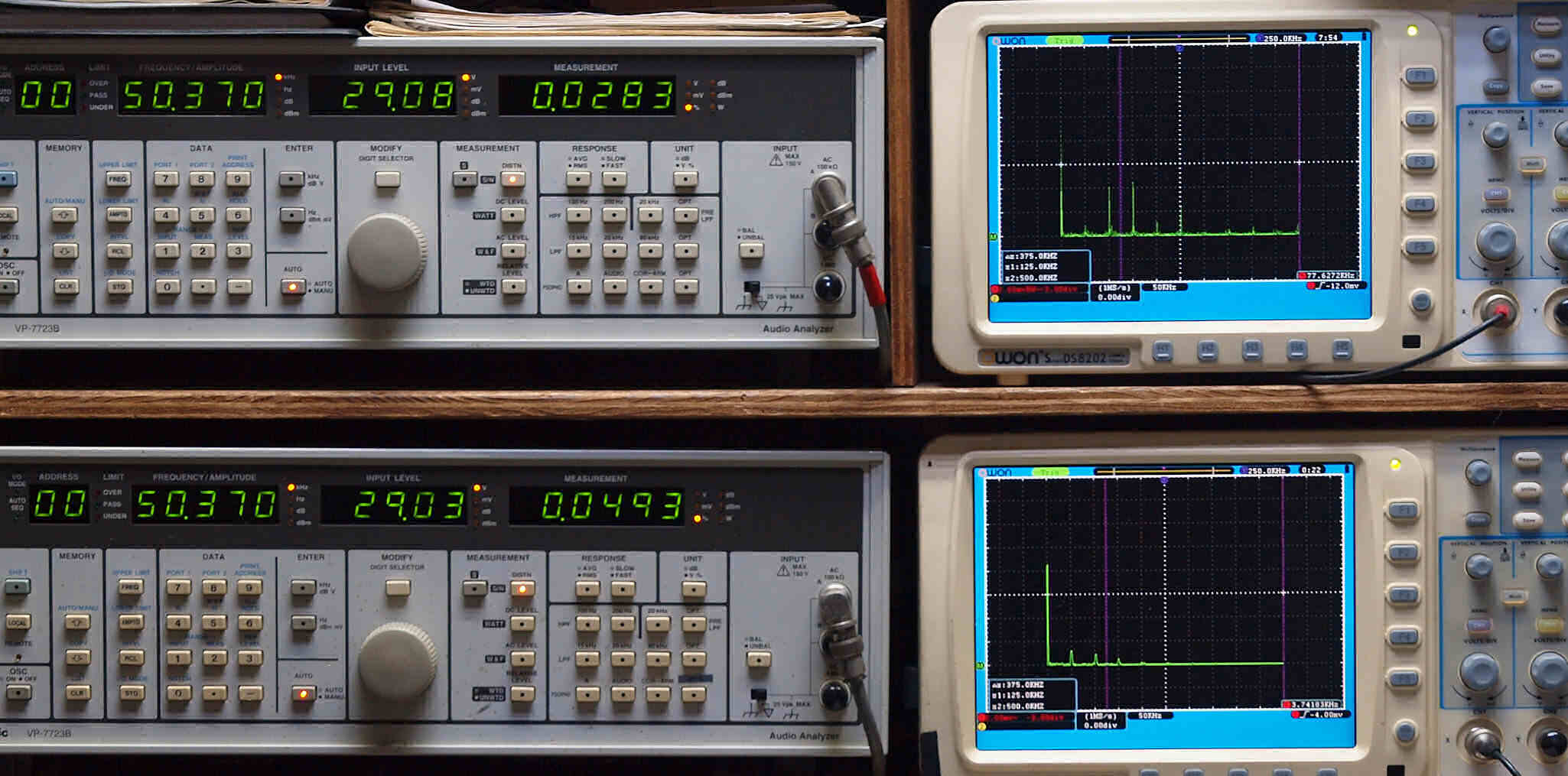

Ｅ２７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧２９Ｖ＝１０５Ｗ、　０．０２８３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２９Ｖ＝１０５Ｗ、　０．０４９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

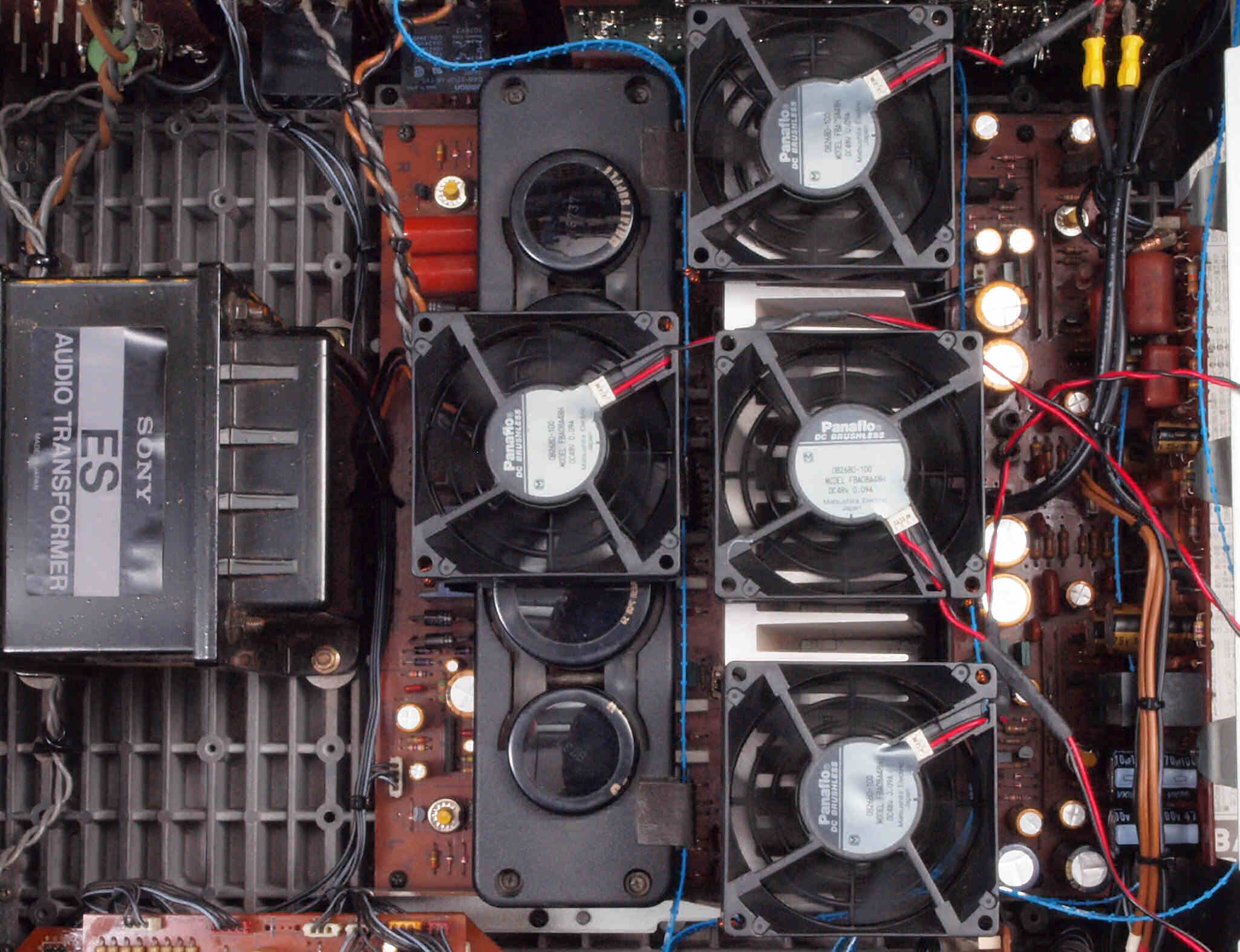

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｆ５．　引き続き２４時間エージング。　左は　Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｌｉｍｉｔｅｄ

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｆ３３３ＥＳＸ�U　の仕様（マニアル・カタログより）

型式 ステレオプリメインアンプ　ＴＡＦ３３３ＥＳＸ 実効出力(20Hz〜20kHz) 140W+140W(4Ω) 120W+120W(6Ω) 105W+105W(8Ω) 出力帯域幅 10Hz〜100kHz(50W出力、高調波歪率0.02%、8Ω) 高調波歪率 0.002%以下(10W出力時、8Ω負荷) 混変調歪率 0.004%以下(定格出力時、8Ω、60Hz＝7kHz＝4＝1) スルーレイト 125V/μsec、250V/μsec(インサイド) ダンピングファクター 100(1kHz、8Ω負荷) 周波数特性 Phono＝RIAAカーブ±0.2dB CD、Tuner、AUX、Tape＝2Hz〜200kHz、+0 -3dB SN比 Phono MM＝87dB Phono MC＝68dB CD、Tuner、AUX、Tape＝105dB 入力感度/インピーダンス Phono MM＝2.5mV/50kΩ Phono MC(40Ω)＝170μV/1kΩ Phono MC(3Ω)＝170μV/100Ω CD、Tuner、AUX、Tape＝150mv/50kΩ 出力電圧/インピーダンス Rec Out＝150mV/1kΩ Headphone＝25mW/8Ω Speaker＝4Ω〜16Ω トーンコントロール Bass(100Hzにて)＝+4、-3.5dB(ターンオーバー周波数200Hz) 　　　　　　　　　　　　+6、-5dB(ターンオーバー周波数400Hz) Treble(10kHz)にて＝+7、-8dB(ターンオーバー周波数3kHz) 　　　　　　　　　　　　　+4、-5dB(ターンオーバー周波数5kHz) サブソニックフィルター 15Hz以下、6dB/oct 電源 AC100V、50Hz/60Hz ACアウトレット Switched＝2系統(トータル100W) Unswitched＝2系統(トータル100W) 消費電力 245W 外形寸法 幅470x高さ161x奥行436mm 　※サイドウッド取りはずし時４３０（幅）mm 重量 19.6kg 価格 ￥79,800(1987年発売)
