ＰＲＯＣＥＥＤ　ＡＶＰ　修理記録

平成２７年１２月２日到着　　　　月日完成

Ａ．　修理前の状況 ノイズが有り　音が本来の音質と違う。 Ｔ．　修理前点検測定 B．　原因 各部経年劣化。 Ｃ．　修理状況 電源関係電解コンデンサー交換。 Ｄ．　使用部品 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　個。 制御リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 抵抗　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　９５，０００円　 Ｓ．　ＰＲＯＣＥＥＤ　ＡＶＰ　の仕様（カタログ・マニアルより）

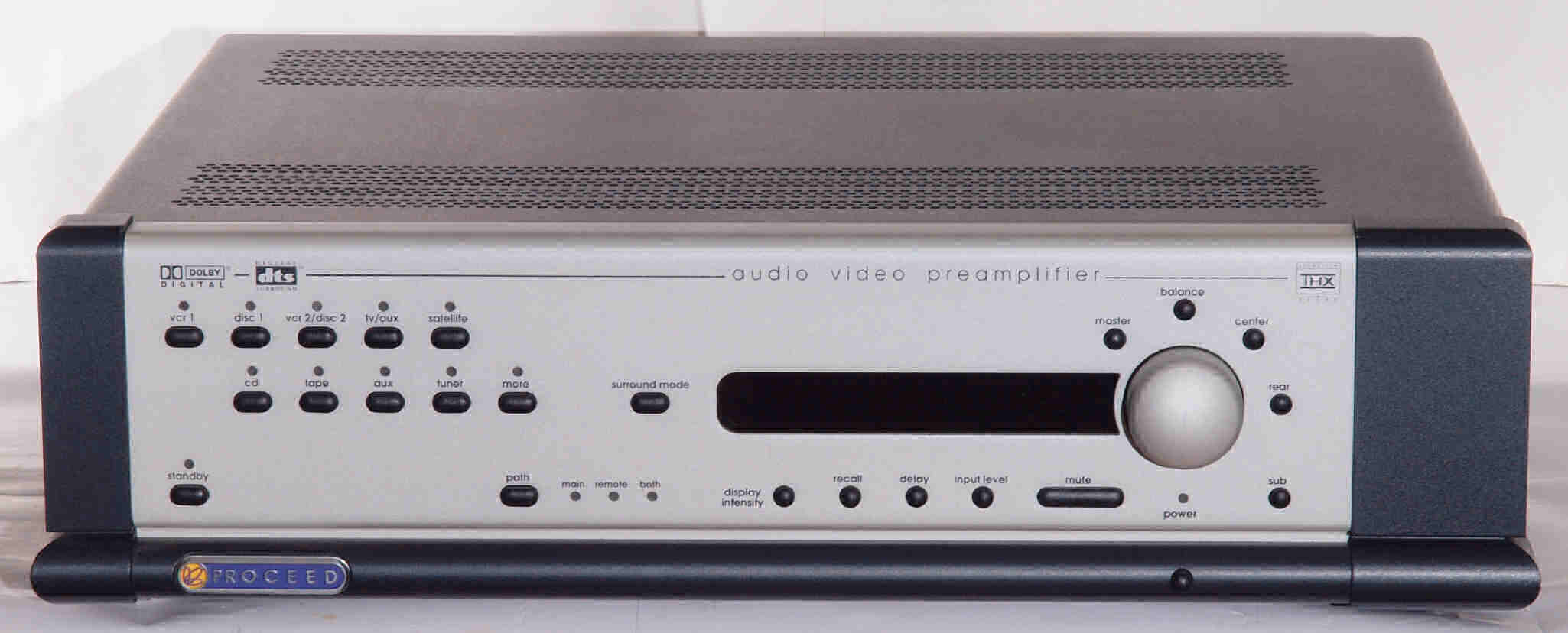

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

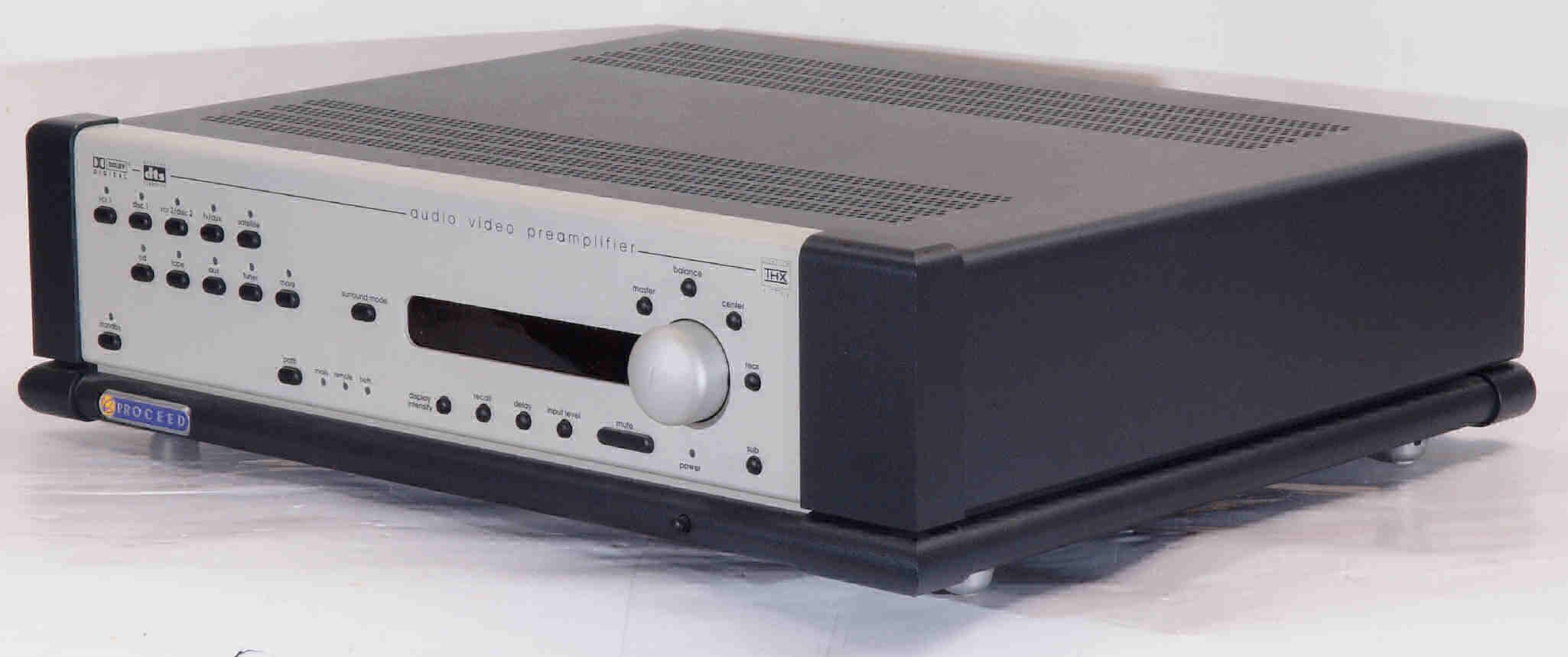

Ａ１２．　点検中　前右から見る

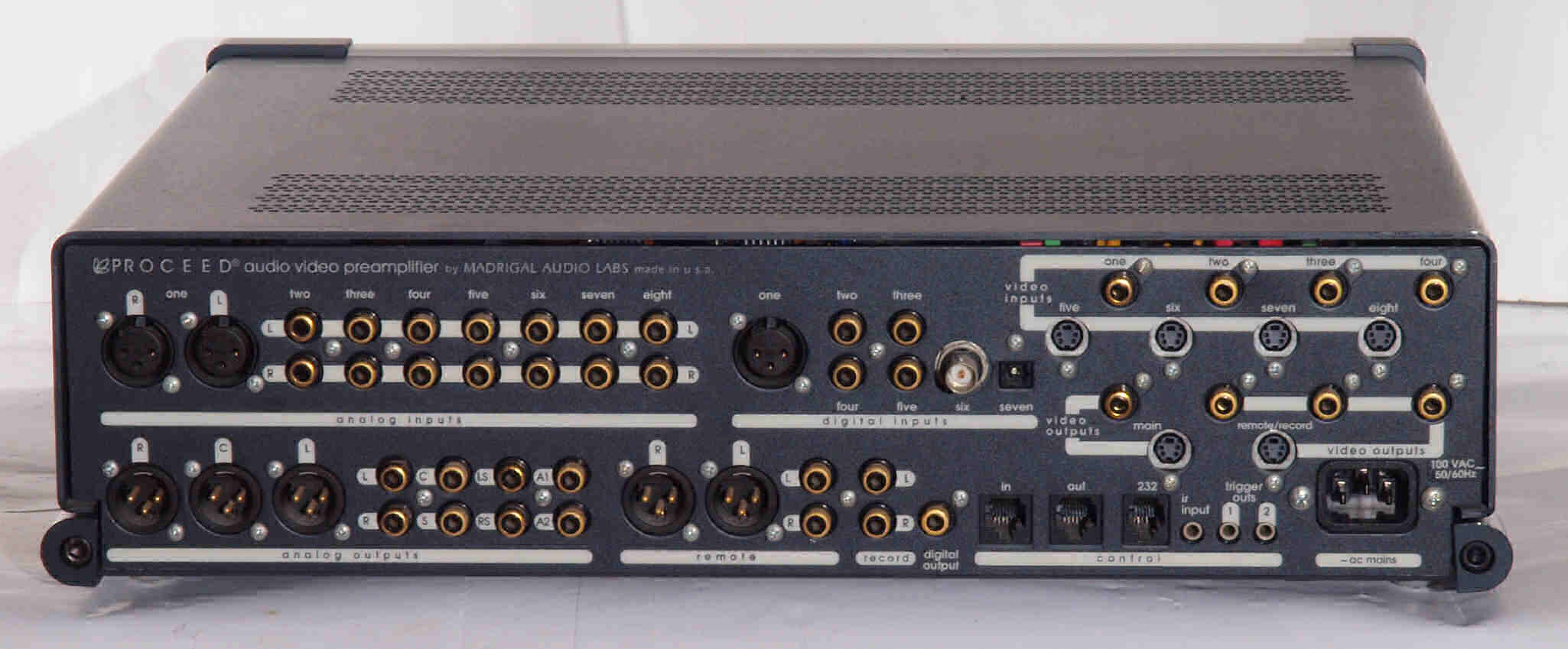

Ａ１３．　点検中　後から見る

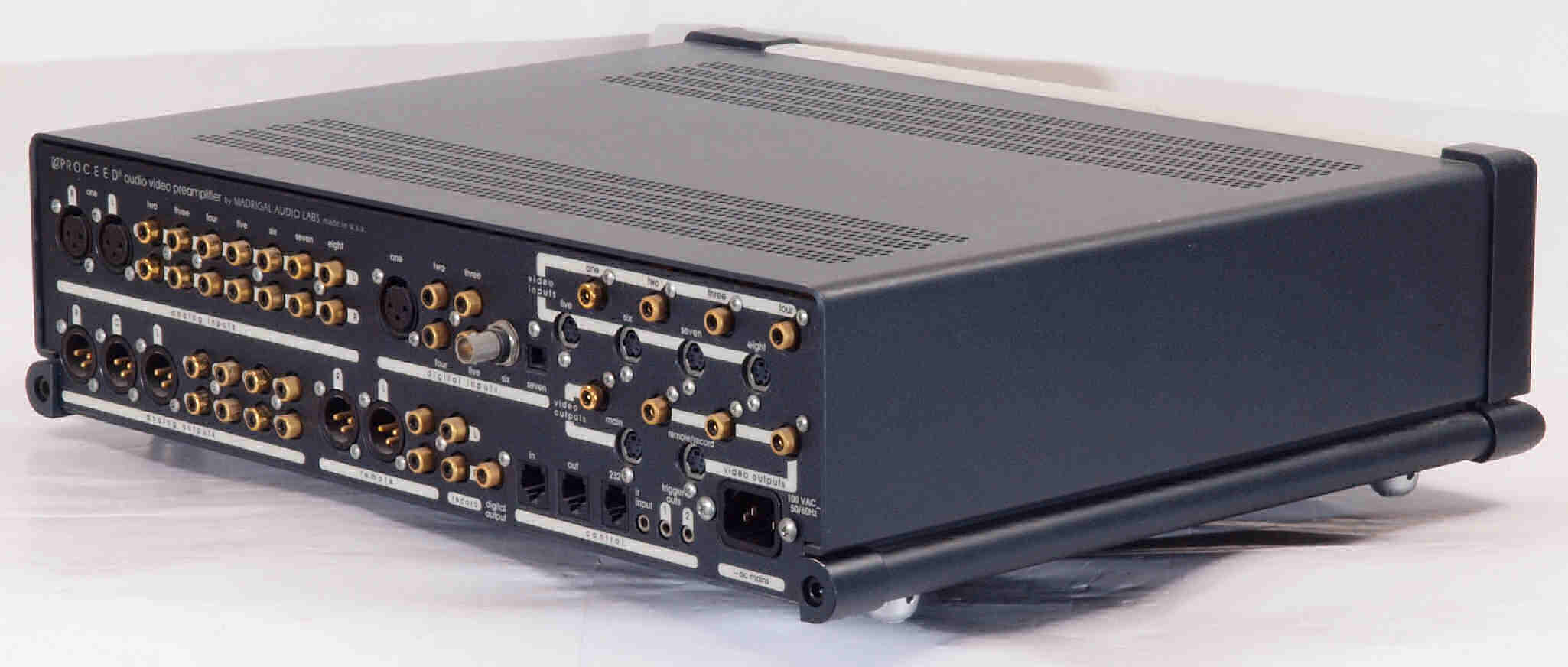

Ａ１４．　点検中　後左から見る

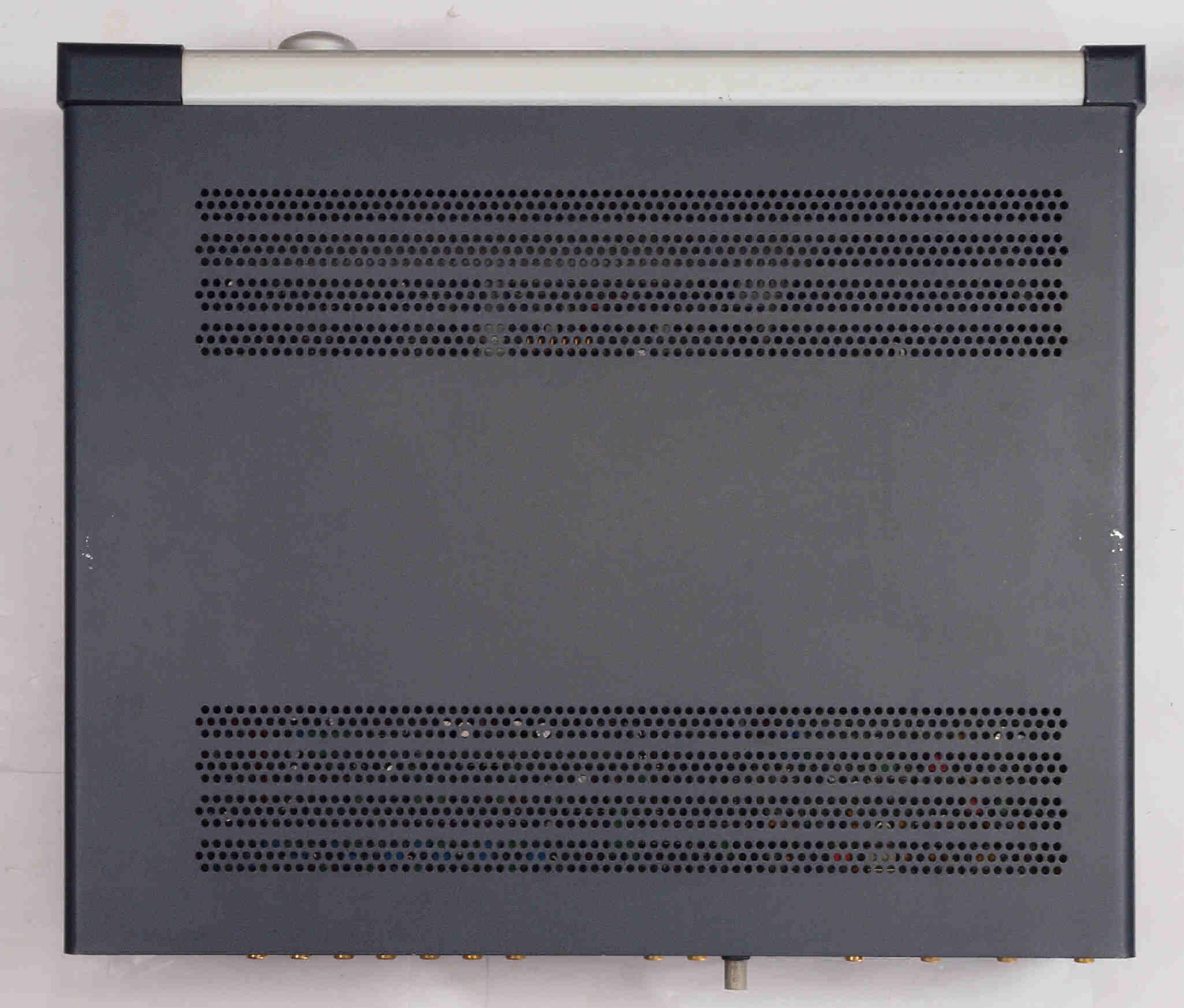

Ａ１５．　点検中　上から見る

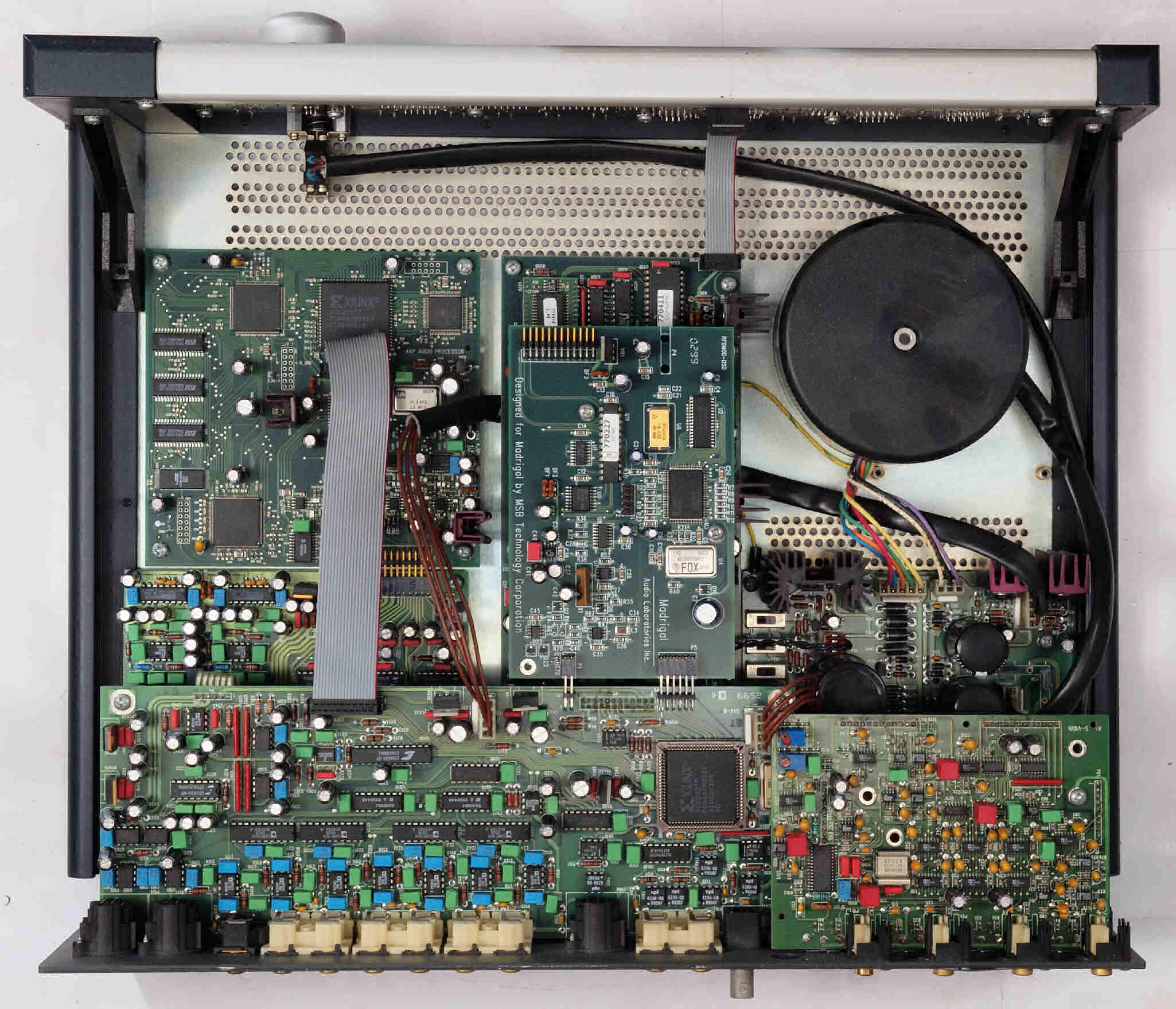

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

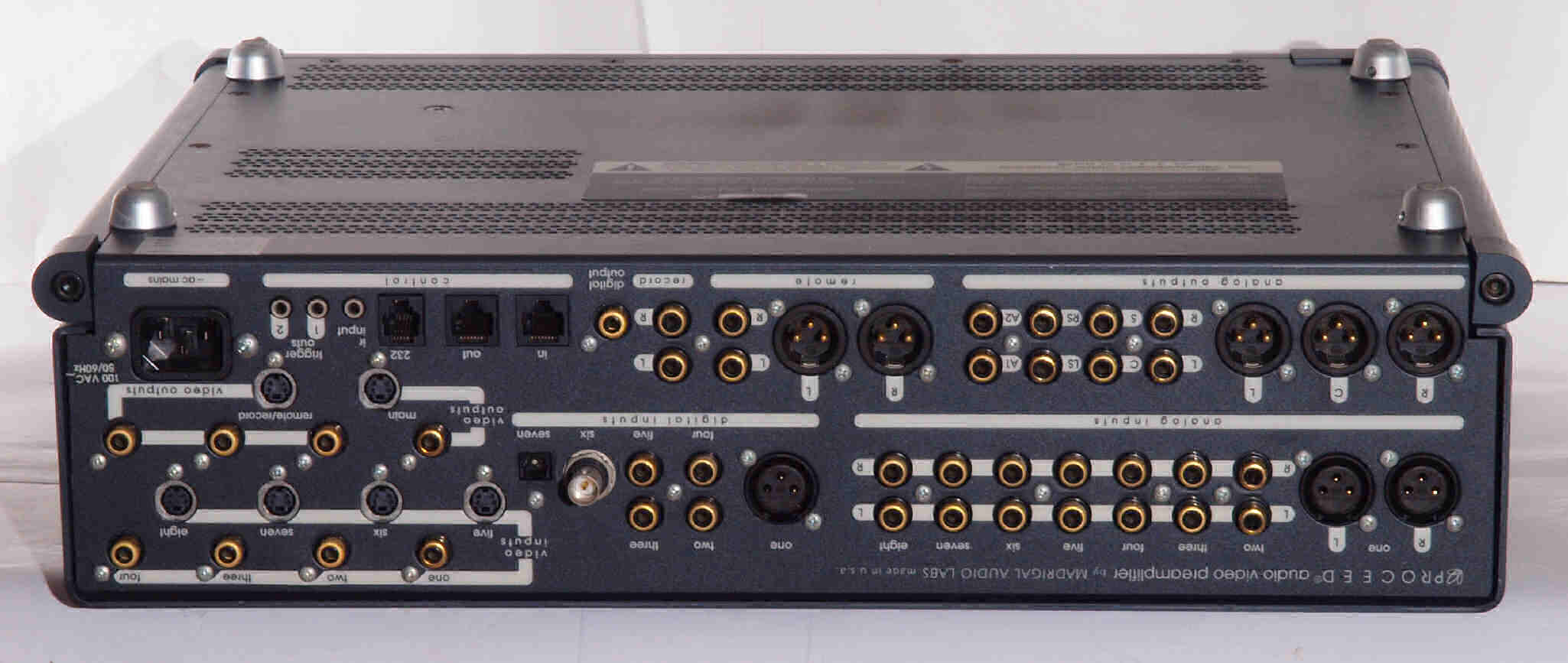

Ａ２３．　点検中　下後から見る

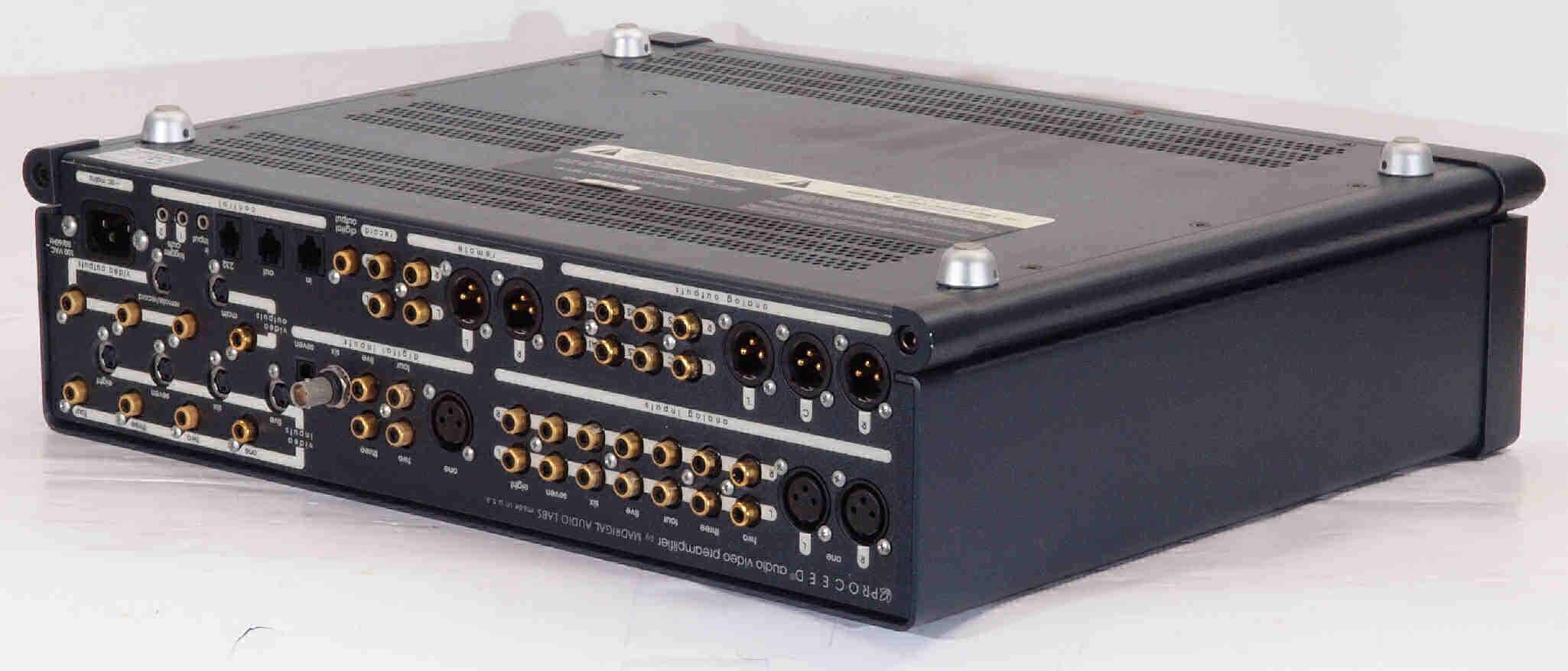

Ａ２４．　点検中　下後右から見る

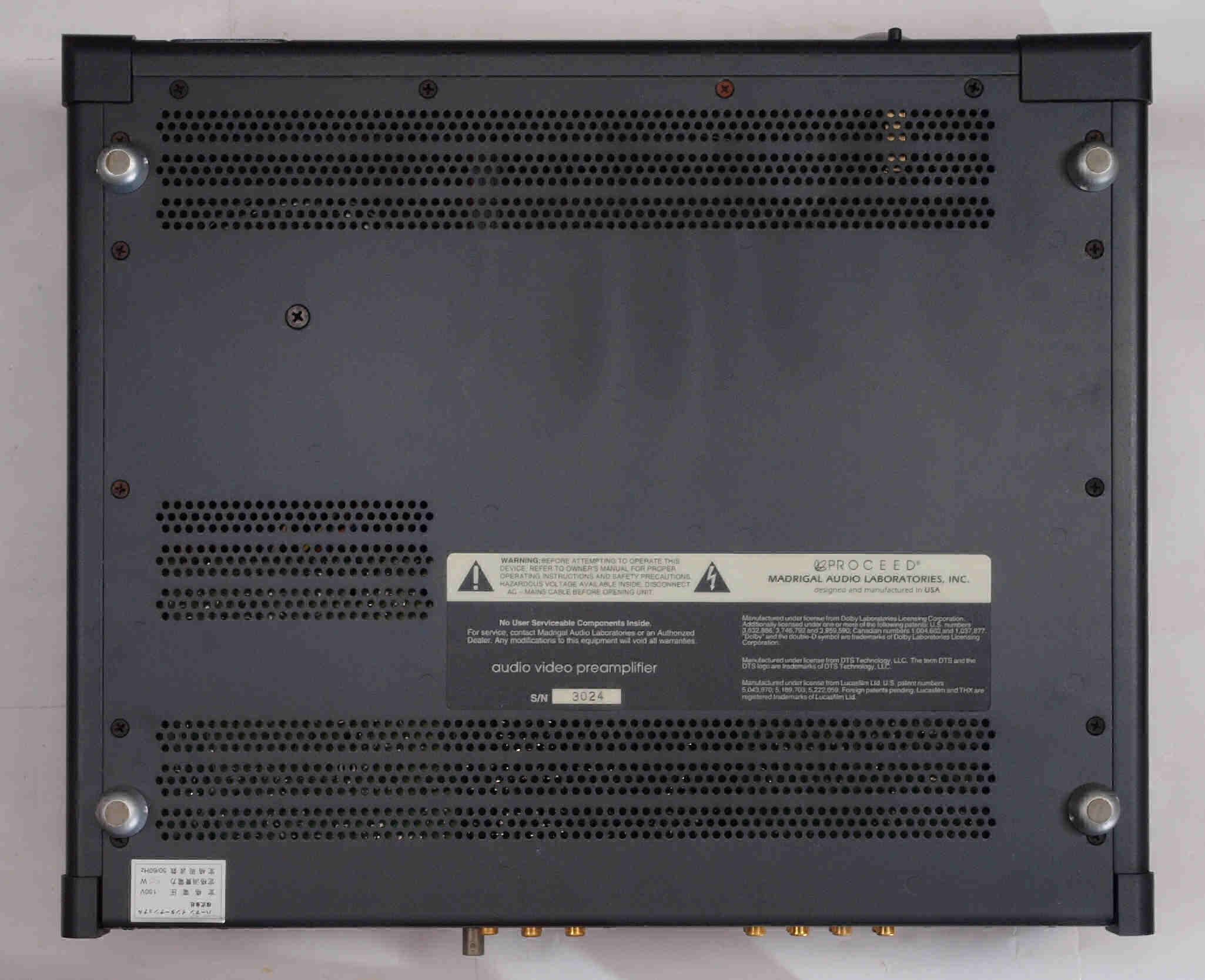

Ａ２５．　点検中　下から見る

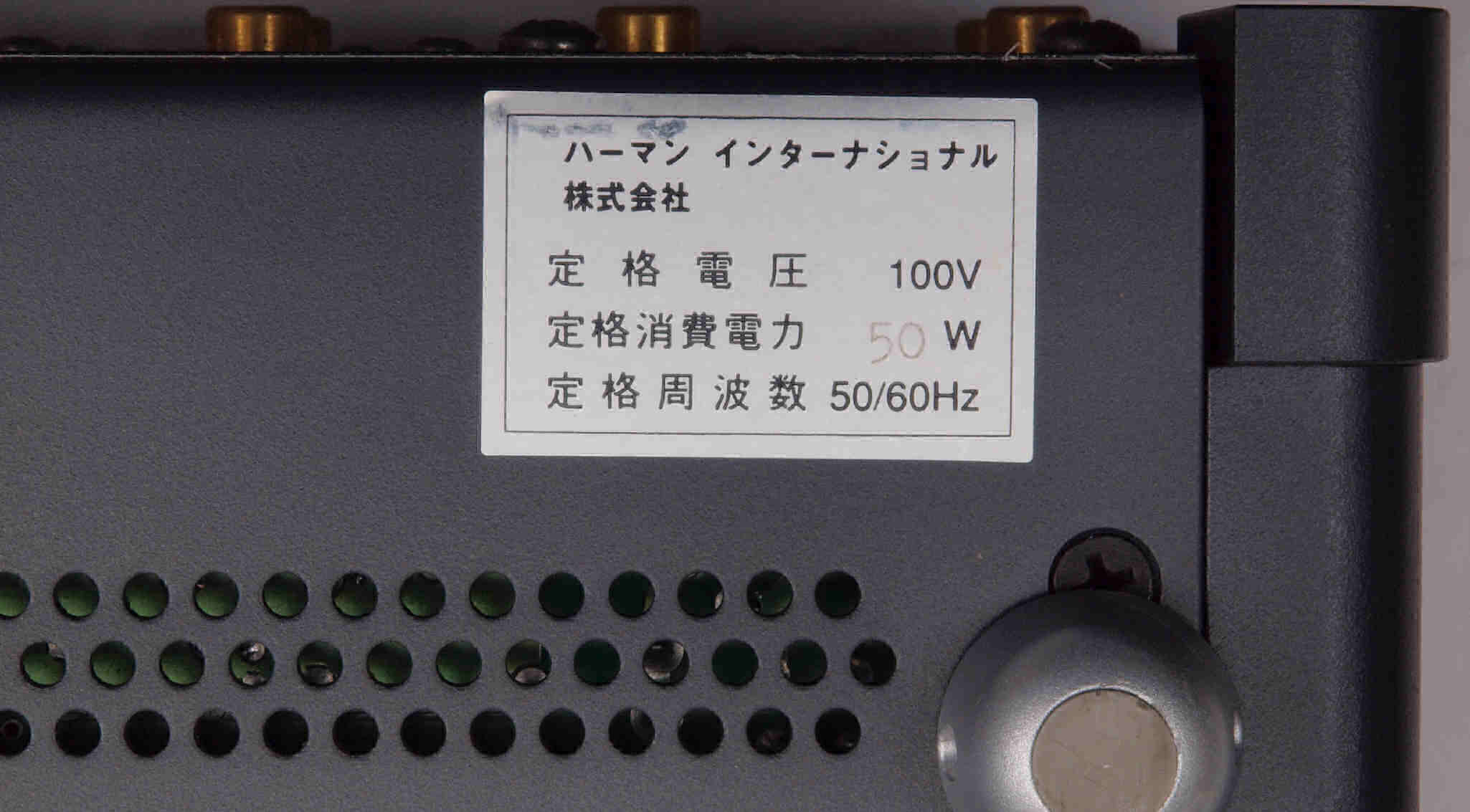

Ａ２６．　点検中　正規輸入品

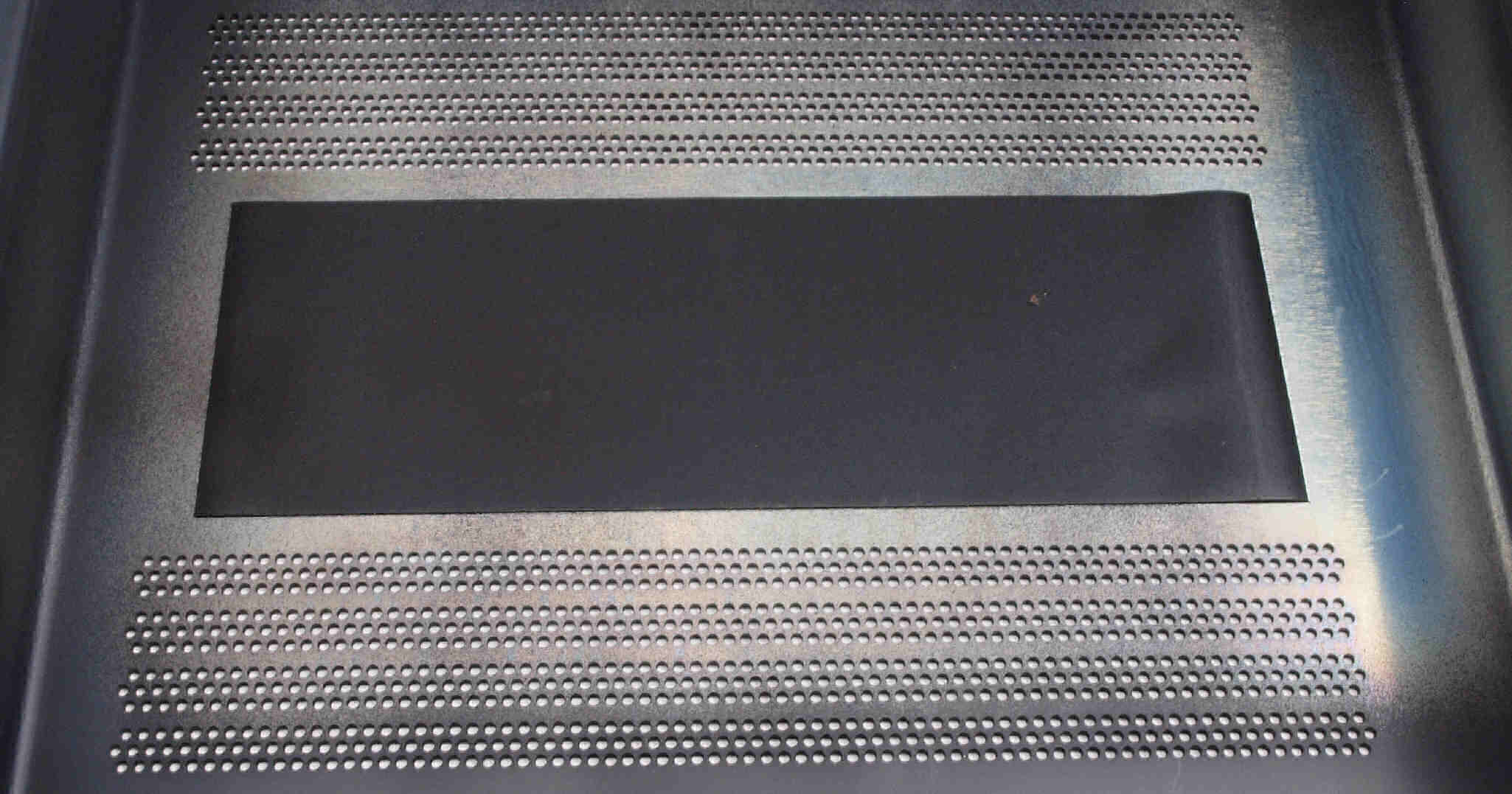

Ａ３１．　点検中　上蓋裏の貼られた鉛

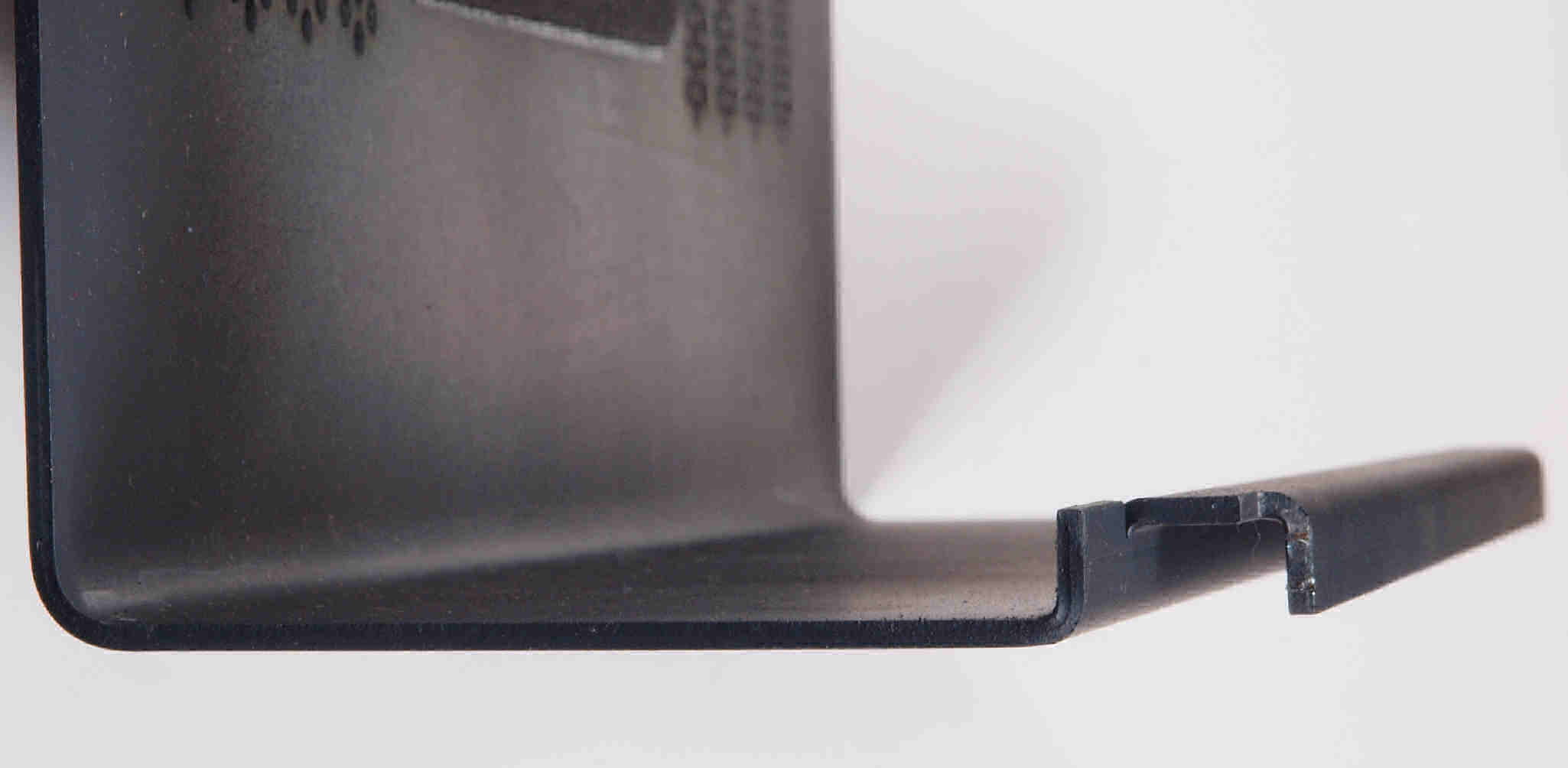

Ａ３２．　点検中　上蓋は厚さ２ｍｍの鉄板製

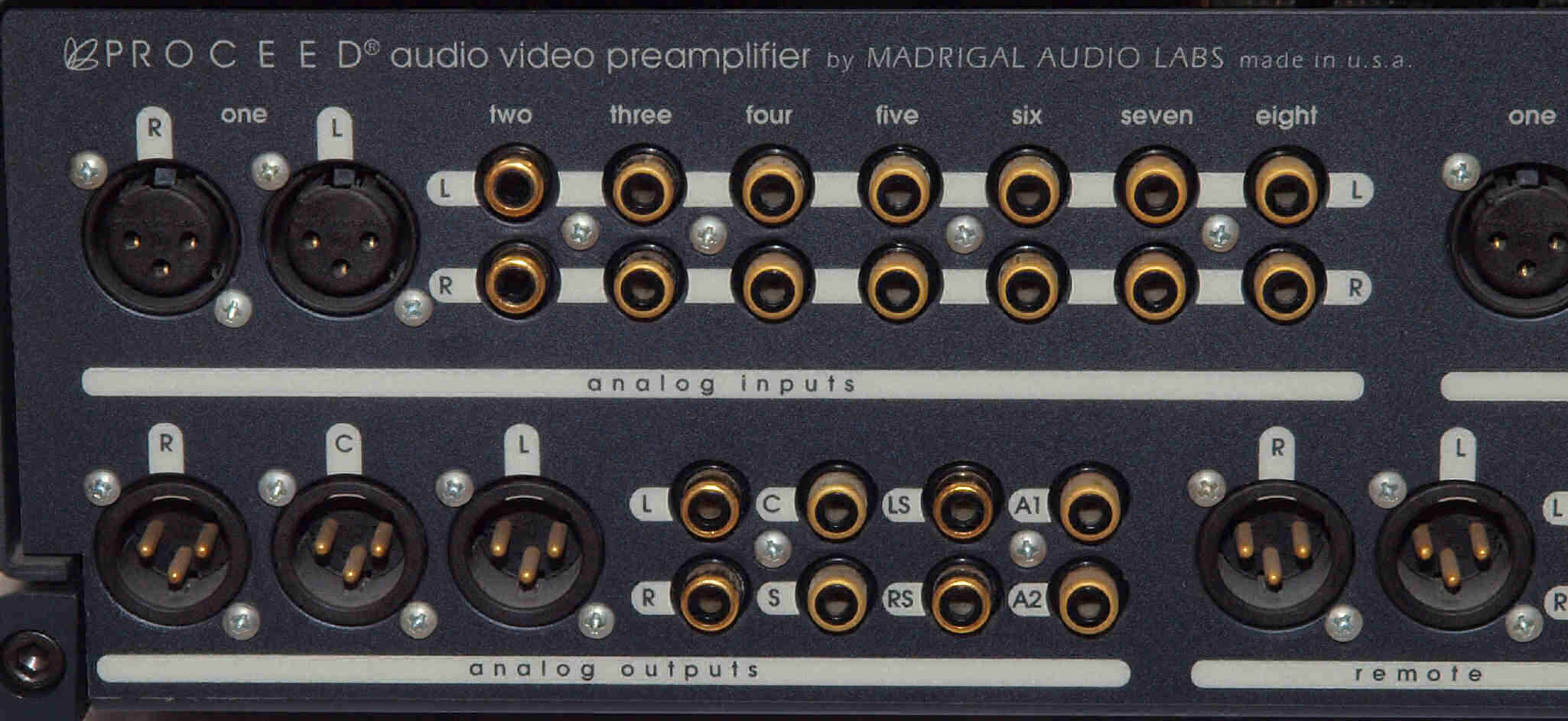

Ａ４１．　点検中　アナログ入出力端子郡

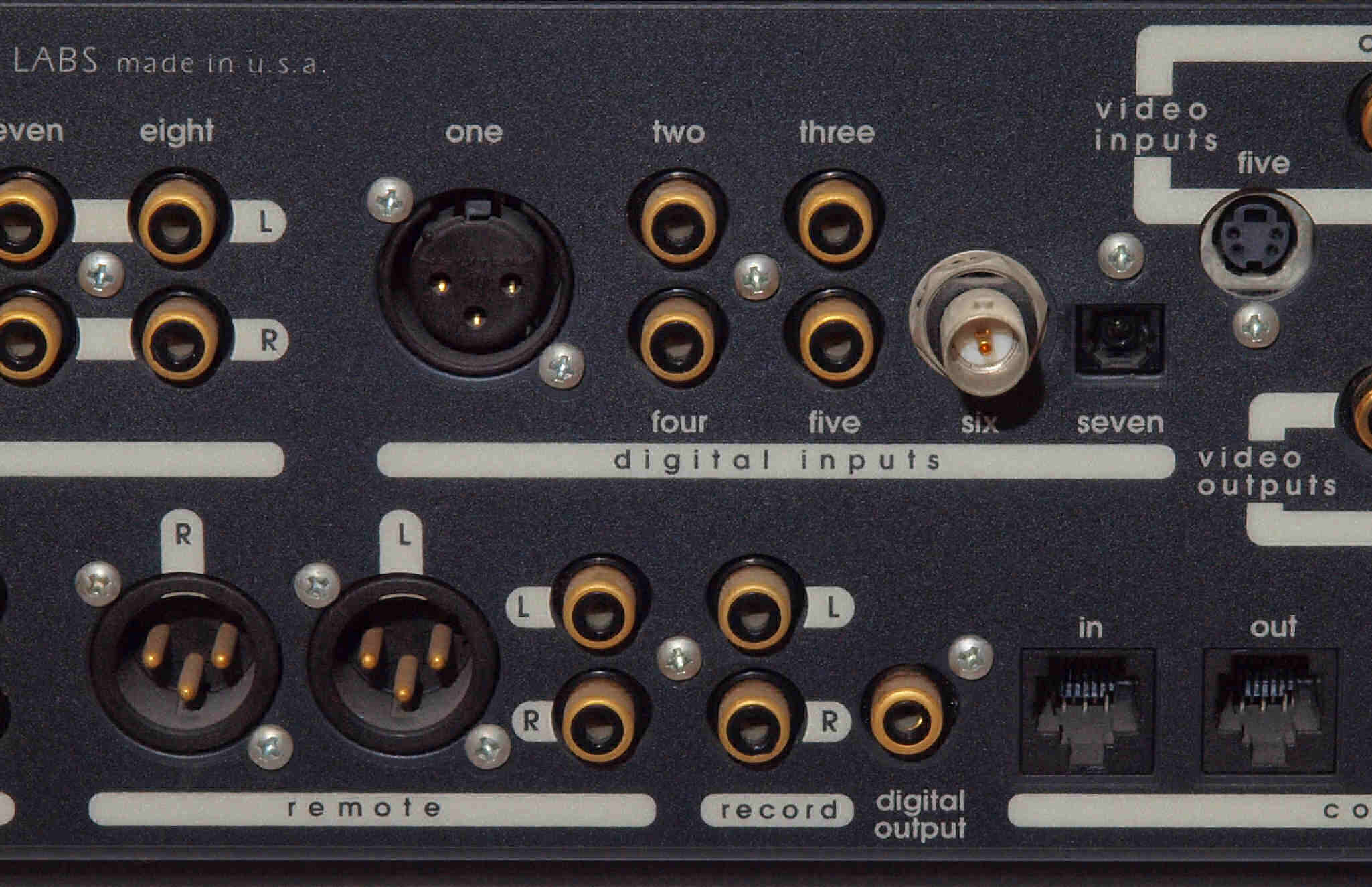

Ａ４２．　点検中　デジタル入出力端子郡

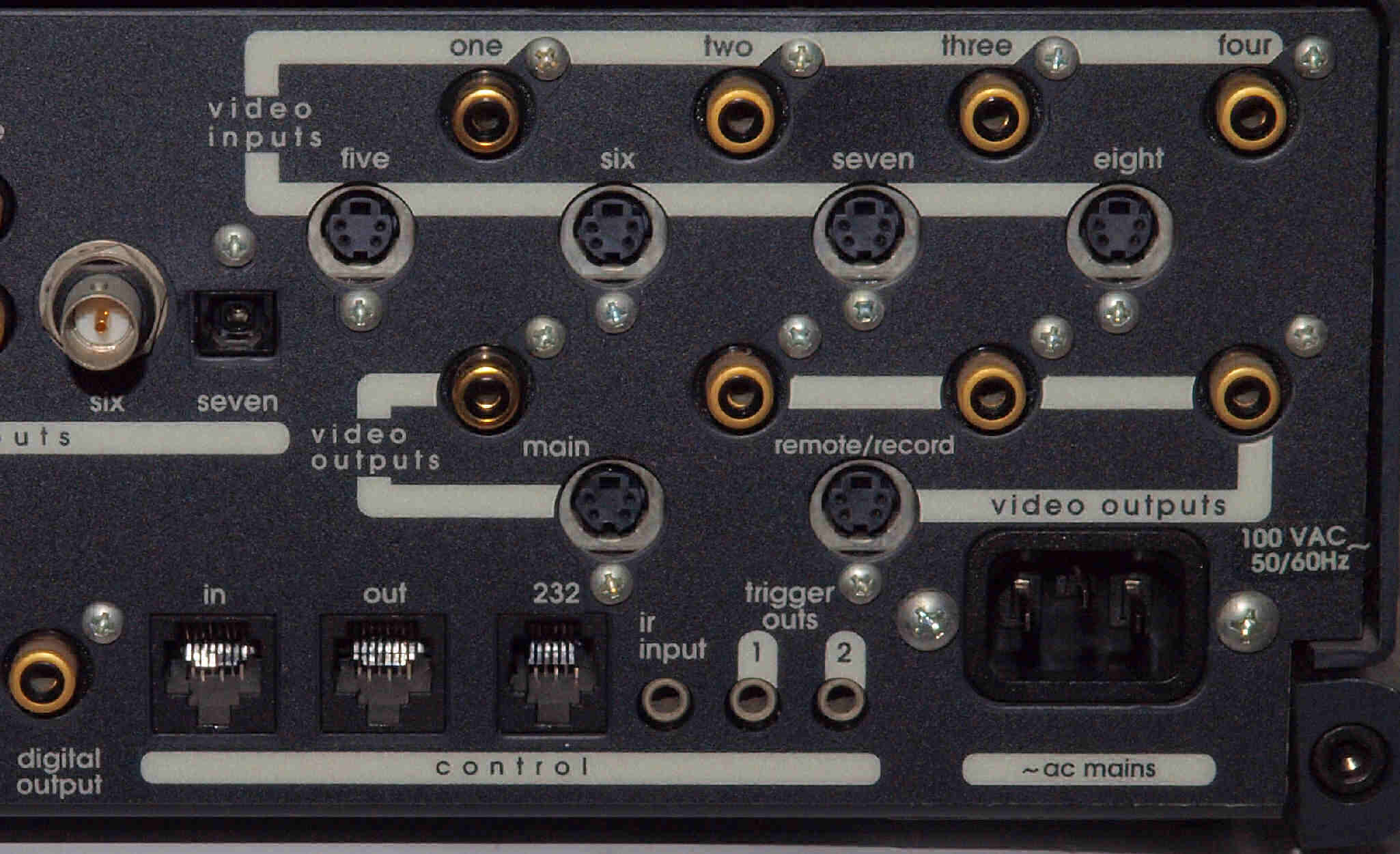

Ａ４３．　点検中　ビデオ関係入出力端子郡

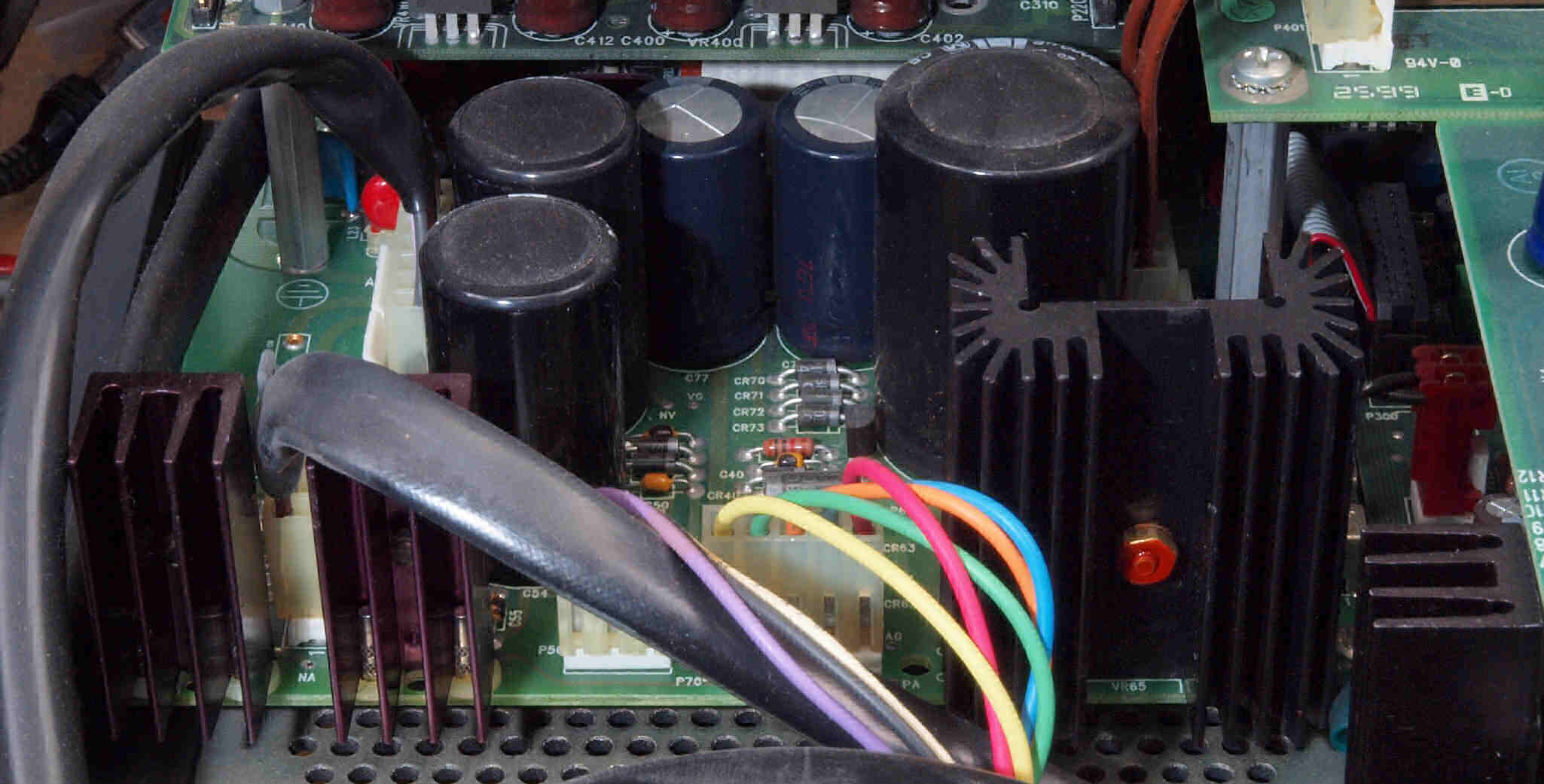

Ａ５１．　点検中　電源整流電解コンデンサー、頭のビニールが膨らんでいる

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

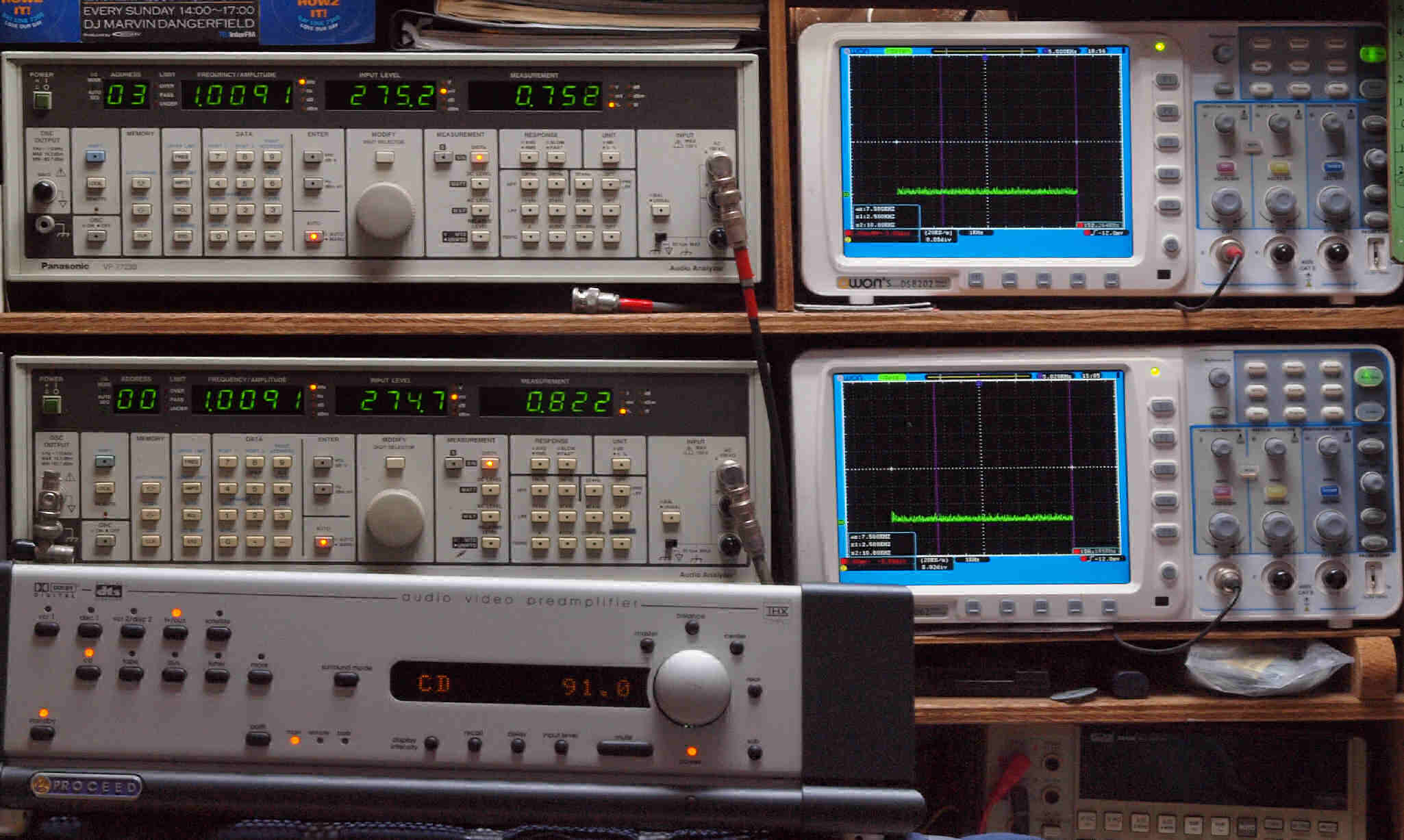

Ｔ２１．　ＣＤ入力，１ｋＨｚ入力、Ｒ側出力電圧＝２７５．２ｍＶ出力、　０．７５２％歪み。 　　　　　　Inｐut=０ｄB、　　　　　Ｌ側出力電圧＝２７４．７ｍＶ出力、　０．８２２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

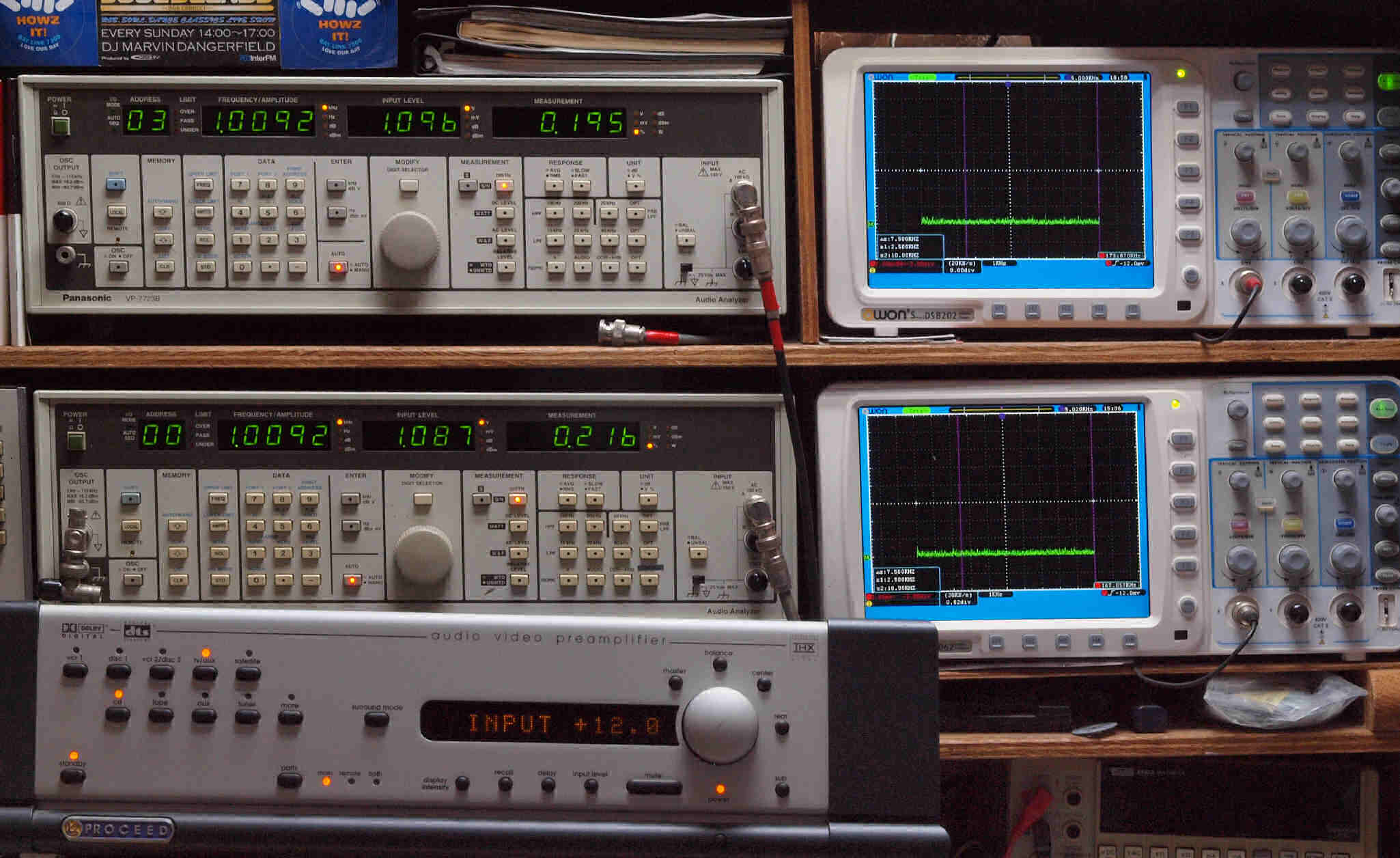

Ｔ２２．　ＣＤ入力，１ｋＨｚ入力、Ｒ側出力電圧＝１．０９６Ｖ出力、　０．１９５％歪み。 　　　　　Inｐut=＋１２ｄB、　　　　Ｌ側出力電圧＝１．０８７Ｖ出力、　０．２１６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｃ．　修理状況 Ｃ０１．　修理中　前・左右パネ・基板類を外したシャーシを上から見る。

Ｅ．　調整・測定 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｆ．　上位測定器による　調整・測定 Ｆ１．　下のオーディオアナライザーで自動測定

Ｓ．　ＰＲＯＣＥＥＤ　ＡＶＰ　の仕様（カタログ・マニアルより）

型式 AVコントロールアンプ　ＡＶＰ 利得 ゲインレンジ ゲイン調整 オーバーロード 最大出力 S/N比 オーディオ入力 オーディオ出力 映像入力 映像出力 入力インピーダンス 出力インピーダンス 消費電力 外形寸法 幅448×高125×奥366mm 重量 付属 価格

avp-L
