Sansui AU−X1. 9台目修理記録
2022/11/6
倉庫整理の為、オークションに出品するため測定。

Sansui AU−X1 の仕様(マニアル・カタログより)

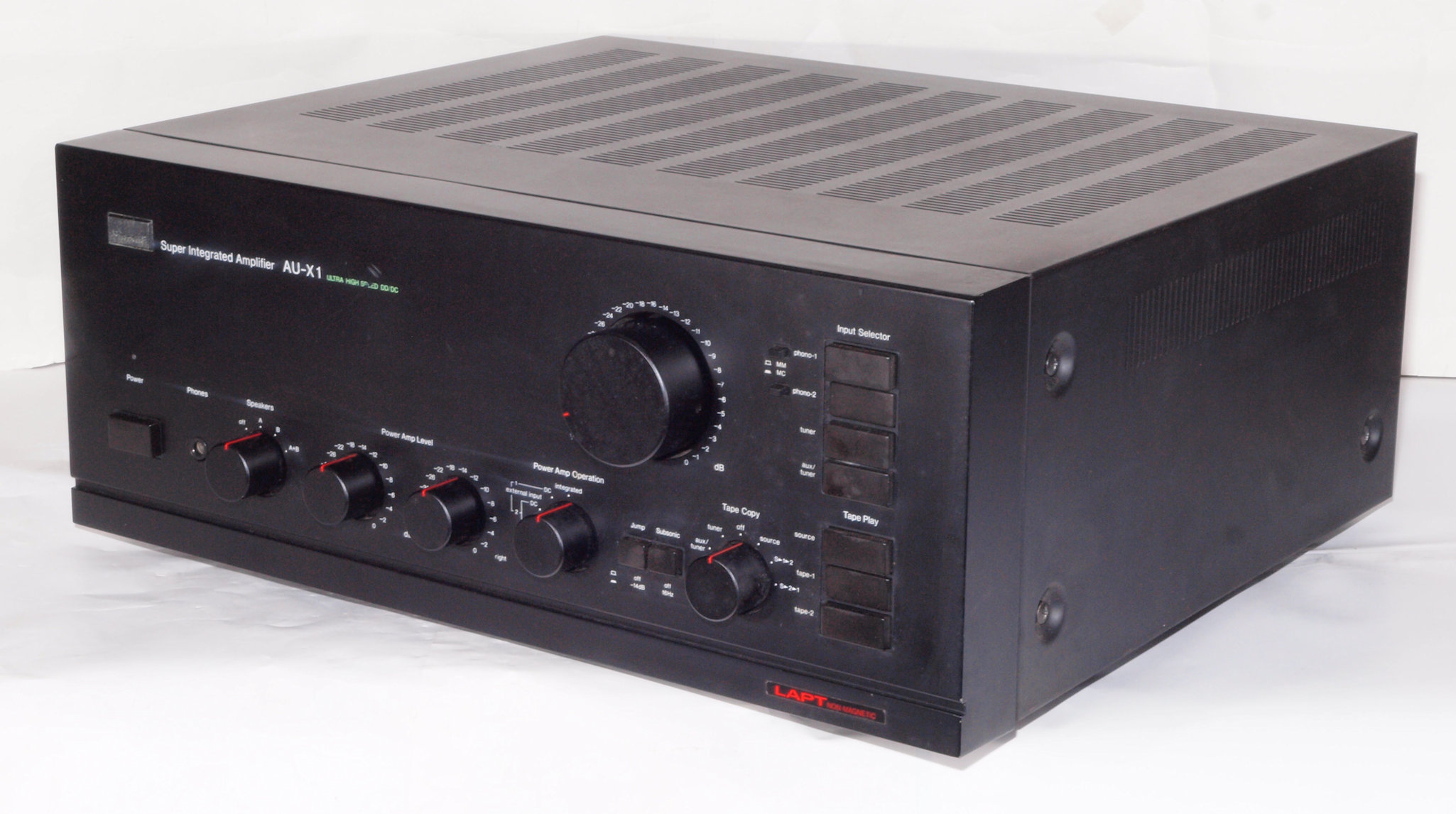

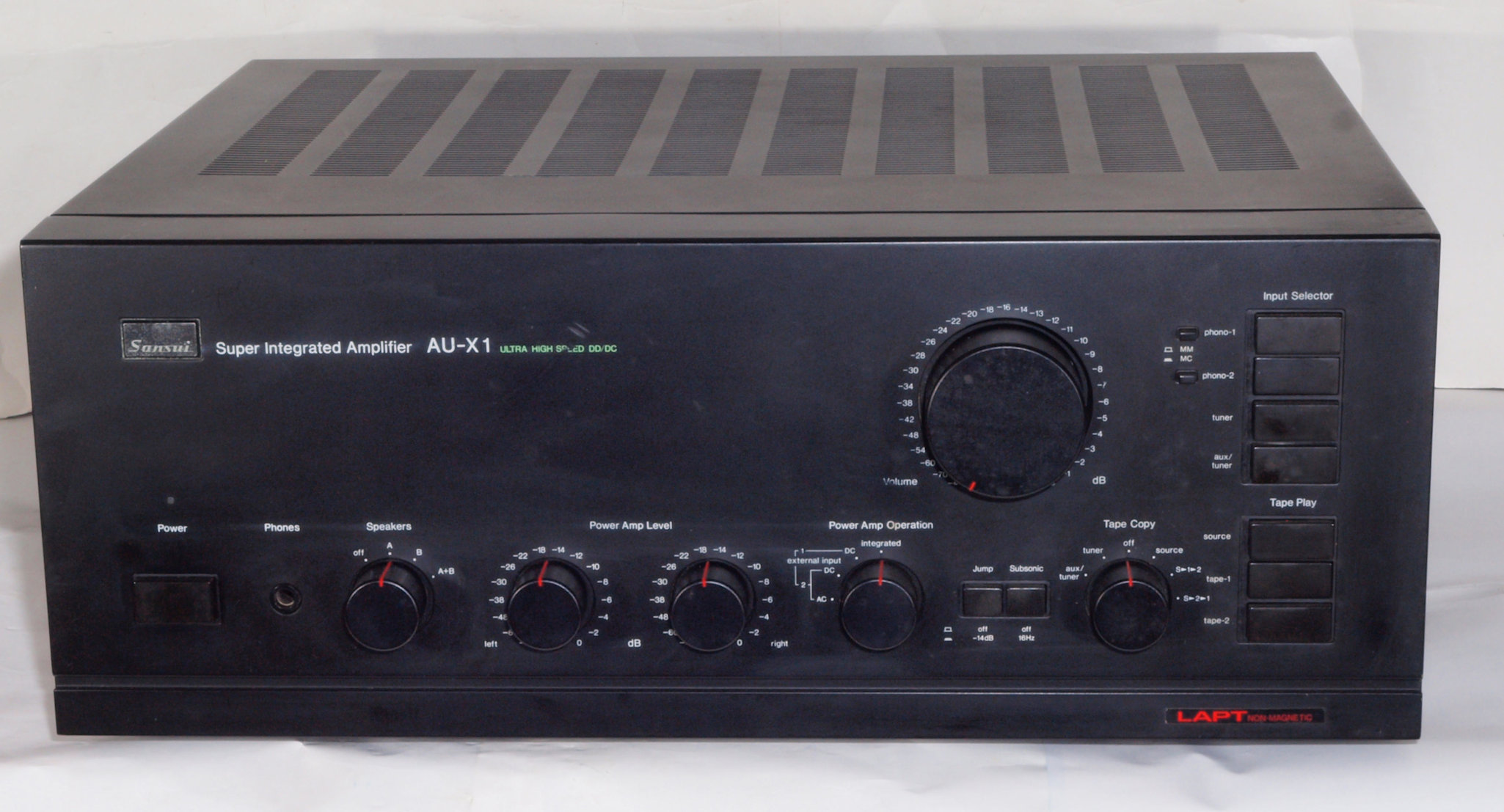

1. 前から見る、LAPTが光ります!!

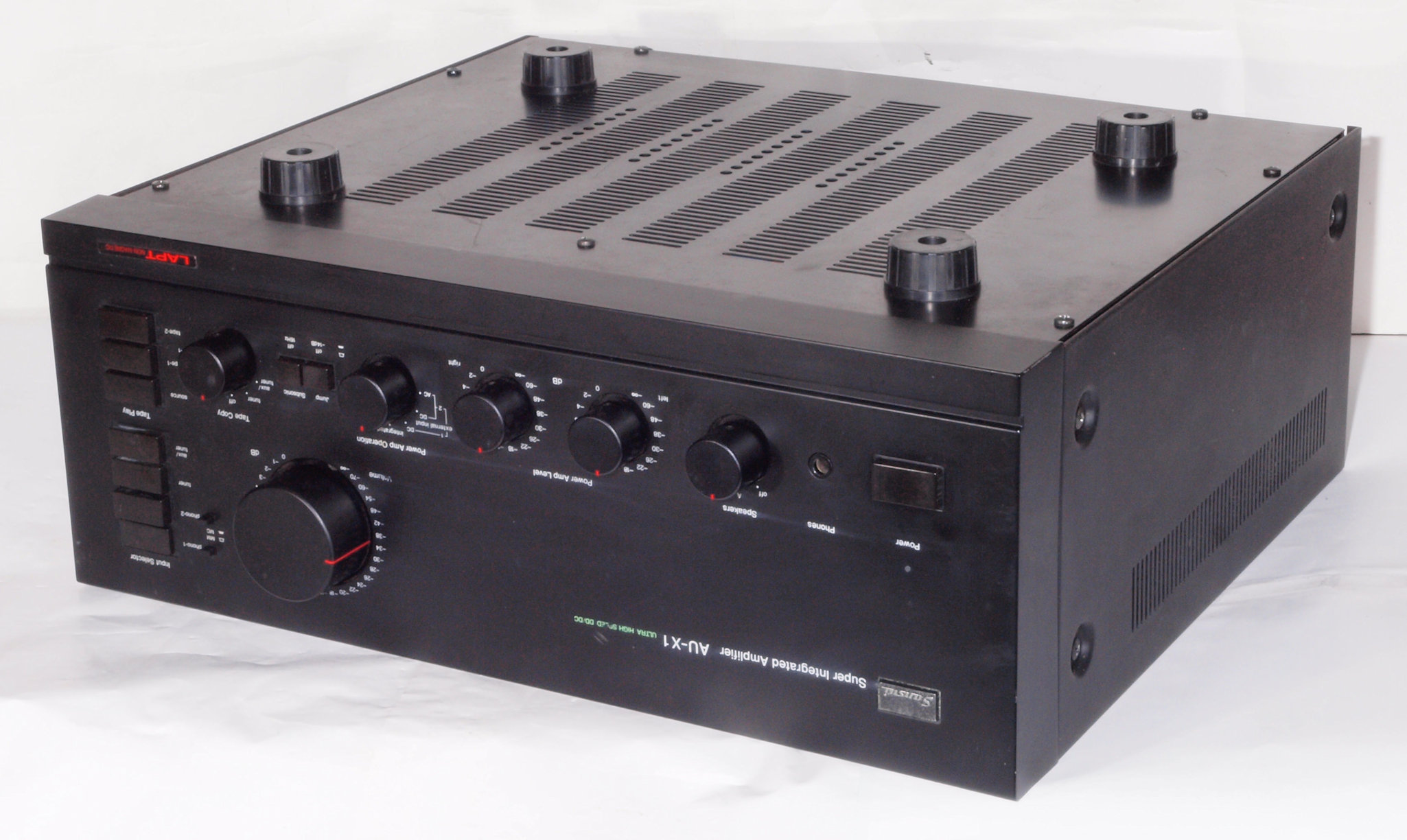

2. 前右から見る。

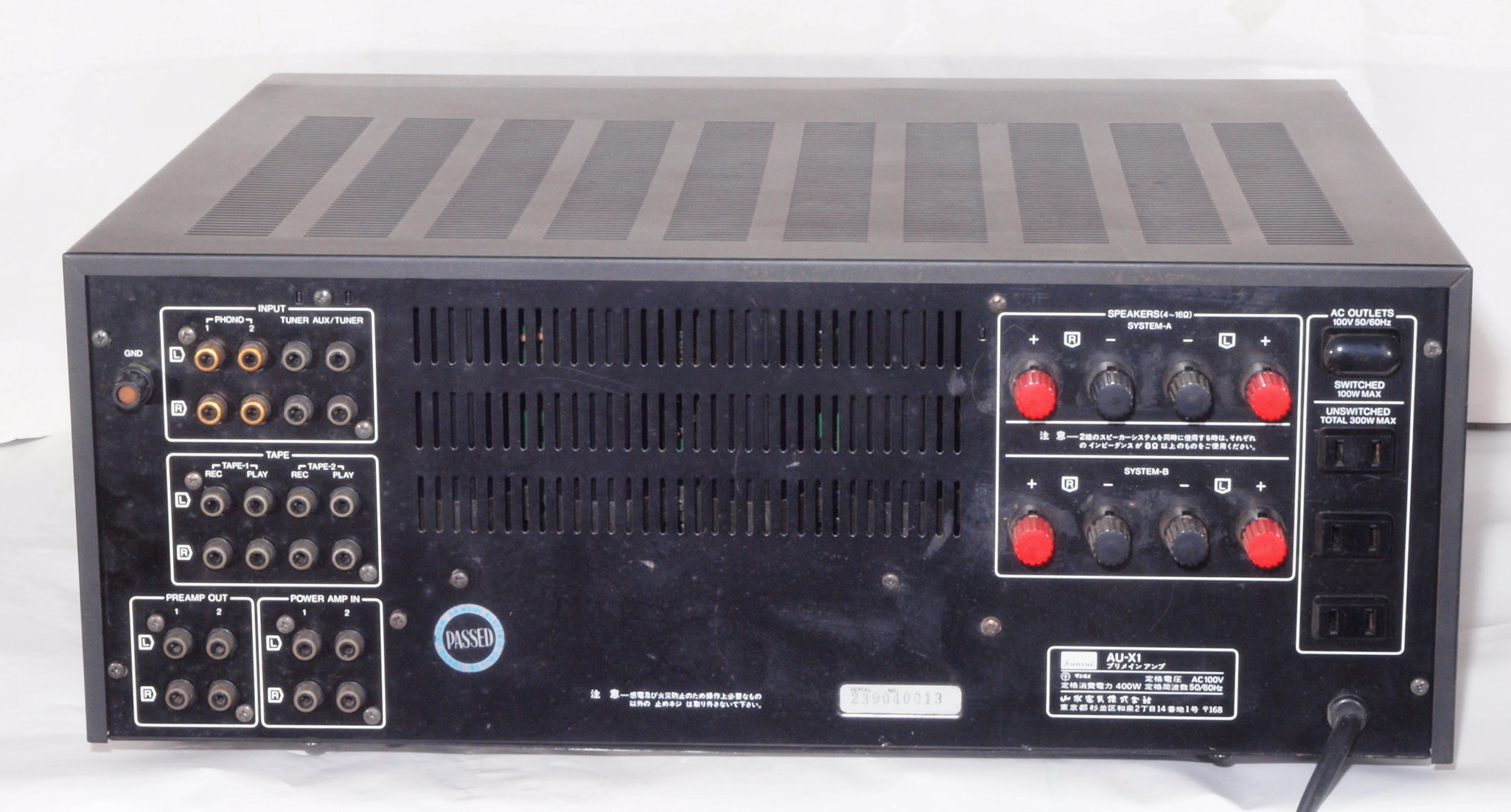

3. 後から見る。

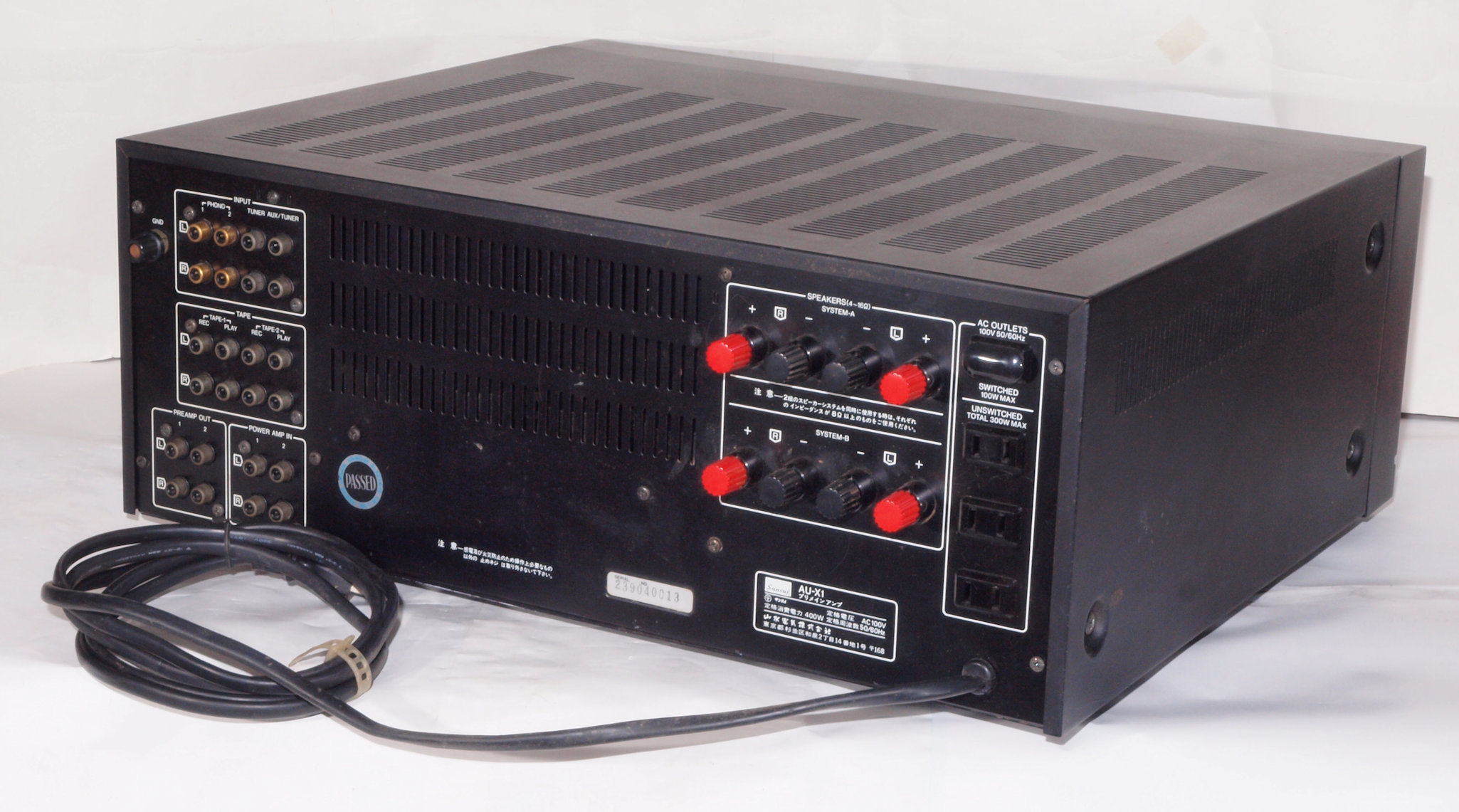

4. 後左から見る。
5. 下前左から見る。

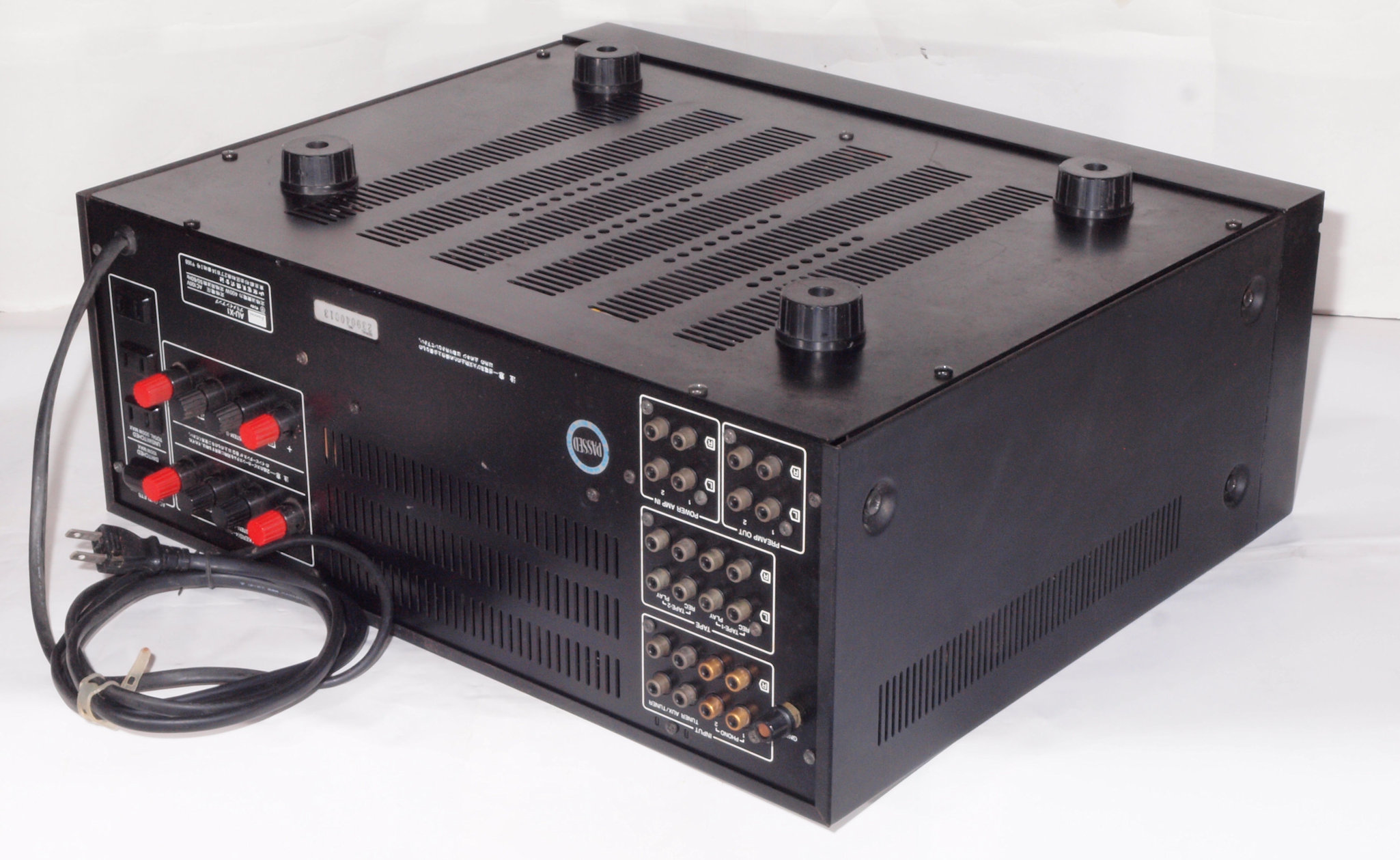

6. 下後右から見る。

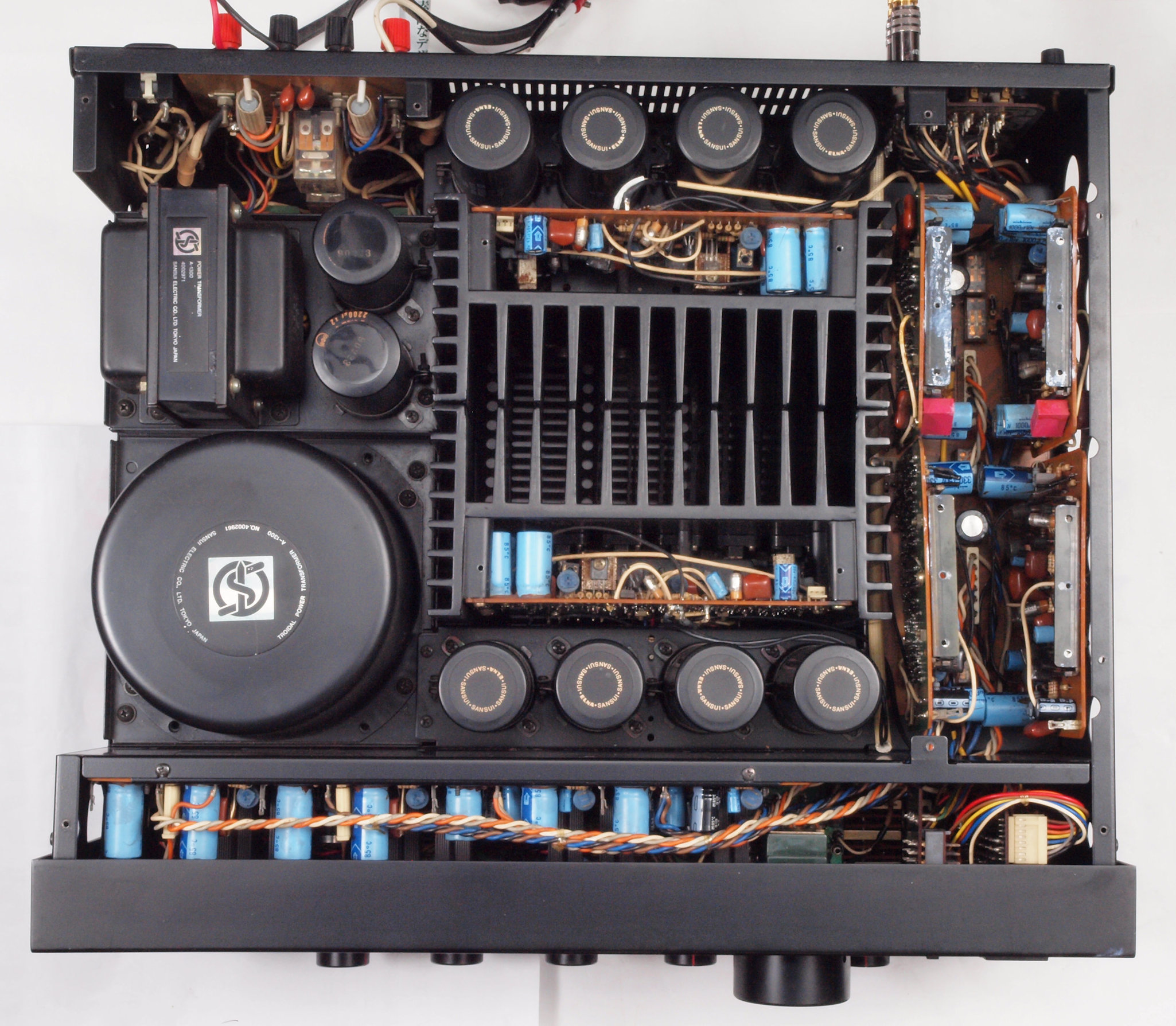

7. 上下パネルとシールドを外し、上から見る。修理履歴は少なそう?

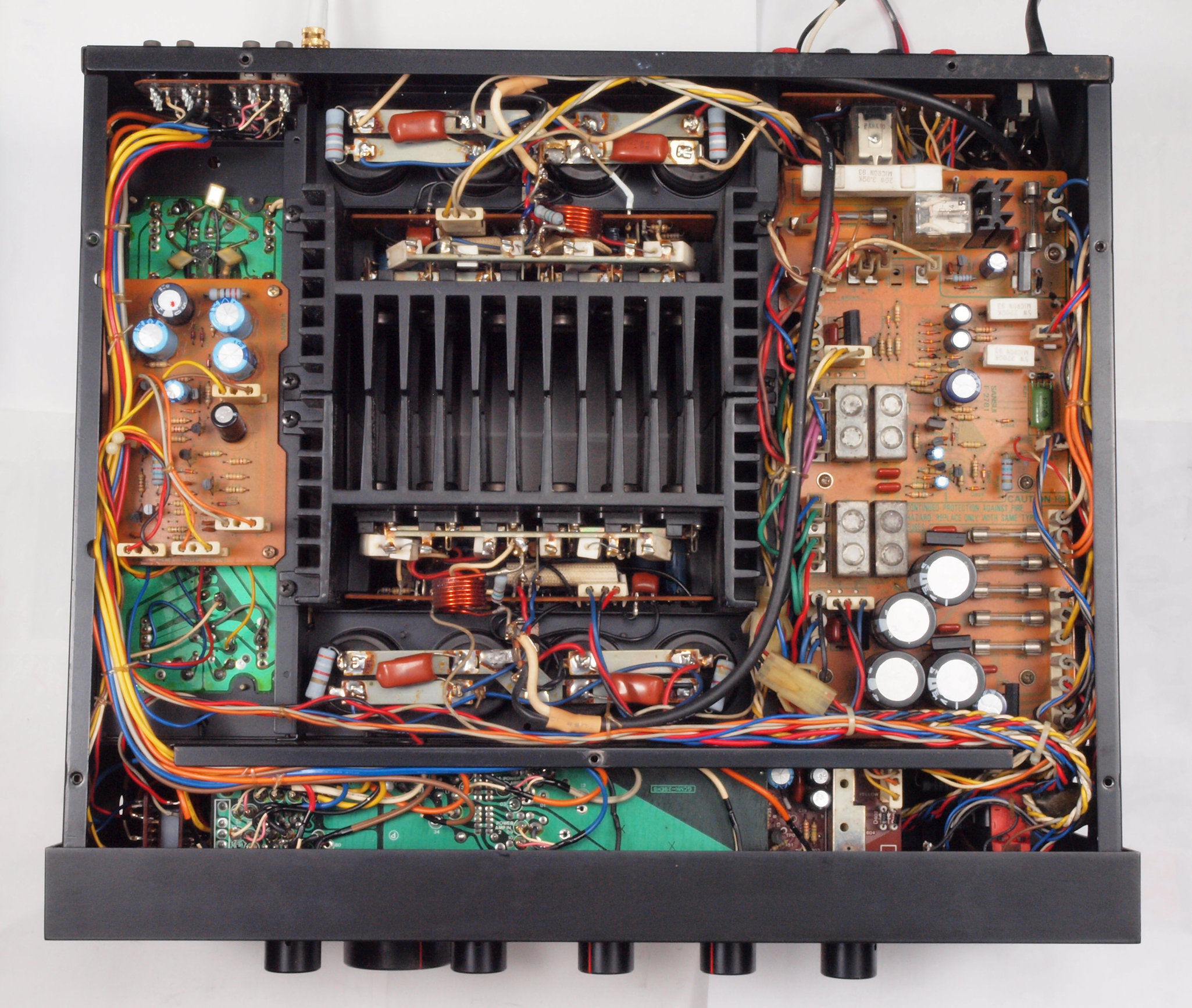

8. 上下パネルとシールドを外し、下から見る。修理履歴は少なそう?
E. 調整・測定
E0. 出力・歪み率測定・調整。
    「見方」。

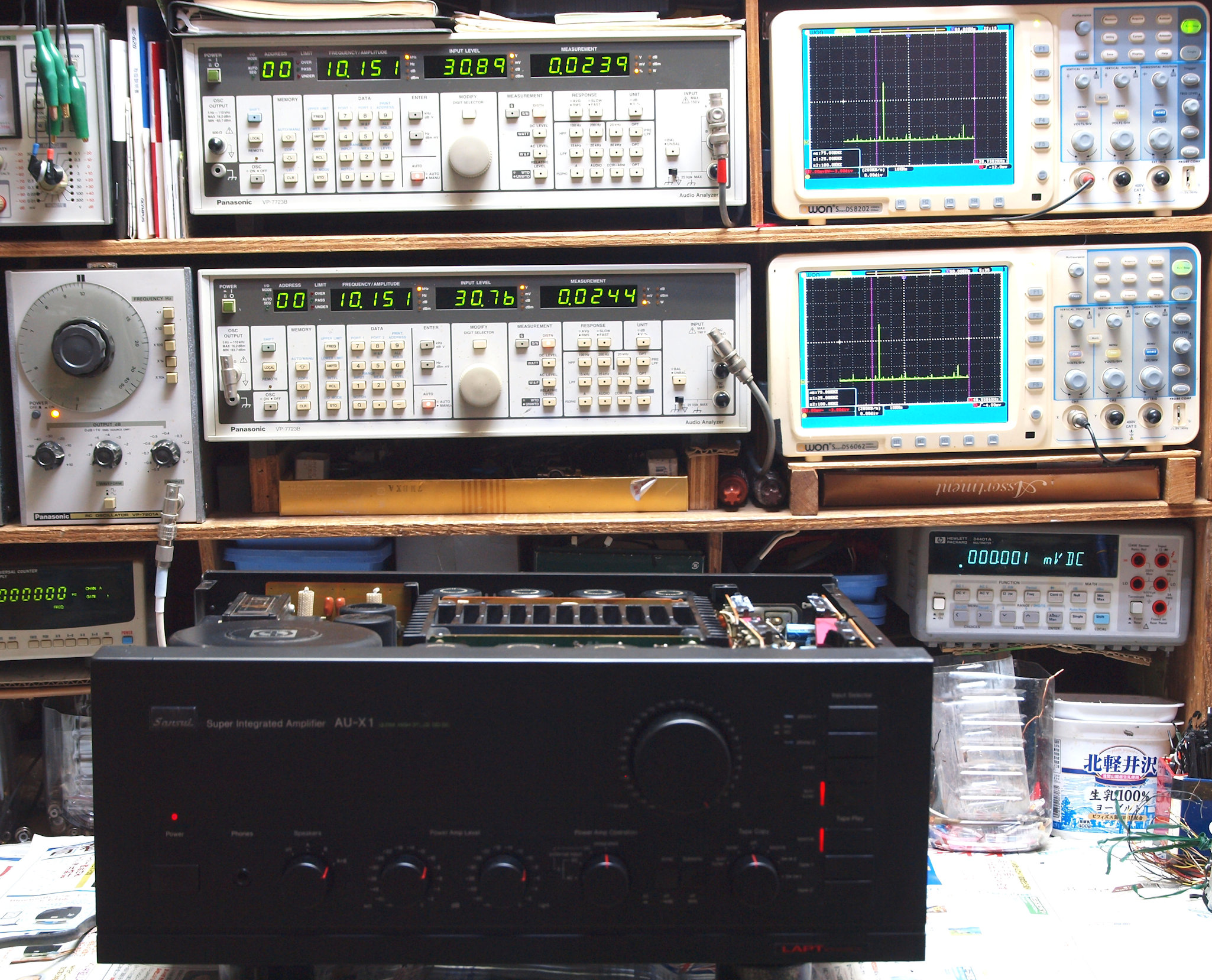

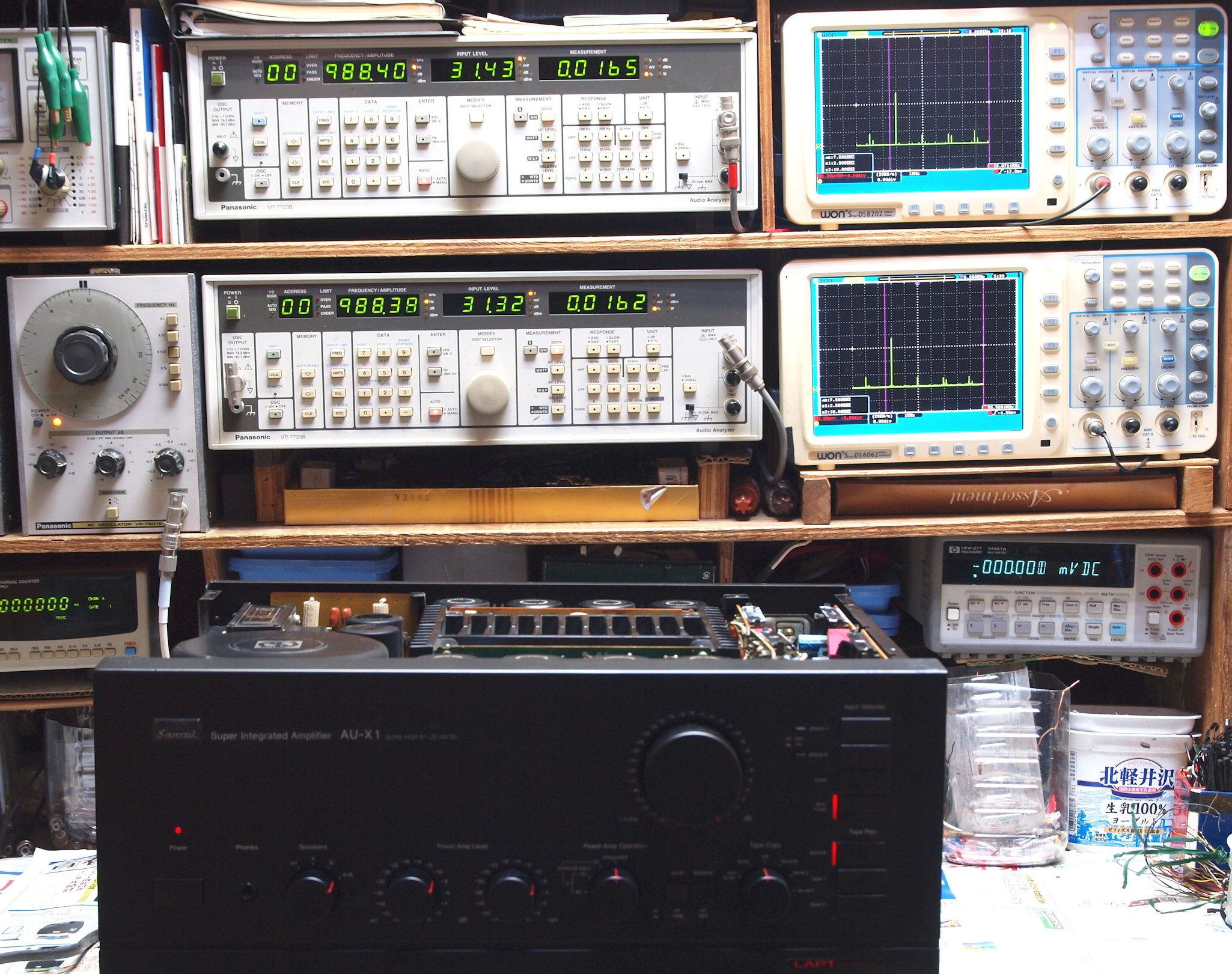

   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E1. AUX_100Hz入力、R側SP出力電圧29V=105W出力、 0.00763%歪み。
                  L側SP出力電圧30V=112.5W出力、 0.00882%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E2. AUX_1kHz入力、R側SP出力電圧31V=120W出力、 0.0165%歪み。
                 L側SP出力電圧31V=120W出力、 0.0162%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E3. AUX_10kHz入力、R側SP出力電圧30V=112.5W出力、 0.0239%歪み。
                  L側SP出力電圧30V=112.5W出力、 0.0244%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

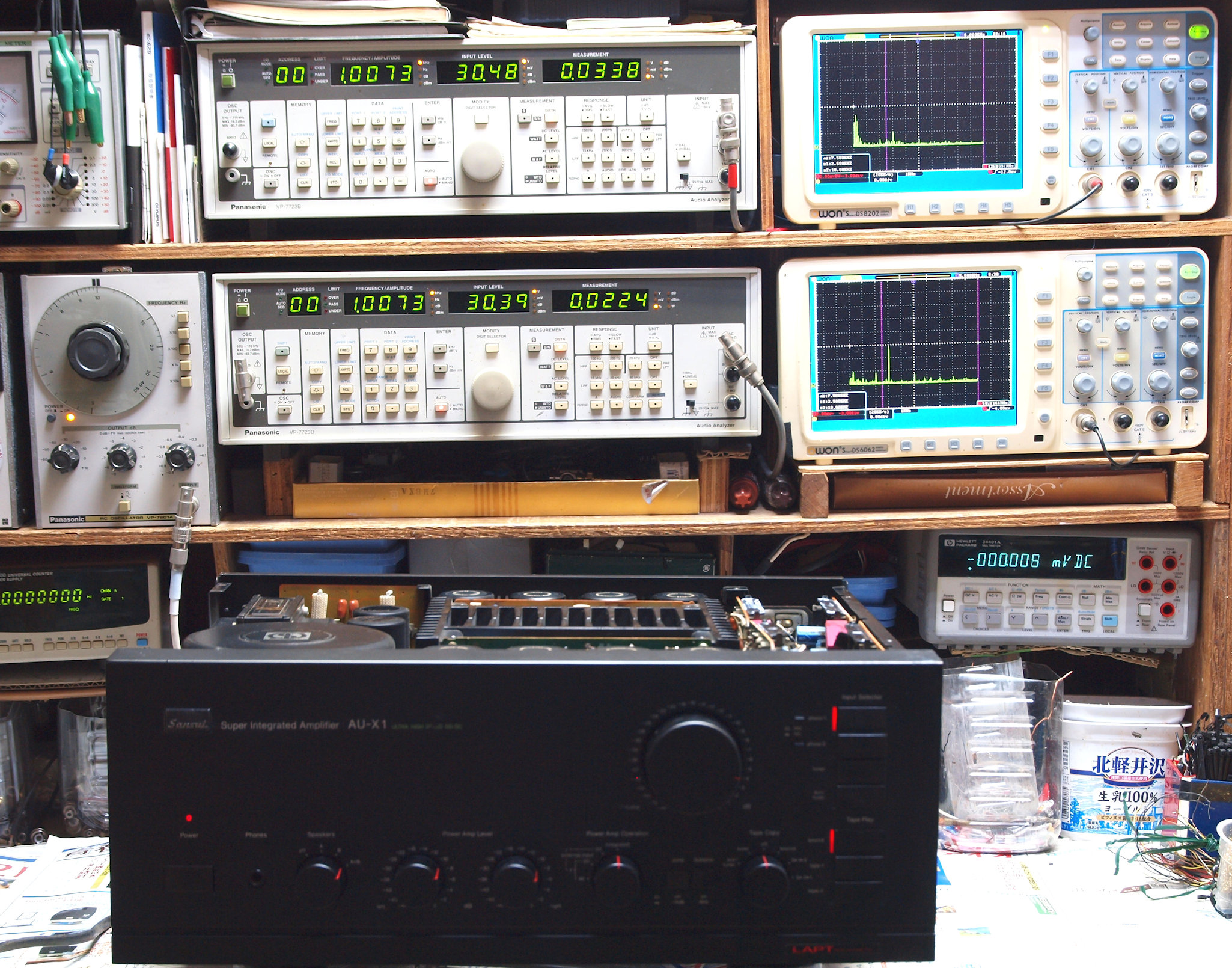

42. MM_1kHz入力、R側SP出力電圧30V=112.5W出力、 0.00338%歪み。
                L側SP出力電圧30V=112.5W出力、 0.00224%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
S. Sansui AU−X1 の仕様(マニアル・カタログより)
型式 ステレオプリメインアンプ、 AU−X1
パワーアンプ
実効出力(5Hz〜20kHz、THD 0.007%) 160W+160W(8Ω)、 220W+220W(4Ω)
実効出力(1kHz、THD 0.003%) 160W+160W(8Ω)、 220W+220W(4Ω)
全高調波歪率(5Hz〜20kHz) 0.007%以下(8Ω)、 0.008%以下(4Ω)
混変調歪率(70Hz:7kHz=4:1) 0.007%以下(8Ω)、 0.008%以下(4Ω)
出力帯域幅(IHF、THD 0.02%) 5Hz〜70kHz(8Ω)
周波数特性(1W) DC〜500kHz(+0dB、-3dB)
入力感度/インピーダンス(1kHz) 1V/33kΩ
S/N比(IHF、Aネットワーク) 125dB以上
チャンネルセパレーション(IHF、1kHz) 95dB以上
ライズタイム/フォールタイム 0.5μsec
スルーレイト ±260V/μsec
ヘッドホン端子出力 150mW(8Ω)
使用スピーカー 4〜16Ω(A、B)、 8Ω以上(A+B)
プリアンプ部
入力感度/インピーダンス(1kHz) Phono1、2(MM)=2.5mV(47kΩ)
Phono1、2(MC)=0.1mV(0.2kΩ以下)
AUX、Tuner=200mV(33kΩ)
Tape、Play1、2(PIN)=200mV(33kΩ)
最大許容入力(1kHz、THD 0.01%) Phono1、2(MM)=330mV
Phono1、2(MC)=40mV
出力電圧(1kHz) Tape、Rec1、2(PIN)=200mV(47kΩ時)
Pre Out1、2=1V(47kΩ時)
Max Pre Out(THD 0.05%)=10V(47kΩ時)
出力インピーダンス(1kHz) Tape Rec1、2(PIN)=600Ω以下
Pre Out1、2=600Ω以下
全高調波歪率 MC(1kHz、Rec Out)=0.005%以下
MM(20Hz〜20kHz、Rec Out)=0.005%以下
Aux、Tuner、Tape Play1、2=0.005%以下
混変調歪率(70Hz:7kHz=4:1) Aux、Tuner、Tape Play1、2(1V時)=0.005%以下
周波数特性 Phono1、2(MC、RIAA偏差、20Hz〜20kHz)=±0.2dB
Phono1、2(MM、RIAA偏差、20Hz〜20kHz)=±0.2dB
SN比(IHF、Aネットワーク、ショートサーキット) Phono1、2(MC)=76dB以上
Phono1、2(MM)=91dB以上
Aux、Tuner、Tape Play1、2=100dB以上
入力換算雑音
(Aネットワーク、ショートサーキット)
Phono1、2(MC)=-156dBV
Phono1、2(MM)=-143dBV
チャンネルセパレーション
(IHF、1kHz)
Phono1、2(MC)=70dB以上
Phono1、2(MM)=75dB以上
Aux、Tuner、Tape Play1、2=80dB以上
入力間セパレーション
(1kHz、ショートサーキット)
Tuner-Phono1、2(MM)=90dB以上
Tape Play1、2-Phono1、2(MM)=90dB以上
Tuner-Tape Play1、2=100dB以上
Tape Play1-Tape Play2=100dB以上
サブソニックフィルター 16Hz(-3dB、6dB/oct)
その他
消費電力 400W(電気用品取締法)
外形寸法 幅480×高さ195×奥行450mm
重量 27.7kg
価格 ¥210,000(1979年11月発売)
