Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ．　６台目修理記録

２０２２／１１／４日到着　　　２０２３／４／８完成

注意　このＡＭＰはＳＰ出力の線（アース側）も増幅しています。 　　　　アースに接続してはいけません。ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照

Ａ．　修理前の状況 20年ほど前、父親より山水のアンプ（AU-α907i Mos Limited）を譲り受け、温かくて深みのある音をとても気に入り、週末に1〜2時間程度、好きな音楽を楽しんできました。 ところが先日、小一時間ほどCDを聞いてその場を離れた際、アンプ内部から「バシャッ」という大きめの音が出て、すぐに焦げ臭い匂いが立ち込めたため、慌ててアンプのスイッチを切るという出来事がありました。 その際、部屋のブレーカーが落ちたりコンセントが熱くなったりといった症状は特になく、またスピーカーも無音のままでしたので、素人考えですが、アンプ内で何処かがショートした印象です。 故障の前に、予兆のような症状（ノイズ等）は特に感じ取れませんでした。 その後は、スイッチを入れるのが怖くてそのままの状態です。 修理は無理かもしれないと覚悟はしておりますが、父親から譲り受けたということもあり、何とかしたいとネットを検索して貴AMP修理工房にたどり着きました。 Ｂ．　原因 経年変化による各部劣化により､終段ＦＥＴ（電界効果トランジスター）焼損。 Ｃ．　修理状況 ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用）。 バランス、バイアス調整用　半固定ＶＲ交換。 初段ＦＥＴ（電界効果トランジスター）。 カップリング電解コンデンサー交換。 配線手直し、補強。 各基板、半田補正。 電解コンデンサ−を全部（６個の大容量は除く）オーディオ用に交換（ミューズを使用）。 右側終段ＦＥＴ（電界効果トランジスター）交換。 左側終段ＦＥＴ（電界効果トランジスター）交換。 終段ＦＥＴ（電界効果トランジスター）を、現在の高性能に交換してありますので、出力が１．２倍出ますので注意して使用する事 テフロン絶縁ＲＣＡ端子に交換。 電源ケーブルを取り３Ｐインレット取り付け。 ＳＰ接続端子の交換。 Ｐ．　測板の修理。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　３個。 バランス、バイアス調整用　半固定ＶＲ　　　　　　１２個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　８個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 電解コンデンサ−　　　　　　　　　　　　　　　　　　　６２個。 終段ＦＥＴ（電界効果トランジスター）　　　　　　　　１６個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　１３組２６個。 ３Ｐインレット、FURUTECH　FI-10(R) ロジウムメッキ　１個。 手持ち中国製ＳＰ接続端子　　　　　　　　　　４組／８個。 Ｅ．　調整・測定 Ｆ．　修理費　　１９０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

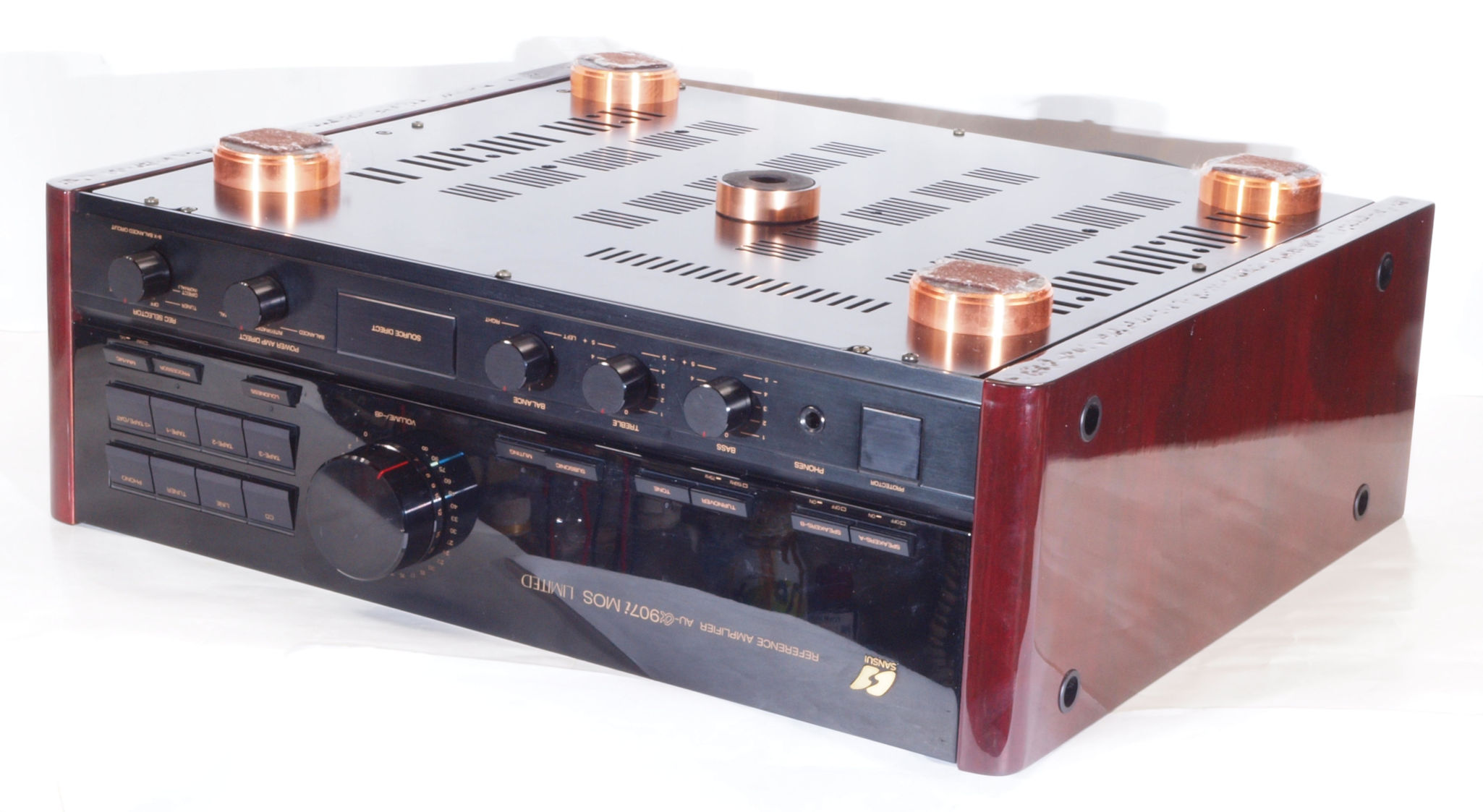

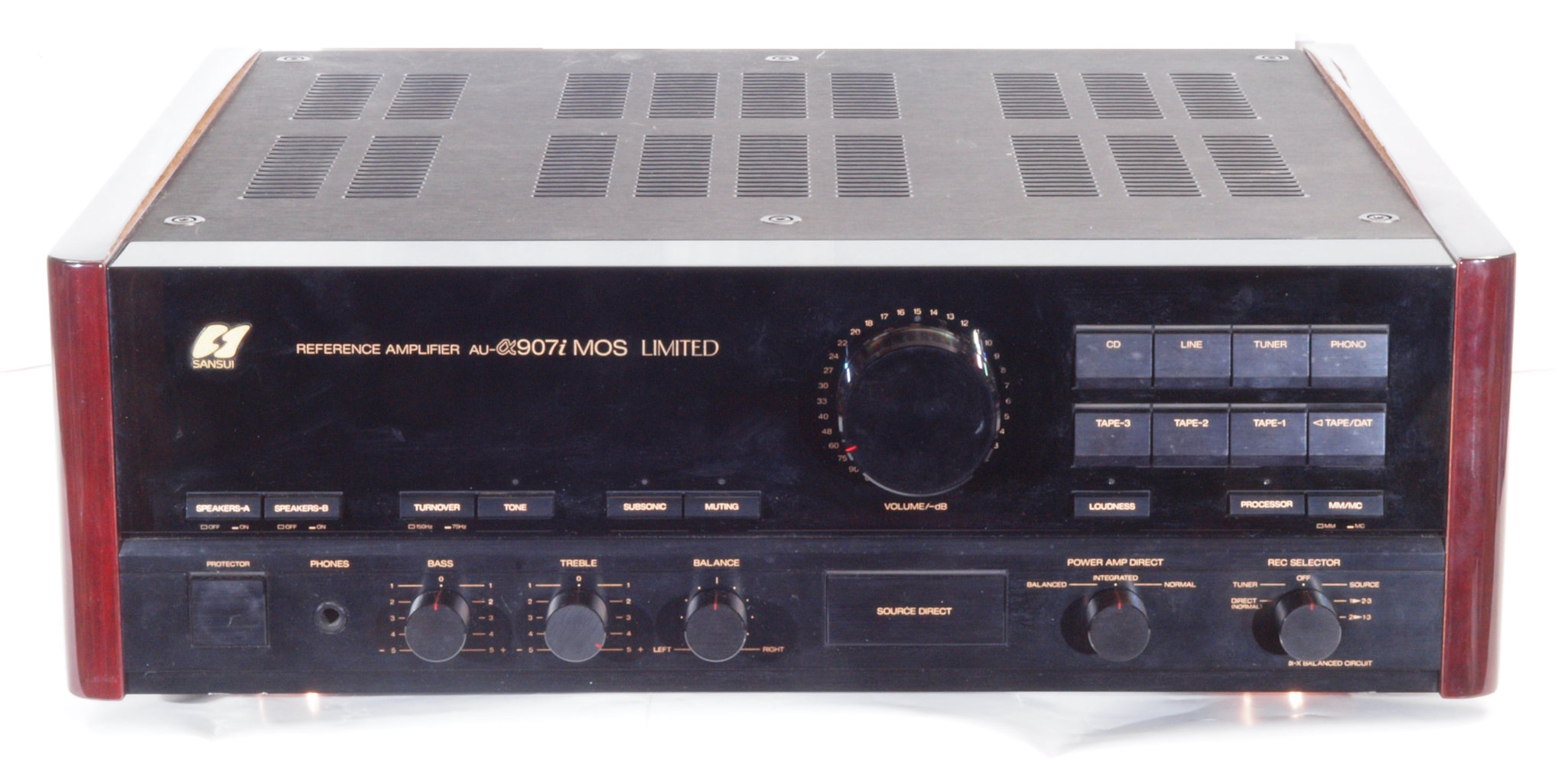

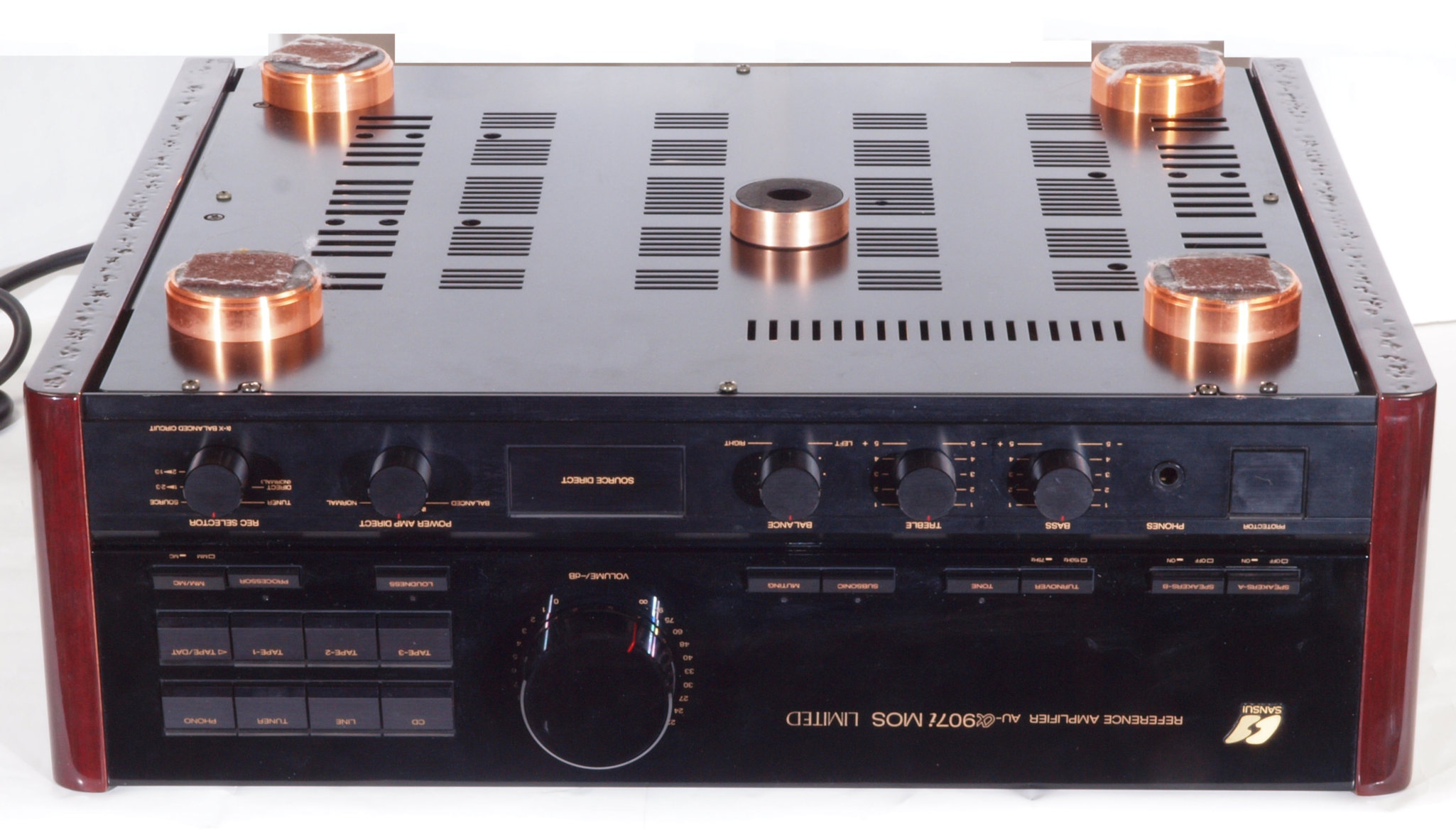

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

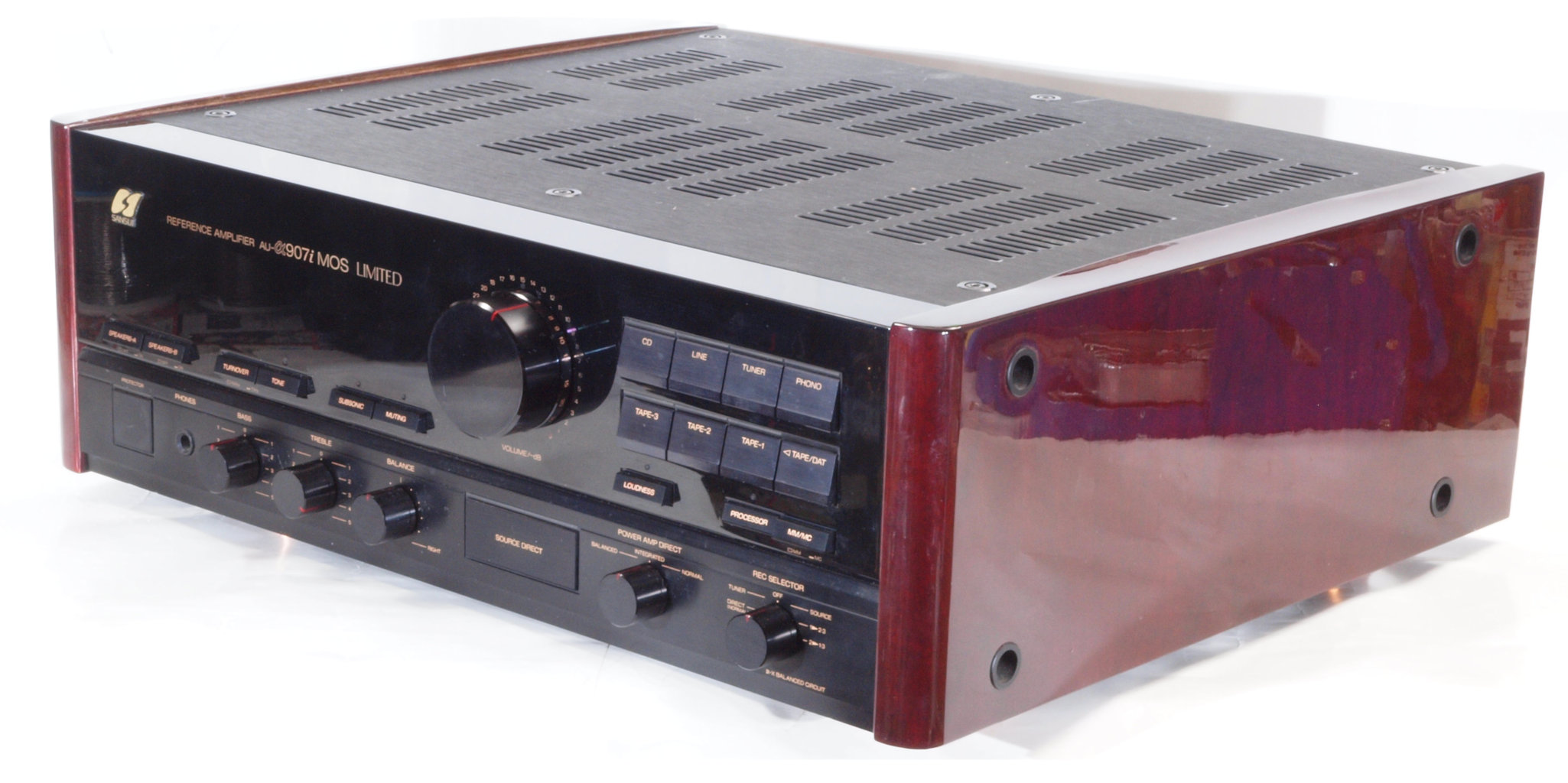

Ａ１２．　点検中　前右から見る

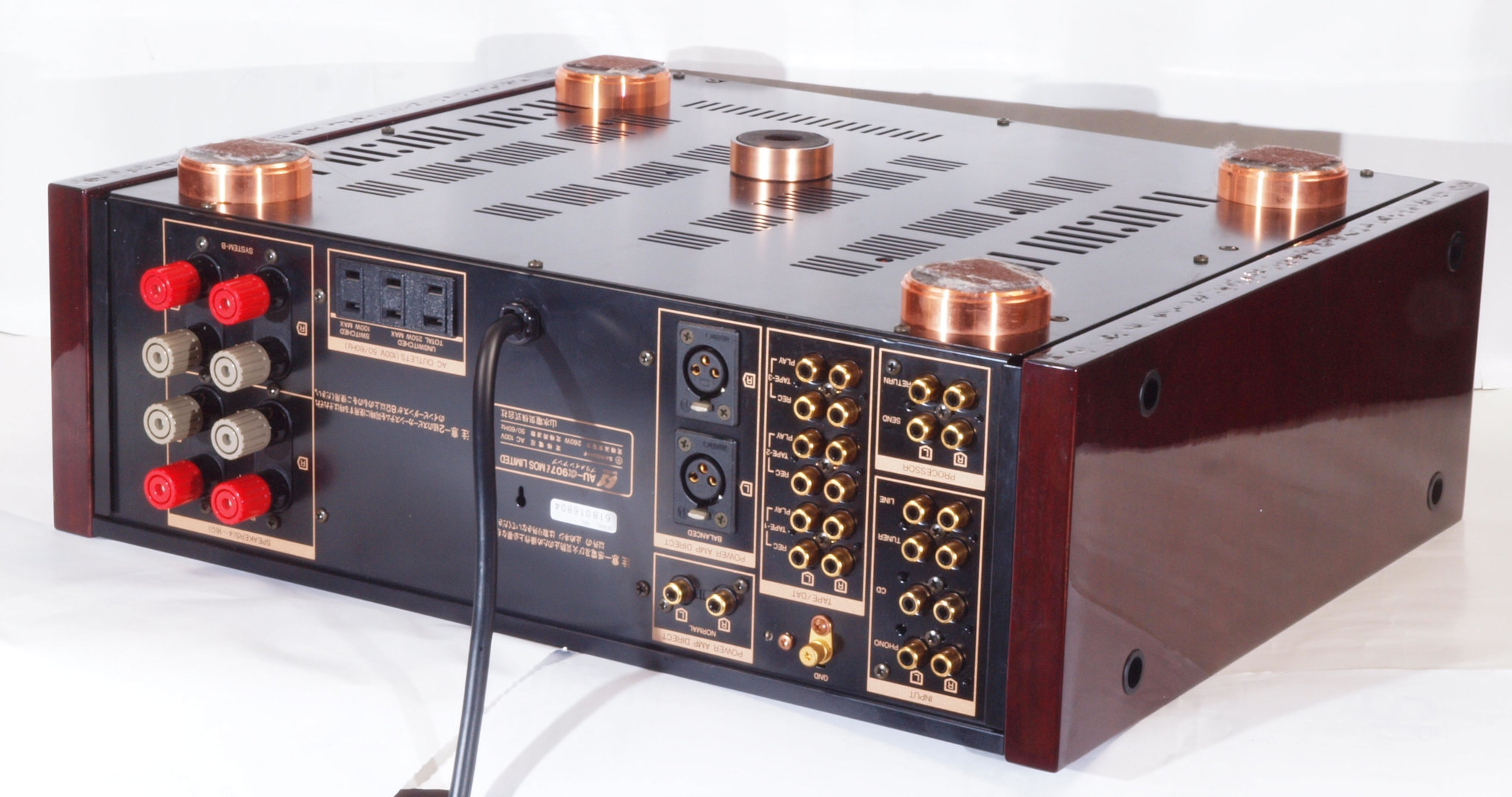

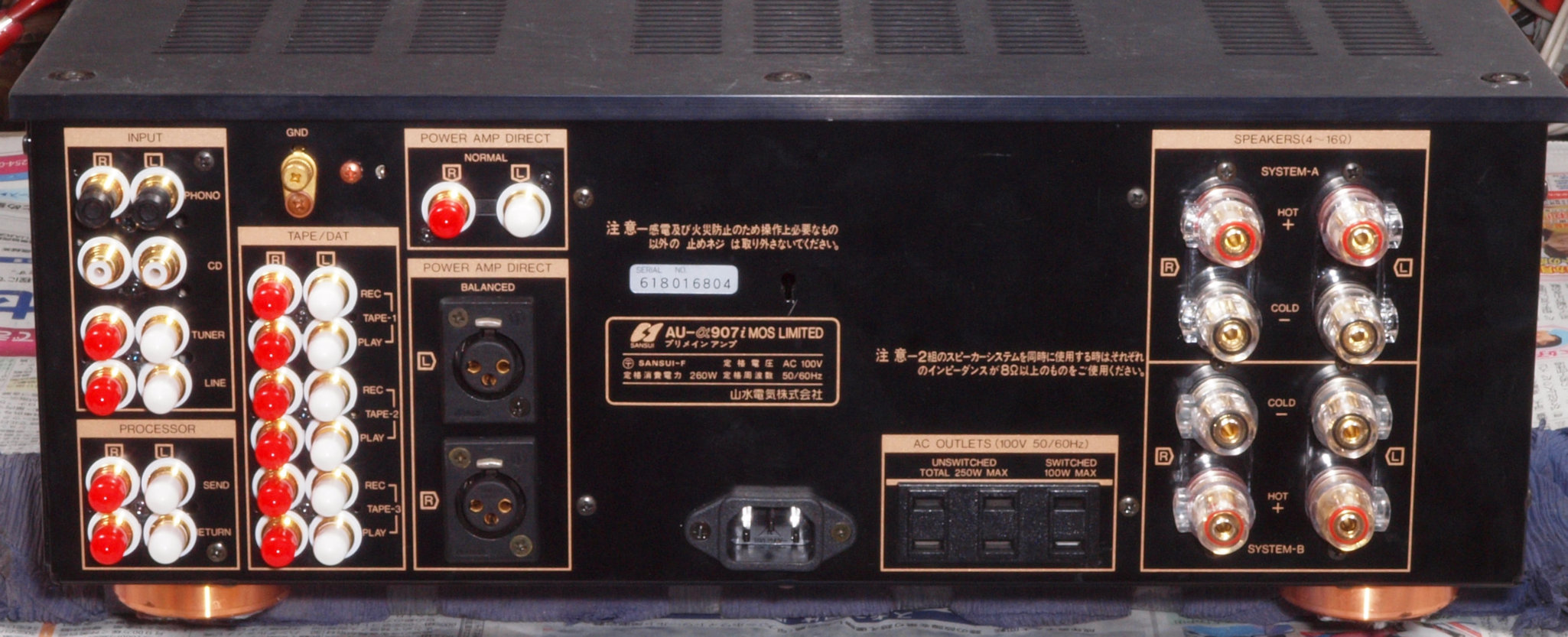

Ａ１３．　点検中　後から見る

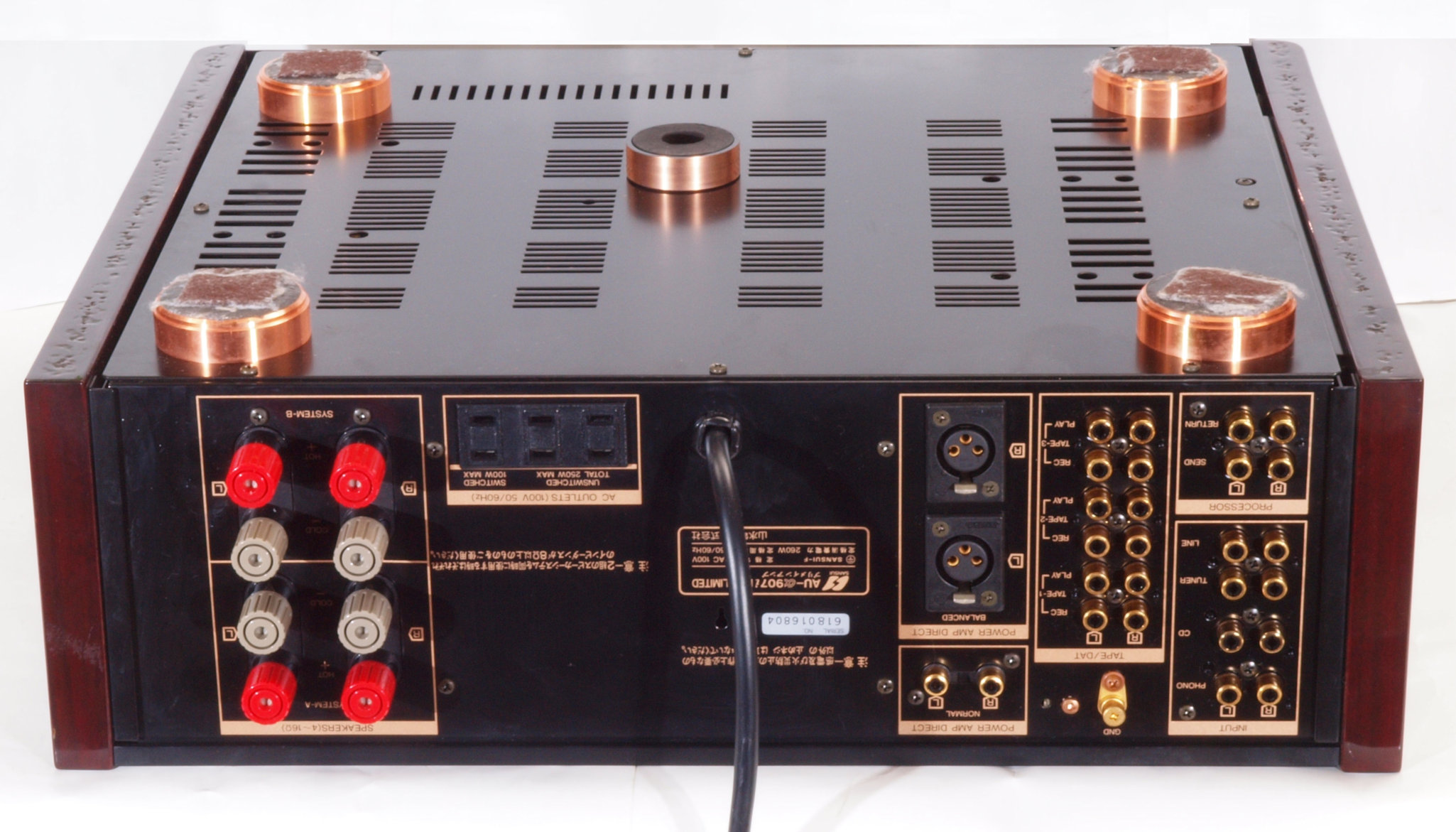

Ａ１４．　点検中　後左から見る

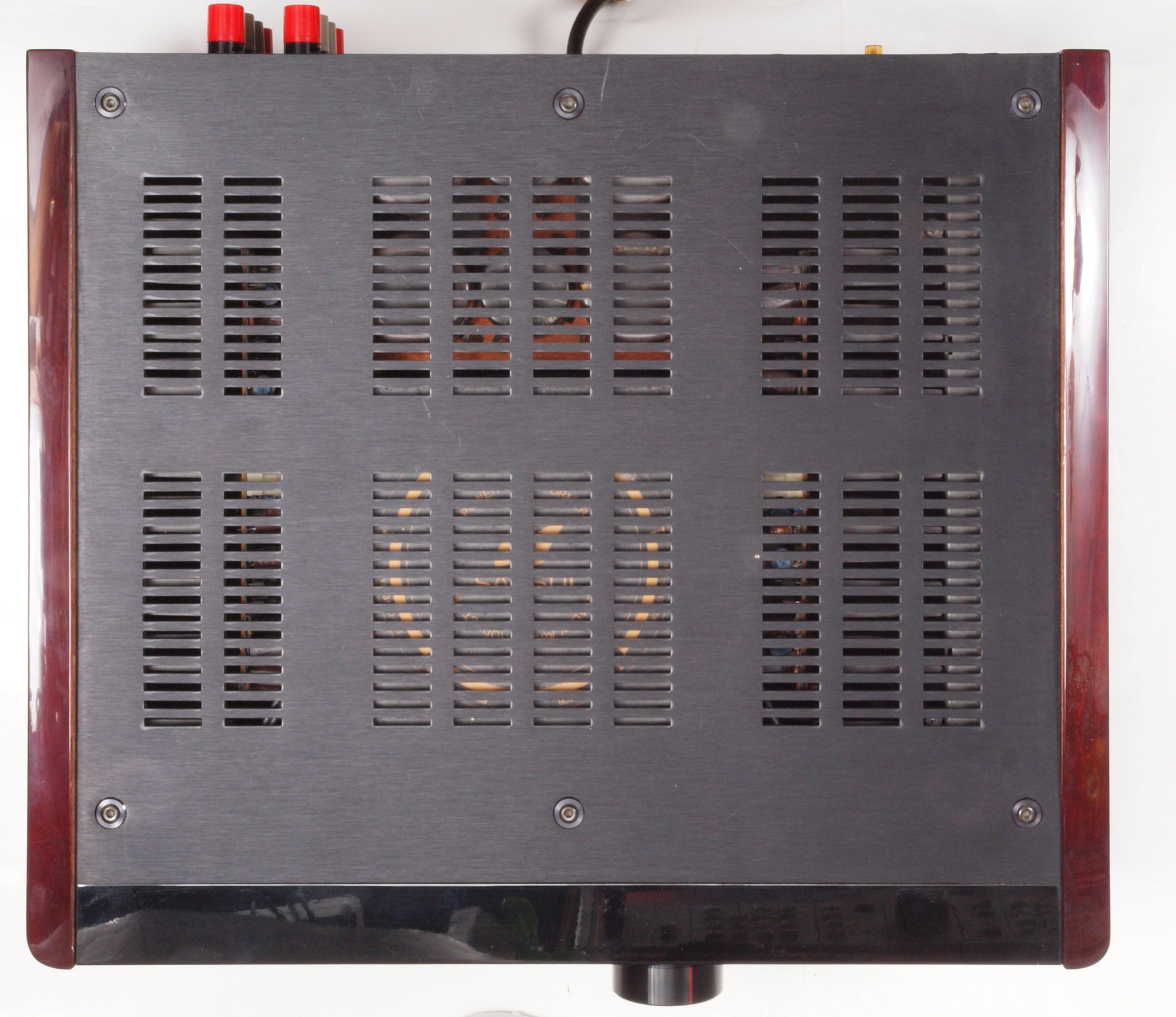

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上下蓋、左右パネルを取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

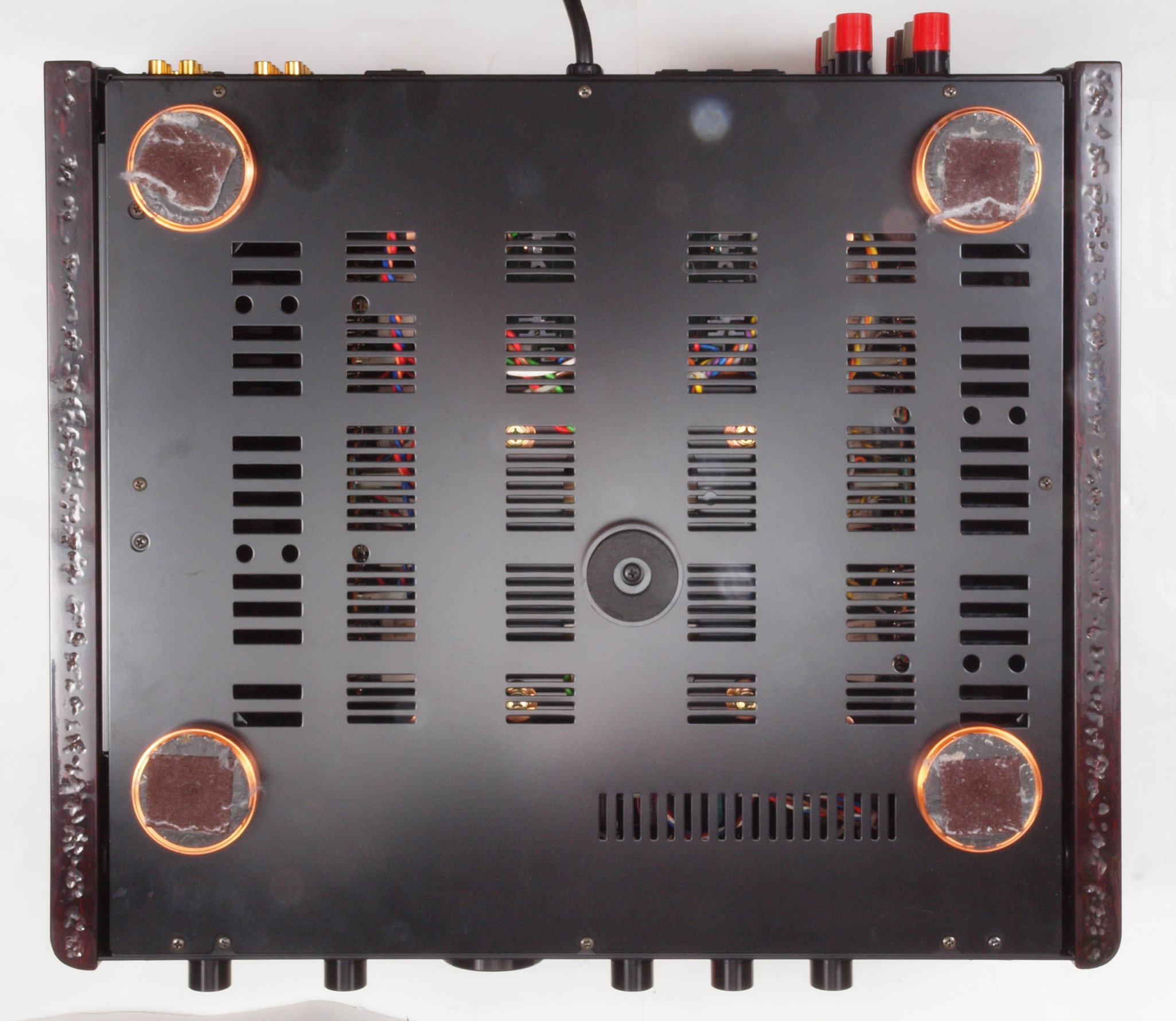

Ａ２５．　点検中　下から見る

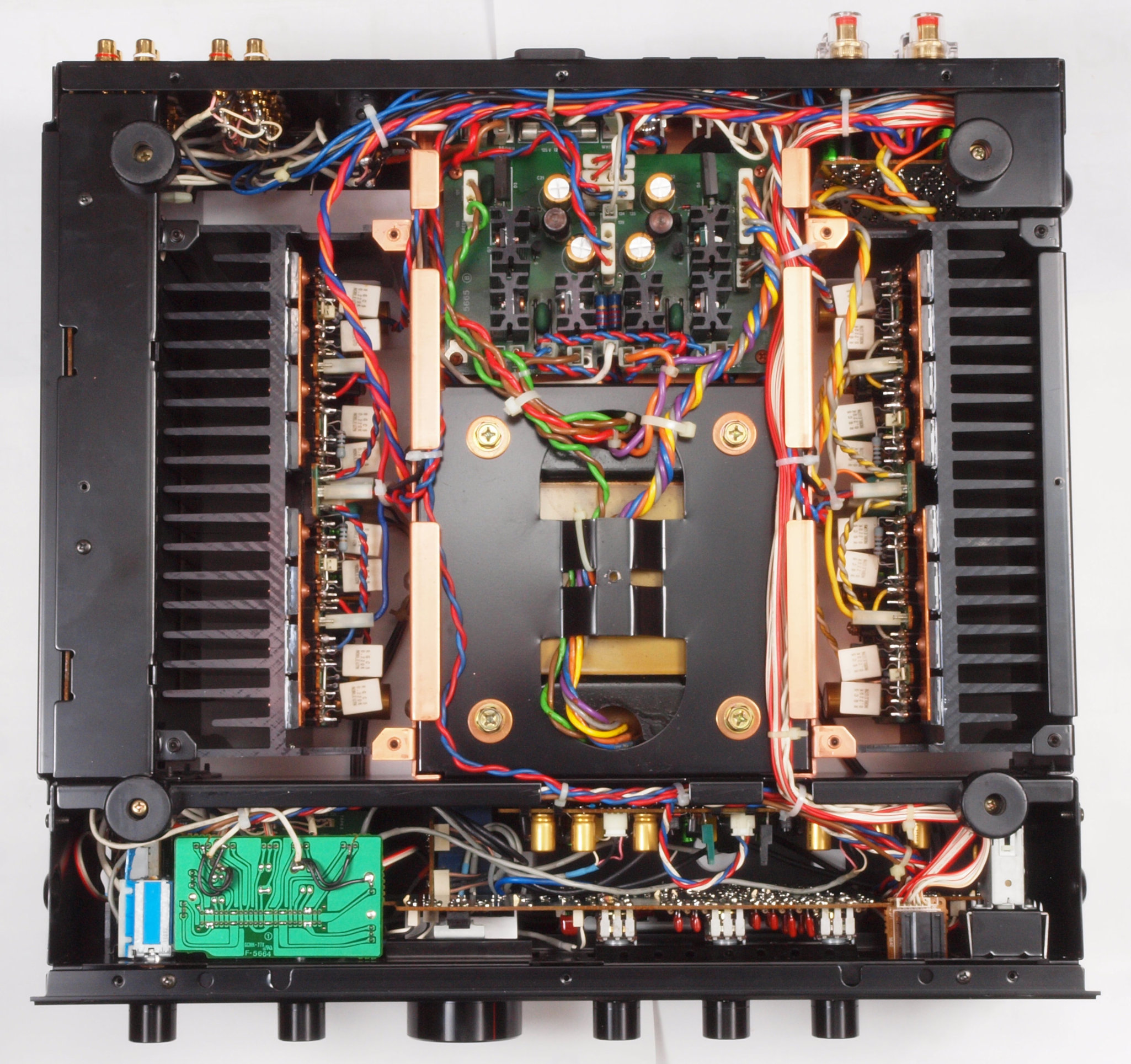

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　ＳＰ接続端子。後ろに基板ある。

Ａ３２．　点検中　ＳＰ接続端子。 　　　　　　　　　　　後ろの基板構造上ＷＢＴ−０７０５Ｃｕに２組交換可能。　ＷＢＴ−０７０５Ａｇも使用可能。

Ａ３３．　点検中　ＳＰ接続端子。手持ち中国製交換。　上は直線専用丸穴、下はラグ板対応。

Ａ３４．　点検中　手持ち中国製にも交換可能。　ユーザーは、Ａ側出力＝直線専用丸穴、Ｂ側出力＝ラグ板対応を選択。

Ａ３５．　点検中　手持ち中国製にも交換。　ＷＢＴ　０６８１Ａｇを挿した所。

Ａ４１．　点検中　電源コード取り付け。

Ａ４２．　点検中　３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

Ａ５１．　点検中　入出力ＲＣＡ端子。

Ａ５２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁製に交換。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ６１．　点検中　左側終段

Ａ６２．　点検中　左側終段、ＦＥＴ（電界効果トランジスター）が焼損！

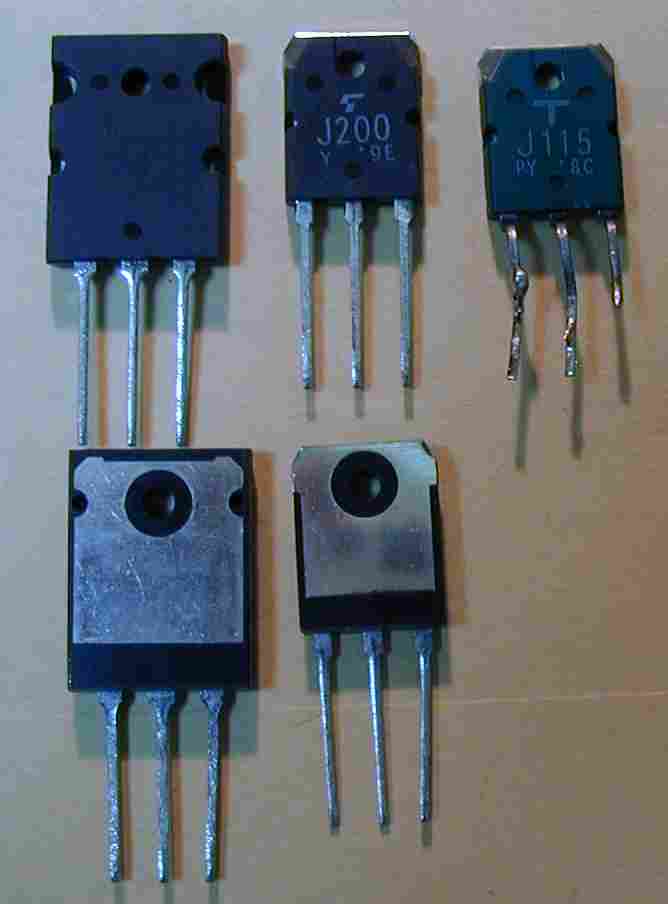

Ａ６３．　点検中　交換終段ＦＥＴ（電界効果トランジスター）比較。　　 　　　　　　　　　　　　　　　　　　　左＝今回使用する１８０Ｗ損失の物で最新の物（これ以後開発された物はなし） 　　　　　　　　　　　　　　　　　　　中・右＝使用されていた１２５Ｗ損失　　全て東芝製品

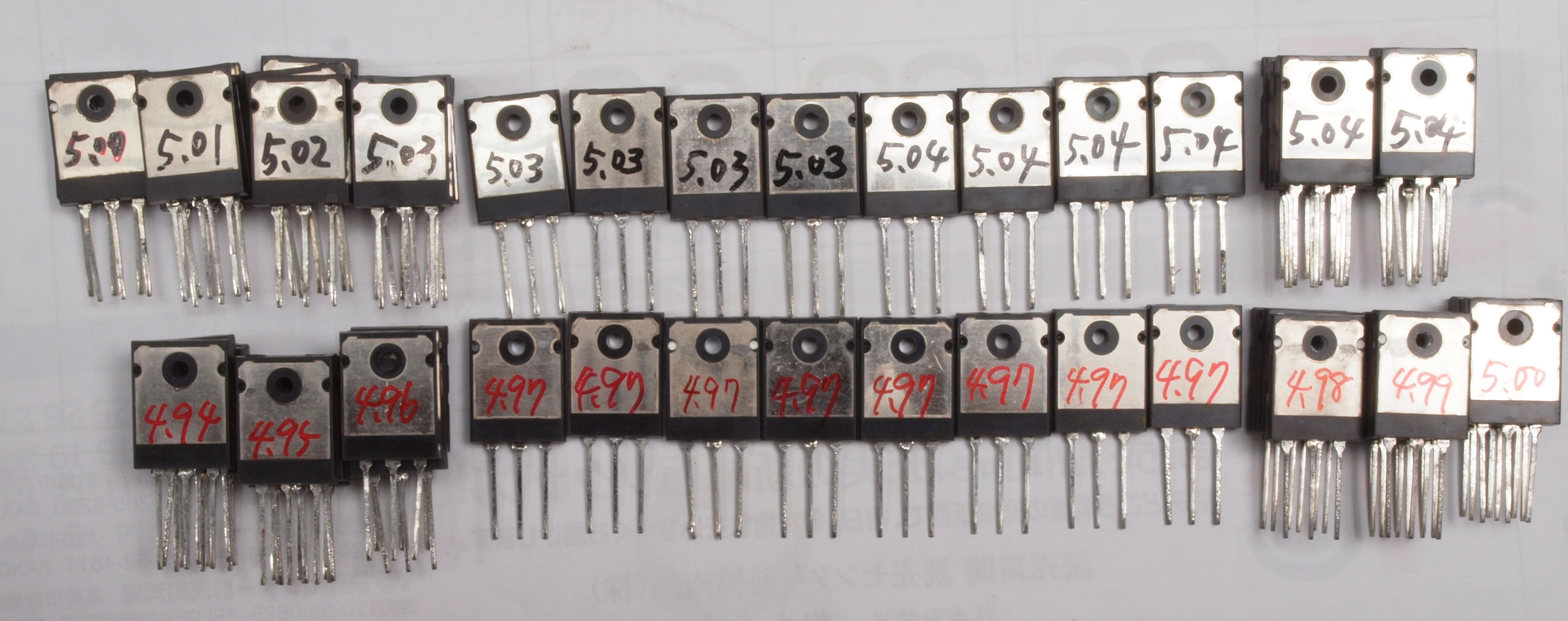

Ａ６４．　点検中　交換終段ＦＥＴ（電界効果トランジスター）選別中。　３倍（４８個）購入して選別する。

Ａ７１．　点検中　電解コンデンサーを全部（６個の大容量は除く）オーディオ用に交換。

Ａ７２．　点検中　使用する電解コンデンサーの比較。 　　　　　　　　　　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります 　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ

Ａ８１．　点検中　SP接続リレー比較　左＝着いていた７Ａ、　右＝交換する１０Ａ

Ａ９１．　点検中　左右側板、デコラ（メラミン）化粧板の表が剥げている。

Ａ９２．　点検中　左右側板、拡大。

Ａ９３．　点検中　右側板後、デコラ（メラミン）化粧板の表が剥げている。

Ａ９４．　点検中　右側板後、拡大。

ＡＡ１．　点検中　大型電解コンデンサー、液漏れなし。

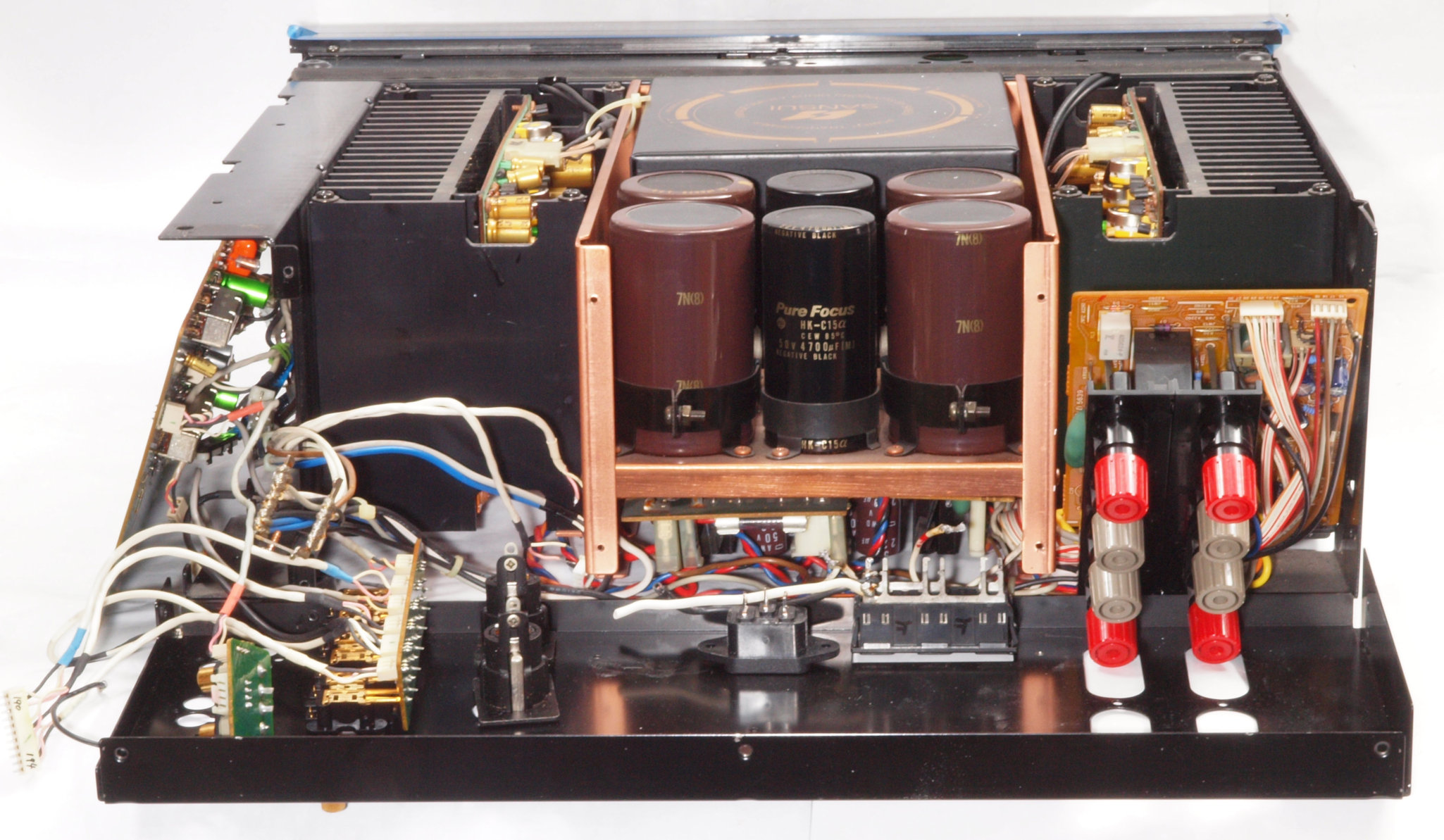

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　後パネルを倒し、修理中。

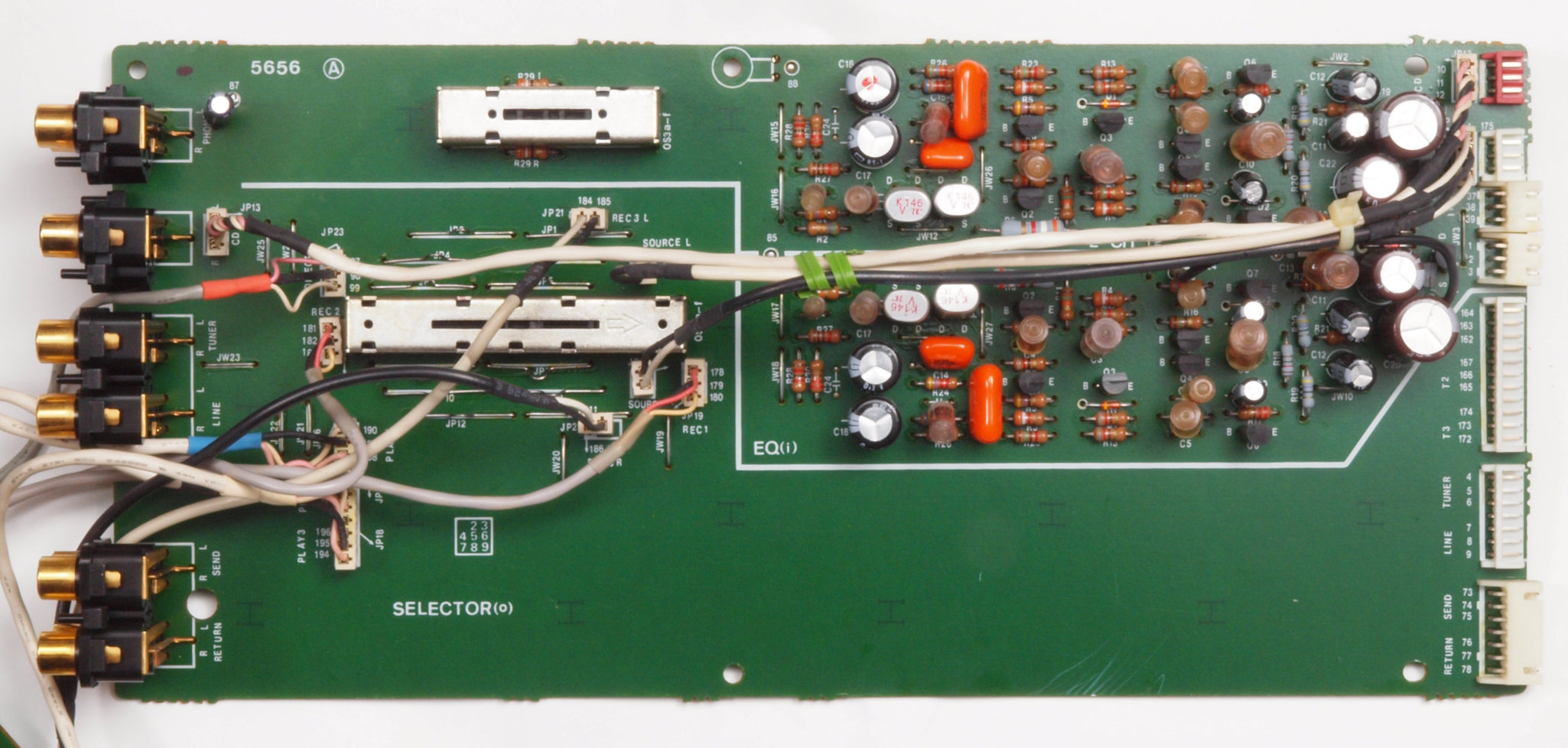

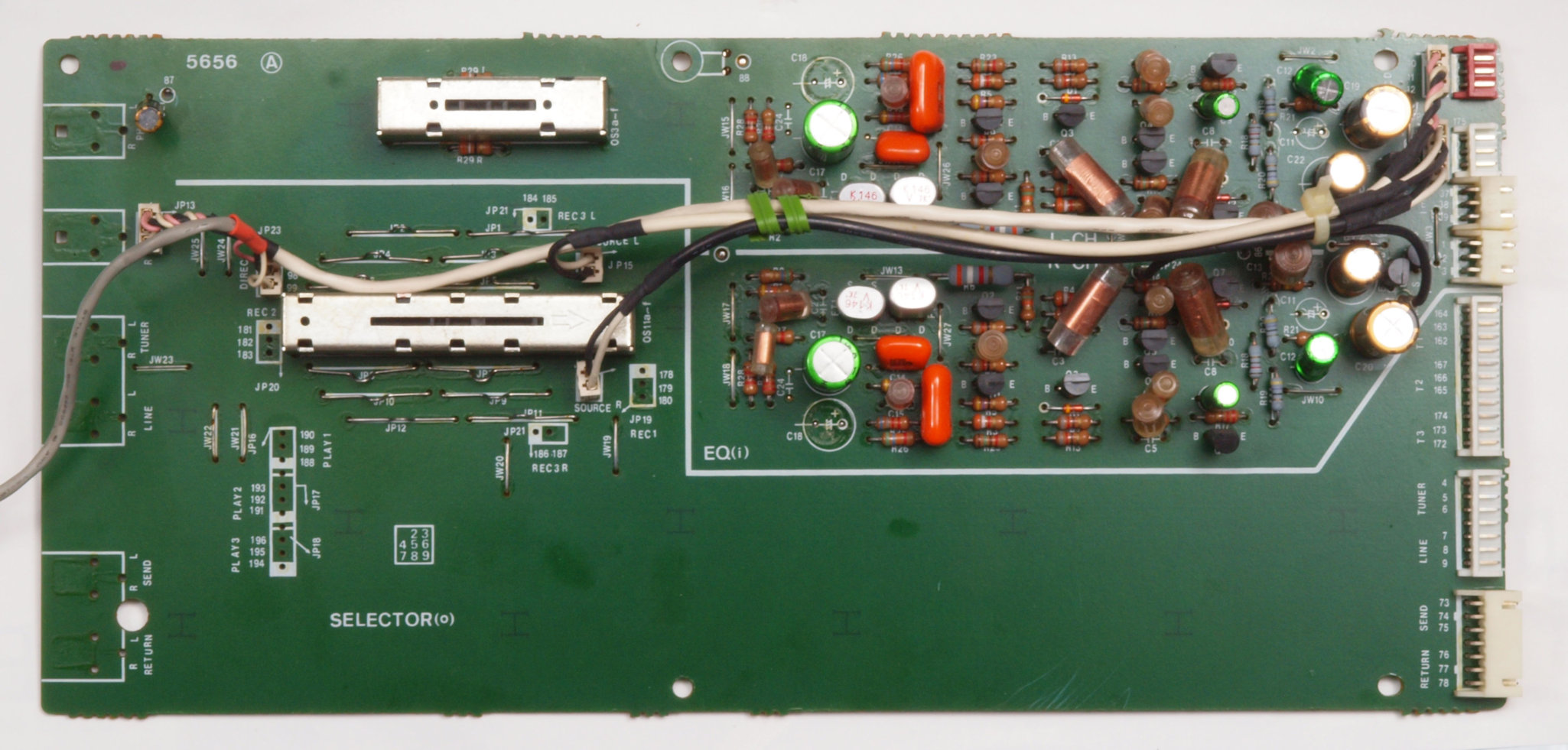

Ｃ１１．　修理前　ＥＱ基板

Ｃ１２．　修理後　ＥＱ基板　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１７個交換

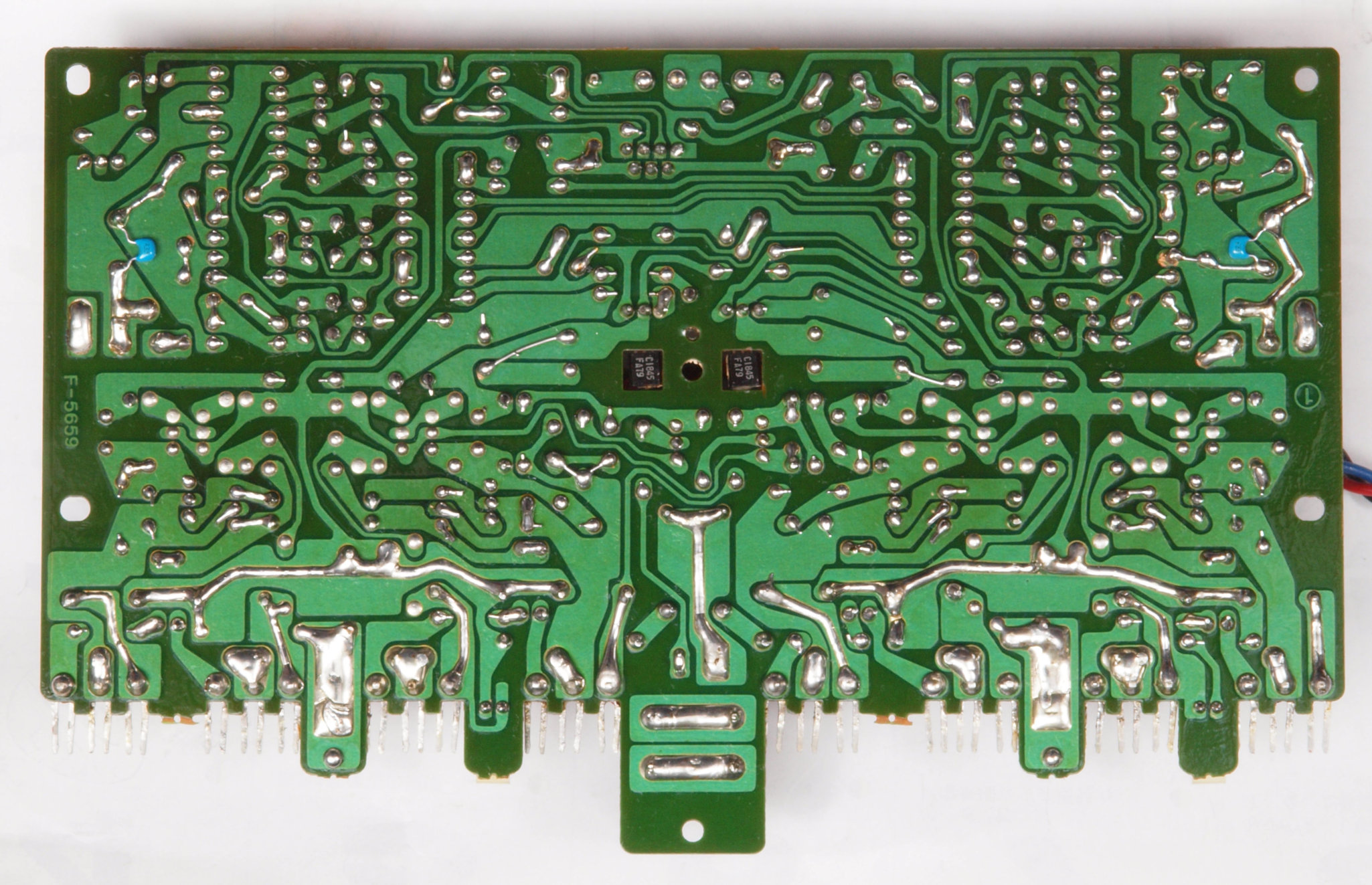

Ｃ１３．　修理前　ＥＱ基板裏

Ｃ１４．　修理後（ハンダ補正）　ＥＱ基板裏　　全ての半田をやり修す、フイルムコンデンサー２個追加。

Ｃ１５．　完成ＥＱ基板裏　洗浄後防湿材を塗る。

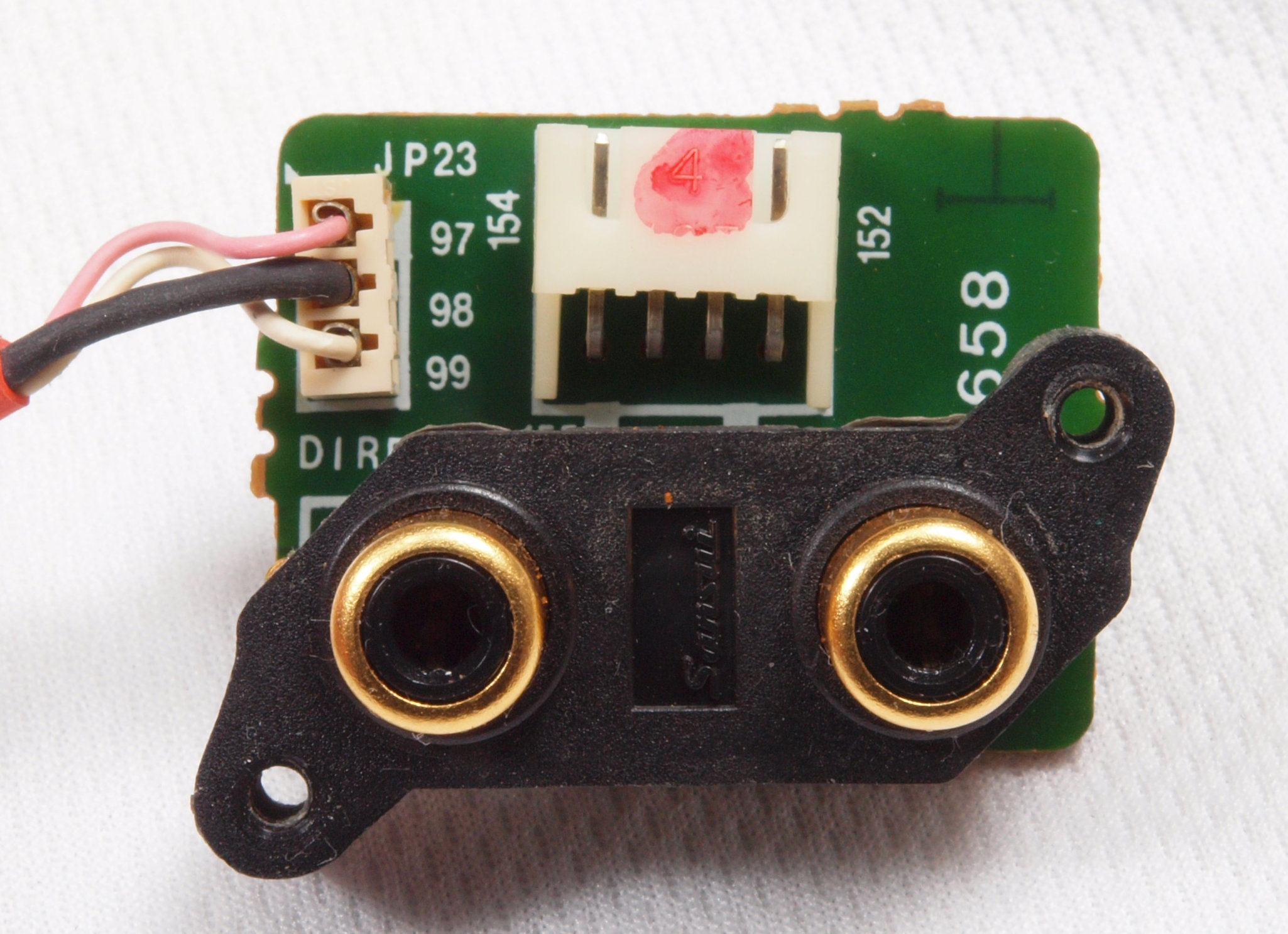

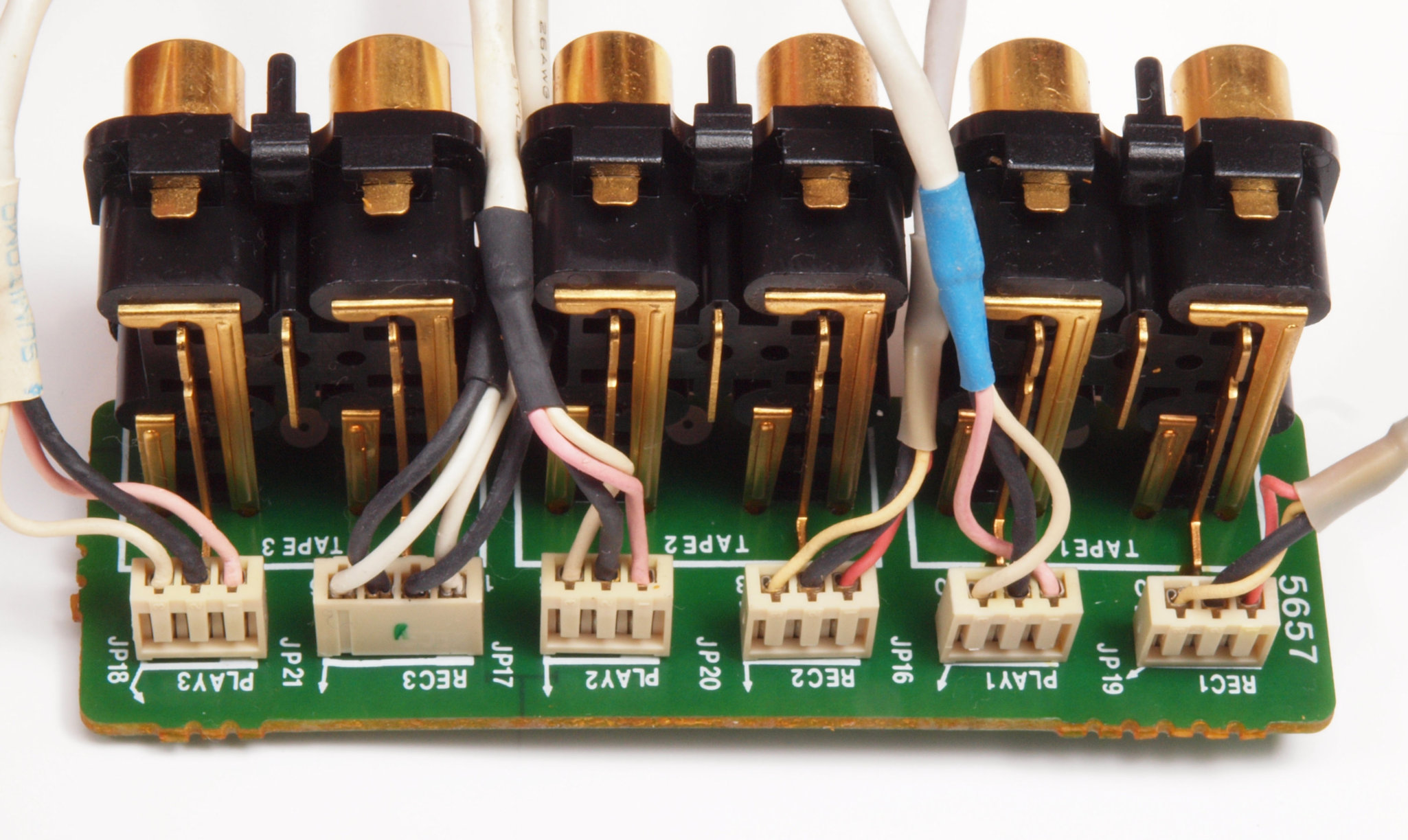

Ｃ２１．　修理前　Ｔａｐｅ入出力ＲＣＡ端子。直に付けるので不要。

Ｃ３１．　修理前　メインＡＭＰ入力端子。直に付けるので不要。

Ｃ４１．　修理前　入出力ＲＣＡ端子郡。

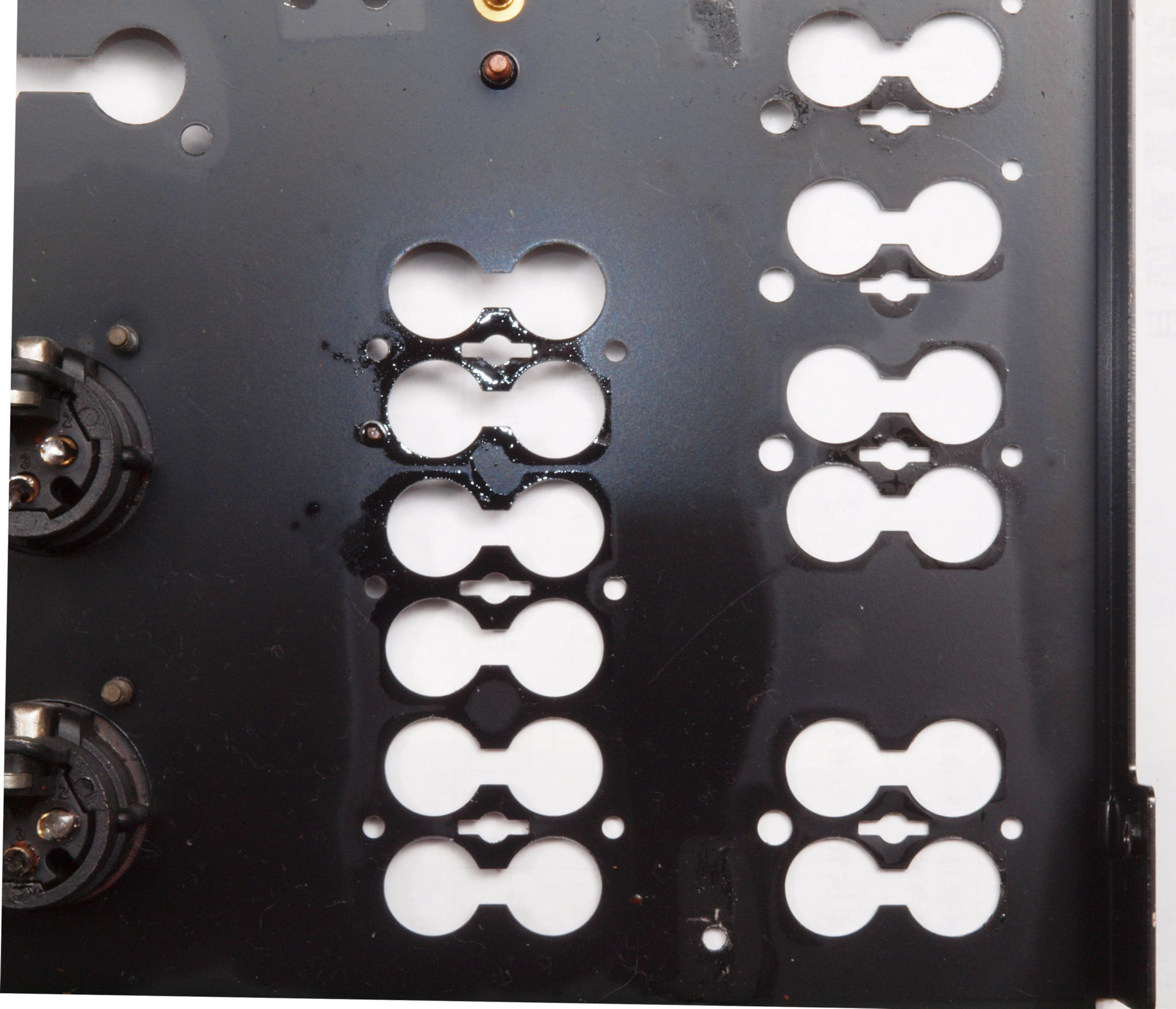

Ｃ４１１．　修理中　　ＲＣＡ端子を外した後パネル裏の接点復活剤の塗布跡。

Ｃ４２．　修理後　入出力ＲＣＡ端子郡、テフロン絶縁製に交換。

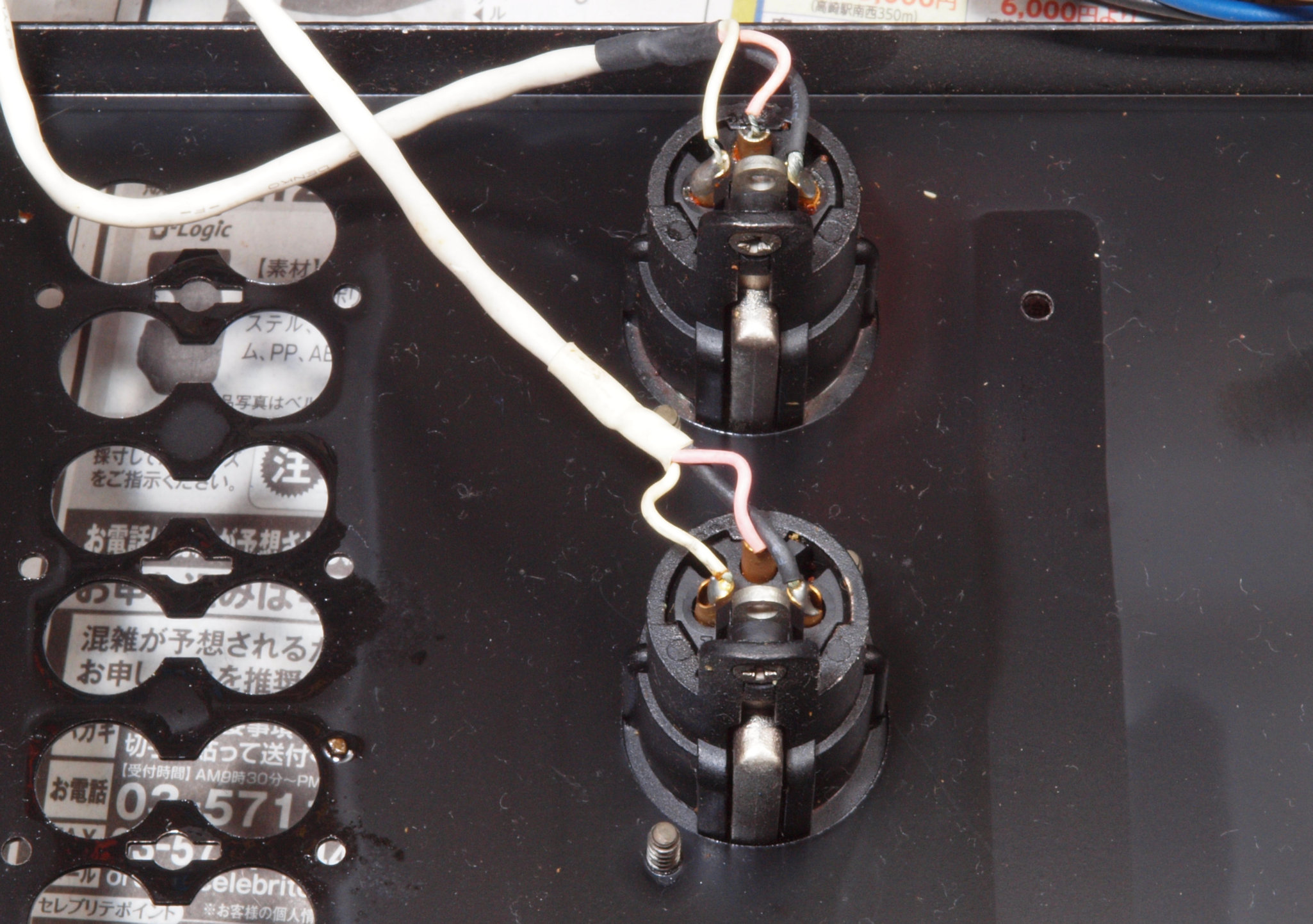

Ｃ４３．　修理前　ＸＬＲ入力端子裏配線。アース端子が未接続。

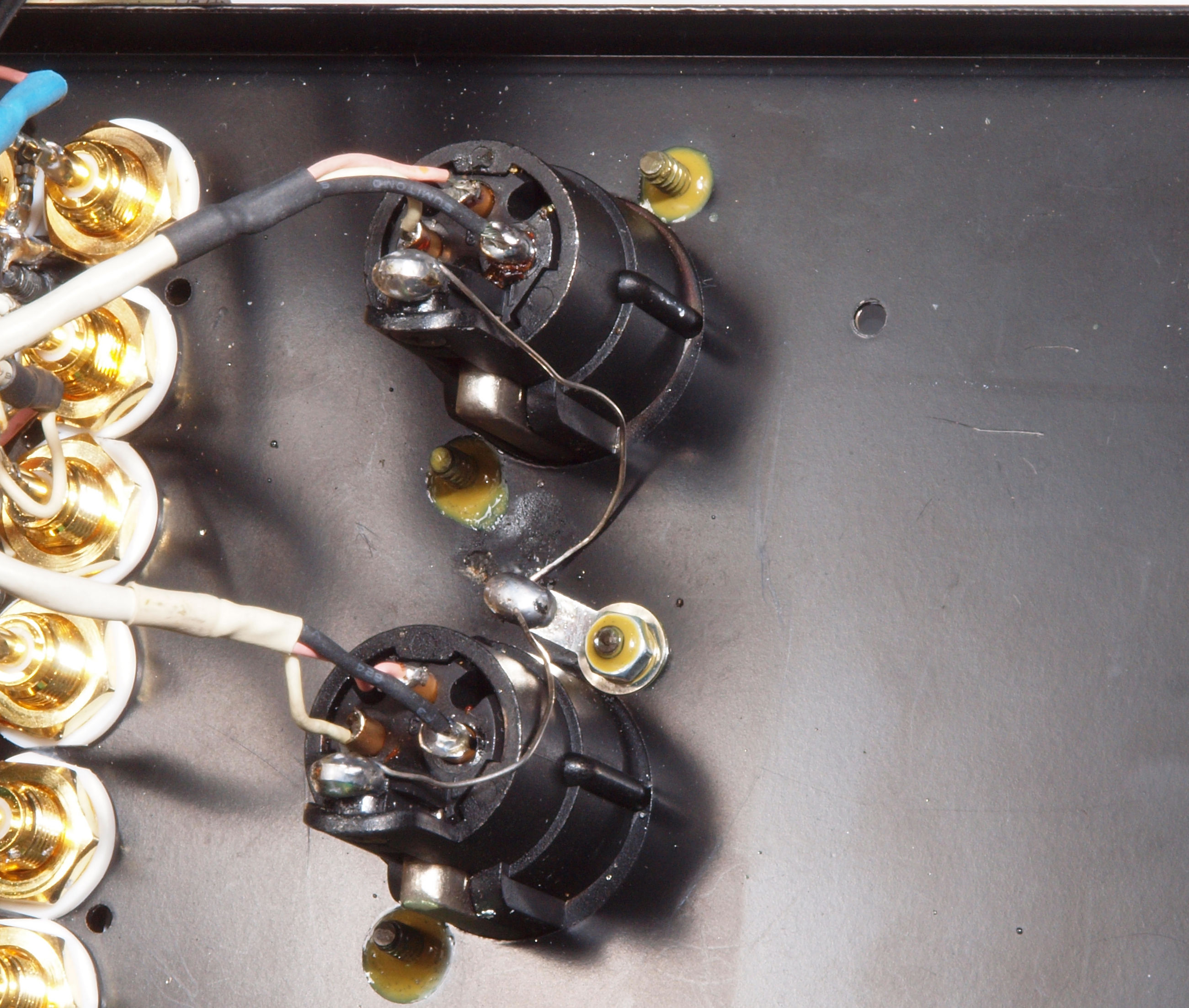

Ｃ４４．　修理後　ＸＬＲ入力端子裏配線。アース端子はしっかり配線。

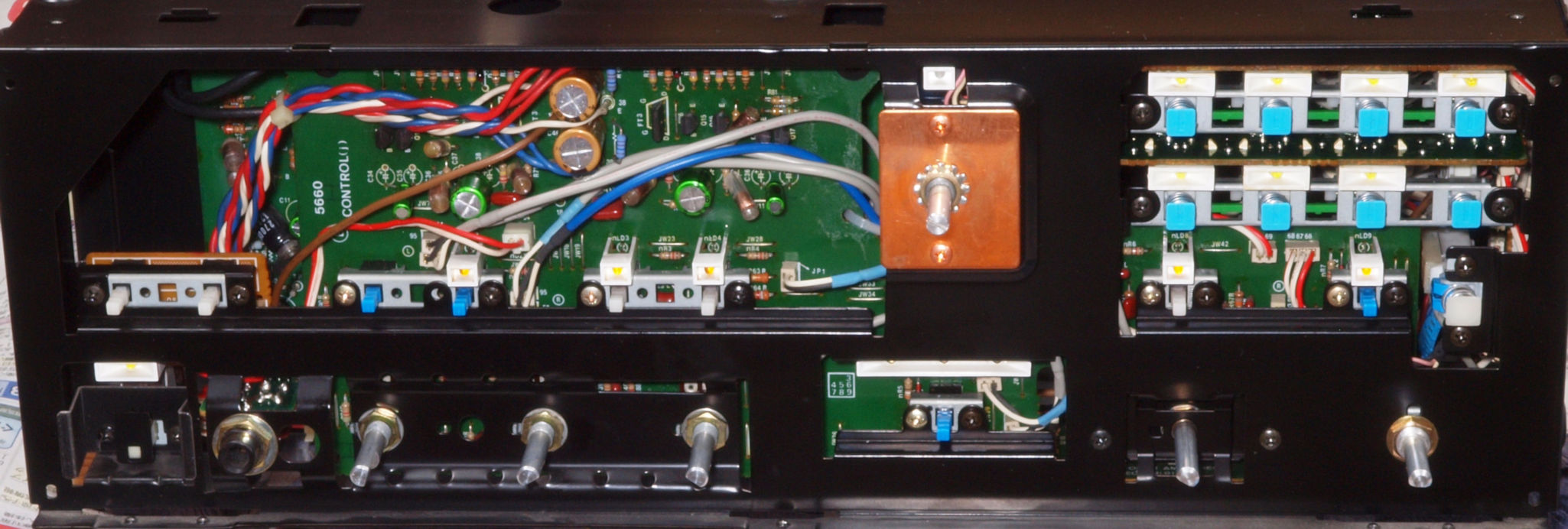

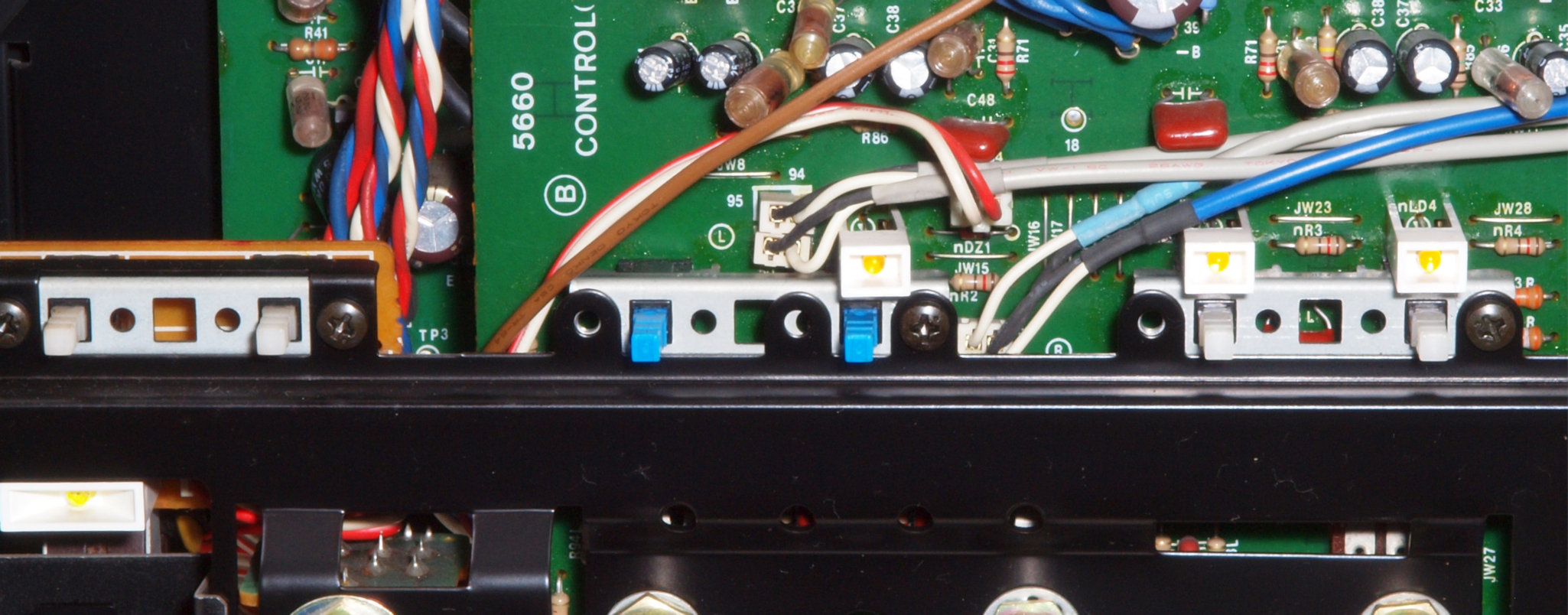

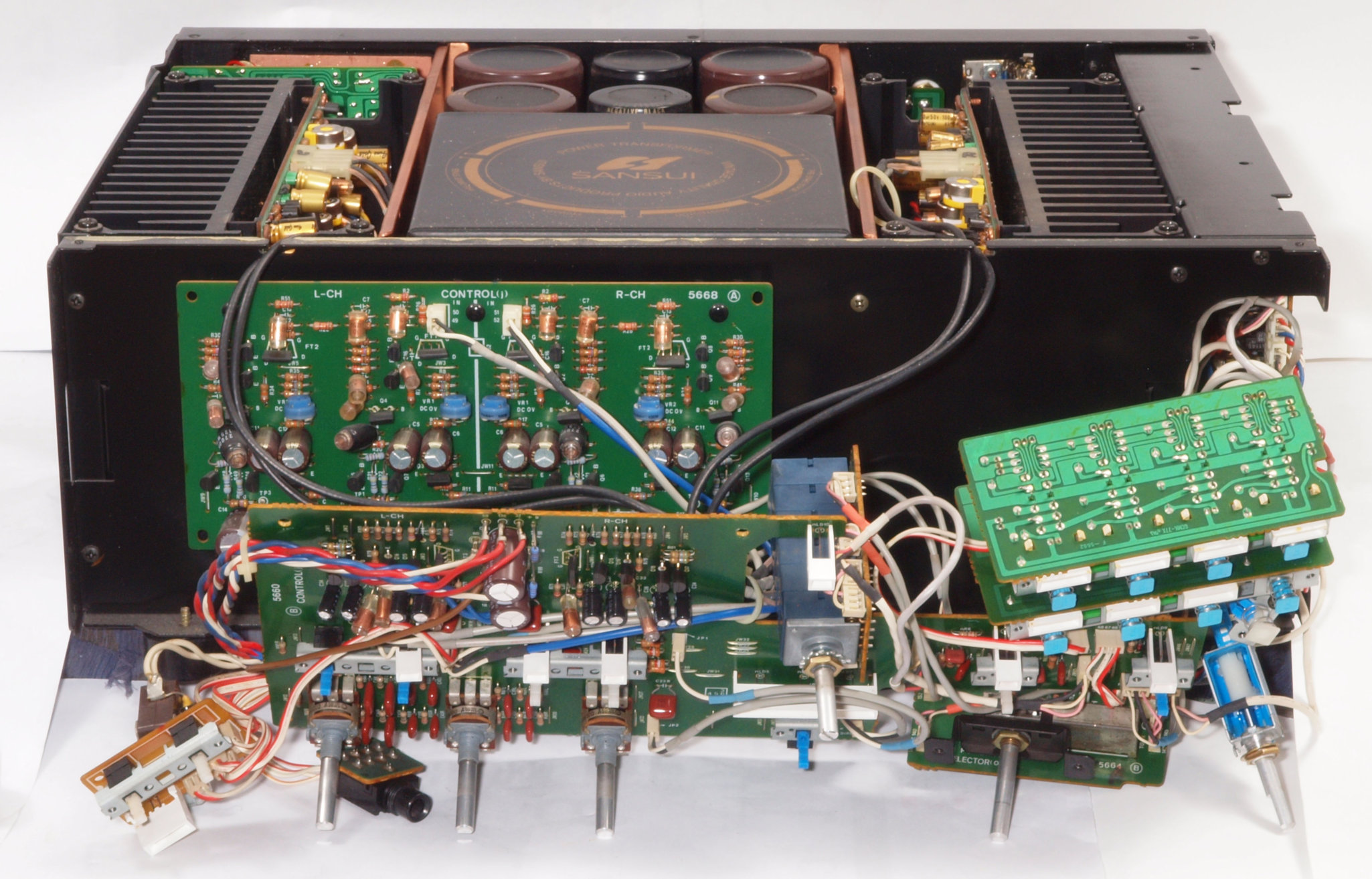

Ｃ５０．　修理中　前面パネルを取り外して修理中

Ｃ５１．　修理中　パネル取り外す　ＳＷのネジが半分！

Ｃ５２．　修理中　パネル取り外す　ＳＷのネジが半分！

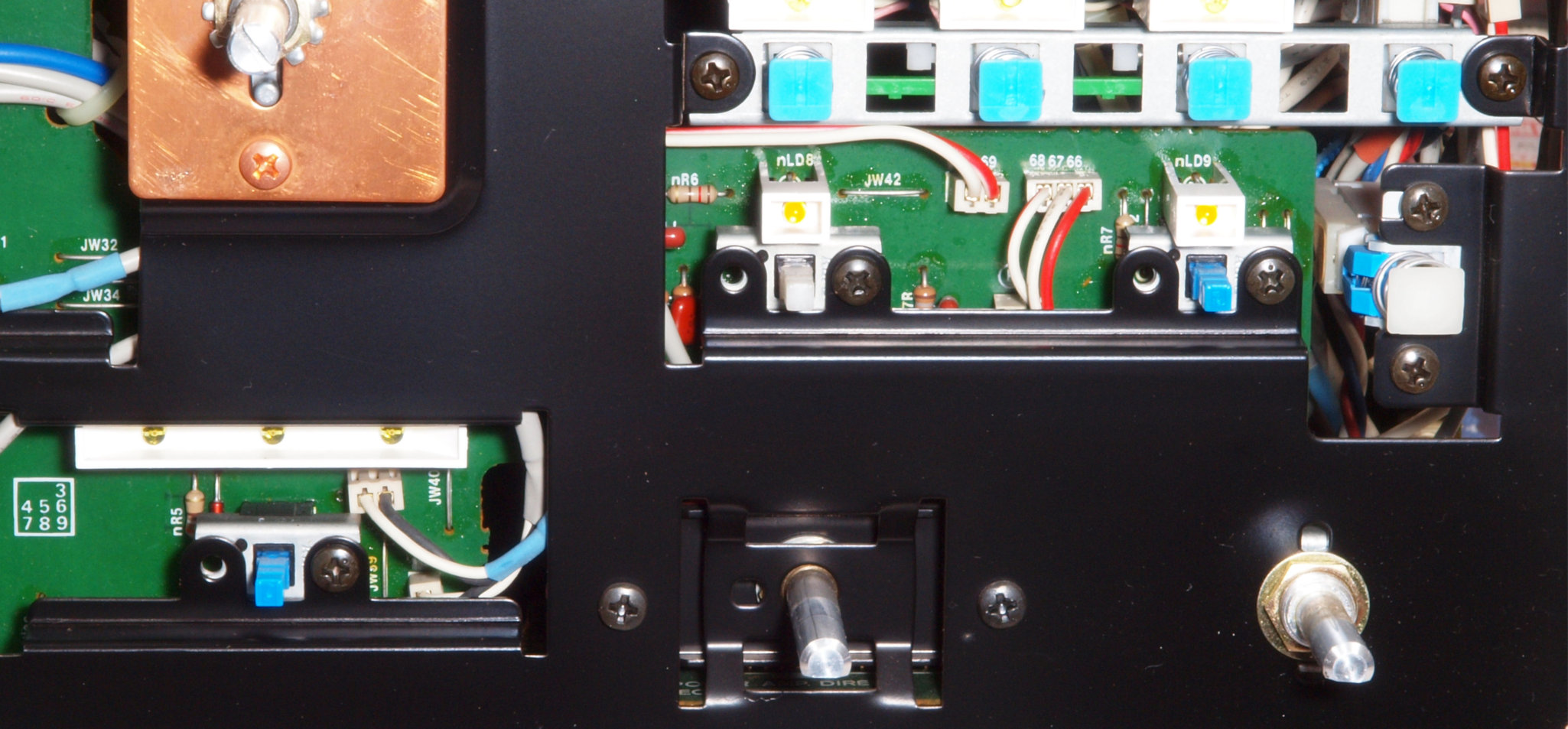

Ｃ５３．　修理後　前パネル取り付け前　白いネジが増やした物 　　　　　　　　　　　　　　　　　　　このケチった「ネジ」で会社は利益が増すが、その分信用は減る

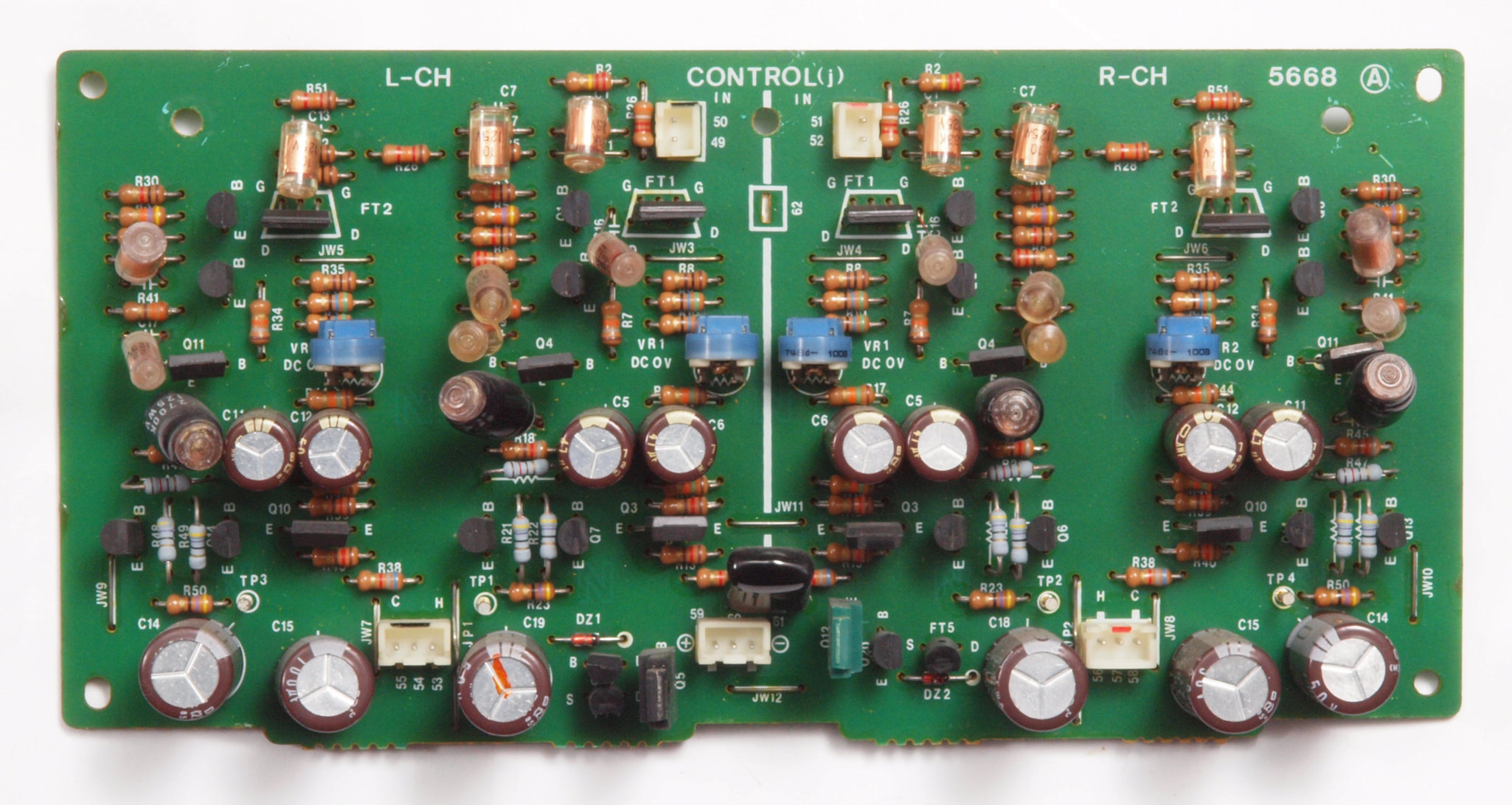

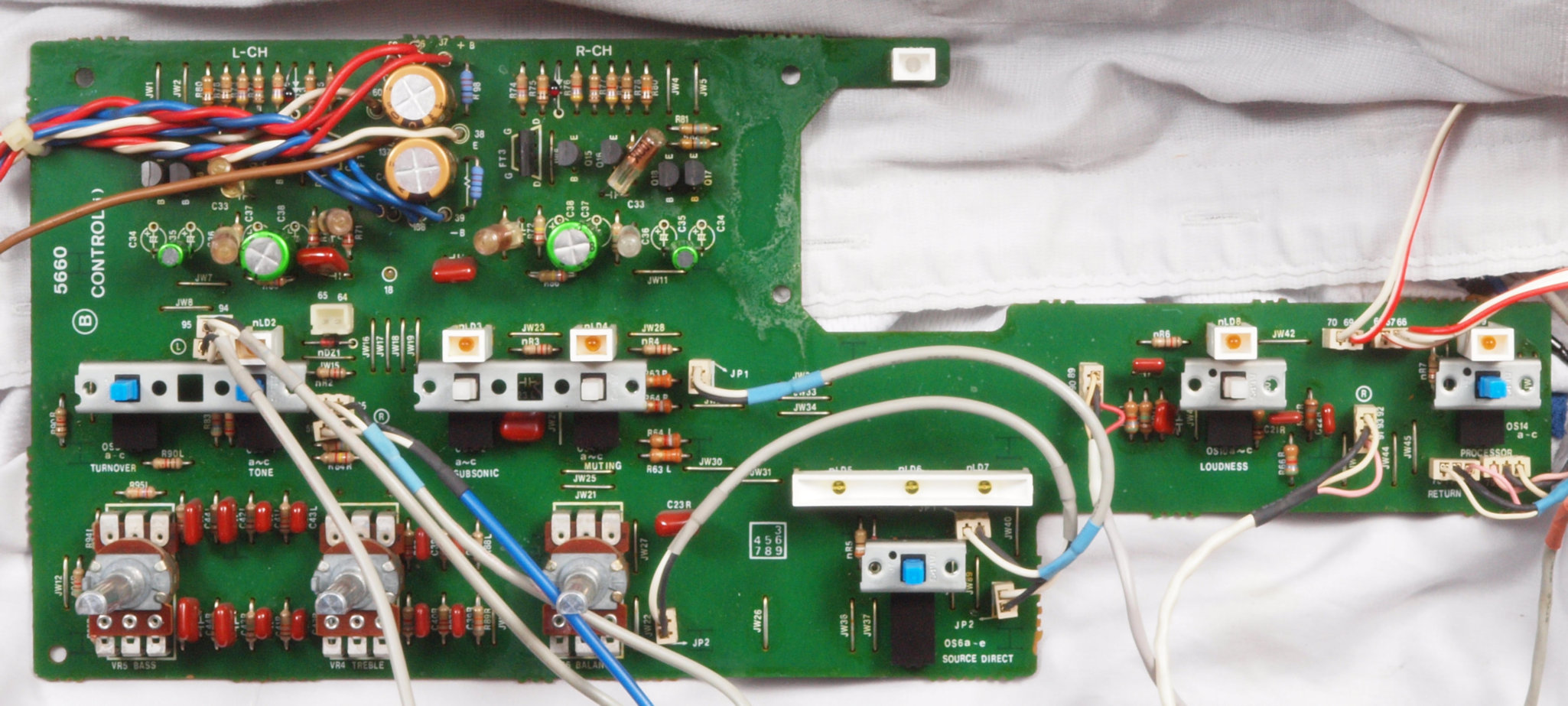

Ｃ６１．　修理前　コントロール�T基板

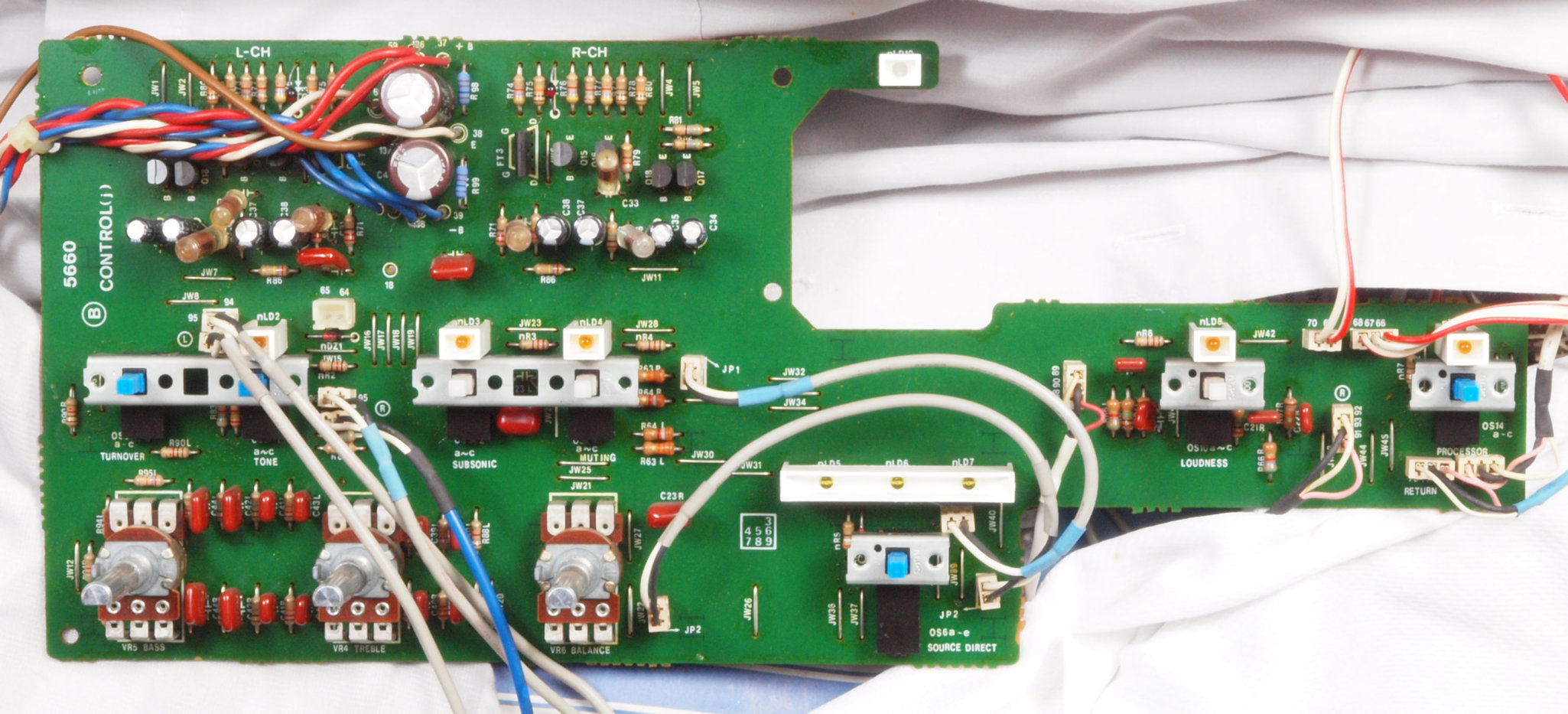

Ｃ６２．　修理後　コントロール基板�T　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　　電解コンデンサー１４個、半固定ＶＲ４個交換。

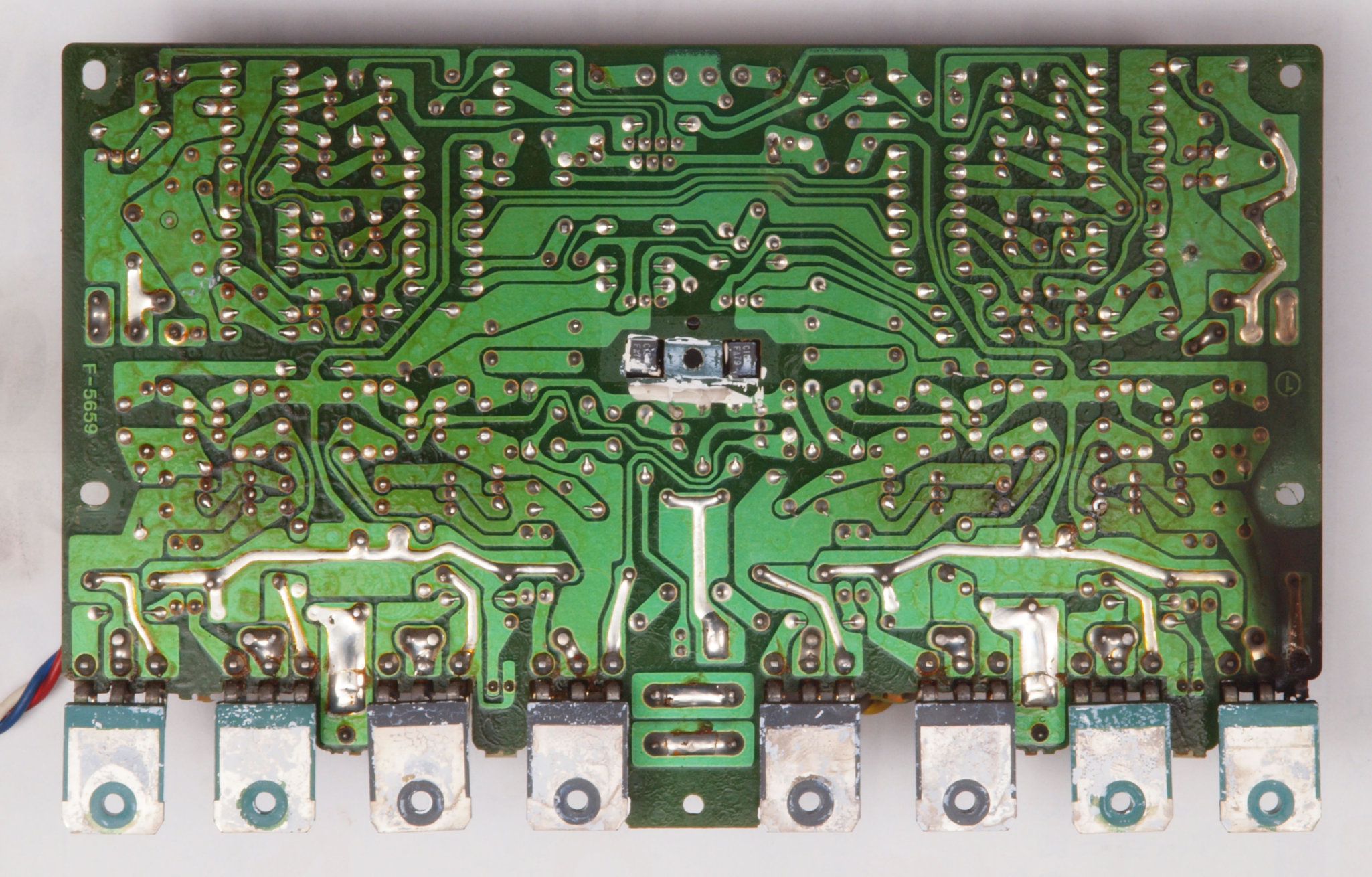

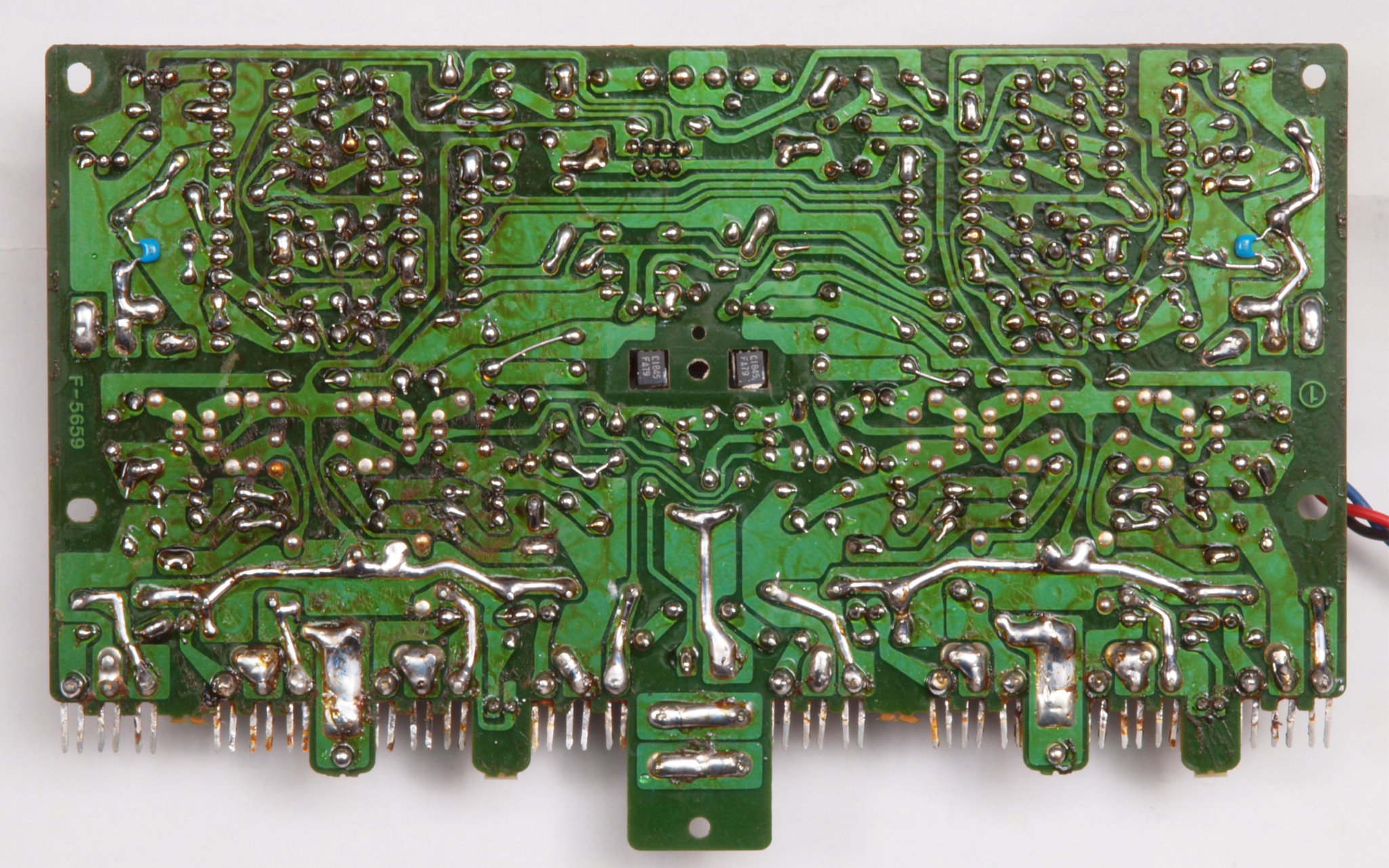

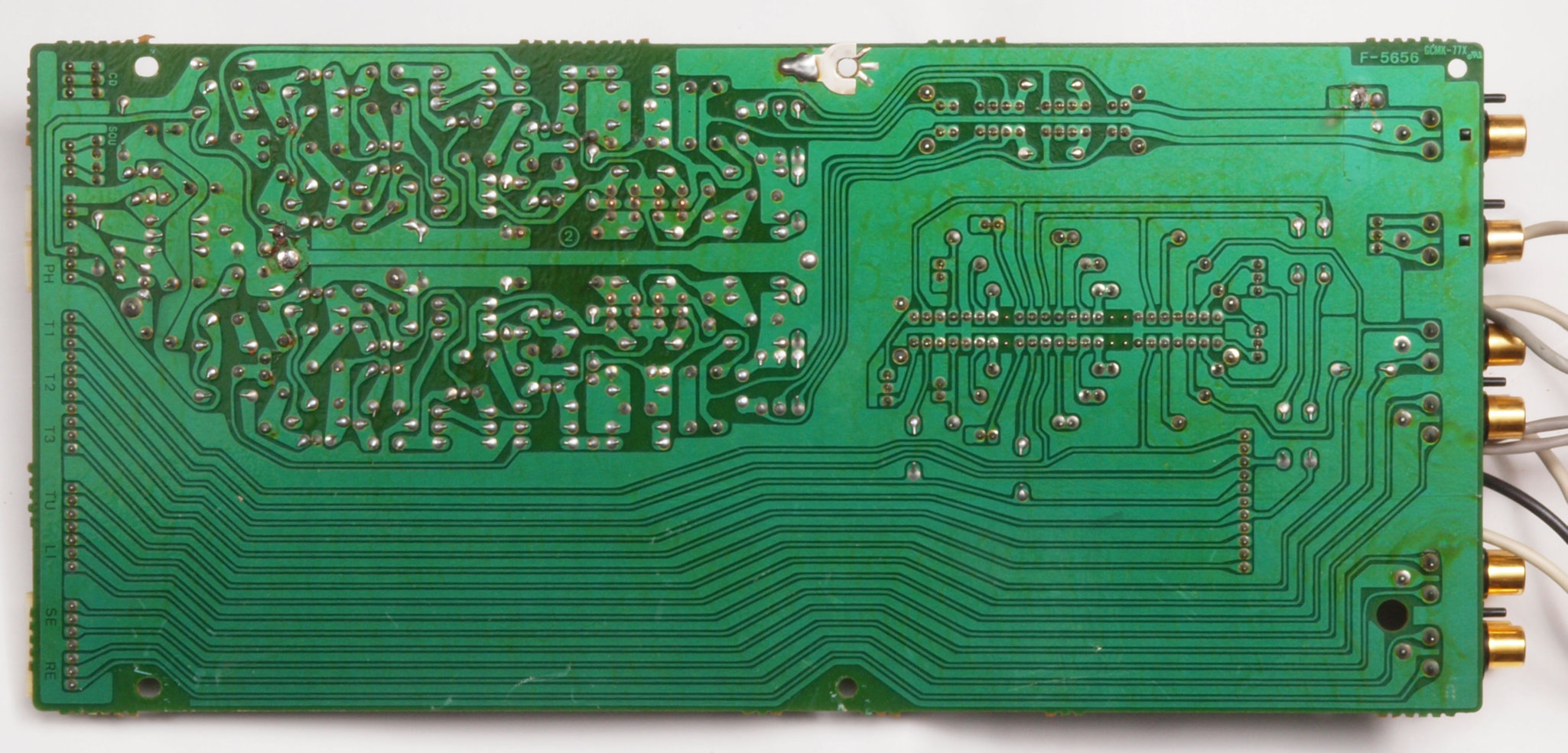

Ｃ６３．　修理前　コントロール基板�T裏

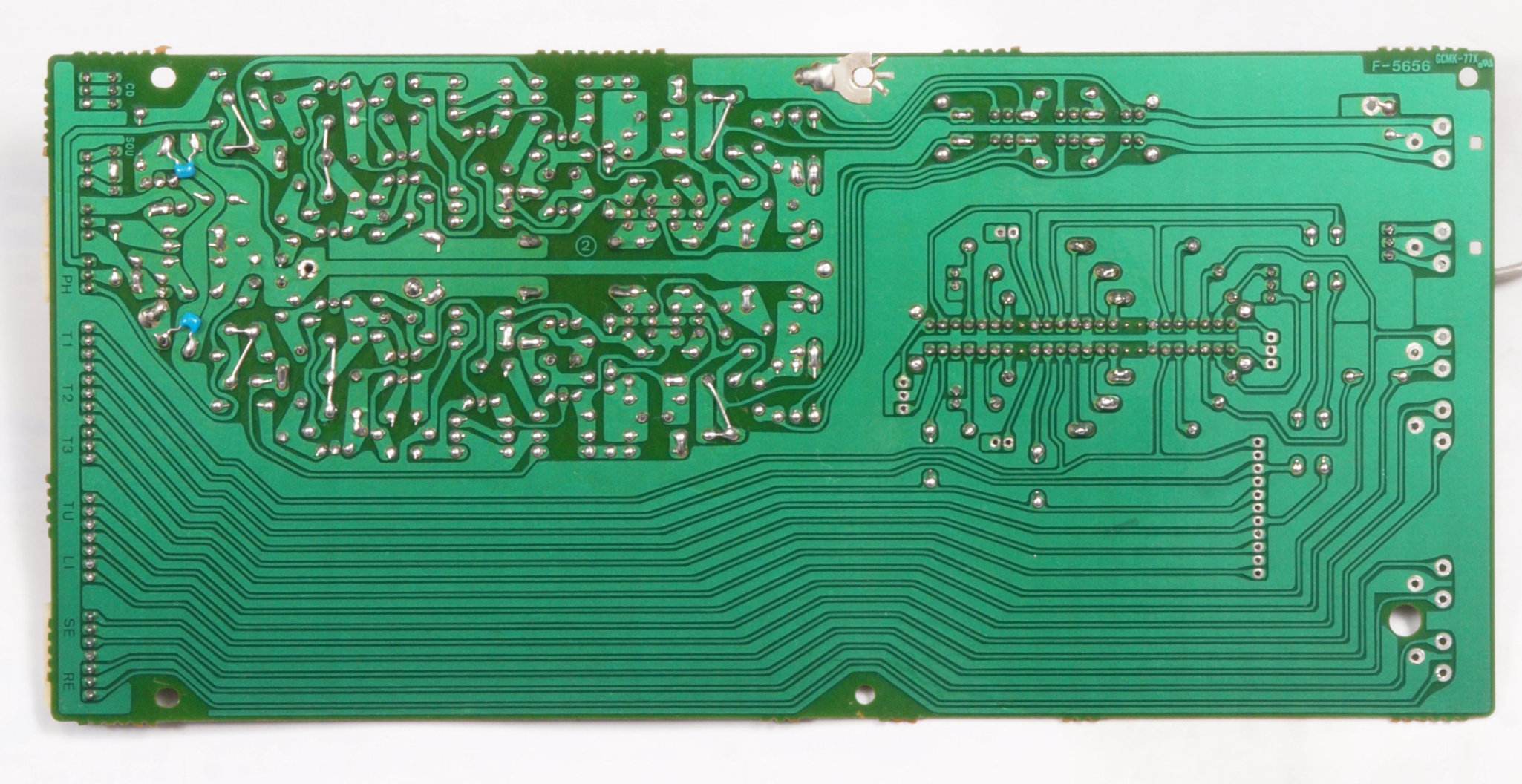

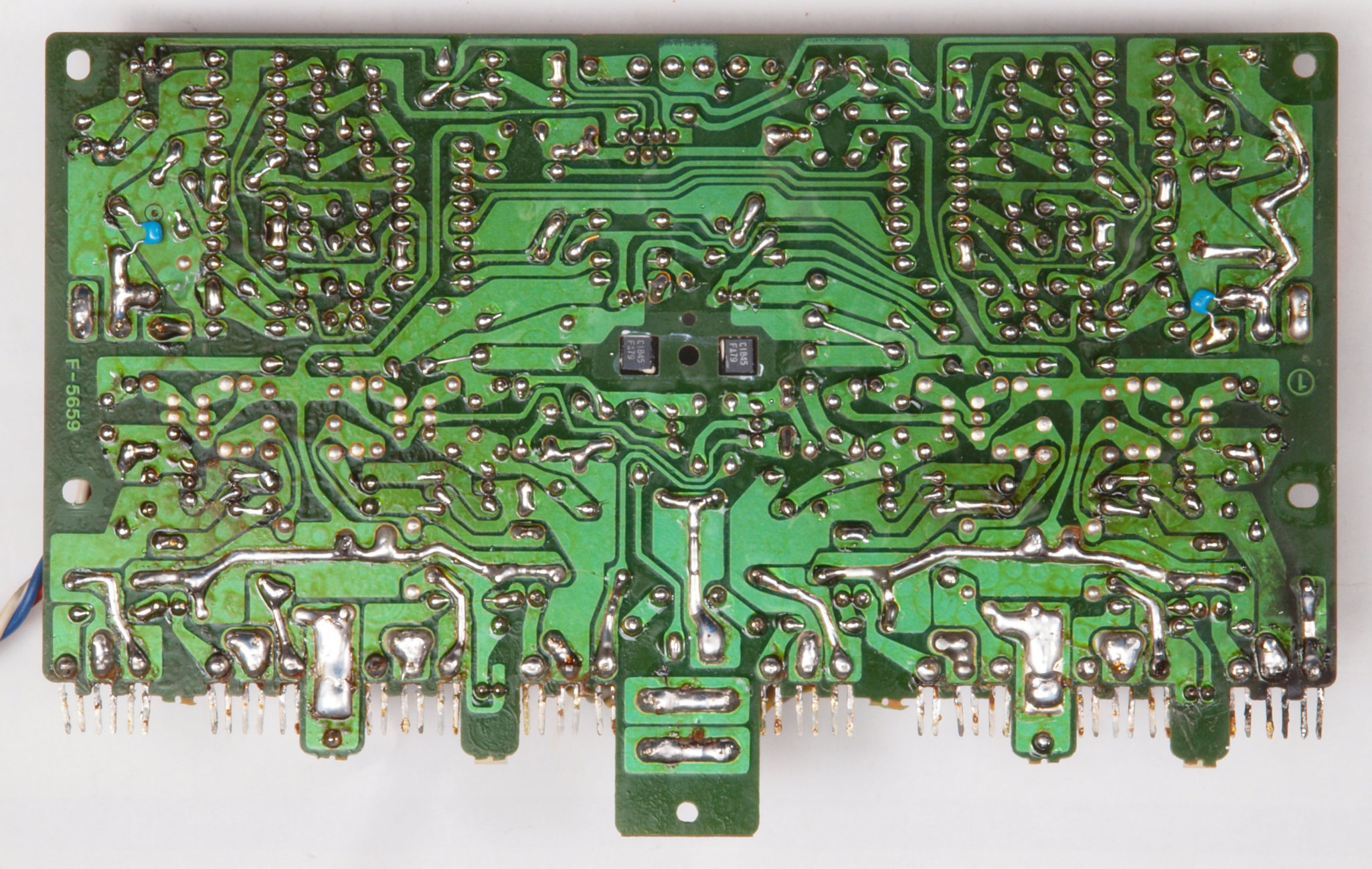

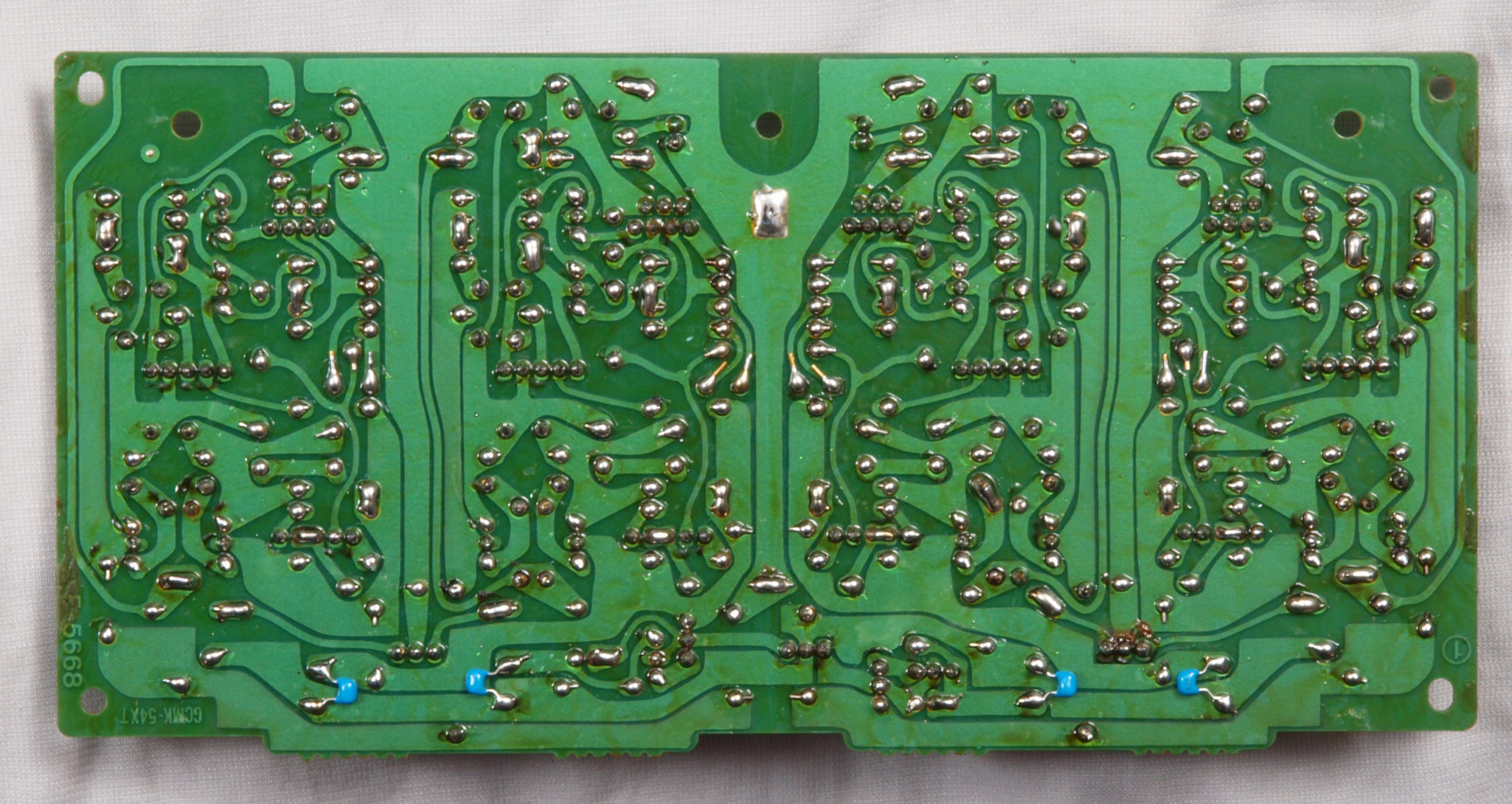

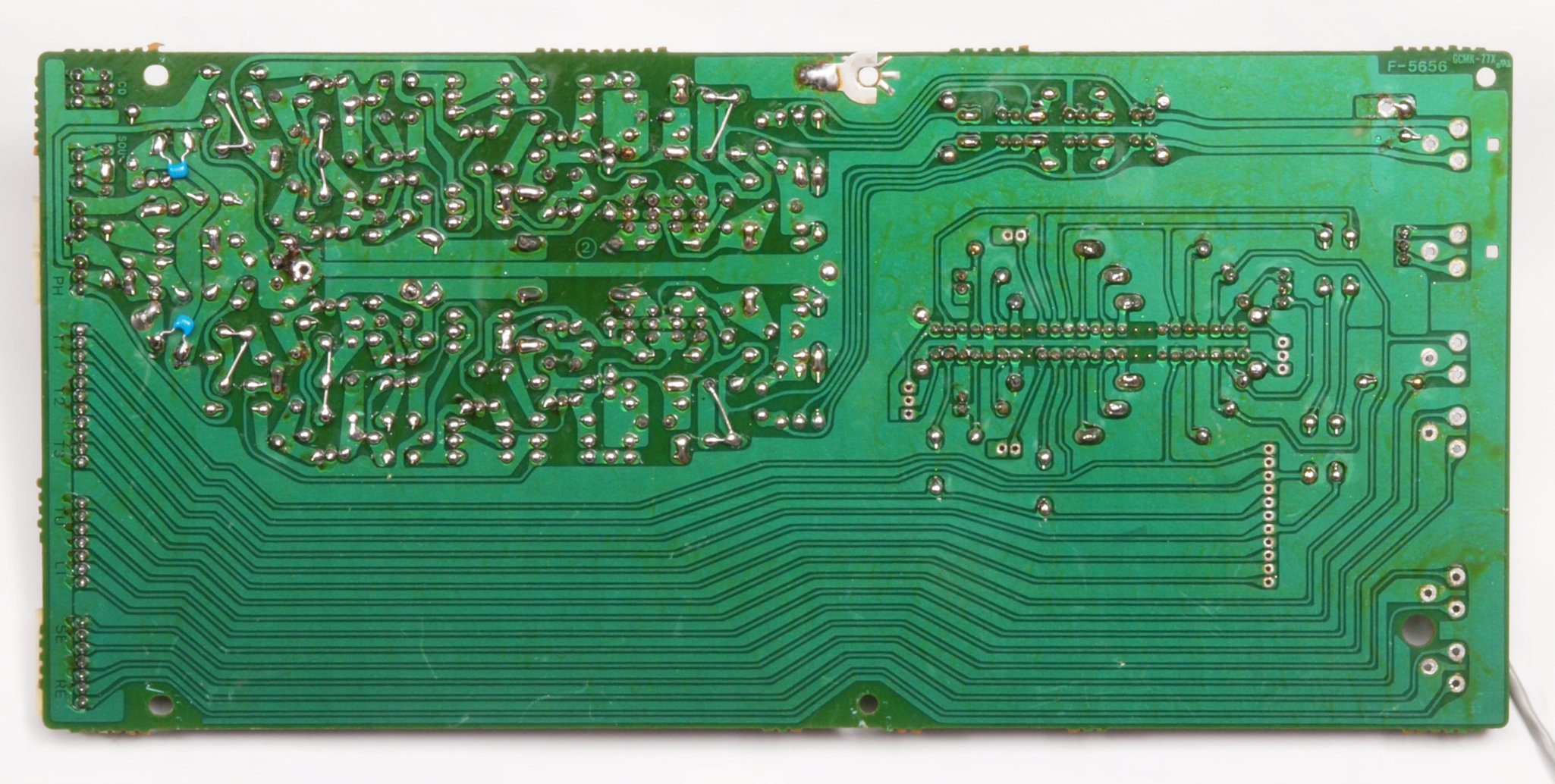

Ｃ６４．　修理（ハンダ補正）後　コントロール基板�T裏　　全ての半田をやり修す、フイルムコンデンサー４個追加。

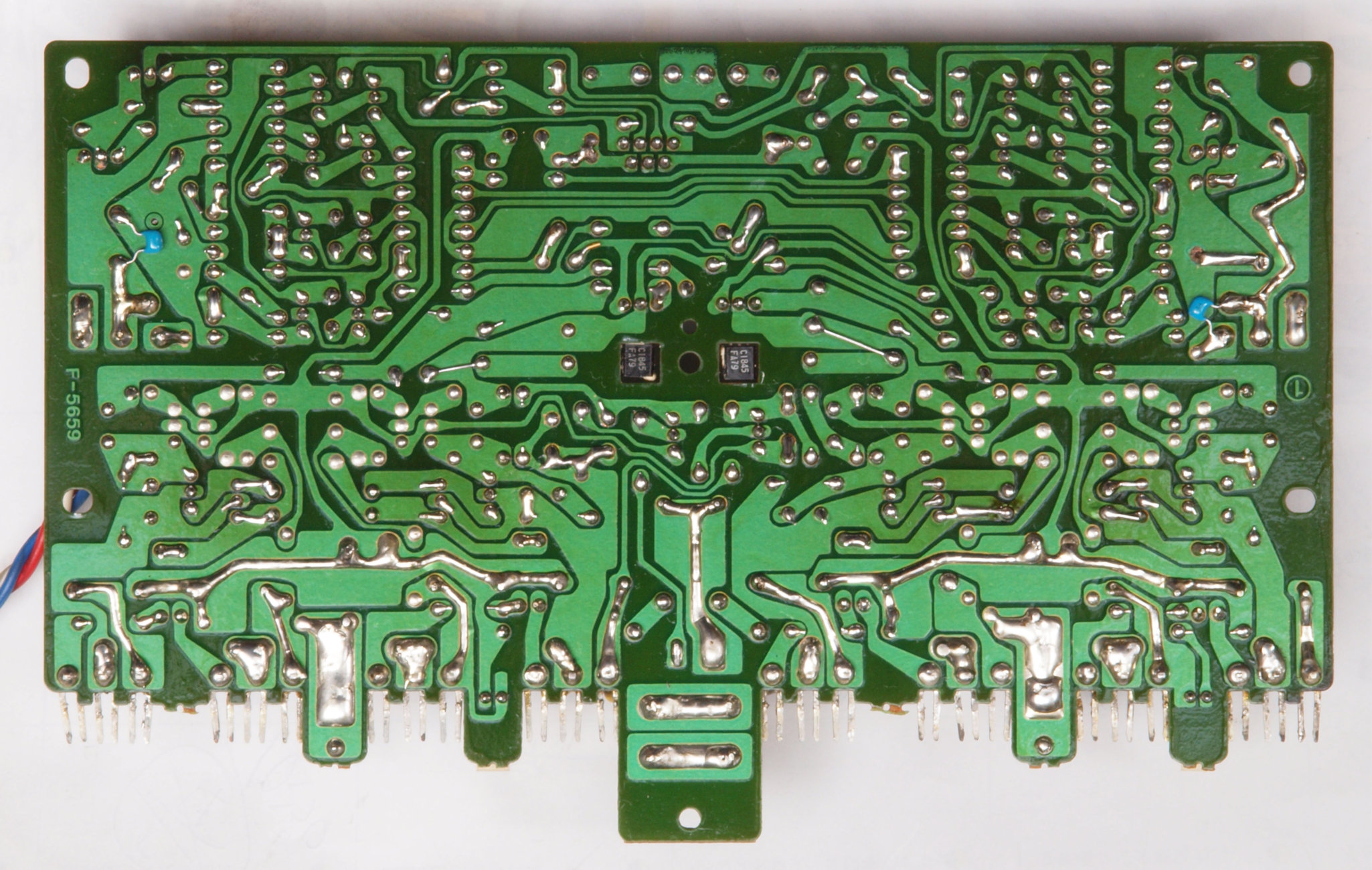

Ｃ６５．　完成コントロール基板�T裏　洗浄後防湿材を塗る。

Ｃ７１．　修理前　コントロール基板�U

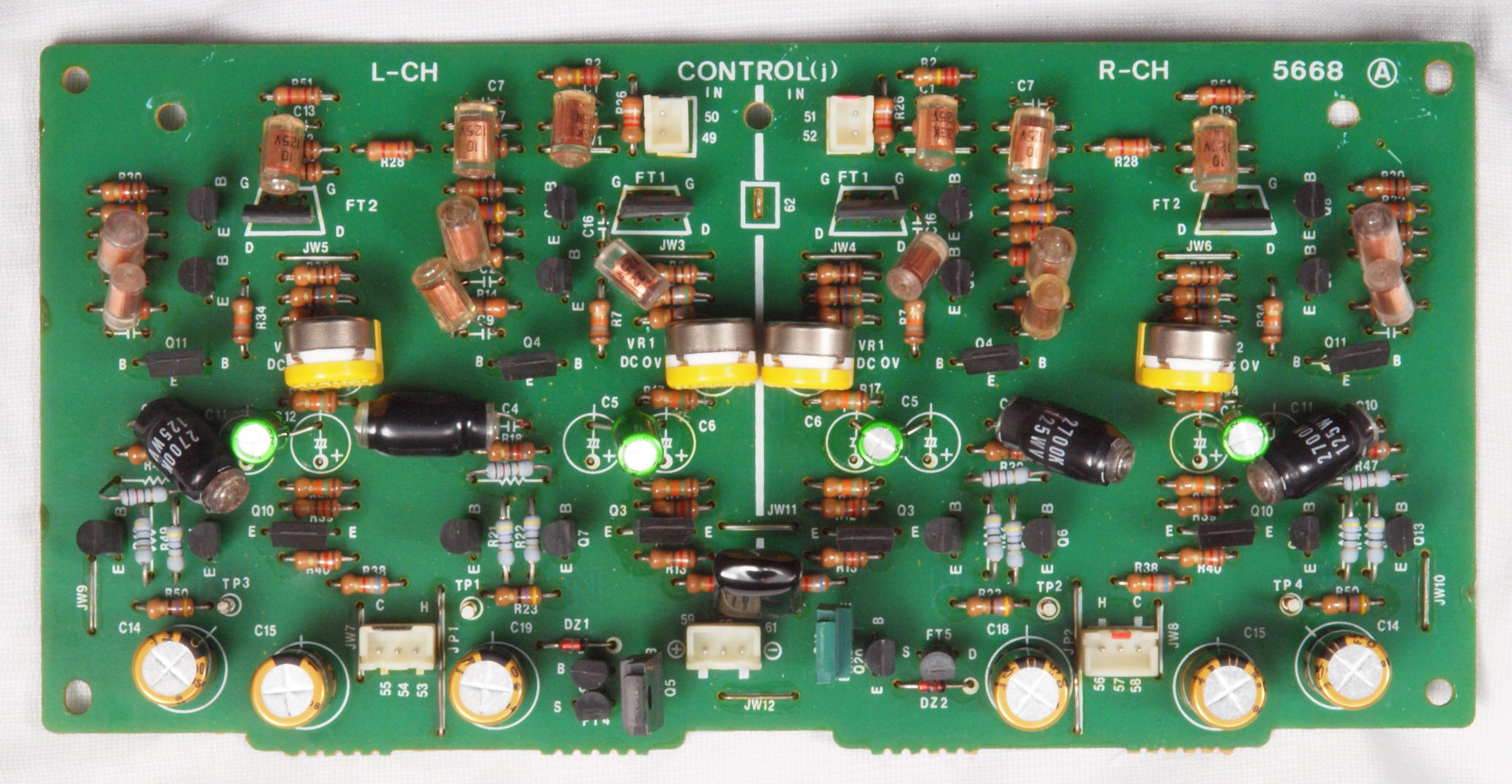

Ｃ７２．　修理後　コントロール基板�U　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 　　　　　　　　　　　電解コンデンサー１０個交換

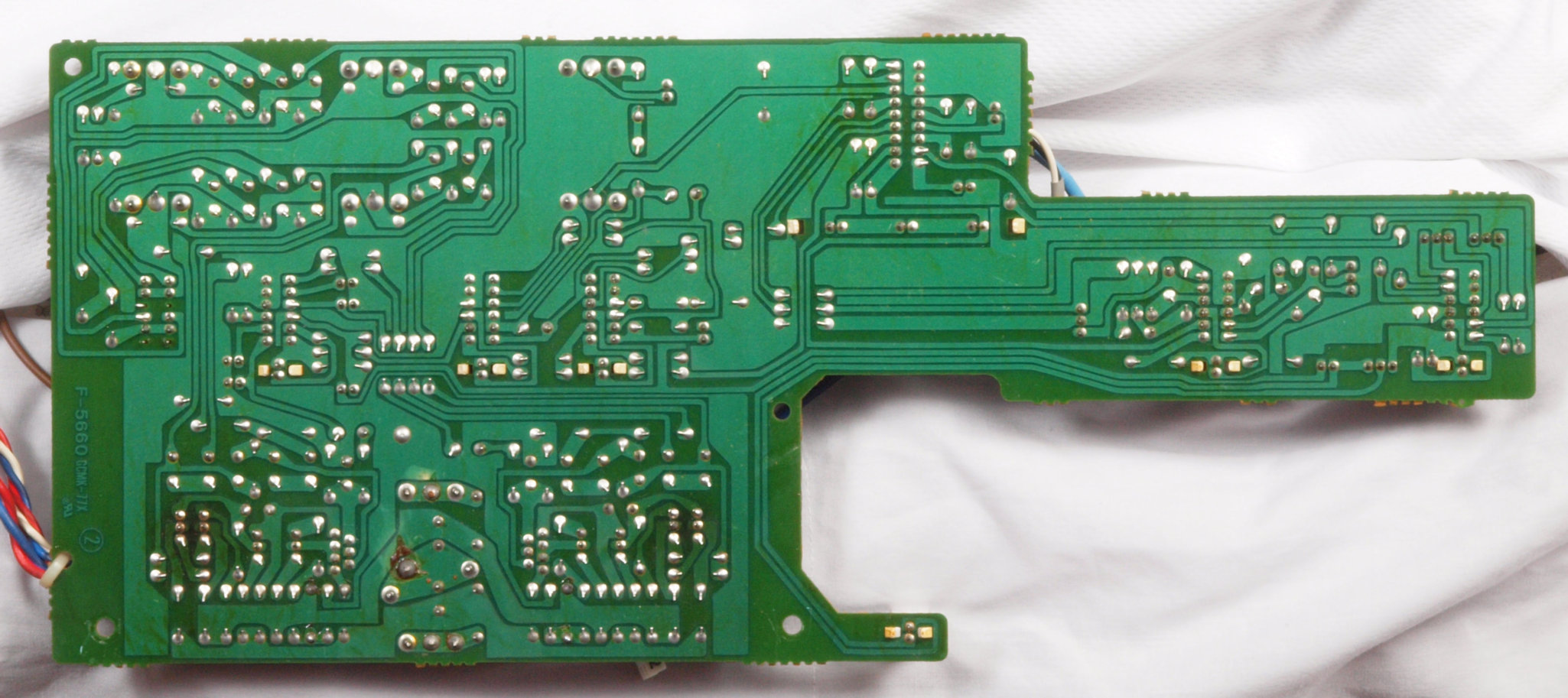

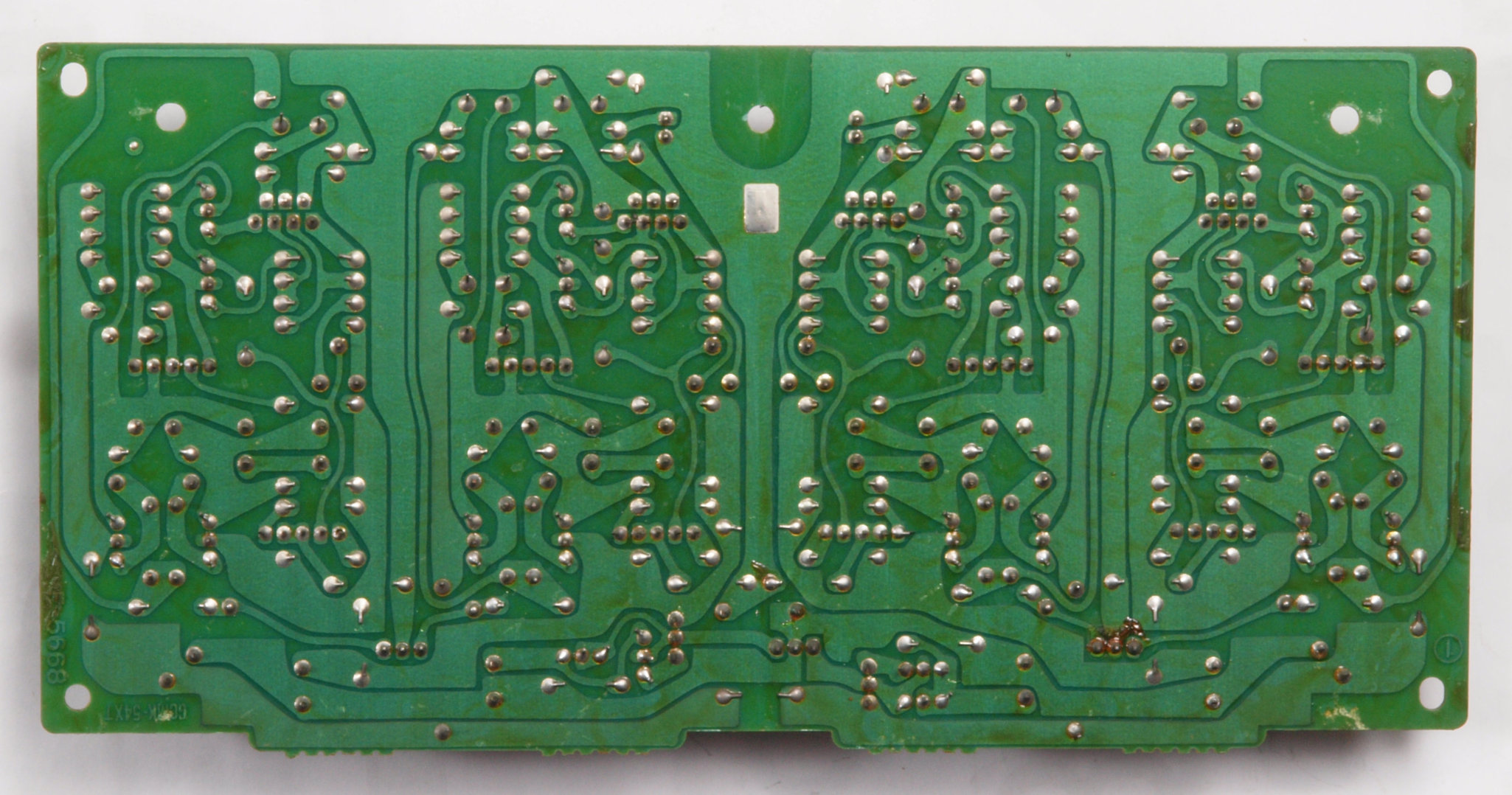

Ｃ７３．　修理前　コントロール基板�U裏

Ｃ７４．　修理（ハンダ補正）後　コントロール基板�U裏、　フイルムコンデンサー４個追加。

Ｃ７５．　完成コントロール基板�U裏　洗浄後防湿材を塗る、抵抗２本追加。。

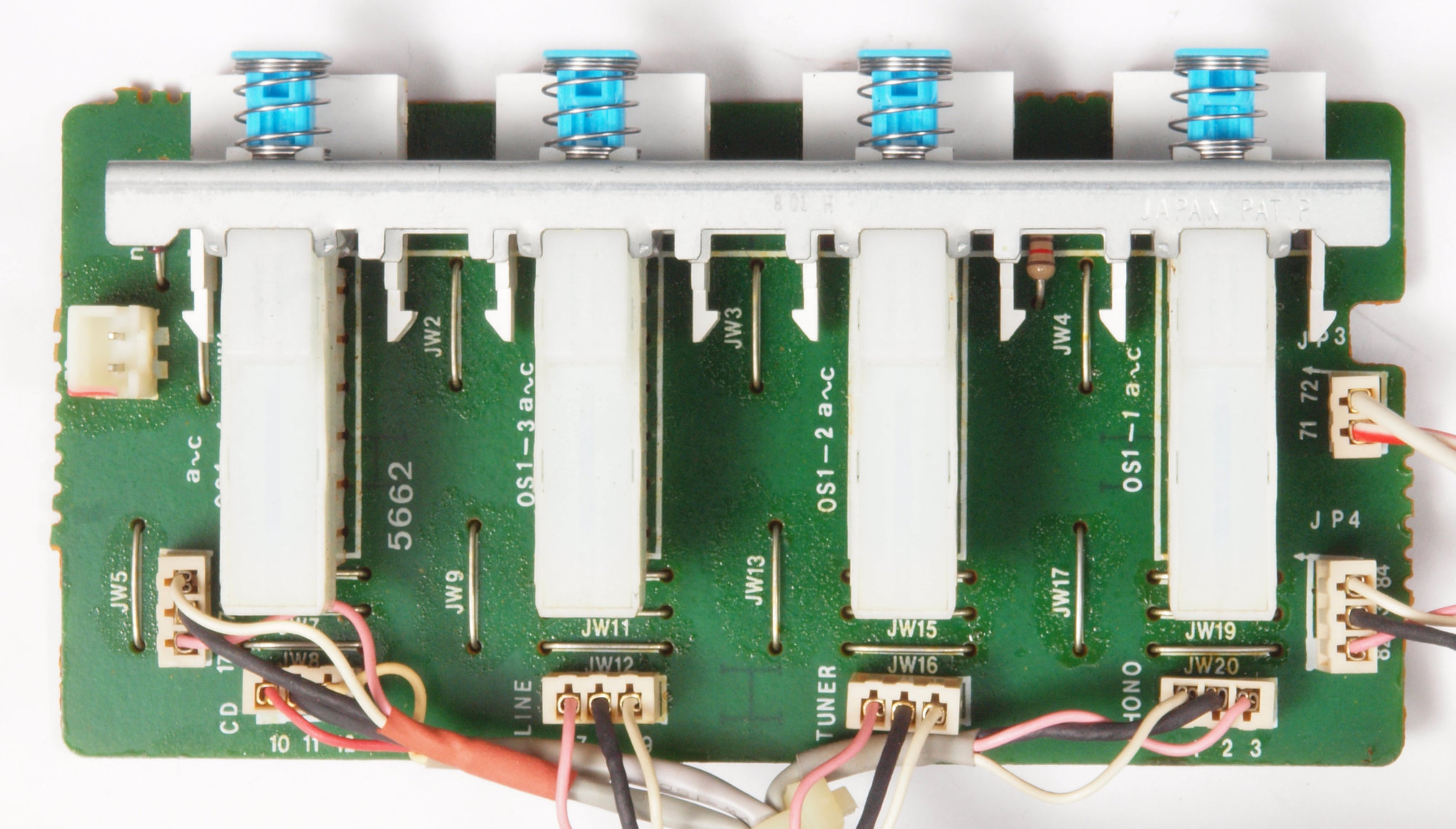

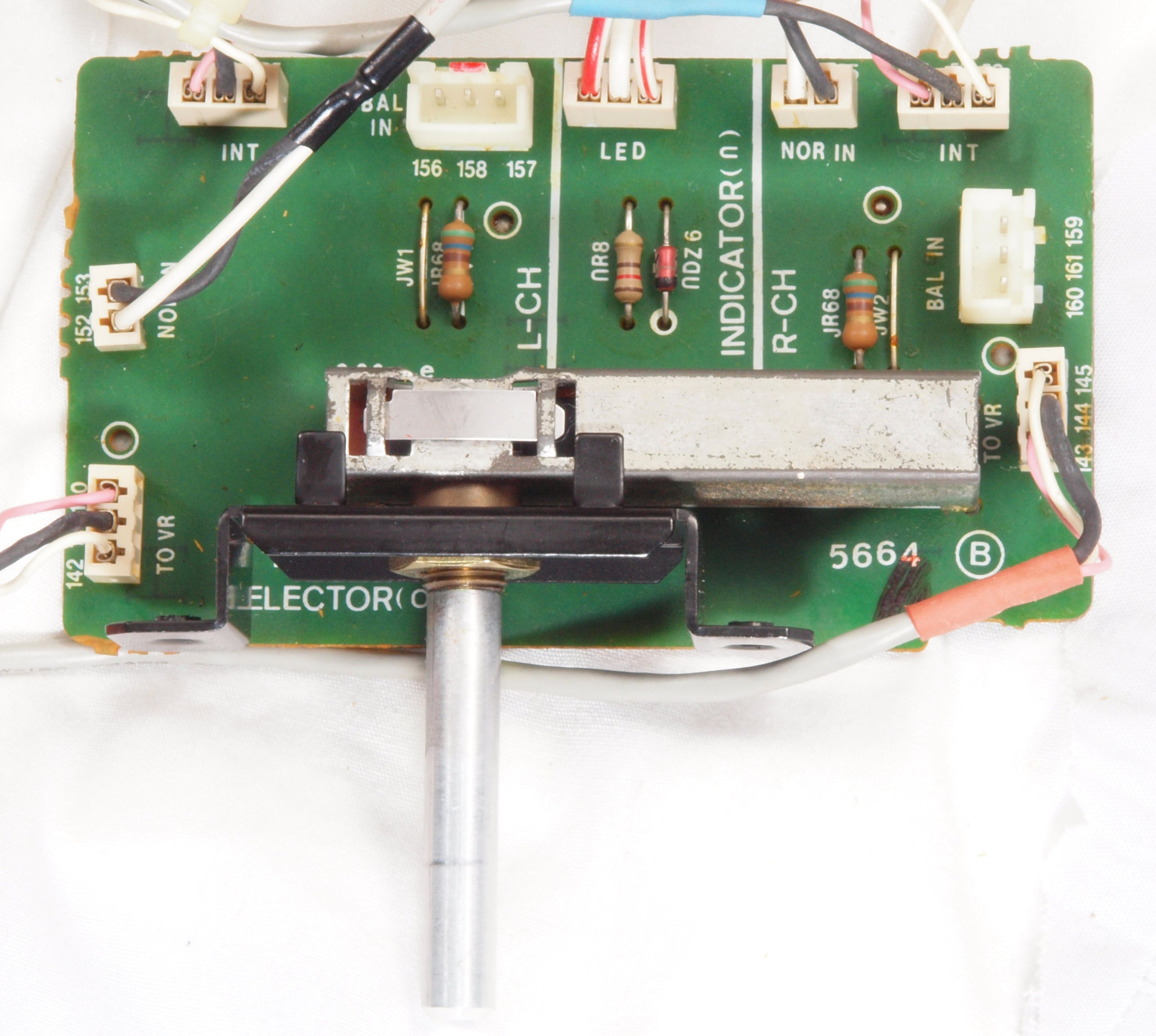

Ｃ８１．　修理前　入力切り替えＳＷ基板

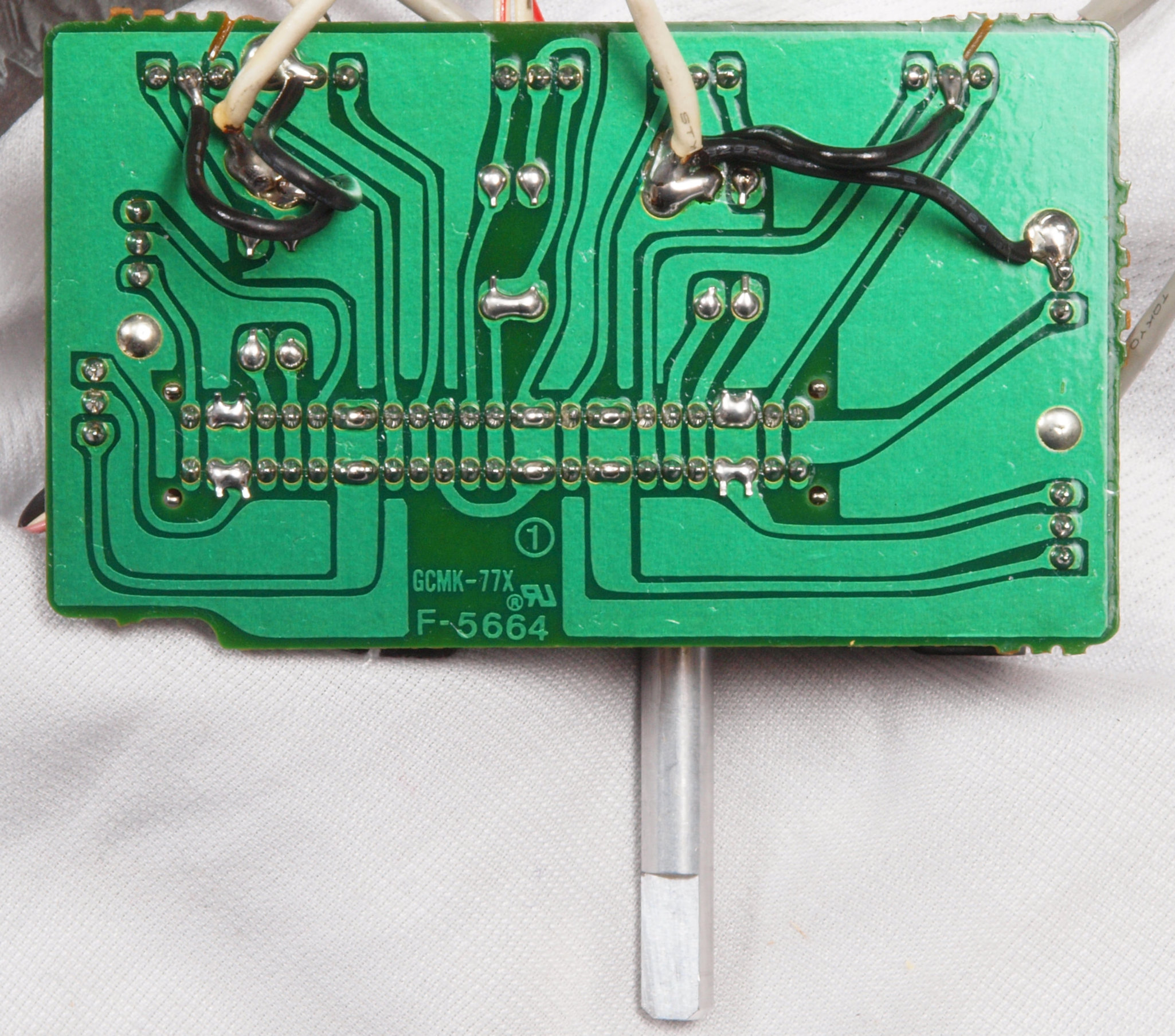

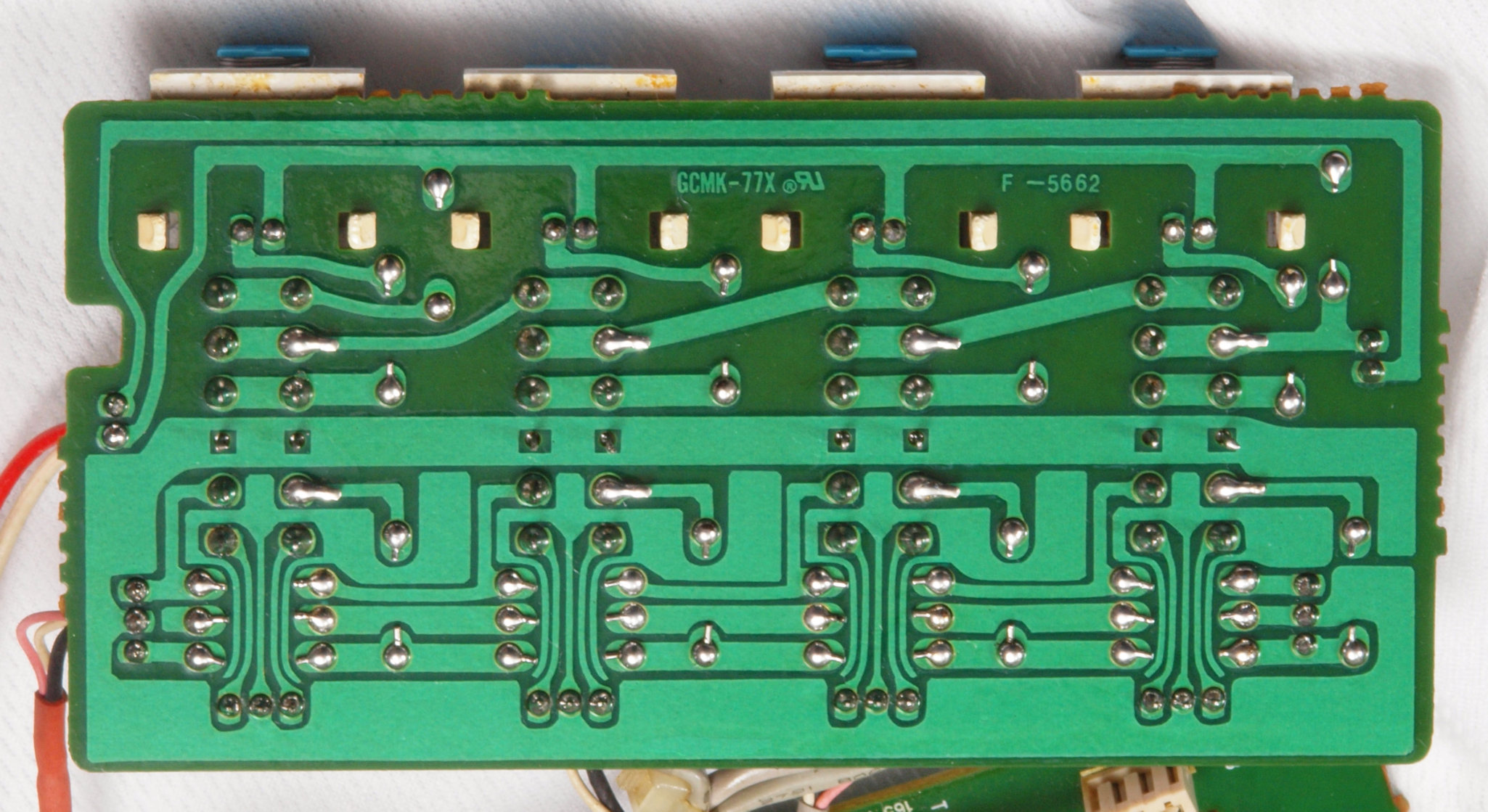

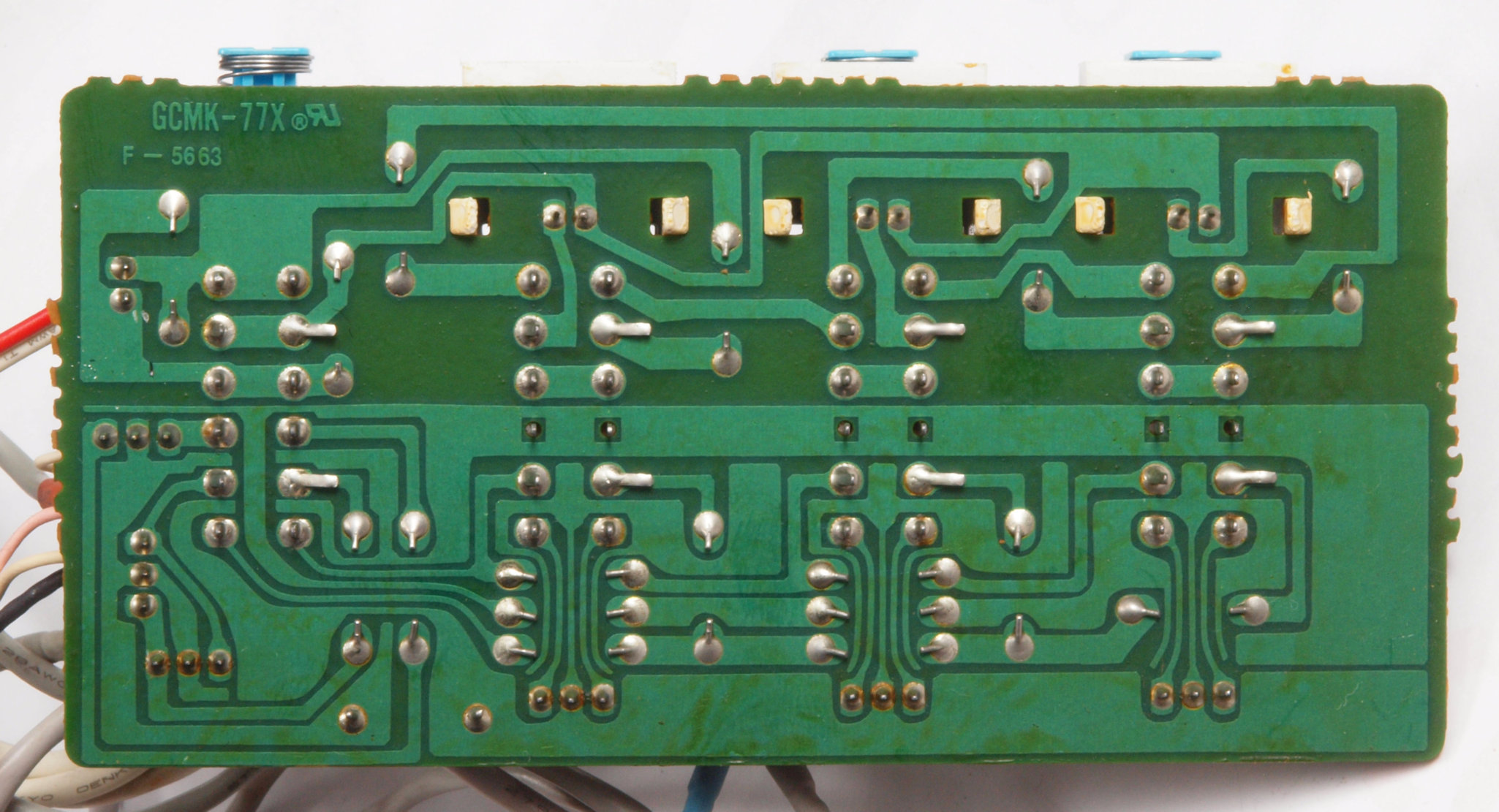

Ｃ８２．　修理前　入力切り替えＳＷ基板裏

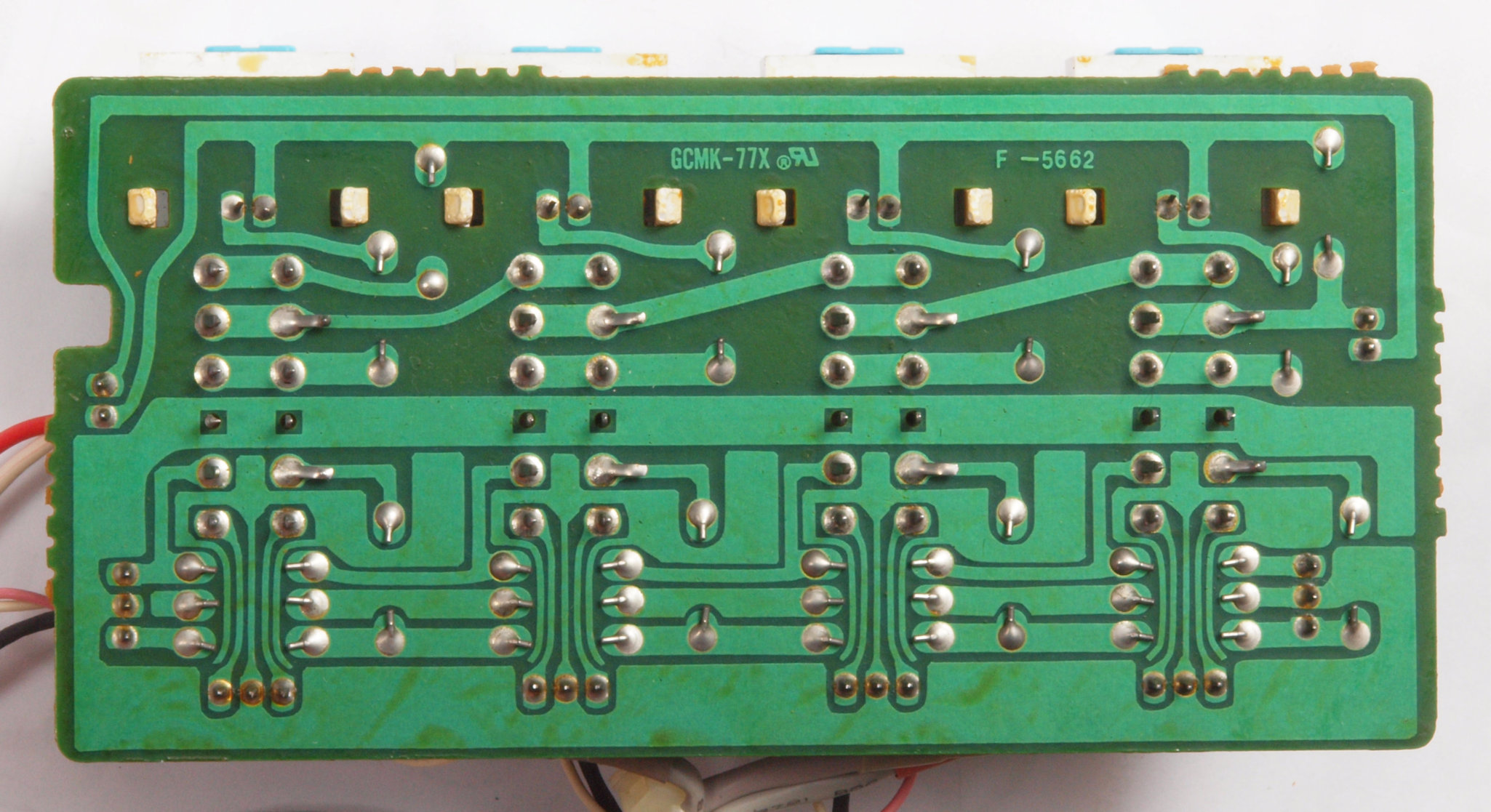

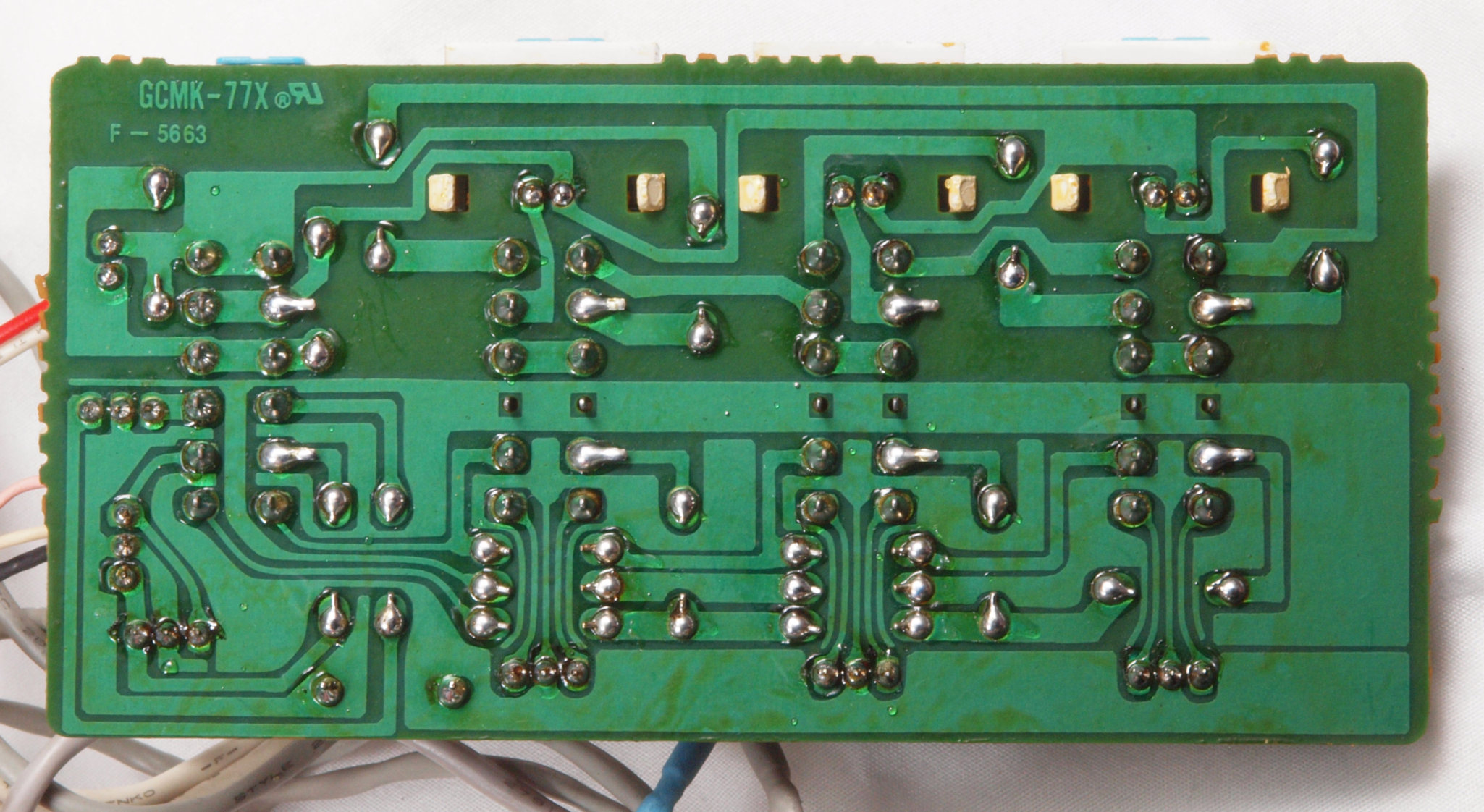

Ｃ８３．　修理（ハンダ補正）後　入力切り替えＳＷ基板裏　　全ての半田をやり修す

Ｃ８４．　完成入力切り替えＳＷ基板裏　洗浄後防湿材を塗る。

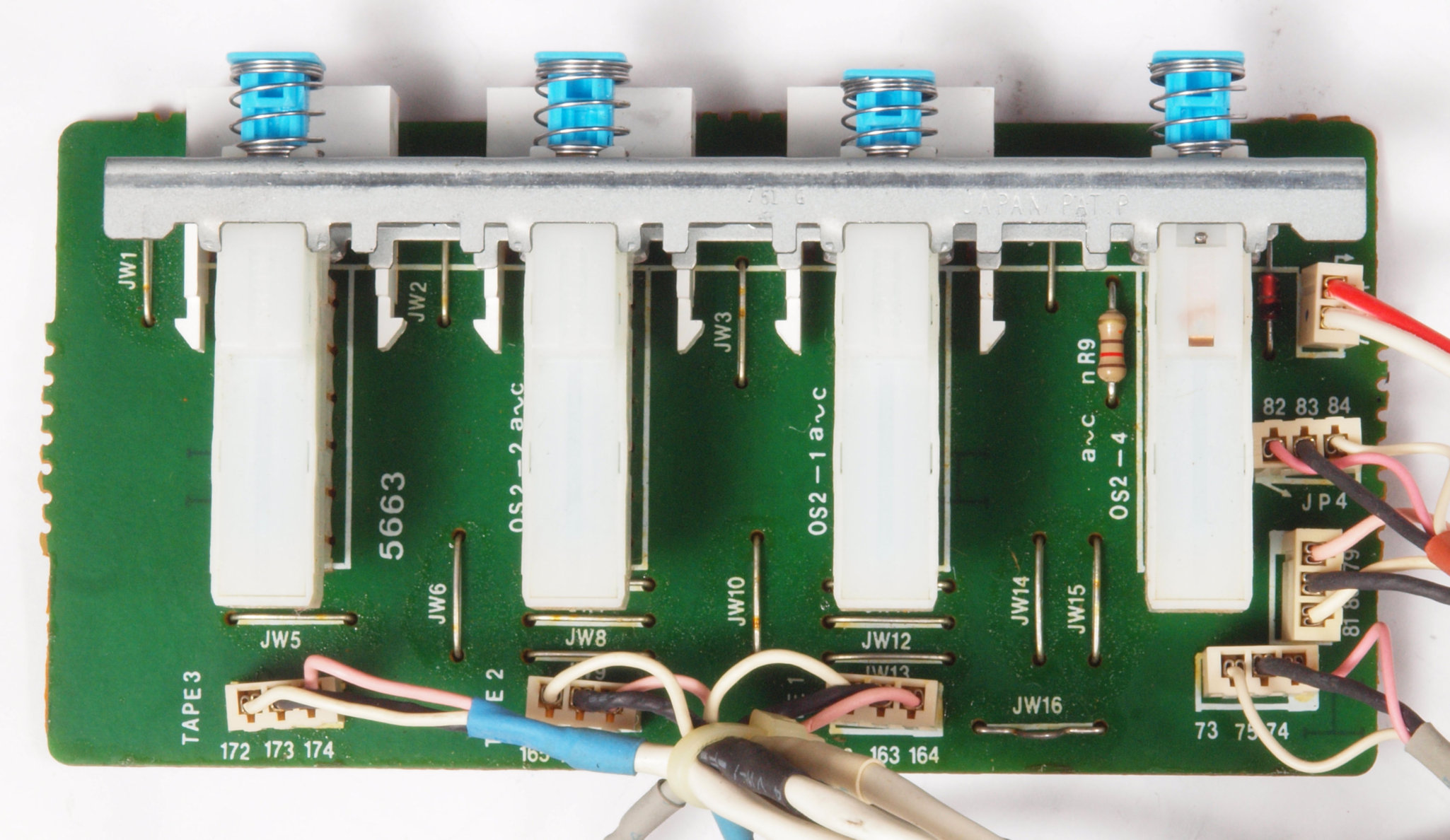

Ｃ９１．　修理前　ＴＡＰＥ切り替えＳＷ基板

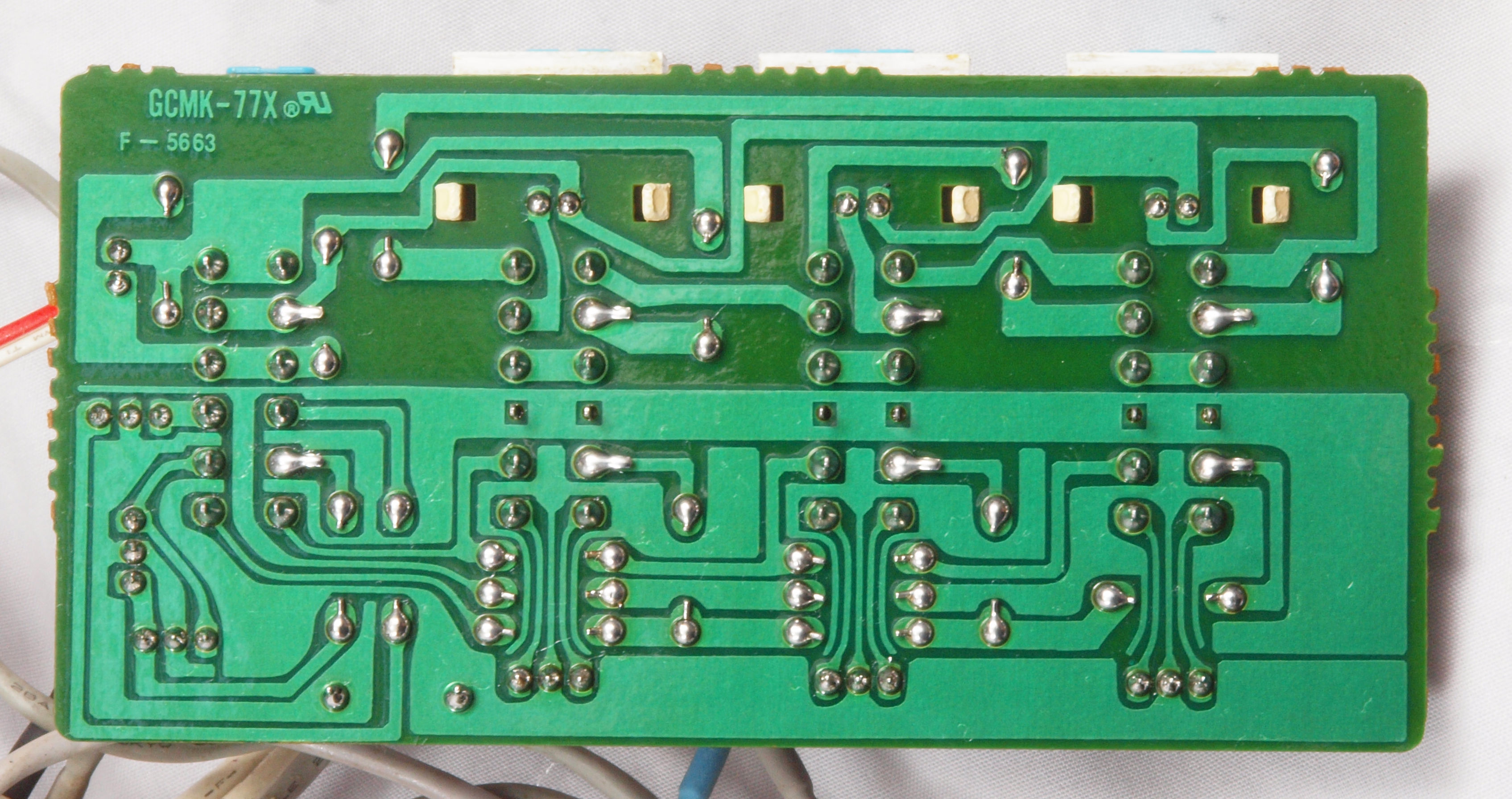

Ｃ９２．　修理前　ＴＡＰＥ切り替えＳＷ基板裏

Ｃ９３．　修理（ハンダ補正）後　ＴＡＰＥ切り替えＳＷ基板裏　　全ての半田をやり修す

Ｃ９４．　完成ＴＡＰＥ切り替えＳＷ基板裏　洗浄後防湿材を塗る。

ＣＡ１．　修理前　ＲＥＣ−ＯＵＴ出力切り替えＳＷ基板

ＣＡ２．　修理前　ＲＥＣ−ＯＵＴ出力切り替えＳＷ基板裏

ＣＡ３．　修理（ハンダ補正）後　ＲＥＣ−ＯＵＴ出力切り替えＳＷ基板裏　　全ての半田をやり修す

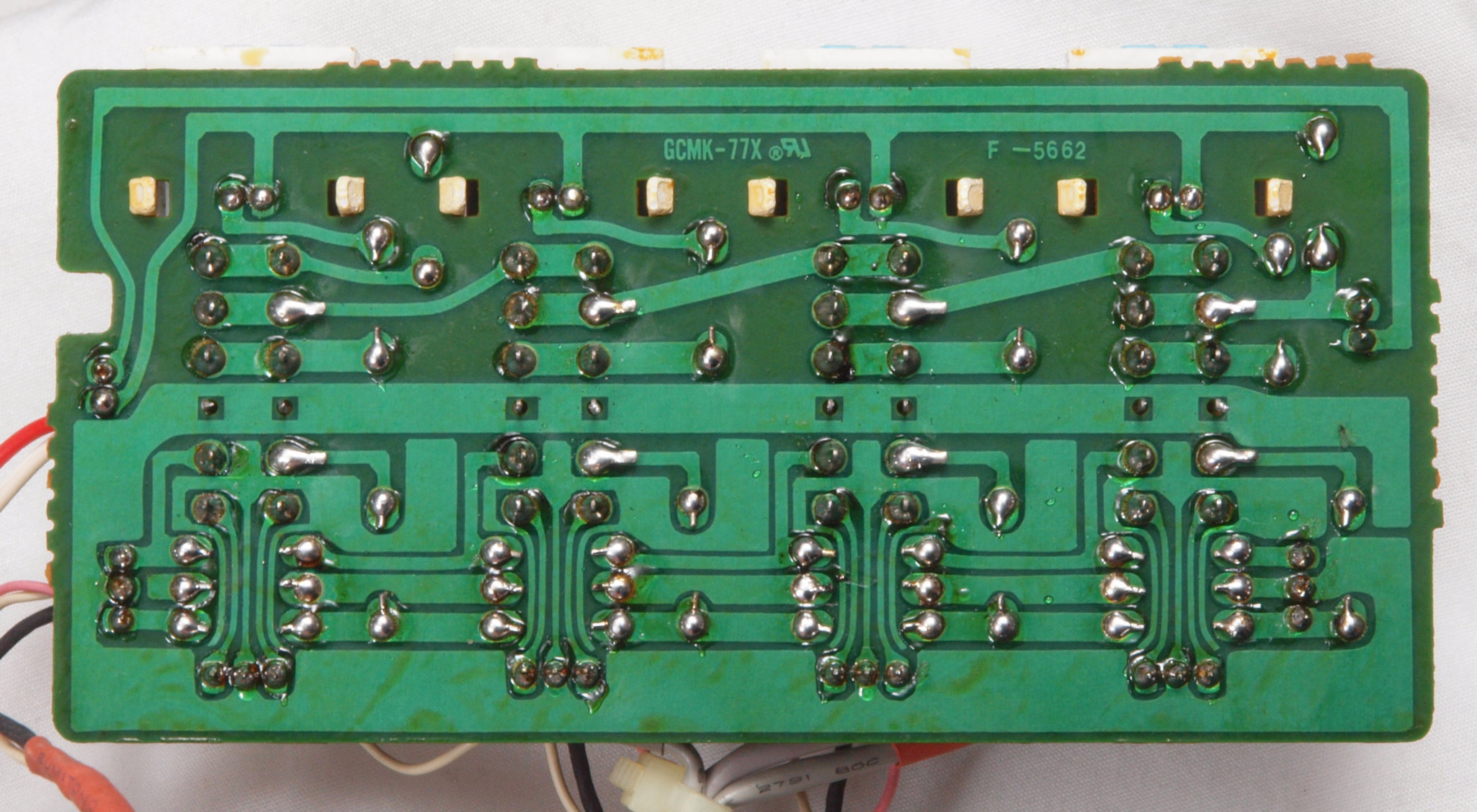

ＣＡ４．　完成ＲＥＣ−ＯＵＴ出力切り替えＳＷ基板裏　洗浄後防湿材を塗る。

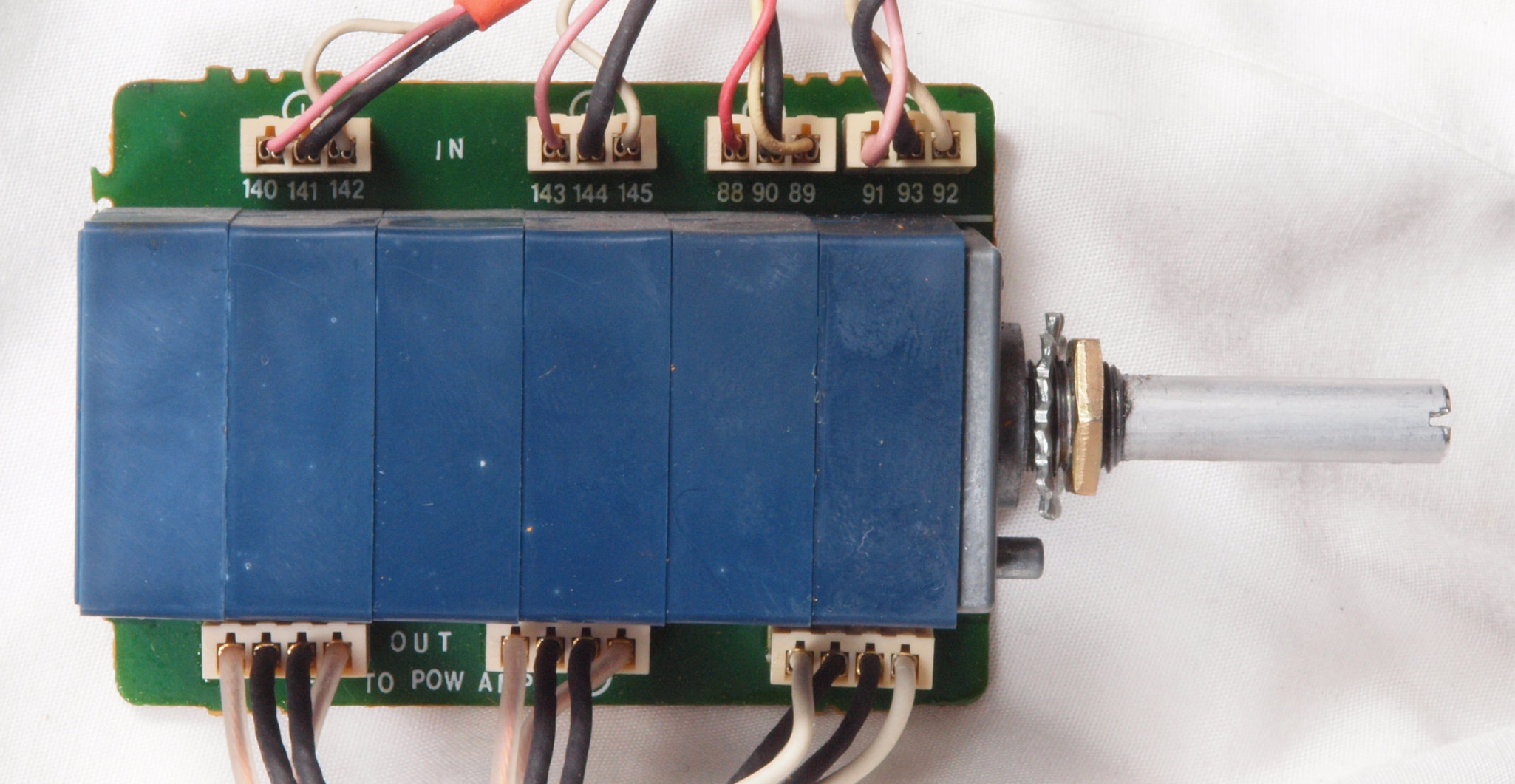

ＣＢ１．　修理前　メインＶＲ基板

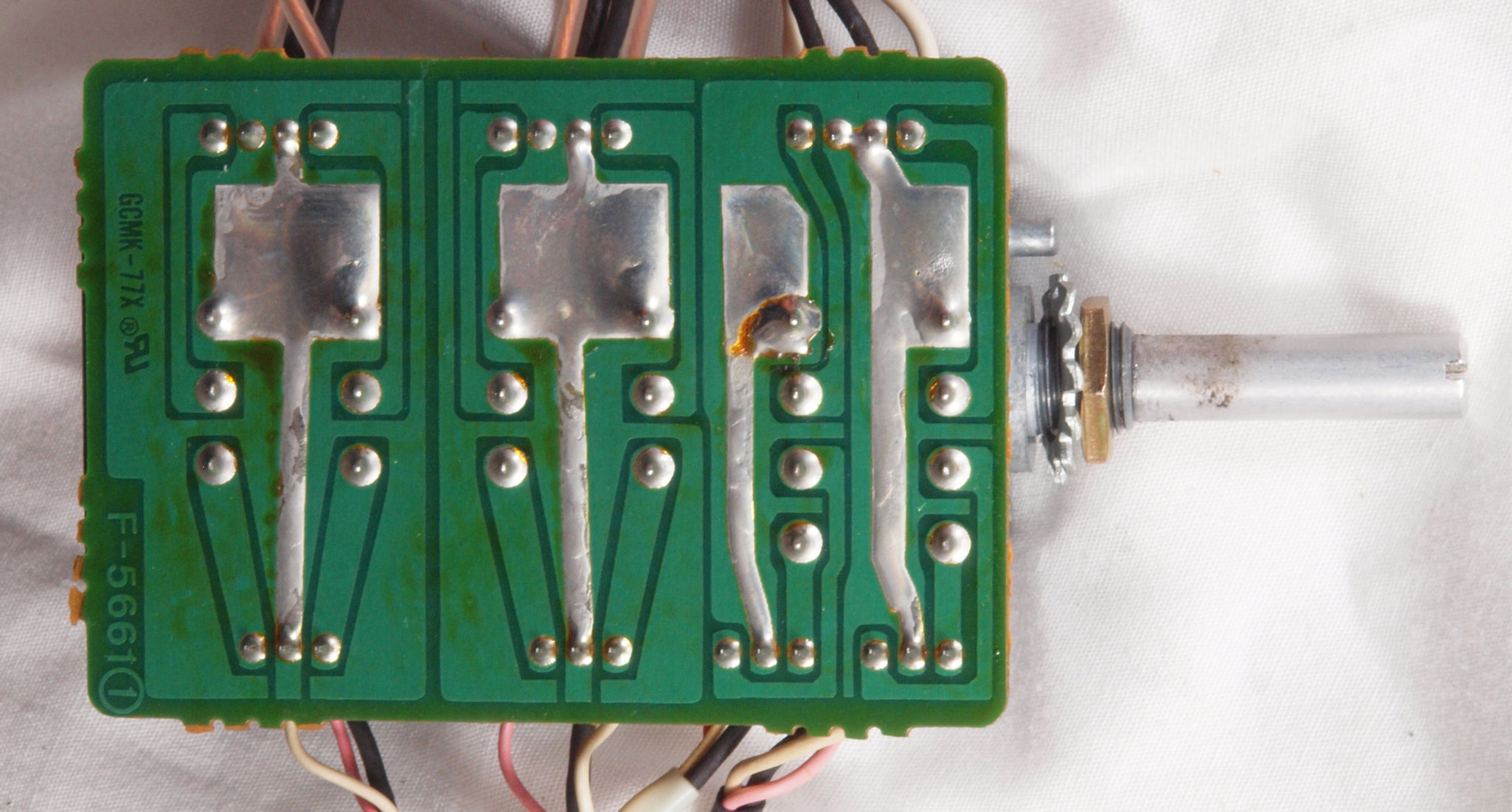

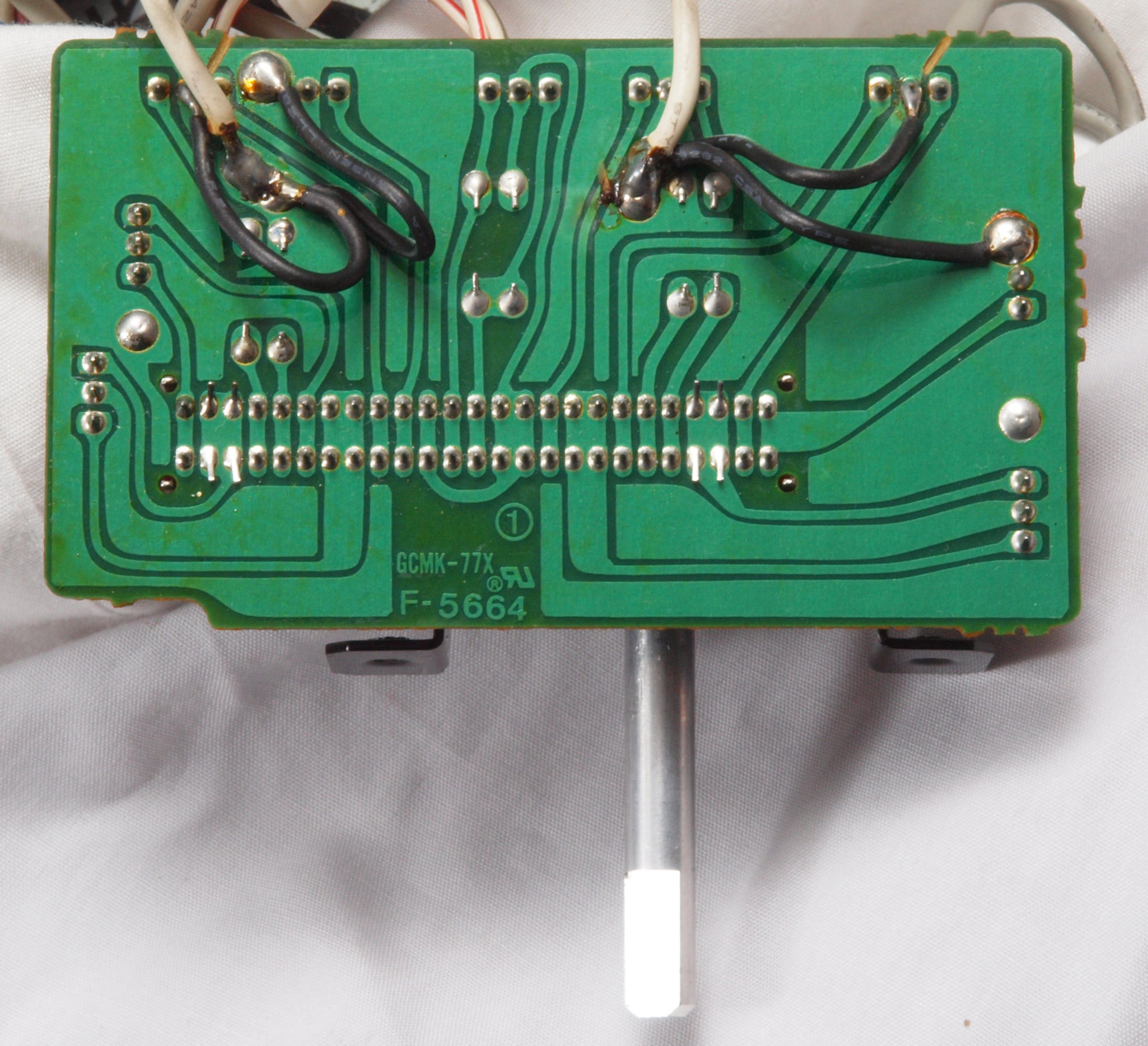

ＣＢ２．　修理前　メインＶＲ基板裏

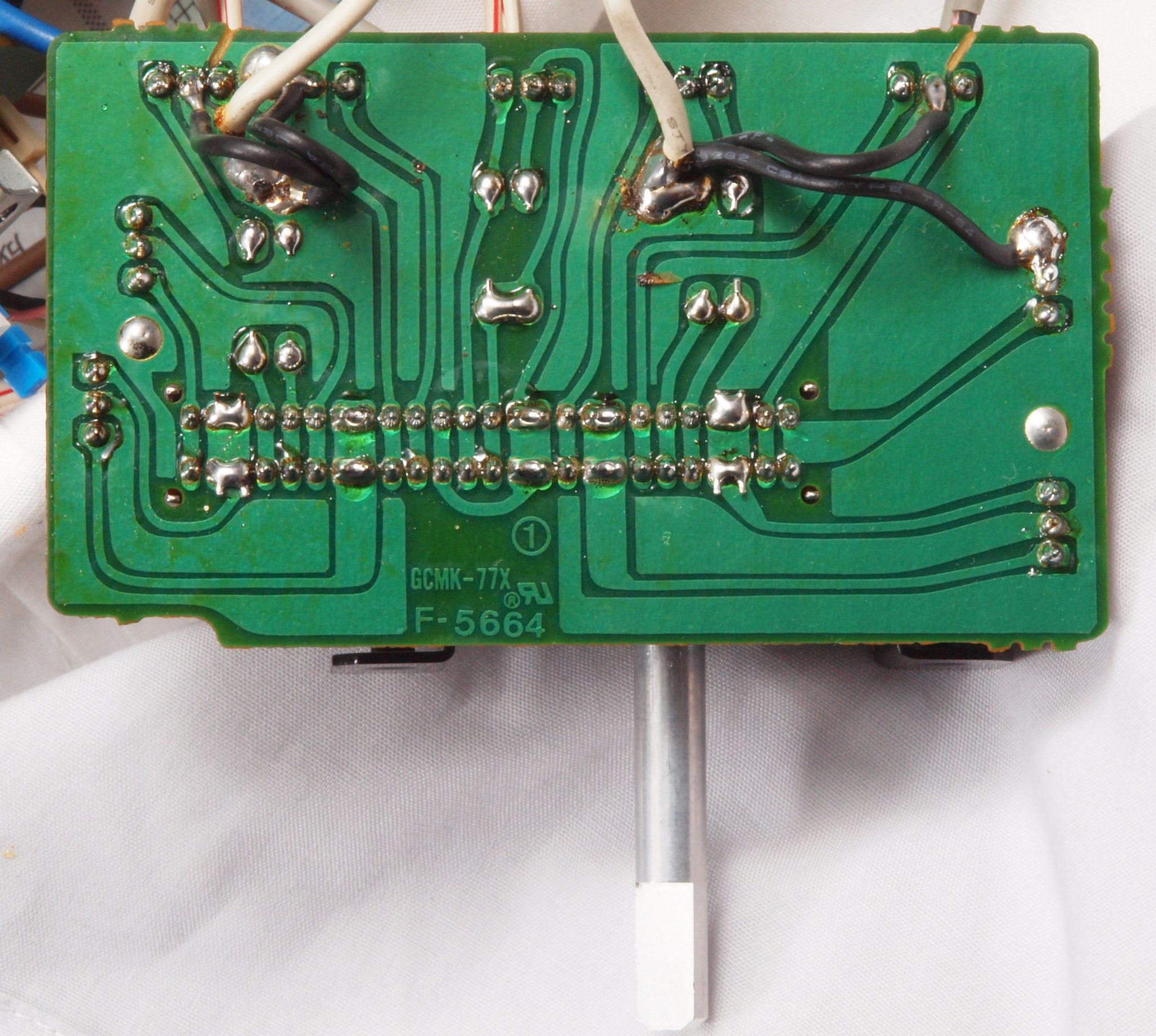

ＣＢ３．　修理（ハンダ補正）後　メインＶＲ基板裏　　全ての半田をやり修す

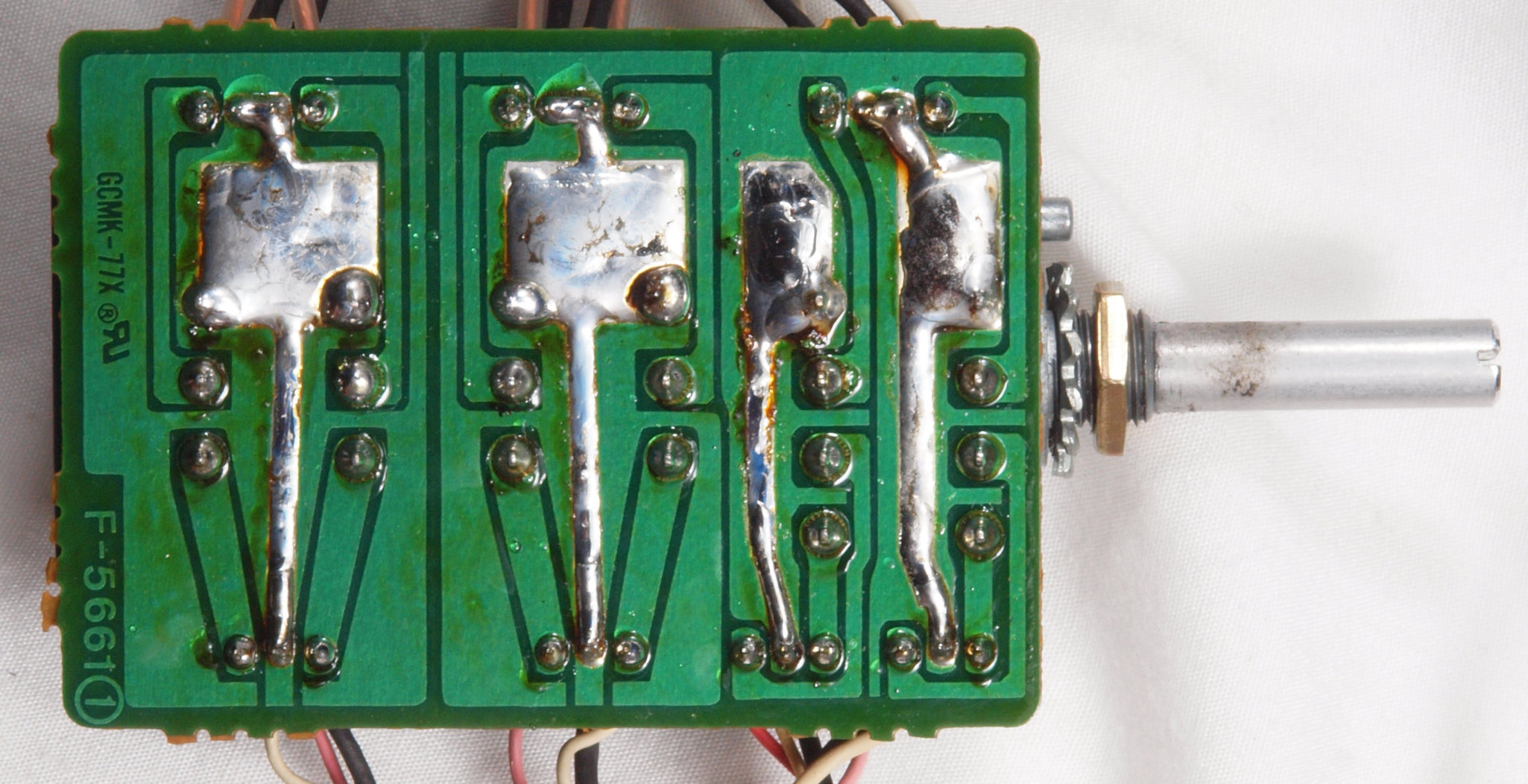

ＣＢ４．　完成メインＶＲ基板裏　洗浄後防湿材を塗る。

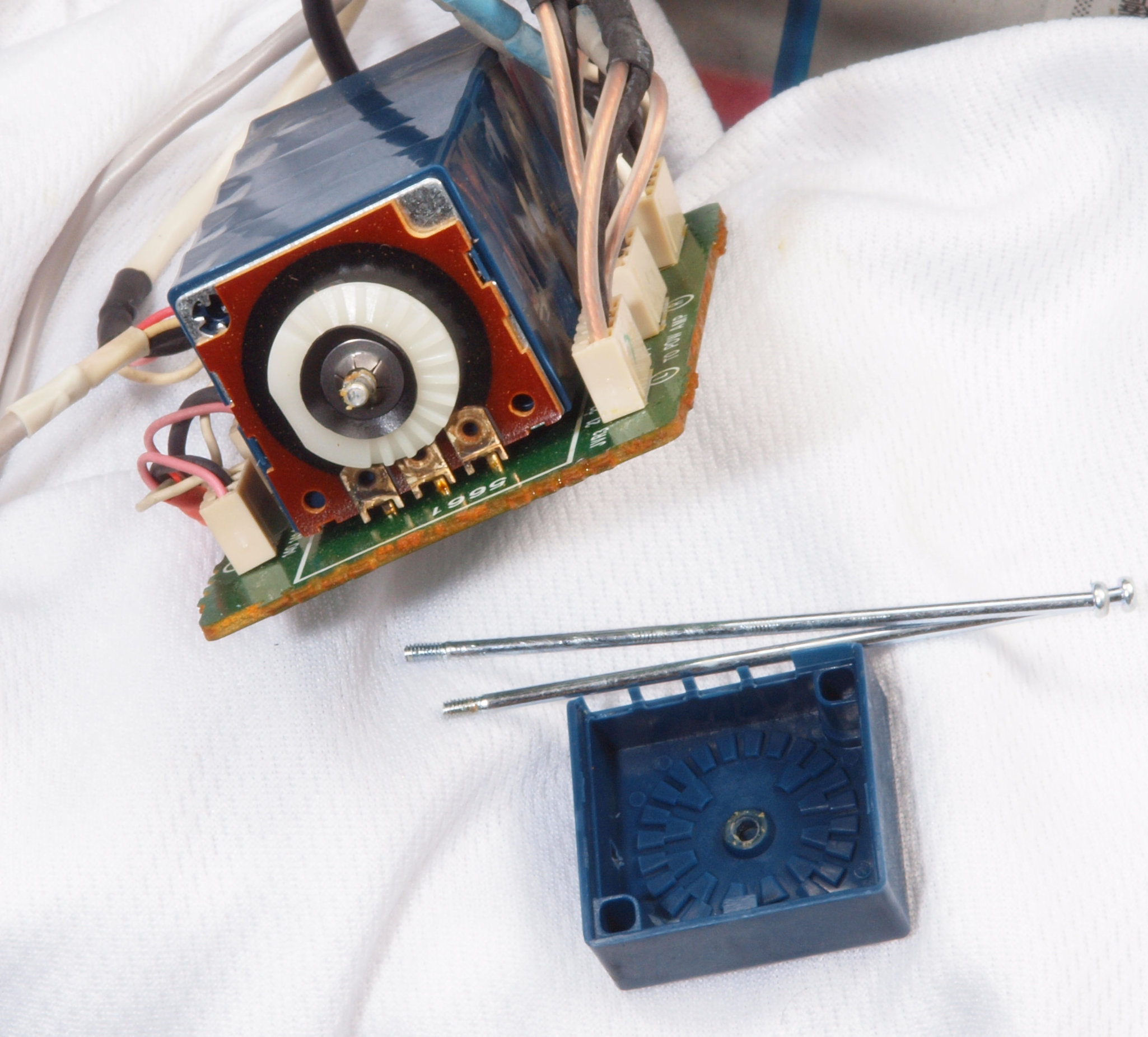

ＣＢ５．　ＶＲ清掃　カシメ構造なので、ここまで

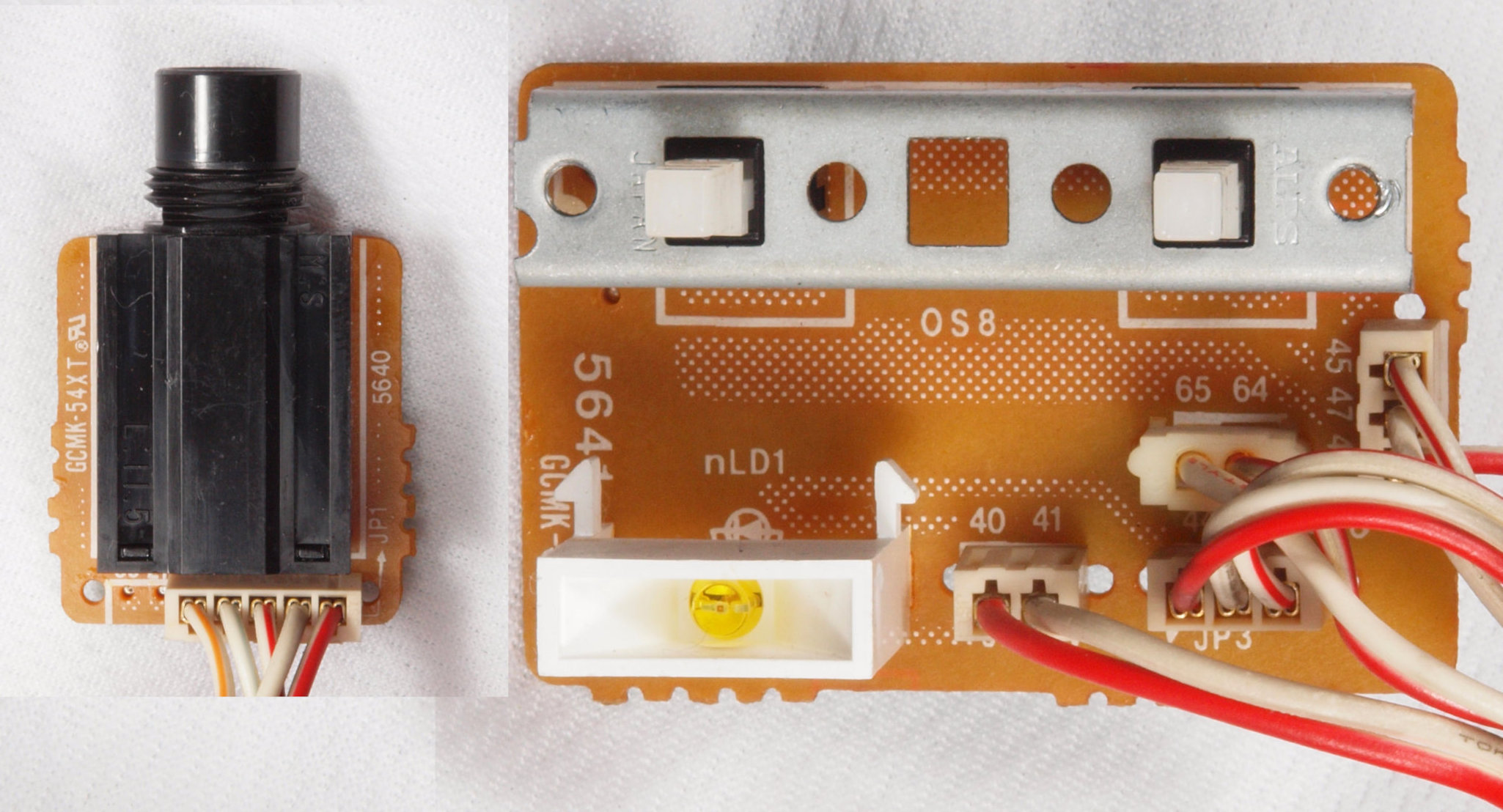

ＣＣ１．　修理前　イヤーホーンジャック基板　＆　ＳＰ選択ＳＷ、電源表示ＬＥＤ基板。

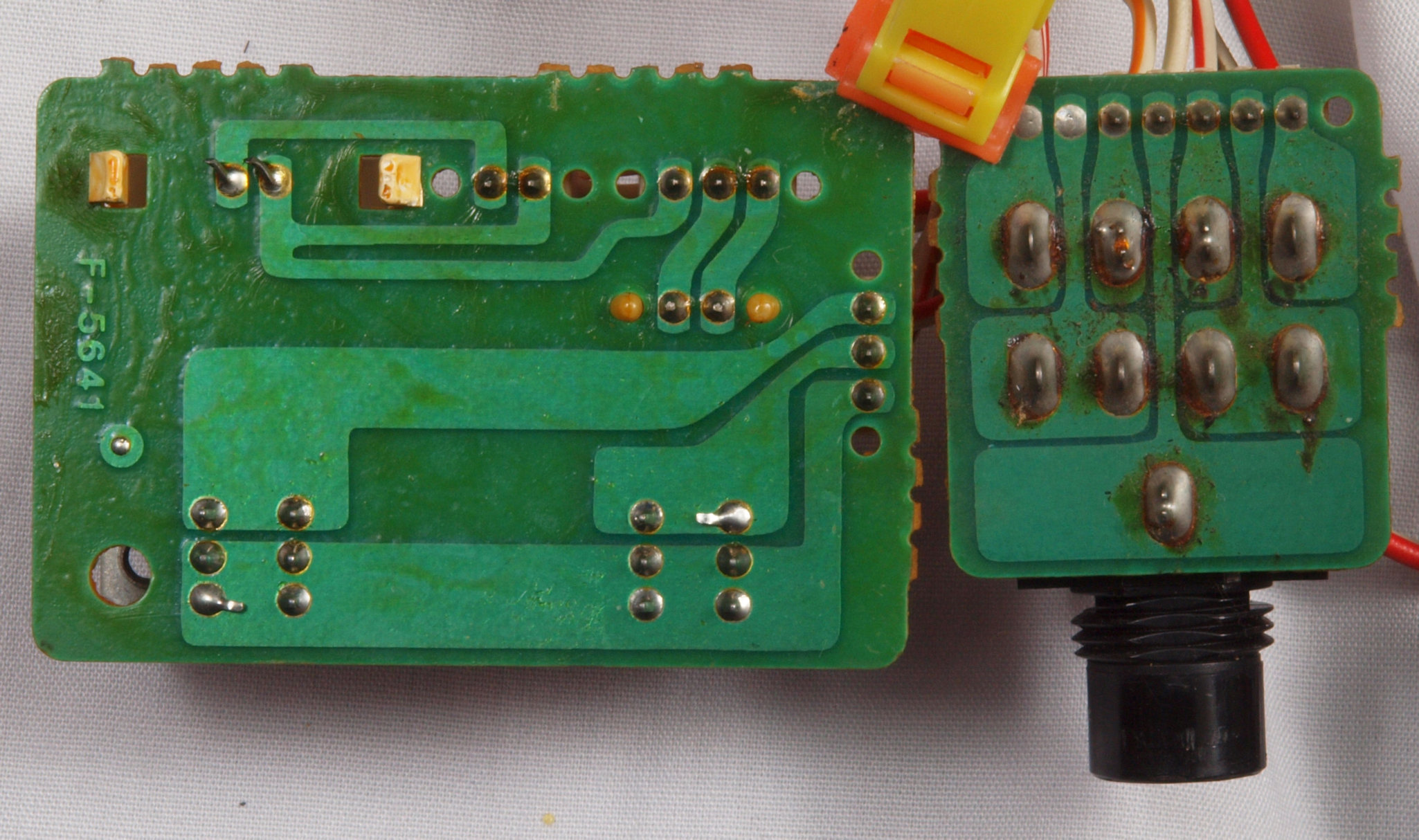

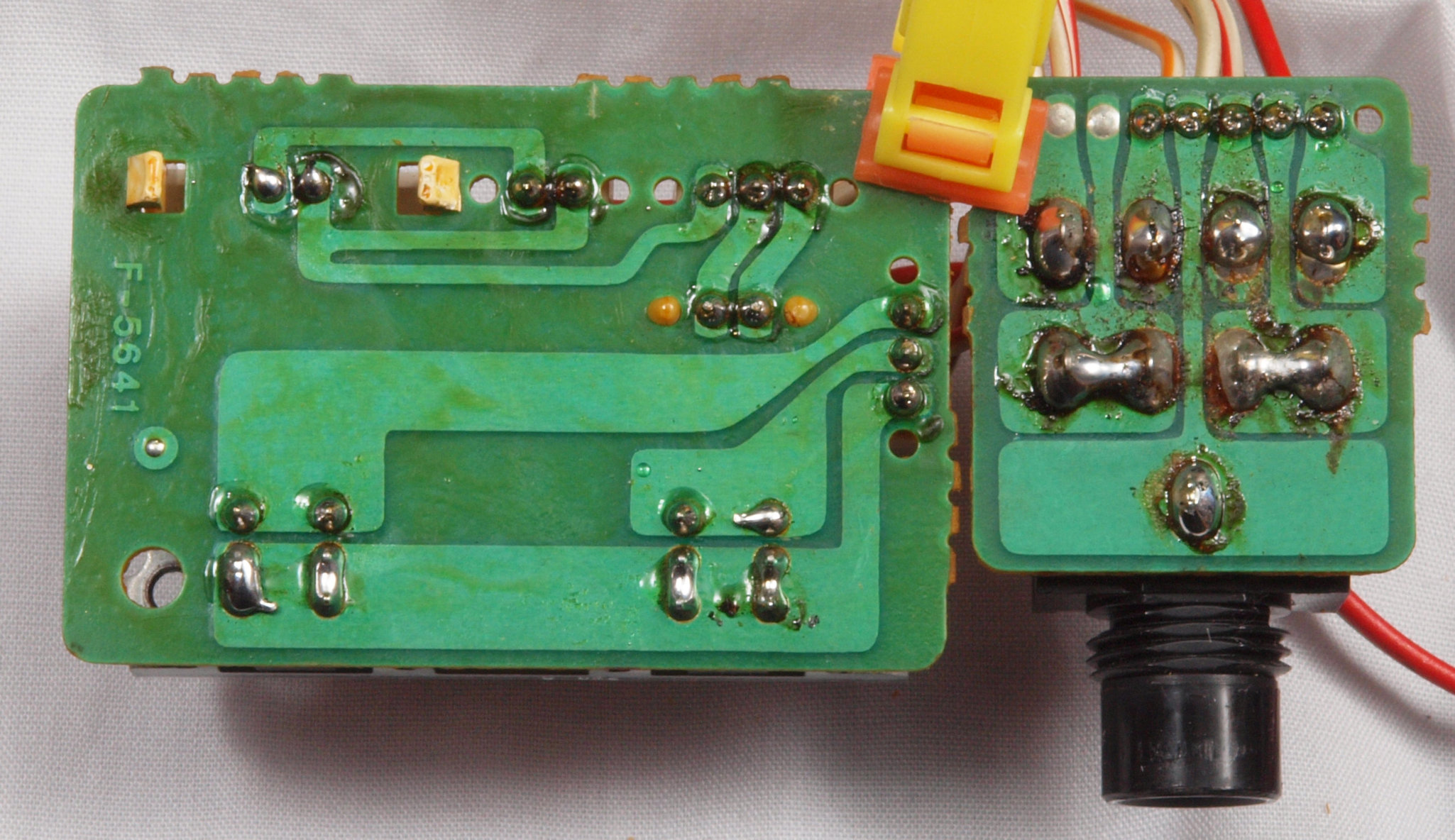

ＣＣ２．　修理前　イヤーホーンジャック基板裏　＆　ＳＰ選択ＳＷ、電源表示ＬＥＤ基板裏。

ＣＣ３．　修理（ハンダ補正）後　イヤーホーンジャック基板裏　＆　ＳＰ選択ＳＷ、電源表示ＬＥＤ基板裏。

ＣＣ４．　完成イヤーホーンジャック基板裏　＆　ＳＰ選択ＳＷ、電源表示ＬＥＤ基板裏。　洗浄後防湿材を塗る。

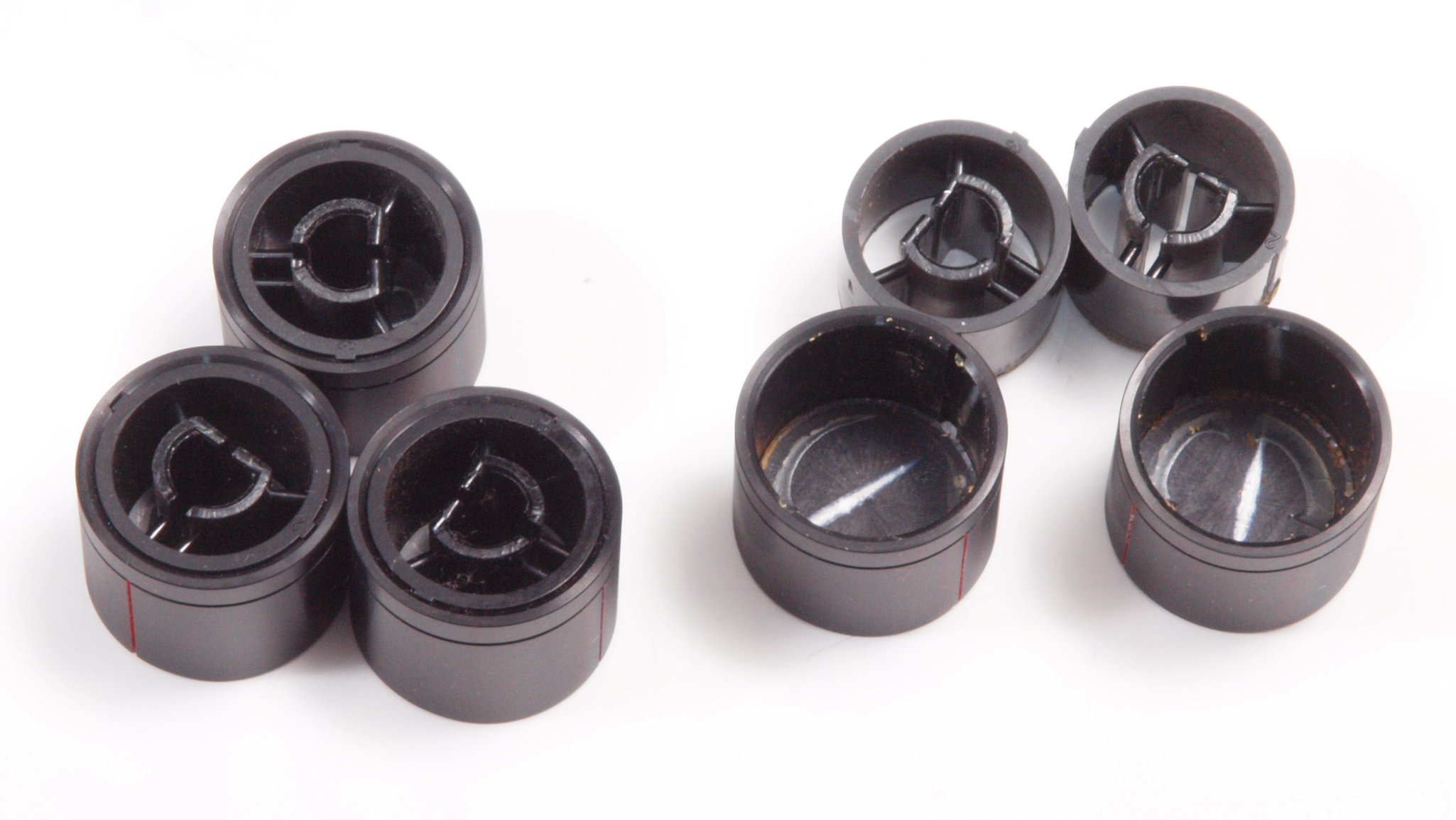

ＣＤ１．　修理中　ツマミの接着剤が経年劣化で取れる。

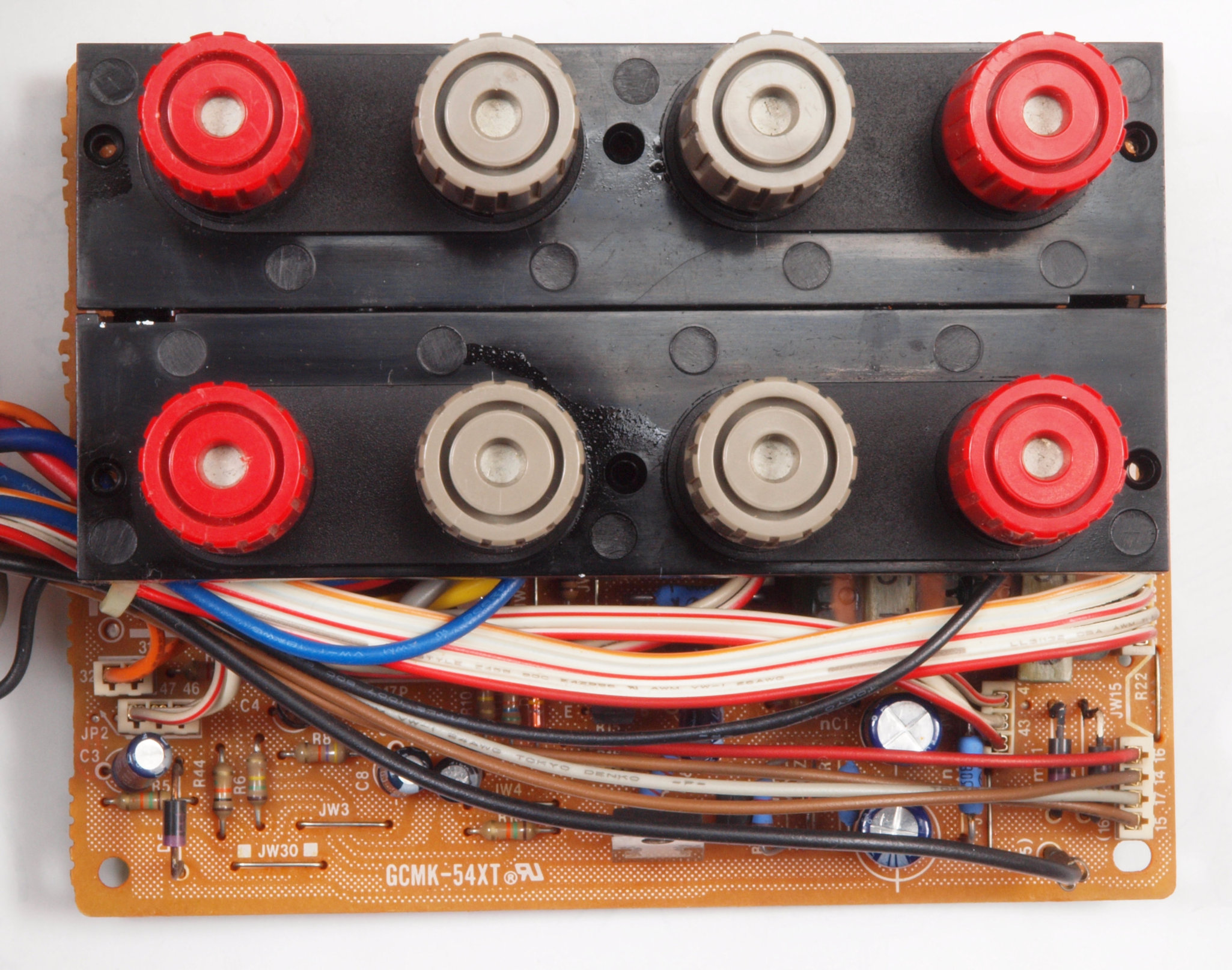

ＣＥ０．　修理前　ＳＰ接続リレー＆プロテクト基板＋ＳＰ接続端子

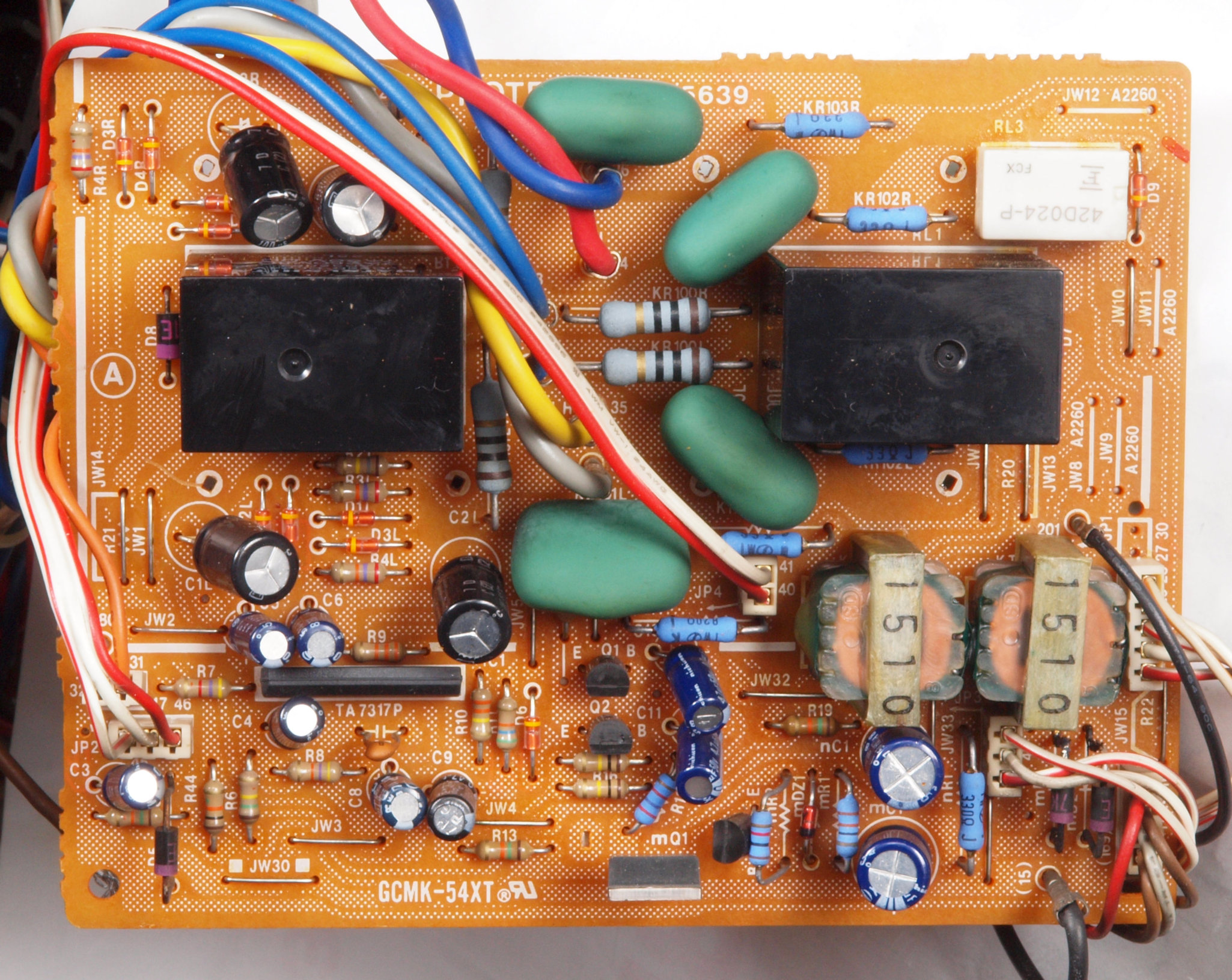

ＣＥ１．　修理前　ＳＰ接続リレー＆プロテクト基板

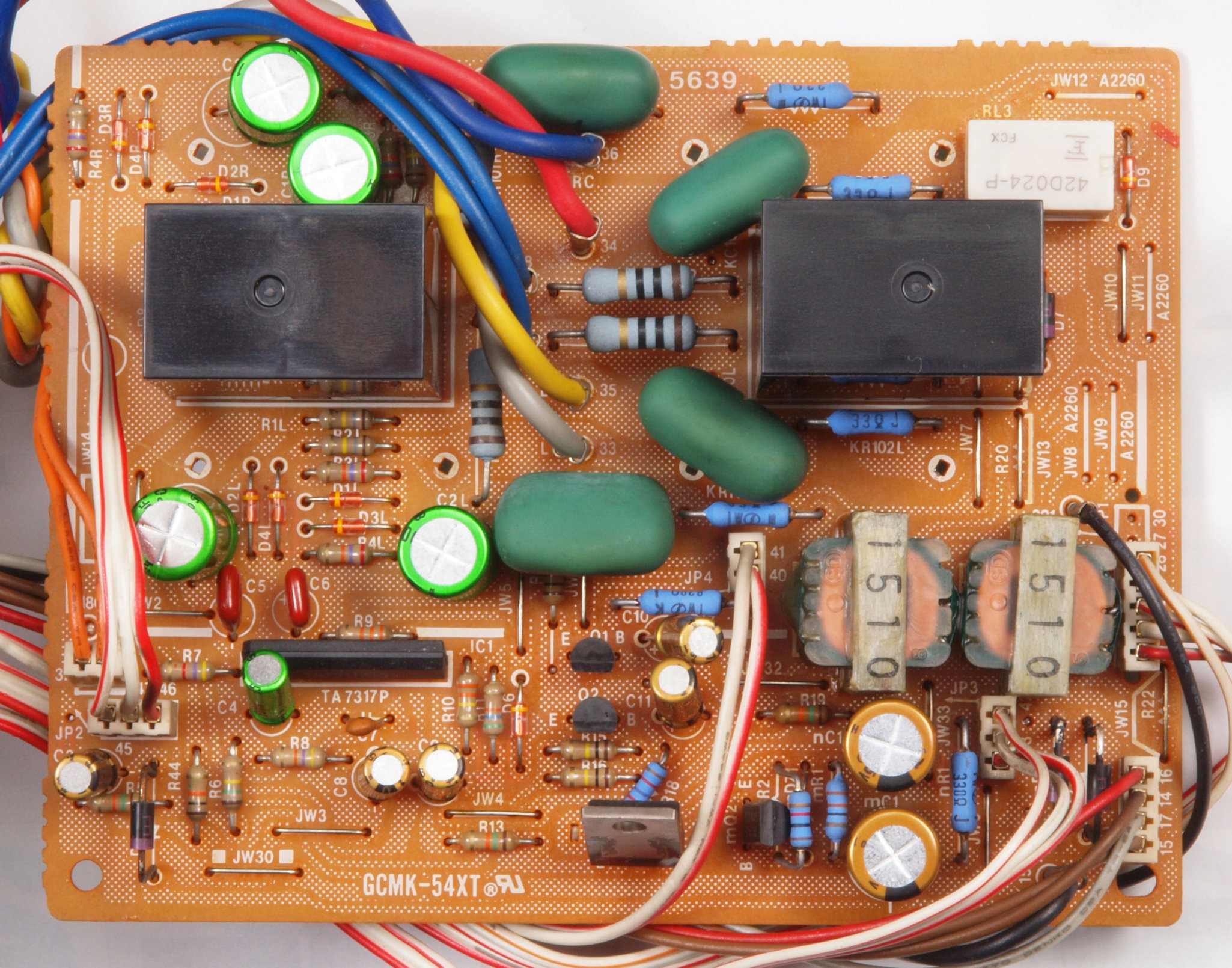

ＣＥ２．　修理後　ＳＰ接続リレー＆プロテクト基板　リレー２個、電解コンデンサ−１１個、フイルムコンデンサー２個交換

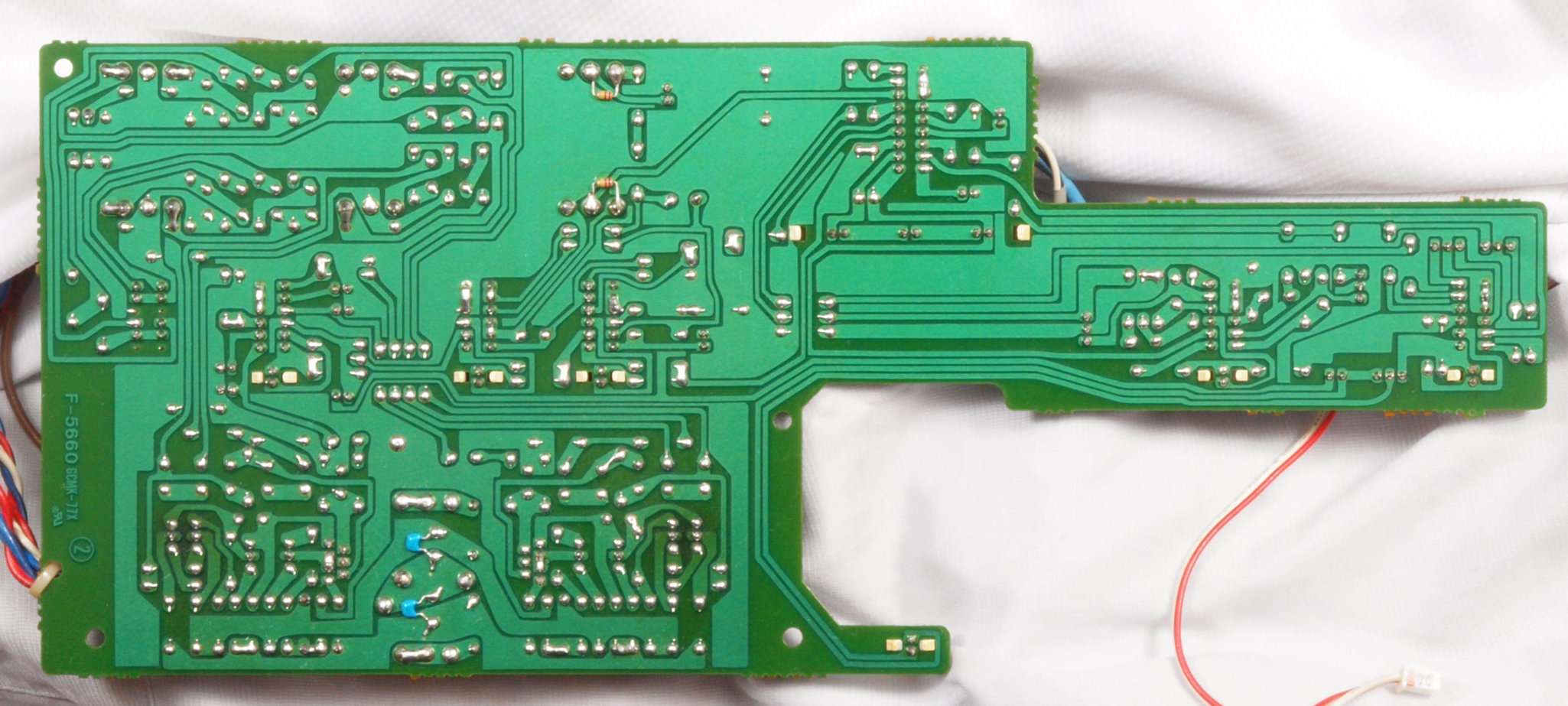

ＣＥ３．　修理前　ＳＰ接続リレー＆プロテクト基板裏

ＣＥ４．　修理（ハンダ補正）後　ＳＰ接続リレー＆プロテクト基板裏　　全ての半田をやり修す

ＣＥ５．　完成ＳＰ接続リレー＆プロテクト基板裏　洗浄後防湿材を塗る。

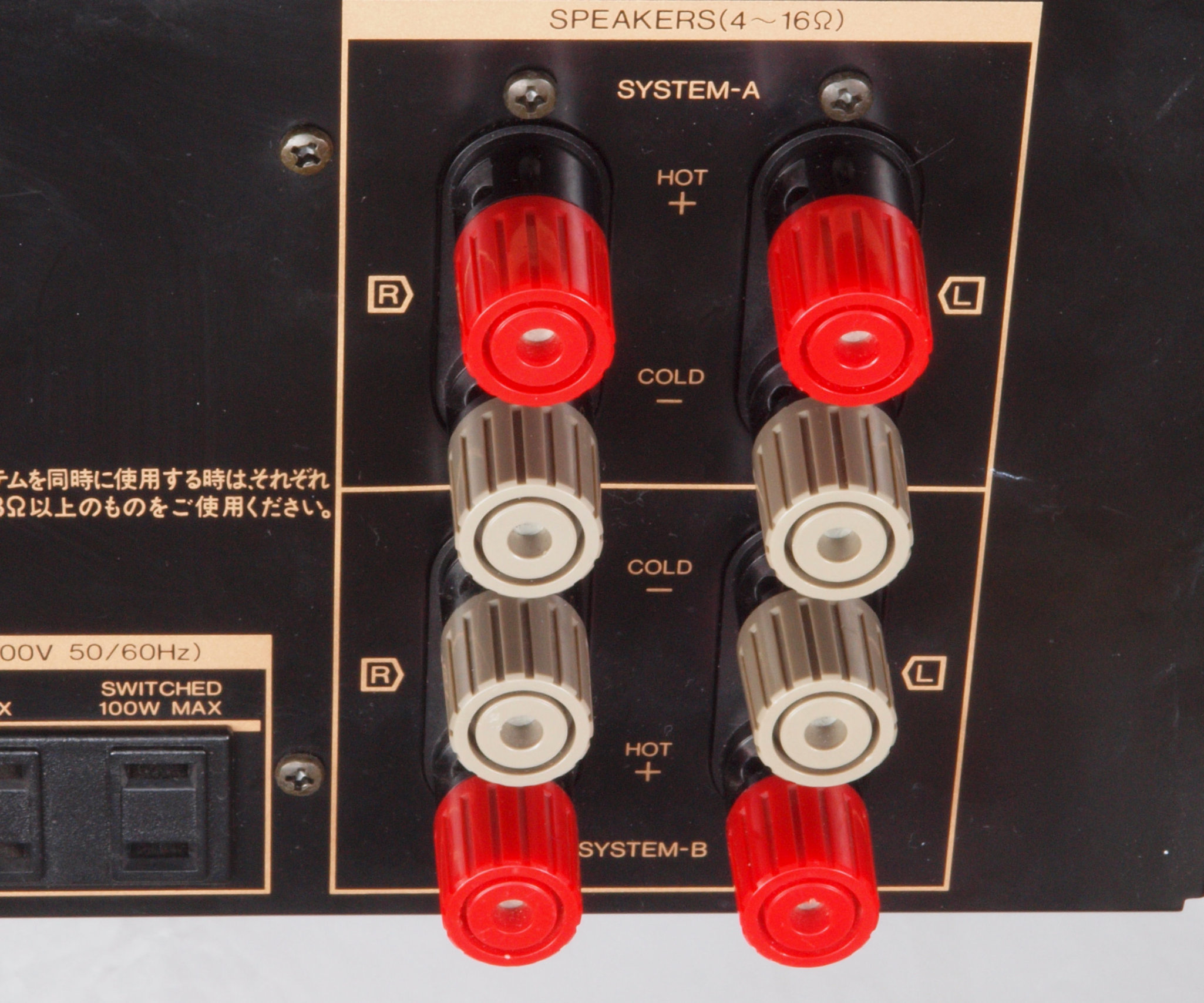

ＣＦ１．　修理前　ＳＰ接続端子。

ＣＦ１１．　修理中　　ＳＰ接続端子を外した後パネル裏の接点復活剤の塗布跡。

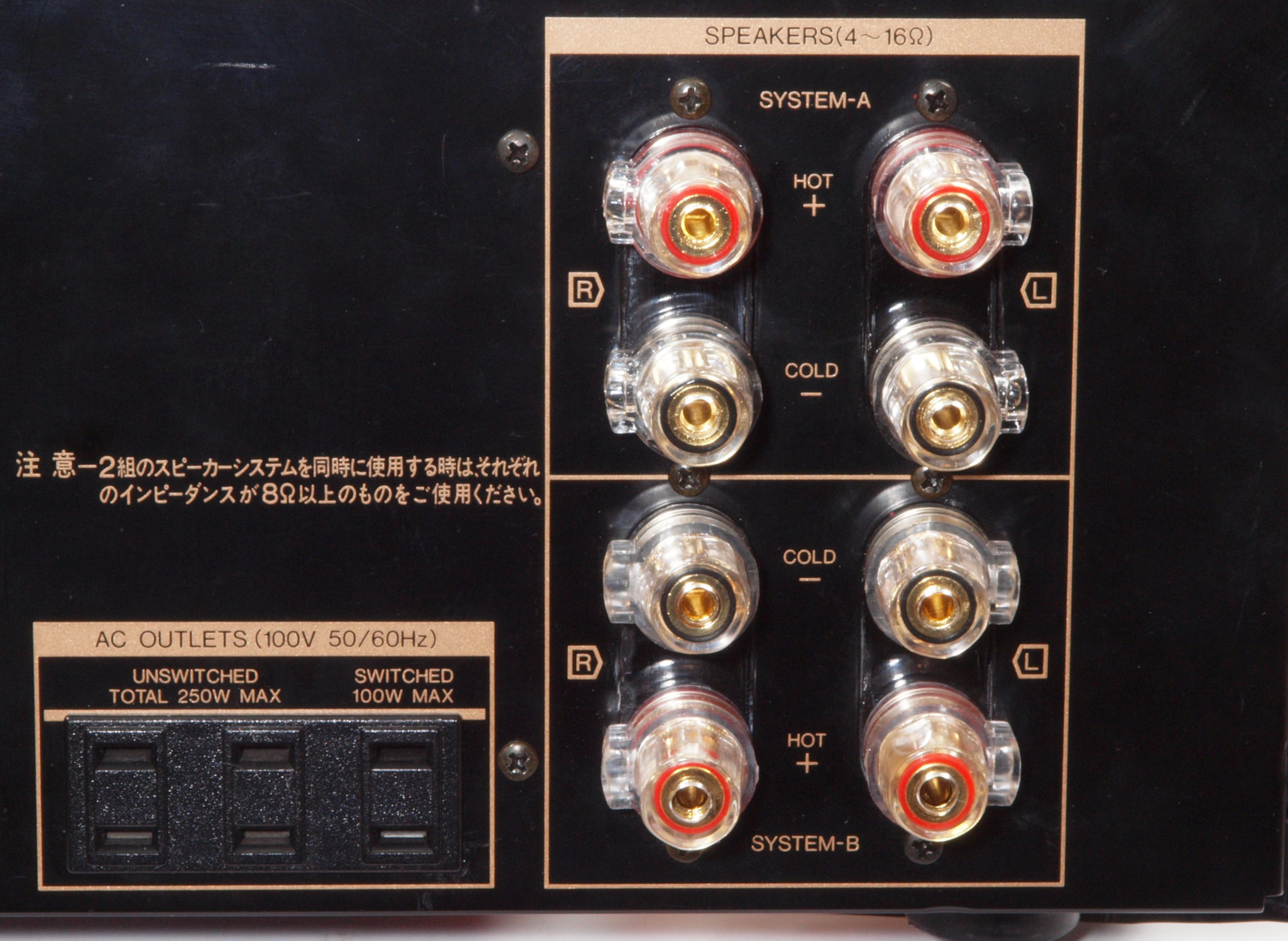

ＣＦ２．　修理後　　ＳＰ接続端子、手持ち中国製に交換。

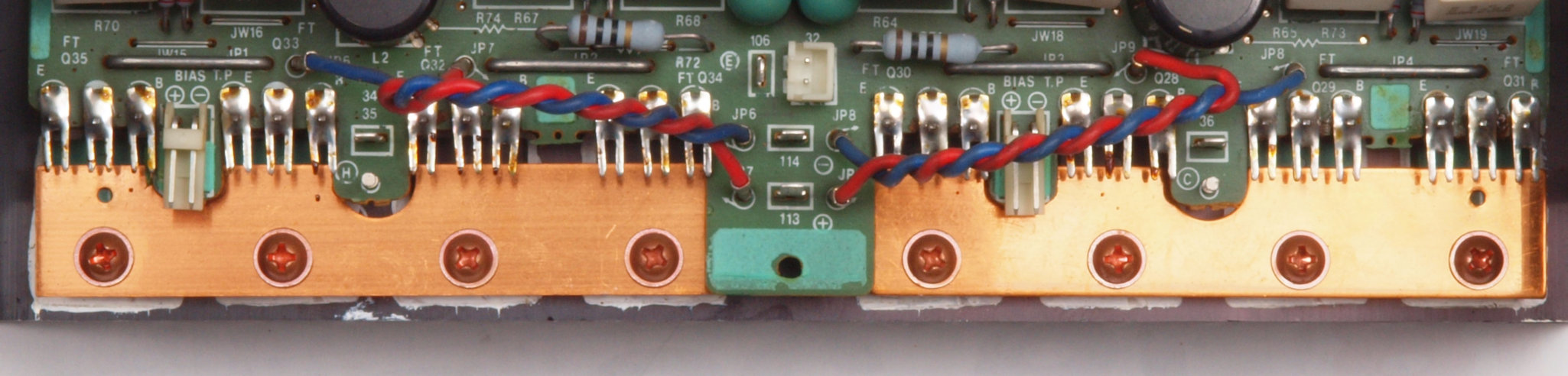

ＣＧ１．　修理前　右側終段ブロック

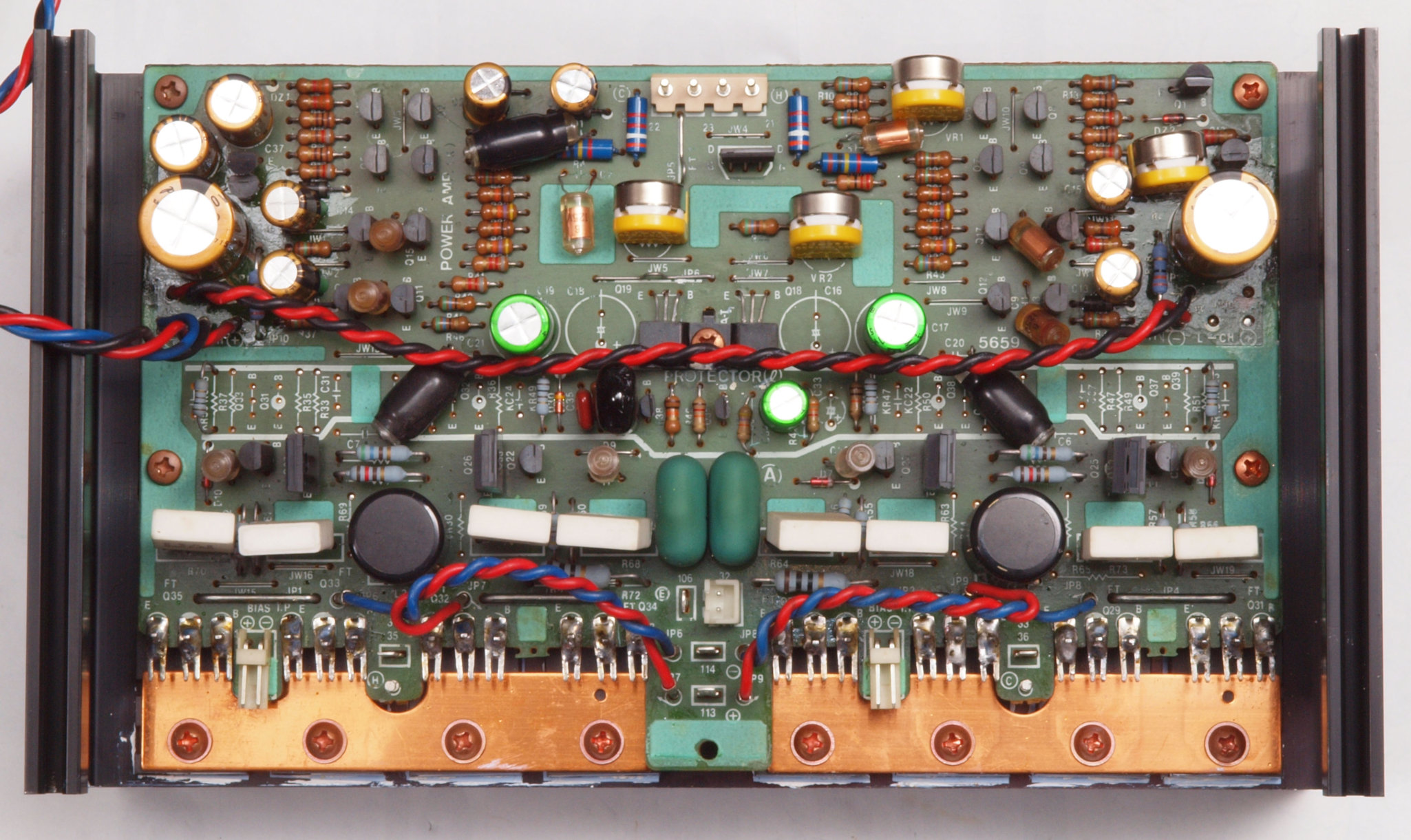

ＣＧ２．　完成右側終段ブロック

ＣＧ３．　修理前　右側終段基板

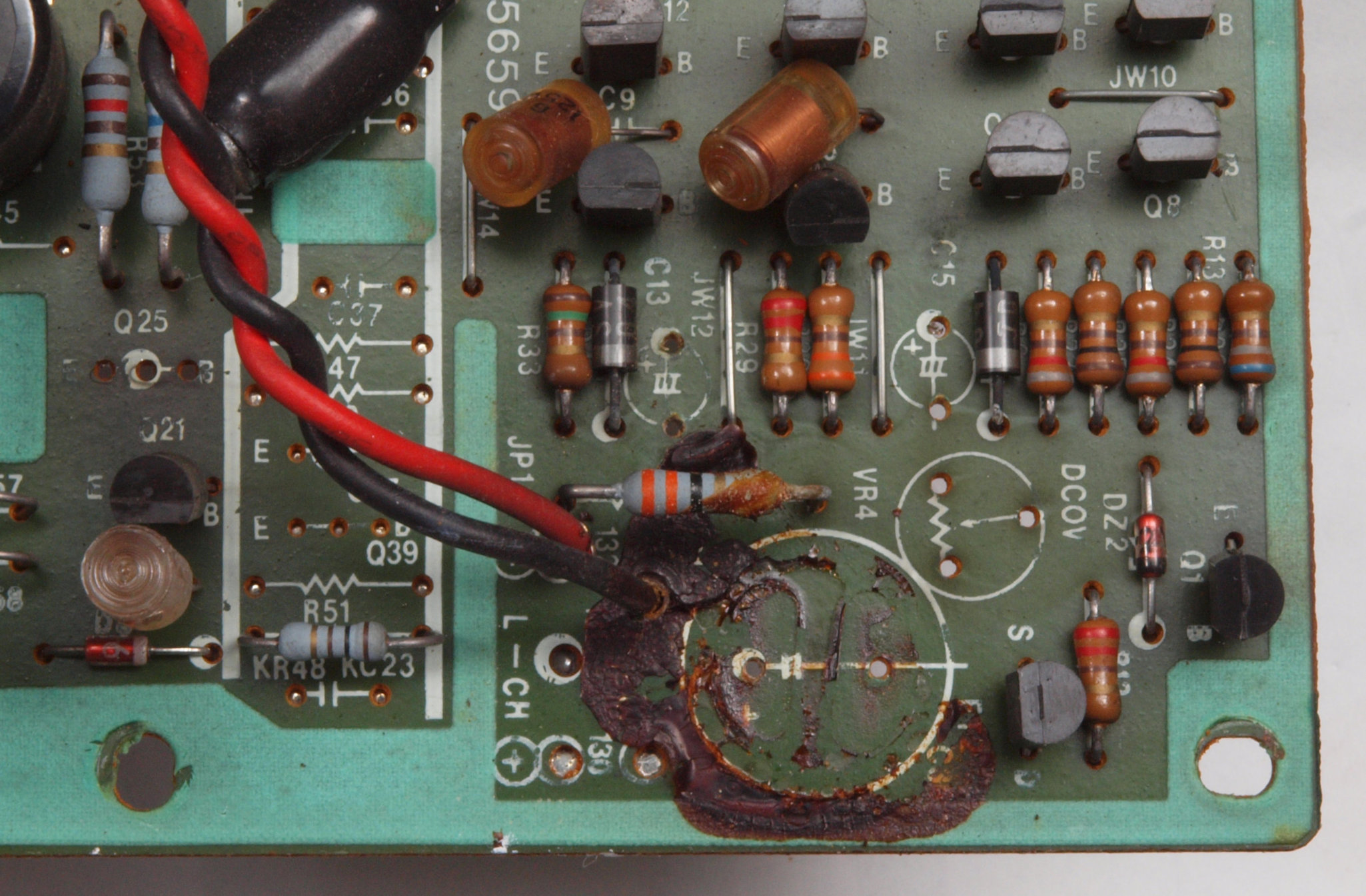

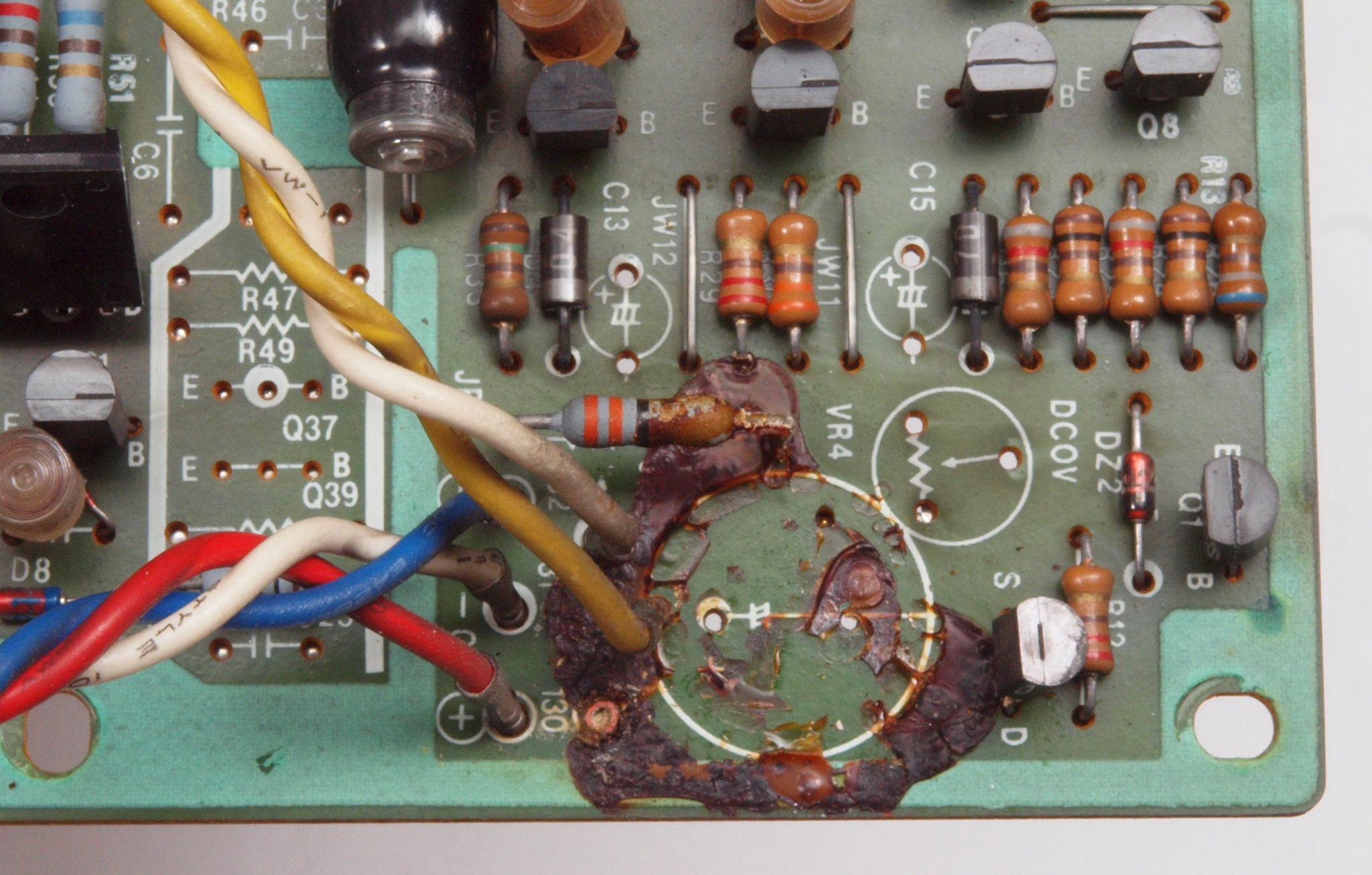

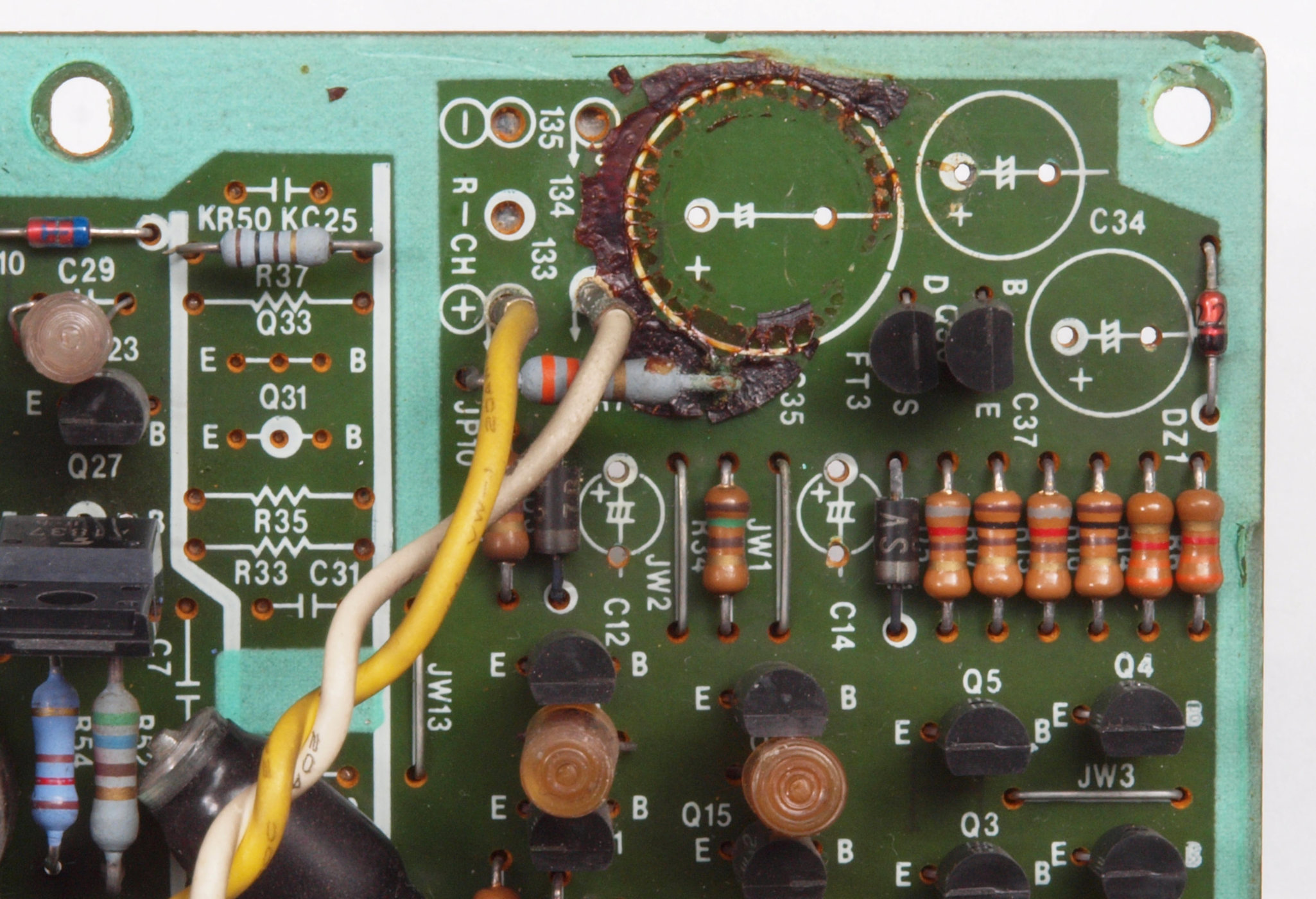

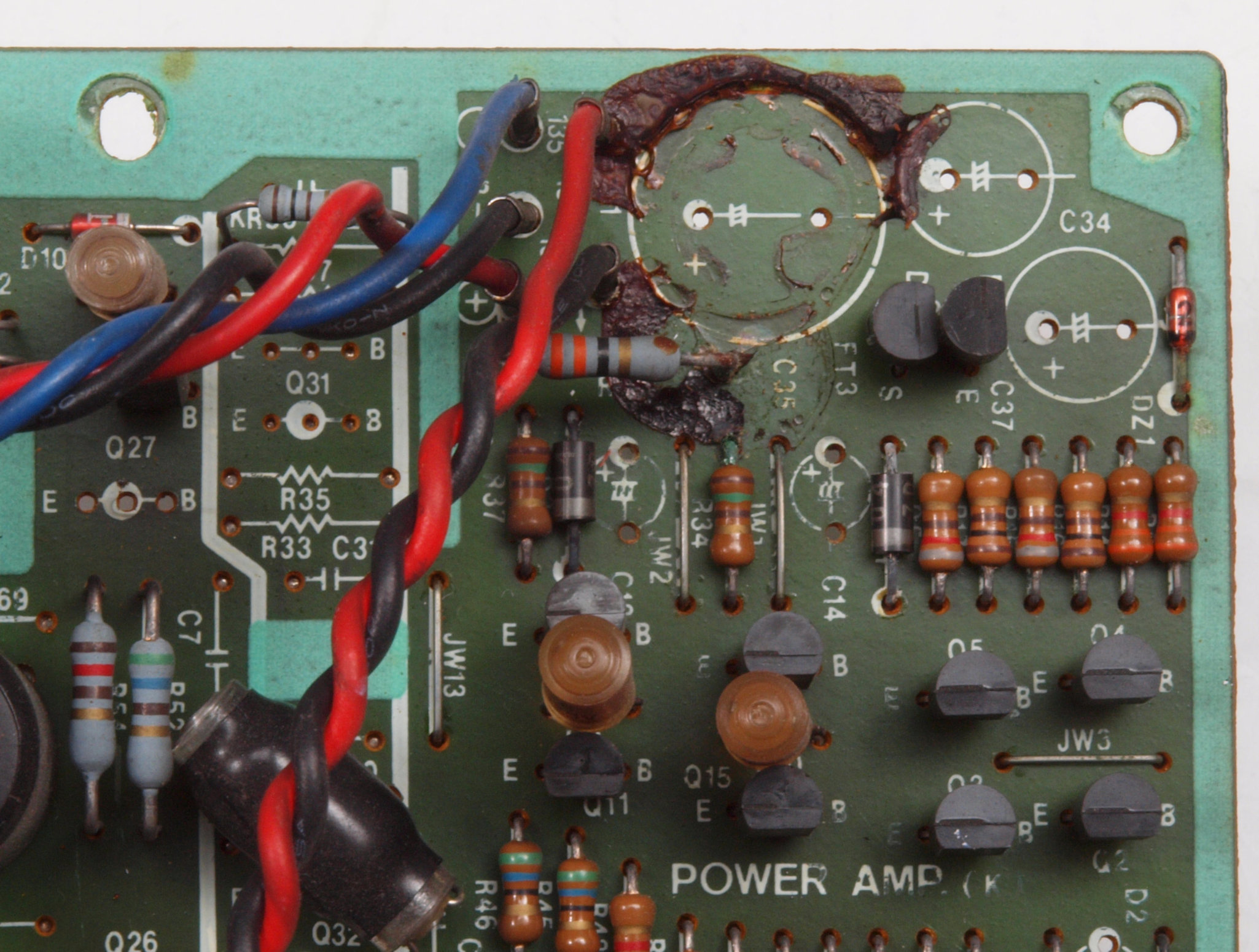

ＣＧ３１．　修理前　右側終段基板　電解コンデンサーのブレ止めに使用した接着剤が抵抗やＴＲ（トランジスター）の端子を腐食させている。

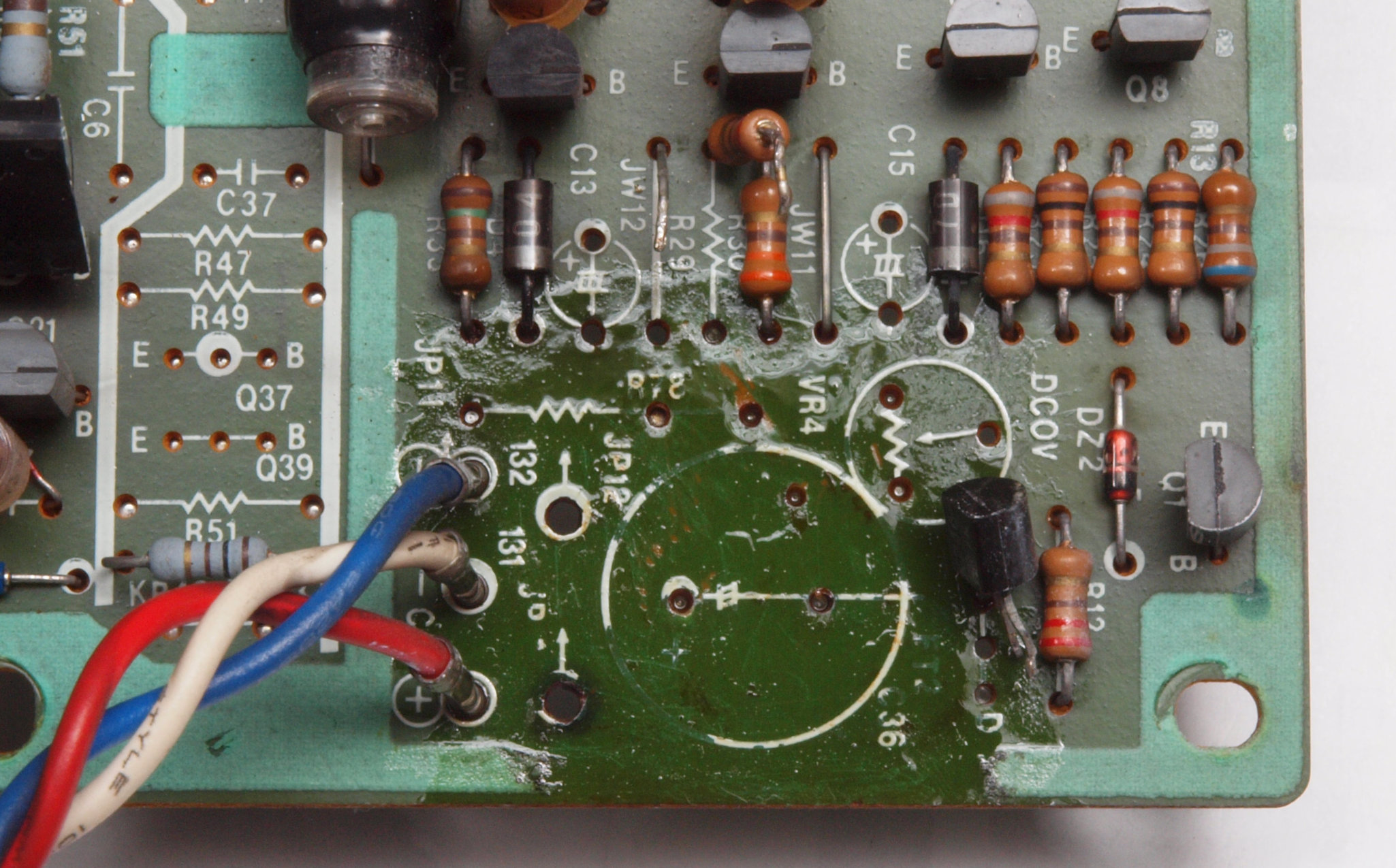

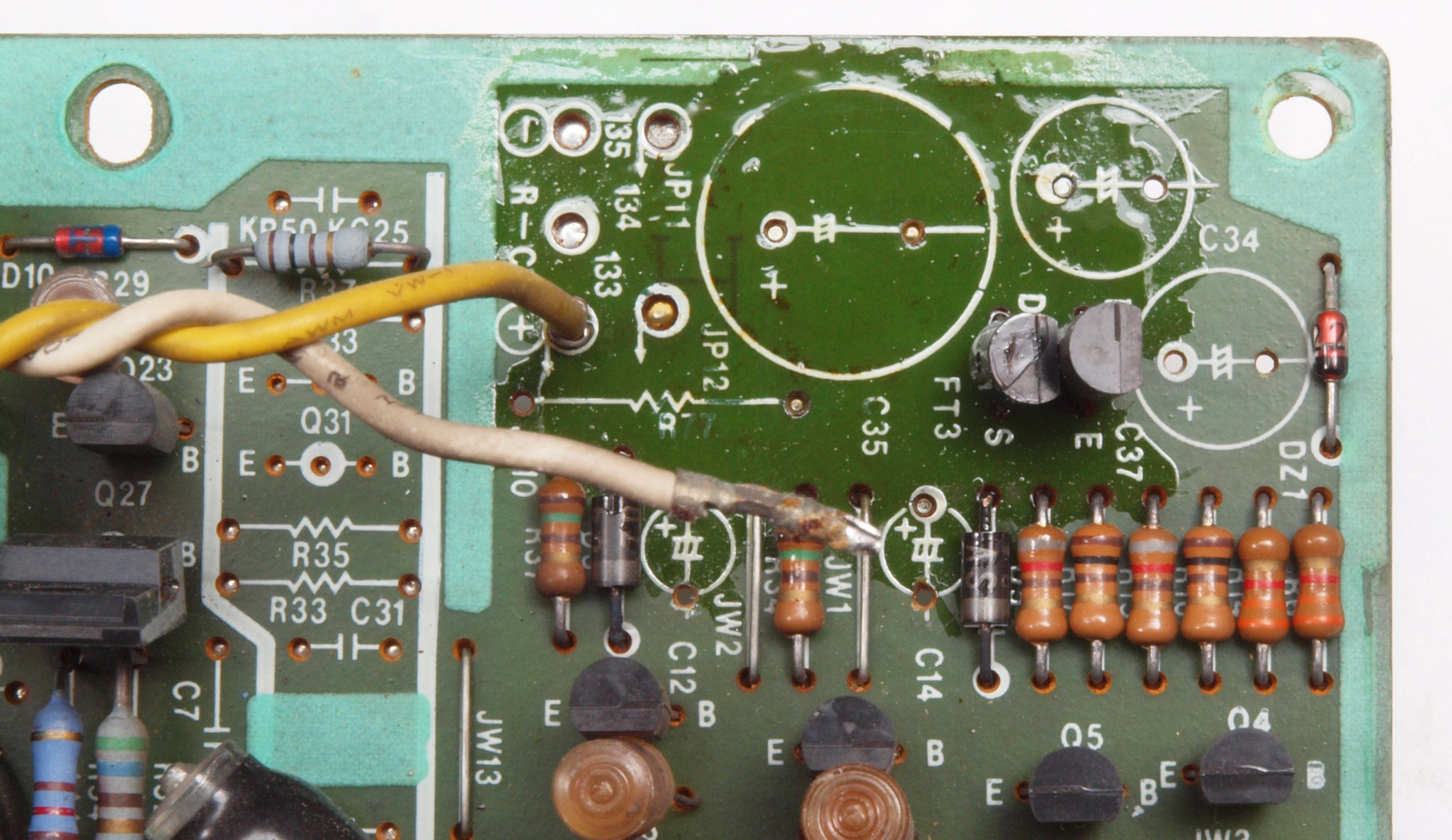

ＣＧ３２．　修理後　右側終段基板　固定用の接着材を取り除いて、防湿材を塗る。

ＣＧ３３．　修理前　右側終段基板　電解コンデンサーのブレ止めに使用した接着剤が抵抗やＴＲ（トランジスター）の端子を腐食させている−２。

ＣＧ３４．　修理後　右側終段基板　固定用の接着材２を取り除いて、防湿材を塗る−２。

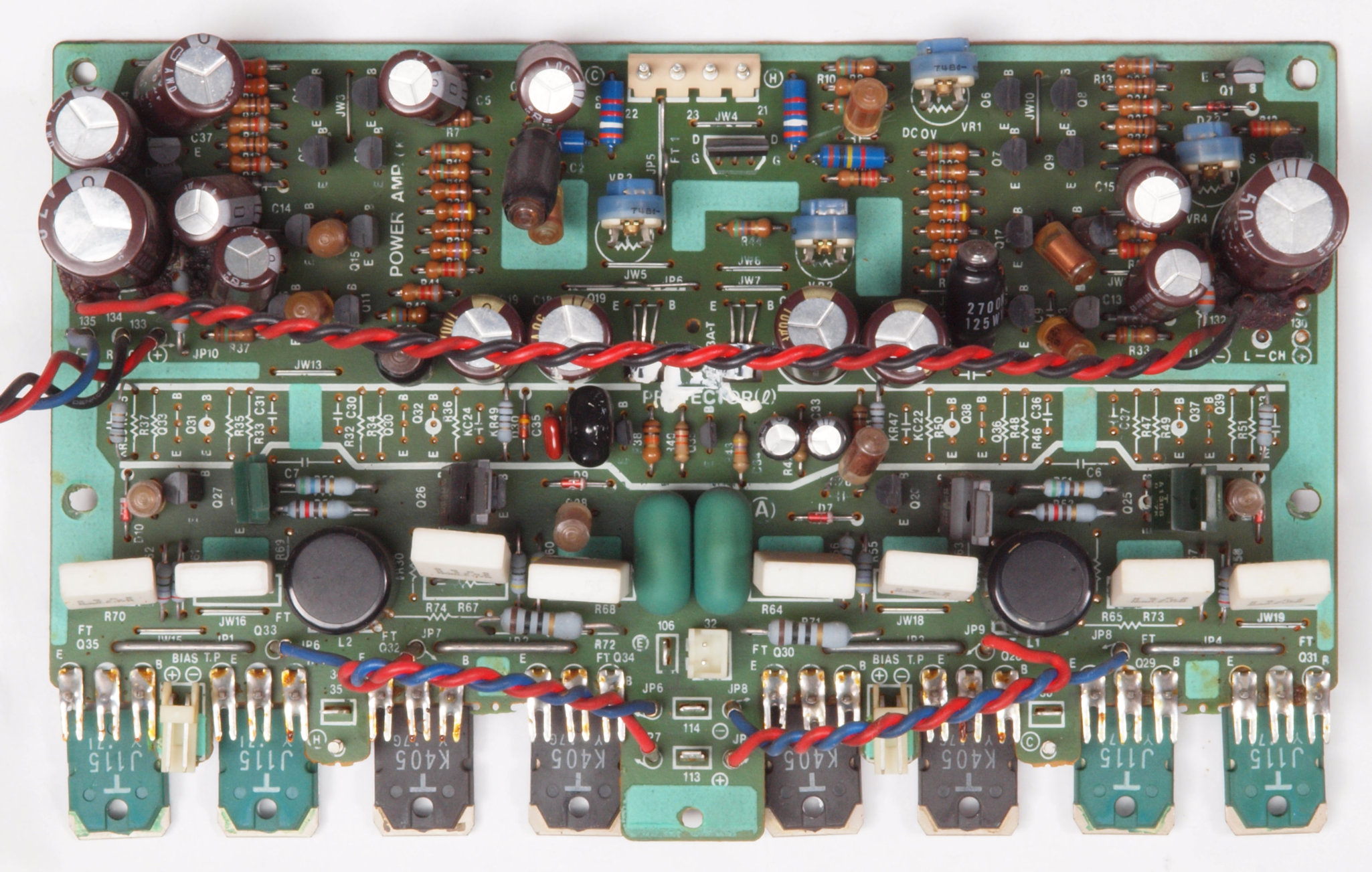

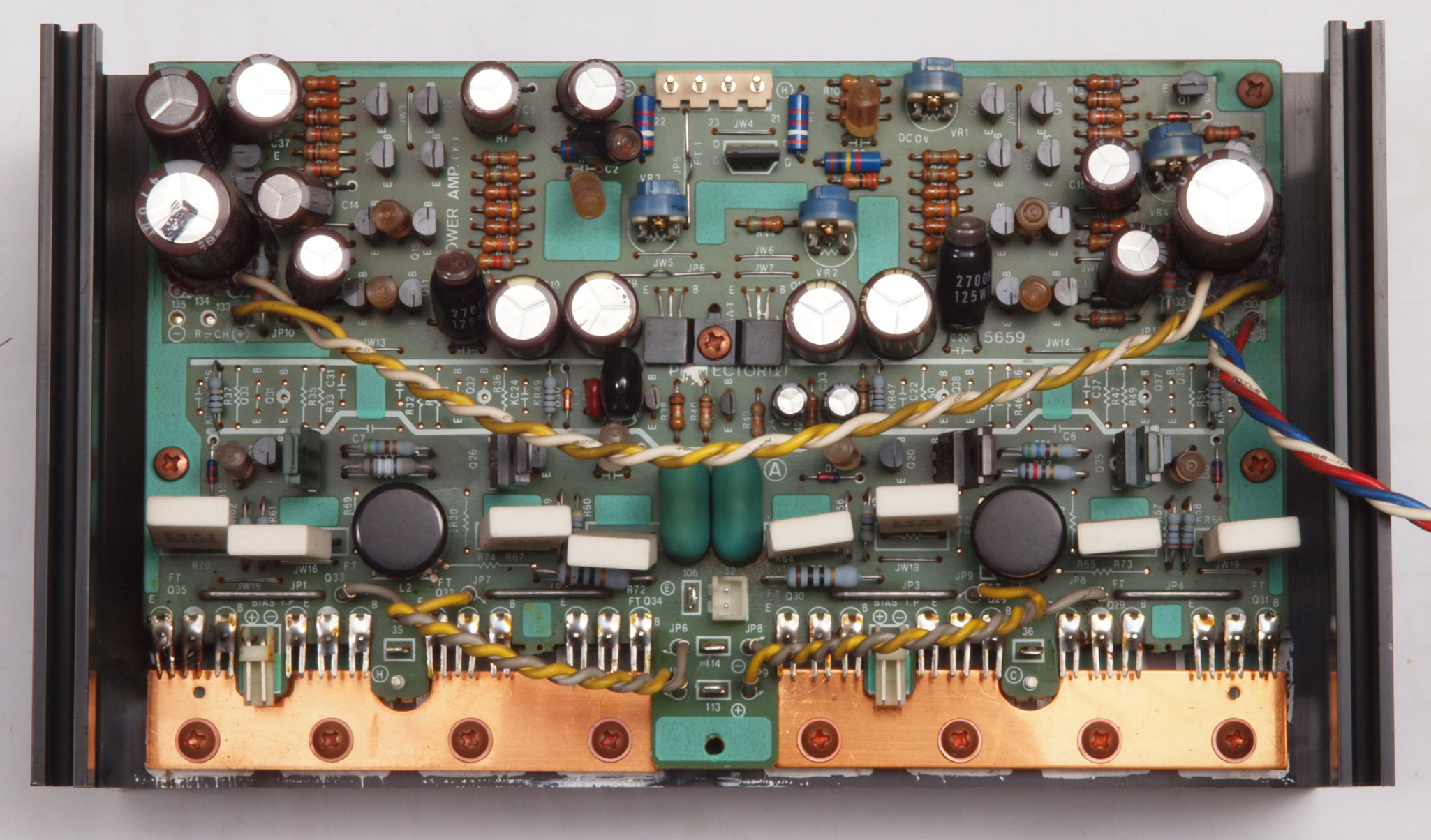

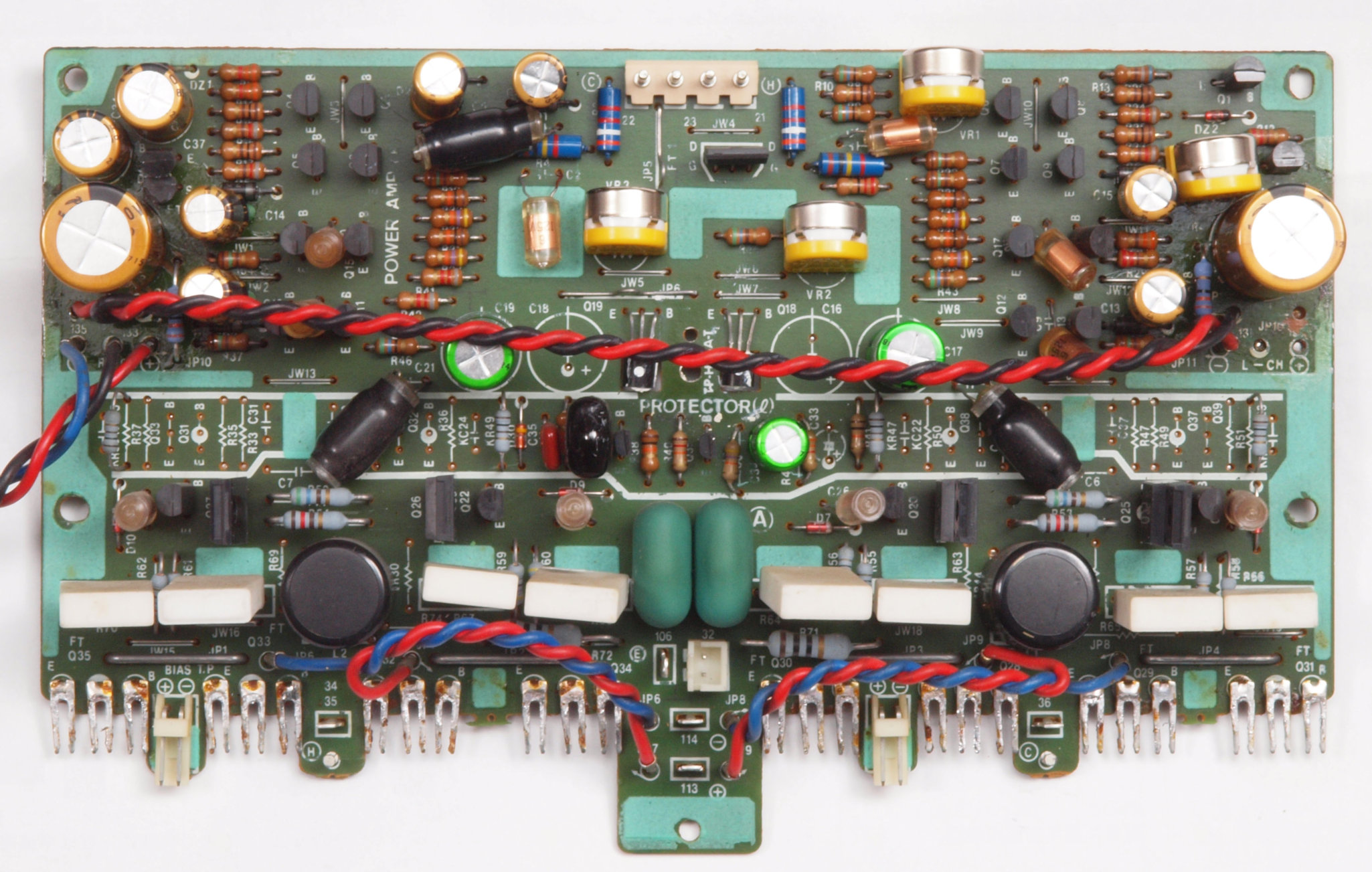

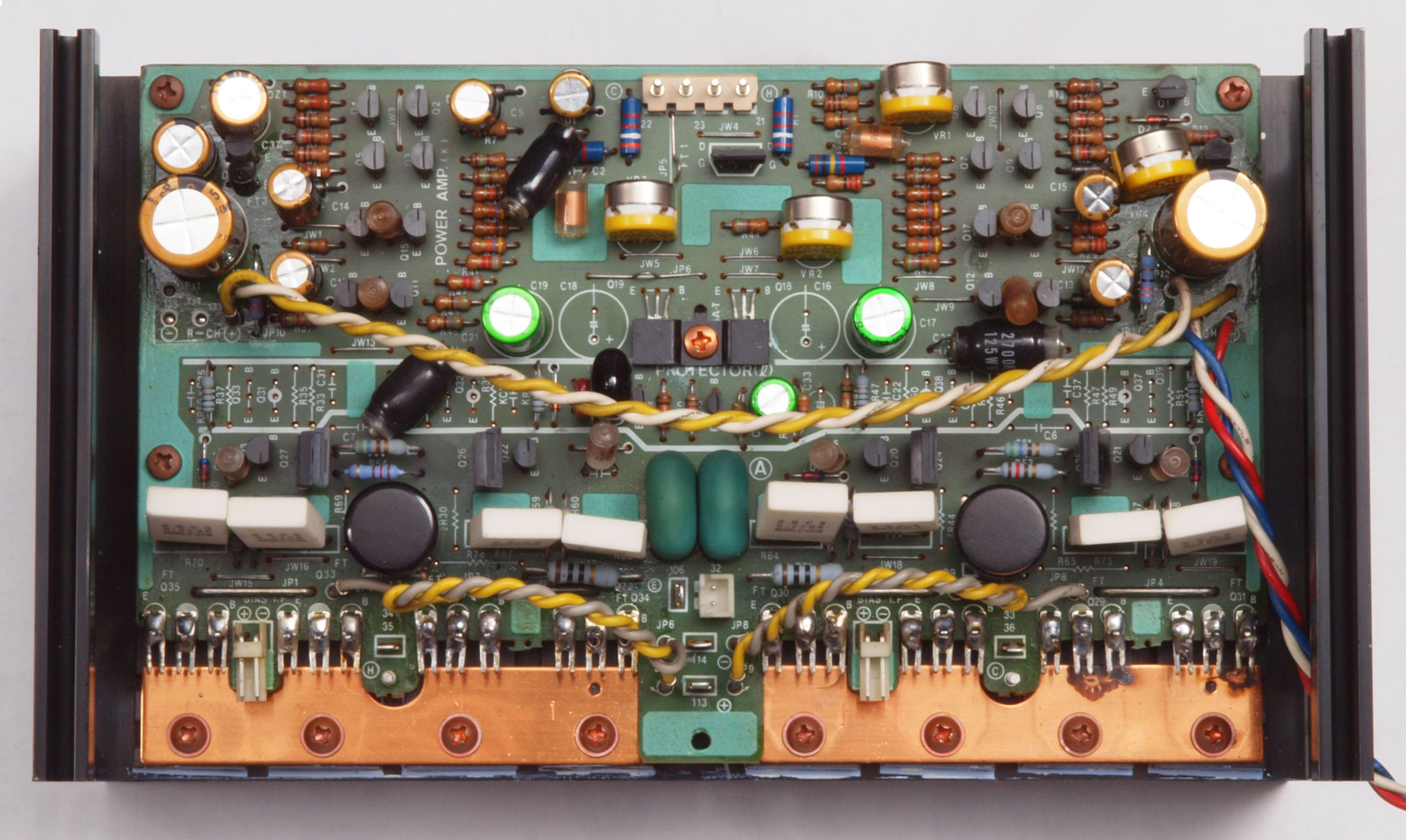

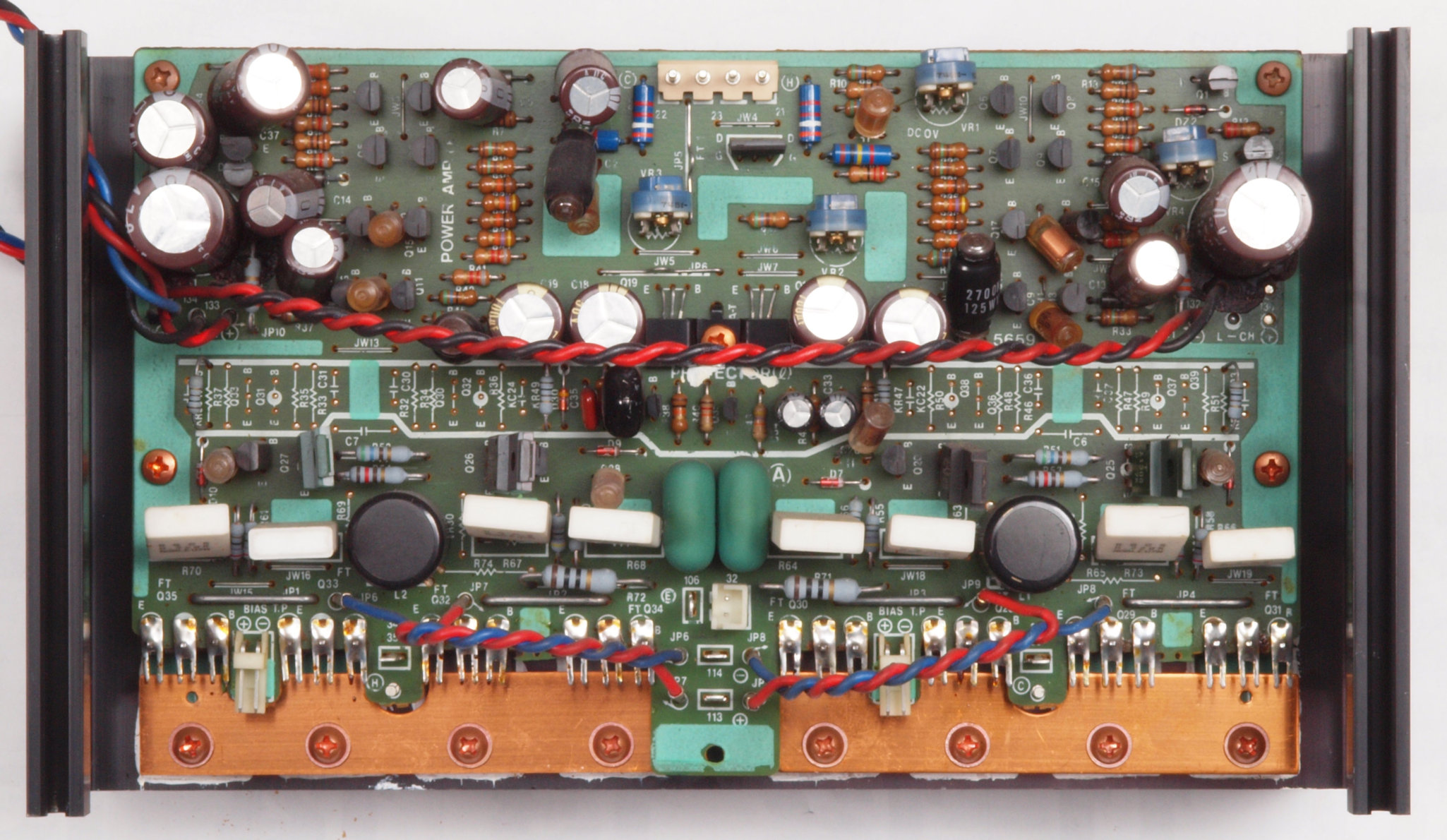

ＣＧ４．　修理後　右側終段基板　半固定ＶＲ４個、ドライブＴＲ（トランジスター）４個、電解コンデンサ−１６個、抵抗３本交換

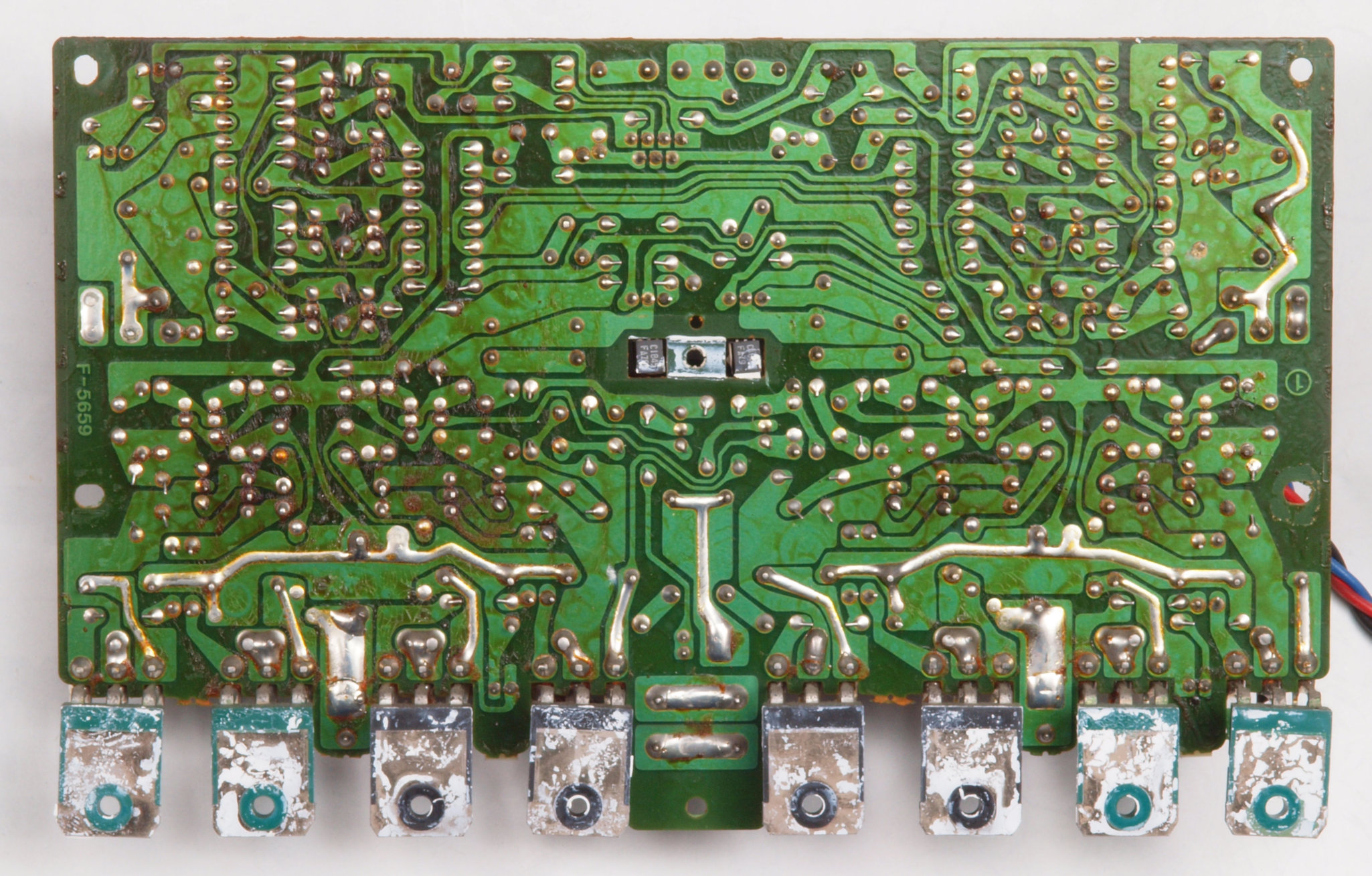

ＣＧ５．　修理前　R側終段基板裏

ＣＧ６．　修理（半田補正）後　R側終段基板裏　　全ての半田をやり修す、フイルムコンデンサー２個追加。

ＣＧ７．　完成右側終段裏　洗浄後防湿材を塗る。

ＣＧ８．　修理前　右側ＦＥＴ（電界効果トランジスター）

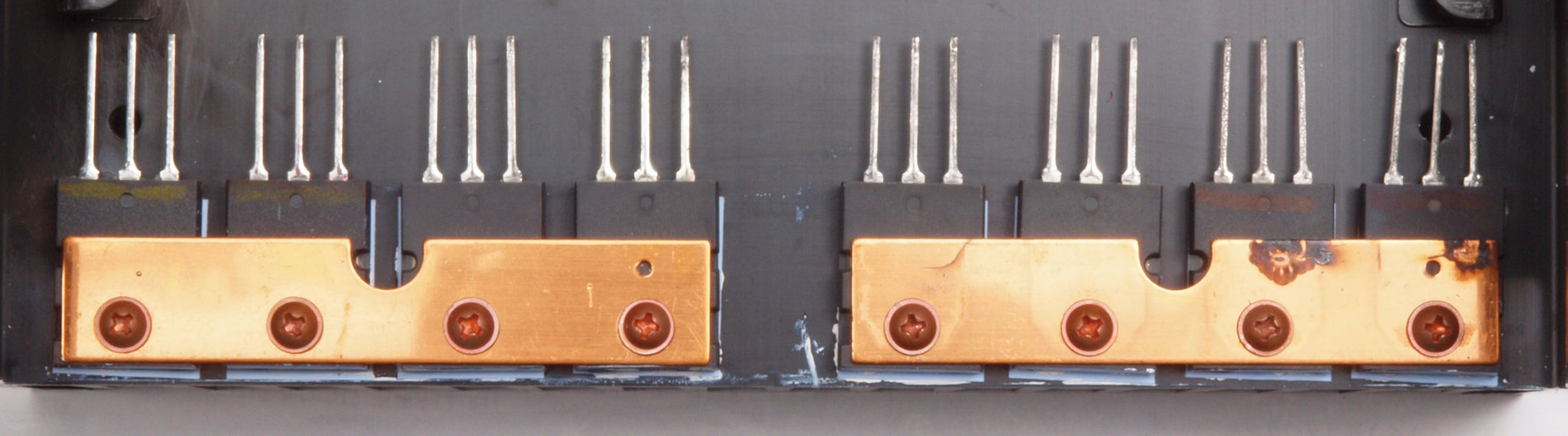

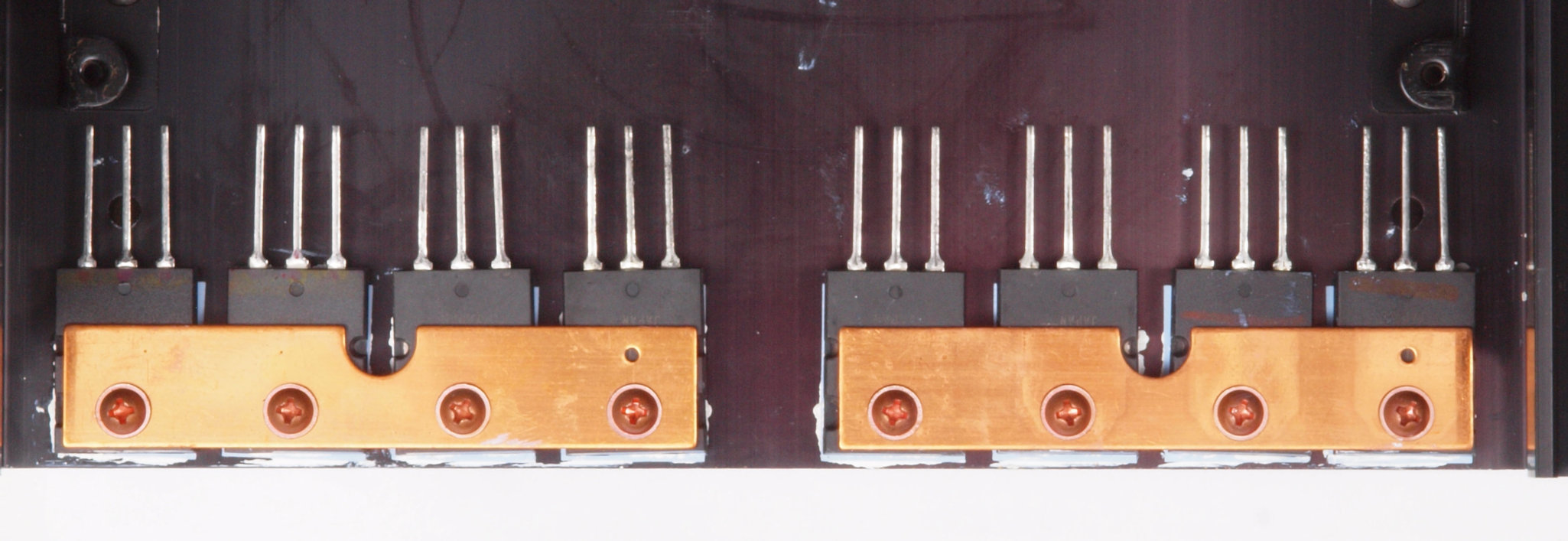

ＣＧ９．　修理（交換）後　右側ＦＥＴ（電界効果トランジスター）

ＣＨ１．　修理前　左側終段ブロック

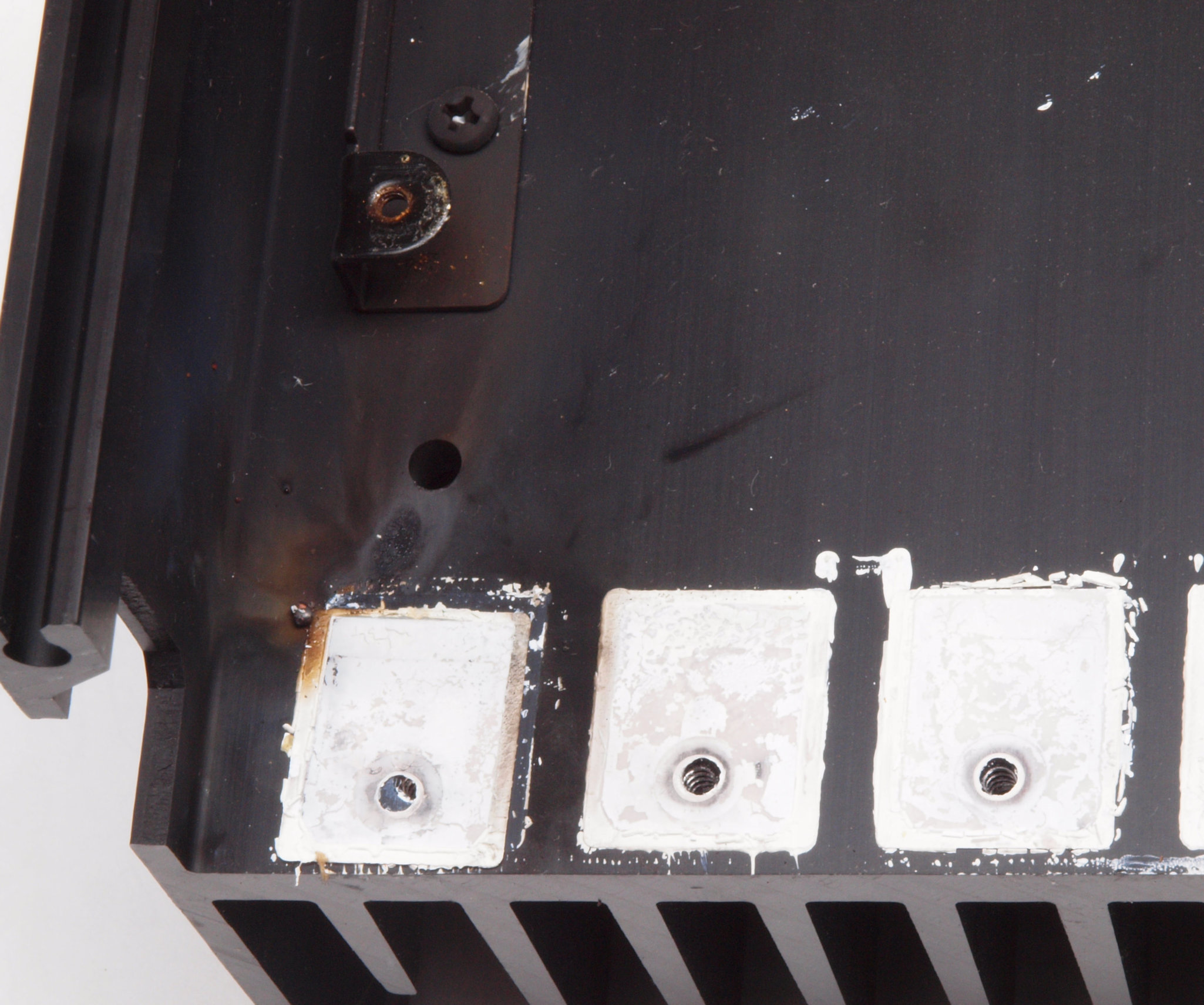

ＣＨ１１．　修理前　左側終段ブロック　焼損ＦＥＴ（電界効果トランジスター）跡。　放熱シリコンもパサパサ！

ＣＨ２．完成左側終段ブロック

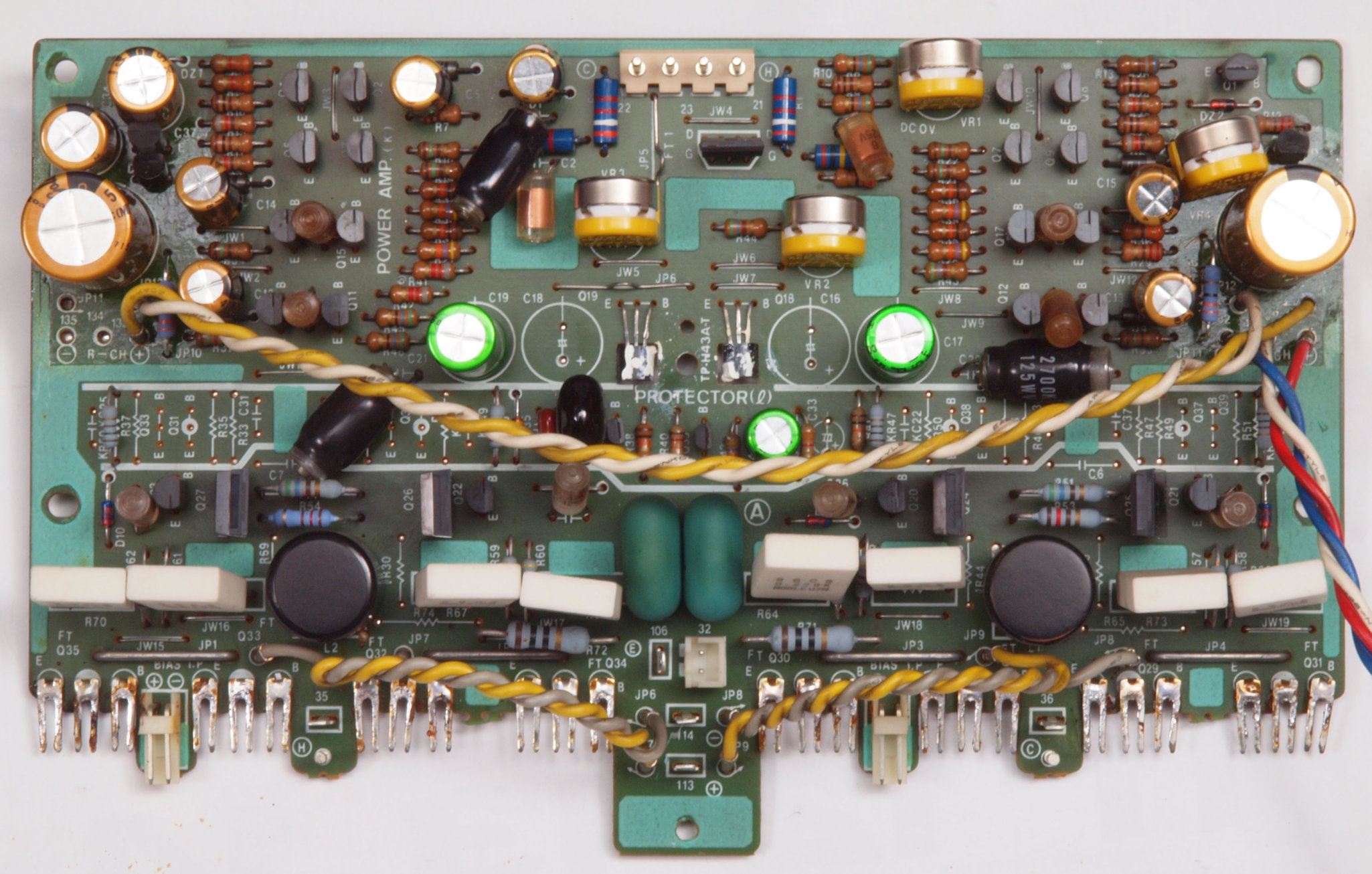

ＣＨ３．　修理前　左側終段基板

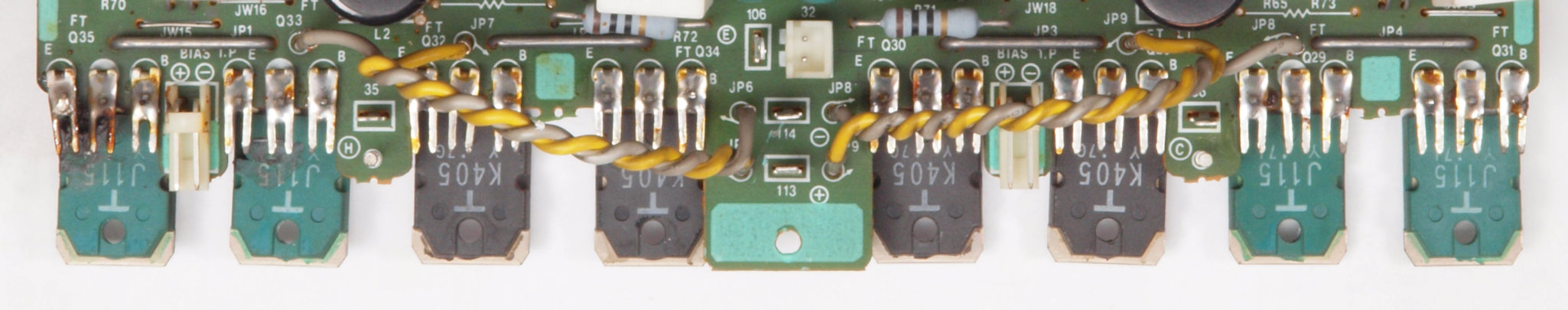

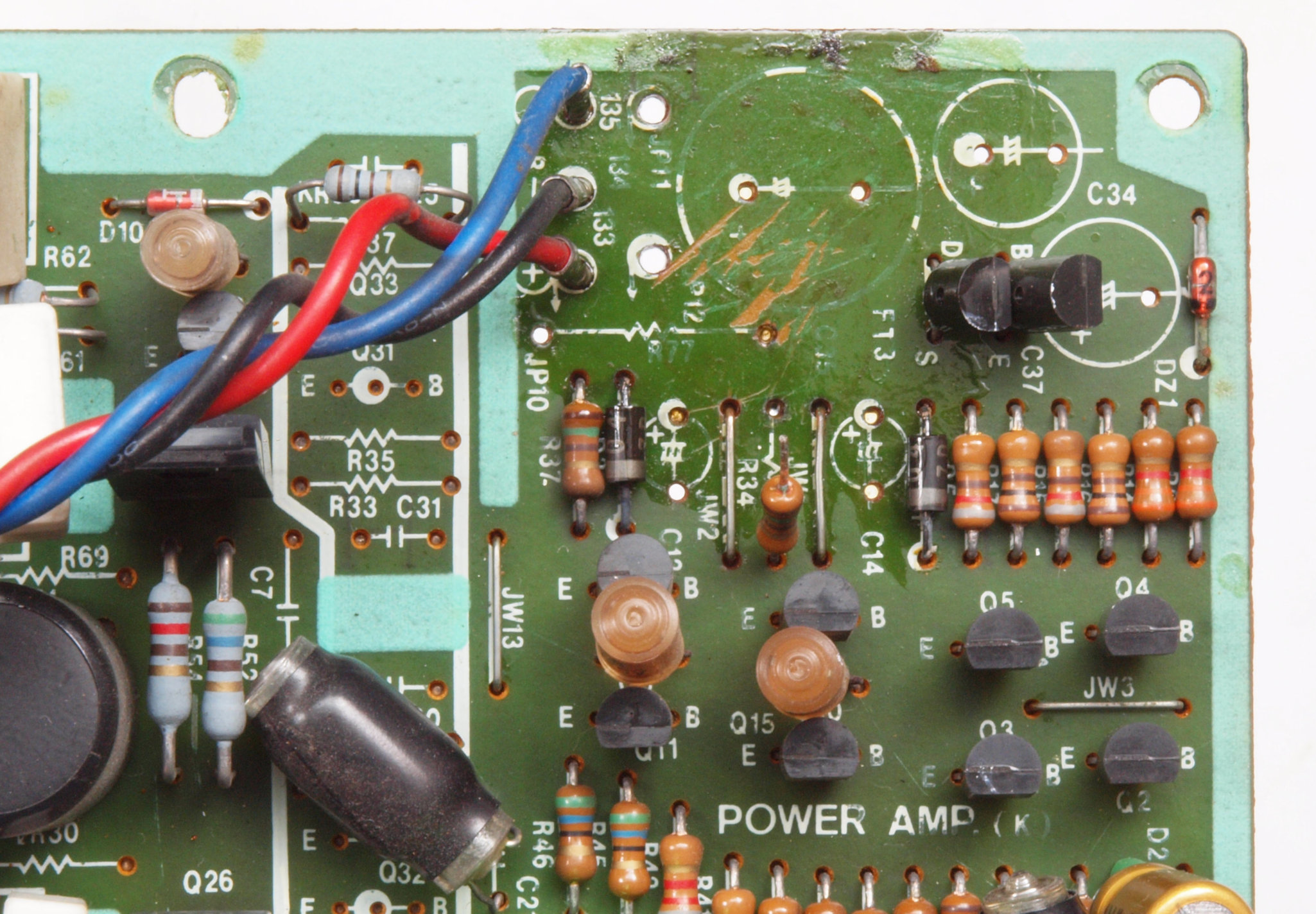

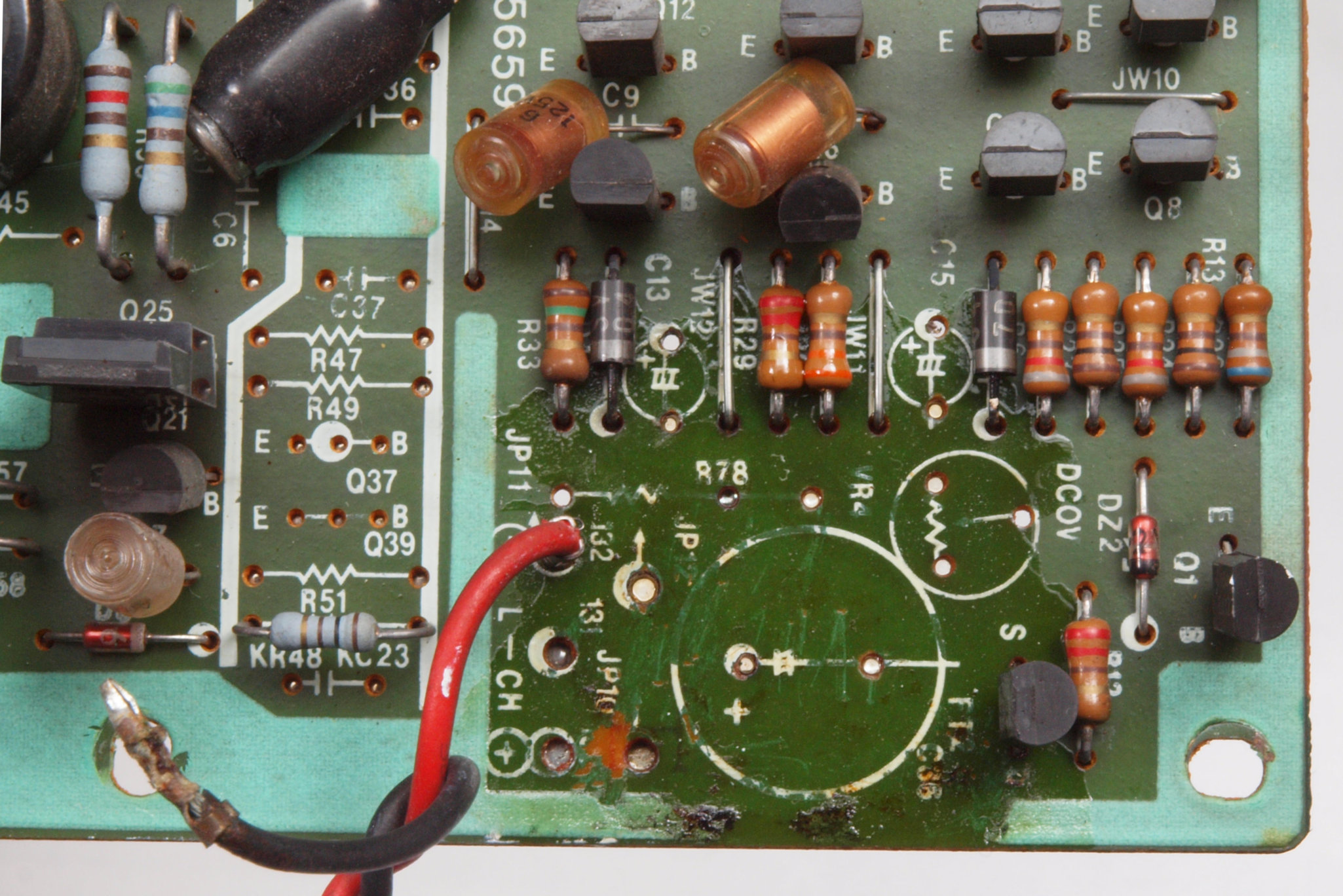

ＣＨ３１．　修理前　左側終段基板　電解コンデンサーのブレ止めに使用した接着剤が抵抗やＴＲ（トランジスター）の端子を腐食させている。

ＣＨ３２．　修理後　左側終段基板　固定用の接着材２を取り除いて、防湿材を塗る。

ＣＨ３３．　修理前　左側終段基板　電解コンデンサーのブレ止めに使用した接着剤が抵抗やＴＲ（トランジスター）の端子を腐食させている−２。

ＣＨ３４．　修理後　左側終段基板　固定用の接着材２を取り除いて、防湿材を塗る。

ＣＨ３５．　修理中　左側終段、ＦＥＴ（電界効果トランジスター）が焼損！　　８個全滅！

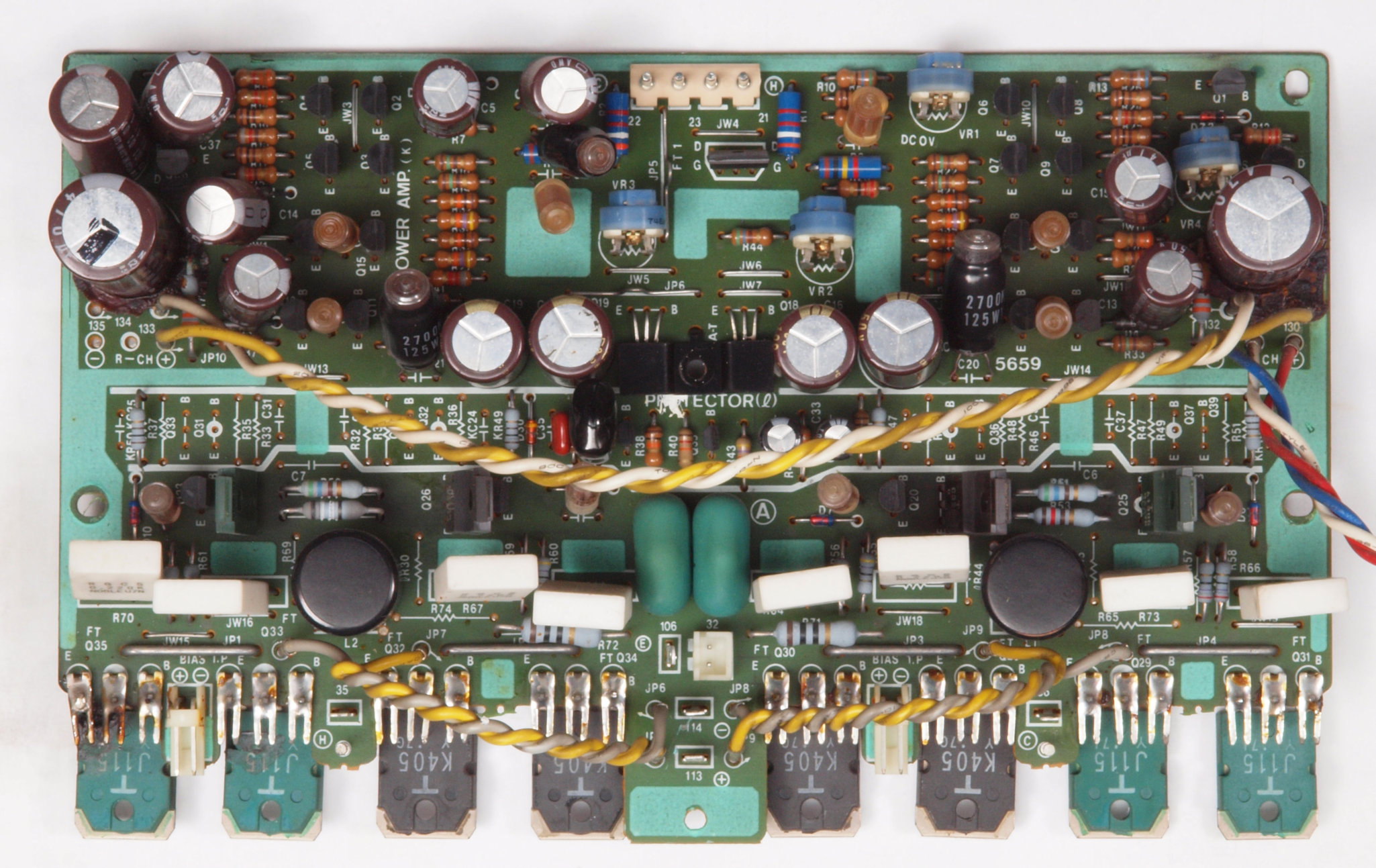

ＣＨ４．　修理後　左側終段基板　半固定ＶＲ４個、ドライブＴＲ（トランジスター）４個、電解コンデンサ−１６個、抵抗２本交換。

ＣＨ５．　修理前　左側終段基板裏

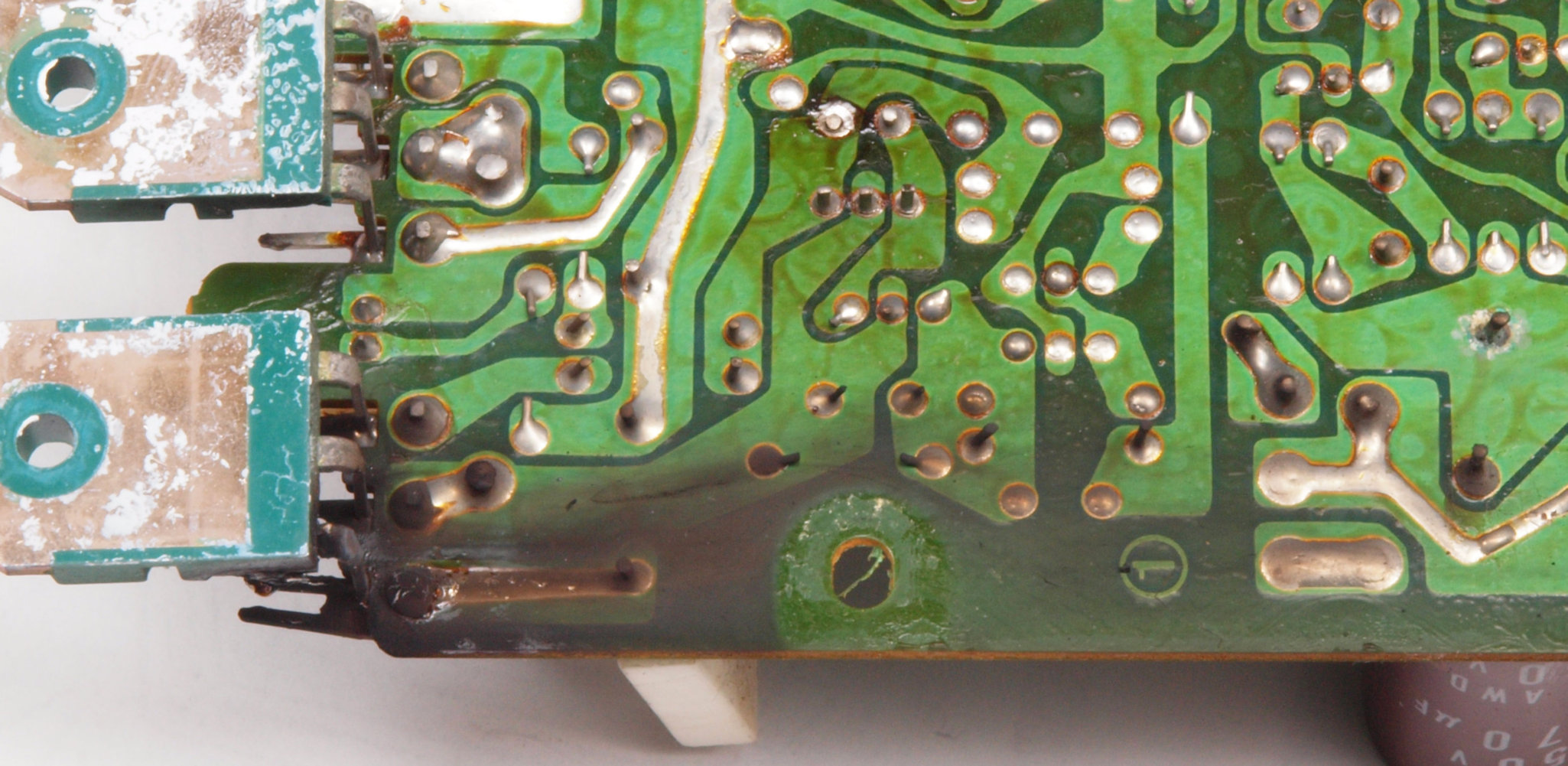

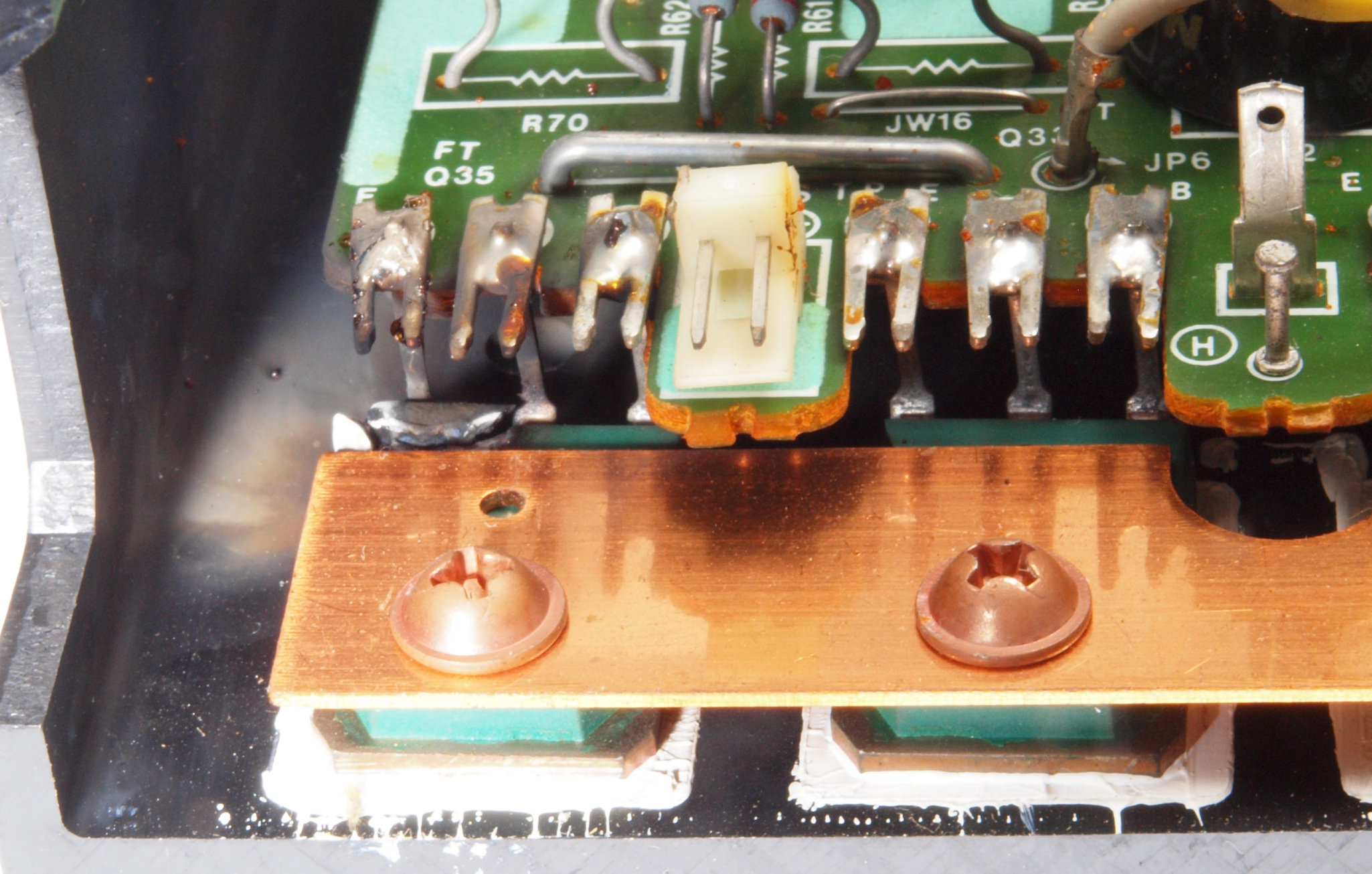

ＣＨ５１．　修理前　左側終段基板裏　焼損ＦＥＴ（電界効果トランジスター）。

ＣＨ６．　修理（半田補正後）後　左側終段基板裏　　全ての半田をやり修す、フイルムコンデンサー２個追加。

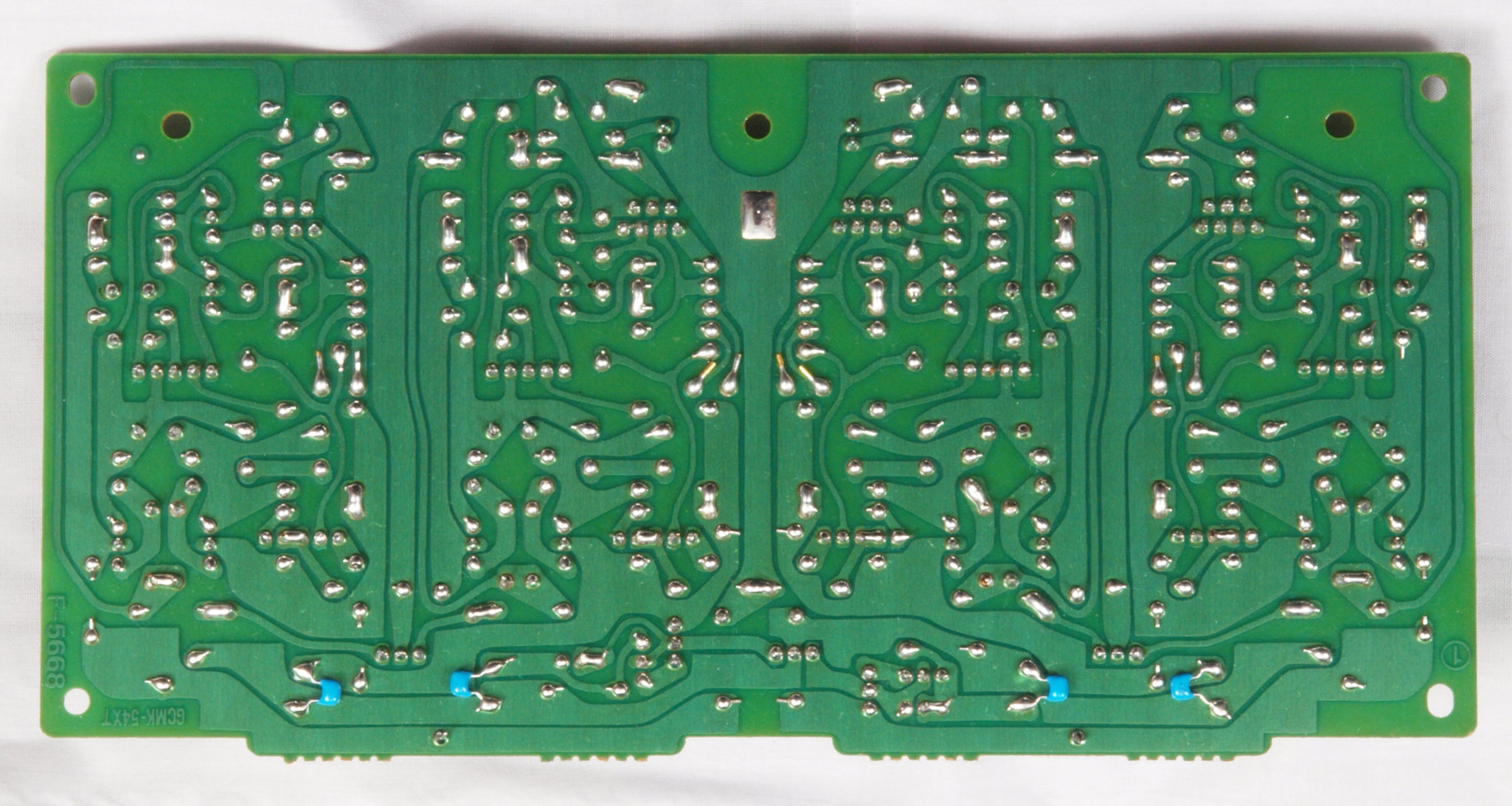

ＣＨ７．　完成左側終段裏　洗浄後防湿材を塗る。

ＣＨ８．　修理前　左側ＦＥＴ（電界効果トランジスター）

ＣＨ９．　修理（交換）後　左側ＦＥＴ（電界効果トランジスター）、マイカー絶縁シートをテフロンシートに交換する。

ＣＪ１．　修理前　電源基板

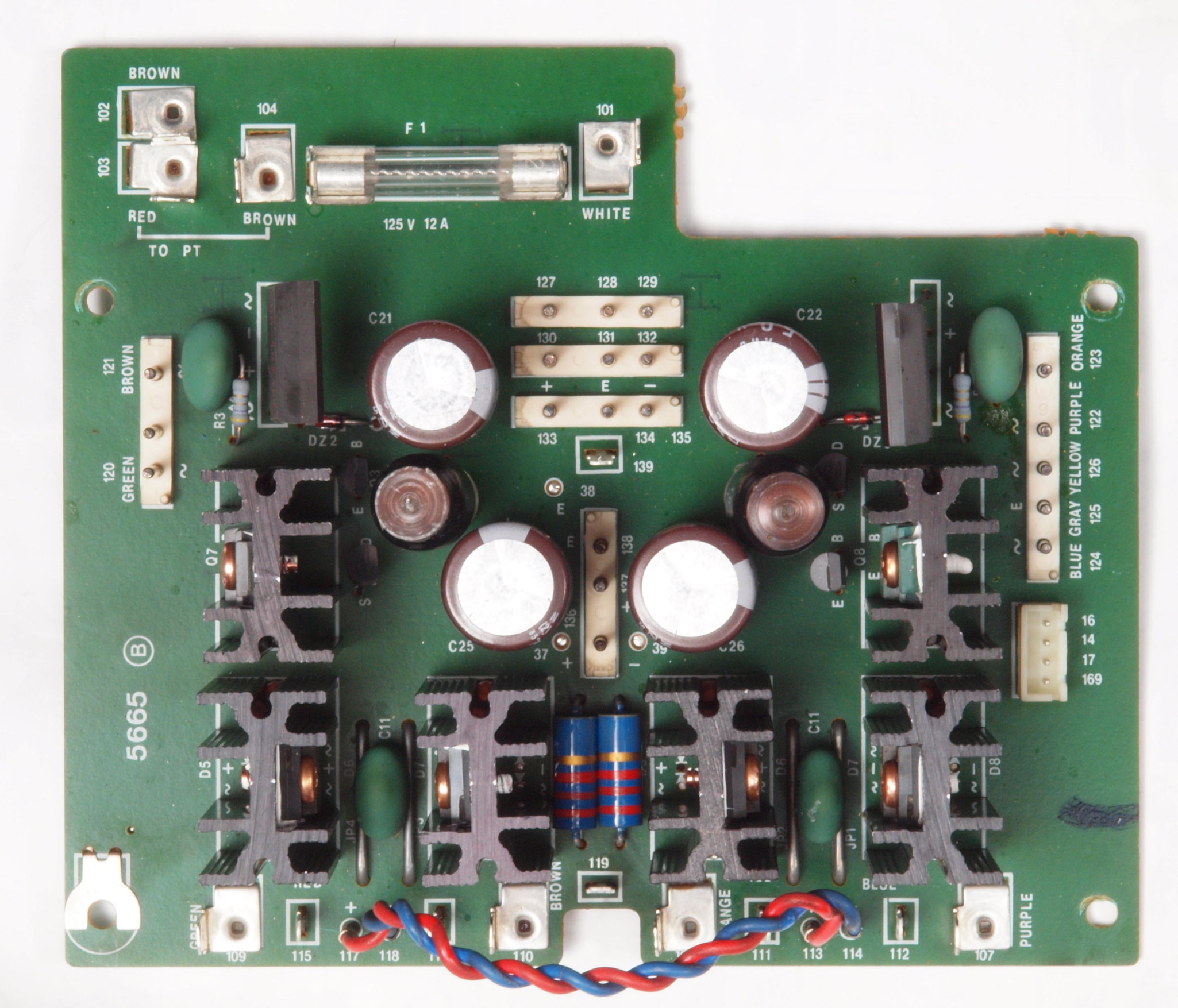

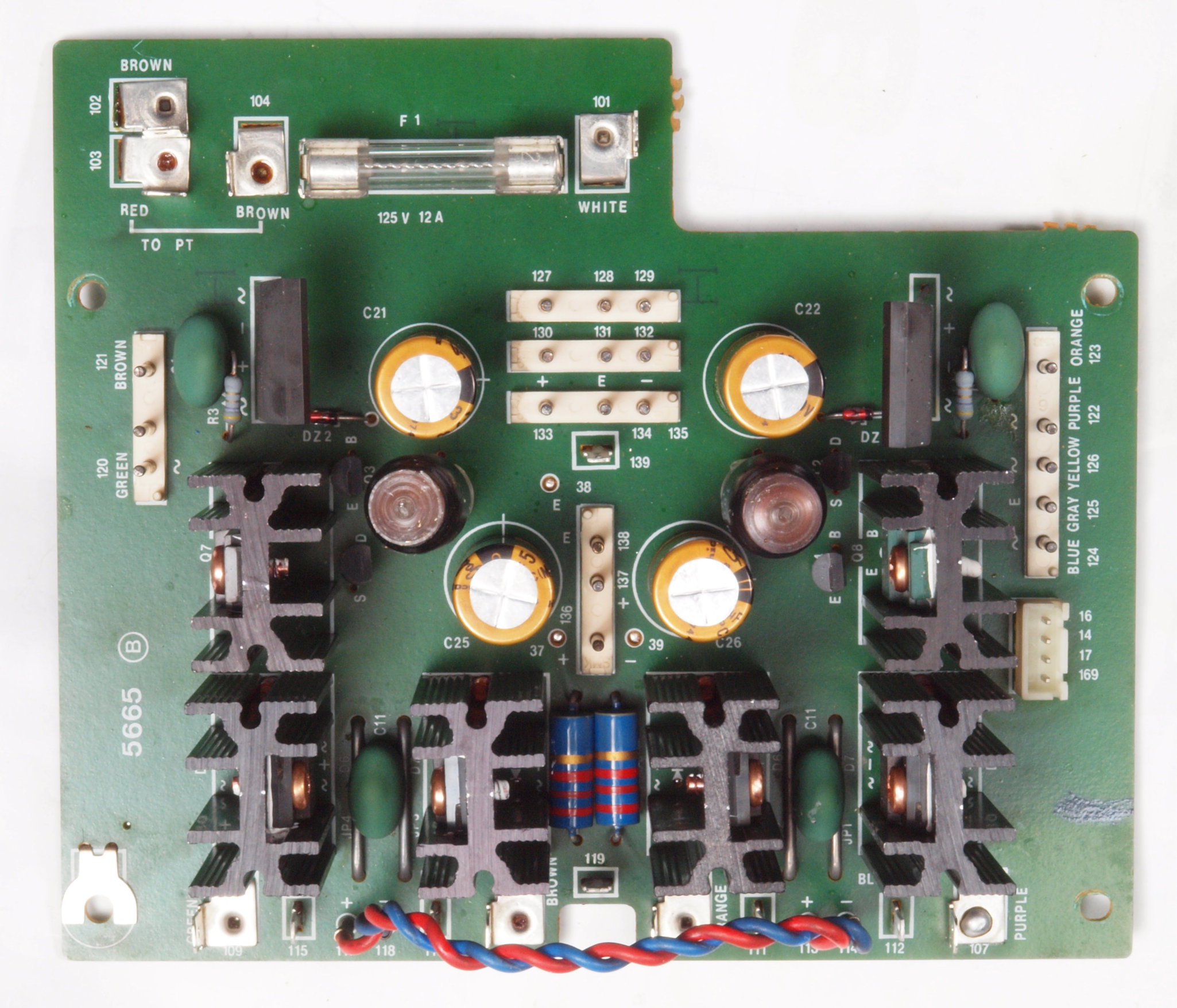

ＣＪ２．　修理後　電源基板　電解コンデンサ−４個交換

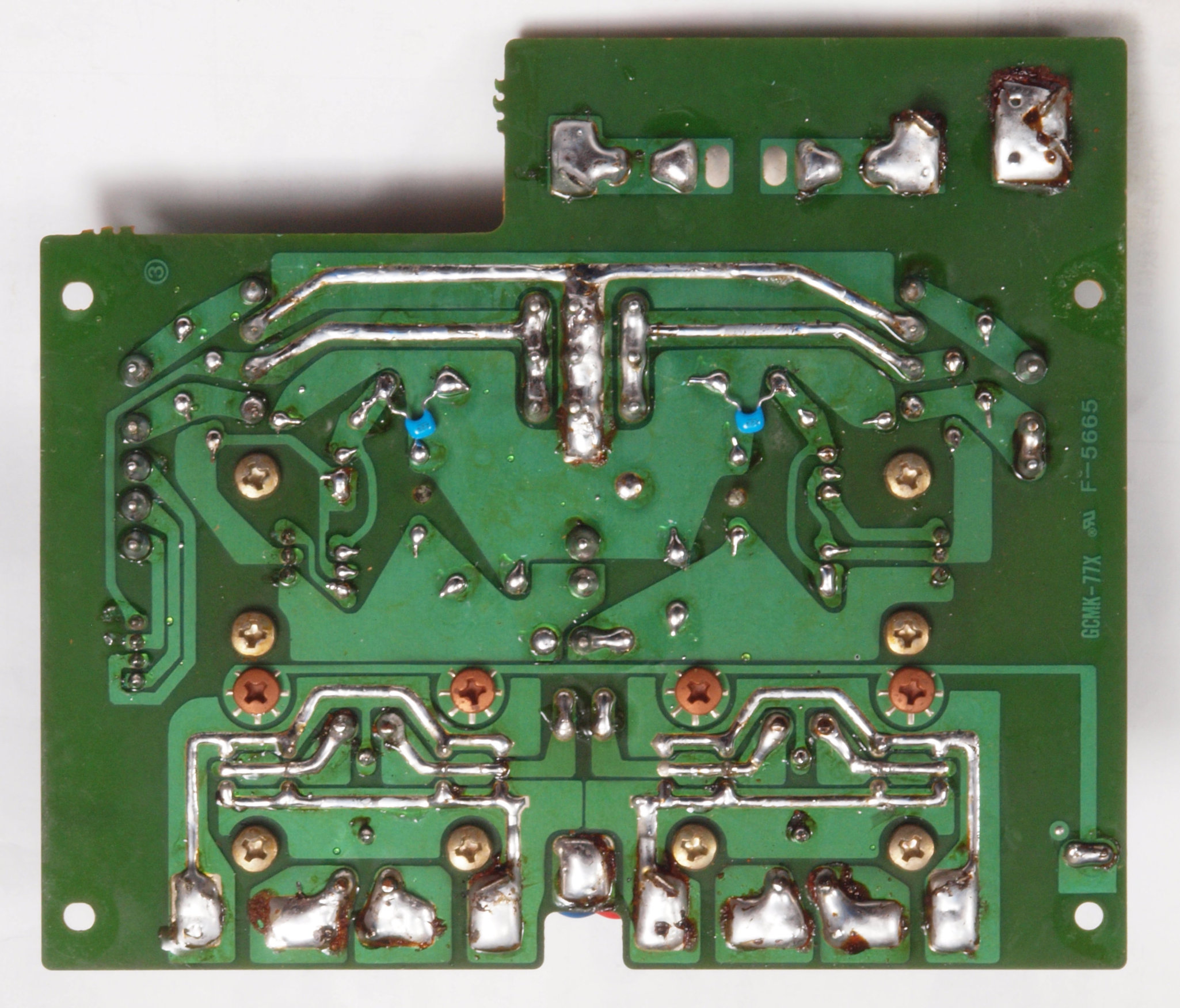

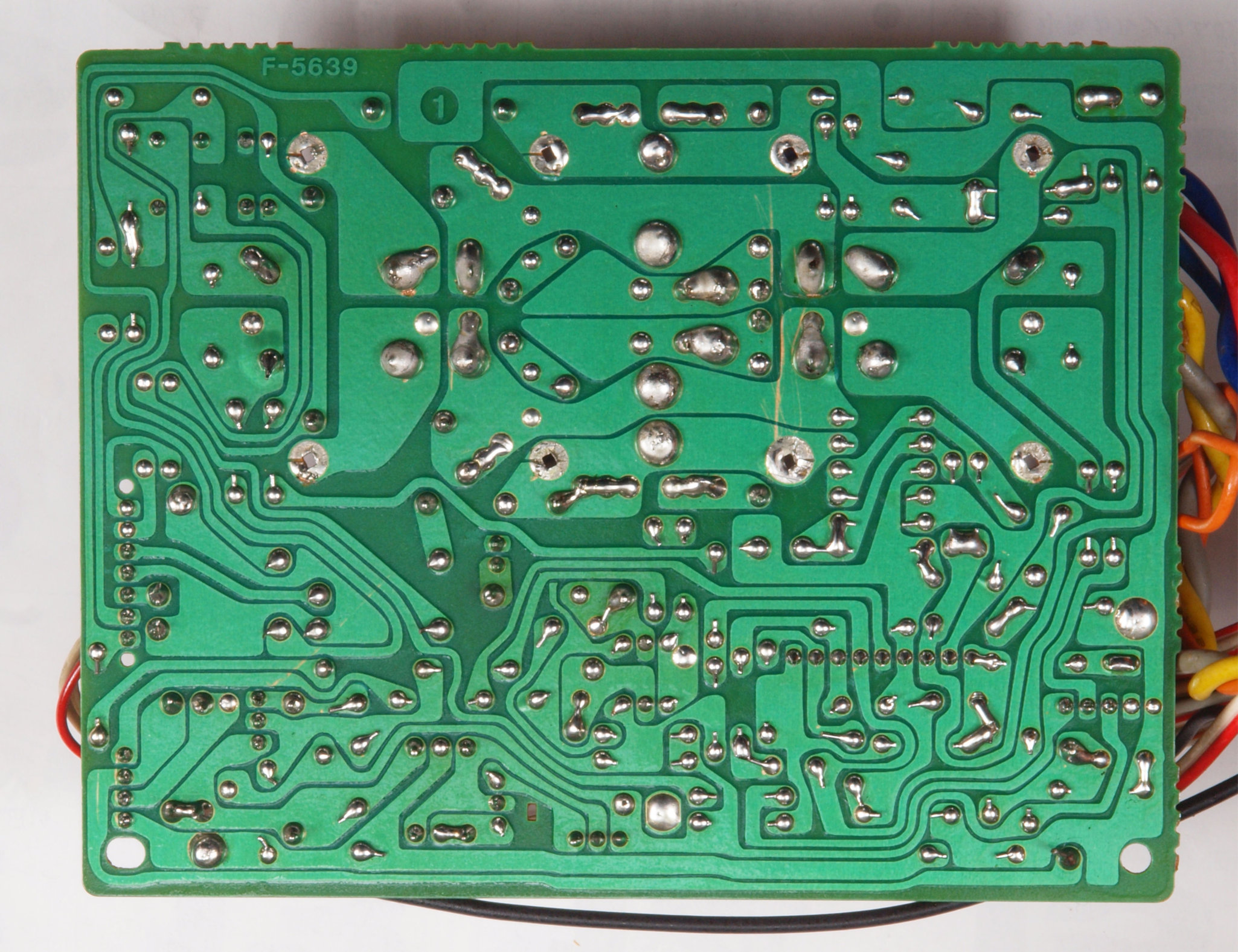

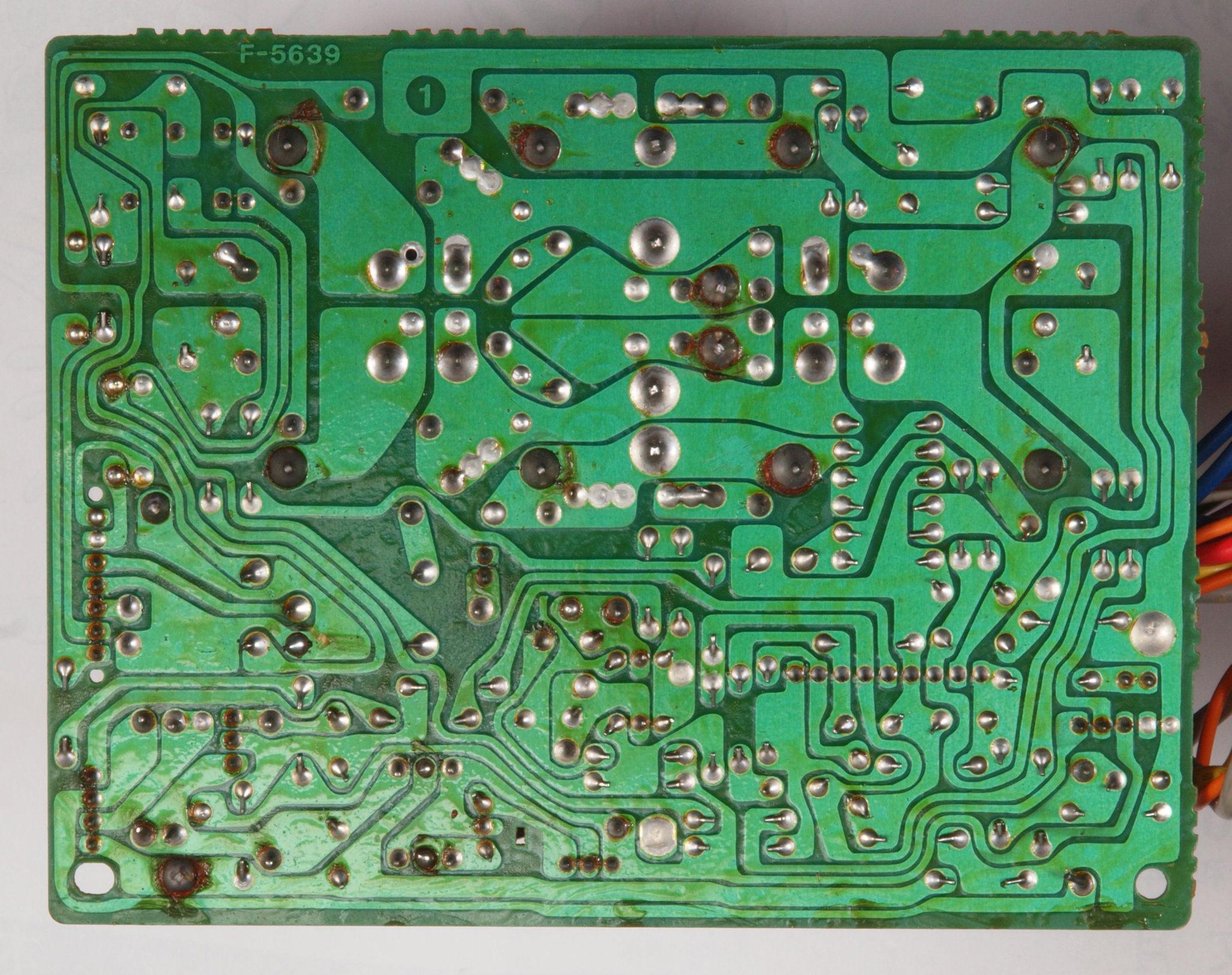

ＣＪ３．　修理前　電源基板裏

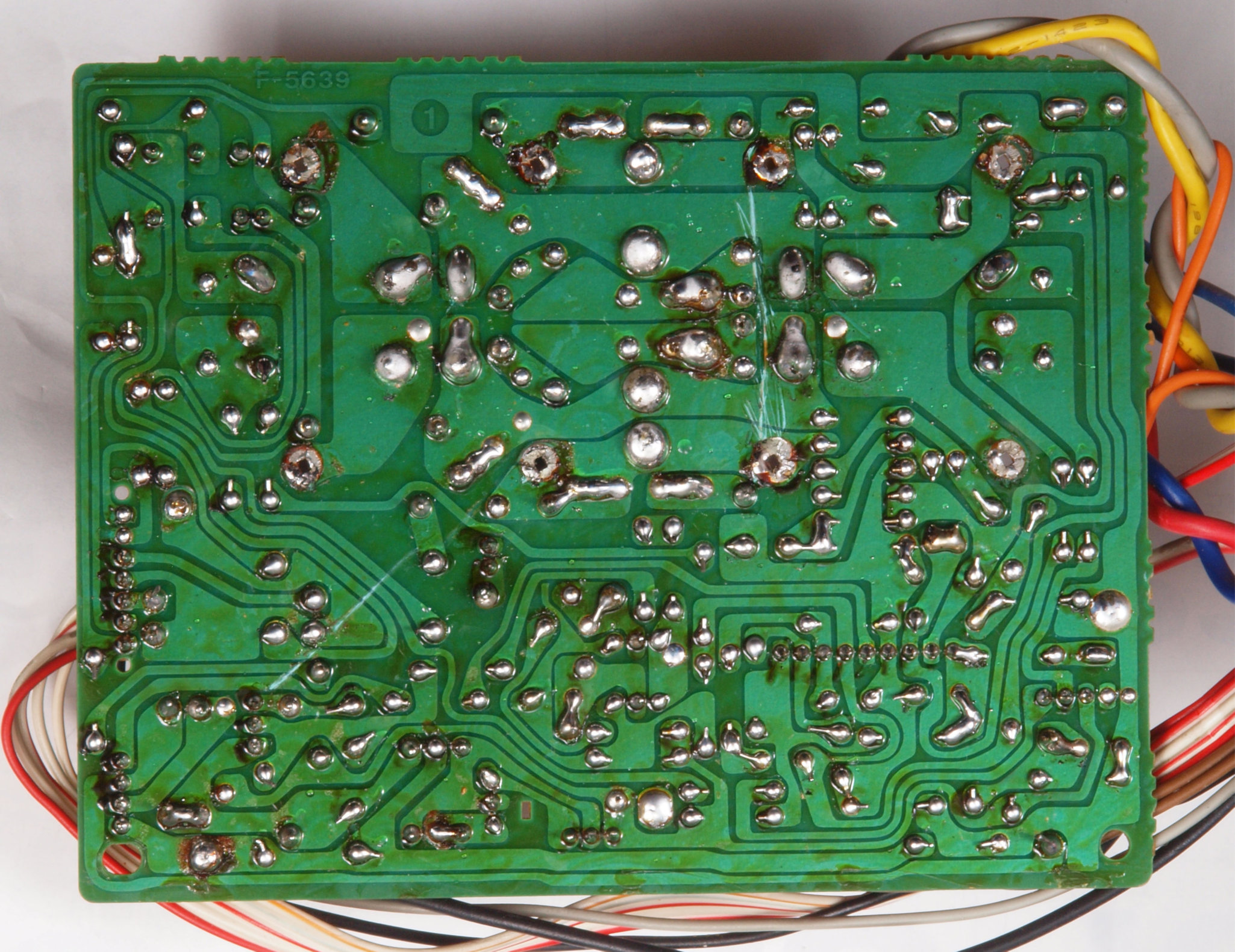

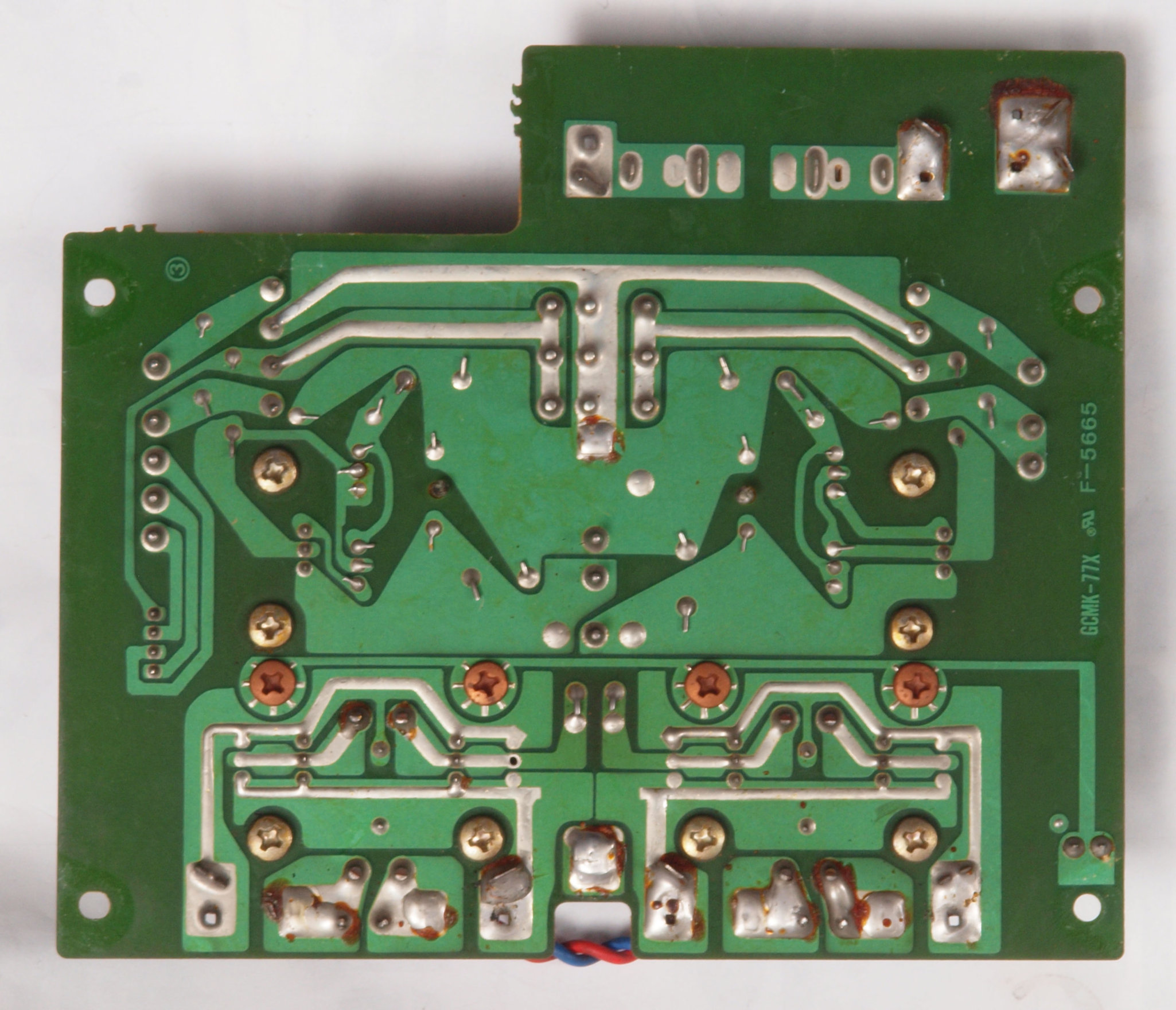

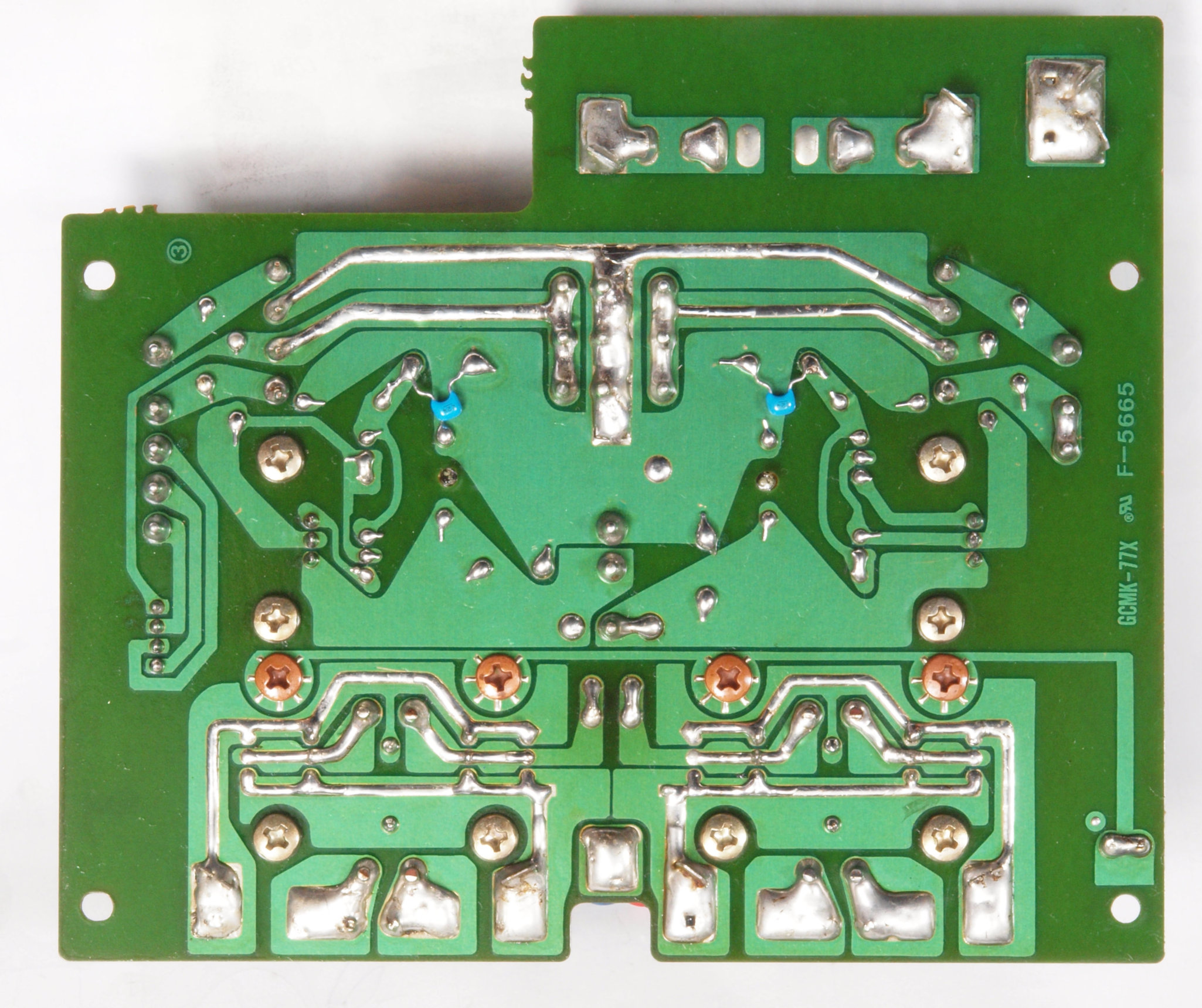

ＣＪ４．　修理後（ハンダ補正）　電源基板裏　　全ての半田をやり修す、写真では５ヶ所残っているが、この跡補正

ＣＪ５．　完成電源基板裏　洗浄後防湿材を塗る。

ＣＫ１．　修理前　電源コード取り付け。

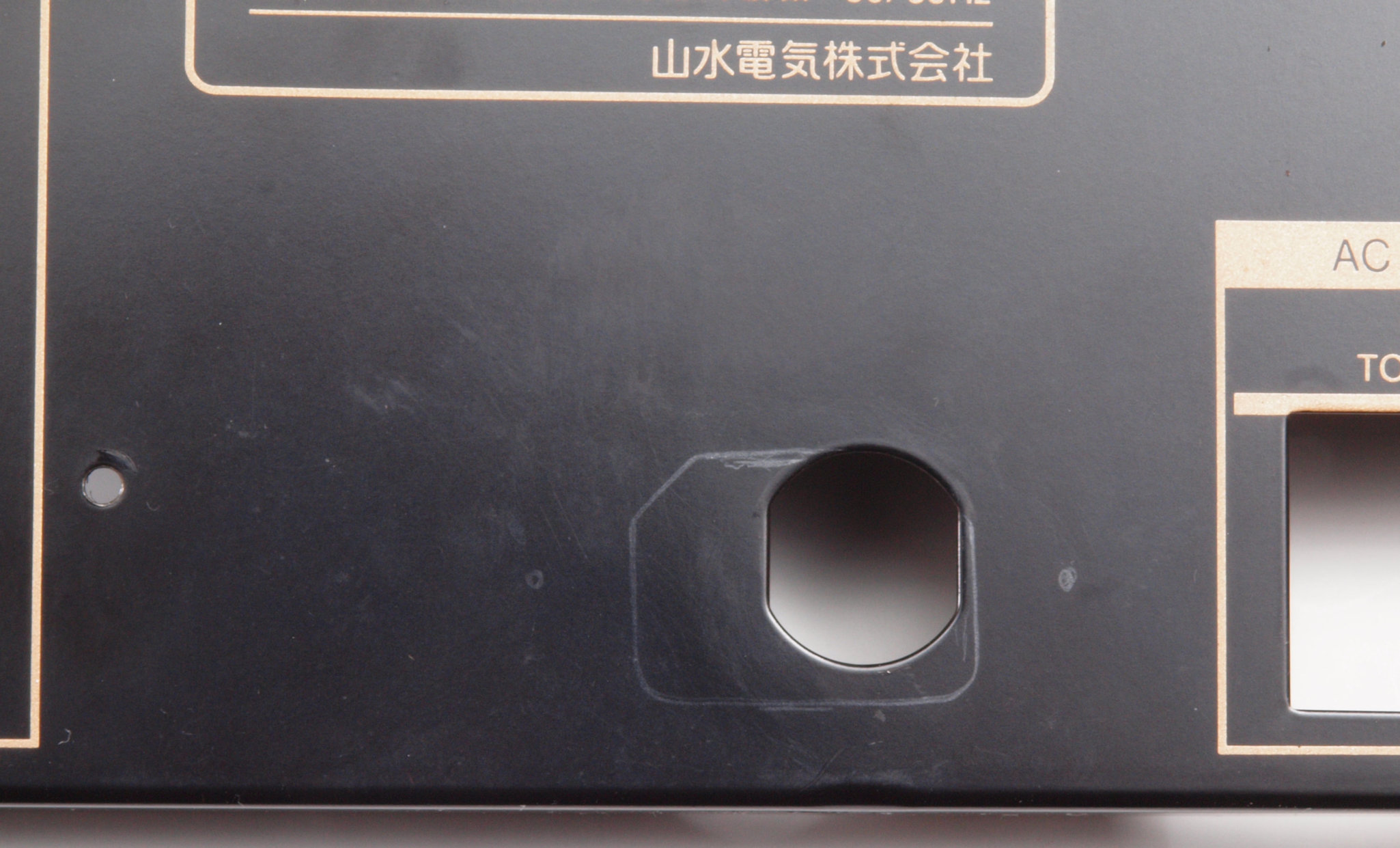

ＣＫ２．　修理中　電源コードを取り、穴を拡大する。ハンドルールなので時間がかかる。

ＣＫ３．　修理後　３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

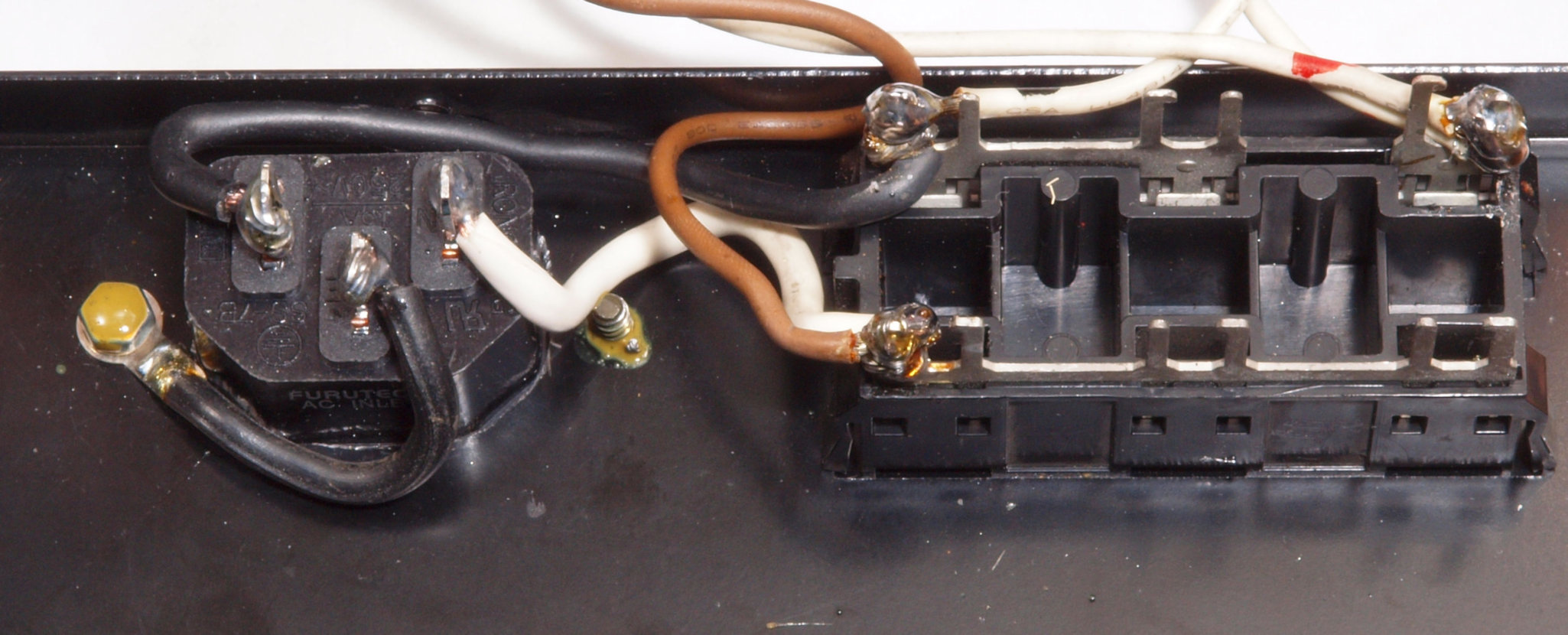

ＣＫ４．　修理後　３Ｐインレット裏の配線。　しっかりとアースを取る。

ＣＬ１．　修理前　大型電解コンデンサー、液漏れなし。

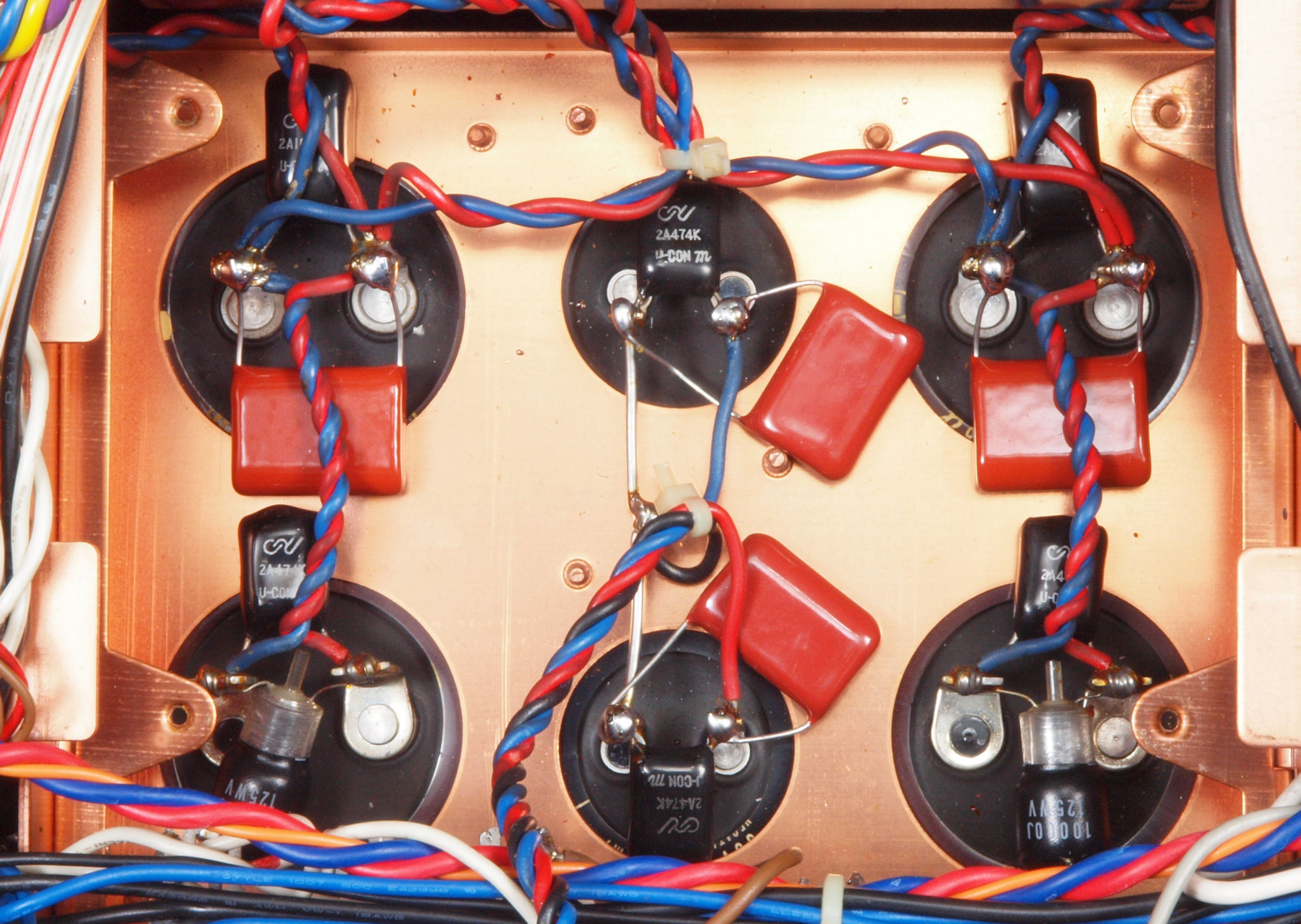

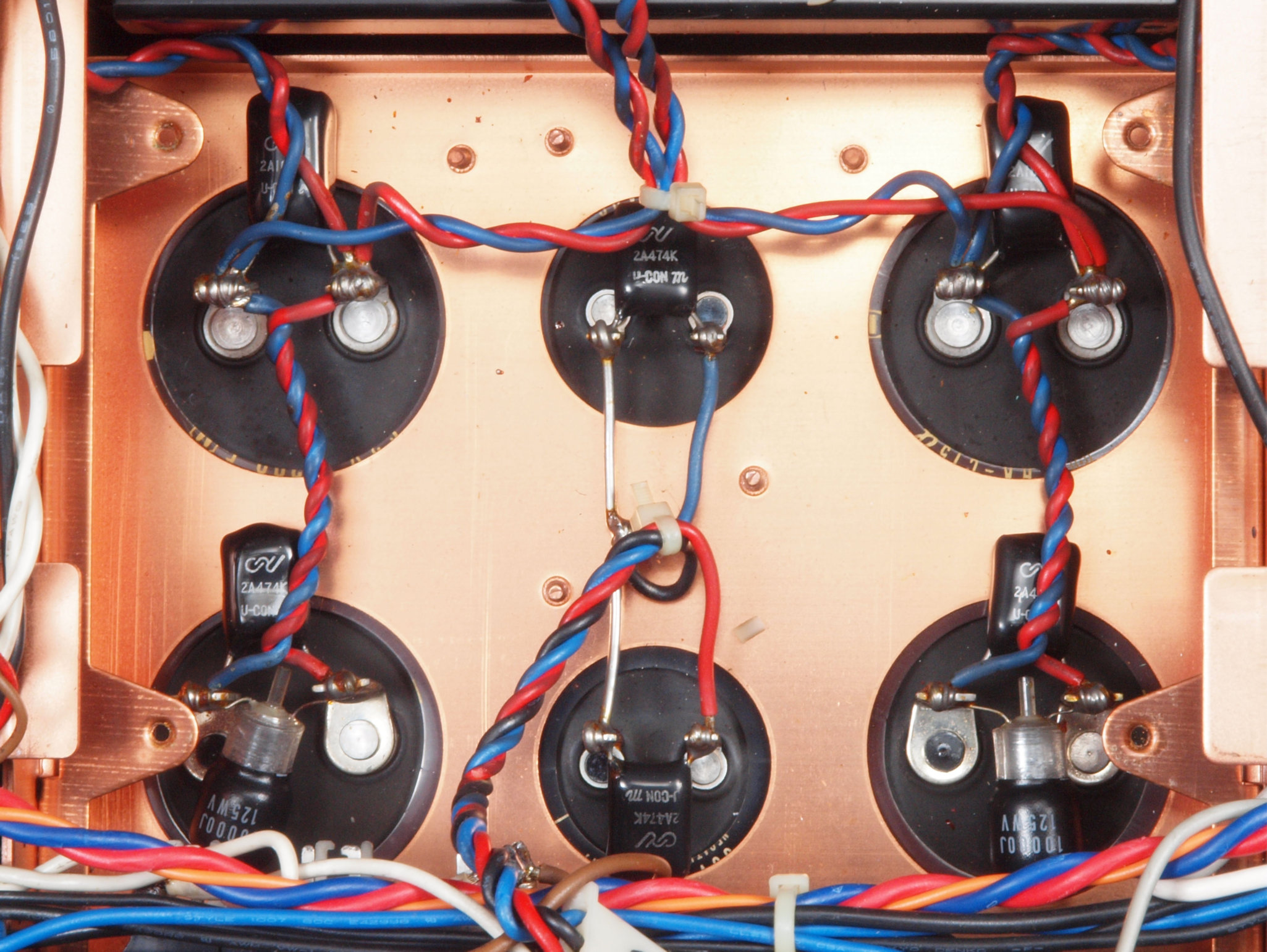

ＣＬ２．　修理後　大型電解コンデンサー、液漏れなし。フイルムコンデンサー４個追加。

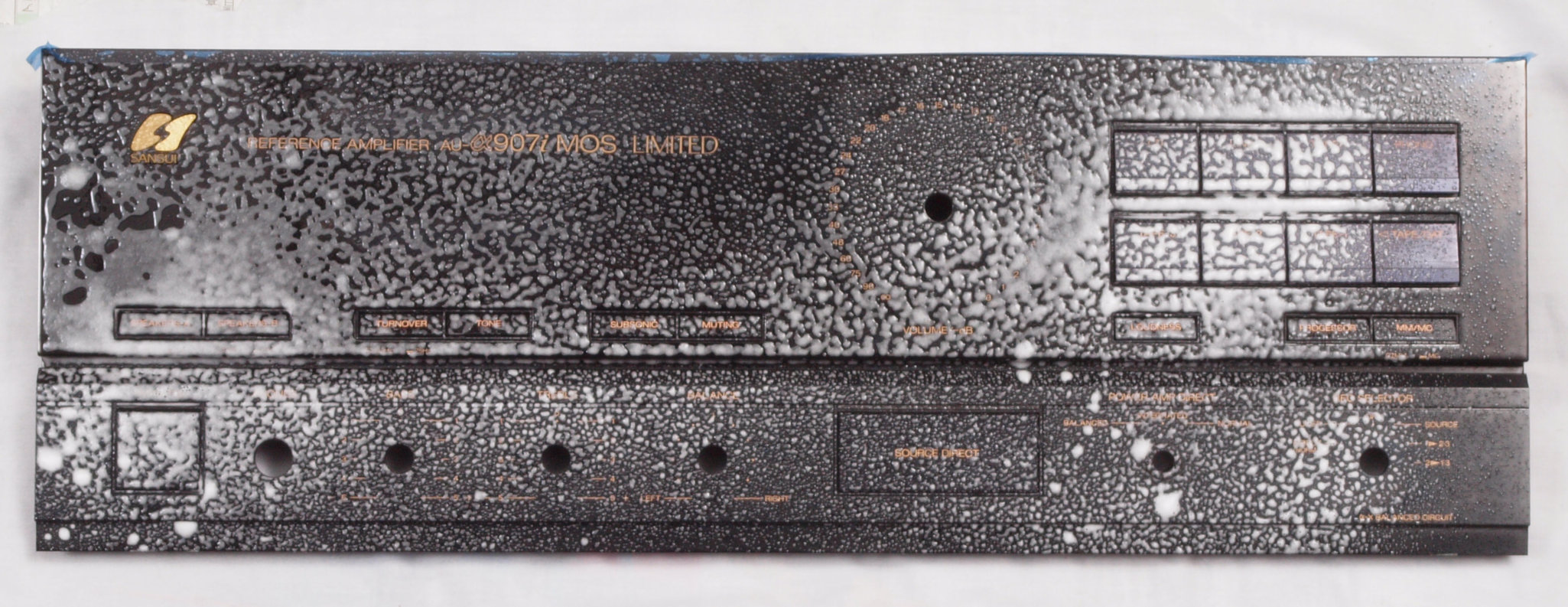

ＣＭ１．　パネル清掃

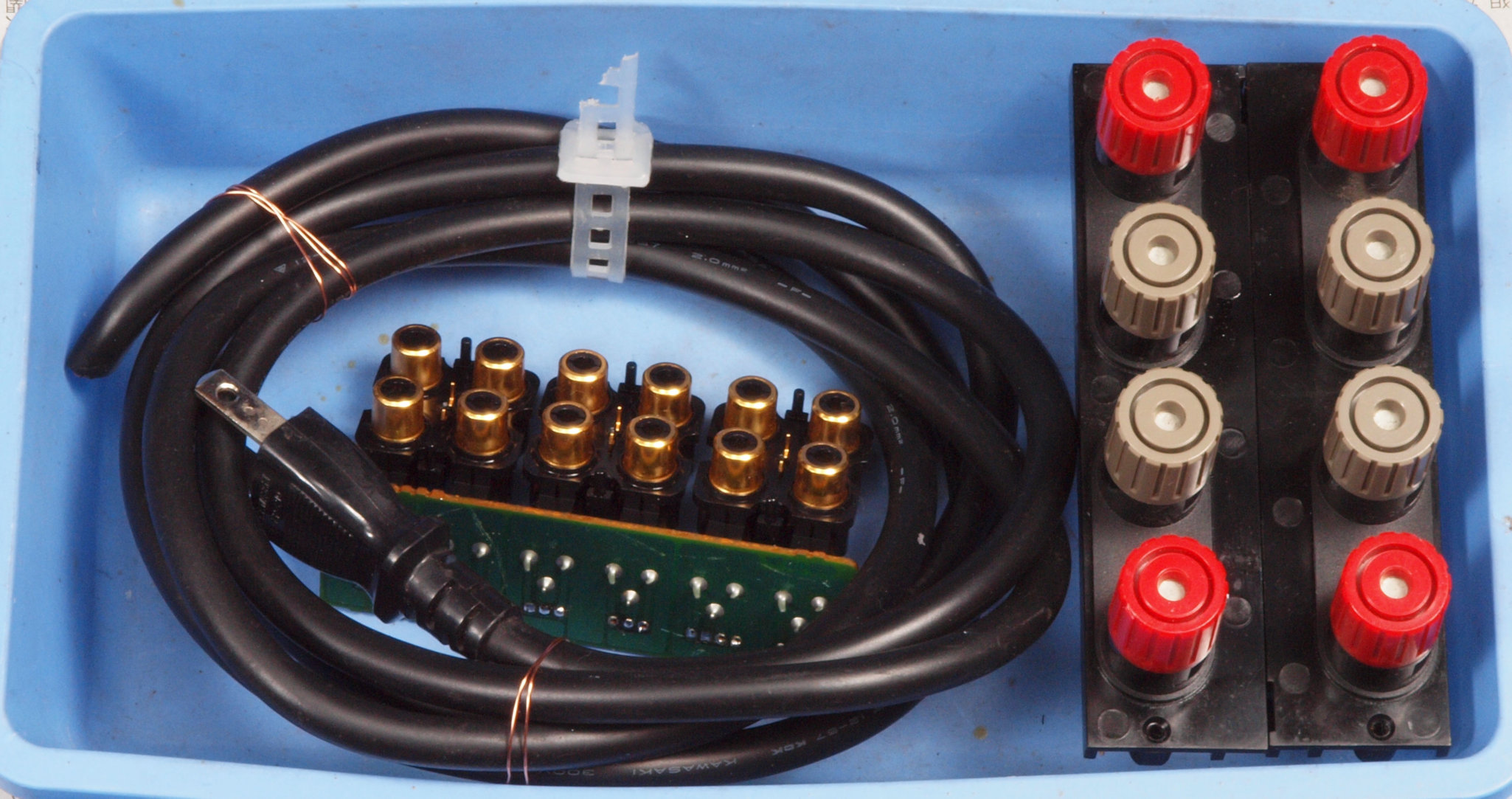

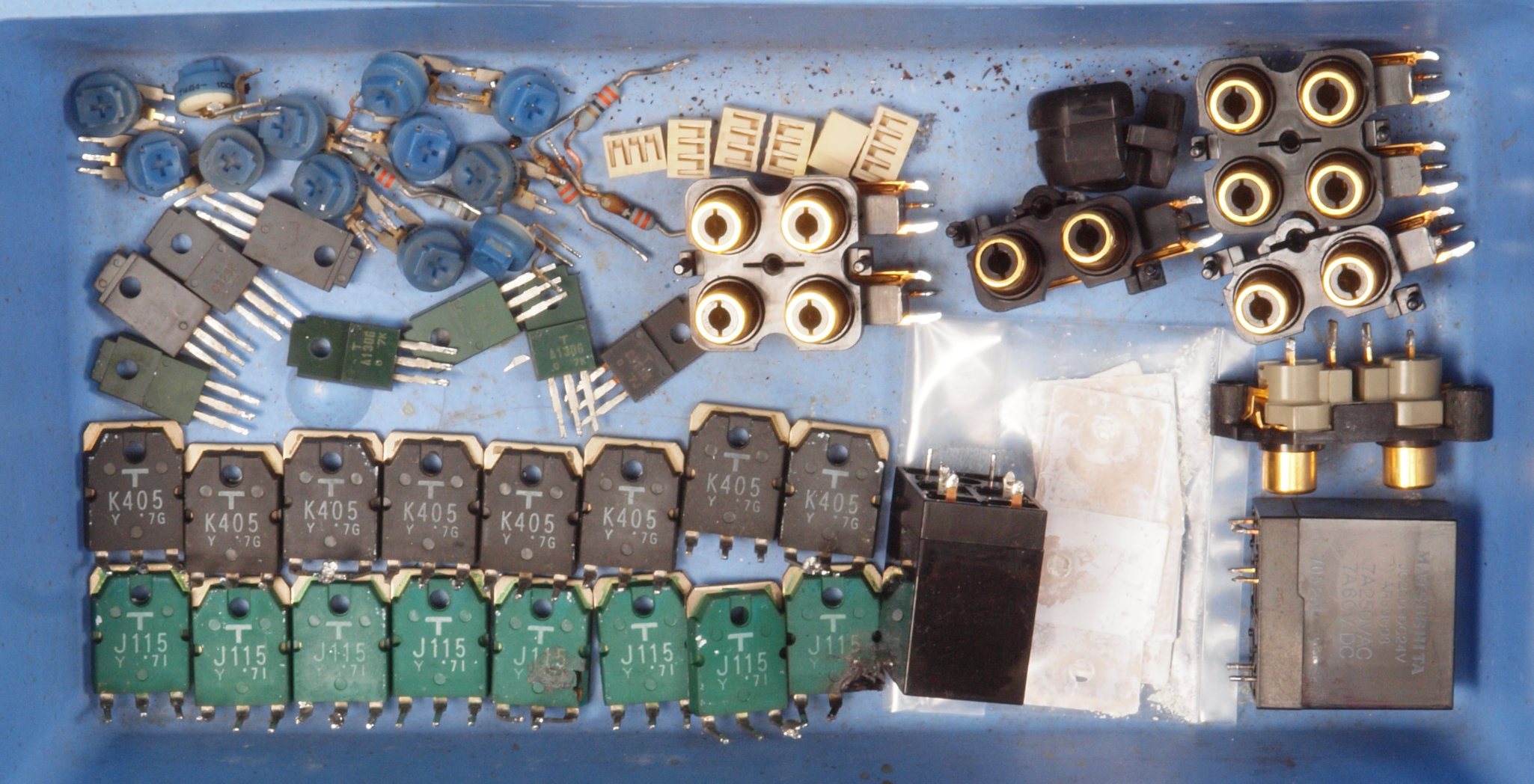

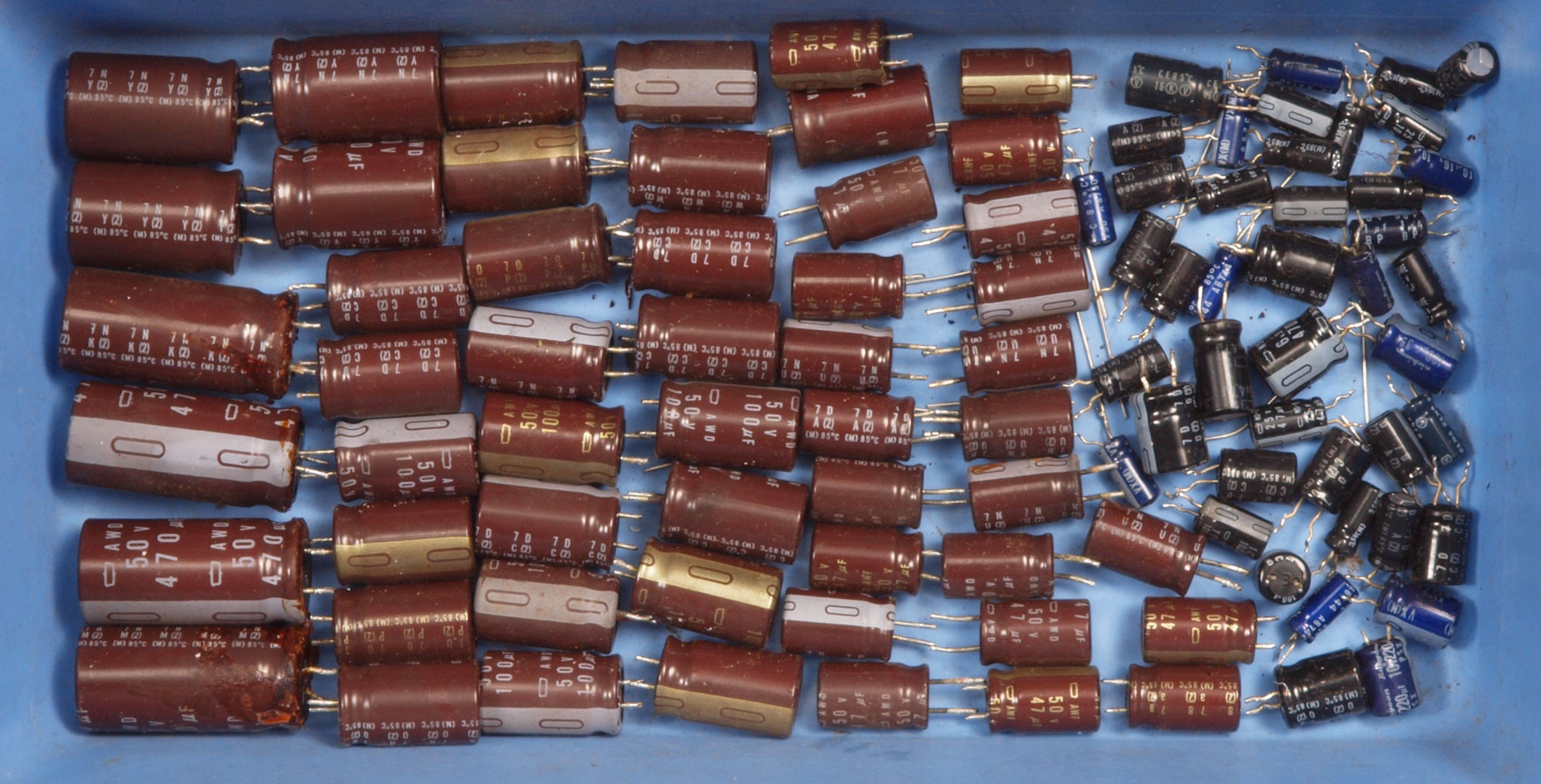

ＣＮ１．　交換部品

ＣＯ１．　修理前　上から

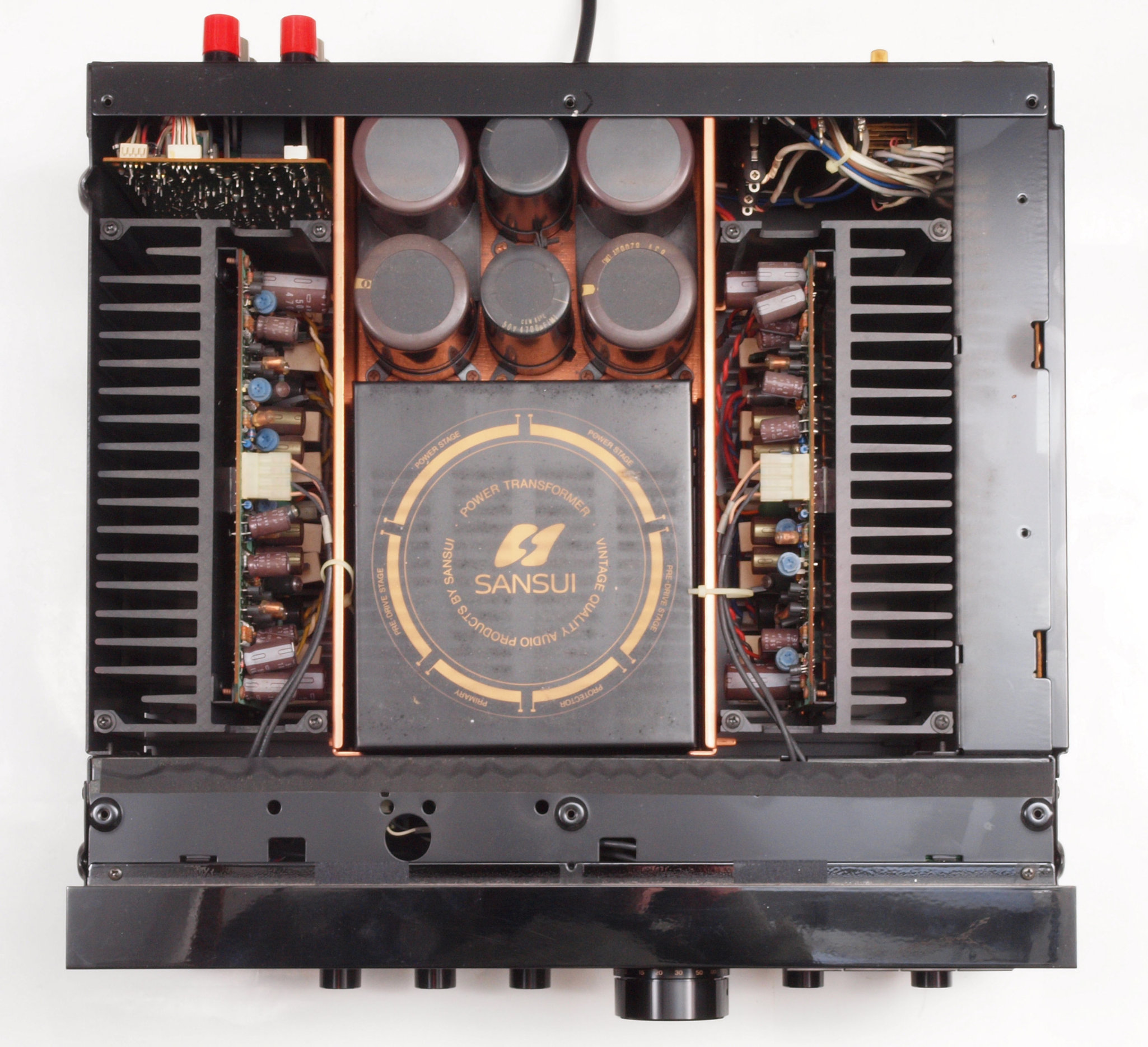

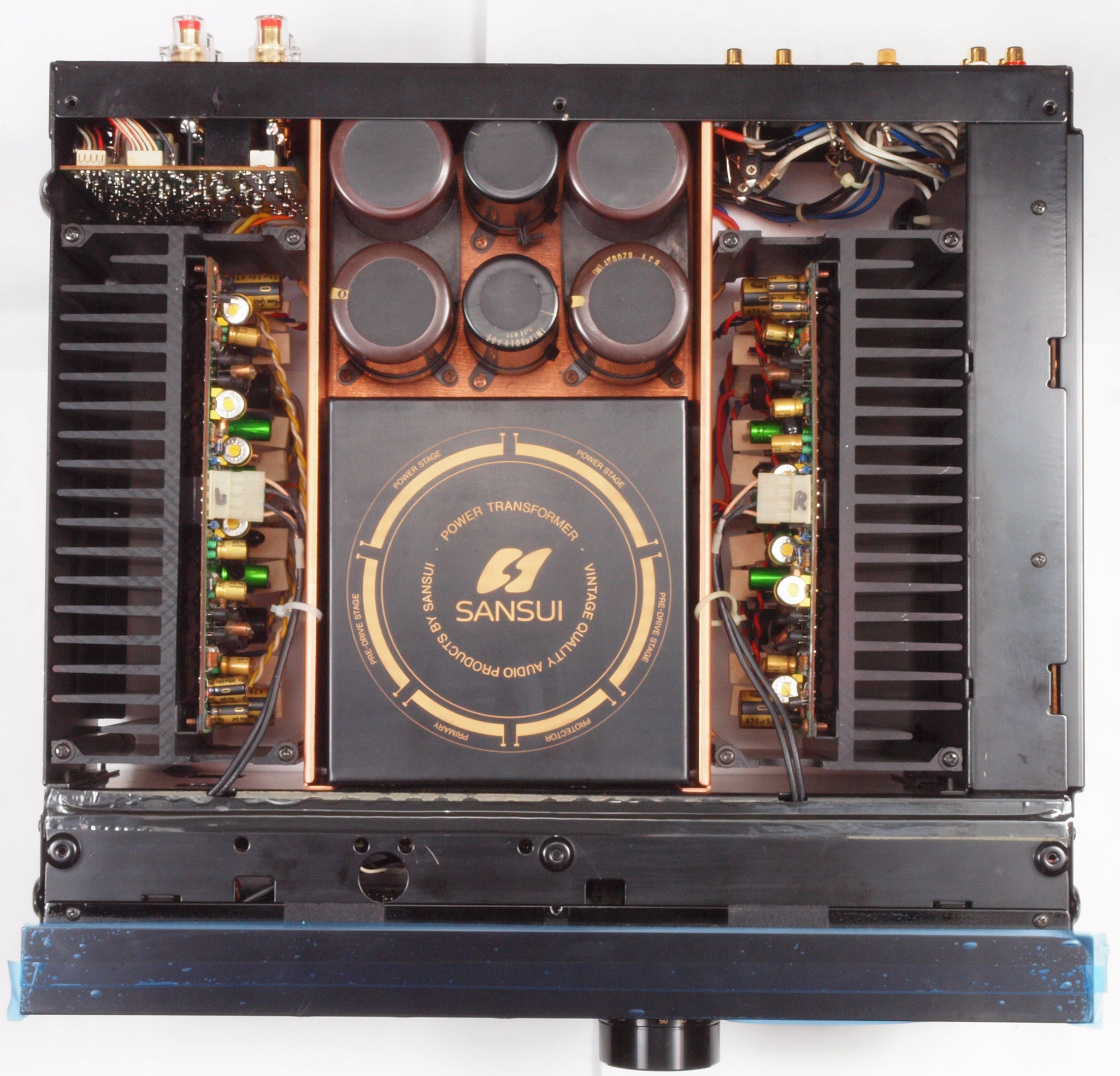

ＣＯ２．　修理後　上から

ＣＯ３．　修理前　下から

ＣＯ４．　修理後　下から

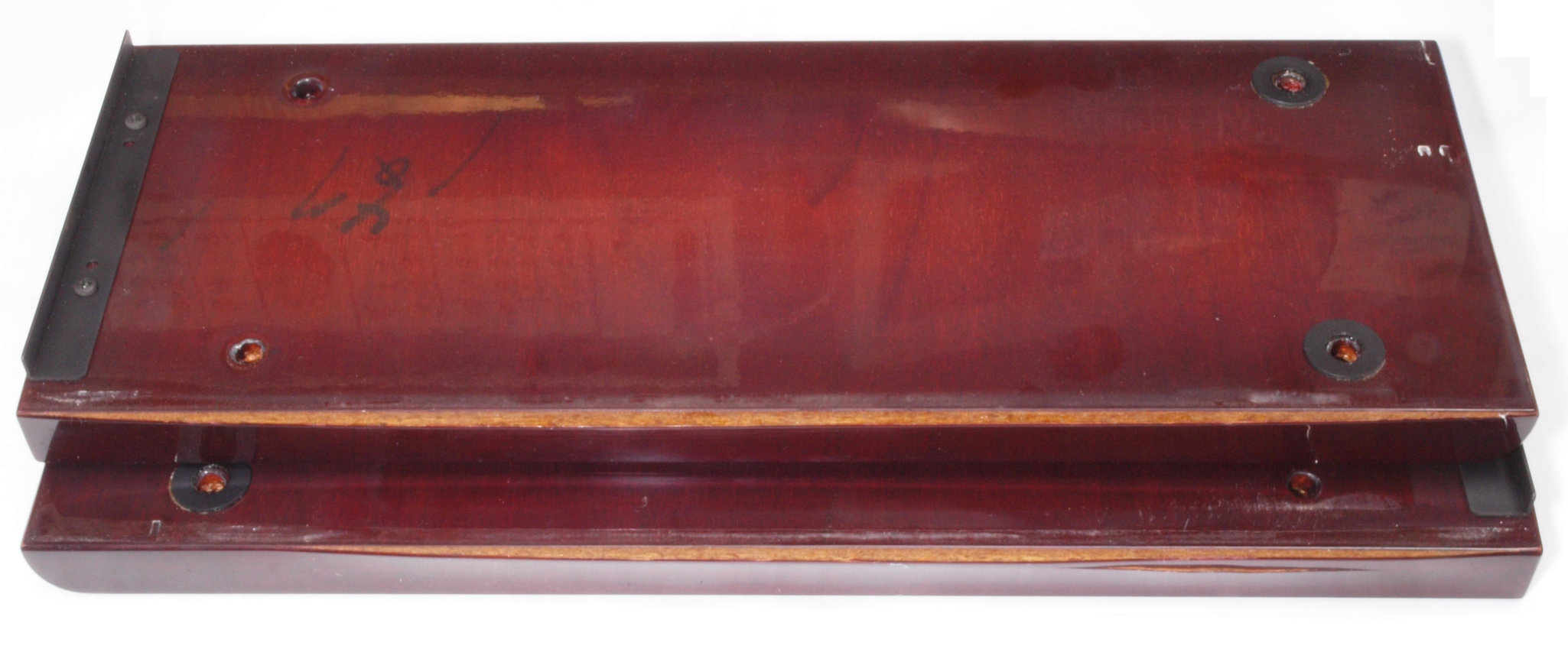

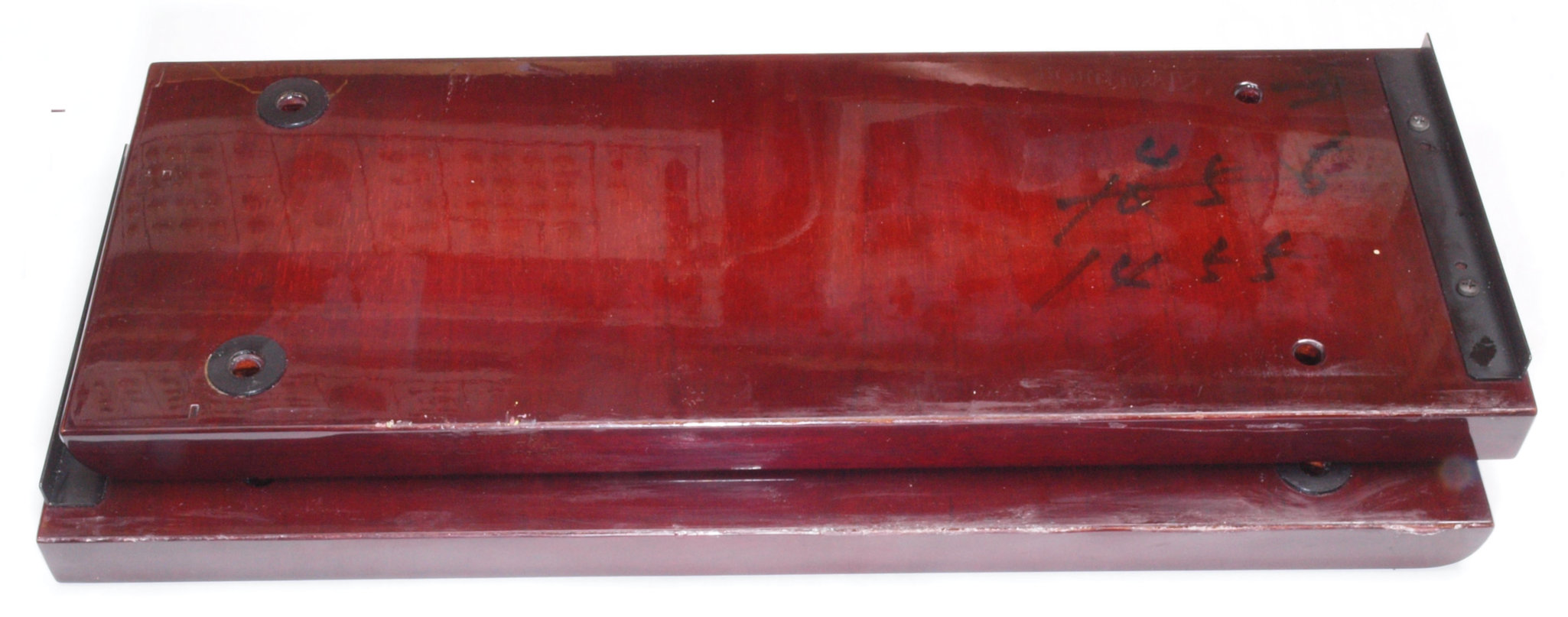

Ｐ．　測板の修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｐ１．　修理前　左右側板、デコラ（メラミン）化粧板の表が剥げている。

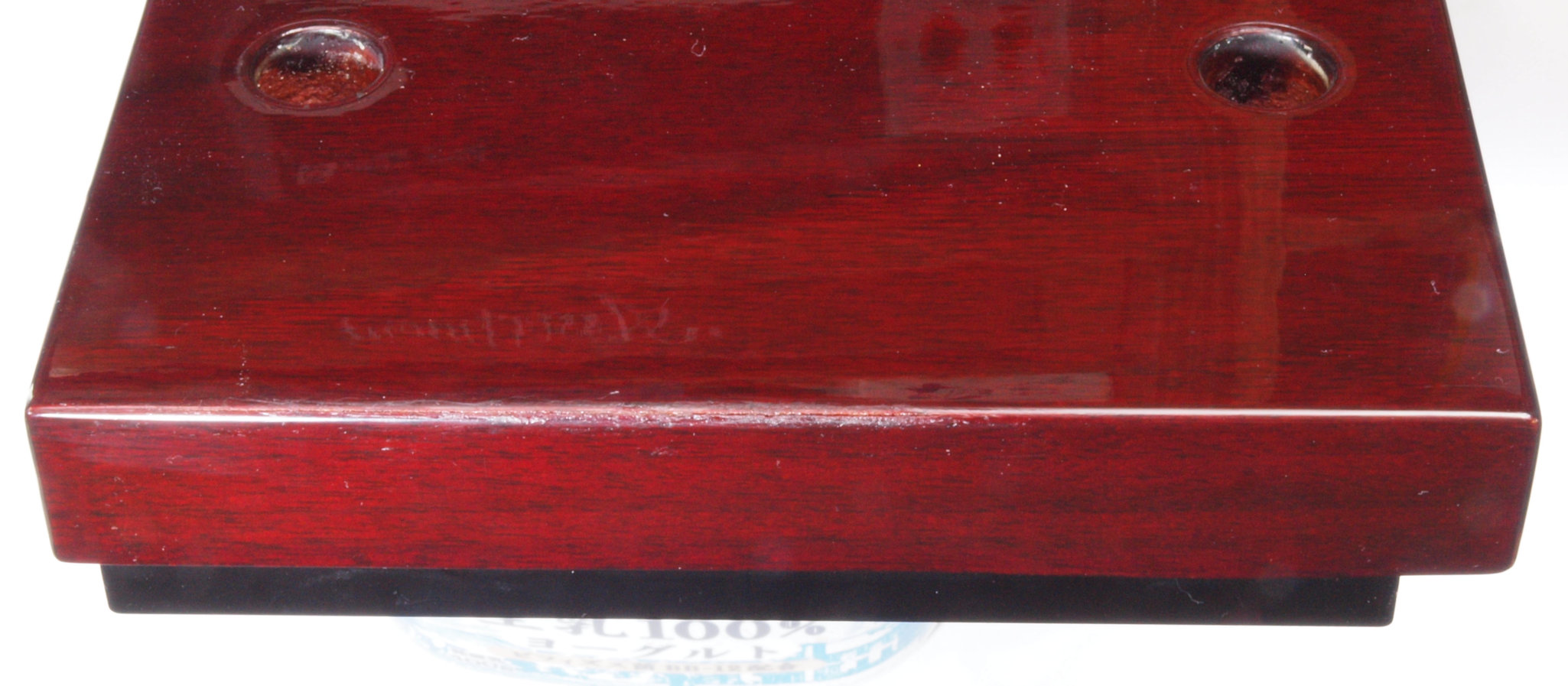

Ｐ２．　修理（接着）後　左右側板。

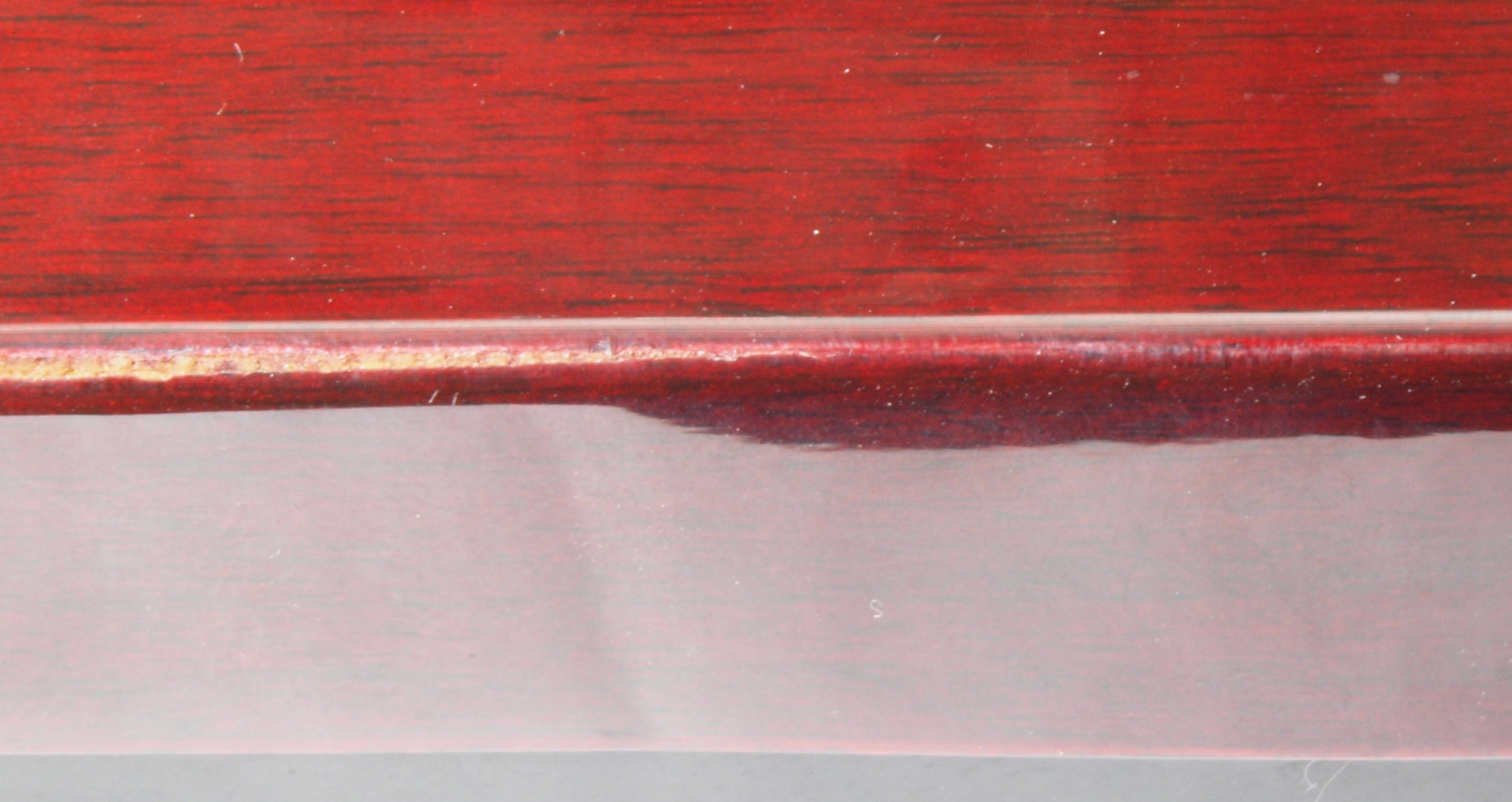

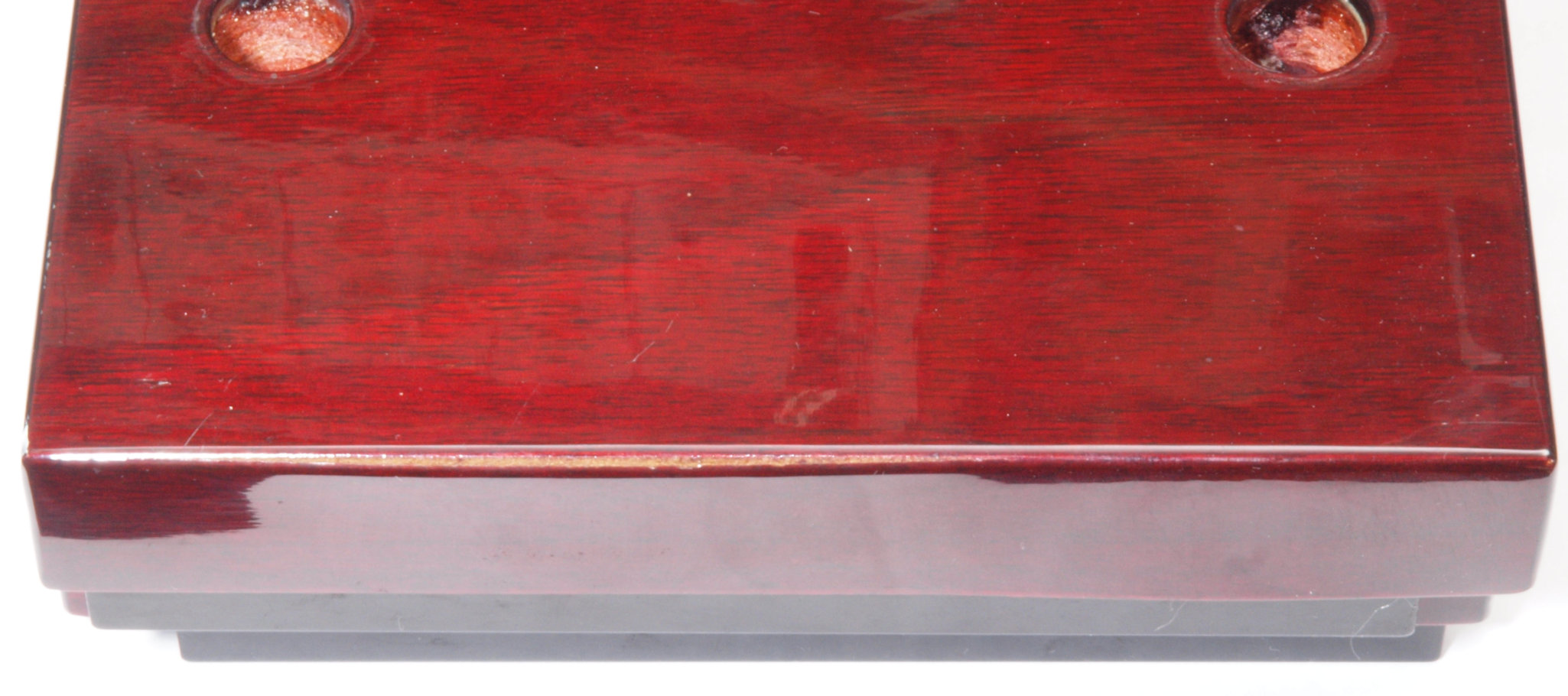

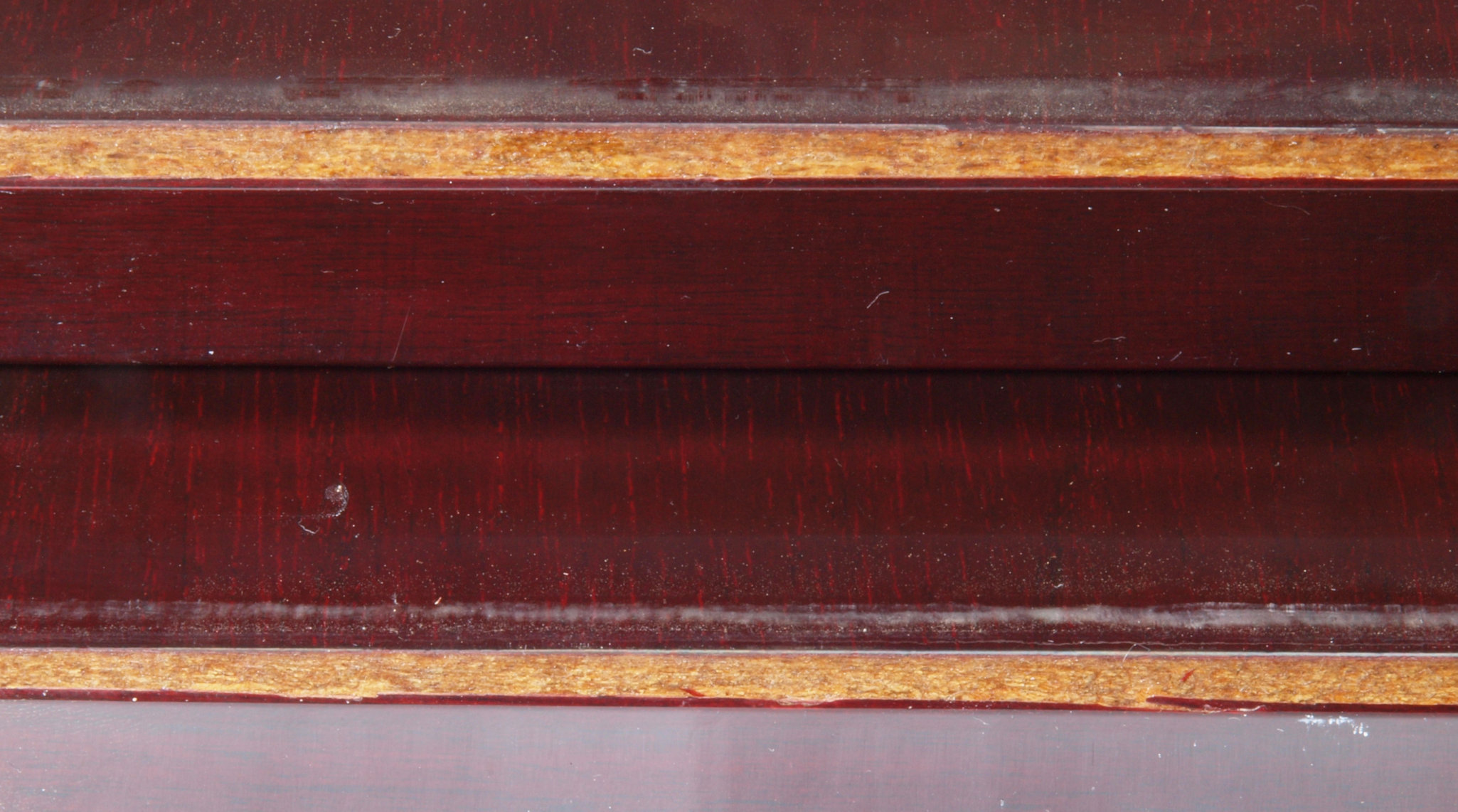

Ｐ３．　修理前　左右側板、拡大。

Ｐ４．　修理（接着）後　左右側板、拡大。

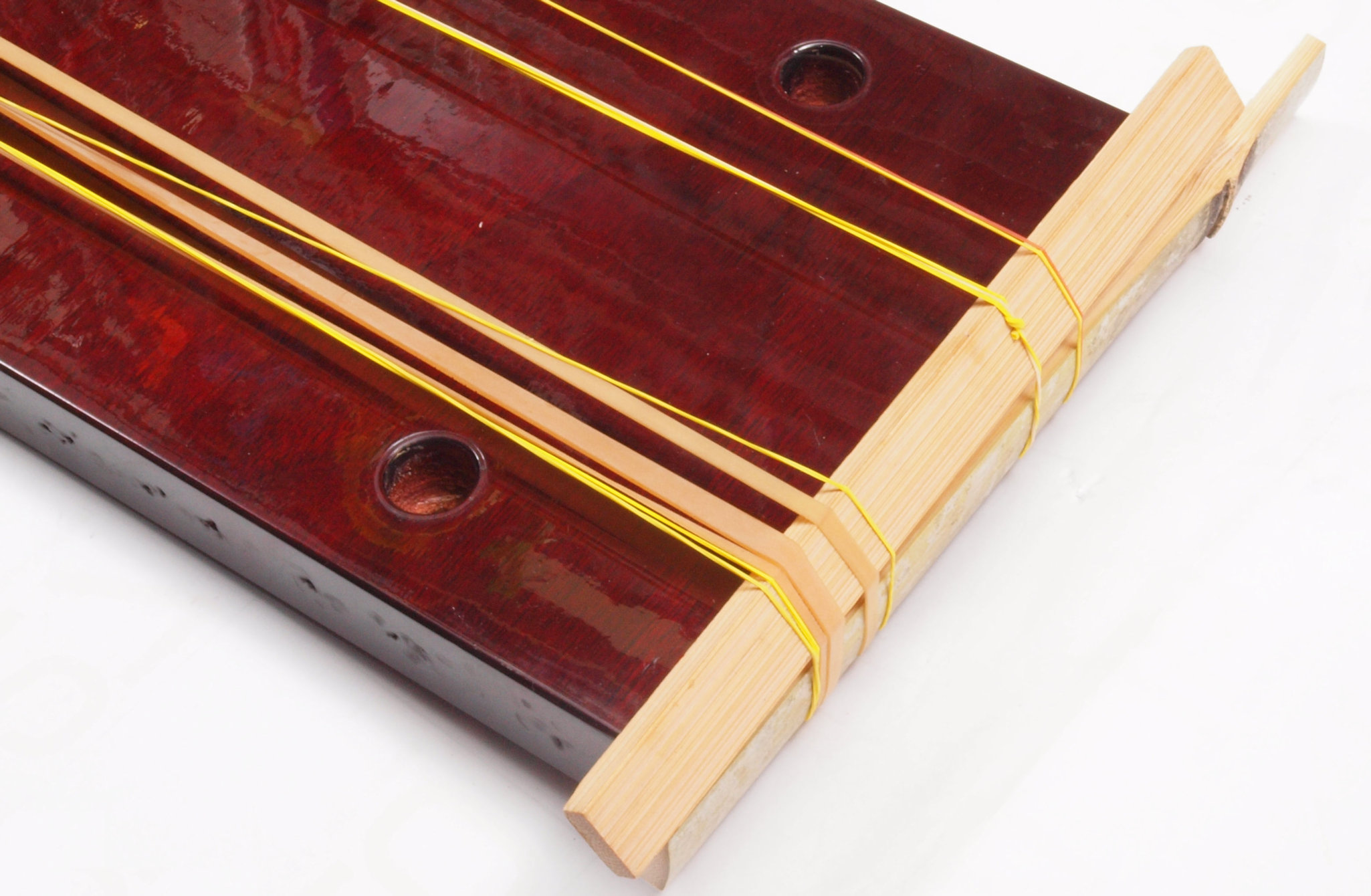

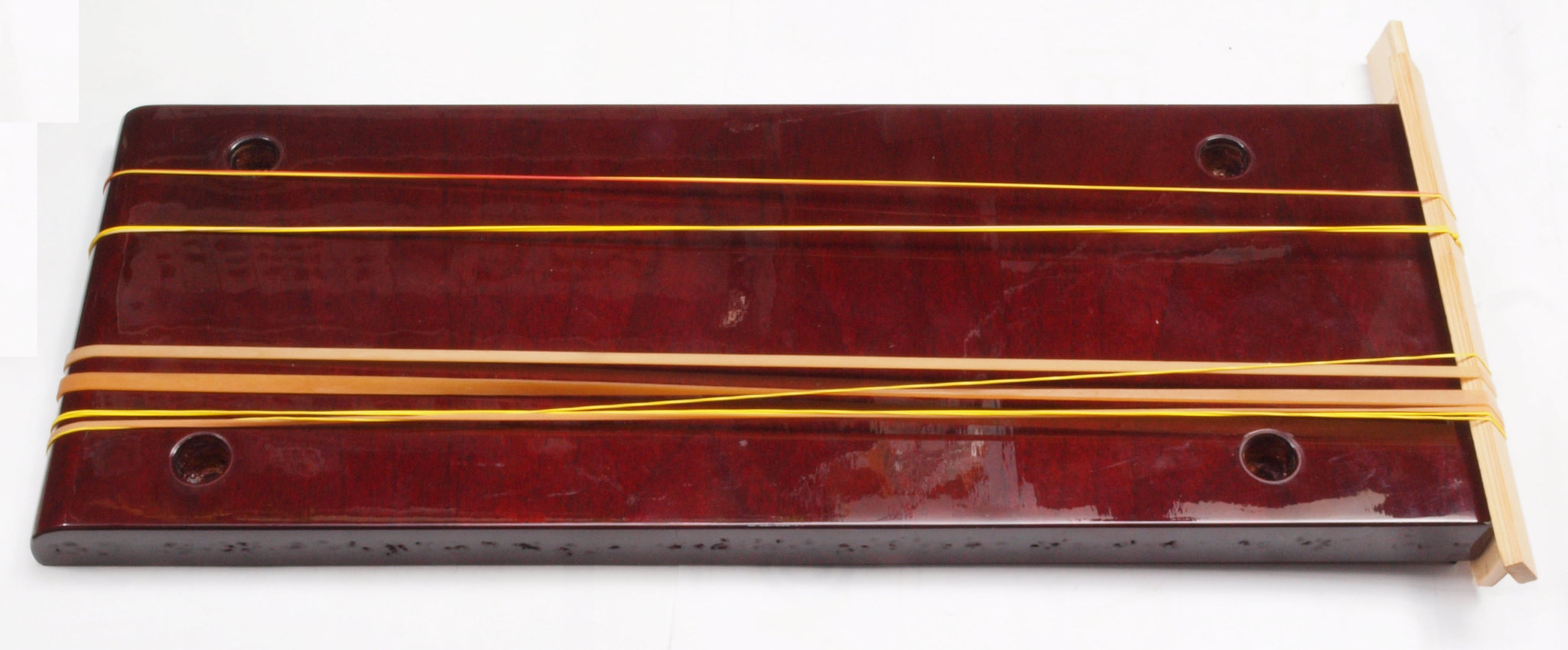

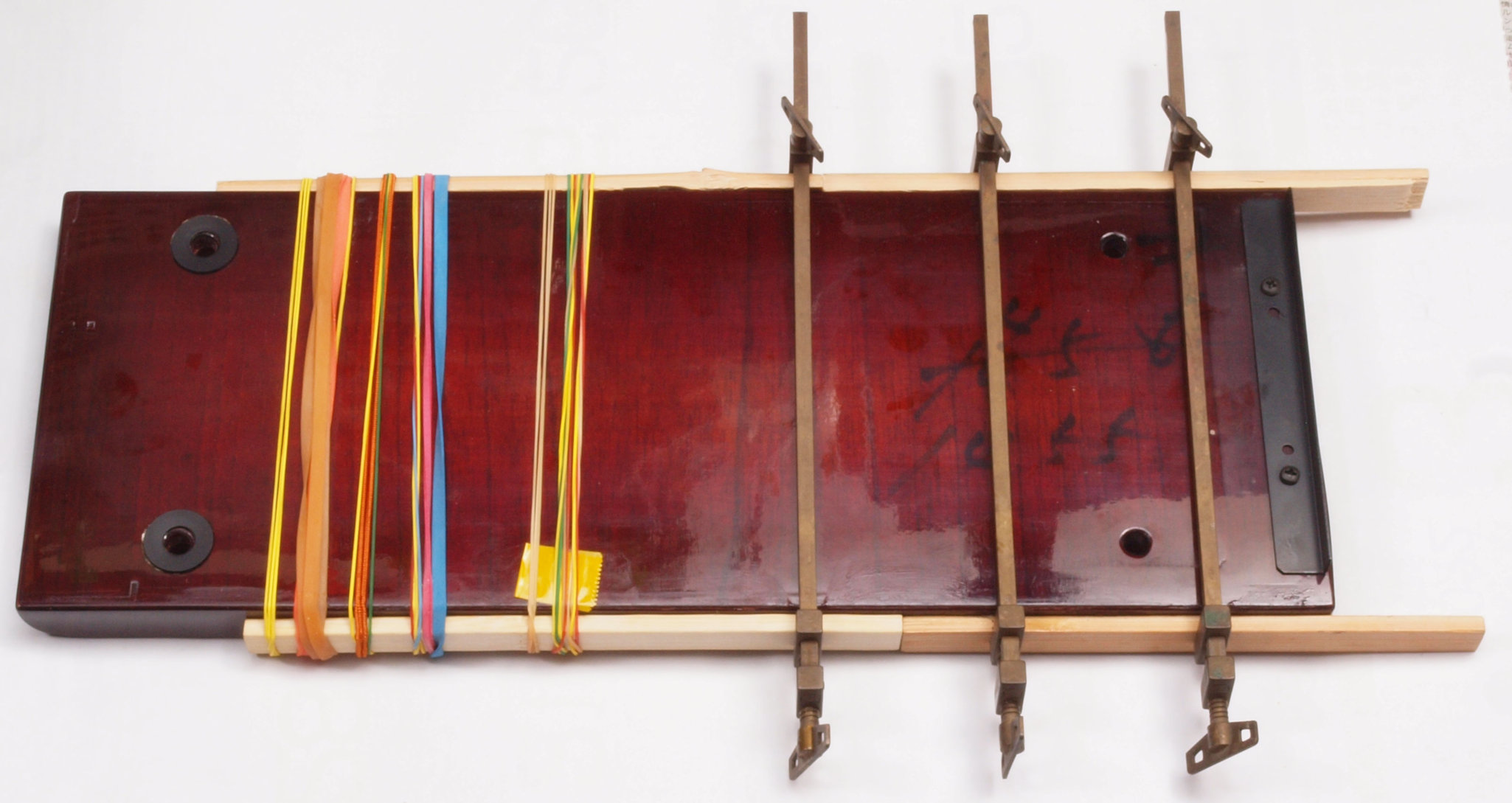

Ｐ５．　修理（接着）中　左右側板、接着中。

Ｐ６．　修理前　左側板後、デコラ（メラミン）化粧板の表が剥げている。

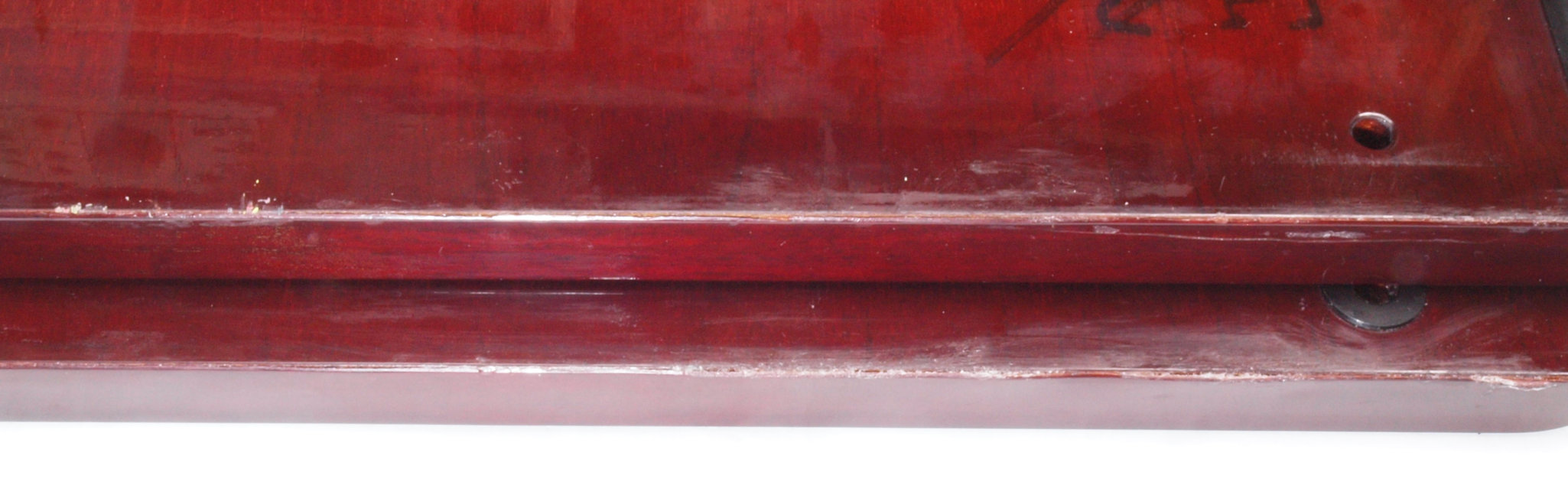

Ｐ７．　修理前　左側板後、拡大。

Ｐ８．　修理（接着）後　左側板後。

Ｐ９．　修理（接着）中　左側板後、接着中。

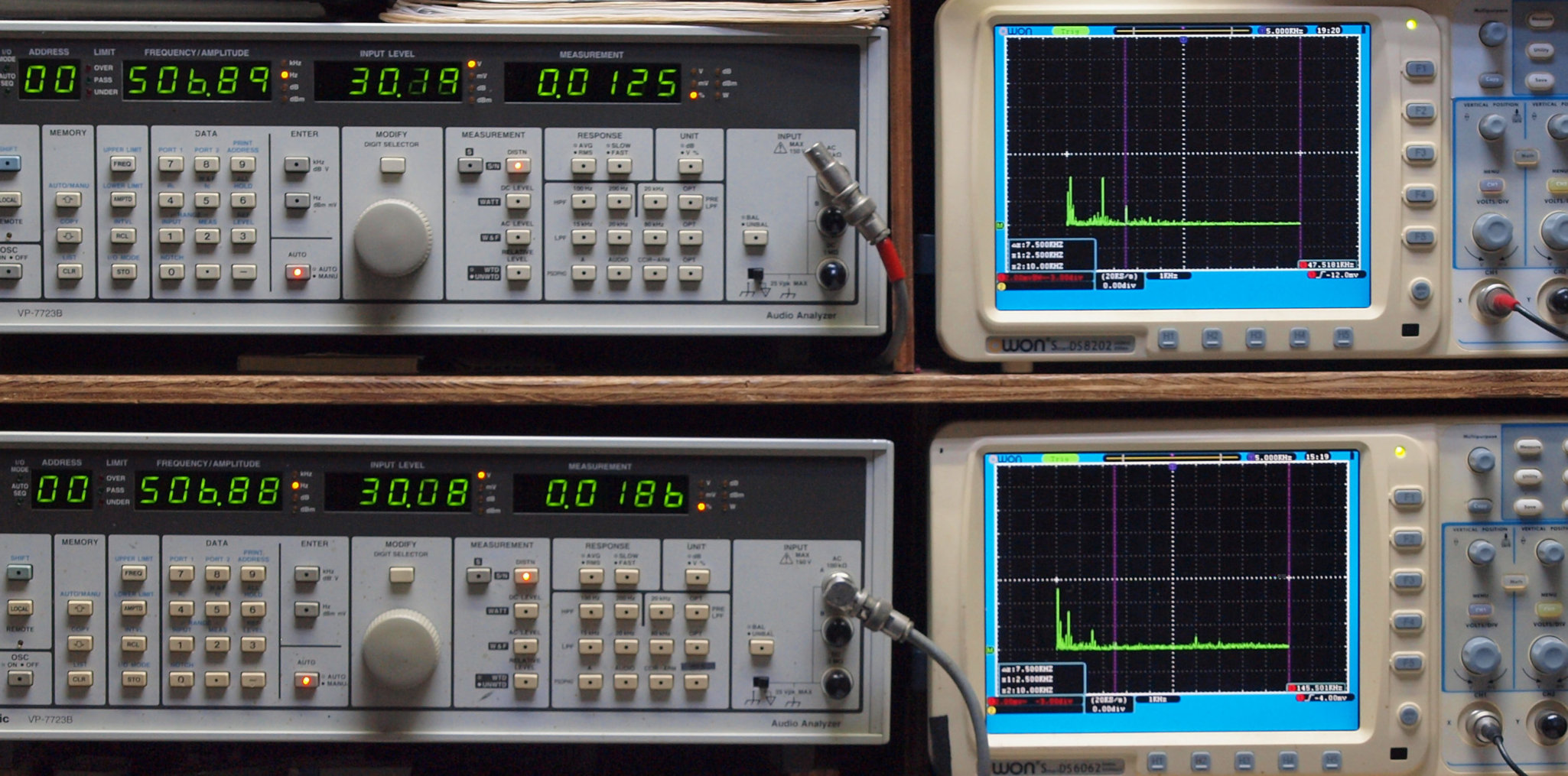

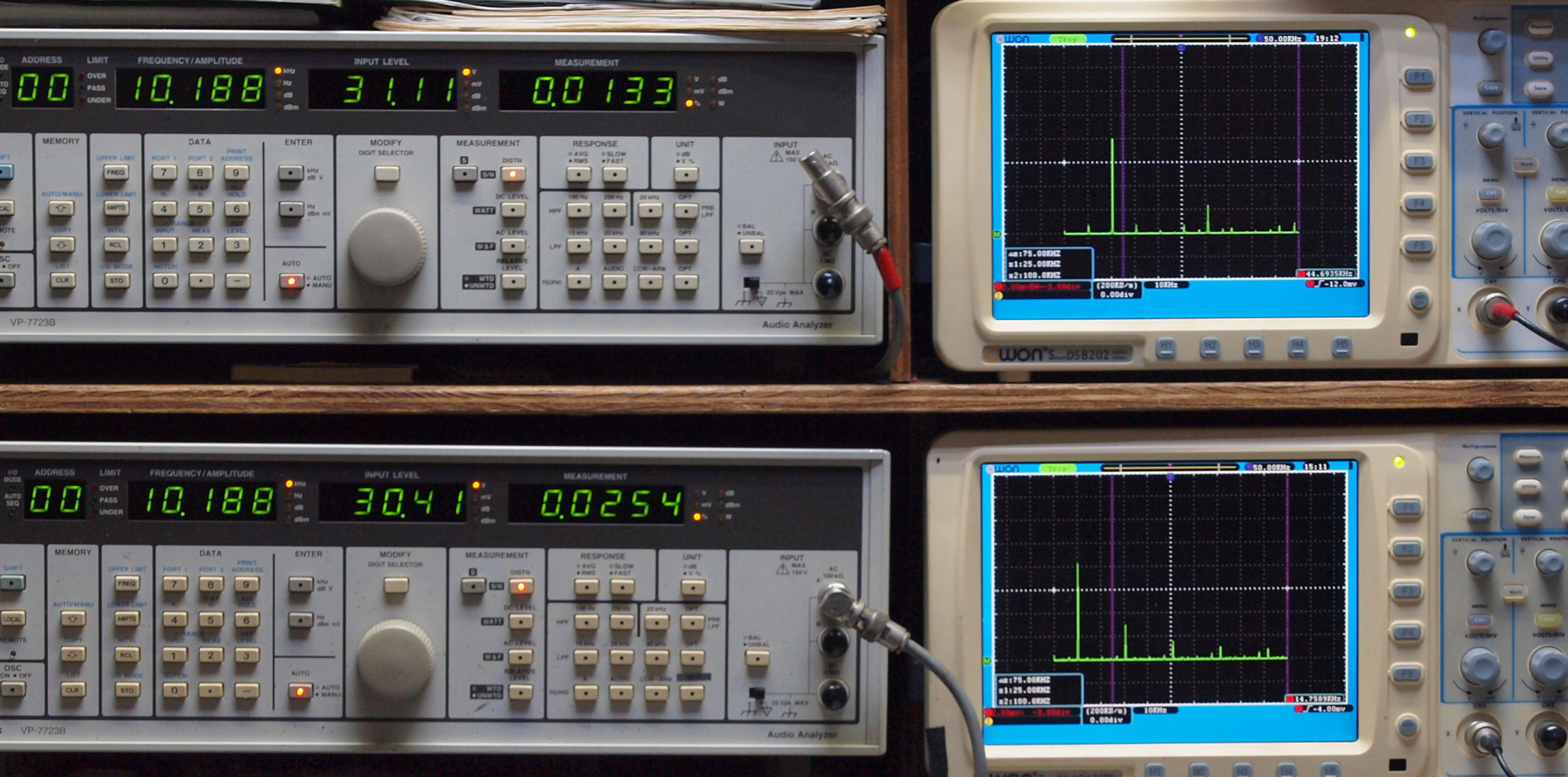

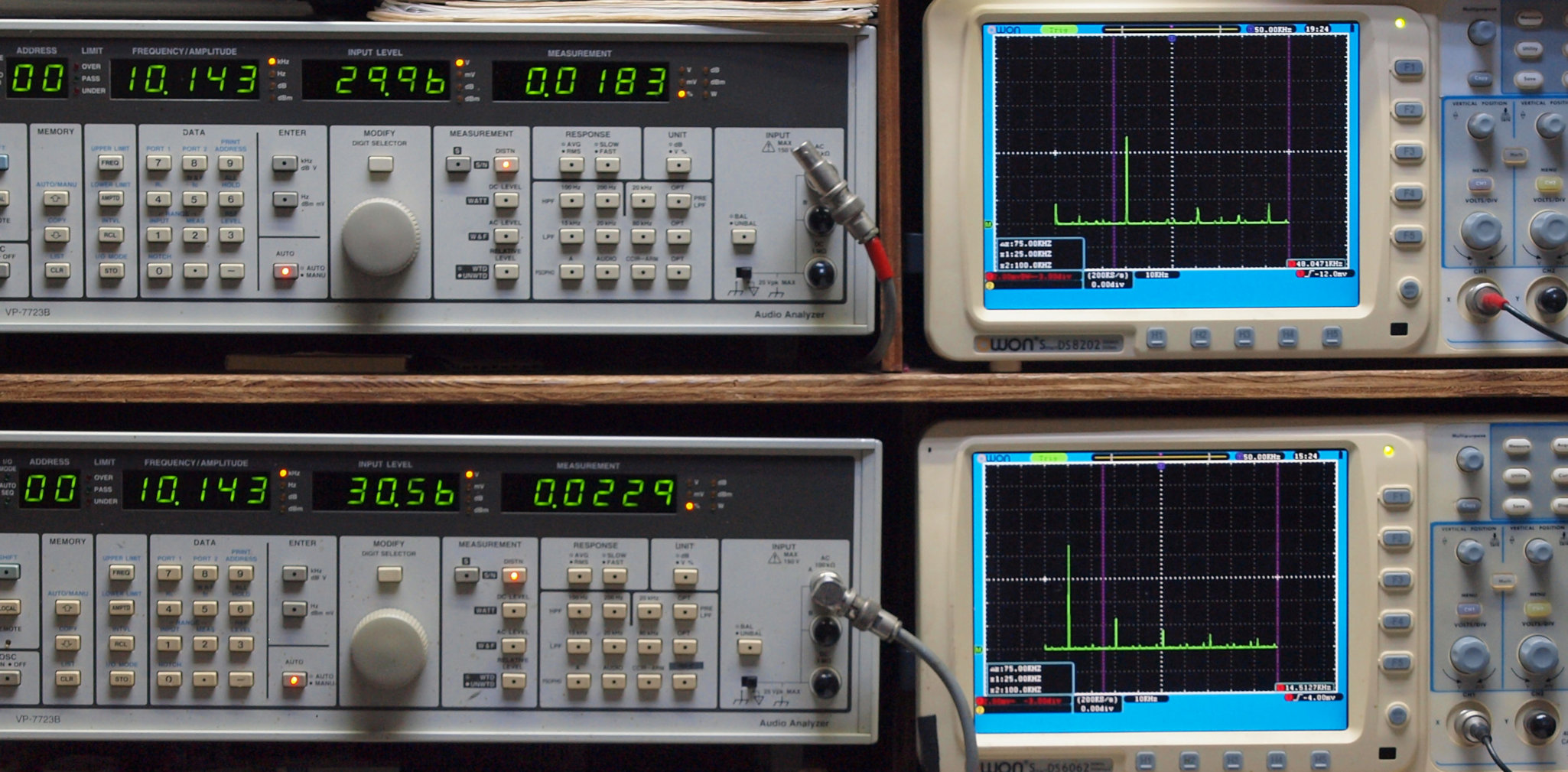

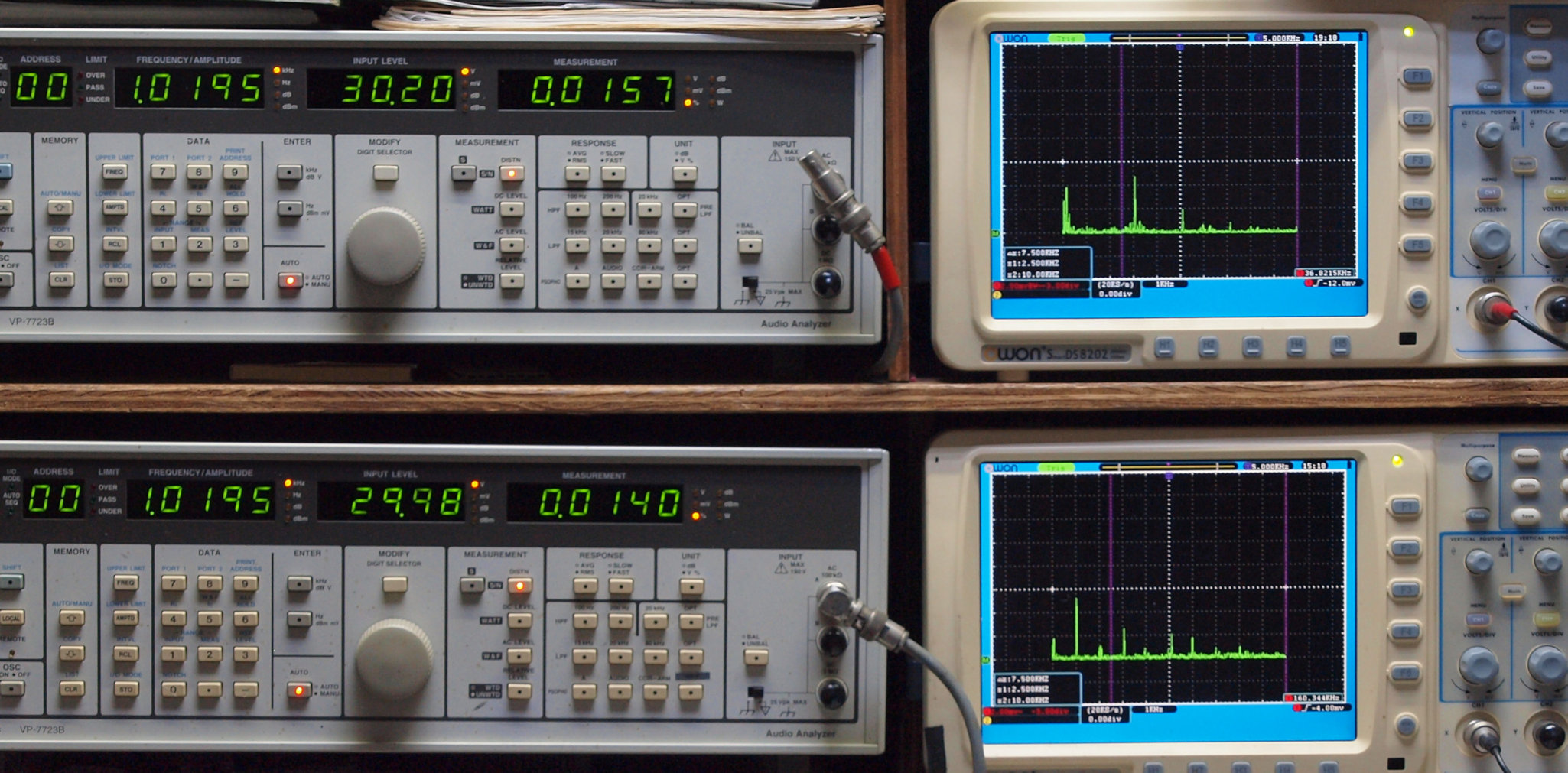

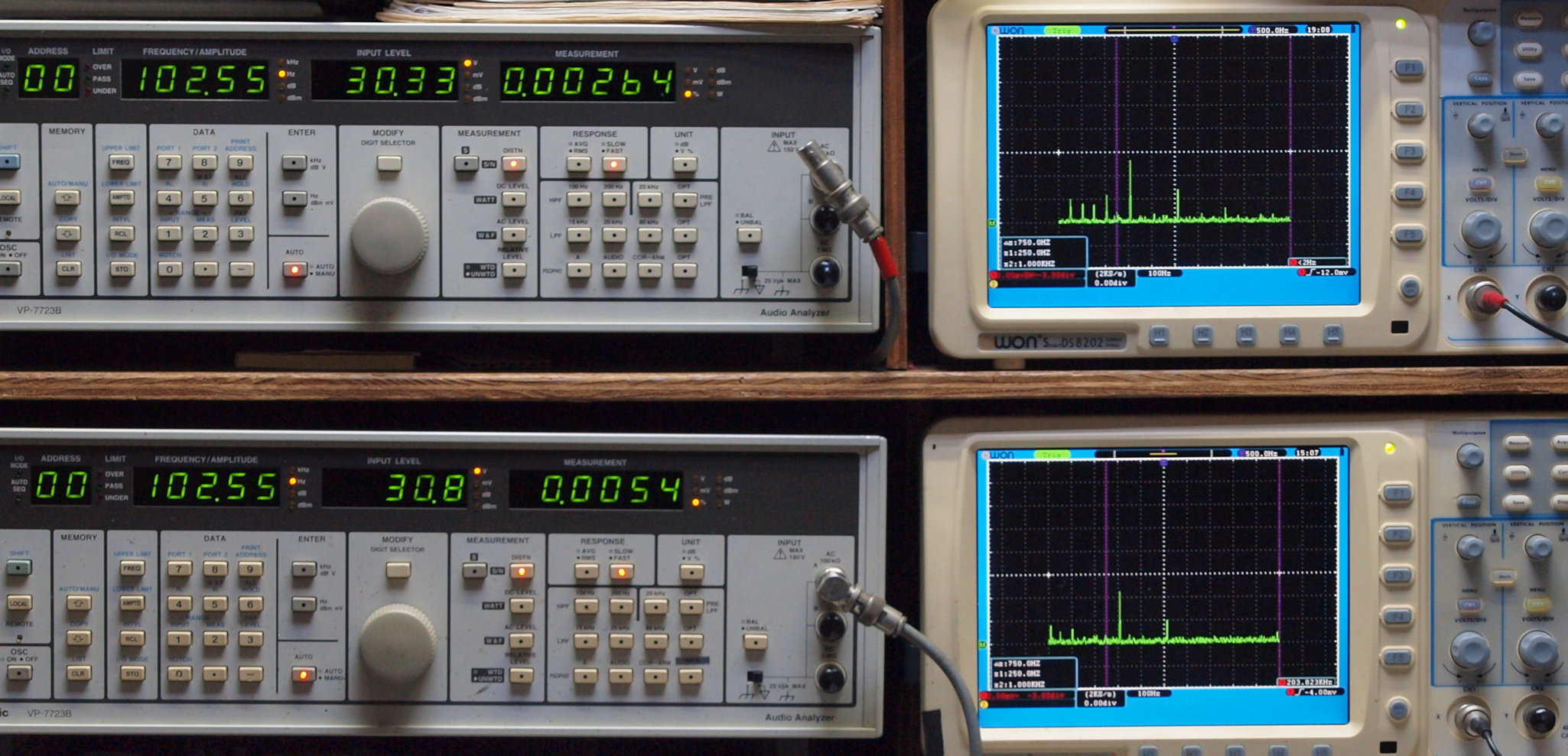

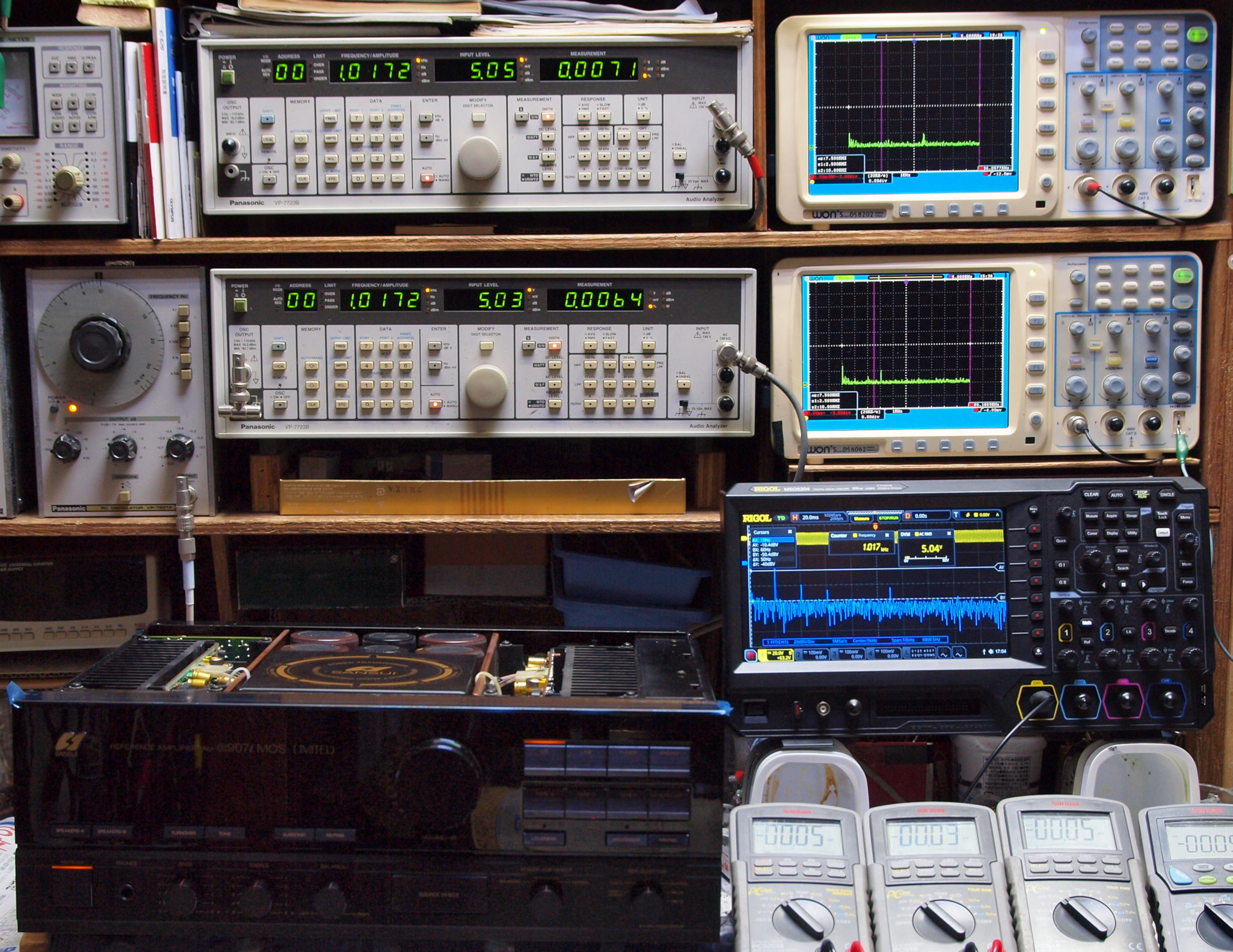

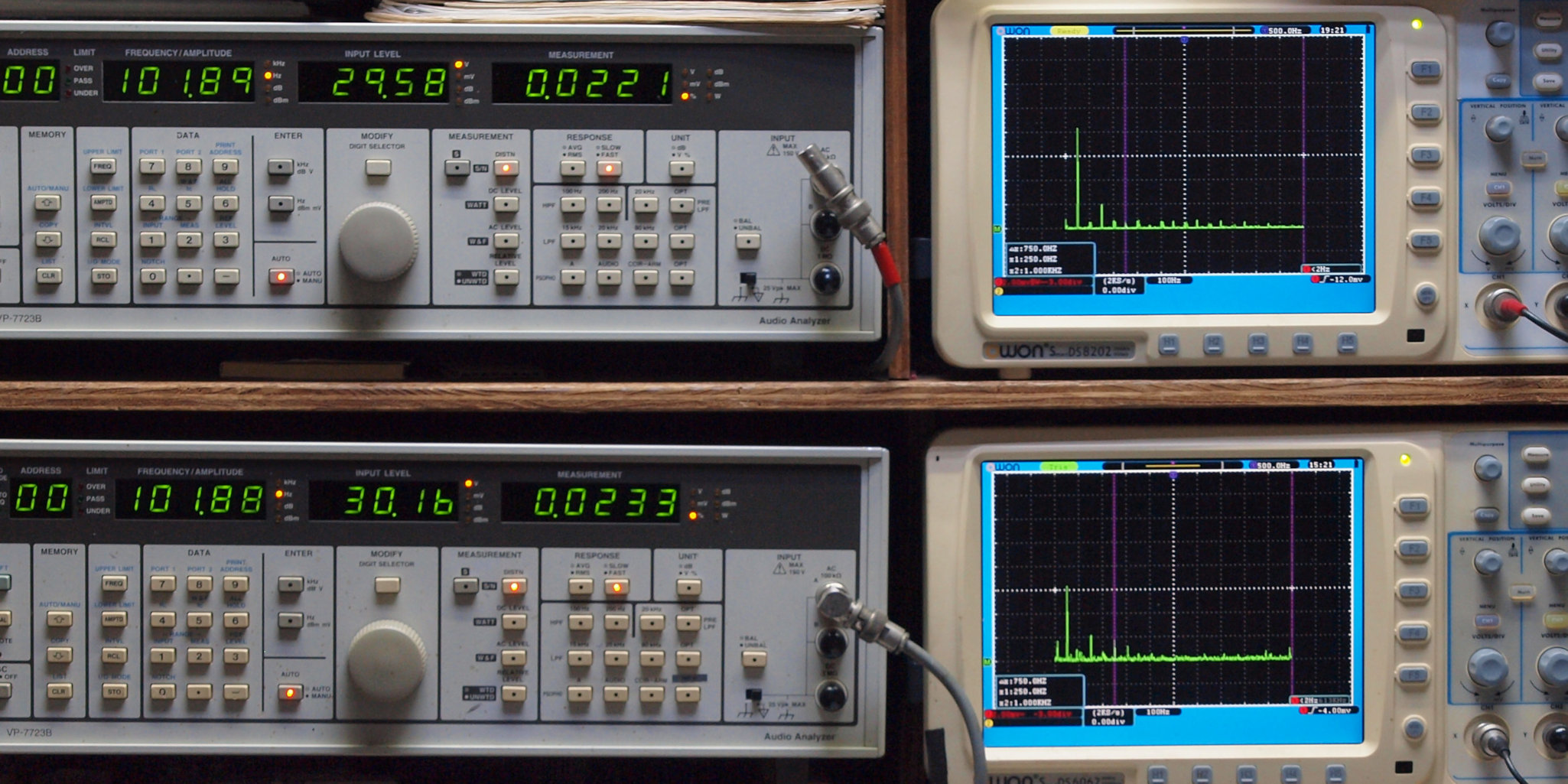

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＣＤ_５０Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００４４％歪み。 　　　　　　　　 　　　　　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００４６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００４５％歪み。 　　　　　　　 　　　　　　　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００４５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

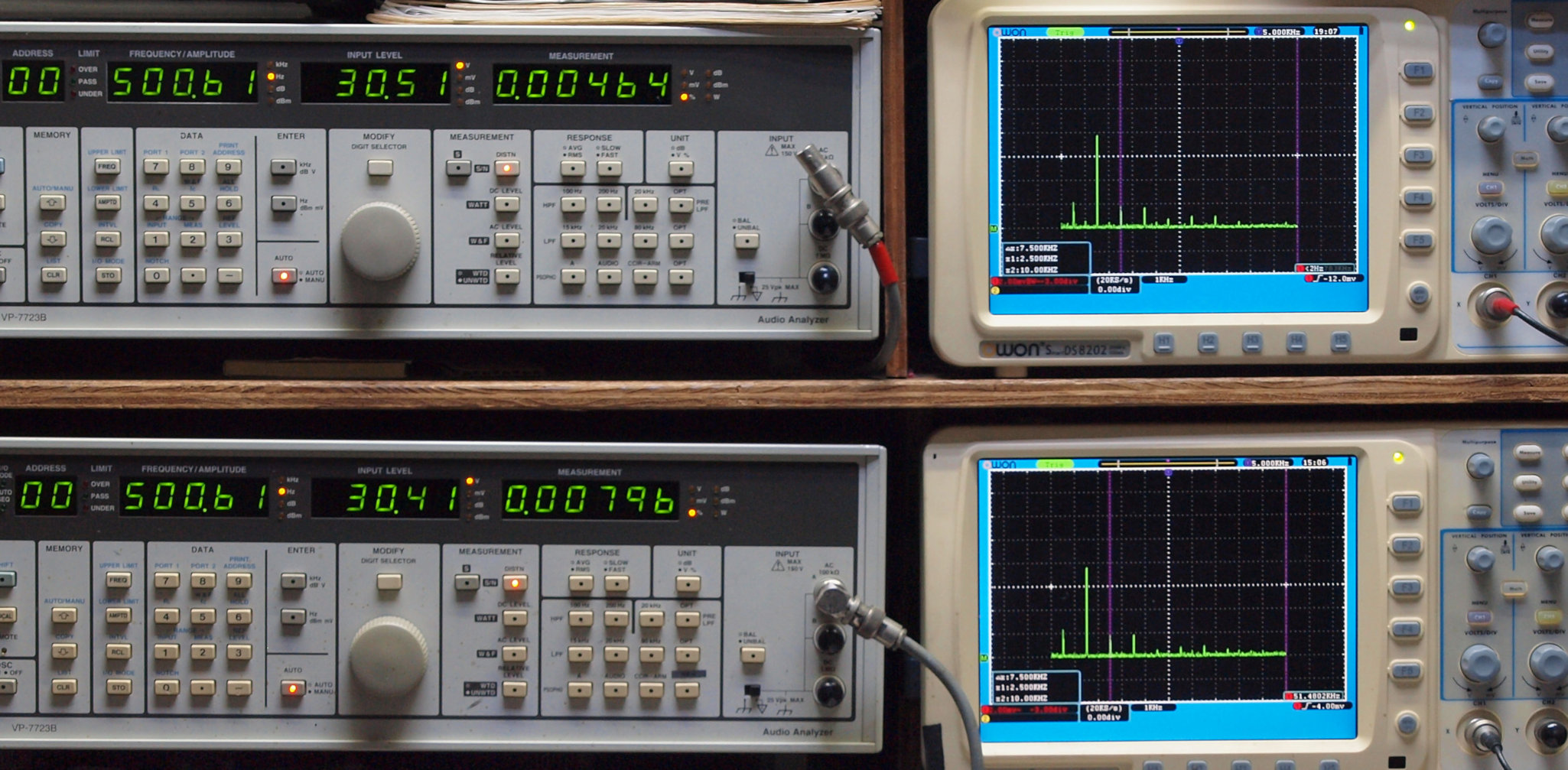

Ｅ１３．　ＣＤ_５００Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　　 左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　 左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

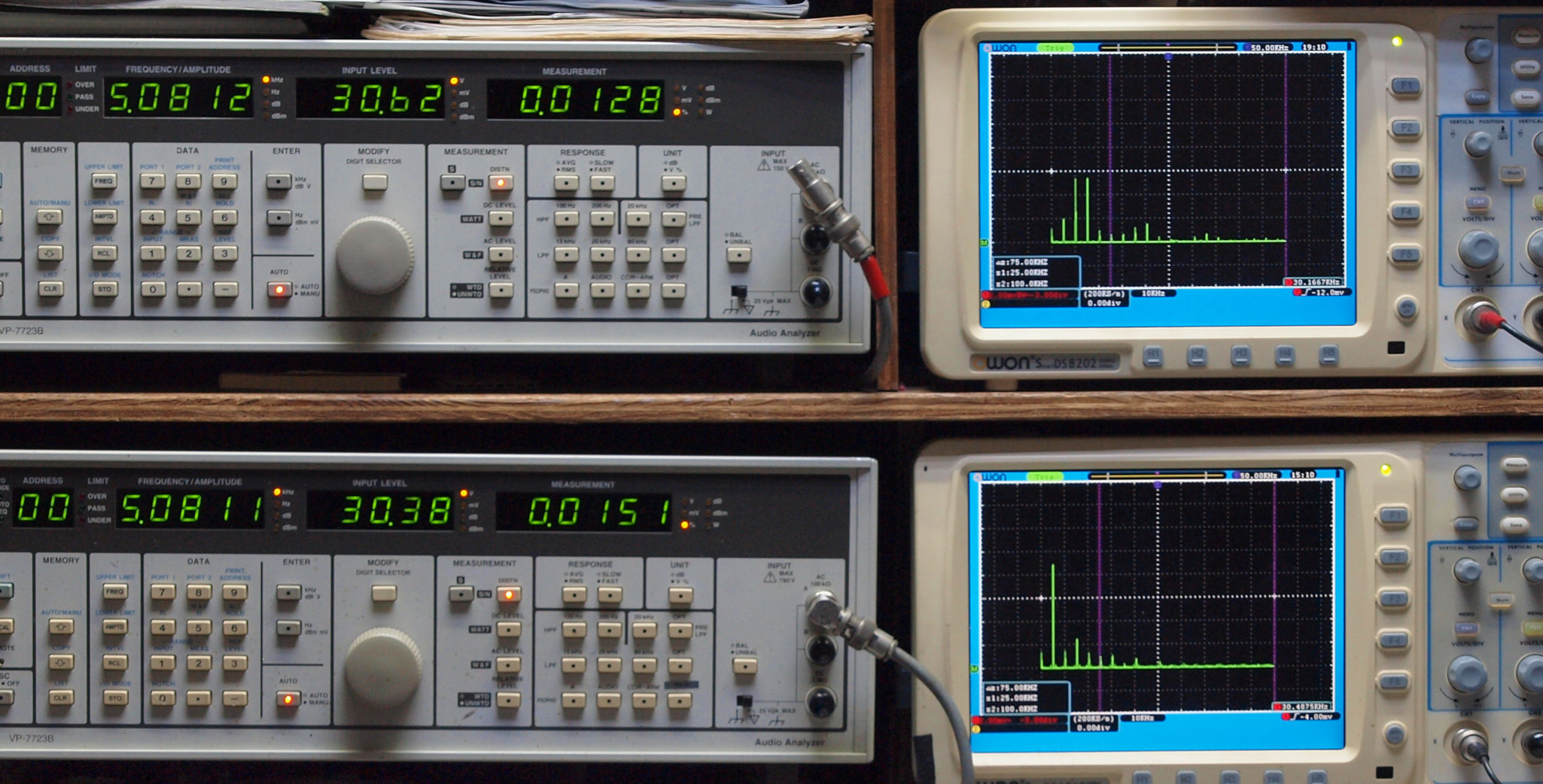

Ｅ１５．　ＣＤ_５ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１８４％歪み。 　　　　　　　　　　　　　　 　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１７４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１０８０％歪み。 　　　　　　　　　　　　　 　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１５９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　　　 　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１５６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　MM_５０Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１０１％歪み。 　　　　　　　　 　　　　　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　MM_１００Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１５２％歪み。 　　　　　　　 　　　　　　　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　MM_５００Ｈｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１０９％歪み。 　　　　　　　　　　　　　　　　 左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１８１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　MM_１ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１３７％歪み。 　　　　　　　　　　　　　　　 左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１０１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　MM_５ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　 　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　MM_１０ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１５７％歪み。 　　　　　　　　　　　　　 　　　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１６６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

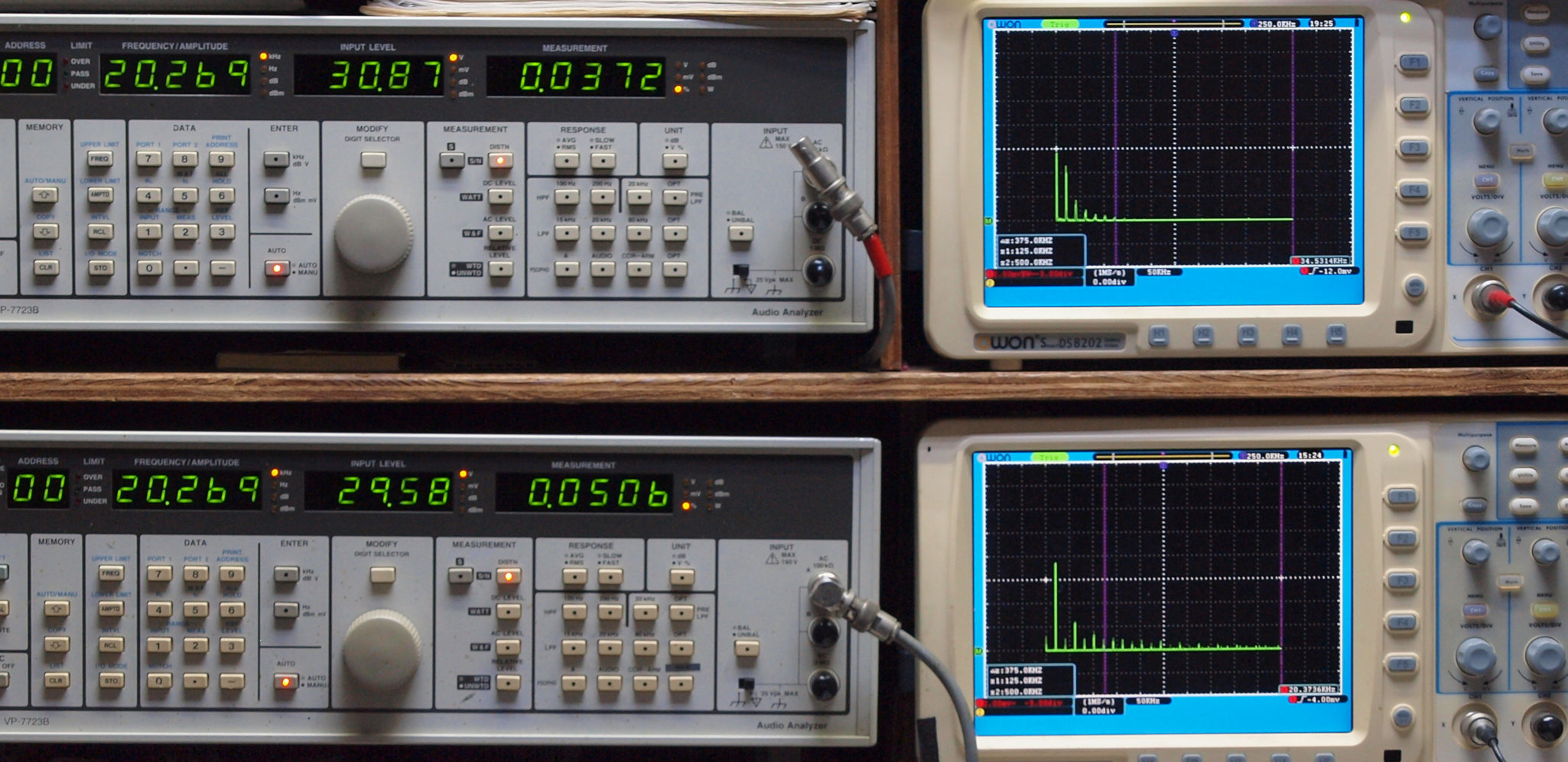

Ｅ２７．　MM_２０ｋＨｚ入力、右側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０２２１％歪み。 　　　　　　　　　　　　　　　 　左側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０３７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

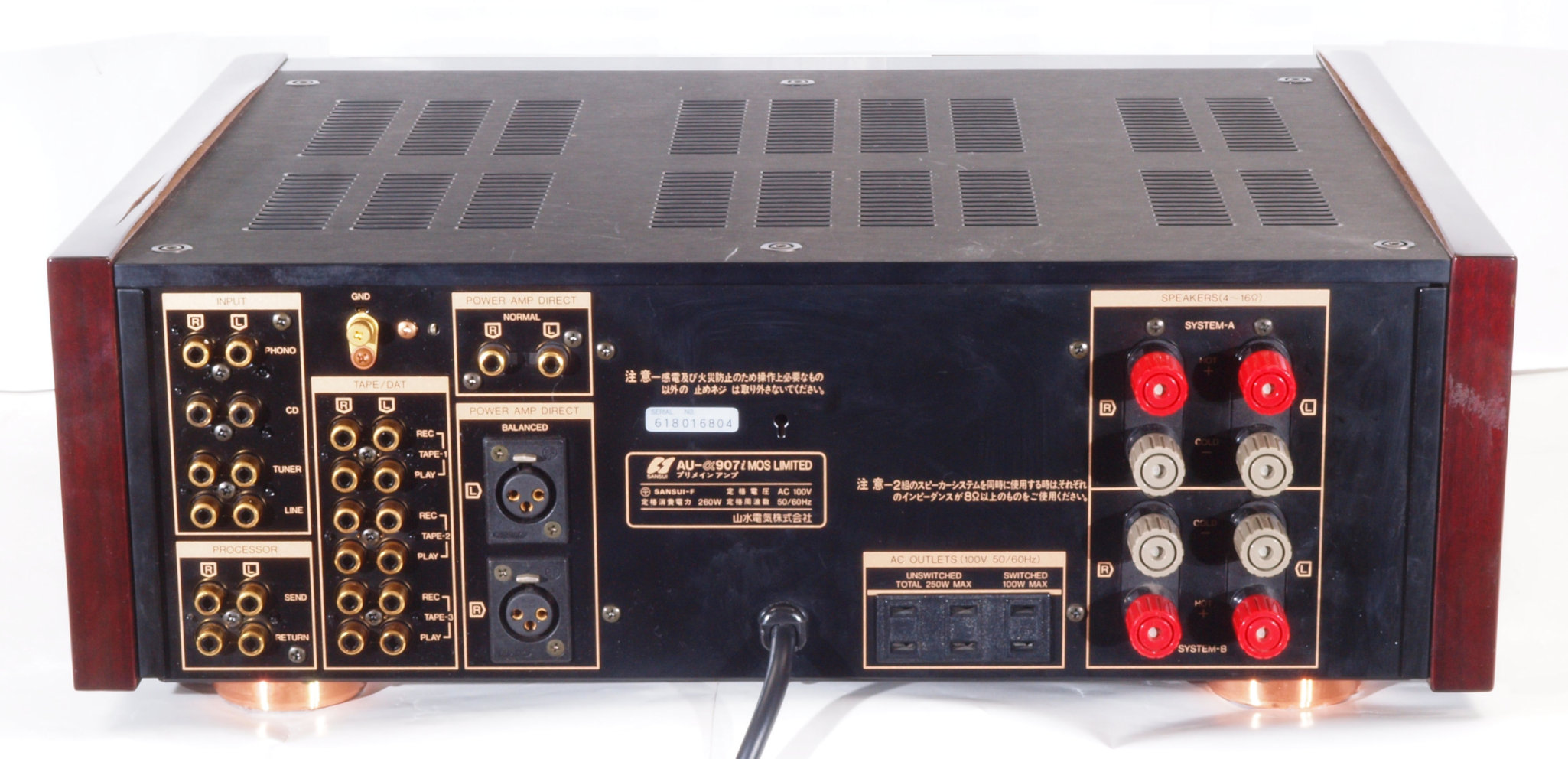

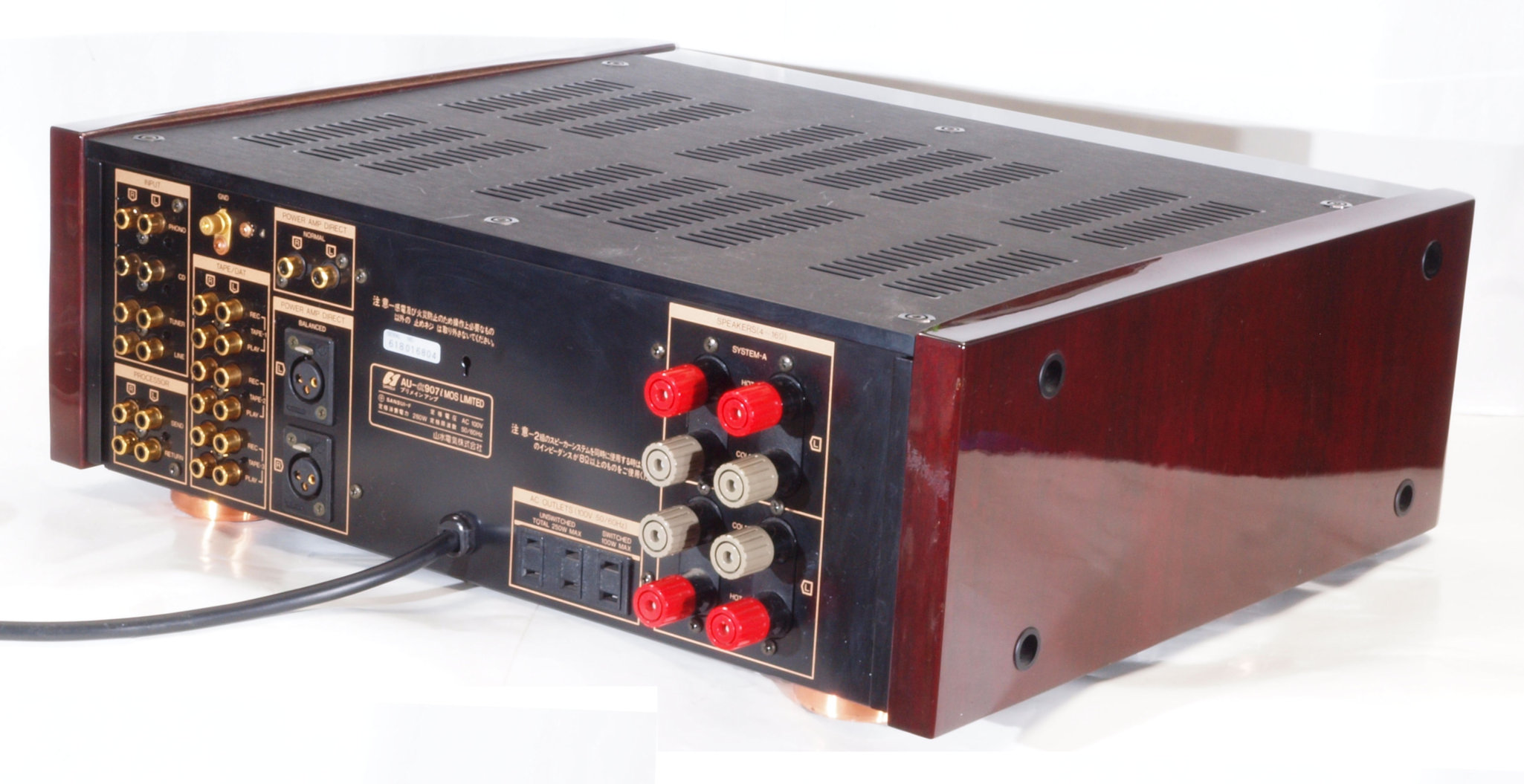

Ｅ３．　完成、綺麗なお尻で帰ります。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 インテグレーテッドアンプ　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ パワーアンプ部 実効出力(10Hz〜20kHz、両ch同時作動） 6Ω＝100W＋100W、　8Ω＝80W＋80W 全高調波歪率（実効出力時） 0.01％以下（8Ω） 周波数特性（1W） DC〜300kHz、+0 -3dB 混変調歪率 0.01％以下（8Ω） ダンピングファクター 150（8Ω） 入力感度/インピーダンス 1V/5kΩ（1kHz） SN比（Aネットワーク） 120dB以上 ダイナミックパワー 6Ω＝100W、　4Ω＝130W、　2Ω＝170W TIM歪（SAWTOOTH） 測定限界値以下 スルーレイト 200V/μsec ライズ・タイム 0.5μsec プリ・アンプ部 入力感度/インピーダンス（1kHz） Phono MM＝2.5mV/47kΩ Phono MC＝300μV/100Ω CD、Tuner、Line、Tape/DAT1・2＝150mV/20kΩ Phono最大許容入力 MM（THD 0.01％）＝250mV MC（THD 0.1％）＝25mV 周波数特性（1W） Phono MM＝20Hz〜20kHz、±0.2dB CD、Tuner、Line、Tape/DAT-1・2＝DC?300Hz、+0 -3dB SN比（Aネットワーク） Phono MM＝90dB以上 Phono MC＝75dB以上 CD、Tuner、Line、Tape/DAT-1・2＝110dB以上 サブソニックフィルター 16Hz（-3dB）、6dB/oct ラウドネス 50Hz＝+4dB 10kHz＝+3dB 総　合 定格消費電力 280W 外形寸法 幅466×高さ166×奥行453mm 重量 34.0kg 価格 410,000（1994年発売）
