Ｓａｎｓｕｉ　ＡＵ−９５００．　１８台目　修理記録　
２０２２／１２／２５．到着　　　２０２３／６／２０完成　
Ｋ．　梱包の様子

Ａ．　修理前の状況
  • 貴社のホームページを知ったのは10年ほど前で、AU-9500の修理ができないか調べている際に見つけました。
    修理内容は写真で詳しく解説されており、どのような修理をされているか分かり易く、貴社にお願いしたいと思ったことを思い出します。
    それ以後、何度か修理を依頼しようとホームページを訪れていましたが、何時も修理が混んでる様子で今になって しまいました。
    あと数年で私も定年、もう一度このアンプの音をゆっくりと聞きたいと思い修理を依頼します。
    修理をお願いしたいアンプ（SANSUI AU-9500）は、90年代半ばに初めて秋葉原へ出張、駅前のラジオ会館に入り、「清進商会」を訪れた際に見つけました。
    雑誌でその存在は知っていましたが、現物を見た瞬間改めてそのデザインにひとめぼれし、即決で購入しました。
    購入時点で既に発売から20年以上経過しており、5年ほどで電源スイッチの接触不良により電源が入らなくなり、 修理するところも見つからず、自身でスイッチボックスを作成し、外付けで電源を入れるようにしています。
    その後、引越で暫く使用できずようやく使用できるようになり、音出しを行ったところ左右のバランスがおかしく なっており以降使用していませんでした。
    先日、修理依頼する前に確認しようと十数年ぶりに電源を入れ、ＣＤプレーヤーをＡＵＸ端子に接続し音出しを しました。
    最初は、左右バランスもさほど悪くなく聞こえていましたが、10分ほど聞いたところでと突然音が出なくなり、 何度か電源のオン-オフやスピーカ端子の接続を変えたりしましたが音は出ず、今後メインで使用する予定の フォノ端子の確認まではできていません。


B．　原因
  • 各部経年劣化。
    １分ＴＲ（トランジスター）劣化。
    ＭＩＤＲＥＮＪＩ トーンコントロールの左側が不動。
    電源ＳＷ修理＋電源投入リレー組込。
    ＥＱ基板コネクター＋ＡＭＰ基板コネクター交換。


Ｃ．　修理状況

Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　４個。
    ＴＲ（トランジスター）　　　　　　　　　４個。
    フイルムコンデンサー　　　　　　　１８個。
    オーディオ用電解コンデンサー　　５４個。
    テフロンシート　　　　　　　　　　　８枚。
    リレー　　　　　　　　　　　　　　　　２個。
    ヒューズホルダー（０．５Ａヒューズ込）　　１組
    抵抗　　　　　　　　　　　　　　　　４本。
    基板エッジコネクター　　　　　　　３個。
    テフロン絶縁ＲＣＡ端子　　　　　１６組３２個。
    ３Pインレット、FURUTECH　FI-10(R) ロジウムメッキ　１個。
    手持ち中国製「ＷＢＴ０７３０のロジュームメッキ擬き」　４組８個。
    ＷＢＴ台座（１９／３０）　　　　　４個。
    整流ダイオード　　　　　　　　　４個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　２００，０００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

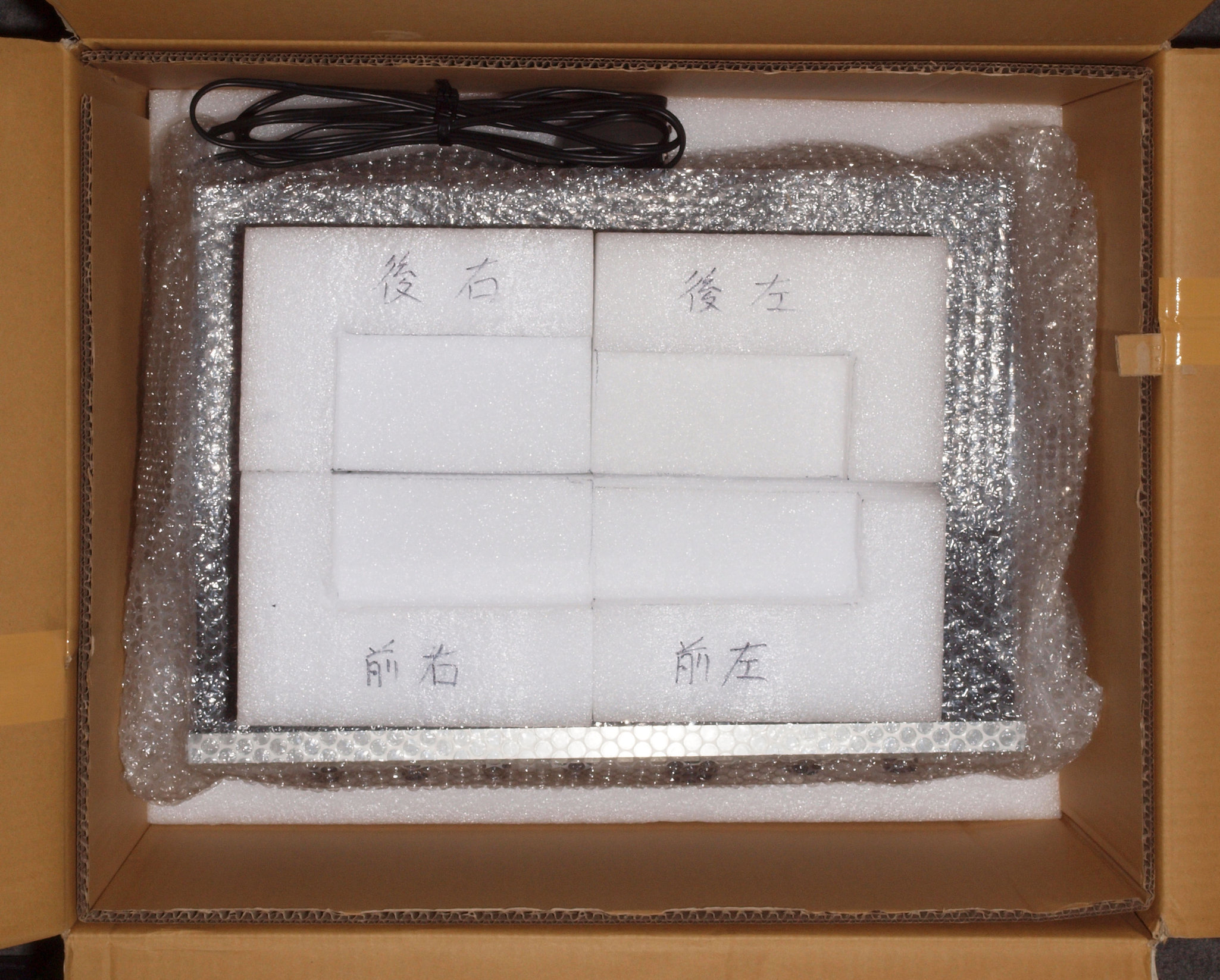

Ｋ１．　梱包の様子、　４角をしっかりと押さえている。
Ｋ２．　梱包の様子、　押さえスチロールには位置を記述。
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

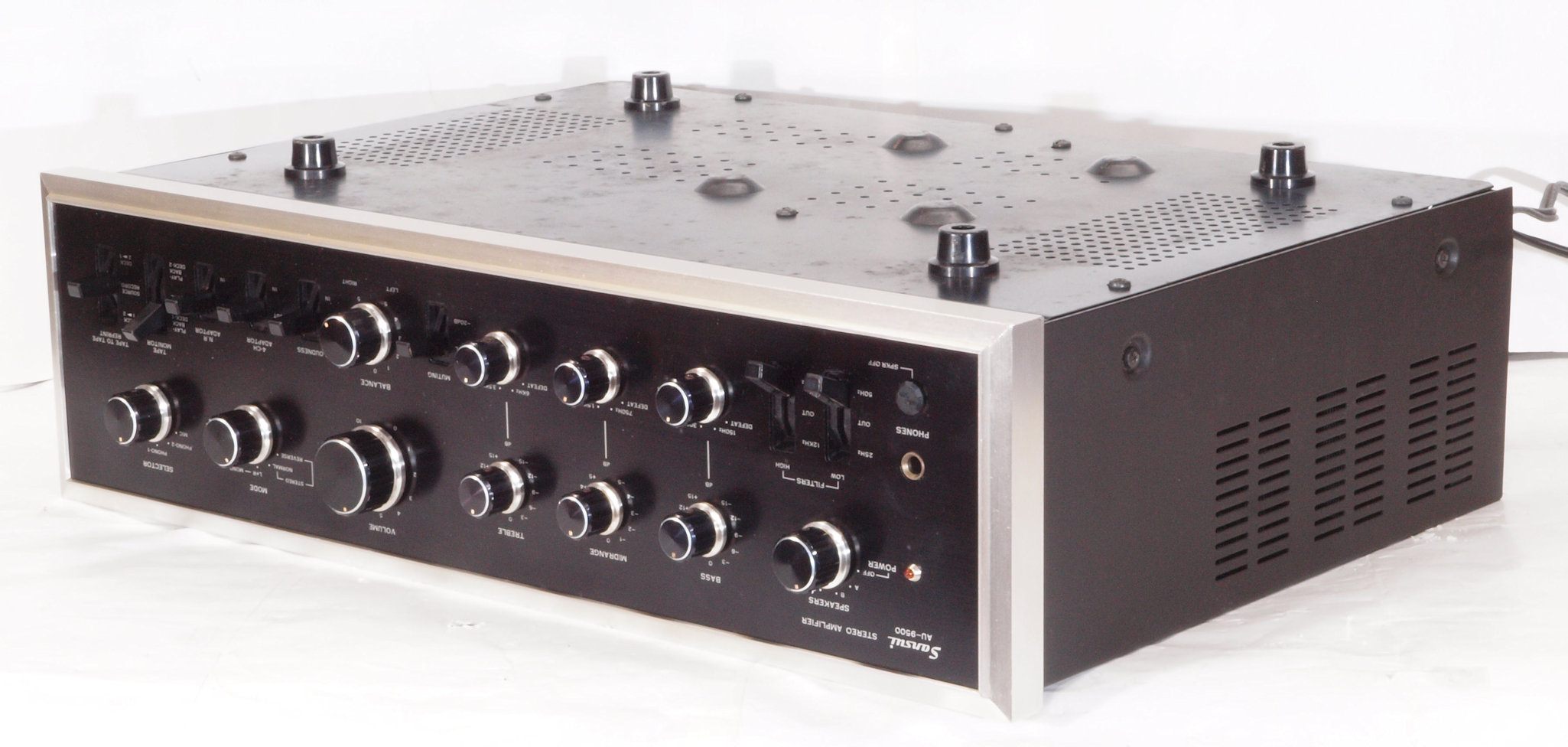

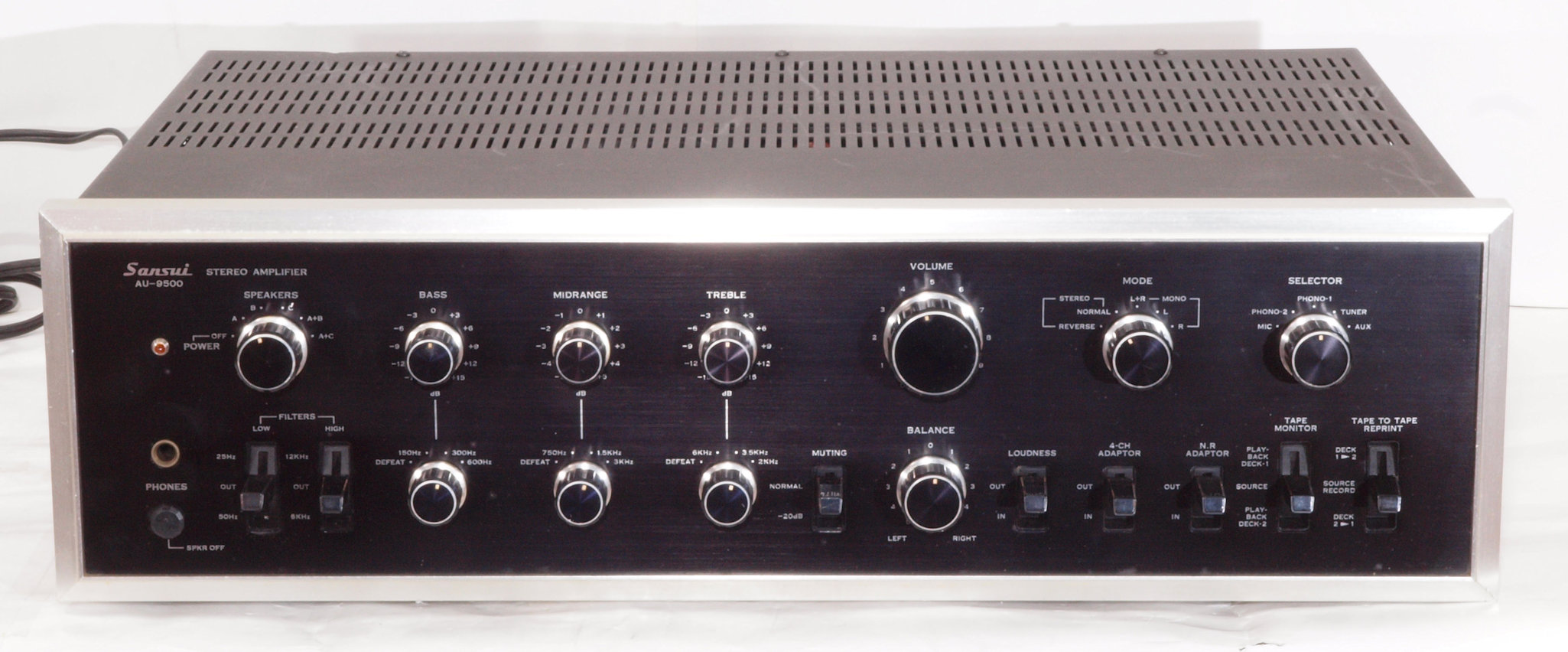

Ａ１１．　点検中、　前から見る

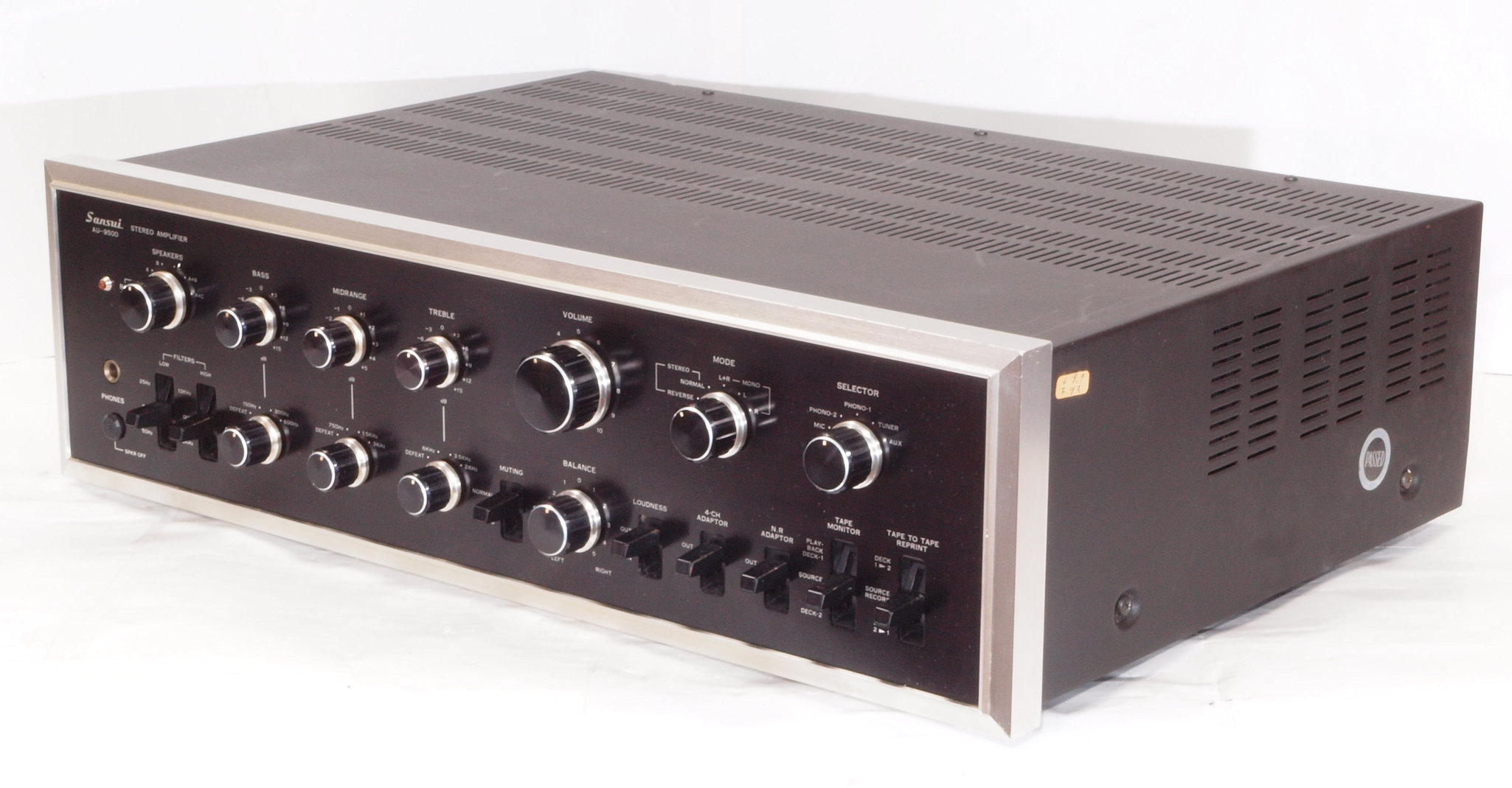

Ａ１２．　点検中、　前右から見る。

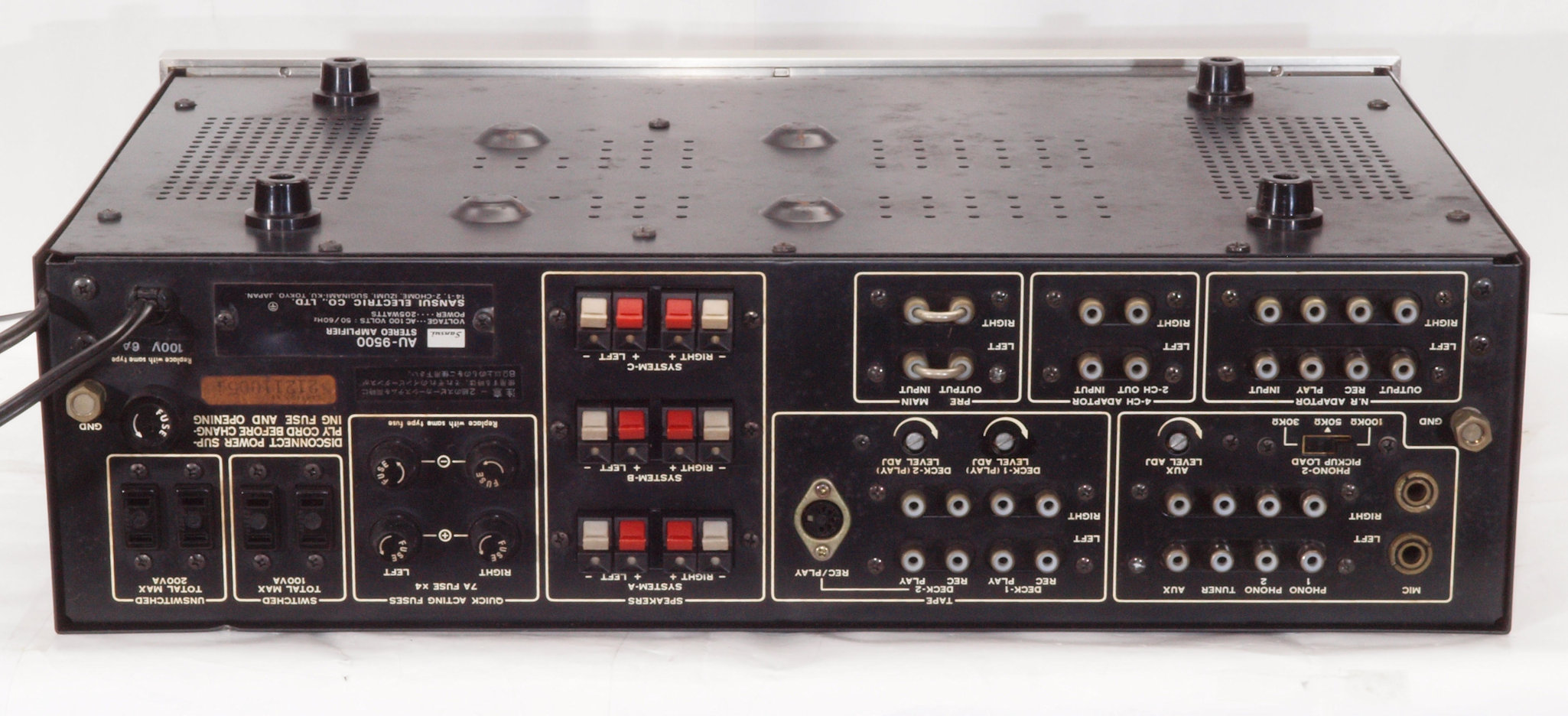

Ａ１３．　点検中　後から見る

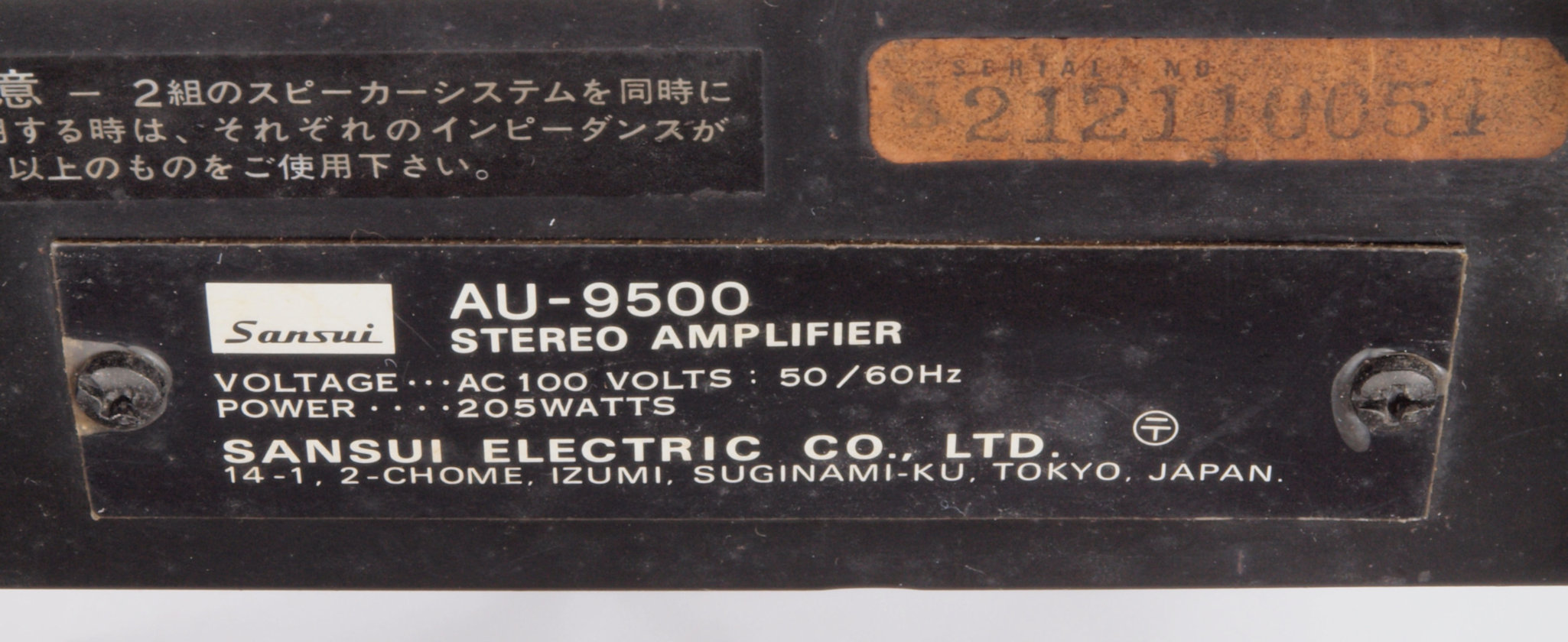

Ａ１３１．　点検中　後から見る。銘板の所の凹み。裏に大きな穴がある為、基板で塞ぐ。

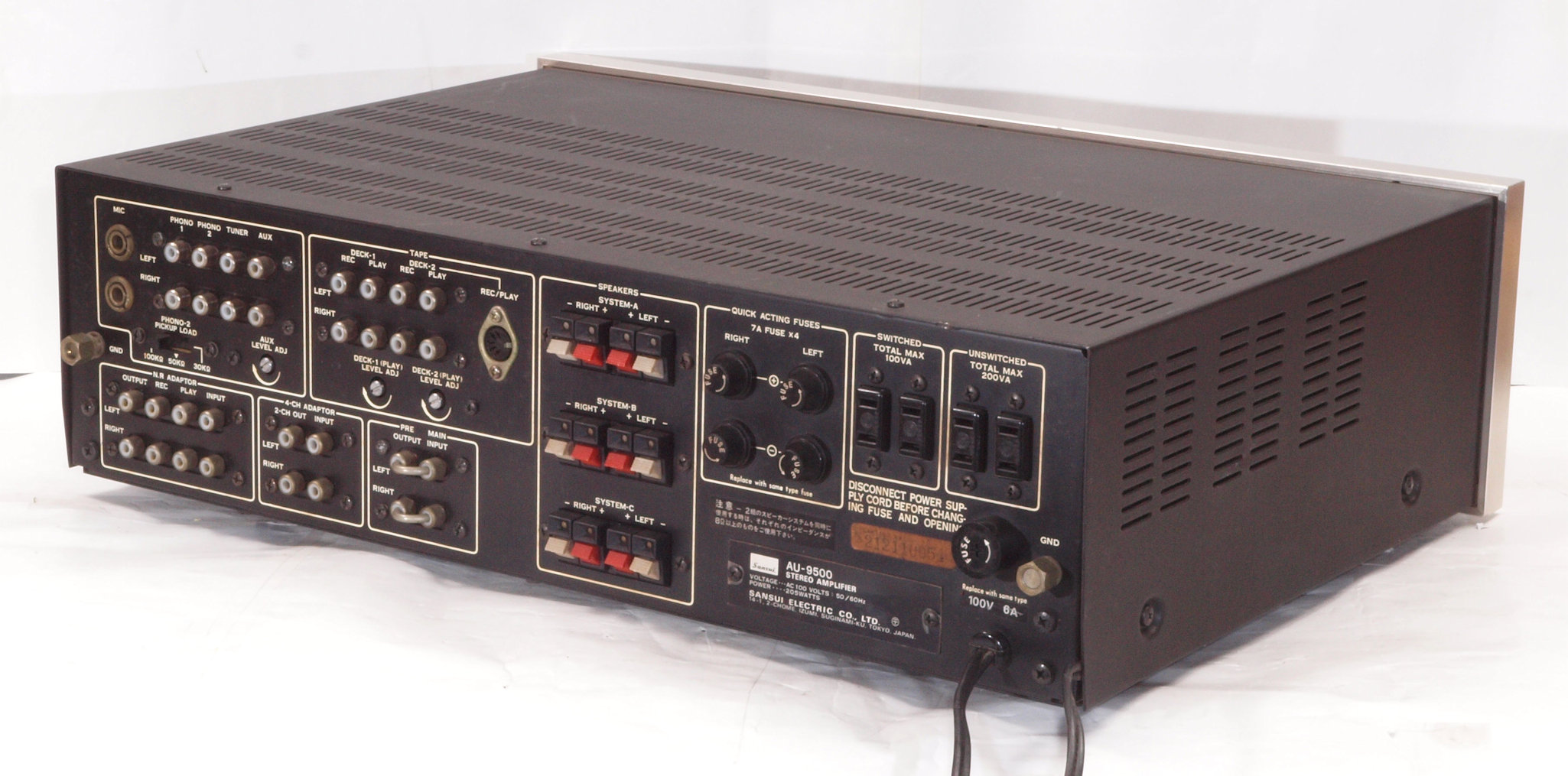

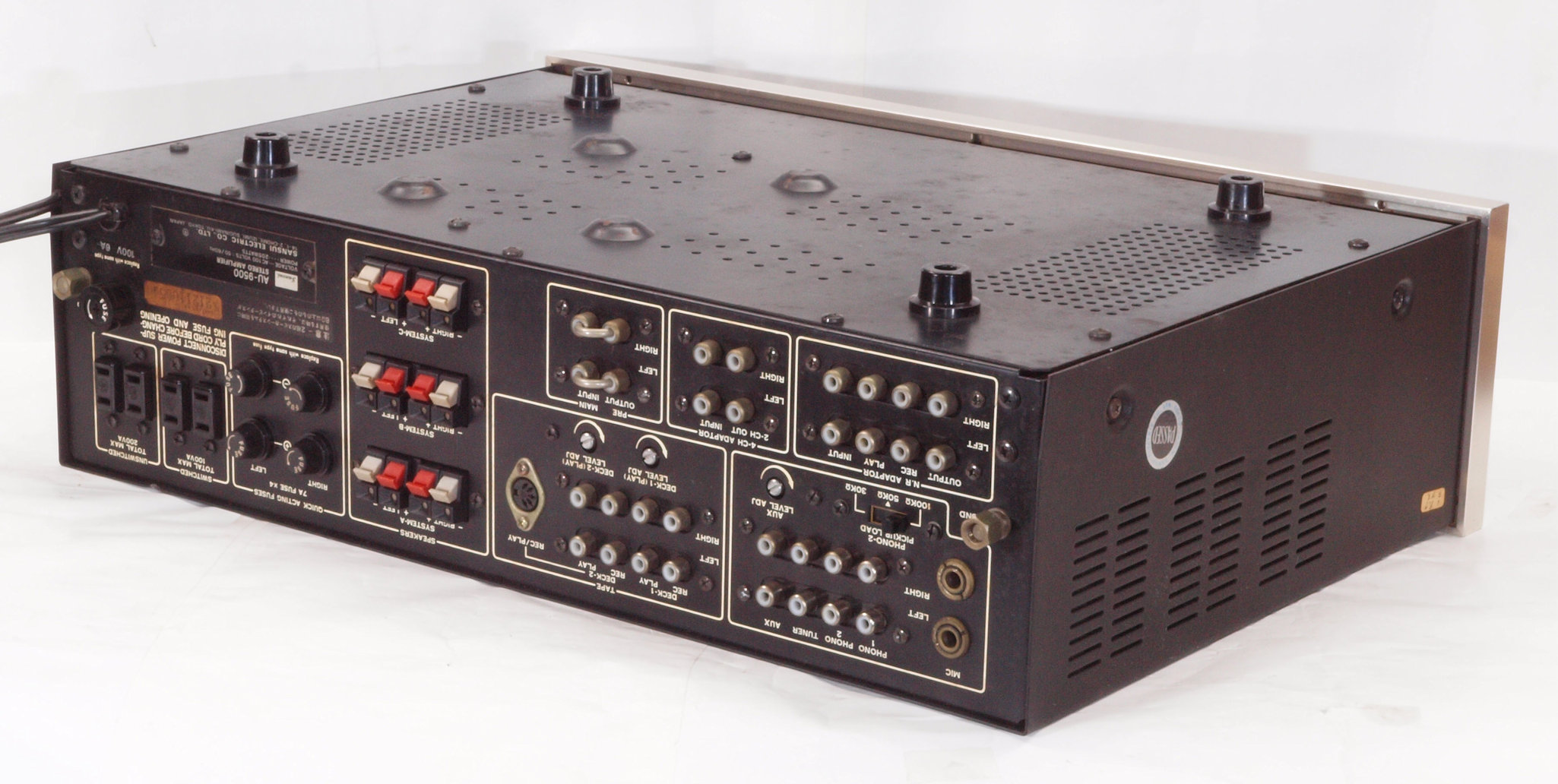

Ａ１４．　点検中、　後左から見る。

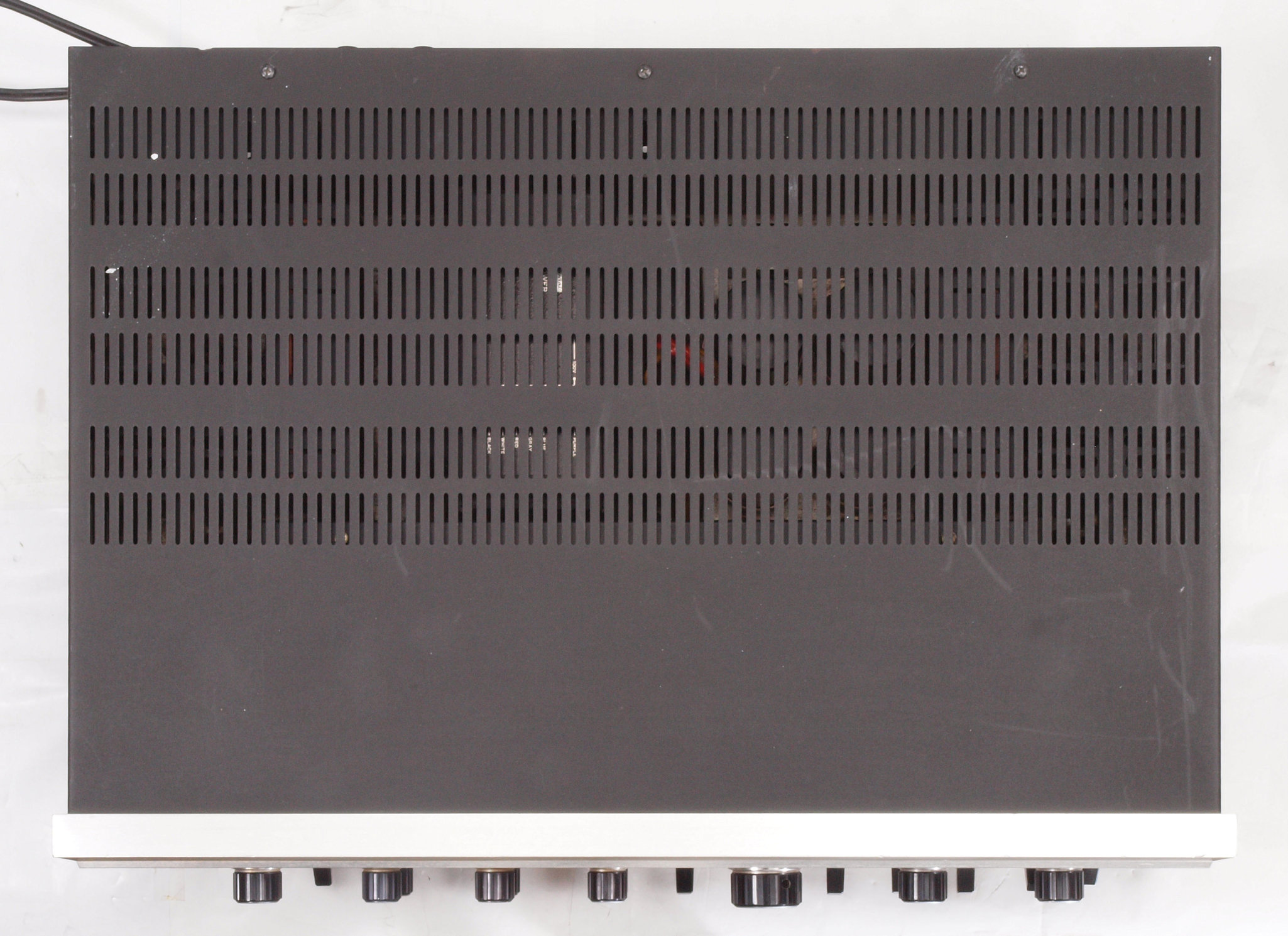

Ａ２１．　点検中、　上から見る

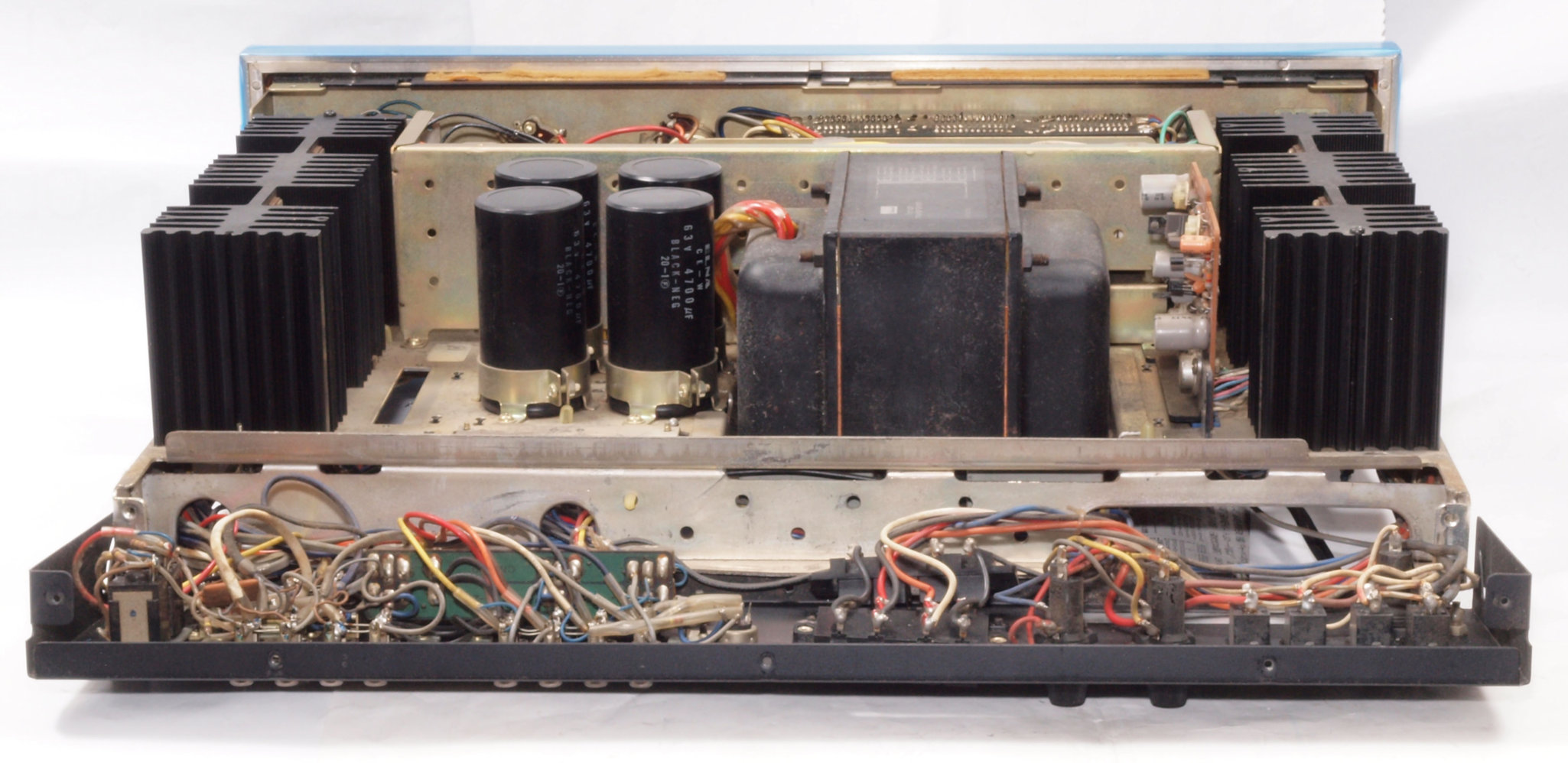

Ａ２２．　点検中　上蓋を取り、上から見る

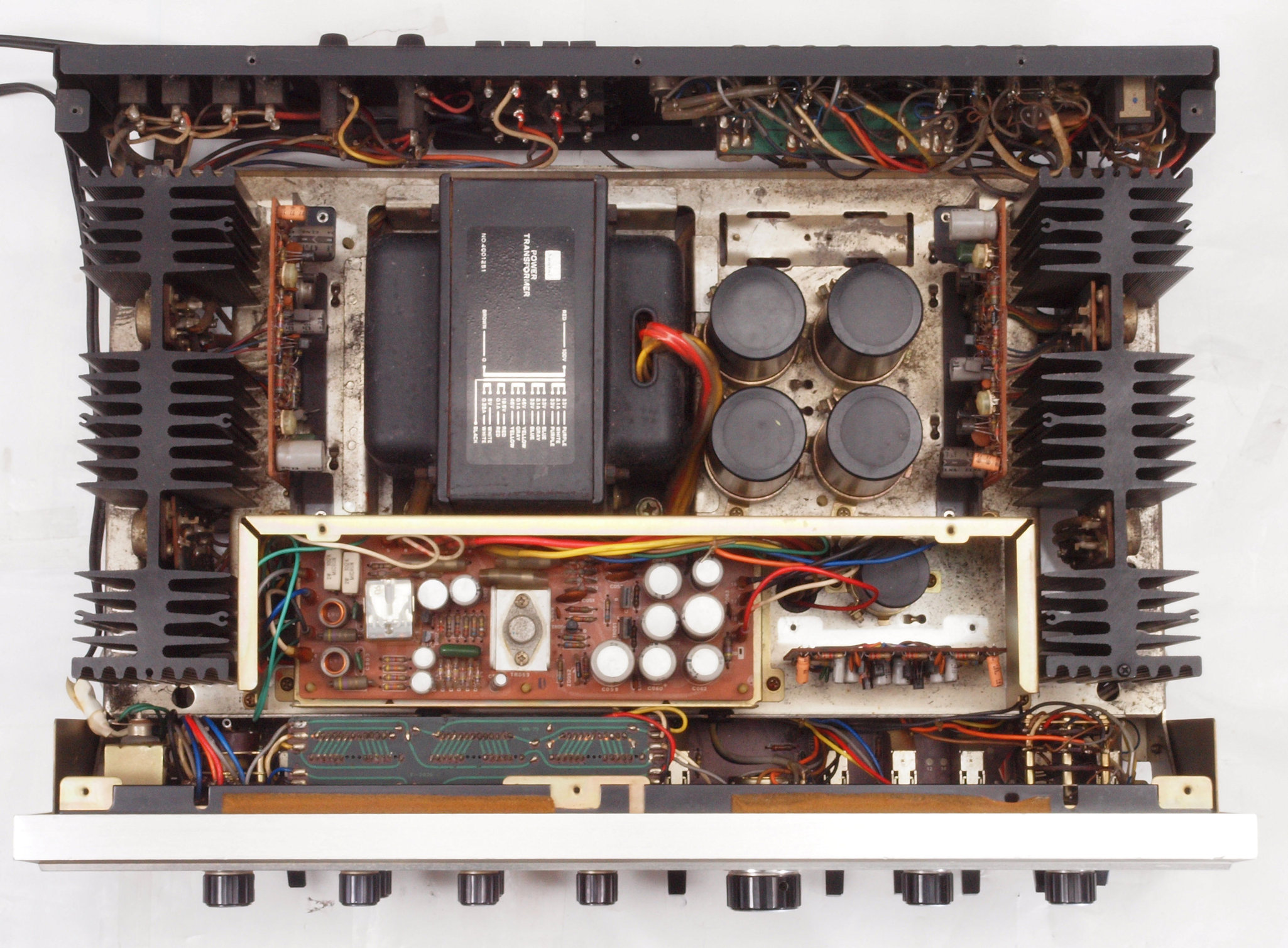

Ａ２３．　点検中　上蓋・シールドを取り、上から見る

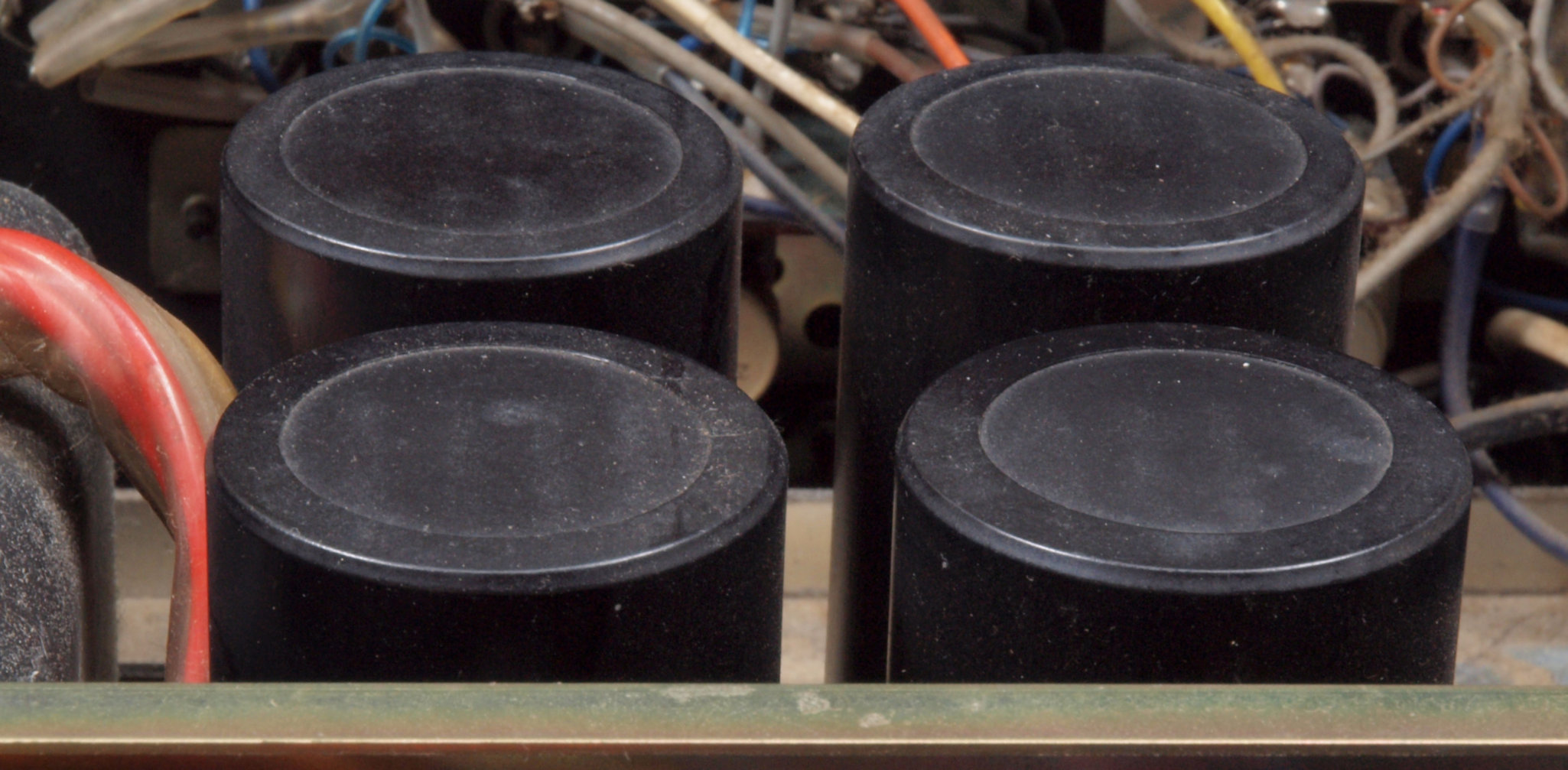

Ａ２４．　点検中　上蓋・シールドを取り、上から見る。　電源ブロック電解コンデンサーの頭の膨らみ無。
Ａ２５．　点検中　左右ＡＭＰ基板コネクターが腐蝕している、他２個も同様。下はＹＡＭＨＡ　Ｂ１用の同型現行品。
Ａ３１．　点検中、　下前から見る。
Ａ３２．　点検中、　下前左から見る。
Ａ３３．　点検中、　下後から見る。
Ａ３４．　点検中、　下後右から見る。

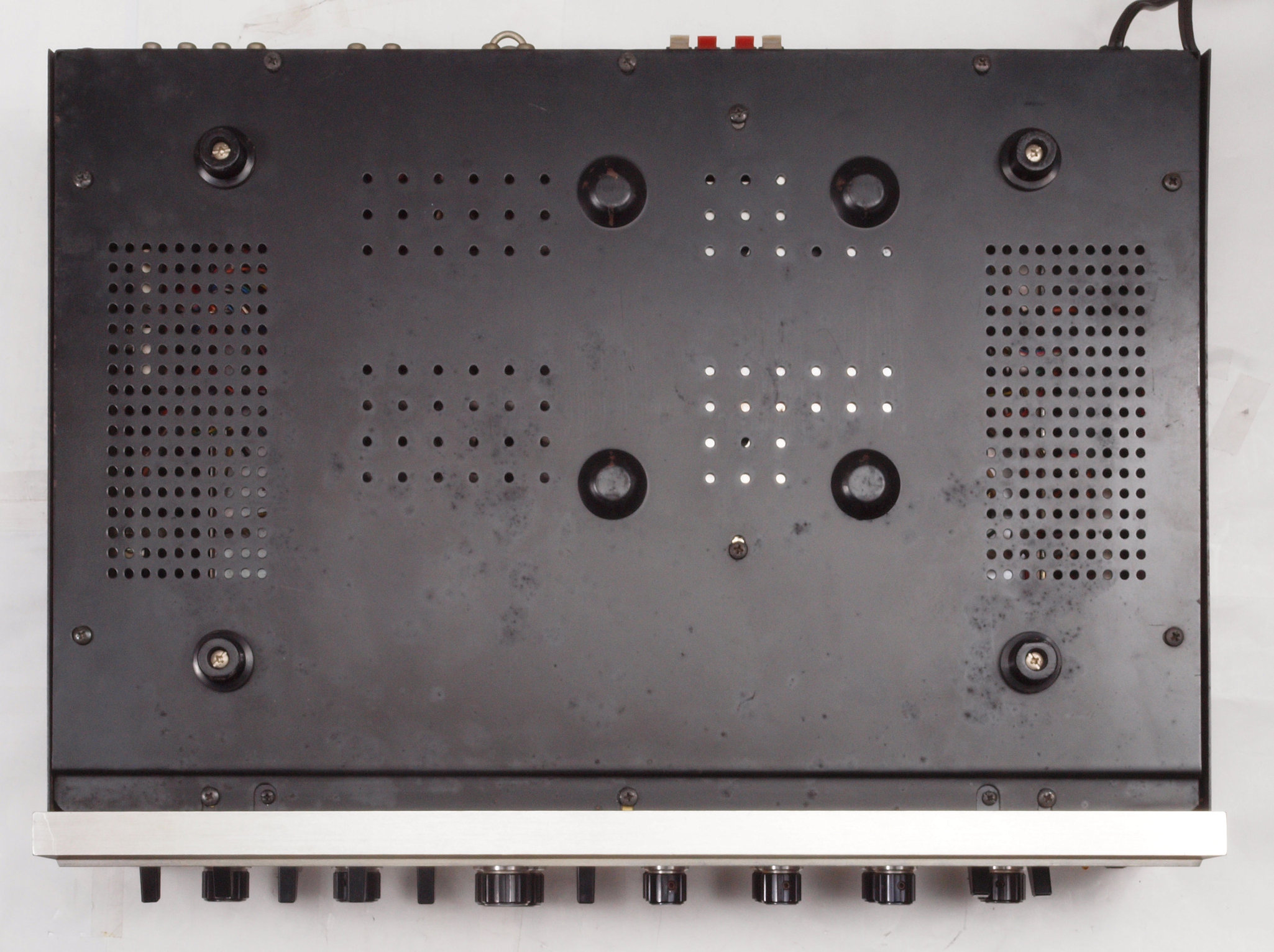

Ａ４１．　点検中、　下から見る。

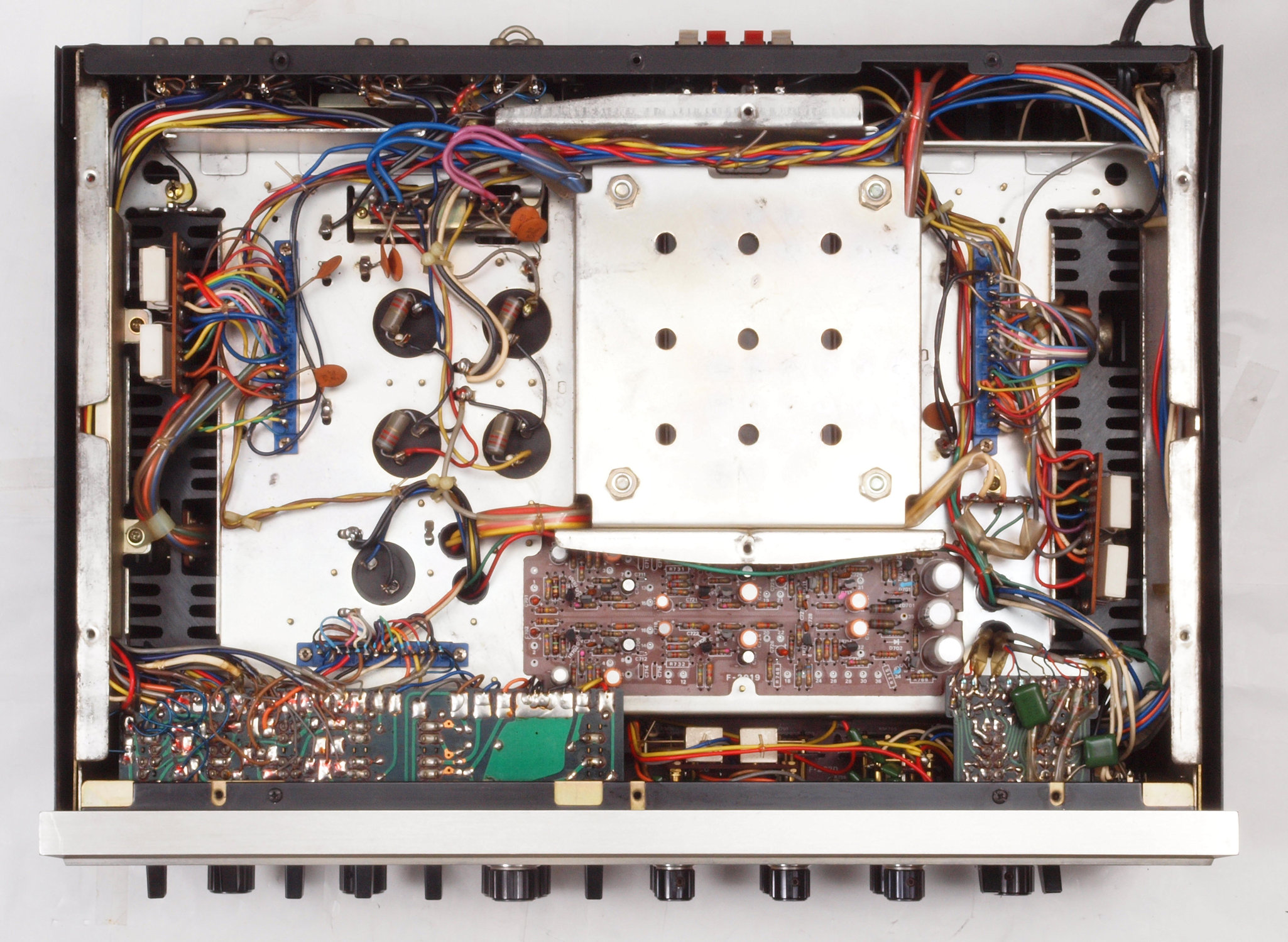

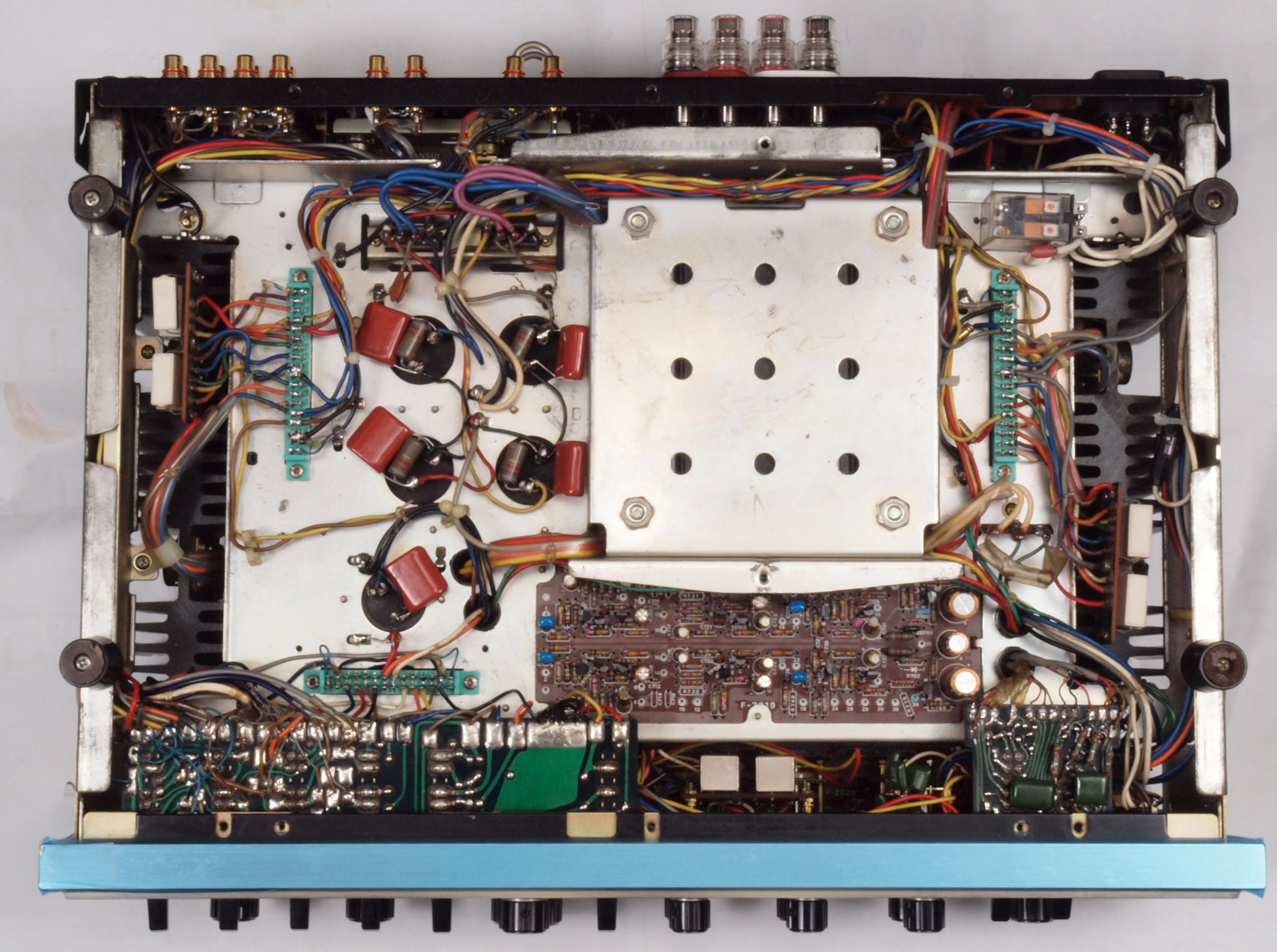

Ａ４２．　点検中　下蓋を取り、下から見る

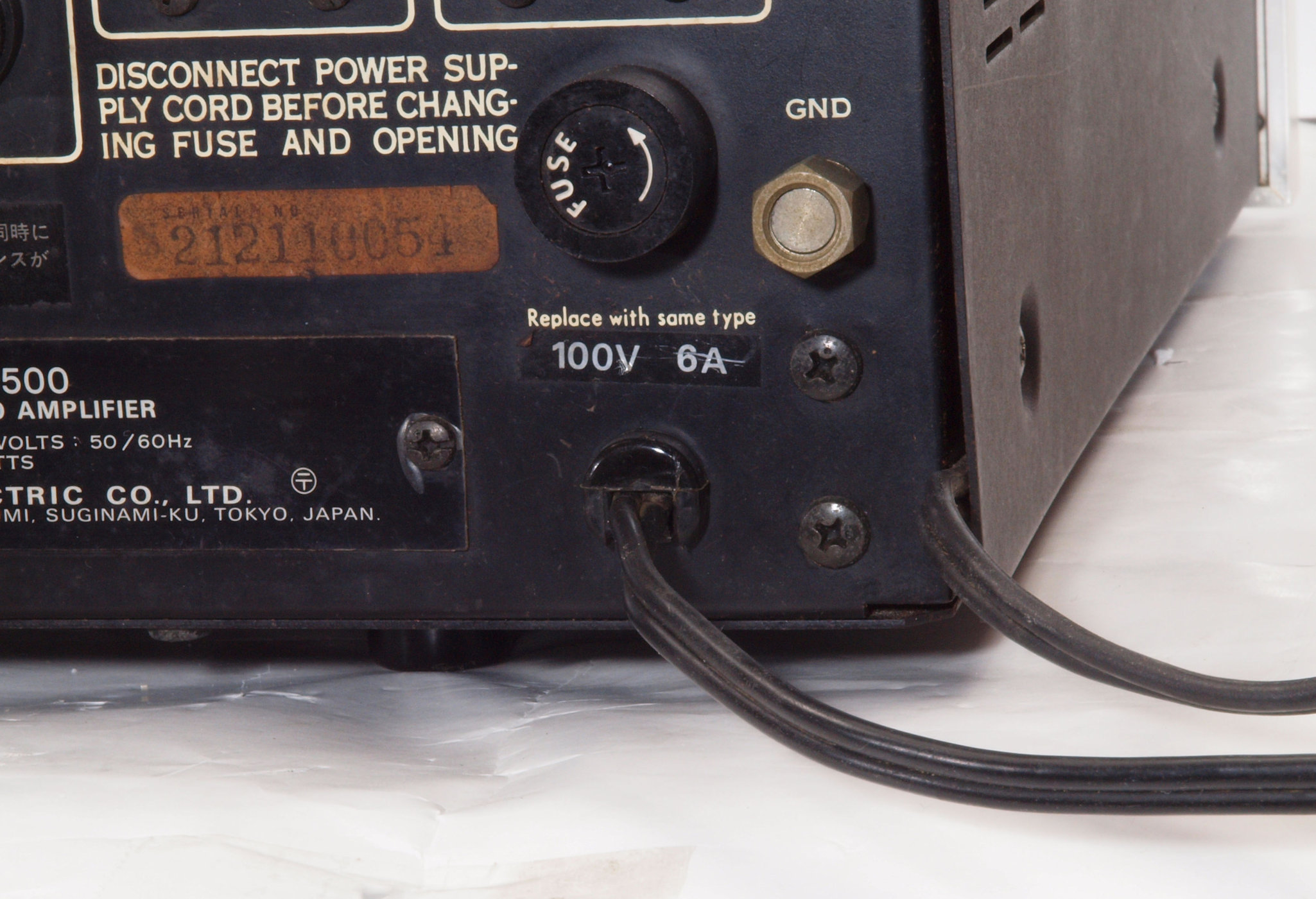

Ａ５１．　点検中　電源コード取り付け部、右はユーザーが製作した外付け電源ＳＷのコード。
Ａ５２．　点検中　電源コードをとり、３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

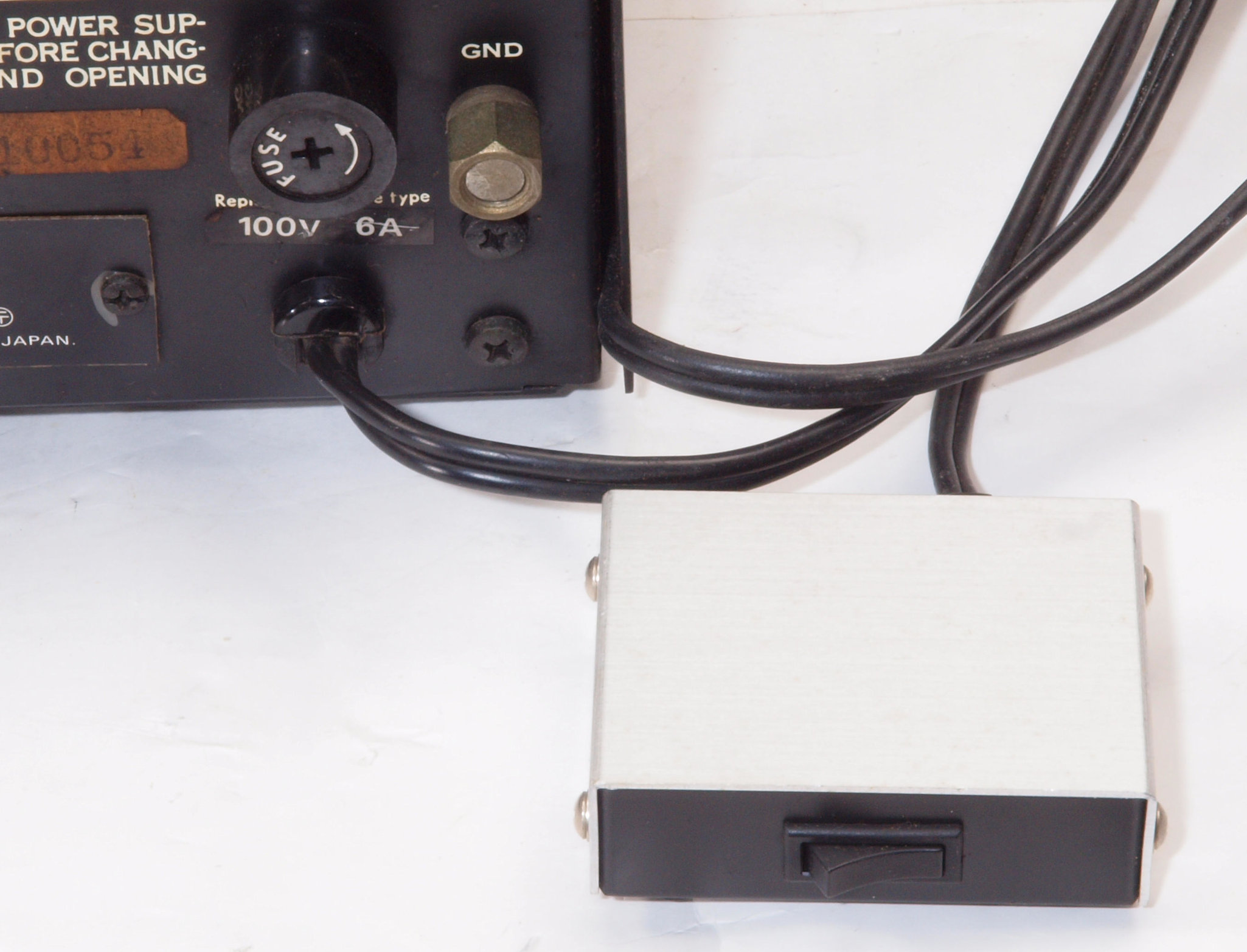

Ａ５３．　点検中　ユーザーが製作した外付け電源ＳＷ−ＢＯＸ。

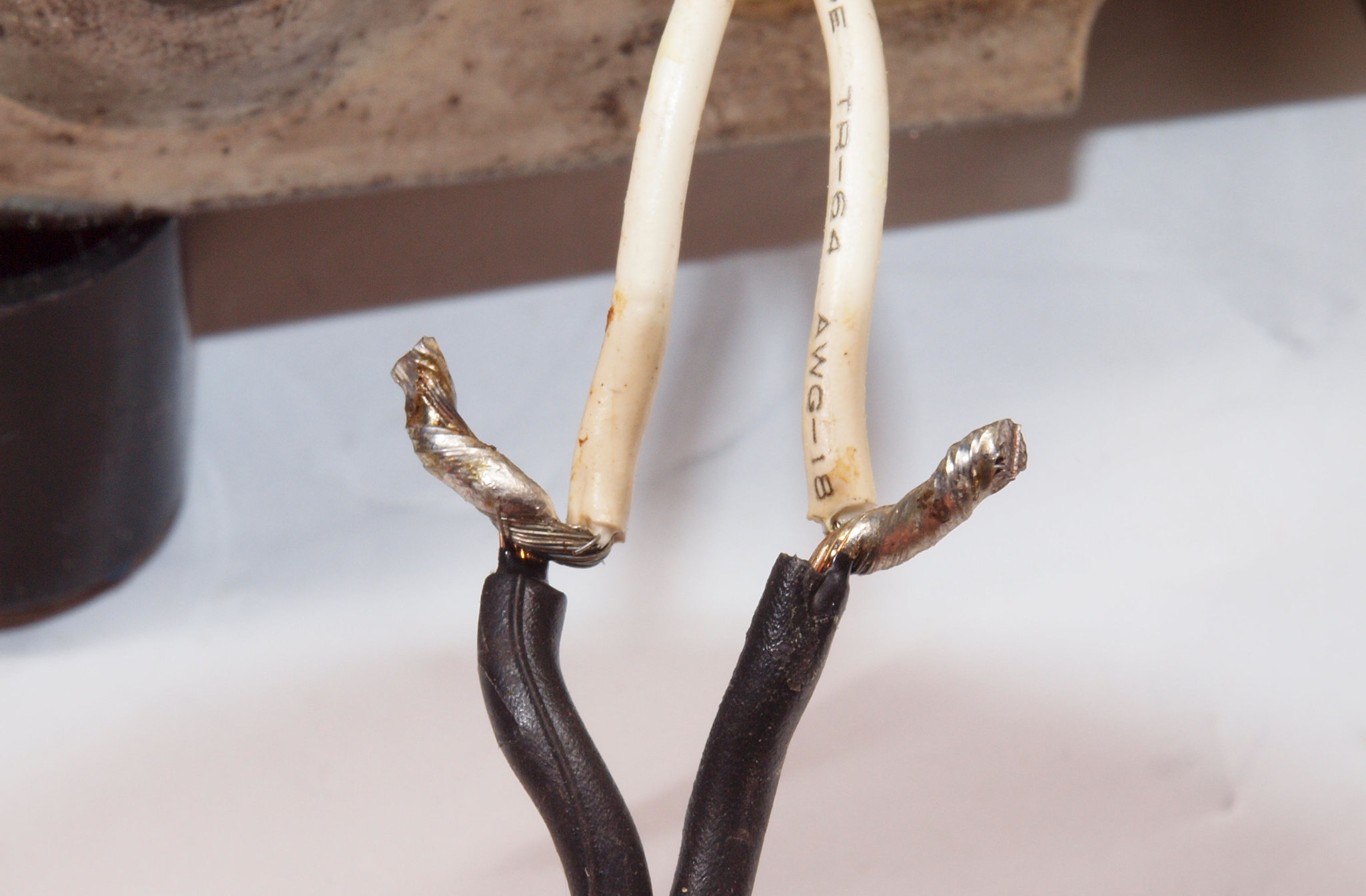

Ａ５４．　点検中　ユーザーが製作した外付け電源ＳＷへのコード、絶縁が圧縮されている。
Ａ５５．　点検中　ユーザーが製作した電源ＳＷへのコード接続、半田は上手い。

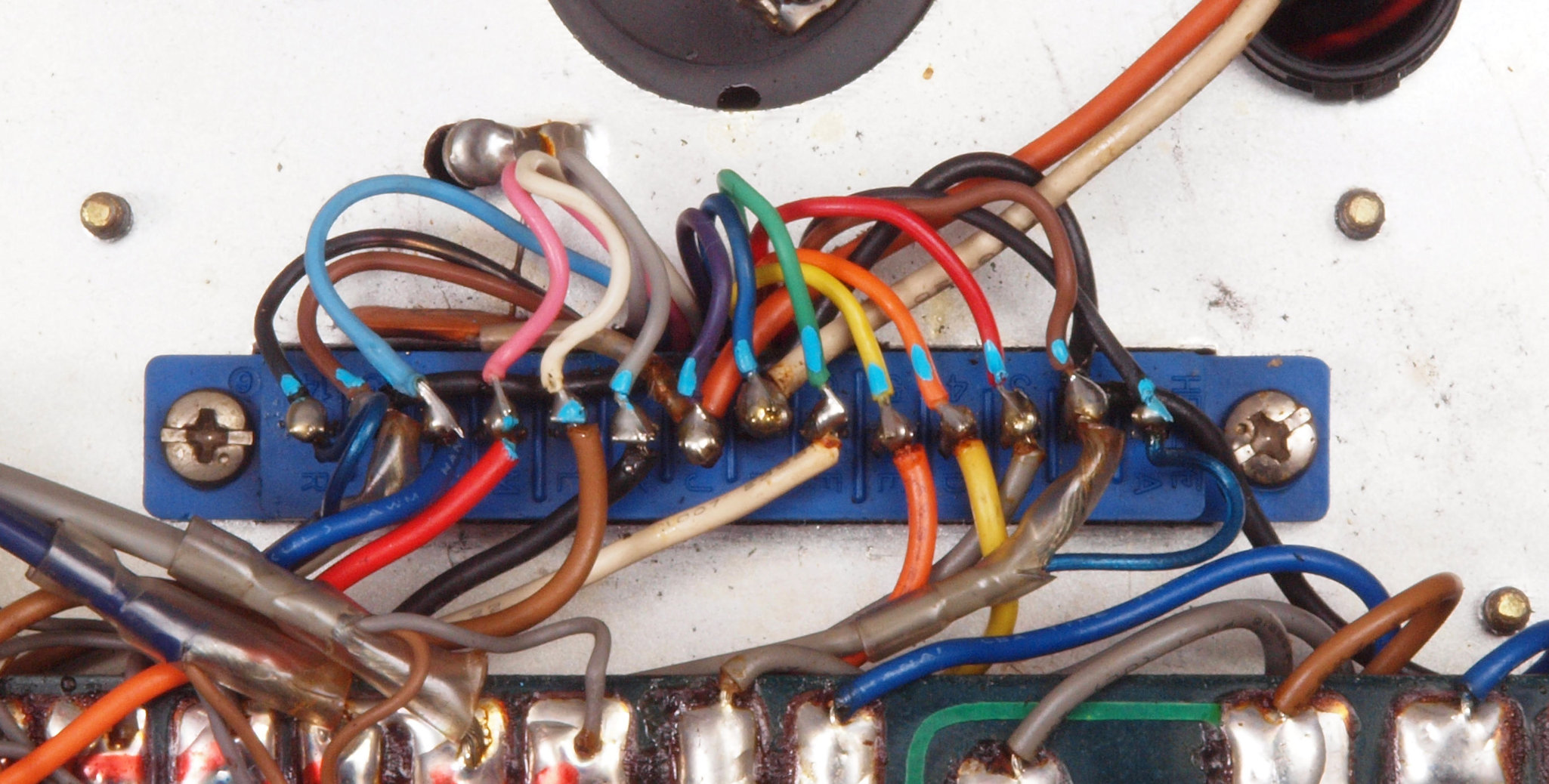

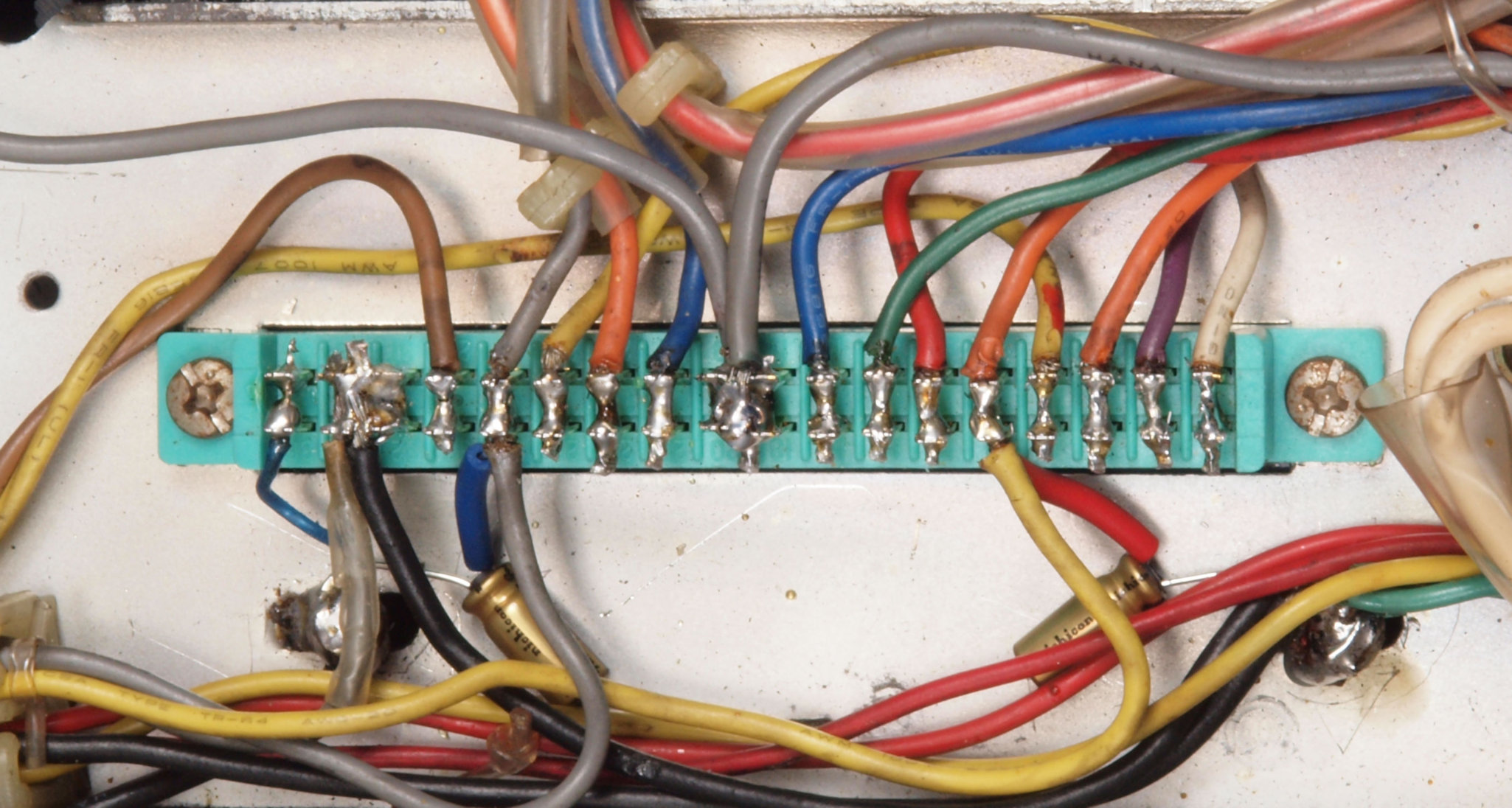

Ａ５６．　点検中　右ＡＭＰ基板コネクターの下配線、基板へのバイパス配線が施されている。
Ａ５７．　点検中　左ＡＭＰ基板コネクターの下配線、基板へのバイパス配線が施されている。
Ａ５８．　点検中　ＥＱ−ＡＭＰ基板コネクターの下配線、基板へのバイパス配線が施されている。

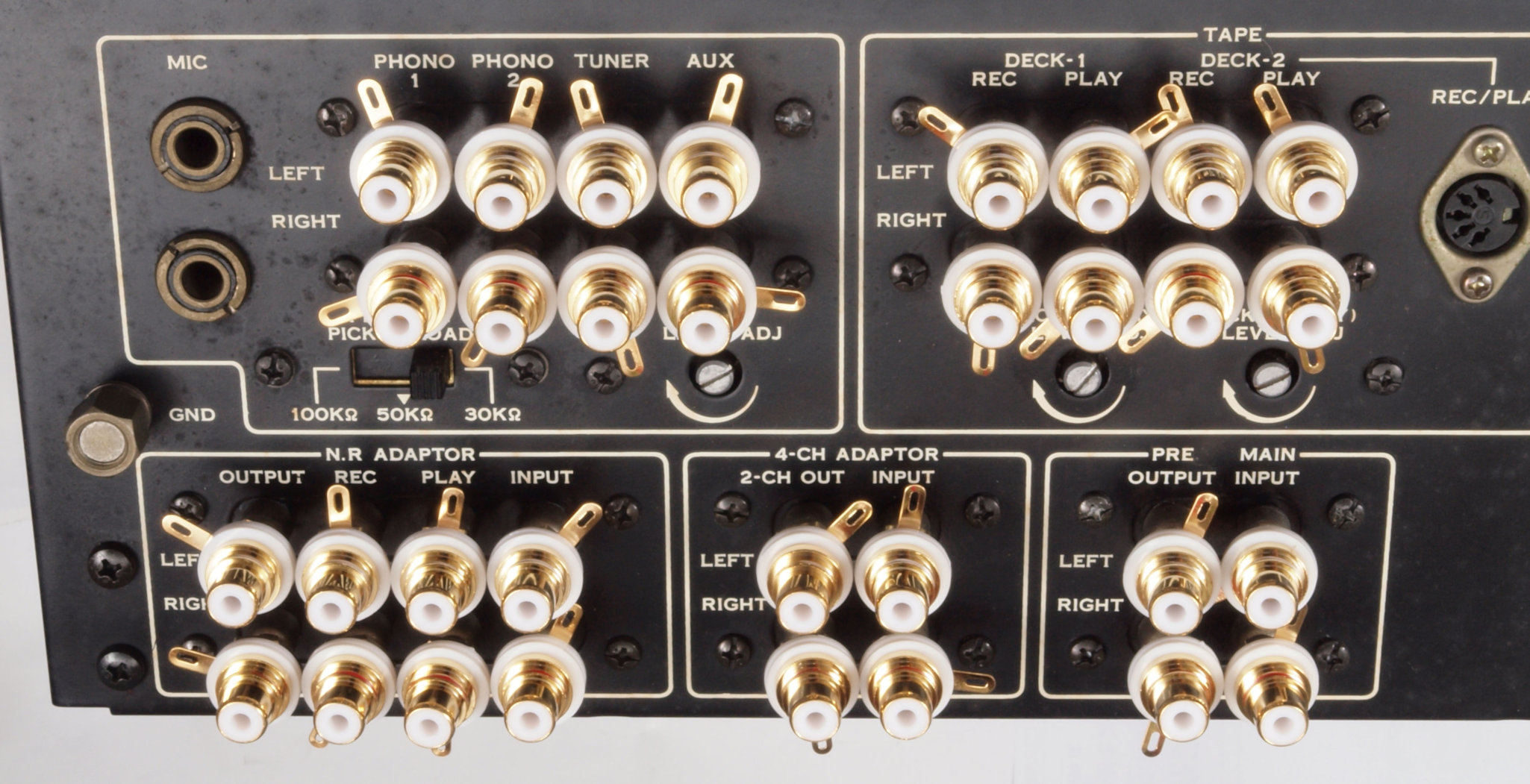

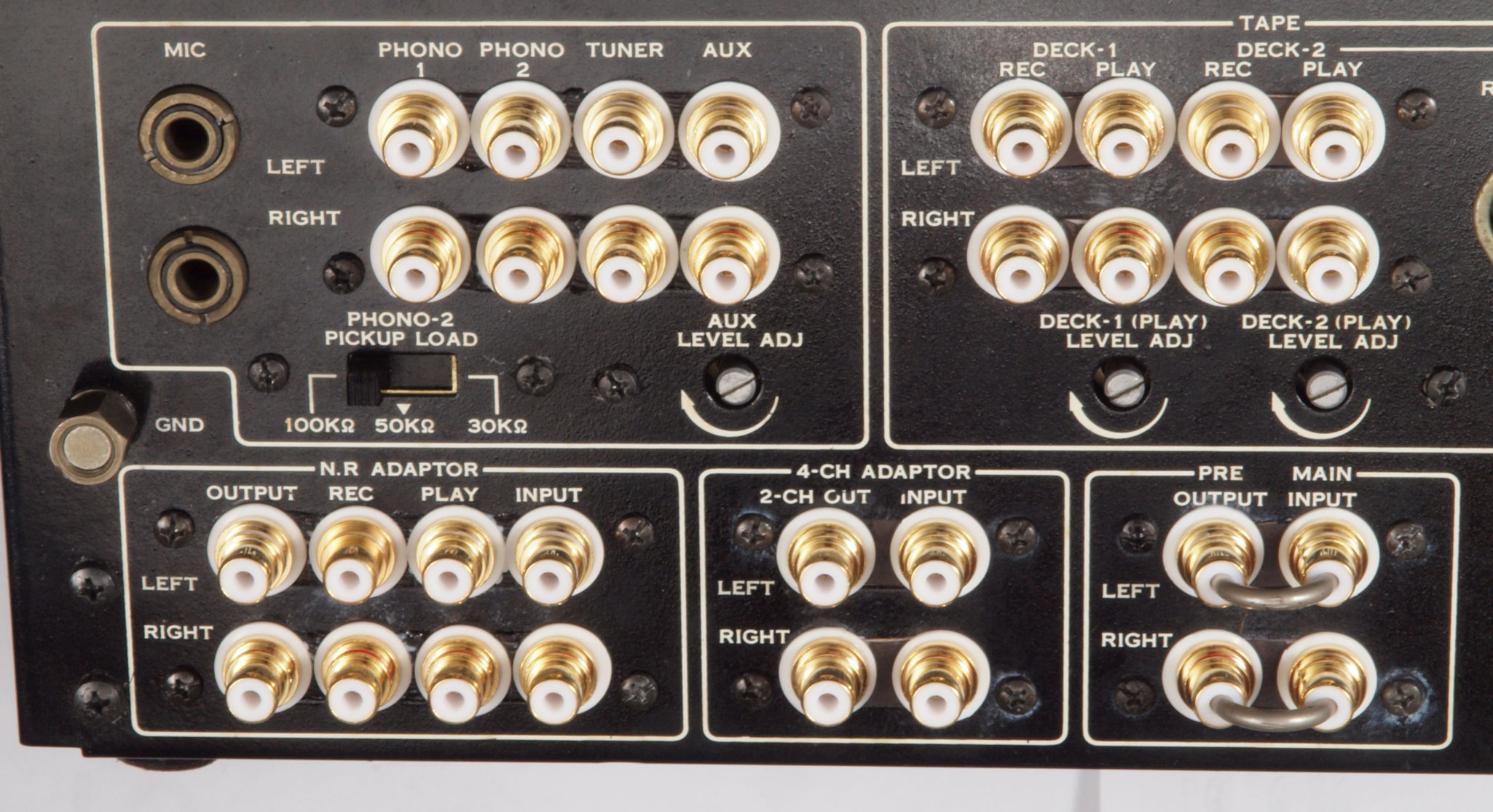

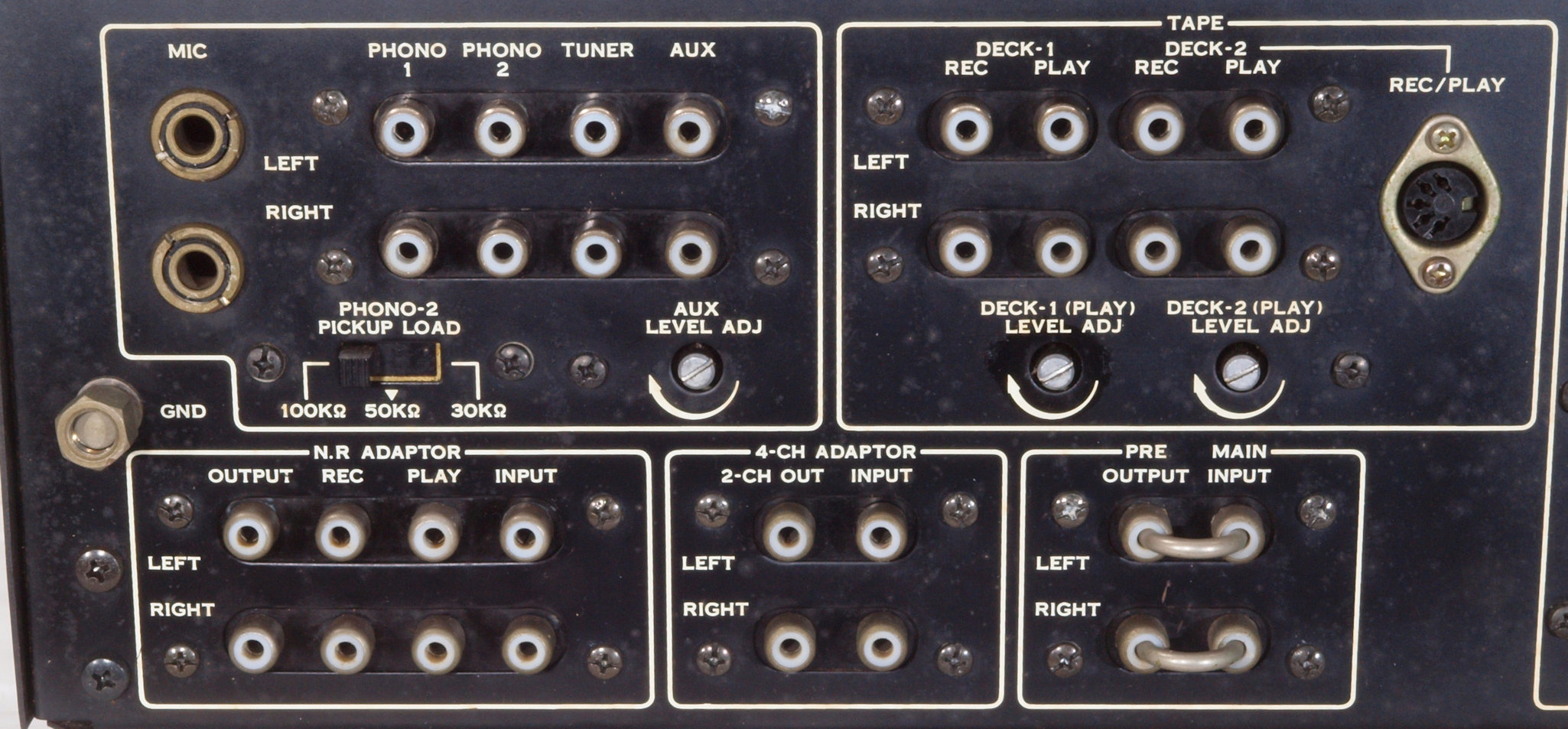

Ａ６１．　点検中　入出力ＲＡＣ端子郡。
Ａ６２．　点検中　入出力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換。
Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

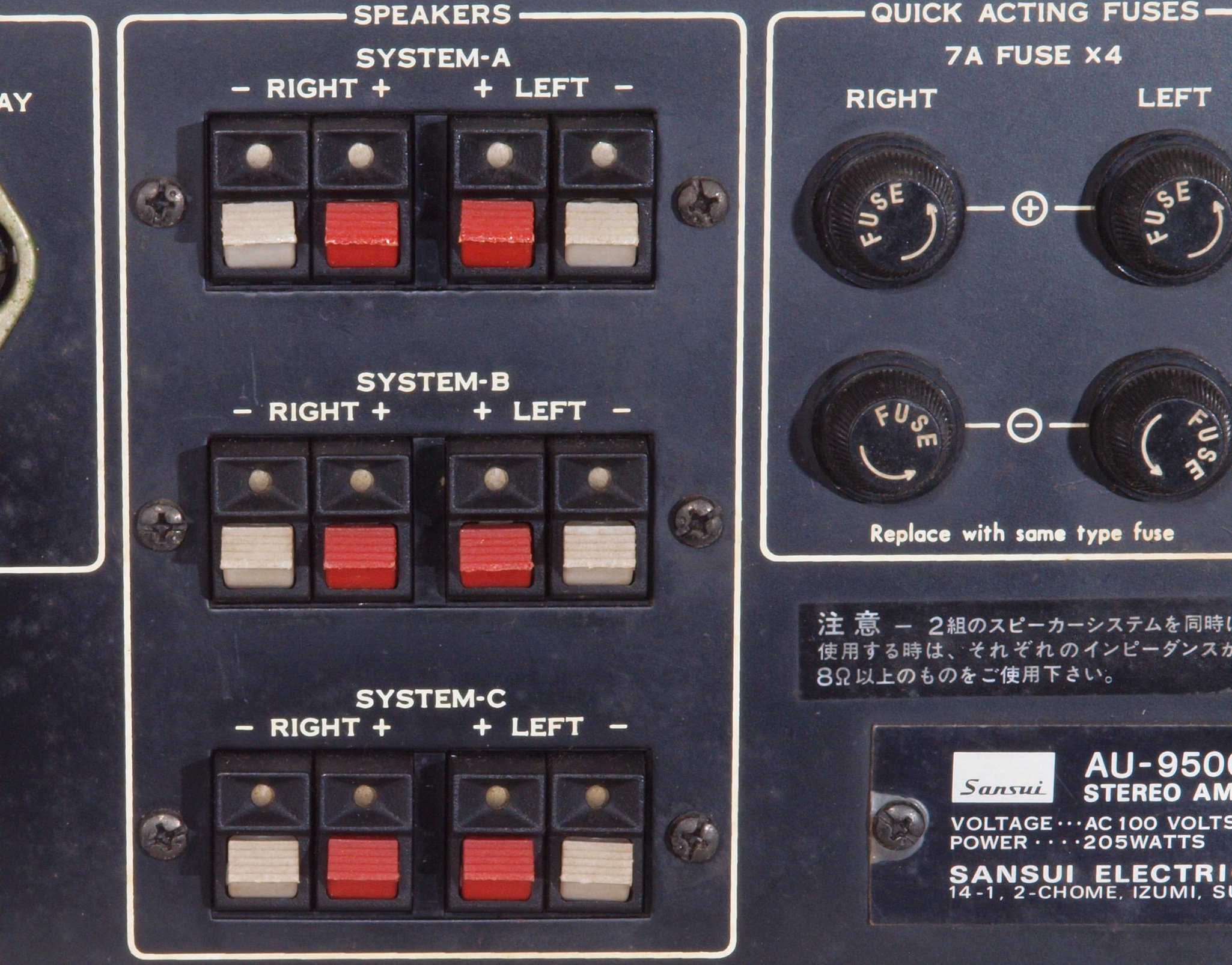

Ａ７１．　点検中　ＳＰ接続端子。　
Ａ７２．　点検中　ＳＰ接続端子。　右側ＷＢＴ−０７３０ＰＬに交換可能、又は左側ＷＢＴ−０７３５に交換可能。ＷＢＴ−０７３０も可能。
Ａ７３．　点検中　ＳＰ接続端子。　手持ち中国製「ＷＢＴ０７３０のロジュームメッキ擬き」４組８個に交換。
　　　　　　　　　　この製品はＬラグの向き（穴の向き）が１方向に決まっています。
　　　　　　　　　　３組（列）有りますが、真ん中は交換せず上下２組交換。
　　　　　　　　　　Ｌラグの向き（穴の向き）の向きは上にします。台座は全てＷＢＴ製品（ＷＢＴ　１９／３０）。

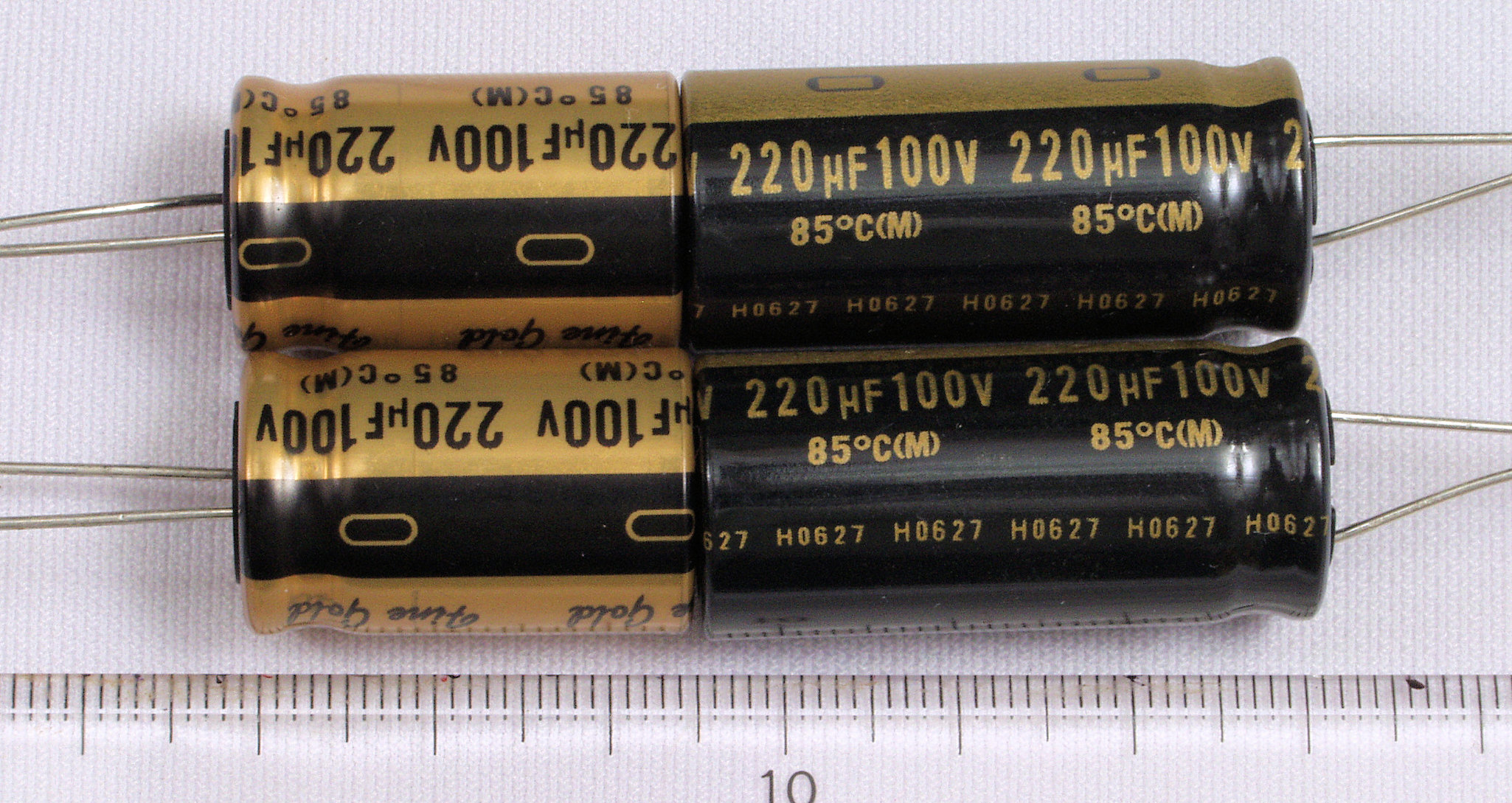

Ａ８１．　点検中　使用する電解コンデンサーの比較。
　　　　　　　　　　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります
　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ
Ａ８２．　点検中　使用する電解コンデンサーの比較。
　　　　　　　　　　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります
　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＫＺ
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

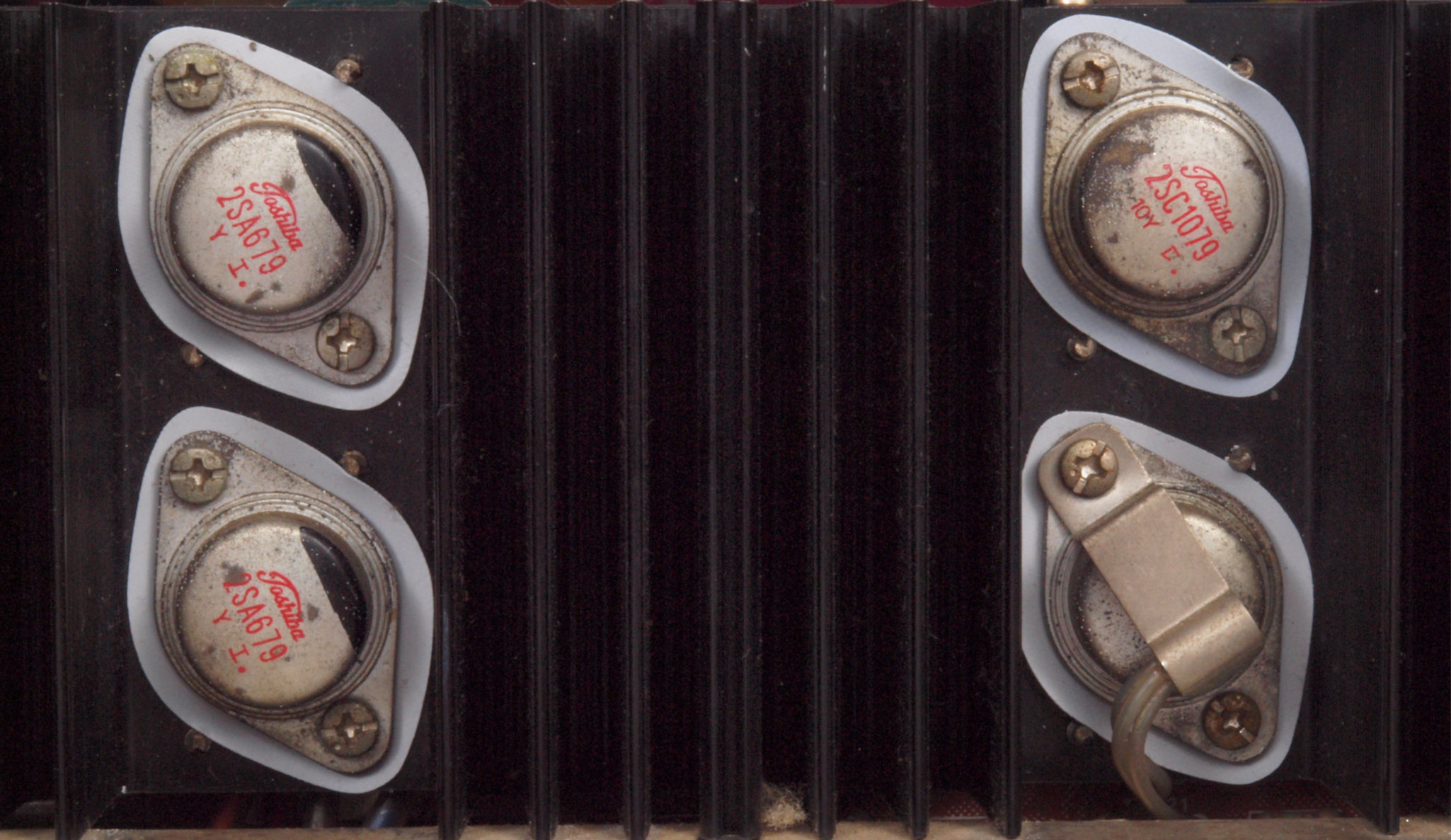

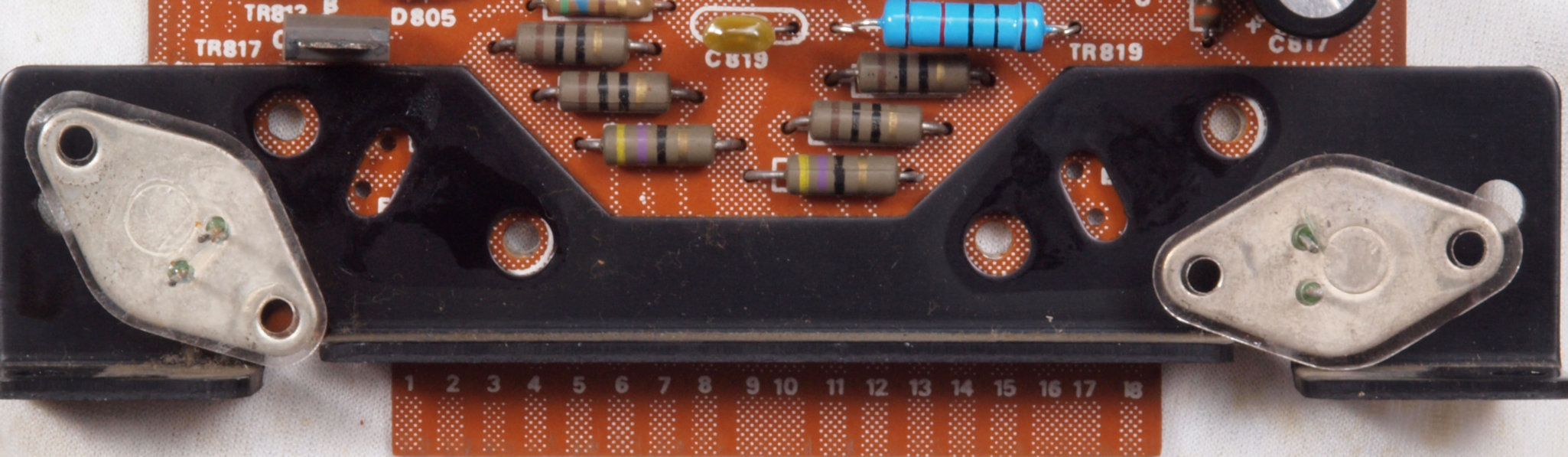

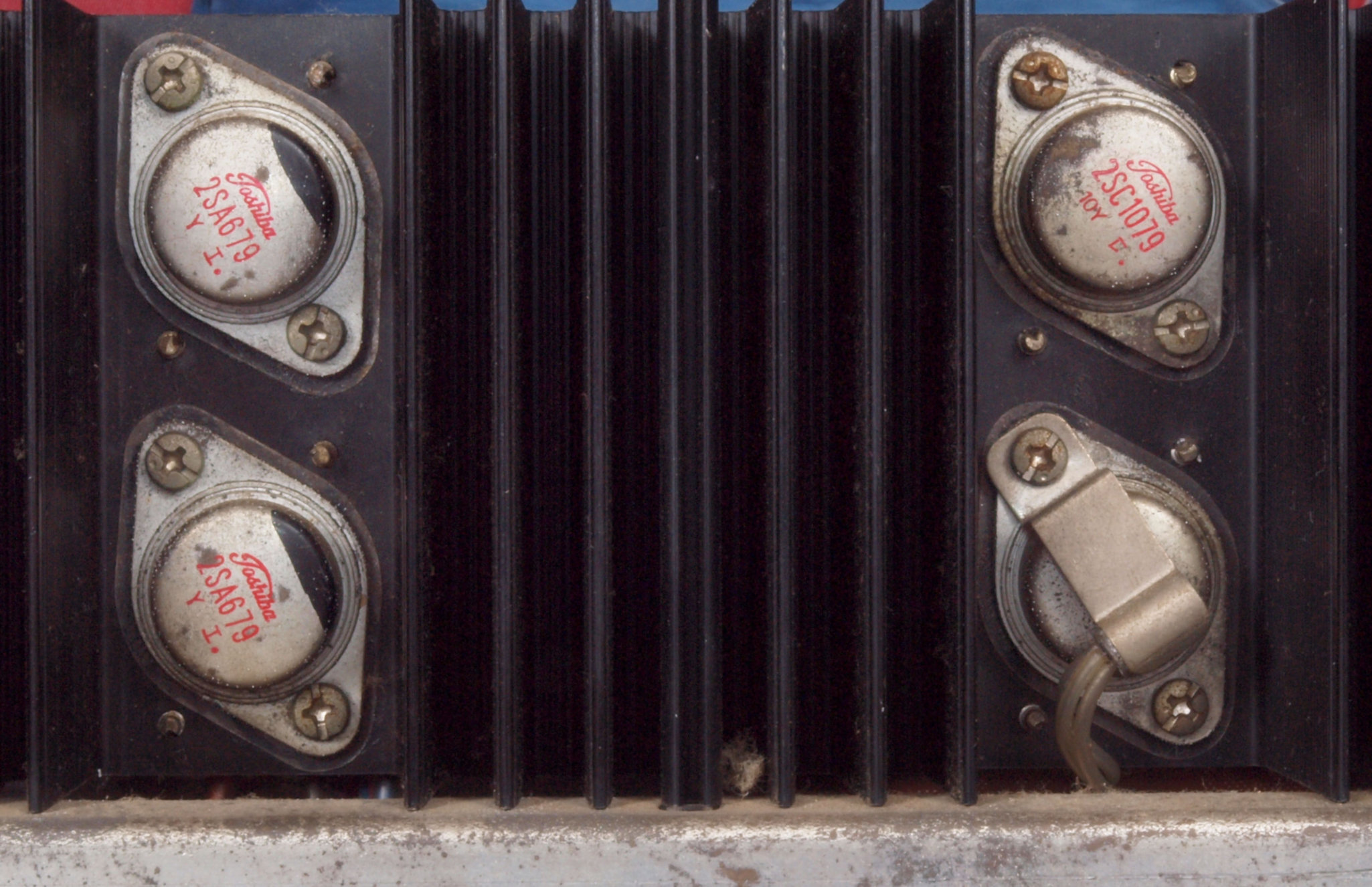

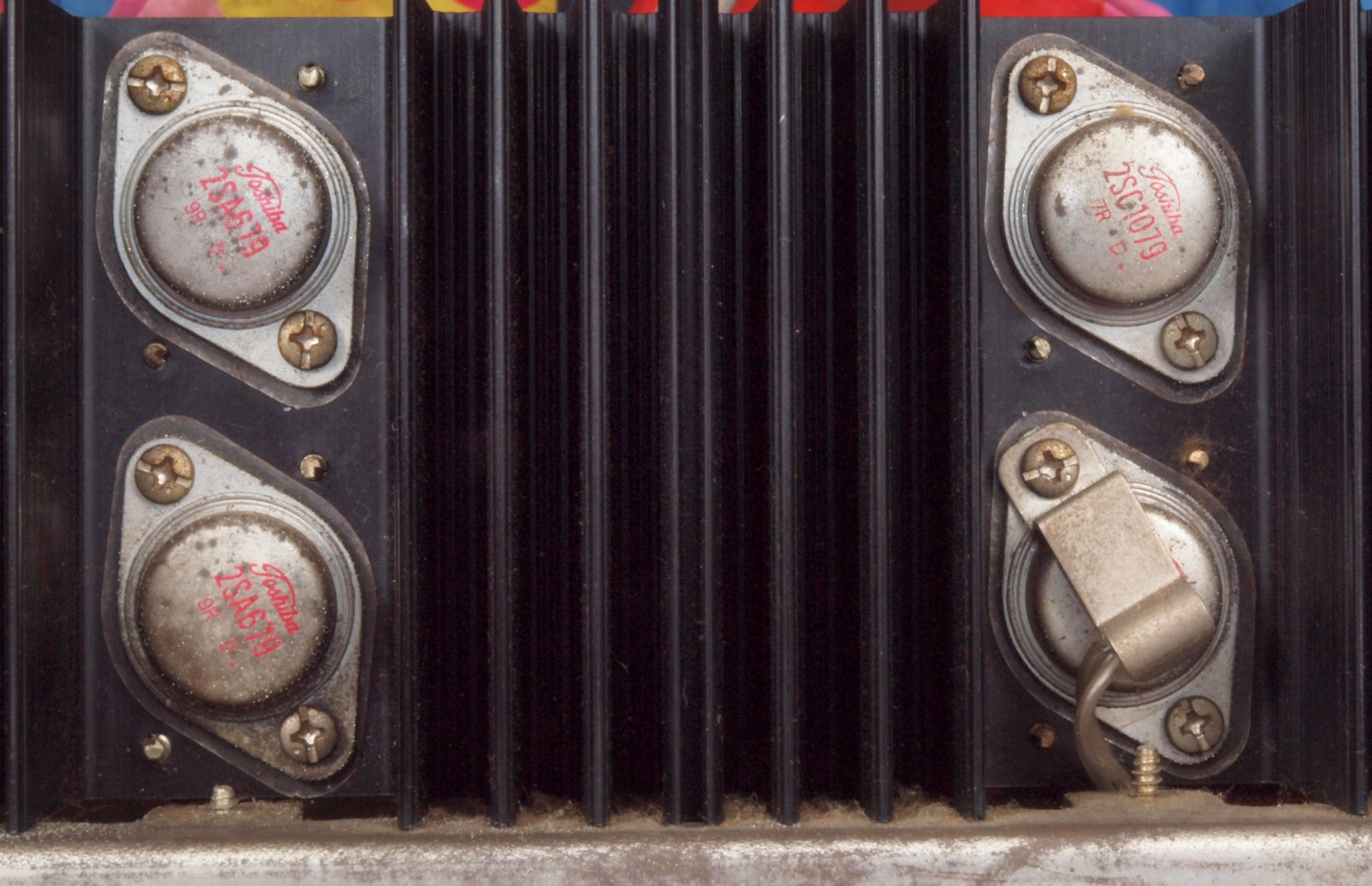

Ｃ１１．　修理前　Ｒ側　終段トランジスター。

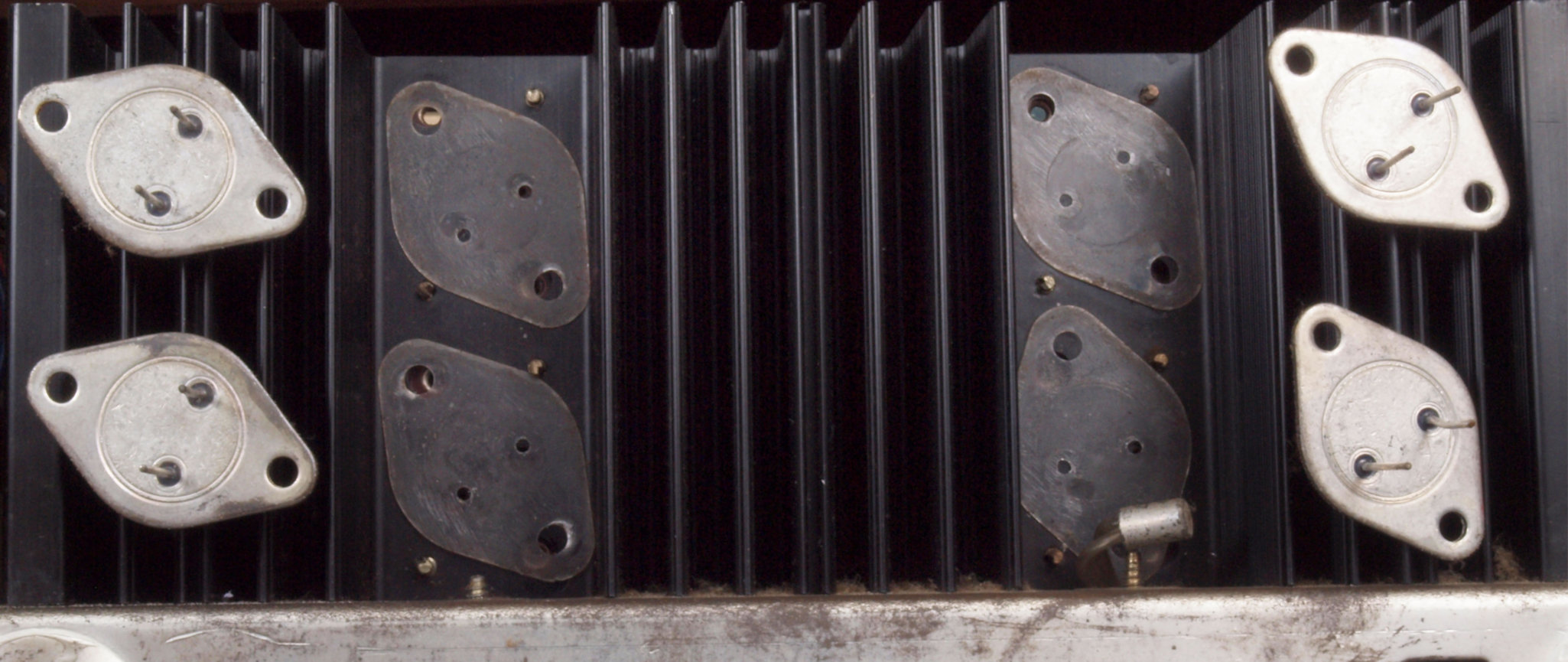

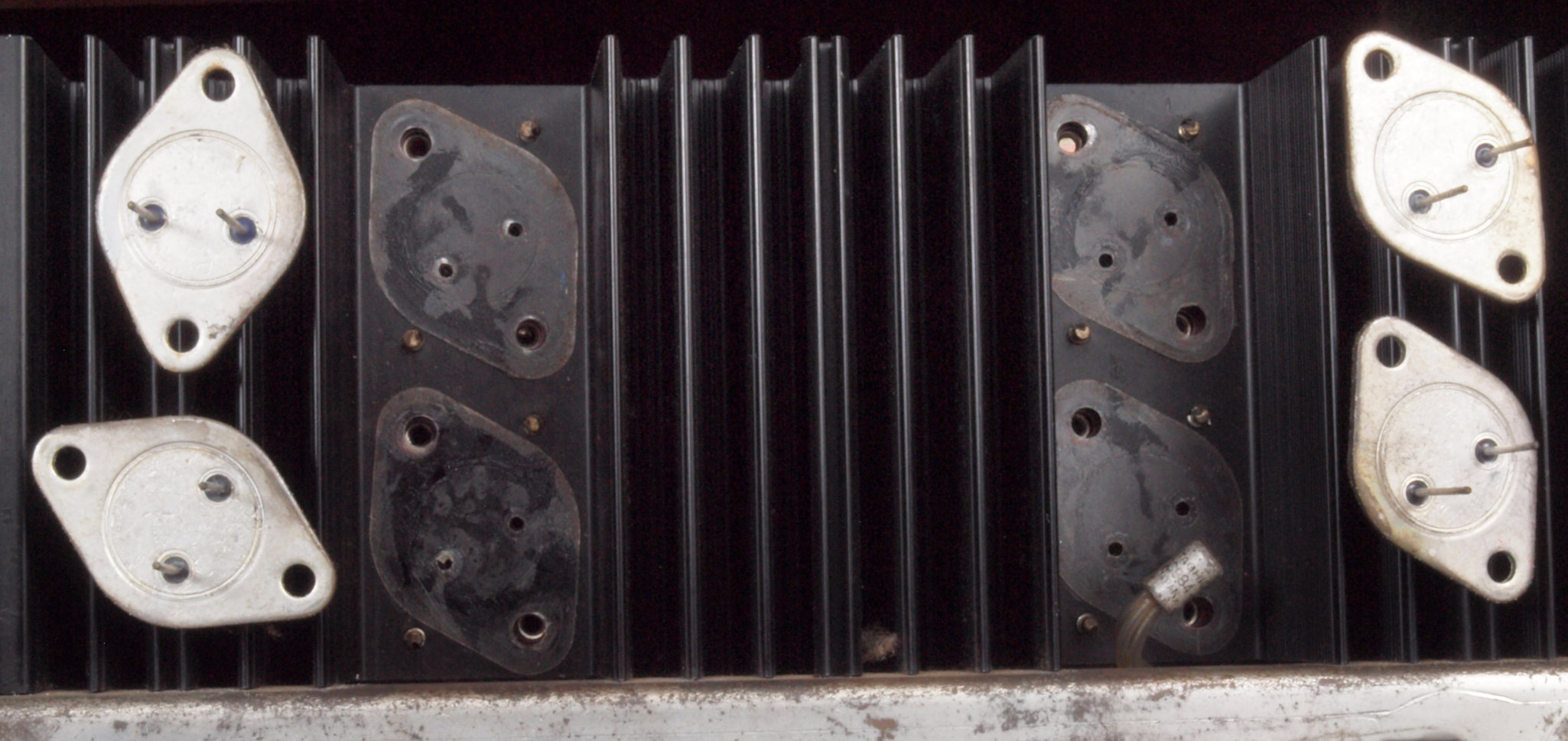

Ｃ１２．　修理中　Ｒ側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。

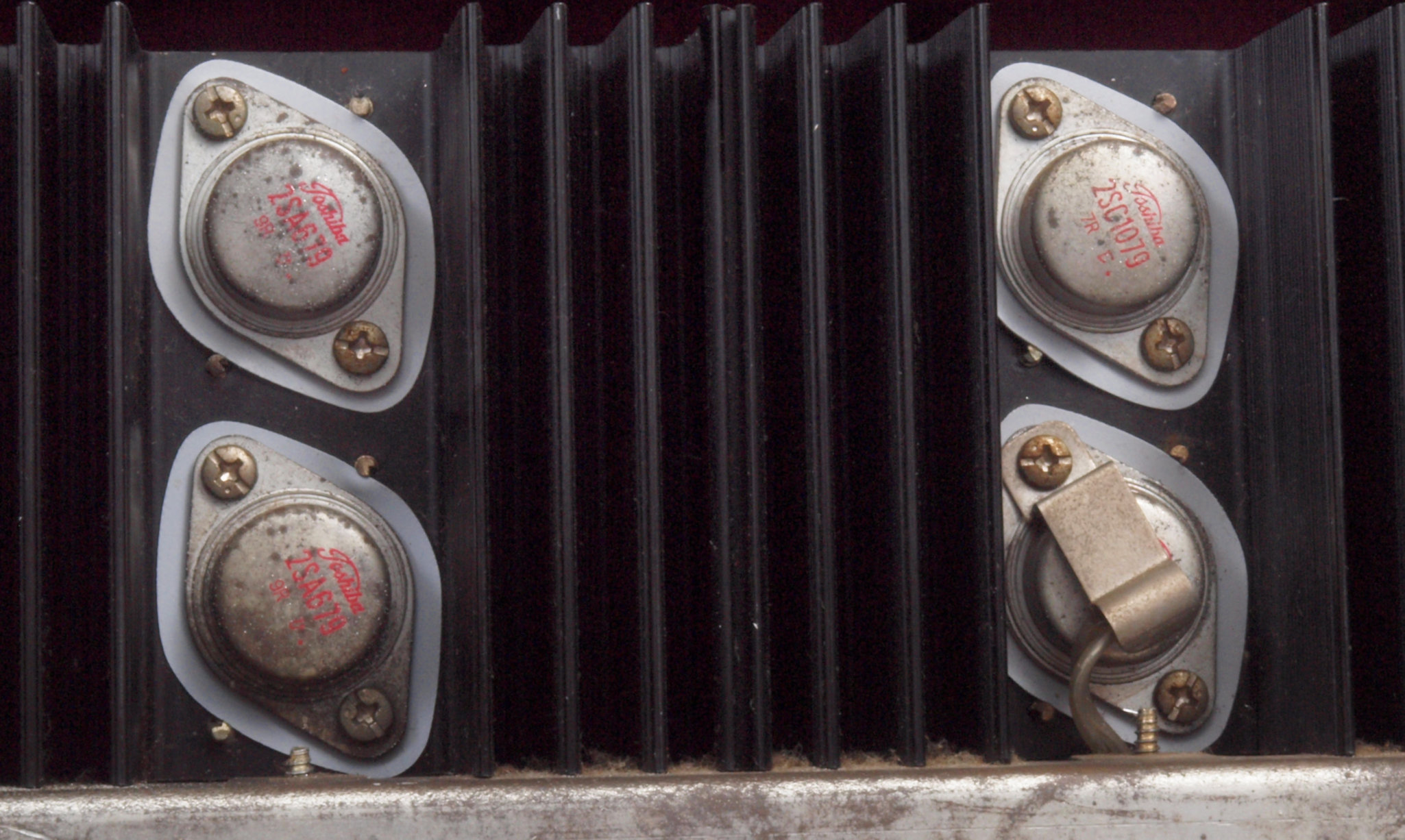

Ｃ１３．　修理後　Ｒ側　終段トランジスター
Ｃ１４．　修理前　Ｌ側　終段終段トランジスター。
Ｃ１５．　修理中　L側　終段トランジスター。　熱でシリコングリスが流れ出し殆ど無い、テフロンシートに交換する。
Ｃ１６．　修理後　Ｌ側　終段終段トランジスター

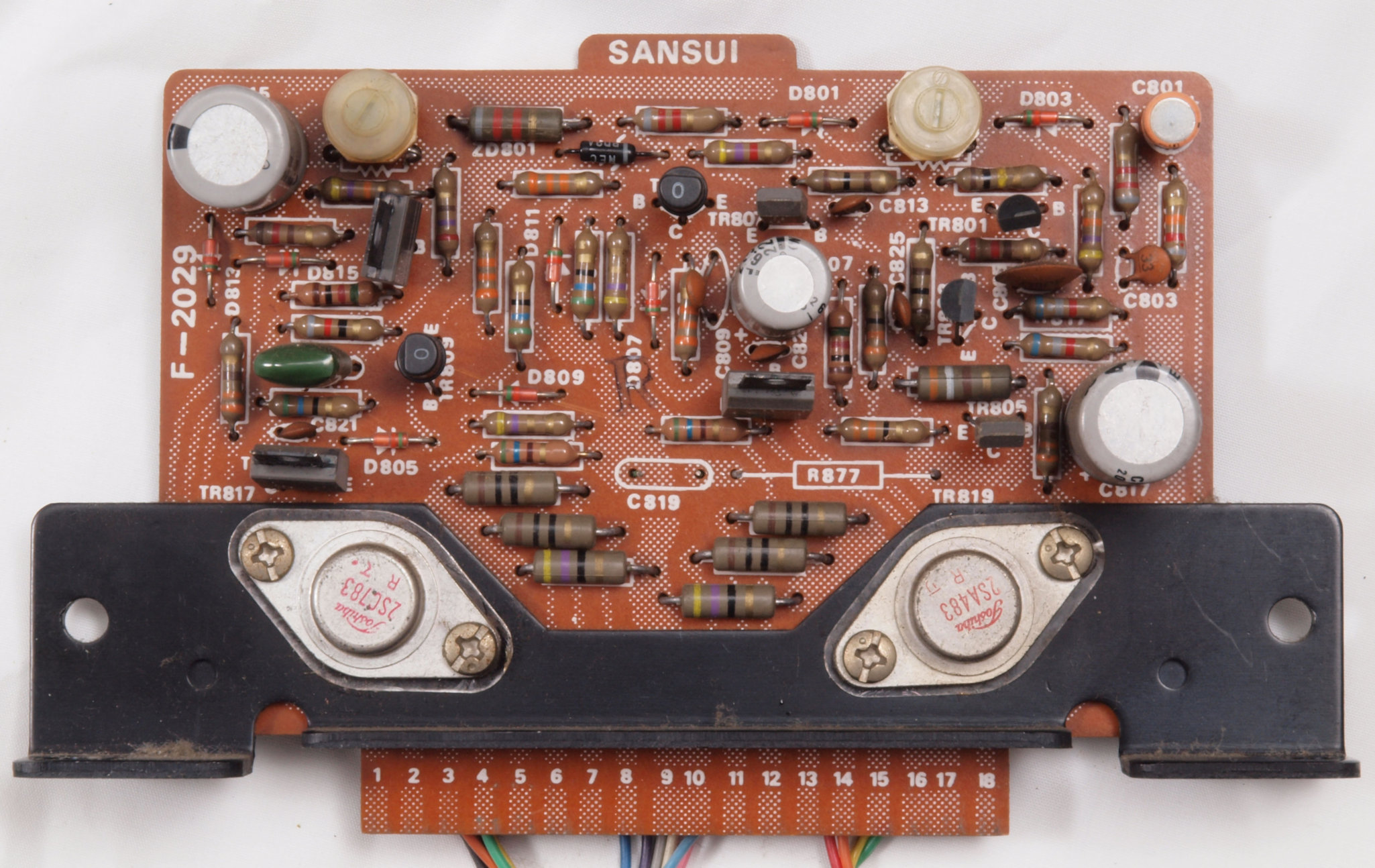

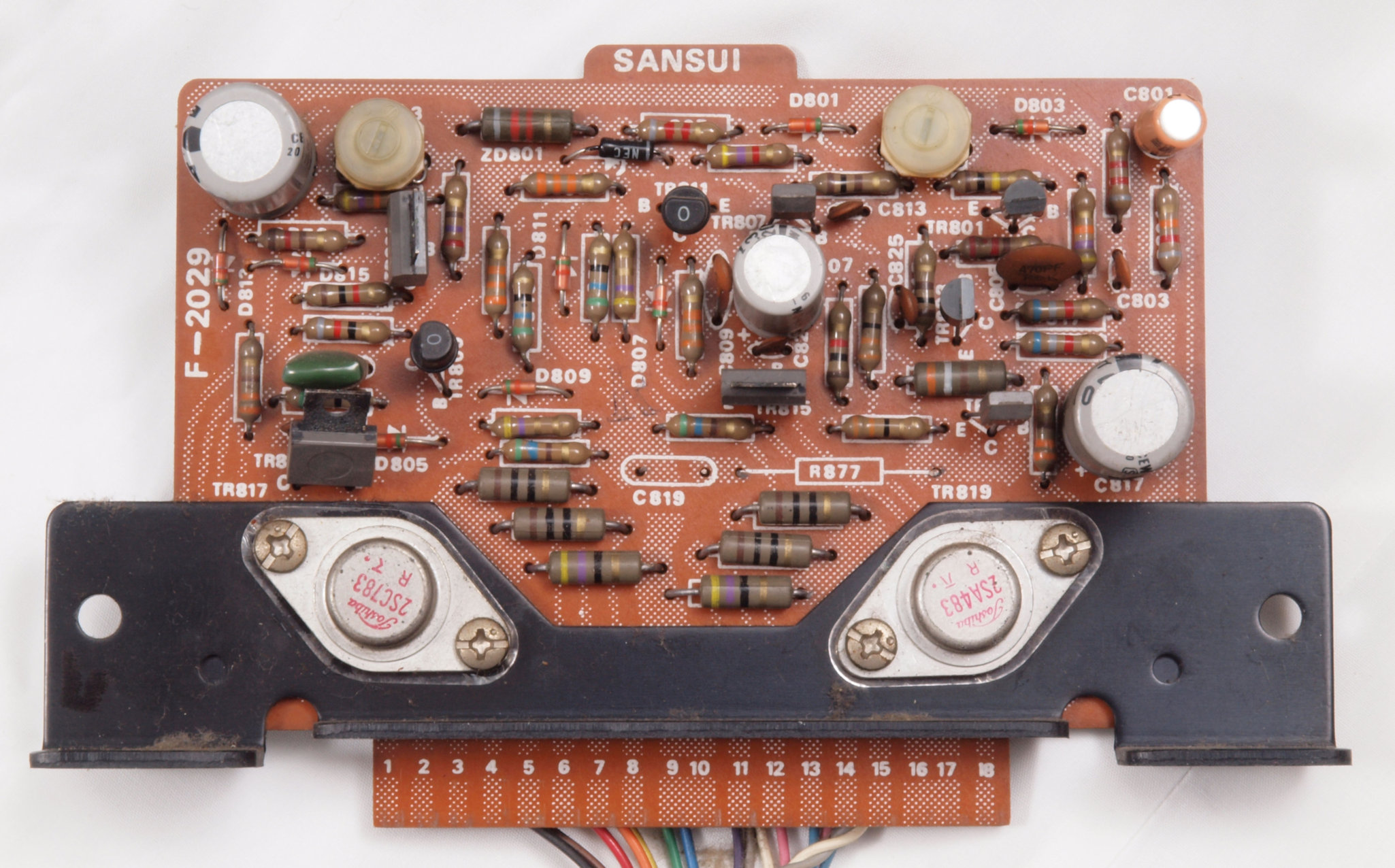

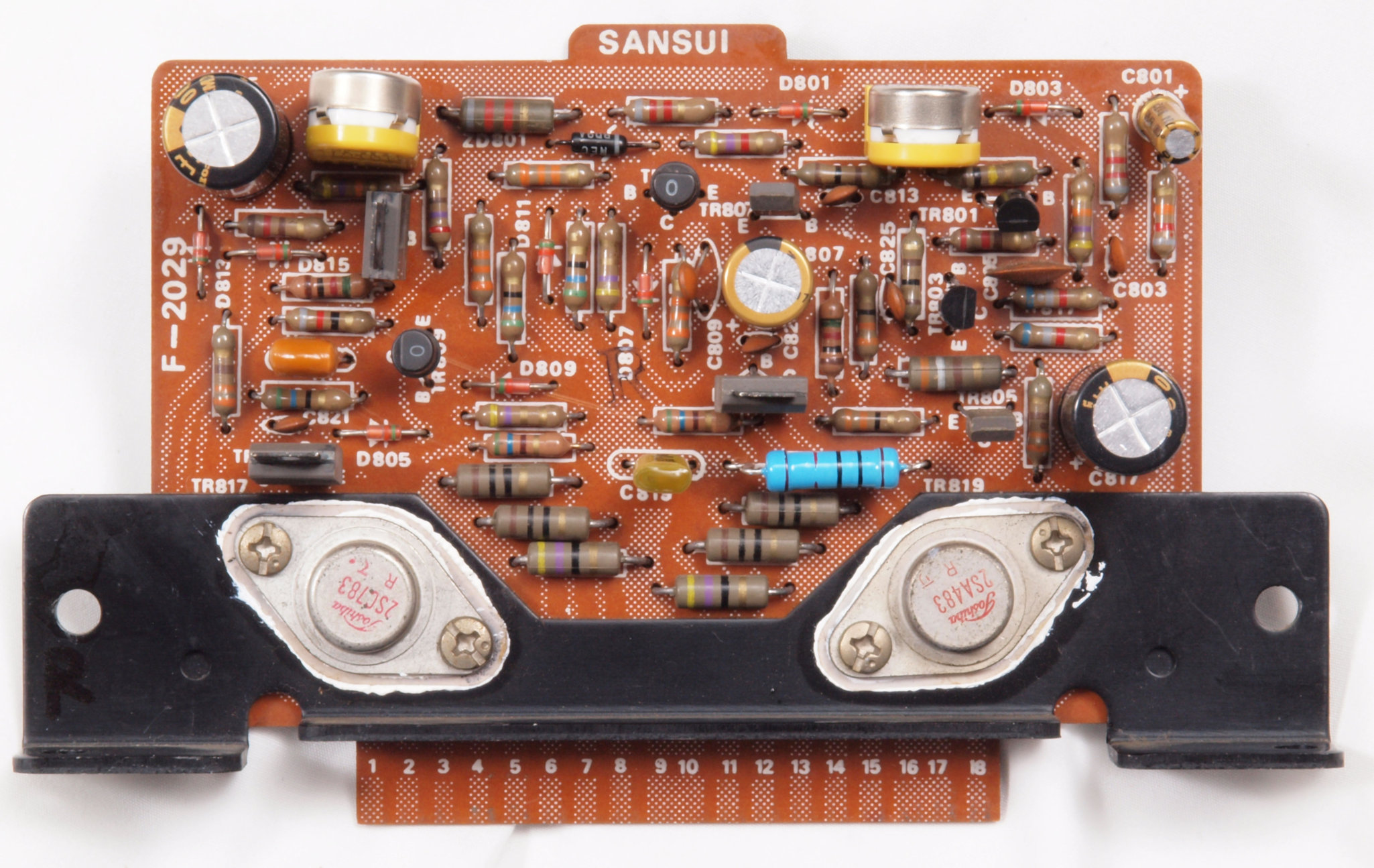

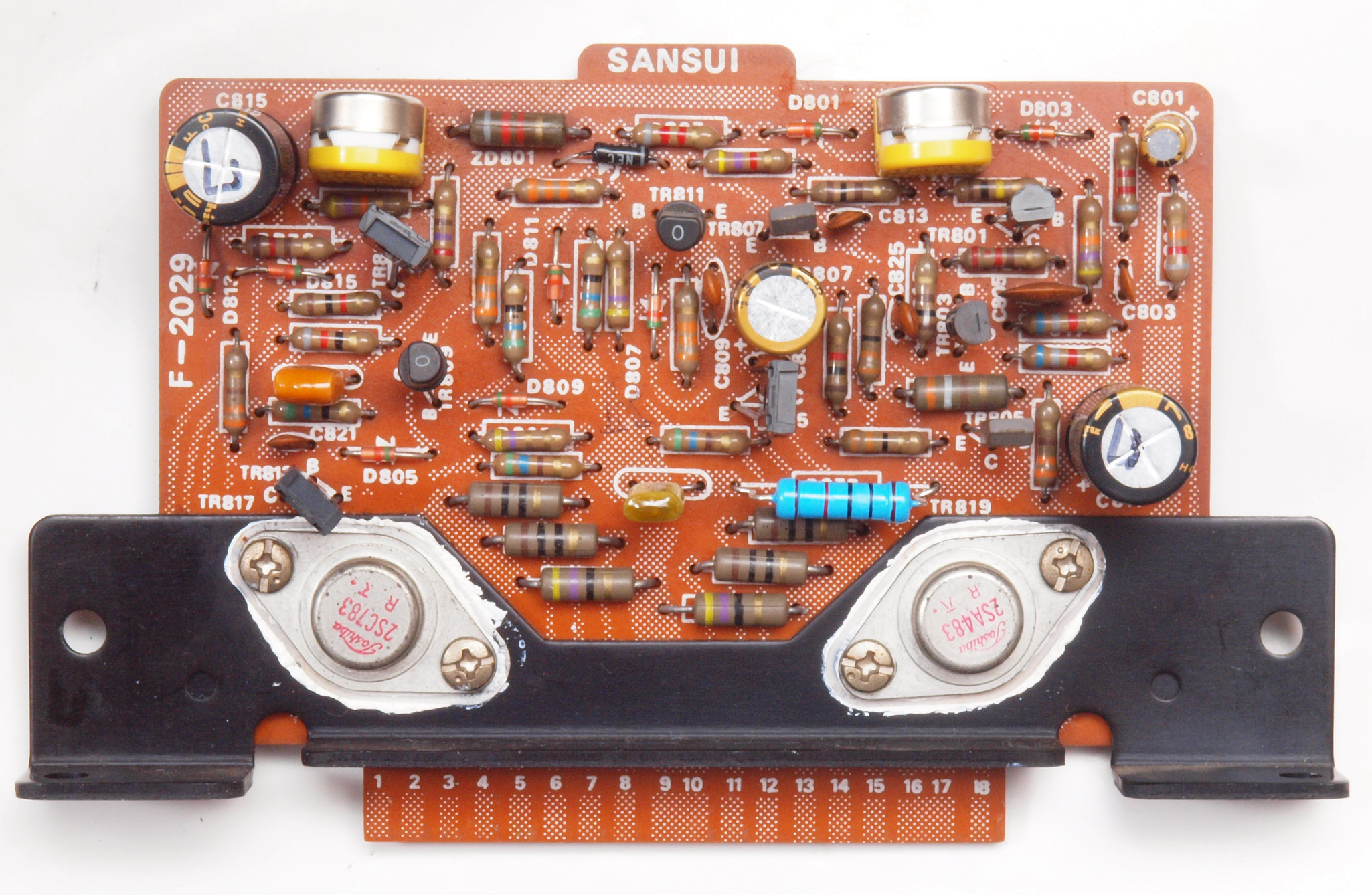

Ｃ２１．　修理前　Ｒ側終段基板。　半固定ＶＲ２個、ＴＲ（トランジスター）が２個交換されている。Ｃ８１９とＲ８７７が取り除かれている。

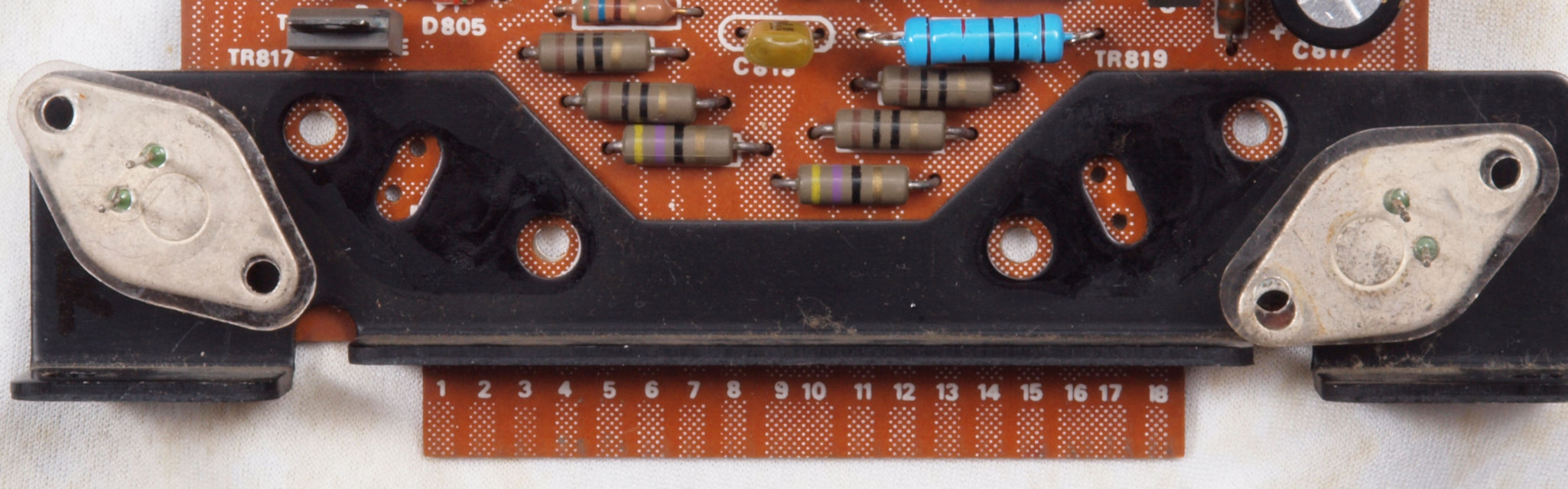

Ｃ２１１．　修理中　Ｒ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。

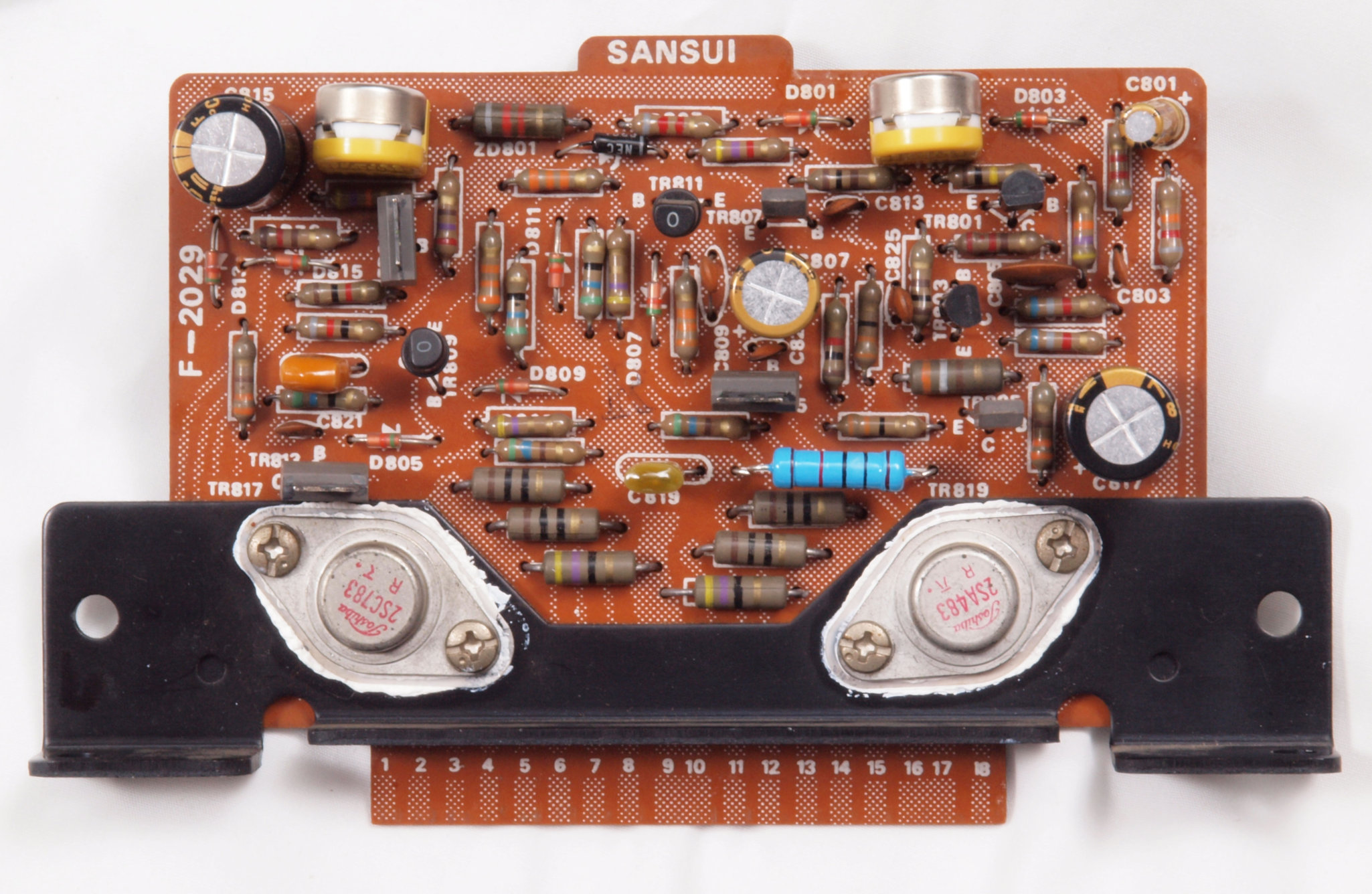

Ｃ２２．　修理後　Ｒ側終段基板。　半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換。抵抗１個追加
　　　　　　　　　　　　　　　　　　　　　ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。

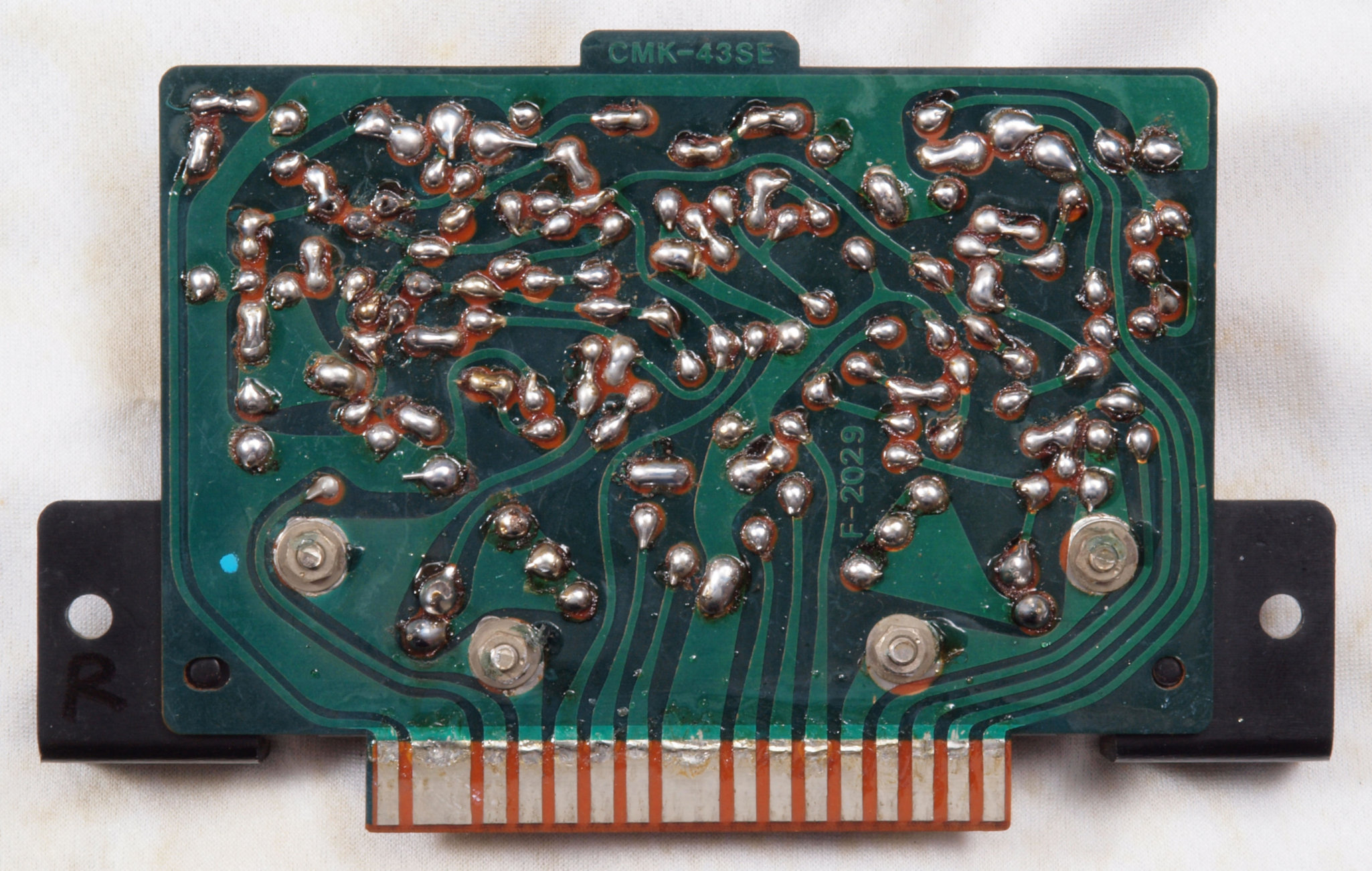

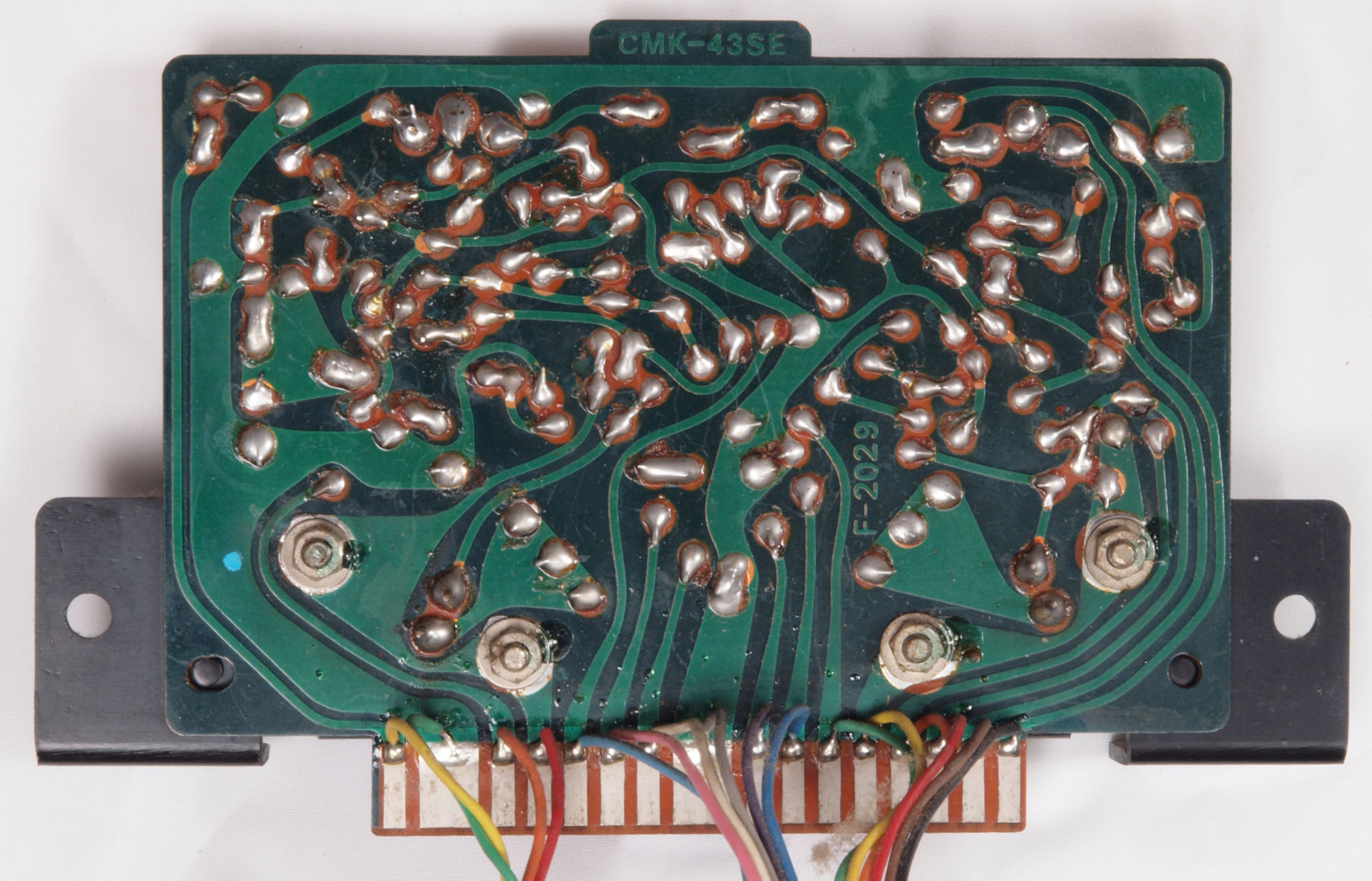

Ｃ２３．　修理前　Ｒ側終段基板裏

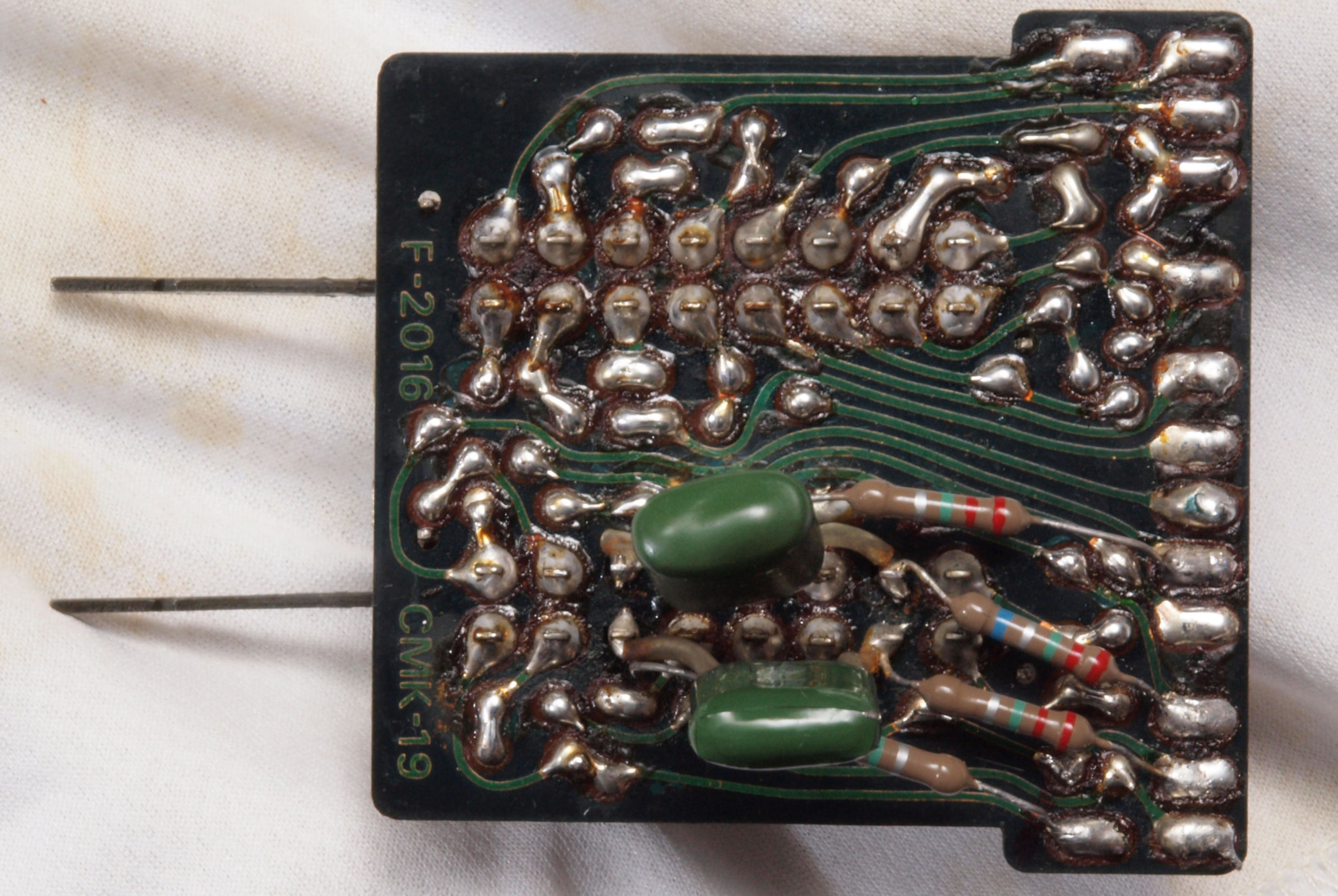

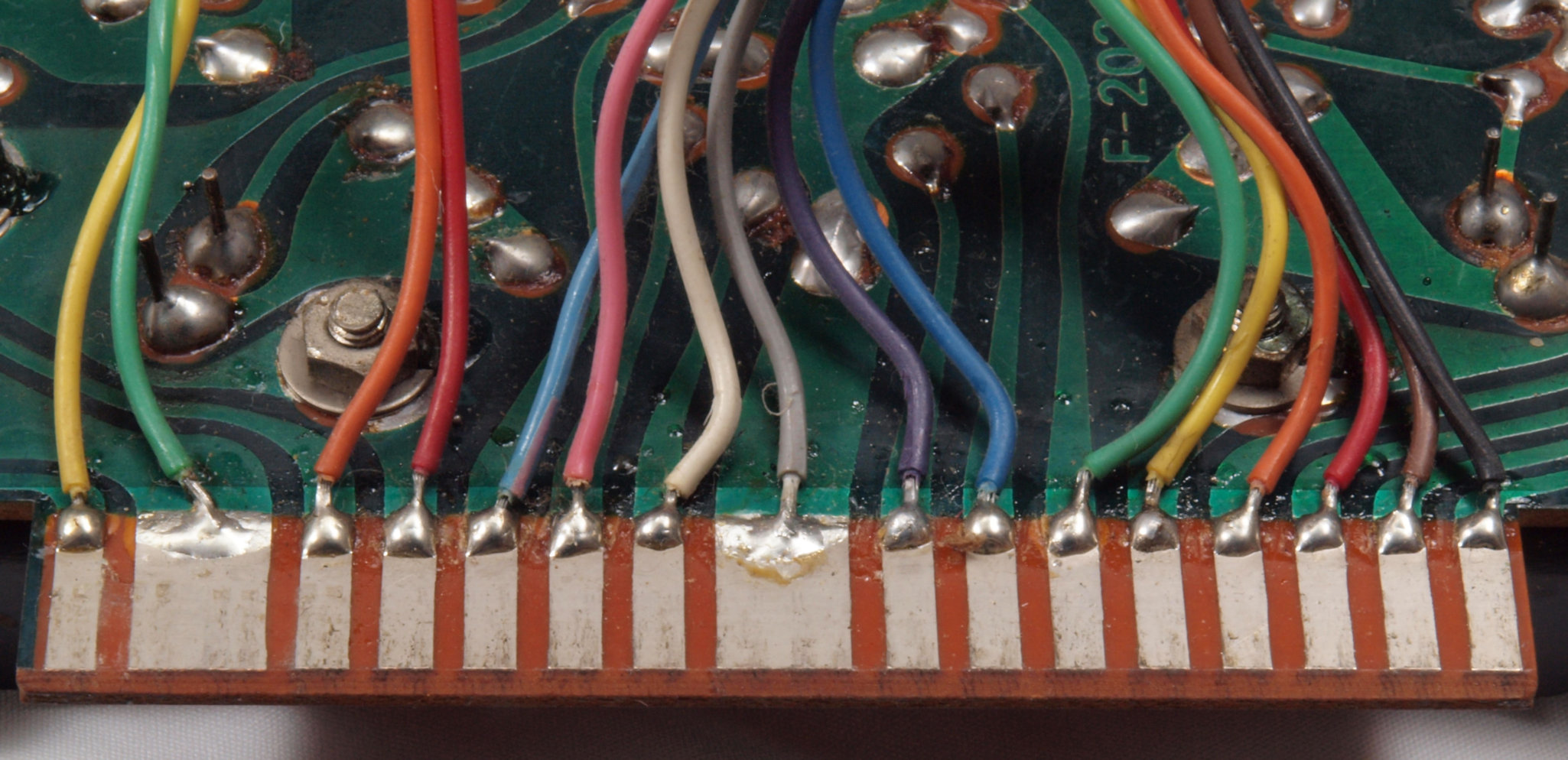

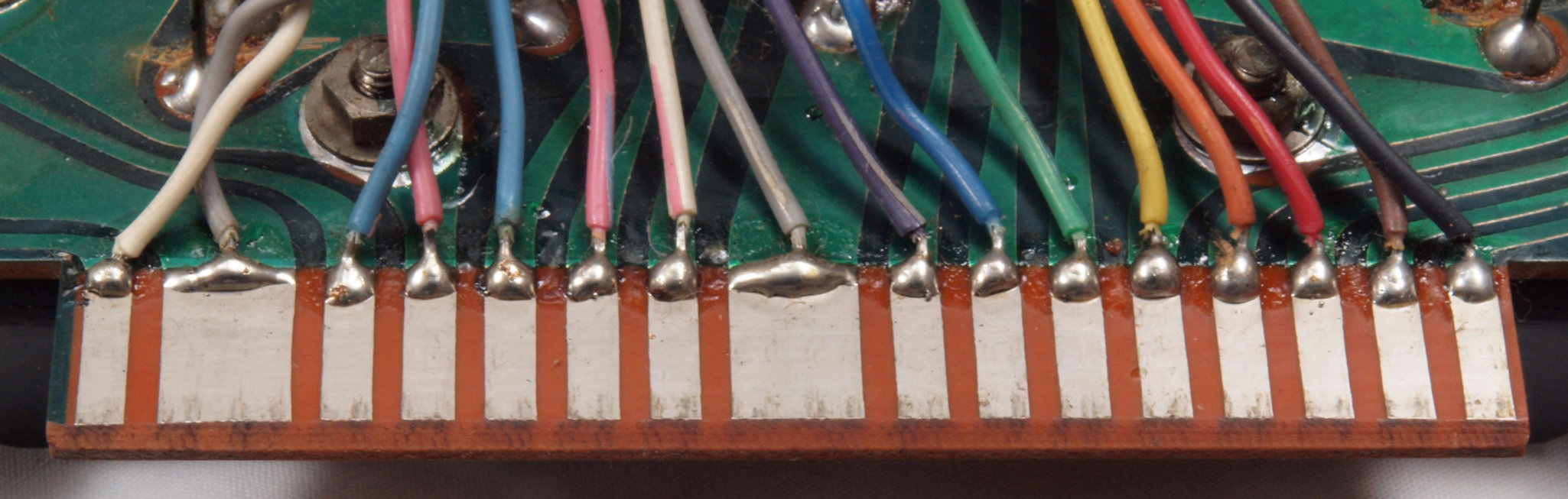

Ｃ２３１．　修理中　Ｒ側終段基板裏　コネクターへのバイパス配線。

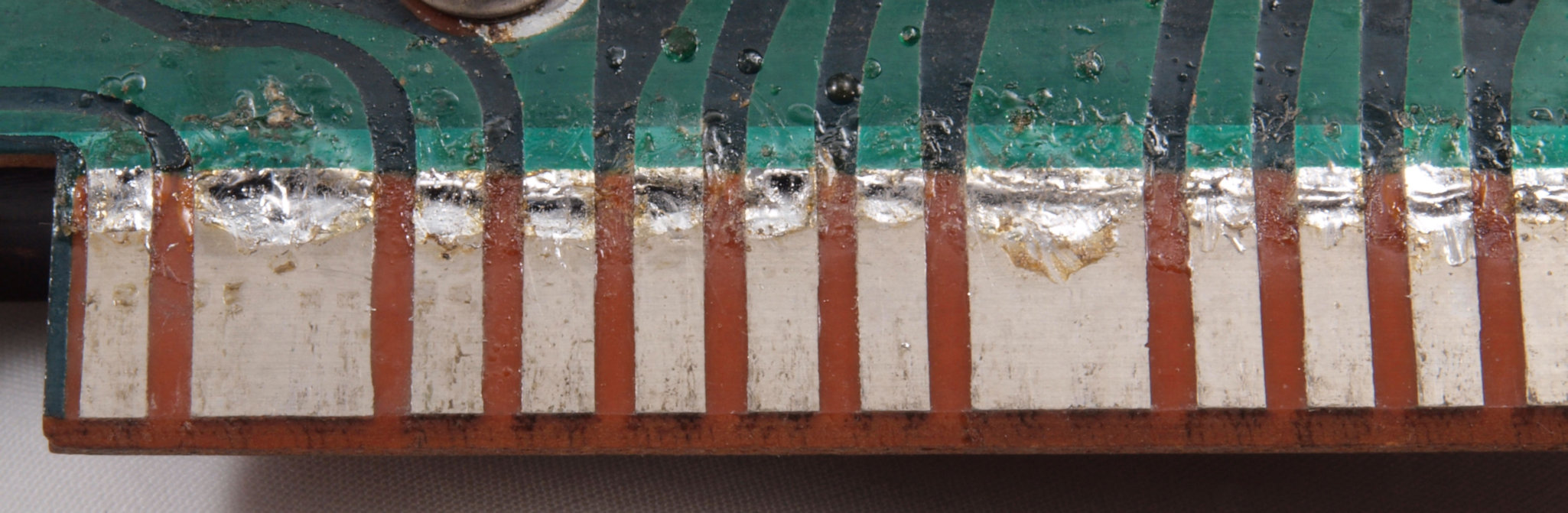

Ｃ２３２．　修理中　Ｒ側終段基板裏　コネクターへのバイパス配線半田付け。銅箔が浮いている。当時は定温半田コテは無、腕が悪いと銅箔はく離が生じる。

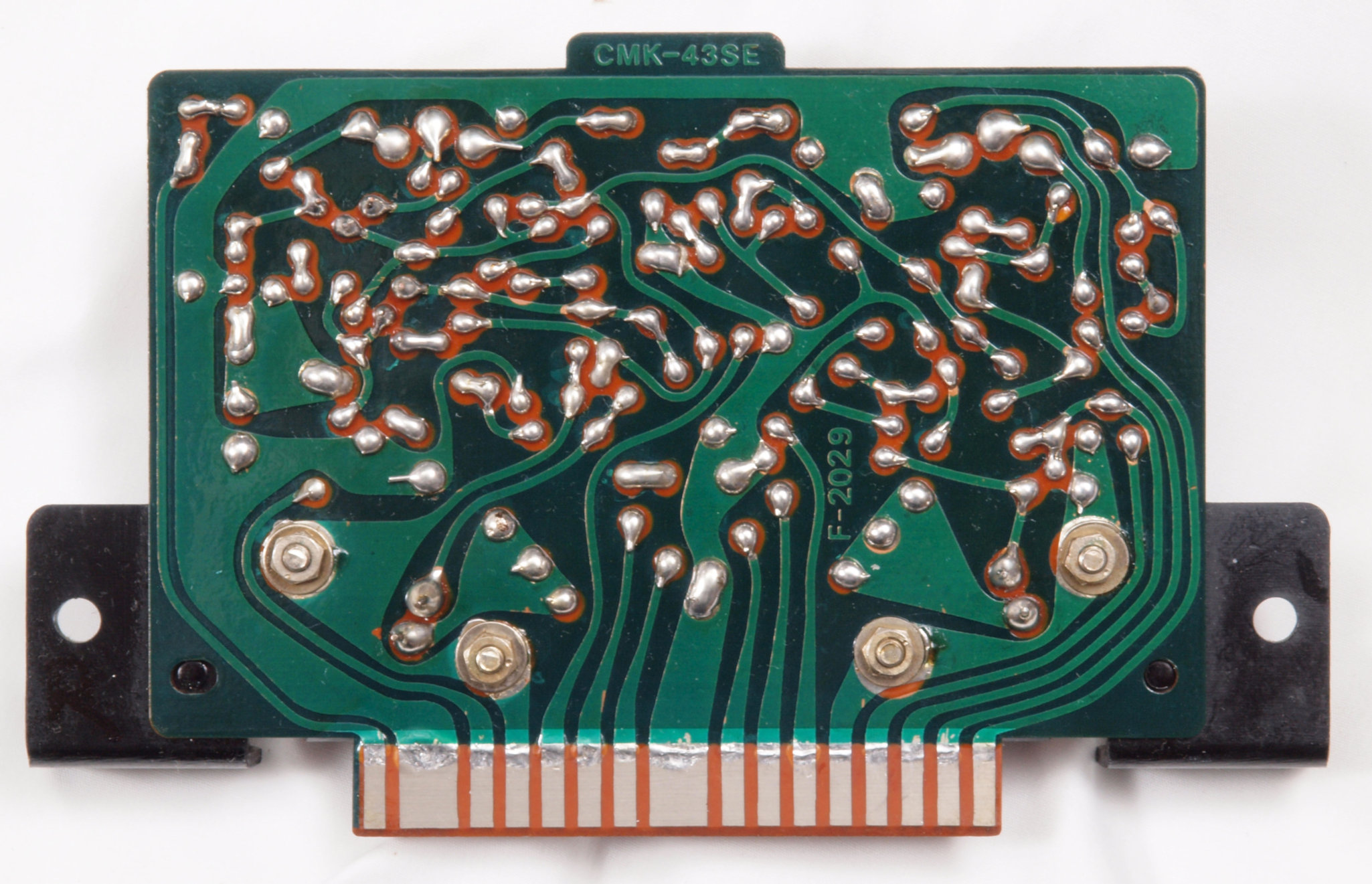

Ｃ２４．　修理後（半田補正）後　Ｒ側終段基板裏　全ての半田をやり直す

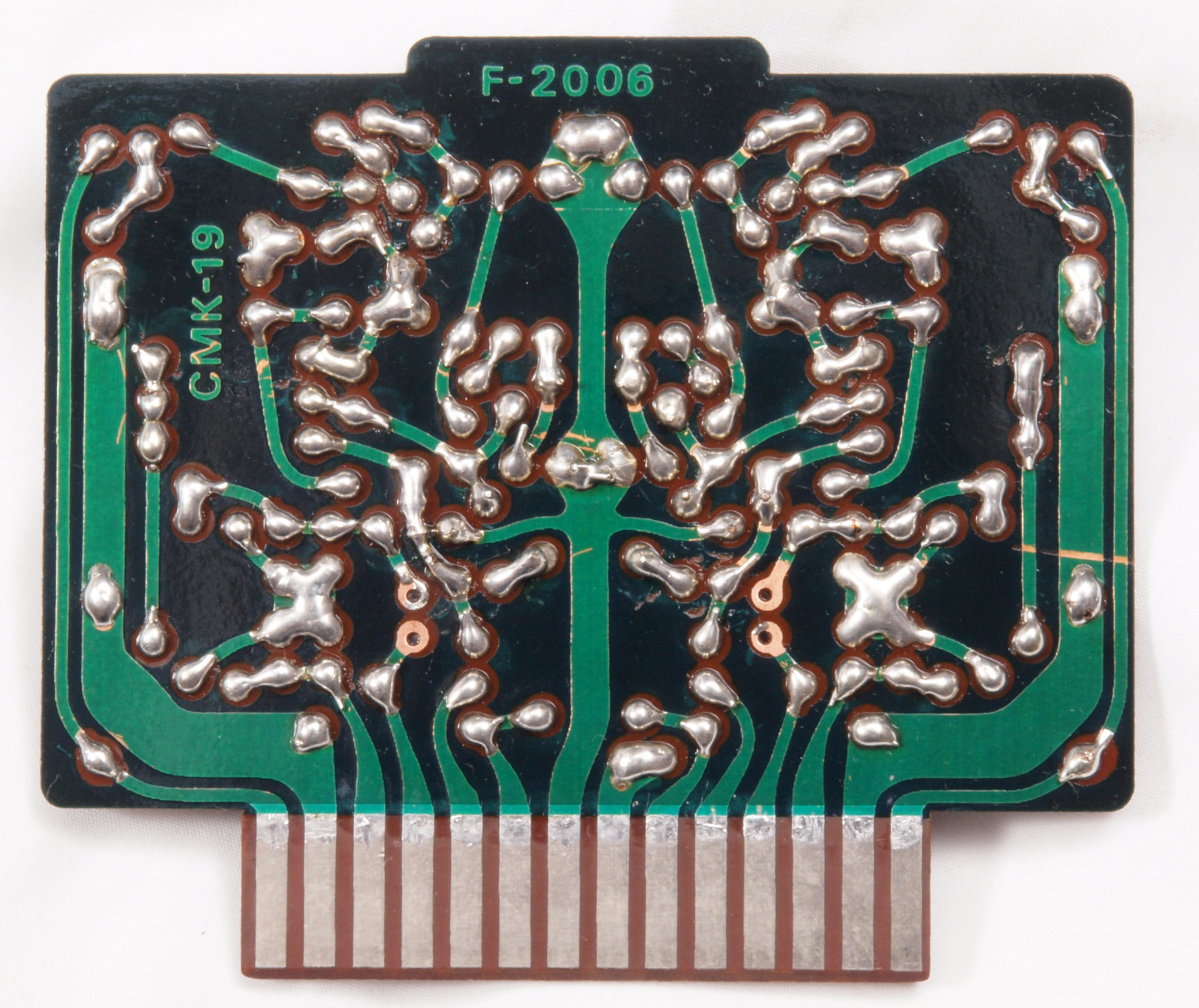

Ｃ２５．　完成Ｒ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

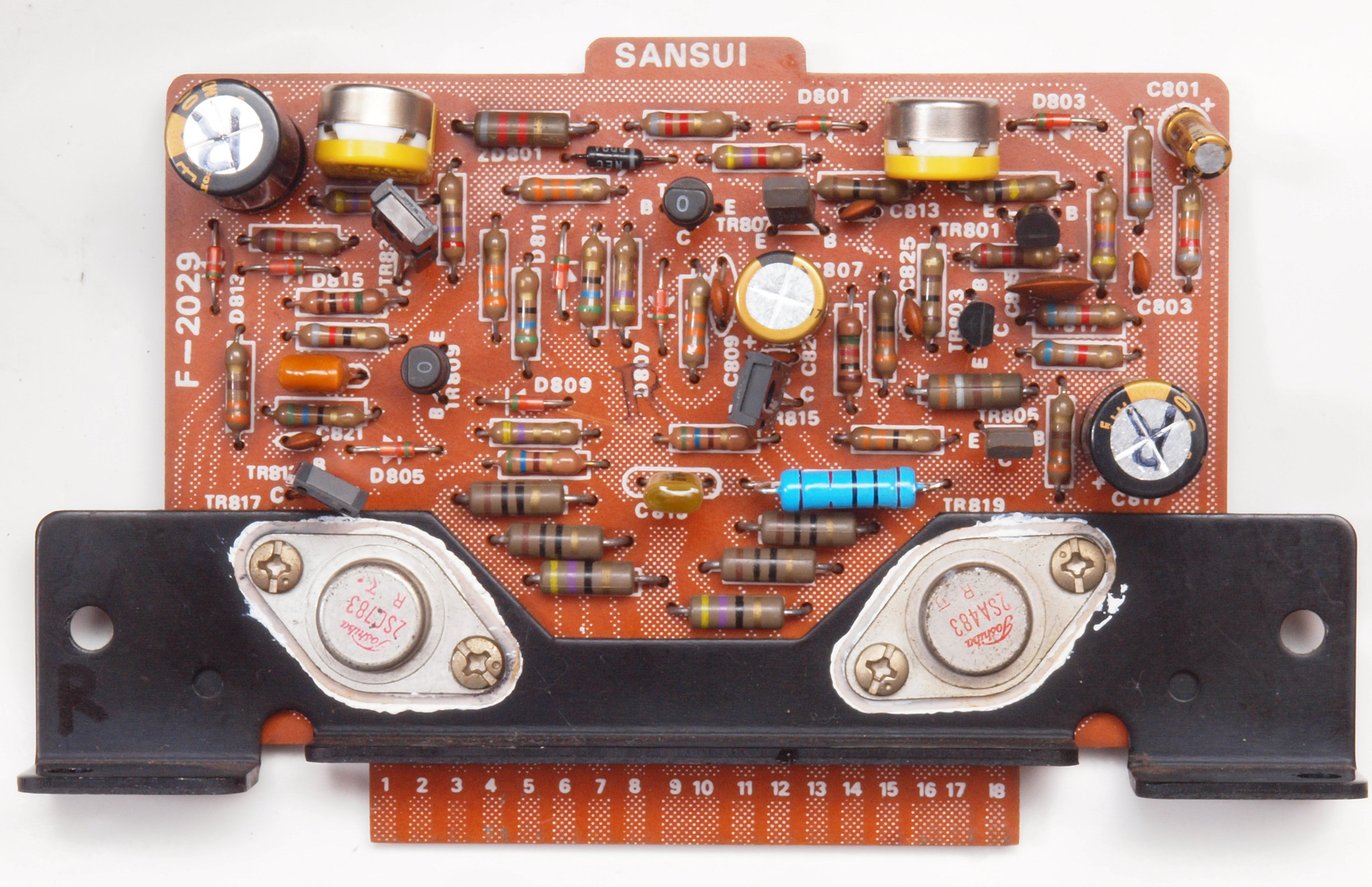

Ｃ３１．　修理前　Ｌ側終段基板。　半固定ＶＲ２個、ＴＲ（トランジスター）が２個交換されている。Ｃ８１９とＲ８７７が取り除かれている。
Ｃ３１２．　修理中　Ｌ側終段基板ドライブＴＲ（トランジスター）の放熱シリコンオイル点検。
Ｃ３２．　修理後　Ｌ側終段基板。　半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換。抵抗１個追加
　　　　　　　　　　　　　　　　　　　　　ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。
Ｃ３３．　修理前　Ｌ側終段基板裏
Ｃ３３１．　修理中　Ｌ側終段基板裏　コネクターへのバイパス配線。
Ｃ３４．　修理後（半田補正）後　Ｌ段基板裏　全ての半田をやり直す
Ｃ３５．　完成　Ｌ側終段基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

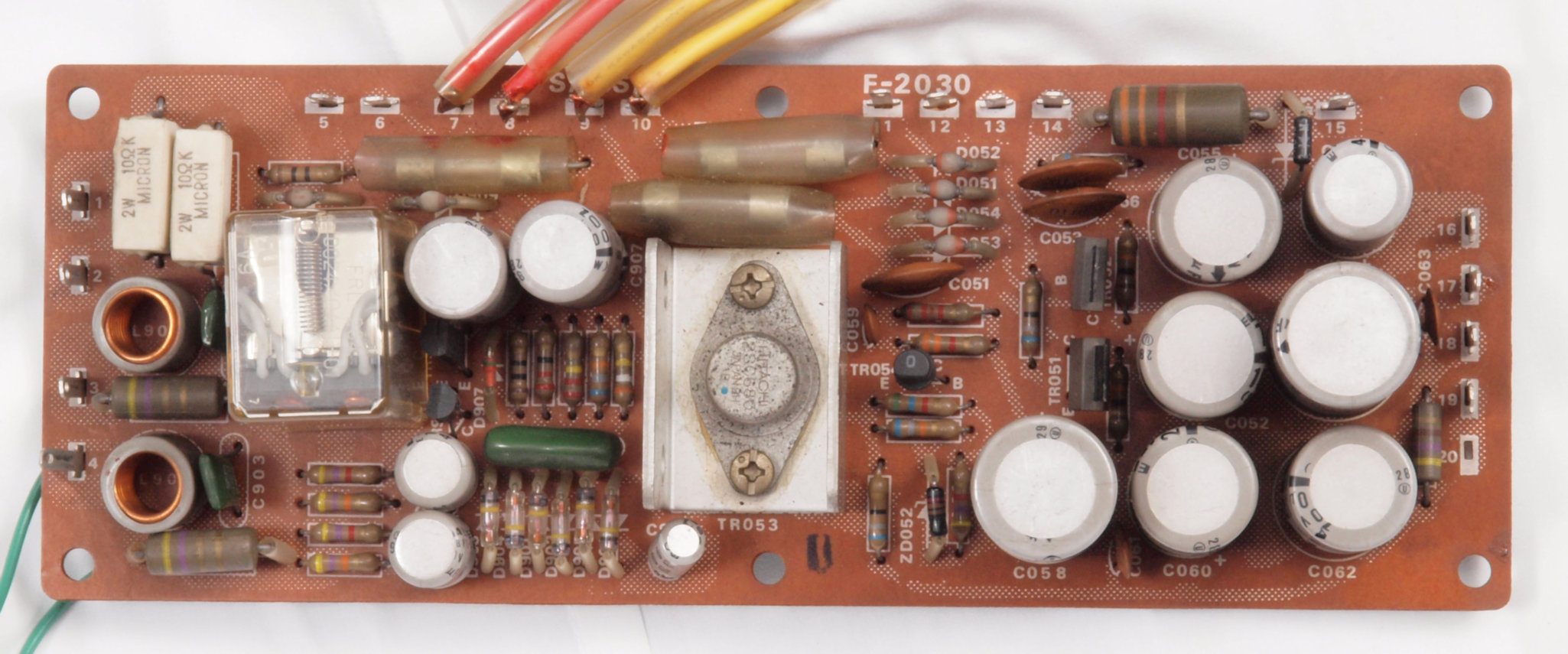

Ｃ４１．　修理前　整流・プロテクト基板。　ＳＰ接続リレーが交換されている。

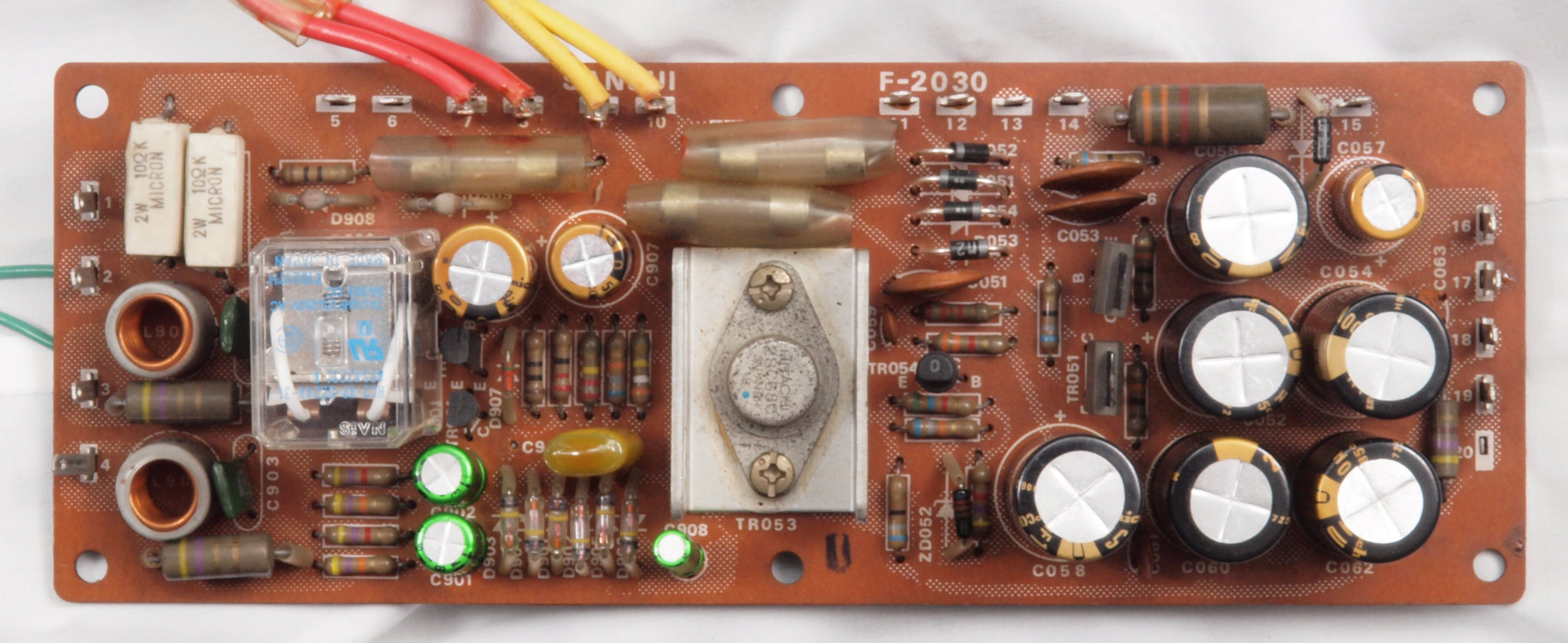

Ｃ４２．　修理後　整流・プロテクト基板　　整流ダイオード４本、ＳＰ接続リレー、電解コンデンサー１２個、フイルムコンデンサー１個交換
Ｃ４３．　修理前　整流・プロテクト基板裏
Ｃ４４．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す。フイルムコンデンサー４個追加。
Ｃ４５．　完成　整流・プロテクト基板裏　不要なフラックスを取り洗浄し、コート液を塗布。
Ｃ５１．　修理前　コントロール基板。　全ＴＲ（トランジスターが交換されている。

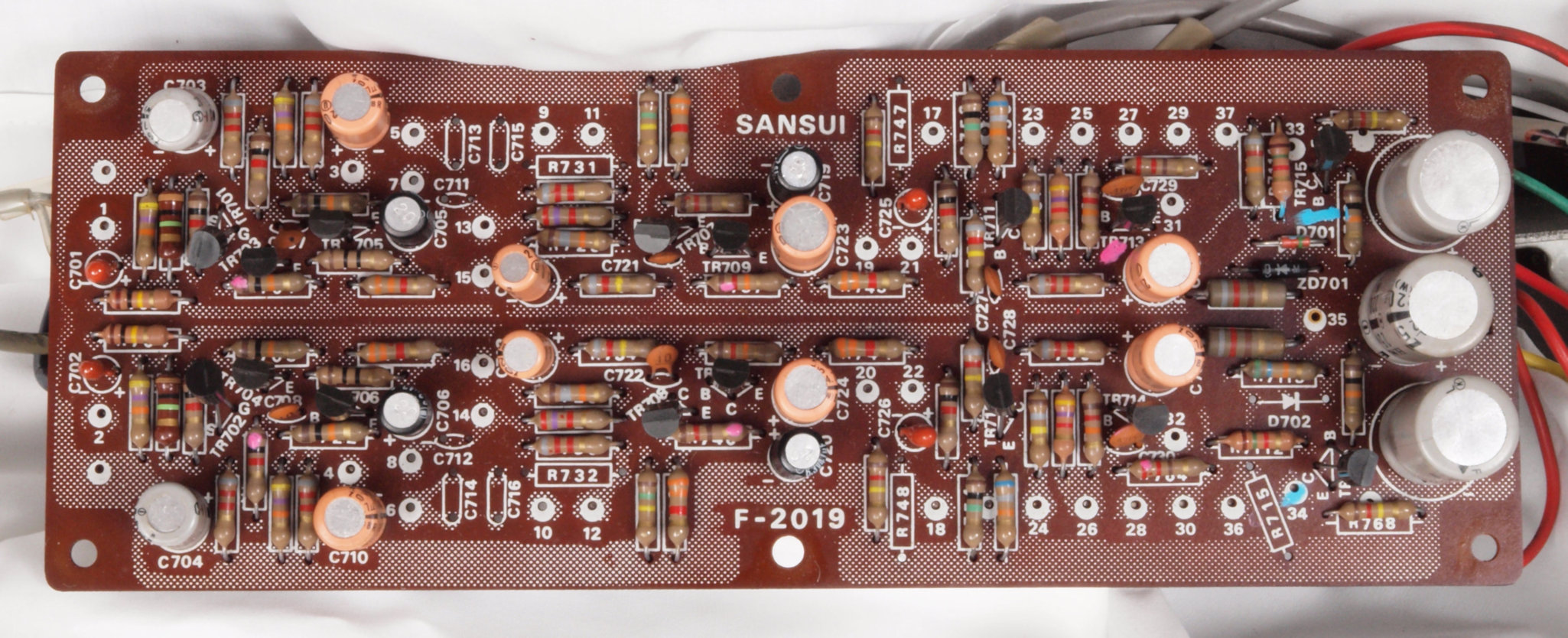

Ｃ５２．　修理後　コントロール基板。　電解コンデンサー１７個、フイルムコンデンサー４個交換

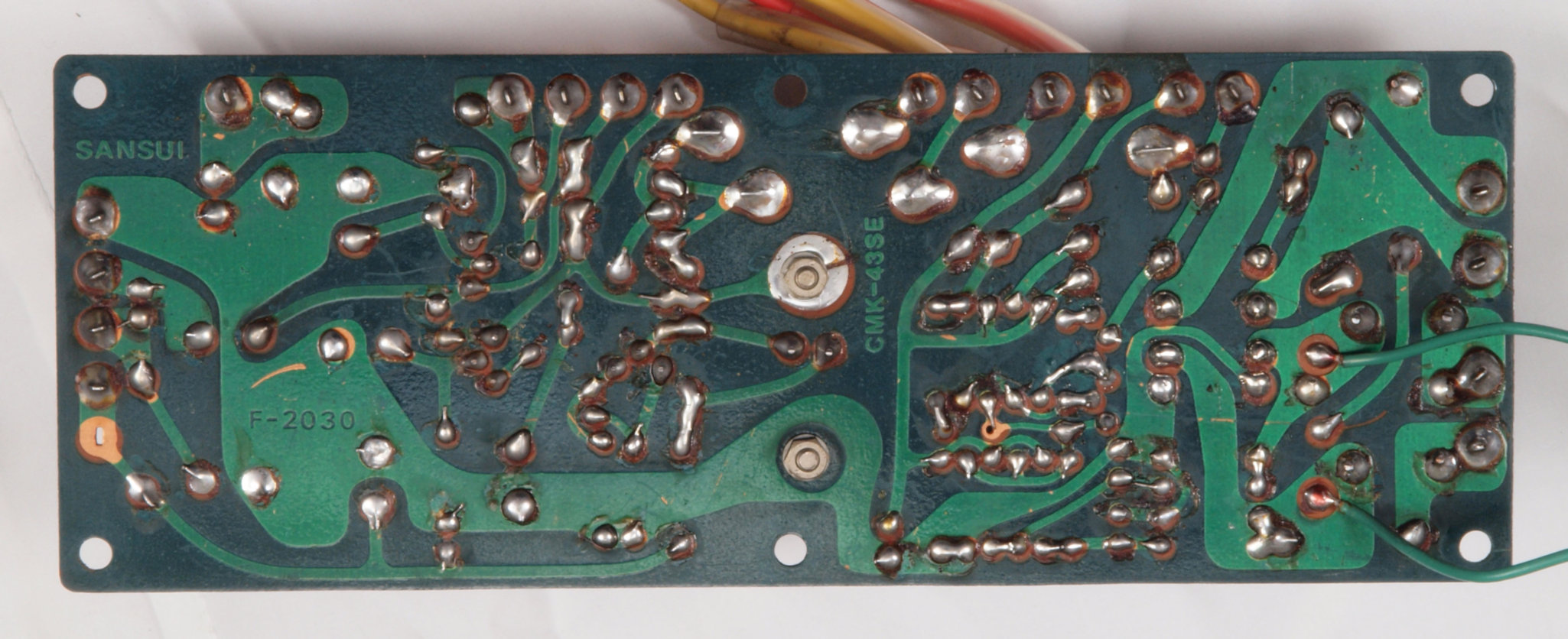

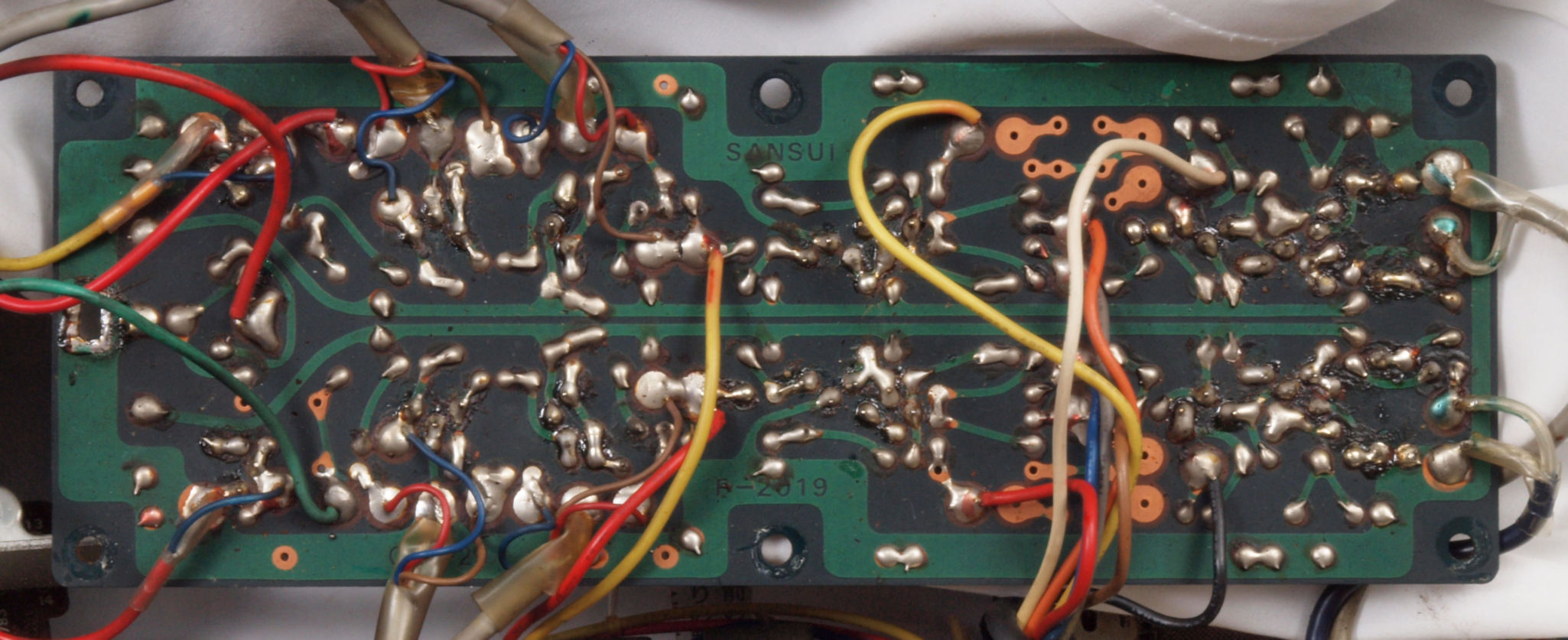

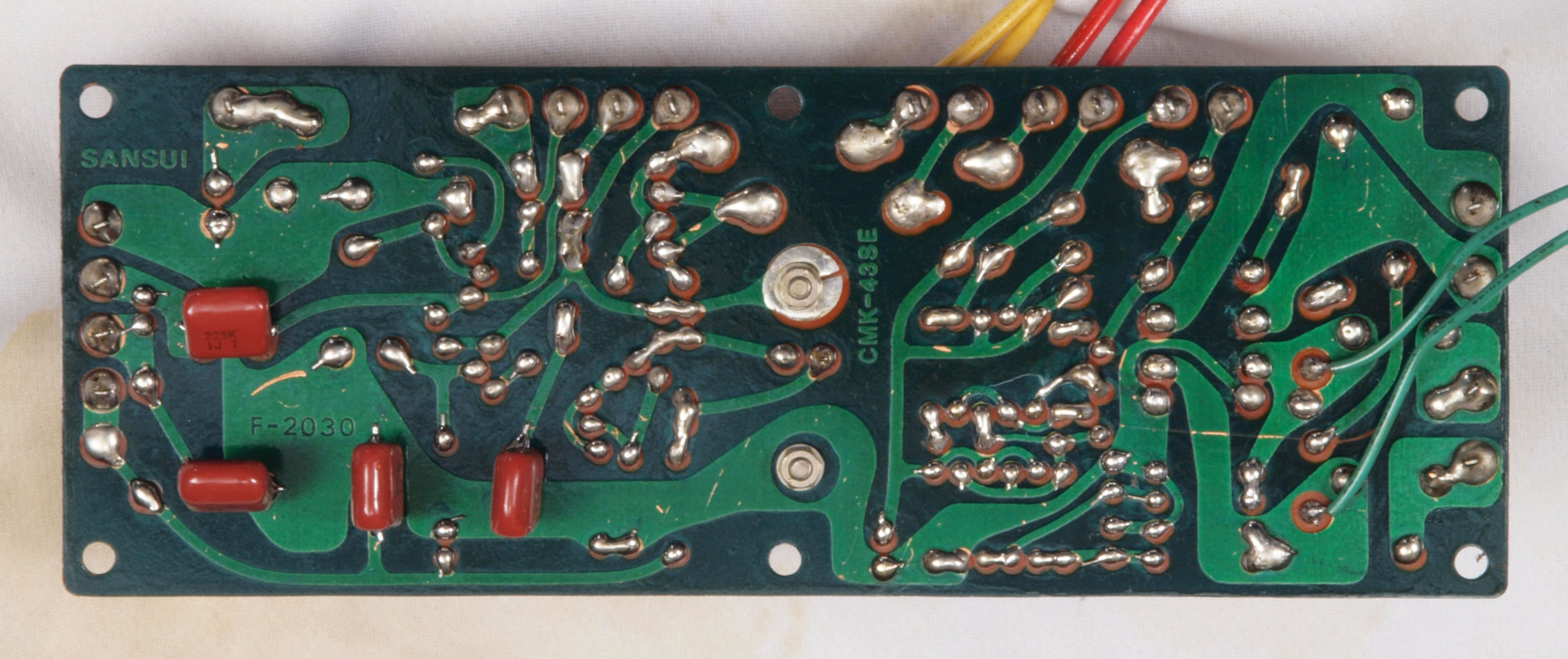

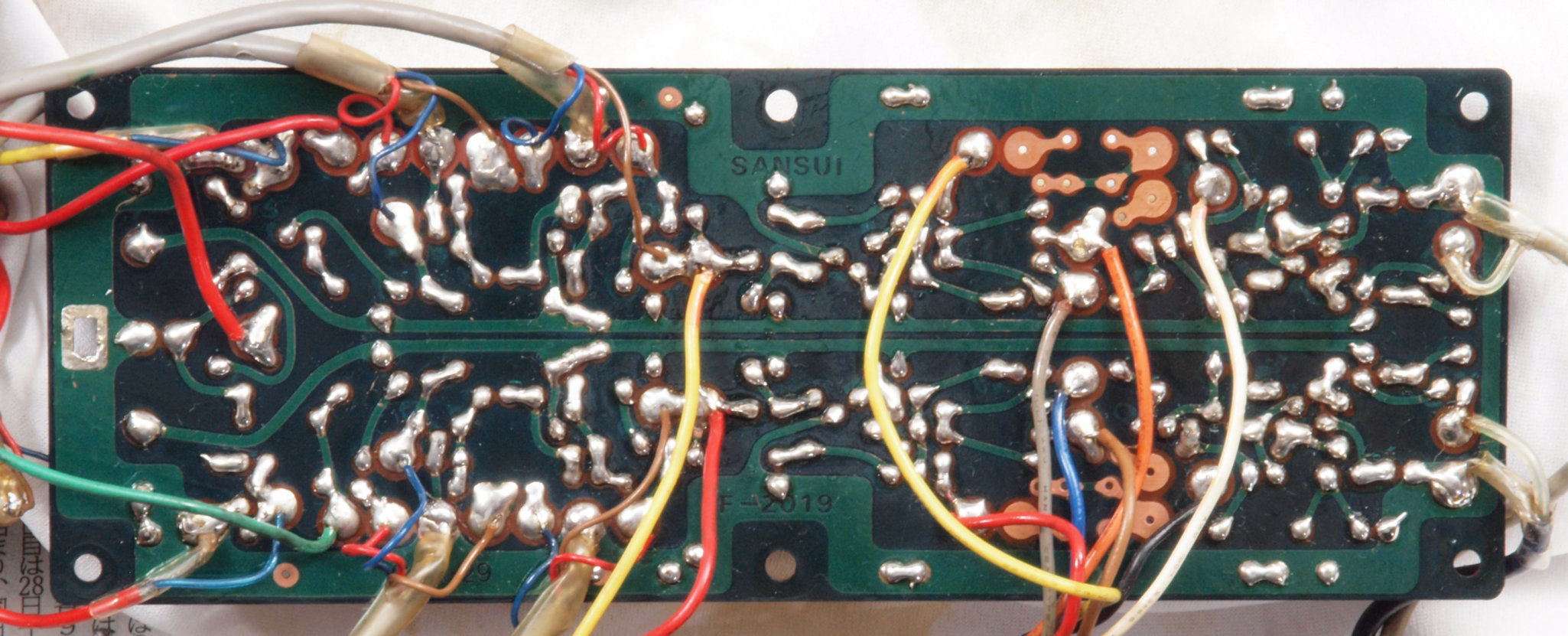

Ｃ５３．　修理前　コントロール基板裏

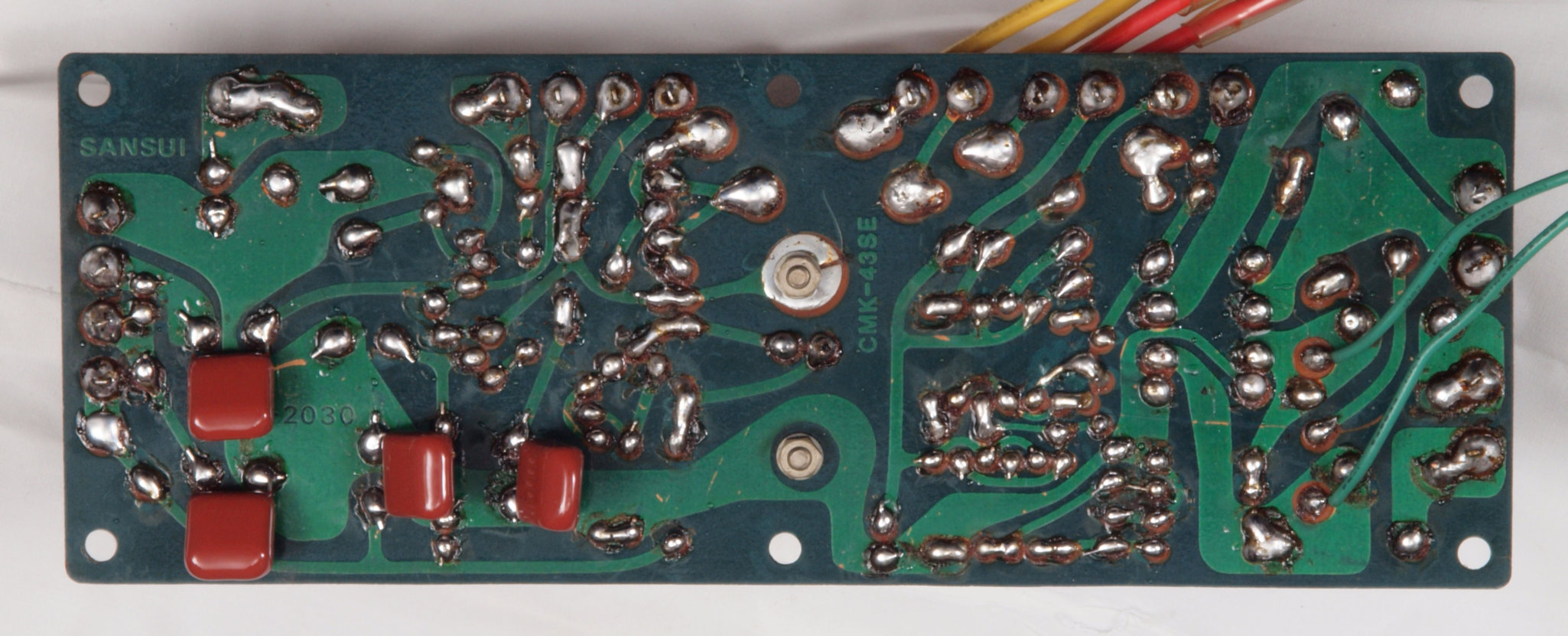

Ｃ５４．　修理後（半田補正）後　コントロール基板裏　全ての半田をやり直す
Ｃ５５．　完成　コントロール基板裏完成　不要なフラックスを取り洗浄し、コート液を塗布。

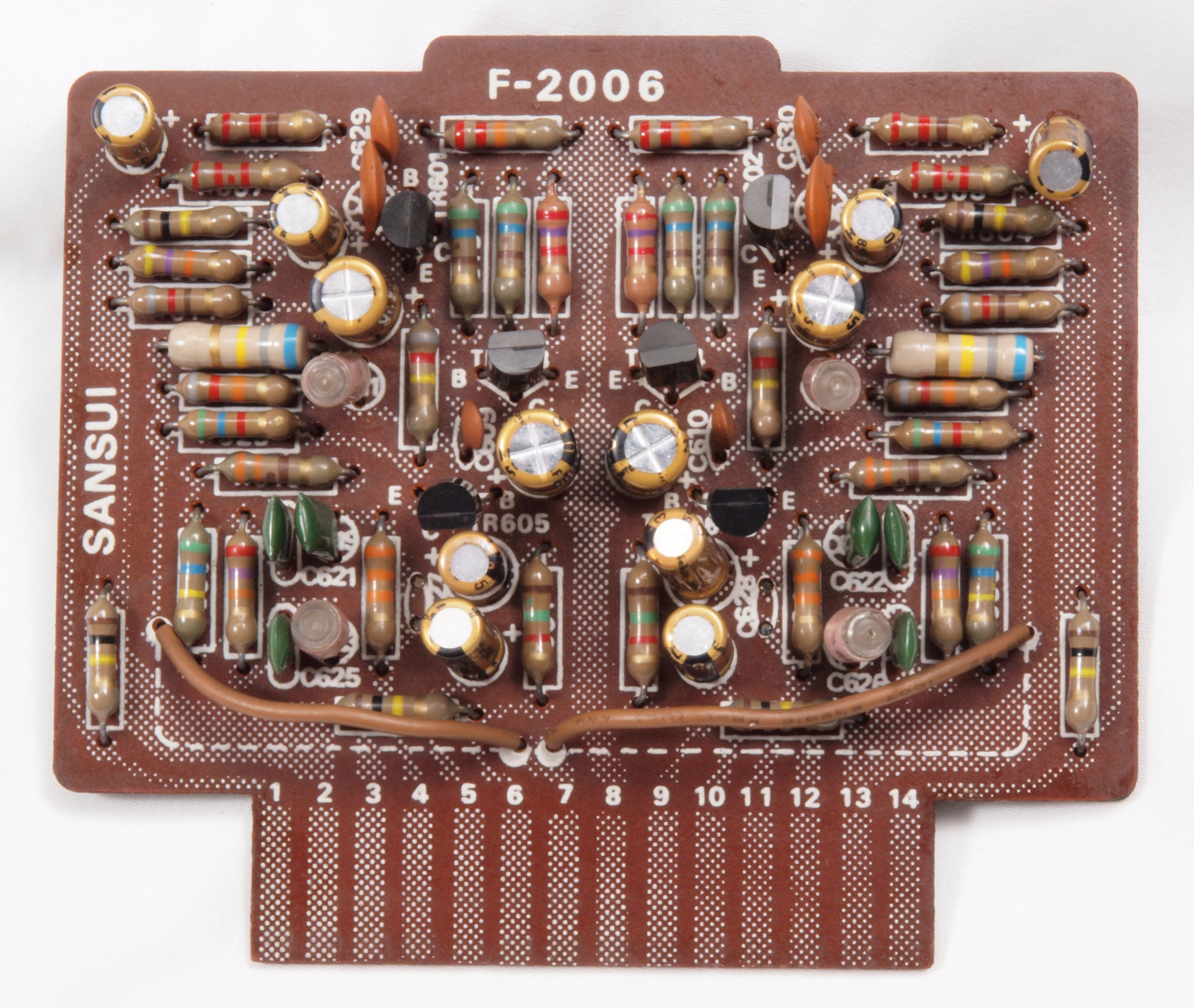

Ｃ６１．　修理前　EQ−ＡＭＰ基板。　ＴＲ（トランジスター）が２個交換されている。

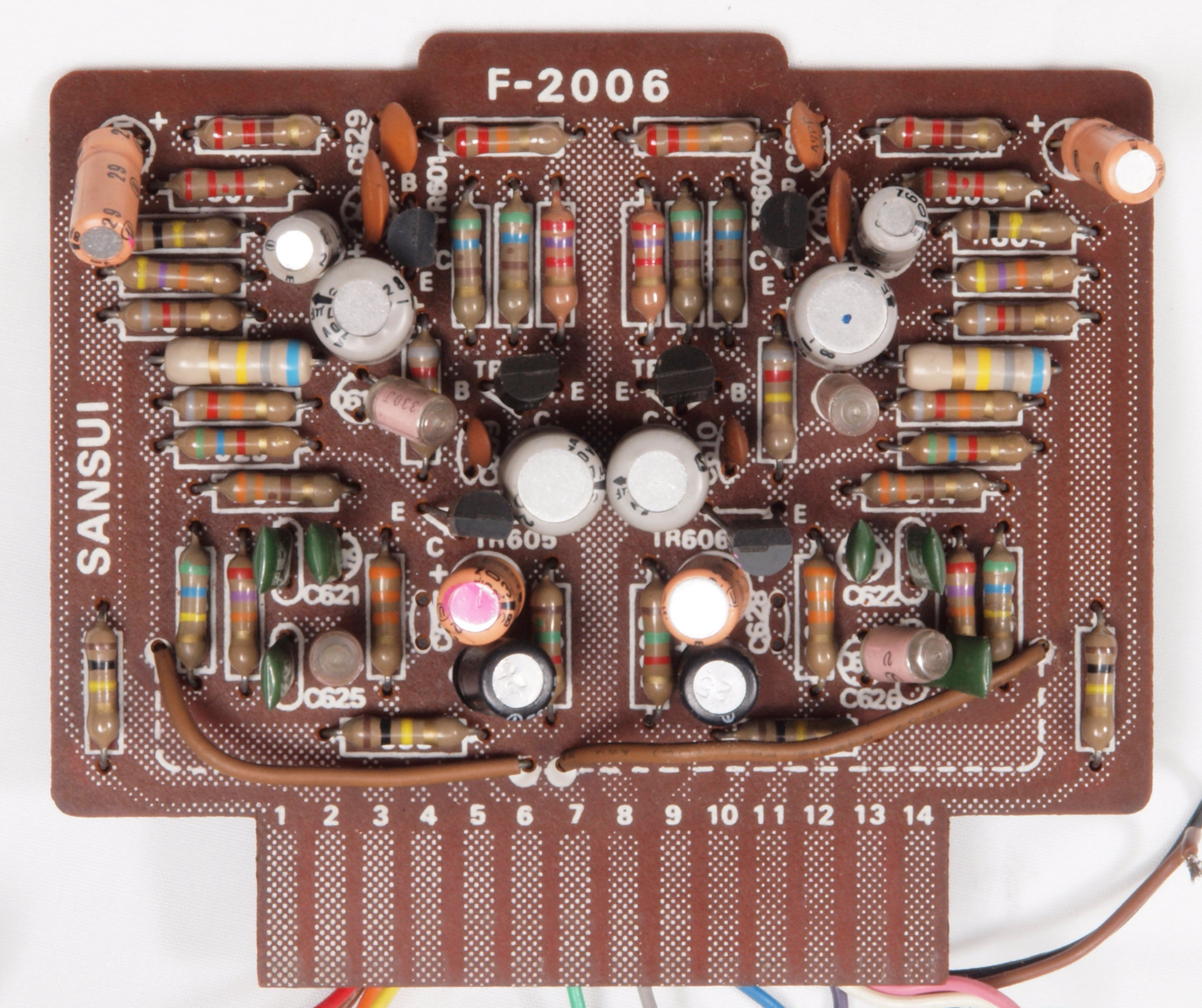

Ｃ６２．　修理後　EQ−ＡＭＰ基板。　電解コンデンサー１２個、ＴＲ（トランジスター）２個交換

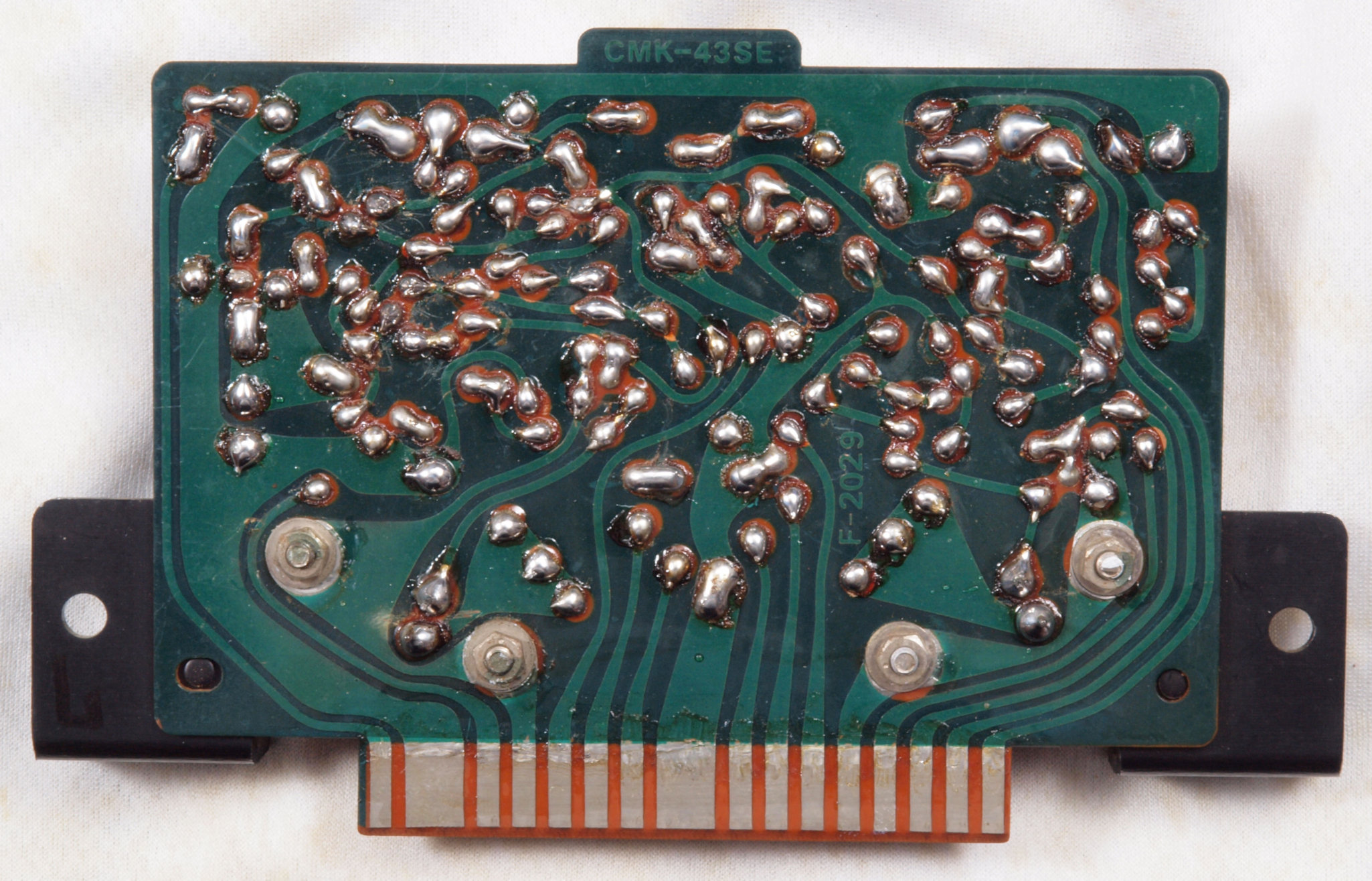

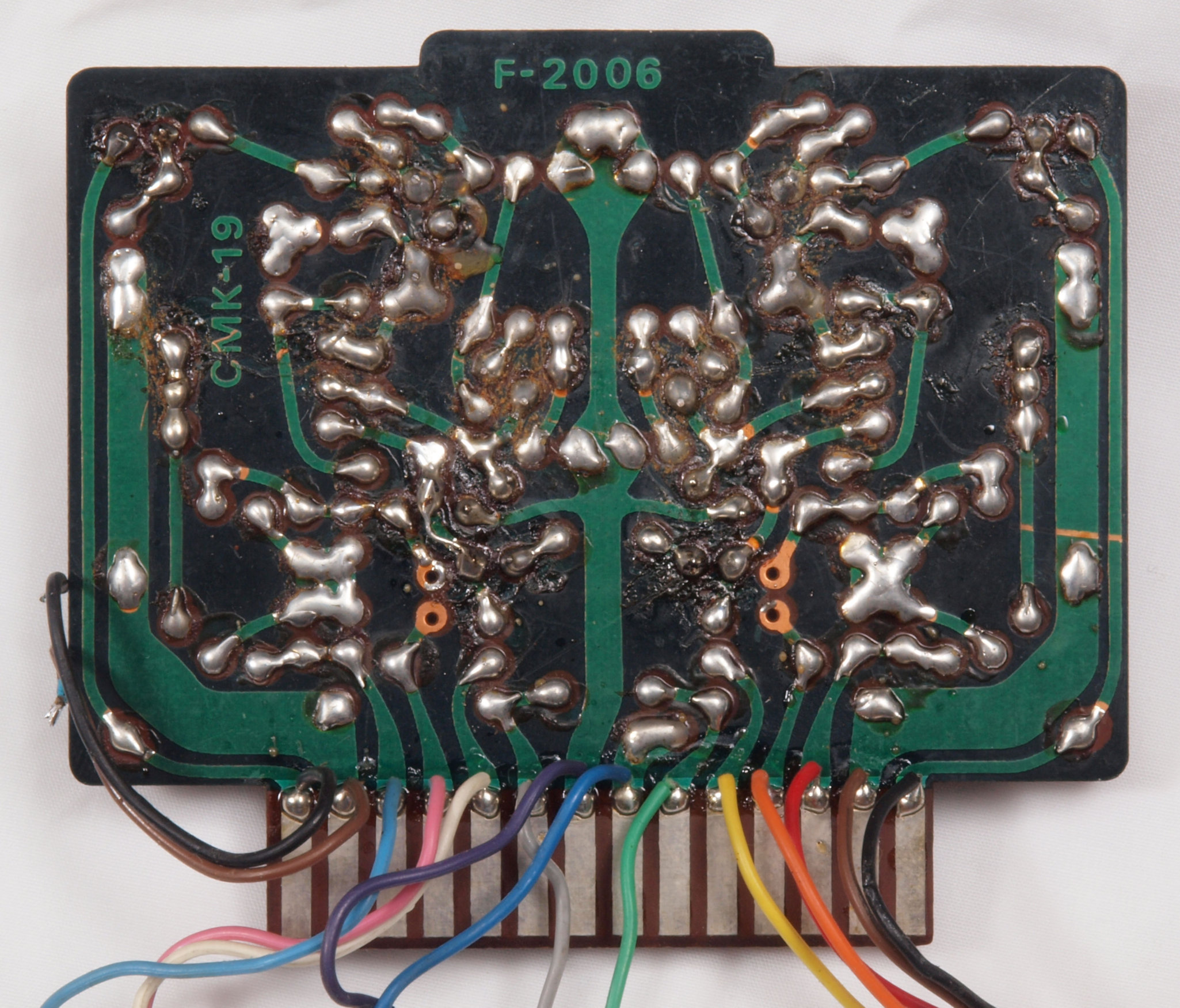

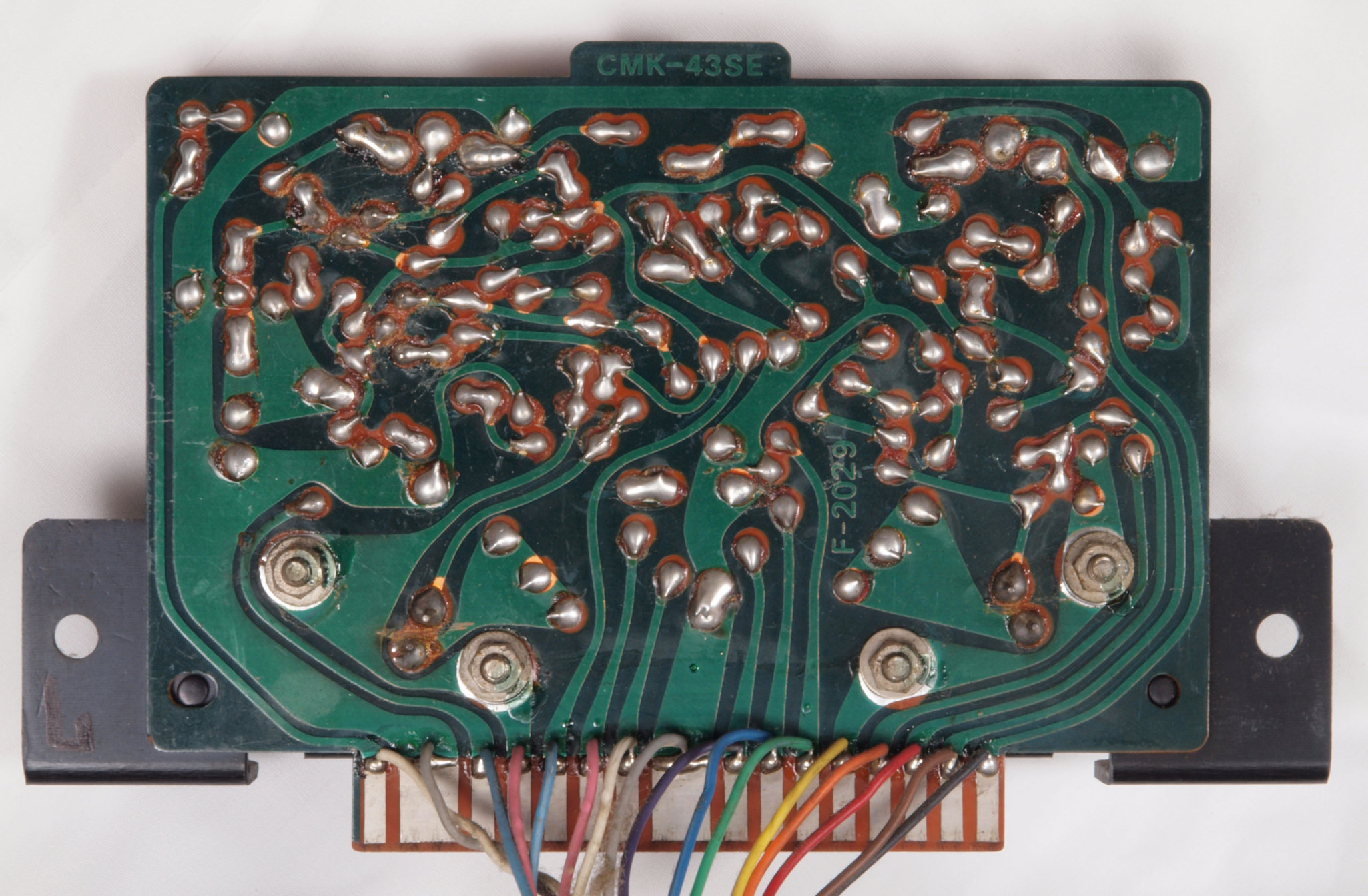

Ｃ６３．　修理前　EQ−ＡＭＰ基板裏
Ｃ６３１．　修理中　EQ−ＡＭＰ基板裏　コネクターへのバイパス配線。

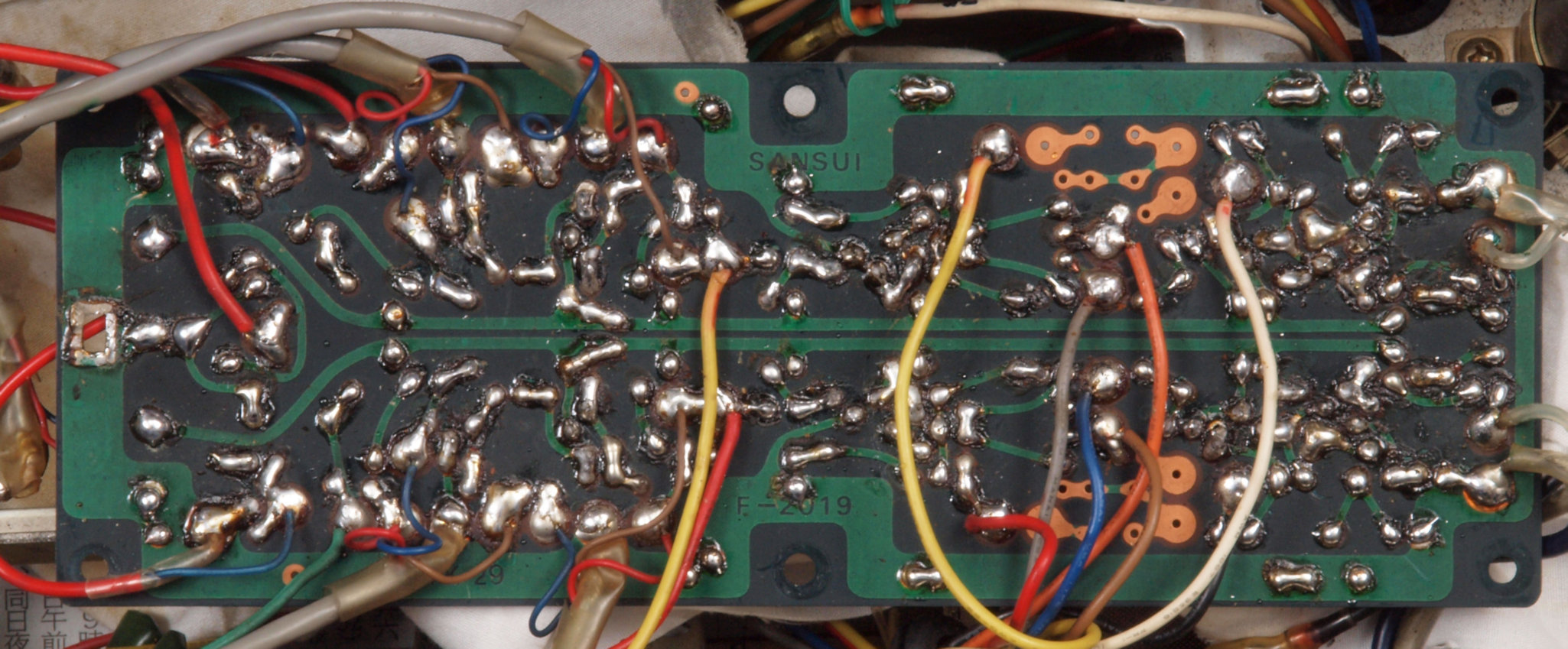

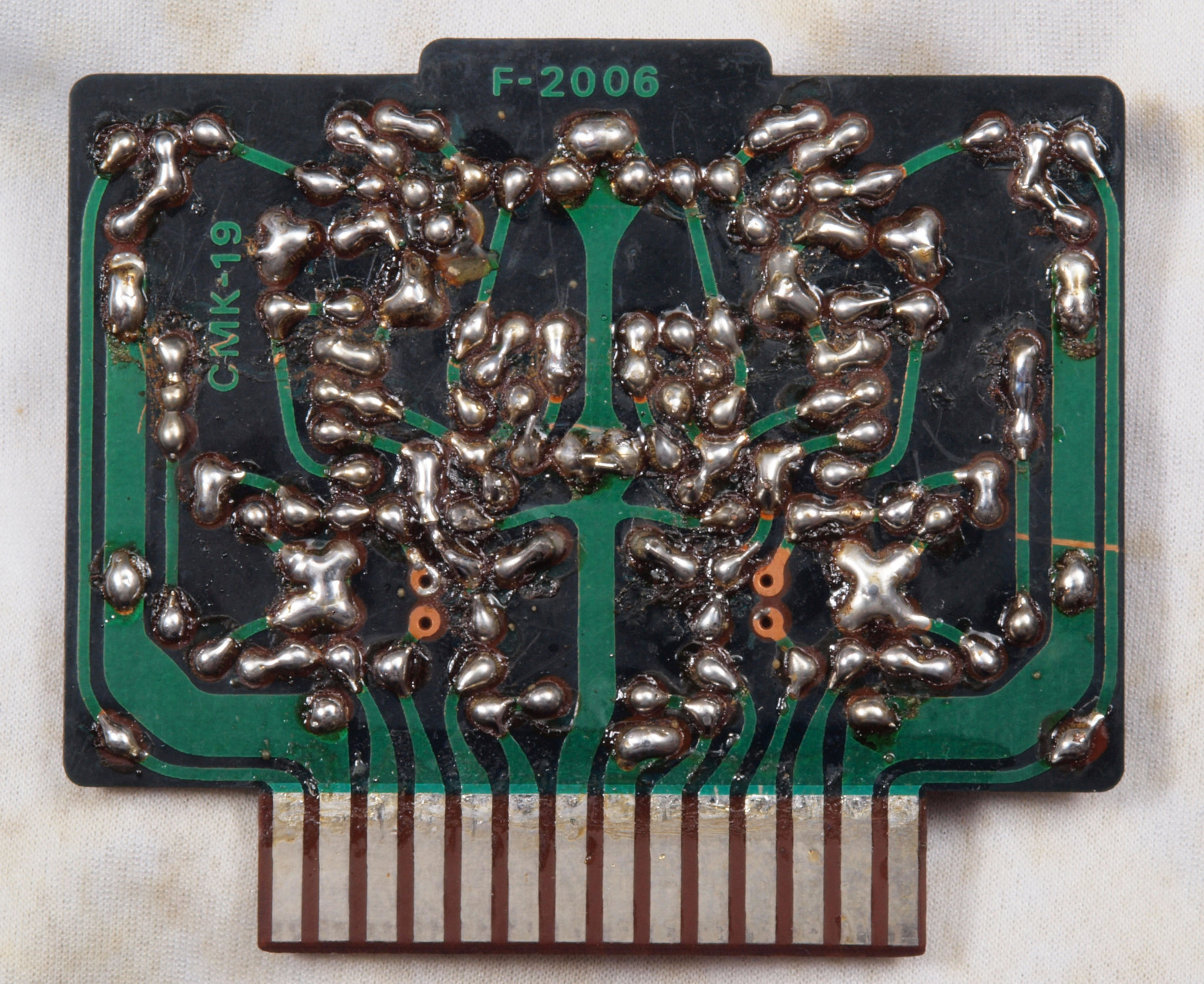

Ｃ６４．　修理後（半田補正）後　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す
Ｃ６５．　完成　ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

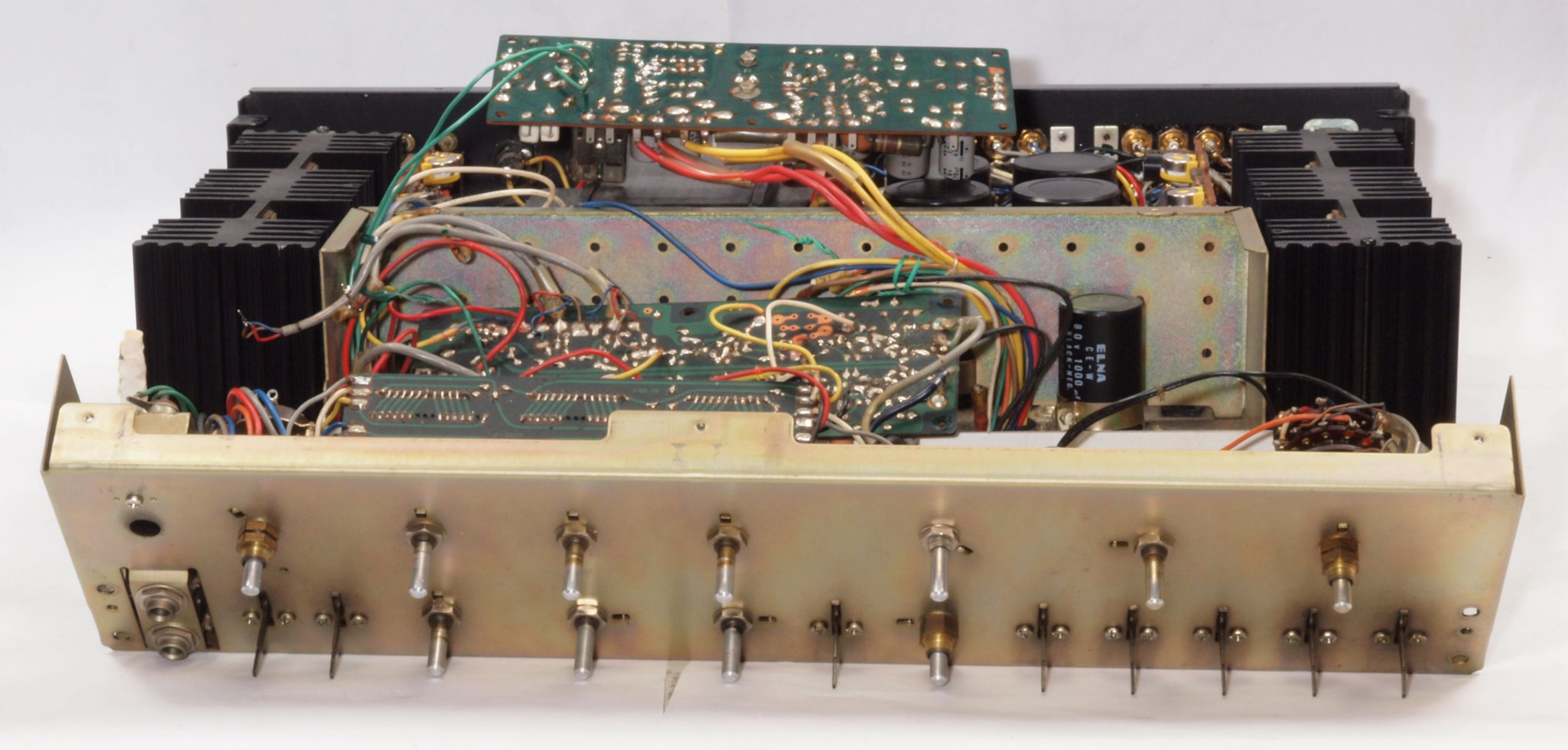

Ｃ７．　修理中　前面パネルを外し、倒して修理する。

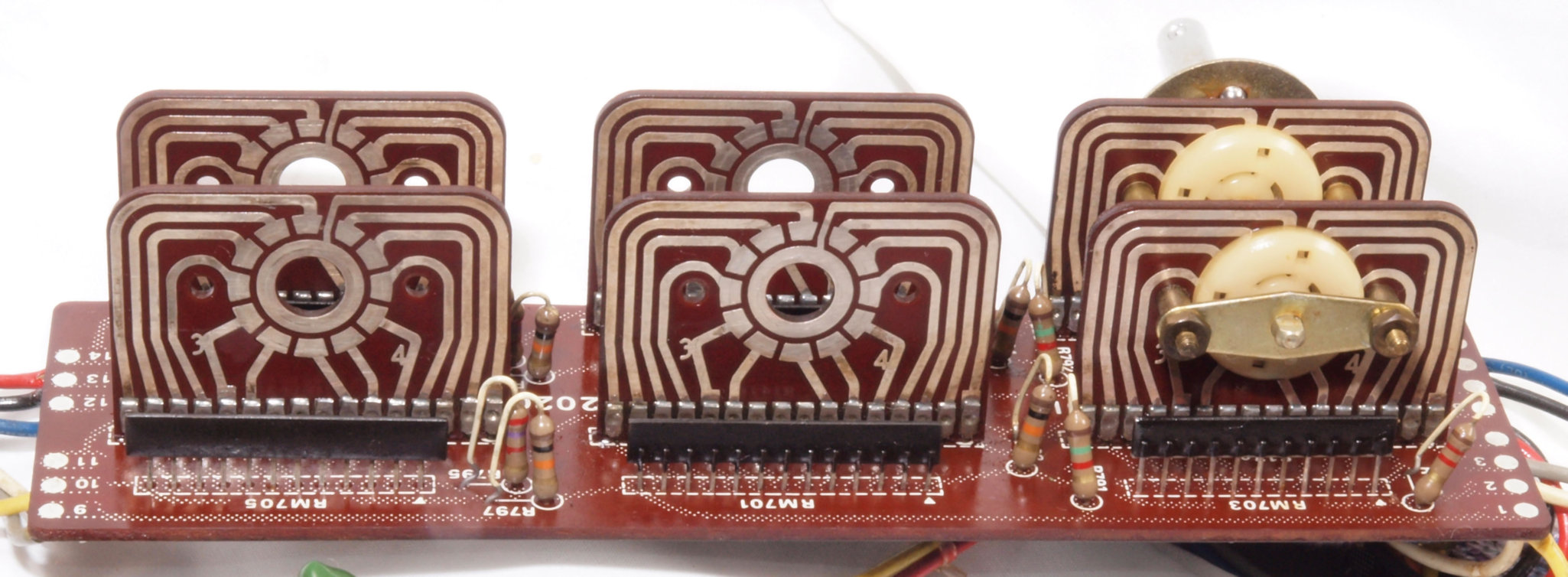

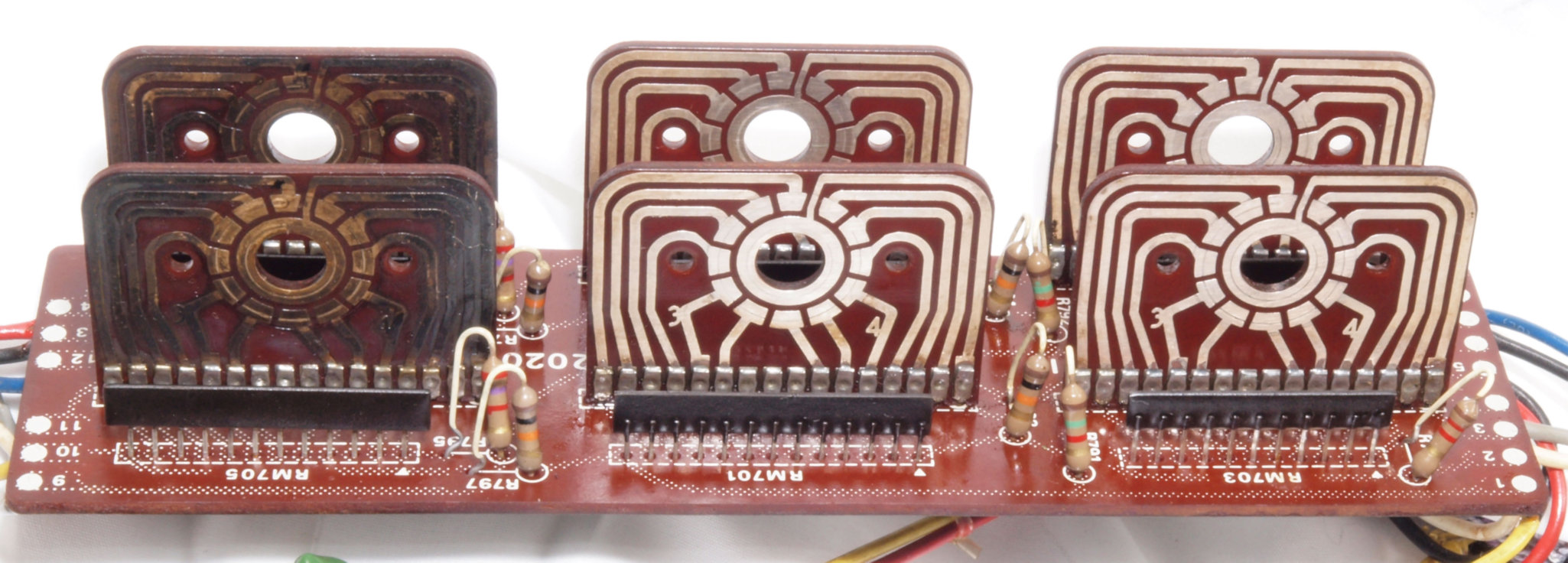

Ｃ７１．　修理前　ＴＯＮＥ−ＶＲ基板。
Ｃ７２．　修理（洗浄）後　ＴＯＮＥ−ＶＲ基板。
Ｃ７３．　　修理前　ＴＯＮＥ−ＶＲ基板ＳＷ。
Ｃ７４．　修理中　ＴＯＮＥ−ＶＲ基板ＳＷ。基板銅箔が酸化している。
Ｃ７５．　修理中　ＴＯＮＥ−ＶＲ基板ＳＷ。　左＝清掃前、右２個＝清掃後。

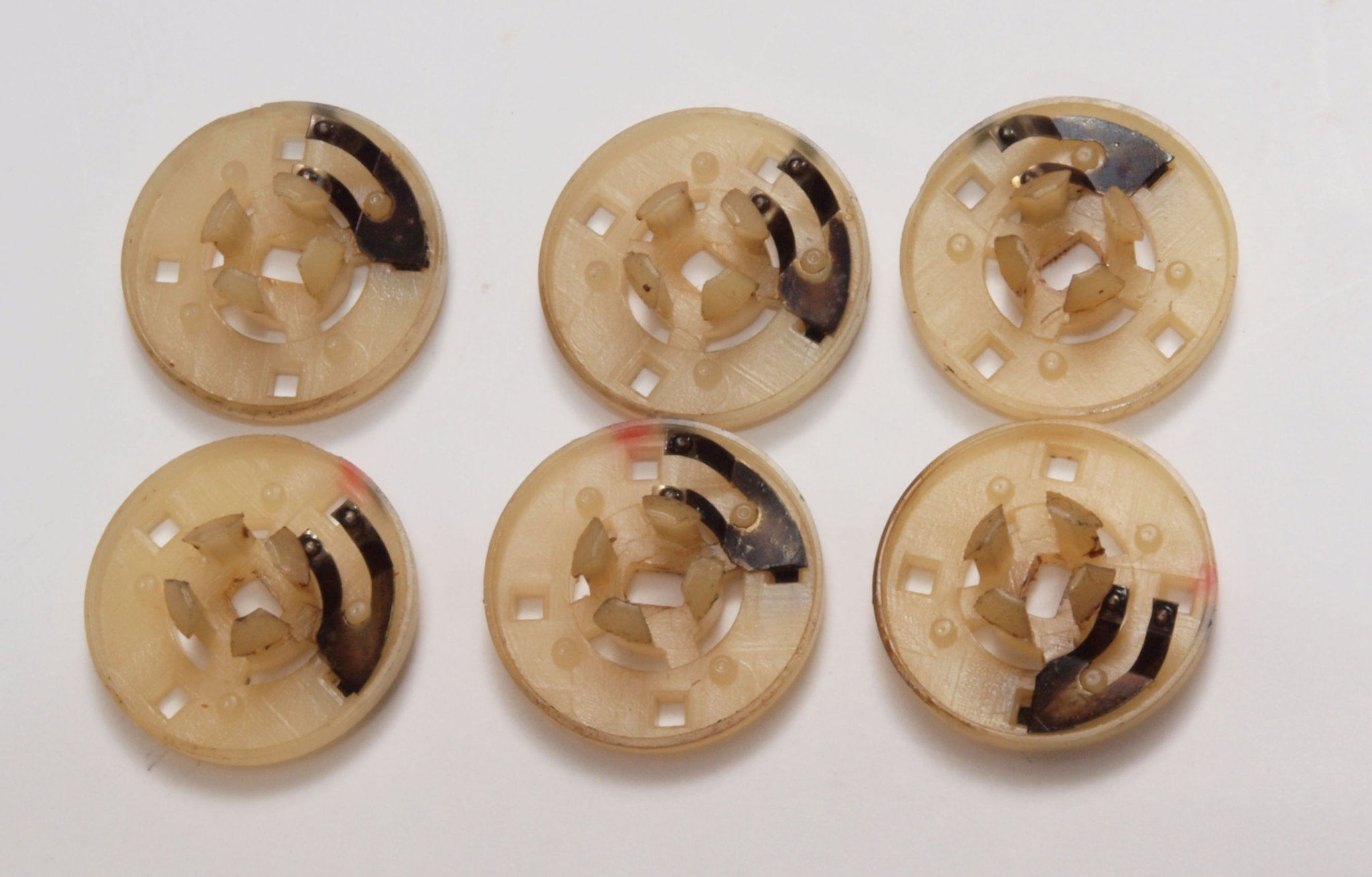

Ｃ７６．　修理（清掃）中　ＴＯＮＥ−ＶＲ基板。接点ローター。
Ｃ７７．　修理（清掃）後　ＴＯＮＥ−ＶＲ基板ＳＷ。

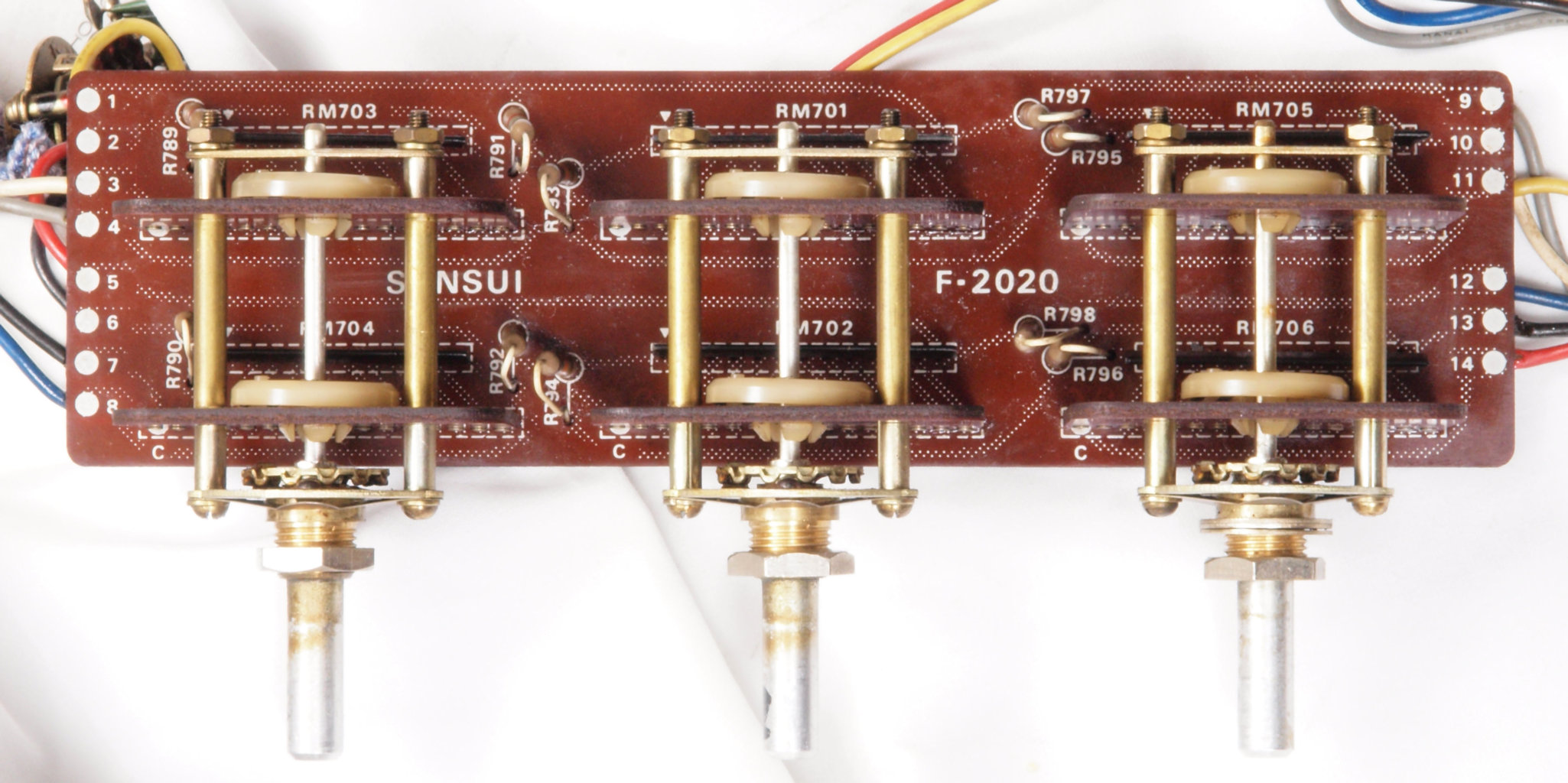

Ｃ７８．　完成　ＴＯＮＥ−ＶＲ基板。

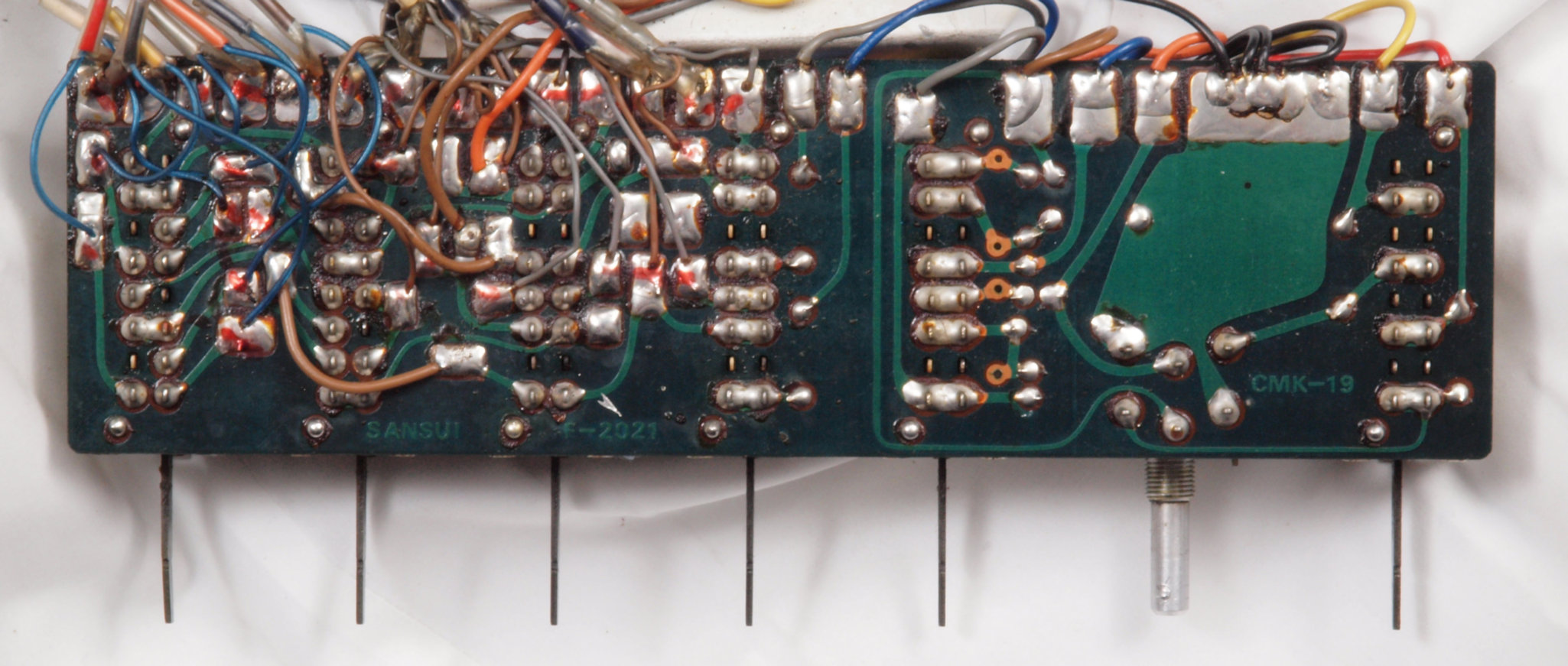

Ｃ７９．　修理前　ＴＯＮＥ−ＶＲ基板裏。接点復活剤の多用で真っ黒。

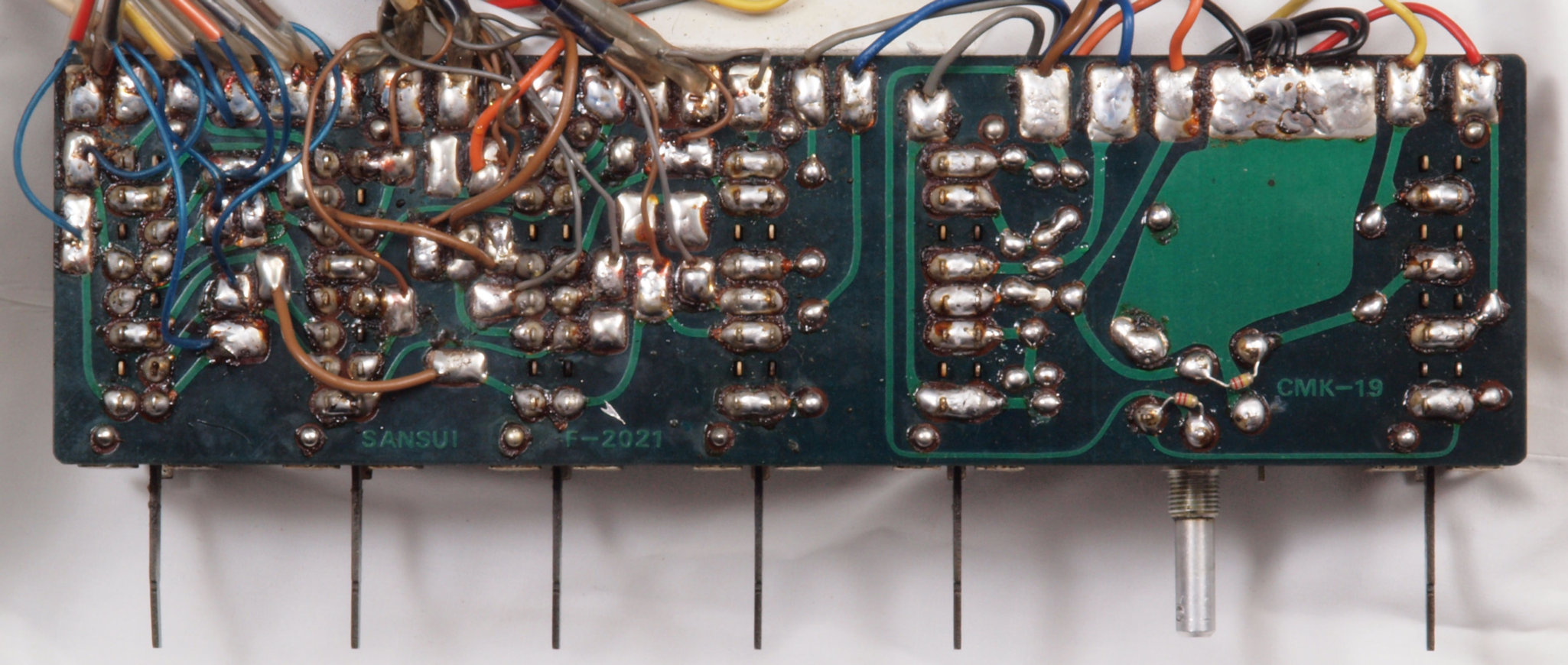

Ｃ７Ａ．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板裏　全ての半田をやり直す　
Ｃ７Ｂ．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄し、コート液を塗布。

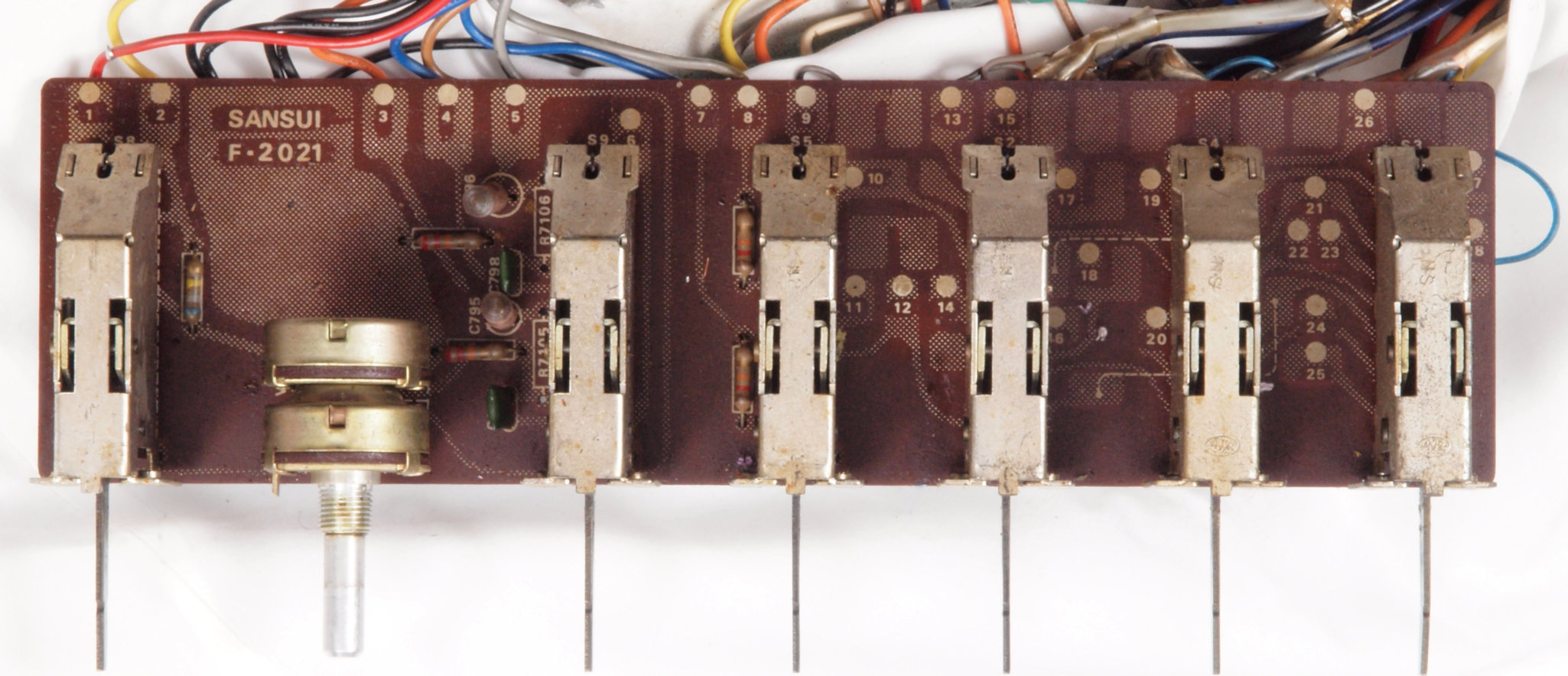

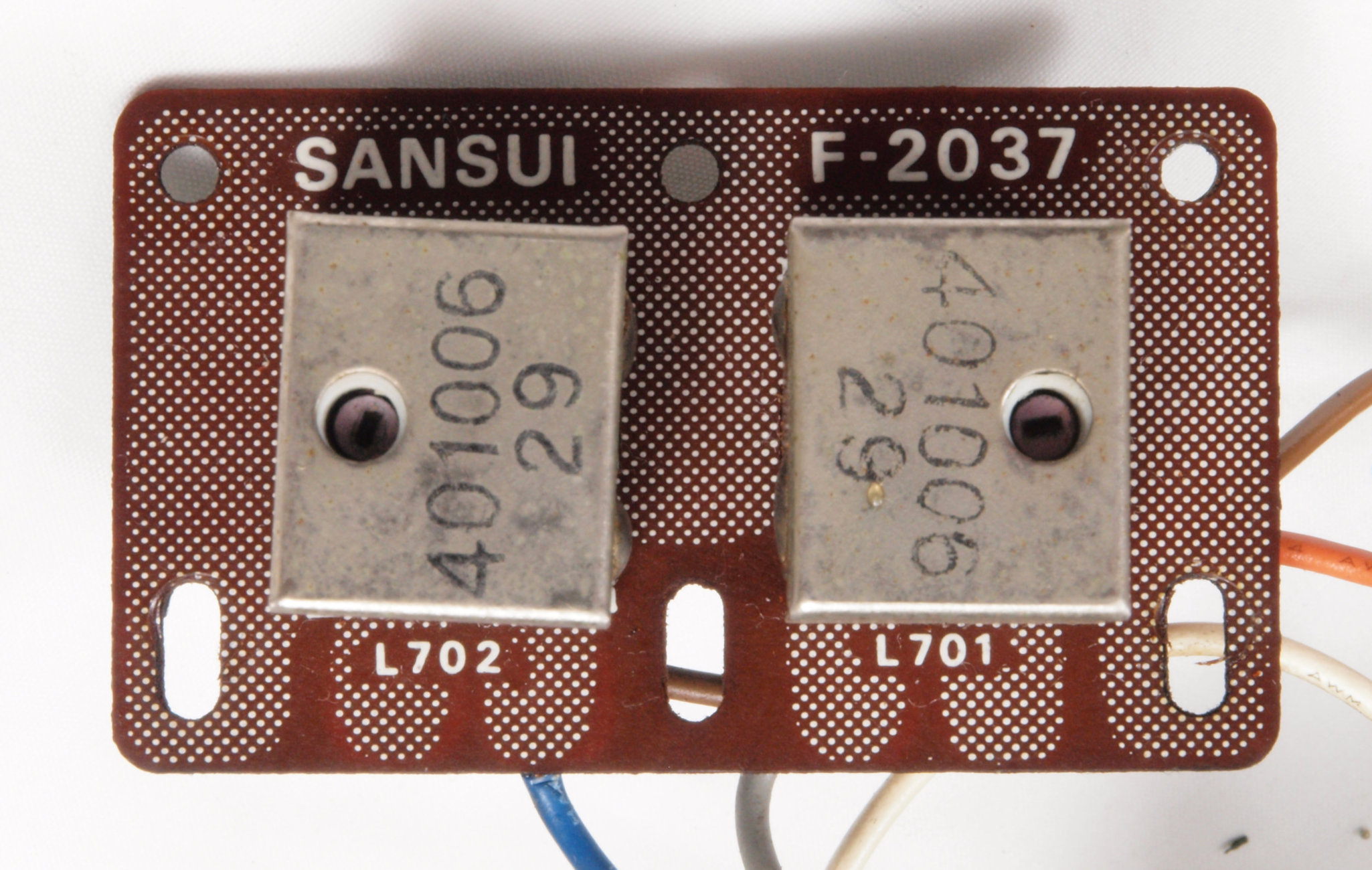

Ｃ８１．　修理前　ＳＷ基板。接点復活剤の多用でベタベタ。
Ｃ８１１．　修理（洗浄）後　ＳＷ基板。

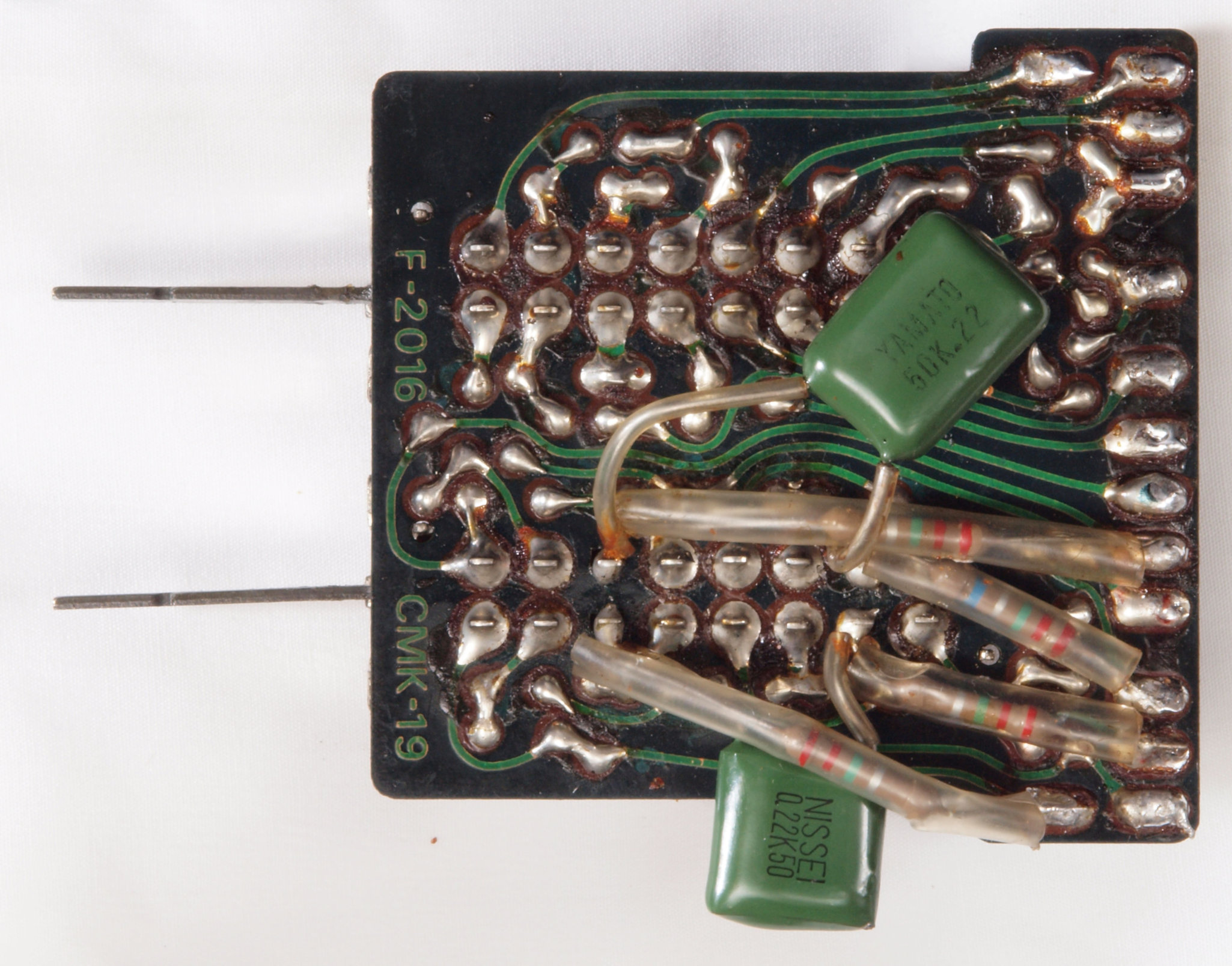

Ｃ８２．　修理前　ＳＷ基板裏、手付けなので劣化は非常に少ない

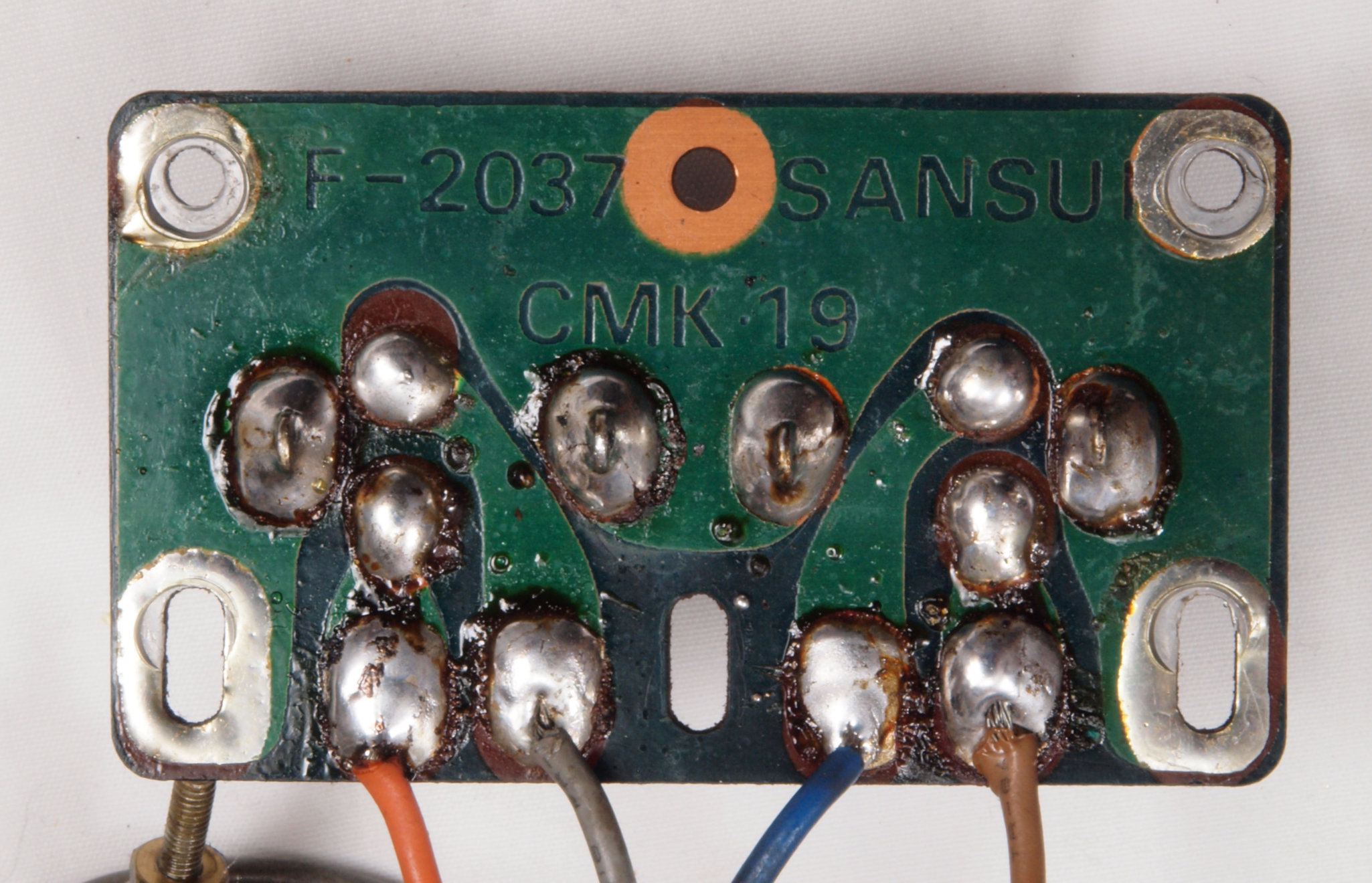

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏　全ての半田をやり直す。抵抗２本追加。

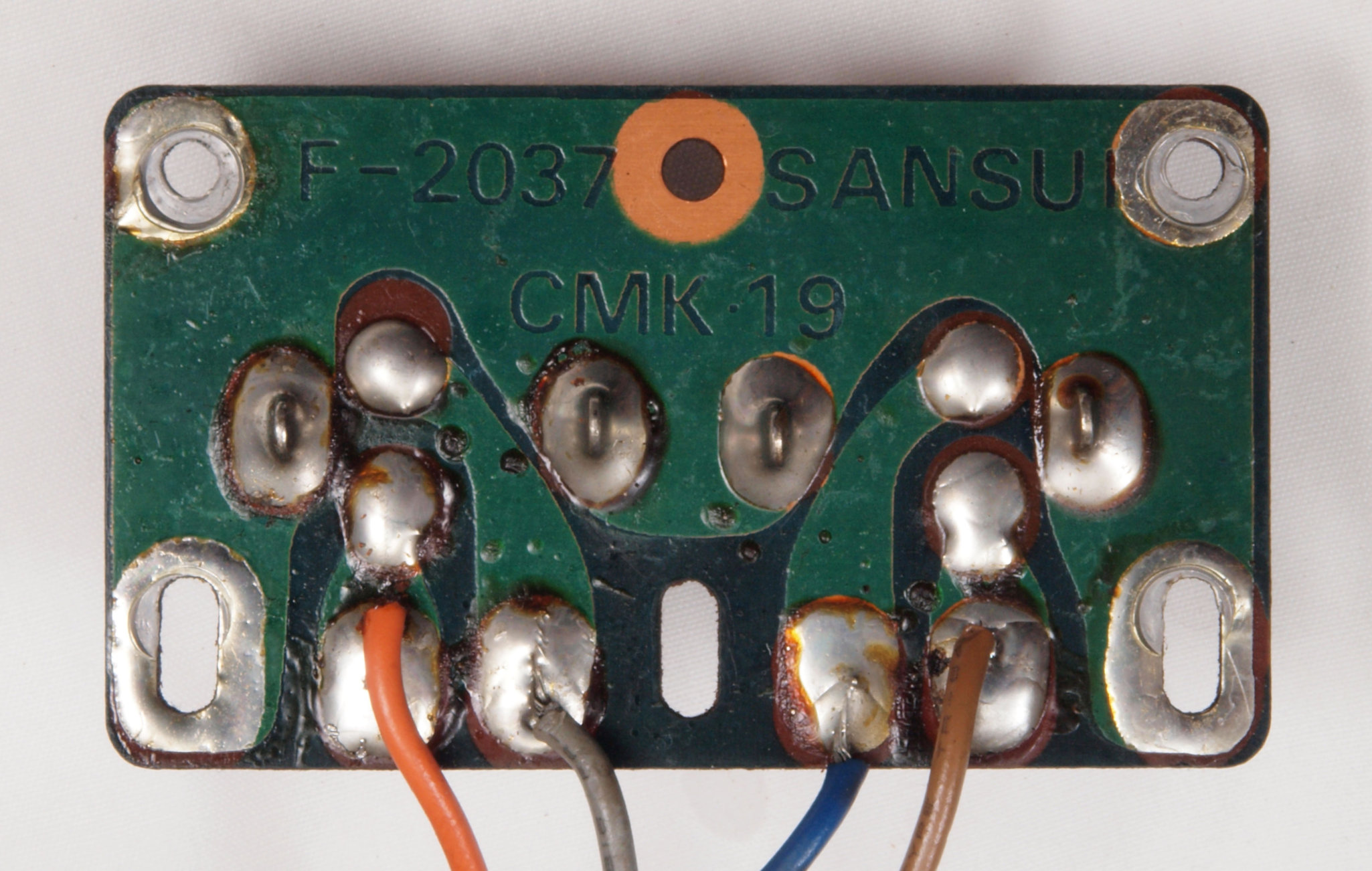

Ｃ８４．　完成ＳＷ基板裏　洗浄し、コート液を塗布。

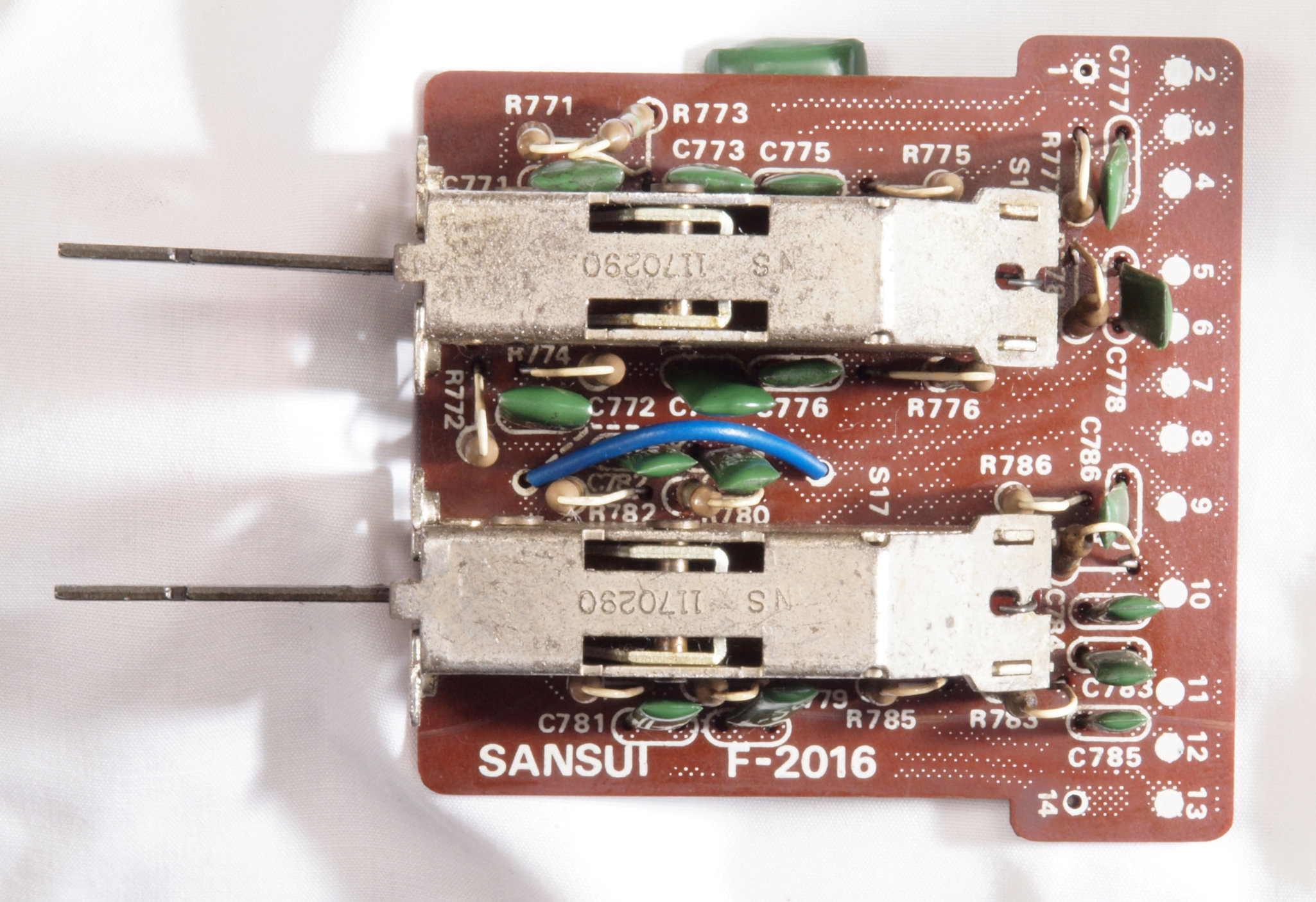

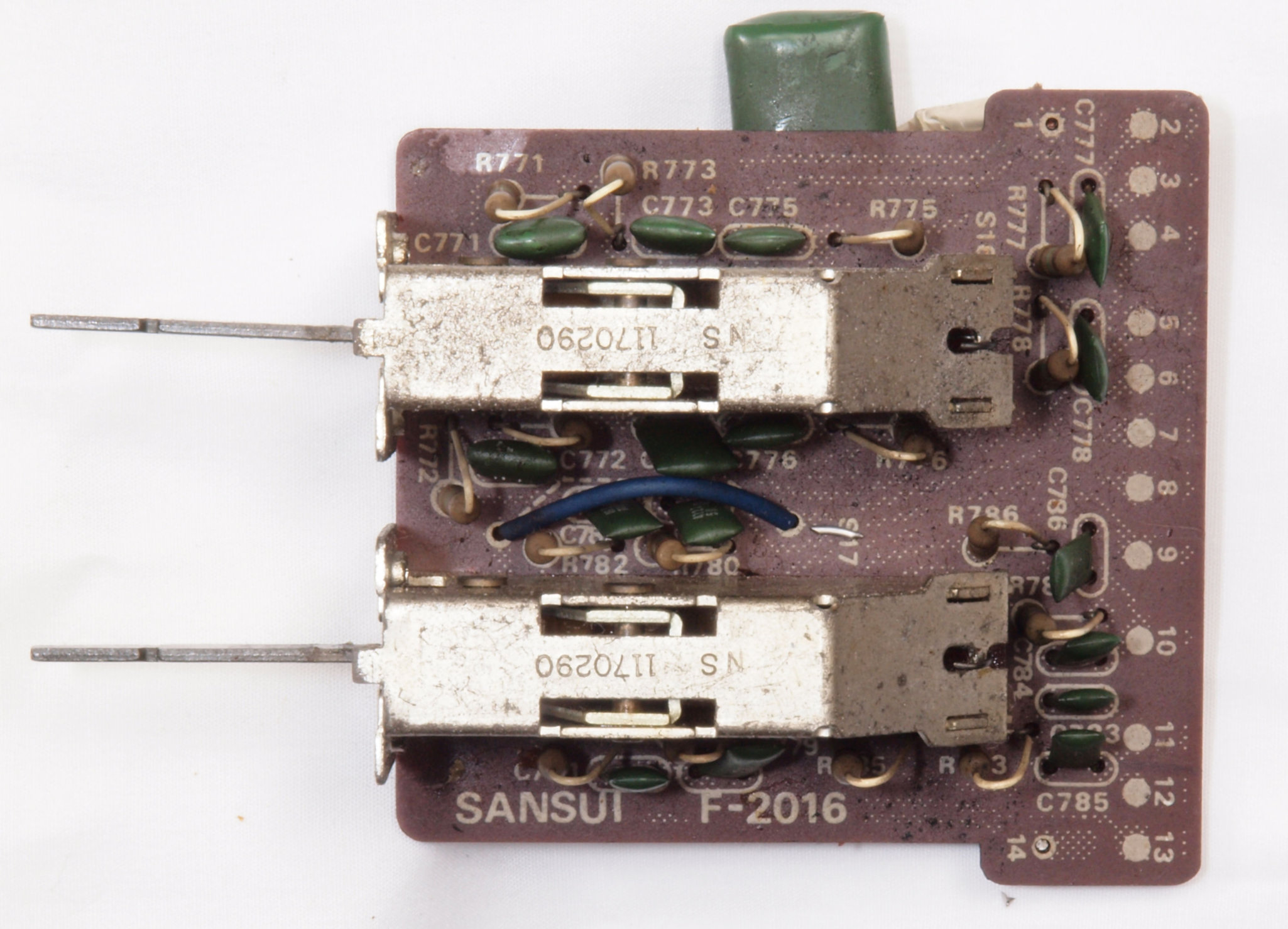

Ｃ９１．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板。接点復活剤の多用で真っ黒。
Ｃ９１１．　修理（洗浄）後　ＦＩＬＴＥＲＳ−ＳＷ基板。

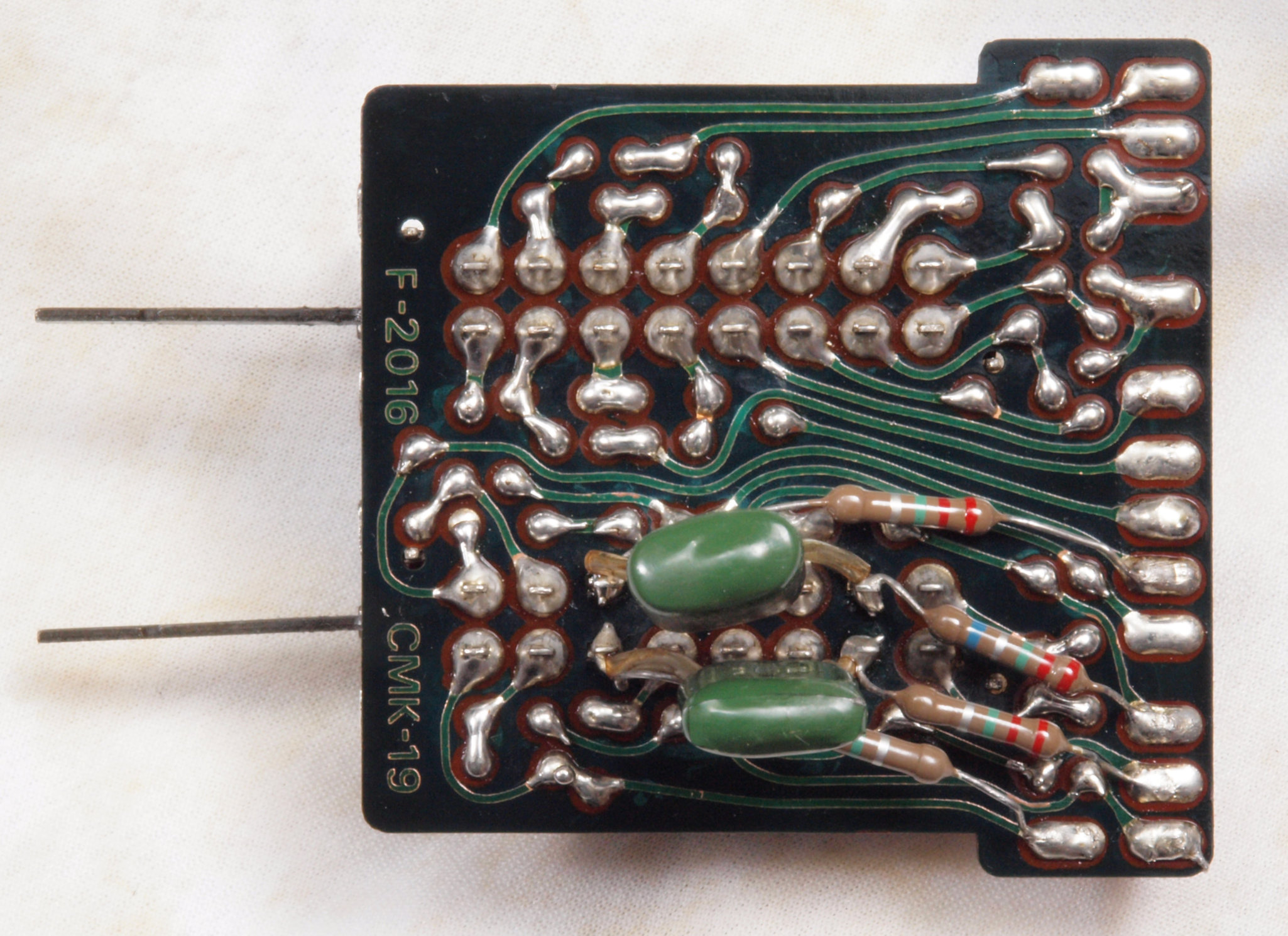

Ｃ９２．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板裏
Ｃ９３．　修理（半田補正）後　ＦＩＬＴＥＲＳ−ＳＷ基板裏　全ての半田をやり直す
Ｃ９４．　完成ＦＩＬＴＥＲＳ−ＳＷ基板裏　洗浄し、コート液を塗布。

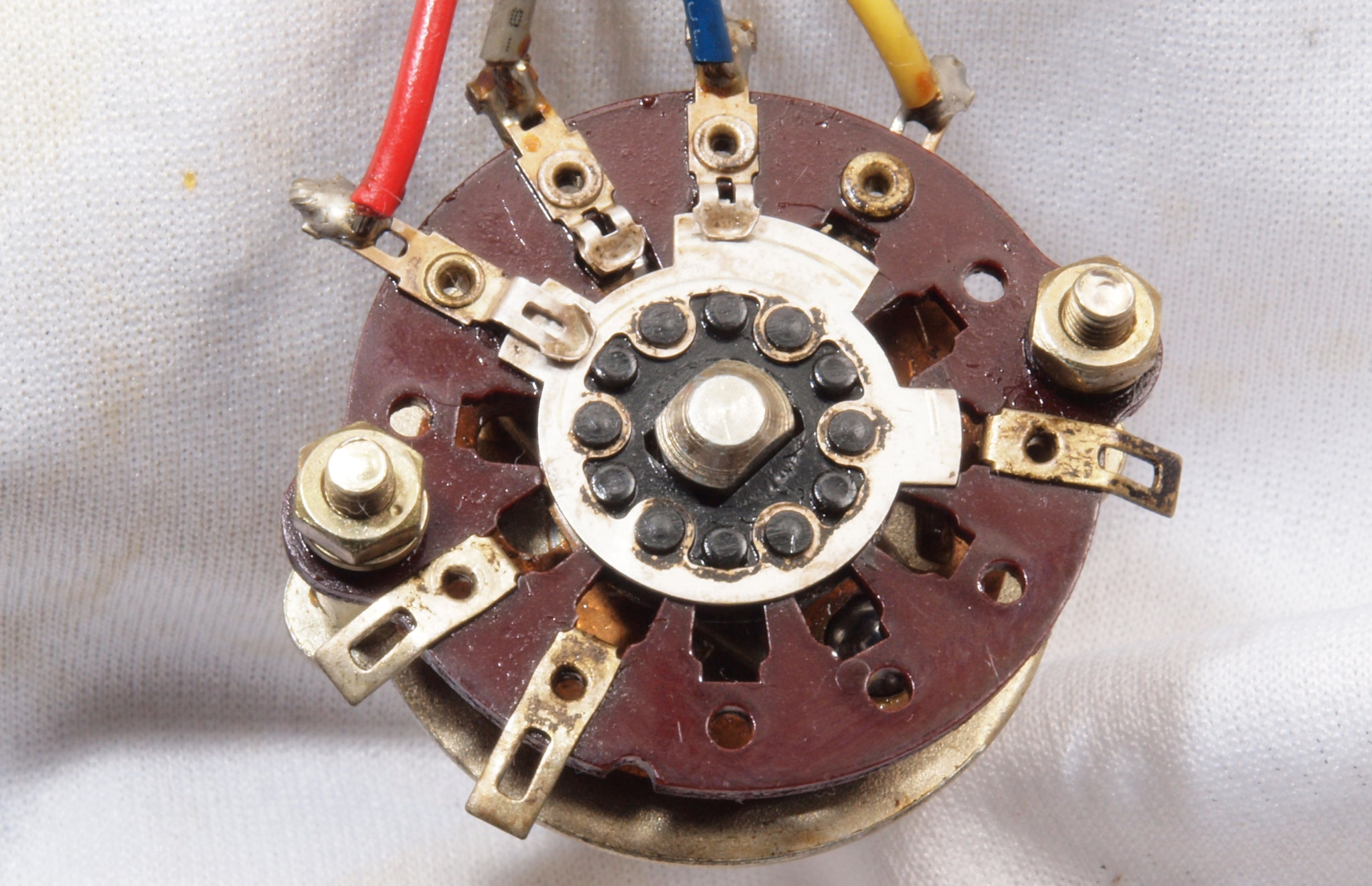

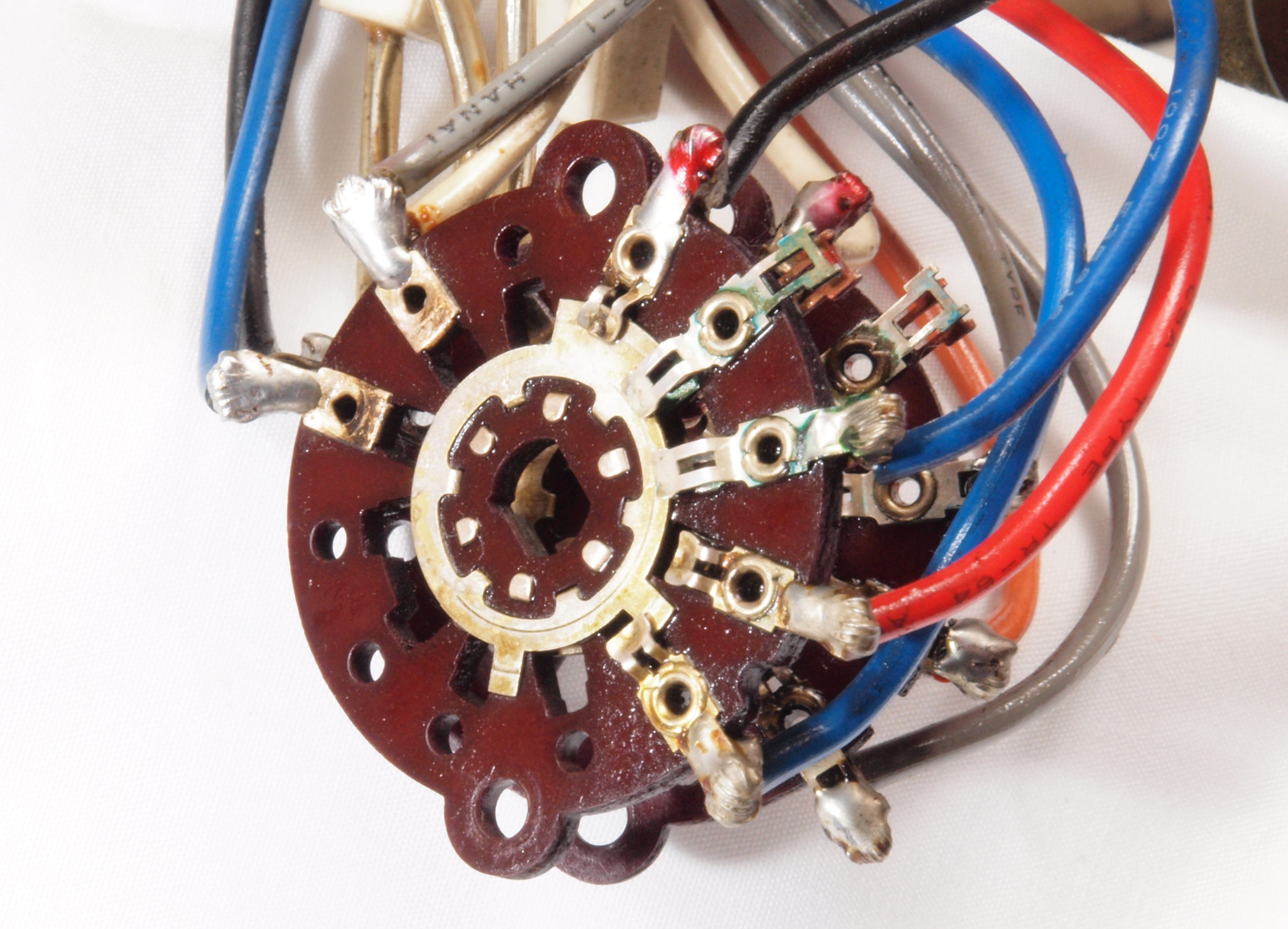

ＣＡ１．　修理前　Ｍｏｄｅ−ＳＷの接点。接点復活剤の多用で真っ黒。
ＣＡ２．　修理後　Ｍｏｄｅ−ＳＷの接点。
　　　　　　　　　　　　　　一般的な接点復活材ではこの程度です。但し、強いのは基板を犯す物が有るので注意！
　　　　　　　　　　　　　　粗い研磨材でキズを付けると、接触面積が減るので注意する。
ＣＢ１．　修理前　ＳＥＬＥＣＴＯＲ−ＳＷの接点
ＣＢ２．　修理前　ＳＥＬＥＣＴＯＲ−ＳＷの接点。
ＣＢ３．　修理（洗浄）後　ＳＥＬＥＣＴＯＲ−ＳＷの接点。
ＣＣ１．　修理前　ＢＡＳＳ−ＳＷの接点
ＣＣ２．　修理（洗浄）後　ＢＡＳＳ−ＳＷの接点

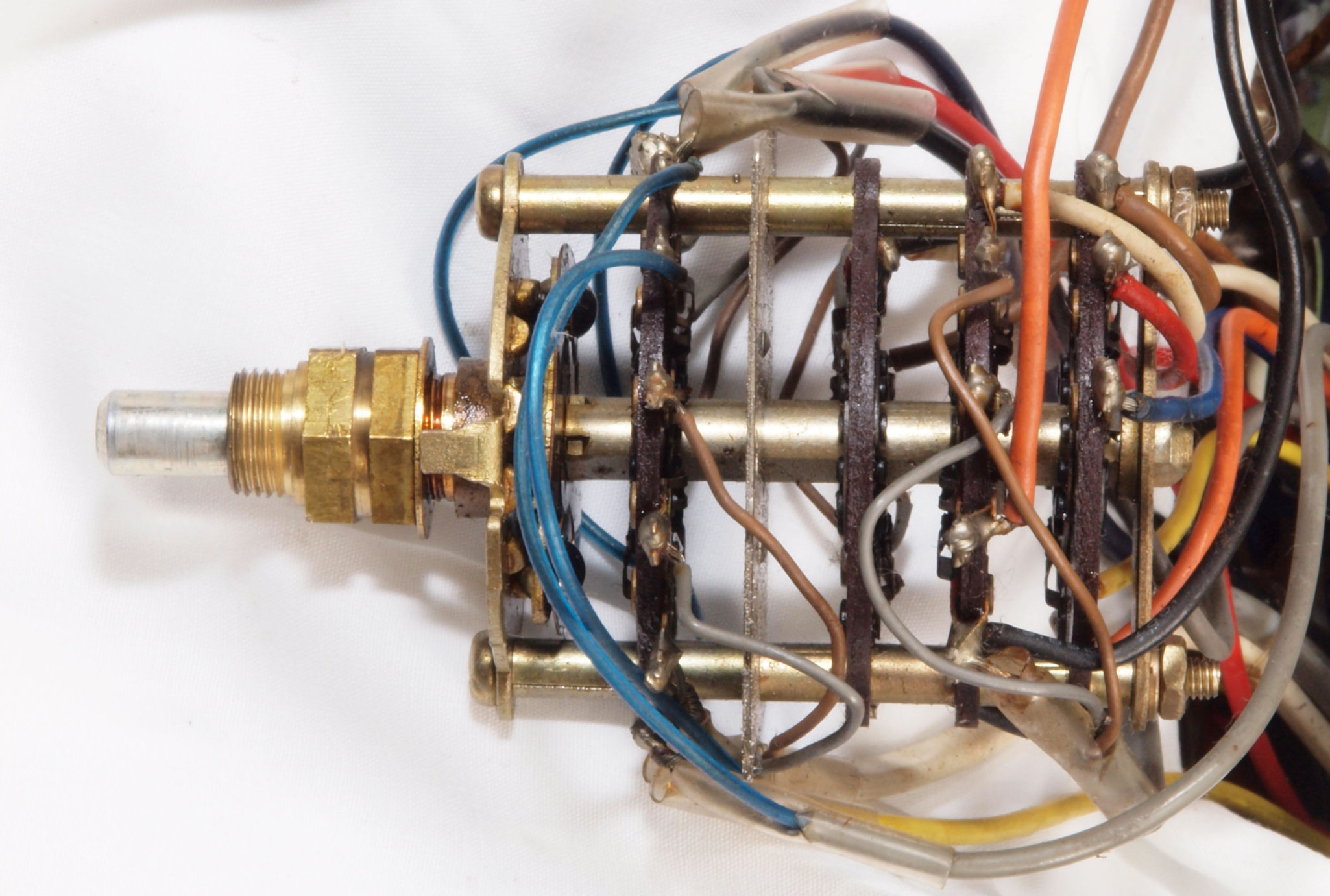

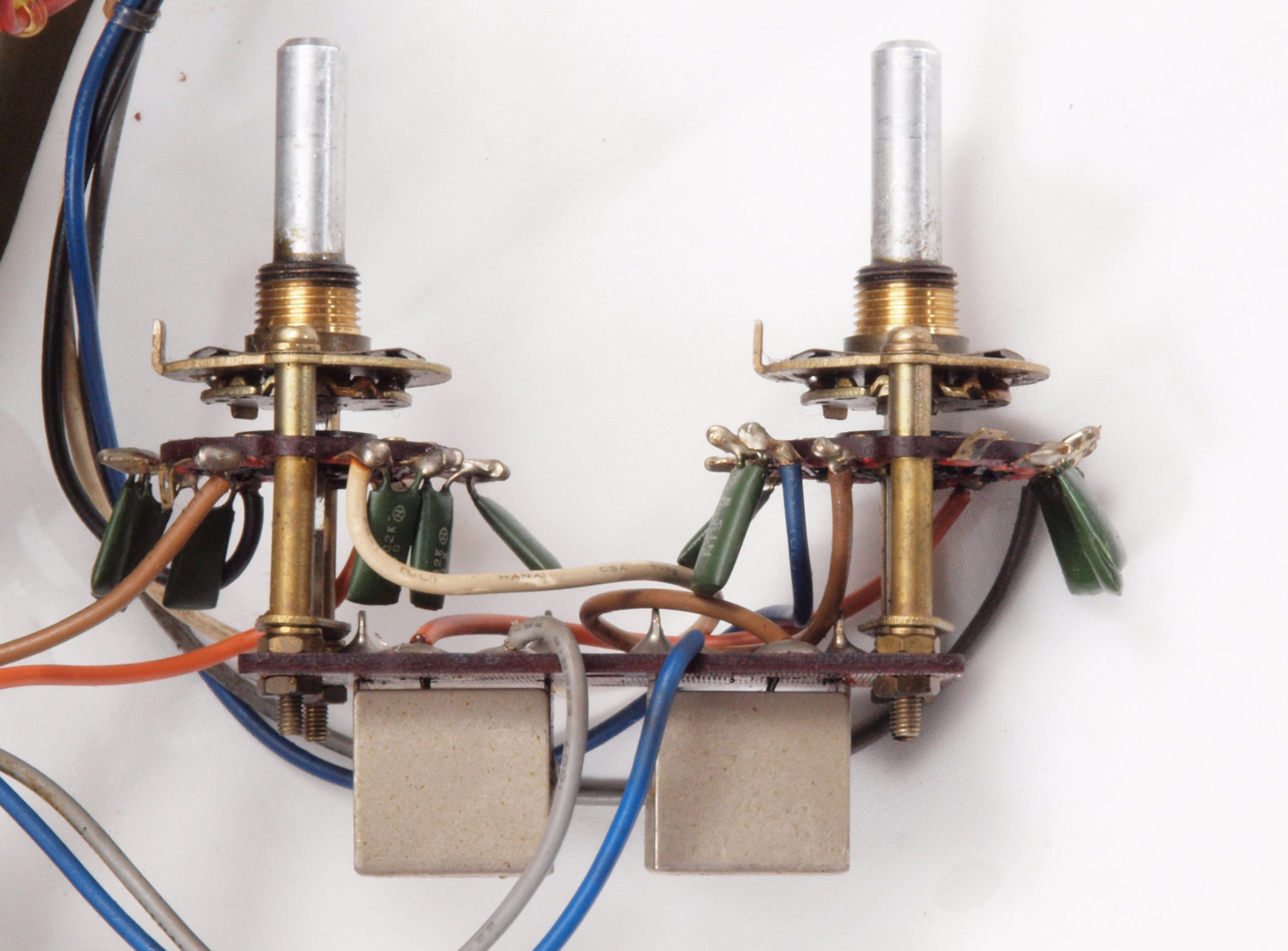

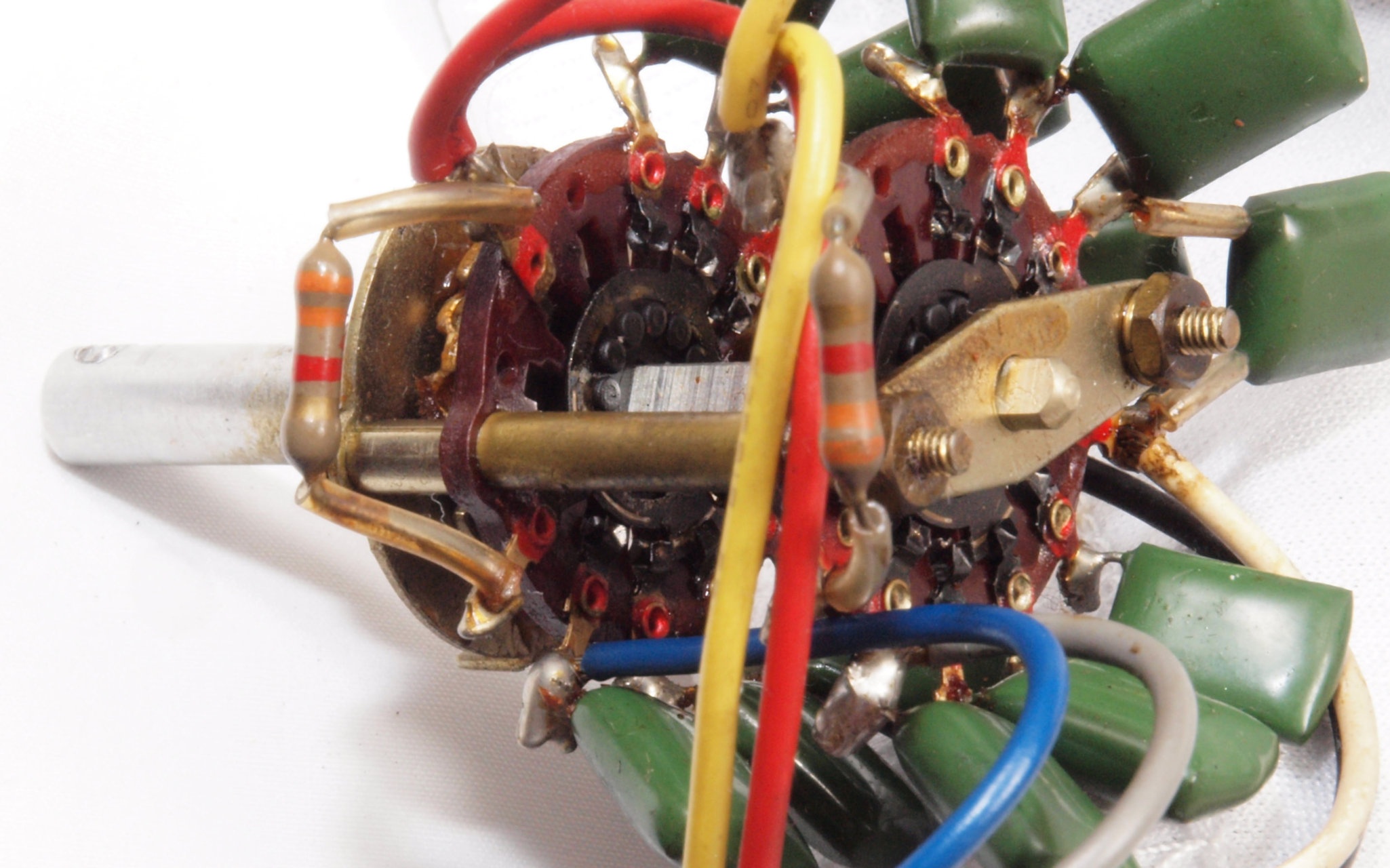

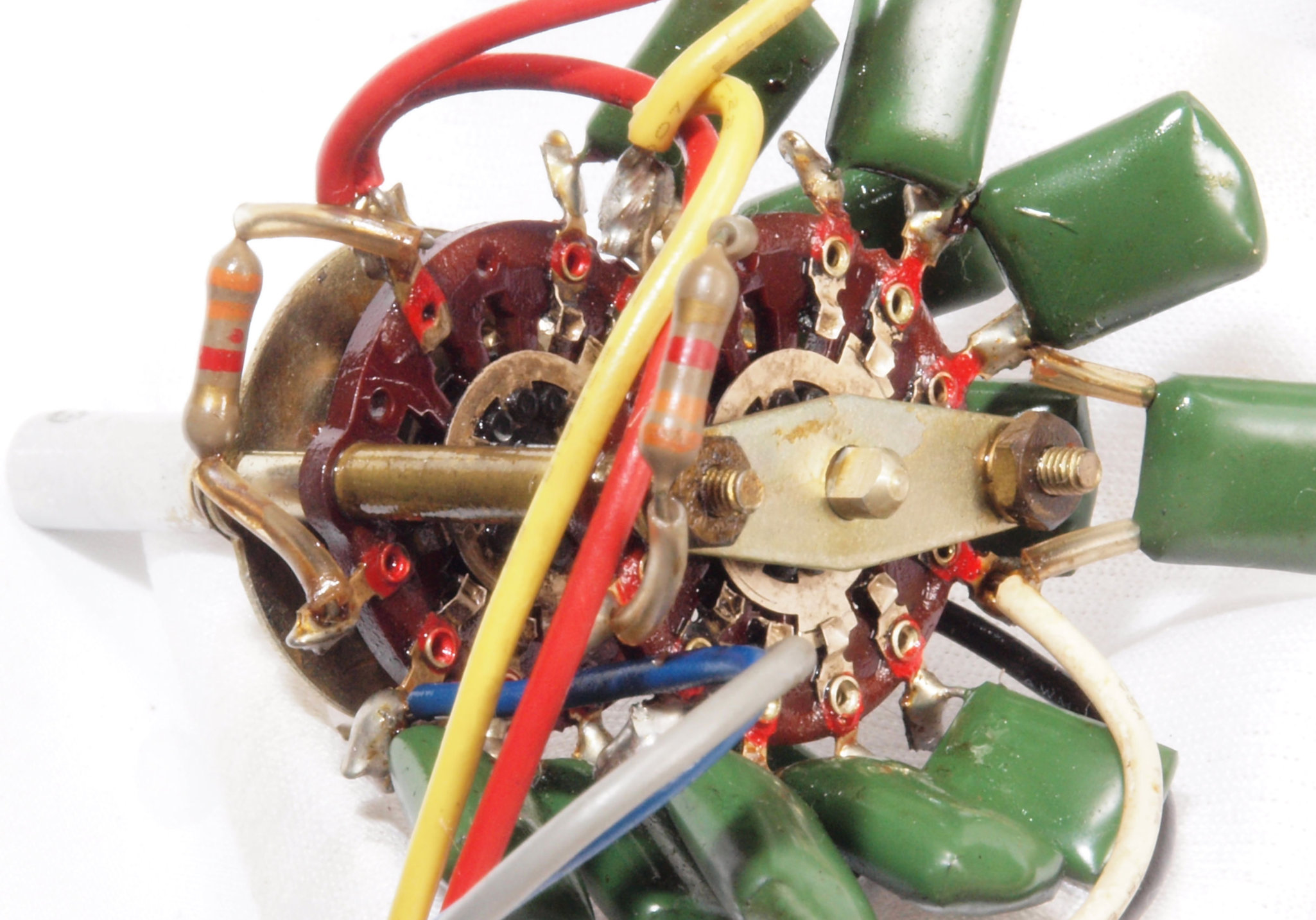

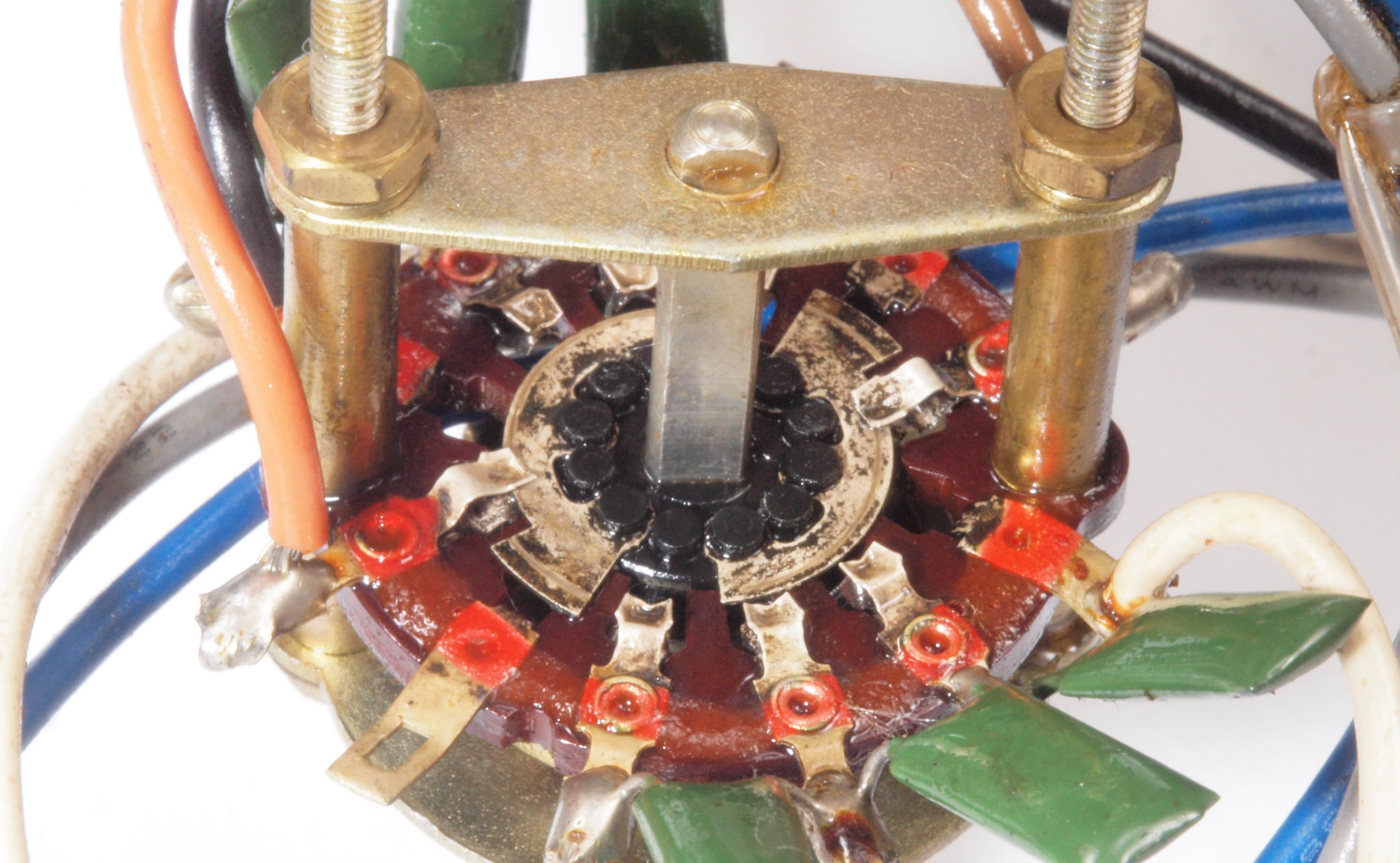

ＣＤ１．　修理中　ＭＩＤＲＡＮＧＥ−ＳＷ

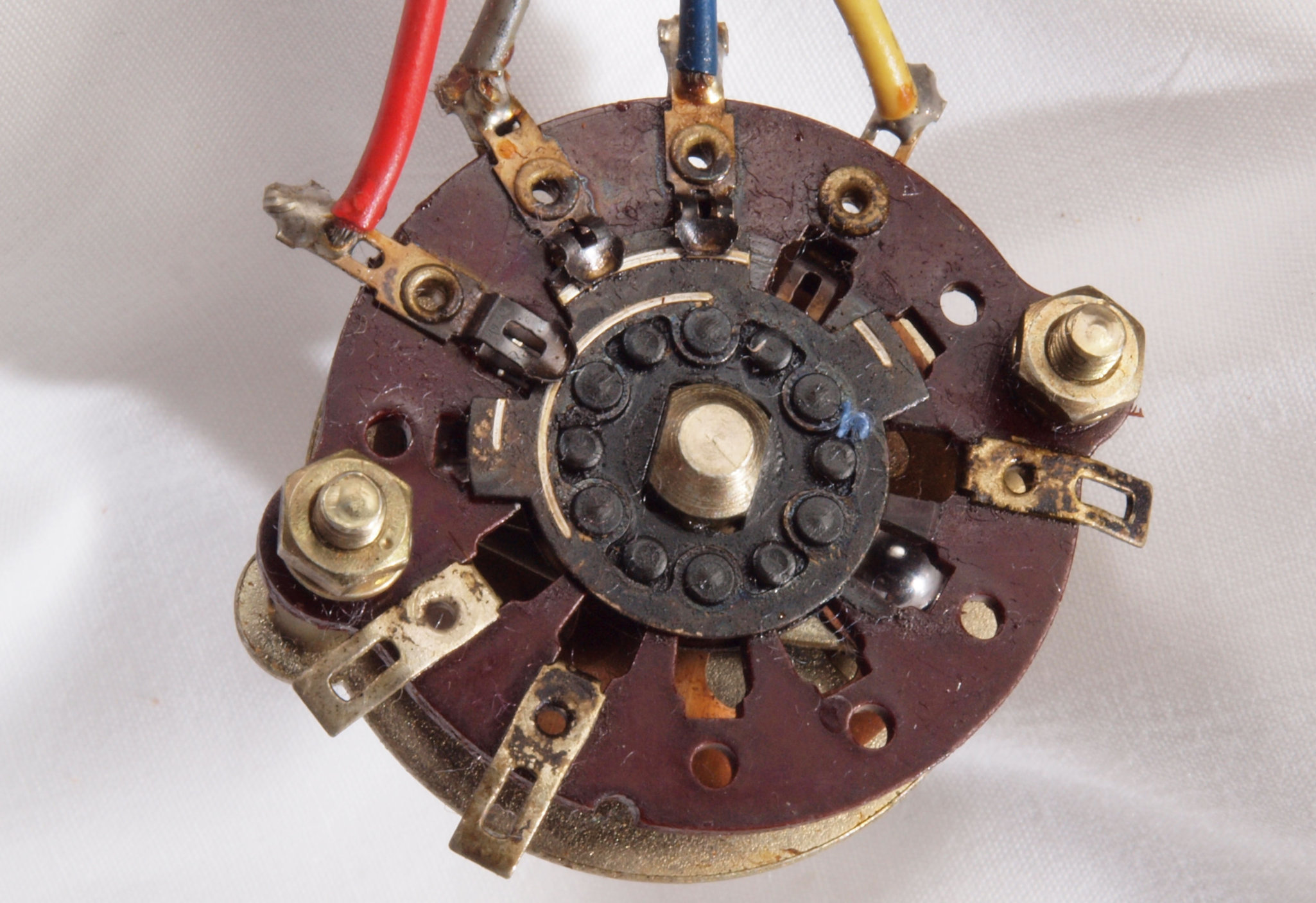

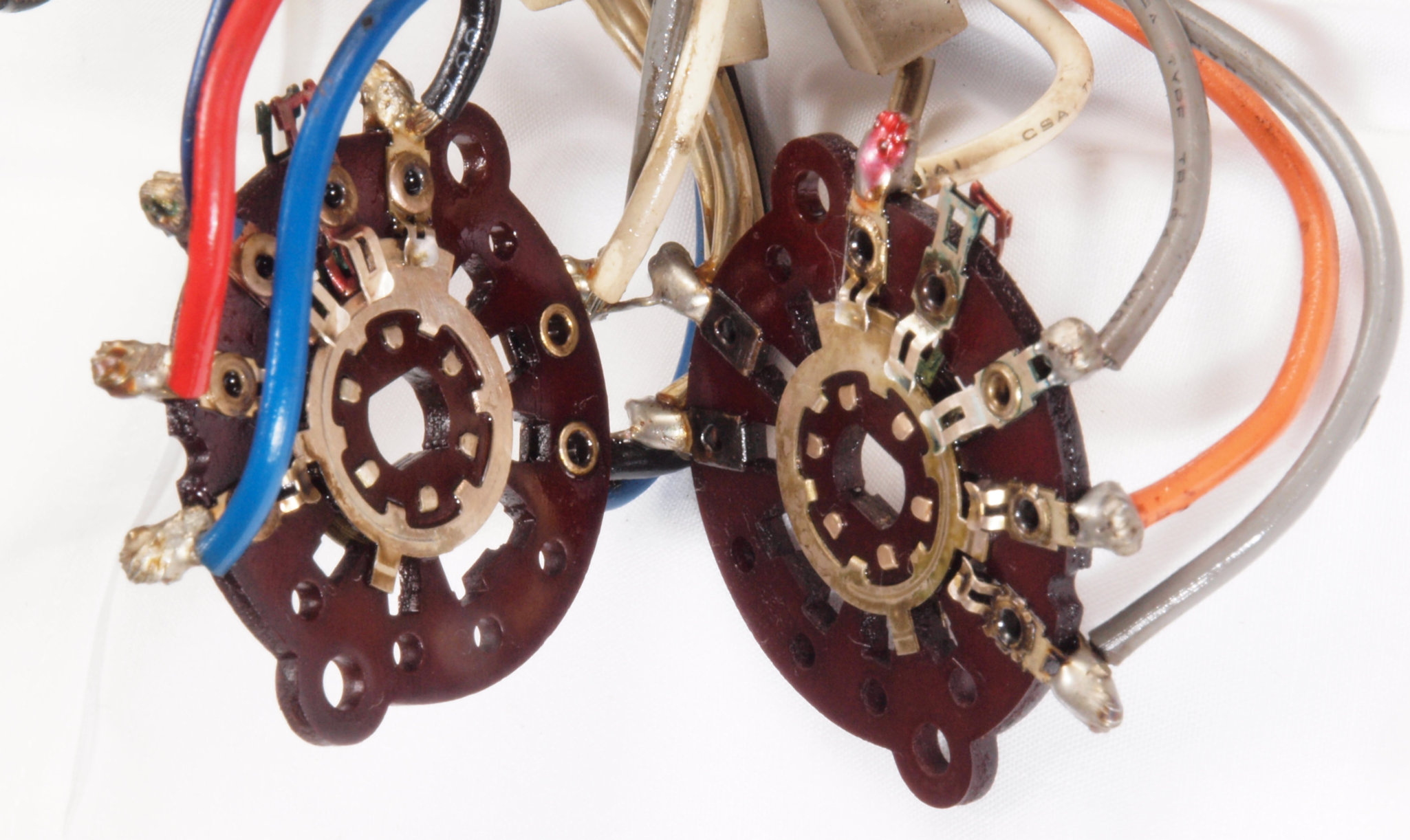

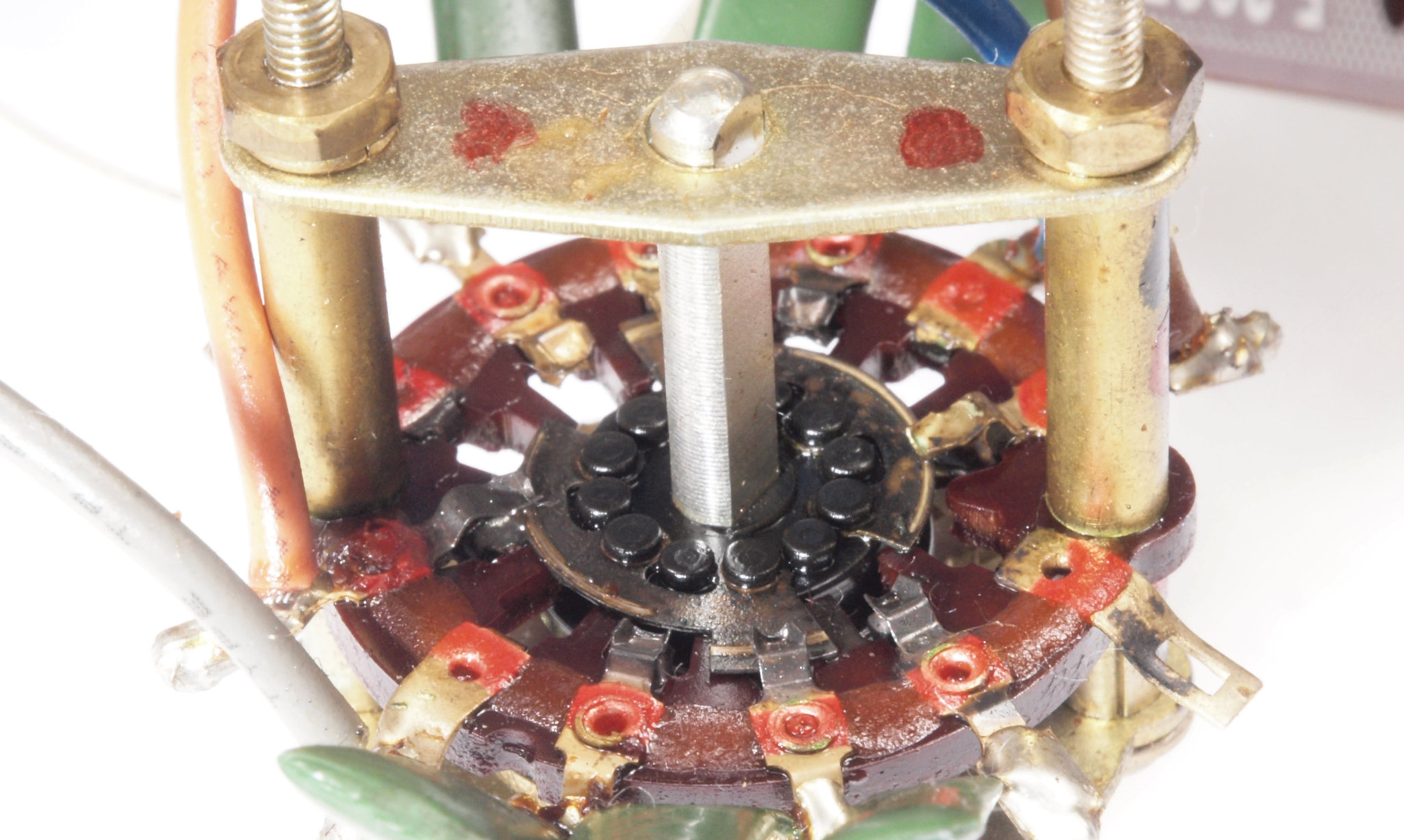

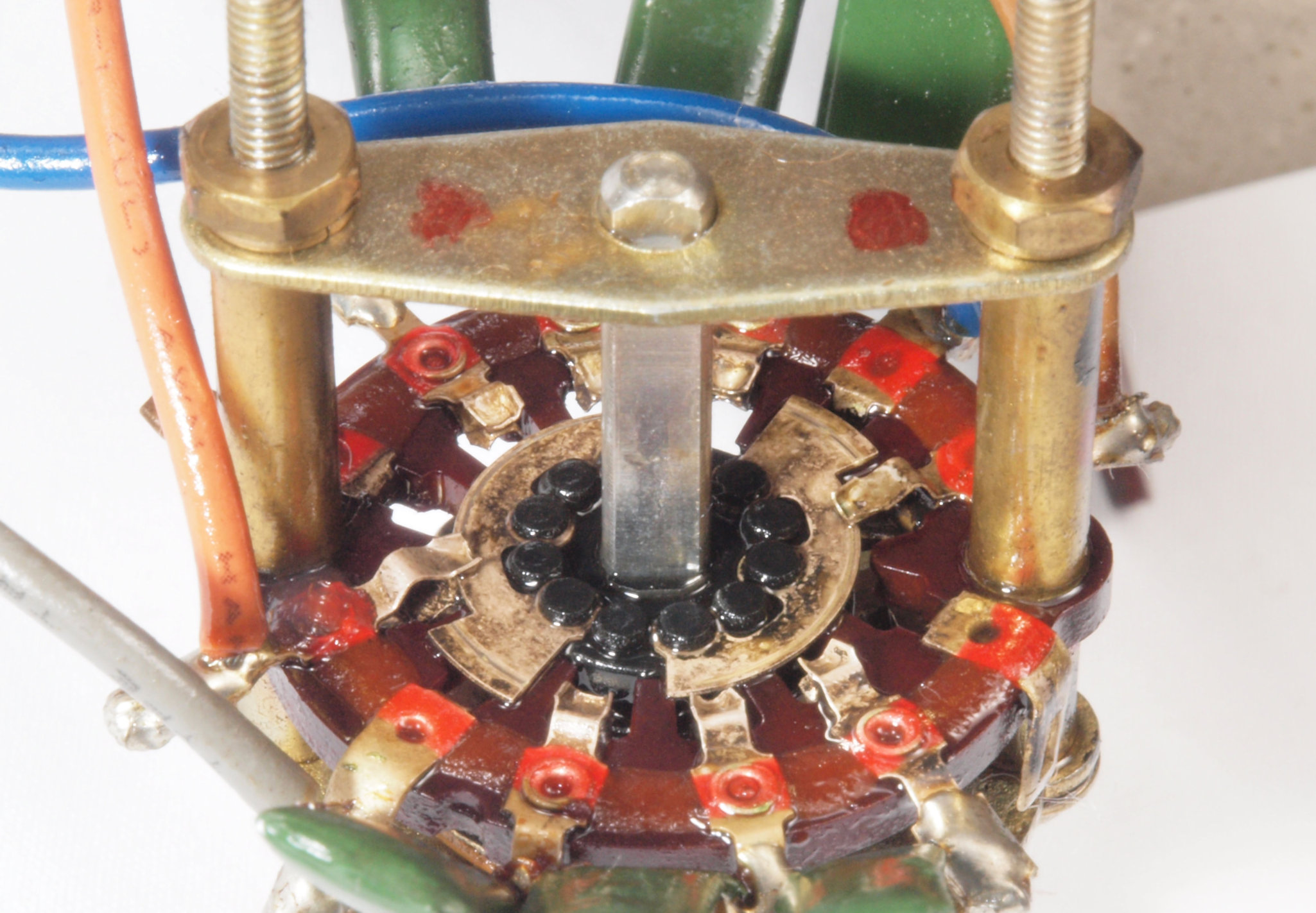

ＣＤ２．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点
ＣＤ３．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点

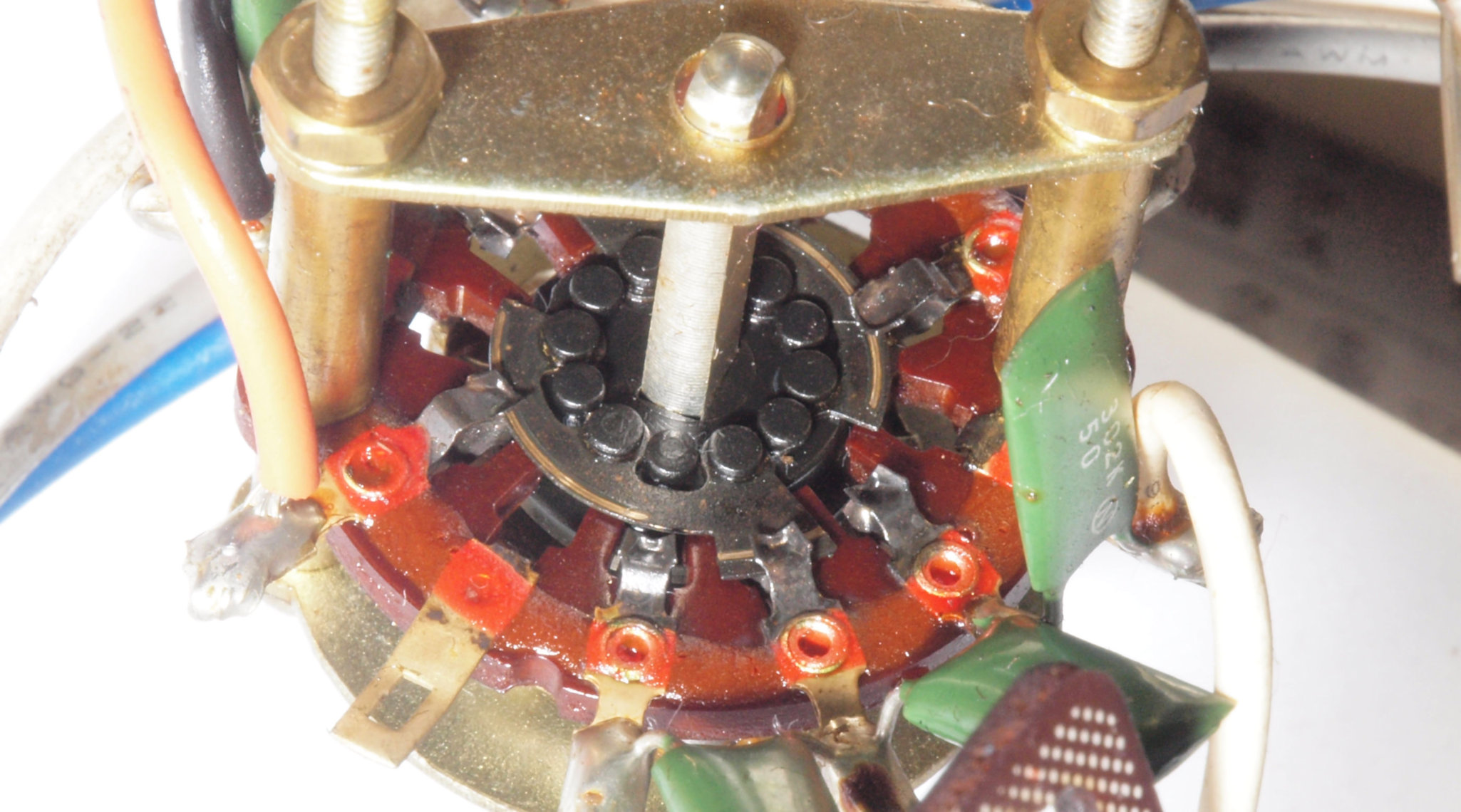

ＣＤ４．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点２
ＣＤ５．　修理（洗浄）後　ＭＩＤＲＡＮＧＥ−ＳＷの接点２

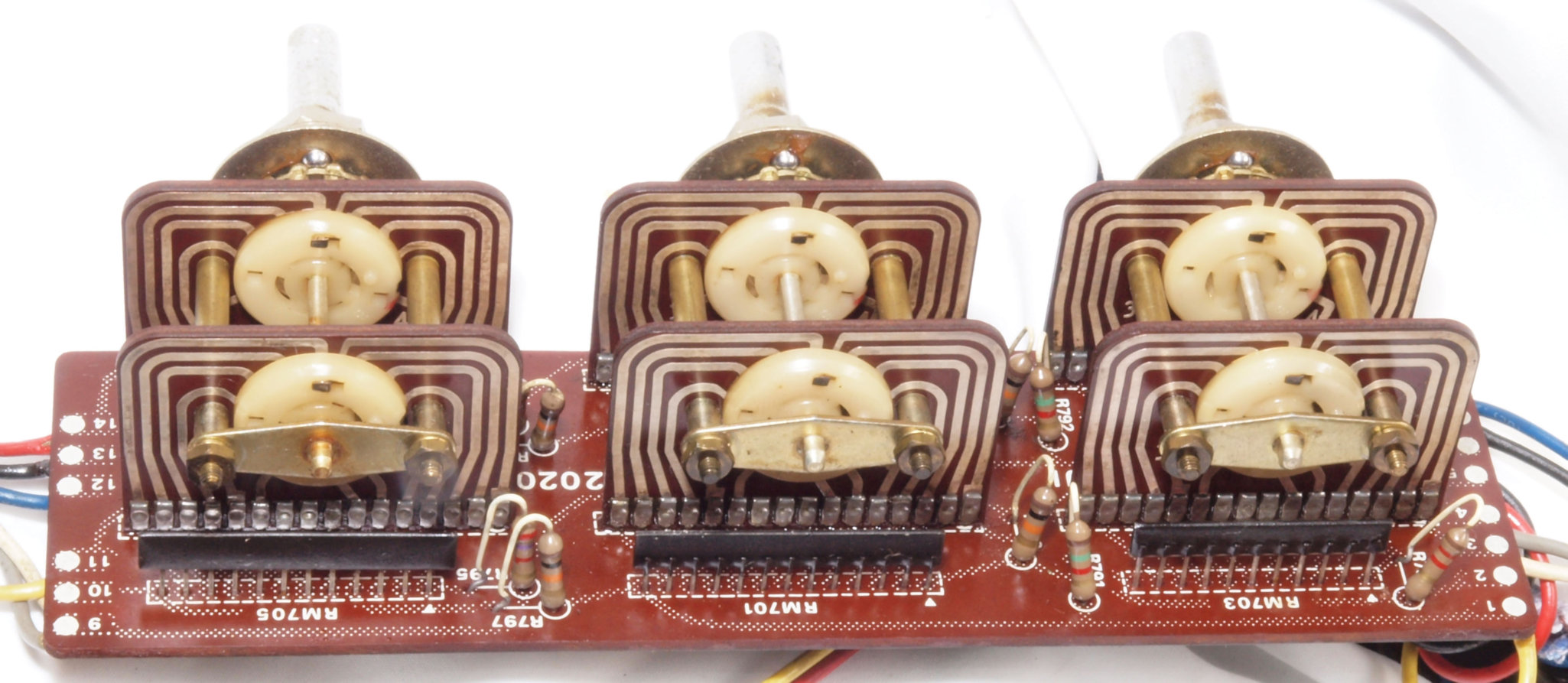

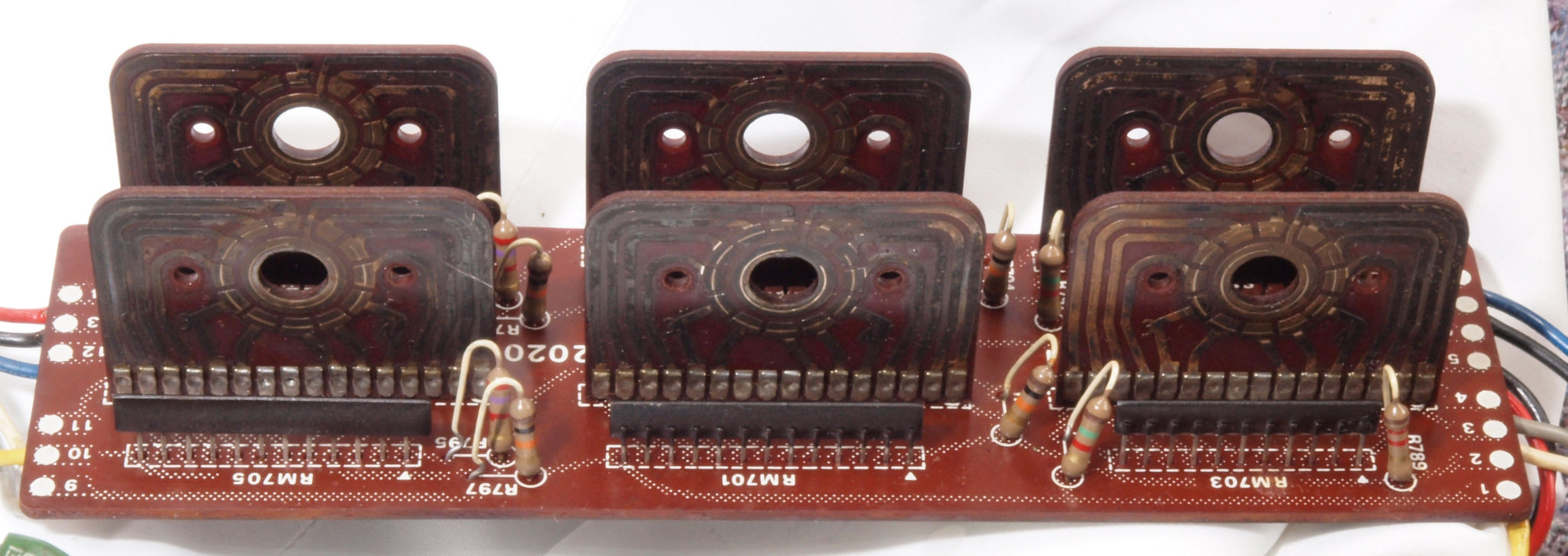

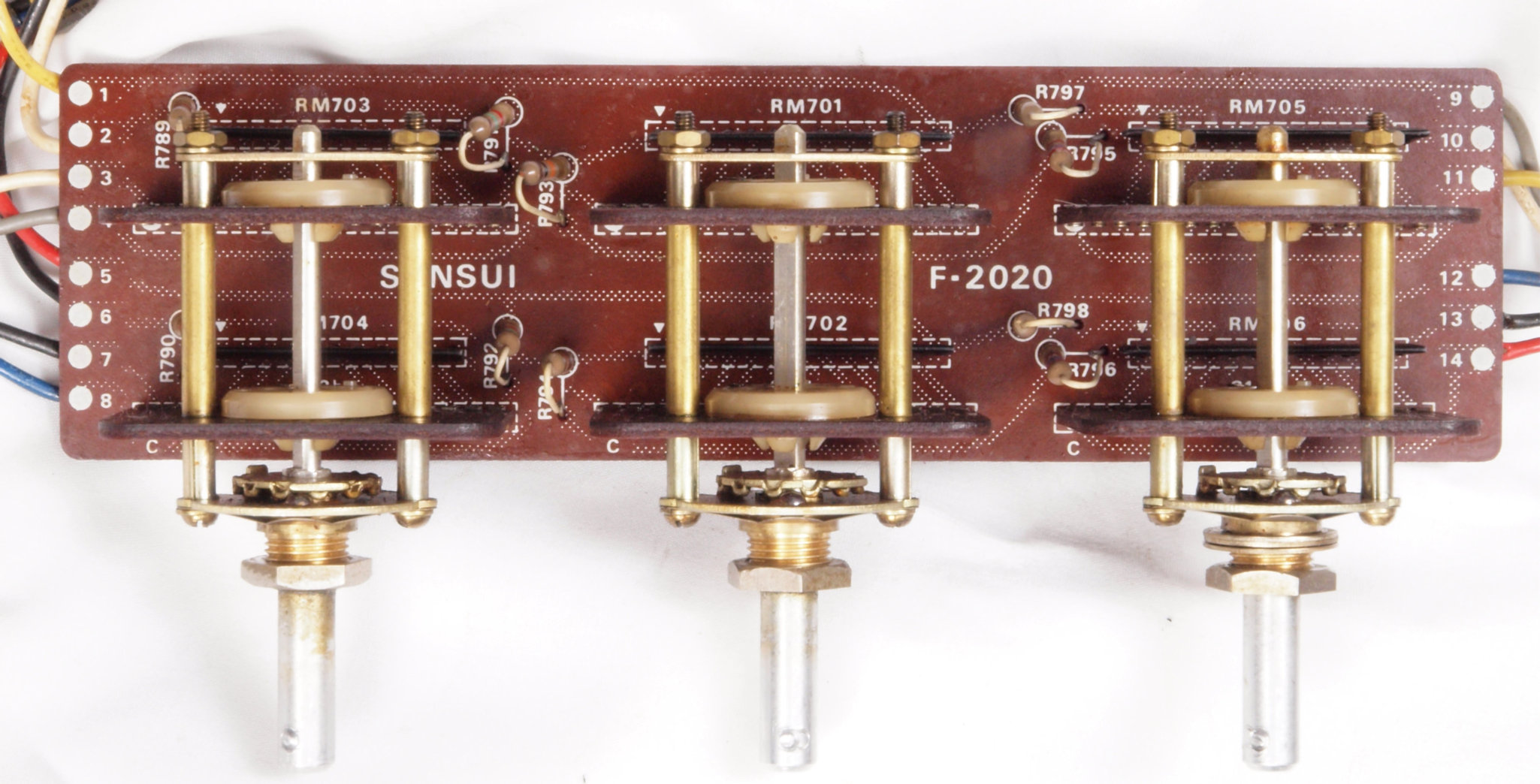

ＣＤ６．　修理中　ＭＩＤＲＡＮＧＥ−ＳＷ基板。

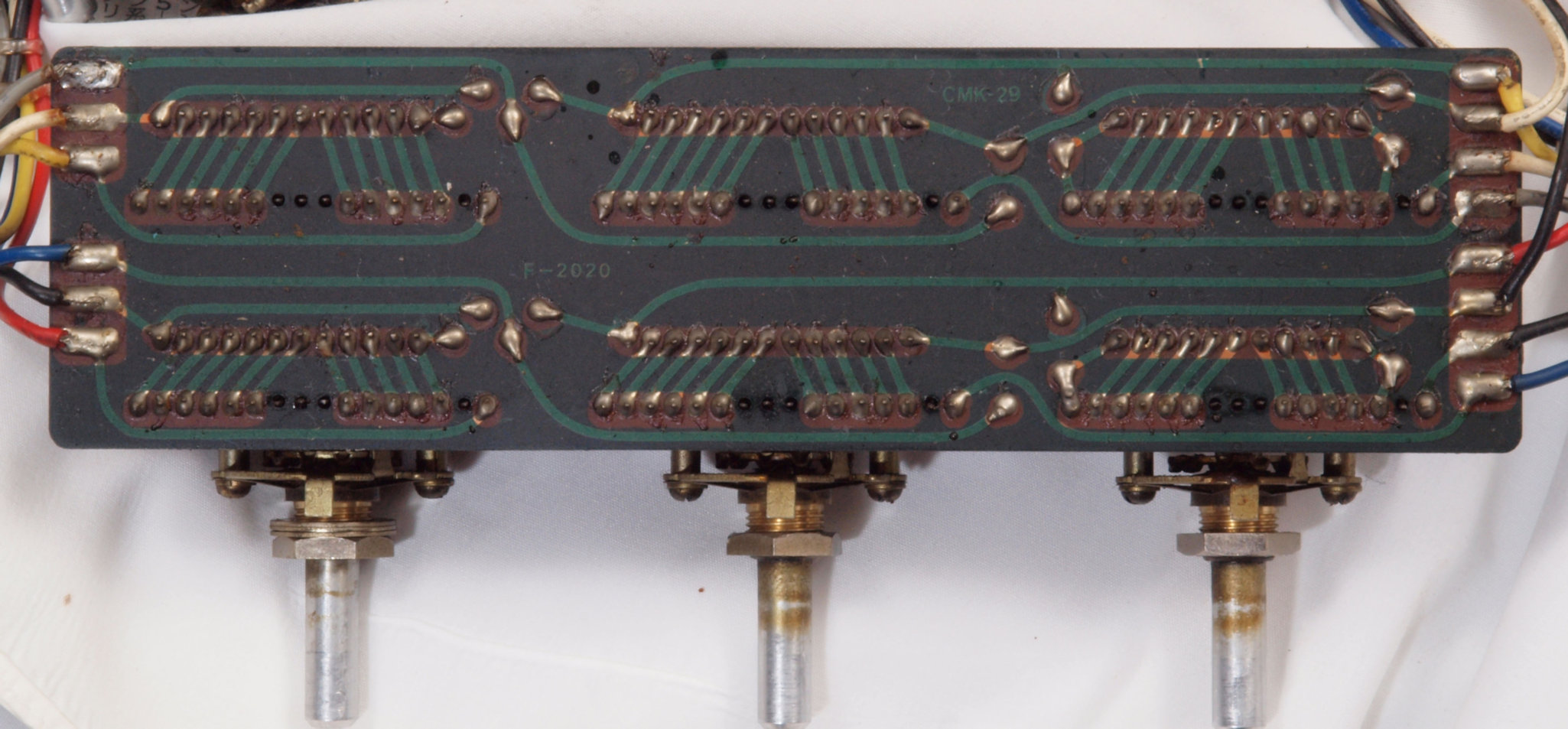

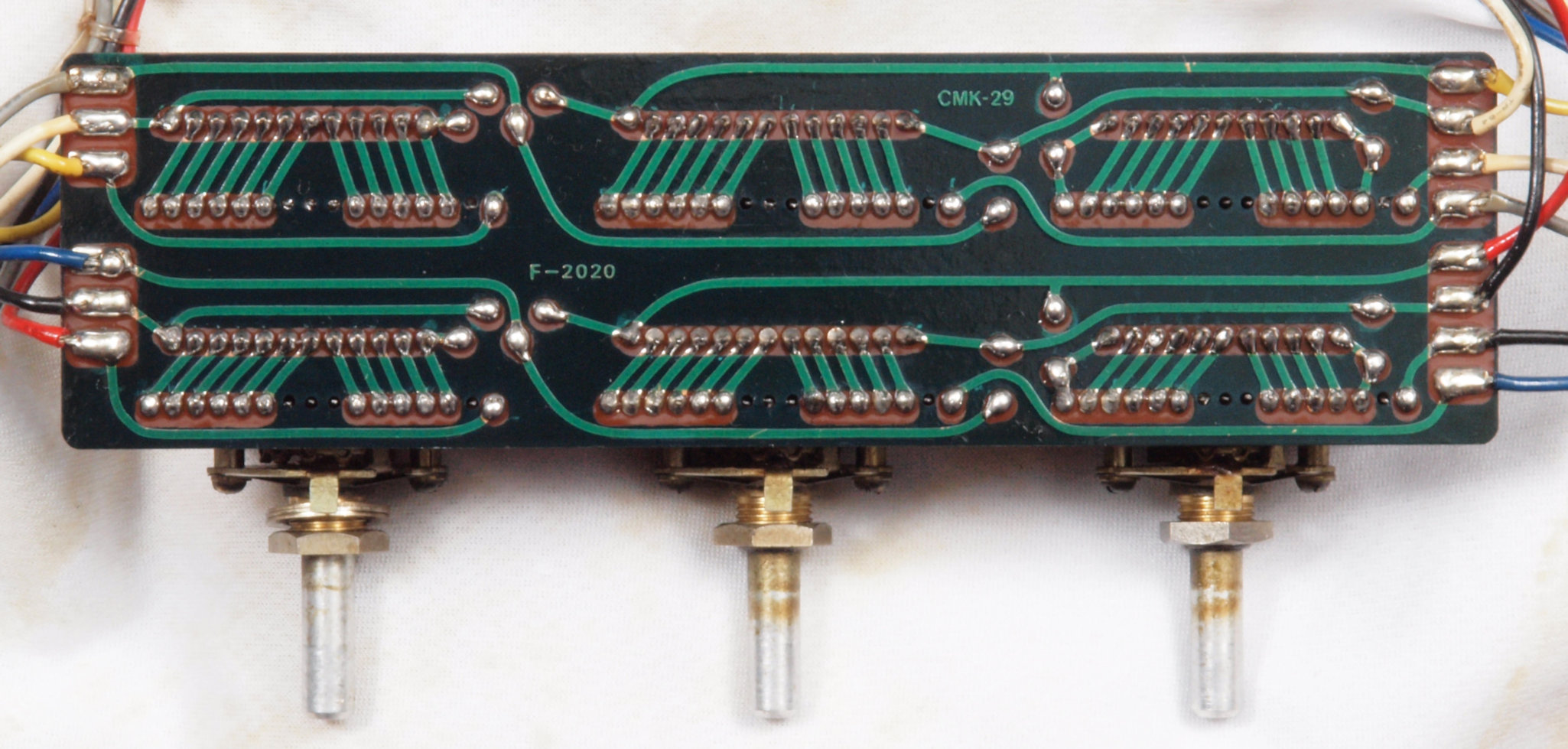

ＣＤ７．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。

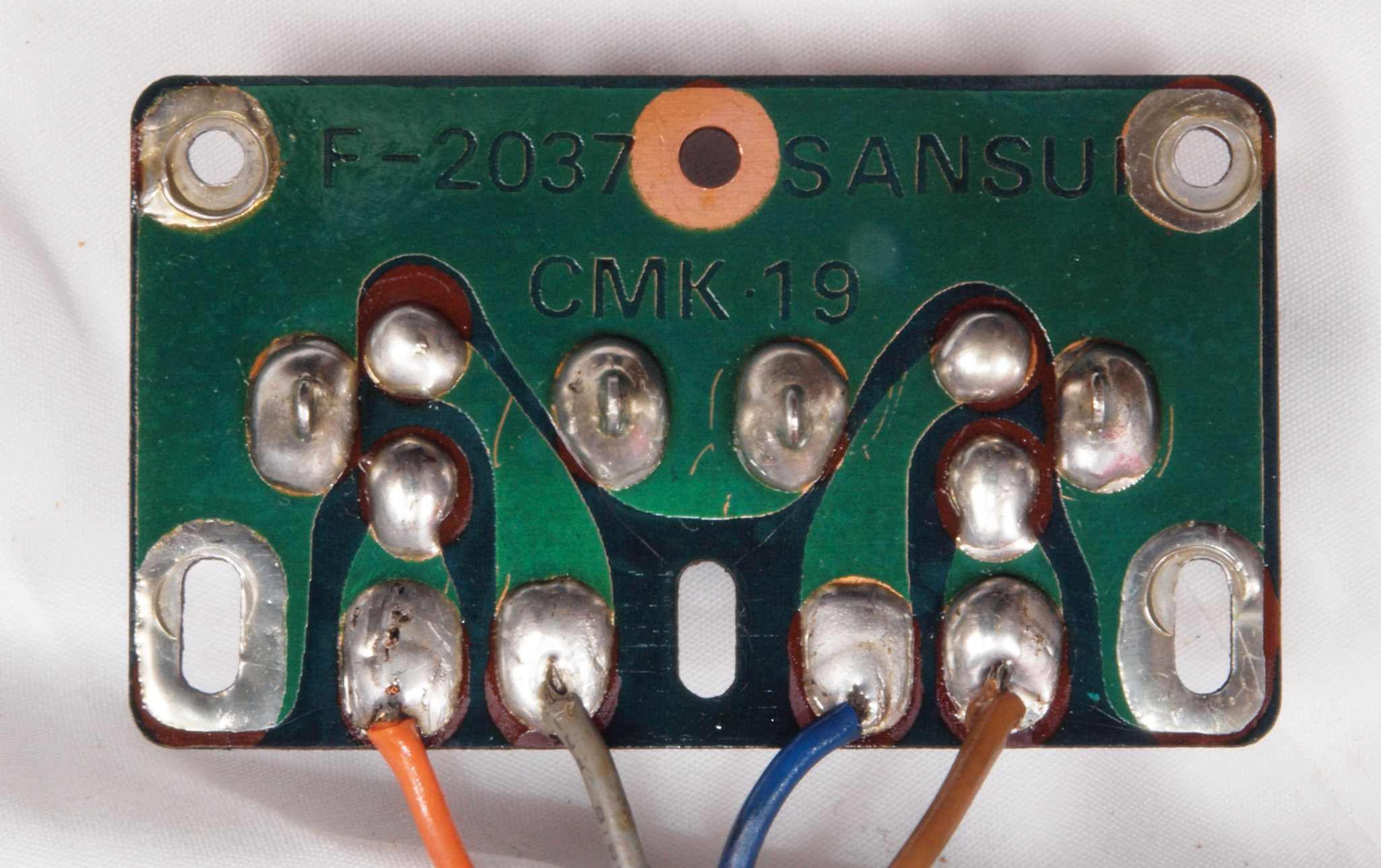

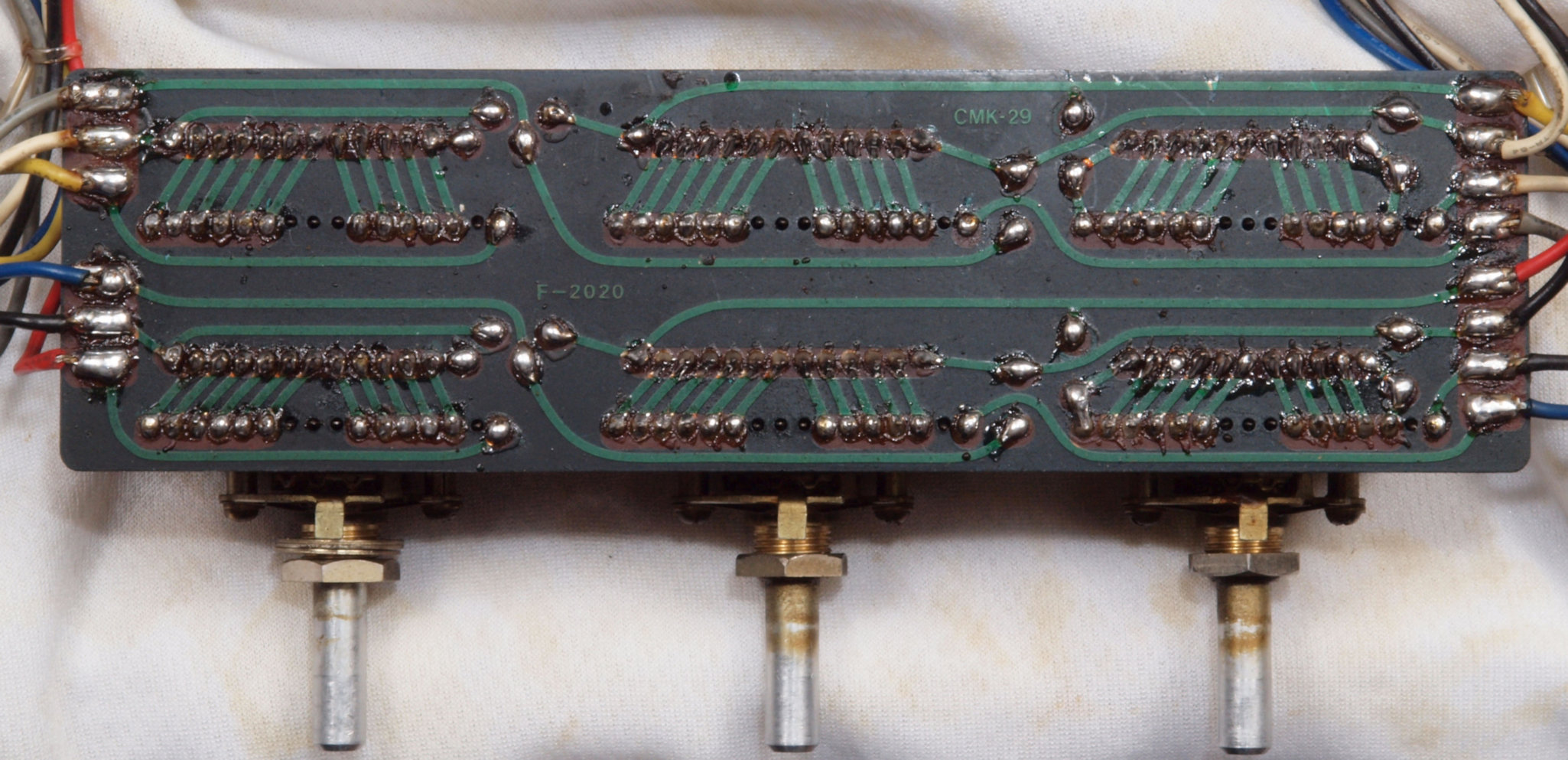

ＣＤ８．　修理（半田補正）後　ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。全ての半田をやり直す。

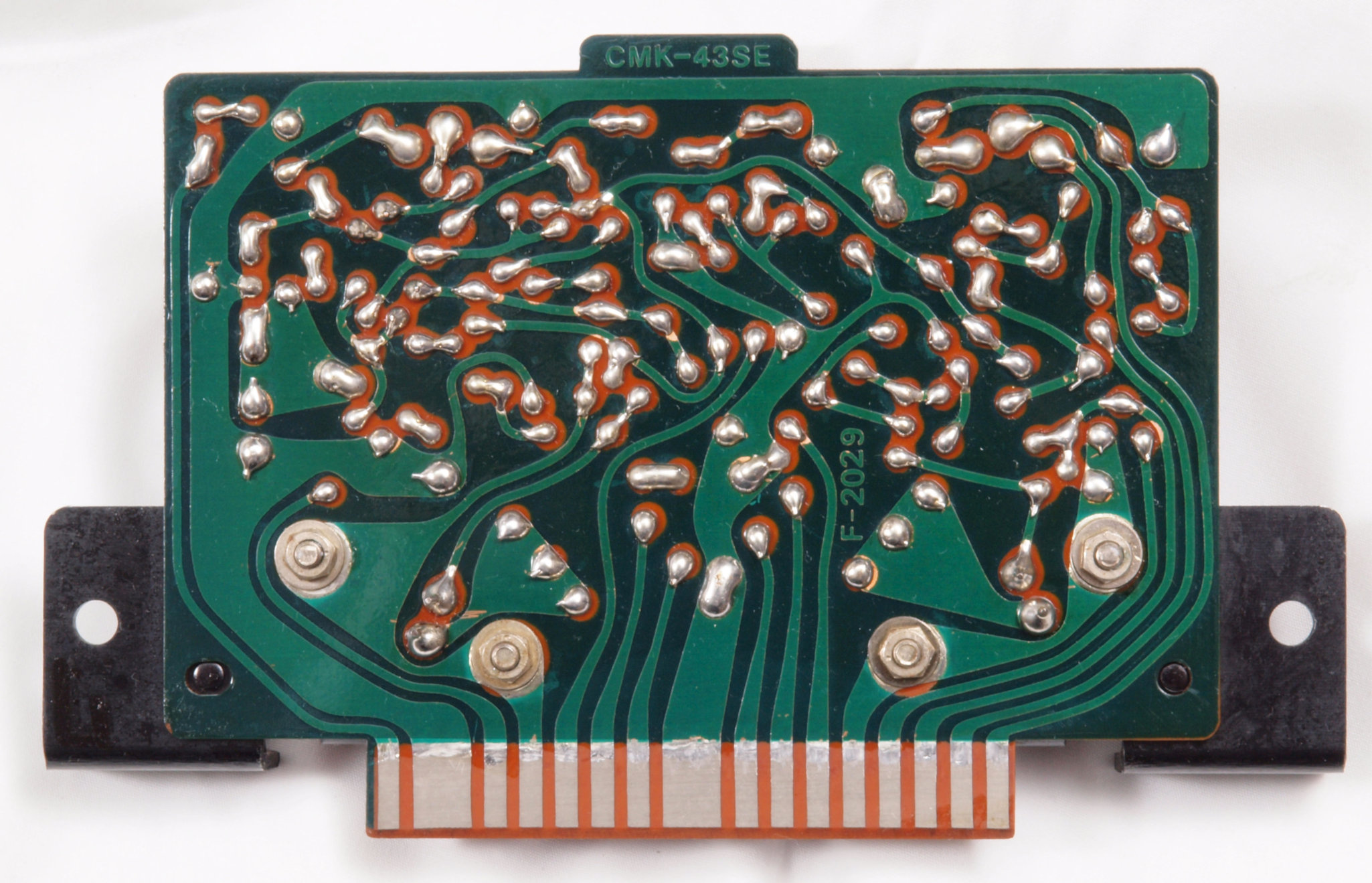

ＣＤ９．　完成ＭＩＤＲＡＮＧＥ−ＳＷ基板裏。不要なフラックスを取り洗浄し、コート液を塗布。

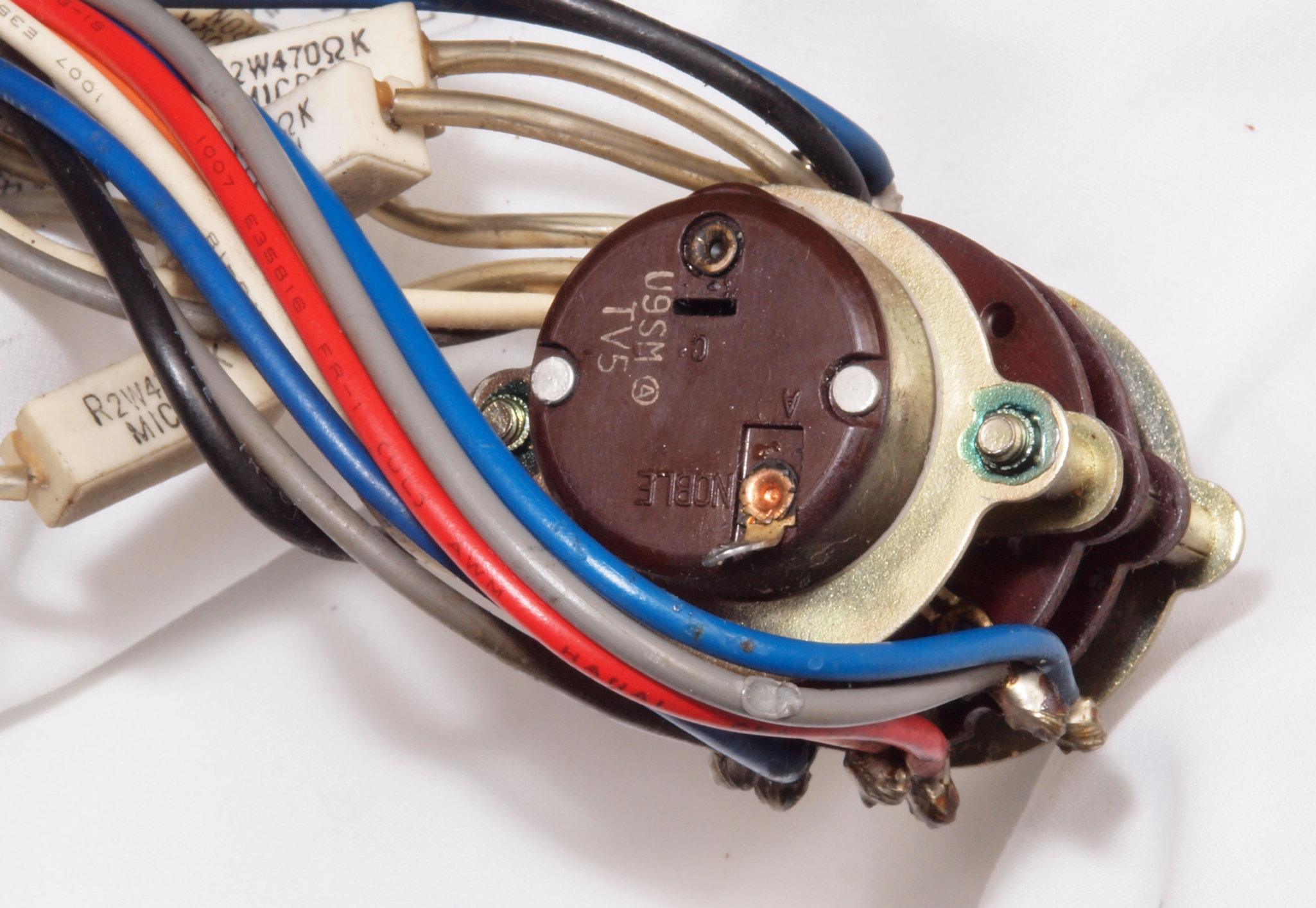

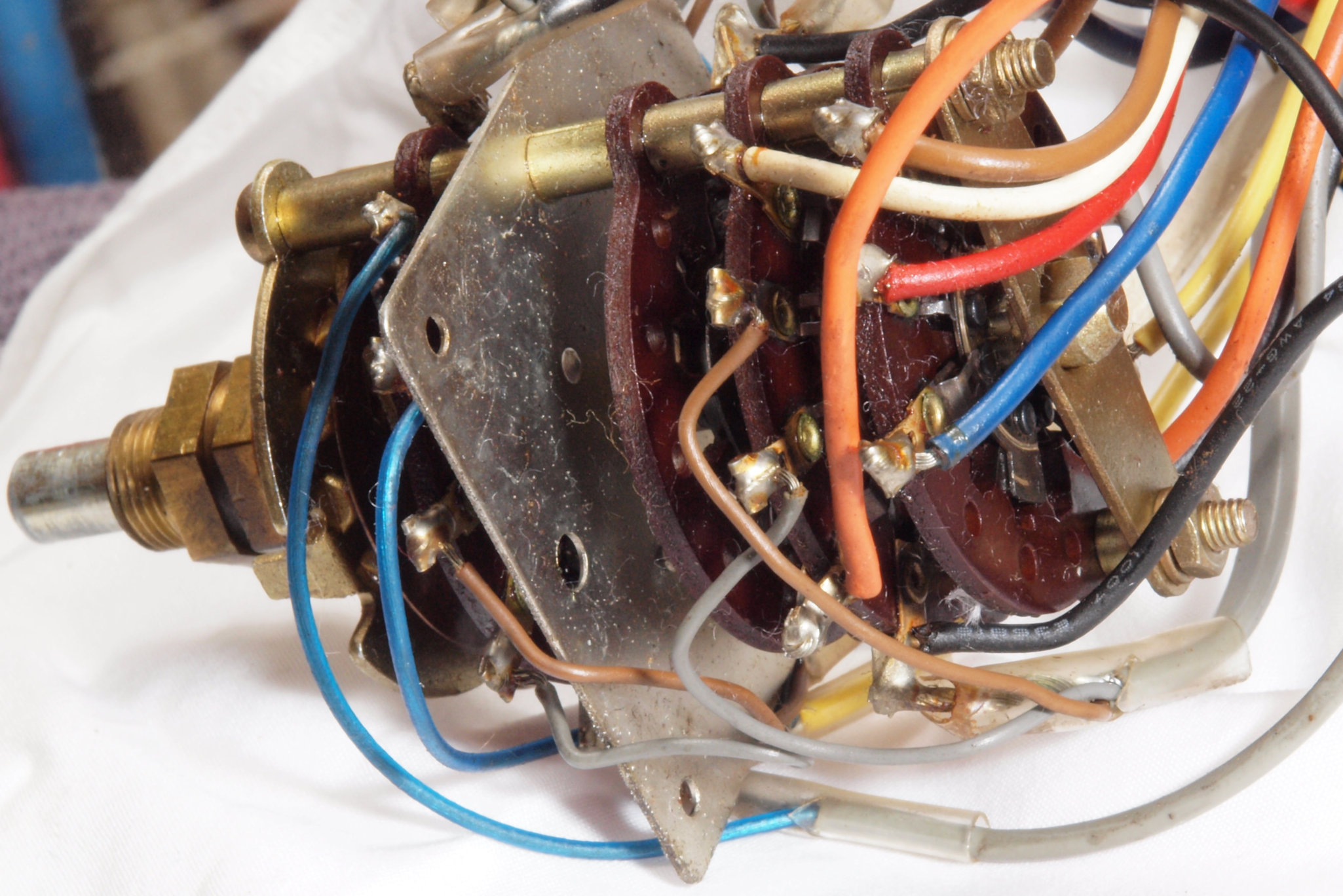

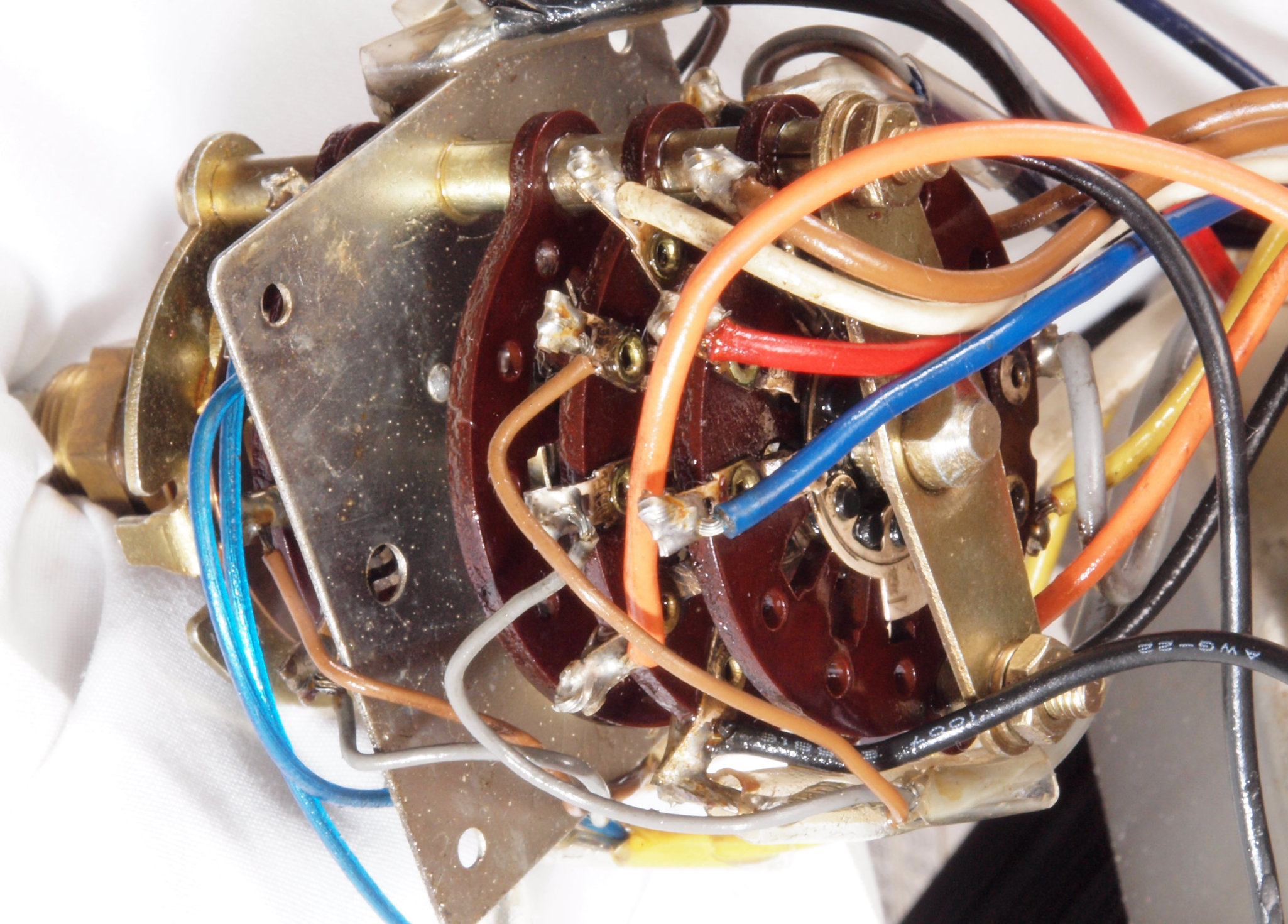

ＣＥ１．　修理前　ＳＰ切り替えＳＷ＋電源ＳＷ。
ＣＥ２．　修理中　ＳＰ切り替えＳＷ＋電源ＳＷ、分解。
ＣＥ３．　修理中　ＳＰ切り替えＳＷ＋電源ＳＷ、分解・洗浄。
ＣＥ４．　修理中　ＳＰ切り替えＳＷ＋電源ＳＷ。　電源ＳＷは焼けてはいるが動作可能。
ＣＥ５．　修理後　ＳＰ切り替えＳＷ＋電源ＳＷ。　電源ＳＷを修理、このＳＷで電源投入リレーを動作。

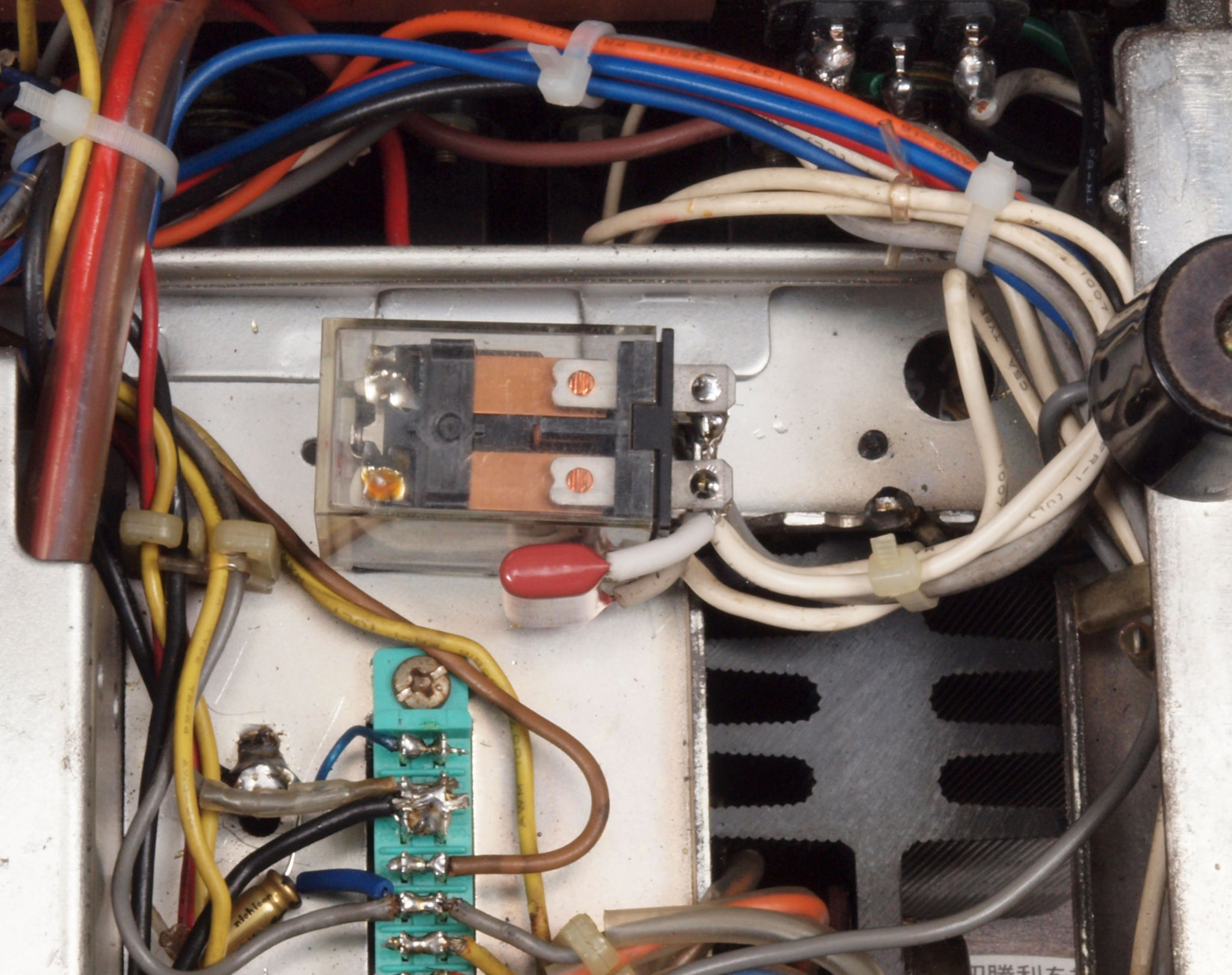

ＣＥ６．　修理後　ＳＰ切り替えＳＷ＋電源ＳＷ。　電源投入リレー組み込み、接点容量は１０Ａ×２回路。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右下にリレー用の０．５Ａのヒューズホルダー増設。

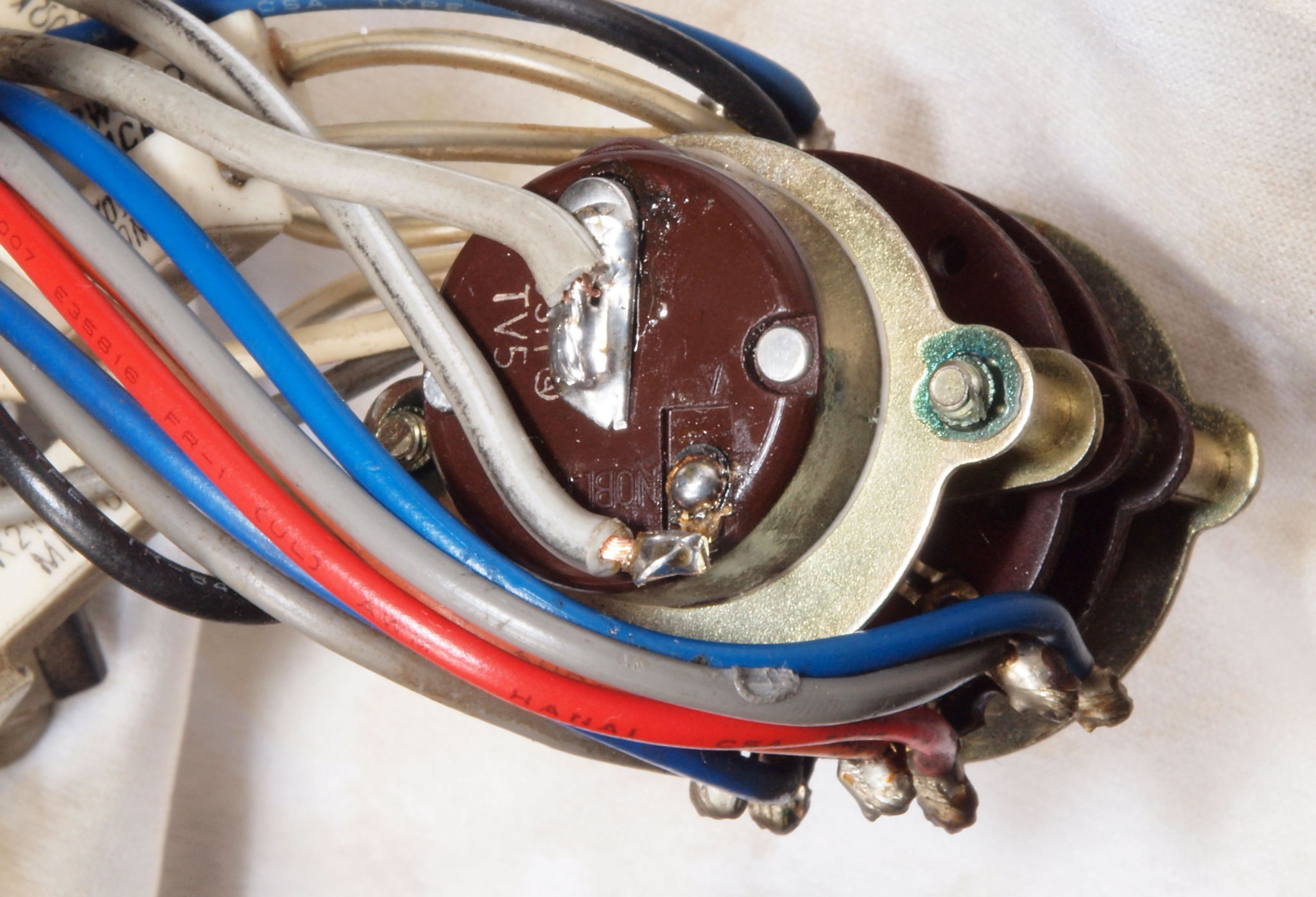

ＣＦ１．　修理（洗浄）中　メインＶＲ。　ラウドネスのタップが有るので市場に同型がなく交換不可。

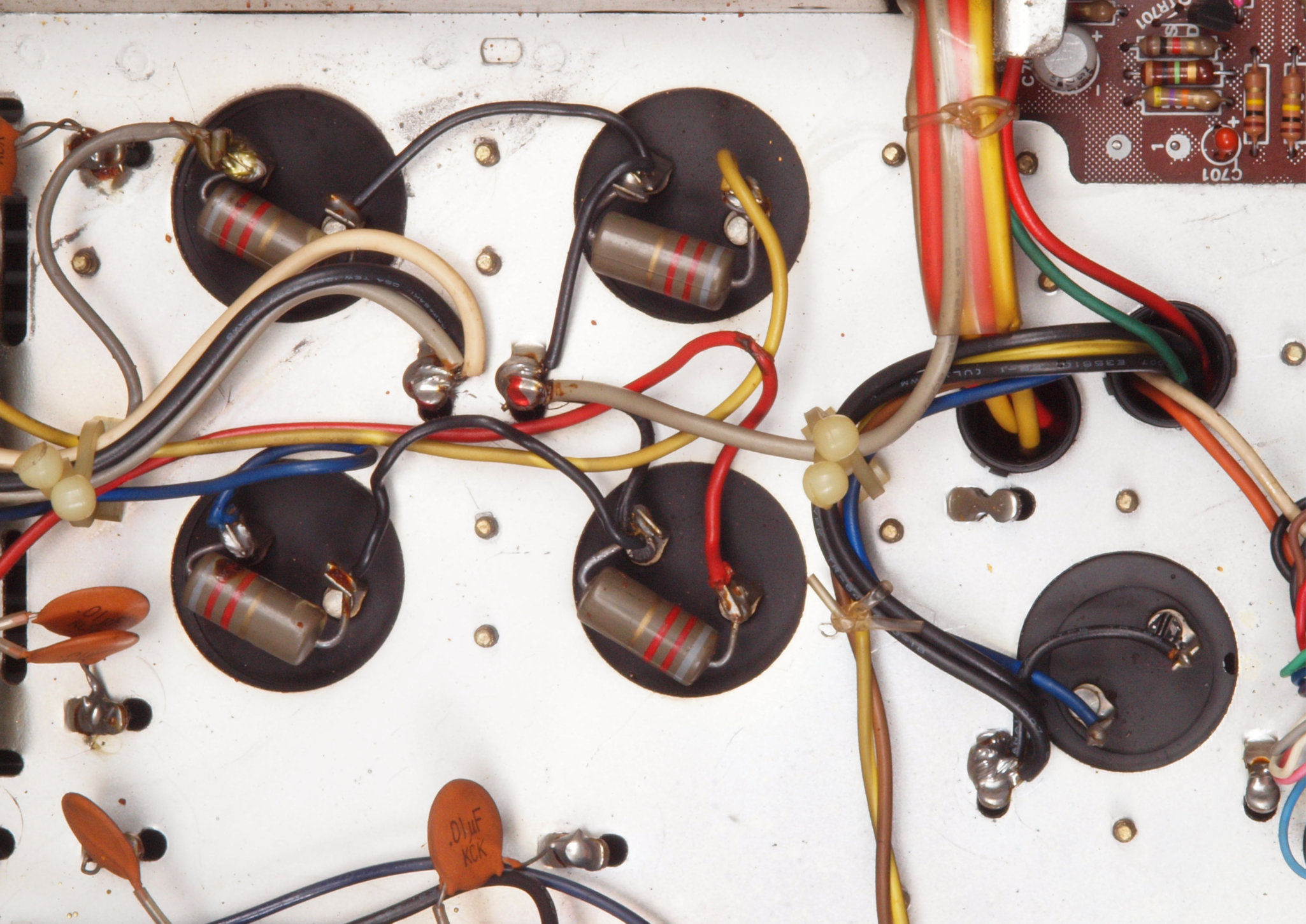

ＣＧ１．　修理前　電源ブロック電解コンデンサー下周り。

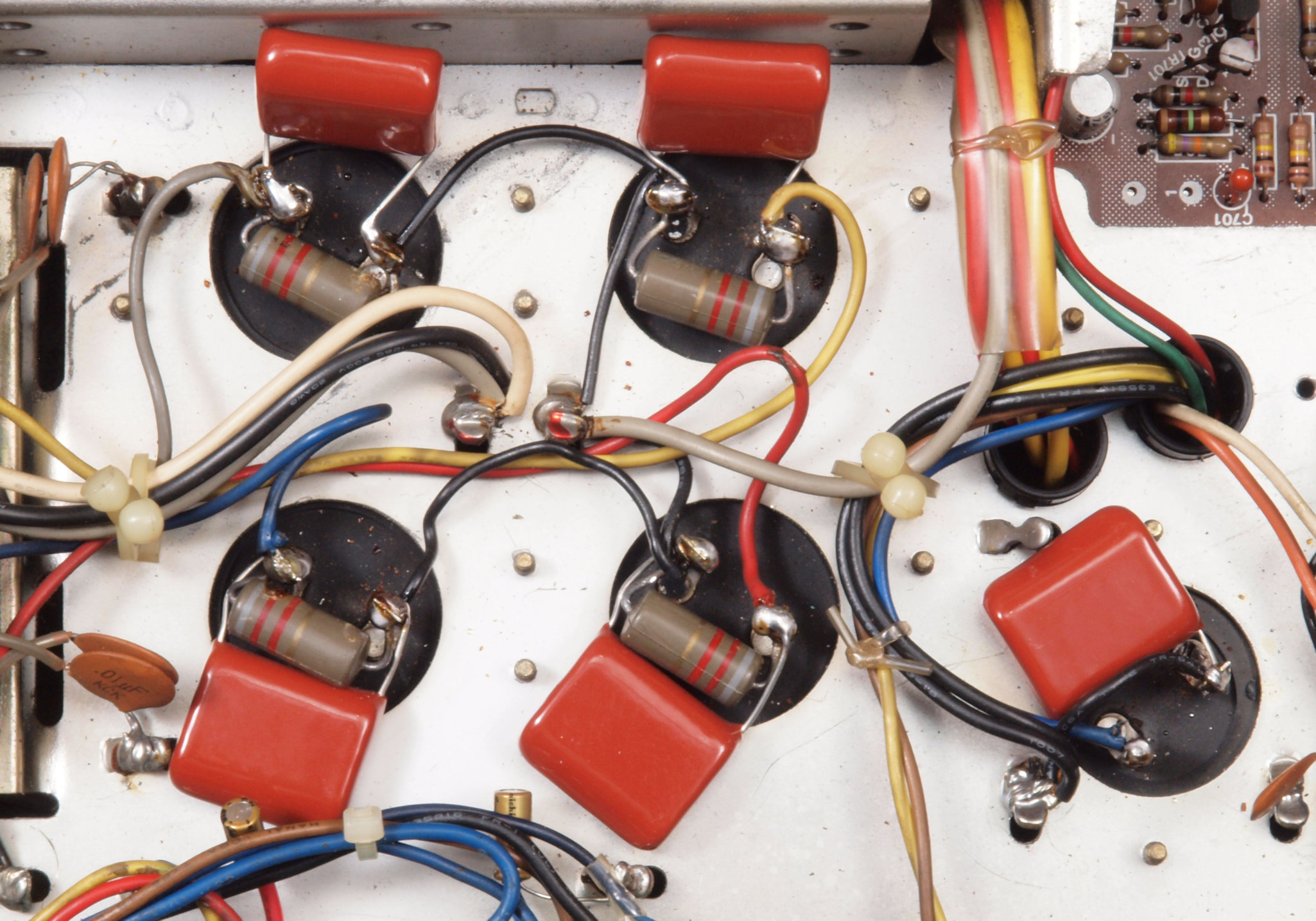

ＣＧ２．　修理後　電源ブロック電解コンデンサー下周り。　フイルムコンデンサー５個追加。

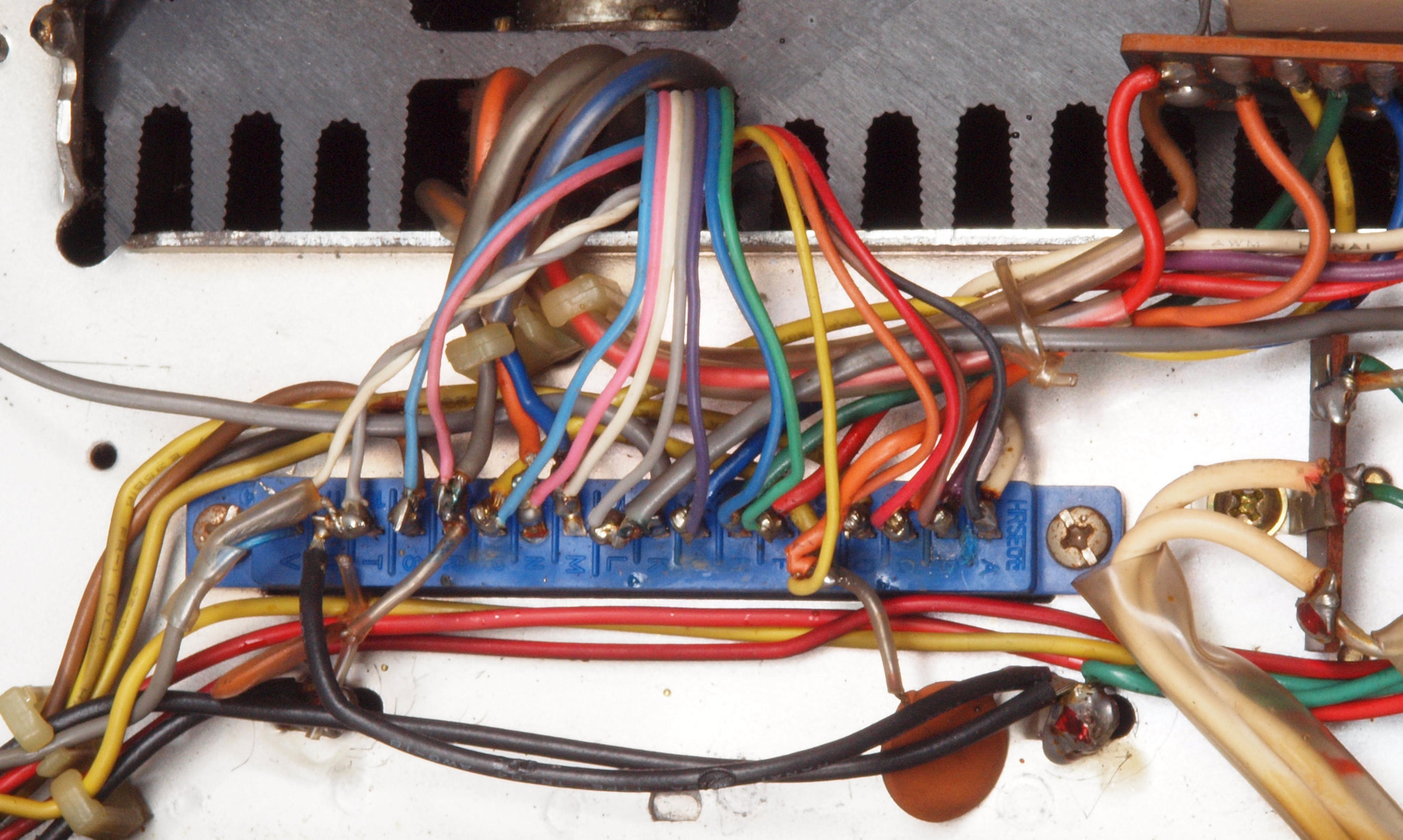

ＣＨ１．　修理前　　Ｒ側終段基板コネクタ下電解コンデンサー。
ＣＨ２．　修理後　　Ｒ側終段基板コネクタ。　カードエッジコネクター、電解コンデンサー２個交換。
ＣＨ３．　修理前　　Ｌ側終段基板コネクタ下電解コンデンサー。
ＣＨ４．　修理後　　Ｌ側終段基板コネクタ下。　カードエッジコネクター、電解コンデンサー２個交換。

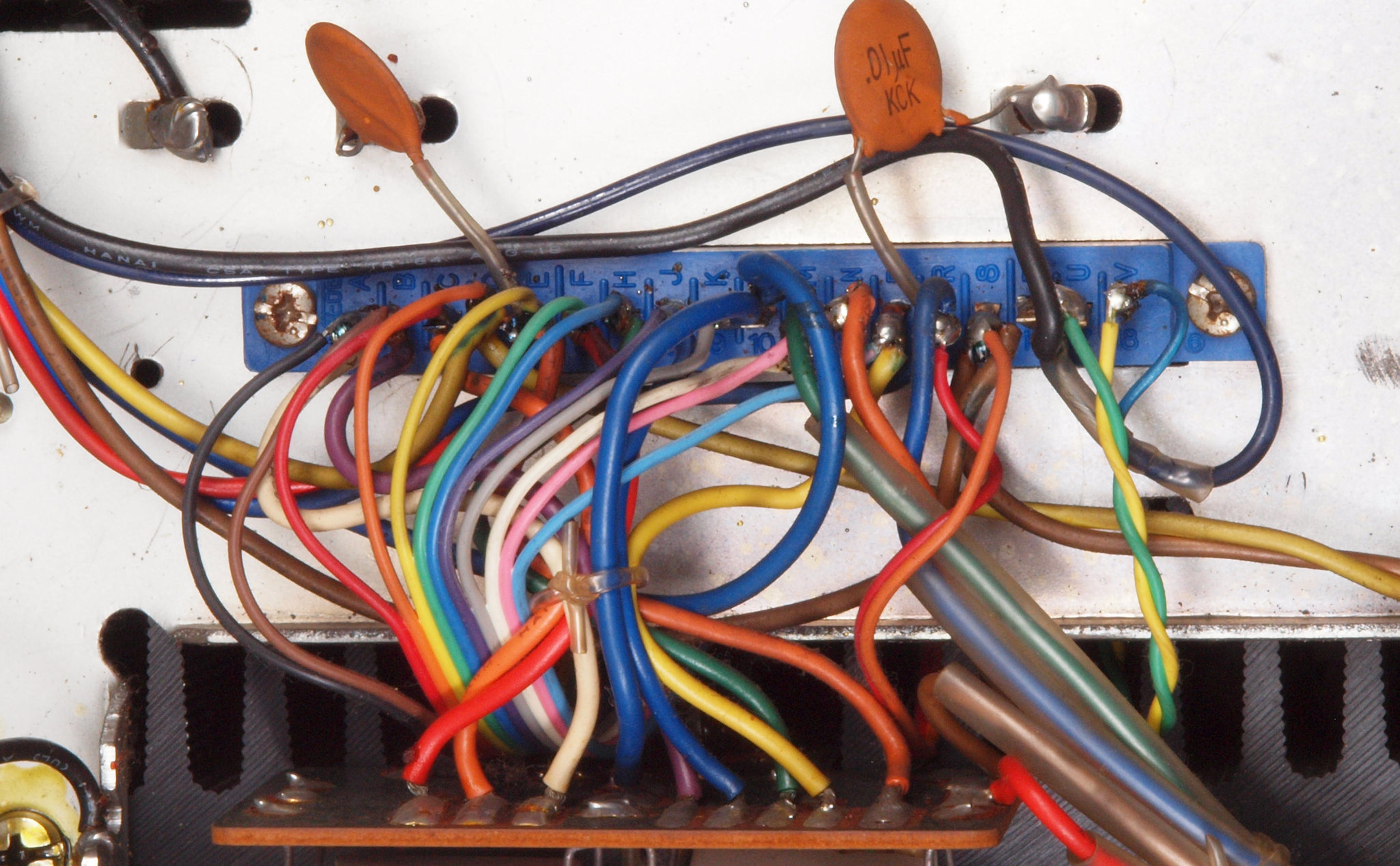

ＣＨ５．　修理前　　ＥＱ基板コネクタ下。

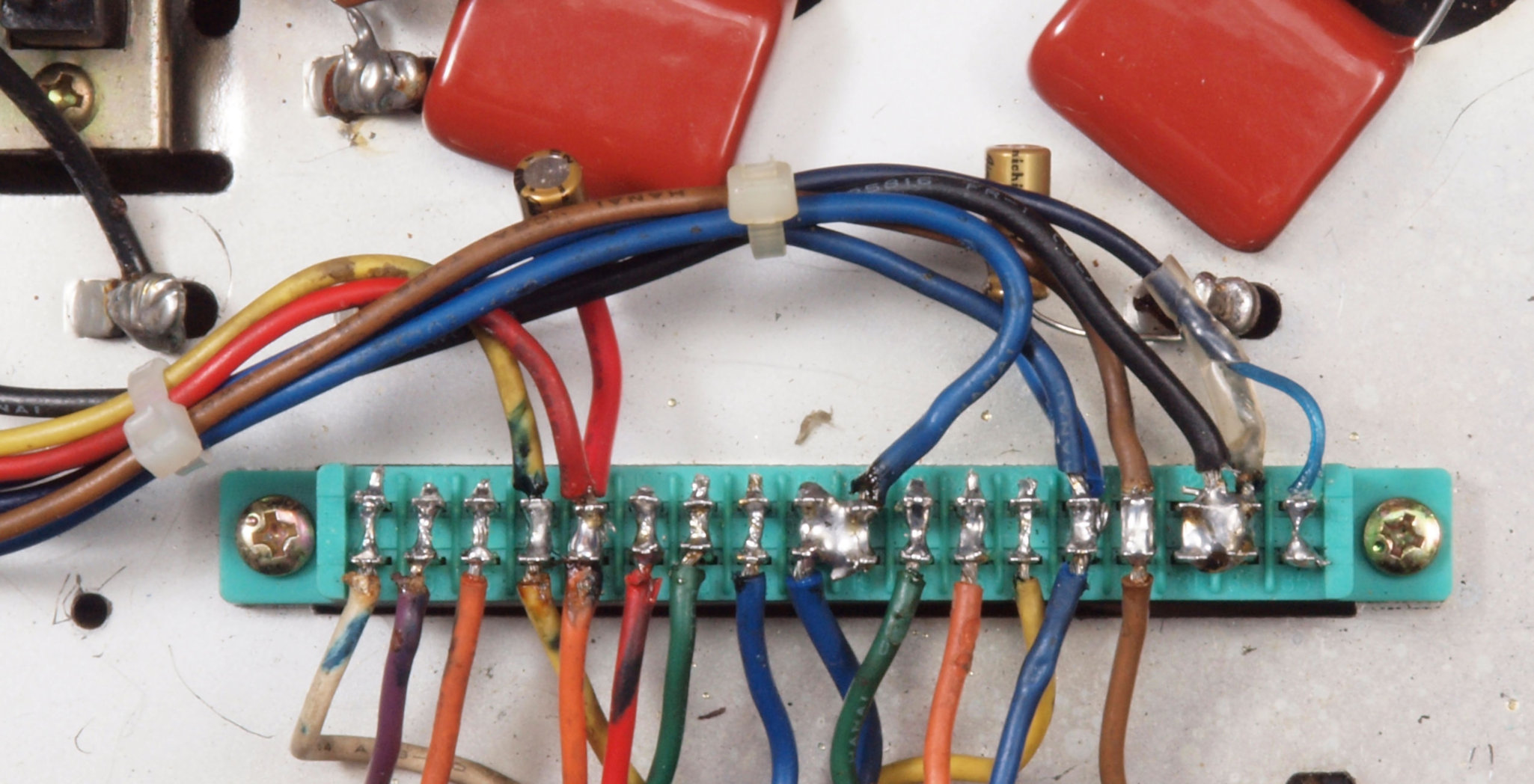

ＣＨ６．　修理後　　ＥＱ基板コネクタ下。　カードエッジコネクター、フイルムコンデンサー交換。フイルムコンデンサー１個追加。
ＣＩ１．　後パネルを外し、修理中

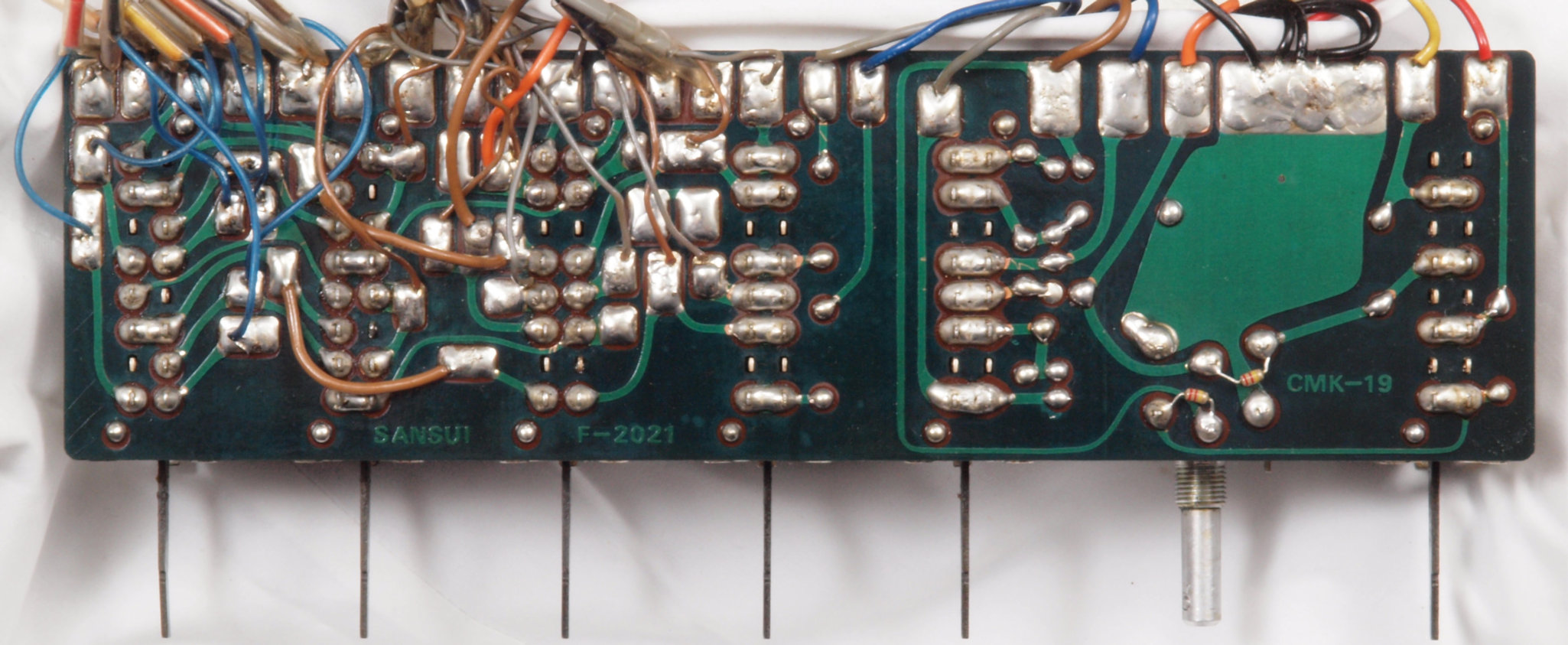

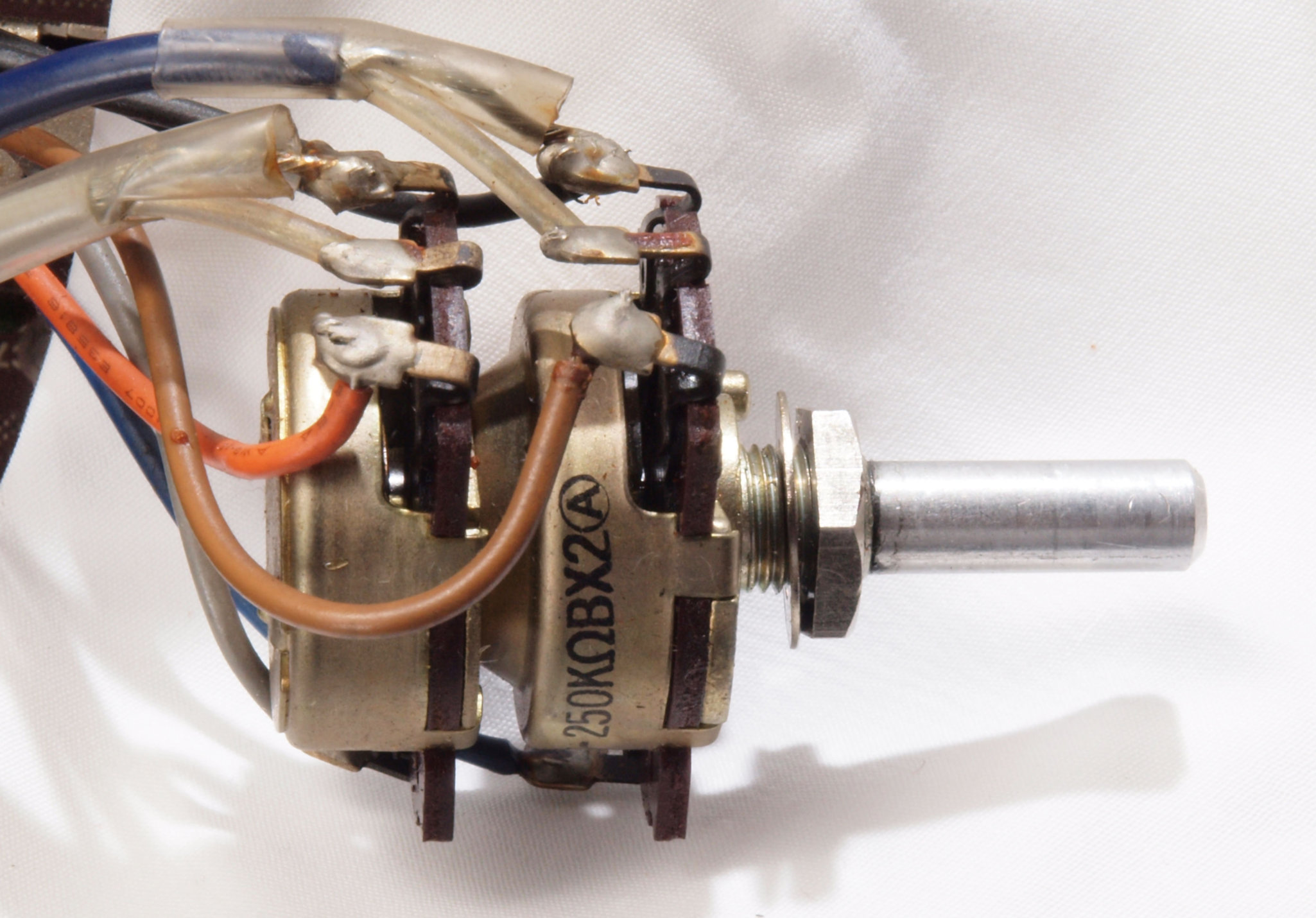

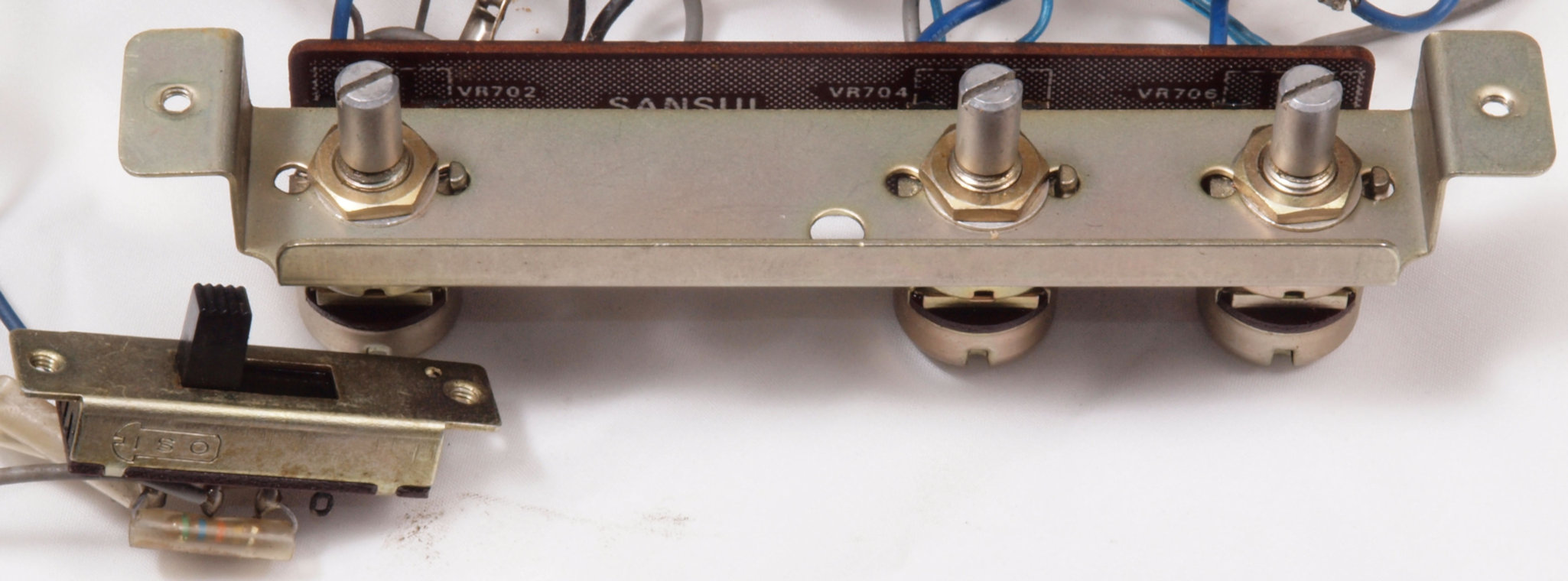

ＣＪ１．　修理中（洗浄）中　上＝ＴＡＰＥ１入力ＶＲ、ＴＥＡＰ２入力ＶＲ，ＡＵＸ入力ＶＲ基板裏。
　　　　　　　　　　　　　　　　下＝ＰＨＯＮＯ−２入力抵抗選択ＳＷ。　共に軸を上に向けて洗浄する。

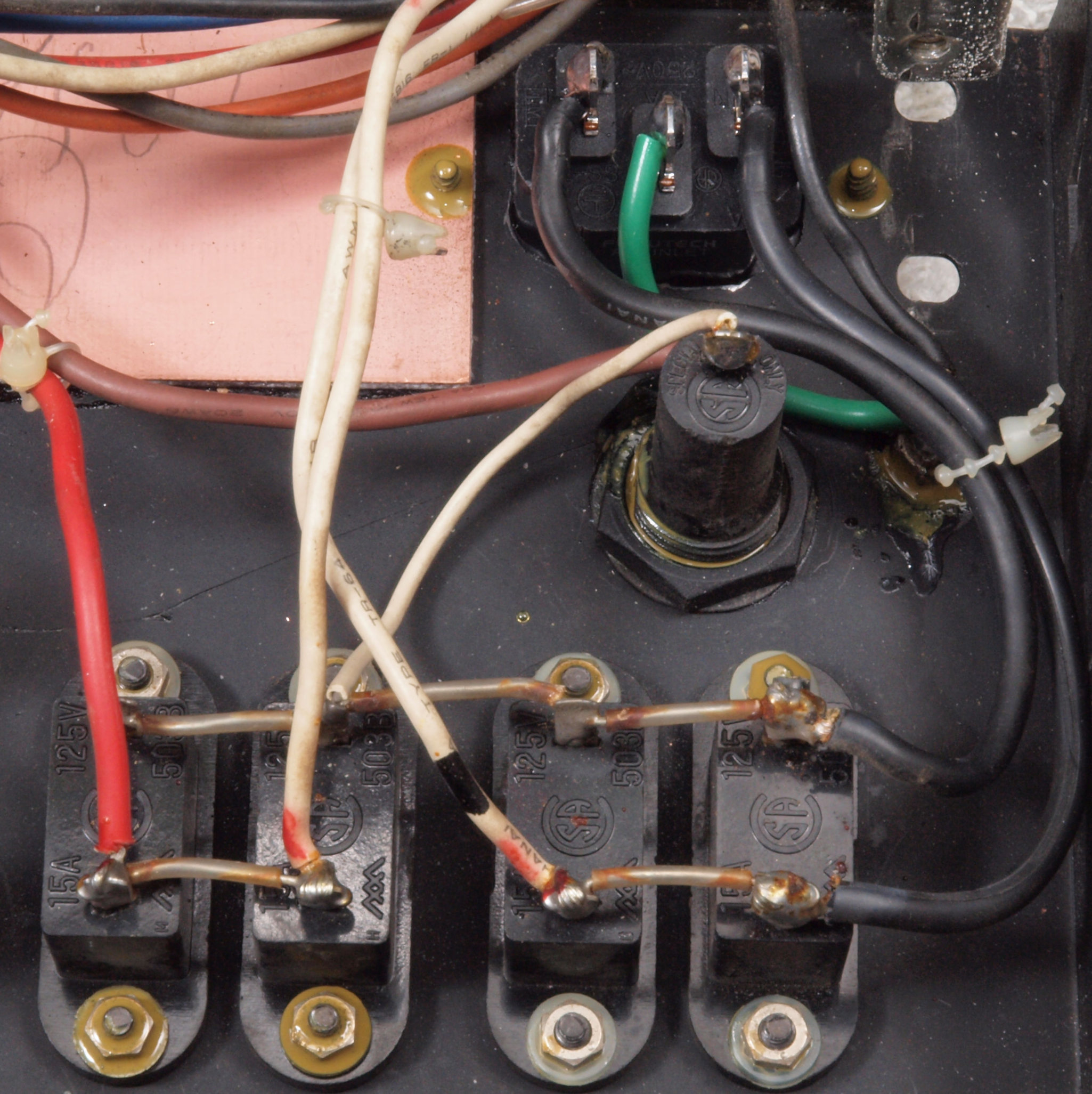

ＣＫ１．　修理前　電源コード挿入部。

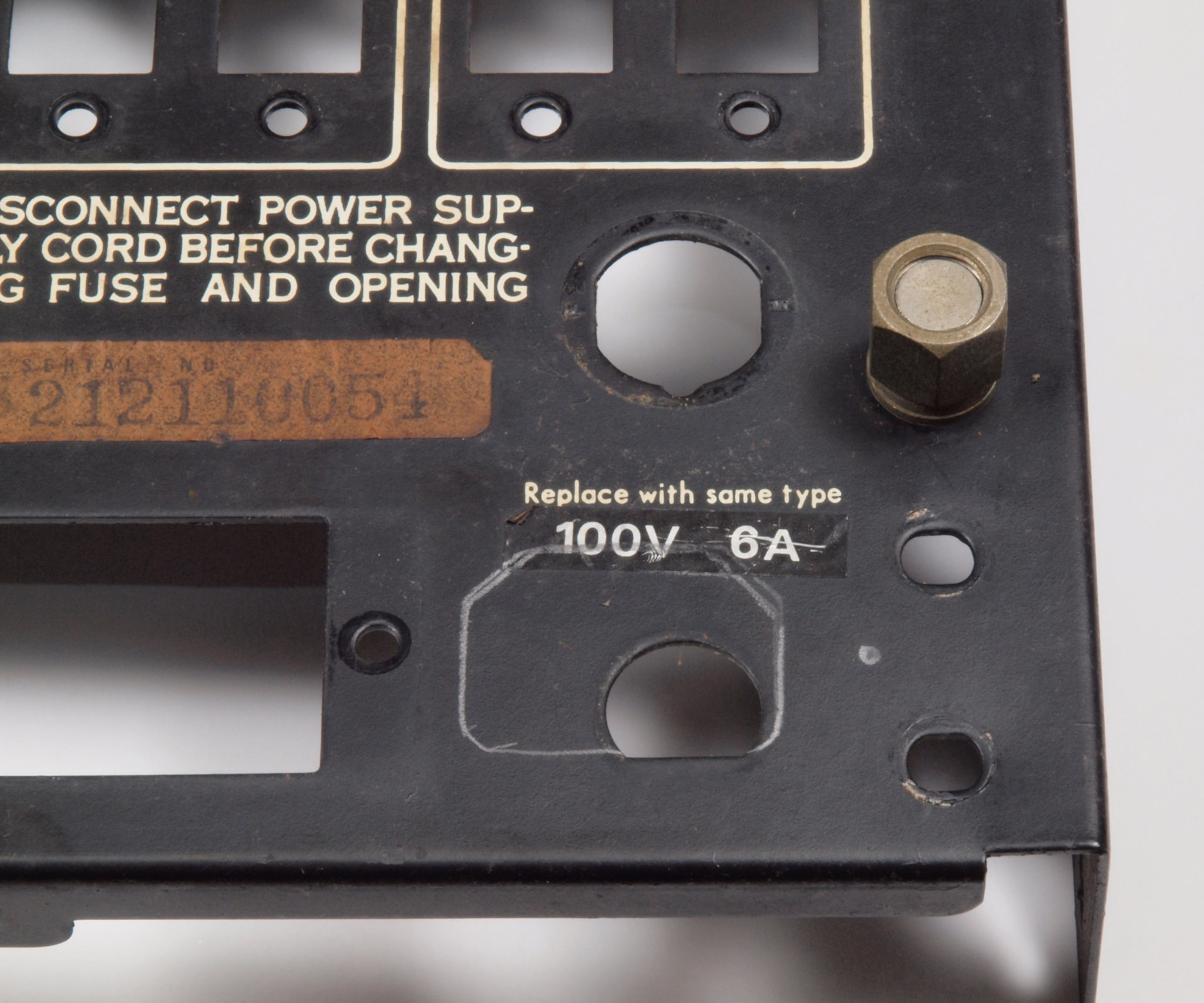

ＣＫ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

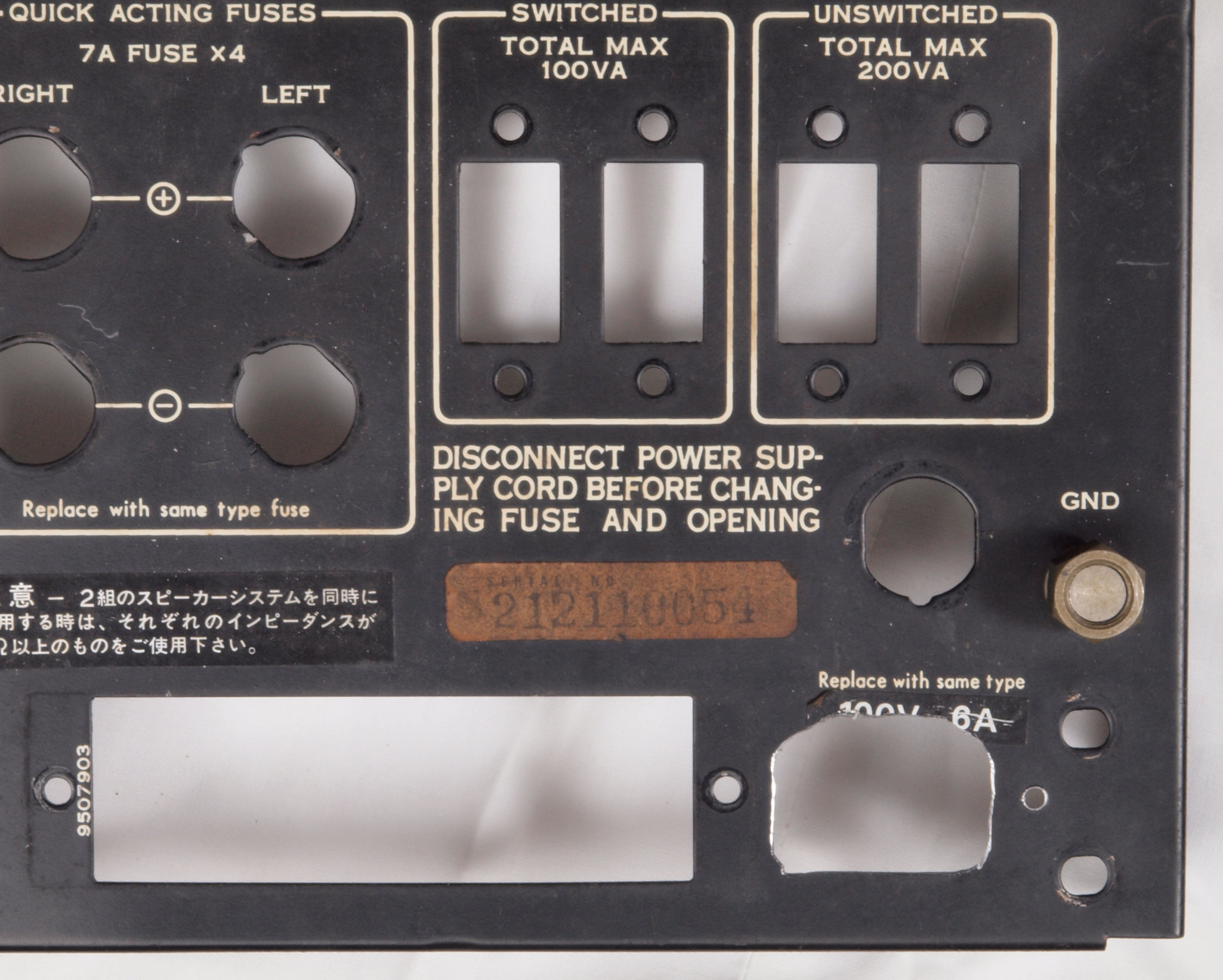

ＣＫ３．　修理（加工）中　３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。銘板の裏は保護無。

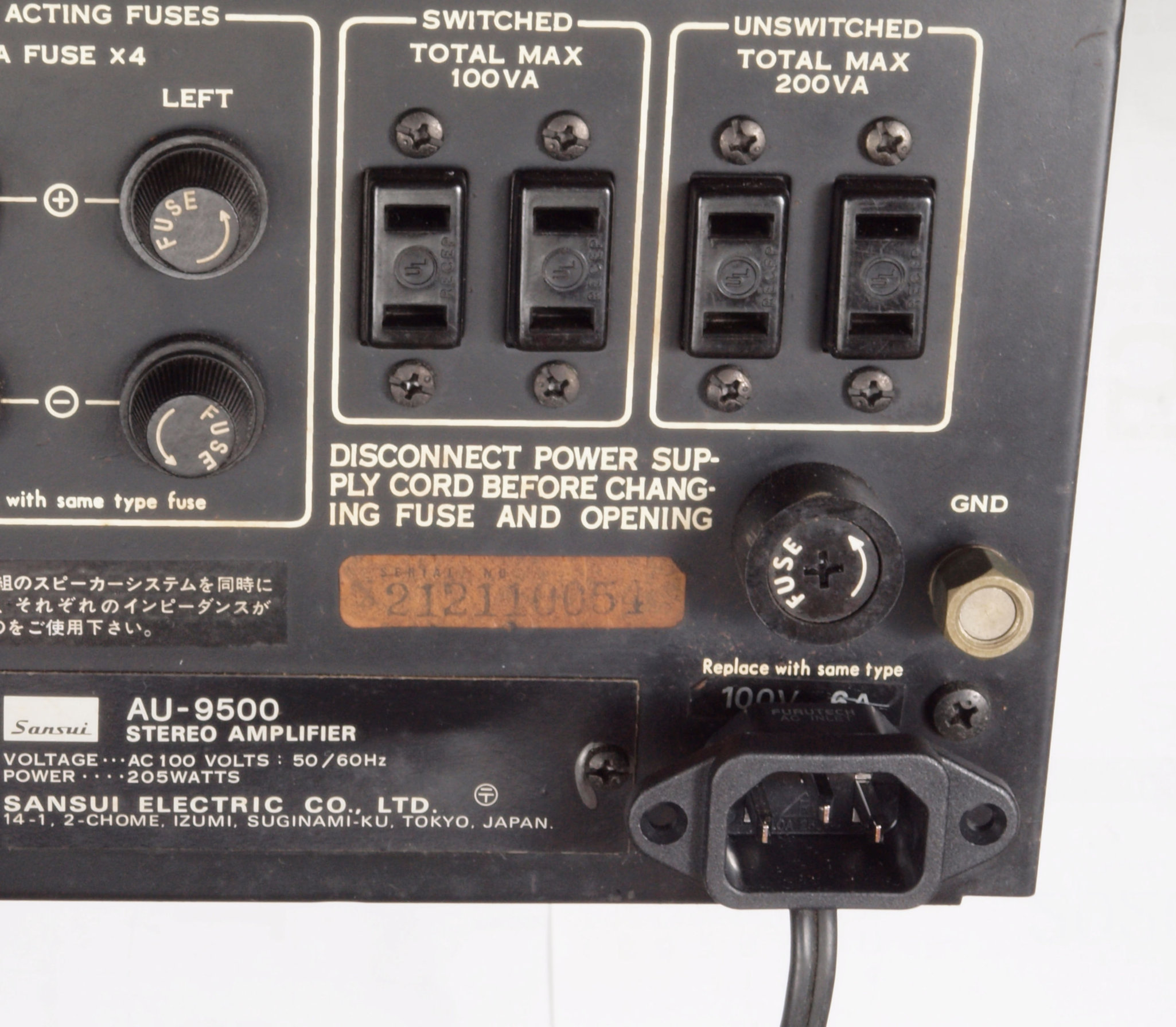

ＣＫ４．　修理（交換）後　電源コードをとり、３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。
ＣＫ５．　修理後　３Ｐインレット裏配線。　アースはしっかり取る。左側の基板は銘板の裏保護の為。

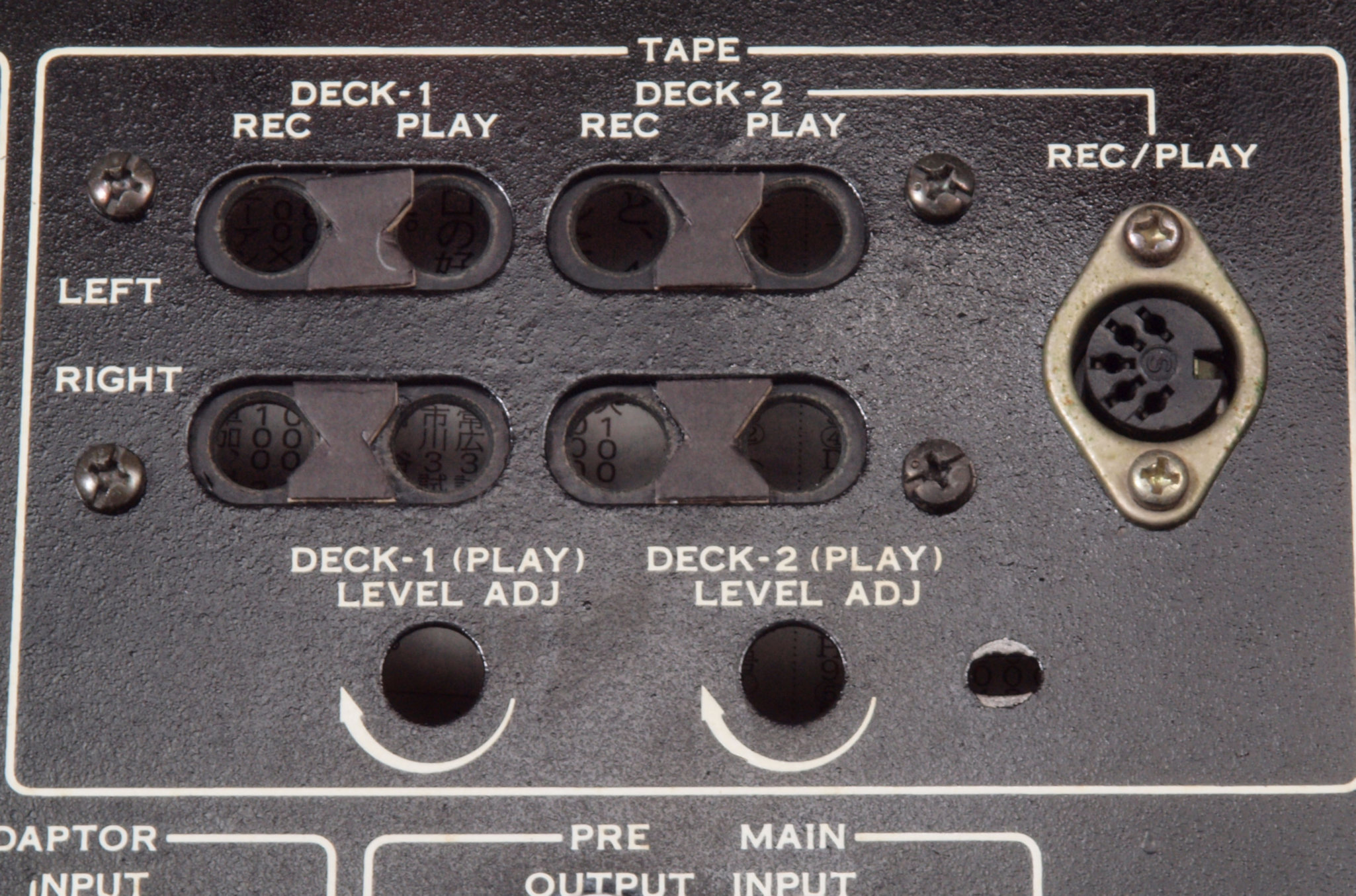

ＣＬ１．　修理（交換）前　入出力ＲＡＣ端子郡。
ＣＬ２．　修理中　入出力ＲＡＣ端子郡。ＲＣＡ端子の隙間は埋める。
ＣＬ３．　修理（交換）後　入出力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換。
ＣＭ１．　修理（交換）前　ＳＰ接続端子郡。

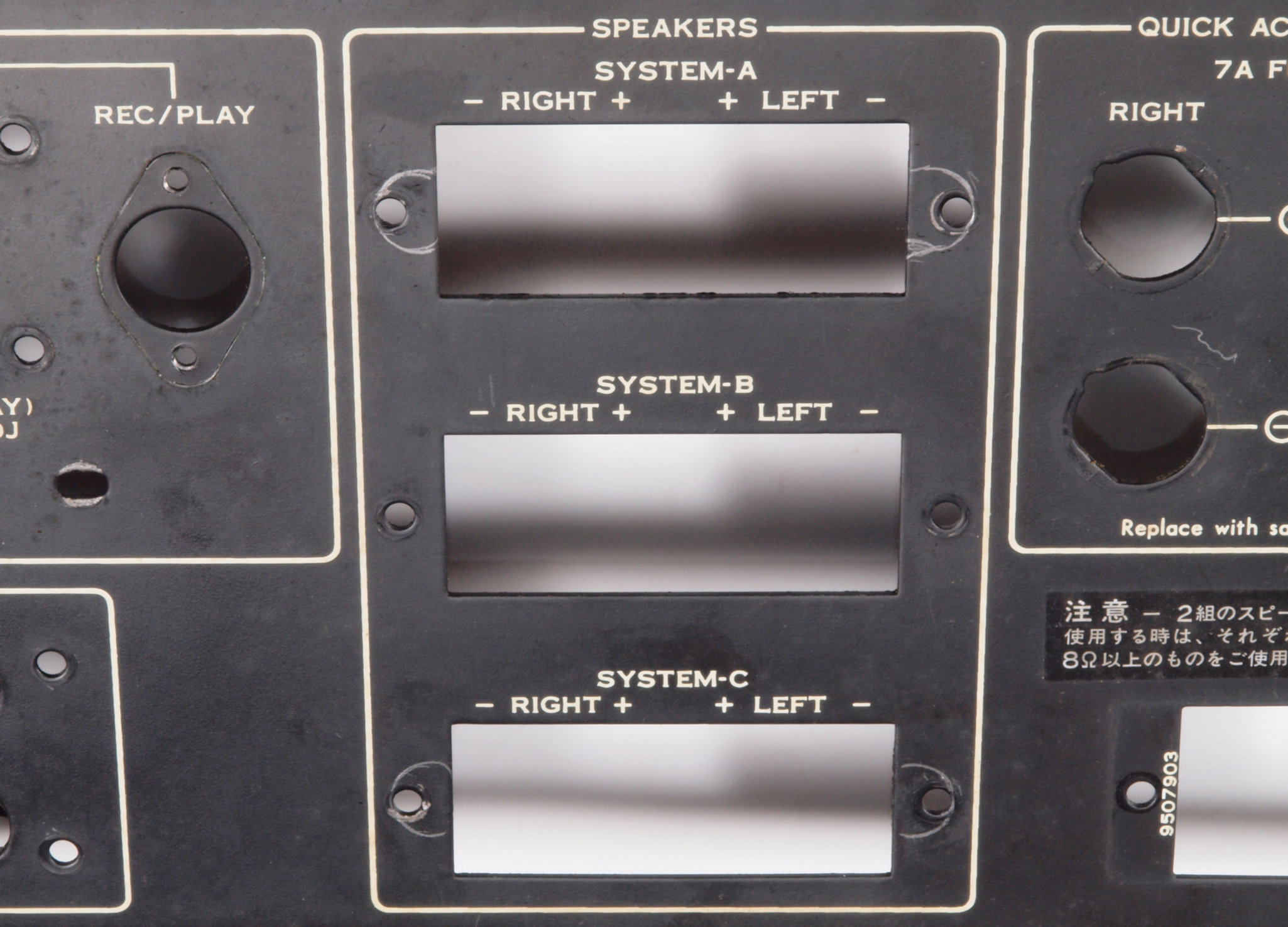

ＣＭ２．　修理中　ＳＰ接続端子郡。取り付け穴の加工。

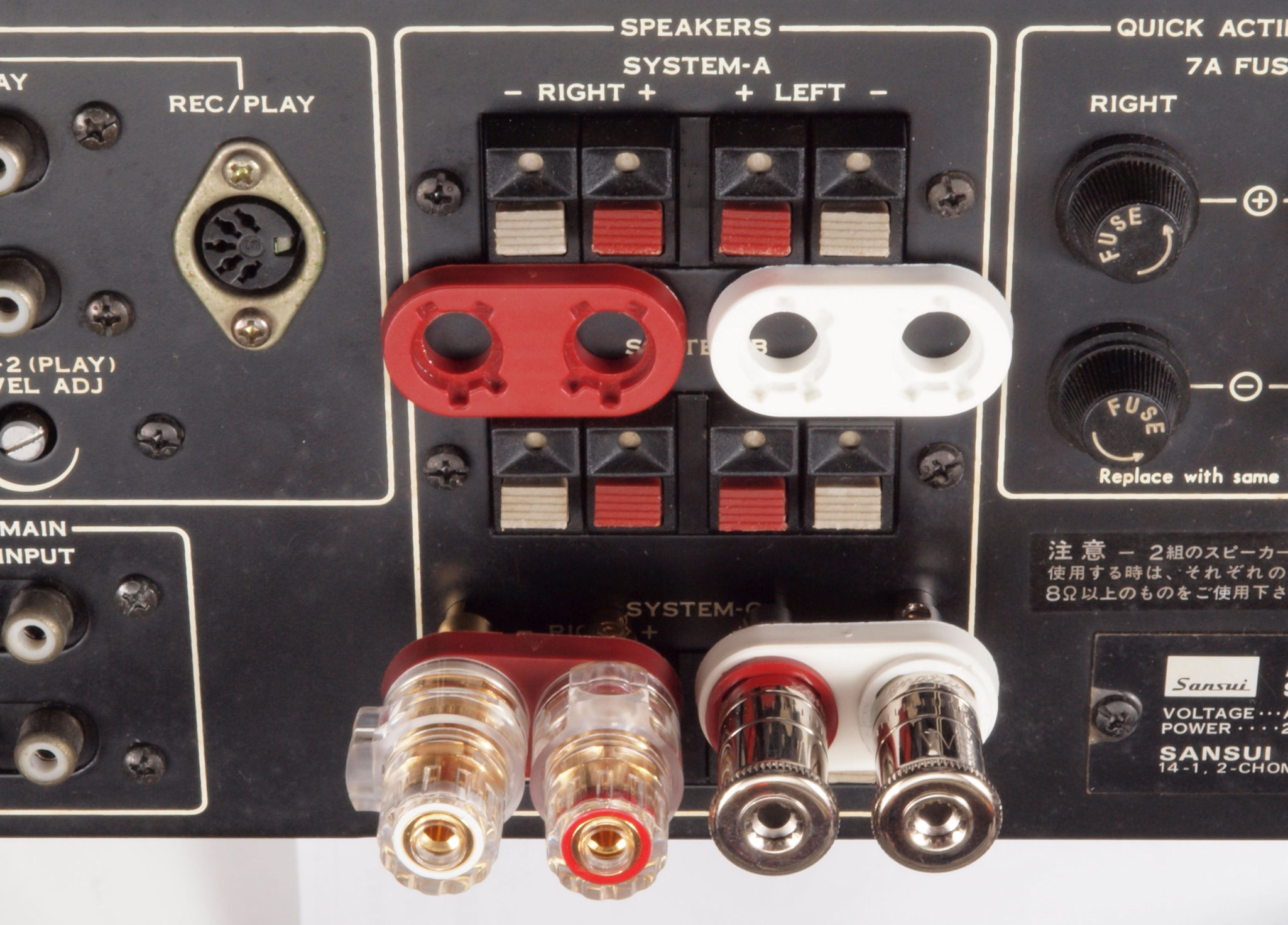

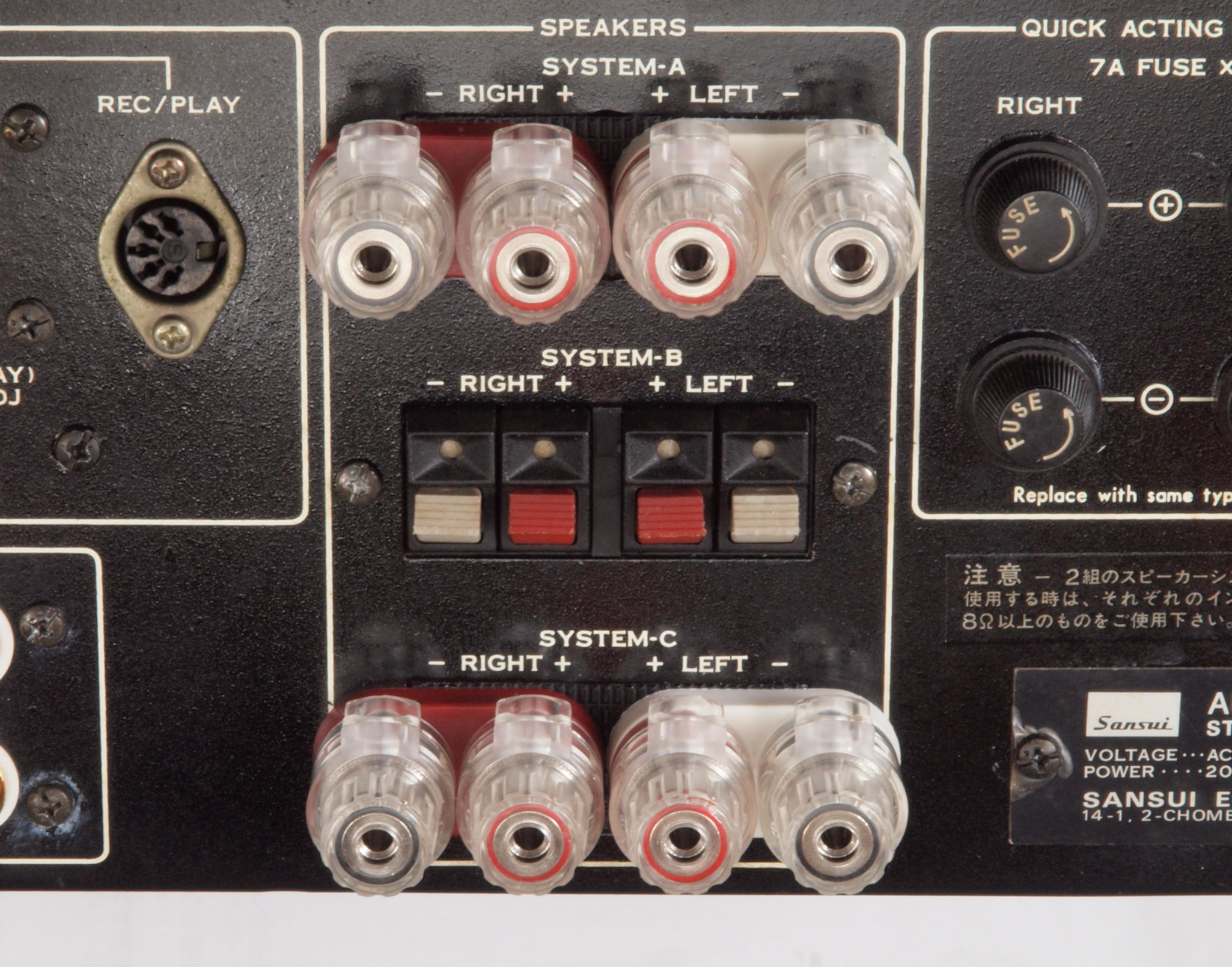

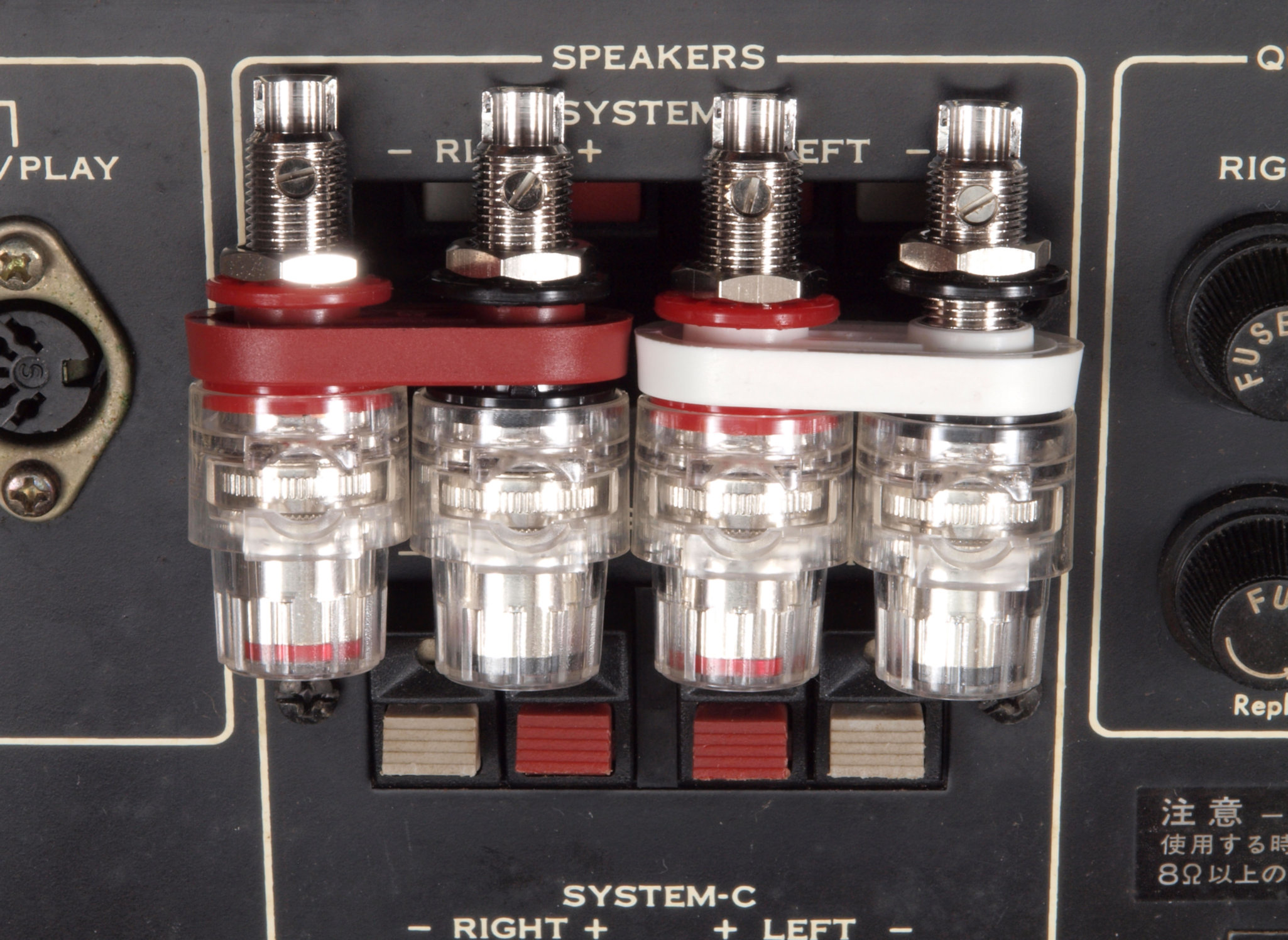

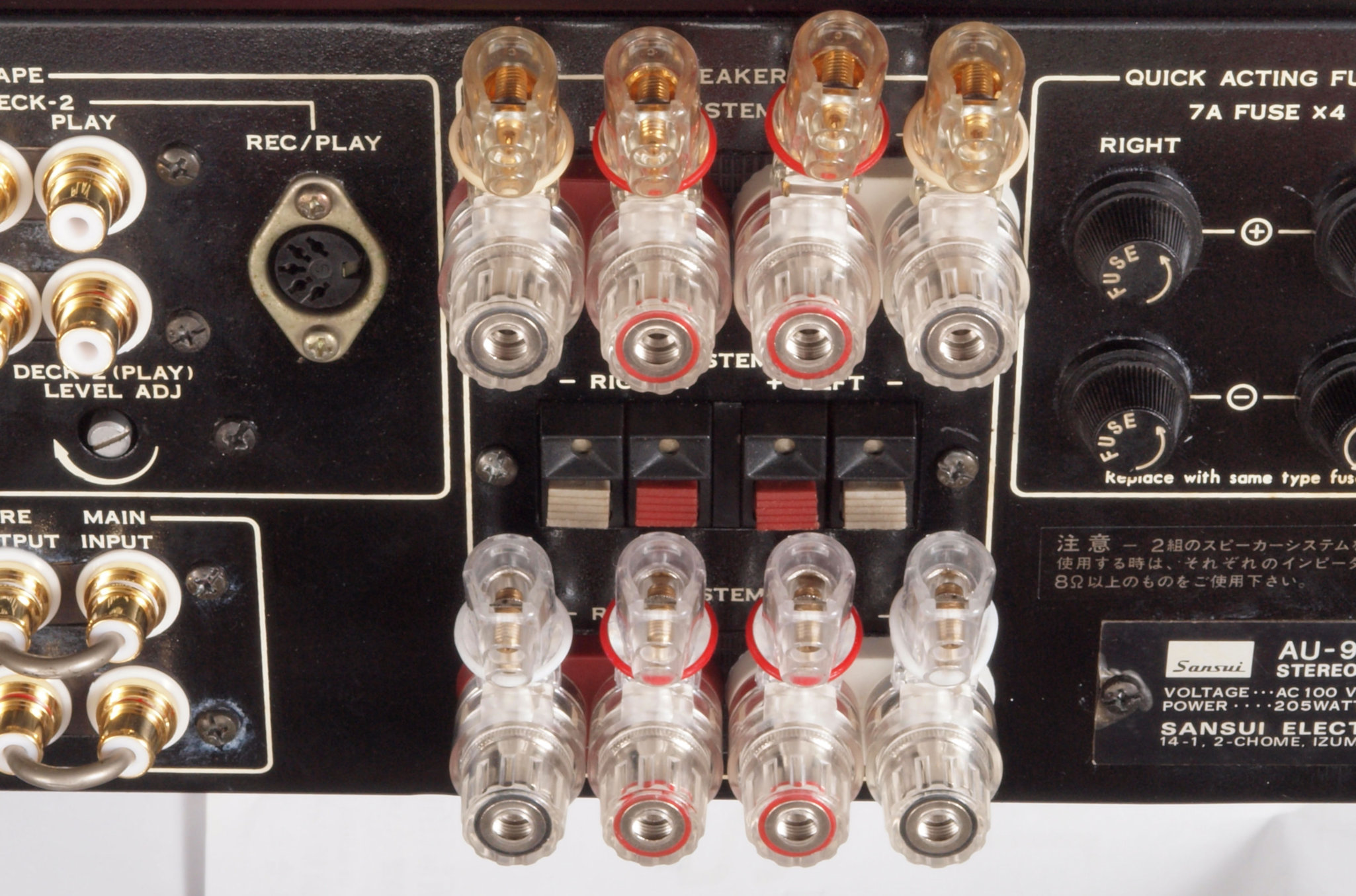

ＣＭ３．　修理（交換）後　ＳＰ接続端子郡。

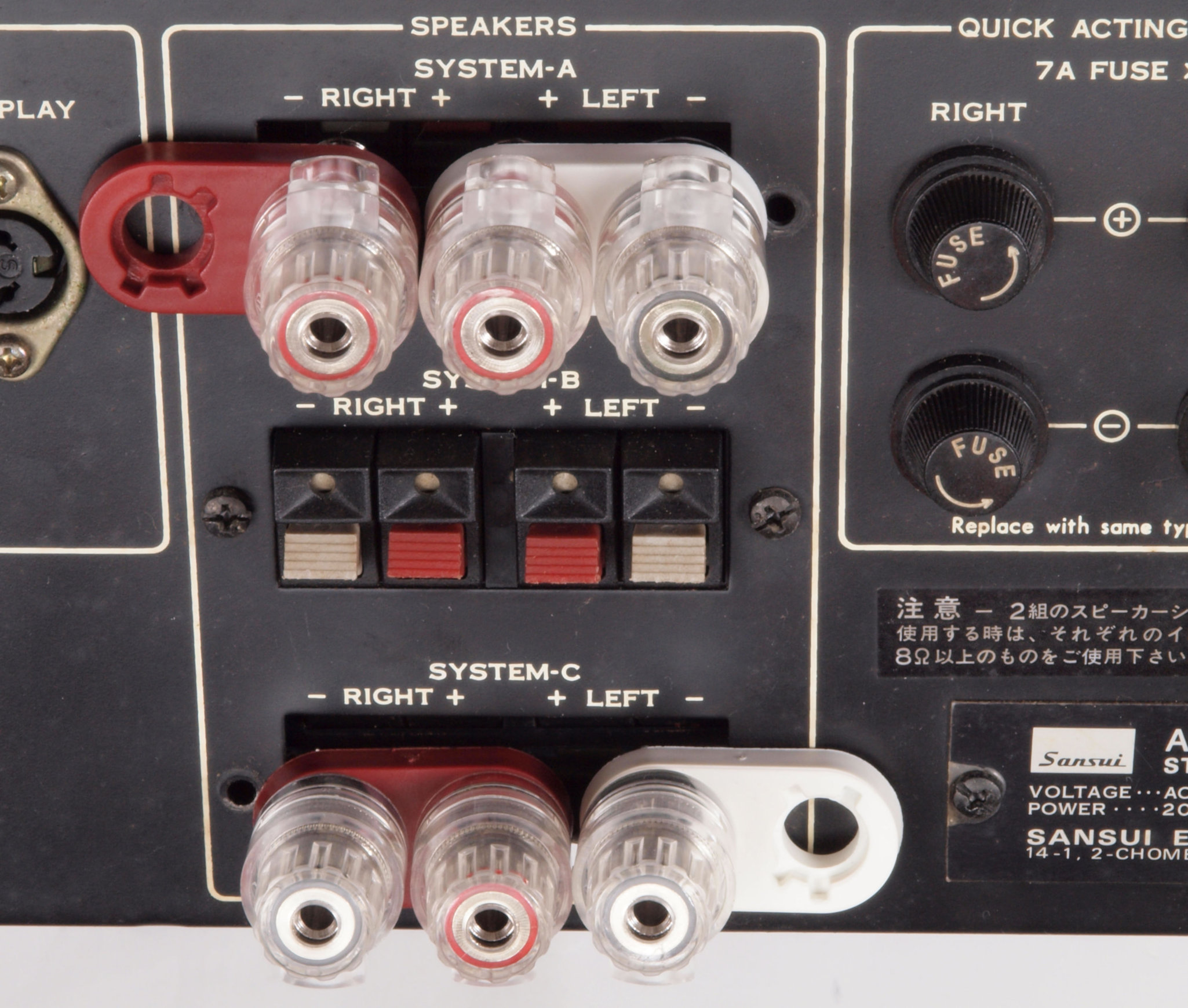

ＣＭ４．　修理（交換）後　ＳＰ接続端子郡。軸は太く６ｍｍは使用不可。
　　　　　　　　　　　　　　　上＝サンドイッチスペードＷＢＴ　０６８１Ｃｕを挿す。下＝ＷＢＴ　０６８１Ａｇを挿す。

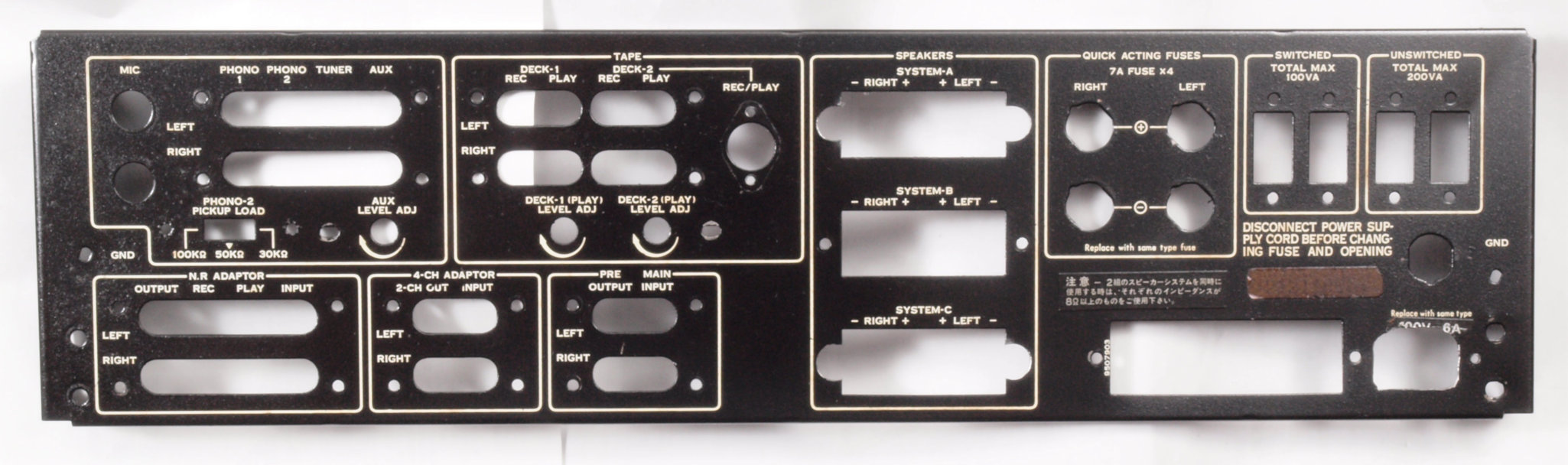

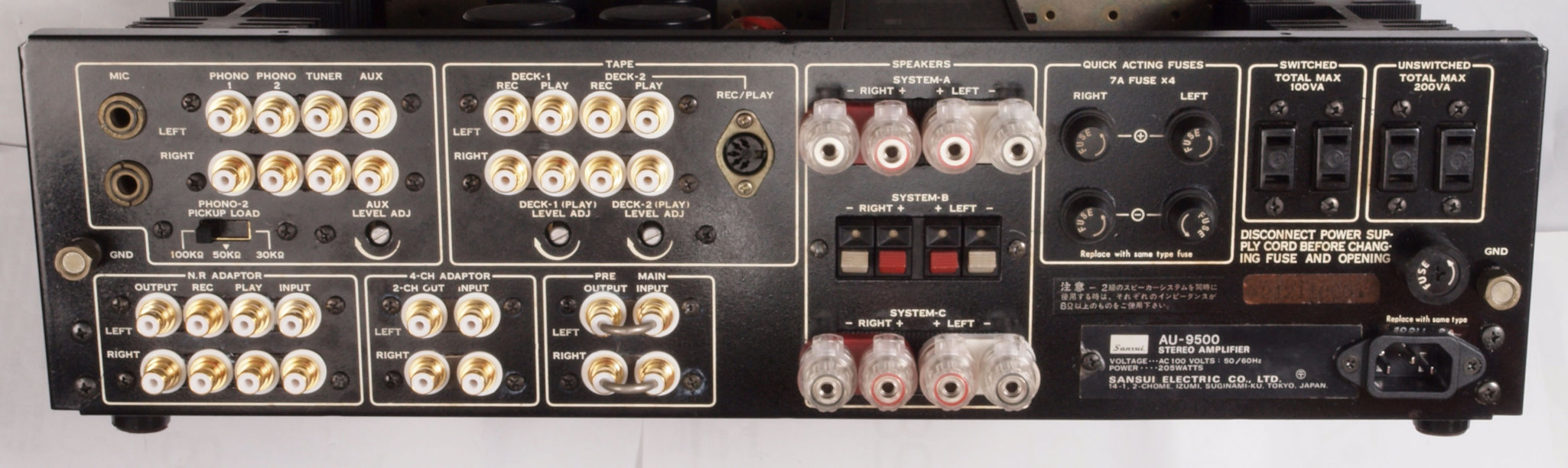

ＣＮ１．　修理中　裏パネル加工終了。

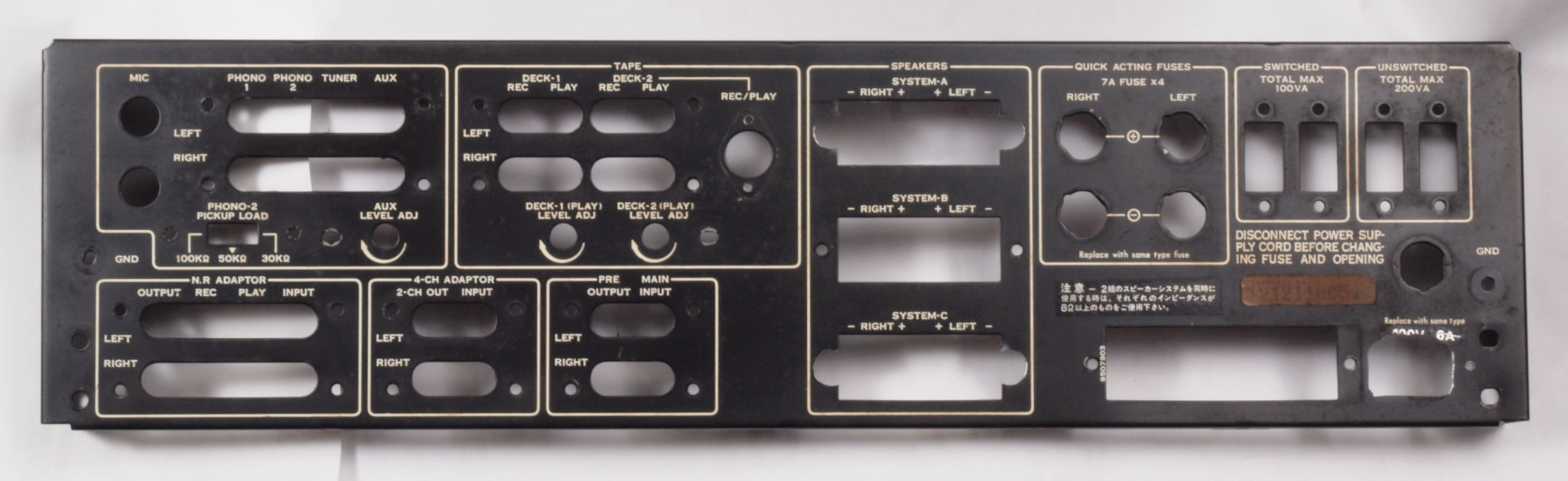

ＣＮ２．　修理（塗装）後　裏パネル加工終了。透明ラッカーを霧状に吹き、錆止めや文字印刷消えを防止する。
ＣＮ３．　完成裏パネル。不要ビス穴も空ビスで埋める。

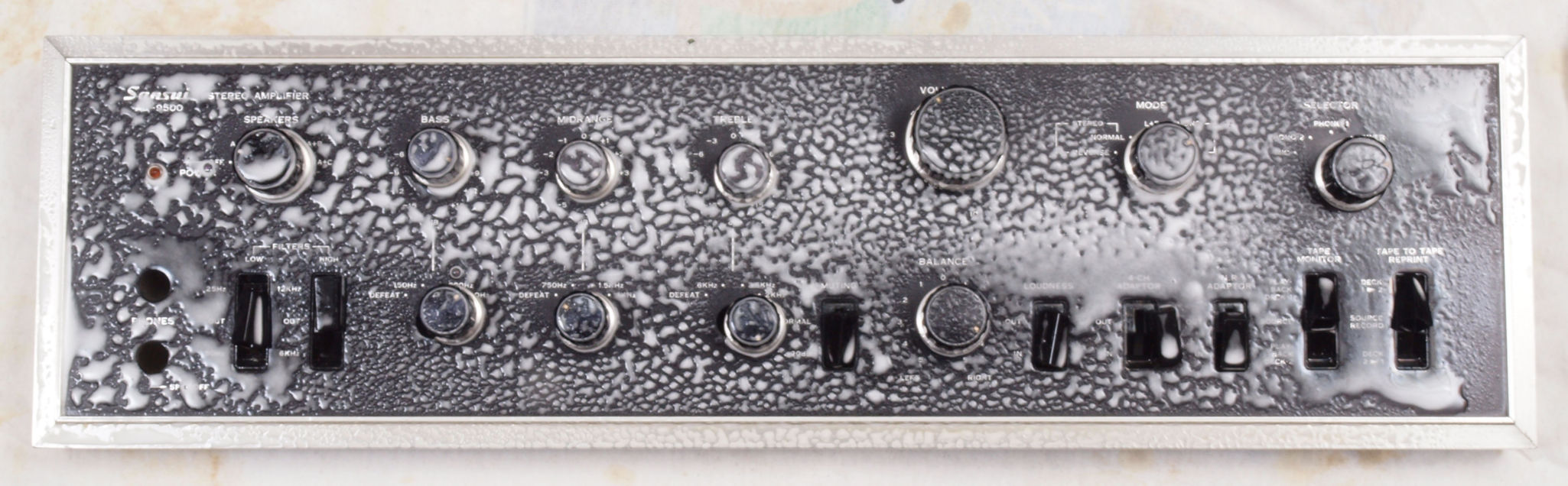

ＣＯ１．　修理中　前パネル清掃。

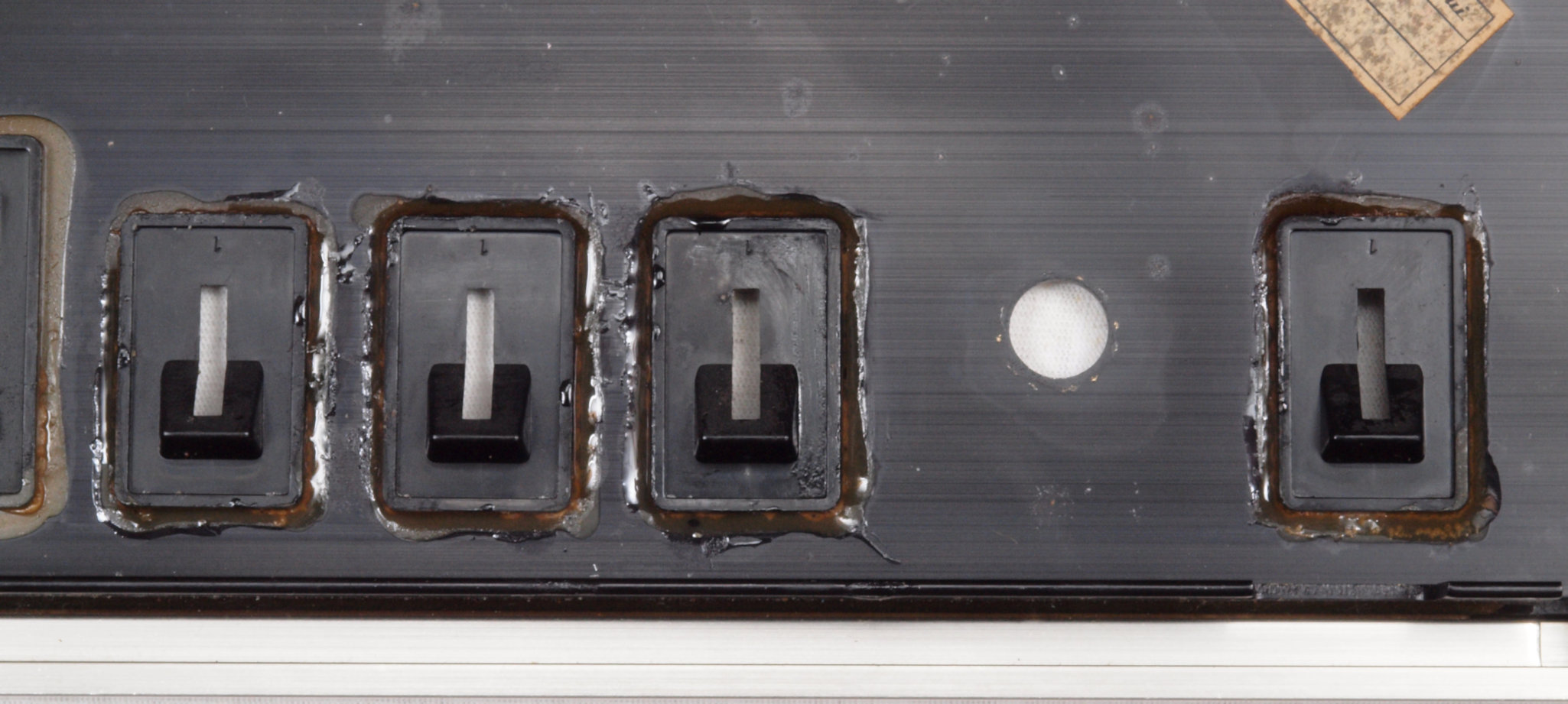

ＣＯ２．　修理中　前パネル裏ＳＷエスカッション接着。

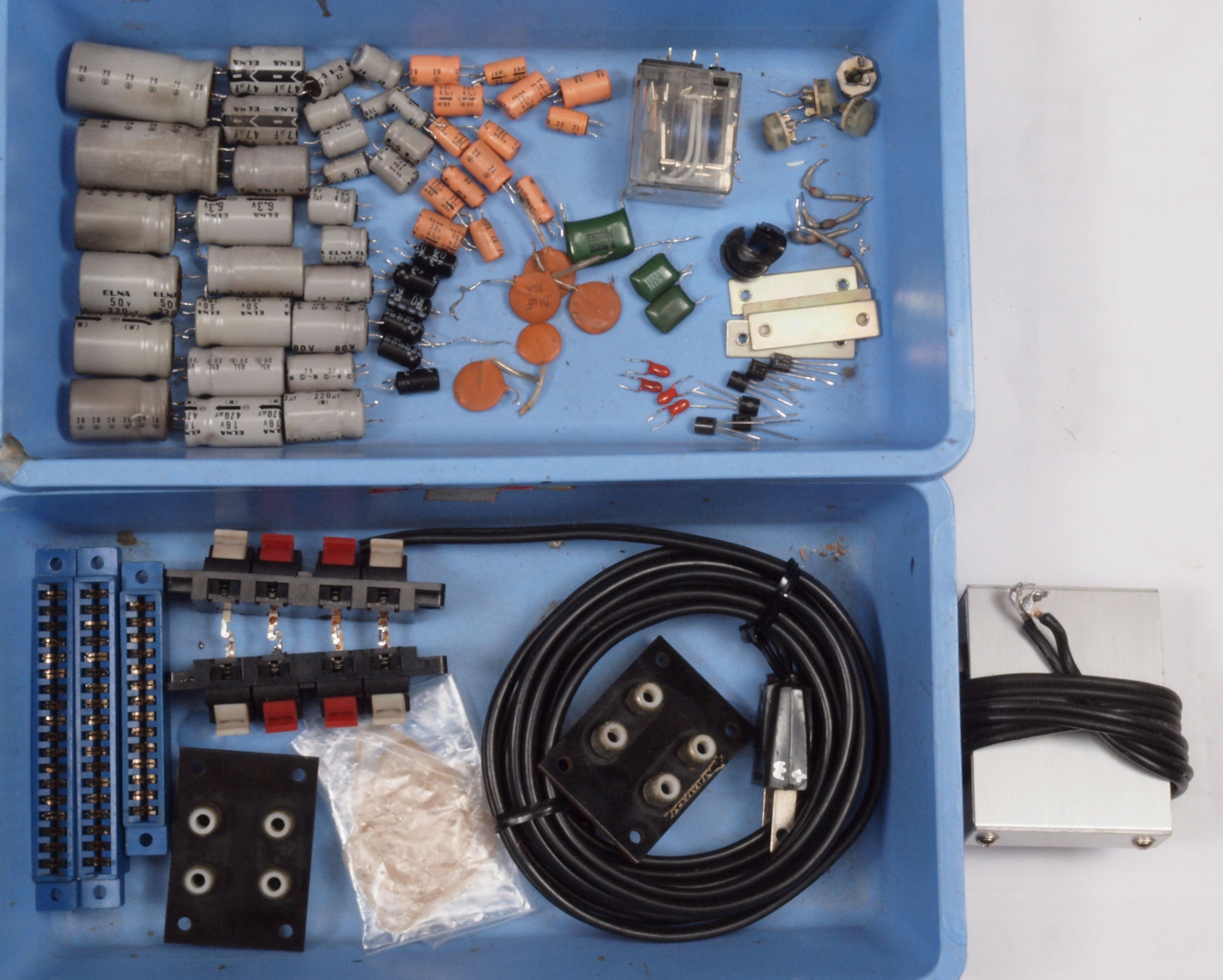

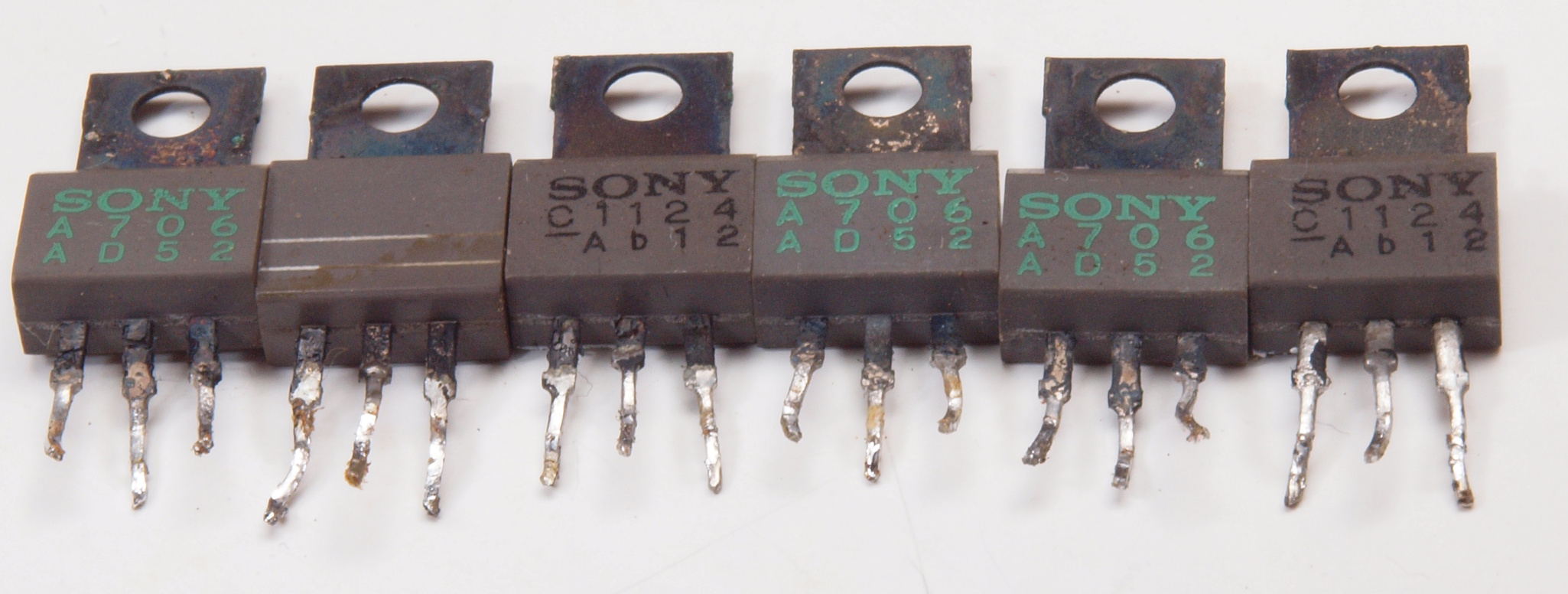

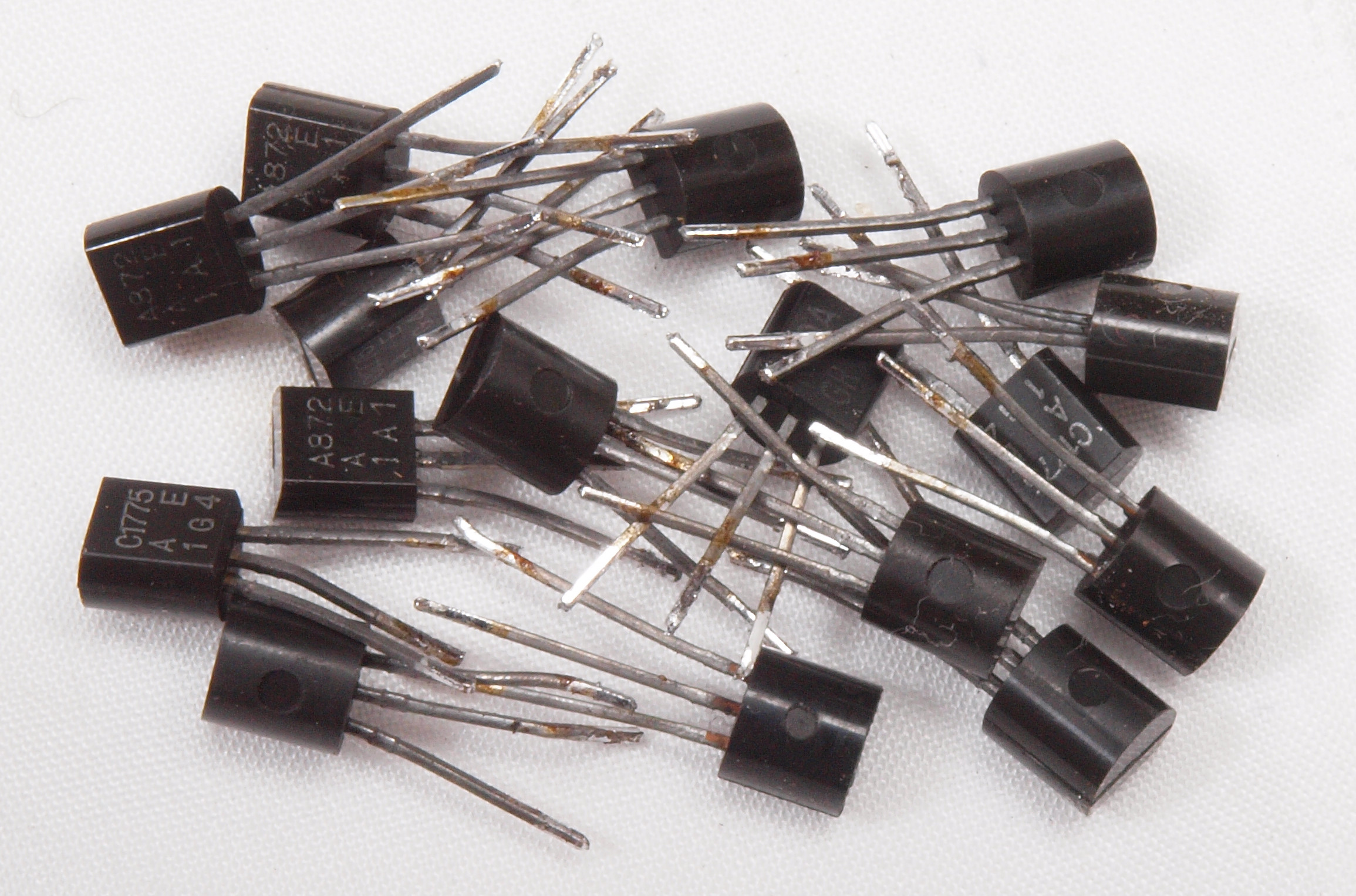

ＣＰ１．　交換部品

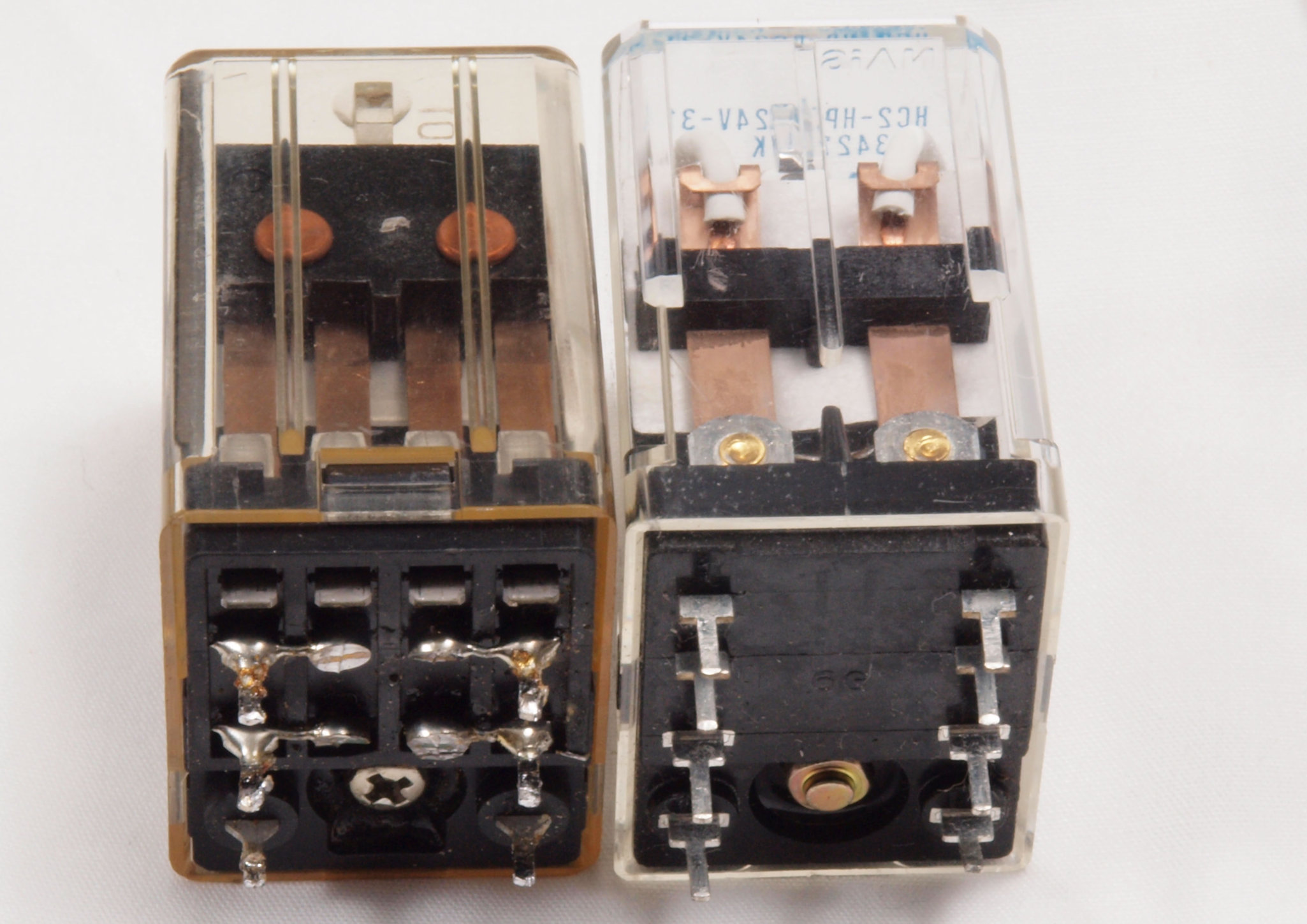

ＣＰ２．　交換部品、ＳＰ接続リレー。　左＝付いていた接点５Ａの物、右＝交換した接点１０Ａの物。
　　　　　　　　　　　　　　　　　　　　　　　リレー接点はパラレル接点にしても接点容量は倍にならない。

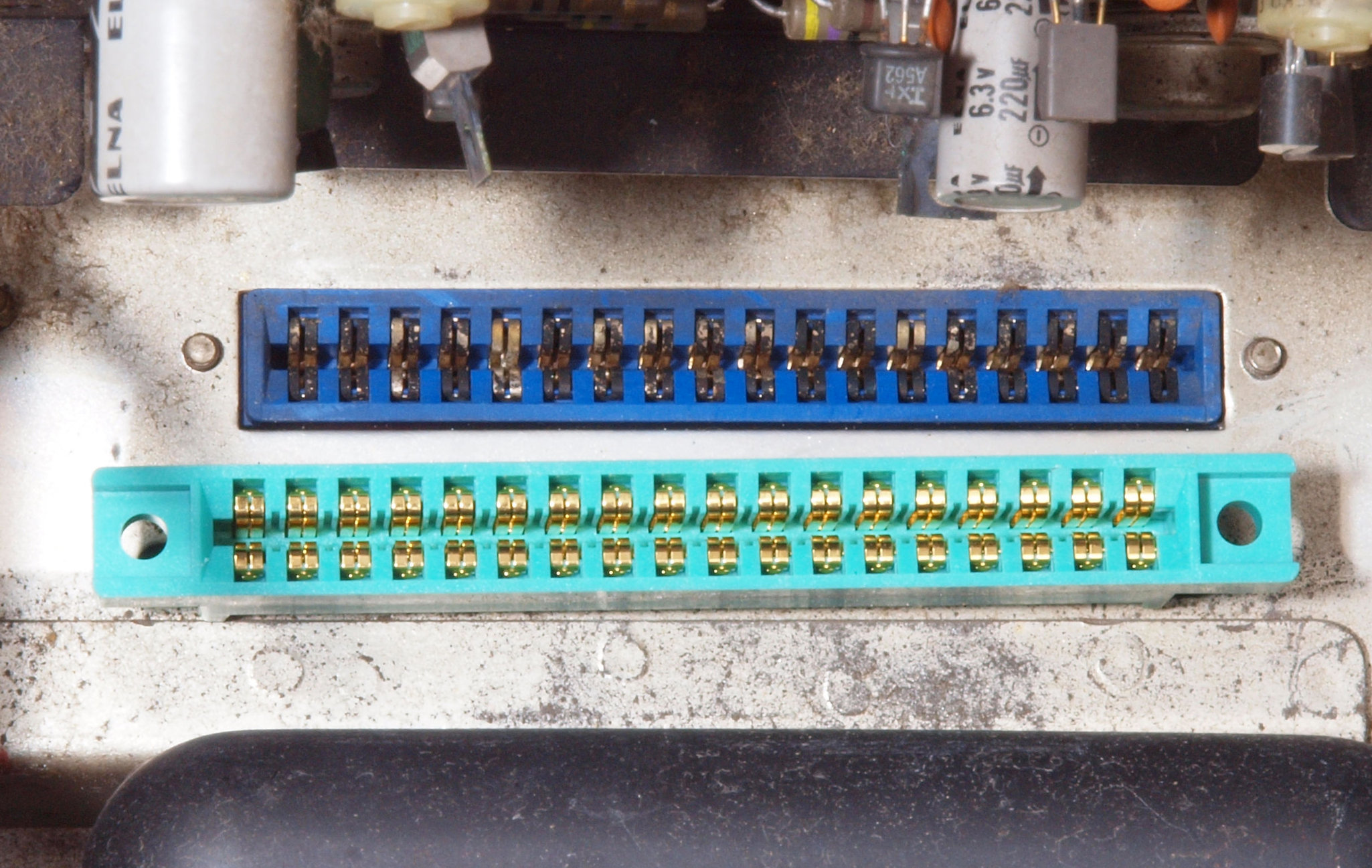

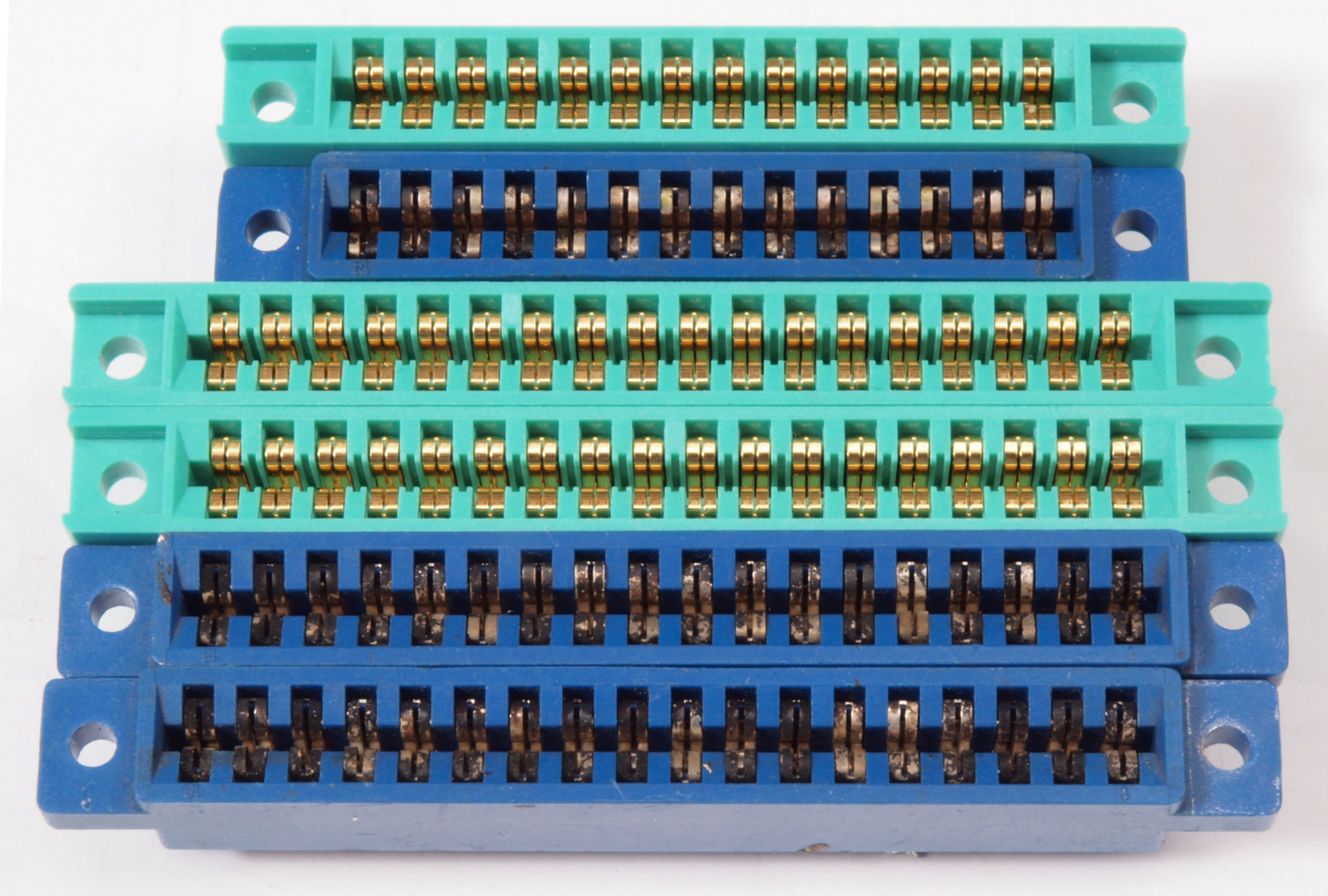

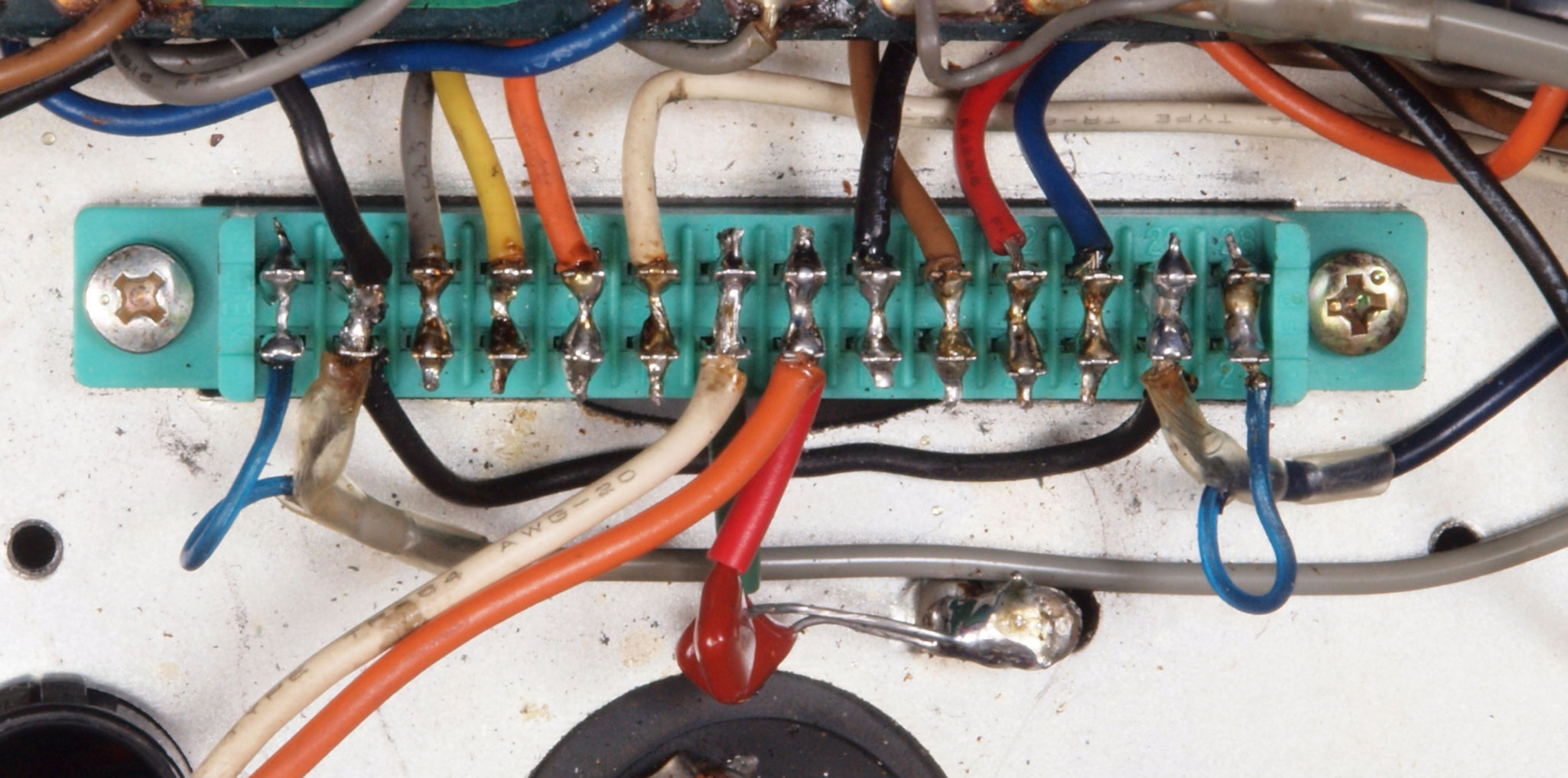

ＣＰ３．　交換部品、カードエッジコネクター。　下＝付いていた物、上＝交換した物。

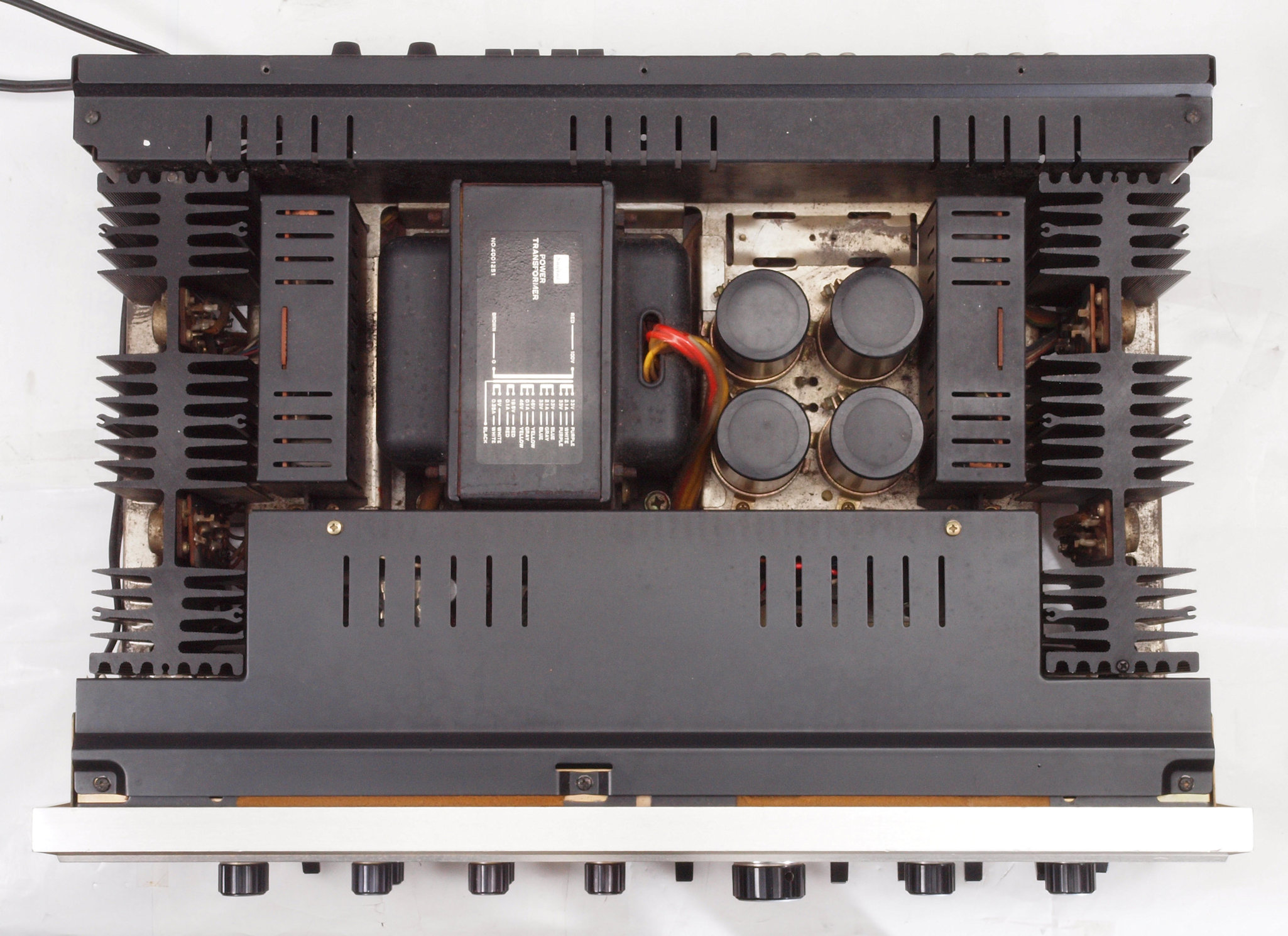

ＣＱ１．　修理前　上から見る

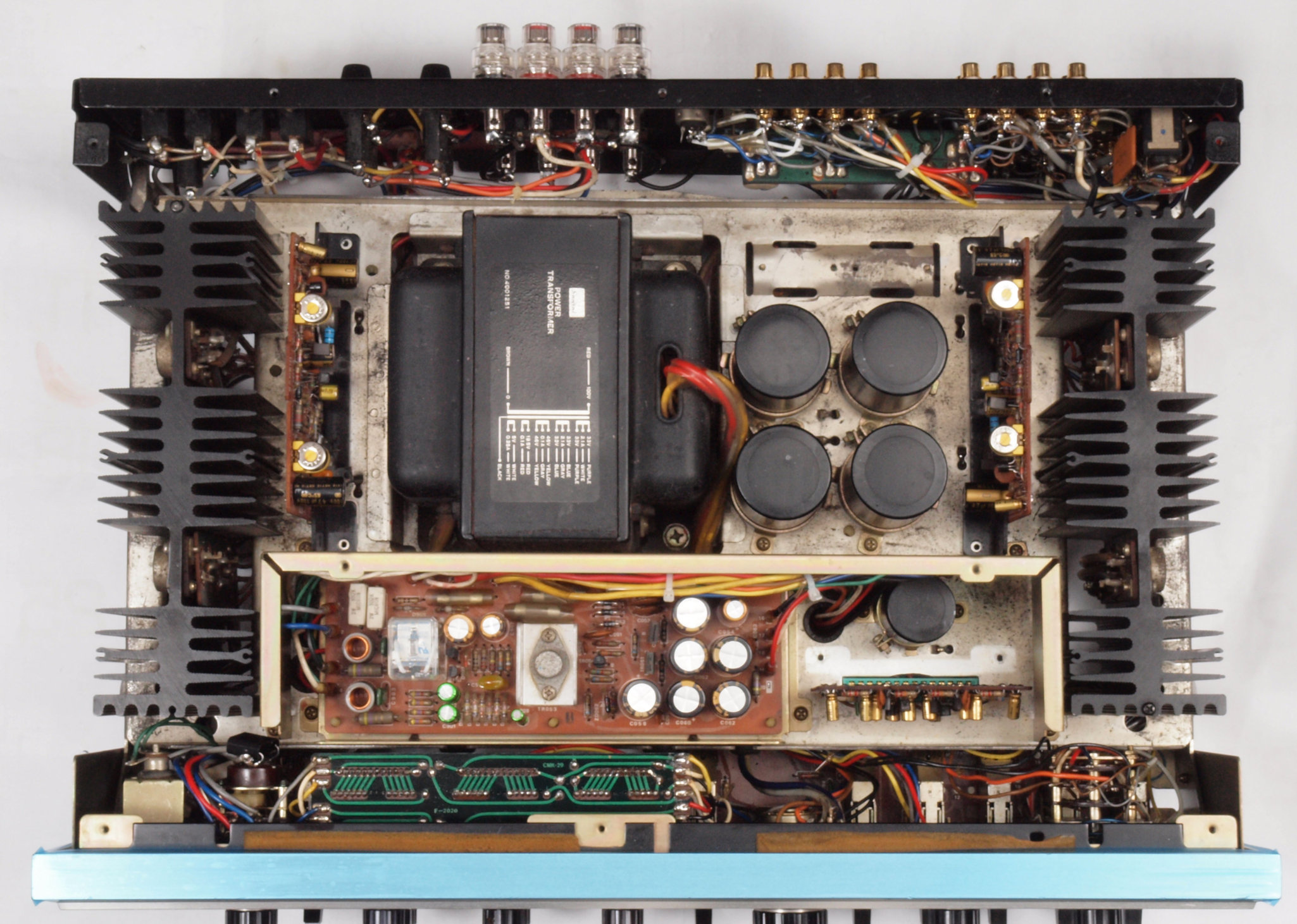

ＣＱ２．　修理後　上から見る
ＣＱ３．　修理前　下から見る
ＣＱ４．　修理後　下から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

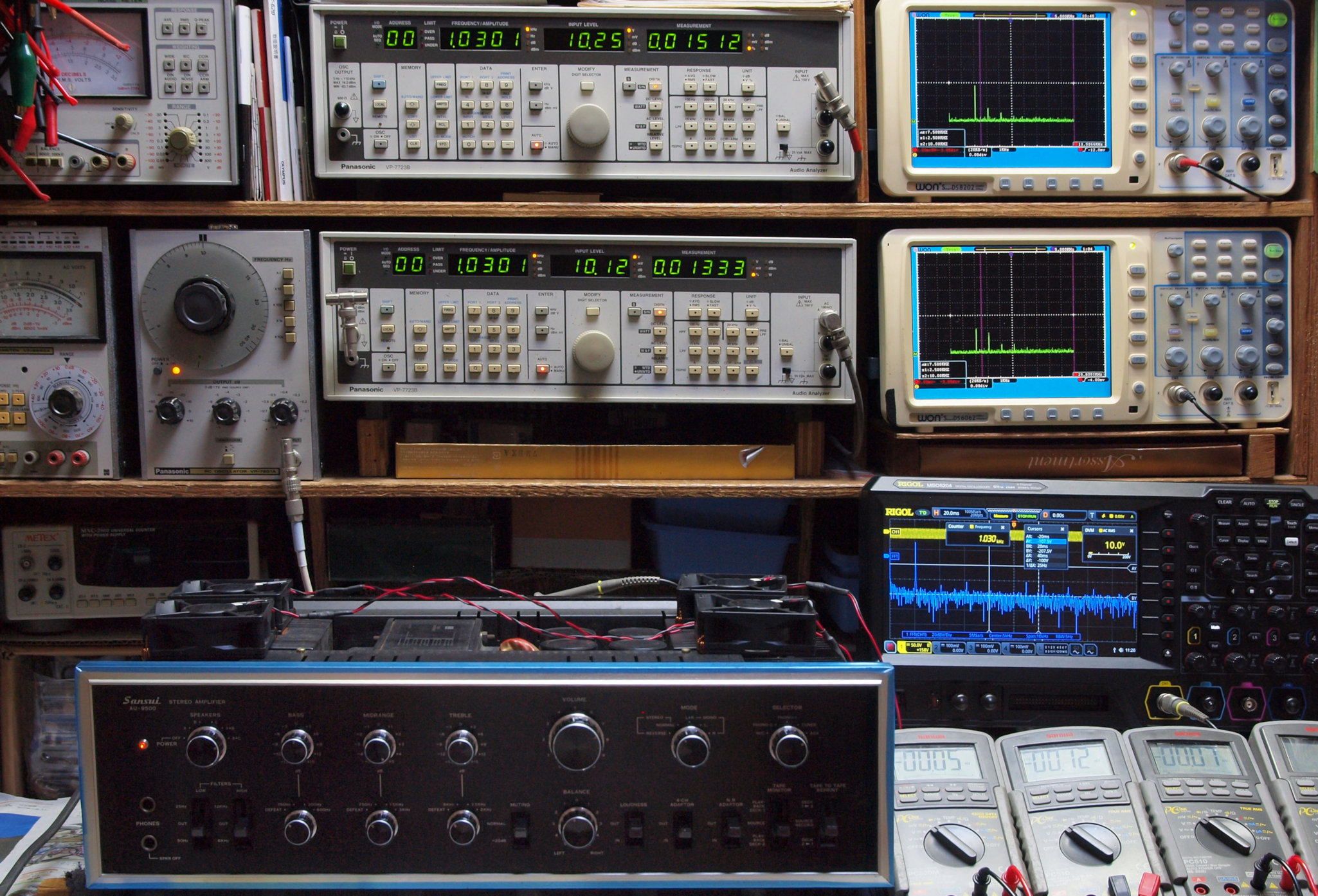

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１４１％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

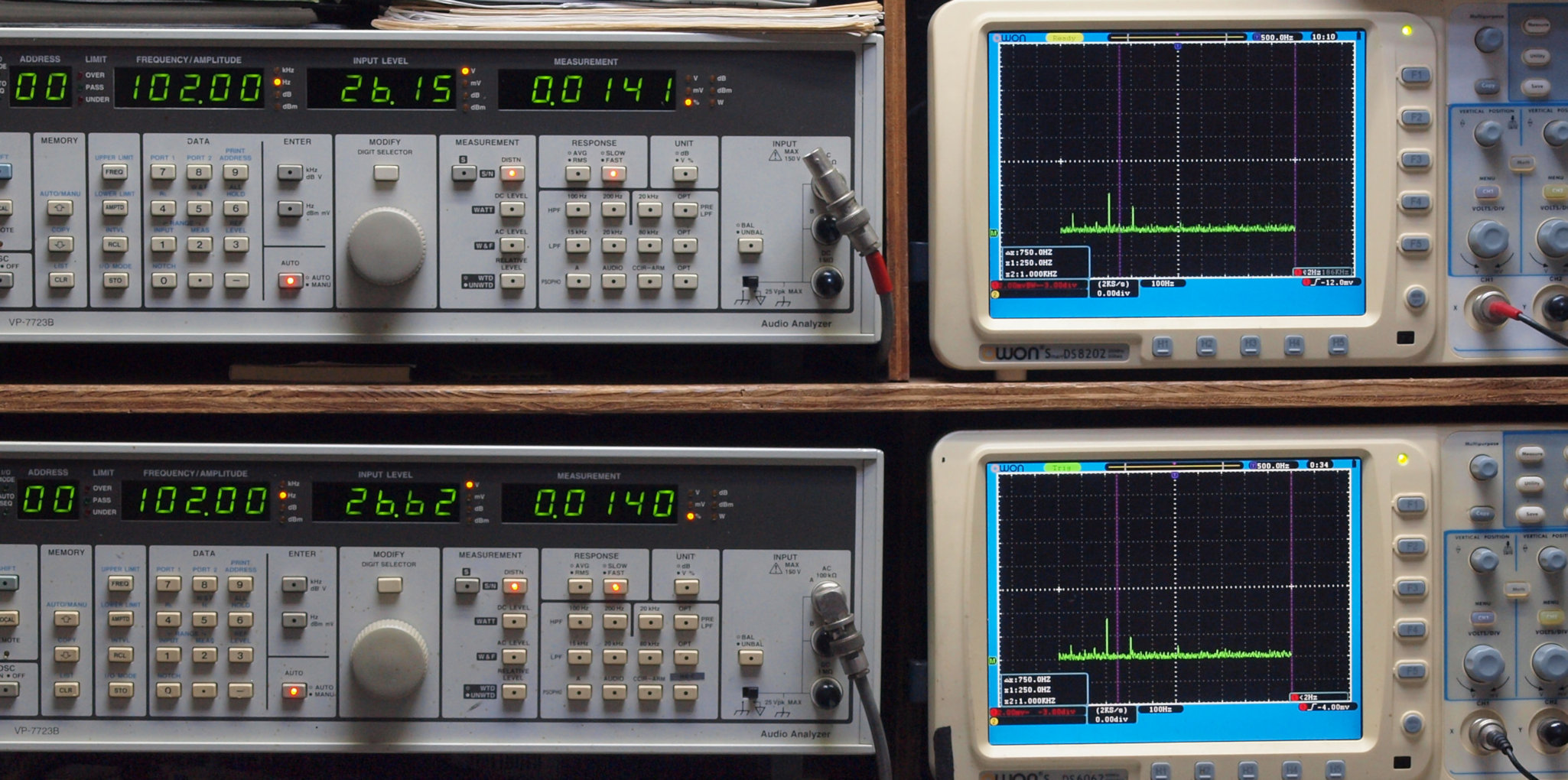

Ｅ２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１４１％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１４０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１７％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１１６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

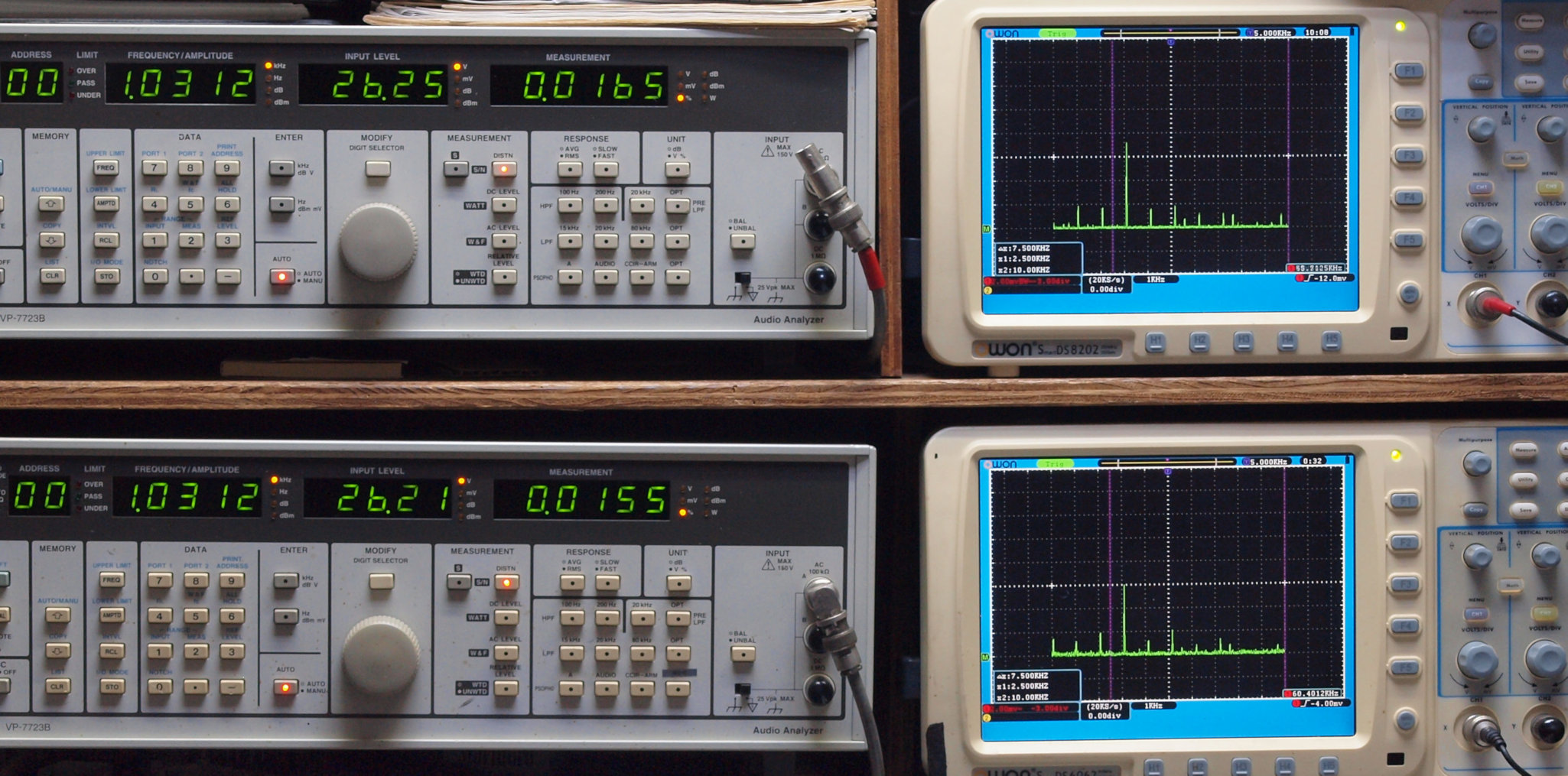

Ｅ４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１６５％歪み。
　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１５５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２４３％歪み。
　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２４７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４０１％歪み。
　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４０９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

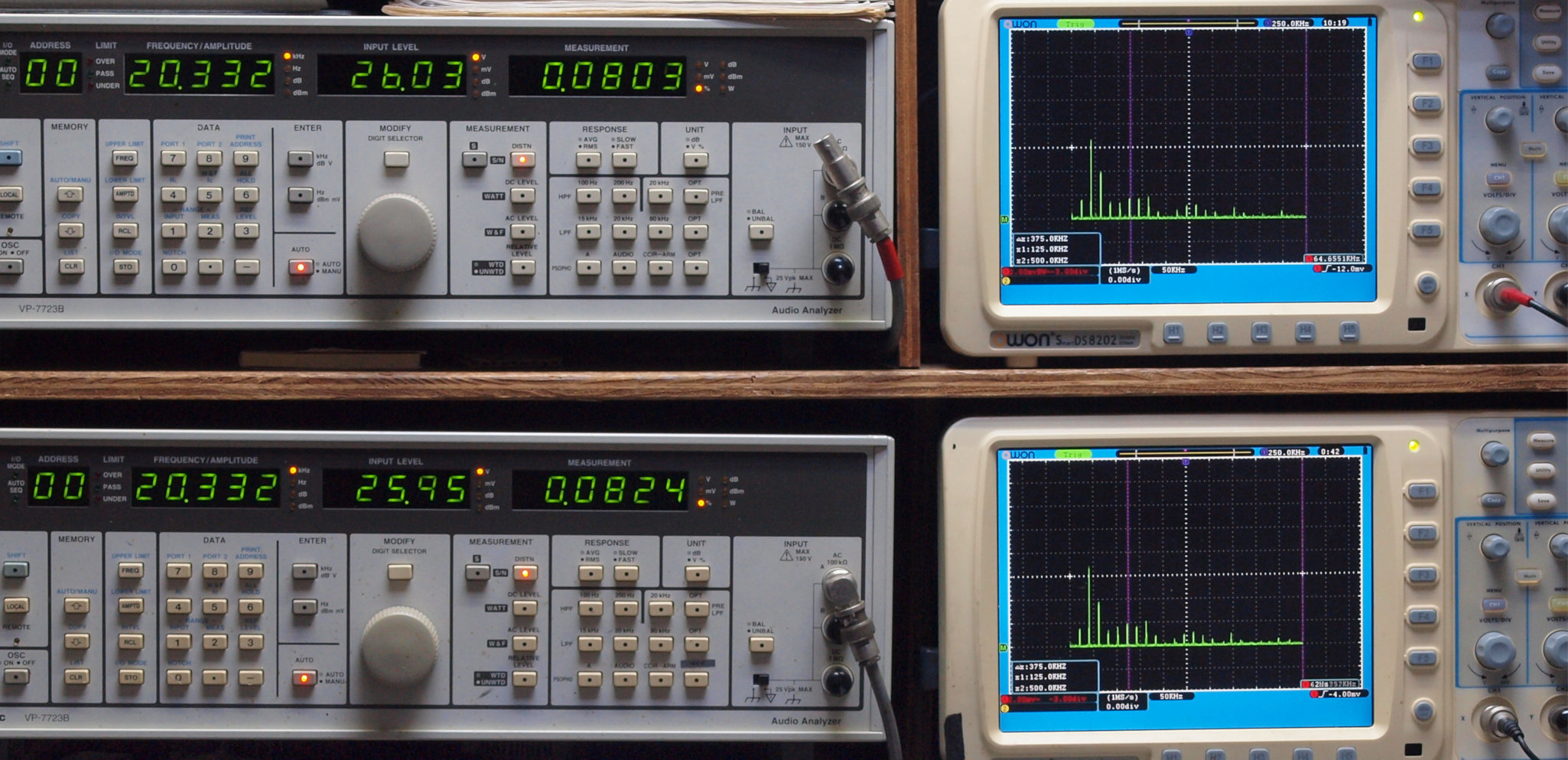

Ｅ７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０８０３％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０８２４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

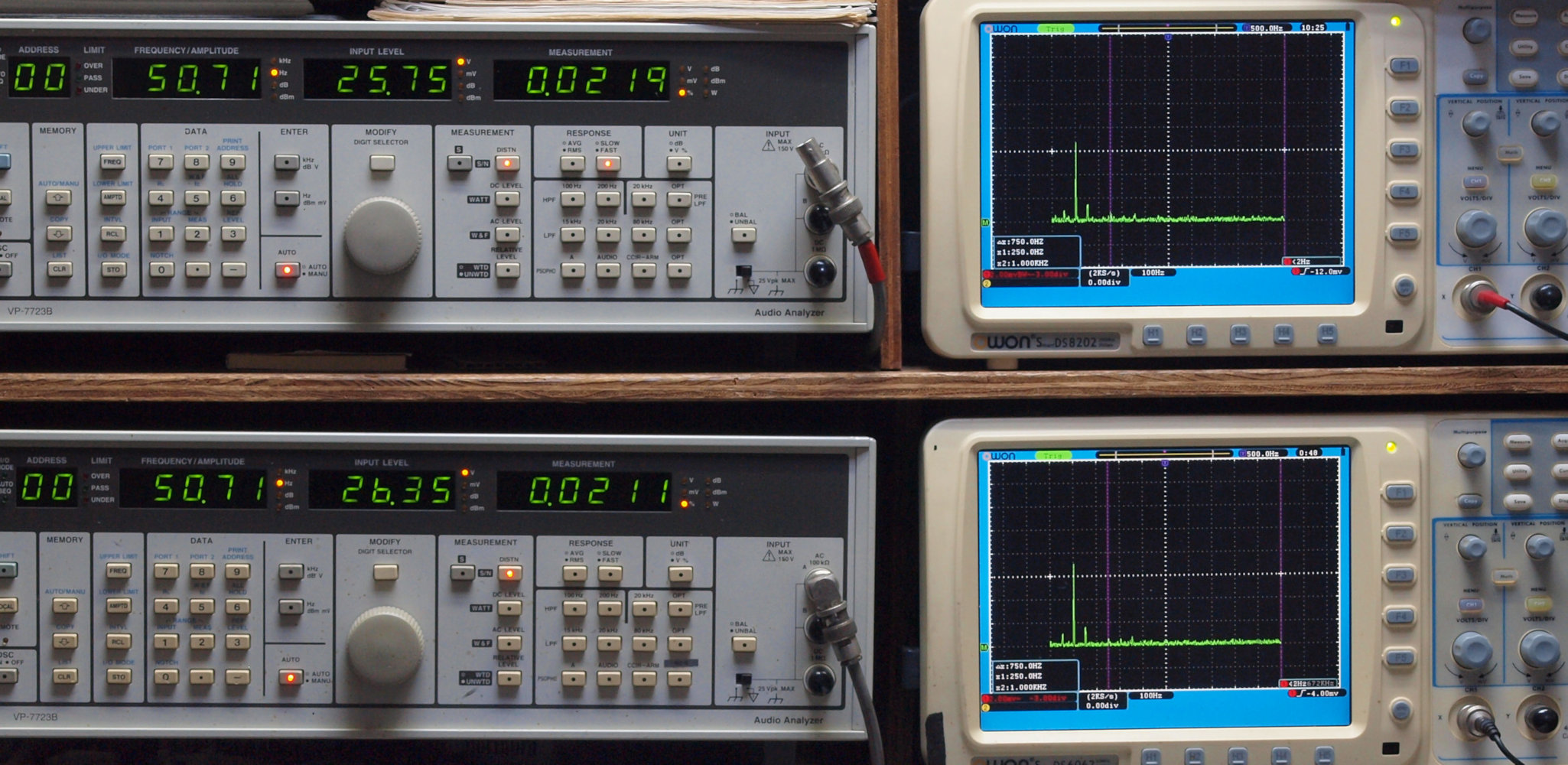

Ｅ１１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２１９％歪み。
　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２１１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

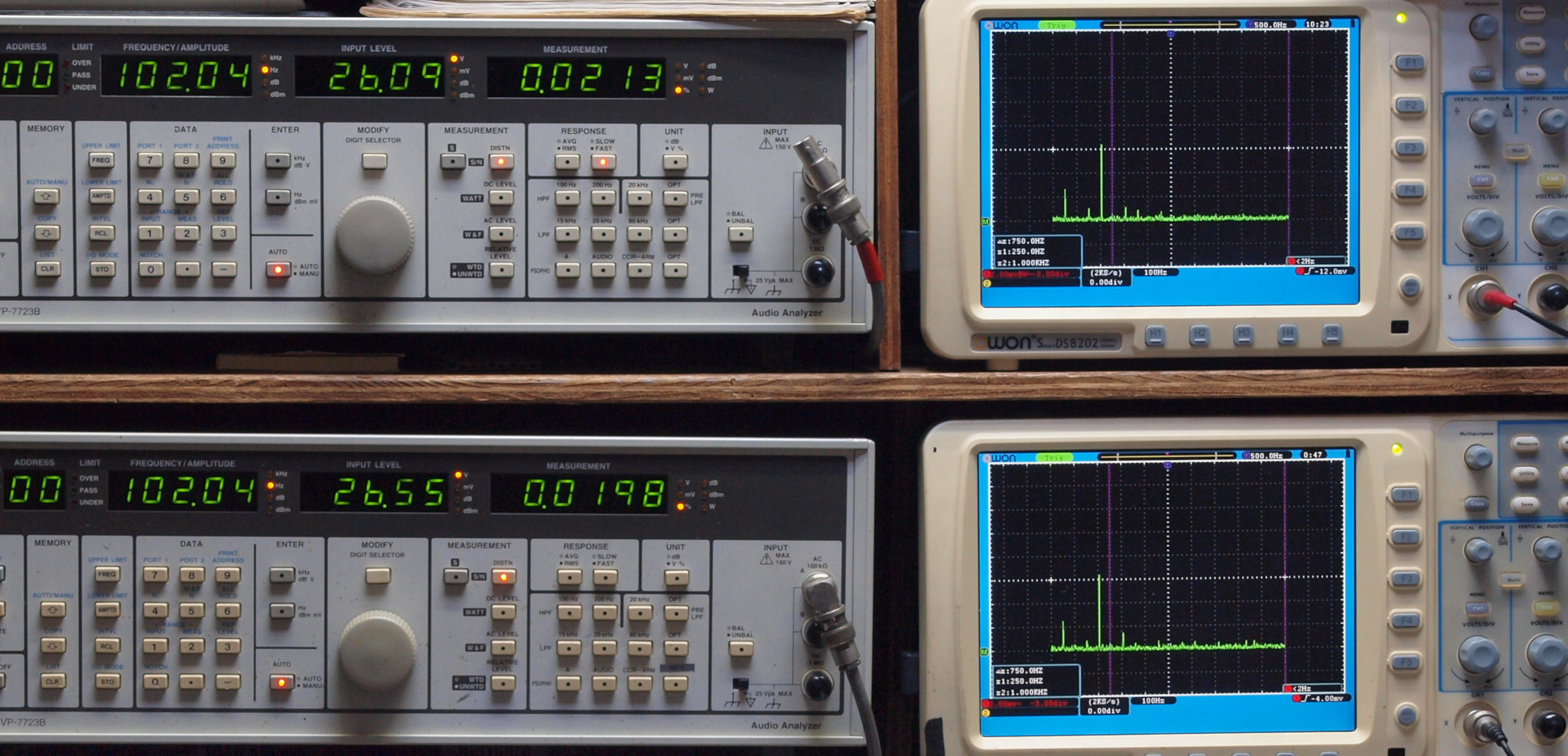

Ｅ１２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２１３％歪み。
　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１９８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

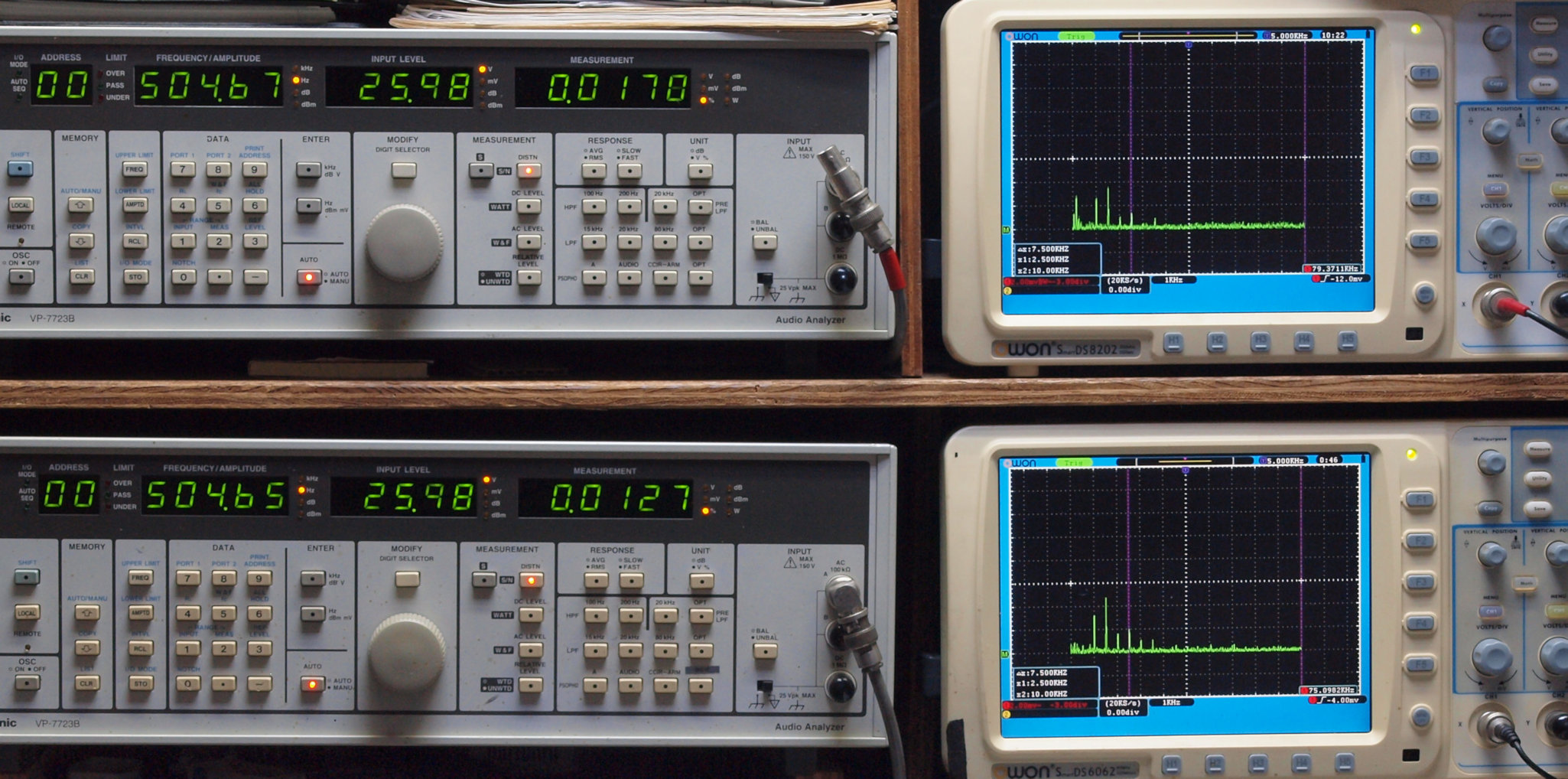

Ｅ１３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１７０％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０１２７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

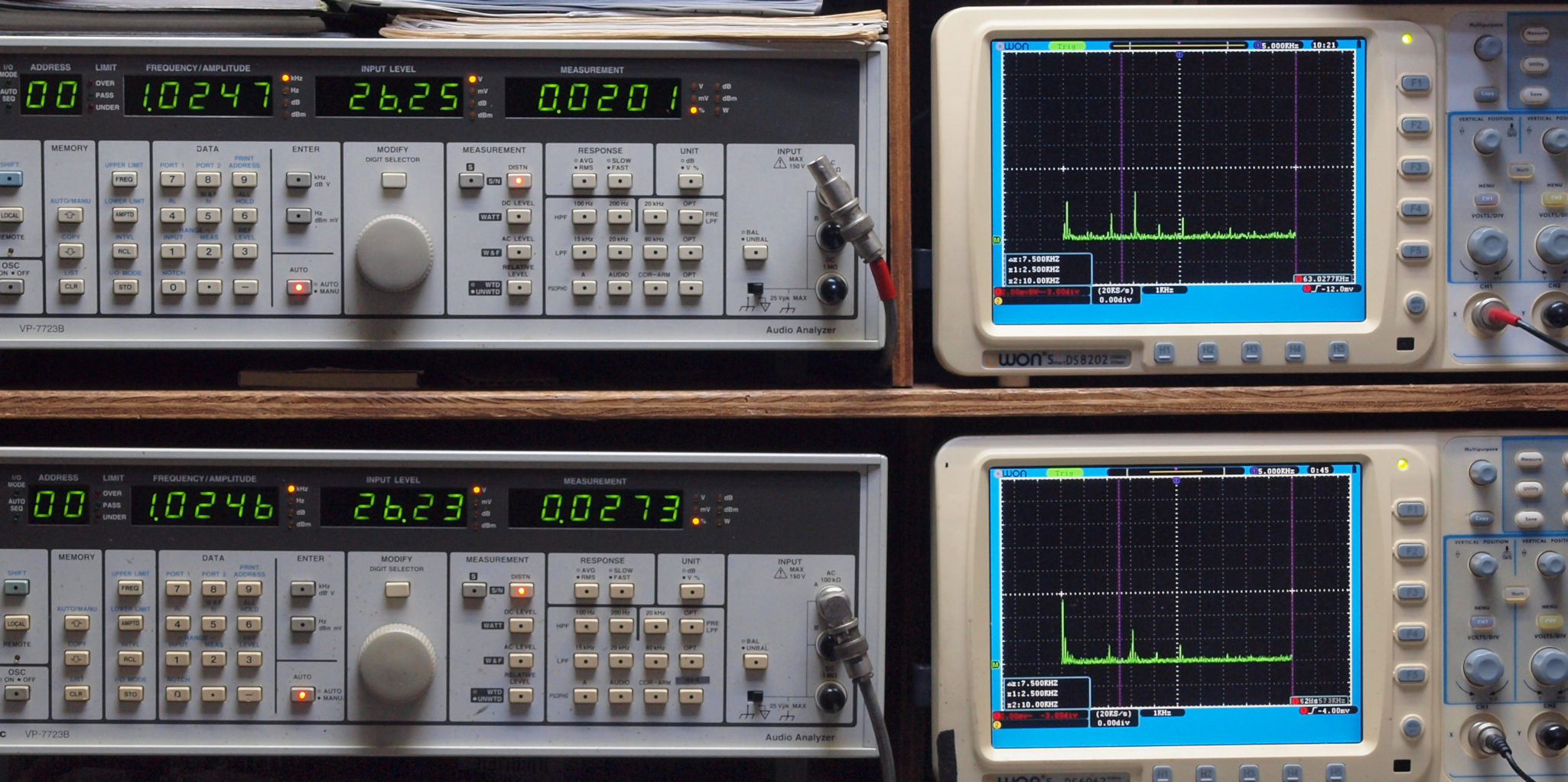

Ｅ１４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２０１％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０２７３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０４６０％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０５１０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

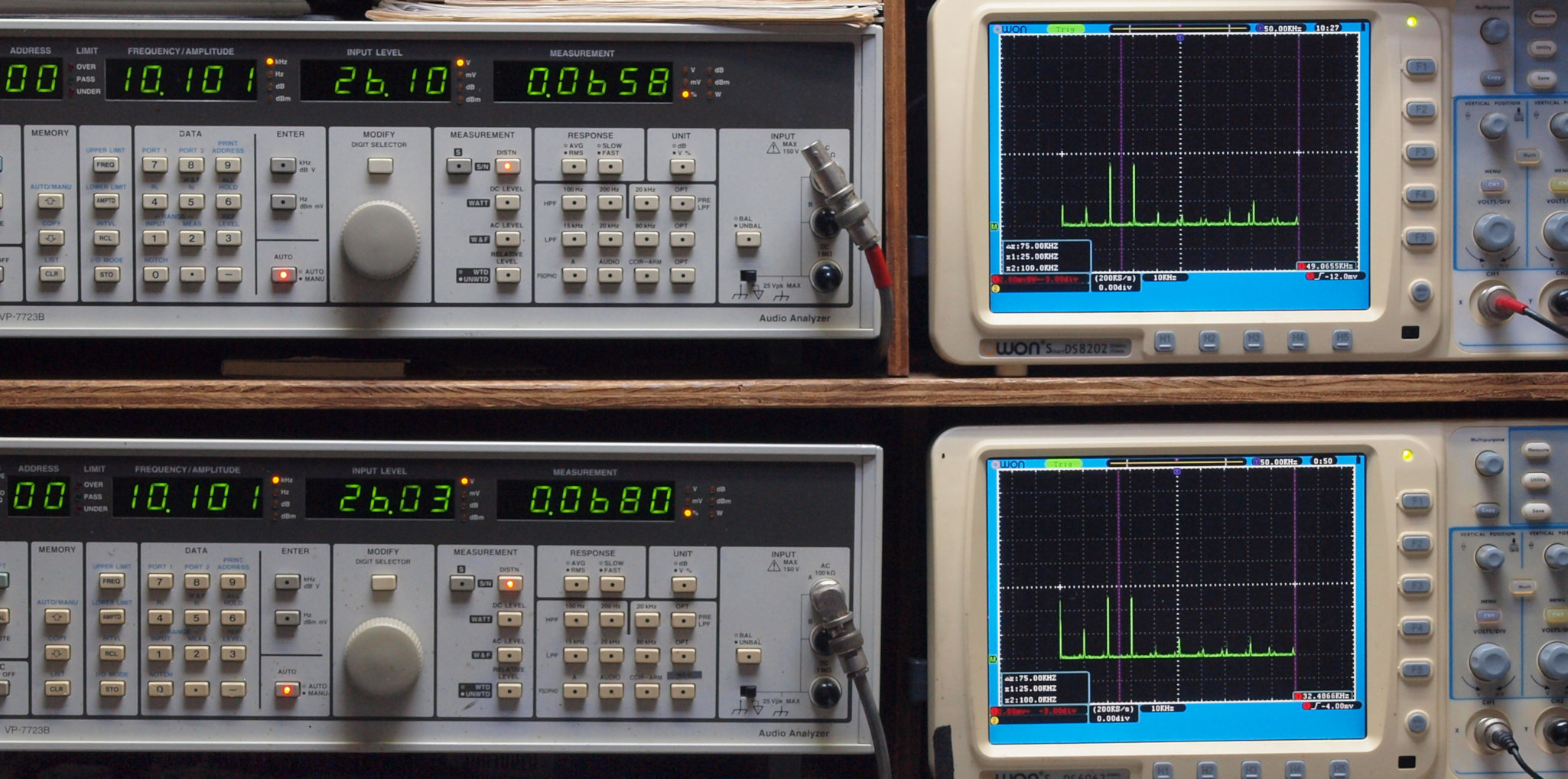

Ｅ１６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６５８％歪み。
　　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．０６８０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０８４０％歪み。
　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０８８４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

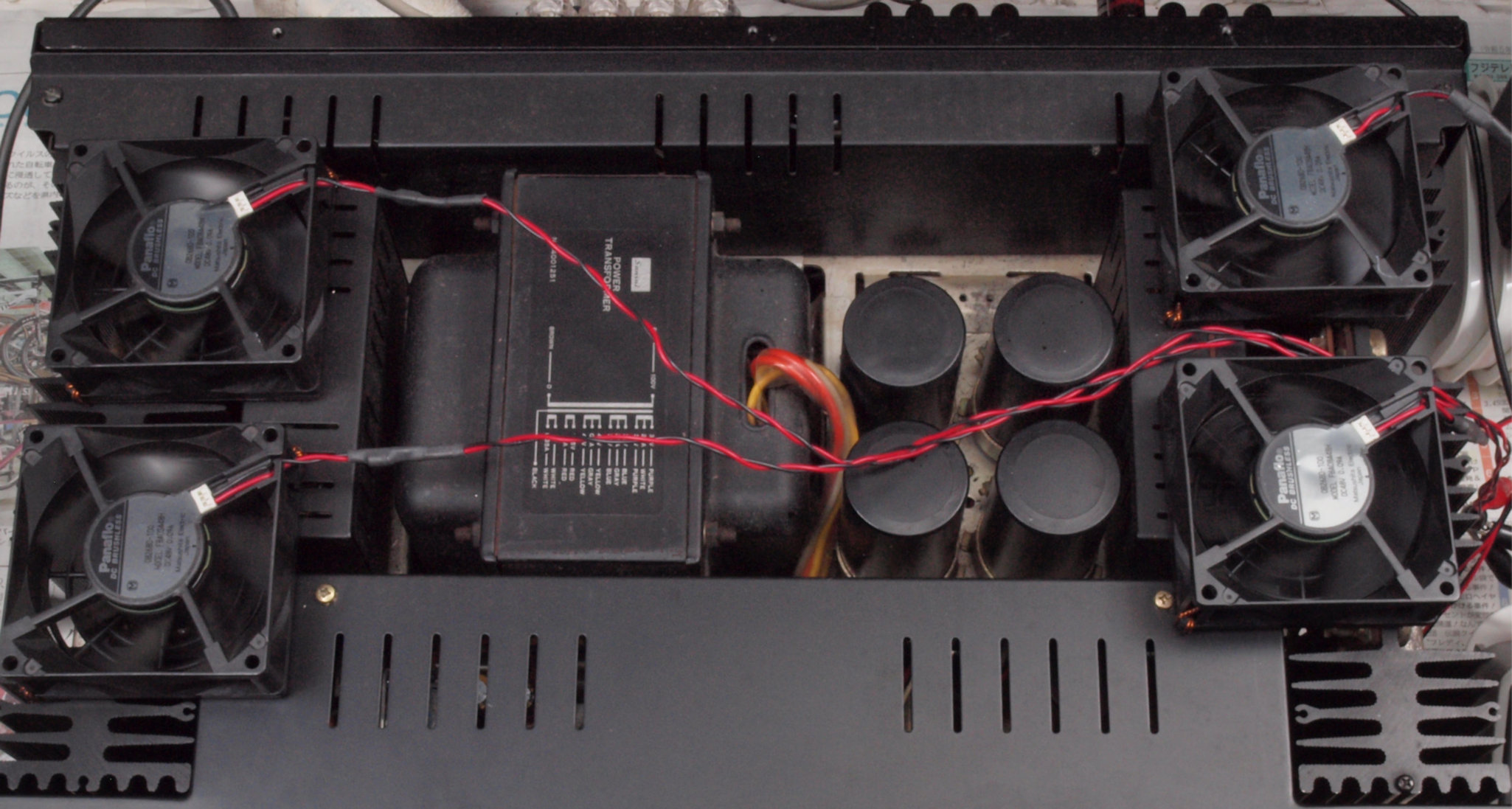

Ｅ８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）
型式 プリメインアンプ　ＡＵ-９５００　
定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）.
実効出力（片ch動作）=85W/85W（8Ω、1kHz）.
実効出力（両ch動作）=80W＋80W（8Ω、1kHz）.
連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W
全高調波歪率（定格出力） 0.1％以下
混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE）
パワーバンドウィズ（IHF） 5Hz〜40kHz
周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時）
ダンピングファクター 50（8Ω）
入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ.
Phono2=2.5mV/30kΩ、50kΩ、100kΩ.
(最大許容入力 300mV、全高調波歪率 0.5％以下).
MIC=2.5mV/50kΩ.
Tuner、AUX（レベル調整可能）=100mV/50kΩ.
Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ.
Tape Monitor2（DIN）=100mV/50kΩ.
4ch、N.R.Adaptor=100mV/50kΩ.
出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ.
Tape Rec2（DIN）=30mV/70kΩ.
4ch、N.R.Adaptor=100mV/1.5kΩ.
プリアンプ（定格出力）=0.8V/1.5kΩ.
[最大出力、全高調波歪率 0.5％以下]：4.5V.
クロストーク（定格出力 1kHz） Phono1、2=50dB以上
ハム及びノイズ（IHF） Phono1、2=75dB以上.
Tuner、AUX=85dB以上.
メインアンプ=100dB以上.
トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ.
Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ.
Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ.
ラウドネス（ボリューム -30dB） 50Hz：+10dB.
10kHz：+8dB.
ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）.
ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）.
使用半導体 トランジスタ：58
FET：2
ダイオード：37
定格消費電力 205W（最大550VA）
外形寸法 幅500×高さ140×奥行347mm
重量 23.3kg
価格 １２３，０００円（1972年10月発売当時）.
１３５，０００円（1975年頃）.　
特色。
  • チャンネル独立電源供給方式を採用 小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって ０．１％以下の低歪率を実現
  • 全帯域にわたって低歪率（０．１％以下）を保証
  • 高安定度を可能にした左右チャンネル独立電源供給方式
  • パラレル・プッシュプル回路による低歪率，大出力のパワー段
  • 正確な過渡応答。
  • 透明で高品位な音質。
  • 許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジ
  • カレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路
  • ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.）
  • 上昇，下降点の変えられるトーン・セレクター
  • ２段切換のハイ・フィルター，ロー・フィルター
  • テープリプリントも自由自在
  • ４チャンネル時代に対処した４ＣＨアダプター回路
  • ノイズ・リダクション（Ｎ.Ｒ.）アダプター 　接続回路
  • スピーカーシステムは３系統接続可能
  • ３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子
  • プリ，メインアンプ部は，単独使用可能
  • ミューティングスイッチ
　　　 　　　 　　　　　　　　　　au9500-i4d
ここに掲載された写真は、修理依頼者の機器を撮影した物です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2023 Amp Repair Studio All right reserved.
