Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７．　３台目修理記録

ＰＲＯＣＥＥＤ　ＲＪＸ−４８００Ｄ ユーザー。　　　　２０２５／１０／２７到着　　／完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 サンスイAＵD―707のオーバホールを、お願いしたくメールいたしました。 途中までは、作動しますが、電源ランプが点滅して駄目になってしまいます。 私が就職して新品を、ローンで、購入した大変思い入れのあるアンプです。 オーバーホール修理依頼。 B．　原因 各部経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 ＡＭＰのバランス／バイアス半固定ＶＲ交換。 ＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 各基板の半田不良を修理します、所謂、半田補正後洗浄し保湿剤塗布。 チューナップの為、電解コンデンサーをミューズ使用に交換。 １部ＴＲ（トランジスター）交換。 セラミックコンデンサー追加。 １部フイルムコンデンサー交換・増設。 配線手直し、補強。 テープ出力（録音）ＳＷ取出・分解・洗浄。 ＳＰ出力選択ＳＷ取出・分解・洗浄。 入力選択ＳＷ・分解・洗浄。 Ｄ．　使用部品 半固定ＶＲ　１３ｍｍΦ高級品　　　個。 ＦＥＴ（電界効果トランジスター）　 　個。 SP接続リレ　　　　　　　　　　　　　　個。 電解コンデンサー（ミューズ使用）　　個。 ＴＲ（トランジスター）　　　　　　　　　個。 フイルムコンデンサー　　　　　　個。 セラミックコンデンサー 　　個。 Ｅ．　調整・測定 Ｆ．　修理費　　１００，０００円　　　　オーバーホール修理。２０２５／１０受付時の修理費価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　点検中　木箱で送られて来る。

Ａ２．　点検中　木箱で送られて来る、内部の詰め物。

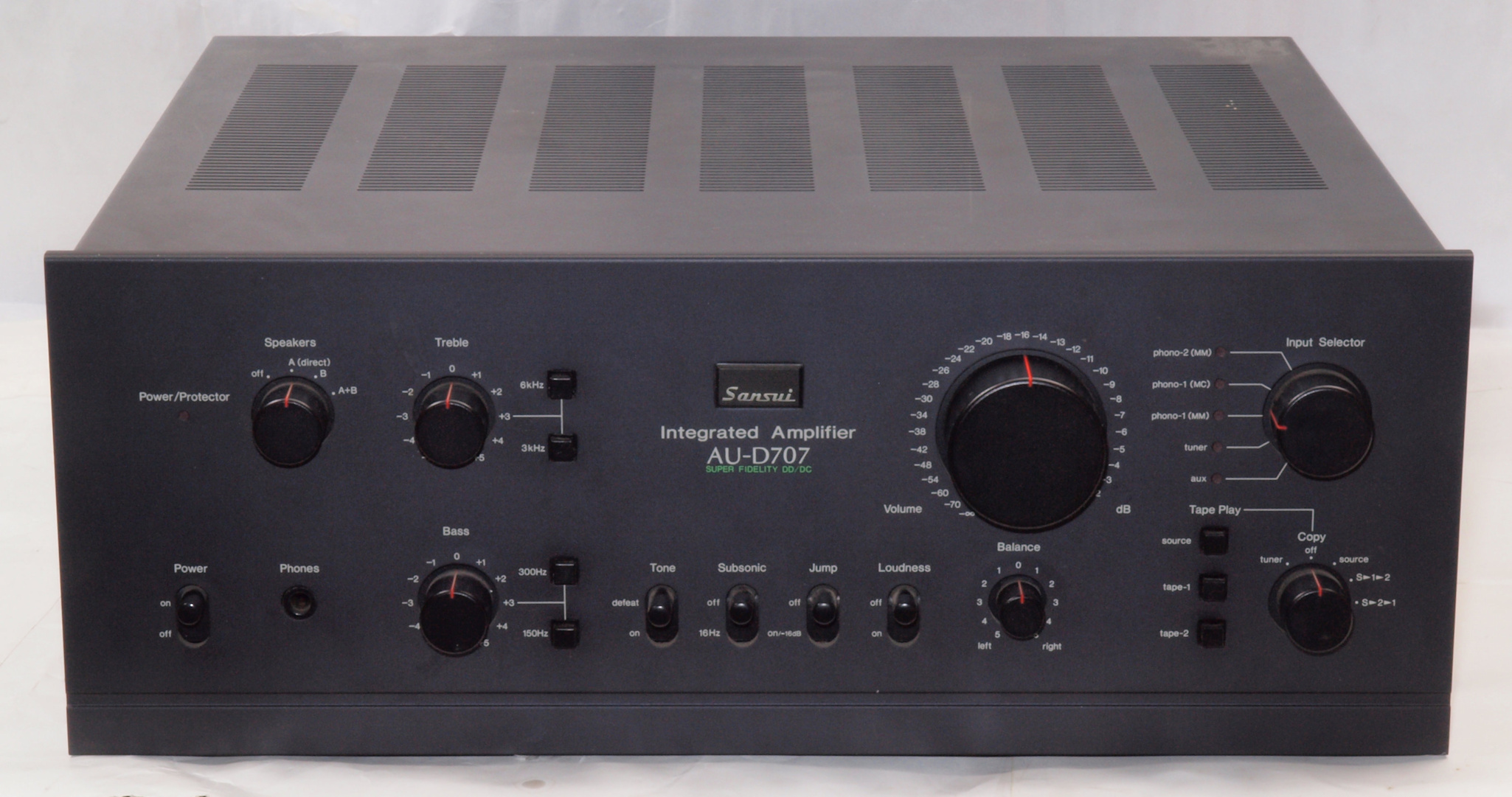

Ａ１１．　点検中　前から見る

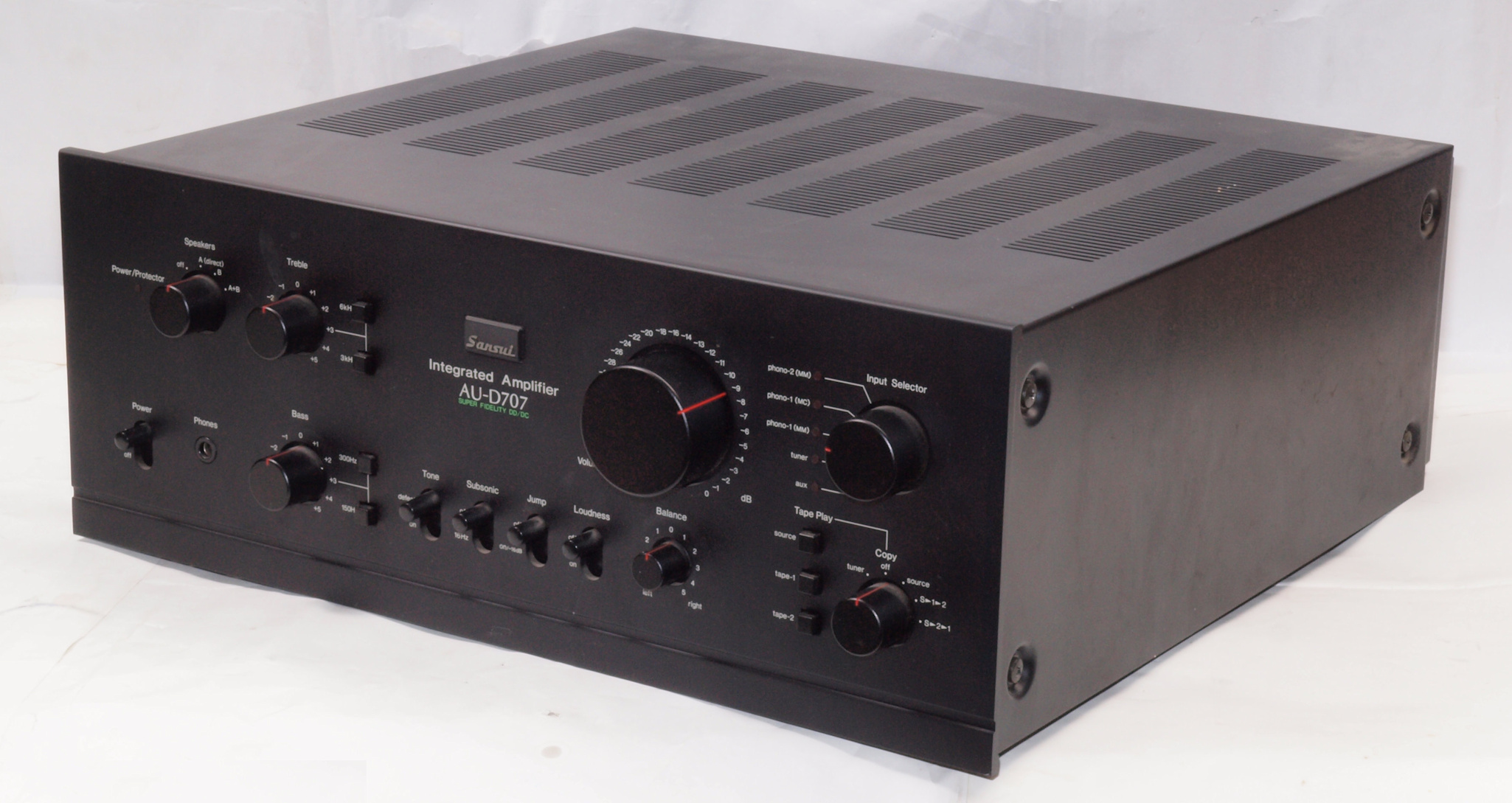

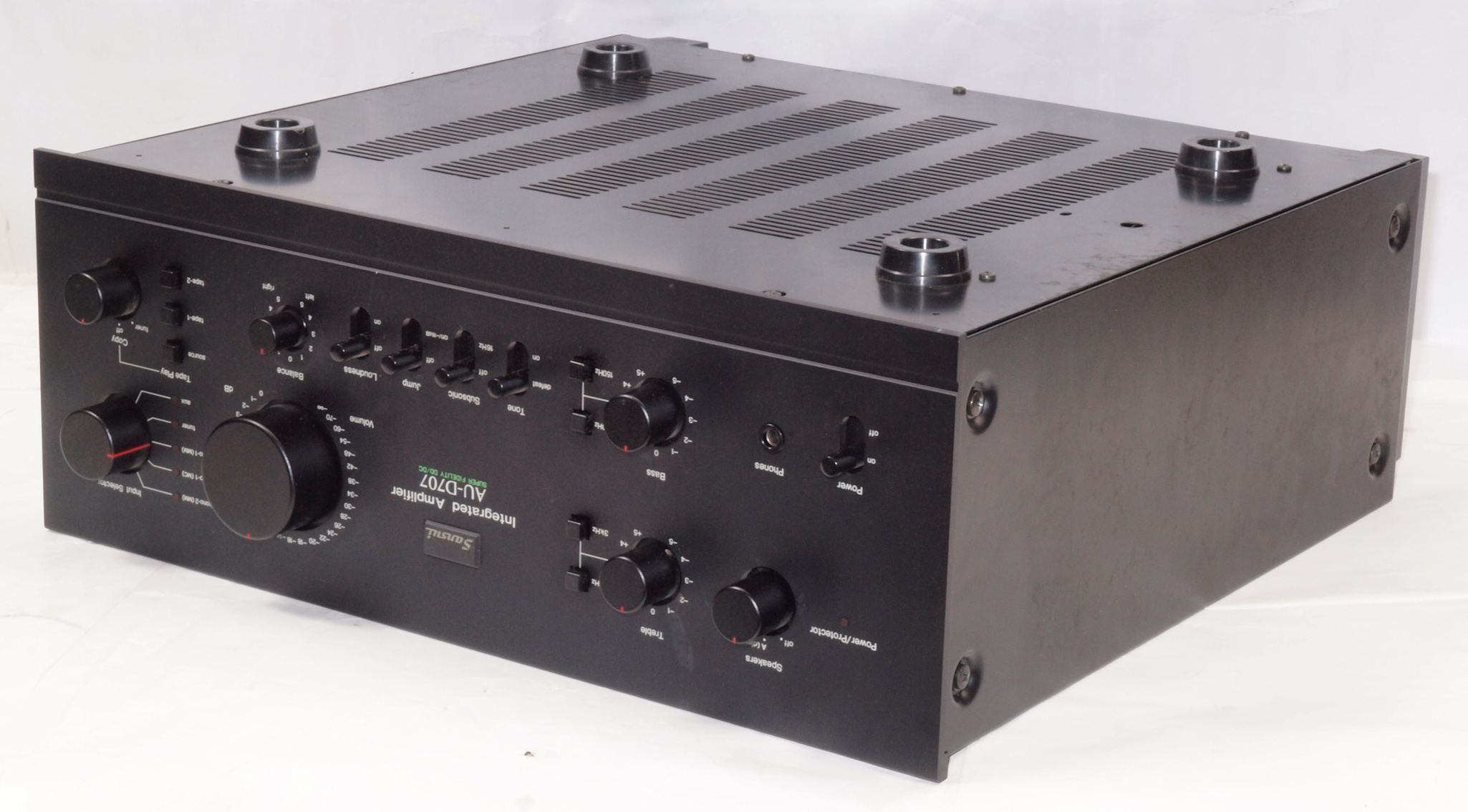

Ａ１２．　点検中　前右から見る

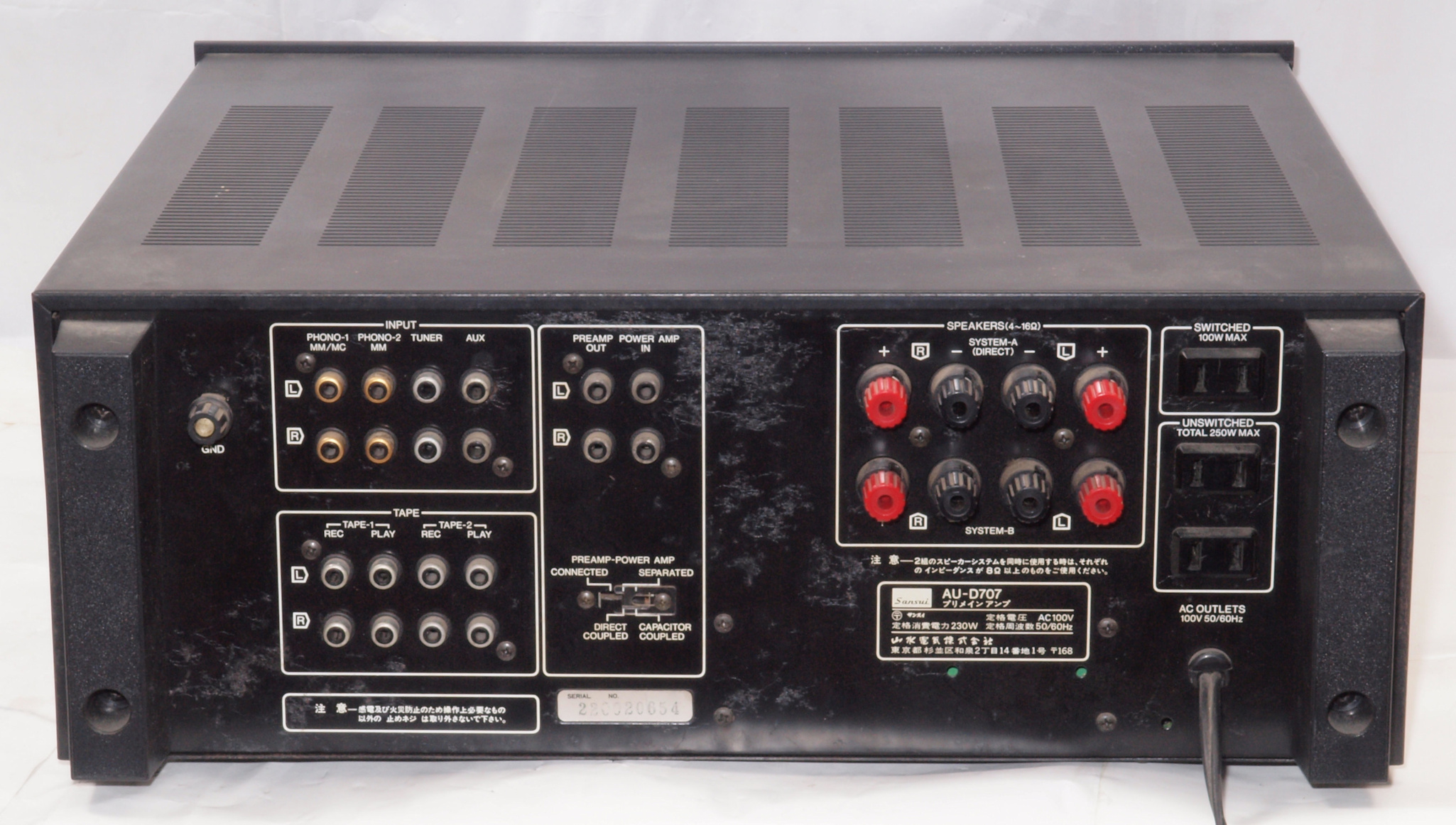

Ａ１３．　点検中　後から見る

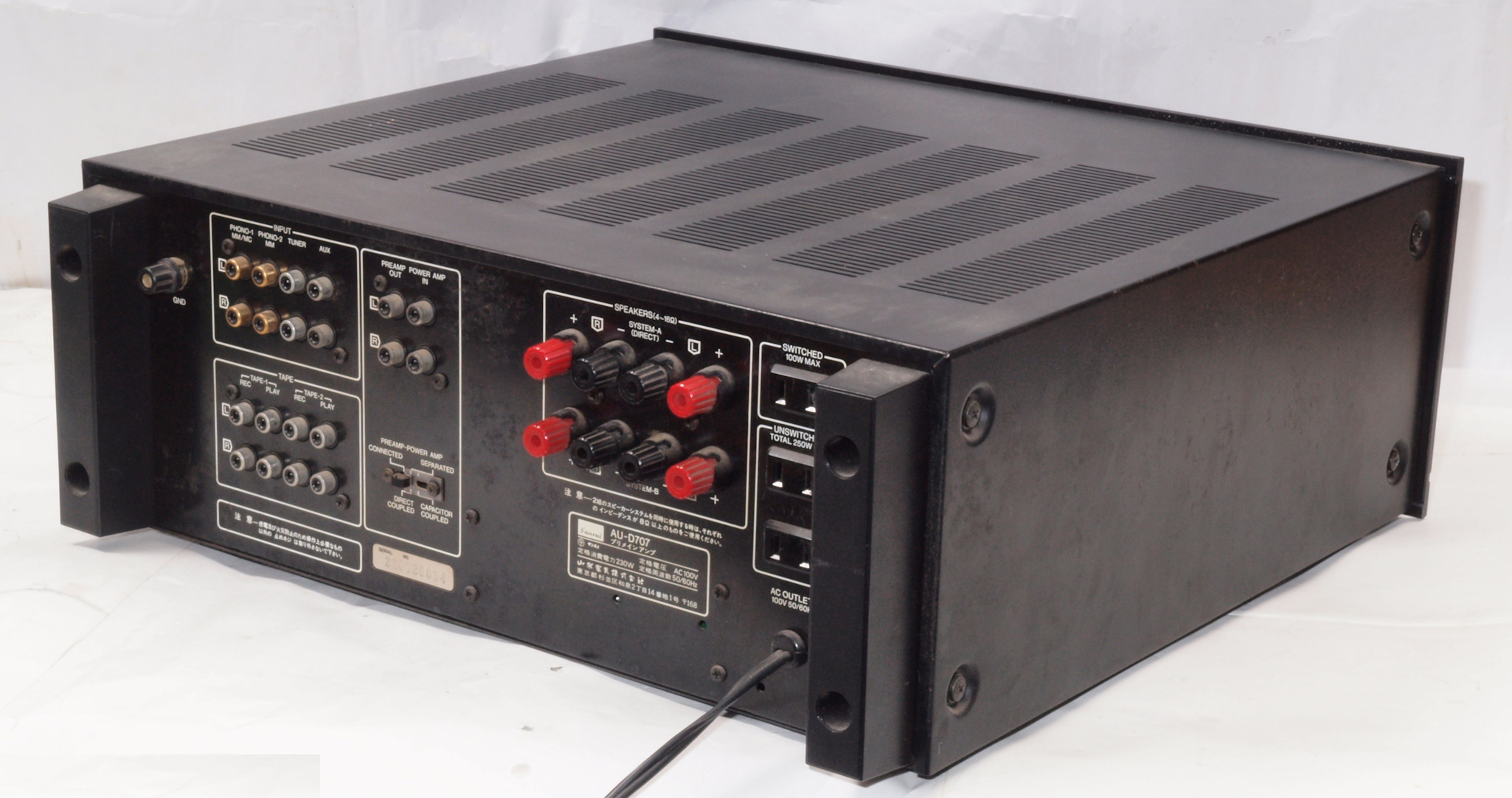

Ａ１４．　点検中　後左から見る

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上蓋を取り、上から見る

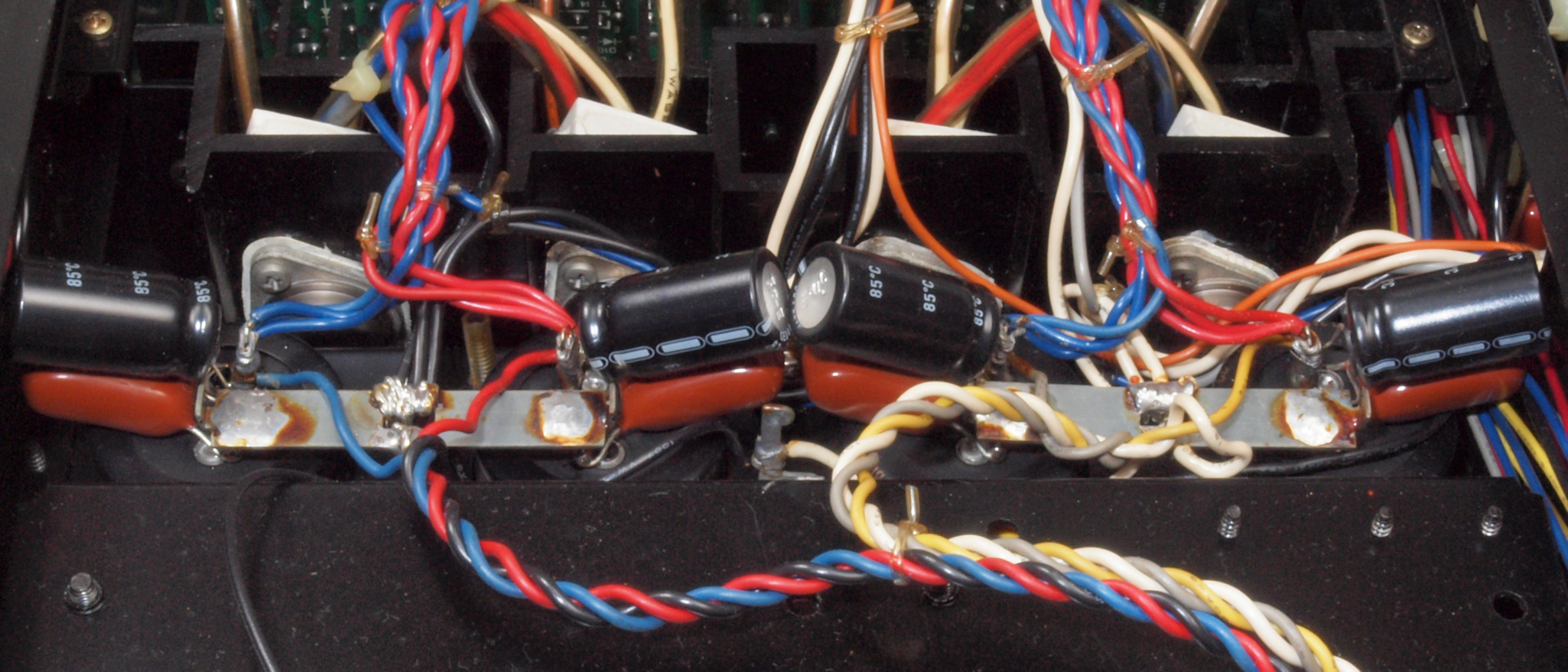

Ａ２３．　点検中　上蓋・シールドを取り清掃後、上から見る

Ａ２４．　点検中　上蓋・シールドを取り清掃後、上から見る。電源トランスにペンキ。

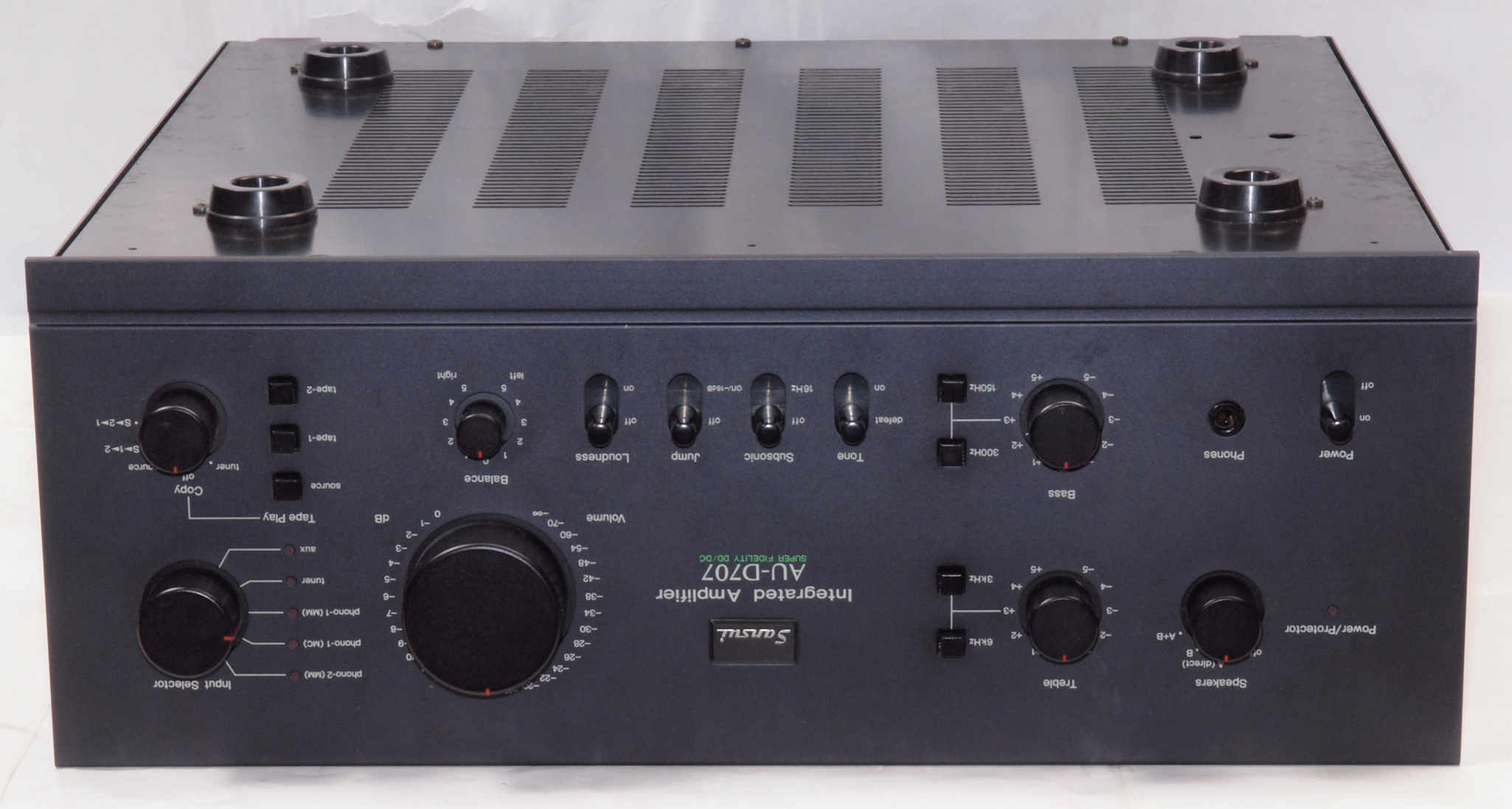

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

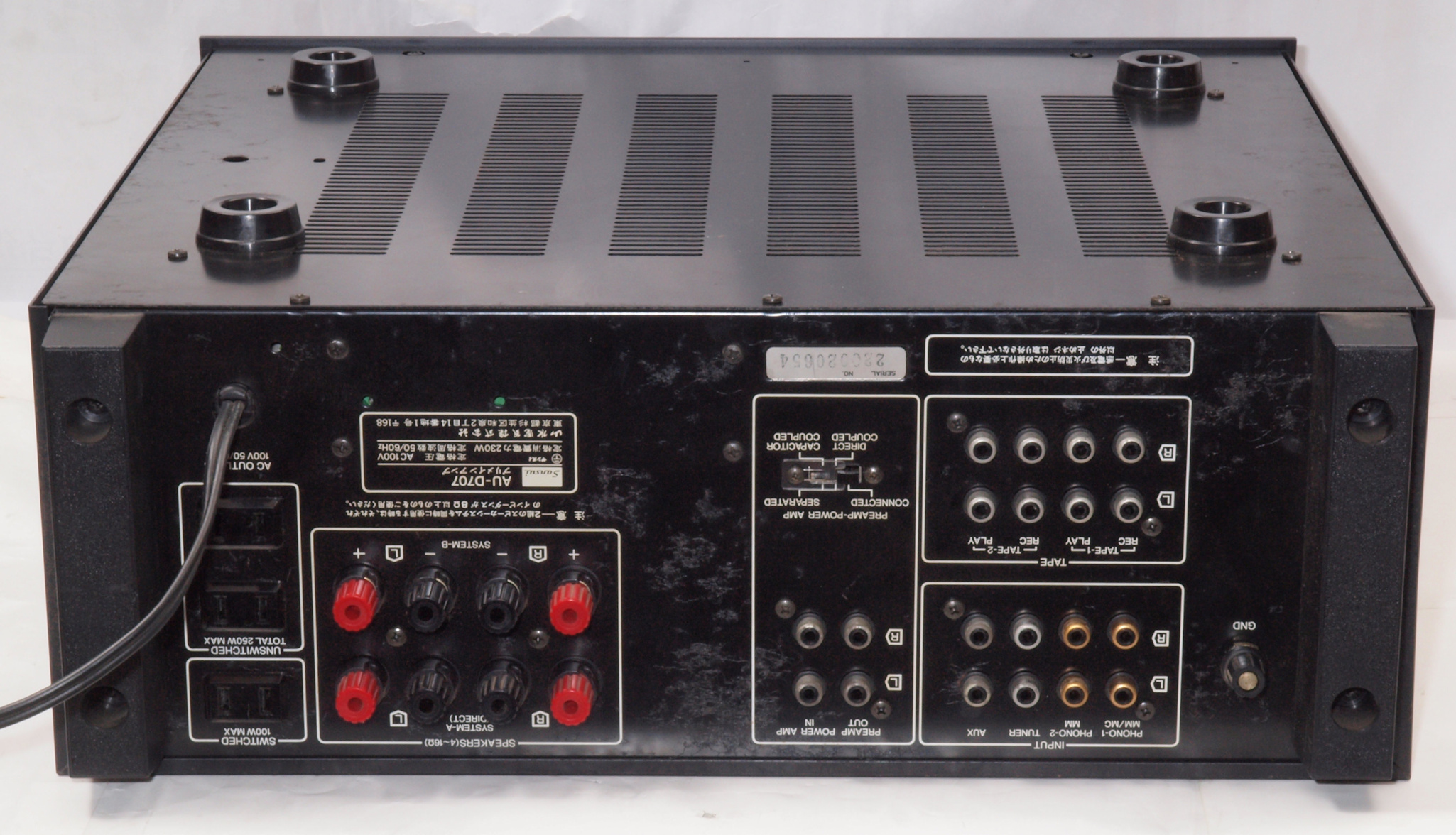

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　下から見る

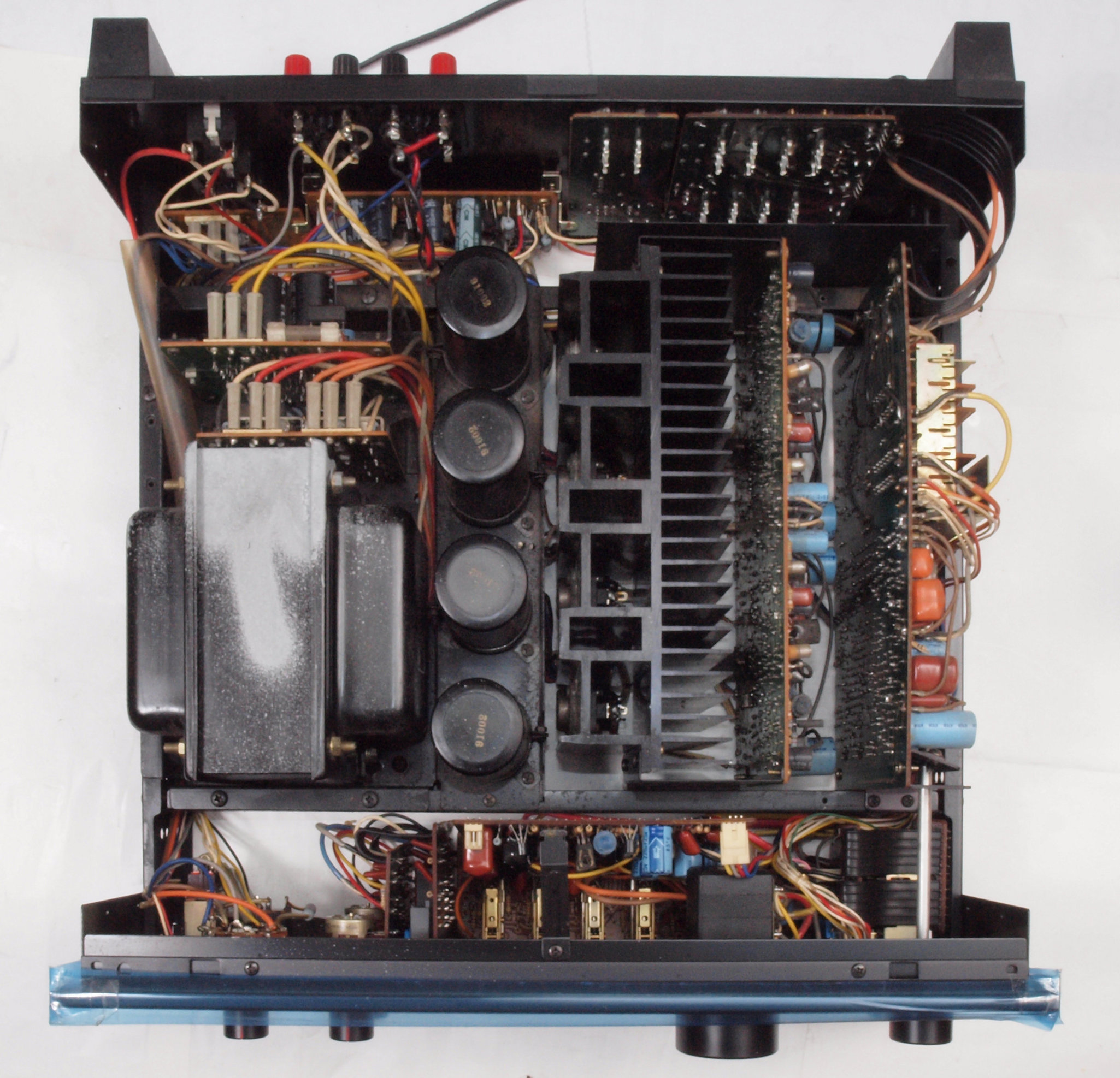

Ａ４２．　点検中　下蓋を取り、下から見る

Ａ４３．　点検中　下蓋を取り、下から見る。　ブロック電解コンデンサーに液漏れ無。

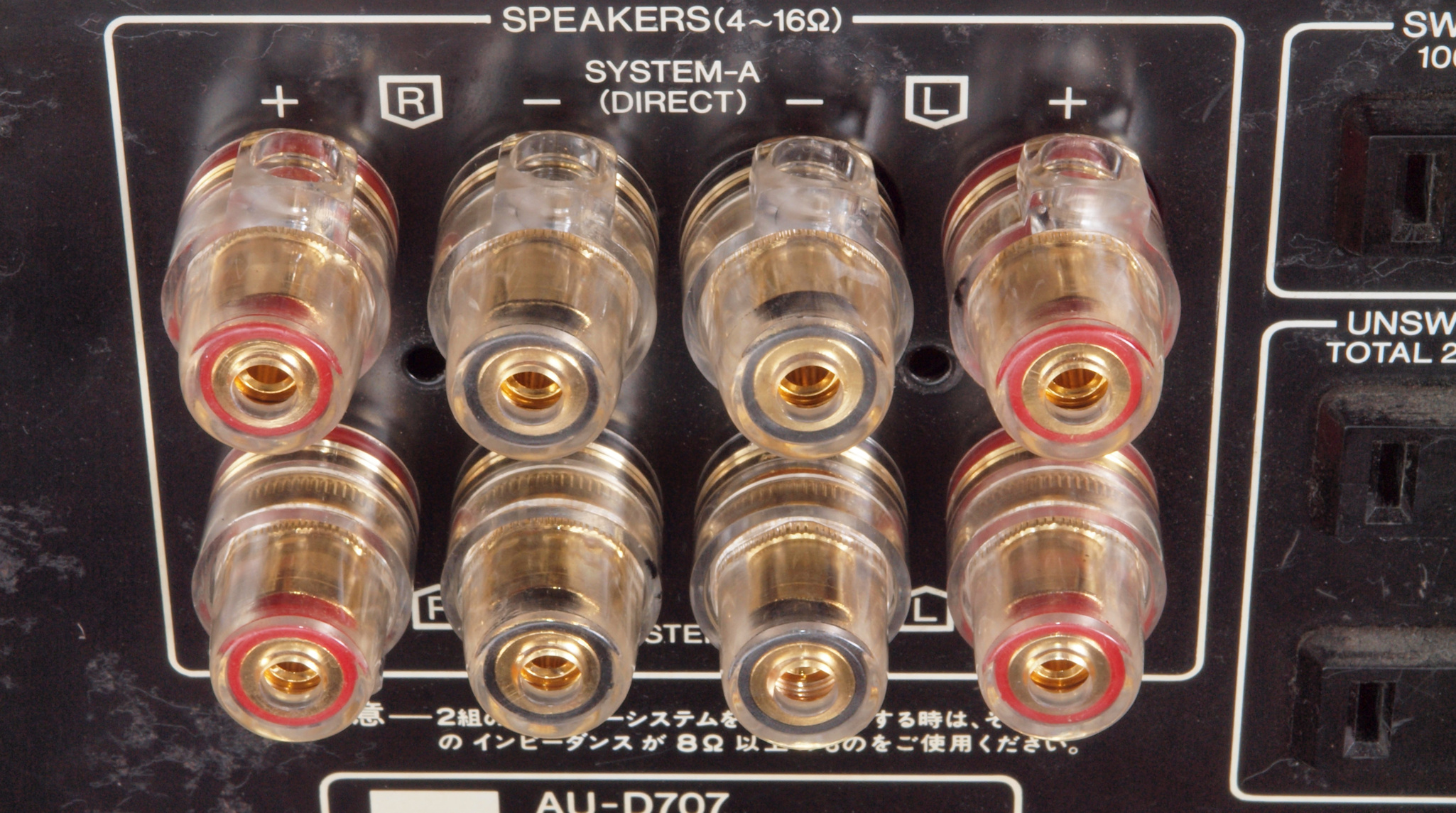

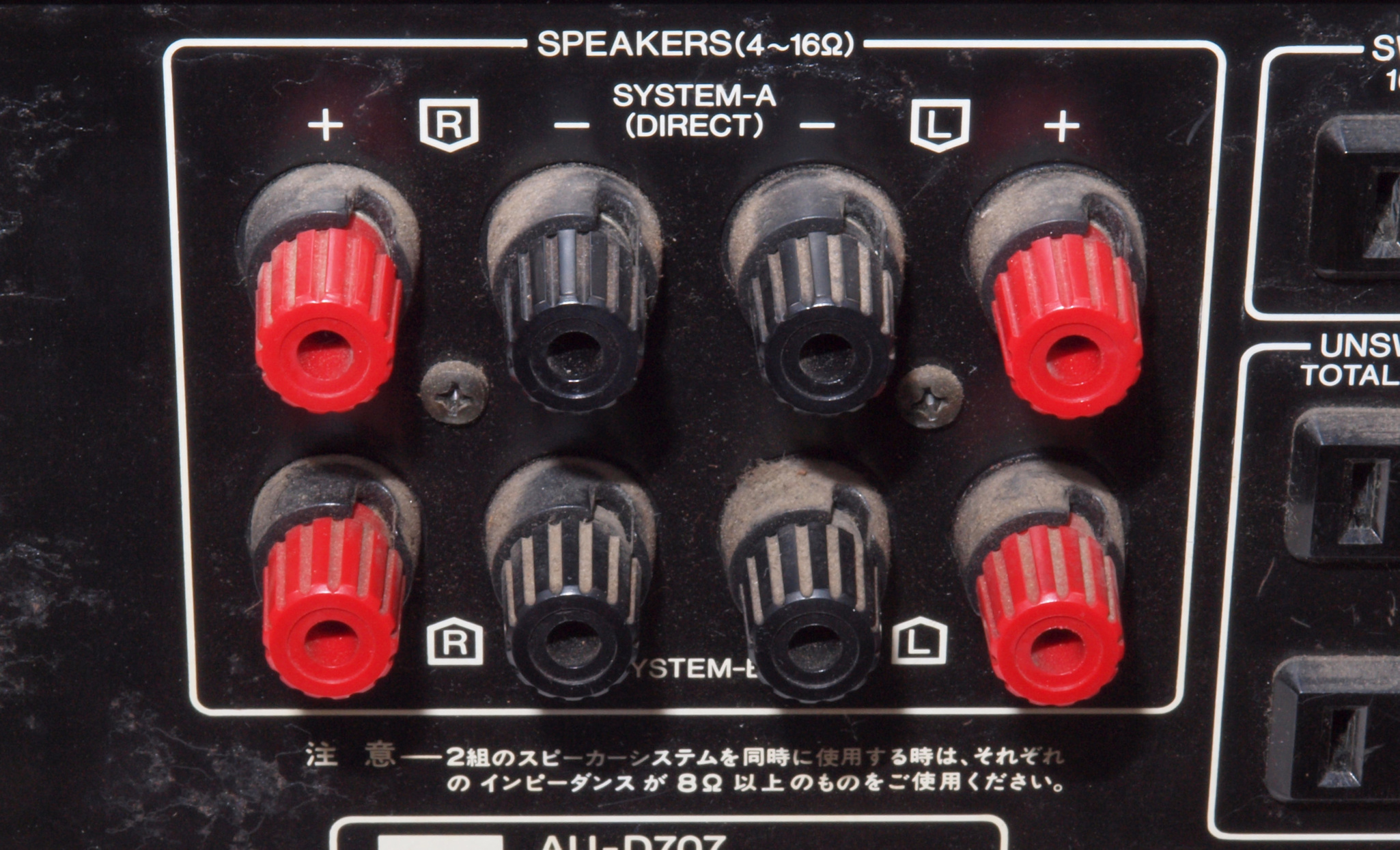

Ａ５１．　点検中　SP接続端子。　裏側に基板があり、制約される。　取り付け穴（裏パネル穴）が大きいので、大型の端子しか使用不可。

Ａ５２．　点検中　SP接続端子。　裏側に基板があり、制約される。　取り付け穴（裏パネル穴）が大きいので、大型の端子しか使用不可。 　中国製入線保護付金メッキ端子に交換可能。他WBTパーツ使用可能 フルテックパーツ使用可能。今回は見送り。

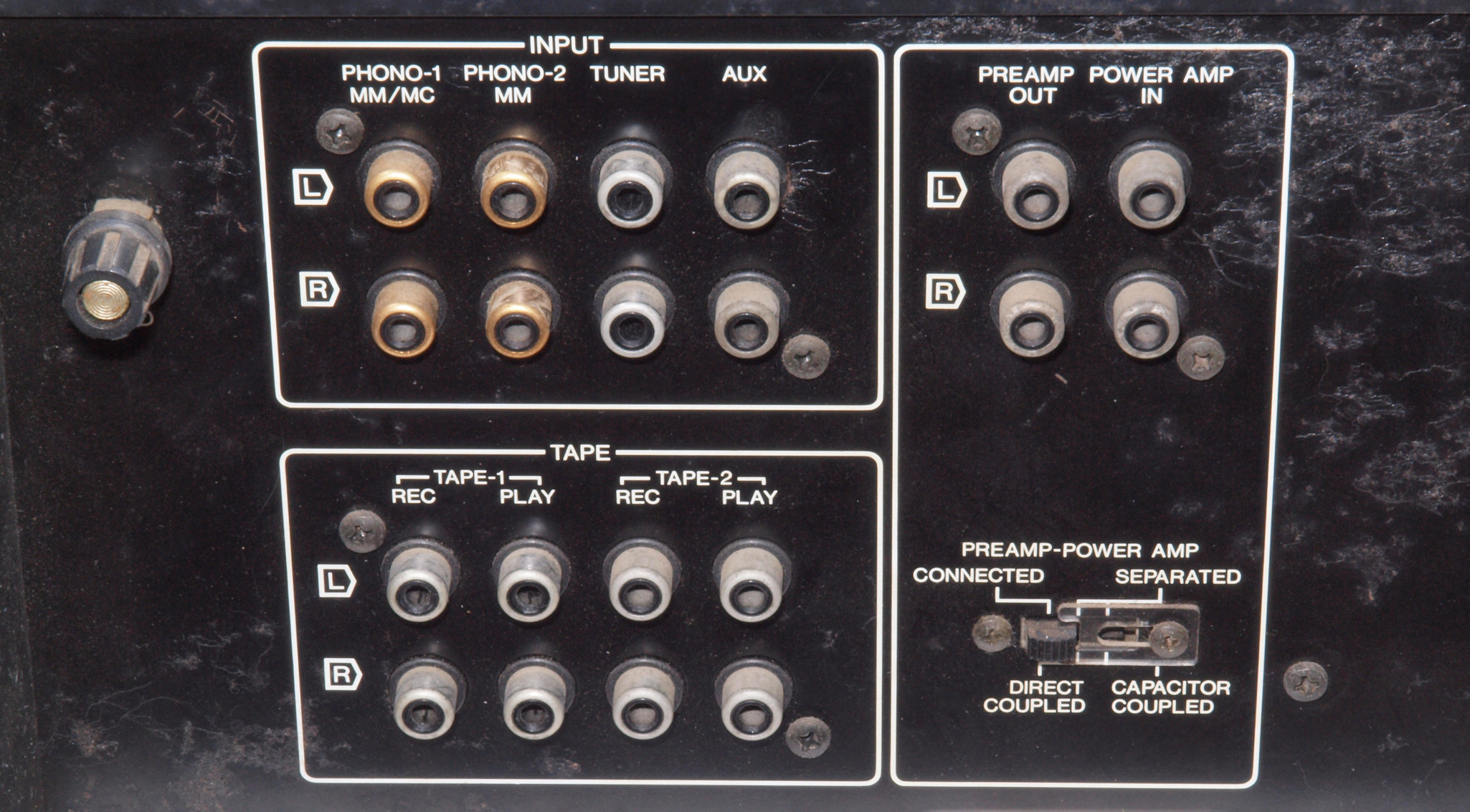

Ａ６１．　点検中　ＲＣＡ端子。　裏側に基板があり、制約される。　部分交換不可。

Ａ６２．　点検中　ＲＣＡ端子。テフロン絶縁製に交換可能。今回は見送り。

Ａ６３．　点検中　最近のテフロン絶縁製ＲＣＡ端子。中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

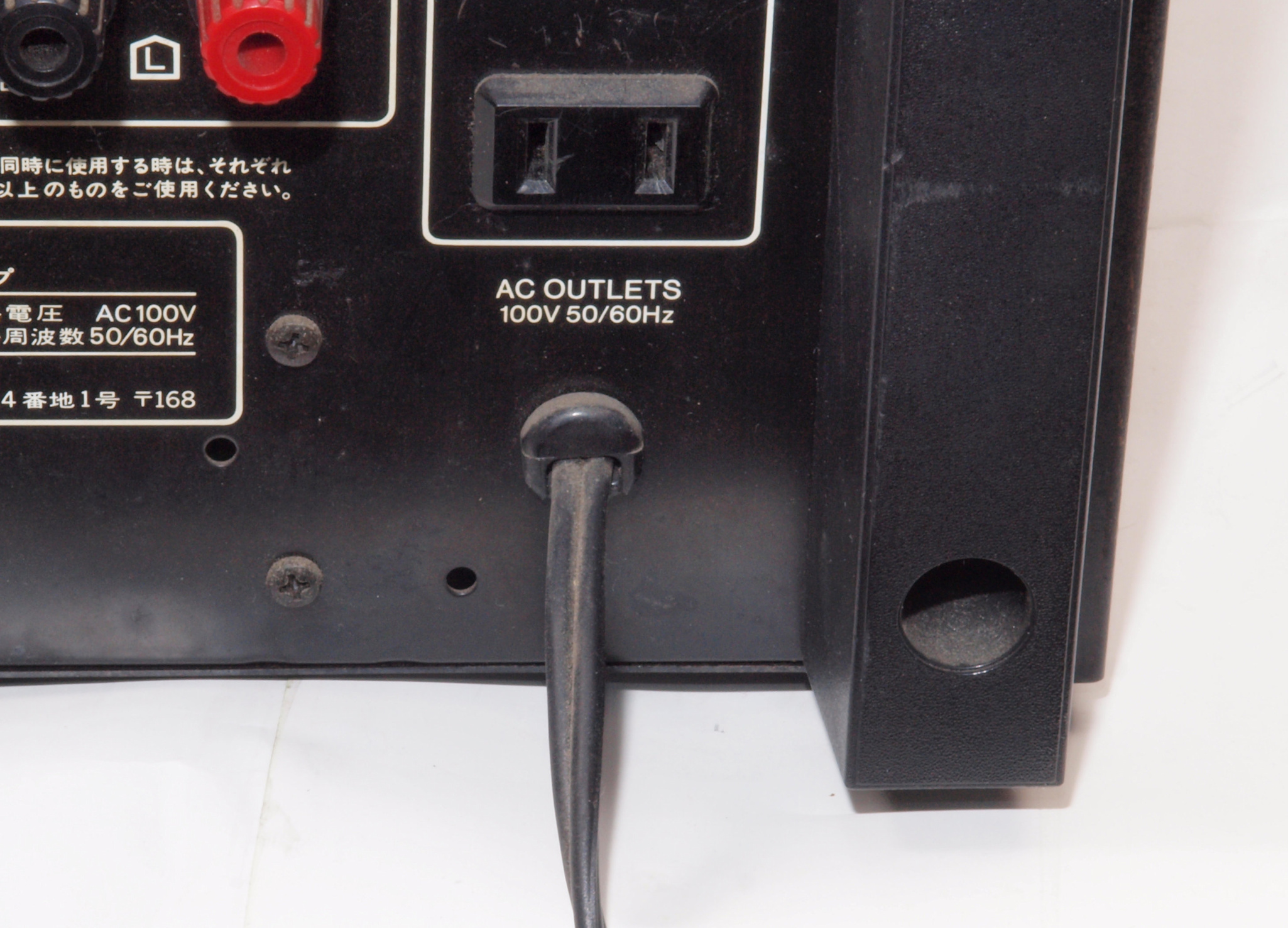

Ａ７１．　点検中　電源ケーブル取付。　裏側に基板があり、制約される。

Ａ７２．　点検中　電源ケーブル取付。　３Ｐインレットに交換可能。今回は見送り。

Ａ８１．　点検中　交換する電解コンデンサー外観、ニチコン製１００μ／１００Ｖ。製造中止になり、規格により他社製品も使用。

Ａ８２．　点検中　交換する電解コンデンサー外観、ニチコン製２２０μ／１００Ｖ製造中止になり、規格により他社製品も使用。

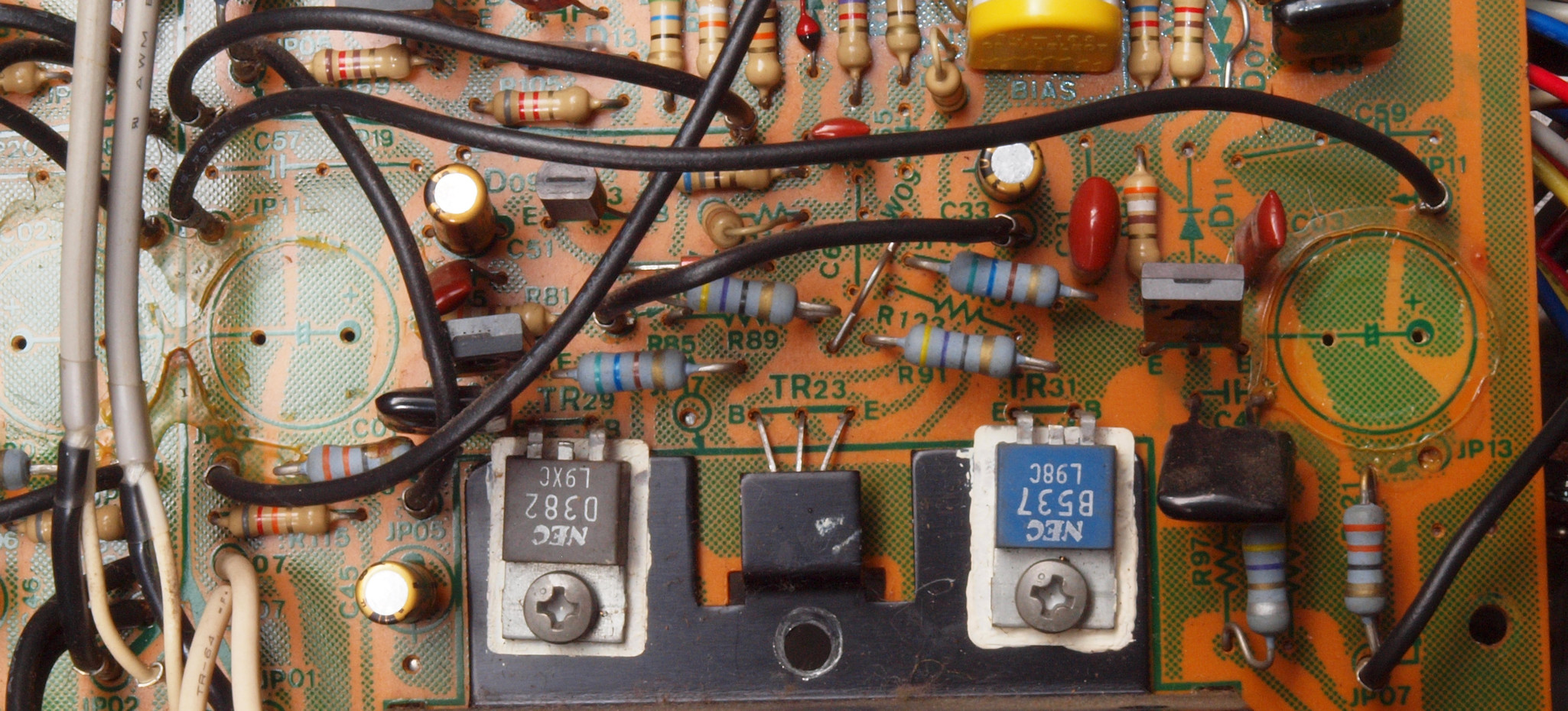

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　メイン・ドライブＡＭＰ基板。

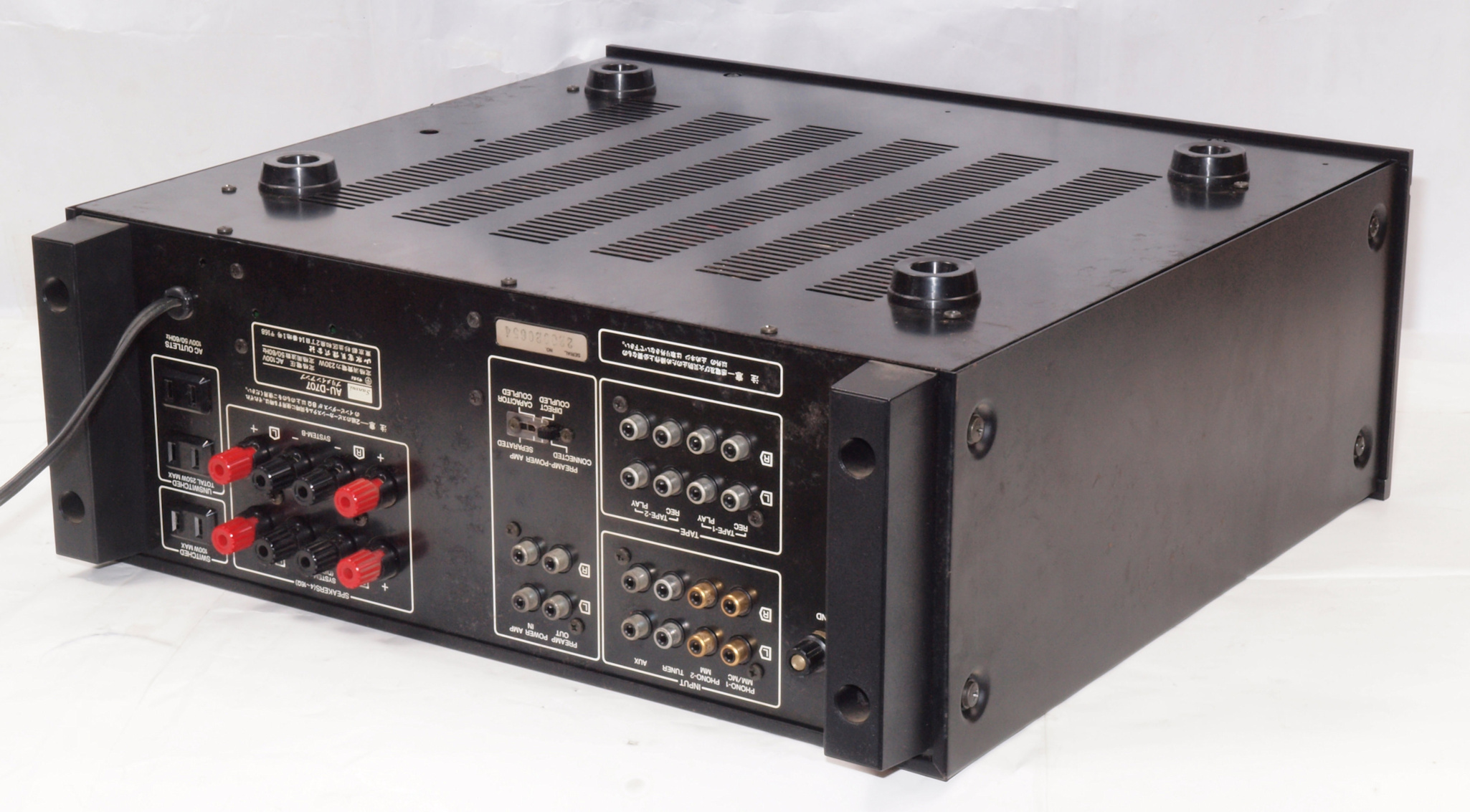

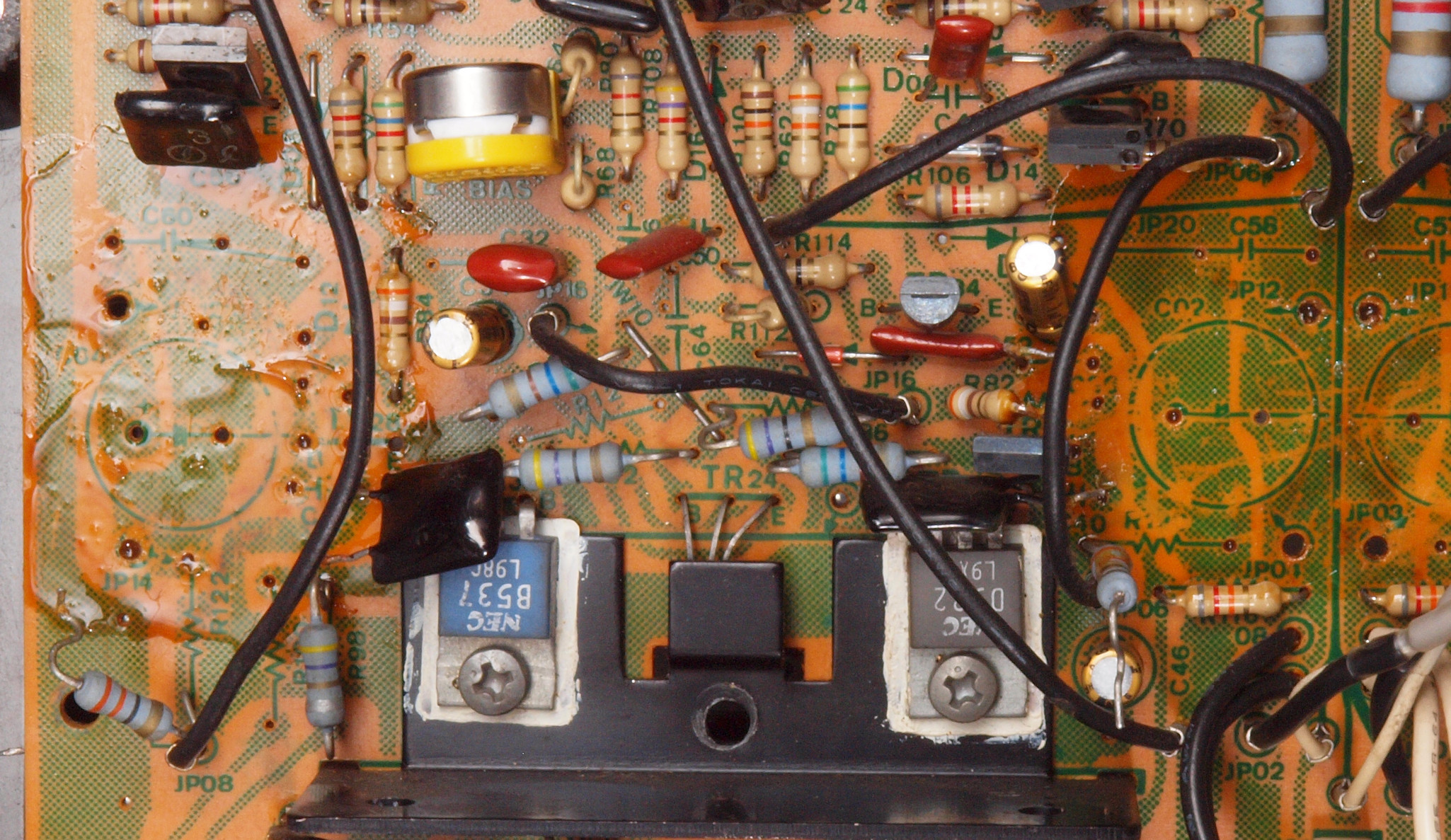

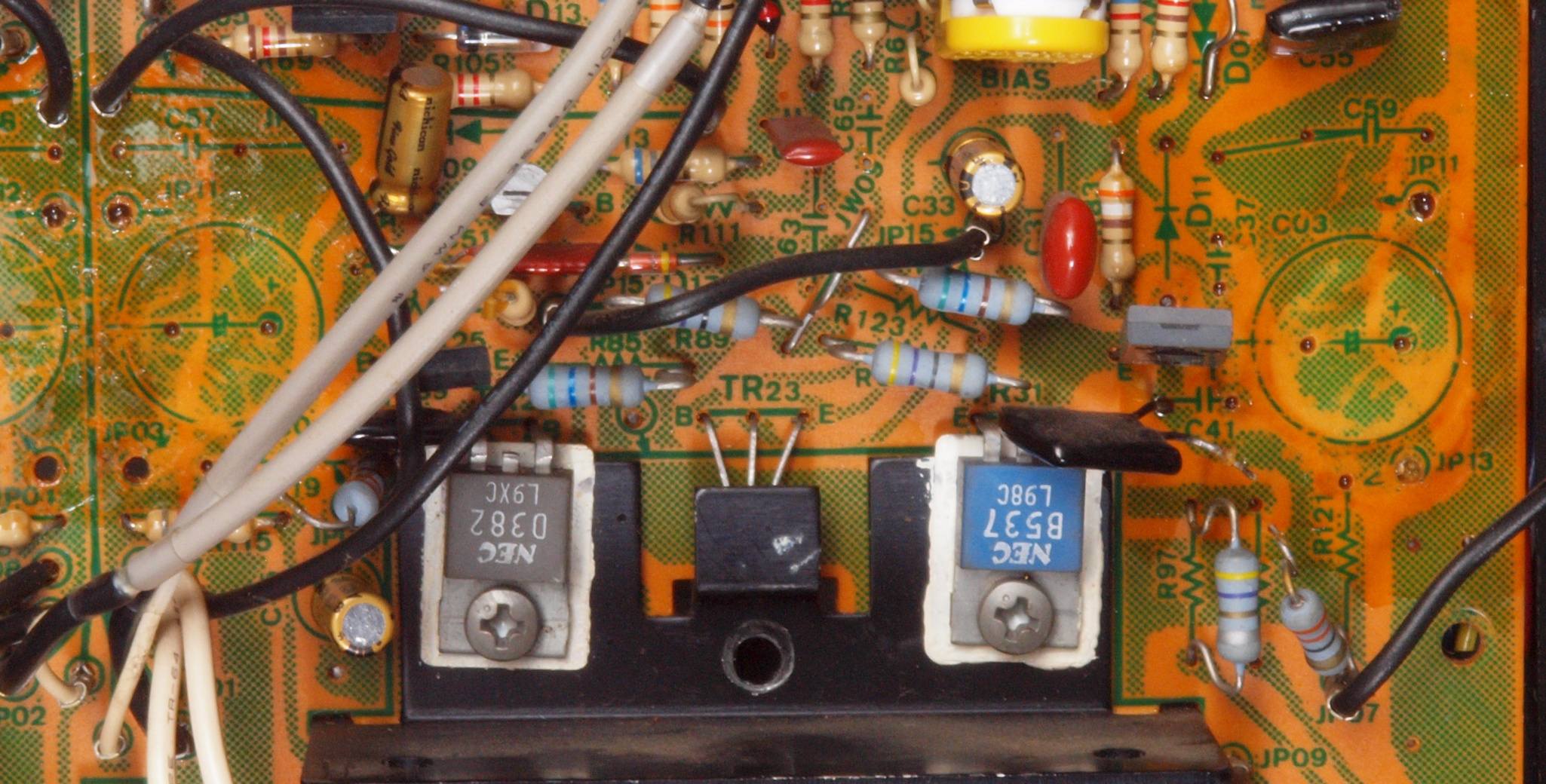

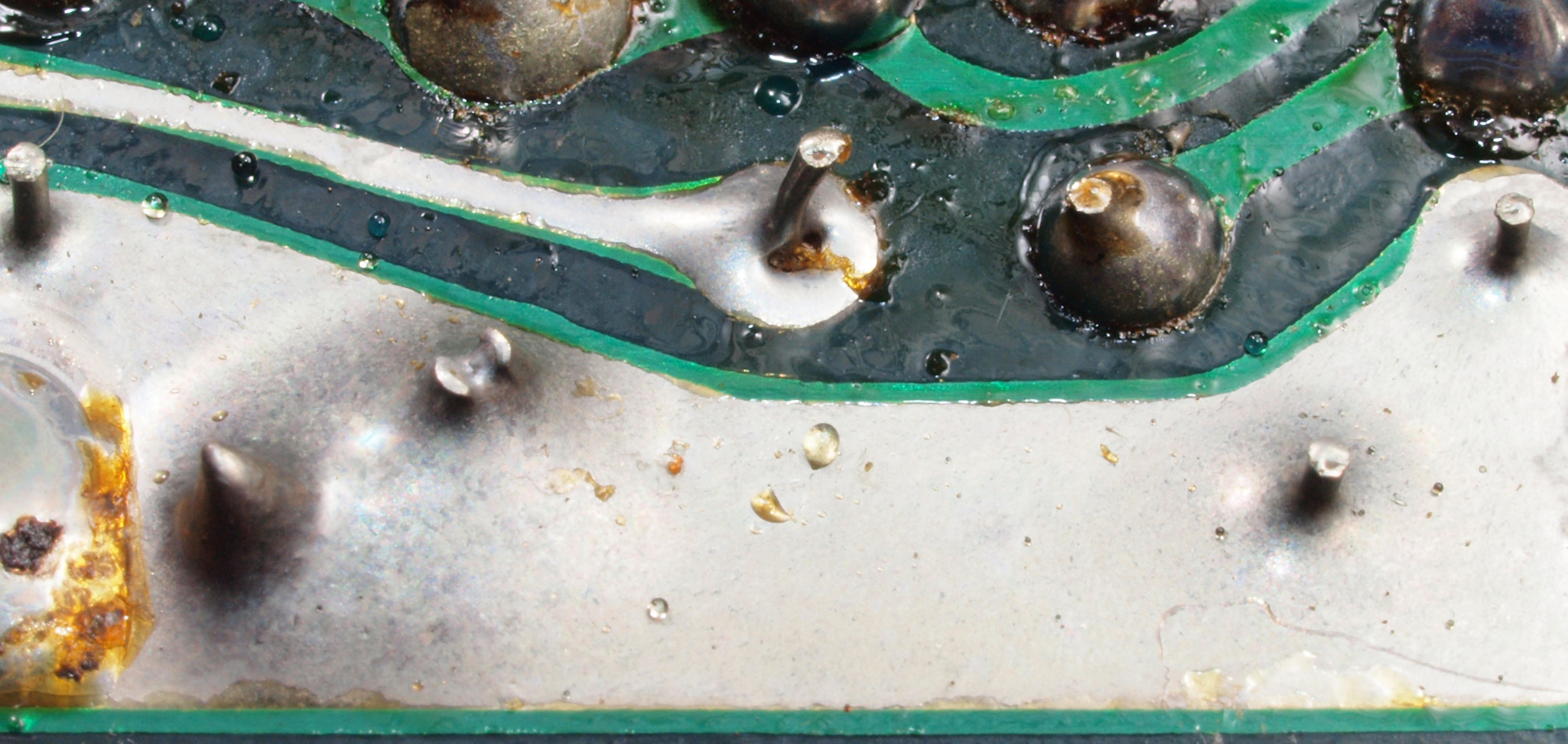

Ｃ１１２．　修理中　メイン・ドライブＡＭＰ基板、右側。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１１３．　修理後　メイン・ドライブＡＭＰ基板、右側。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ１１４．　修理中　メイン・ドライブＡＭＰ基板、右側。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１１５．　修理後　メイン・ドライブＡＭＰ基板、右側。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ１２．　修理後　メイン・ドライブＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー２０個交換

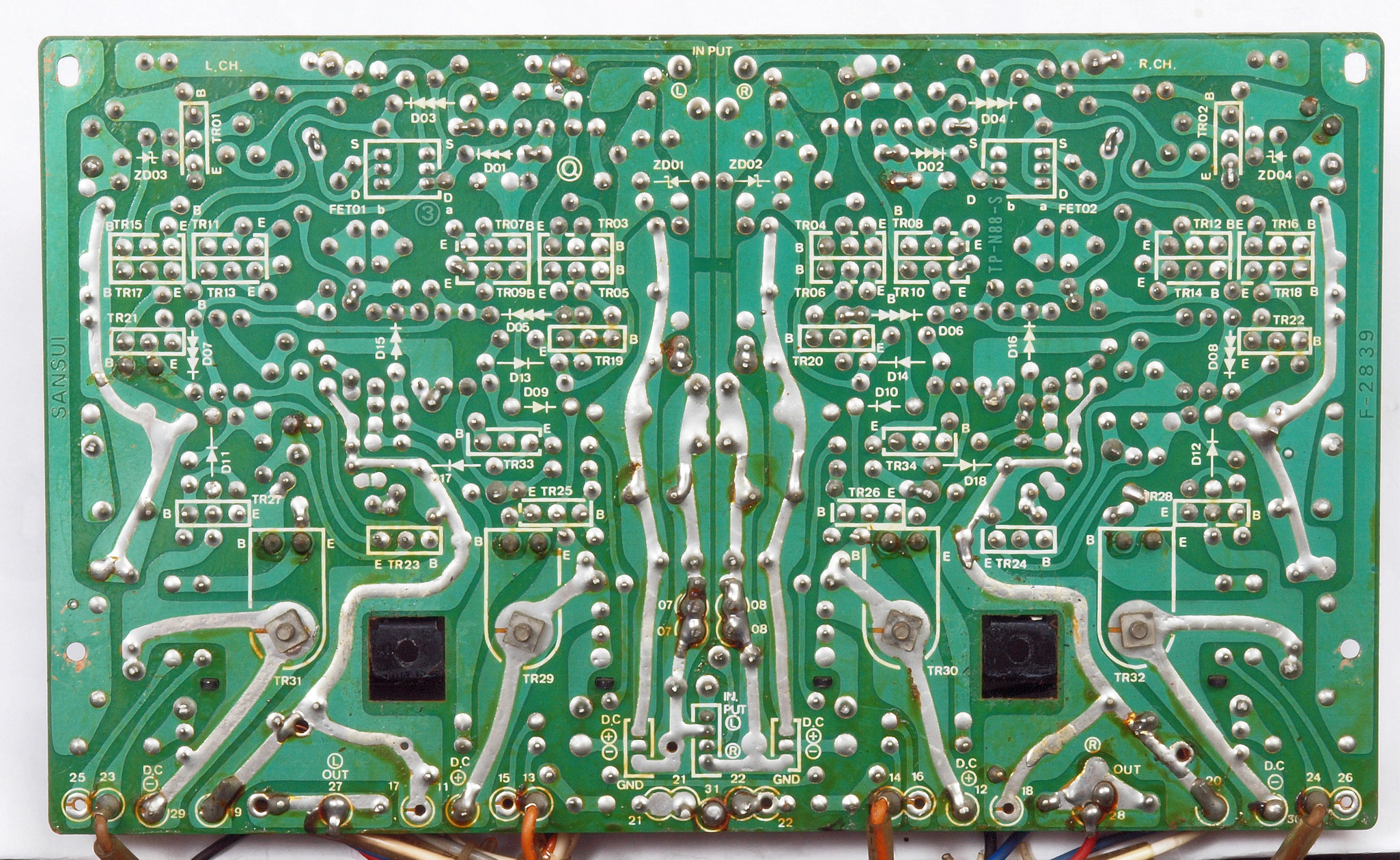

Ｃ１３．　修理前　メイン・ドライブＡＭＰ基板裏。

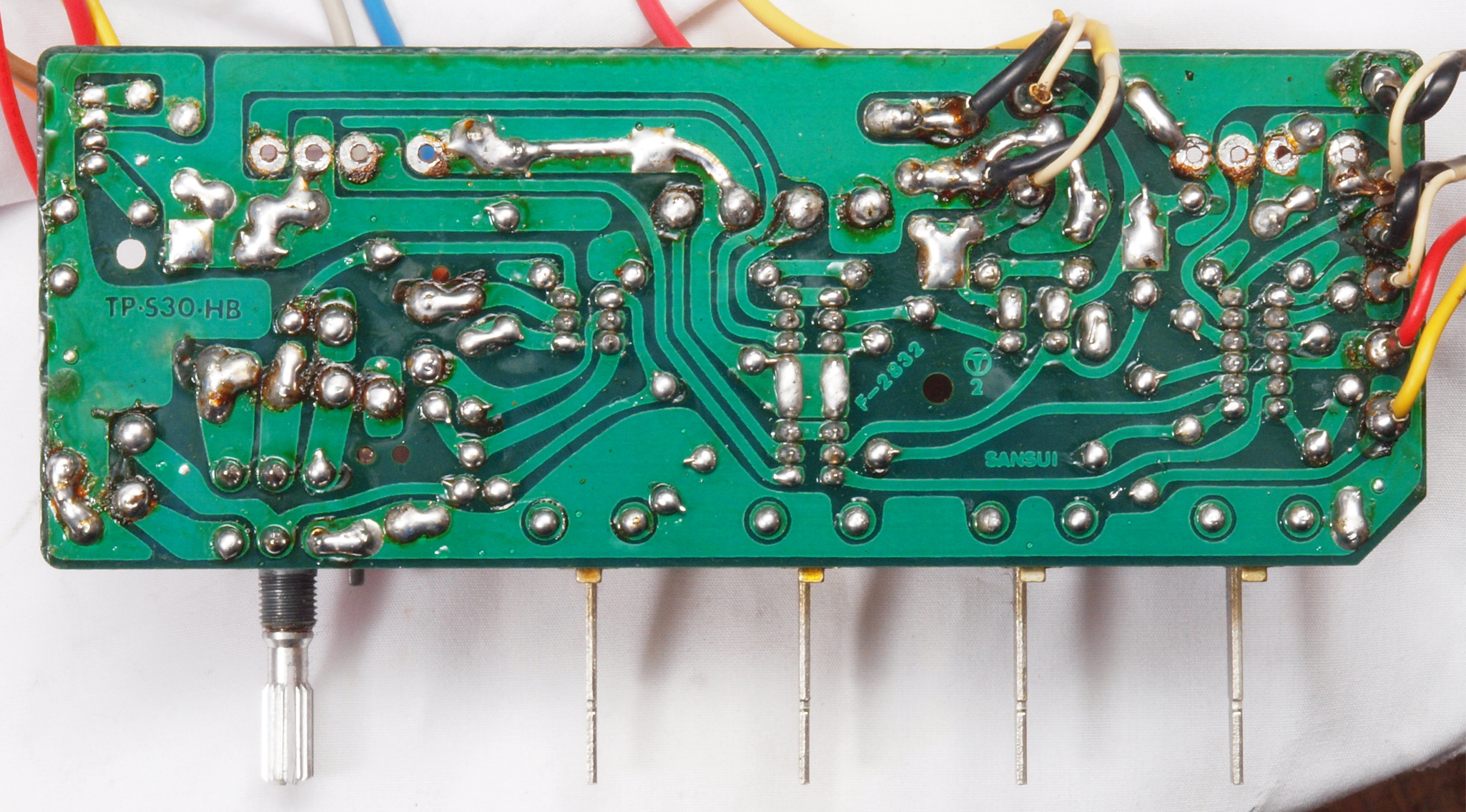

Ｃ１４．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　全半田やり直し。セラミックコンデンサー４個追加。

Ｃ１５．　完成メイン・ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　ＥＱ基板。

Ｃ２２．　修理後　ＥＱ基板。　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー２４個交換

Ｃ２３．　修理前　ＥＱ基板裏。

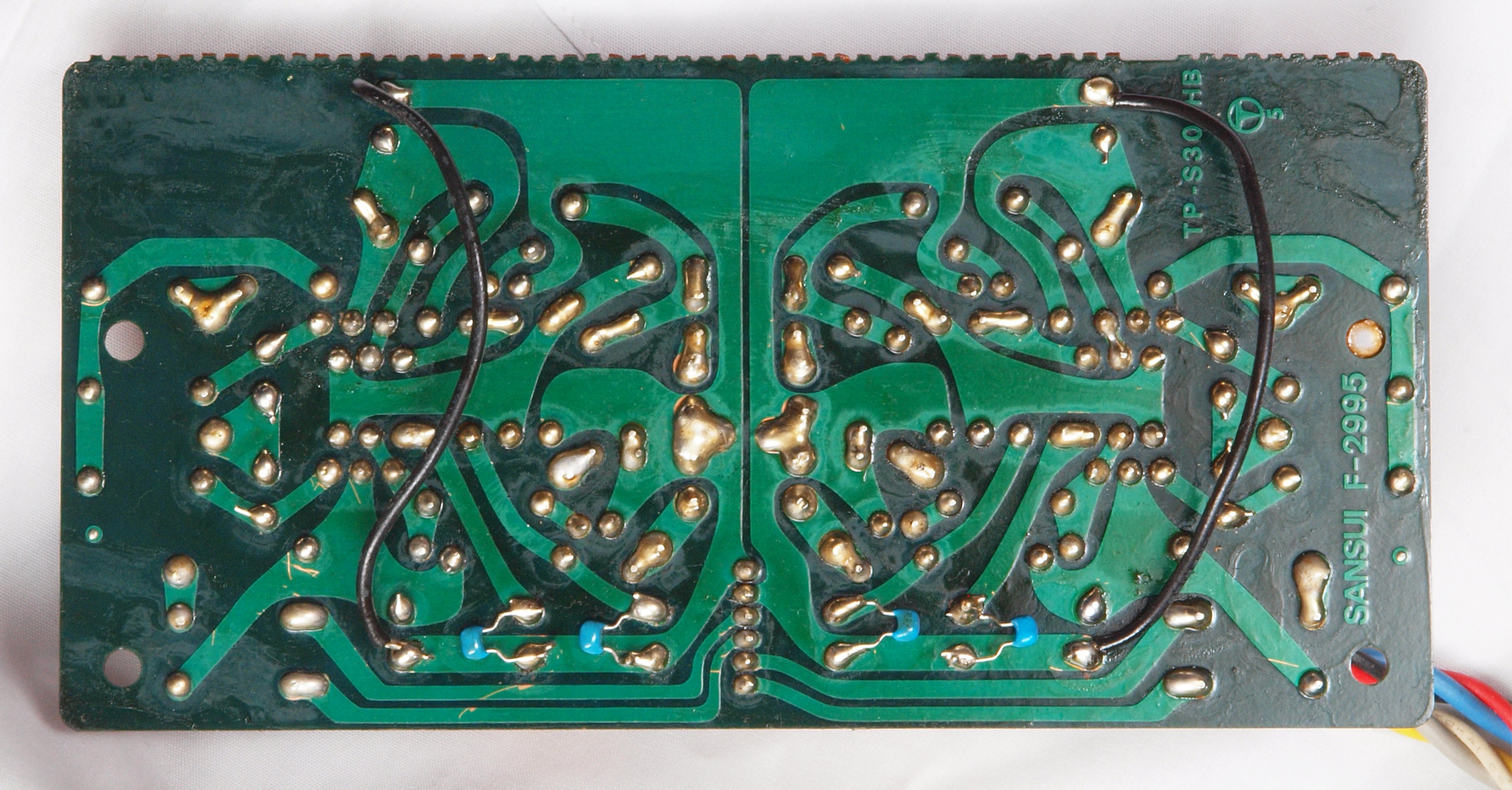

Ｃ２４．　修理（半田補正）後　ＥＱ基板裏。　全ての半田をやり直す。　セラミックコンデンサー８個追加。

Ｃ２５．　完成ＥＱ基板裏。　洗浄後防湿材を塗る。

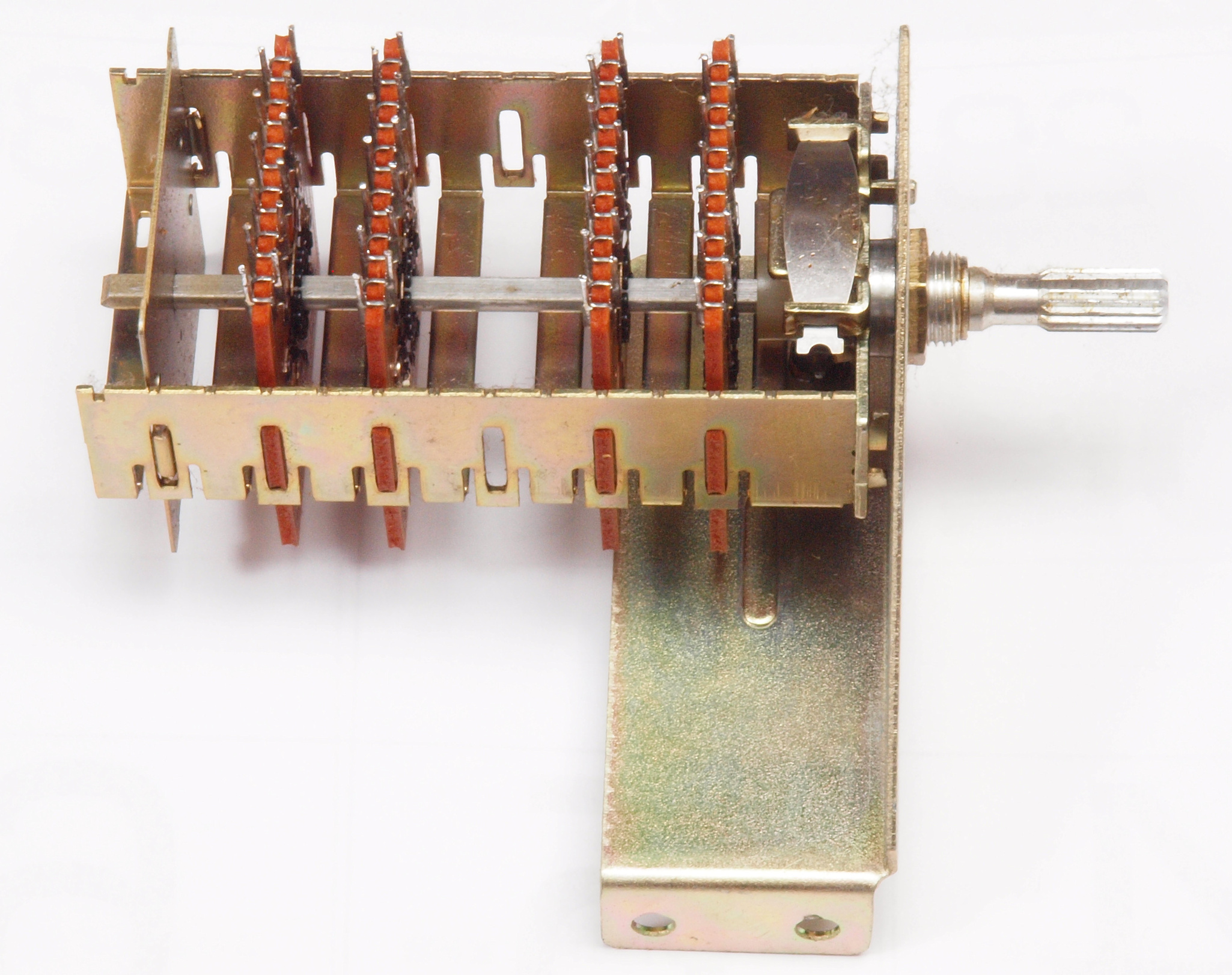

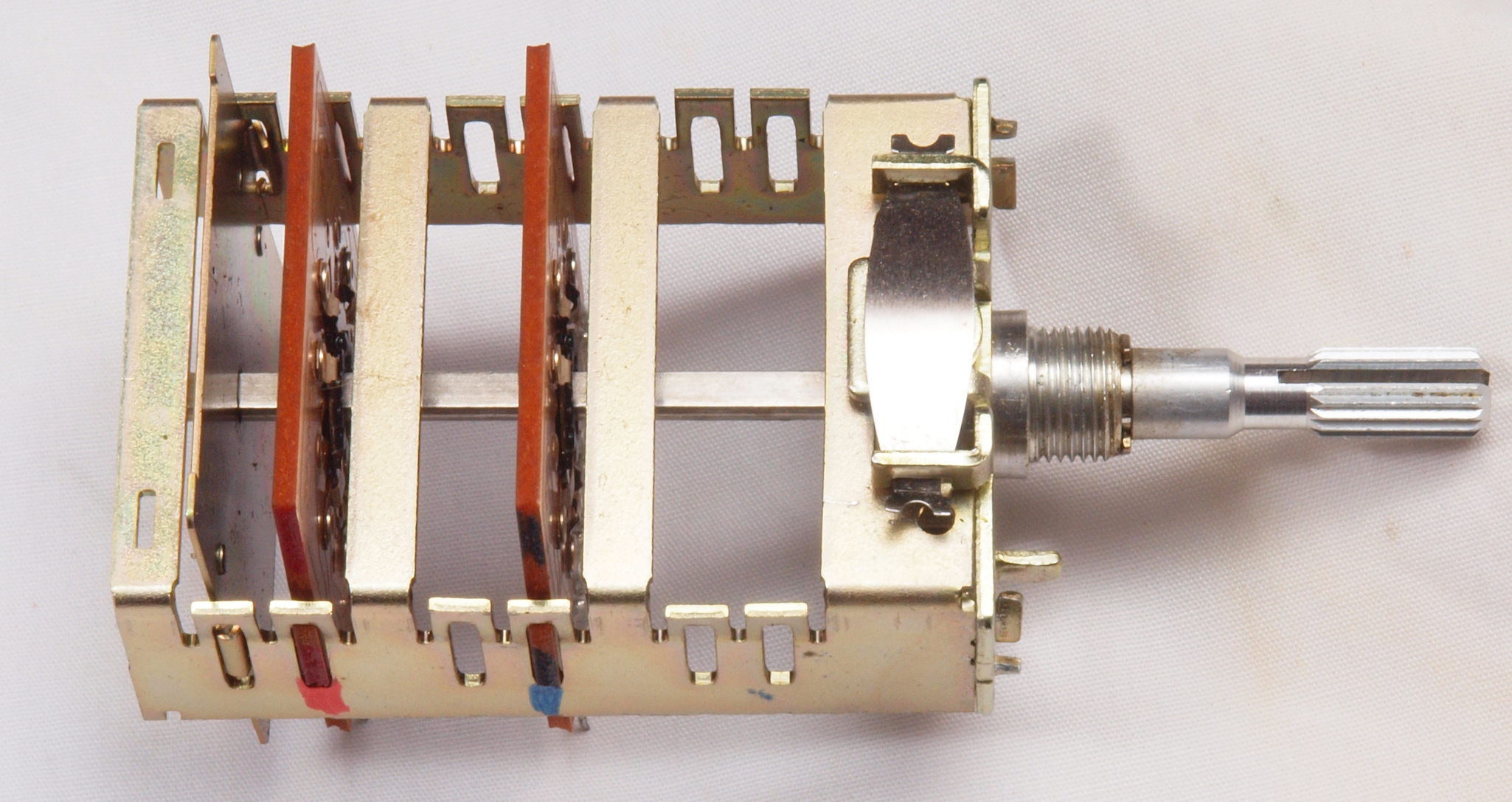

Ｃ２６．　修理前　入力選択ＳＷ取出。

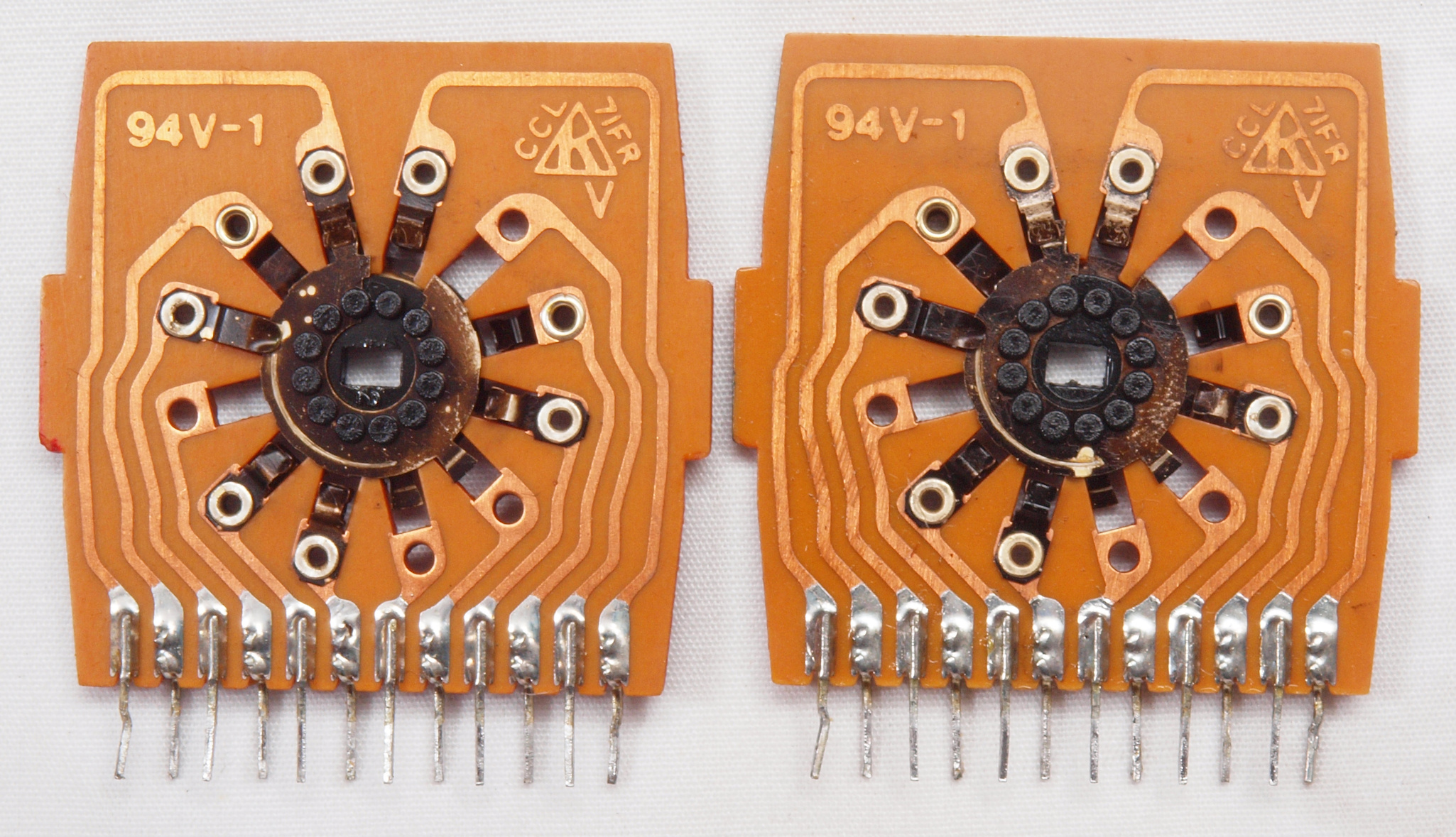

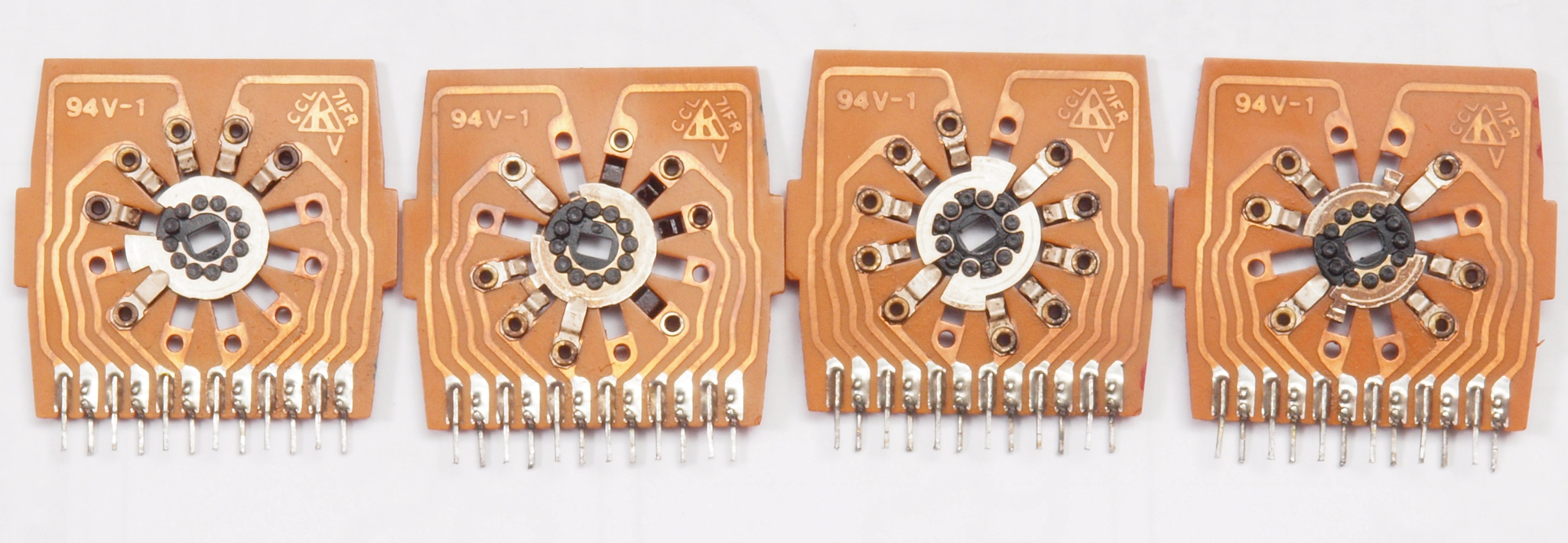

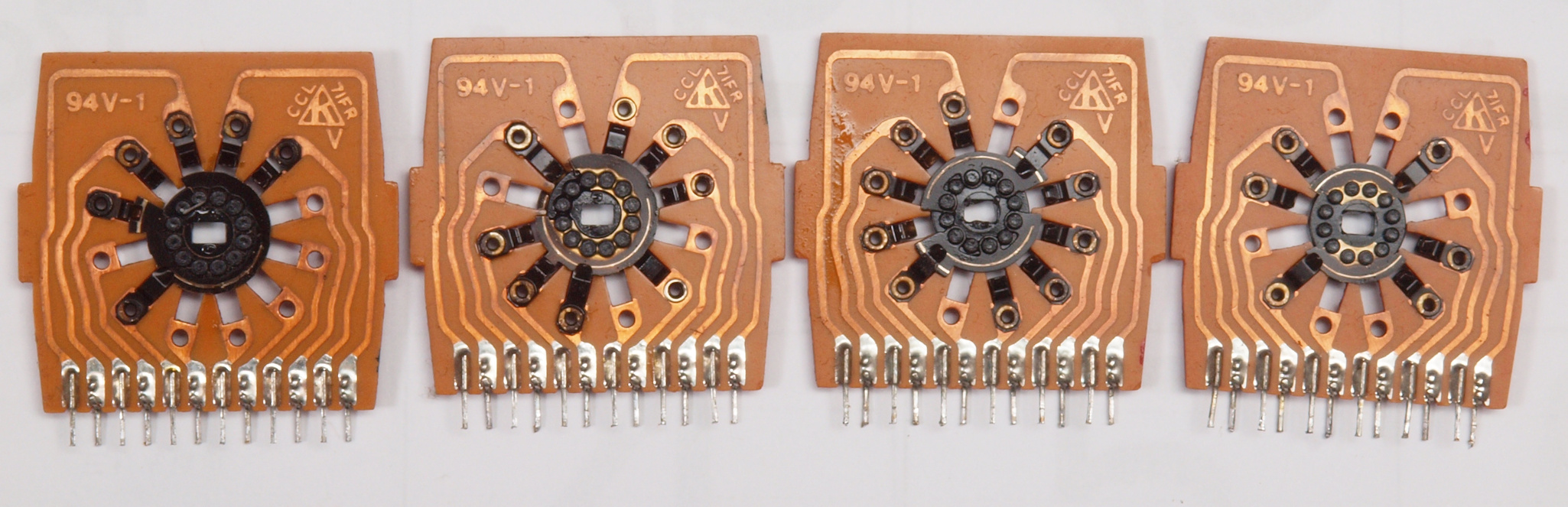

Ｃ２７．　修理前　表側ＳＷ接点基板。

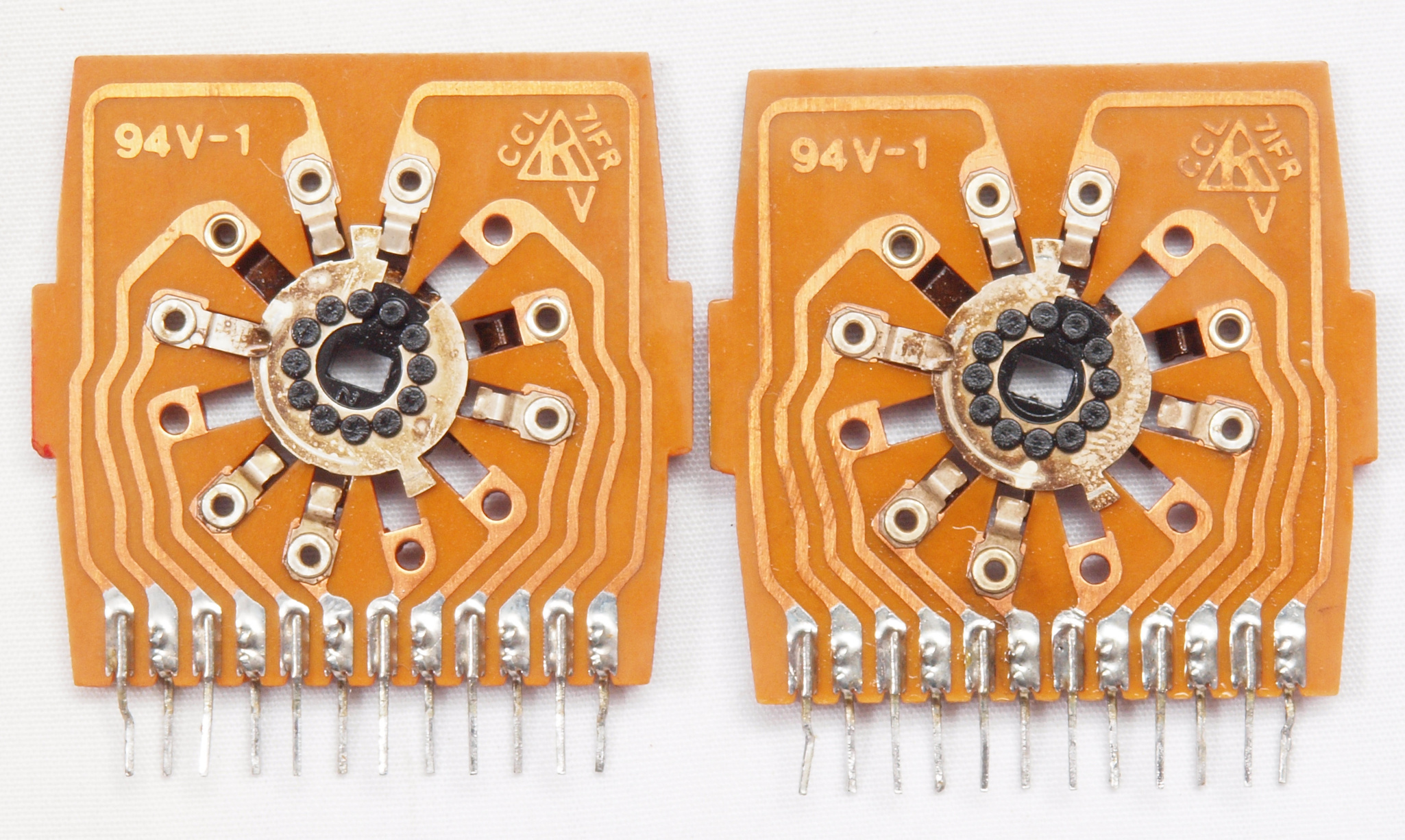

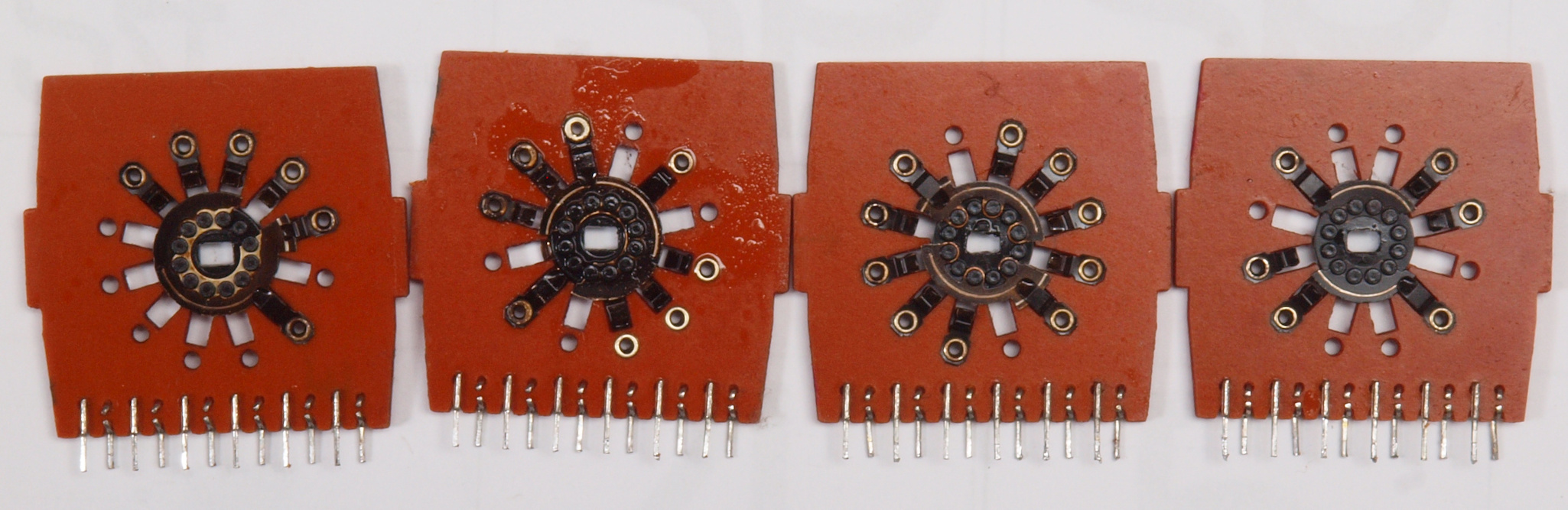

Ｃ２８．　修理（洗浄）後　表側ＳＷ接点基板。

Ｃ２９．　修理前　裏側ＳＷ接点基板。

Ｃ２Ａ．　修理（洗浄）後　裏側ＳＷ接点基板。

Ｃ３１．　修理前　電源整流基板。

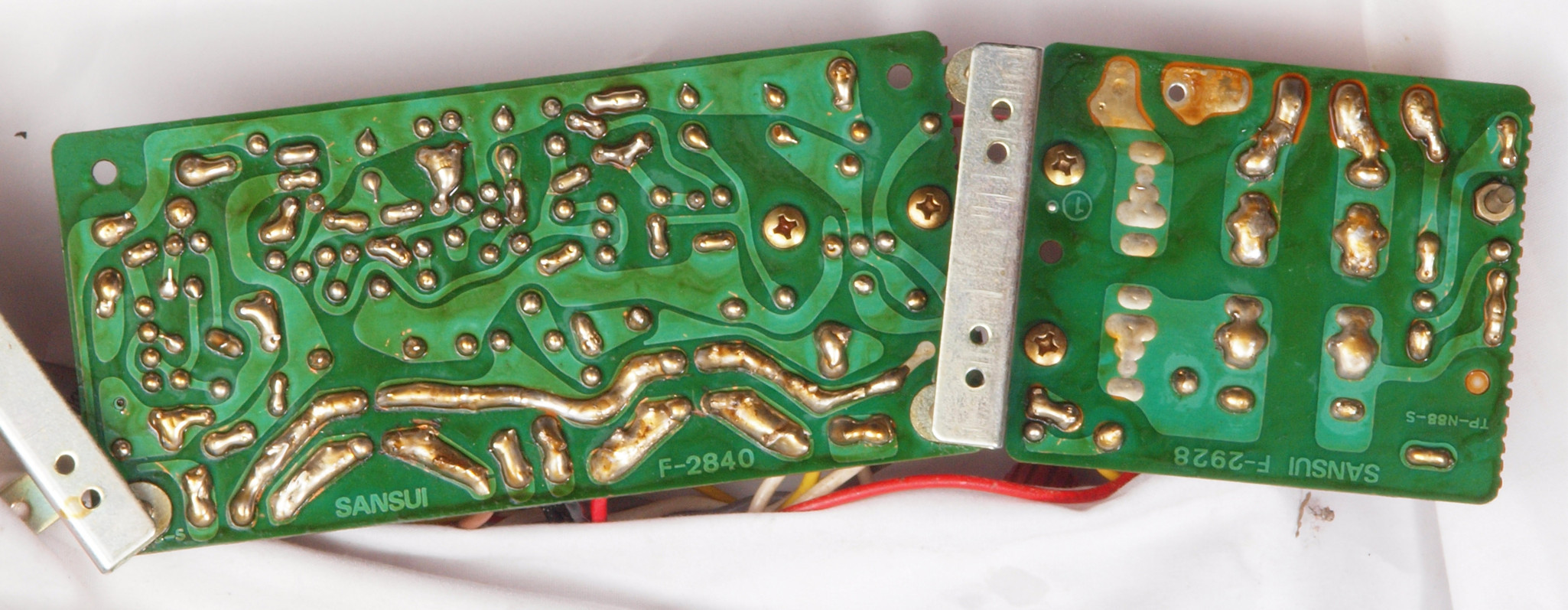

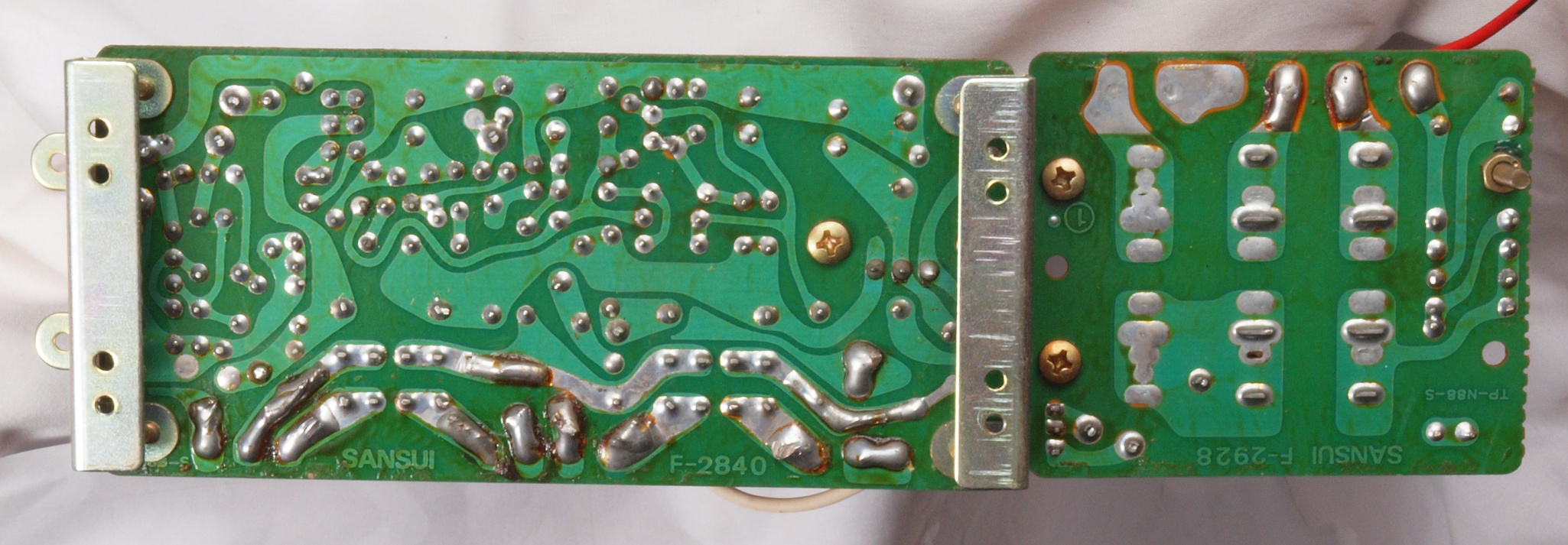

Ｃ３２．　修理前　電源整流基板裏。

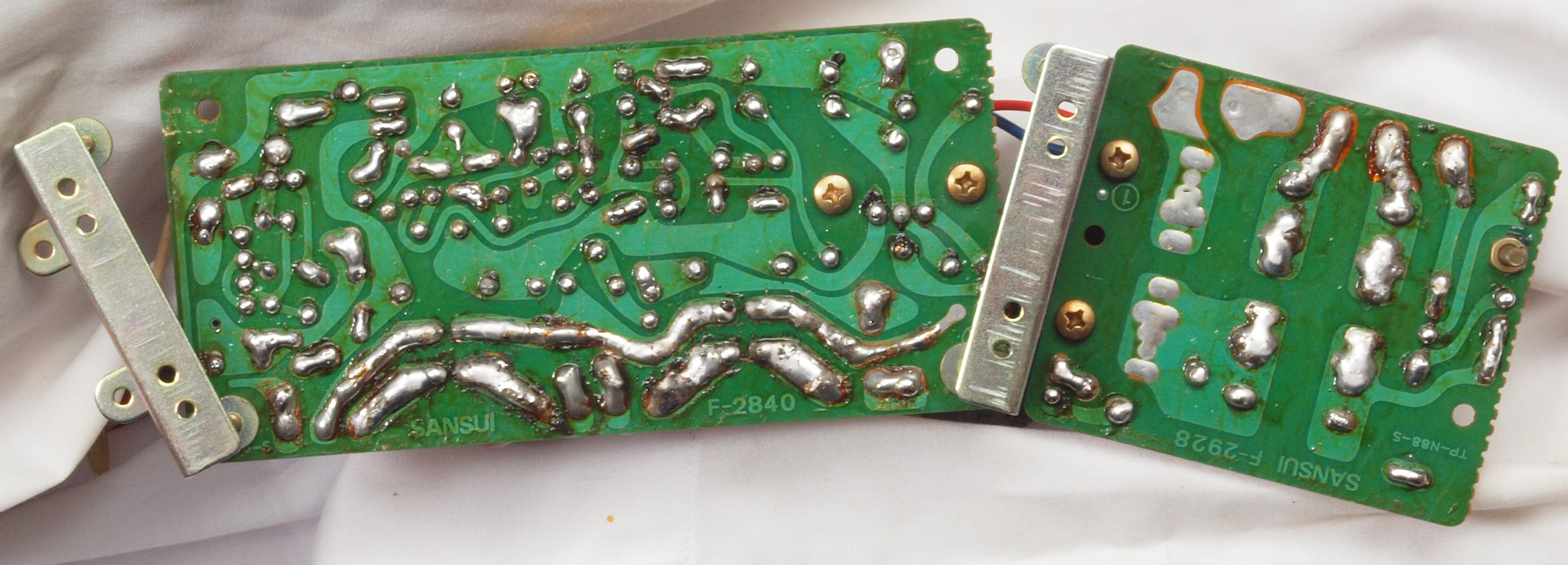

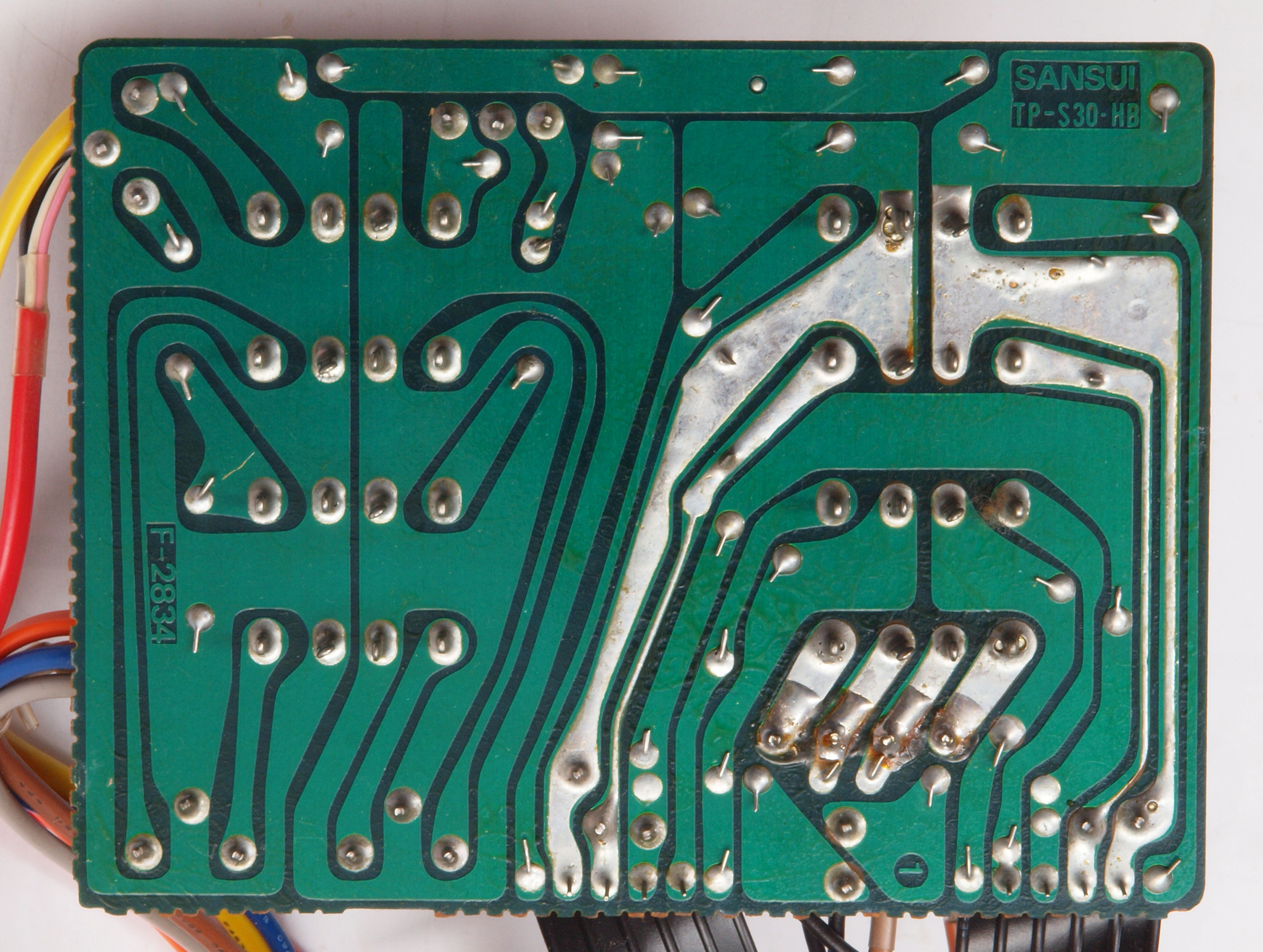

Ｃ３３．　修理（半田補正）後　電源整流基板裏。　　全ての半田をやり直す

Ｃ３４．　完成　電源整流基板裏。　洗浄後防湿材を塗る。

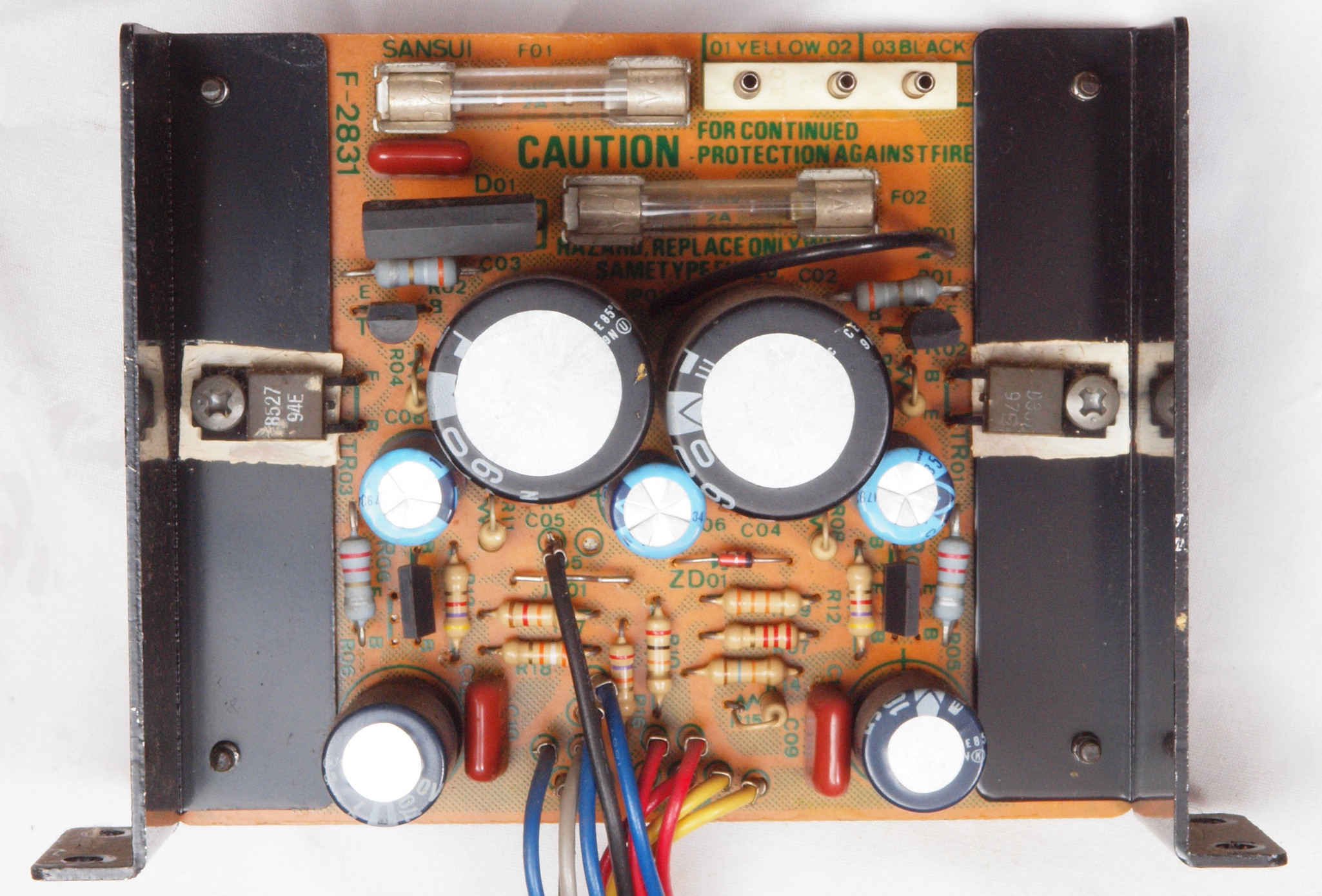

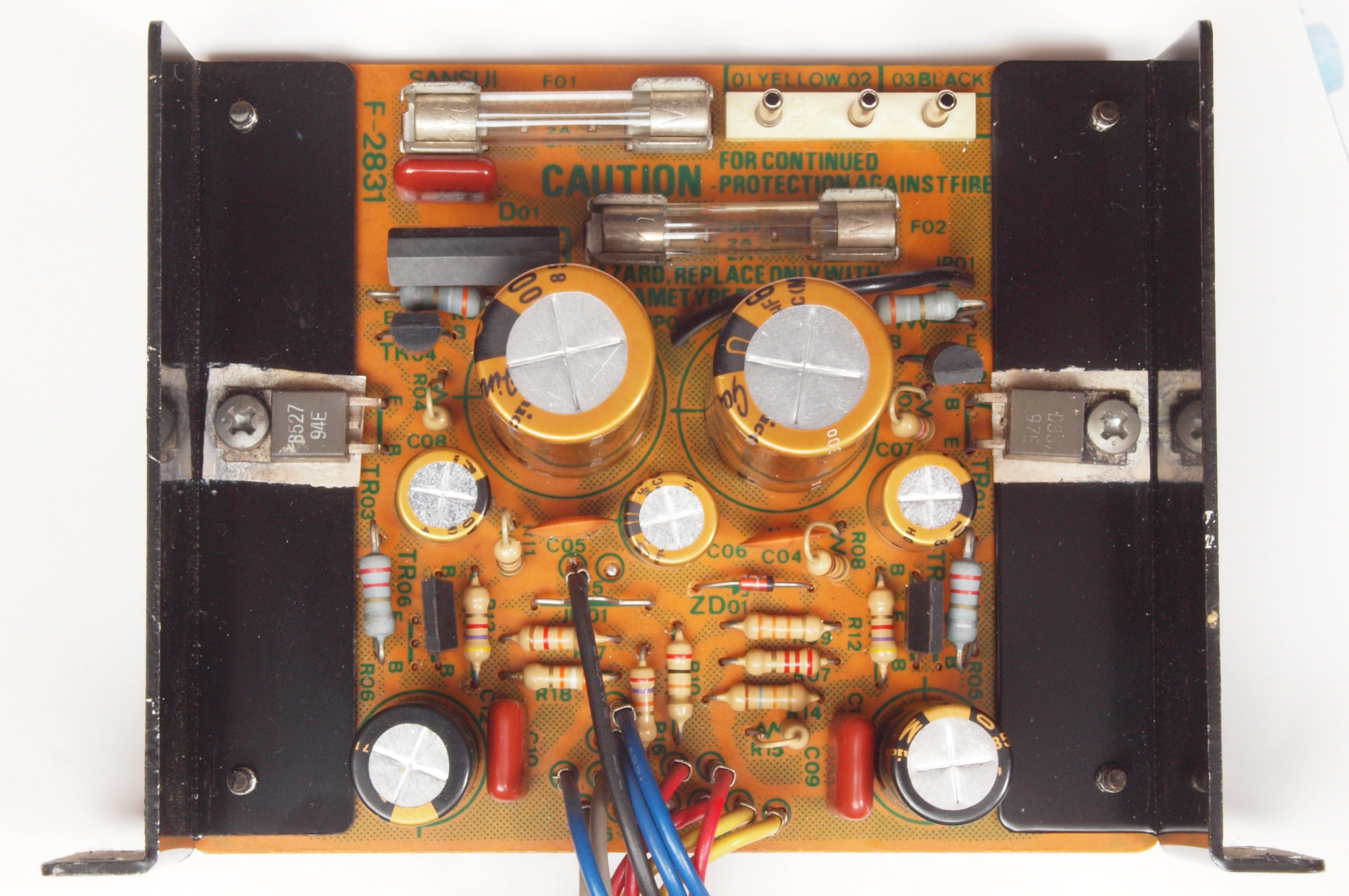

Ｃ４１．　修理前　定電圧電源基板。

Ｃ４２．　修理後　定電圧電源基板。　電解コンデンサー７個交換

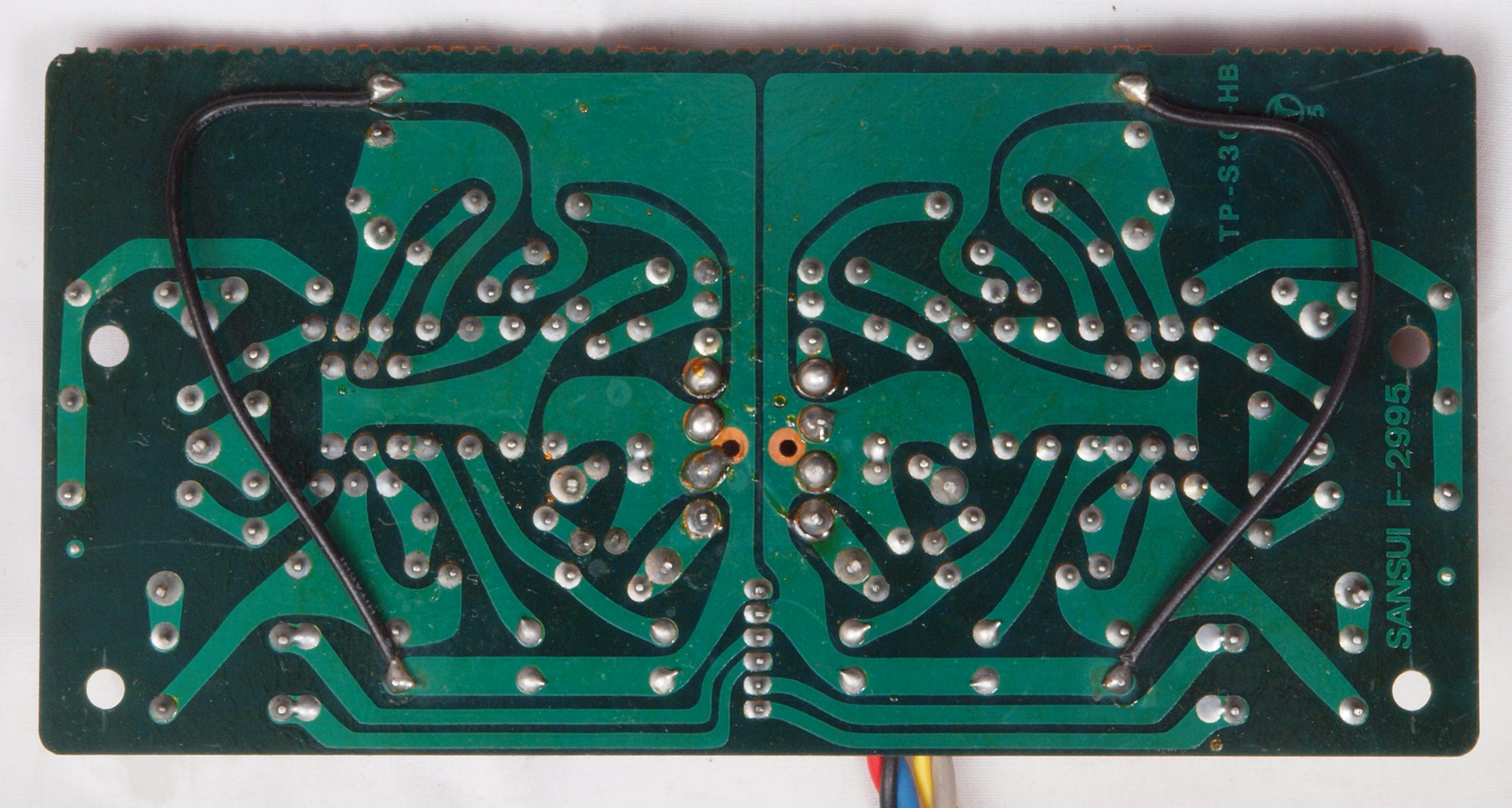

Ｃ４３．　修理前　定電圧電源基板裏。

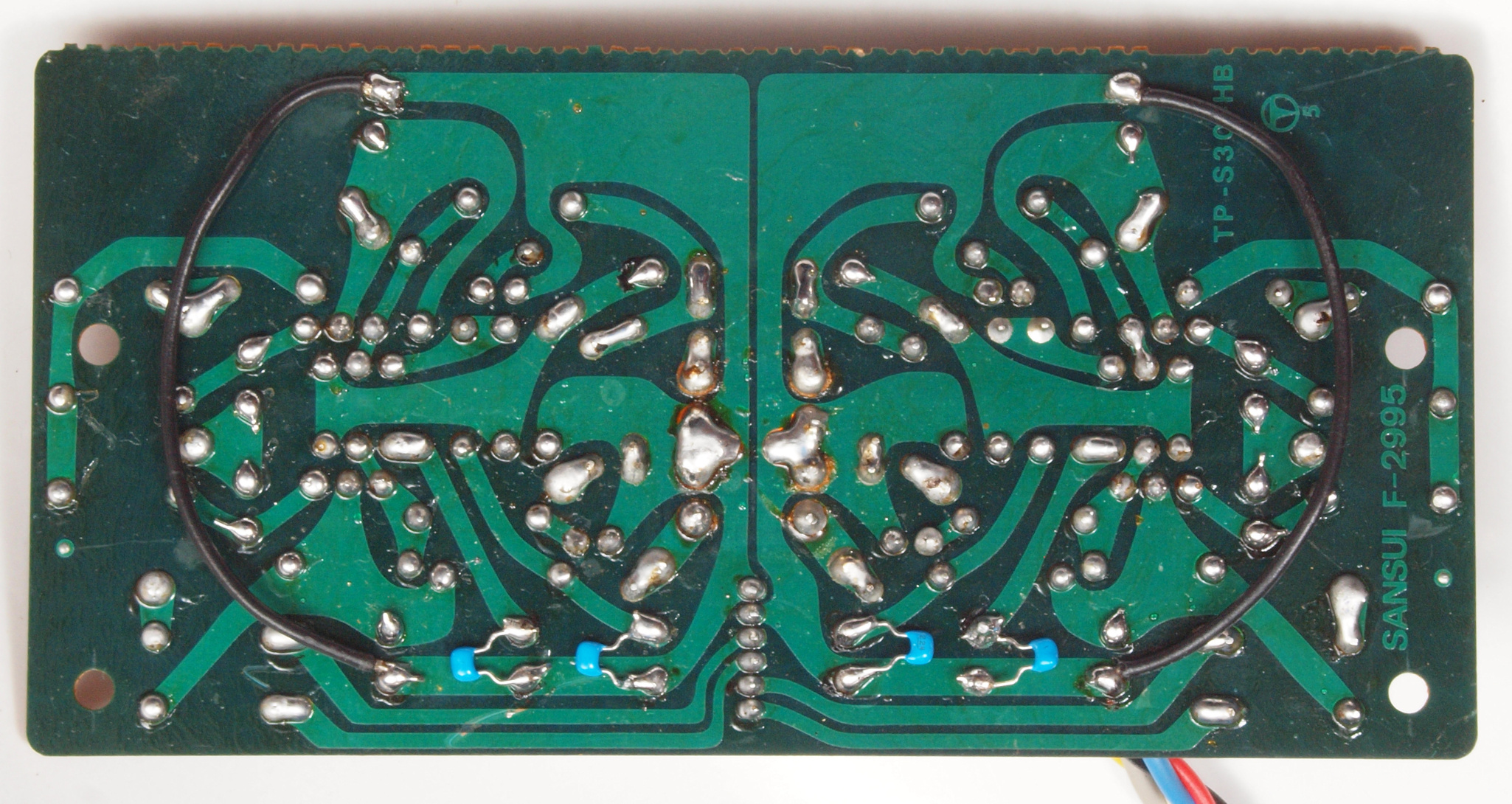

Ｃ４４．　修理（半田補正）後　定電圧電源基板裏。　　全ての半田をやり直す。　セラミックコンデンサー４個追加。

Ｃ４５．　完成　定電圧電源基板裏。　洗浄後防湿材を塗る。

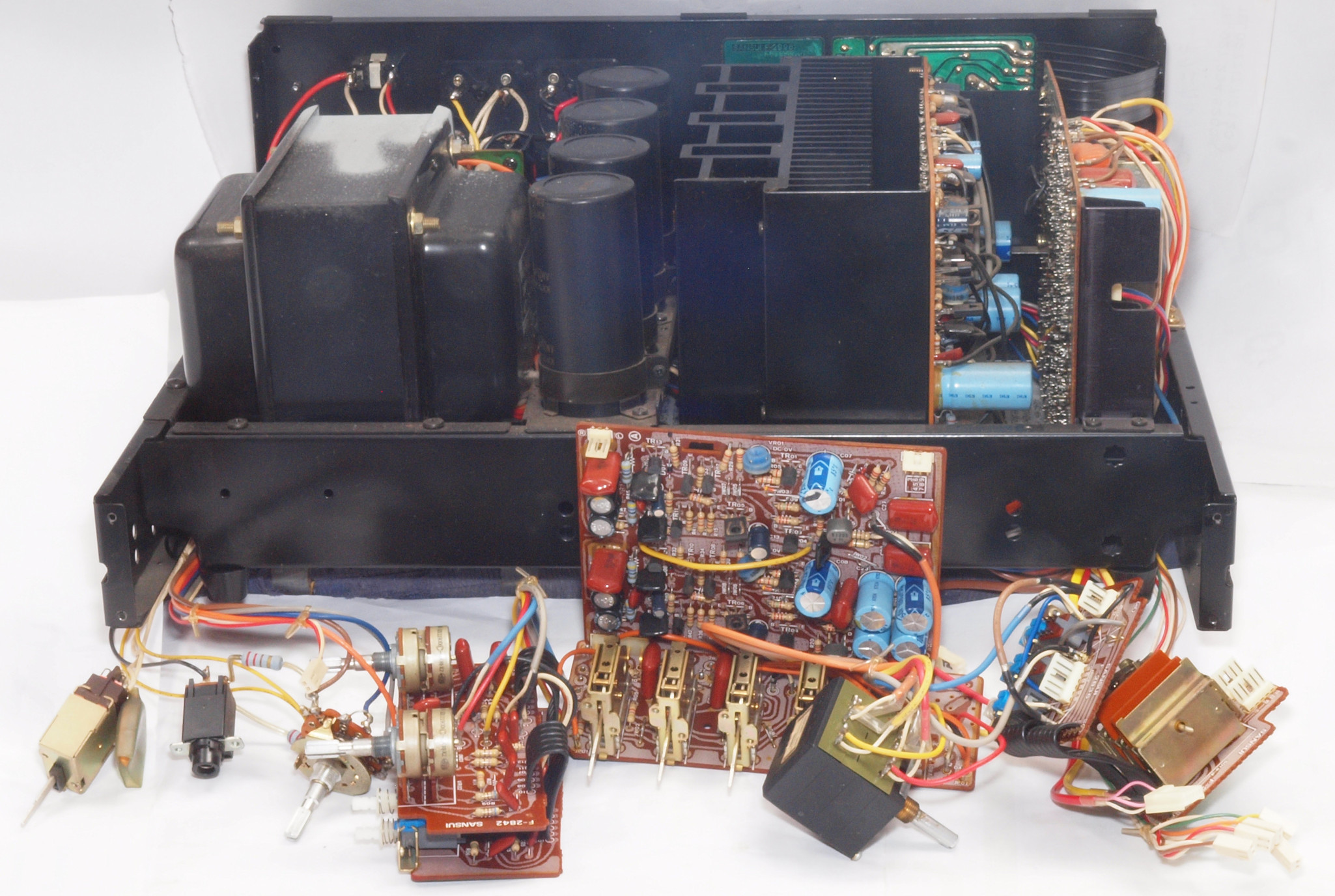

Ｃ５１．　修理中　前パネルを取り修理中。　コネクターが省かれて居り、基板が取り出せず、修理は大変（時間がかかる）。

Ｃ６１．　修理前　コントロ−ルＡＭＰ基板

Ｃ６２．　修理（半田補正）後　コントロ−ルＡＭＰ基板。　ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１４個交換。

Ｃ６３．　修理前　コントロ−ルＡＭＰ基板裏。

Ｃ６４．　修理（半田補正）後　コントロ−ルＡＭＰ基板裏。　全ての半田をやり直す。セラミックコンデンサー４個追加。

Ｃ６５．　完成側コントロ−ルＡＭＰ基板裏。　洗浄後防湿材を塗る。

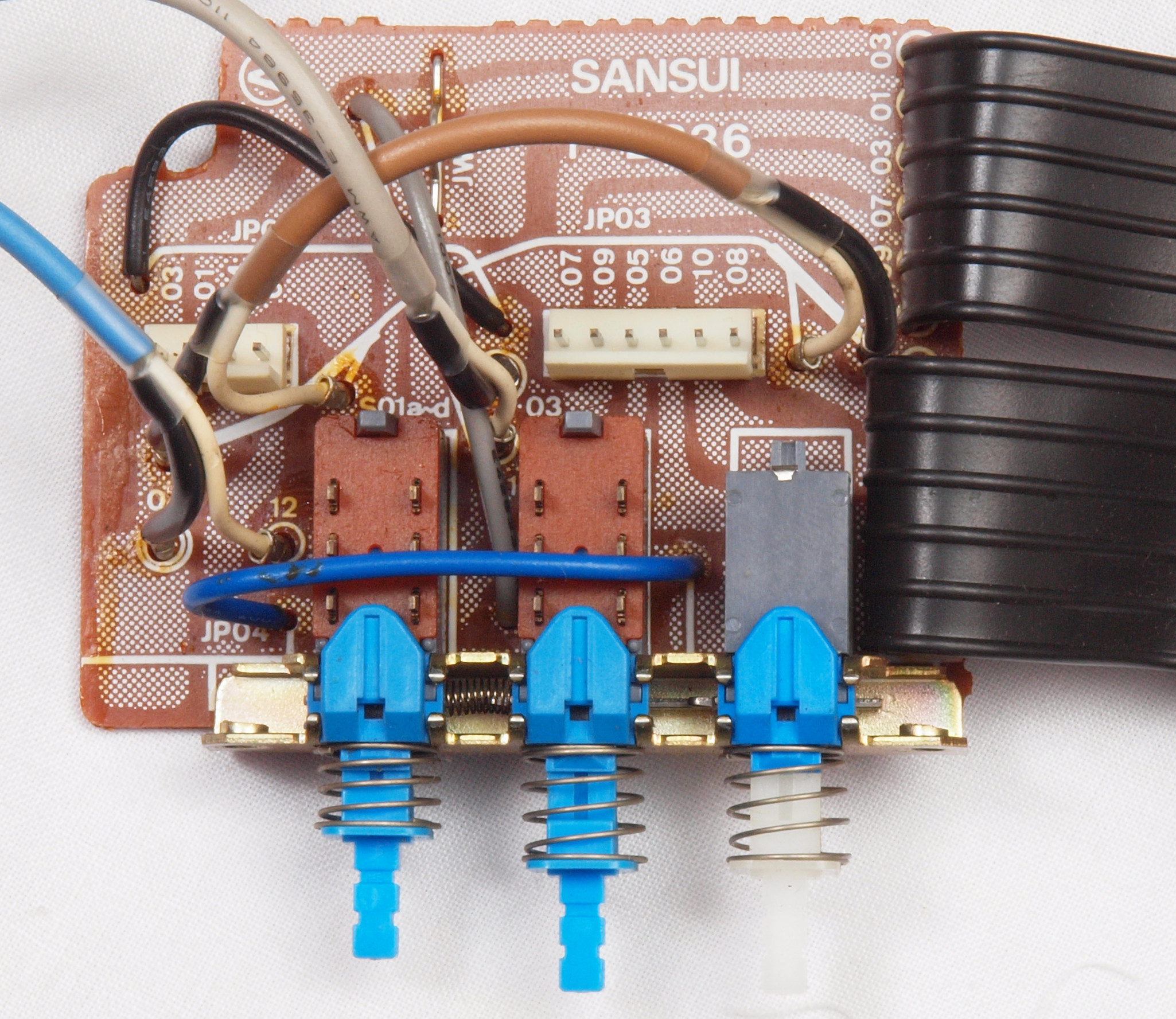

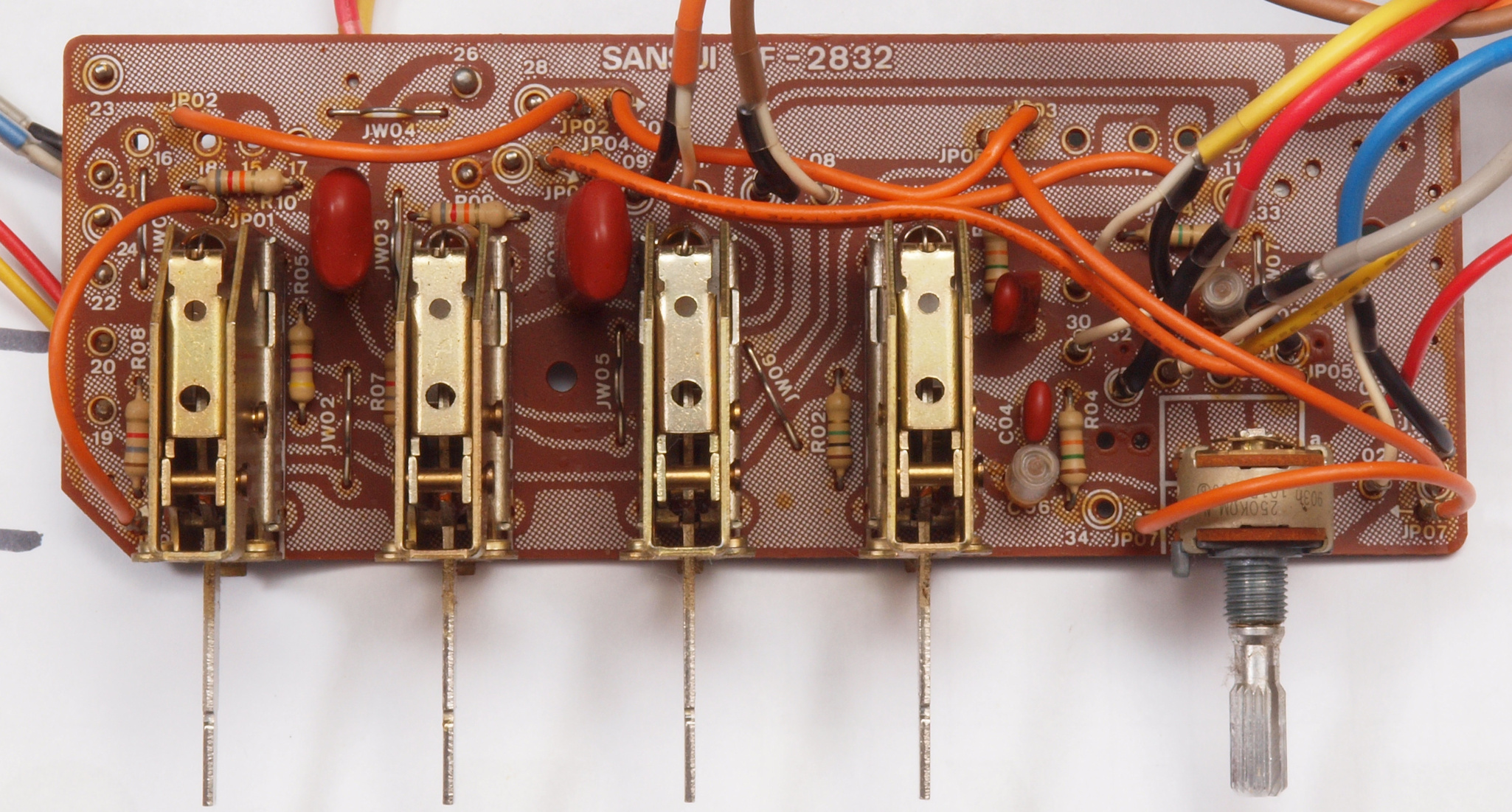

Ｃ７１．　修理前　コントロ−ルＳＷ基板。

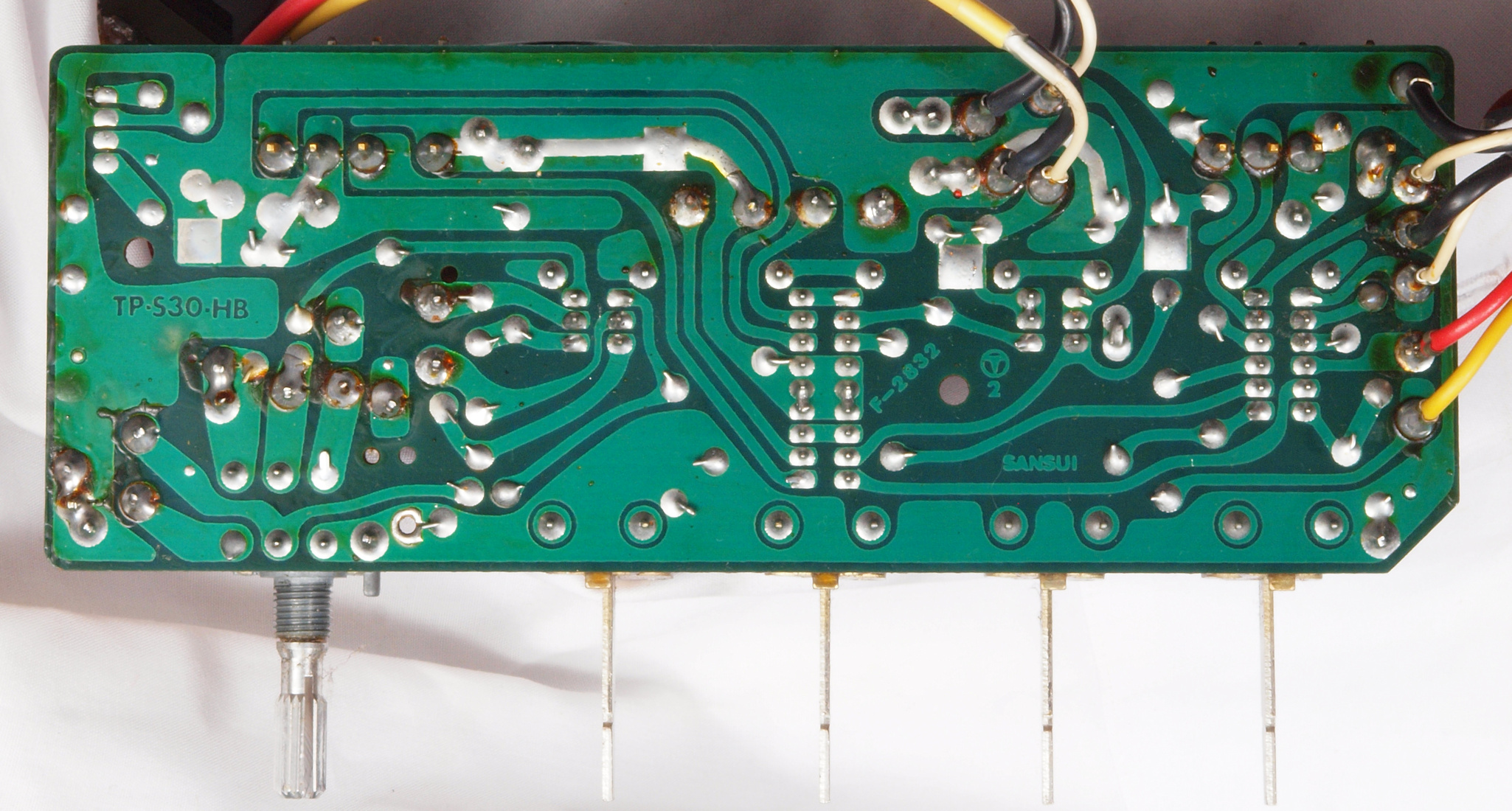

Ｃ７２．　修理前　コントロ−ルＳＷ基板裏。

Ｃ７３．　修理（半田補正）後　コントロ−ルＳＷ基板裏。　　全ての半田をやり直す。

Ｃ７４．　完成コントロ−ルＳＷ基板裏。　洗浄後防湿材を塗る。抵抗２個追加。

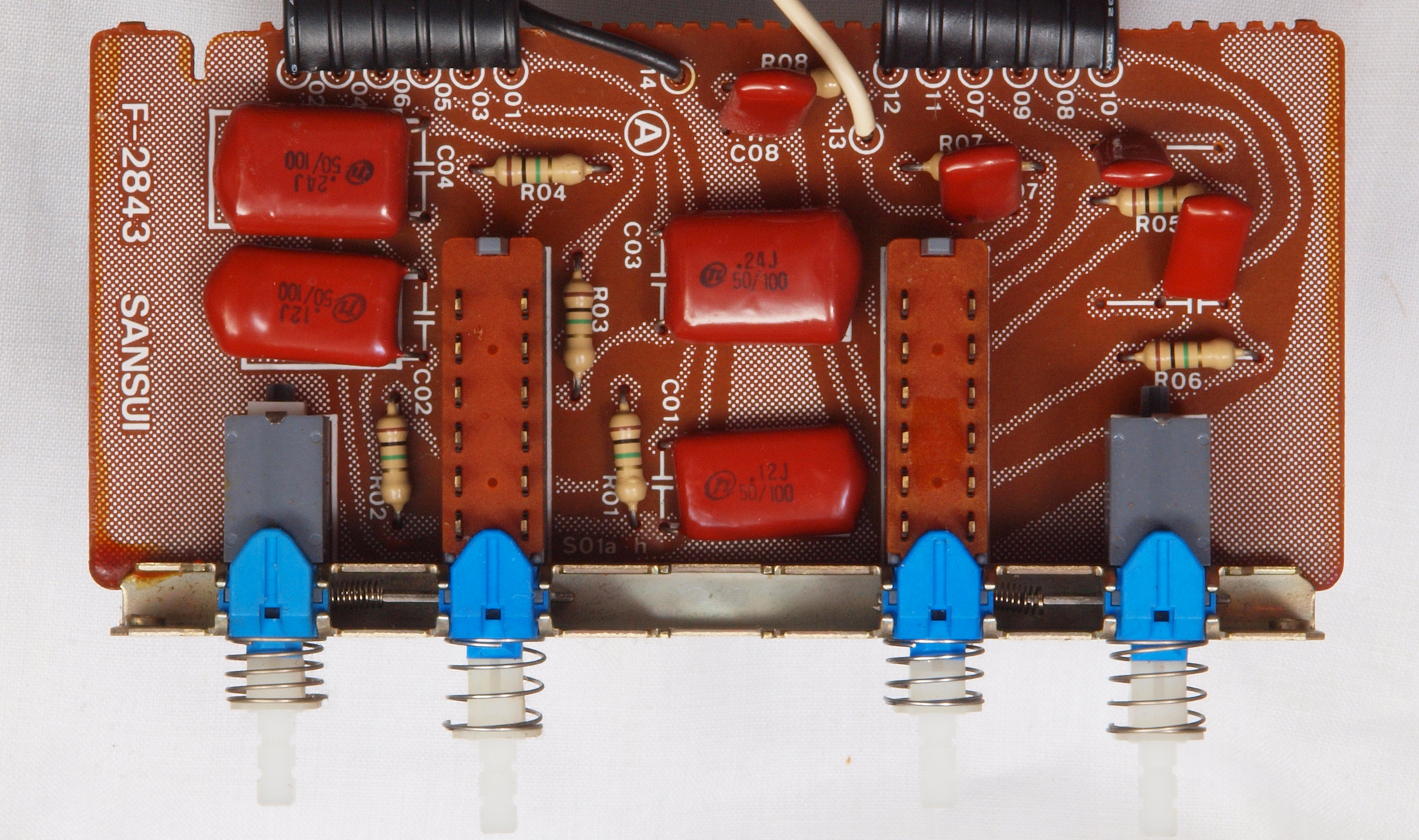

Ｃ８１．　修理前　テープ入力ＳＷ基板。

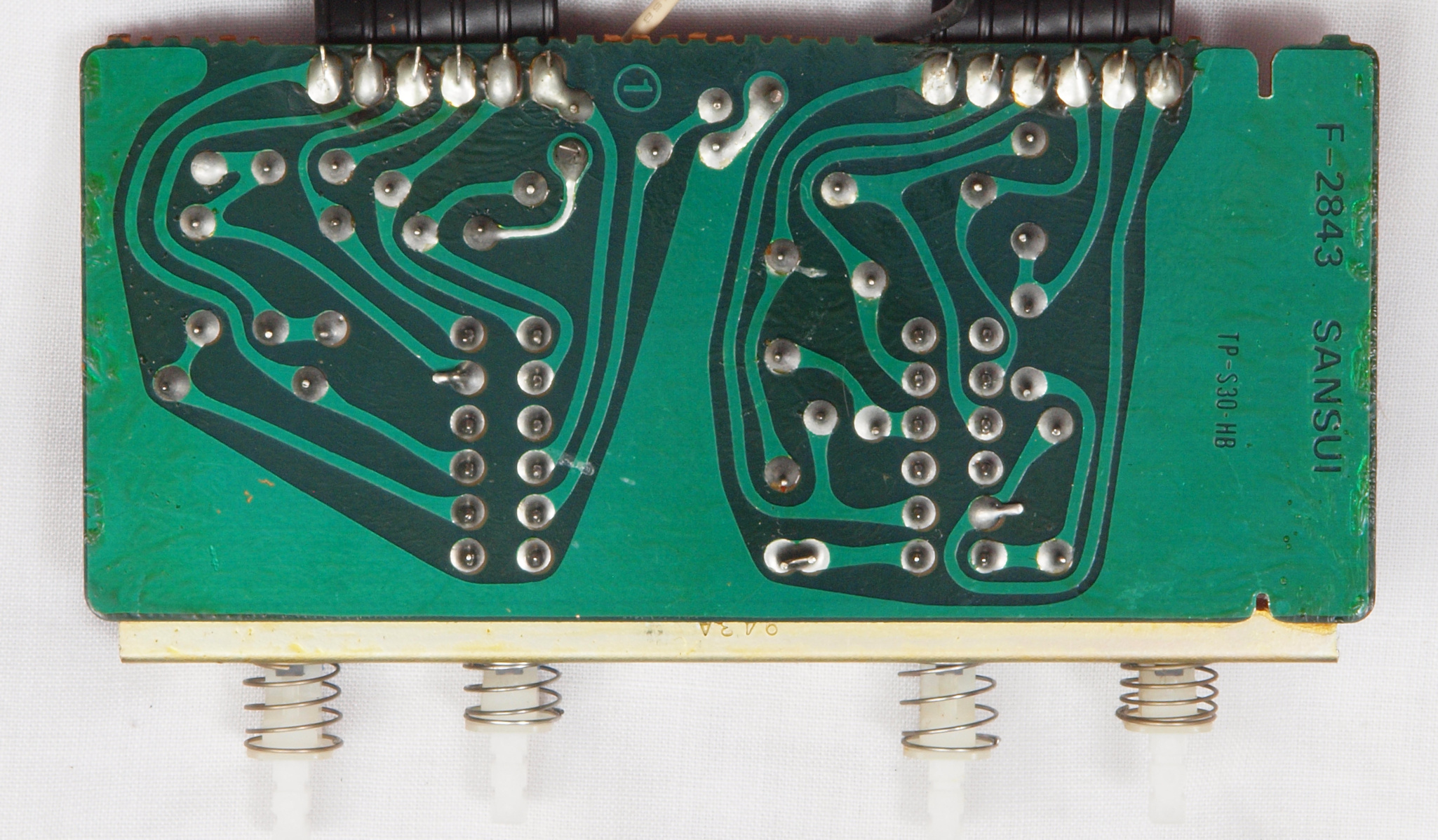

Ｃ８２．　修理前　テープ入力ＳＷ基板裏。

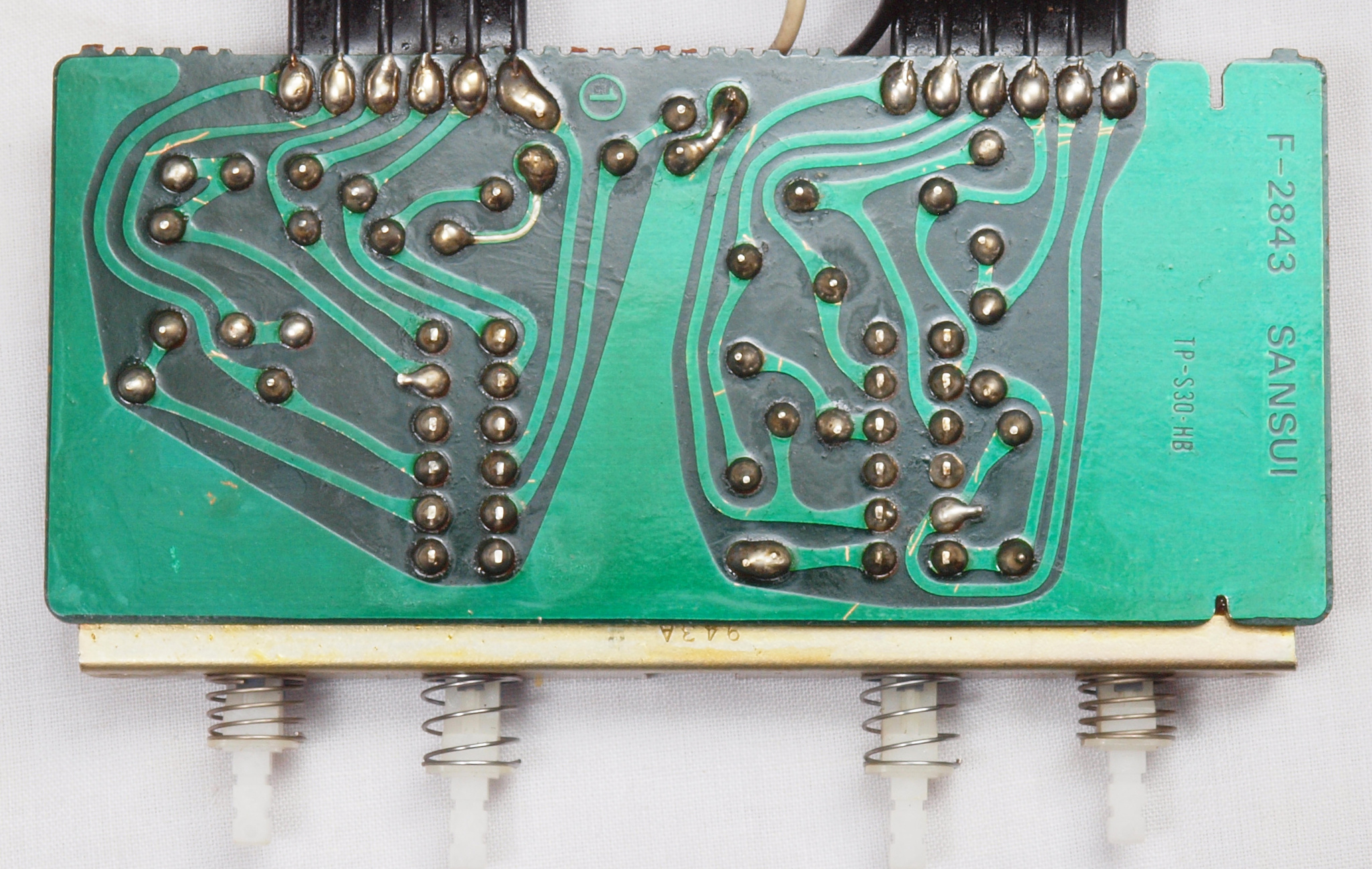

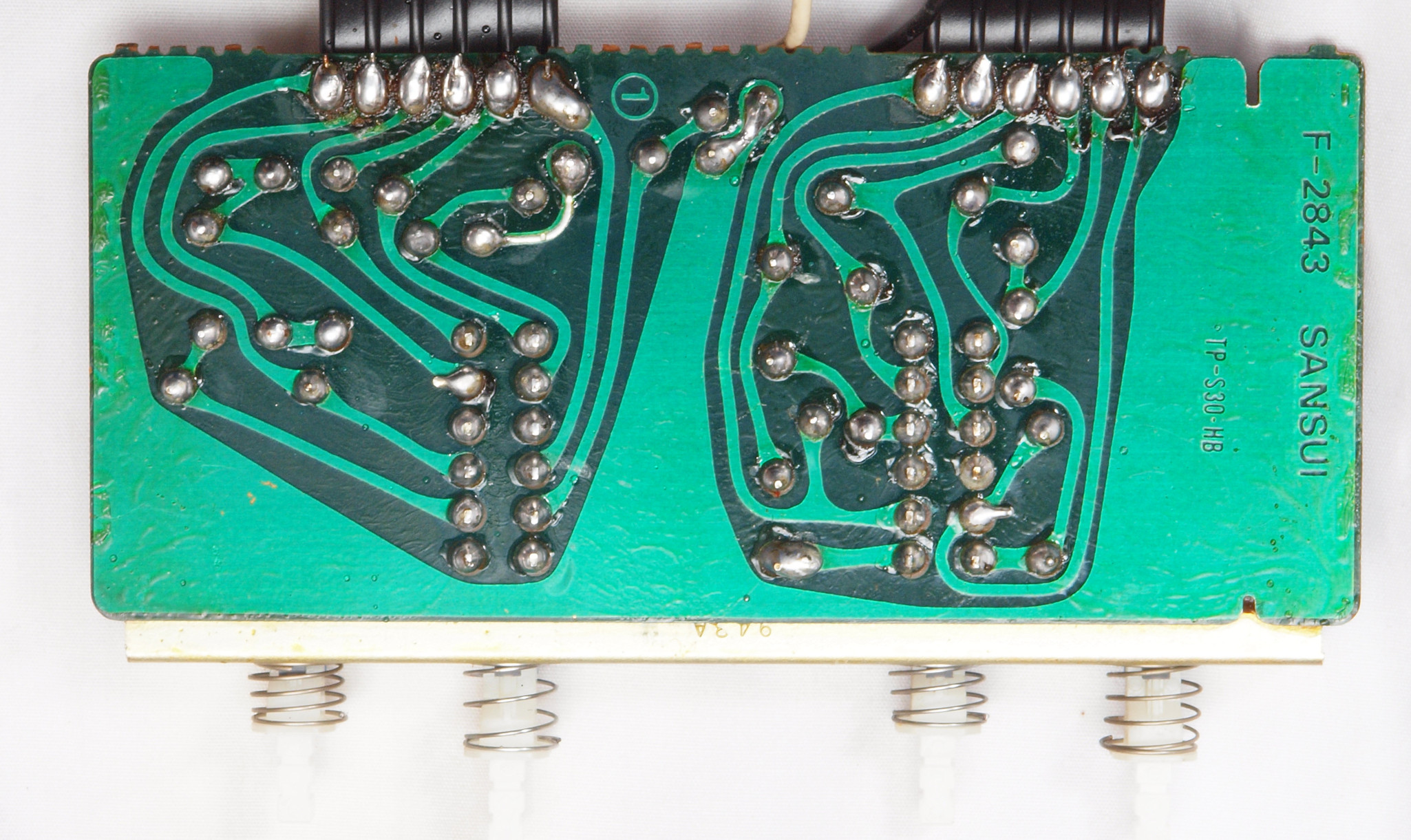

Ｃ８３．　修理（半田補正）後　テープ入力ＳＷ基板裏。　　全ての半田をやり直す。

Ｃ８４．　完成テープ入力ＳＷ基板裏。　洗浄後防湿材を塗る。

Ｃ９１．　修理前　テープ出力（録音）ＳＷ基板。

Ｃ９２．　修理前　テープ出力（録音）ＳＷ基板裏。

Ｃ９３．　修理（半田補正）後　テープ出力（録音）ＳＷ基板裏。　　全ての半田をやり直す。

Ｃ９４．　完成テープ出力（録音）ＳＷ基板裏。　洗浄後防湿材を塗る。

Ｃ９５．　修理前　テープ出力（録音）ＳＷ取出。

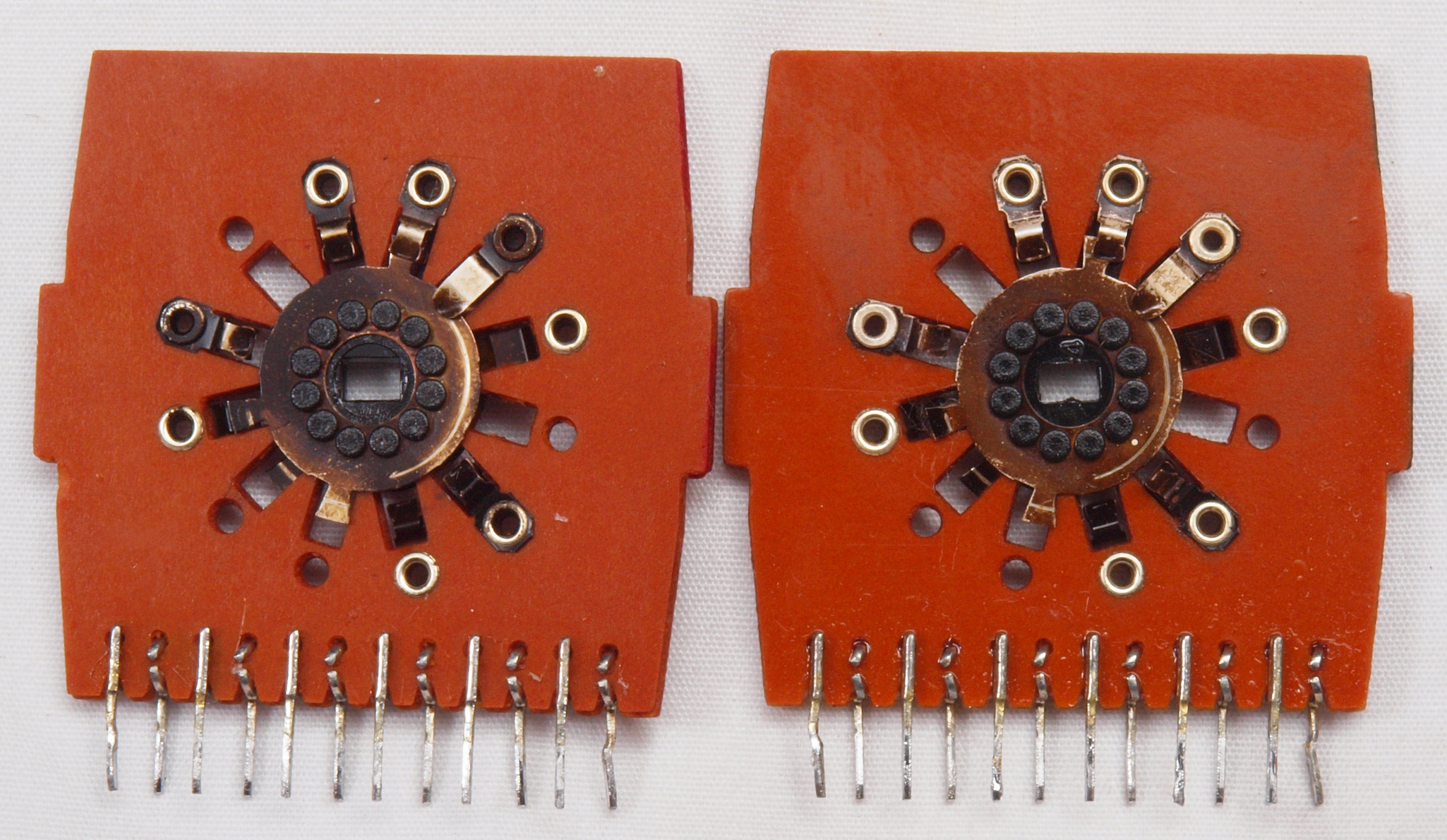

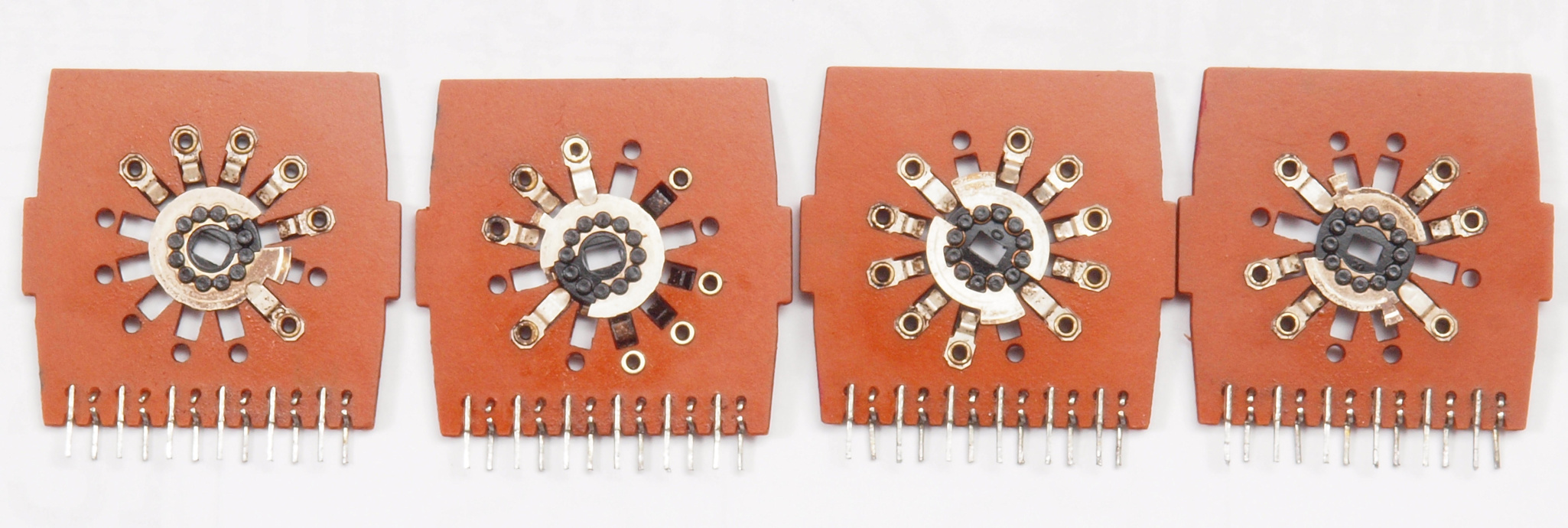

Ｃ９６．　修理前　表側ＳＷ接点基板。

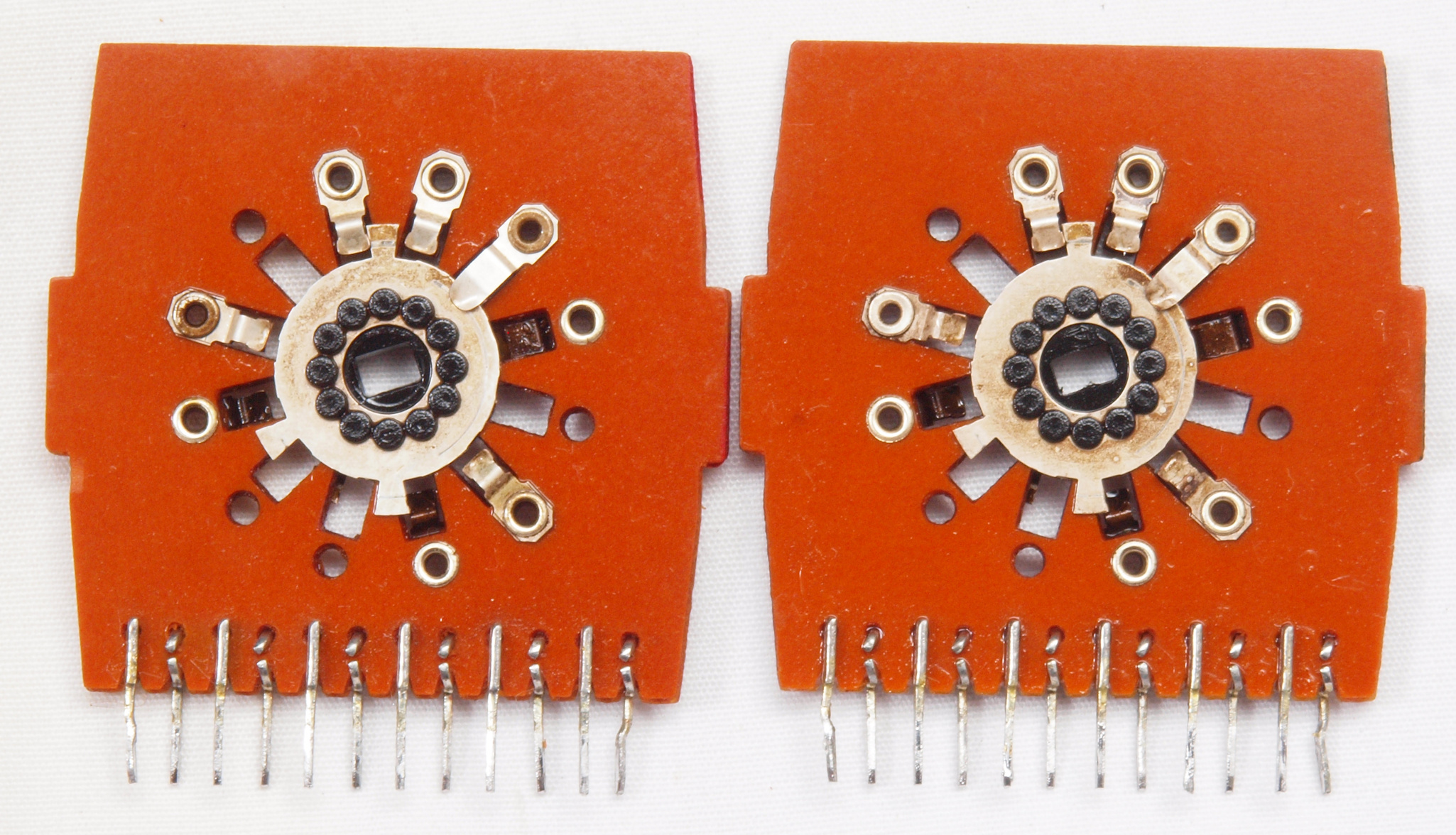

Ｃ９７．　修理（洗浄）後　表側ＳＷ接点基板。

Ｃ９８．　修理前　裏側ＳＷ接点基板。

Ｃ９９．　修理（洗浄）後　裏側ＳＷ接点基板。

ＣＡ１．　修理前　ＴＯＮＥ−ＳＷ基板。

ＣＡ２．　修理前　ＴＯＮＥ−ＳＷ基板裏。

ＣＡ３．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基板裏。　　全ての半田をやり直す。

ＣＡ４．　完成　ＴＯＮＥ−ＳＷ基板裏。　洗浄後防湿材を塗る。

ＣＢ１．　修理前　ＴＯＮＥ−ＶＲ基板。

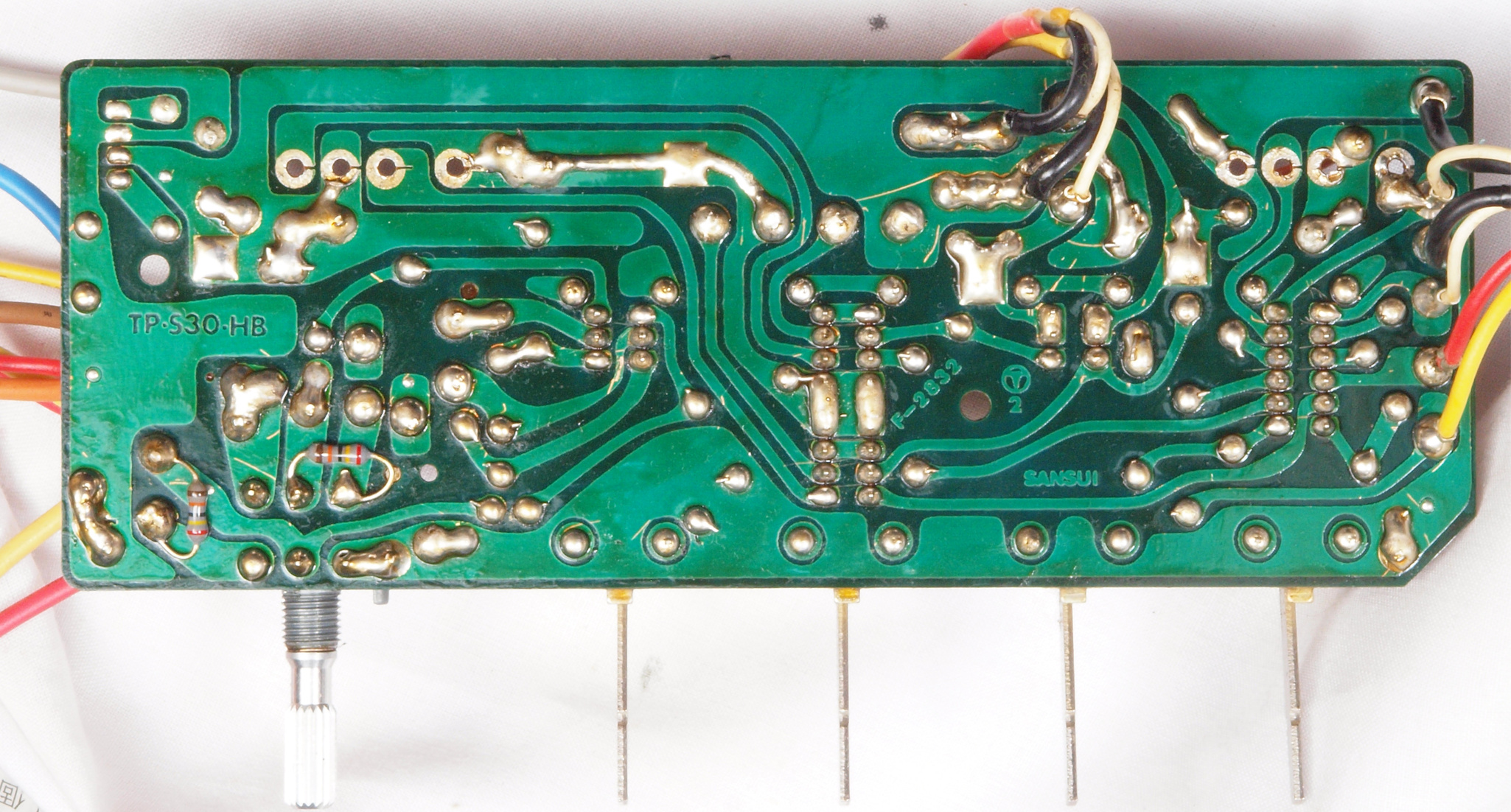

ＣＢ２．　修理前　ＴＯＮＥ−ＶＲ基板裏。

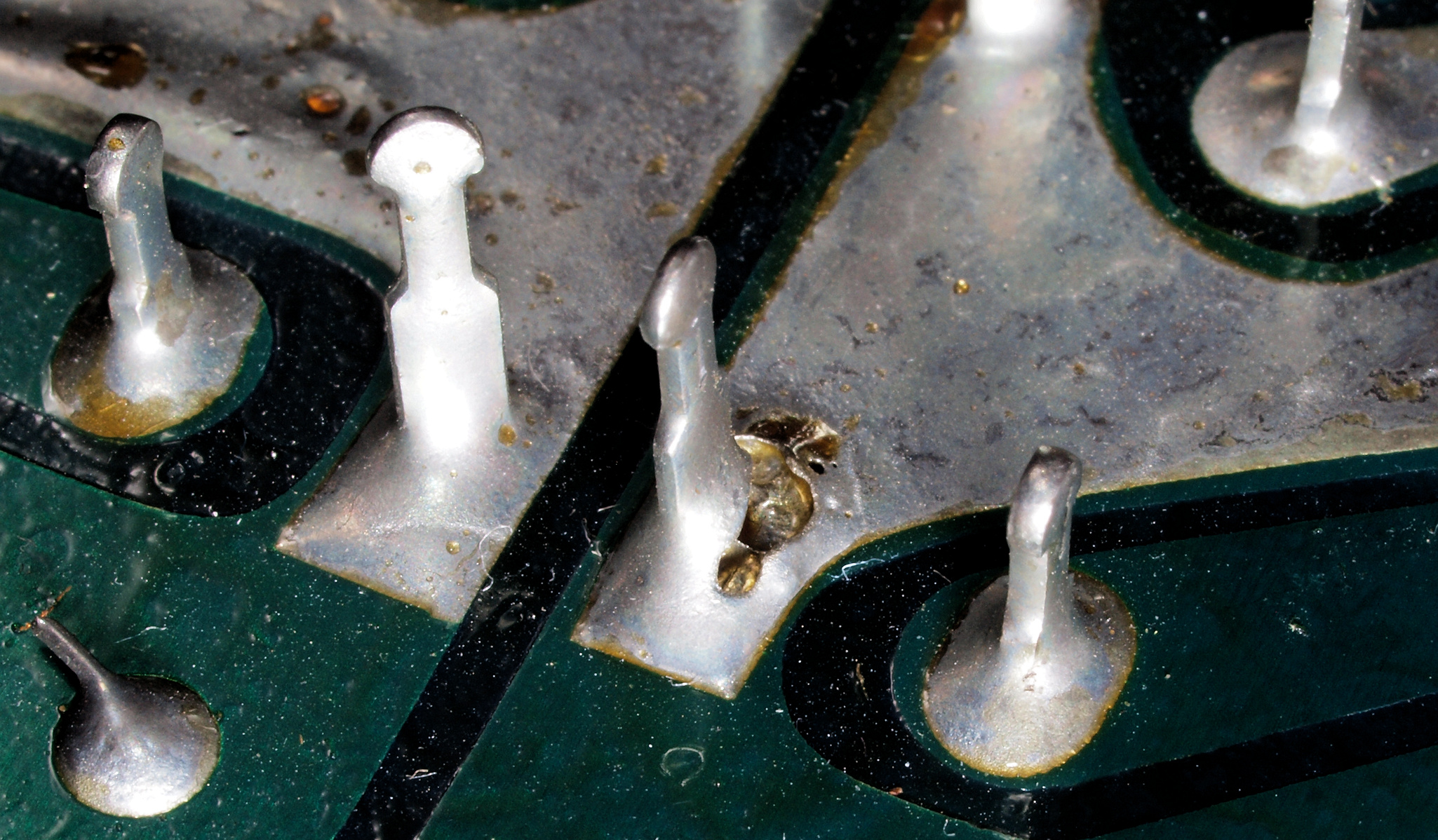

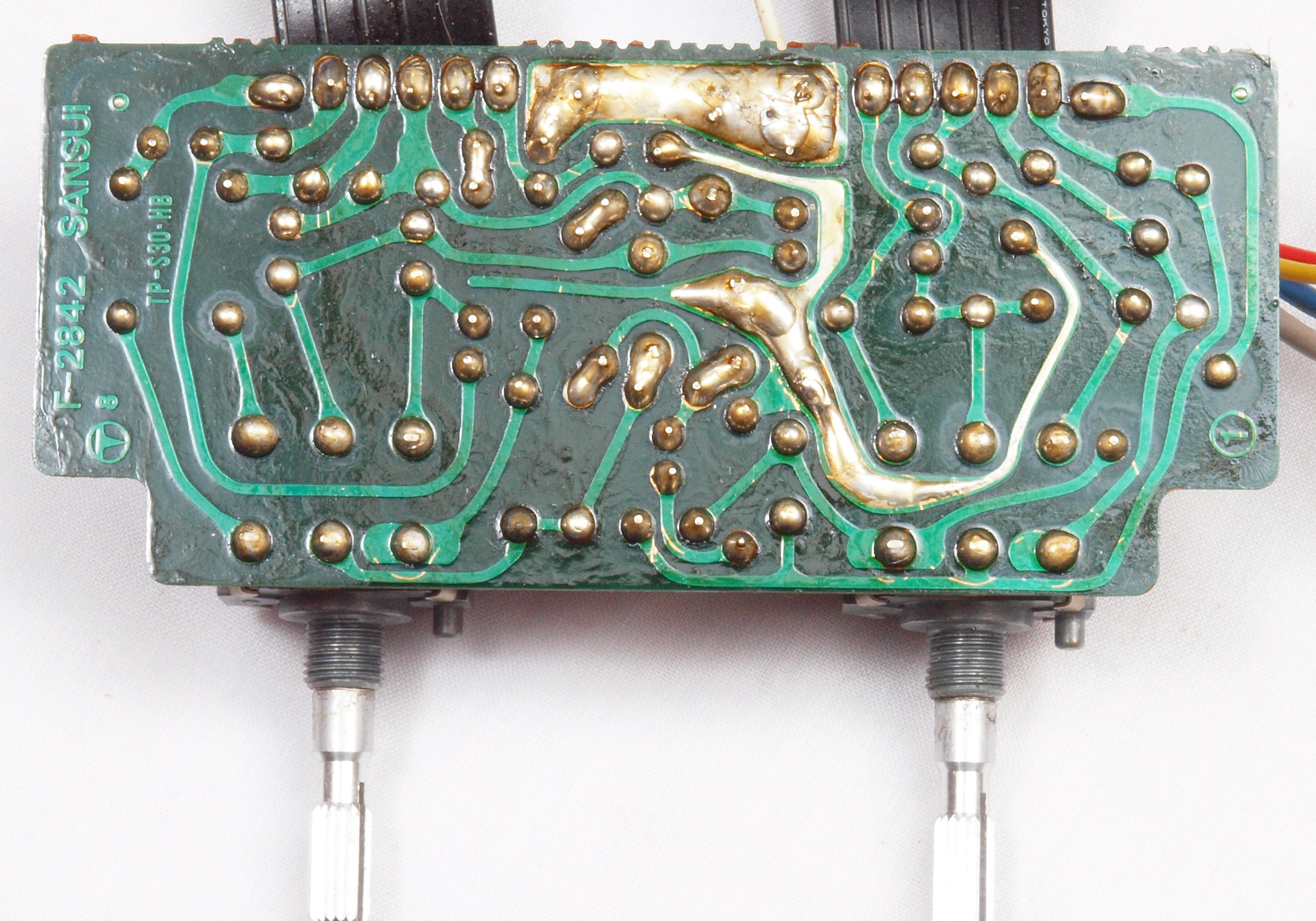

ＣＢ２２．　修理前　ＴＯＮＥ−ＶＲ基板裏。　半田不良。

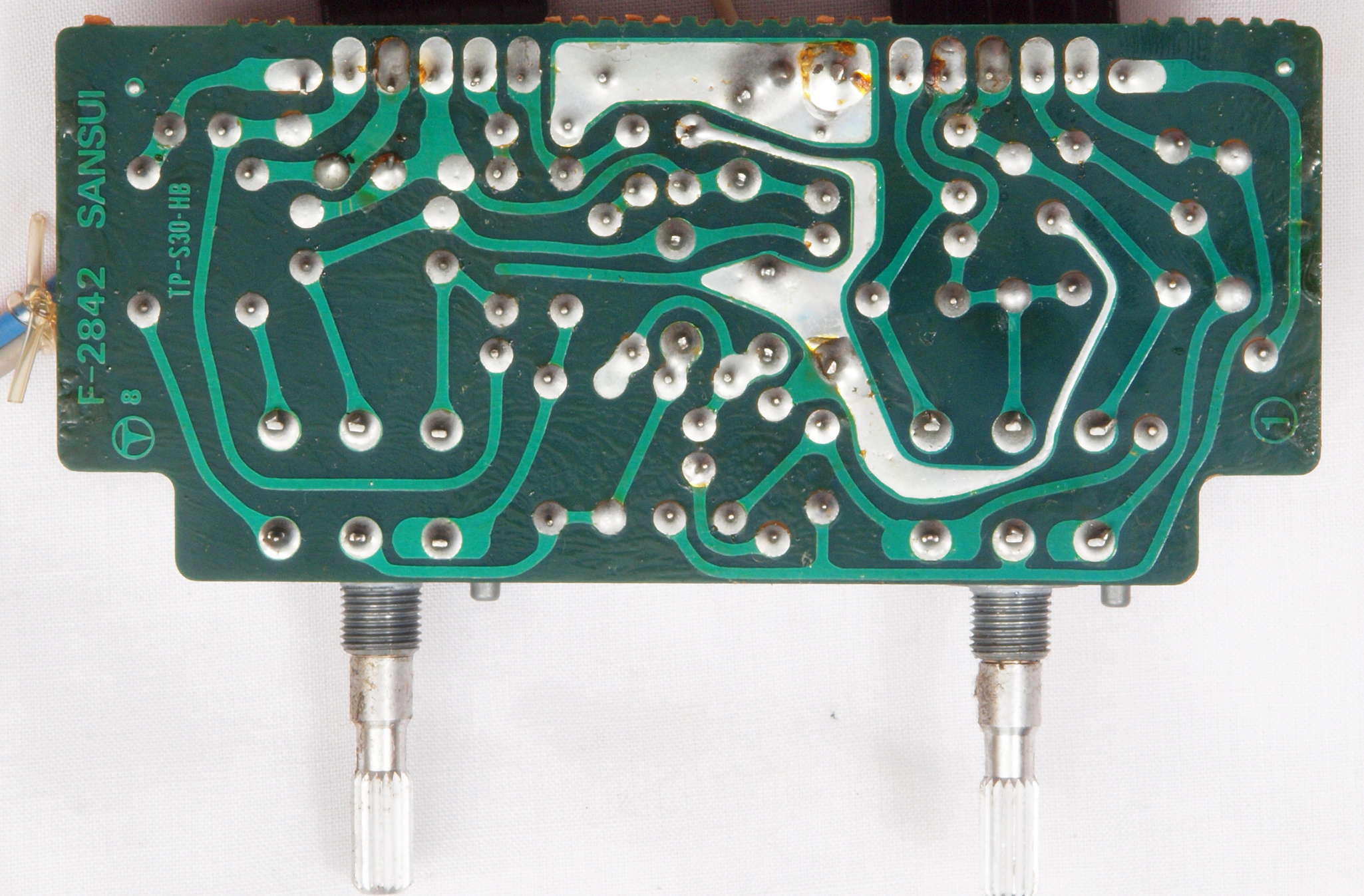

ＣＢ３．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板裏。　　全ての半田をやり直す。

ＣＢ４．　完成　ＴＯＮＥ−ＶＲ基板裏。　洗浄後防湿材を塗る。

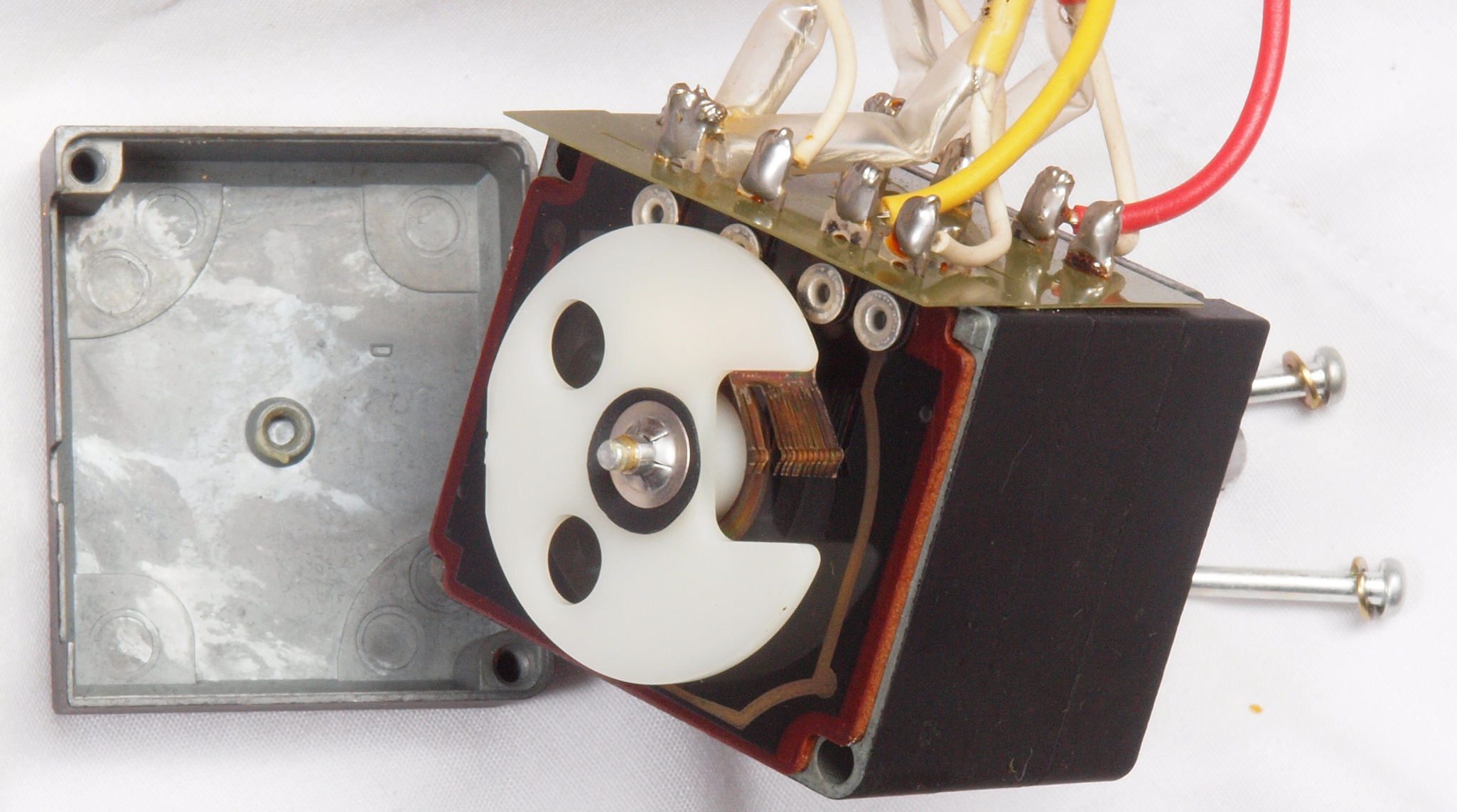

ＣＣ１．　修理中　メインＶＲ分解・清掃。

ＣＤ１．　修理前　ＳＰ出力選択ＳＷ。

ＣＤ２．　修理（洗浄）後　ＳＰ出力選択ＳＷ。

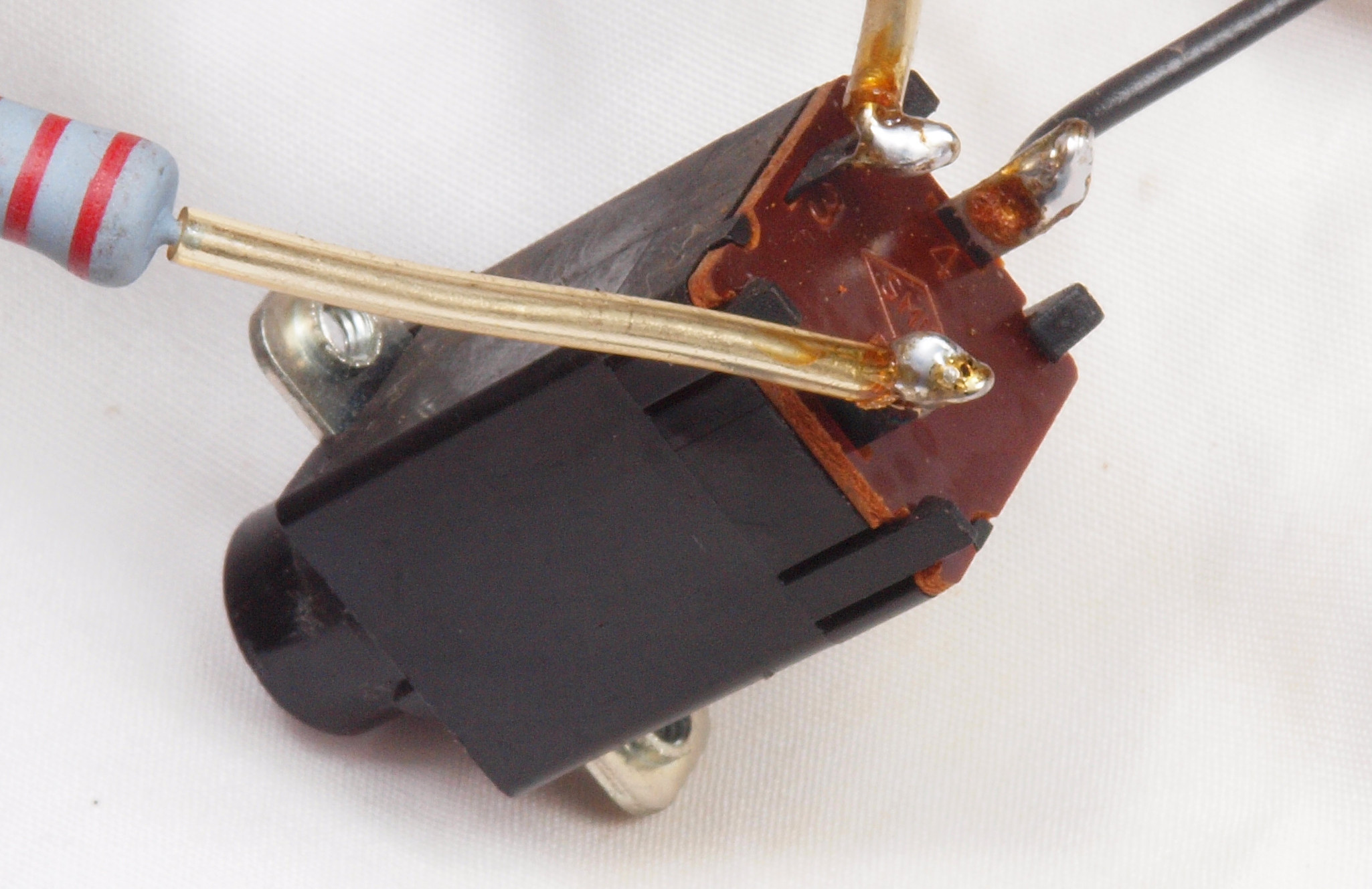

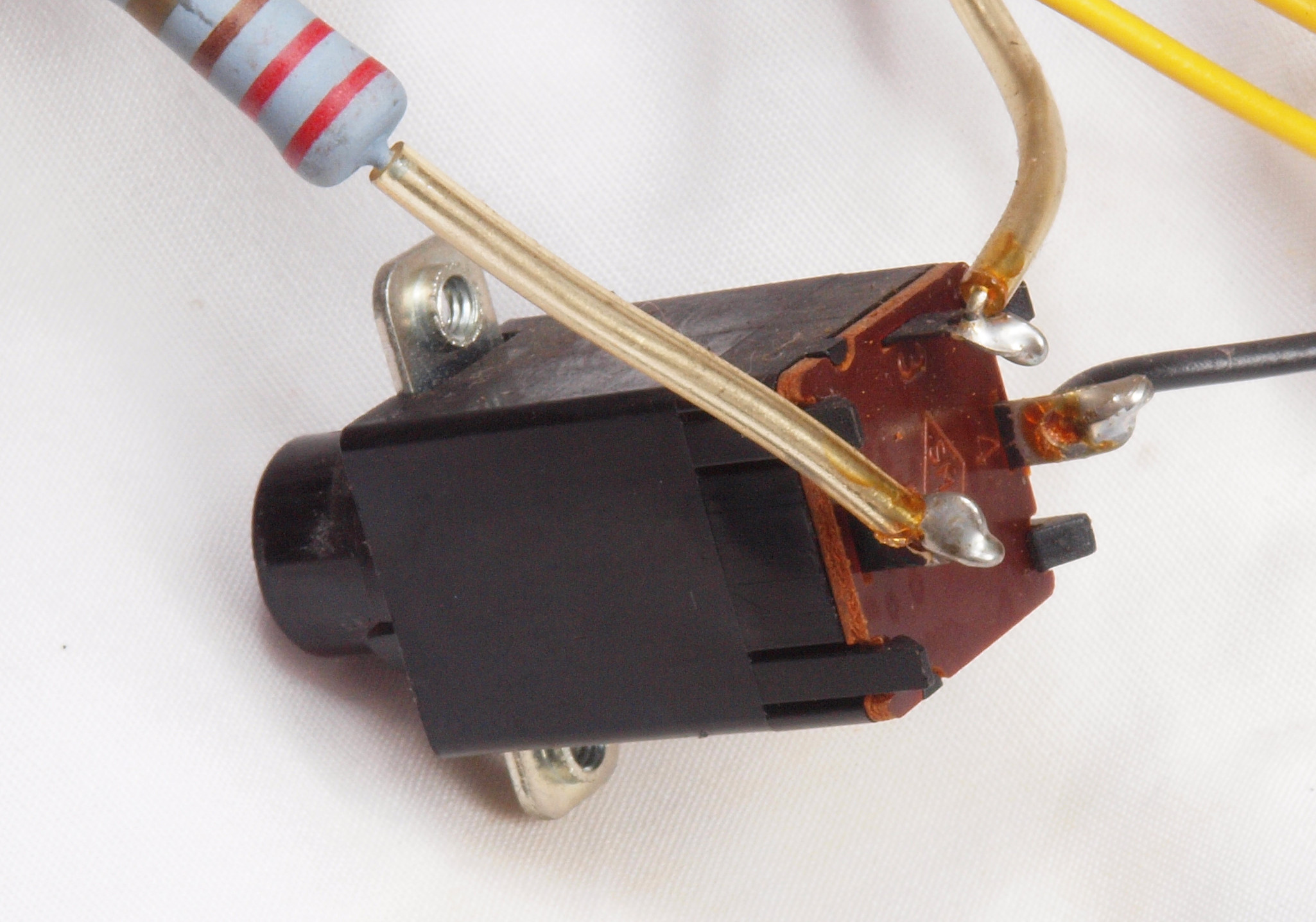

ＣＥ１．　修理前　ヘッドホンジャック。

ＣＥ２．　修理後　ヘッドホンジャック。

ＣＦ１．　修理中　後パネルを取り修理中。　コネクターが省かれて居り、基板が取り出せず、修理は大変（時間がかかる）。

ＣＧ１．　修理後　入出力ＲＣＡ端子基板。

ＣＧ２．　修理前　入出力ＲＣＡ端子基板裏。

ＣＧ２１．　修理中　入出力ＲＣＡ端子基板裏。　半田不良予備郡。

ＣＧ３．　修理（半田補正）後　入出力ＲＣＡ端子基板裏。　　全ての半田をやり直す

ＣＧ４．　完成　入出力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

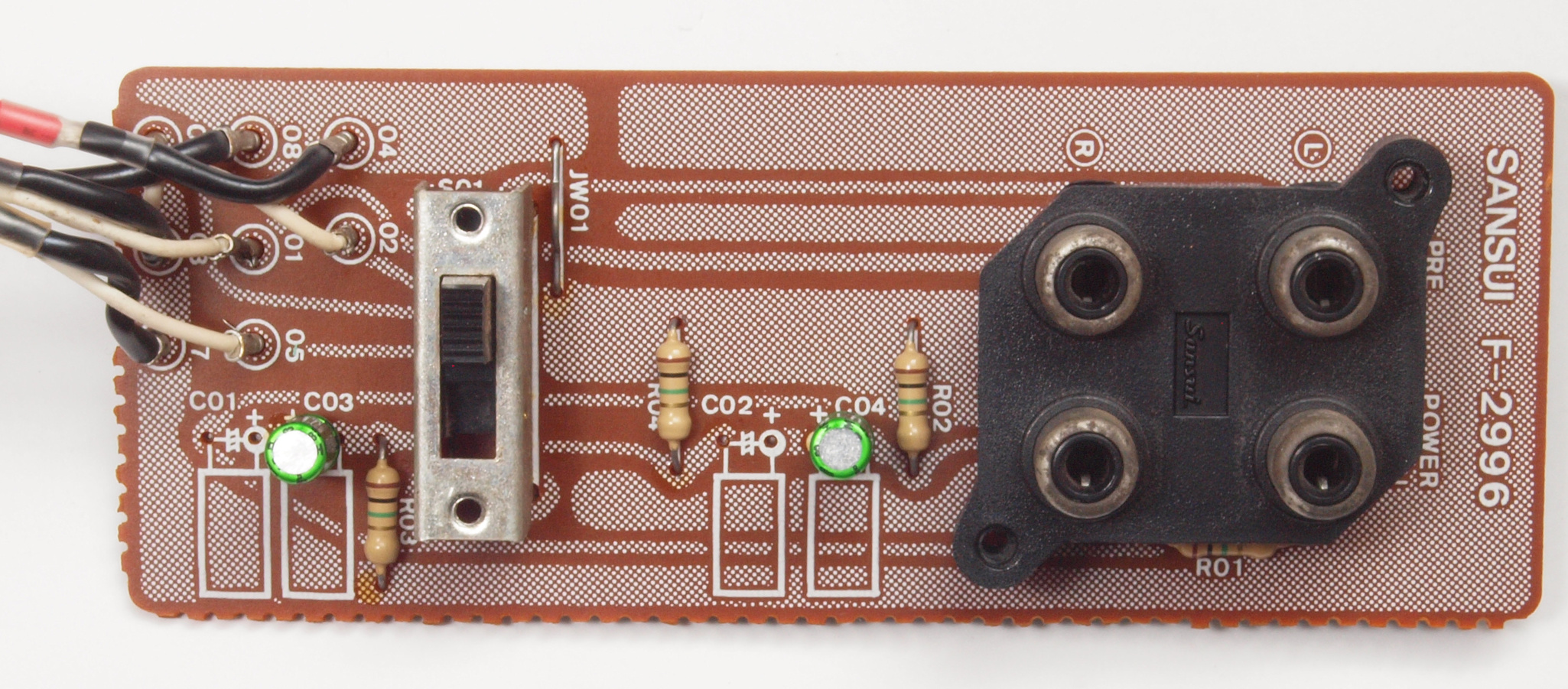

ＣＨ１．　修理前　プリメインＳＷ−ＲＣＡ端子基板。

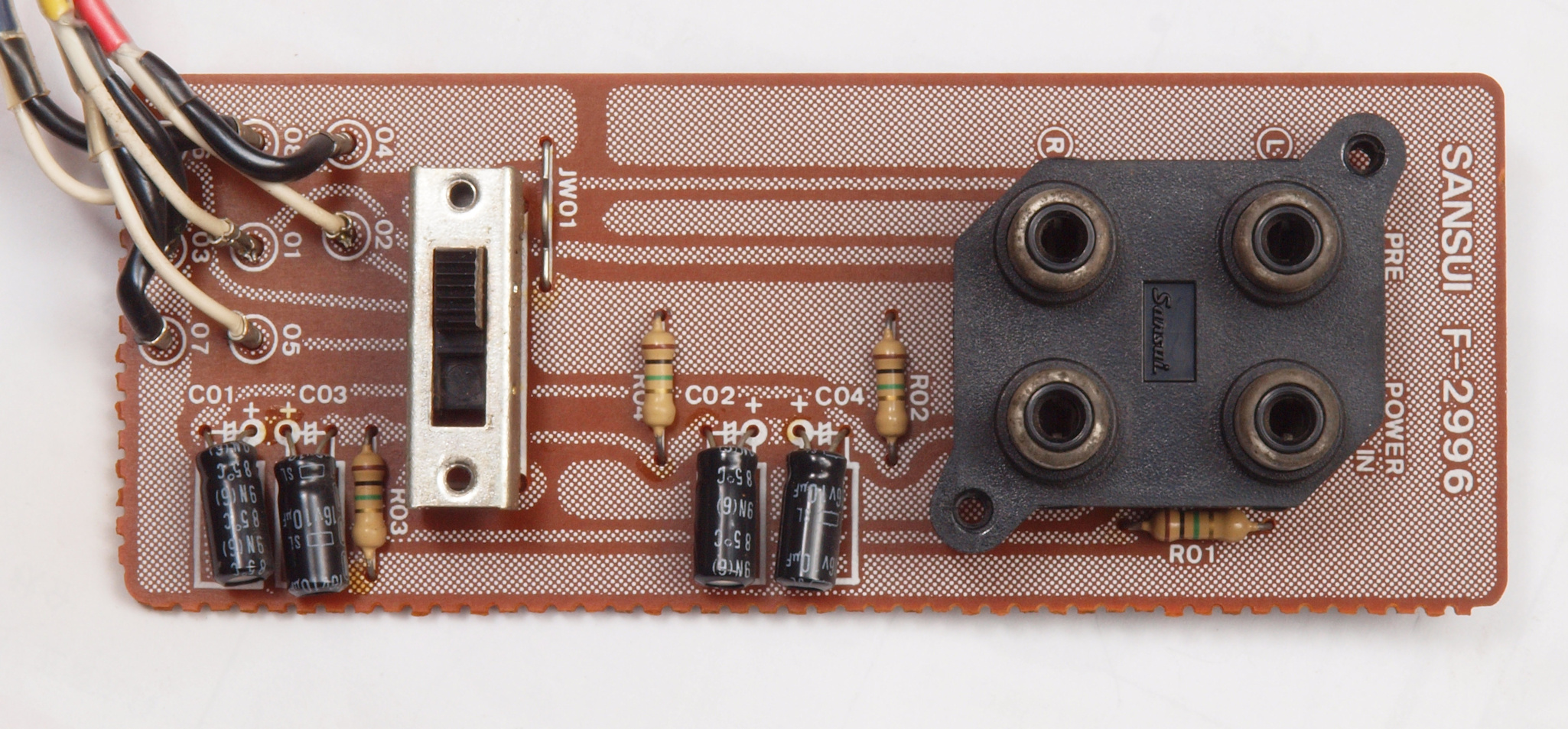

ＣＨ２．　修理後　プリメインＳＷ−ＲＣＡ端子基板。　高価なBPに変更したので「２個→１個」

ＣＨ３．　修理前　プリメインＳＷ−ＲＣＡ端子基板裏。

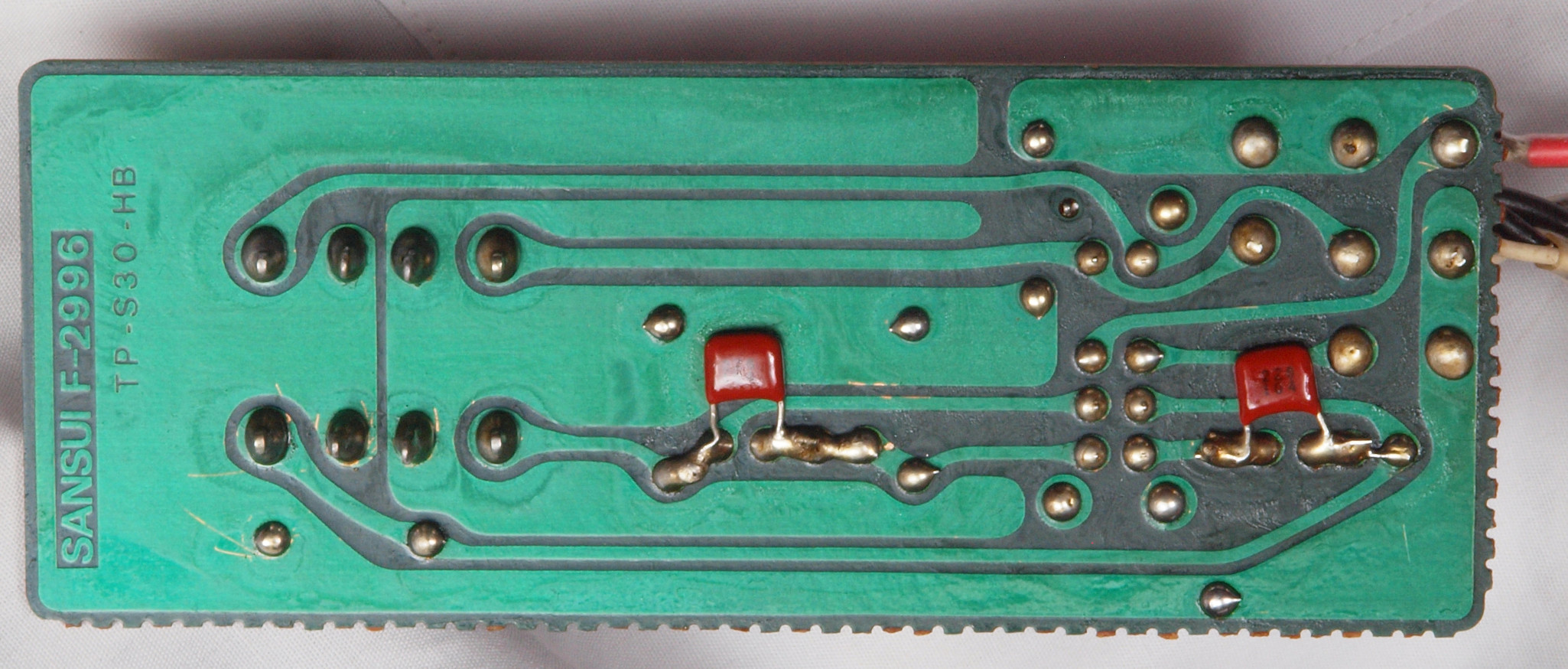

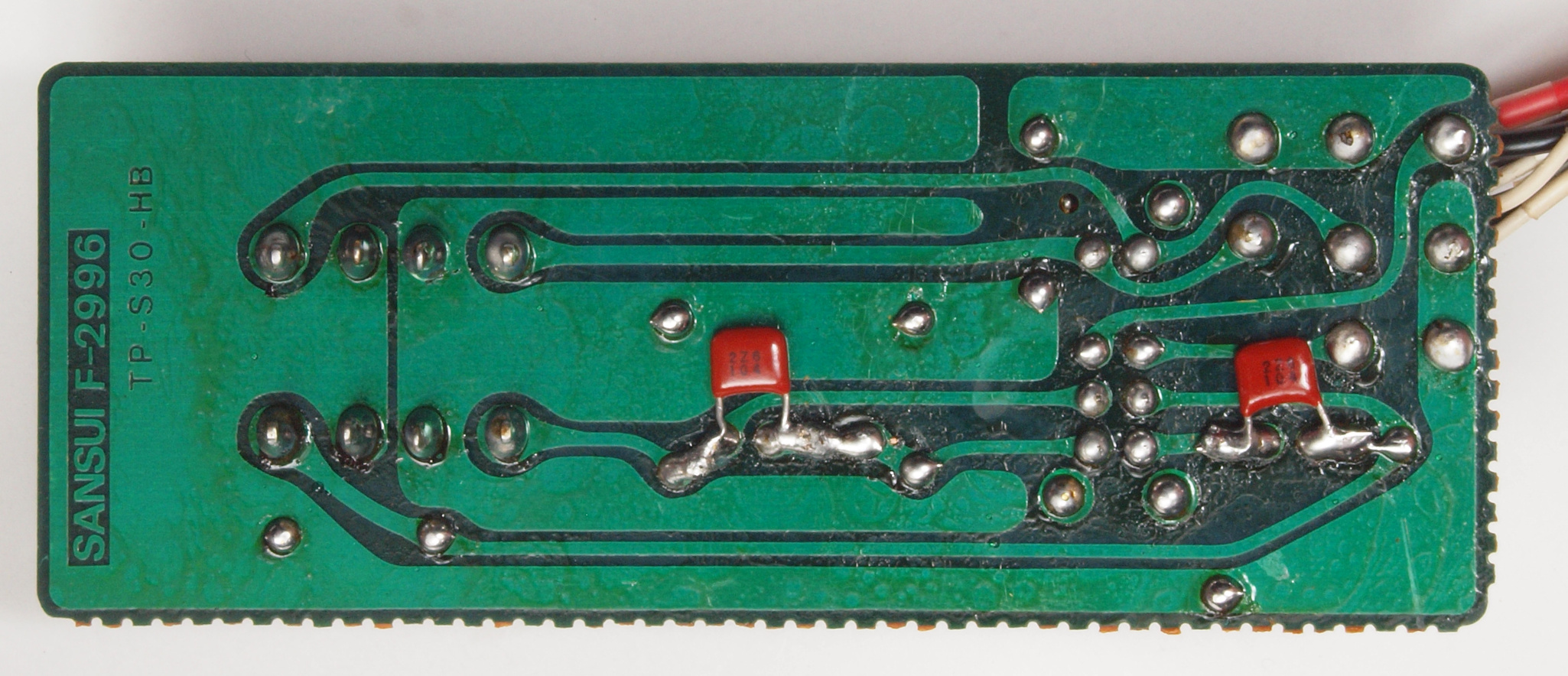

ＣＨ４．　修理（半田補正）後　プリメインＳＷ−ＲＣＡ端子基板裏。　太いケーブルを付けるのでRCA端子は十分に半田盛る。　フイルムコンデンサー２個追加。

ＣＨ５．　完成プリメインＳＷ−ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

ＣＩ１．　修理前　ＭＣアンプ基板。

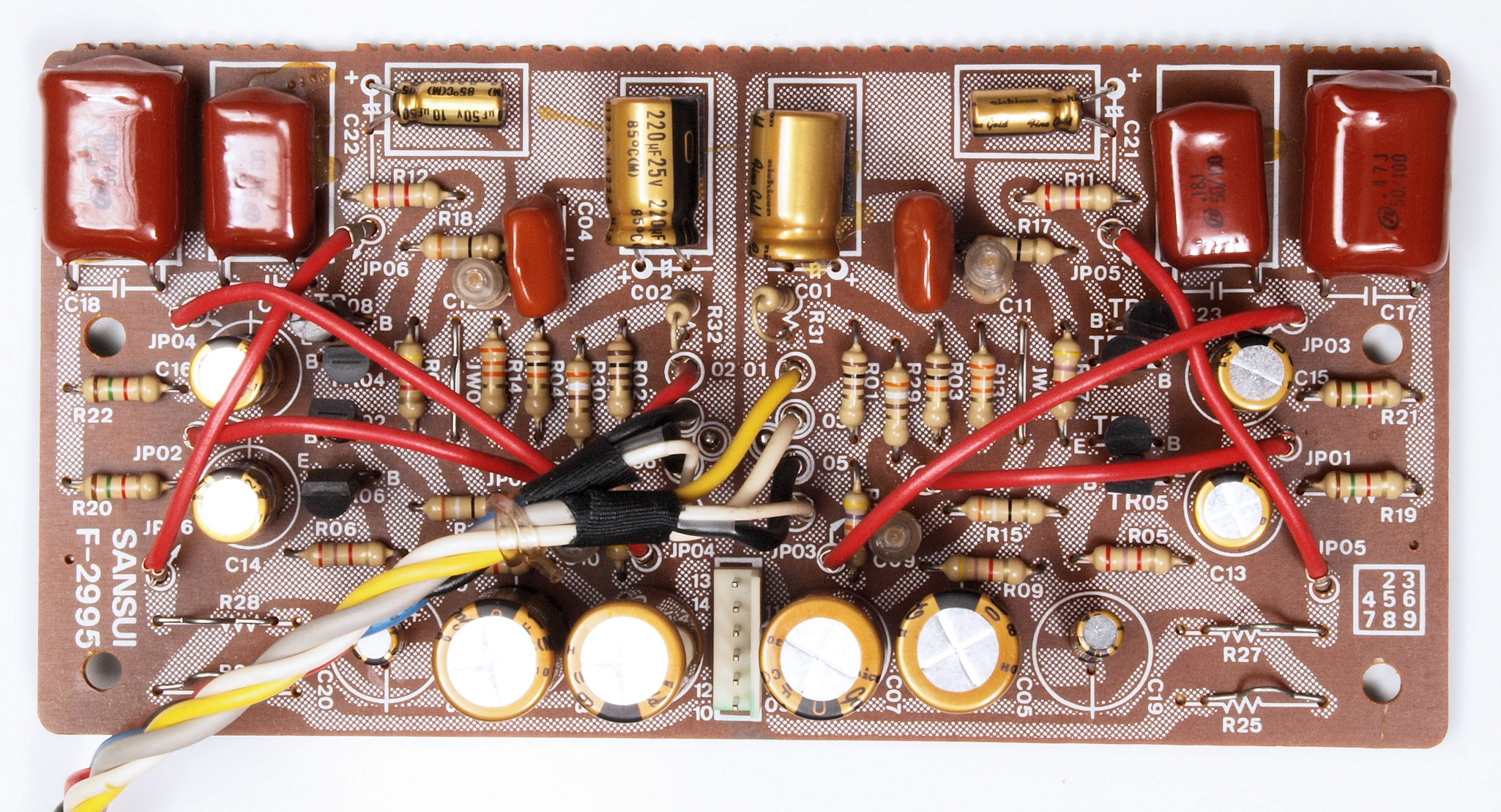

ＣＩ２．　修理後　ＭＣアンプ基板。　電解コンデンサー１４個交換

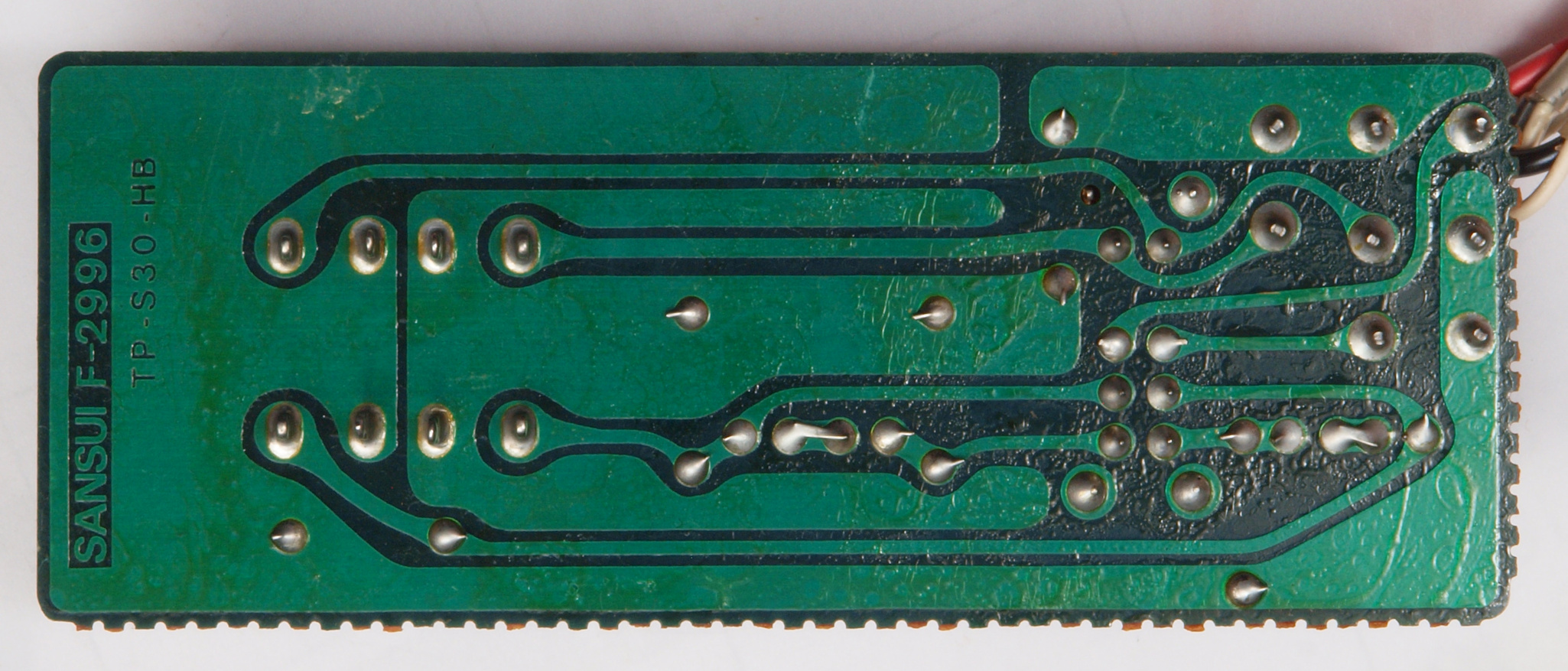

ＣＩ３．　修理前　ＭＣアンプ基板裏。

ＣＩ４．　修理（半田補正）後　ＭＣアンプ基板裏。　　全ての半田をやり直す。セラミックコンデンサー４個追加。

ＣＩ５．　完成アンプＭＣ基板裏。　洗浄後防湿材を塗る。

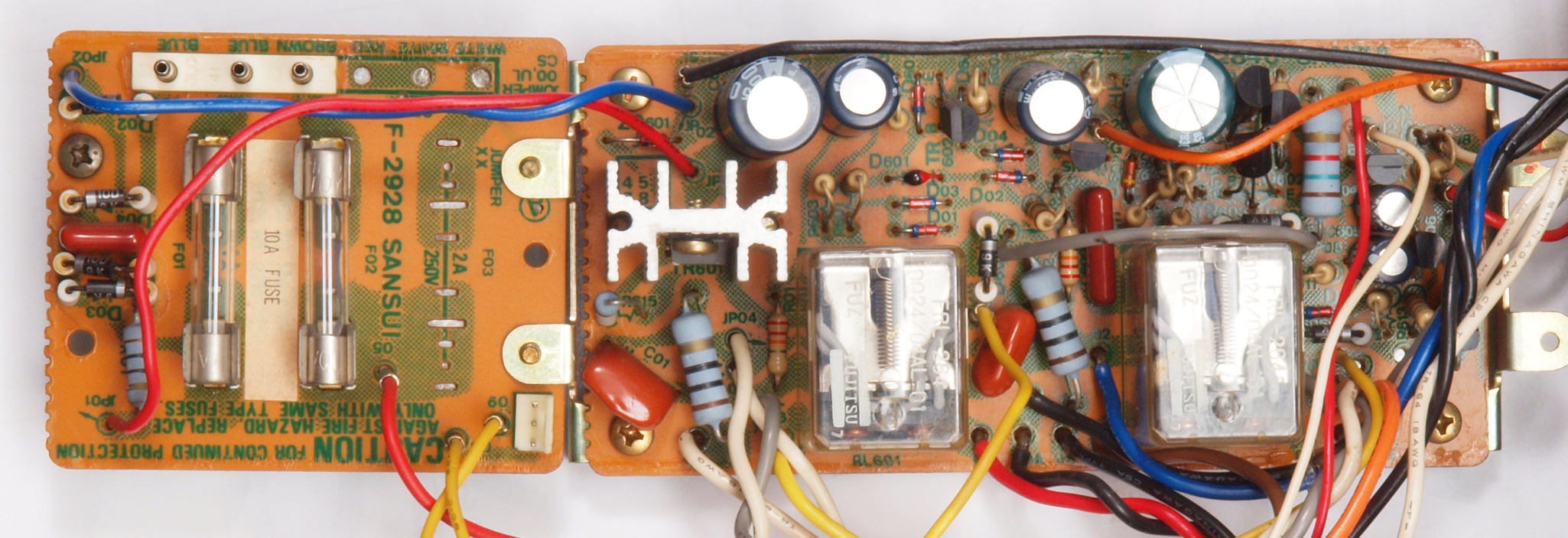

ＣＪ１．　修理前　ＳＰ接続リレー・プロテクト基板。

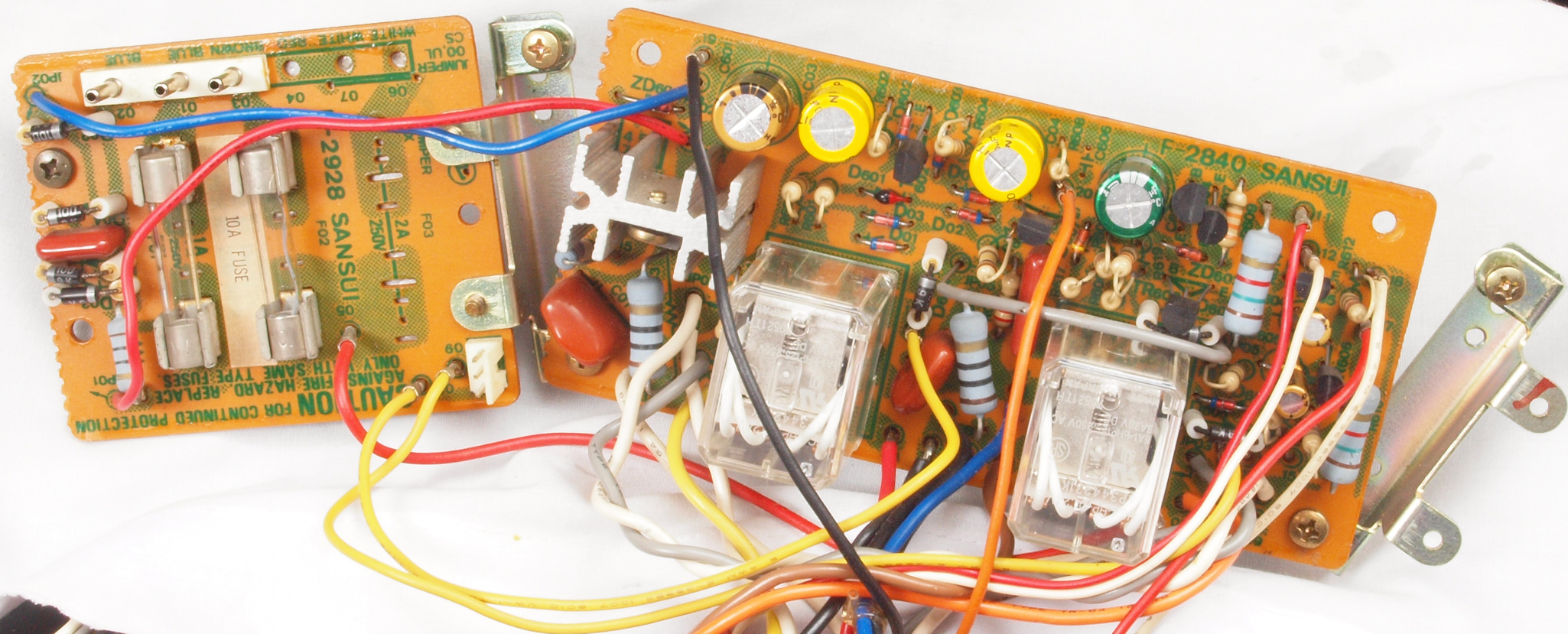

ＣＪ２．　修理後　ＳＰ接続リレー・プロテクト基板。　ＳＰ接続リレー２個、電解コンデンサー６個交換

ＣＪ３．　修理前　ＳＰ接続リレー・プロテクト基板裏。

ＣＪ４．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏。　　全ての半田をやり直す

ＣＪ５．　完成ＳＰ接続リレー・プロテクト基板裏。　洗浄後防湿材を塗る。

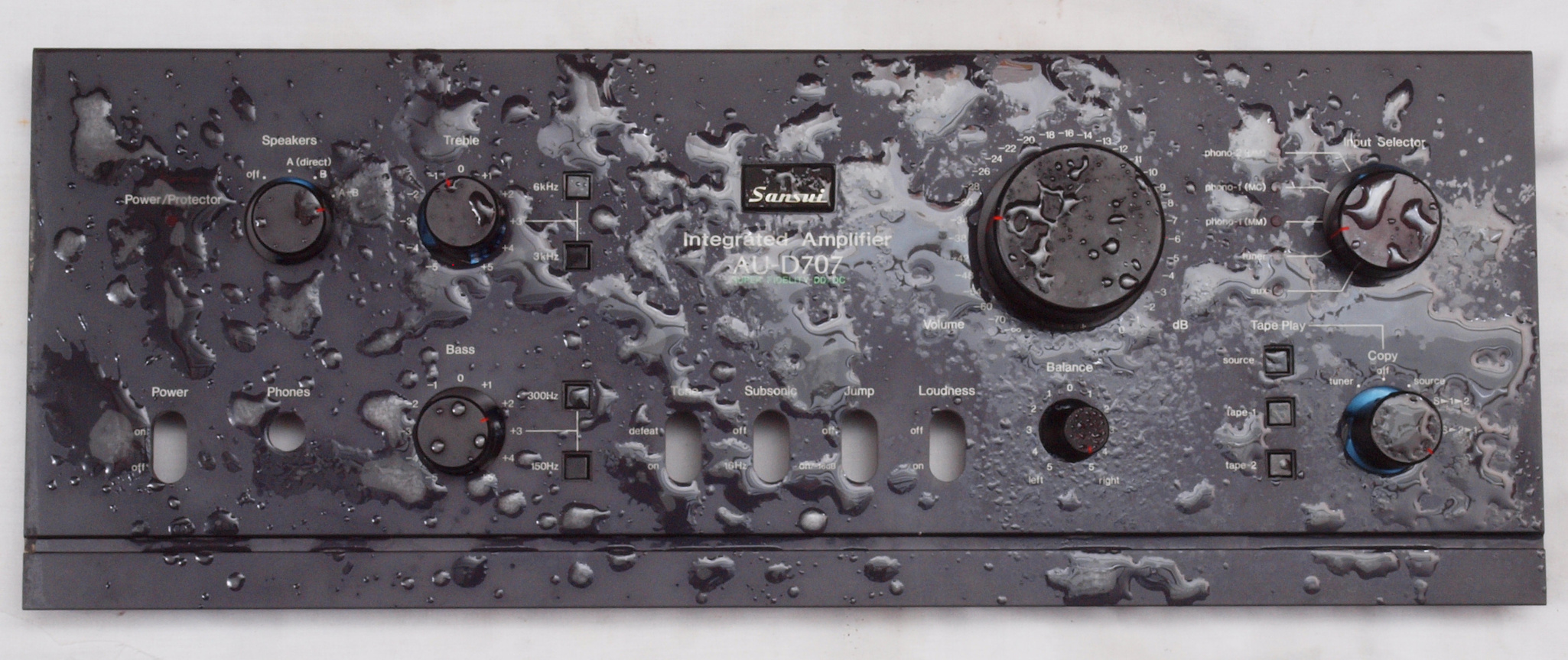

ＣＫ．　前パネル清掃。

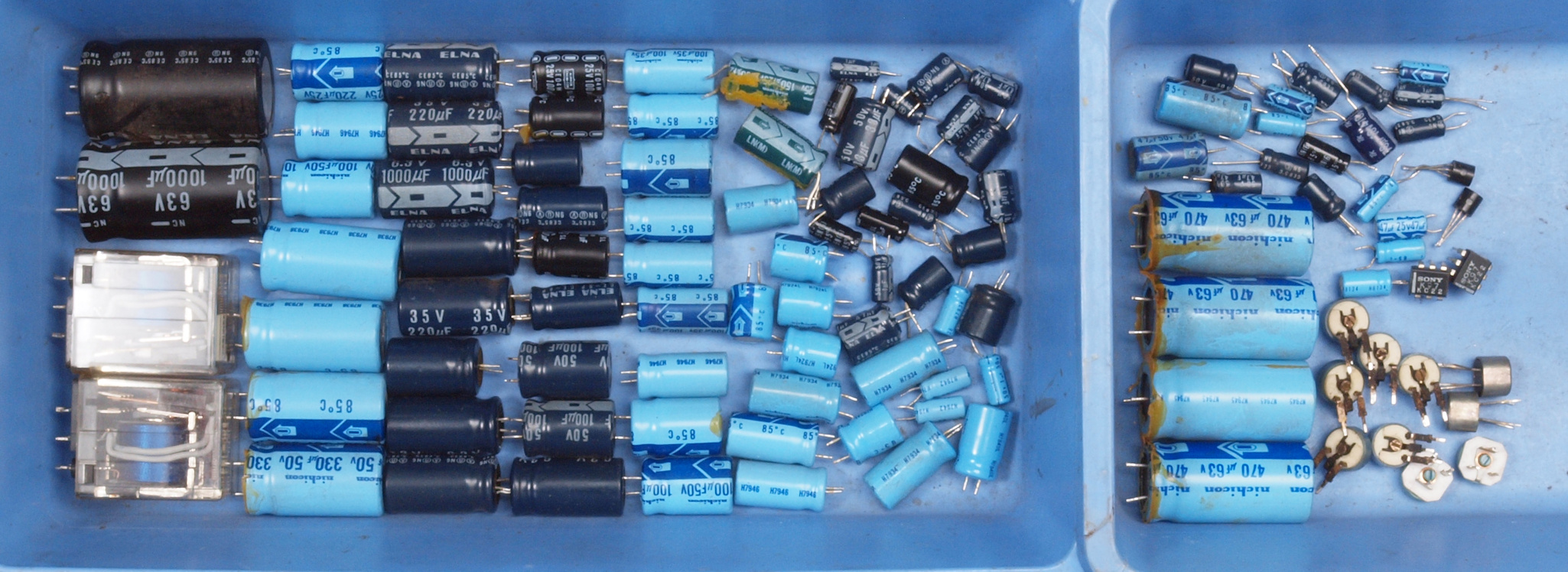

ＣＬ１．　交換部品。

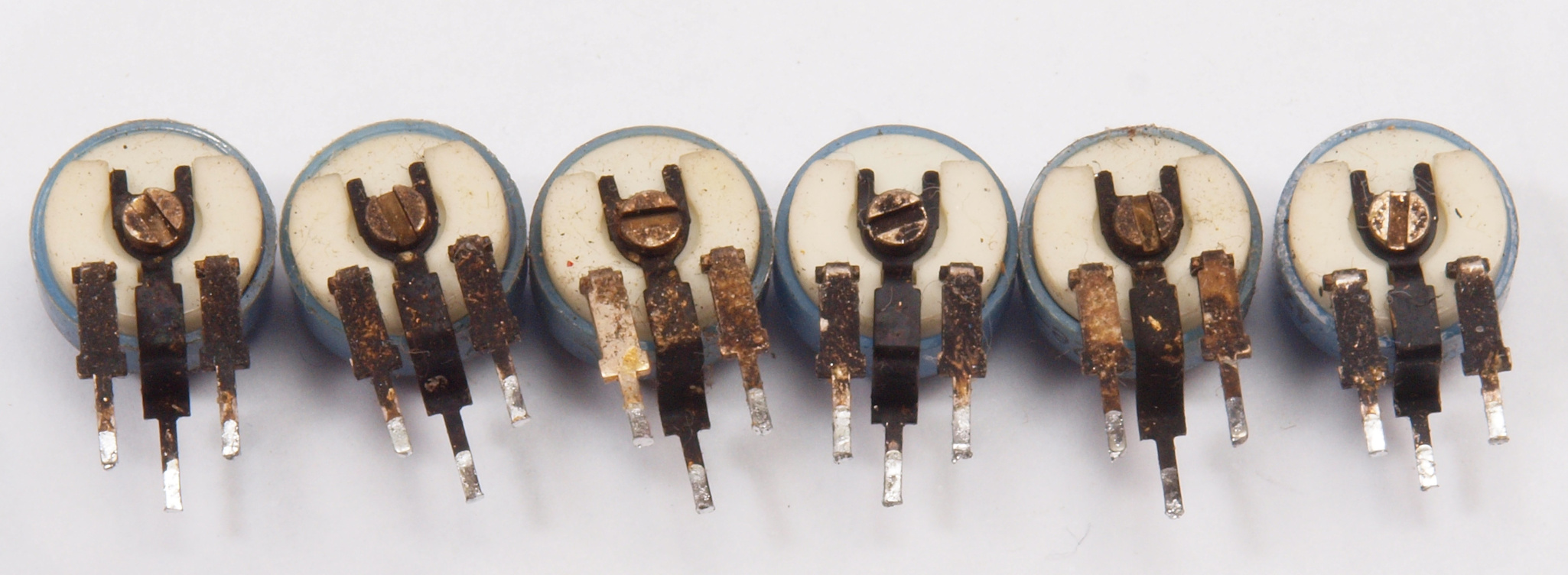

ＣＬ２．　交換部品。　足黒の半固定ＶＲ。

ＣＭ１．　修理前　上から見る

ＣＭ２．　修理後　上から見る

ＣＭ３．　修理前　下から見る

ＣＭ４．　修理後　下から見る

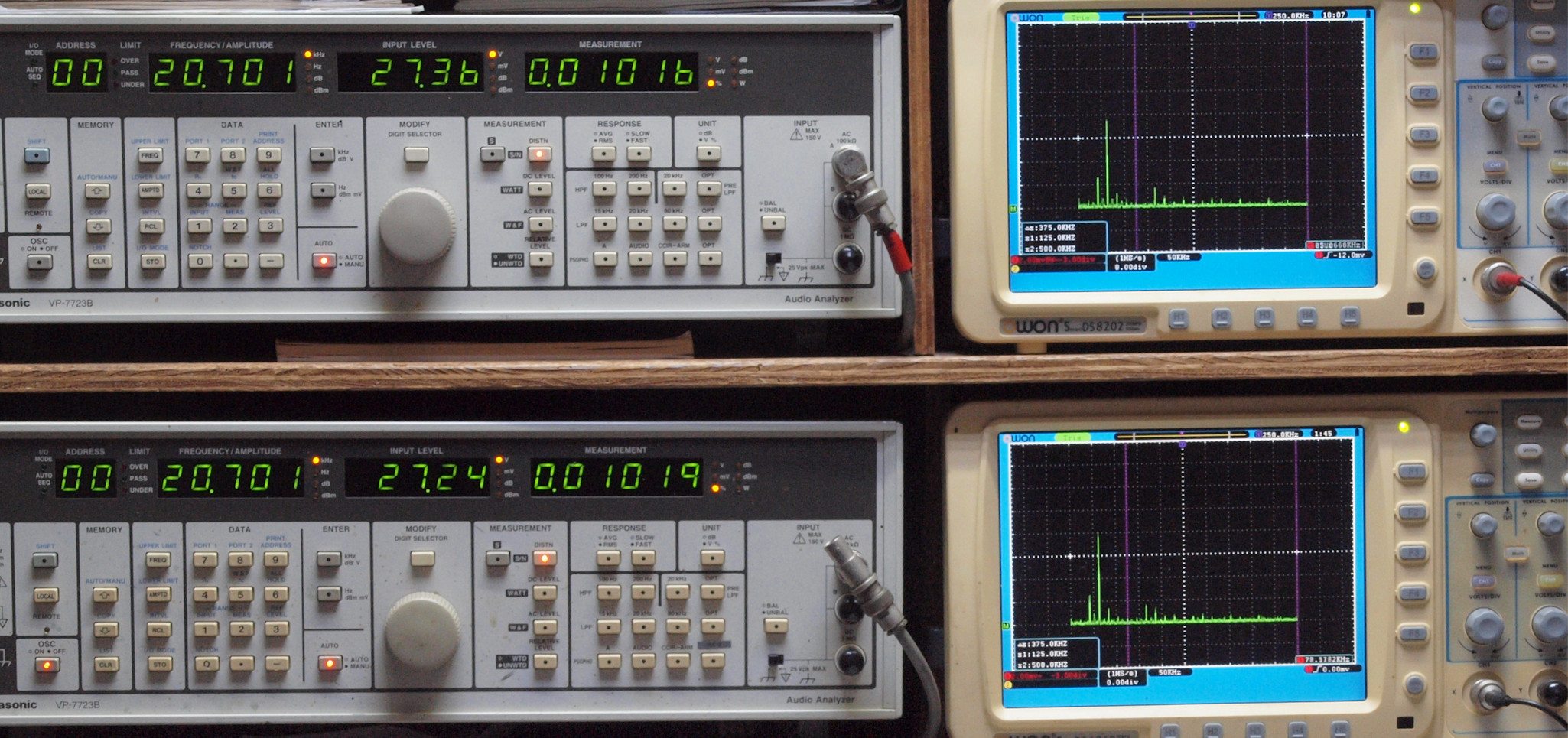

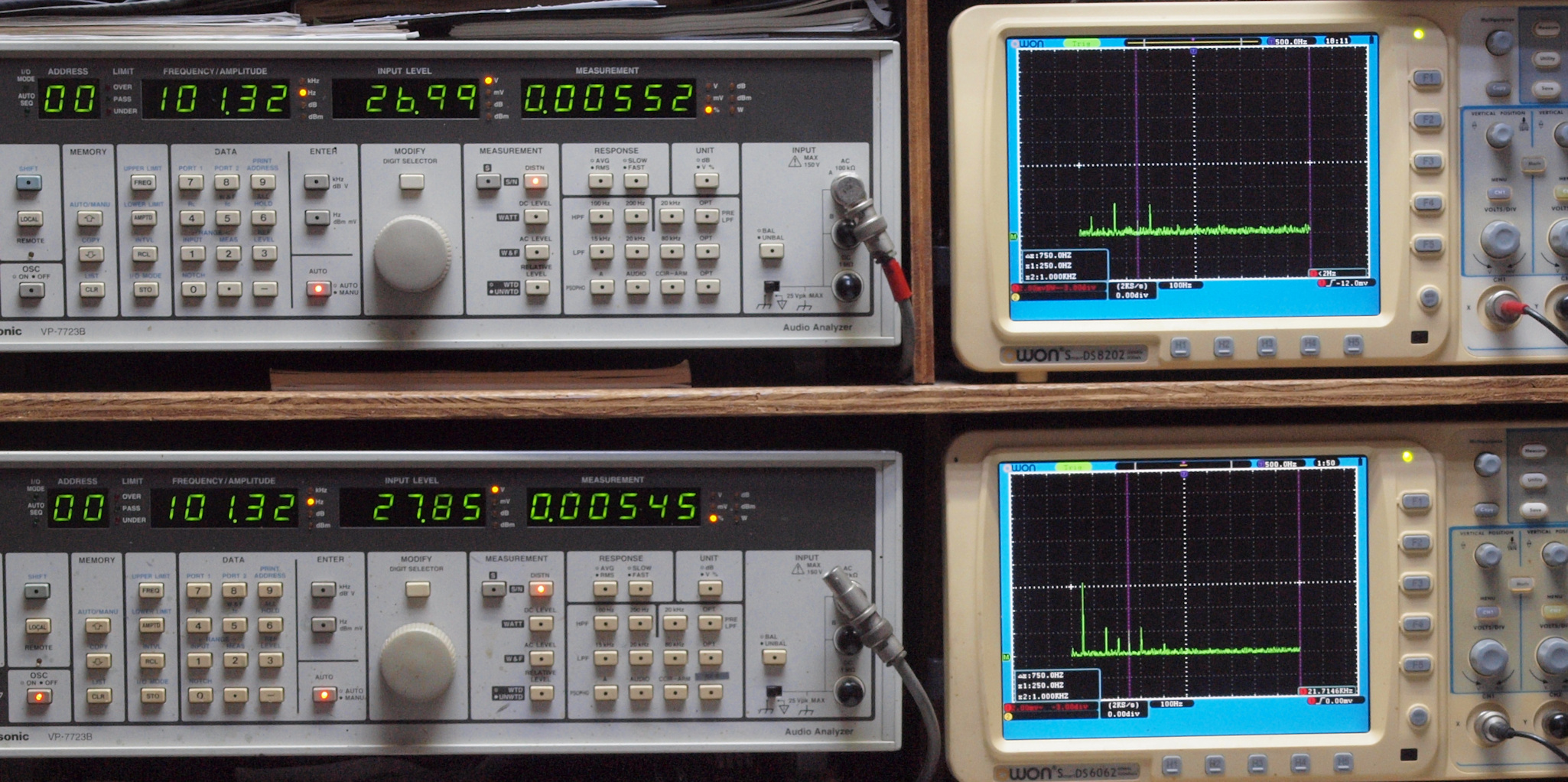

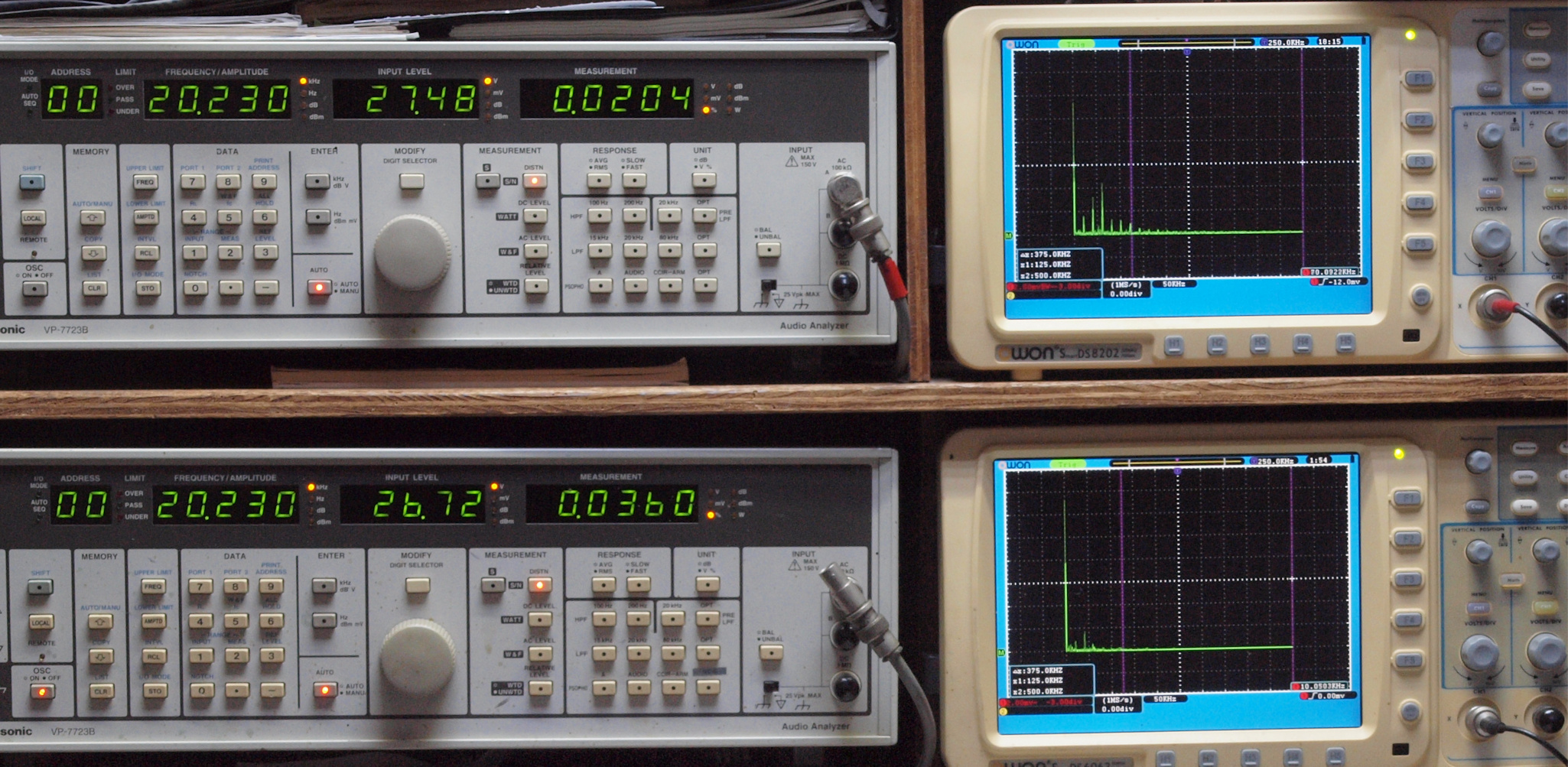

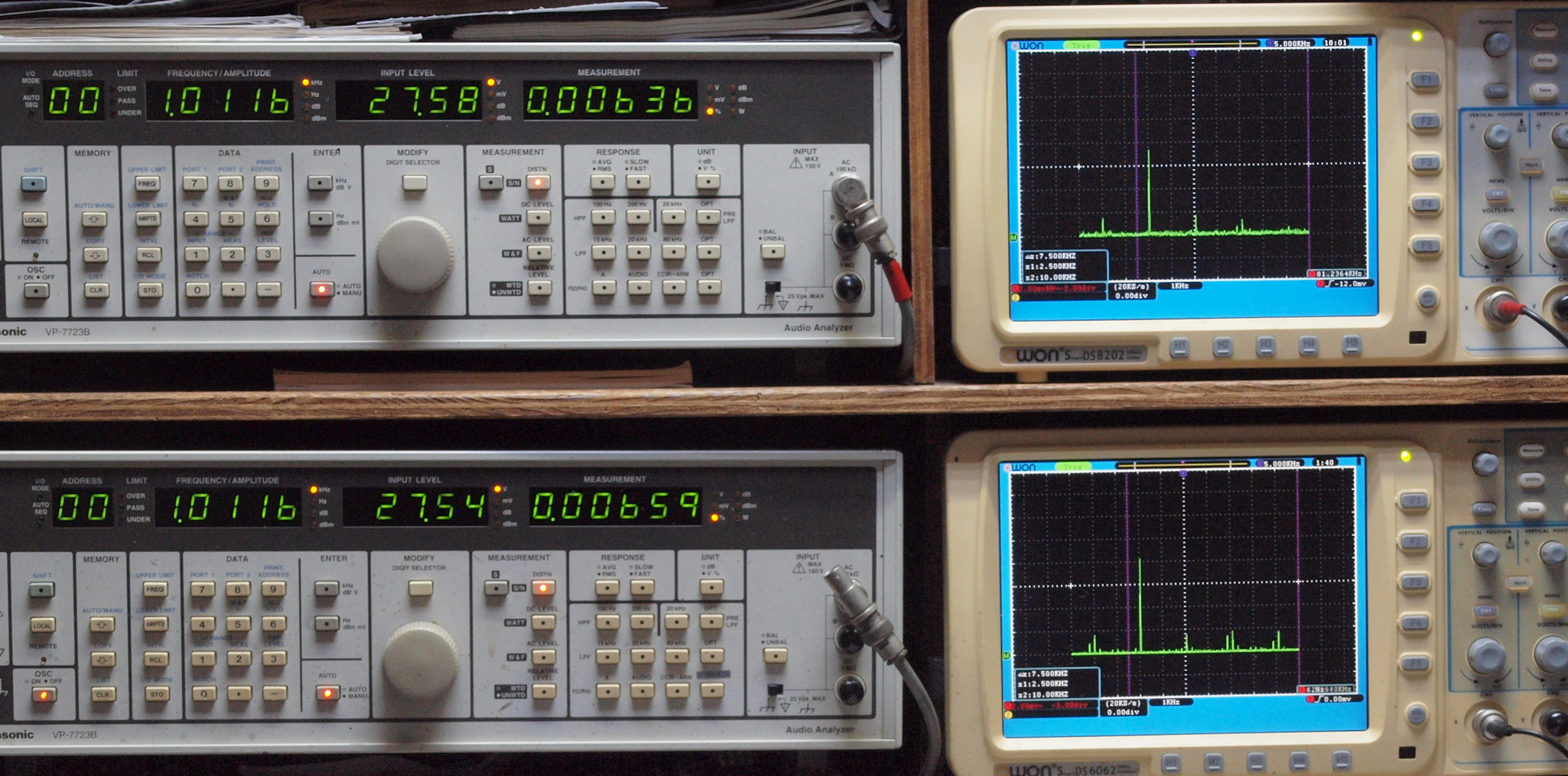

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

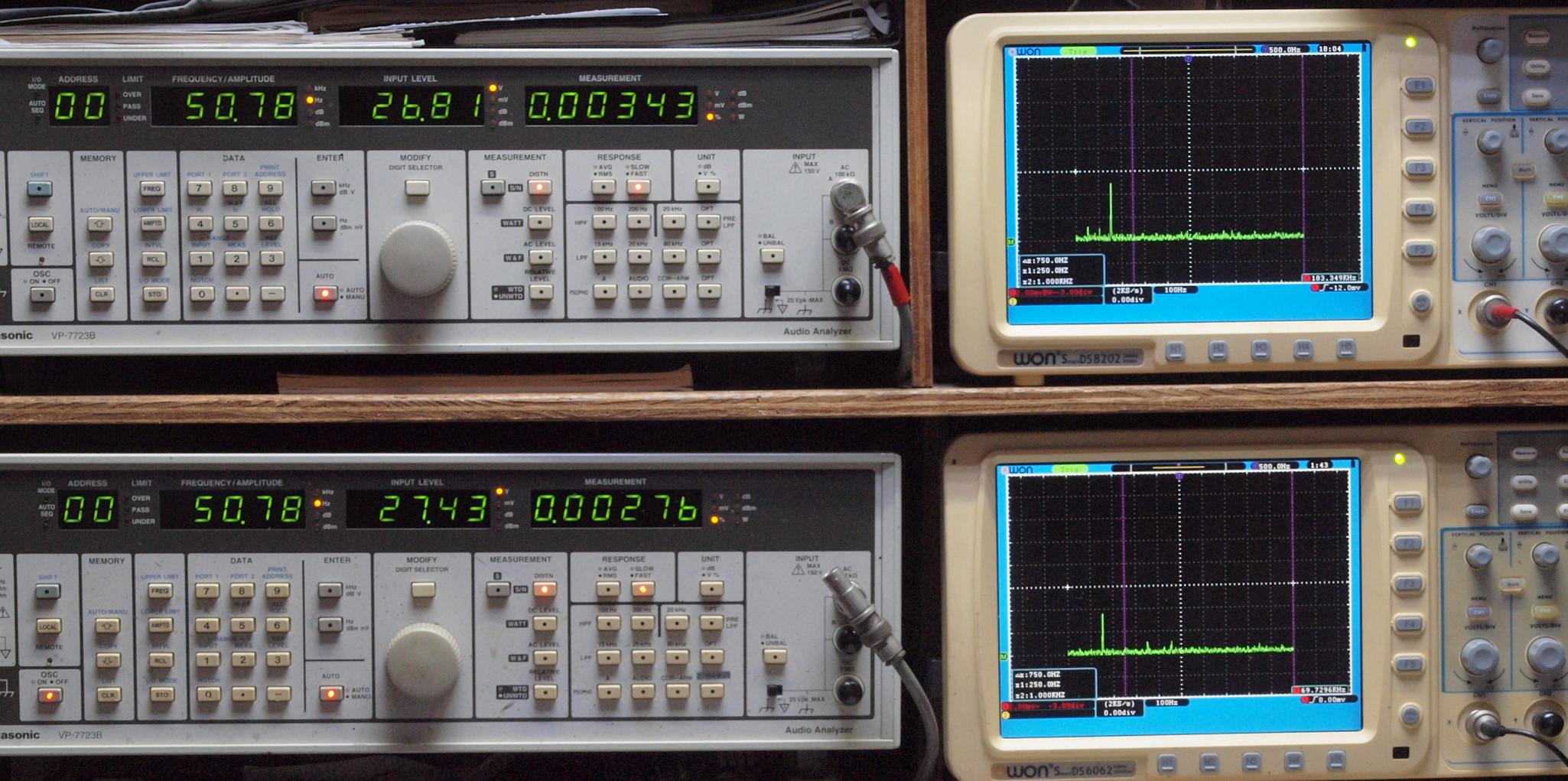

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０１７６％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０１６４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１３０％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１４６％歪み。 　　　　　 　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５２％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１６９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２８９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４６５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３１５％歪み。 　　　　　　　　　　 　　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２２３％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

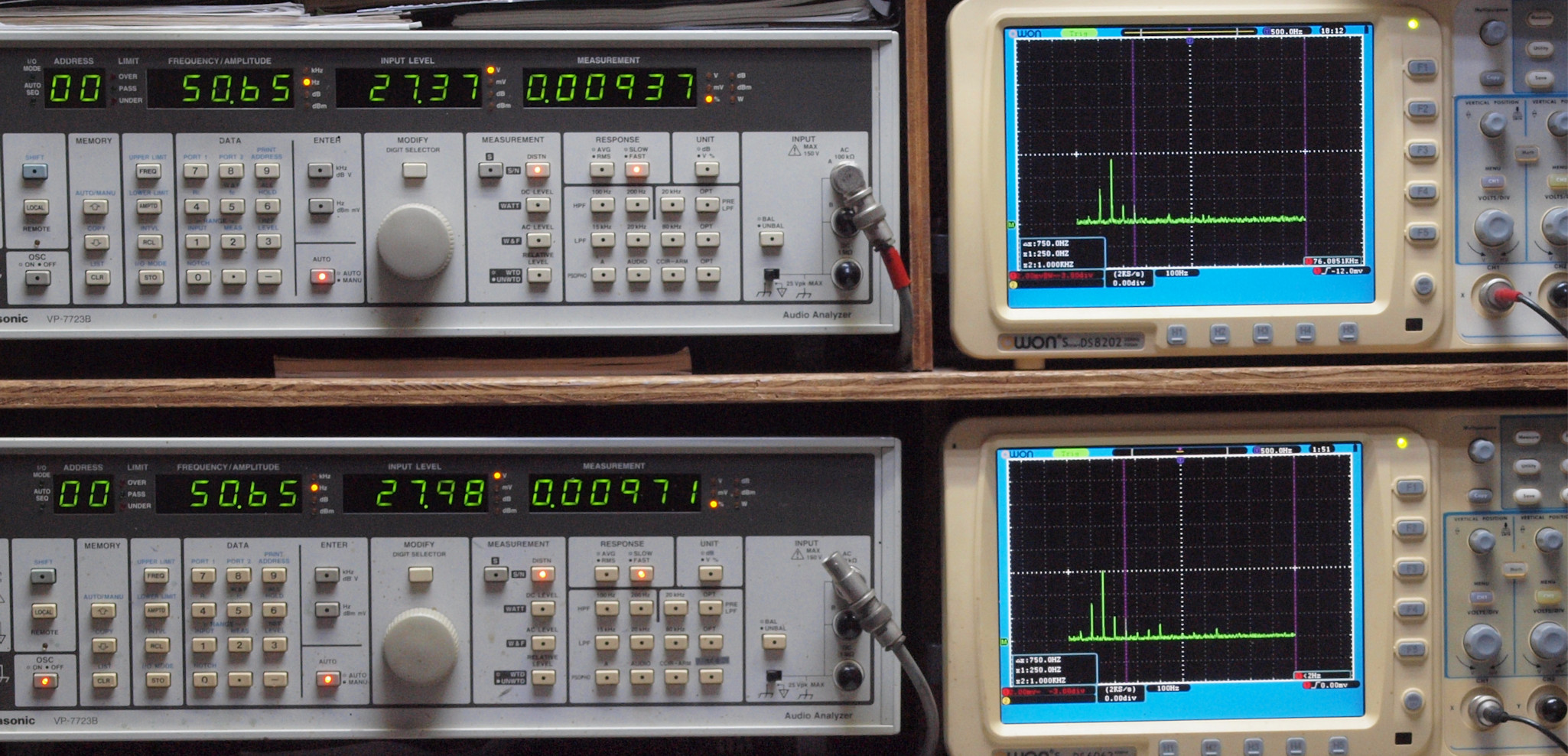

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１２９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１１３％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００９６４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１１３％歪み。 　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

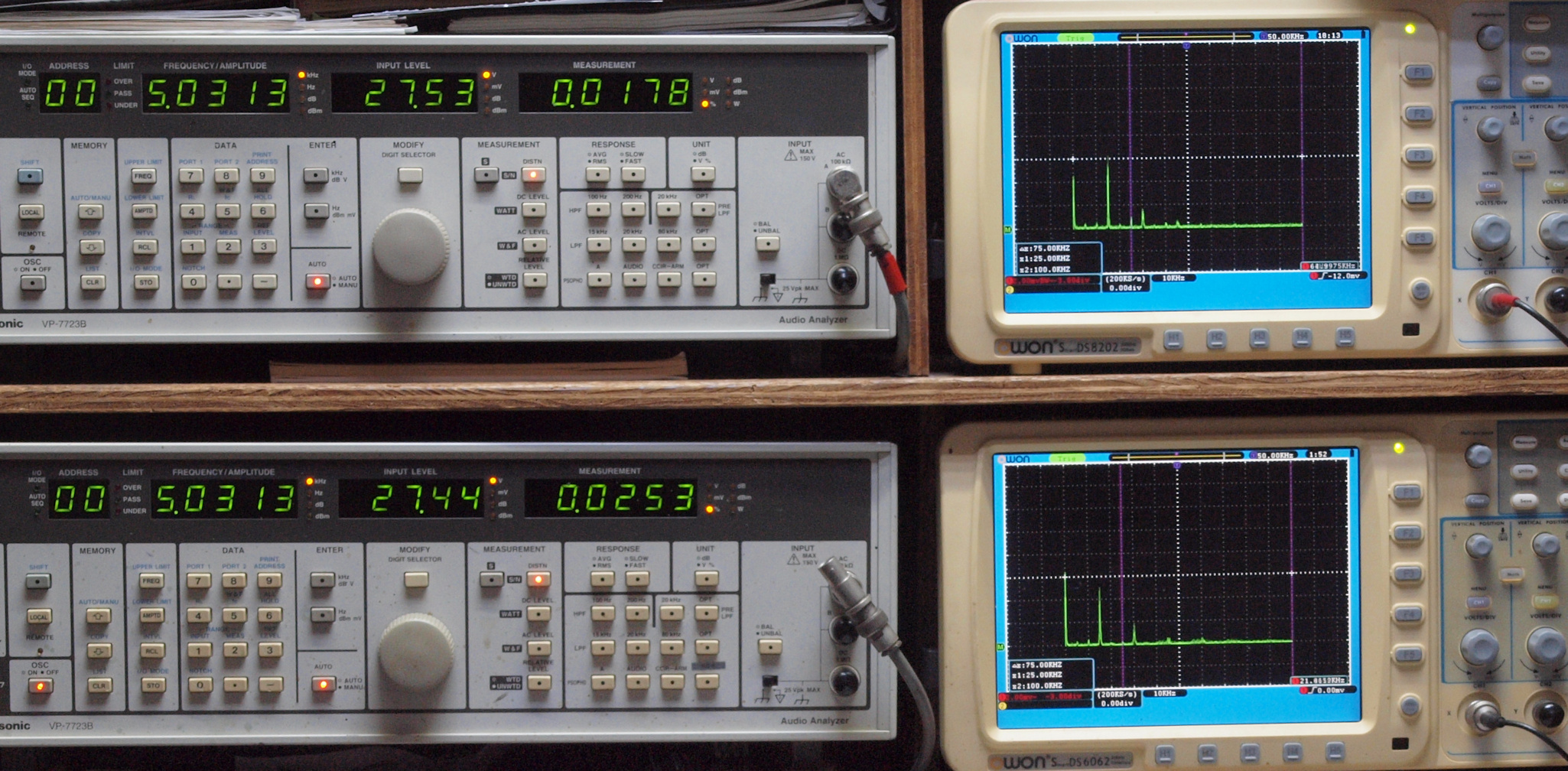

Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２０１％歪み。 　　　　　　　 　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２２４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

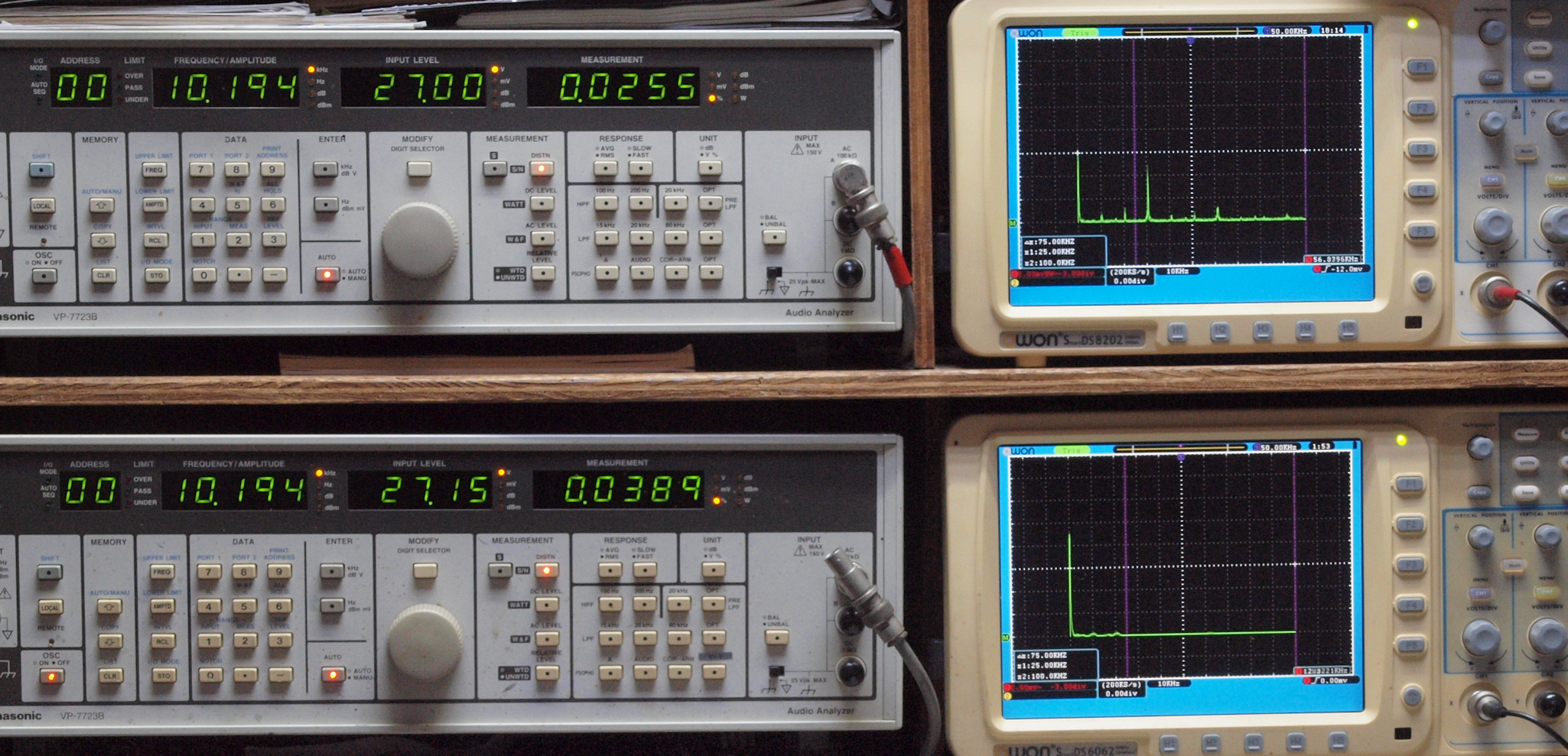

Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１４６％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２１５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＣ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０４３３％歪み。 　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＣ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３１９％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１９６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３６２％歪み。 　　　　　 　 　　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３５４％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０２５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３６８％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４１４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＣ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０３９０％歪み。 　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４０３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

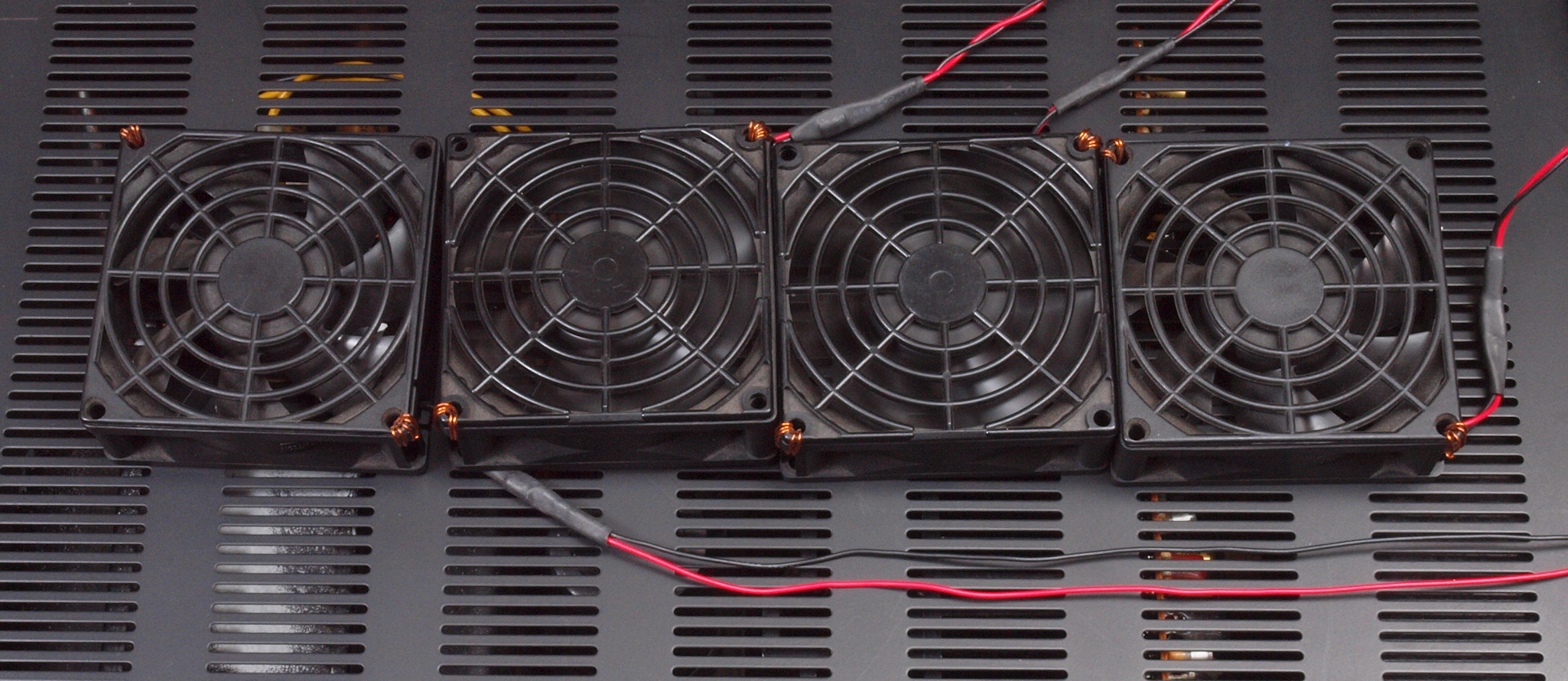

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７　の仕様（マニアル・カタログより）

型式 ワイドレンジDCプリメインアンプ ＡＵ−Ｄ７０７ パワーアンプ部 実効出力 90W+90W(10Hz〜20kHz、THD 0.008%、8Ω) 90W+90W(1kHz、THD 0.003%、8Ω 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(70Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、1kHz、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性 DC〜500kHz、+0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション(IHF、1kHz) 90dB以上 ライズタイム 0.5μsec スルーレイト ±200V/μsec プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM:2.5mV/47kΩ Phono-1 MC:0.1mV/100Ω Phono-2 MM:2.5mV/47kΩ AUX、Tuner、Tape Play 1、2(PIN):150mV/47kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM:350mV(THD 0.01%) Phono MC:30mV(THD 0.03%) 出力電圧(1kHz) Tape Rec 1、2(PIN、47kΩ時):150mV Pre Out(47kΩ時):1V Max Pre Out(THD 0.05%、47kΩ時):4V 出力インピーダンス(1kHz) Tape Rec 1、2:600Ω以下 全高調波歪率 Phono MC(1kHz、6V):0.01%以下 Phono MM(20Hz〜20kHz、6V):0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V):0.005%以下 混変調歪率(70Hz:7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V):0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz):±0.2dB AUX、Tuner、Tape Play 1、2:5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算):-154dBV Phono MM:90dB以上 AUX、Tuner、Tape Play 1、2:100dB以上 チャンネルセパレーション(IHF、1kHz) Phono MC:70dB以上 Phono MM:70dB以上 AUX、Tuner、Tape Play 1、2:80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM:90dB以上 Tape Play 1、2⇔Phono MM:90dB以上 Tuner⇔Tape Play 1、2:90dB以上 Tape Play 1⇔Tape Play 2:100dB以上 トーンコントロール Bass:±6dB(50Hz) トーンセレクター(ターンオーバー周波数):300Hz、150Hz Treble:±6dB(15kHz) トーンセレクター(ターンオーバー周波数):6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) ラウドネス(ボリューム -30dB時) +10dB(50Hz) +4dB(10kHz) ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 230W 外形寸法 幅430x高さ168x奥行428mm ラックマウントアダプター装着時:幅482x奥行455mm 重量 20.1kg ラックマウントアダプター装着時:20.6kg 別売 ラックマウントアダプターBX-7(1組、￥3,000) 価格 ￥95,000(1979年頃)
