Sansui AU−D707. 2台目 修理記録
平成15年10月16日到着   月日完成
A. 修理前の状況
  •  就職して初めて自分で購入したプリメインです。
     小さい時分に、親戚のラック に詰まれた黒いアンプ群に魅了されて、 2台の黒いアンプを買ってもらったサンスイ党です。 一緒に購入したピカリング のカートリッジの交換針が手に入らず、 この春新しいピカリングを購入して、いよいよ使ってみようと思ったところ、プロ テクションが働いてインジケータが点滅状態です。
     一度は電源再投入で起動した ものの、いよいよだめになったようです。
    購入以来ほとんど電源を落としたことが ありません。
    ボリューム0時でも、Rチャンネルから、バリバリという雑音が出るようになってしまいました。

B. 原因
  •  各部劣化
     初段FET劣化
     ブロック電界コンデンサー液漏れ

C. 修理状況
  • SP接続リレー交換
      各初段FET交換
      電解コンデンサー交換(ミューズ使用)
      配線手直し、補強
      各部、半田補正
      ブロック電解コンデンサー交換

D. 使用部品
  •  半固定VR                      8個
      FET                         6個
      電解コンデンサー               79個(ミュ−ズ使用)
      SP接続リレー                   2個
      TR(トランジスター)                4個
      ブロック電解コンデンサー            2/4個 同機種中古品より

E. 調整・測定


F. 修理費   85,000円     オーバーホール修理。

A. 修理前の状況

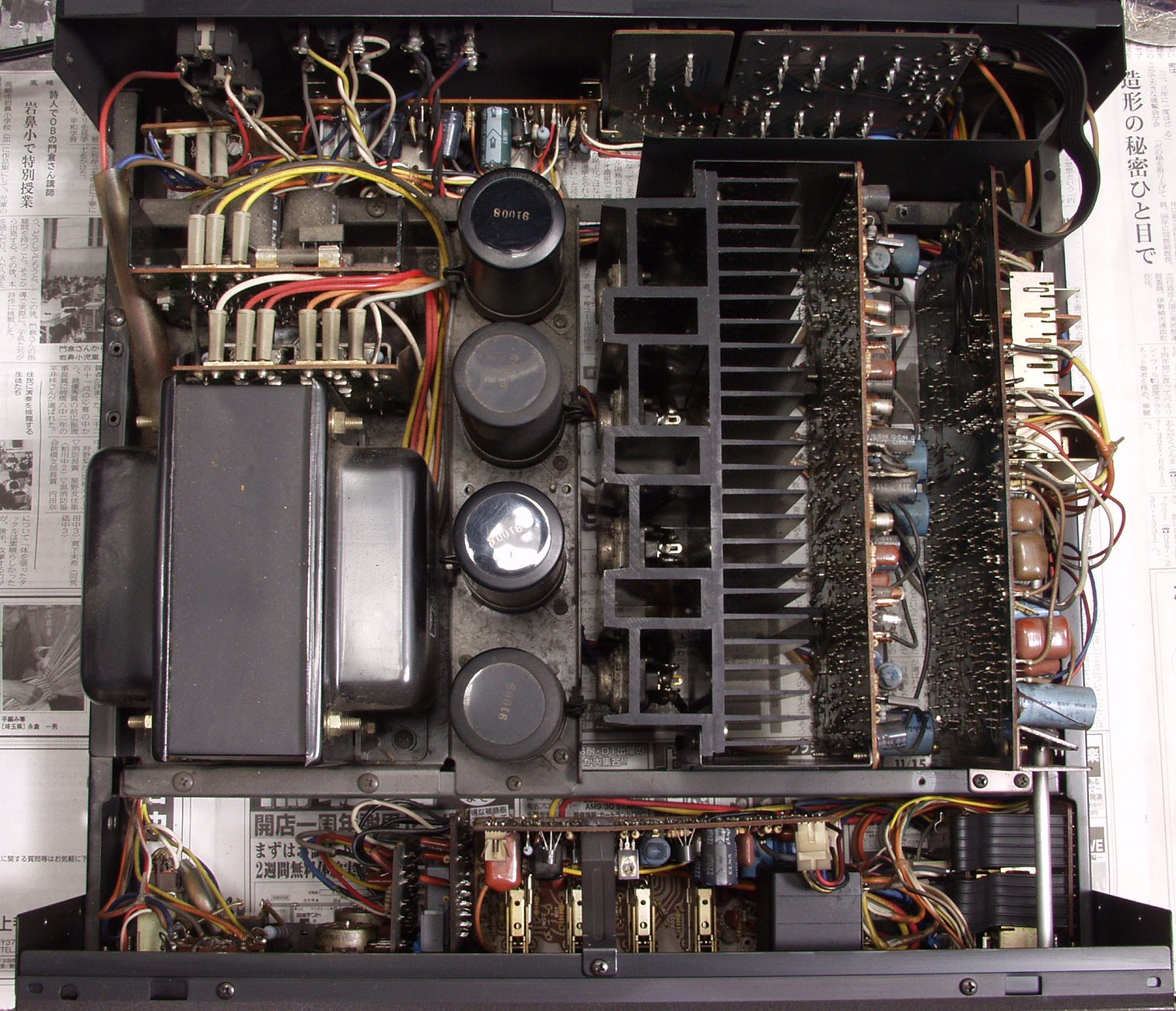

A−1. 修理前 上から見る
A−2. 修理前 整流部分の埃

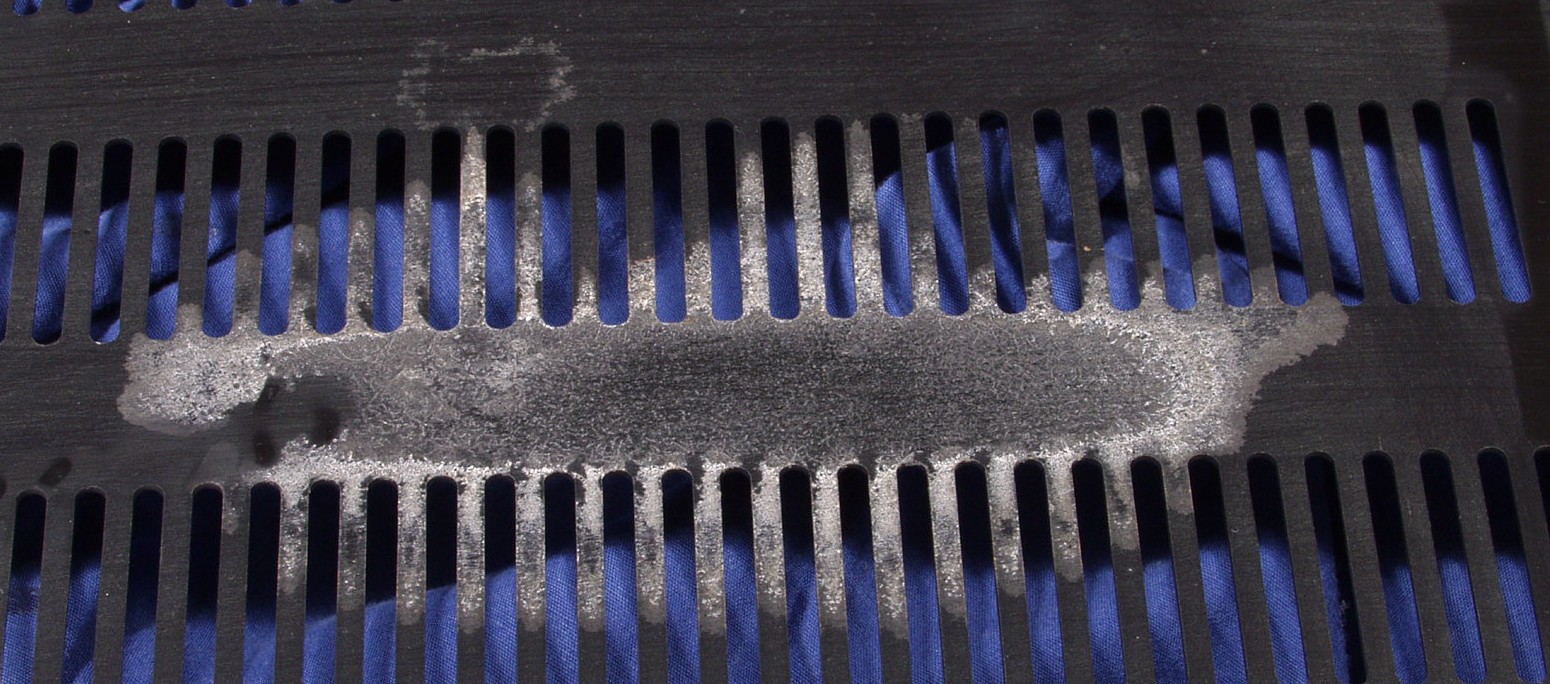

A−3. 修理前 底板のブロック電解コンデンサーの液漏れ跡

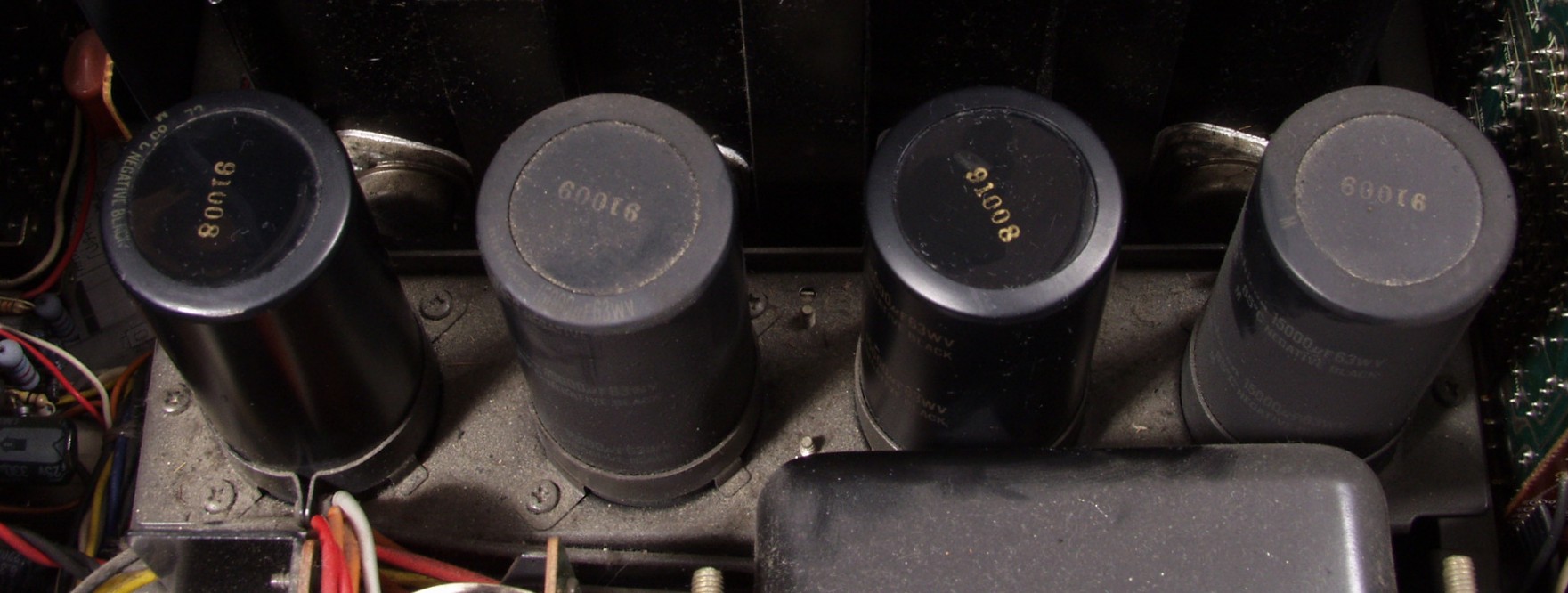

A−4. 修理前 上からブロック電解コンデンサー見る 1本おきに磨いた

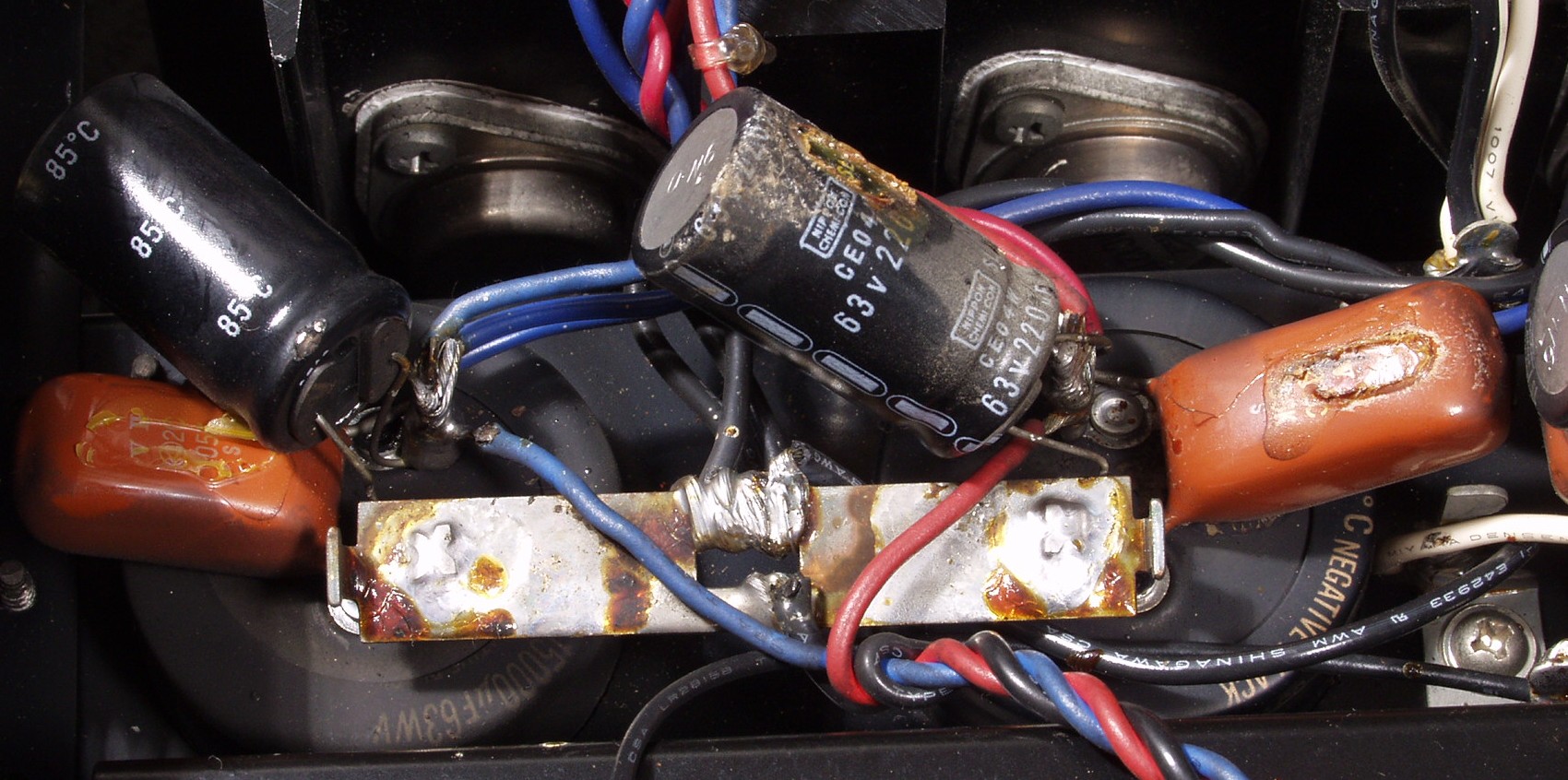

A−5. 修理前 綺麗でも、しっかりと液漏れしている、連結端子も傾いている

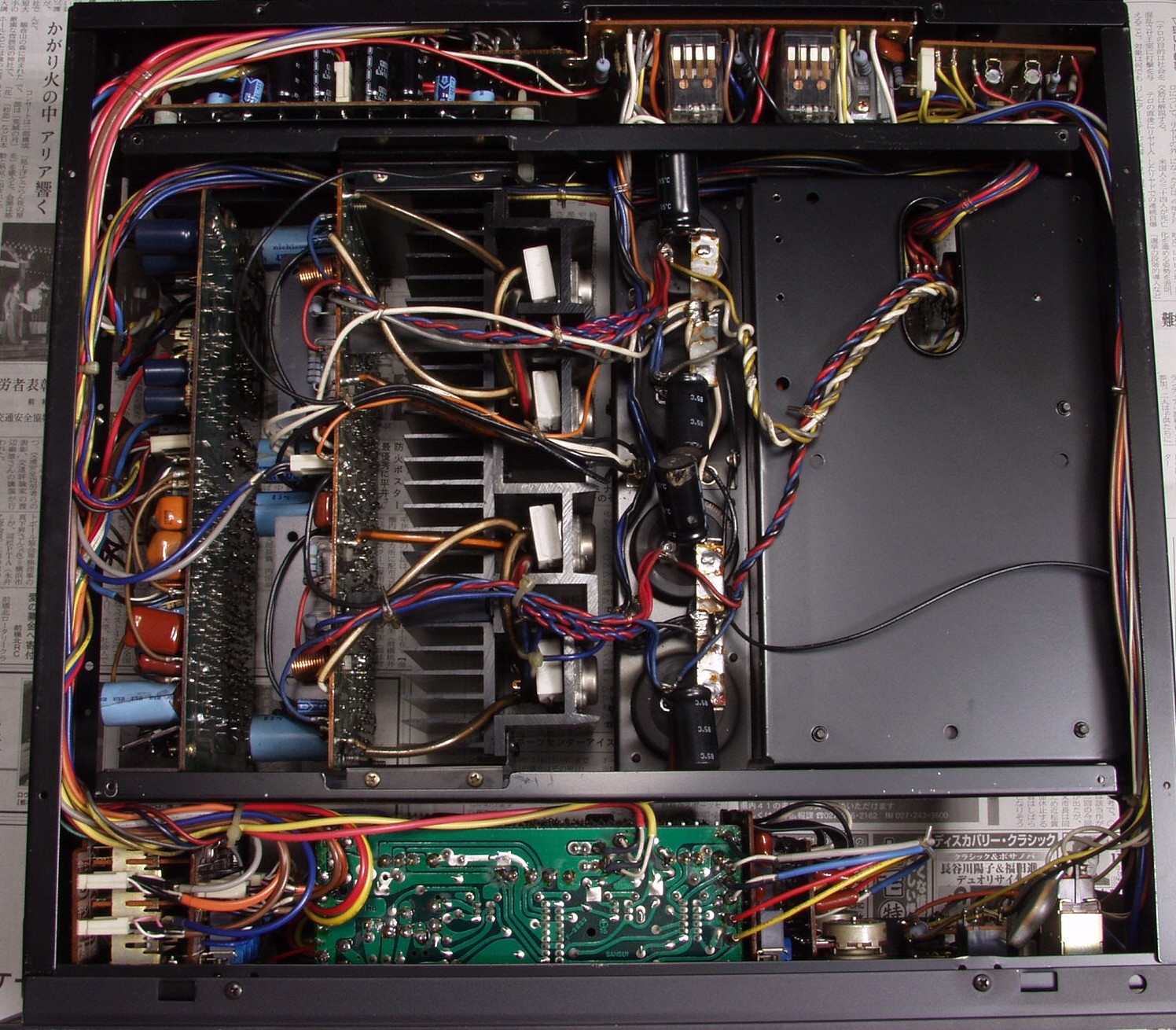

A−6. 修理前 下から見る
C. 修理状況
C−1A. 修理前 メイン・ドライブAMP基盤
C−1B. 修理後 メイン・ドライブAMP基盤 初段FET2個、半固定VR4個、電解コンデンサー20個交換
C−1C. 修理前 メイン・ドライブAMP基盤 裏
C−1D. 修理(半田補正)後 メイン・ドライブAMP基盤 裏
C−2A. 修理前 コントロ−ルAMP基盤
C−2B. 修理後 コントロ−ルAMP基盤 FET2個、半固定VR2個、電解コンデンサー12個交換
C−2C. 修理前 コントロ−ルAMP基盤裏
C−2D. 修理(半田補正)後 コントロ−ルAMP基盤裏  全ての半田をやり直す
C−2E. 修理前 コントロ−ルAMP基盤 接続端子の半田のり=少ない!
      左端子       右端子
C−2F. 修理前 セレクターSW基盤裏
C−2G. 修理(半田補正)後 セレクターSW基盤裏  全ての半田をやり直す
C−2H. 修理前 INPUT−SW基盤裏
C−2I. 修理(半田補正)後 INPUT−SW基盤裏  全ての半田をやり直す
C−2J. 修理前 TONE−SW基盤裏
C−2K. 修理(半田補正)後 TONE−SW基盤裏  全ての半田をやり直す
C−2L. 修理前 TONE−VR基盤裏
C−2M. 修理(半田補正)後 TONE−VR基盤裏  全ての半田をやり直す
C−2N. 修理後 コントロ−ル−SW基盤
C−2O. 修理前 コントロ−ル−SW基盤裏
C−2P. 修理(半田補正)後 コントロ−ル−SW基盤裏 全ての半田をやり直す
C−3A. 修理後 電源整流基盤
C−3B. 修理前 電源整流基盤裏
C−3C. 修理(半田補正)後 電源整流+プロテクト基盤裏  全ての半田をやり直す
C−3D. 修理前 電源整流基盤2
C−3E. 修理後 電源整流基盤2 電解コンデンサー5個交換
C−3F. 修理前 電源整流基盤2裏
C−3G. 修理(半田補正)後 電源整流基盤2裏  全ての半田をやり直す
C−4A. 修理後 RCA端子
C−4B. 修理前 RCA端子裏
C−4C. 修理(半田補正)後 RCA端子裏  全ての半田をやり直す
C−5A. 修理前 プリメインRCA端子
C−5B. 修理後 プリメインRCA端子 高価なBPに変更したので「2個→1個」
C−5C. 修理前 プリメインRCA端子裏
C−5D. 修理(半田補正)後 プリメインRCA端子裏 太いケーブルを付けるのでRCA端子は十分に半田盛る
C−6A. 修理前 EQ基盤
C−6B. 修理後 EQ基盤 初段FET2個、半固定VR2個、電解コンデンサー20個交換
C−6C. 修理前 EQ基盤裏
C−6D. 修理(半田補正)後 EQ基盤裏  全ての半田をやり直す
C−7A. 修理前 MC基盤
C−7B. 修理後 MC基盤 電解コンデンサー14個交換
C−7C. 修理前 MC基盤裏
C−7D. 修理(半田補正)後 MC基盤裏  全ての半田をやり直す
C−8A. 修理前 SP接続リレー・プロテクト基盤
C−8B. 修理後 SP接続リレー・プロテクト基盤 SP接続リレー2個、電解コンデンサー6個交換
C−8C. 修理前 SP接続リレー・プロテクト基盤裏
C−8D. 修理(半田補正)後 SP接続リレー・プロテクト基盤裏  全ての半田をやり直す
C−9.パネル清掃
C−AA. 修理前 上から
C−9B. 修理後 上から
C−9C. 修理前 下から
C−9D. 修理後 下から
C−A. 修理後 交換部品
E.測定・調整
E−1.出力/歪み率測定・調整
E−2A.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=1000HZ AUX端子入力
E−2B.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=400HZ AUX端子入力
E−3A.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=1000HZ MM端子入力
E−3B.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=400HZ MM端子入力
E−4A.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=1000HZ MC端子入力
E−4B.出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=400HZ MC端子入力
E−4. 24時間エ−ジング。
