ＫＥＮＷＯＯＤ　Ｌ−０１Ｔ．２台目修理記録

２０２０／４／５到着　　　４／２０完成

Ａ．　修理前の状況 基本的な動作には問題はありません。 ただし、昨年８月頃から時々「プチッ」と言うノイズが、頻度は高く無いものの時々出る様になり、 昨年の１１月頃からは、本来はチューニングノブに触れるとパネルのＳメータ等のランプ類が点灯する仕様なのですが、それが点灯しなくなり、またステレオ受信時に点灯するインジケータも時折点灯しなくなります。 受信自体はステレオで受信できている様です。 ただインジケータの症状は、電源コードをコンセントから抜いて、一晩くらい放置すると回復しますが、暫く通電していると、また症状が出ます。 最近は音が歪む様になりました。 この機会ですので、暫く不安なく使用できる様に、オーバーホールをお願いしたいと考えております。 Ｂ．　原因 経年変化による劣化。 ツマミ感知回路故障。 １９ｋHzキャンセラー回路故障。 バラック修理で、モノ受信で歪み率＝０．０７〜０．０９％、ステレオ受信で歪み率＝０．７〜１％確認。 Ｃ．　修理状況 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 配線手直し、補強。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ交換。 IC交換。 電解コンデンサー交換。 不良ＴＲ（トランジスター）交換。 Ｋ．　上木ケース修理。 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　８０個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１１個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 IC　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３本。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２本。 Ｅ．　調整・測定 ＦＭ　トラッキング調整。 ＦＭ　モノラル受信測定。 ＦＭ　ステレオ受信測定。 ＦＭ　ステレオ受信ＲＬ分離度測定。 ＦＭ　ＩＦ帯域測定。 Ｇ．　修理費　　　　９８，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　 　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０１Ｔ　の仕様（マニアル・カタログより）

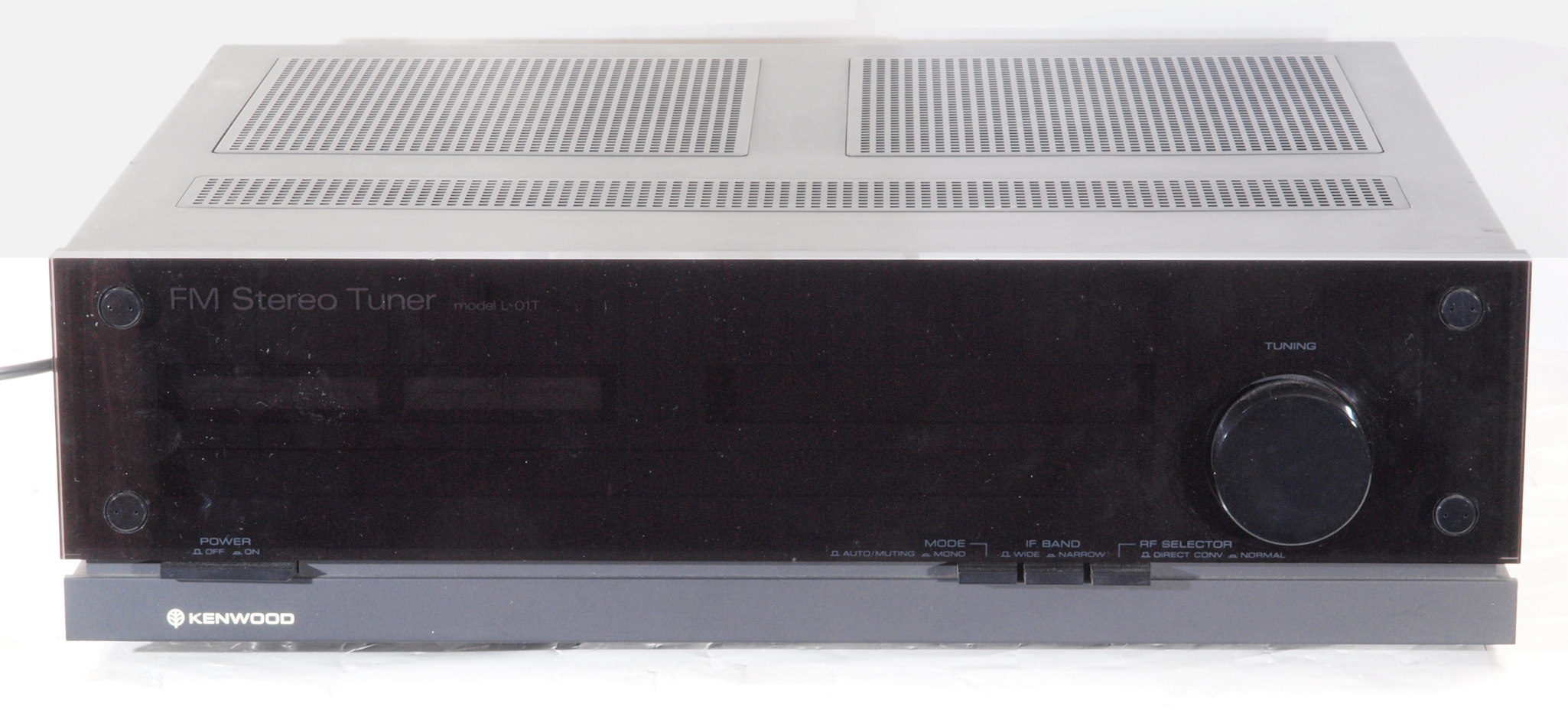

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

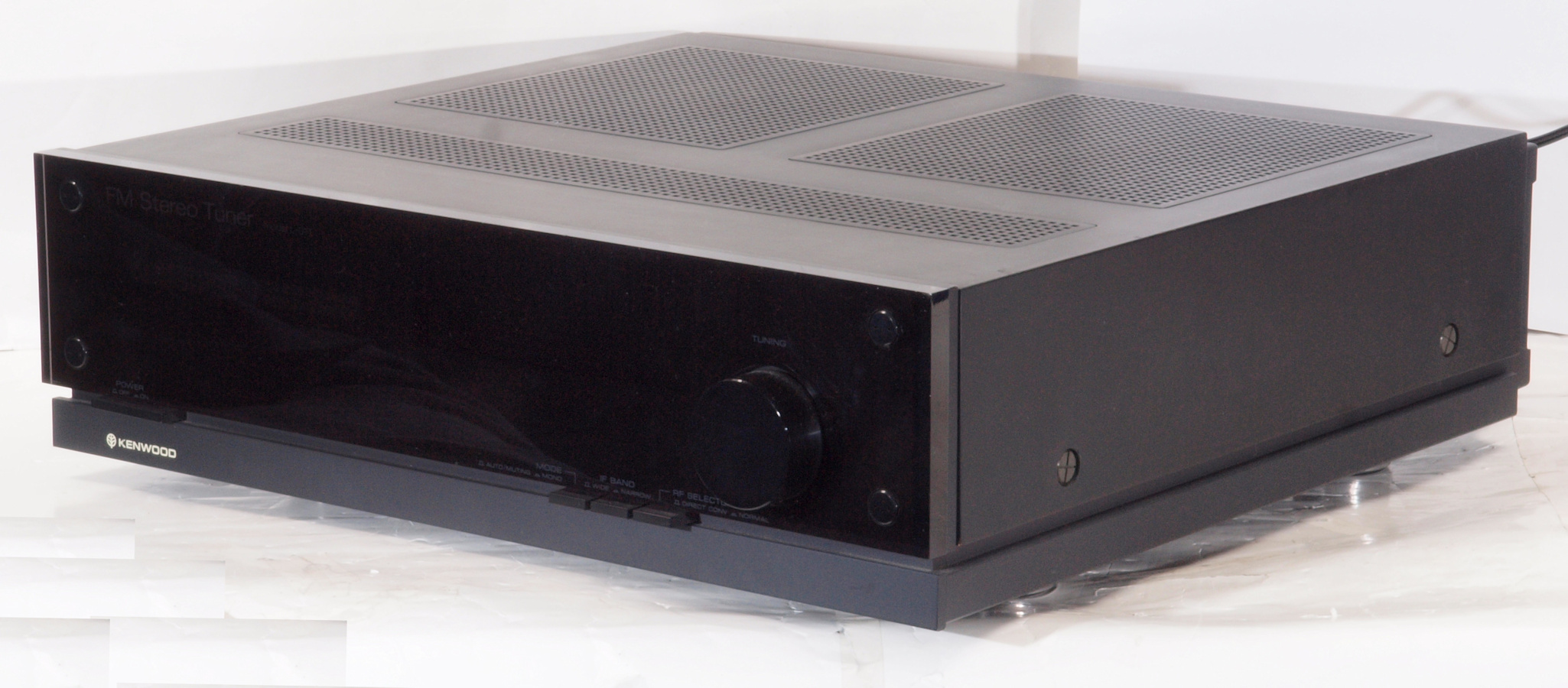

Ａ１２．　点検中　前右から見る

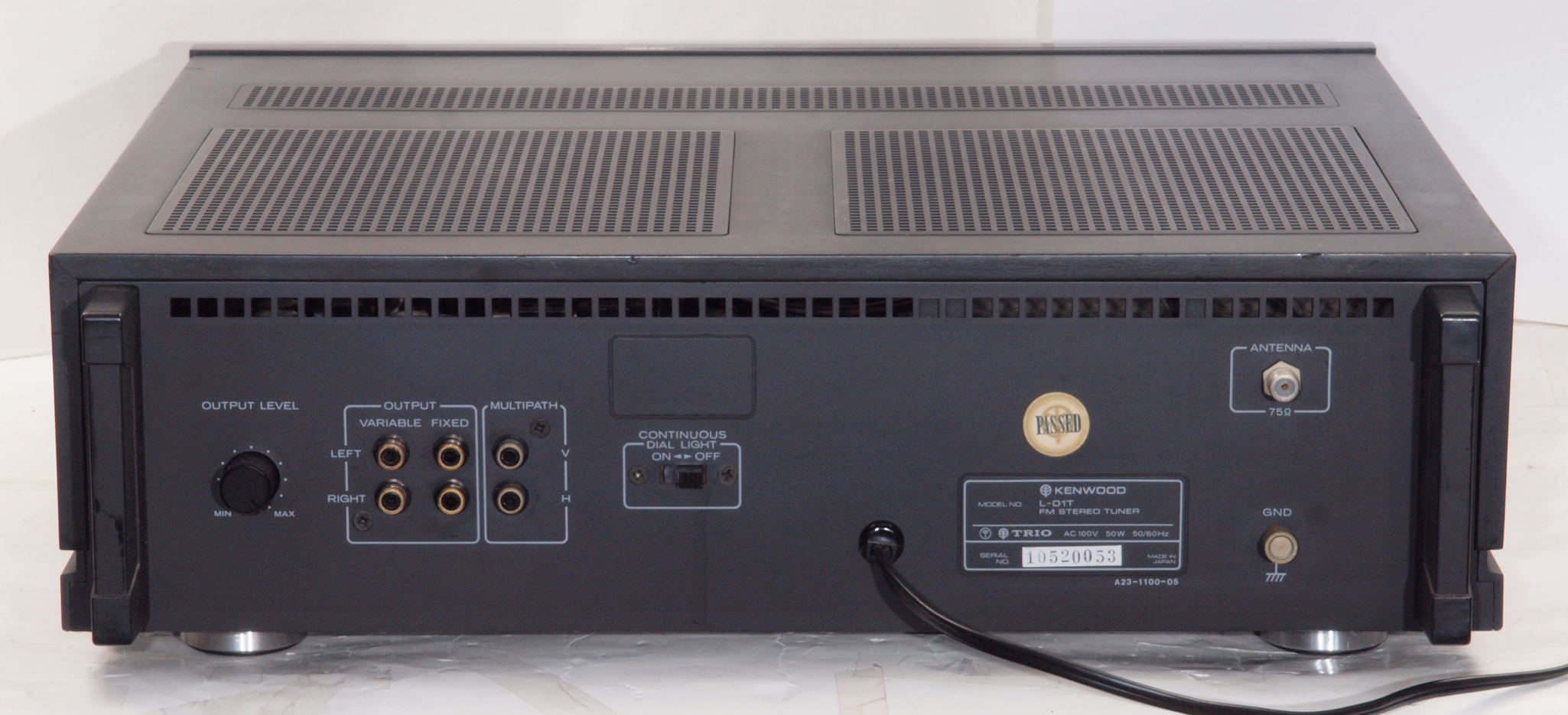

Ａ１３．　点検中　後から見る

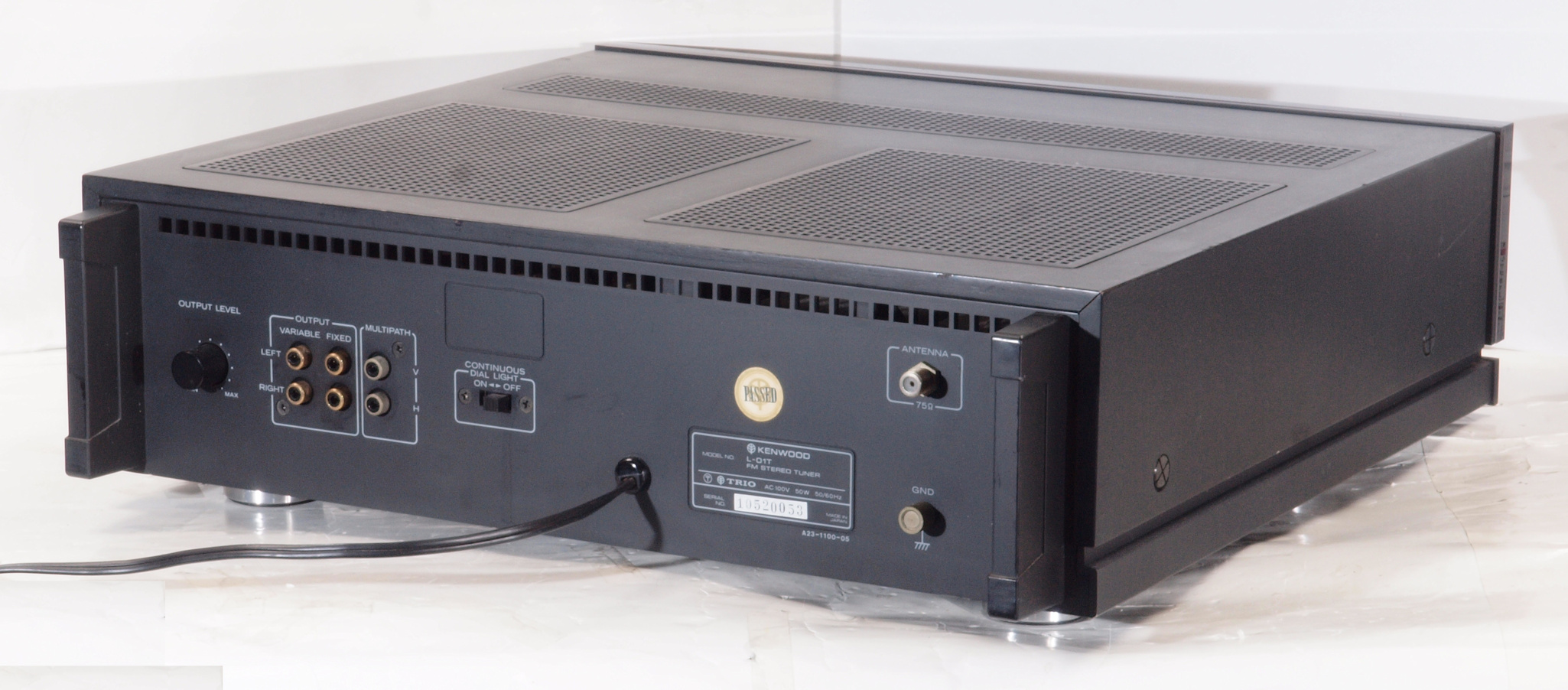

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上ケースを取り、上から見る。

Ａ１７．　点検中　上ケースを取り清掃後、上から見る。

Ａ１８．　点検中　上ケース・シールドを取り、上から見る。

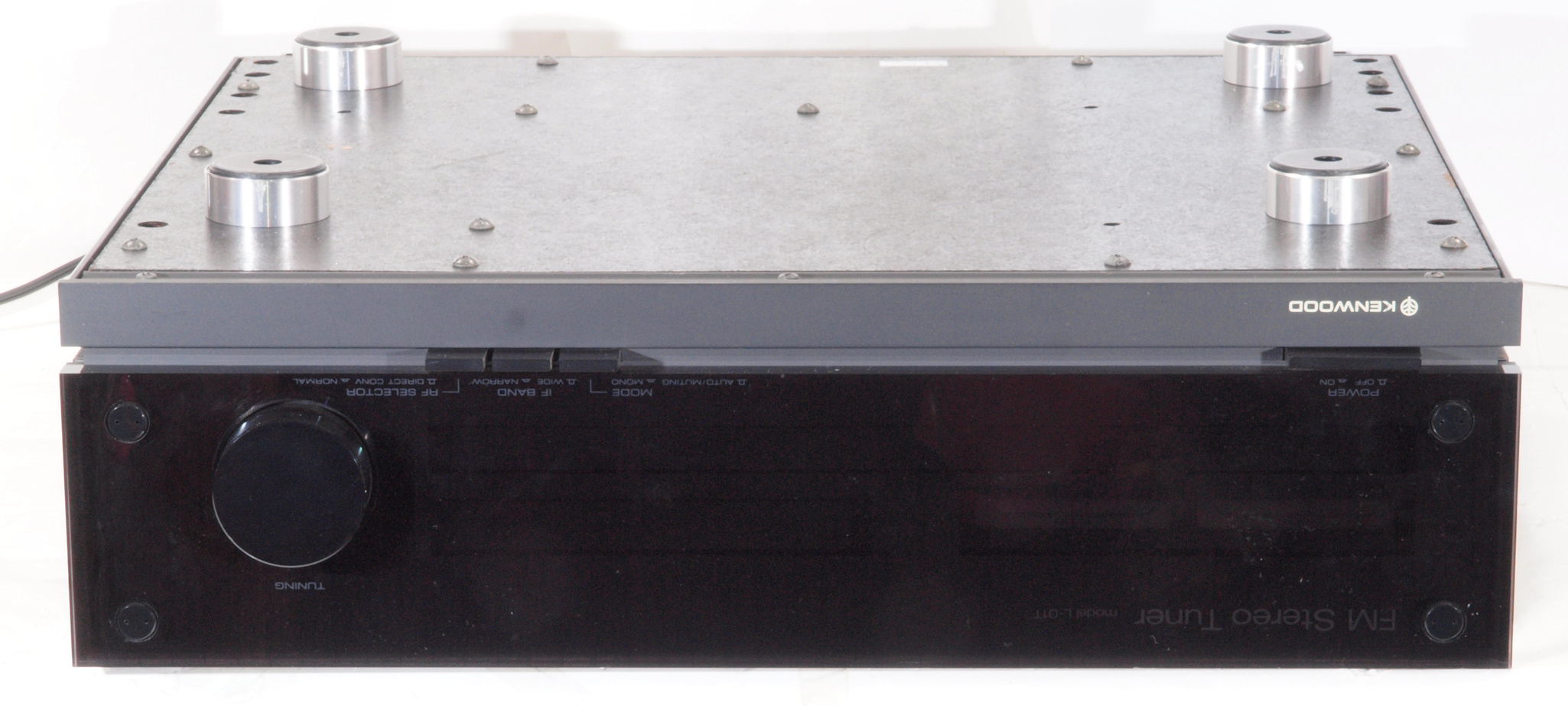

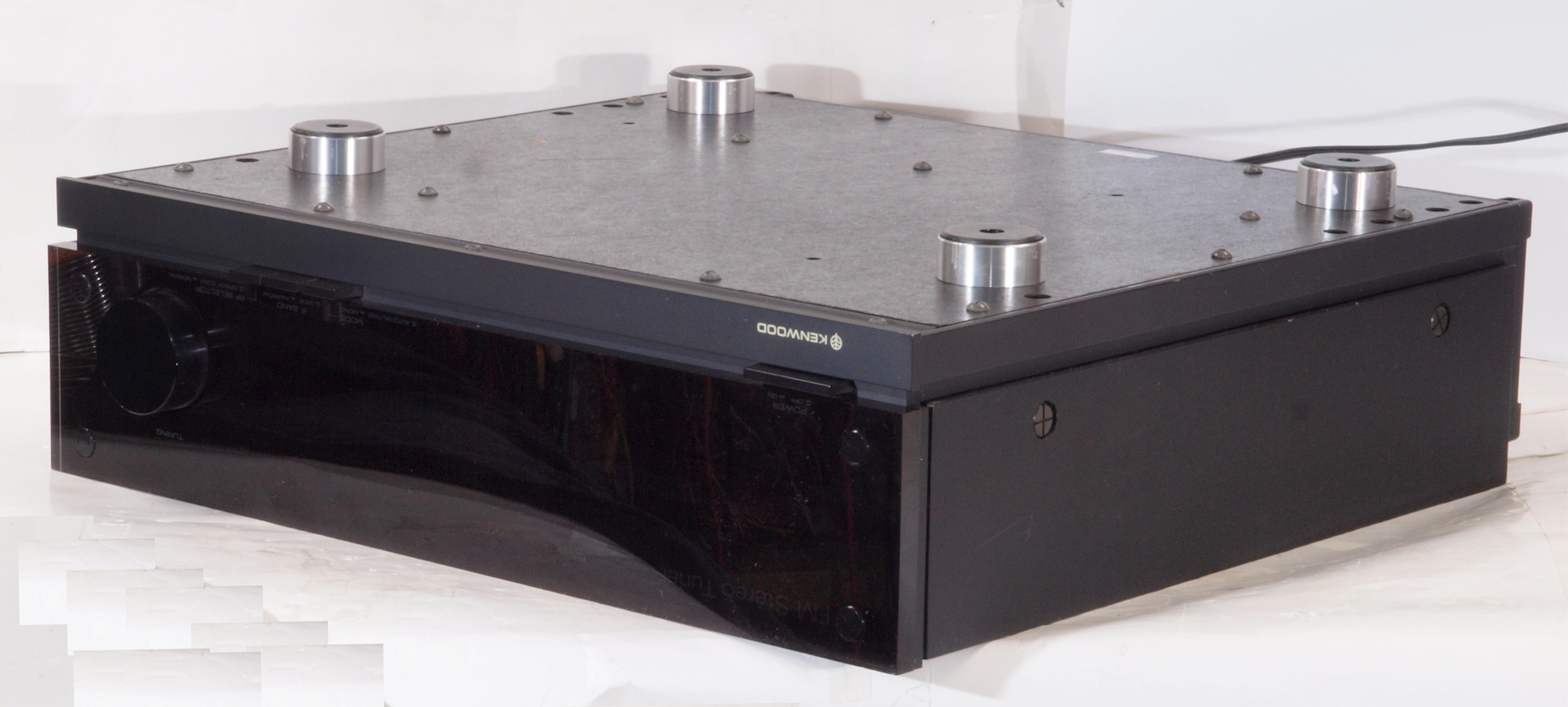

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

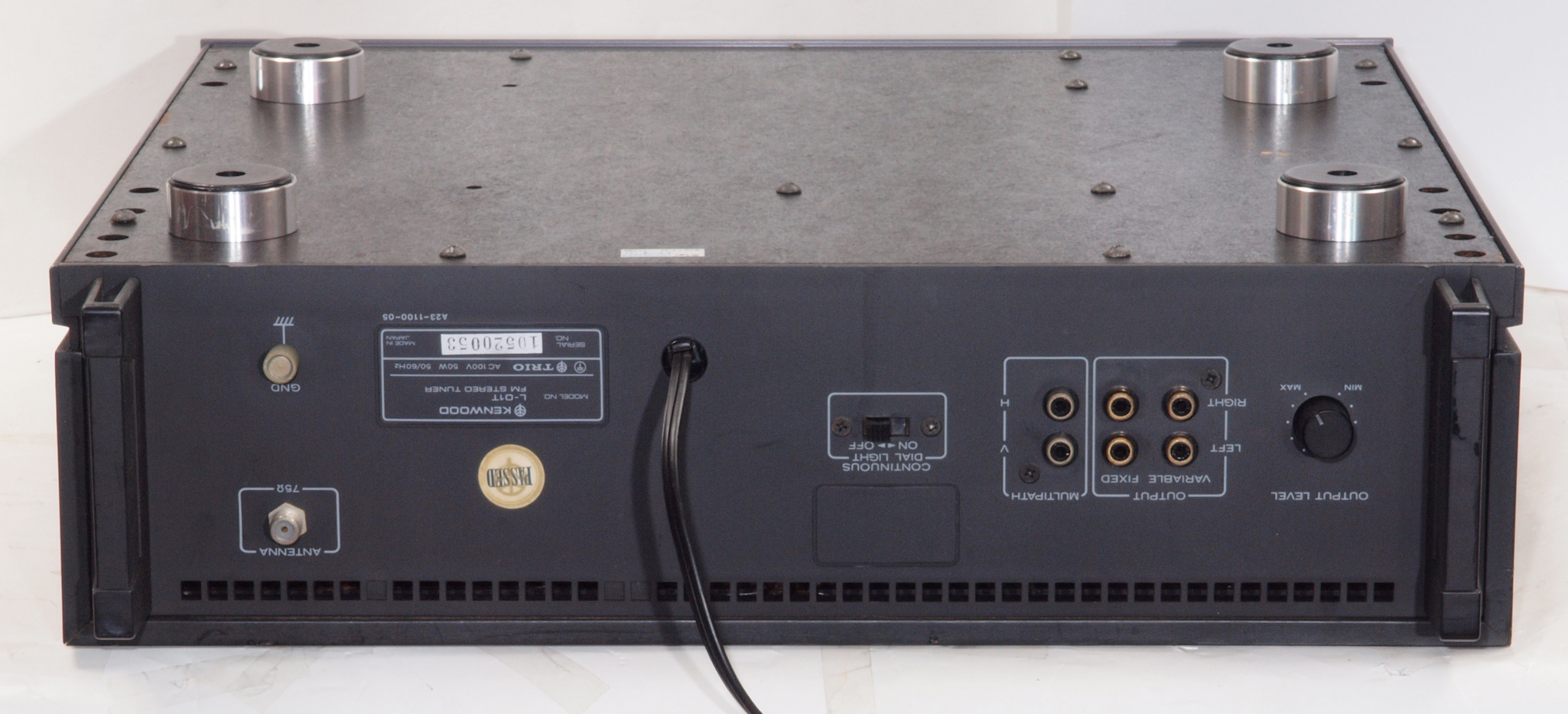

Ａ２３．　点検中　下後から見る

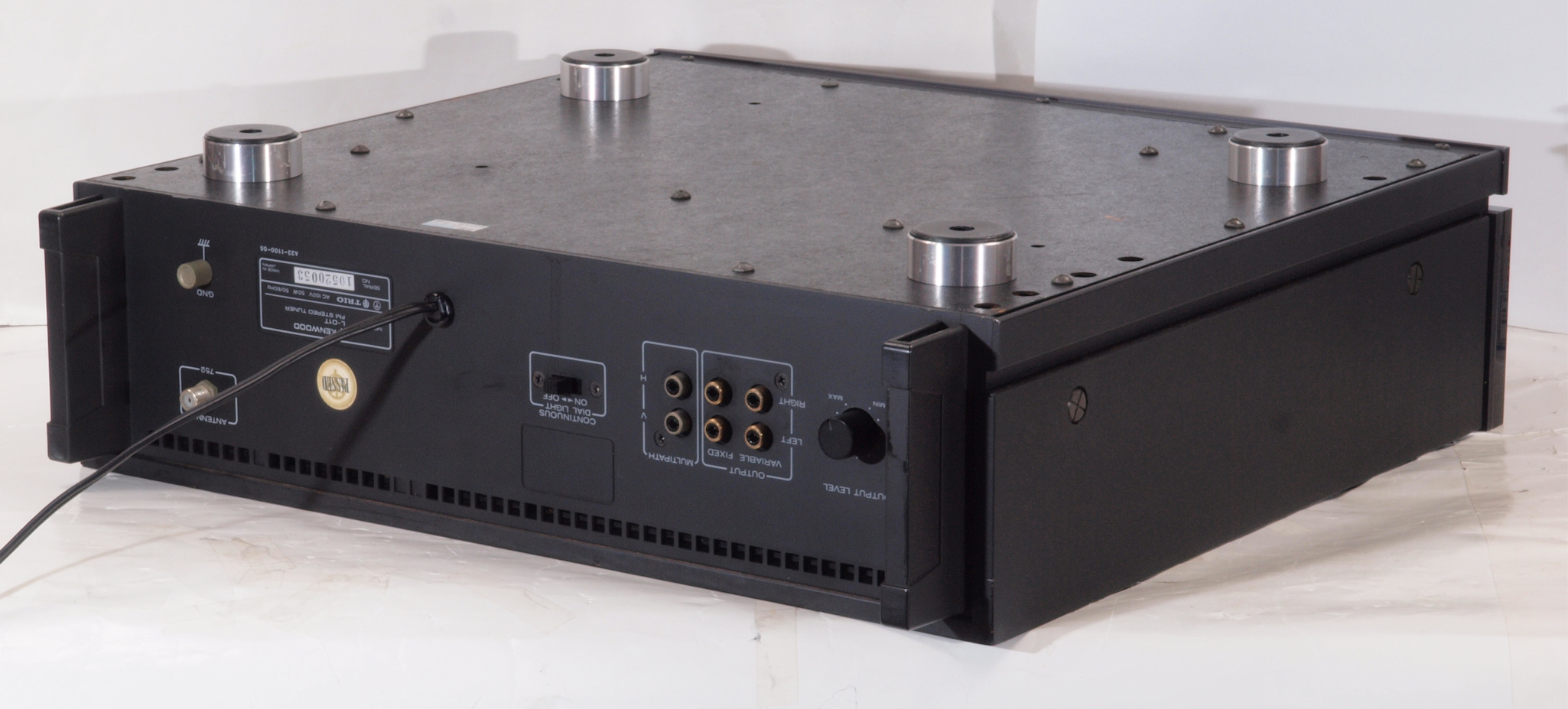

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下から見る。　１２年８月２２日メーカーの修理標。

Ａ２７．　点検中　下蓋を取り、下から見る。

Ａ２８．　点検中　下蓋・シールド取り、下から見る。

Ａ２９．　点検中　過去の修理で、下蓋に鋏まれて潰れた同軸。

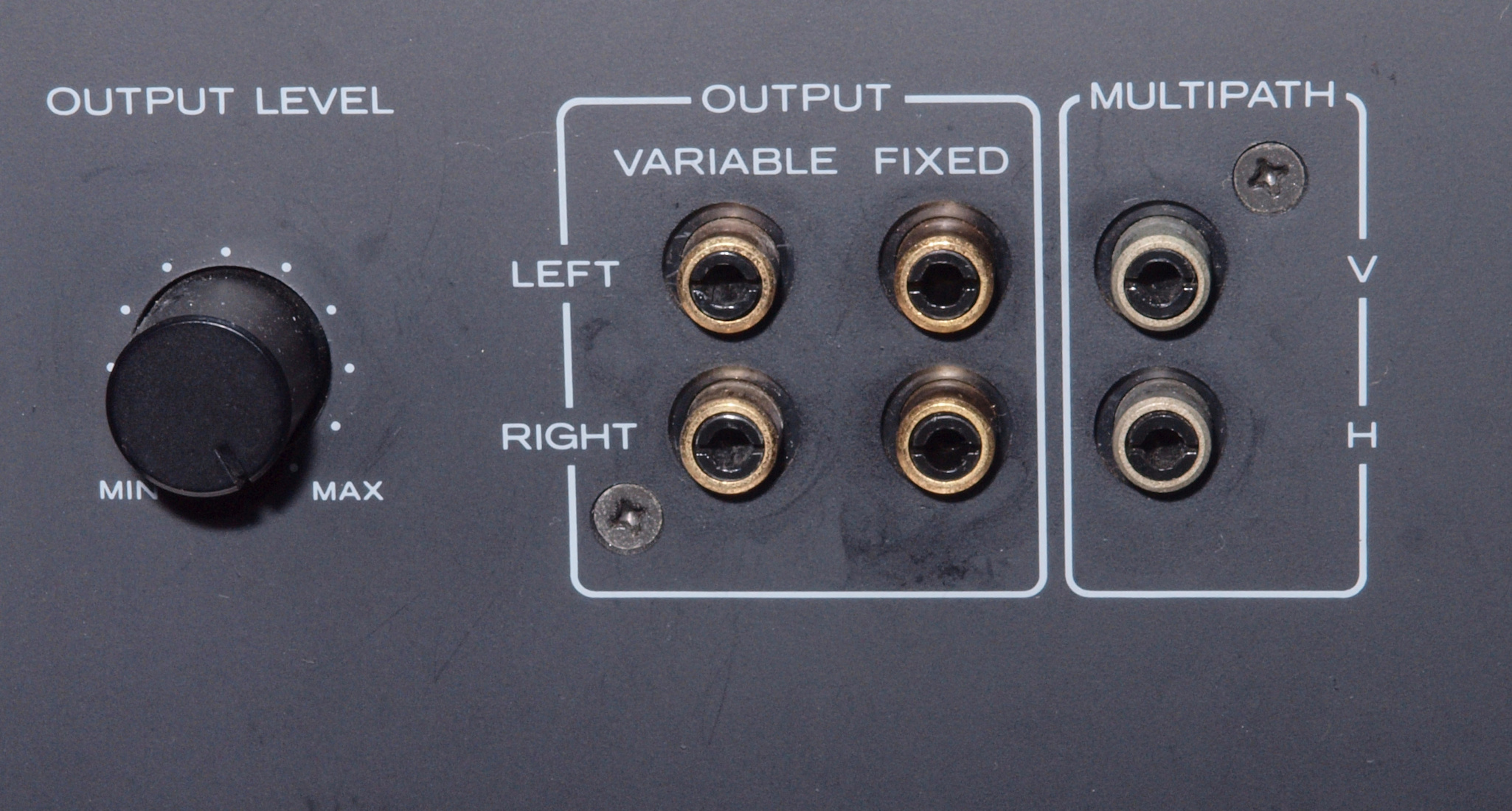

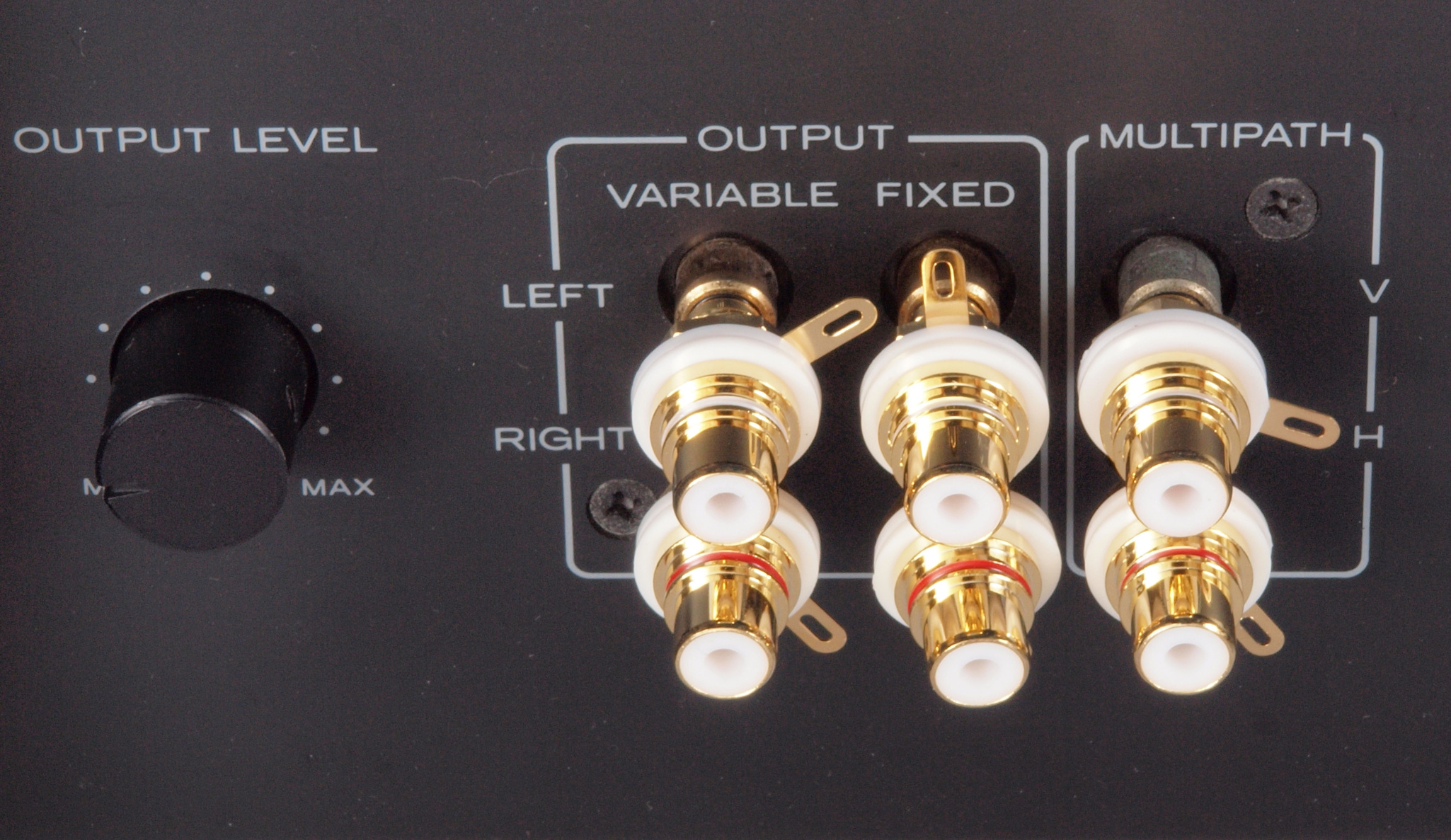

Ａ３１．　点検中　出力ＲＣＡ端子郡。

Ａ３２．　点検中　出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換可能。

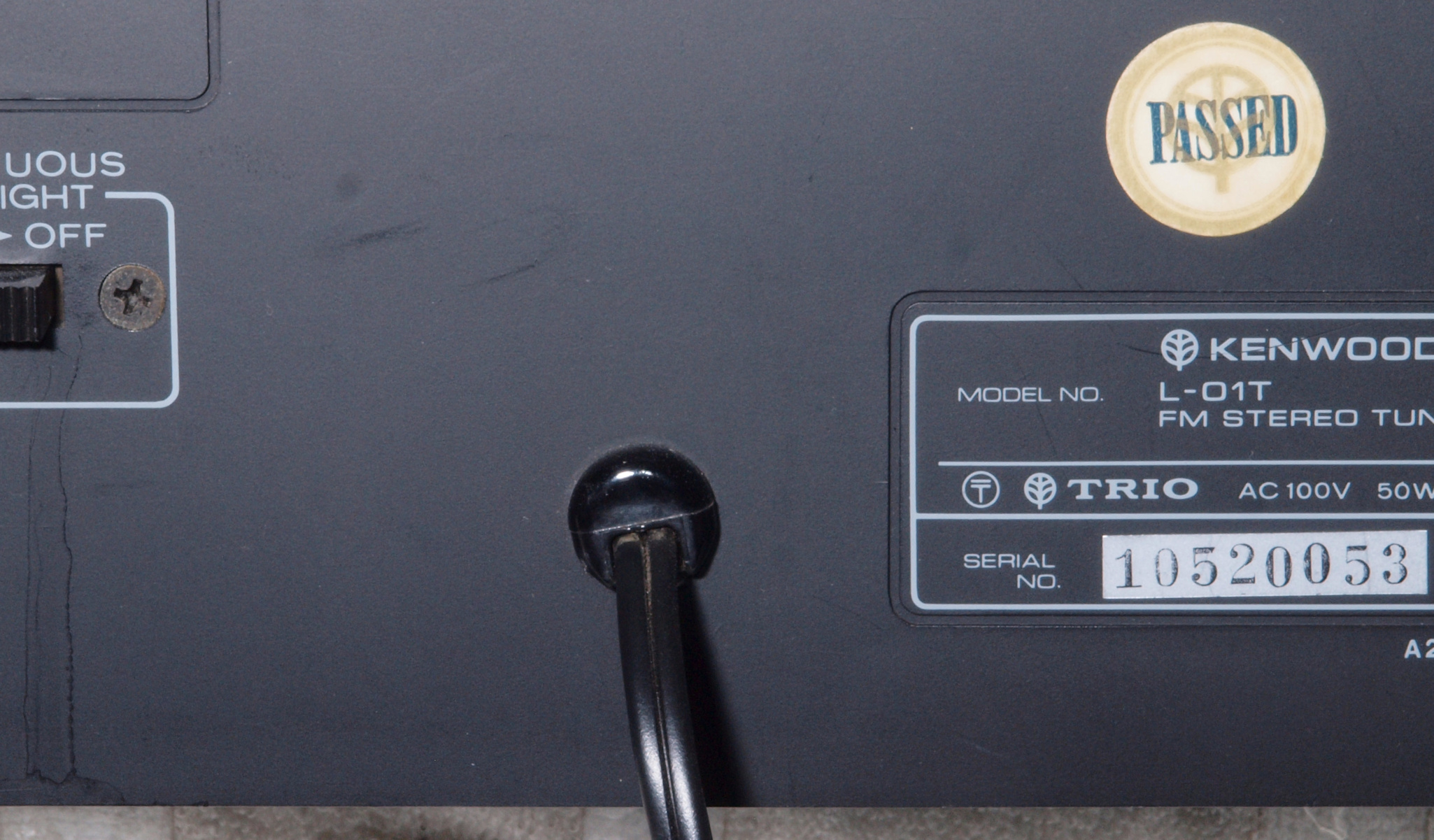

Ａ４１．　点検中　電源コード。

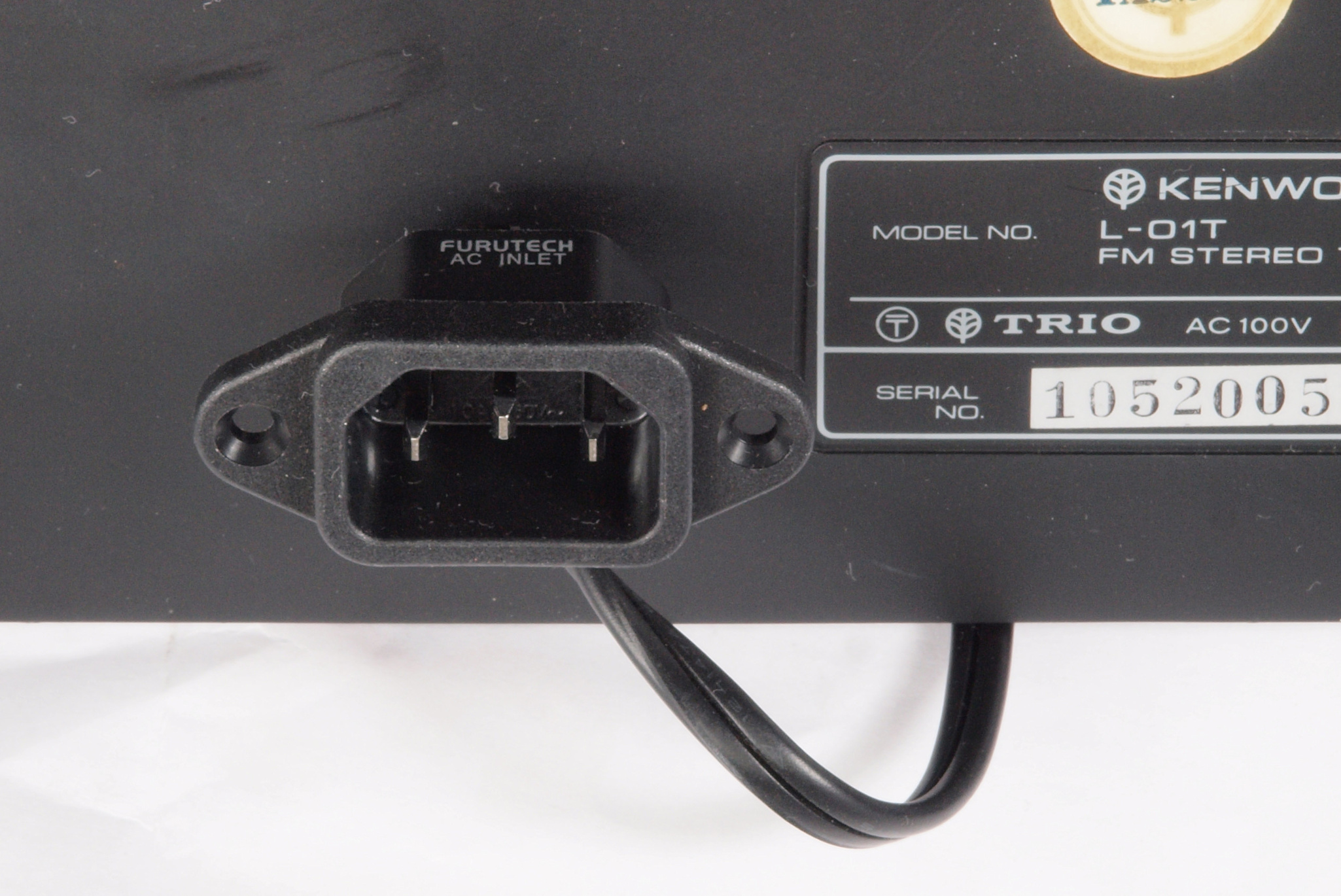

Ａ４２．　点検中　電源コードを３Pインレットに交換可能。使用するのは　FURUTECH　FI-10(R) ロジウムメッキ。

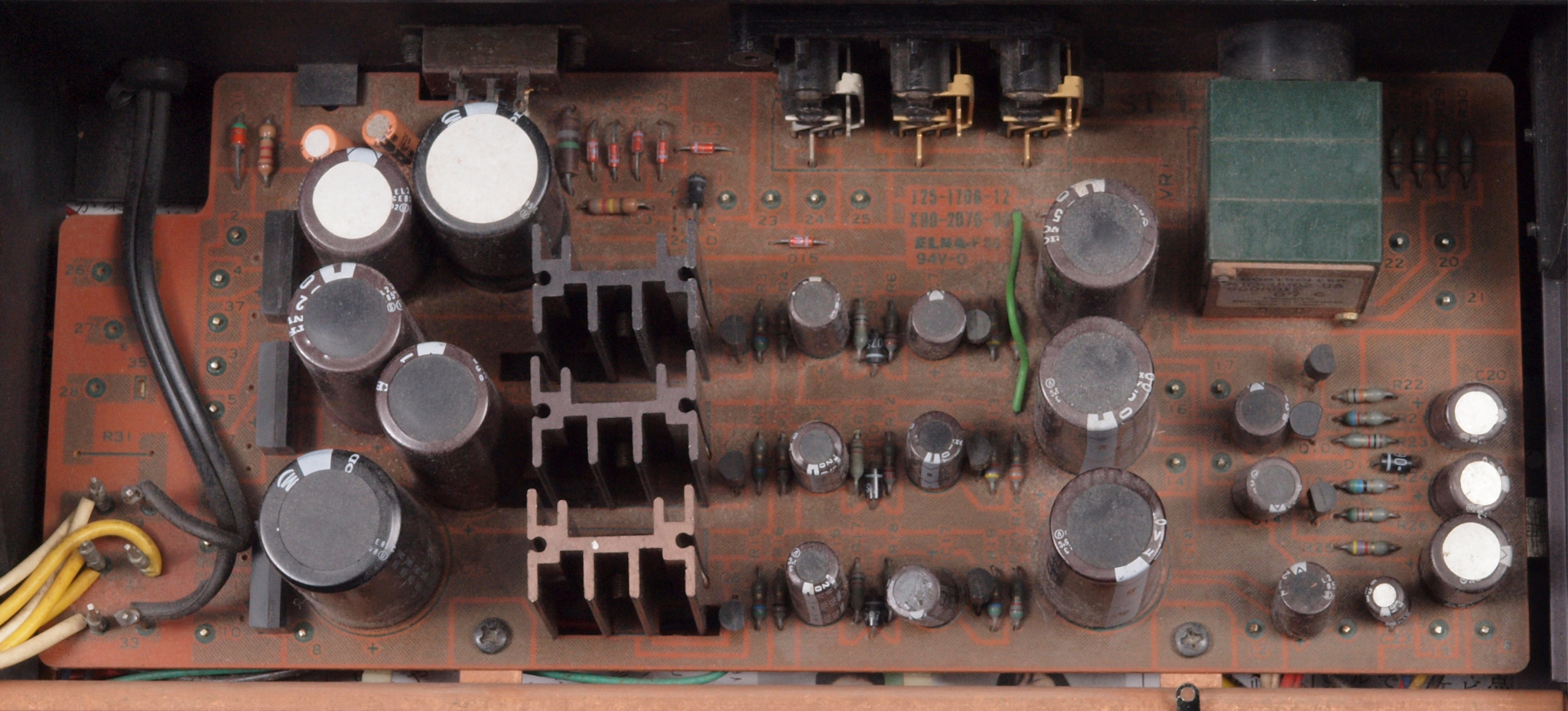

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源基板

Ｃ１１２．　修理中　電源基板、電解コンデンサーを固定した接着材、トルエンを使用したのでしょう、金属を腐食します。

Ｃ１１３．　修理中　電源基板、電解コンデンサーを固定した接着材を取り除き、コート液を塗る。

Ｃ１１４．　修理中　電源基板、電解コンデンサーを固定した接着材２、トルエンを使用したのでしょう、金属を腐食します。

Ｃ１１５．　修理中　電源基板、電解コンデンサーを固定した接着材２を取り除き、コート液を塗る。

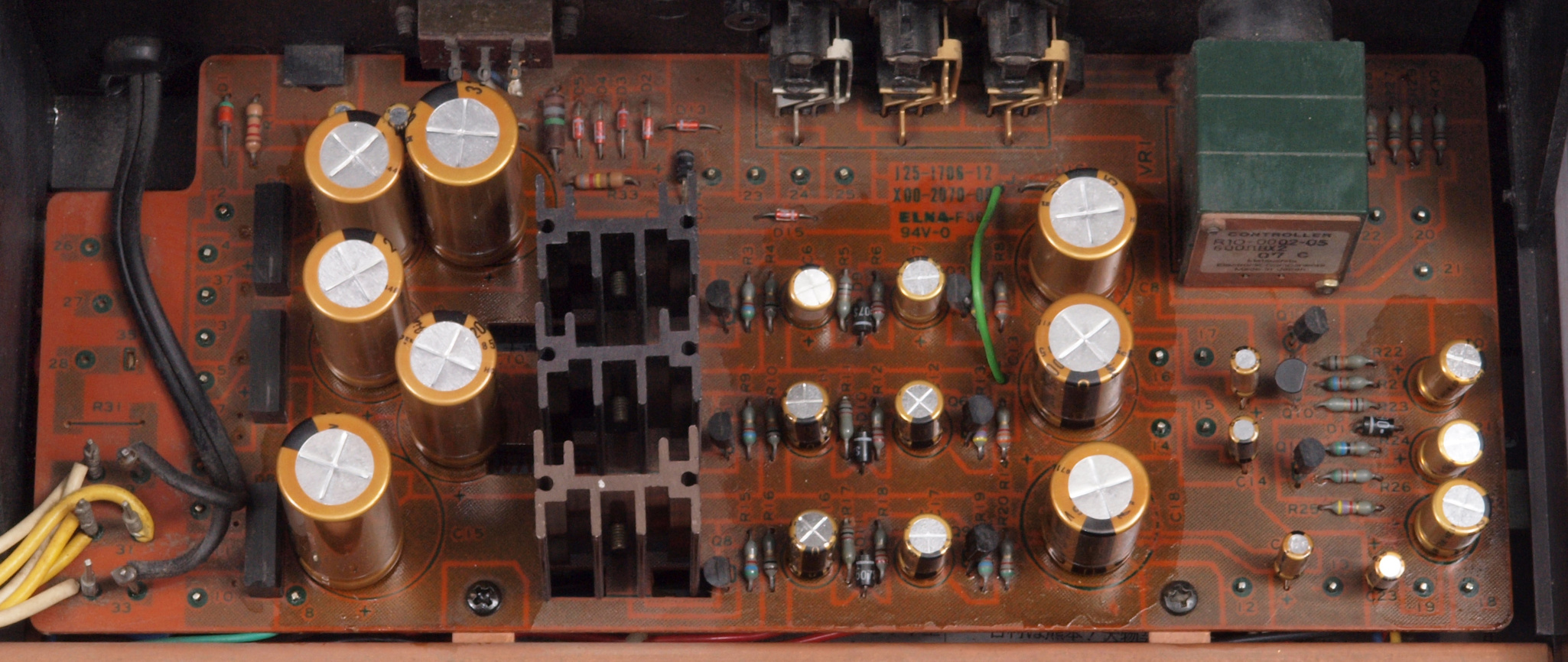

Ｃ１２．　修理後　電源基板　電解コンデンサー２３個交換

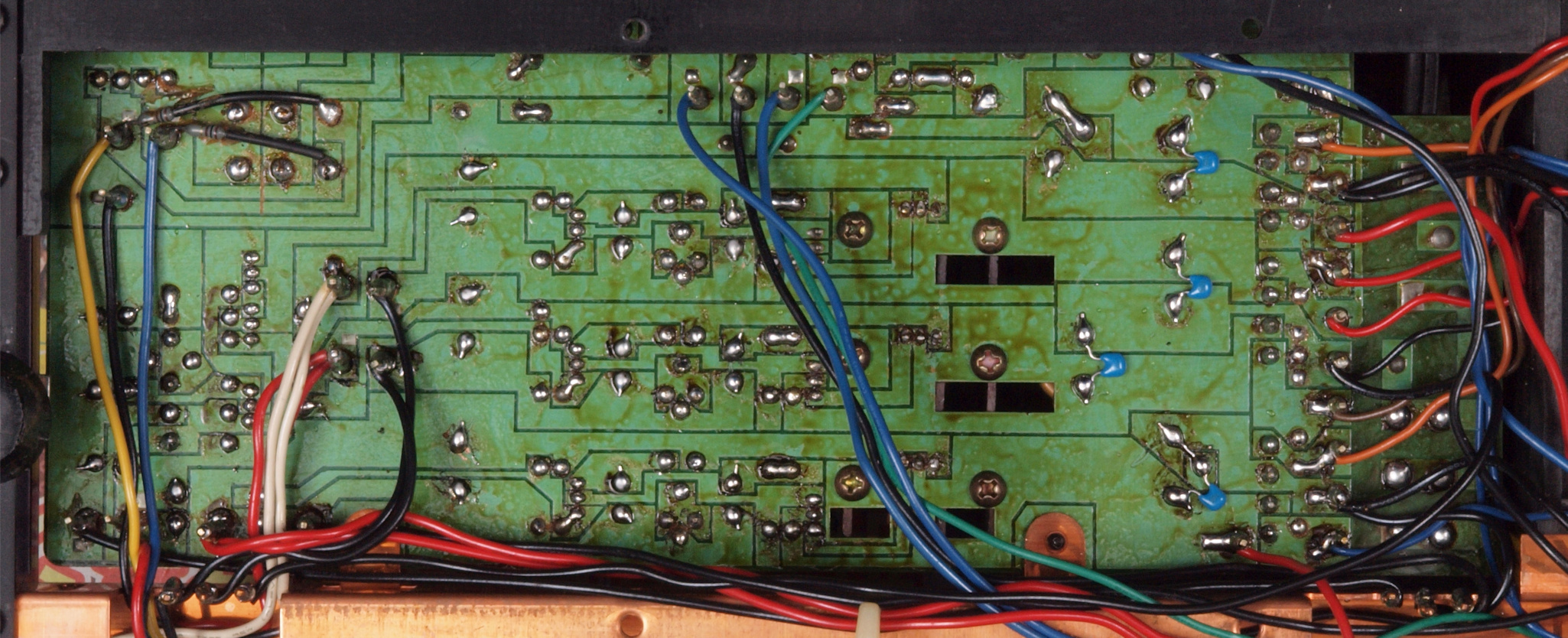

Ｃ１３．　修理前　電源基板裏

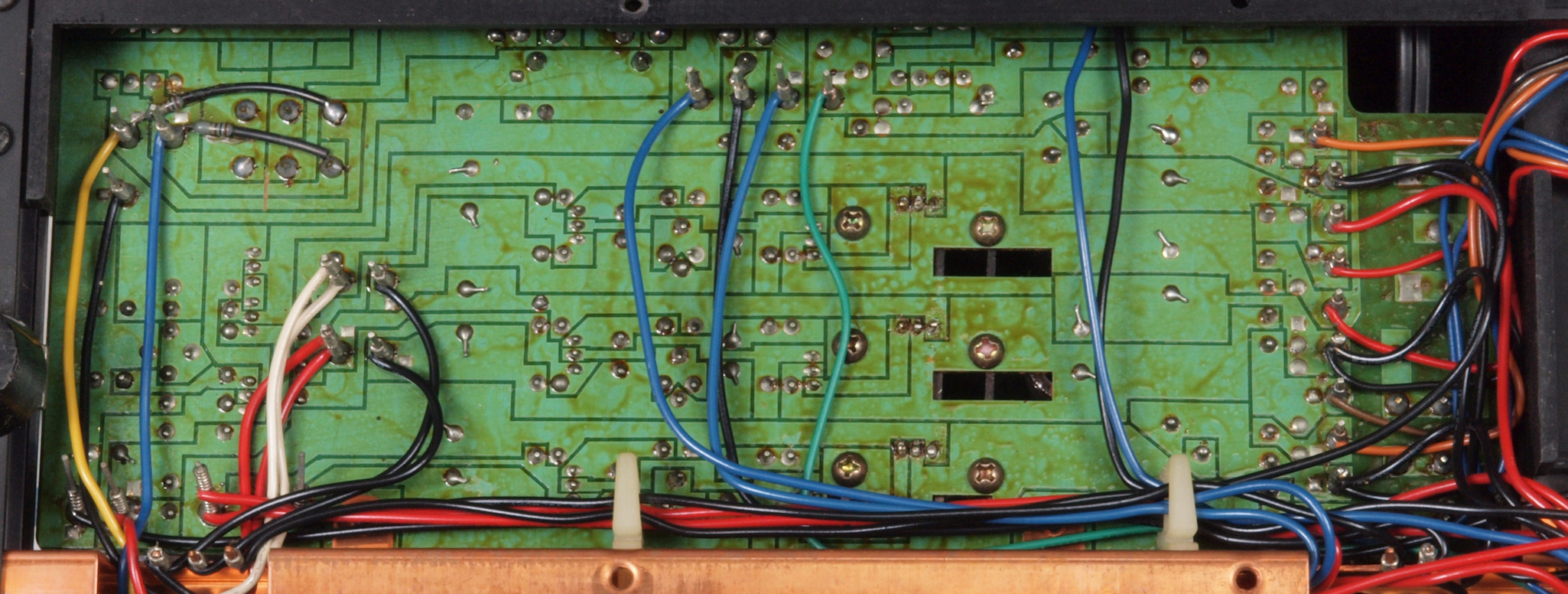

Ｃ１４．　修理（半田補正）後　電源基板裏。　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ１５．　完成電源基板裏。余分なフラックスを洗浄後、コート液を塗る。

Ｃ１６．　修理前　電源基板裏ラッピング

Ｃ１７．　修理後　電源基板裏ラッピング。　半田を浸み込ませる。

Ｃ１８．　修理前　電源基板裏ラッピング２。

Ｃ１９．　修理後　電源基板裏ラッピング２。　半田を浸み込ませる。

Ｃ１Ａ．　修理後　電源基板裏ラッピング３。

Ｃ１Ｂ．　修理後　電源基板裏ラッピング３。　半田を浸み込ませる。

Ｃ２１．　修理前　メイン基板

Ｃ２１２．　修理中　メイン基板、電解コンデンサーを固定した接着材。

Ｃ２１３．　修理中　メイン基板、電解コンデンサーを固定した接着材を取り除き、コート液を塗る。

Ｃ２２．　修理後　メイン基板　半固定VR１１個、IC７個、OP-AMP２個、電解コンデンサー５４個交換

Ｃ２３．　修理前　メイン基板裏

Ｃ２４．　修理（半田補正）後　メイン基板裏。　半田を全部やり直し、余分なフラックスを洗浄後。

Ｃ２５．　完成メイン基板裏、コート液を塗る。

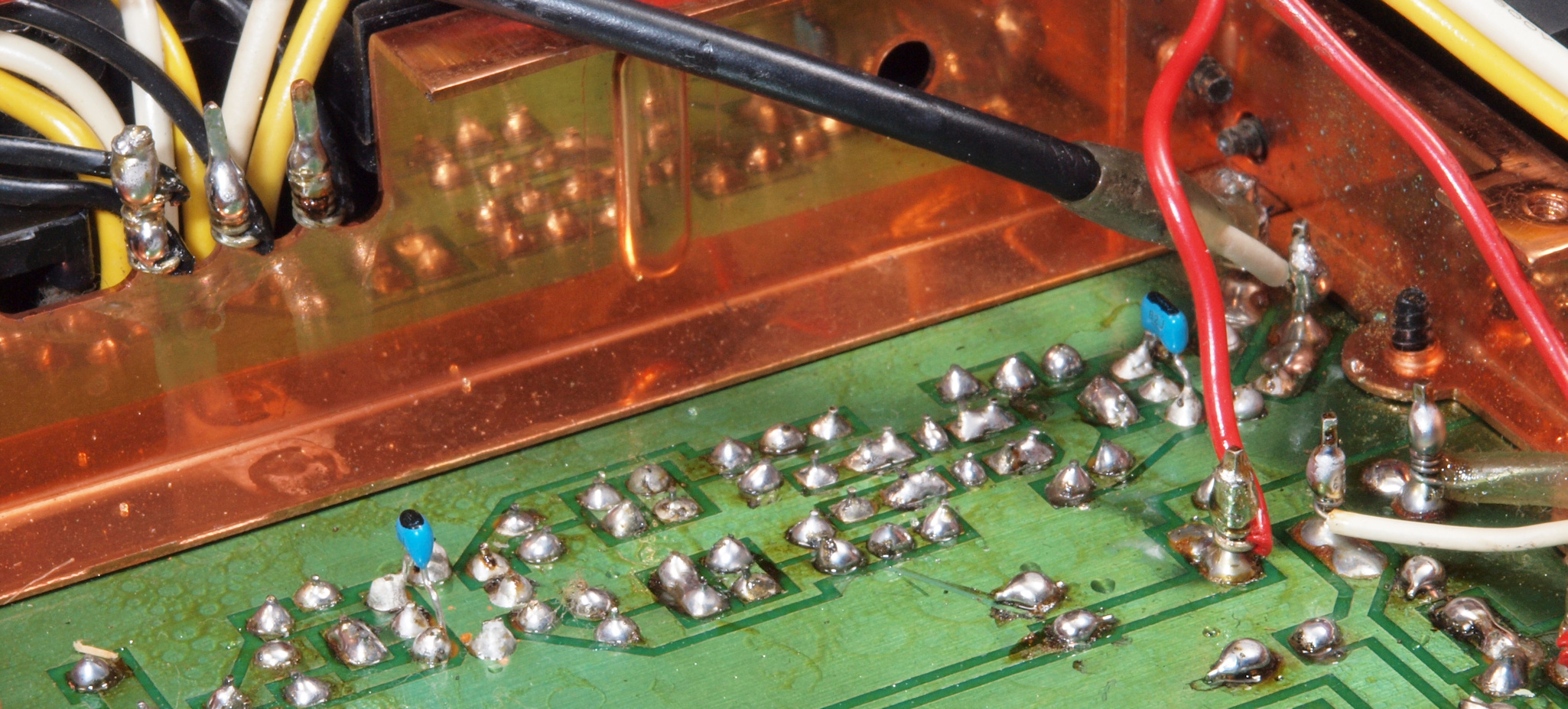

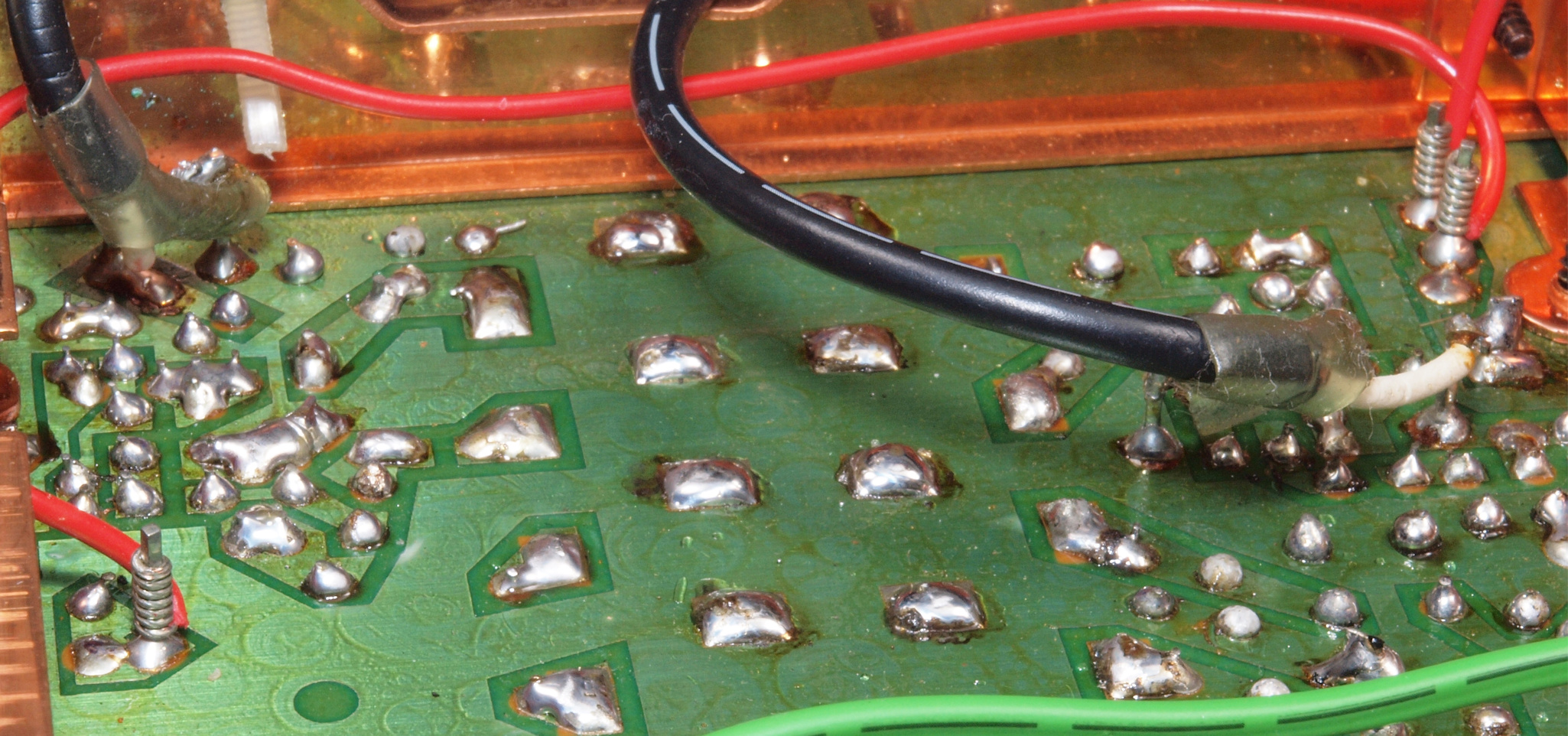

Ｃ２６．　修理前　メイン基板裏ラッピング。

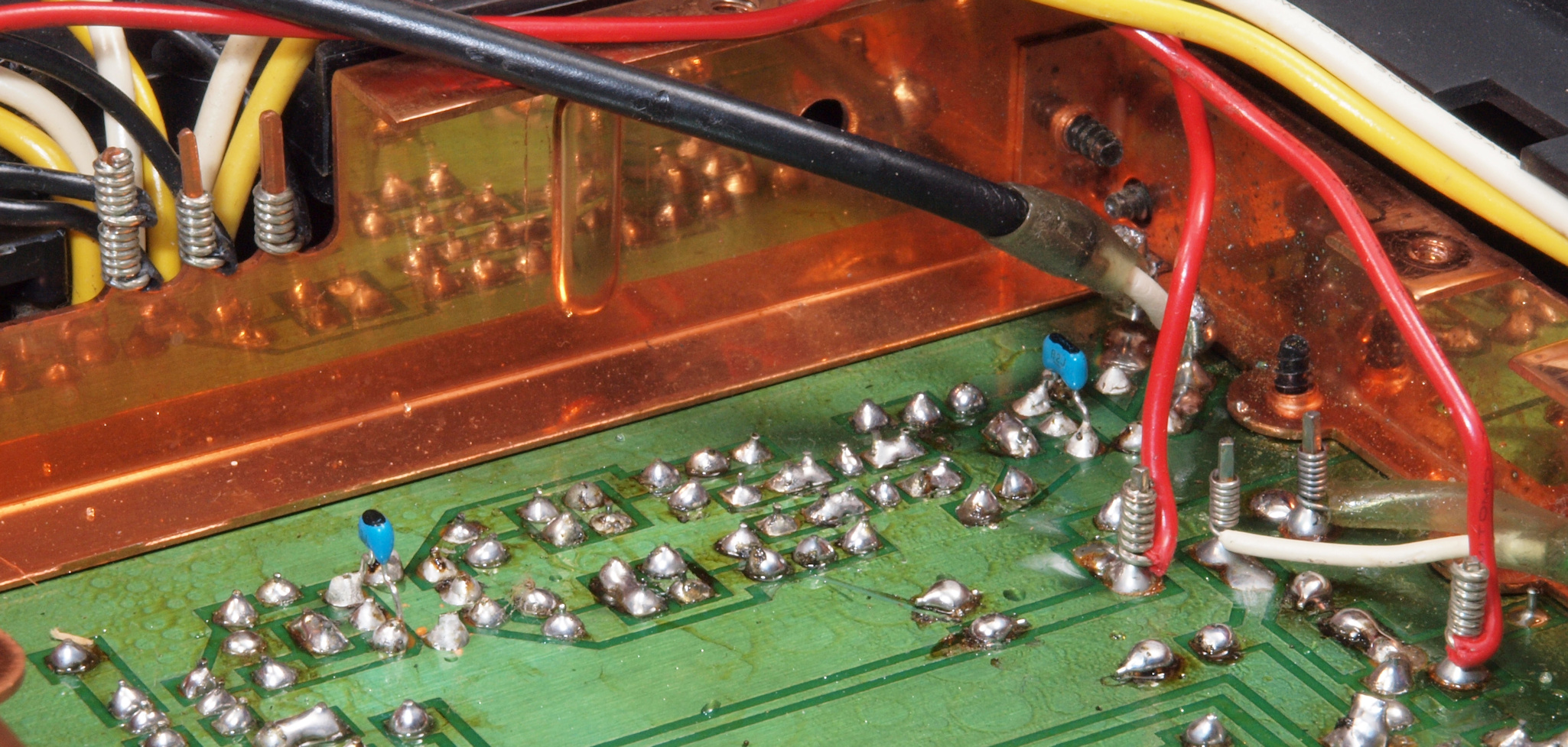

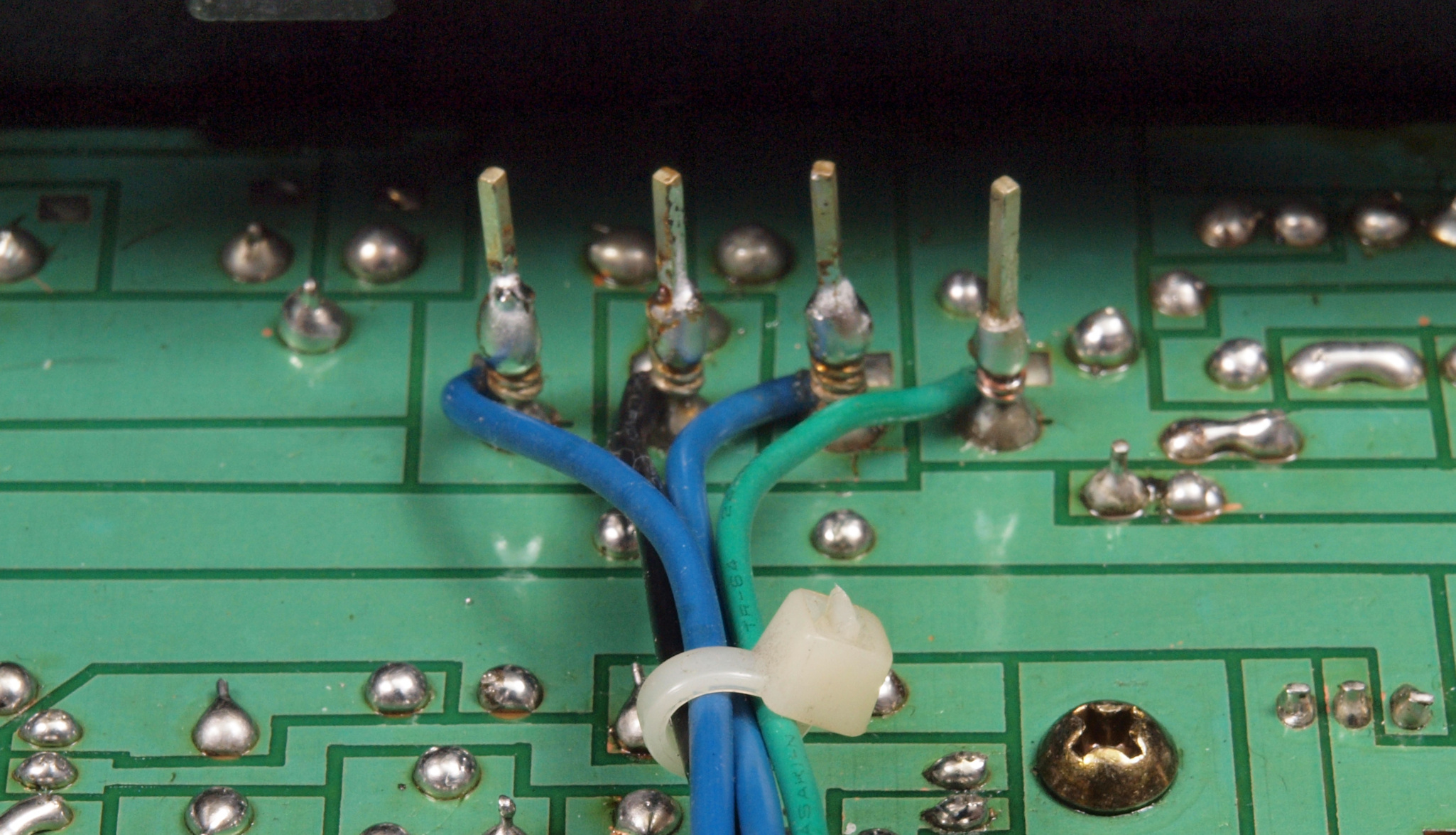

Ｃ２７．　修理後　メイン基板裏ラッピング。　半田を浸み込ませる。

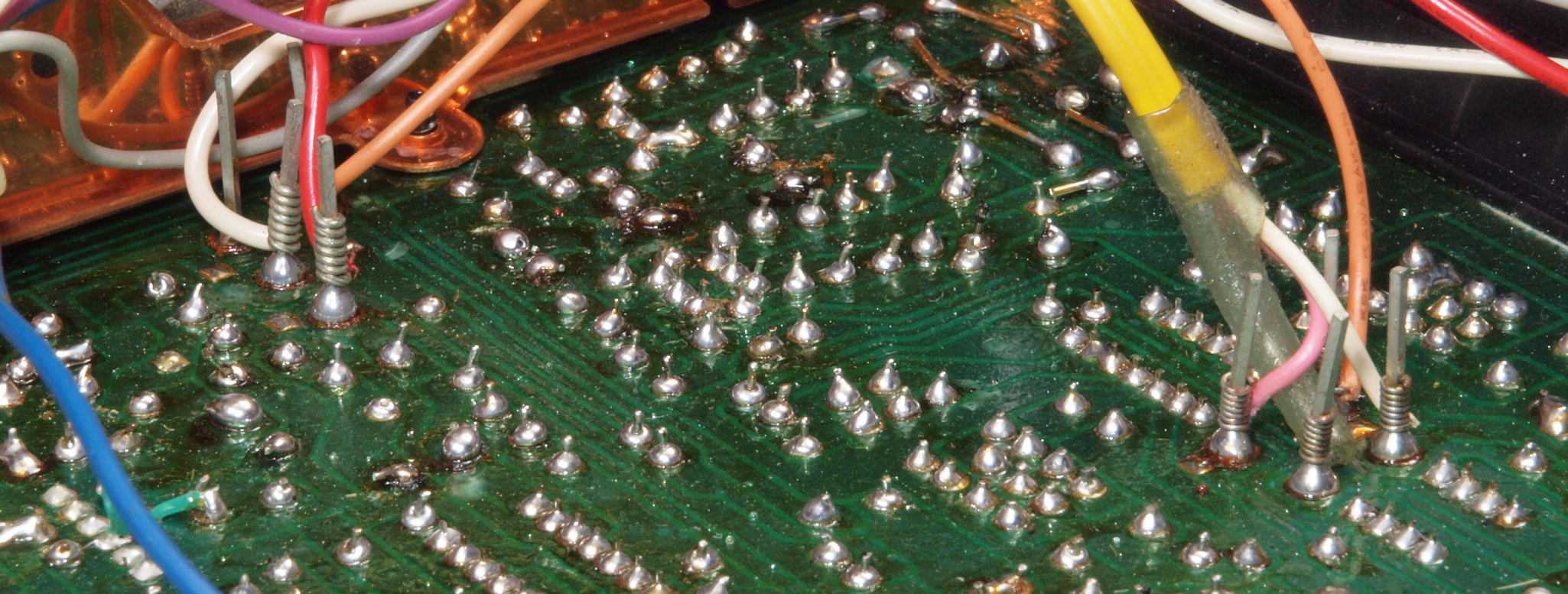

Ｃ２８．　修理前　メイン基板裏ラッピング２。

Ｃ２９．　修理後　メイン基板裏ラッピング２。　半田を浸み込ませる。

Ｃ２Ａ．　修理前　メイン基板裏ラッピング３。

Ｃ２Ｂ．　修理後　メイン基板裏ラッピング３。　半田を浸み込ませる。

Ｃ２Ｃ．　修理前　メイン基板裏ラッピング４。

Ｃ２Ｄ．　修理後　メイン基板裏ラッピング４。　半田を浸み込ませる。

Ｃ３１．　修理前　フロントエンド基板。

Ｃ３１２．　修理中　フロントエンド基板、電解コンデンサーを固定した接着材。

Ｃ３１３．　修理中　フロントエンド基板、電解コンデンサーを固定した接着材を取り除き、コート液を塗る。

Ｃ３２．　修理後　フロントエンド基板　電解コンデンサー３個交換

Ｃ３３．　修理前　フロントエンド基板裏

Ｃ３４．　修理（半田補正）後　フロントエンド基板裏。　半田を全部やり直す。

Ｃ３５．　完成フロントエンド基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ３６．　修理前　フロントエンド基板裏ラッピング。

Ｃ３７．　修理後　フロントエンド基板裏ラッピング。　半田を浸み込ませる。

Ｃ３８．　修理前　フロントエンド基板裏ラッピング２。

Ｃ３９．　修理後　フロントエンド基板裏ラッピング。　半田を浸み込ませる。

Ｃ４１．　修理前　コントロール基板

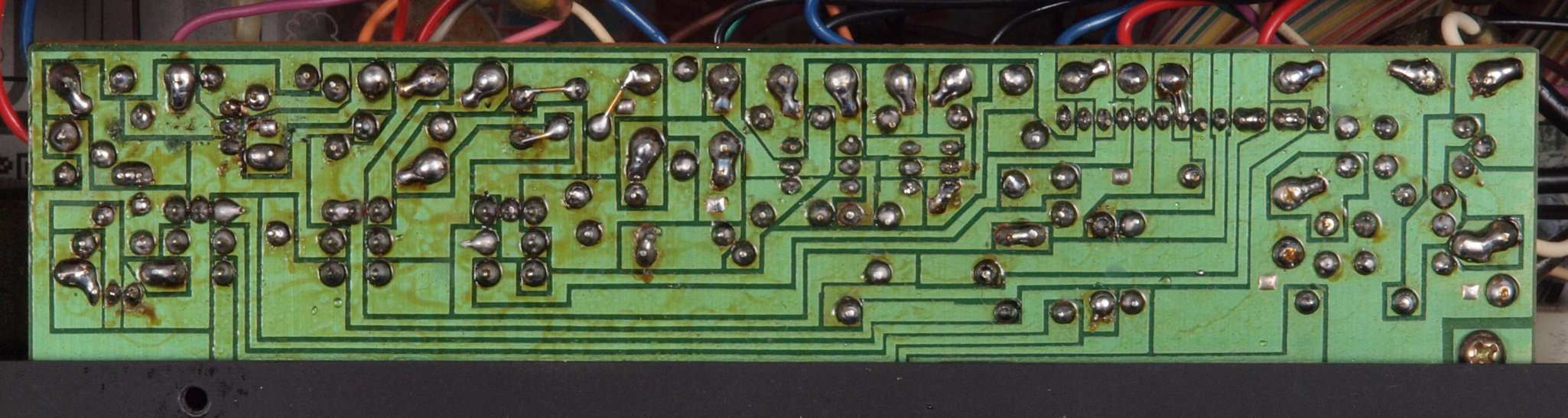

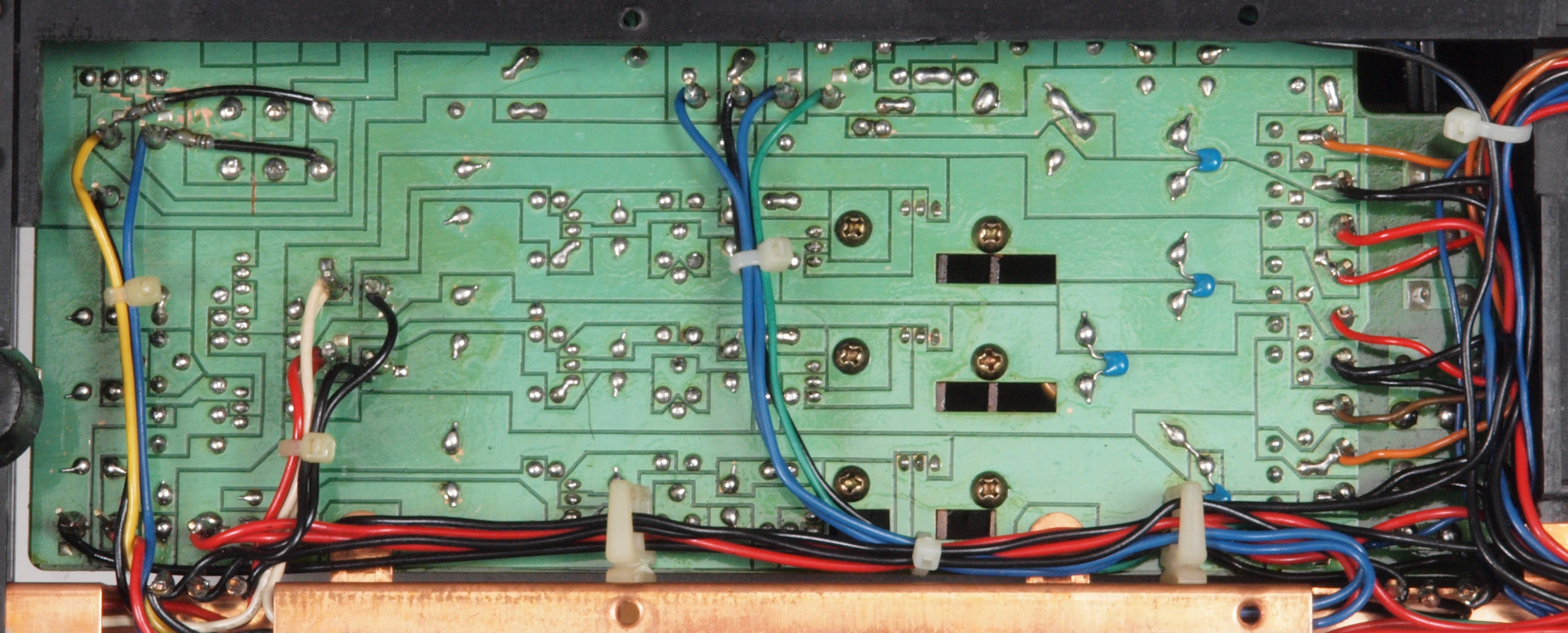

Ｃ４２．　修理前　コントロール基板裏

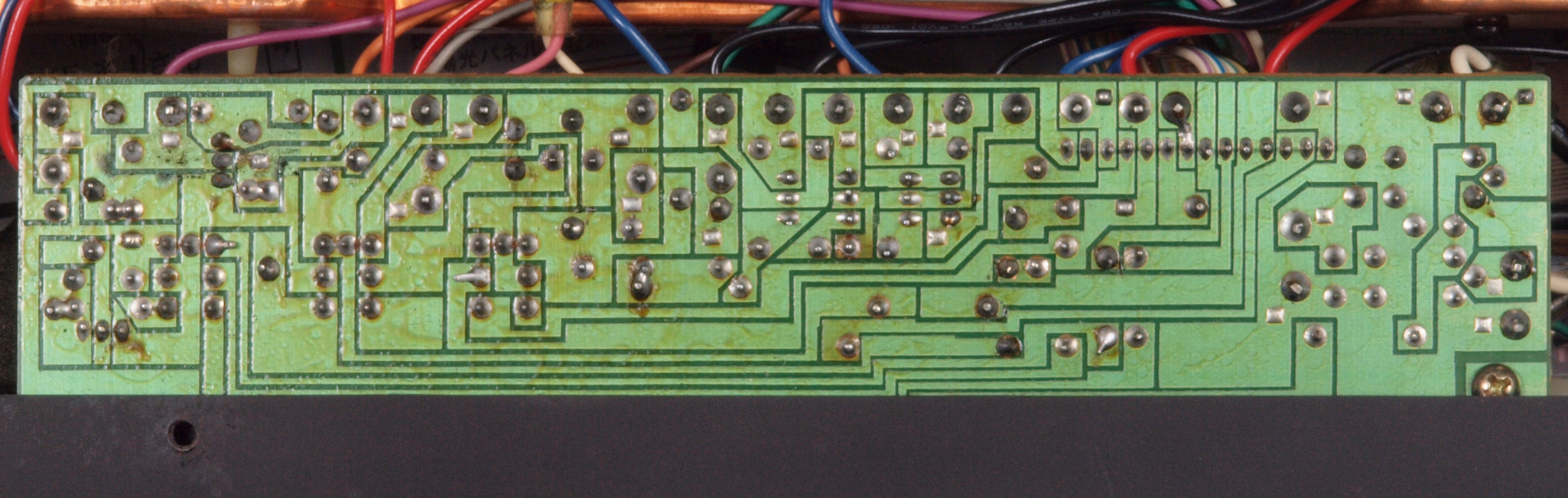

Ｃ４３．　修理（半田補正）後　コントロール基板裏。　半田を全部やり直す。

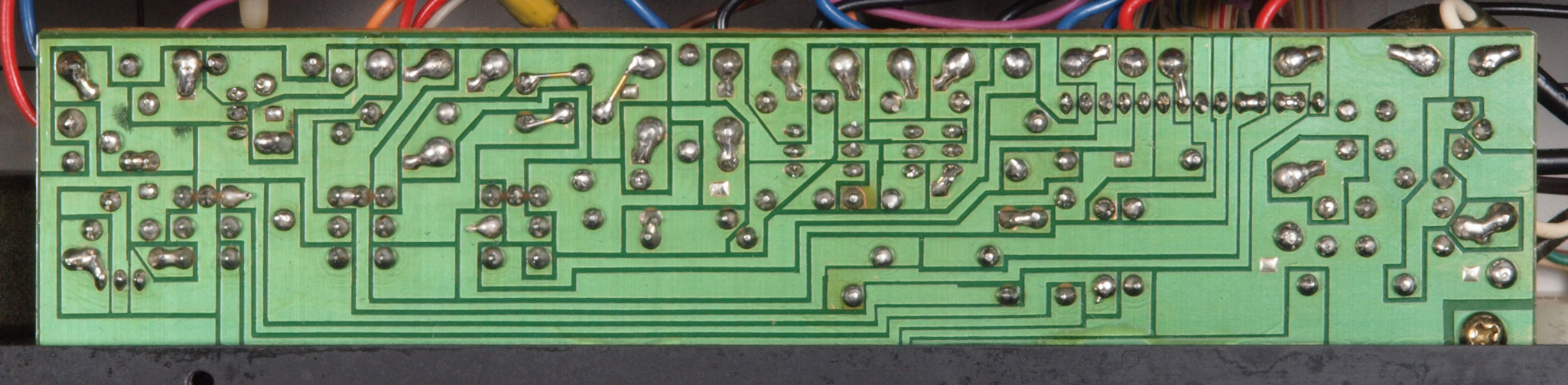

Ｃ４４　完成コントロール基板裏。　余分なフラックスを洗浄後、コート液を塗る。

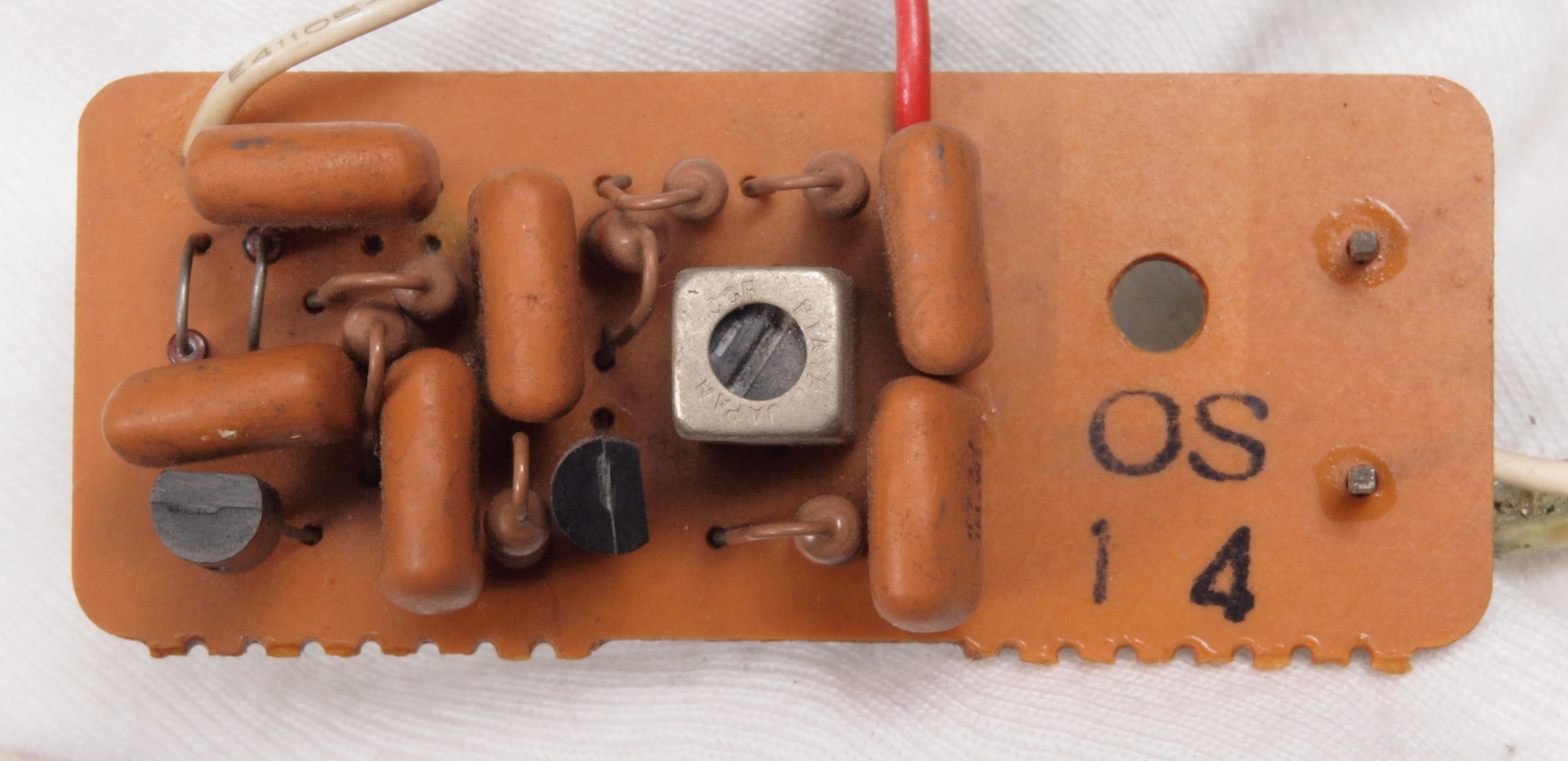

Ｃ５１．　修理前　ツマミ感知基板

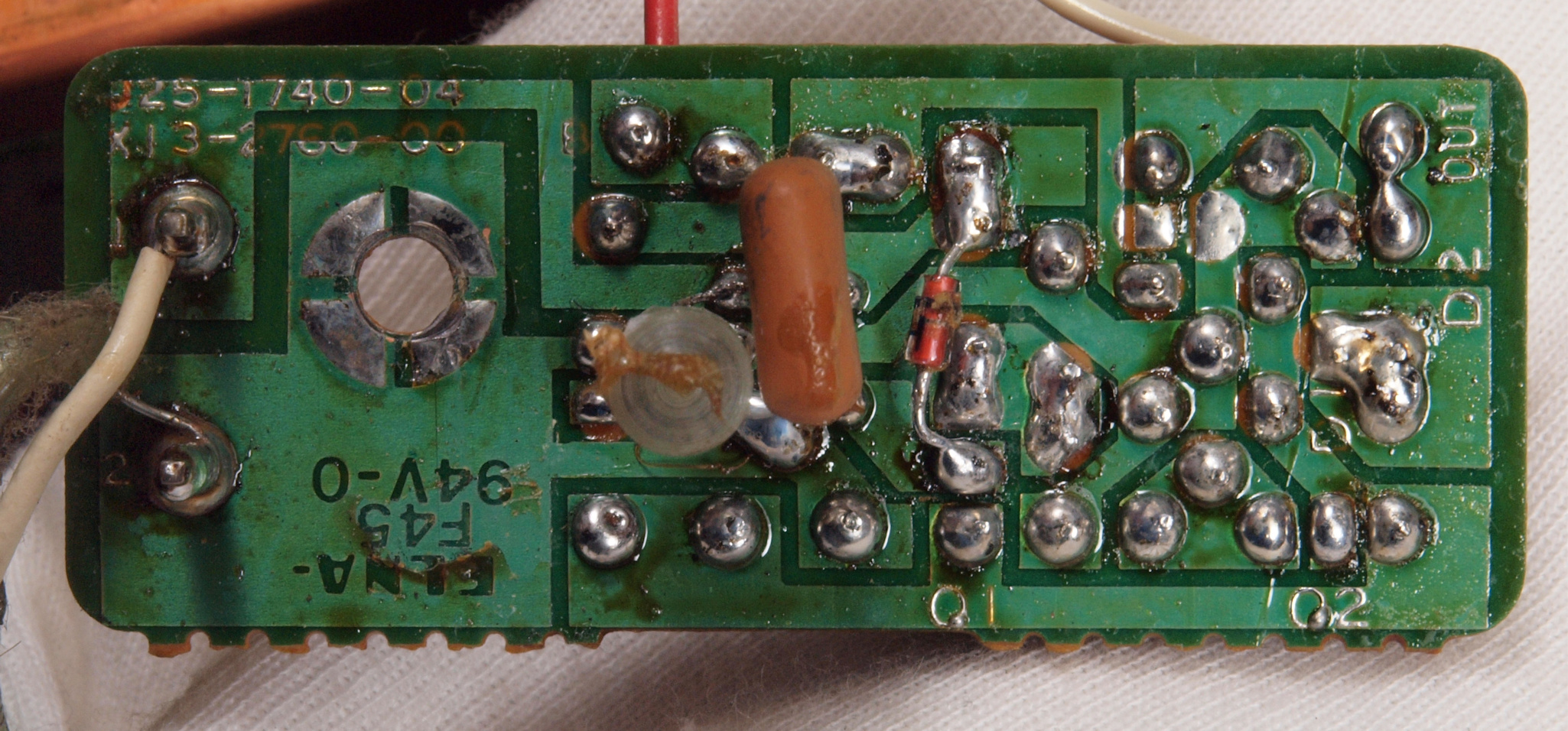

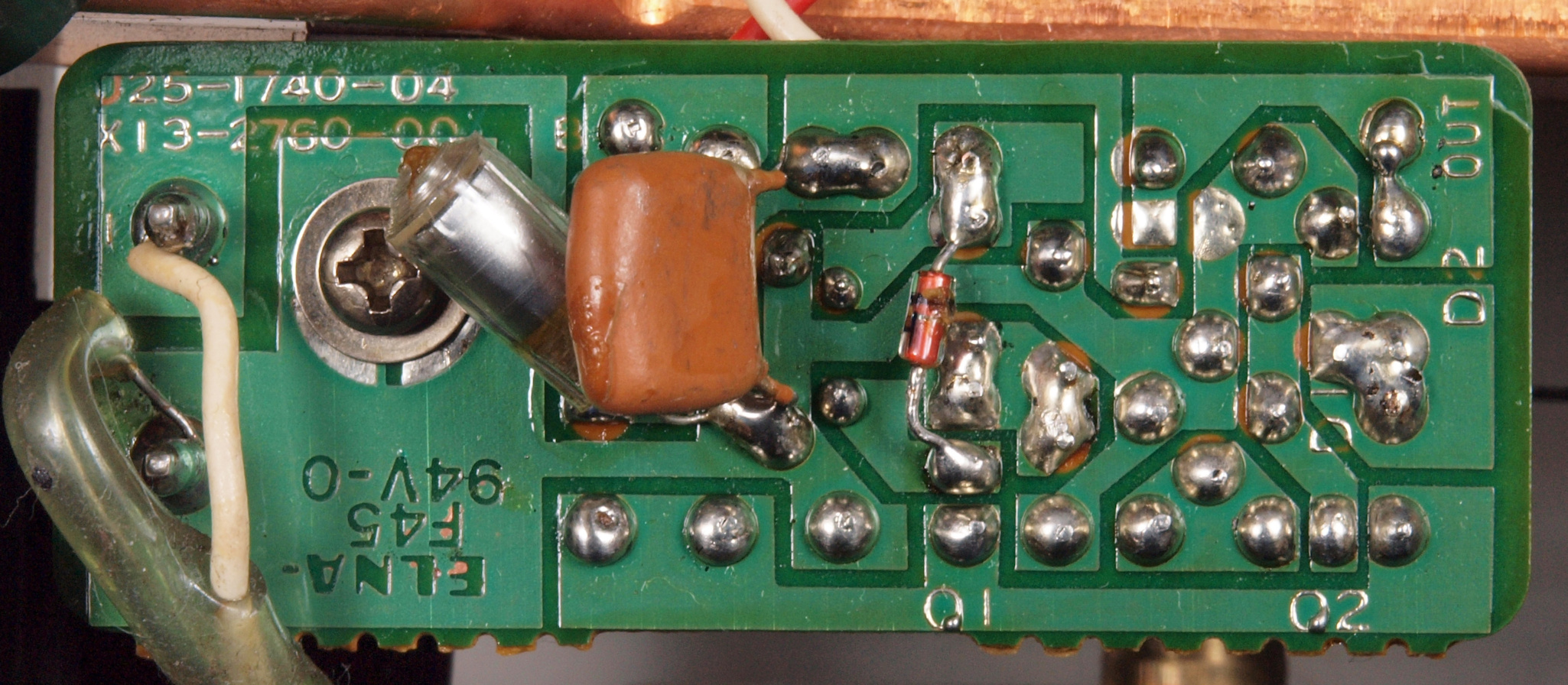

Ｃ５２．　修理前　ツマミ感知基板裏

Ｃ５３．　修理（半田補正）後　ツマミ感知基板裏。　半田を全部やり直す。

Ｃ５４．　完成ツマミ感知表示基板裏。余分なフラックスを洗浄後、コート液を塗る。

Ｃ６１．　交換部品

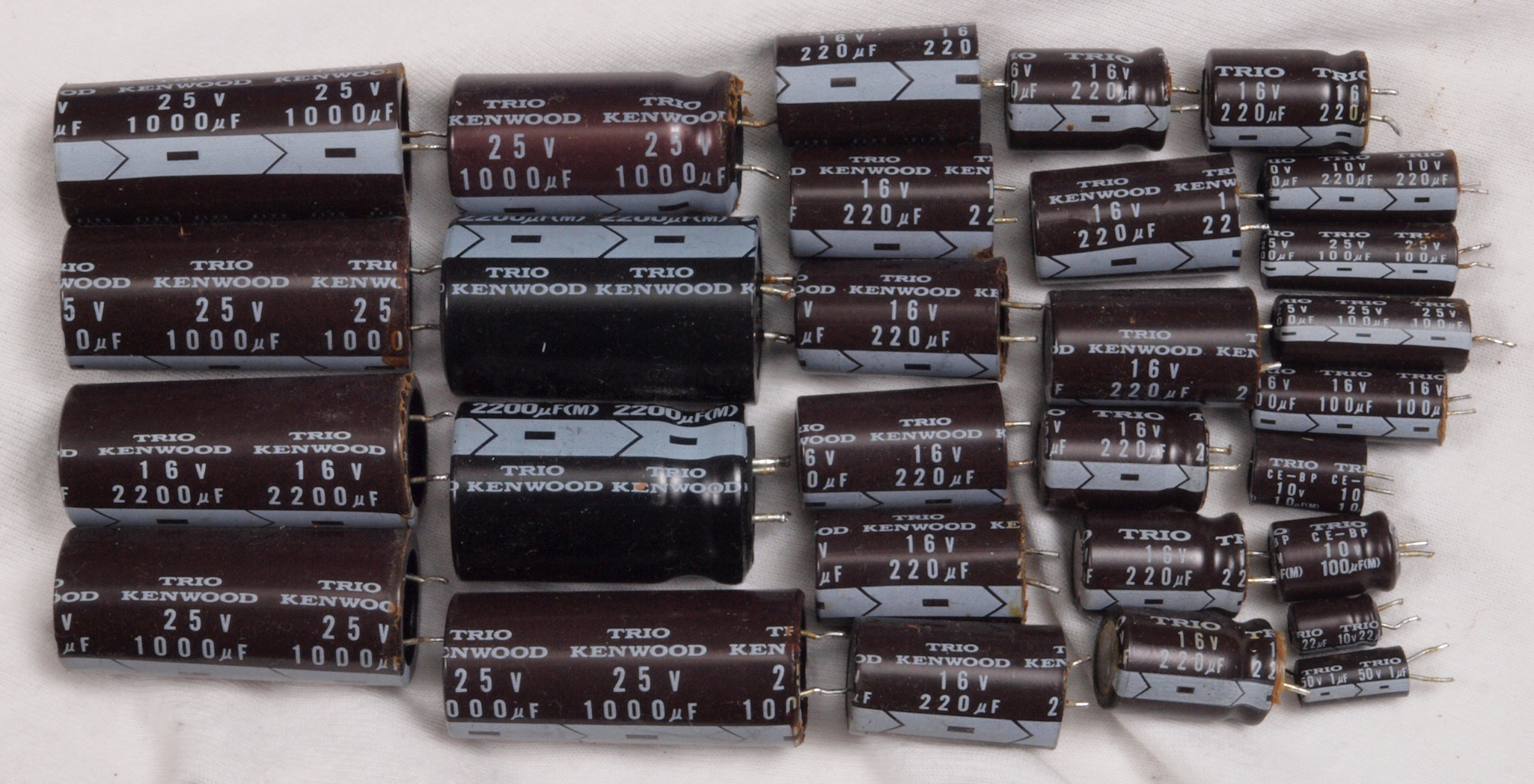

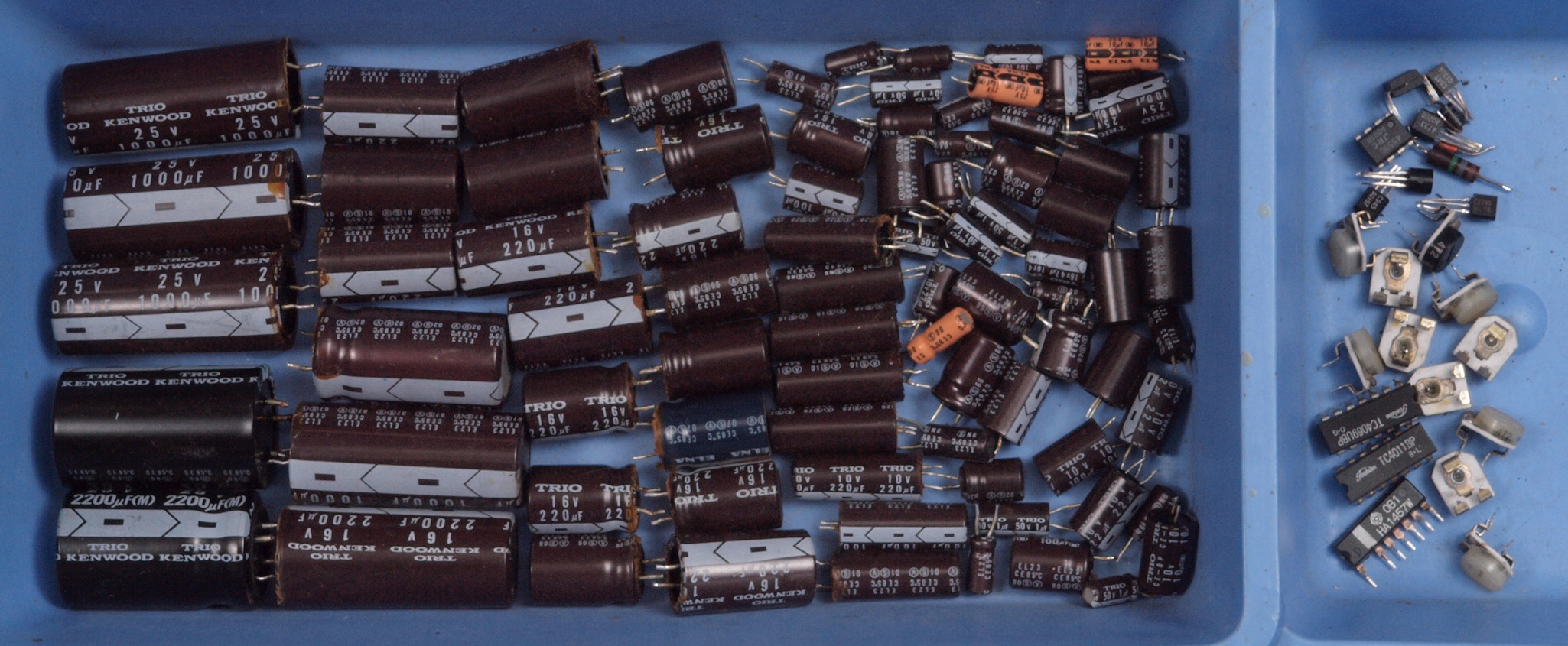

Ｃ６２．　交換部品、　TRIO,KENWOOD名入りの電解コンデンサ−！

Ｃ７１．　修理前　上から

Ｃ７２．　修理後　上から

Ｃ７３．　修理前　下から

Ｃ７４．　修理後　下から

Ｋ．　上木ケース修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　左側接続部分。

Ｋ２．　右側接続部分。

Ｋ３．　左側接続部分。ボンドを塗り込む。

Ｋ４．　右側接続部分。ボンドを塗り込む。

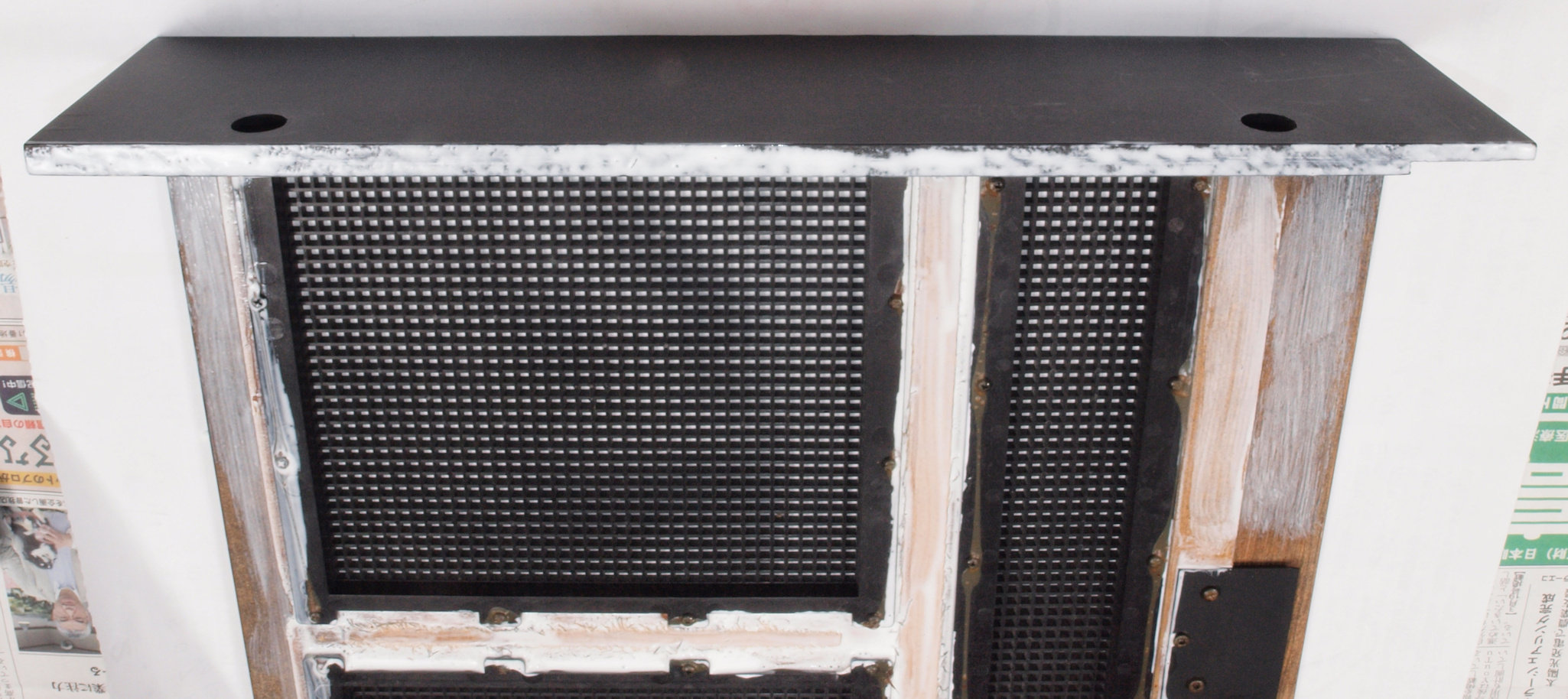

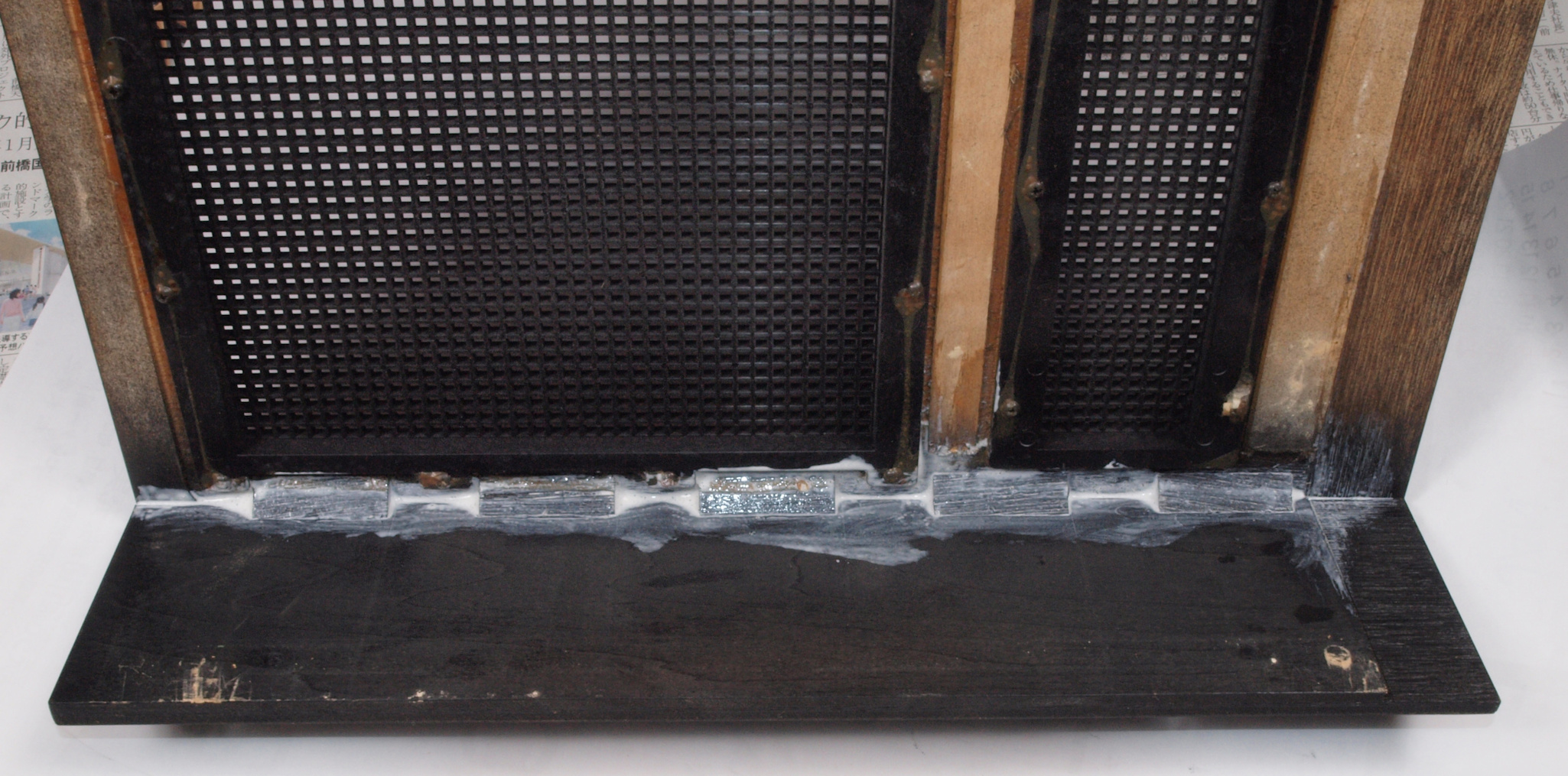

Ｋ５．　左側側板下部分。ボンドを塗り込む。

Ｋ６．　右側側板下部分。ボンドを塗り込む。

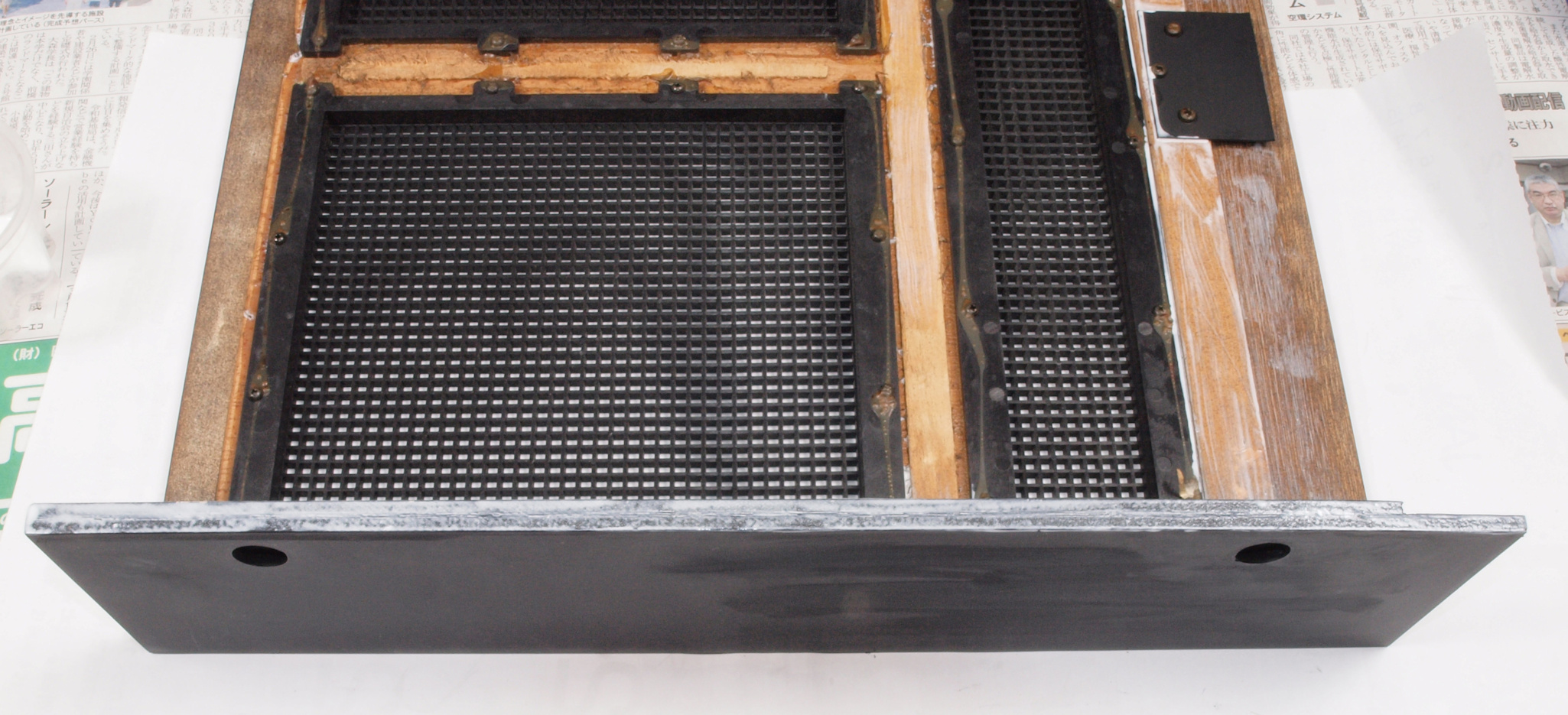

Ｋ７．　修理完成後下から見る。

Ｅ．　調整・測定、　ＦＭ受信感度、ＲＬ分離測定調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　＜見方＞ 　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より信号を出す。これを受信し出力を測定する。 　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。 　中下＝Ｒ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　下＝Ｌ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　　　チューナの出力電圧は固定を使用。

Ｅ１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は＋６ｄＢ高い。

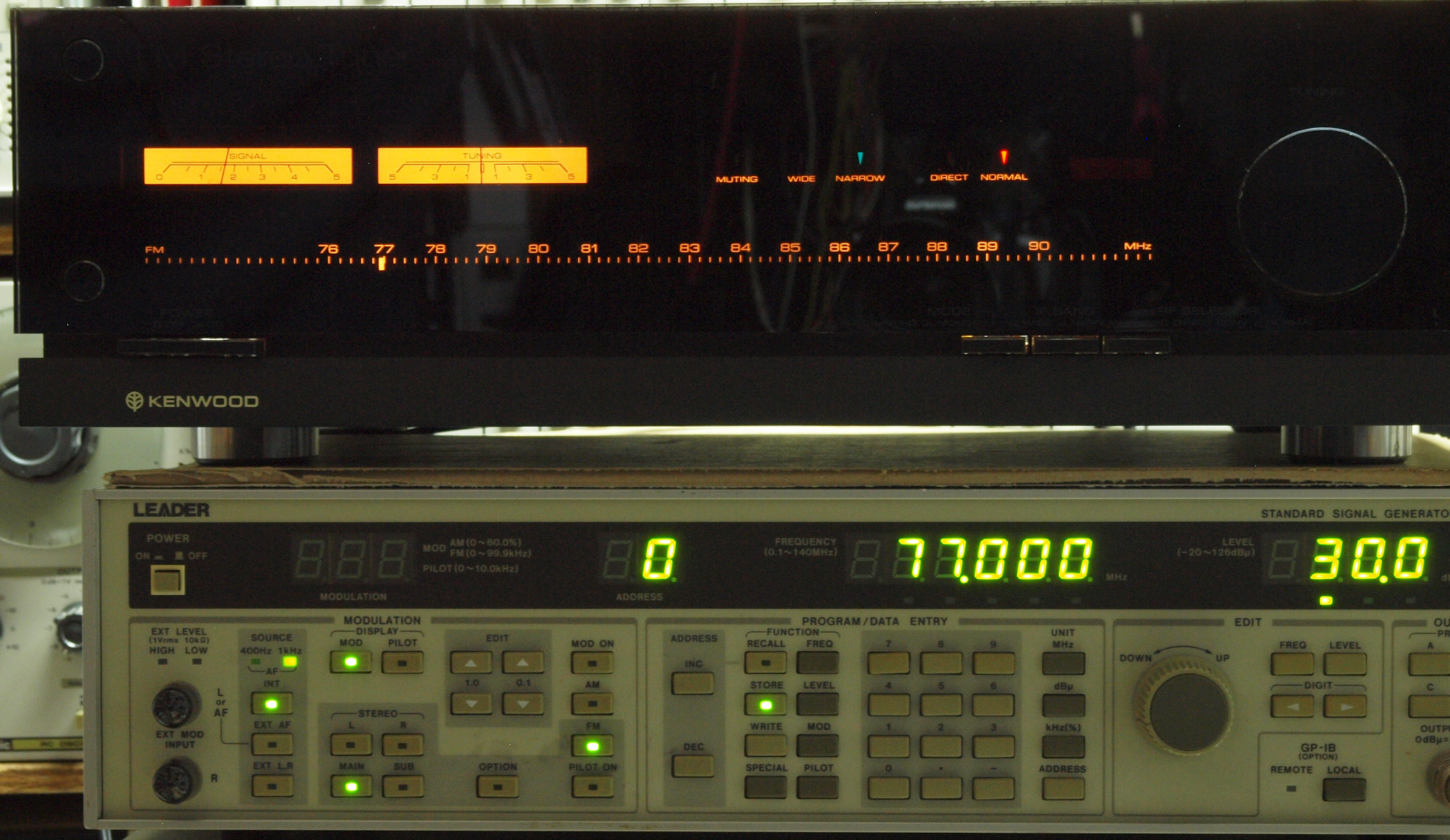

Ｅ１１．　FMトラッキング調整。　７７ＭＨＺに合わす。

Ｅ１２．　ＦMトラッキング調整。　８９ＭＨＺに合わす。

Ｅ２１．　ＦＭ　モノラル受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝１００％（７５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　出力電圧＝１．０６９Ｖ、　歪み率＝０．０３０８％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　出力電圧＝１．１２１Ｖ、　歪み率＝０．０３９３％。

Ｅ２２．　ＦＭ　モノラル受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝１００％（７５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝１．０２７Ｖ、　歪み率＝０．０３１０％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝１．０７７Ｖ、　歪み率＝０．０３９９％。

Ｅ３１．　ＦＭ　ステレオ受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」　より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８６１Ｖ、　歪み率＝０．０４４％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．９０４Ｖ、　歪み率＝０．０５８％。

Ｅ３２．　ＦＭ　ステレオ受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」　信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８２ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８２８Ｖ、　歪み率＝０．０４３％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８６８Ｖ、　歪み率＝０．０４７％。

Ｅ４１．　ＦＭ　ステレオ受信ＲＬ分離度測定。Ｌｏｇ８４９／２．９＝４９．３ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８４９Ｖ、　歪み率＝０．１２％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝２．９ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。

Ｅ４２．　ＦＭ　ステレオ受信ＲＬ分離度測定。Ｌｏｇ８４６／２．４＝５０．９ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝２．４ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８４６Ｖ、　歪み率＝０．１３％。

Ｅ４３．　ＦＭ　ステレオ受信ＲＬ分離度測定。Ｌｏｇ８１３／１．９＝５２．６ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８１３Ｖ、　歪み率＝０．１０９％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝１．９ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。

Ｅ４４．　ＦＭ　ステレオ受信ＲＬ分離度測定。Ｌｏｇ８４７／２．４＝５０．９ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８２ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝２．４ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　出力電圧＝０．８４７Ｖ、　歪み率＝０．１３％。

Ｆ１．　ＦＭ　ＩＦ帯域測定、Wide。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所で２７６ｋHzの幅。

F２.　ＦＭ　ＩＦ帯域測定、Narrow。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所で１８３ｋＨｚの幅。

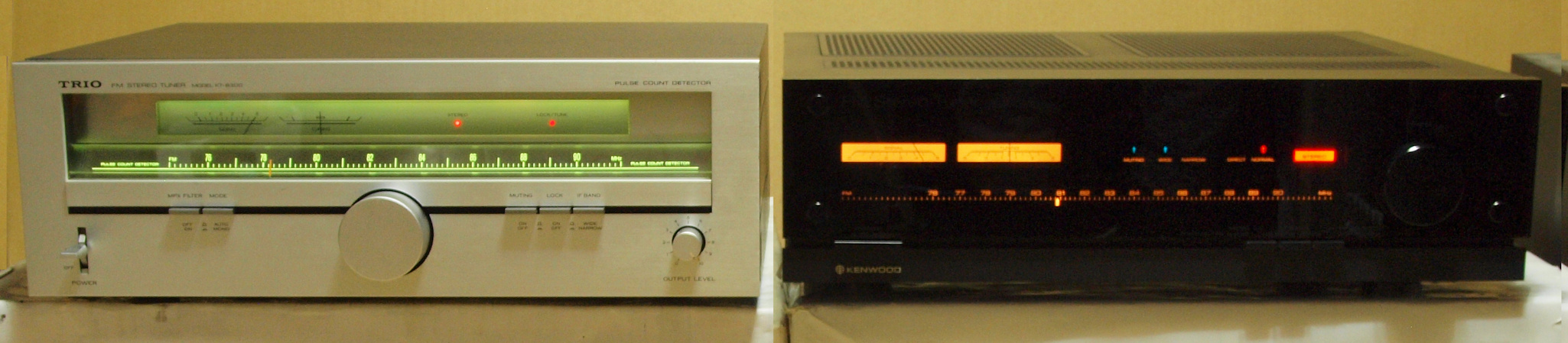

Ｅ５．　引き続き２４時間エージング。　左はＫＴ−８３００

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０１Ｔ　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　Ｌ−０１Ｔ 受信周波数範囲 76MHz〜90MHz アンテナインピーダンス 75Ω不平衡 感度（75Ω） normal＝10.3dBf（新IHF）/0.9μV（IHF）、　direct＝　20.7dBf（新IHF）/3μV（IHF） SN比50dB感度 normal mono＝15.8dBf（新IHF）/1.7μV（IHF）> stereo＝　　　　37.2dBf（新IHF）/20μV（IHF） direct mono＝26.7dBf（新IHF）/6μV（IHF） stereo＝　　　　48.1dBf（新IHF）/70μV（IHF） 高調波歪率 mono、　wide、　narrow 100Hz＝0.02％、0.04％ 1kHz＝0.02％、0.15% 6kHz＝0.04％、0.2% 15kHz＝0.04％、0.05％ 50Hz〜10kHz＝0.04％、0.4% stereo、　wide、　narrow 100Hz＝0.03％、0.3％ 1kHz＝0.03％、0.2％ 6kHz＝0.05％、0.35% 15kHz＝0.18%、0.4% 50Hz〜10kHz＝0.08％、0.4% SN比（100％変調） mono＝86dB、　stereo＝80dB イメージ妨害比 120dB 選択度（IHF） wide＝45dB、　narrow＝65dB（300kHz） IF妨害比 120dB スプリアス妨害比 120dB AM抑圧比 65dB キャプチャーレシオ wide＝0.9dB narrow＝2.5dB サブキャリア抑圧比 70dB ステレオセパレーション 　wide、　narrow 1kHz＝60dB、　47dB 100Hz〜10kHz＝48dB、35dB 15kHz＝45dB、35dB 周波数特性 15Hz〜15kHz ±0.5dB 出力レベル/インピーダンス FM（1kHz、100％変調） Variable＝0〜1.5V/150Ω Fixed＝0.75V/150Ω マルチパス出力（1kHz、30％変調） Vertical＝0.1V/1kΩ Horizontal＝0.3V/10kΩ 電源電圧 AC100V、50Hz/60Hz 定格消費電力 50W（電気用品取締法） 最大外形寸法 幅440×高さ136×奥行452mm 重量 9.1kg 価格 \160,000（1979年頃）
