ＴＲＩＯ・ＫｅｎＷｏｏｄ　ＳＴ−８５００　修理記録

平成２５年１０月１９日到着　　　　平成２６年１月１３日完成

Ａ．　修理前の状況。 　ST8500 Trio(KENWOOD)のステレオを、万博の開催時＝1970年に購入して、程々にレコ‐ドを 聞いて楽しんで来ましたが、リタイアの年頃になってネットワークオーディオを愉しめると思った矢先、右ボリュームを絞っても「ガリガリ」と云う音が発生するようになりました。 左のチャンネルもその予兆が出てきましたので、これは、昔とった杵柄で時間もあるから修理でもやるかと思い、ケンウッドJVCに問合せ、回路図のコピーを頂けないかと御願いしたのですが、公開していないので提供出来ないとの事でした。半固定ＶＲの容量、仕様などの問合せをしたのですが、的を得た回答が得られず。 コンデンサーからの交換からでも始めるかと思って、京都の寺町、大阪の日本橋をあたり始めたのですが、容量、仕様の合致したものを入手するには、メーカ で製造しているにも拘わらず、各店頭でお目に関わるのが難しい事が分かりました。これだけ物資の豊かな世の中でも 少々寂しくなった次第です。 　今まで出来るだけ大切に扱ってきたつもりなのですが、此処に来てコンデンサーの経年劣化による対応年数の書面を読まして頂くと、永い間、ご苦労さまと云う所になります。 　しかし、このセットには、センターボックスと左右にスピーカボックスが控えており、このアンプと付属品諸共、 没にするか。スピーカの30センチウーハーとスコーカ、ツィータ‐をネットワークを作成してスピーカボックスを残すかとか色々悩んでいますが。 　必要な内部電子部品を交換して頂いて気持ち良く音楽の聞ける 余生をと思ってオーバーホールの修理を御願いします。 B．　原因。 各部経年劣化の為、オーバホール修理依頼。 Ｃ．　修理状況。 バイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 大型電解コンデンサー交換。 整流ダイオードブリッジ交換。 配線手直し、補強。 劣化ＴＲ（トランジスター）交換。 Ｄ．　使用部品。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　２０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　６６個。 大型電解コンデンサー交換　　　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　６個。 整流ダイオードブリッジ　　　　　　　　　　　　　　　　　　　　　１個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　１８個。 Ｅ．　調整・測定。 Ｇ．　ＦＭチューナ調整・測定。 Ｍ．　ＡＭチューナ調整・測定。 Ｆ．　修理費　　　　　９８，０００円 Ｓ．　ＴＲＩＯ・ＫｅｎＷｏｏｄ　ＳＴ−８５００　仕様（カタログ・マニアルより）。

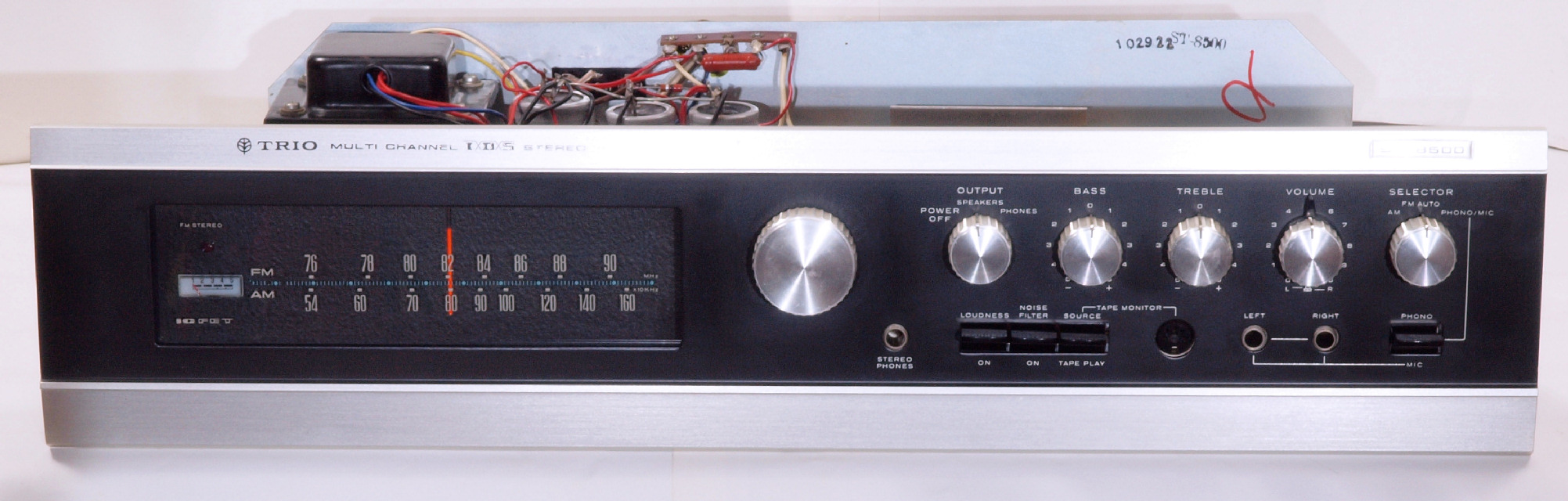

Ａ．　修理前の状況。 Ａ１１．　点検中　前から見る

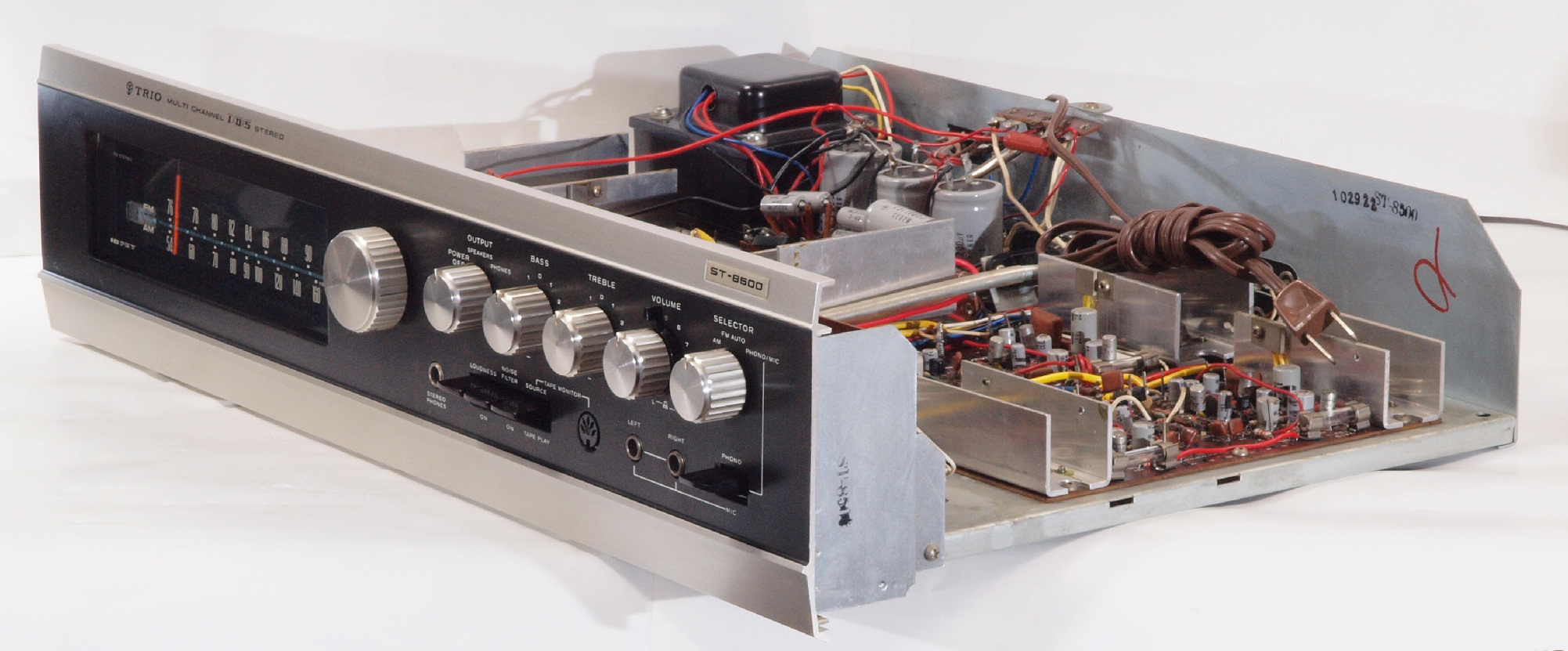

Ａ１２．　点検中　前右から見る

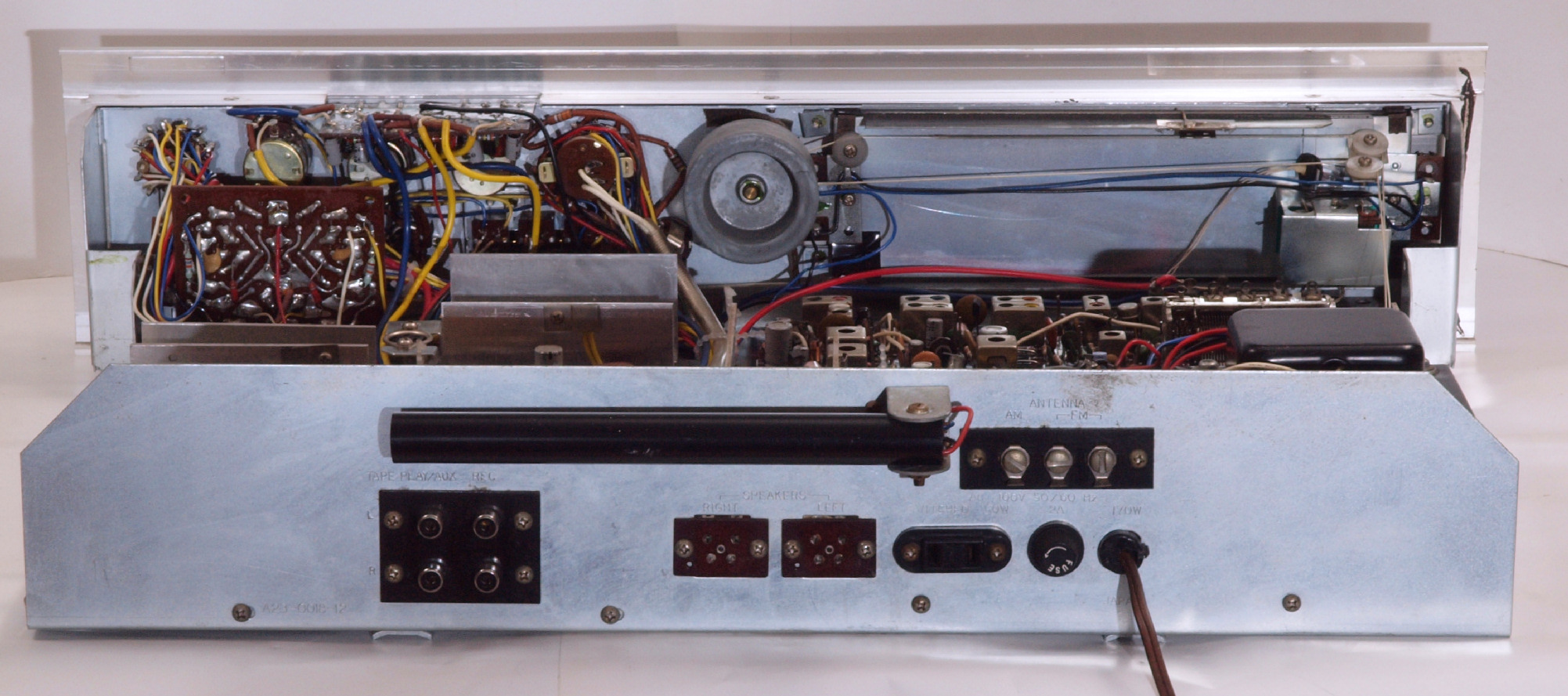

Ａ１３．　点検中　後から見る

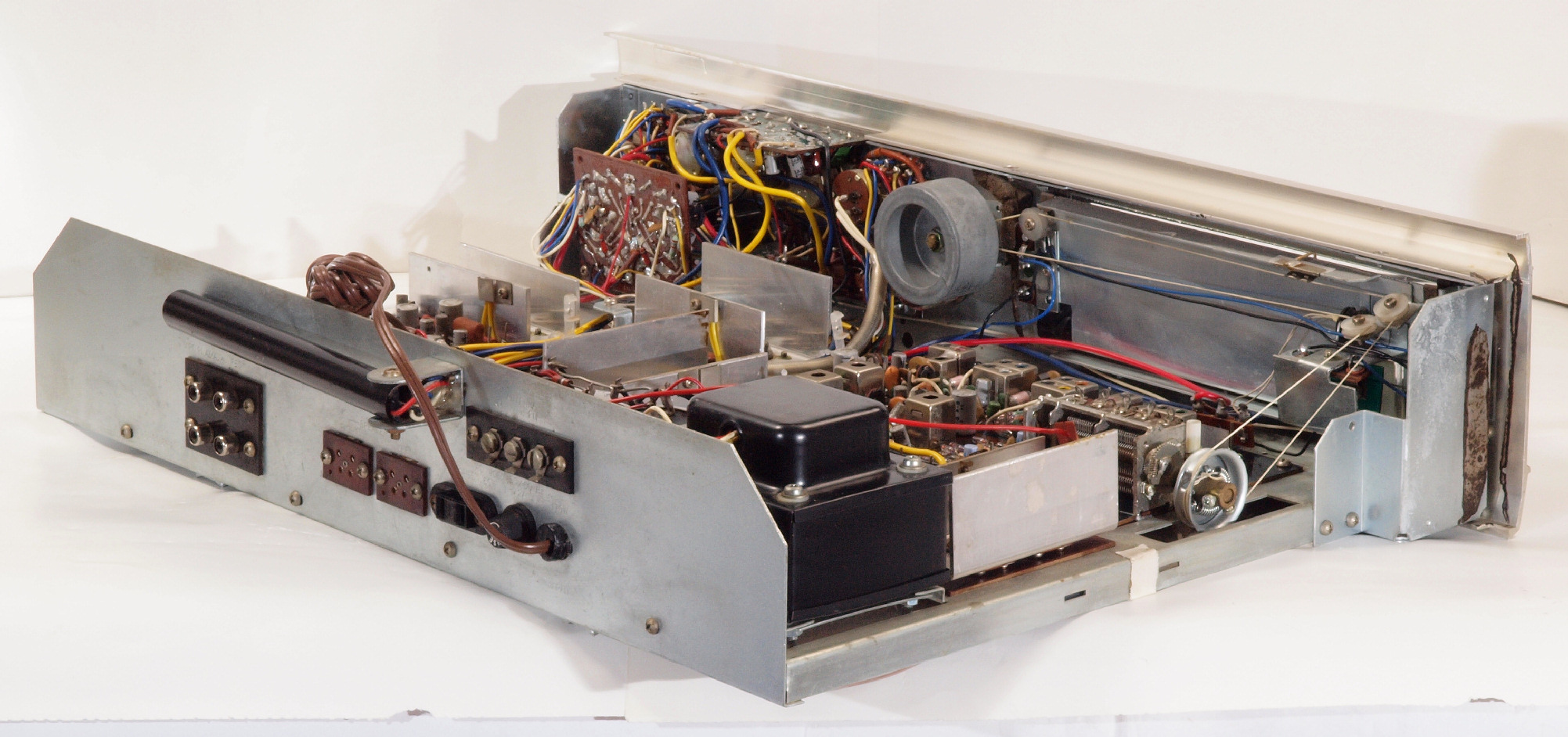

Ａ１４．　点検中　後左から見る

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　下から見る

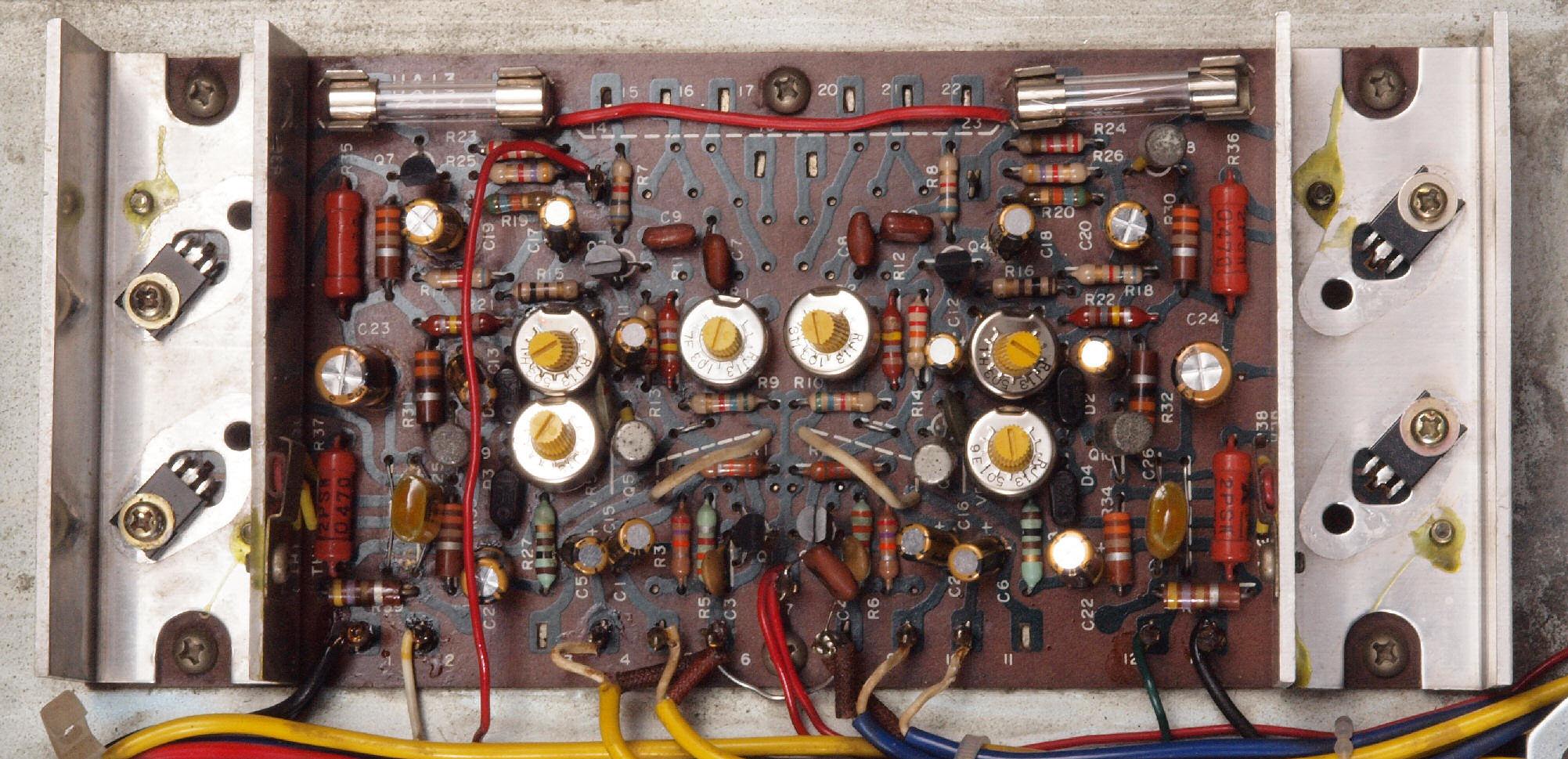

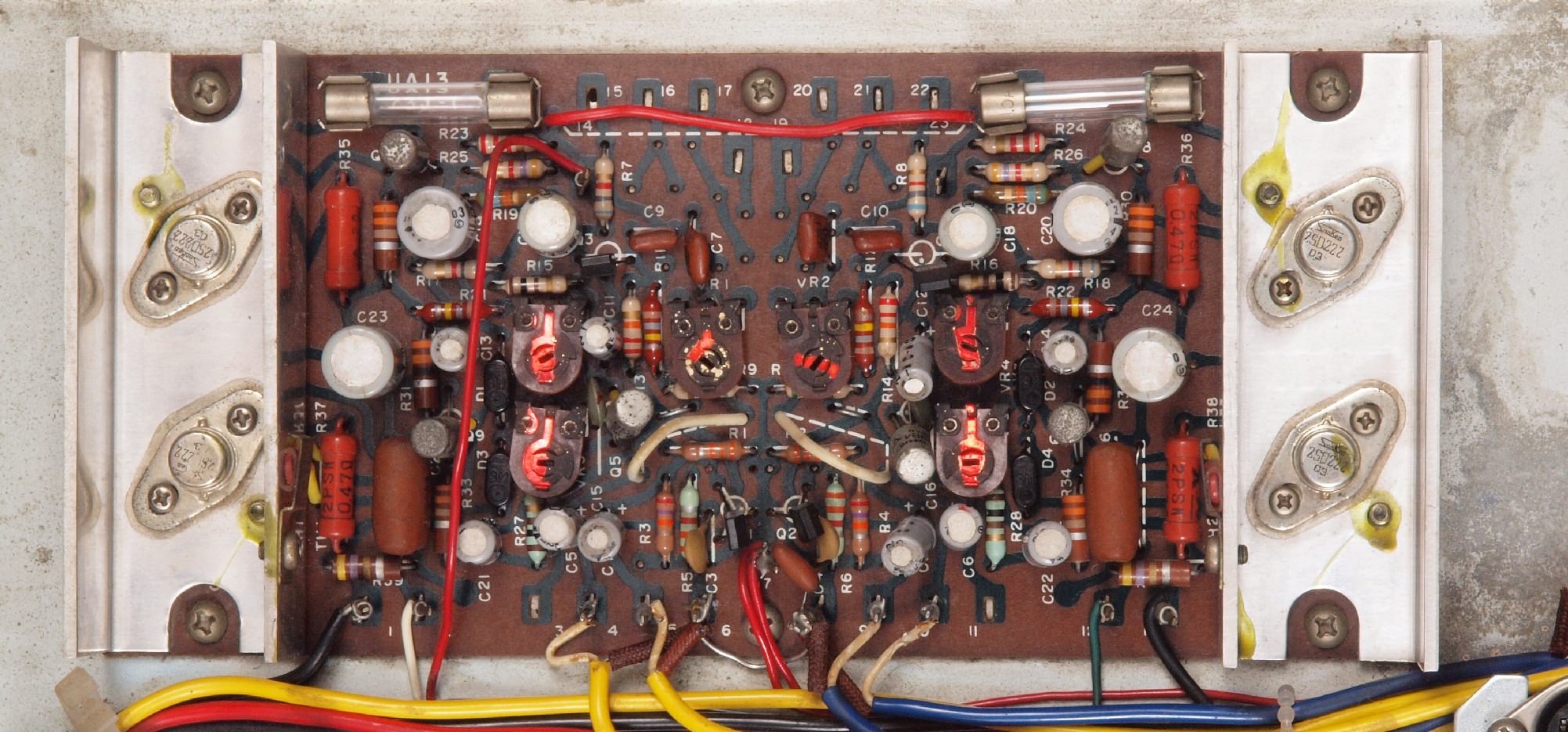

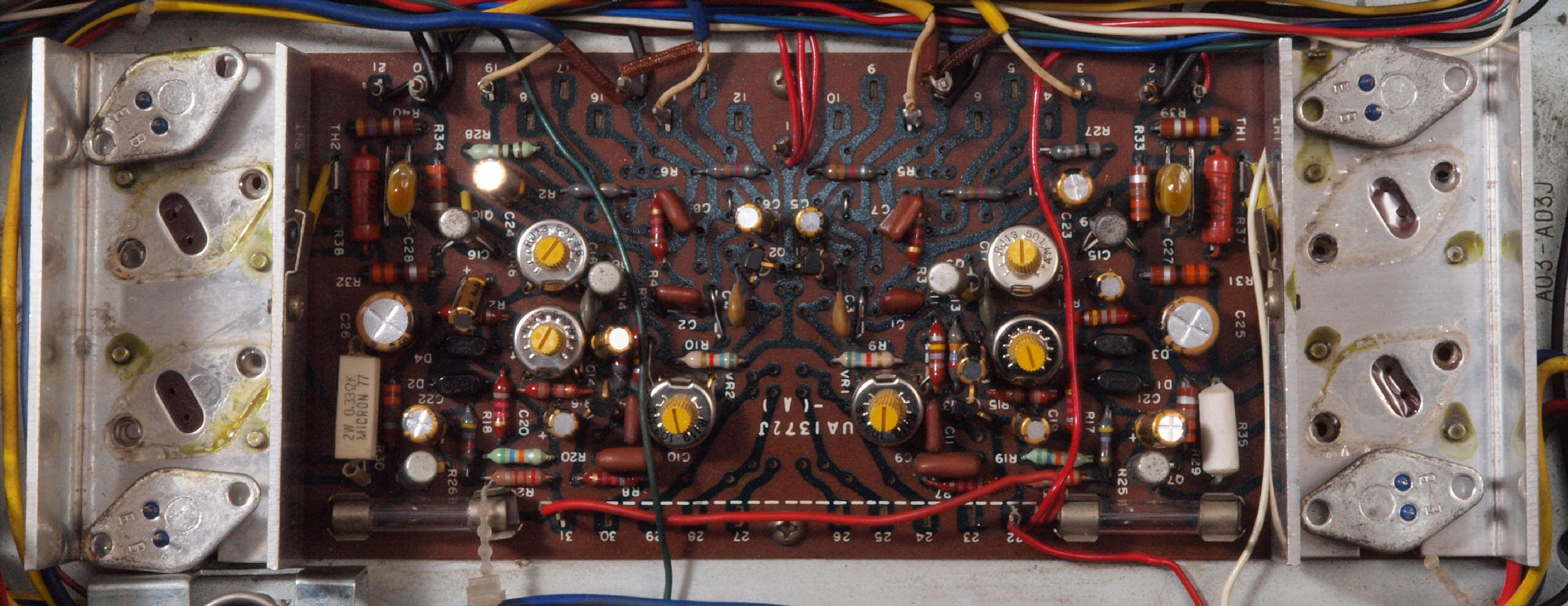

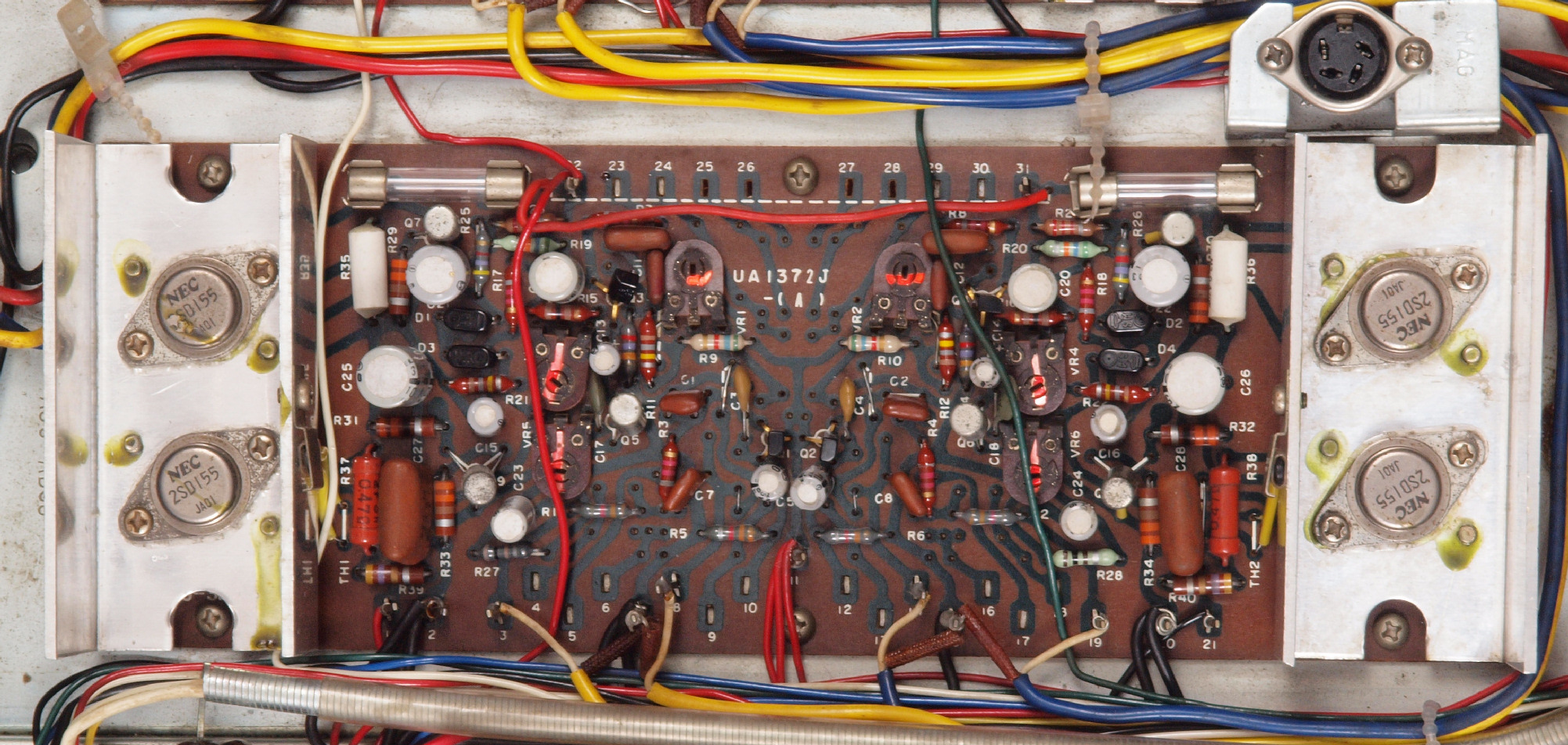

Ｃ．　修理状況。 Ｃ１１．　修理前　低音ＡＭＰ基板。　終段ＴＲ（トランジスター）は２ＳＤ１５５（Ｐｃ＝２５Ｗ）のＳＥＰＰ、これでＰｏ＝２２Ｗ？

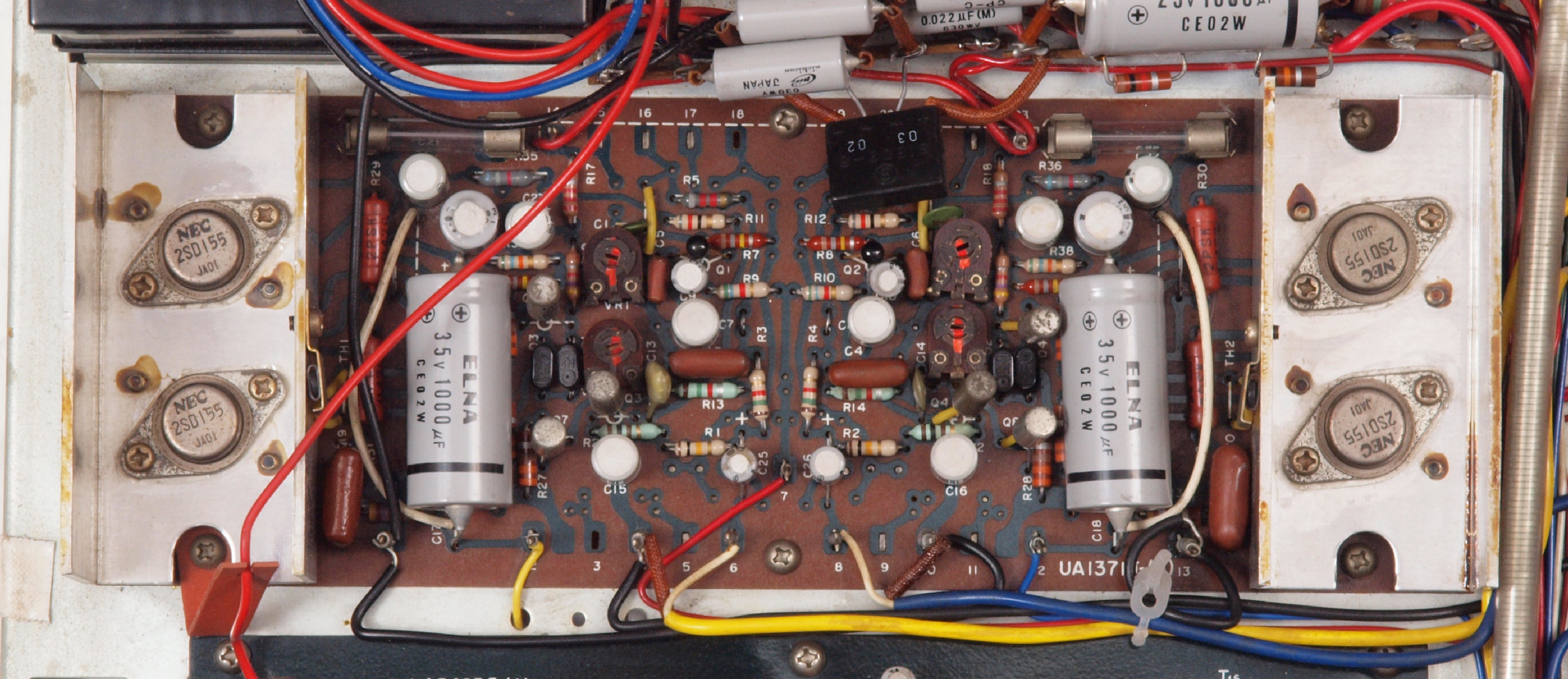

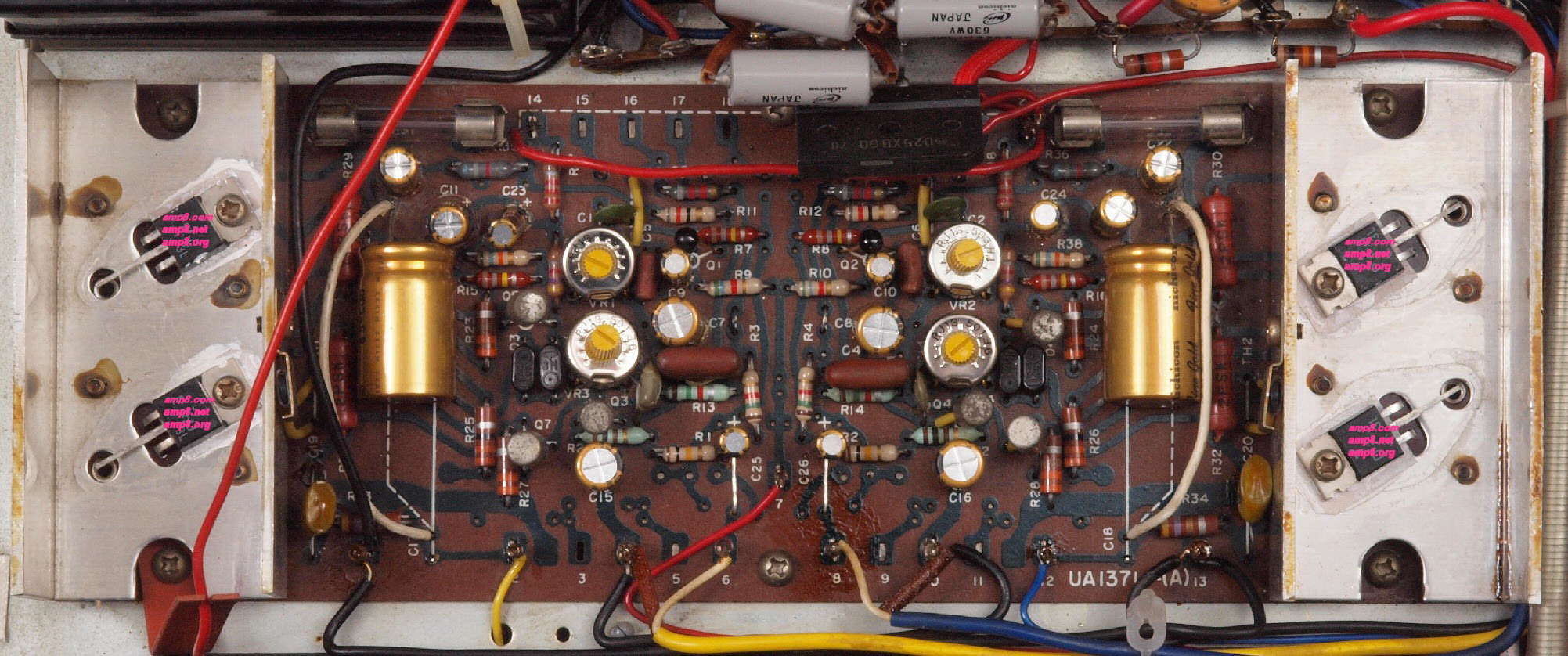

Ｃ１２．　修理後　低音ＡＭＰ基板 　　　　　　　　　電解コンデンサー１６個、終段ＴＲ（トランジスター）４個、フイルムコンデンサー２個、半固定VR４個交換。

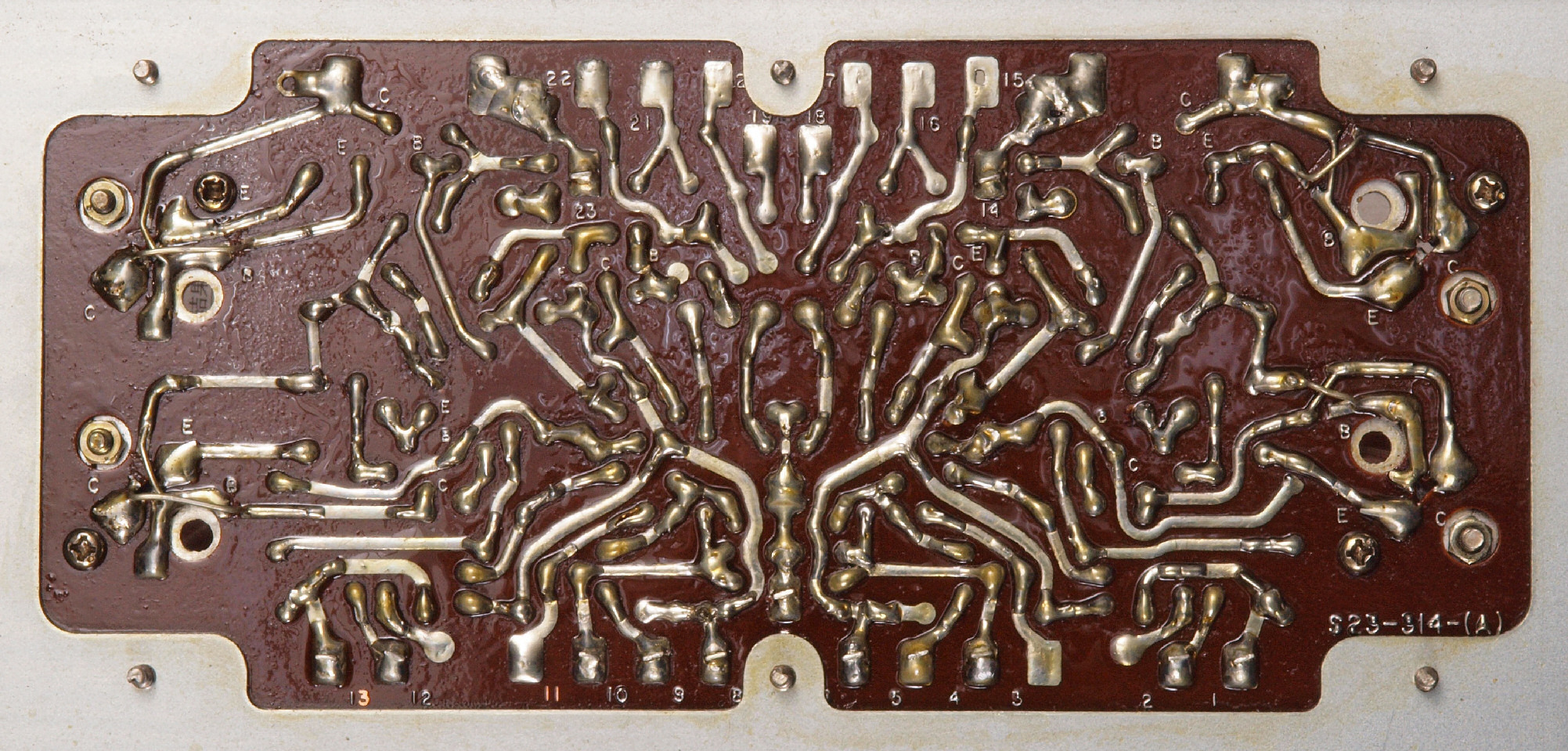

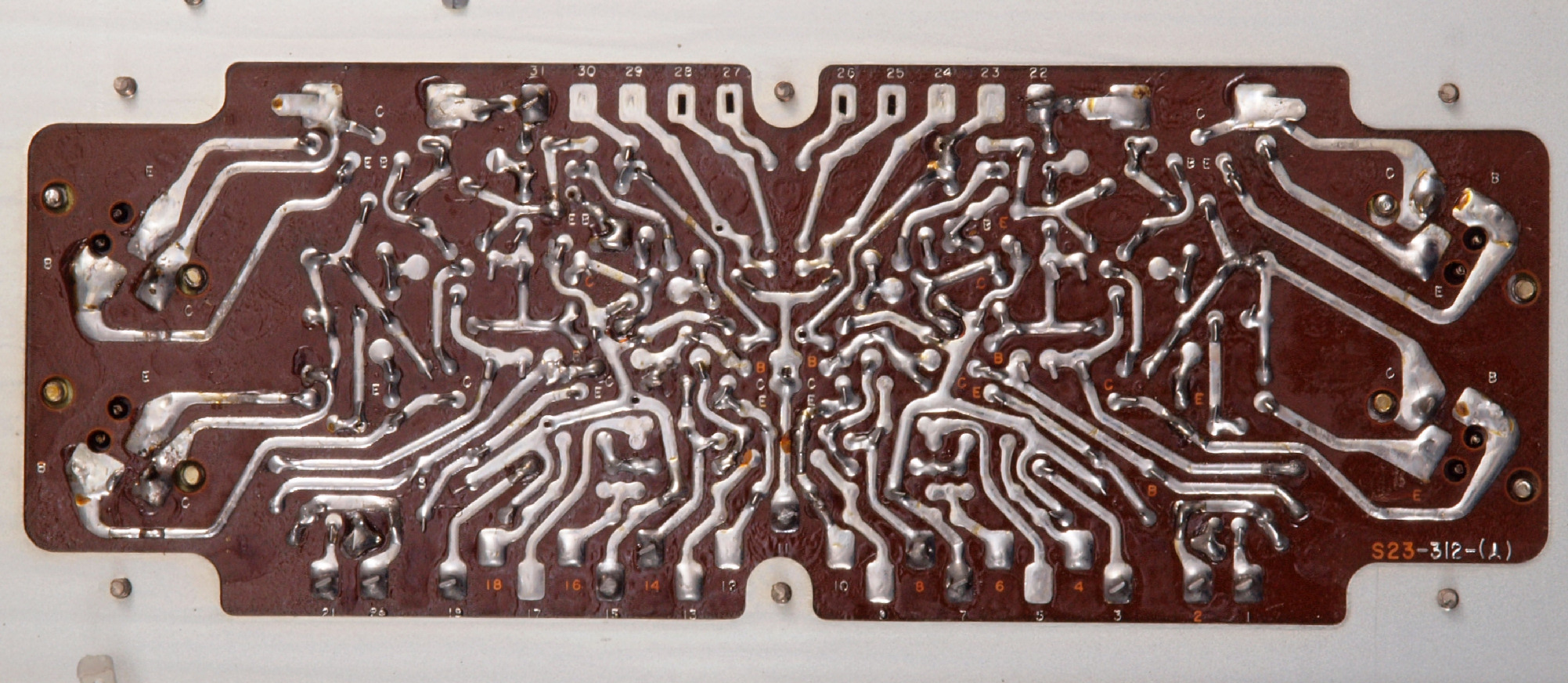

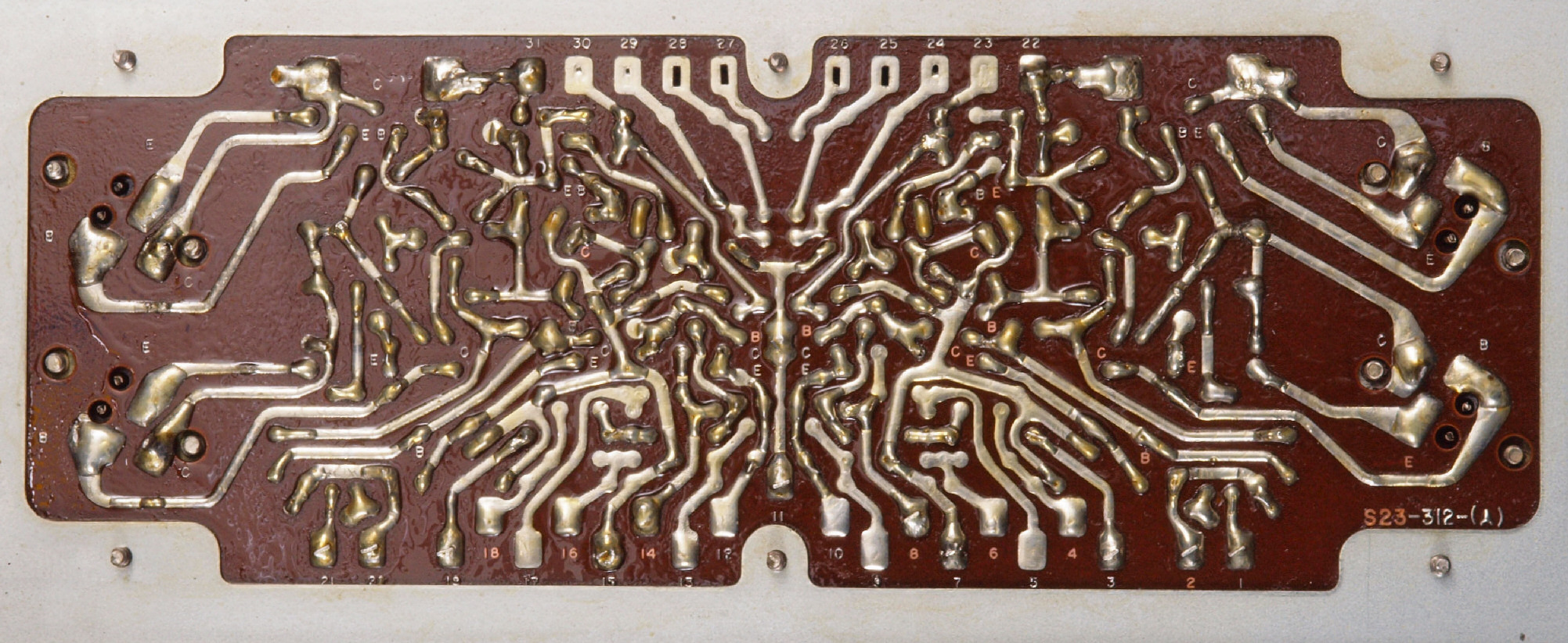

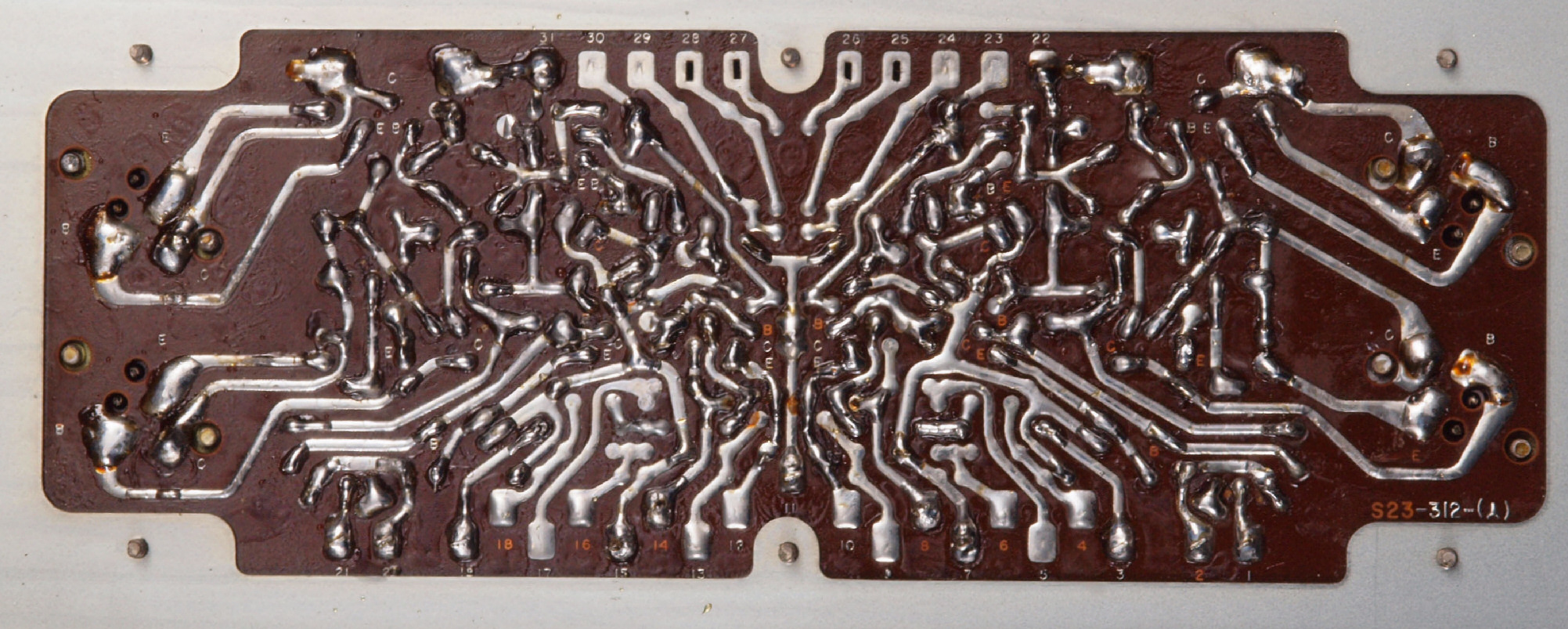

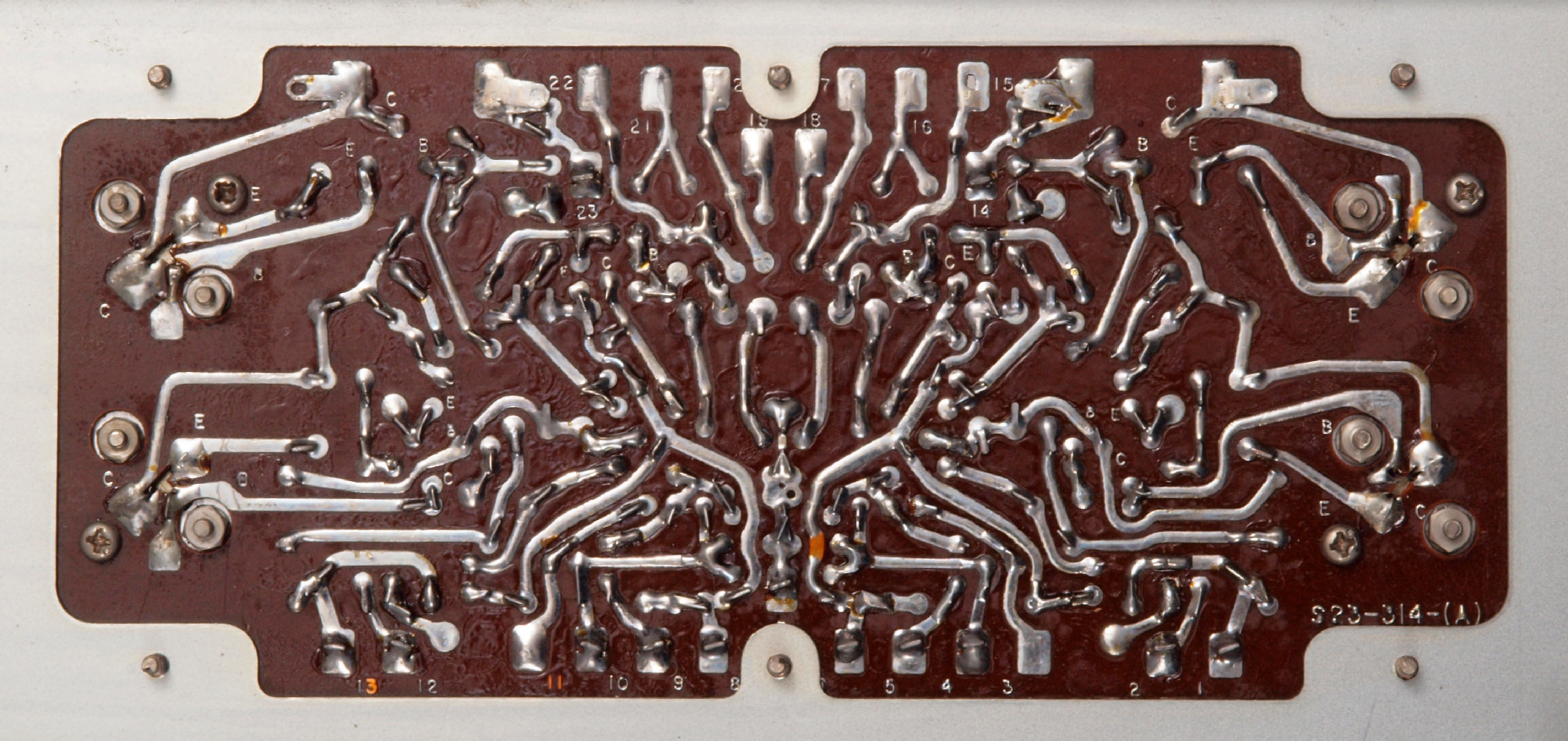

Ｃ１３．　修理前　低音ＡＭＰ基板裏

Ｃ１４．　修理（半田補正）後　低音ＡＭＰ基板

Ｃ１５．　完成低音ＡＭＰ基板　洗浄後、コート液を塗り、乾燥後。

Ｃ２１．　修理前　中音ＡＭＰ基板。　終段ＴＲ（トランジスター）は２ＳＤ１５５（Ｐｃ＝２５Ｗ）のＳＥＰＰ、これでＰｏ＝２２Ｗ？

Ｃ２１２．　修理中　中音ＡＭＰ基板　終段ＴＲ（トランジスター）を点検中。

Ｃ２２．　修理後　中音ＡＭＰ基板 　　　　　　　　　電解コンデンサー１４個、終段ＴＲ（トランジスター）２個、フイルムコンデンサー２個、半固定VR６個交換。

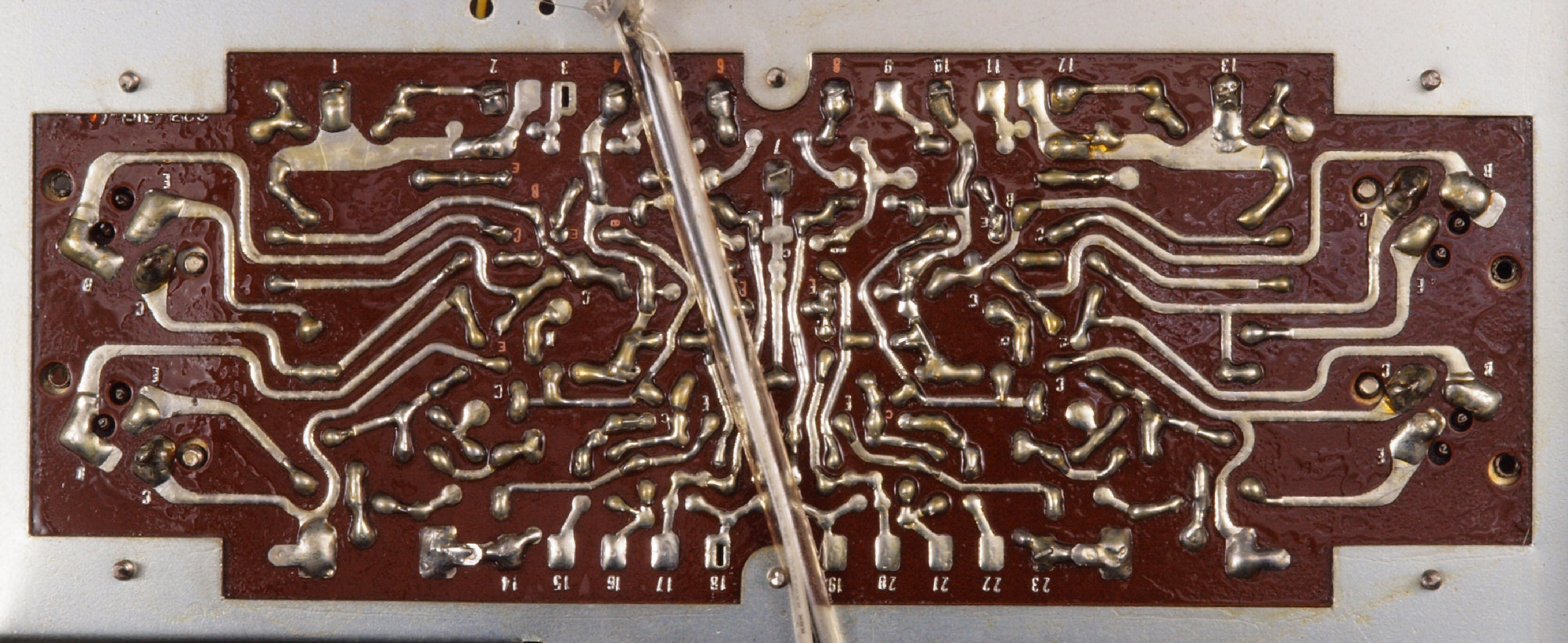

Ｃ２３．　修理前　中音ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　中音ＡＭＰ基板

Ｃ２５．　完成中音ＡＭＰ基板　洗浄後、コート液を塗り、乾燥後。

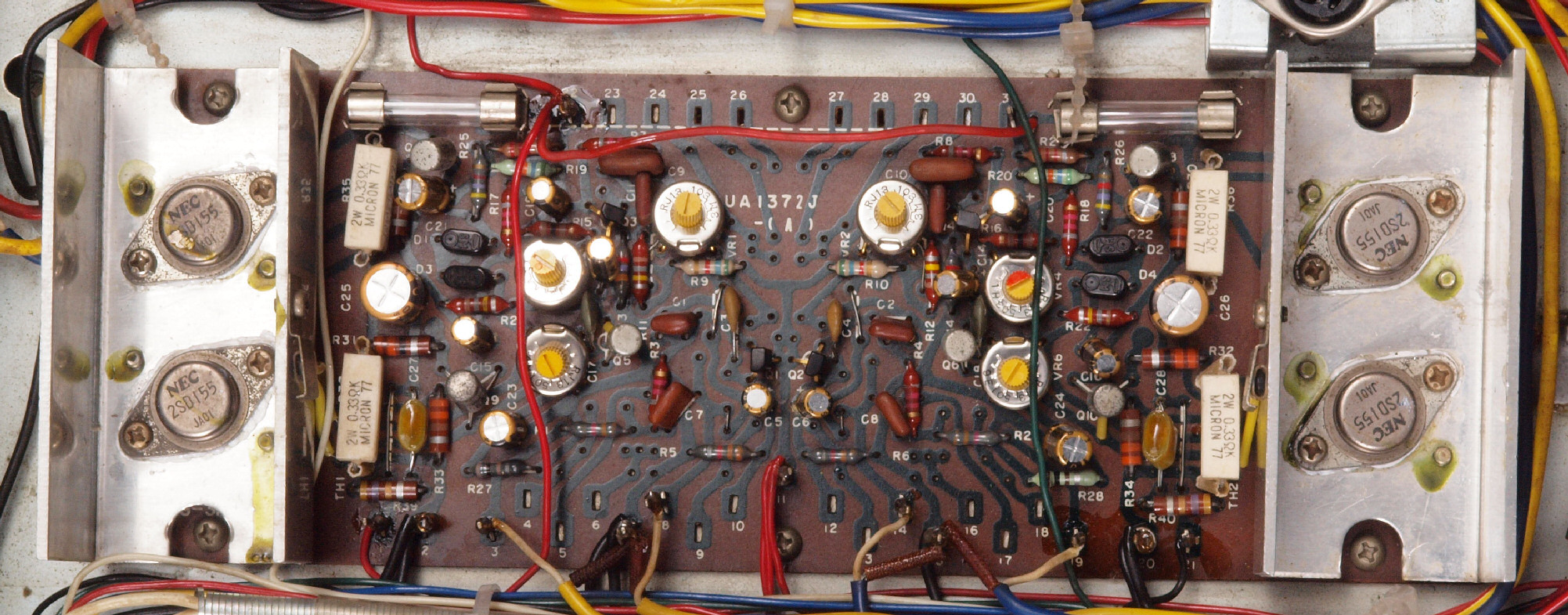

Ｃ３１．　修理前　高音ＡＭＰ基板。　終段ＴＲ（トランジスター）は２ＳＤ２２２（Ｐｃ＝１０Ｗ）のＳＥＰＰ、これでＰｏ＝７．５Ｗ？

Ｃ３２．　修理後　高音ＡＭＰ基板。　電解コンデンサー１４個、終段ＴＲ（トランジスター）４個、ＴＲ（トランジスター）４個、 　　　　　　　　　　　フイルムコンデンサー２個、半固定VR６個交換。

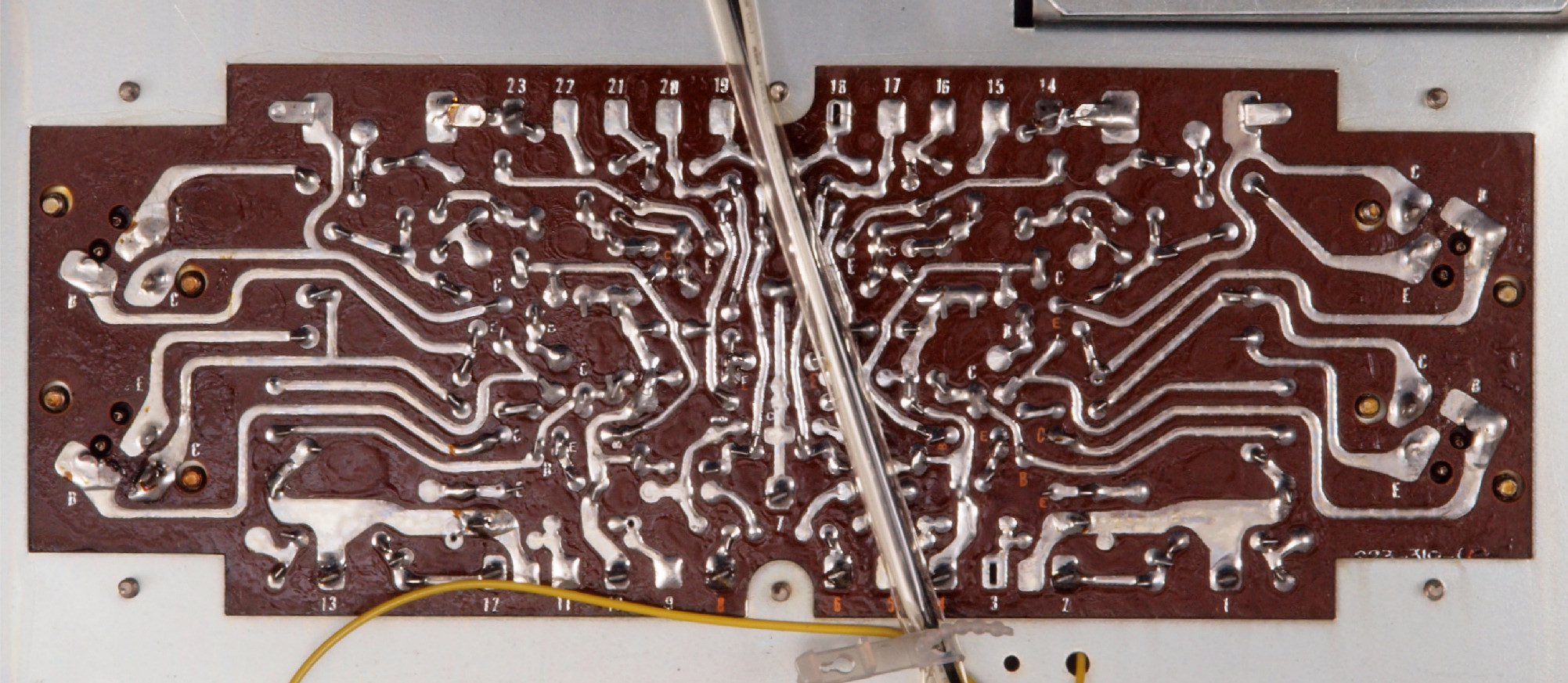

Ｃ３３．　修理前　高音ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　高音ＡＭＰ基板

Ｃ３５．　完成高音ＡＭＰ基板　洗浄後、コート液を塗り、乾燥後。

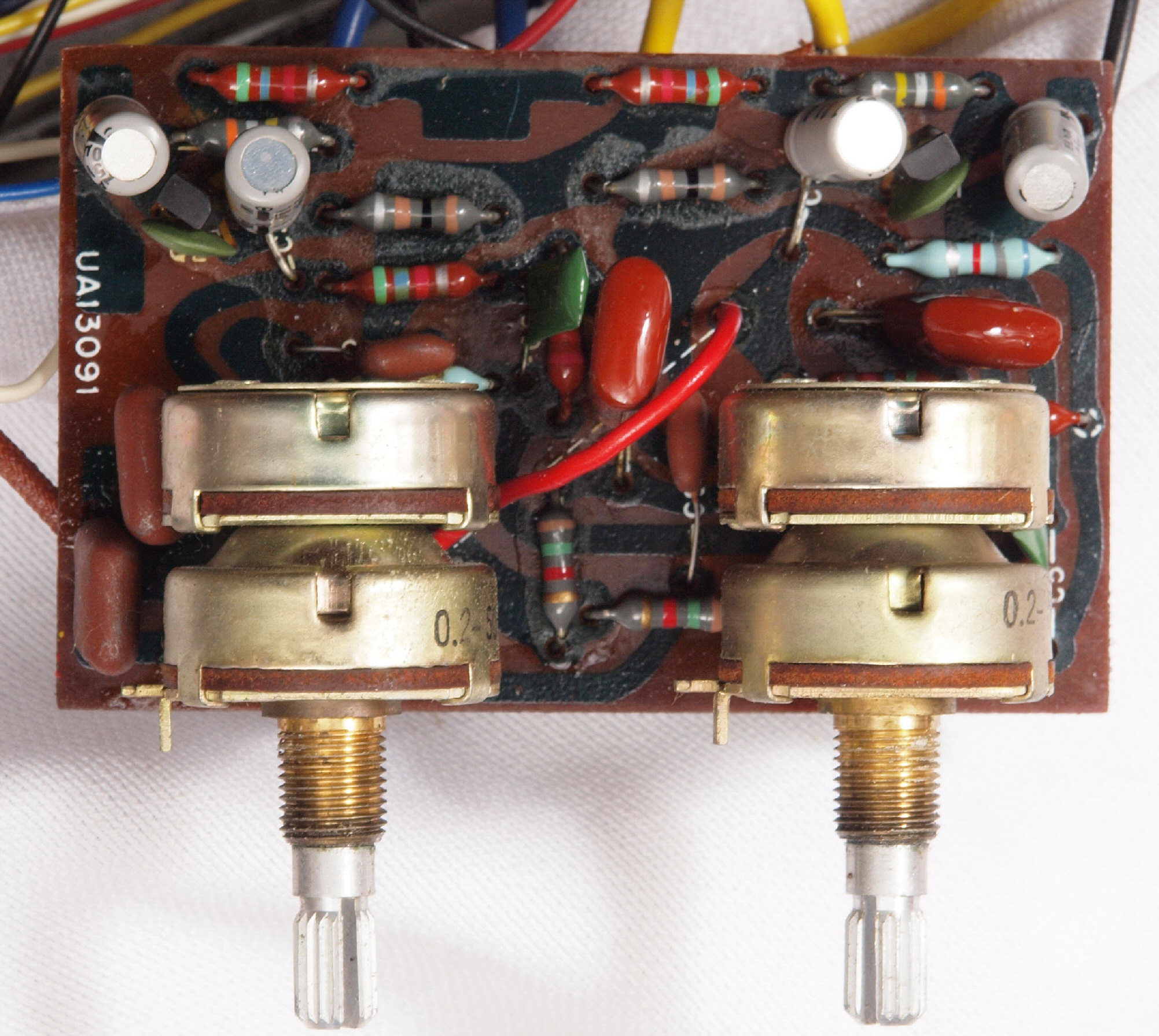

Ｃ４１．　修理前　トーンコントロール基板

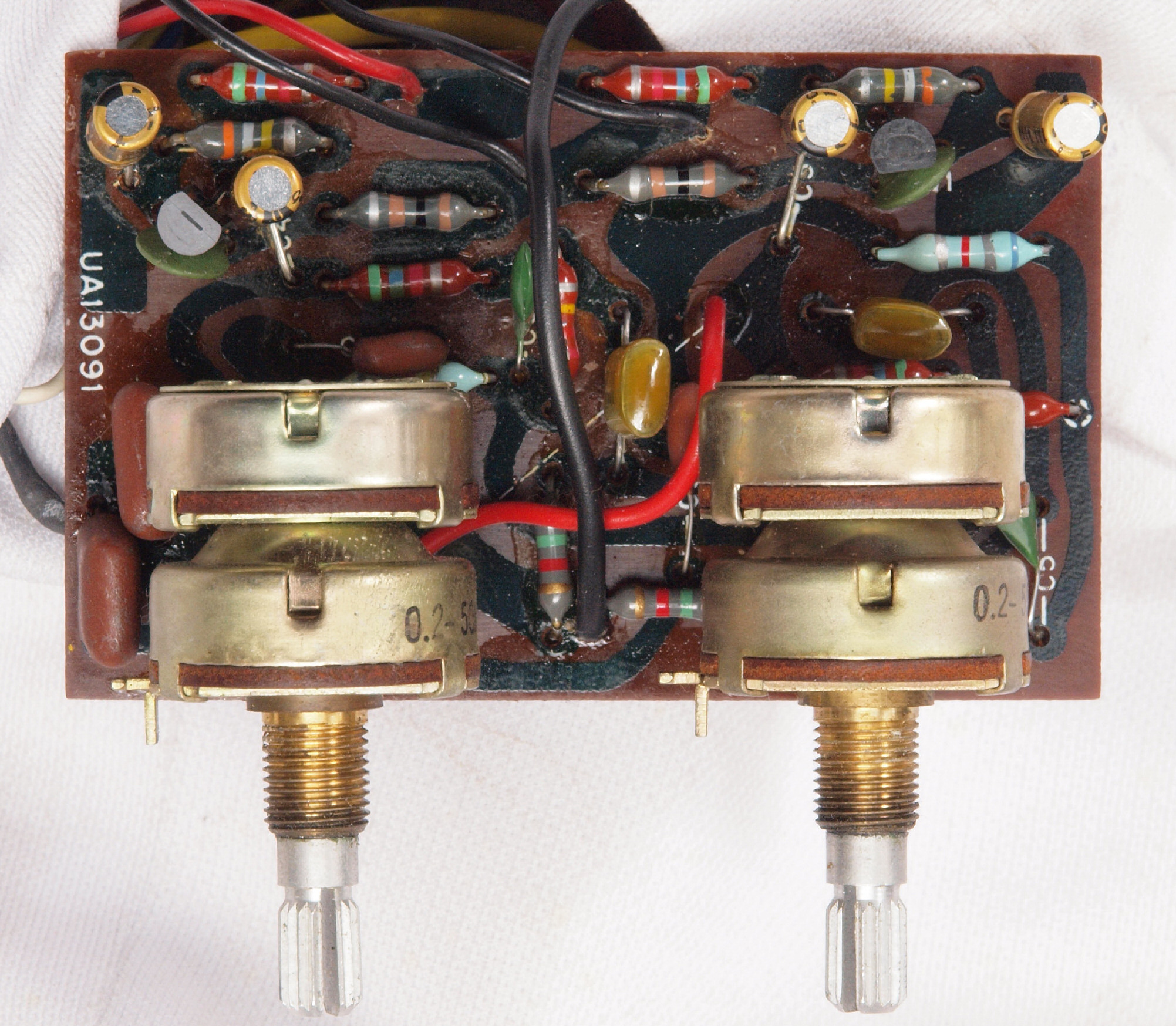

Ｃ４２．　修理後　トーンコントロール基板。 　　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー４個、ＴＲ（トランジスター）２個、フイルムコンデンサー２個交換。

Ｃ４３．　修理前　トーンコントロール基板裏

Ｃ４４．　修理（半田補正）後　トーンコントロール基板裏　半田を全部やり直す。

Ｃ４５．　完成トーンコントロール基板裏　洗浄後防湿材を塗る。

Ｃ７１．　修理前　ＥＱ＿ＡＭＰ基板。

Ｃ７２．　修理後　ＥＱ＿ＡＭＰ基板　電解コンデンサー１１個、ＴＲ（トランジスター）２個交換。

Ｃ７３．　修理前　ＥＱ＿ＡＭＰ基板裏。

Ｃ７４．　修理（半田補正）後　ＥＱ＿ＡＭＰ基板裏　半田を全部やり直す。

Ｃ７５．　完成ＥＱ＿ＡＭＰ基板裏　　洗浄後防湿材を塗る

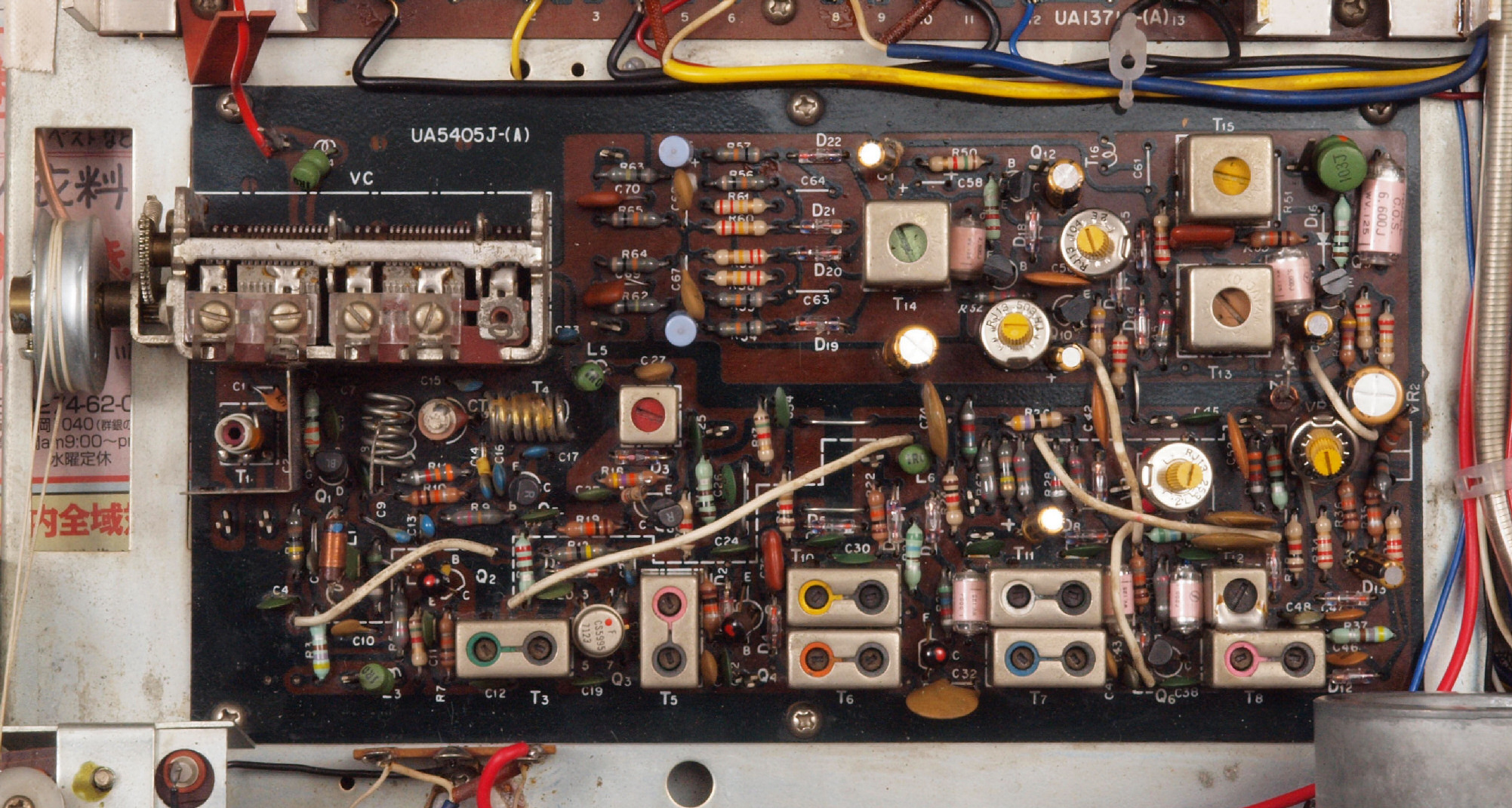

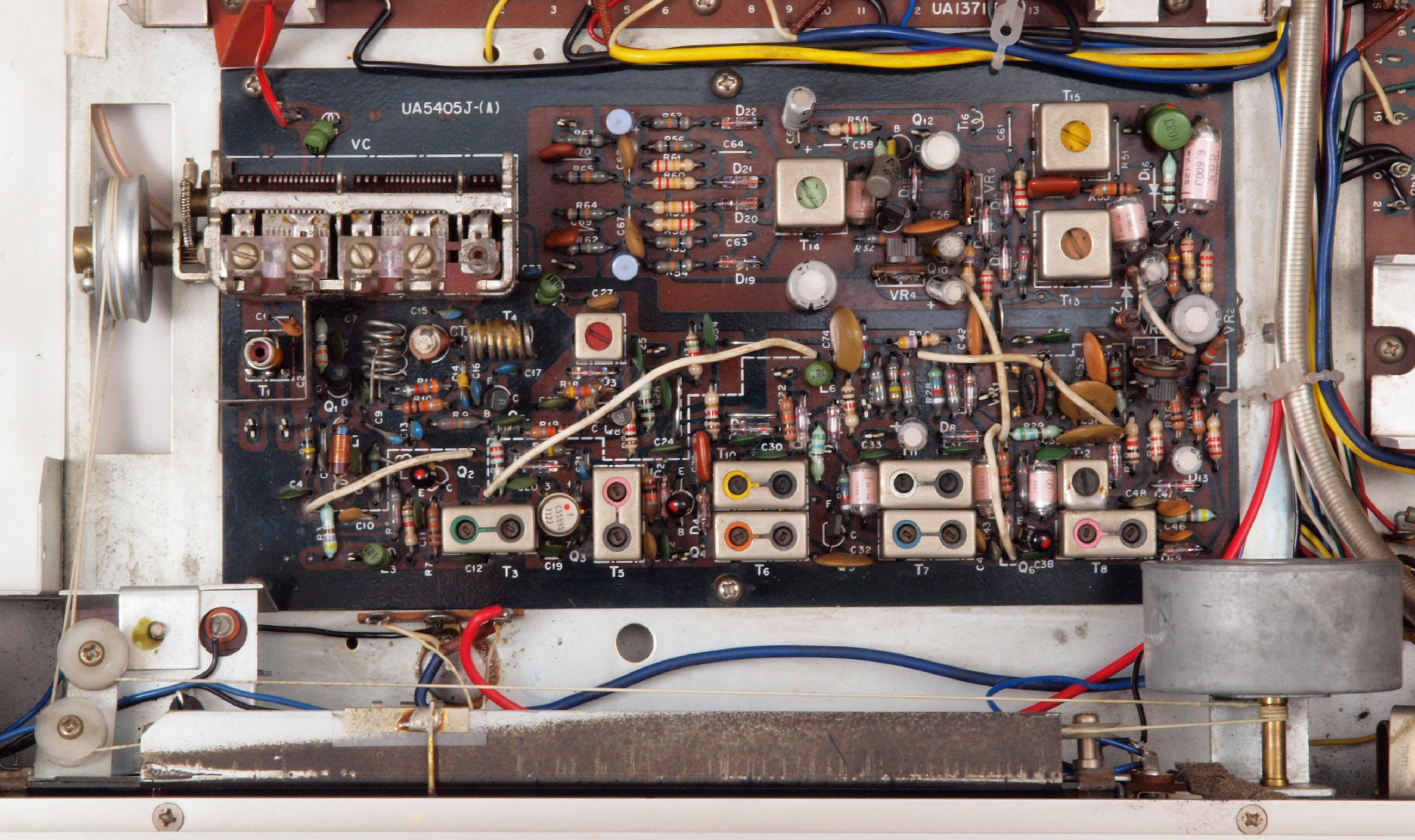

Ｃ９１．　修理前　チューナ基板。

Ｃ９２．　修理後　チューナ基板　電解コンデンサー７個、ＴＲ（トランジスター）４個、調整用半固定ＶＲ４個交換。

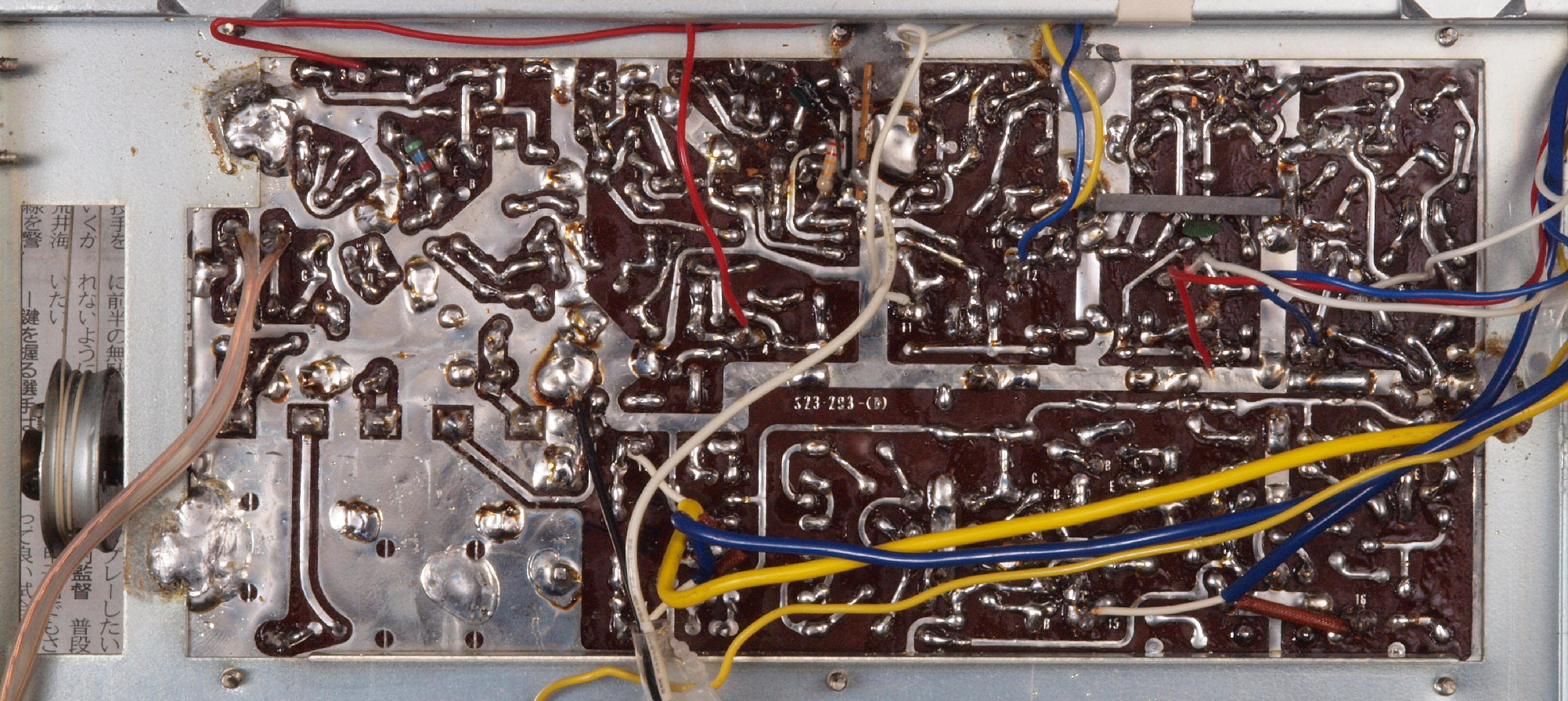

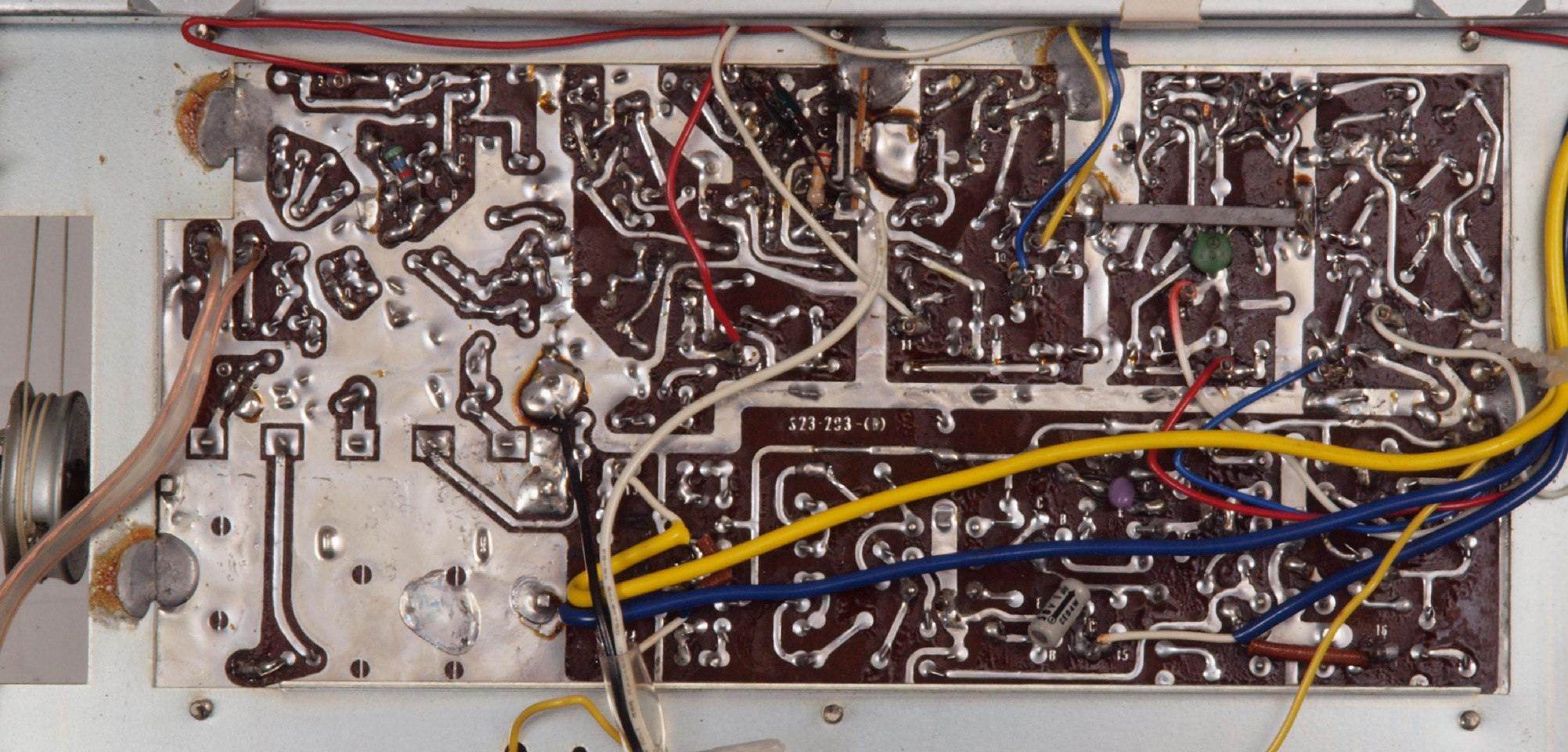

Ｃ９３．　修理前　チューナ基板裏

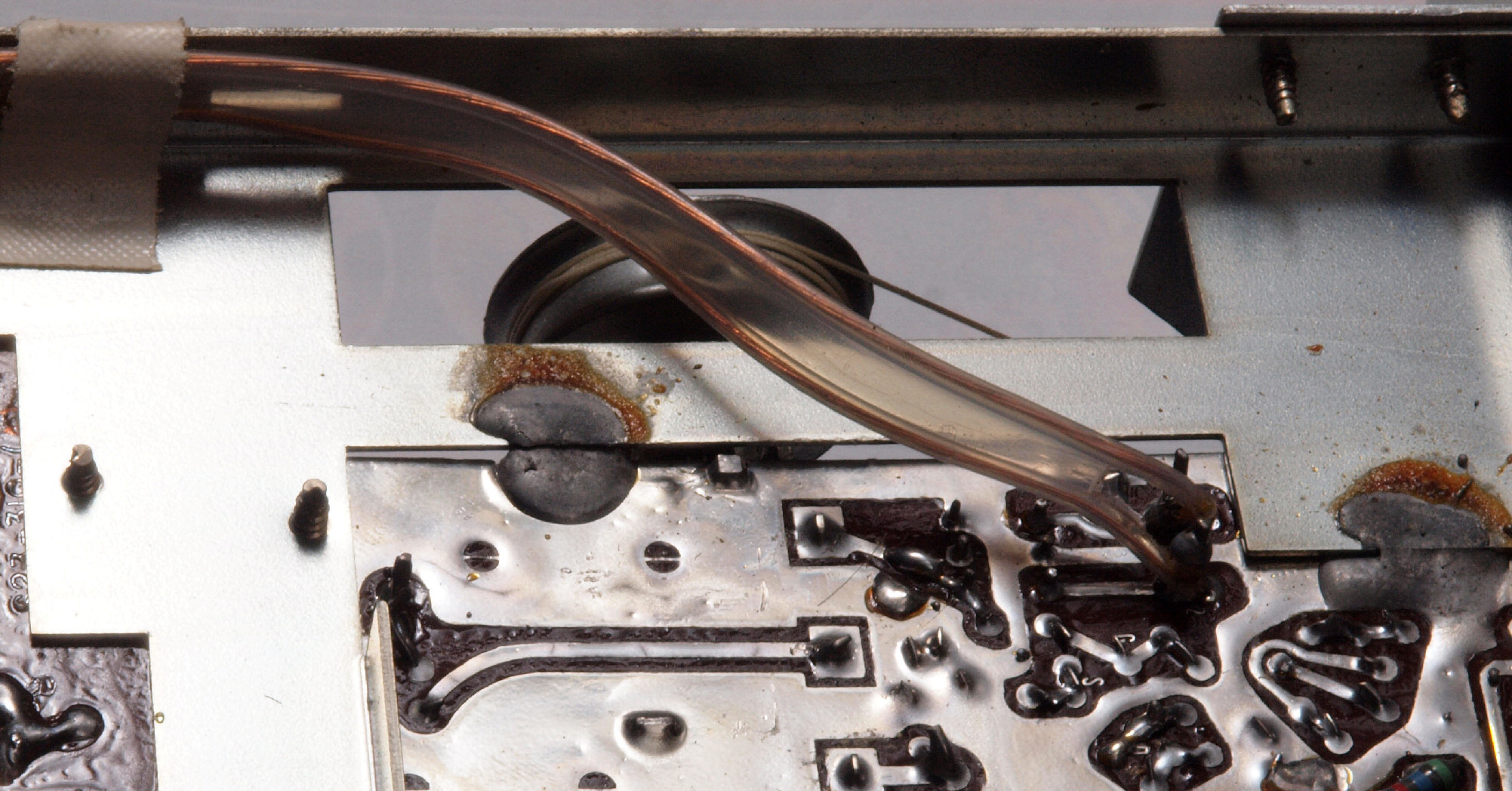

Ｃ９３２．　修理中　チューナ基板裏。　半田アースが取れている。

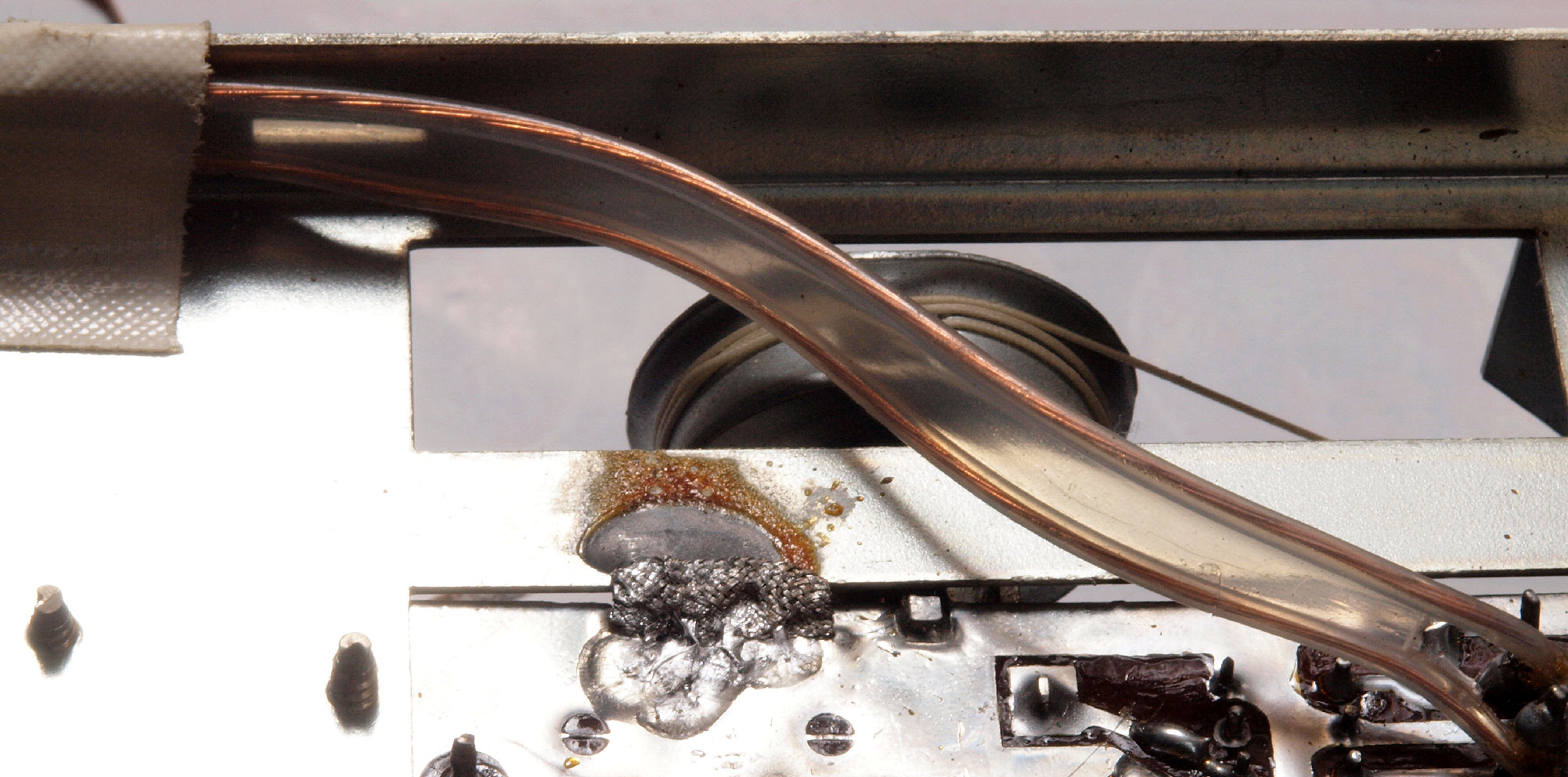

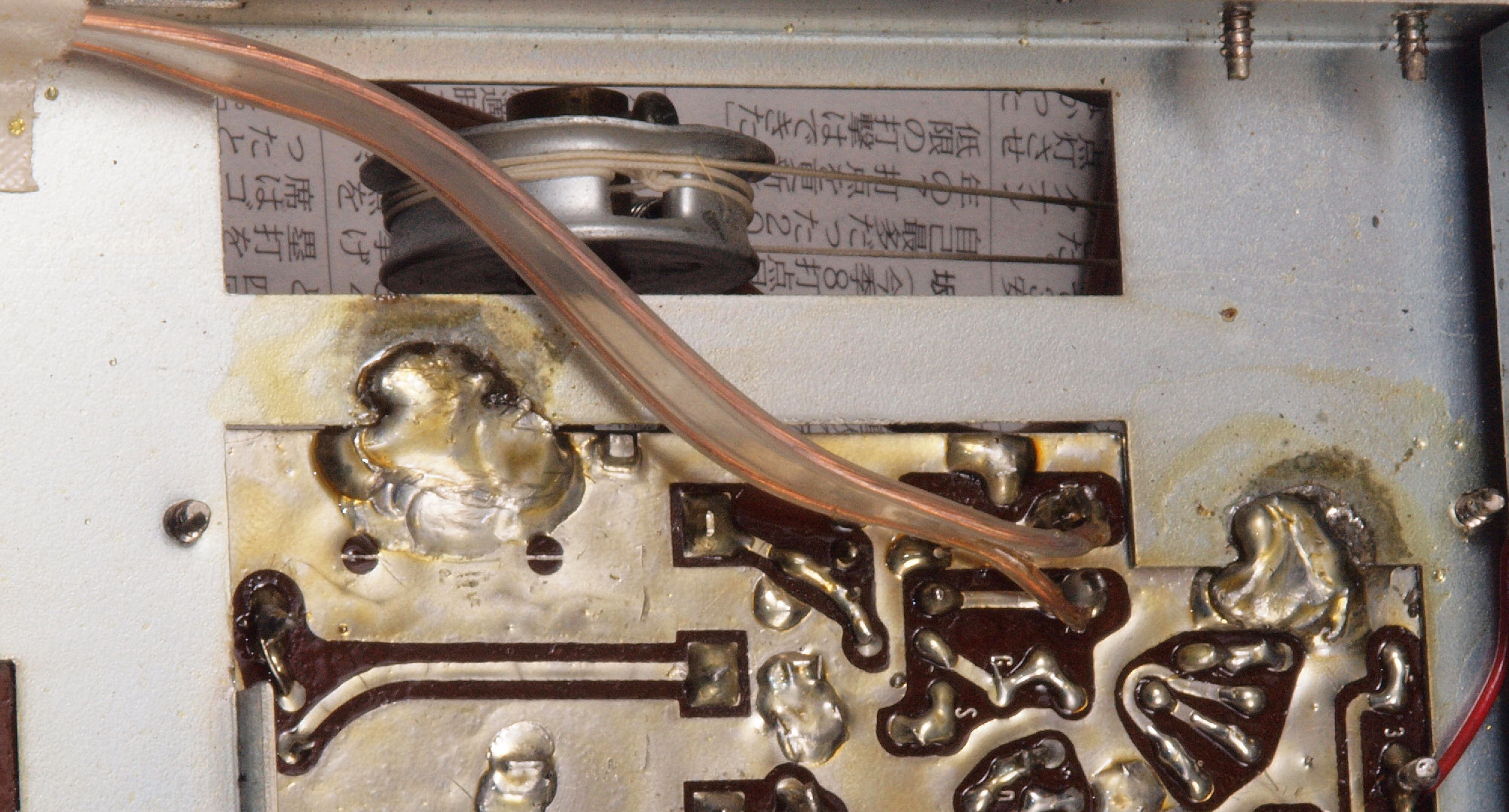

Ｃ９３３．　修理中　チューナ基板裏。　網線で半田を補強する。

Ｃ９３４．　修理後　チューナ基板裏。　半田アース。

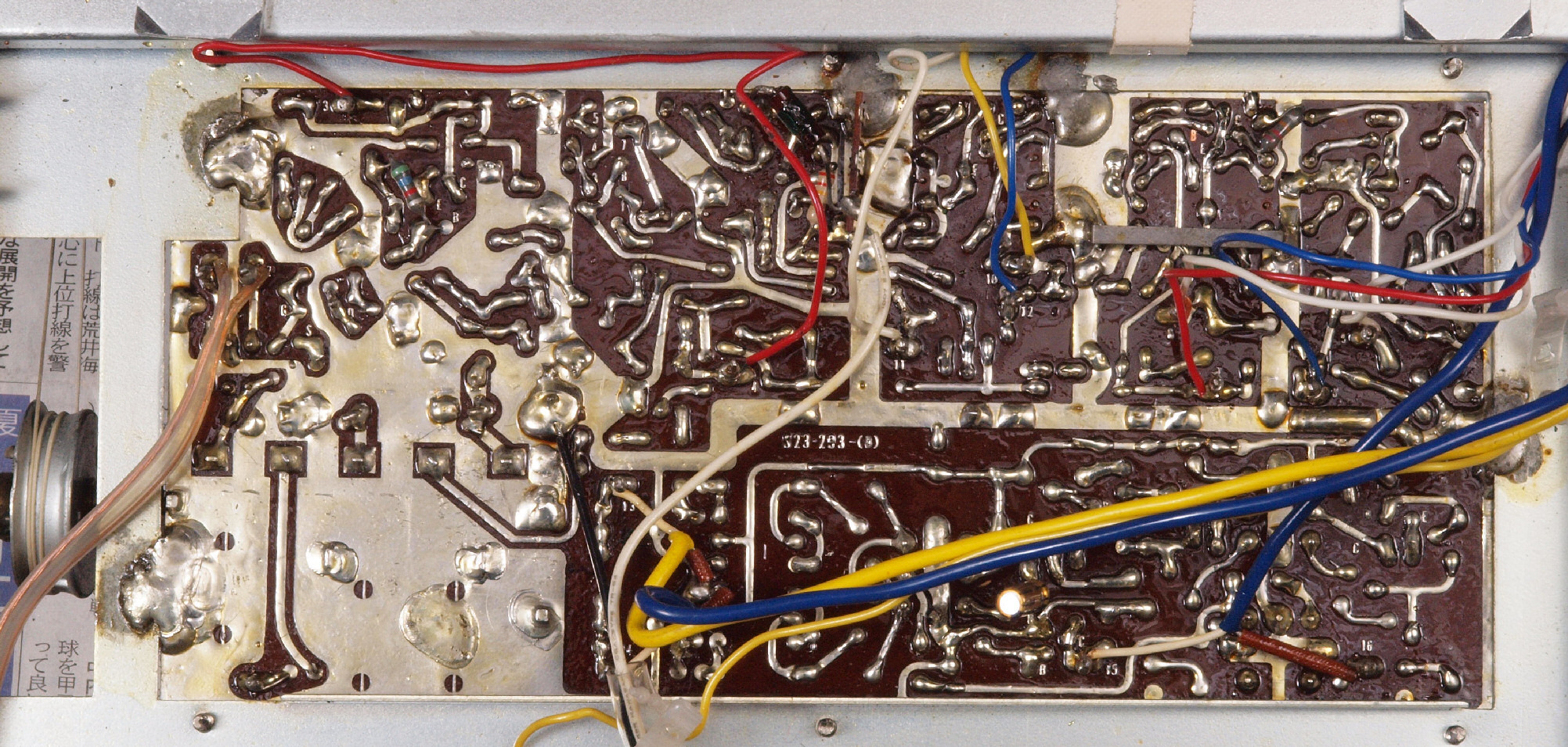

Ｃ９４．　修理（半田補正）後　チューナ基板裏　半田を全部やり直す。

Ｃ９７．　完成チューナ基板裏　コート液を塗り、乾燥後。

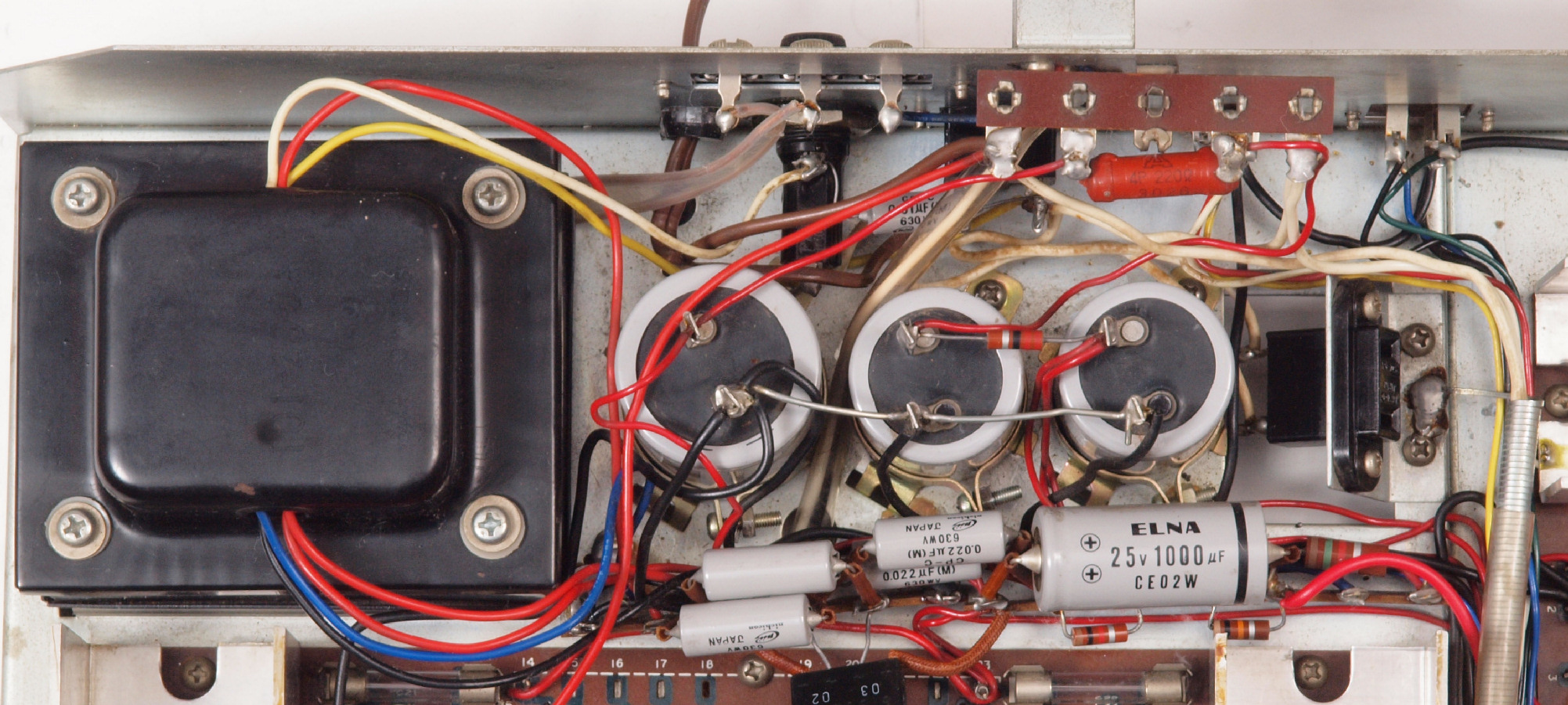

ＣＡ１．　修理前　電源整流。

ＣＡ２．　修理後　電源整流　電解コンデンサー１個、整流ブリッジ個交換。フイルムコンデンサー３個追加。

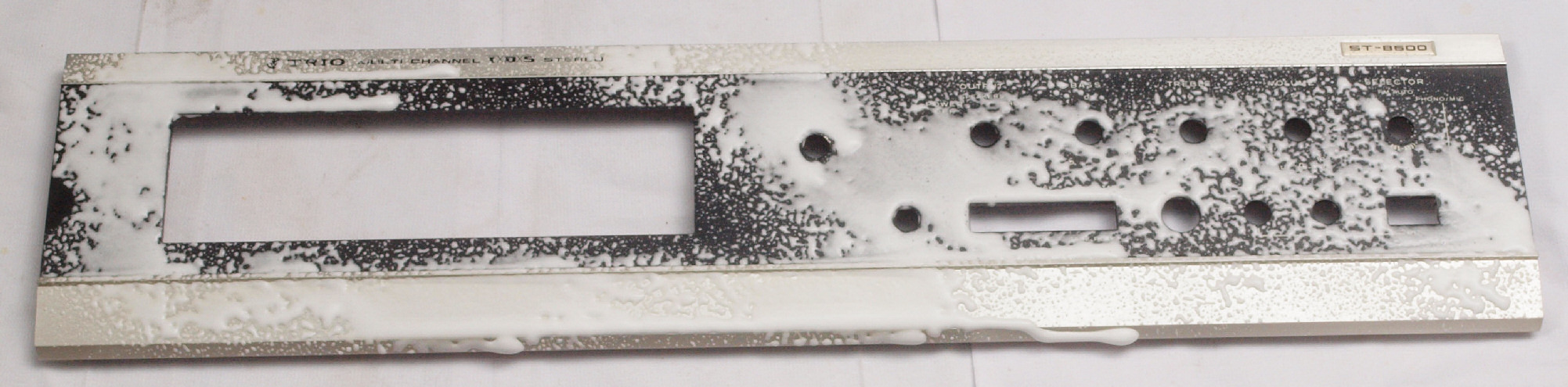

ＣＢ６．　パネル清掃。

ＣＣ１．　交換した部品

ＣＤ１．　修理前　上から見る

ＣＤ２．　修理後　上から見る

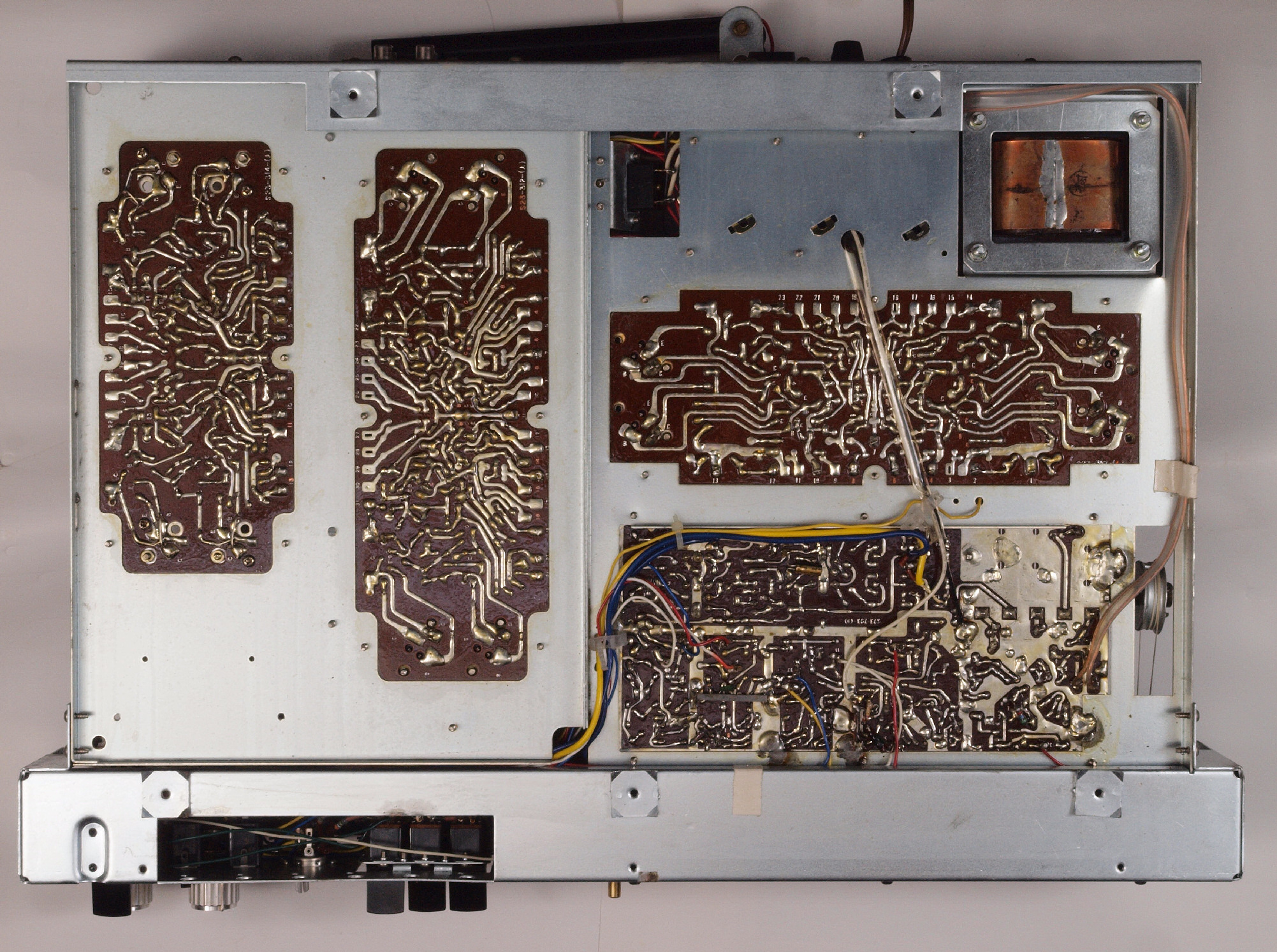

ＣＤ３．　修理前　下から見る

ＣＤ４．　修理後　下から見る

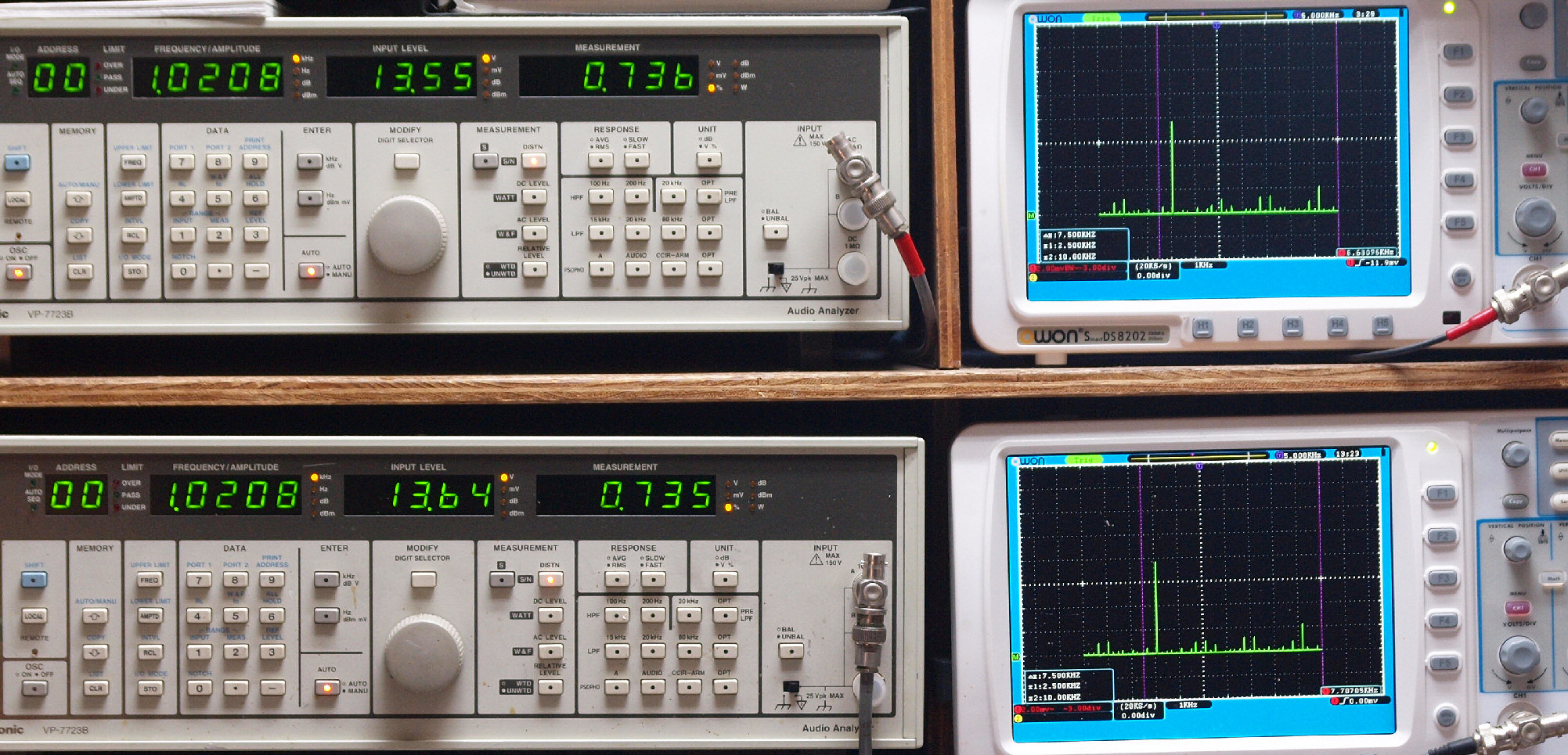

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７９％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、 　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

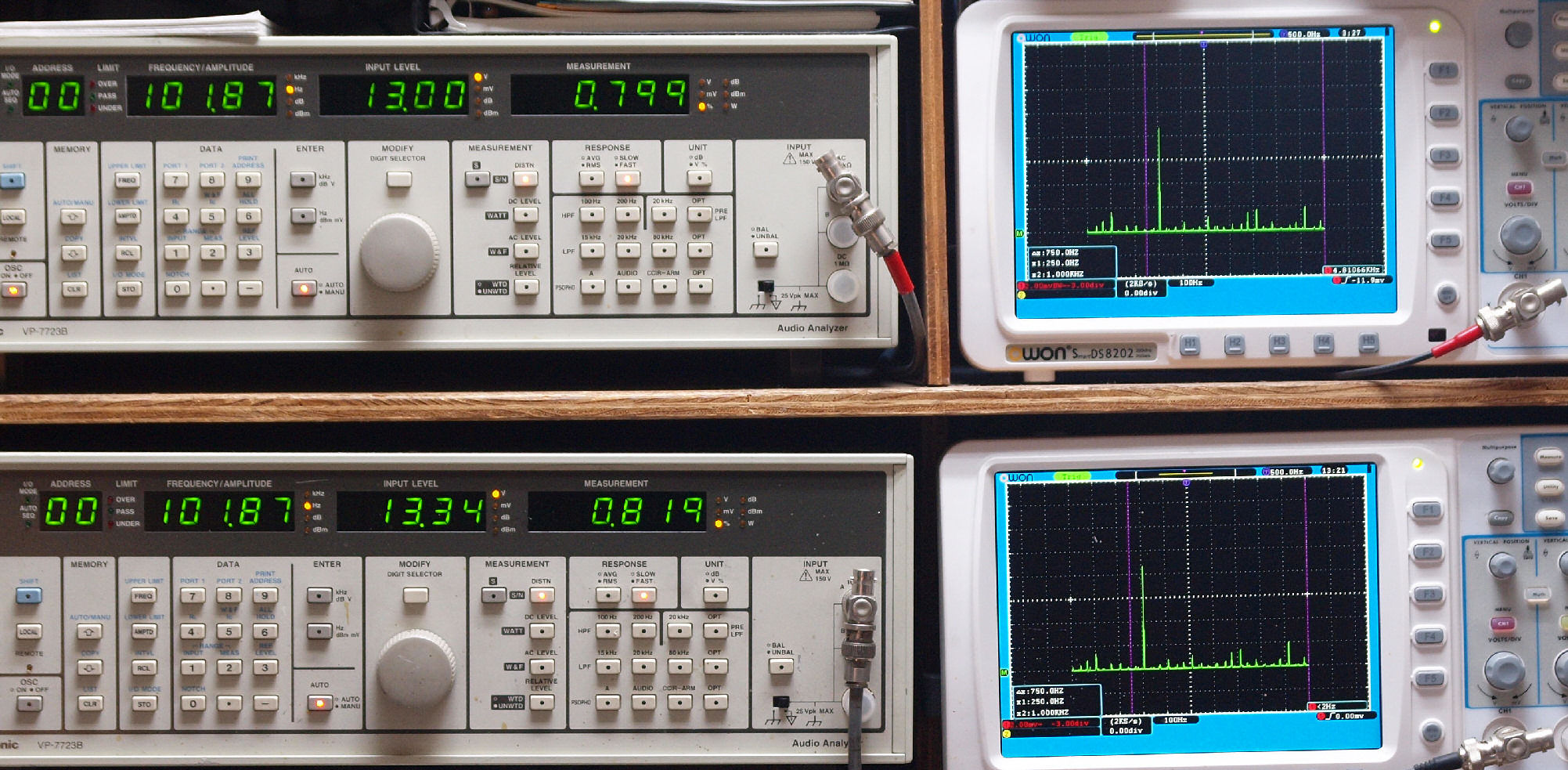

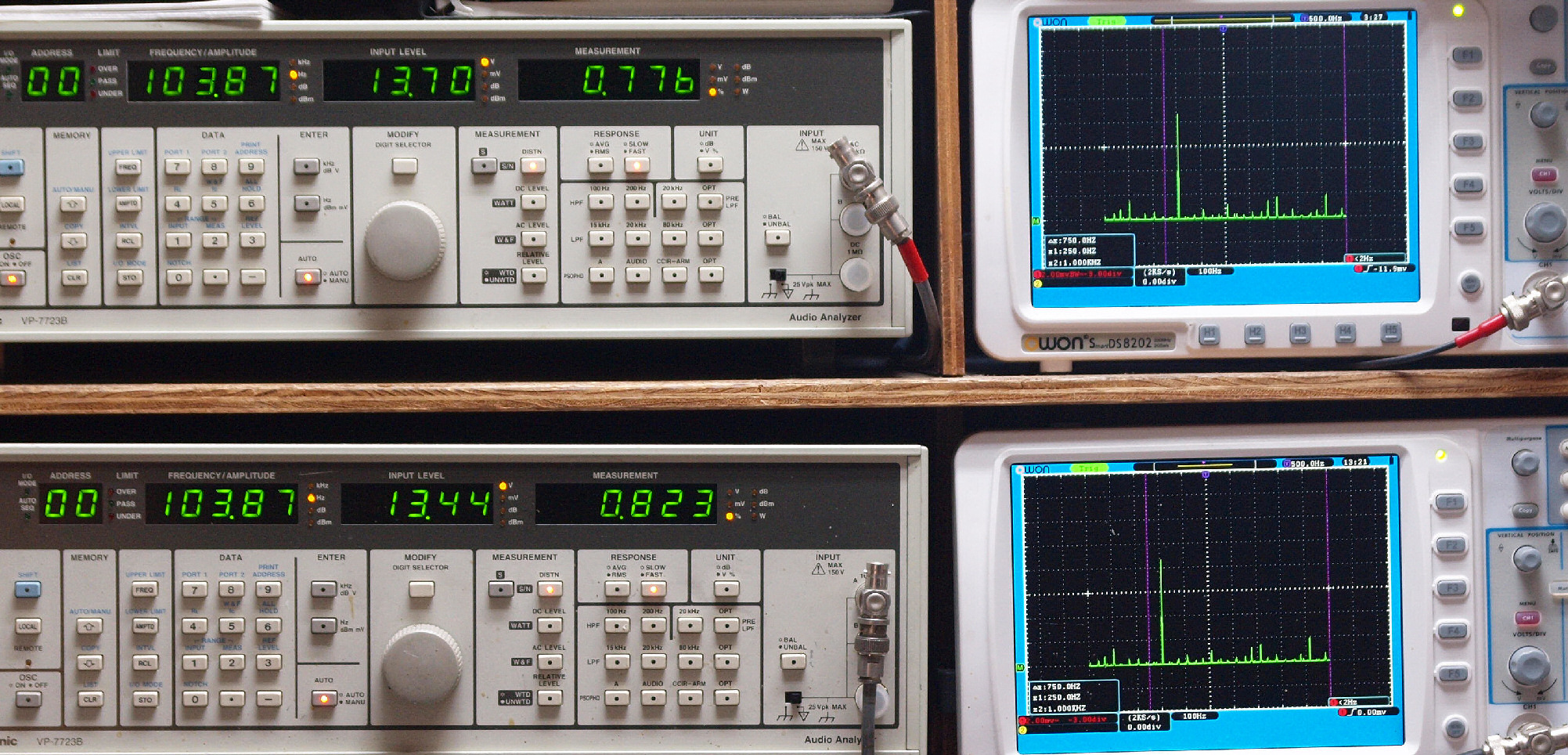

Ｅ２２．　ＡＵＸ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７８％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．８２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

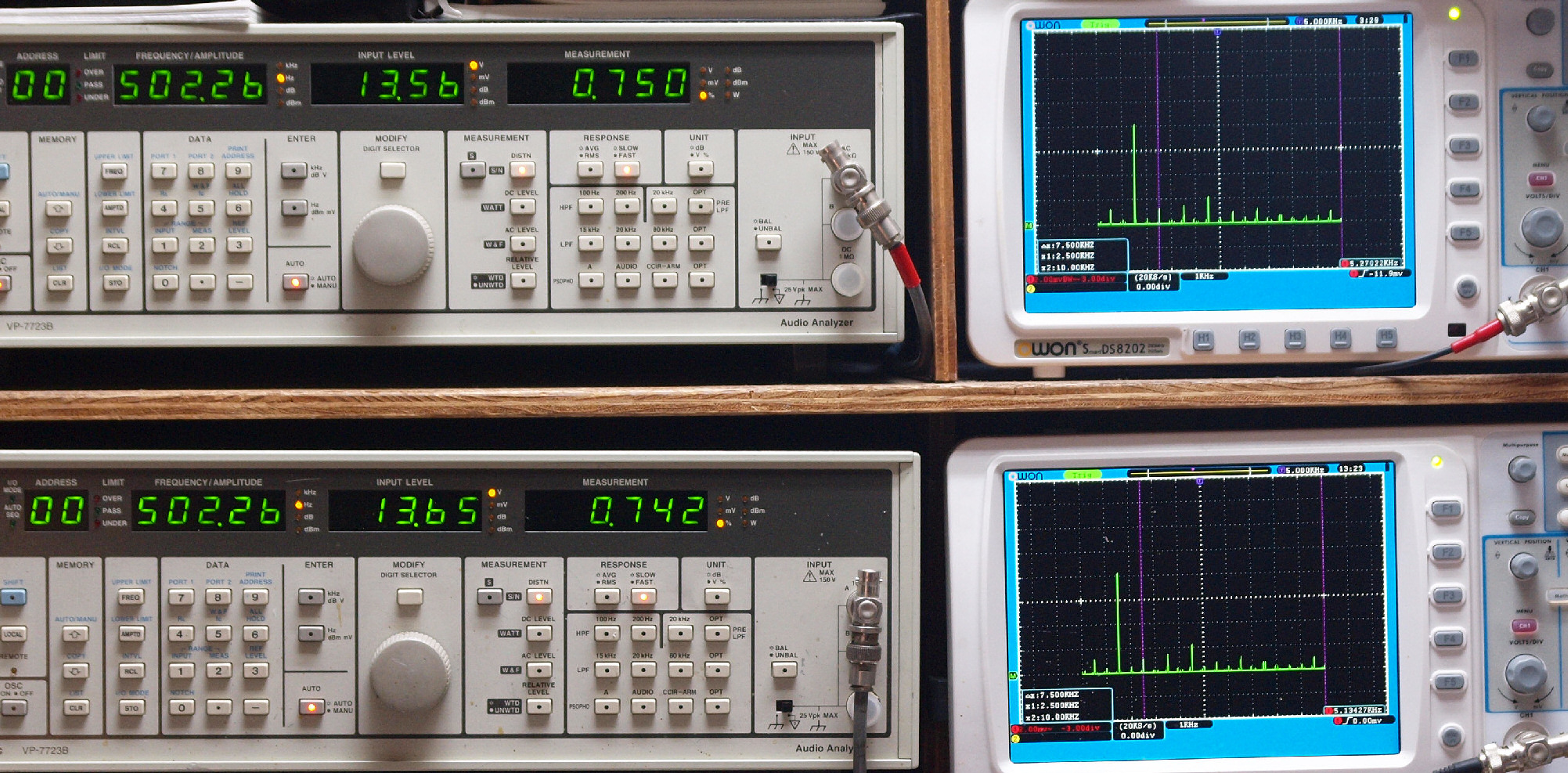

Ｅ２３．　ＡＵＸ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７５％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７４％歪み。 　　　　　Ｍｉｄ_ＡＭＰ、 　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ，４ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７２％歪み。 　　　　　Ｍｉｄ_ＡＭＰ、 　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．７２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

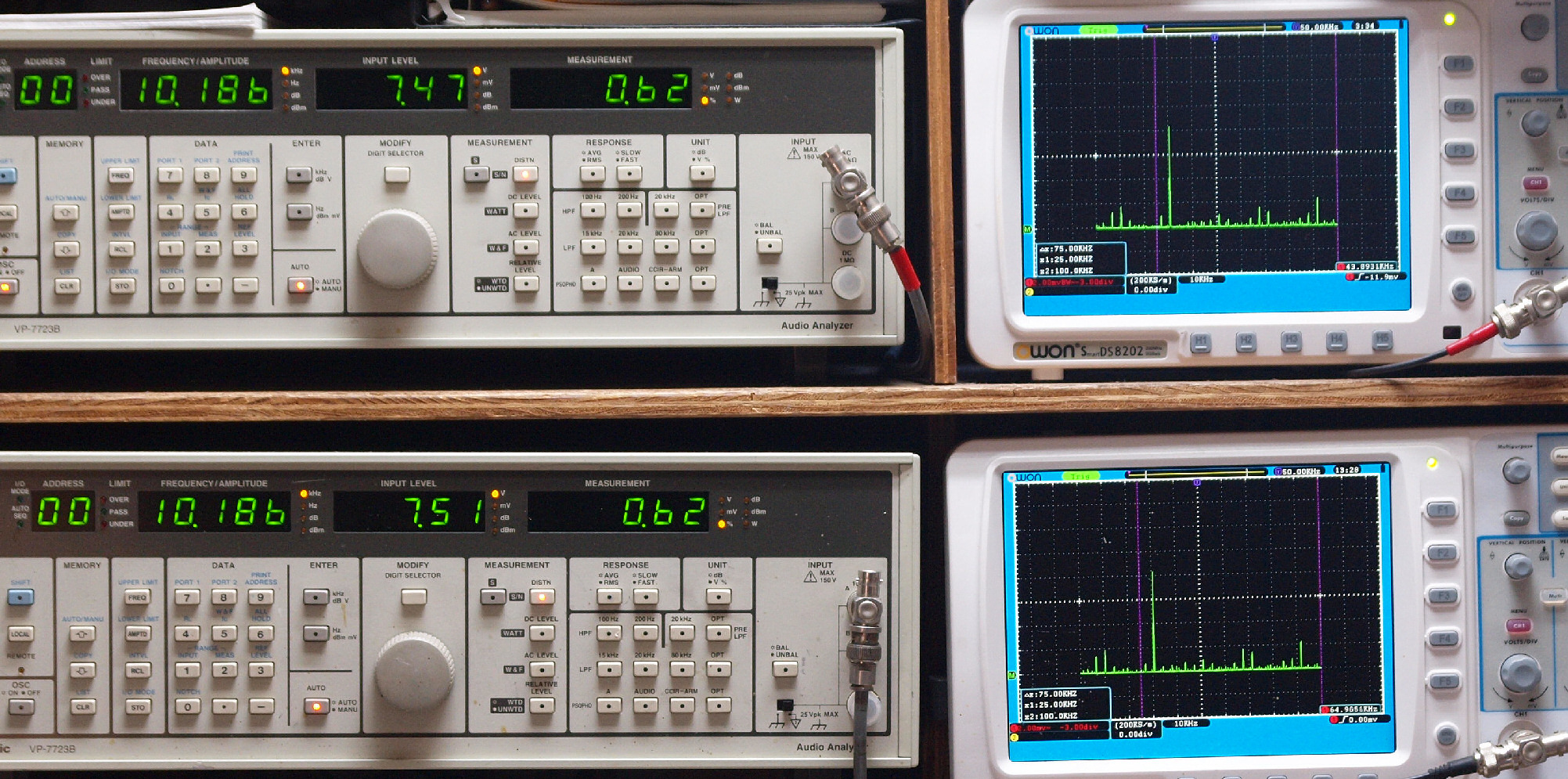

Ｅ２６．　ＡＵＸ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝６Ｗ、　０．６２％歪み。 　　　　　Ｈｉｇｈ_ＡＭＰ、　　　　　 Ｌ側ＳＰ出力電圧８Ｖ＝８Ｗ、　０．６２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

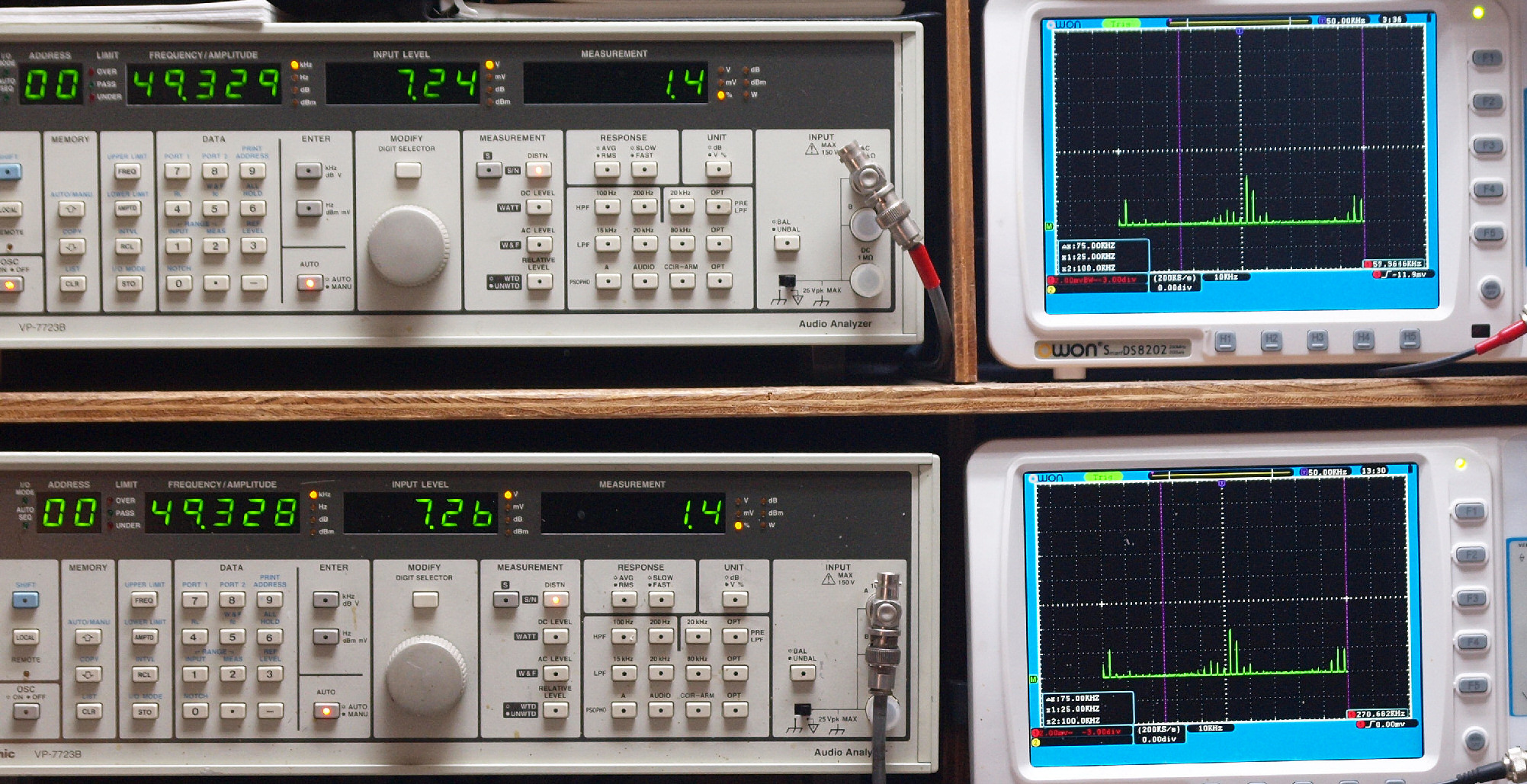

Ｅ２７．　ＡＵＸ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝６Ｗ、　１．４％歪み。 　　　　　Ｈｉｇｈ_ＡＭＰ、　　　　　 Ｌ側ＳＰ出力電圧７Ｖ＝６Ｗ、　１．４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

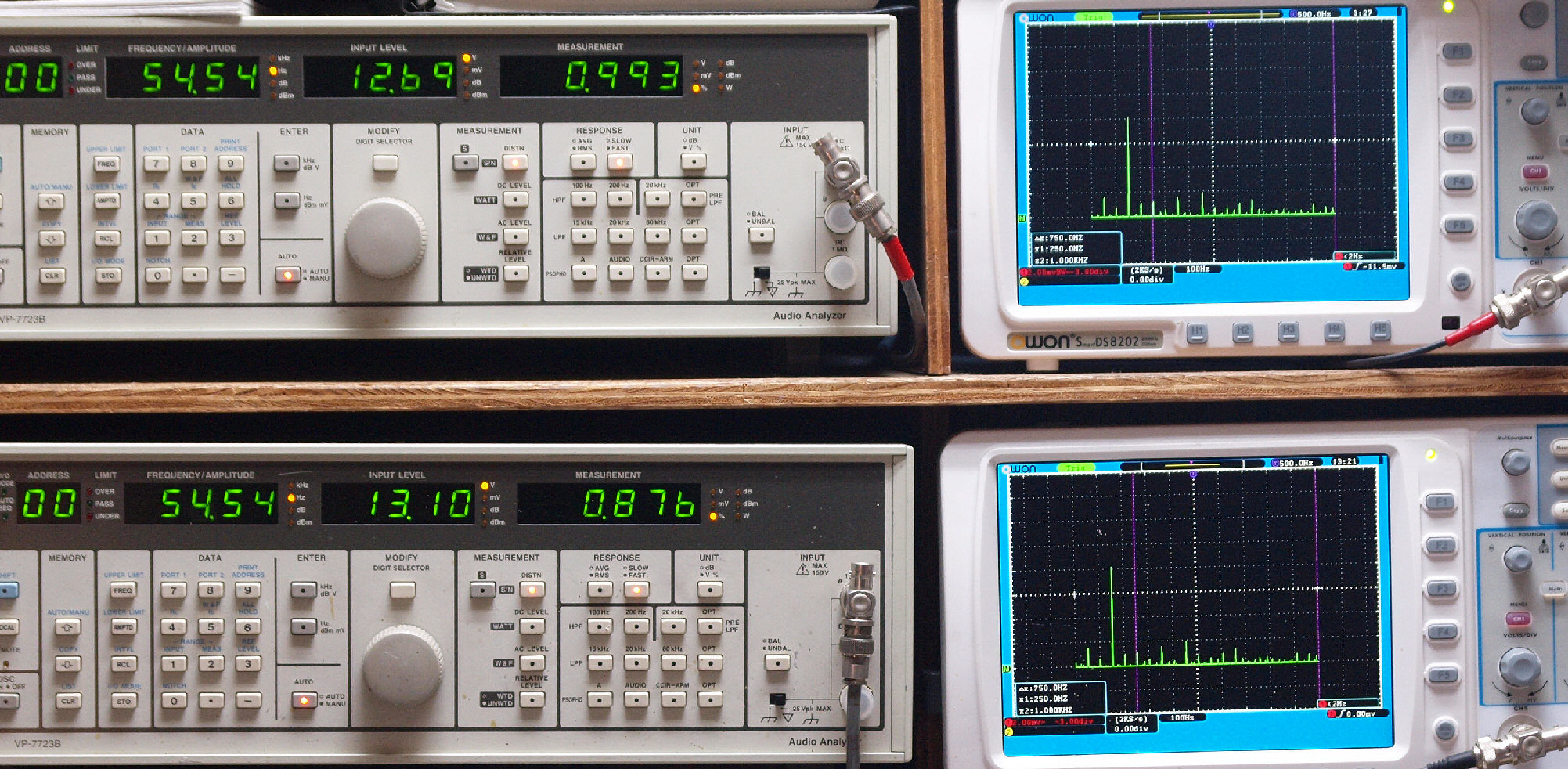

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．９９％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．８８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝８０Ｗ、　０．１５％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝８２Ｗ、　０．１６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

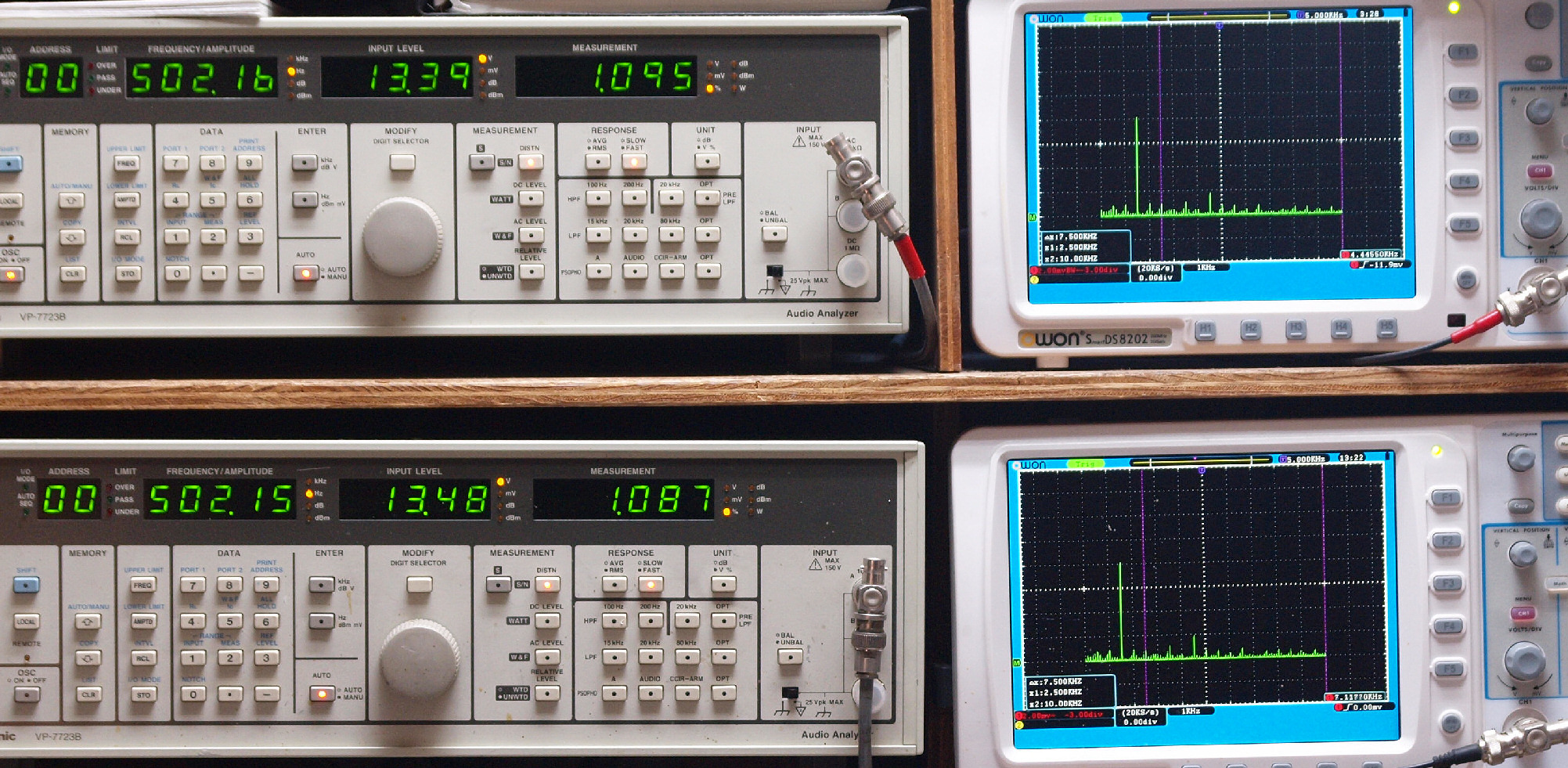

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．１０％歪み。 　　　　　Ｌｏｗ_ＡＭＰ、 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．０９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

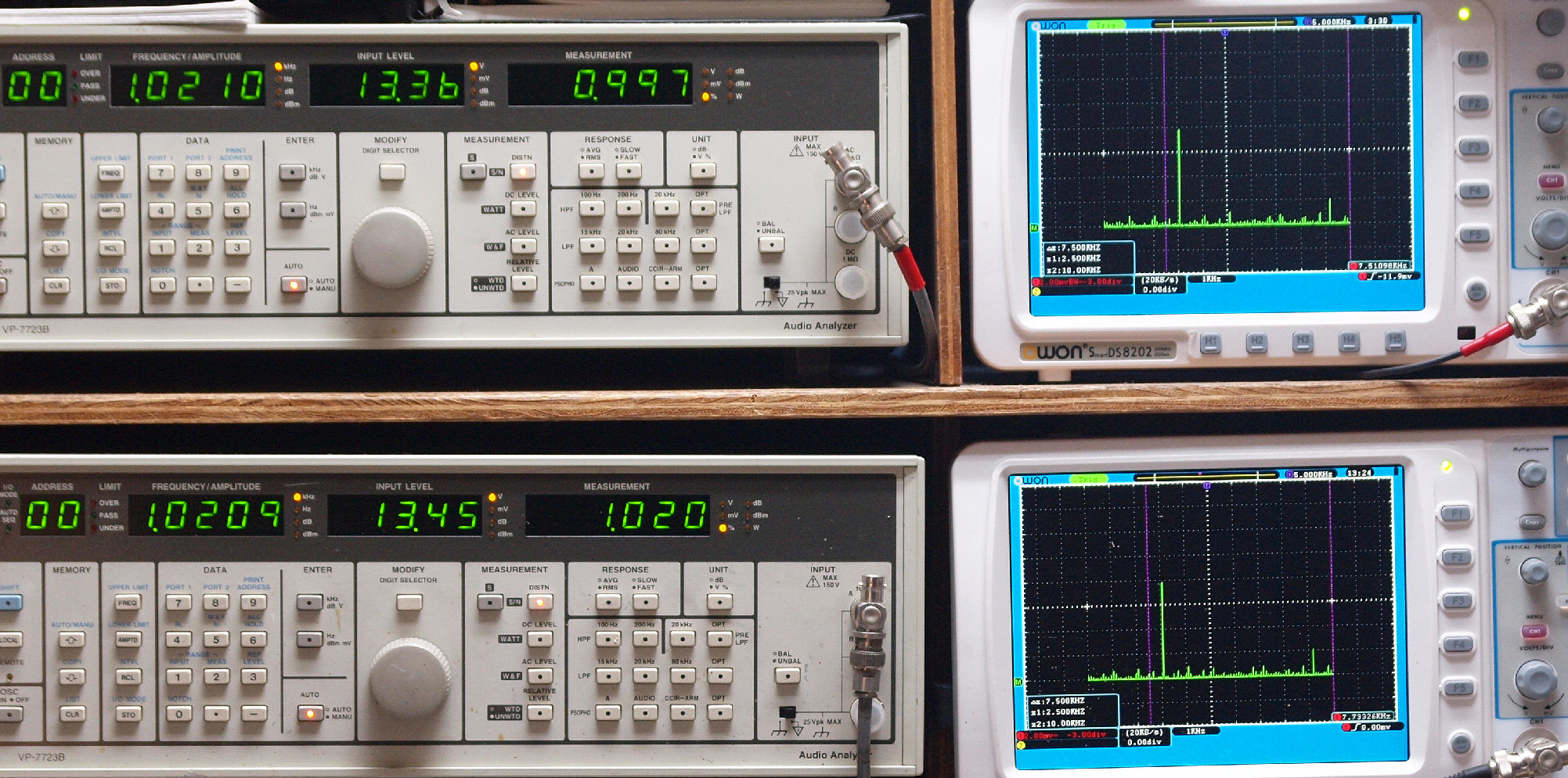

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．０％歪み。 　　　　　Ｍｉｄ_ＡＭＰ、 　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

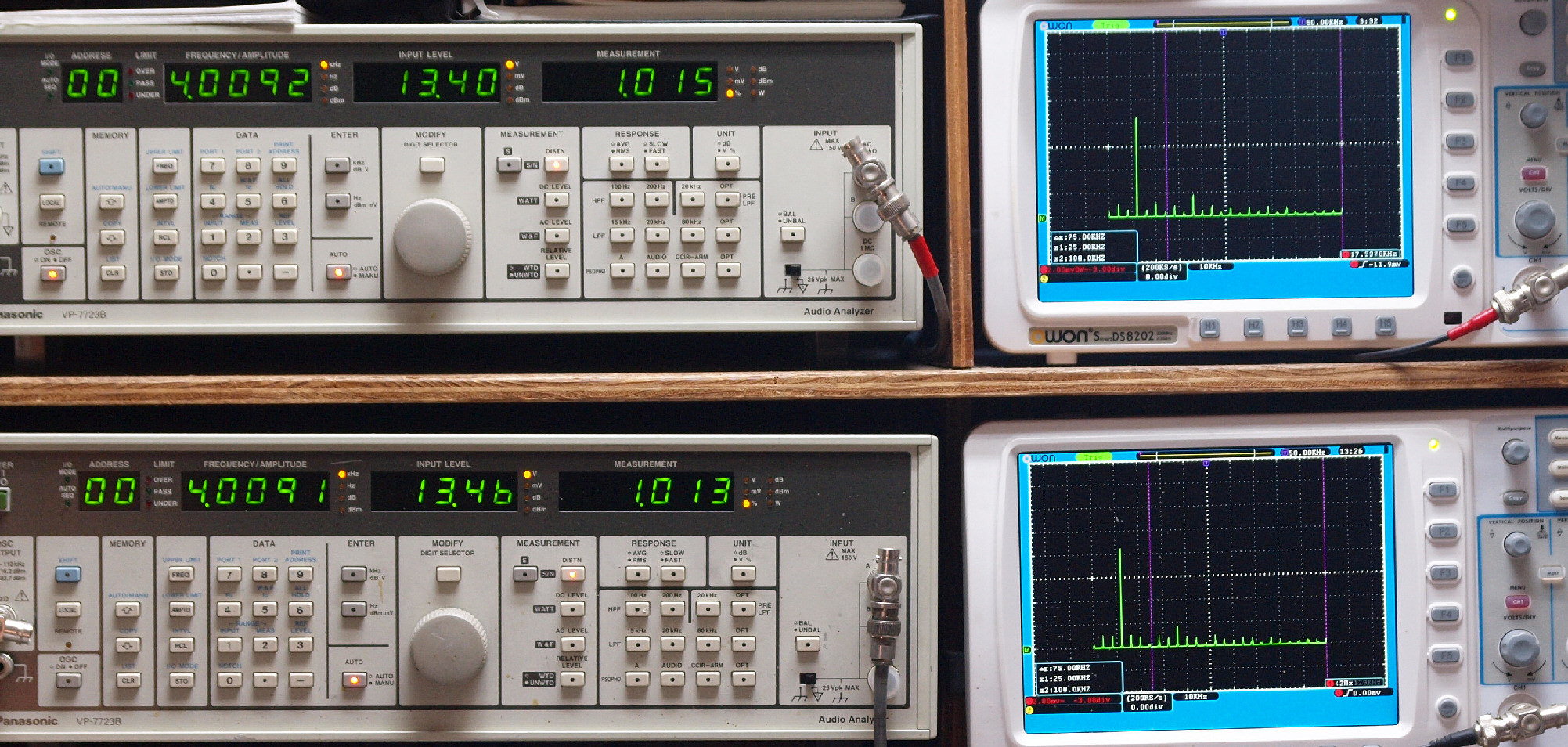

Ｅ３５．　ＭＭ，４ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．０％歪み。 　　　　　Ｍｉｄ_ＡＭＰ、 　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　１．０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

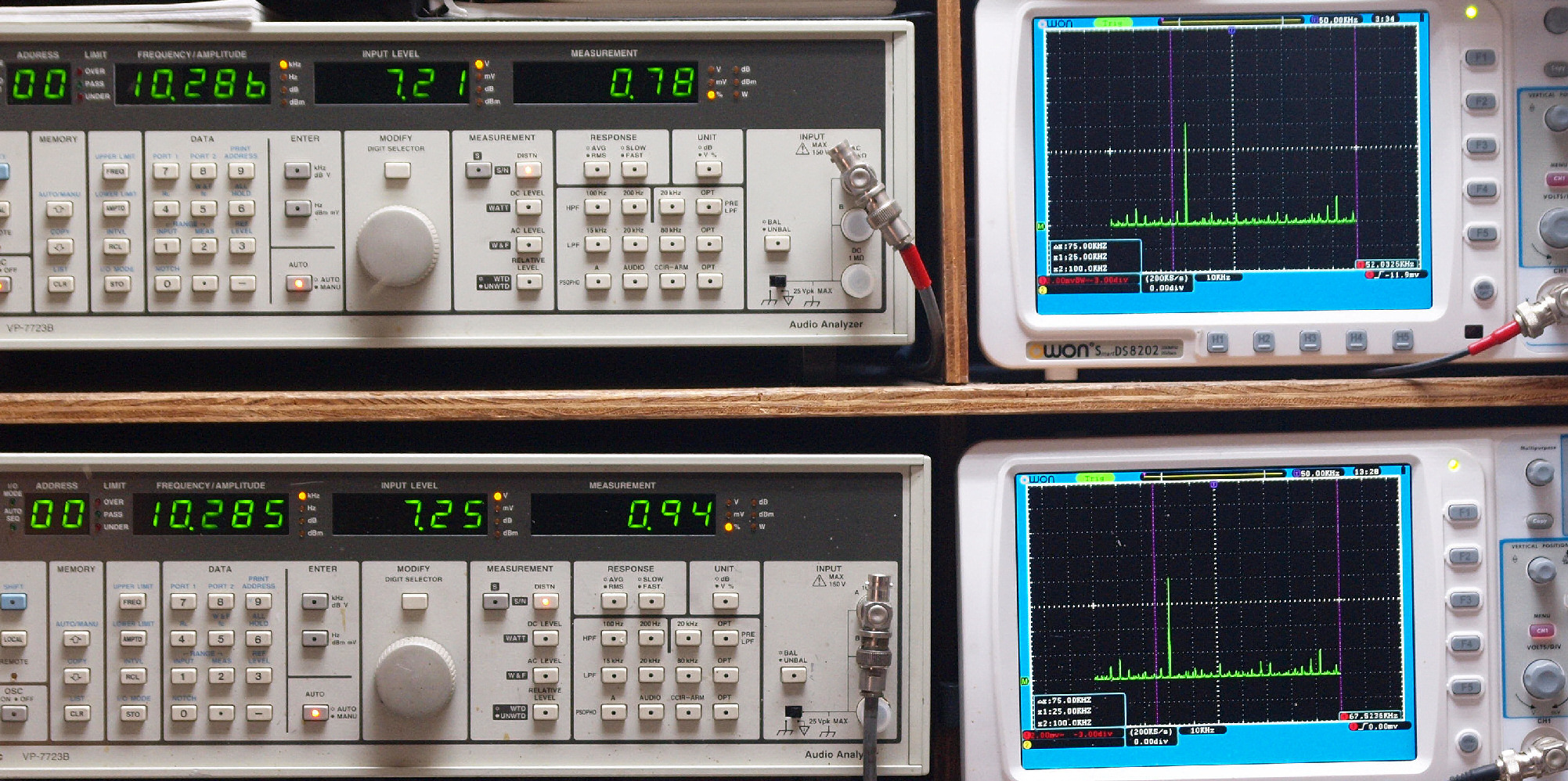

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝６Ｗ、　０．７８％歪み。 　　　　　Ｈｉｇｈ_ＡＭＰ、　　　　　 Ｌ側ＳＰ出力電圧７Ｖ＝６Ｗ、　０．９４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

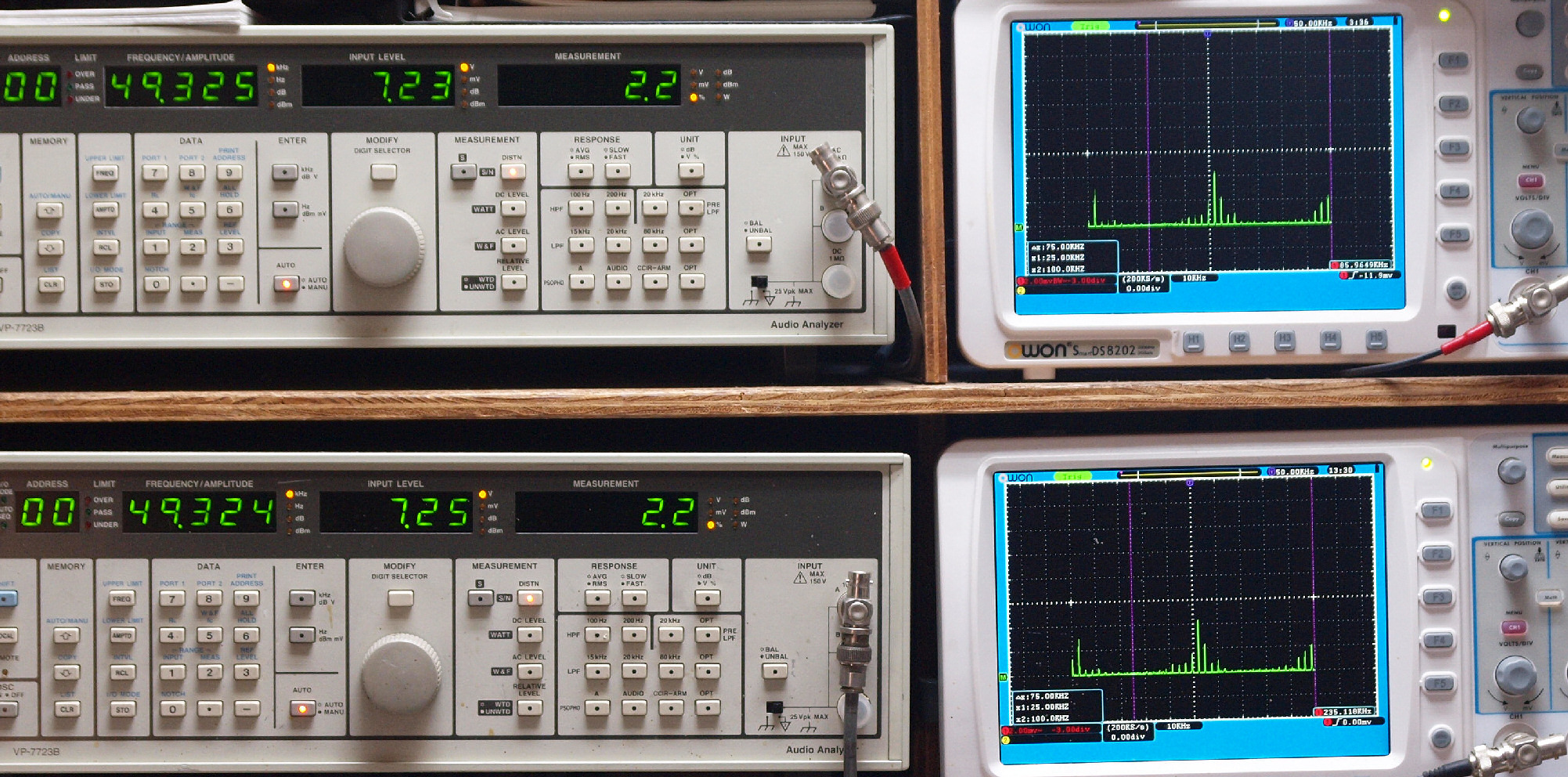

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝６Ｗ、　２．２％歪み。 　　　　　Ｈｉｇｈ_ＡＭＰ、　　　　　 Ｌ側ＳＰ出力電圧７Ｖ＝６Ｗ、　２．２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

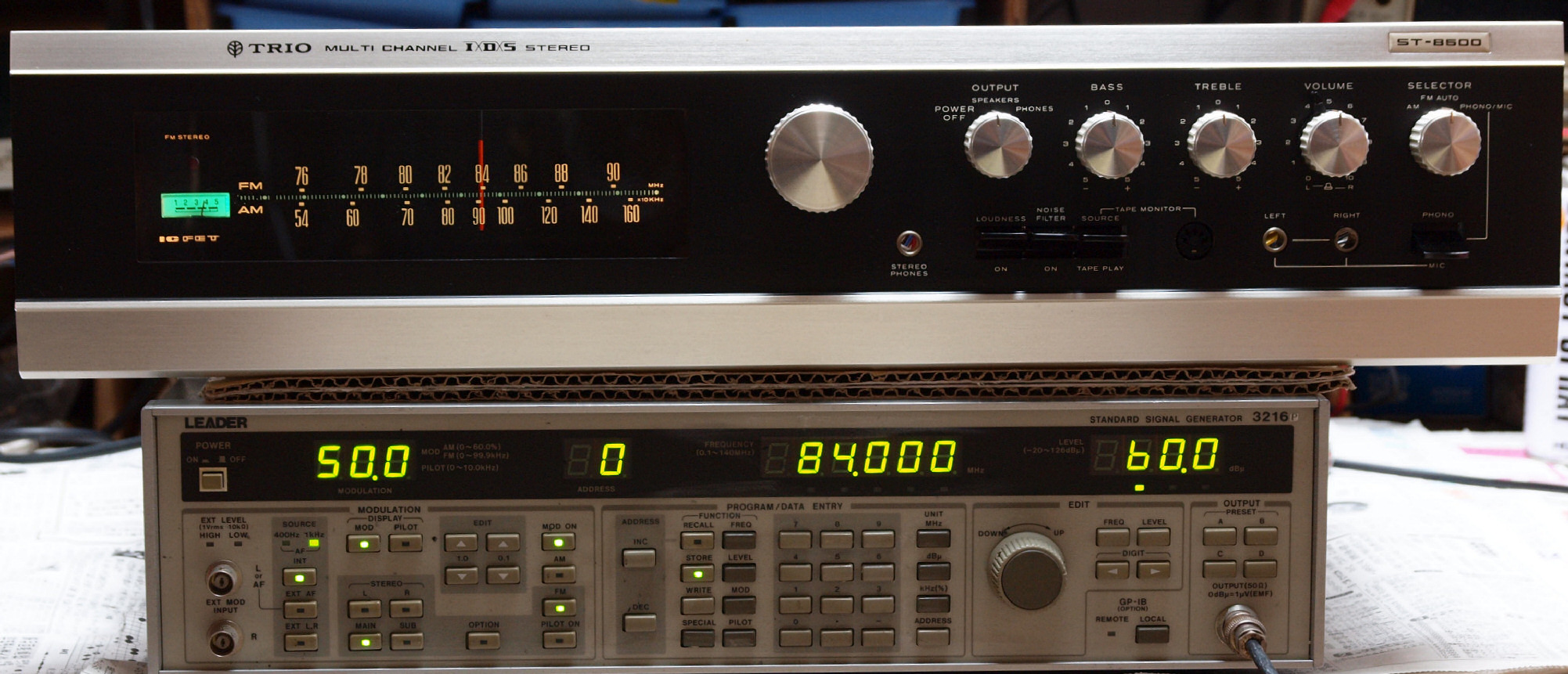

G．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 Ｇ１１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側。 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Rのみ変調信号を　６０ｄＢで出す。

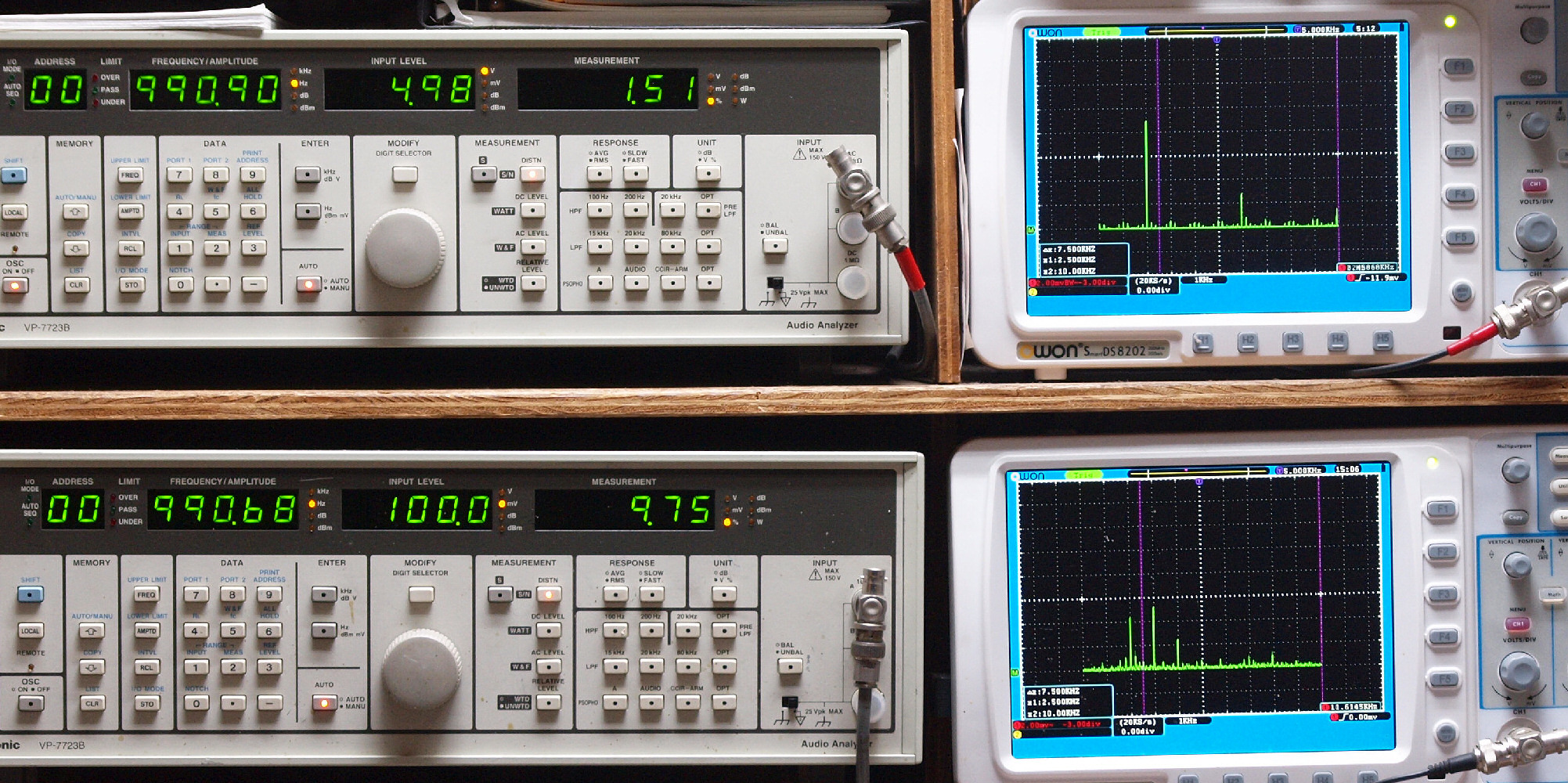

Ｇ１２．　Ｒ側SP出力電圧＝５V、　歪み率　＝１．５％。。分離度＝Ｌｏｇ５０００／１００＝３３．９ｄＢ。 　　　　　 Ｌ側SP出力電圧＝１００ｍV。

Ｇ２１．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側。 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの　Lのみ変調信号を　６０ｄＢで出す。

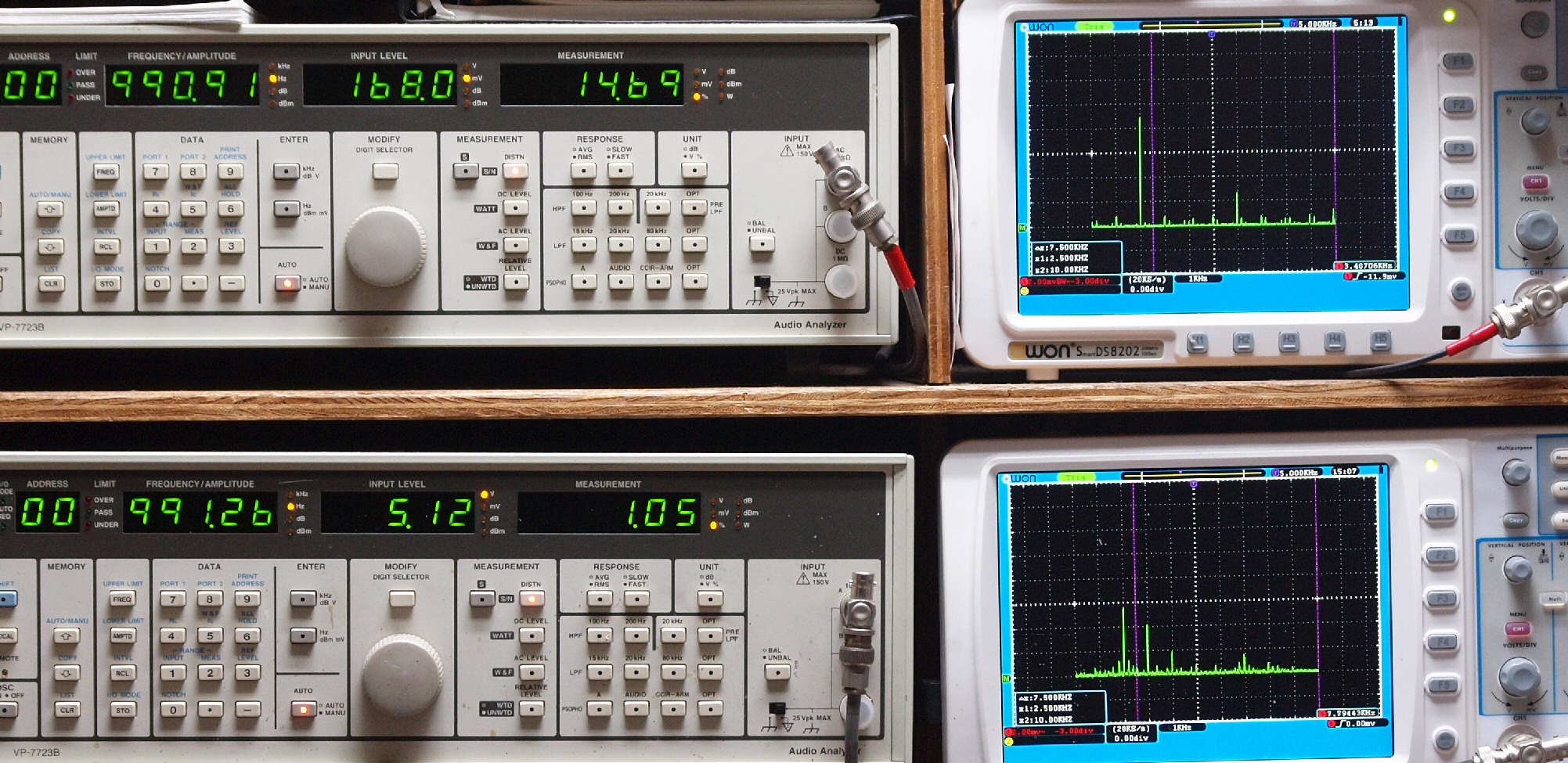

Ｇ２２．　L側SP出力電圧＝５V、　歪み率　＝１．０５％。分離度＝Ｌｏｇ５０００／１６８＝２９．５ｄＢ。 　　　　　 R側SP出力電圧＝１６８ｍV。

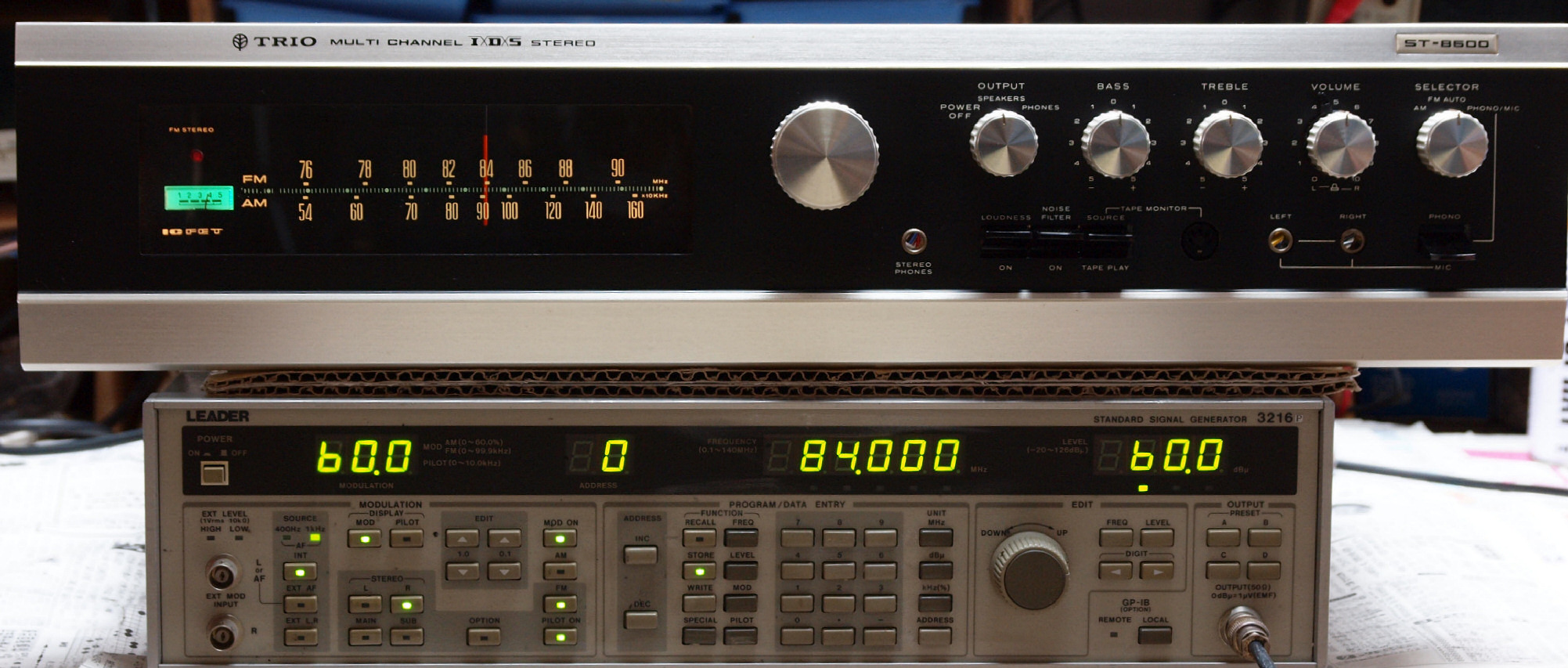

Ｇ３１．　ＦＭ　感度分離測定調整 　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１KＨＺの変調信号を　６０ｄＢで出す。

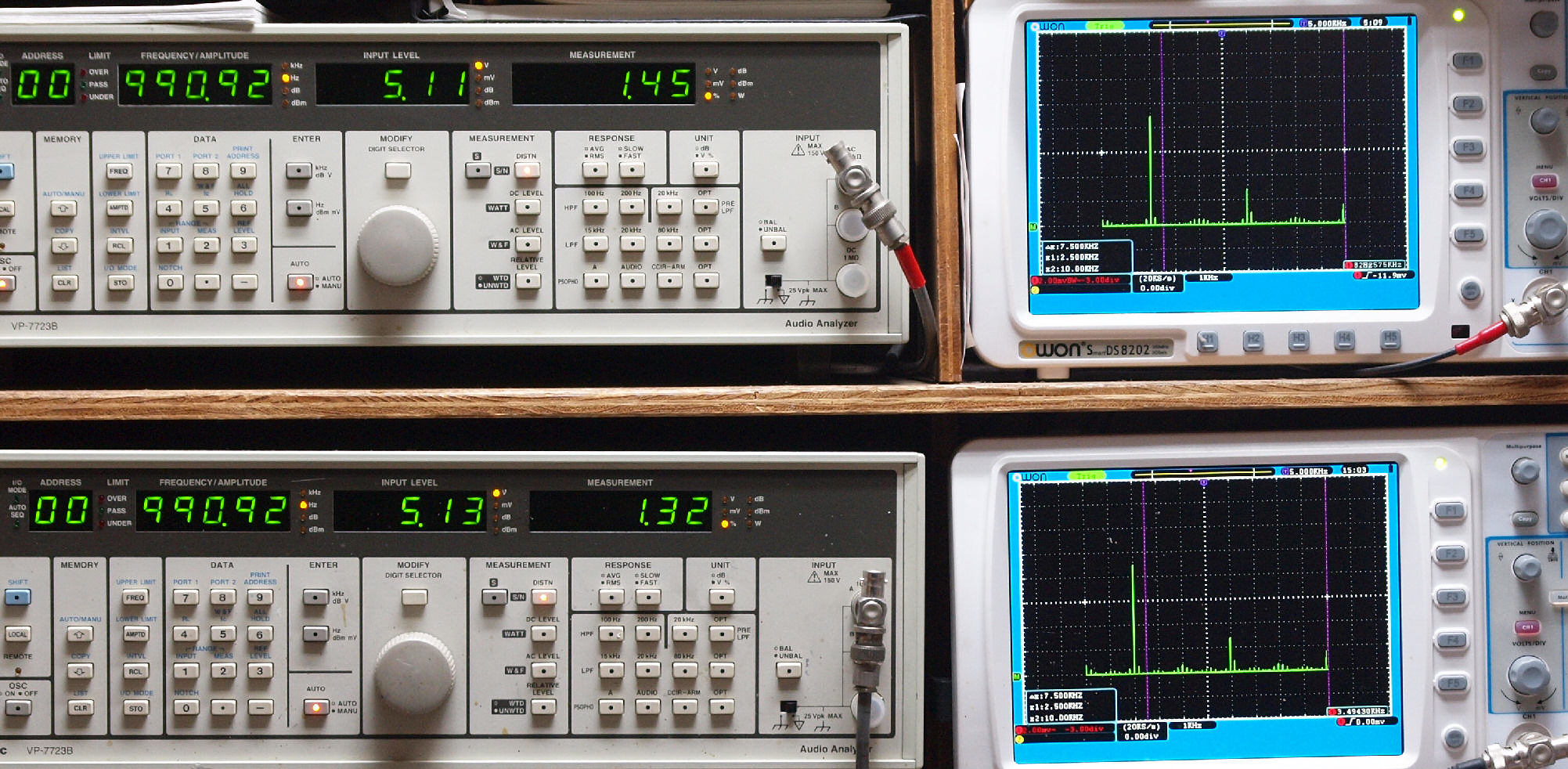

Ｇ３２．　L側SP出力電圧＝５V、　歪み率　＝１．４５％ 　　　　　 R側SP出力電圧＝５V、　歪み率　＝１．３２％

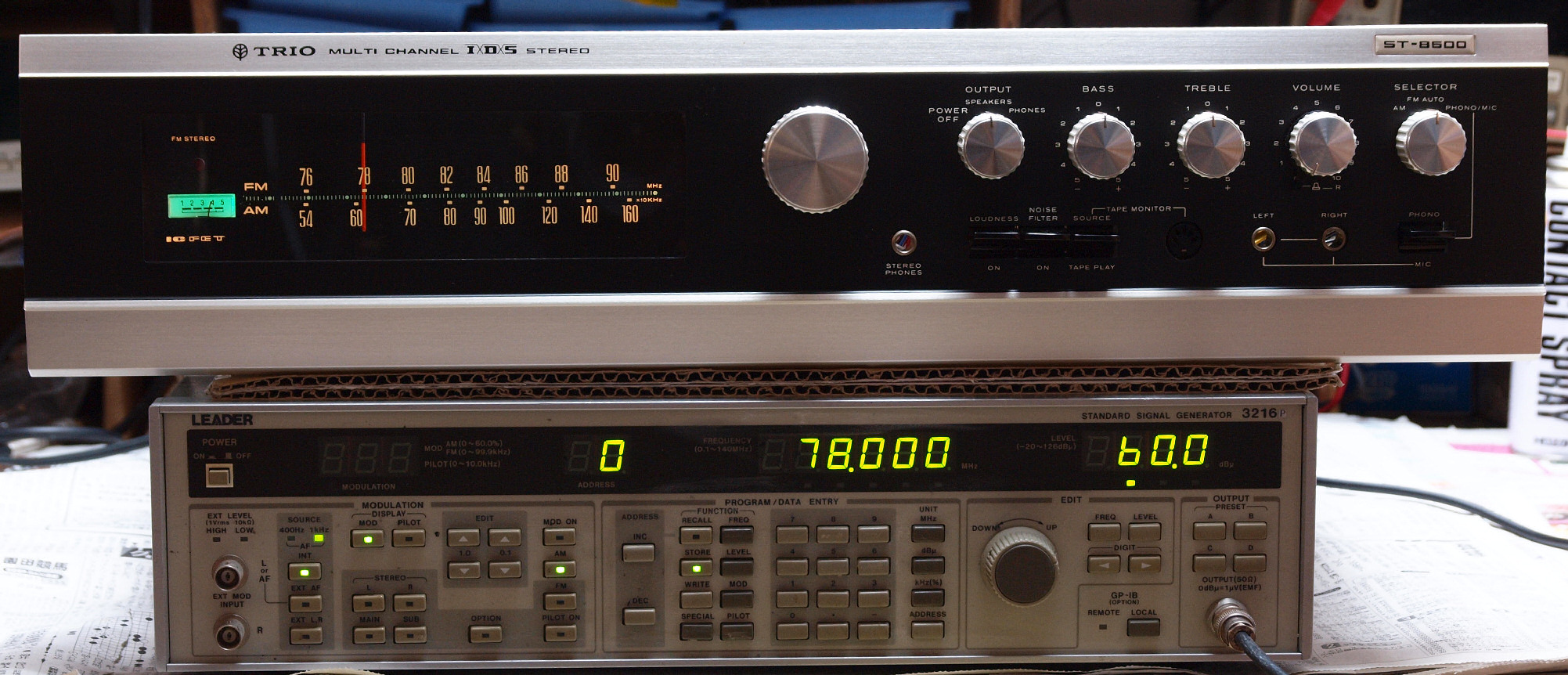

Ｇ４１．　トラッキング調整　周波数＝７８MHZ。

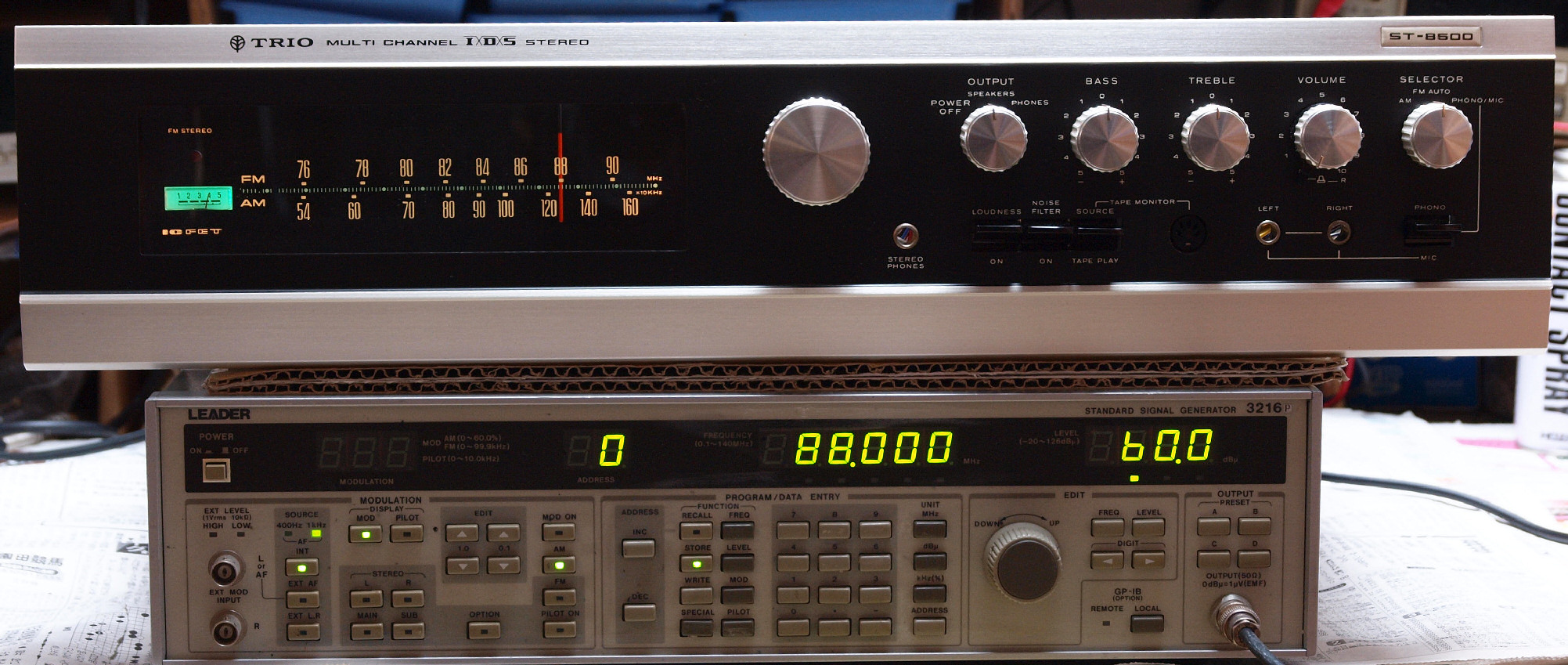

Ｇ４２．　トラッキング調整　周波数＝８８MHZ。

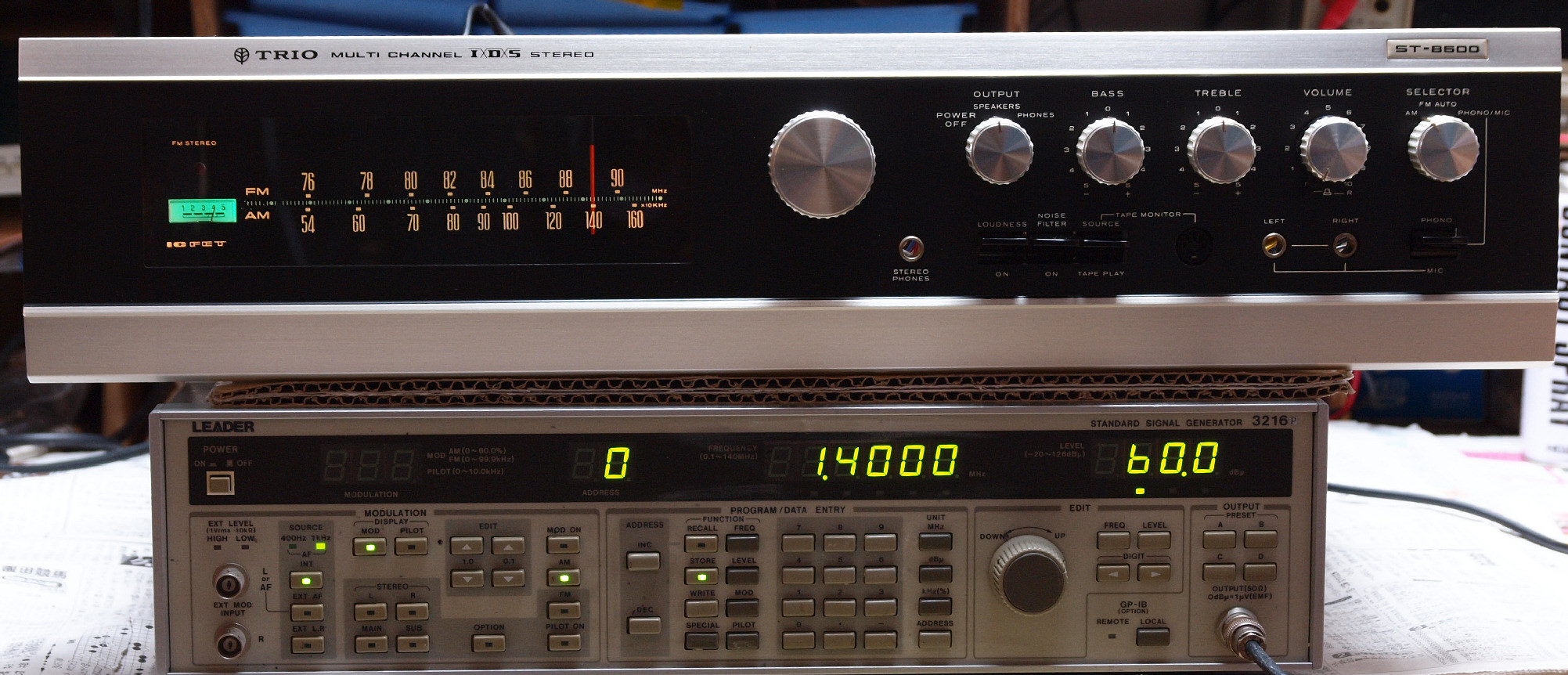

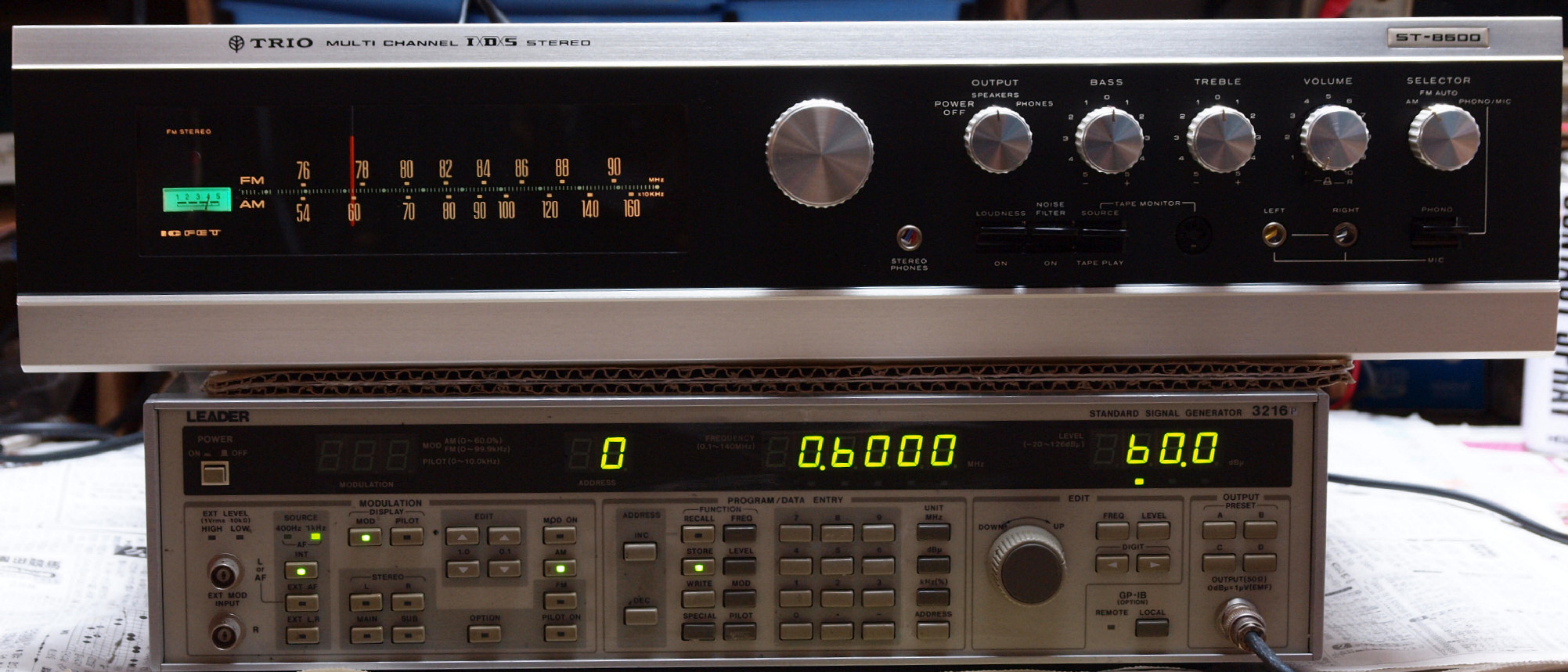

M．　ＡＭ調整・測定。 Ｍ１１．　ＡＭトラッキング調整　周波数＝６００ｋHｚ。

Ｍ１２．　ＡＭトラッキング調整　周波数＝１，４００ｋHｚ。

Ｓ．　ＴＲＩＯ・ＫｅｎＷｏｏｄ　ＳＴ−８５００　仕様（カタログ・マニアルより） 型式 システムコンポーネント　ＳＴ−８５００ オーディオアンプ部 組み込みアンプ形式 ６台のアンプによるマルチチャンネル方式 出力、ミュージックパワー Low用44W=22W＋22W(0.8%歪率)IHF規格/8Ω. Mid用44W=22W＋22W(0.8%歪率)IHF規格/8Ω. High用15W=7.5W＋7.5W(0.8%歪率)IHF規格/8Ω. 周波数特性 15Hz〜60kHz -2dB 出力帯域特性 18Hz〜50kHz （歪率0.8%、実行出力に対して-3dBの帯域） 内蔵電子ディバイディング周波数 Low-Mid　800Hz（12dB/oct）、 Mid-High　5kHz（12dB/oct） 入力端子及び利得 Phono(Mag)=2.4mV/1kHz. Mic=2.4mV/1kHz. TapePlay=130mV/1kHz. （実行出力に要する入力電圧） 付属回路及び装置 電子クロスオーバー方式によるマルチチャネル回路、 テープモニタースイッチ、 DIN規格５P録再コネクター マイクジャック及びスィッチ、 ノイズフイルター、 ラウドネスコントロール、 ヘッドホーンジャック、 BASS・TREBLEコントロール、 イコライザーRIAA チューナー部 受信周波数 FM=2.0μV(IHF). AM=15μV(IHF). 受信感度 FM=76MHz〜90MHz. AM=520〜1610kHz. セパレーション 35dB以上(400Hz) 付属回路及び装置 FET　IC使用超高感度FMチューナー、 FMモノ←→ステレオ自動切替え装置、 FMステレオ表示ランプ、 SCAフイルター、 AMフェライトバーアンテナ、 同調表示メーター スピーカー部 使用スピーカー 低音=30Cm　フリーエッジ型　２個。 中音=16Cm　コーン型　２個。 高音=　　　　　ホーン型　２個。 キャビネット 特殊設計パイプダクト型 プレヤー部 駆動方式 ベルトアイドラ・ダブルドライブ方式 駆動モーター １６極シンクロナスモーター 回転数 33 1/3、45rpm、２スピード タンテーブル ３１Ｃｍアルミダイキャスト ワウ ０．０８％ トーンアーム スタティックバランス無共振Ｓ字型パイプアーム　プラグイン式 カートリッジ ＭＭ型 自動機構 オートリターン、オートカット。　オートアイドラＯＦＦ 交換針 Ｎ−３１型 全体 電源 １００Ｖ　５０／６０Ｈｚ 消費電力 無信号時＝２８Ｗ、　最大出力時＝１５０Ｗ 寸法 幅＝１９３０　高さ＝６７０　奥行＝４４０ｍｍ 総重量 ７６ｋｇ 価格 １６９，８００円、　月賦価格１８８，７００円 その他 １９６９年　GOOD DESIGN AWARD（グットデザイン賞）。 部門＝商品デザイン部門。 受賞対象の詳細＝使用者、社会等への取り組み。
