WALTER WOODS M-300

ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ－３００　修理記録

２０２２／４／１５持込　　完成　

A．　修理前の状況

購入は2018年11月に中古で楽器店より購入しました。
購入時パイロットランプが点灯しなかった為、輸入代理店にて修理してもらいました。
購入前に不具合が無いワンオーナーと聞いております。
購入してから不具合を感じる事はありませんでしたが、2022年4月10日(日)20:30ごろ演奏中に突然音が出なくなりました。
輸入代理店に生産終了により修理不能と言われ、楽器アンプ修理業者に幾つか当たりましたが修理不能と言われ途方に暮れておりました。
そんな時インターネットで調べ藁をもつかむ思い出で連絡させて頂きました。
サウンドと憧れから手に入れたので何とか直して使用出来たら嬉しいです。

B．　原因

過大入力による、ＴＲ（トランジスター）の焼損。

Ｃ．　修理状況

終段、ＴＲ（トランジスター）交換。
ドライブ、ＴＲ（トランジスター）交換。
ＯＰ－ＡＭＰ交換。

Ｄ．　使用部品

終段、ＴＲ（トランジスター）　　　　　　　　　　　　　個。
ドライブ、ＴＲ（トランジスター）　　　　　　　　　　　個。
ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　　　　個。
抵抗　　　　　　　　　　　　　　　　　　　　　　　　個。
電解コンデンサー　　　　　　　　　　　　　　個。
ダイオード　　　　　　　　　　　　　　　　　個

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　０，０００円　　通常修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ－３００　仕様

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

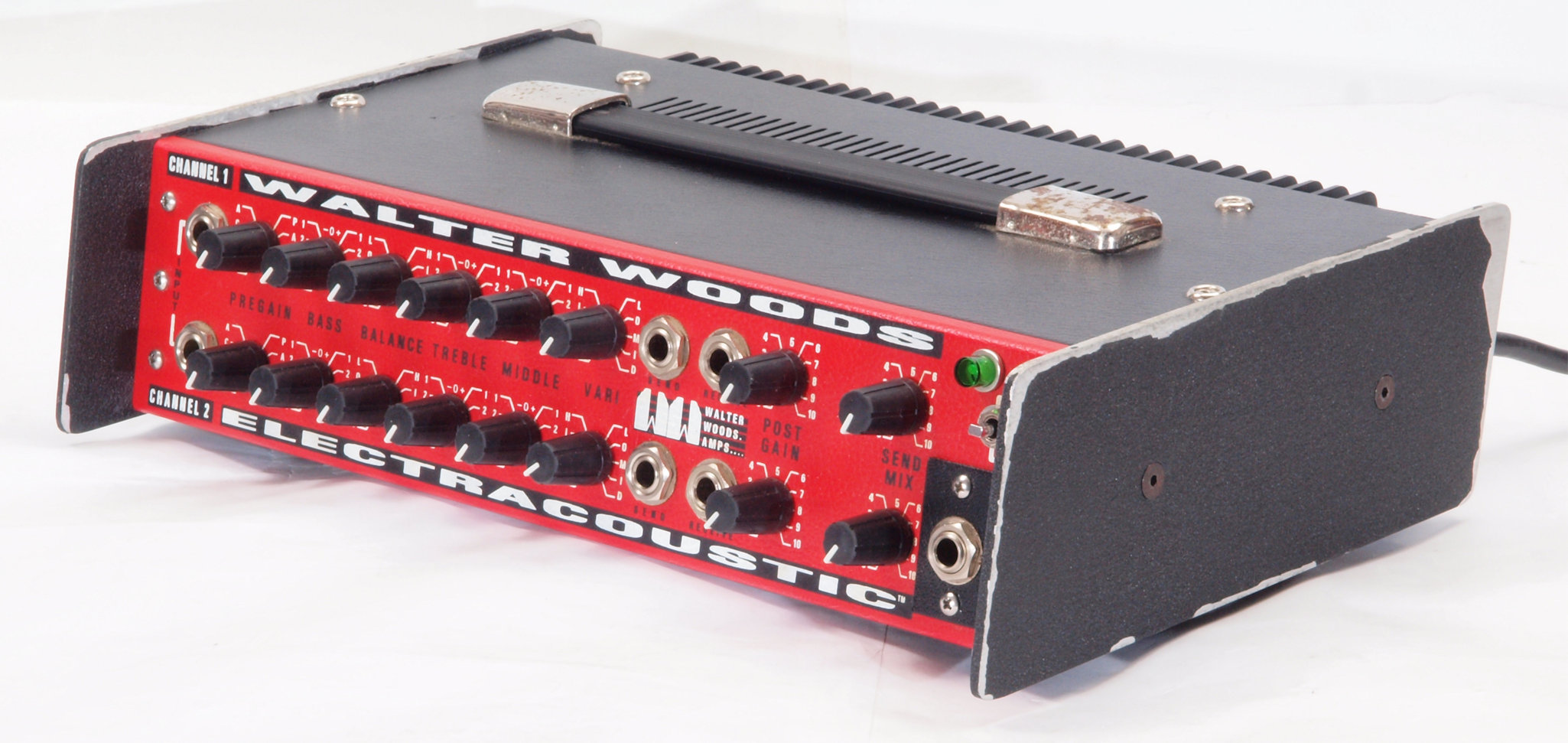

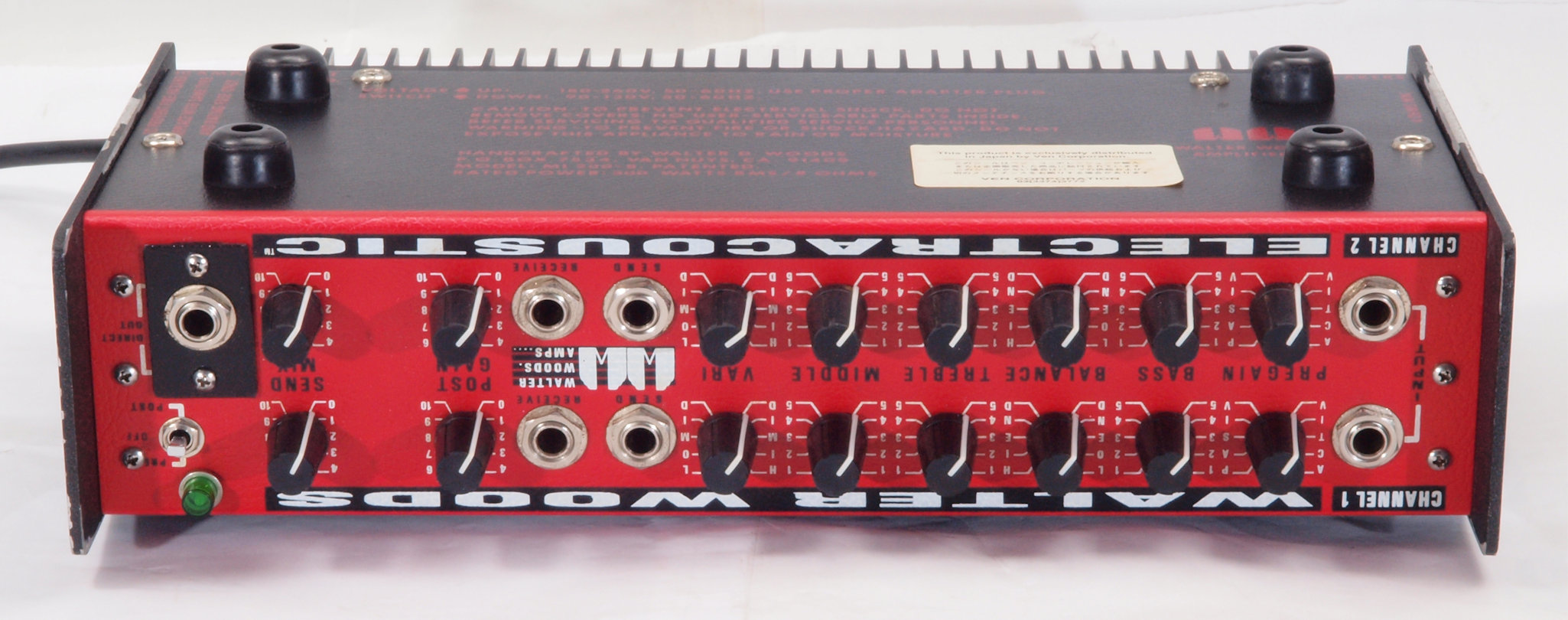

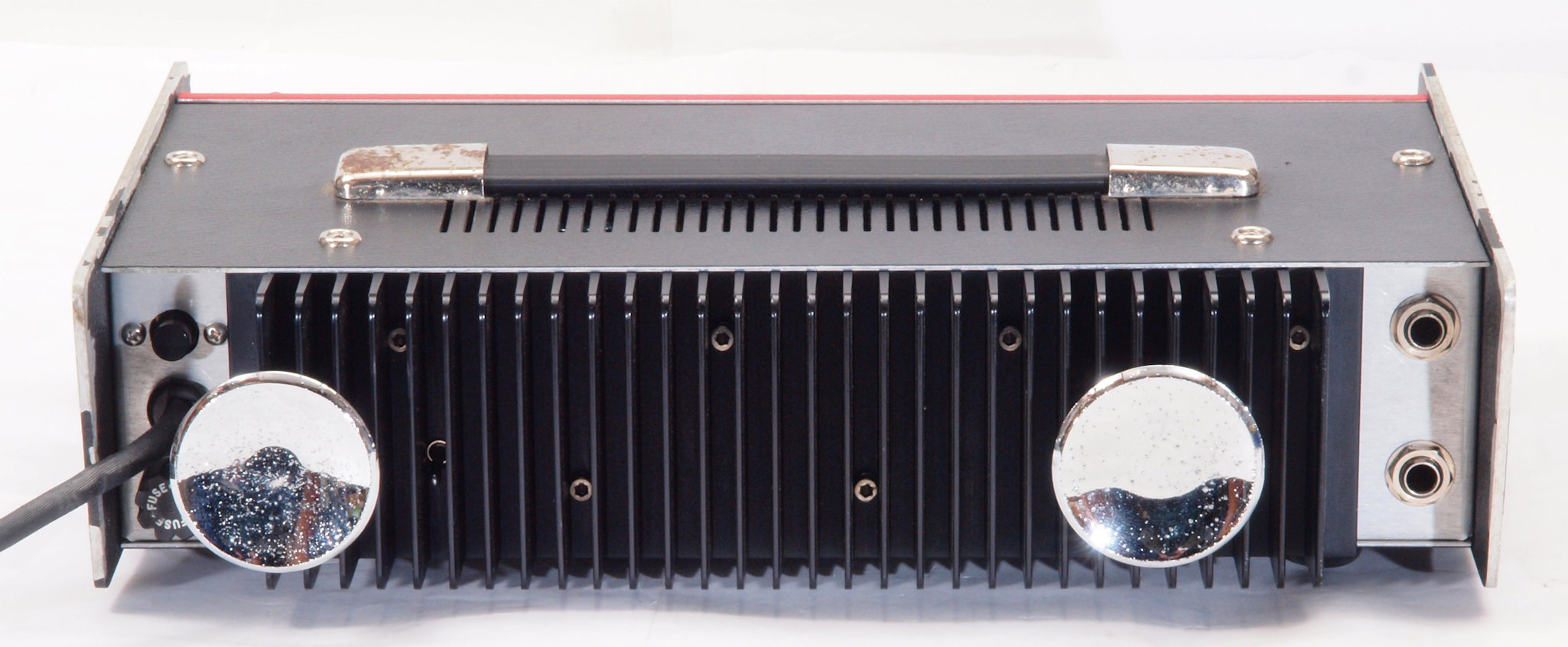

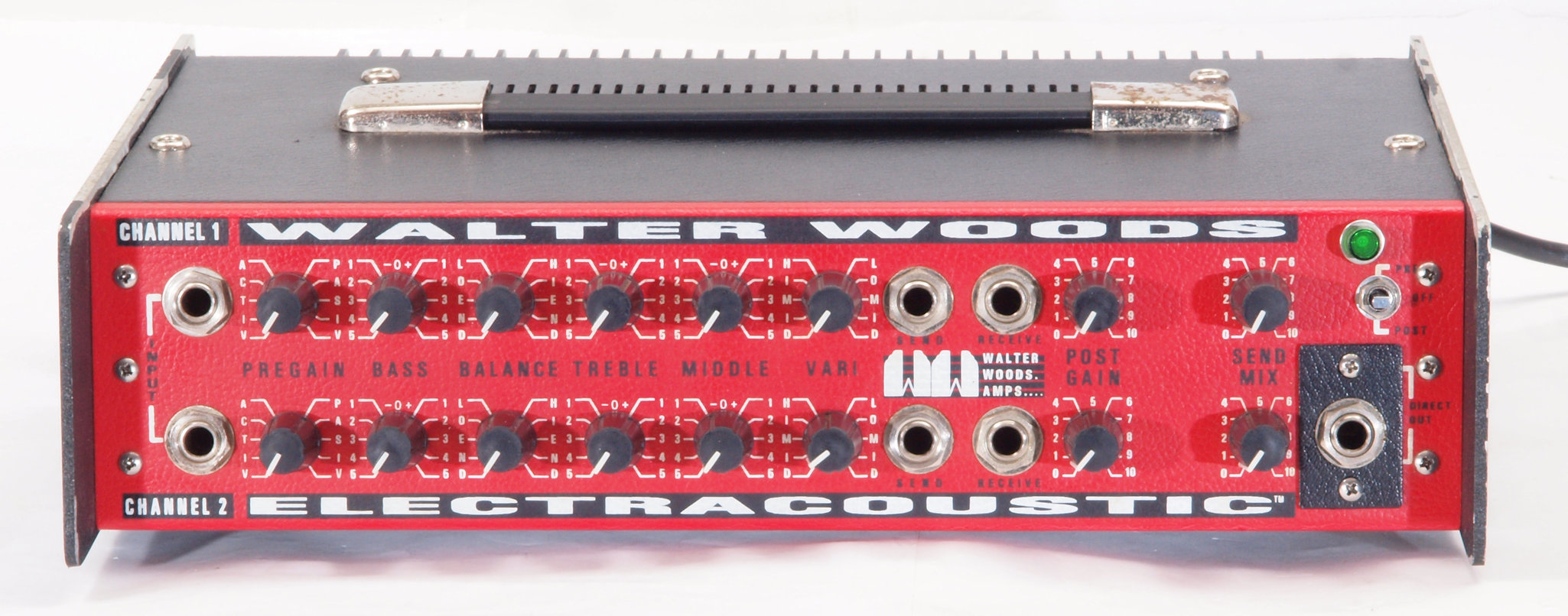

Ａ１１．　点検中　前から見る

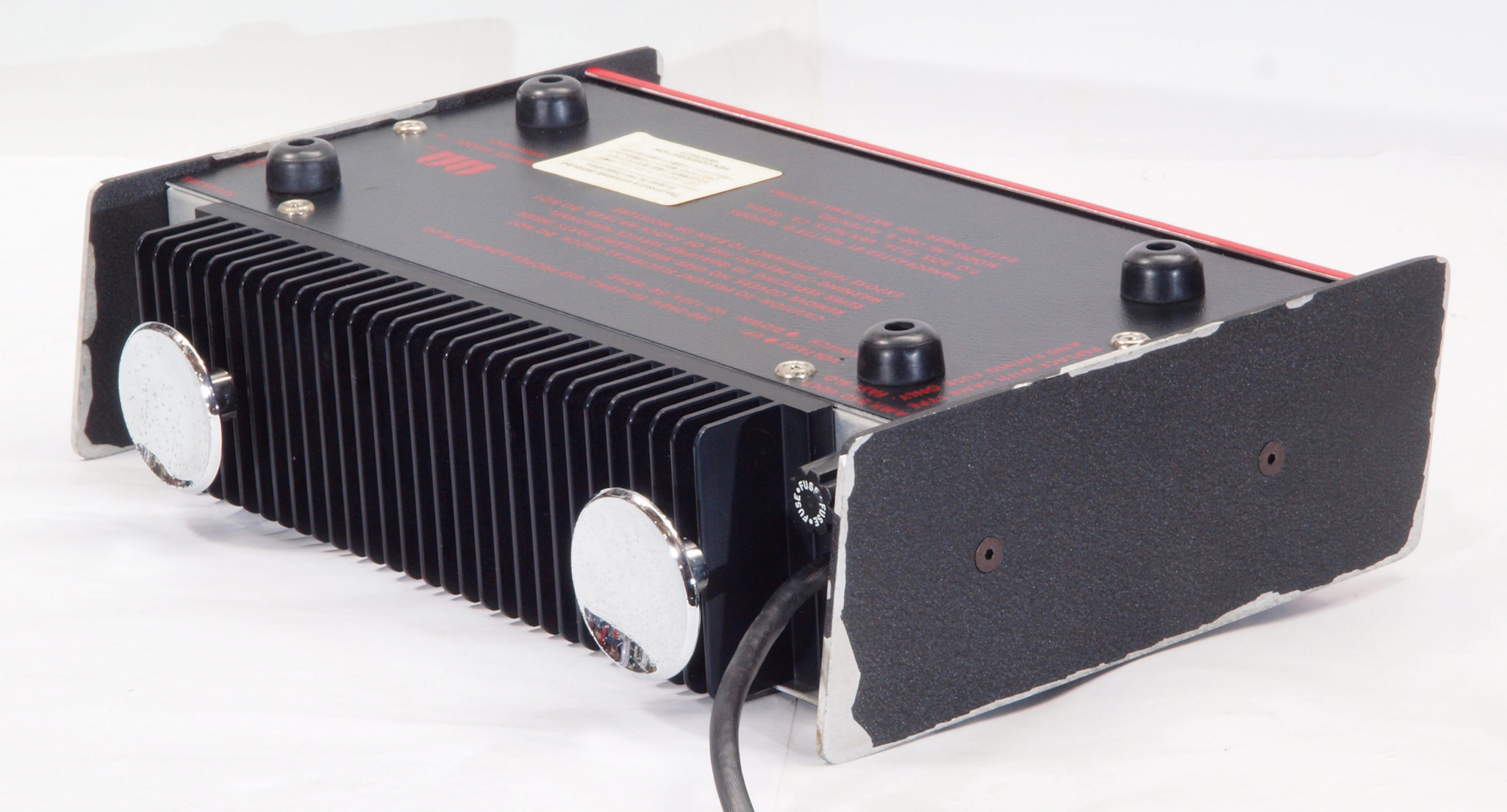

Ａ１２．　点検中　前左から見る

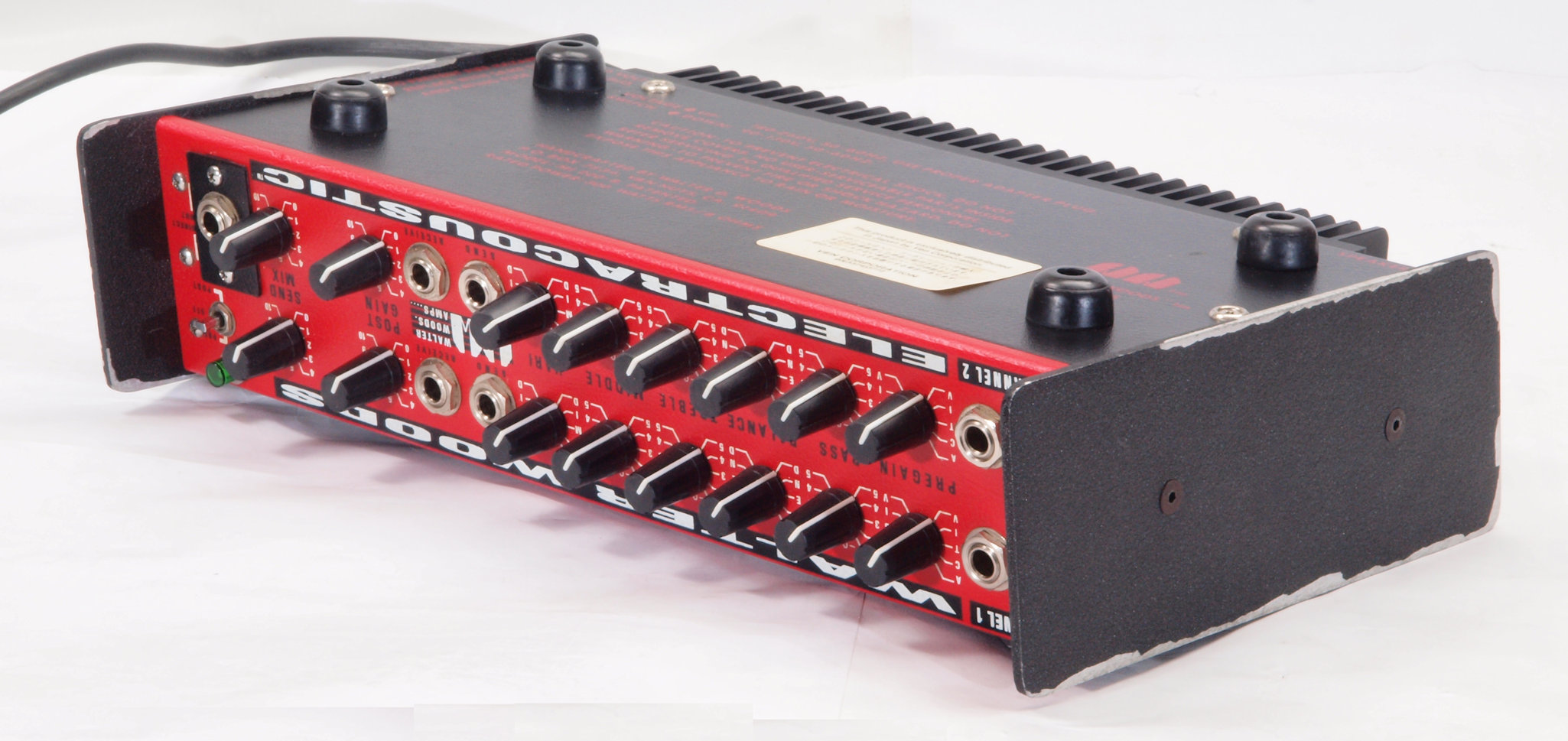

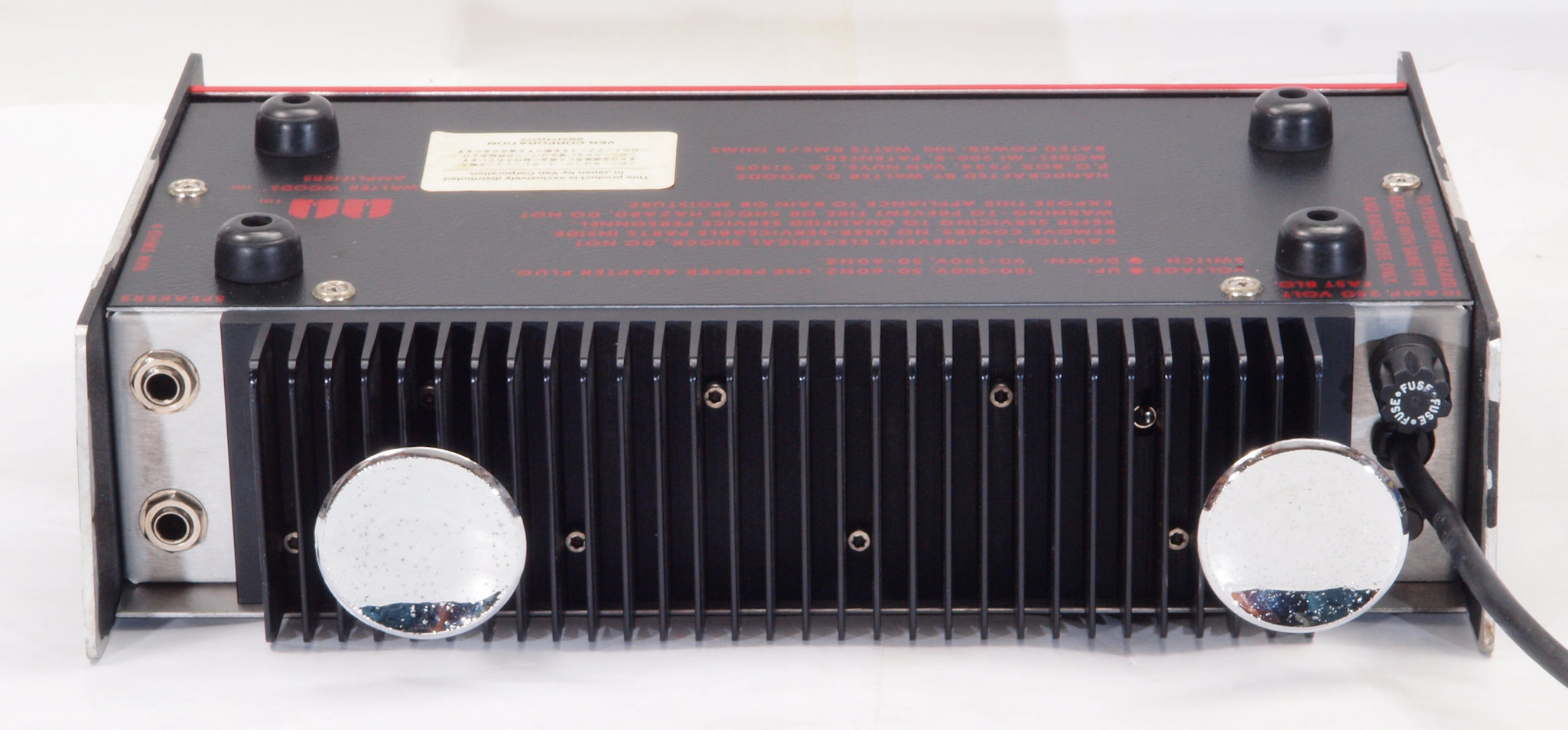

Ａ１３．　点検中　後から見る

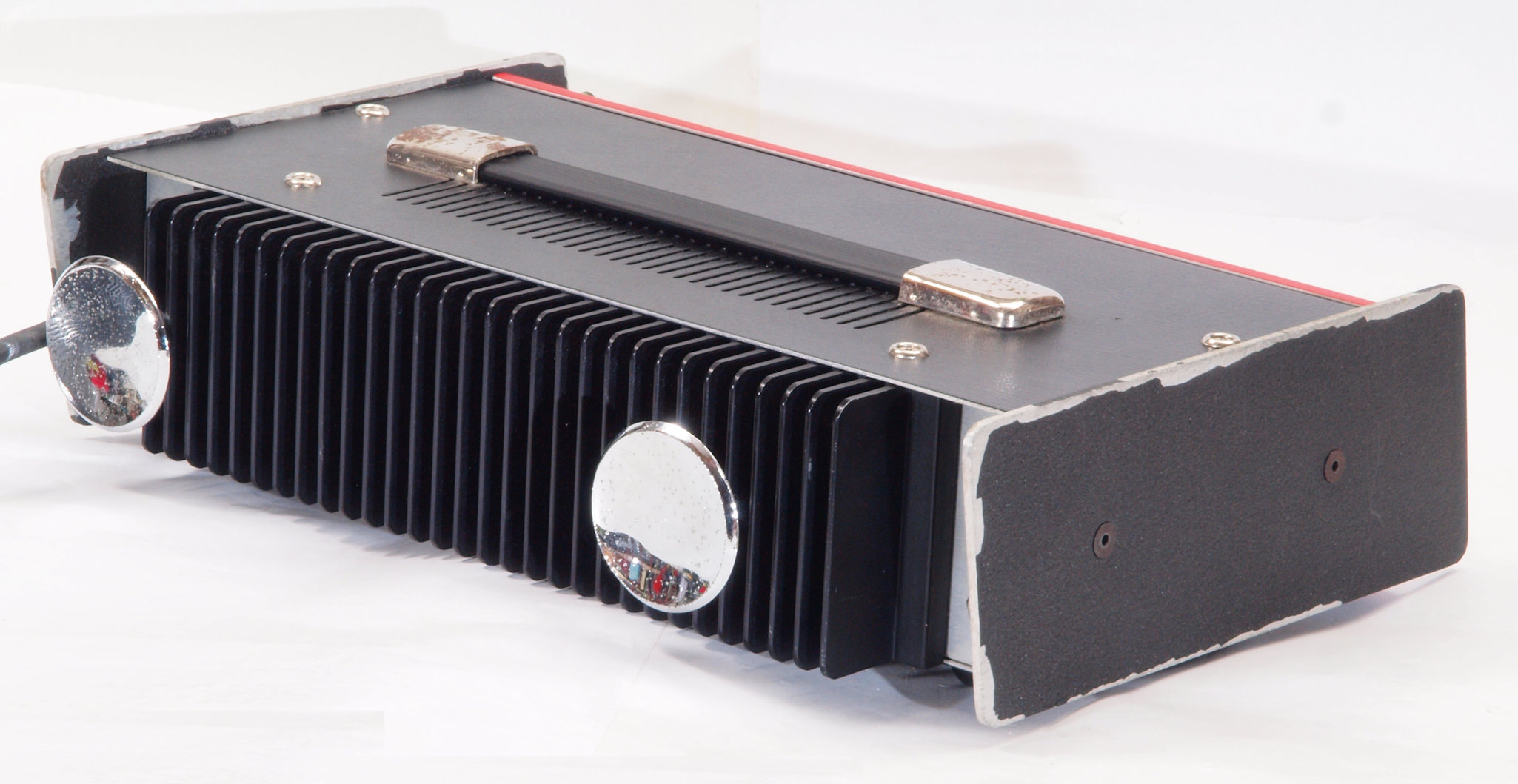

Ａ１４．　点検中　後右から見る

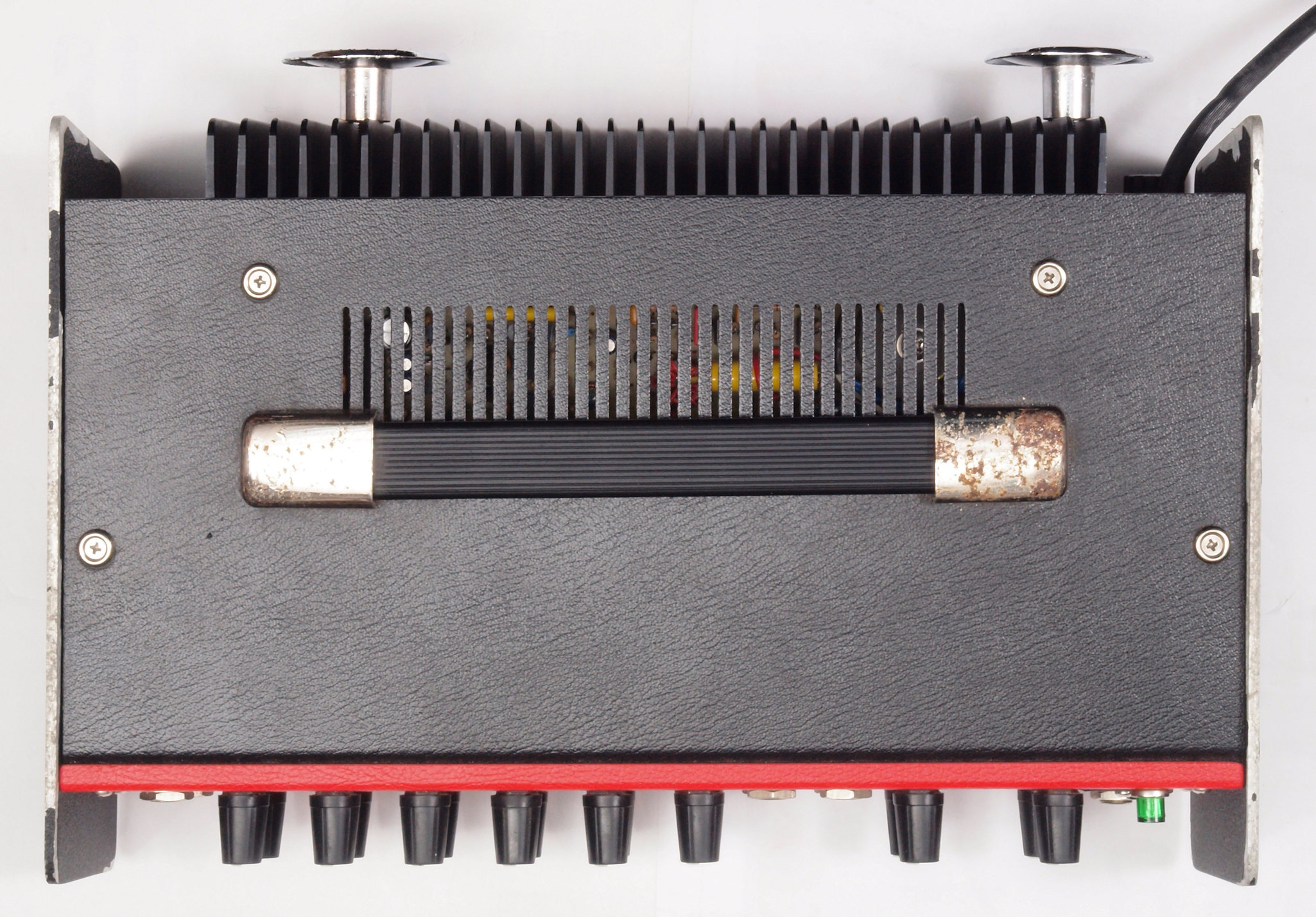

Ａ２１．　点検中　上から見る

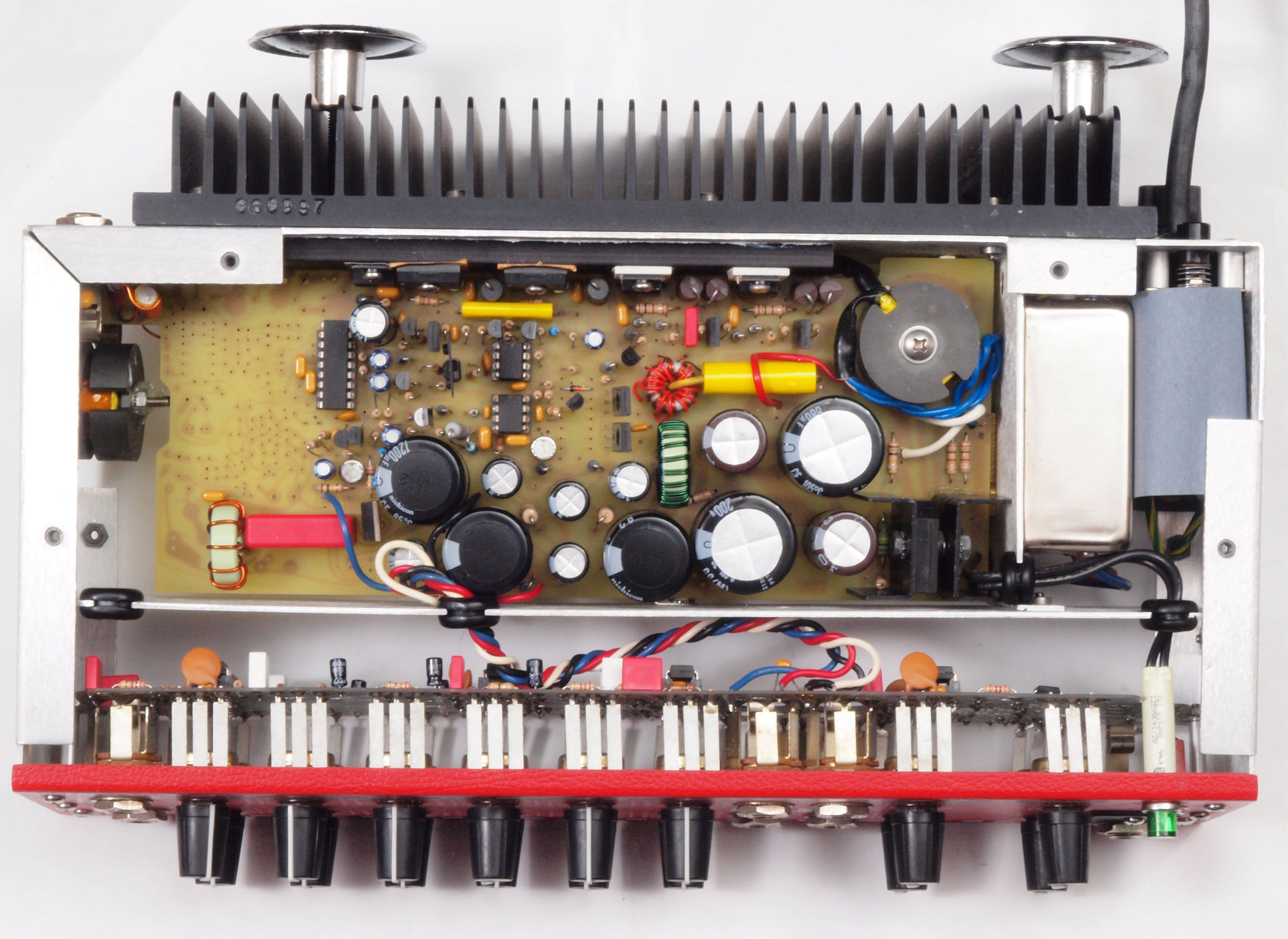

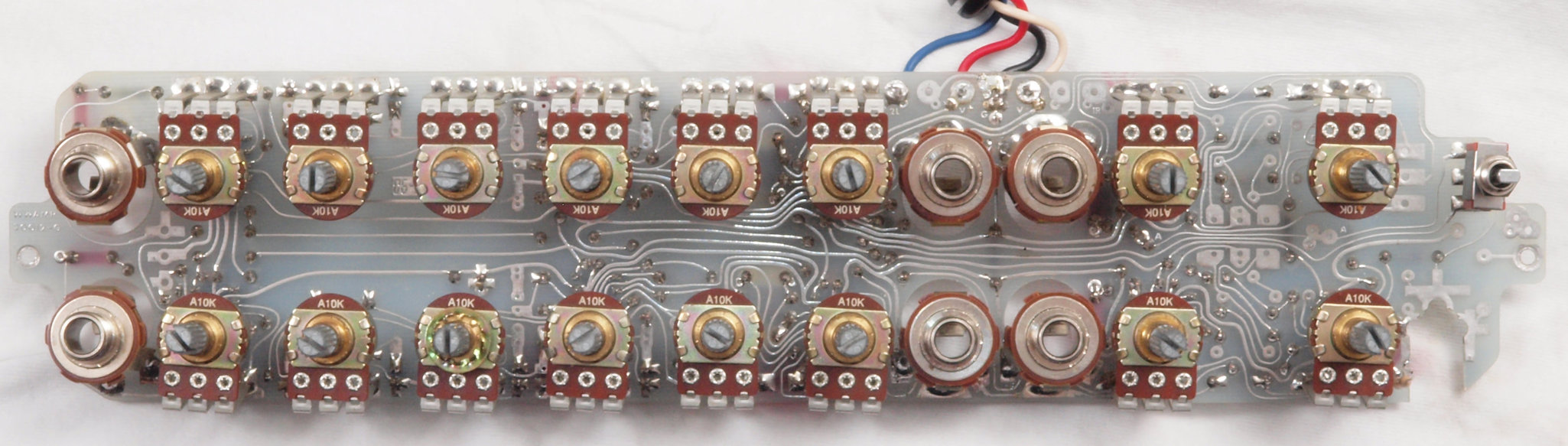

Ａ２２．　点検中　上下蓋を取り、上から見る。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前右から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後左から見る

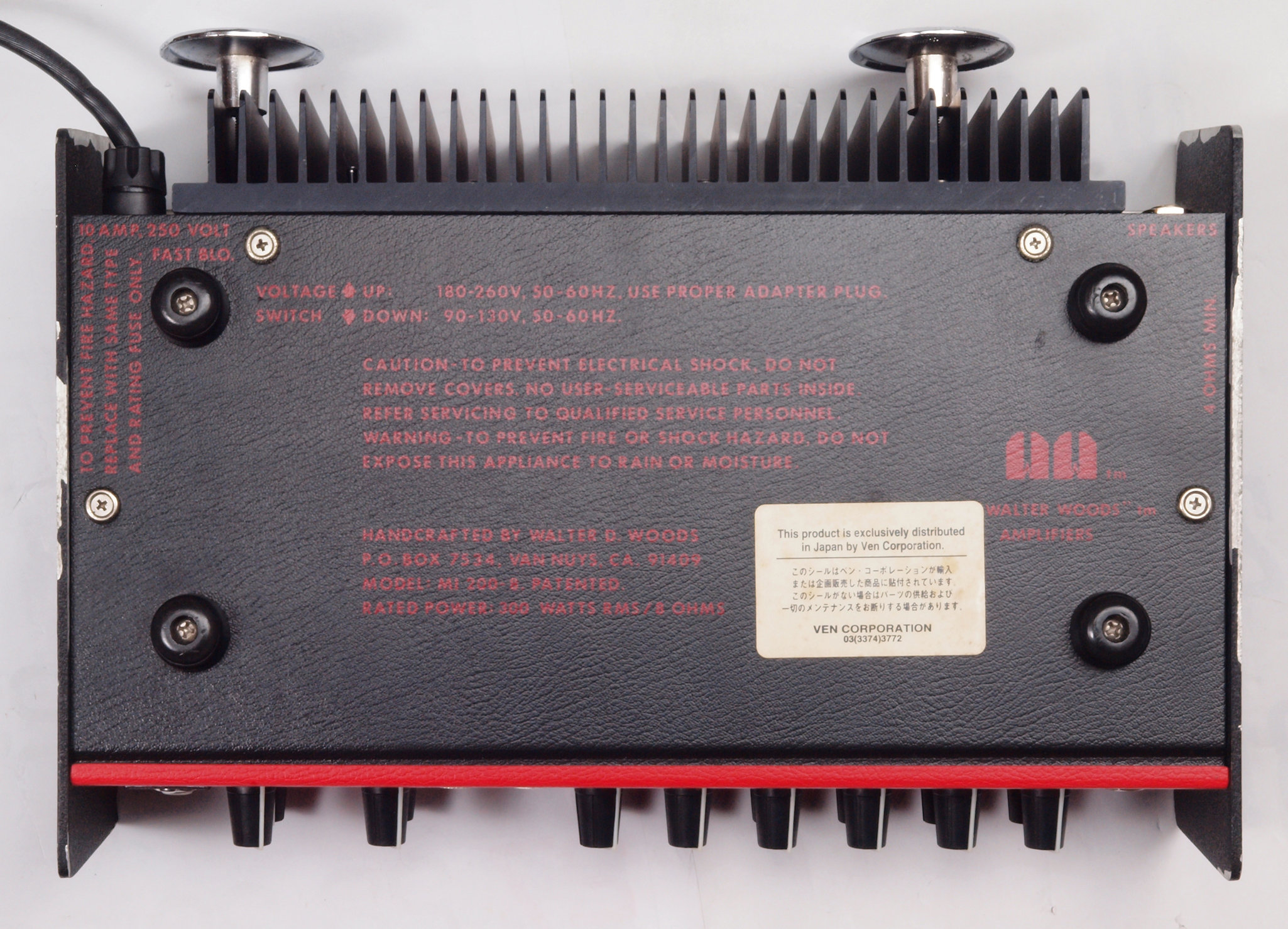

Ａ４１．　点検中　下から見る

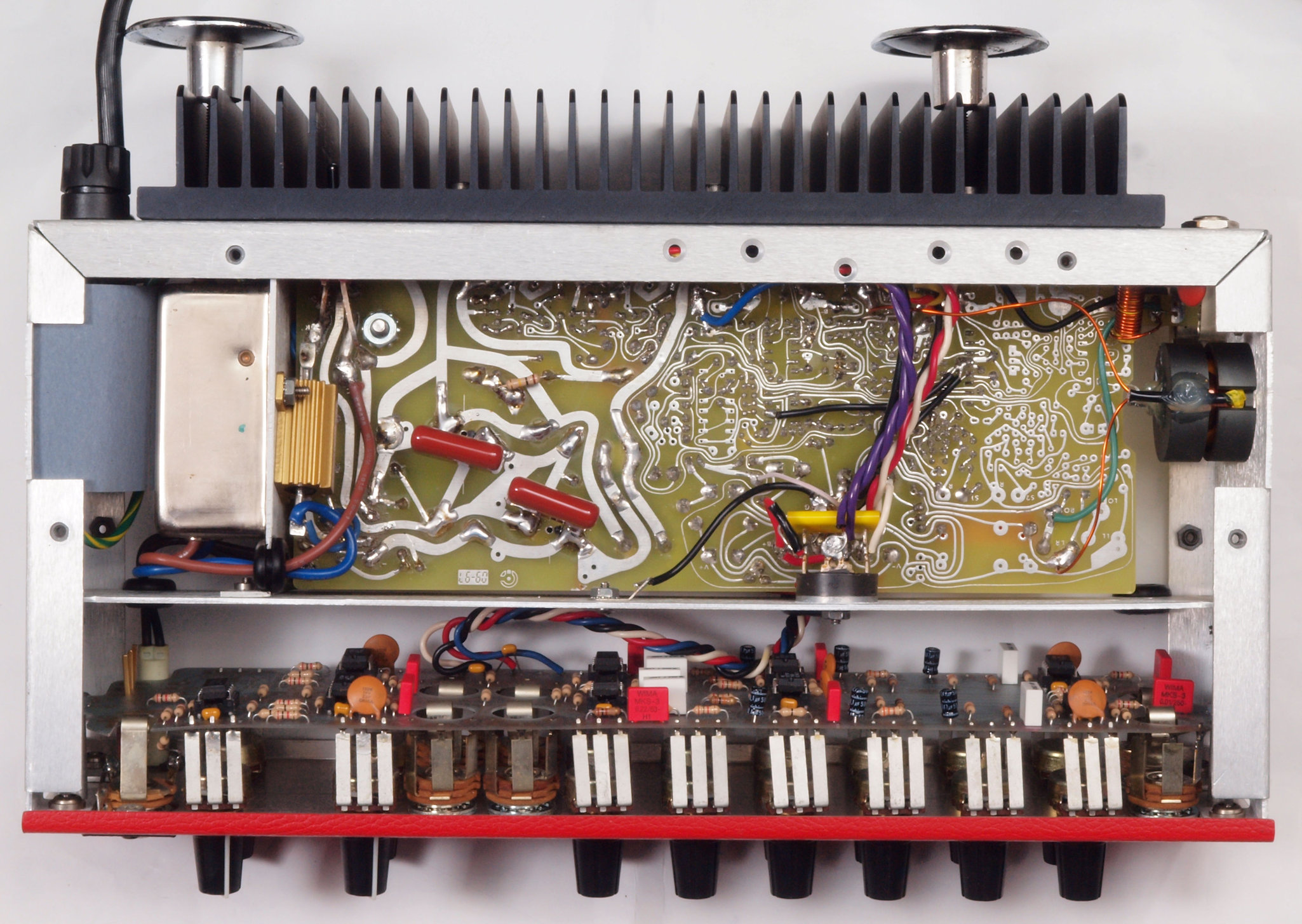

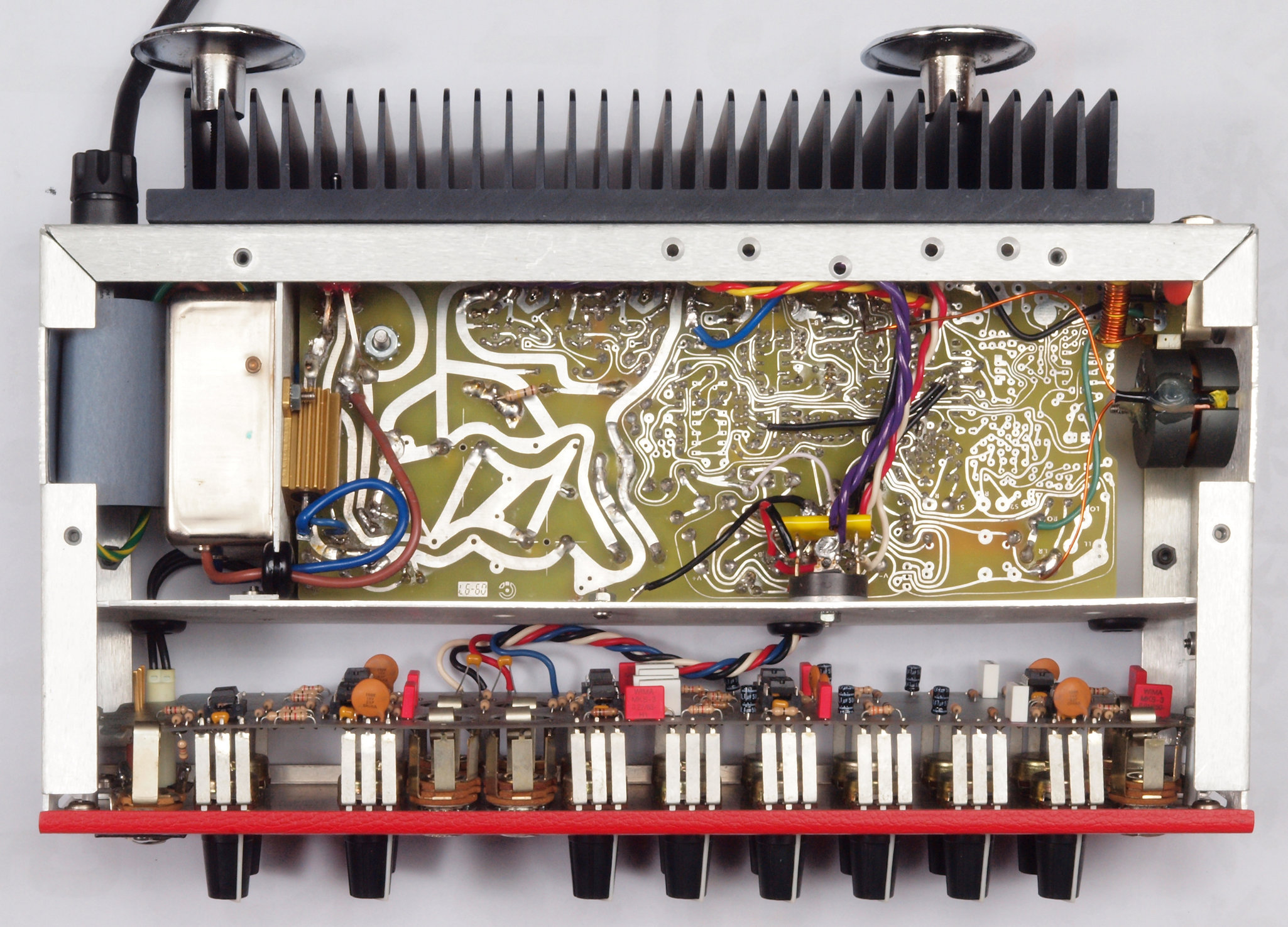

Ａ４２．　点検中　上下蓋を取り、下から見る。

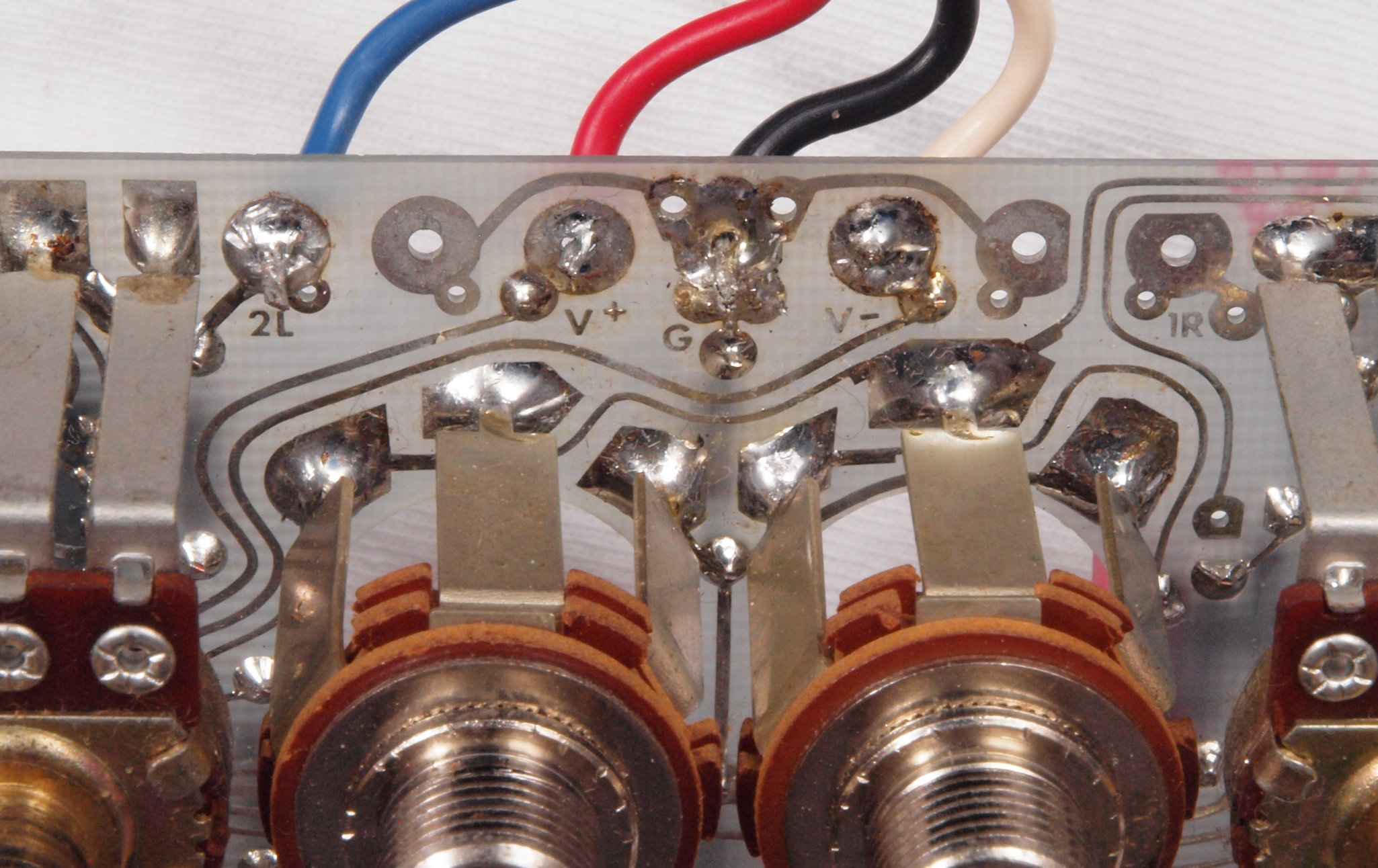

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

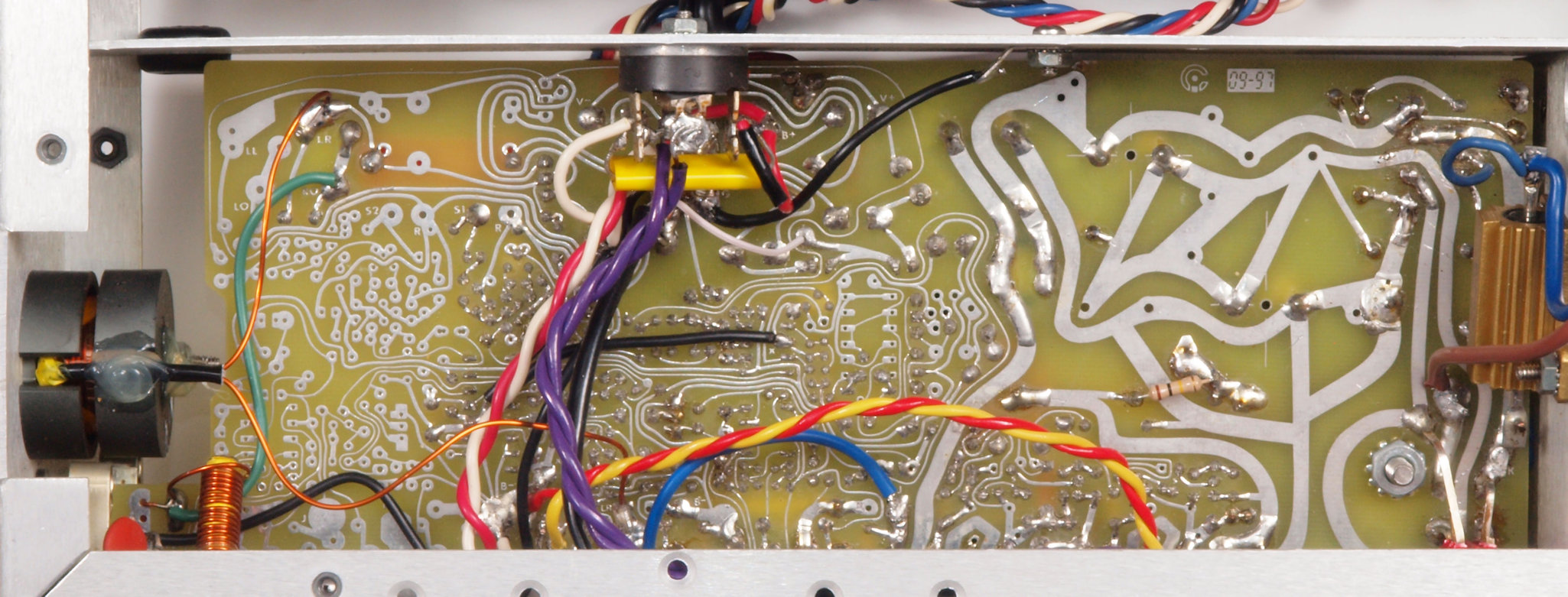

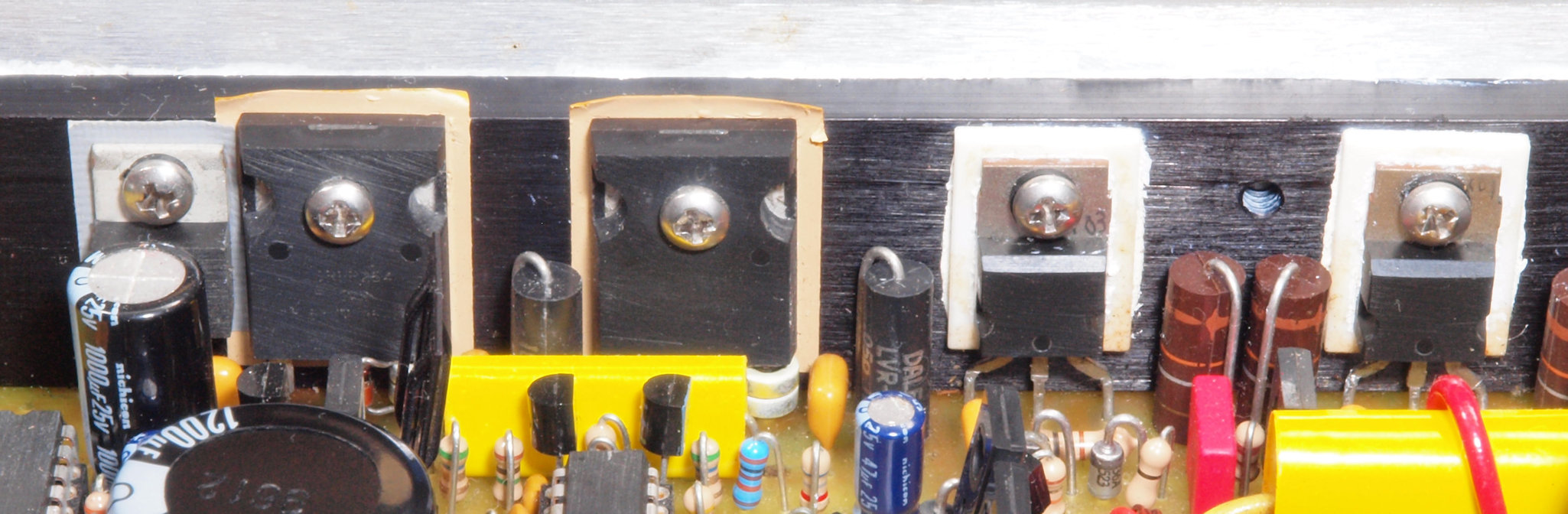

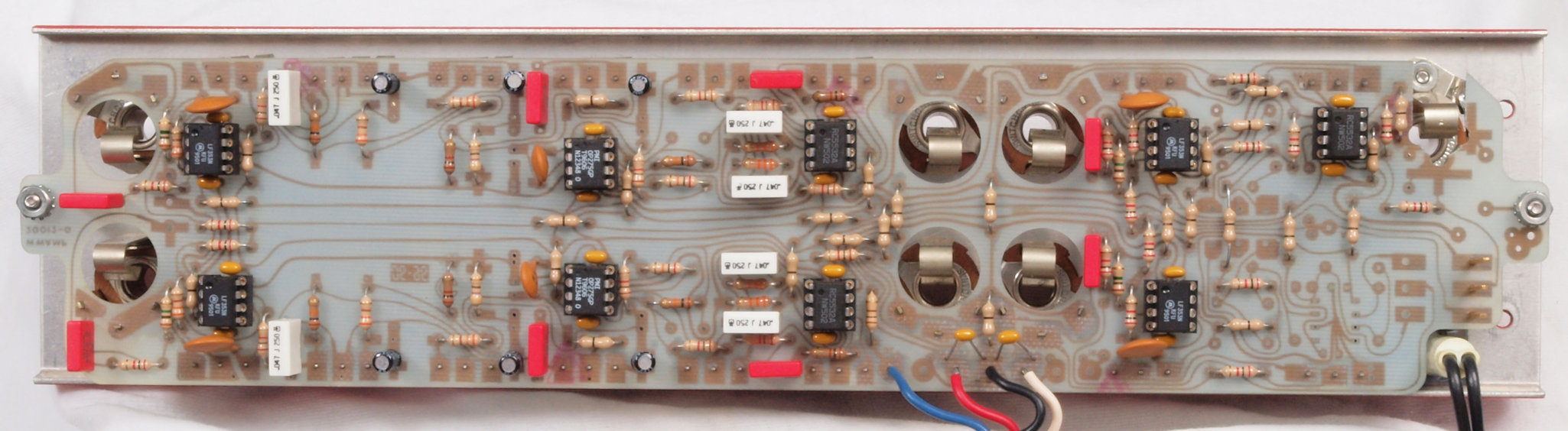

Ｃ１１．　修理前　Ｒ側－ＡＭＰ基板

Ｃ１２．　修理後　Ｒ側－ＡＭＰ基板

Ｃ２１．　修理前　Ｌ側－ＡＭＰ基板

Ｃ２２．　修理後　Ｌ側－ＡＭＰ基板

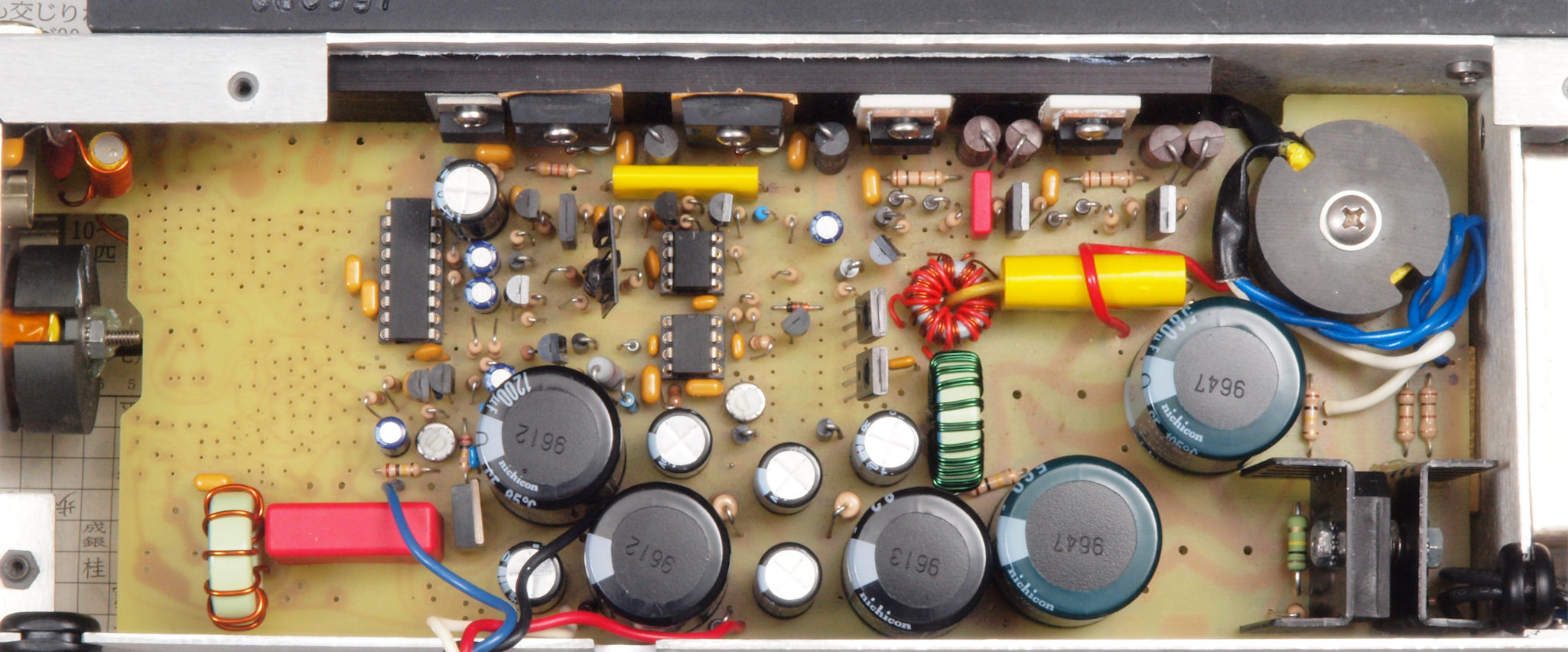

Ｃ３１．　修理前　電源基板

Ｃ３２．　修理後　電源基板

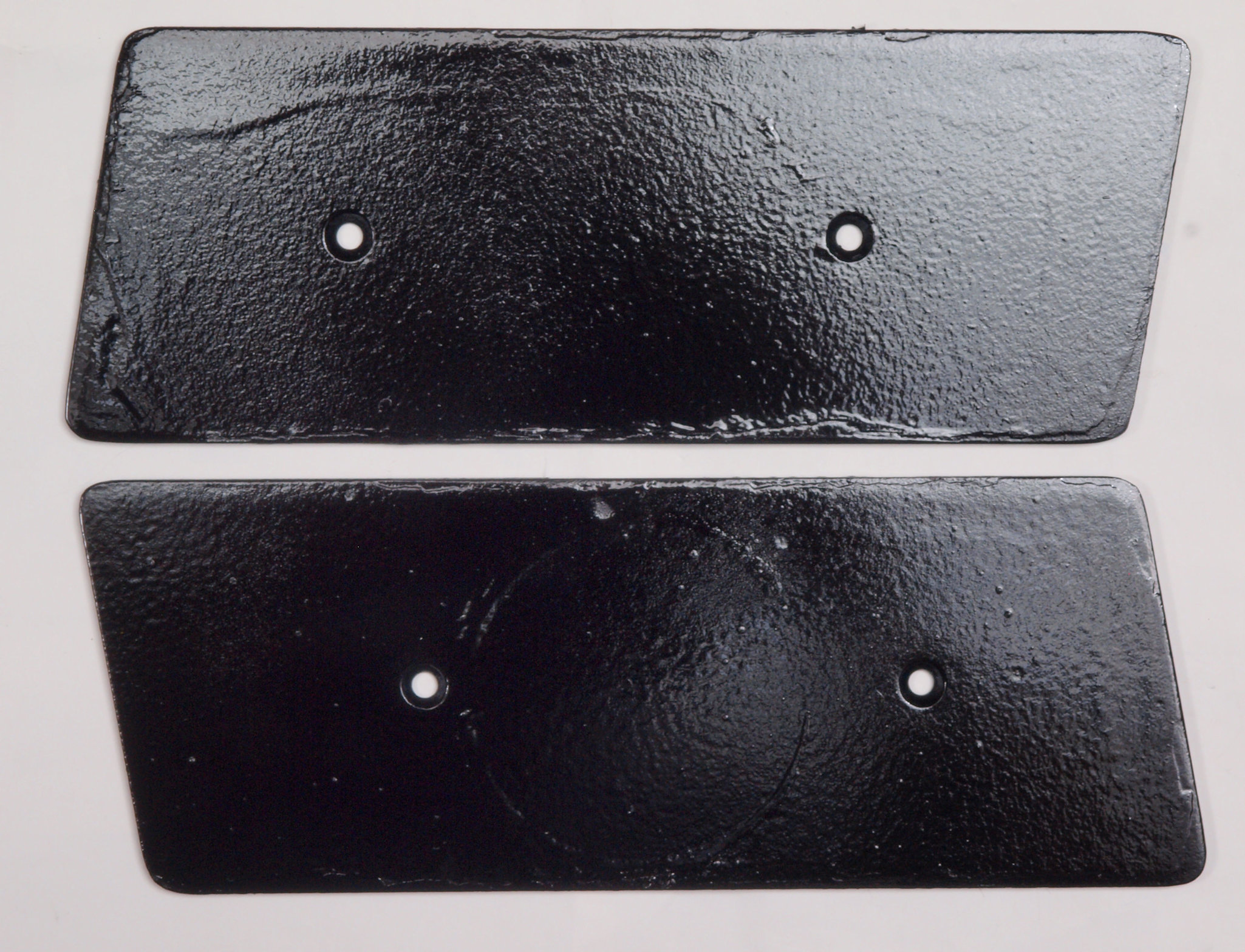

Ｃ４１．　修理前　左電源トランスの凹み。

Ｃ４２．　修理後　左電源トランスの凹み。

Ｃ５１．　修理中　左電源トランスの防振テープ。

Ｃ５２．　修理中　左電源トランスの防振テープを補強する。　音の大きさからして、カットコアのバンドの当たりの音では？

Ｃ６．　交換部品

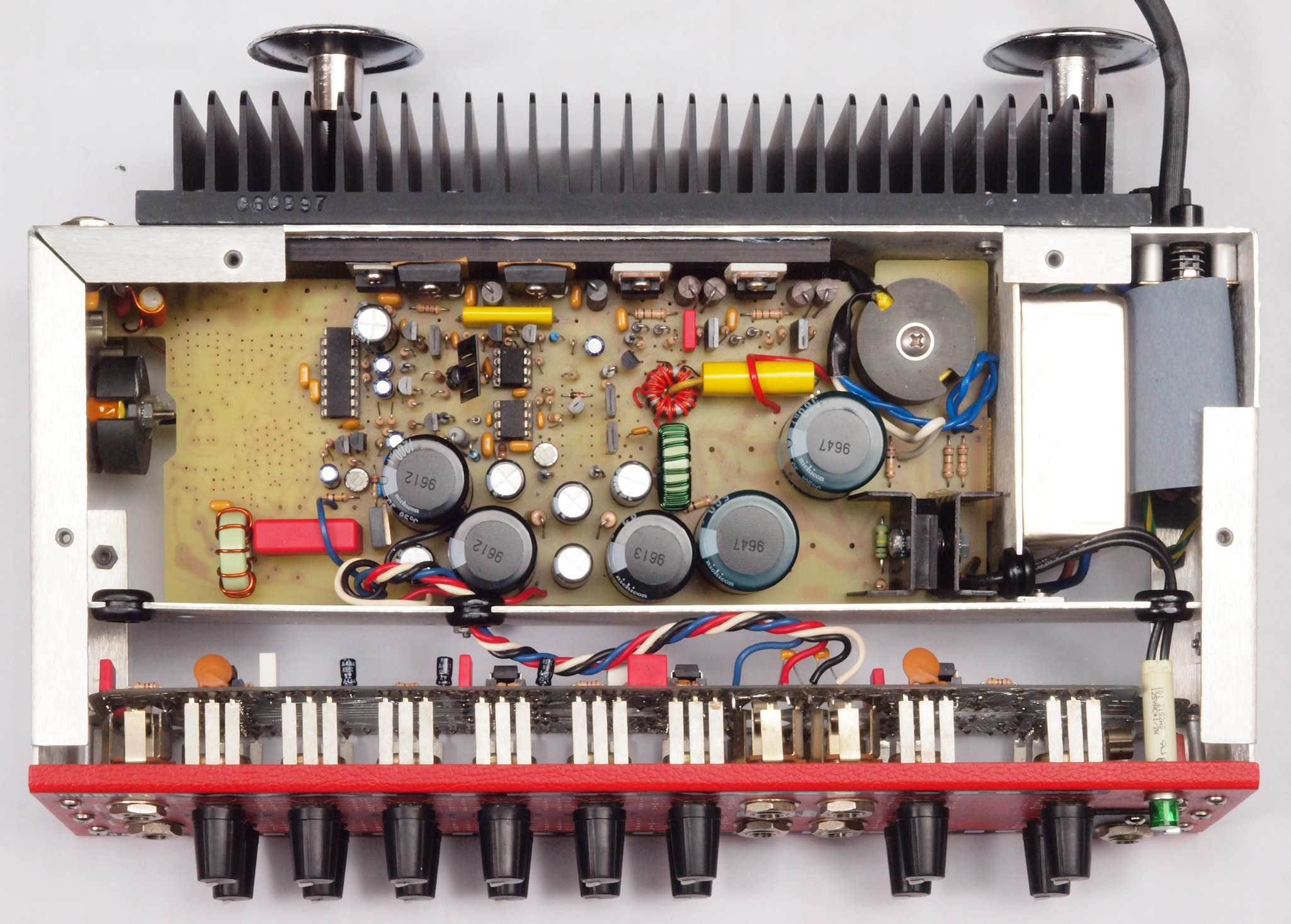

Ｃ８１．　修理前　下から見る

Ｃ８２．　修理後　下から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

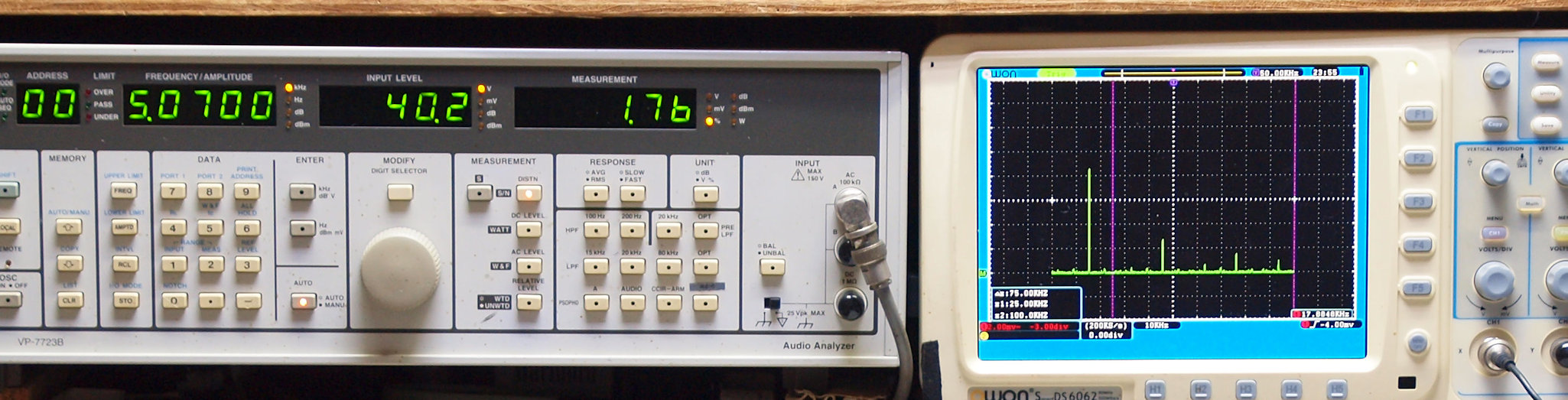

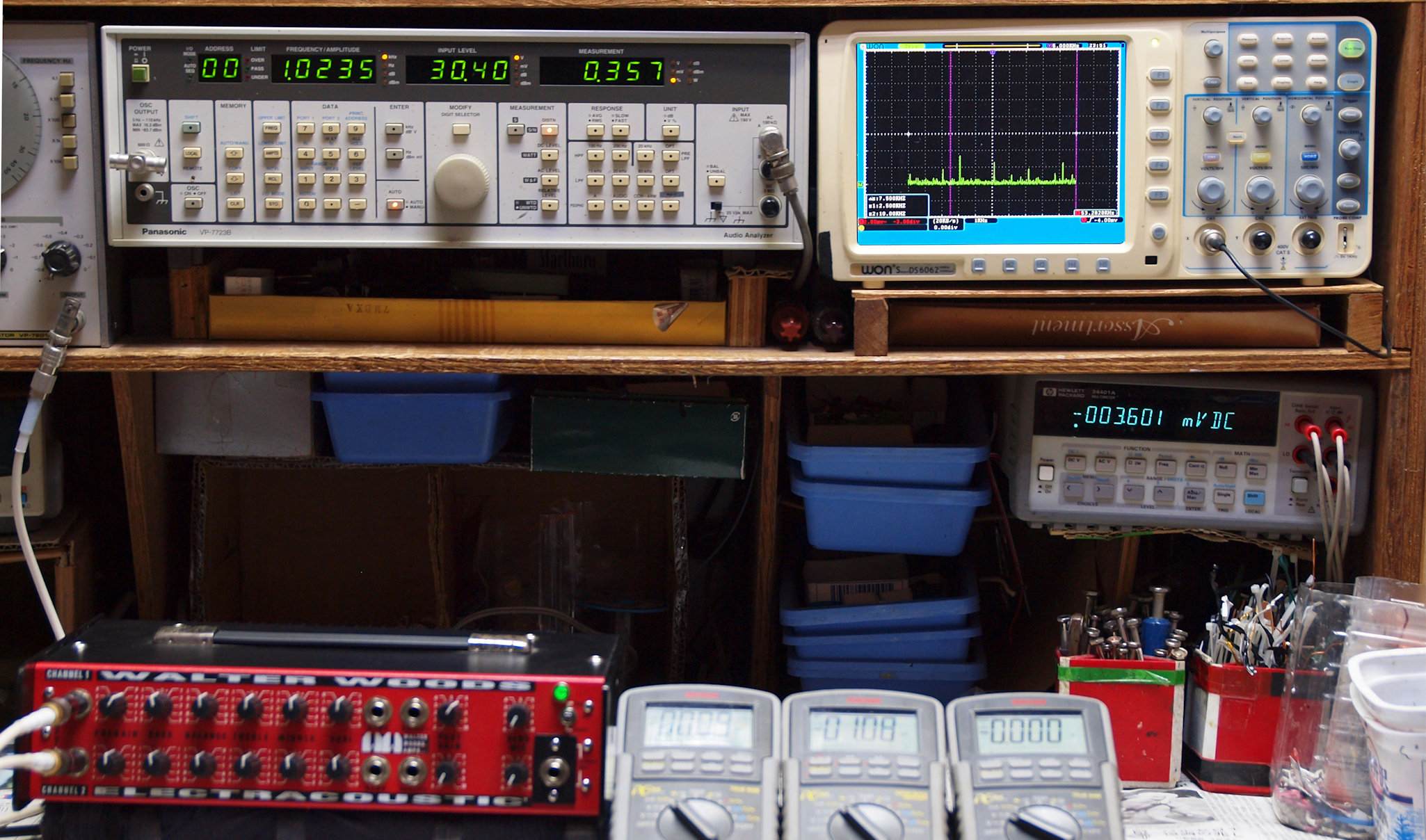

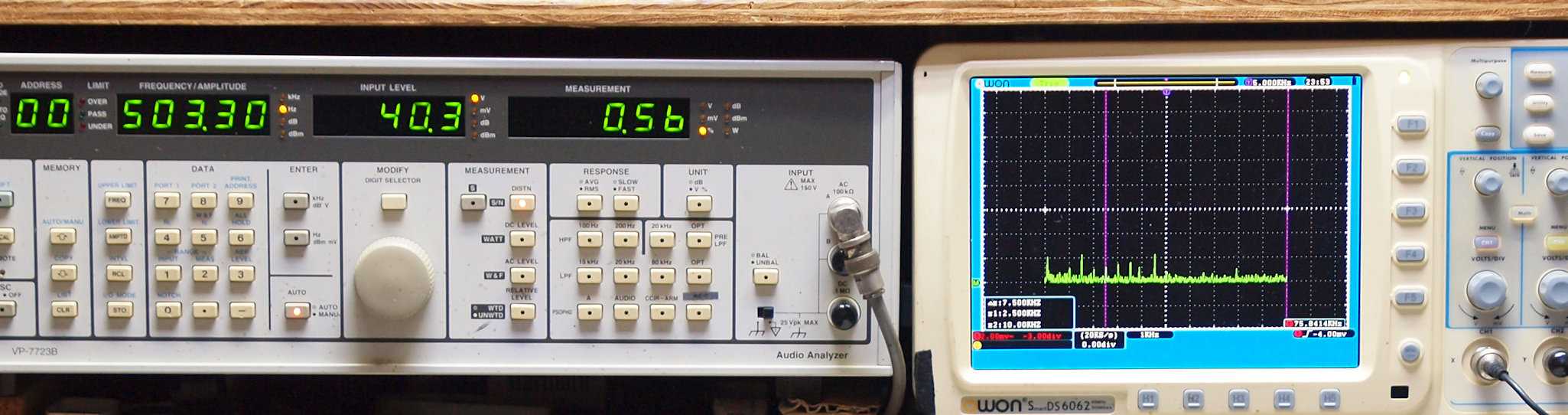

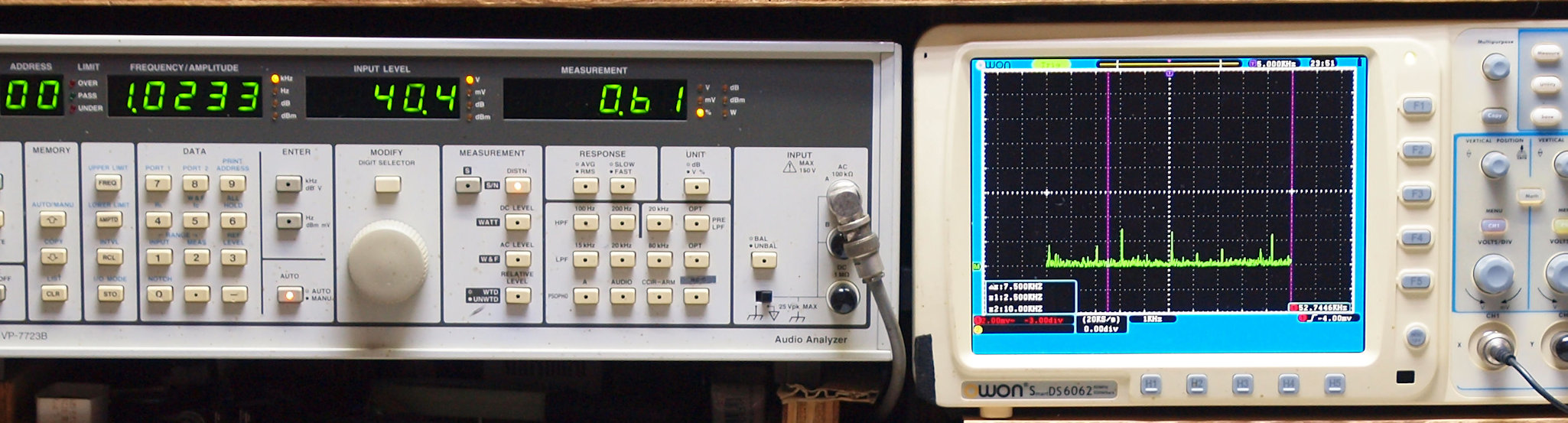

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

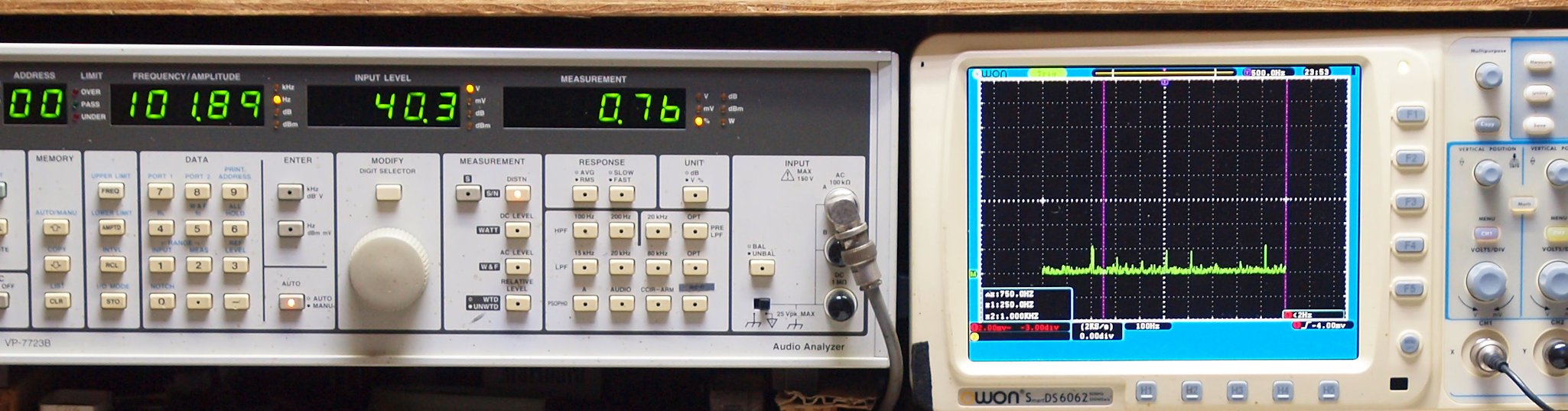

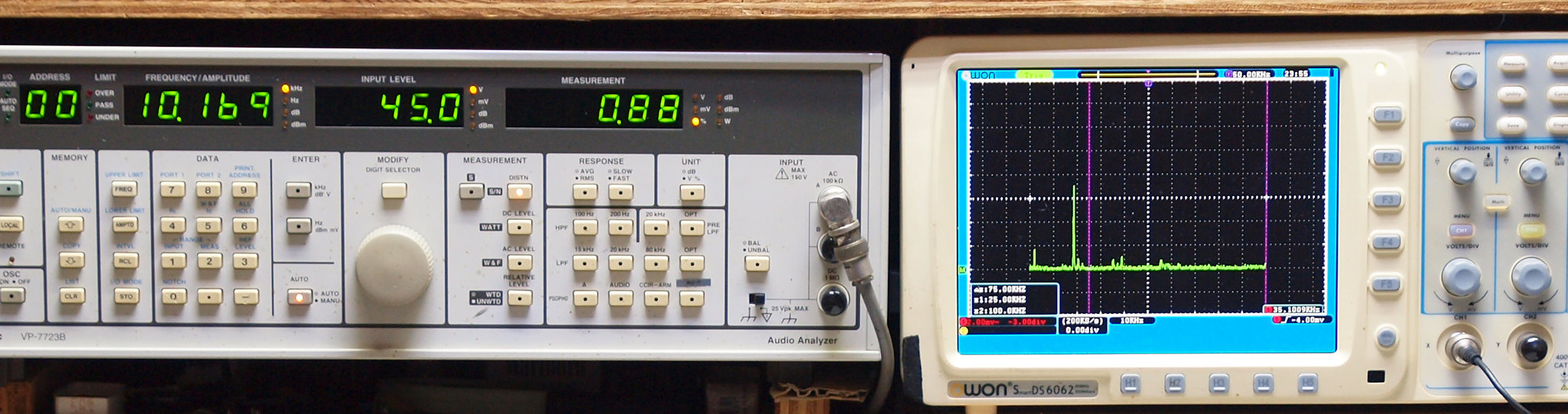

Ｅ２１．　Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力　１．６％歪み　１０００ＨＺ

Ｅ２２．　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力　１．２％歪み　１０００ＨＺ

Ｅ３１．　Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力　２．６％歪み　４００ＨＺ

Ｅ３２．　Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力　１．３％歪み　４００ＨＺ

Ｅ４１．　その時のＶＵメータ、ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力

Ｅ４２．　ＳＰ出力１５Ｗ時のＶＵメータ。

Ｅ５．　完成、２４時間エージング。　左は「ＭｕｓｉｃＲｅｆａｒｅｎｃｅ　ＲＭ－９．　５．５年後の再修理」

Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ－３００　仕様

WALTER WOODS／M-300

ワット数：450w/ 4ohms, Min. 4ohms
300w/ 8ohms, 450w/ 4ohms, Min. 4ohms, 100VAC
Dimension; 311W: 85H: 196D mm
