| 終段出力真空管カソードにヒューズ挿入 |
終段出力真空管が短絡故障すると、出力トランスに大電流が流れ、出力トランスが断線や層間絶縁破壊を生じる。
現在、この故障の安全対策は電源トランスの１次ヒューズしか無く、保護が出来ない。
電源トランスの高圧巻線にヒューズを挿入する事も出来るが、平滑電解コンデンサーの容量増大に伴い、ラッシュカーレントが大きいので、ヒューズ容量が大きく、保護不十分。
終段出力真空管カソードにヒューズ挿入するか出力トランスの入り口に入れる。 |
|
|
|
| * ＤＥＮＯＮ ＰＯＡ－１０００Ｂ． ４台目修理 修理の様子はこちら |
 |

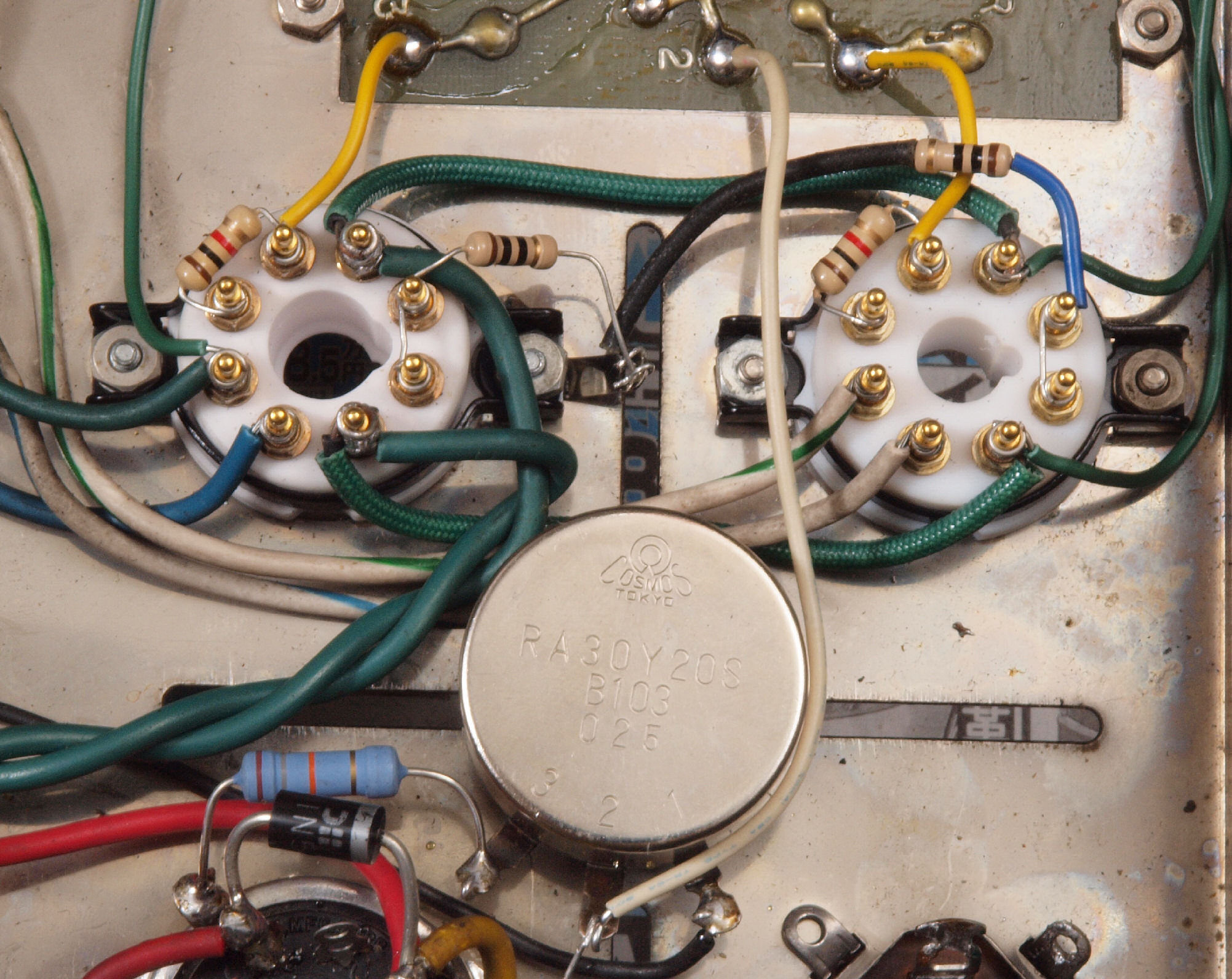

| * Ｄｙｎａｃｏ Ｍａｒｋ Ⅲ． ３台目修理 修理の様子はこちら |
 |
| * Ｄｙｎａｃｏ Ｍａｒｋ Ⅲ． ４台目修理 修理の様子はこちら |
 |

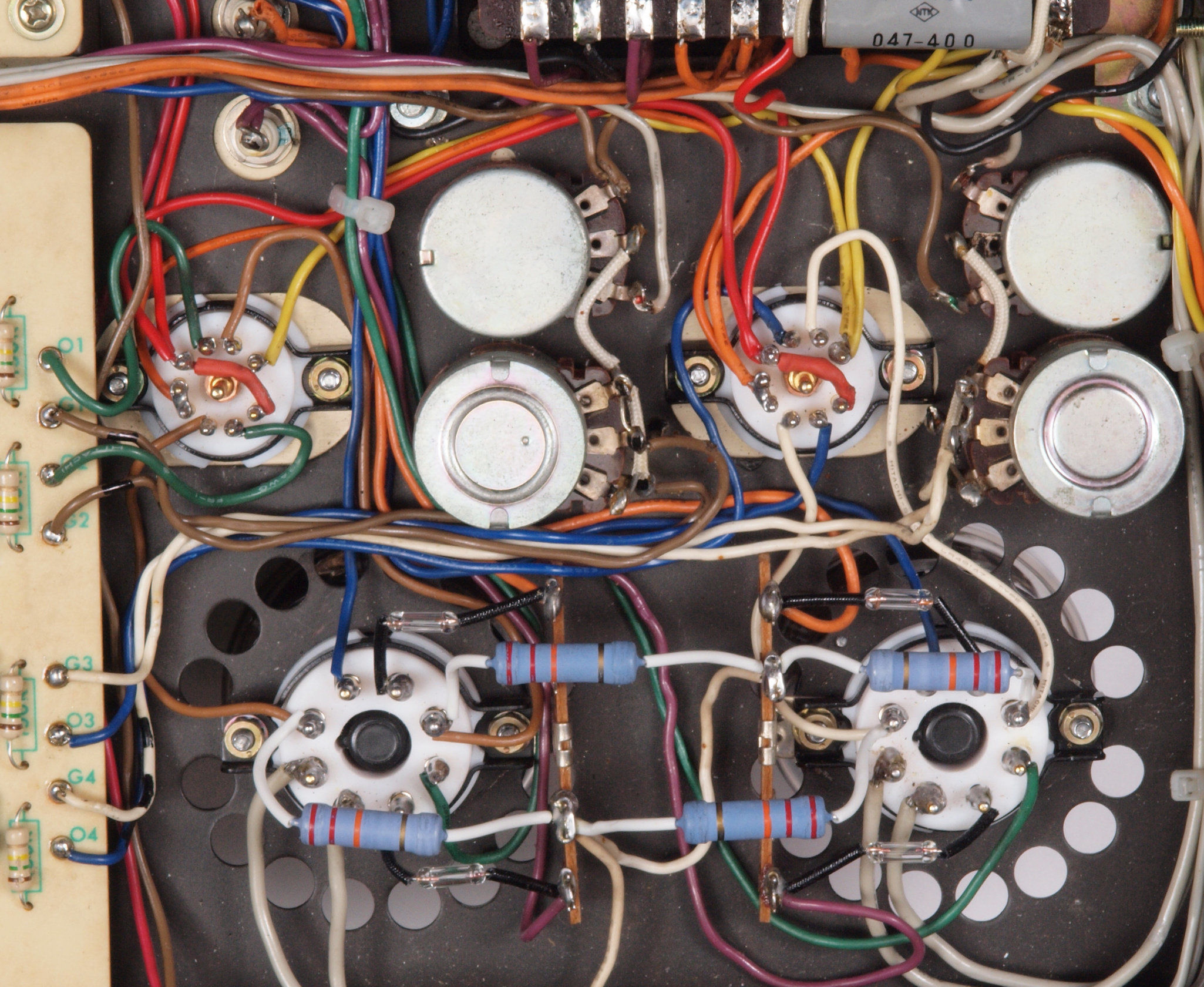

| * ＬＵＸ ＭＱ－８０． ４台目修理 修理の様子はこちら |
 |

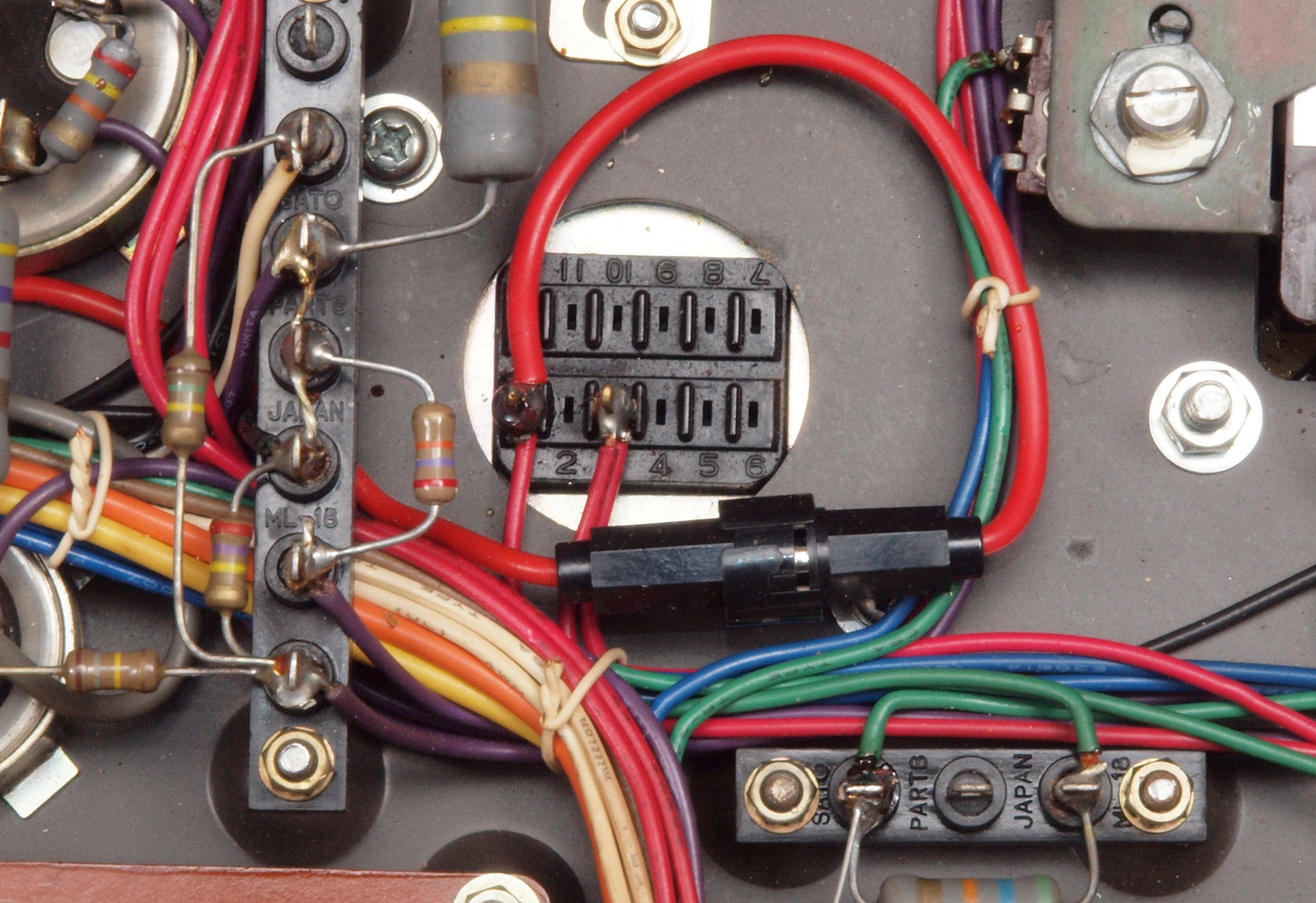

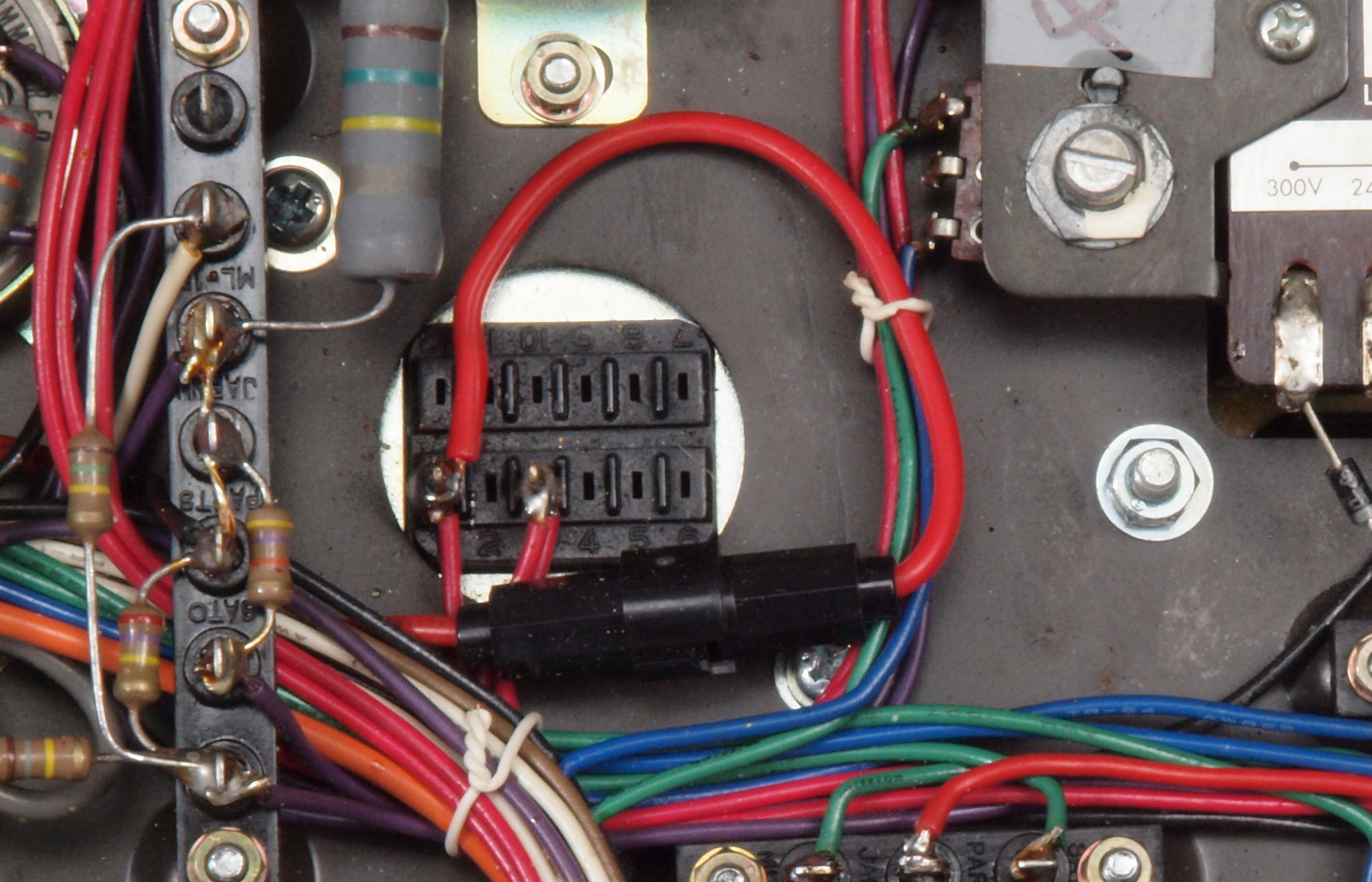

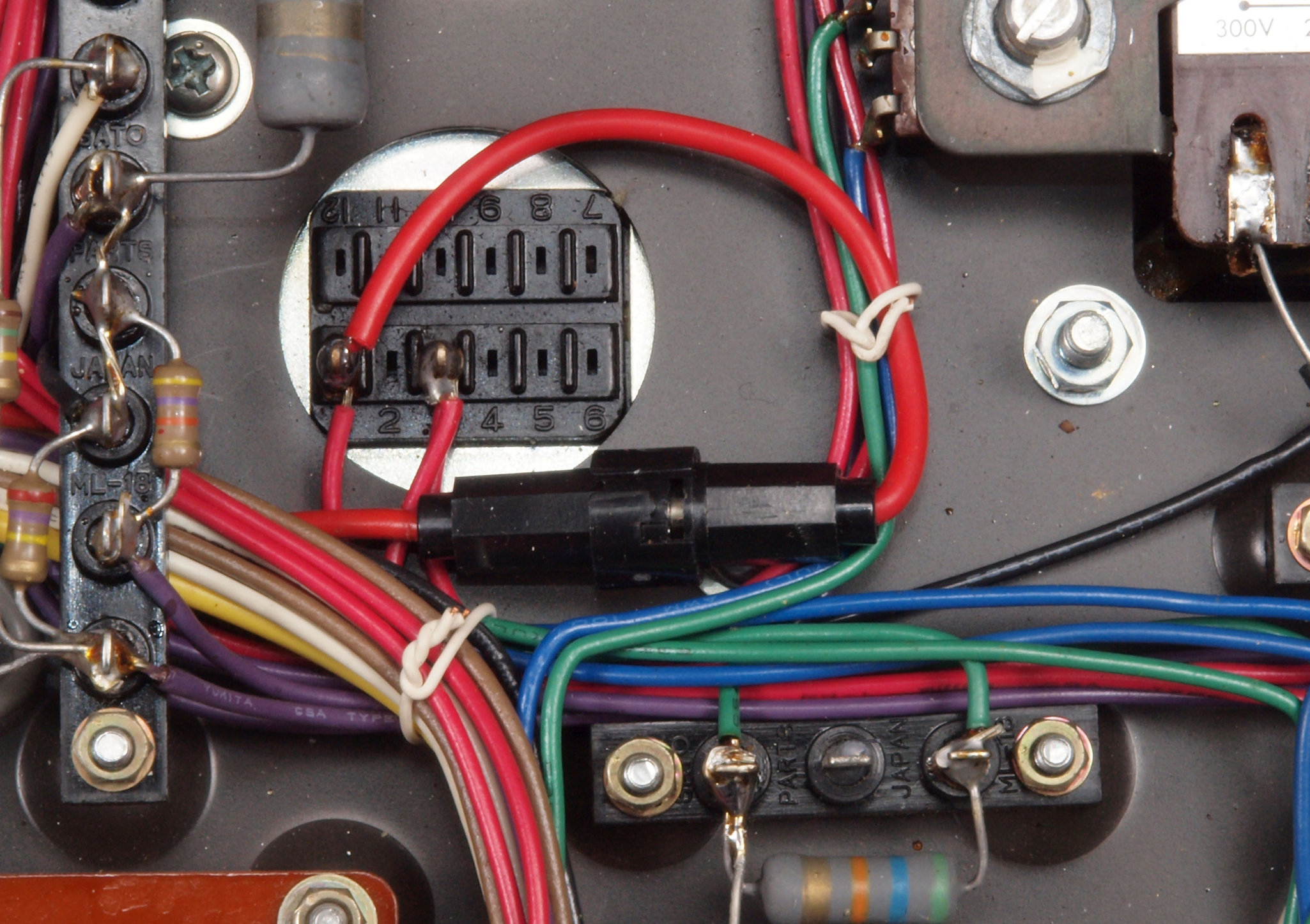

| *ＭＢ３０４５ 修理の様子はこちら |
 |
| *ＭＢ３０４５． ２台目 修理の様子はこちら |
|
| *ＭＢ３０４５． ３台目 修理の様子はこちら |
 |
| *ＭＢ３０４５． ４台目 修理の様子はこちら |
 |

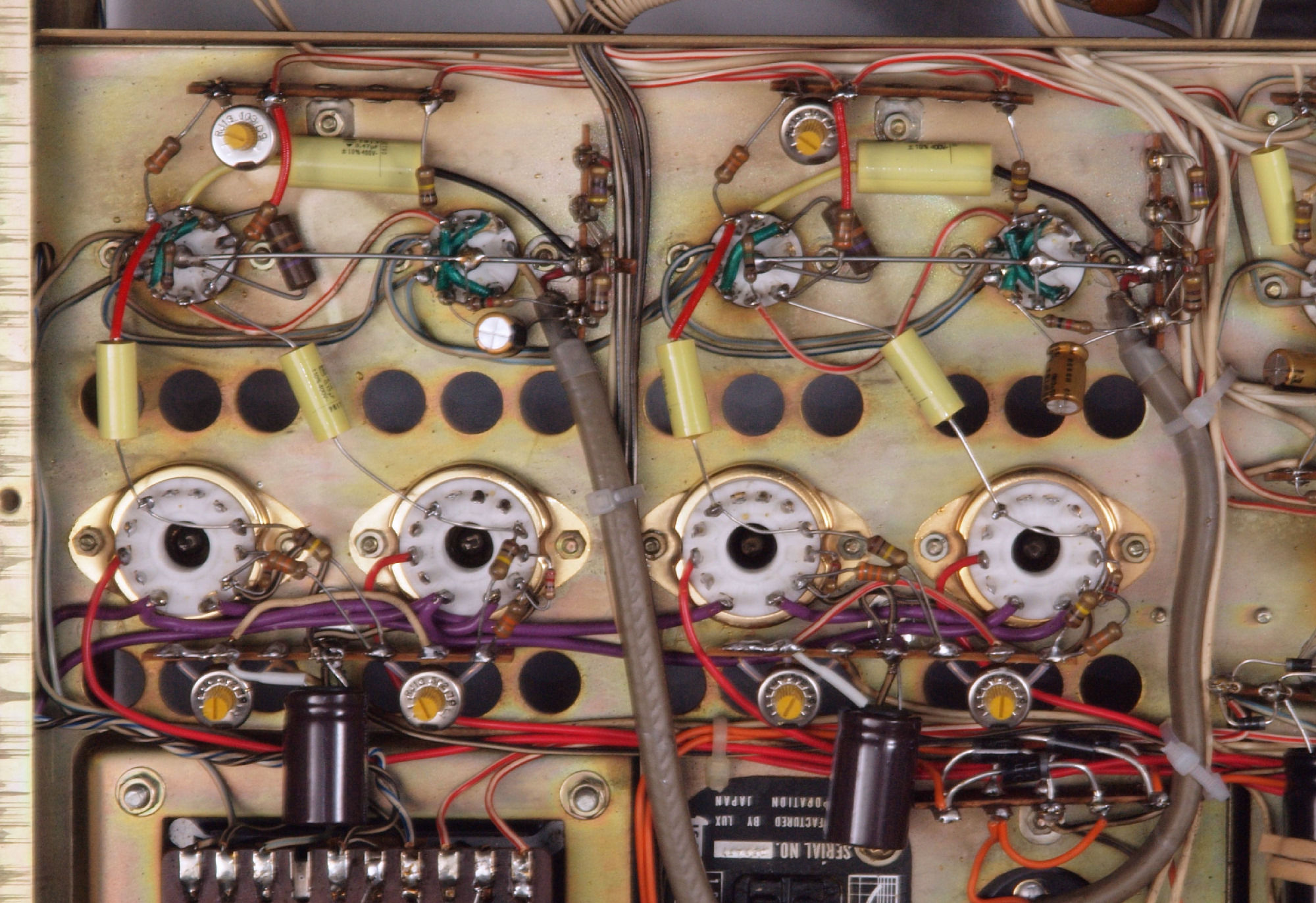

| * ＬＵＸ ＳＱ－３８ＦＤ． ７台目修理 修理の様子はこちら |
 |
| * ＬＵＸ ＳＱ－３８ＦＤ． ９台目修理 修理の様子はこちら |
|
| * Ｍａｒａｎｔｚ ８Ｂ. ４台目修理 修理の様子はこちら |
 |
| * Ｍｉｃｈａｅｌｓｏｎ ＆ Ａｕｓｔｉｎ ＴＶＡ－１． ９台目修理 修理の様子はこちら |
 |
| * Ｍｉｃｈａｅｌｓｏｎ ＆ Ａｕｓｔｉｎ ＴＶＡ－１． １０台目修理 修理の様子はこちら |
 |

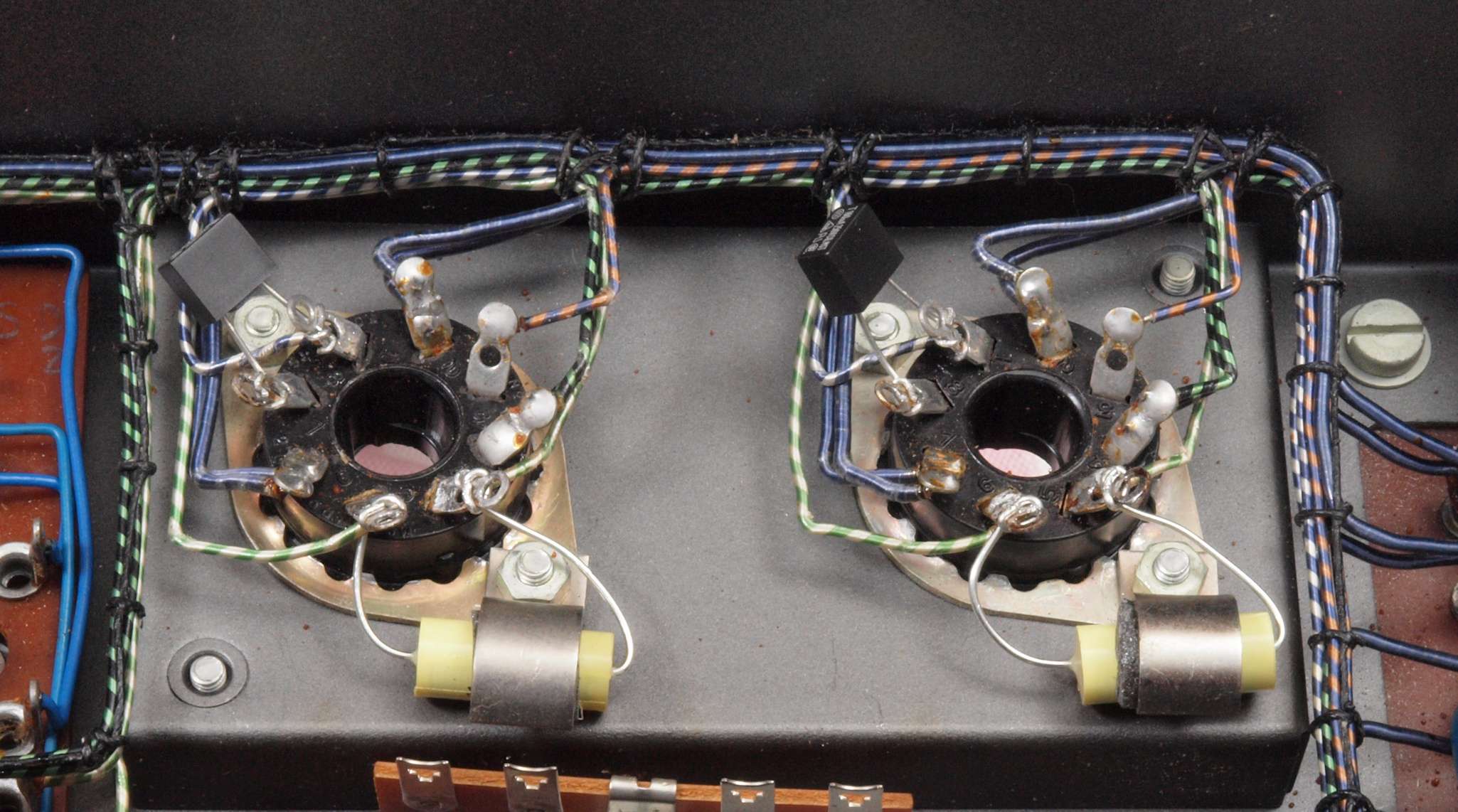

| * ＱＵＡＤⅡ． ５台目修理 修理の様子はこちら |
 |
| * ＱＵＡＤⅡ． ６台目修理 修理の様子はこちら |
 |
| * ＱＵＡＤⅡ． ７台目修理 修理の様子はこちら |
 |
| * ＱＵＡＤⅡ． ８台目修理 修理の様子はこちら |
 |
