ＭＩＣＲＯＳＥＩＫＩ　ＲＹ－５５００Ⅱ． ２台目再修理記録
前回修理（２００５年５月）　 　　　　　　　　　　　平成２６年５月７日到着　　５月３１日完成　
Ａ．　修理前の状況
  • ３３／４５共回転が少々速いです（調整ＶＲが一杯）。


Ｂ．　原因
  • 各部経年変化

Ｃ．　修理状況

Ｄ．　使用部品
  • リレー　　　　　　　　　４個。

Ｆ．　修理費　　３０，０００円

Ｙ．　ユーザー宅の設置状況
Ａ．　修理前の点検状況
Ａ１１．　外観、　前から見る。
Ａ１２．　外観、　前右から見る。
Ａ１３．　外観、　後から見る。

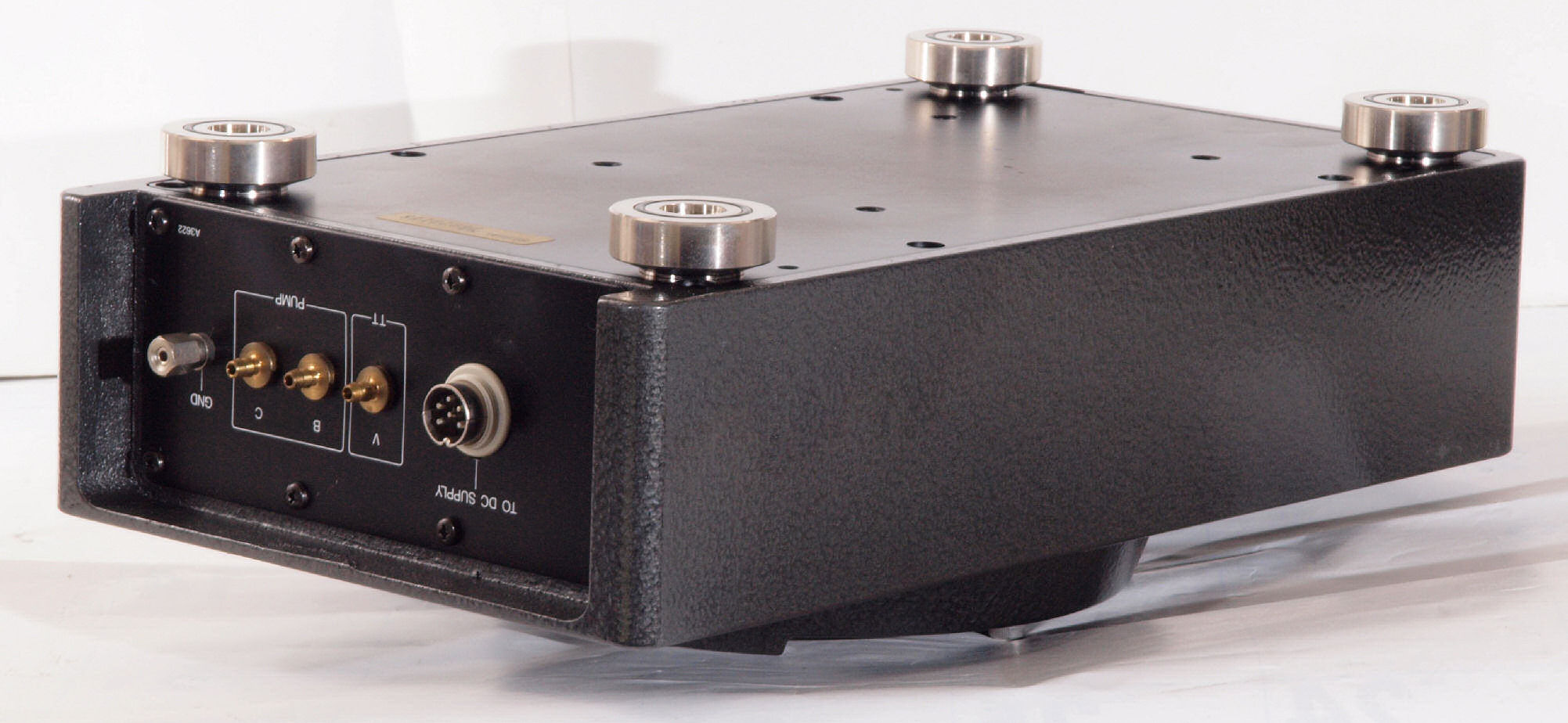

Ａ１４．　外観、　後左から見る。

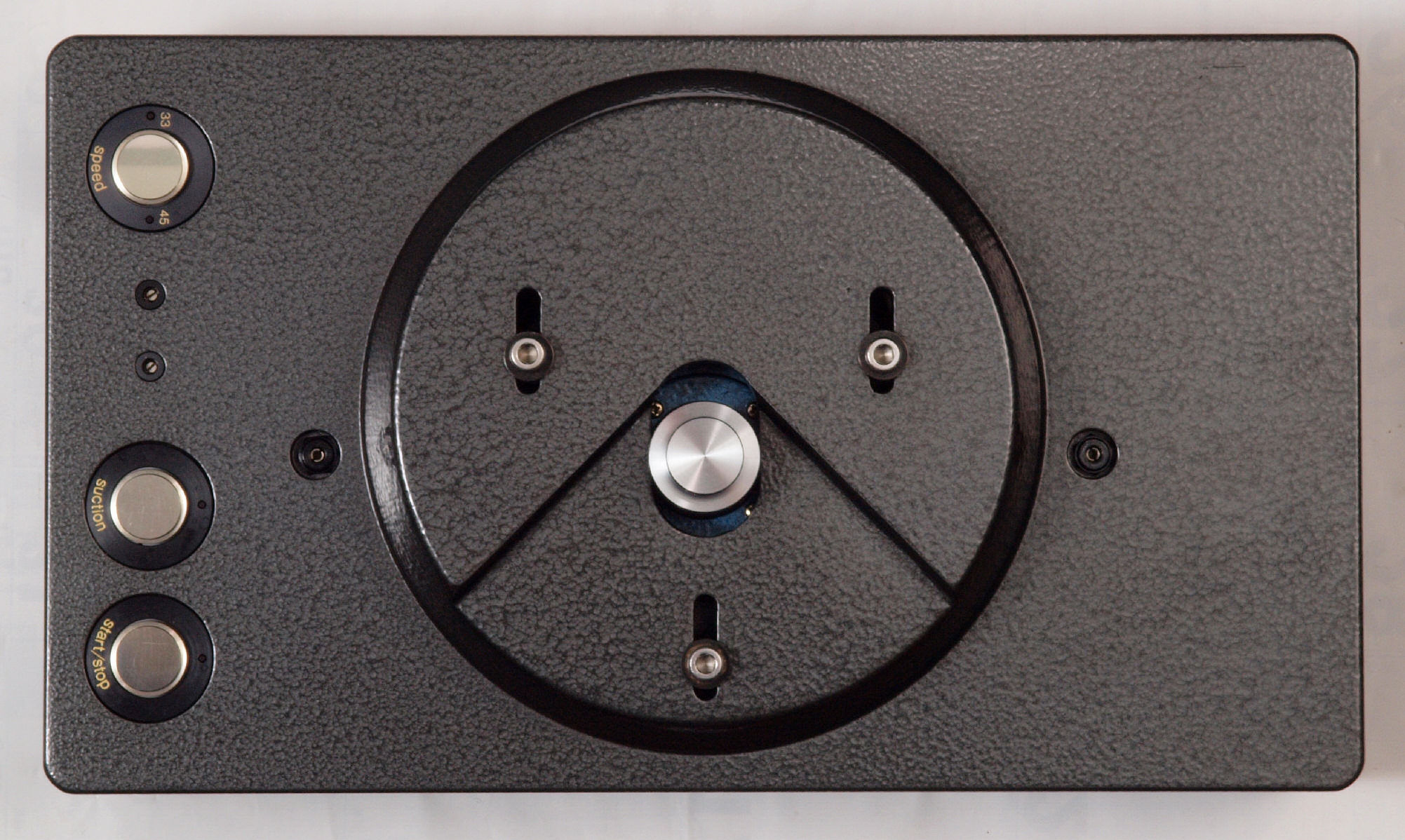

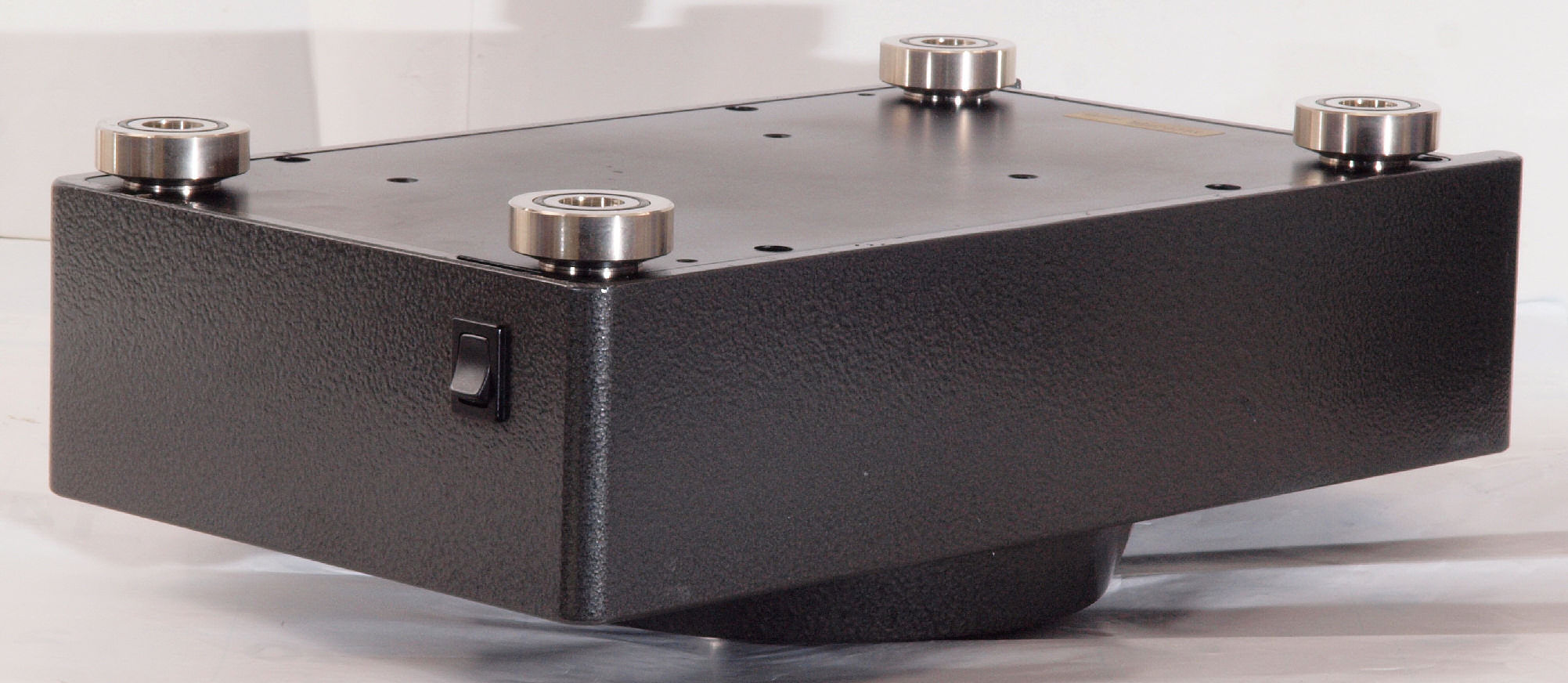

Ａ１５．　外観、　上から見る。
Ａ２１．　外観、　下から見る。
Ａ２２．　外観、　下前から見る。
Ａ２３．　外観、　下前左から見る。
Ａ２４．　外観、　下後から見る。
Ａ２５．　外観、　下後右から見る。

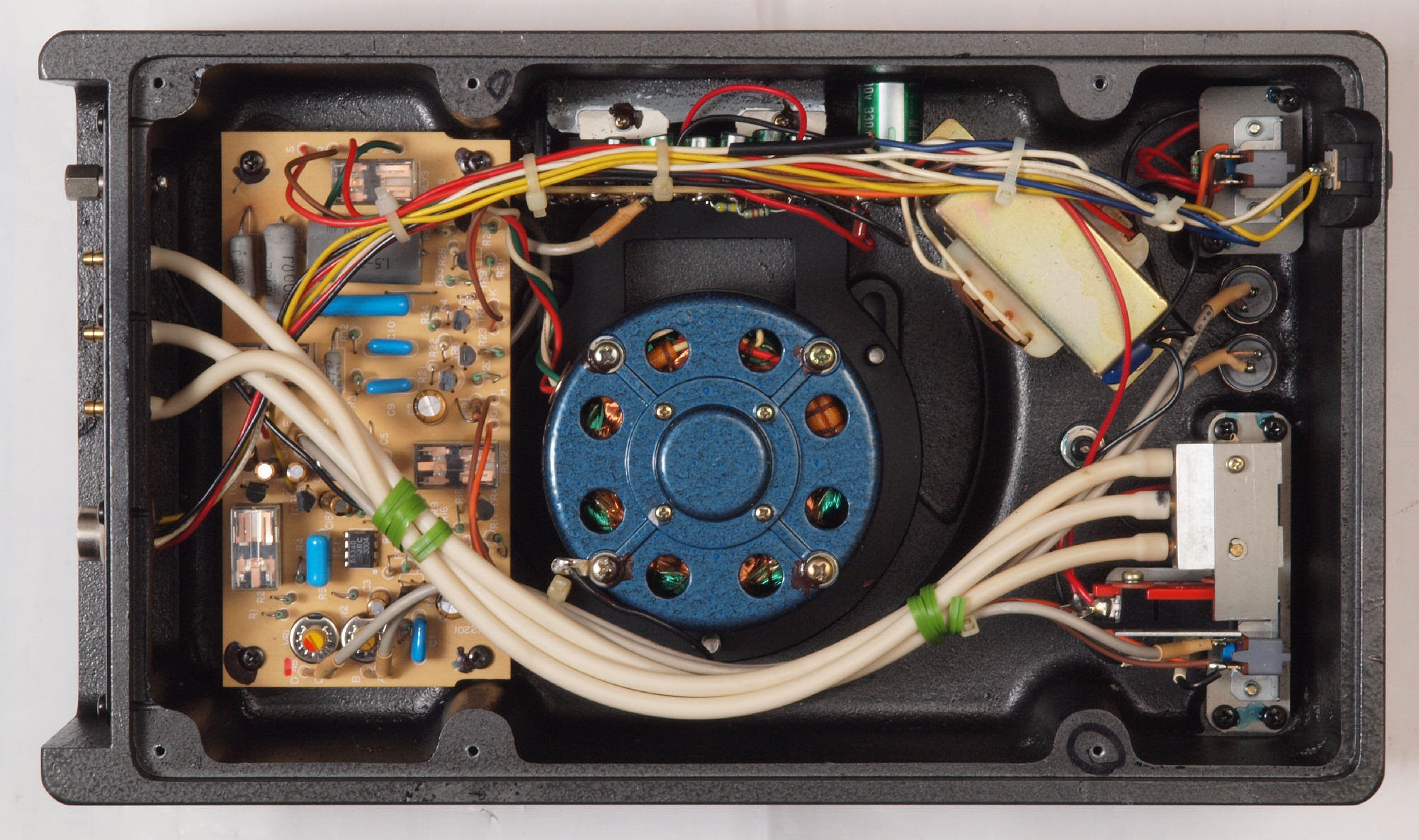

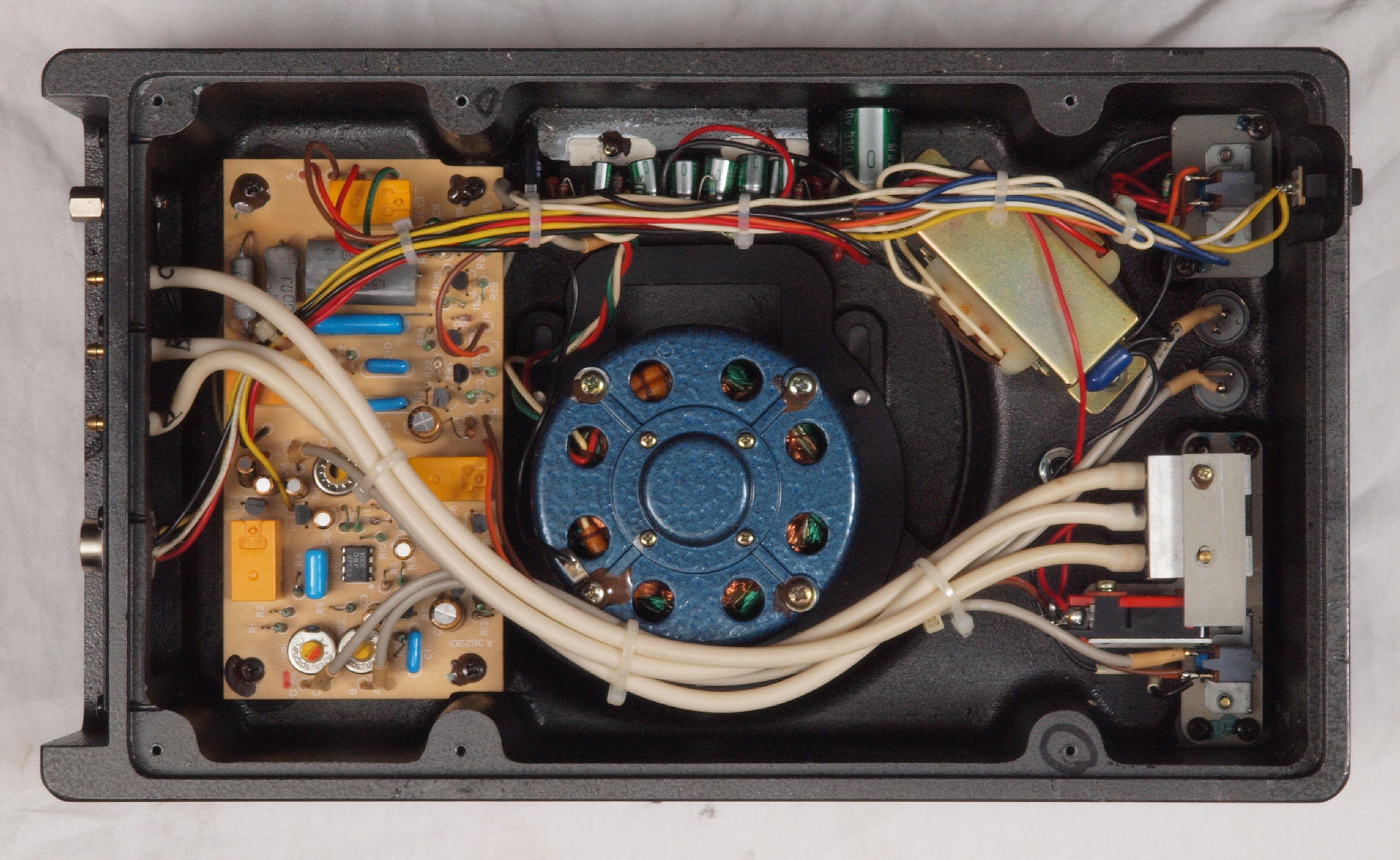

Ａ２６．　外観、　下蓋を取り下から見る。

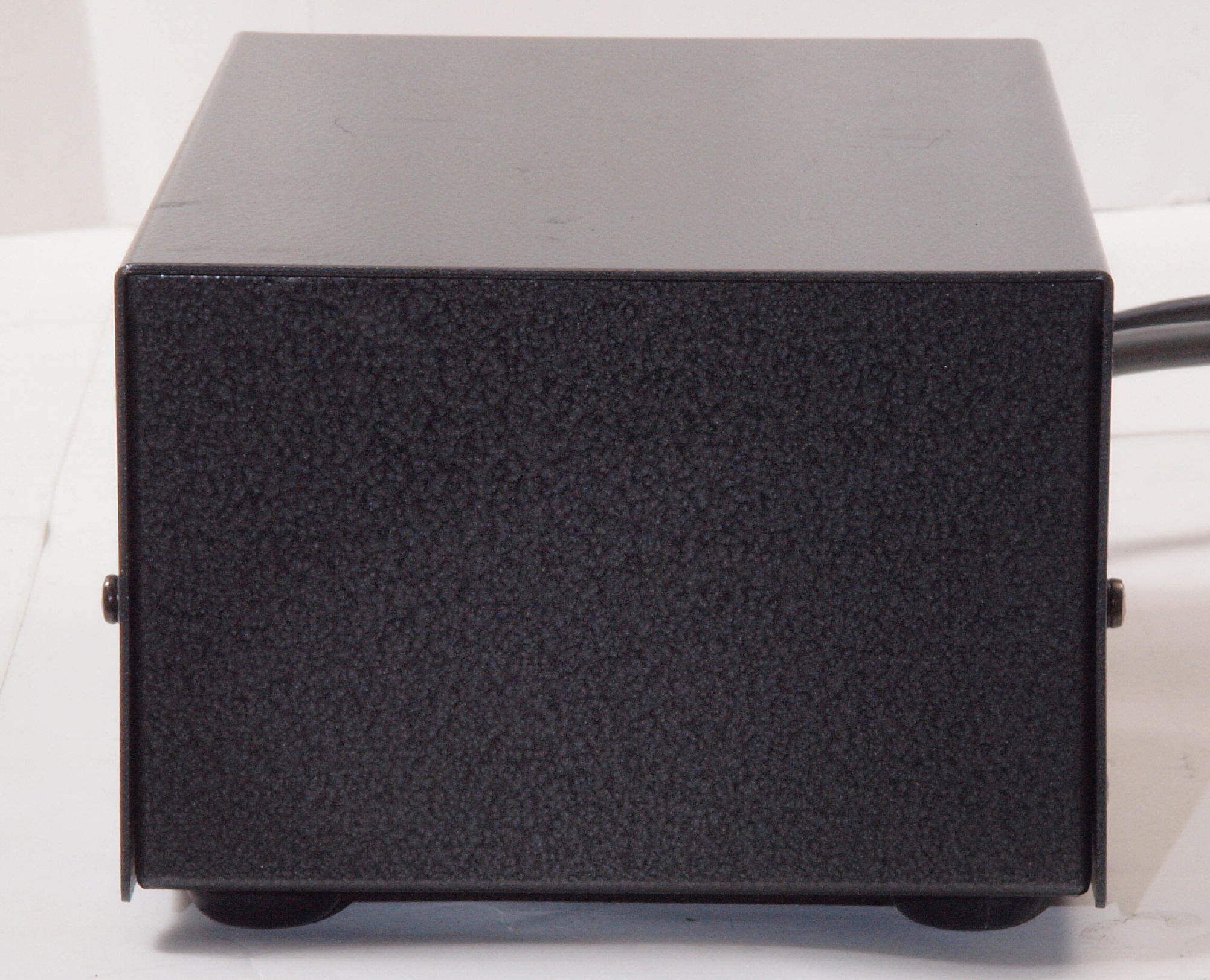

Ａ３１．　電源部外観、　前から見る。

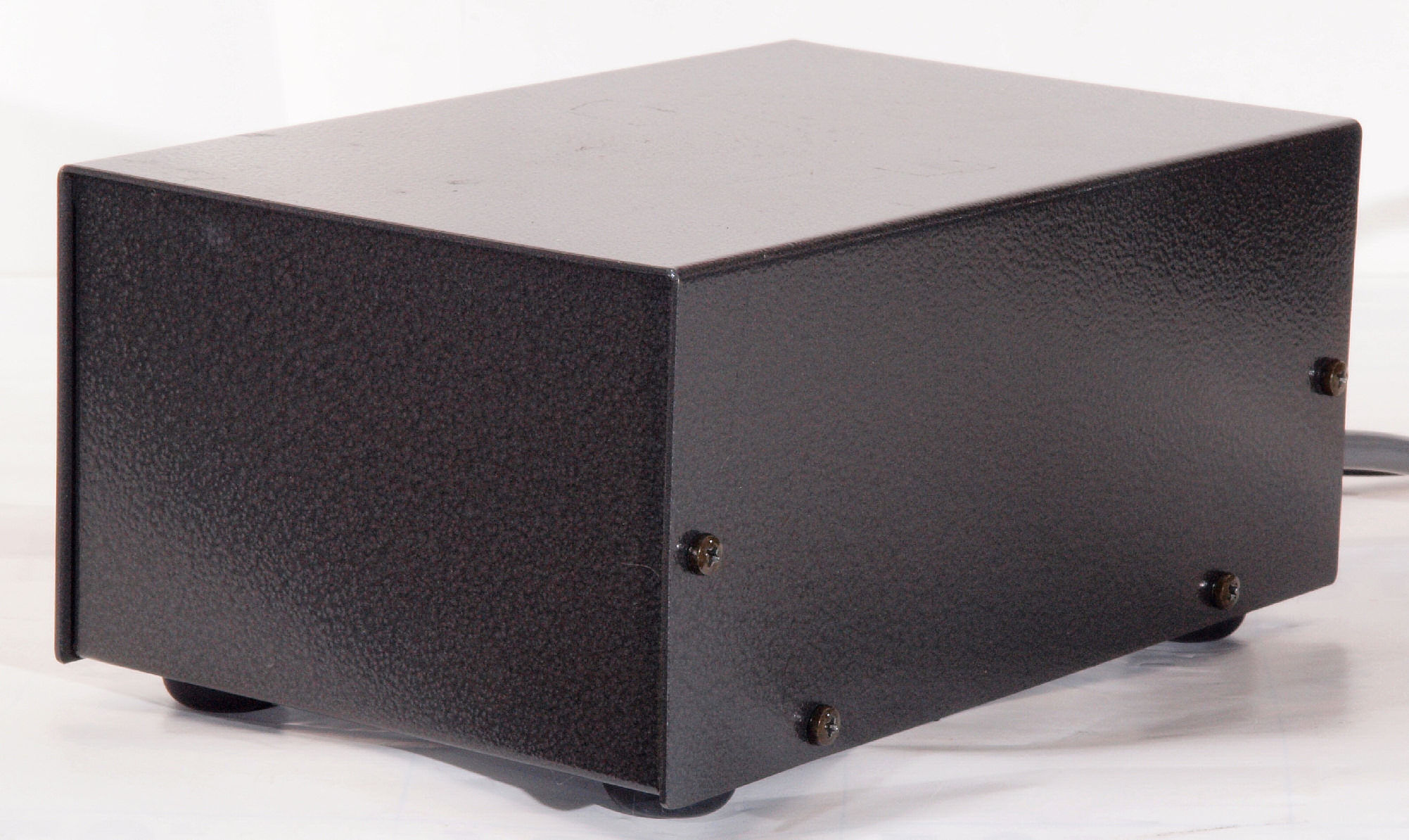

Ａ３２．　電源部外観、　前右から見る。

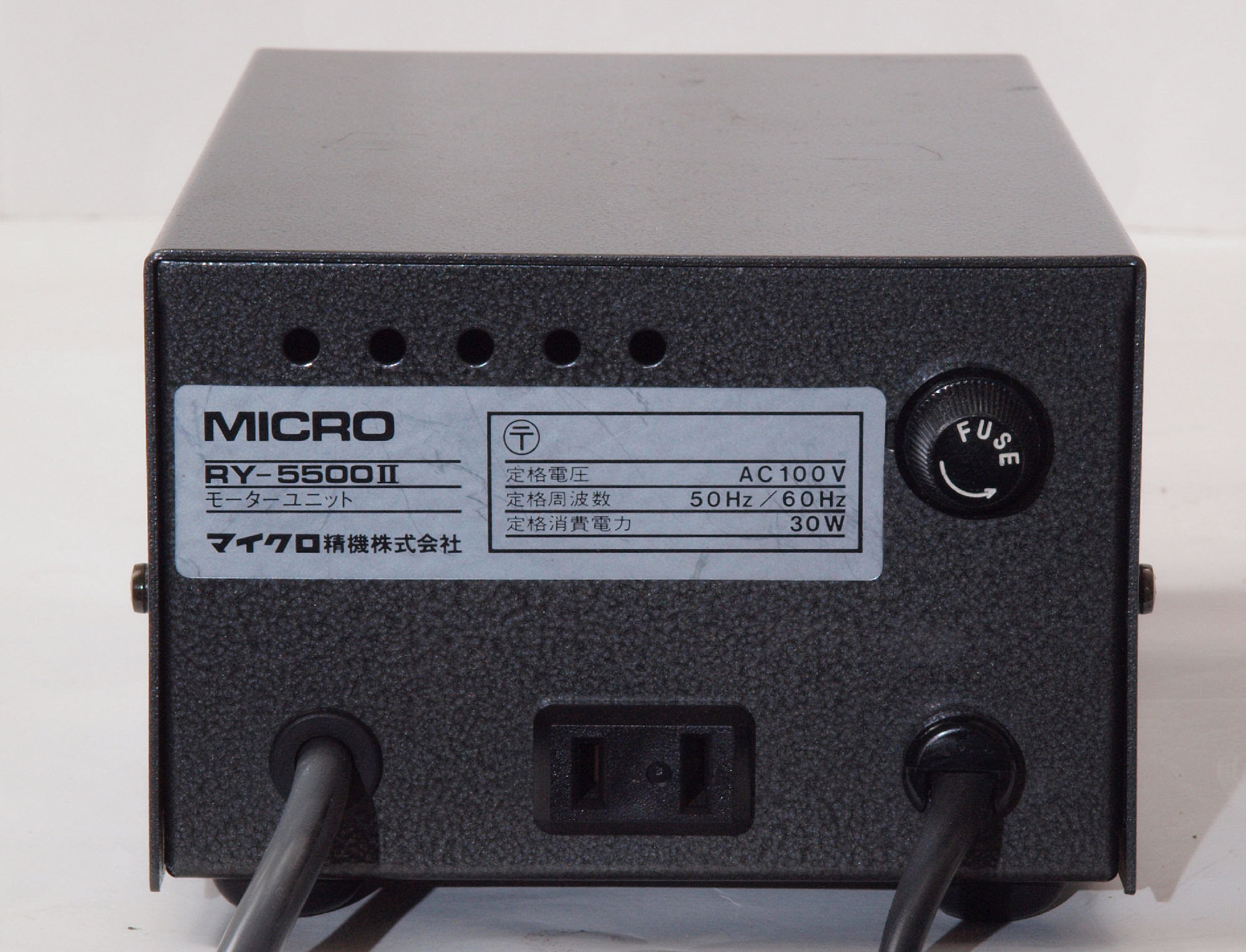

Ａ３３．　電源部外観、　後から見る。

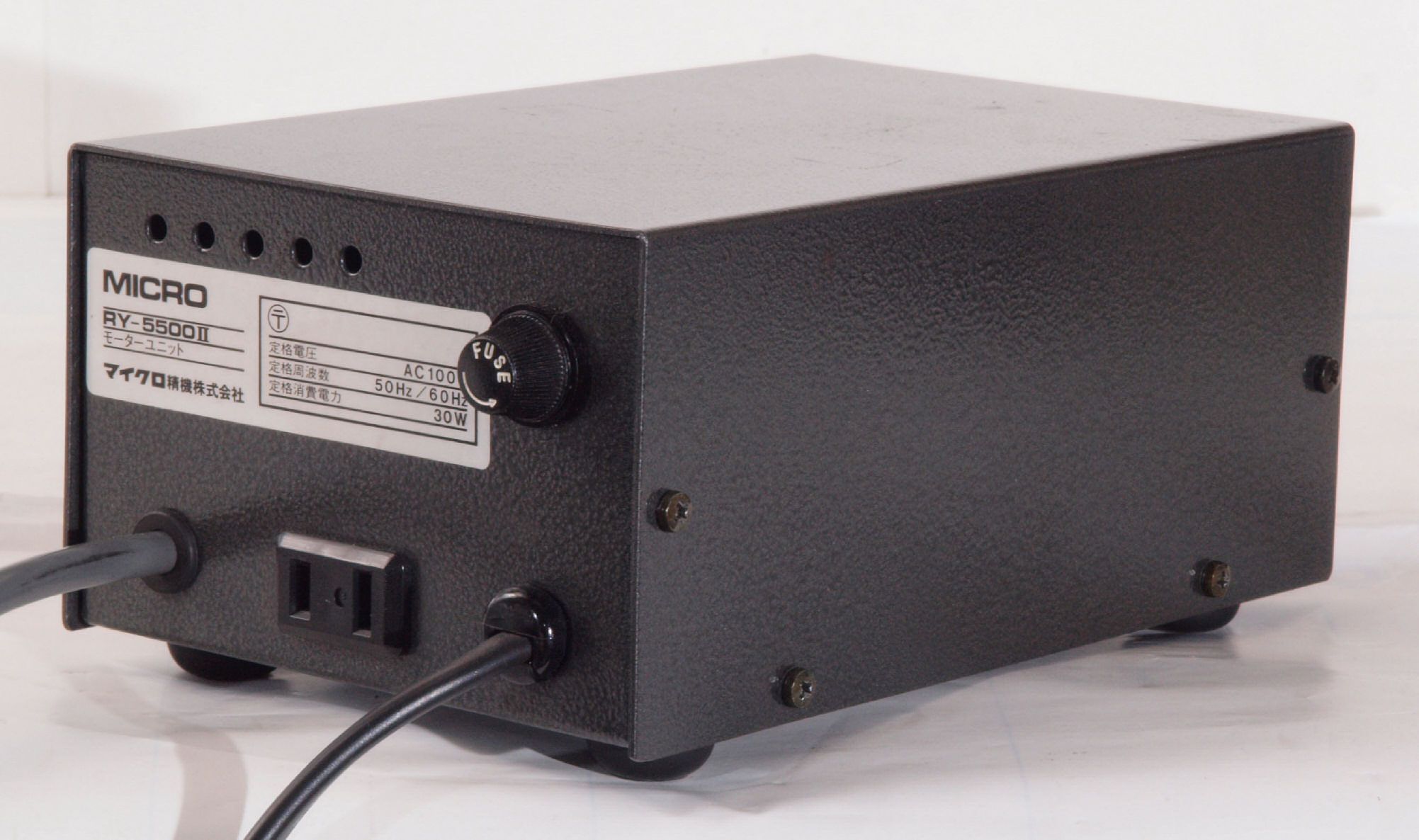

Ａ３４．　電源部外観、　後左から見る。
Ａ３５．　電源部外観、　上から見る。

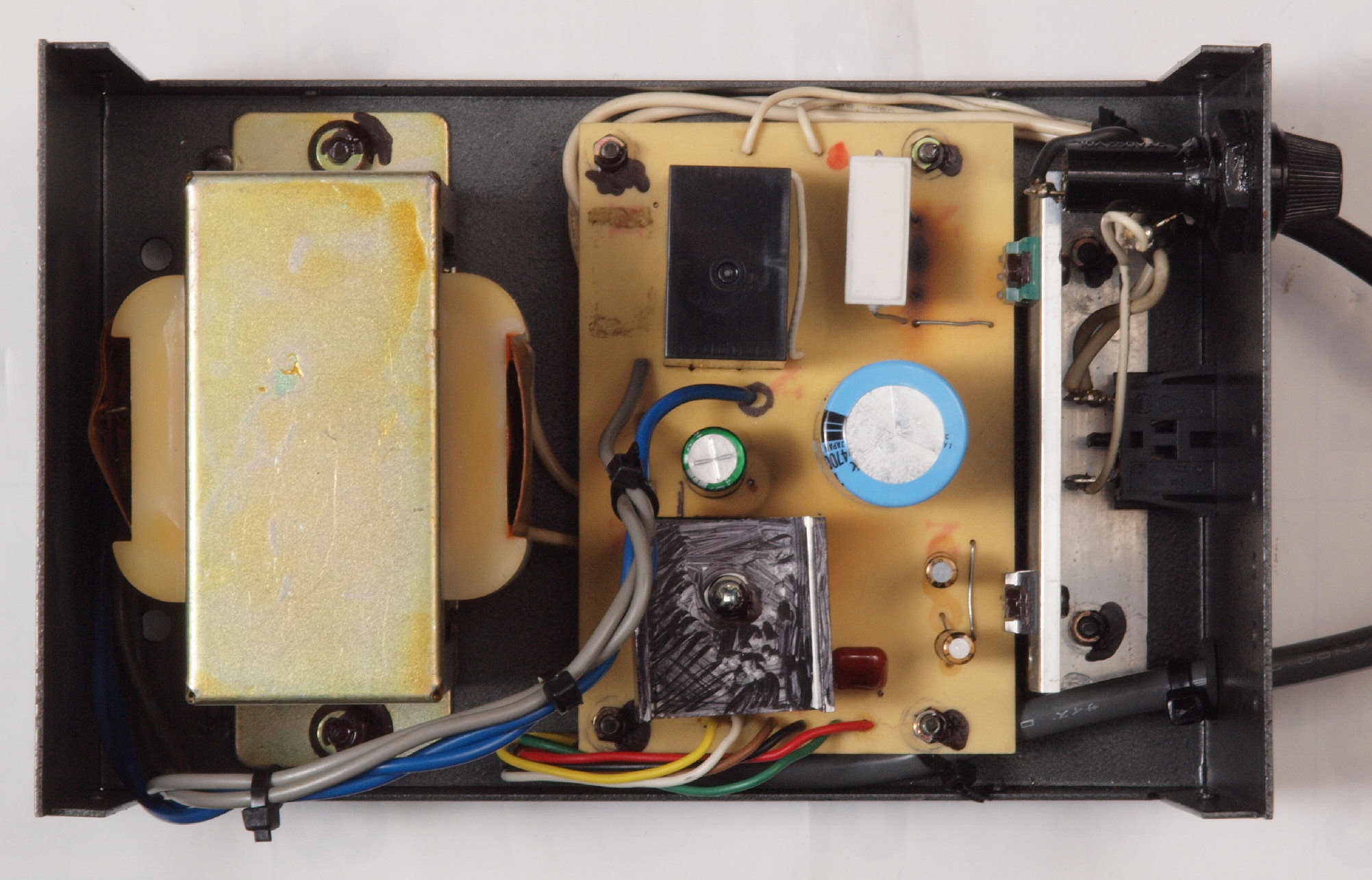

Ａ３６．　電源部外観、　上蓋を取り上から見る。
Ａ４１．　電源部外観、　下から見る。

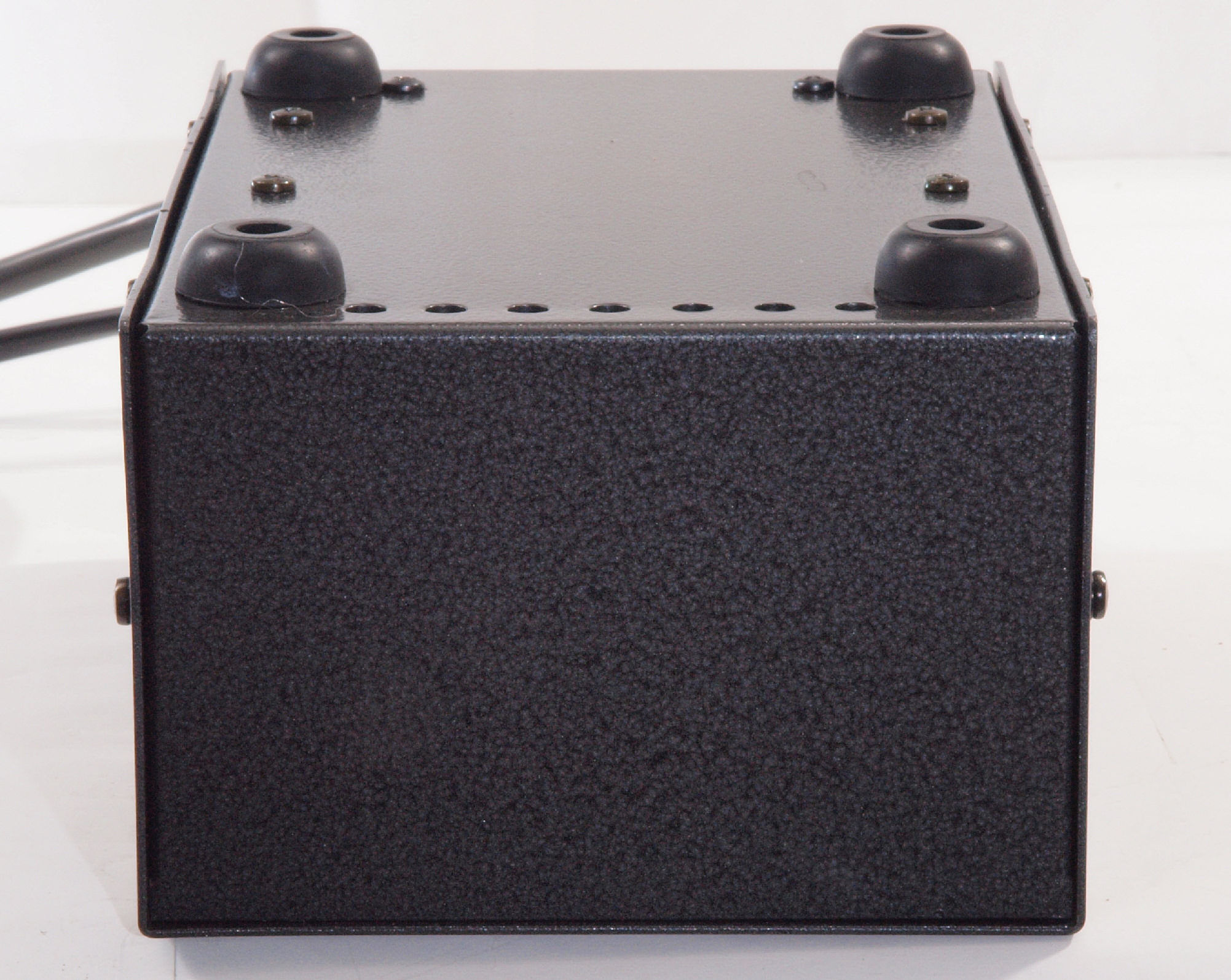

Ａ４２．　電源部外観、　下前から見る。
Ａ４３．　電源部外観、　下前左から見る。

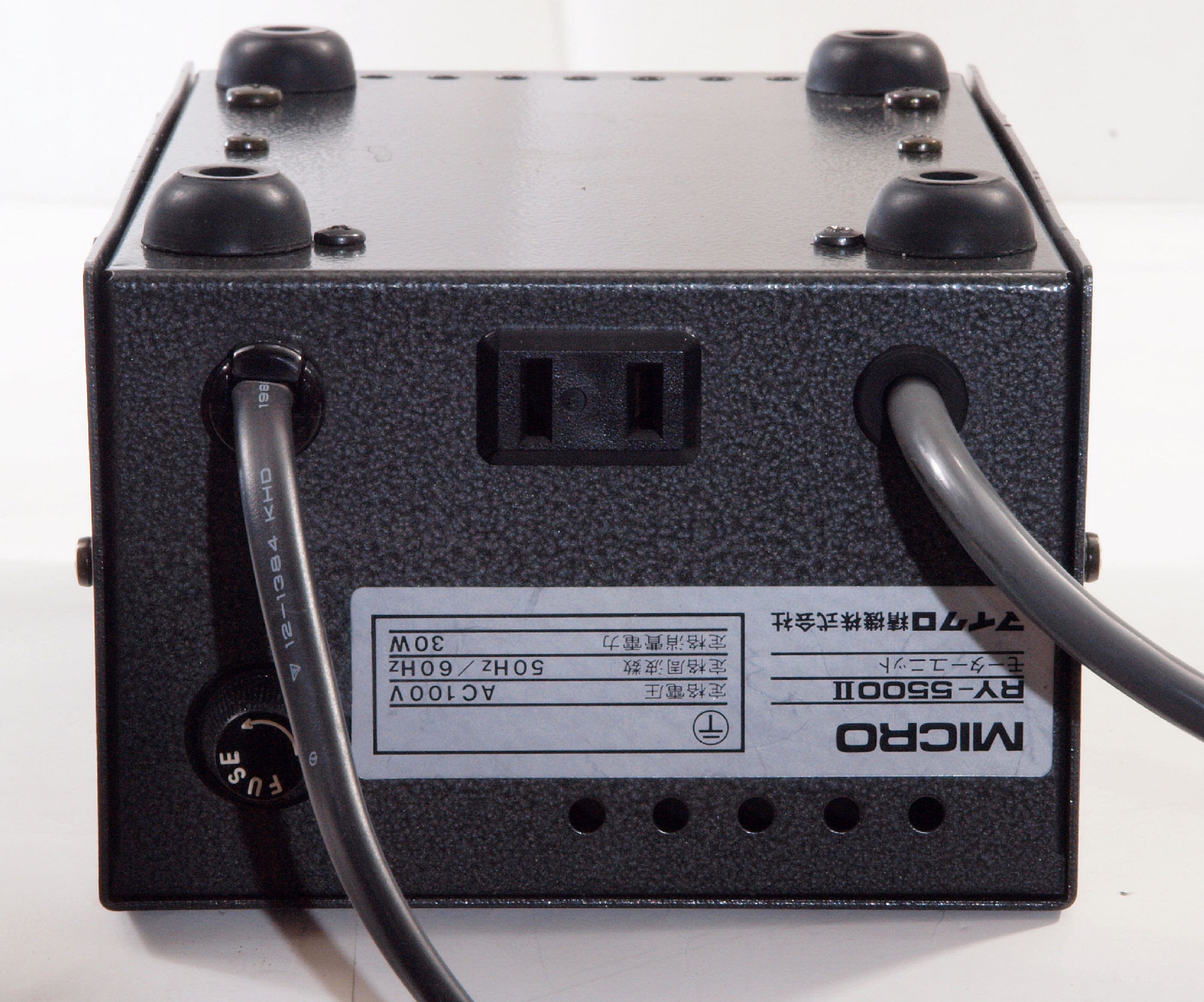

Ａ４４．　電源部外観、　下後から見る。

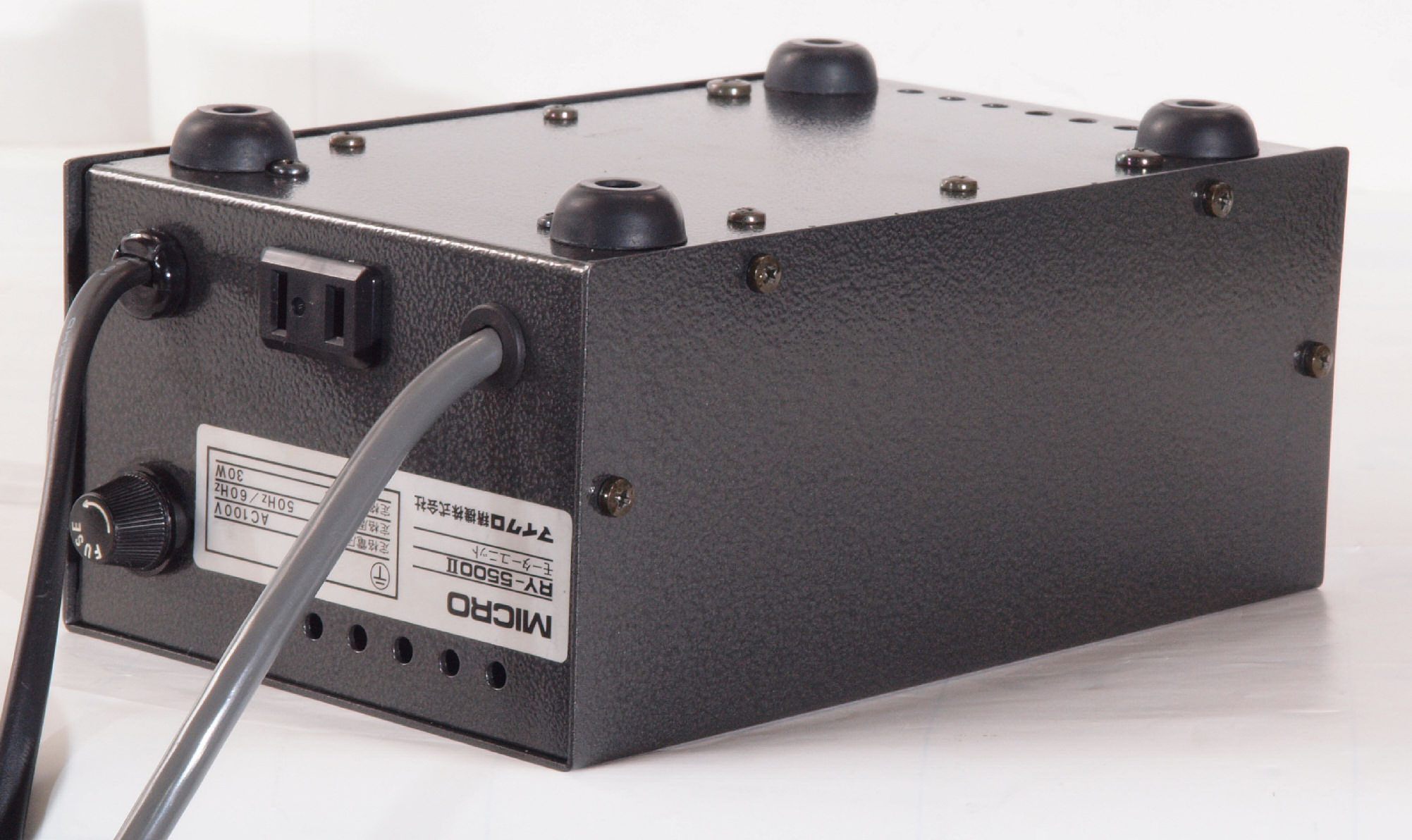

Ａ４５．　電源部外観、　下後右から見る。
Ｃ．　修理状況

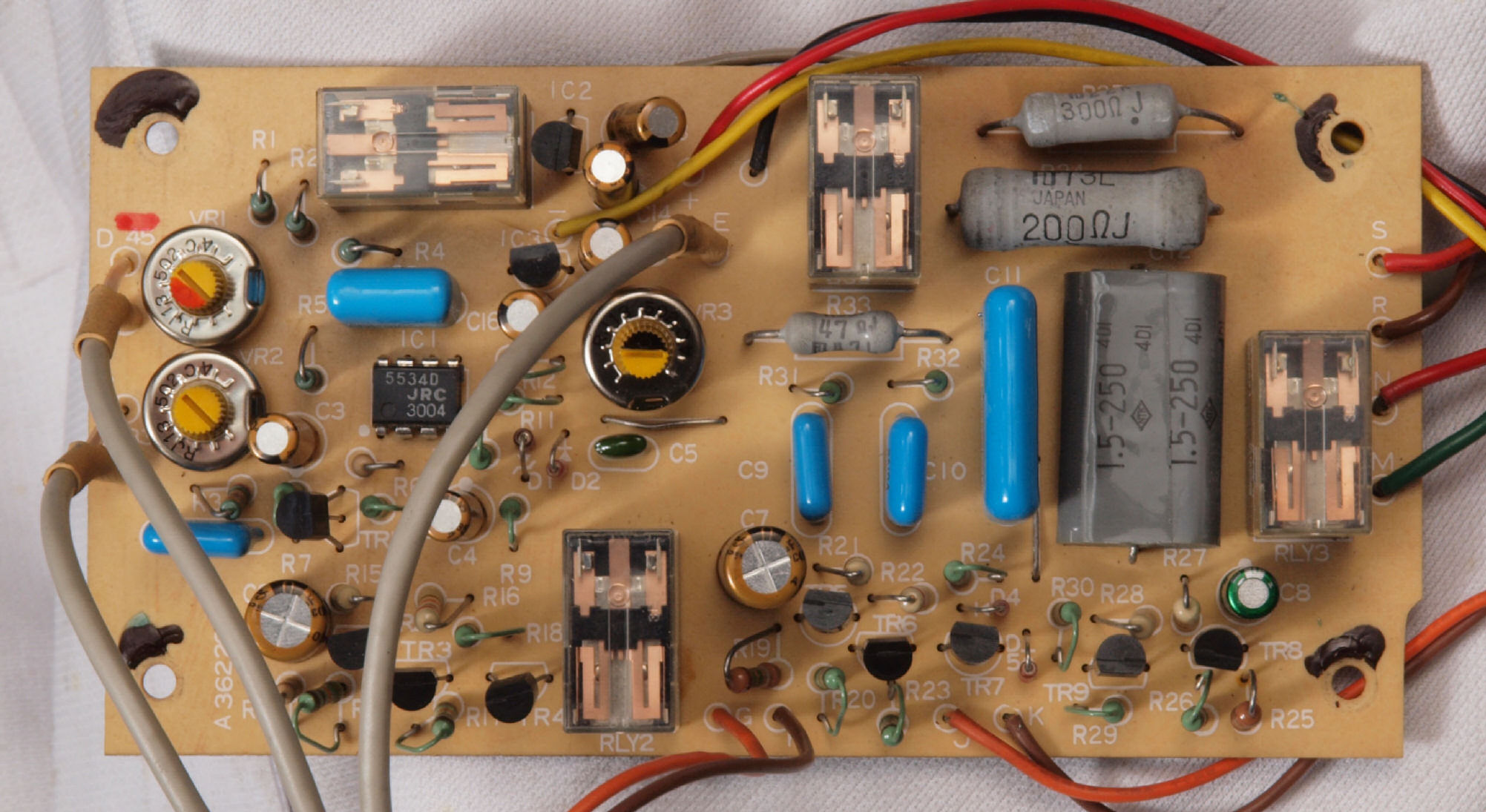

Ｃ２１．　修理前　モーター部コントロール基板

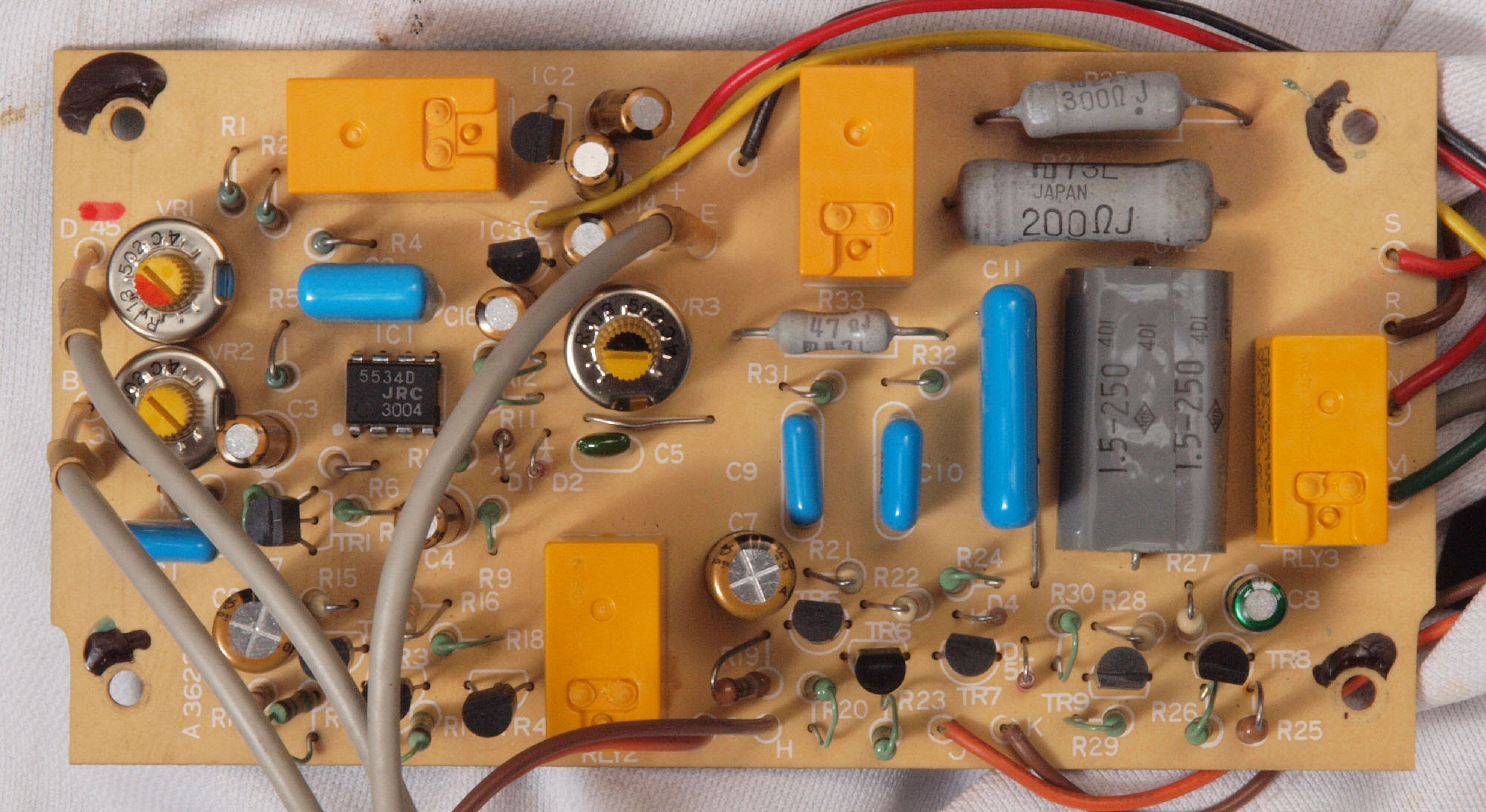

Ｃ２２．　修理後　モーター部コントロール基板、　リレー４個交換

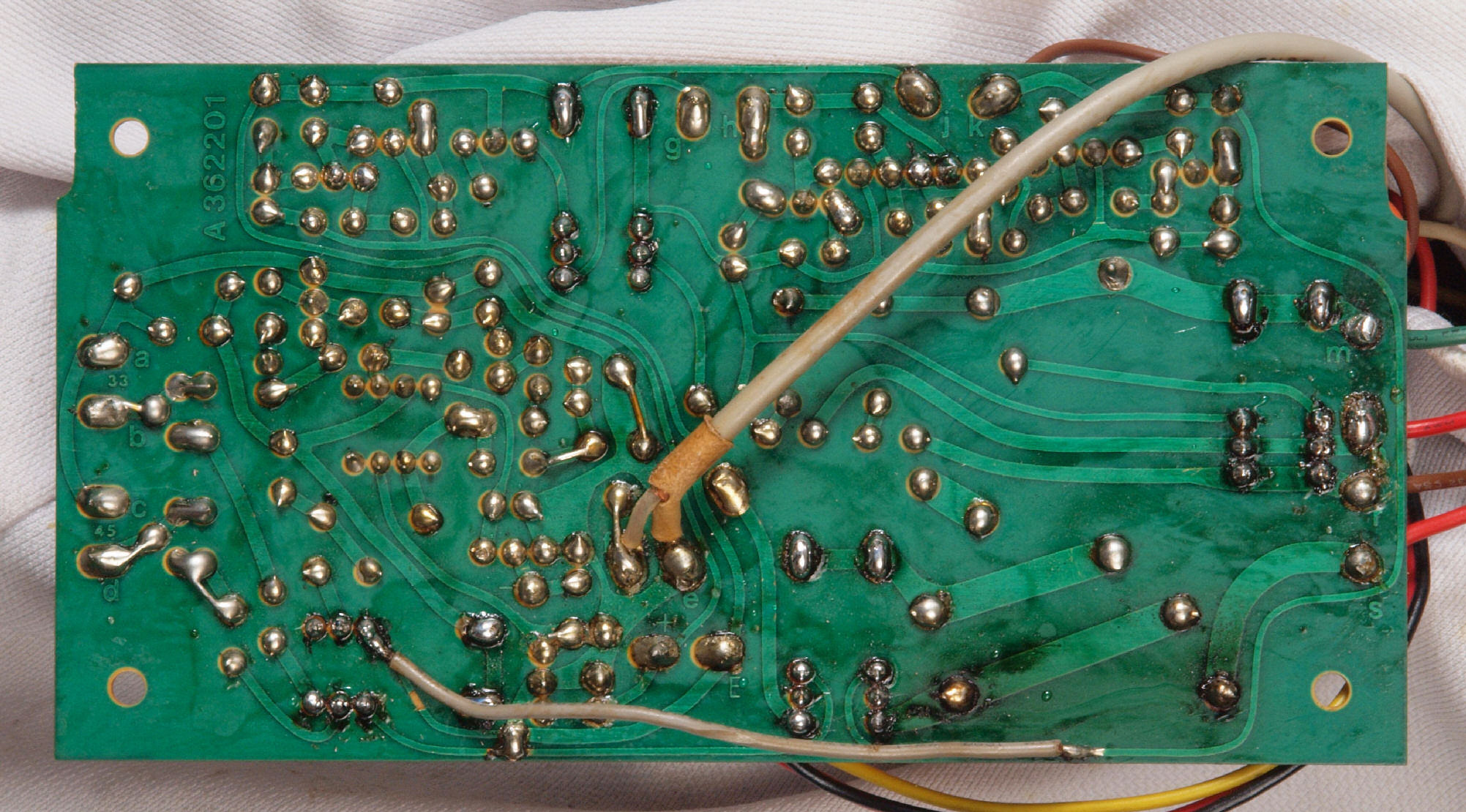

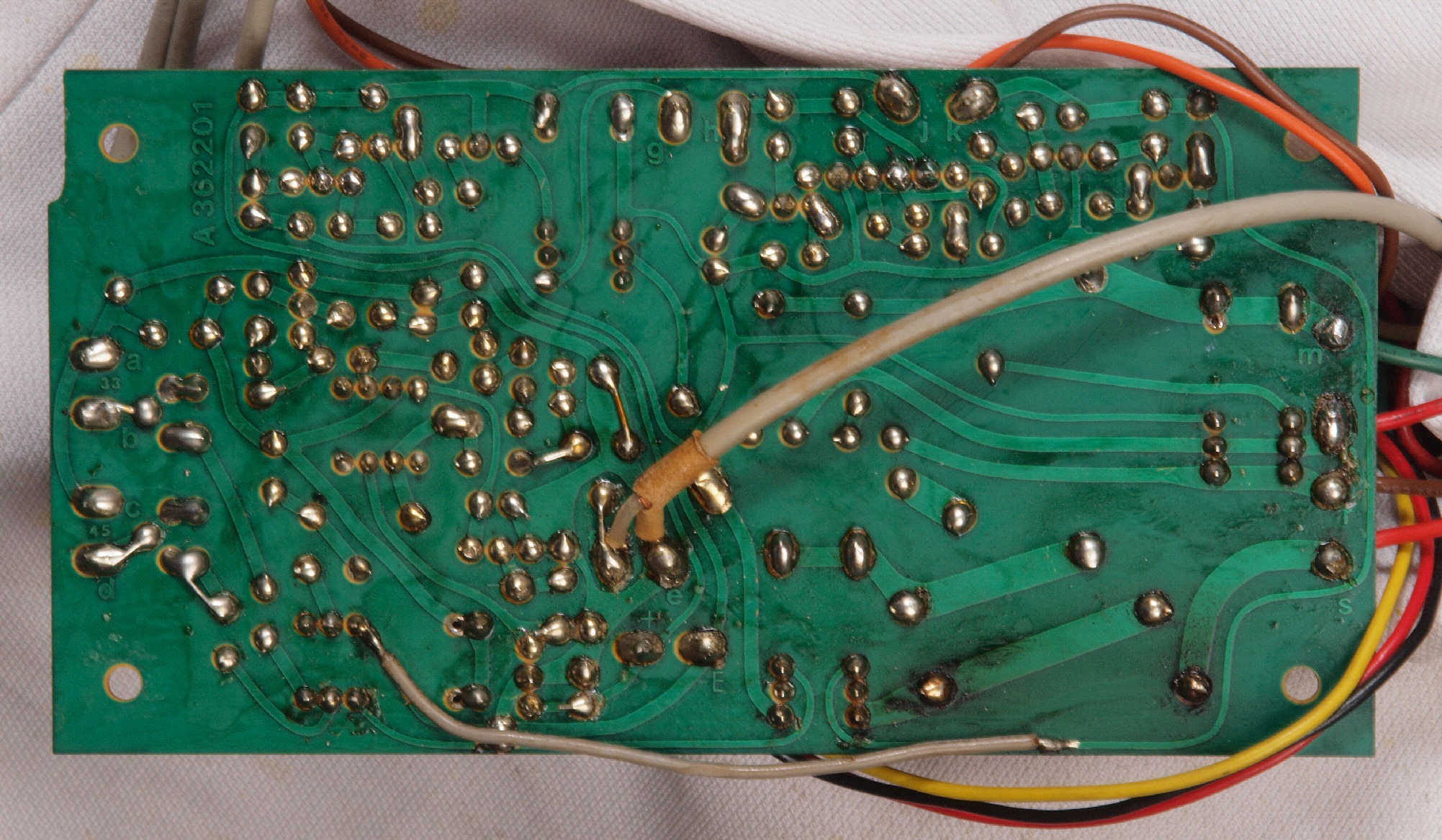

Ｃ２３．　修理前　モーター部コントロール基板裏
Ｃ２４．　修理（半田補正）後　モーター部コントロール基板裏
Ｃ２５．　完成　モーター部コントロール基板裏　不要なフラックスを取り洗浄し、コート液を塗布。
Ｃ４１．　修理中　モーター取り出し。
Ｃ４２．　修理中　モーター取り出し。

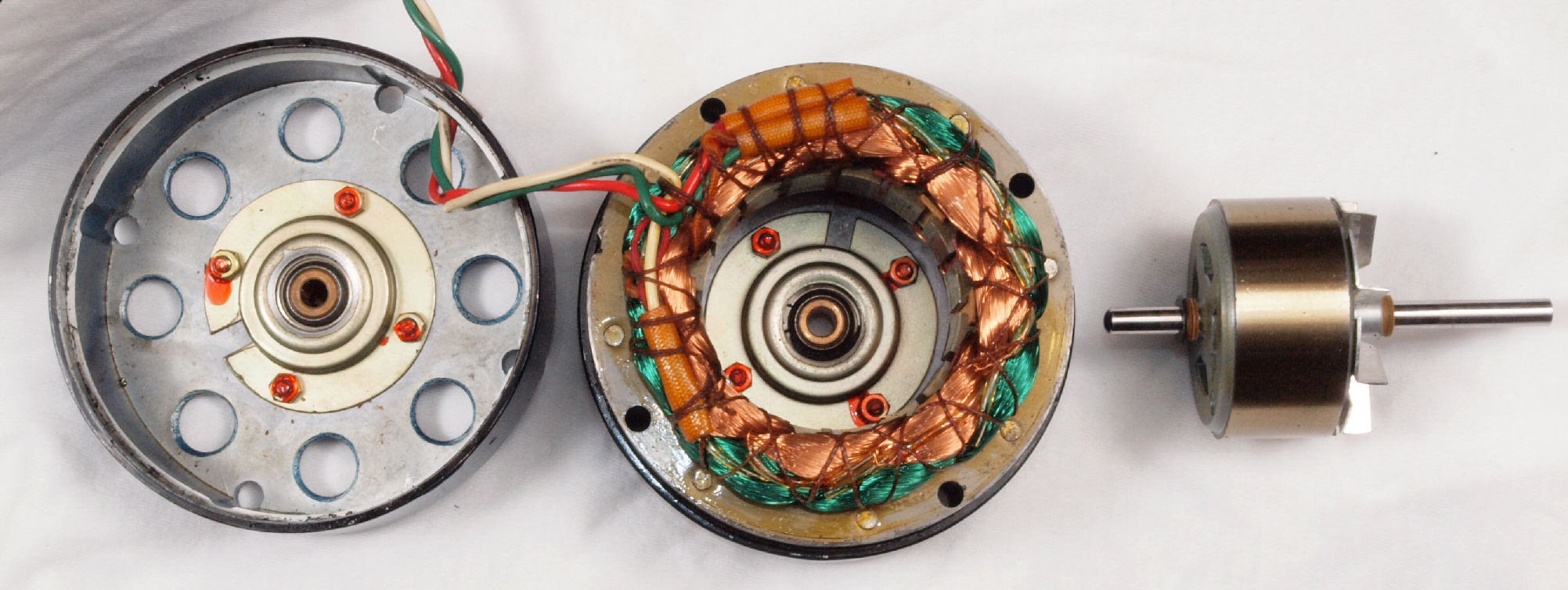

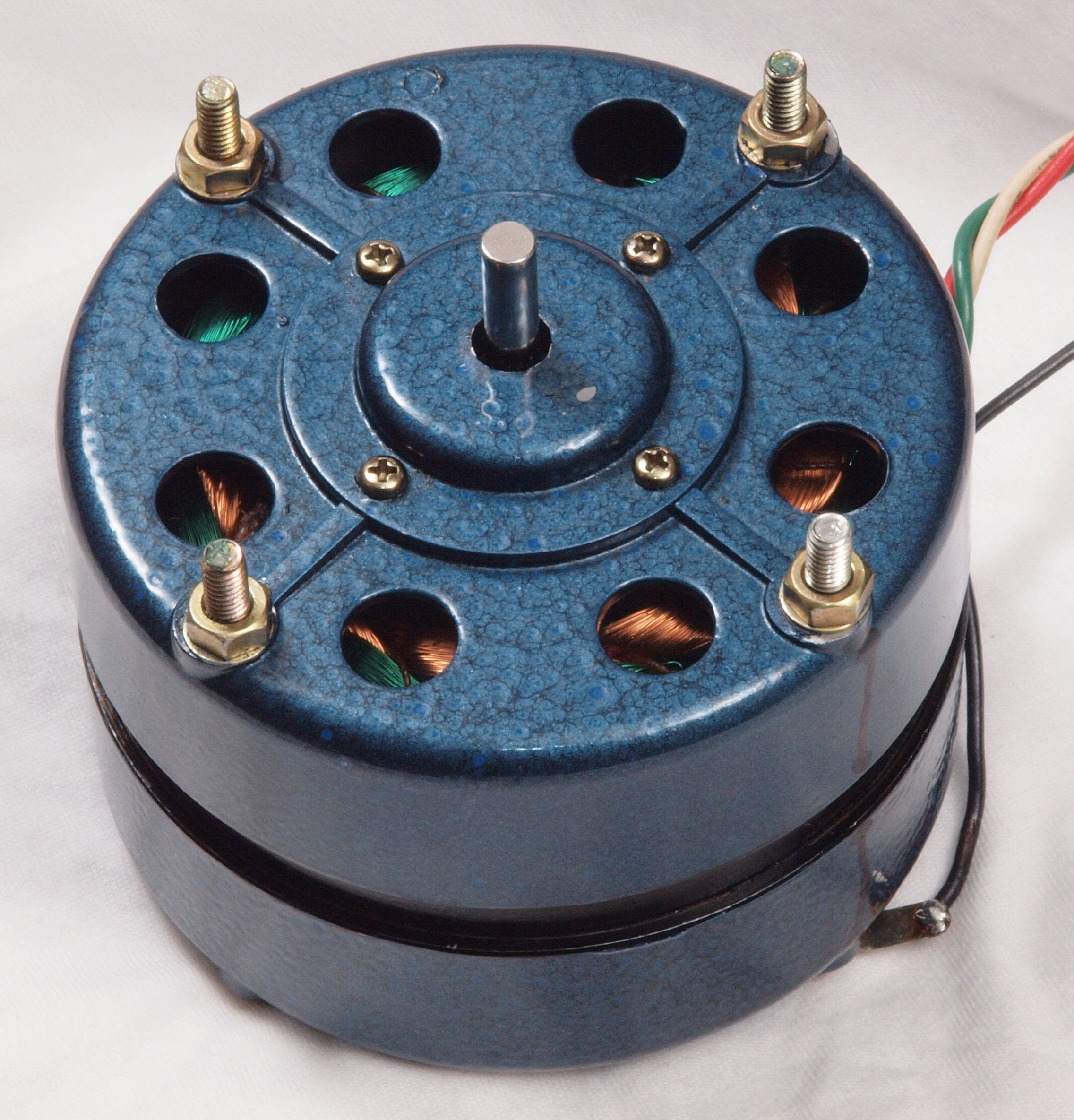

Ｃ４３．　修理中　モーター分解、点検・注油

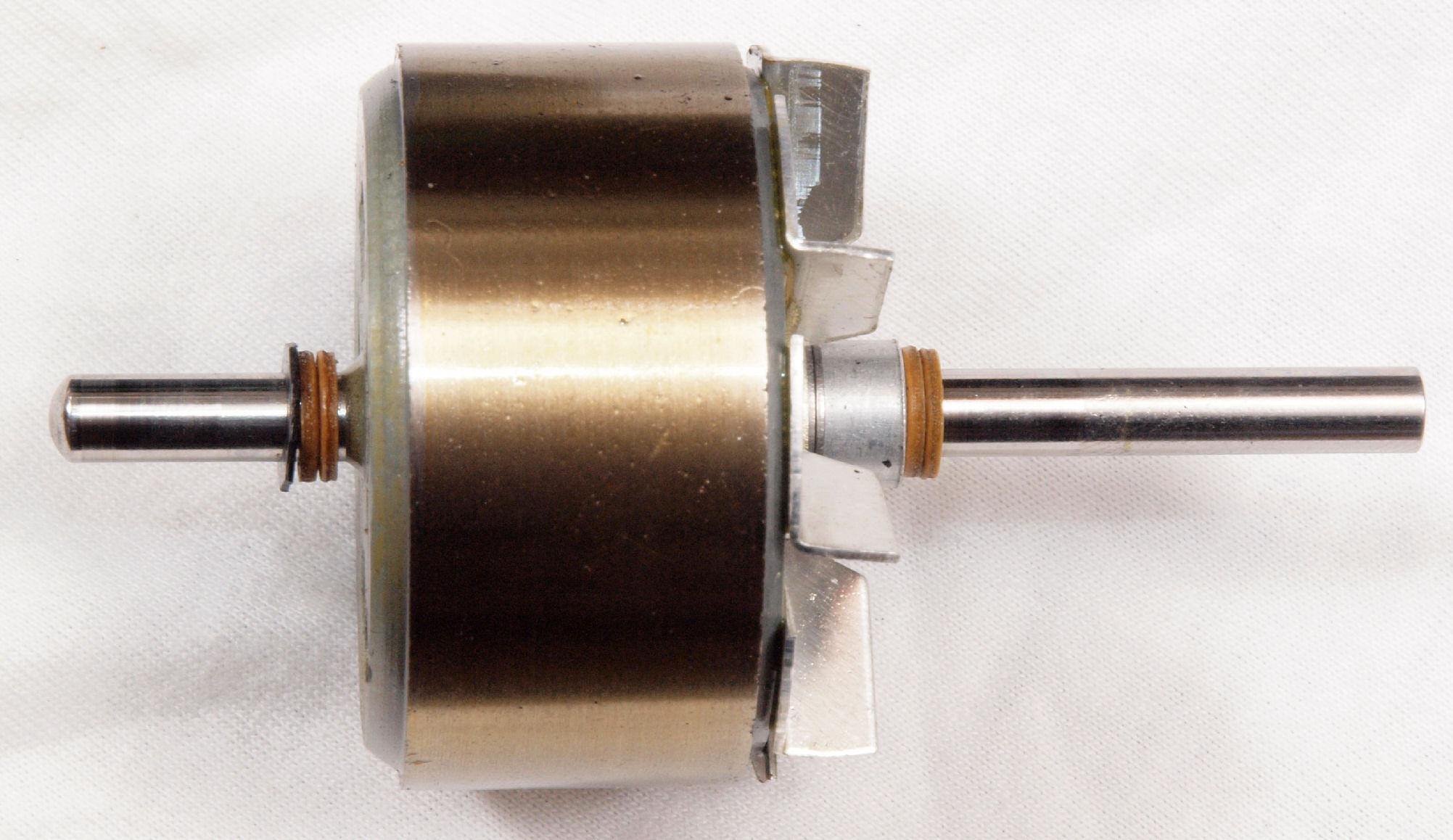

Ｃ４４．　修理中　モーター回転子。給油過多です。
Ｃ８１．　修理前　モーター部　下から見る
Ｃ８３．　修理後　モーター部　下から見る。
ＣＡ１．　交換部品。　左＝付いていた開放型、　右＝交換した密閉型。
Ｙ．　ユーザー宅の設置状況
Ｙ１．　設置状況.
