ＳＯＮＹ／ＥＳＰＲＩＴ　ＴＡ−Ｄ９００修理
２０２２／１／２２到着　　３／１０完成
Ａ．　修理前の状況
  • 長年、チャンネルデバイダー、SONY TA-D900を3WAYで使用してきましたが次の症状で出てしまいました。
    RチャンネルのHIGHの音量が小さくなり、その後、まったく出なくなったりの症状を繰り返す。
    経年変化もあり、同症状が他のチャンネルに発生も考えられますので、この際、オーバーホールにて回復出来たらと考えています。
    オーディオが聴けない状況にあり、ご多忙中にて新規修理受付停止中を承知しておりますが、 修理可能時期などご連絡いただければ幸いです。

B．　　原因
  • 各部経年劣化。

Ｃ．　修理状況
Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　１３個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　８個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　８個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　８組１６個。
    複合ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　４個。
    ３Ｐインレット、FURUTECH　FI-10(R) ロジウムメッキ　１個。
    テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　５組１０個。
Ｅ．　調整・測定


Ｆ．　修理費　　　　　　　　　　　　　１４５，０００円、　オーバホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＳＯＮＹ／ＥＳＰＲＩＴ　ＴＡ−Ｄ９００　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

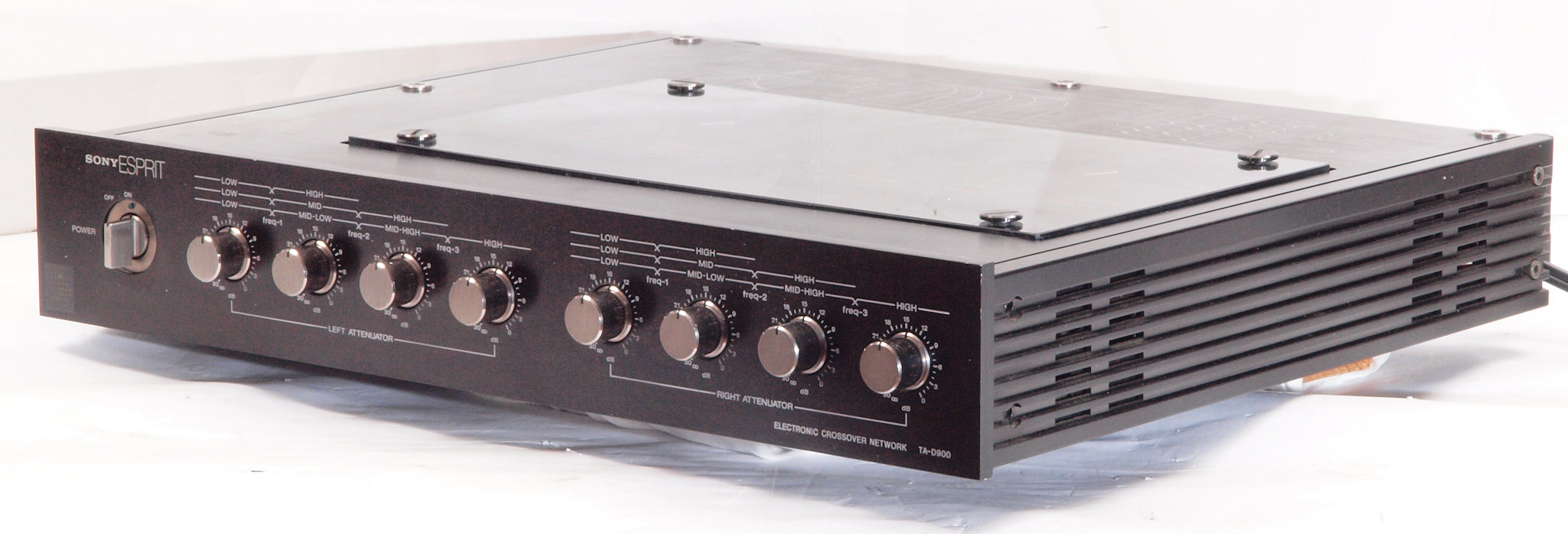

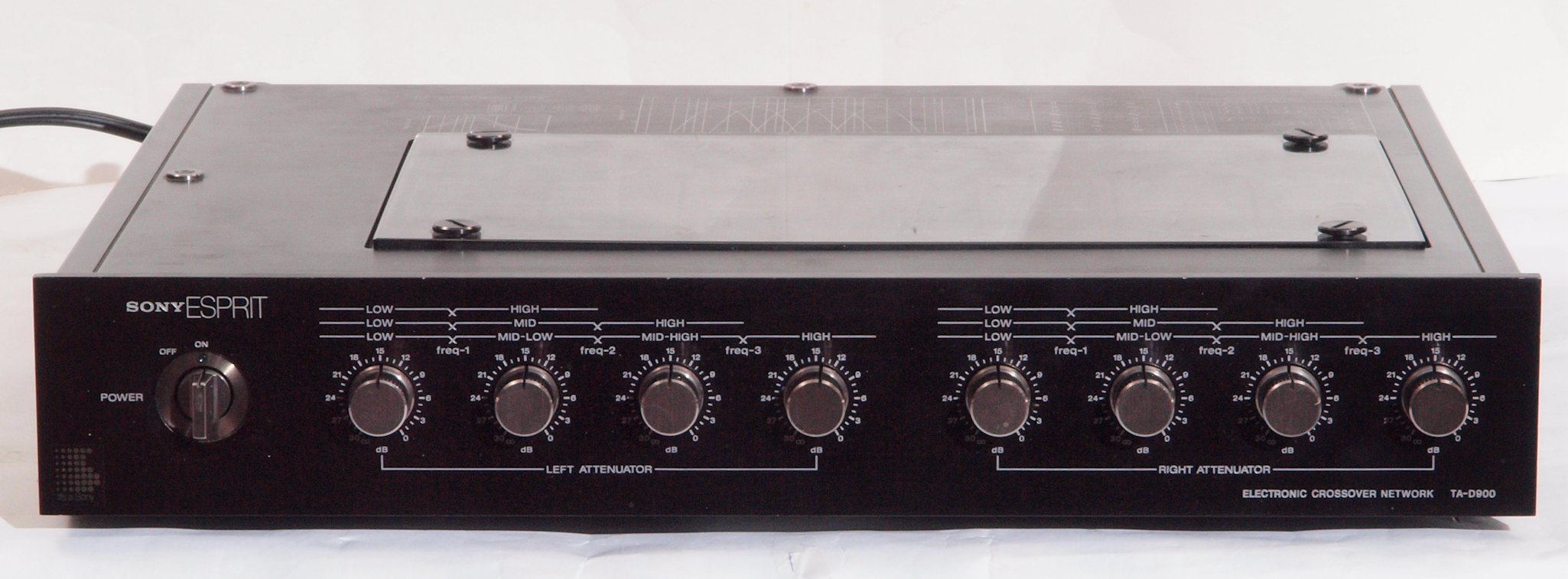

Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る。

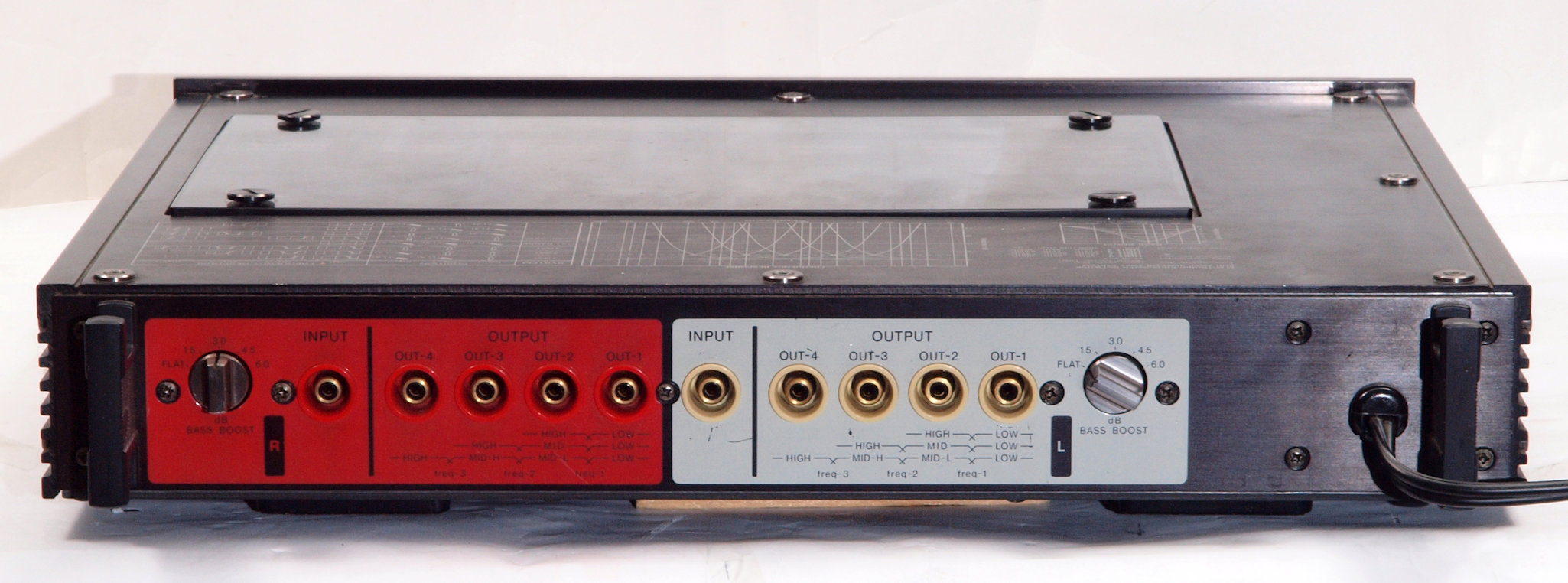

Ａ１３．　点検中　後から見る。

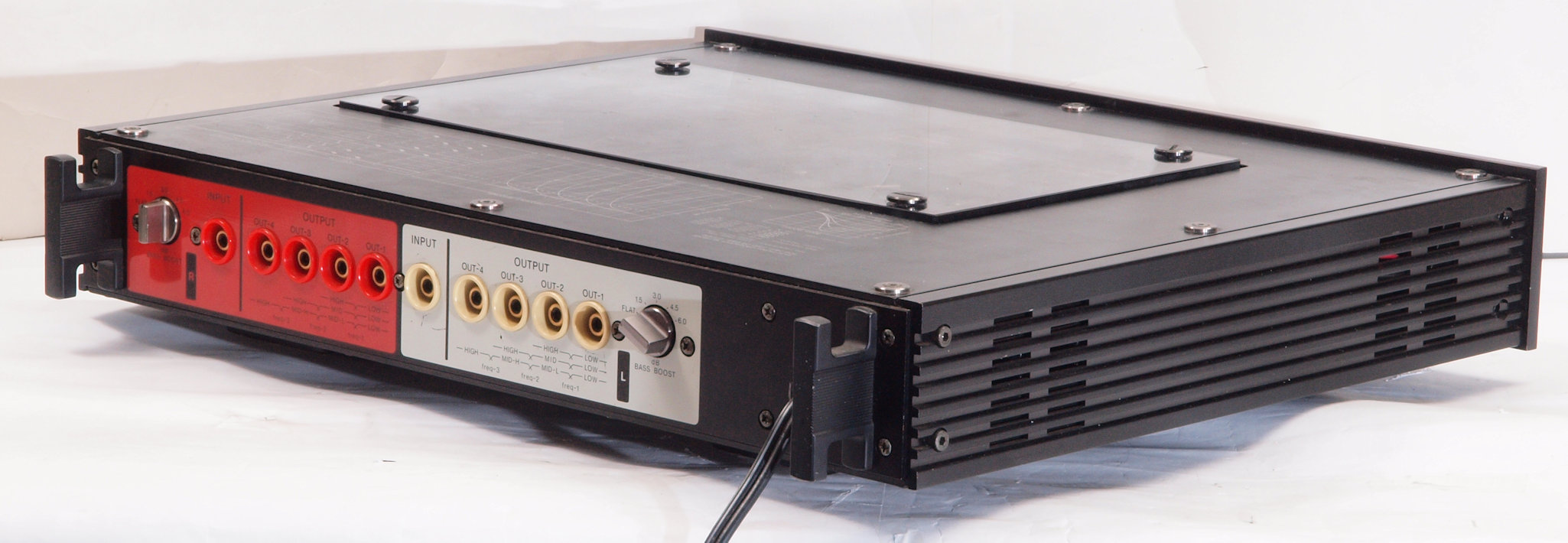

Ａ１４．　点検中　後左から見る。

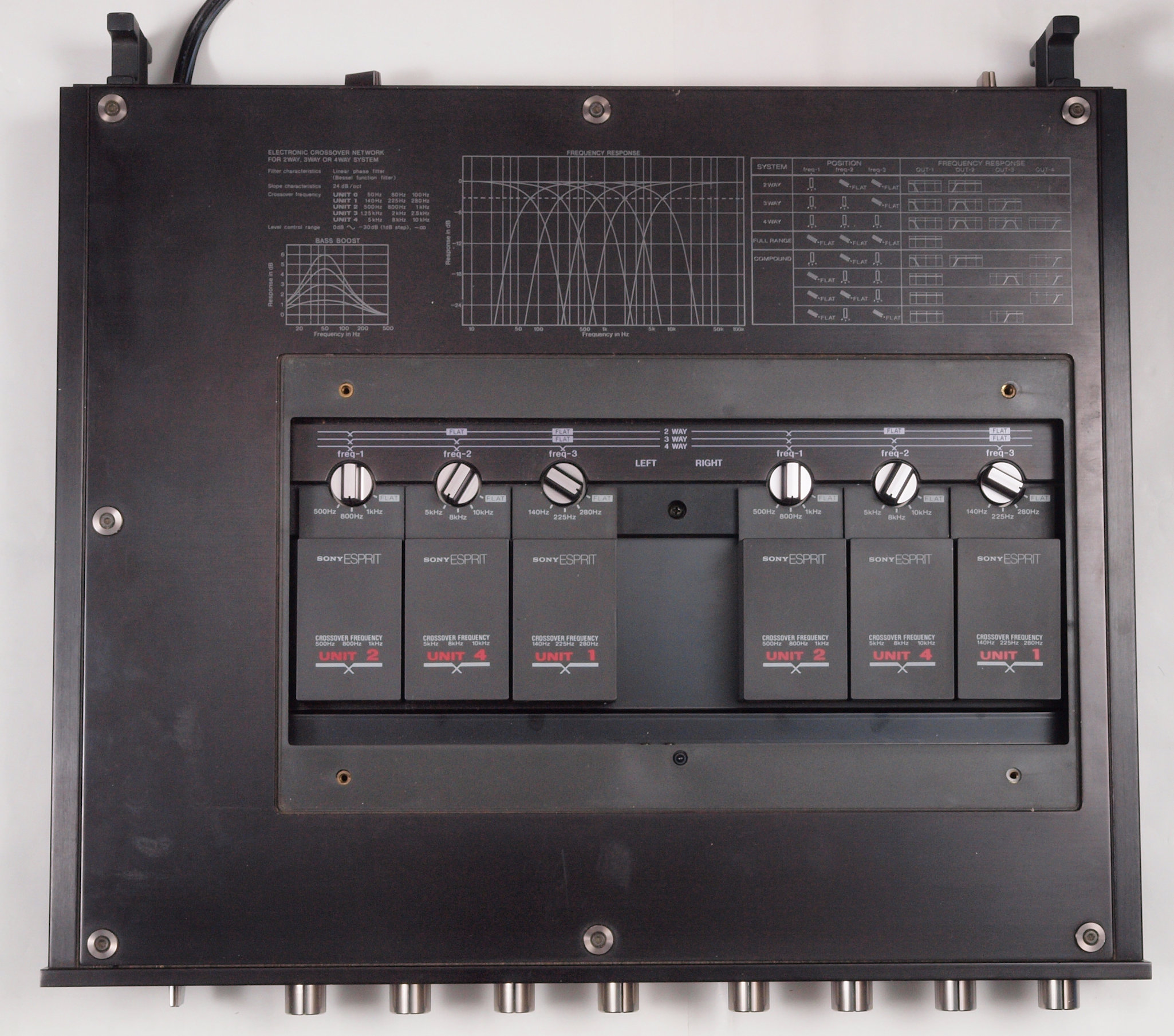

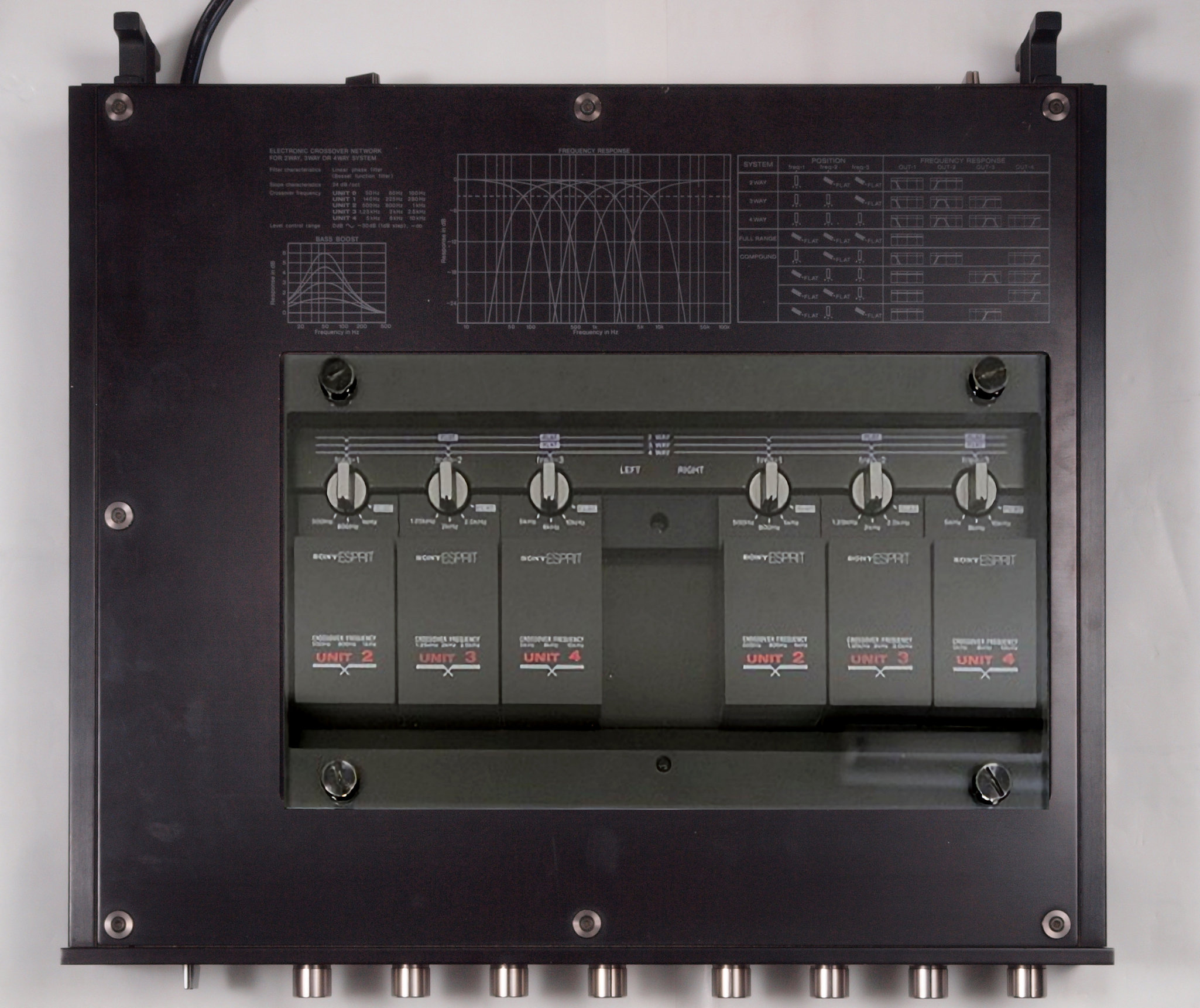

Ａ１５．　点検中　上から見る。
Ａ１６．　点検中　カートリッジカバーを取り、上から見る。

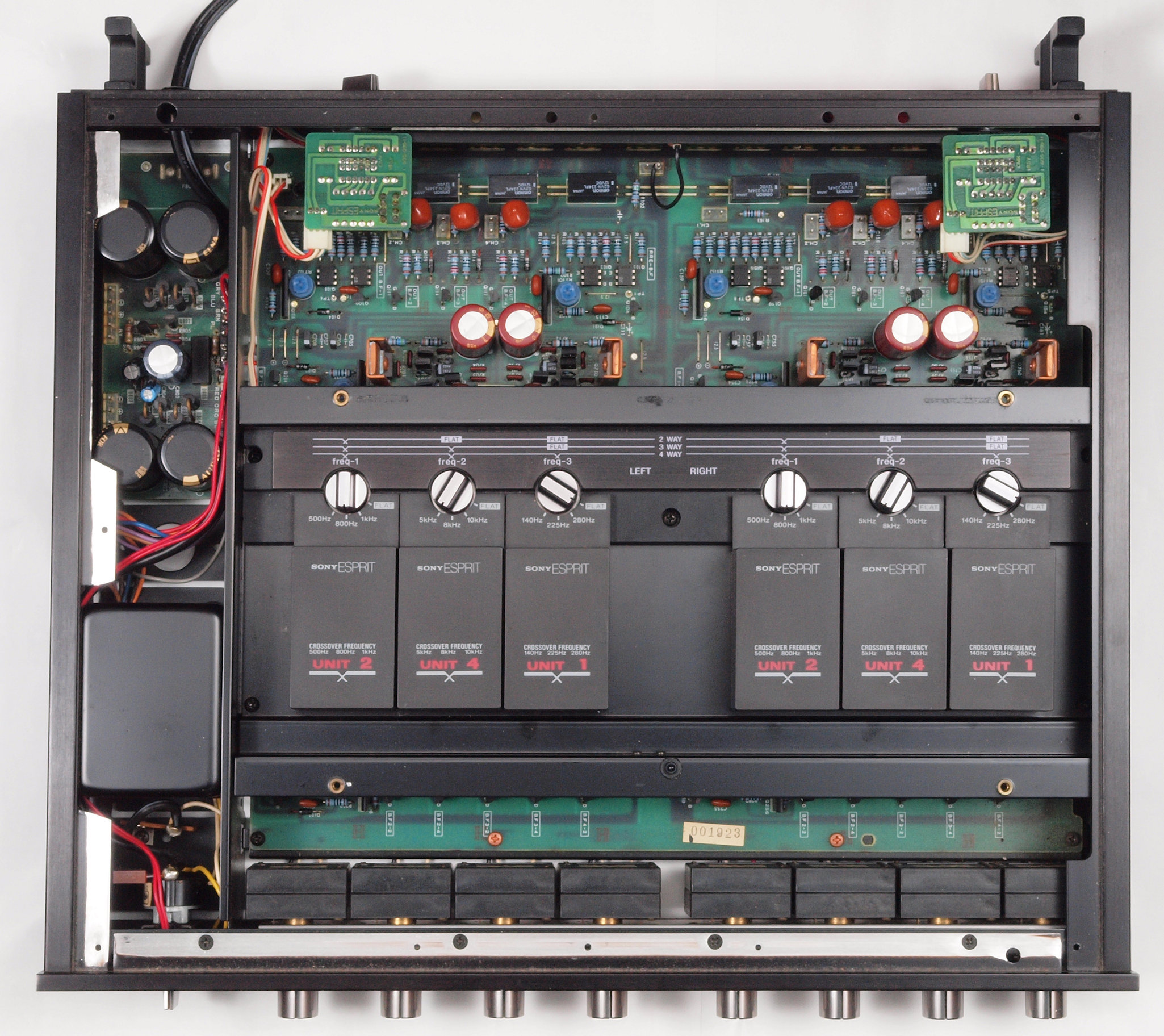

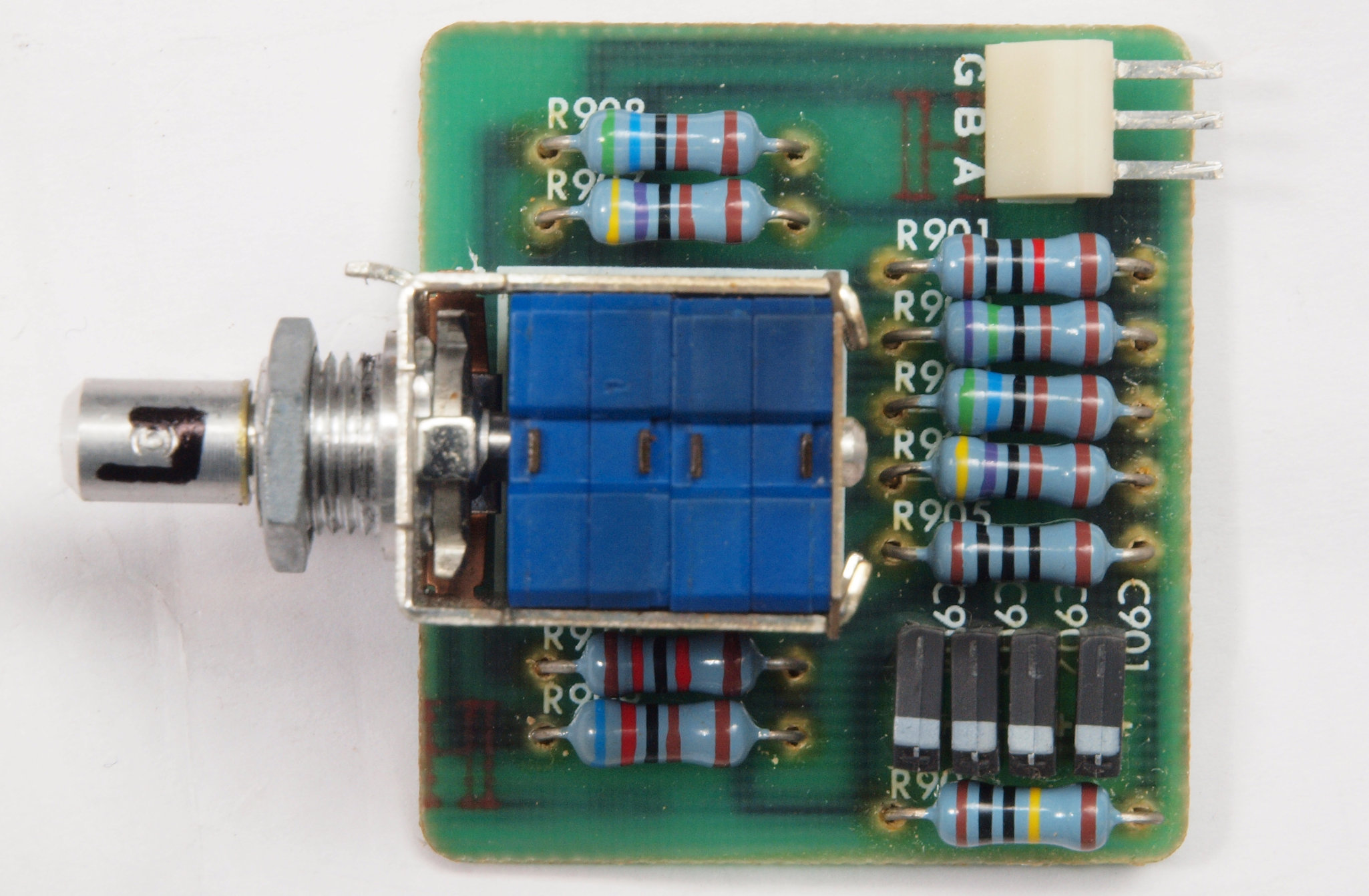

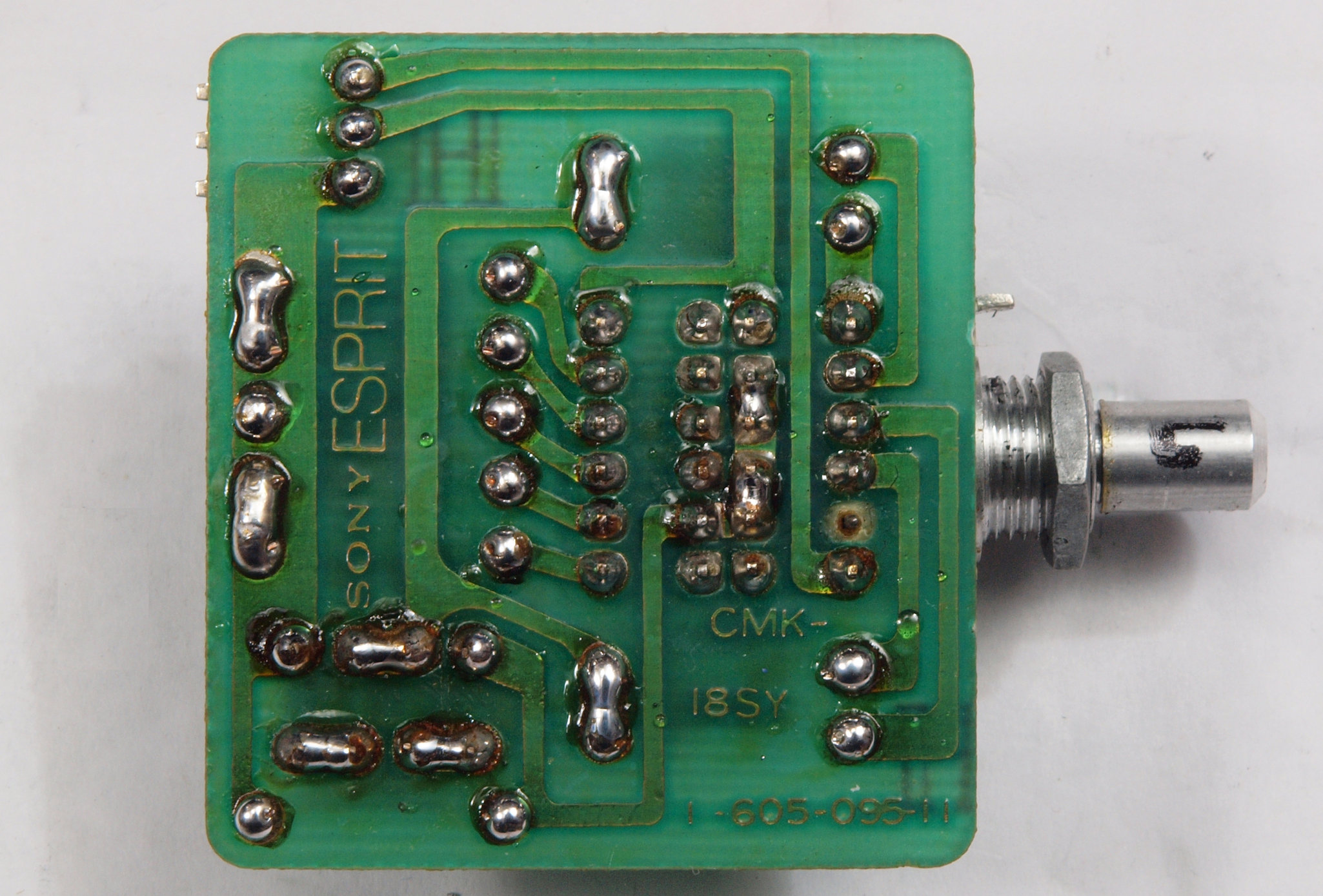

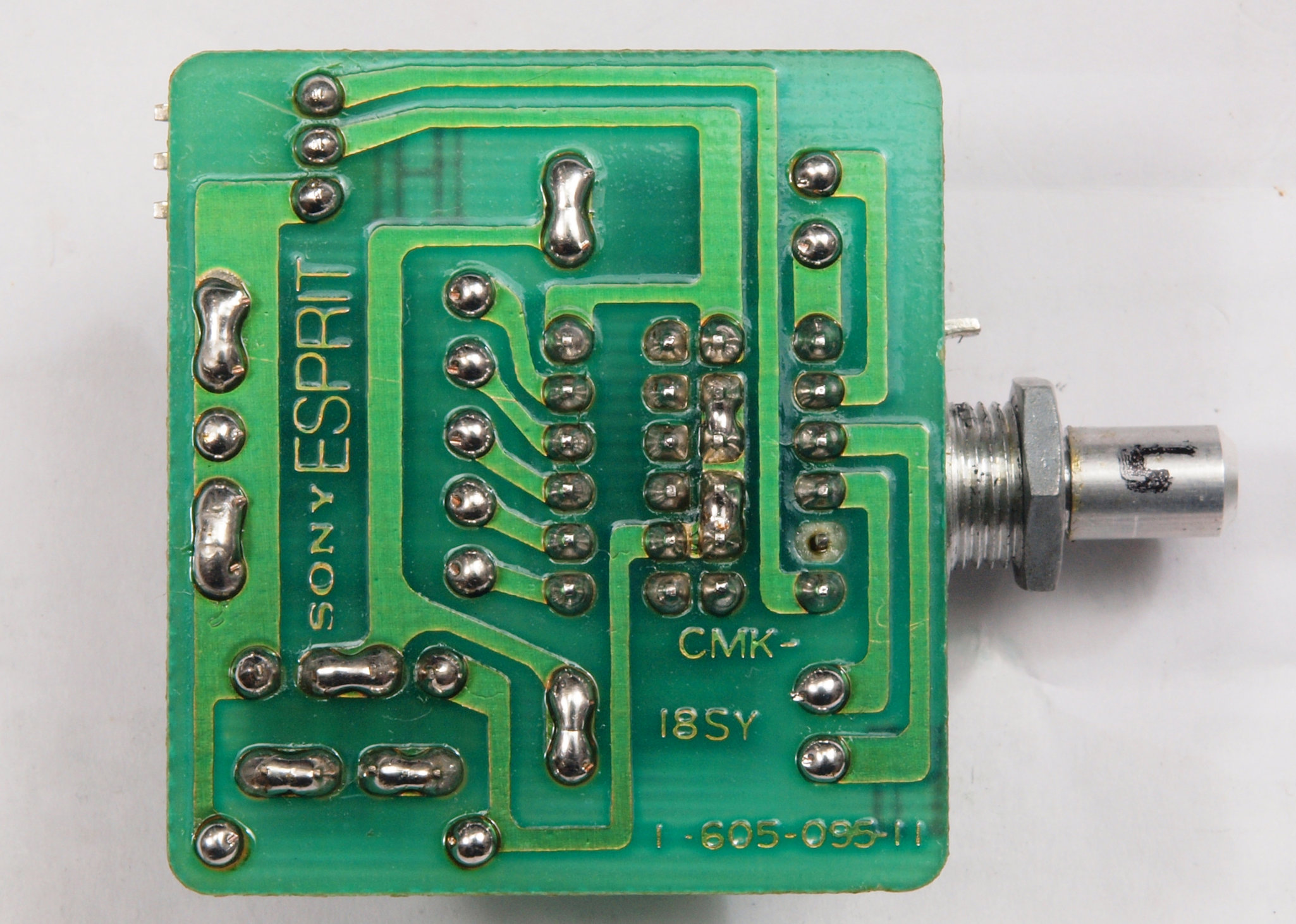

Ａ１７．　点検中　カートリッジカバー＋カートリッジを取り、上から見る。

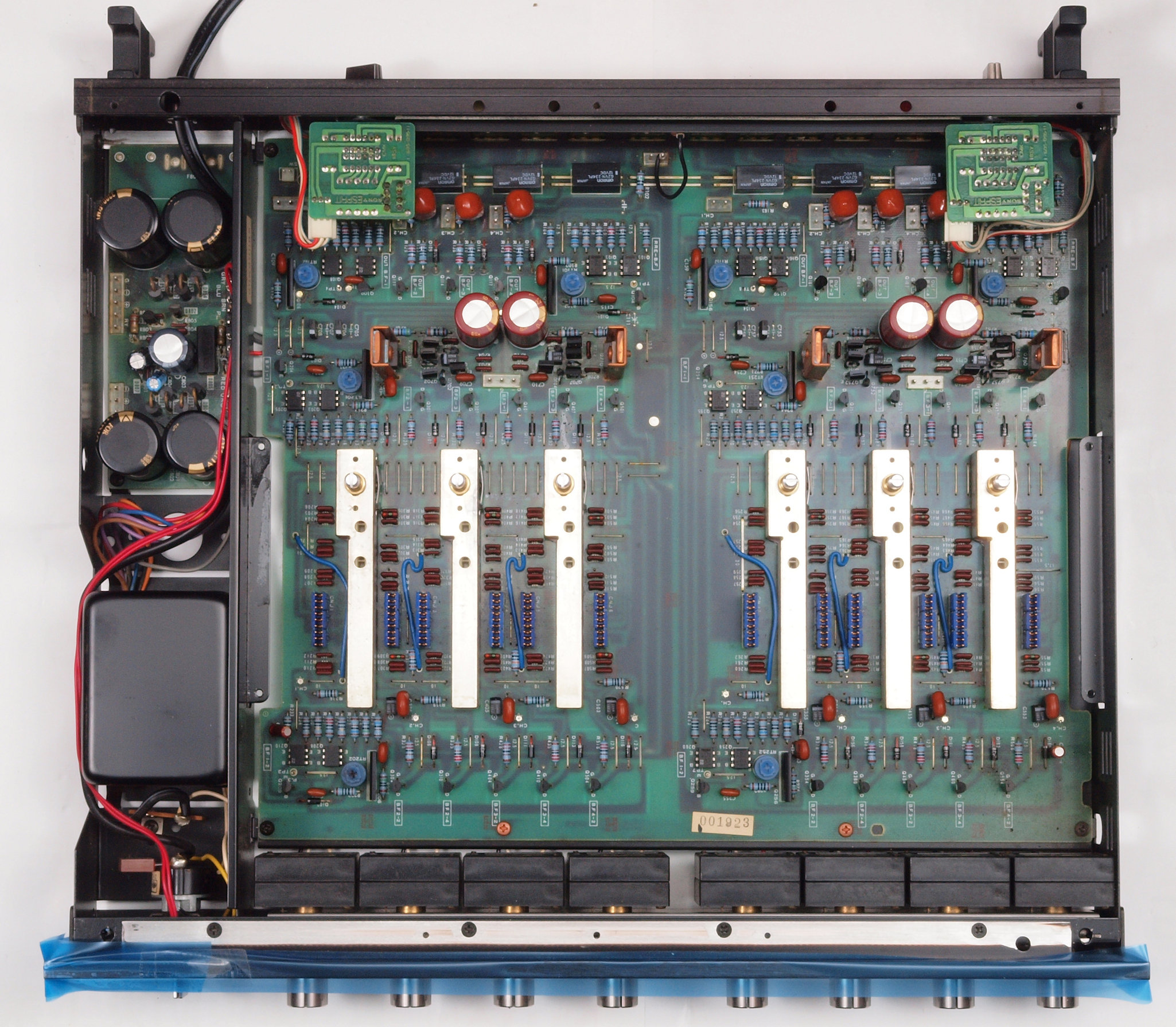

Ａ１８．　点検中　カートリッジカバー＋カートリッジ＋上蓋を取り、上から見る。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

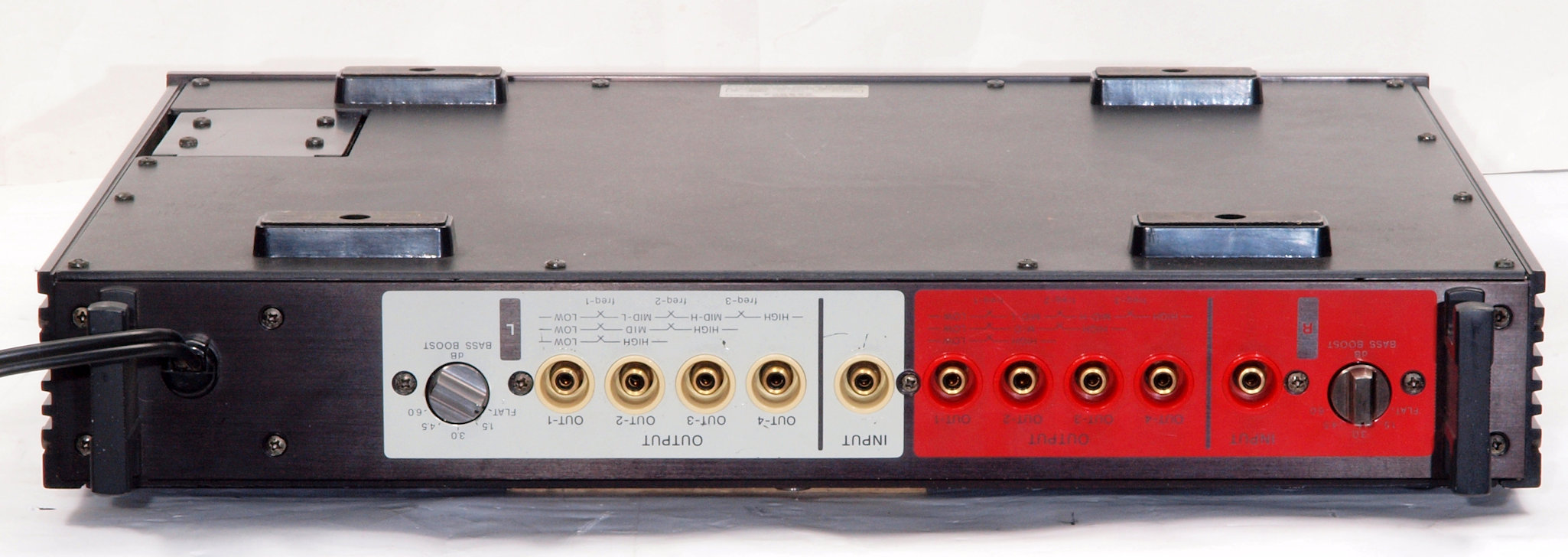

Ａ２３．　点検中　下後から見る

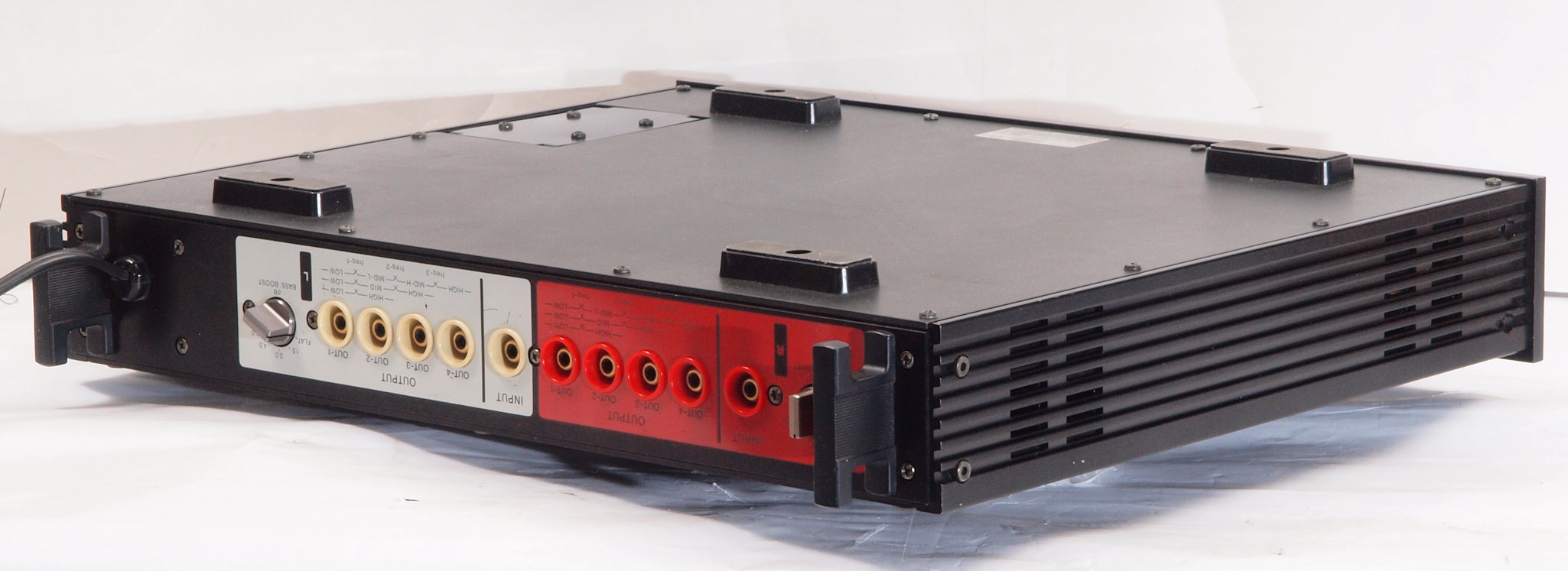

Ａ２４．　点検中　下後右から見る

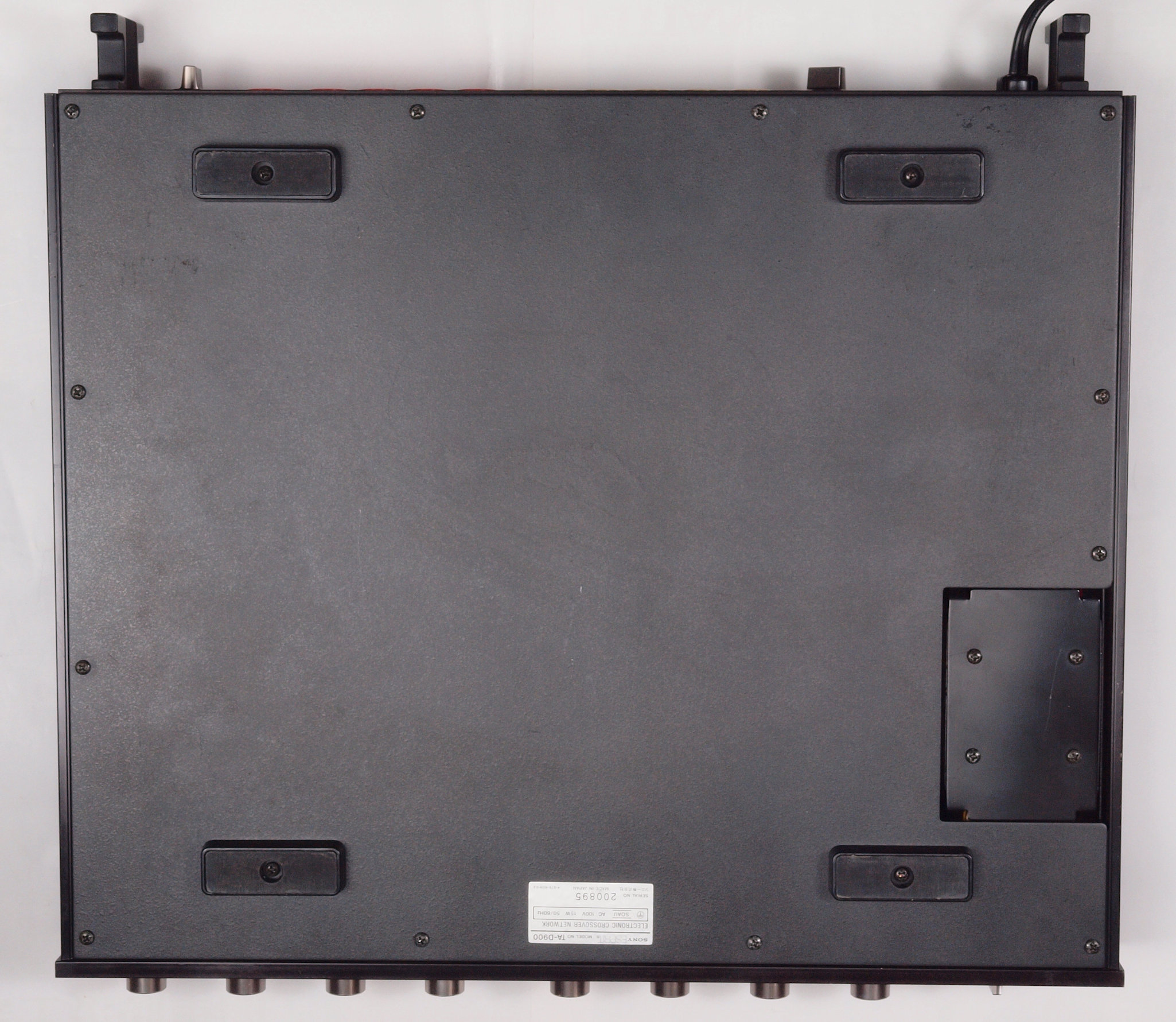

Ａ２５．　点検中　下から見る。
Ａ２６．　点検中　下蓋を取り、下から見る。

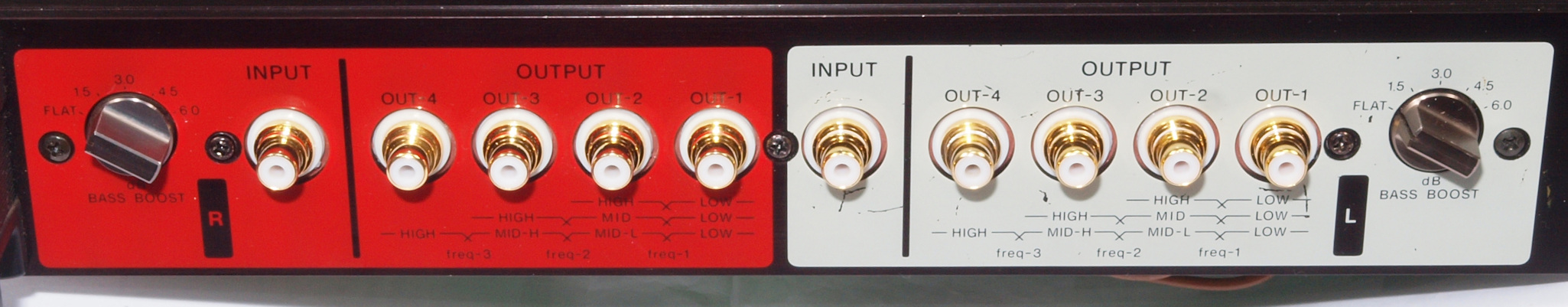

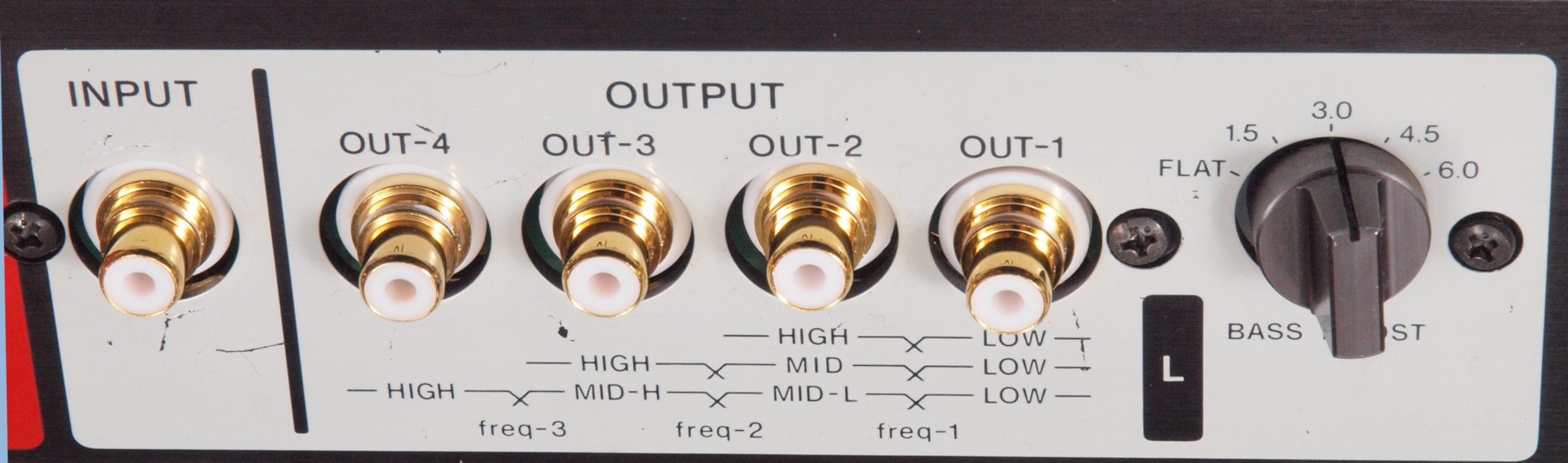

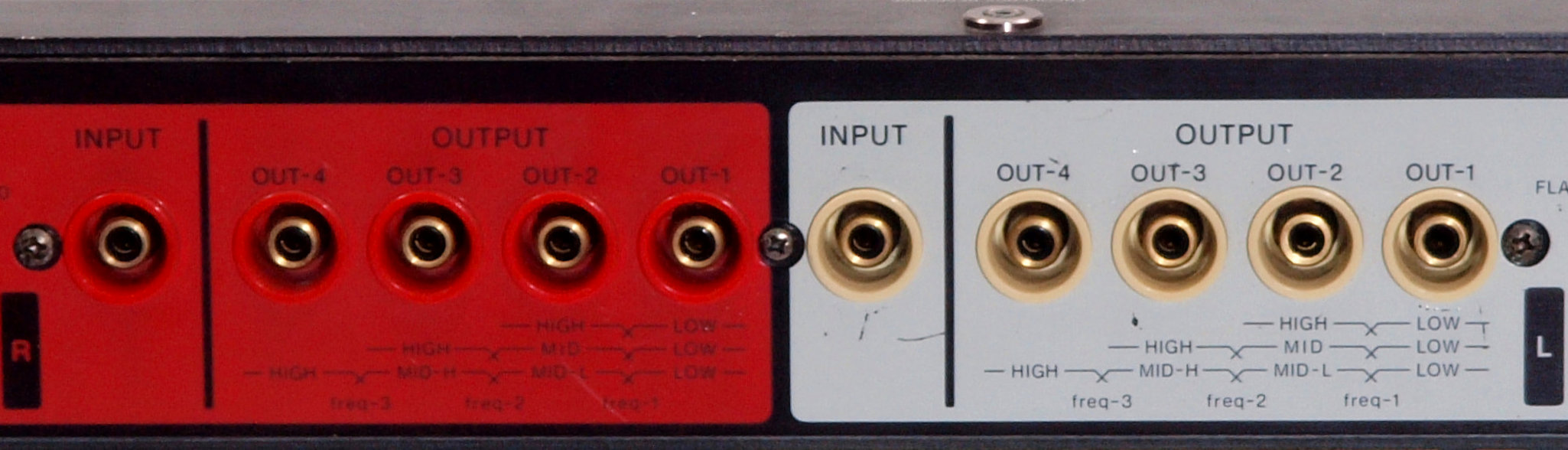

Ａ３１．　点検中　入出力ＲＣＡ端子郡。
Ａ３２．　点検中　入出力ＲＣＡ端子郡、右側。テフロン絶縁製に交換可能。
Ａ３３．　点検中　入出力ＲＣＡ端子郡、左側。テフロン絶縁製に交換可能。

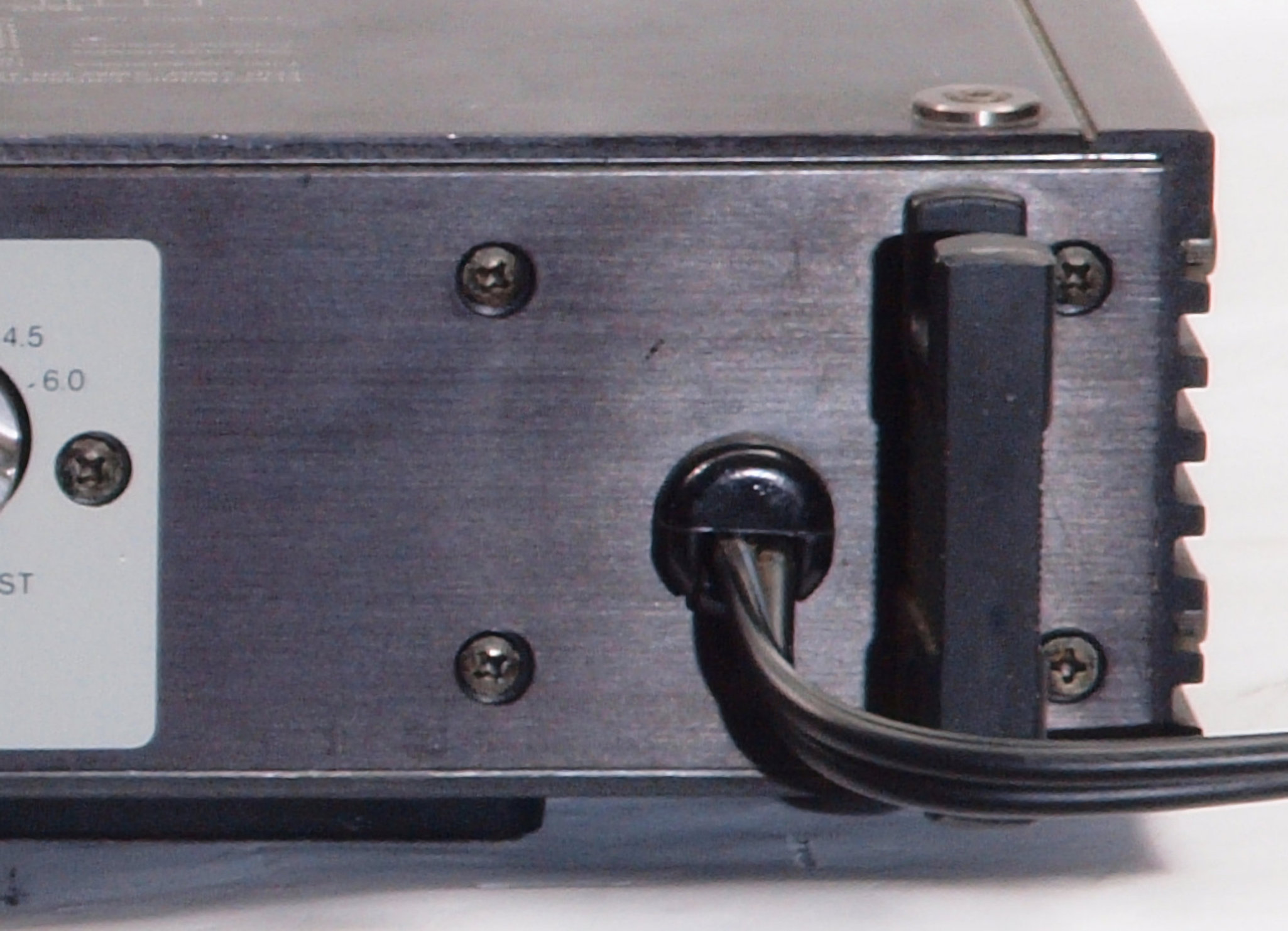

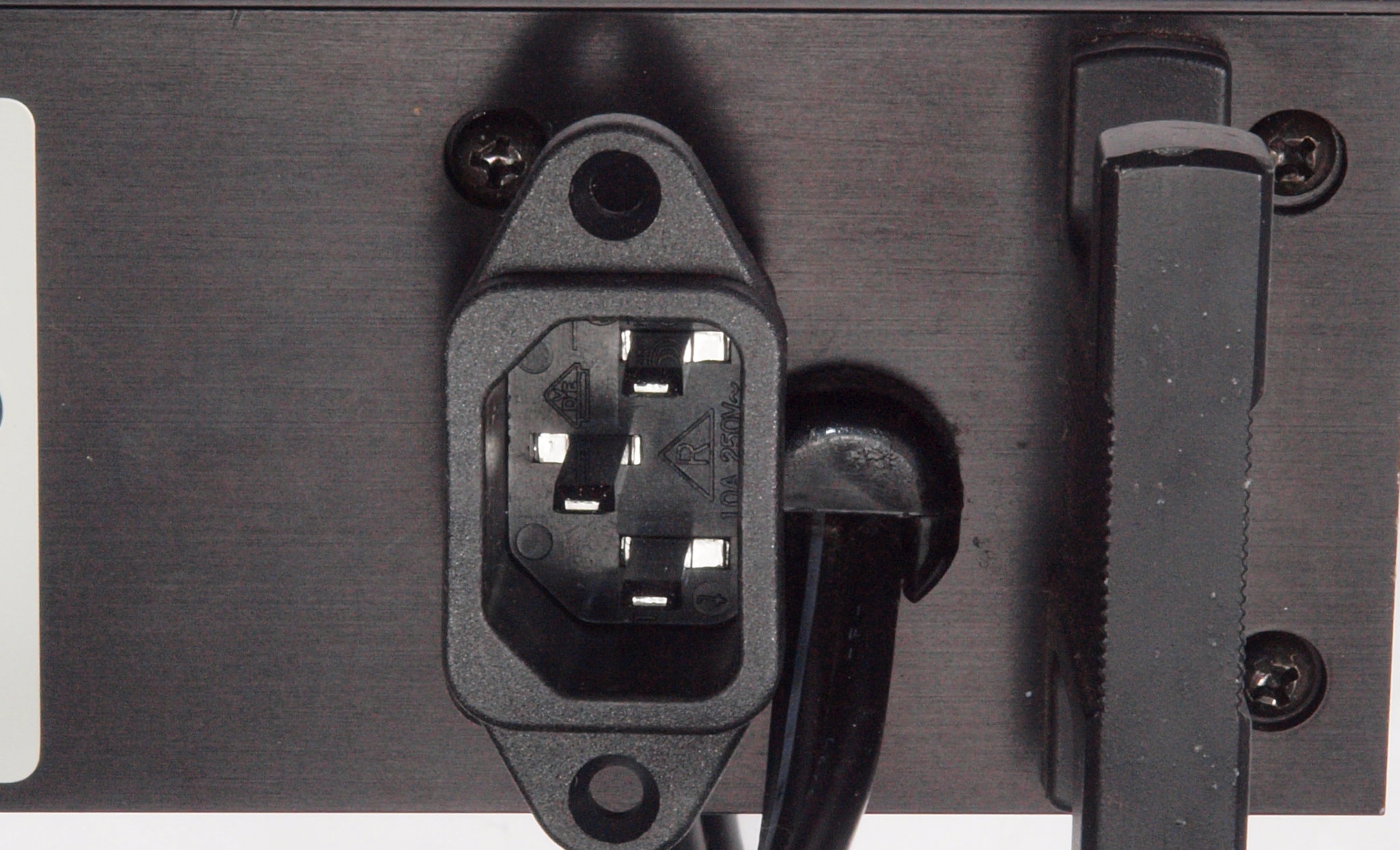

Ａ４１．　点検中　電源コード取り付け。
Ａ４２．　点検中　電源コードを取り３Ｐインレット取り付け。

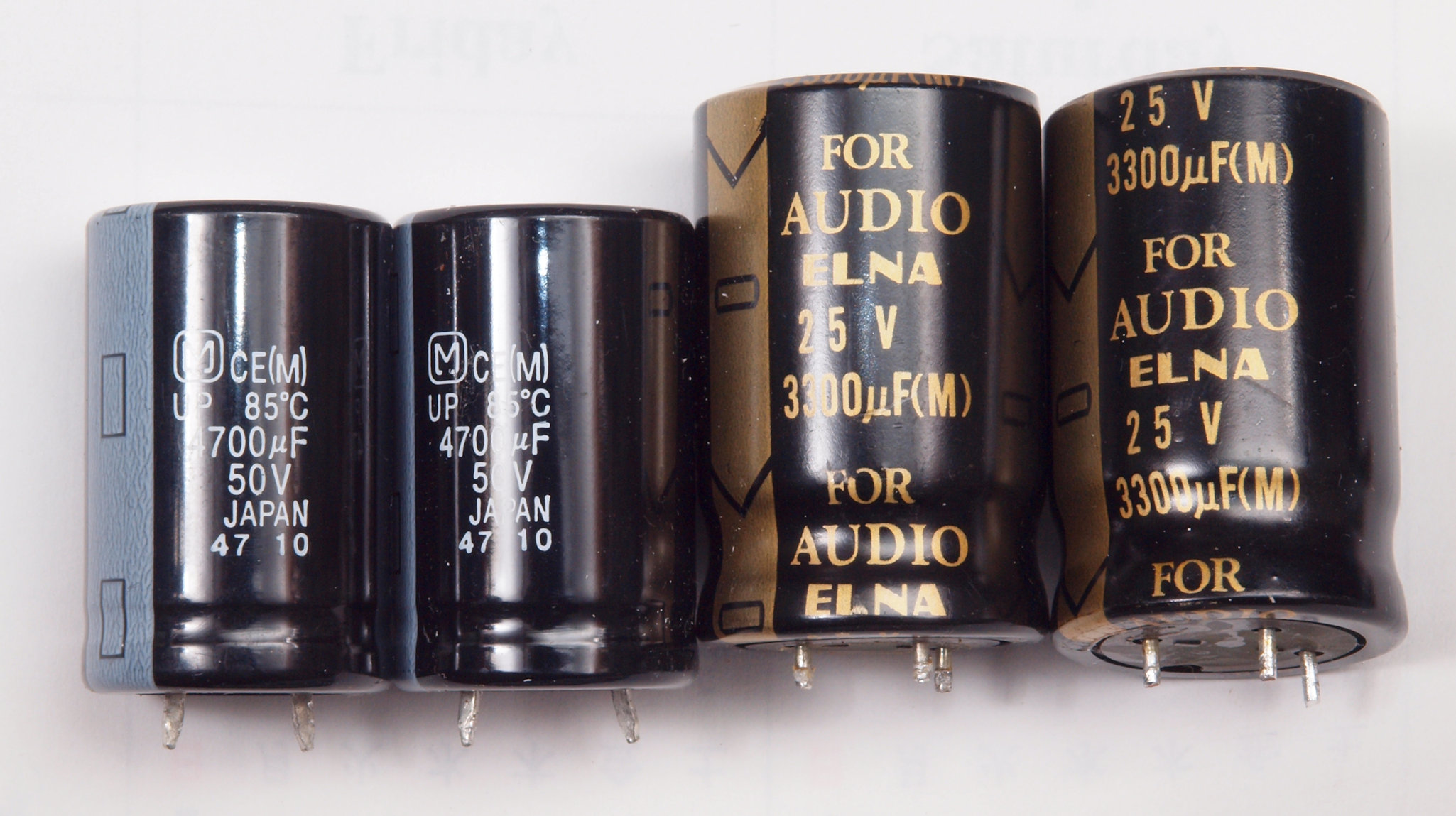

Ａ５１．　点検中　電源電解コンデンサー比較。左＝交換する４７００μＦ／５０ＷＶ、　右＝付いている３３００μＦ／２５ＷＶ。

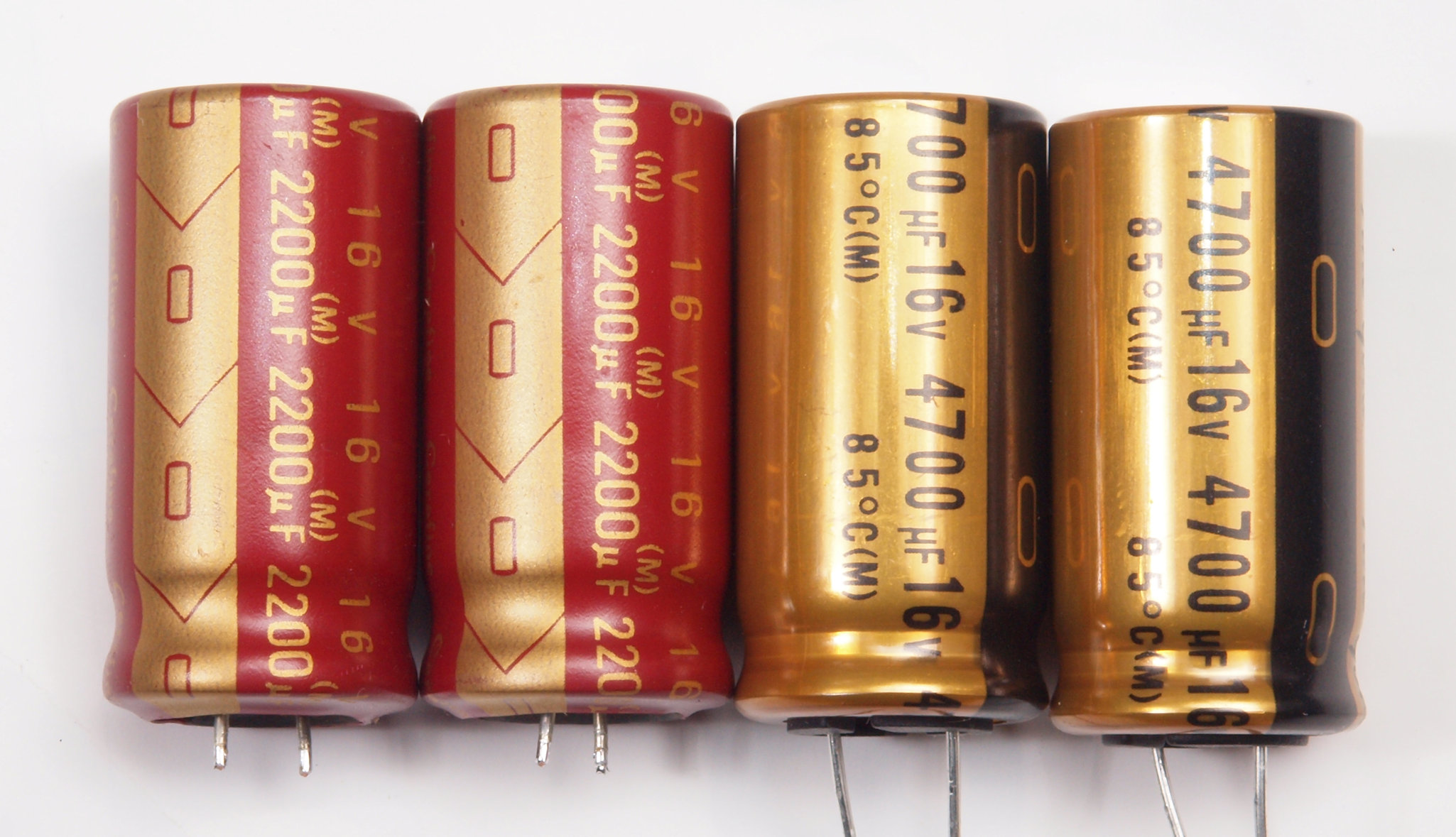

Ａ５２．　点検中　電源電解コンデンサー比較。左＝付いている２２００μＦ／１６ＷＶ、　右＝交換する４７００μＦ／１６ＷＶ。

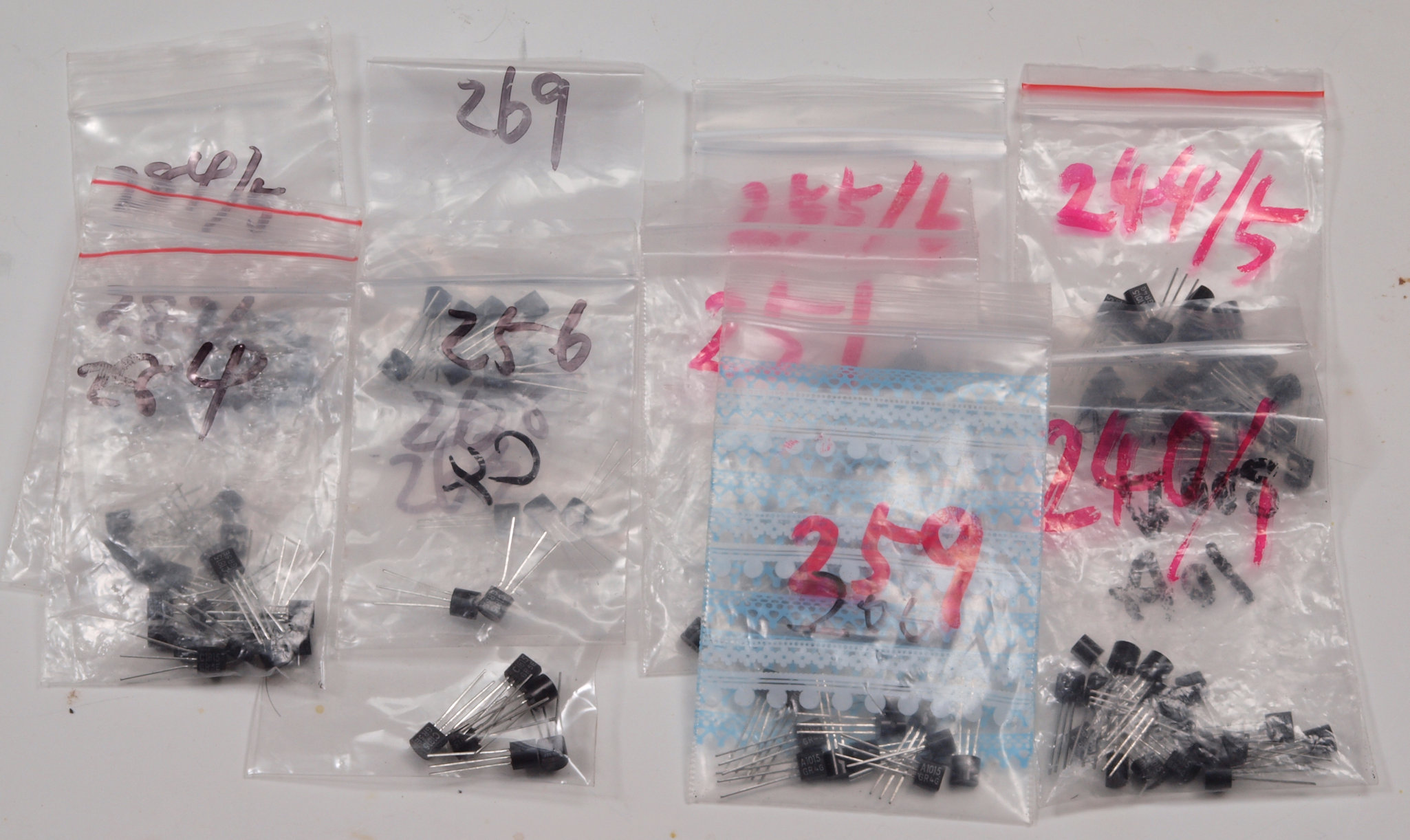

Ａ６１．　点検中　交換するＴＲ（トランジスター）は測定して選別する。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

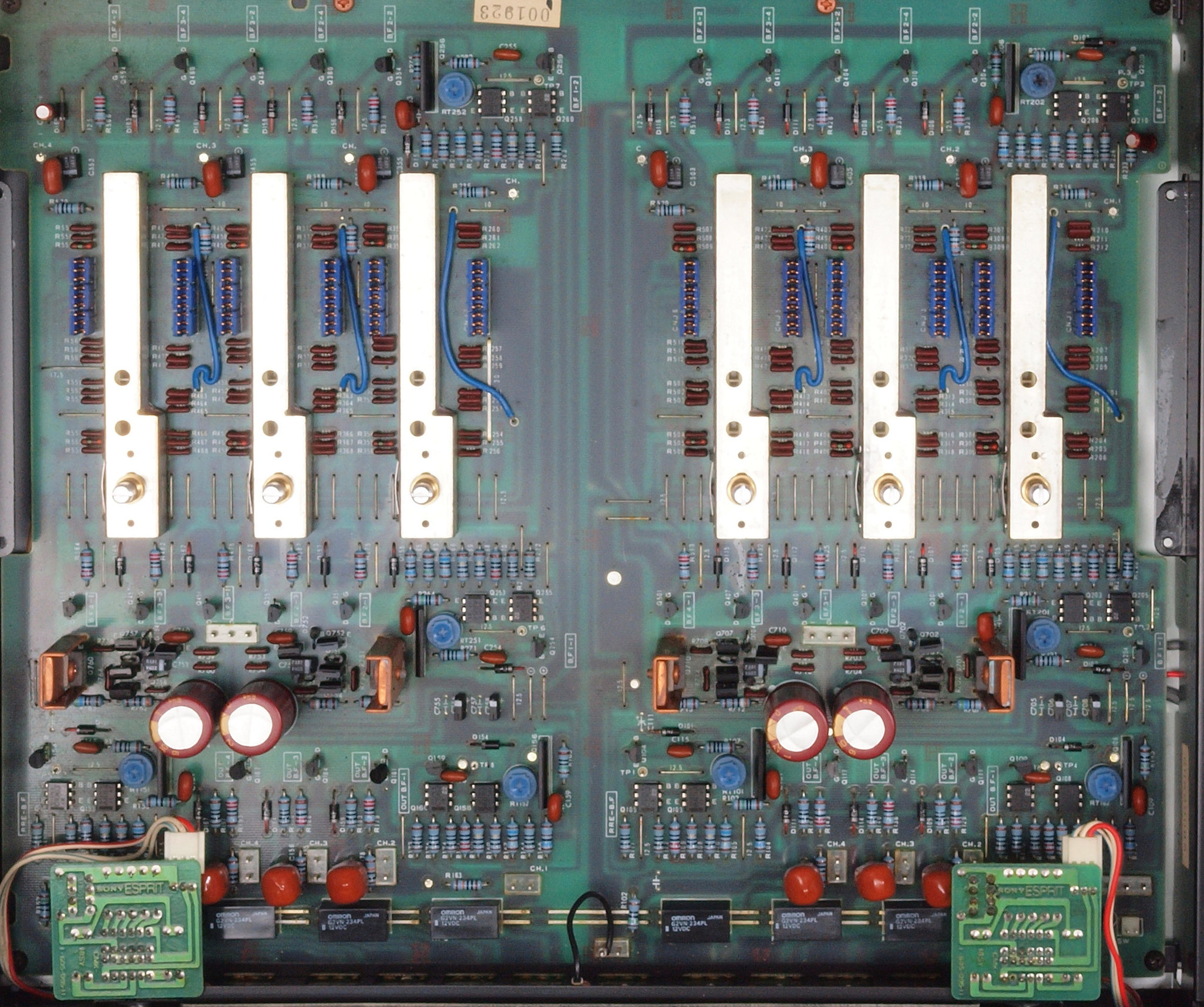

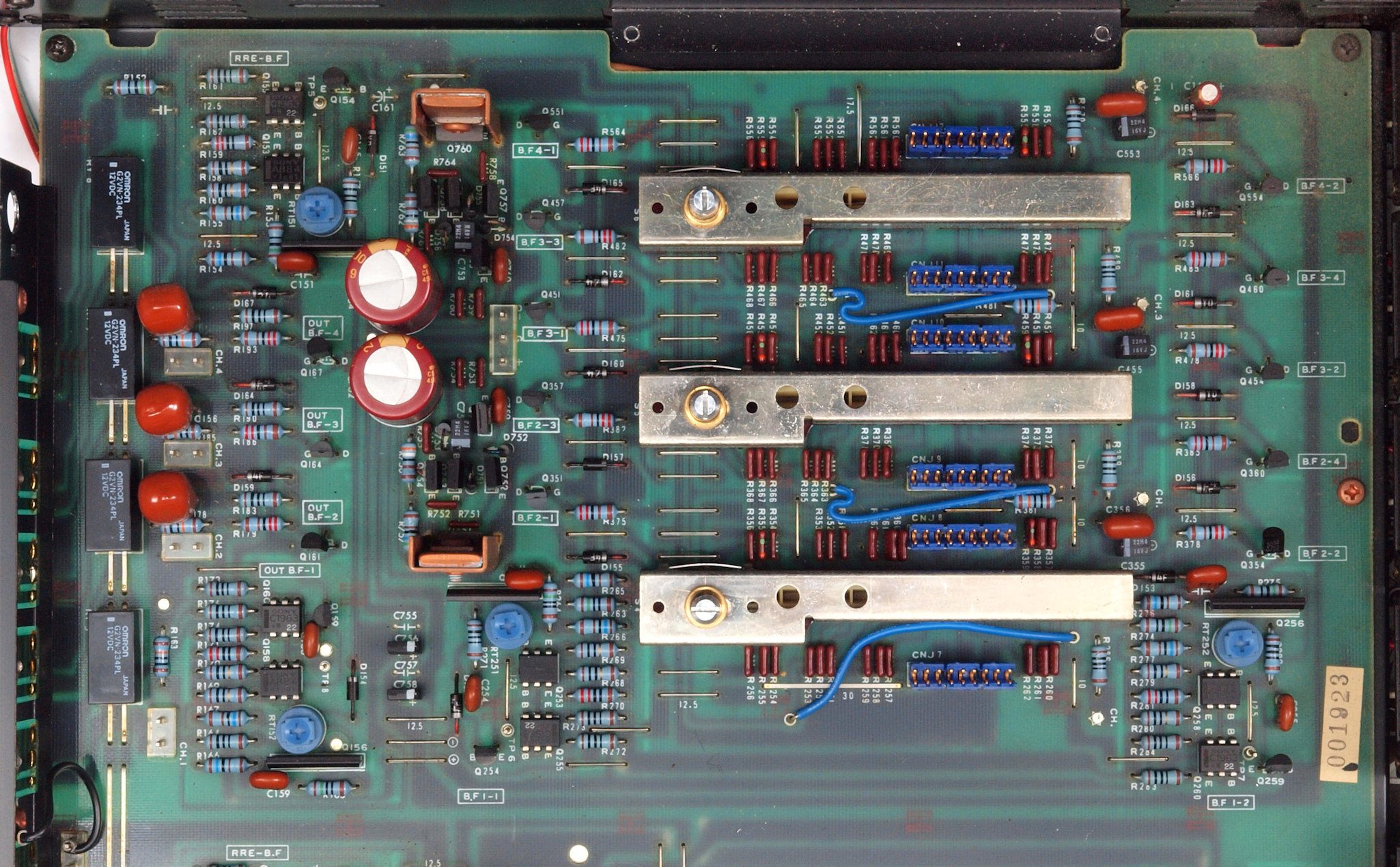

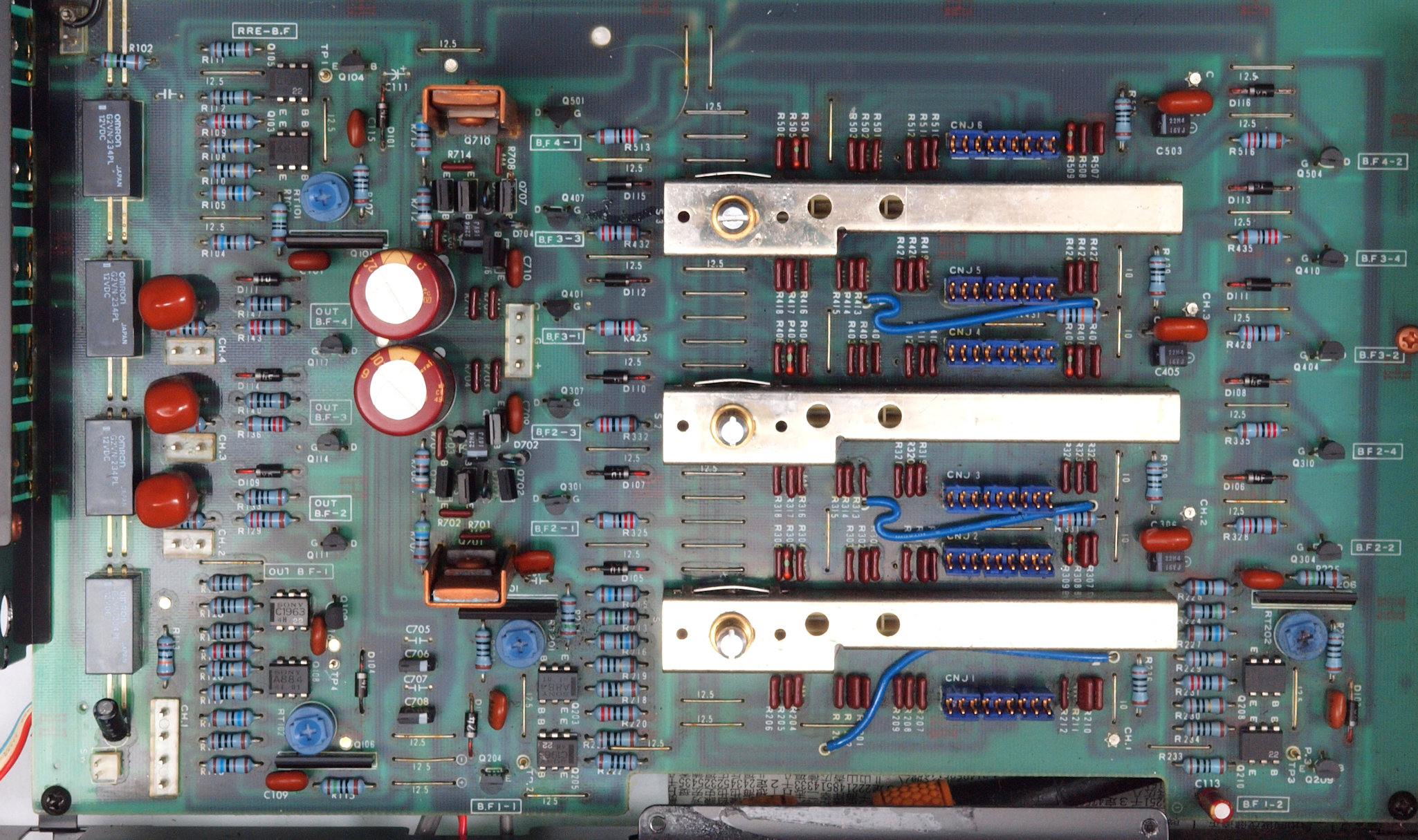

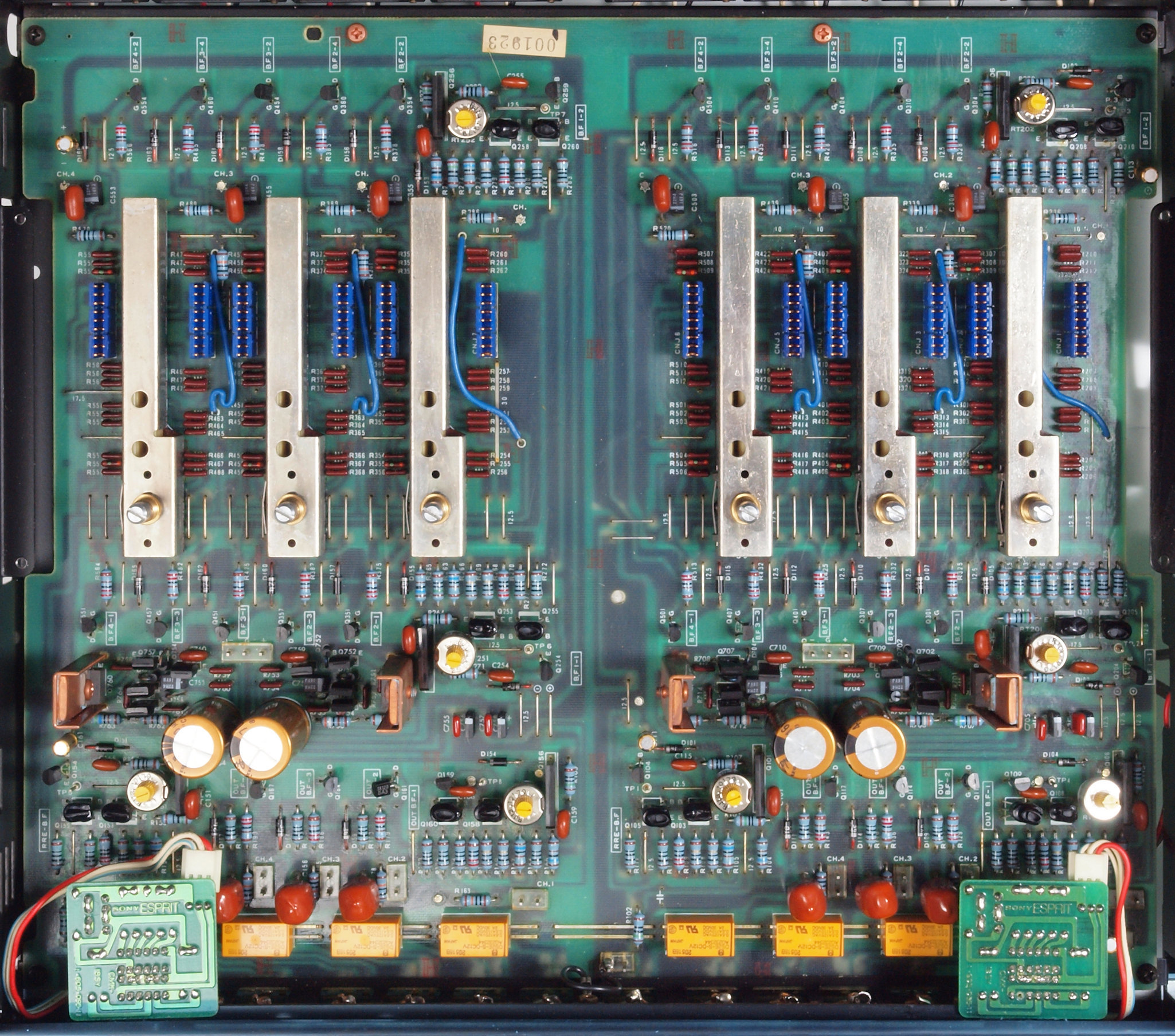

Ｃ１．　修理前　メイン基板。
Ｃ２．　修理後　メイン基板。

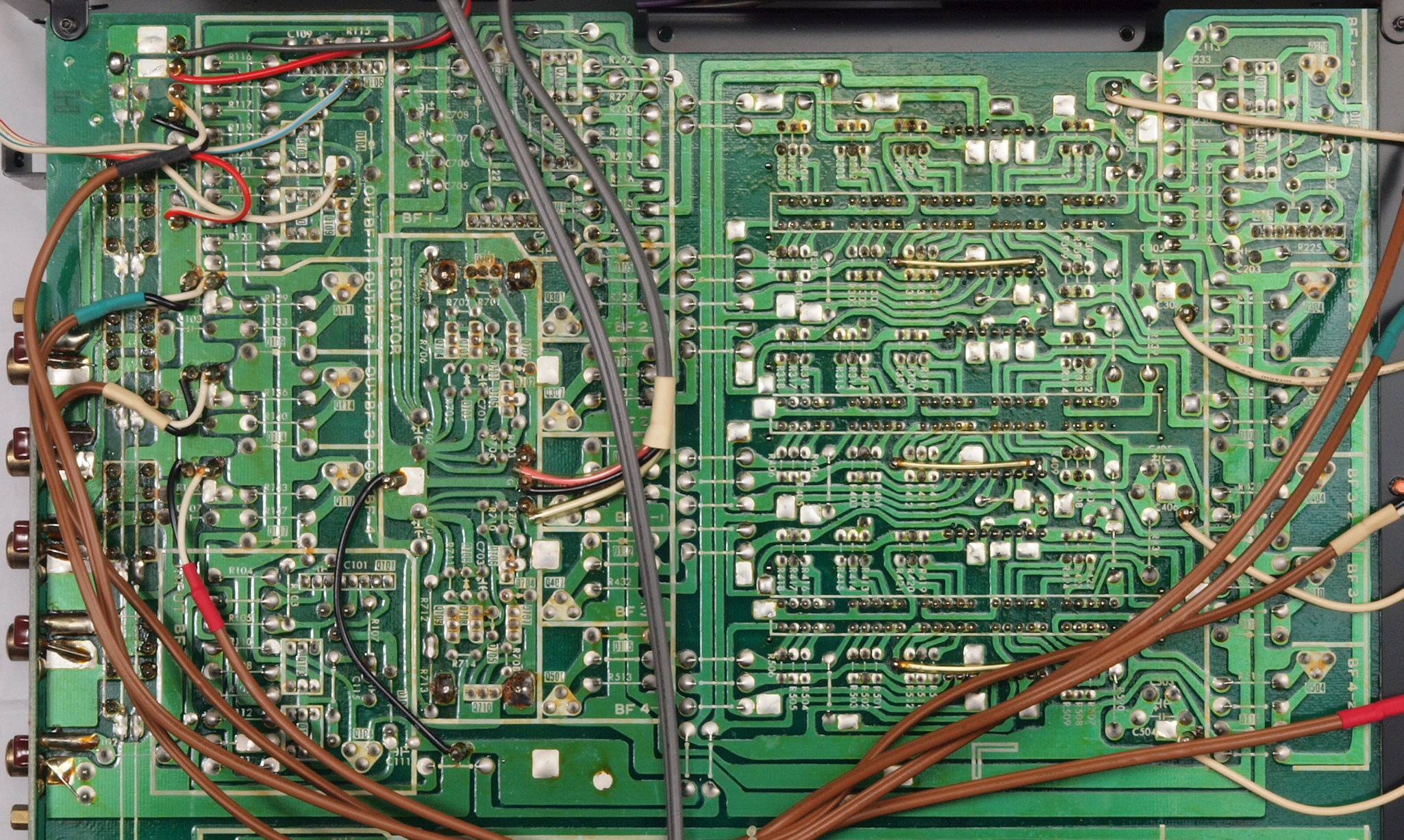

Ｃ３．　修理前　メイン基板裏。

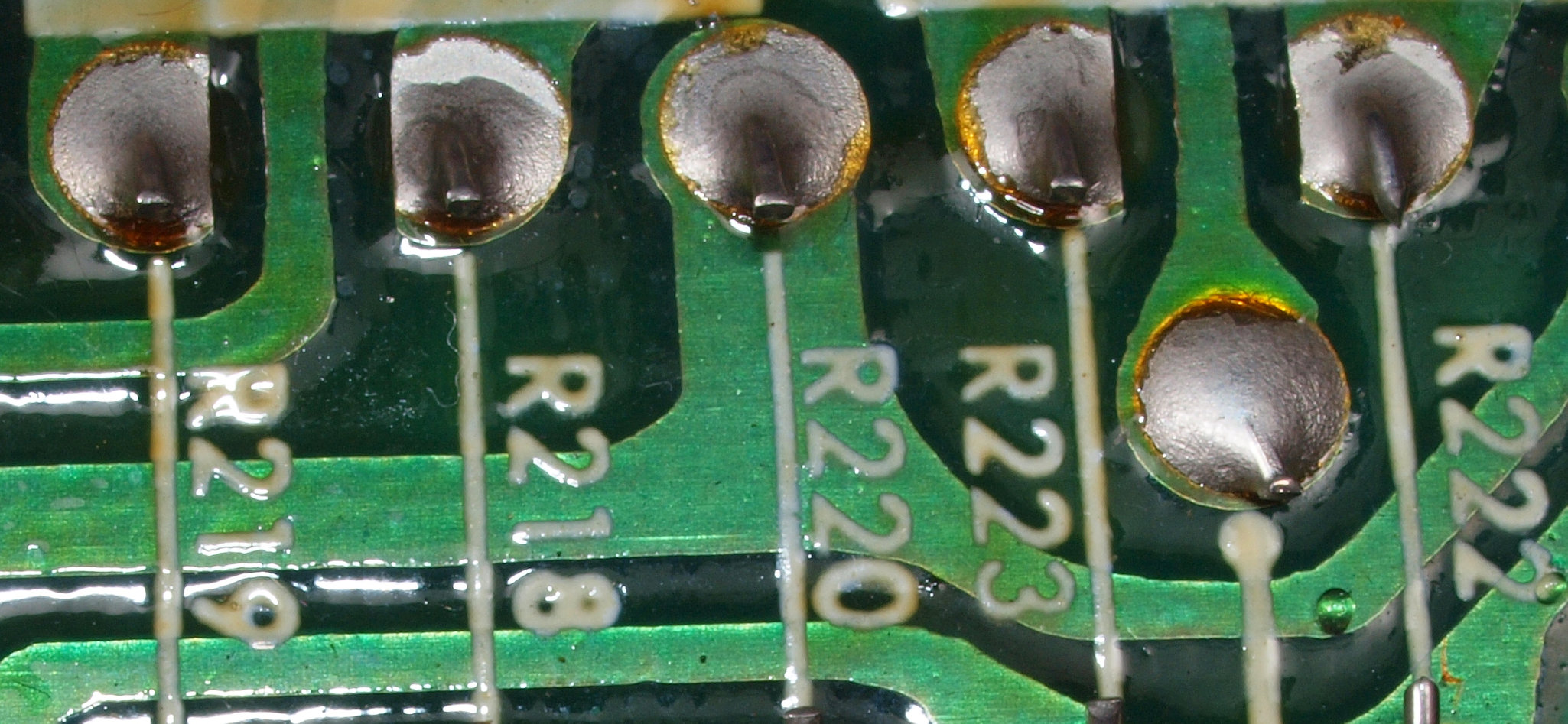

Ｃ３−２．　修理中　メイン基板裏。半田不良予備郡。
Ｃ３−３．　修理中　メイン基板裏。半田不良予備郡２。

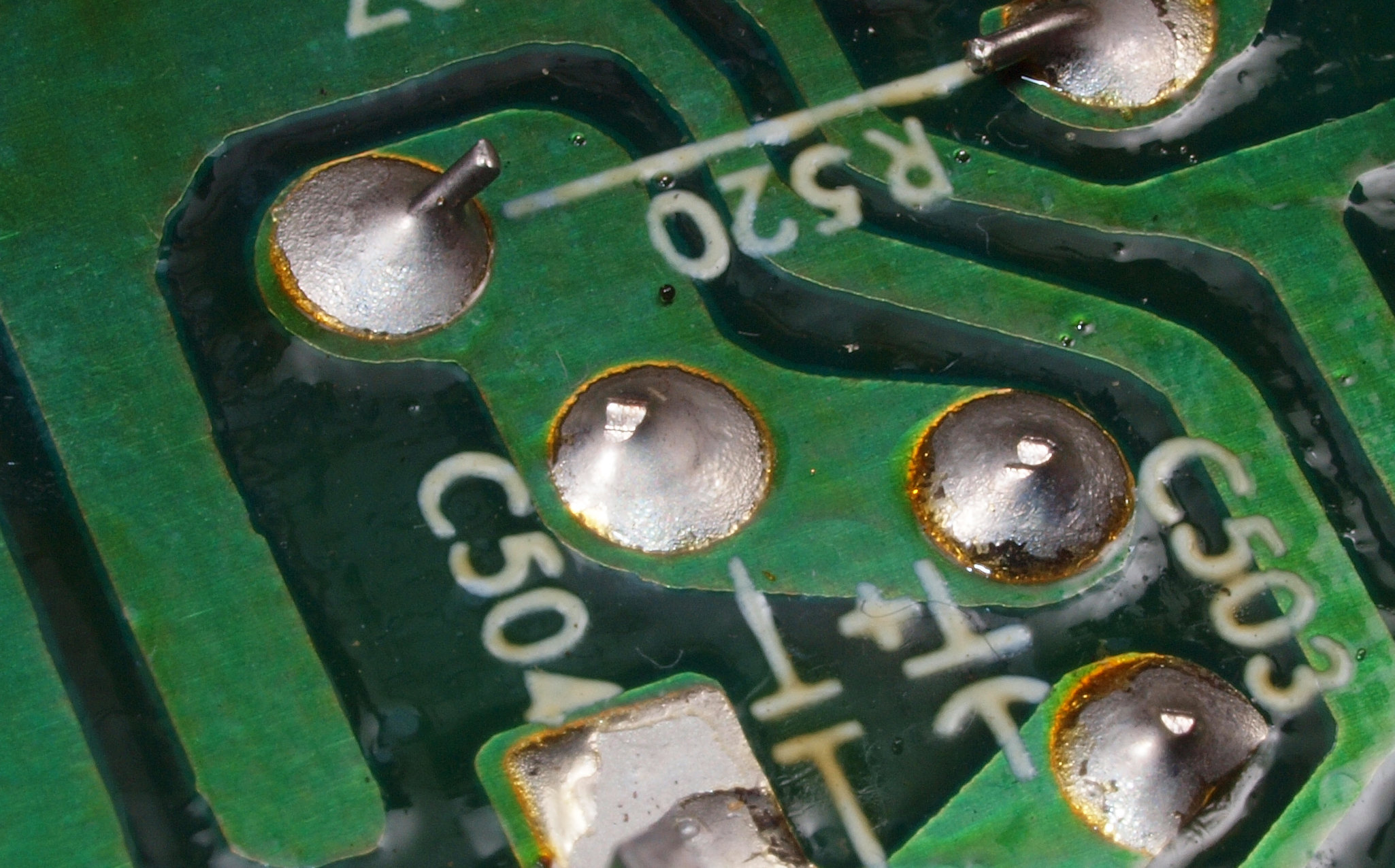

Ｃ４．　修理（半田補正）後　メイン基板裏。　半田を全部やり直す。
Ｃ５．　修理完成後　メイン基板裏。　余分なフラックスを落として、コート液を塗る。

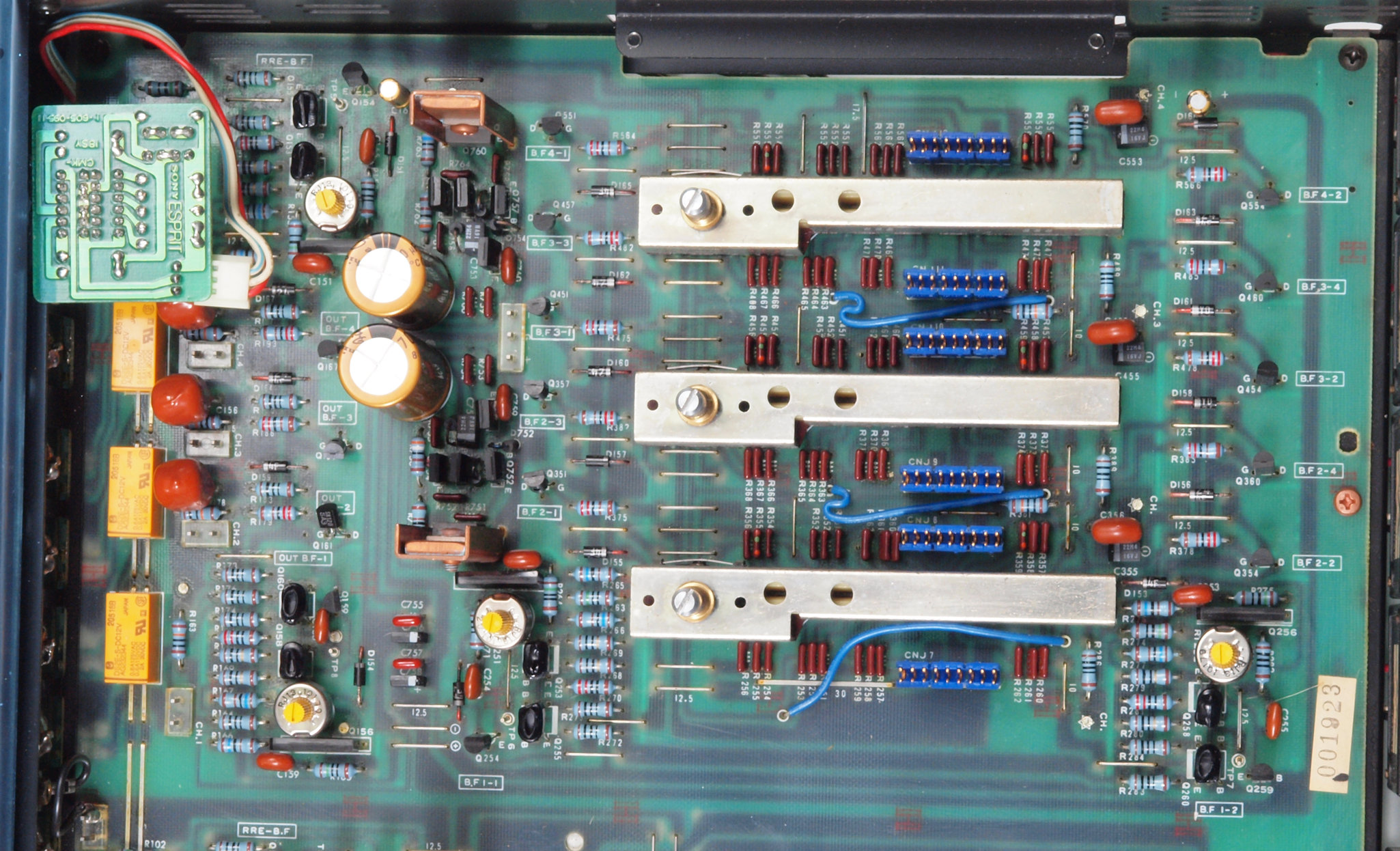

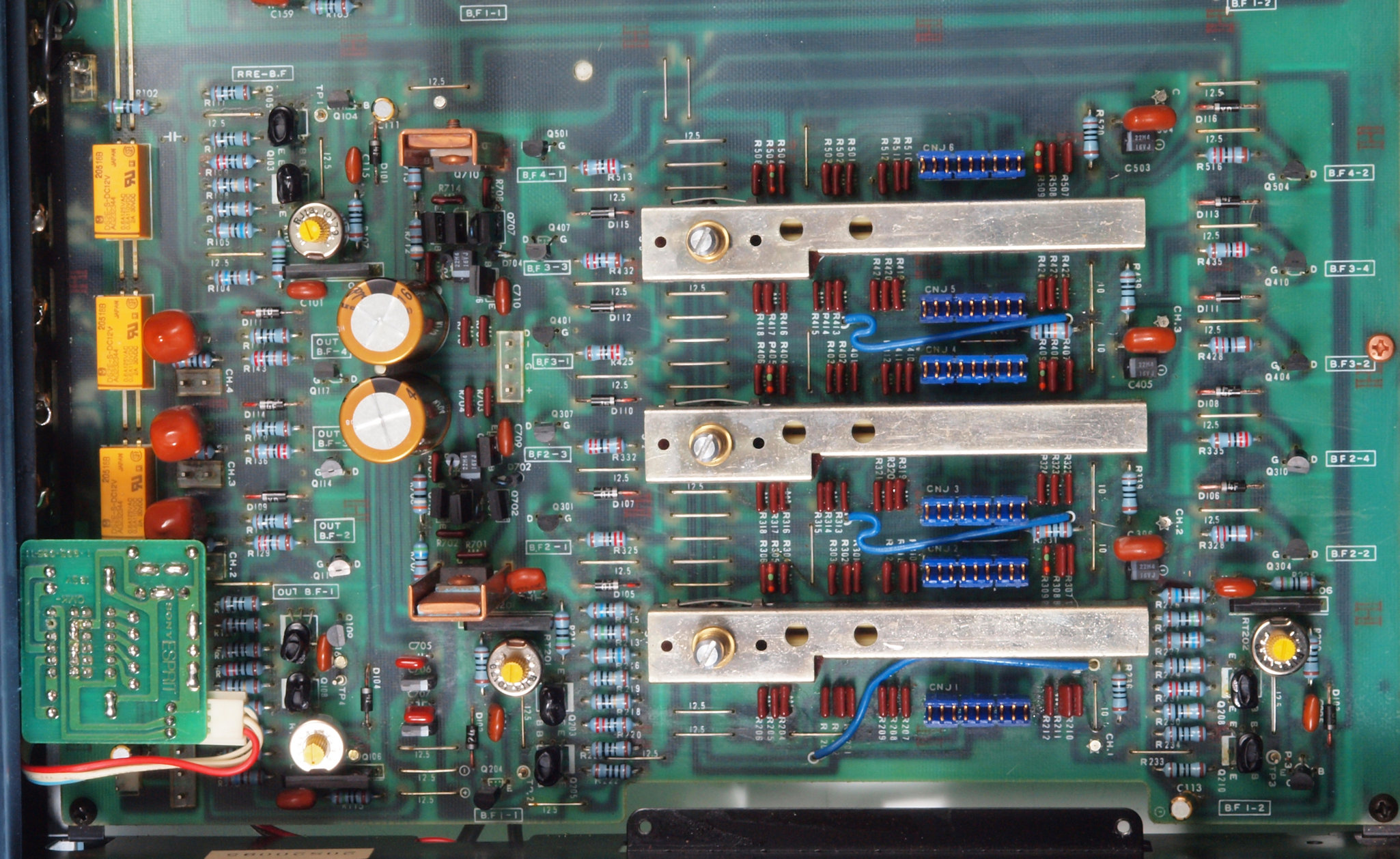

Ｃ１１．　修理前　メイン基板右側アンプ部。リレー４個、半固定ＶＲ４個、電解コンデンサー３個、複合ＦＥＴ（電界効果トランジスター）４個、複合ＴＲ（トランジスター）８個交換。
Ｃ１２．　修理後　メイン基板右側アンプ部。
Ｃ１３．　修理前　メイン基板右側アンプ部裏。

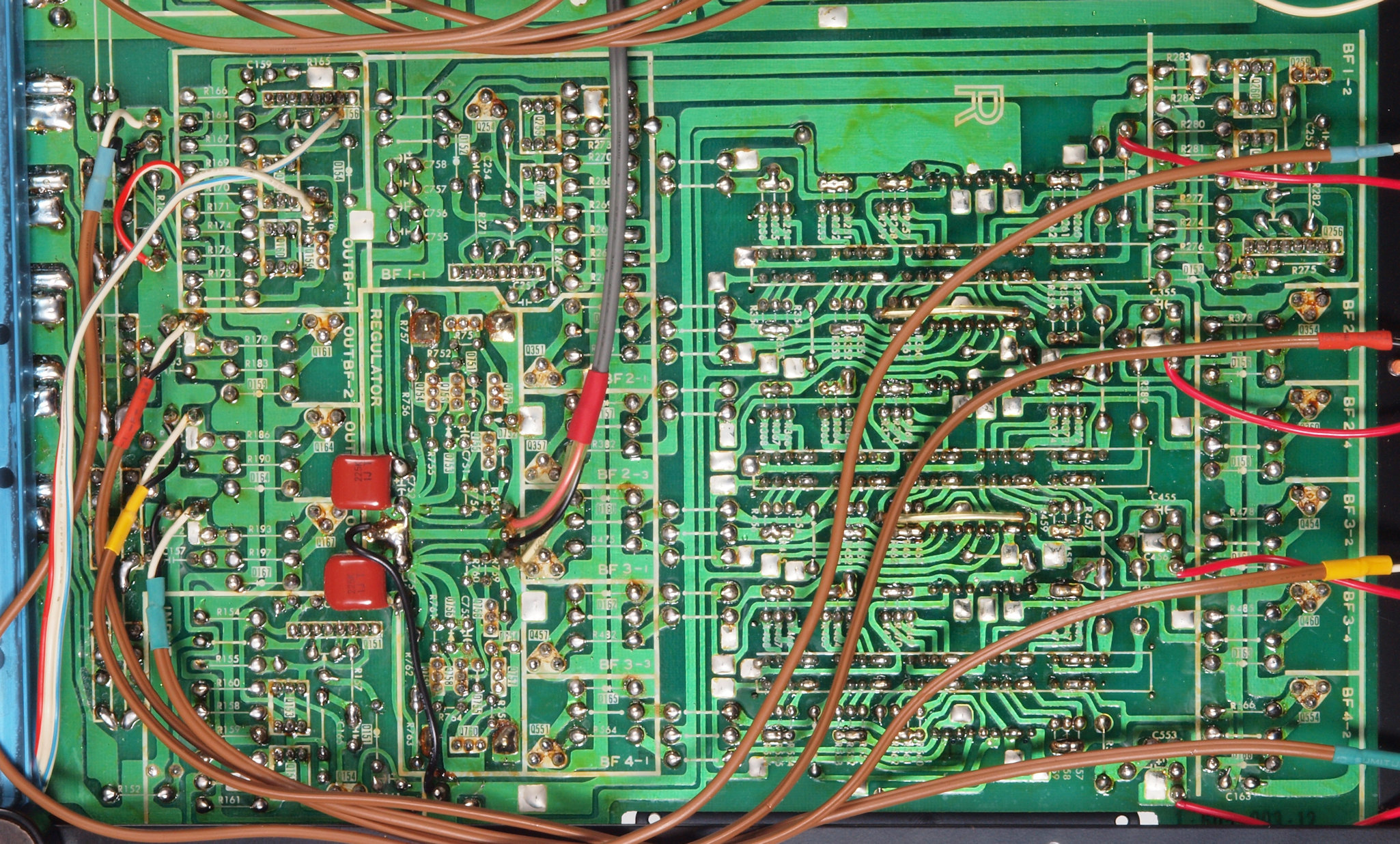

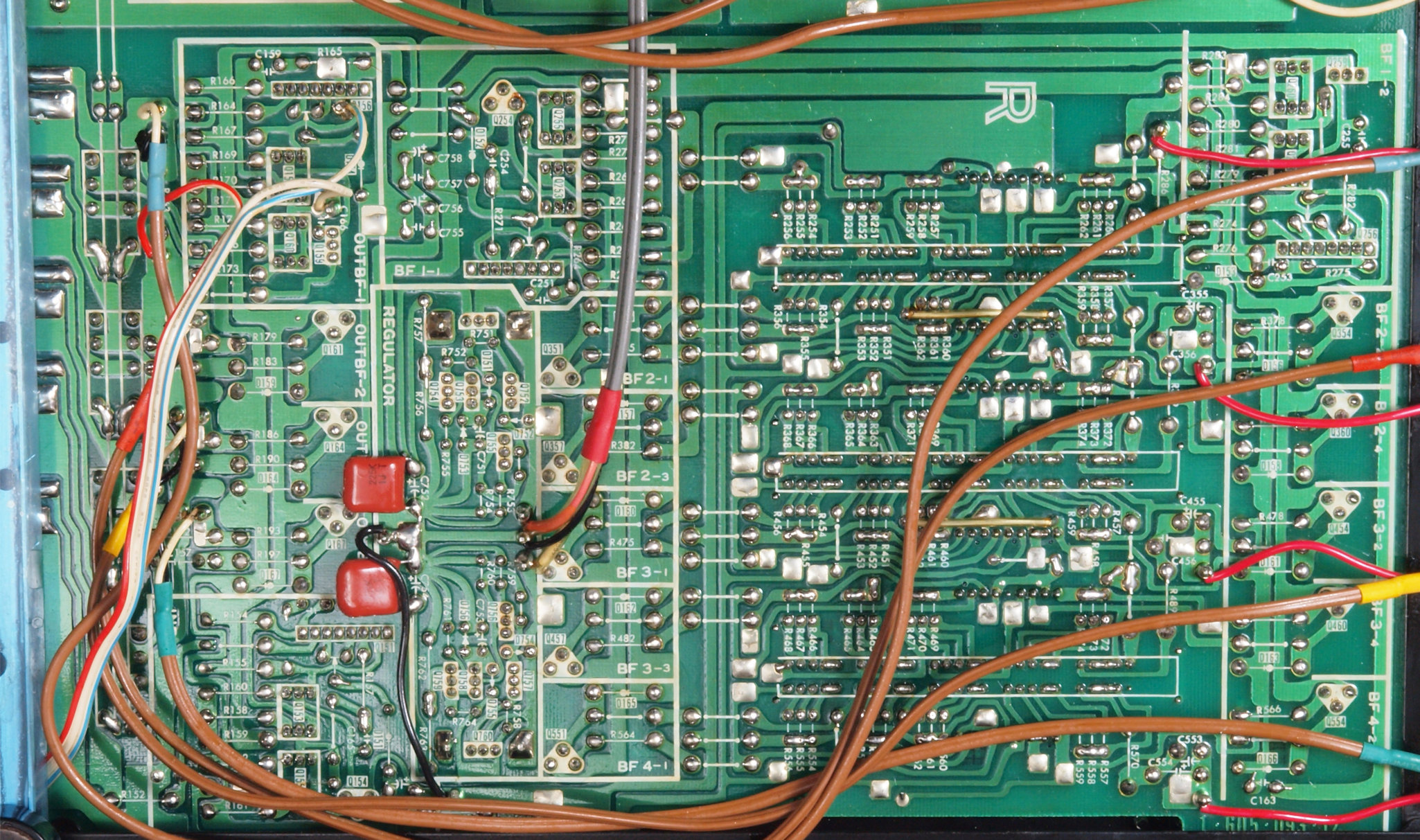

Ｃ１４．　修理（半田補正）後　メイン基板右側アンプ部裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ１５．　修理完成後　メイン基板右側アンプ部裏。　余分なフラックスを落として、コート液を塗る。

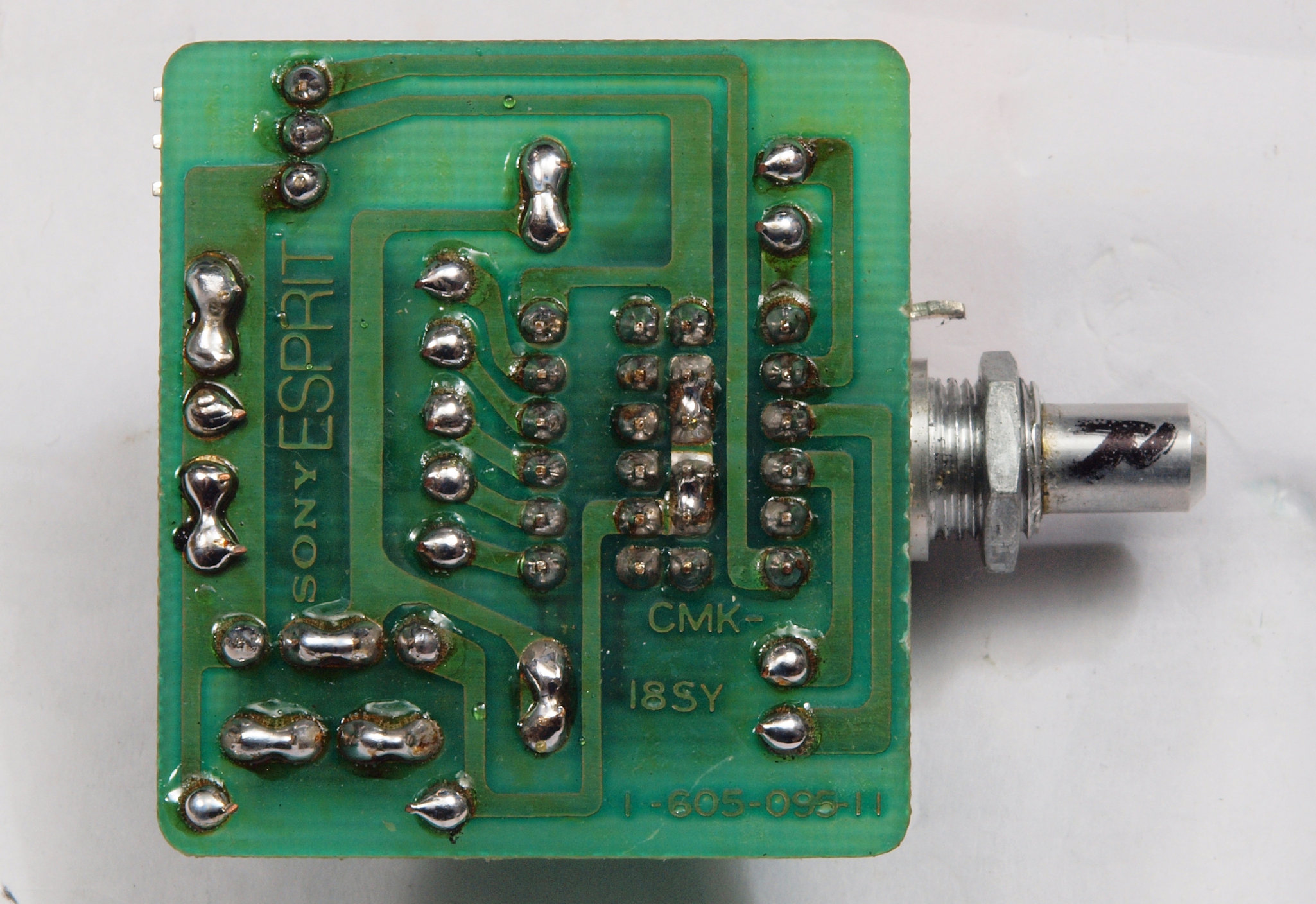

Ｃ２１．　修理前　右側ローブースト基板。
Ｃ２２．　修理前　右側ローブースト基板裏。

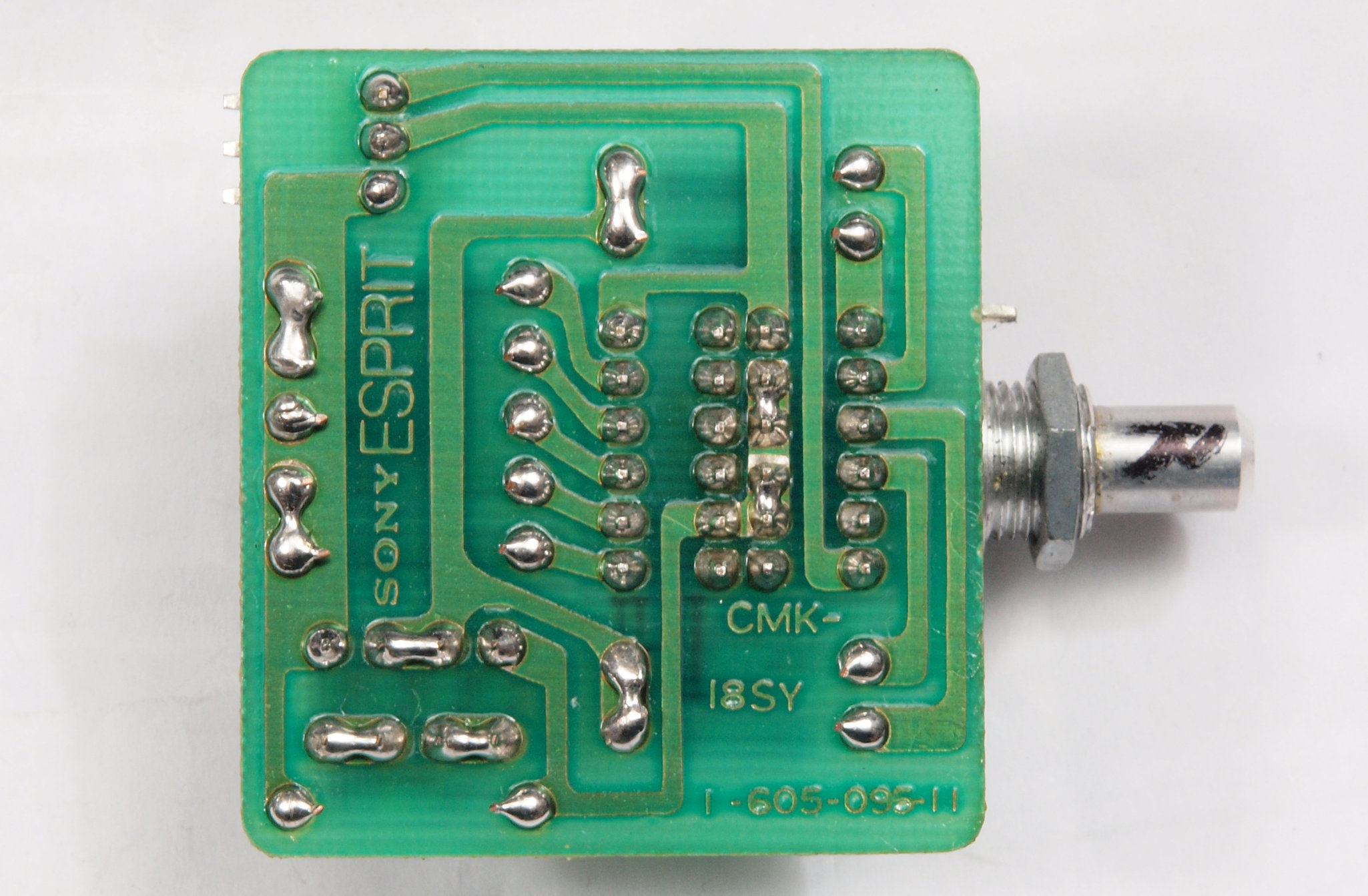

Ｃ２３．　修理（半田補正）後　右側ローブースト基板裏。　半田を全部やり直す。
Ｃ２４．　修理完成後　右側ローブースト基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ３１．　修理前　メイン基板左側アンプ部。
Ｃ３２．　修理後　メイン基板左側アンプ部。リレー４個、半固定ＶＲ４個、電解コンデンサー３個、複合ＦＥＴ（電界効果トランジスター）４個、複合ＴＲ（トランジスター）８個交換。
Ｃ３３．　修理前　メイン基板左側アンプ部裏。

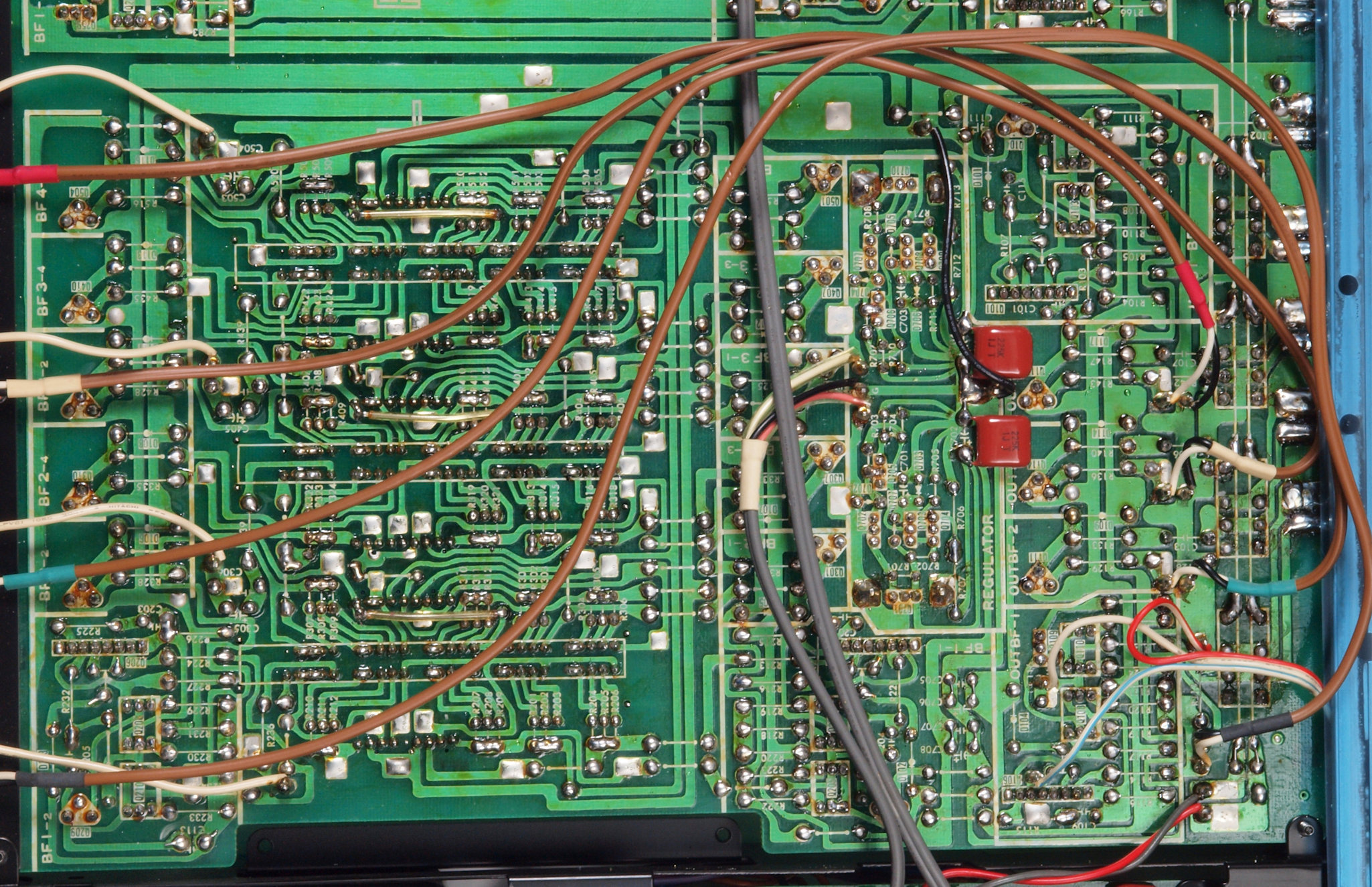

Ｃ３４．　修理（半田補正）後　メイン基板左側アンプ部。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ３５．　修理完成後　メイン基板左側アンプ部裏。　余分なフラックスを落として、コート液を塗る。
Ｃ４１．　修理前　左側ローブースト基板。

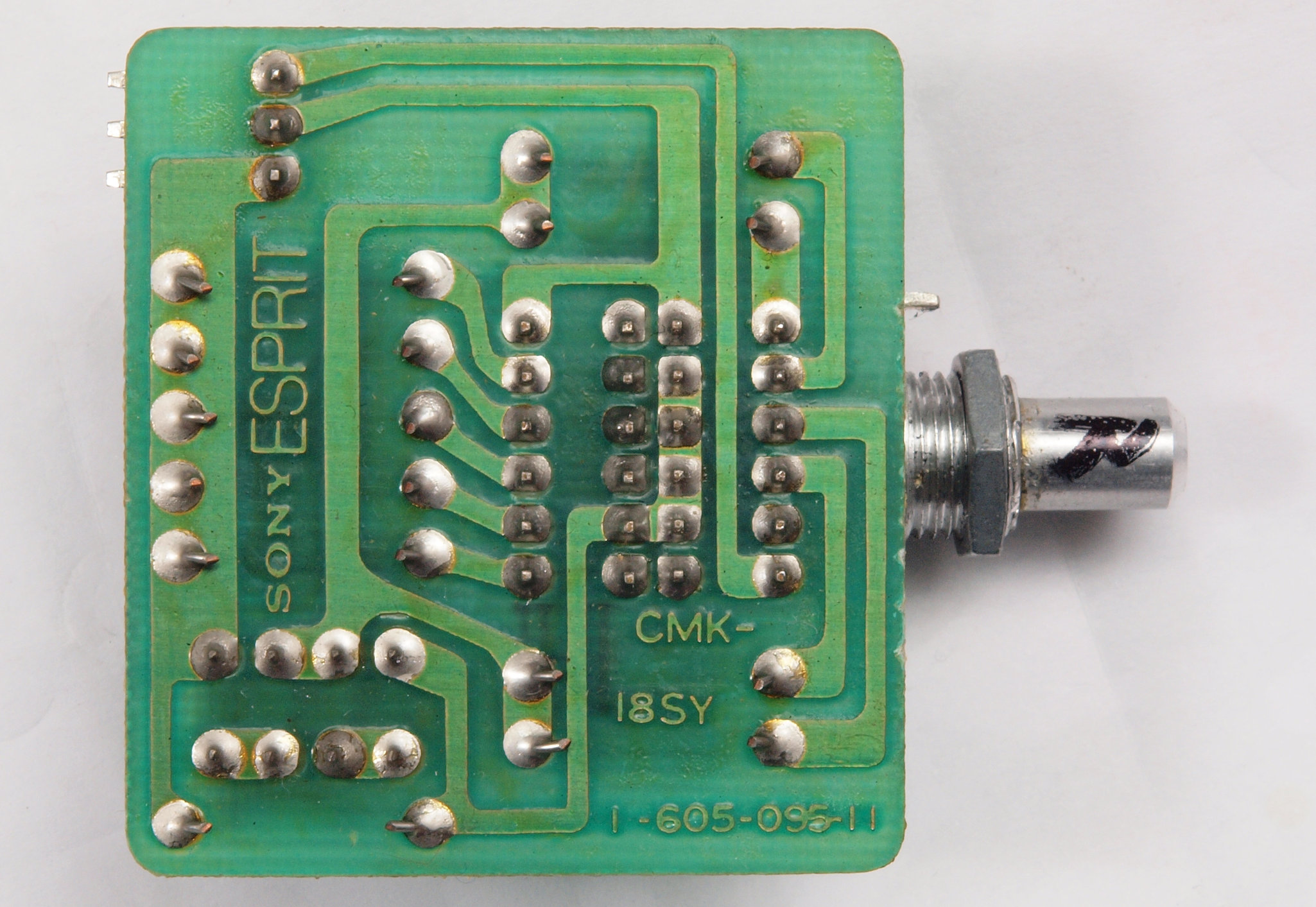

Ｃ４２．　修理前　左側ローブースト基板裏。

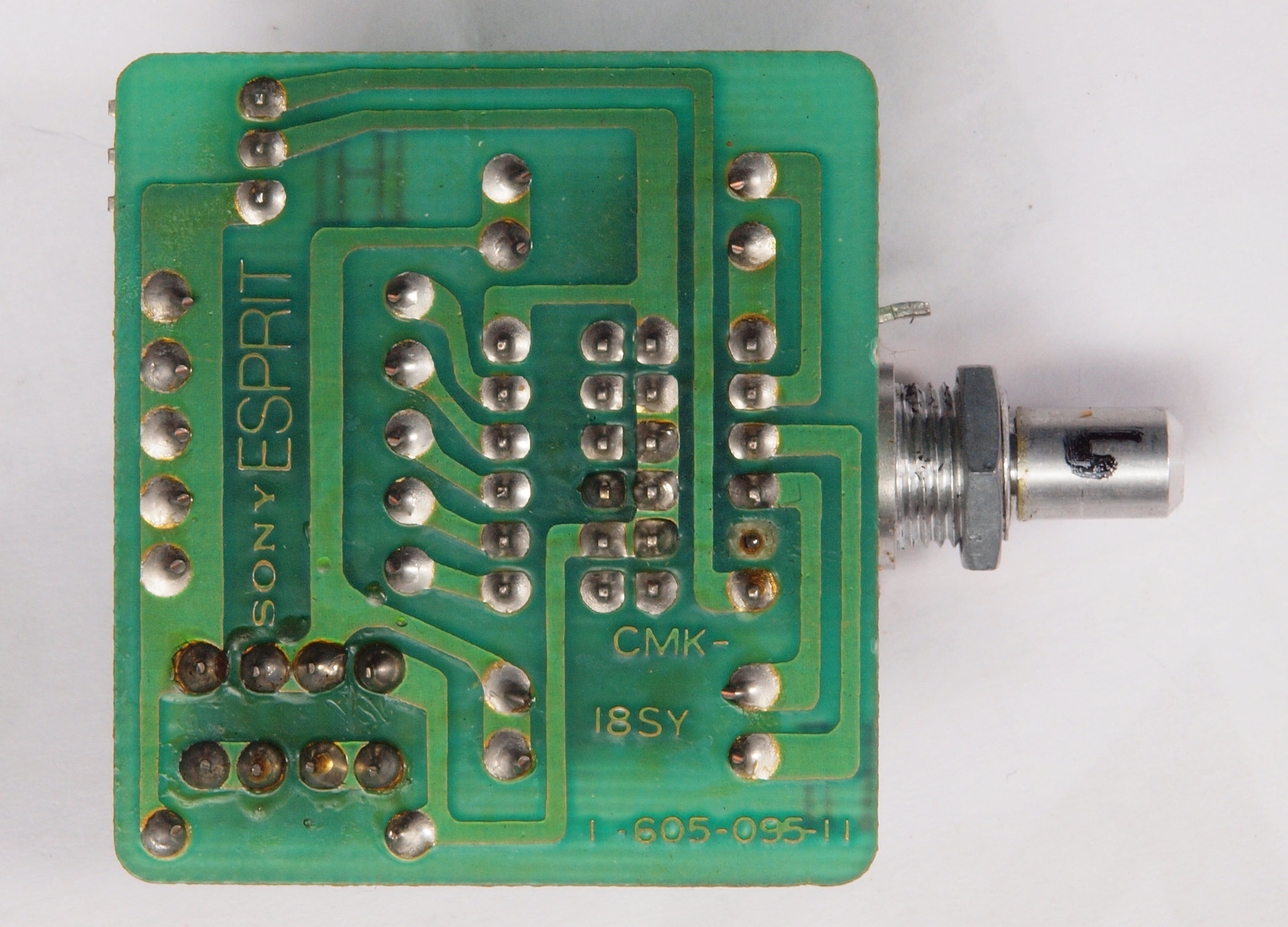

Ｃ４３．　修理（半田補正）後　左側ローブースト基板裏。　半田を全部やり直す。
Ｃ４４．　修理完成後　左側ローブースト基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ５１．　修理前　電源基板。

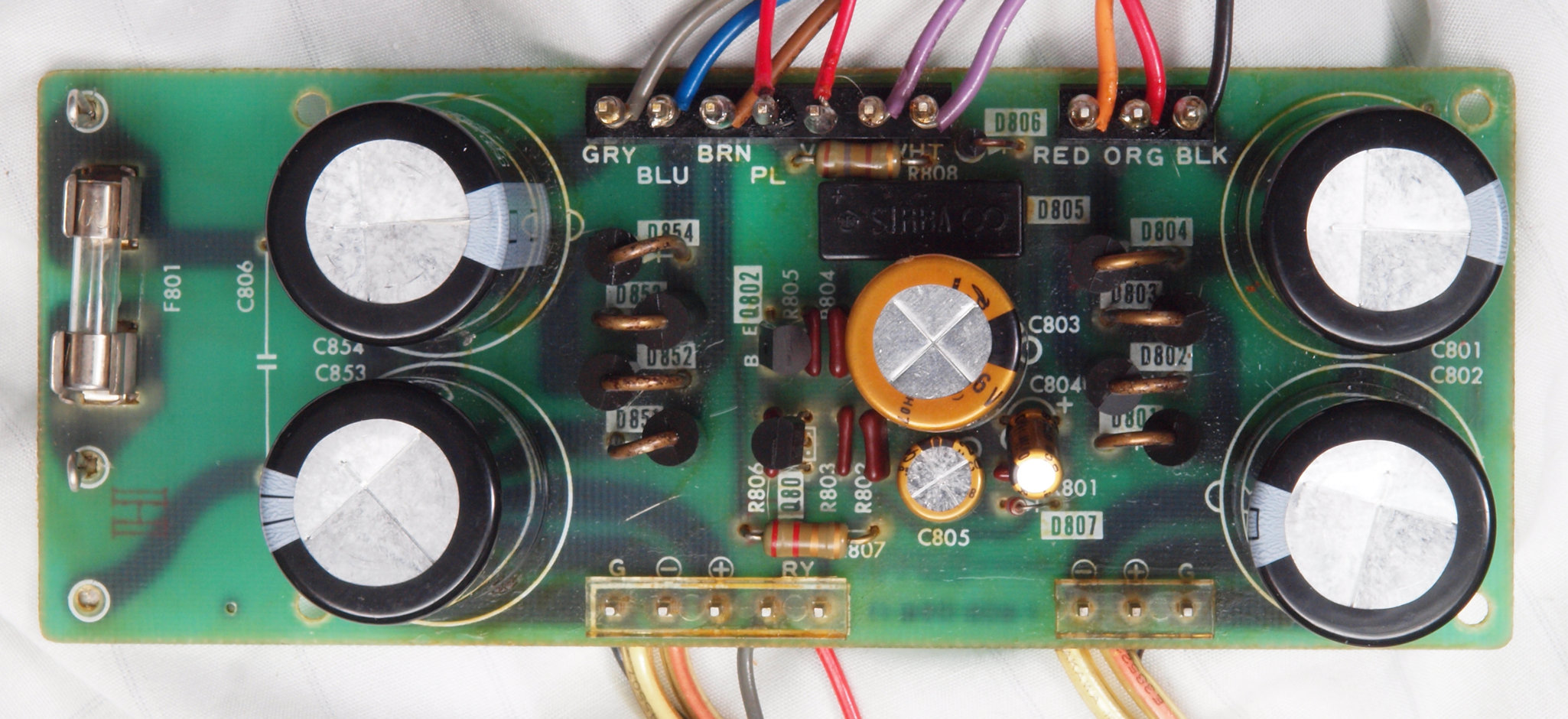

Ｃ５２．　修理後　電源基板　２５Ｖ/３３００μから５０Ｖ/４７００μに増量交換。　電解コンデンサー７個交換。ヒューズ増設。

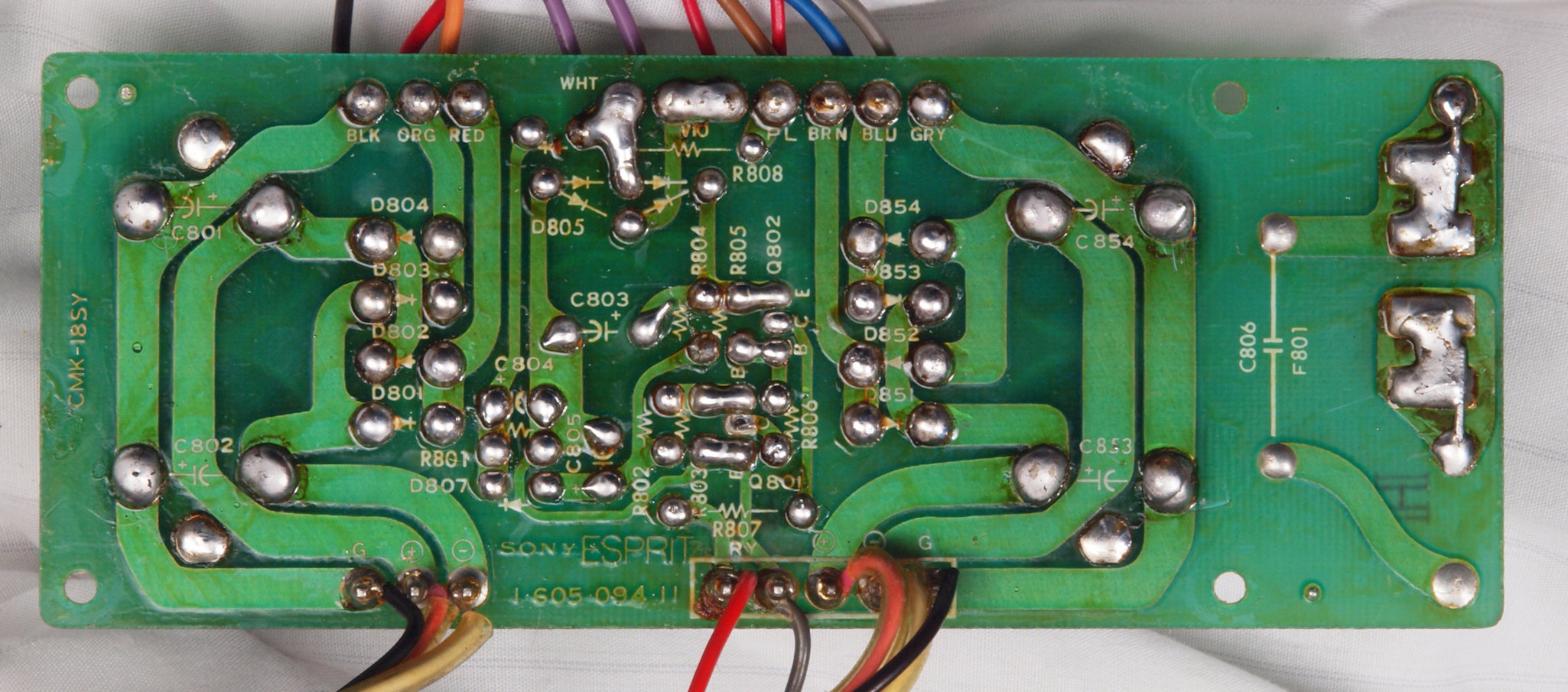

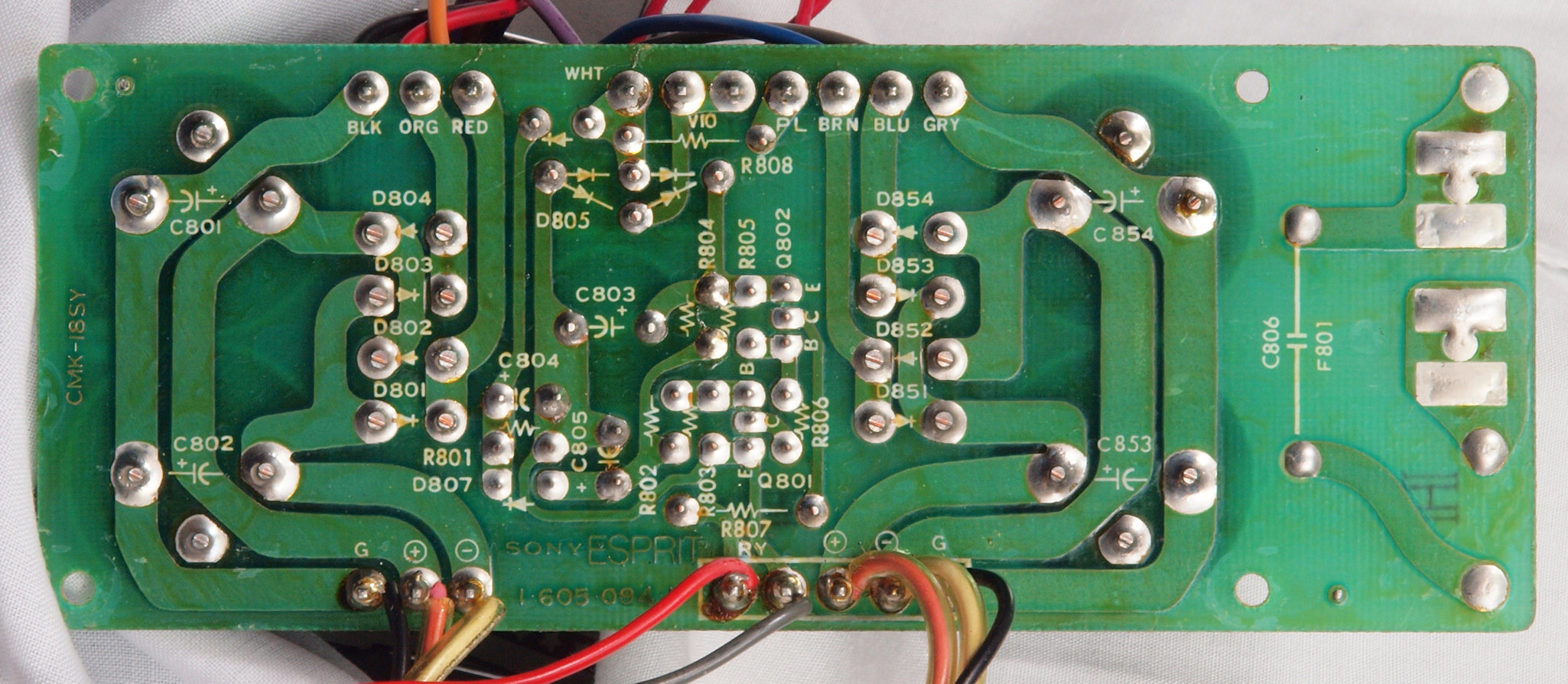

Ｃ５３．　修理前　電源基板裏。
Ｃ５４．　修理（半田補正）後　電源基板裏。　半田を全部やり直す。
Ｃ５５．　修理完成後　電源基板裏。　余分なフラックスを落として、コート液を塗る。

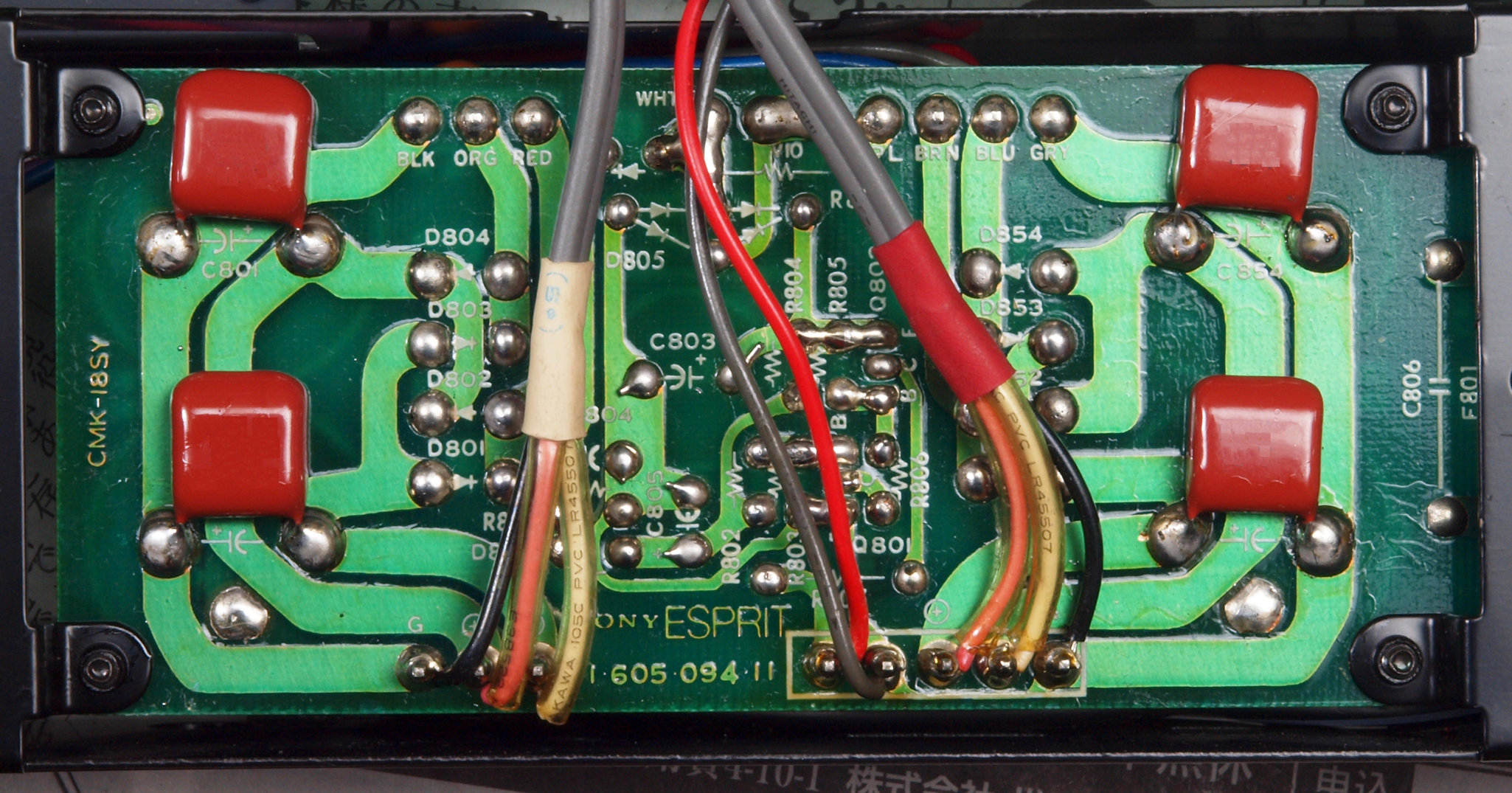

Ｃ５６．　修理完成後　電源基板裏。　さらにフイルムコンデンサー４個追加。

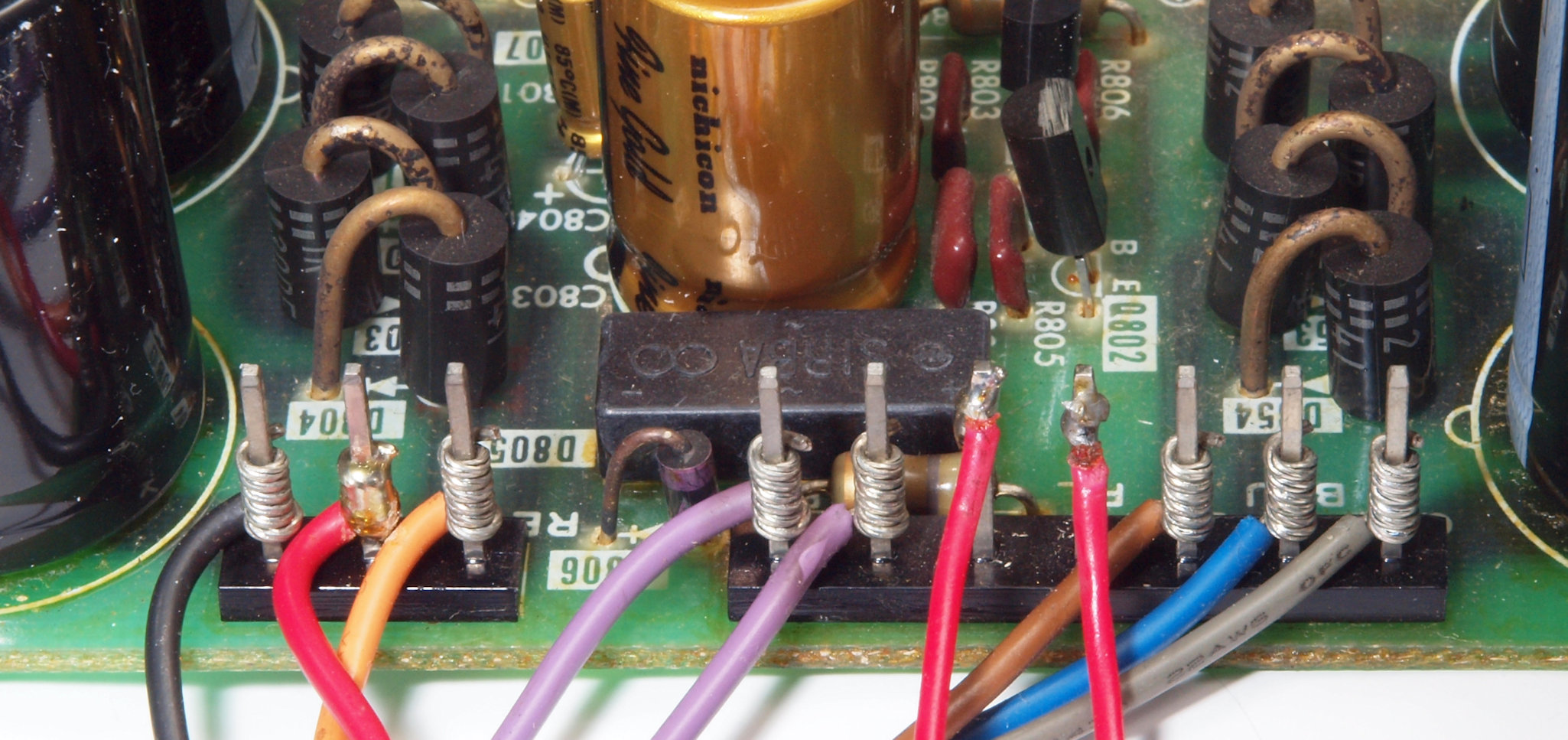

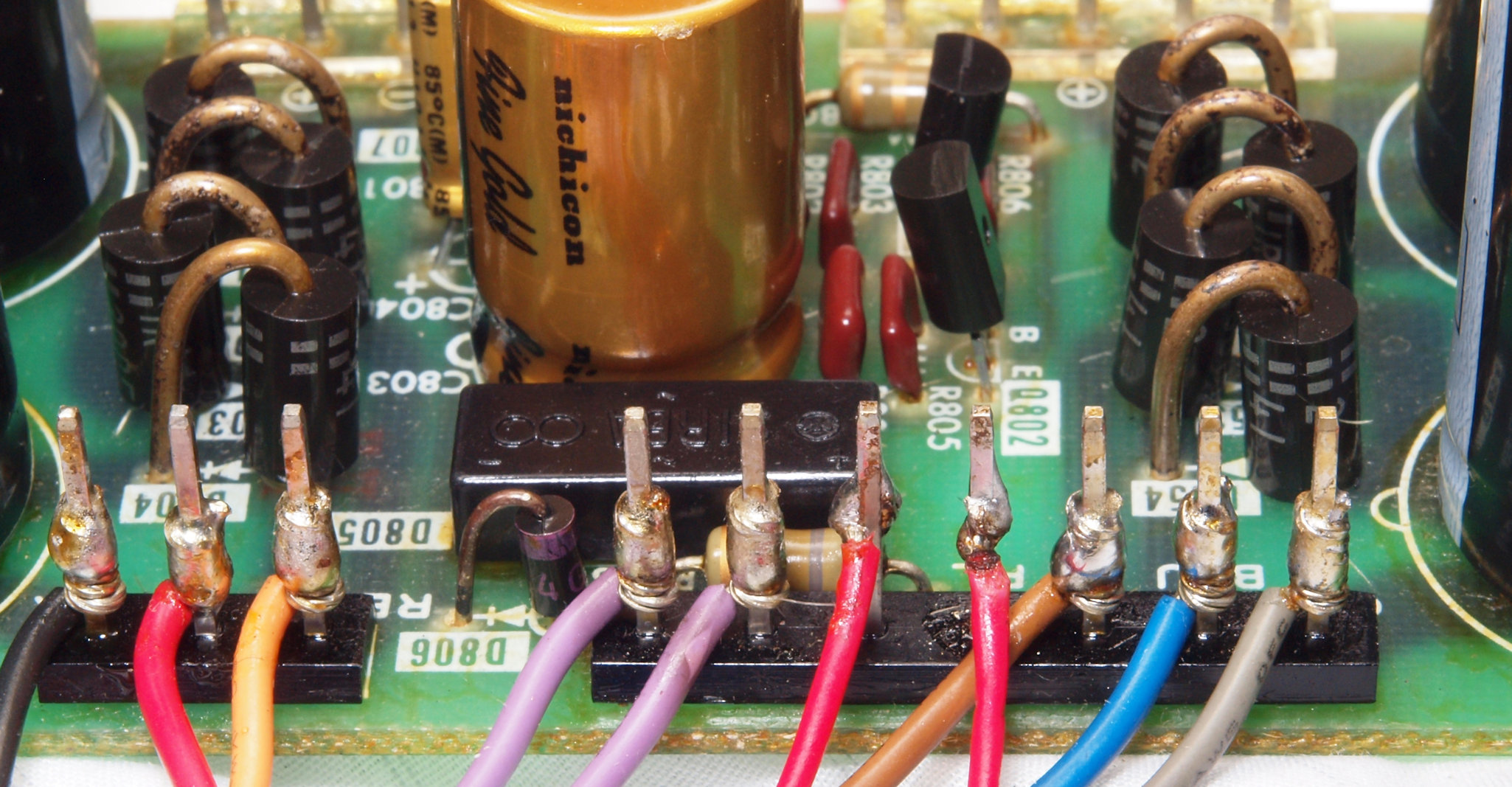

Ｃ５７．　修理中　電源基板、ラッピング。
Ｃ５８．　修理後　電源基板、ラッピング。　半田を浸み込ませる。

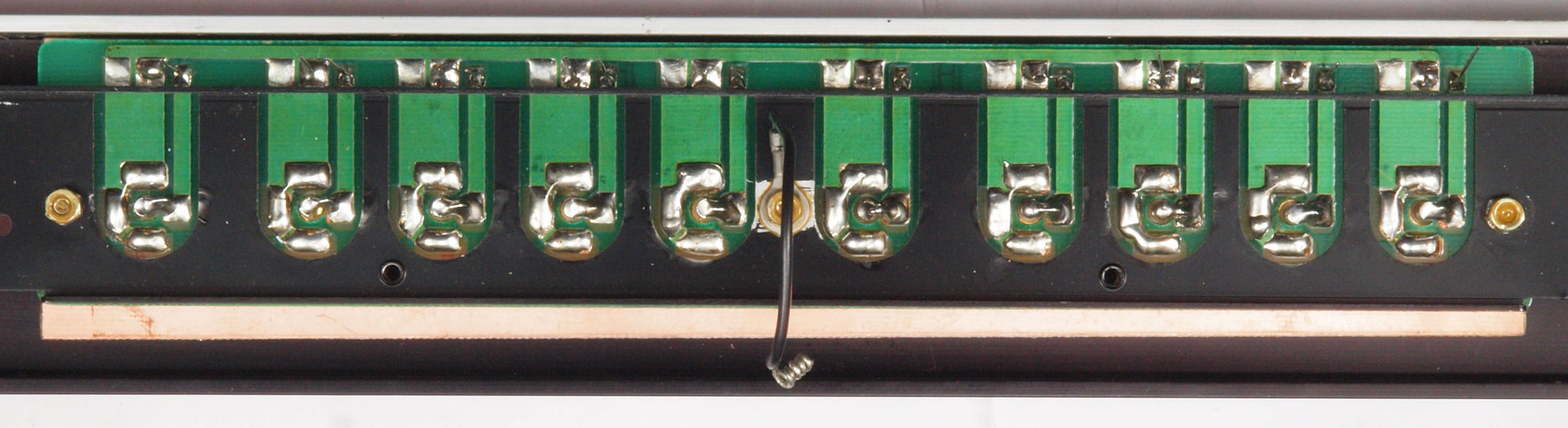

Ｃ６１．　修理前　入出力ＲＣＡ端子郡。

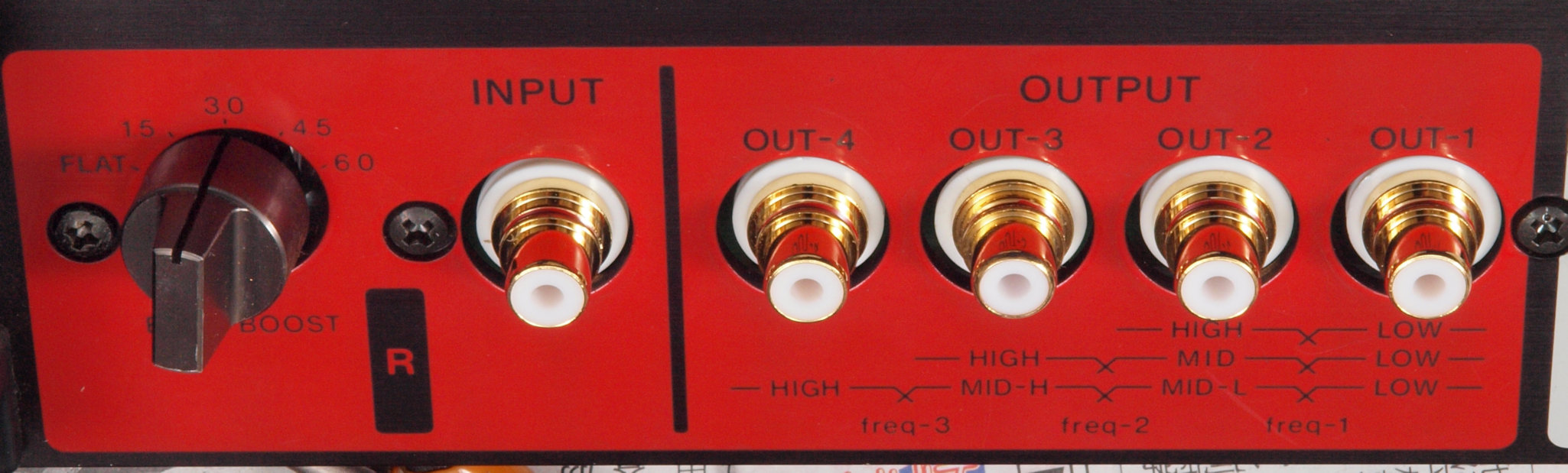

Ｃ６２．　修理（交換）後　入出力ＲＣＡ端子郡。
Ｃ６４．　修理後　入出力ＲＣＡ端子基板裏。　半田を全部やり直す。
Ｃ６５．　修理完成後入出力ＲＣＡ端子基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ７１．　修理前　電源コード取り付け。
Ｃ７２．　修理中　電源コードを取り、３Ｐインレット取り付け位置。

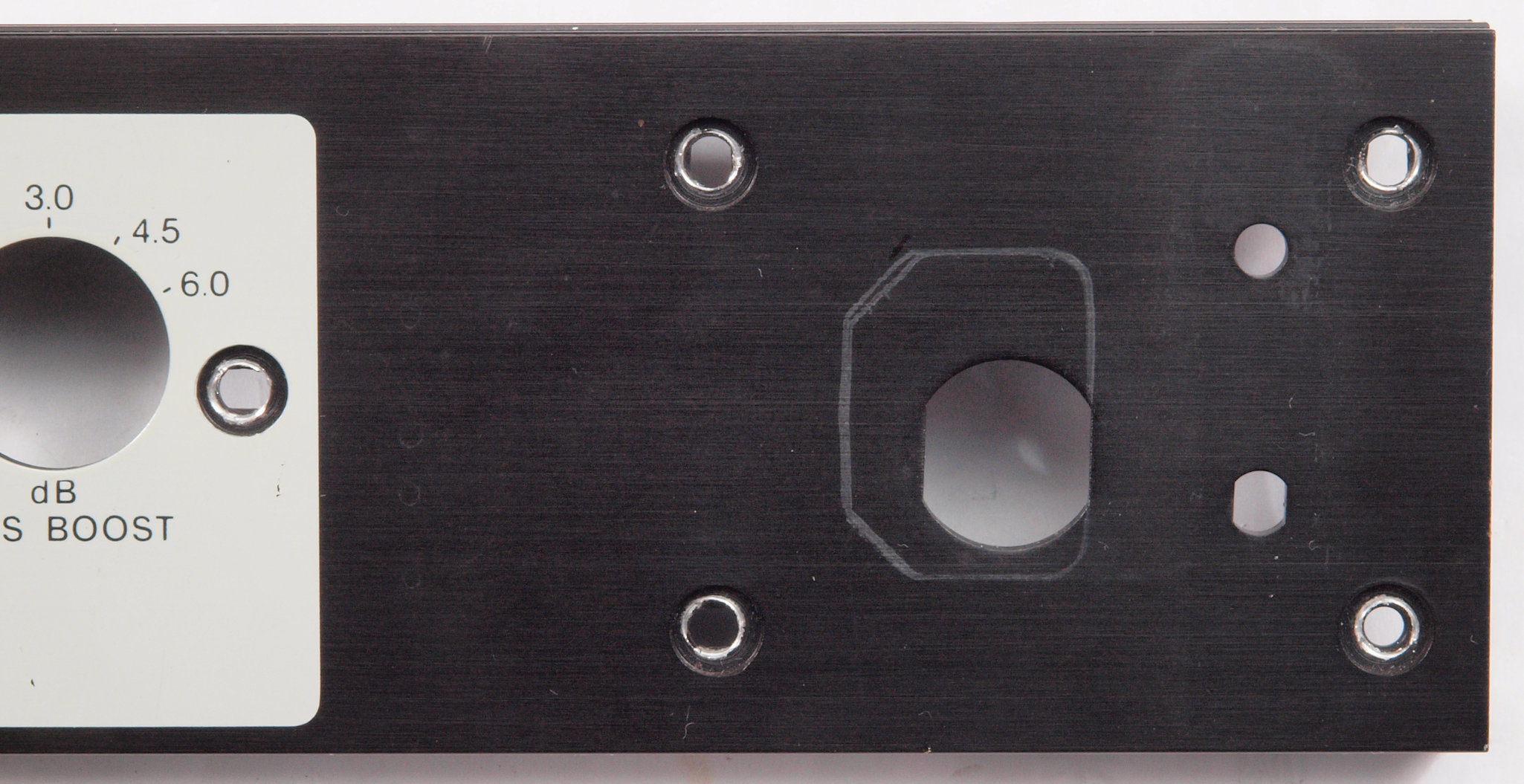

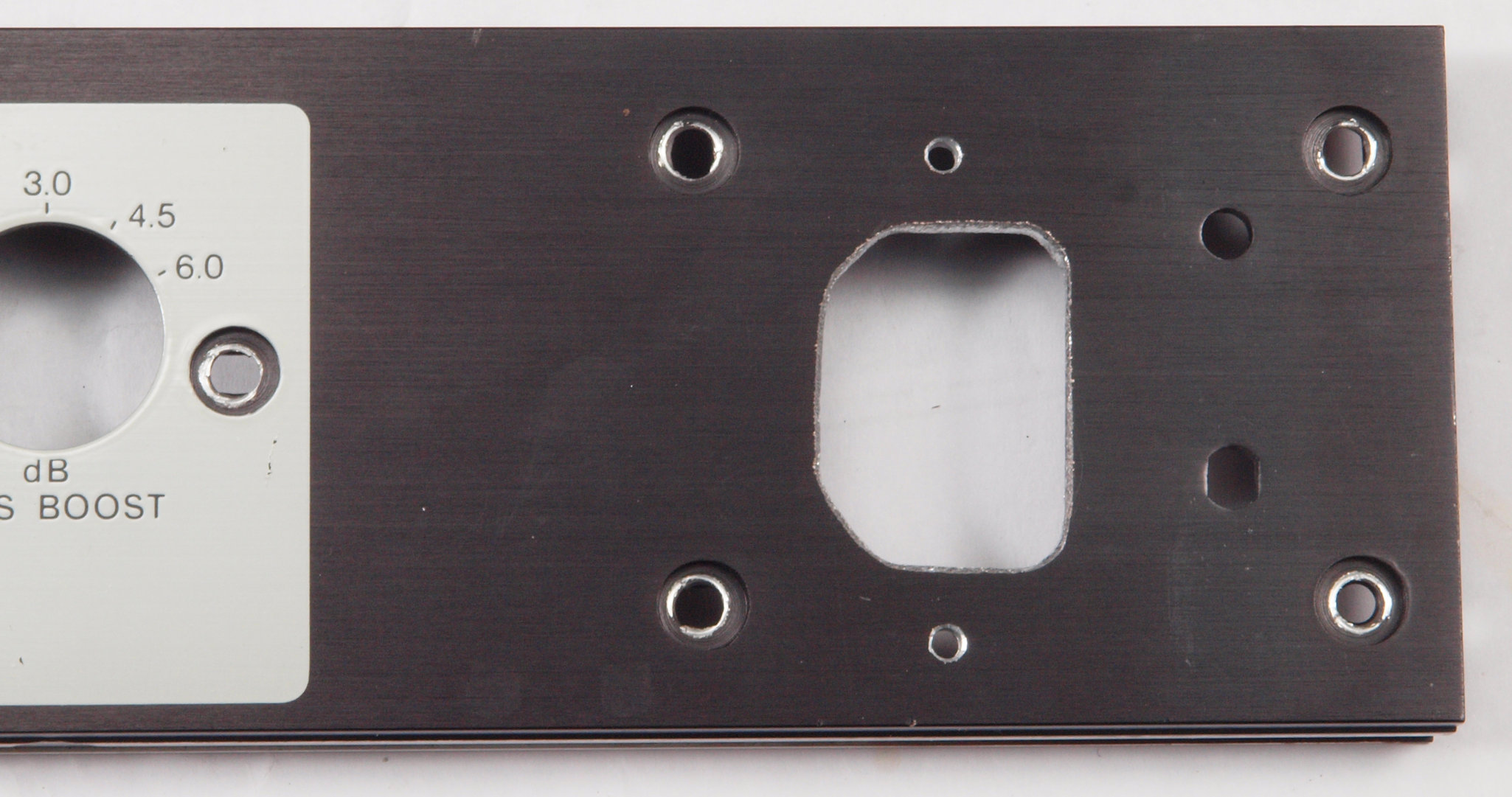

Ｃ７３．　修理中　３Ｐインレット取り付け穴加工。

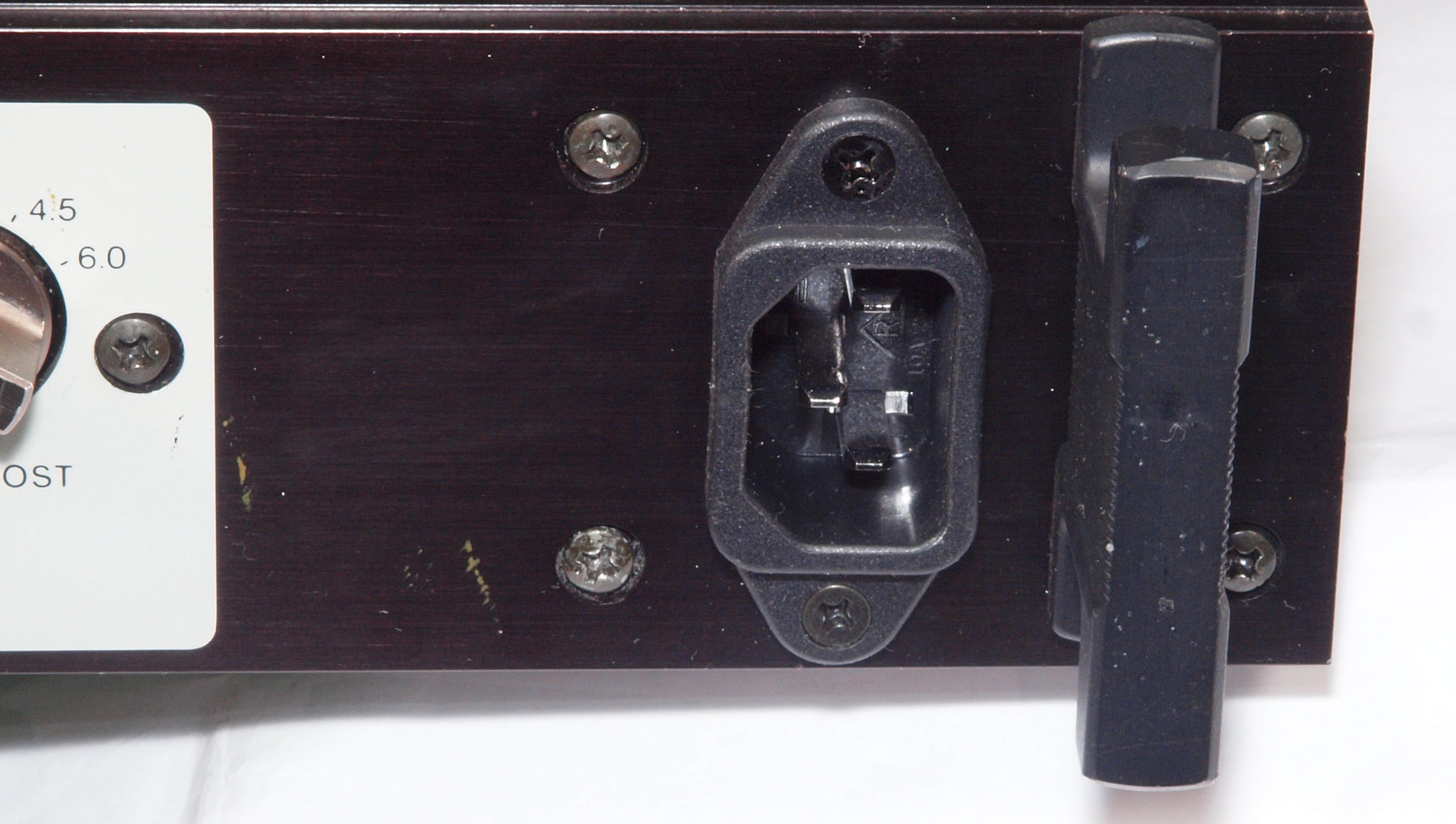

Ｃ７４．　修理後　３Ｐインレット取り付け。

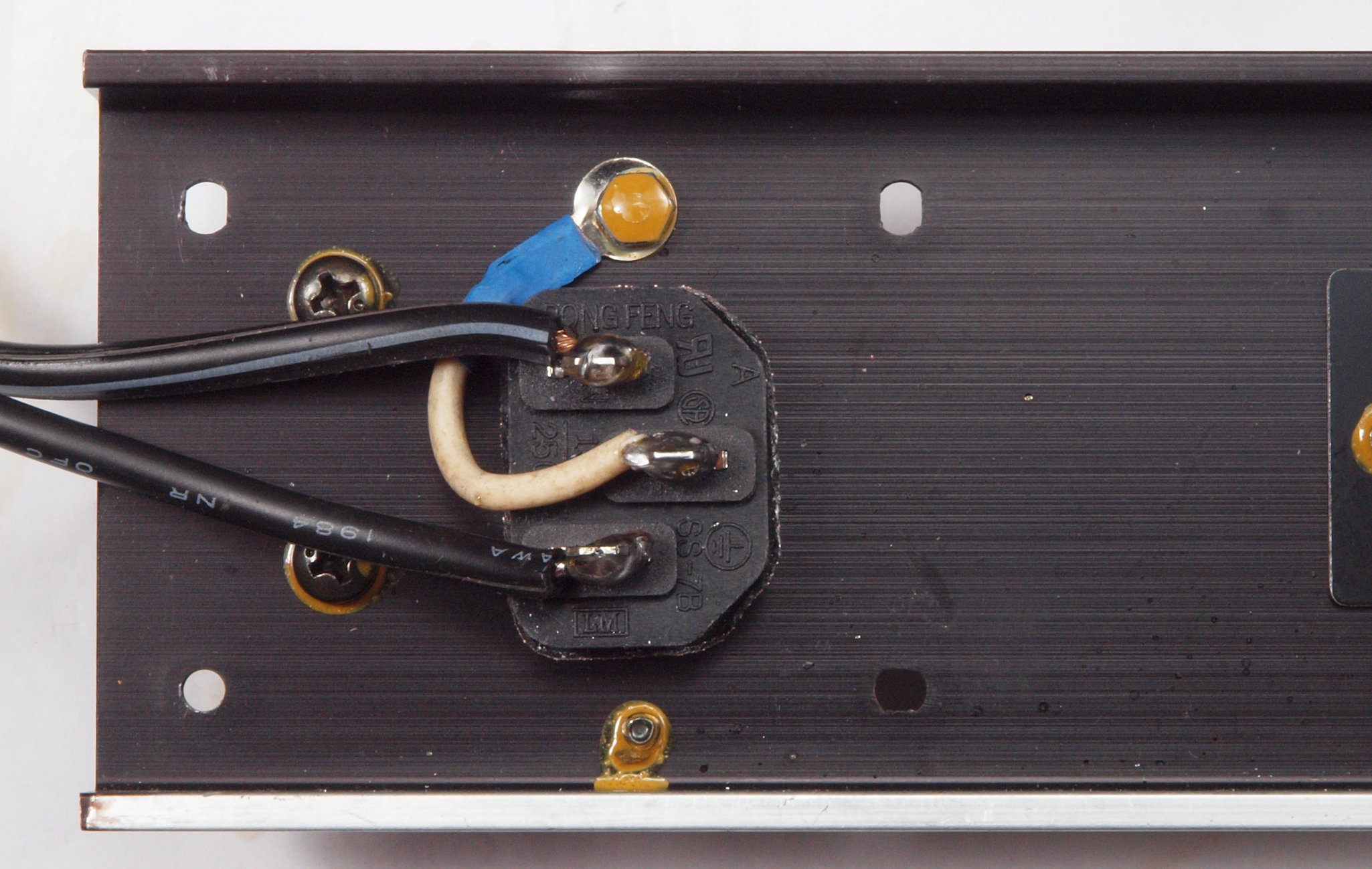

Ｃ７５．　修理後　３Ｐインレット裏配線、しっかりとアース取る。

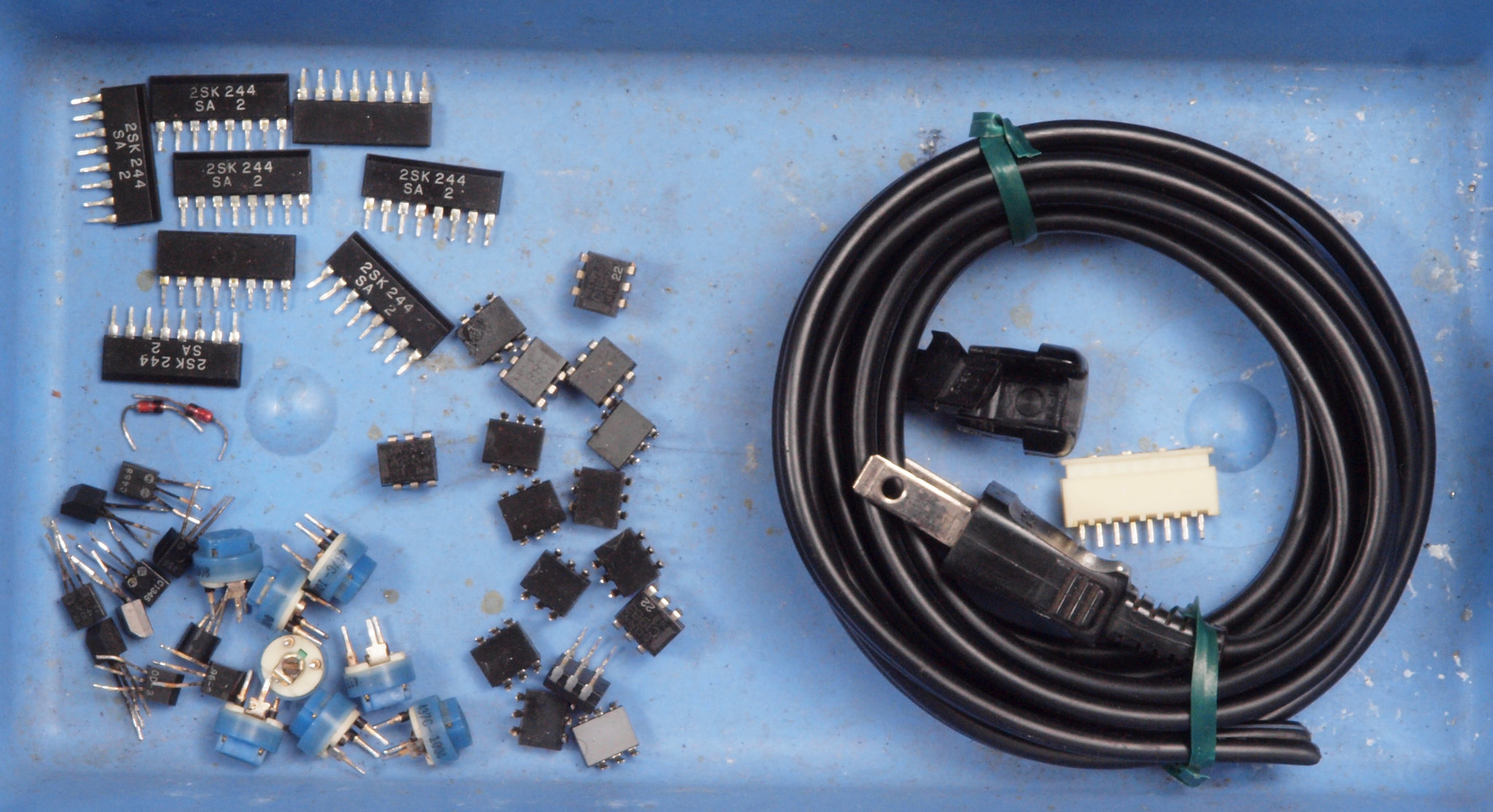

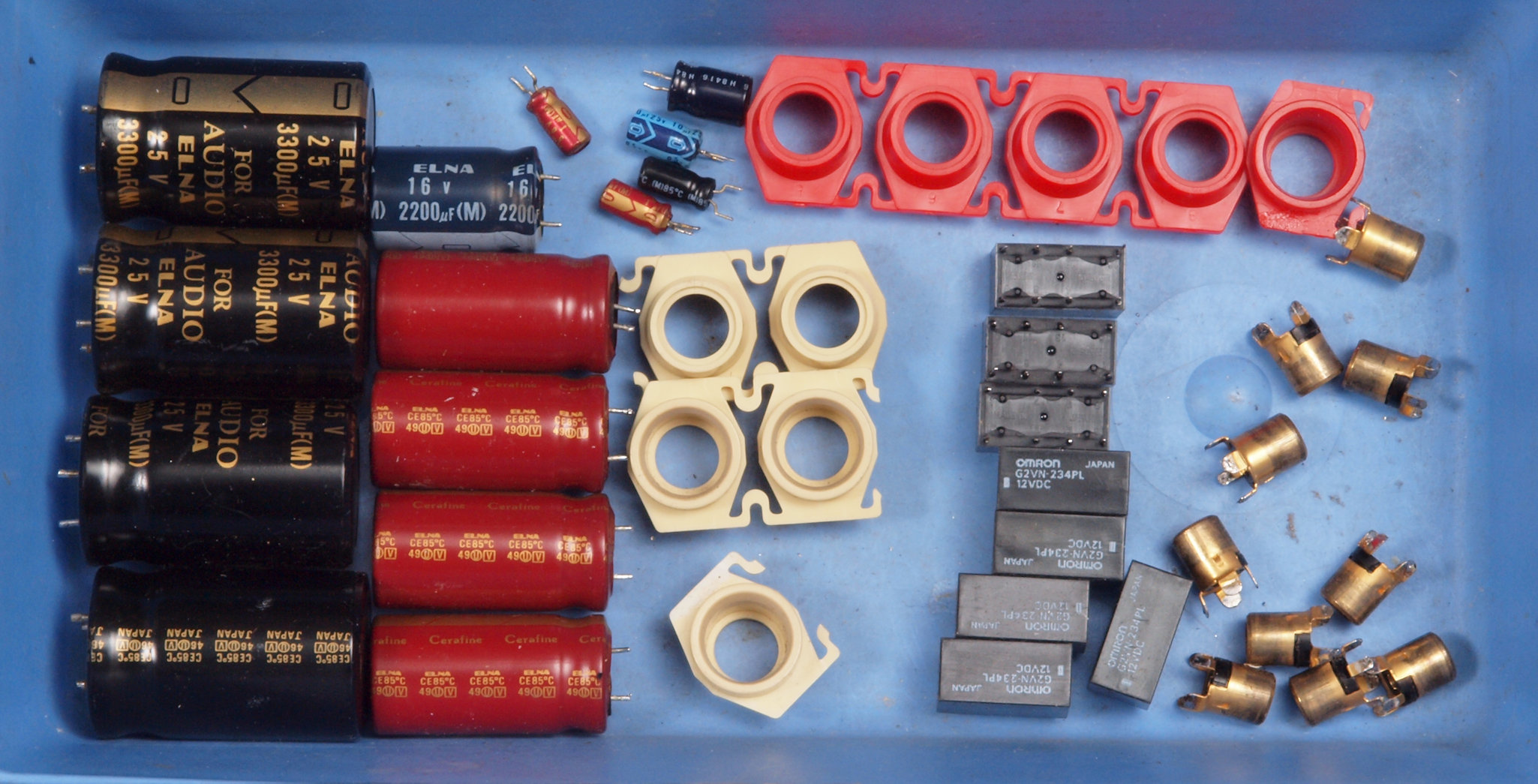

Ｃ８１．　交換部品。

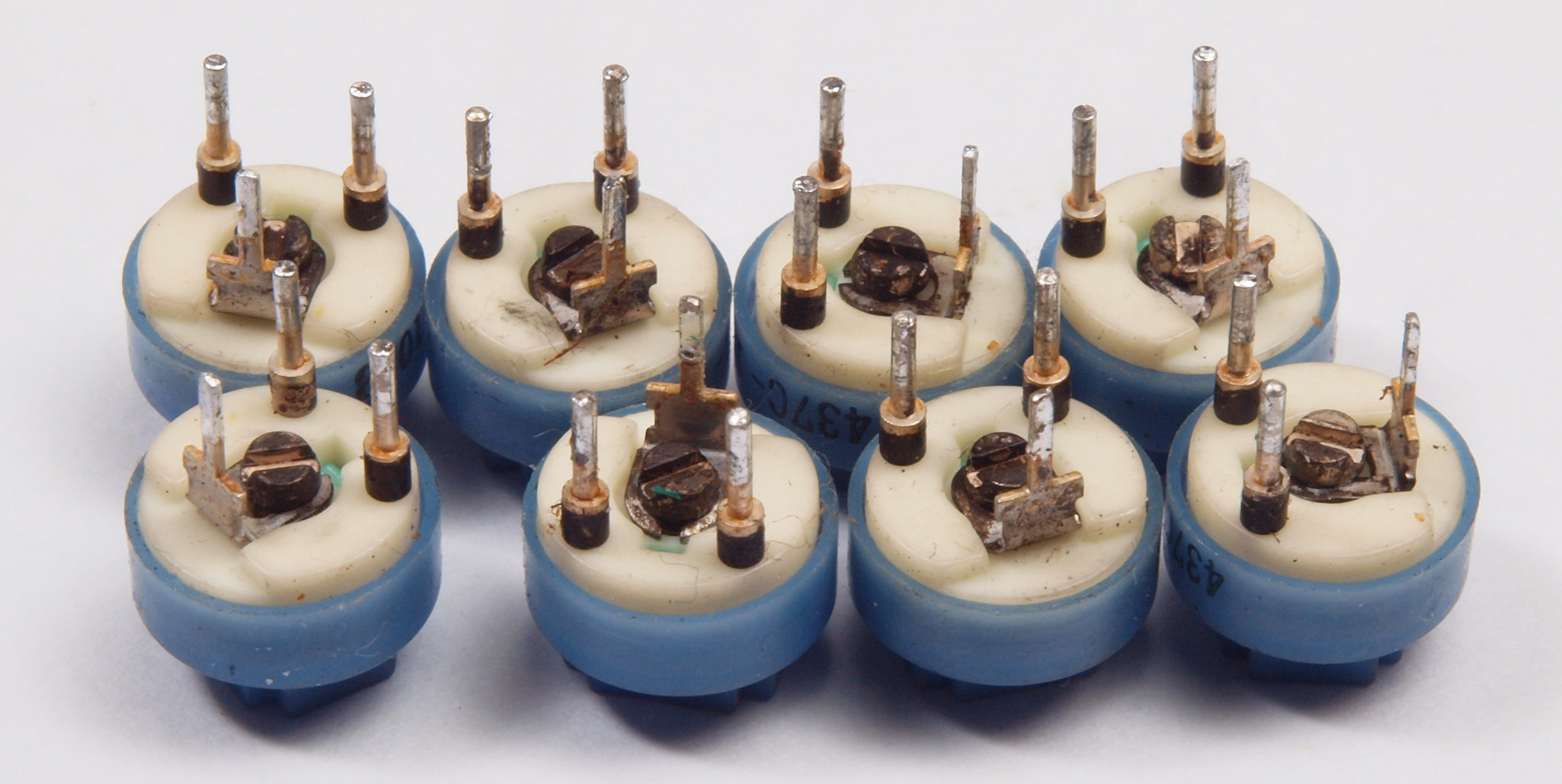

Ｃ８２．　交換部品、足黒半固定ＶＲ。
Ｃ９１．　修理前　上から見る。

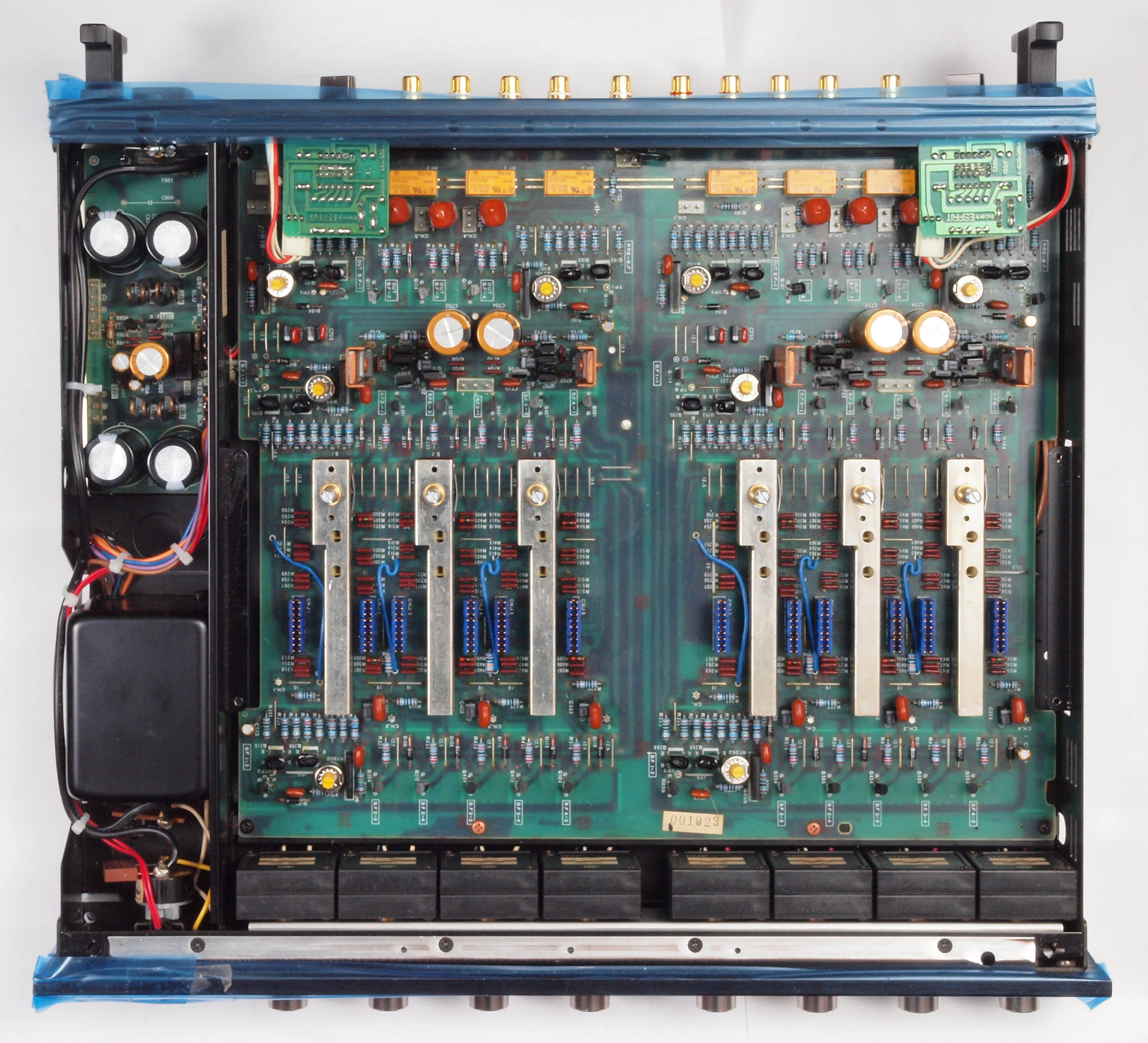

Ｃ９２．　修理後　上から見る。
Ｃ９３．　修理前　下から見る。
Ｃ９４．　修理後　下から見る。

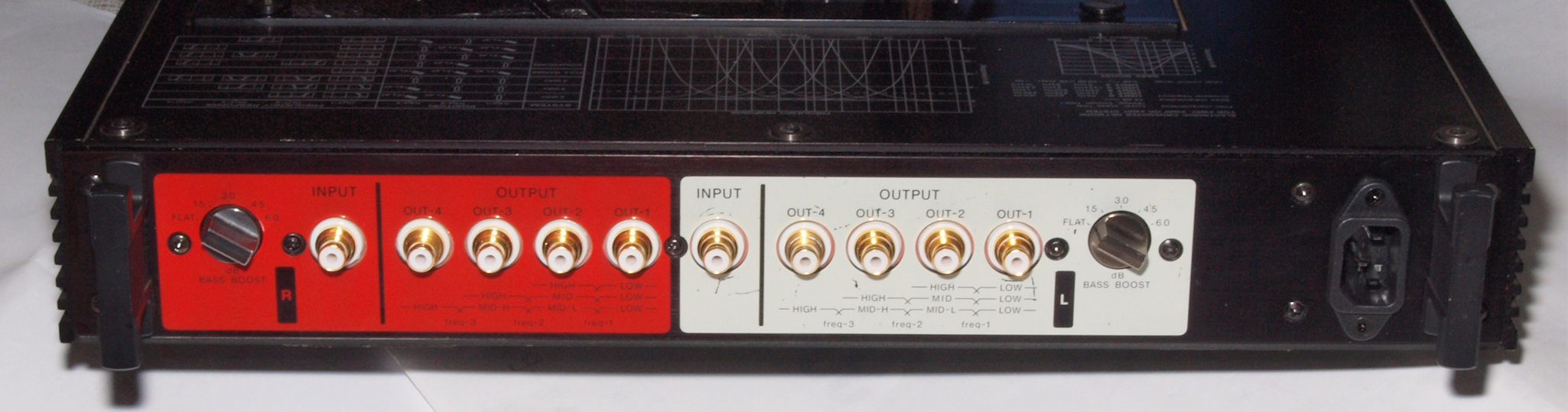

Ｃ９５．　完成後　後から見る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　　　　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　　　　　　　　　使用unit-1:140、225、280Hz、unit-2:500、800、1kHz、unit-4:5k、8k、10kHz。

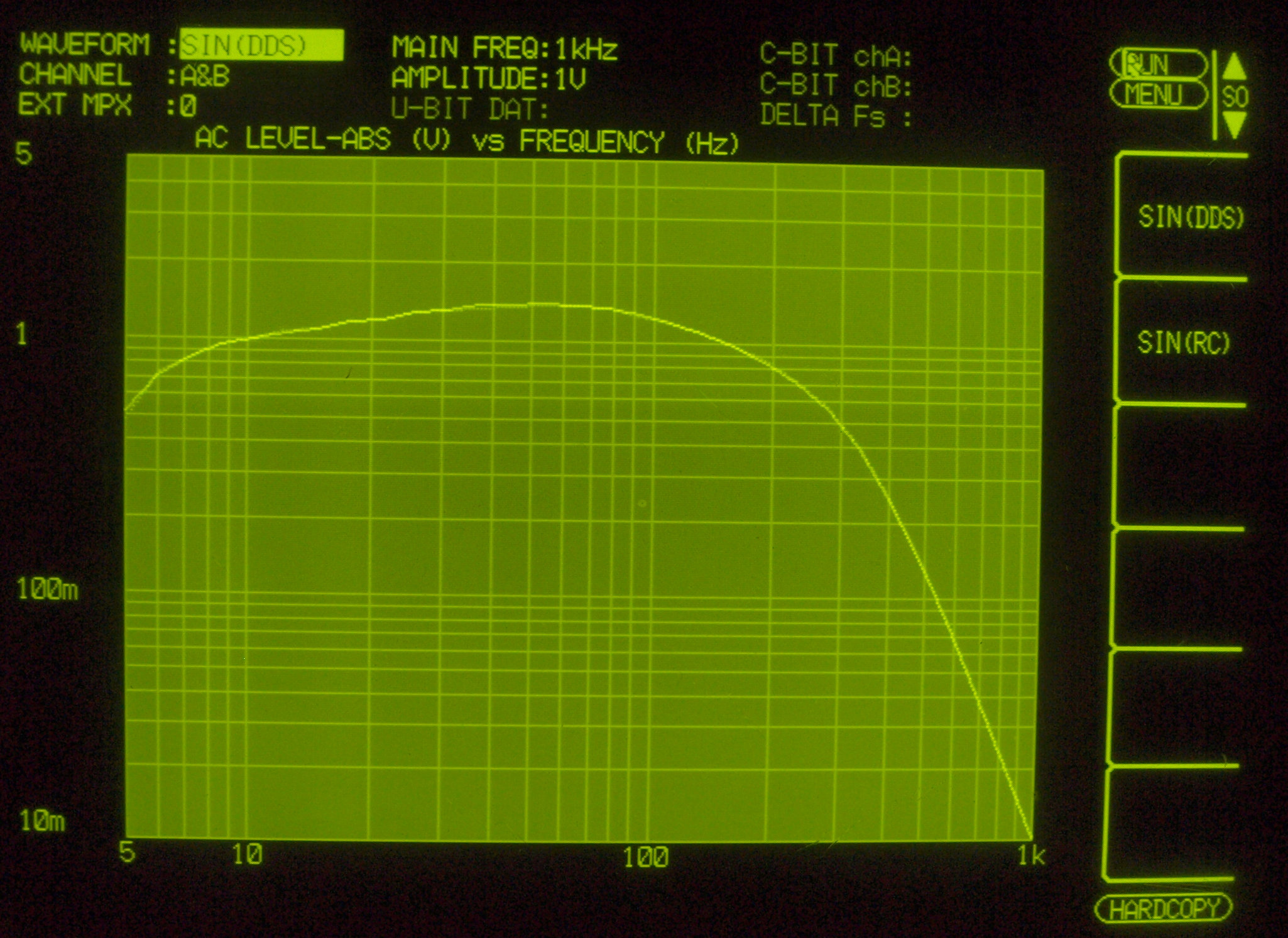

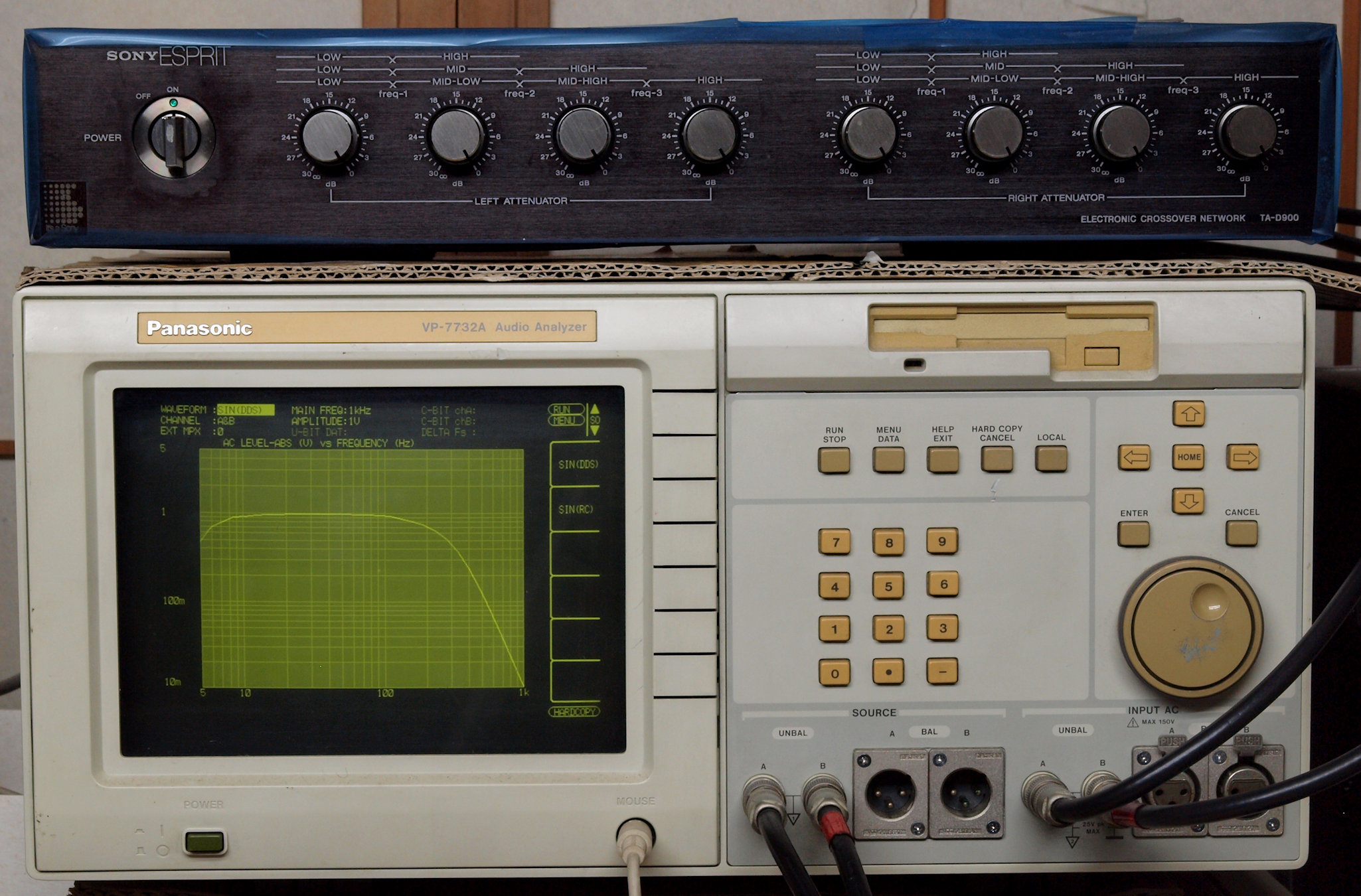

Ｅ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

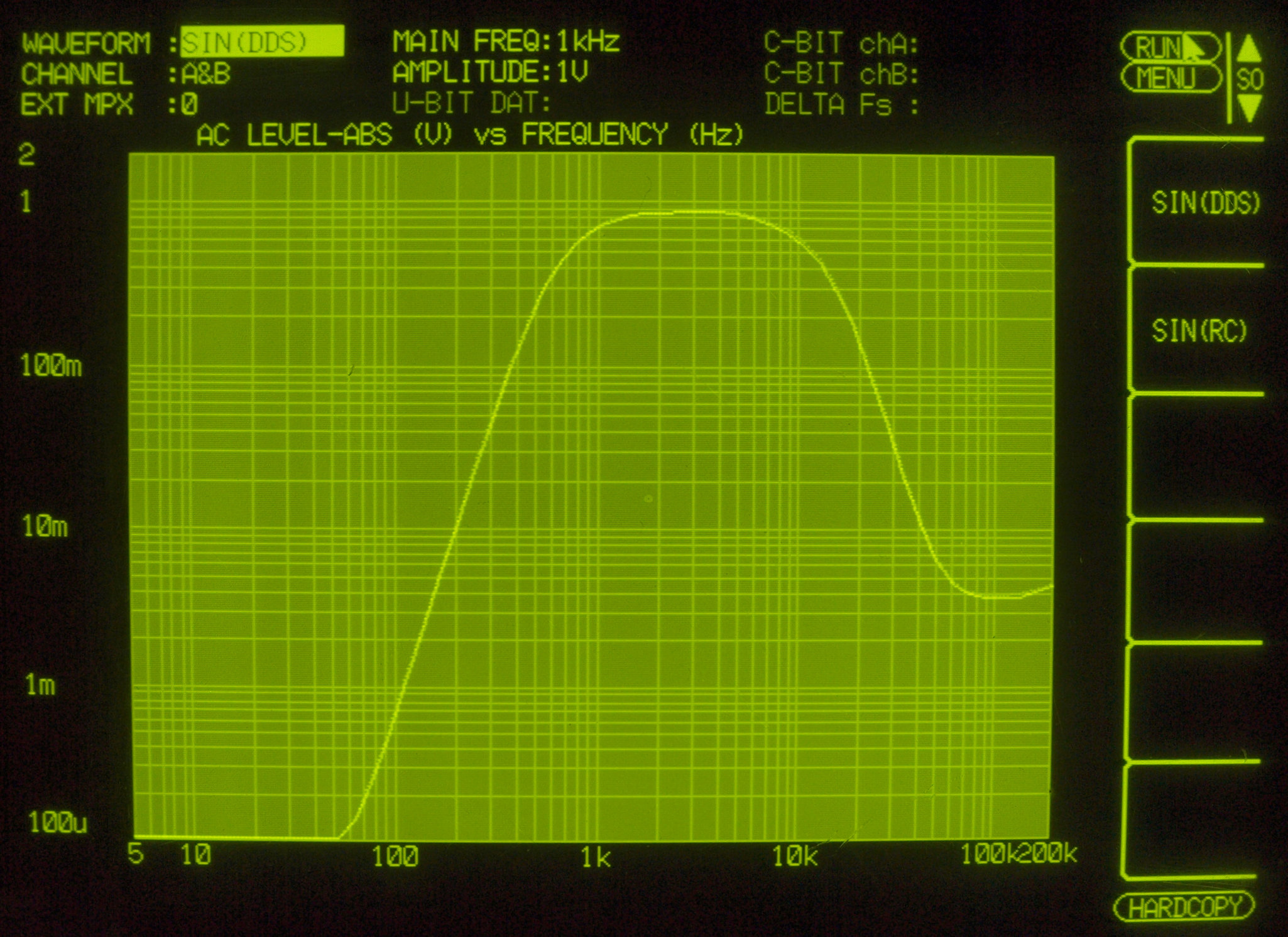

Ｅ１１．　設定、ｆ１＝１４０ＨＺ、　ｆ２＝５００ＨＺ、　ｆ３＝５ｋＨＺ
　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

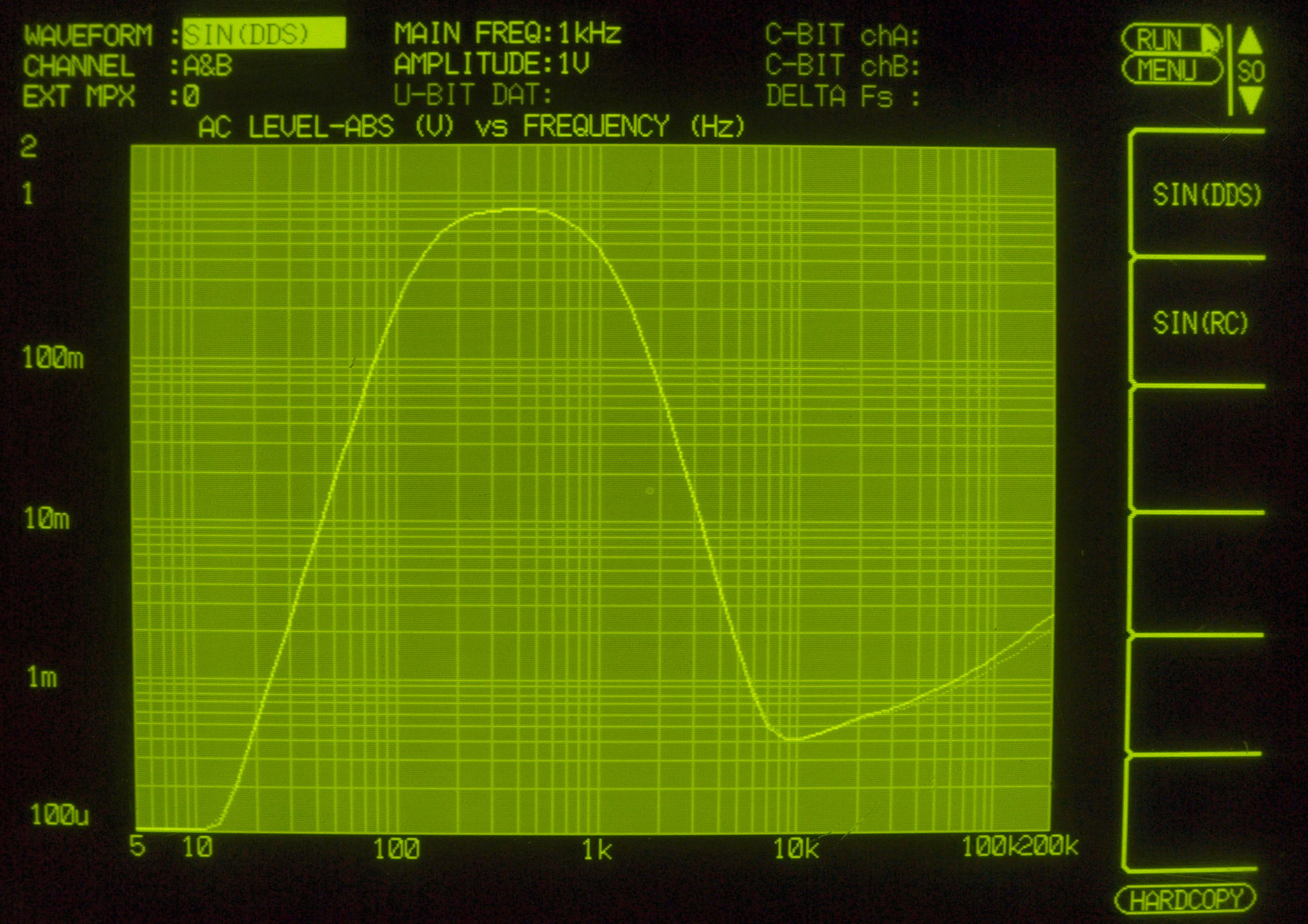

Ｅ１２．　設定、ｆ１＝１４０ＨＺ、　ｆ２＝５００ＨＺ、　ｆ３＝５ｋＨＺ
　　　　　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ１３．　設定、ｆ１＝１４０ＨＺ、　ｆ２＝５００ＨＺ、　ｆ３＝５ｋＨＺ
　　　　　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

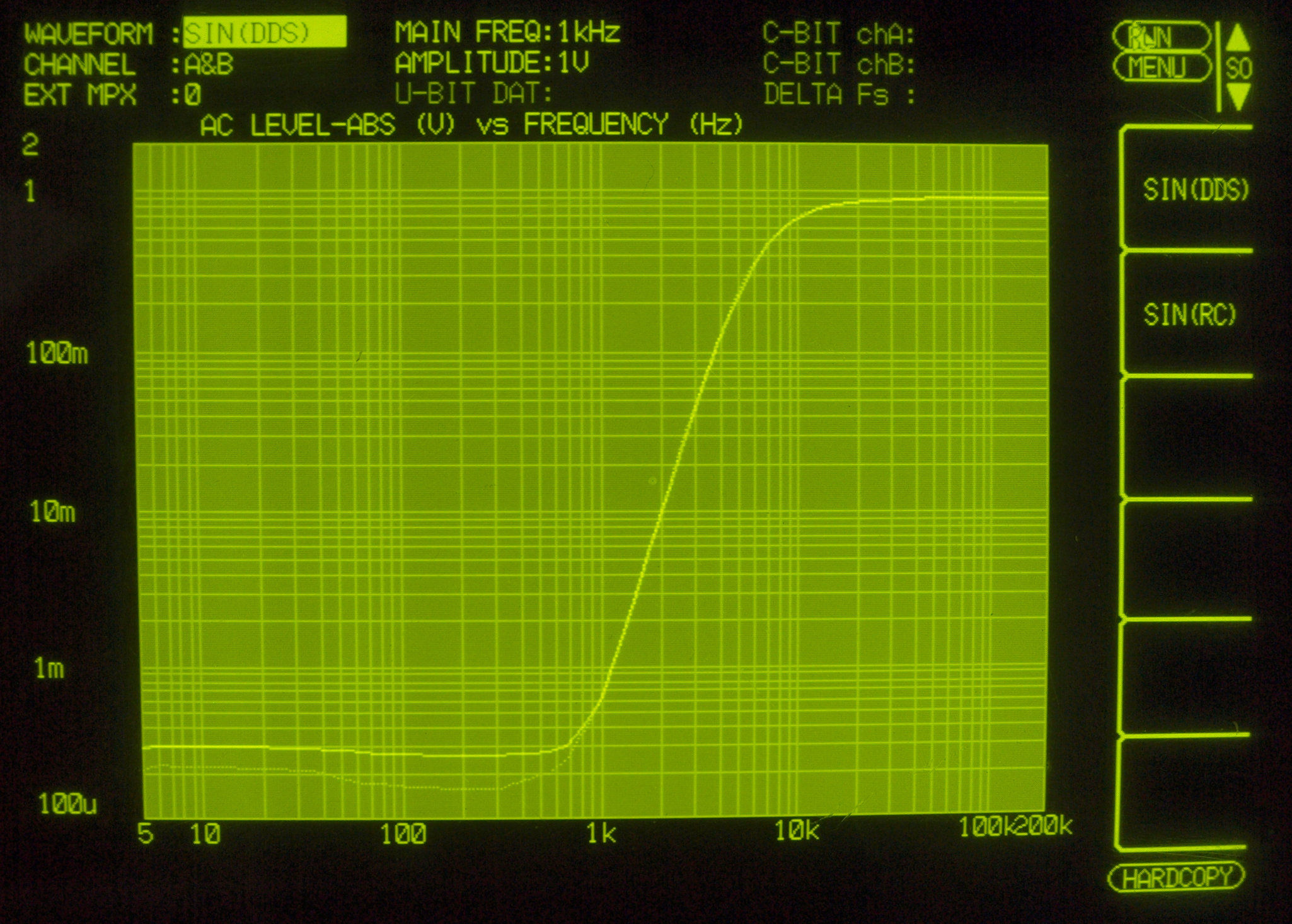

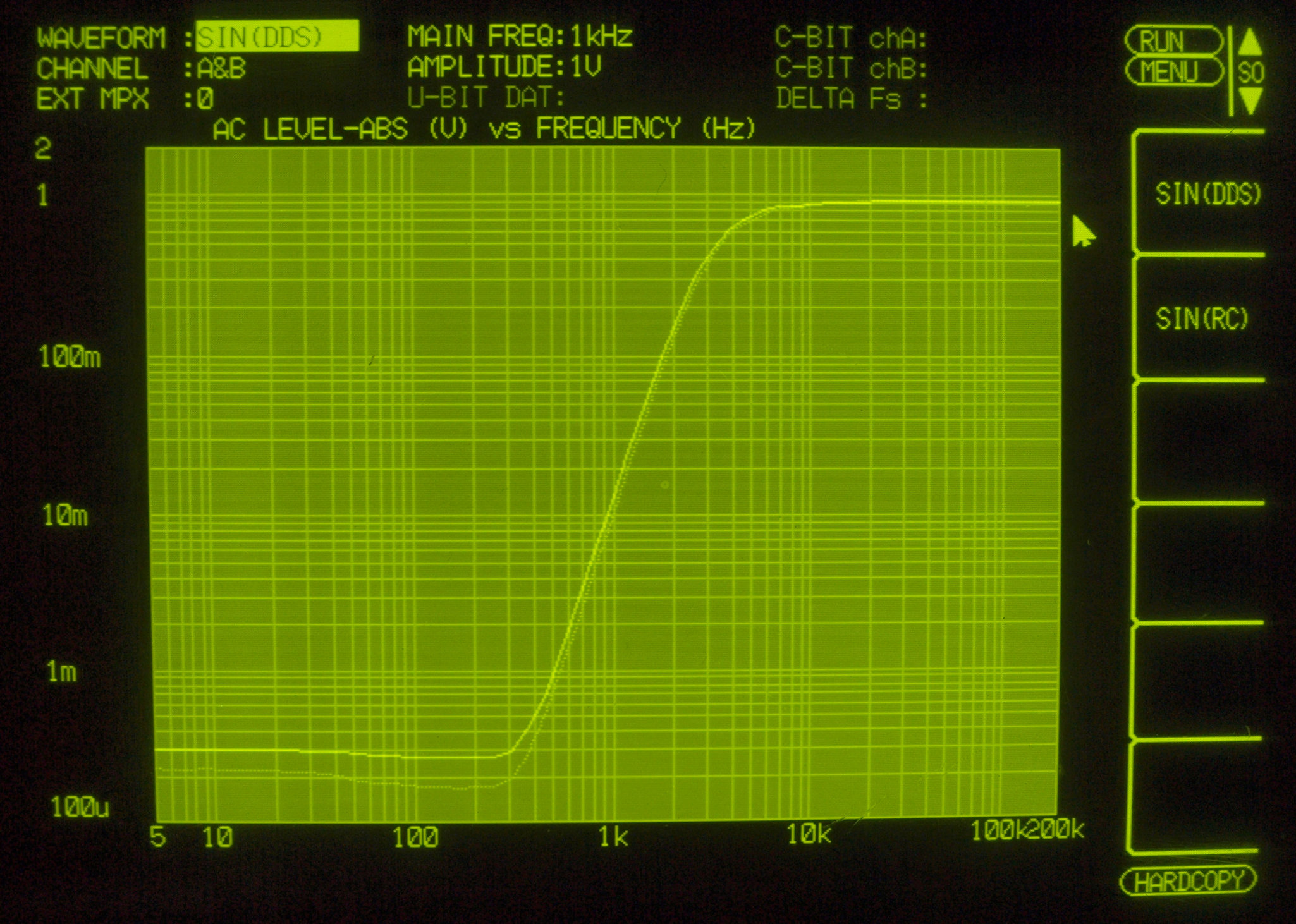

Ｅ１４．　設定、ｆ１＝１４０ＨＺ、　ｆ２＝５００ＨＺ、　ｆ３＝５ｋＨＺ
　　　　　Ｈｉｇｈ出力ＯＵＴ４。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

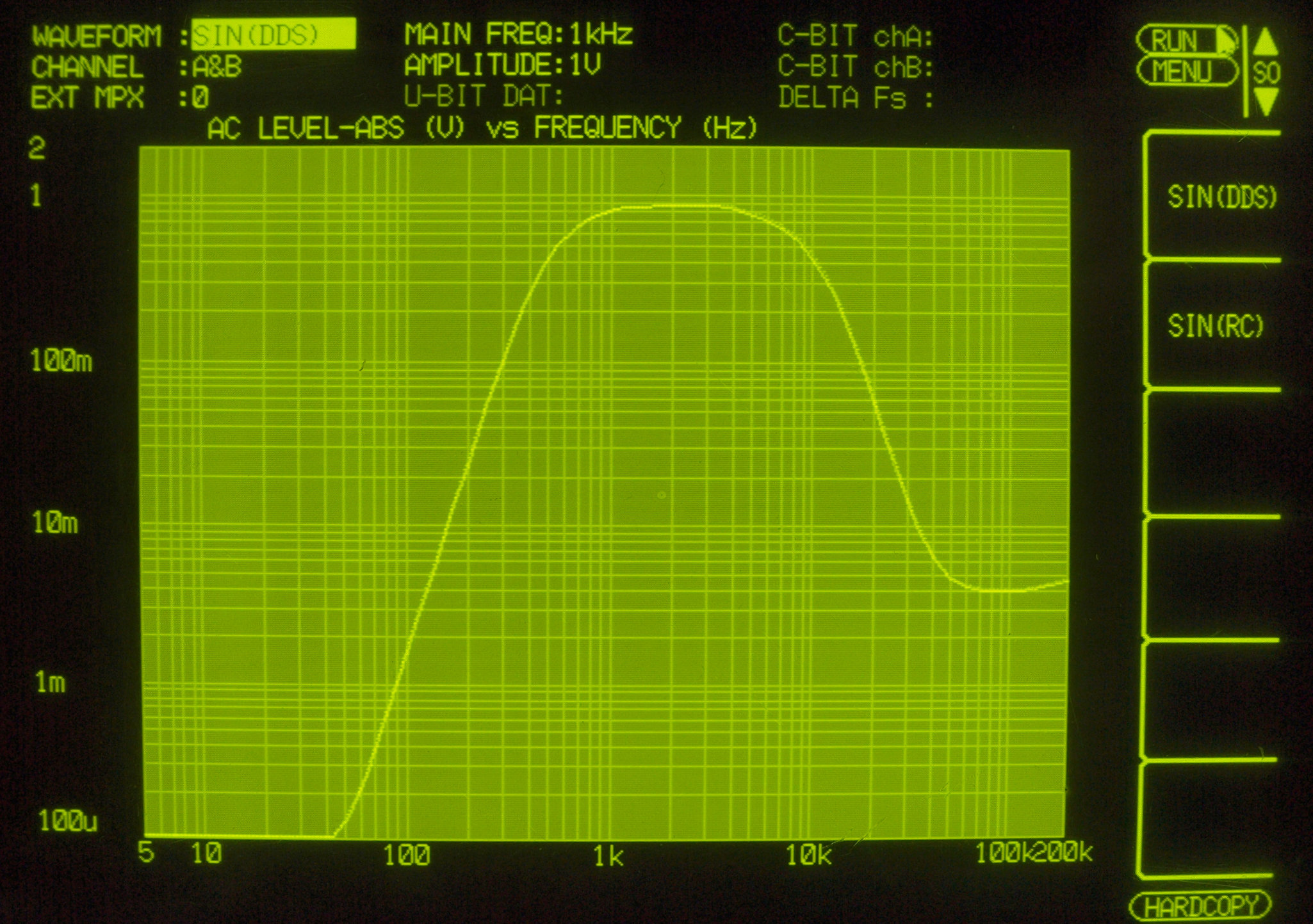

Ｅ２１．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

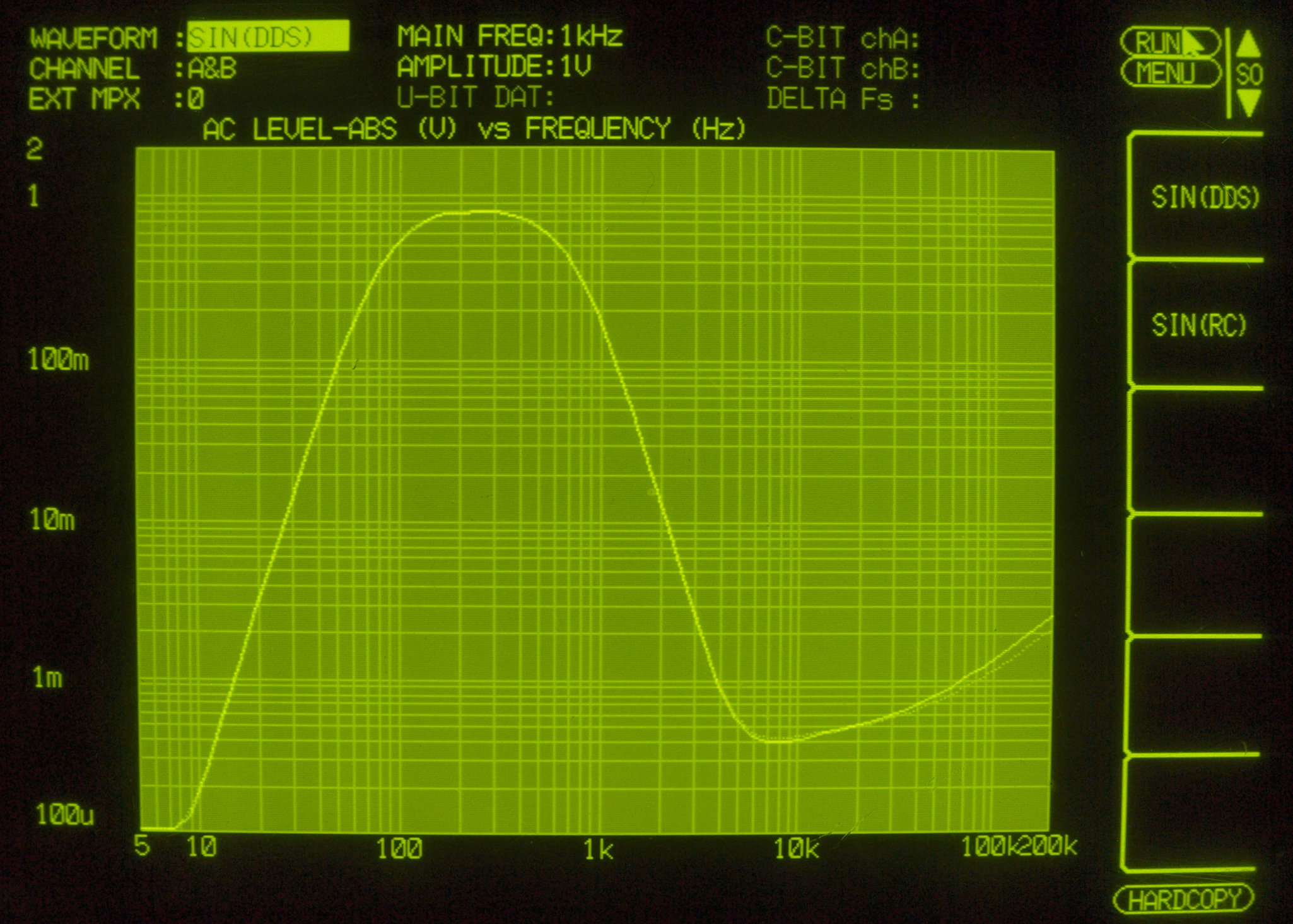

Ｅ２２．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ２３．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ２４．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　Ｈｉｇｈ出力ＯＵＴ４。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ３１．　設定、ｆ１＝２８０ＨＺ、　ｆ２＝１ｋＨＺ、　ｆ３＝１０ｋＨＺ
　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ３２．　設定、ｆ１＝２８０ＨＺ、　ｆ２＝１ｋＨＺ、　ｆ３＝１０ｋＨＺ
　　　　　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ３３．　設定、ｆ１＝２８０ＨＺ、　ｆ２＝１ｋＨＺ、　ｆ３＝１０ｋＨＺ
　　　　　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ３４．　設定、ｆ１＝２８０ＨＺ、　ｆ２＝１ｋＨＺ、　ｆ３＝１０ｋＨＺ
　　　　　Ｈｉｇｈ出力ＯＵＴ４。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

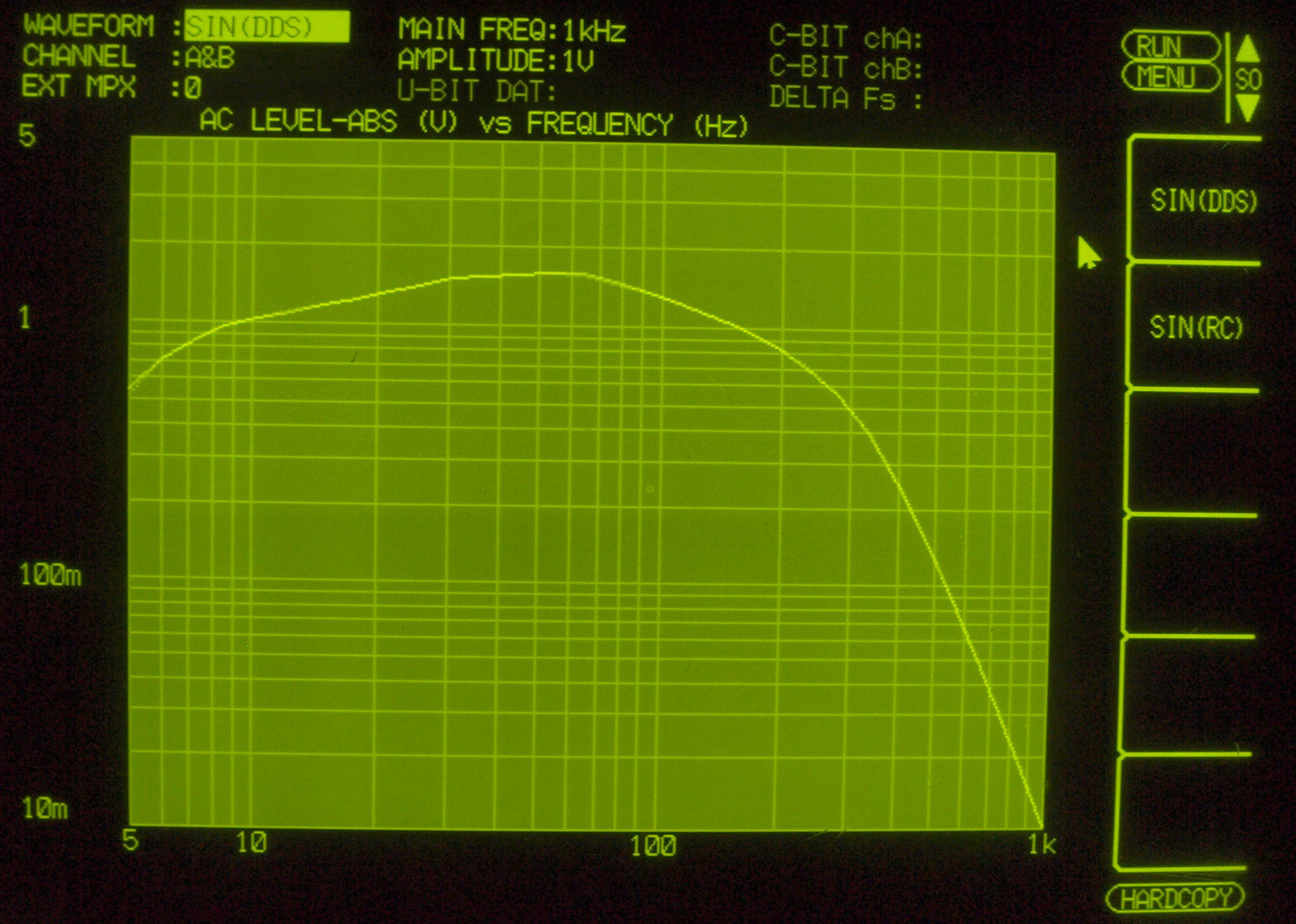

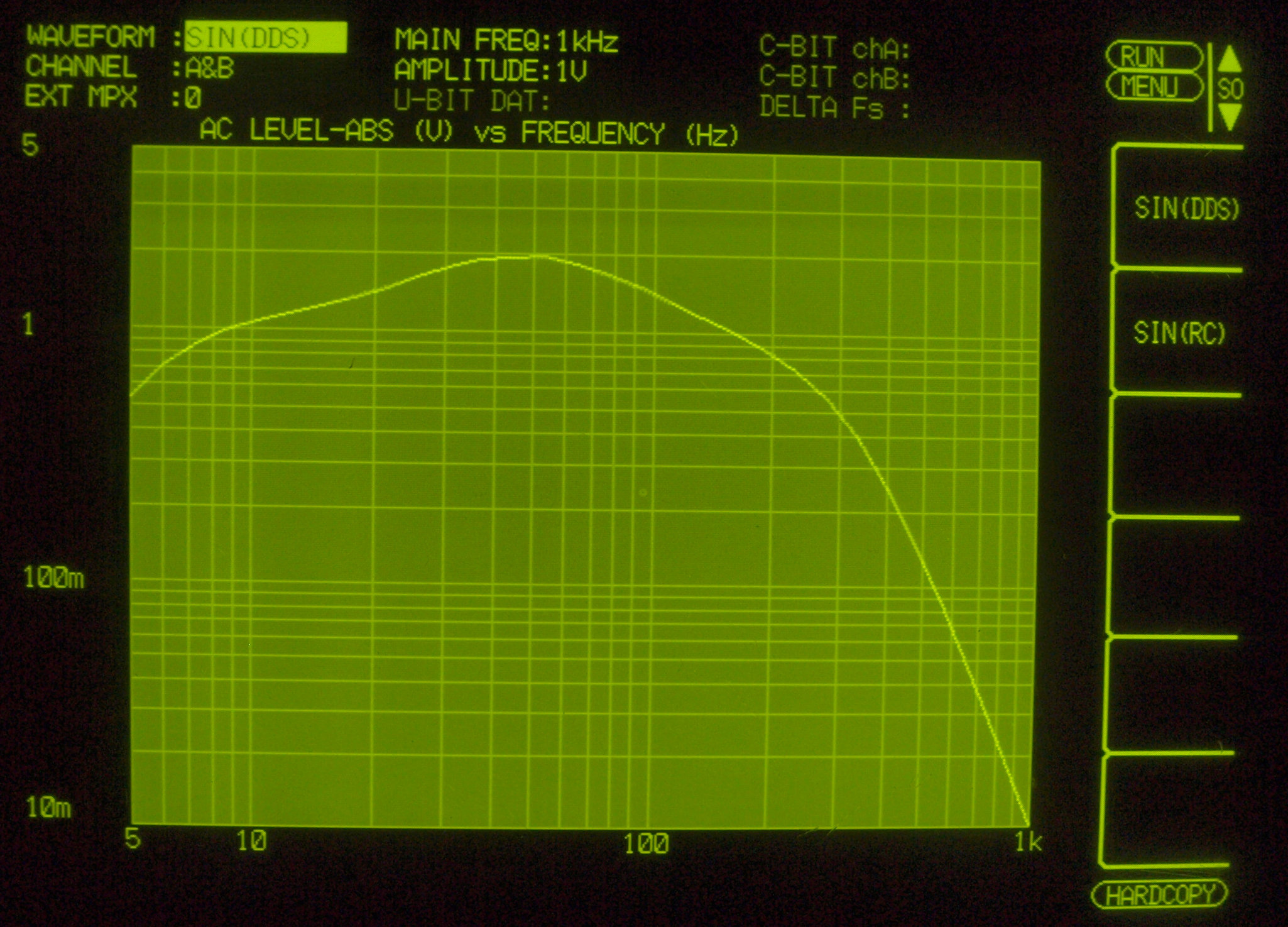

Ｅ４１．　ＢＡＳＳ　ＢＯＯＯＳＴ＝６ｄＢ設定。
　　　　　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ。
　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ４２．　ＢＡＳＳ　ＢＯＯＯＳＴ＝４．５ｄＢ設定。
　　　　　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ。
　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ４３．　ＢＡＳＳ　ＢＯＯＯＳＴ＝３ｄＢ設定。
　　　　　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ。
　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ４４．　ＢＡＳＳ　ＢＯＯＯＳＴ＝１．５ｄＢ設定。
　　　　　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ。
　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ４５．　ＢＡＳＳ　ＢＯＯＯＳＴ＝０ｄＢ設定。
　　　　　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ。
　　　　　出力ＶＲは最大位置、入力レベルは１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

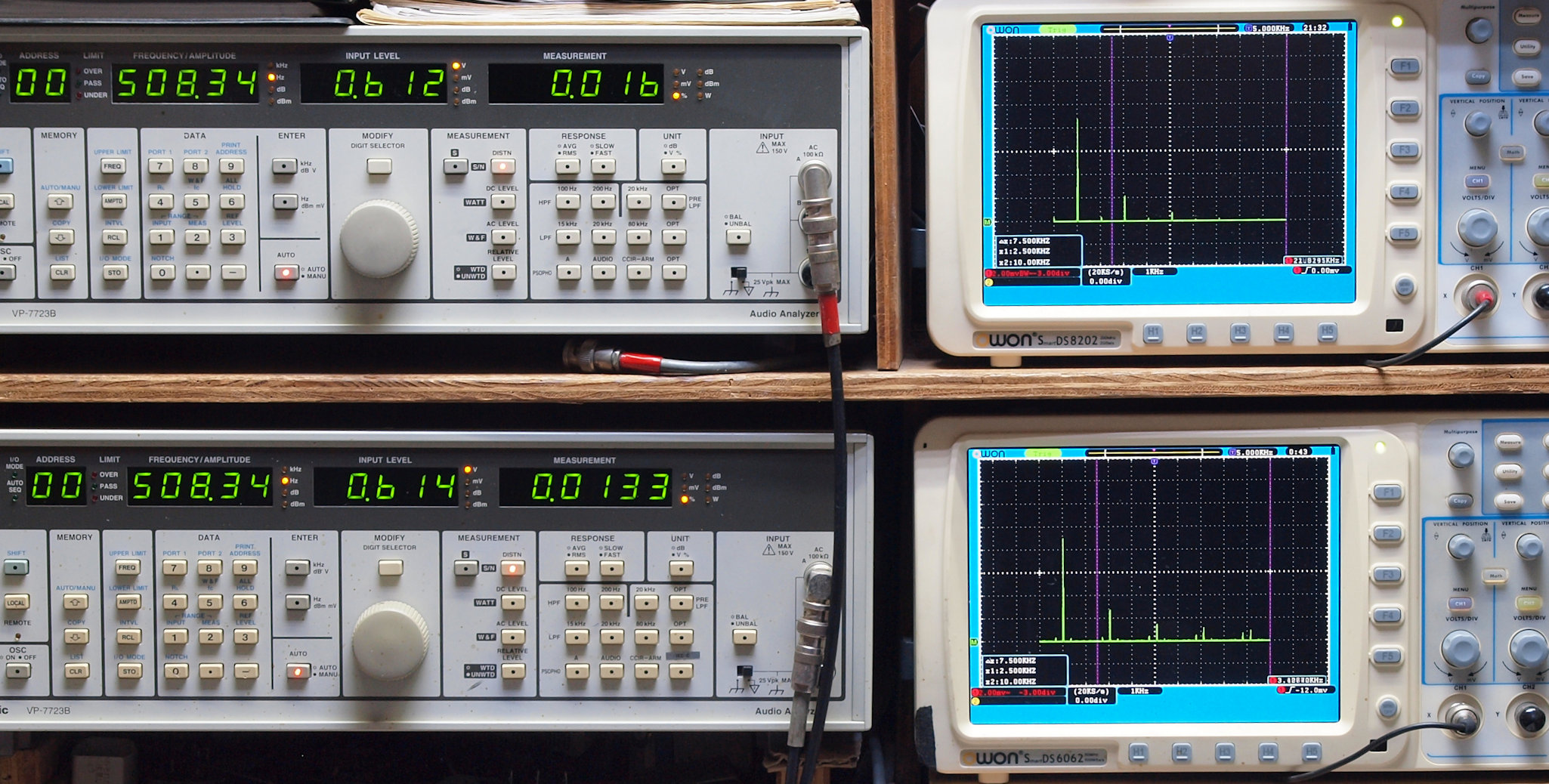

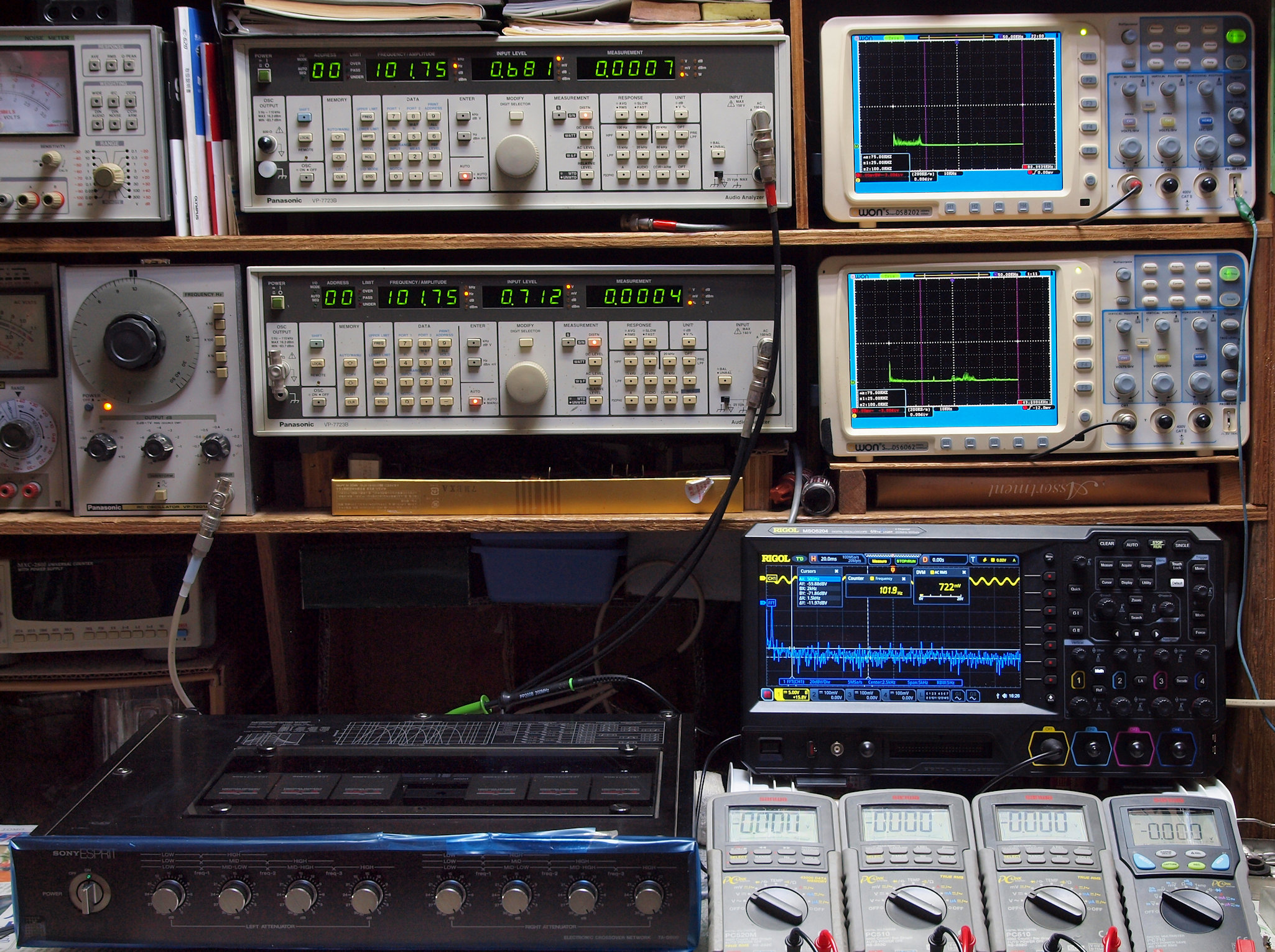

Ｅ５．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

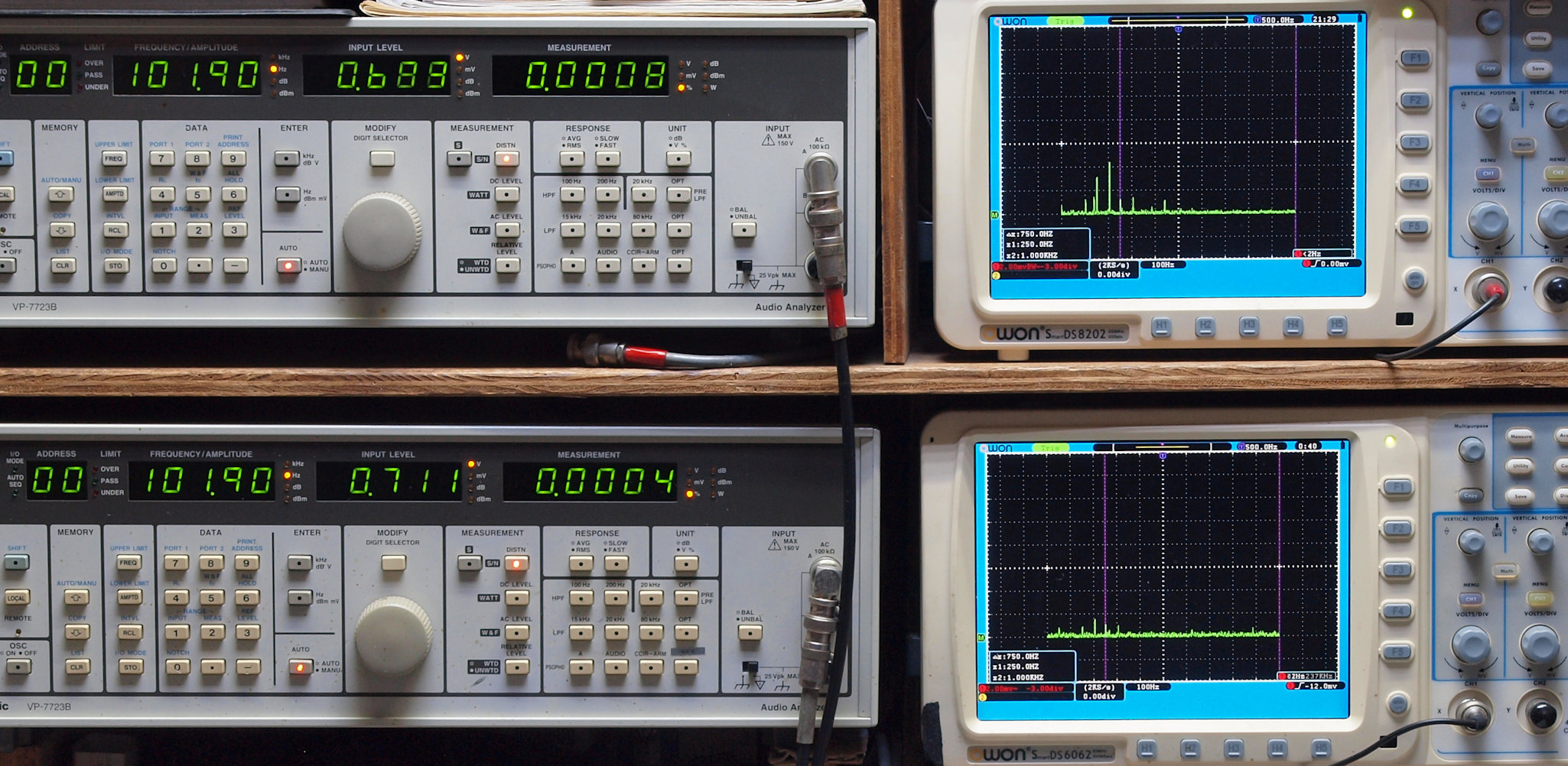

Ｅ５１．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　出力ＶＲは最大位置、入力レベルは１００ＨＺ、１Ｖ。
　　　　　Ｌｏｗ出力ＯＵＴ１。
　　　　　　　　　　Ｒ側出力電圧０．６８３Ｖ、　０．０００８％歪み。
　　　　　　　　　　Ｌ側出力電圧０．７１１Ｖ、　０．０００４％歪み。
　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ５２．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　出力ＶＲは最大位置、入力レベルは５００ＨＺ、１Ｖ。
　　　　　ＭｉｄＬｏｗ出力ＯＵＴ２
　　　　　　　　　　　Ｒ側出力電圧０．６１２Ｖ、　０．０１６％歪み。
　　　　　　　　　　　Ｌ側出力電圧０．６１４Ｖ、　０．０１３３％歪み。
　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

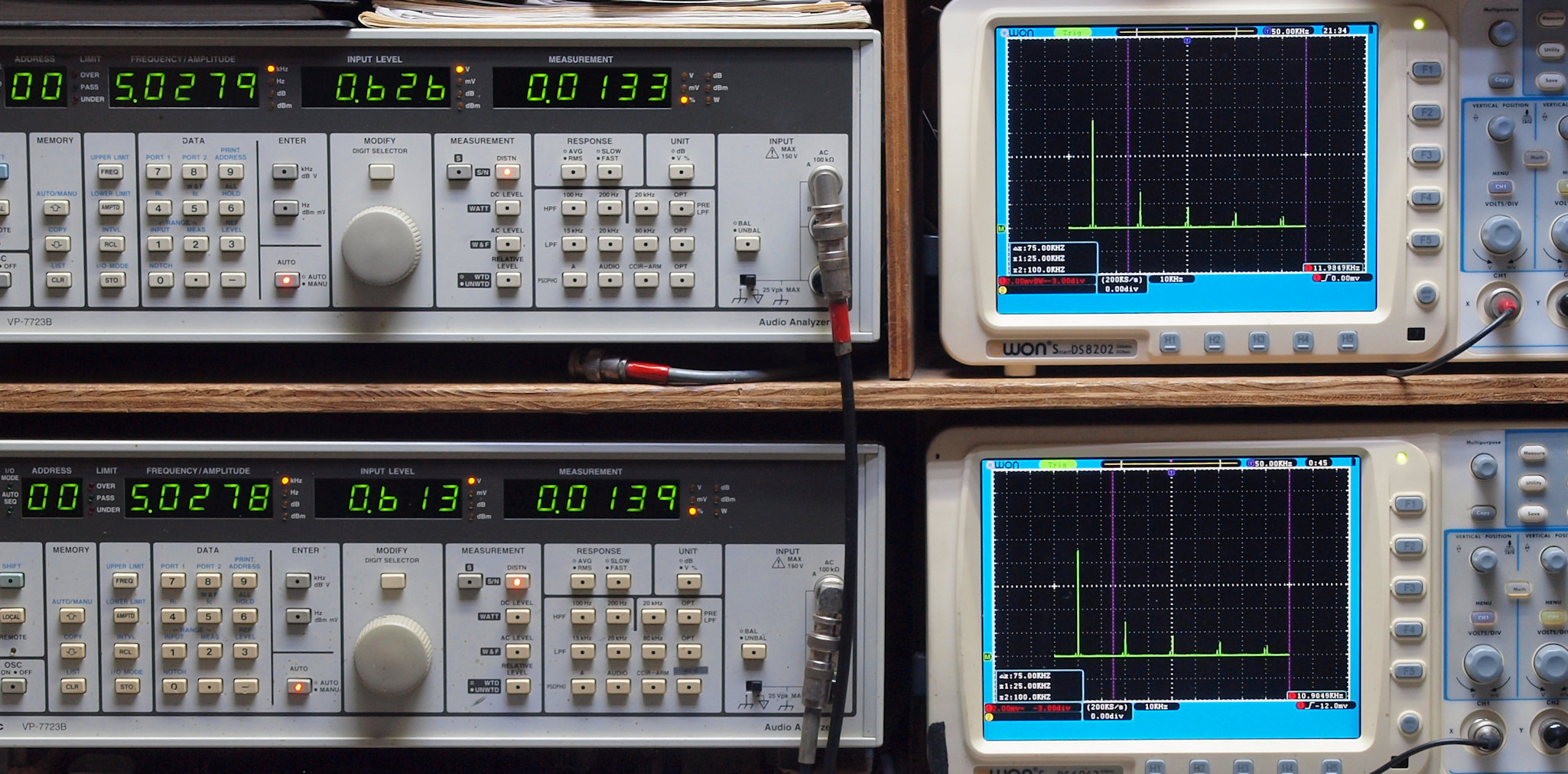

Ｅ５３．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　出力ＶＲは最大位置、入力レベルは５ＫＨＺ、１Ｖ。
　　　　　ＭｉｄＨiｇｈ出力ＯＵＴ３。
　　　　　　　　　　Ｒ側出力電圧０．６２６Ｖ、　０．０１３３％歪み。
　　　　　　　　　　Ｌ側出力電圧０．６１３Ｖ、　０．０１３９％歪み。
　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

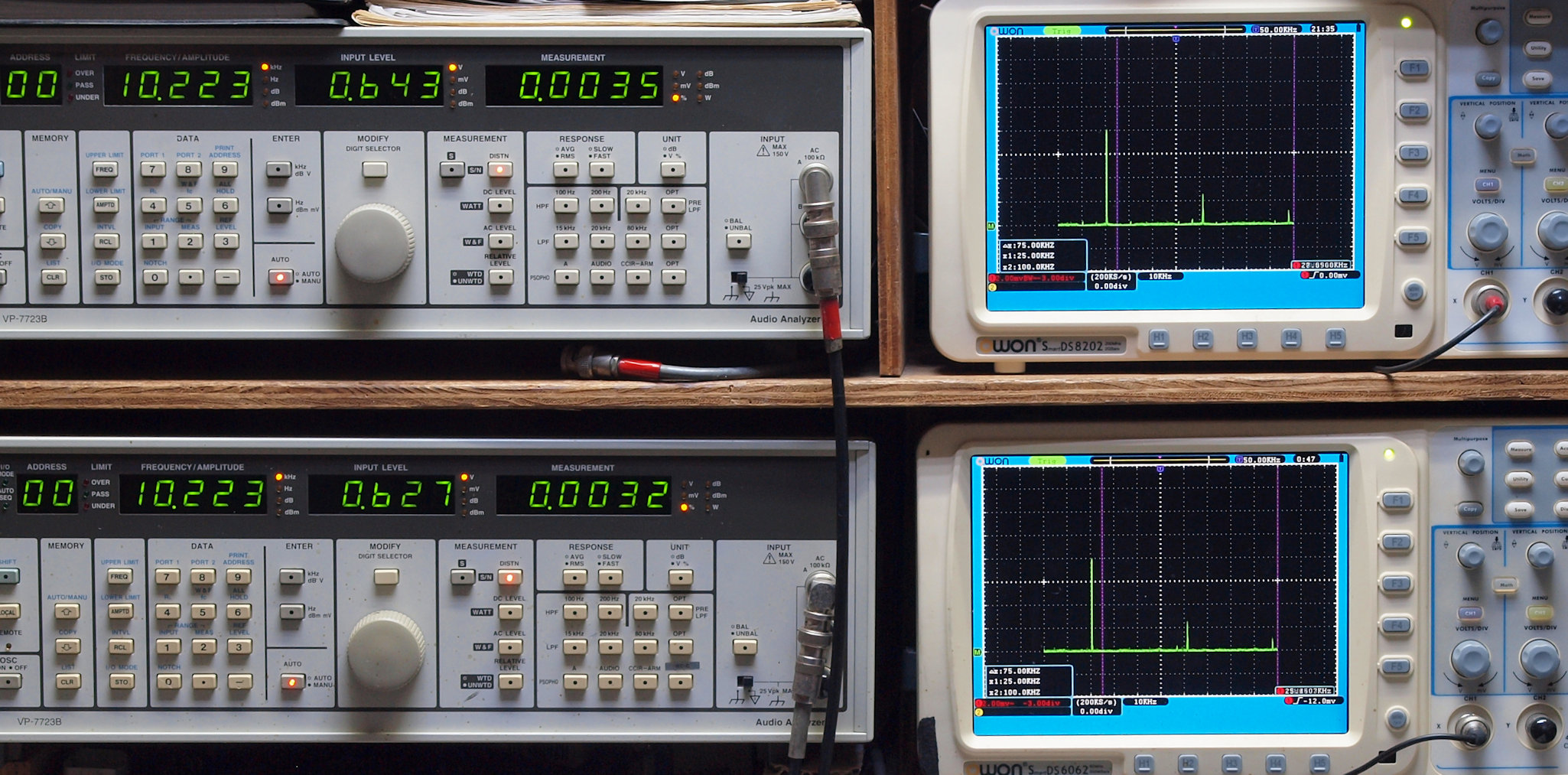

Ｅ５４．　設定、ｆ１＝２２５ＨＺ、　ｆ２＝８００ＨＺ、　ｆ３＝８ｋＨＺ
　　　　　出力ＶＲは最大位置、入力レベルは１０ＫＨＺ、１Ｖ。
　　　　　Ｈiｇｈ出力ＯＵＴ４。
　　　　　　　　　　Ｒ側出力電圧０．６４３Ｖ、　０．００３５％歪み。
　　　　　　　　　　Ｌ側出力電圧０．６２７Ｖ、　０．００３２％歪み。
　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ６．　完成　引き続き２４時間エージング。　　左はＷＥ−３９６Ａ・ＵＴＣ　Ａ２６使用 ラインアンプ。
Ｙ．　ユーザー宅の設置状況
Ｓ．　ＳＯＮＹ／ＥＳＰＲＩＴ　ＴＡ−Ｄ９００　の仕様（カタログ・マニアルより）　
型式 クロスオーバーネットワーク
回路方式 DCユニットアンプ構成、ベッセルフィルター(24dB/oct)
カットオフ周波数
クロスオーバー周波数		 unit-0=50Hz/80Hz/100Hz
unit-1=140、225、280Hz
unit-2=500、800、1kHz
unit-3=1.25k、2k、2.5kHz
unit-4=5k、8k、10kHz
スロープ特性（減衰特性） 24dB/oct(ベッセル函数カーブ)
レベルコントロール 0〜-30dB(1dBステップ)、-∞
入力感度/インピーダンス 1.0V/50kΩ
最大入力 7.0V
利得 0dB
高調波歪率 0.003%(1V出力時)
0.005%(5V出力時)
出力インピーダンス 100Ω
SN比(IHF-A) 110dB(1V出力時)
周波数特性 DC〜100kHz +0 -1dB(フラットポジション時)
使用半導体 トランジスタ:個、　FET:個、　ダイオード:個
消費電力 20W
外形寸法 幅480x高さ80x奥行400mm
重量 8.5kg
価格 ￥600,000(1981年発売)
