Audio Analyzer VP−7732A. 3台目備品修理記録
A. 修理前の状況
C. 修理状況
  • 基板等清掃。
    上下蓋凹み修理。
    フアン清掃。
    ブラウン管周り清掃。

E. 内蔵発振器の測定(アナライズ)。

S. Panasonic VP-7732A 仕様(マニアル・カタログより)

A. 修理前の状況

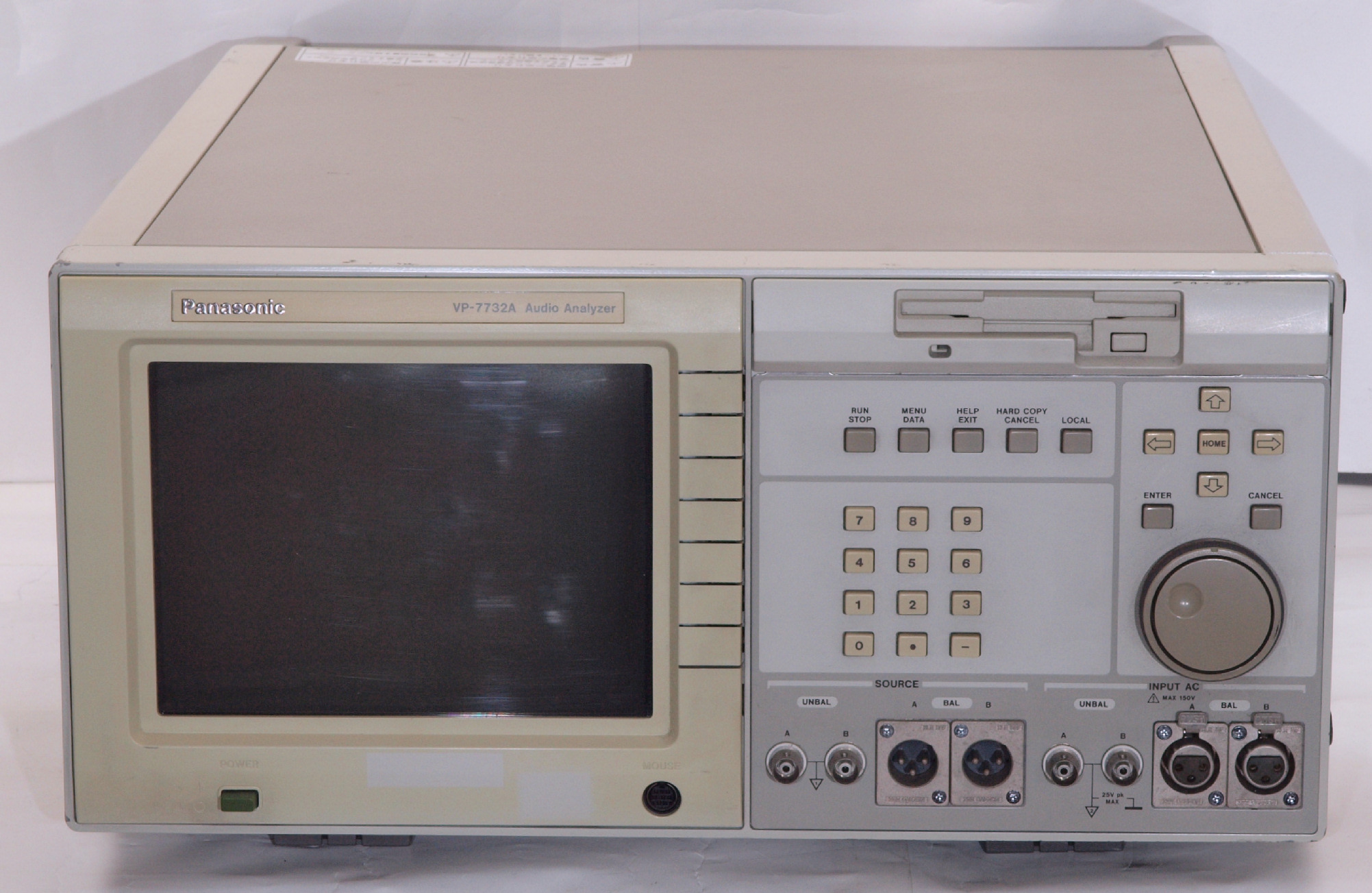

A11. 点検中 前から見る

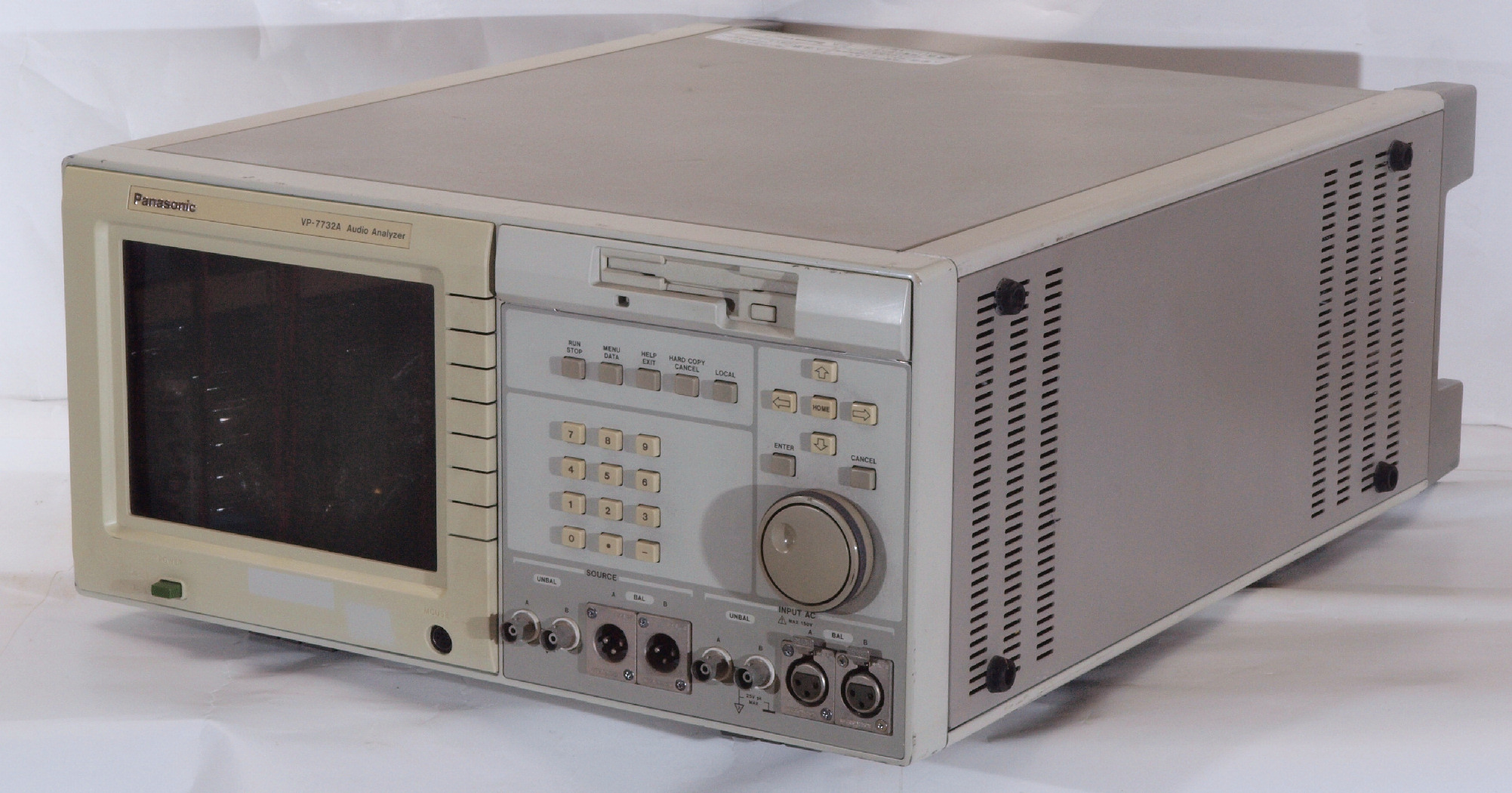

A12. 点検中 前右から見る

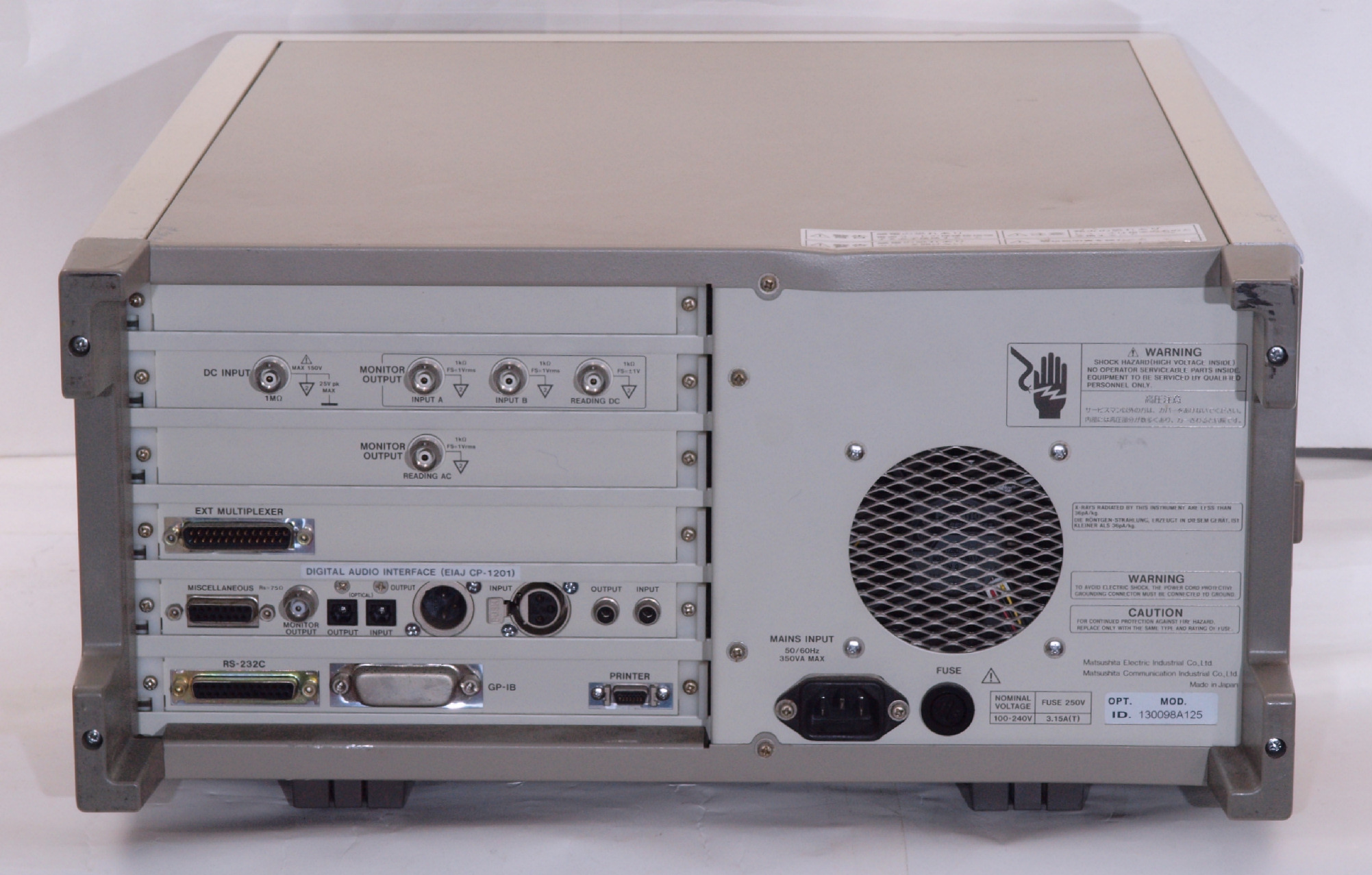

A13. 点検中 後から見る

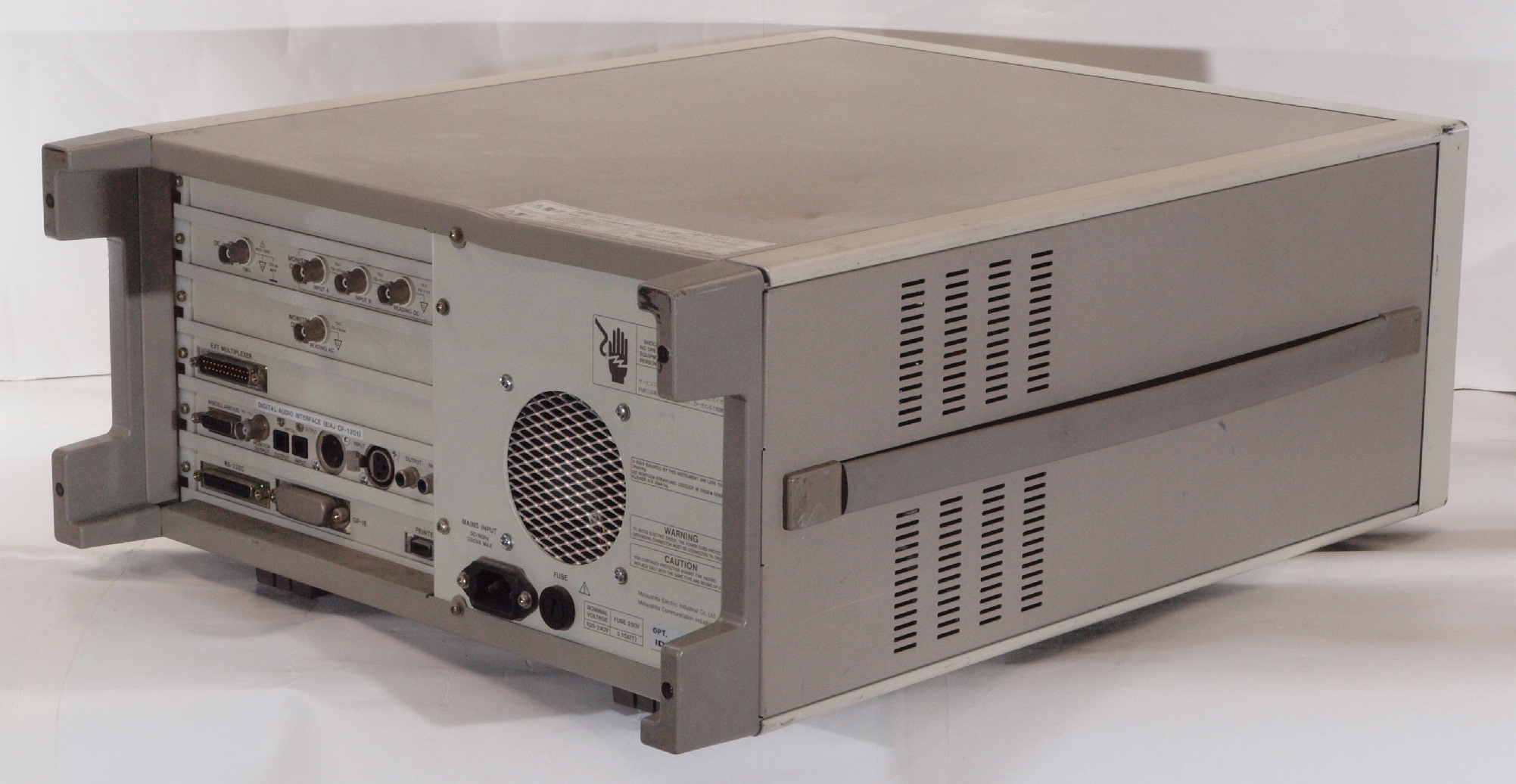

A14. 点検中 後左から見る

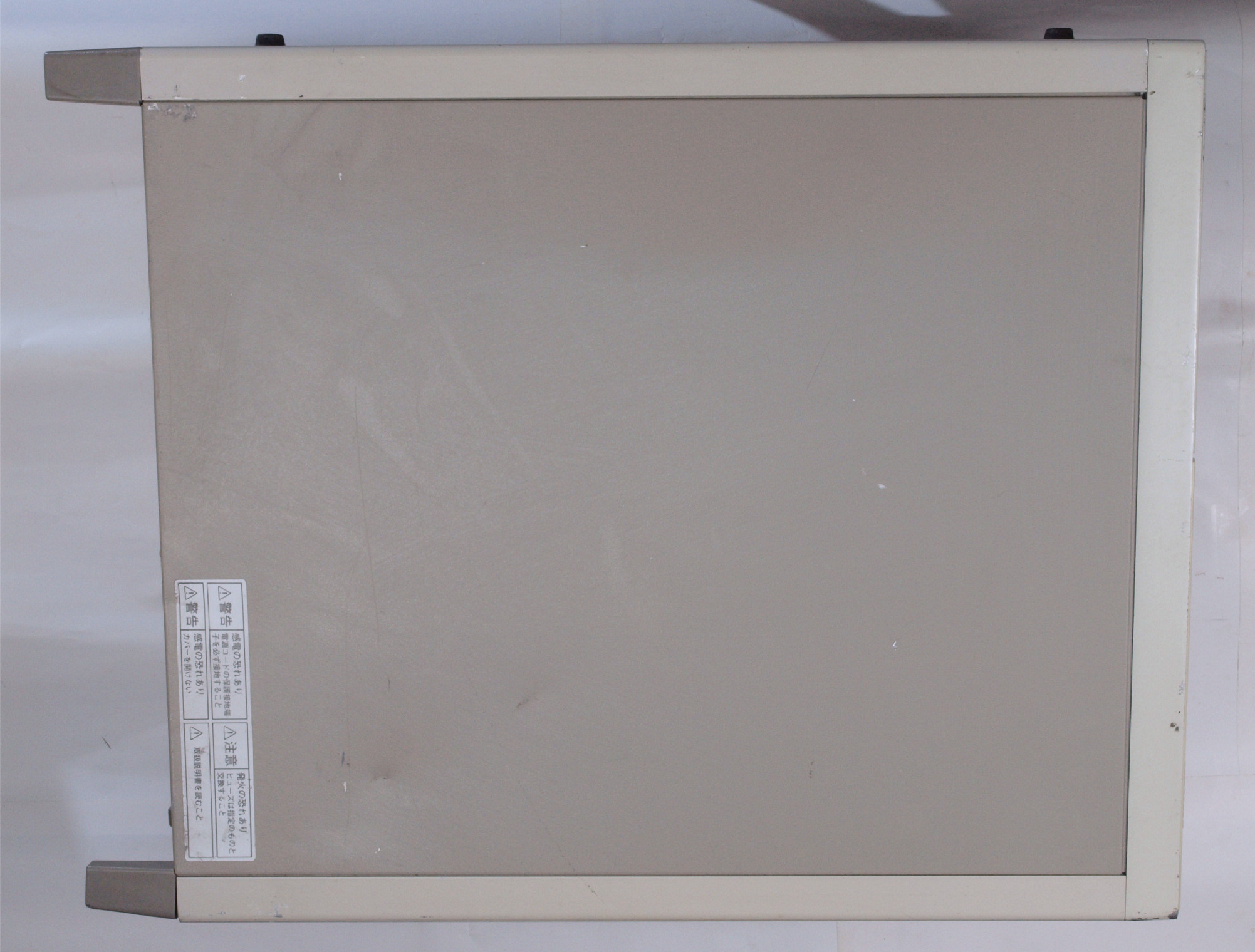

A21. 点検中 上から見る
A22. 点検中 上蓋を取り、上から見る
A23. 点検中 下から見る
A24. 点検中 下蓋を取り、したから見る。

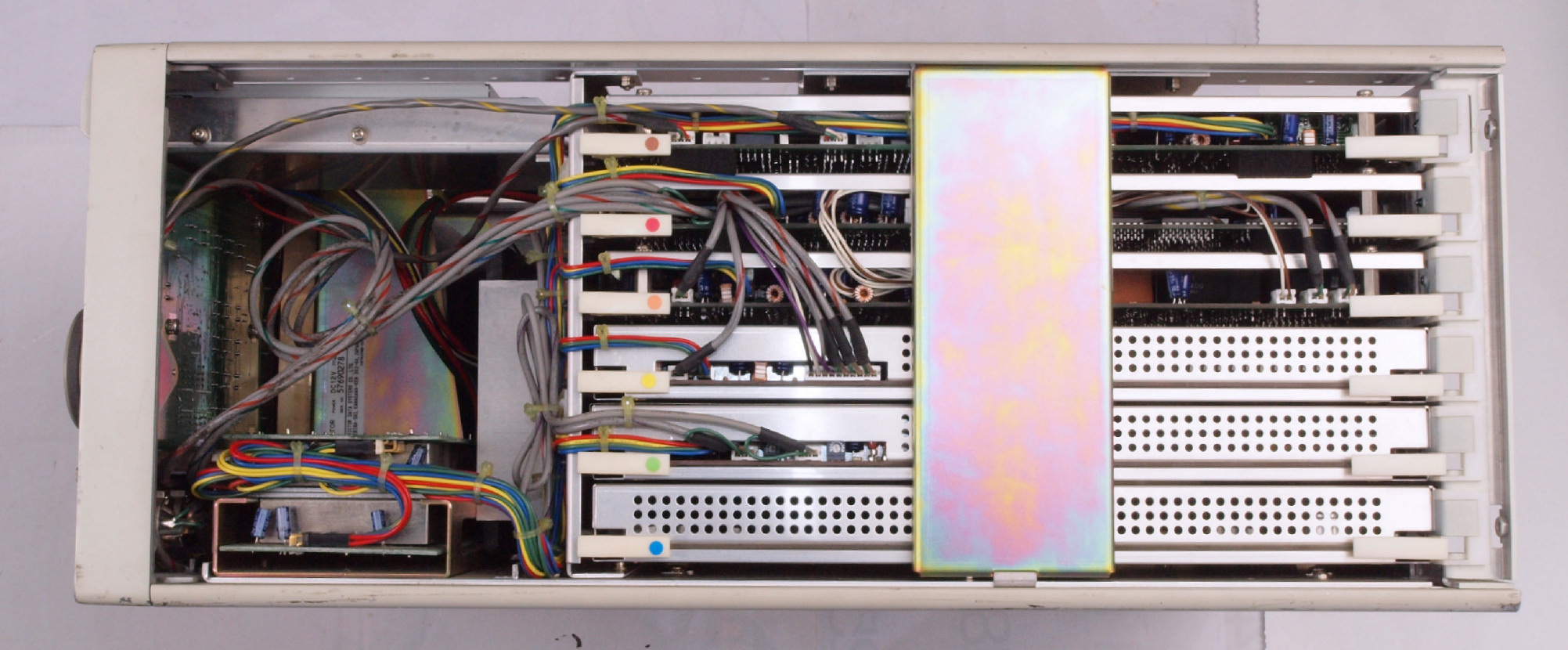

A25. 点検中 左右の蓋を取り、右から見る。
A26. 点検中 左右の蓋を取り、左から見る。
A31. 点検中 下前から見る
A32. 点検中 下前左から見る
A33. 点検中 下後から見る
A34. 点検中 下後右から見る
C. 修理状況

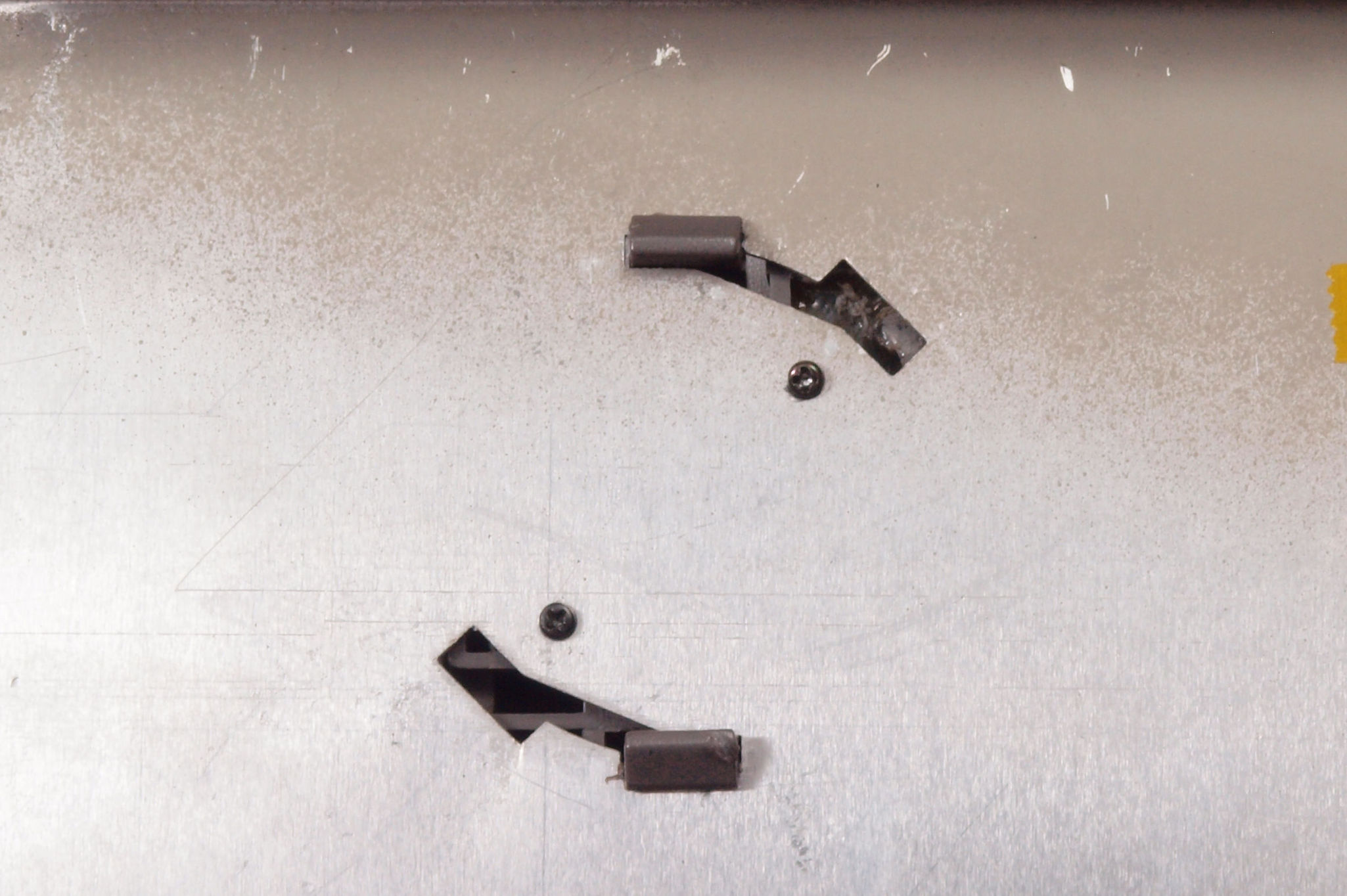

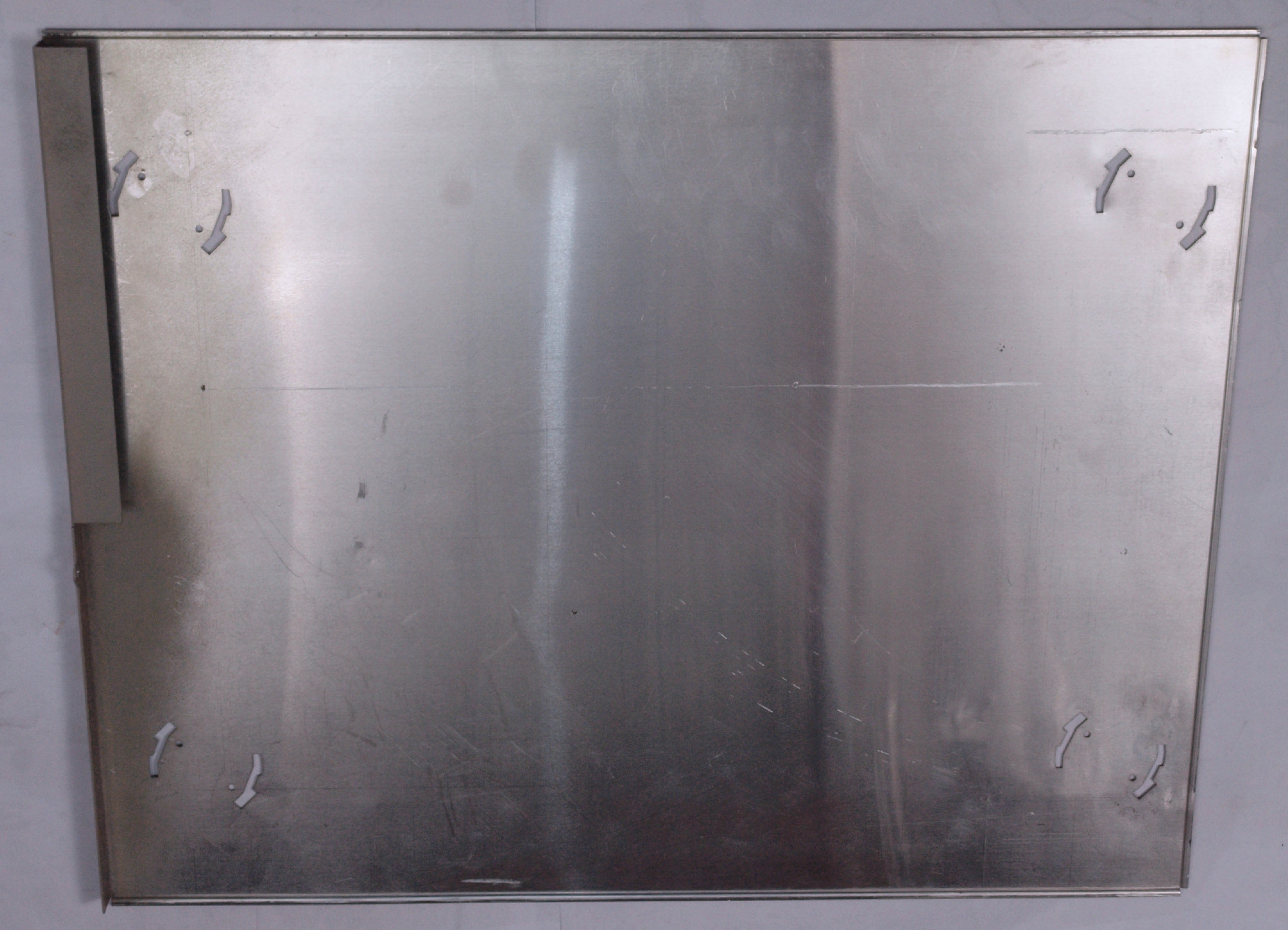

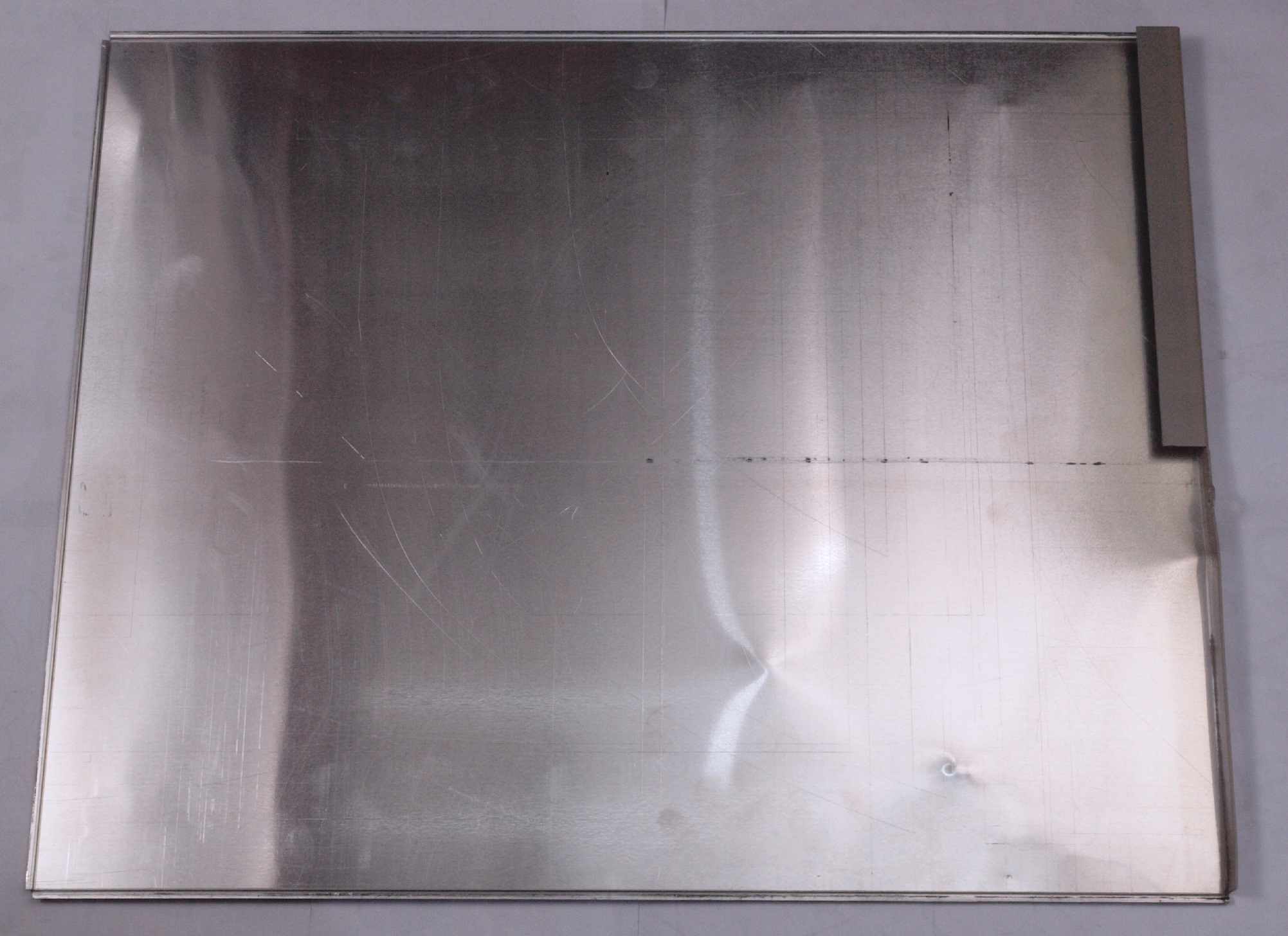

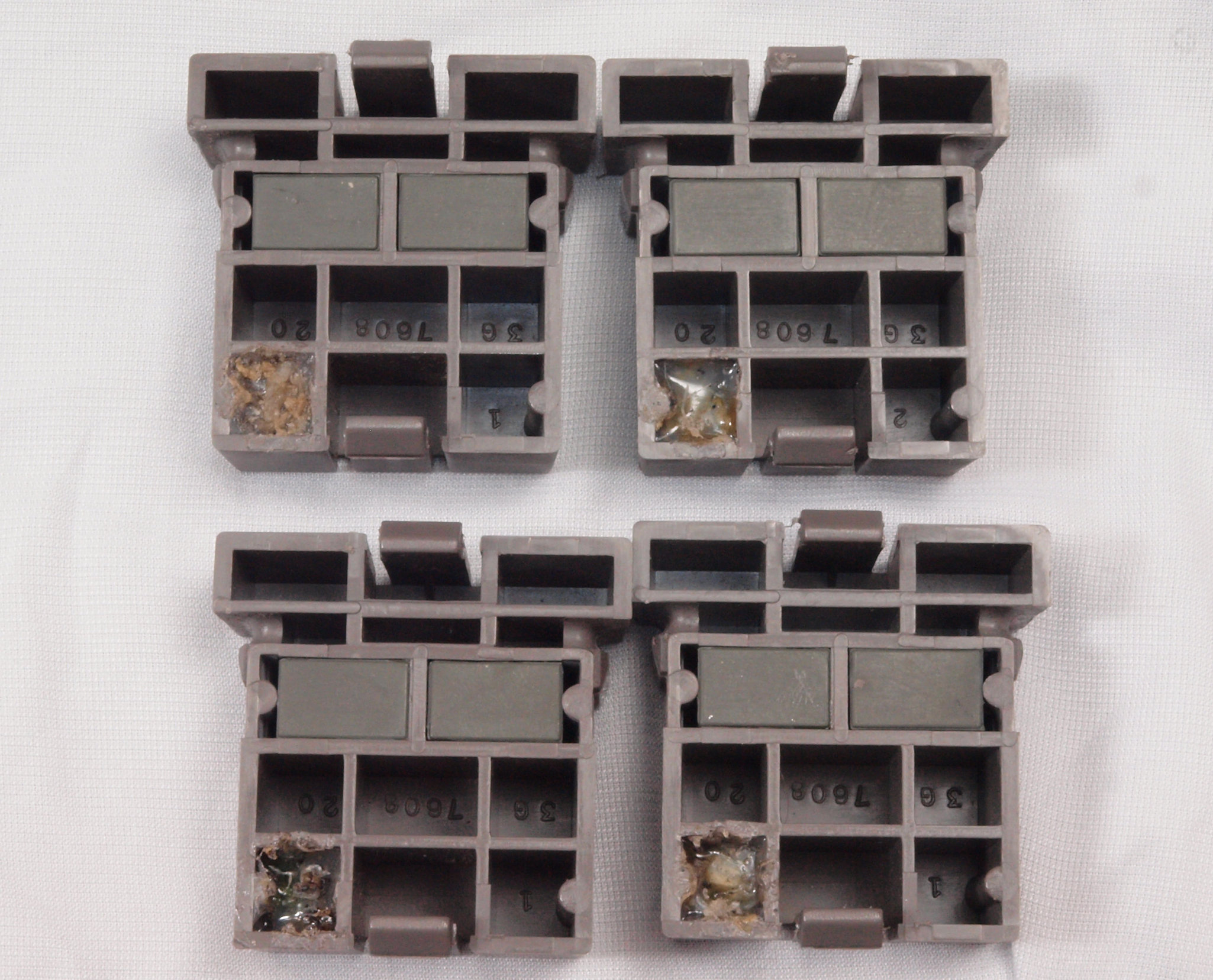

C11. 修理前 下蓋。

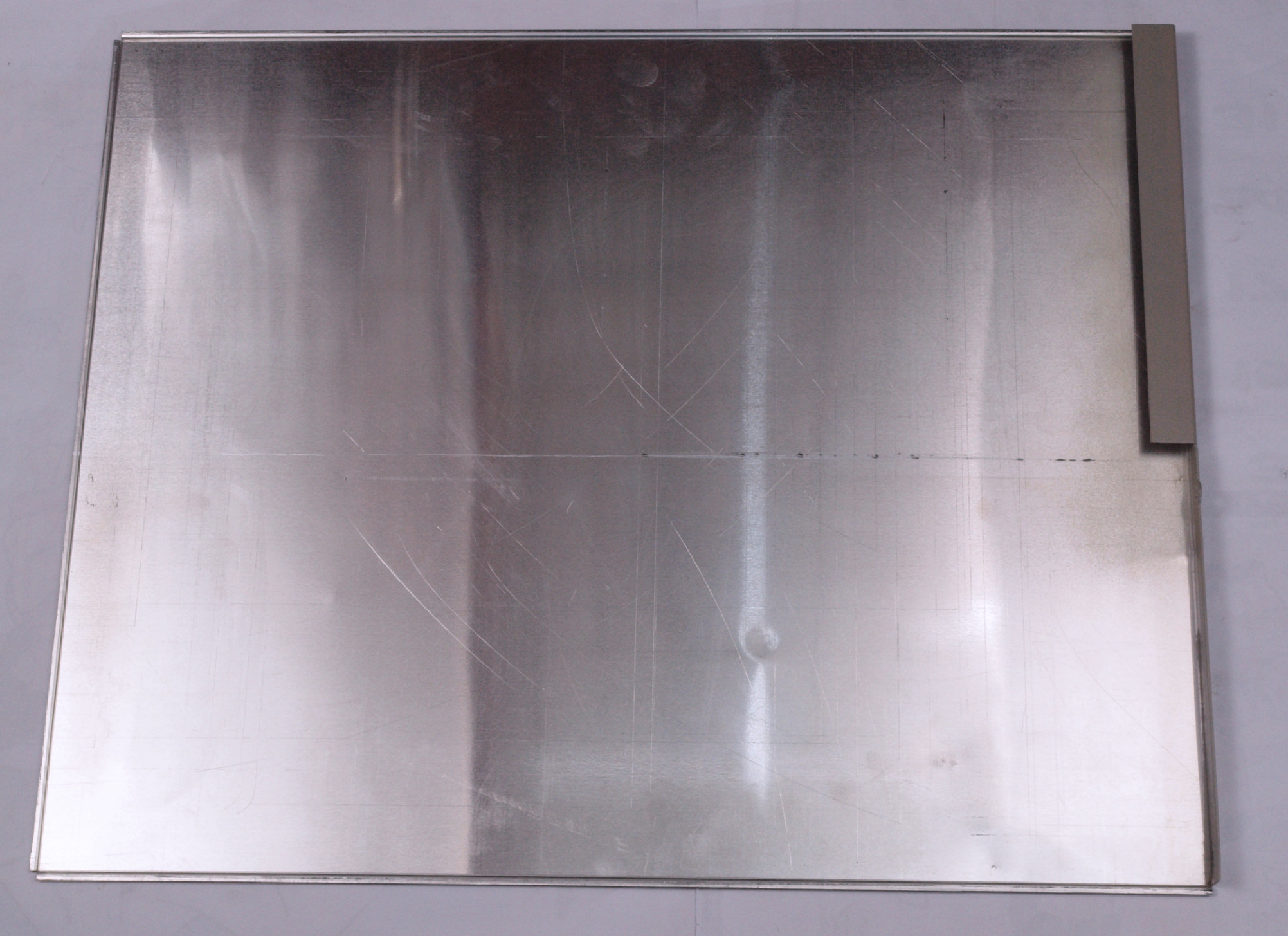

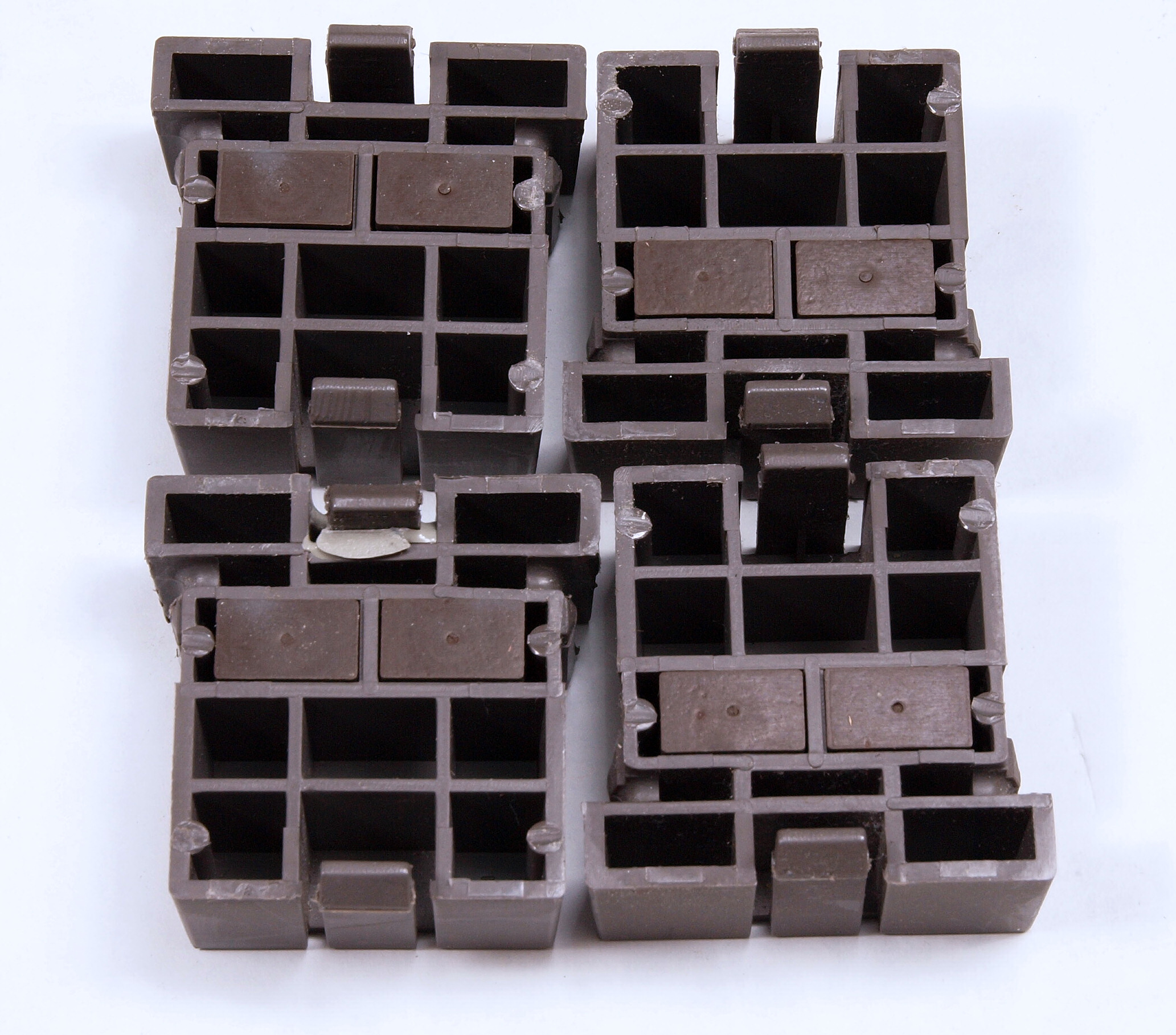

C12. 修理後 下蓋。

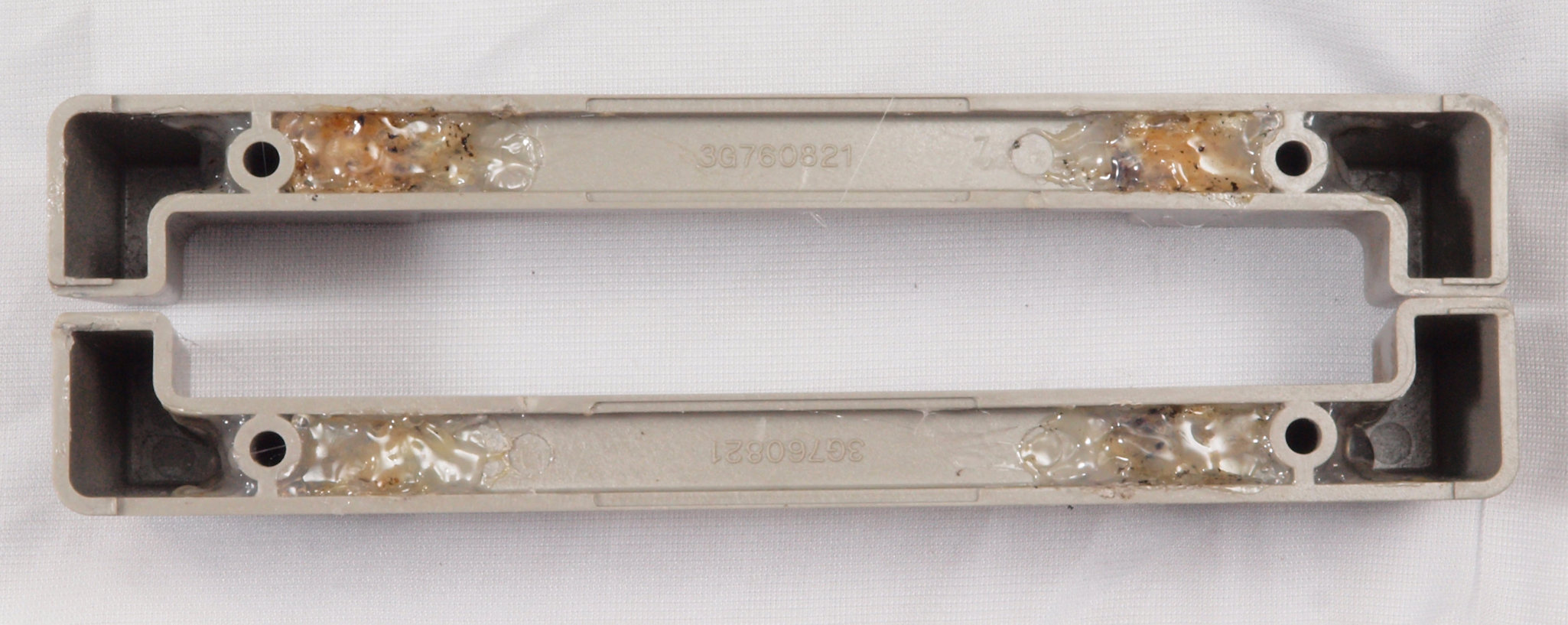

C13. 修理前 上蓋。

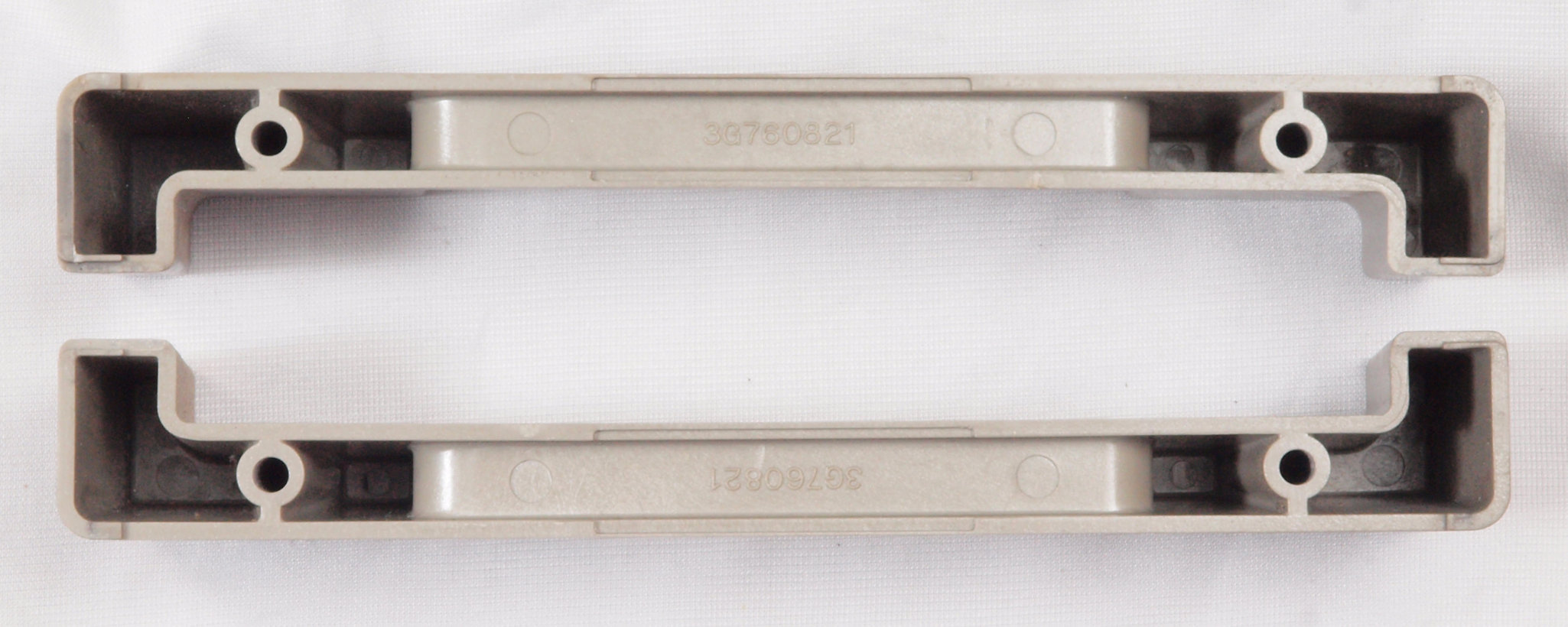

C14. 修理後 上蓋。

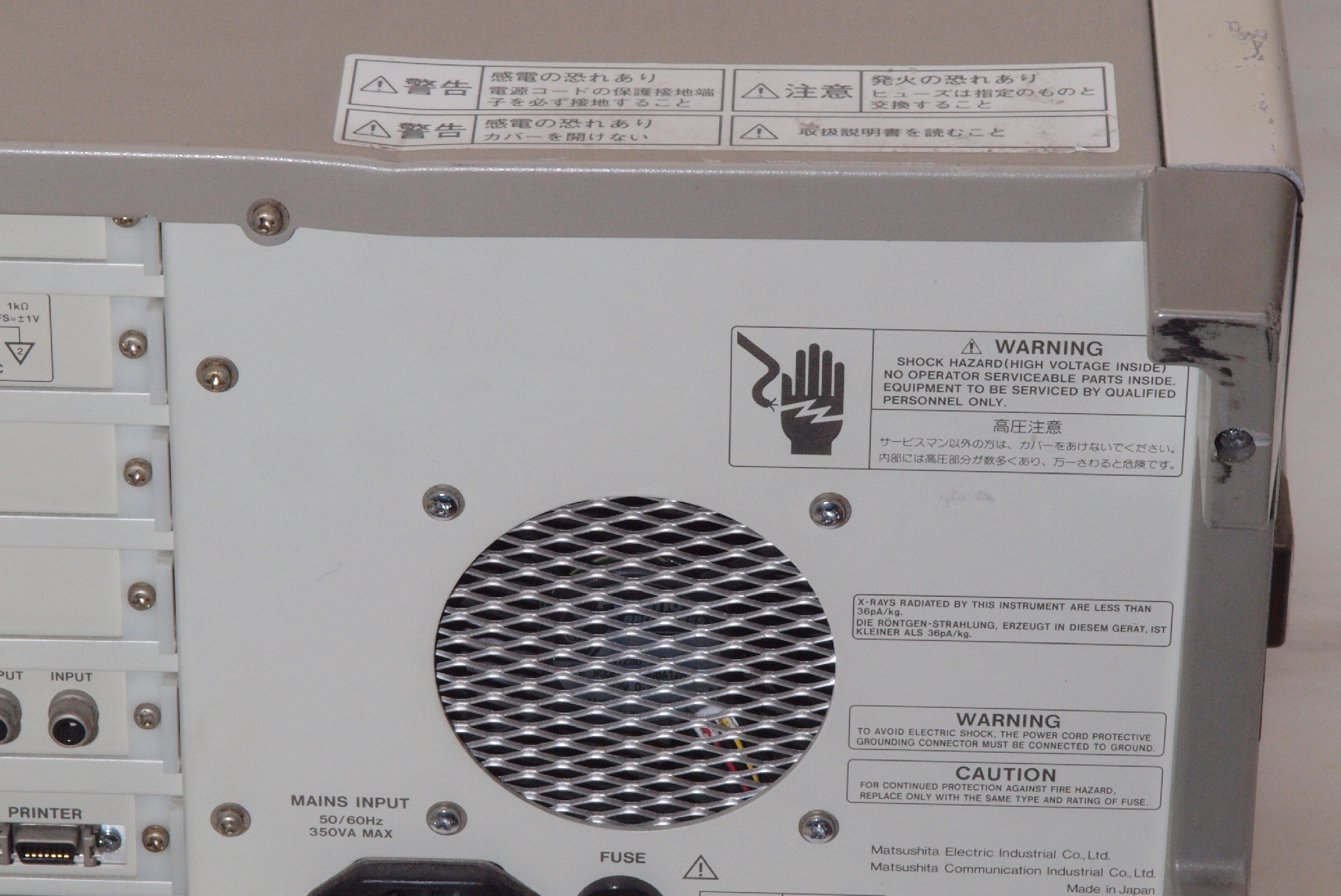

C21. 修理前 後ろ側凹み。

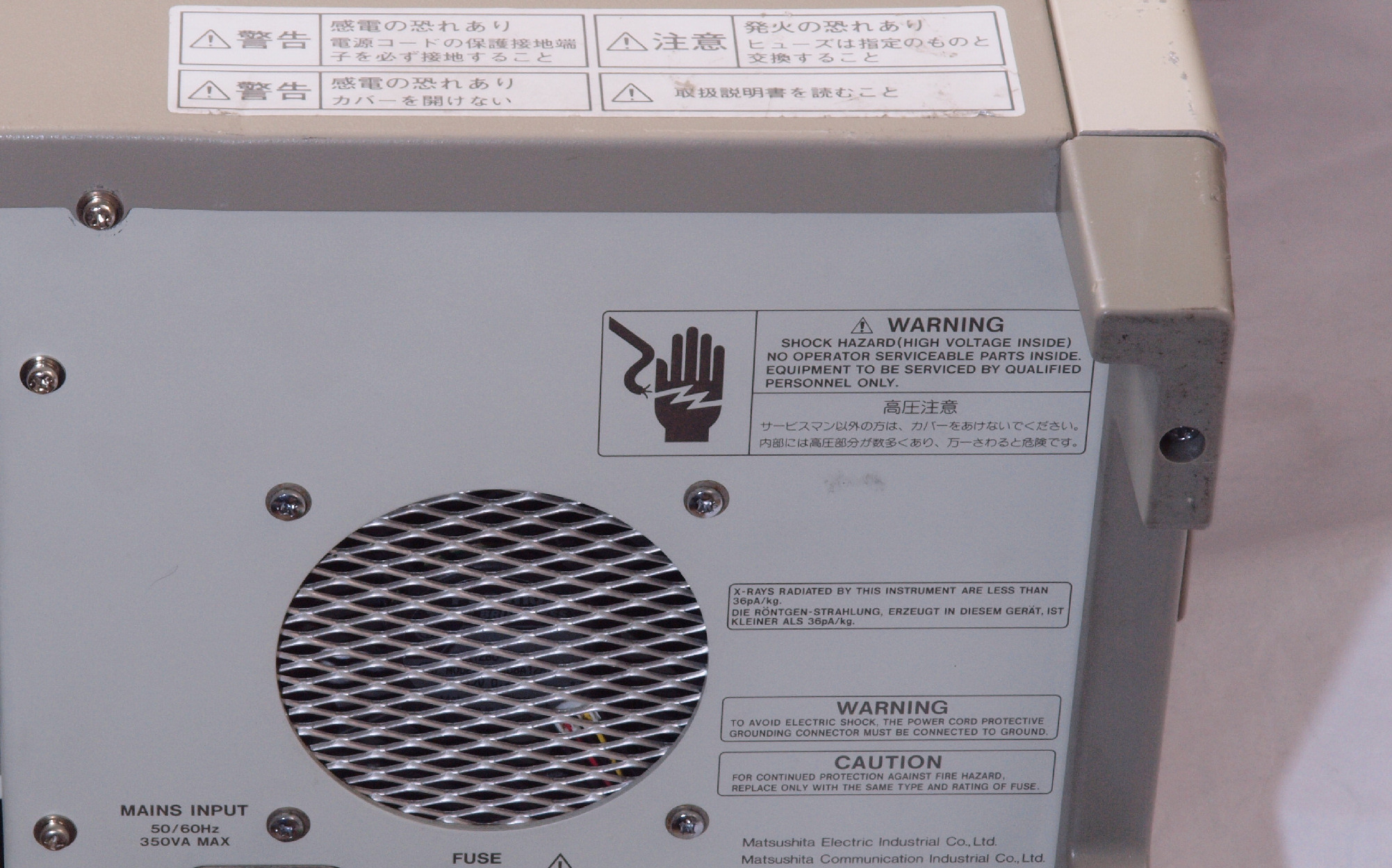

C22. 修理後 後ろ側凹み。
C31. 前パネルを外し、修理中。 ブラウン管に埃が付着。
C41. 清掃中、 Analyzer1基板。

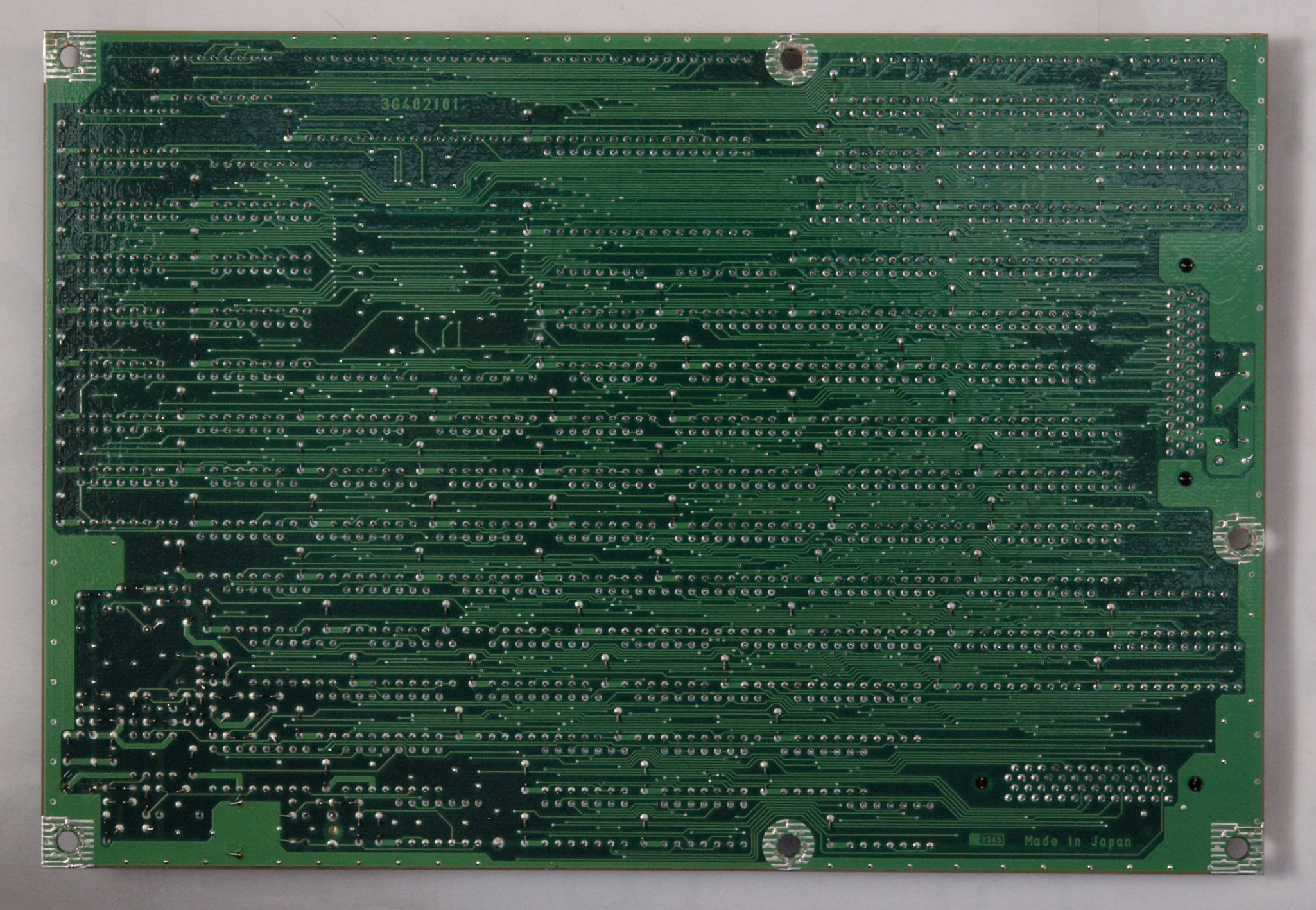

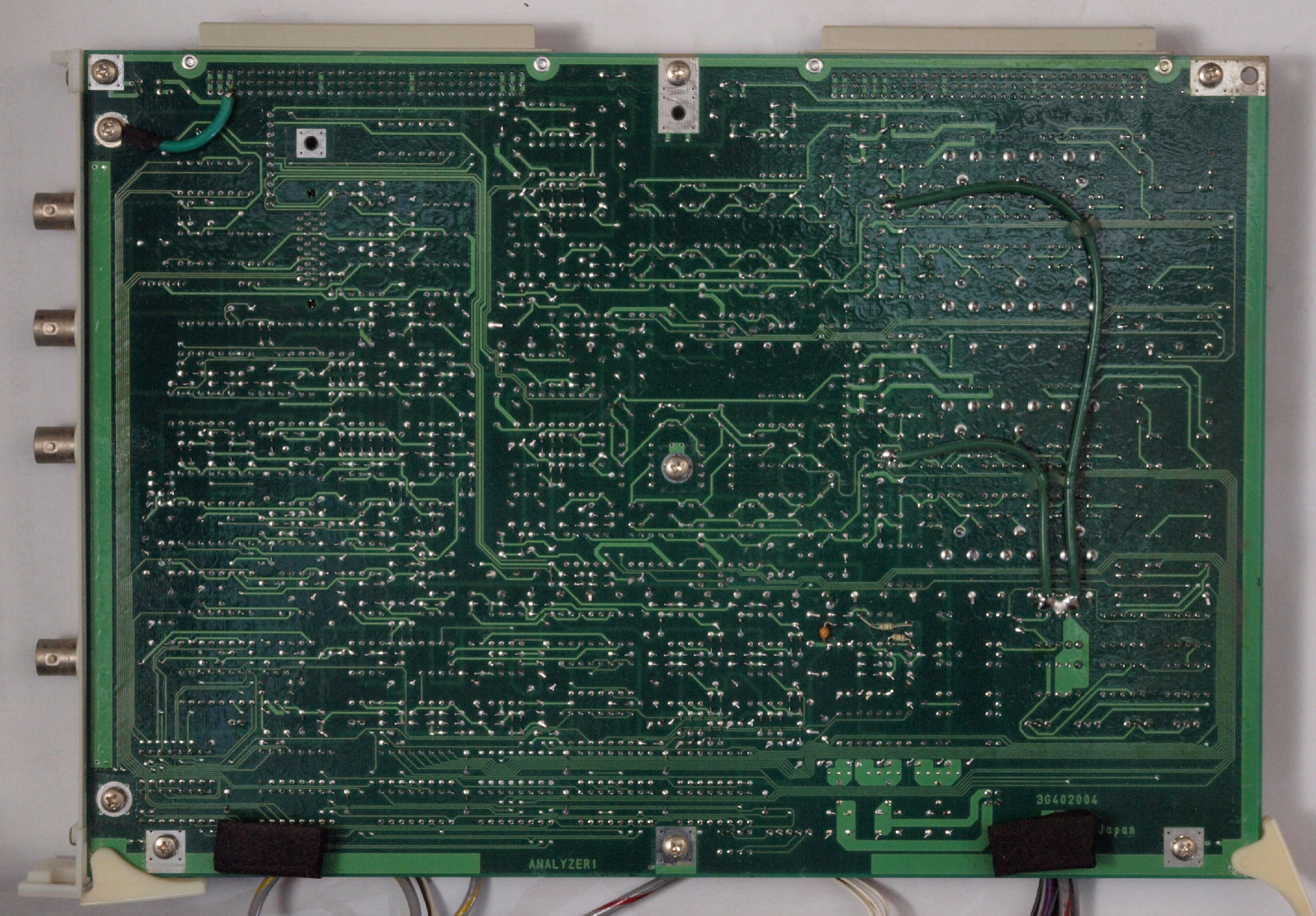

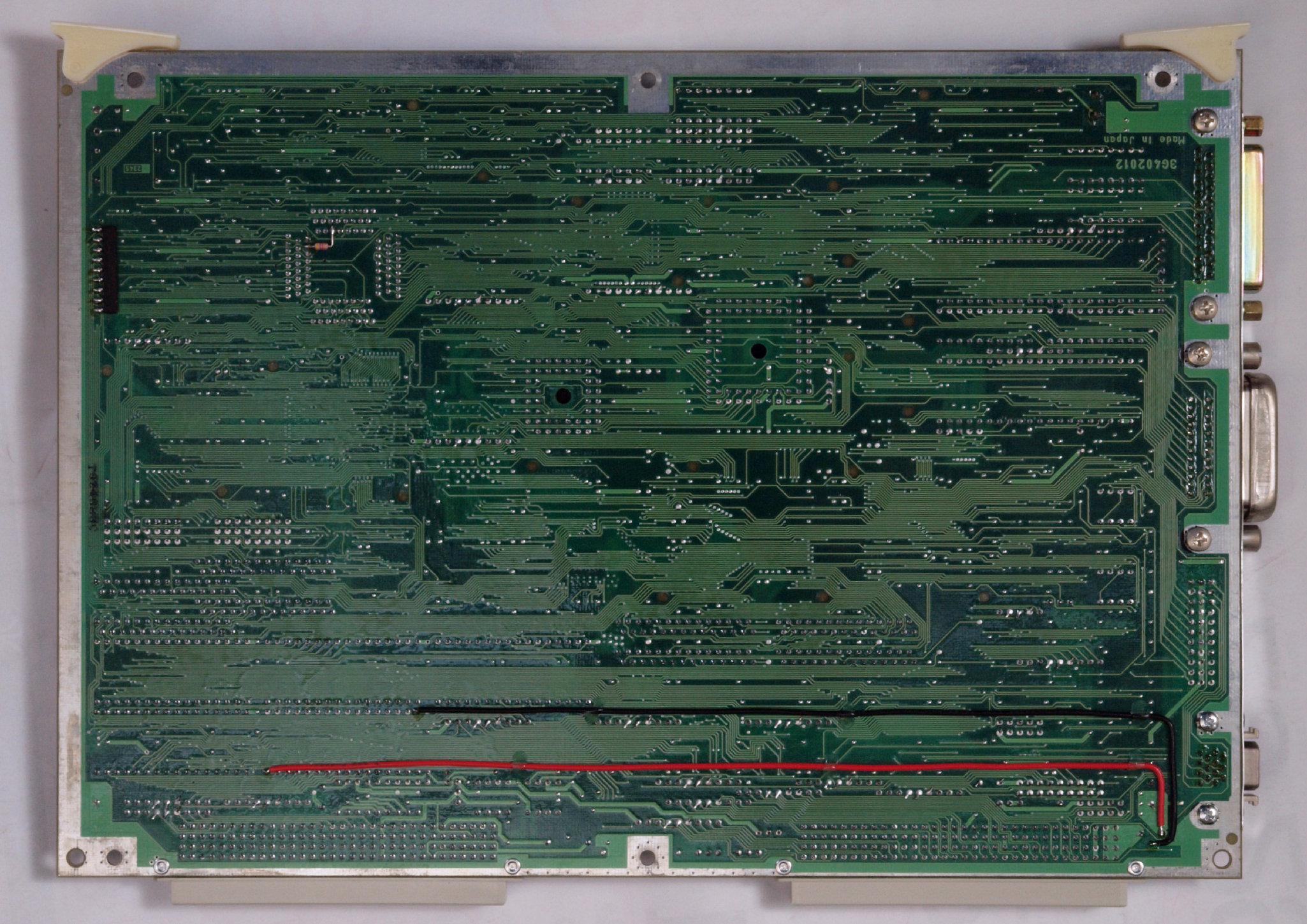

C42. 清掃中、 Analyzer1基板裏。

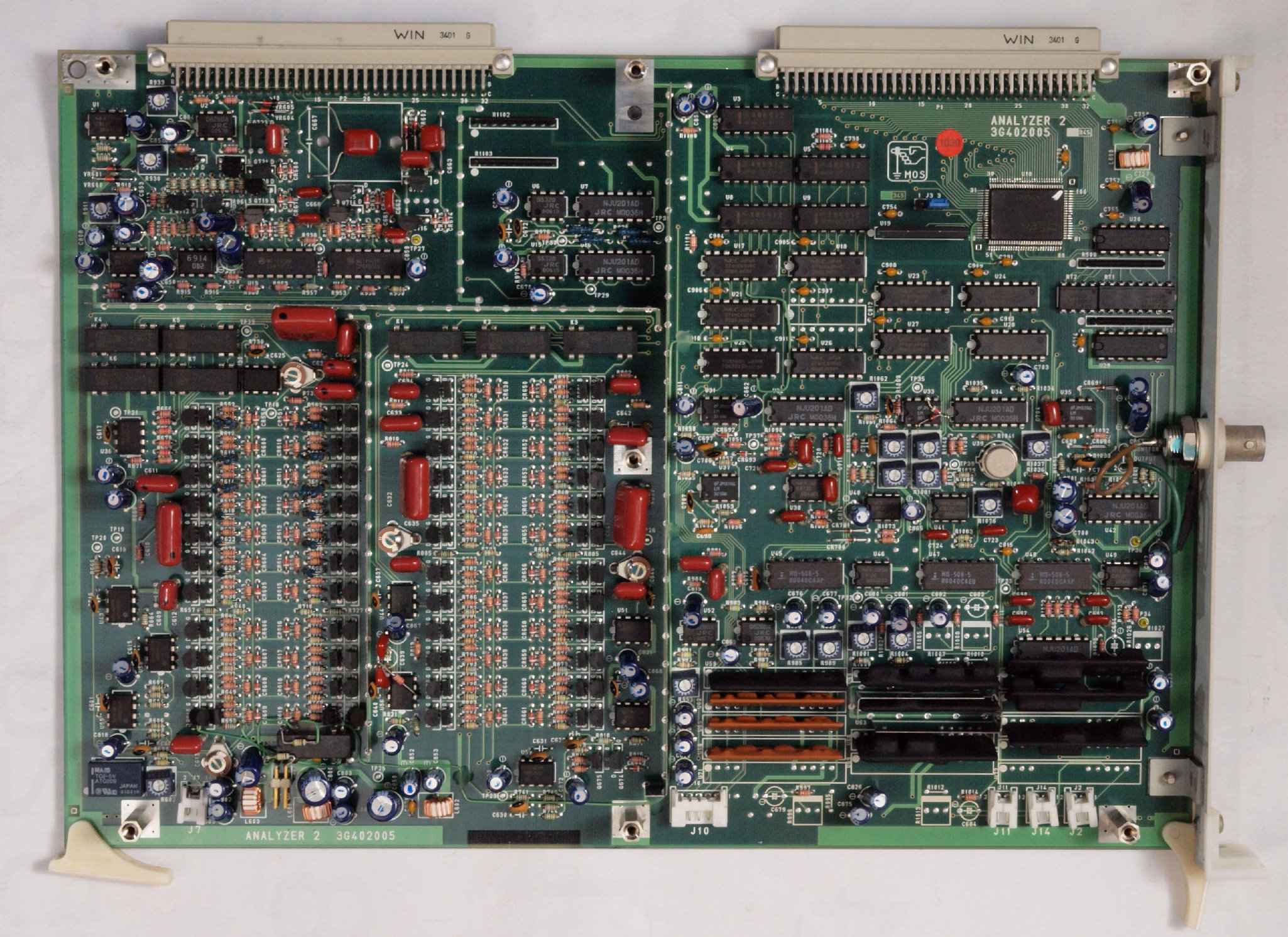

C43. 清掃中、 Analyzer2基板。

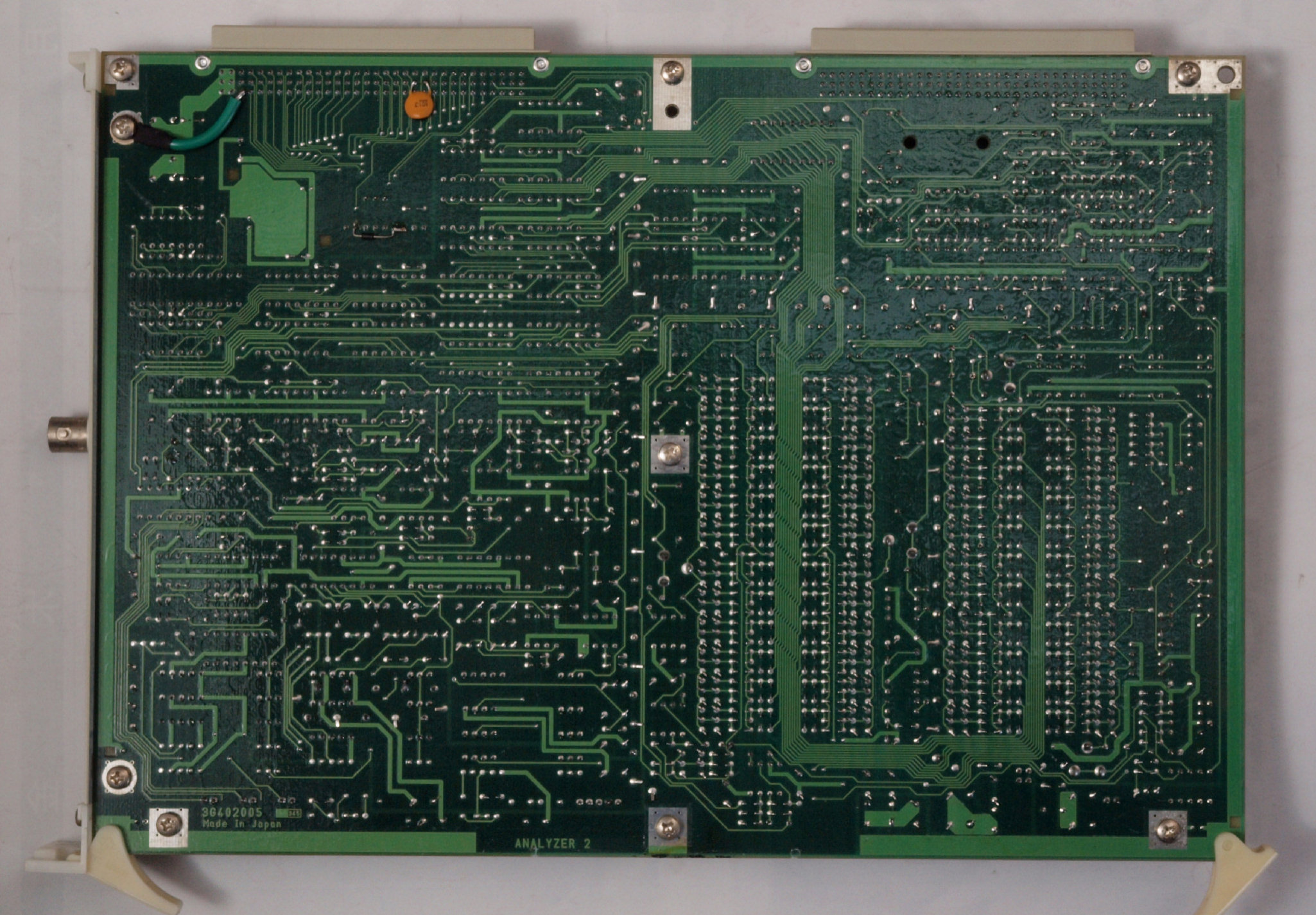

C44. 清掃中、 Analyzer2基板裏。
C45. 清掃中、 CPU基板。

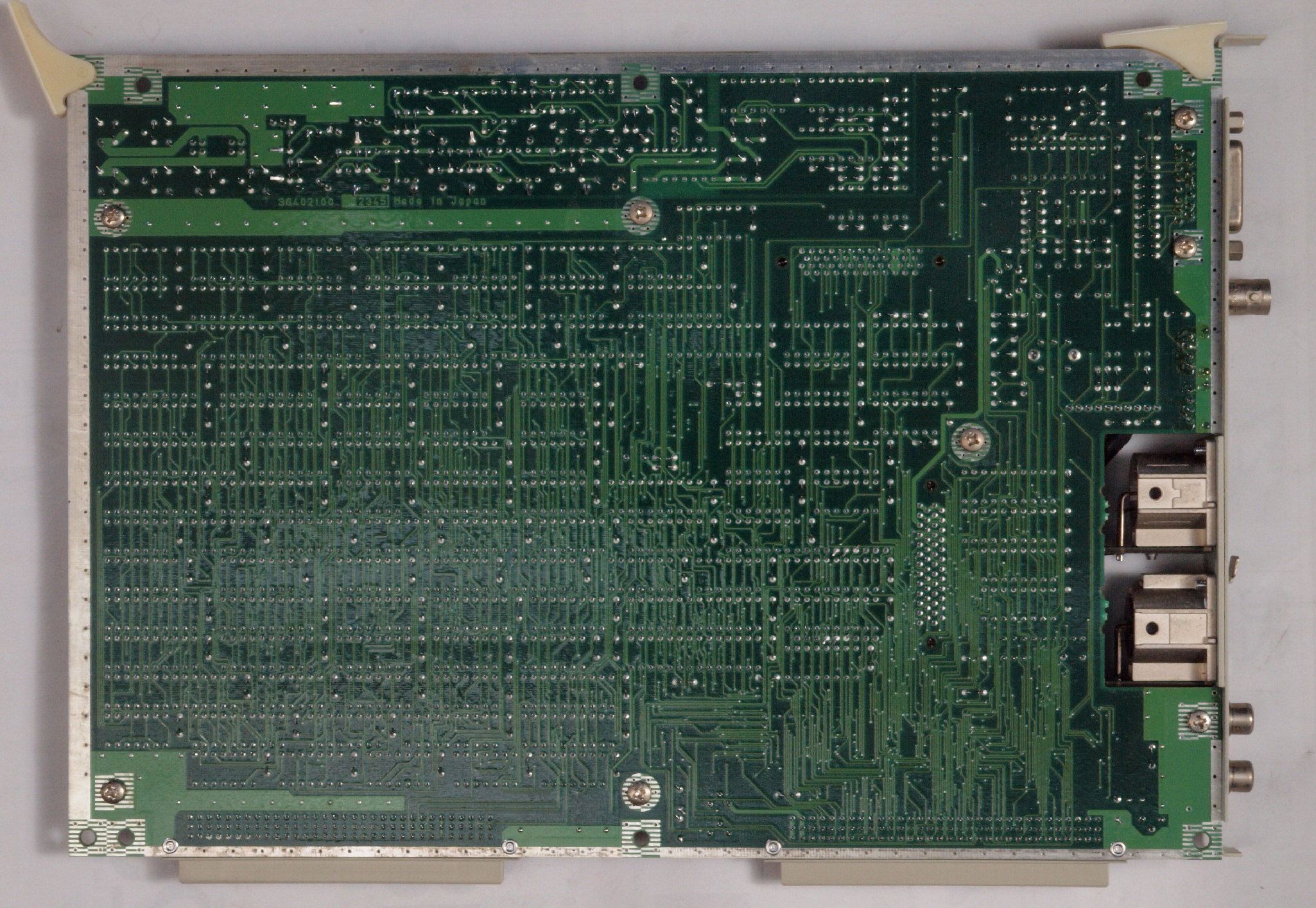

C46. 清掃中、 CPU基板裏。

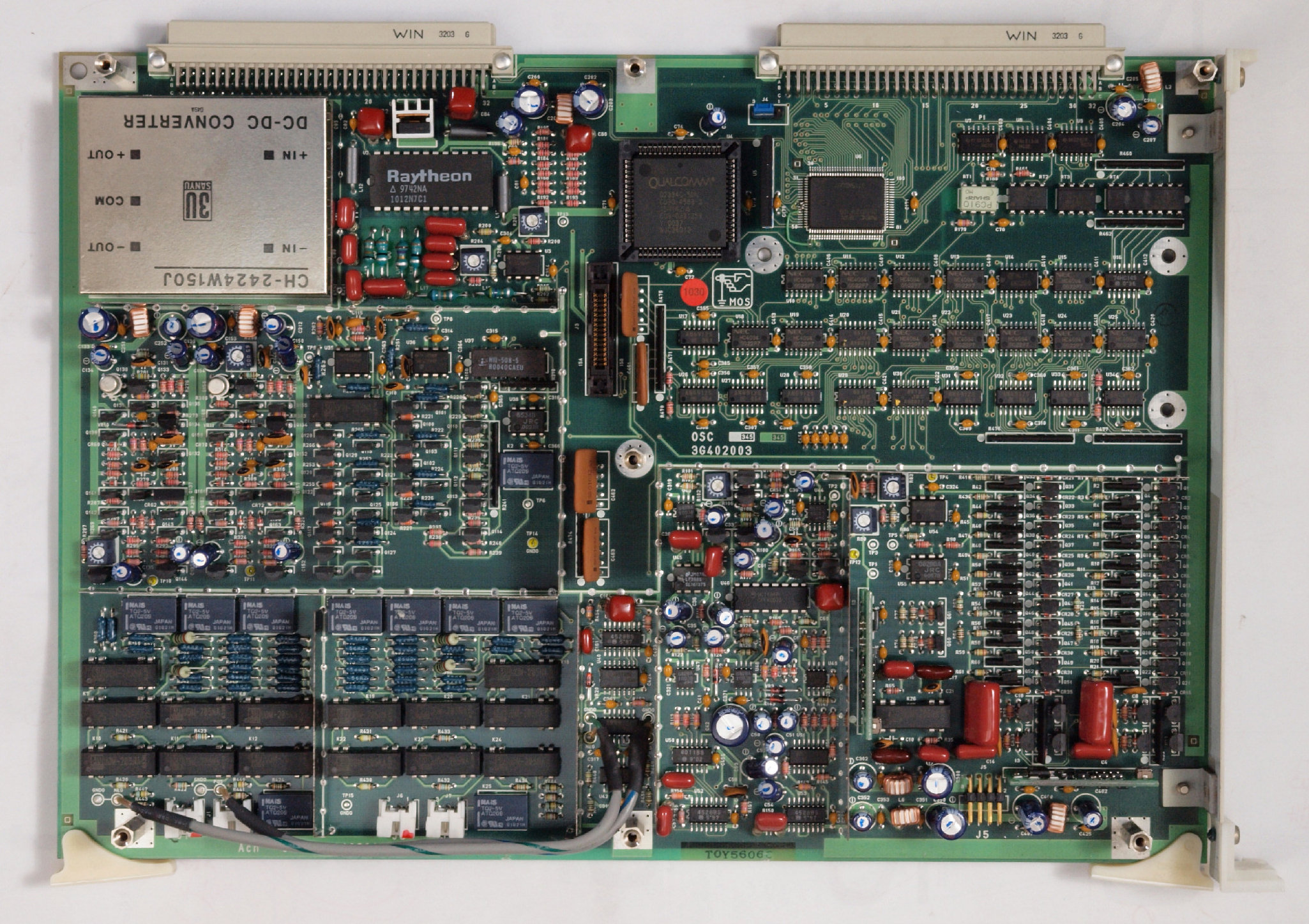

C47. 清掃中、 OSC基板。
C48. 清掃中、 OSC基板裏。

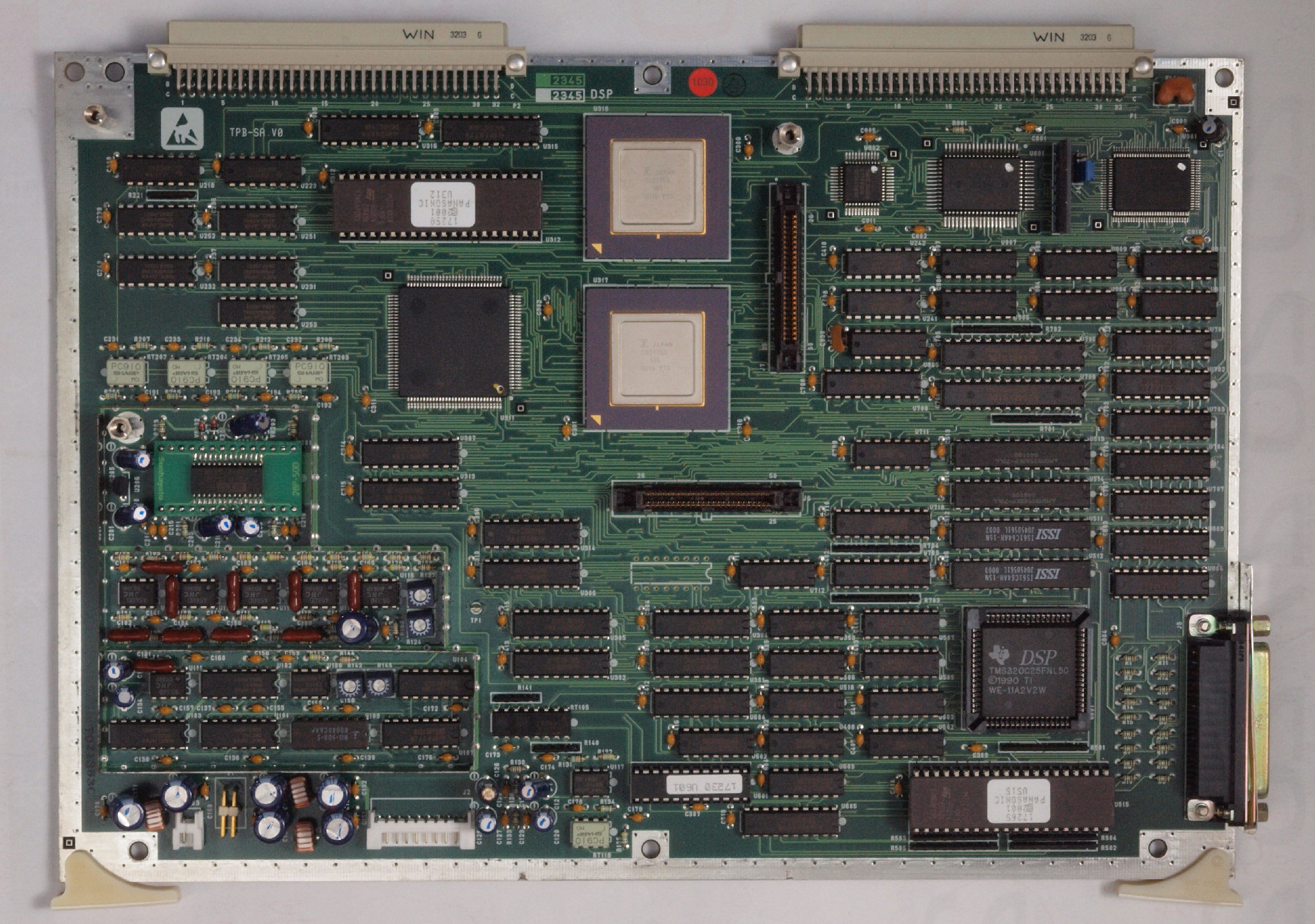

C49. 清掃中、 DSP基板。
C4A. 清掃中、 DSP基板裏。
C4B. 清掃中、 DSP_Anne基板。
C4C. 清掃中、 DSP_Anne基板裏。

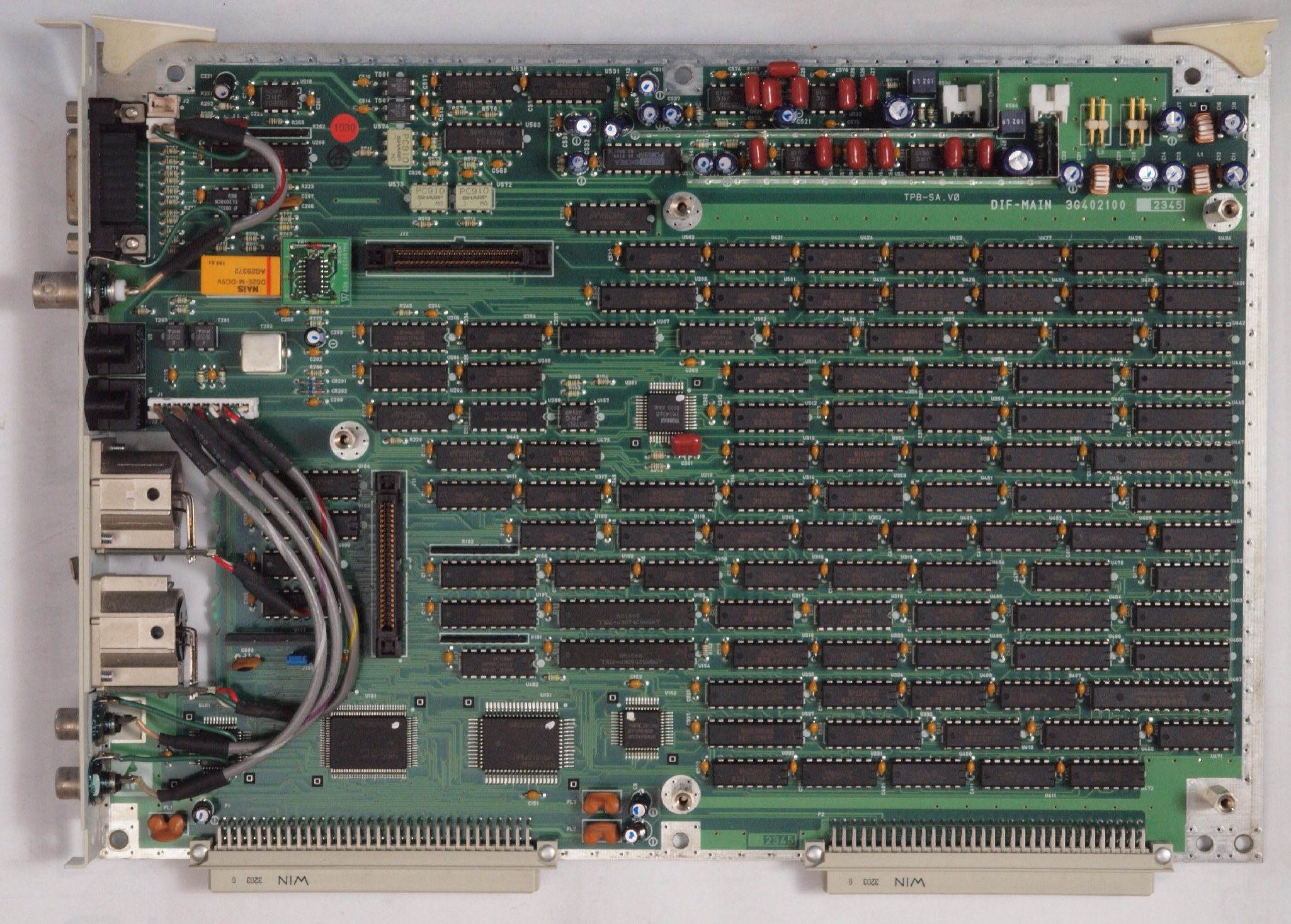

C4D. 清掃中、 Dif_Main基板、 この基板があるのが「VP−7732A」。

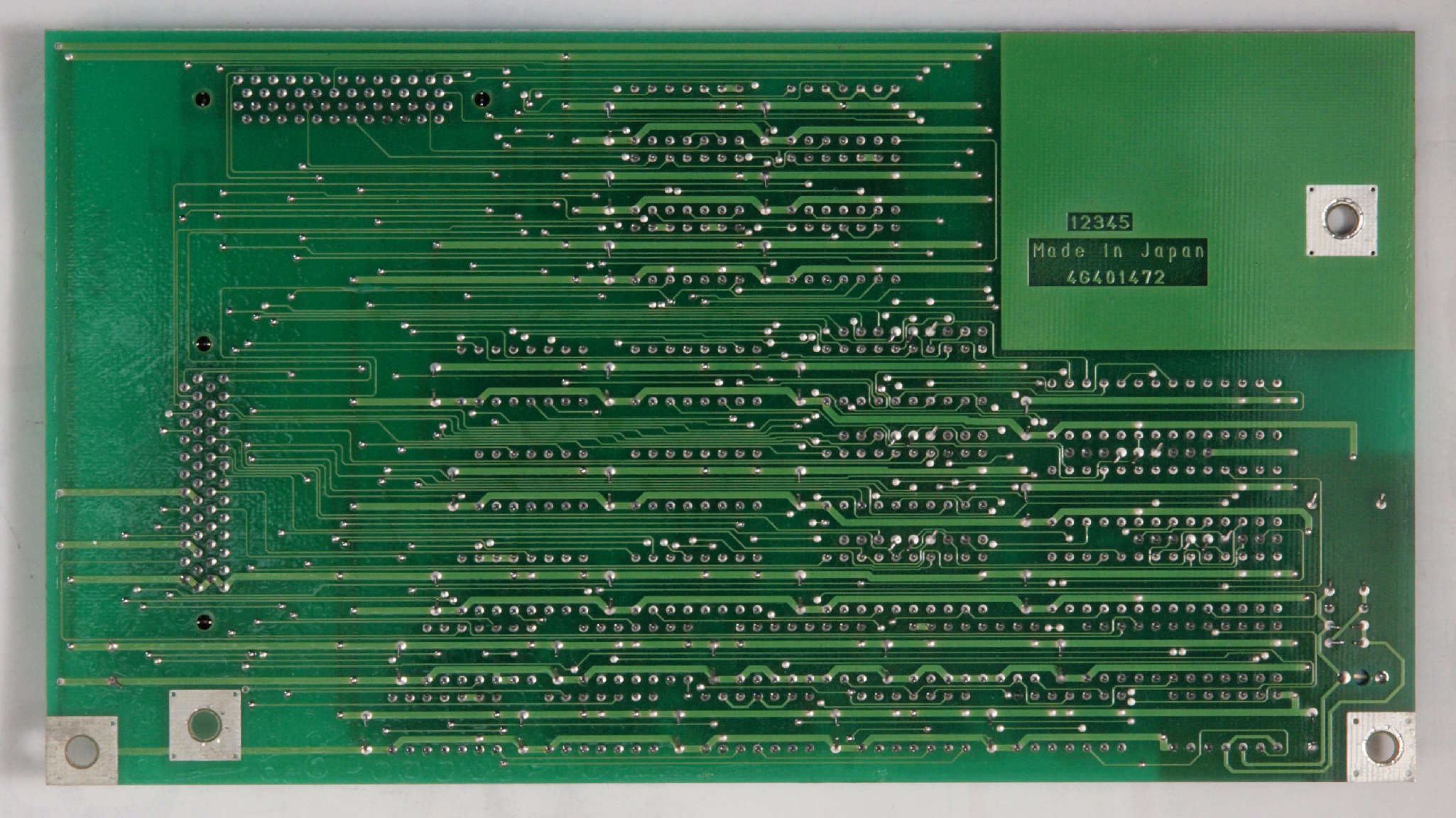

C4E. 清掃中、 Dif_Main基板裏。

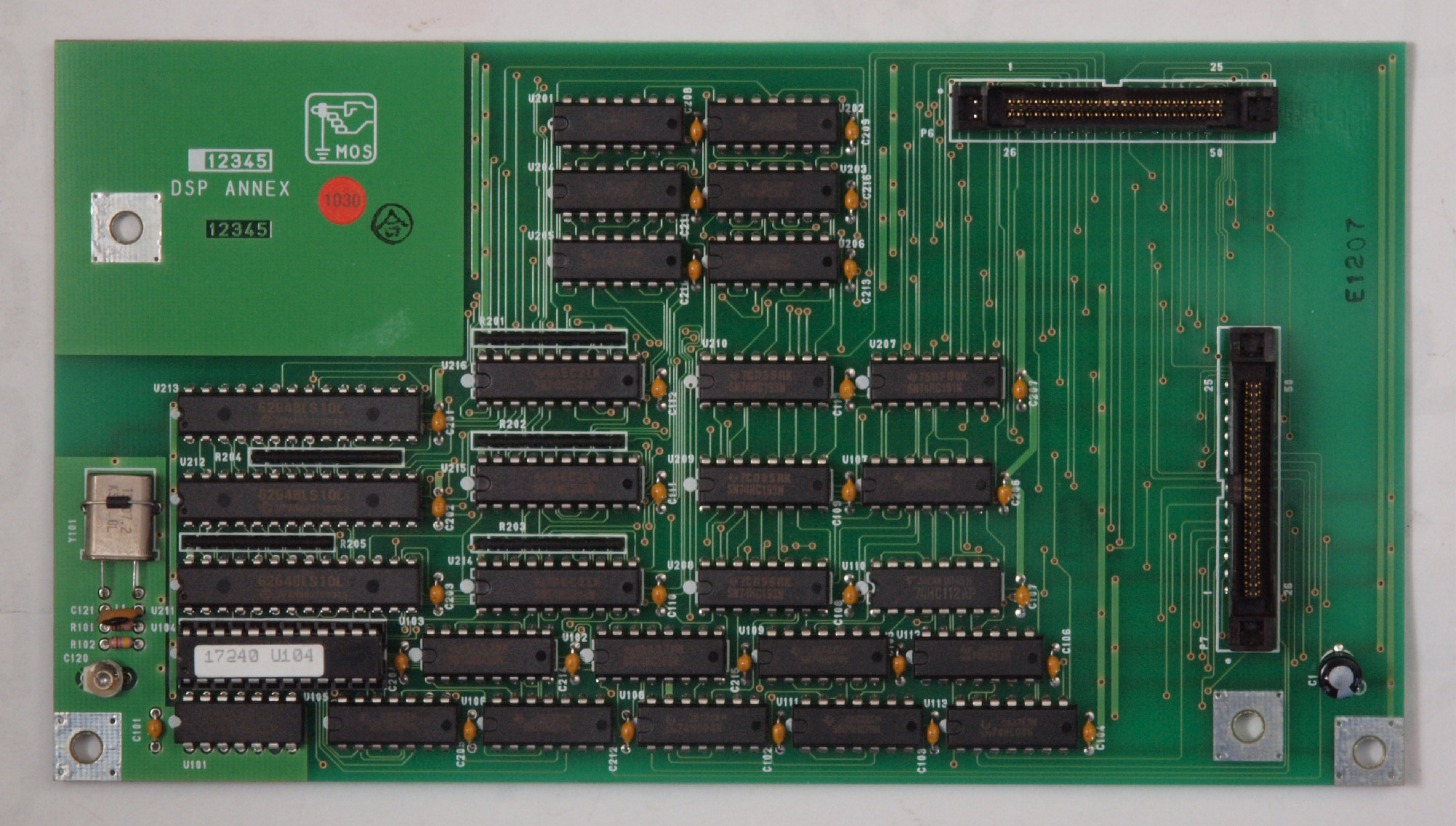

C4F. 清掃中、 DSP_Annex基板。
C4G. 清掃中、 DSP_Annex基板裏。
E. 内蔵発振器の測定(アナライズ)。

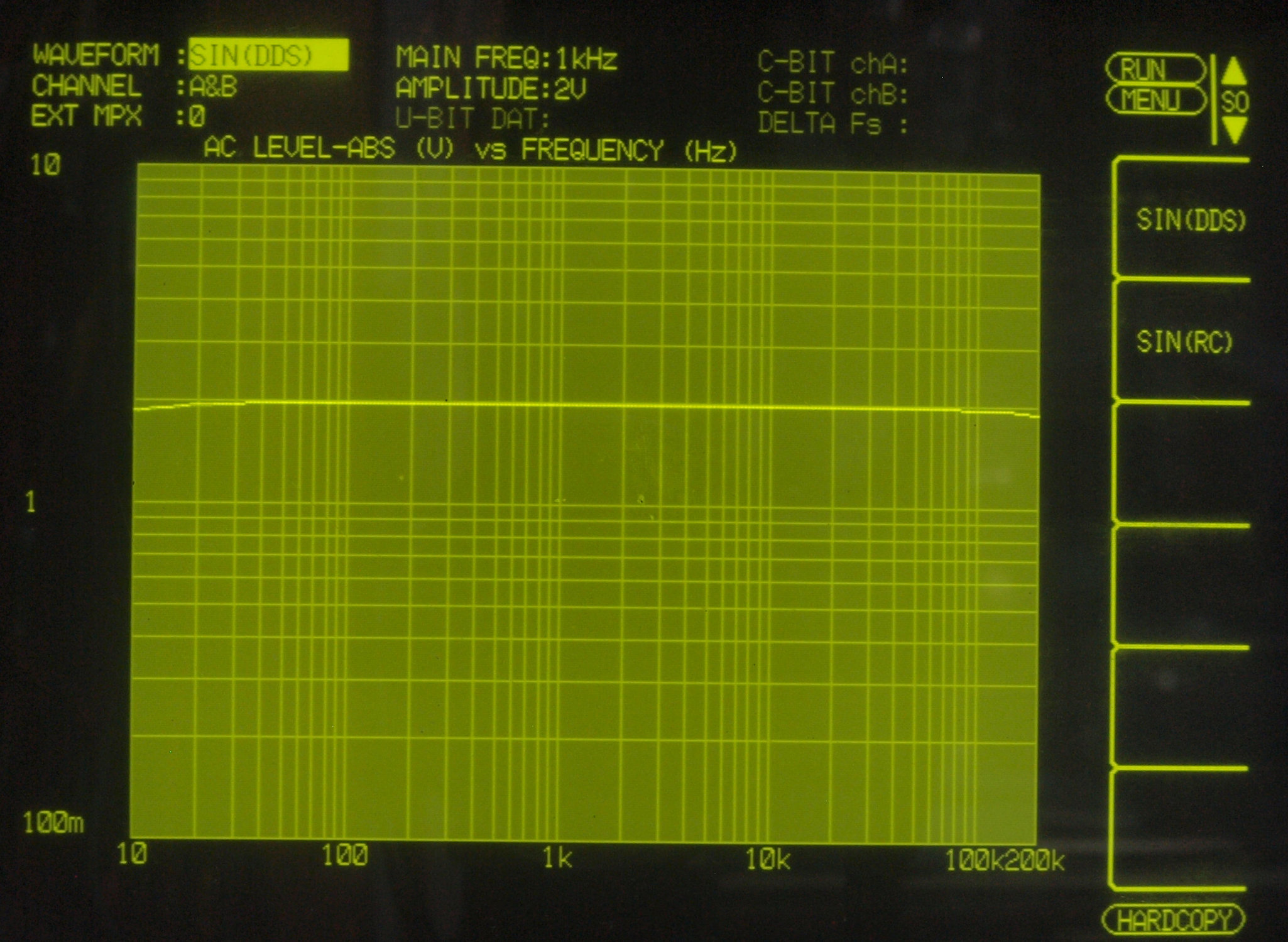

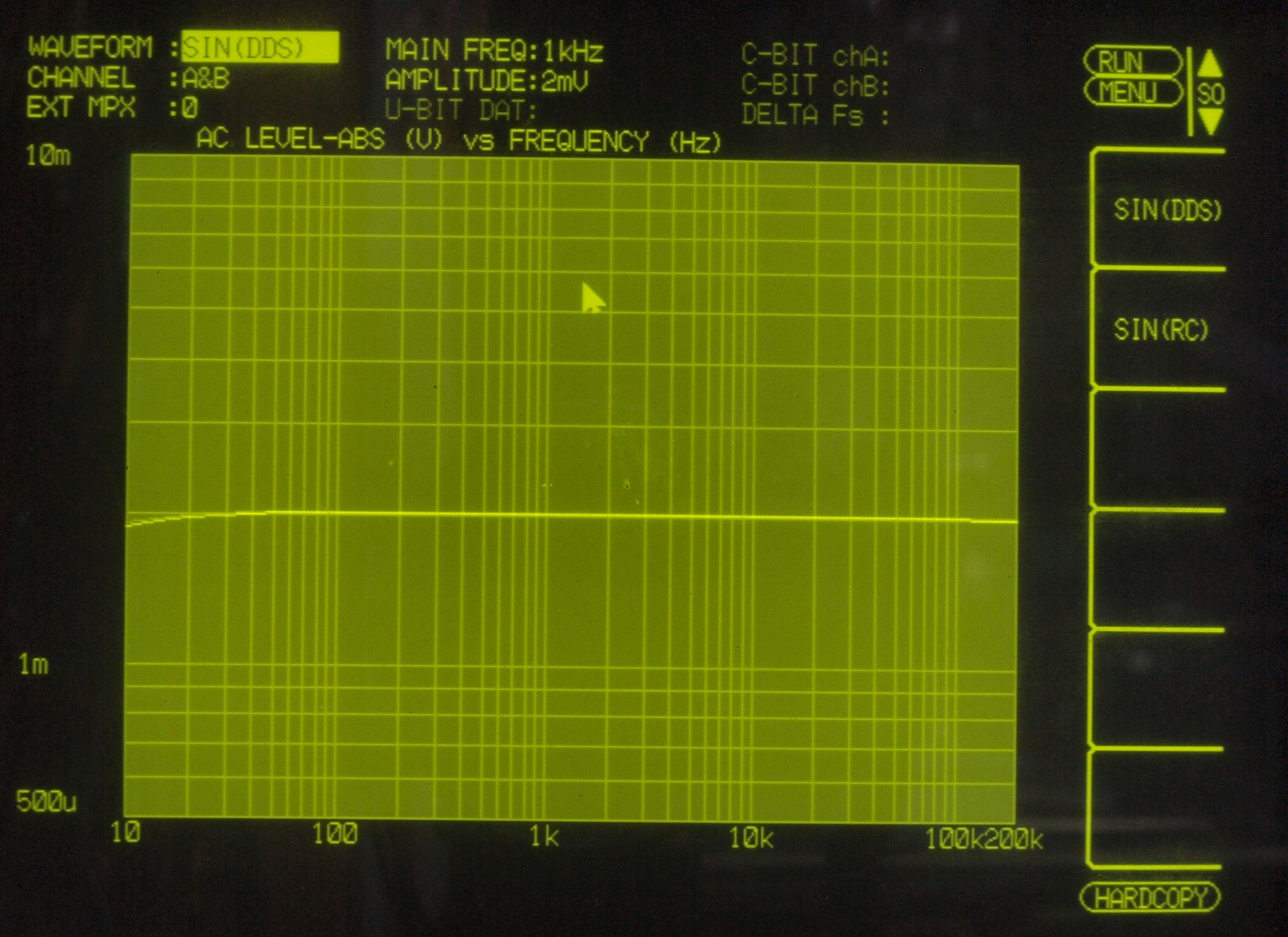

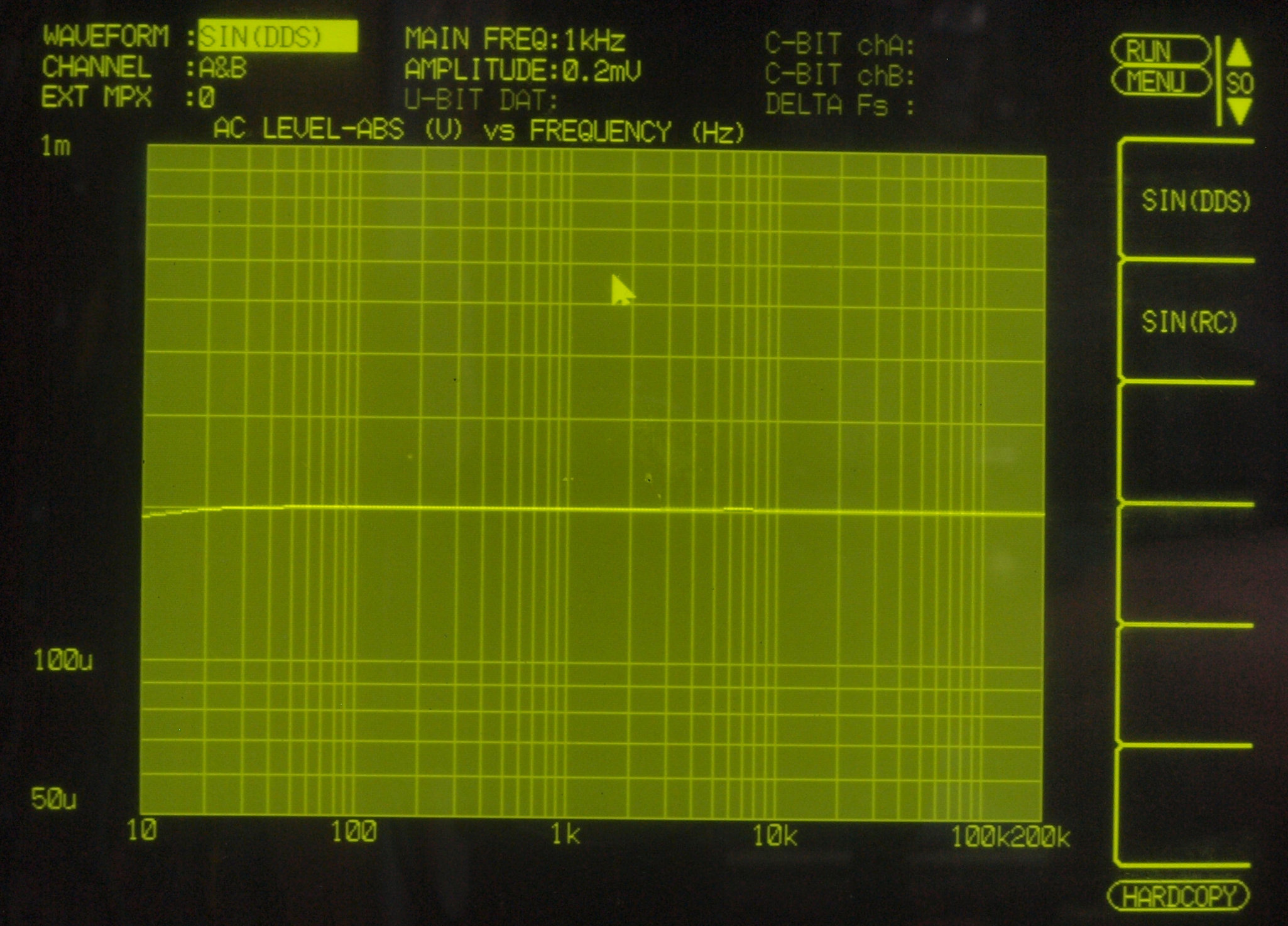

E11. 内蔵OSC出力=5Hz〜200kHz、10V出力を「レベル測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
E12. 内蔵OSC出力=5Hz〜200kHz、150mV出力を「レベル測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
E13. 内蔵OSC出力=5Hz〜200kHz、100mV出力を「レベル測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。

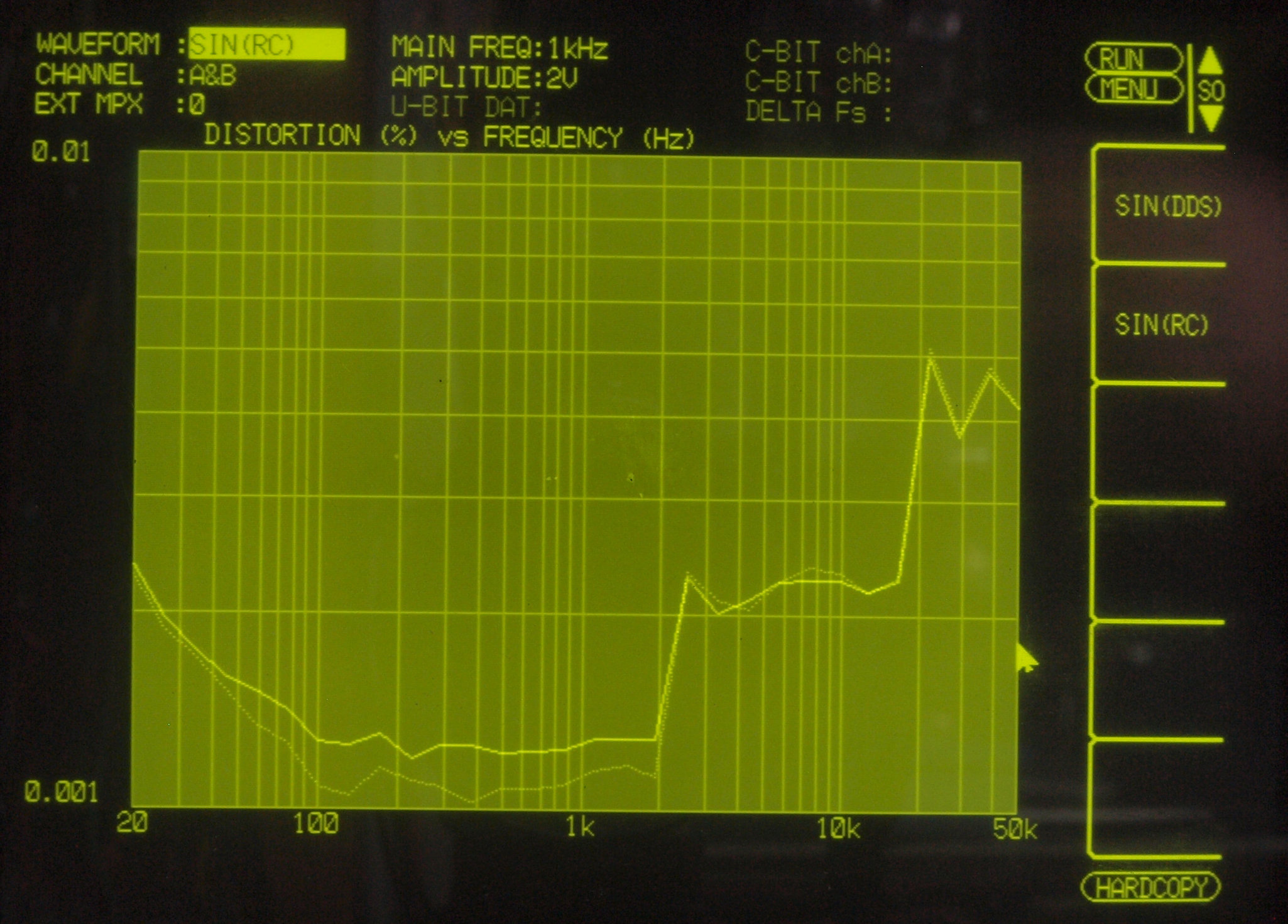

E21. 内蔵OSC出力=10Hz〜100kHz、10V出力を「歪み率測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
E22. 内蔵OSC出力=10Hz〜100kHz、200mV出力を「歪み率測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
E23. 内蔵OSC出力=10Hz〜100kHz、150mV出力を「歪み率測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
24. 内蔵OSC出力=10Hz〜100kHz、100mV出力を「歪み率測定」する。
              Aチャネル=薄い色、Bチャネル=濃い色。
S. Panasonic VP-7732A の仕様 (マニアル・カタログより)
<測定用信号源>
周波数範囲・ひずみ率 RC OSC(低歪率)モード
  • 周波数範囲=10Hz〜50KHz(4レンジ)
  • 周波数確度 全範囲=±3%、 20Hz〜20.09KHz=±2%
  • レベルフラットネス 全範囲=±0.3dB、 20Hz〜20.09KHz=±0.05dB
  • 歪率 全範囲(THD+N) =0.01%以下、 20Hz〜20KHz(THD) =0.001%以下
DSS(高安定)モード
  • 周波数範囲=5Hz〜210KHz
  • 周波数確度=5×10-5
  • レベルフラットネス 5Hz〜110KHz=±0.2dB、 5Hz〜20KHz=±0.02dB
  • 歪率 5Hz〜110KHz (THD+N) =0.1%以下
周波数確度 周波数確度 5×10-5
出力モード A only, B only, A&B, A&-B, OFF
出力抵抗 UNBAL, 75, 300, 600, ±2%  25Ω±5%
BAL150Ω, 600Ω, ±2% 50Ω±5%
<周波数測定>
周波数範囲 5.0Hz〜110kHz
<DCレベル測定>
レンジ 5レンジ
250.0/25.00/2.500V ・250.0/25.00mV
<ACレベル測定>
レンジ 7レンジ
mV/dBV/dBmの表示 140.0/25.00/2.500V/250.0/25.00/2.500/0.2500mV
43.00/28.00/8.00/-12.00/-32.00/-52.00/-72.00dBV
45.22/30.22/10.22/-9.78/-29.78/-49.78/-69.78dBm
<全ひずみ率測定>
基本波周波数範囲 10Hz〜110kHz、4レンジ
歪率測定レンジ 5レンジ
0.01000%(-80.00dB)
0.1000%(-60.00dB)
1.000%(-40.00dB)
10.00%(-20.00dB)
100.00%(0.00dB)
フィルタ HPF 100/200/400Hz
LPF 15/20/22/80KHz
残留雑音歪み率 Vin=2.5Vにて
≦−75dB,0.018%=10Hz〜110kHz、500kHz BW
≦−80dB,0.01% =10Hz〜50kHz、500kHz BW
≦−95dB,0.0018%=10Hz〜20kHz、80kHz BW
≦−100dB,0.001%=20Hz〜10kHz、80kHz BW

Vin=2mVにて
≦−45dB,0.56%=20Hz〜10kHz、20kHz BW
入力レベル測定 13レンジ
140.0/79.4/44.70/25.00/14.00/7.94/4.470/2.500/1.400/0.794/0.4470/0.2500/2.500mV
43.00/38.00/33.00/28.00/23.00/18.00/13.00/8.00/3.00/-2.00/-7.00/-12.00/-52.00dBV
45.22/40.22/35.22/30.22/25.22/20.22/15.22/10.22/5.22/0.22/-4.78/-9.78/-49.78dBm
<その他>
  ・リラティブレベル表示機能
  ・S/N測定機能
  ・オーディオサンプル信号
  ・FFTモード ACレベル、歪率測定時のみ
  ・周波数スパン 22.5kz(48kHzサンプル)20.7kz(441kHzサンプル) 15kHz(32kHzサンプル)
  ・その他色々の機能
電源 AC100V(90〜112V) 50/60Hz 約60VA以下
外形寸法 約430W×200H×500Dmm
重量 約20Kg
                      7732a3-18
