CEC CD3300 改造
平成16年6月10日到着   7月19日完成
  • A. 修理前の状況
      チューニング

  • B. 原因

  • C. 改造状況
      電解コンデンサー交換
      電源トランス増強(アナログとデジタル部分を別トランスにします)
      DAC配線シールド(このみで、分かれる所です。若い人はしない方が良いかも)
      水晶発振交換   水晶片の在庫有ります 2個1組 4000円 送料別
       スペック
        老舗の「三田電波(株)」で製作
        精度
          周波数許容偏差 25℃±5℃に於いて ±20ppm以内
          周波数温度特性 -10℃〜+60℃(25℃値の) ±20ppm以内
          絶縁抵抗 ケース端子間、DC100V 500MΩ以上
          副共振制限 -2dB以上
          経年変化 ±2ppm以内

  • D. 使用部品
      電解コンデンサー                    29個
      電源トランス
      配線シールド
      水晶発振(特注品)                    2個

  • F. 修理費   68,000円

A. 修理前の状況

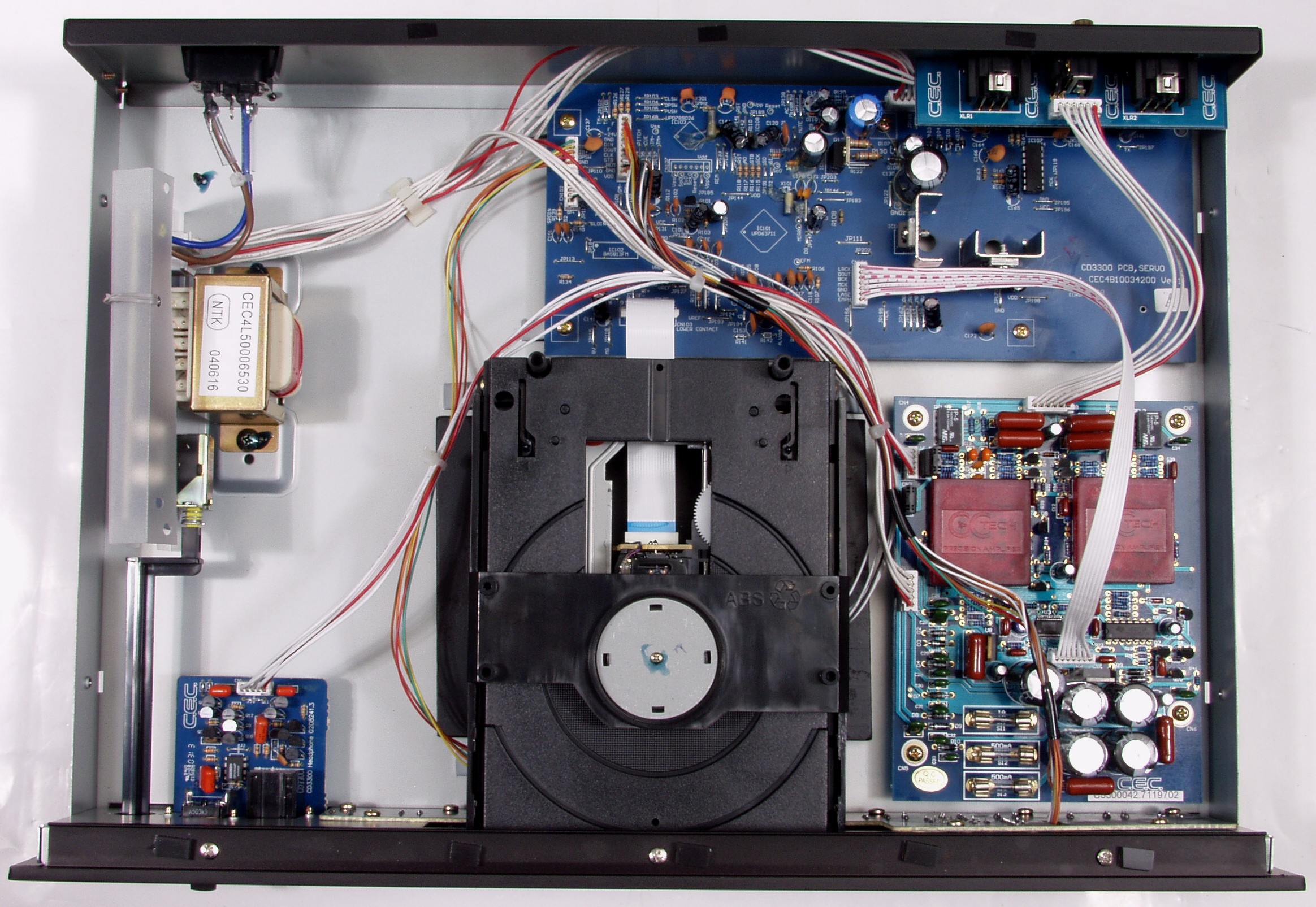

A−1. 上から見る
cec cd3300 Repair
A−2A. 心臓部のDAC
cec cd3300 Repair

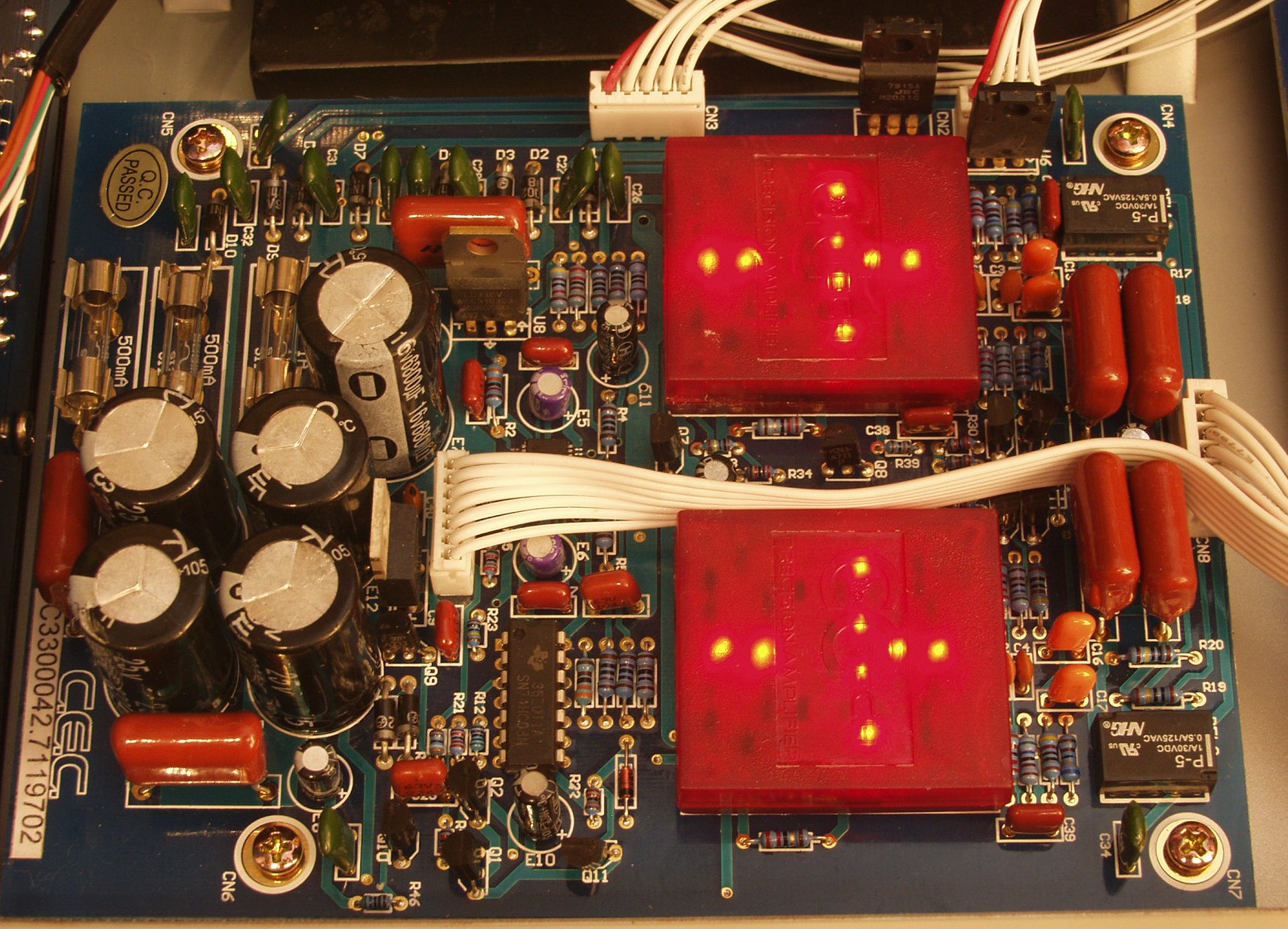

A−2B. DACのLEDが綺麗
cec cd3300 Repair
A−3. 安い水晶発振2個、さすが、セラミックコンデンサーは温度係数=0を使用している
cec cd3300 Repair
C. 改造状況

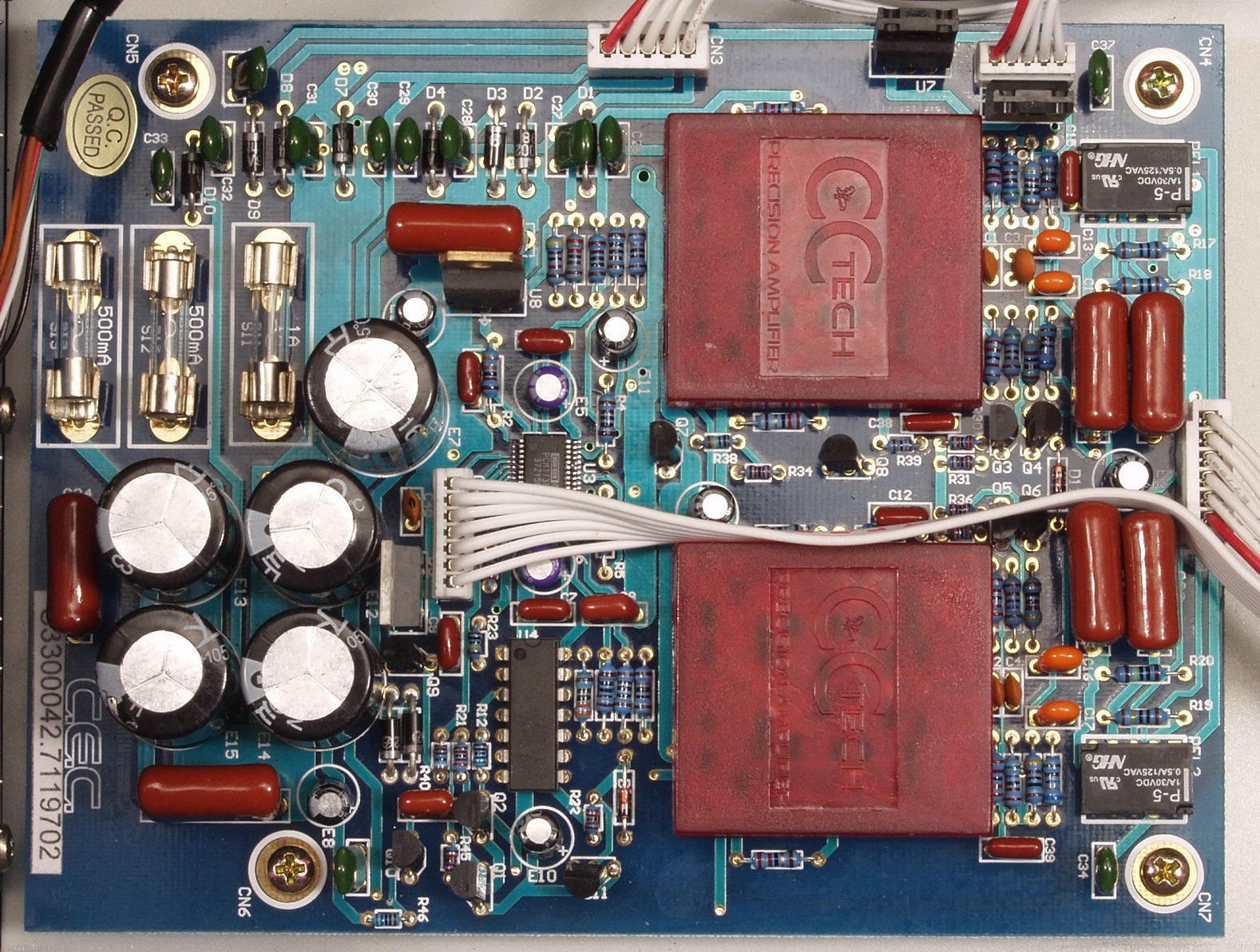

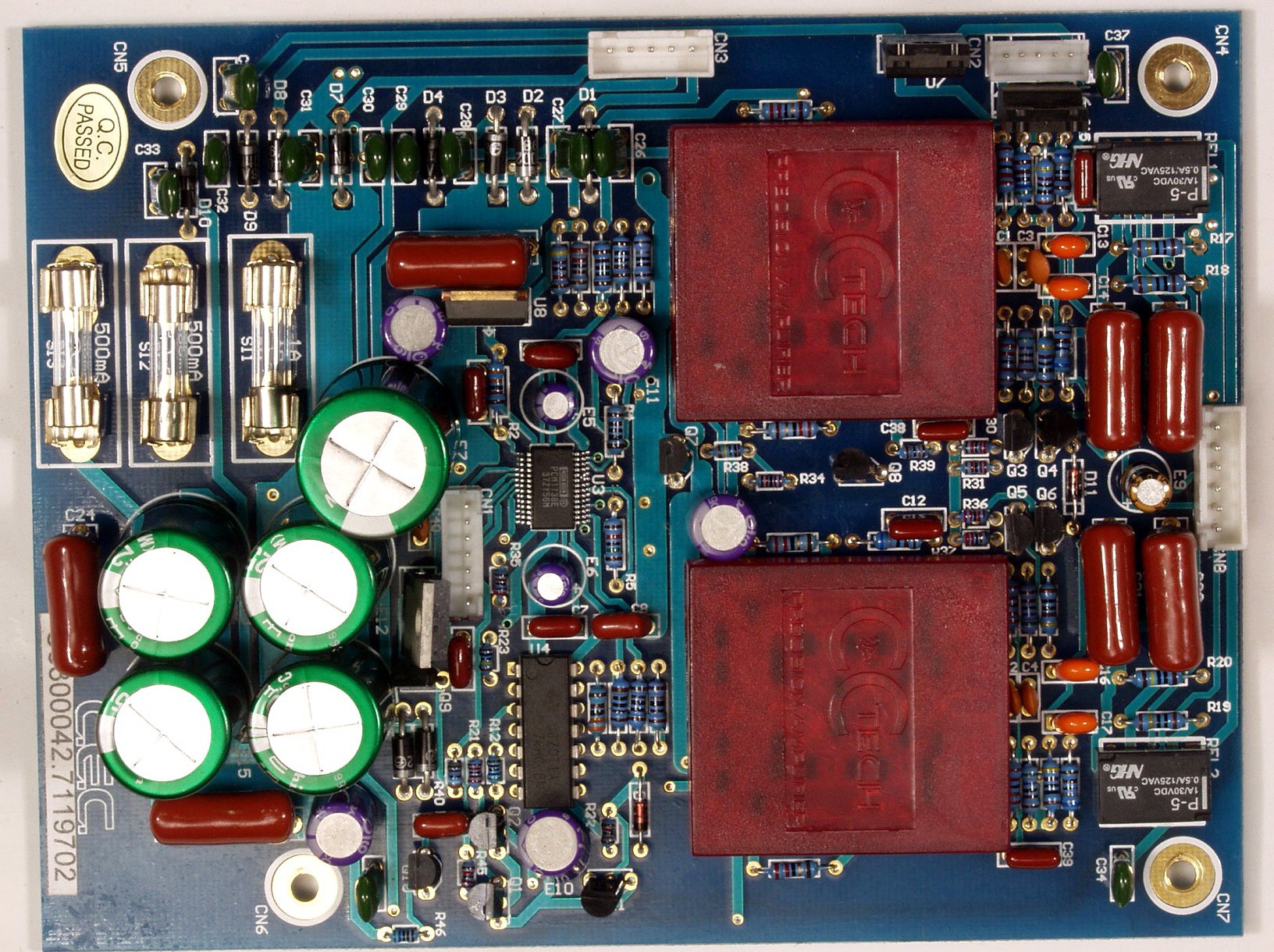

C−1A. 改造前 DAC基板
cec cd3300 Repair

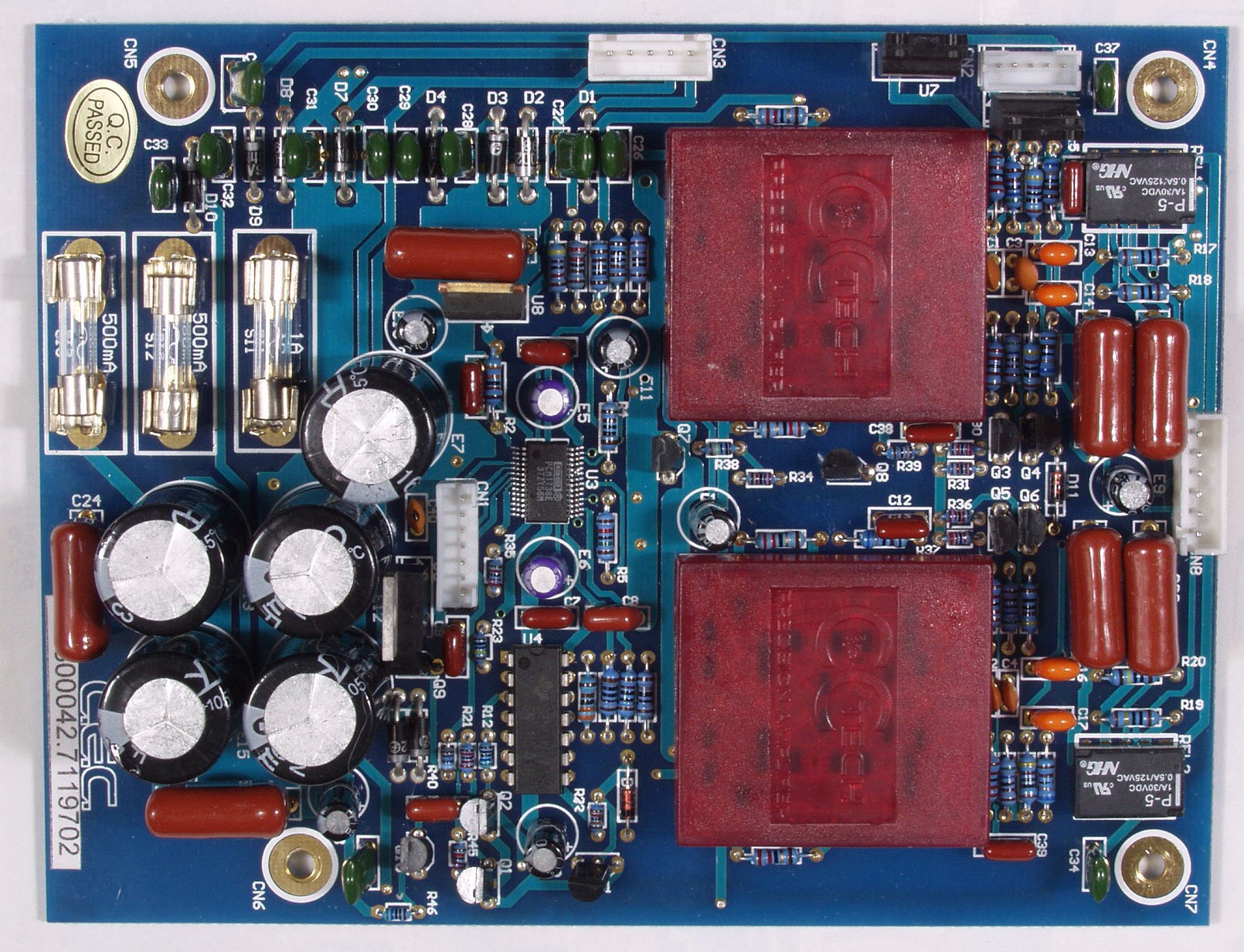

C−1B. 改造後 DAC基板 電解コンデンサー11個交換
cec cd3300 Repair

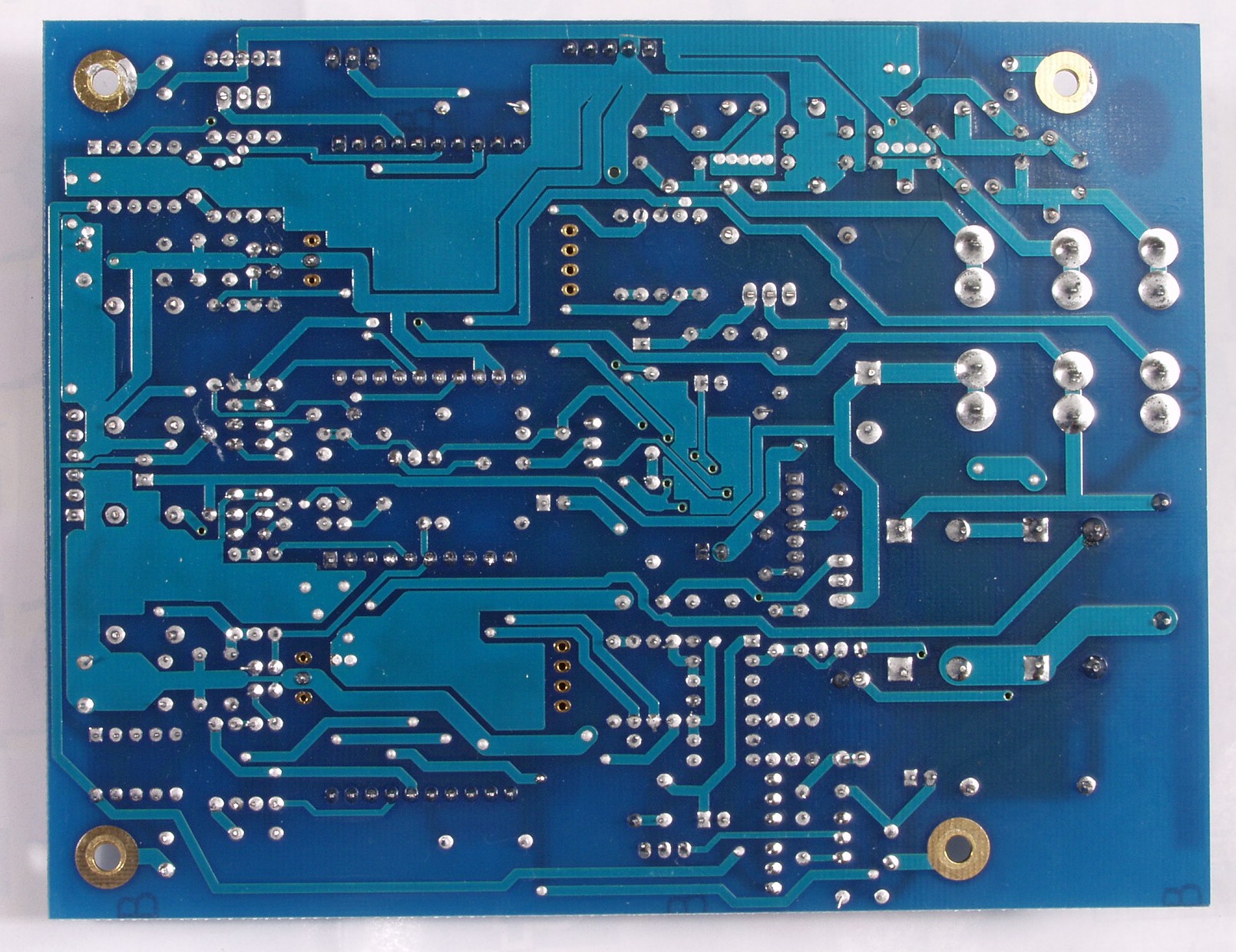

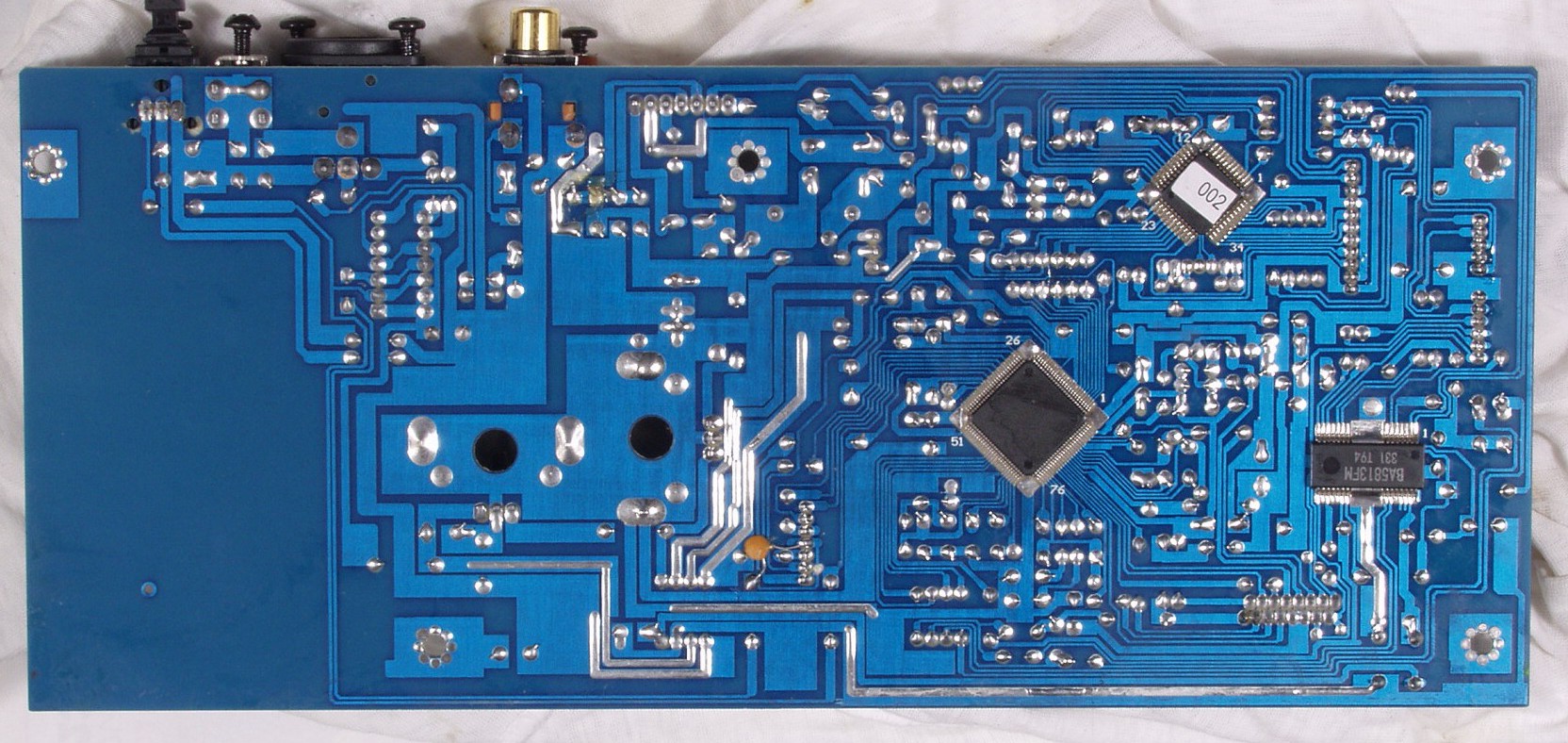

C−1C. 改造前 DAC基板裏
cec cd3300 Repair

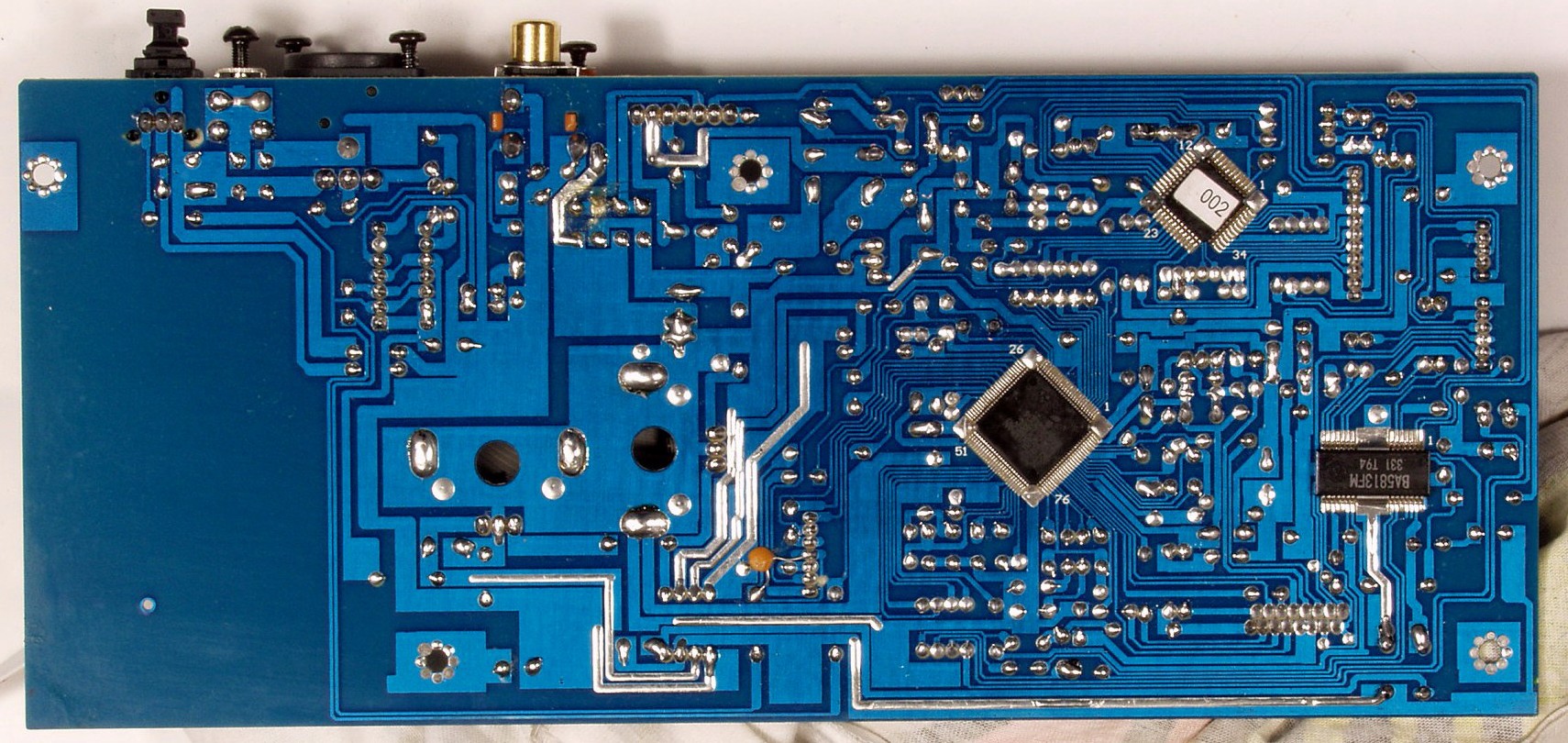

C−1D. 改造(ハンダ補正)後 DAC基板裏 余分なフラックスを取り、洗浄後
cec cd3300 Repair

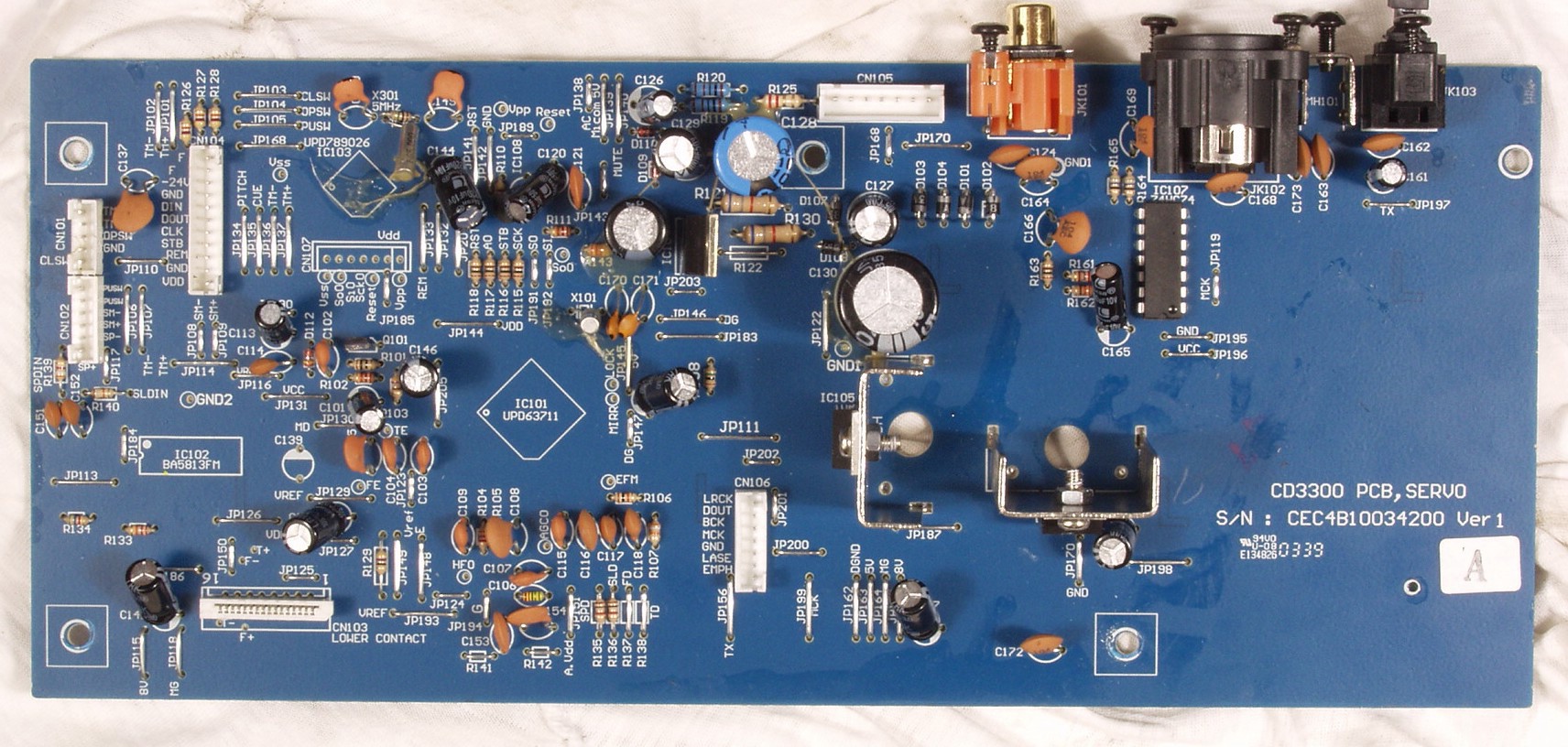

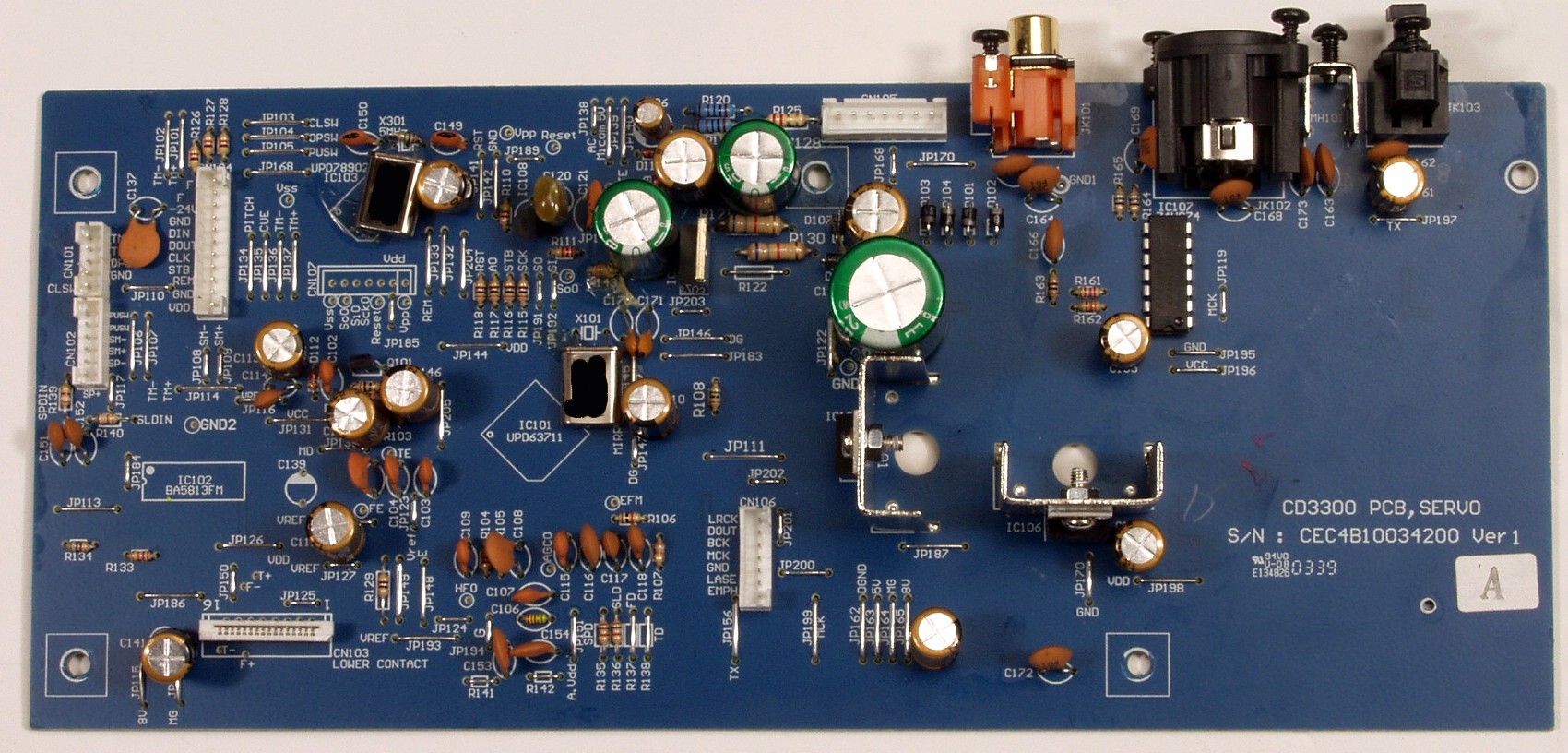

C−2A. 改造前 メイン基板
cec cd3300 Repair
C−2B. 改造後 メイン基板 水晶発振子2個、電解コンデンサー18個交換
cec cd3300 Repair

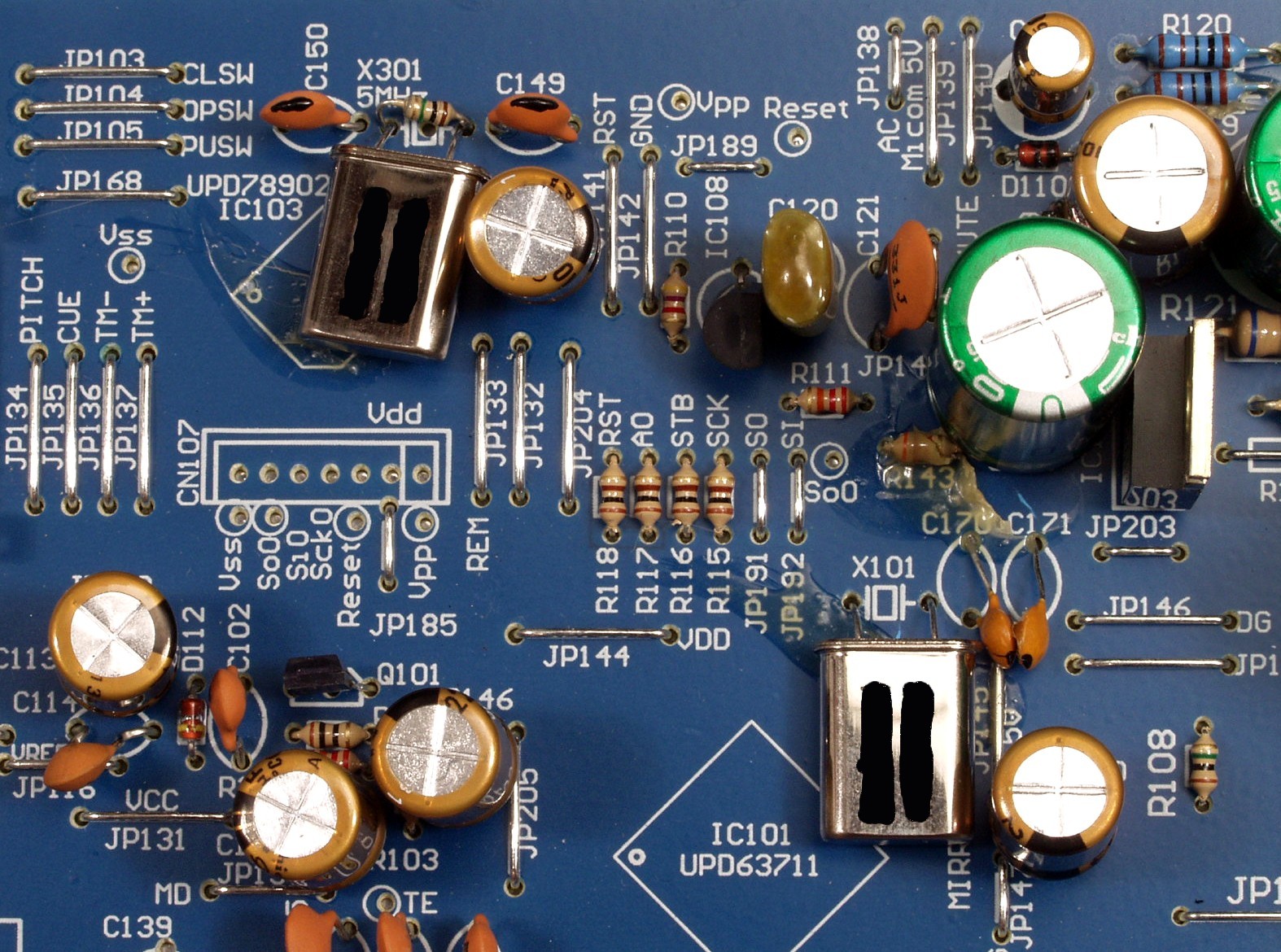

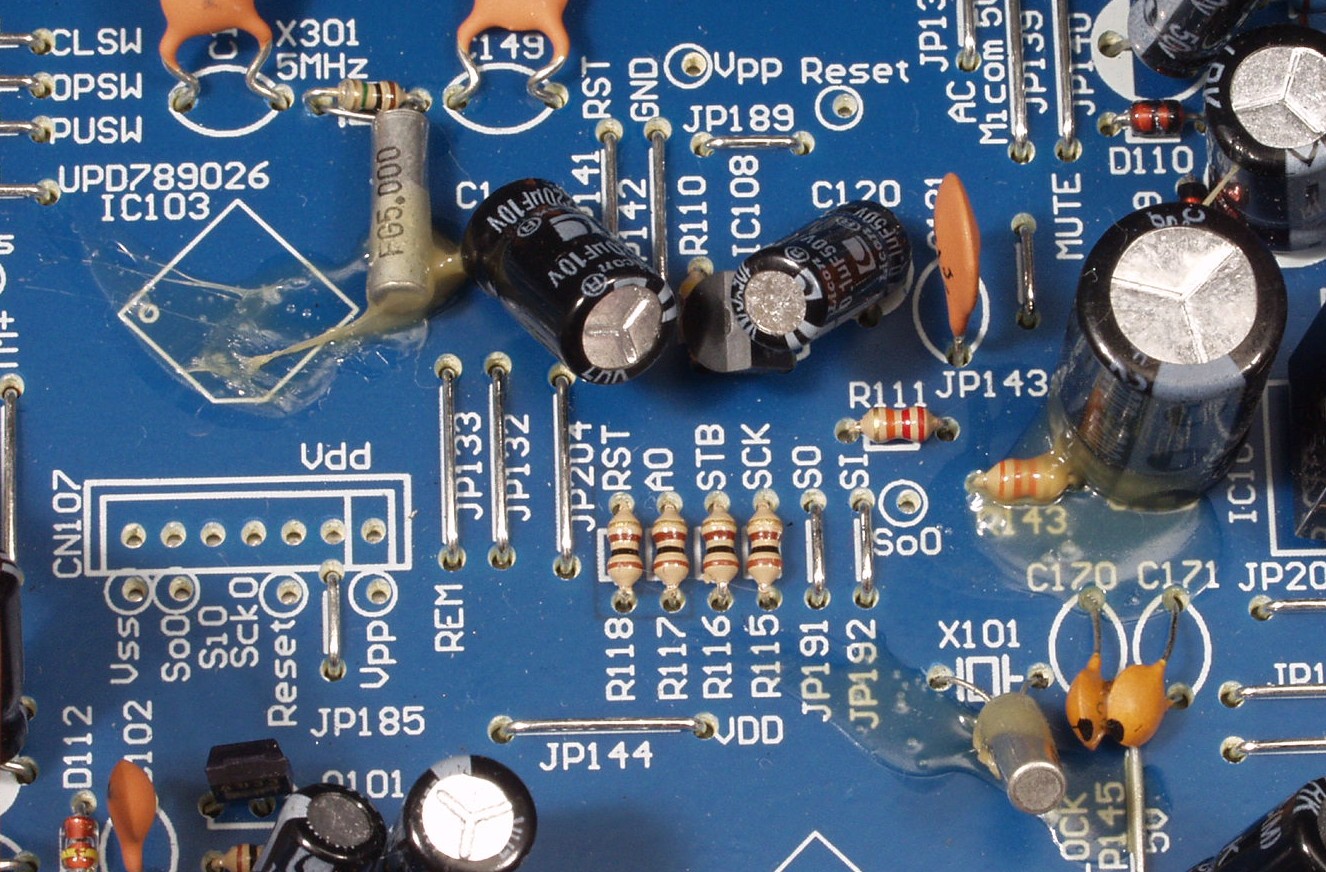

C−2B−1. 改造後 メイン基板 水晶発振子(表示は消して有ります)付近拡大
cec cd3300 Repair
C−2C. 改造前 メイン基板裏
cec cd3300 Repair
C−2D. 改造(ハンダ補正)後 メイン基板裏 余分なフラックスを取り、洗浄後
cec cd3300 Repair

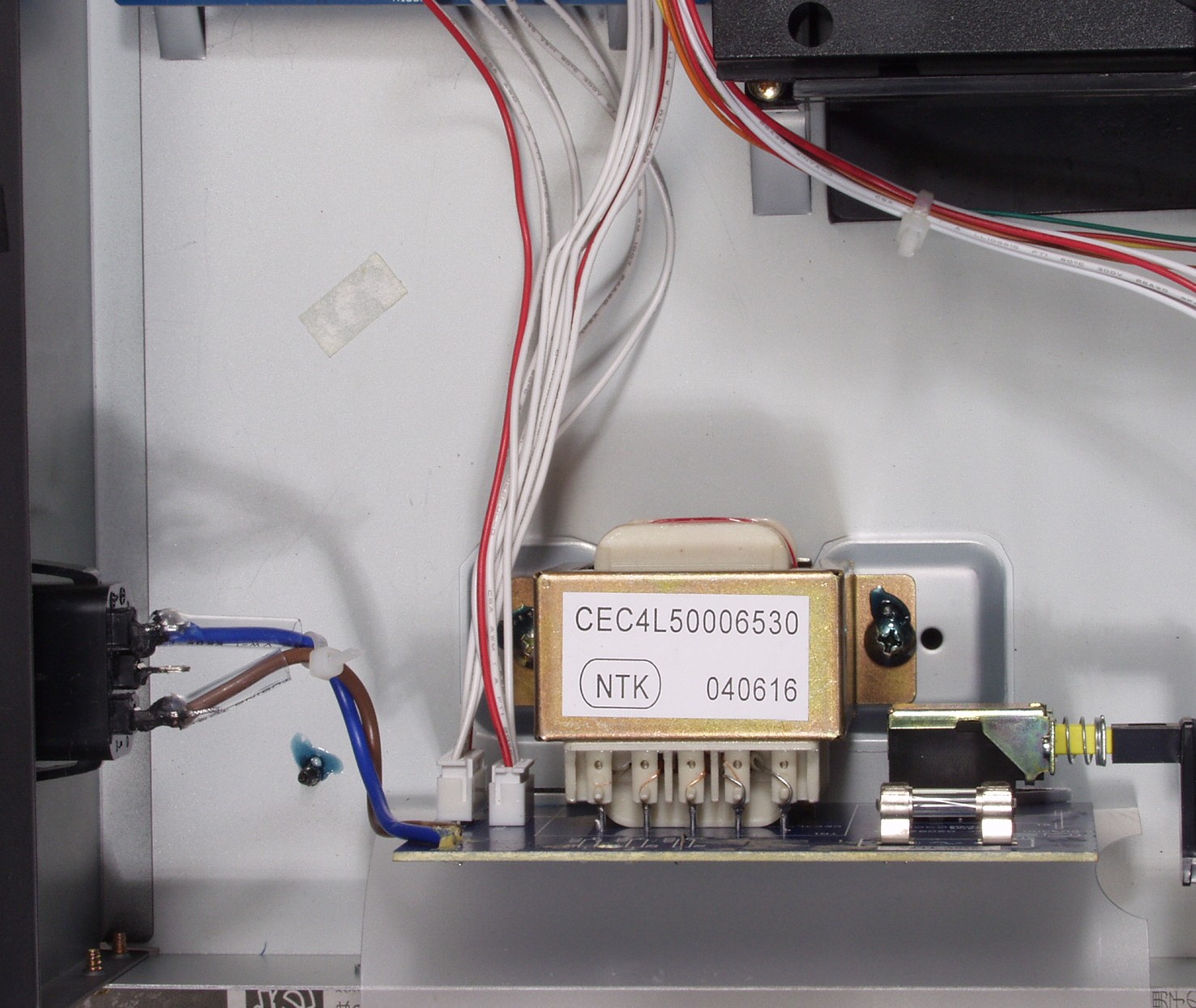

C−3A. 改造前 電源トランス周り
cec cd3300 Repair

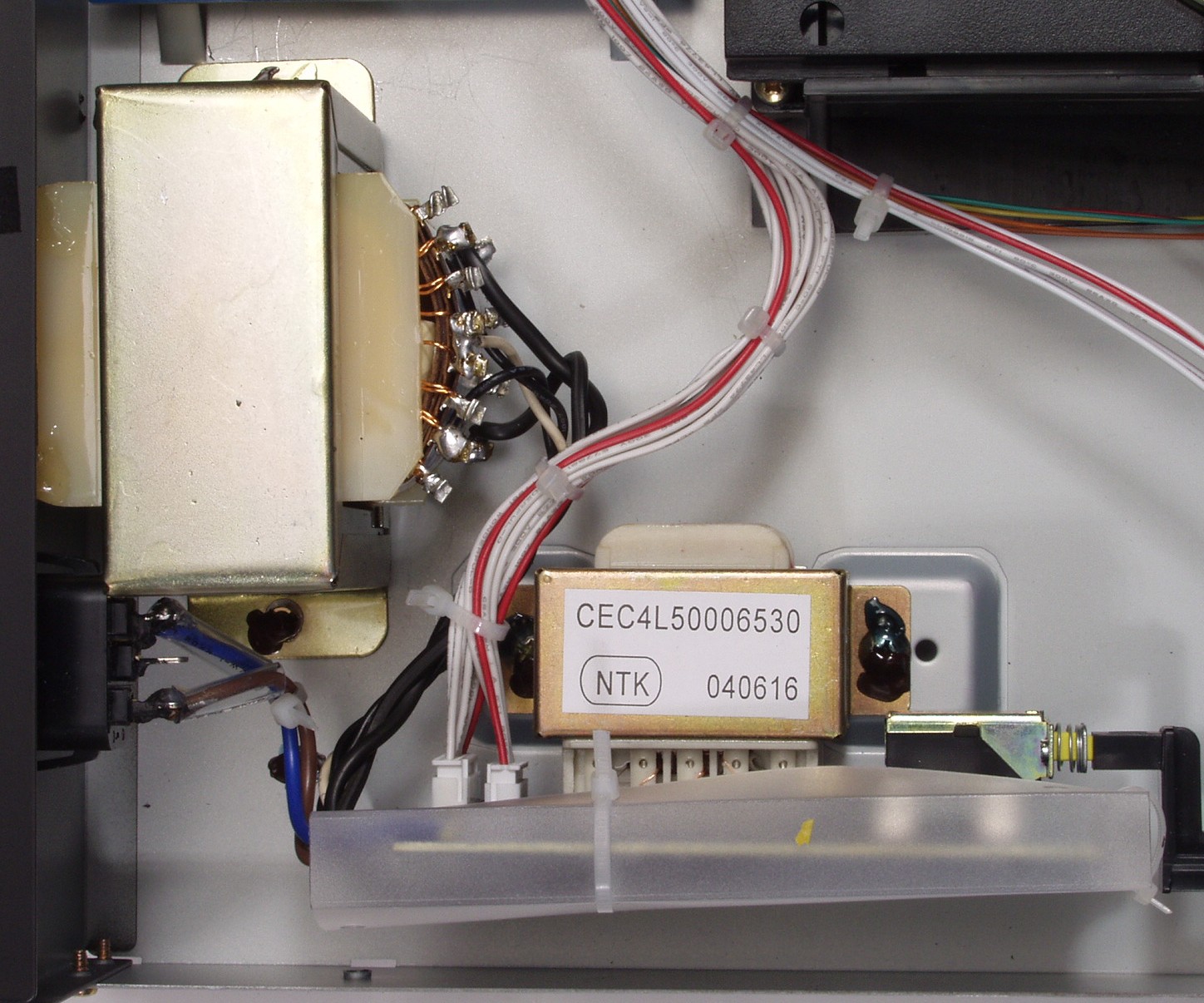

C−3B. 改造後 電源トランス周り、もう1各上の物が入るが、シャシが弱いのでかわいそう
cec cd3300 Repair

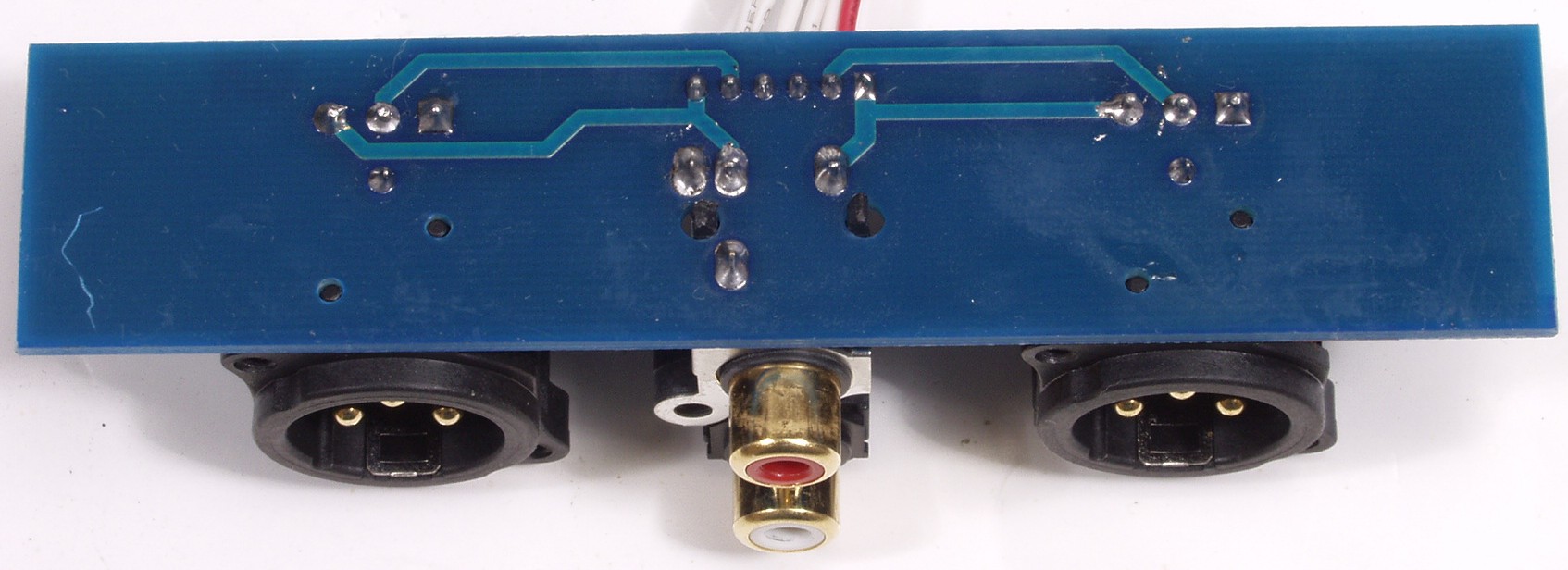

C−4A. 改造前 出力端子基板裏
cec cd3300 Repair

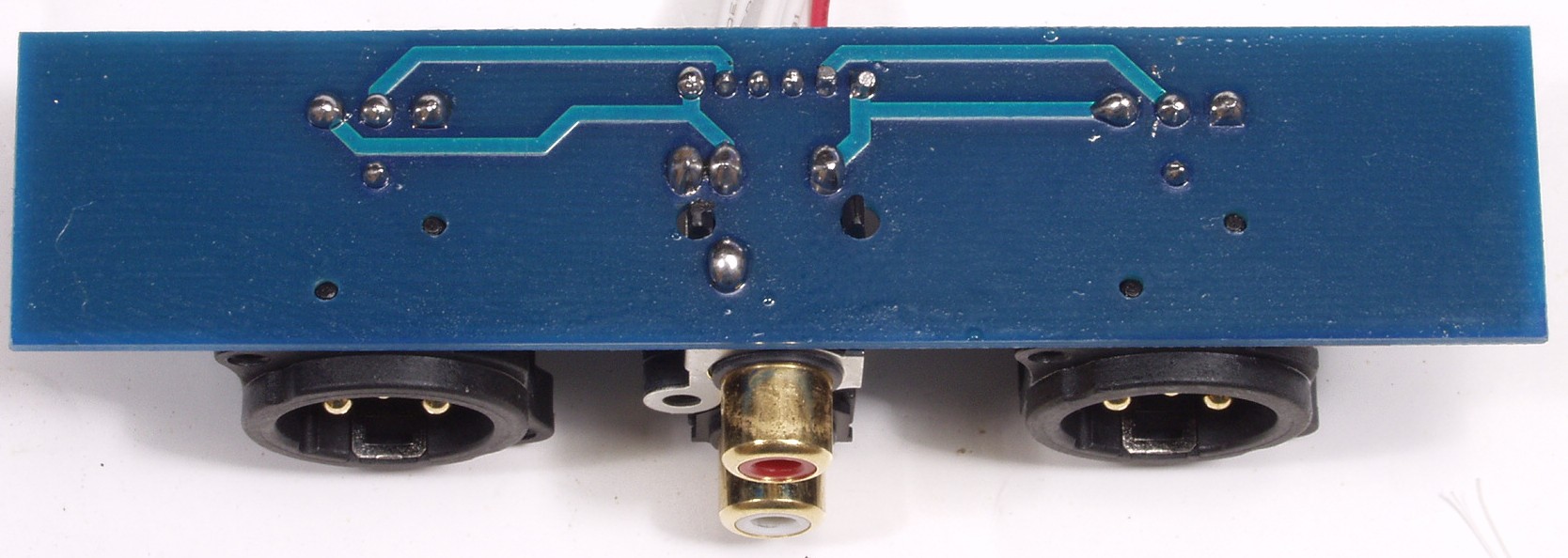

C−4A. 改造(ハンダ補正)後  出力端子基板裏、キャノンコネクターがあるので、出来れば此方を使用したい
cec cd3300 Repair
C−5A. 改造前 上から見る
cec cd3300 Repair

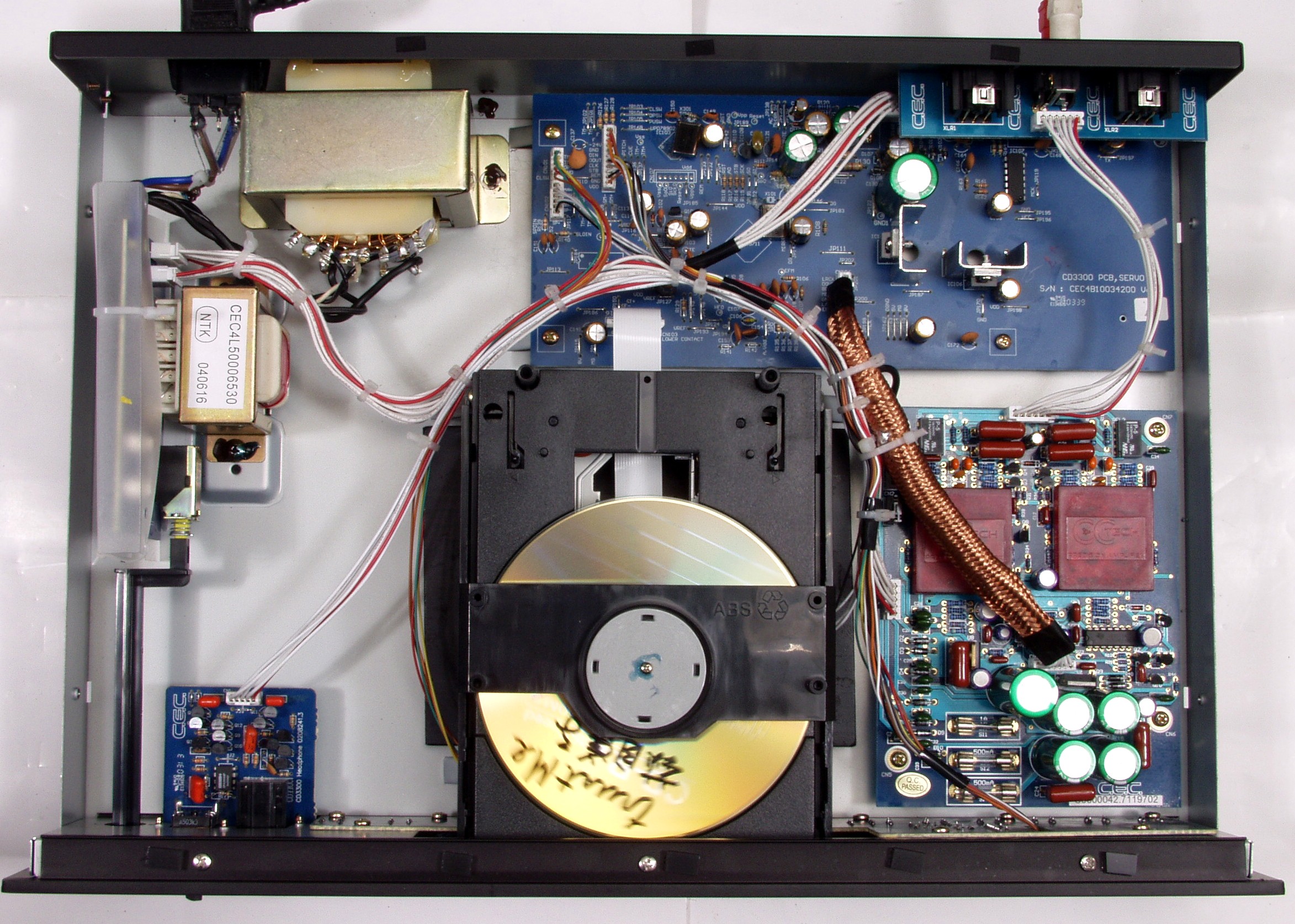

C−5B. 改造後 上から見る
cec cd3300 Repair

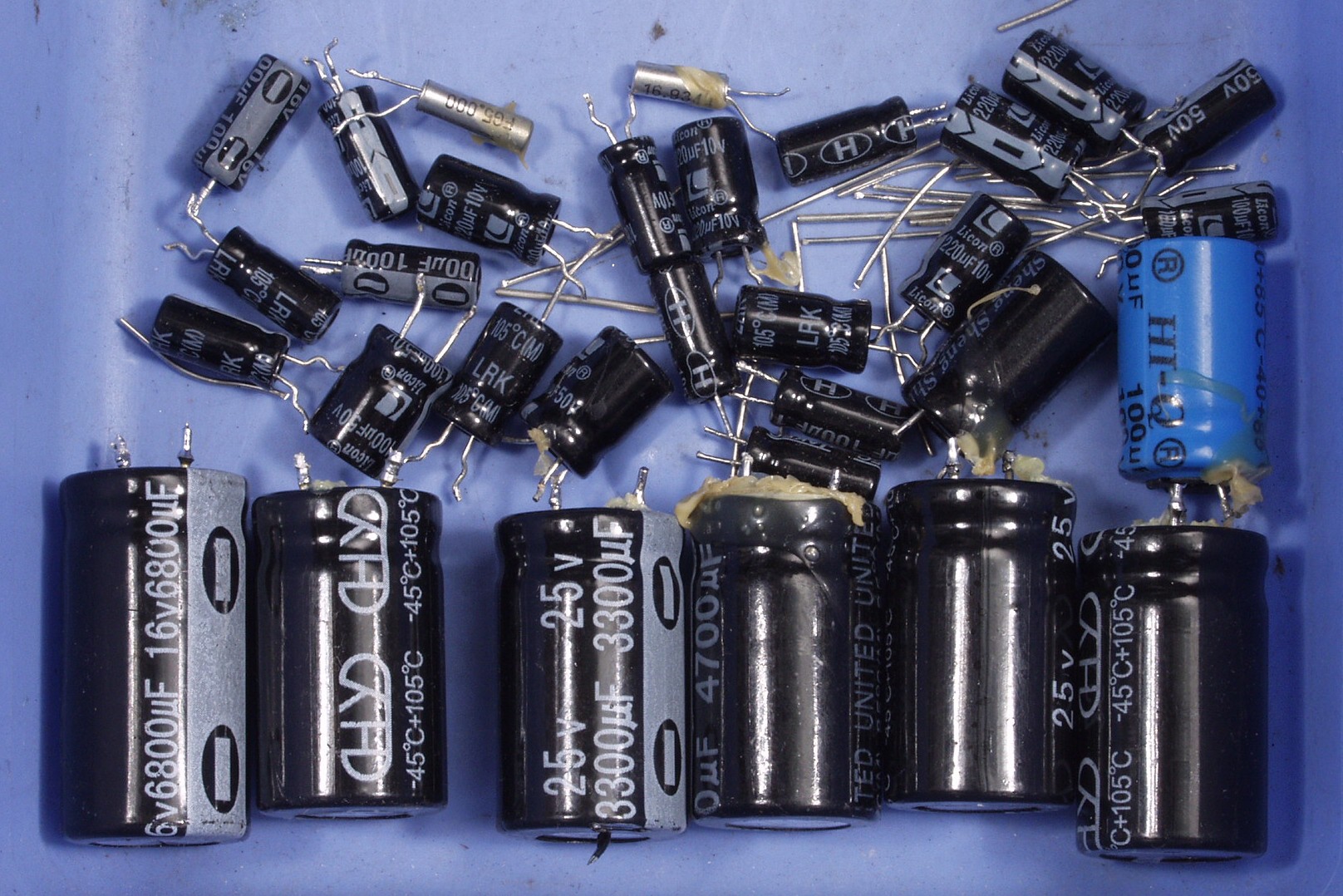

C−6. 交換部品
cec cd3300 Repair

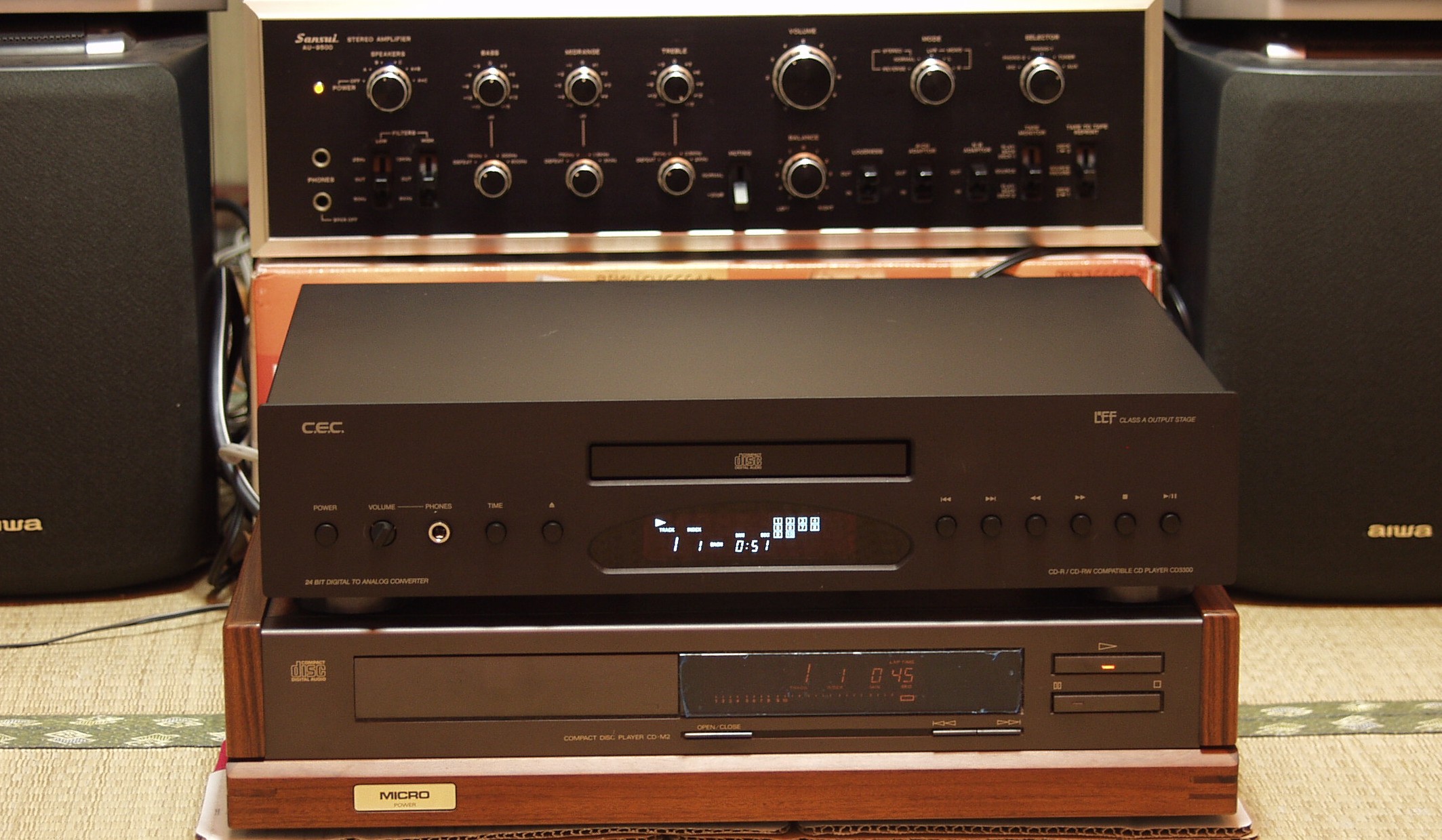

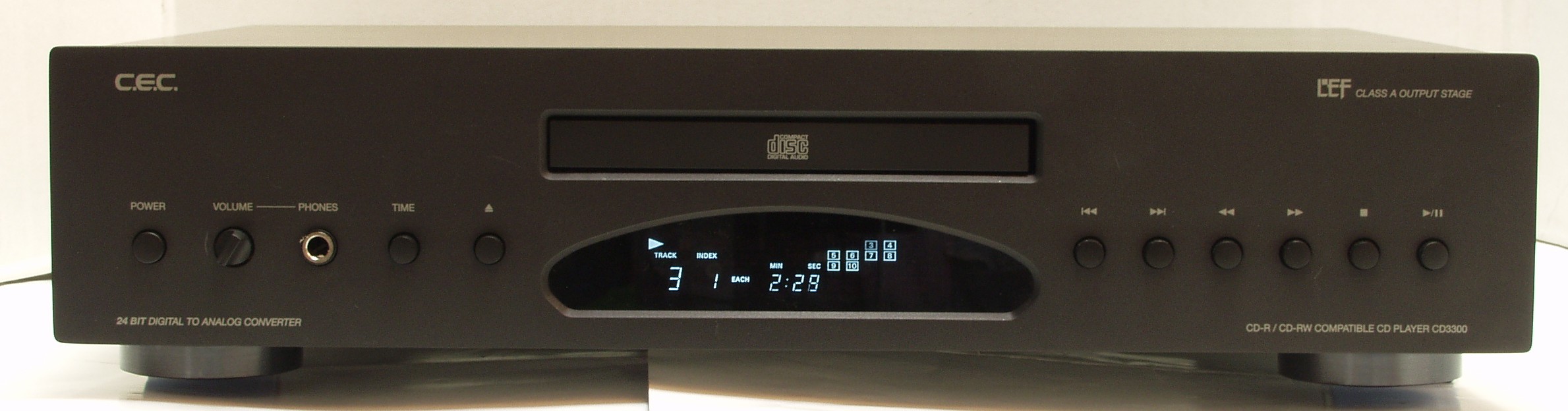

C−7. 完成し、往年の名器と聞き比べ
cec cd3300 Repair
C−8. 完成 引き続き24時間エージング
cec cd3300 Repair
                         cd3300-k
