QUADU. 2台目修理
同時修理 QUADU. 1台目修理 QUAD22. 1台目修理   平成24年8月24日持込  10月11日完成
A. 修理前の状況
  • 夫の形見。


B. 原因
  • 経年変化による劣化。

L. 電源トランス、出力トランス点検・水分抜き。
  • 長く未通電の高圧トランスは水分を抜いてから使用する。
    これを怠ると、層間絶縁破壊が起こる。

C. 修理状況
  • 電解コンデンサ交換。
    電解コンデンサー追加。
    劣化ハンダ補正。

U. TubeTester HickokTV−2B/Uによる付属真空管測定

D. 使用部品
  • 電解コンデンサー                      2個追加。
    電解コンデンサー                      1個交換。
    フイルムコンデンサ−                    3個交換。


G. 修理費          25,000円  特別に通常修理。                                                               3台目からの、お馴染みさん価格。
                            但し、真空管は別途です。

S. QUADU の仕様(マニアル・カタログより)
A. 修理前の状況

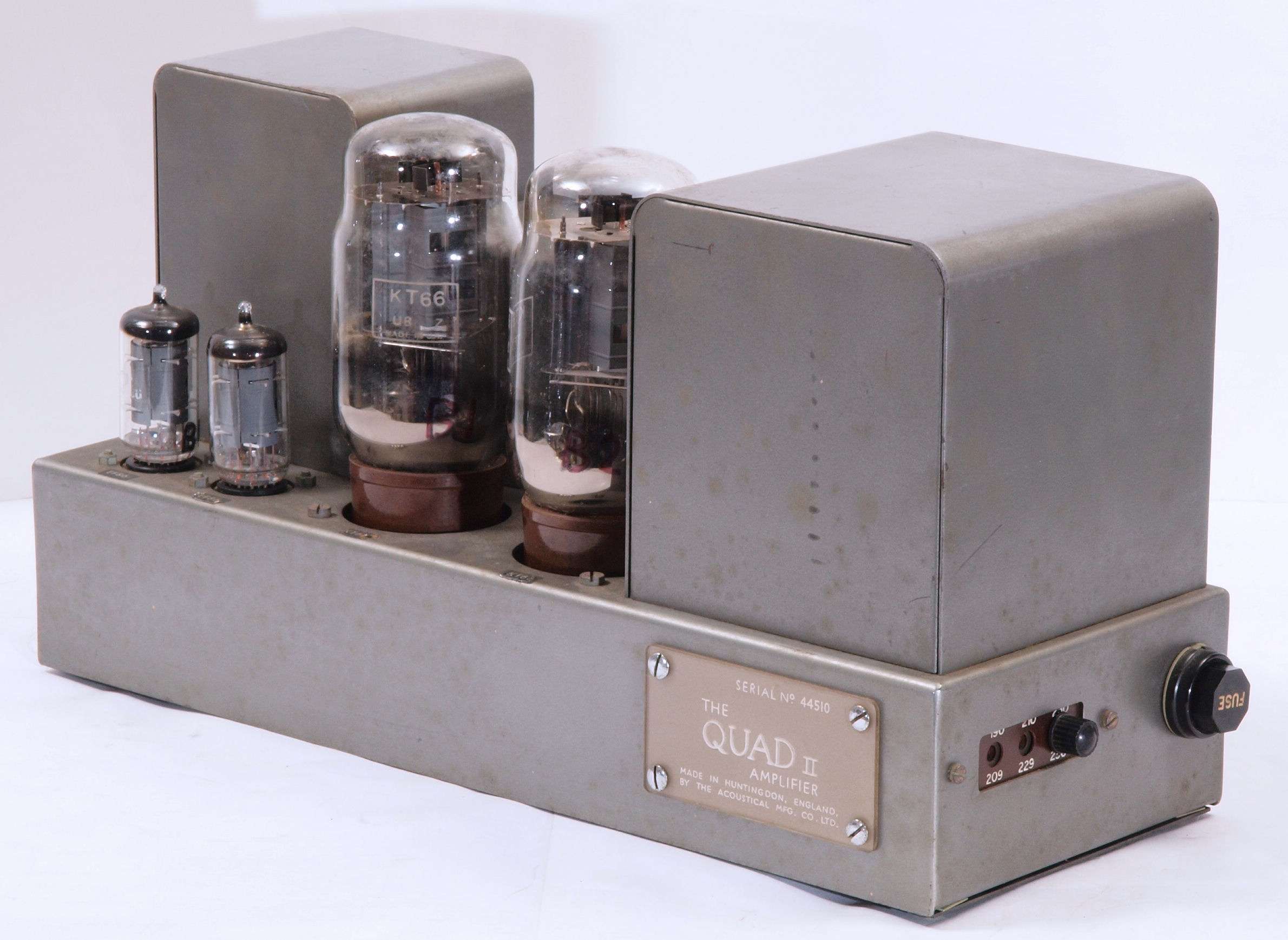

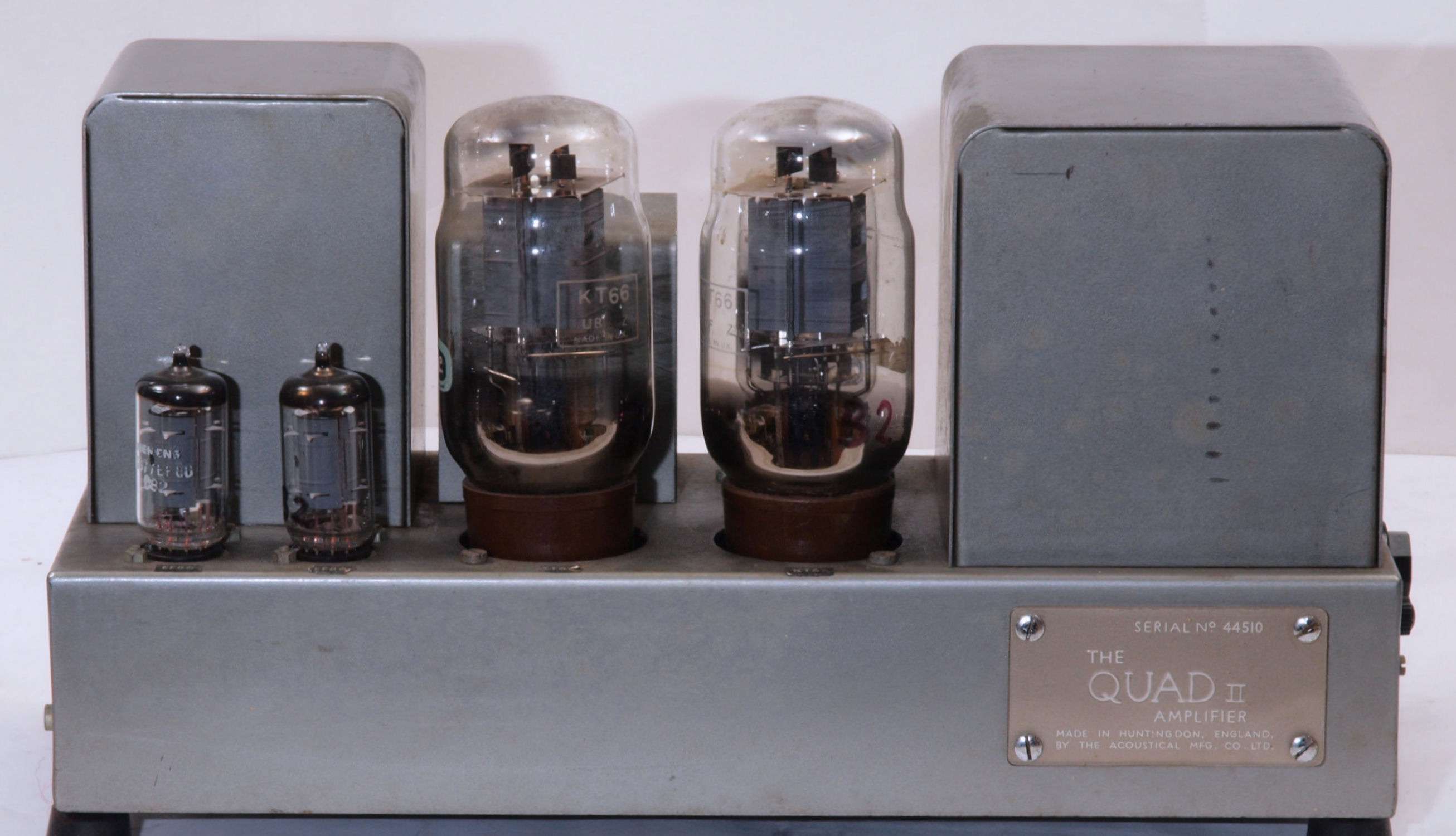

A11. 前から見る
A12. 点検 前右から見る
A13. 点検 前左から見る

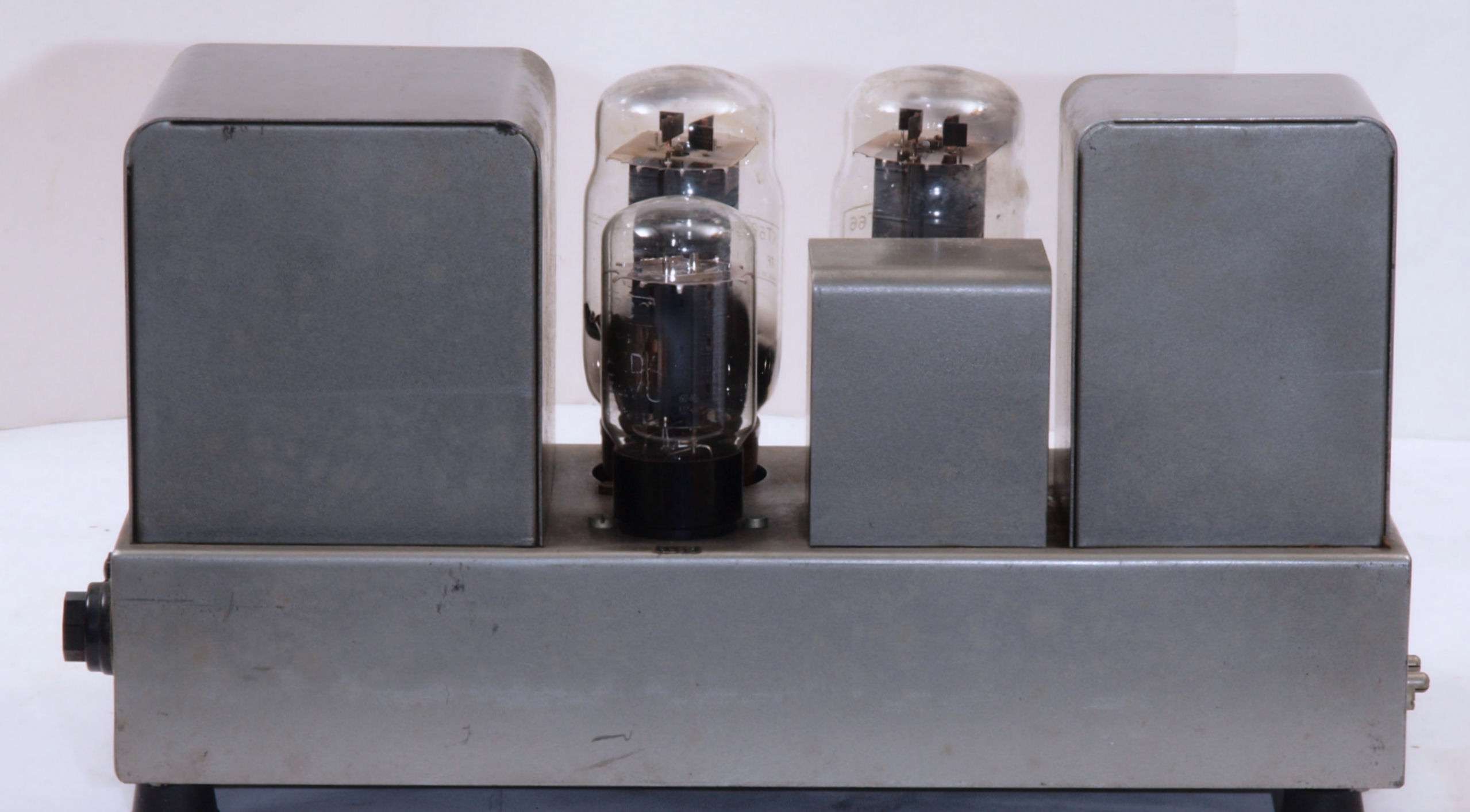

A14. 点検 後から見る

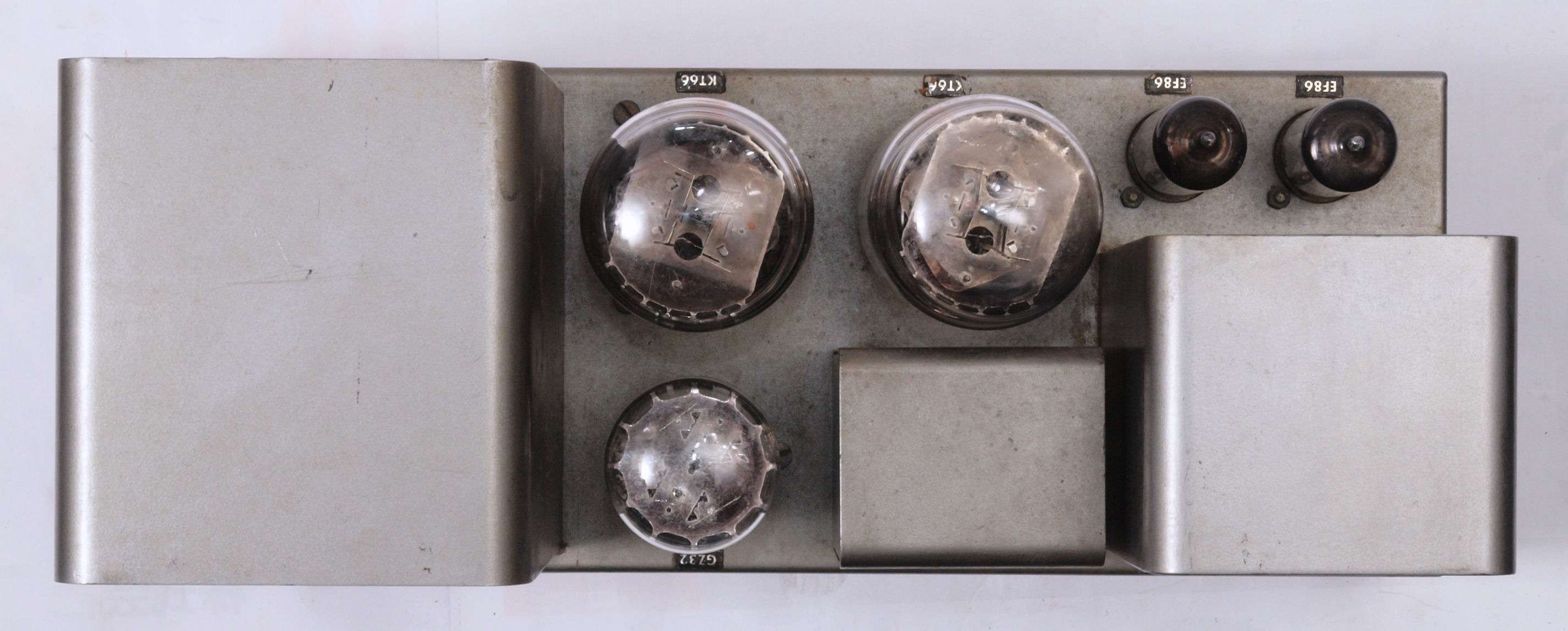

A15. 点検 上から見る
A16. 点検 下から見る

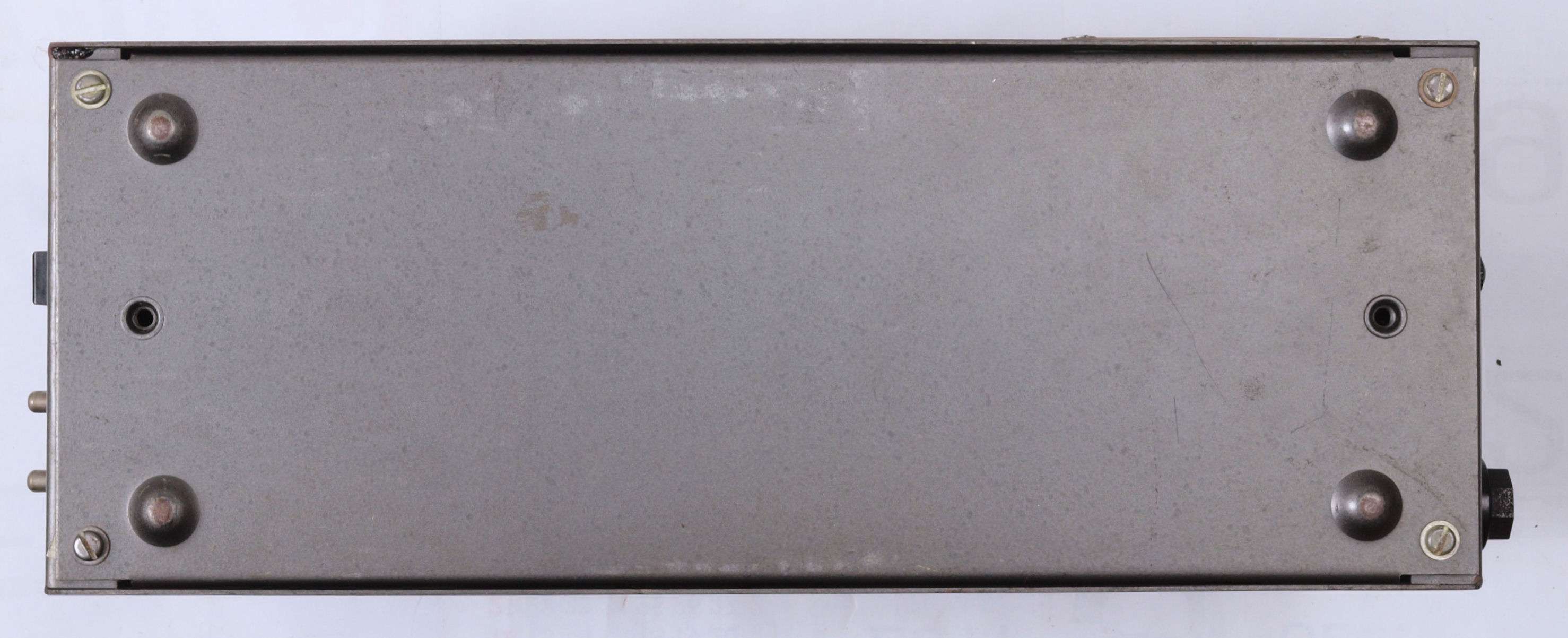

A21. 点検 下蓋を取り、下から見る

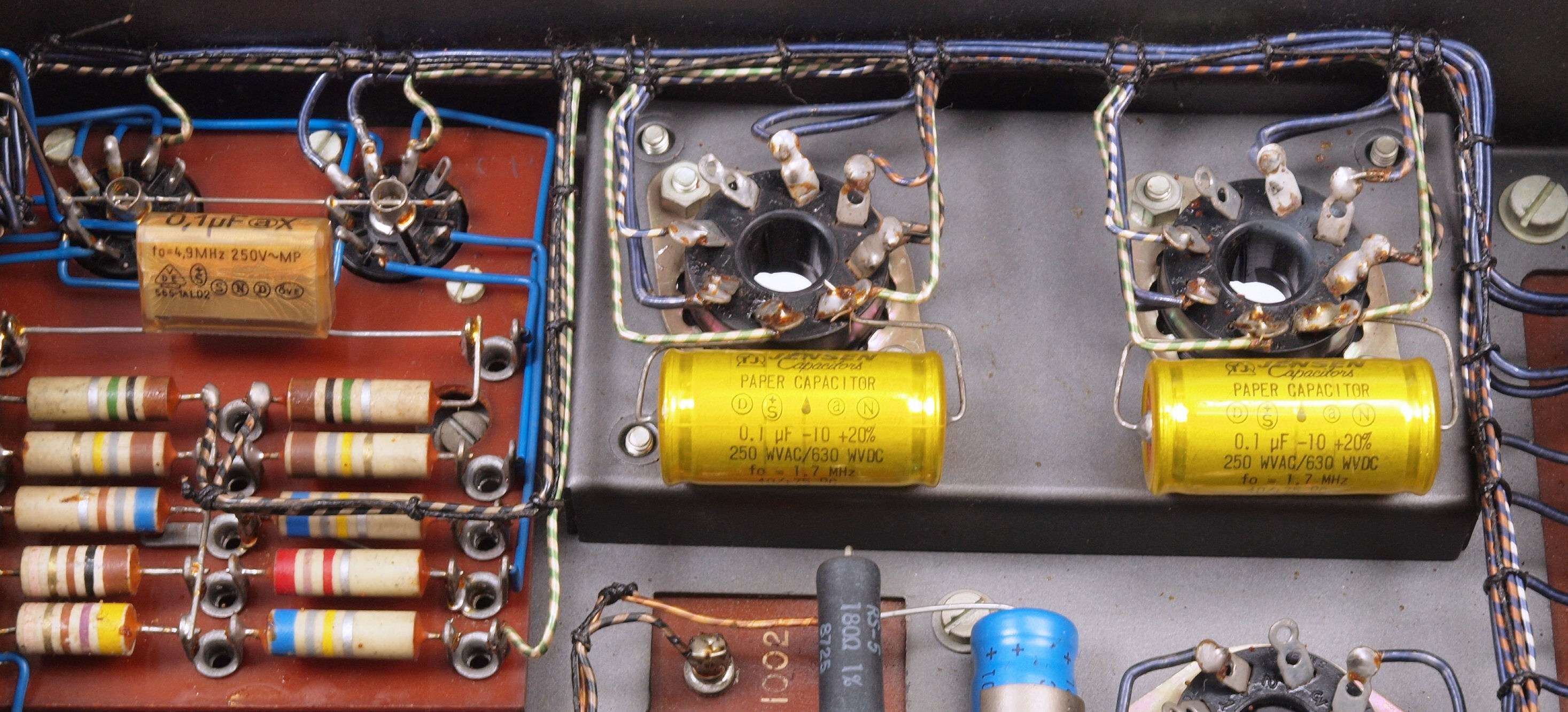

A22. 点検 ヒビ割れているフイルムコンデンサー

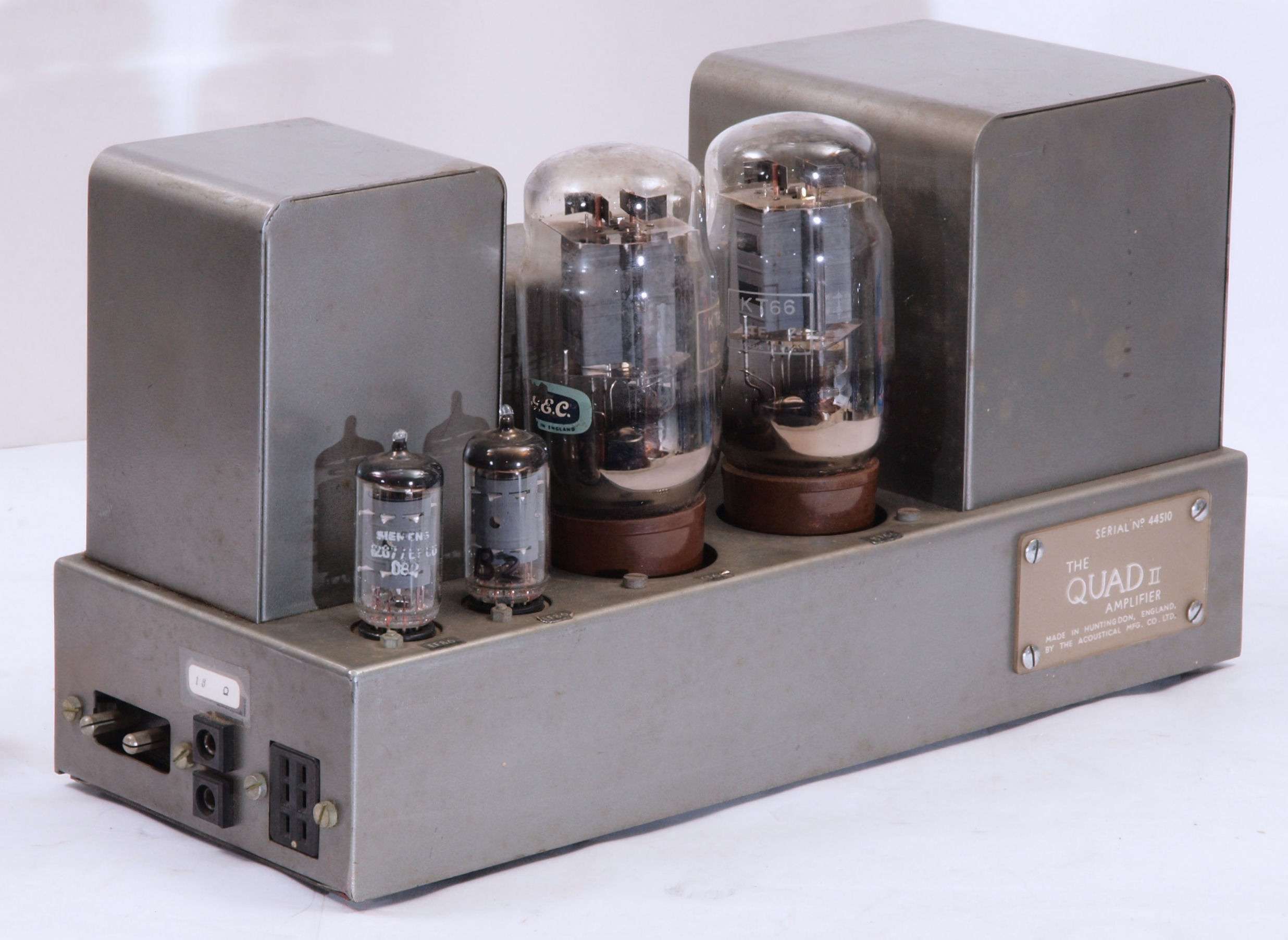

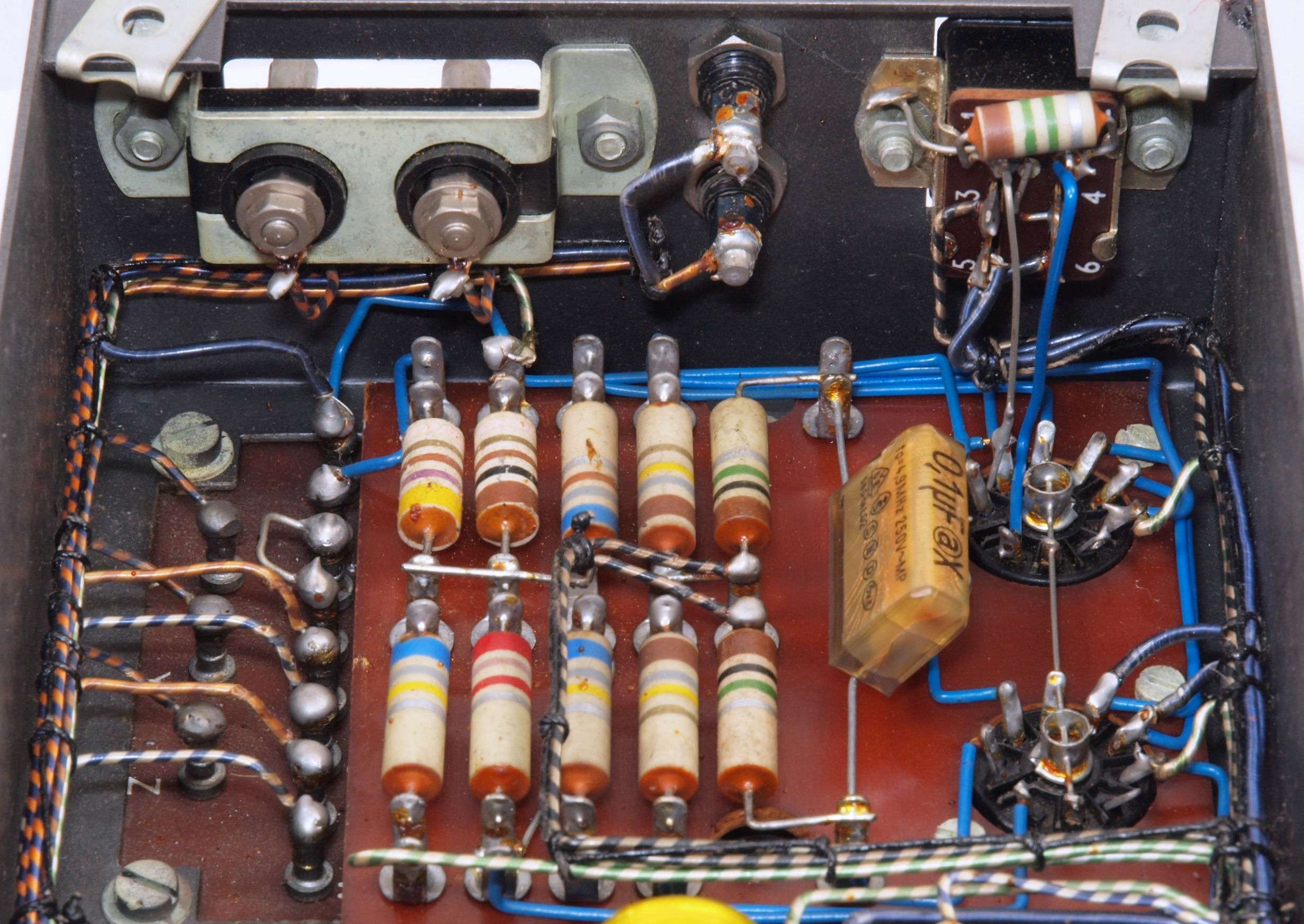

A23. 点検 入力端子郡裏を見る

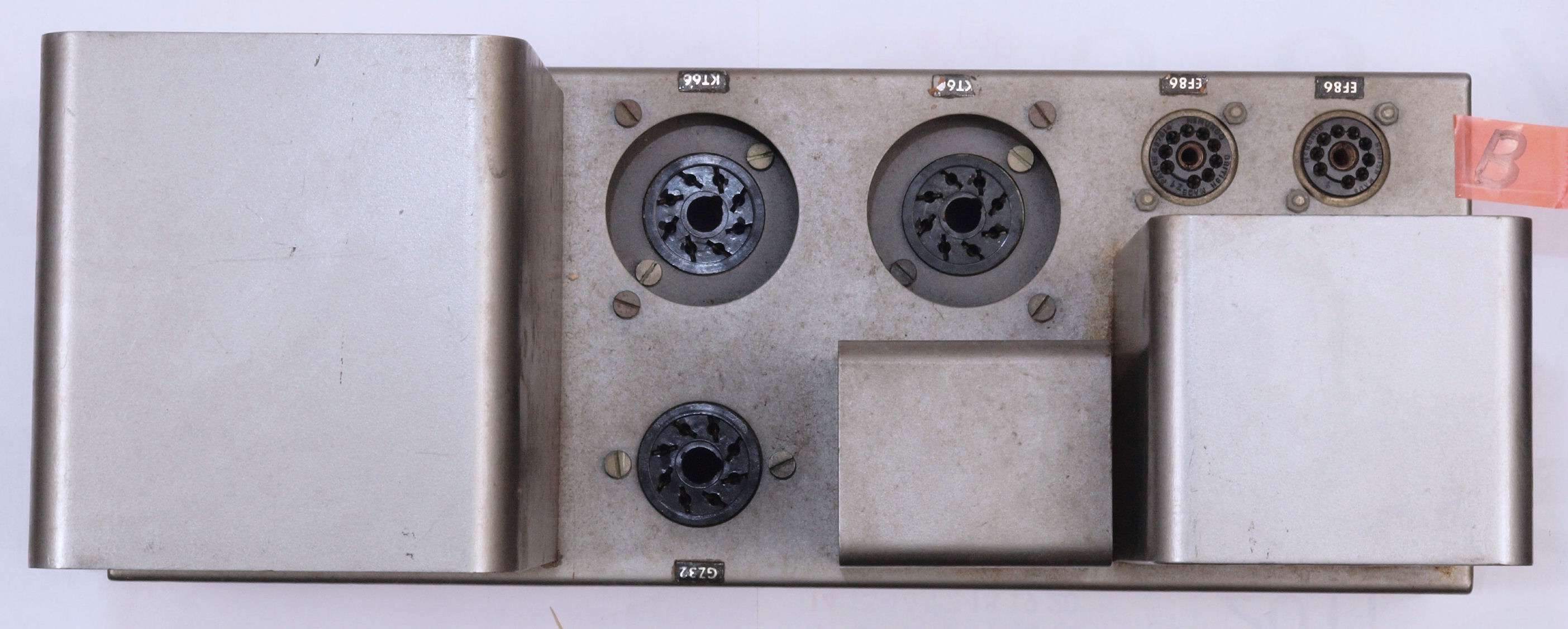

A31. 点検 真空管を取り去り、上から見る
A41. 電源トランス、出力トランス点検・水分抜き。

  • 長期休眠の機器は通電前に、トランスの水分抜き処理。 左=1台目、 右=2台目。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
C. 修理状況

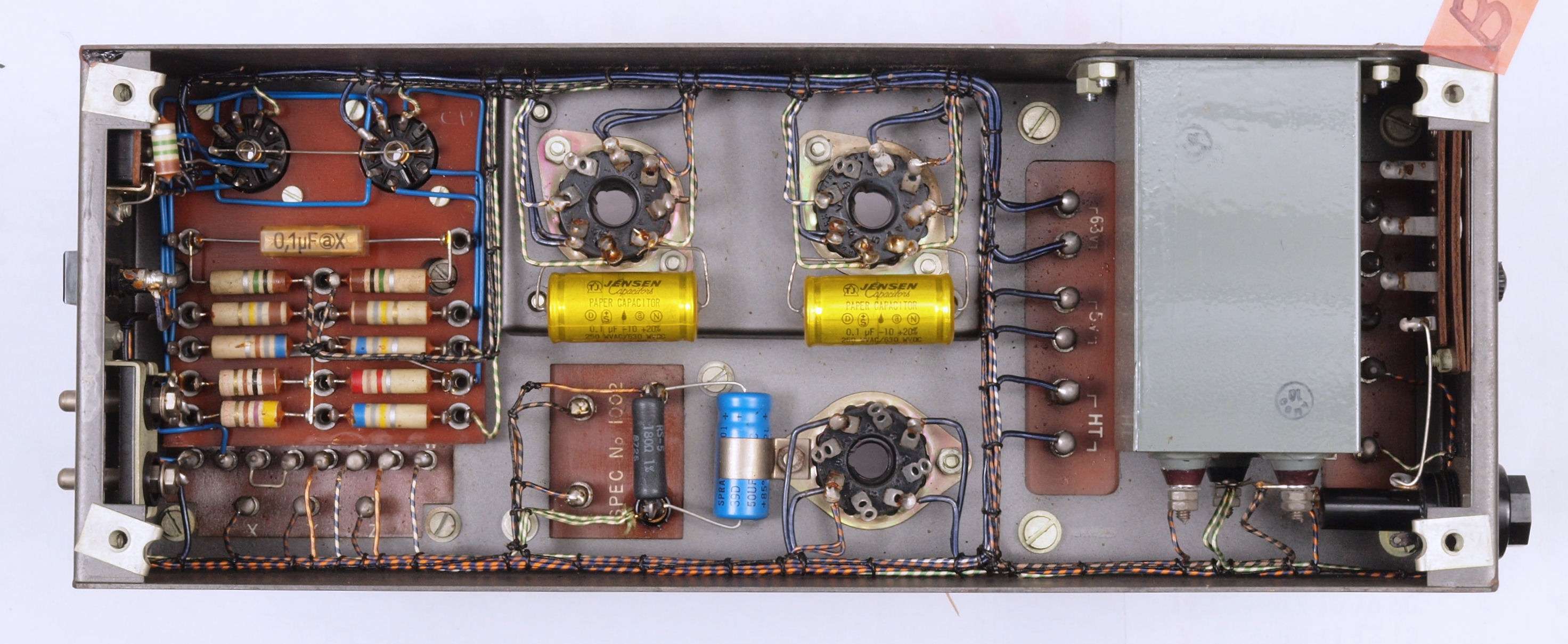

C11. 修理前 ケースから出し、下から見る。
C12. 修理後 ケースから出し、下から見る。

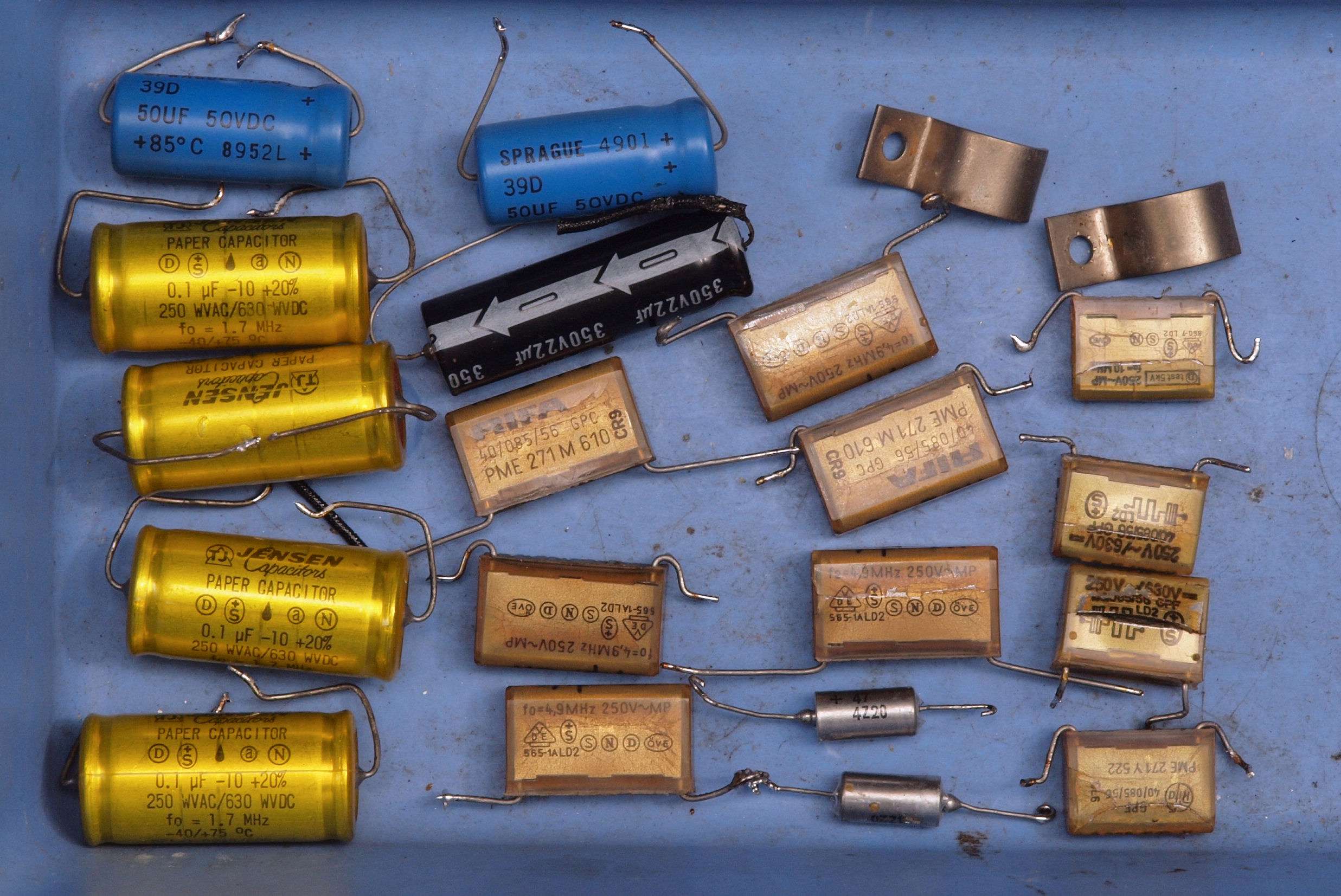

C81. 交換部品(QUAD22+QUADU. 1−2台目共)。
U. TubeTester HickokTV−2B/Uによる付属真空管測定
    真空管ハンドブック(規格表)の、
    6267(EF86)相互コンダクタンス=2000μmho「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
    KT66相互コンダクタンス=6300μmho「Ep=250V、Esg=250V、Ip=85mA、Eg1=−15V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

 5GK4(5AR45)エミション測定=VacuumTubeTester Hickok TV-2B/U の「5U4」検査方法による、破棄値=75。

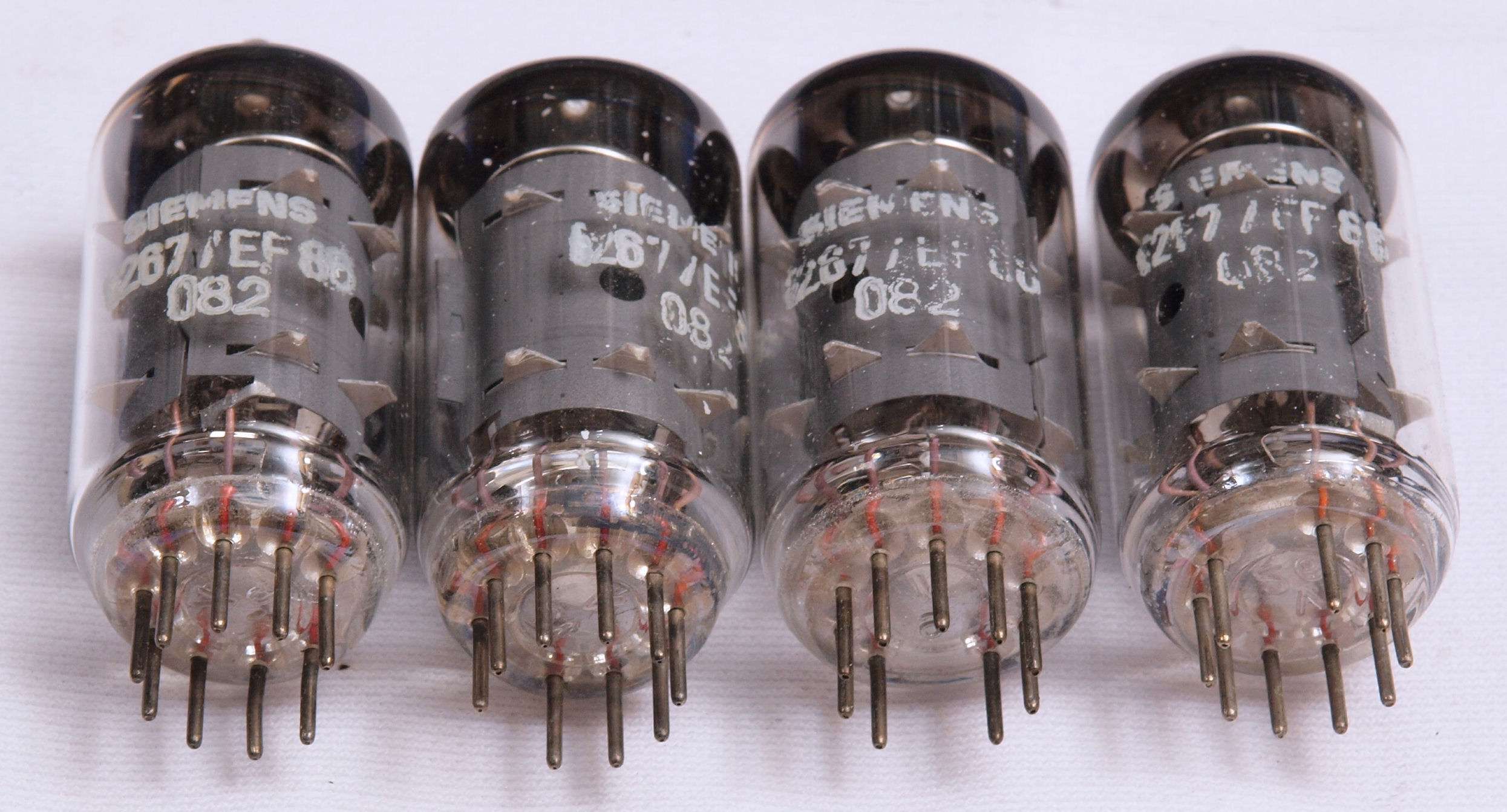

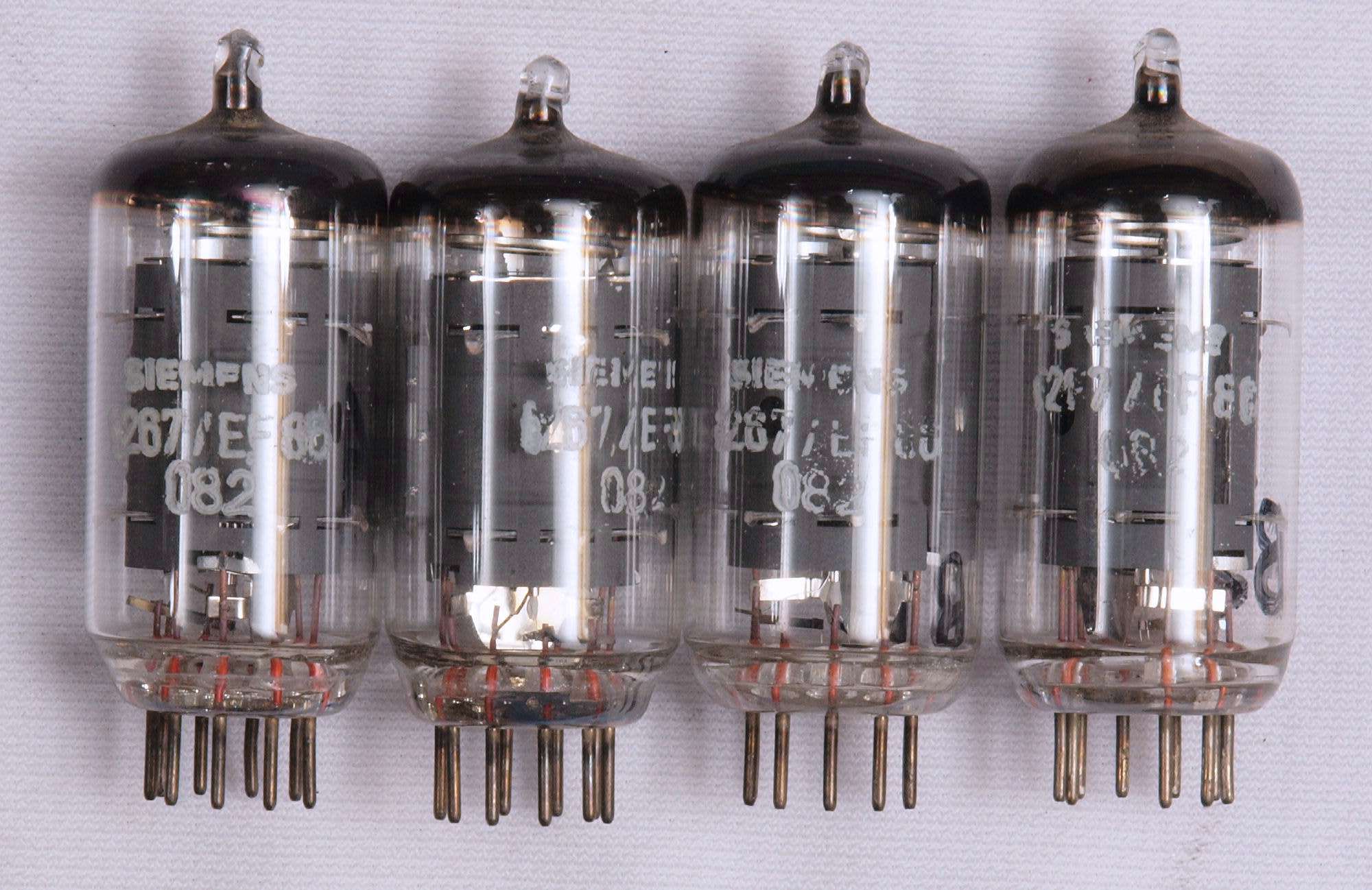

U1. 付属真空管 「6267(EF86)」、左から1、2本目=QUADU A用。3、4本目=QUADU B用。
U11. 付属1本目「6267」。 Gm測定=2000μmho、IP=2.17mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」
        現在の新品製品の測定はこちら

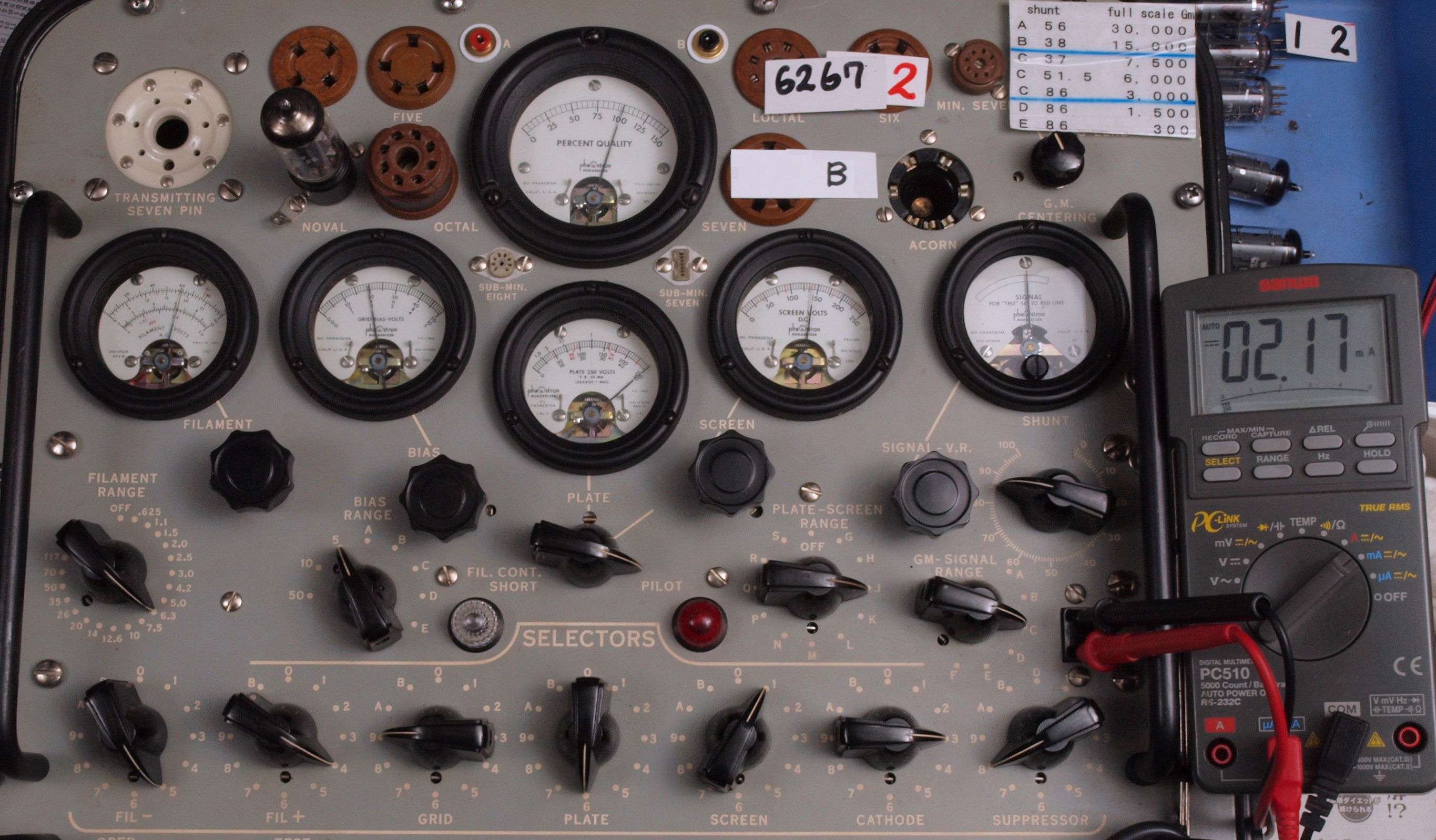

U12. 付属2本目「6267」。 Gm測定=2000μmho、IP=2.17mA。
        Cレンジ=3000μmhoレンジでの測定、「Ep=250V、Esg=150V、Eg1=−2V」

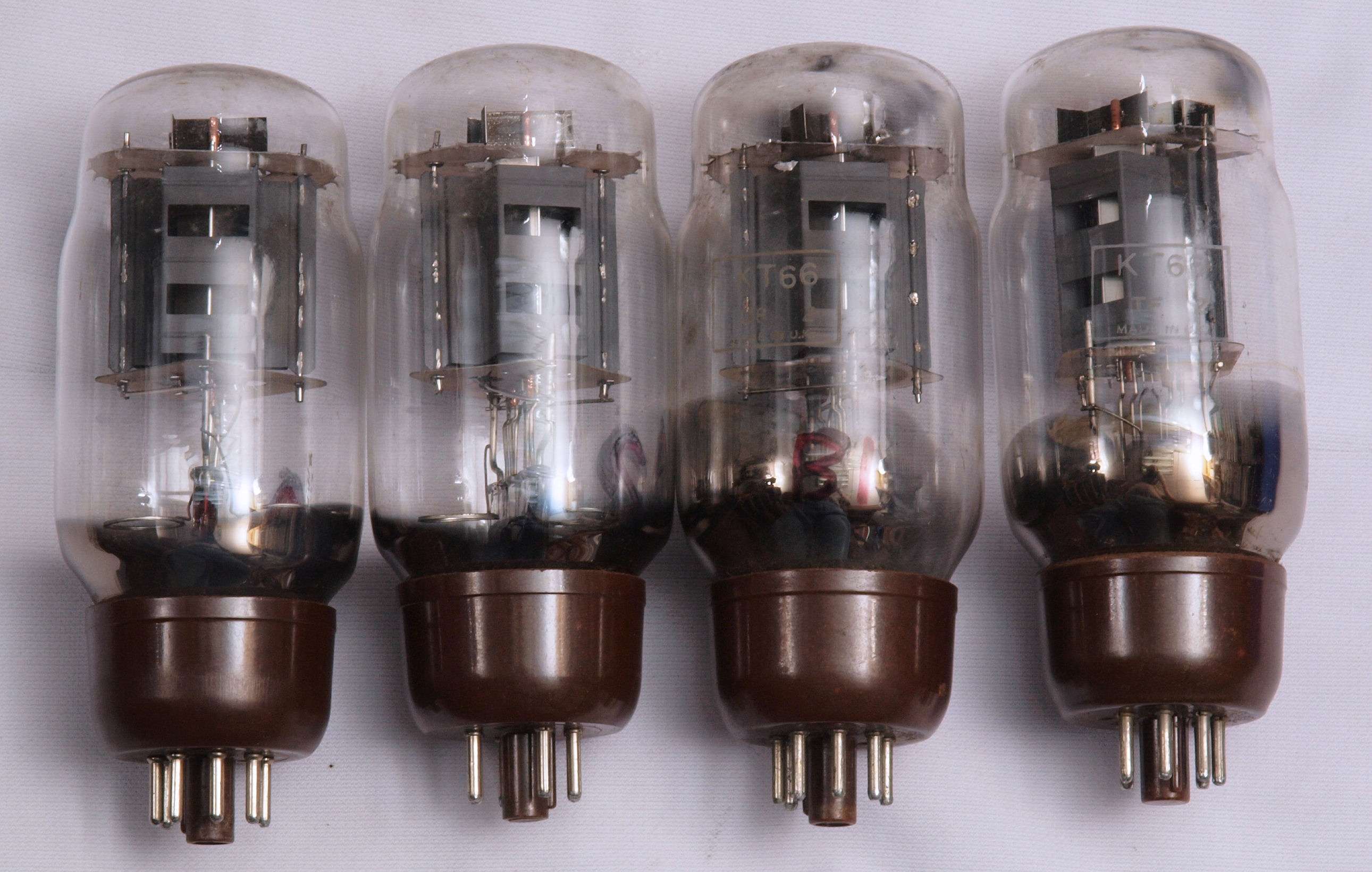

U2. 付属真空管 「KT66」、左から1、2本目=QUADU A用。3、4本目=QUADU B用。
U21. 付属1本目「KT66」。 Gm測定=6250μmho、IP=69.2mA。
        Cレンジ=7500μmhoレンジでの測定、「Ep=250V、Esg=250V、Eg1=−15V」

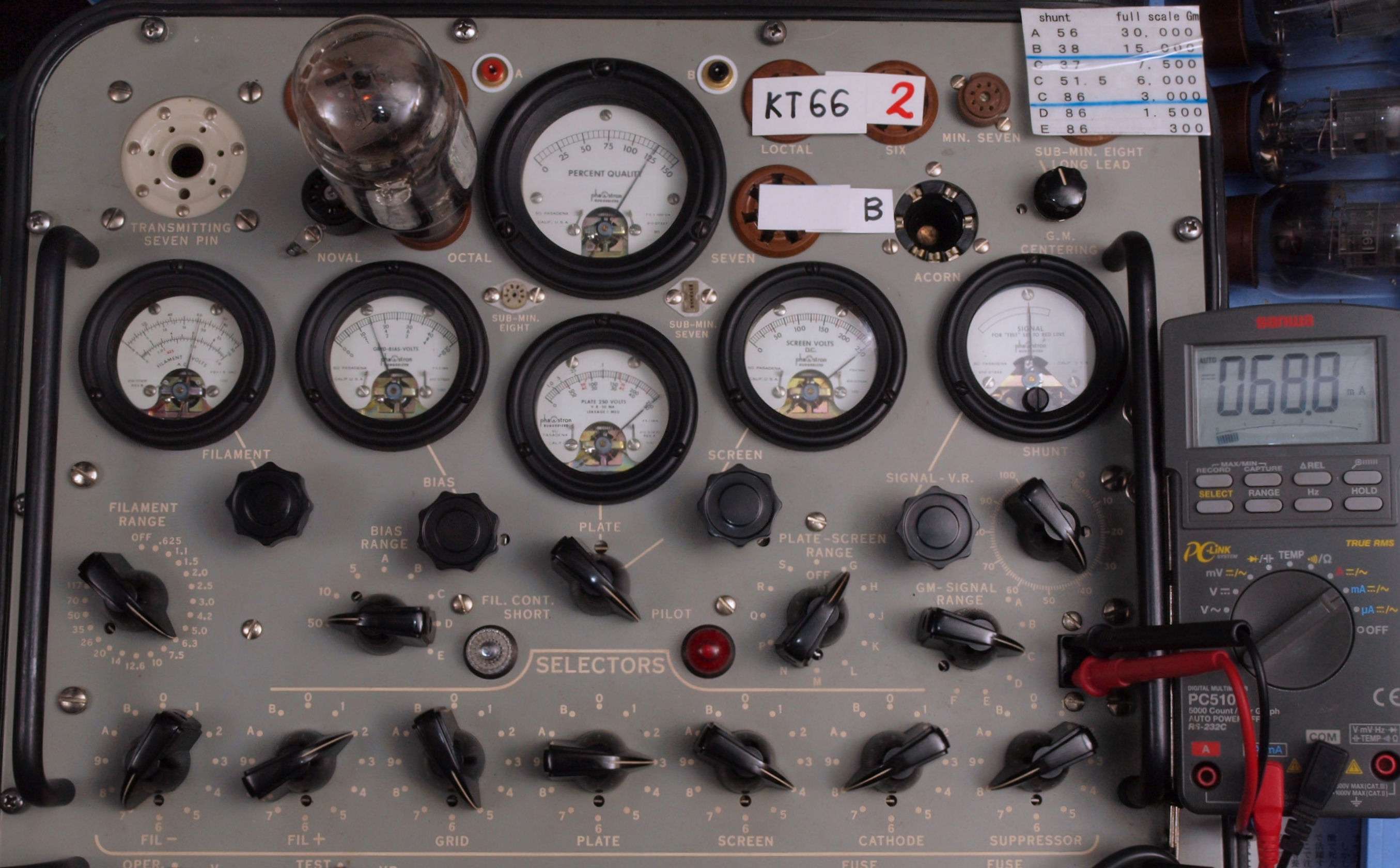

U22. 付属2本目「KT66」。 Gm測定=6250μmho、IP=68.8mA。
        Cレンジ=7500μmhoレンジでの測定、「Ep=250V、Esg=250V、Eg1=−15V」
U3. 付属真空管 「GZ34(5AR4)」、左から1本目=QUADU A用。 2本目=QUADU B用。
                         左から3本目=QUADU C用。 2本目=QUADU D用。
U31. 付属「GZ34(5AR4)」ユニット1 エミション測定=80、Ip=2.73mA。
      Vacuum Tube Tester Hickok TV-2B/U の「5U4」検査方法による、破棄値=75。
U32. 付属「GZ34(5AR4)」ユニット2 エミション測定=82、Ip=2.73mA。
      Vacuum Tube Tester Hickok TV-2B/U の「5U4」検査方法による、破棄値=75。
S. QUADU の仕様(マニアル・カタログより)
型式 管球式アンプ QUADU
出力 15W時20Hz〜20kHz
全高調波歪率 0.1%(70Hz 出力12W時)0.25% (50Hz 出力12W時)
周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。
入力感度 1.4V(出力15W時)
SN比 80dB以上
ダンピングファクター
電源 AC200-250V/40-80Hz(100-130V)
使用真空管 KT66×2、 EF86×2、 GZ32
外形寸法 幅313×高165×奥行106mm
重量 約9kg
