(株)ボイス・オーディオ福岡MODEL SF-MARK-IA修理記録
 平成17年10月25日持込  10月30日完成
  • A. 修理前の状況
      1本の6CA7が暫く使用すると赤くなる

  • B. 原因
      前回の修理ミス

  • C. 修理状況
      配線手直し
      L型シャーシ固定

  • D. 使用部品
      抵抗                  1個
      ビスナット               2組

  • E. 調整・測定

  • F. 修理費   28,000円    通常修理


A. 修理前の状況

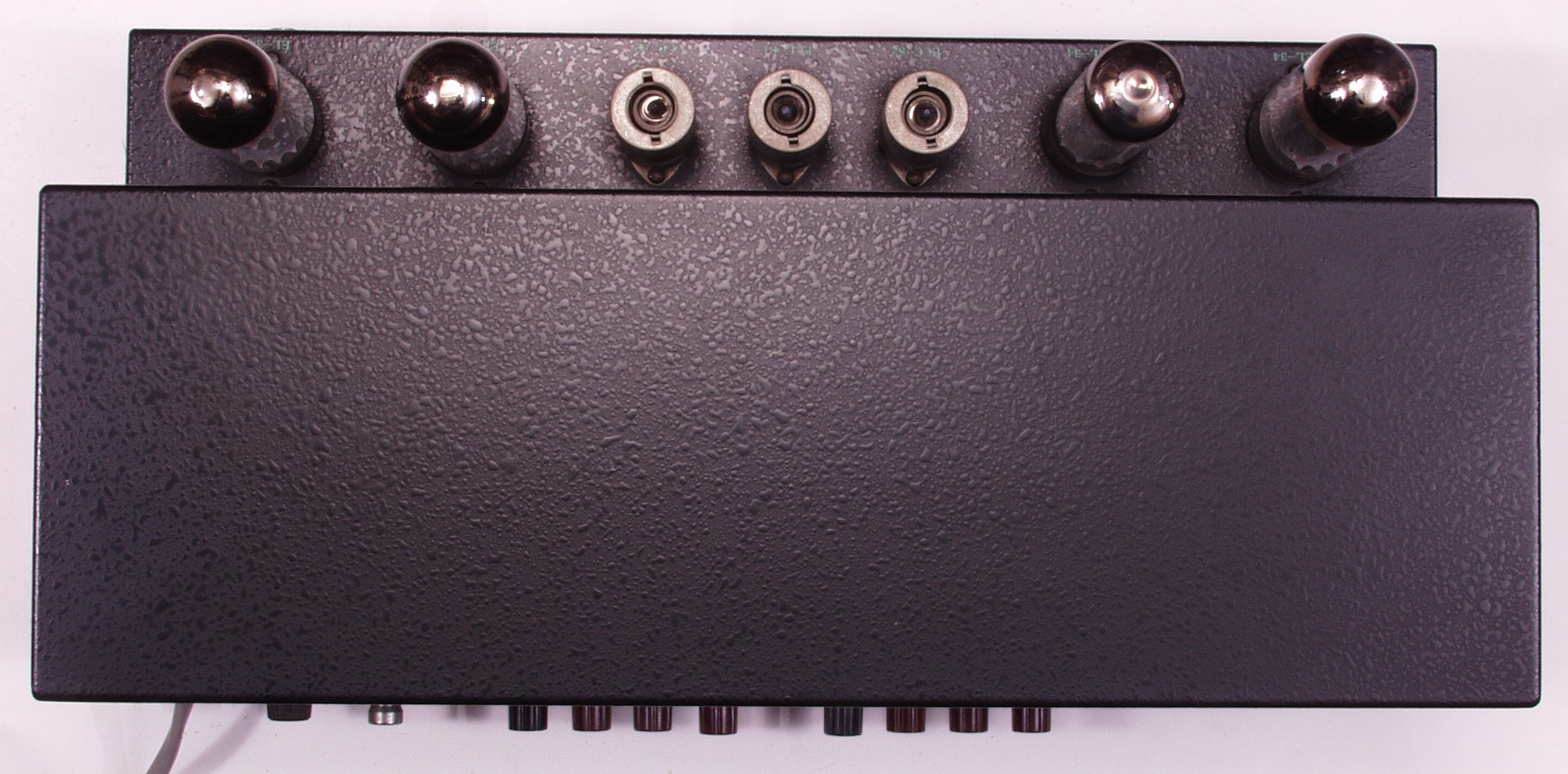

A−1. 点検中 上から見る

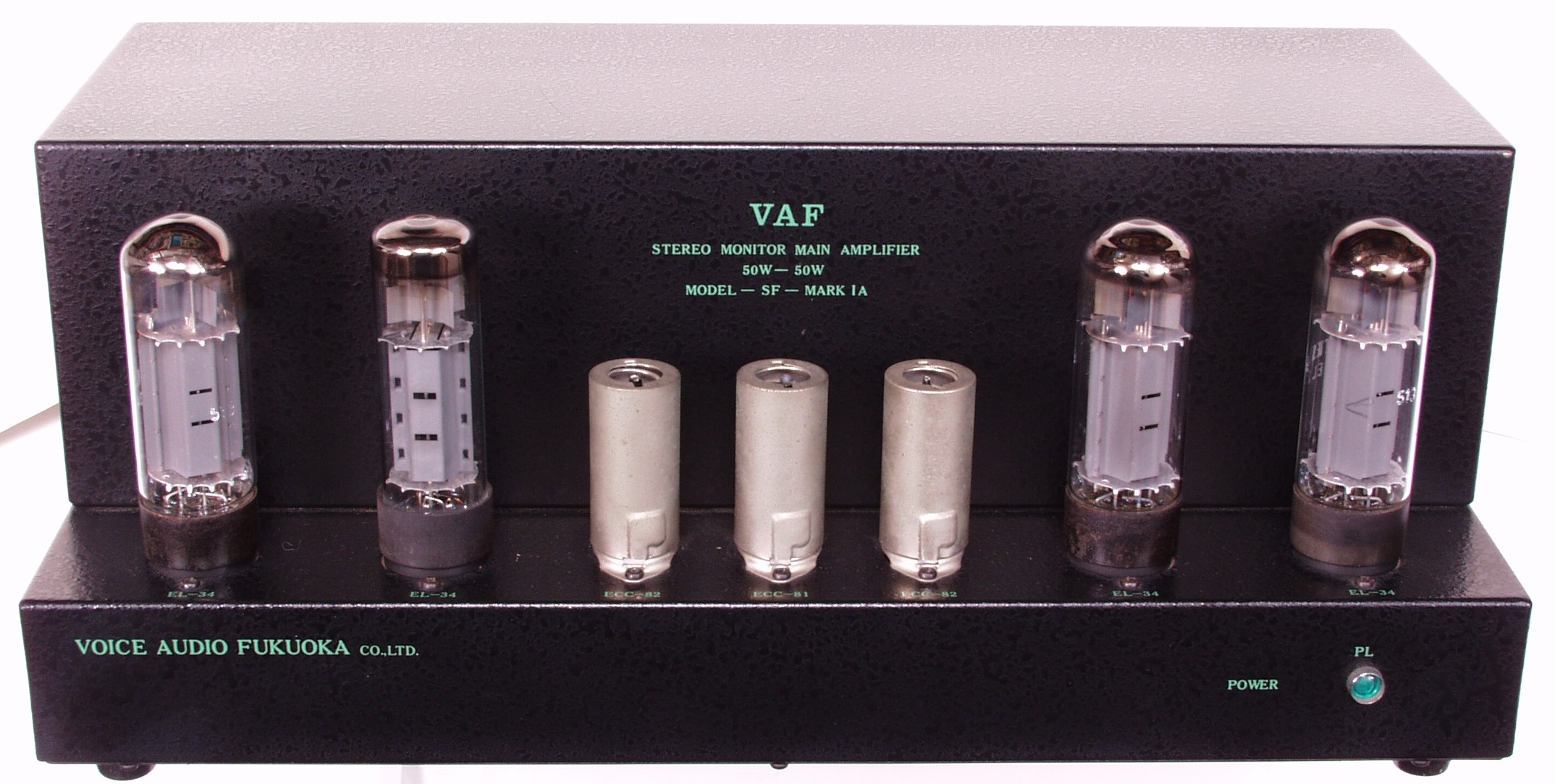

A−2. 点検中 前から見る

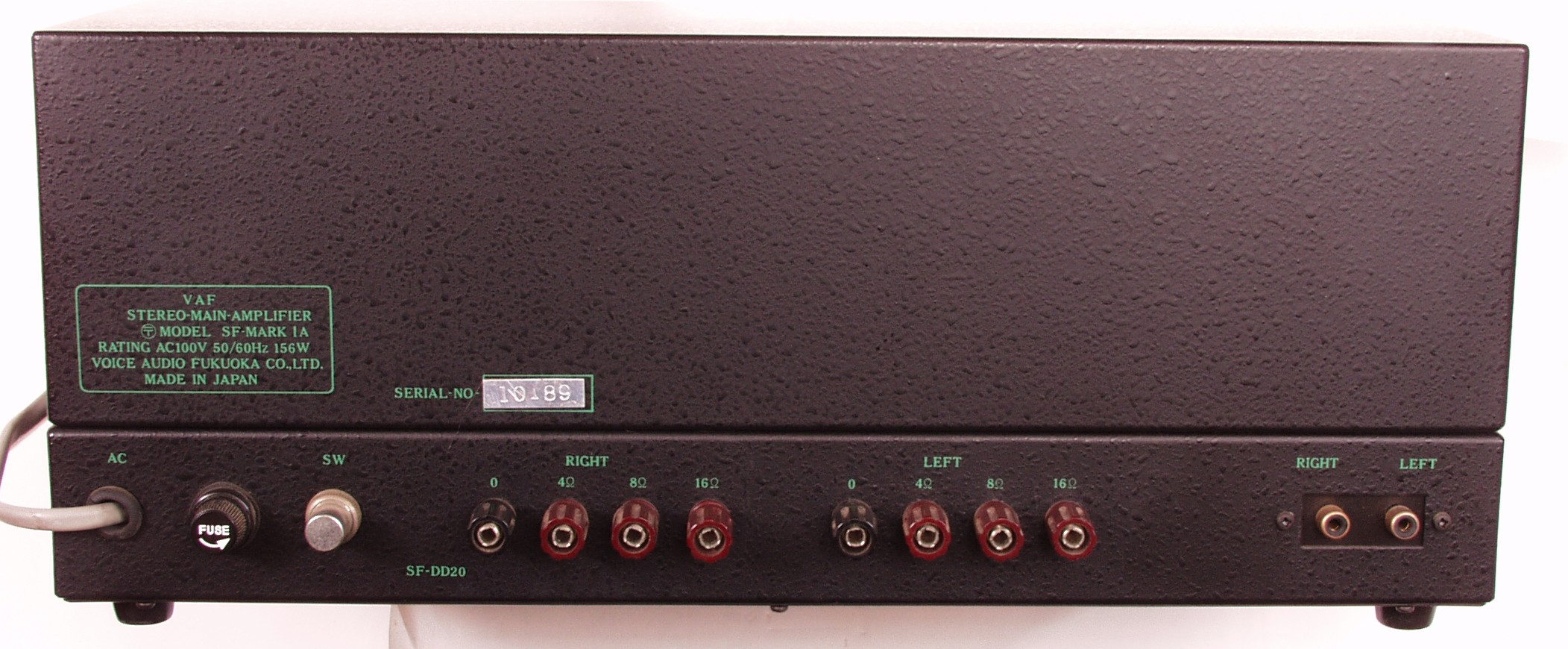

A−3. 点検中  後から見る

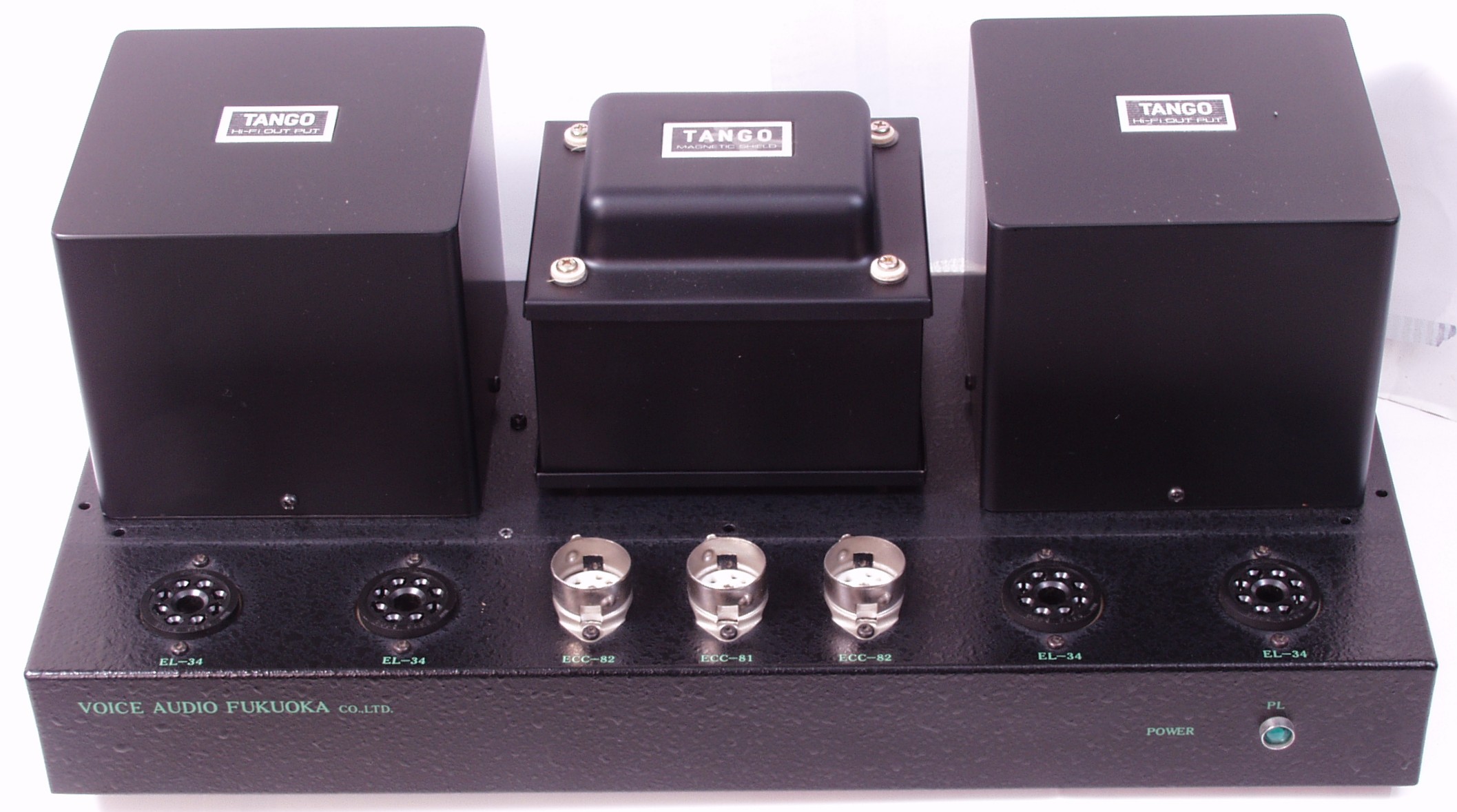

A−4. 点検中  トランスカバーを取り前上から見る、トランスはTANGO製品

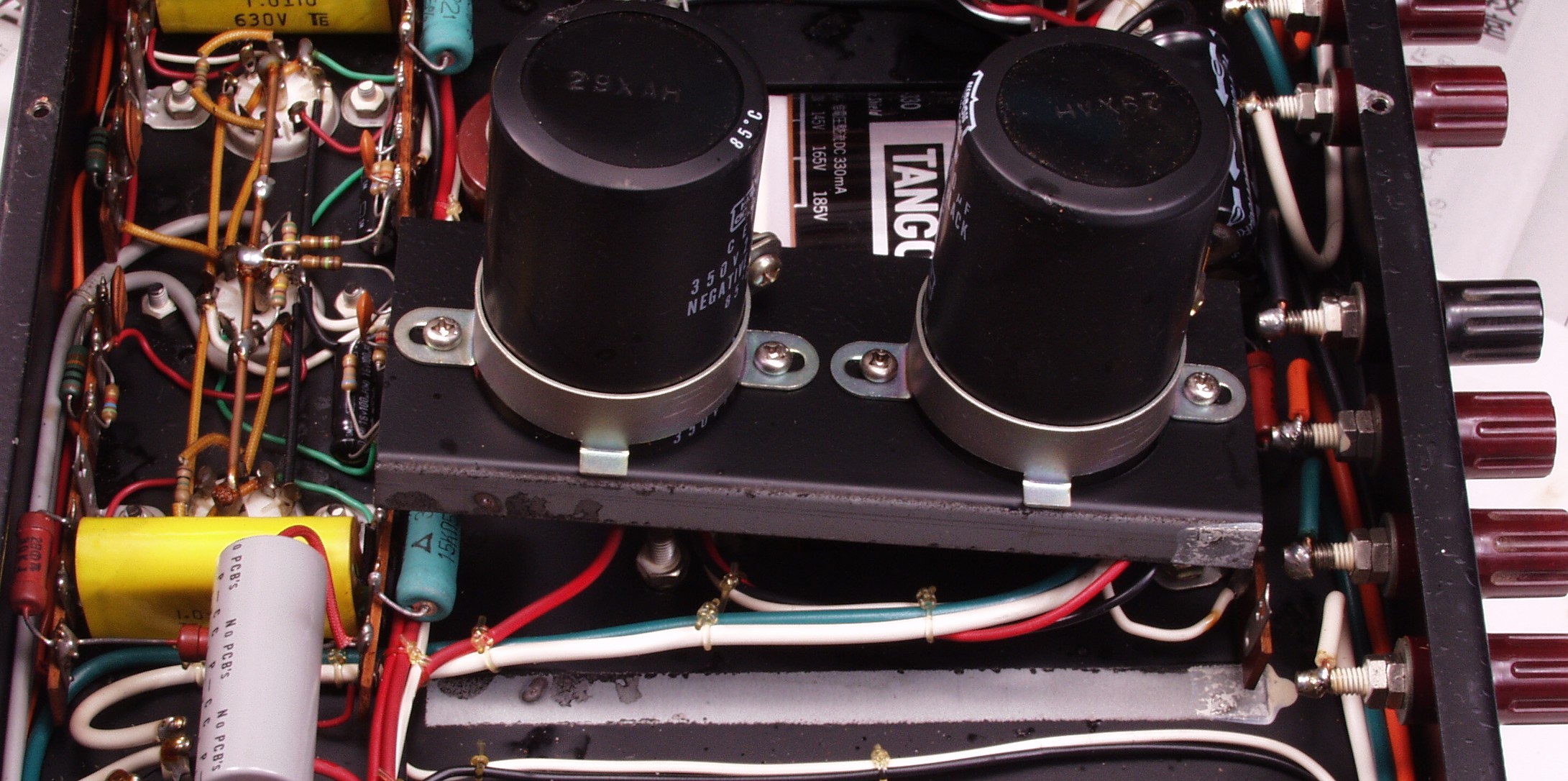

A−5. 点検中  電解コンデンサー取り付けのL型シャシの溶接が取れている

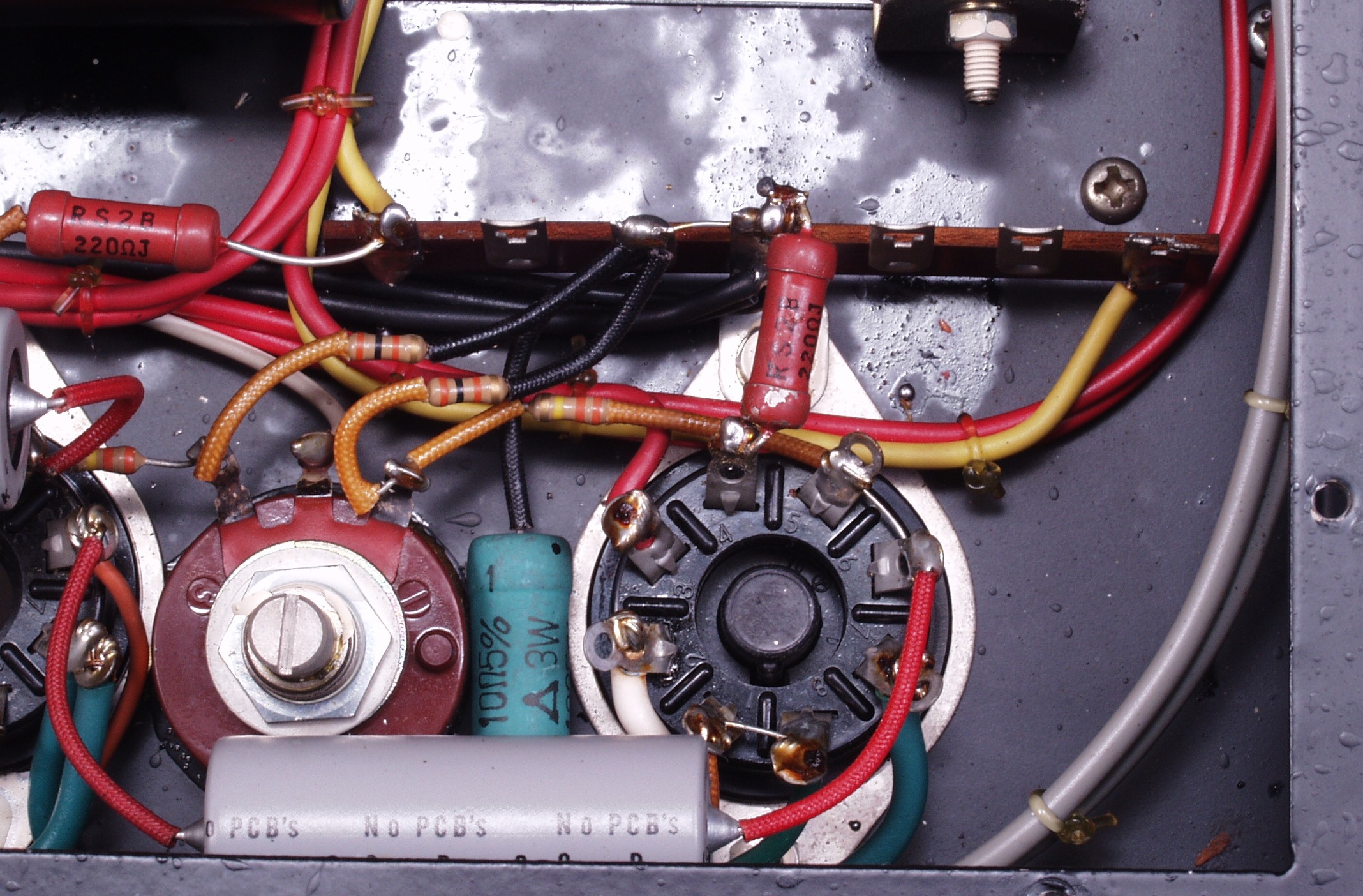

A−6A. 点検中  取り付けが間違っている抵抗

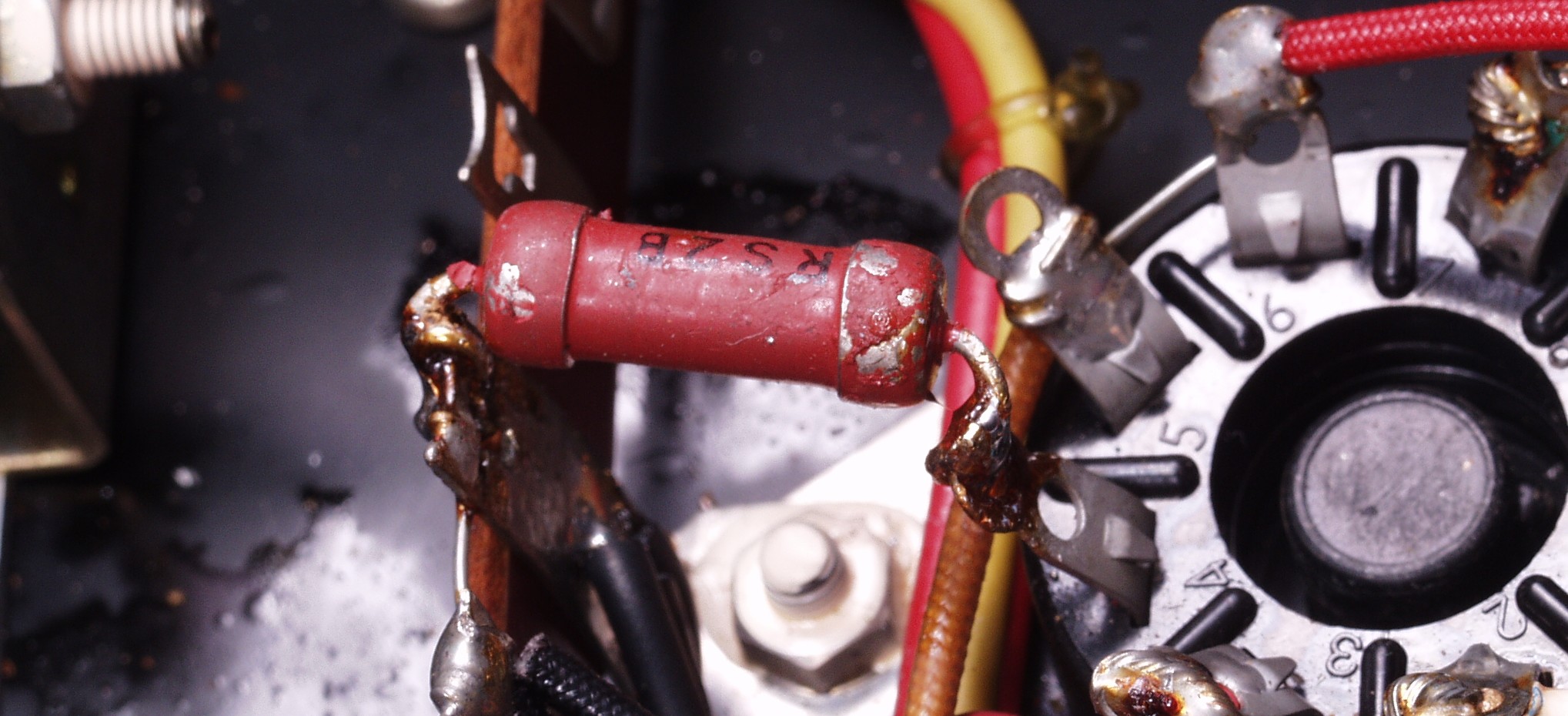

A−6B. 点検中 リードが巻き付けてあり、ハンダもプロ級!
C. 修理状況

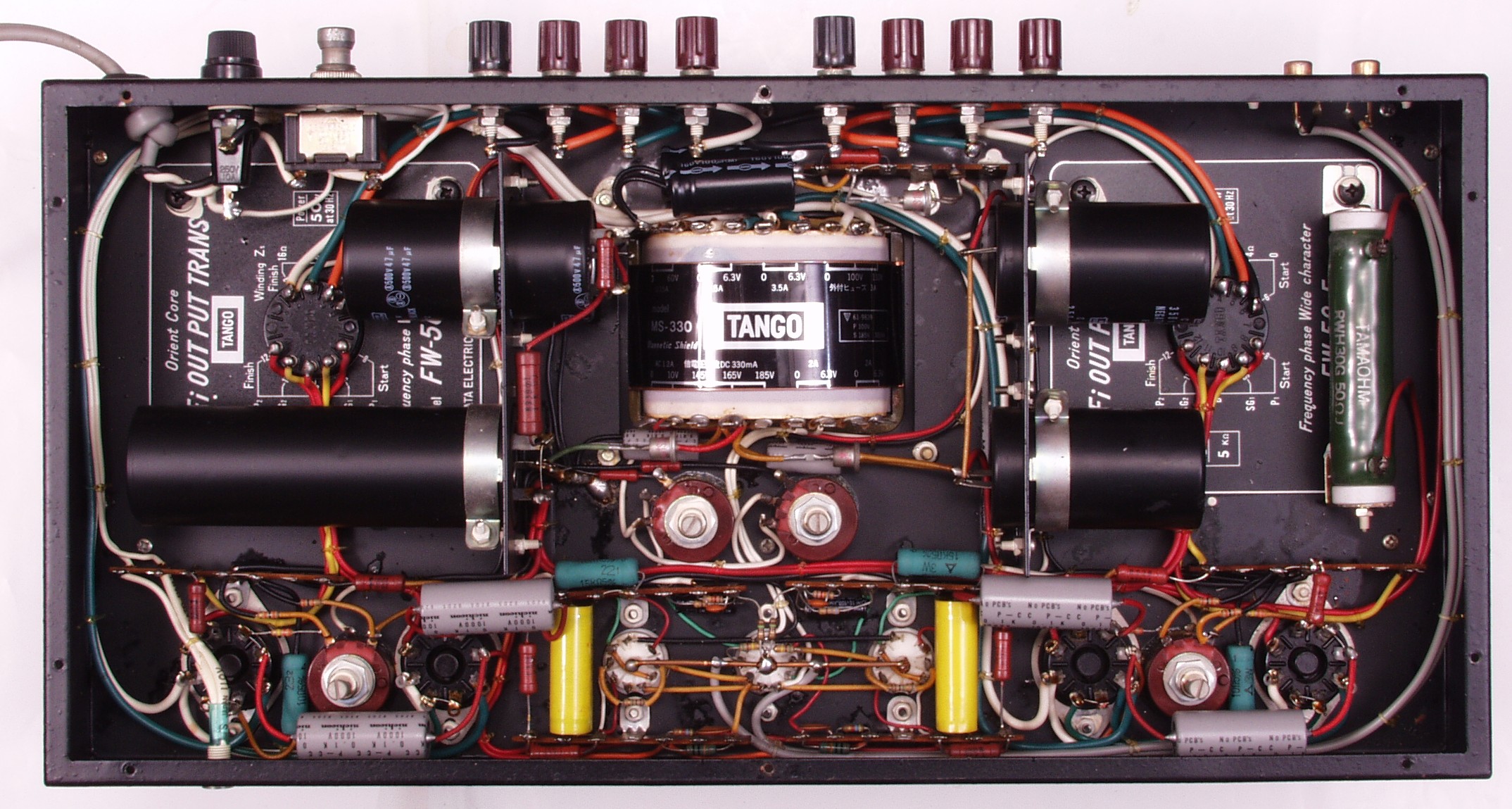

C−1A. 修理前 下から

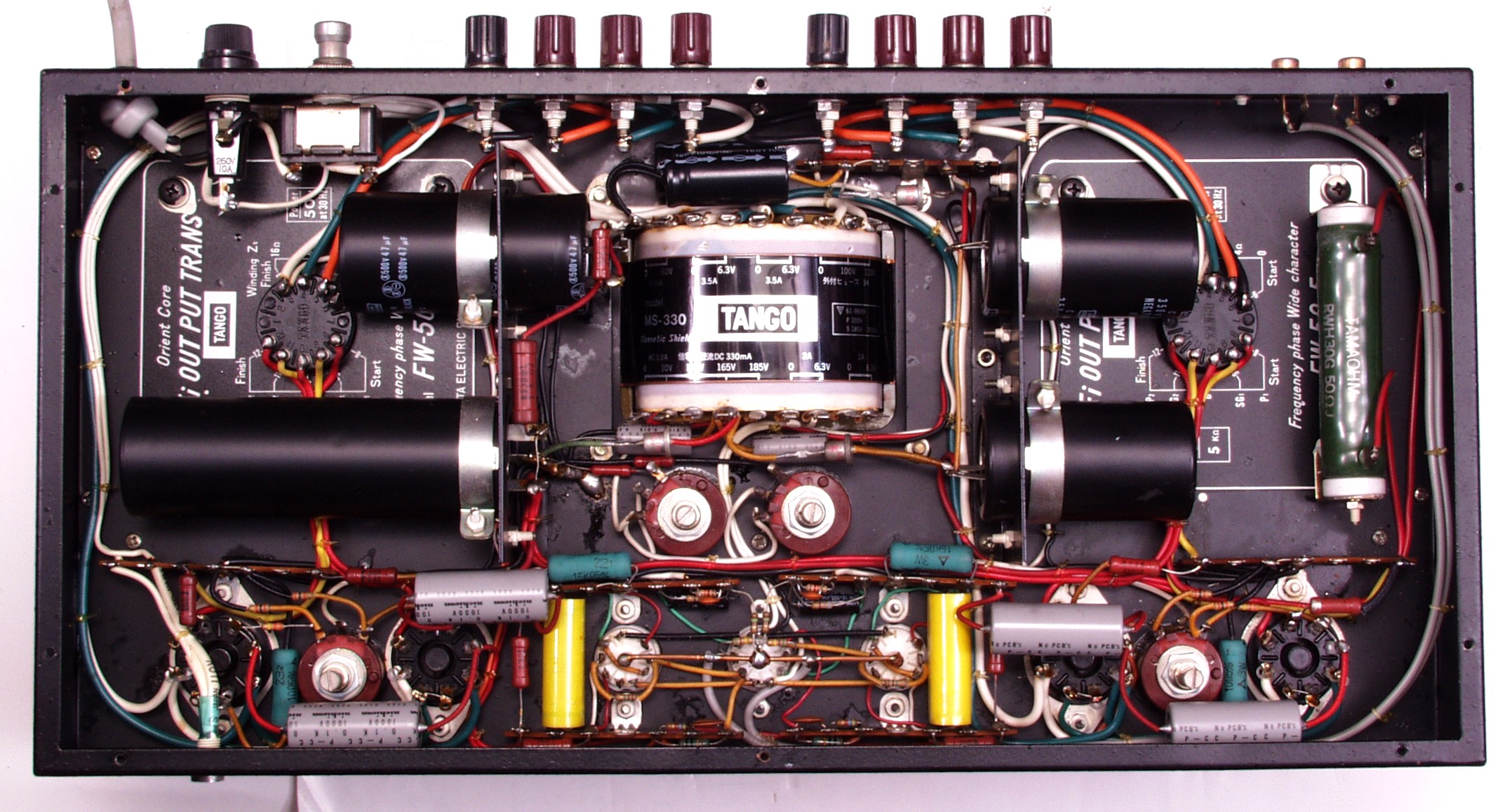

C−1B. 修理後 下から
E. 調整・測定

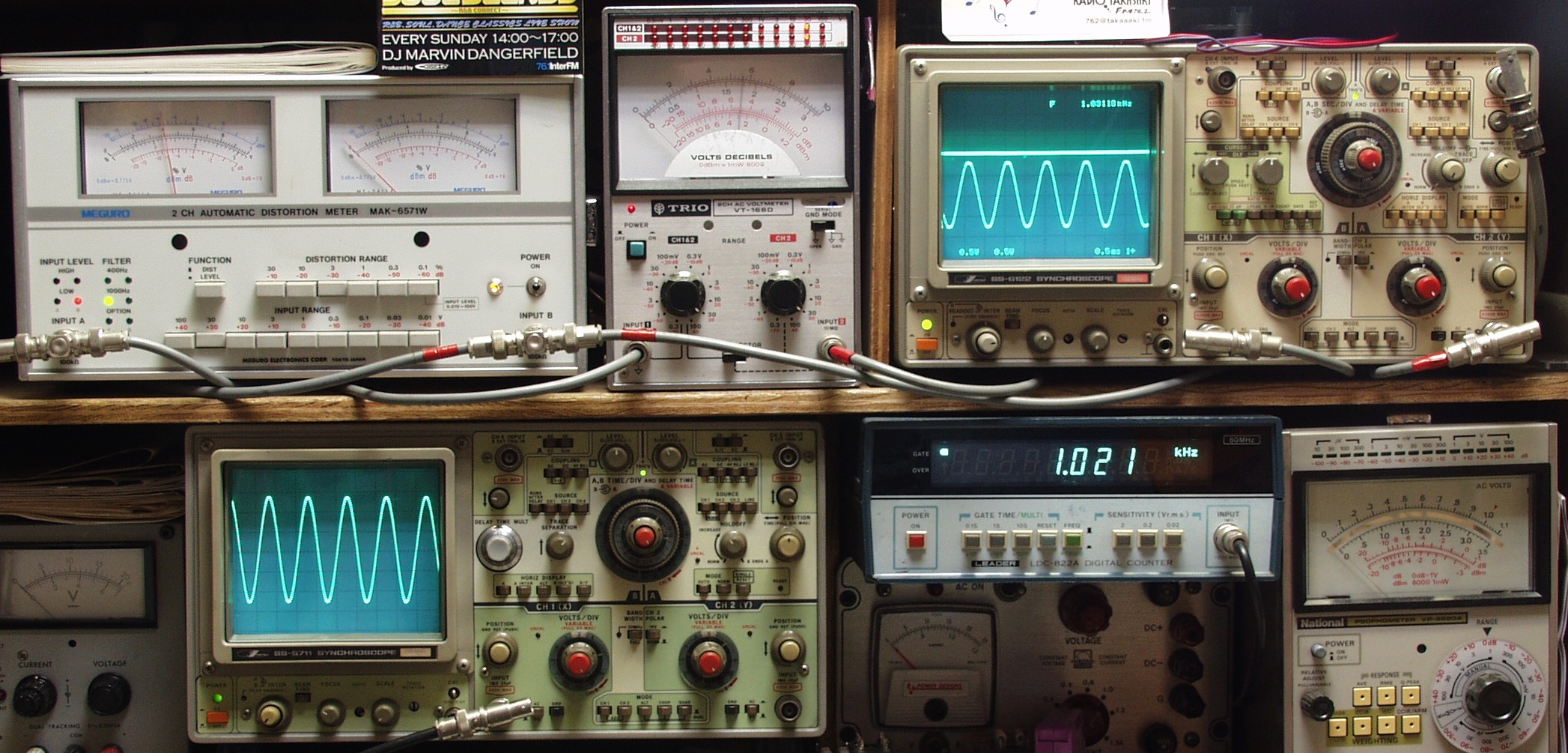

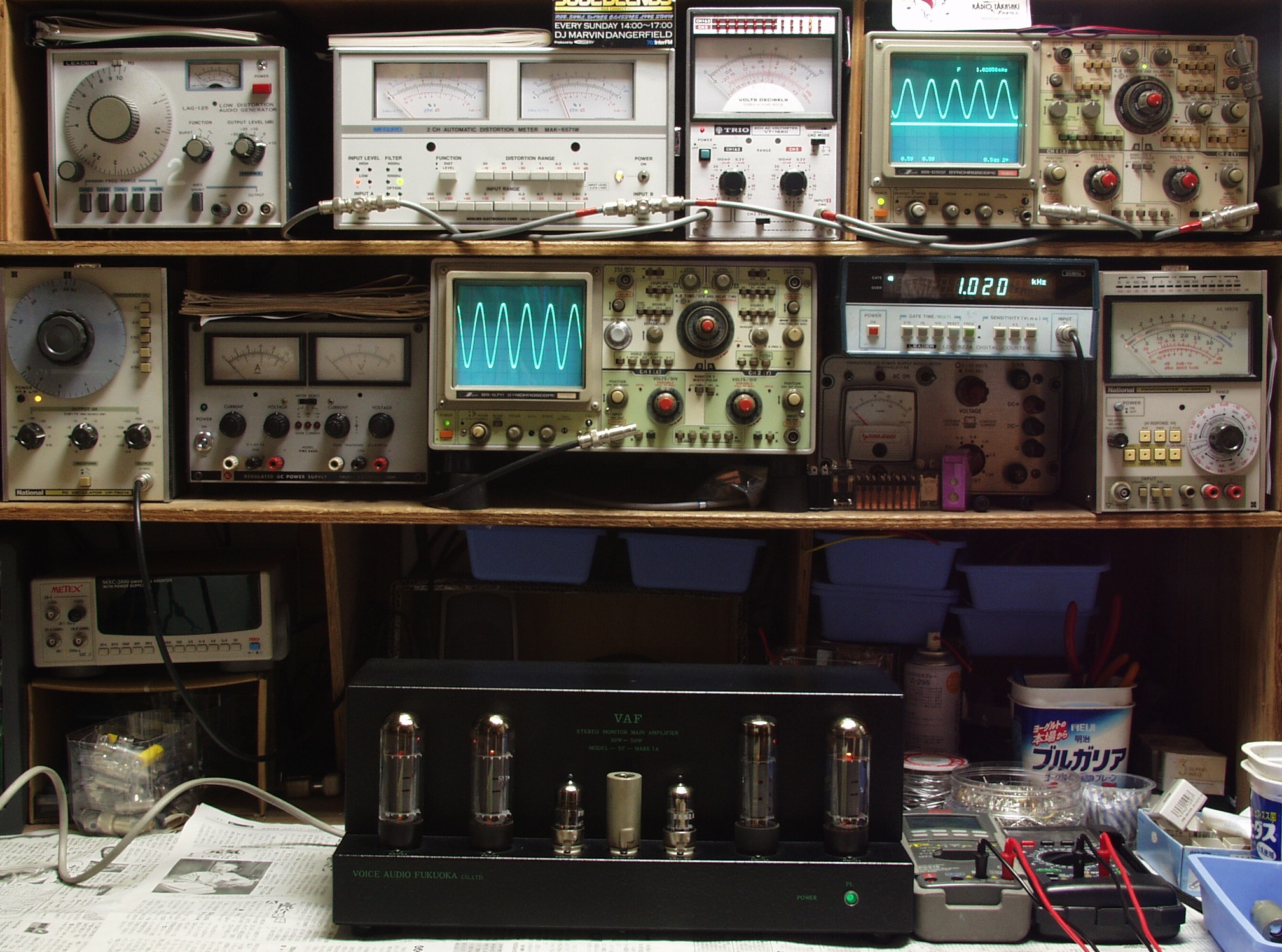

E−1. 出力/歪み率測定・調整
E−2A. L側SP出力18V=40W出力 1.5%歪み 1000HZ

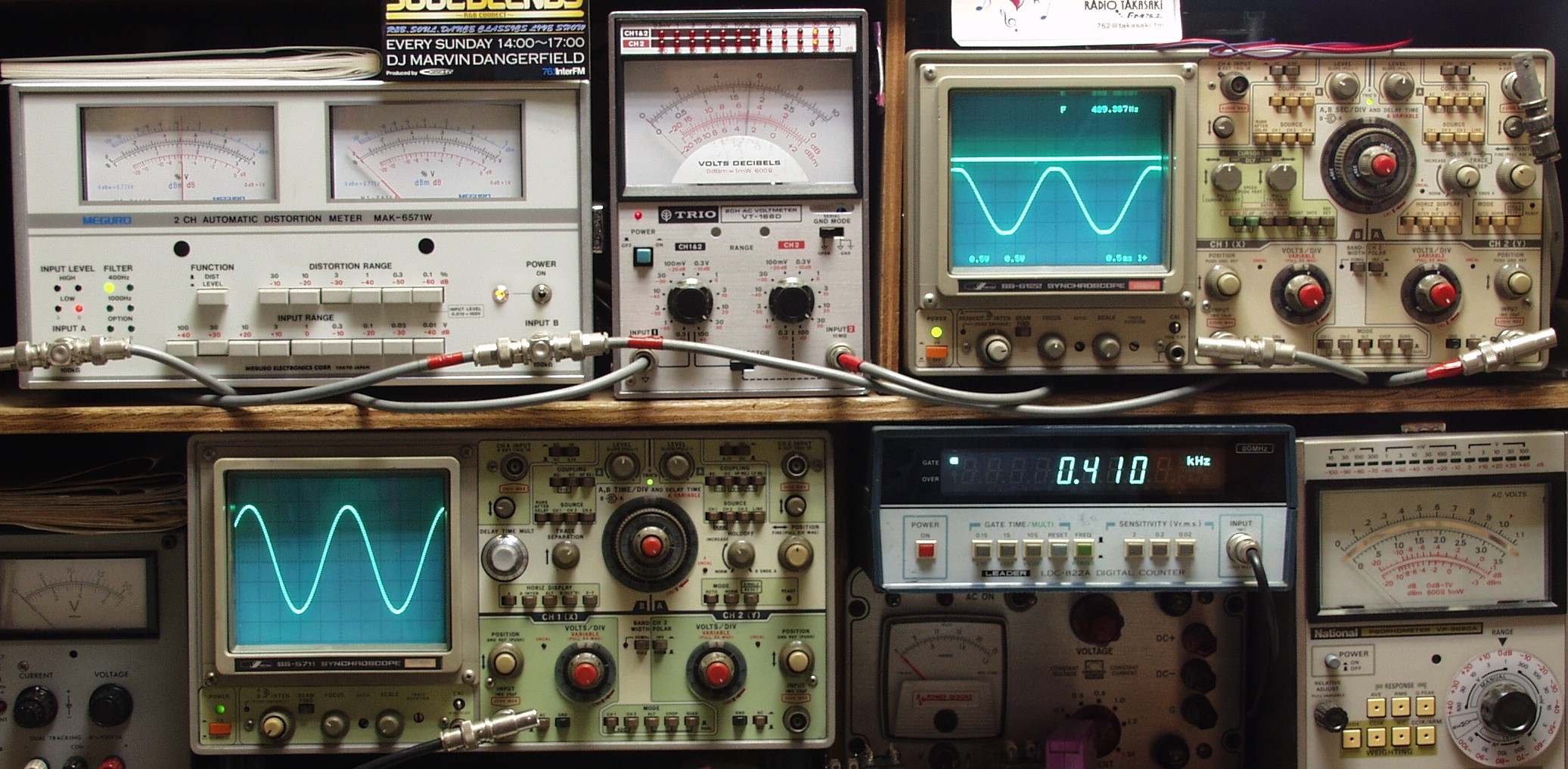

E−2B. L側SP出力18V=40W出力 1.6%歪み 400HZ

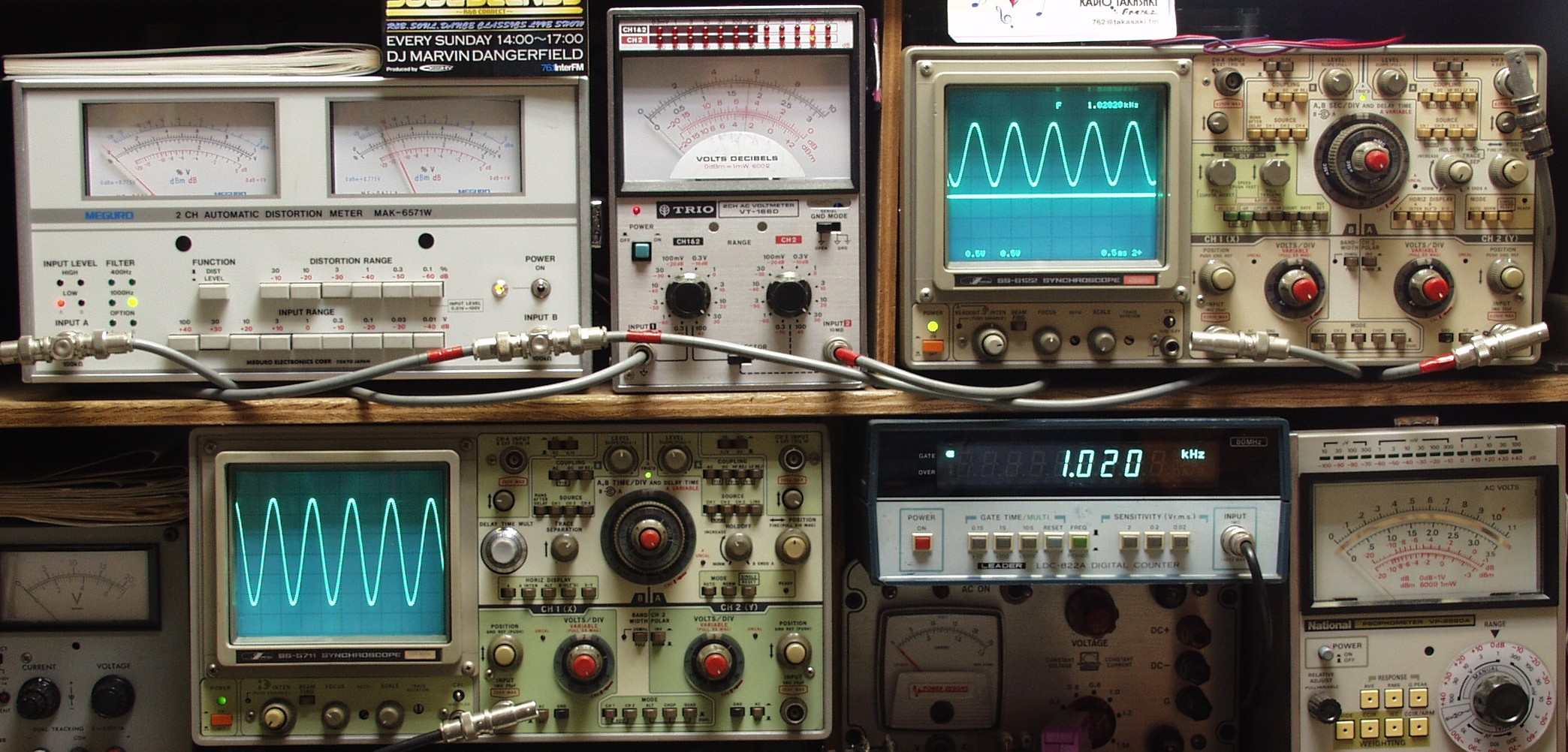

E−3A. R側SP出力18V=40W出力 1%歪み 1000HZ

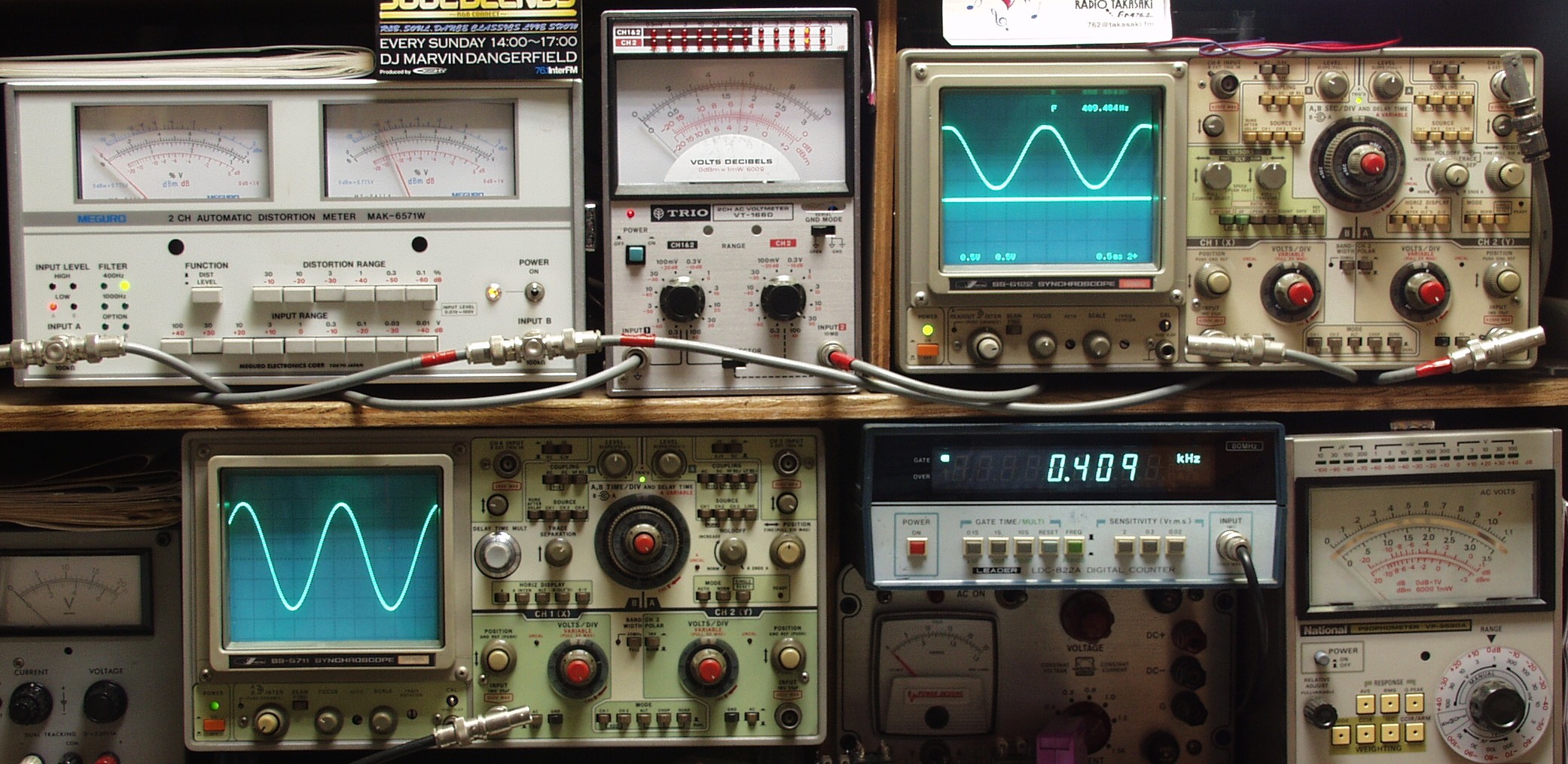

E−3B. R側SP出力18V=40W出力 1%歪み 400HZ

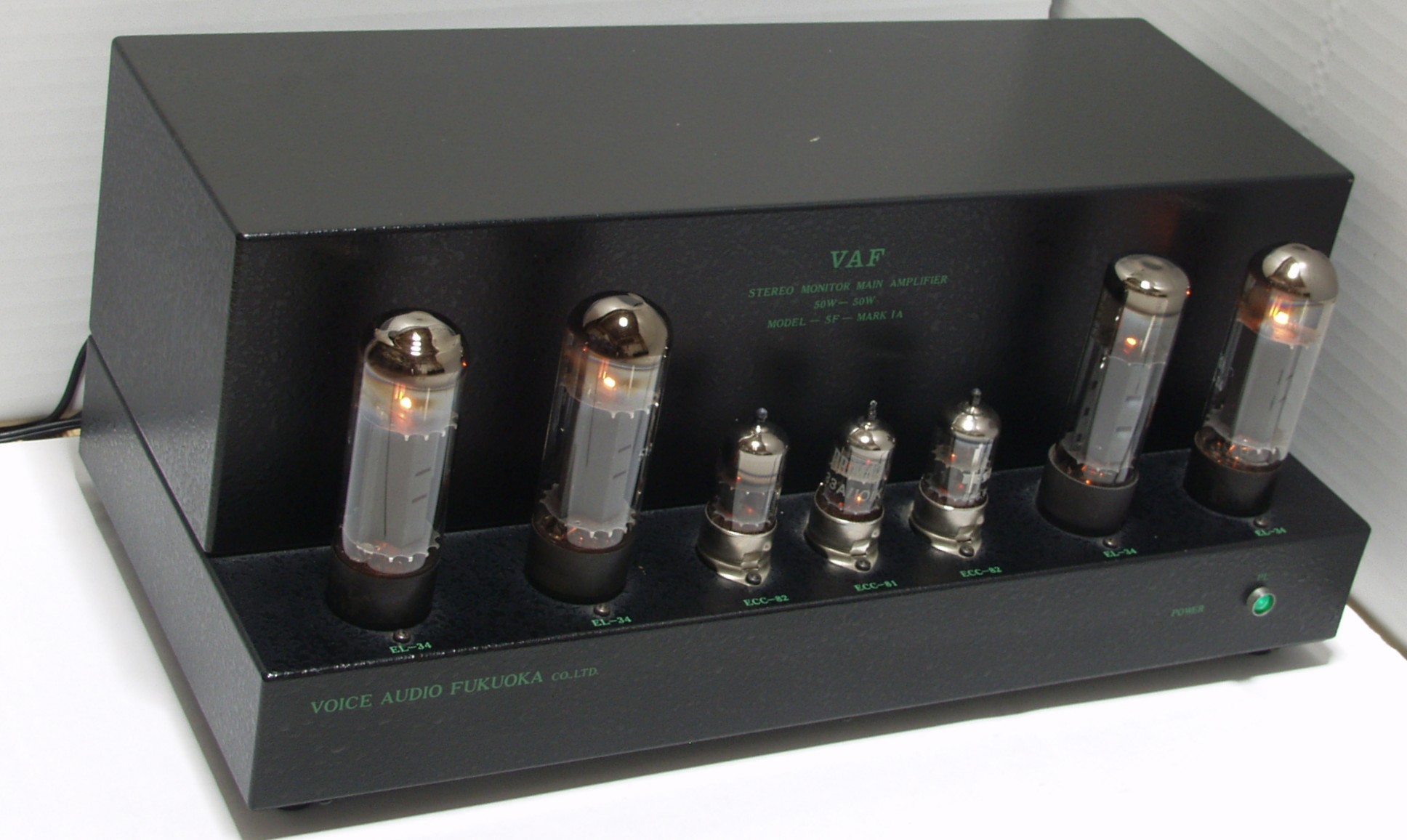

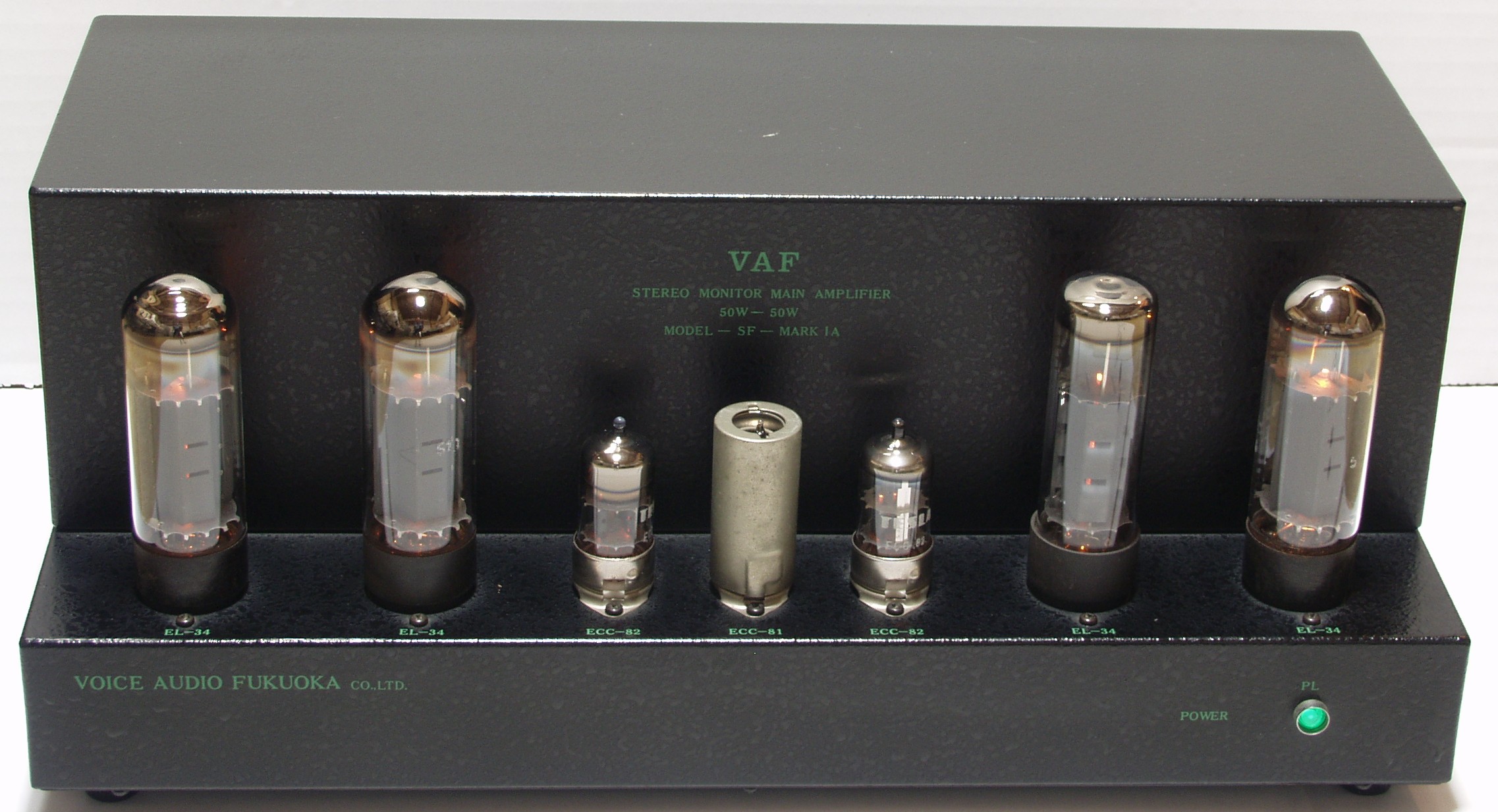

E−4A. 完成  24時間エージング
E−4B. 完成  24時間エージング
                            sf-ia-f
