ビクタ−ステレオ AST−210 修理記録
平成15年1月5日到着   11月1日完成
  • A. 修理前の状況
     電源を入れるとポジションと音量に関係無く「ブチブチ」と連続したノイズが出続ける。電源を落とすまでずっと継続してノイズが出続ける。但し、アンプとして機能はしている。
    ラジオ部分がFM以外のバンドで感度が悪い。

  • B. 原因
     経年の熱による電解コンデンサー劣化
     同調回路(トラッキング)のずれ
  • C. 修理状況
      電解コンデンサー増量交換
      フイルムコンデンサー交換
      基盤・配線手直し、補強
      同調回路調整
  • D. 使用部品
      整流ダイオード            3個
      フイルムコンデンサー       21個
      電解コンデンサー          18個
      TR(トランジスター)         6個
  • E. 調整・測定

  • F. 修理費  48,000円    通常修理。
                           但し、真空管は別途です。


A. 修理前の状況

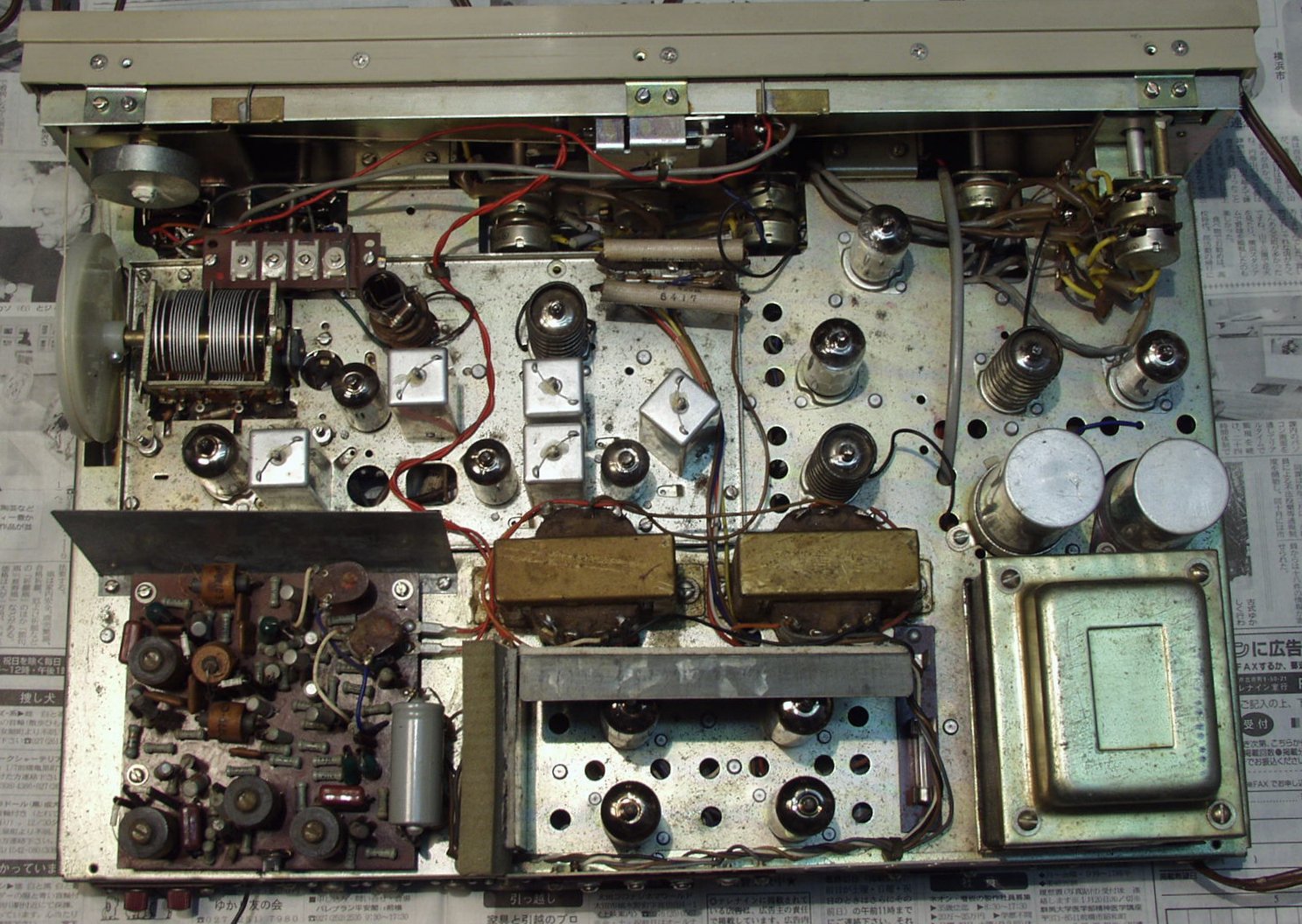

A−1. 修理前 シャーシ上から見る 昭和39年7月〜製造 とにかく綺麗

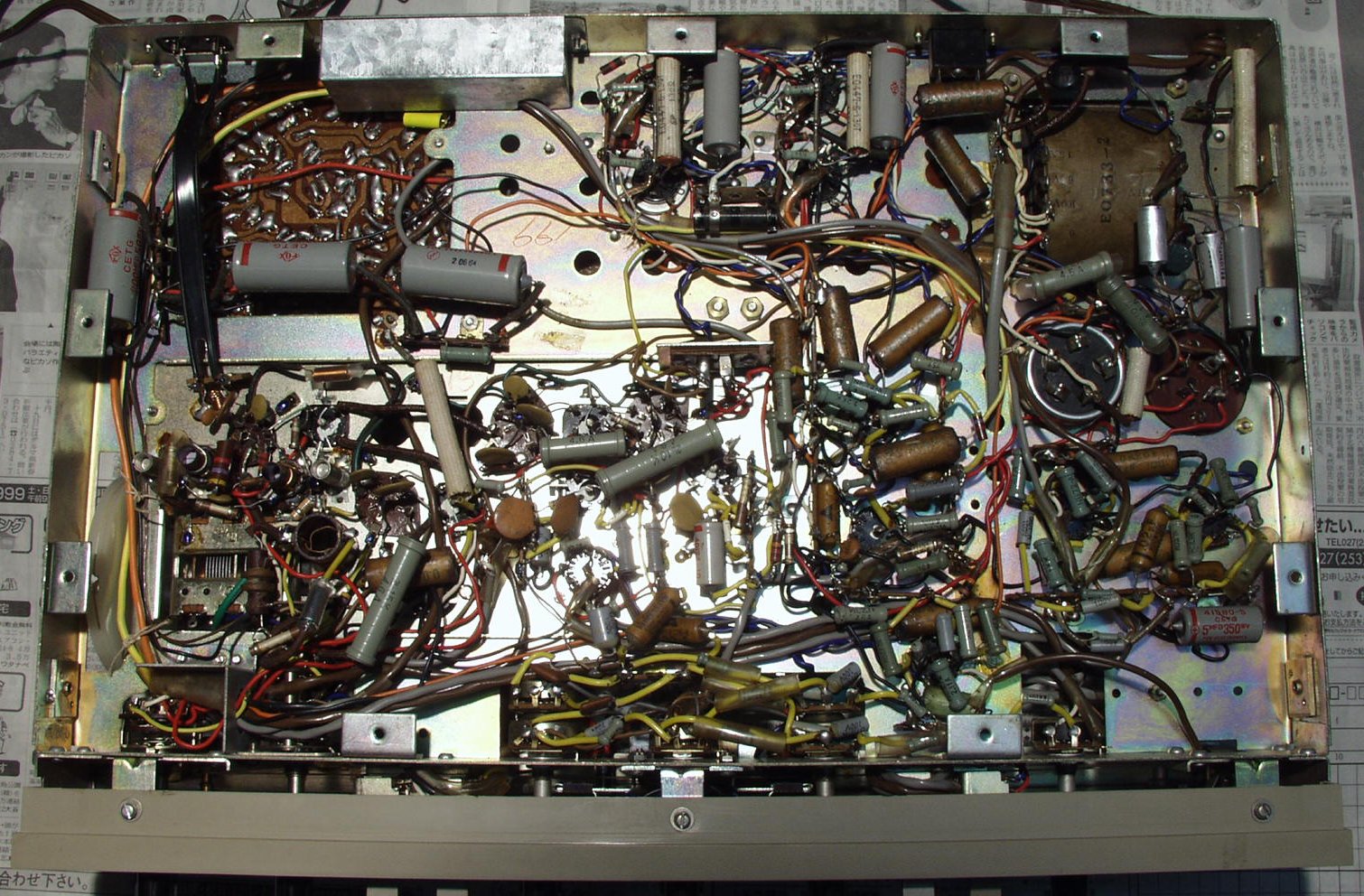

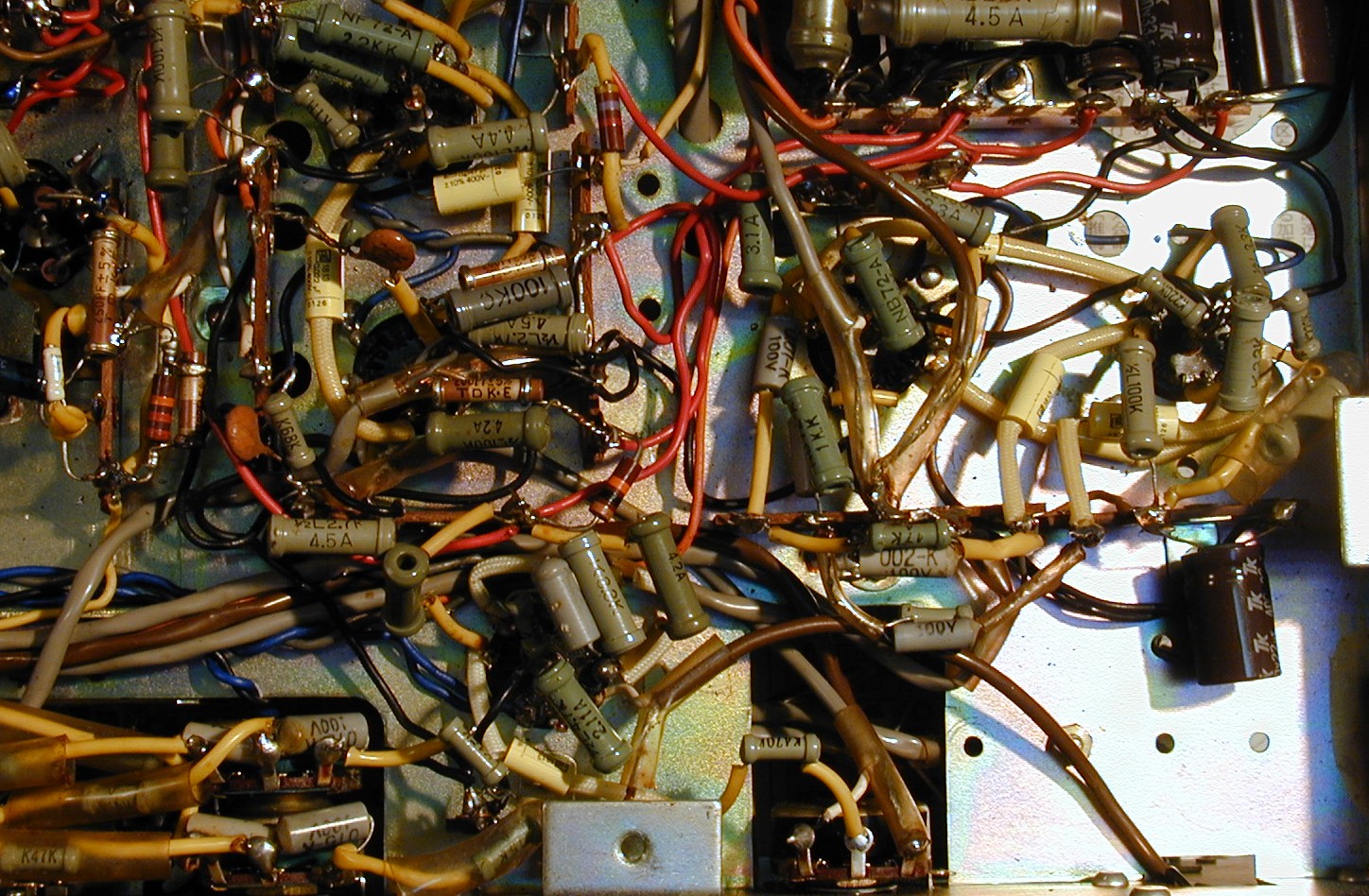

A−2. 修理前 シャ−シ下から見る とにかく綺麗
          電解コンデンサー11個増量交換、ペ−パ−コンデンサー21個交換、ダイオード3個交換

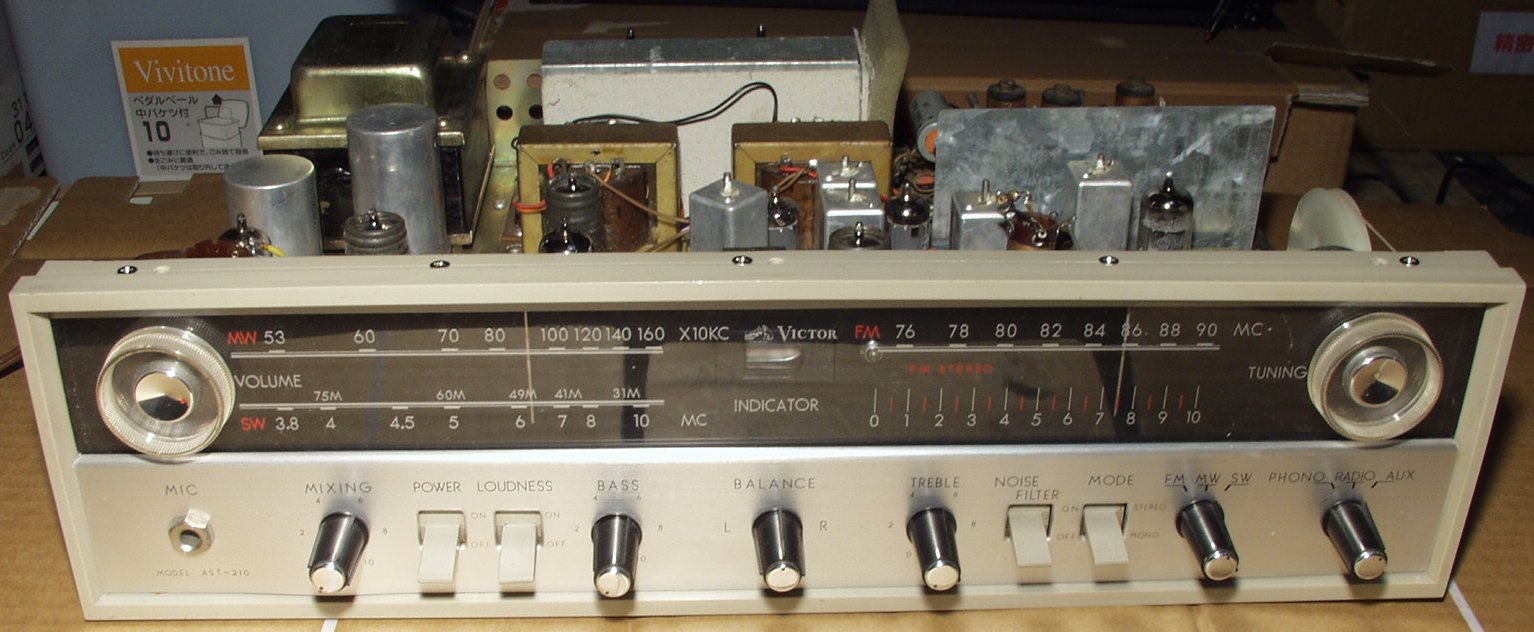

A−3. 修理前 前から見る

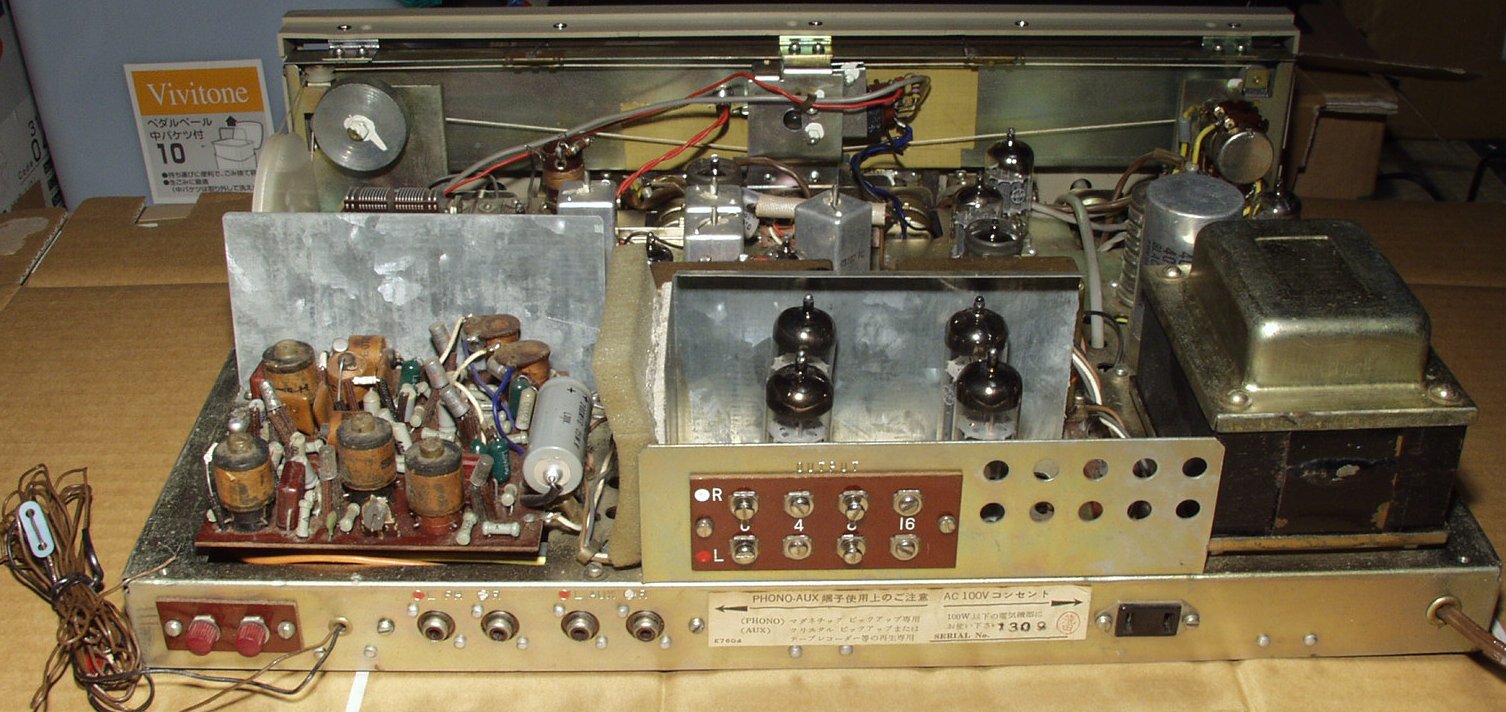

A−4. 修理前 後ろから見る
A−5. 修理前 銘板も綺麗
C. 修理状況

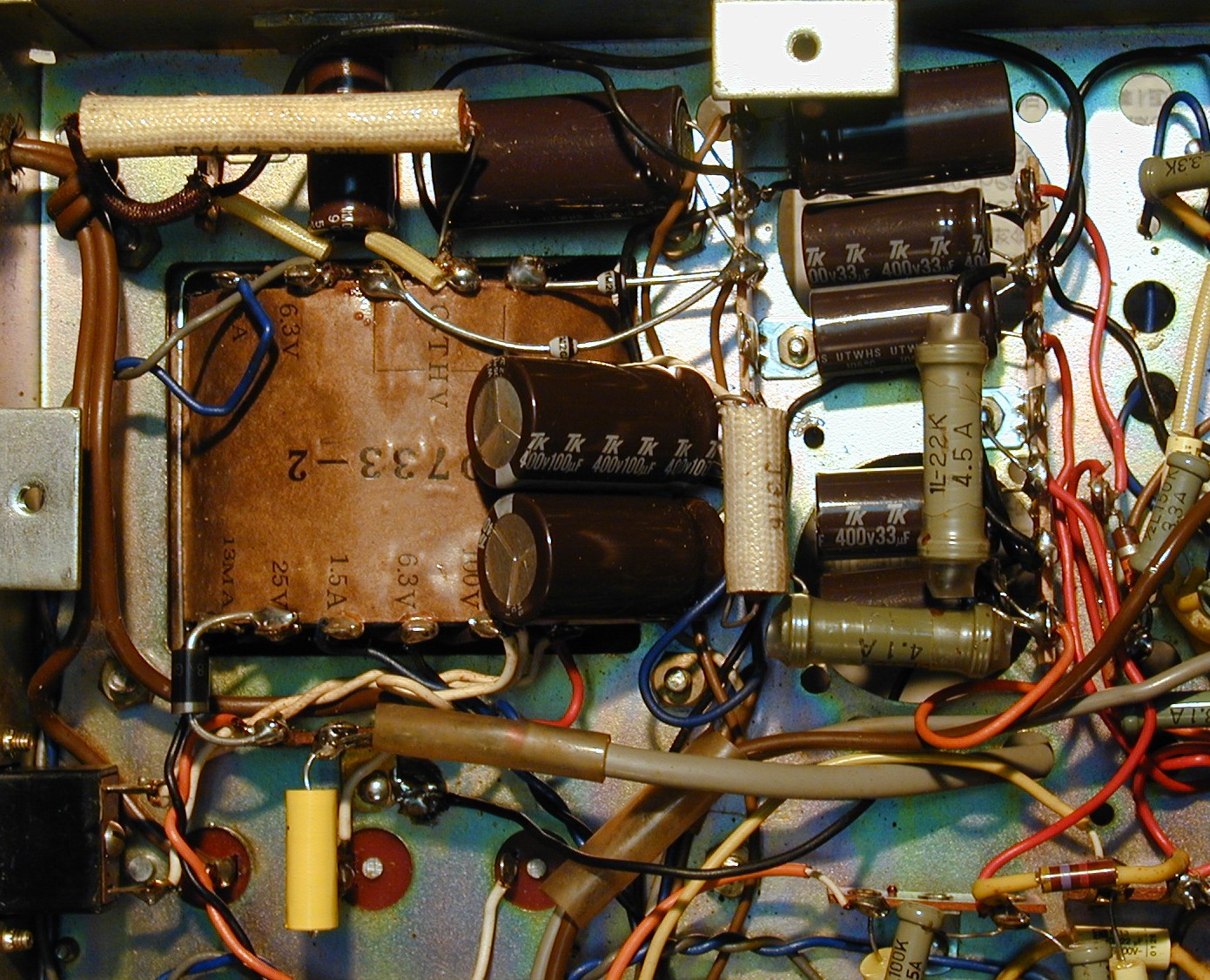

C−1. 修理後 電源部
C−2. 修理後 前段AMP部
C−3. 修理後 AM&IF部

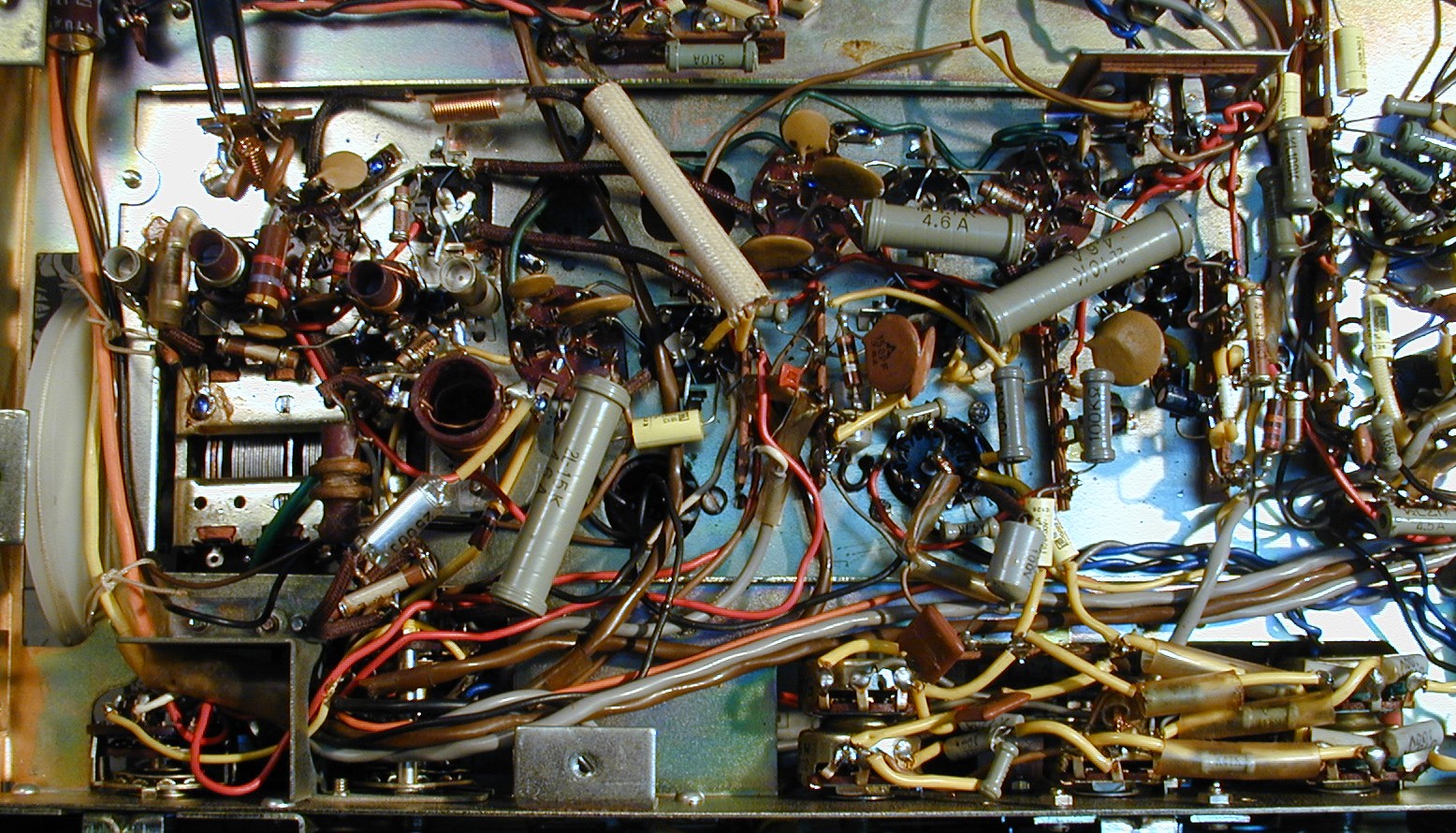

C−4. 修理後  シャーシ下から見る

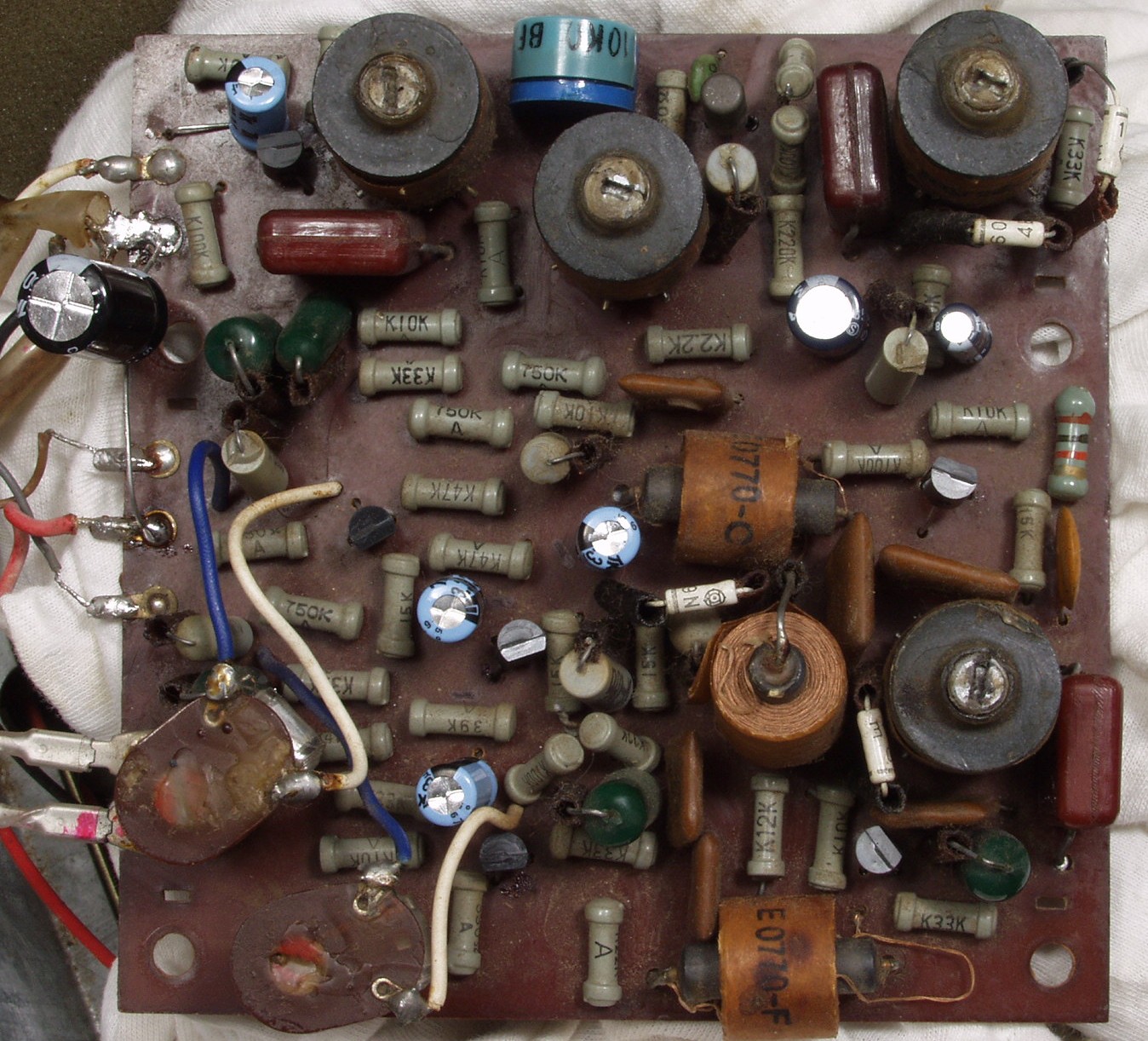

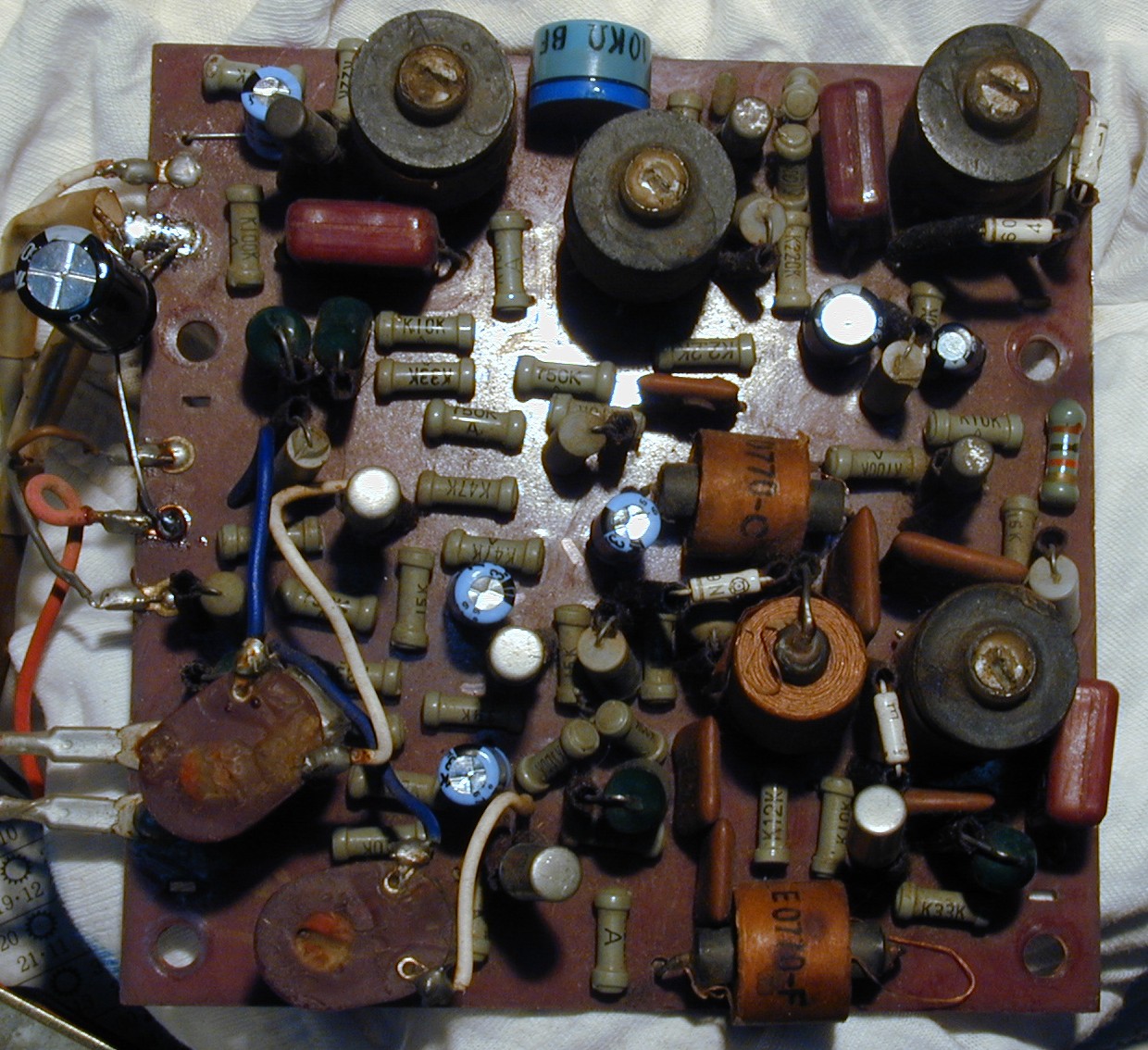

C−6A. 修理後  MPX
C−6A. 修理後  MPX裏
C−7. 交換部品

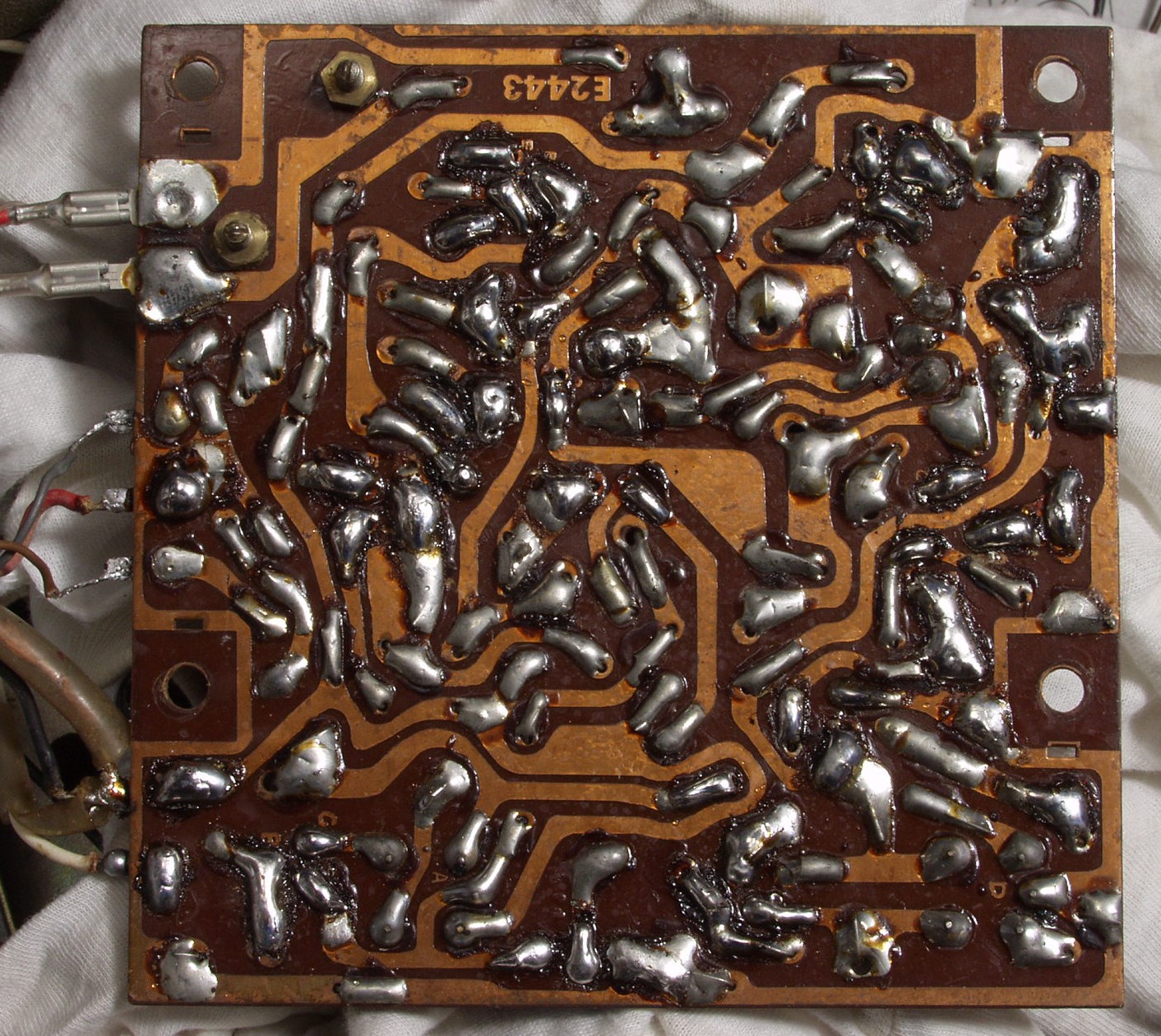

C−8A. 分離悪く追加修理後  MPX 半固定VR、TR(トランジスター)6個、電解コンデンサー7個交換
C−8B. 分離悪く追加修理後  MPX裏
E. 調整・測定

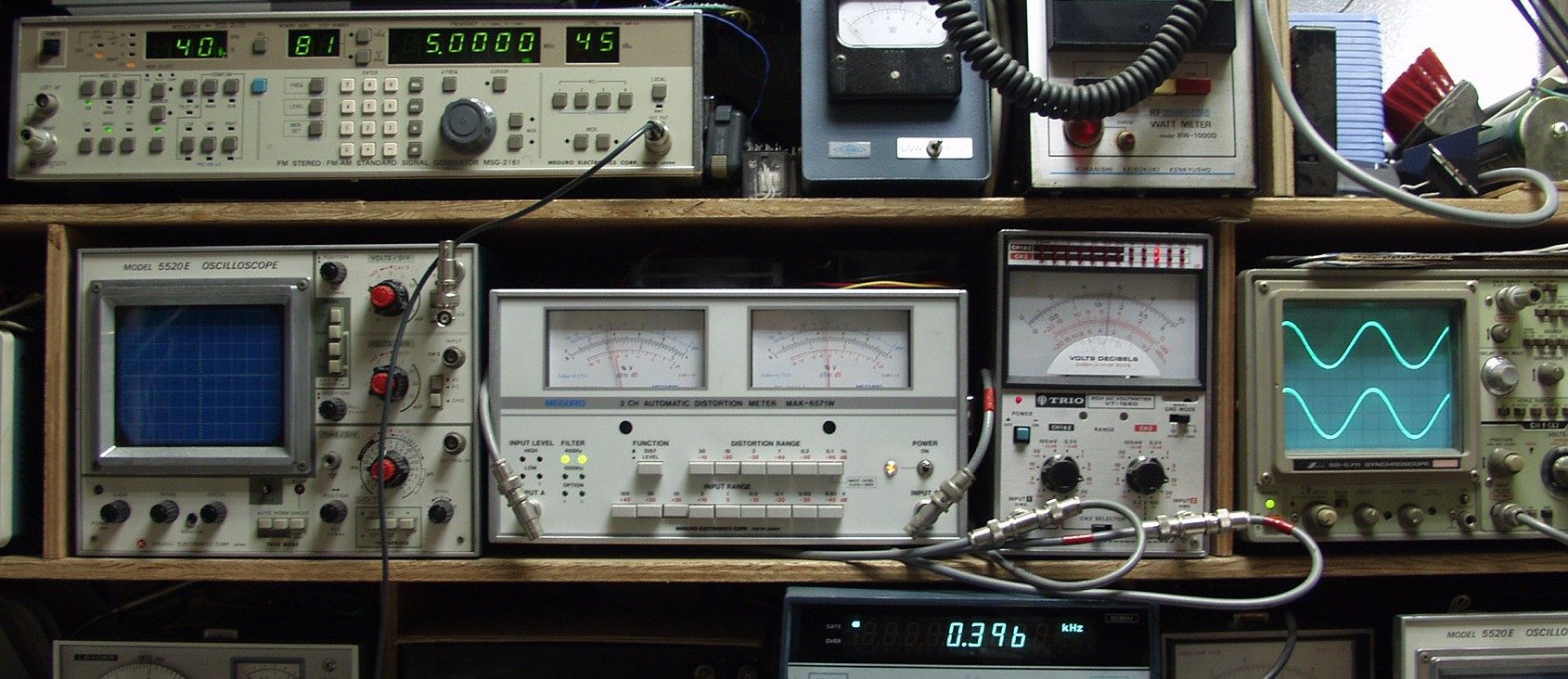

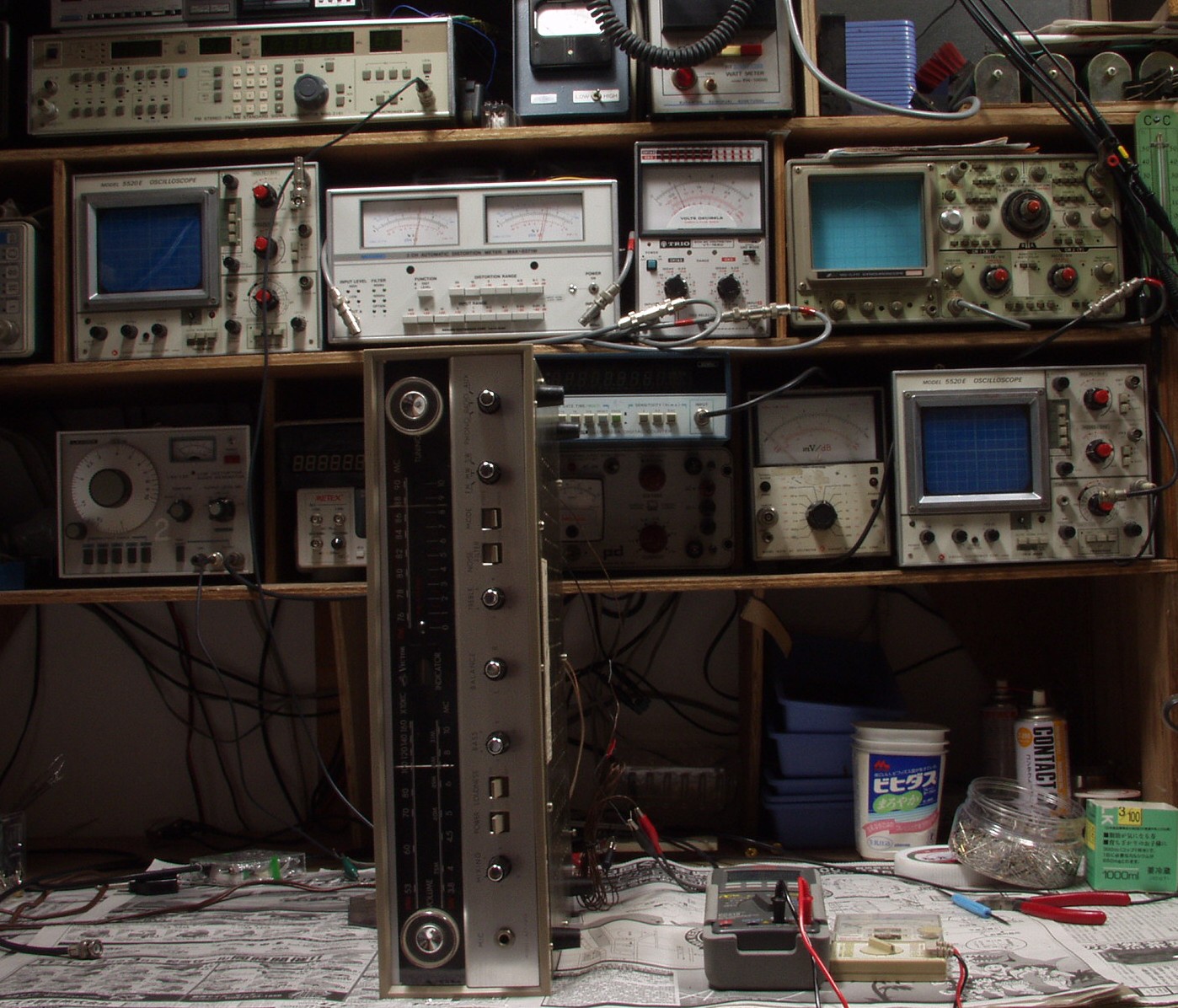

E−1. 調整・出力測定

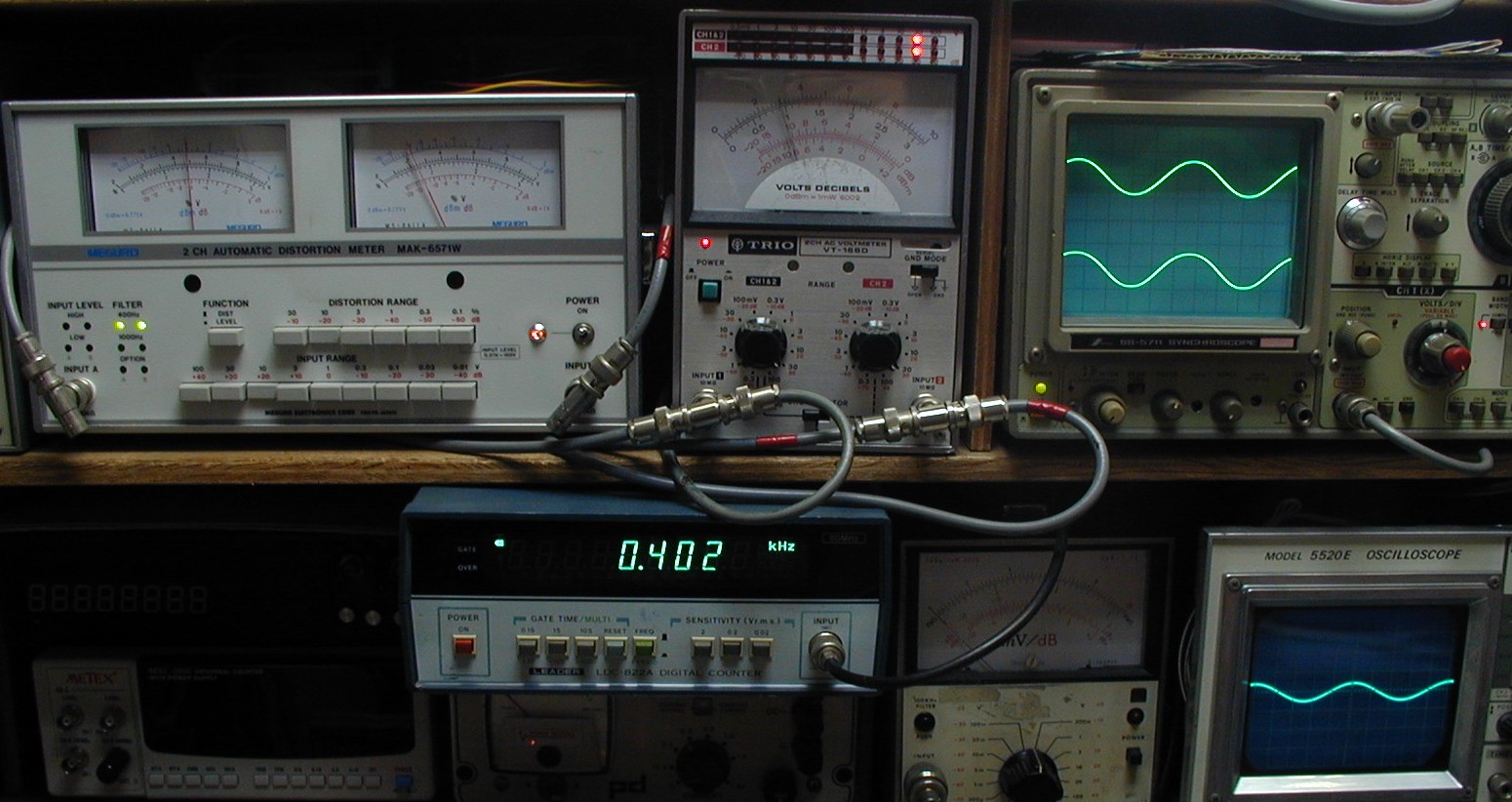

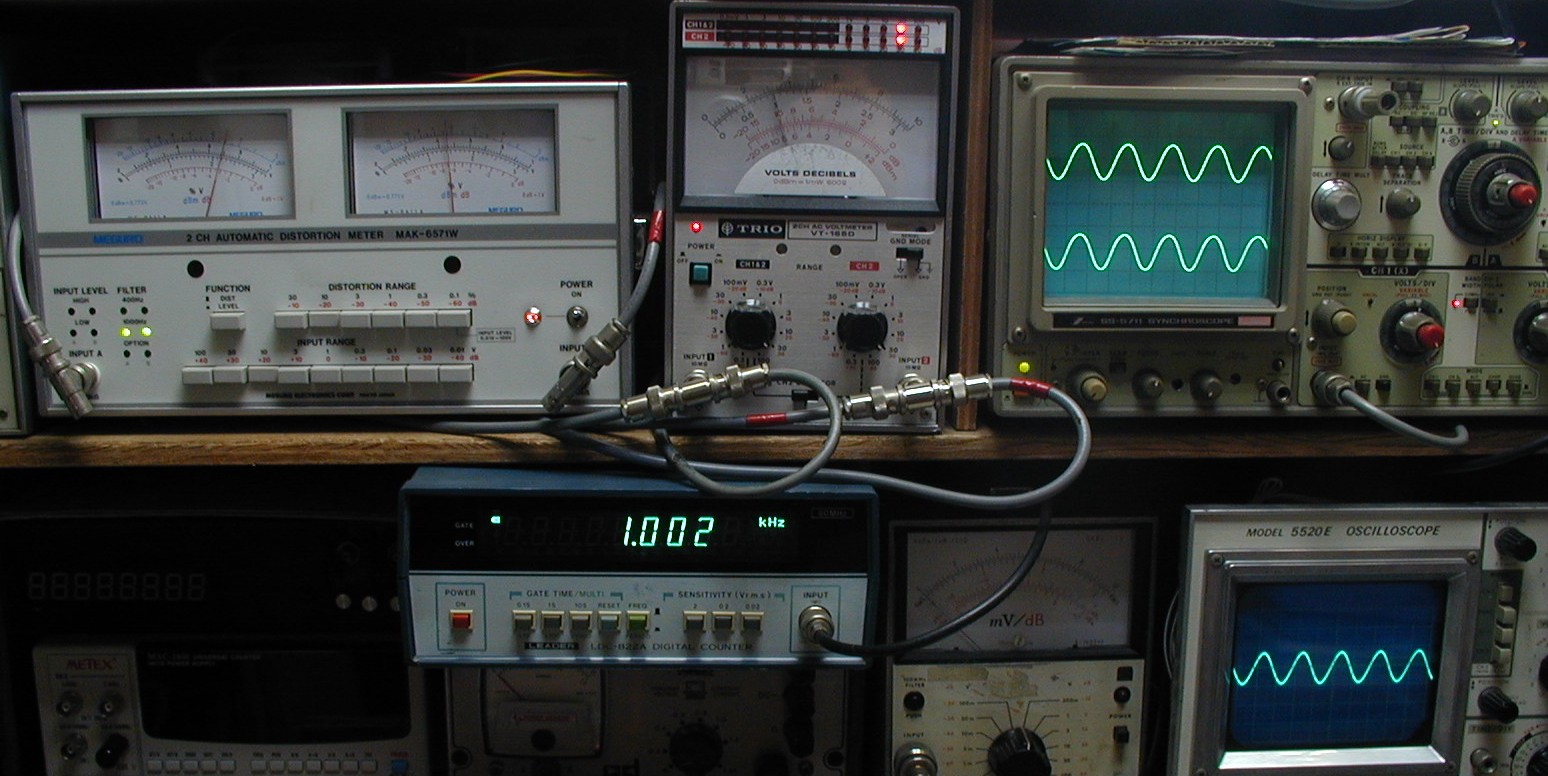

E−2. SP出力10V=12.5W 歪み率=6%  1000HZ
E−3. SP出力10V=10.5W 歪み率=5%  400HZ
E−4A. MW感度測定 1MHZ 45dbμ 400HZ40%変調  VR80% 歪み率=6%

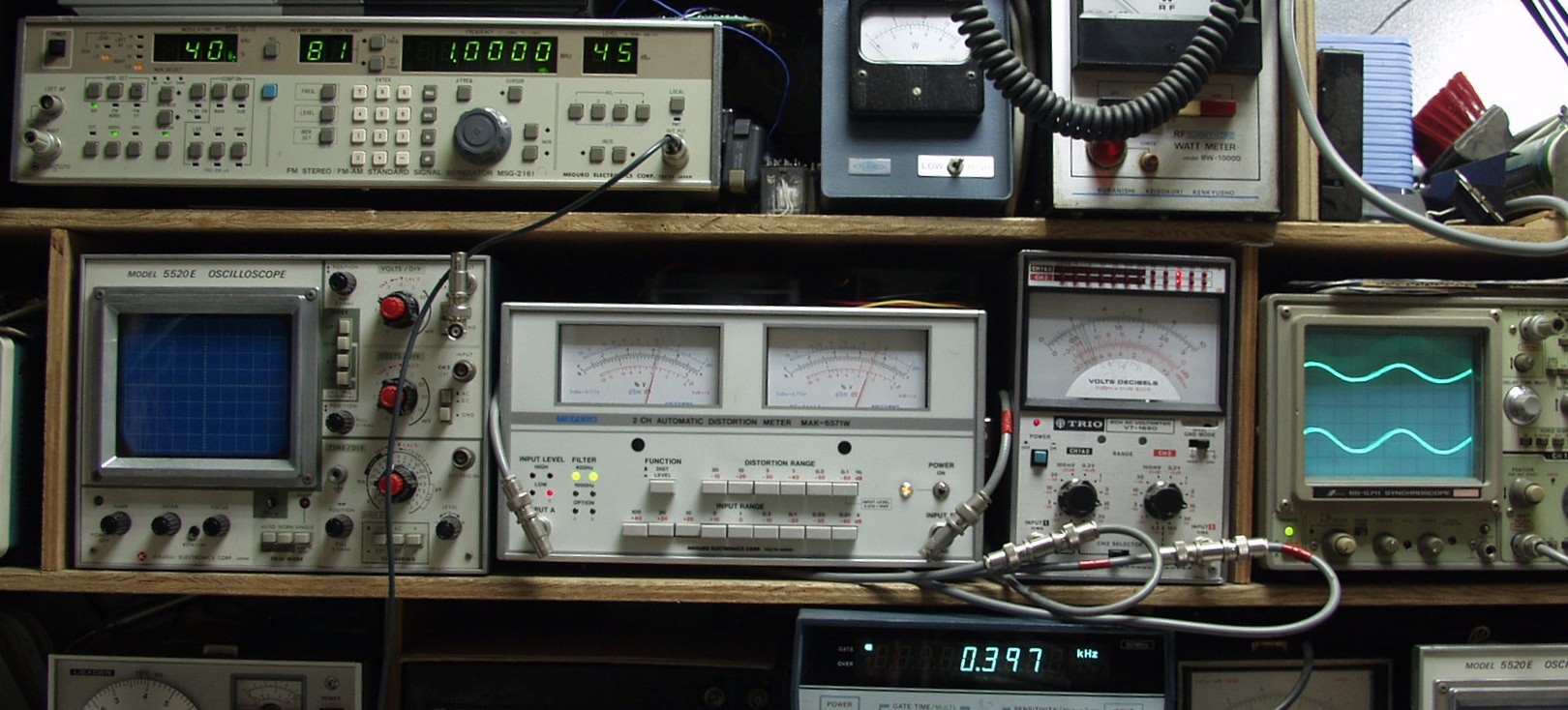

E−4B. SW感度測定 5MHZ 45dbμ 400HZ40%変調  VR80% 歪み率=5%

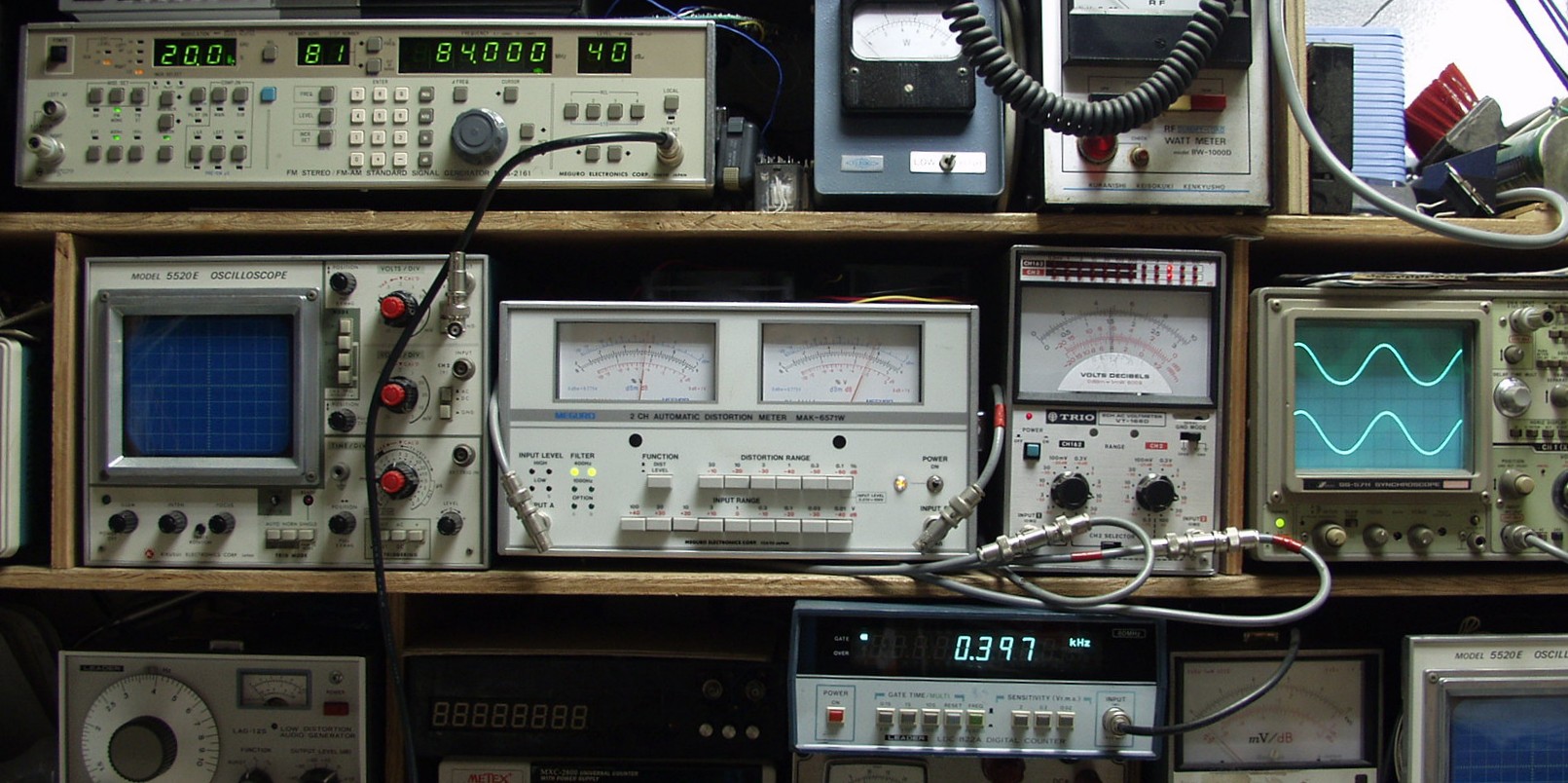

E−4A. FM感度測定 84MHZ 40dbμ 400HZ40%変調  VR80% 歪み率=8%
E−7.  24時間エージング中。
