自作 211 シングルステレオ修理記録
平成14年12月21日到着 12月25日返却
寸評 このAMPには、この言葉がピッタリ=有る事が難しい=有り難い + とにかく綺麗
    マニアルの発行日付=1962年3月 何と41年前!! このコンデンサ−類はPCBが有るのかな?

  • A.修理前の状況
      数年前、大先輩から譲り受けた 211のアンプが有るのですが、このまま使用していると壊れるような不安があり 修理(改造)前提の相談させていただきたく、ご連絡申し上げます。
    ◇不安な点は以下の通り◇
     1.真空管同士が近すぎてとても熱くなる。
     2.使用しているとコゲ臭くなる。
     3.ハムノイズと思われるブ〜ンと、音が出ている。
     4.コンデンサが寿命と思われる。
     これらを改善するには、コンデンサやソケットの交換が 必須と思われます。 加えて、回路的にも甘いところがあるのではないかと思いますし、 改造したら自分では、調整出来ないと思います。

  • B.原因
      出力少ない

  • C.修理状況


  • D.使用部品


  • E.調整・測定

  • F.修理費   0,000円
              真空管別途
              ユザー都合により返却
  • S. 211/845 の規格(カタログ・マニアルより)
A.修理前の状況

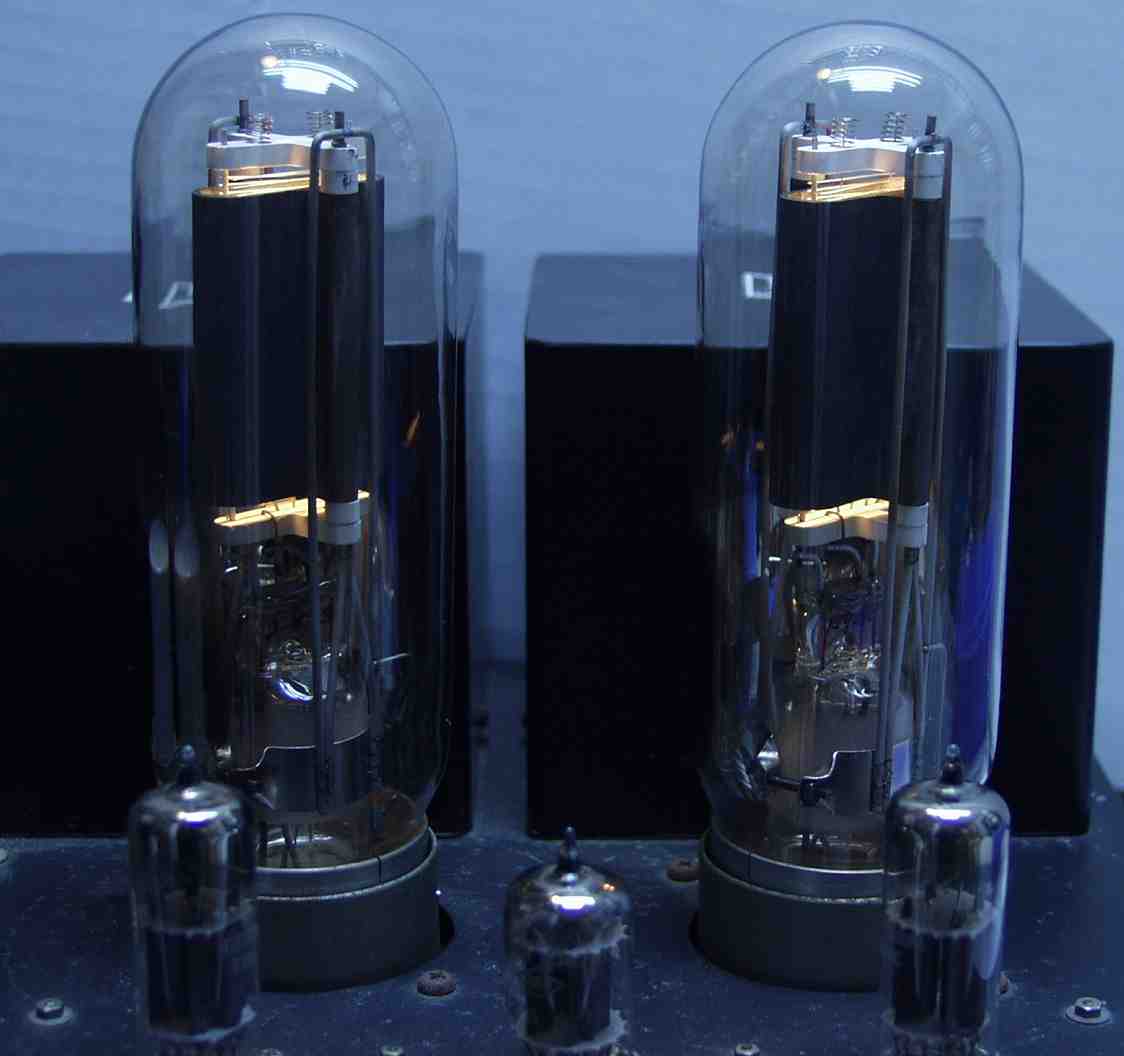

A−1A.修理前 鋳物プレ−トの送信管、ヒ−タ−の漏れ日が心地良い!

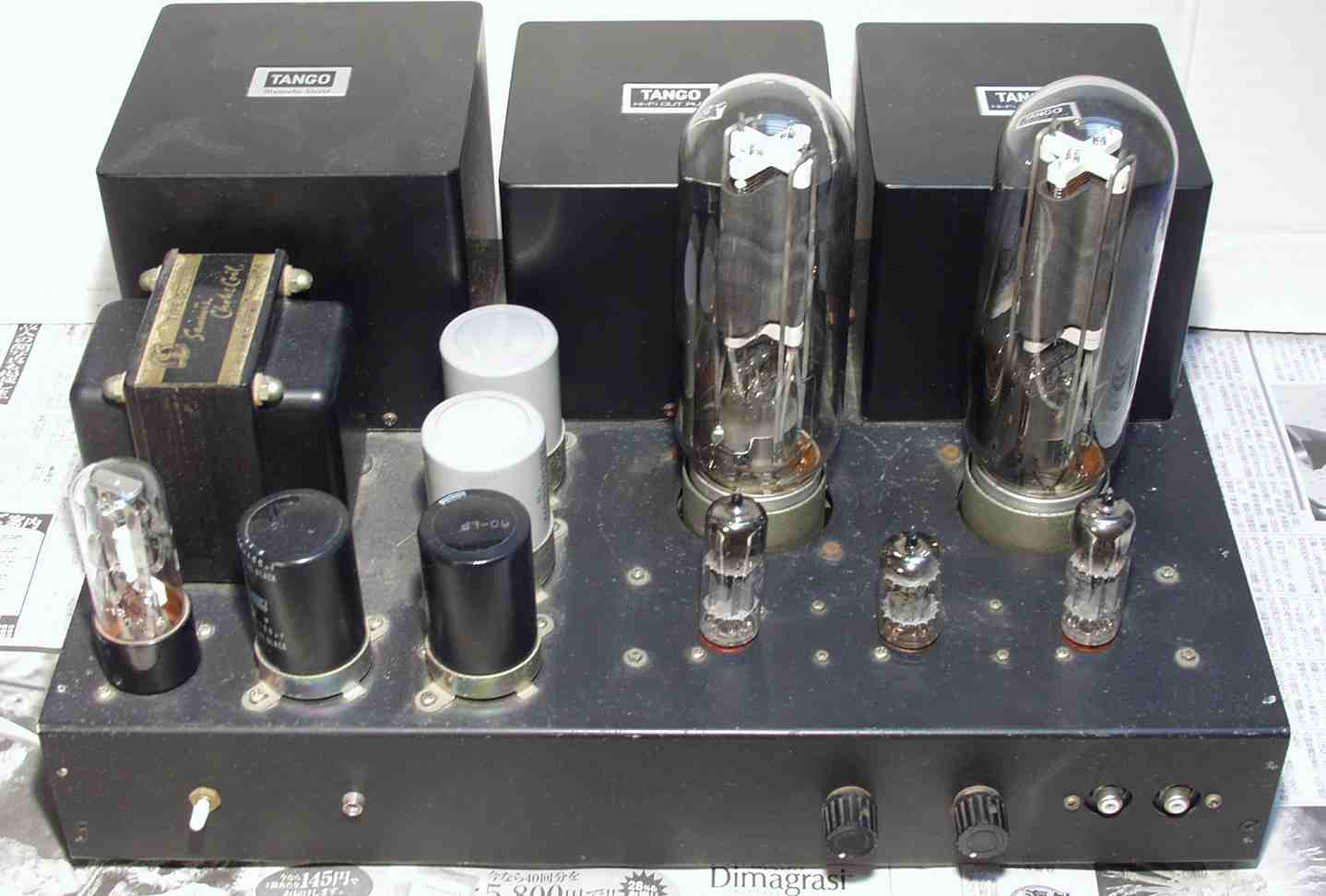

A−1B.修理前 前上から

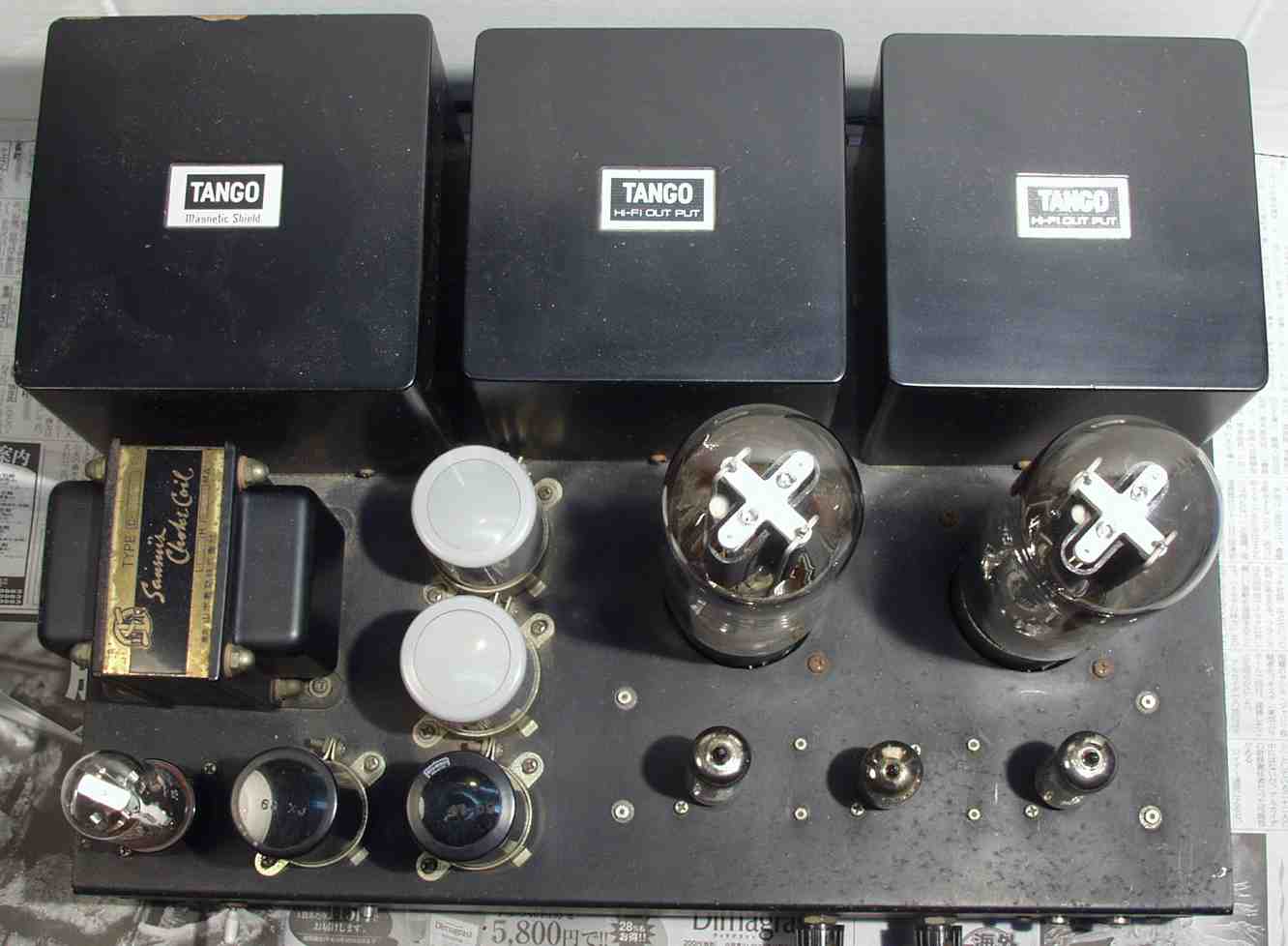

A−1C.修理前 上から見る

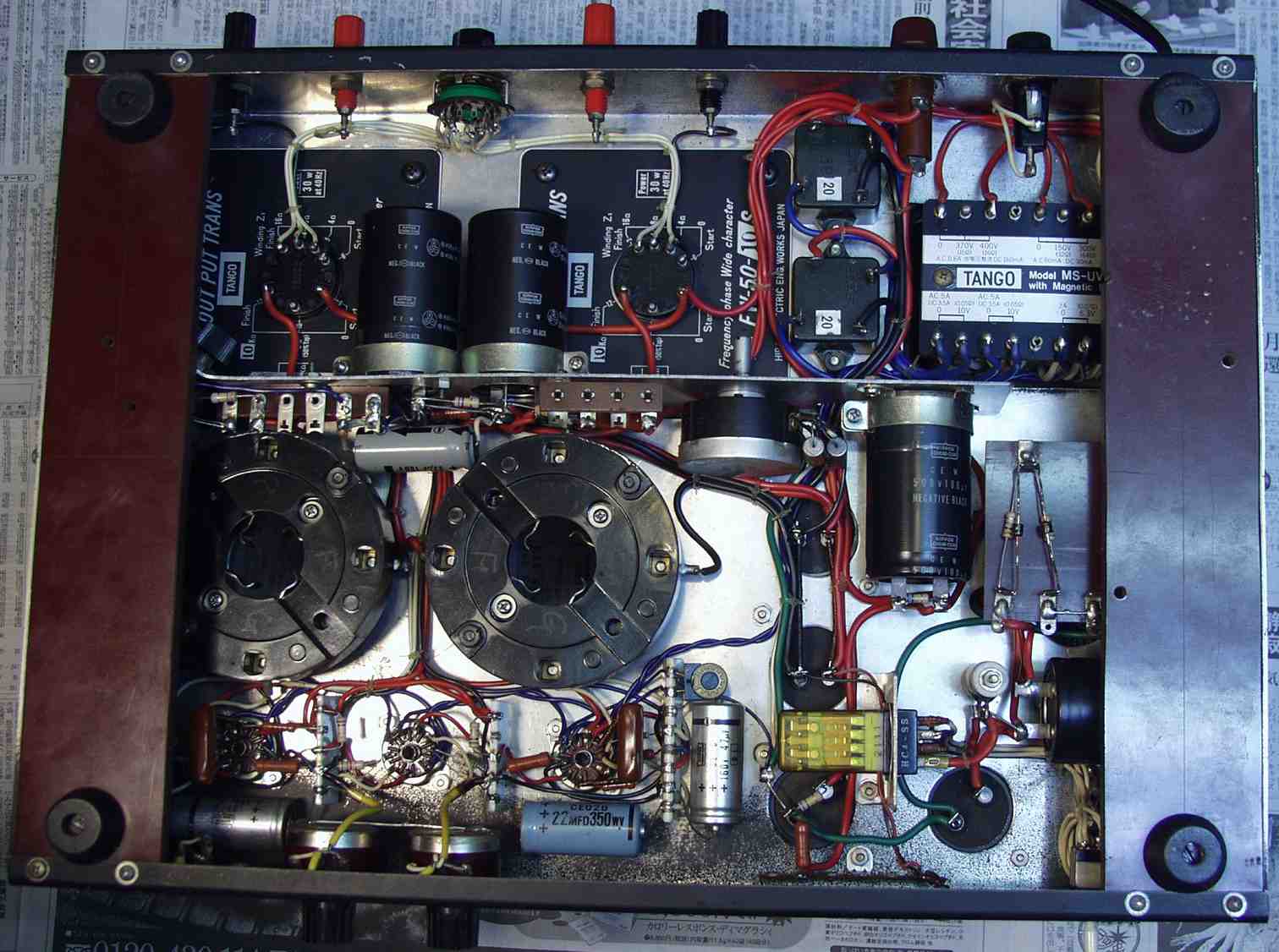

A−1D.修理前 下から

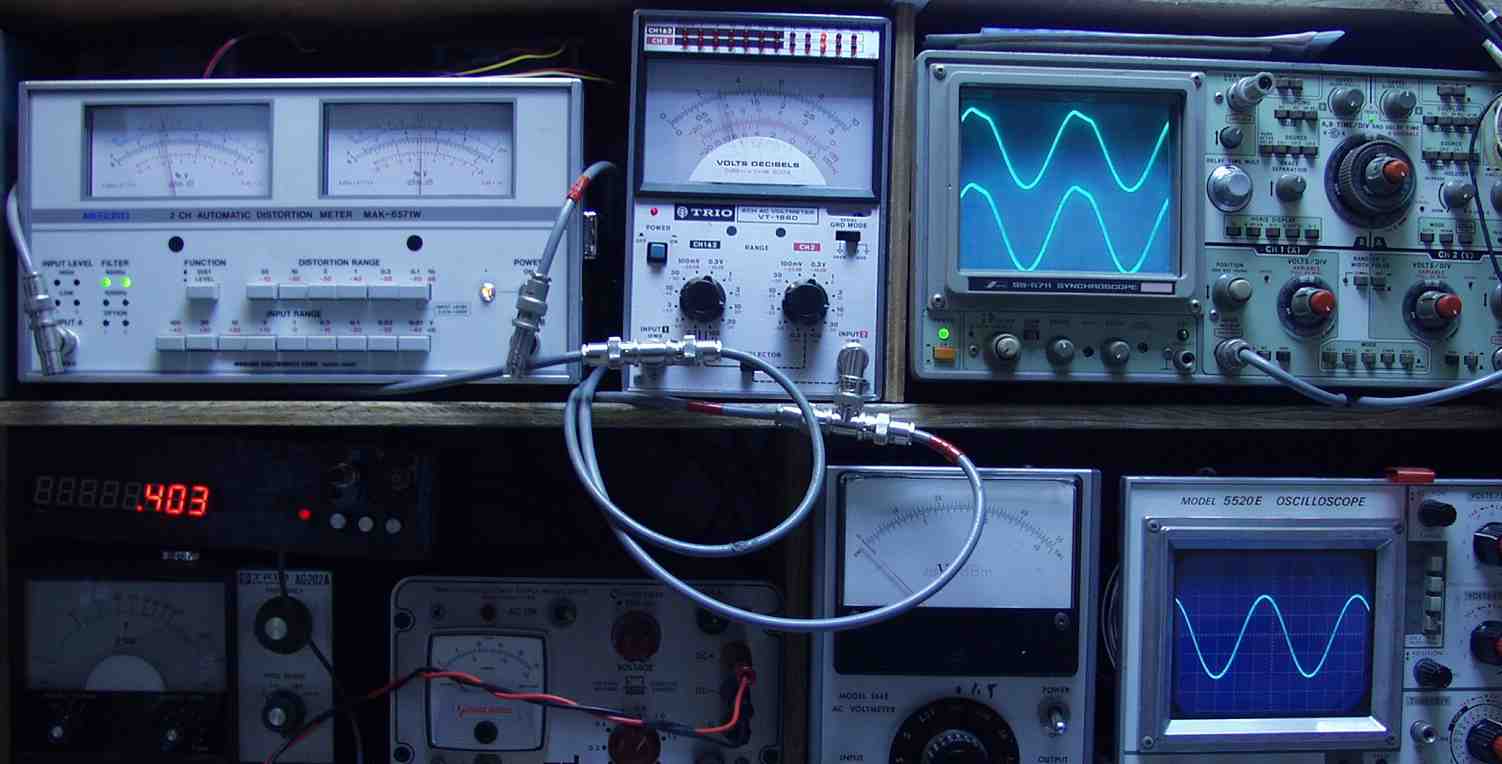

A−2A.修理前 修理前の測定
      出力・歪み測定 SP出力=3V=1.5W 歪み率=4% 1000HZ
A−2B..修理前 修理前の測定
      出力・歪み測定 SP出力=3V=1.5W 歪み率=5% 400HZ
S. 211/845 の規格(カタログ・マニアルより)
名称 フィラメント
電圧(V)
フィラメント
電流(A)
プレート
電圧(V)
プレート
電流(mA)
グリッド
電圧(V)
gm
(mA/V)
内部抵抗
(Ω)
増幅度 負荷抵抗
(Ω)
出力(W) プレート
損失(W)
GL211 10 3.25 750 34 -46 4400 12 8800 5.6 75
1000 53 -61 3800 7600 12
1250 60 -80 3600 9200 19.7
UV211A 10 3.25 1000 65 -52 3.8 12 7000 10 75
UV845 10 3.25 750 95 -98 3 1700 5 3400 15 75
1000 65 -155 1900 9000 21
1250 52 -209 2100 16000 24
                        uy201pp6
