自作品 6BX7シングルステレオ AMP修理記録
平成14年6月5日到着 6月8日完成
  1. 修理前の状況
     10年程前に親戚の叔父が自作した真空管アンプのヒューズ が切れてしまい
    その叔父から修理して欲しいと頼まれまし て、自分でヒューズを替えてみたり、
    ショートした個所のチェ ックをしたりと、簡単に出来る所での修理を試みたのですが…
    どうやっても自分の力で修理ができませんでした。

  2. 原因
    整流ダイオ−ド短絡で、電解コンデンサ−不良

  3. 修理状況
    回路変更
    電解コンデンサ−交換
    整流ダイオ−ド交換


  4. 使用部品
    電解コンデンサ−      3個
    整流ダイオ−ド        2個

  5. 修理金額  19,000円  通常修理

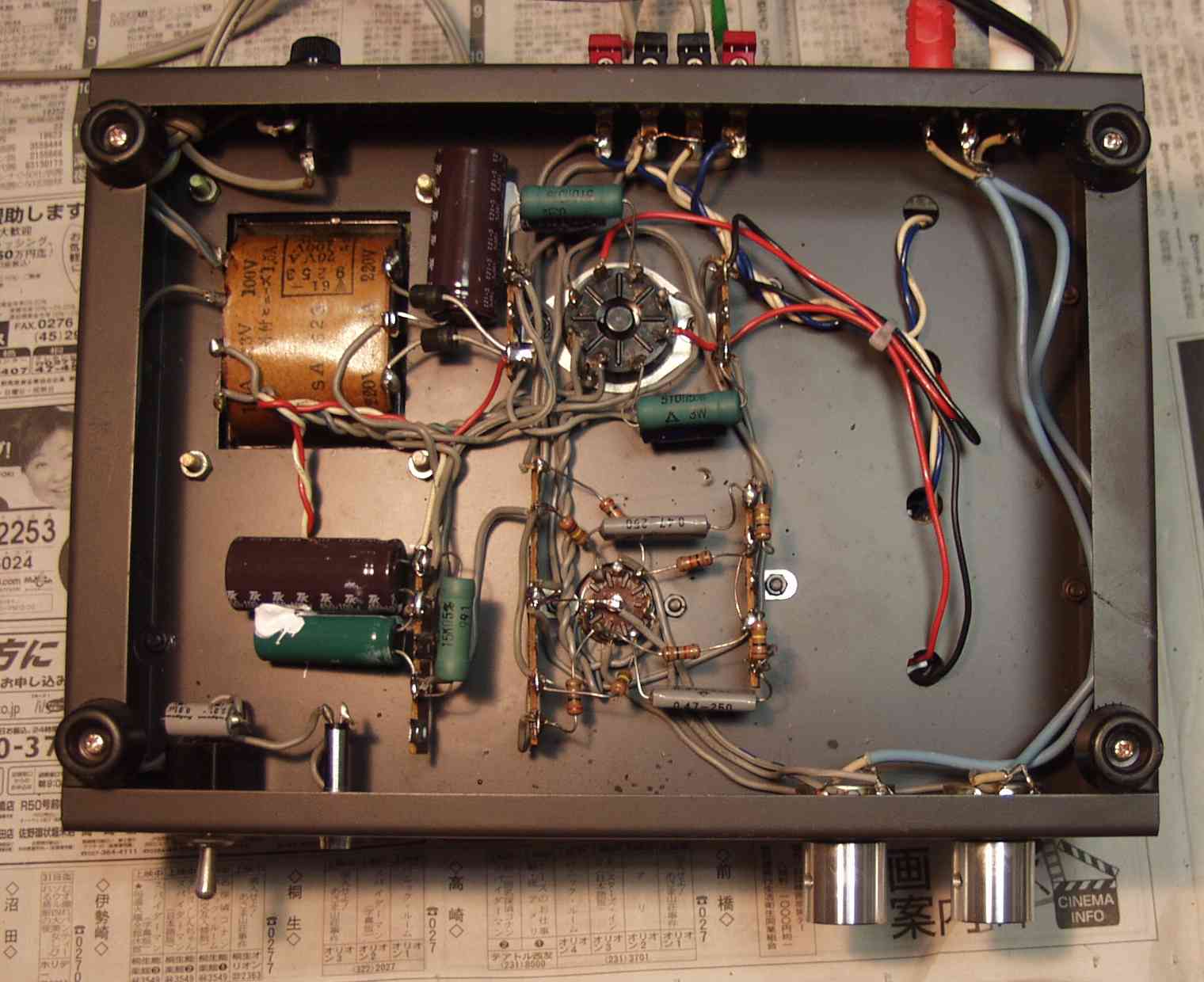

1.完成後シャシ下から見る、コンデンサ−は40μから100μに交換

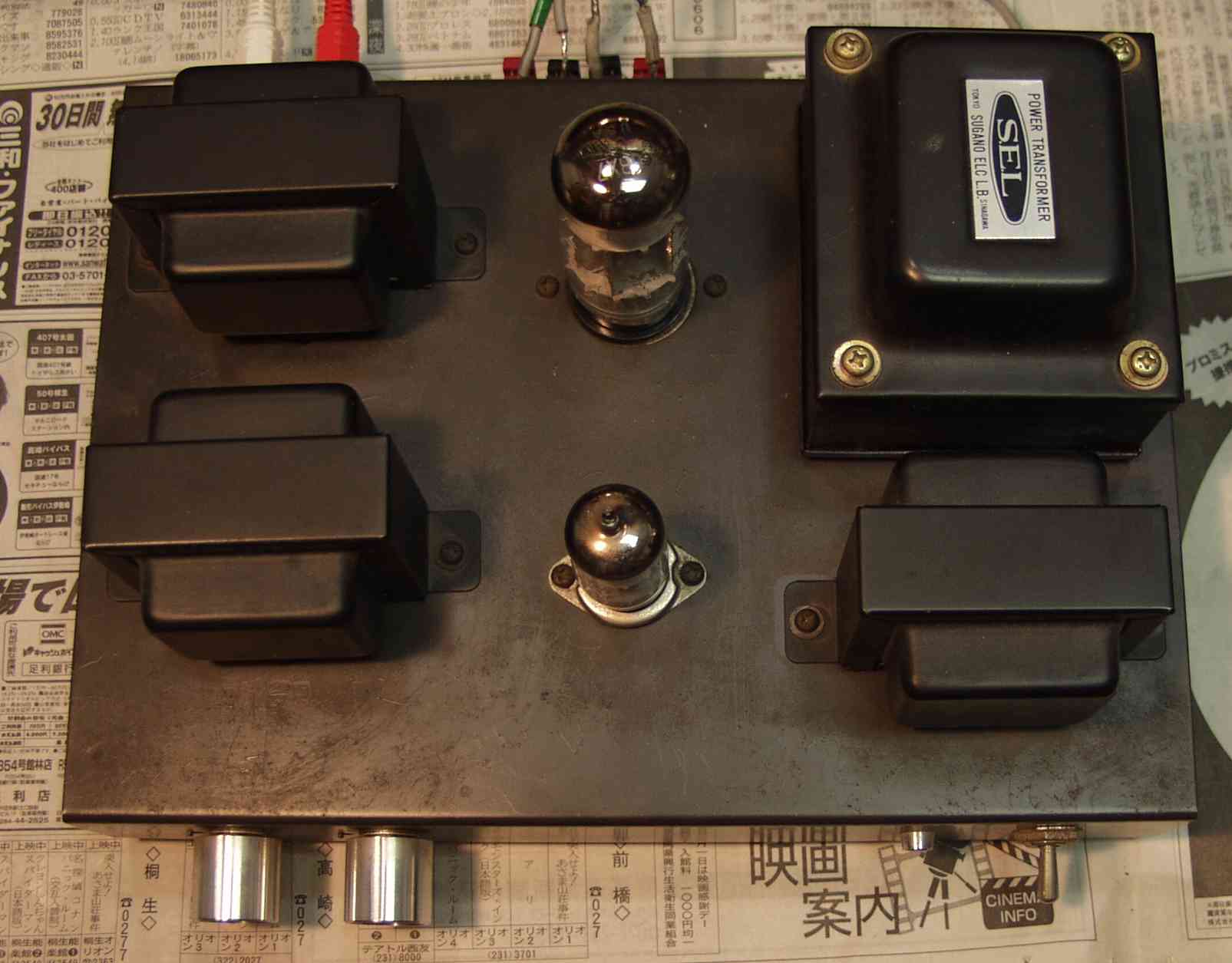

2.完成後上から見る

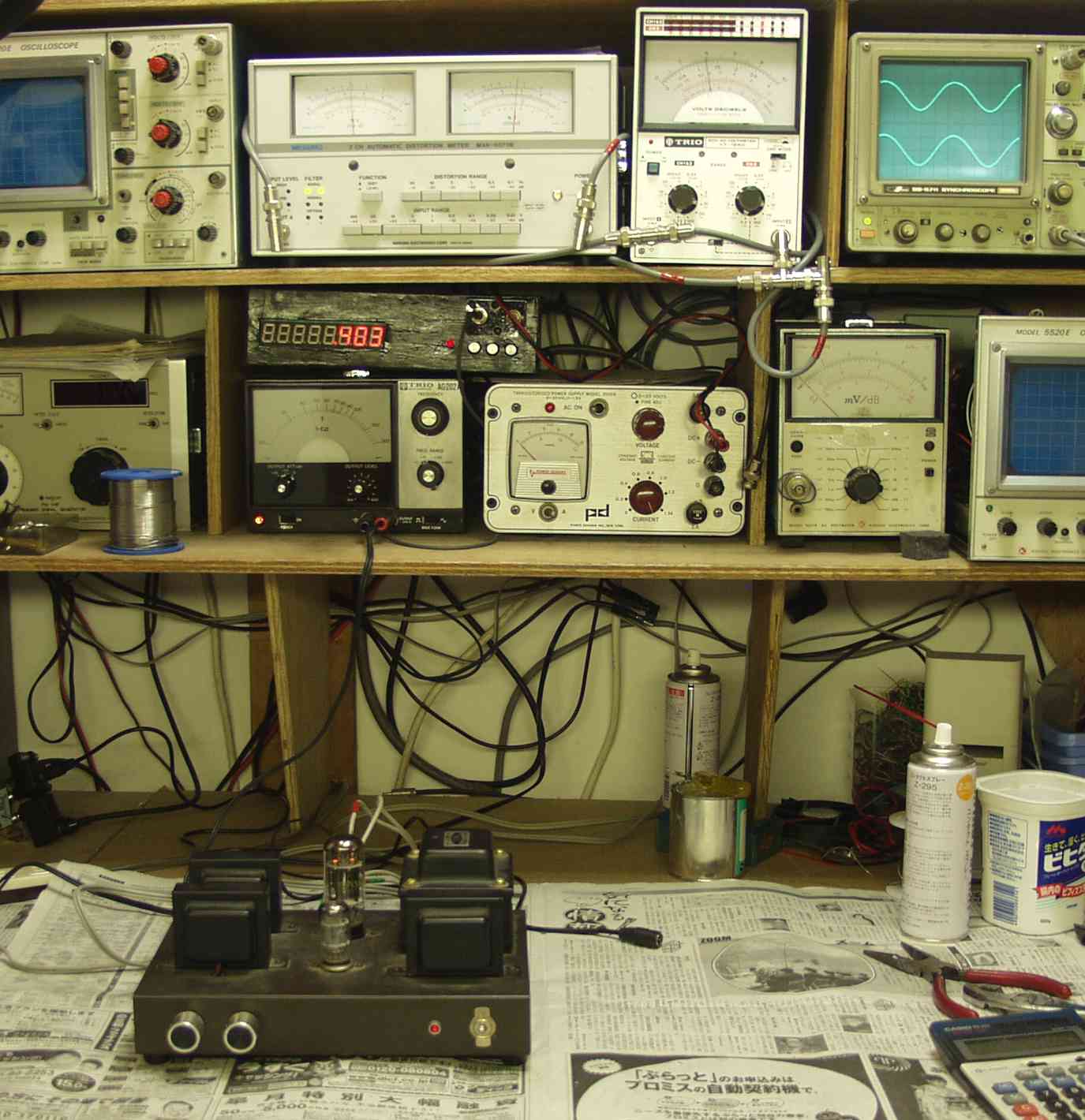

3.出力/歪み率測定・調整

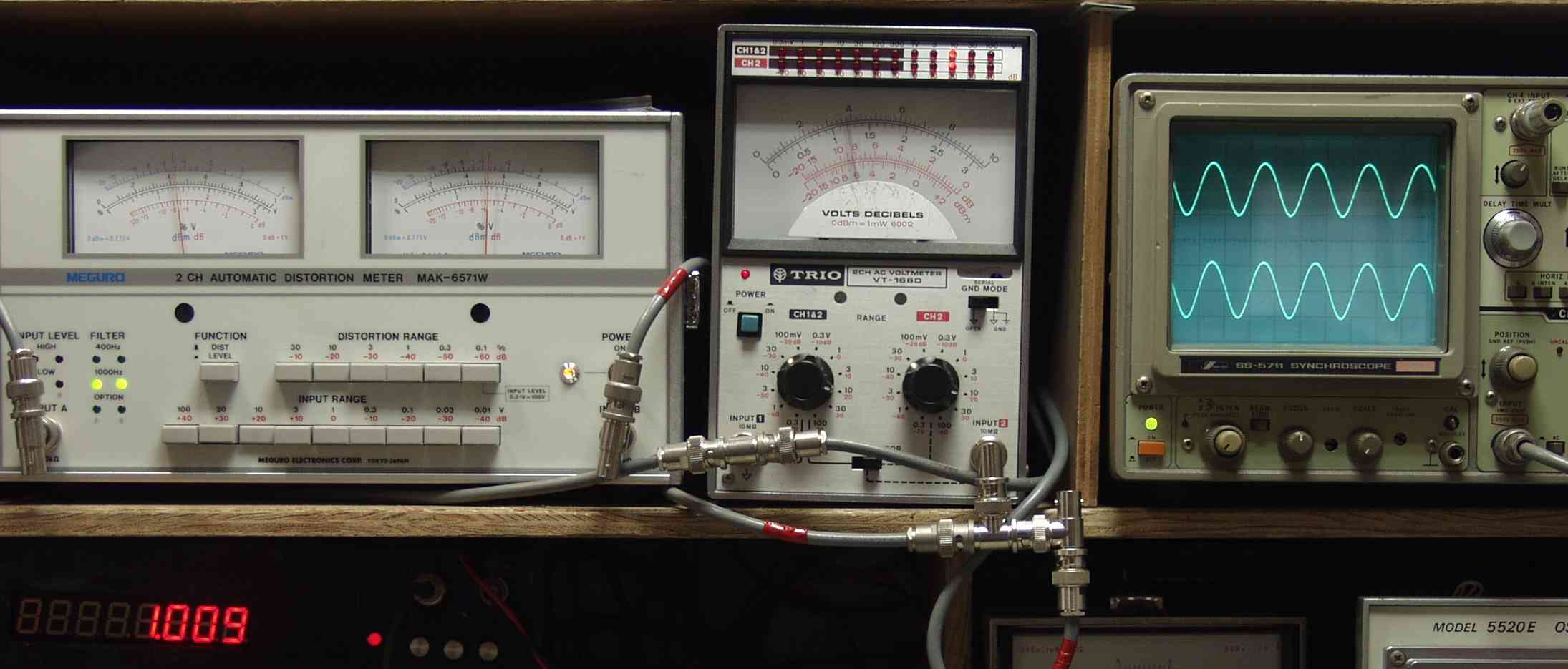

4.出力 4V=2W 歪み率=5%  1000HZ

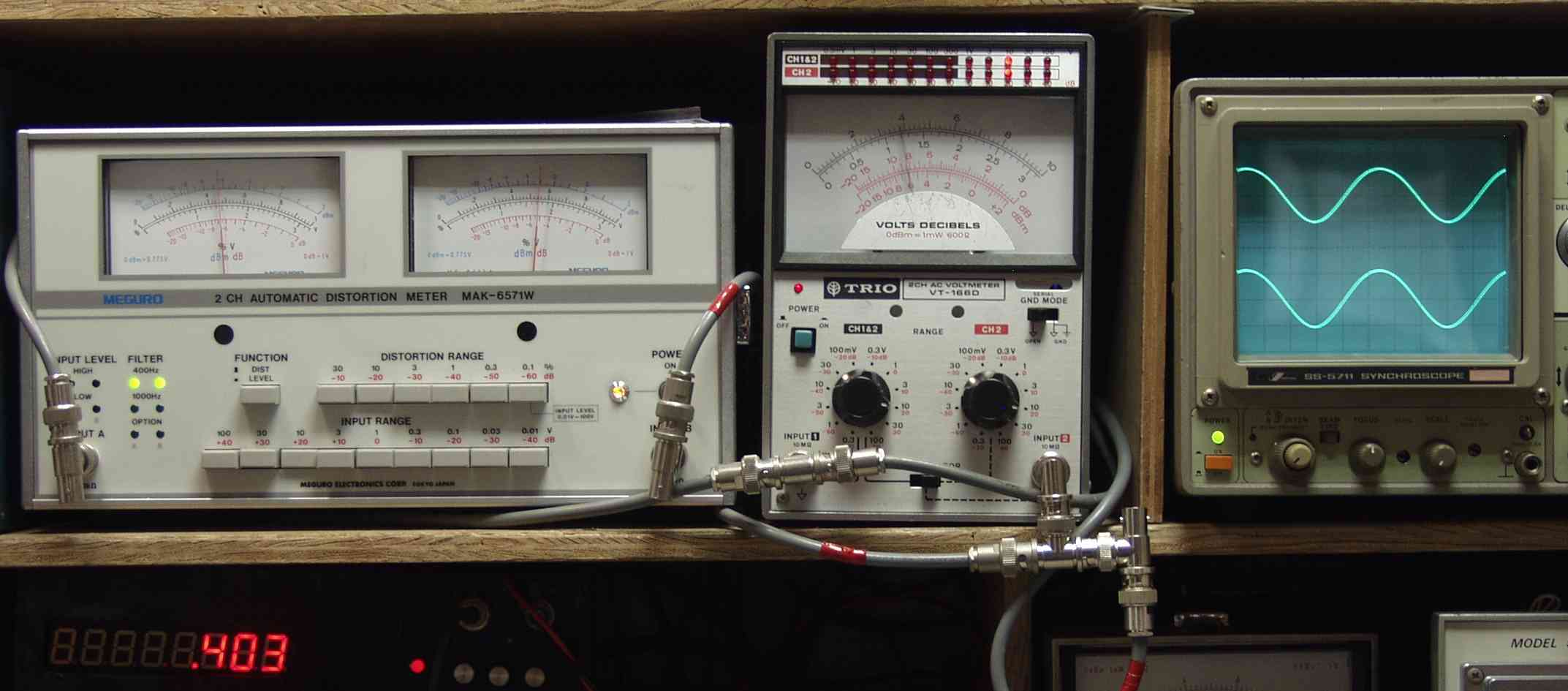

5.出力 4V=2W 歪み率=5%  400HZ
6.24時間エ−ジング
  出力は小さいが音質は3極管の音です
                       6bx7-5
