ＡＩＲ ＴＩＧＨＴ　ＡＴＭ−１修理記録

平成１８年３月２１日持込　　　４月９日完成

Ａ．　修理前の状況 　馴染みのお店で改造（チューンＵＰ）して貰って購入して使用 　最近、フューズが飛んで使用出来ず、店は廃業し、製造メーカーに送っても改造品なので、修理不可で戻る Ｂ．　原因 抵抗断線 半田不良多数 ６ＣＡ７及びＧＺ３４のグロー放電でフューズが飛ぶ Ｃ．　修理状況 ＵＳ・ＭＴ管ソケット交換 フイルムコンデンサー交換 電解コンデンサー増量・交換 配線手直し、補強 整流管を整流ダイオードに交換 高圧電解コンデンサー増量・交換 電源投入による突入電流抑制回路組み込み ＳＰ接続端子交換（サービス） Ｄ．　使用部品 ＵＳソケット　　　　　　　　　　　　　　　　　　　　　　　　　　４個 ＭＴソケット　　　　　　　　　　　　　　　　　　　　　　　　　　３個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　８個 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　３個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　６個 突入電流抑制回路基板 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　6個 Ｅ．　調整・測定 Ｆ．　修理費　　　　９８，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＡＩＲ ＴＩＧＨＴ　ＡＴＭ−１　の仕様（マニアル・カタログより）

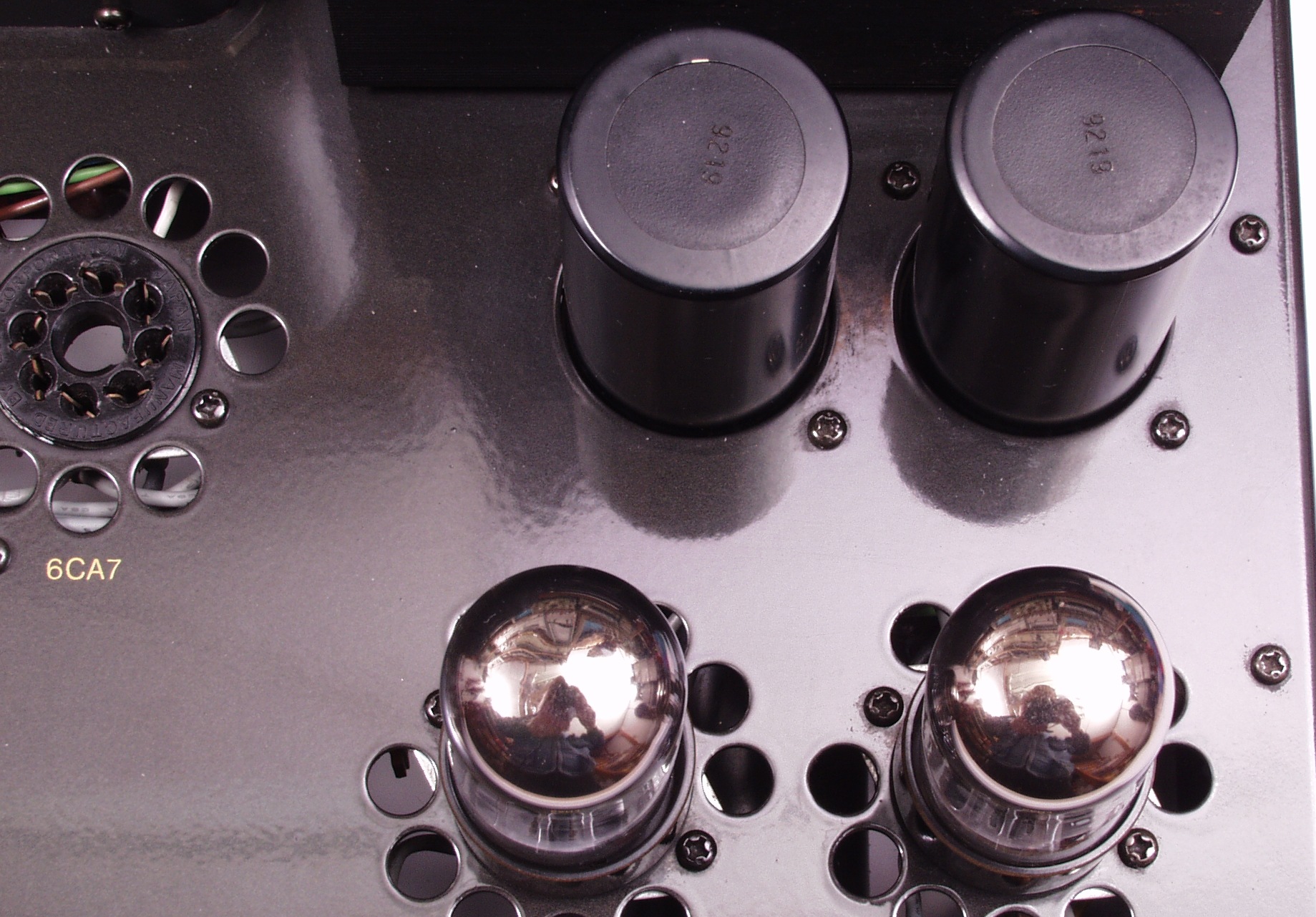

Ａ．　修理前の状況 Ａ1１．　修理前点検中　上から見る

Ａ１２．　修理前点検中　電解コンデンサーが真空管に近く、熱で劣化する

Ａ１３．　修理前点検中　ＵＳソケット比較

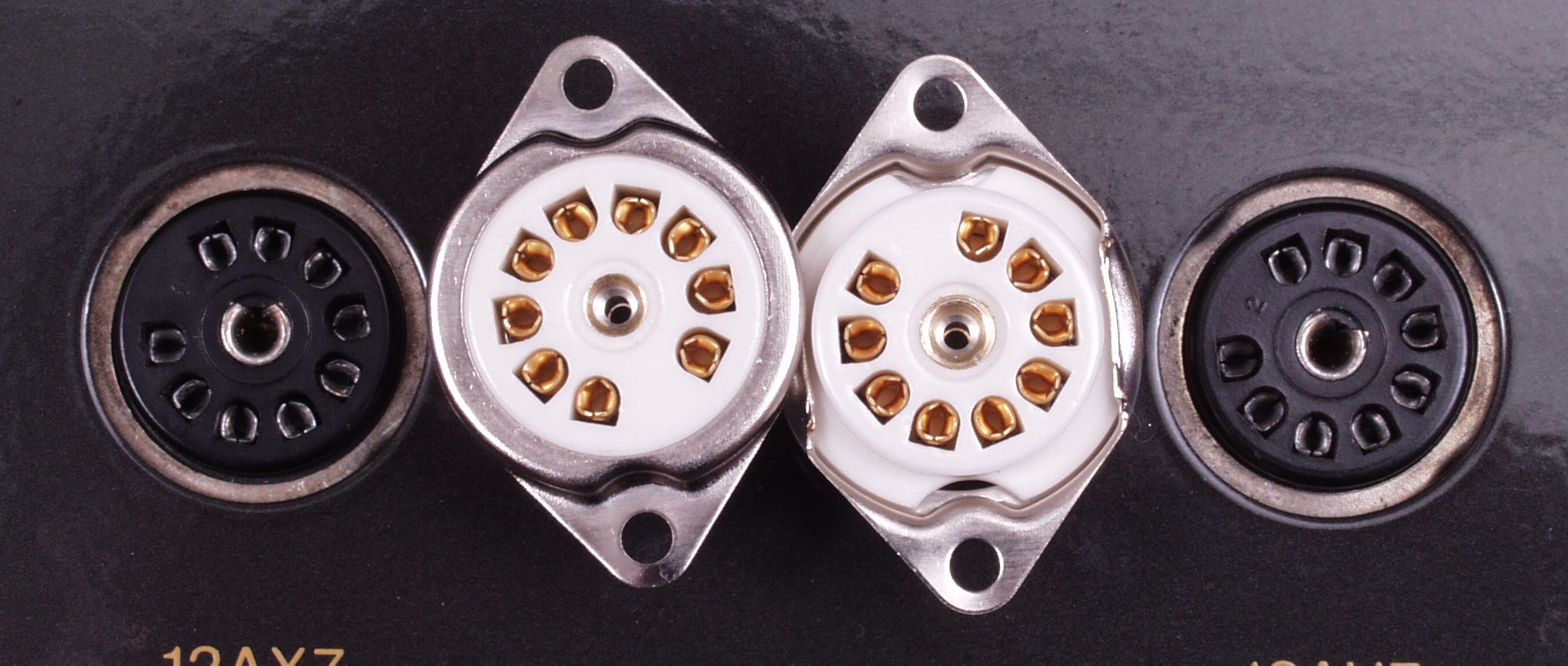

Ａ１４．　修理前点検中　ＭＴソケット比較

Ａ２１．　修理前点検中　割れているＳＰ端子

Ａ２２．　修理前点検中　ＳＰ接続端子の半田付け（多分販売店の改造）、小学生のレベル！

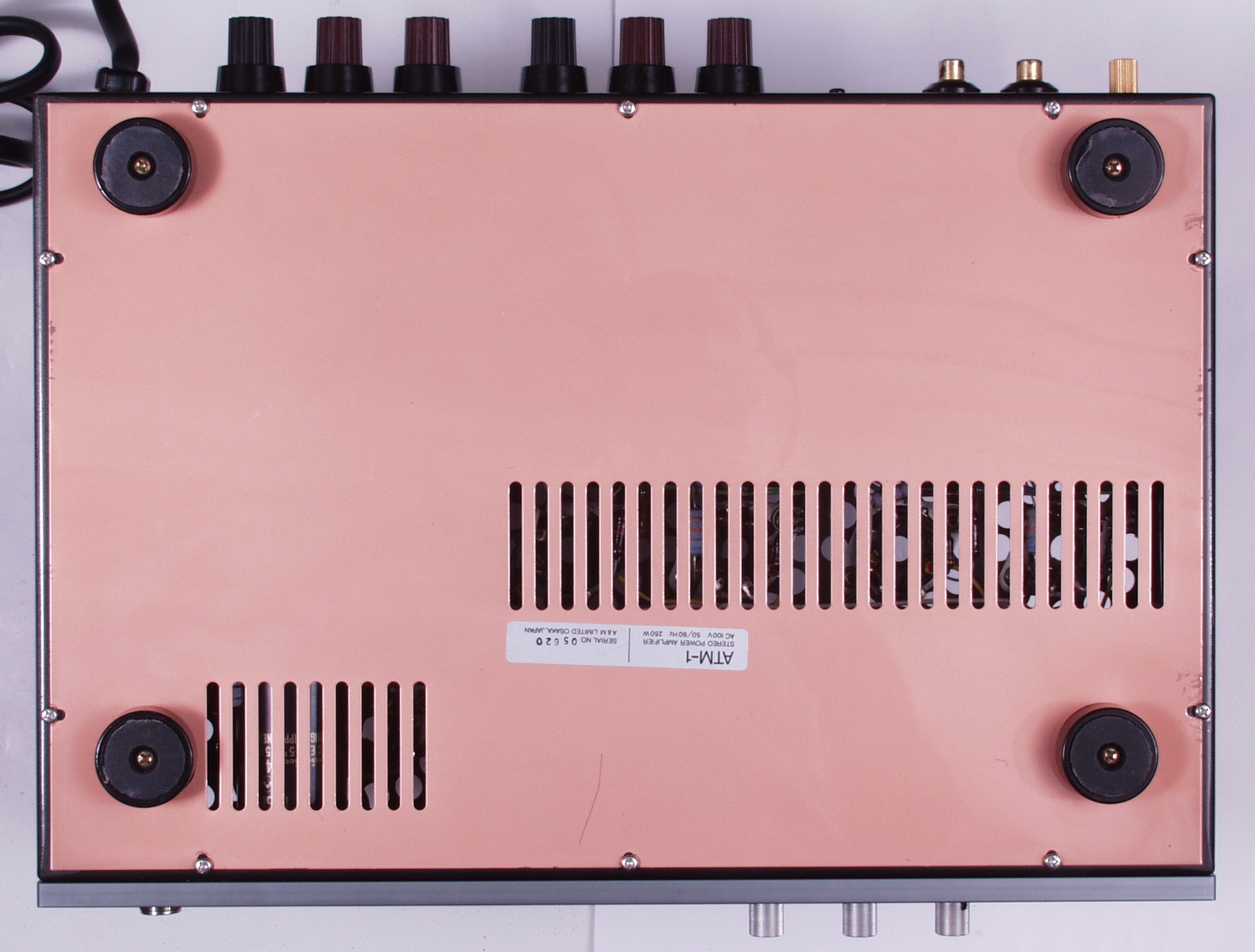

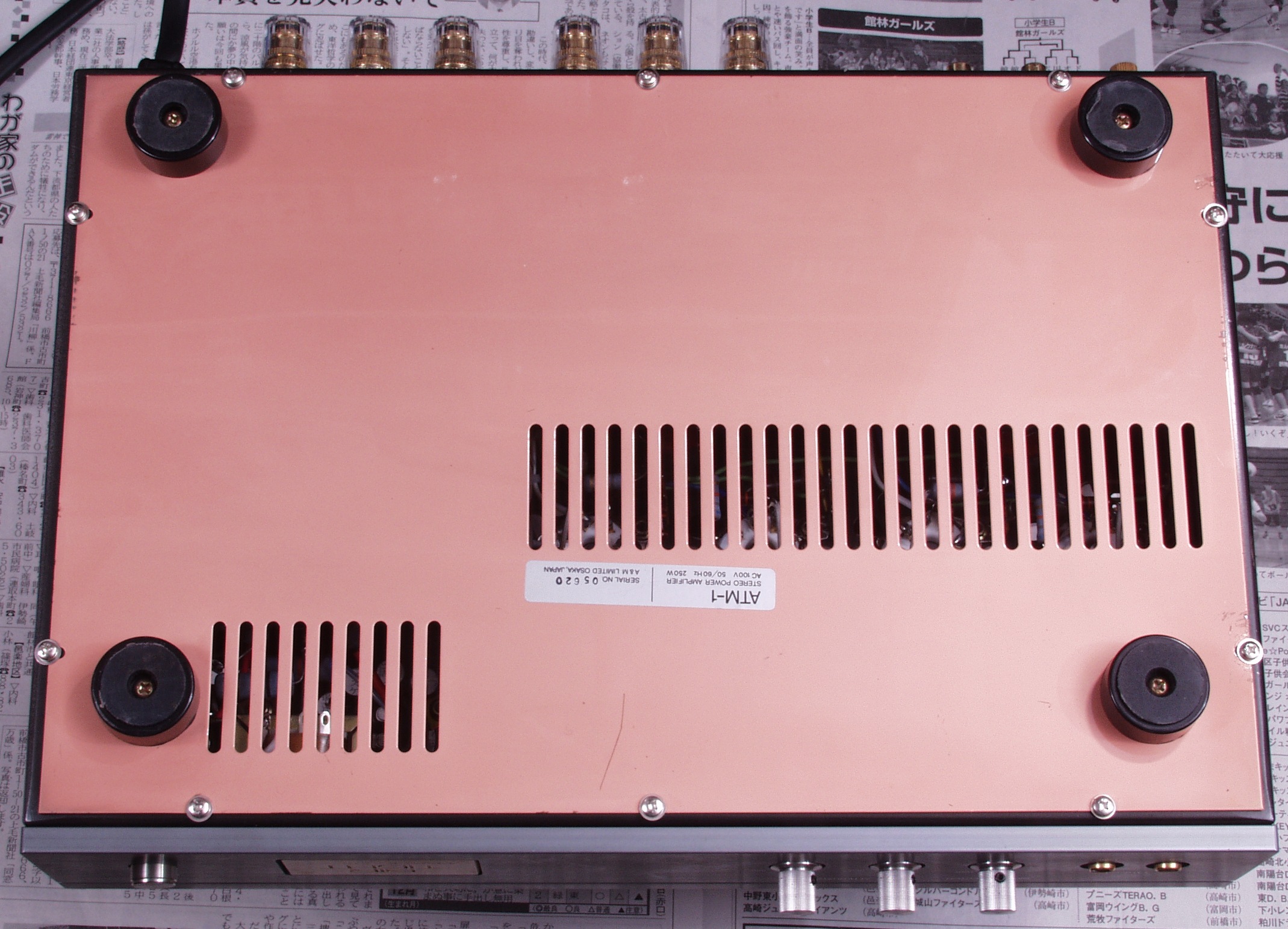

Ａ３１．　修理前点検中　下蓋を見る

Ａ３２．　修理前点検中　下蓋の左側止めネジを見る、もう少し考えても！

Ａ３３．　修理前点検中　下蓋の右側止めネジを見る、もう少し考えても！

Ａ４１．　修理前点検中　下から見る、改造（改悪）箇所は下記 　　　　　　　　　　　　　　１．バイアス回路に電解コンデンサーの増強　ＡＢ級動作なので、意味が無い 　　　　　　　　　　　　　　２．カップリング・コンデンサーをフイルムからオイル・ＯＩＬコンデンサーに交換、高域特性が悪くなる

Ａ４２．　オリジナルを見る　Ａ＆Ｍ　ＬＩＭＩＴＥＤ社のカタログより

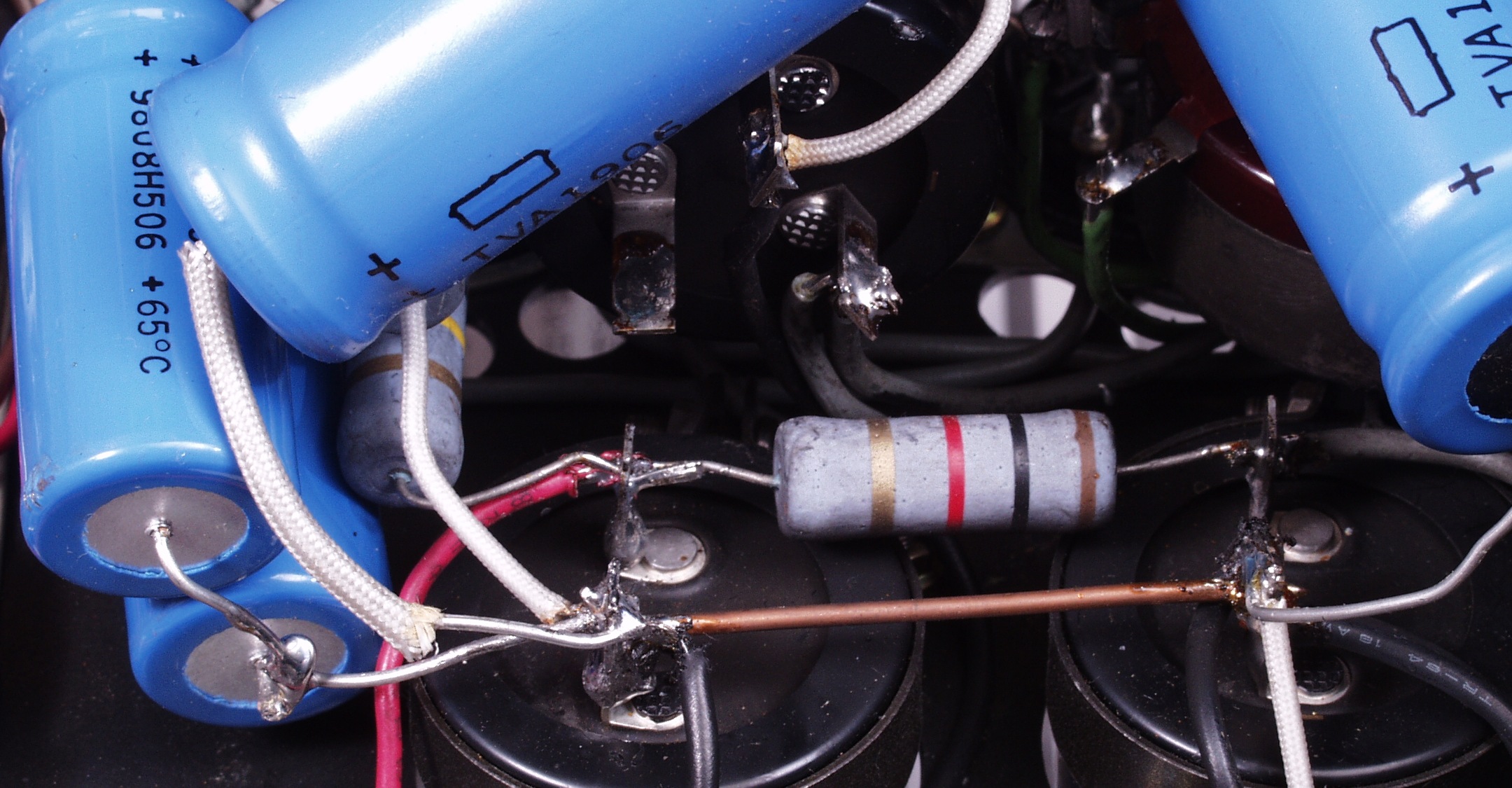

Ａ５１．　修理前点検中　販売店の改造の半田、小学生のレベル！、これでは製造メーカーも「しゃじ」を投げる

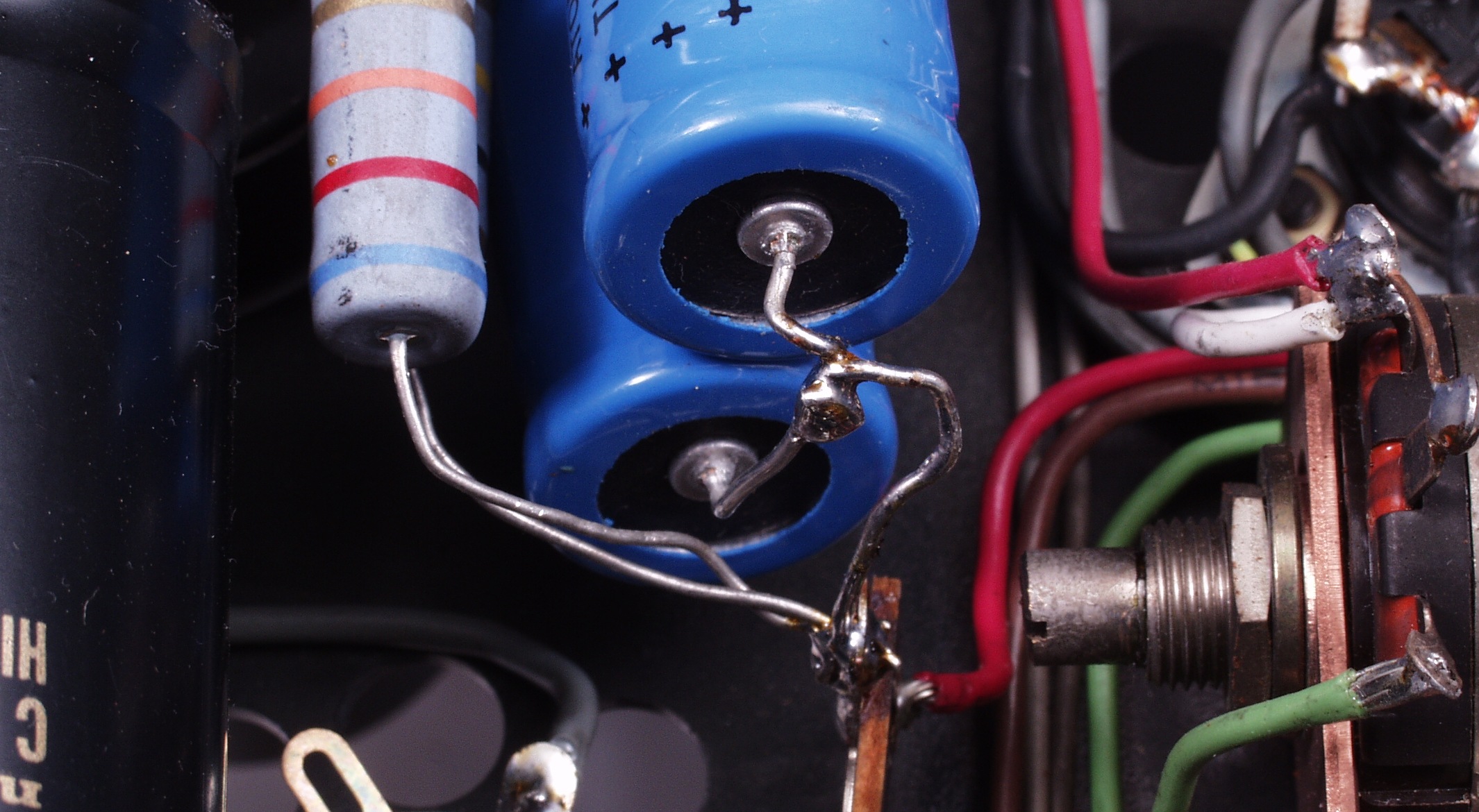

Ａ５２．　修理前点検中　販売店の改造の半田、小学生のレベル！

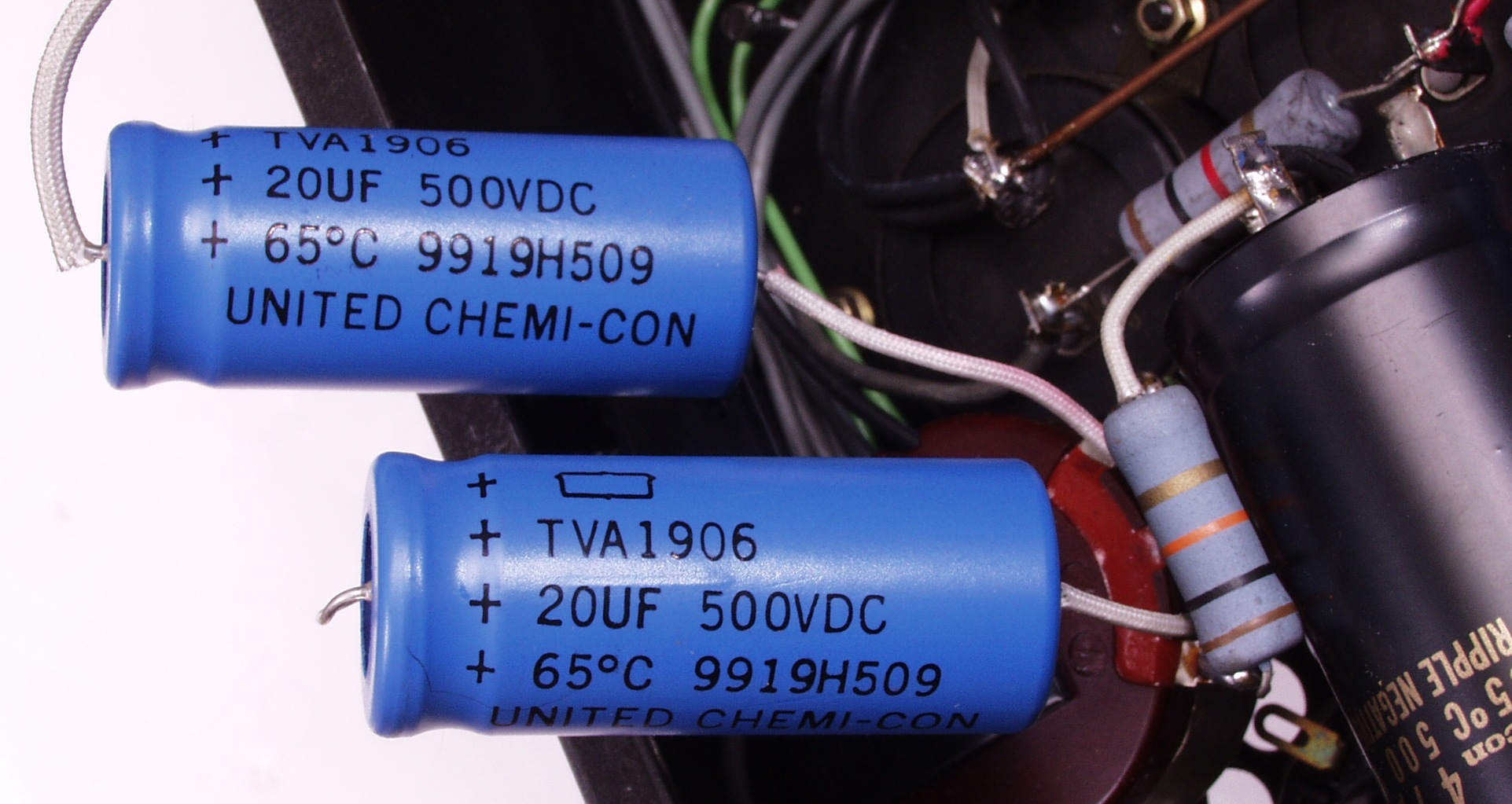

Ａ５３．　修理前点検中　販売店の改造　６ＣＡ７のバイアス回路（５０Ｖ）に増設された５００ＶＷ−２０μの電解コンデンサー？ 　　　　　　　　　　　　　　　　　　　　　　　　　　バイアスの電圧も解らないのか？

Ａ５４．　修理前点検中　販売店の改造の半田、小学生のレベル！、高圧なのだから、ヒゲを出さず、もっと丸く半田する

Ａ５５．　修理前点検中　販売店の改造の半田、小学生のレベル！

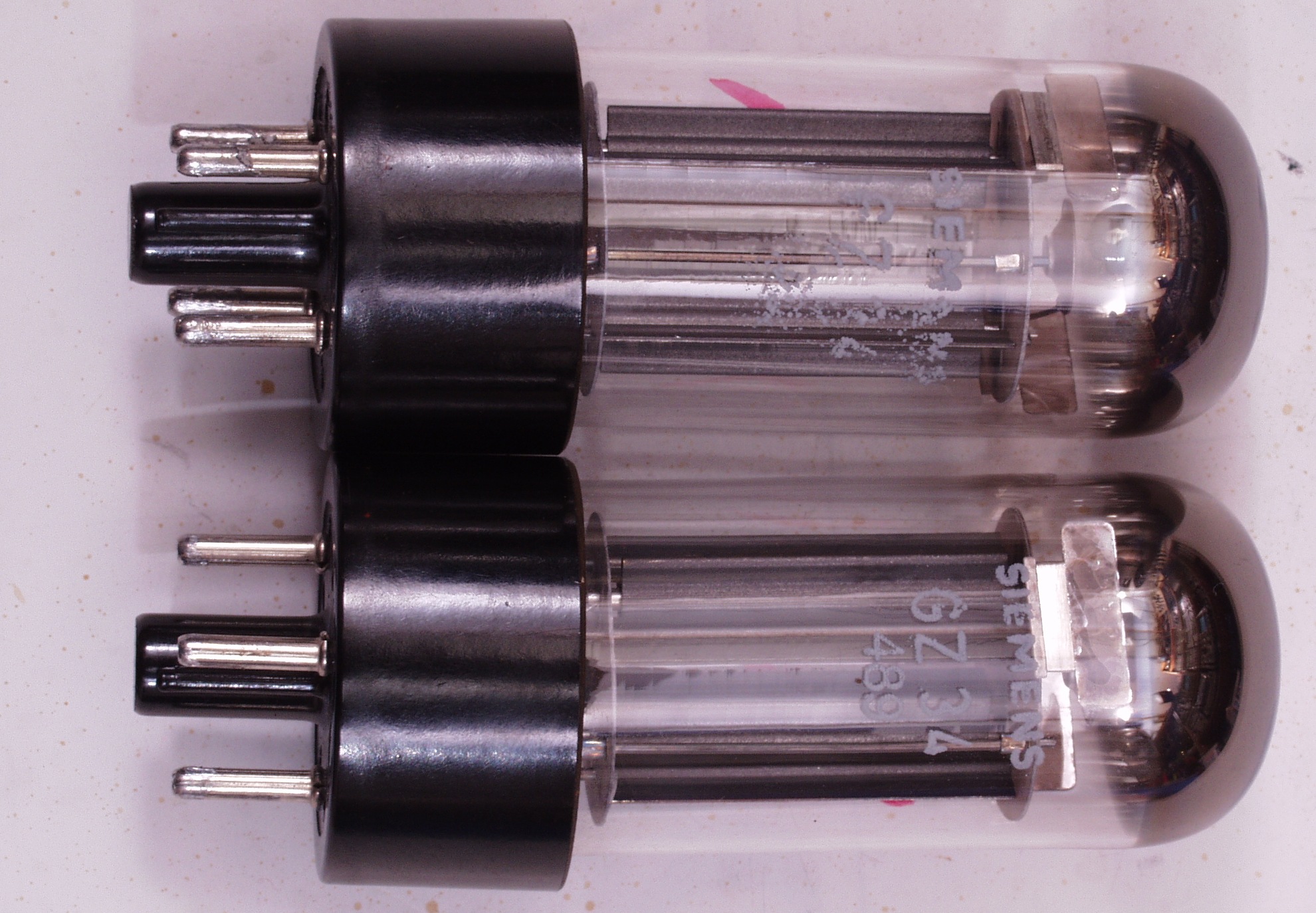

Ａ６１．　修理前点検中　グロー放電を起す「ＳＩＥＭＥＮＳ？？」のＧＺ３４、

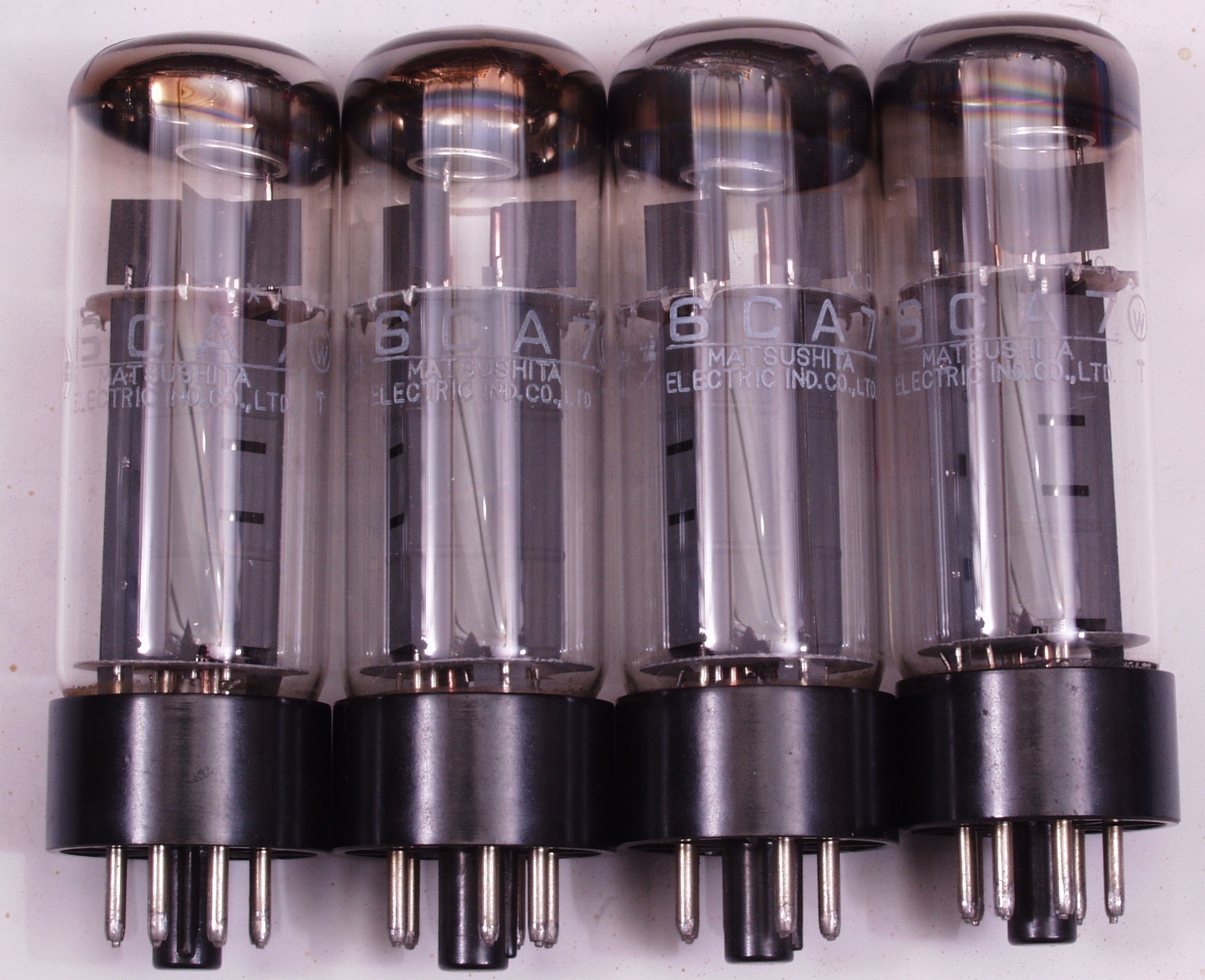

Ａ６２．　修理前点検中　グロー放電を起す「松下電器」の６ＣＡ７

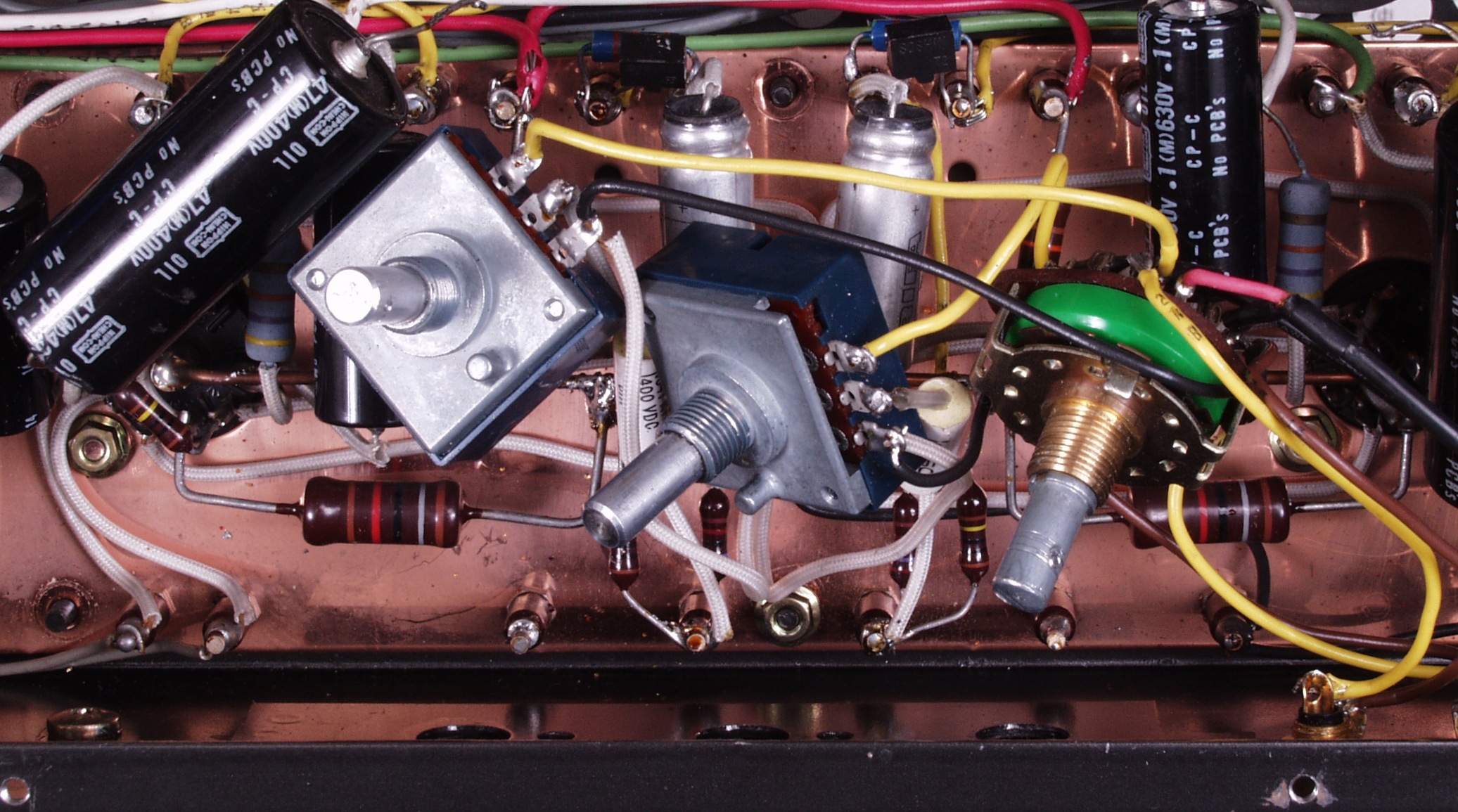

Ｃ．　修理状況 Ｃ１１．　修理中　設計が悪く、ＶＲを取らないと、「ＭＴ管の取り付けられた銅板シャーシ」の取り付けネジが回せない（真ん中）

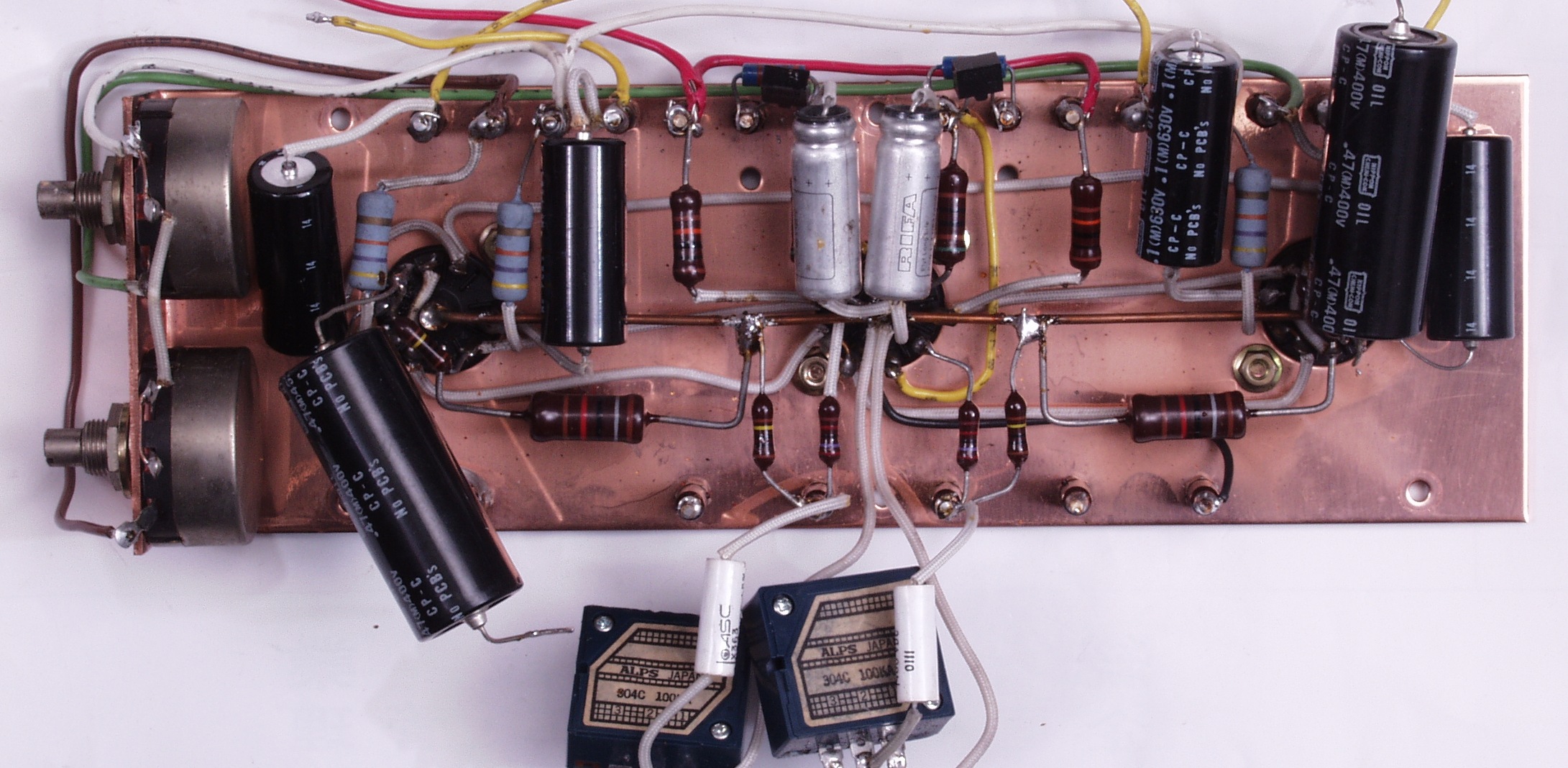

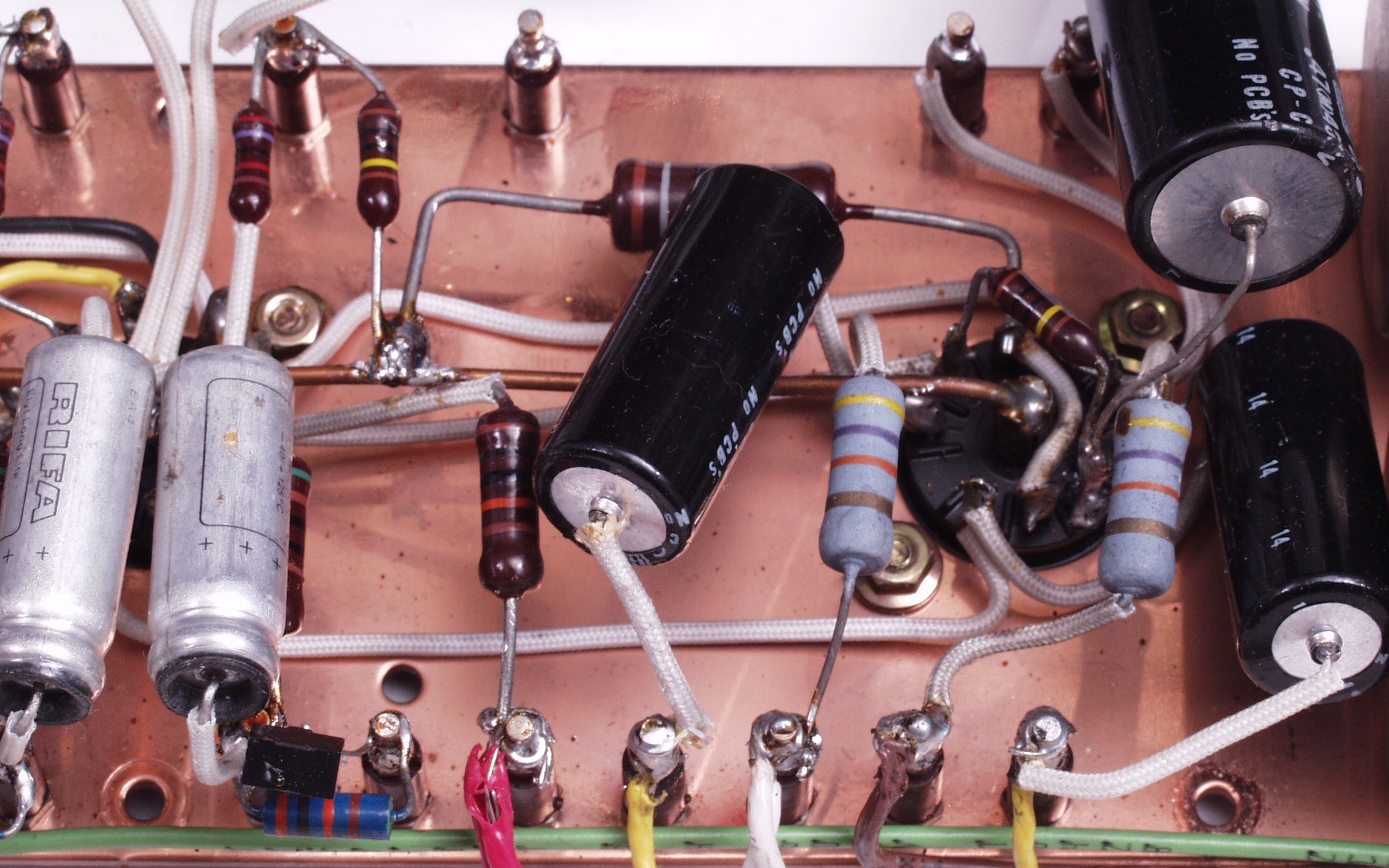

Ｃ１２．　修理前　前段のシャシ

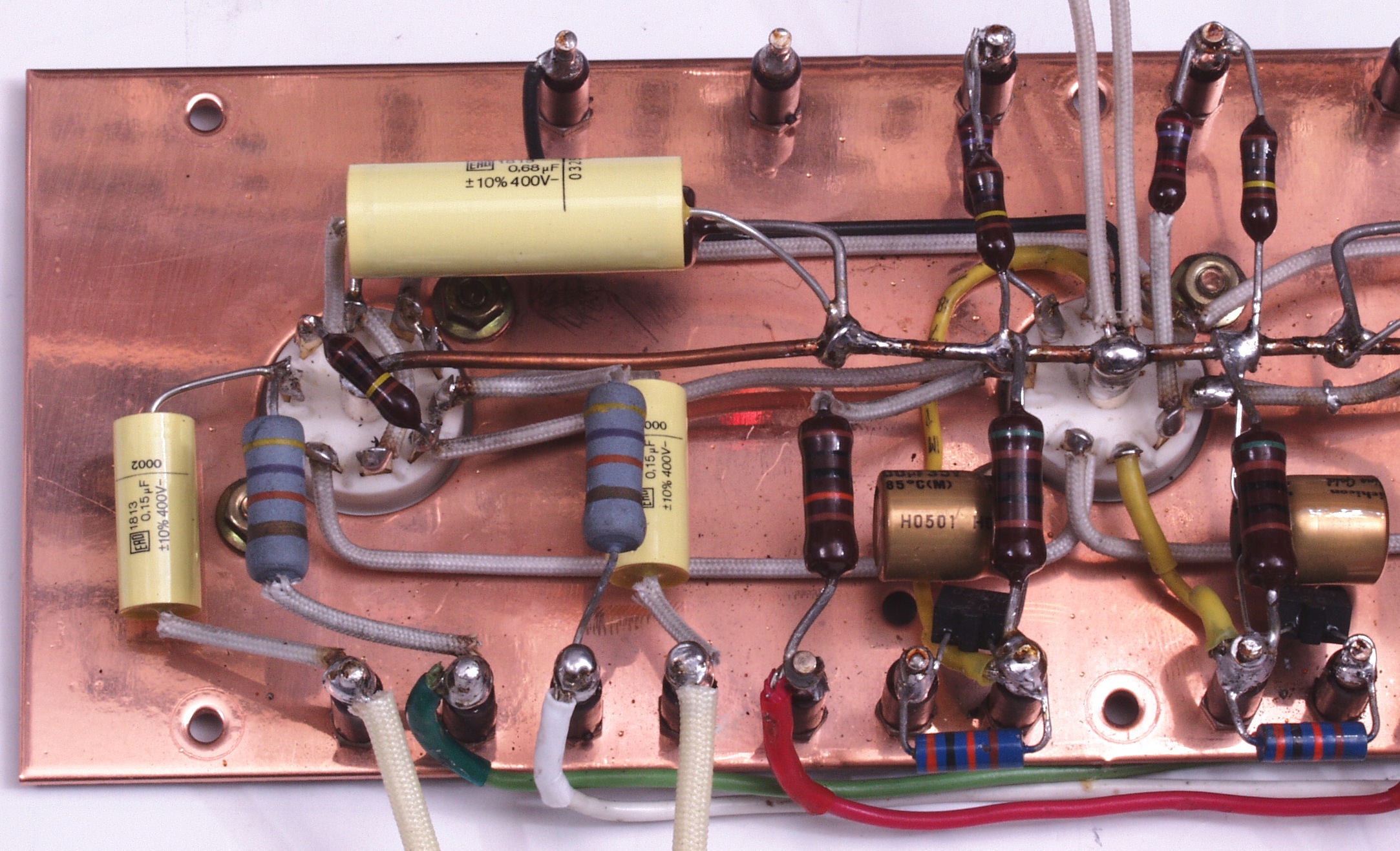

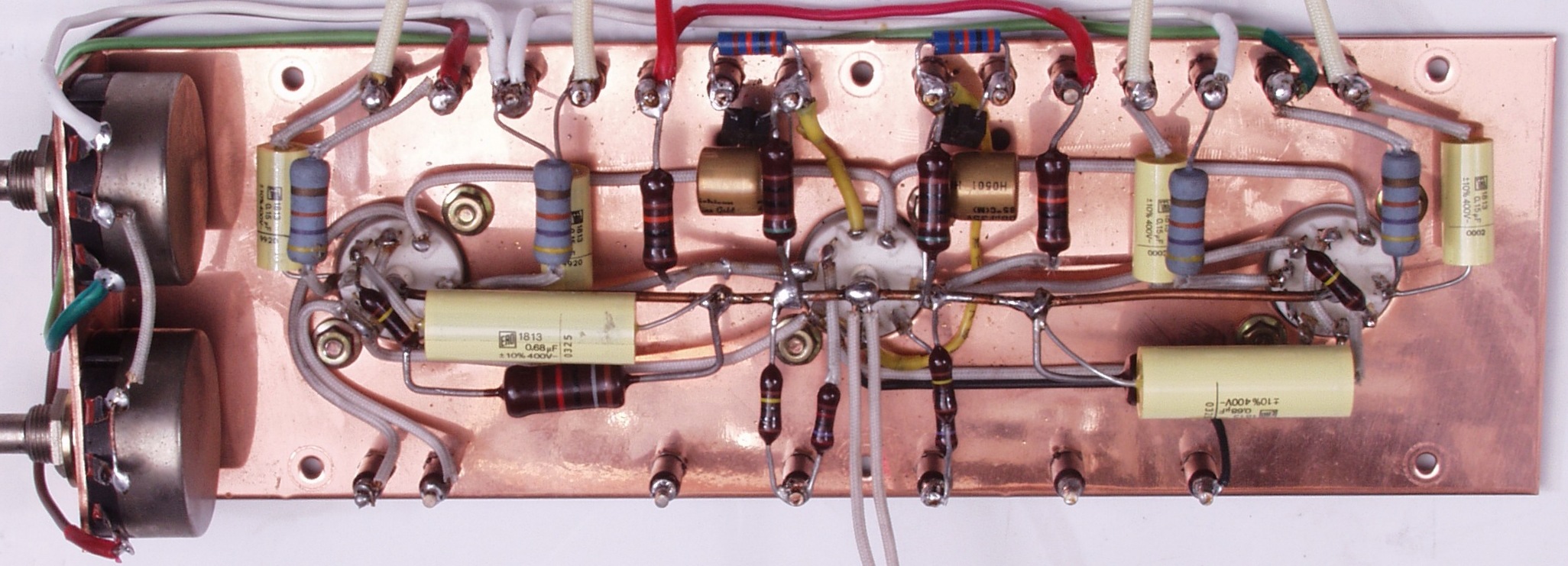

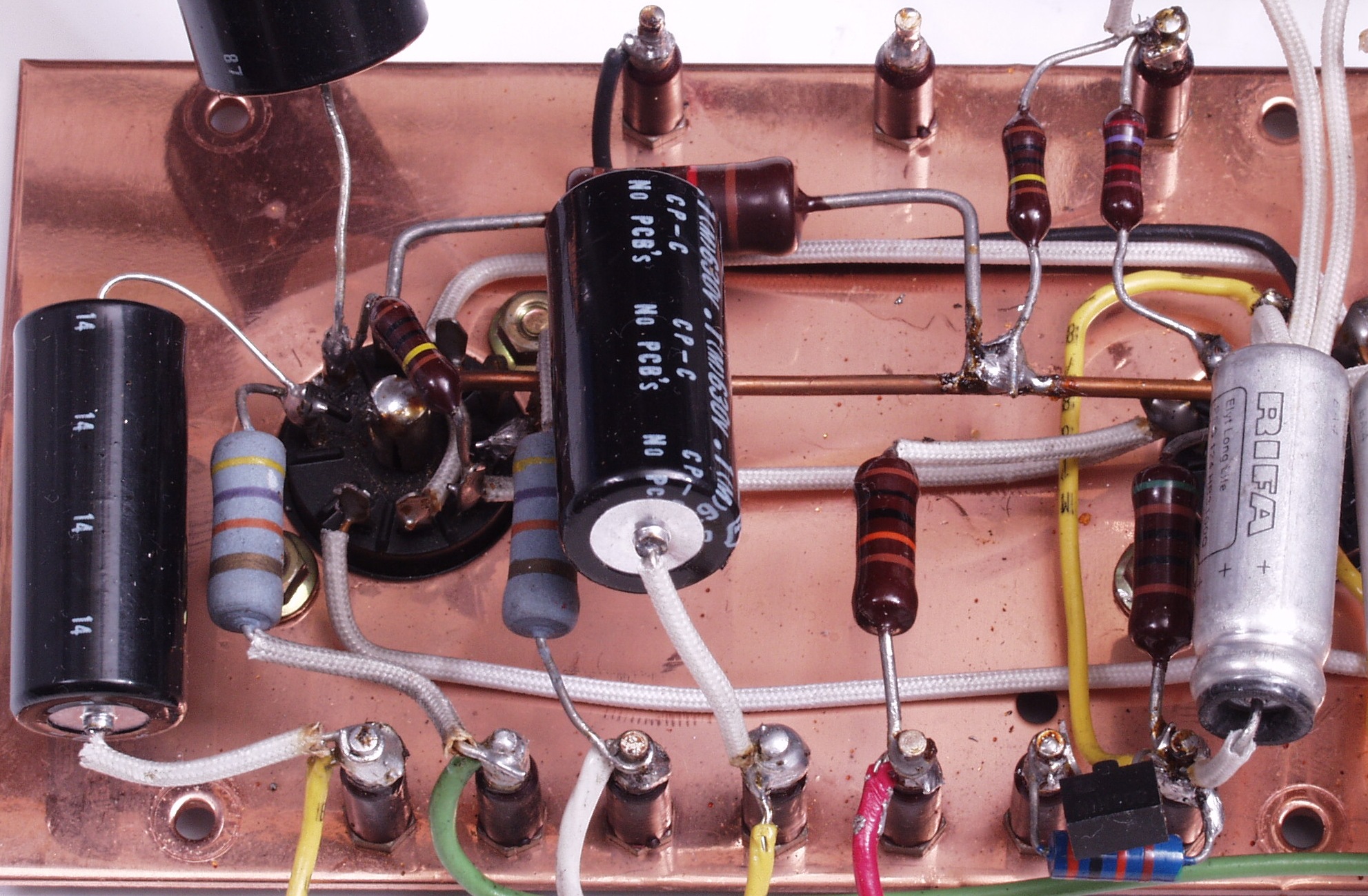

Ｃ１３．　修理後　前段のシャーシ、電解コンデンサー２個、フイルムコンデンサー６個交換

Ｃ１４．　修理前　前段のシャーシＬ側

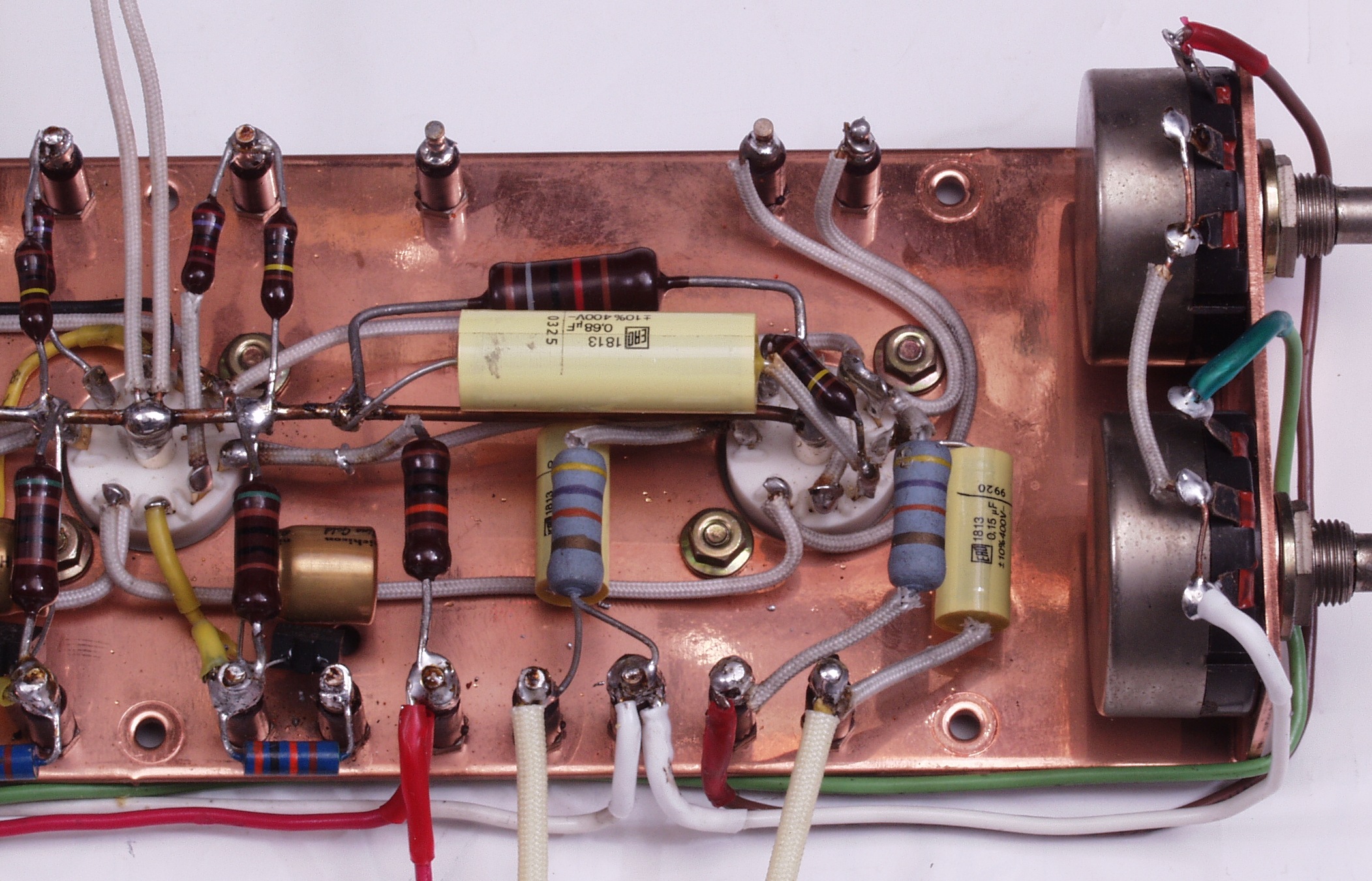

Ｃ１５．　修理後　前段のシャーシＬ側

Ｃ１６．　修理前　前段のシャーシＲ側

Ｃ１７．　修理後　前段のシャーシＲ側

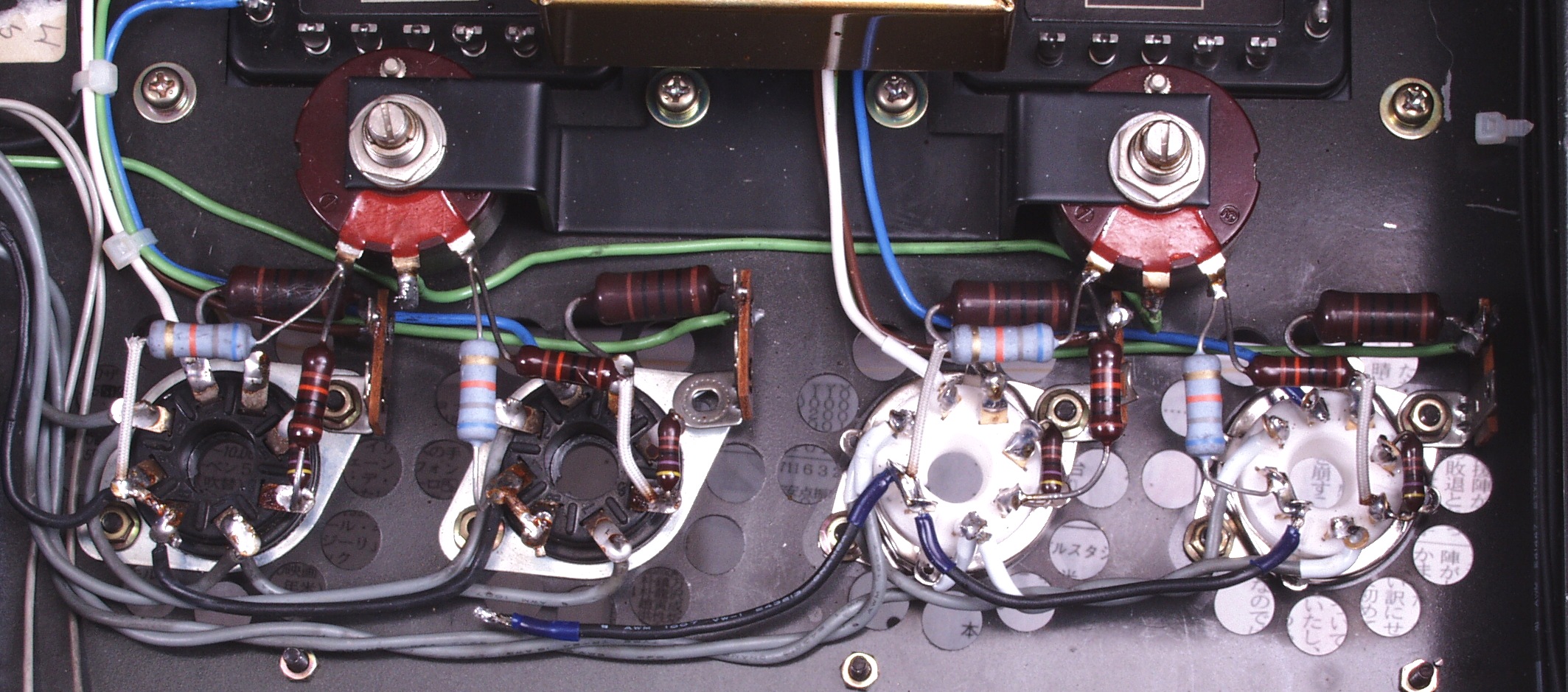

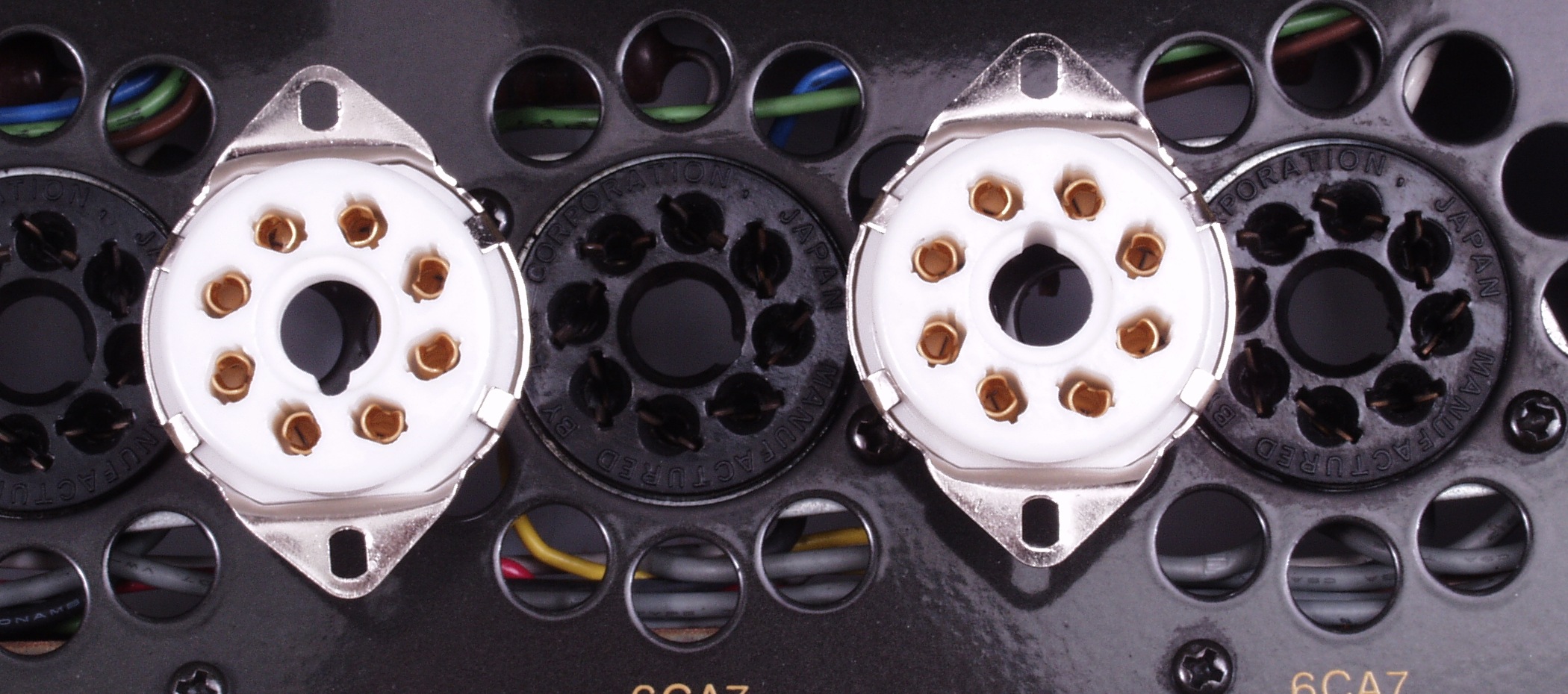

Ｃ２１．　修理中　６ＣＡ７ソケット交換中　左＝交換前、右＝交換後 　　　　　　　　　　　　　　　　　　　　　　　　ヒーター（交流）回路は基本的には撚るのが原則

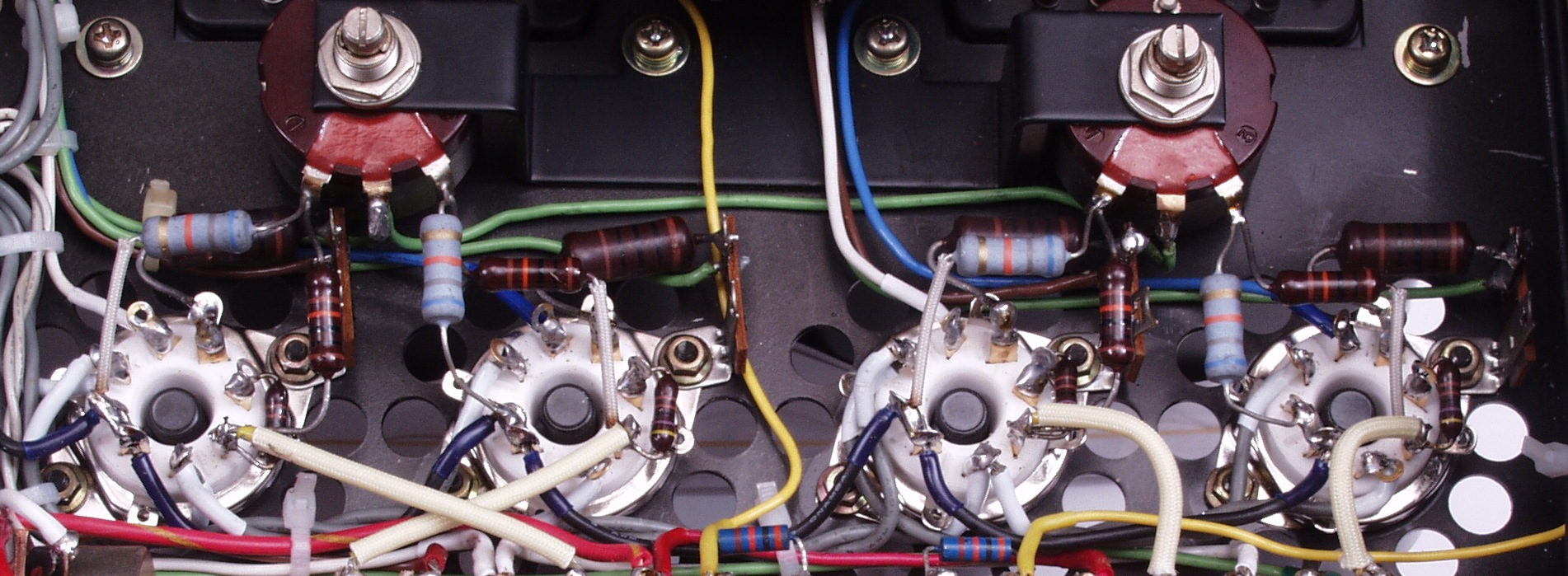

Ｃ２２．　修理後　　６ＣＡ７ソケット交換

Ｃ３１．　修理前　割れているＳＰ端子

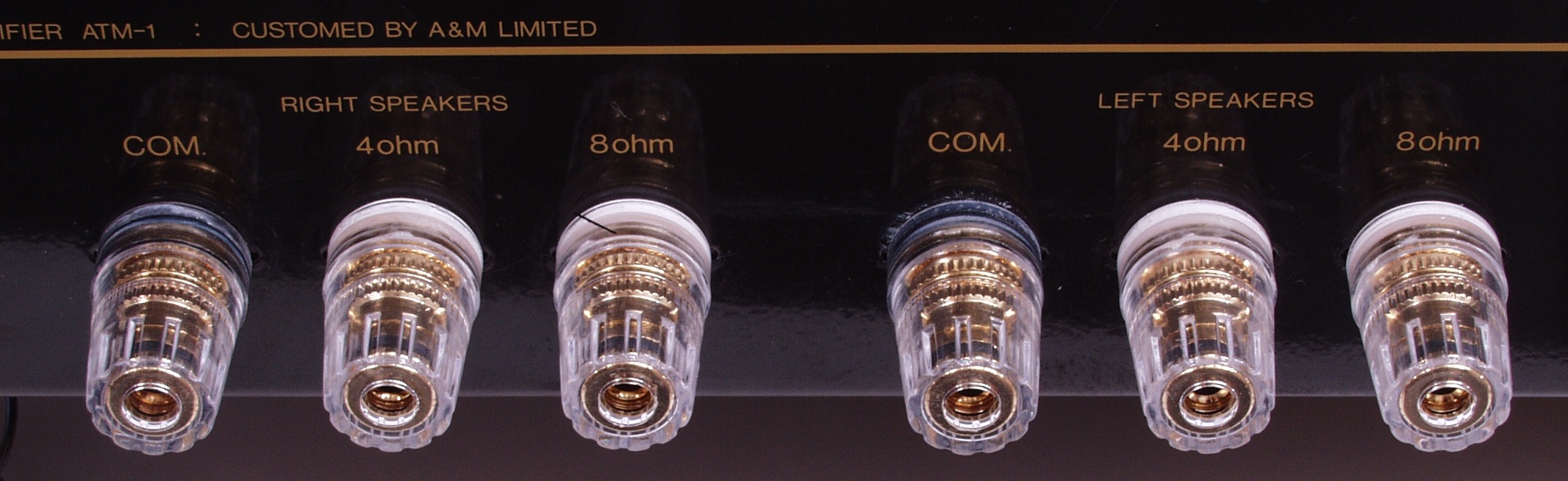

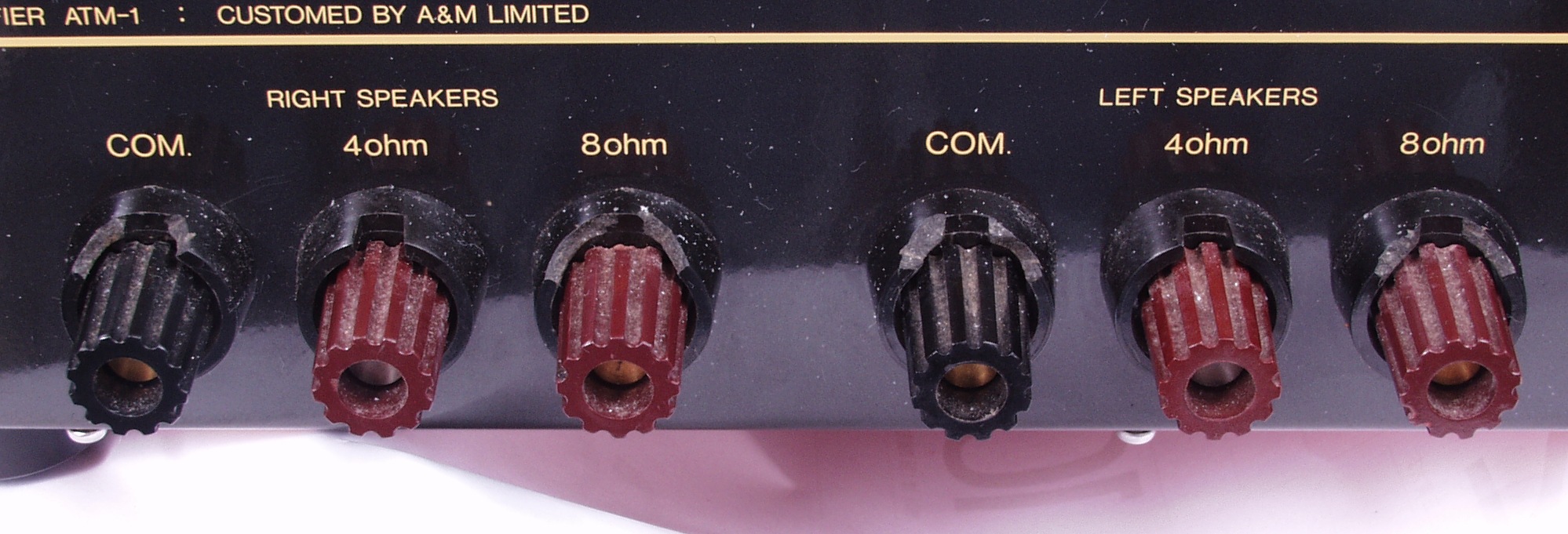

Ｃ３２．　修理後　ＳＰ端子　余りが合ったのでサービスで交換

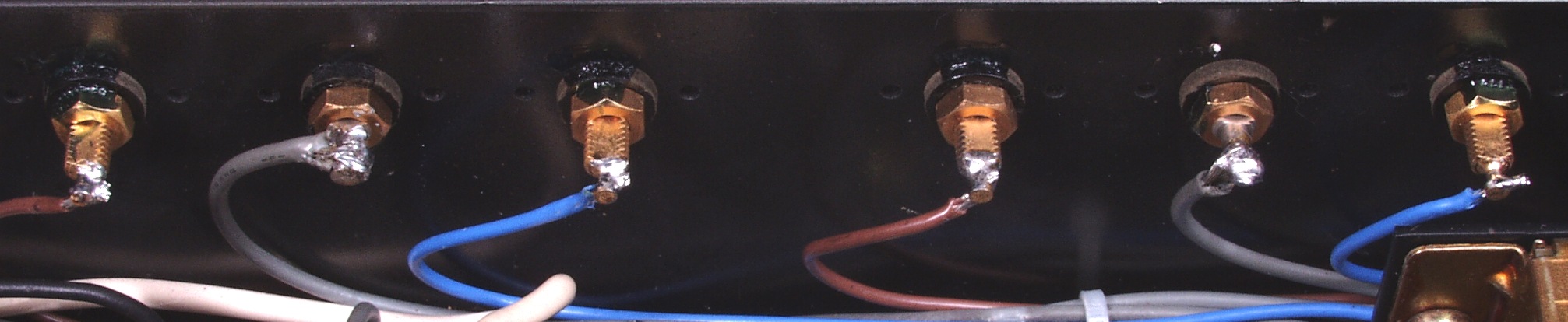

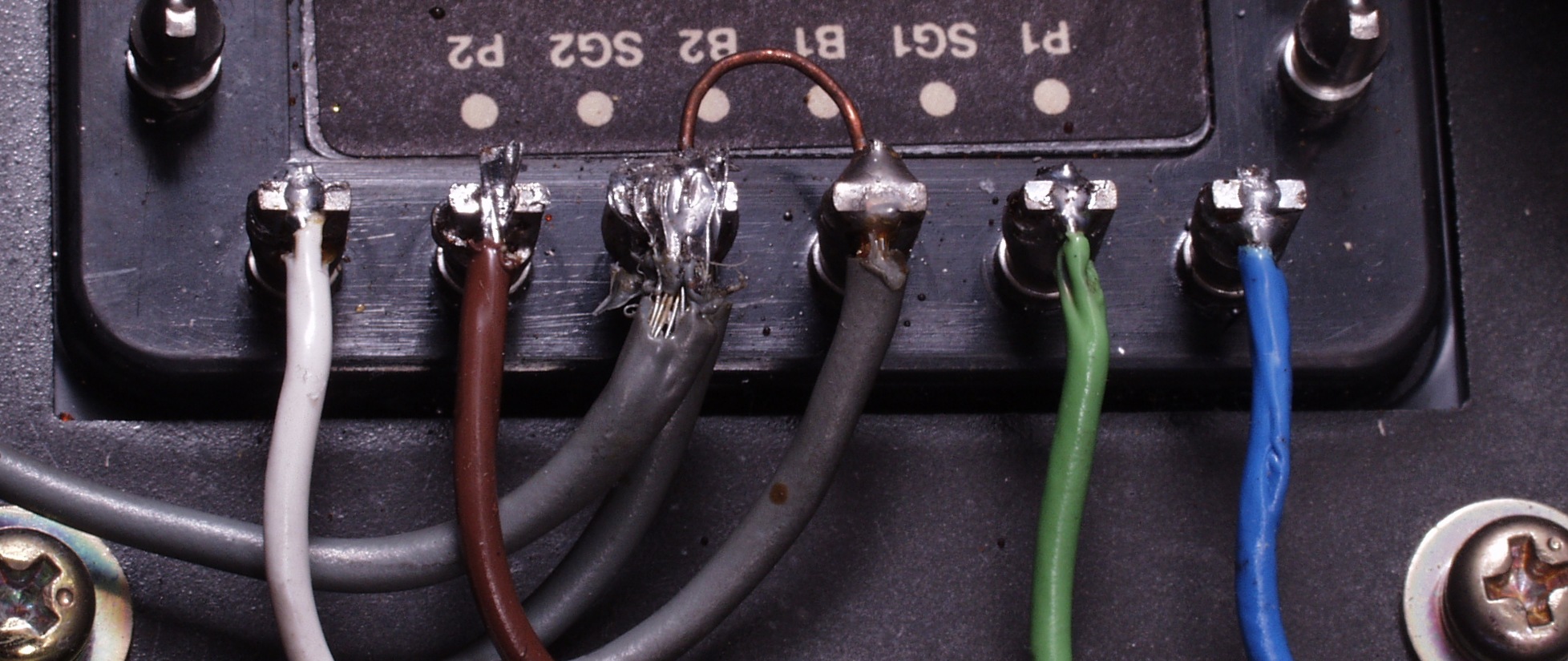

Ｃ３３．　修理前　ＳＰ接続端子の半田付け（多分販売店の改造）、小学生のレベル！

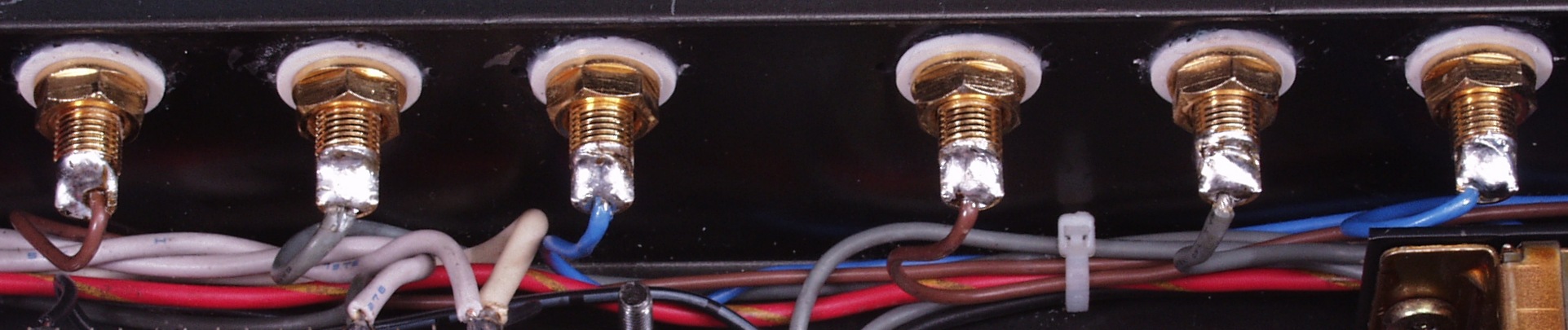

Ｃ３４．　修理後　ＳＰ接続端子の半田付け

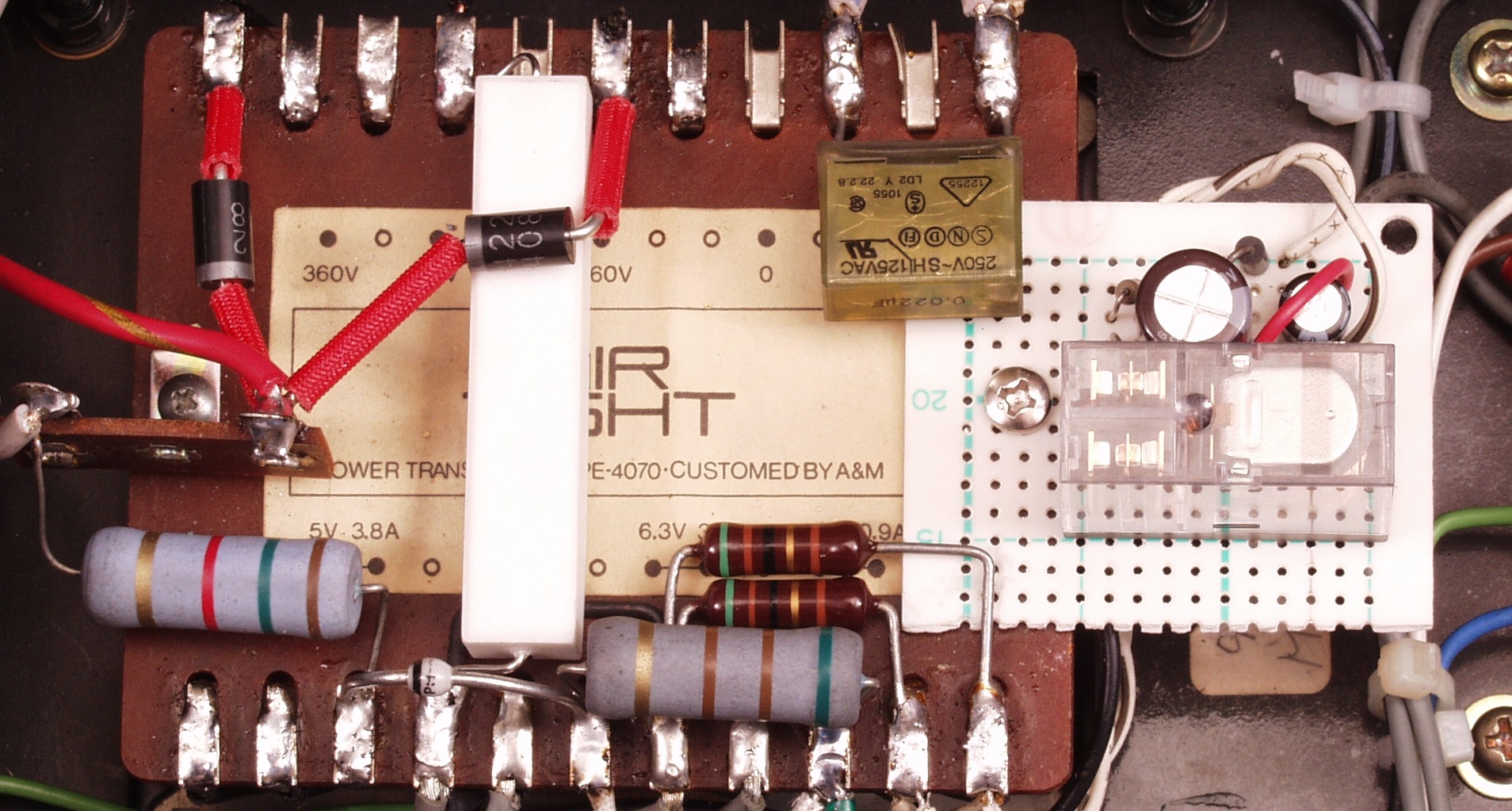

Ｃ４．　修理後　突入電流抑制回路組み込み

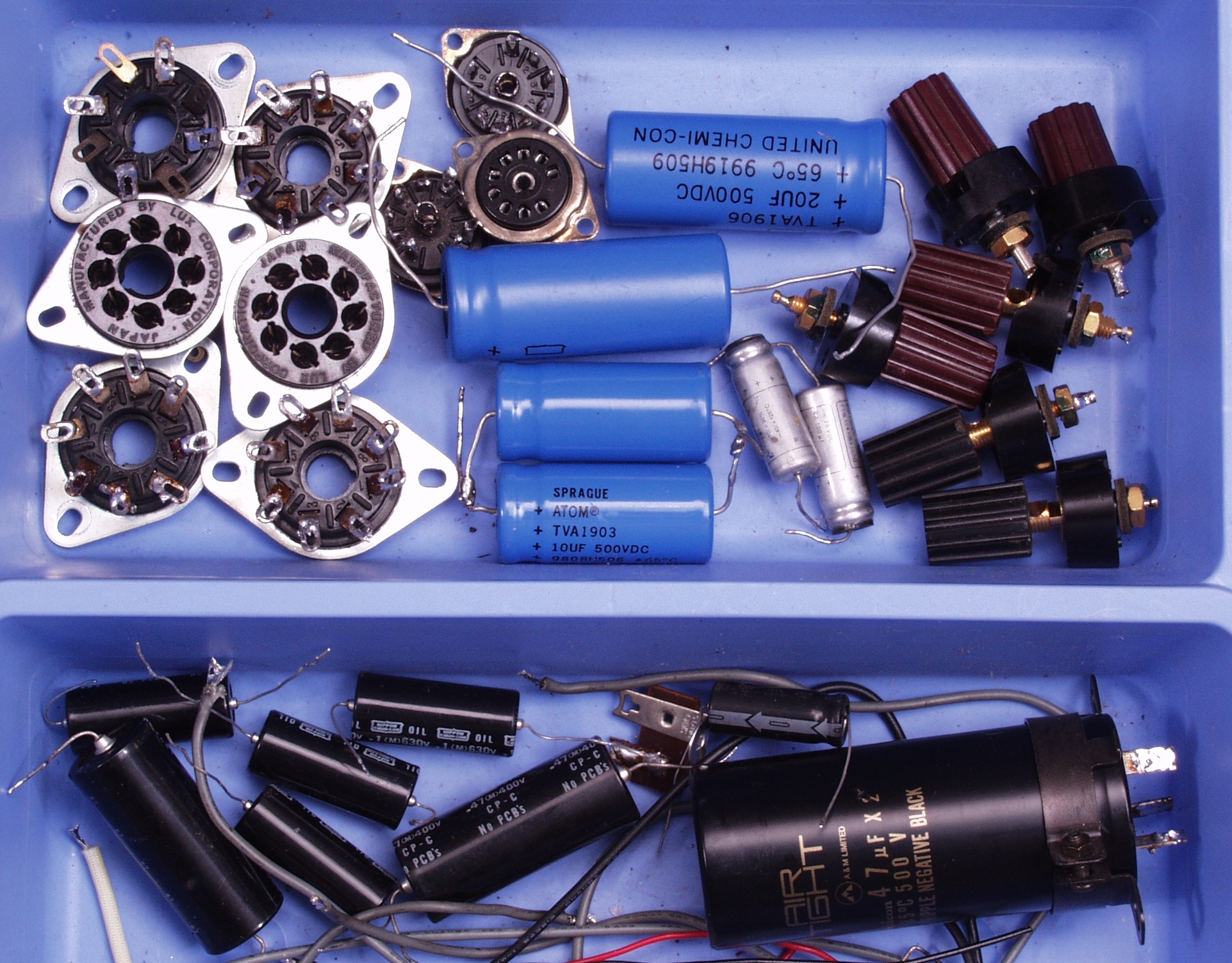

Ｃ５．　交換した部品

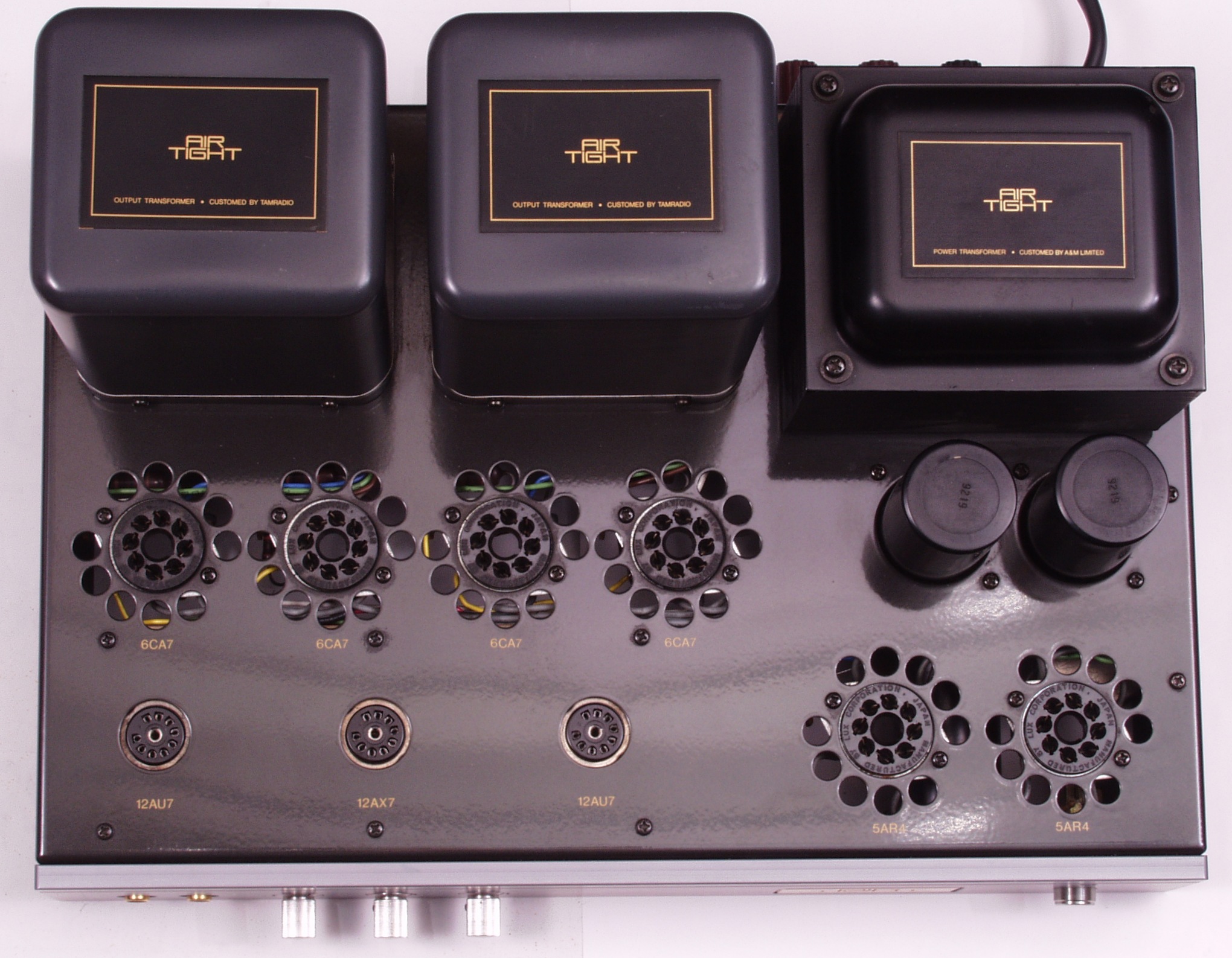

C６１．　修理前　上から見る

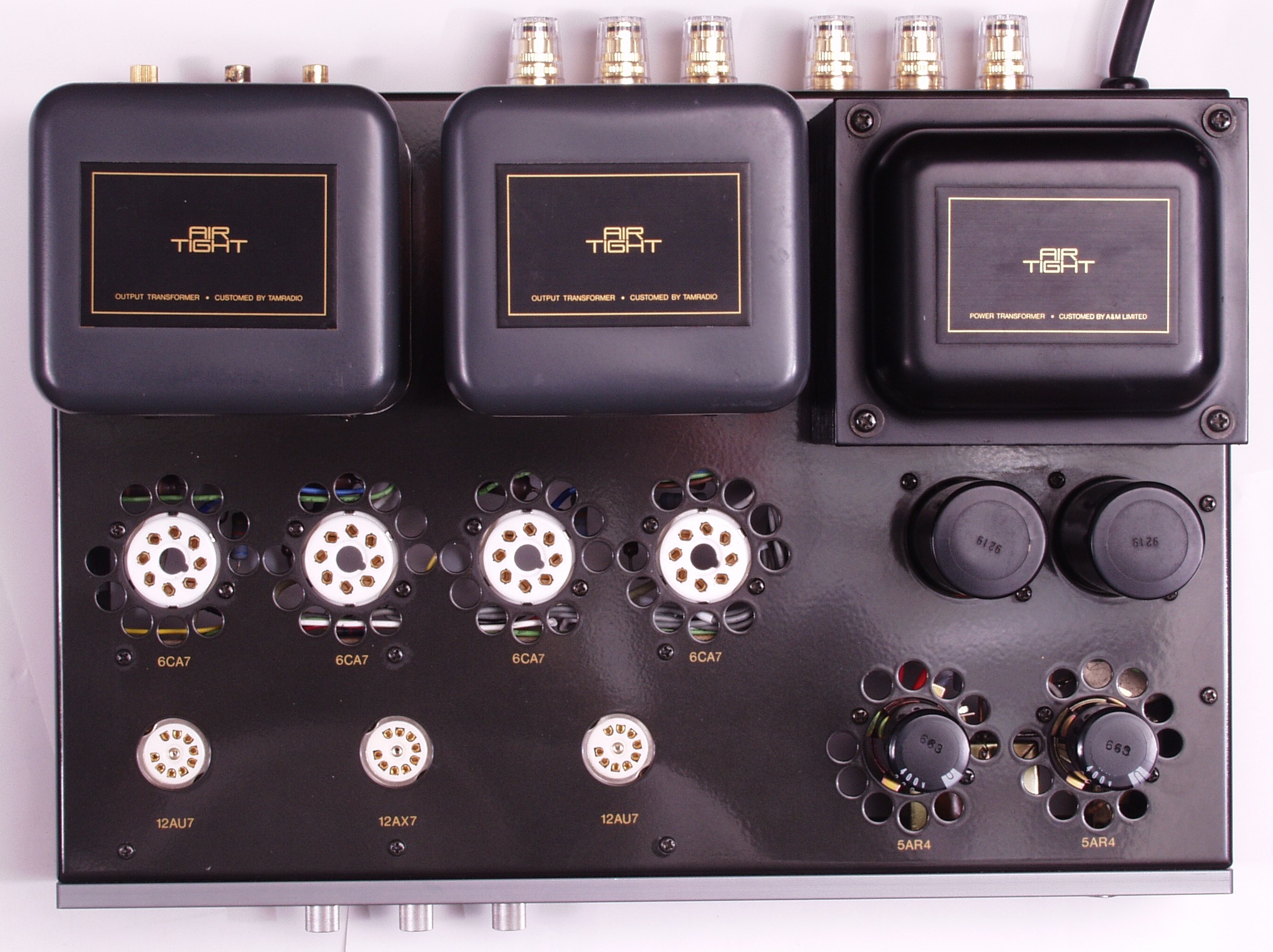

Ｃ６２．　修理後　上から見る

C６３．　修理前　下から見る

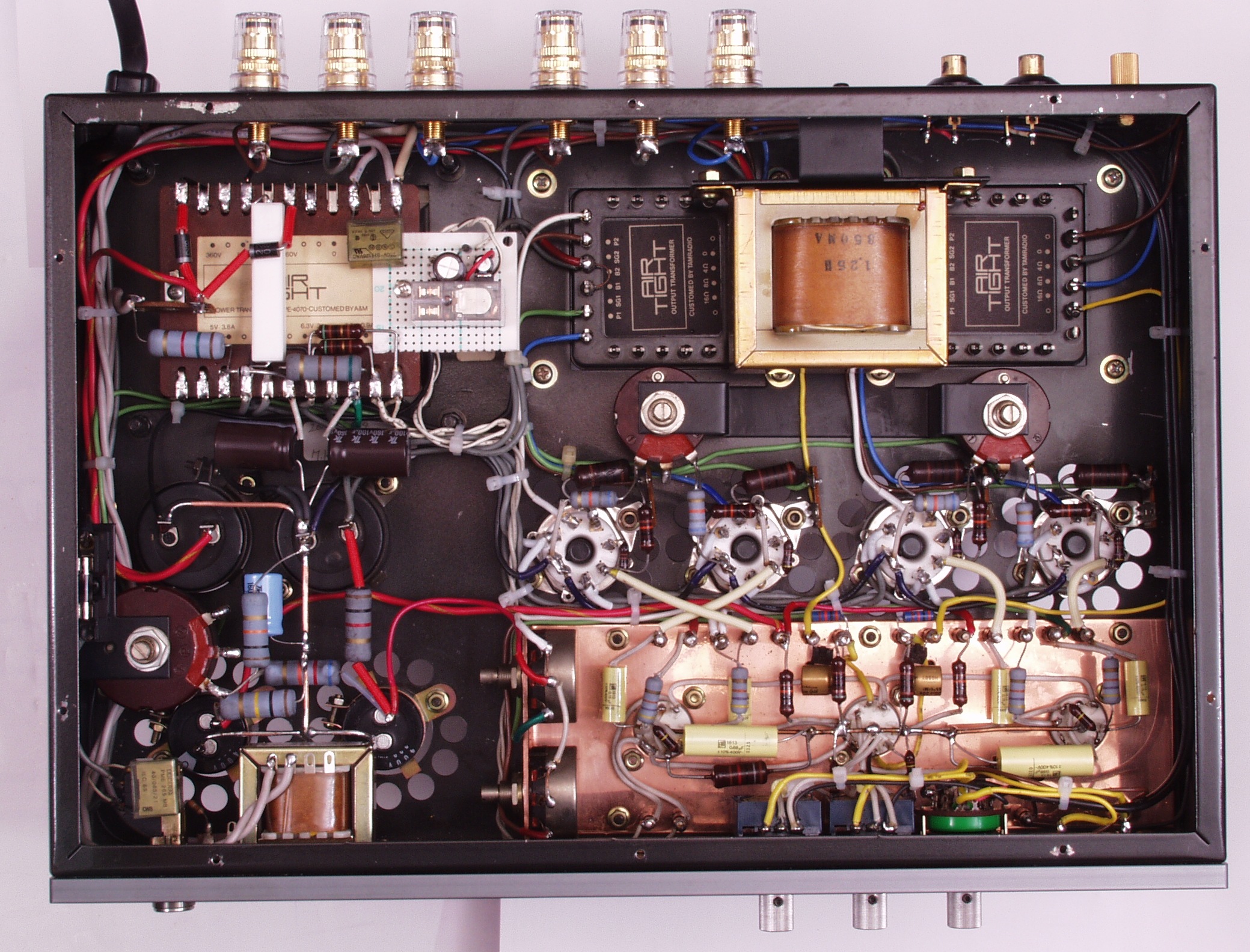

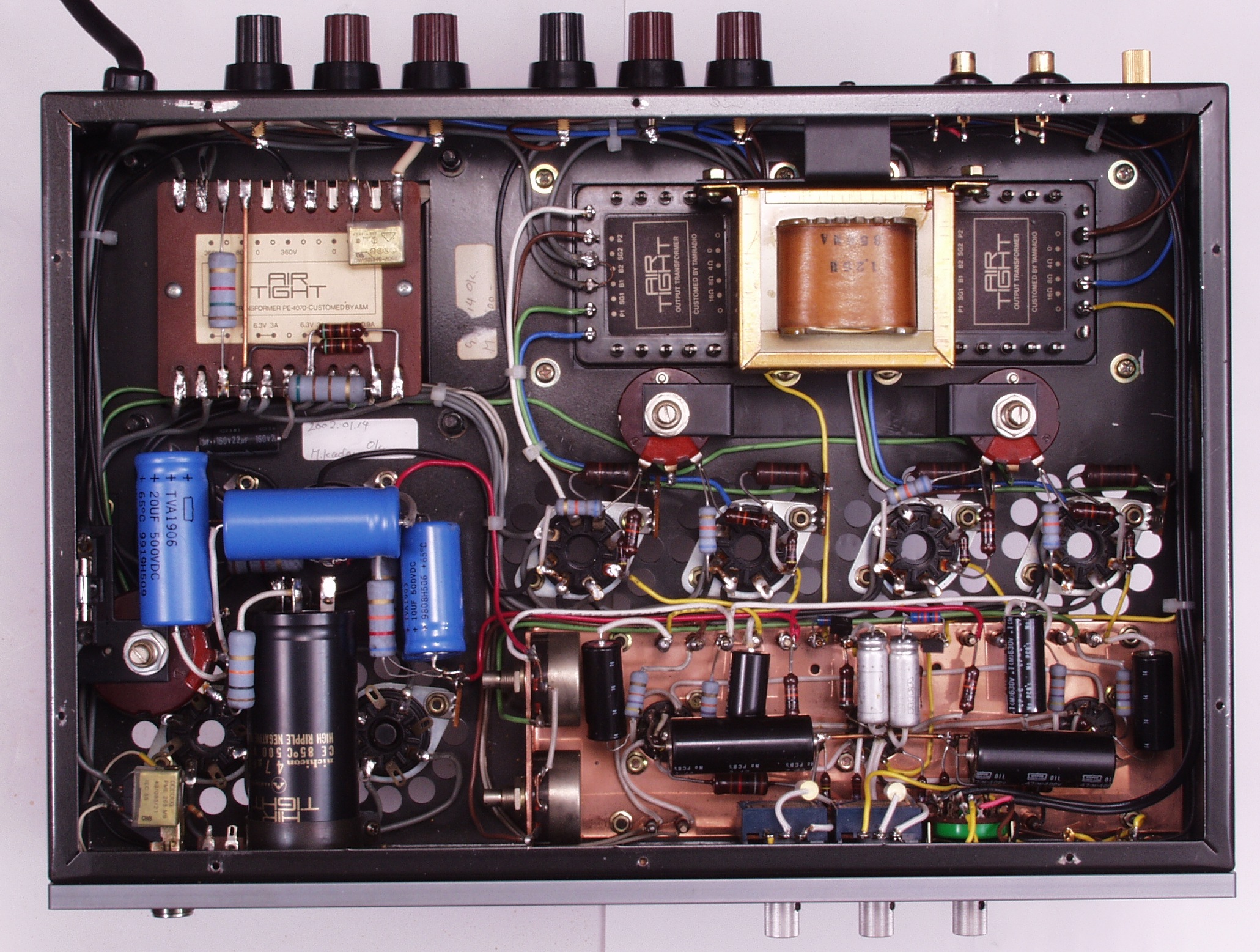

Ｃ６４．　修理後　下から見る

Ｃ７１．　修理前　下蓋止めネジ

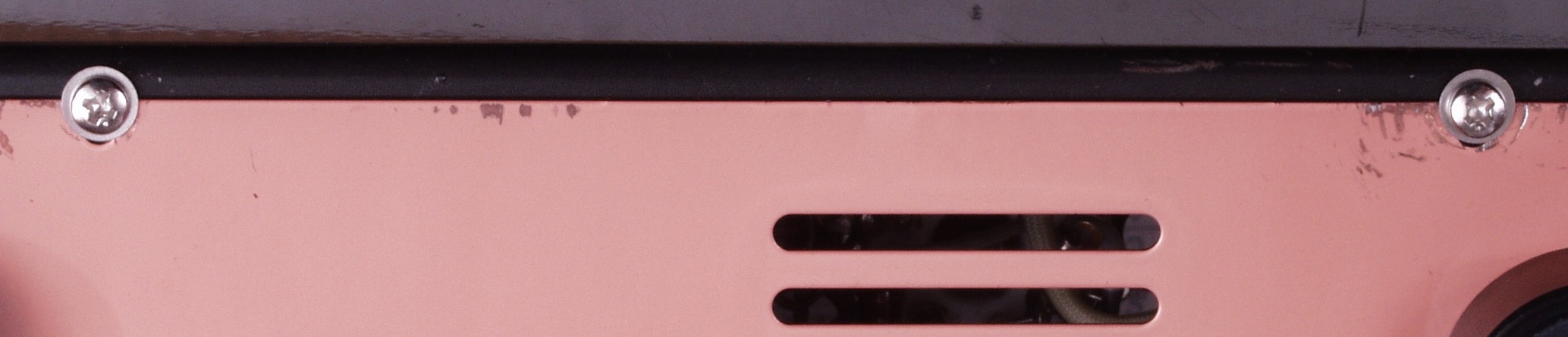

Ｃ７２．　修理後　下蓋止めネジ

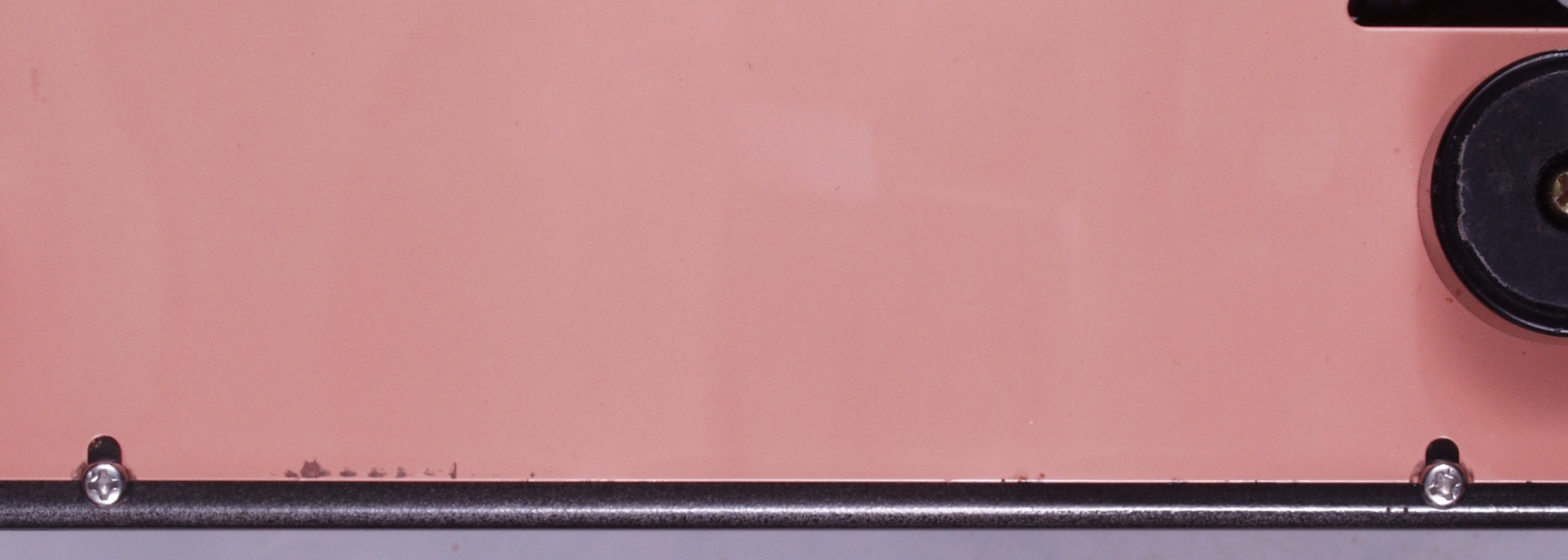

Ｃ７３．　修理前　下蓋の左側止めネジ

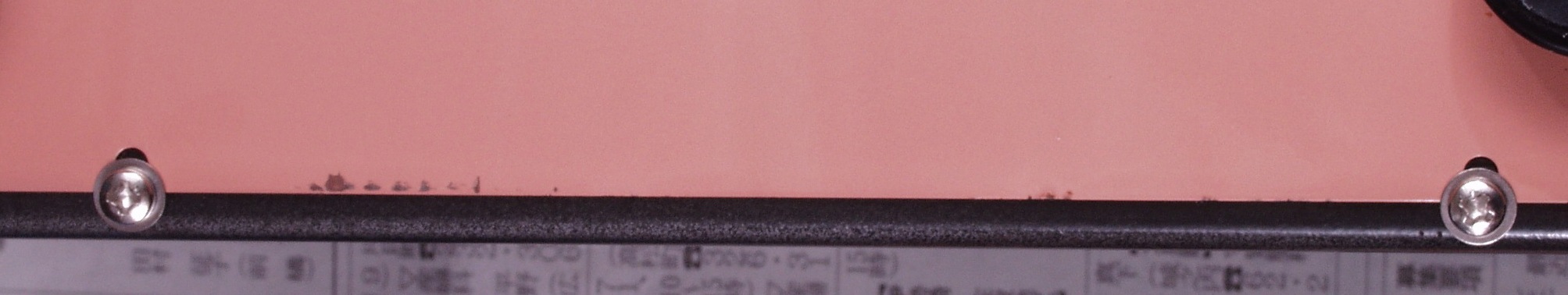

Ｃ７４．　修理前　下蓋の左側止めネジ、ネジを頭の大きいのに交換し、平ワッシャーを入れる

Ｃ７５．　修理前　下蓋の右側止めネジ

Ｃ７６．　修理前　下蓋の右側止めネジ、ネジを頭の大きいのに交換し、平ワッシャーを入れる

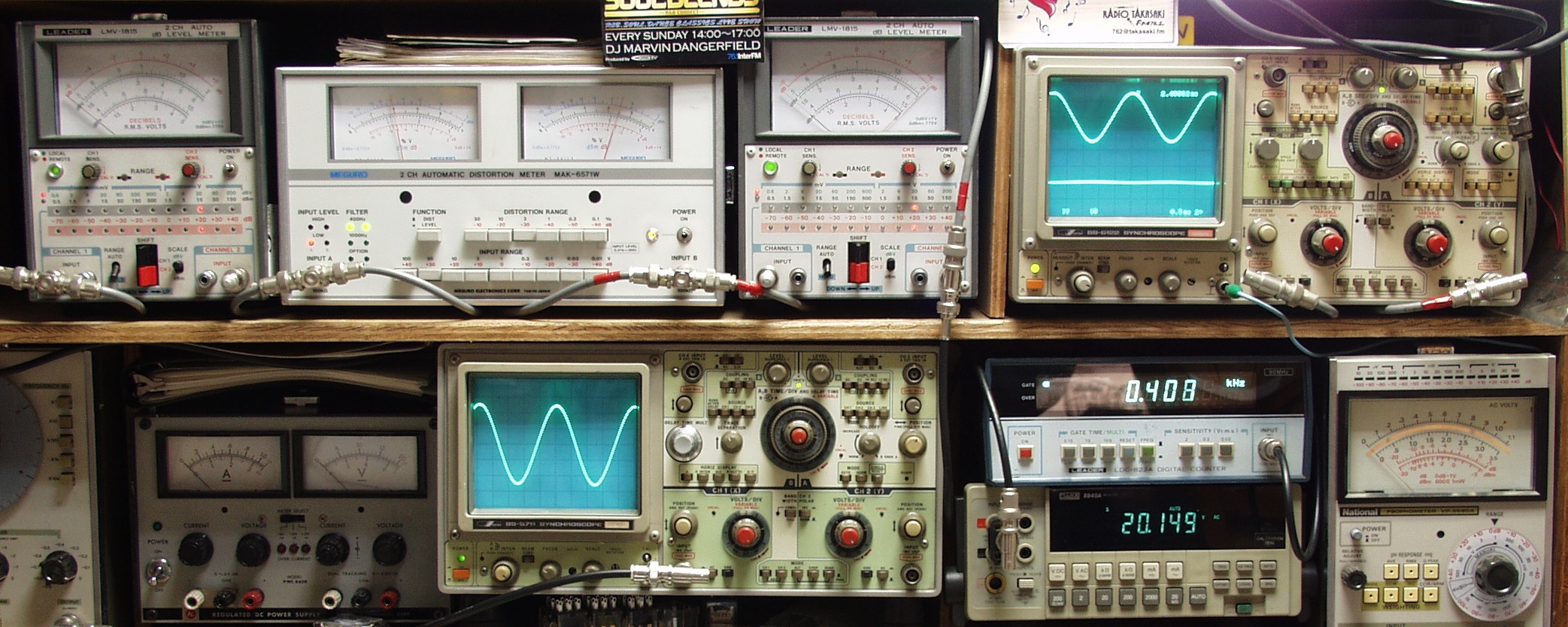

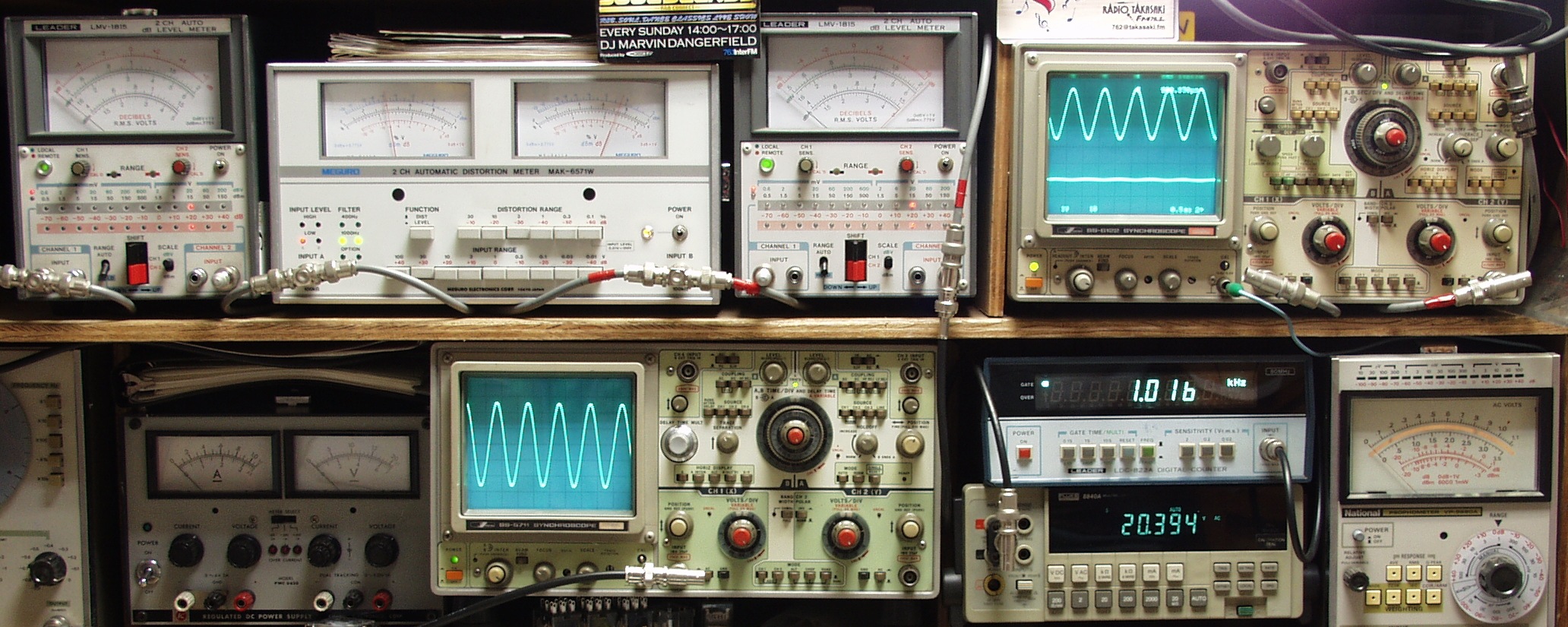

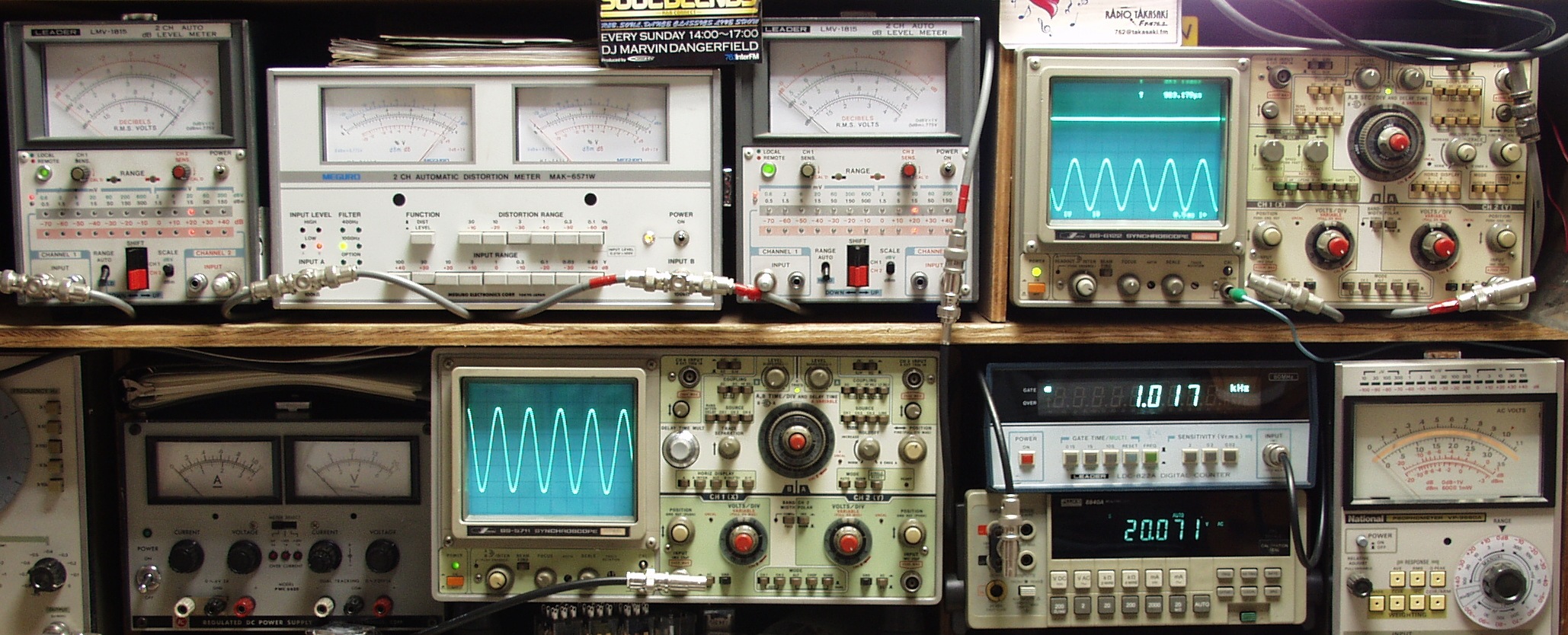

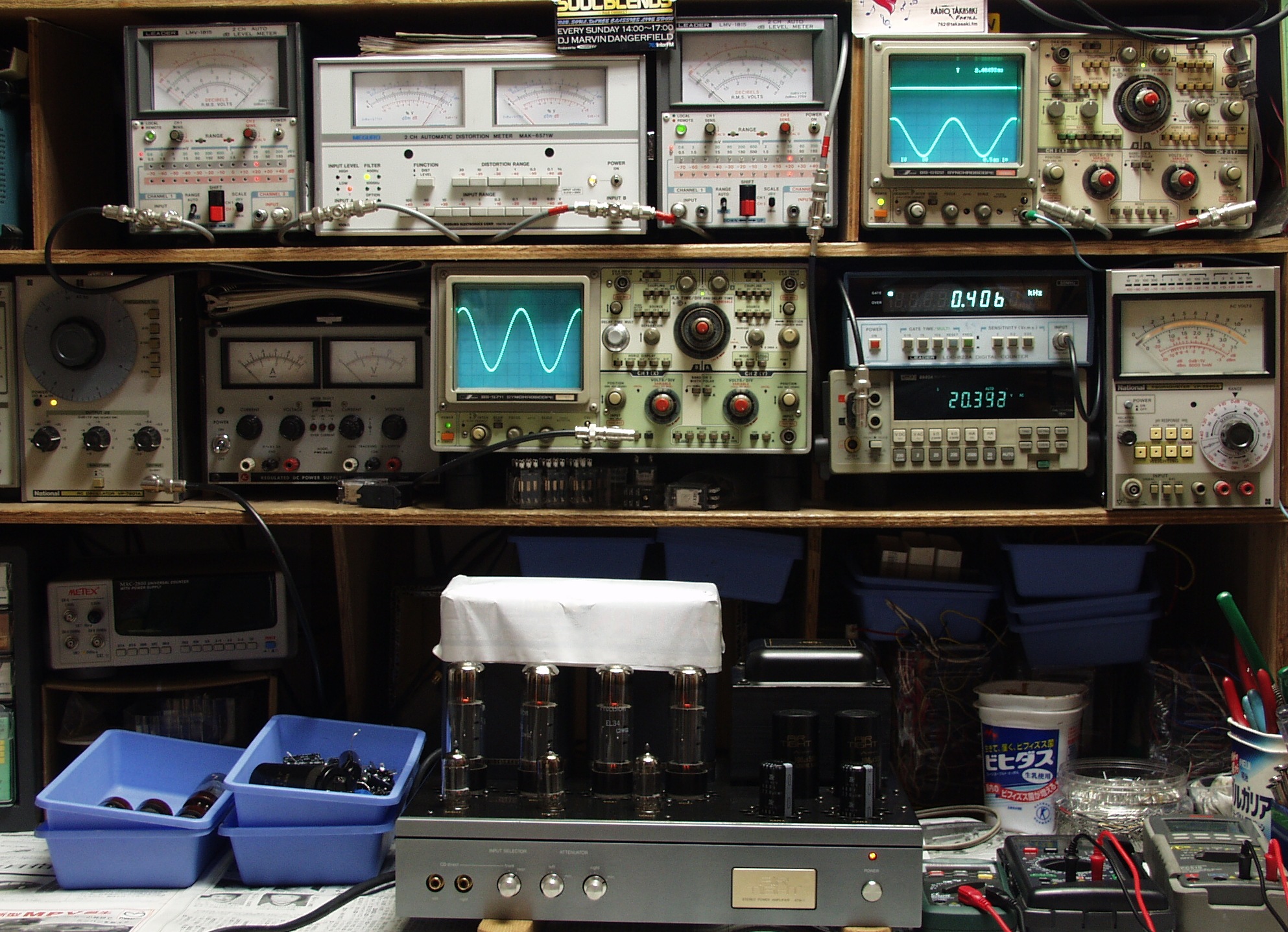

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝Ｒ−ＳＰ出力電圧測定器 　　　　　上中左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中右＝Ｌ−ＳＰ出力電圧測定器 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（左の出力電圧測定器の出力） 　　　　　下右上＝周波数計　下右下＝ＲＬＳＰ出力電圧をデジタル電圧計で測定

Ｅ２Ａ．　Ｒ側、２０Ｖ＝５０Ｗ出力　０．３％歪み　１０００ＨＺ

Ｅ２Ｂ．　Ｒ側、２０Ｖ＝５０Ｗ出力　０．３％歪み　４００ＨＺ

Ｅ２Ｃ．　L側、２０Ｖ＝５０Ｗ出力　０．３％歪み　１０００ＨＺ

Ｅ２Ｄ．　L側、２０Ｖ＝５０Ｗ出力　０．３％歪み　４００ＨＺ

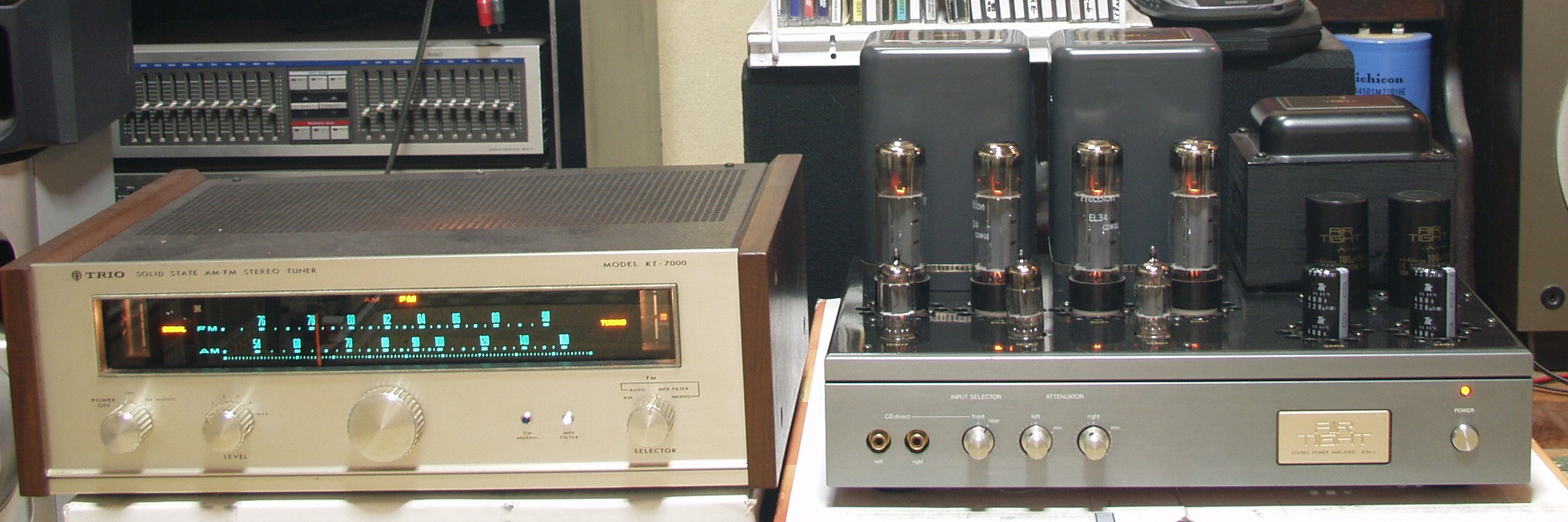

Ｅ３．　　完成　　２４時間エージング

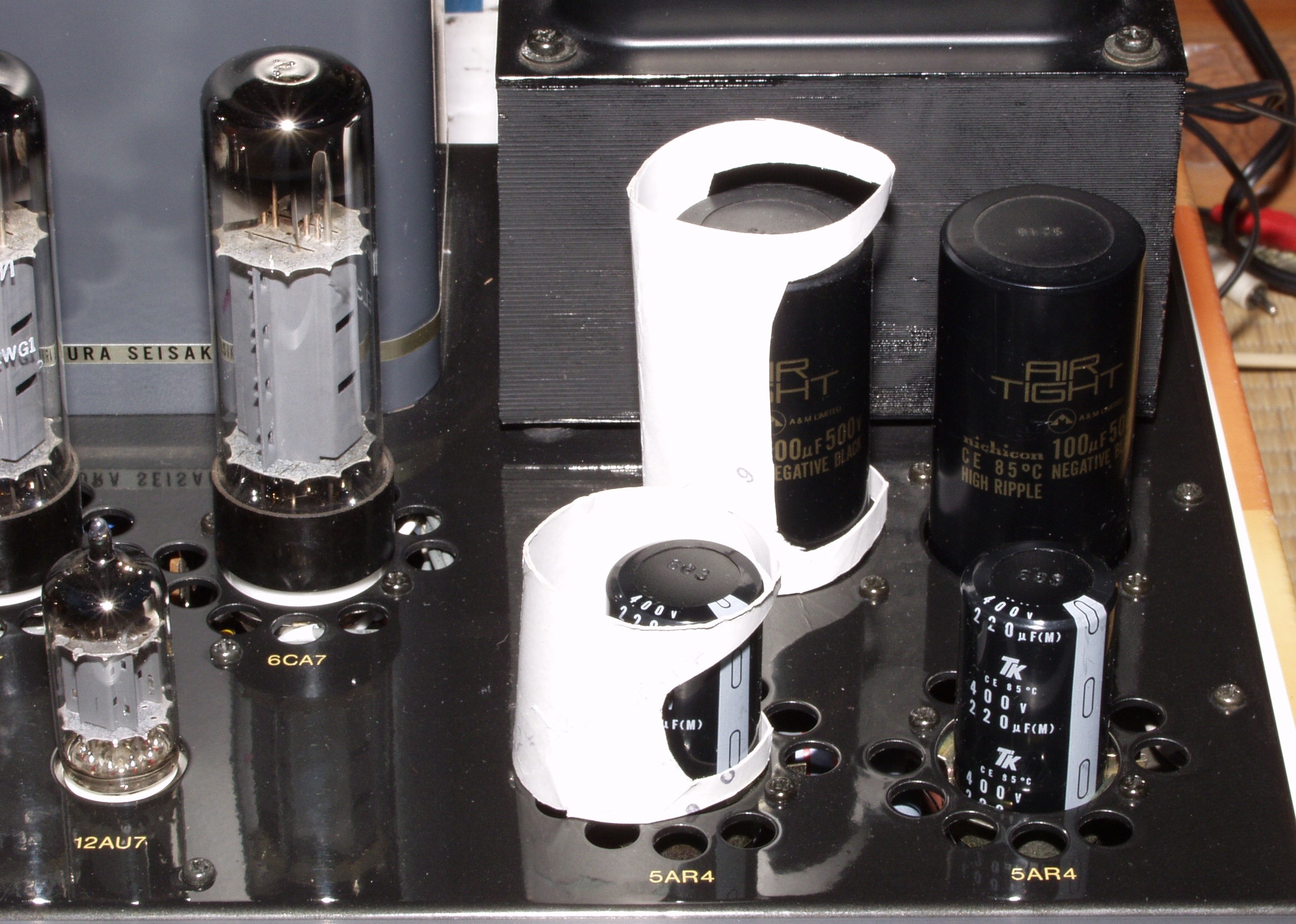

Ｅ４．　真空管からの放射（輻射）熱を遮熱する、トイレットペーパーやサランラップの巻きロールで作る 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表にアルミ箔を張ればさらに良い

Ｓ．　ＡＩＲ ＴＩＧＨＴ　ＡＴＭ−１　の仕様（マニアル・カタログより）

型式 管球式メインアンプ　ATM-１ 使用真空管 6CA7 x 4, 12AX7 x 1, 12AU7 x 2 出力電 36W + 36W（8Ω） 入力インピーダンス 100kΩ 電源電圧 AC100V、50Hz/60Hz 消費電力（電気用品取締法） 約250W 外径寸法 寸法368 W x293D x 231Hmm 重量 22kg 価格
