YAMAHA C−1 修理記録
平成16年2月4到着  月日完成
  • A.修理前の状況
      電源は入りますが、出力がありません。アナログメーターが左右とも中央付 近を指し、動きません。

  • B.原因・現状
      経年変化による劣化
      電源部故障
      カスタムFET(電界トランジスタ−)劣化・短絡

  • C.修理状況
      全電解コンデンサ−交換
      ペ−パ−コンデンサ−をメタライズド・フイルム・コンデンサ−に交換
      半固定VR交換
      FET(電解トランジスタ−)交換
      リレ−交換

  • D.使用部品
      オ−デオ用電解コンデンサ−      個(ニチコン・ミュ−ズ使用)
      フイルム・コンデンサ−          個
      半固定VR                   個
      リレ−                     個
      FET(電界トランジスタ−)         個

  • E.調整・測定

  • F.修理費(改造費)  160,000円


A.修理前の状況

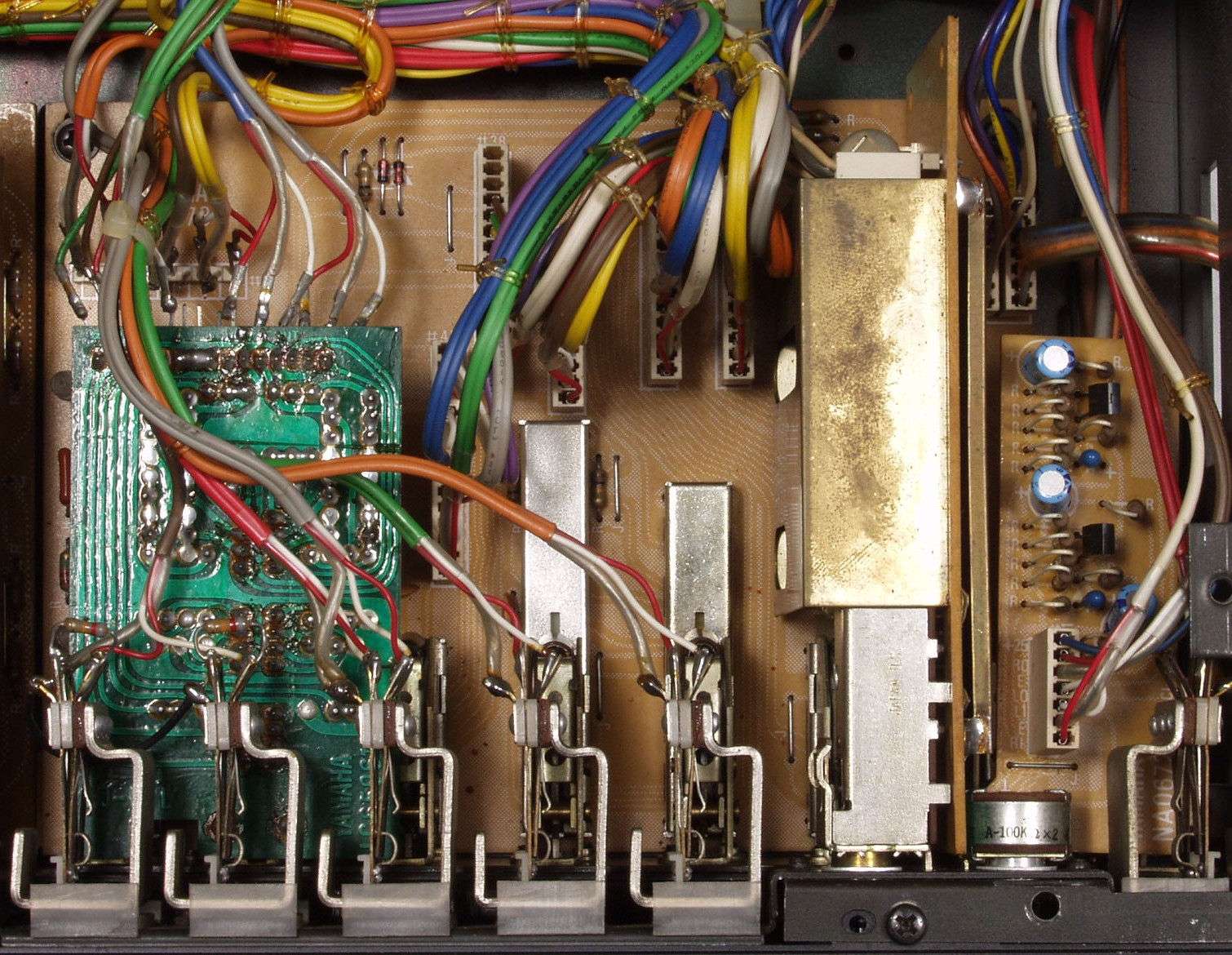

A−1. 修理前 上からみる
A−2. 修理前 下からみる
A−3. 修理前 コネクターが半田付けされているので、作業性が悪い
C.修理状況

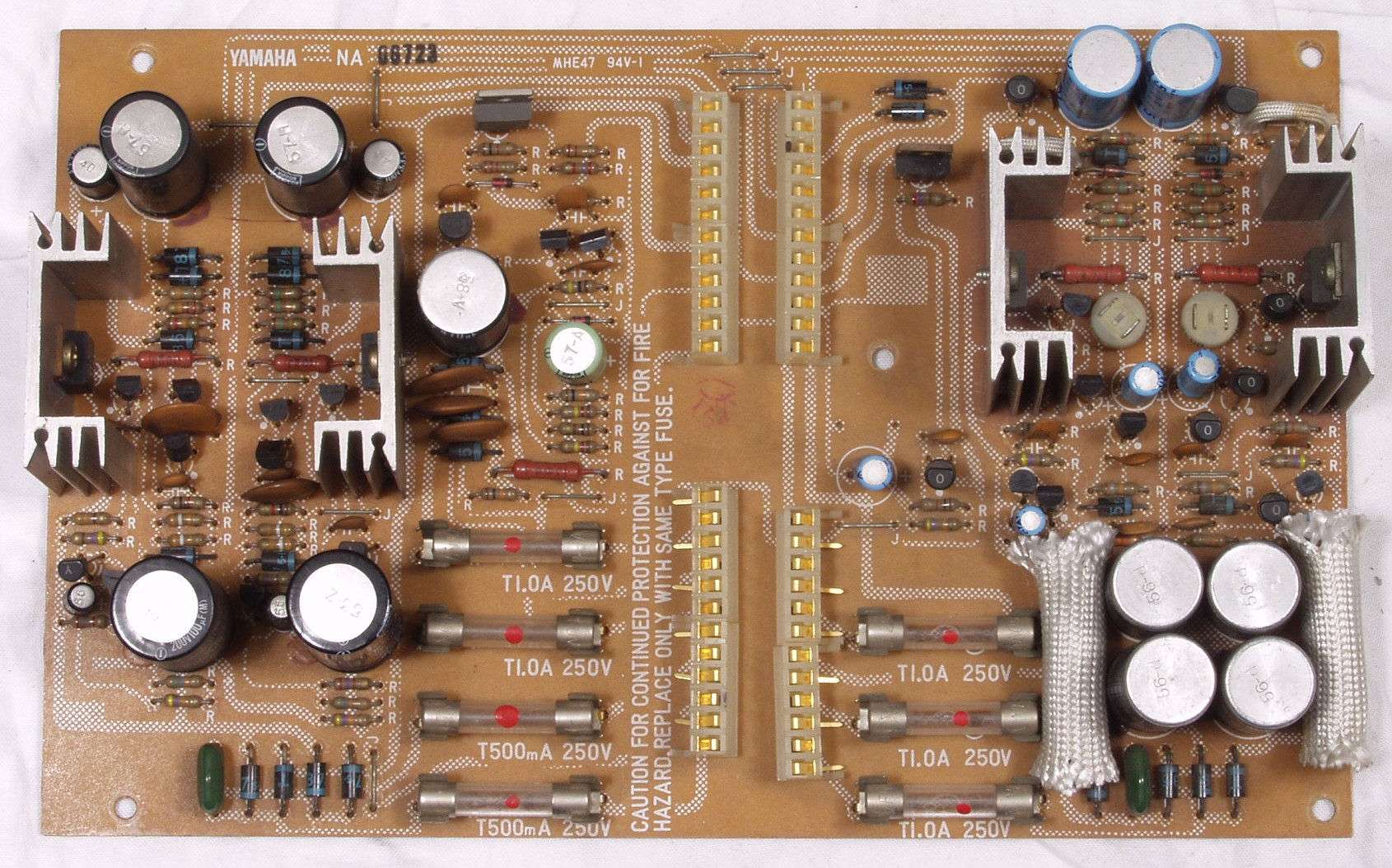

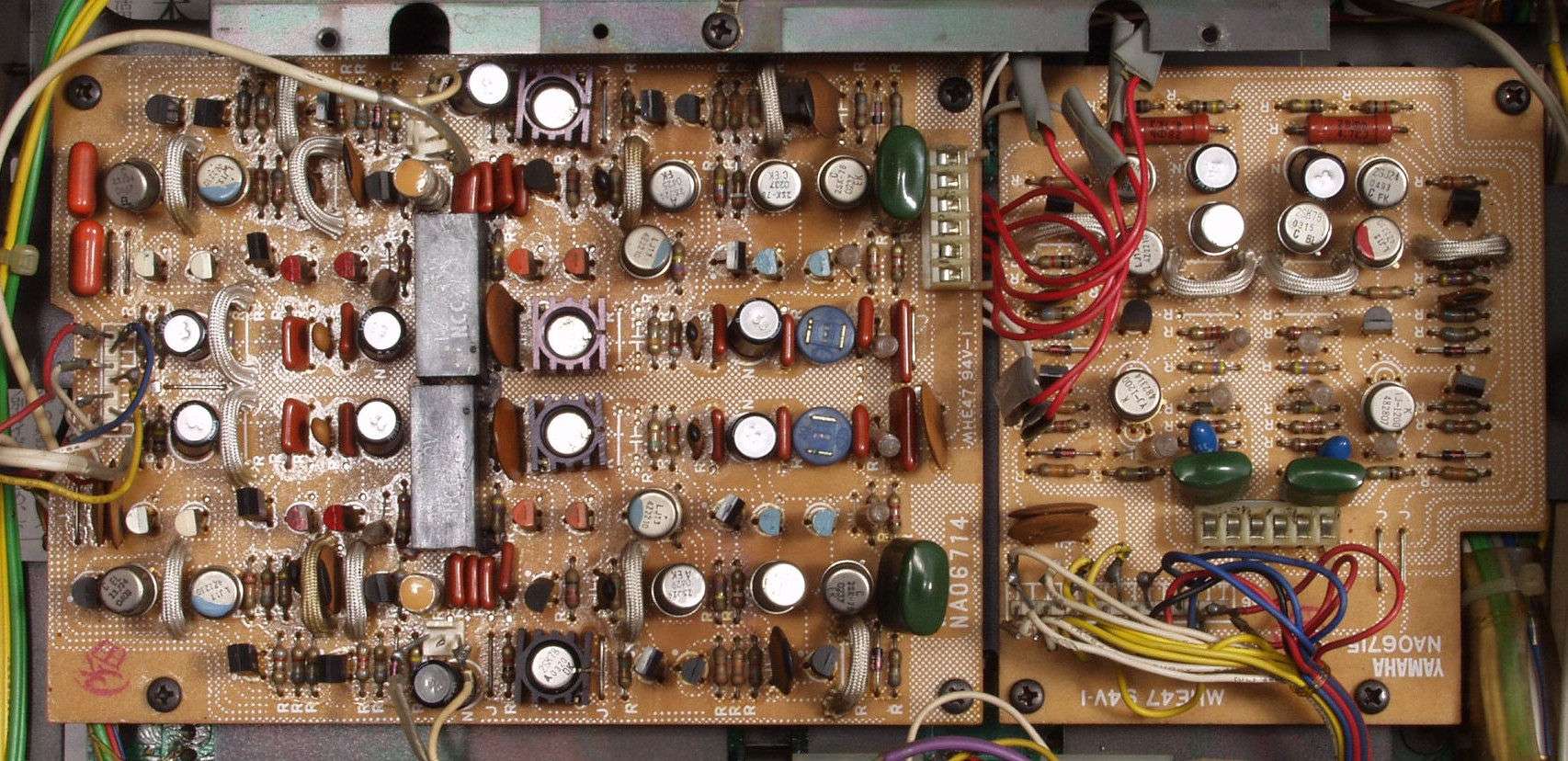

C−1A.修理前 電源基盤 電解コンデンサーの頭のビニールが剥けています

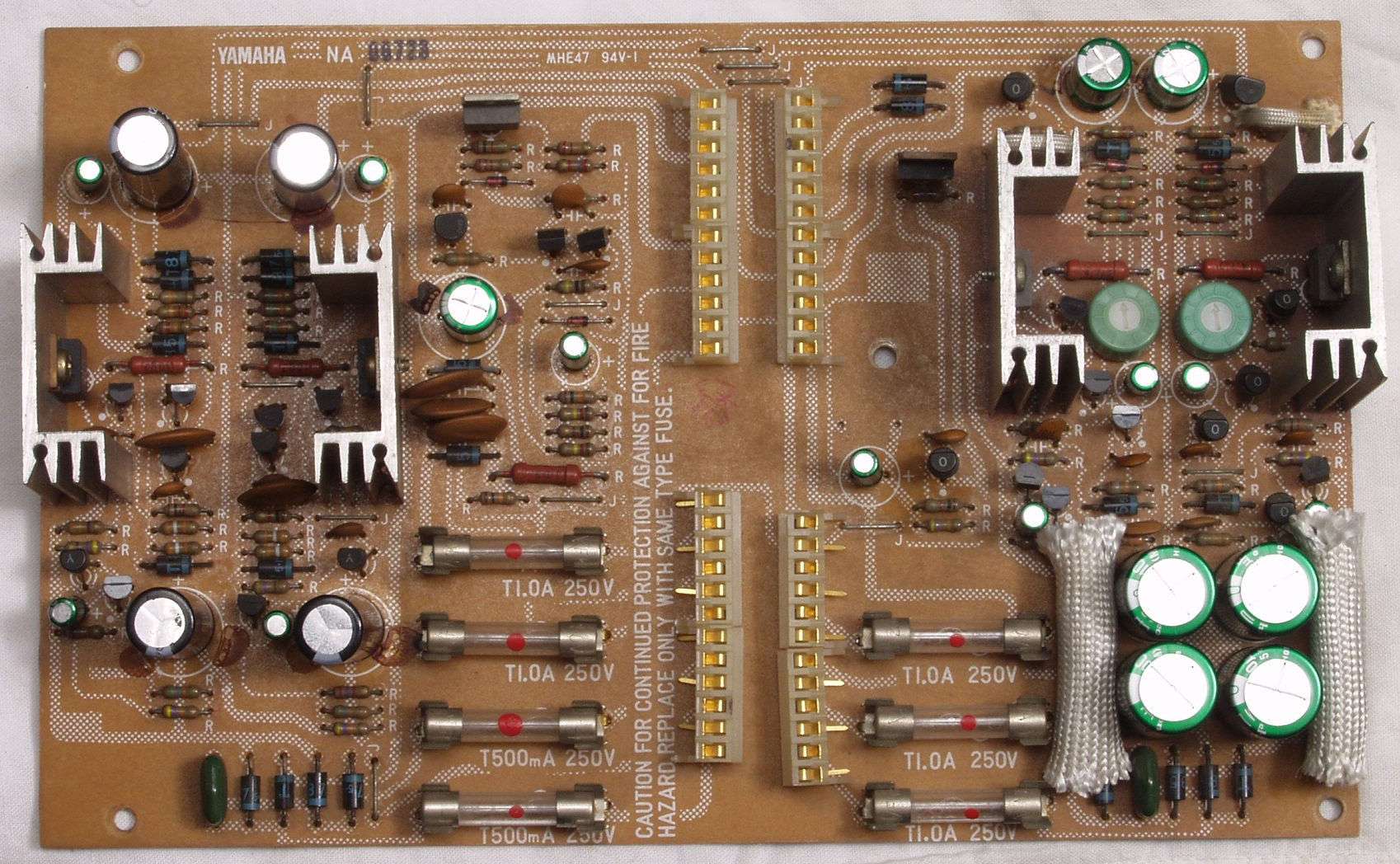

C−1B.修理後 電源基盤 半固定VR2個、電解コンデンサ−21個、TR(トランジスタ−)8個、FET(電界トランジスタ−)4交換

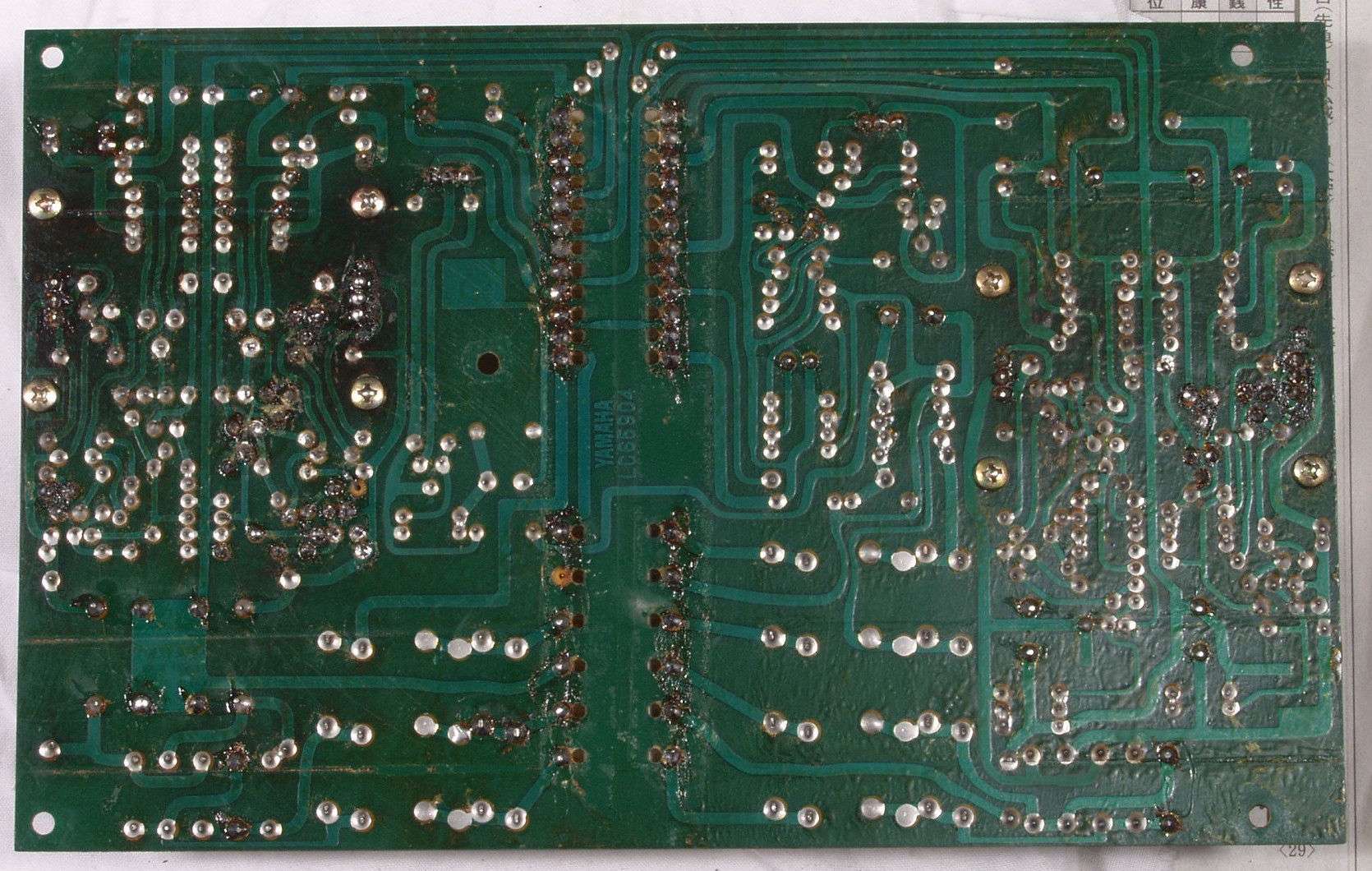

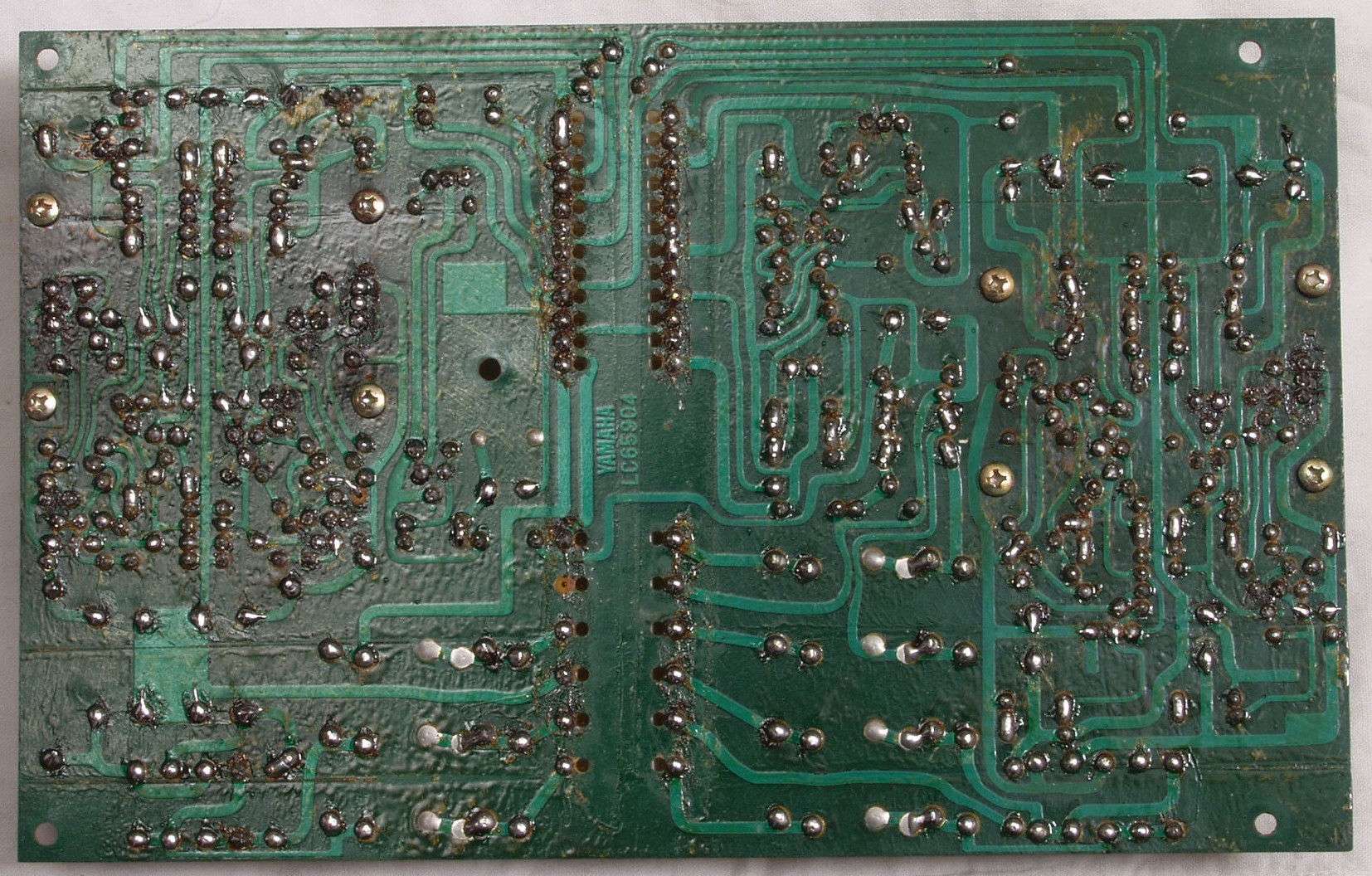

C−1C.修理前 電源基盤裏 修理履歴あり

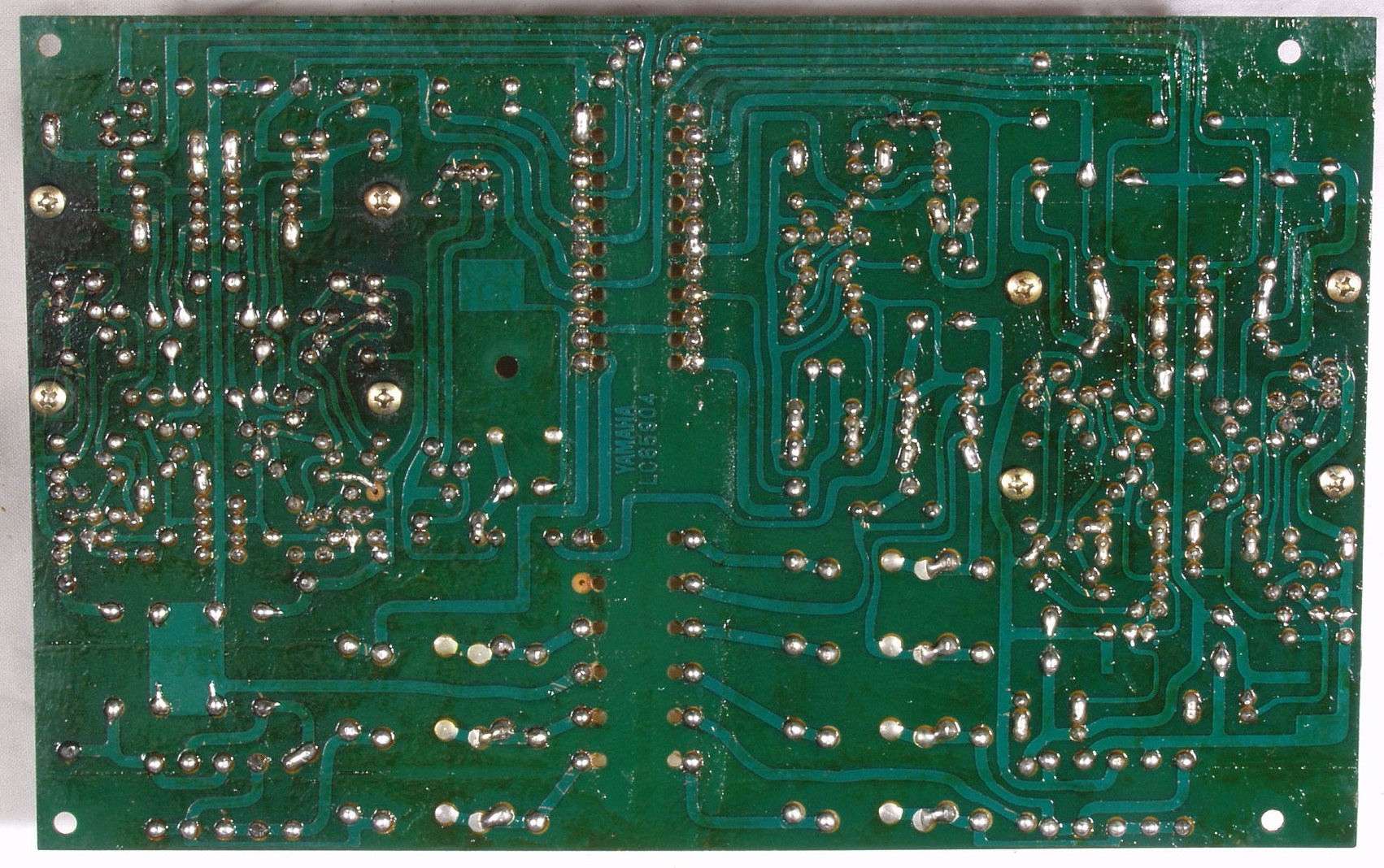

C−1D.修理(半田補正)後 電源基盤裏
C−1E.修理&清掃後 電源基盤裏 一般の修理屋では行わない、フラックスの清掃
                当方も、通常修理やAMP修理以外では、行いません
C−2A.修理前 バッファー・ヘッドホーンAMP基盤
C−2B.修理後 バッファー・ヘッドホーンAMP基盤  半固定VR個、電解コンデンサ−個、TR(トランジスタ−)個交換

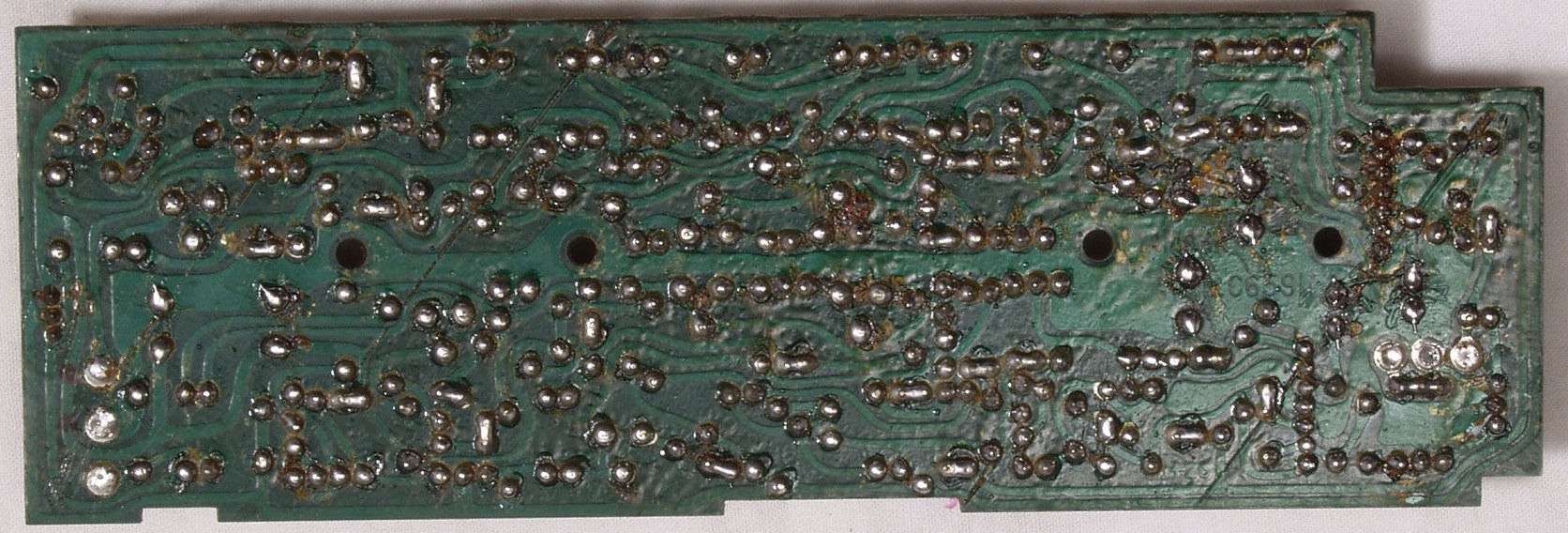

C−2C.修理前 バッファー・ヘッドホーンAMP基盤裏
C−2D.修理(半田補正)後 バッファー・ヘッドホーンAMP基盤裏

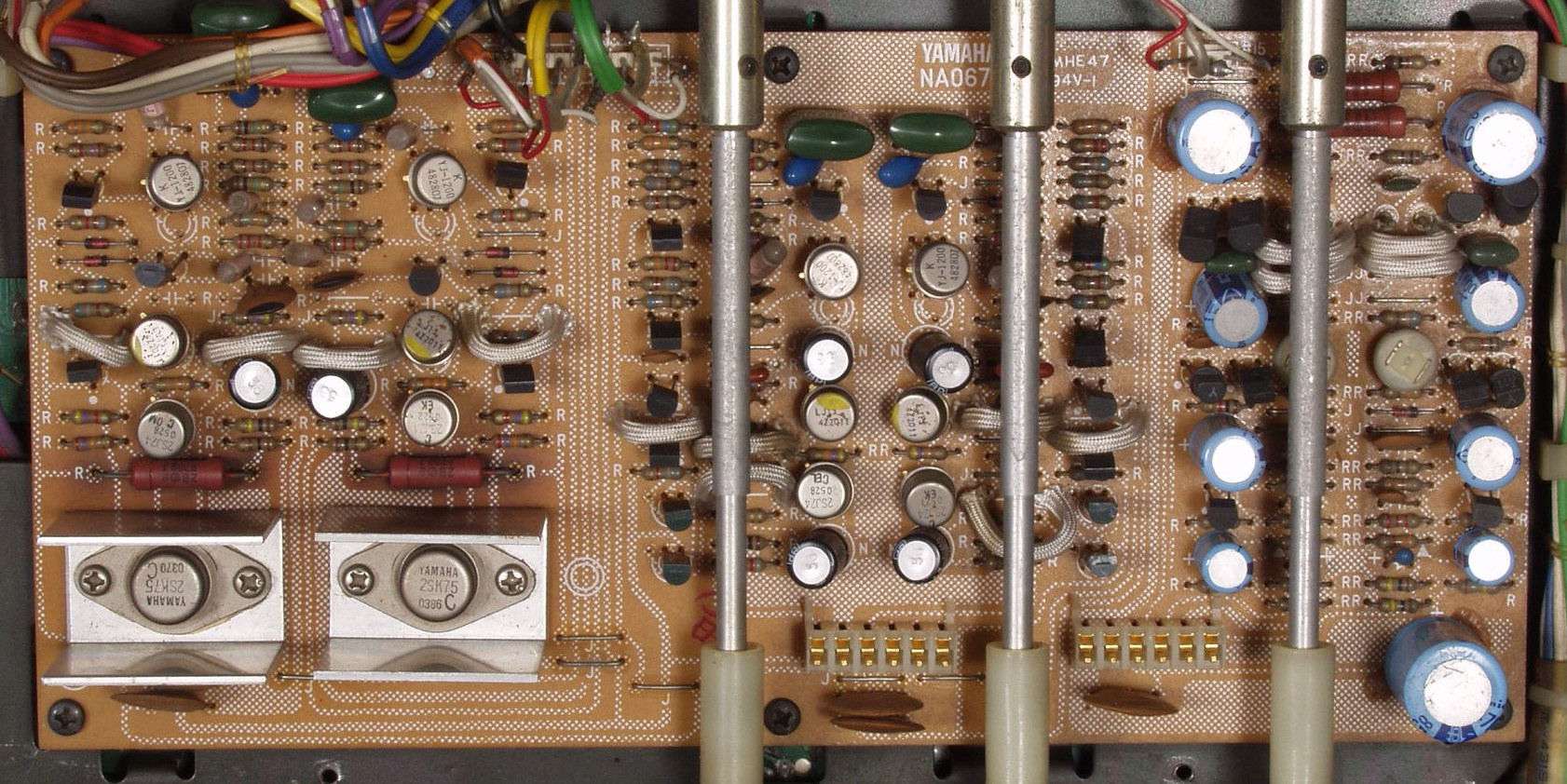

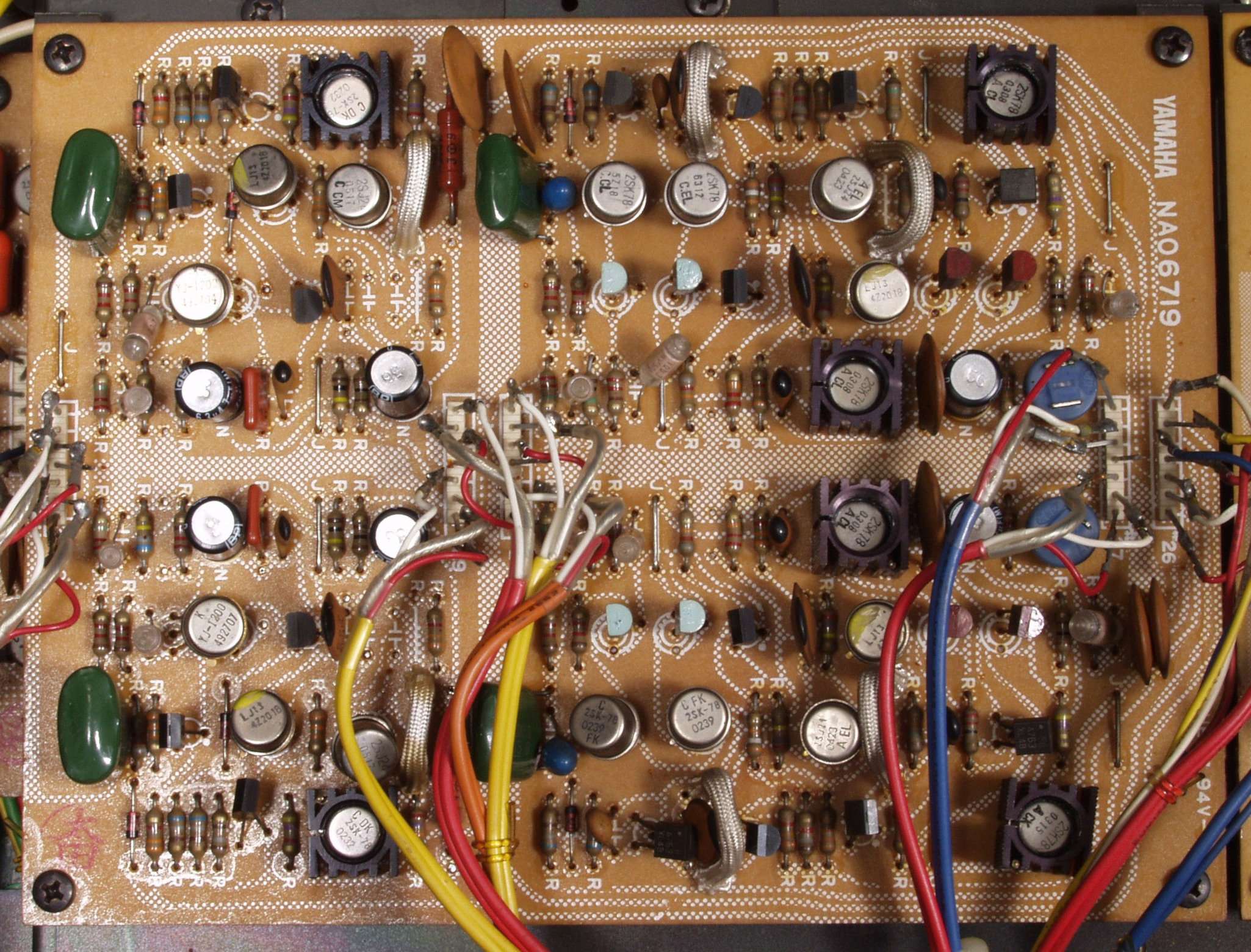

C−3A.修理前 コントロール基盤

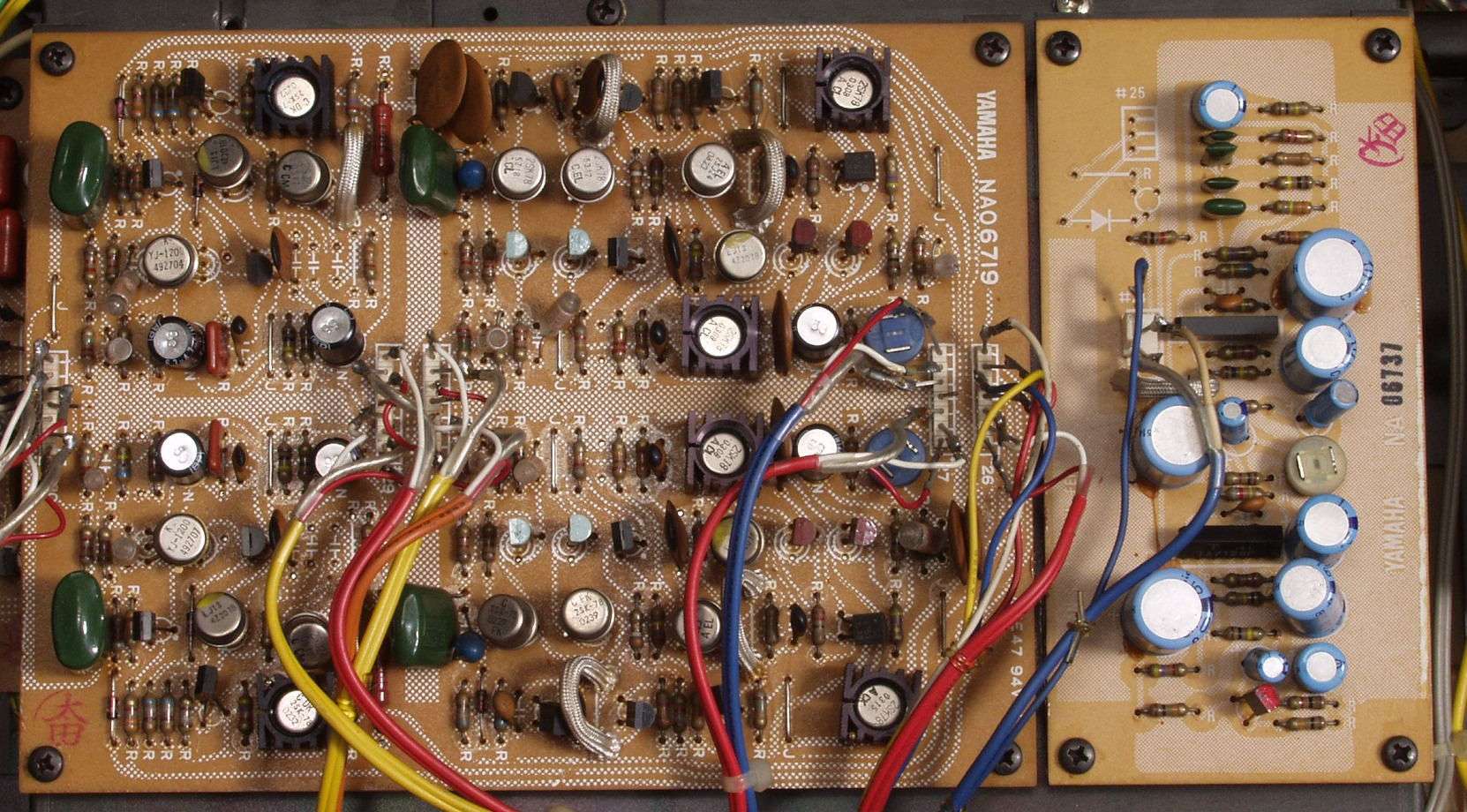

C−3B.修理後 コントロール基盤   電解コンデンサ−個、半固定VR個、TR(トランジスタ−)個 交換
C−3C.修理前 コントロール基盤裏
C−3D.修理(半田補正)後 コントロール基盤裏

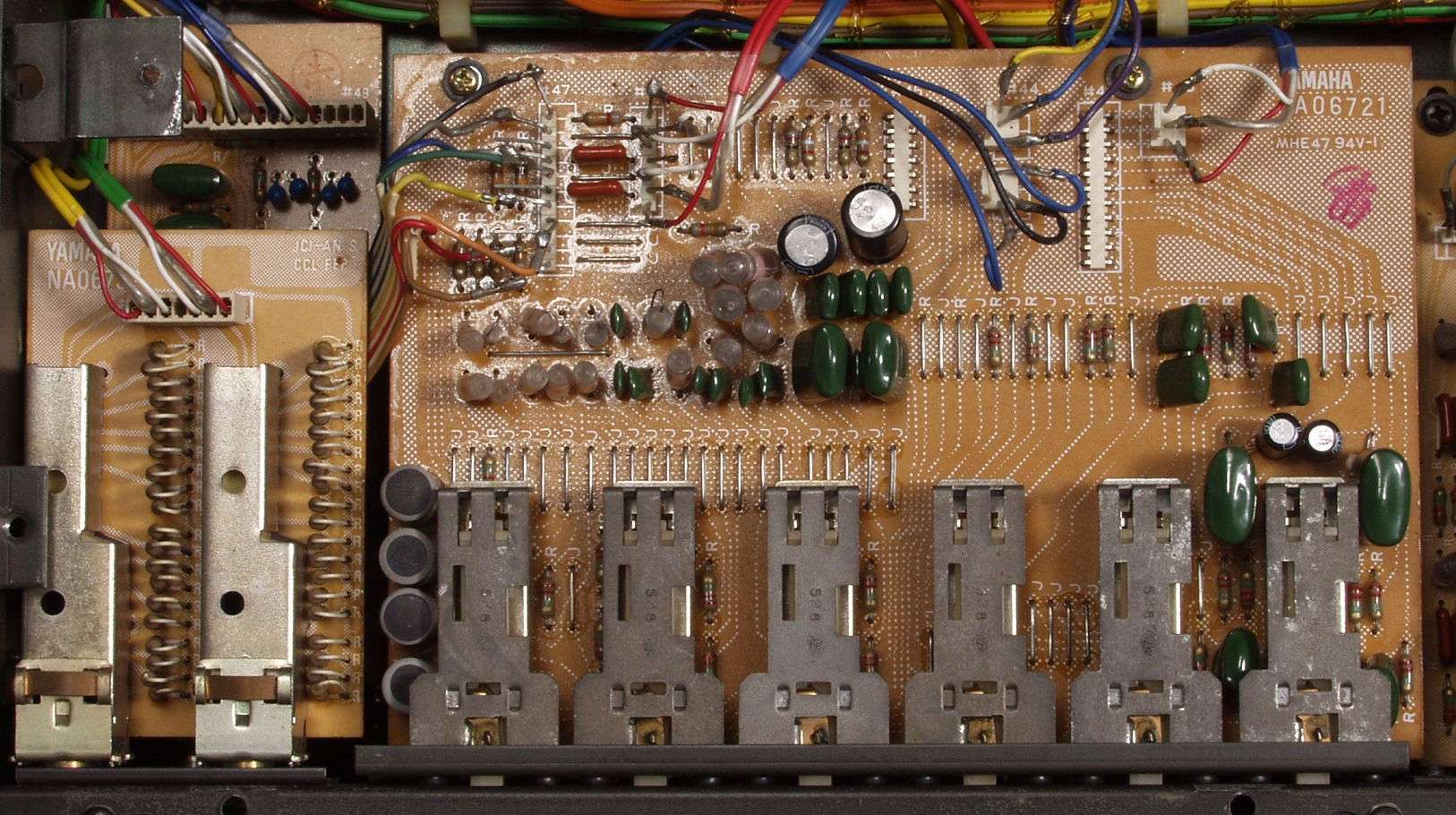

C−4A.修理前 コントロールSW基盤
C−4B.修理後 コントロールSW基盤  電解コンデンサ−個交換
C−4C.修理前 コントロールSW基盤裏
C−4D.修理(半田補正)後 コントロールSW基盤裏
C−5A.修理前 入力・REC出力SW基盤
C−5B.修理後 入力・REC出力SW基盤  リレー交換
C−5C.修理前 入力・REC出力SW基盤裏
C−5D.修理(半田補正)後 入力・REC出力SW基盤裏
C−6A.修理前 EQ−AMP基盤
C−6B.修理後 EQ−AMP基盤  電解コンデンサ−個、半固定VR交換
C−6C.修理前 EQ−AMP基盤裏
C−6D.修理(半田補正)後 EQ−AMP基盤裏
C−7A.修理前 OSC基盤
C−7B.修理後 OSC基盤
C−7C.修理前 OSC基盤裏
C−7D.修理(ハンダ補正後)後  OSC基盤裏

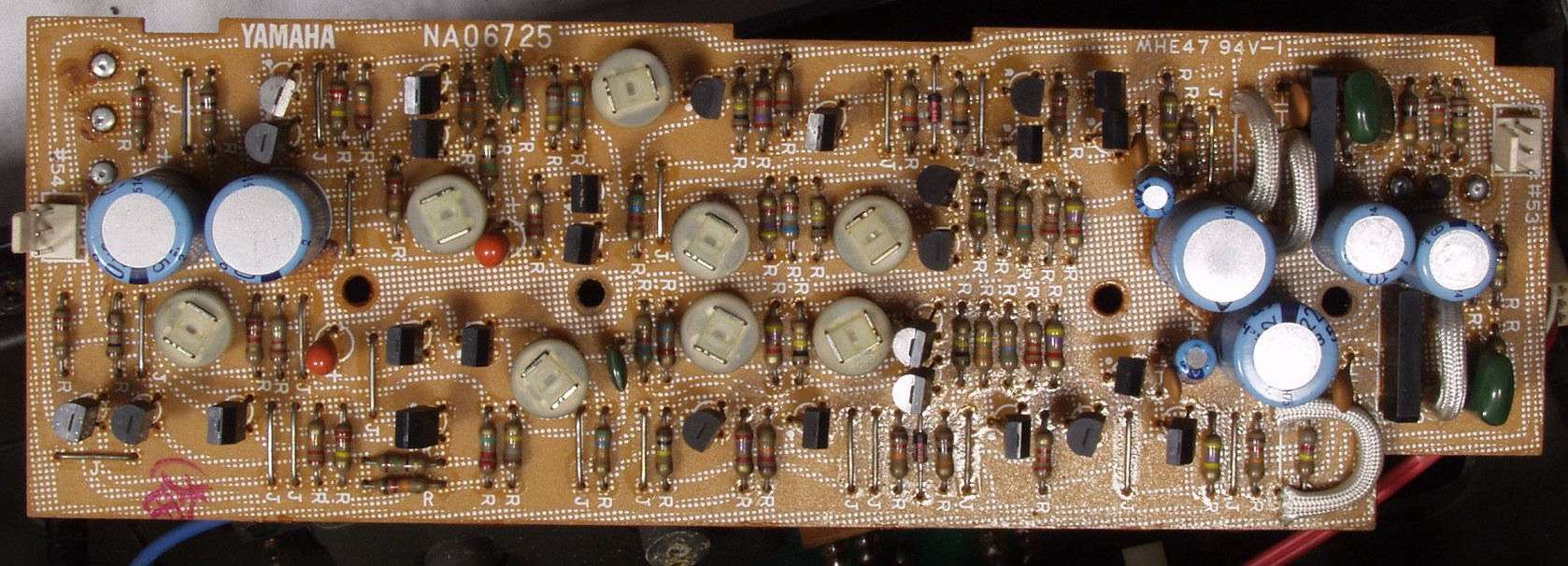

C−8A.修理前  メ−タ−AMP基盤

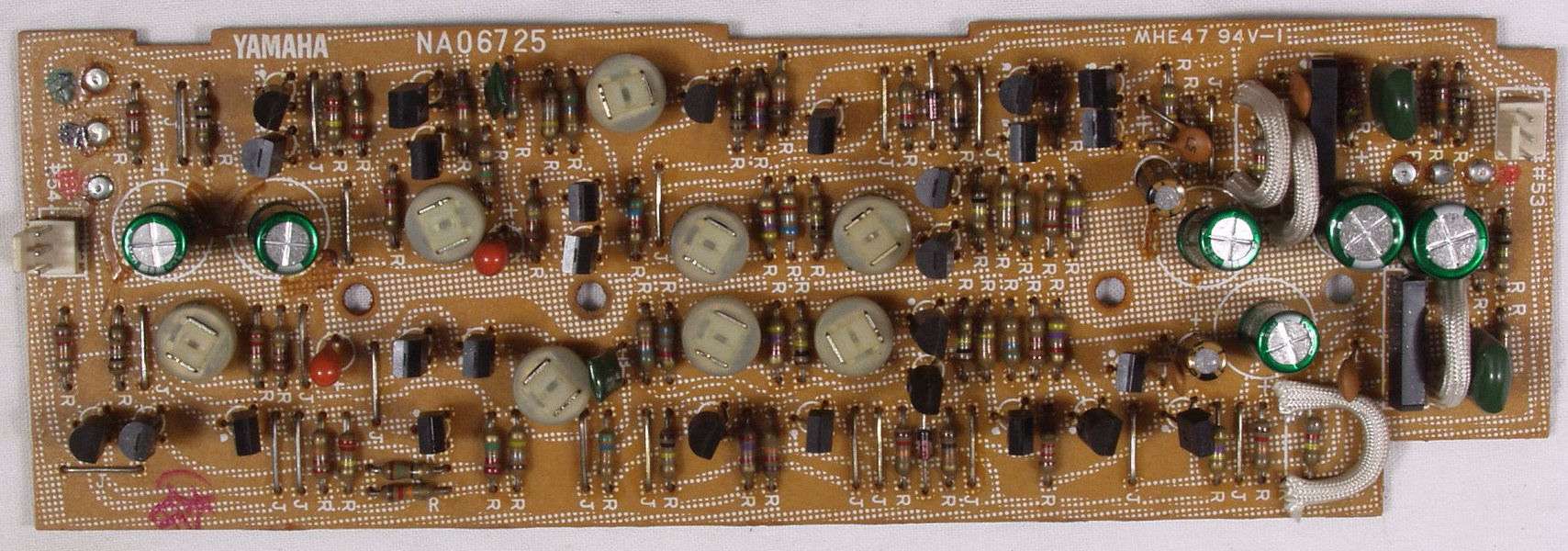

C−8B.修理後  メ−タ−AMP基盤  電解コンデンサ−6個、TR(トランジスタ−)4個交換
C−8C.修理前  メ−タ−AMP基盤 裏

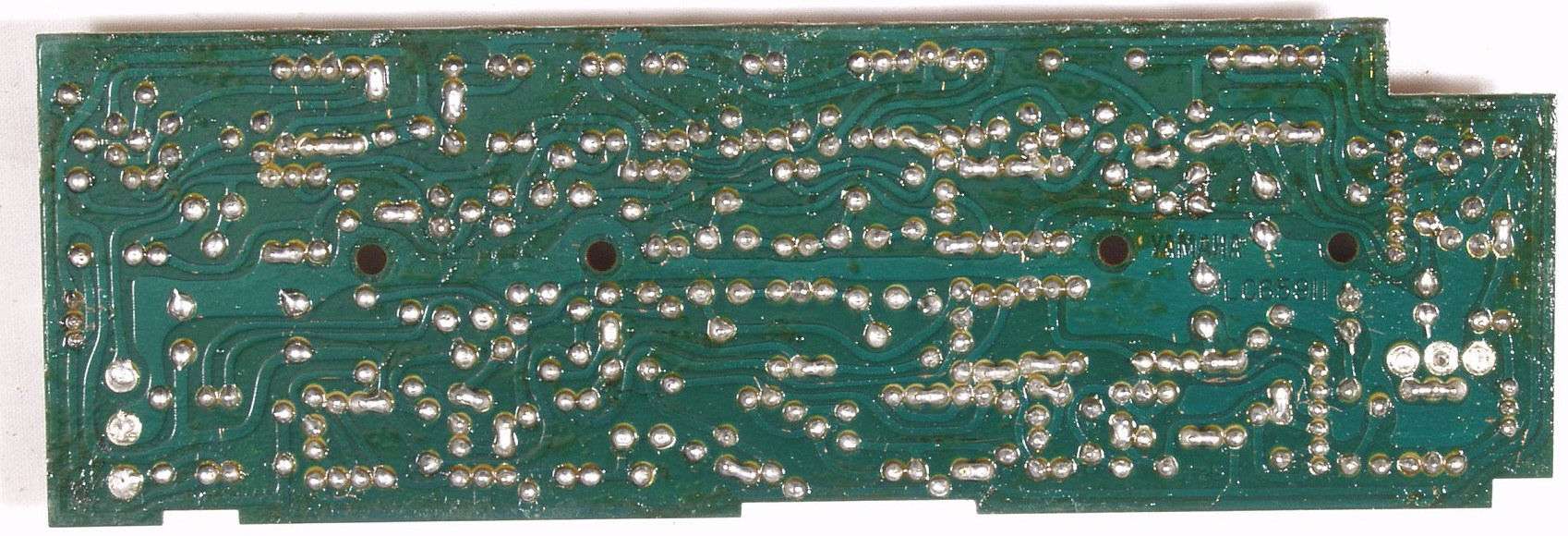

C−8D.修理(ハンダ補正後)後  メ−タ−AMP基盤 裏
C−8E.修理&清掃後 電源基盤裏 一般の修理屋では行わない、フラックスの清掃
                 当方も、通常修理やAMP修理以外では、行いません
C−11.交換部品
E.調整・測定
E−1A.出力・歪み率測定 完全にシールドしていませんので、少し歪みは悪いです
    <見方>
     下左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーデオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メ−タ−=L出力、右メ−タ−=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A.出力電圧2V 歪み率=0.04% AUX入力 1000HZ
E−2B.出力電圧2V 歪み率=0.03% AUX入力 400HZ
E−3A.出力電圧2V 歪み率=0.03% MM入力 1000HZ
E−3B.出力電圧2V 歪み率=0.02% MM入力 400HZ
E−4A.出力電圧2V 歪み率=0.03% MC入力 1000HZ
E−4B.出力電圧2V 歪み率=0.02% MC入力 400HZ
EE.上位測定器による 調整・測定
    完全に組み立てて有ります。
EE−1A.入出力特性測定(AUX入力)
      AUX入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色
EE−1B.歪み率特性測定(AUX入力)
     AUX入力端子へ150mV一定入力 VRはmax  左出力=薄(細い)色 右出力=濃い(太い)色
EE−2.入出力特性測定(MM入力)=PHONO−1
      MM入力 入力電圧=1mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色
EE−3.入出力特性測定(MC入力)=PHONO−3
     MC入力端子へ0.11mV入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色
E−4.24時間エ−ジング
