YAMAHA C−2a 修理記録
2003/3/4.到着  3/27.完成
注意 このAMPは基板が逆さになっております。
    よって、内部に熱がこもり、コンデンサーの寿命が短いです。 放熱には十分気を使ってください。
使用上の注意
  • A. 修理前の状況
       症状 電源は入りますが、音が割れます。
       電源電圧値がおかしい様です?作動増幅部不良?
       Phonoアンプ部のDC調整ができません? 急に症状が出ました。

  • B. 原因・現状
       経年変化による劣化
       電源TR(トランジスター)不良
       出力TR(トランジスター)不良

  • C. 修理状況
       電源TR(トランジスター)交換
       出力TR(トランジスター)交換

  • D. 使用部品
       TR(トランジスター)交換          8個

  • E. 調整・測定

  • F. 修理費(改造費)  21,000円   通常修理、 他は自分で修理される様子です

  • S. YAMAHA C−2a の仕様(カタログ・マニアルより)

A. 修理前の状況

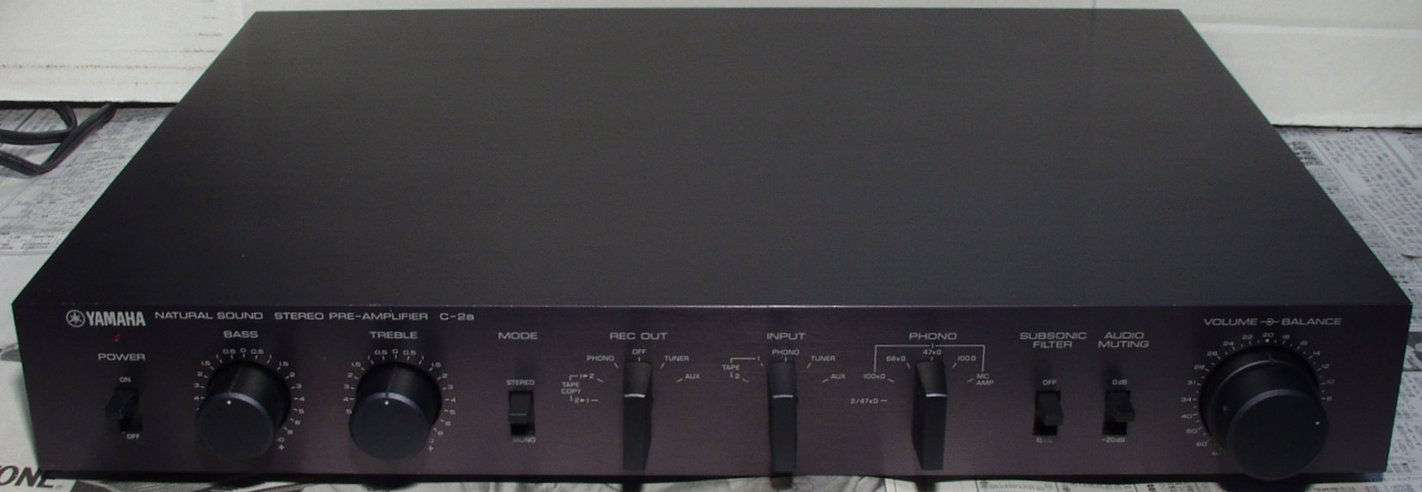

A−1. 修理前 上からみる

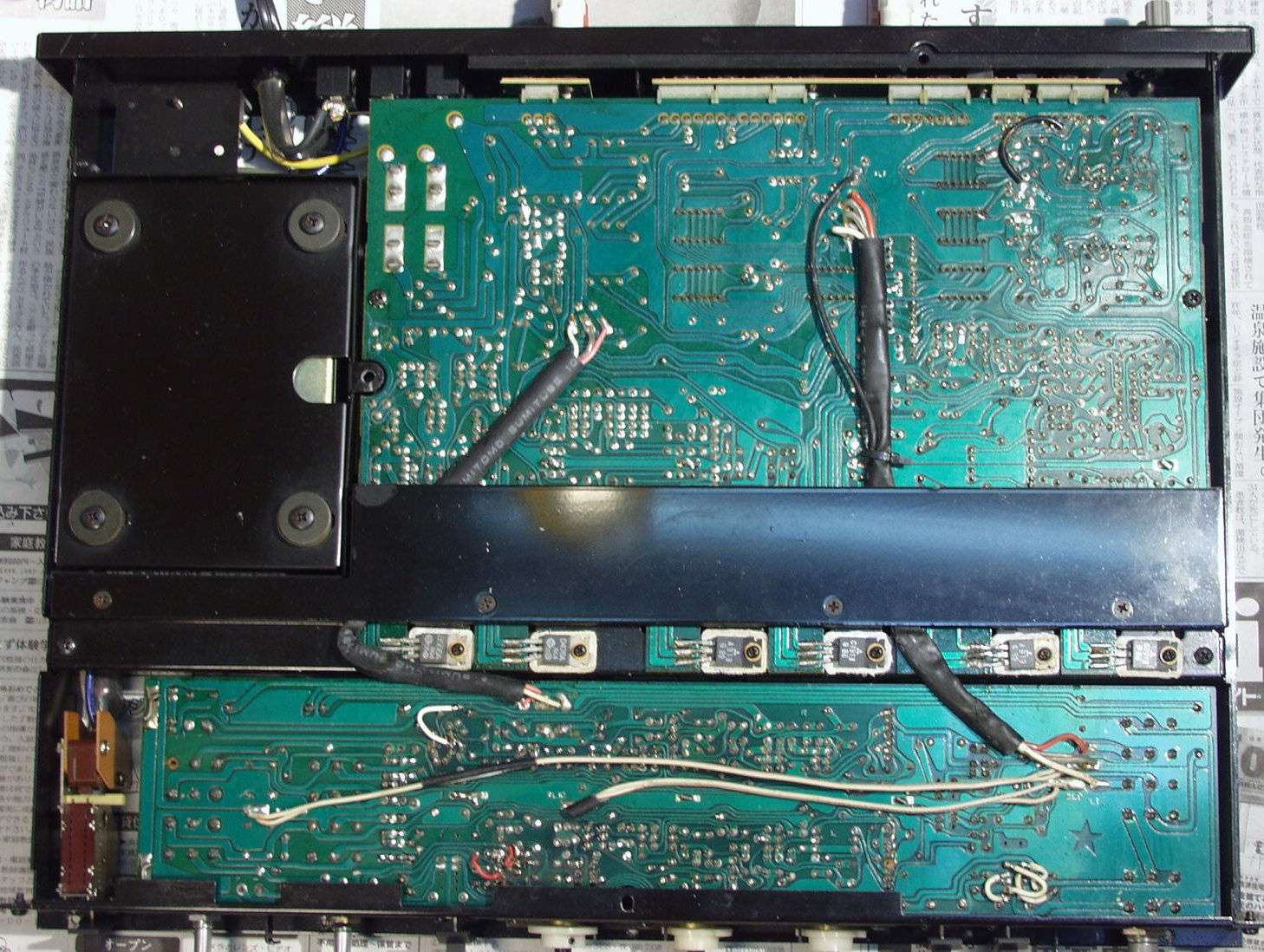

A−2. 修理前 下からみる

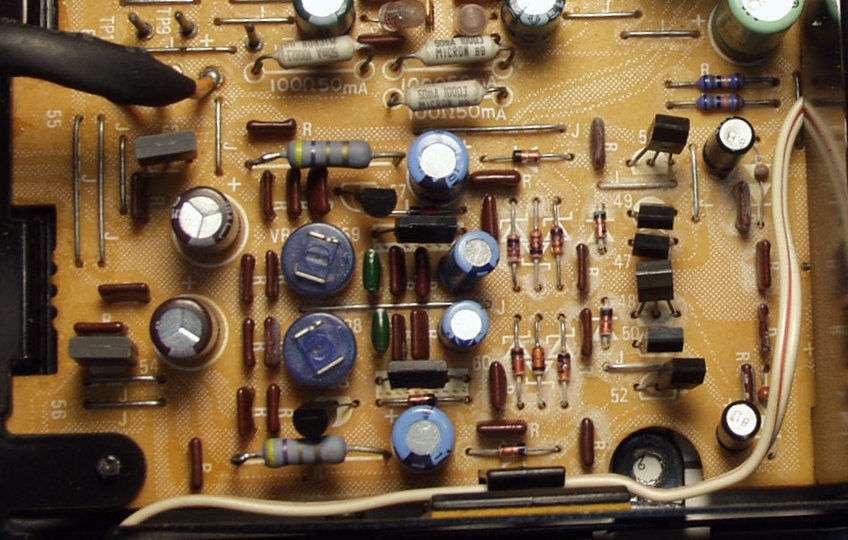

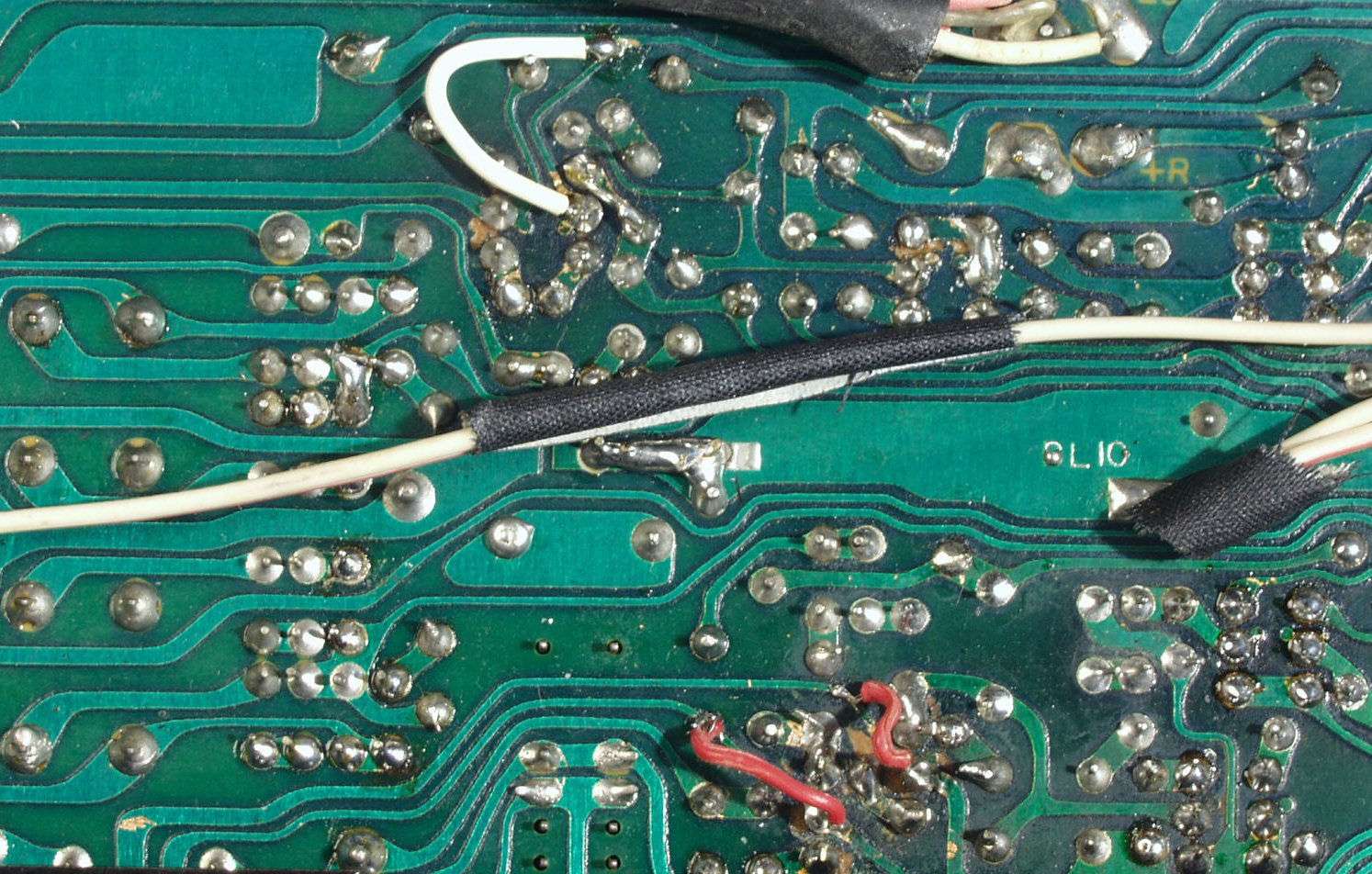

A−3. 修理前 電源部、この白い幕は 接点復活材?

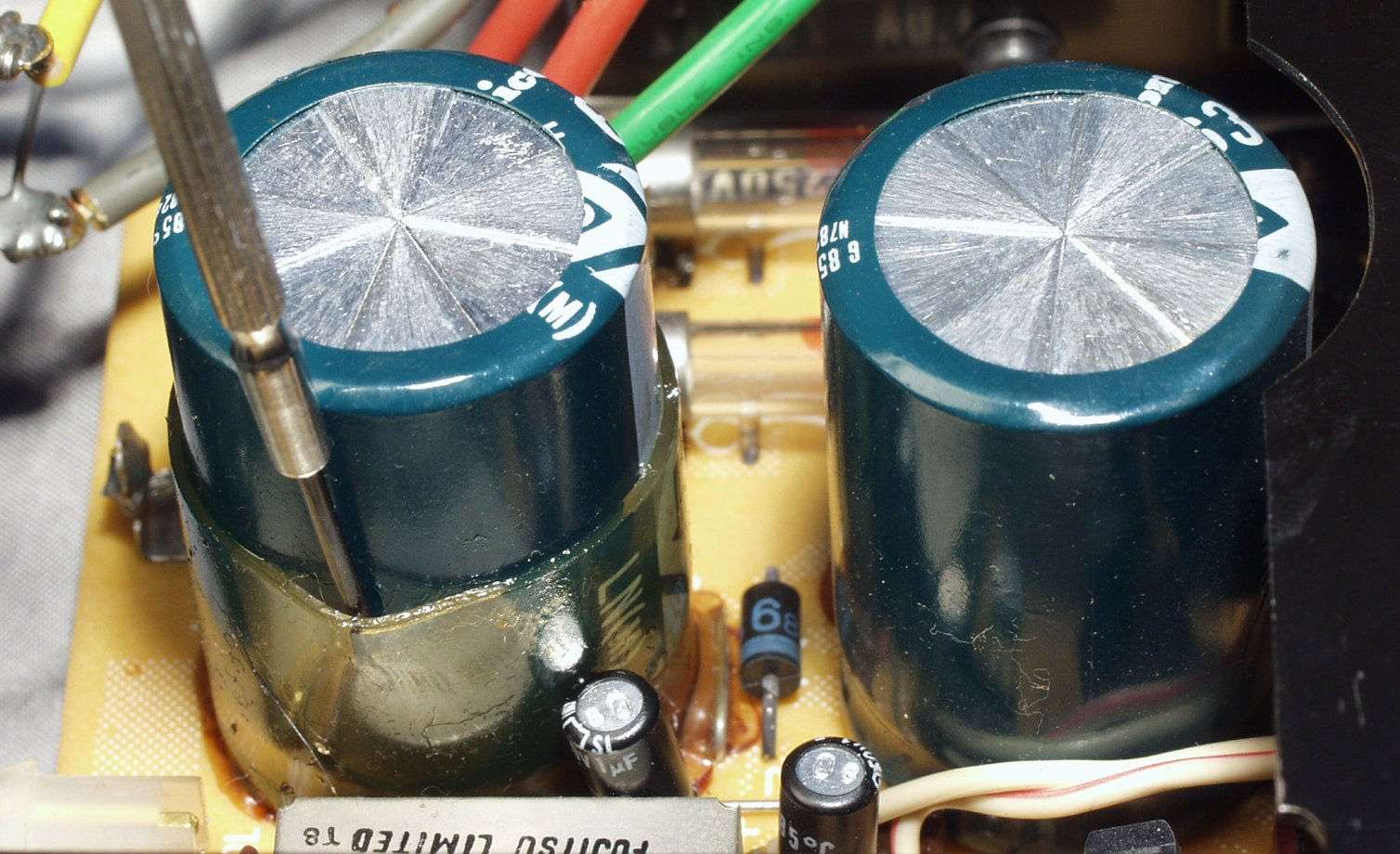

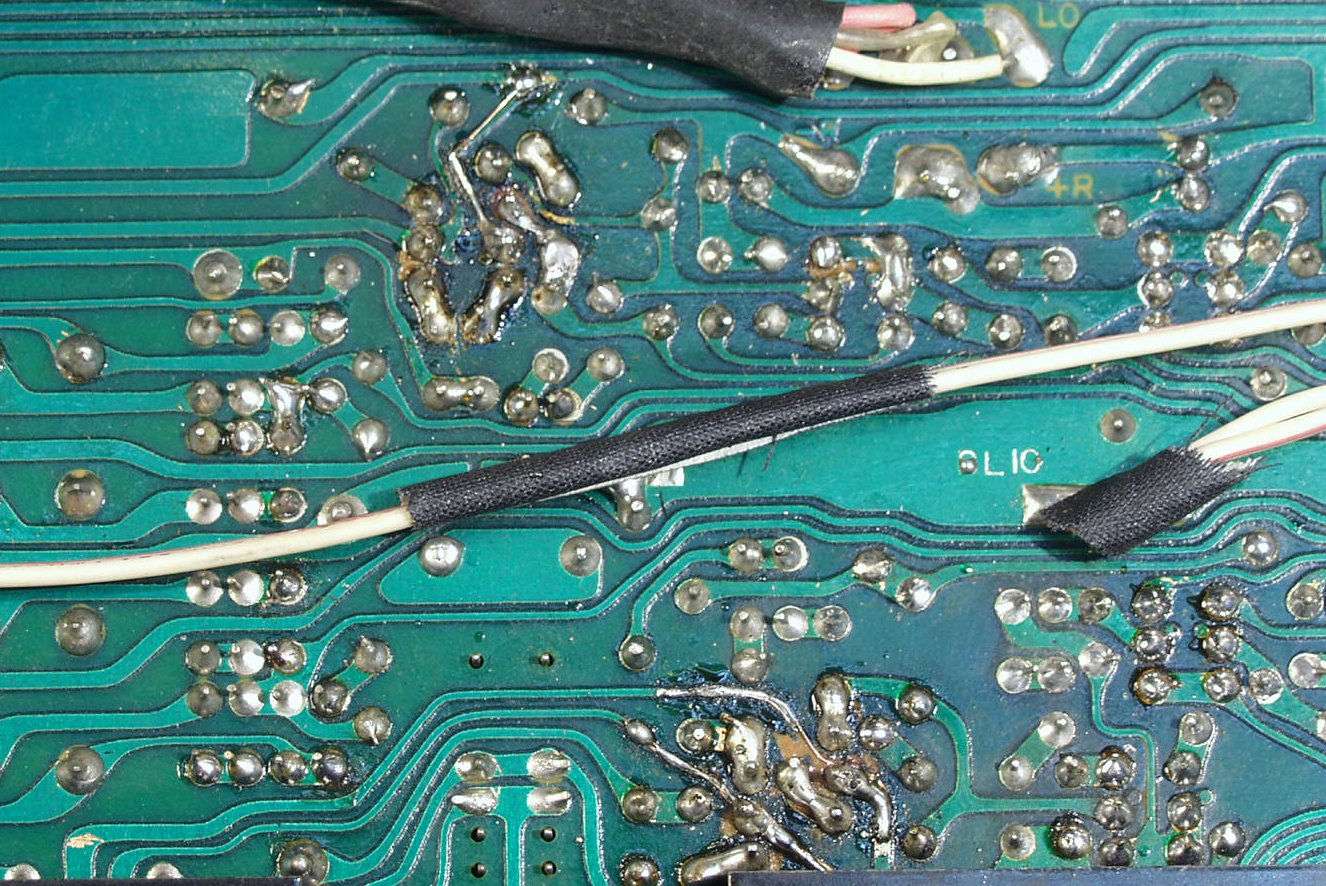

A−4. 修理前 電解コンデンサーが液漏れ? 「ベタベタ」している
C. 修理状況
C−1A. 修理前 出力TR(トランジスター)部
C−1B. 修理後 出力TR(トランジスター)部 TR(トランジスター)4個交換
C−2A. 修理後 定電圧出力TR(トランジスター)部 TR(トランジスター)4個交換

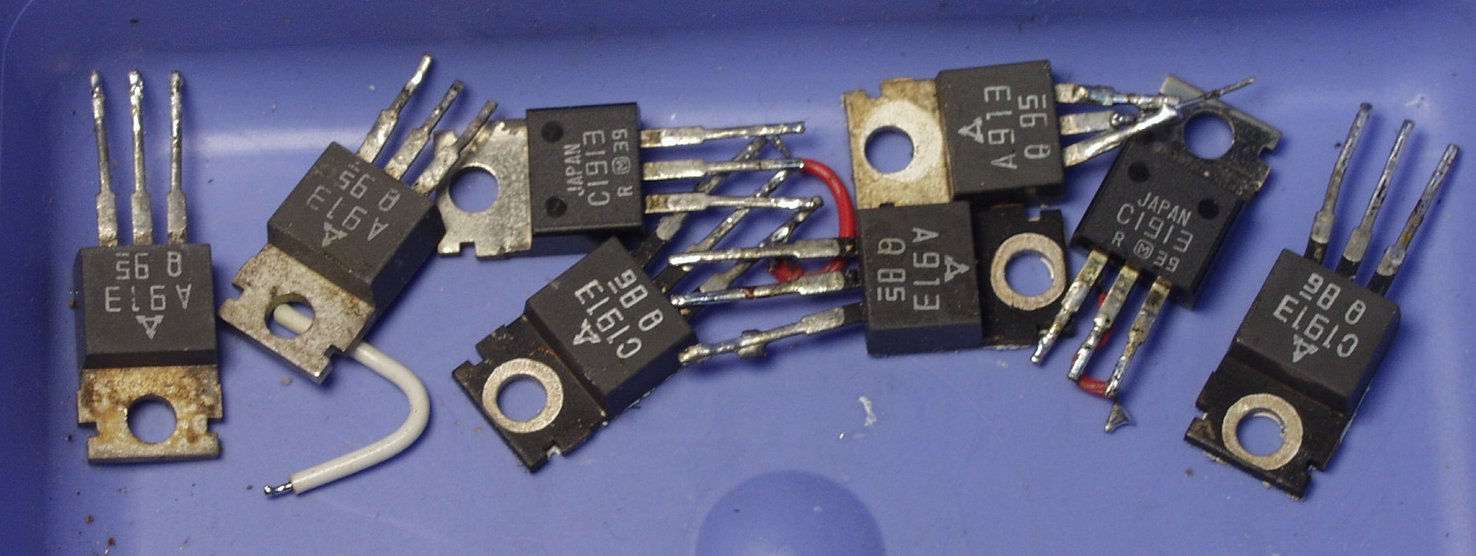

C−3. 交換部品
E. 調整・測定

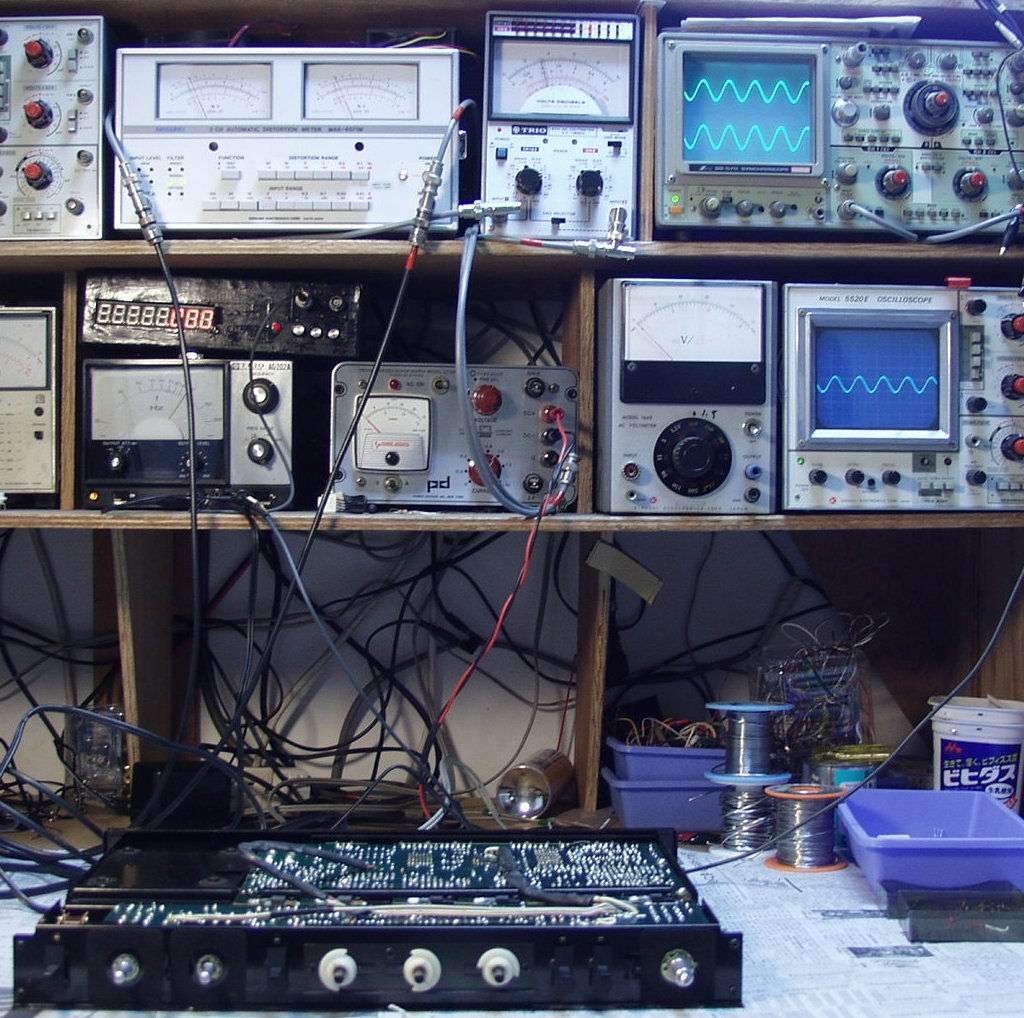

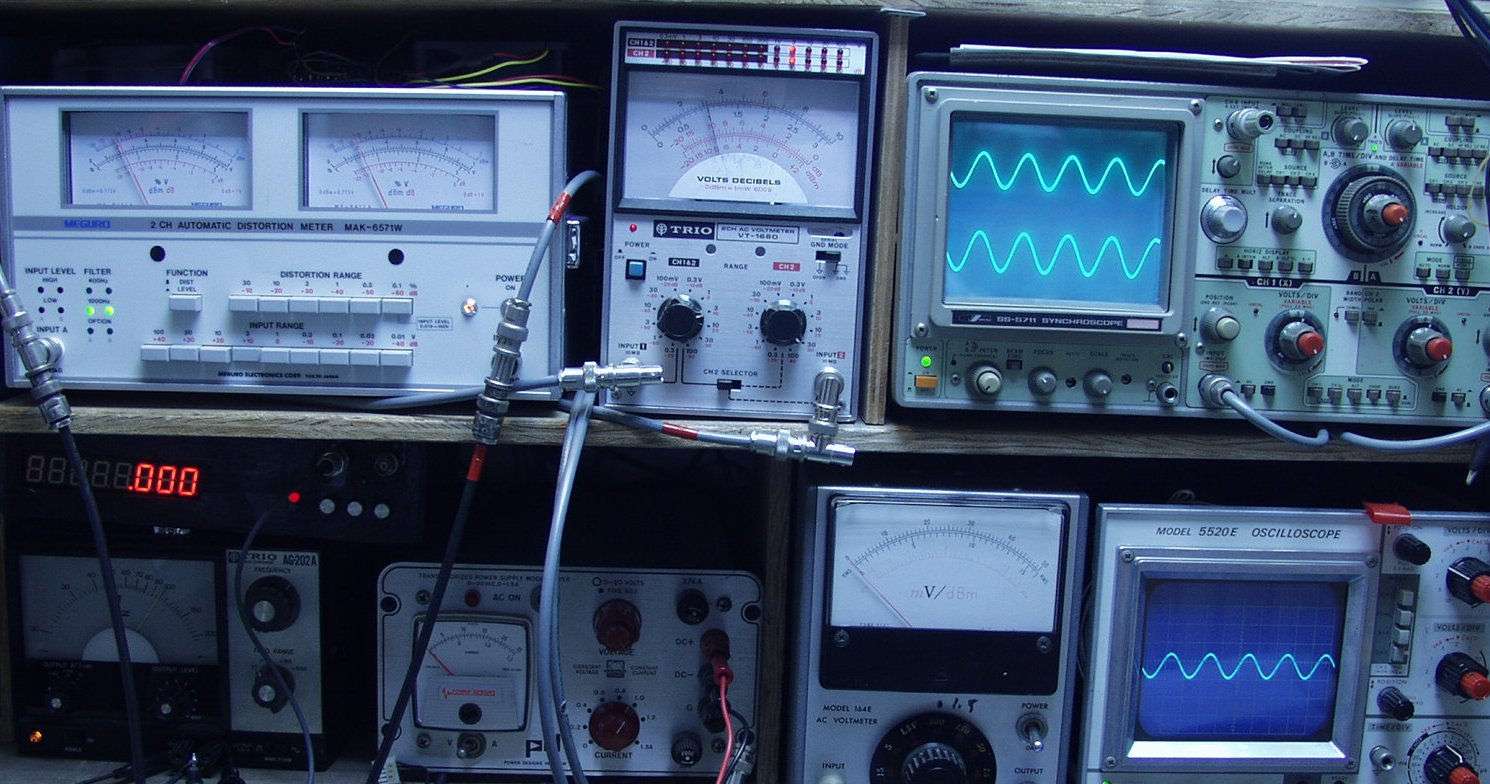

E−1A. 出力/歪み率測定

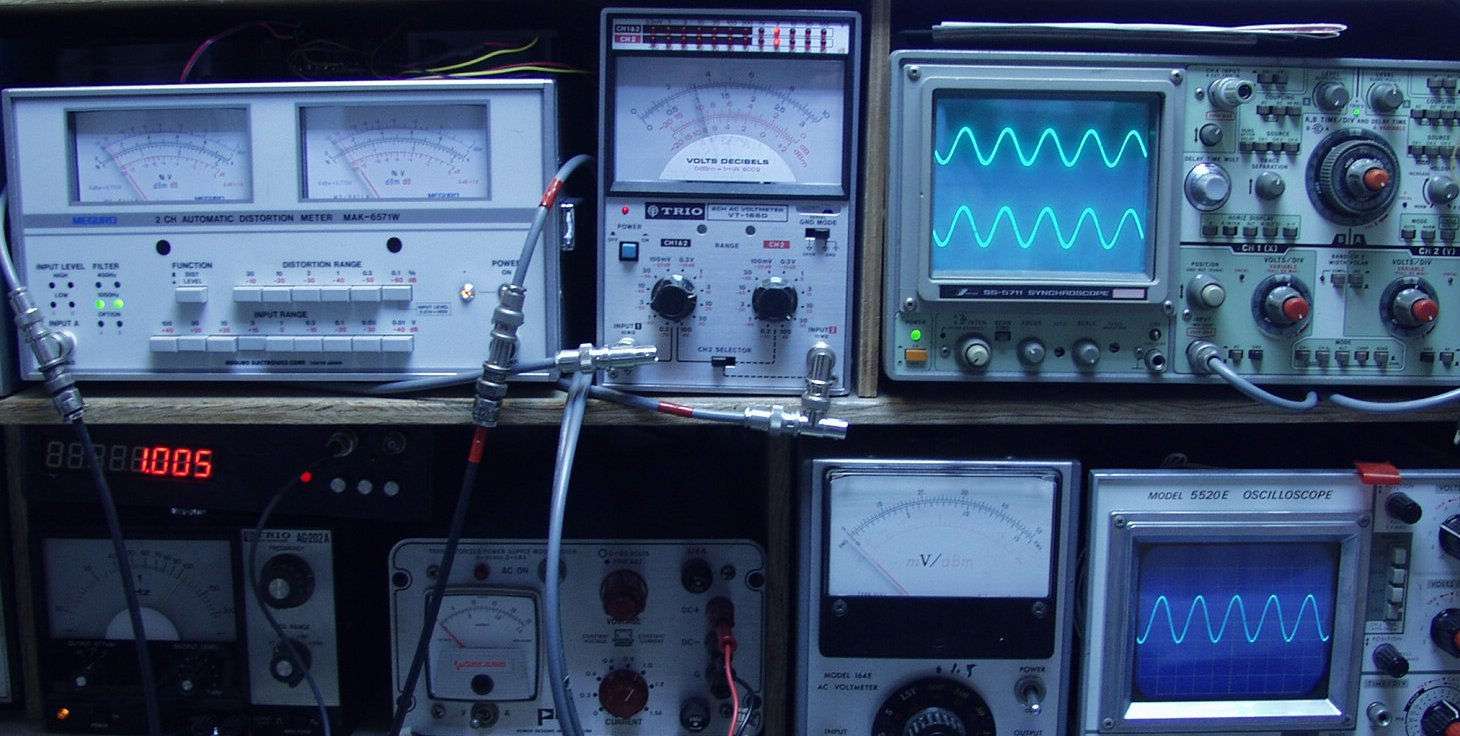

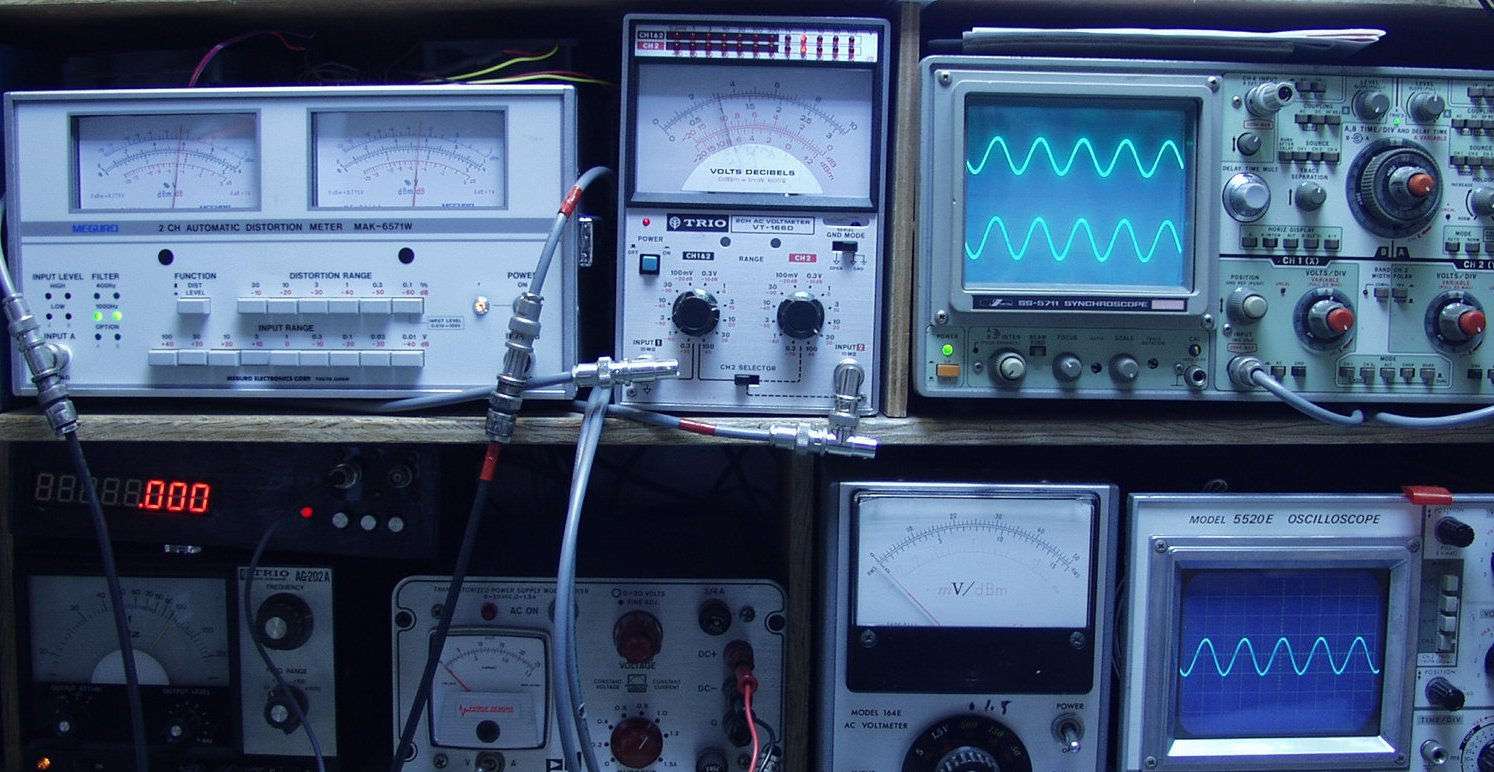

E−2A. 出力電圧1V 歪み率=0.0?% AUX入力 1000HZ
E−2B. 出力電圧1V 歪み率=0.0?% AUX入力 400HZ

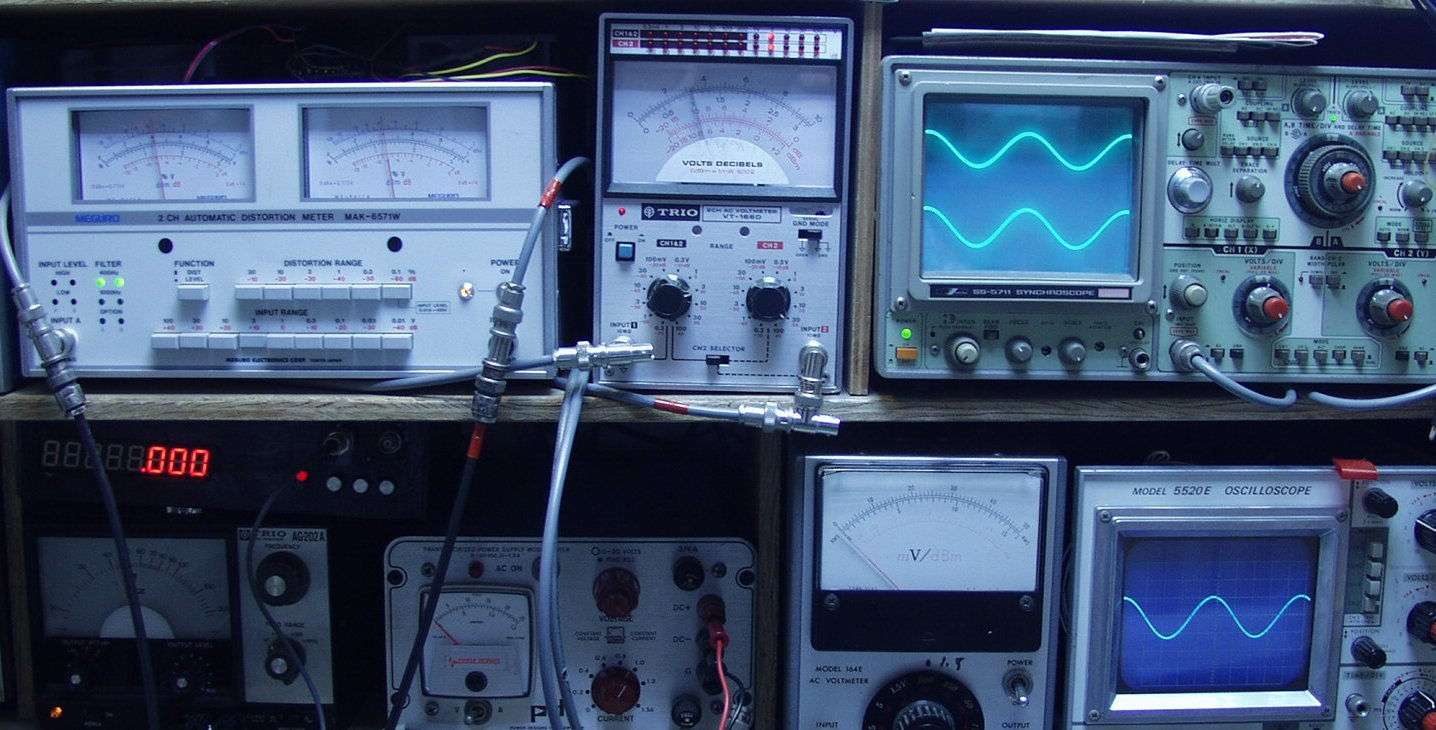

E−3A. 出力電圧1V 歪み率=0.02% MM入力 1000HZ
E−3B. 出力電圧1V 歪み率=0.04% MM入力 400HZ

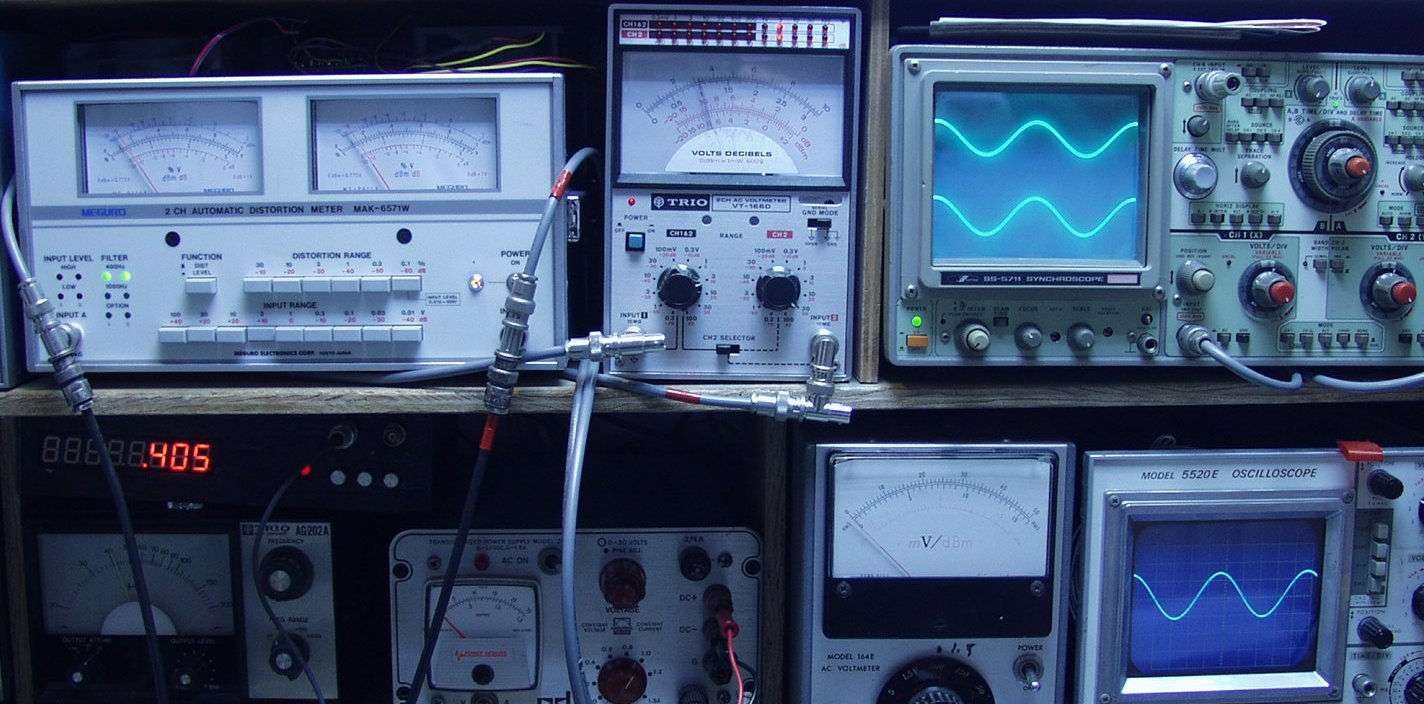

E−4A. 出力電圧1V 歪み率=0.06% MC入力 1000HZ
E−4B. 出力電圧1V 歪み率=0.04% MC入力 400HZ
E−5. 24時間エージング
S. YAMAHA C2a の仕様(カタログ・マニアルより)
型式 コントロールアンプ C2a
入力感度/インピーダンス Phono1 MM=2.5mV/47kΩ、68kΩ、100kΩ
Phono1 MC=100μV/50Ω
Phono2 MM=2.5mV/47kΩ
Aux、Tuner、Tape PB1/2=150mV/47kΩ
カートリッジロード 100kΩ、68kΩ、47kΩ、100Ω
最大許容入力 Phono1 MC=10mV以上(20kHz、0.03%)
Phono1/2 MM=350mV以上(1kHz、0.01%)
Aux、Tuner、Tape PB1/2=30V以上(Volume -34dB)
定格出力/インピーダンス/最大出力 Pre out1/2=2V/250Ω/15V以上
Rec out1/2=150mV/100Ω/20V以上
周波数特性 Phono1/2 MM=20Hz〜20kHz 0±0.2dB(RIAA)
Phono1 MC=20Hz〜20kHz 0±0.3dB(RIAA)
Aux、Tuner、Tape PB1/2=10Hz〜100kHz +0 -0.2dB
全高調波歪率(20Hz〜20kHz) Phono1/2 MM=0.003%以下..10V REC出力
Phono1 MC=0.01%以下..1V REC出力
Aux、Tuner、Tape PB1/2=0.003%以下..10V 出力
高調波歪率(20Hz〜20kHz
HP-IBにて2〜10次の総和)
Phono MM→Rec out=0.0007%以下..1.5V 出力
Aux、Tuner、Tape1/2→Pre out=0.0007%以下..2V 出力
混変調歪率 Aux、Tuner、Tape PB1/2=0.003%以下(10V出力)
SN比(IHF-Aネットワーク) Phono1/2 MM=92dB以上
Phono1 MC=78dB以上
Aux、Tuner、Tape PB1/2=103dB以上
残留ノイズ 0.03μV以下
チャンネルセパレーション
(1kHz、Volume max)
Phono1/2 MM=90dB以上
Phono1 MC=78dB以上
Aux、Tuner、Tape PB1/2=90dB以上
ファンクションセパレーション
(1kHz、Volume max)
Phono1/2 MM→Tuner=90dB以上
Tuner→Phono1/2 MM=95dB以上
Aux→Tuner=90dB以上
トーンコントロール特性 ターンオーバー周波数、Bass=350Hz、Treble=3.5kHz
最大可変幅、Bass=±10dB(20Hz)
Treble=±10dB(50kHz)
サブソニックフィルター 15Hz、12dB/oct
オーディオミューティング -20dB
使用半導体 FET=5個
半導体=101個
ツェナーダイオード=10個
ダイオード=32個
ACアウトレット switched=400Wmax、 unswitched=400Wmax
電源 AC100V、50Hz/60Hz
消費電力 36W
外形寸法 幅435x高さ72x奥行320mm
重量 7.9kg
価格 ¥170,000(1978年11発売)
