YAMAHA C-2

ＹＡＭＡＨＡ　Ｃ－２　修理記録

２００４／５／２４．到着　　６／２１．完成

注意　このＡＭＰは基板が逆さになっております。
　　　　よって、内部に熱がこもり、コンデンサーの寿命が短いです。　放熱には十分気を使ってください。使用上の注意

Ａ．　修理前の状況

音が割れりようになりました。
ボリュームは　「ガリ」がでますが、使用できる範囲です。
電源コード交換が必要です。

Ｂ．　原因・現状

出力歪み大きい。
RLに出力差あり、コントロール回路不良。

Ｃ．　修理状況

電解コンデンサー（オーディオコンデンサー使用）交換。
フイルムコンデンサー交換。
バランス・メインＶＲ清掃。
出力リレー交換。
半固定ＶＲ交換。

D．　使用部品

電解コンデンサー　　　　　　　　　　　　　　　　　　　　　３３個。
フイルムコンデンサー　　　　　　　　　　　　　　　　　　　２２個。
３Ｐインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個。
出力リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　７５，０００円

Ｓ．　ＹＡＭＡＨＡ　Ｃ２　の仕様（カタログ・マニアルより）

Ａ．修理前の状況

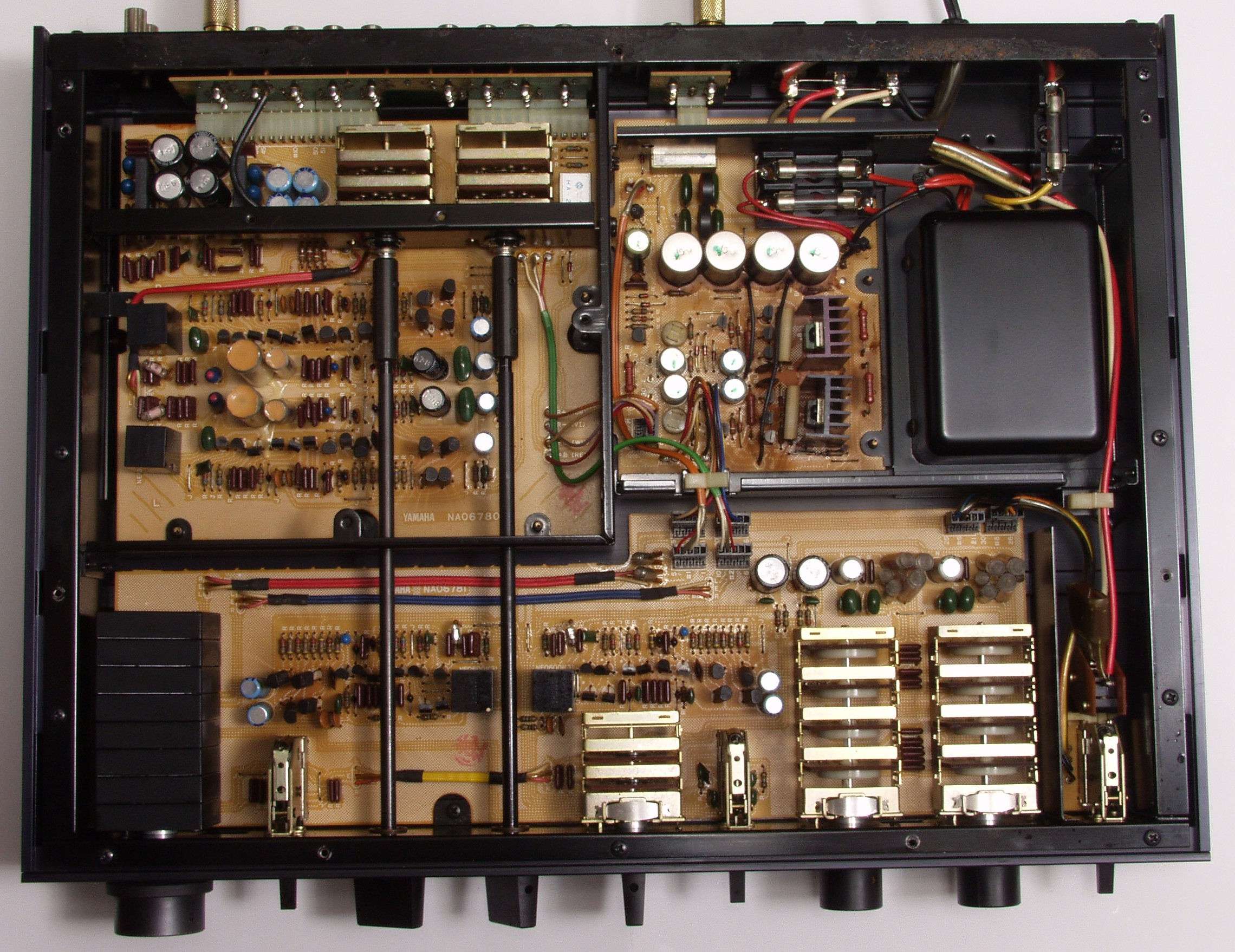

Ａ１．　点検中　上からみる

Ａ２．　点検中　下からみる

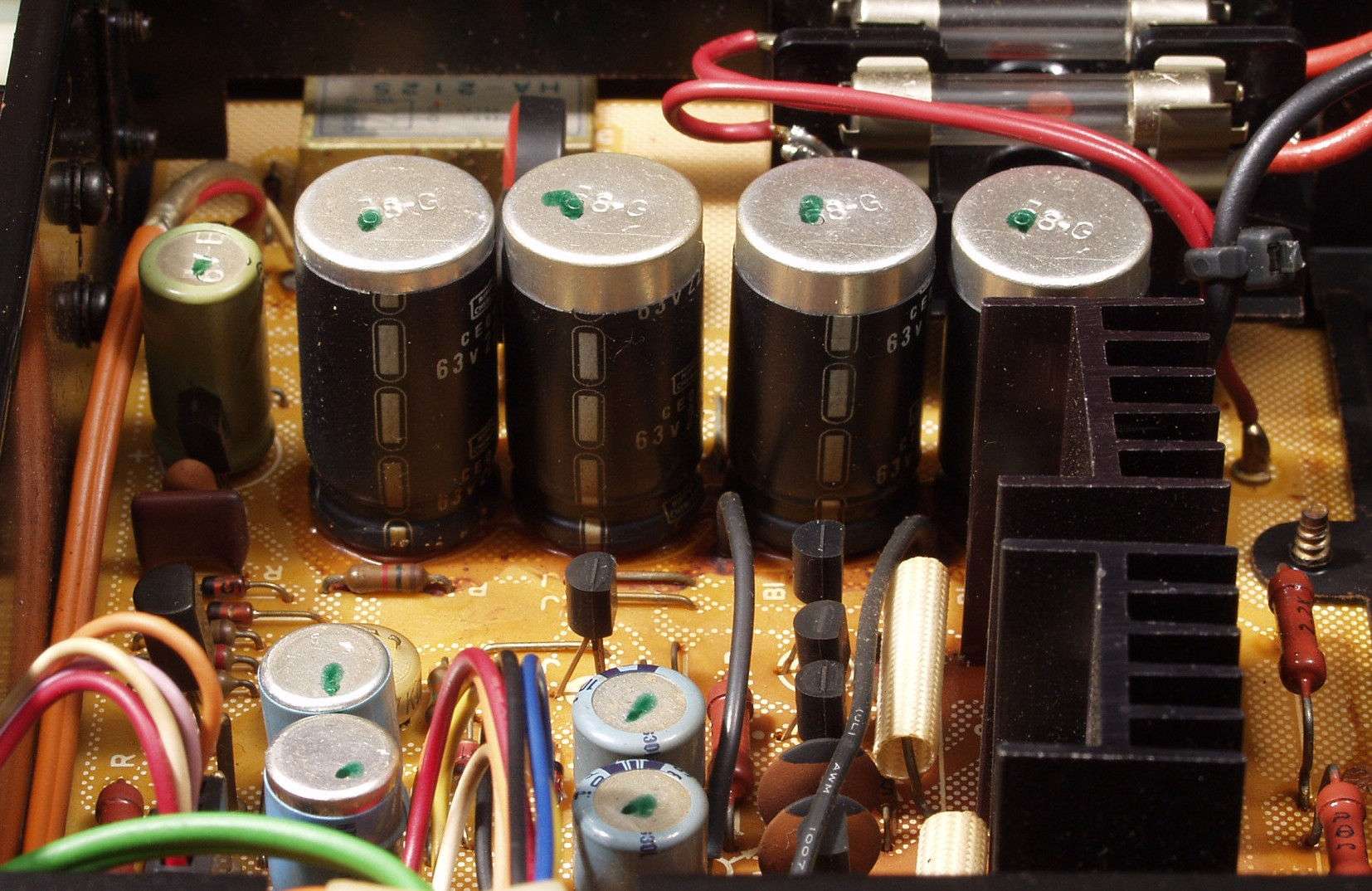

Ａ３．　点検中　電源電解コンデンサーのビニールが大き後退している

Ａ４．　点検中　電源コードは３Pインレットに交換する

Ｃ．　修理状況

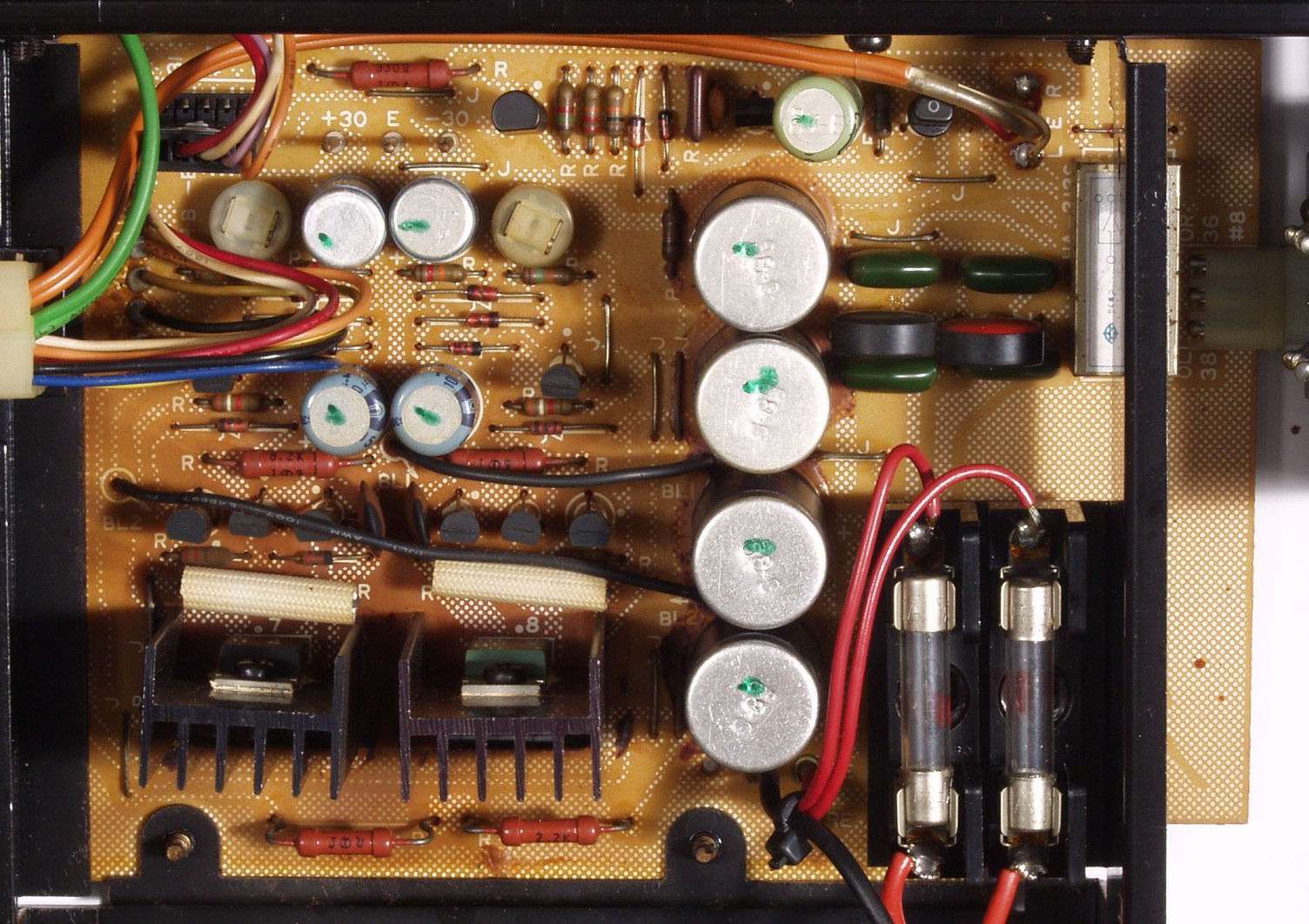

Ｃ１．　修理前　電源基板

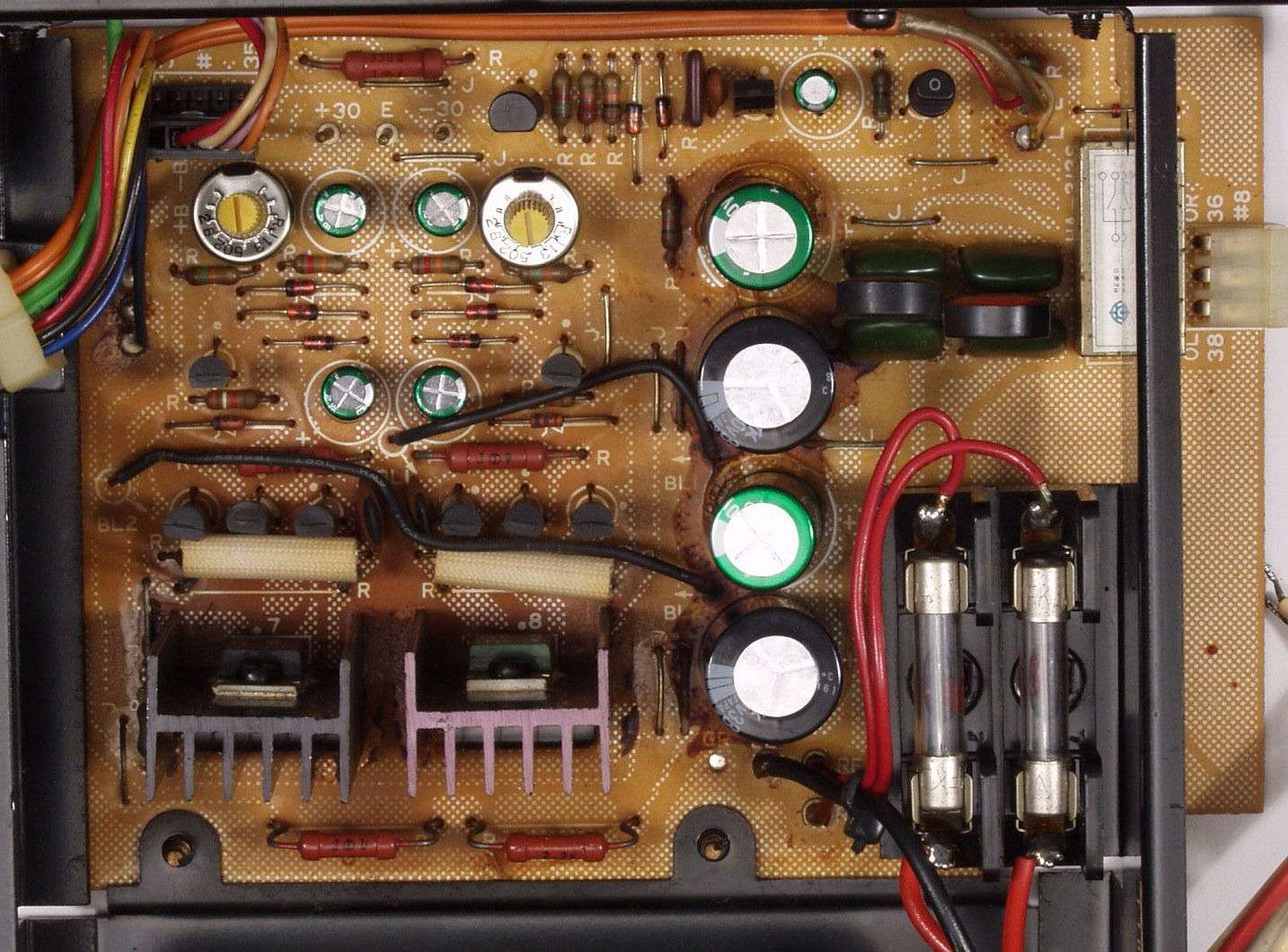

Ｃ２．　修理後　　電源基板　電解コンデンサー９個、半固定VR２個交換

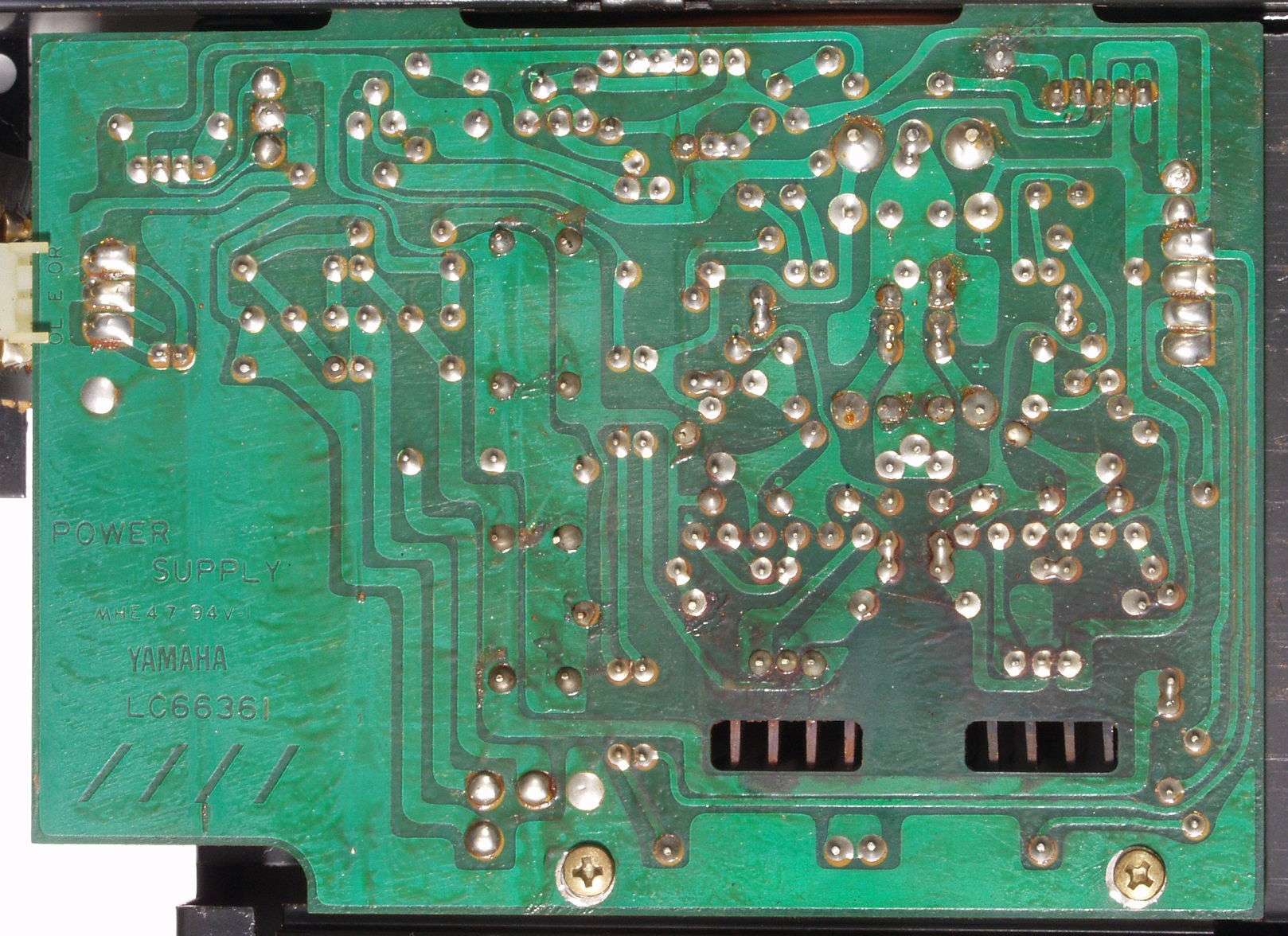

Ｃ３．　修理前　　電源基板裏

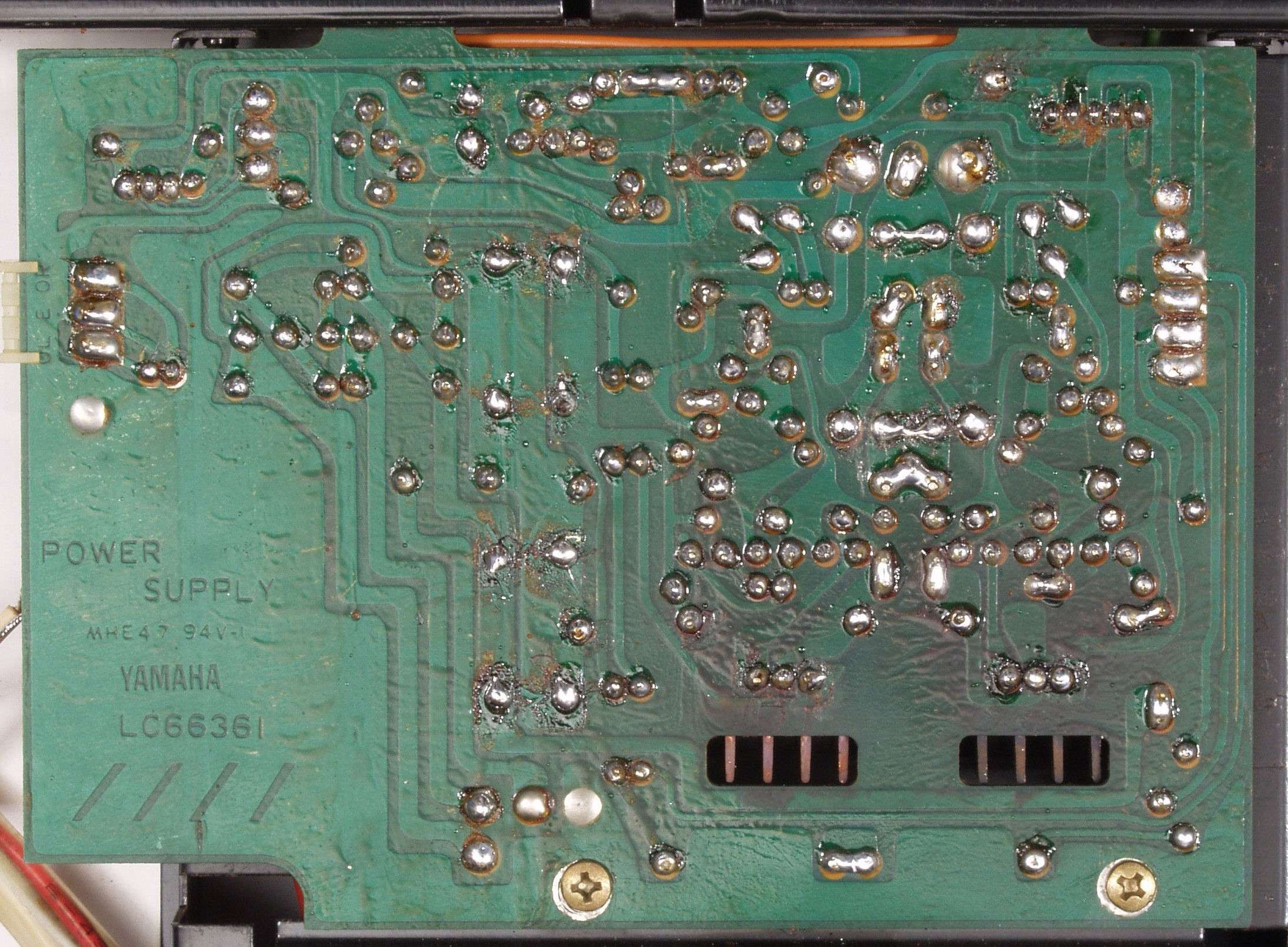

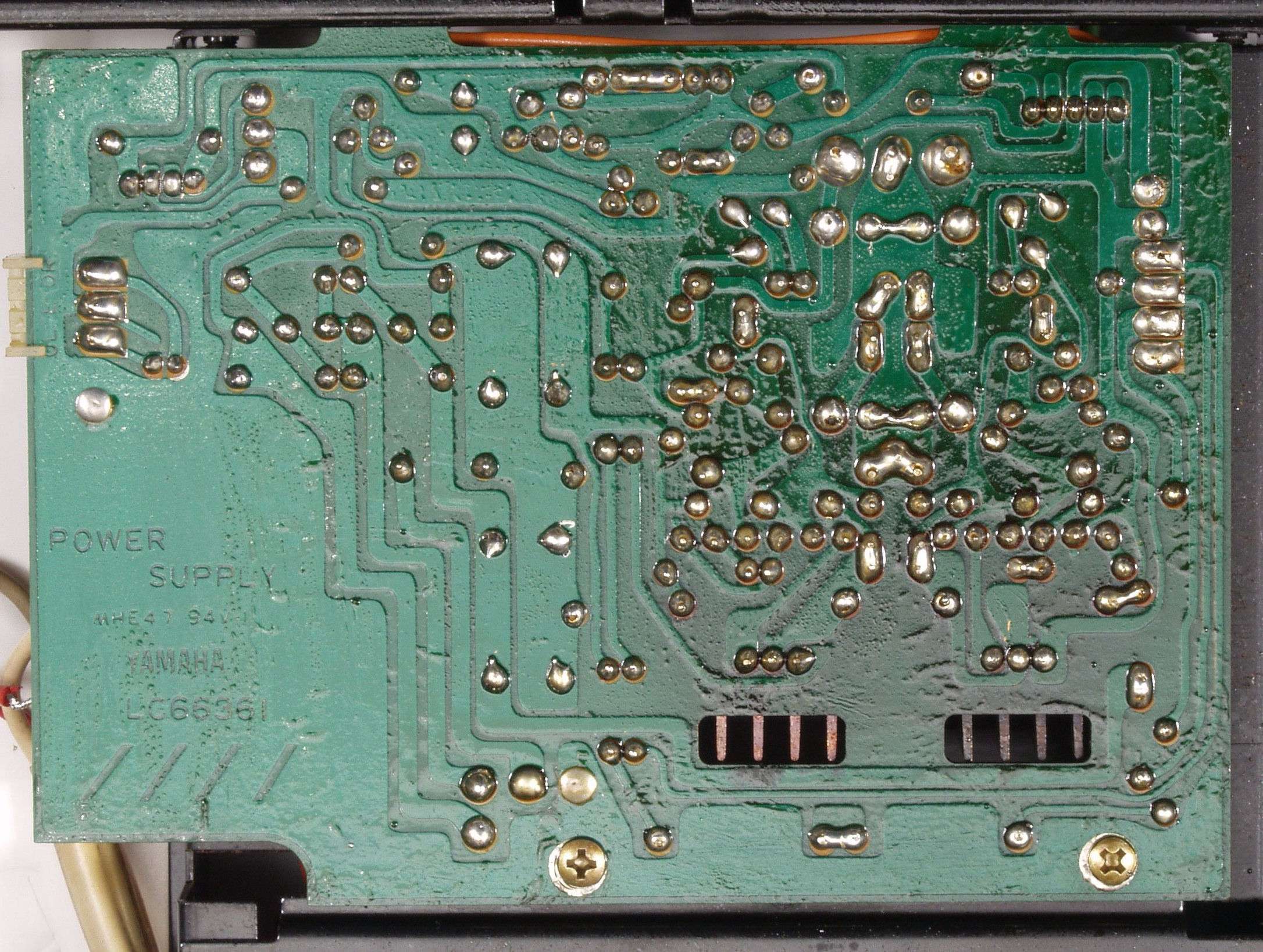

Ｃ４．　修理（ハンダ補正）後　　電源基板裏　全ハンダやり直す

Ｃ５．完成　　電源基板裏　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

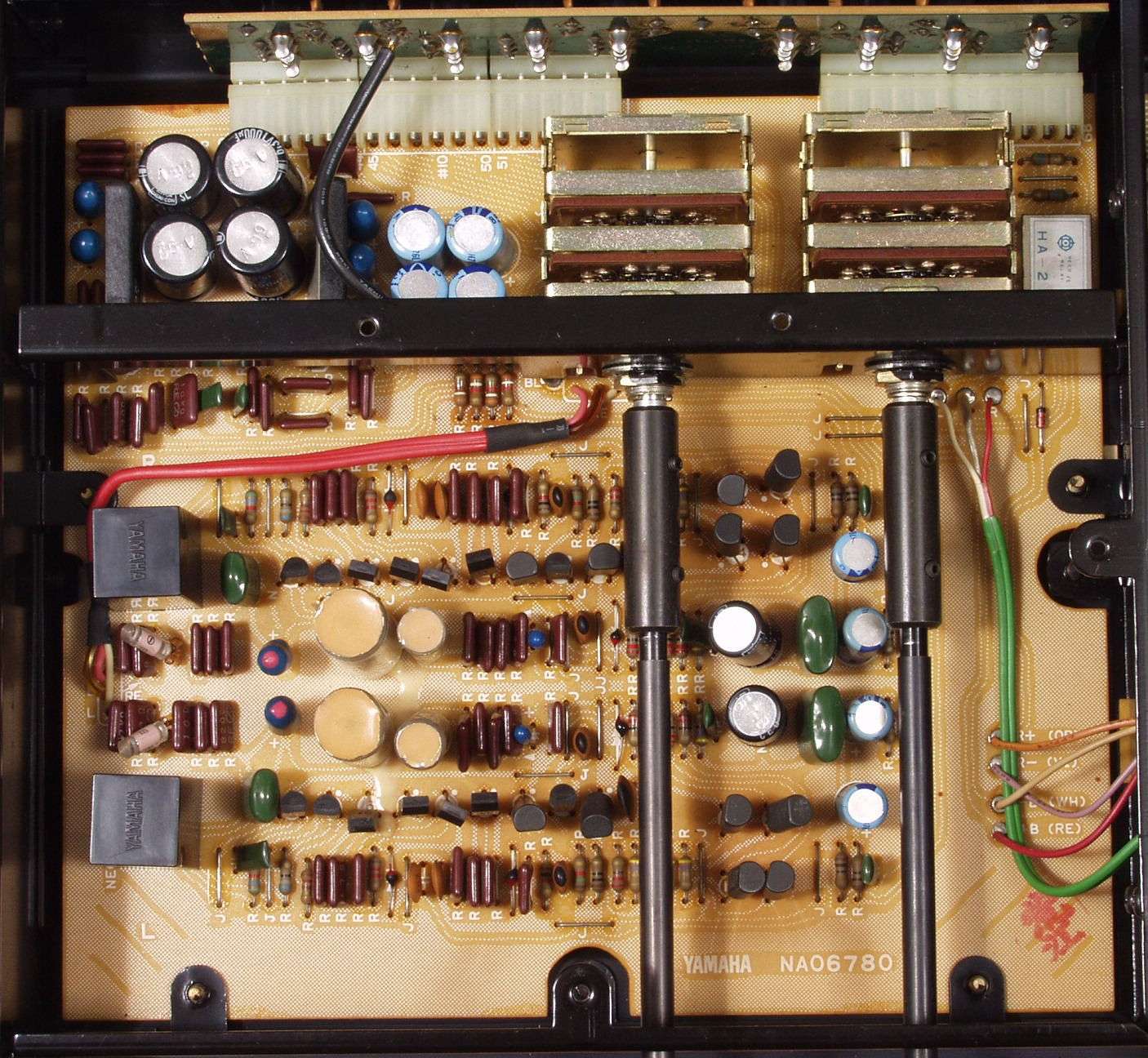

Ｃ２Ａ．　修理前　コントロール基板

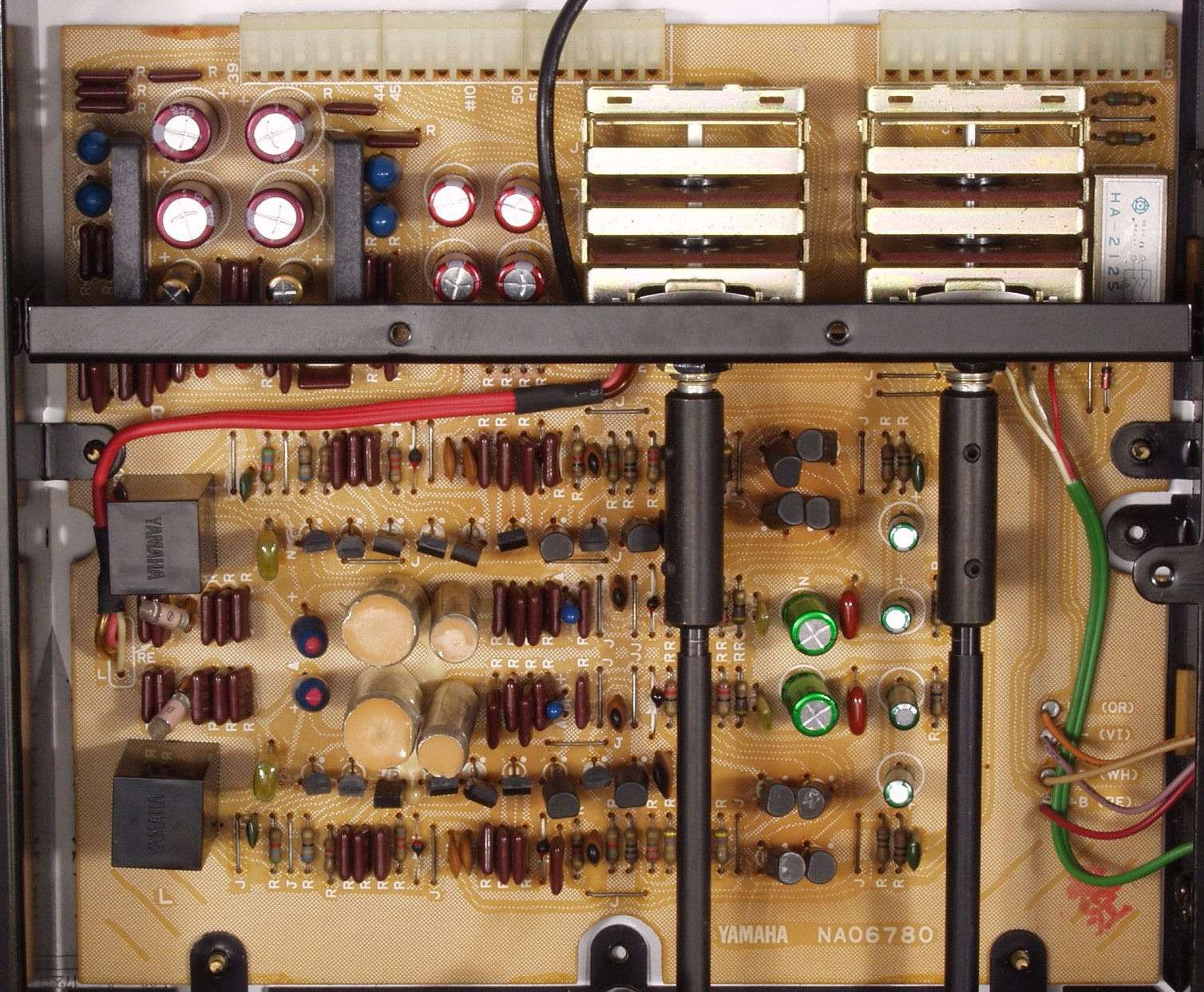

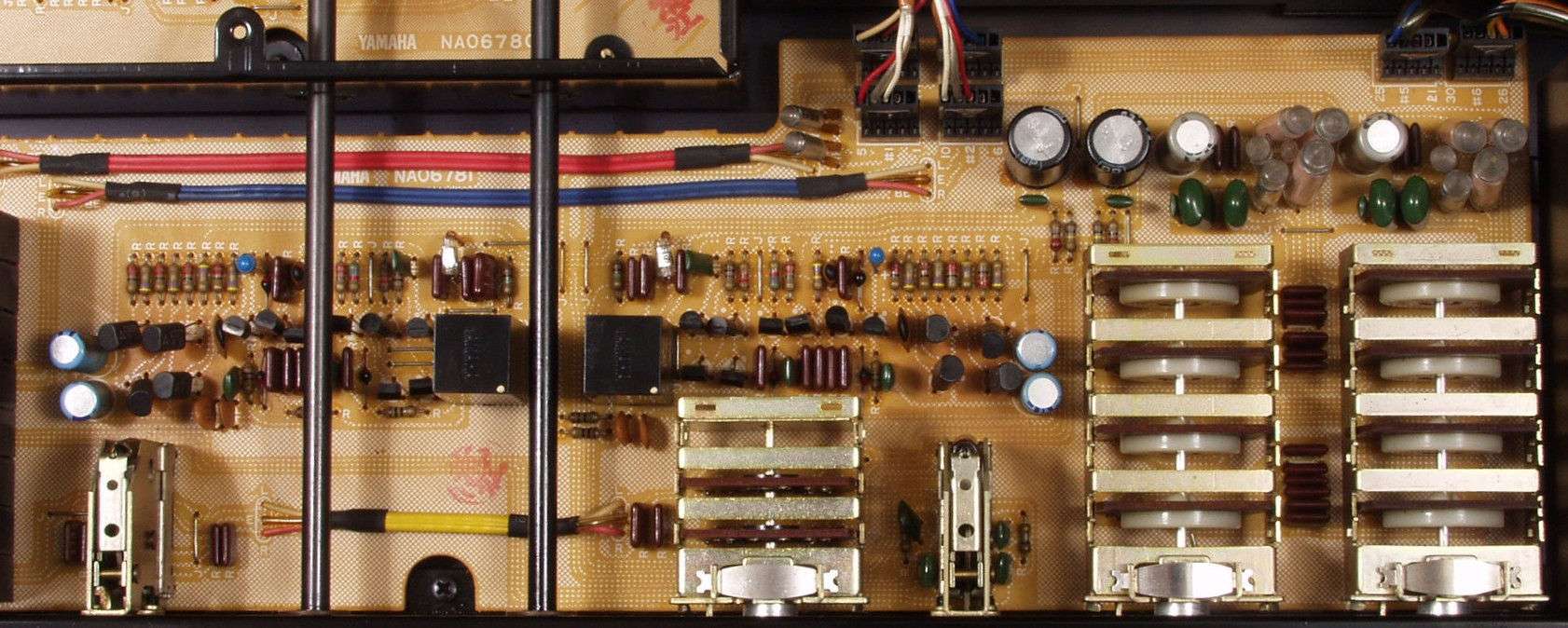

Ｃ２Ｂ．　修理後　コントロール基板　電解コンデンサー８個、フイルムコンデンサー１４個交換

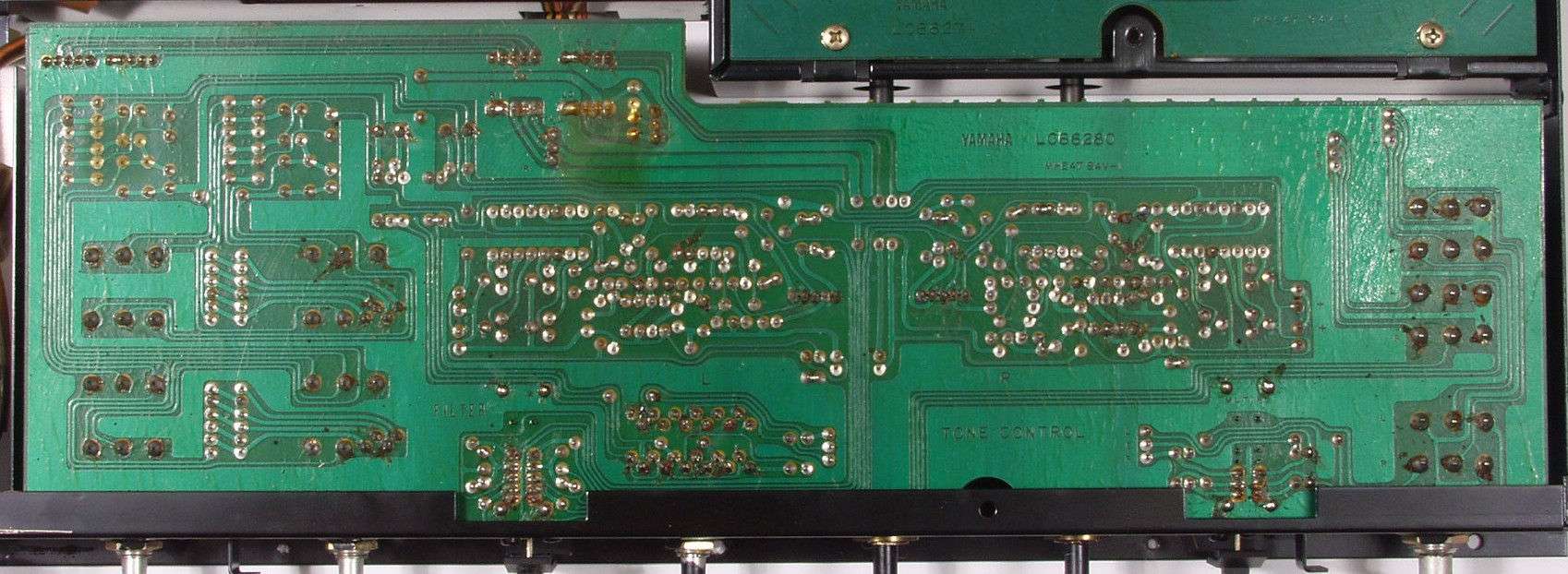

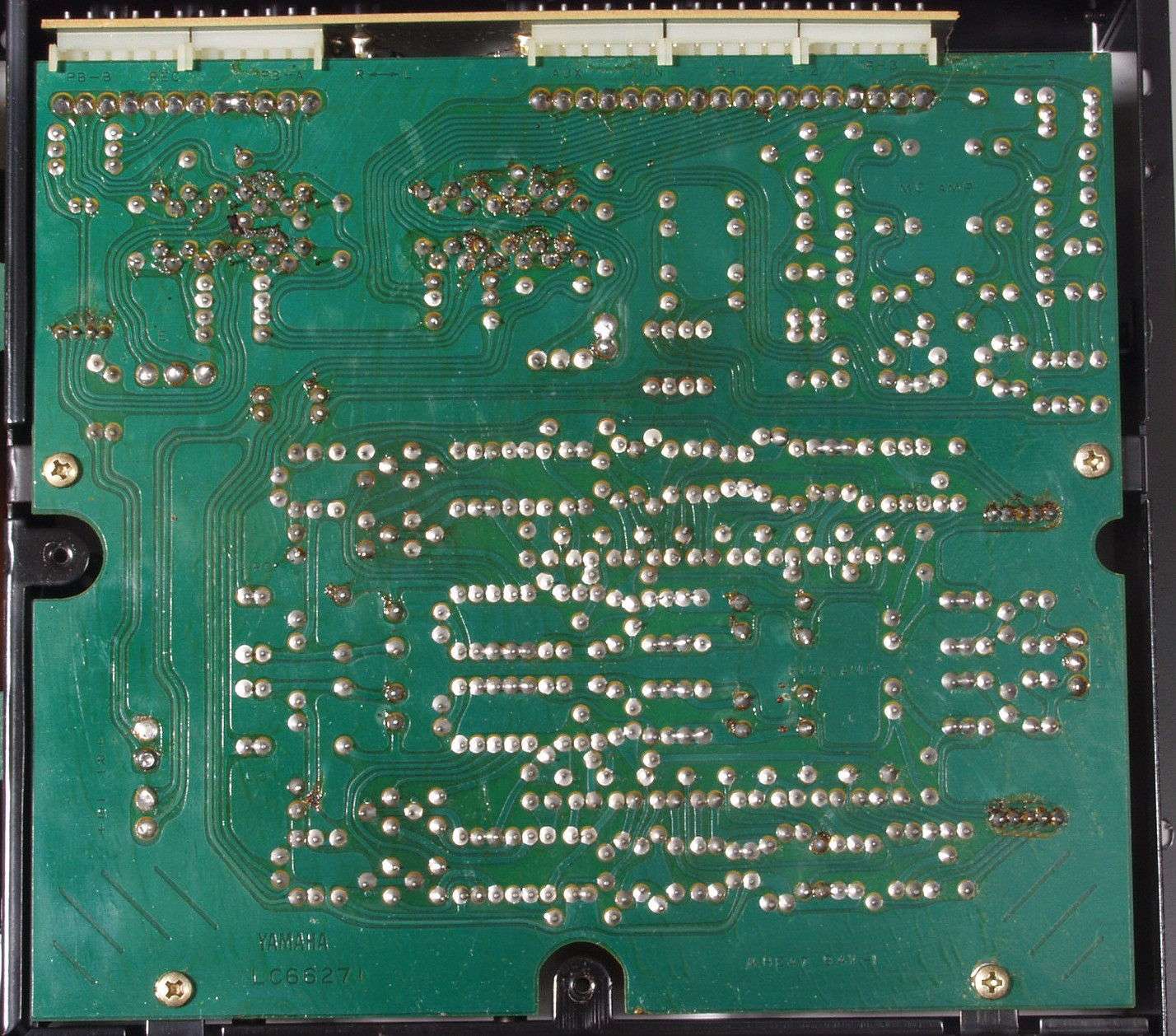

Ｃ２C．　修理前　コントロール基板裏

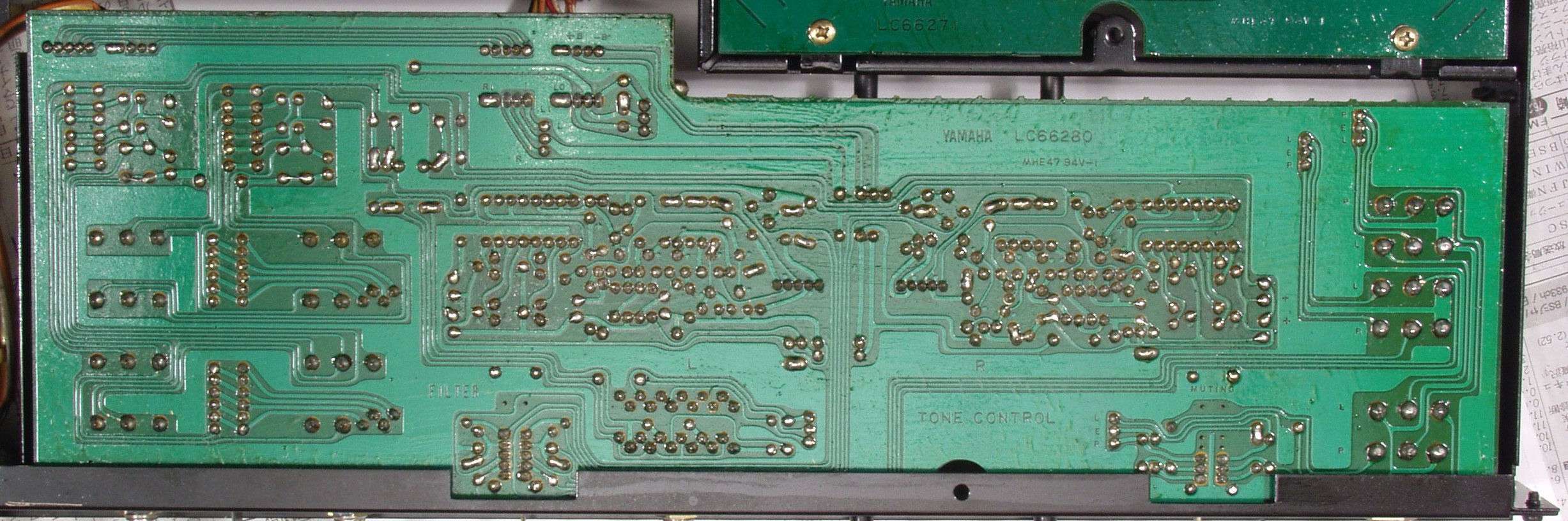

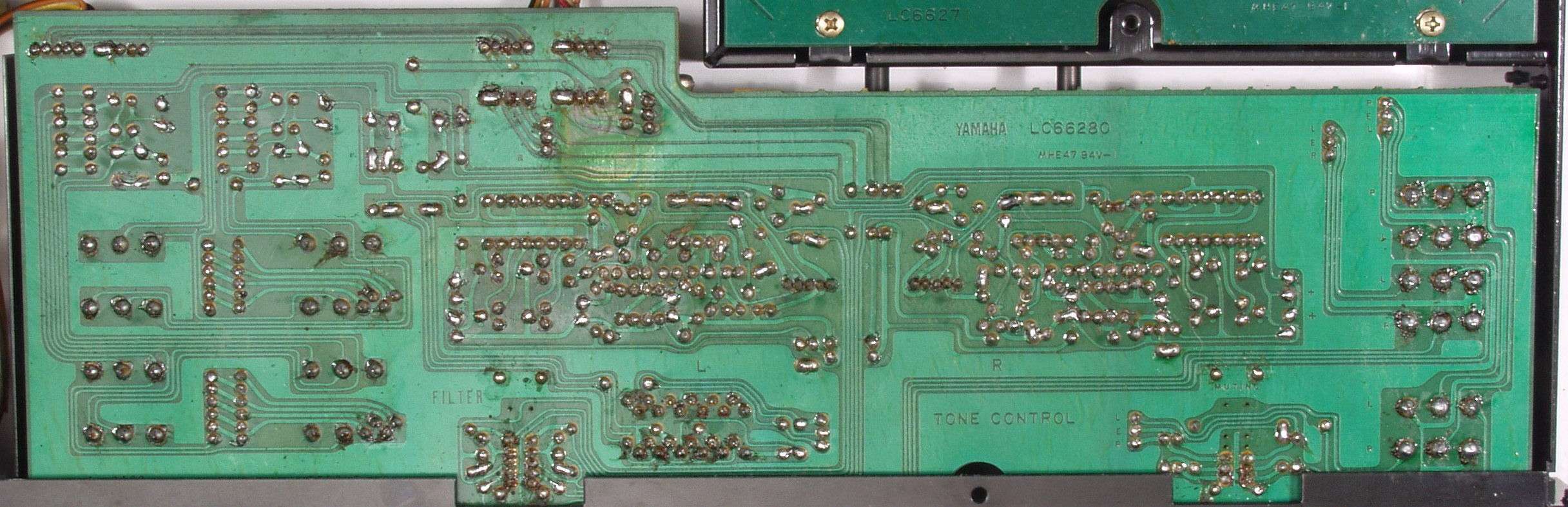

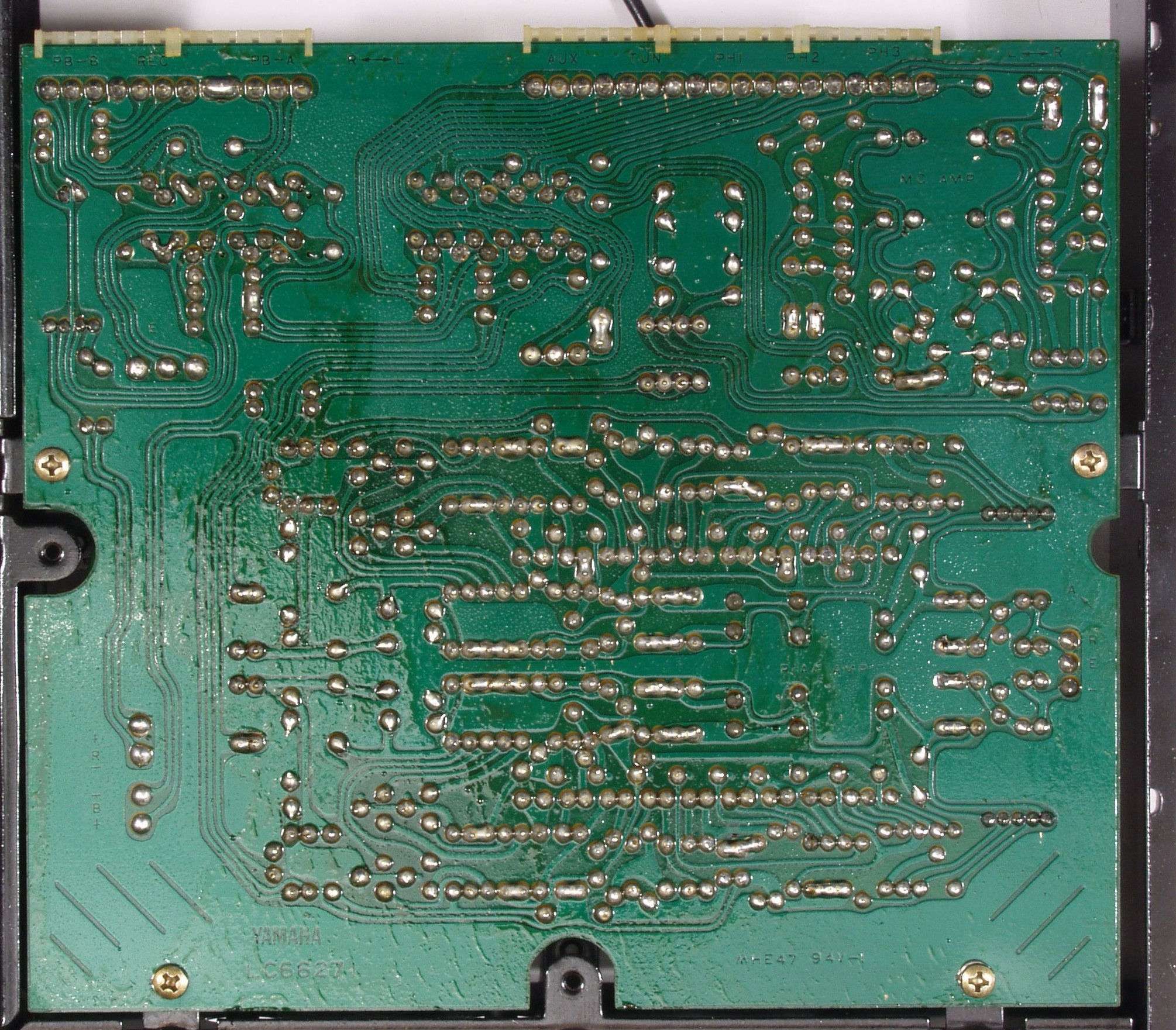

Ｃ２D．　修理（ハンダ補正）後　コントロール基板裏　全ハンダやり直す

Ｃ２Ｅ．　完成　コントロール基板裏　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

Ｃ３Ａ．　修理前　EQ基板

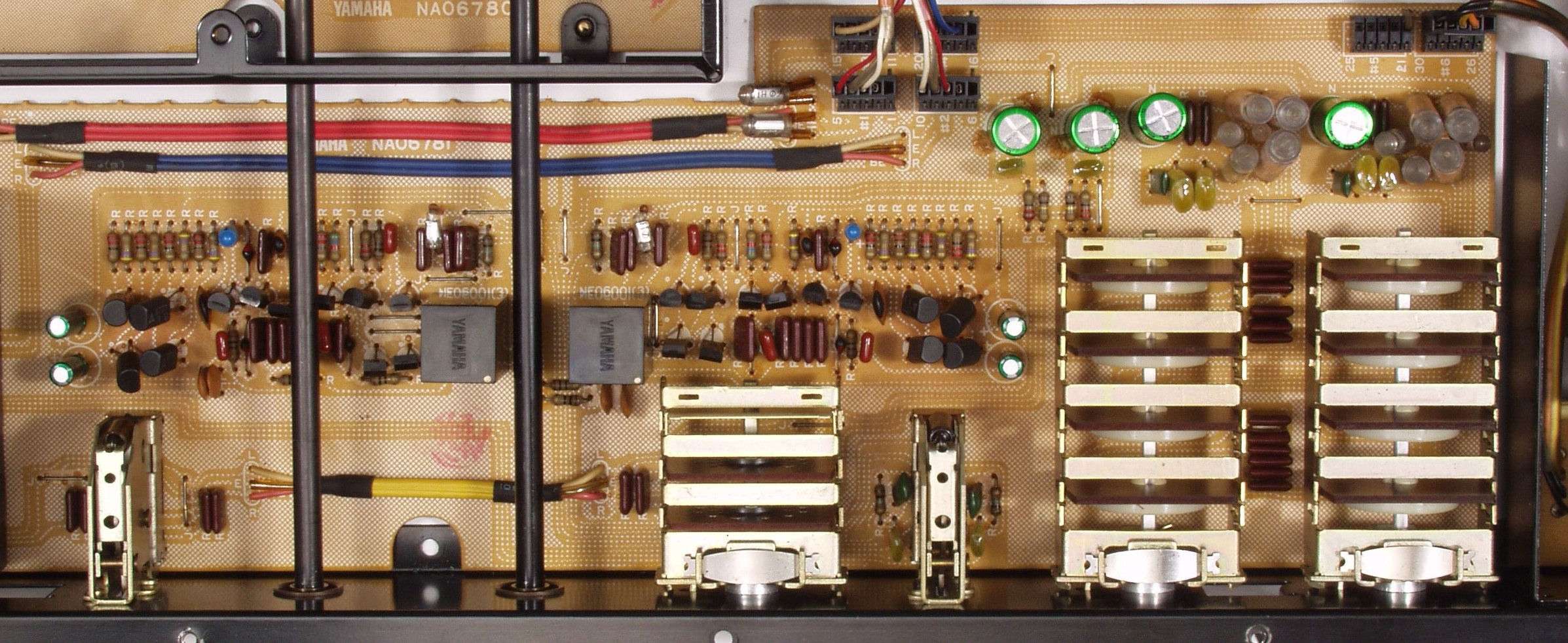

Ｃ３Ｂ．　修理後　EQ基板　電解コンデンサー１６個、フイルムコンデンサー８個交換

Ｃ３C．　修理前　EQ基板裏

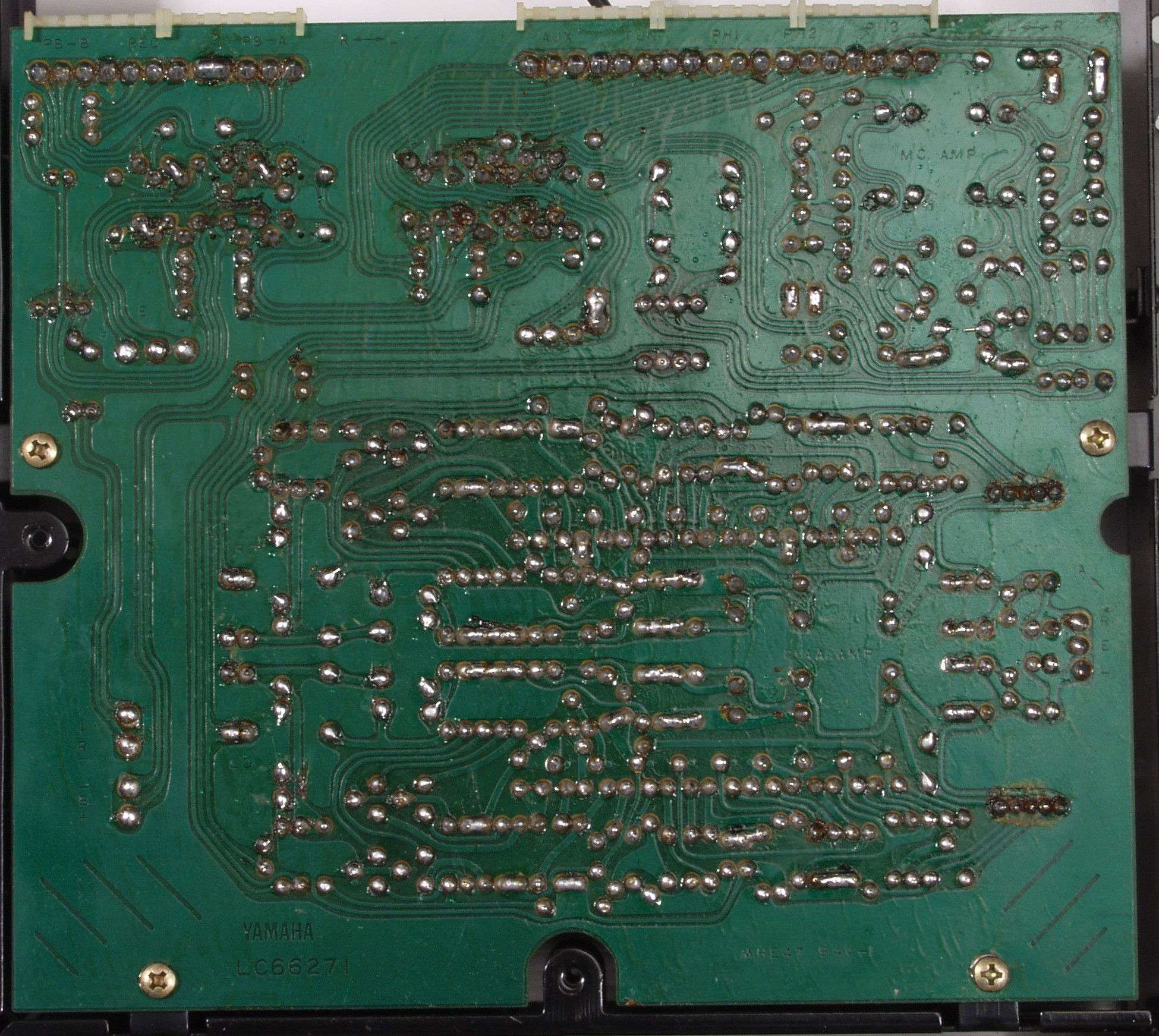

Ｃ３D．　修理（ハンダ補正）後　EQ基板裏　全ハンダやり直す

Ｃ３Ｅ．　完成　EQ基板裏　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

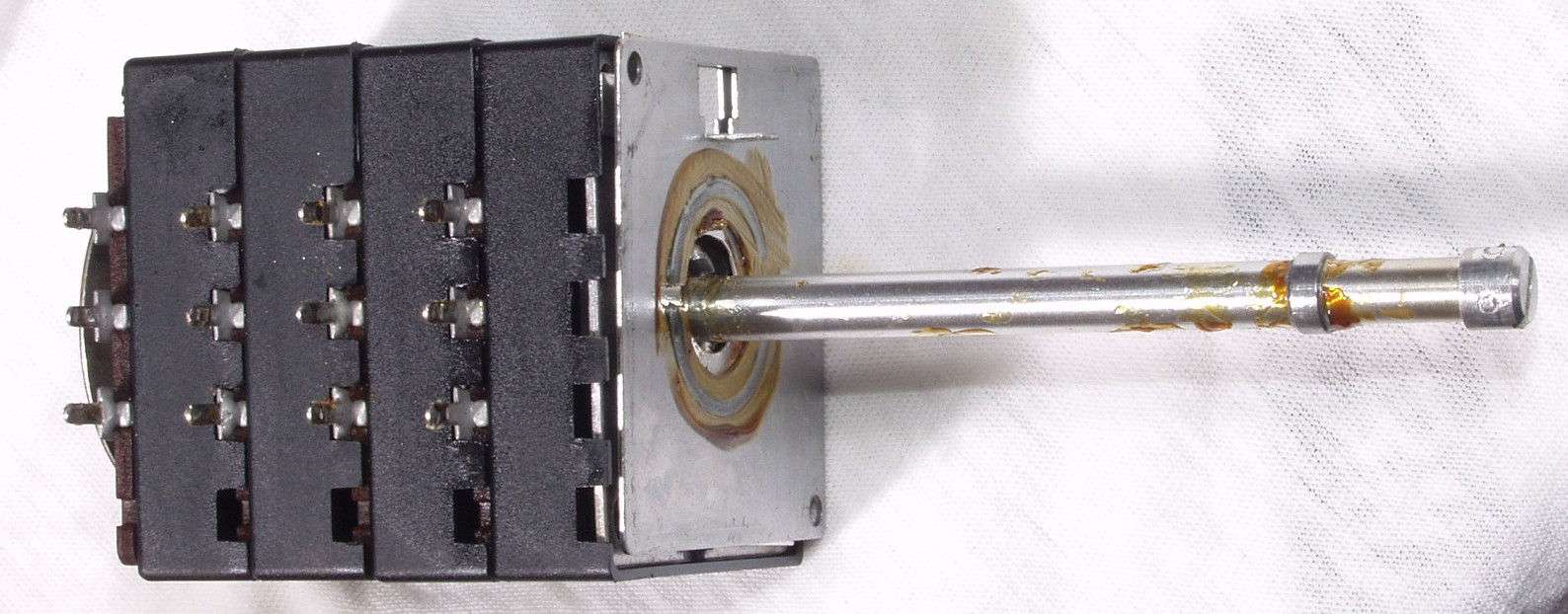

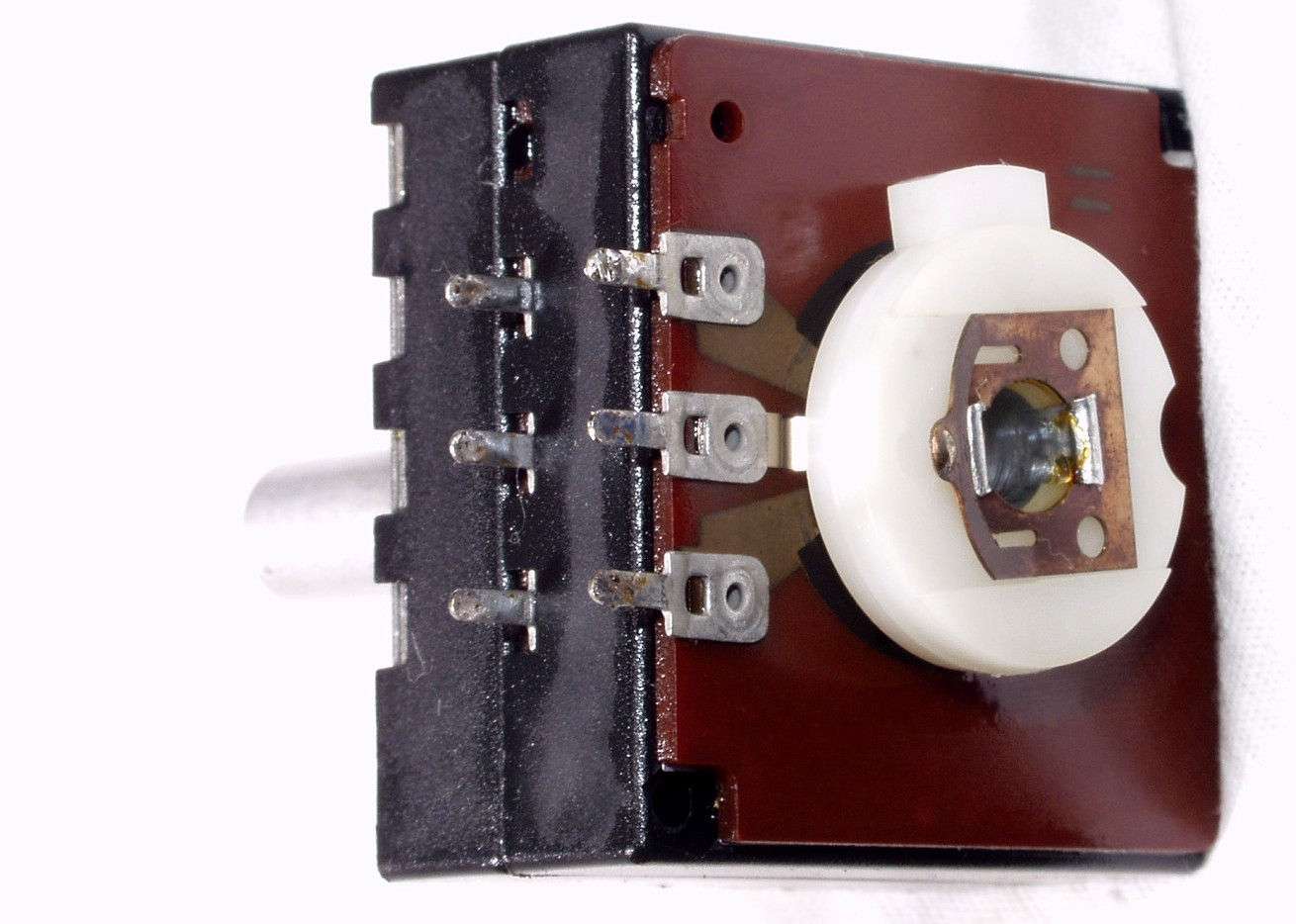

Ｃ４Ａ．　修理中　メインＶＲ＋バランスＶＲ清掃　メインＶＲ部　外さないで、接点復活材を使用すると、軸のグリスが溶け出し、
　　　　　　　　　　　やがて、抵抗体や接点に皮膜を作る事になる。

Ｃ４Ｂ．　修理中　メインＶＲ＋バランスＶＲ清掃　バランスＶＲ部

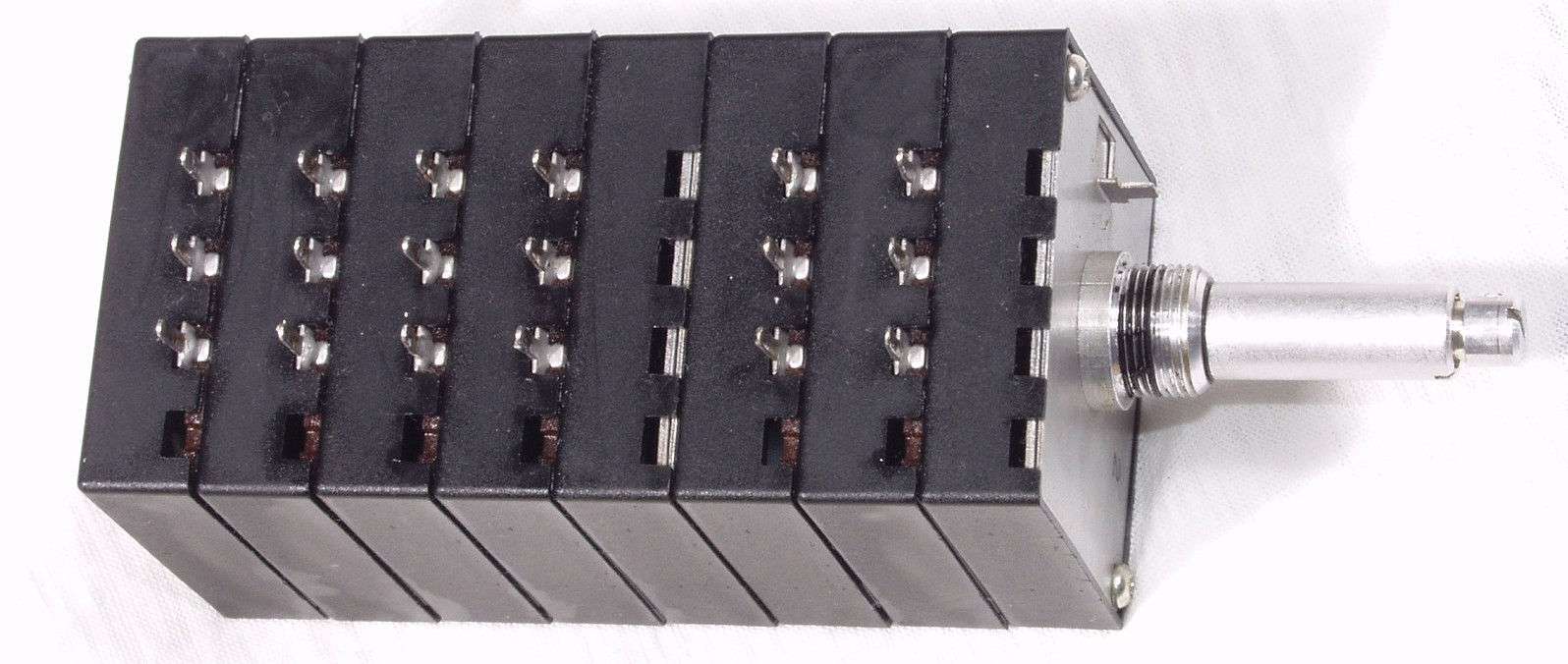

Ｃ４Ｃ．　修理後　メインＶＲ＋バランスＶＲ清掃

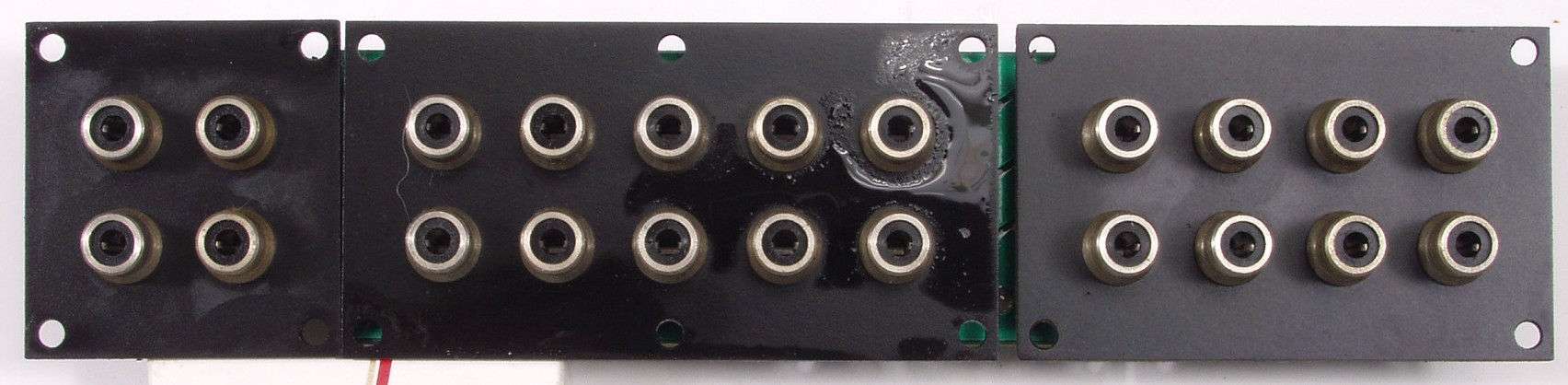

Ｃ５Ａ．　修理前　ＲＣＡ端子　接点復活材が染みこんでいる

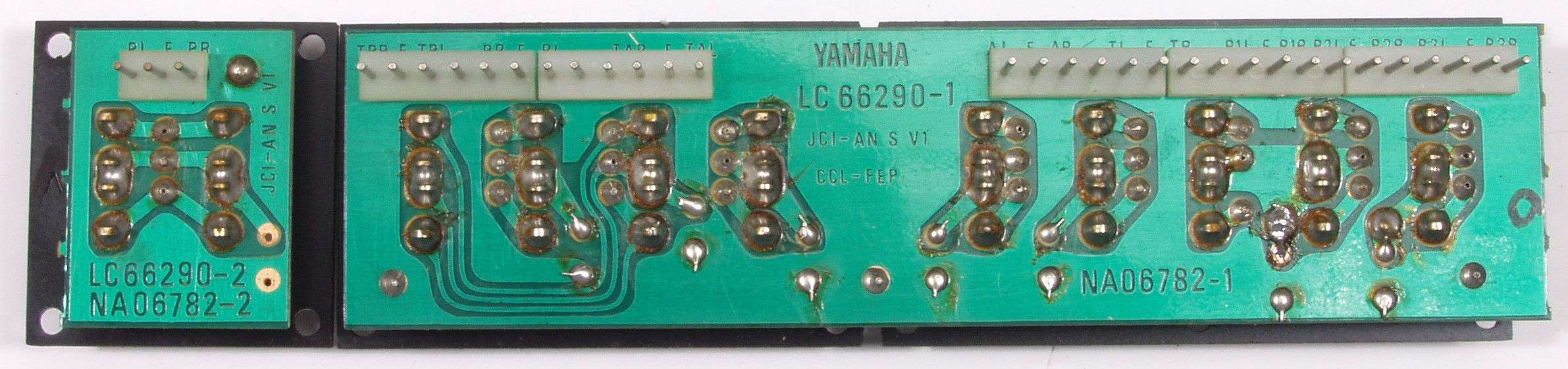

Ｃ５Ｂ．　修理前　ＲＣＡ端子裏

Ｃ５Ｃ．　修理（ハンダ補正）後　ＲＣＡ端子裏　全ハンダやり直す＋不要なフラックスを取り、清掃後

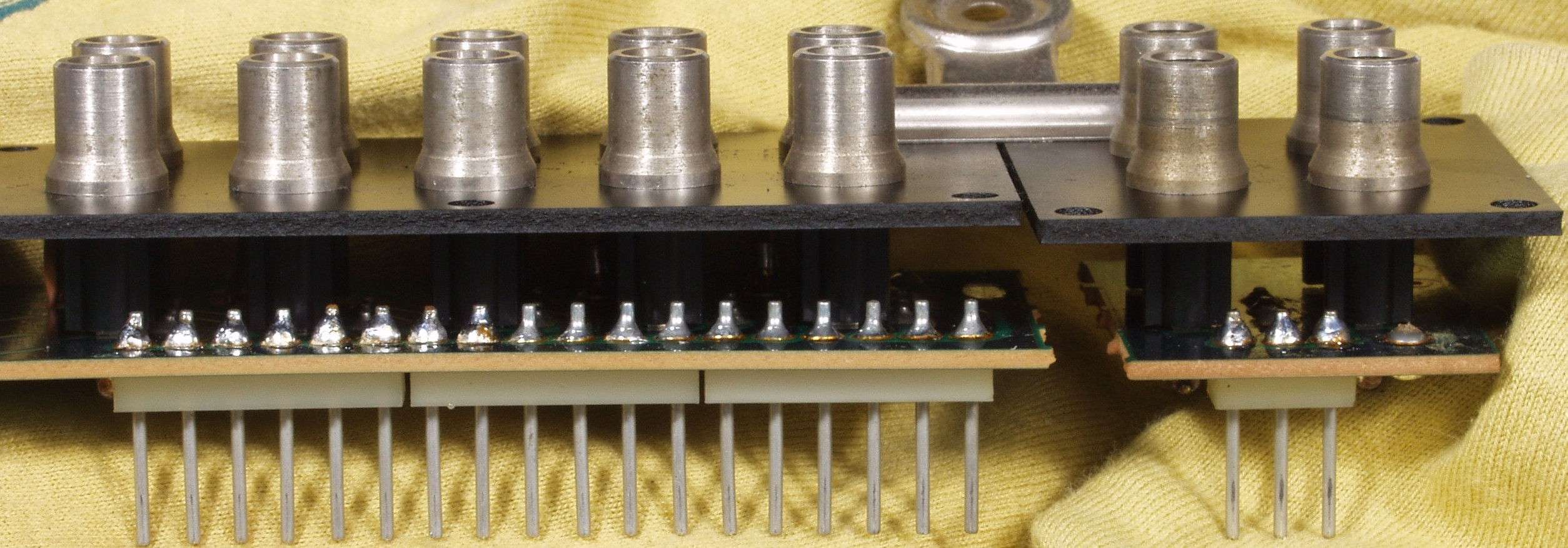

Ｃ５D．　修理（ハンダ補正）中　ＲＣＡ端子　全ハンダやり直す　両サイド終了

Ｃ６Ａ．　修理中　ＡＣインレットソケット取付　穴開け

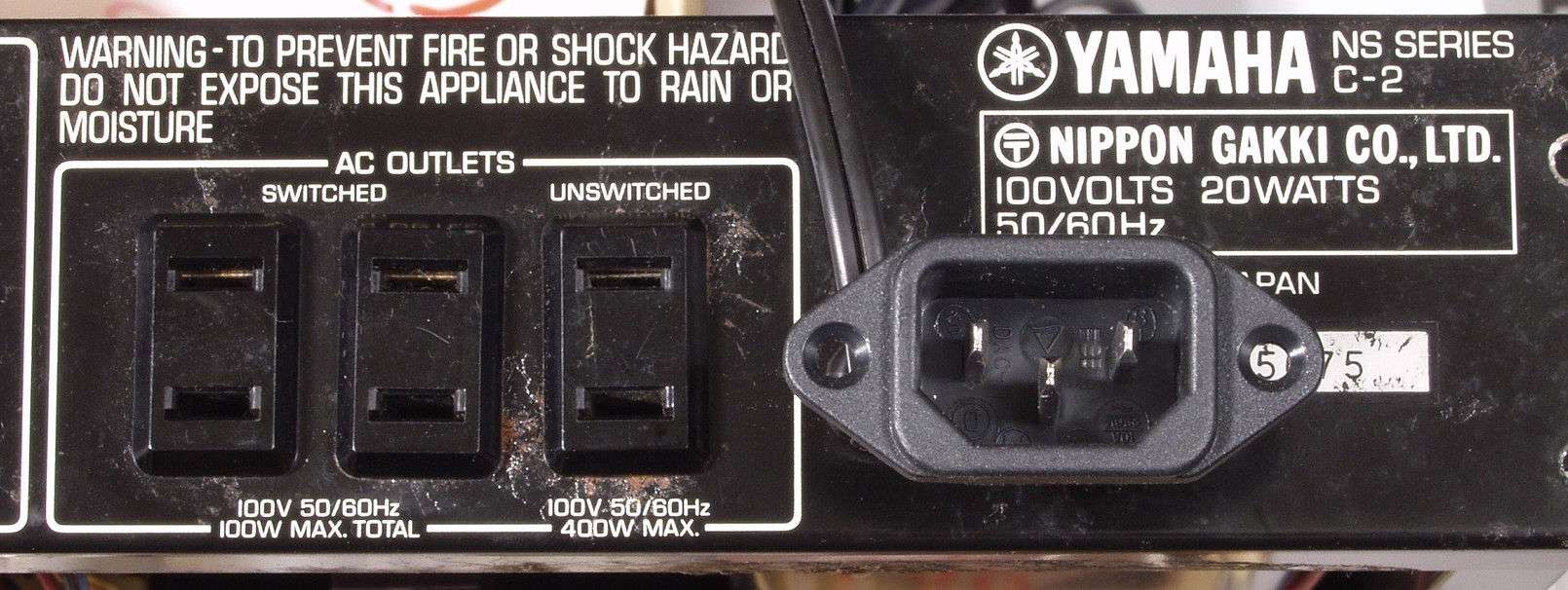

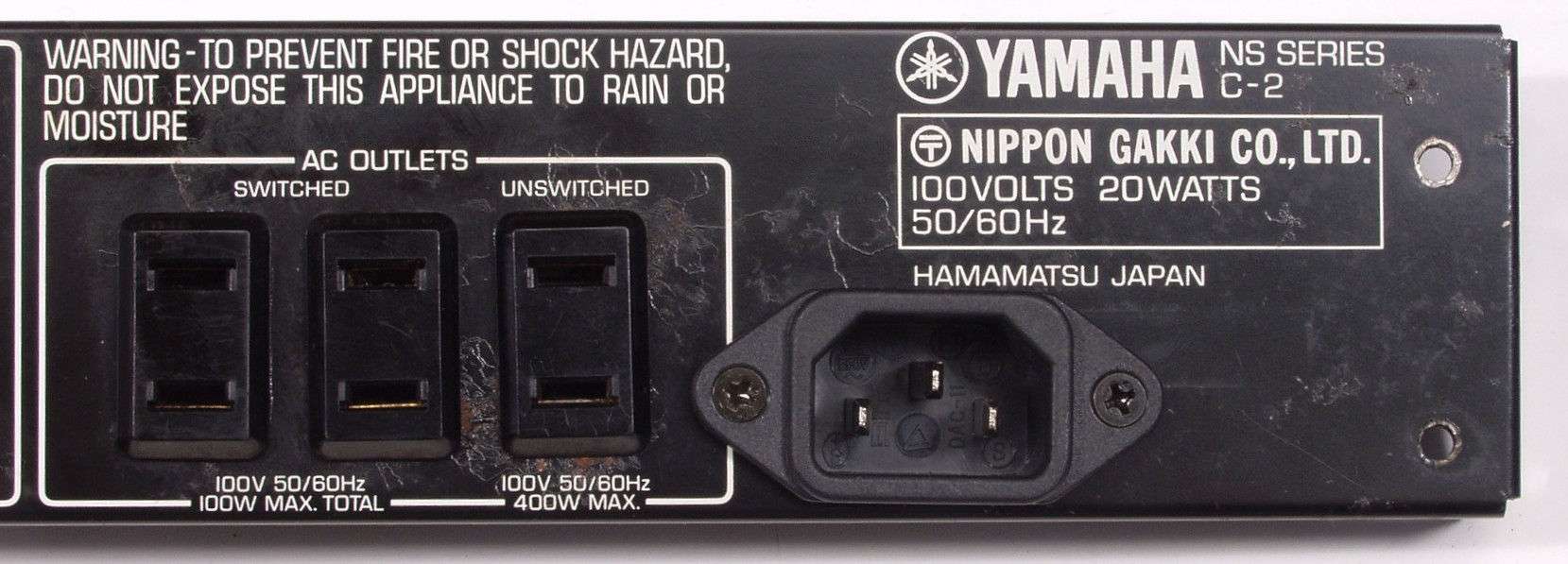

Ｃ６Ｂ．完成　　ＡＣインレットソケット取付

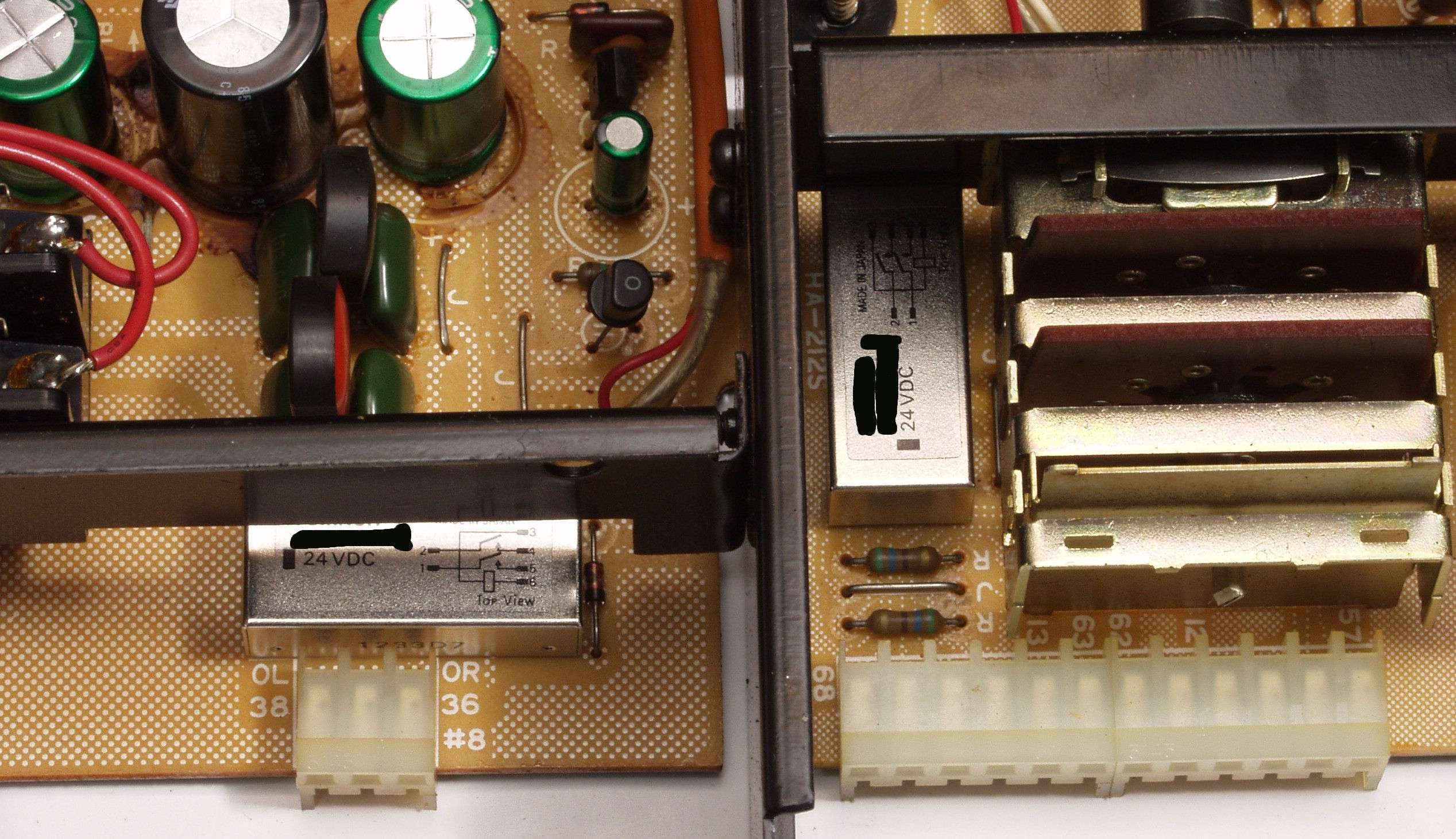

Ｃ７．　修理後　出力リレー交換後　メーカー名は写真上で消しました

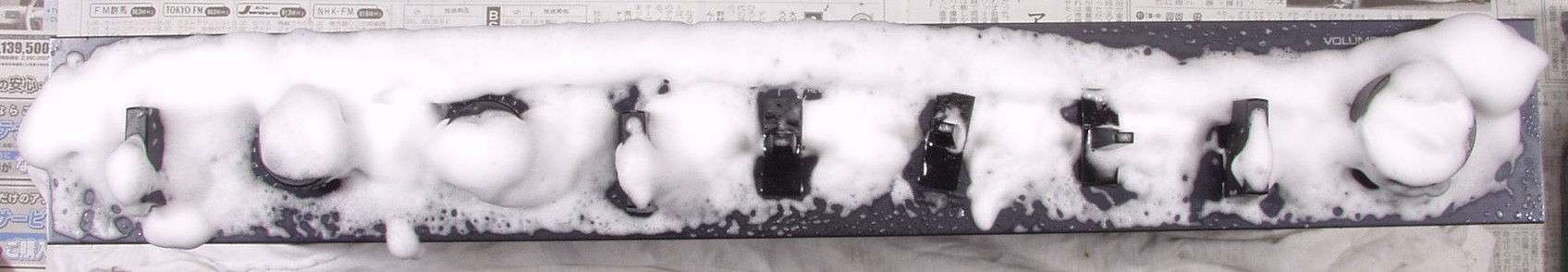

Ｃ８．　パネル清掃

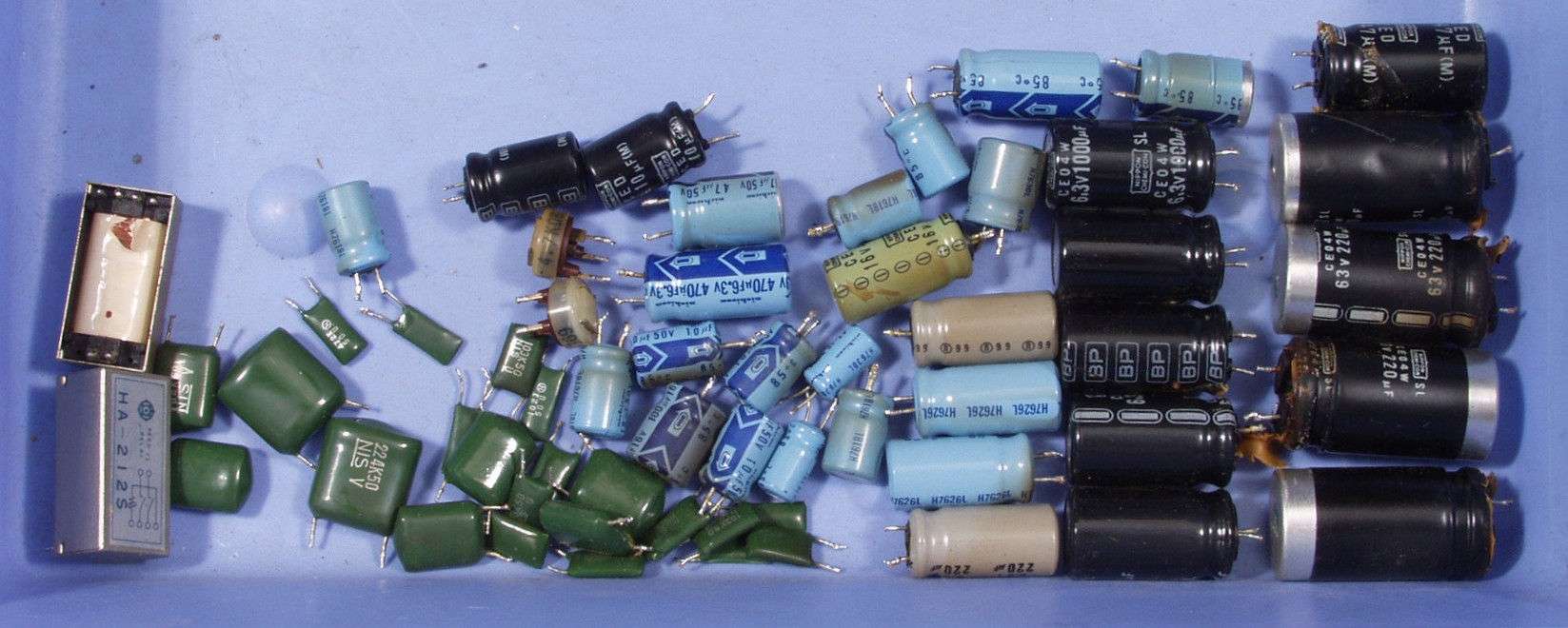

Ｃ９．　交換部品

ＣＡＡ．　修理前　上から見る

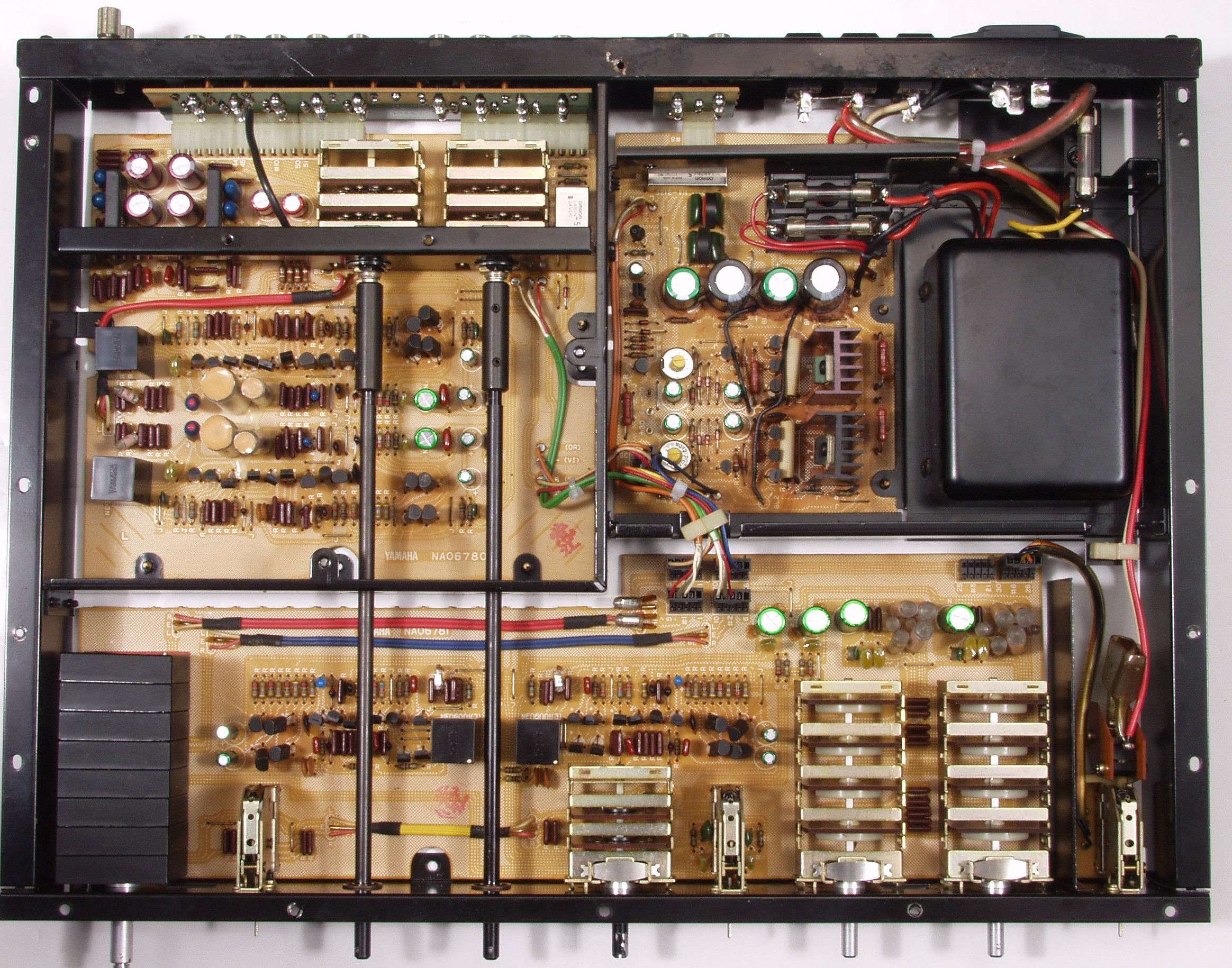

ＣＡＢ．　修理後　上から見る

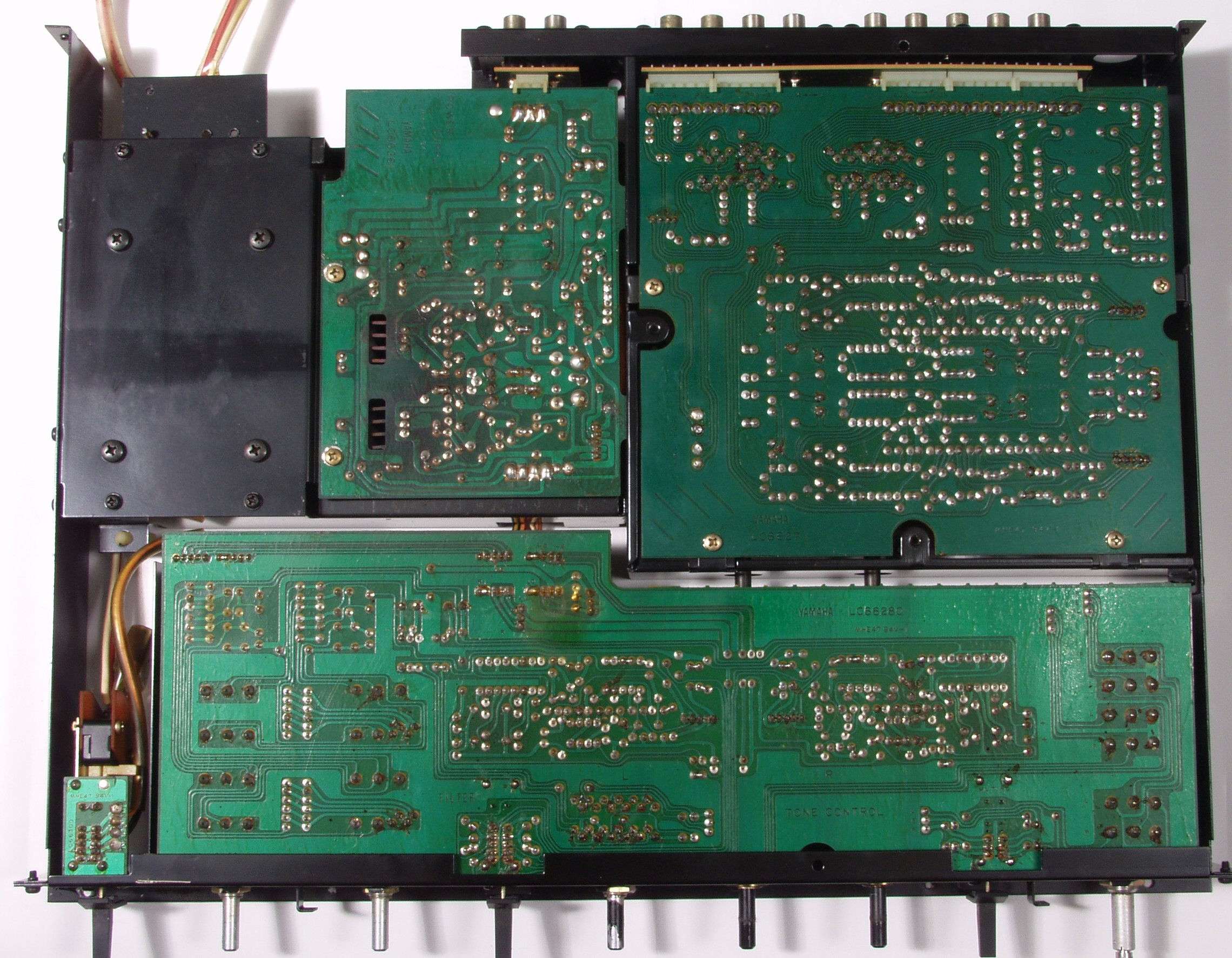

ＣＡＣ．　修理前　下から見る

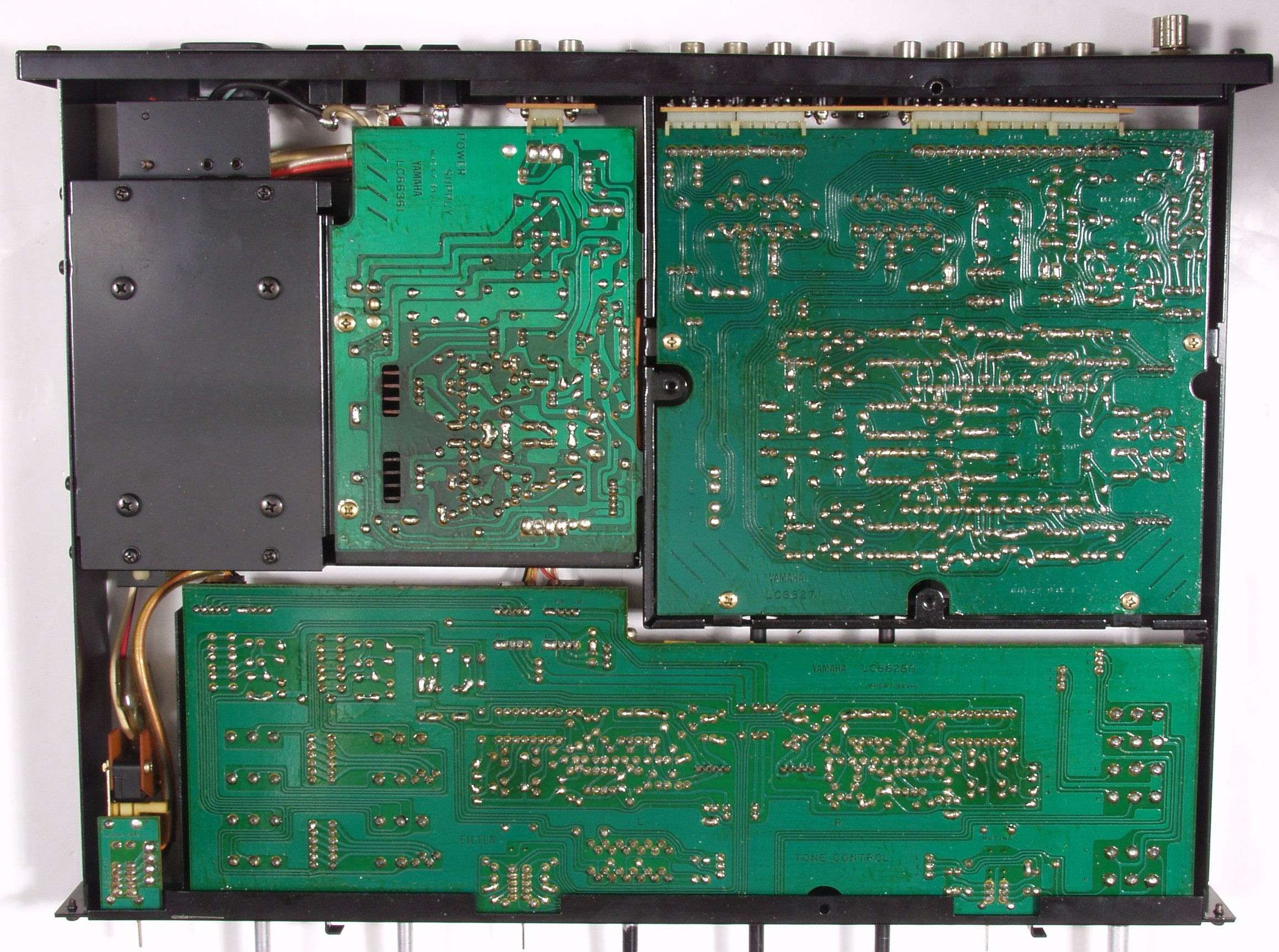

ＣＡＤ．　修理後　下から見る

Ｅ．　調整・測定

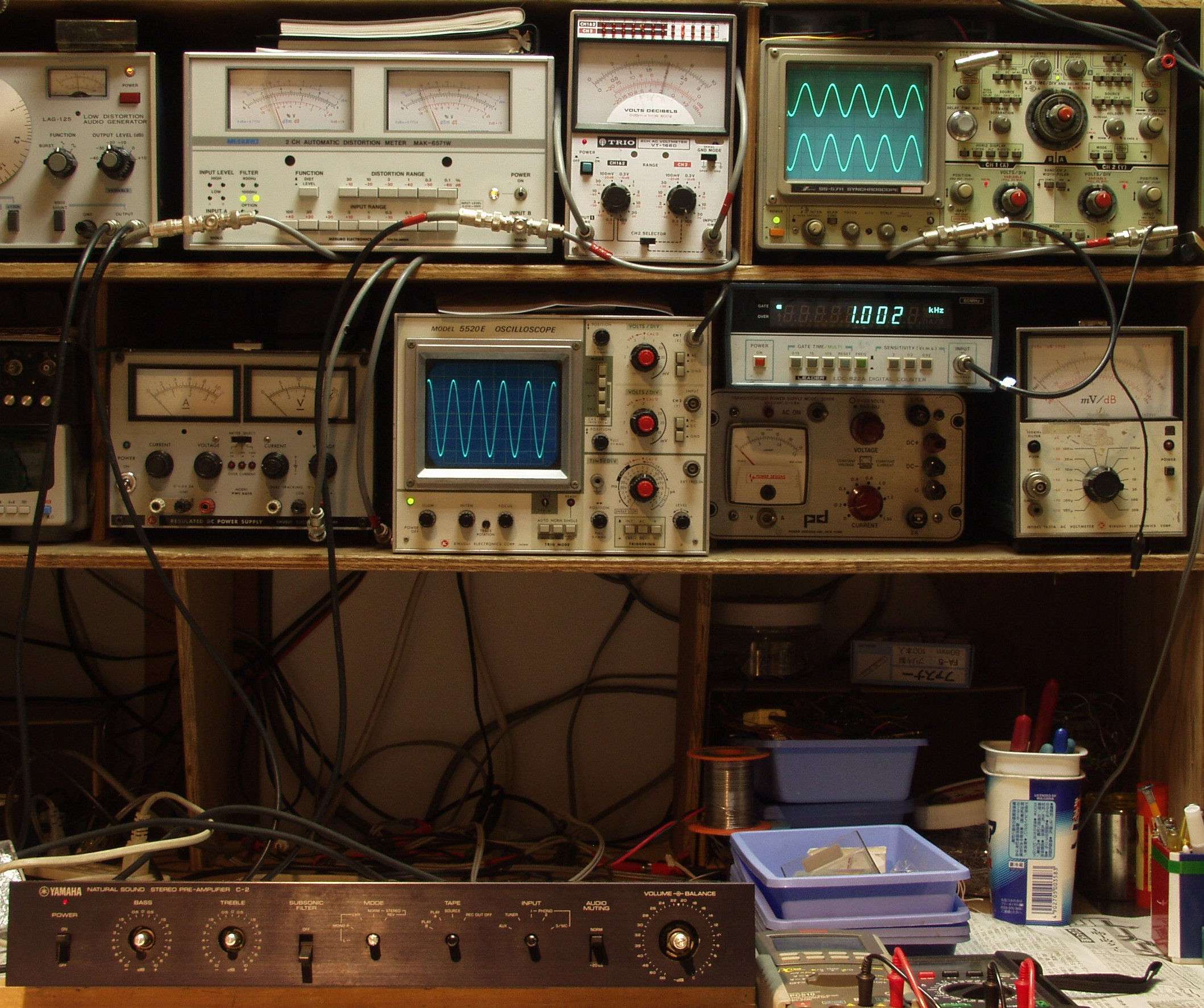

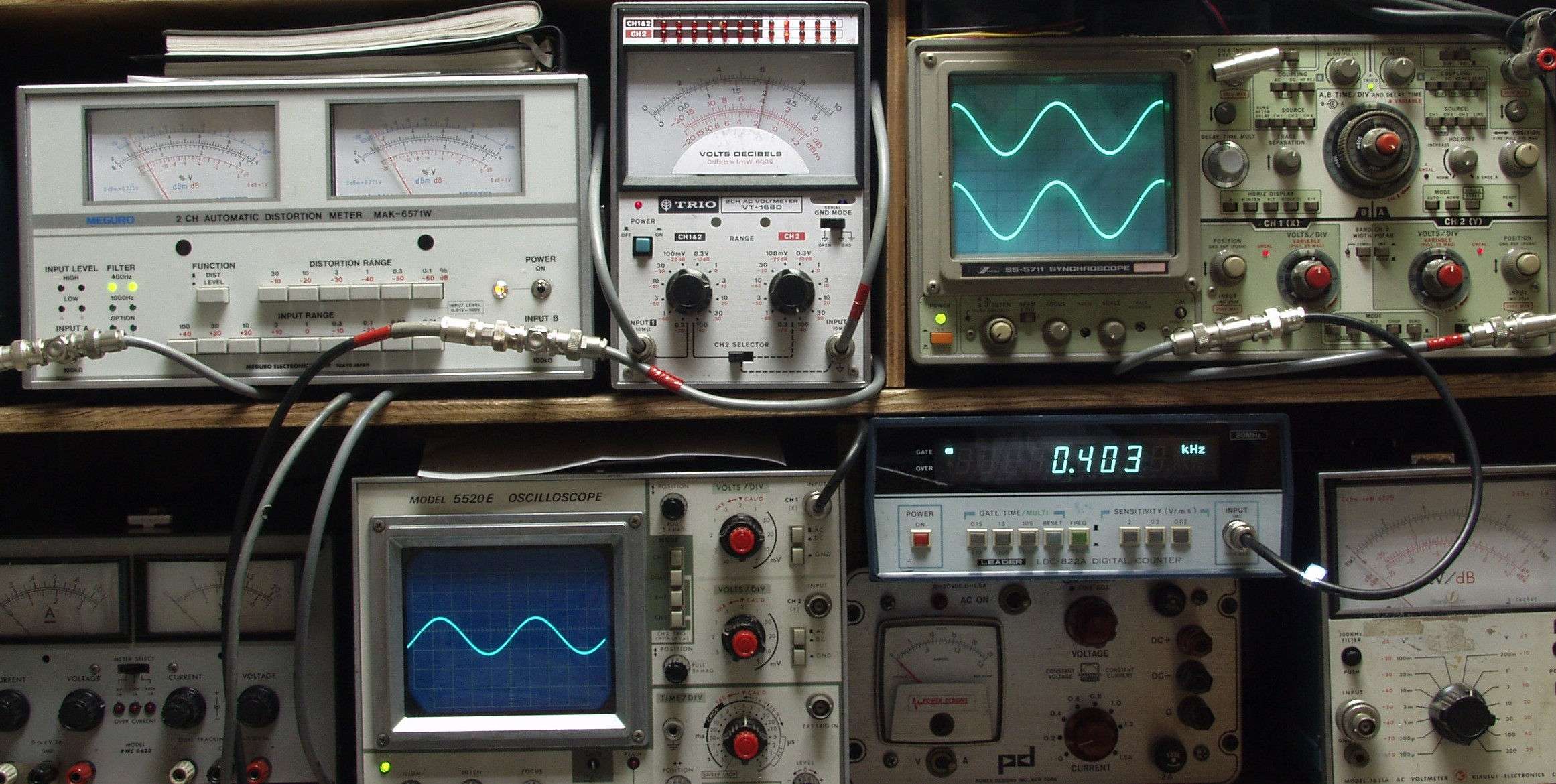

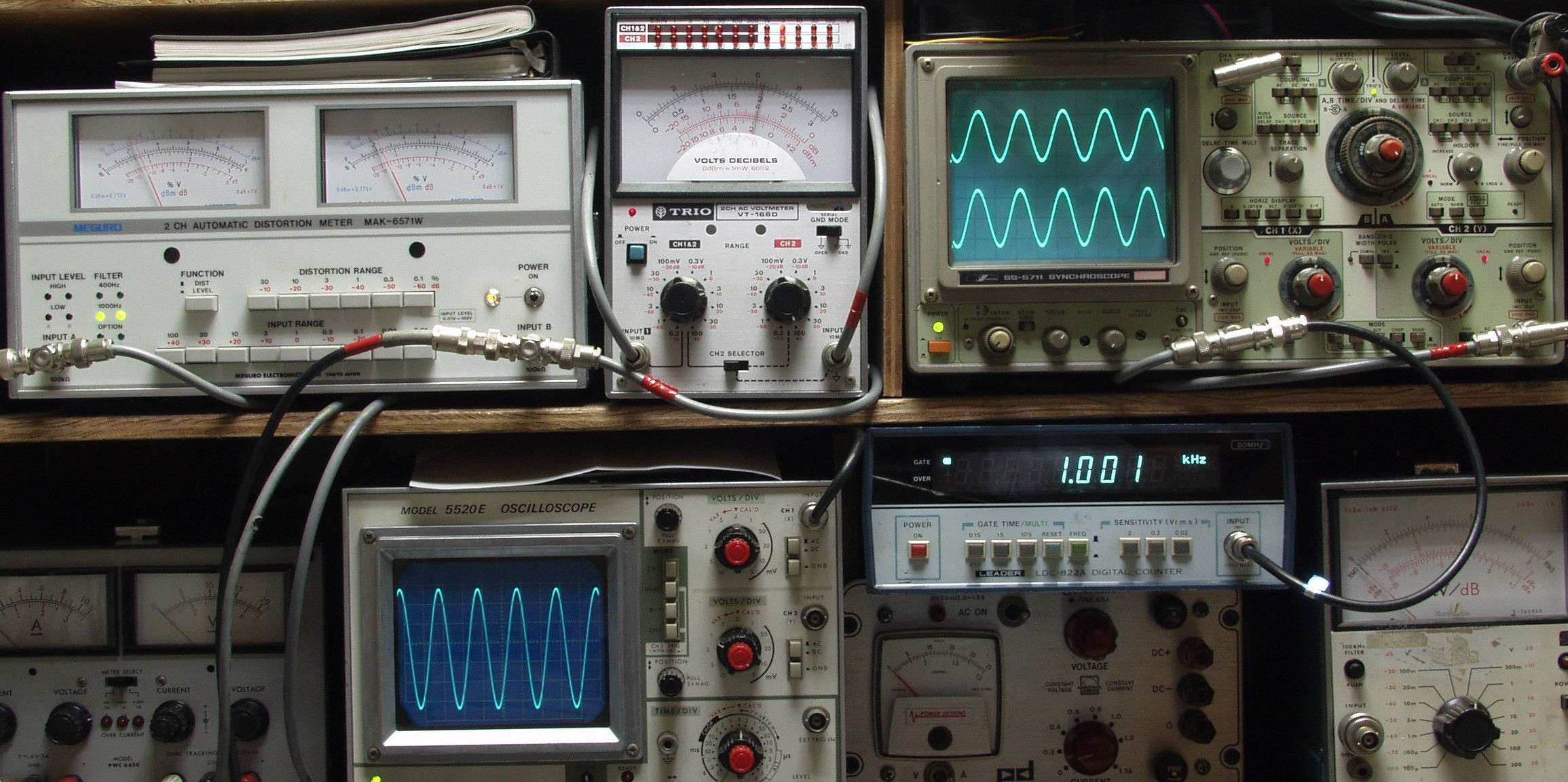

Ｅ１Ａ．　出力・歪み率測定　完全にシールドしていませんので、少し歪みは悪いです
　　　　＜見方＞
　　　　　上左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

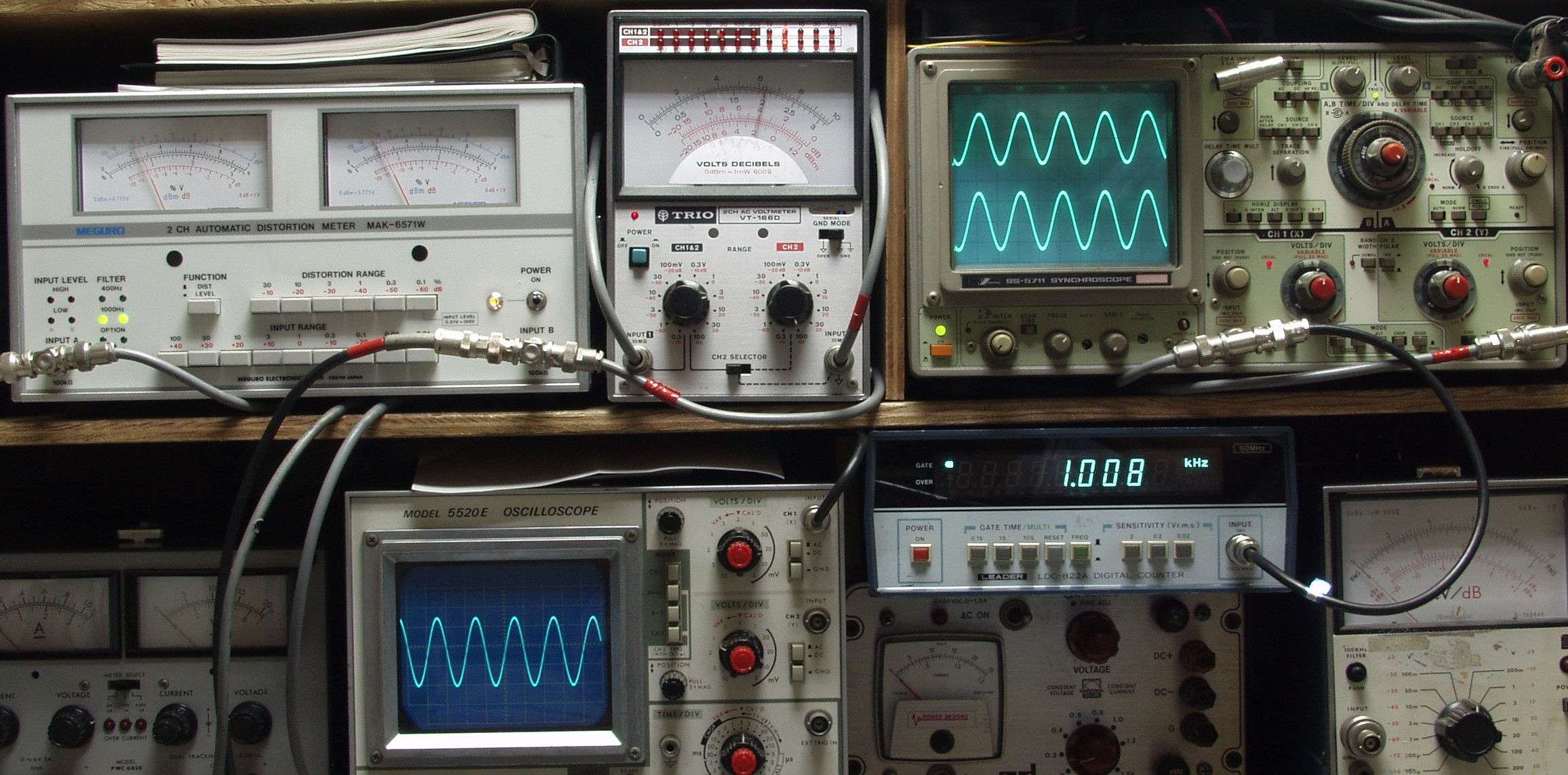

Ｅ２Ａ．　出力電圧２Ｖ　歪み率＝０．０４％　ＡＵＸ入力　１０００ＨＺ　

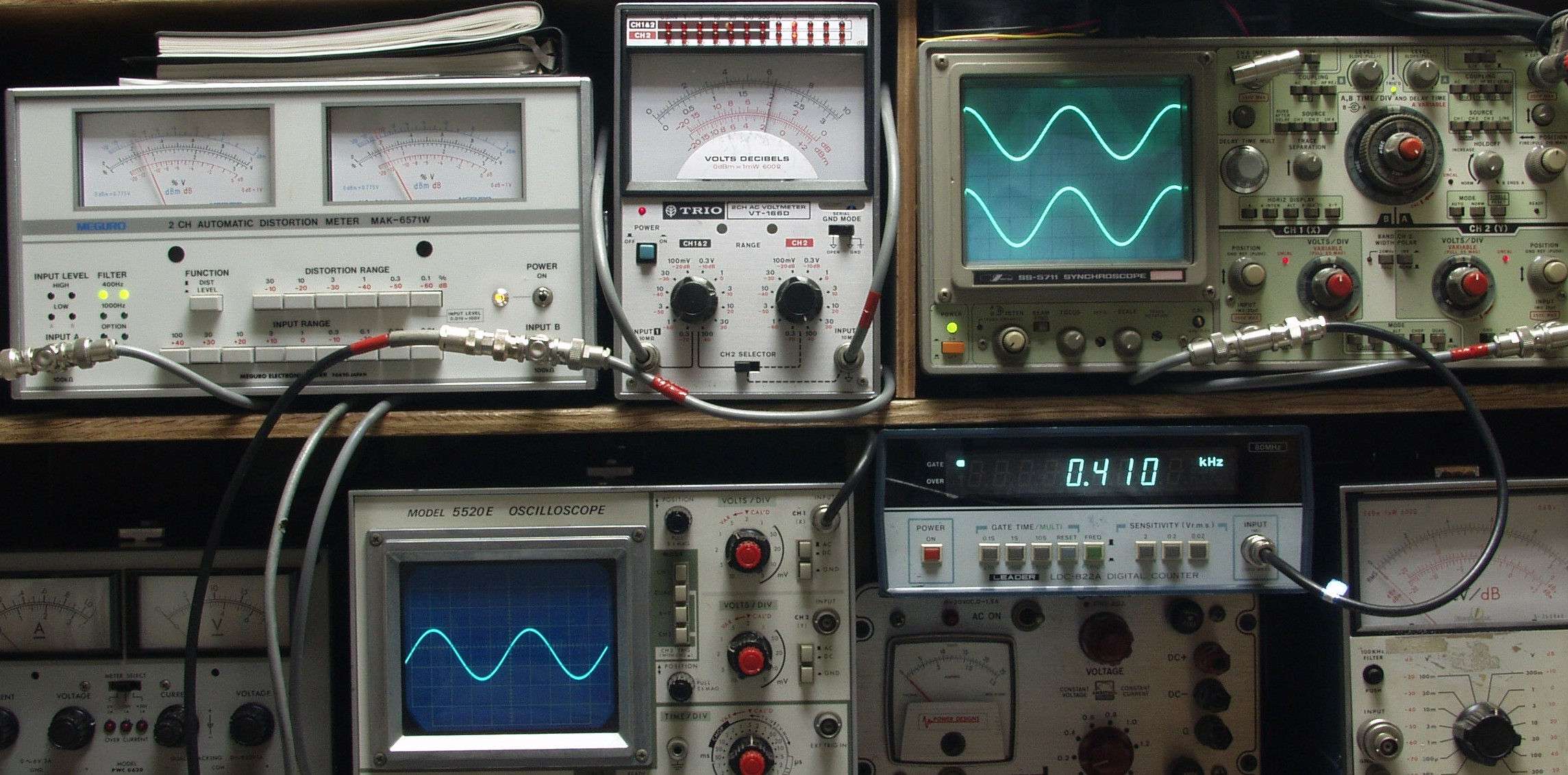

Ｅ２Ｂ．　出力電圧２Ｖ　歪み率＝０．０３％　ＡＵＸ入力　４００ＨＺ　

Ｅ３Ａ．　出力電圧２Ｖ　歪み率＝０．０３％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧２Ｖ　歪み率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧２Ｖ　歪み率＝０．０３％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧２Ｖ　歪み率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｆ．　上位測定器による　調整・測定
　　　　　完全に組み立てて有ります。

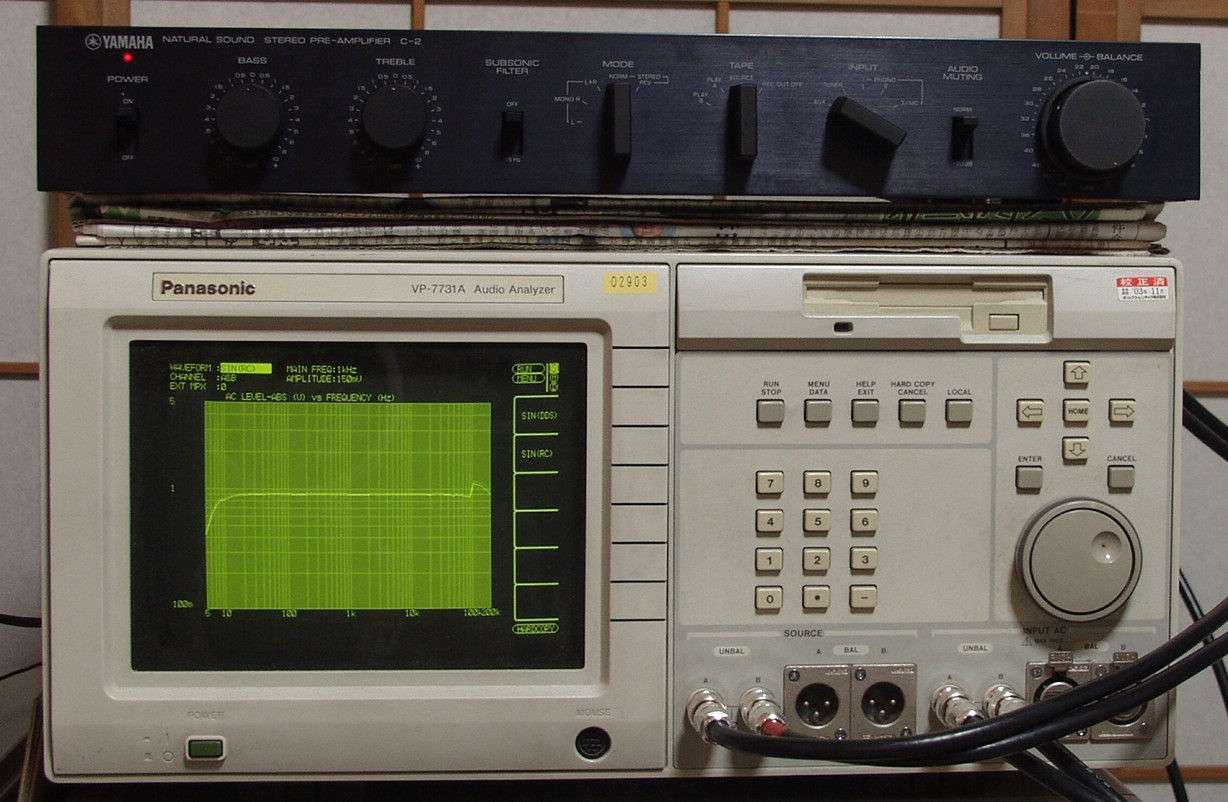

Ｆ０．　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。

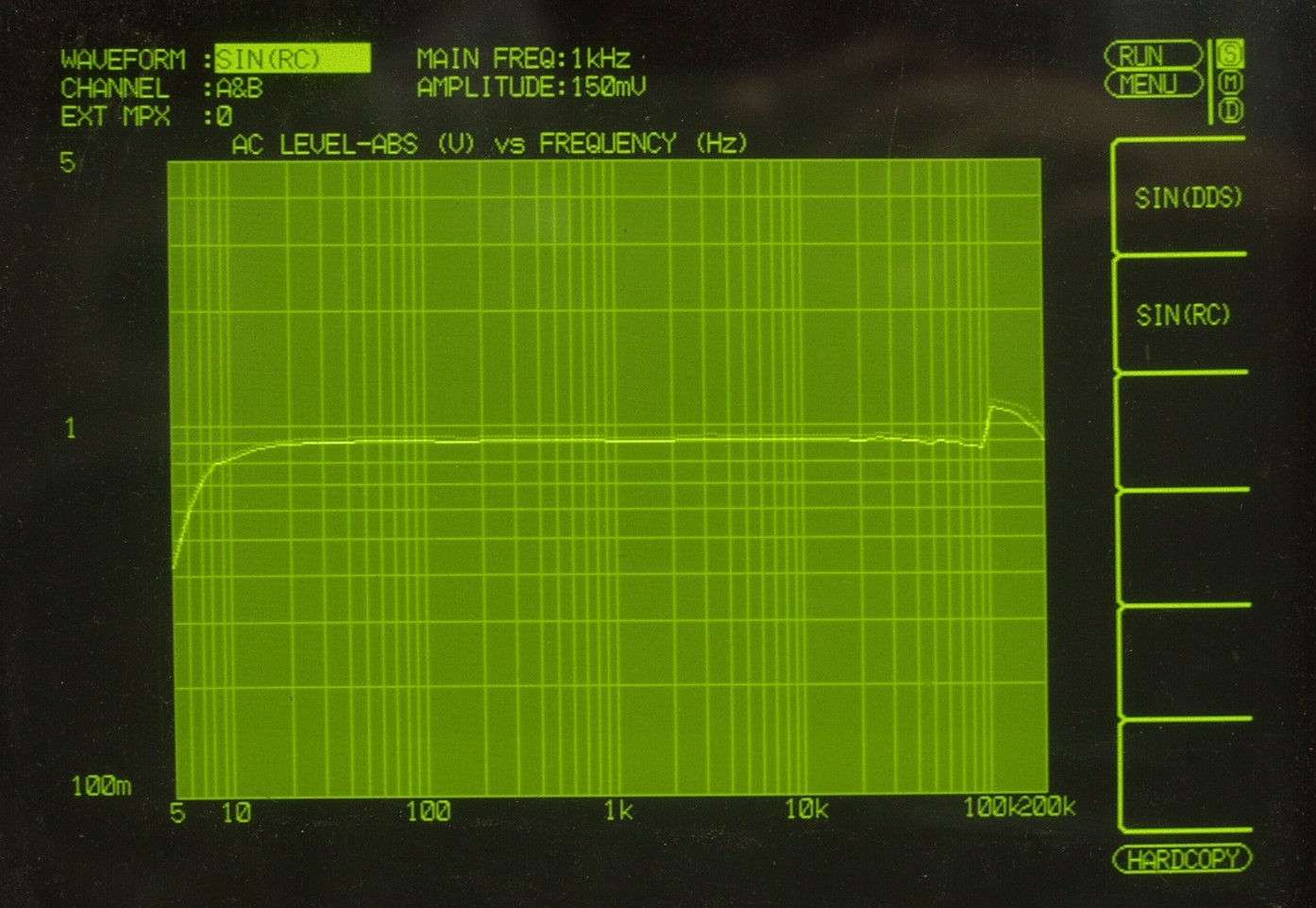

Ｆ１Ａ．　　入出力特性測定（AUX入力）
　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

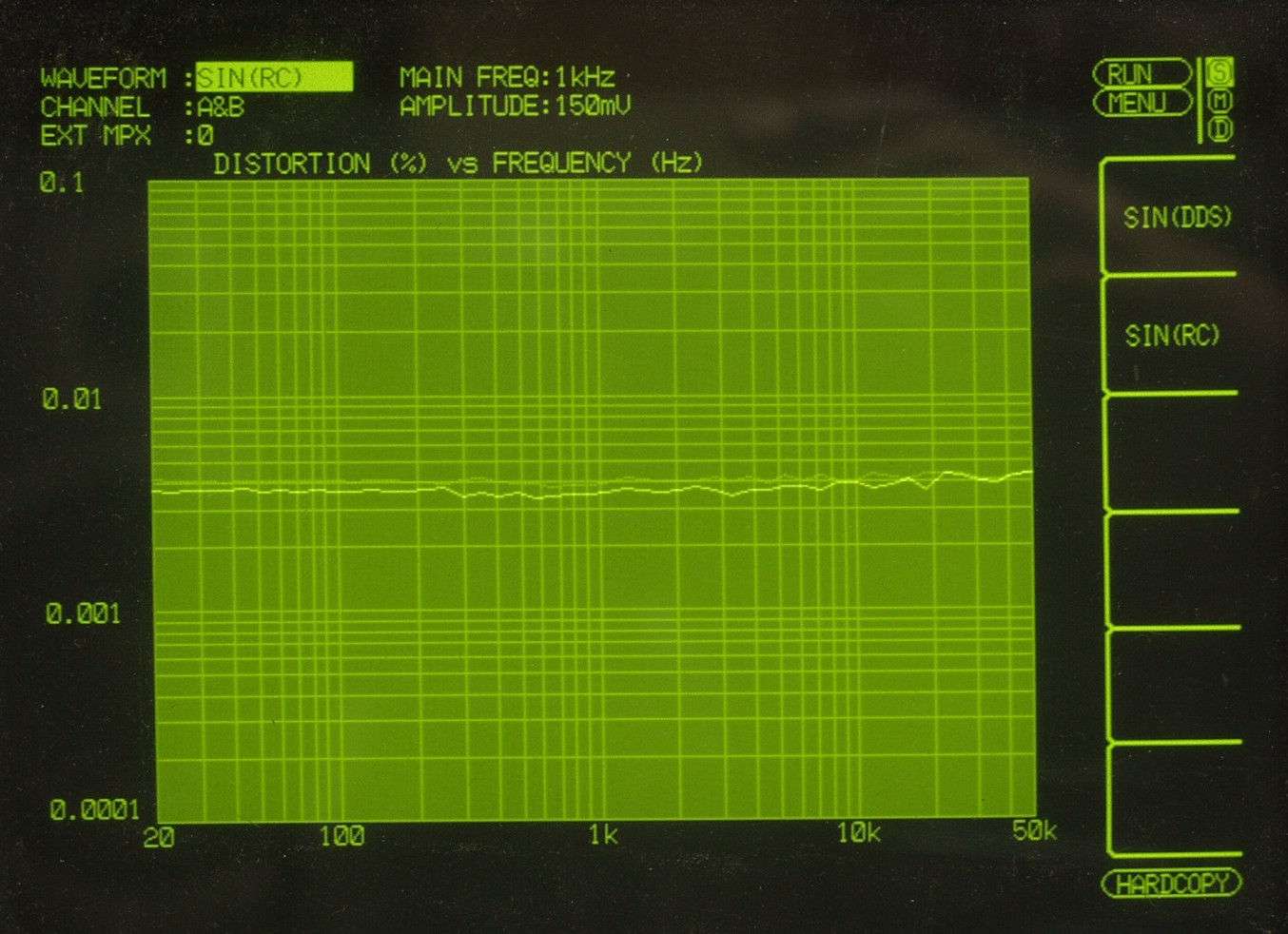

Ｆ１Ｂ．　歪み率特性測定（AUX入力）
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

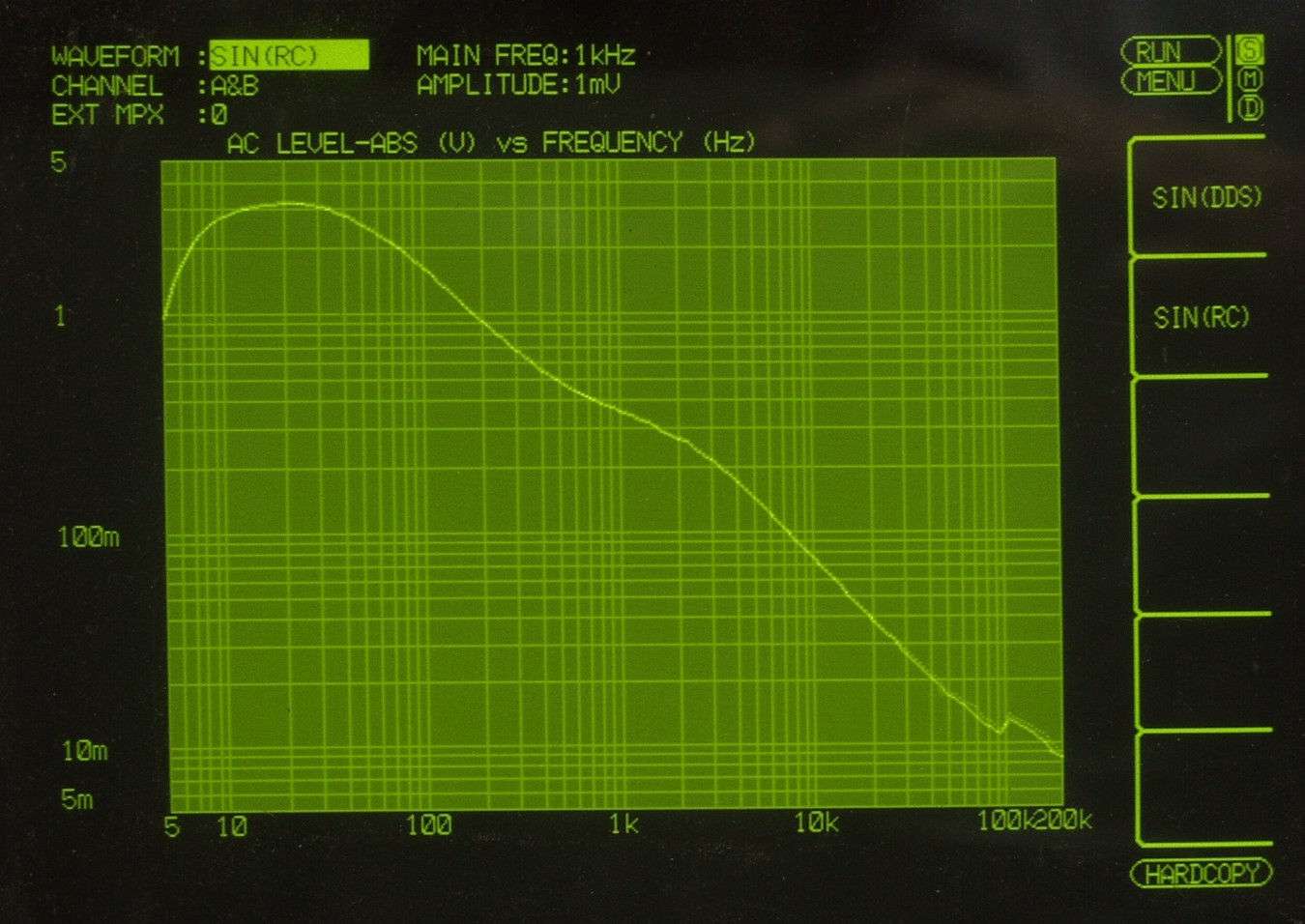

Ｆ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

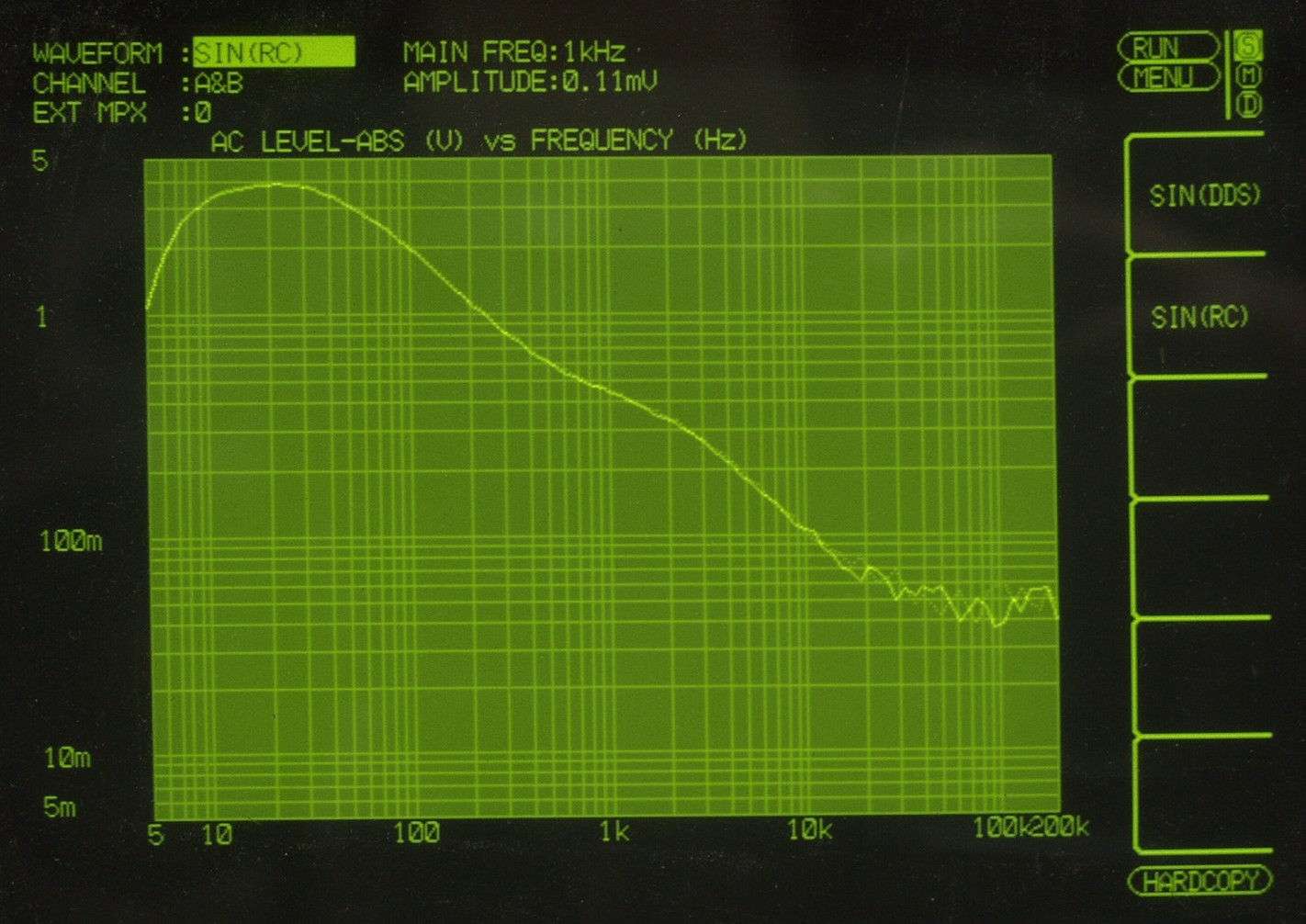

Ｆ３．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ－３
　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

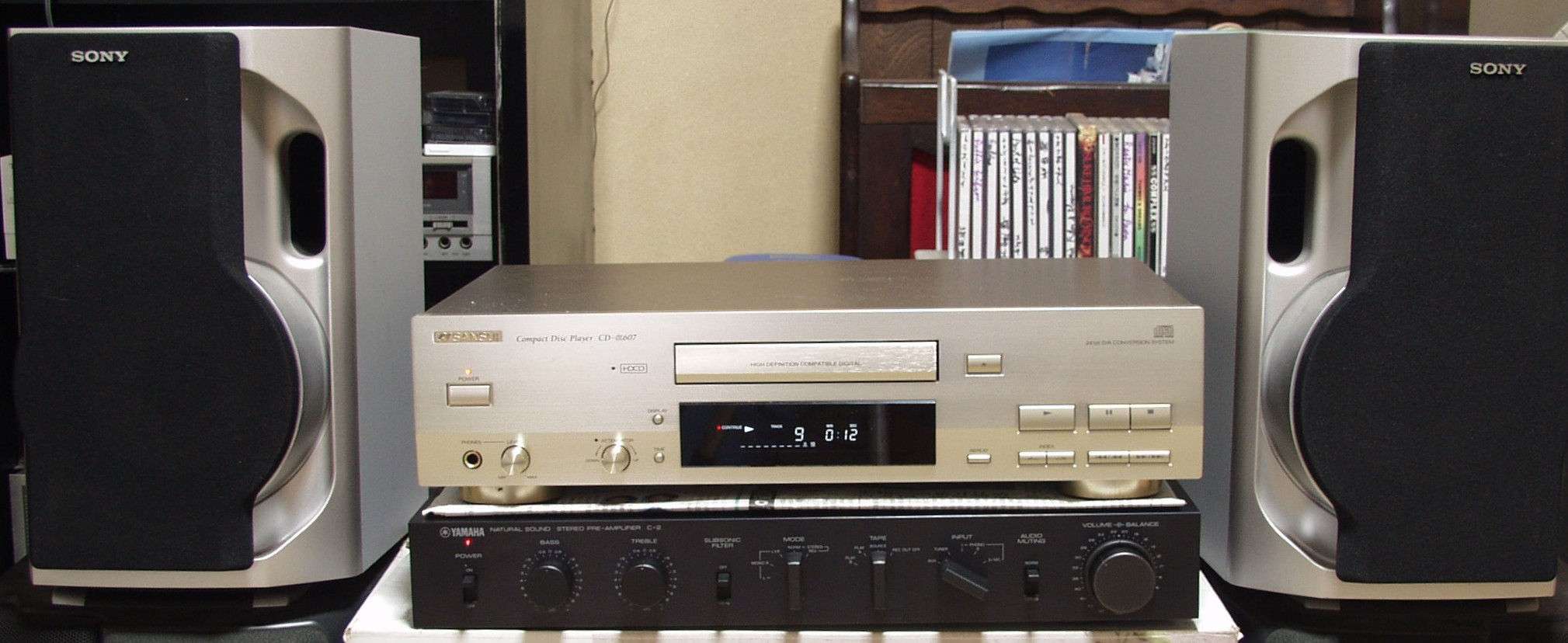

Ｅ５．　２４時間エージング

Ｓ．　ＹＡＭＡＨＡ　Ｃ２　の仕様（カタログ・マニアルより）

型式	コントロールアンプ　Ｃ２
入力感度/インピーダンス	Phono1/2＝2mV/47kΩ Phono3(MC)＝50μV/10kΩ Tuner、Aux＝120mV/47kΩ Tape PB A/B＝120mV/47kΩ
最大許容入力	Phono1/2＝30mV（20Hz）、300mV（1kHz）、3000mV（20kHz） Phono3＝ 1.25mV（20Hz）、7.5mV（1kHz）、20mV（20kHz）
出力レベル/インピーダンス	Pre out 1/2＝775mV/400Ω Rec out 1/2＝120mV/660Ω
周波数特性	Phono1/2/3（RIAA偏差）＝30Hz?15kHz ±0.2dB Tuner、Aux＝5Hz?100kHz +0 -1.5dB Tape A/B＝5Hz?100kHz +0 -1.5dB
SN比（IHF-Aネットワーク）	Phono1/2＝85dB（2mV定格入力時、入力ショート）、　　　　　　　　99dB（10mV入力時、入力ショート） Phono3＝70dB（50μV定格入力時、入力50Ωショート） Tuner、Aux＝100dB（入力ショート）
残留ノイズ	-∞dB
歪率	Phono1/2＝0.003％以下（VRmax、7.75V出力）　　　　　　　　0.003％以下（VR-30dB、775mV出力） Phono3（MC）＝ 0.02％以下（VRmax、7.75V出力）　　　　　　　　　　0.05％以下（VR-30dB、775mV出力） Tuner、Aux、Tape A/B＝ 0.003％以下（VRmax、7.75V出力）　　　　　　　　　　　　　　　　0.003％以下（VR-30dB、775mV出力）
トーンコントロール	カットオフ周波数　Bass＝350Hz 　Treble＝3.5kHz 変化量（Bass＝20Hz、Treble＝20kHz）　0、±1.5、±1.5、±2.0、±3.0、±4.0、±5.0、±6.0、±8.0、±10dB
サブソニックフィルター	15Hz、12dB/oct
ミューティング	-20dB、off
使用半導体	IC＝2個 FETモジュール＝4個 FET＝2個トランジスタ＝61個ツェナーダイオード＝7個ダイオード＝23個
電源	AC100V、50Hz/60Hz
消費電力	25W
外形寸法	幅435×高さ72×奥行320mm
重量	7.8kg
価格	150,000（1976年頃）
