Victor JA−S75 修理記録
平成17年1月15到着   6月2日完成
A. 修理前の状況
  •  オーバーホール

B. 原因
  • 経年変化による、劣化

C. 修理状況
  • 初段TR(トランジスター)交換
    RLバイアス・バランスVR交換
    電解コンデンサー交換(オーディオコンデンサー使用)
    SP接続リレー交換
    各基盤・配線の半田補正
    フイルムコンデンサー交換

D. 使用部品
  • 初段TR(トランジスター)                  4個
    バイアス・バランス半固定VR               4個
    電解コンデンサー                      48個
    SP接続リレー                         1個
    フイルムコンデンサー                    12個

E. 調整・測定


F. 修理費   68,000円      <<オーバーホール修理>>


A. 修理前の状況

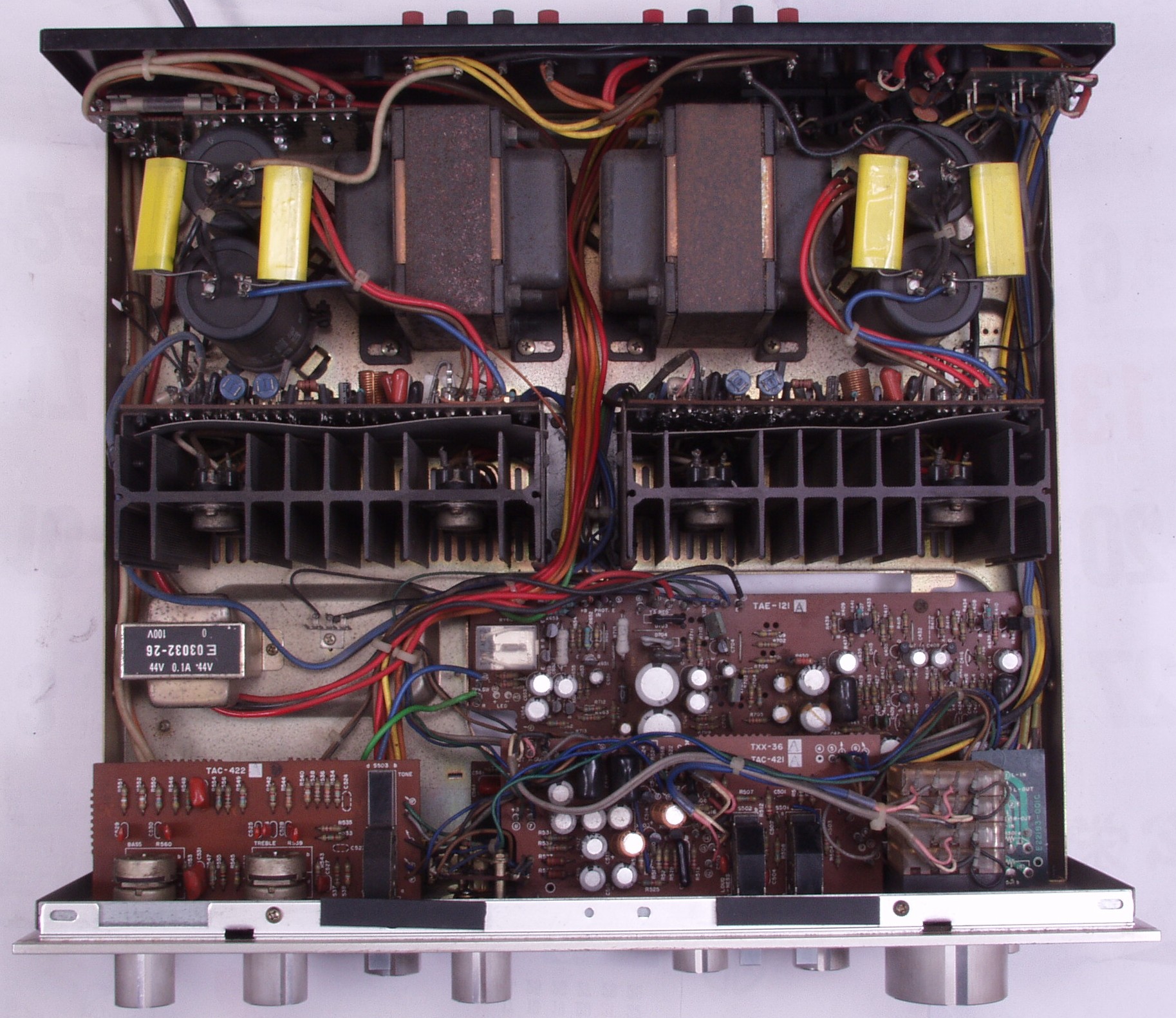

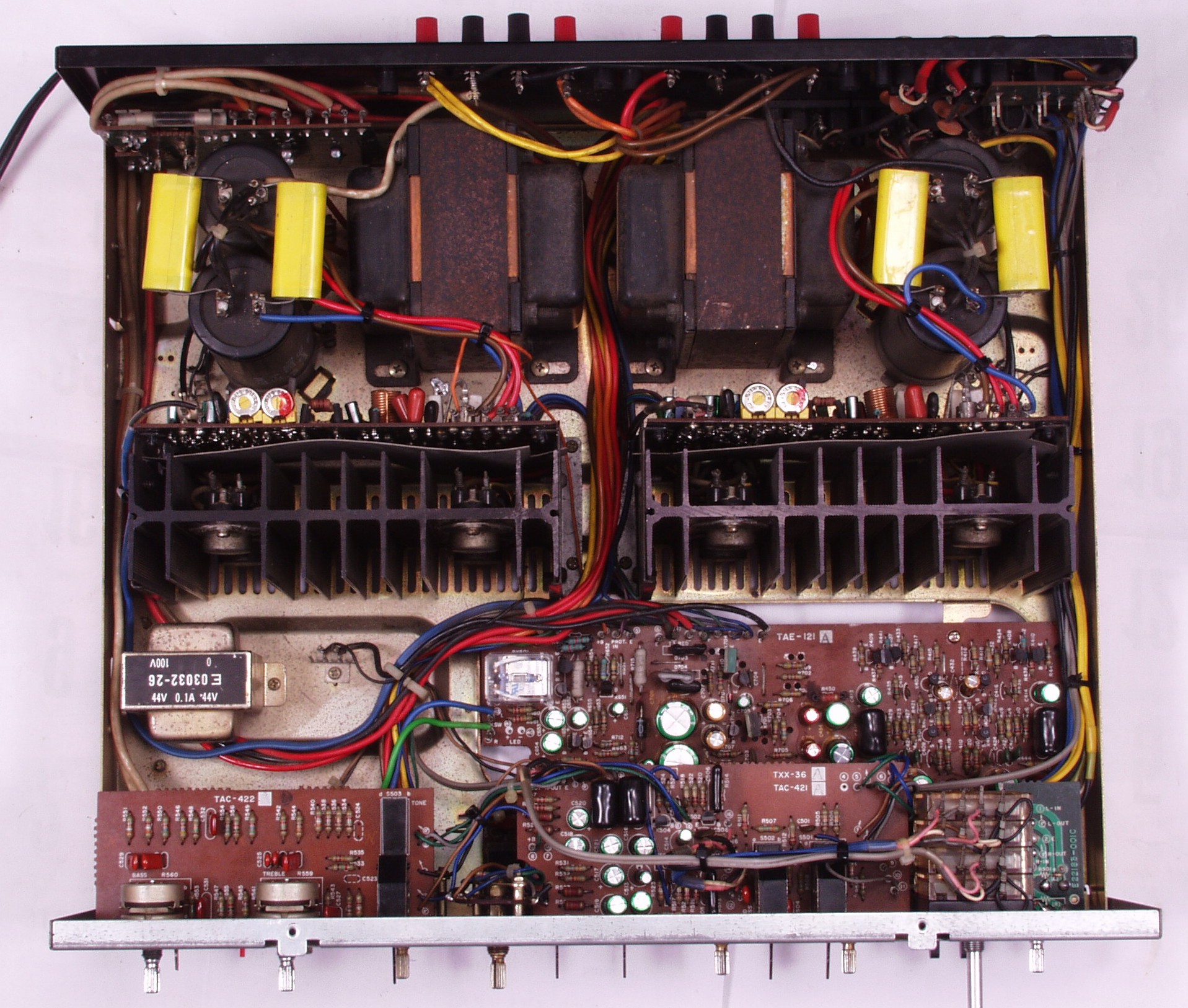

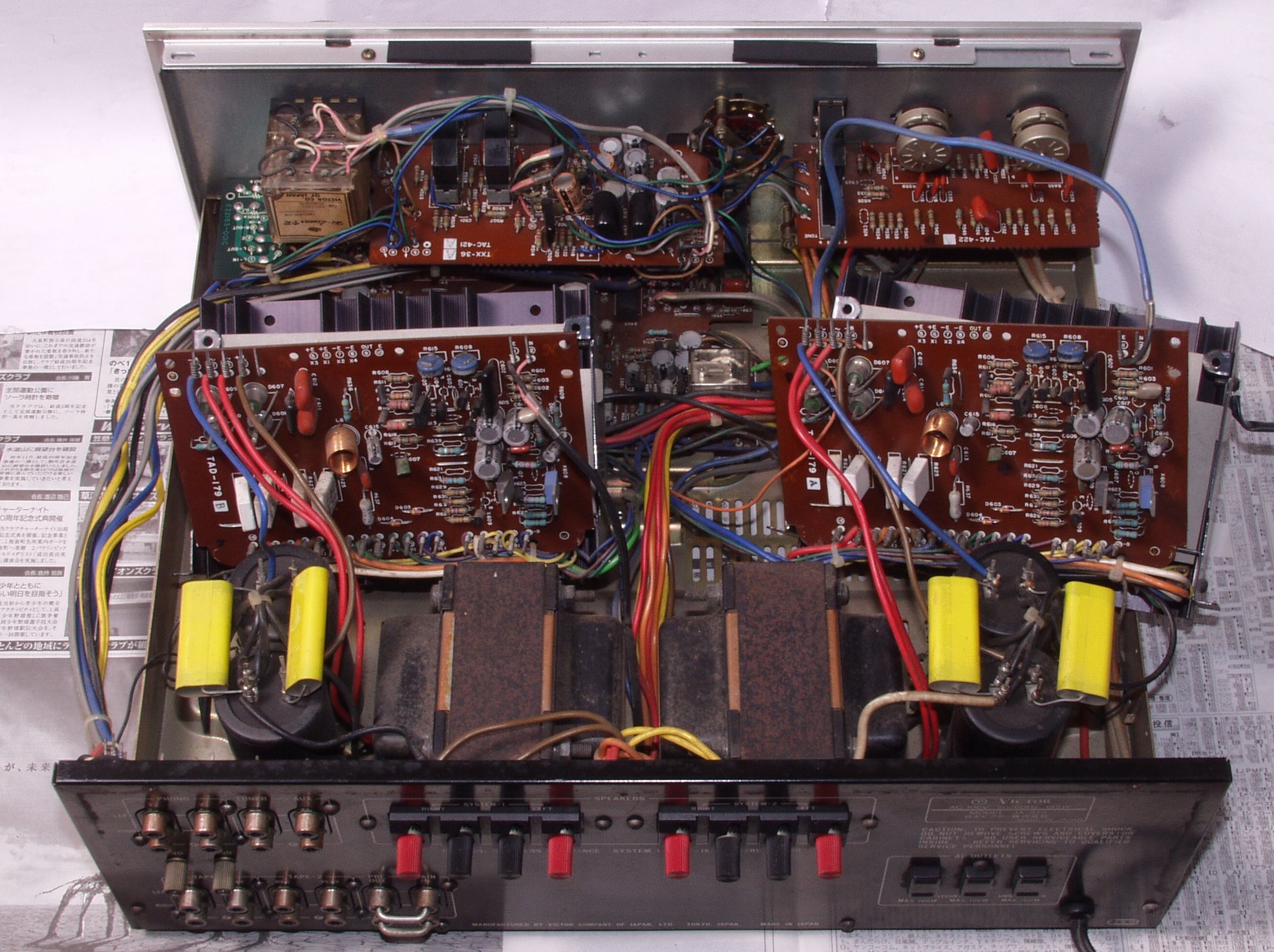

A−1A. 点検中 上から見る
A−1B. 点検中 清掃後上から見る

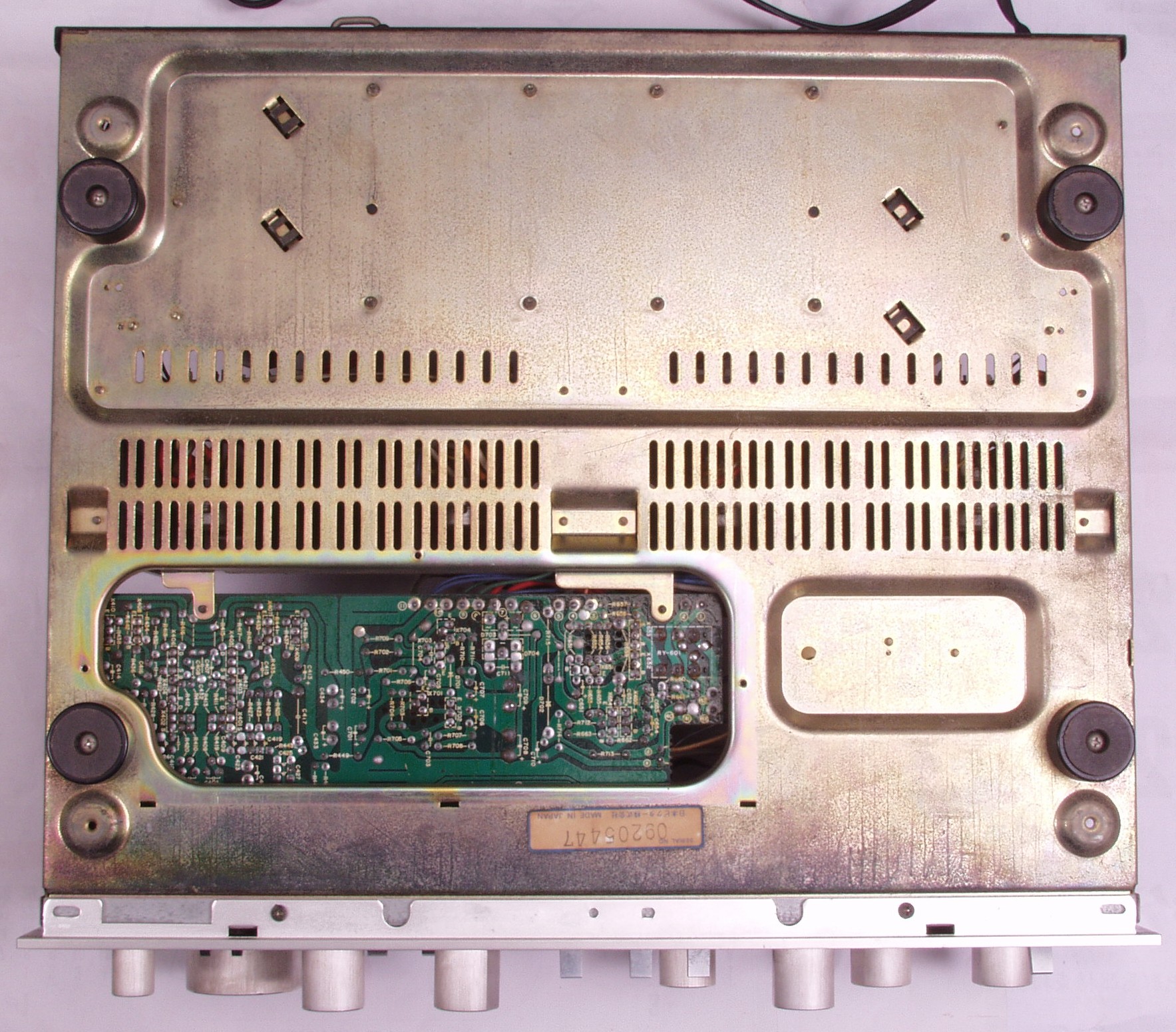

A−2. 点検中 下から見る

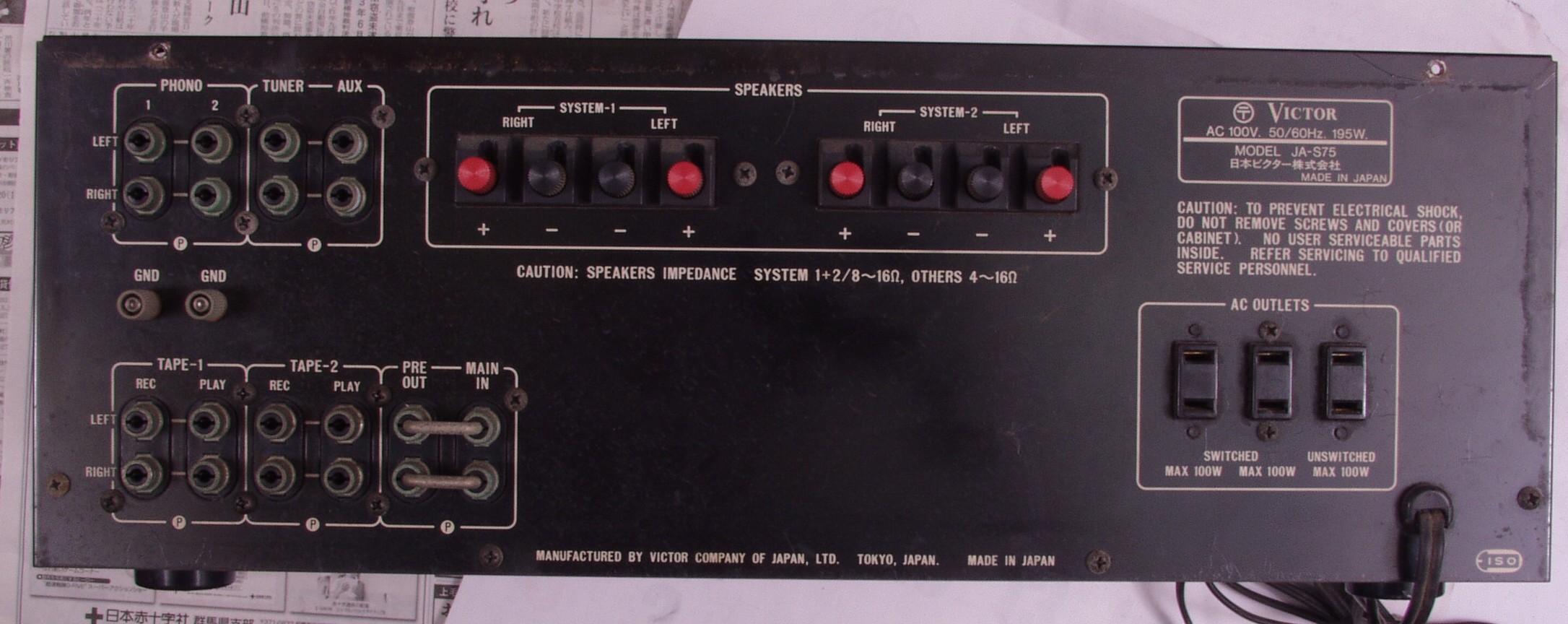

A−3. 点検中 後から見る
A−4. 点検中 後から見る メインVRの周りの文字は刻印文字!
C. 修理状況
C−1. RL(左右)ドライブ基板修理中 コネクターが使用していないので、修理は大変

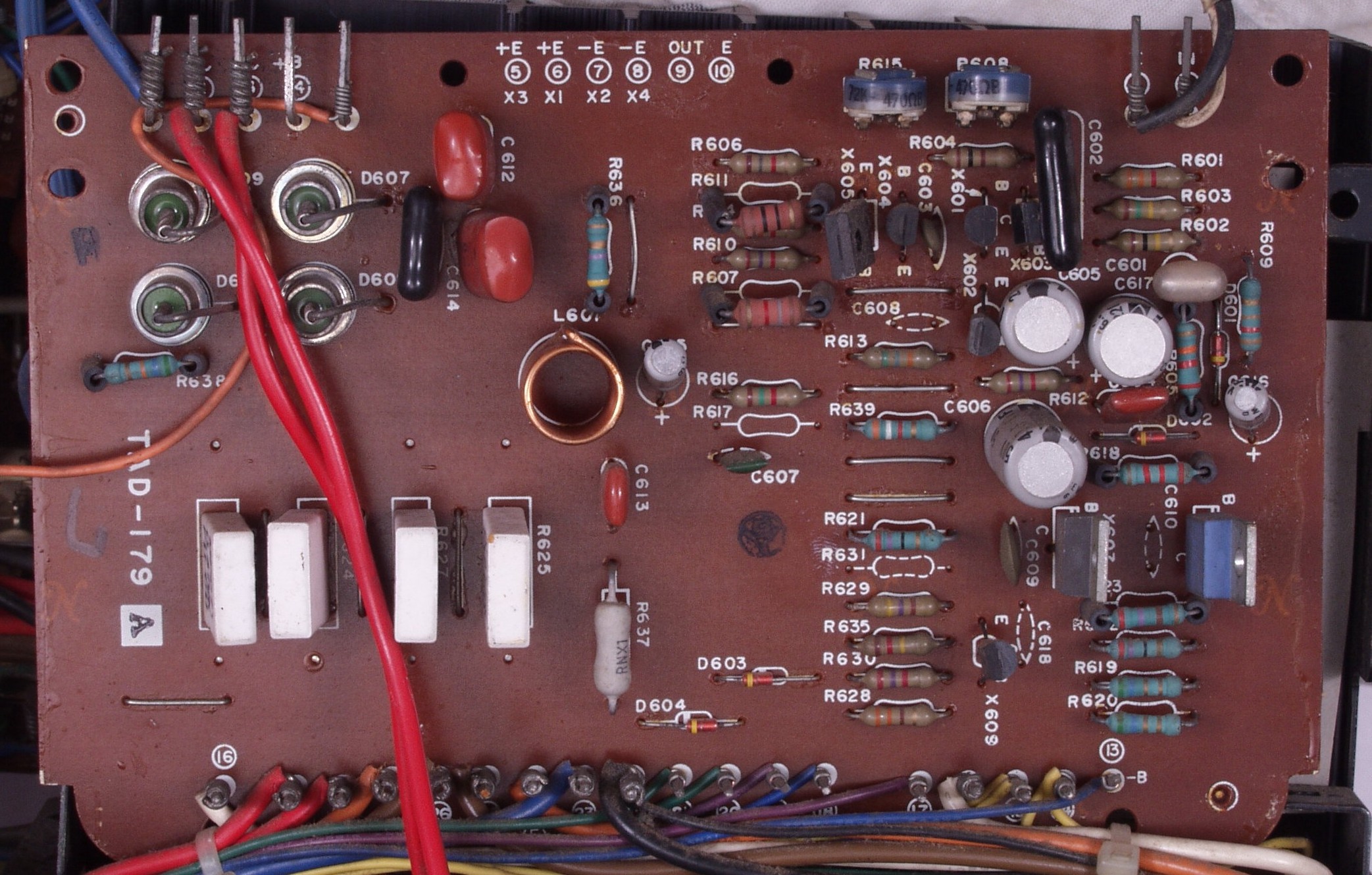

C−1A. 修理前 Rドライブ基板

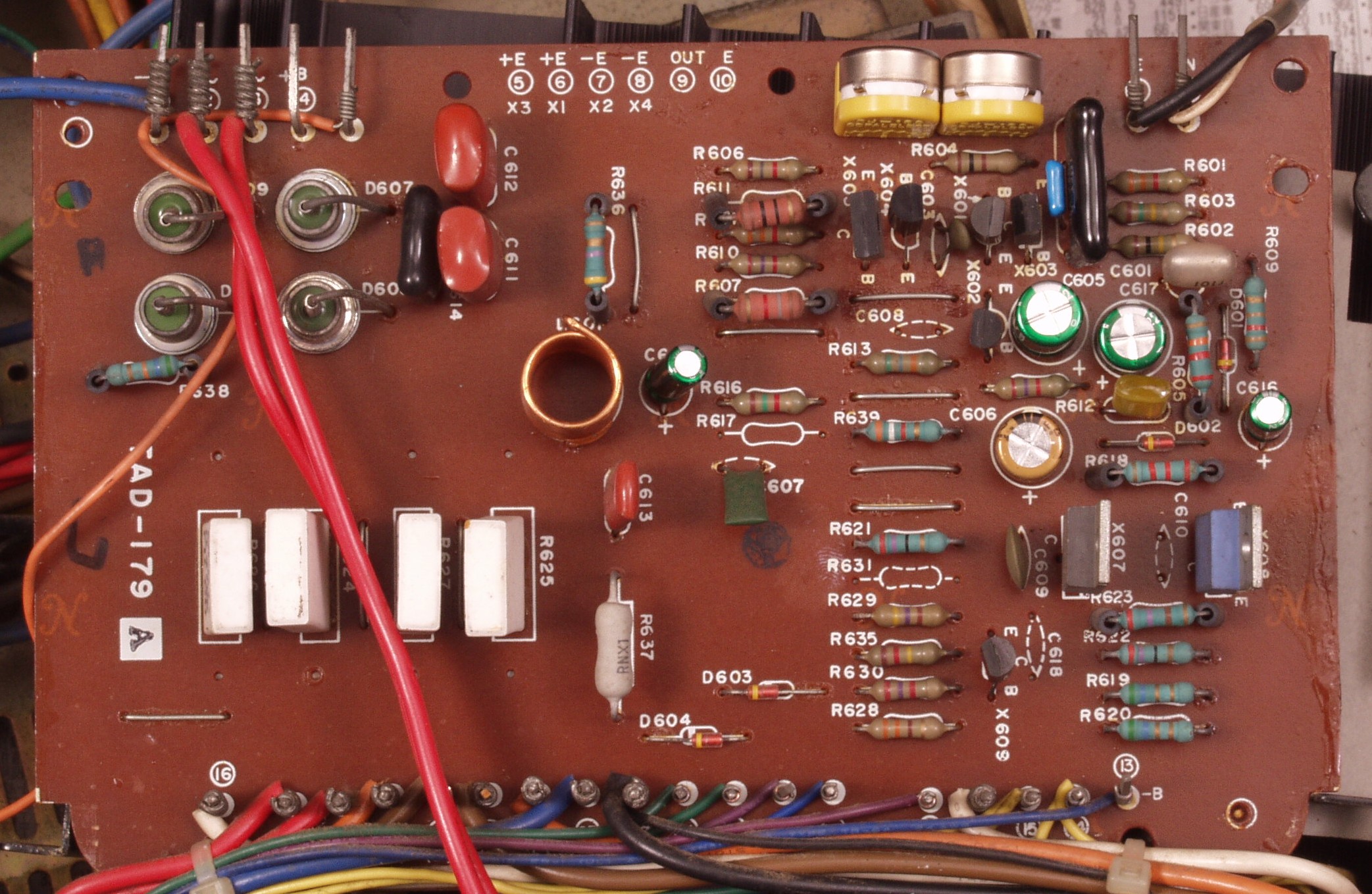

C−1B. 修理後 Rドライブ基板 初段TR(トランジスター)2個、バランス・バイアス調整用半固定VR2個、
           電解コンデンサー5個、フイルムコンデンサー1個交換、1個追加

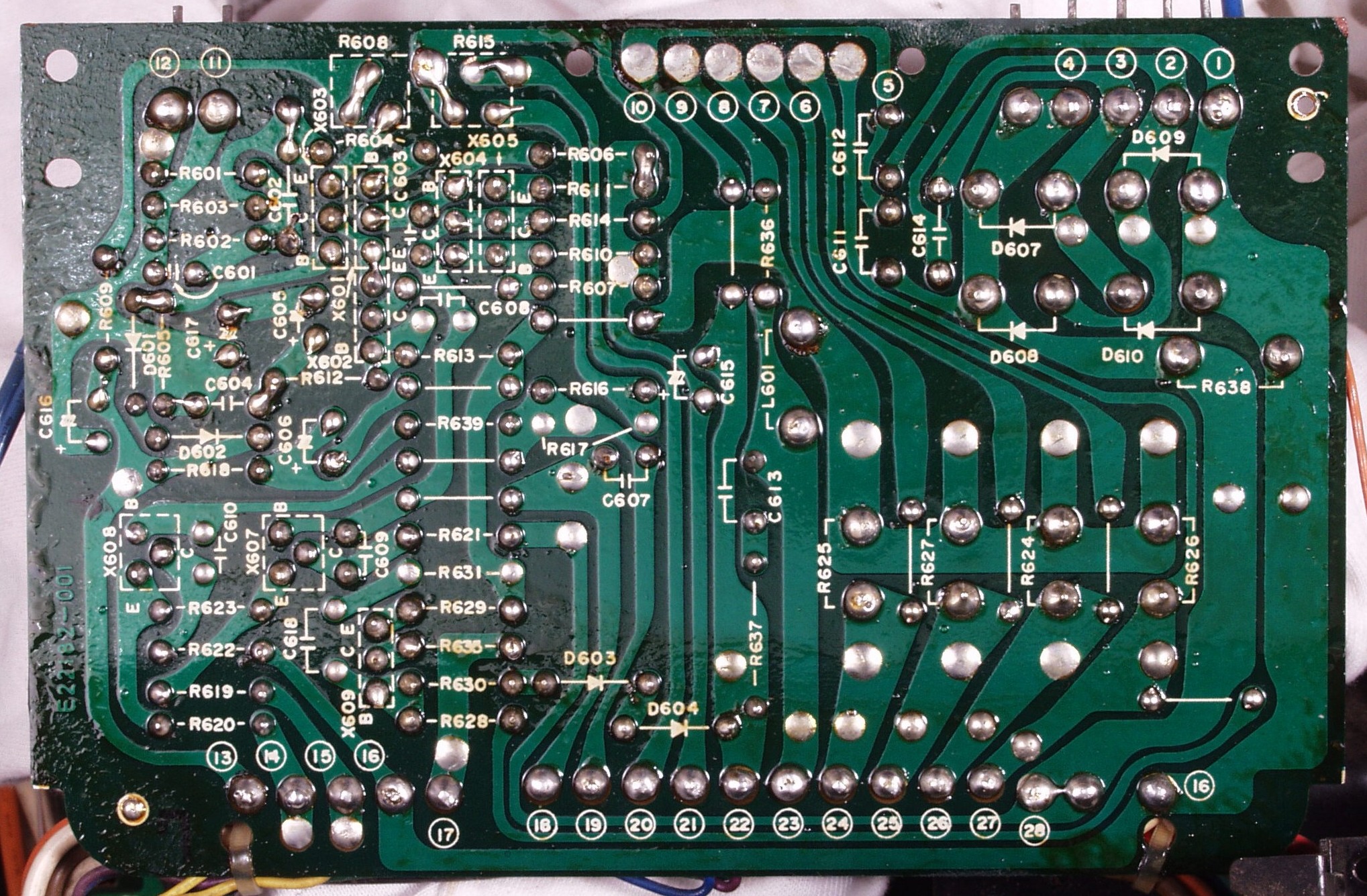

C−1C. 修理前 Rドライブ基板裏
C−1D. 修理(半田補正)後 Rドライブ基板裏 半田を全部やり直す
C−1E. 完成Rドライブ基板裏 洗浄後

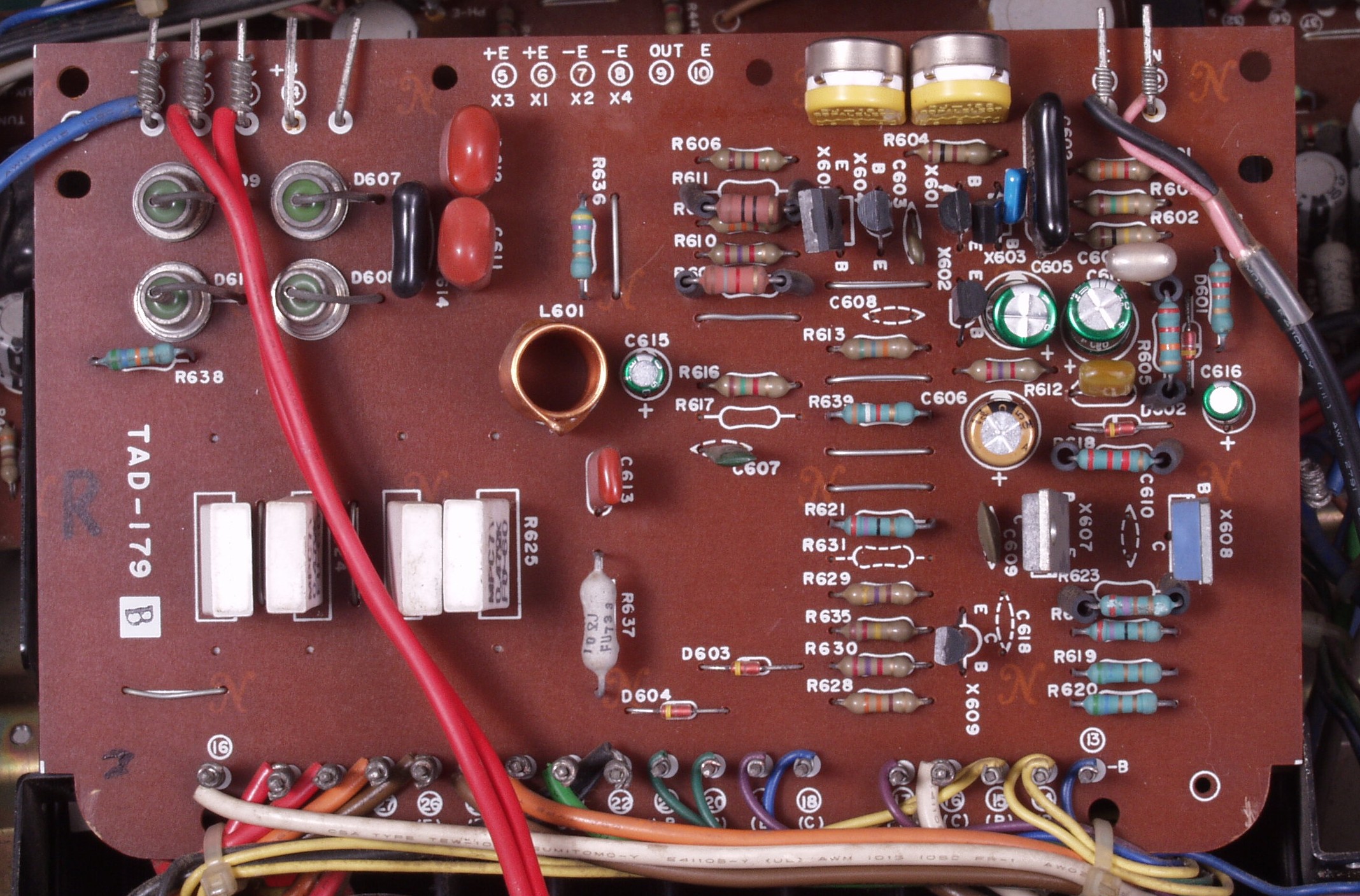

C−2A. 修理前 Lドライブ基板
C−2B. 修理後 Lドライブ基板 初段TR(トランジスター)2個、バランス・バイアス調整用半固定VR2個、
           電解コンデンサー5個、フイルムコンデンサー1個交換、1個追加

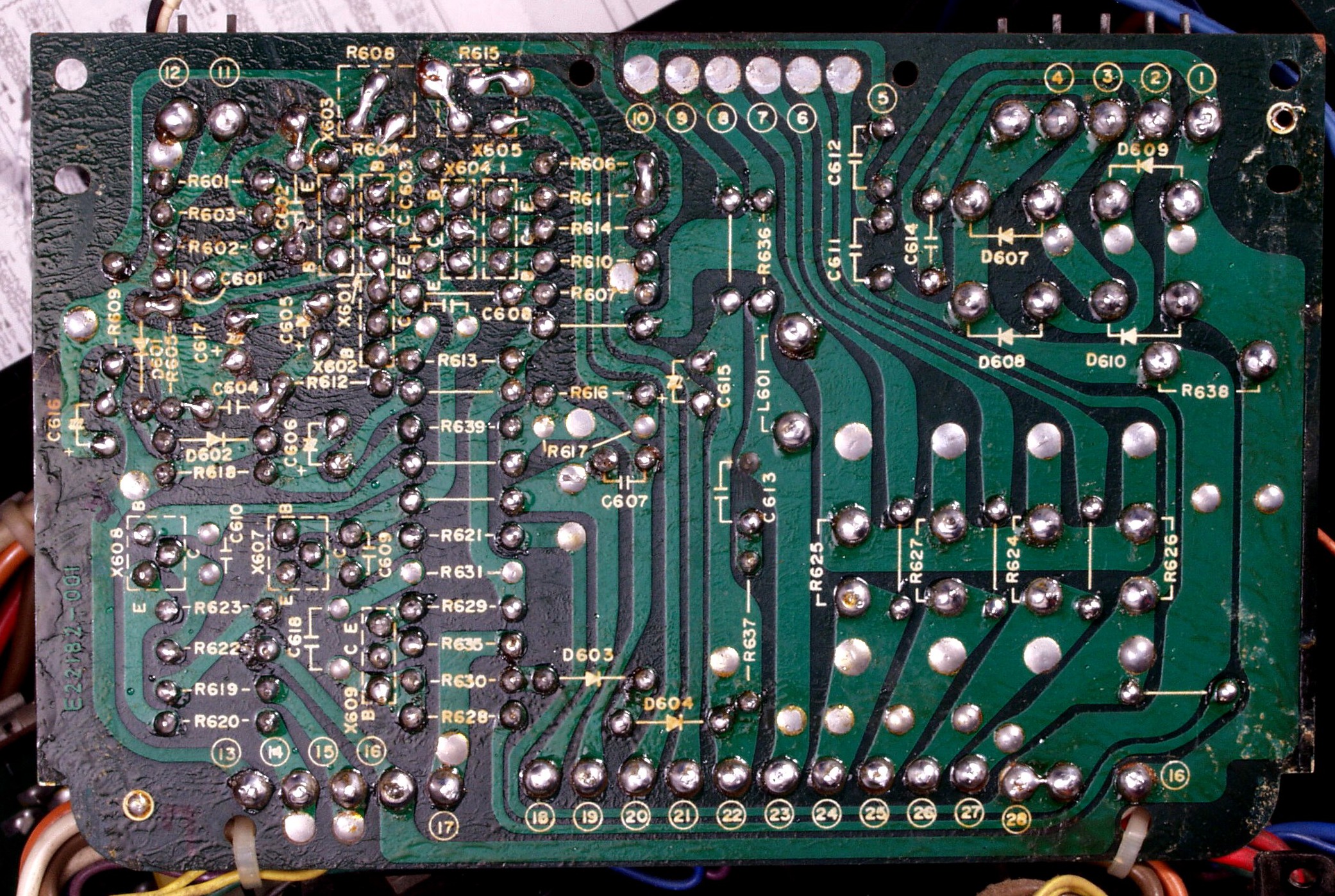

C−2C. 修理前 Lドライブ基板裏

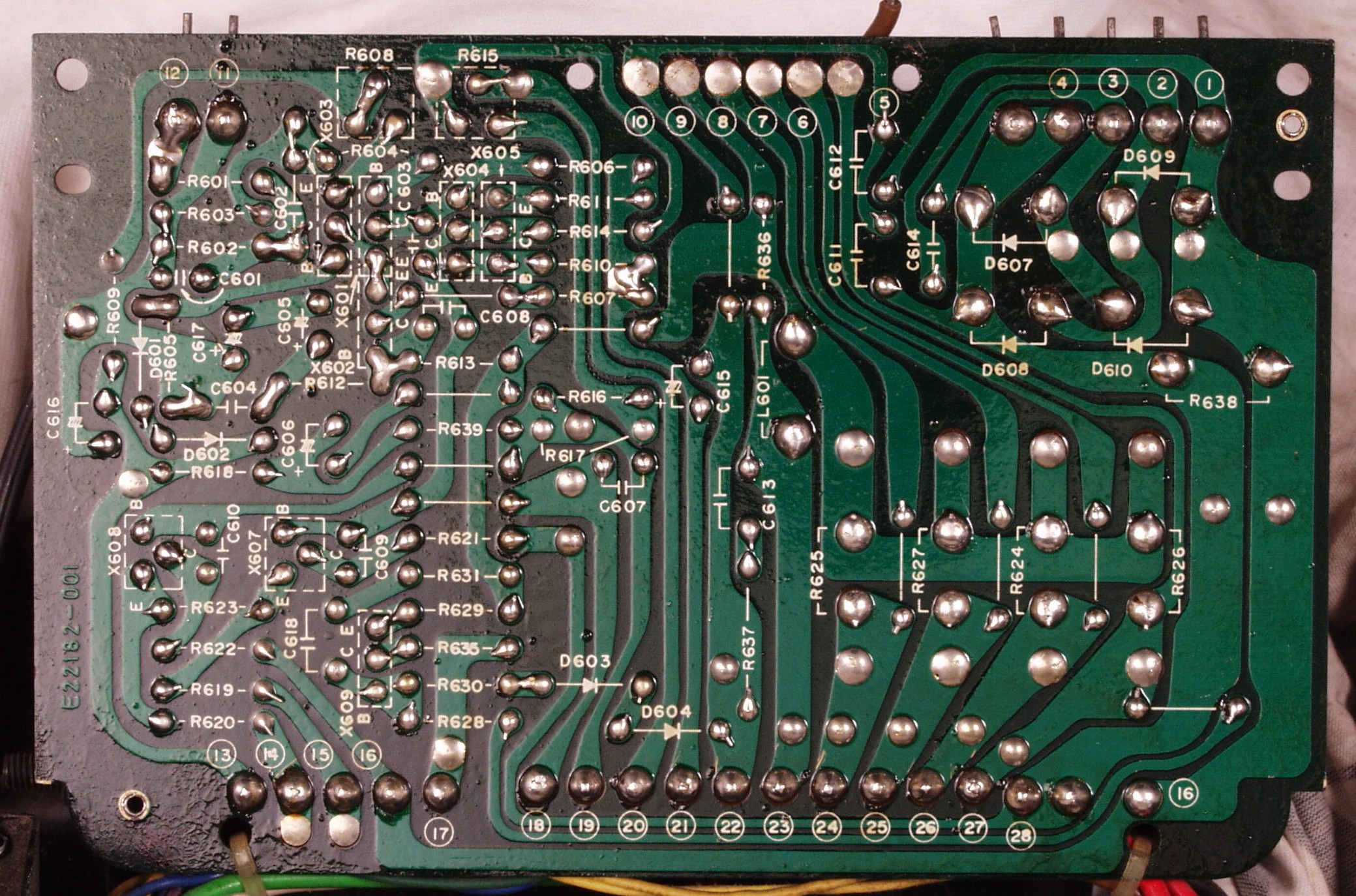

C−2D. 修理(半田補正)後 Lドライブ基板裏 半田を全部やり直す
C−2E. 完成Rドライブ基板裏 洗浄後

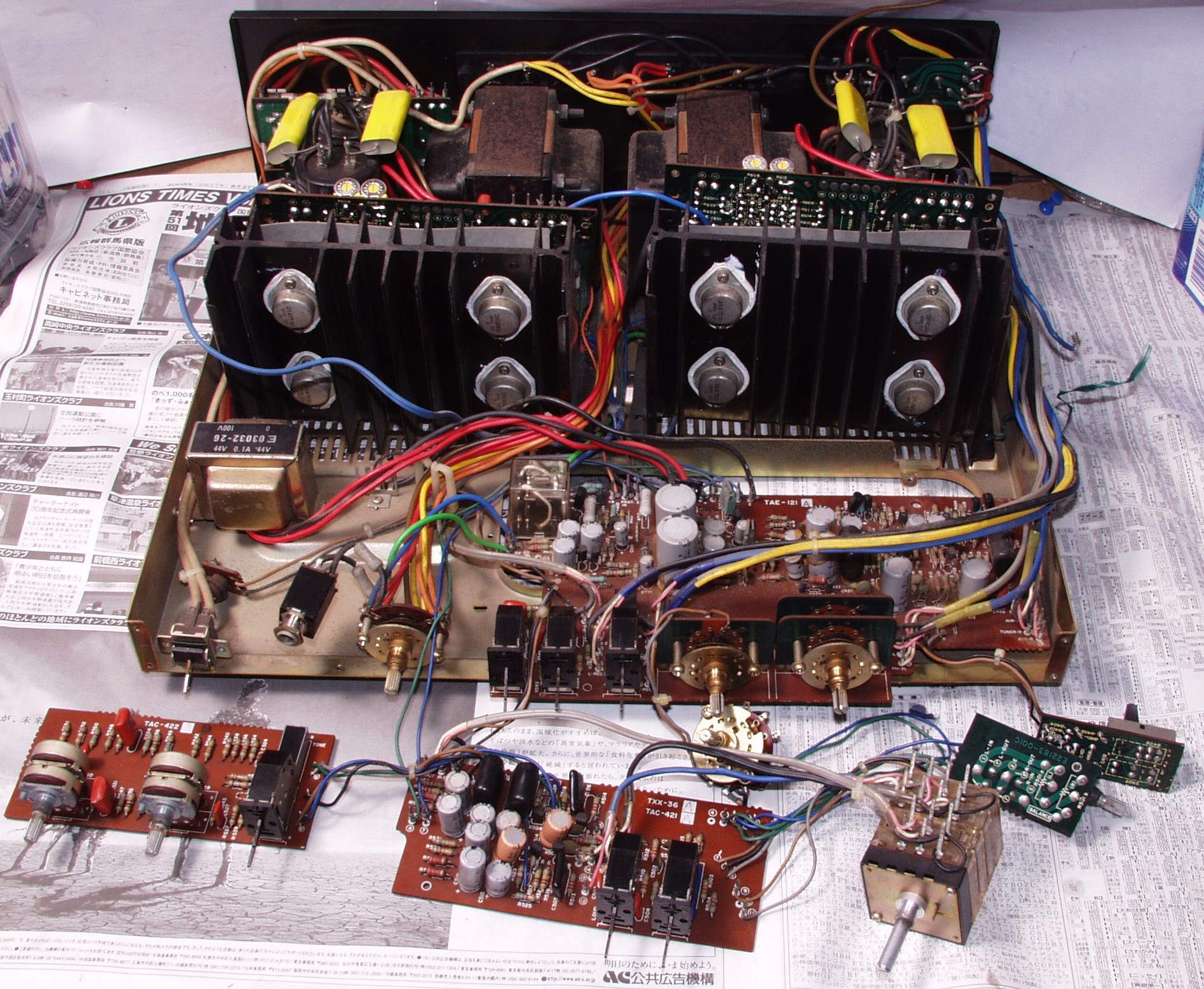

C−3.  プリAMP&コントロール基板修理中 コネクターが使用していないので、修理は大変

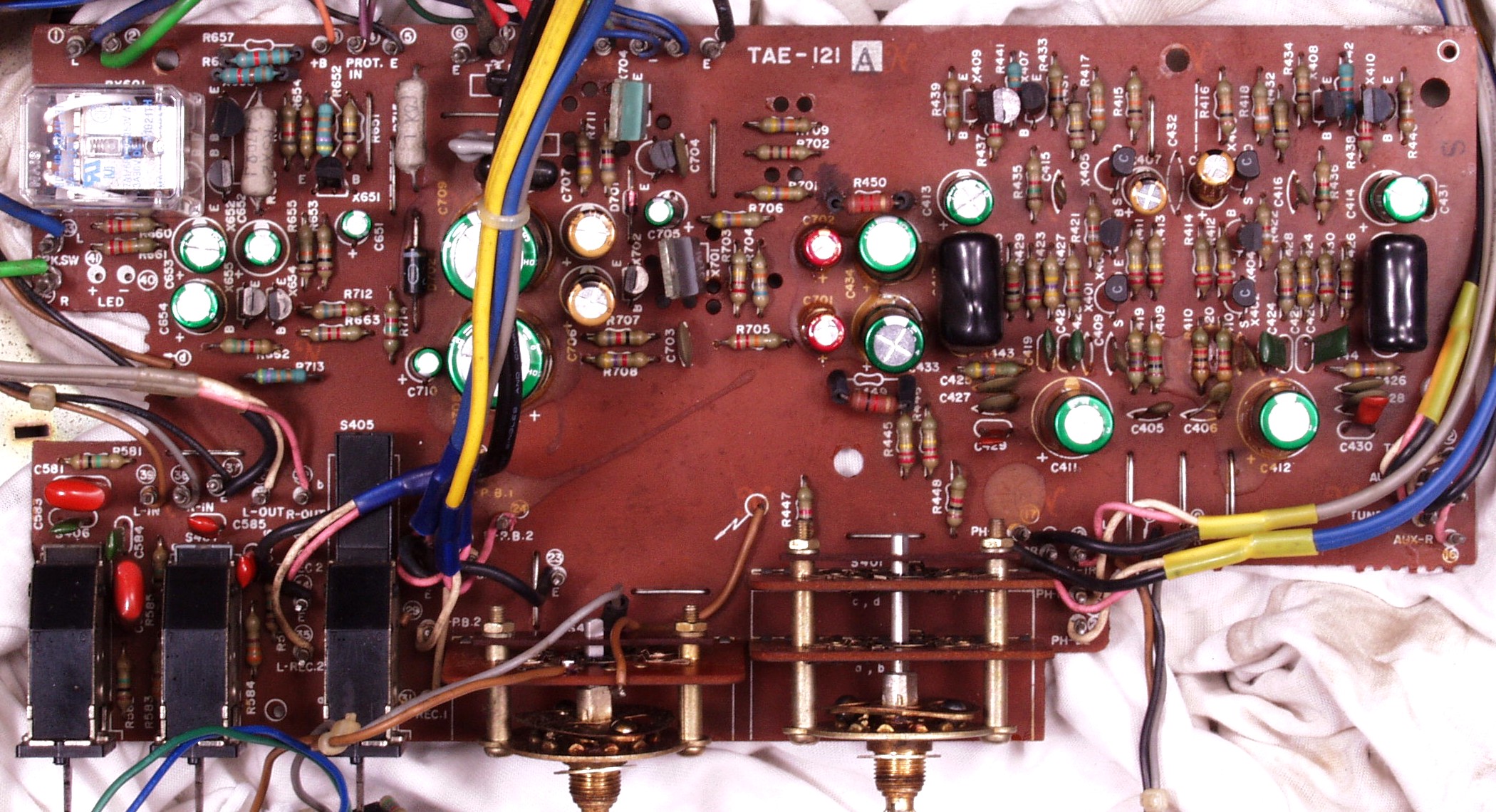

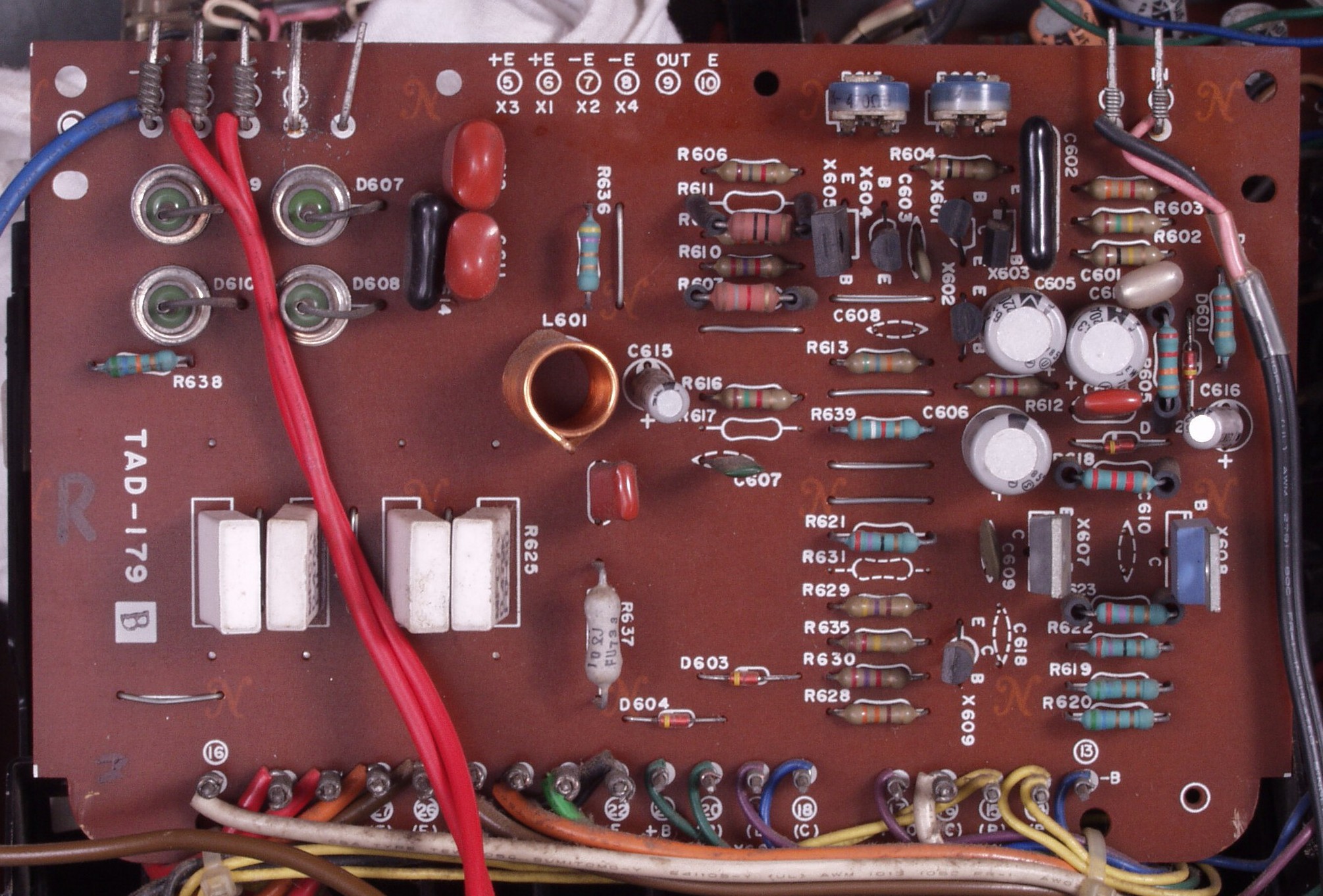

C−3A. 修理前 プロテクト+定電圧+EQ−AMP基板

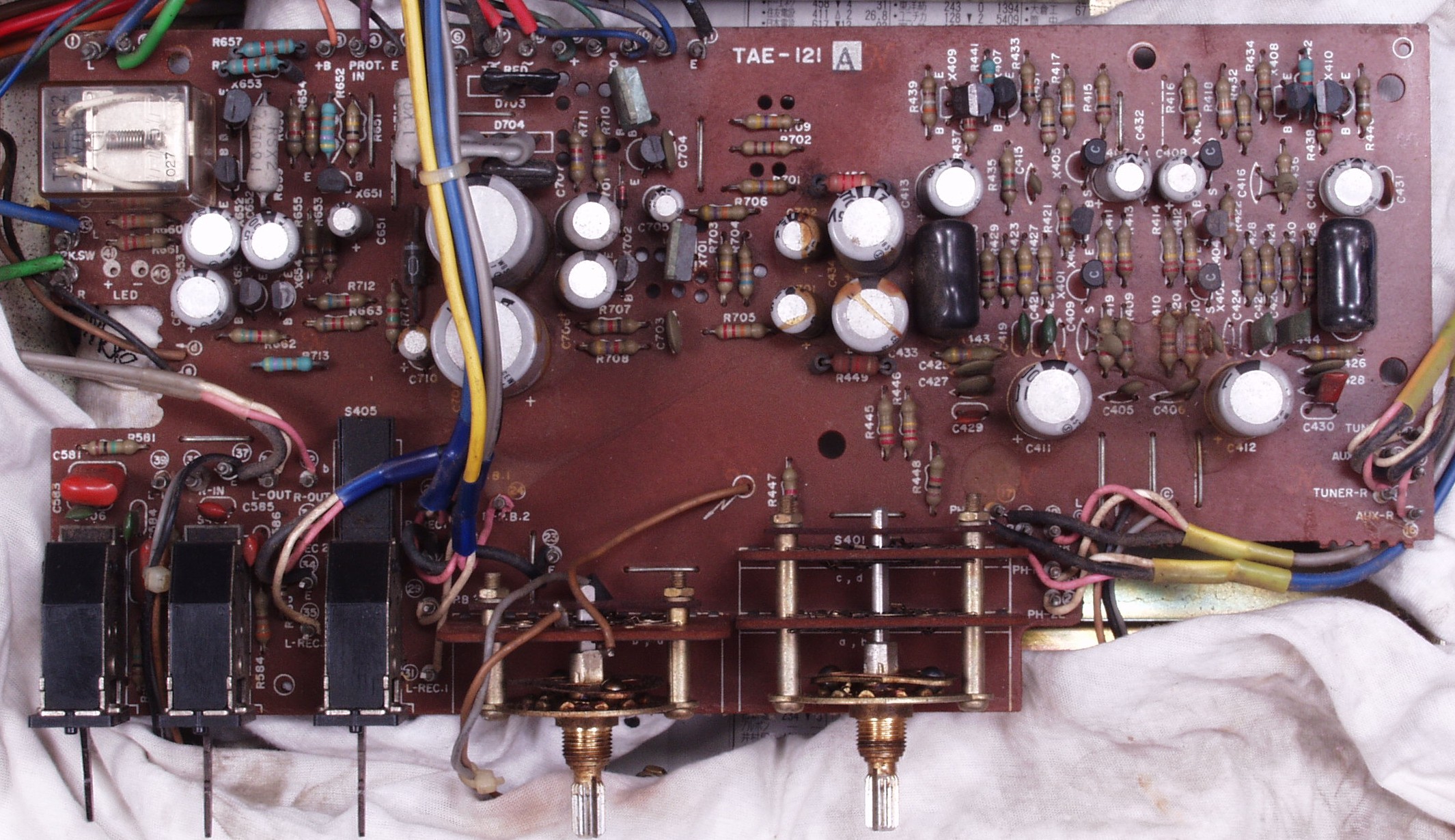

C−3B. 修理後 プロテクト+定電圧+EQ−AMP基板 SP接続リレー、電解コンデンサー20個交換

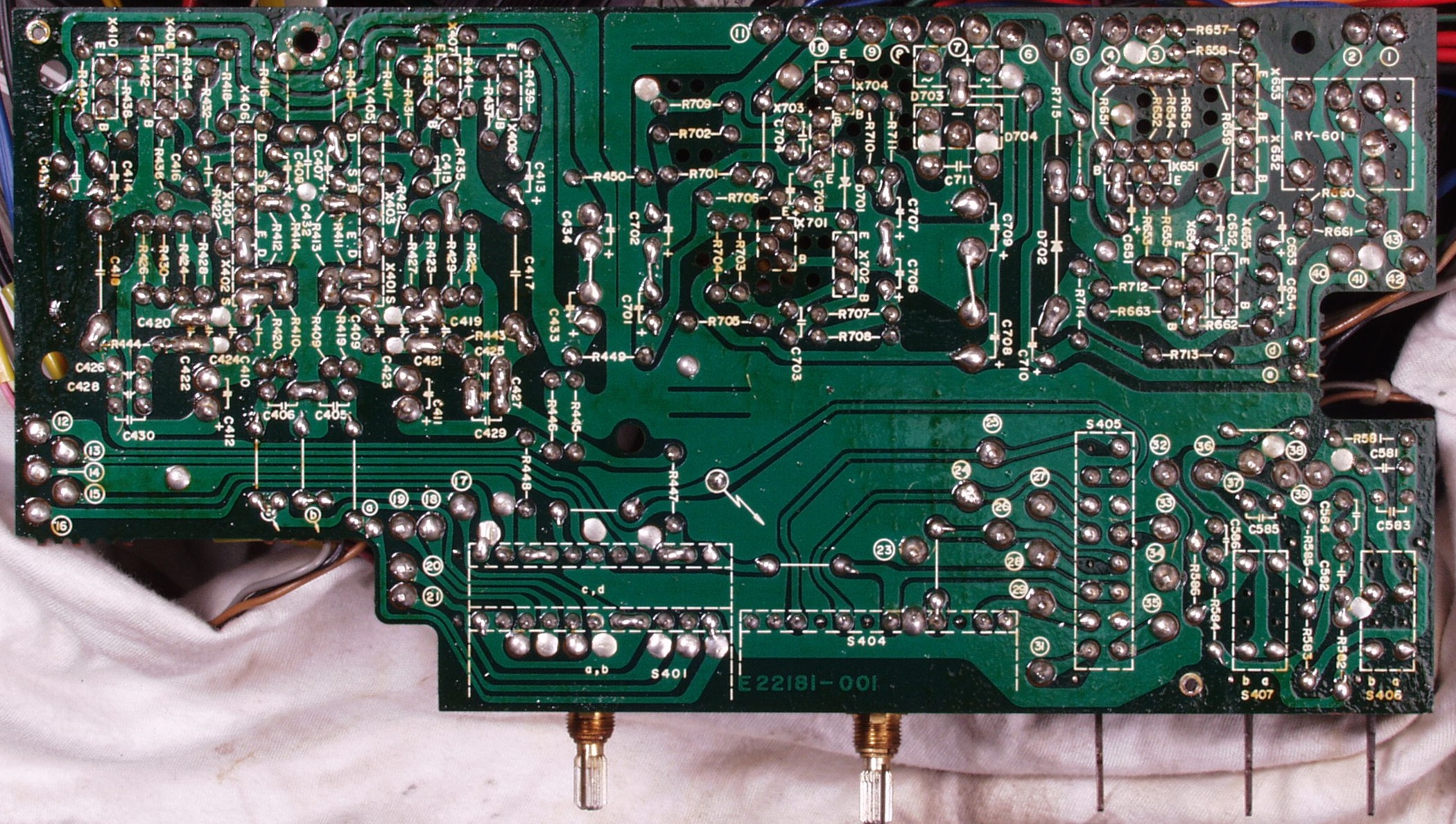

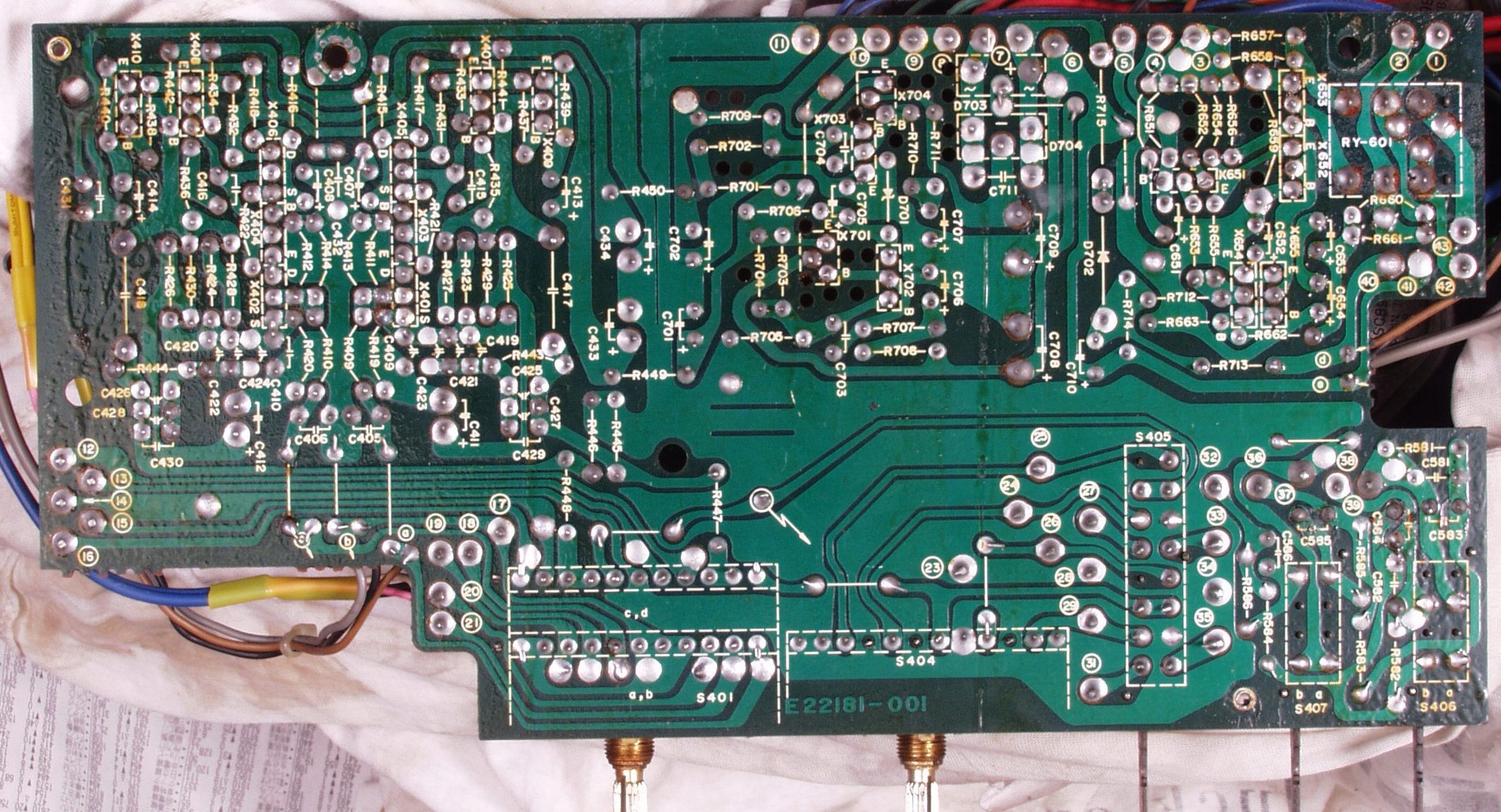

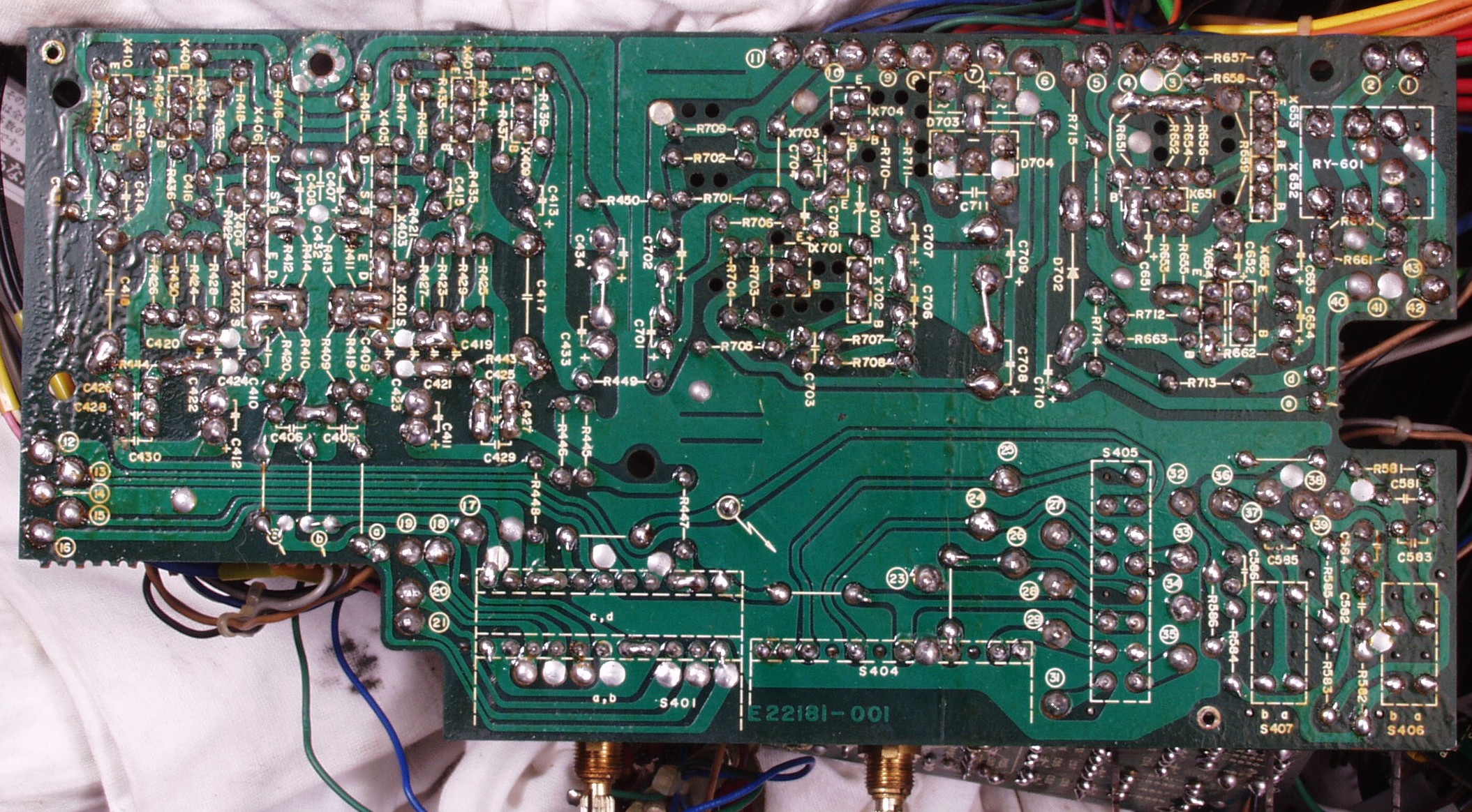

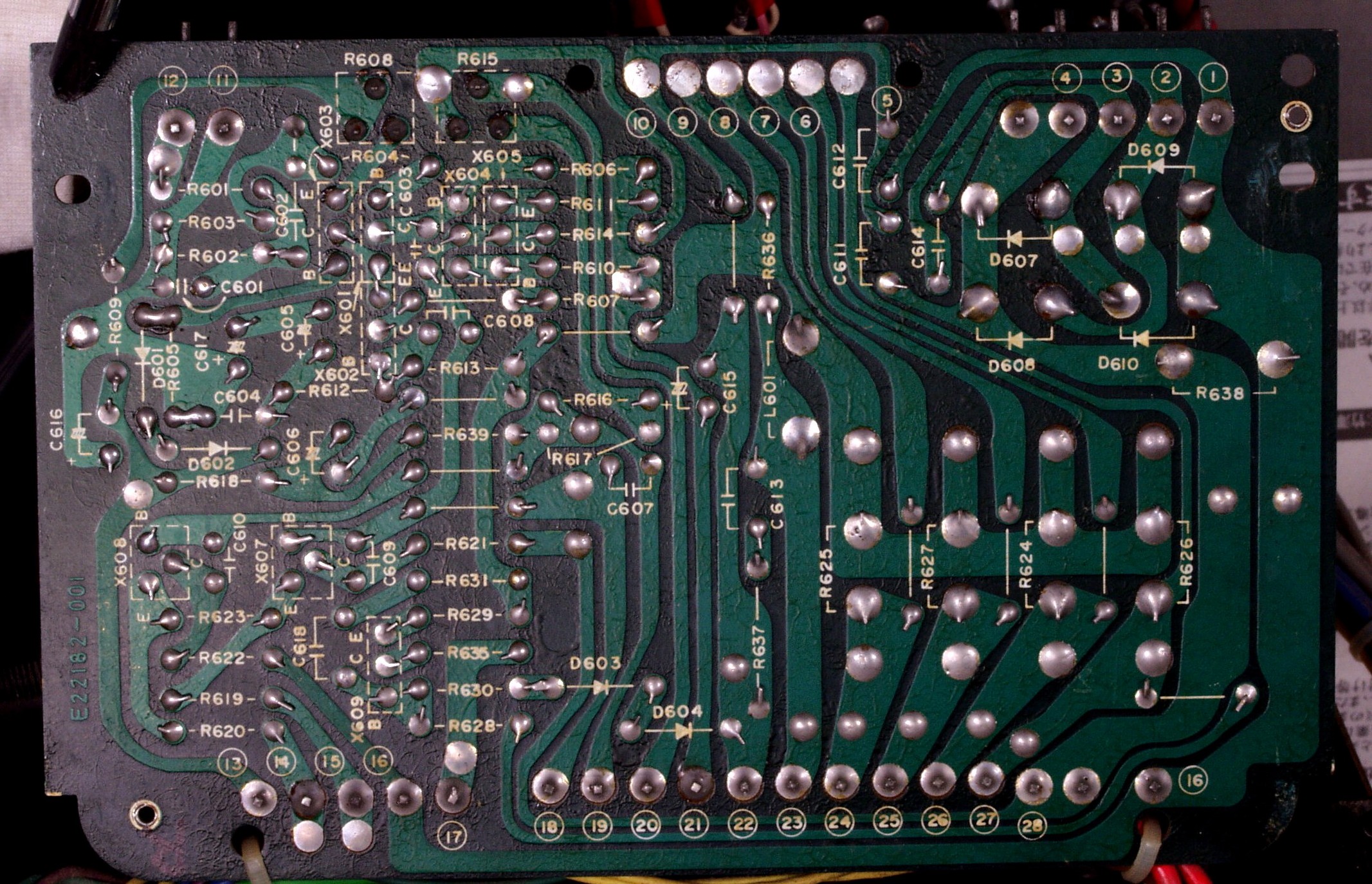

C−3C. 修理前 プロテクト+定電圧+EQ−AMP基板裏

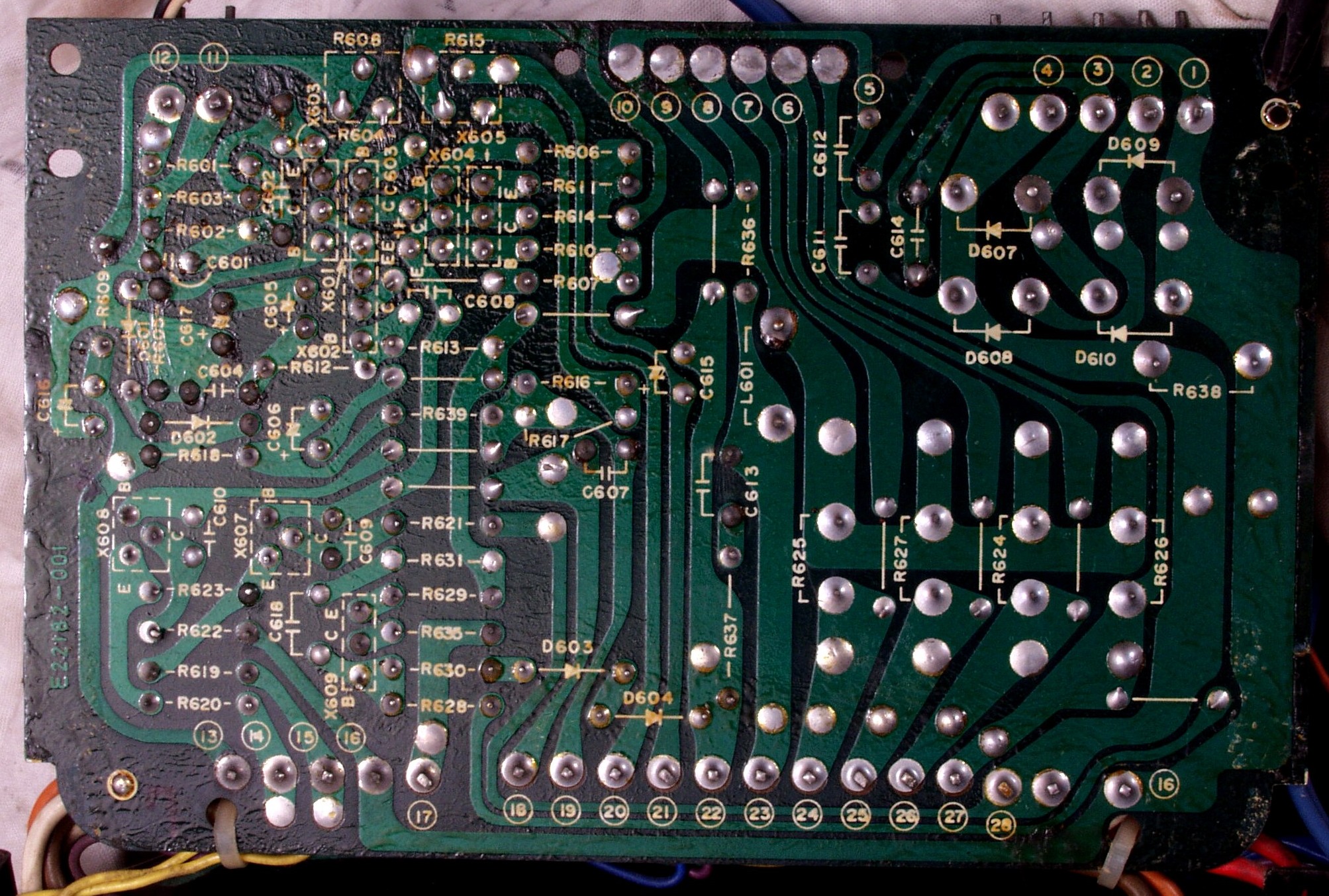

C−3D. 修理(半田補正)後 プロテクト+定電圧+EQ−AMP基板裏 半田を全部やり直す
C−3E. 完成プロテクト+定電圧+EQ−AMP基板裏 洗浄後

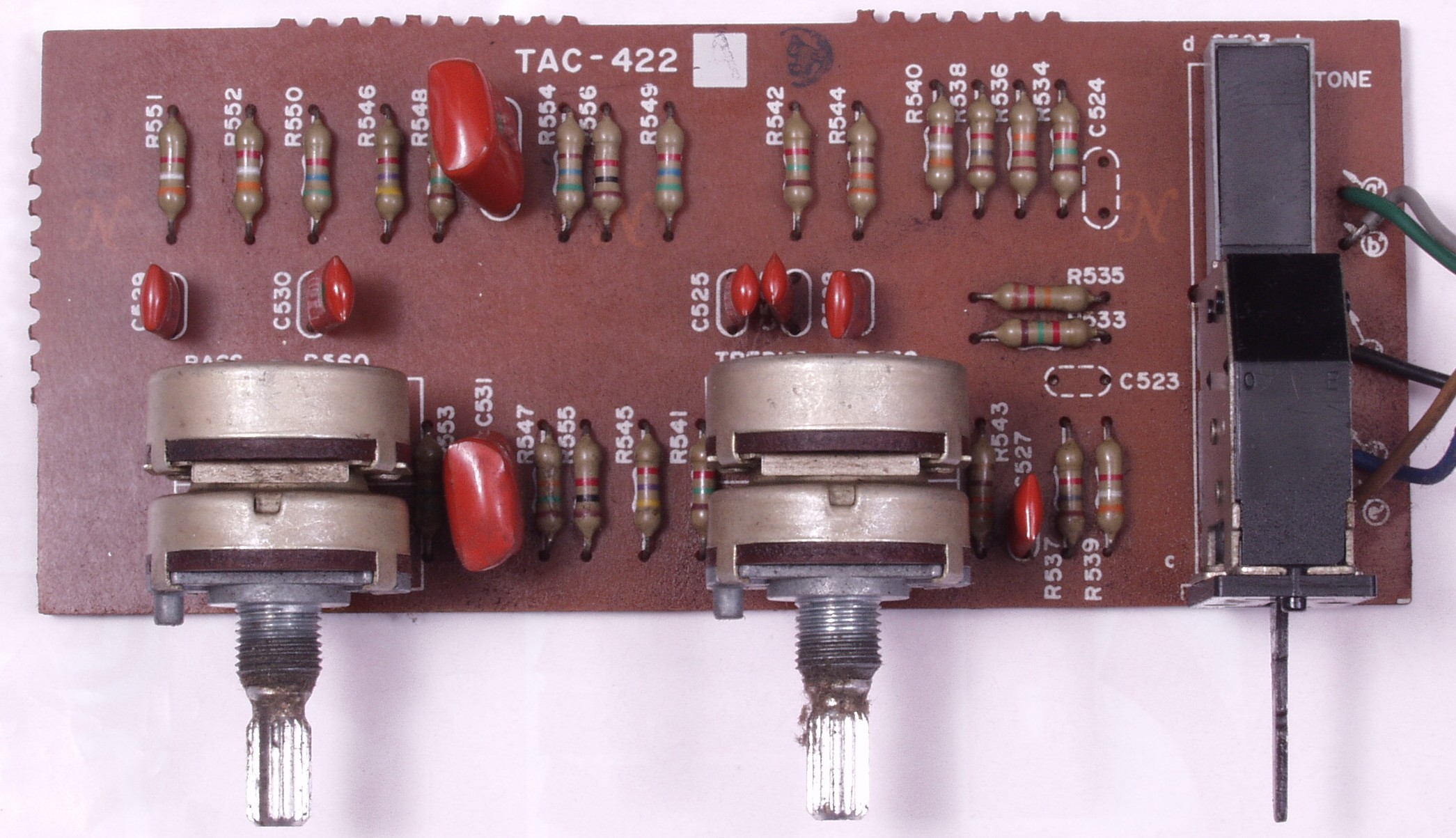

C−4A. 修理前 Tone基板
C−4B. 修理後 Tone基板 フイルムコンデンサー2個交換

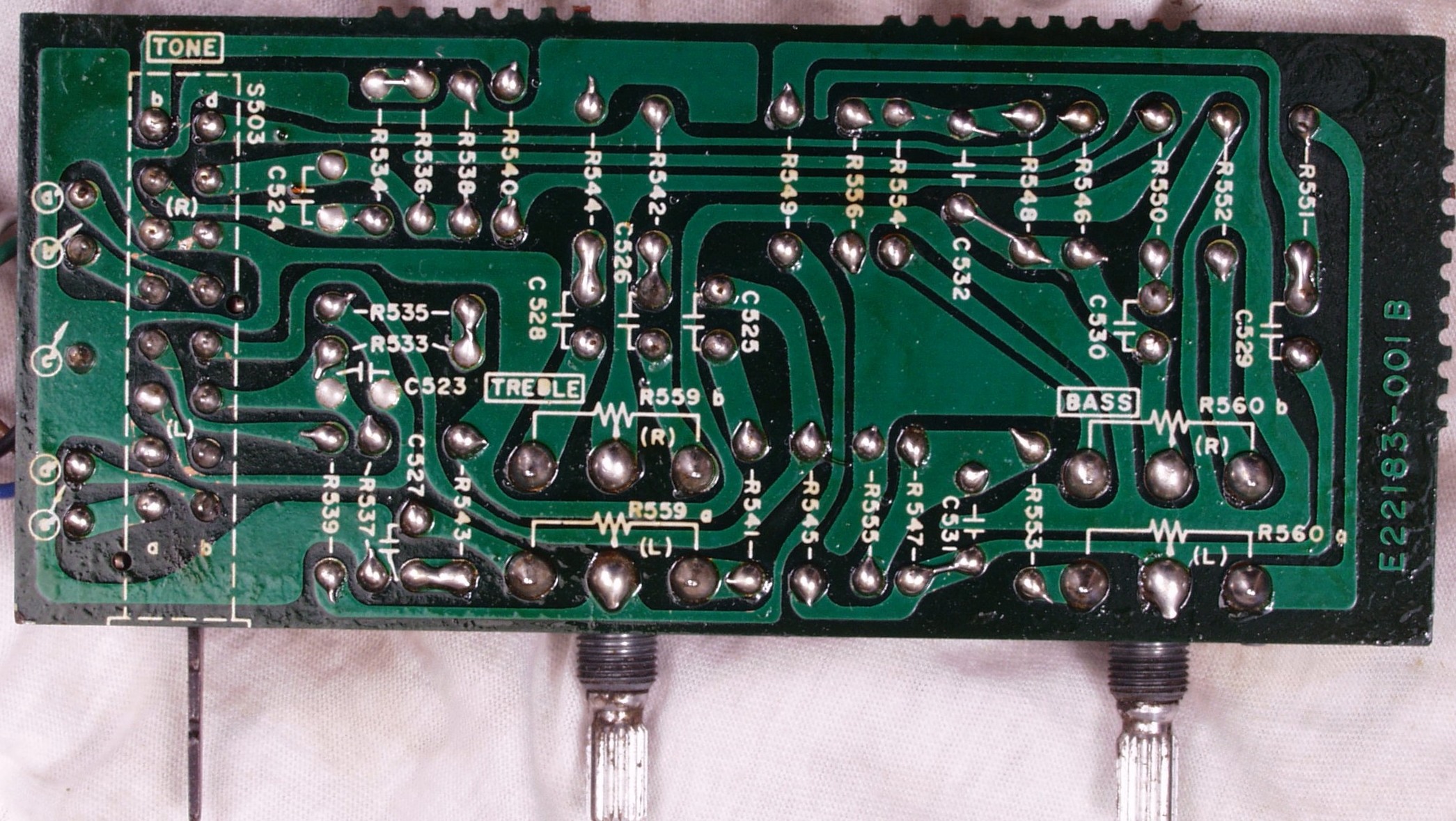

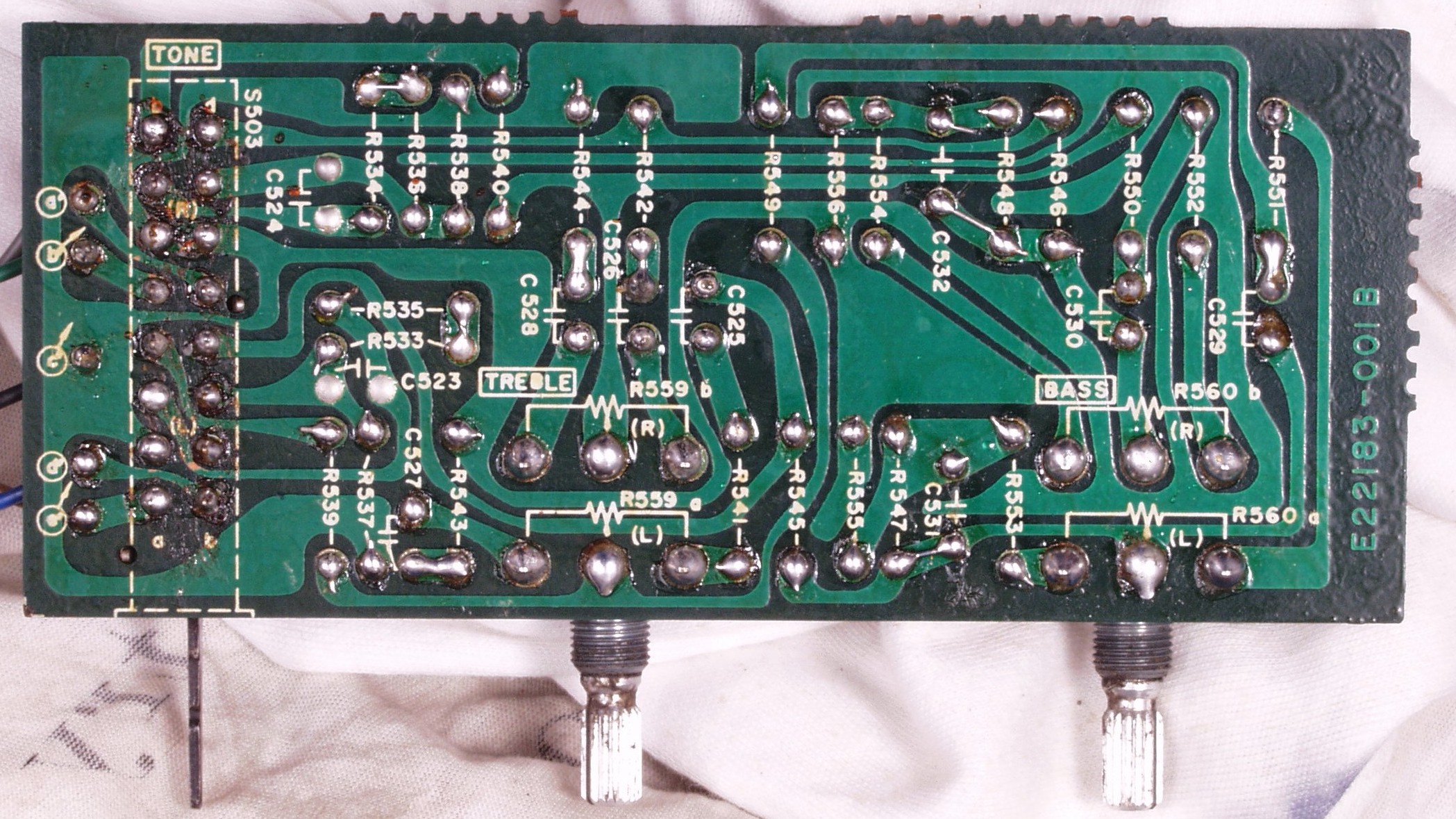

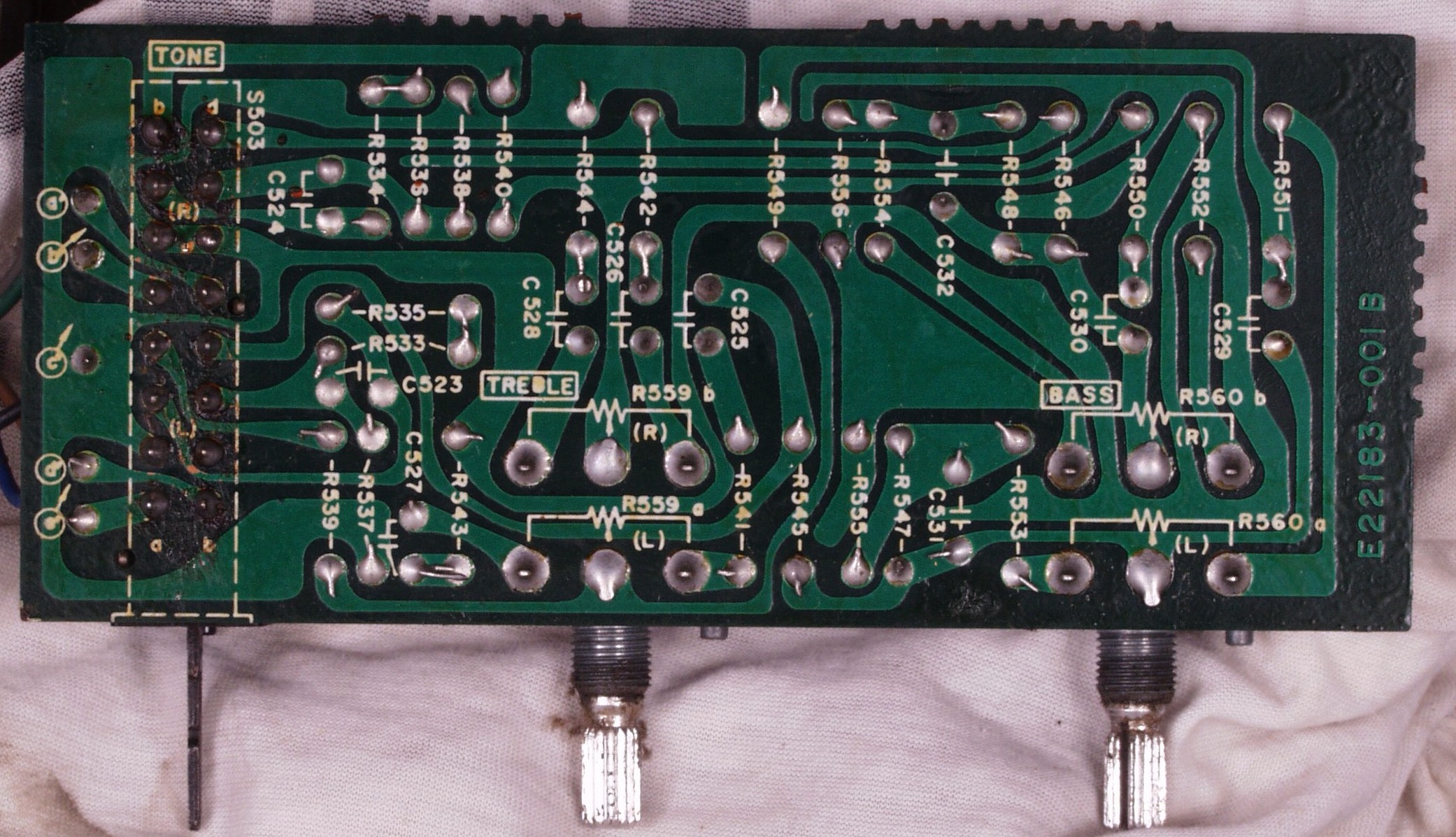

C−4C. 修理前 Tone基板裏
C−4D. 修理(半田補正)後 Tone基板 半田を全部やり直す
C−4E. 完成Tone基板裏 洗浄後

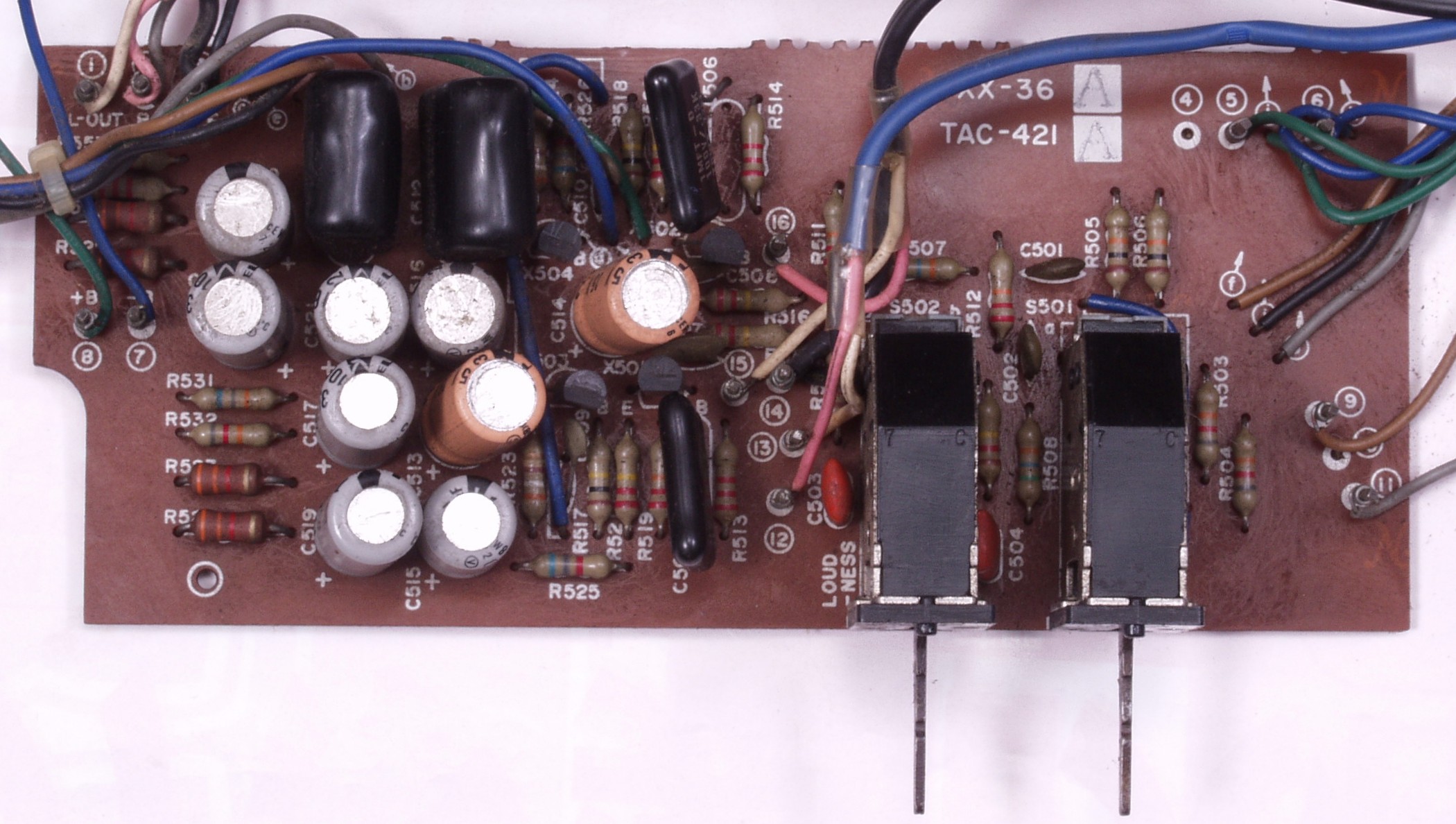

C−5A. 修理前 Loudness+Muting基板

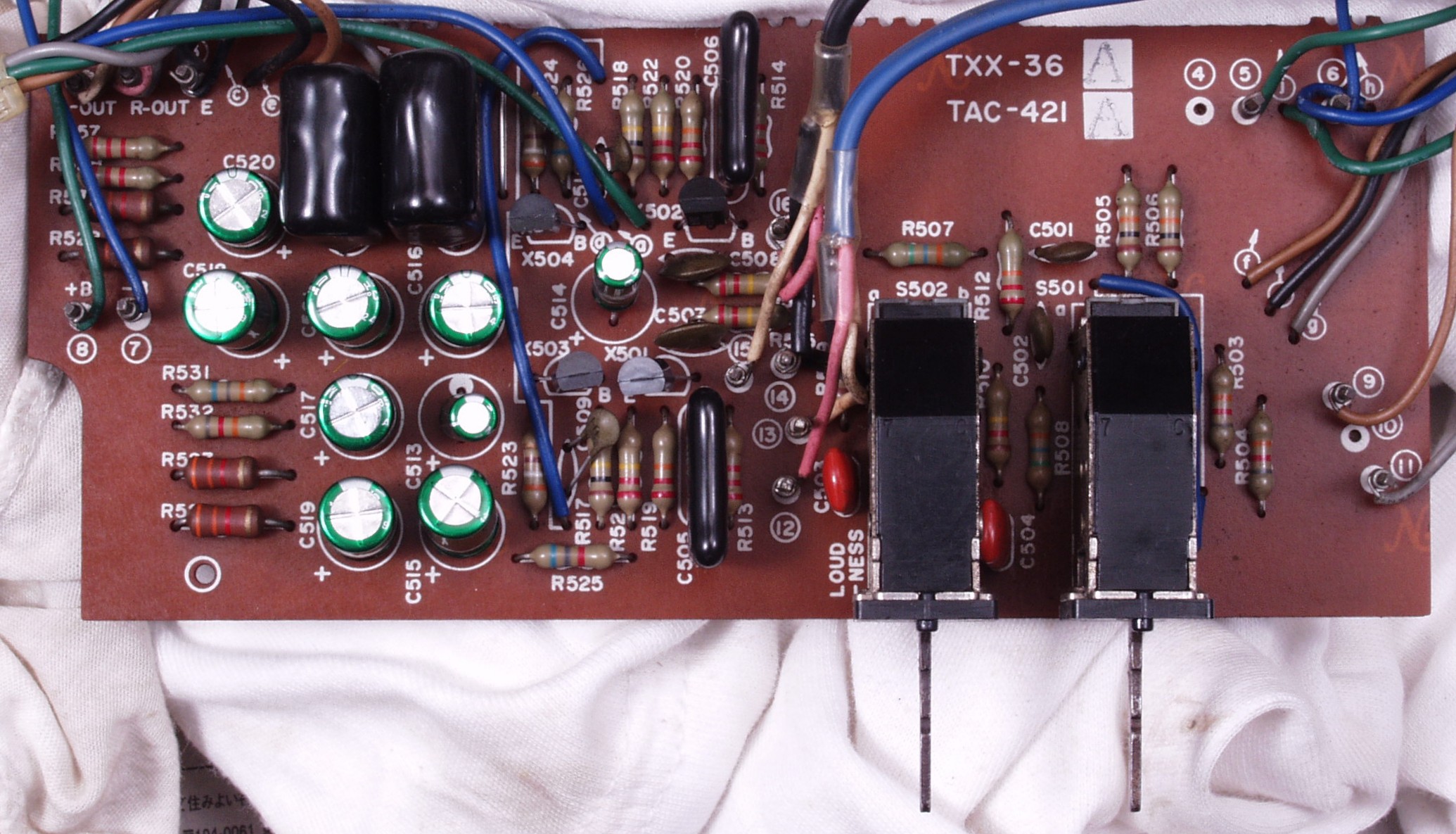

C−5B. 修理後 Loudness+Muting基板 TR(トランジスター)4個、電解コンデンサー9個交換

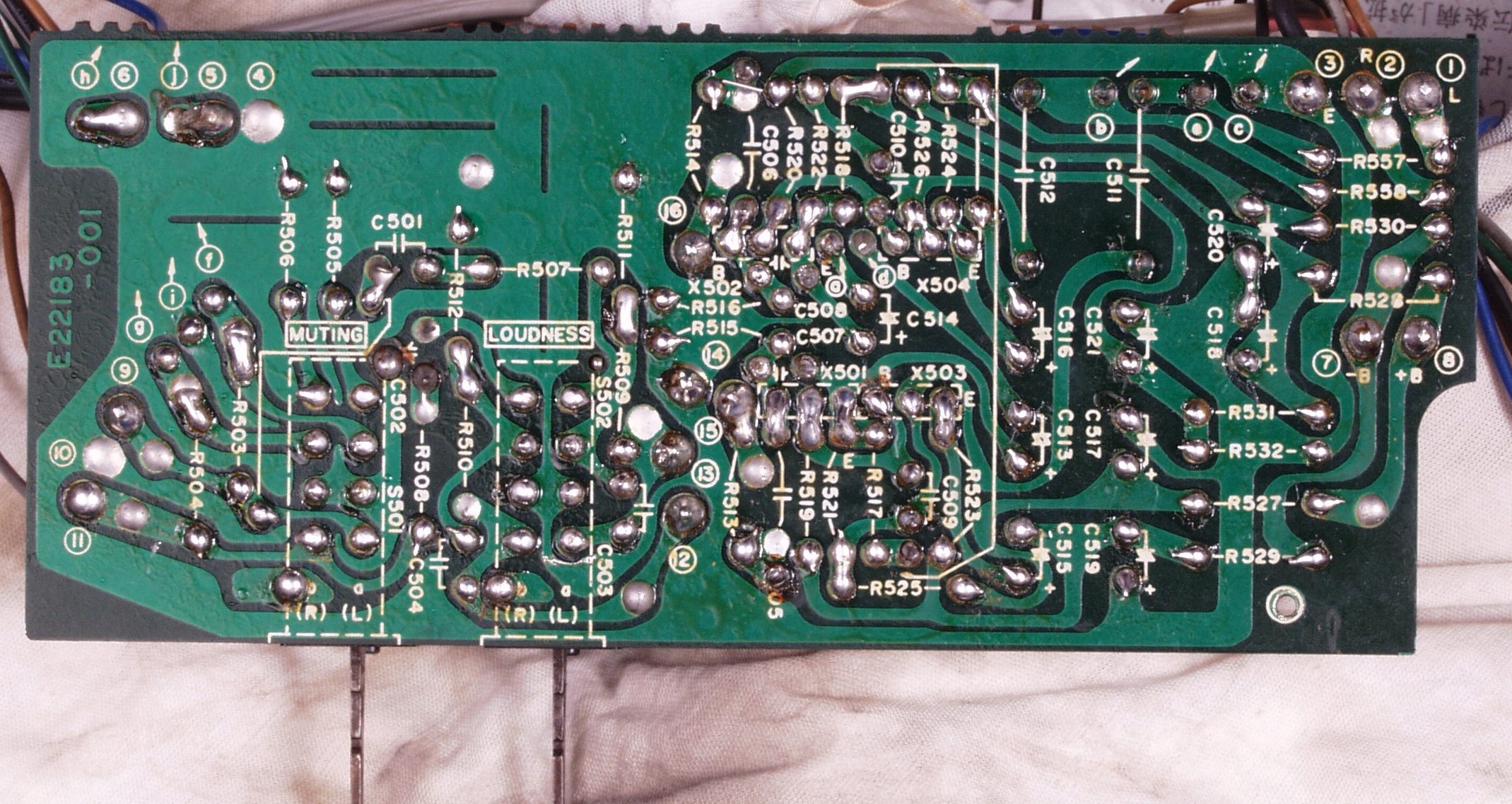

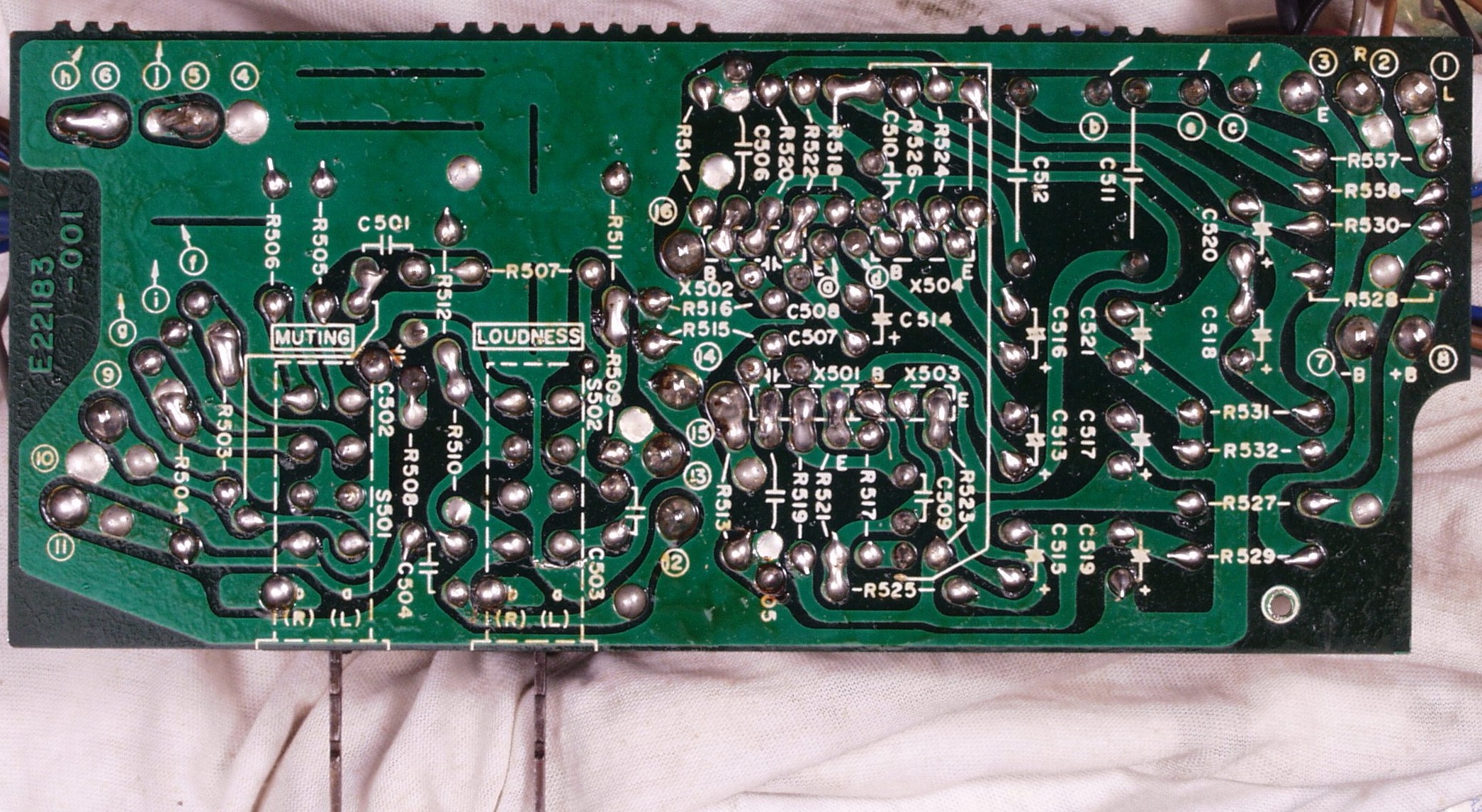

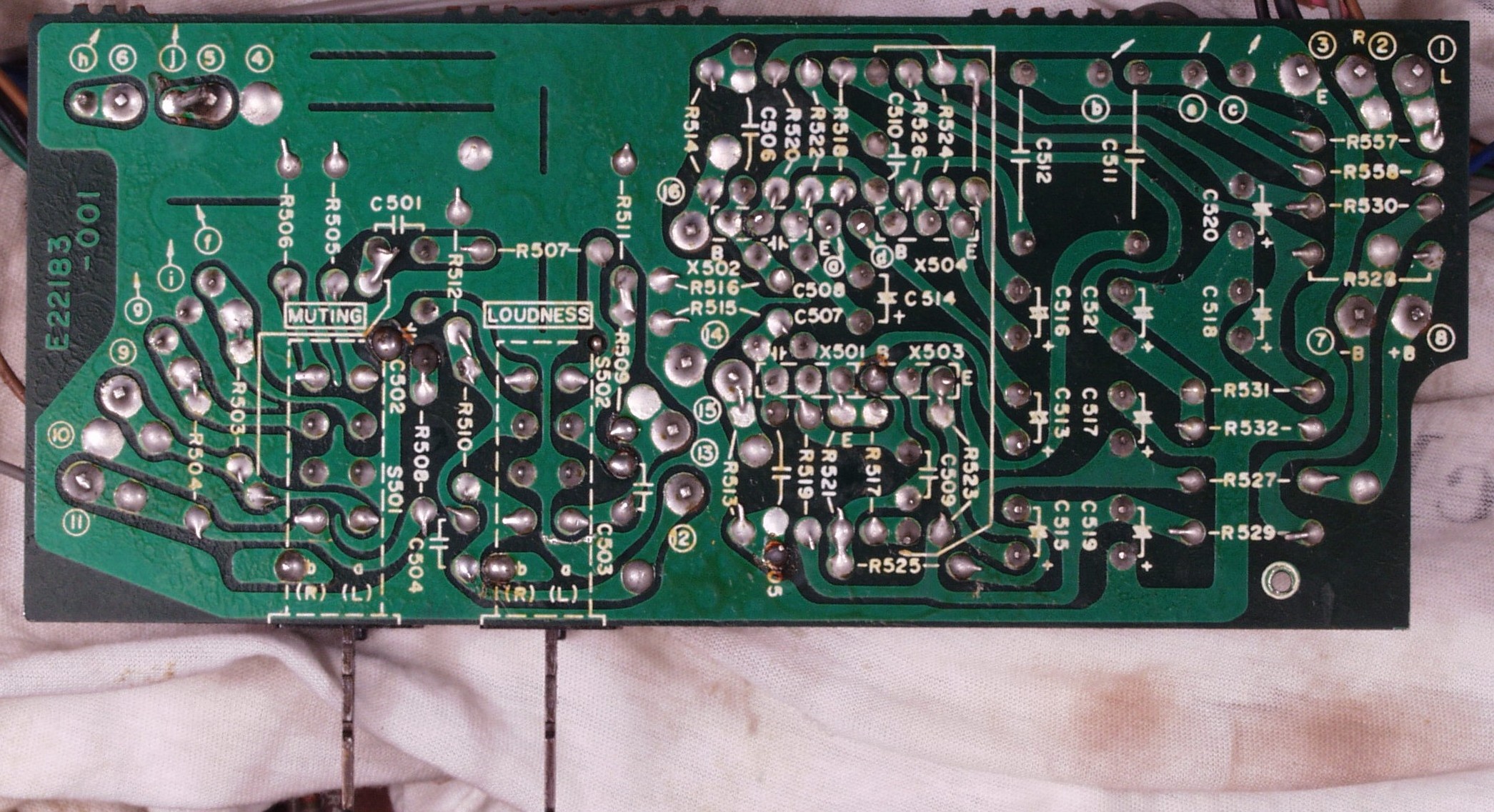

C−5C. 修理前 Loudness+Muting基板裏
C−5D. 修理(半田補正)後 Loudness+Muting基板 半田を全部やり直す
C−5E. 完成Loudness+Muting基板裏 洗浄後

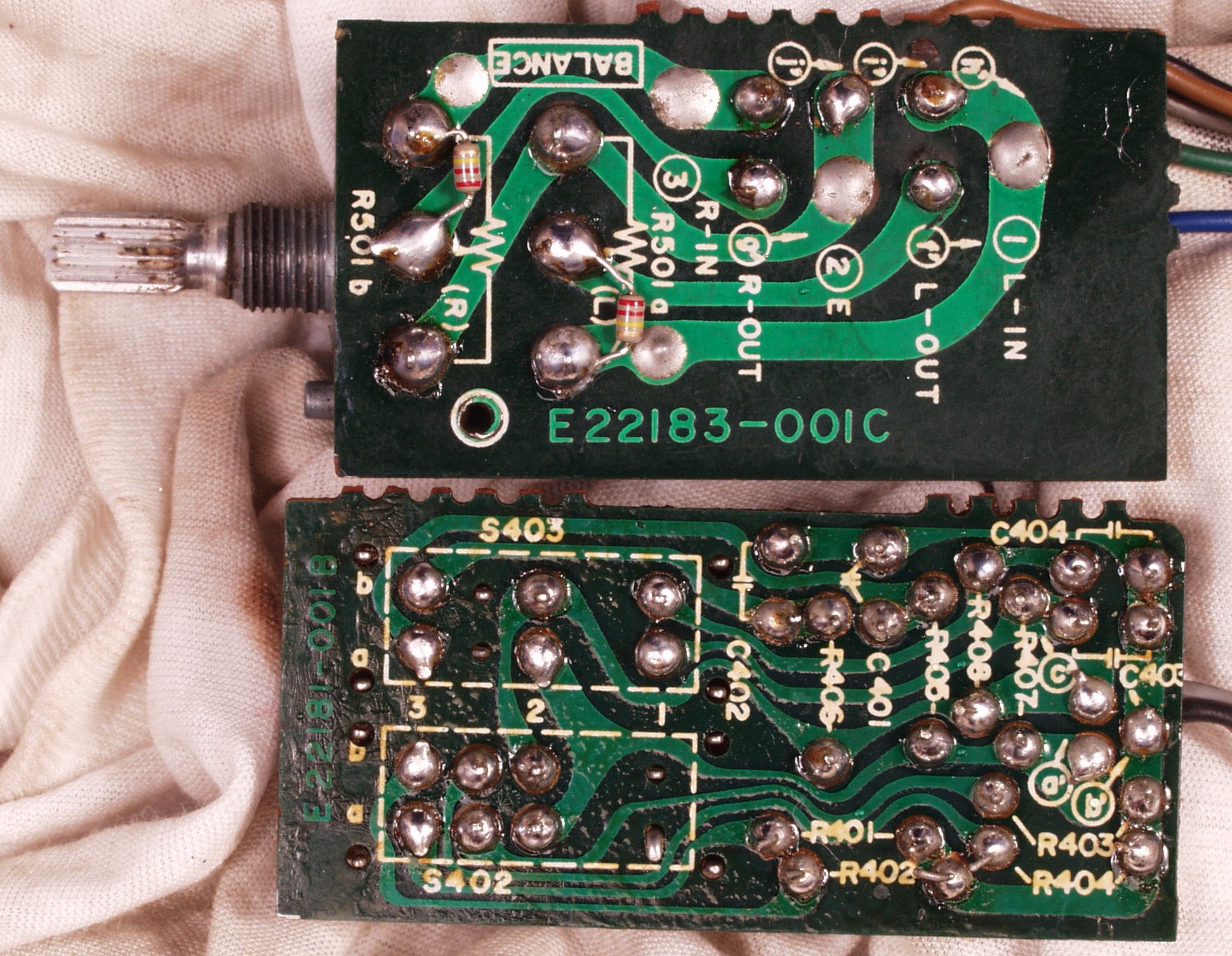

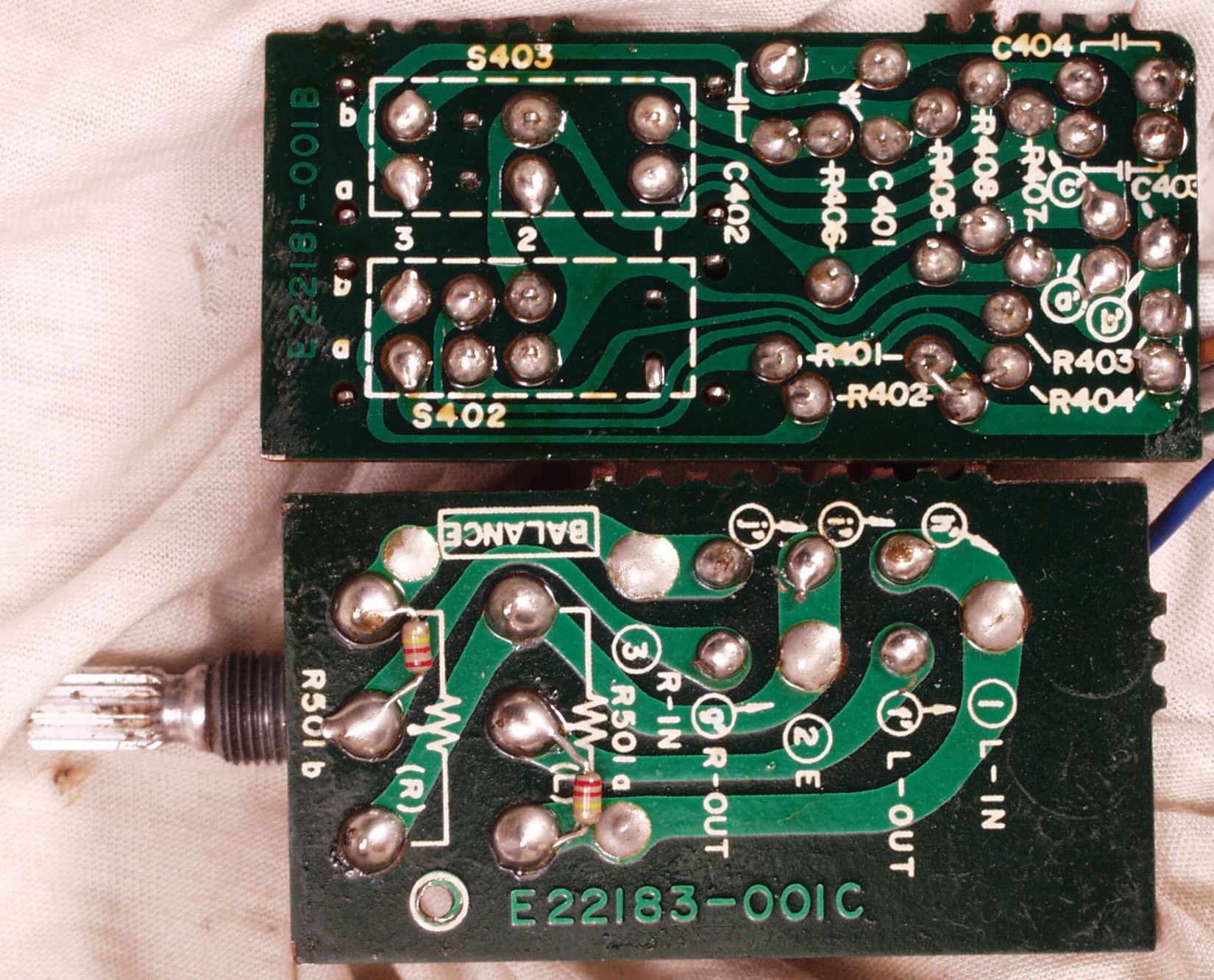

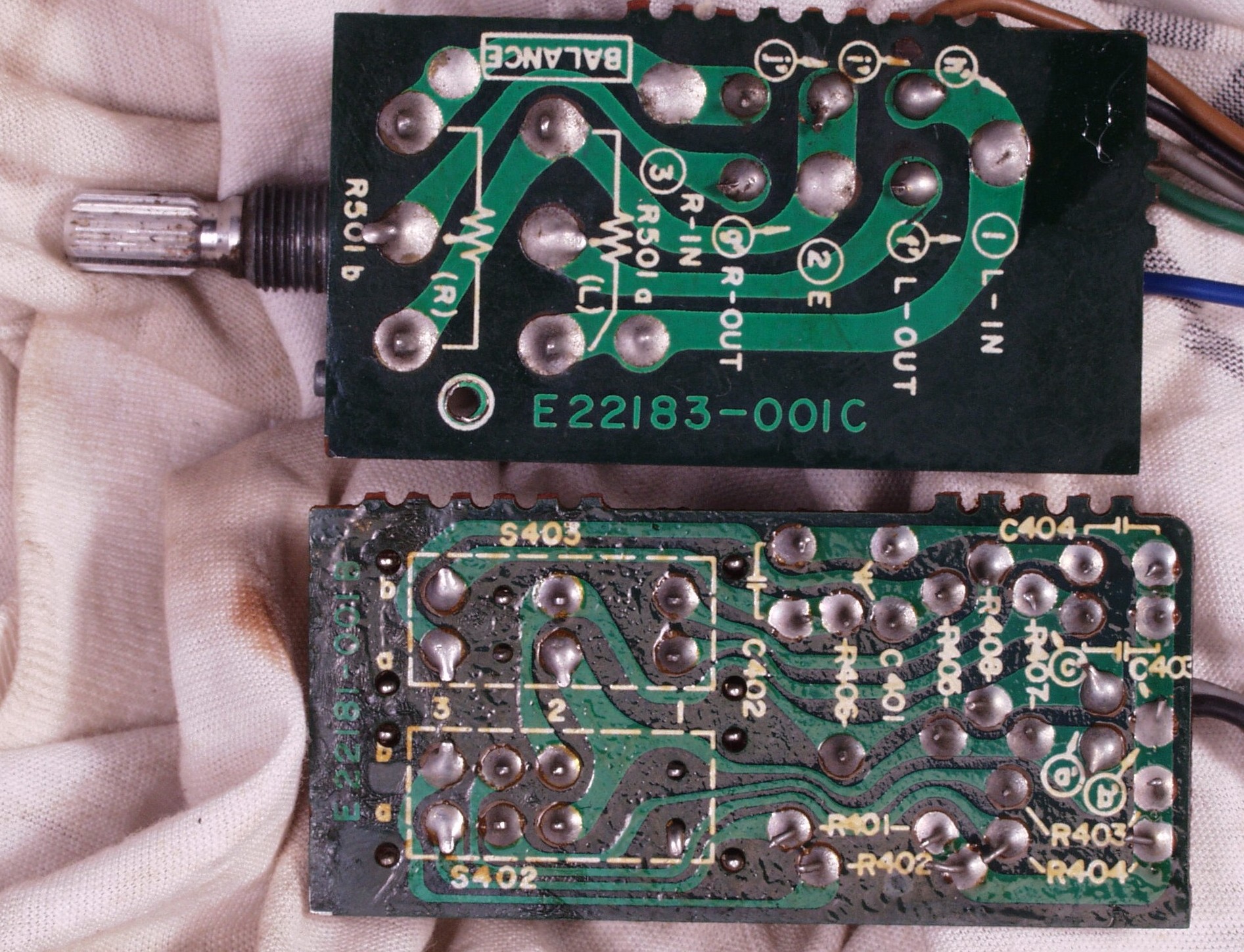

C−6A. 修理前 BalanceVR基板裏、CartridgeLoadSW基板裏
C−6B. 修理(半田補正)後 BalanceVR基板裏、CartridgeLoadSW基板裏 半田を全部やり直す
                   「ガリ」 軽減抵抗2個増設
C−6C. 完成BalanceVR基板裏、CartridgeLoadSW基板裏 洗浄後
C−8A. 修理中 メインVR清掃、カシメ構造なのでここまで

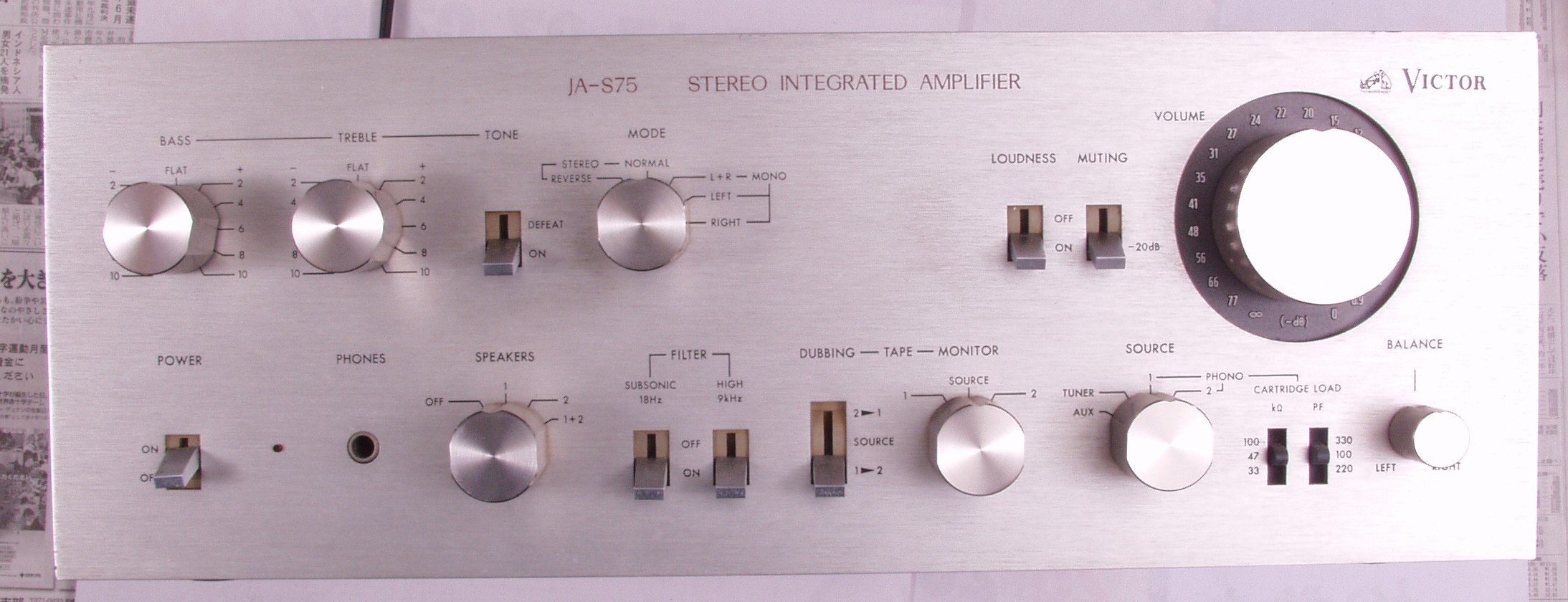

C−8B. 修理中 パネル清掃

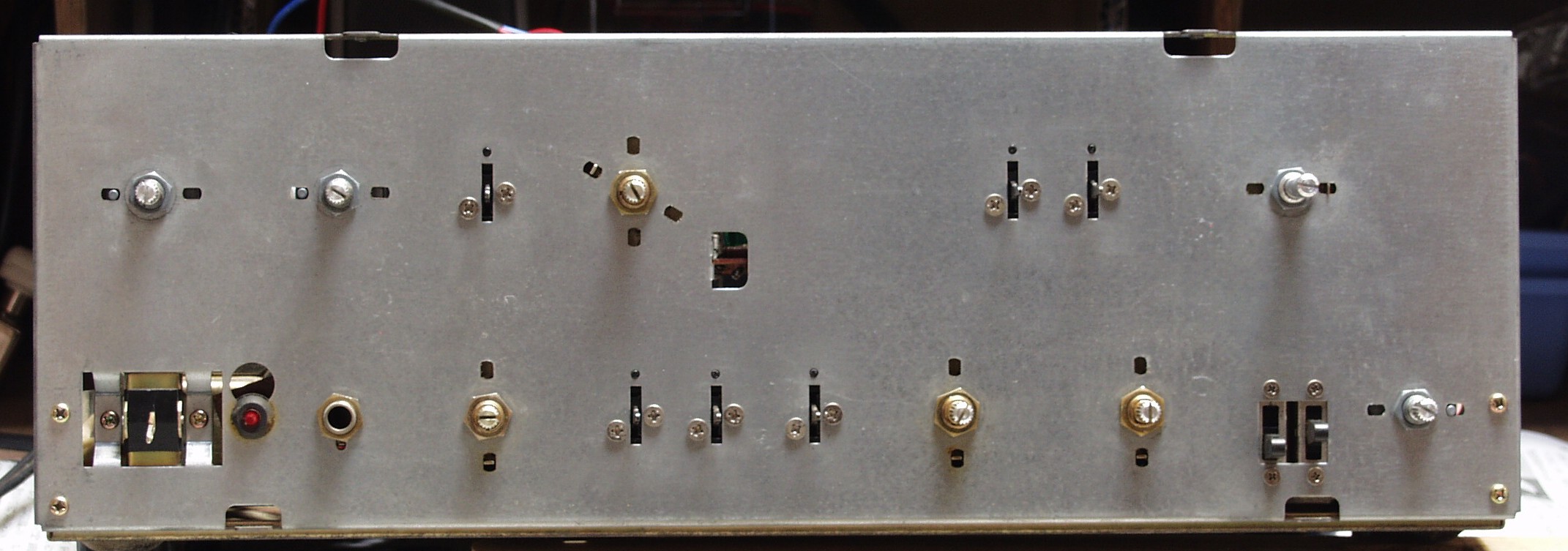

C−8C. パネルの下のシャーシ、止めネジは全て取り付けてある

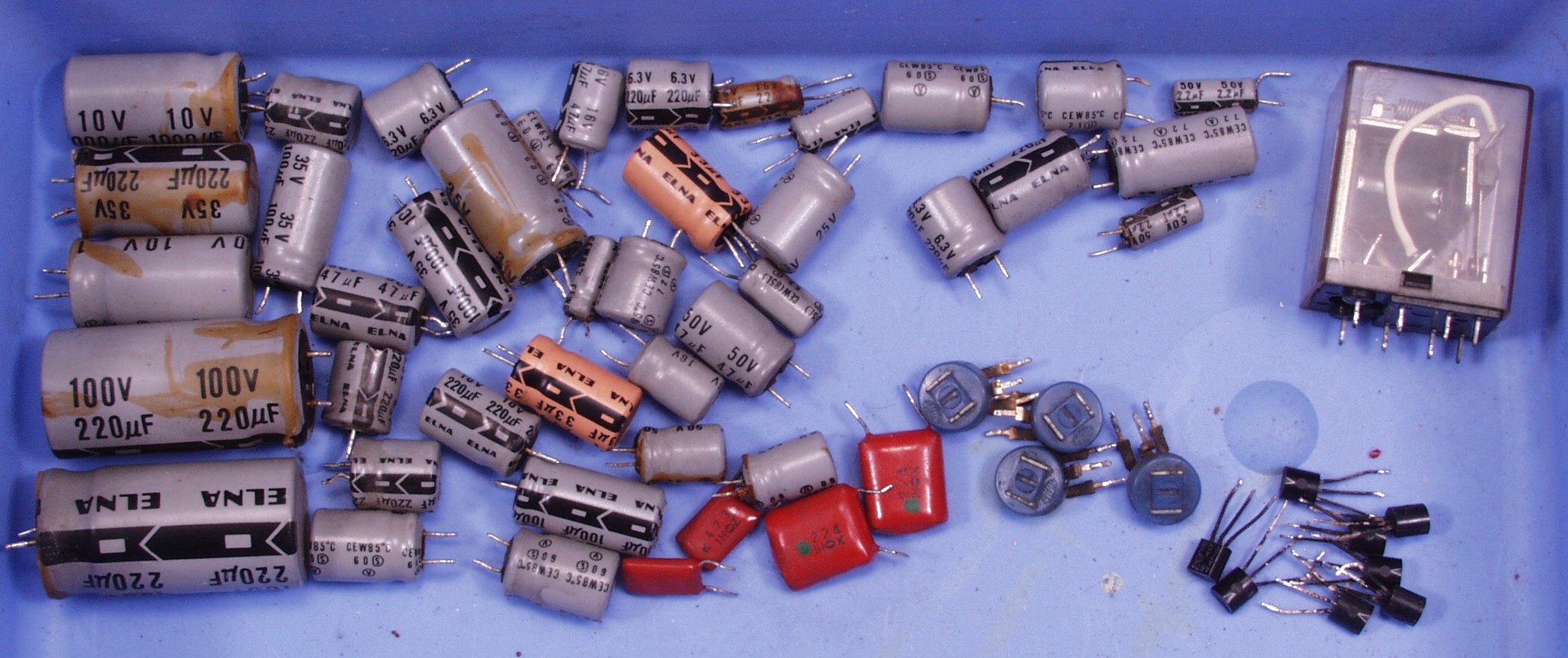

C−8D. 交換した部品

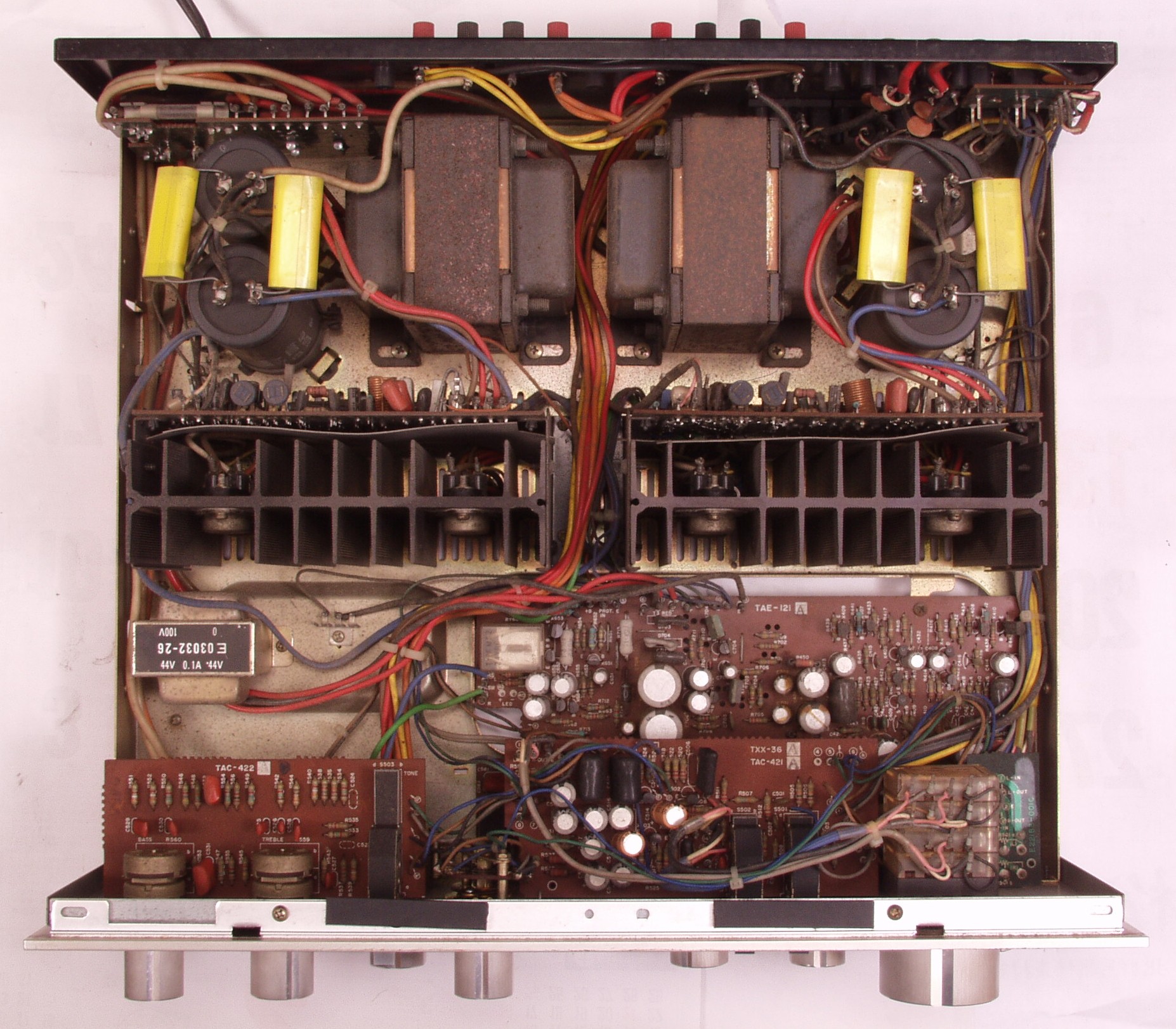

C−3A. 修理前 上から
C−3B. 修理後 上から
E. 調整・測定

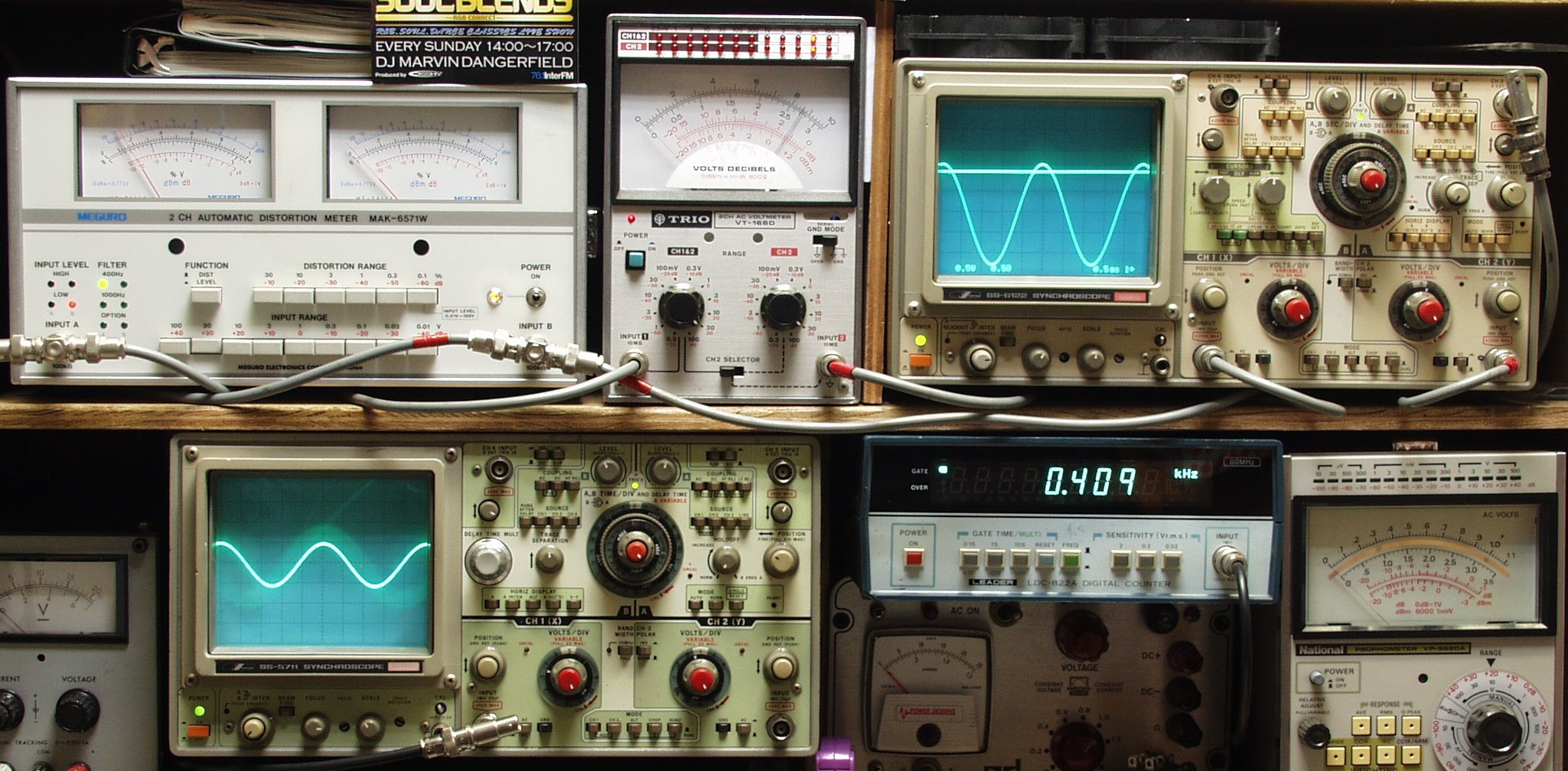

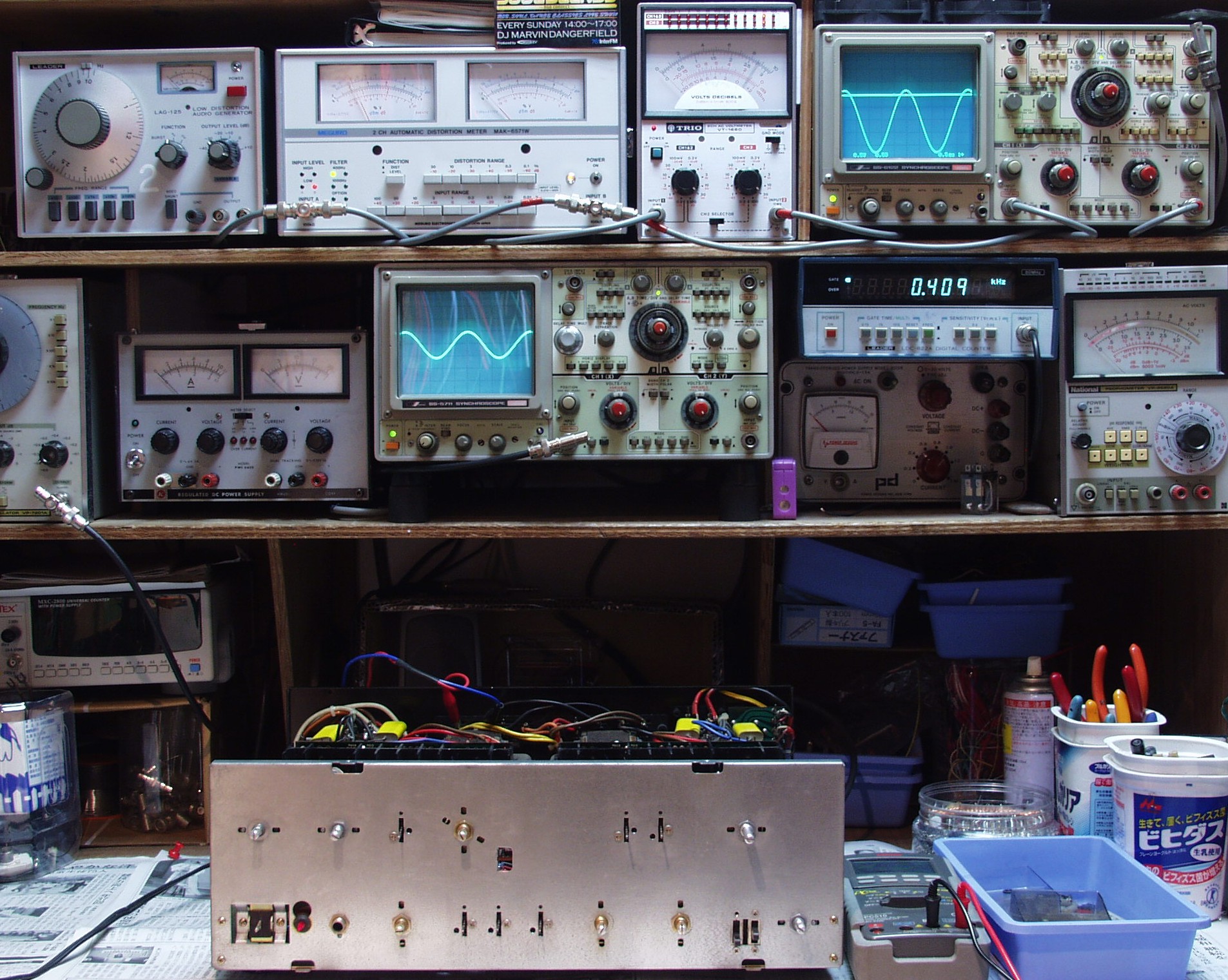

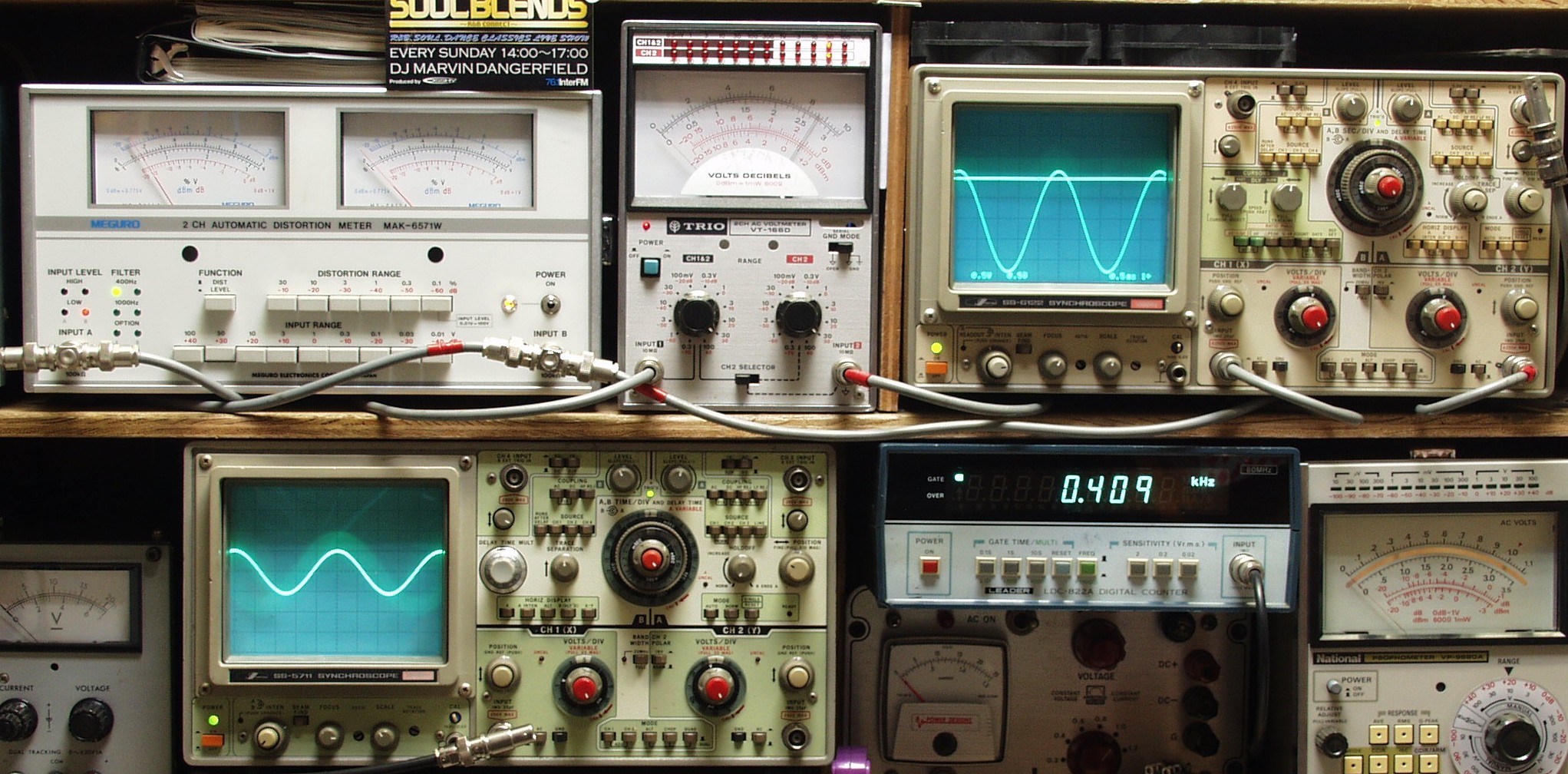

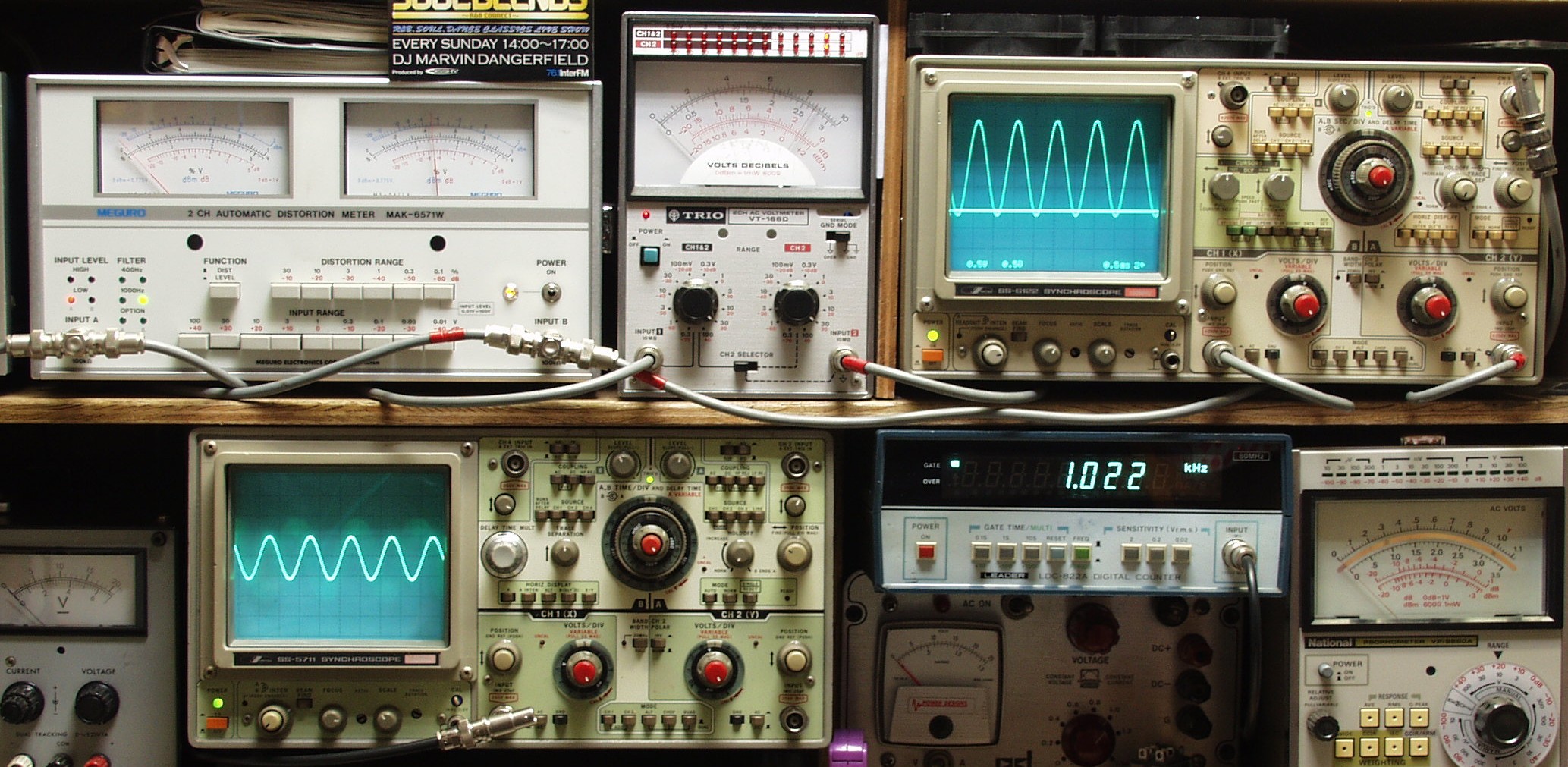

E−1. 出力/歪み率測定・調整
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

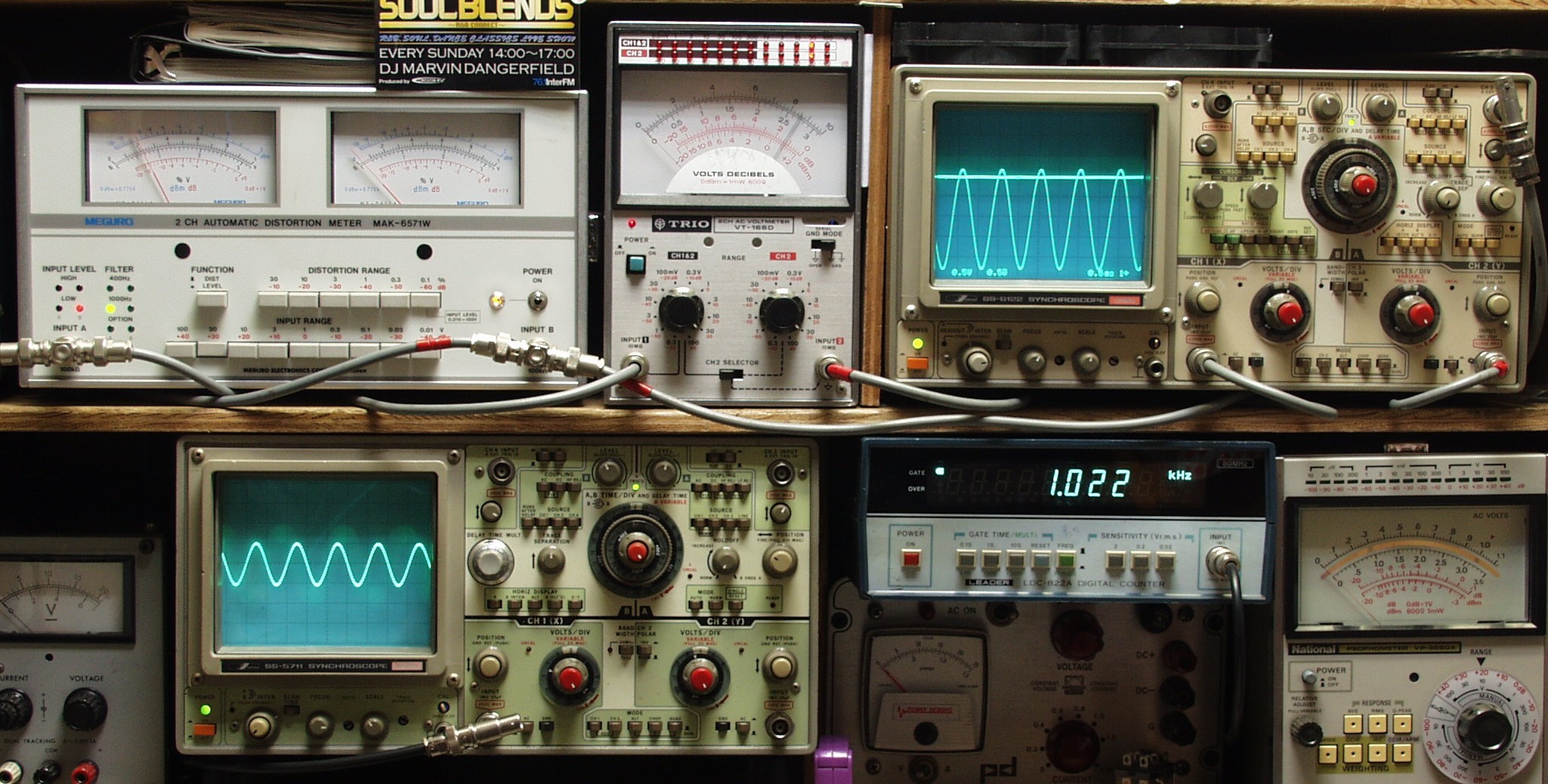

E−2A. R側SP出力27V=91W出力 0.03%歪み AUX入力 1000HZ
E−2B. L側SP出力27V=91W出力 0.03%歪み AUX入力 1000HZ

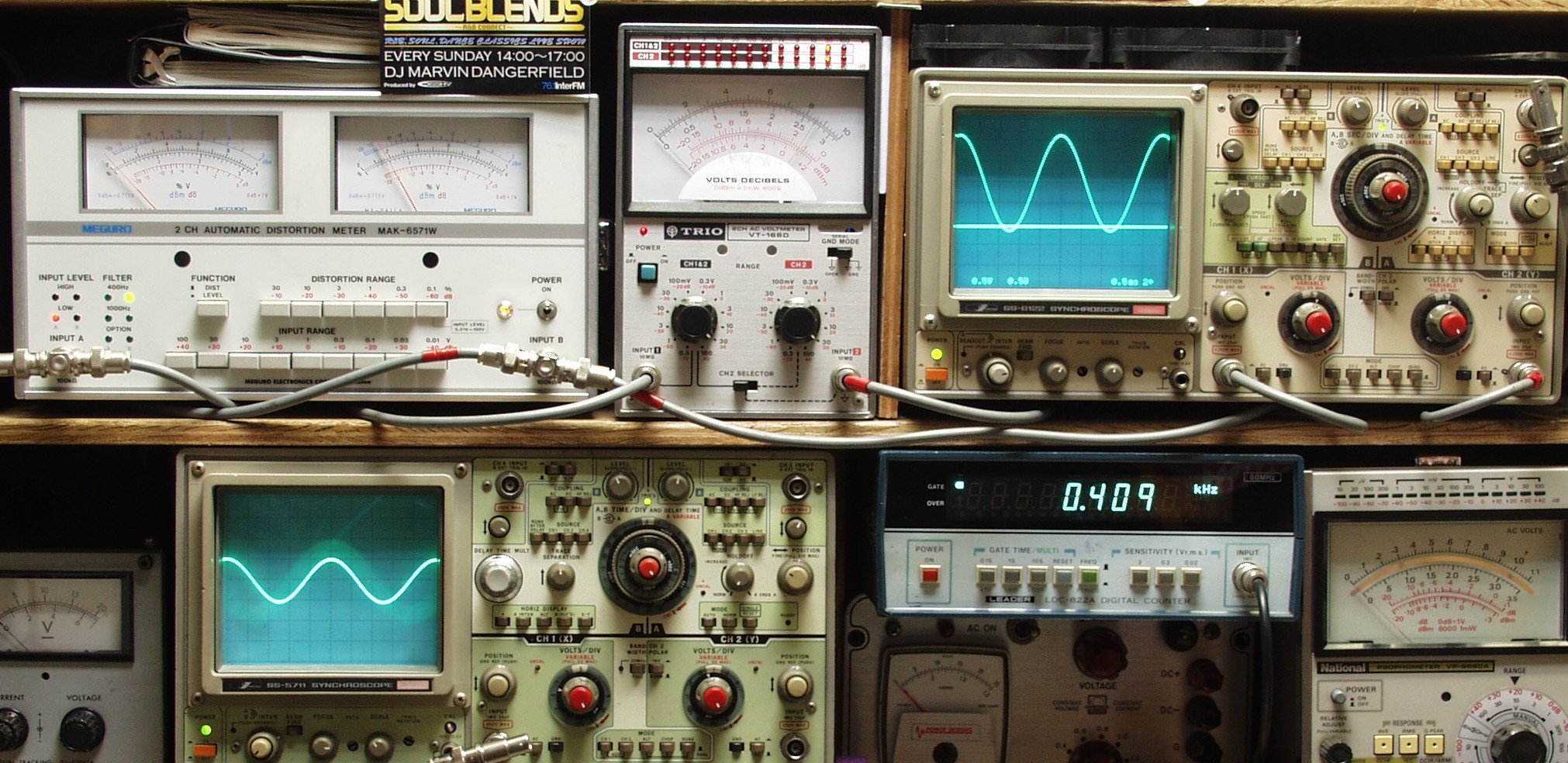

E−2C. R側SP出力27V=91W出力 0.03%歪み AUX入力 400HZ

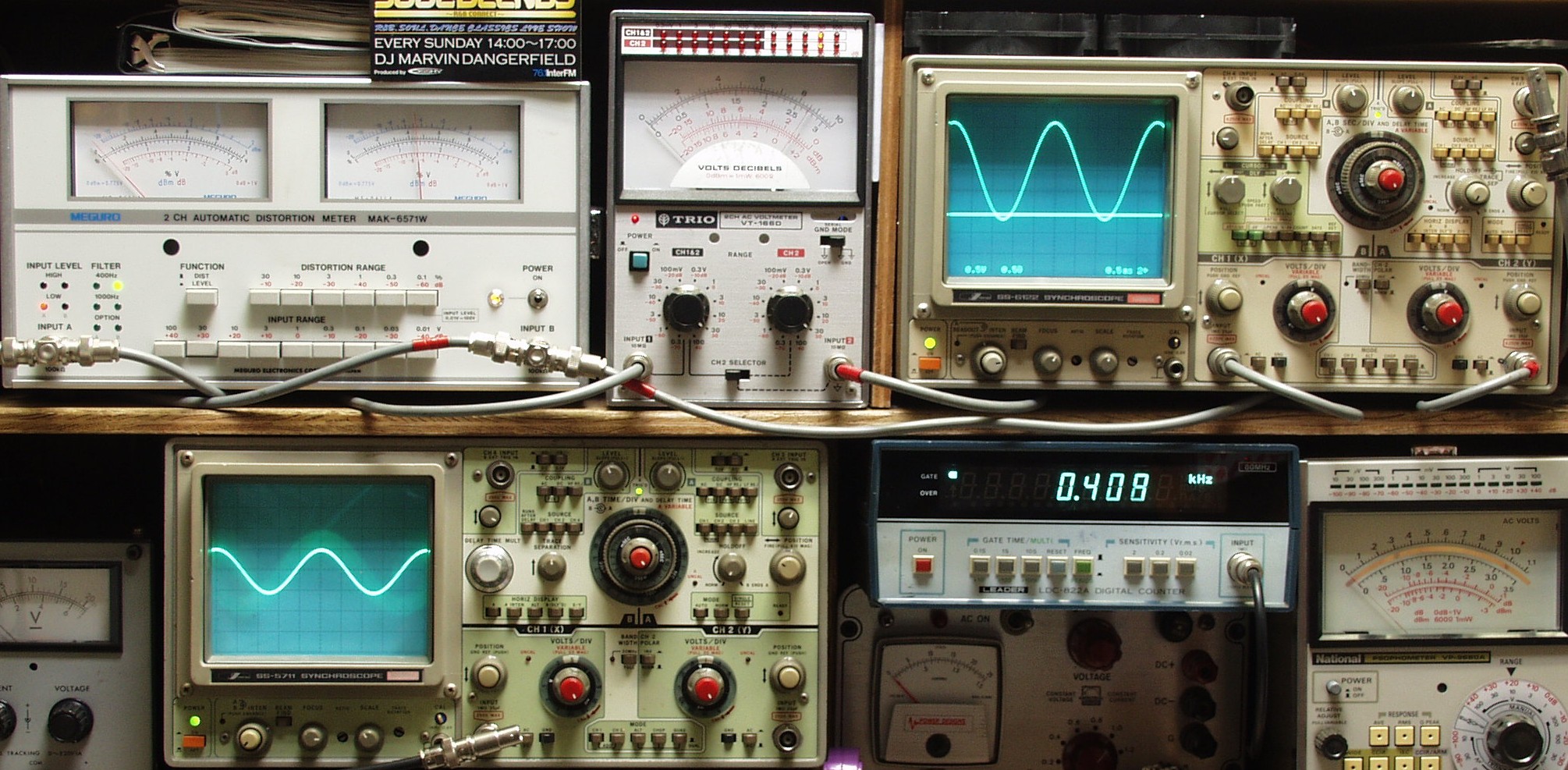

E−2D. L側SP出力27V=91W出力 0.03%歪み AUX入力 400HZ

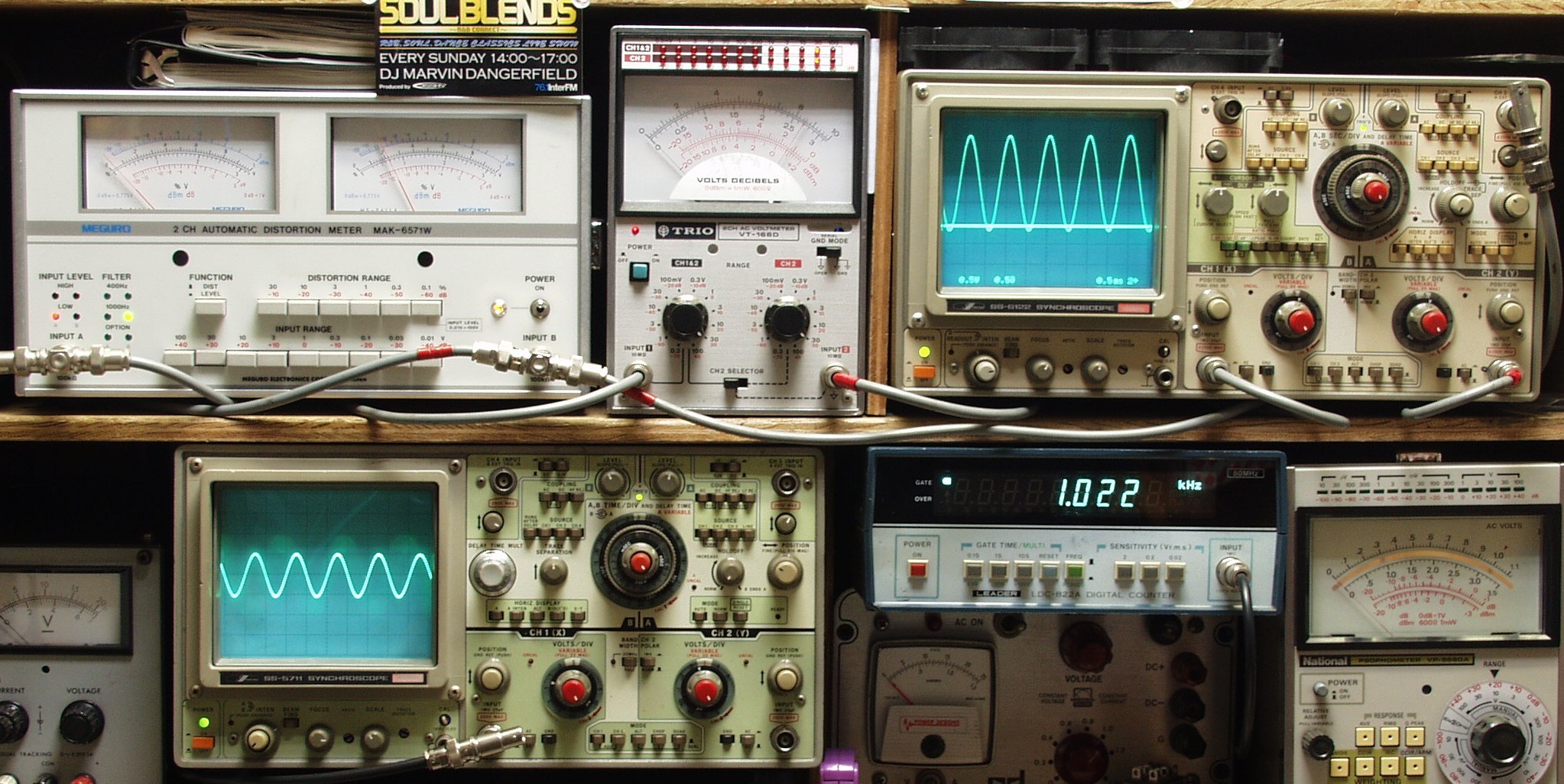

E−3A. R側SP出力27V=91W出力 0.05%歪み MM入力 1000HZ
E−3B. L側SP出力27V=91W出力 0.05%歪み MM入力 1000HZ
E−3C. R側SP出力27=91W出力 0.05%歪み MM入力 400HZ
E−3D. L側SP出力27V=91W出力 0.05%歪み MM入力 400HZ

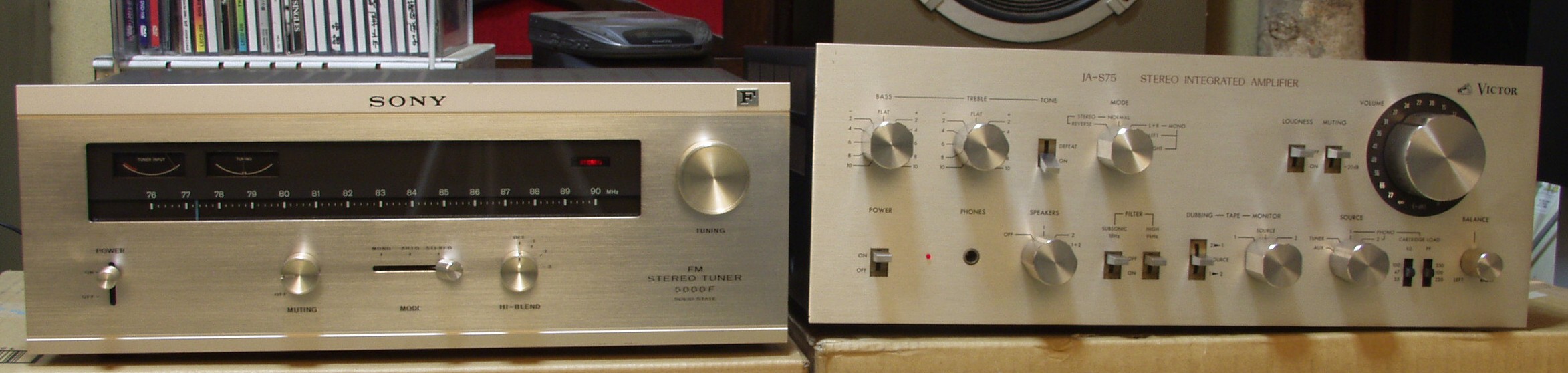

E−4. 完成  24時間エージング
